終段出力真空管カソードにヒューズ挿入
終段出力真空管が短絡故障すると、出力トランスに大電流が流れ、出力トランスが断線や層間絶縁破壊を生じる。
現在、この故障の安全対策は電源トランスの1次ヒューズしか無く、保護が出来ない。
電源トランスの高圧巻線にヒューズを挿入する事も出来るが、平滑電解コンデンサーの容量増大に伴い、ラッシュカーレントが大きいので、ヒューズ容量が大きく、保護不十分。
終段出力真空管カソードにヒューズ挿入するか出力トランスの入り口に入れる。
DENON POA−1000B. 4台目
Dynaco Mark V. 3台目
Dynaco Mark V. 4台目
LUX MQ−80. 4台目
MB3045
MB3045. 3台目
MB3045. 4台目
MB3045. 5台目
LUX SQ−38FD. 7台目
LUX SQ−38FD. 9台目
Marantz 8B. 4台目

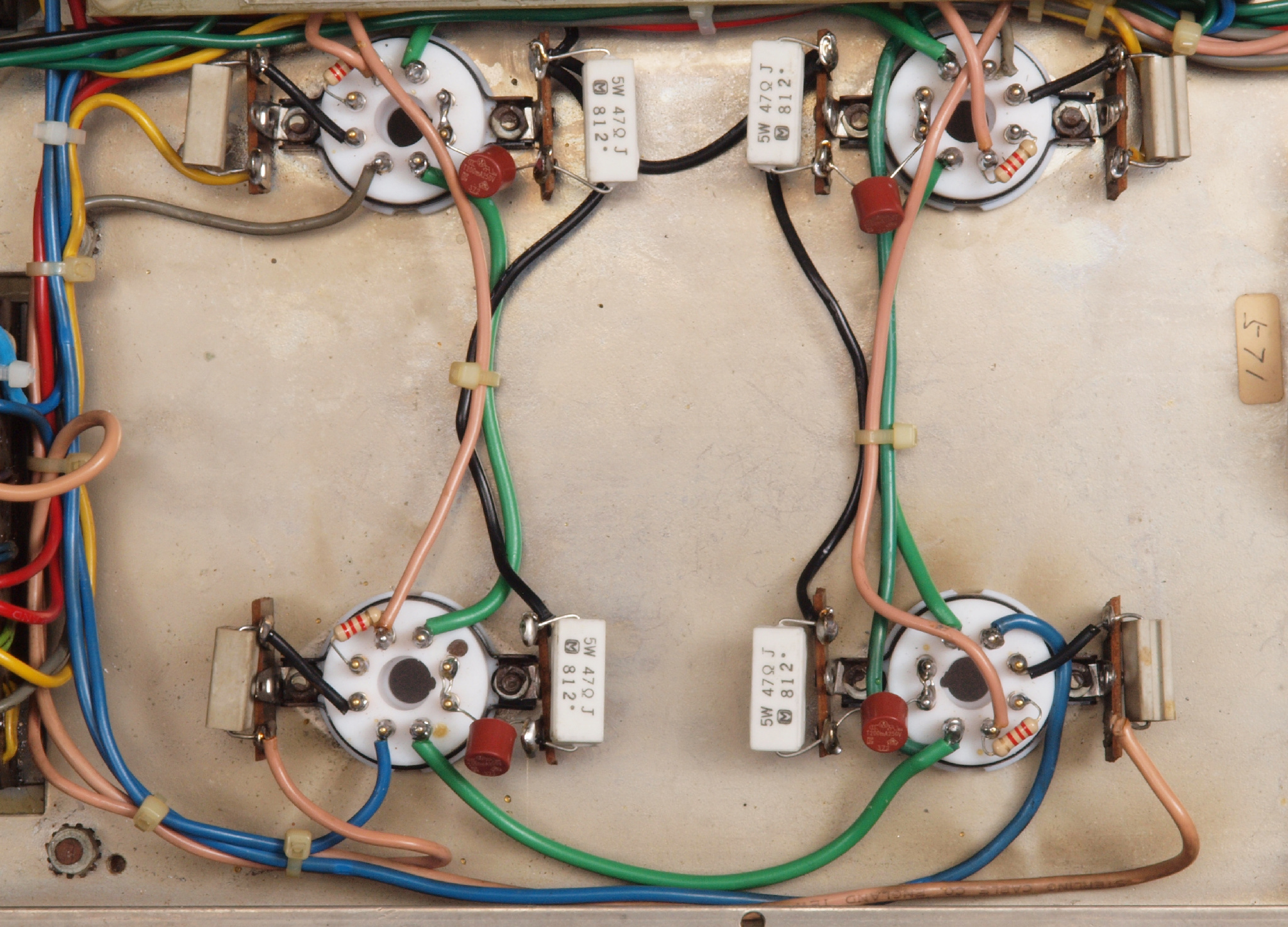

Michaelson & Austin TVA−1. 9台目
Michaelson & Austin TVA−1. 10台目
QUADU. 5台目
QUADU. 6台目
QUADU. 7台目
QUADU. 8台目
* DENON POA−1000B. 4台目修理         修理の様子はこちら
* Dynaco Mark V. 3台目修理     修理の様子はこちら
* Dynaco Mark V. 4台目修理     修理の様子はこちら

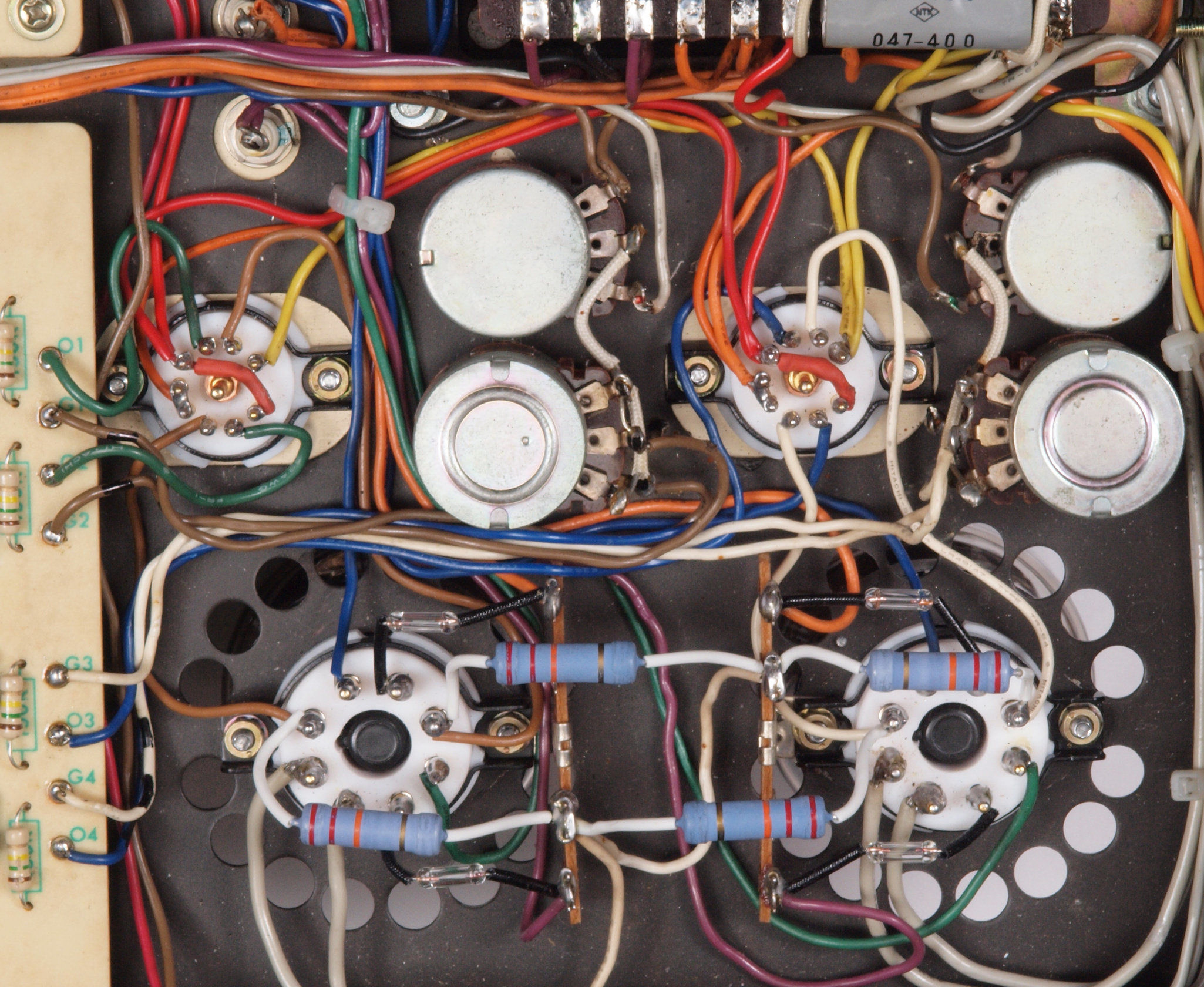

* LUX MQ−80. 4台目修理     修理の様子はこちら

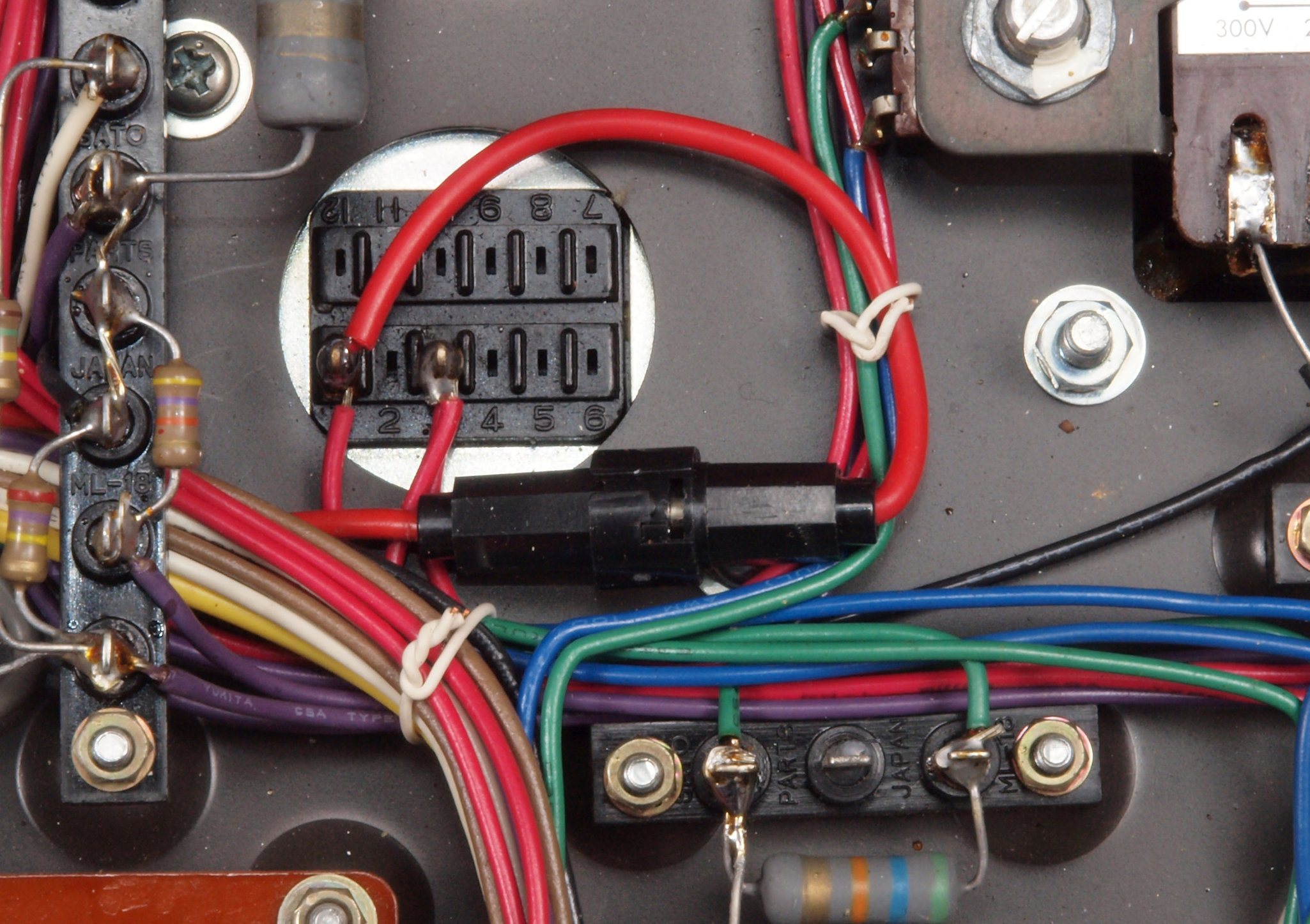

*MB3045     修理の様子はこちら

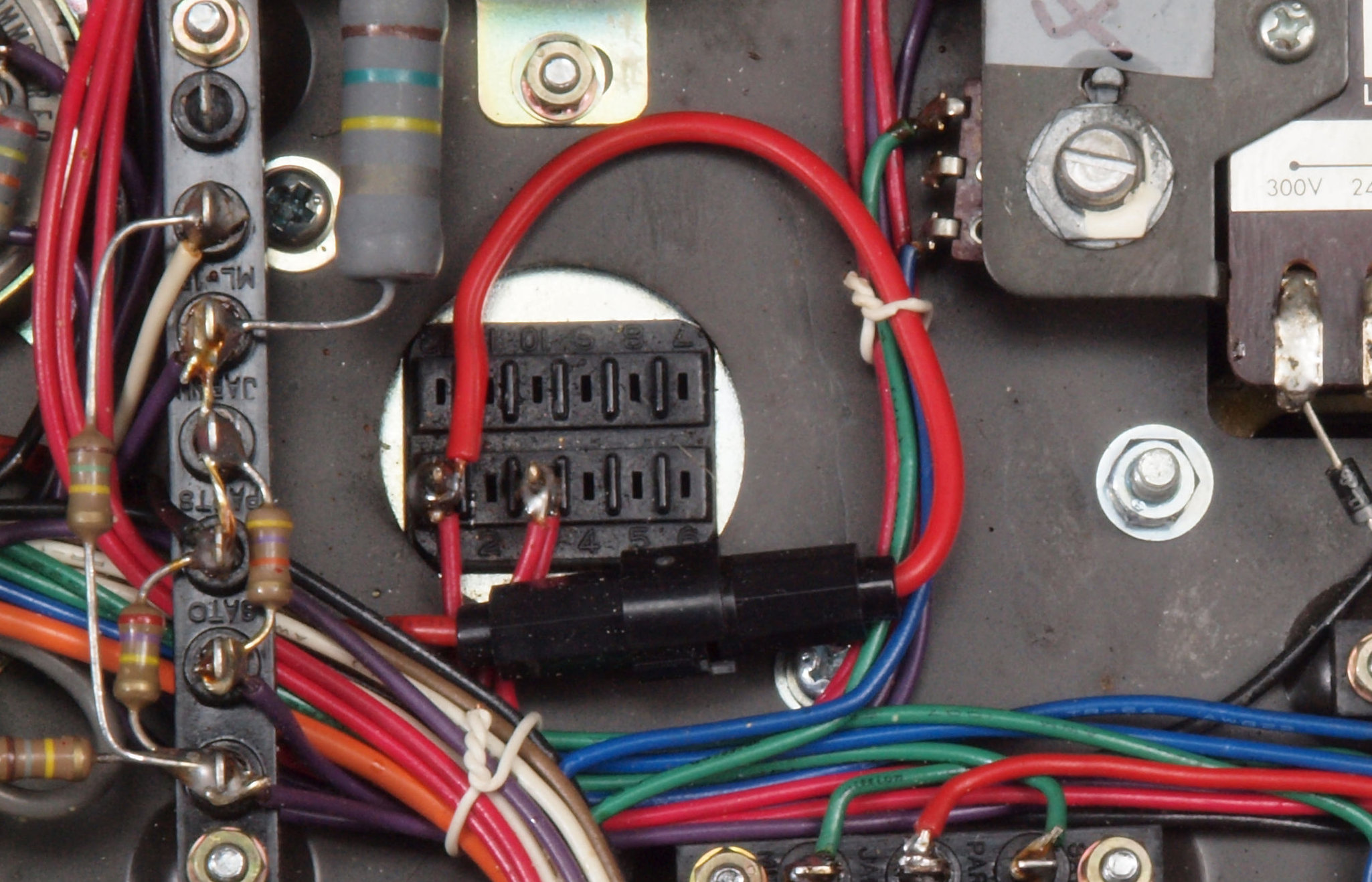

*MB3045. 3台目     修理の様子はこちら

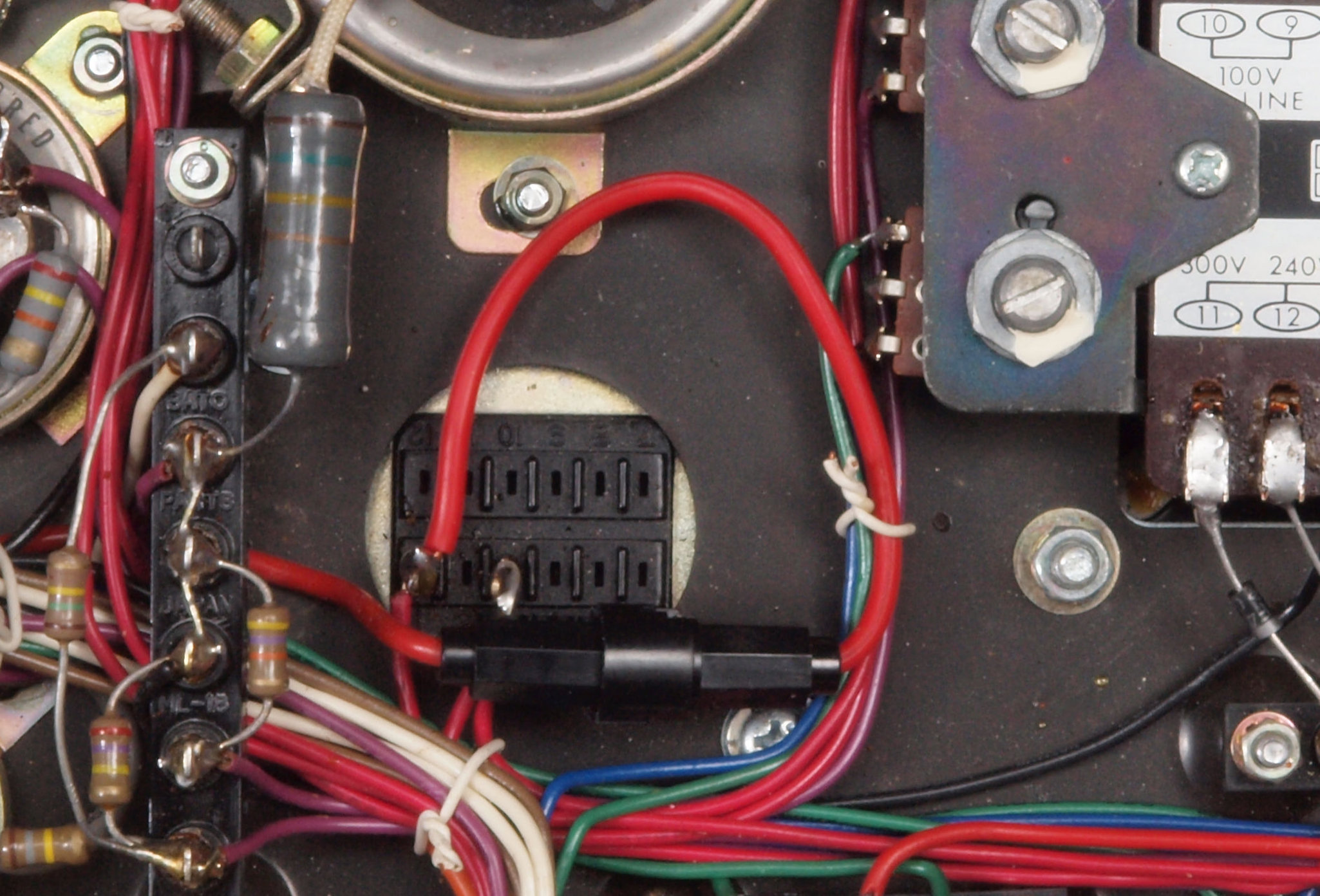

*MB3045. 4台目     修理の様子はこちら

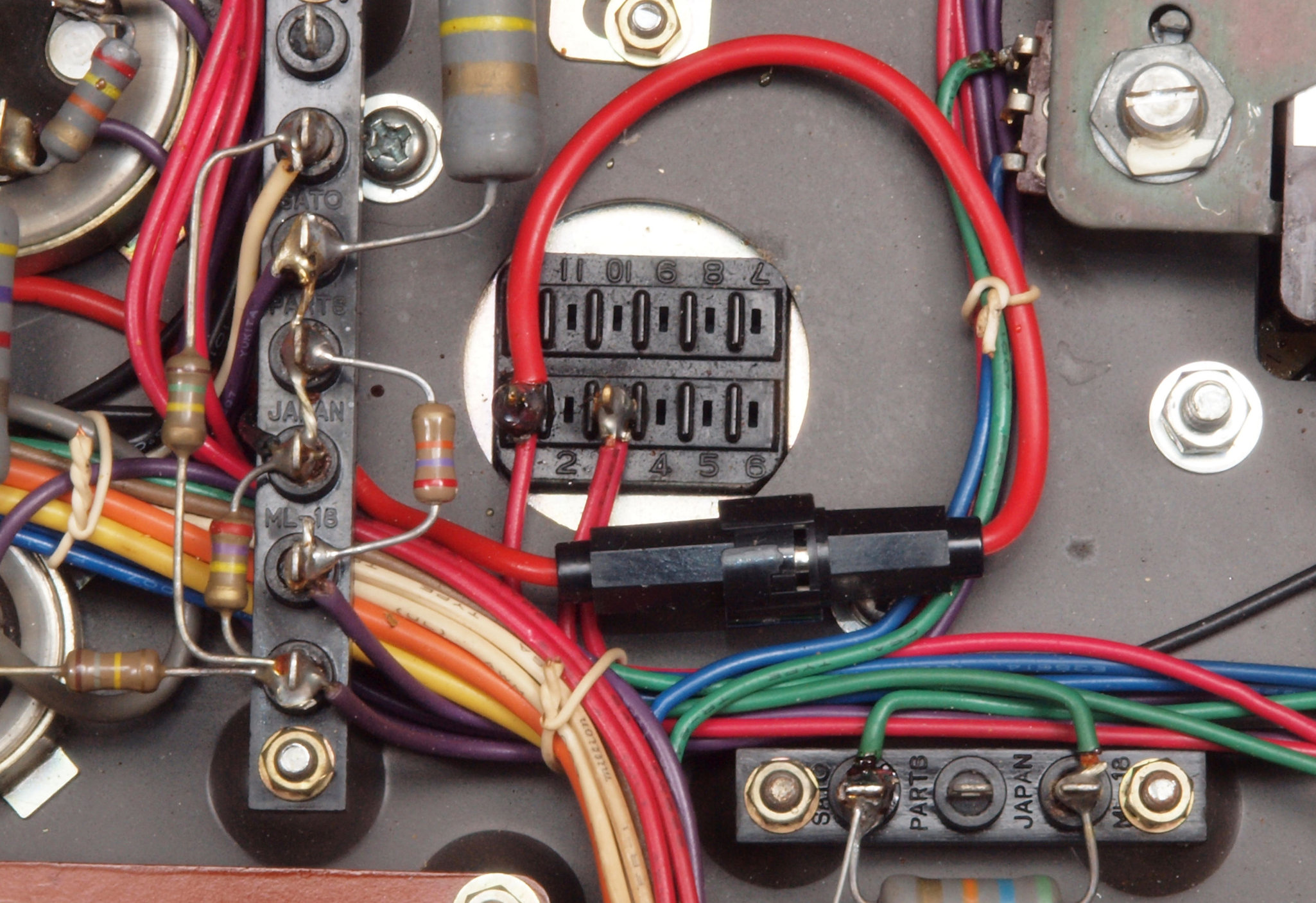

*MB3045. 5台目     修理の様子はこちら
* LUX SQ−38FD. 7台目修理     修理の様子はこちら
* LUX SQ−38FD. 9台目修理     修理の様子はこちら

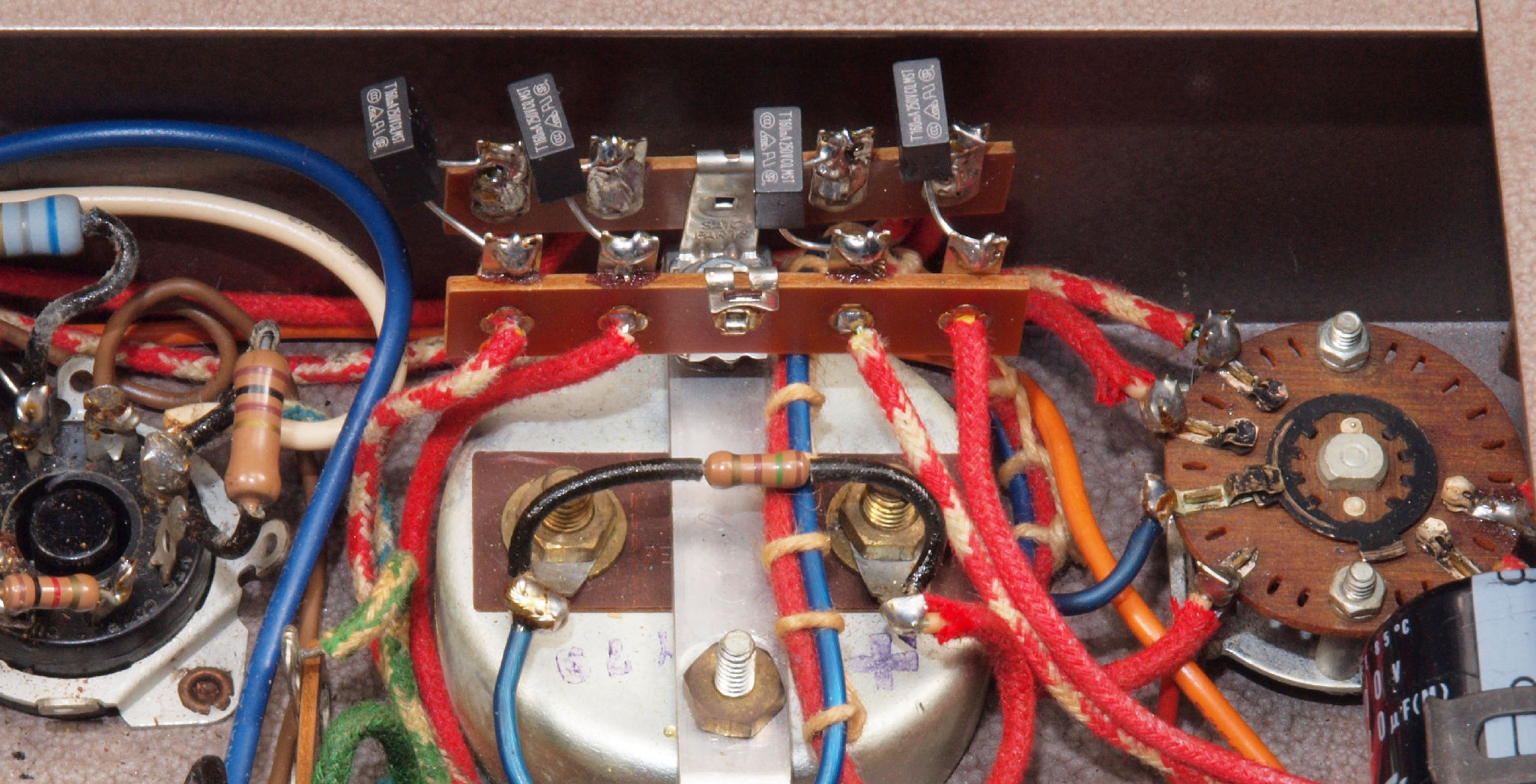

* Marantz 8B. 4台目修理     修理の様子はこちら
* Michaelson & Austin TVA−1. 9台目修理     修理の様子はこちら
* Michaelson & Austin TVA−1. 10台目修理     修理の様子はこちら

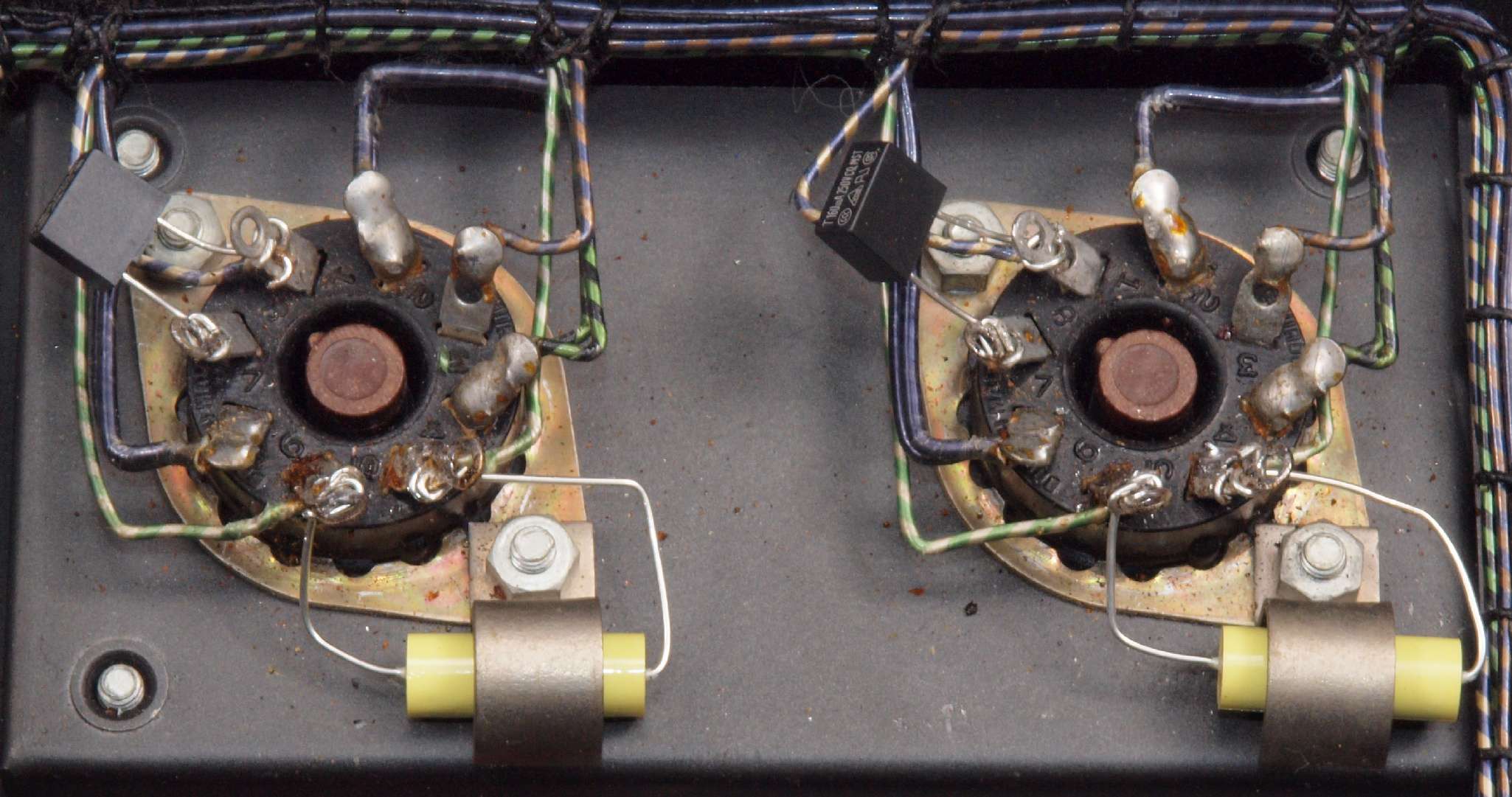

* QUADU. 5台目修理     修理の様子はこちら

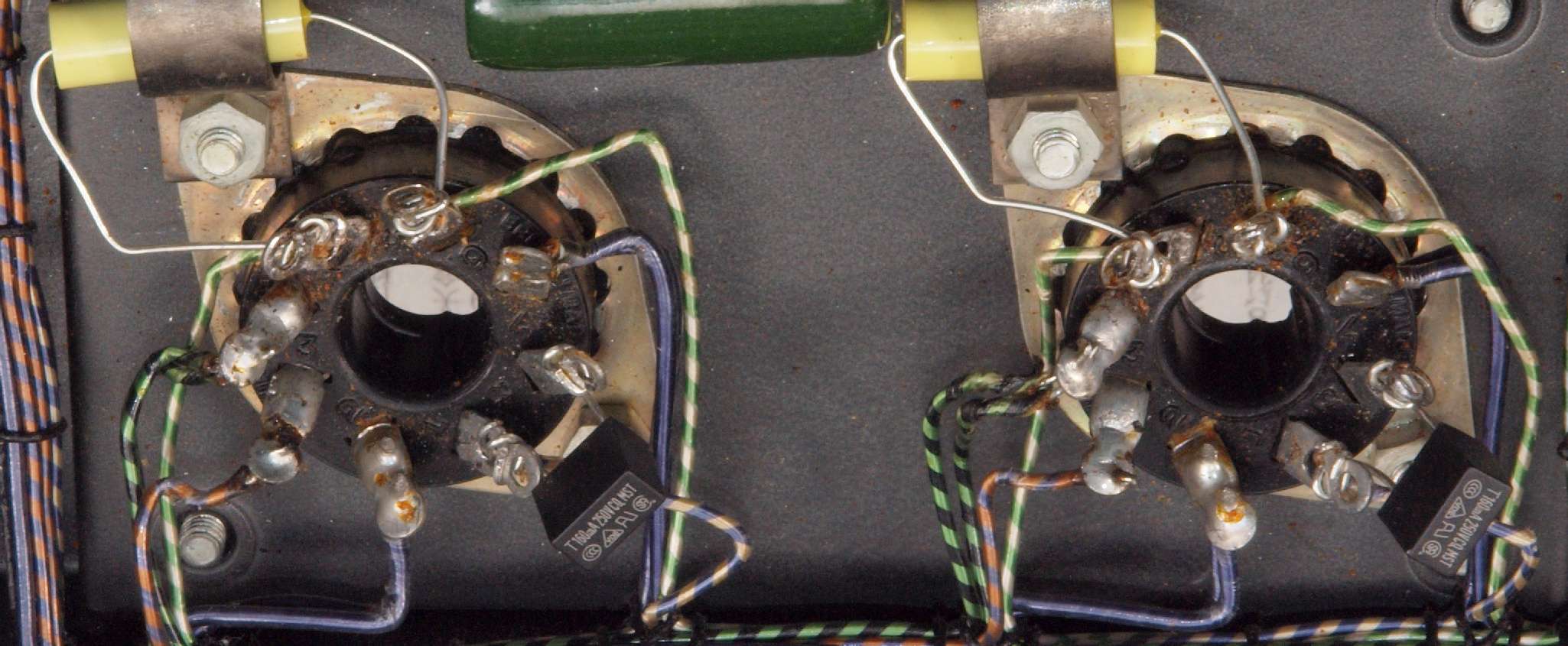

* QUADU. 6台目修理     修理の様子はこちら
* QUADU. 7台目修理     修理の様子はこちら
* QUADU. 8台目修理     修理の様子はこちら
