Ｄｙｎａｃｏ　Ｍａｒｋ　�V．　３台目の修理

同時修理Ｄｙｎａｃｏ　Ｍａｒｋ　�V．　４台目。　平成２６年３月１９日持込　　６月９日完成

Ａ．　修理前の状況 ヒｭーズを交換しても、直ぐに飛ぶ。 真空管整流をダイオード整流に変更。 プリ部への電源端子廃止。 トランスの唸りは皆無。 Ｂ．　原因 KT-88　不良。 各部経年劣化。 Ｃ．　修理状況 ＫＴ−８８用ＵＳソケット交換。 ６ＡＮ８用ＭＴ９ピンソケット交換。 バイアス調整ＶＲ交換。 フイルムコンデンサー交換 ブロック電解コンデンサー交換。 整流管をダイオードに交換。 配線手直し、補強、各種止めネジ増す締め。 経年劣化による各部ハンダ補正。 SP接続端子交換。 ＫＴ−８８のカソードに保護抵抗挿入。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる真空管測定。 ＫＴ−８８　Ｇｍ、ＩＰ測定。 新品　ＫＴ−８８　Ｇｍ、ＩＰ測定。 ６ＡＮ８　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 テフロン製ＵＳソケット　　　　　　　　　　　　　２個。 タイト製ＭＴソケット　　　　　　　　　　　　　　　１個。 バイアス調整ＶＲ　　　　　　　　　　　　　　　　１個。 電解コンデンサー　　　　　　　　　　　　　　　　４個。 フイルムコンデンサー　　　　　　　　　　　　　５個。 ダイオード　　　　　　　　　　　　　　　　　　　　３本。 ラグ坂　　　　　　　　　　　　　　　　　　　　　　　２個。 モールド型SP接続端子　　　　　　　　　　　　１個。 ブロック電解コンデンサー（１００μ＋１００μ／５００WV）　１本。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　９個。 Ｅ．　調整・測定 Ｇ．　修理費　　　５２，２００円　　　　真空管別途 Ｓ．　Ｄｙｎａｃｏ　Ｍａｒｋ　�V の仕様（マニアル・カタログより）

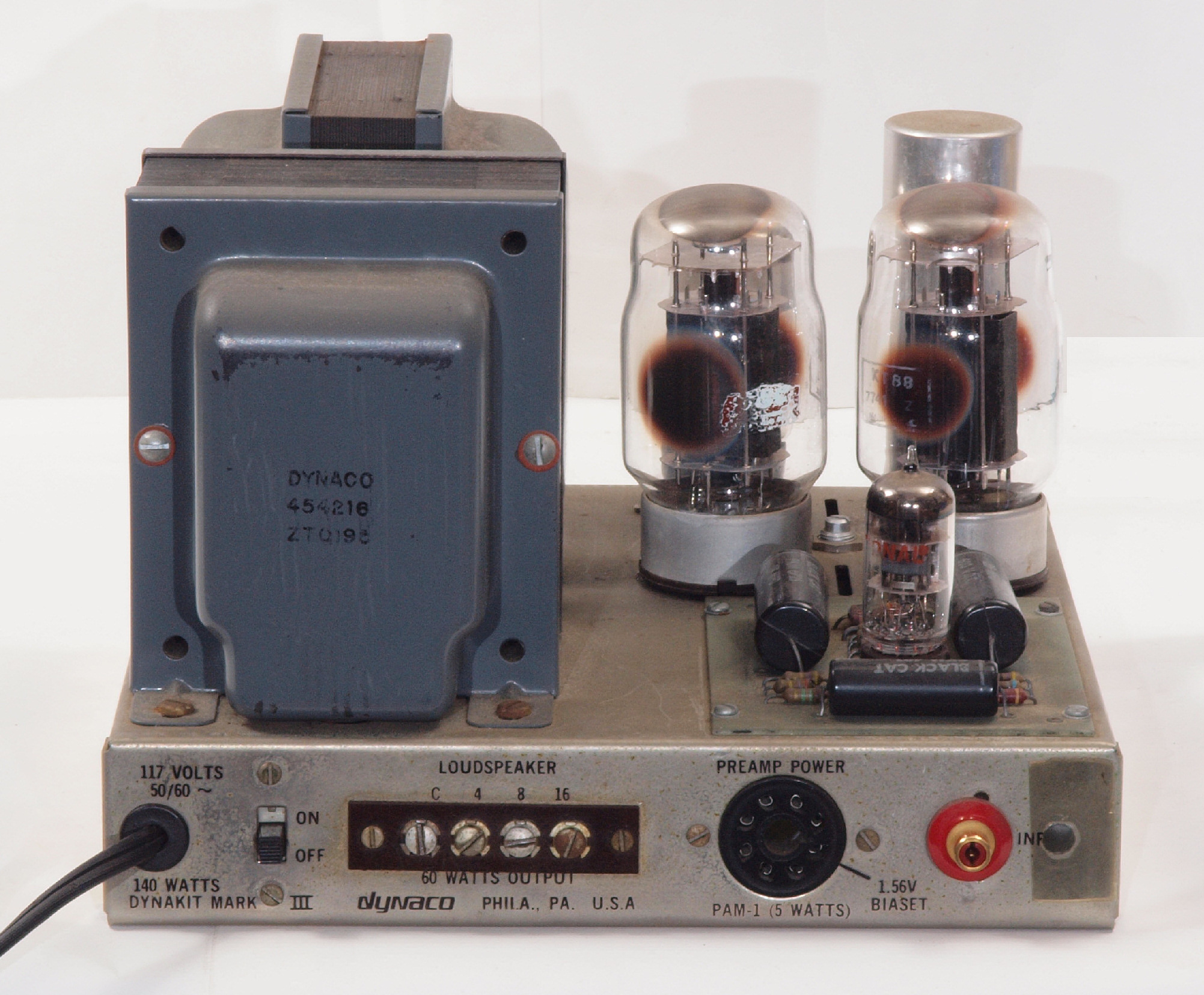

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

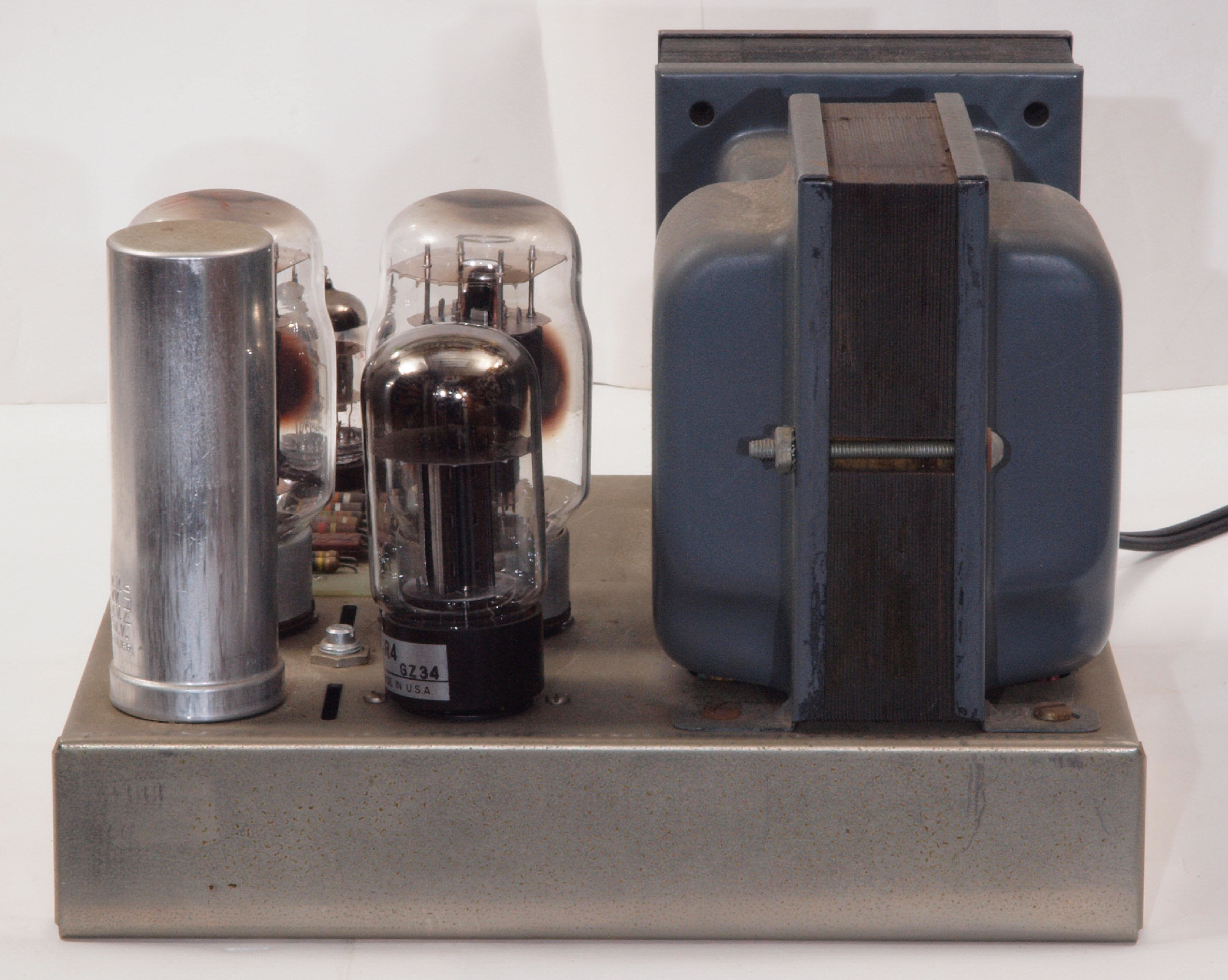

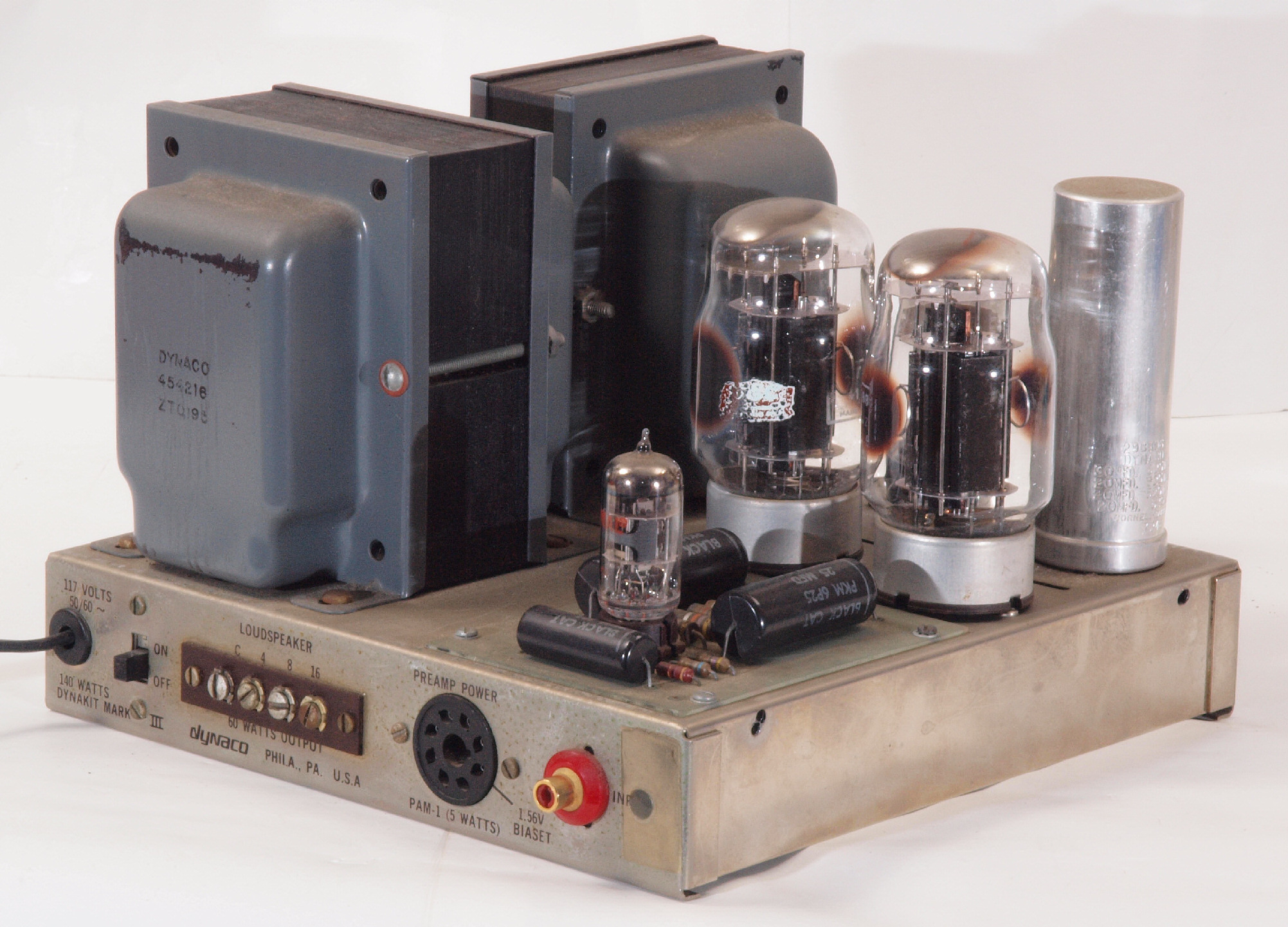

Ａ１２．　点検中　前右から見る

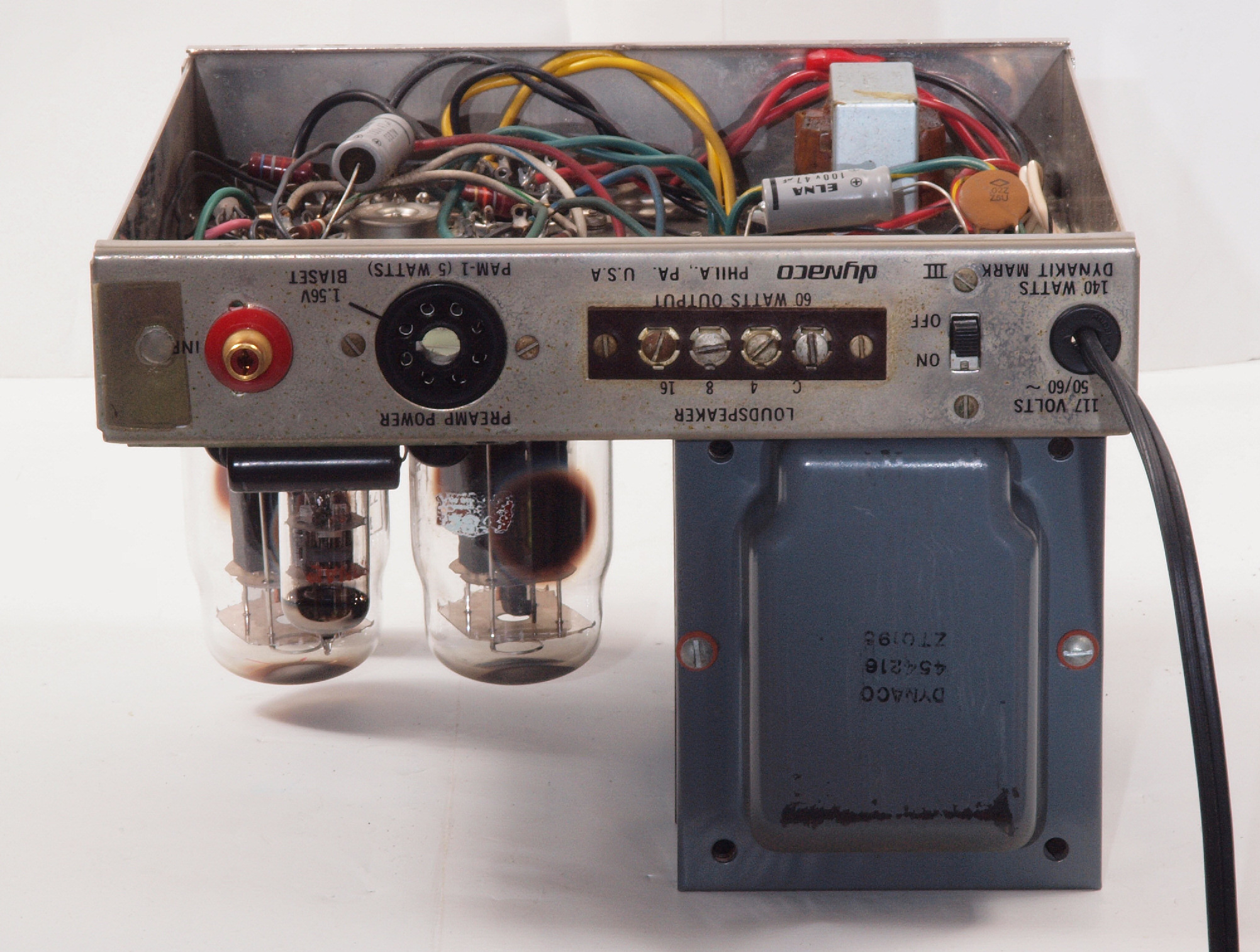

Ａ１３．　点検中　後から見る

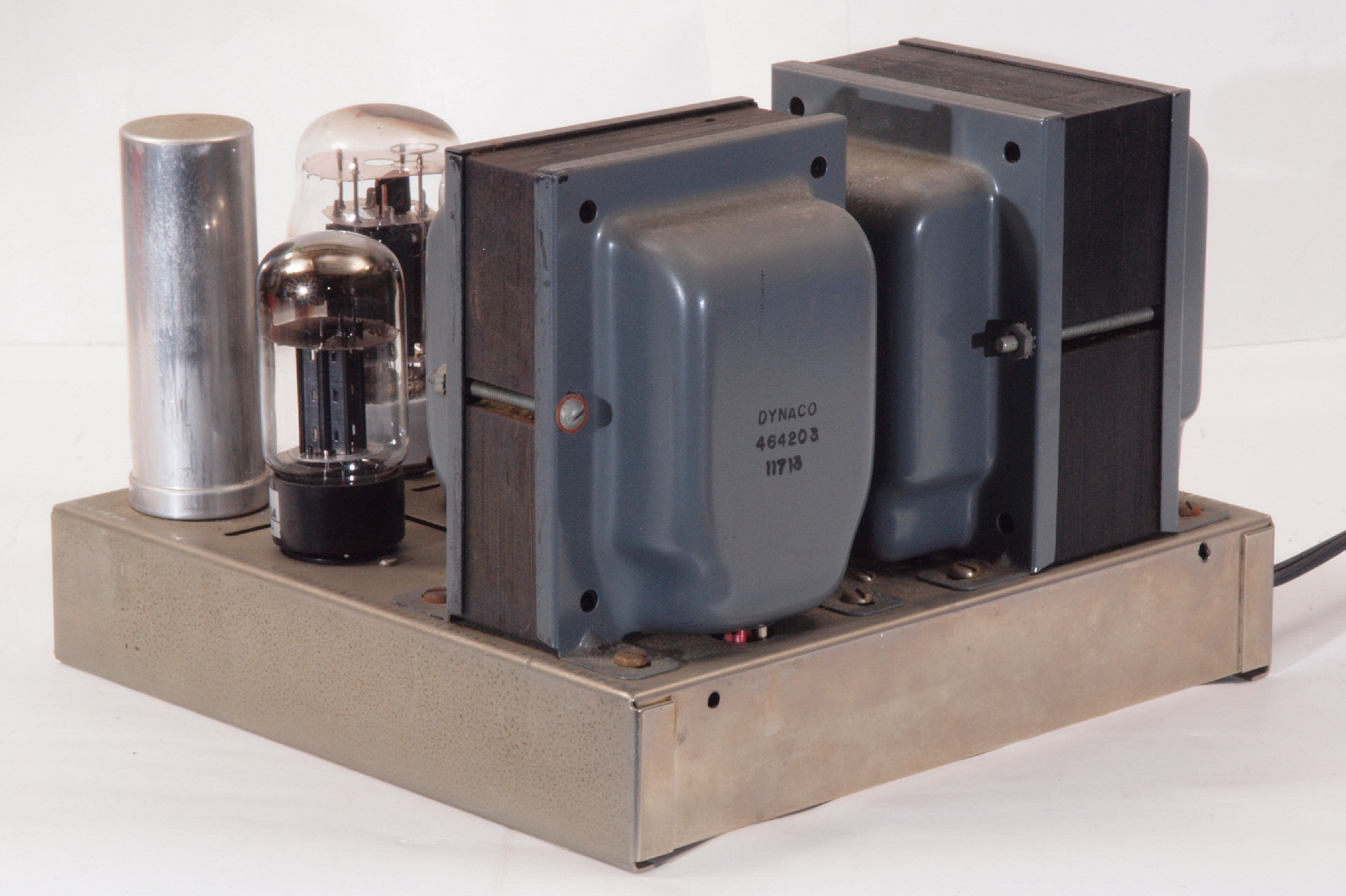

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　真空管を取り、ﾞ上から見る

Ａ２１．　点検中　下前から見る

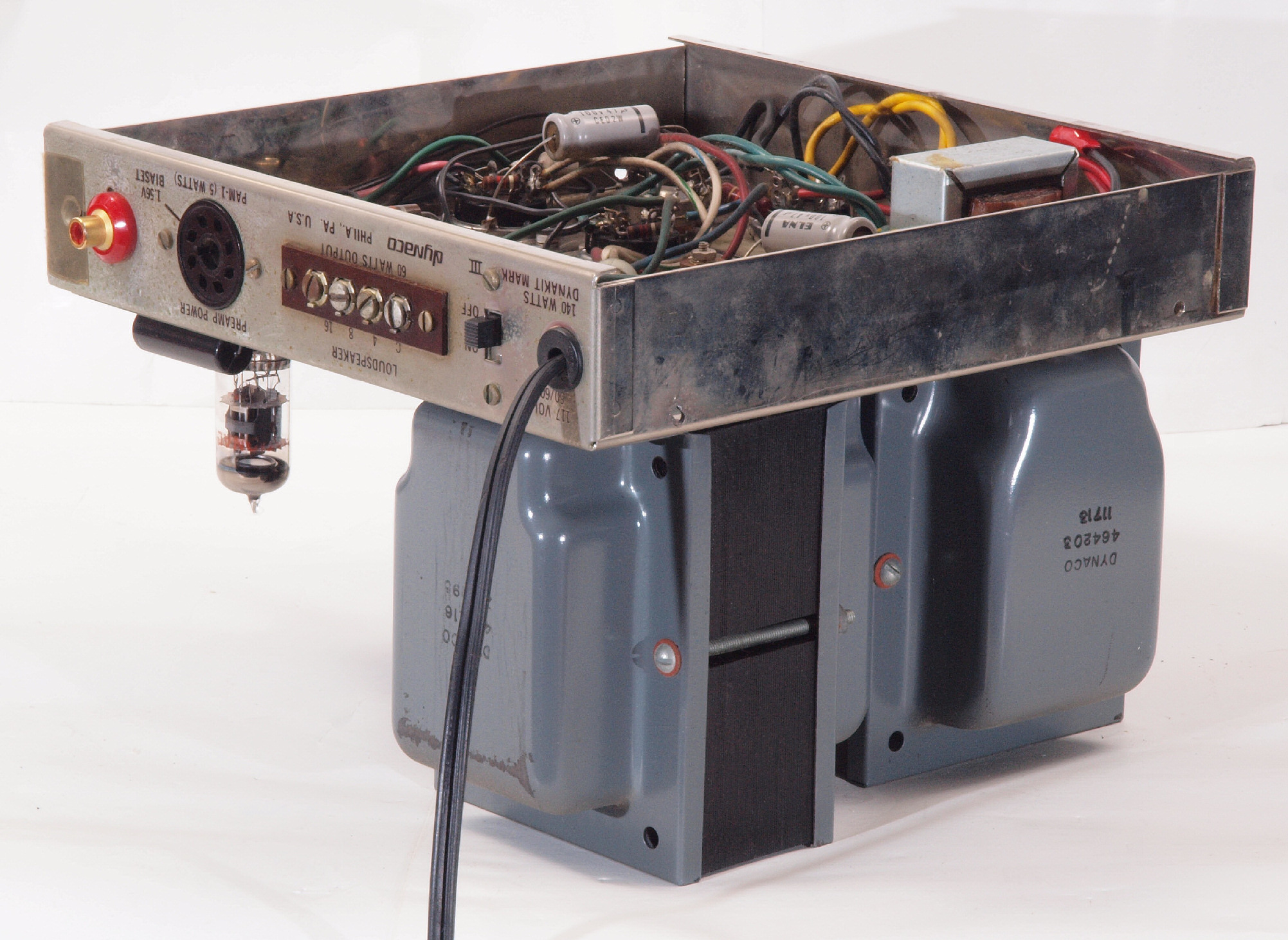

Ａ２２．　点検中　下前左から見る

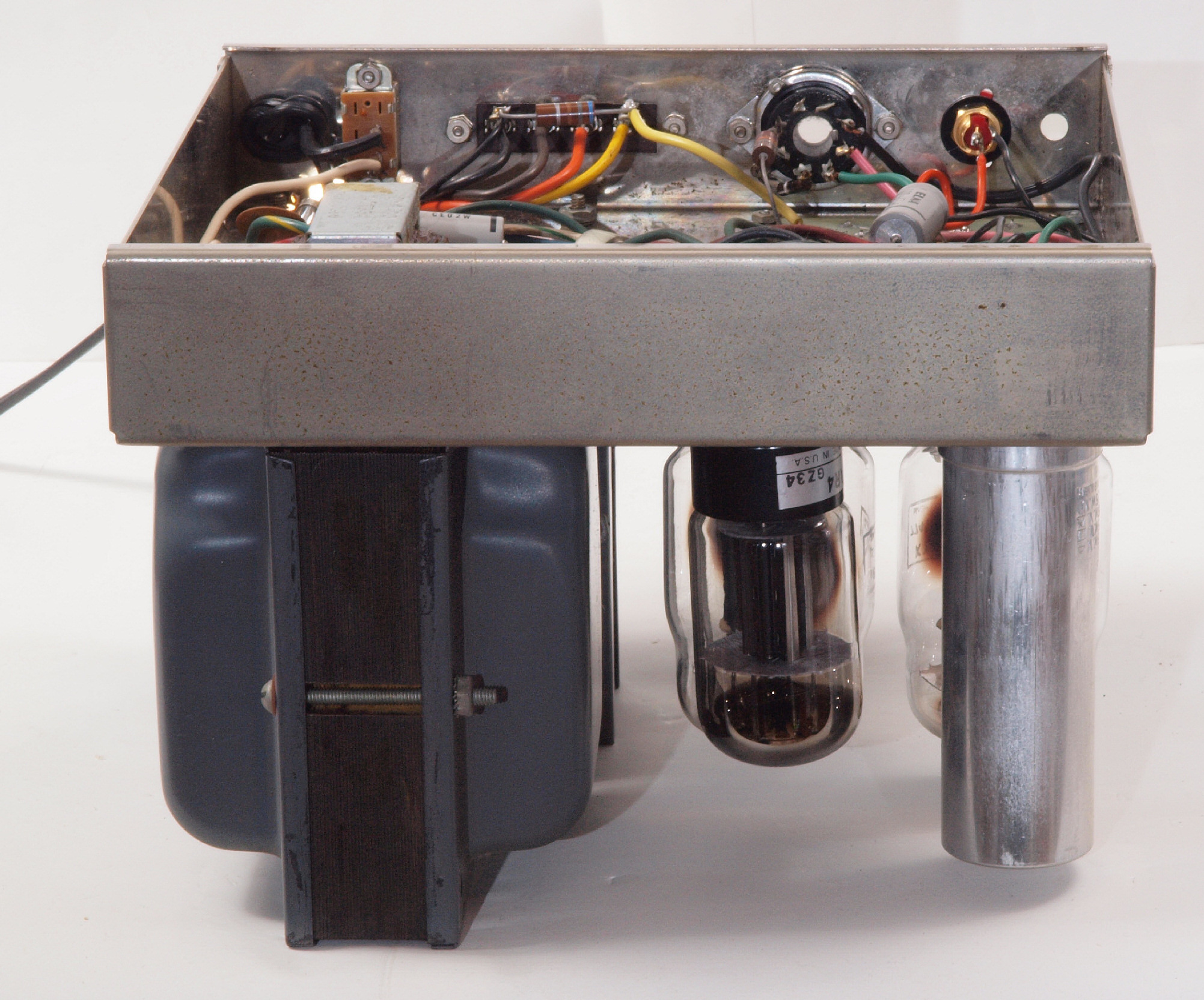

Ａ２３．　点検中　下後から見る

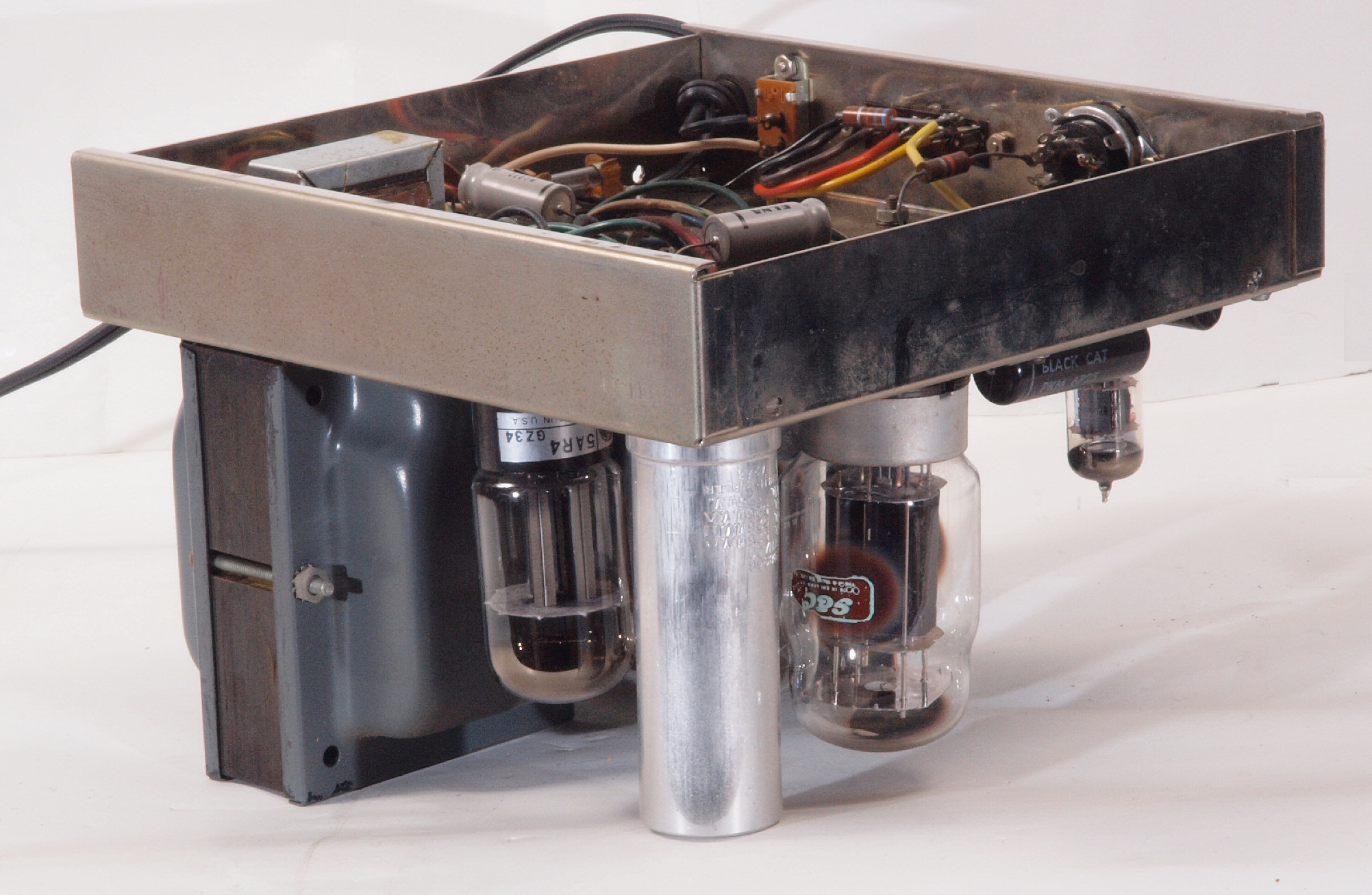

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

Ａ３１．　点検中　真空管、左側のＫＴ−８８が不良。

Ａ３２．　点検中　新品のKT-88−４本（支給品）。　GrooveTubes　GT-KT88SV

Ａ３３．　点検中　新品のKT-88−４本（支給品）。

Ａ４１．　点検中　SP接続端子。

Ａ４２．　点検中　SP接続端子。　モールド型に交換可能。

Ａ４３．　点検中　SP接続端子裏の配線。

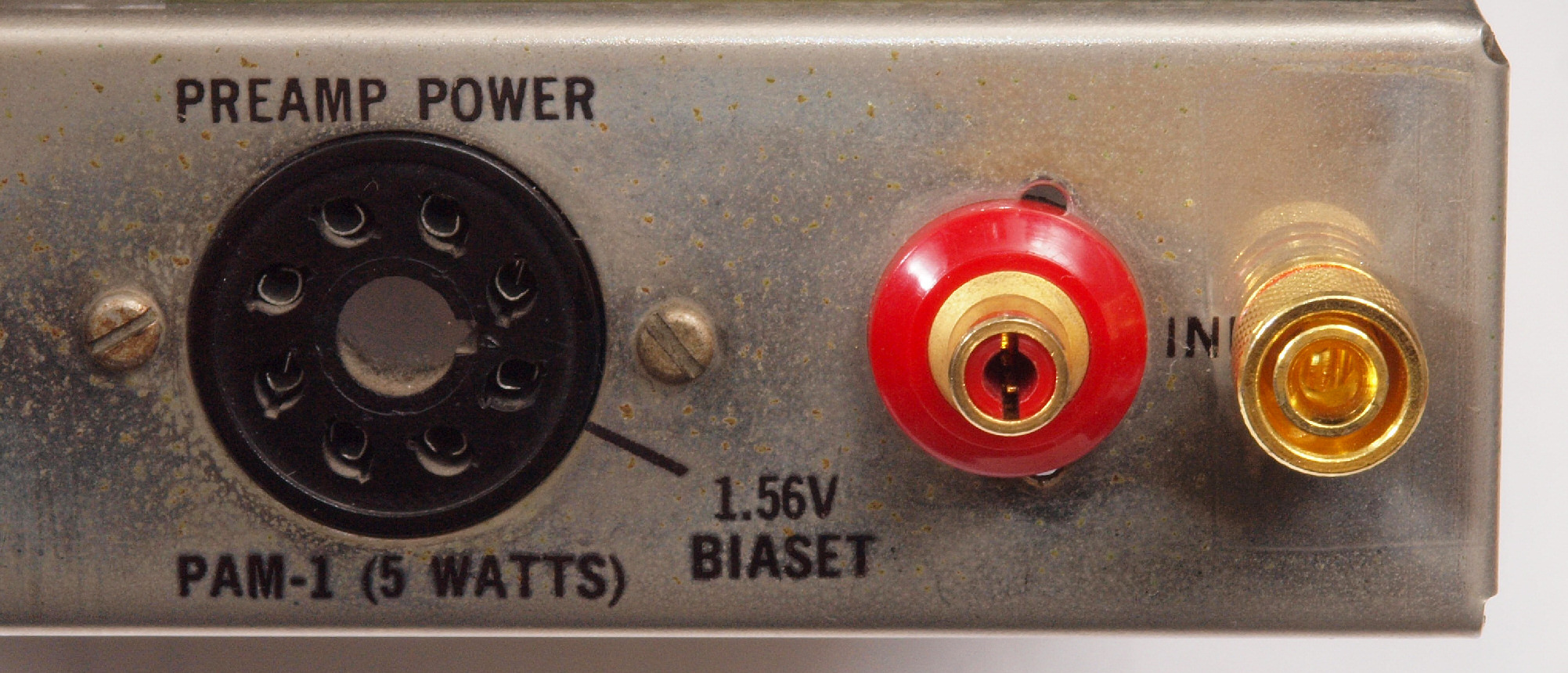

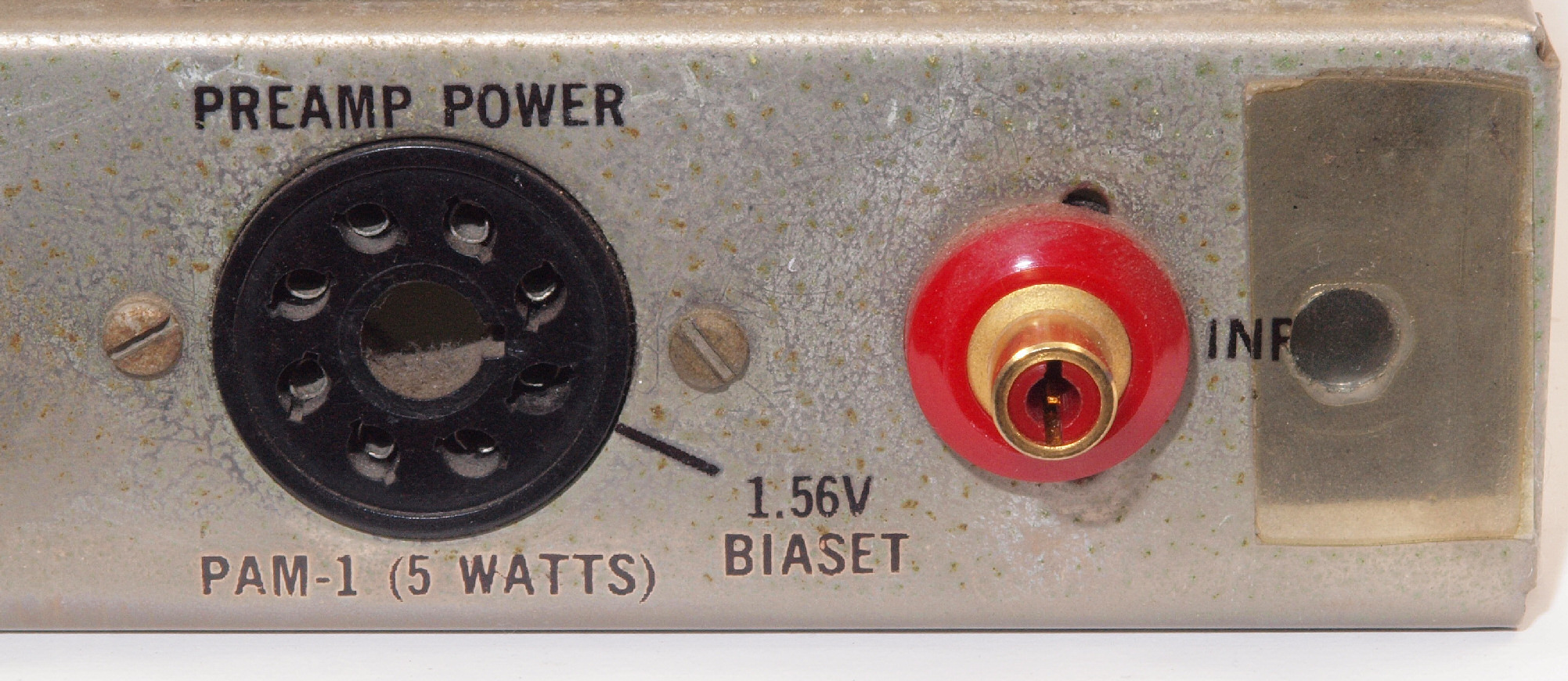

Ａ５１．　点検中　入力ＲＣＡ端子。

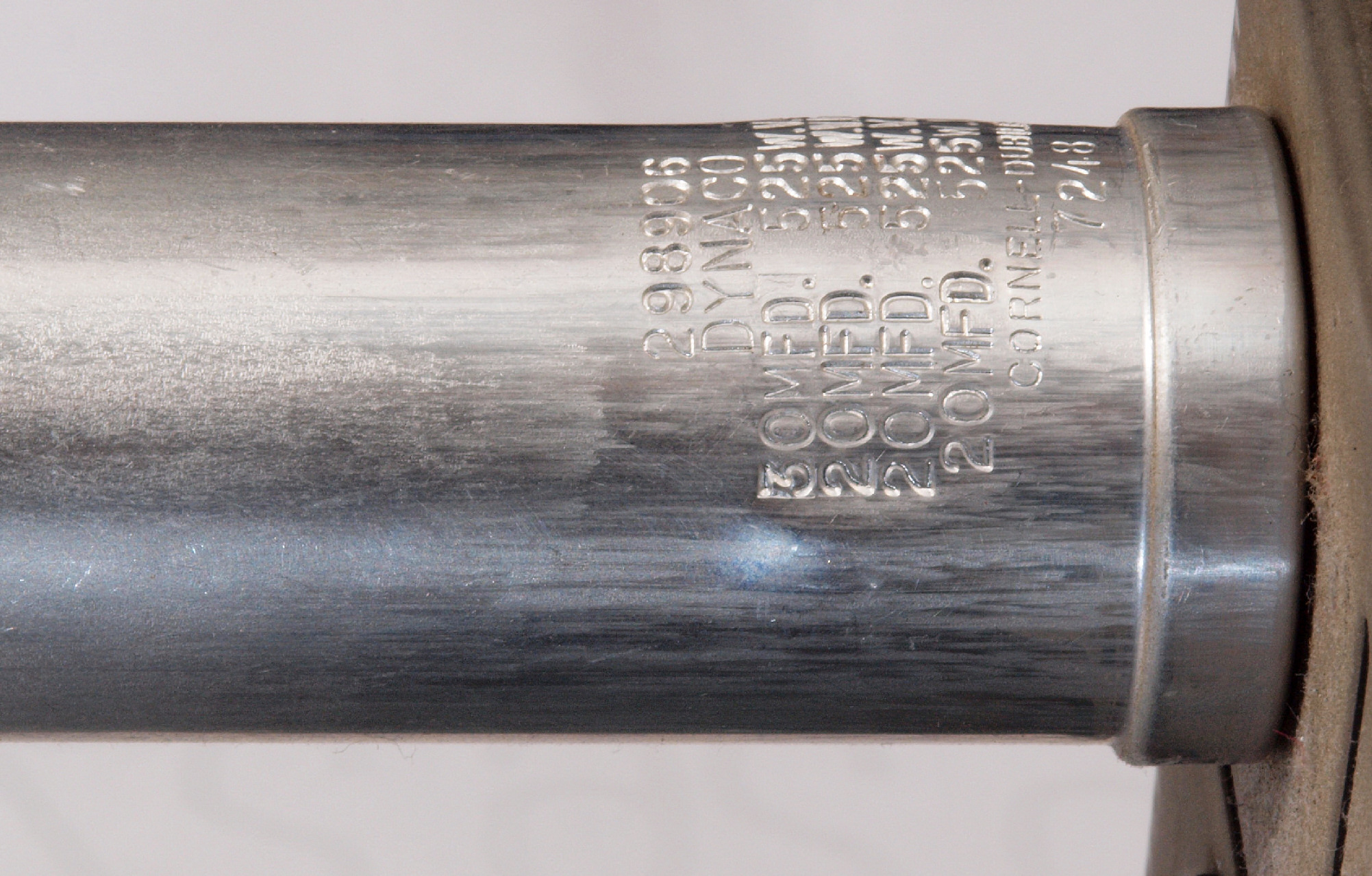

Ａ６１．　点検中　膨らんできたブロック電解コンデンサー、３０μ＋２０μ＋２０μ／５２５WV。

Ａ６２．　点検中　シャーシ内部にブロック電解コンデンサーを設置　１００μ＋１００μ／５００WV。

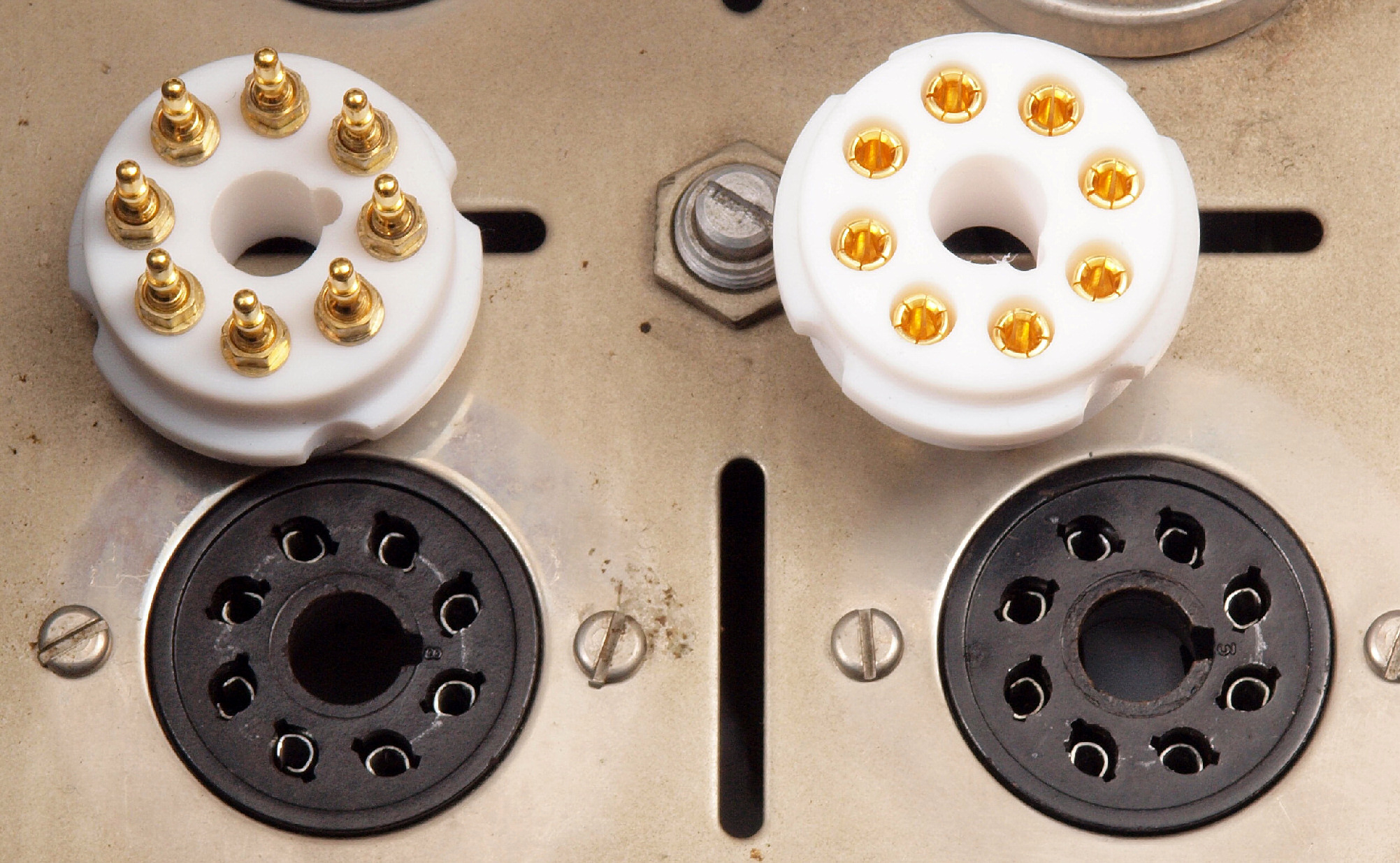

Ａ７１．　点検中　ＫＴ−８８用ＵＳソケット。　上＝テフロン製ＵＳソケット、下＝ベーク製ＵＳソケット。

Ａ８１．　点検中　６ＡＮ８用ＭＴソケット。　上＝タイト製ＭＴソケット、下＝ベーク製ＭＴソケット。

Ａ９１．　点検中　フイルムコンデンサー。　黒色＝既存、黄色＝交換する製品。

Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　前段６ＡＮ８基板。

Ｃ１２．　修理後　前段６ＡＮ８基板。

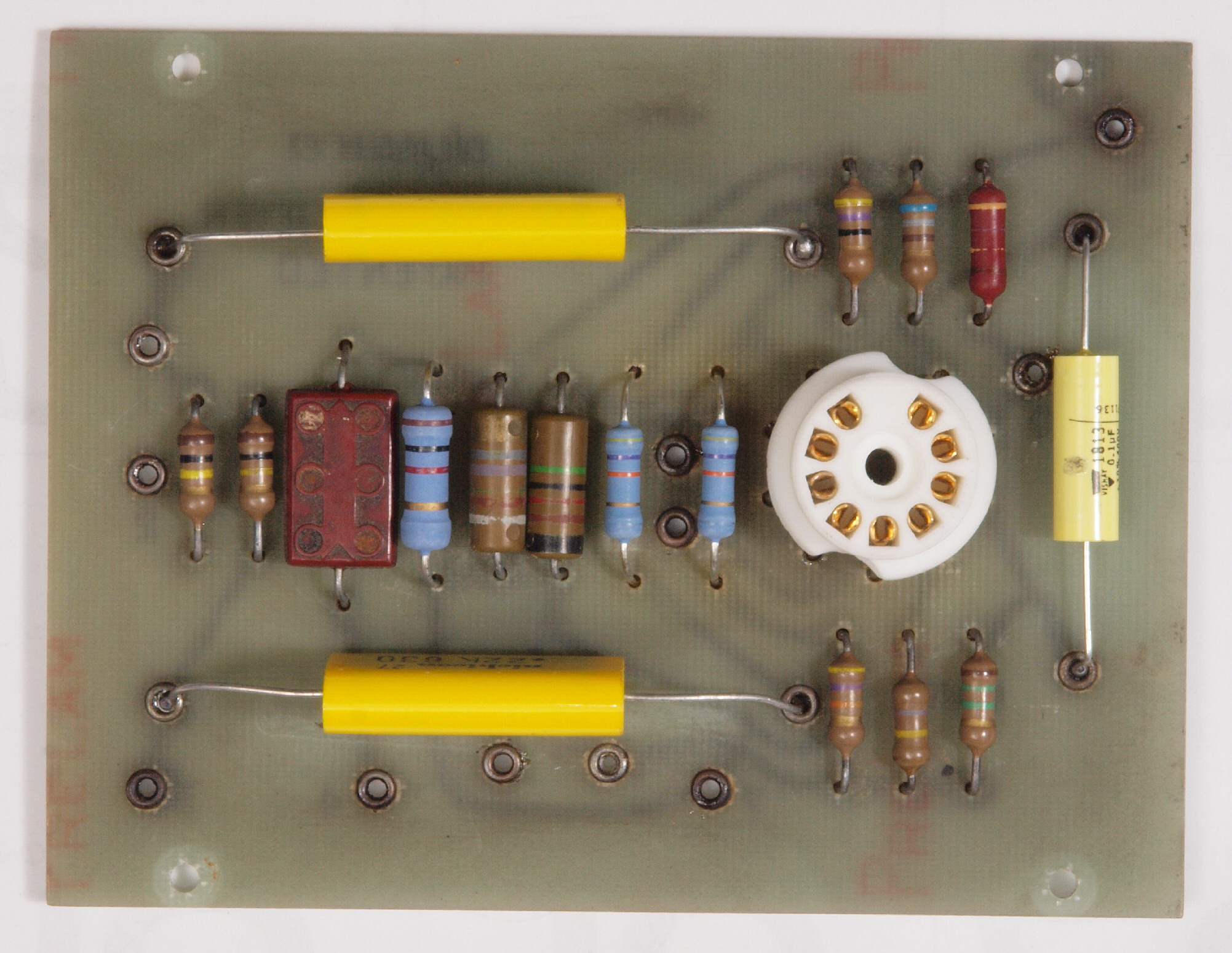

Ｃ１３．　完成前段６ＡＮ８基板、　洗浄後防湿材を塗る。

Ｃ１４．　修理前　前段６ＡＮ８基板裏。

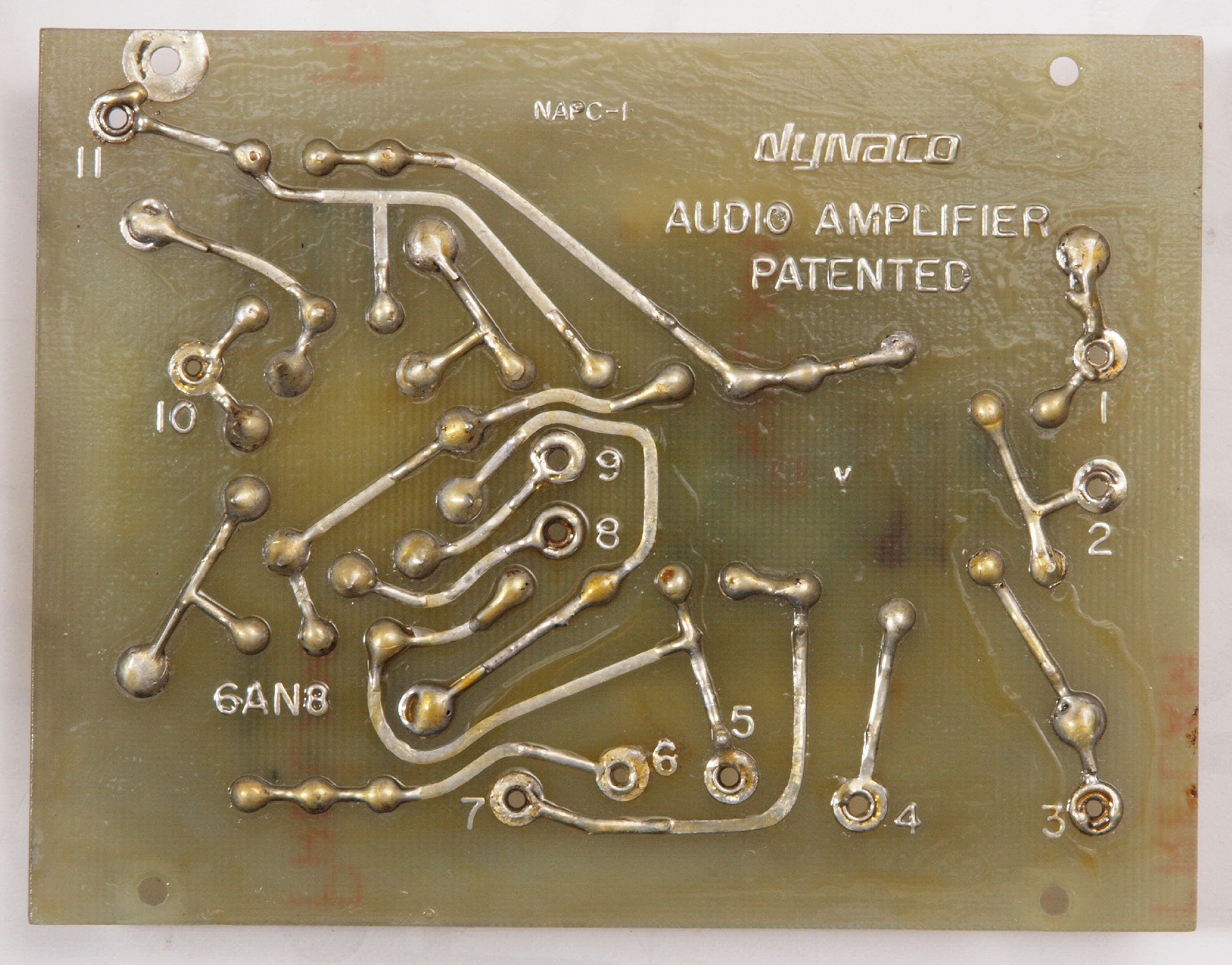

Ｃ１５．　修理後　前段６ＡＮ８基板裏。

Ｃ１６．　完成前段６ＡＮ８基板裏、　洗浄後防湿材を塗る。

Ｃ２１．　修理前　整流管５ＡＲ４ソケット付近。

Ｃ２２．　修理後　整流管５ＡＲ４ソケット付近。

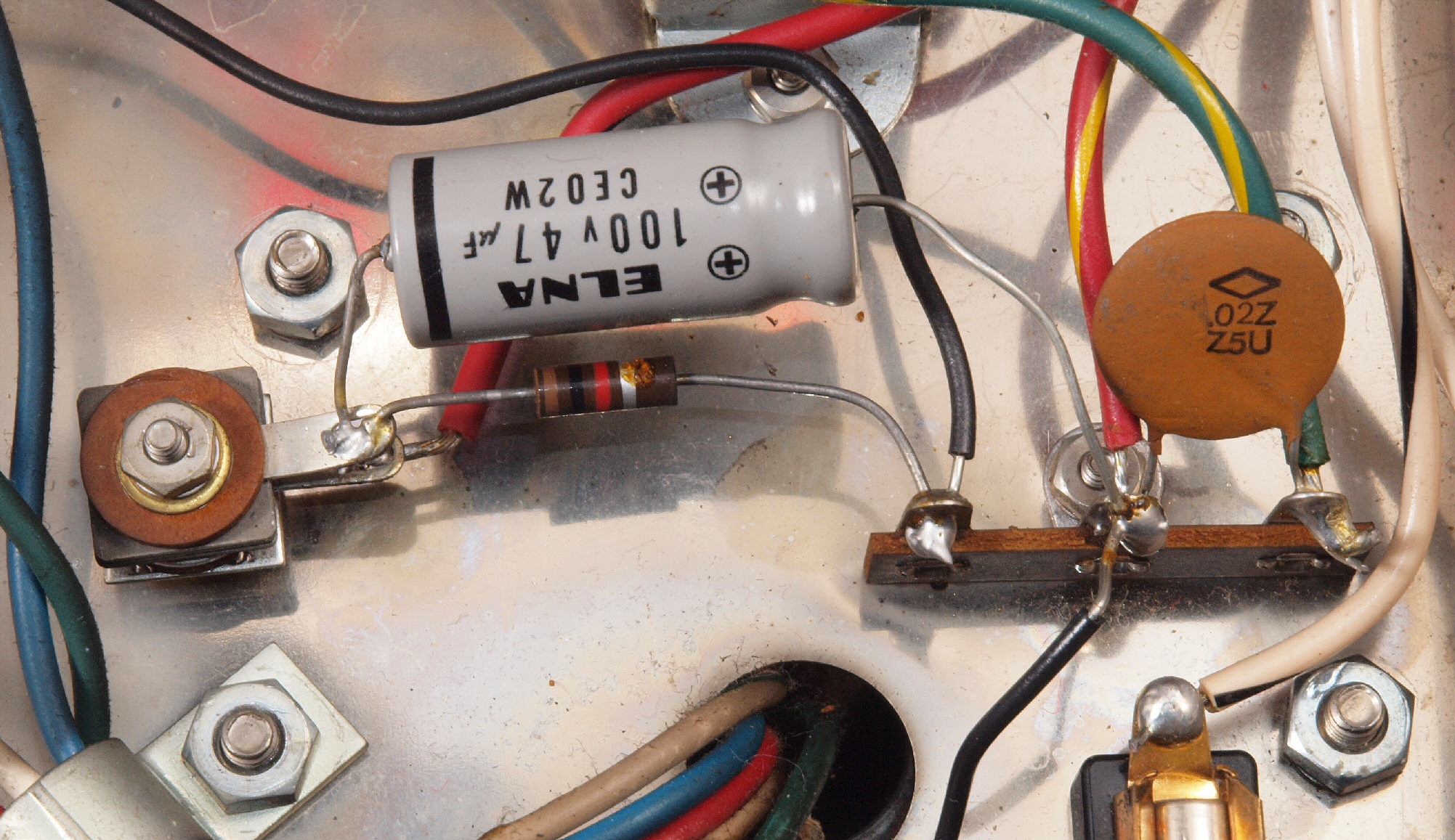

Ｃ３１．　修理前　バイアス電源回路。

Ｃ３２．　修理中　バイアス電源回路の様に負電源の電解コンデンサーは外筒の絶縁に注意する。 　　　　　　　　　　　ビニールテープを巻、さらに収縮チューブを付ける。

Ｃ３３．　修理中　バイアス電源回路。　セレン整流器をダイオード整流に変更。配線は絡げる、この後半田付け。

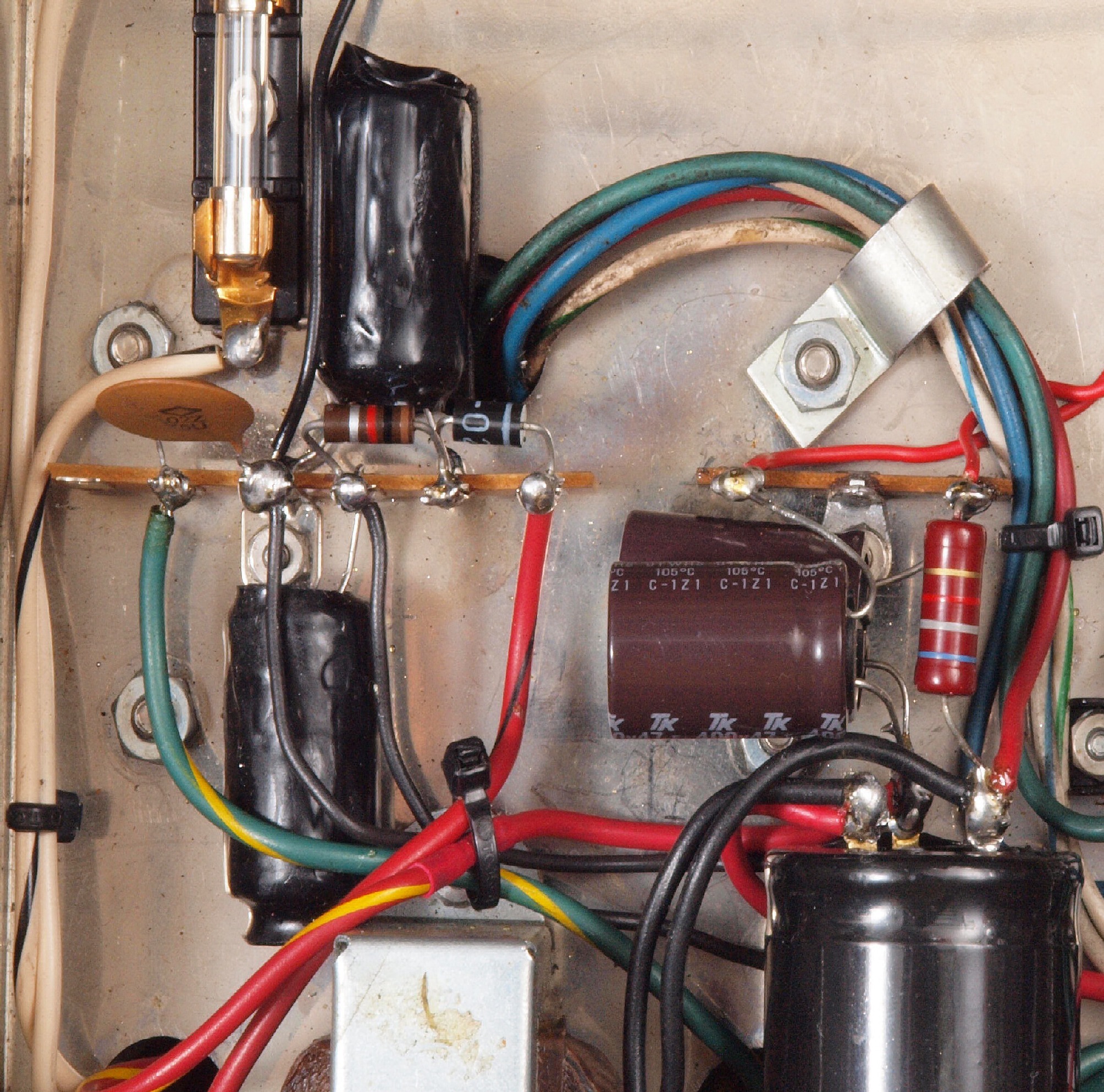

Ｃ３４．　完成バイアス電源回路。

Ｃ４１．　修理前　SP接続端子。

Ｃ４２．　修理（交換）後　SP接続端子。

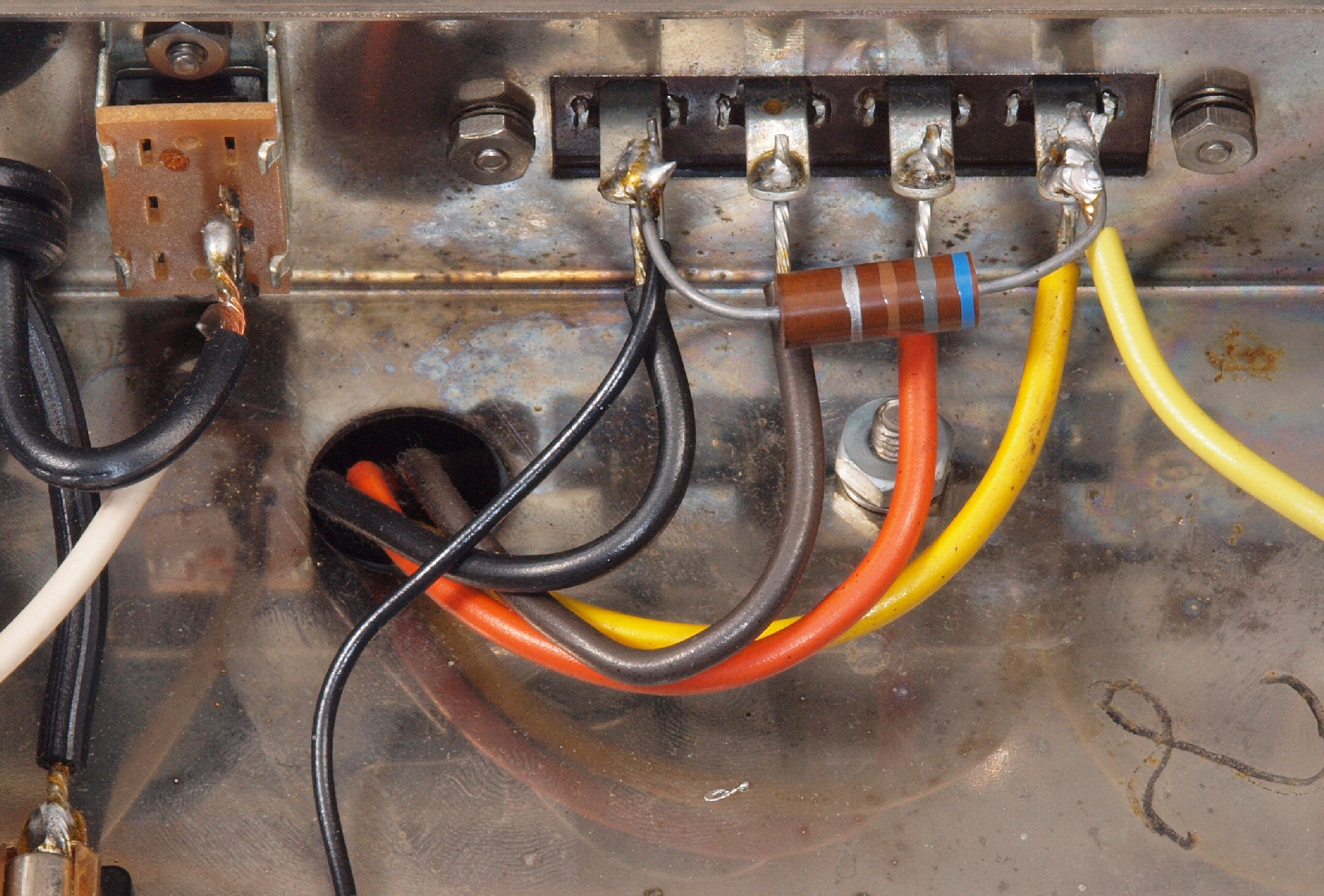

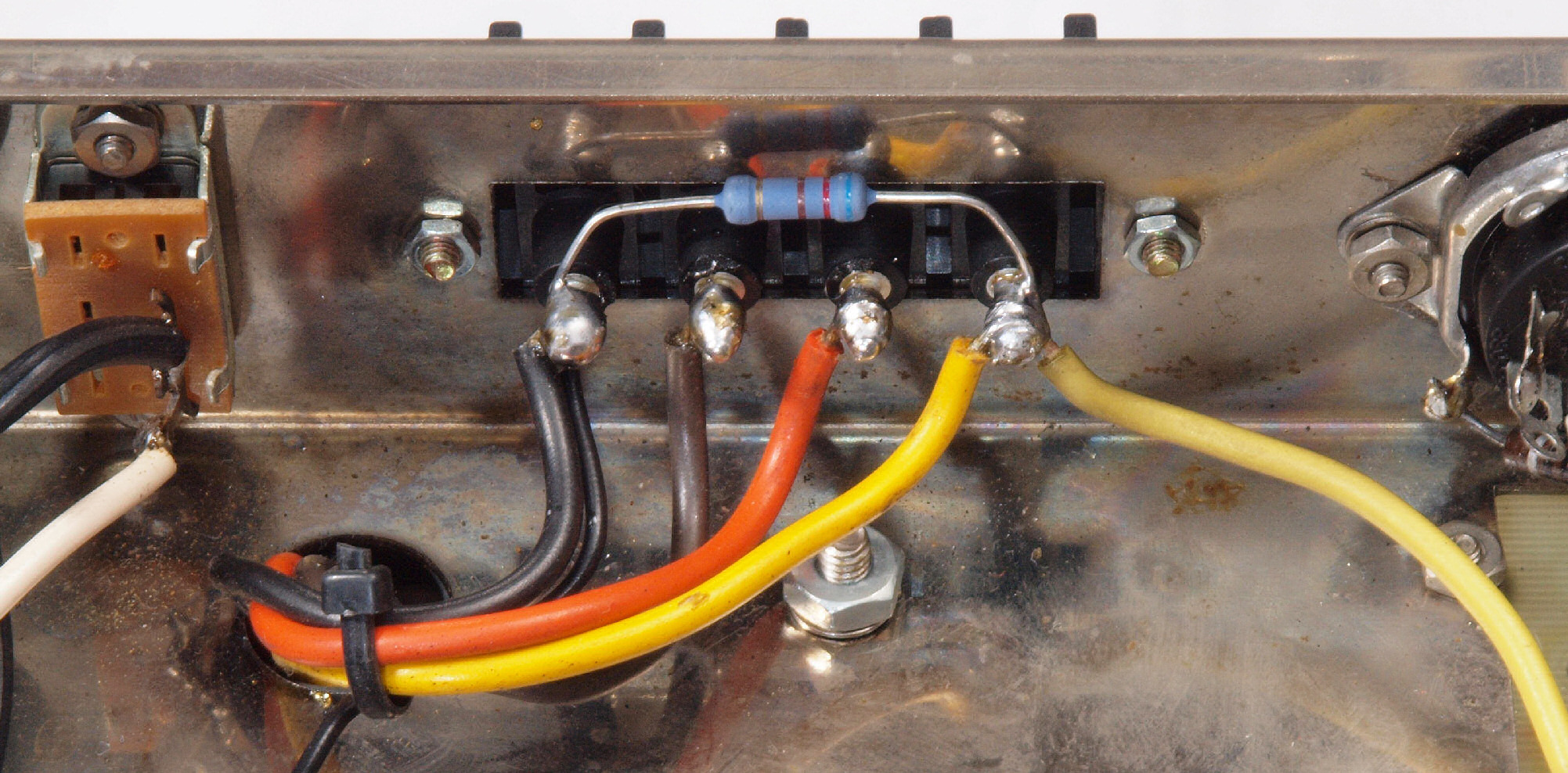

Ｃ４３．　修理前　SP接続端子裏配線。

Ｃ４４．　修理中　SP接続端子裏配線。端子交換。配線は絡げる、この後半田付け。

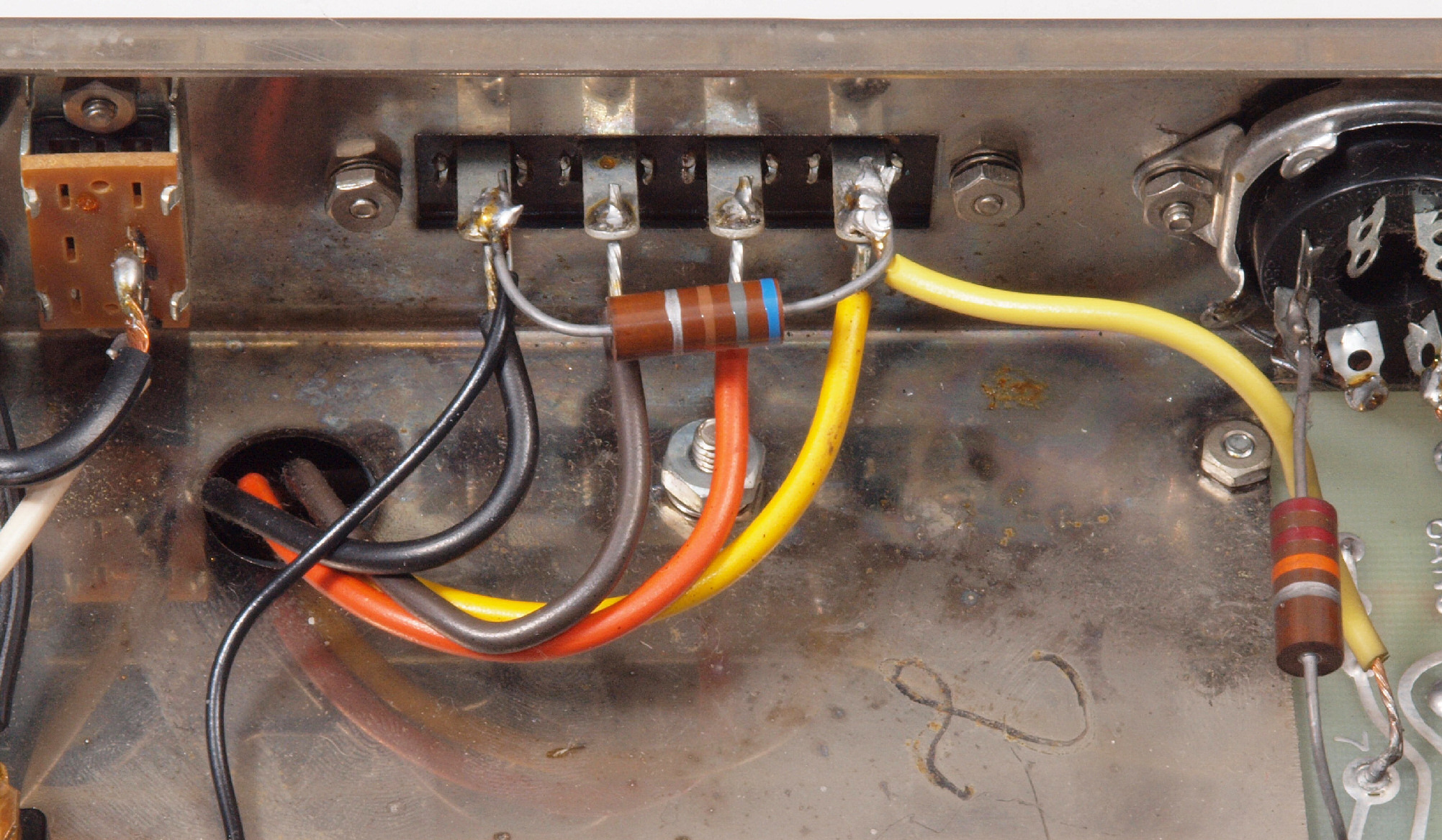

Ｃ４５．　完成SP接続端子裏配線。

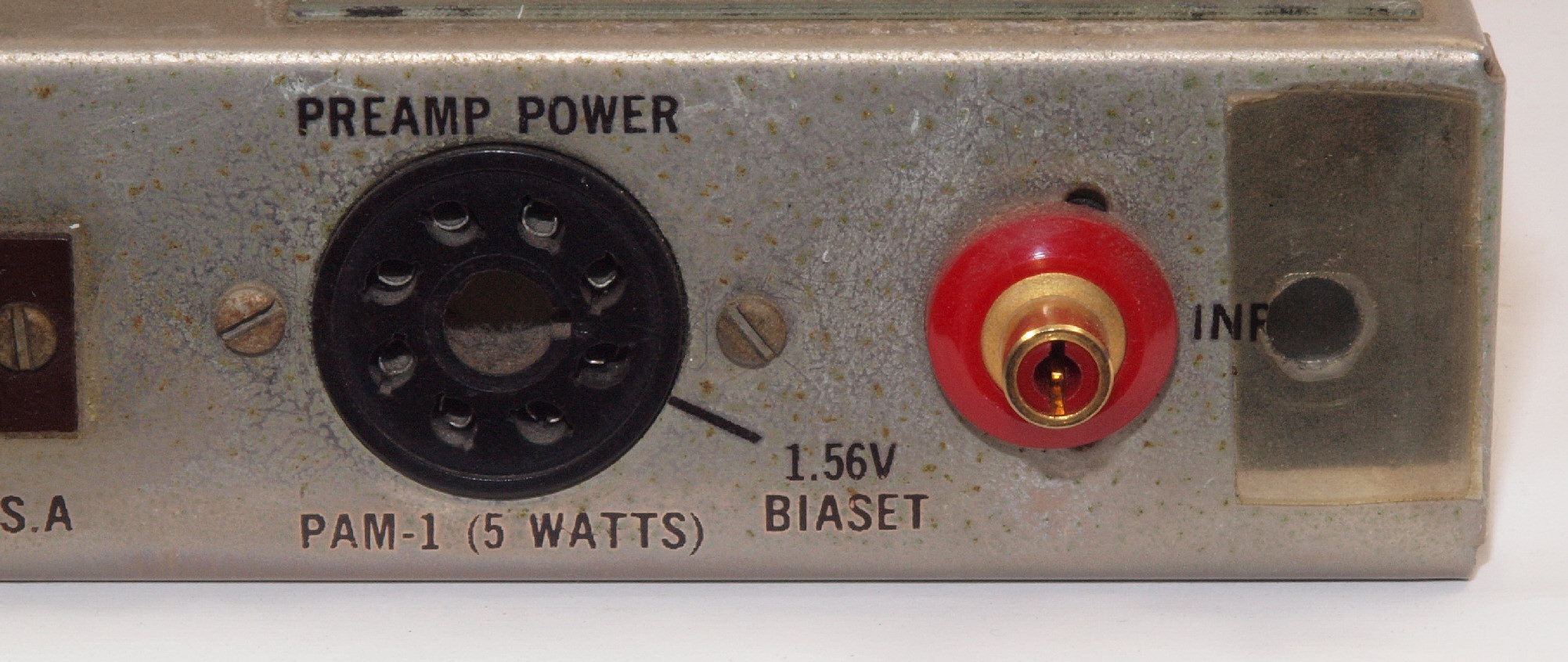

Ｃ５１．　修理前　メクラテープ。

Ｃ５２．　修理後　メクラテープ。アース端子を取り付ける。

Ｃ６１．　修理中　基板鳩目端子への結線は先を折り返し、接触面積を広げる。

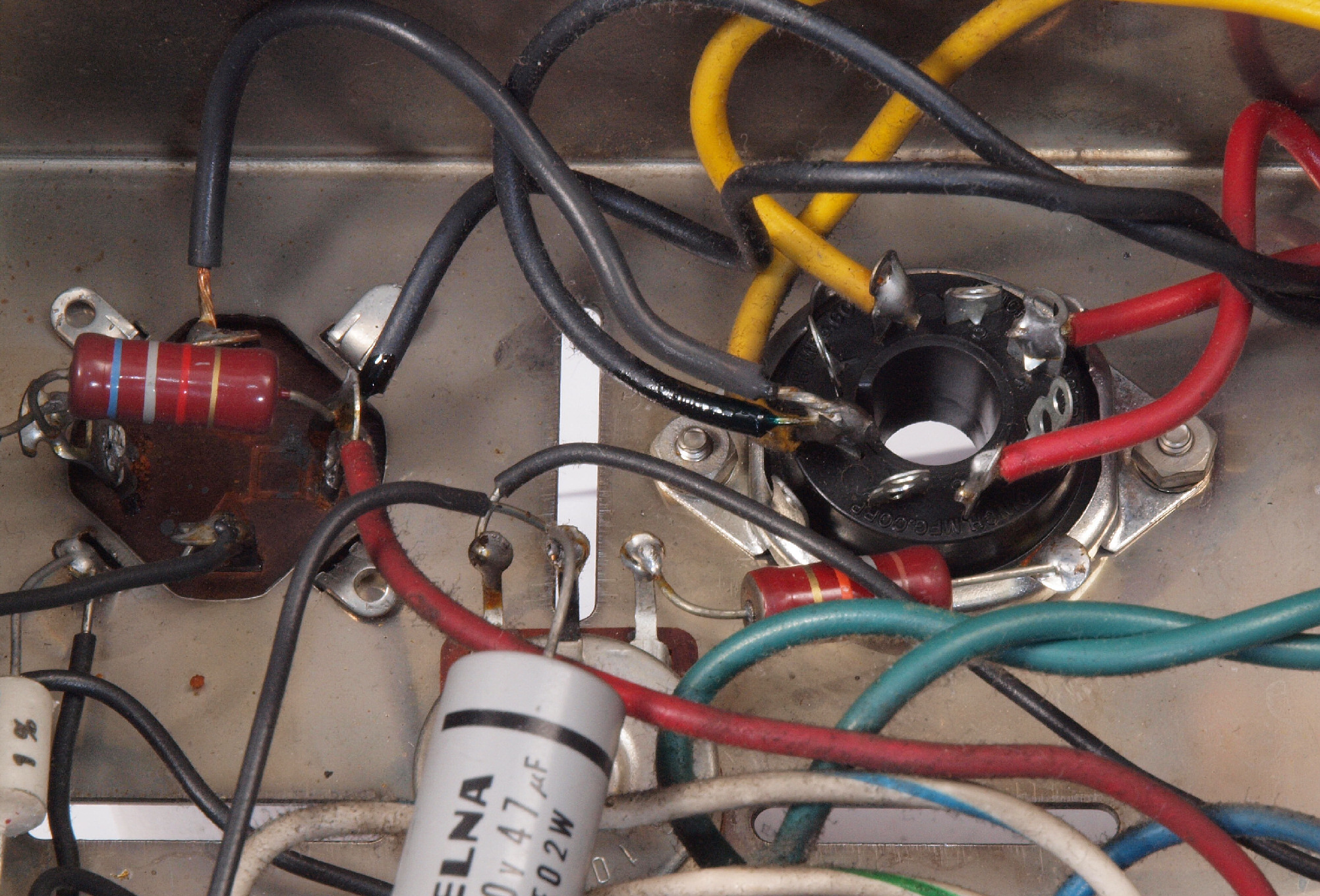

Ｃ６２．　修理中　KT-88ソケット裏配線。　配線は絡げる、この後半田付け。 　　　　　　　　　　　　　　　　　　　　　　　　　　ＫＴ−８８のカソードに保護抵抗挿入

Ｃ６３．　完成KT-88ソケット裏配線。

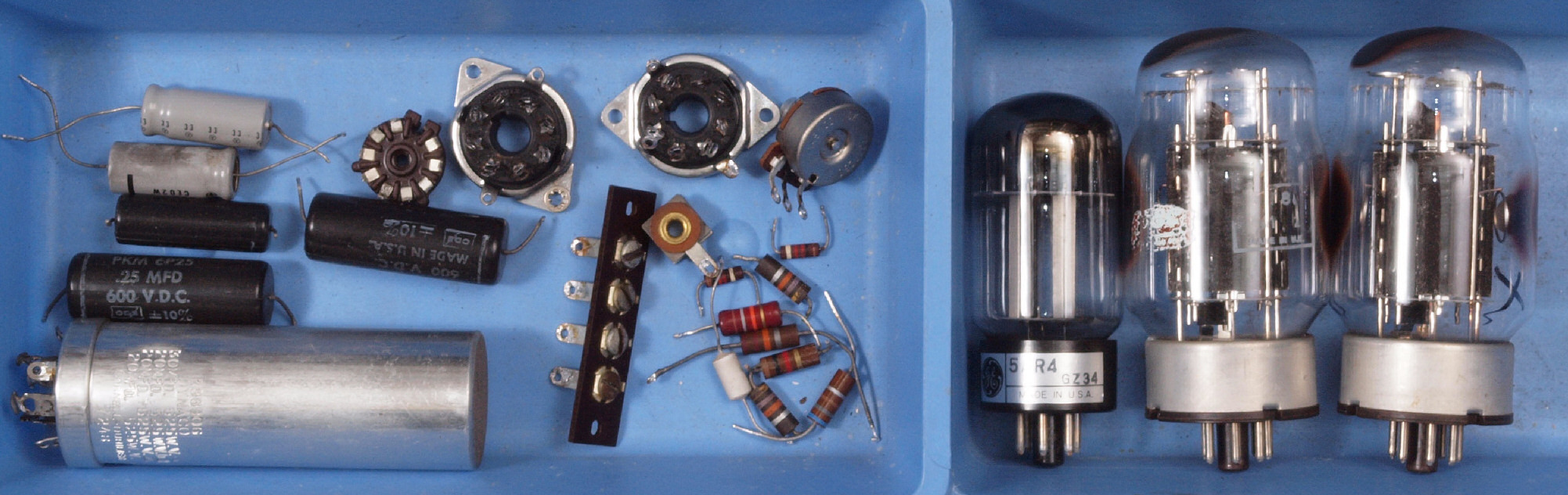

Ｃ７１．　交換部品。

Ｃ７２．　交換部品、　電源ブロック電解コンデンサー。 　　　　　　　　　　　　　　　　上＝交換した　１００μ×２／５００V、下＝付いていた　３０μ＋２０μ×３／５２５V。

Ｃ９１．　修理前　上から見る。

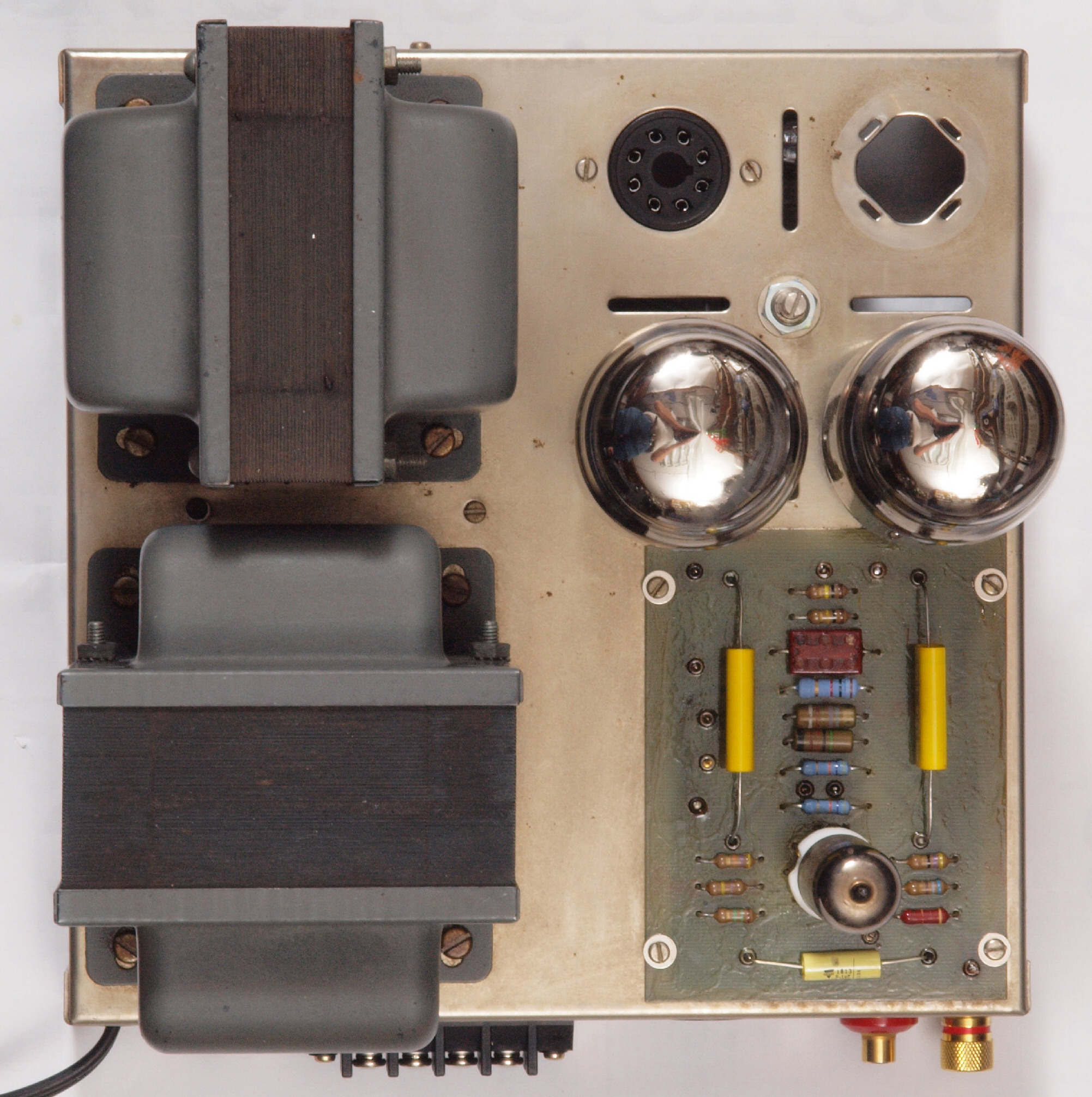

Ｃ９２．　修理後　上から見る。

Ｃ９３．　修理前　真空管付き　上から見る。

Ｃ９４．　修理後　真空管付き　上から見る。

Ｃ９５．　修理前　下から見る。

Ｃ９６．　修理後　下から見る。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１． 　付属真空管、左から ＫＴ−８８ １、２。　５ＡＲ４。　　６ＡＮ８。 　　　　　真空管ハンドブック（規格表）の、 　　　　　 ＫＴ−８８ 相互コンダクタンス＝１１５００μmho 　　　　　６ＡＮ８　三極部　相互コンダクタンス＝４５００μmho 　　　　　６ＡＮ８　五極部　相互コンダクタンス＝７８００μmho 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

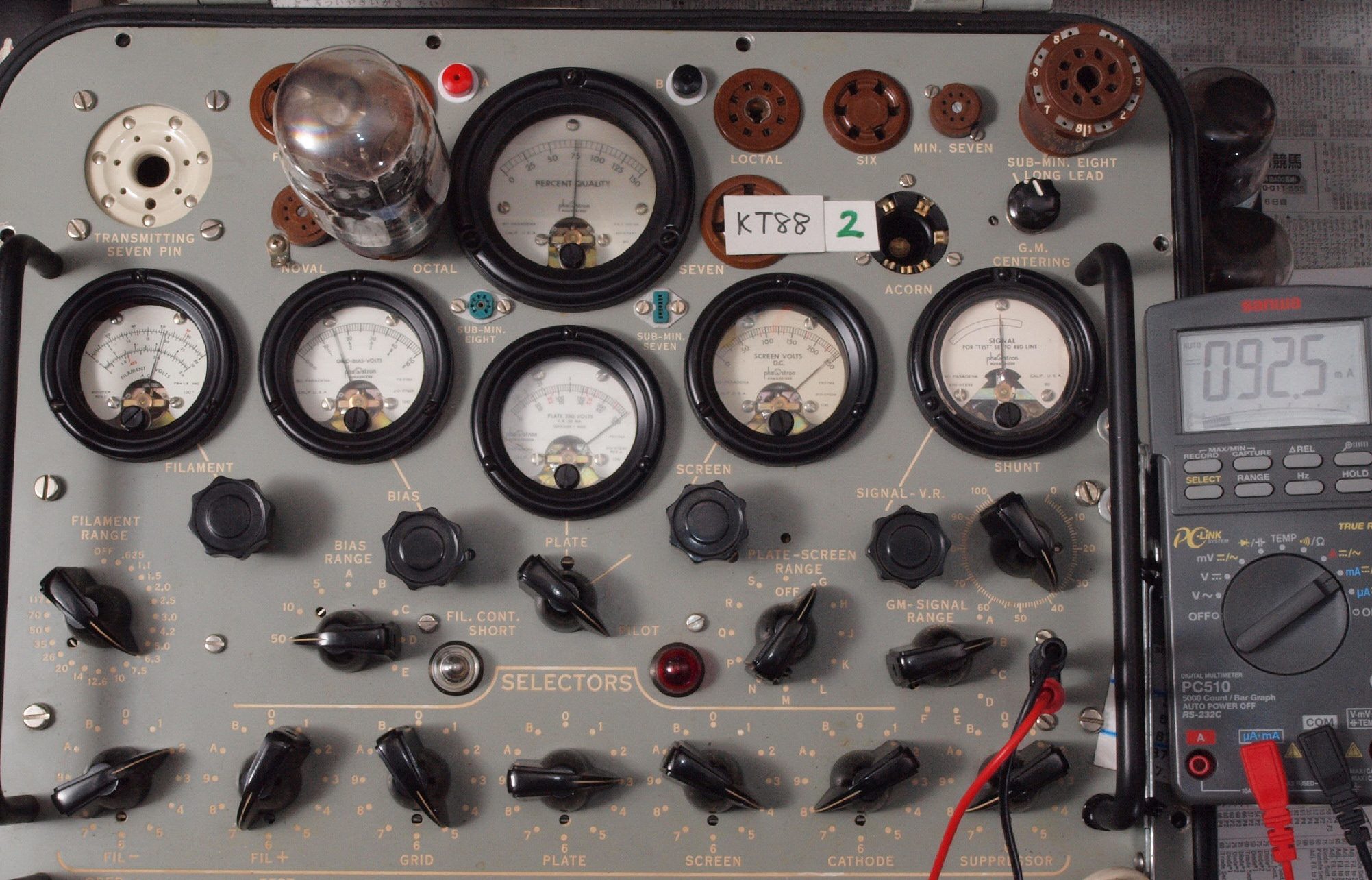

Ｕ１１．　付属真空管１本目 ＫＴ−８８。　Gm測定＝７５００μmho、Ｉｐ＝９２．５ｍＡ。 　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｕ１２．　付属真空管２本目 ＫＴ−８８。　エミ減でグロー放電する為、測定不可。

Ｕ２１．　付属真空管 ６ＡＮ８　三極部。　Gm測定＝４４００μmho、Ｉｐ＝２０．４ｍＡ。 　　　　　　測定条件、「Ｅｐ＝Ｅsg＝１２５Ｖ、Ｅｇ１＝−２Ｖ、Ｉｐ＝１５ｍＡ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ２２．　付属真空管 ６ＡＮ８　五極部。　Gm測定＝８１００μmho、Ｉｐ＝８．６ｍＡ。 　　　　　　測定条件、「Ｅｐ＝Ｅsg＝１２５Ｖ、Ｒｋ＝５６Ω、Ｉｐ＝１２ｍＡ」、Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｕ３． 　新品真空管、左から ＫＴ−８８ １、２、３，４。 　　　　　 ＫＴ−８８ 相互コンダクタンス＝１１５００μmho 　　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ、Ｉｐ＝１４０ｍＡ」（インプレス　オーディオ用真空管マニアルより）

Ｕ３１．　付属真空管１本目 ＫＴ−８８。　Gm測定＝１４０００μmho、Ｉｐ＝１３７ｍＡ。 　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｕ３２．　付属真空管２本目 ＫＴ−８８。　Gm測定＝１５０００μmho、Ｉｐ＝１３７ｍＡ。 　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

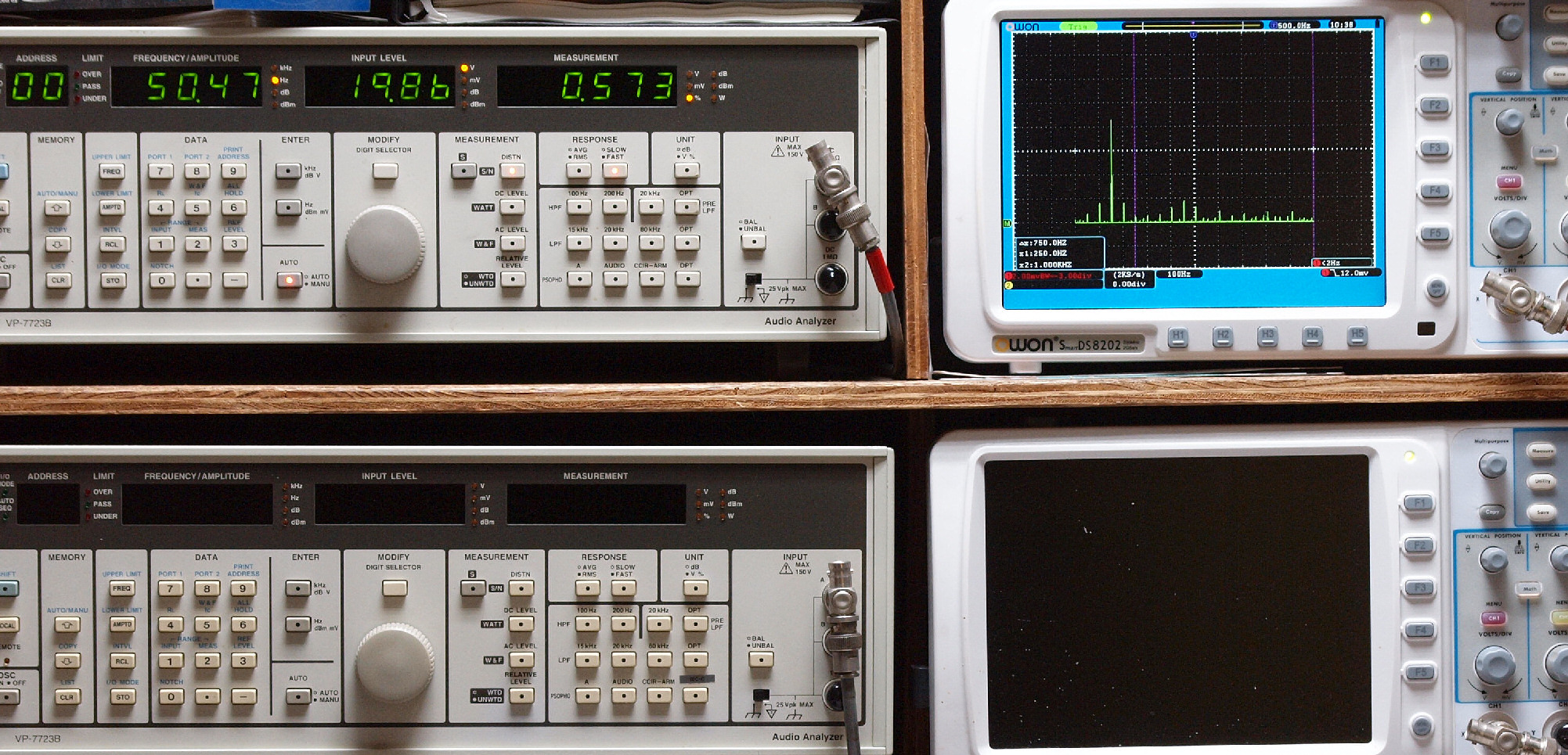

Ｅ２１．　５０Ｈｚ入力、ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．５７３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．５３５％歪み。 　　　　　　　 　　　　 　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

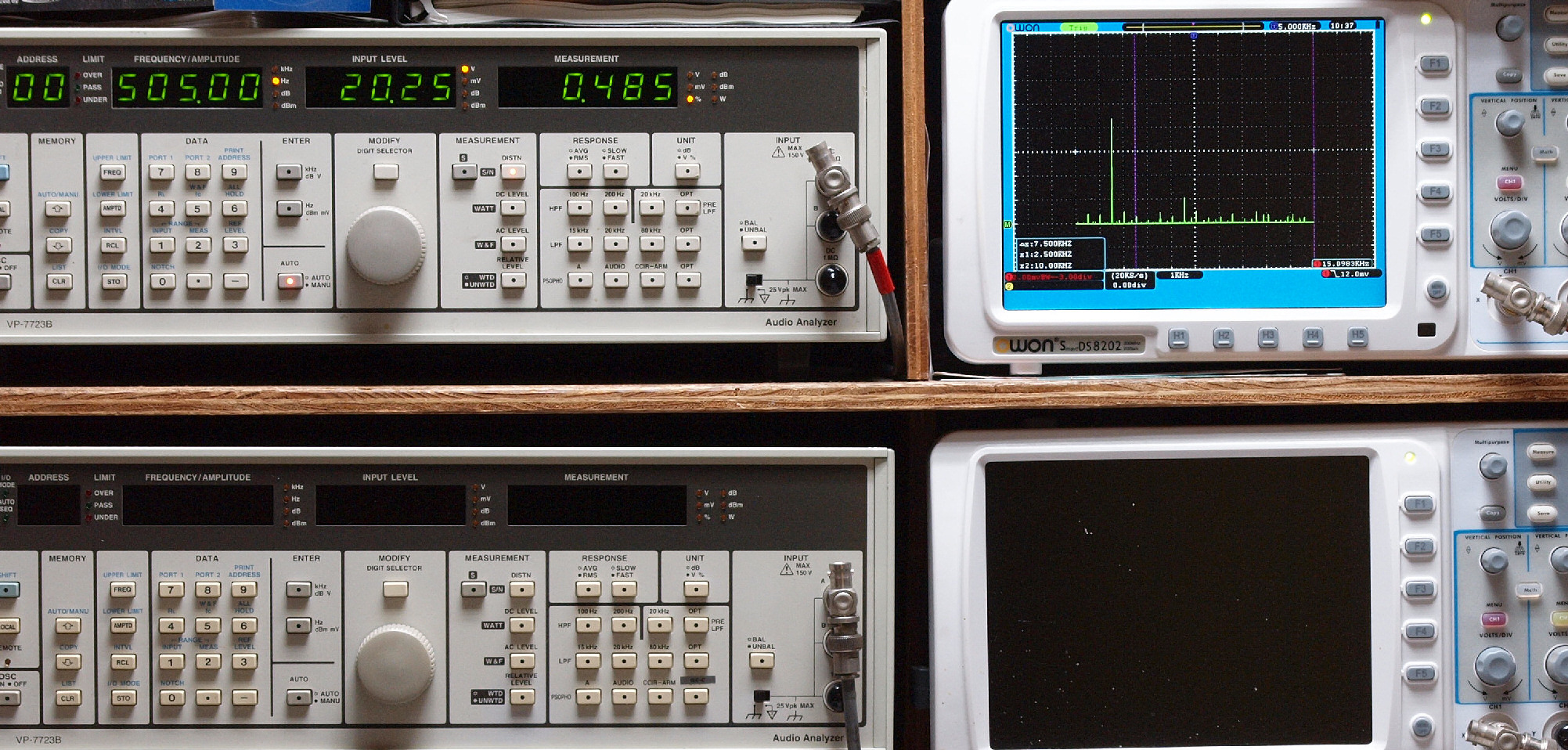

Ｅ２３．　５００Ｈｚ入力、ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．４８５％歪み。 　　　　　　　　　　　 　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

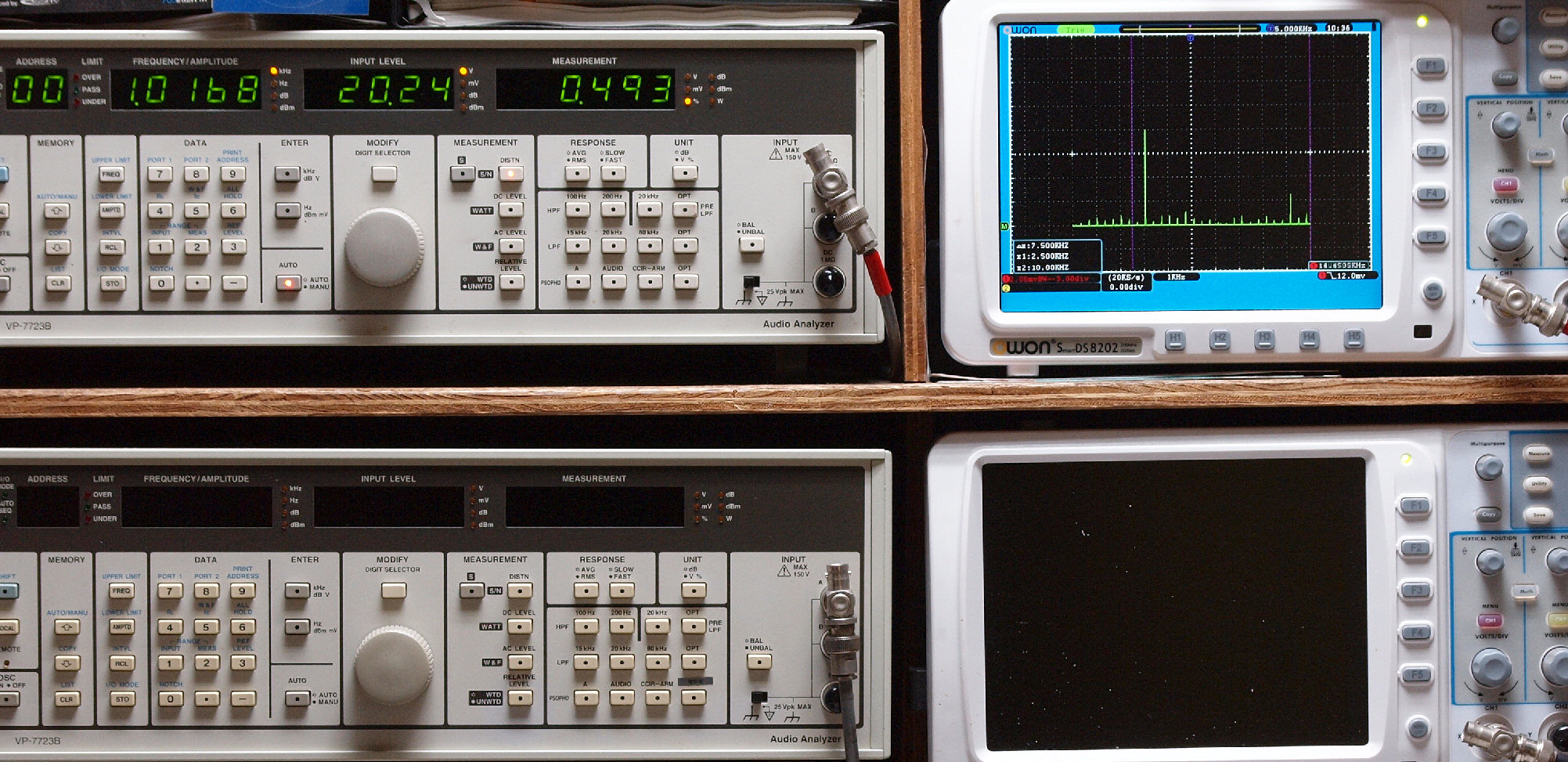

Ｅ２４．　１ｋＨｚ入力、ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．４９３％歪み。 　　　　　　　　　　　 　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

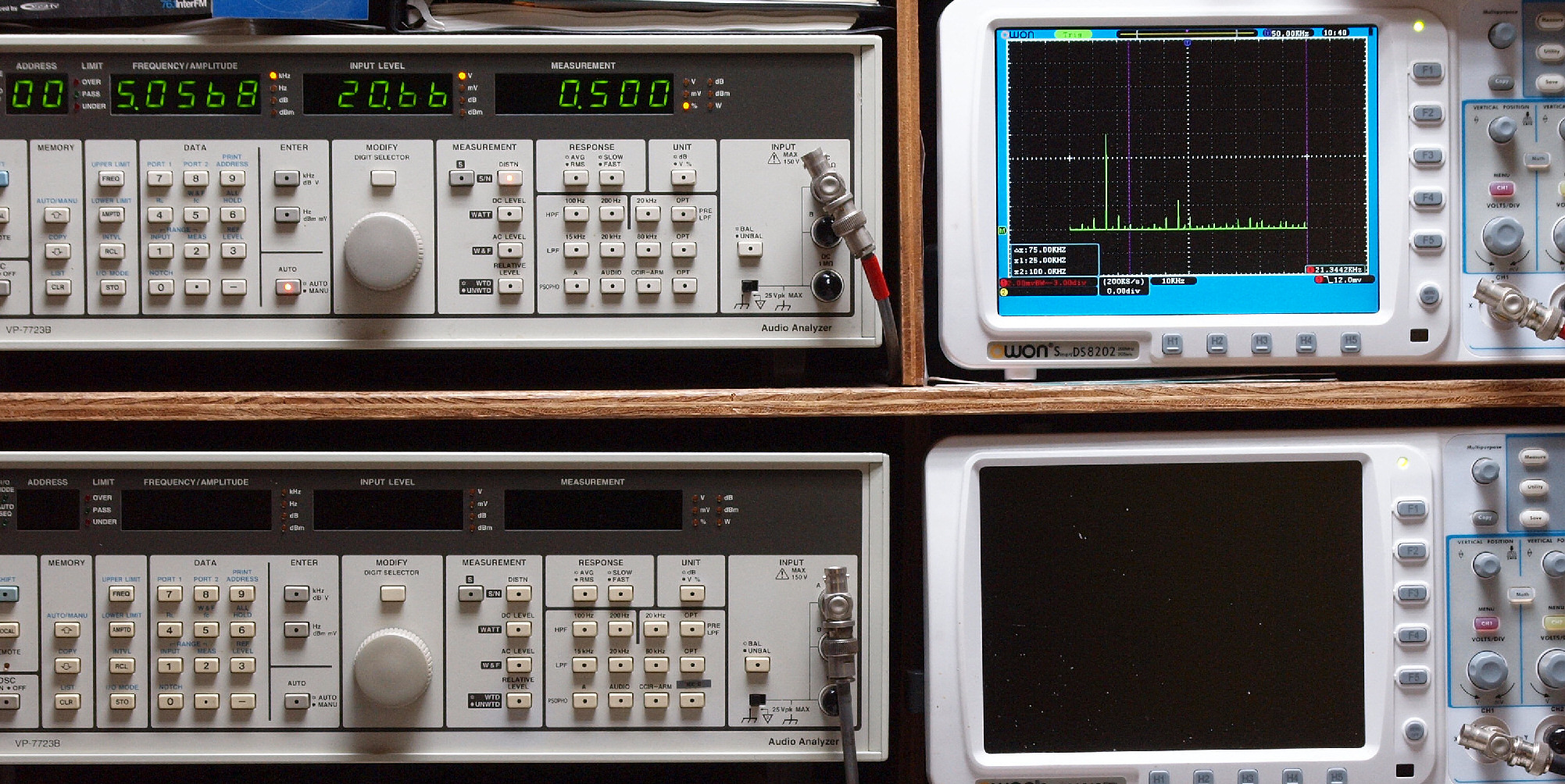

Ｅ２５．　５ｋＨｚ入力、ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．５００％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

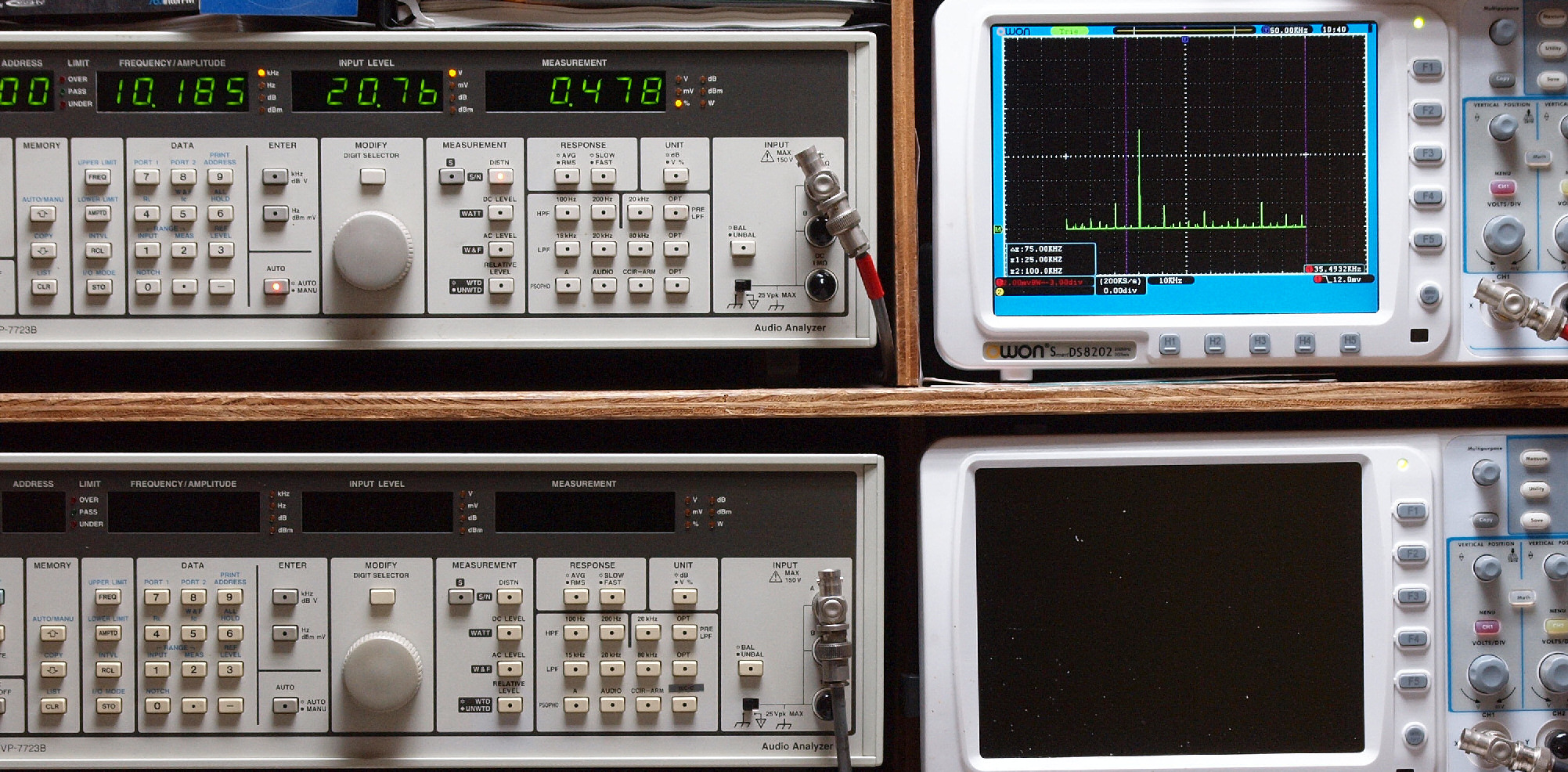

Ｅ２６．　１０ｋＨｚ入力、ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．４７８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

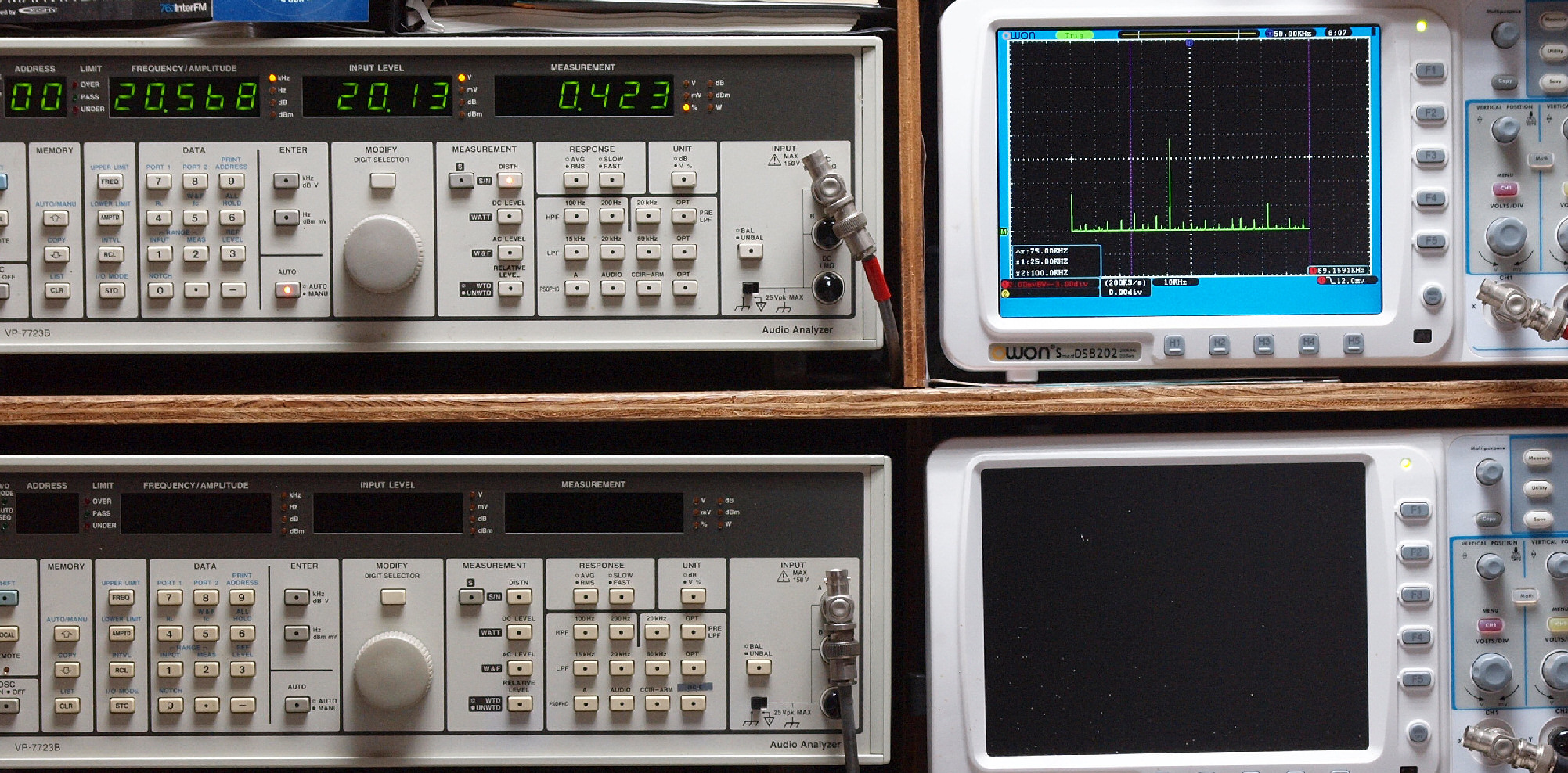

Ｅ２７．　２０ｋＨｚ入力、ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．４２３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

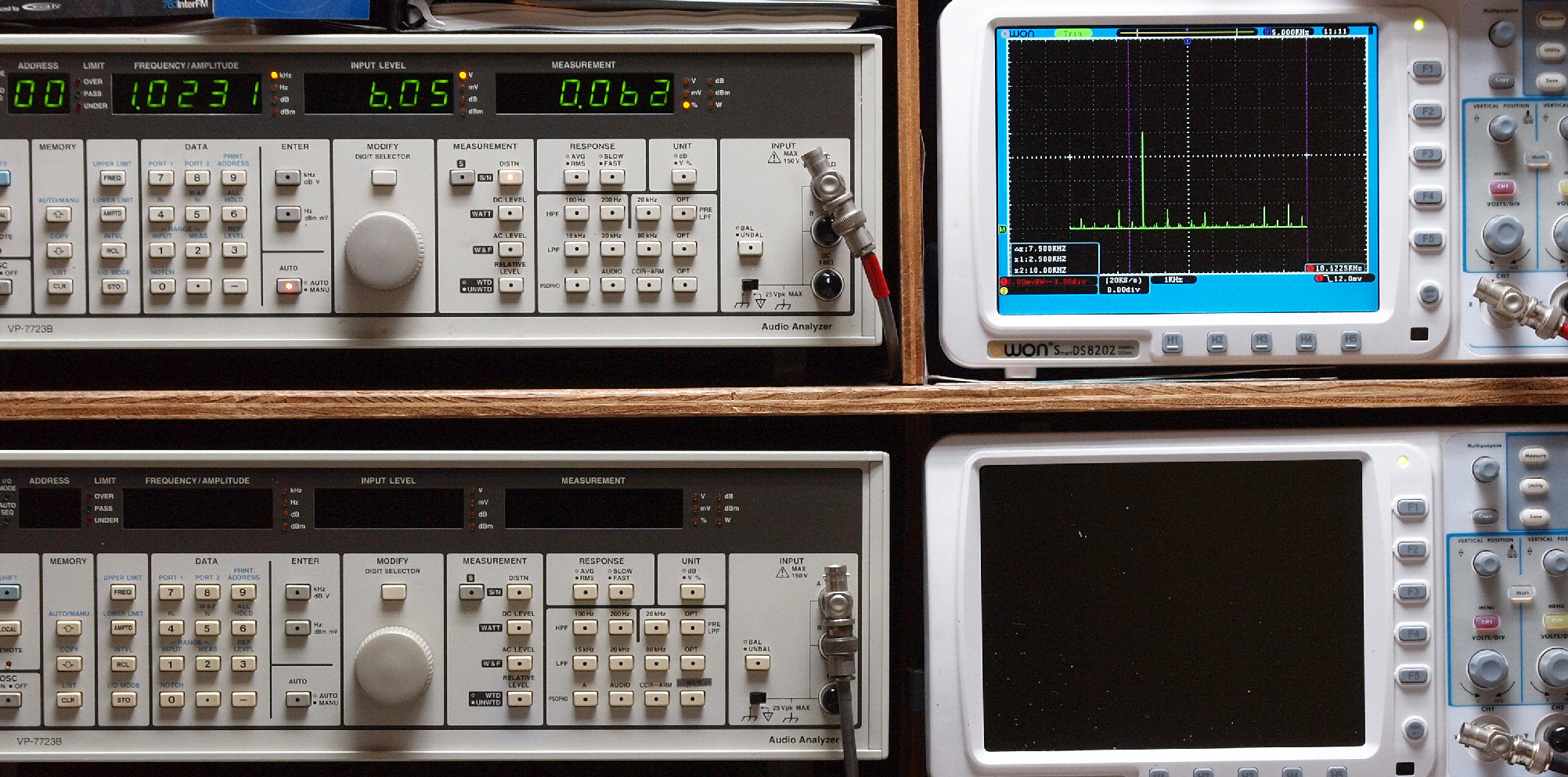

Ｅ２８．　１ｋＨｚ入力、ＳＰ出力電圧６Ｖ＝４Ｗ出力、　０．０６２％歪み。半導体AMPに負けない！！ 　　　　　　　　　　　 　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　完成　　２４時間エージング。 　　　　　　　　　　　　　　　中は「Ｄｙｎａｃｏ　Ｍａｒｋ　�V．　４台目」、右は「Ｍｕｓｉｃａｌ　Ｆｉｄｅｌｉｔｙ　Ａ−１．　１２台目」

Ｓ．　Ｄｙｎａｃｏ　Ｍａｒｋ　�V の仕様（マニアル・カタログより）

型式 管球式モノラルパワーアンプ　Ｍａｒｋ　�V 出力 60W（定格） 140W（ピーク） 全高調波歪率 0.5％以下（60W、20Hz〜20kHz） 混変調歪率 1％以下（定格出力時） 0.5％以下（50W出力時） 0.05％以下（1W出力時） 周波数特性 6Hz〜60kHz ±0.5dB 16Hz〜25kHz ±0.5dB（最大出力時） 入力感度 1.6V（60W） SN比 90dB以上（定格出力時） 出力インピーダンス 4Ω、8Ω、16Ω ダンピングファクター 15 使用真空管 6550（KT-88）＝2本 6AN8＝1本 GZ-34（5AR4）＝1本 消費電力 150W 外形寸法 幅229×高さ190×奥行229mm 重量 13.5kg（1973年カタログ記載） 12.5kg（1974年カタログ記載） 11.5kg（1976年カタログ記載） 価格 完成品＝ 1957年発売 \48,000（1970年頃） \56,000（1973年頃） \87,000（1976年頃） kit＝ \71,000（1976年頃）
