ＬＵＸ　ＳＱ-３８ＦＤ．　７台目修理

平成２５年２月１９日到着　　５月５日完成

A．　修理前の状況 永く使っておりましたラックスSQ38FD-mk2，数日前，電源を投入した途端，「シャー」という音と共に何かが焦げるような臭いがし，出力管の一本が真っ赤になりました。 びっくりして電源を落とし，もう一度投入しても同じように真っ赤。そして，音は出ません。 そこで，早速，ラックスのサービスセンターへ連絡を入れましたが，出力管の異常ならば修理は受け付けられないとの回答でした。 スピーカーはJBL「Aquarius-4」です。いくつかのアンプを使いましたが，ラックスのサンパチはとても相性がよく，家族全員，心地良い思いを続けていたものです。 また，スピーカー端子をWBTに交換していただけますととても嬉しいです。 B．　原因 経年変化による劣化。 Ｌ．　ＬＵＸ　ＯＹ１５−５　出力トランス点検 現在オークションでは直流抵抗を測定して、良否を表示しているが、完璧ではありません。 正確には、交流電圧を入力し、各巻き線の出力電圧を点検する。 Ｃ．　修理状況 出力真空管「５０ＣＡ１０」ソケット交換。 Miniature Tubes管ソケット交換。 電解コンデンサ交換。 ブロック電解コンデンサー交換。 整流ダイオード交換。 半固定ＶＲ交換。 配線手直し、補強。 各部ハンダ補正。 ３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ。 ＲＣＡ端子交換。 SP接続端子の交換。　ＷＢＴ−０７３０ＰＬダブルポールターミナル アース端子交換。 ユーザーの要望で出力トランス保護の為、５０ＣＡ１０にカソード抵抗挿入。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定　別ファイルが開きます。 ５０ＣＡ１０　Ｇｍ、ＩＰ測定。 ６２６７　Ｇｍ、ＩＰ測定。 ６ＡＱ８　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定　　　別ファイルが開きます A組　５０ＣＡ１０　Ｇｍ、ＩＰ測定。 B組　５０ＣＡ１０　Ｇｍ、ＩＰ測定。 C組　５０ＣＡ１０　Ｇｍ、ＩＰ測定。 EF806SG　Ｇｍ、ＩＰ測定。 ６ＡＱ８　Ｇｍ、ＩＰ測定。 １２ＡＸ７　Ｇｍ、ＩＰ測定。 Ｋ．　裏パネルと木製ケース修理　　　別ファイルが開きます Ｄ．　使用部品 出力真空管「５０ＣＡ１０」ソケット　　　　　　　　　　　４個。 Miniature Tubes管ソケット交換　　　　　　　　　　　　８個。 電解コンデンサ　　　　　　　　　　　　　　　　　　　　　　個。 ブロック電解コンデンサ　　　　　　　　　　　　　　　　　４個。 フイルムコンデンサ−　　　　　　　　　　　　　　　　　　個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　６個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　８個。 ３Ｐインレット　　　　　　　　　　　　　　　　　　　　　　　１個。　FURUTECH　FI-10(R) ロジウムメッキ。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　１０組２０個。 SP接続端子　　　　　　　　　　　　　　　　　　　　　　　２組。ＷＢＴ−０７３０ＰＬダブルポールターミナル アース端子　　　　　　　　　　　　　　　　　　　　　　　　１個。 ５０ＣＡ１０カソード抵抗　　　　　　　　　　　　　　　　　４本。 Ｅ．　調整・測定 Ｆ． 上位測定器によるプリＡＭＰ調整・測定 Ｇ．　修理費　　　　　　　　　　１６８，０００円　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＬＵＸ　ＳＱ-３８ＦＤ　の仕様（マニアル・カタログより） Ｔ．　再修理。　（２０２０／２／４．到着、５日完成） 　　　　　　　　　　再修理は全てに優先して行います。

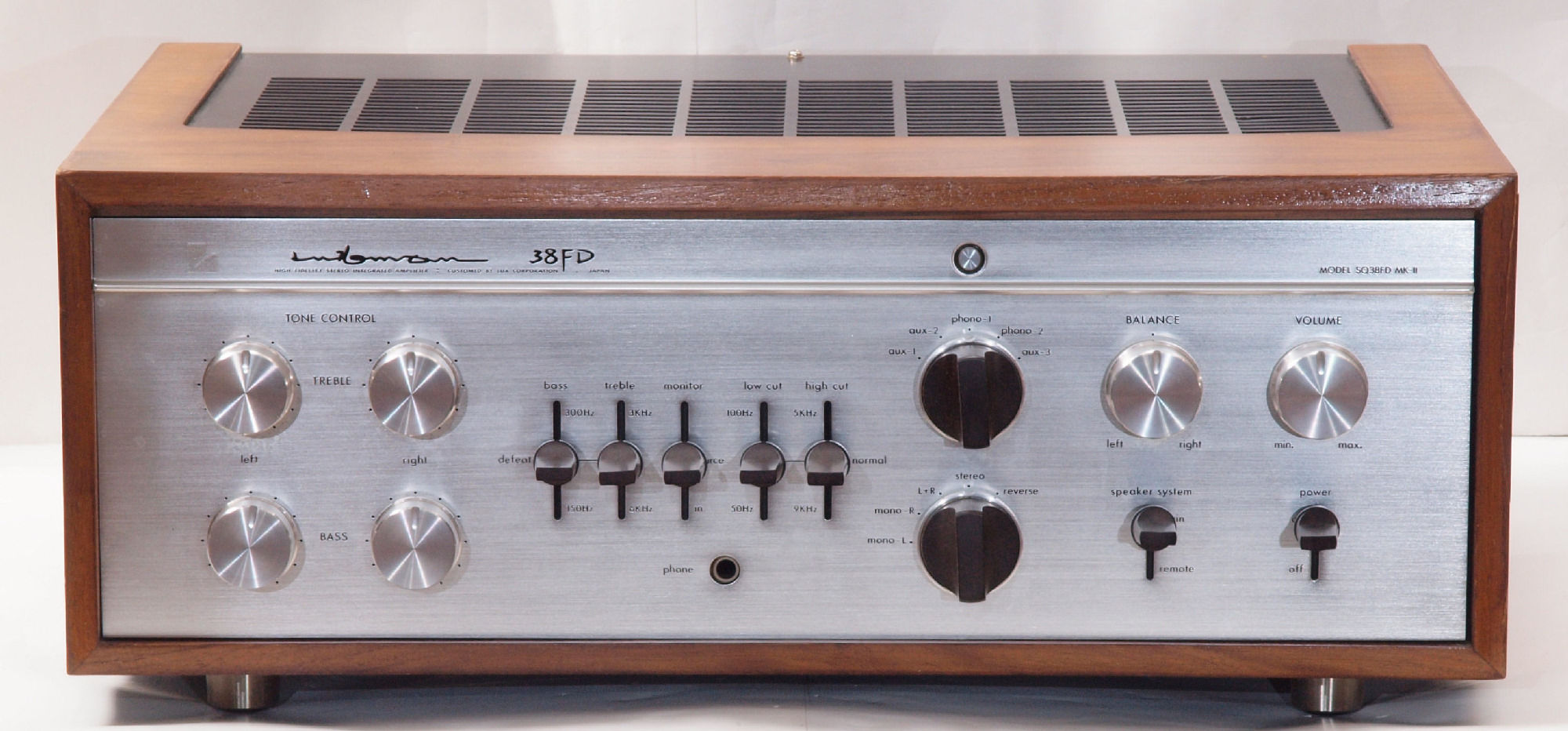

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　外観　前から見る

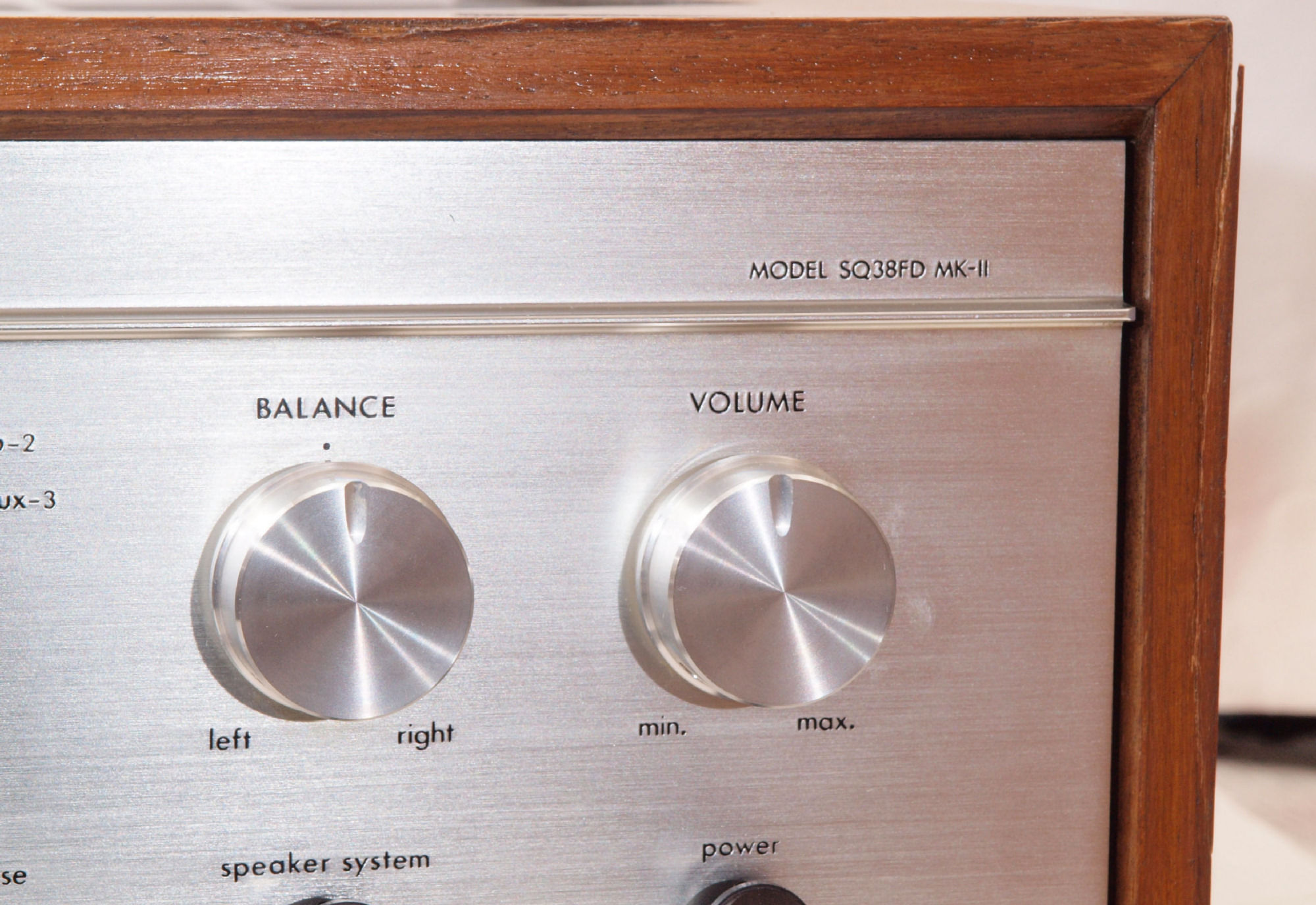

Ａ１１２．　外観　前から見る、　剥げがあるので、接着剤で固定する。

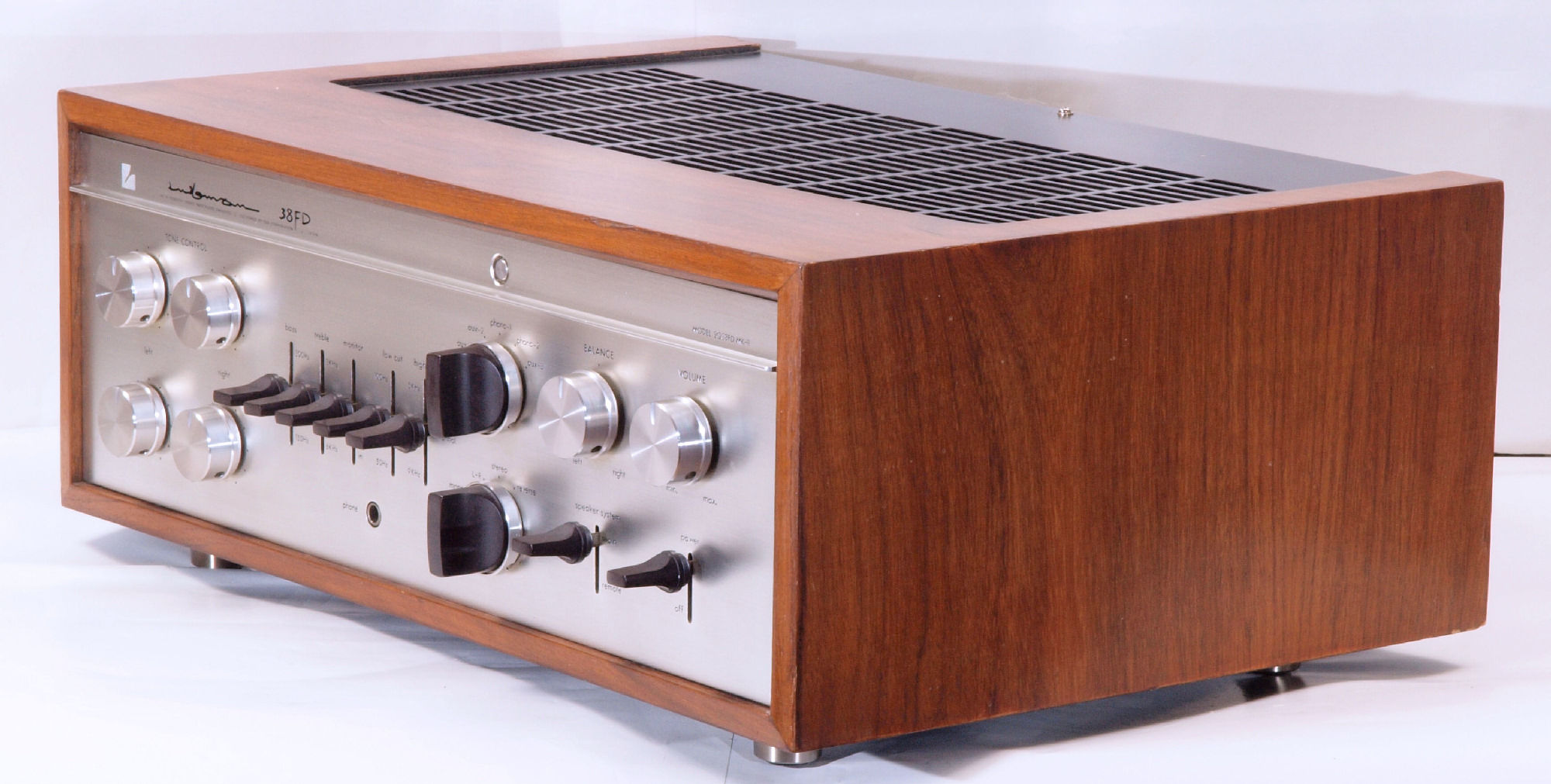

Ａ１２．　外観　前右から見る

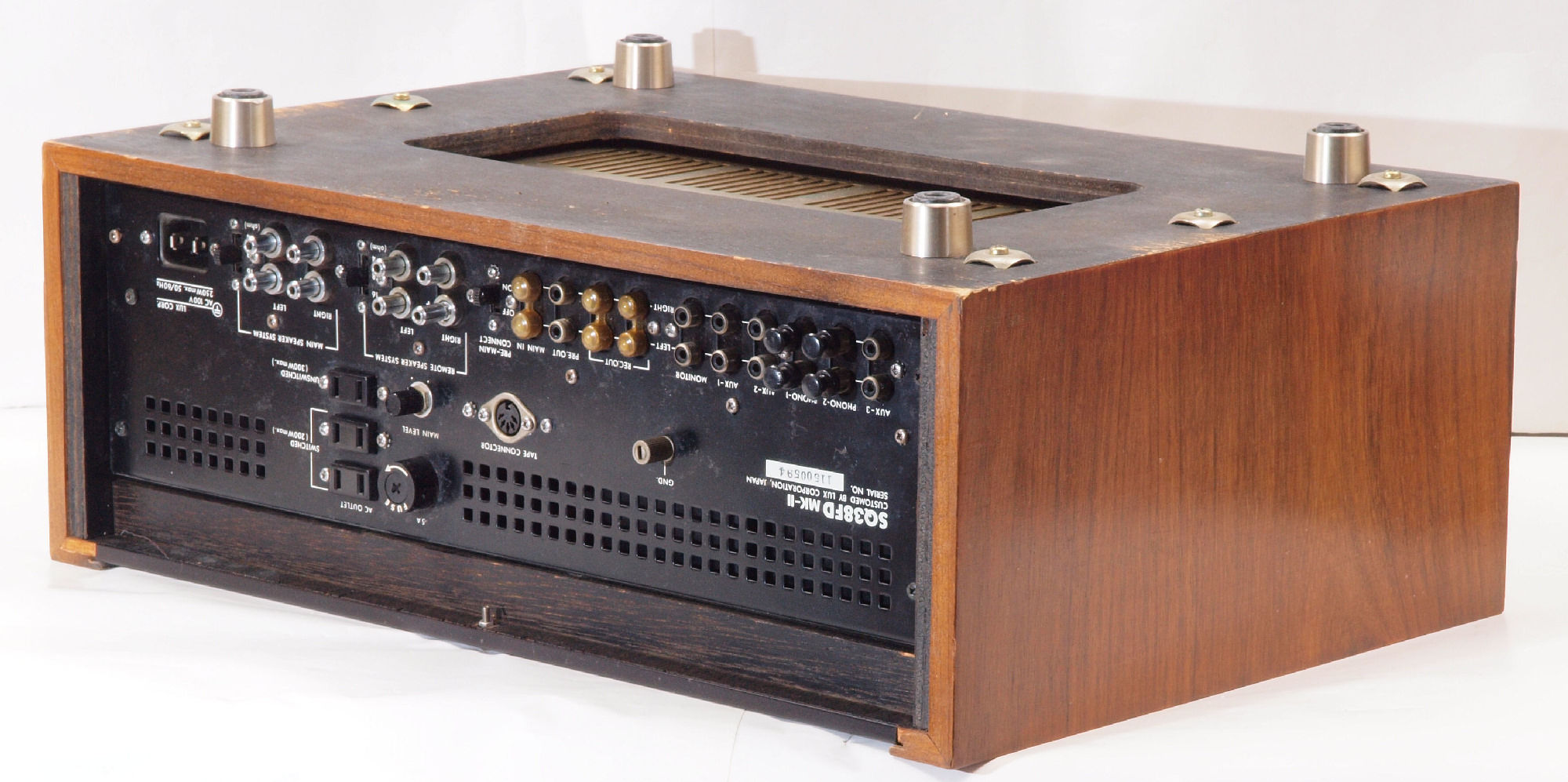

Ａ１３．　外観　後から見る

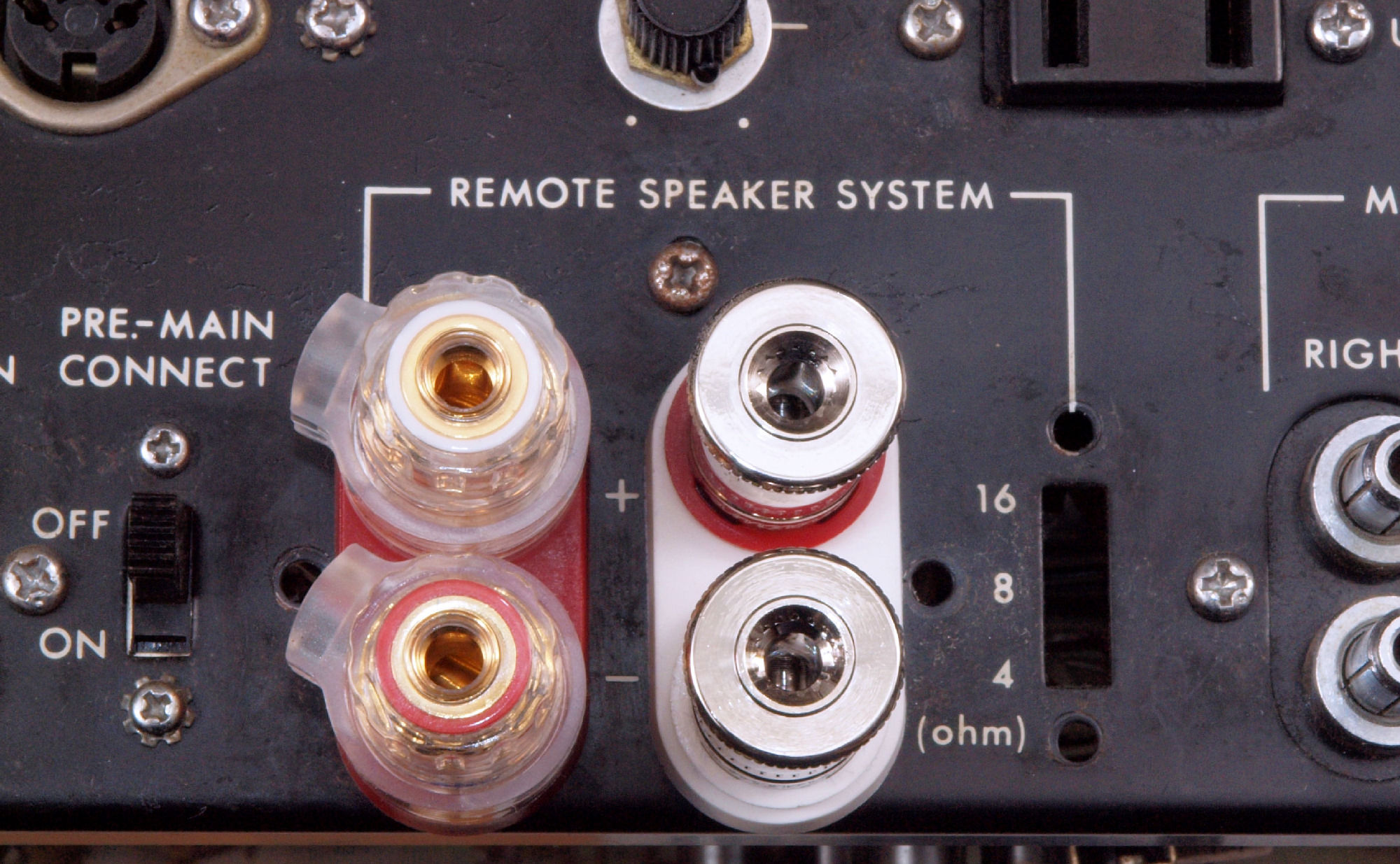

Ａ１４．　点検中　SP接続端子の交換。 　　　　　　　左＝ＷＢＴ−０７３５絶縁ダブルポールターミナル 、右＝ＷＢＴ−０７３０ＰＬダブルポールターミナルが選択出来ます。

Ａ１５．　点検中　SP接続端子の交換。 　　　　　　　左＝ＷＢＴ−073０７３５絶縁ダブルポールターミナル 、 　　　　　　　右＝ＷＢＴ−０７３０ＰＬダブルポールターミナルが選択出来ます。

Ａ１６．　点検中　ＲＣＡ端子交換可能。

Ａ１７．　点検中　３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ。

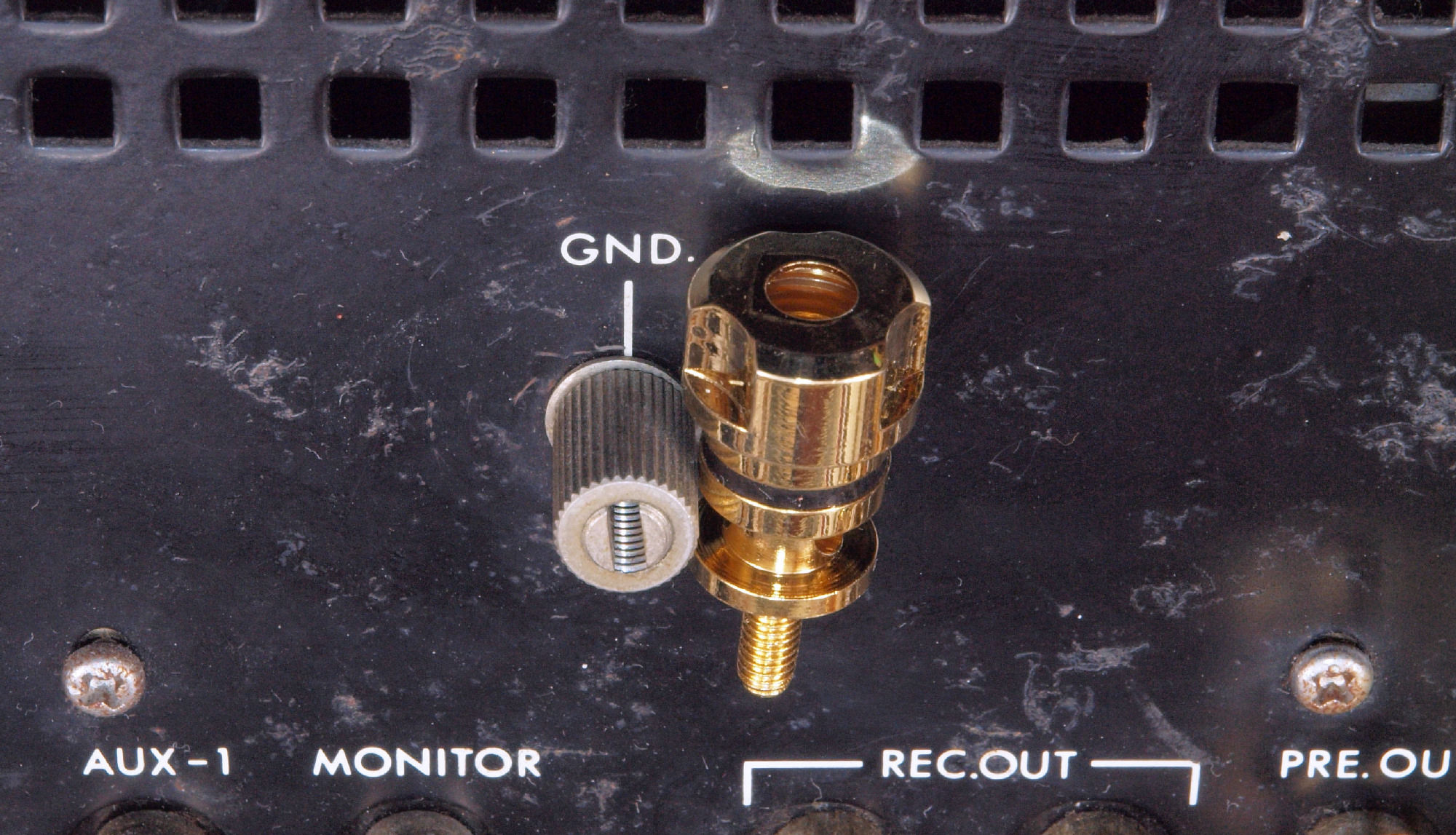

Ａ１８．　点検中　上記３つの交換をする場合、裏蓋（パネル）を外すので、アース端子交換はサービス。

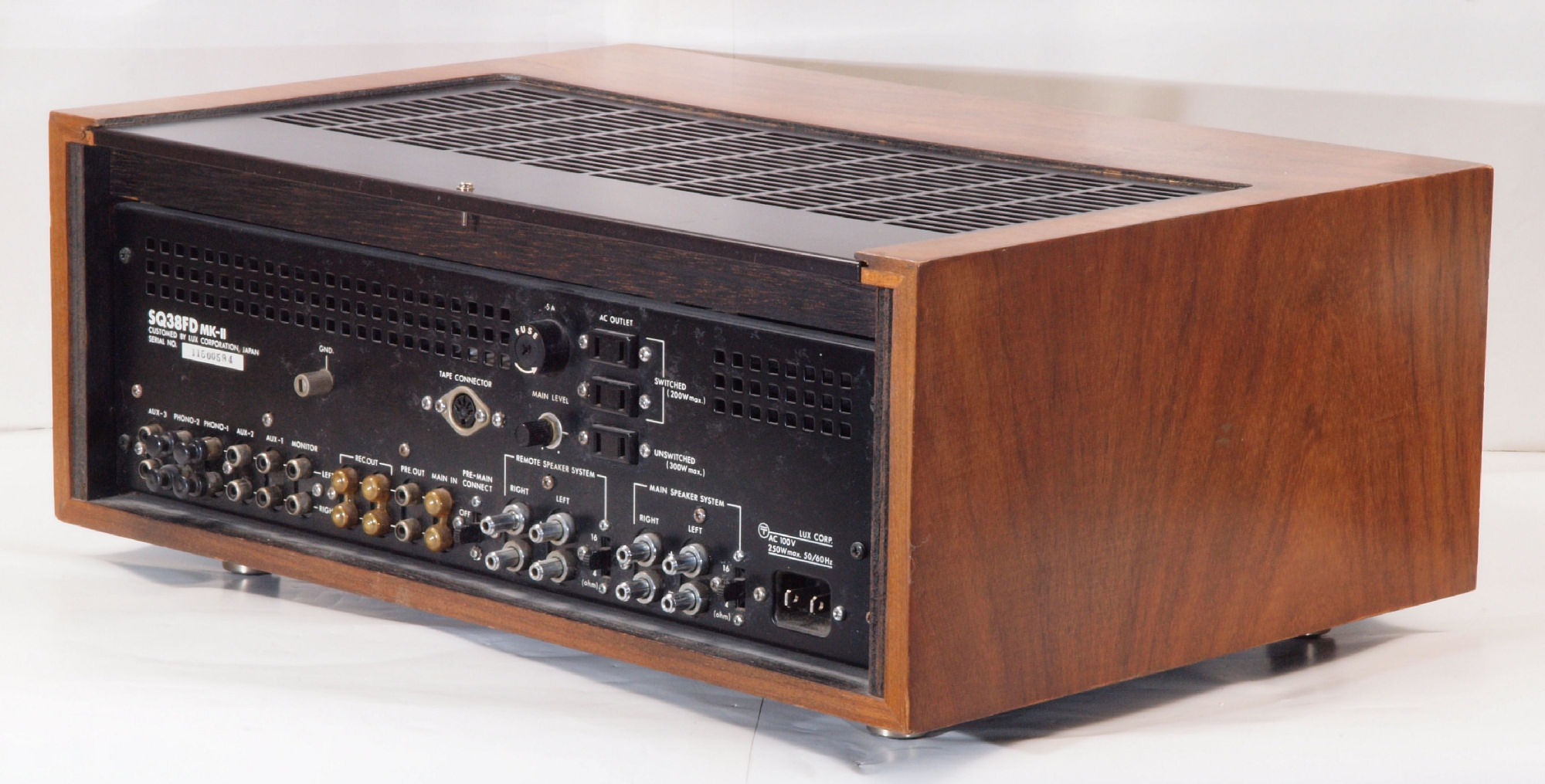

Ａ１９．　外観　後左から見る

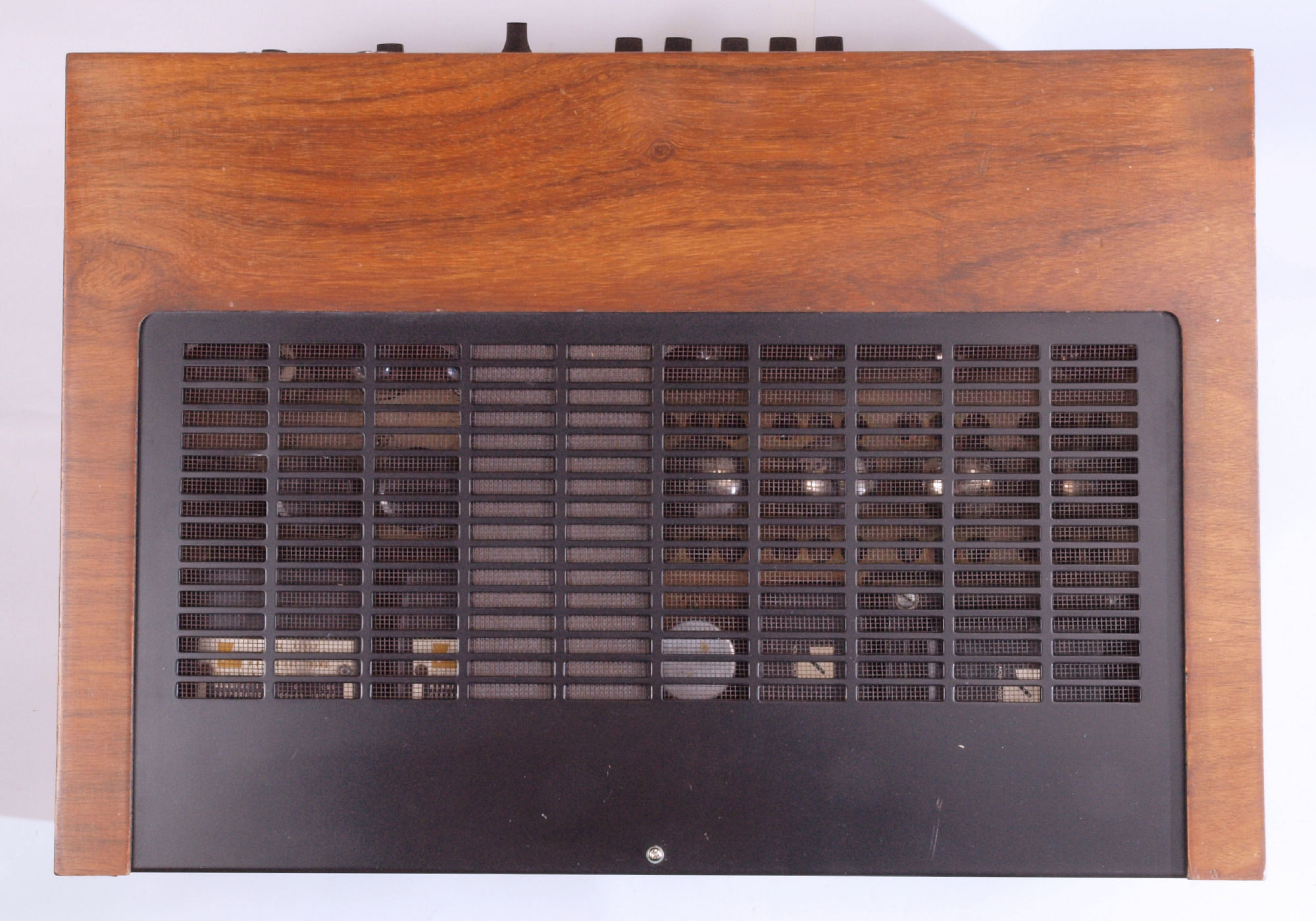

Ａ１Ａ．　外観　上から見る

Ａ２１．　外観　下前から見る

Ａ２２．　外観　下前左から見る

Ａ２３．　外観　下後から見る

Ａ２４．　外観　下後右から見る

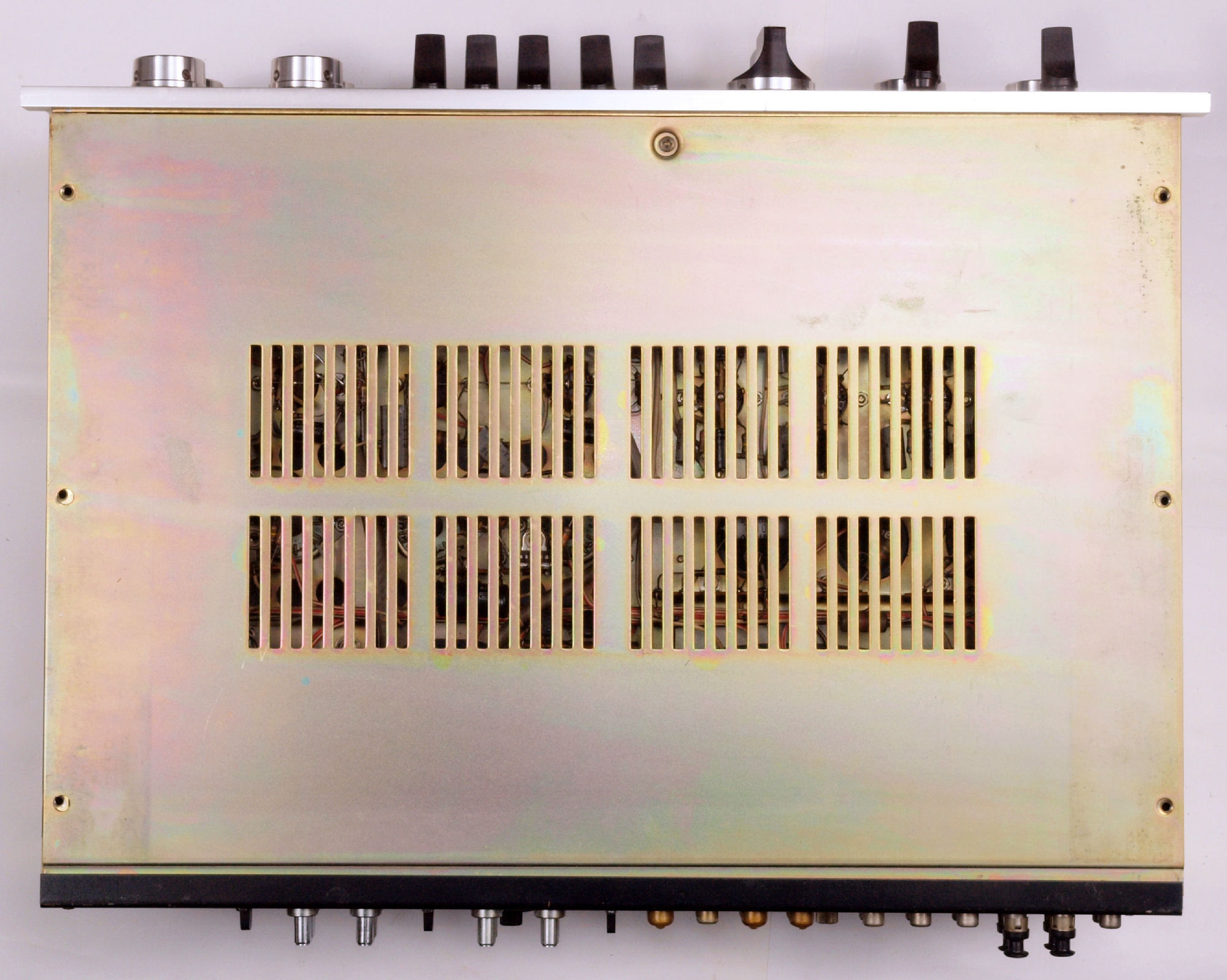

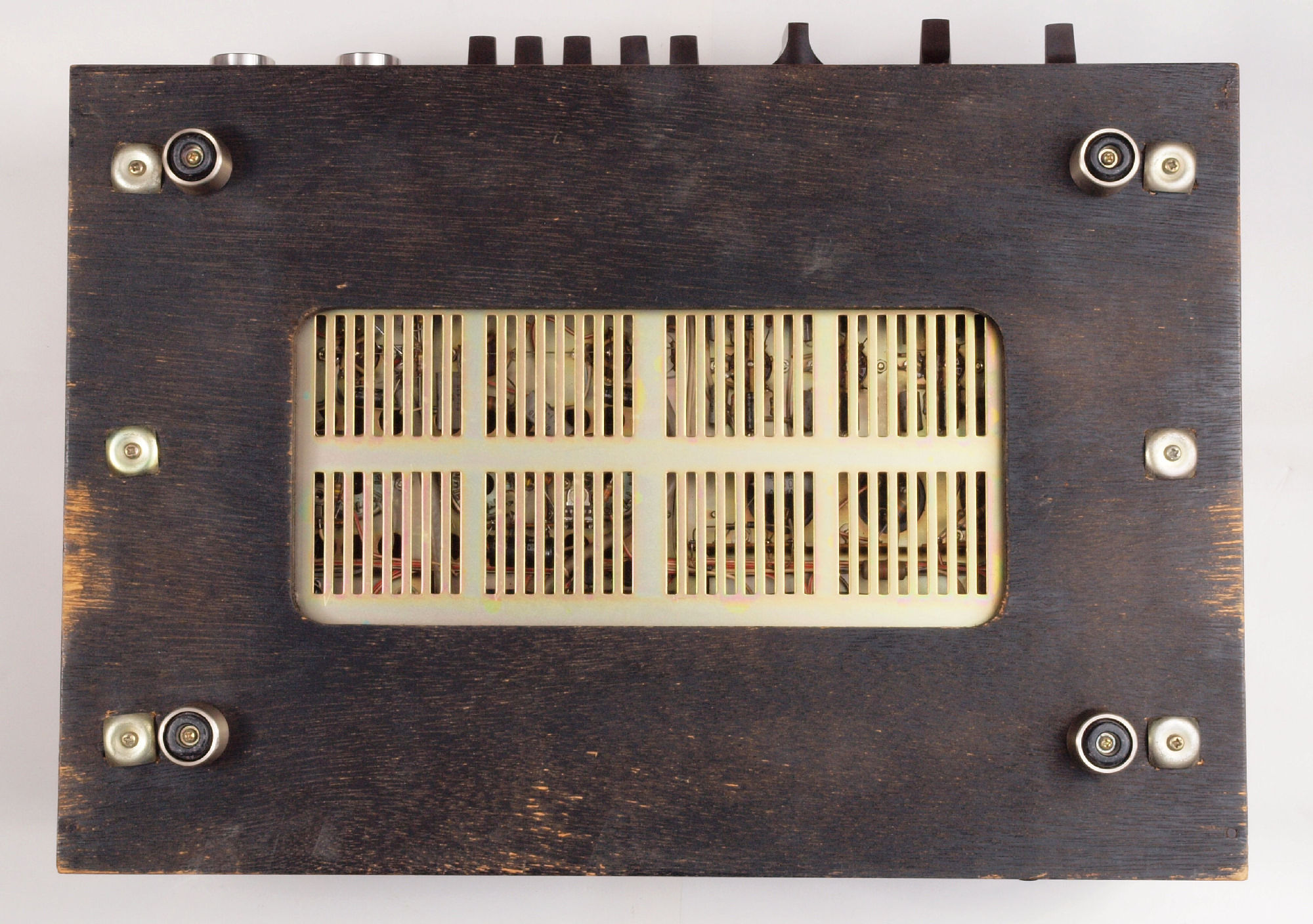

Ａ２５．　外観　下から見る

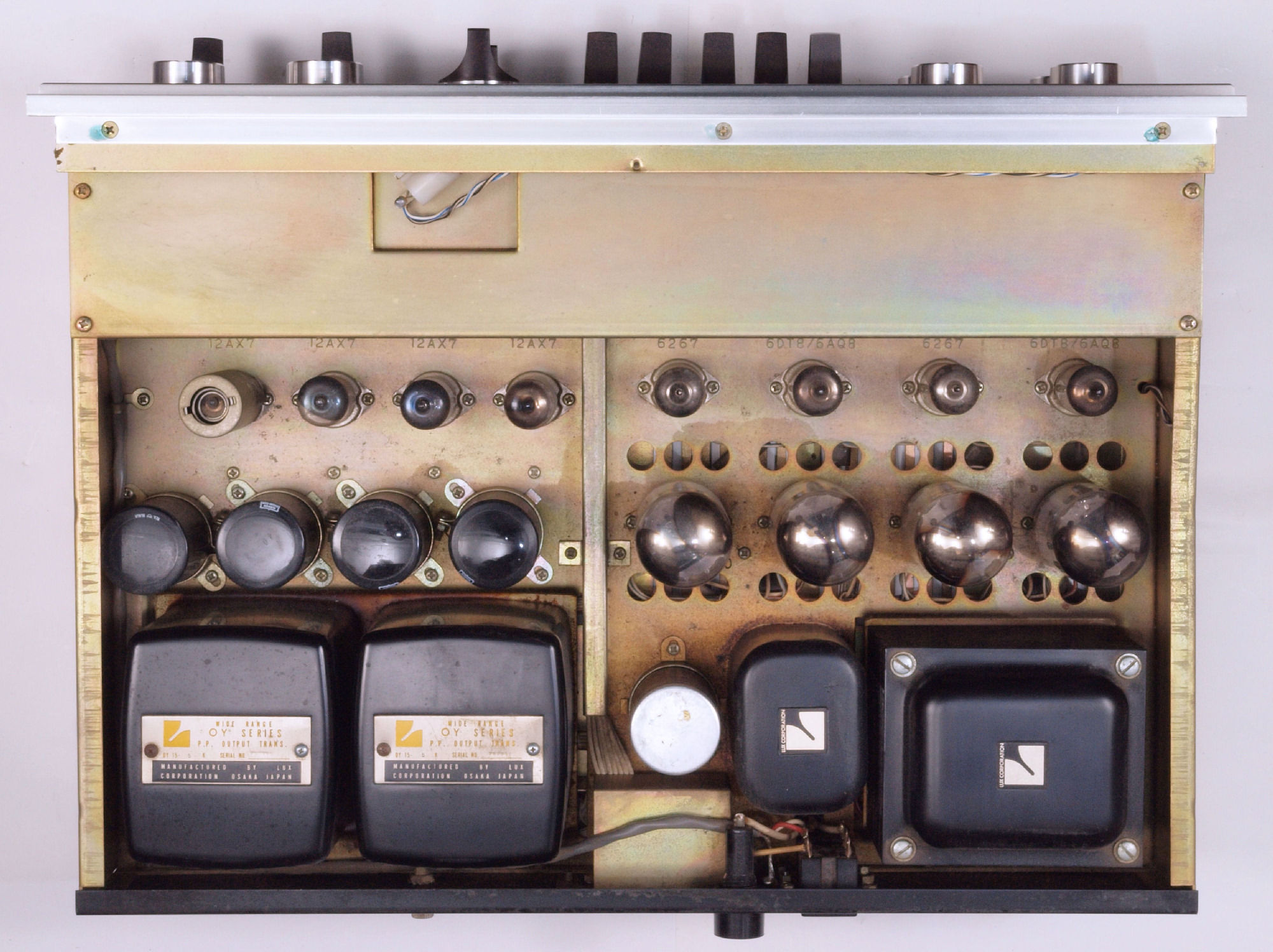

Ａ３１．　点検中　木箱から取出　上から見る。

Ａ３２．　点検中　木箱から取出、上から見る

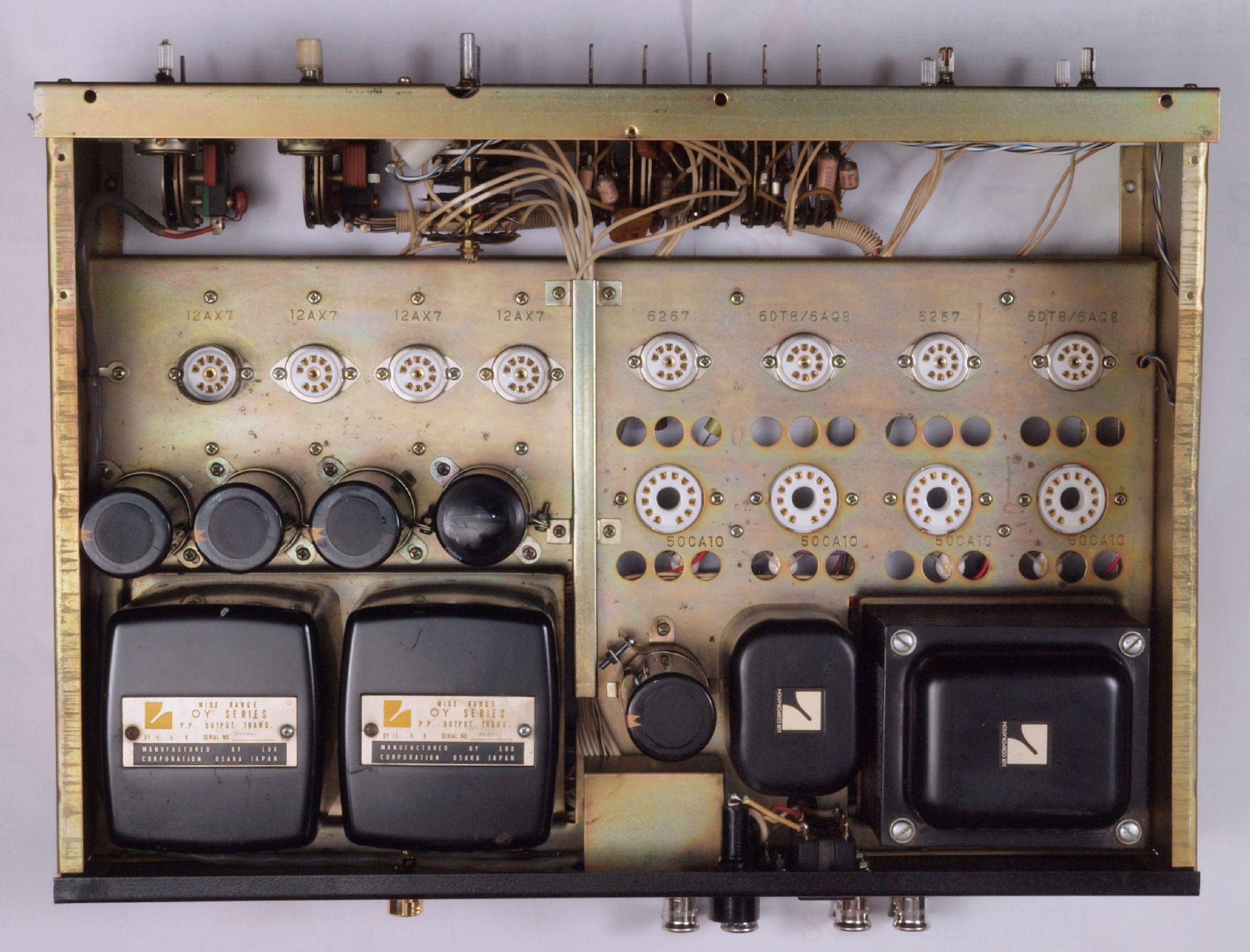

Ａ３３．　点検中　トランスからの液漏れ跡！

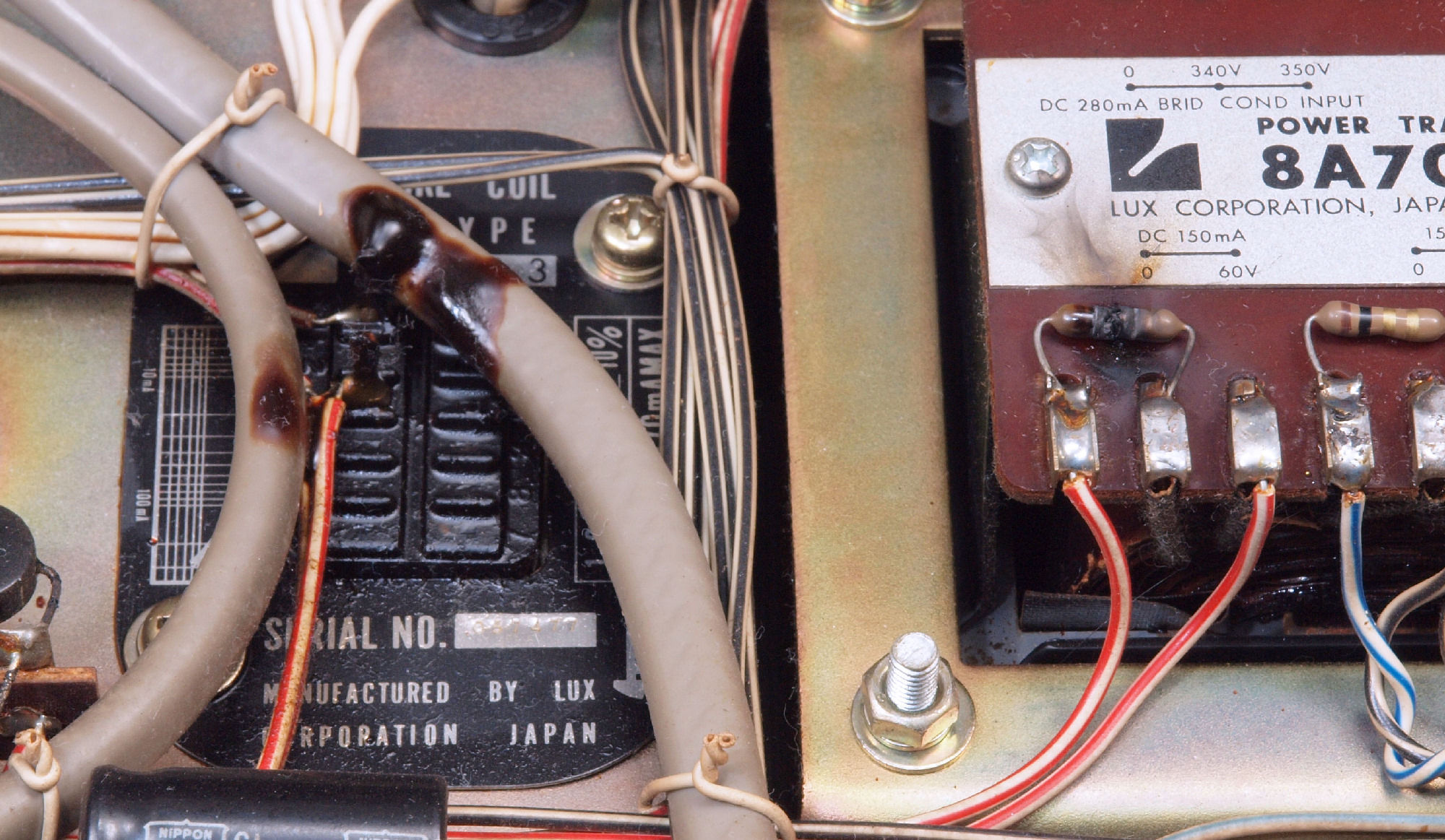

Ａ３４．　点検中　チョークトランスからの液漏れ跡！

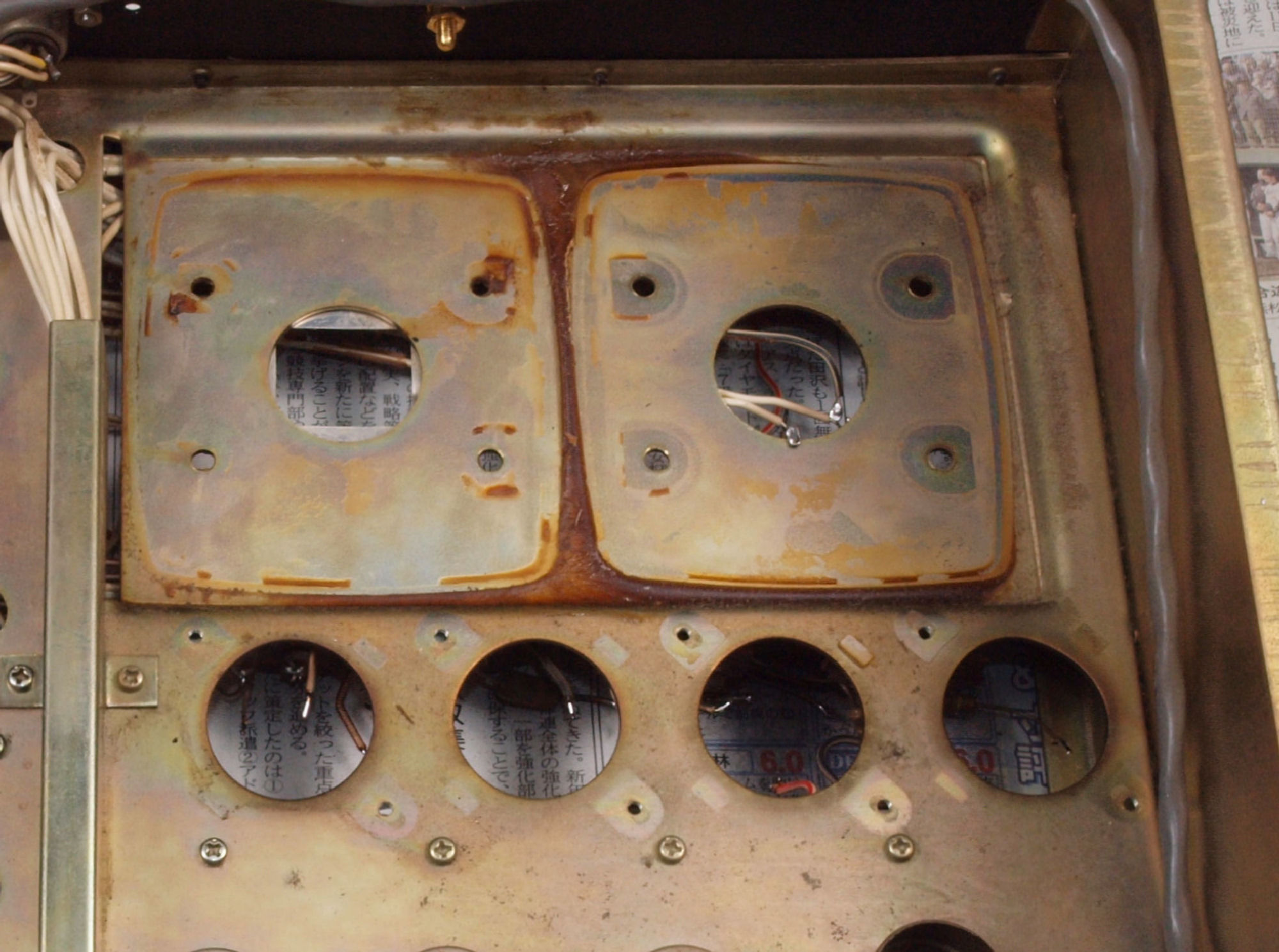

Ａ３５．　点検中　木箱から取出、真空管を取り、シールドを外し、シャシの真ん中のみ清掃し、　上から見る

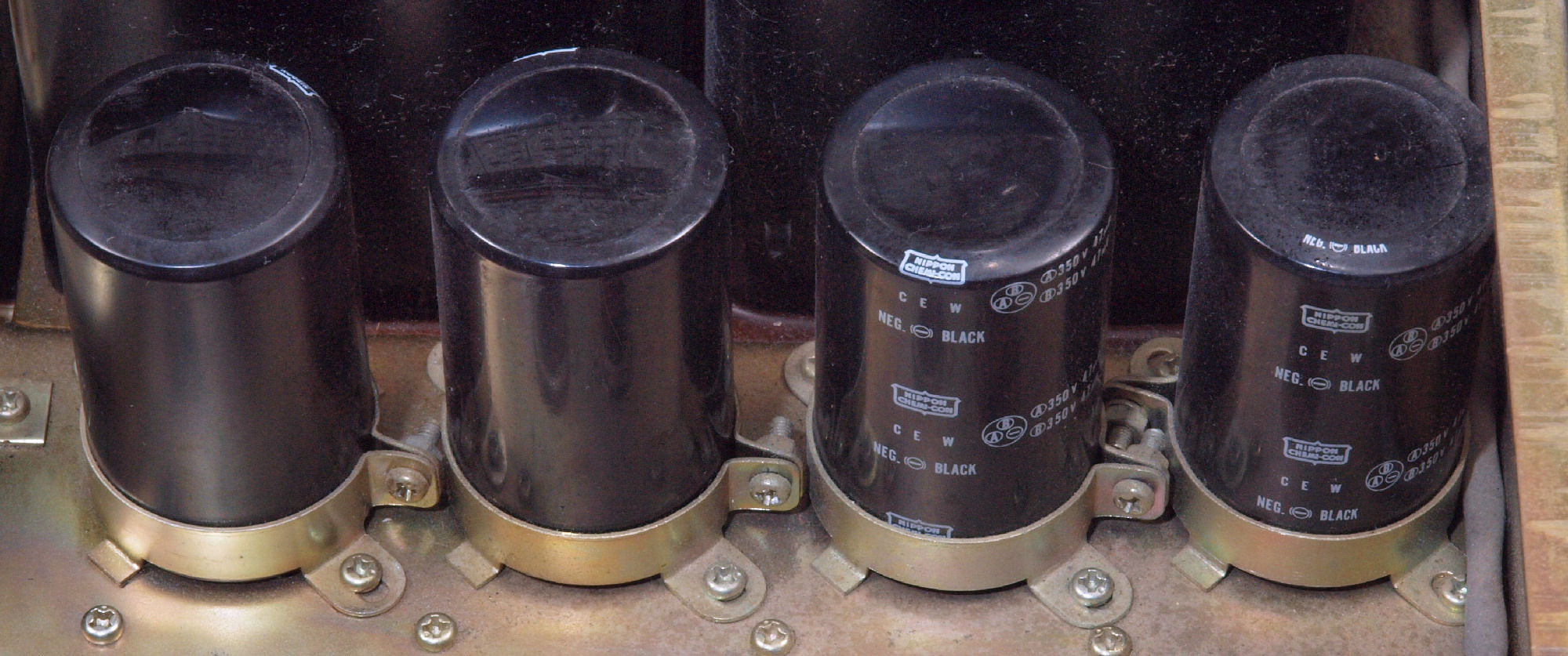

Ａ３６．　点検中　頭のビニールが膨れた電解コンデンサー

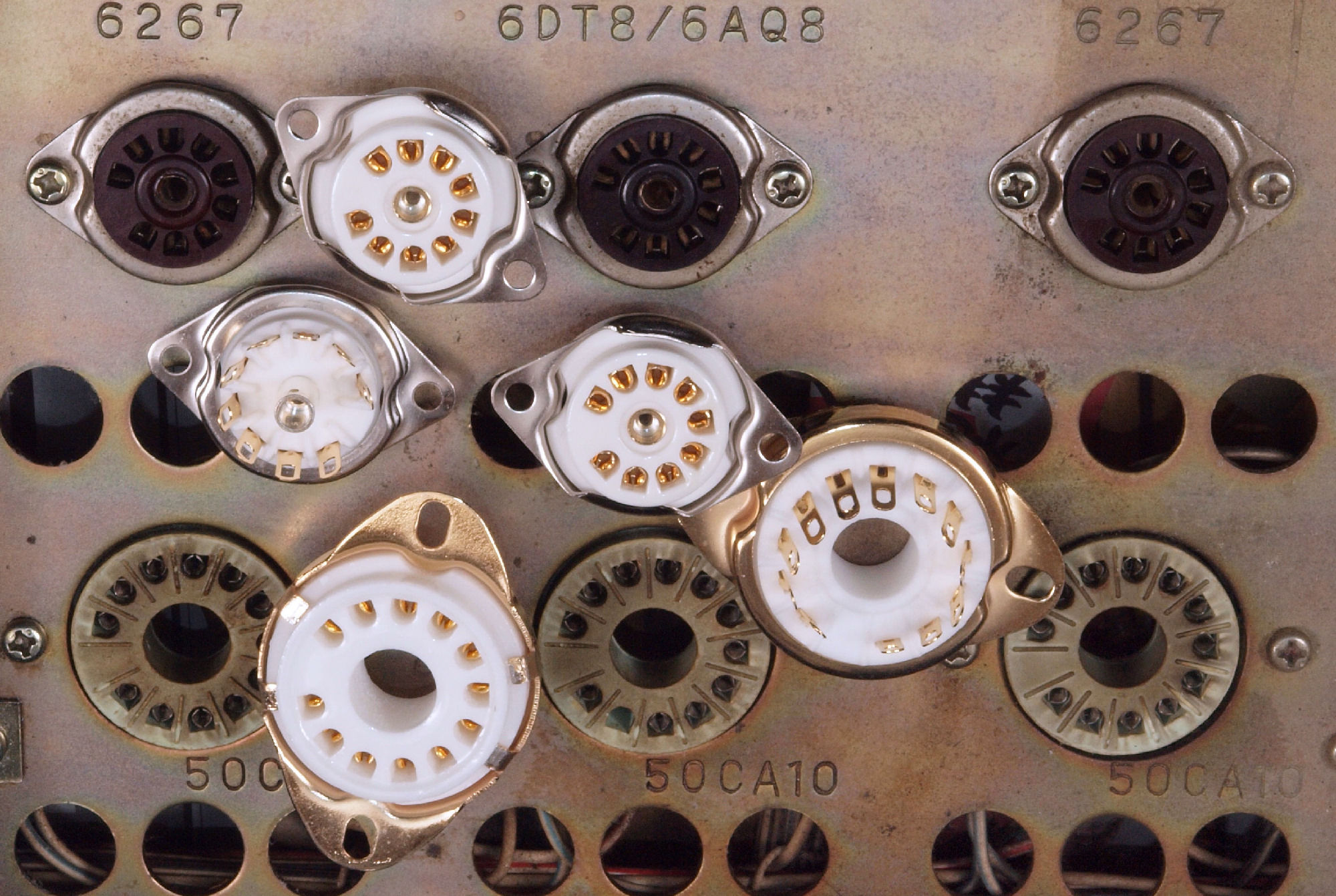

Ａ３７．　点検中　交換する真空管ソケットとの比較

Ａ４１．　点検中　木箱から取出　下から見る

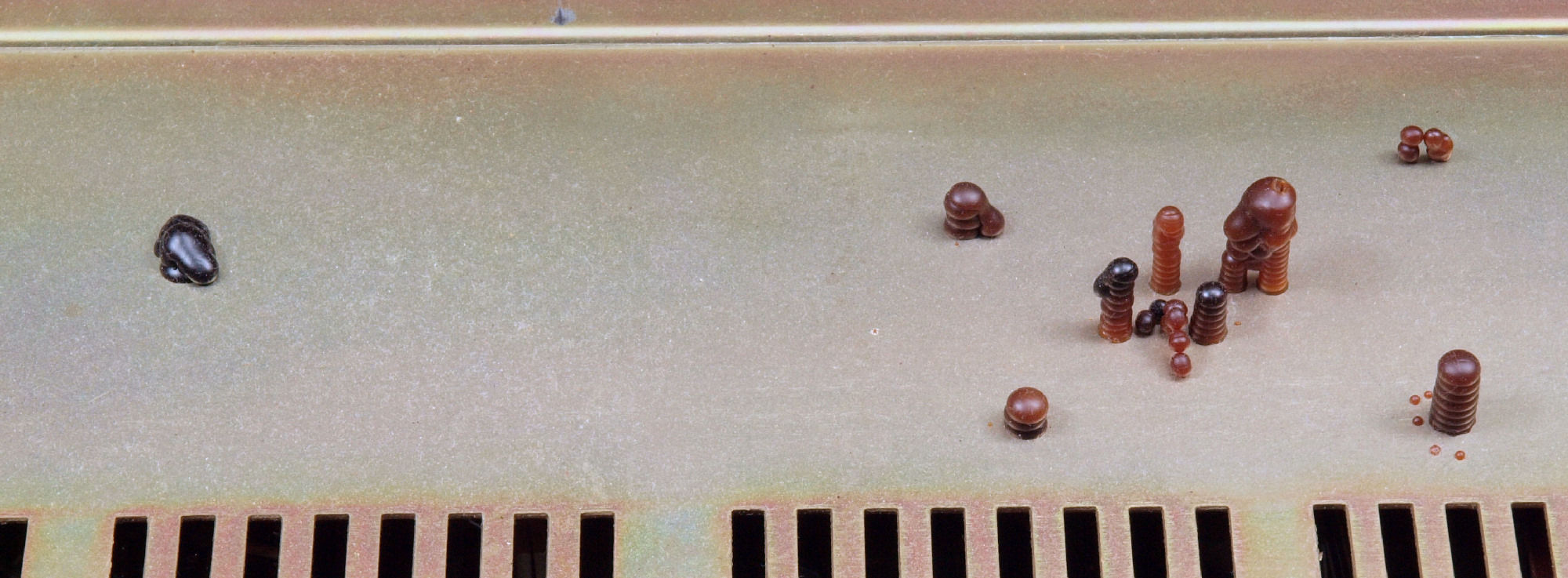

Ａ４２．　点検中　下蓋裏のトランスから漏れた充填物

Ａ４３．　木箱から取出、下蓋をとり、　下から見る

Ａ４４．　点検中　チョークトランスからの液漏れ！

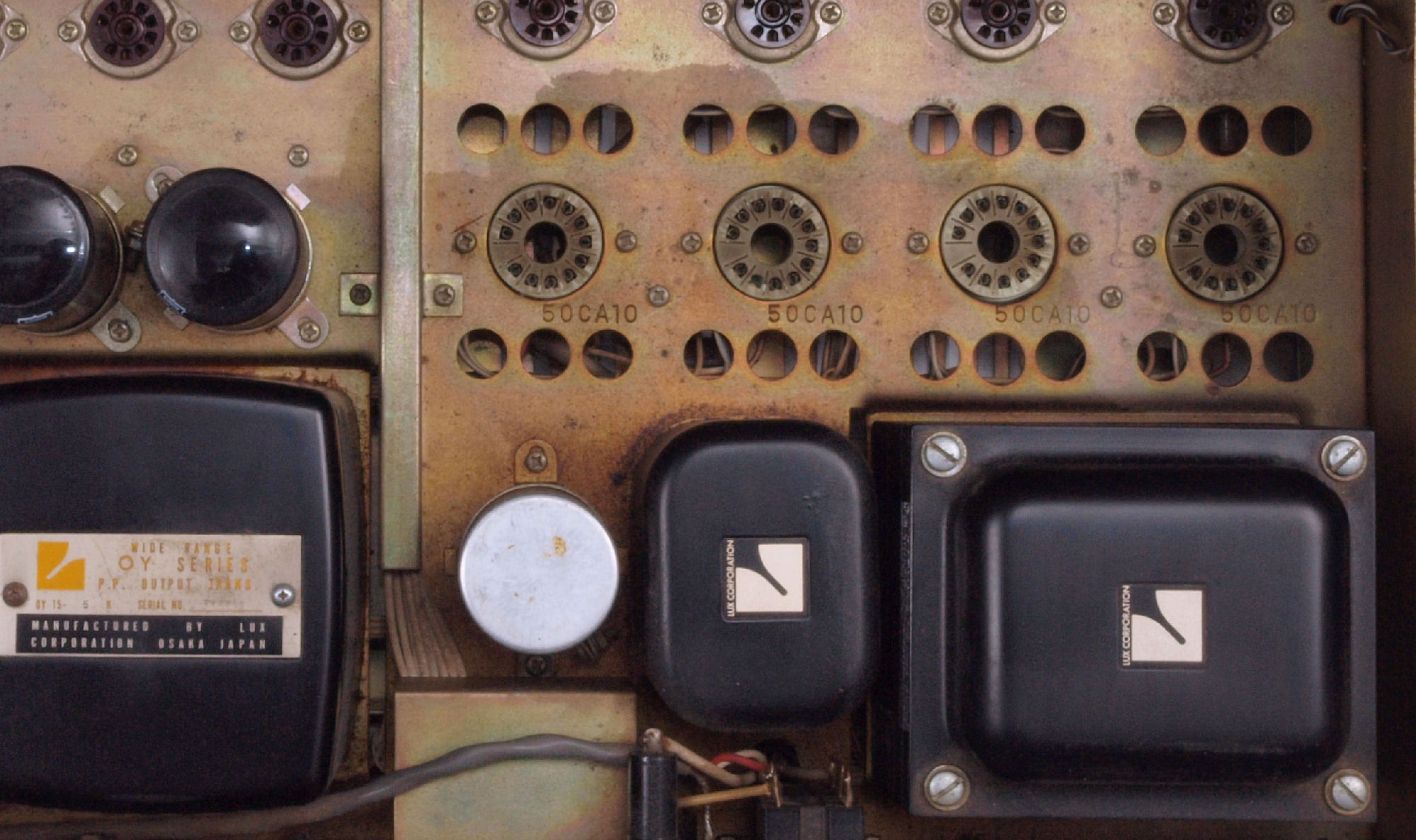

Ａ４５．　点検中　出力トランスからの液漏れ！

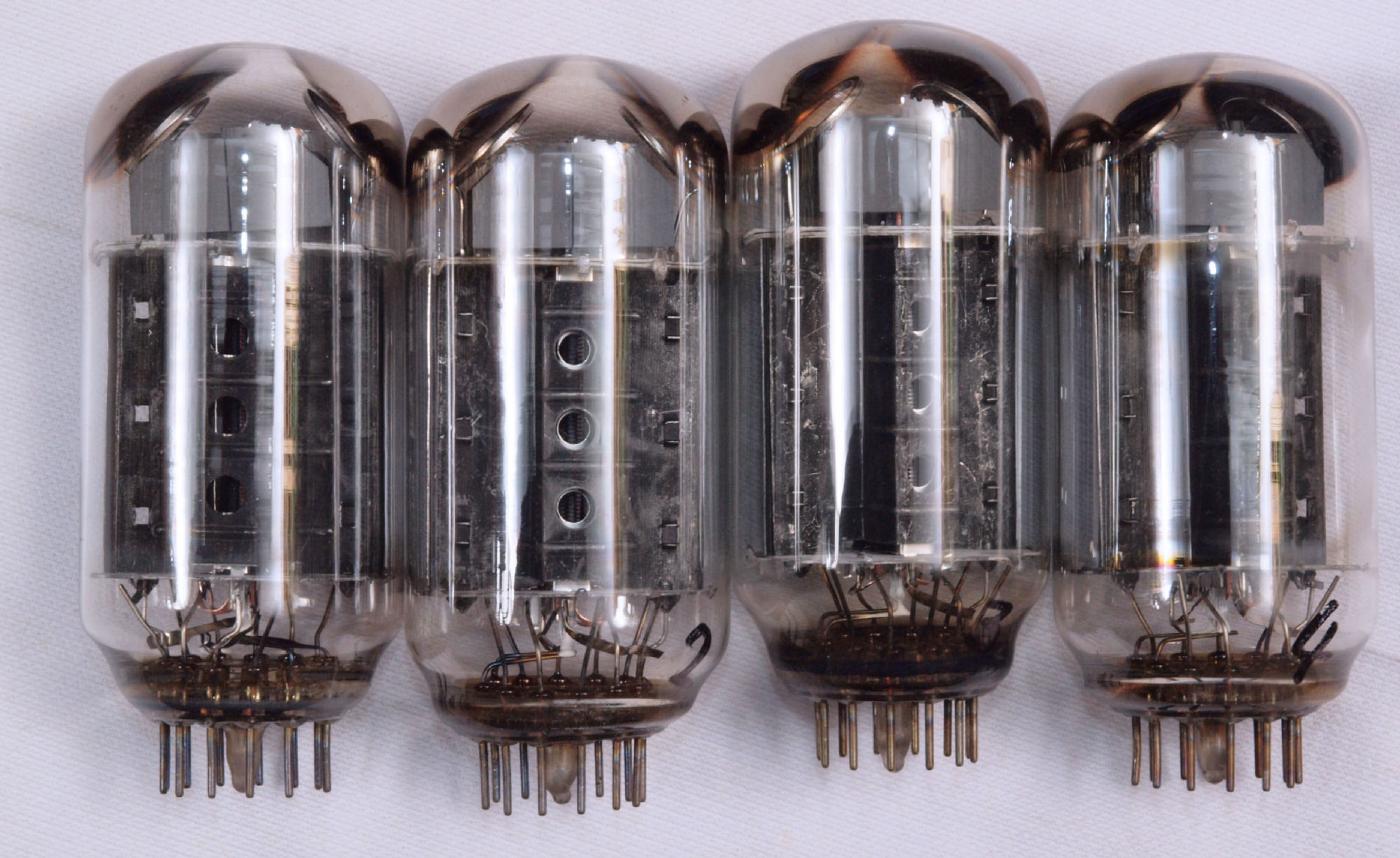

Ａ５１．　点検中　ＮＥＣ製「５０ＣＡ１０」　４本。

Ａ５２．　点検中　ＮＥＣ製「５０ＣＡ１０」　４本、袴を見る。

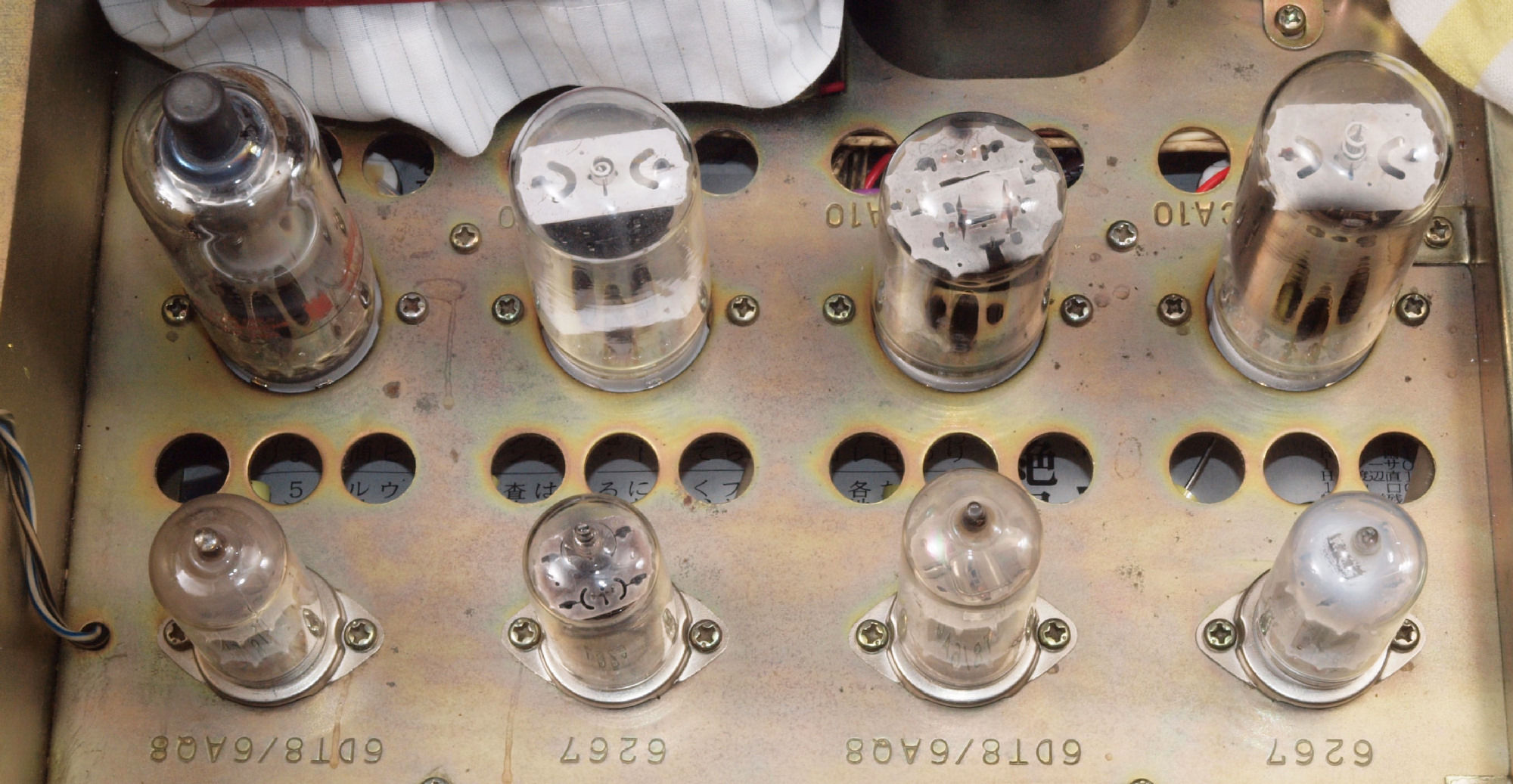

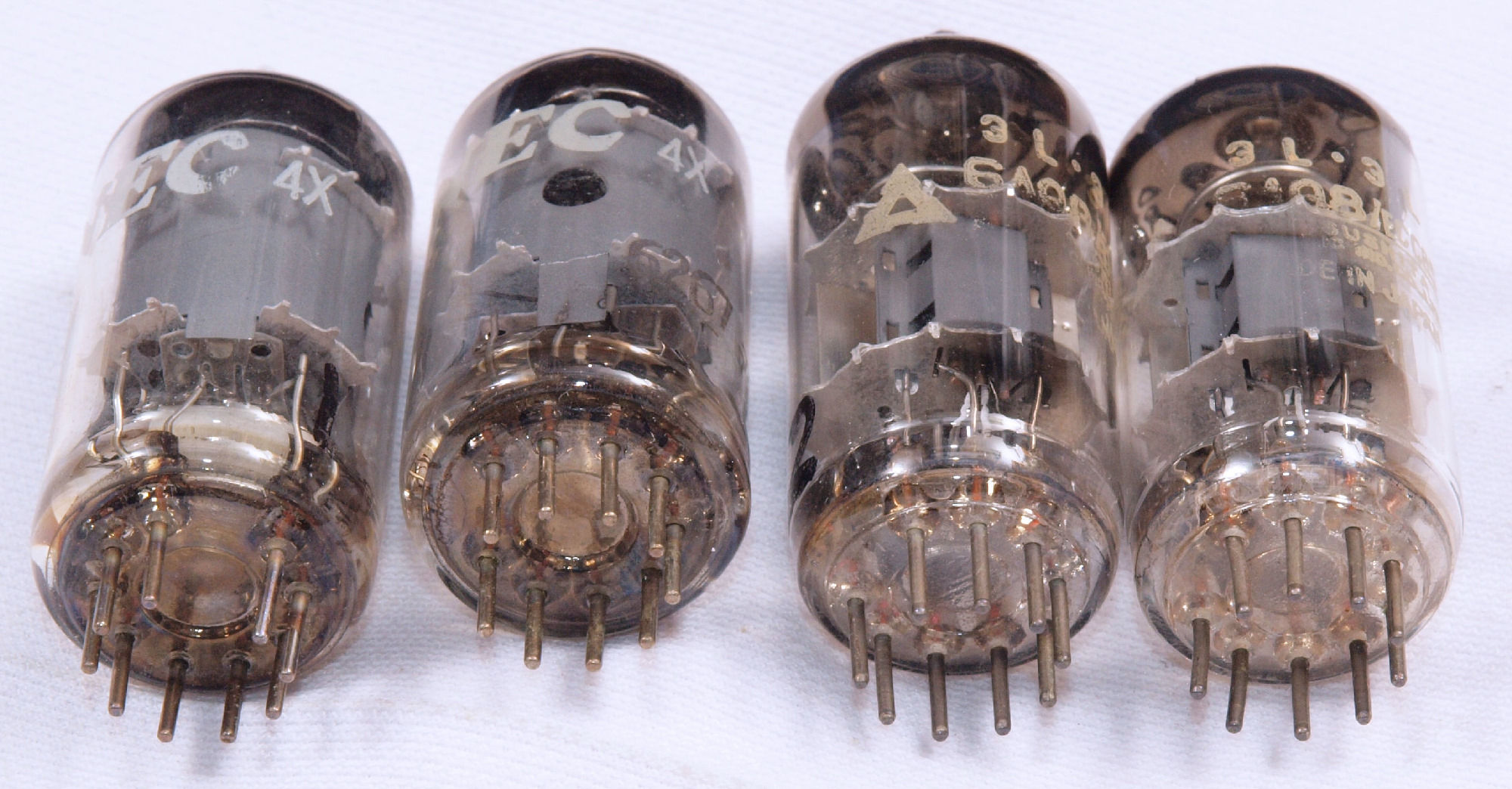

Ａ６１．　点検中　「６２６７、６ＡＱ８」。

Ａ６２．　点検中　「６２６７、６ＡＱ８」、袴を見る。

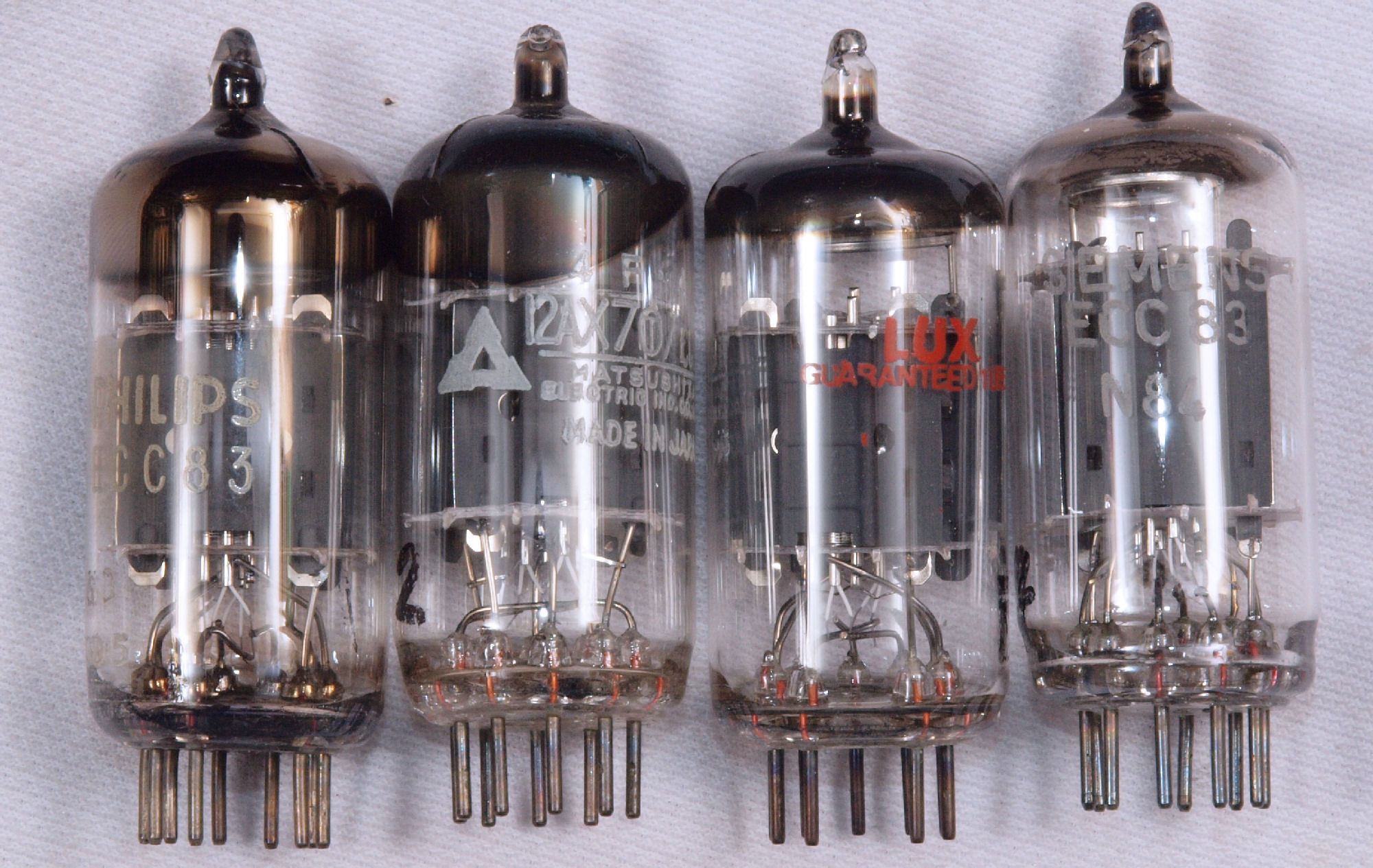

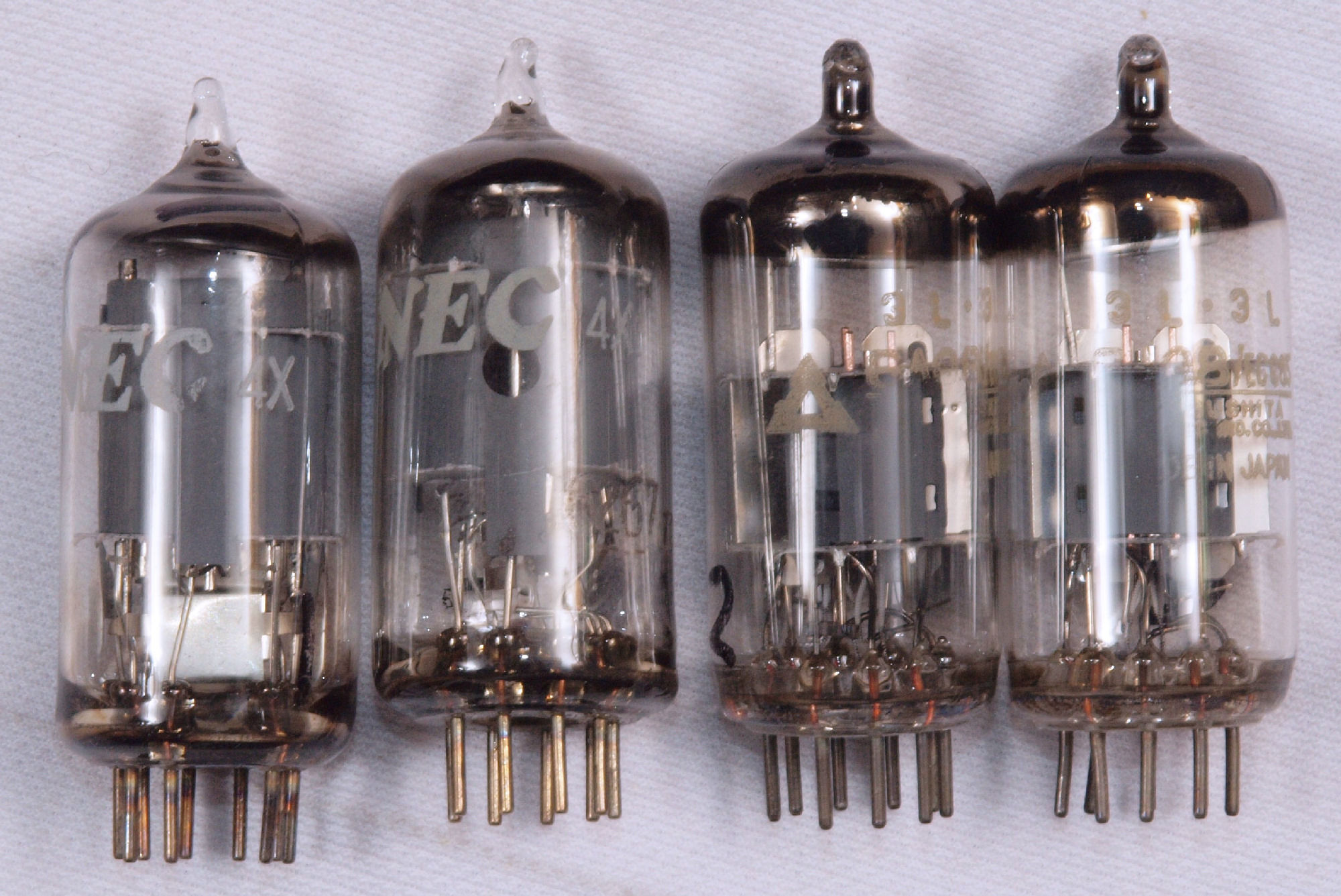

Ａ７１．　点検中　「１２ＡＸ７（ＥＣＣ８３）」

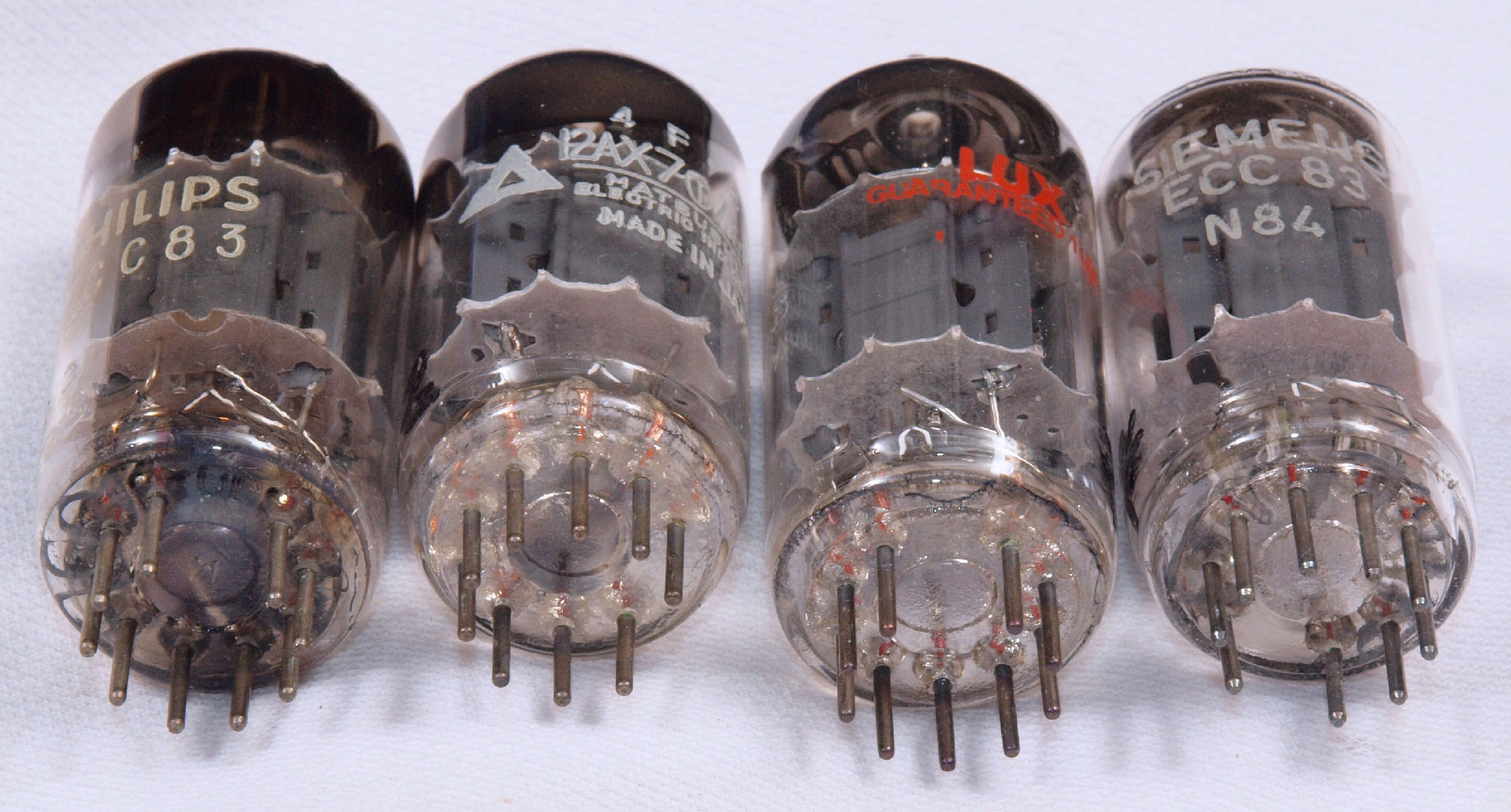

Ａ７２．　点検中　「１２ＡＸ７（ＥＣＣ８３）」、袴を見る。

Ｌ．　ＬＵＸ　ＯＹ１５−５　出力トランス点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　ＬＵＸ　ＯＹ１５−５　の仕様。 　　　　　　　１次インピーダンス＝５ｋΩ（Ｐ１−B１間＋B２−Ｐ２間）。 　　　　　　　２次インピーダンス＝１６Ω（最大）。 　　　　　　　インピーダンス比＝５ｋΩ／１６Ω＝３１２．５、　巻き線比＝１７．６８。 　　　　　　　２次１６Ω端子にAC10Vを入力すると、 　　　　　　　１次巻線P１−B１間電圧＝P２−B２間電圧＝１７６．８V／２＝８８．４Ｖ。

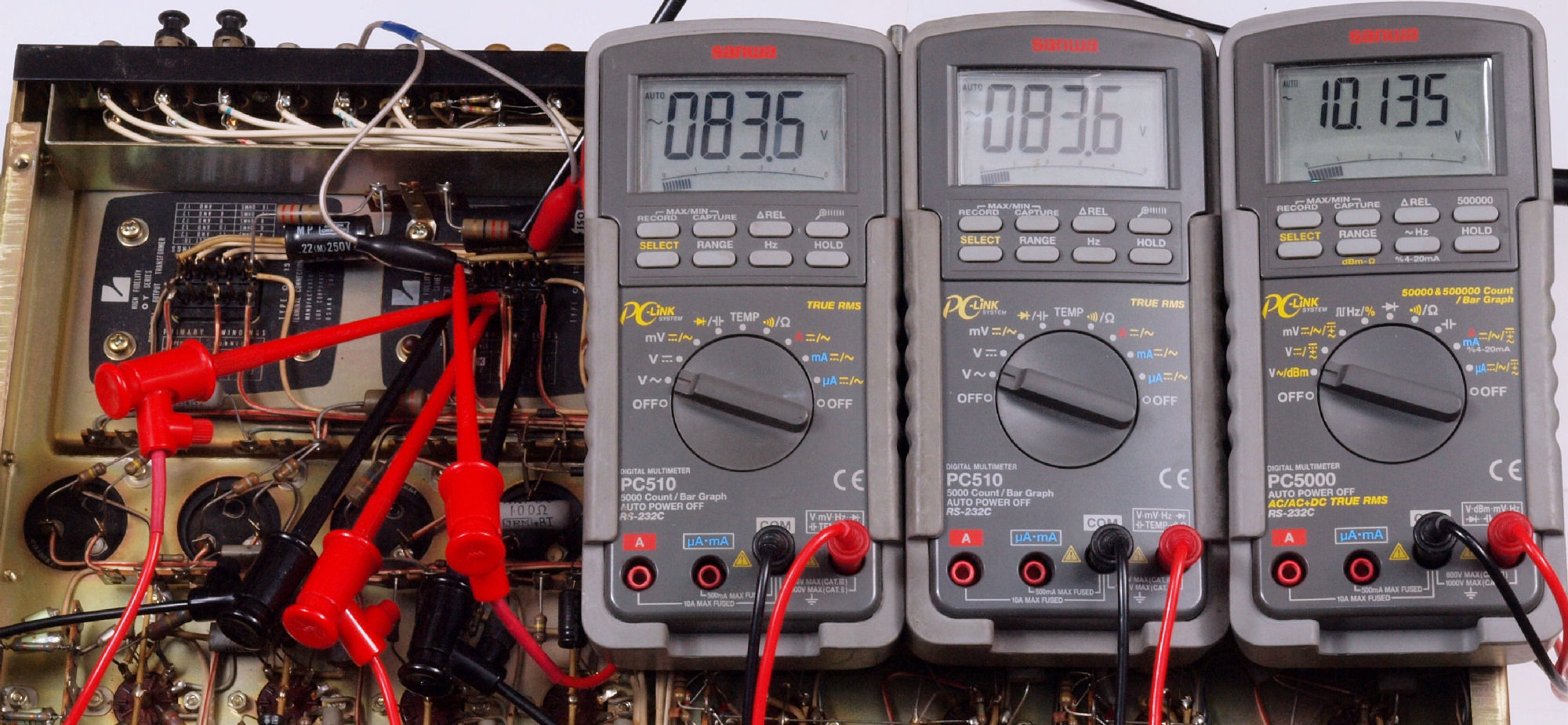

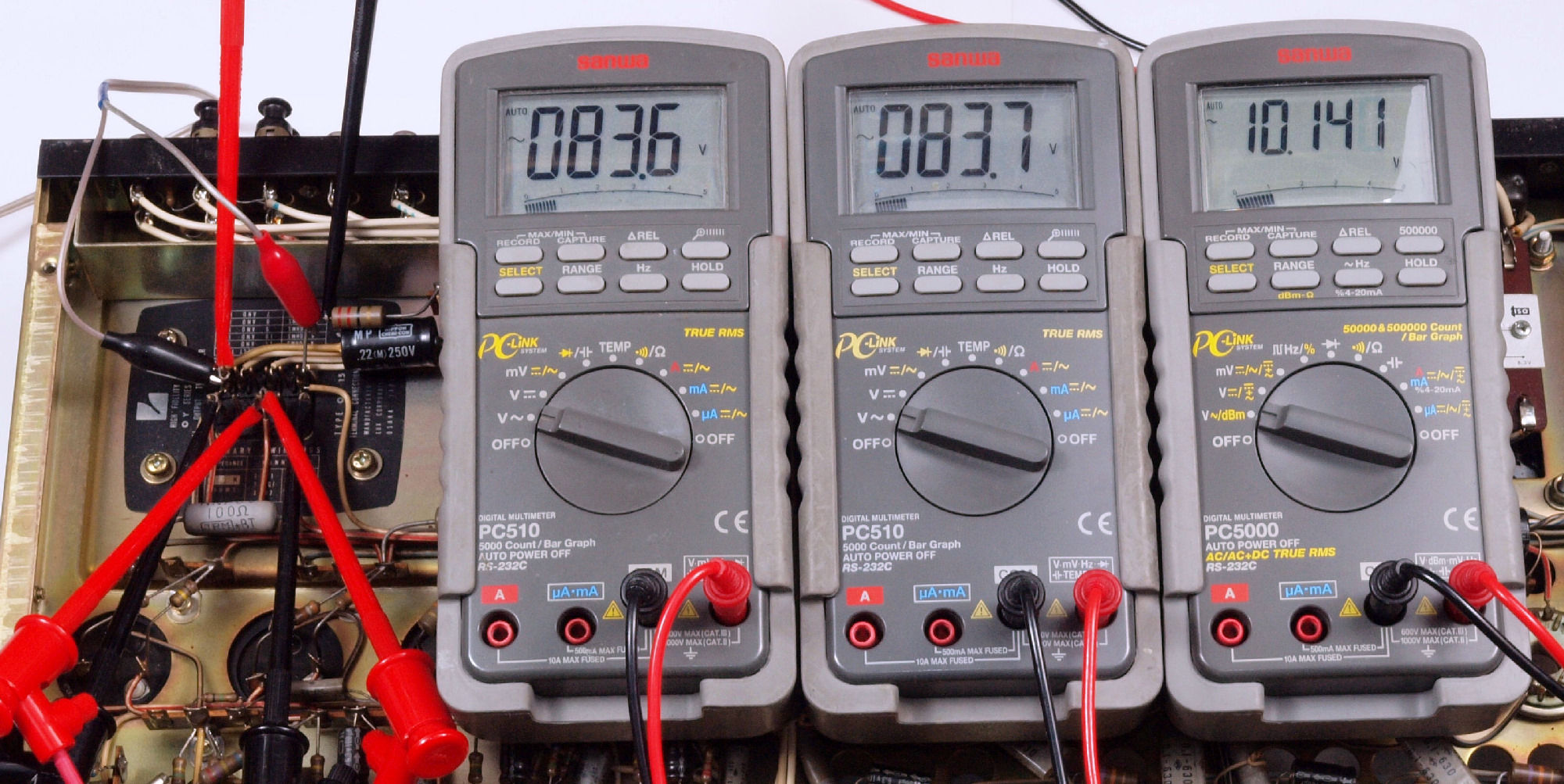

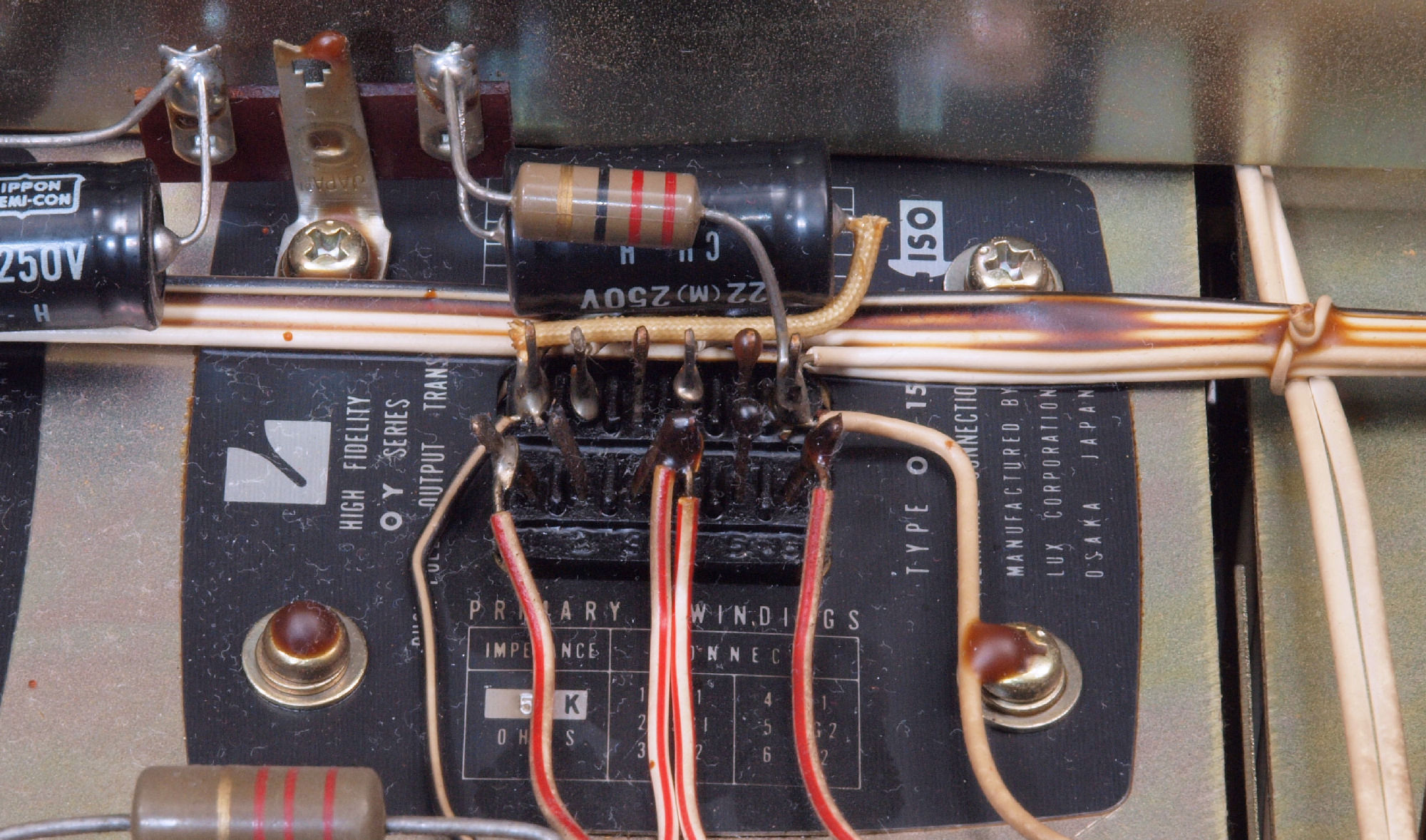

Ｌ１．　点検中　右側出力トランス電圧測定。 　　　　　１６Ω端子にAC10Vを入力し、１次巻き線P１−B１間電圧＝８３．６V、P２−B２間電圧＝８３．７V。

Ｌ２．　点検中　左側出力トランス電圧測定。 　　　　　１６Ω端子にAC10Vを入力し、１次巻き線P１−B１間電圧＝８３．６V、P２−B２間電圧＝８３．６V。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　下から見る。

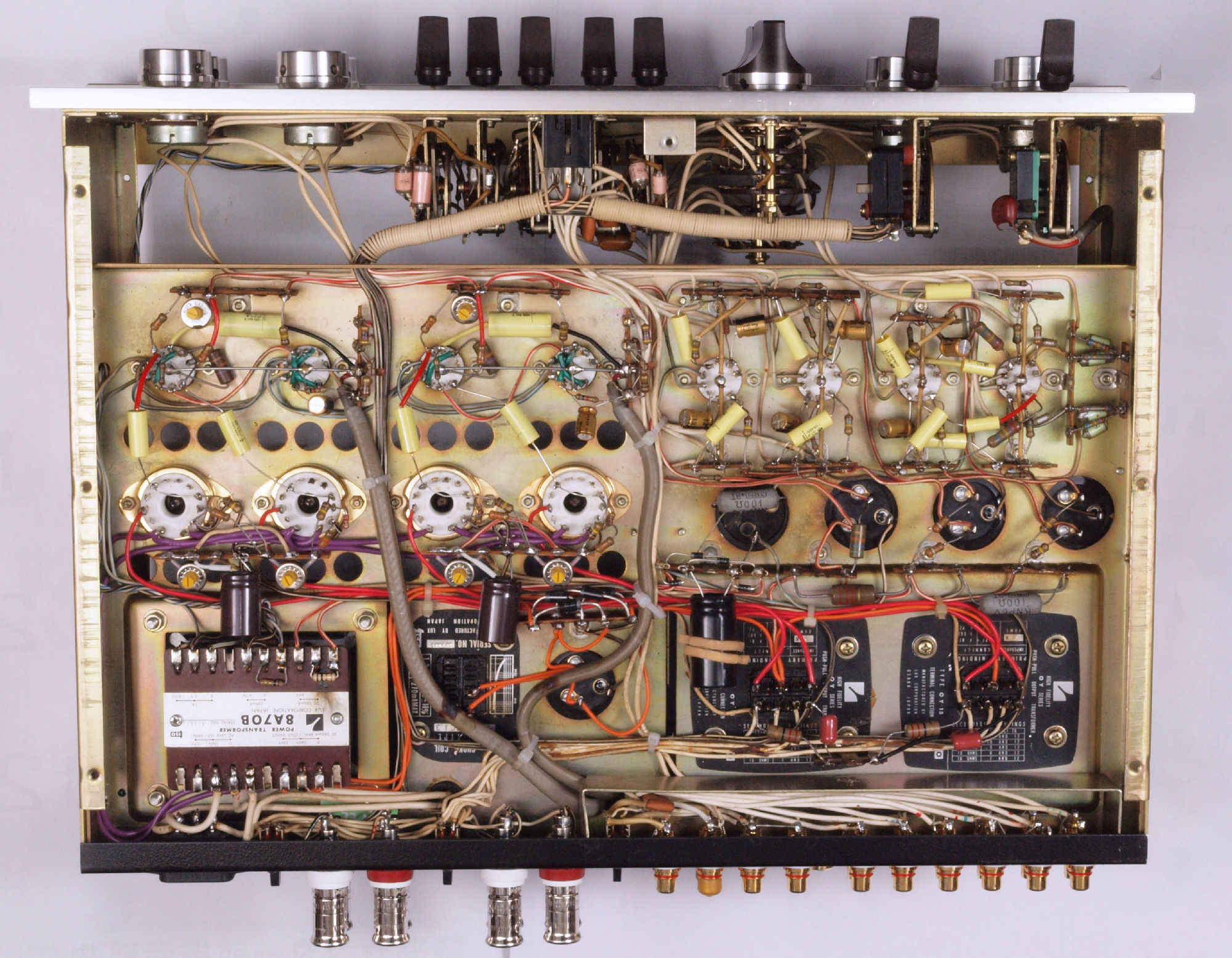

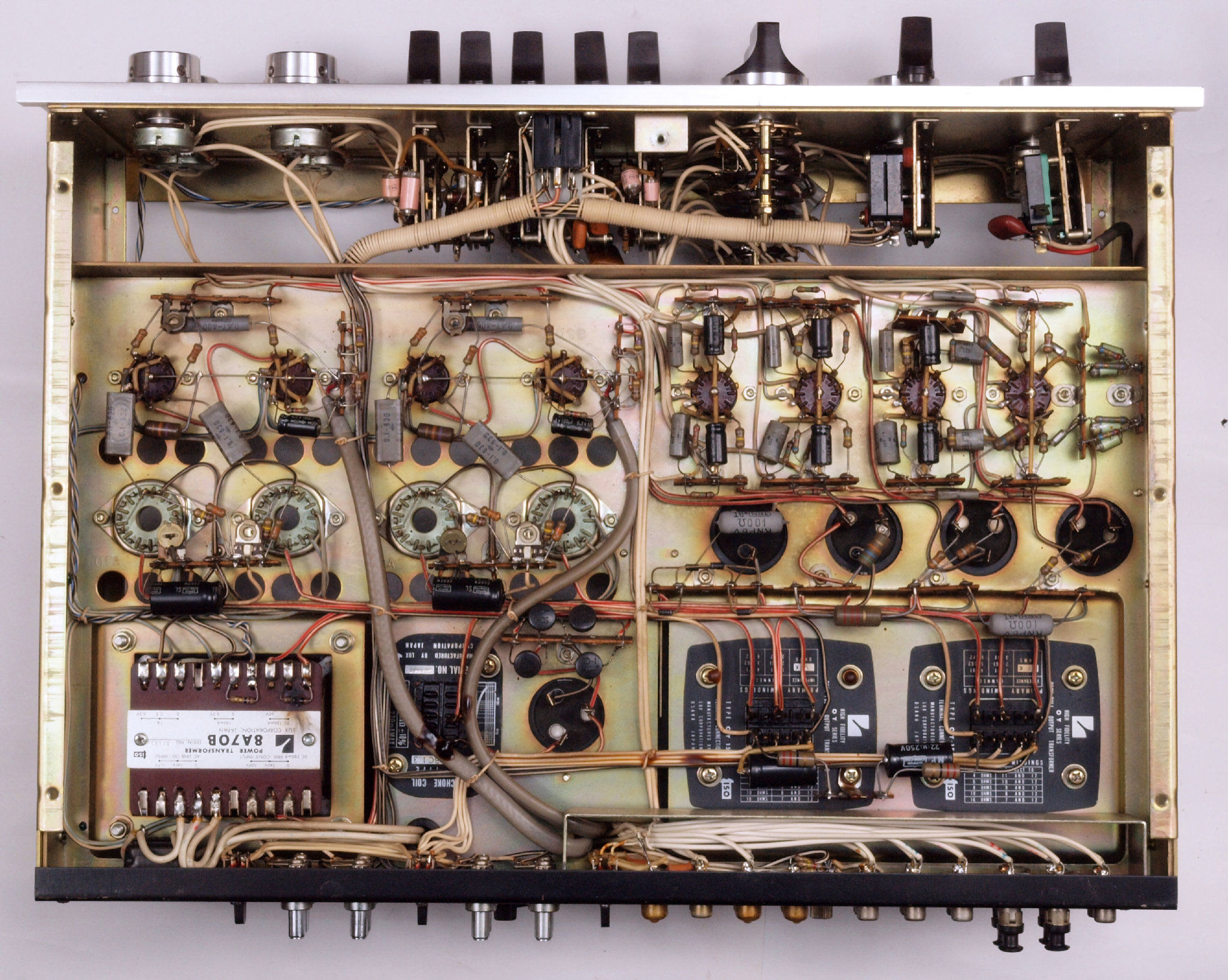

Ｃ１２．　修理後　下から見る。

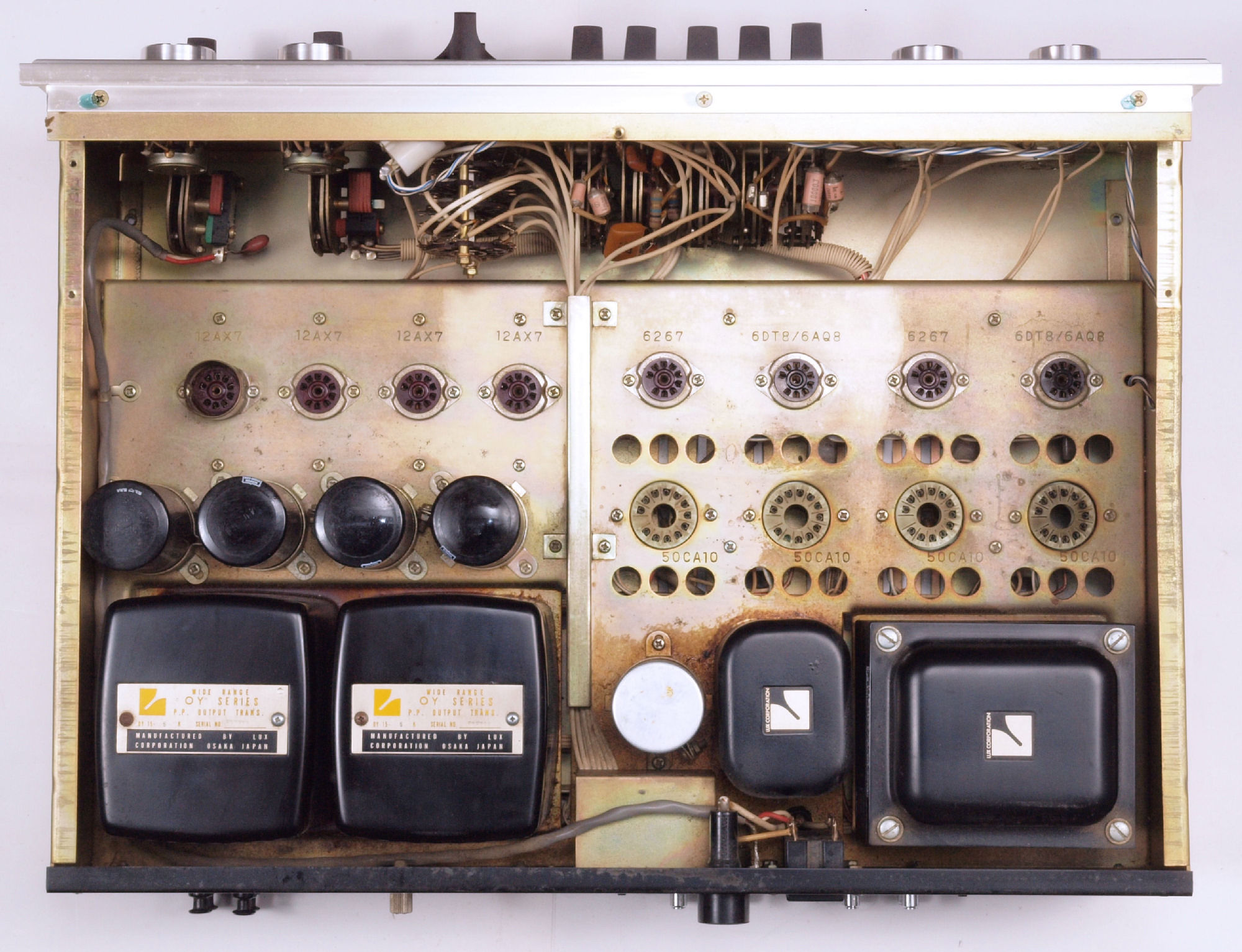

Ｃ２１．　修理前　上から見る。

Ｃ２１２．　修理中　出力トランス、電解コンデンサーを取り外す。

Ｃ２１３．　修理（清掃）中

Ｃ２２．　修理後　上から見る。

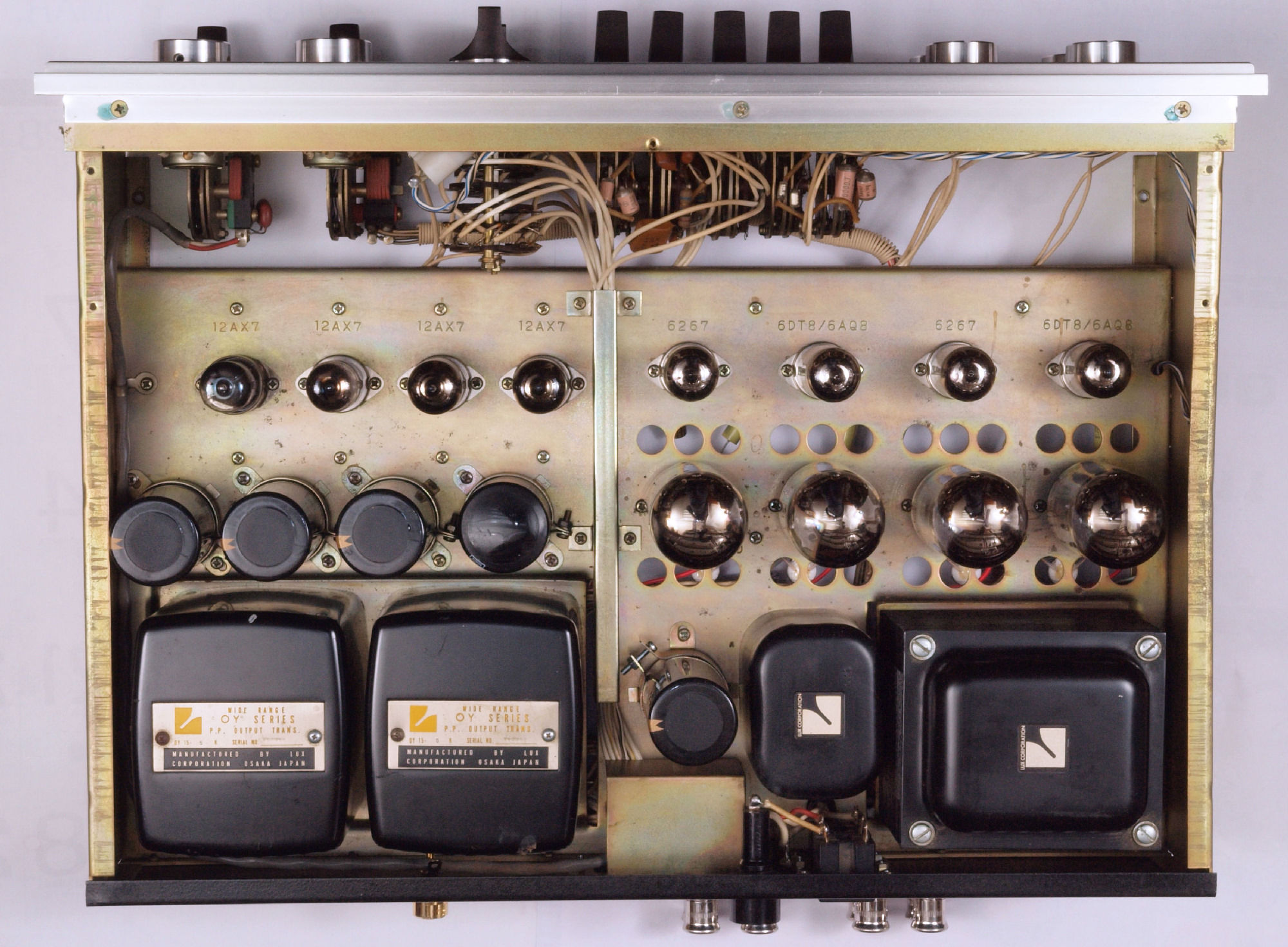

Ｃ２３．　修理後　真空管を挿し、上から見る。

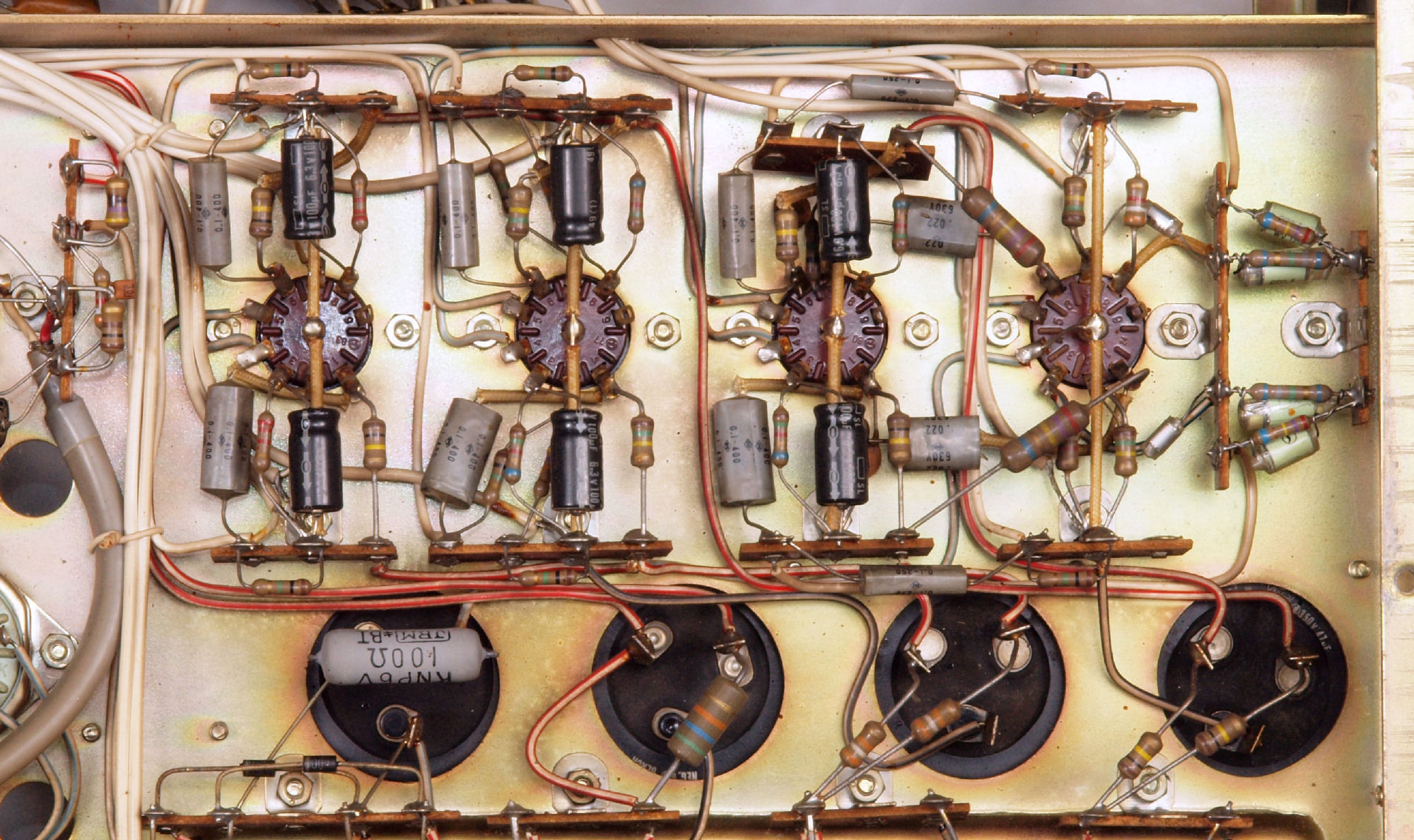

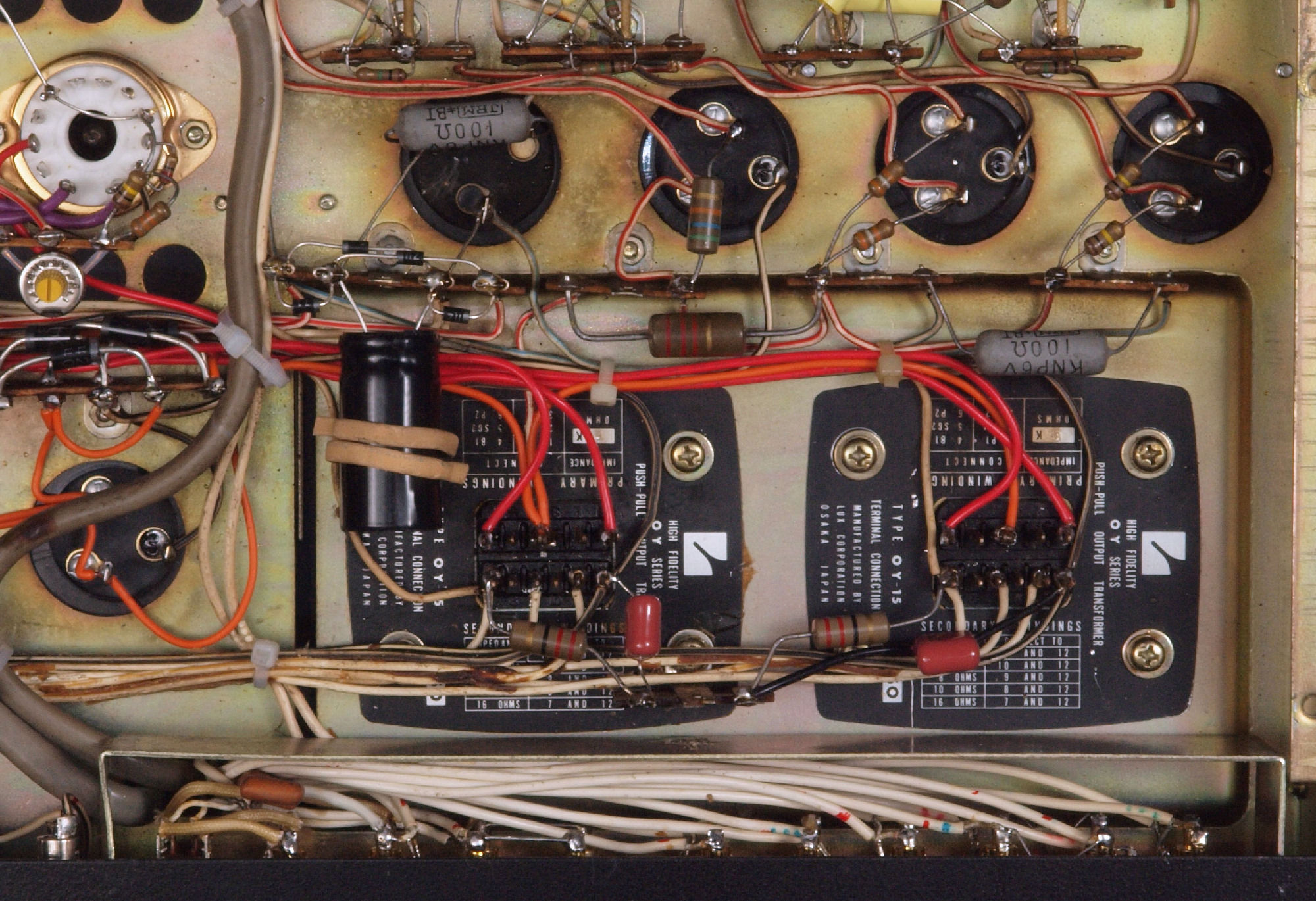

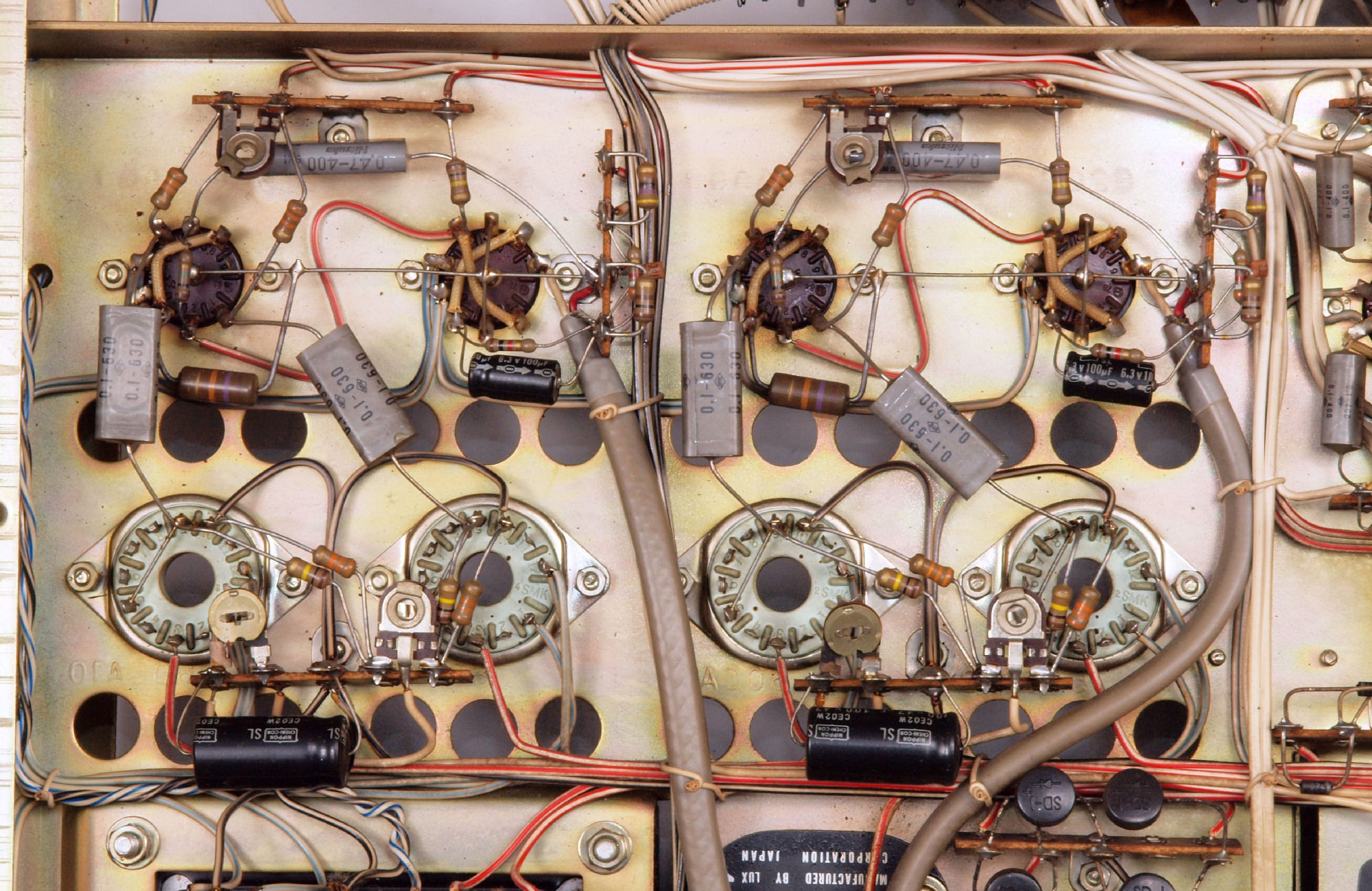

Ｃ３１．　修理前、メインＡＭＰ部。

Ｃ３２．　修理後、メインＡＭＰ部。ユーザーの要望で出力トランス保護の為、５０ＣＡ１０にカソード抵抗挿入。 　　　　　５０ＣＡ１０が劣化して、プレートがカソードに短絡しても、このカソード抵抗が焼損し、出力トランスやチョークトランス等を保護する。　短所は、ほんの少しパワーダウンするだけです。

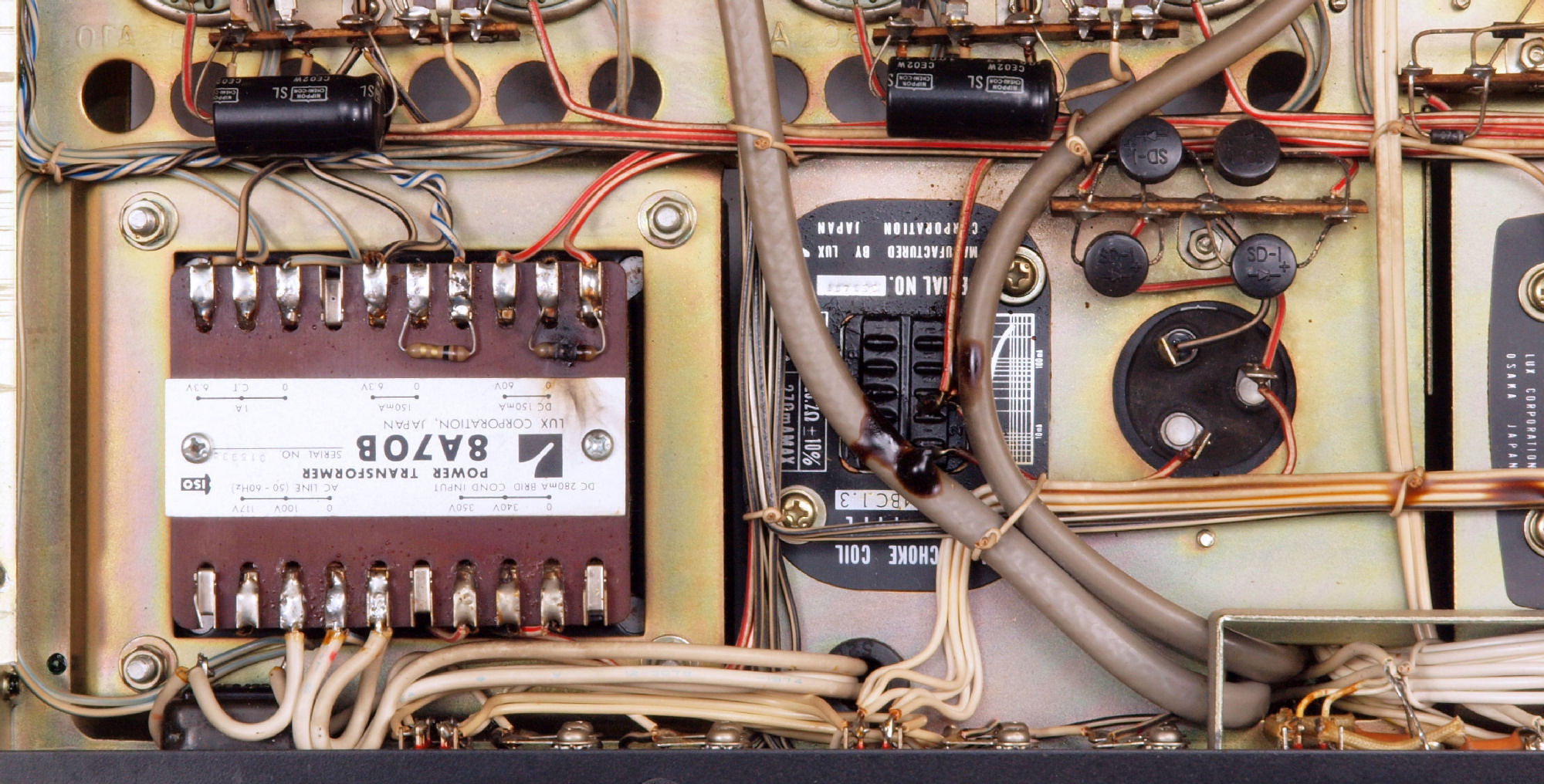

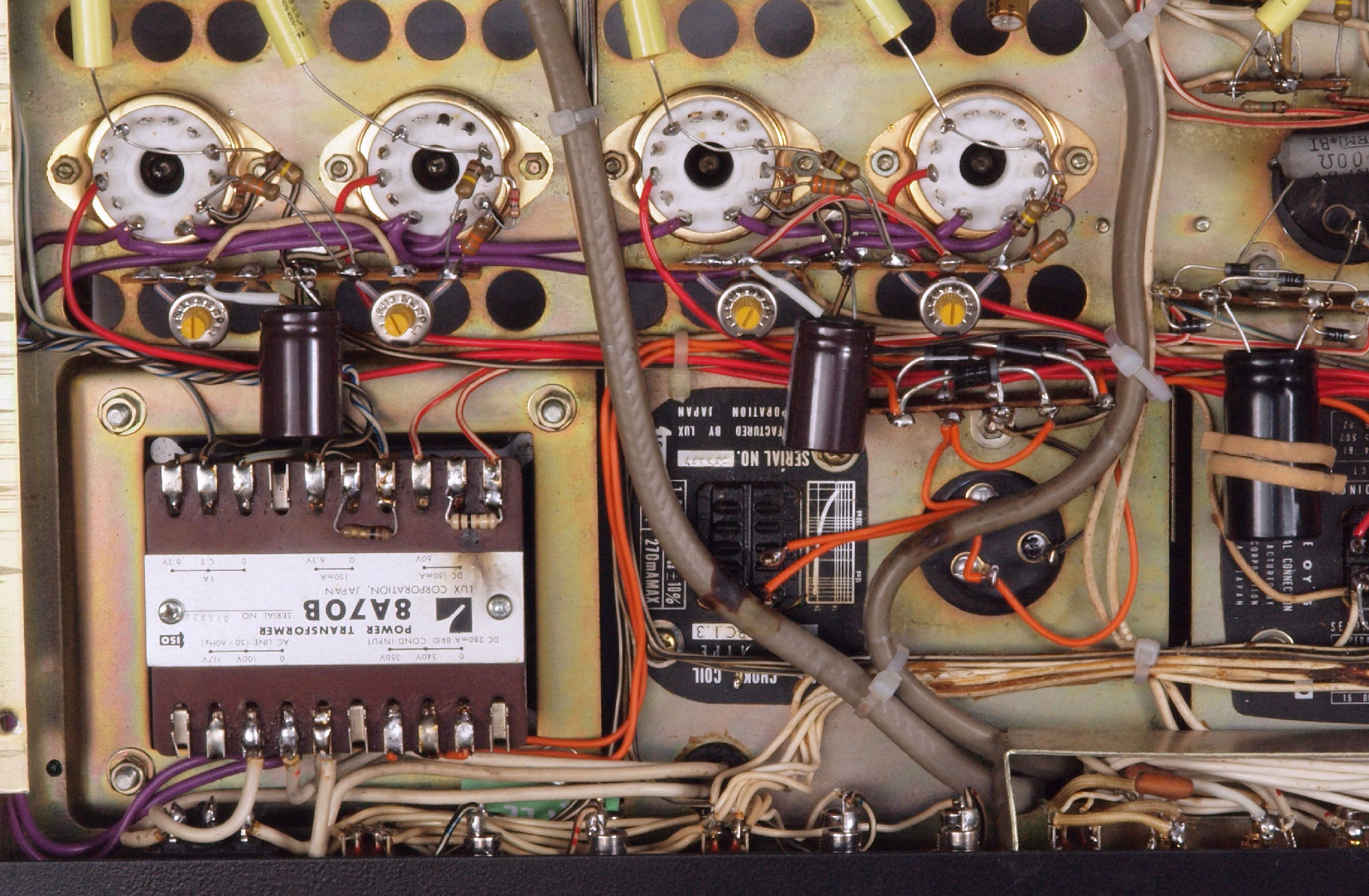

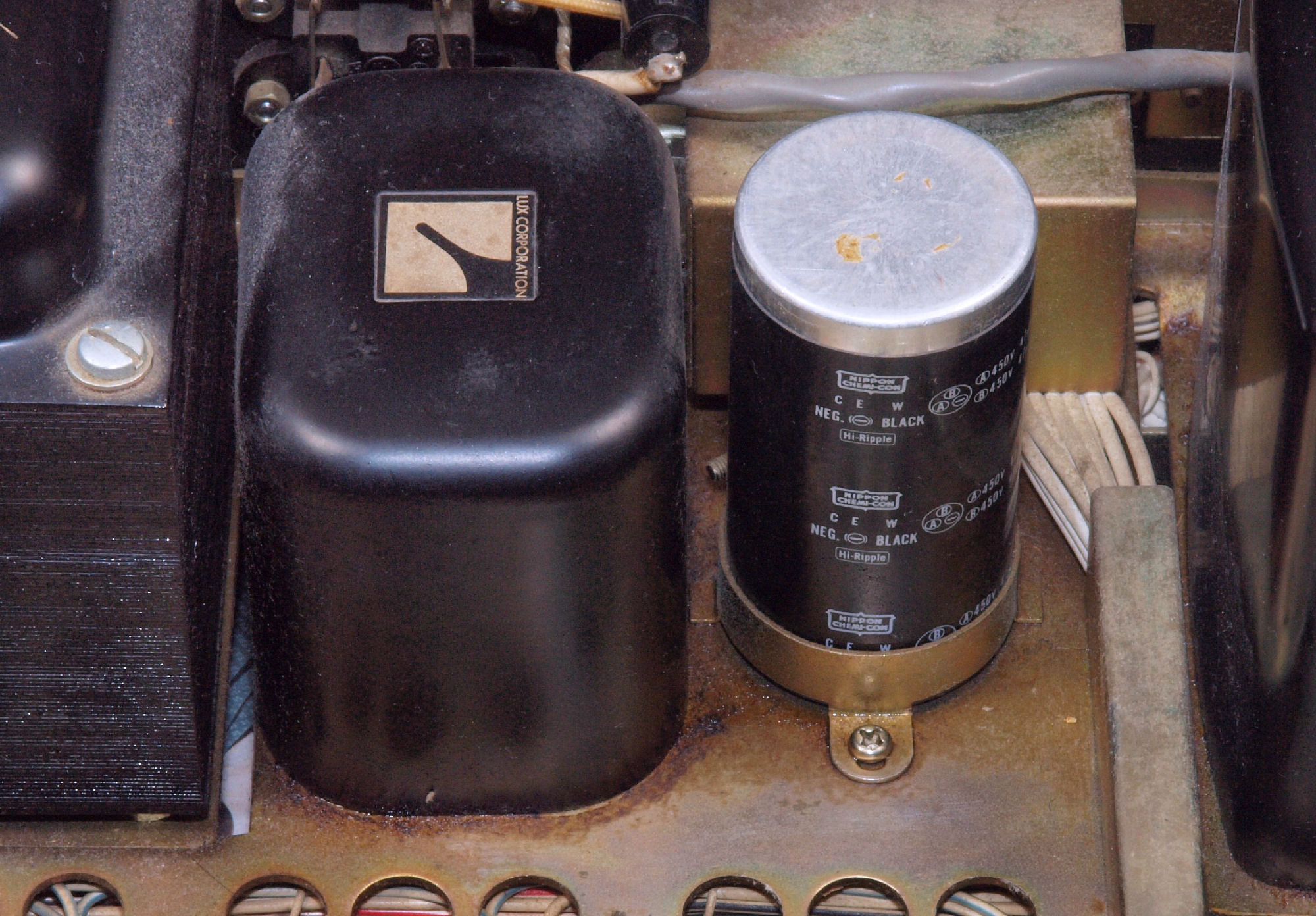

Ｃ３３．　修理前、電源トランス付近。

Ｃ３４．　修理後、電源トランス付近。

Ｃ３５．　修理前、出力トランス付近。

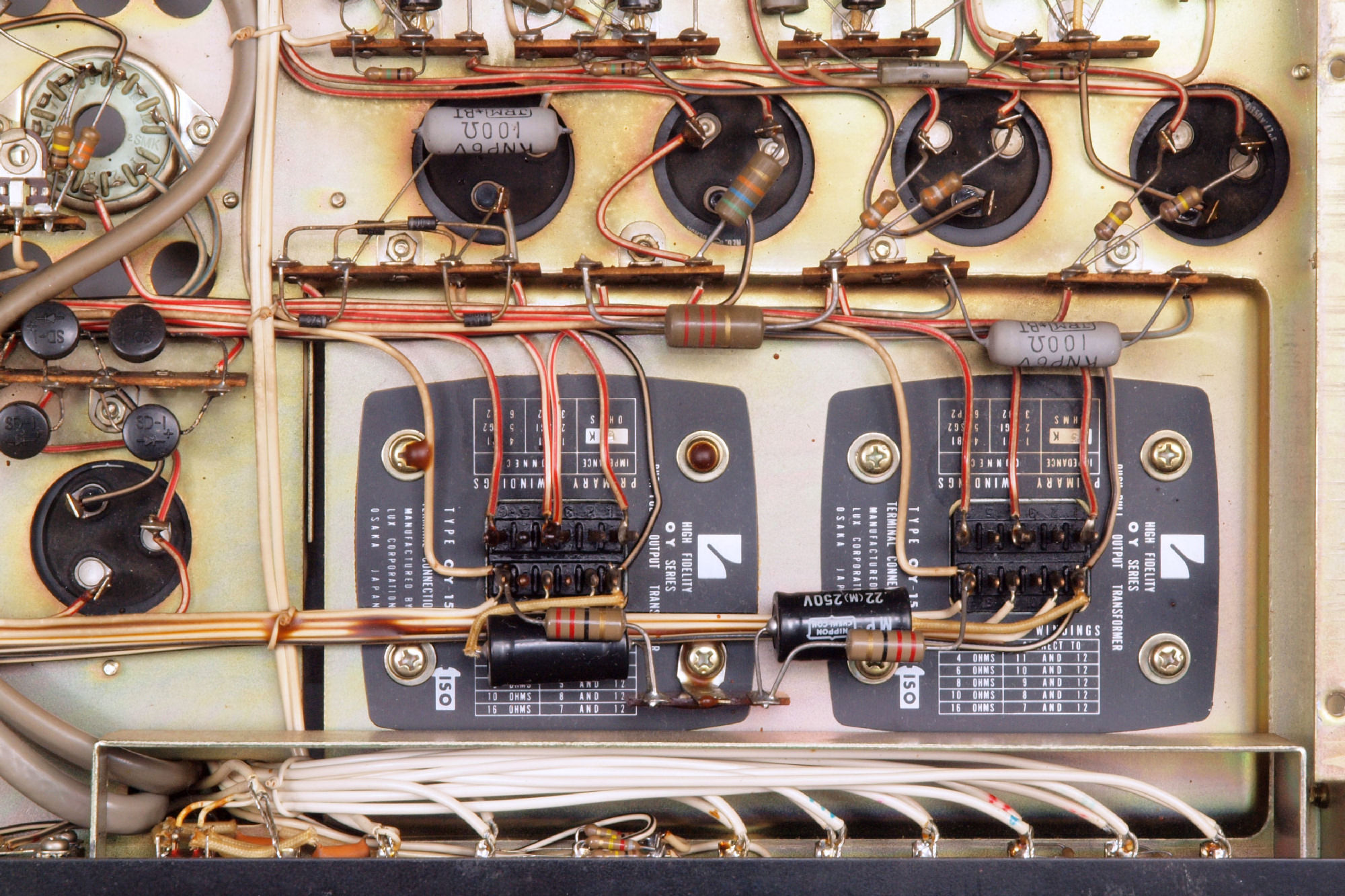

Ｃ３６．　修理後、出力トランス付近。

Ｃ４１．　修理前、プリＡＭＰ部。

Ｃ４２．　修理後、プリＡＭＰ部。

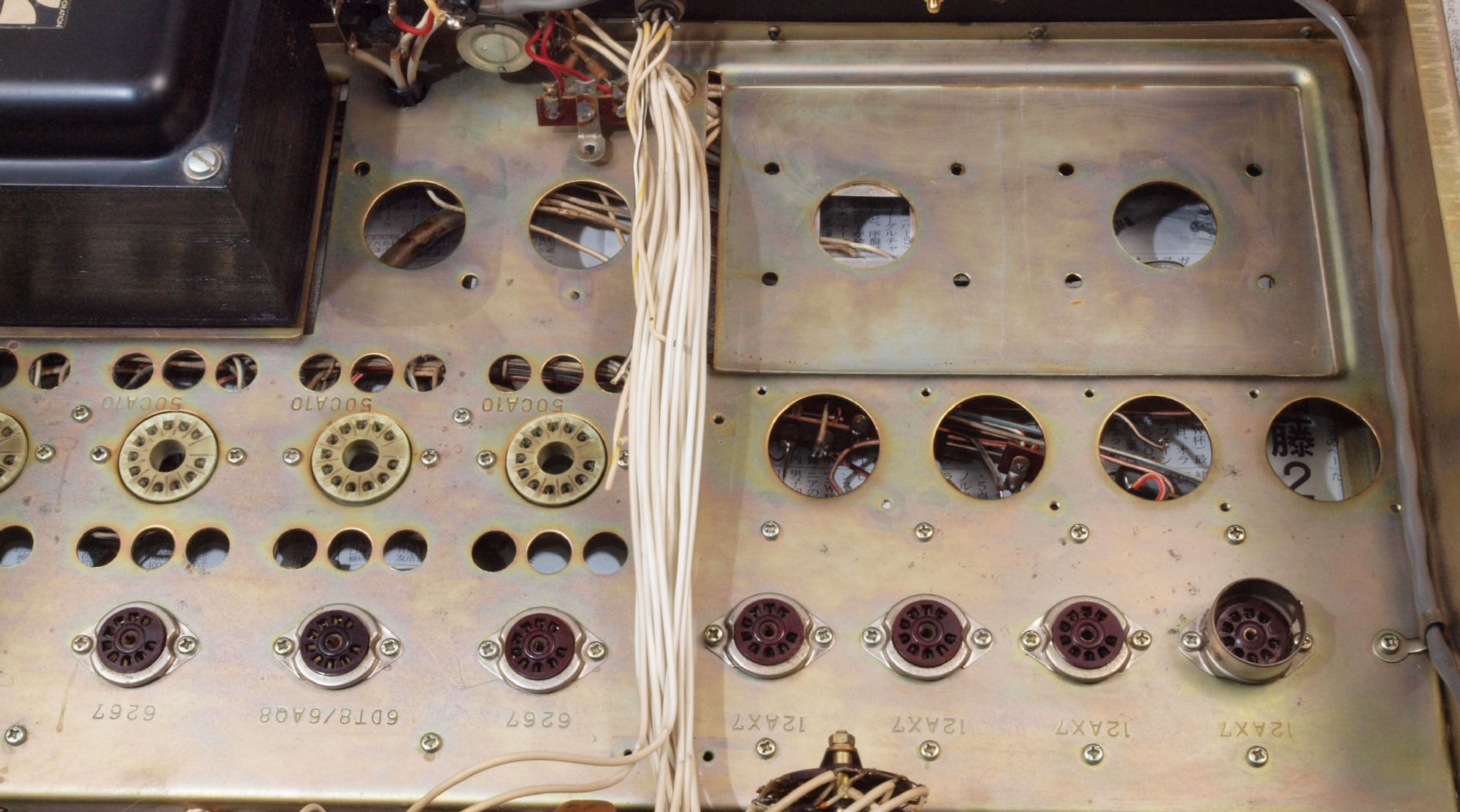

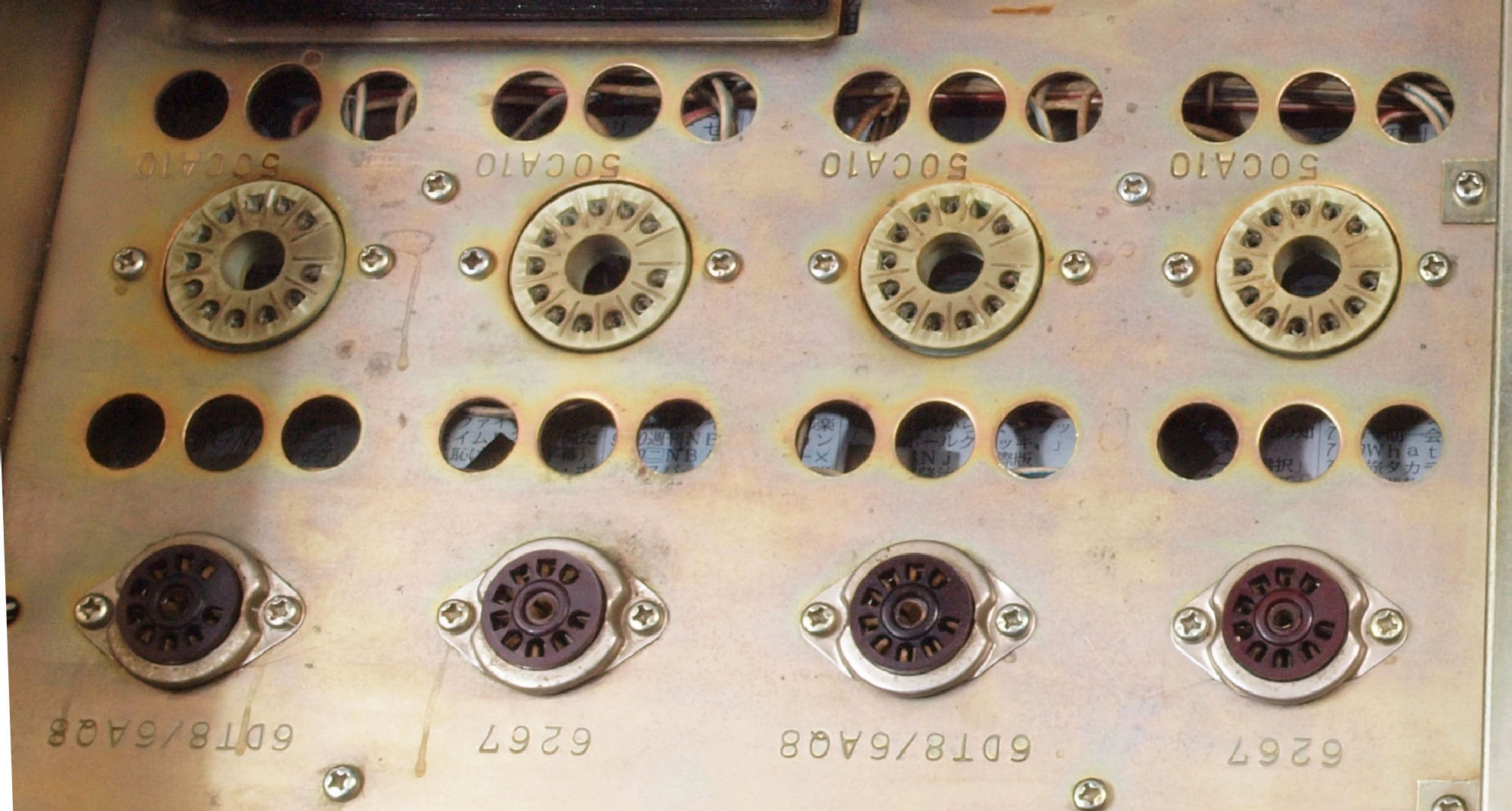

Ｃ５１．　修理前、出力真空管５０ＣＡ１０、前段真空管６ＤＴ８・６２６７のソケット。

Ｃ５２．　修理中、メインＡＭＰ部。　ソケットのピン固定のため、「ジャンク真空管」を挿入して配線を行う。 　　　　　　　　　　　使用する「ジャンク真空管」は、本来の出番は決して無い、TV球のダンパー管や高圧整流管です。

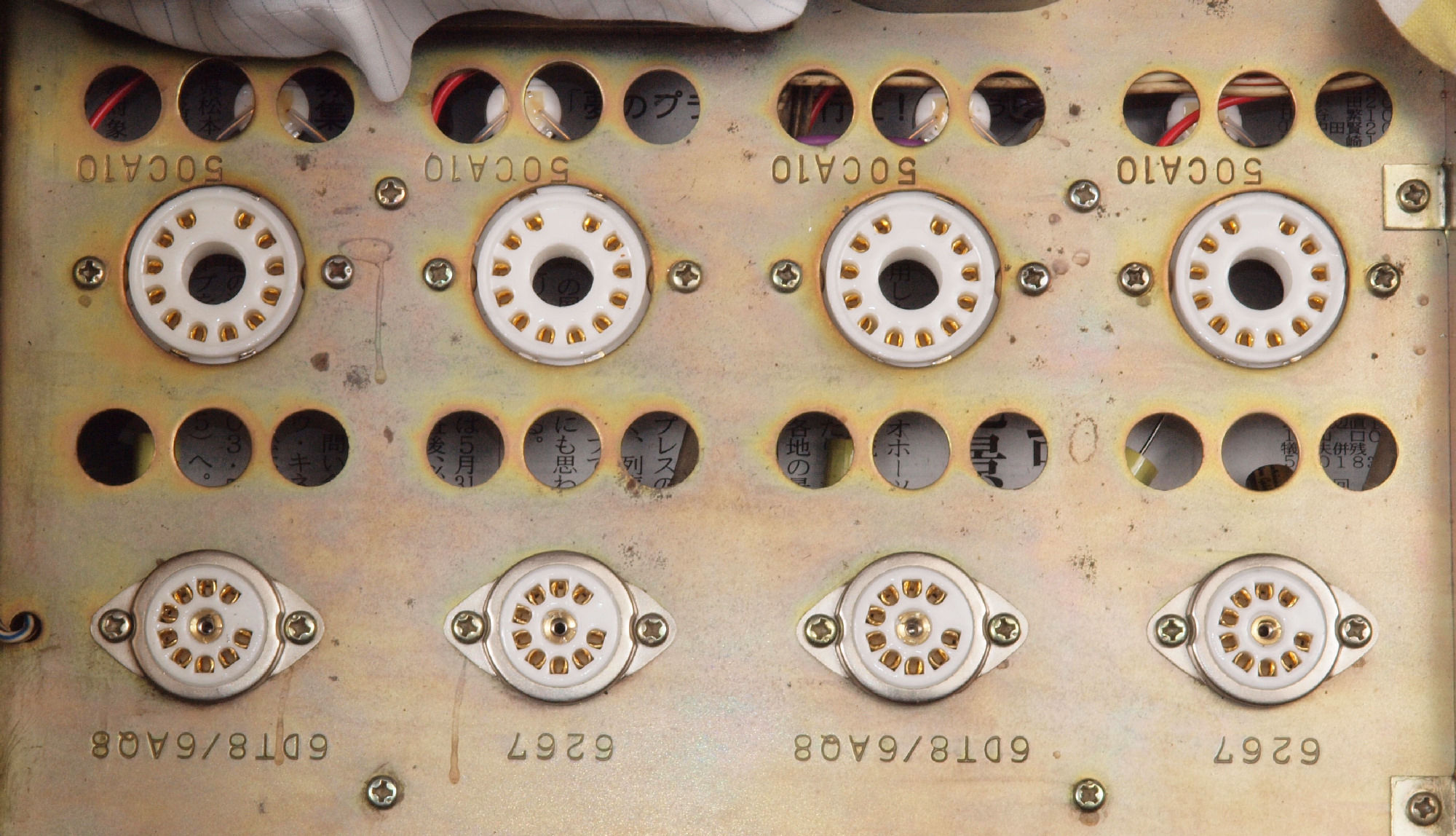

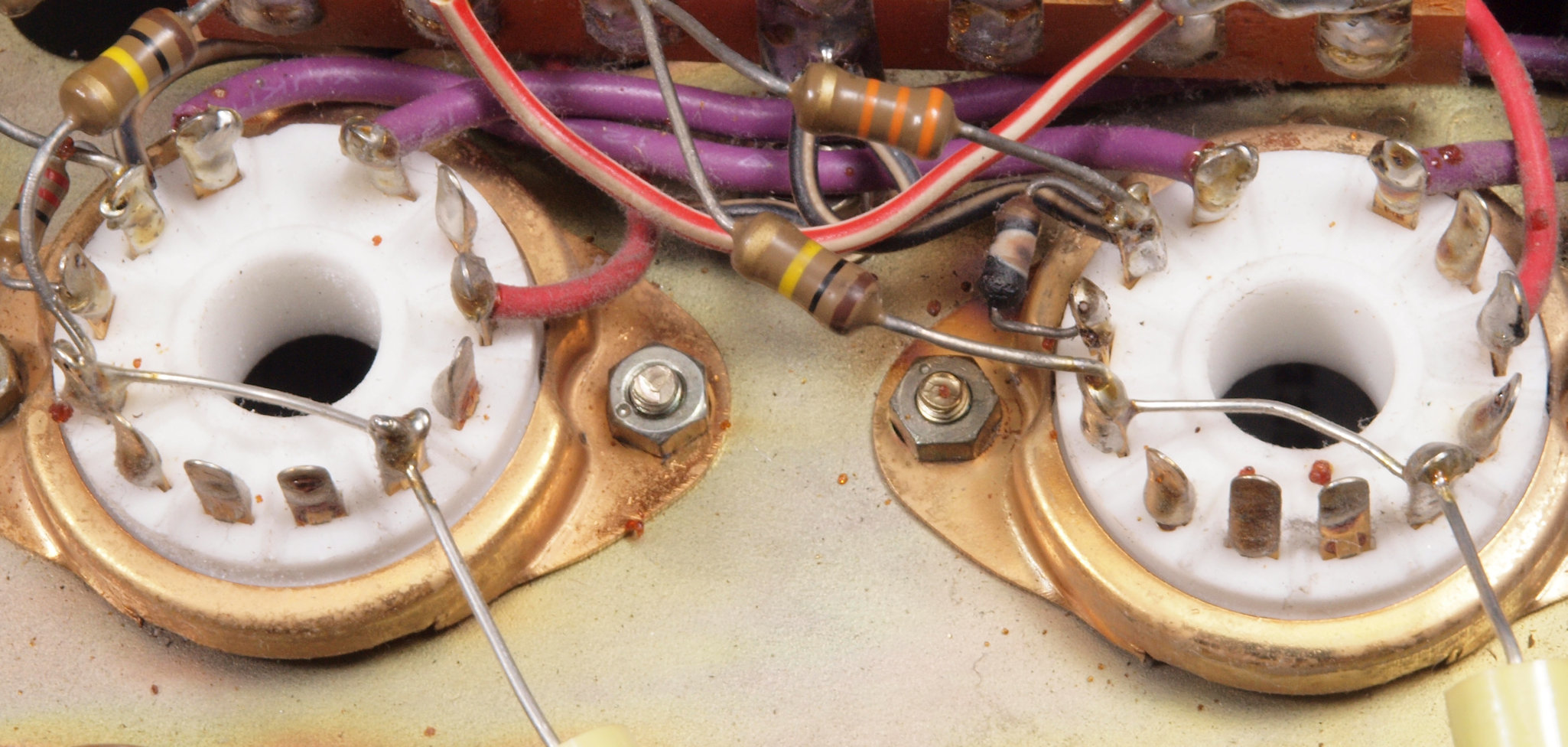

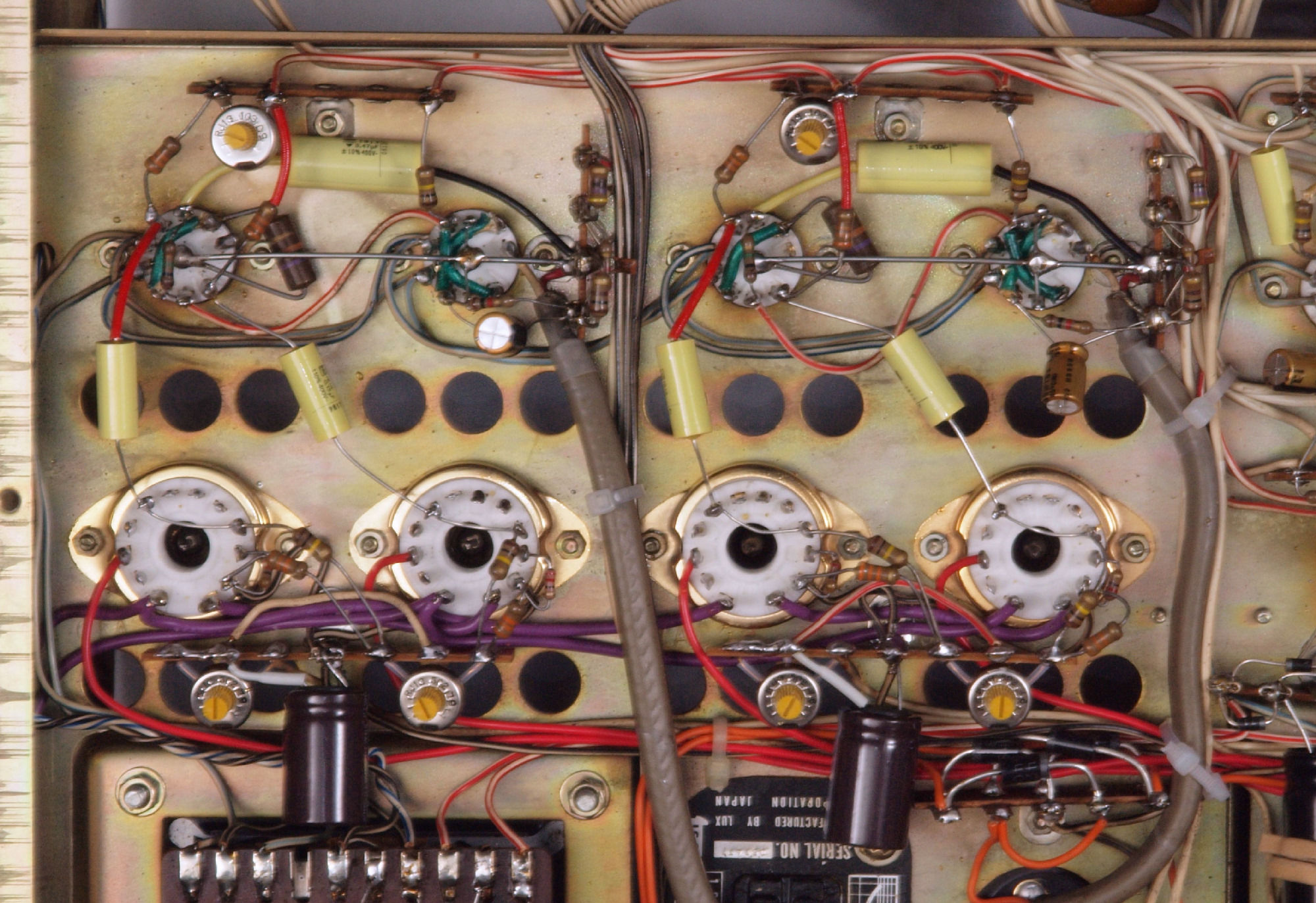

Ｃ５３．　修理後、出力真空管５０ＣＡ１０、前段真空管６ＤＴ８（６ＡＱ８）、　６２６７のソケット。

Ｃ６１．　修理前、１２ＡＸ７のソケット。

Ｃ６２．　修理中、プリＡＭＰ部。　ソケットのピン固定のため、「ジャンク真空管」を挿入して配線を行う。 　　　　　　　　　　　使用する「ジャンク真空管」は、本来の出番は決して無い、TV球の高圧整流管です。

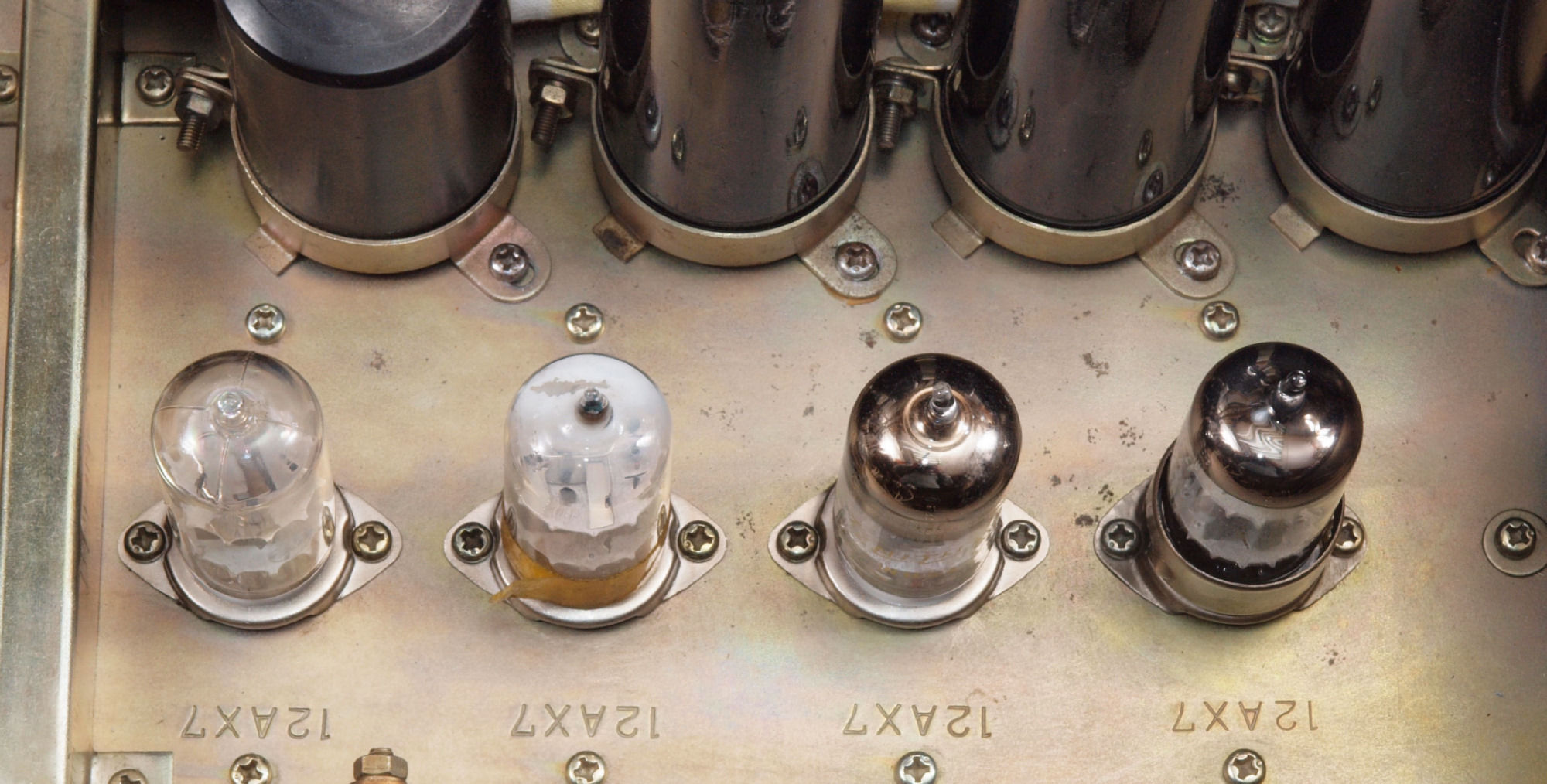

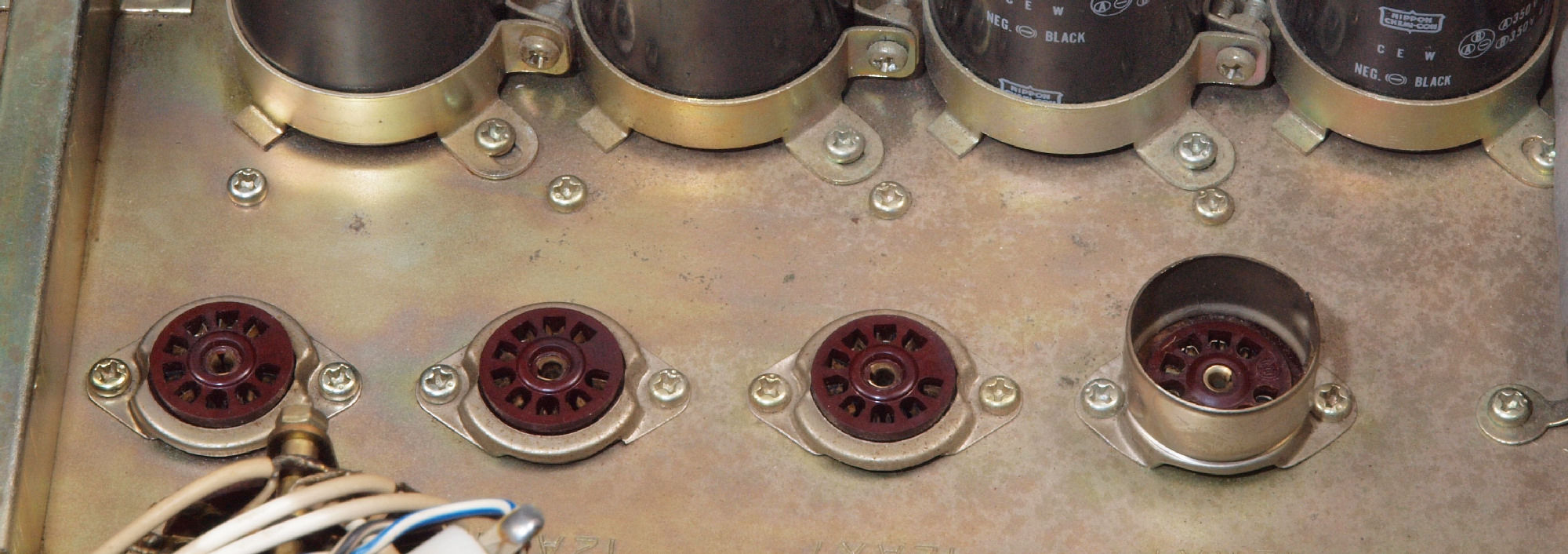

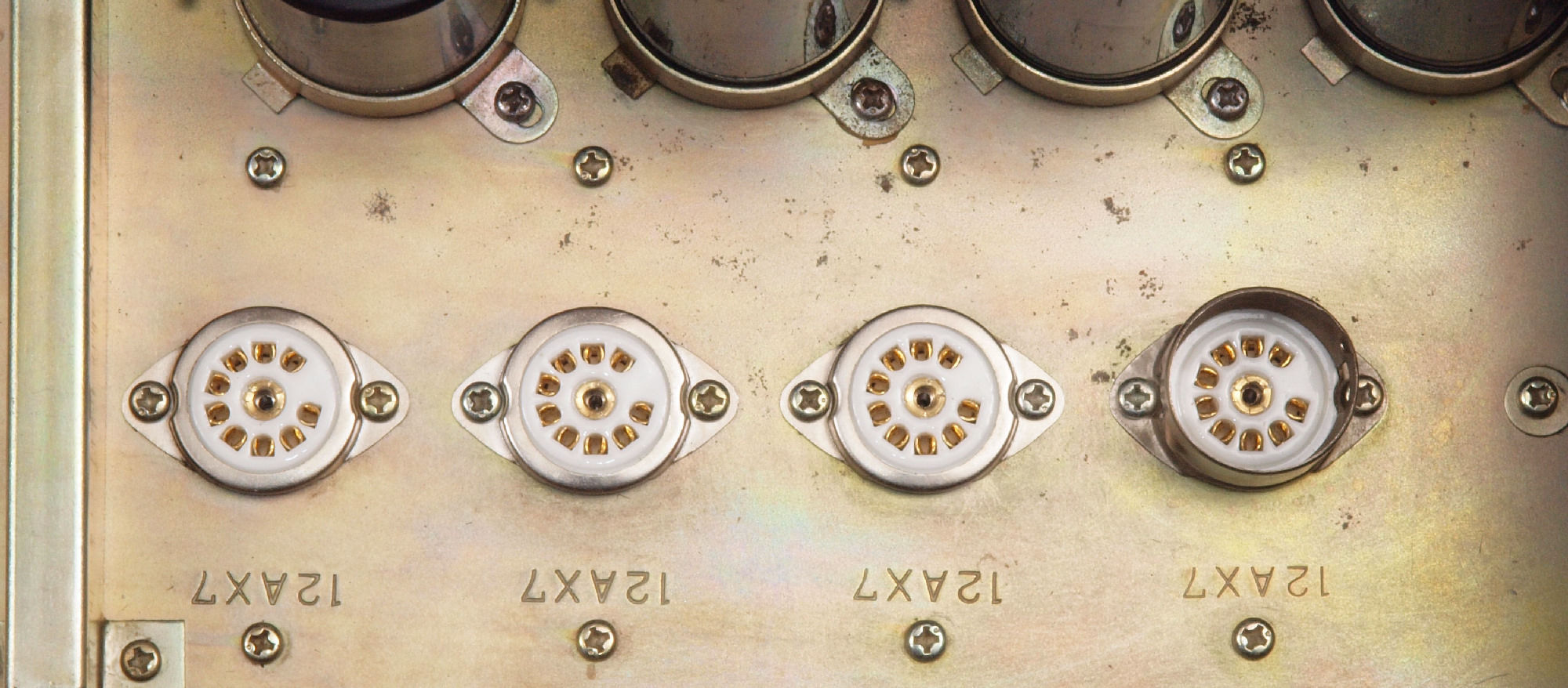

Ｃ６３．　修理後、１２ＡＸ７のソケット。

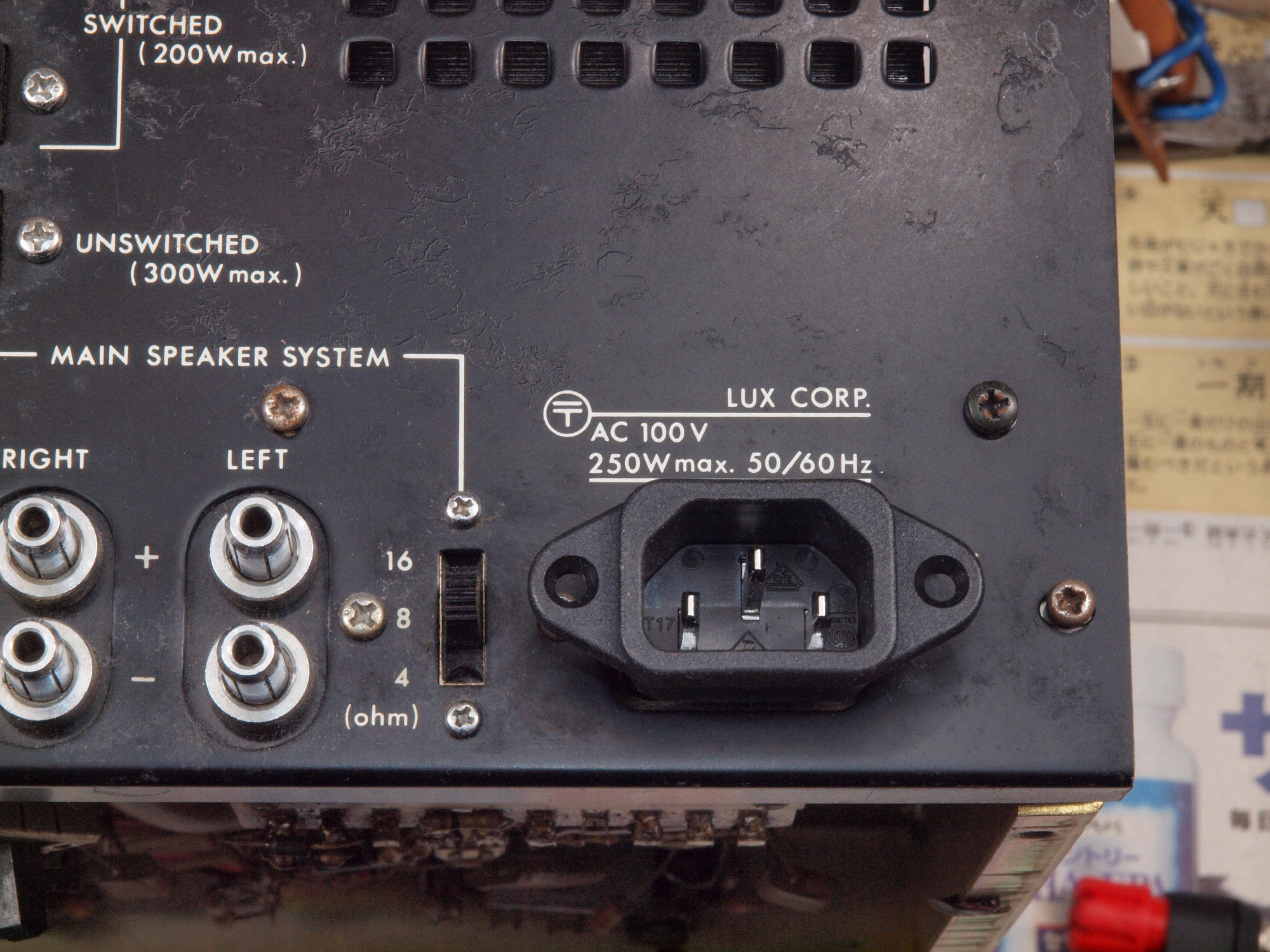

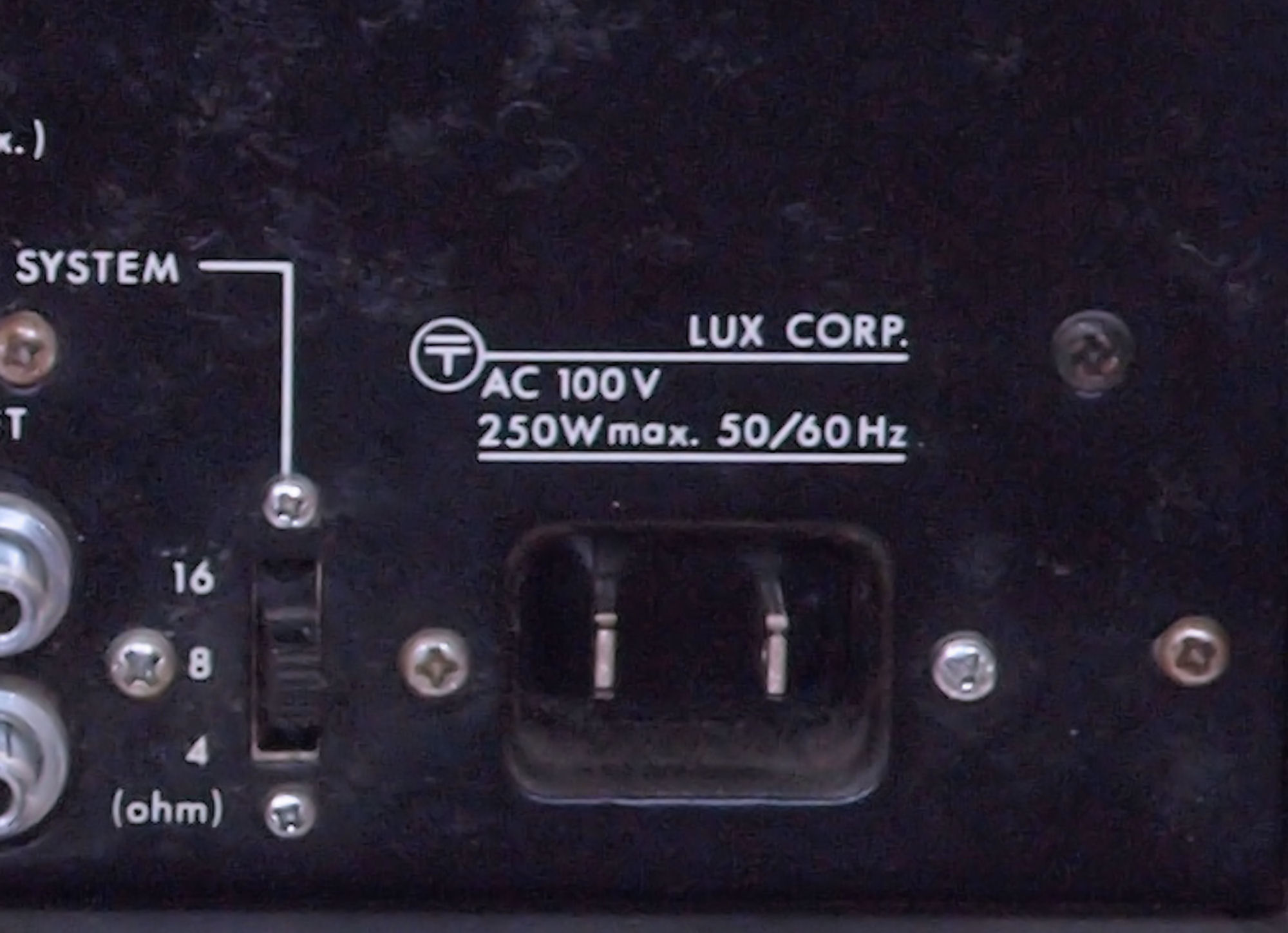

Ｃ７１．　修理前、　電源ソケット。

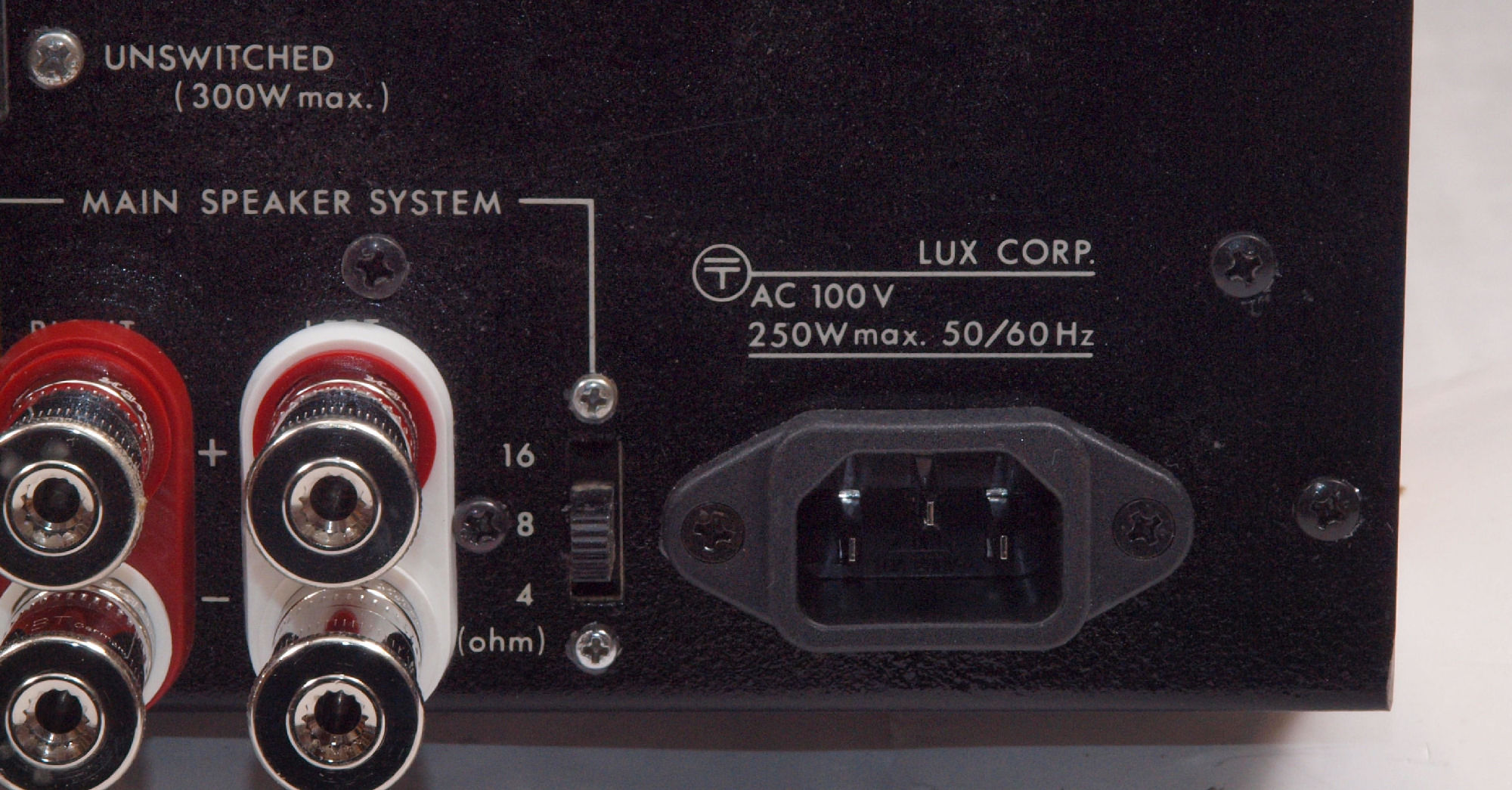

Ｃ７２．　修理（交換）後　３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ。

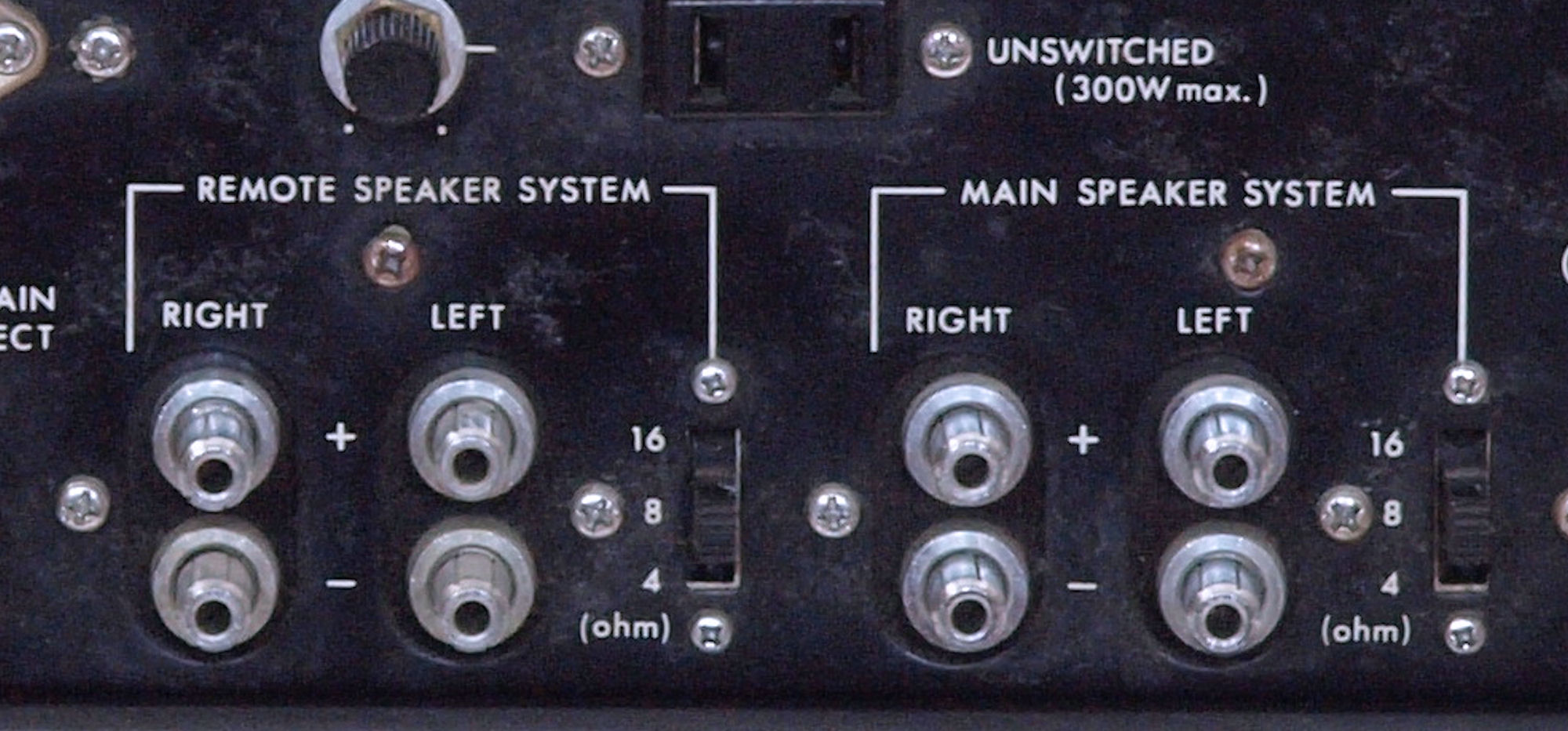

Ｃ８１．　修理前　SP接続端子交換。

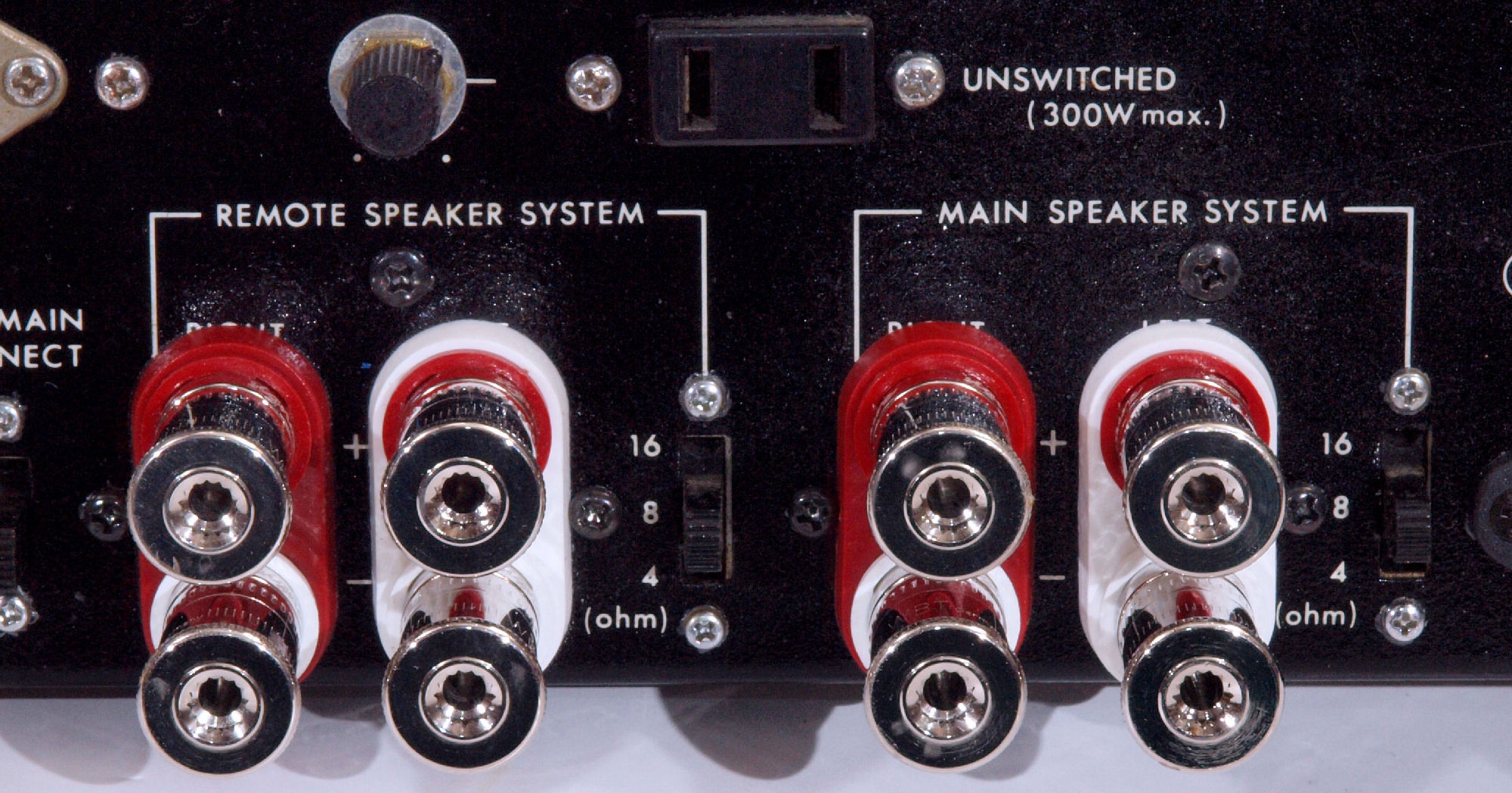

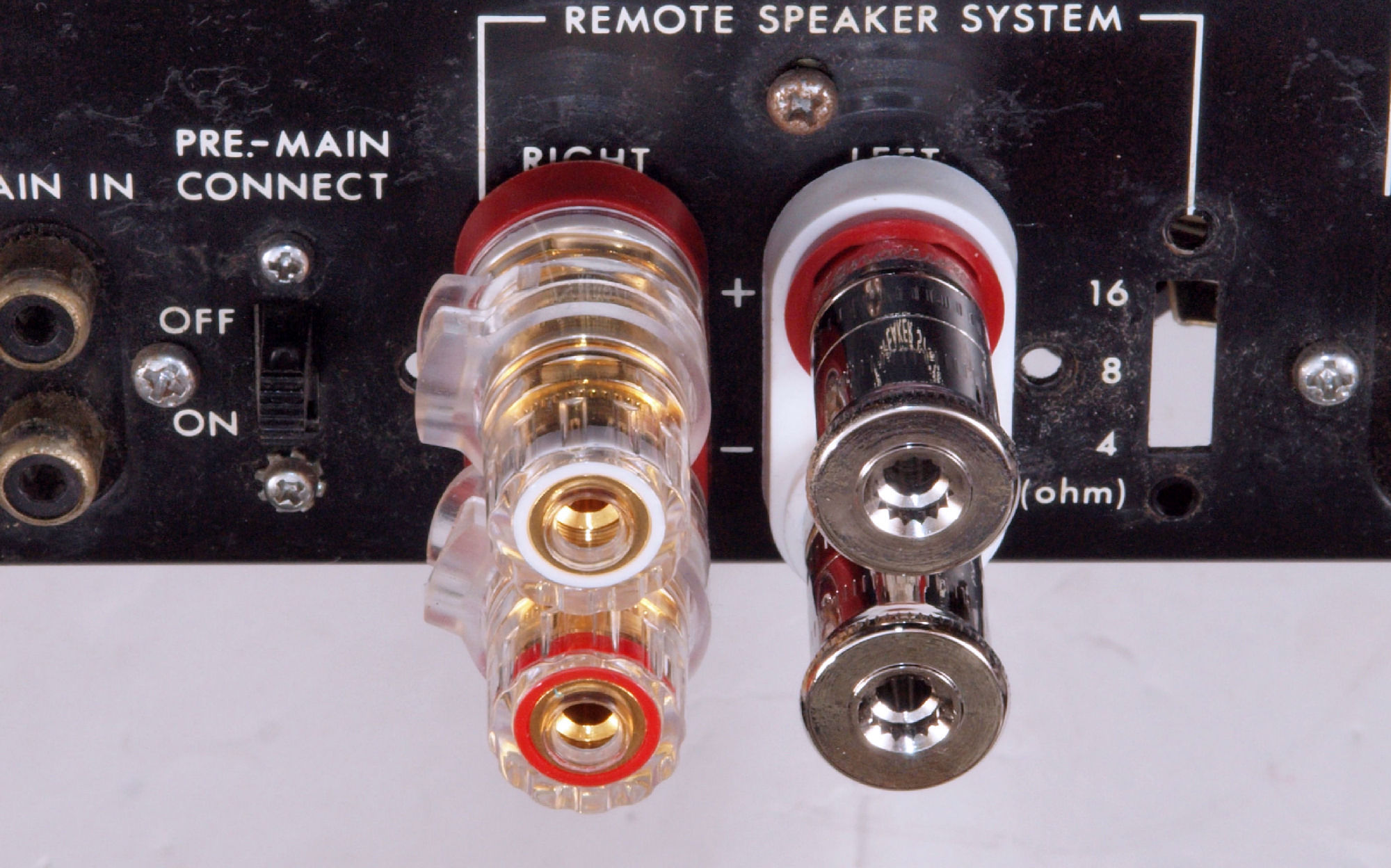

Ｃ８２．　修理（交換）後　SP接続端子交換。ＷＢＴ−０７３０ＰＬダブルポールターミナル

Ｃ９１．　修理前、　　ＲＣＡ端子郡。

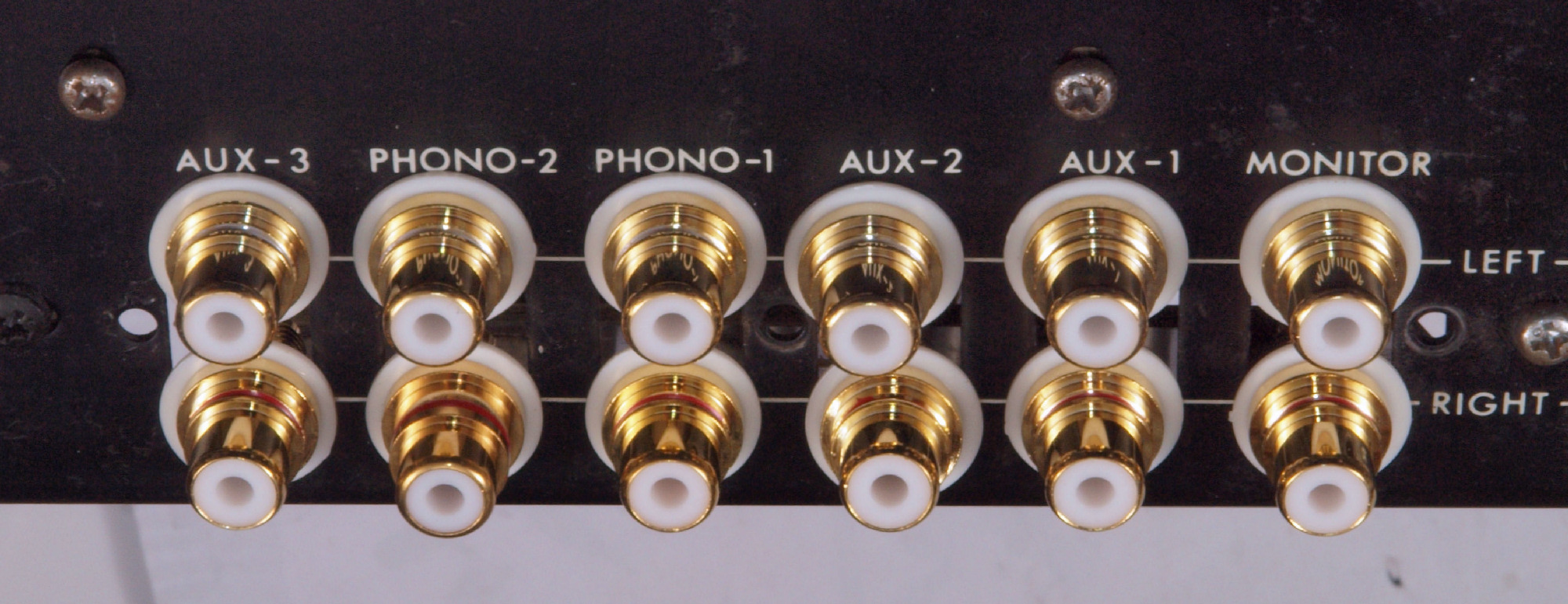

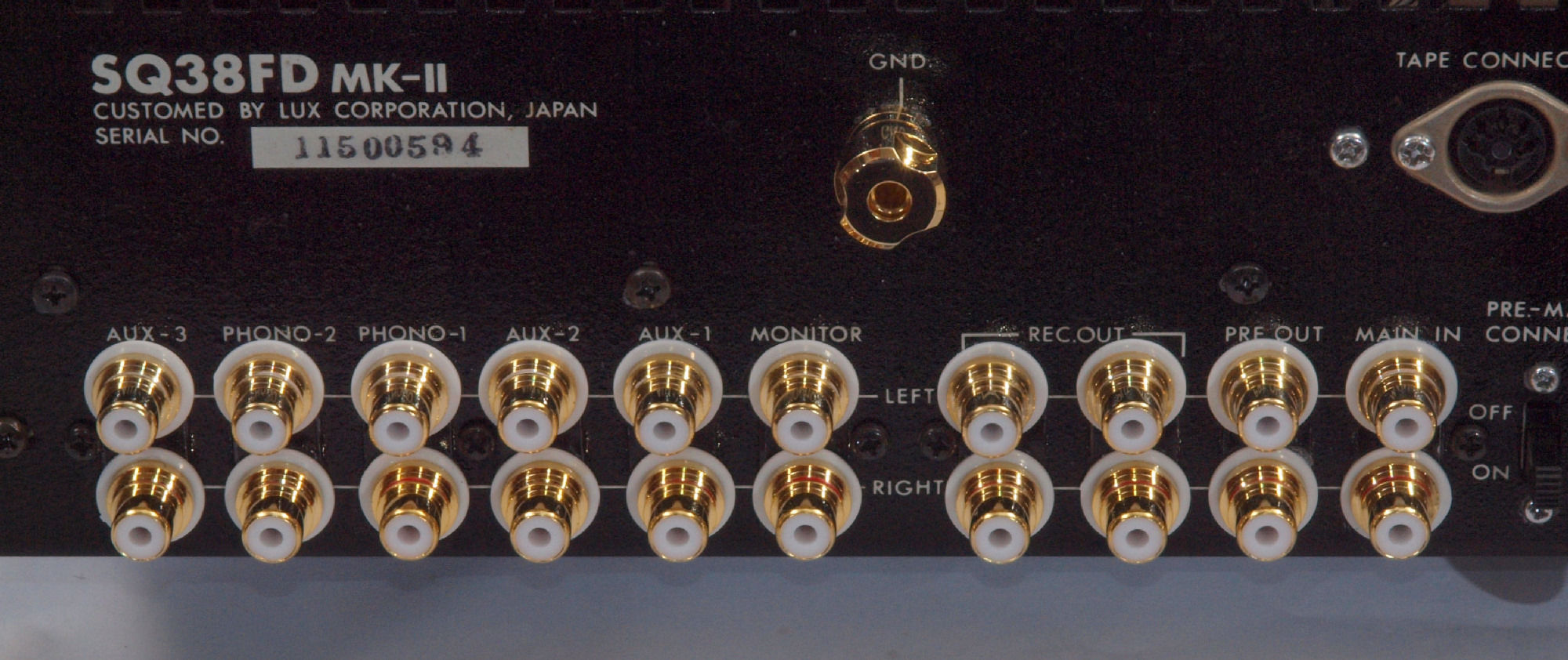

Ｃ９２．　修理（交換）後、　テフロン絶縁ＲＣＡ端子に交換、アース端子も交換。

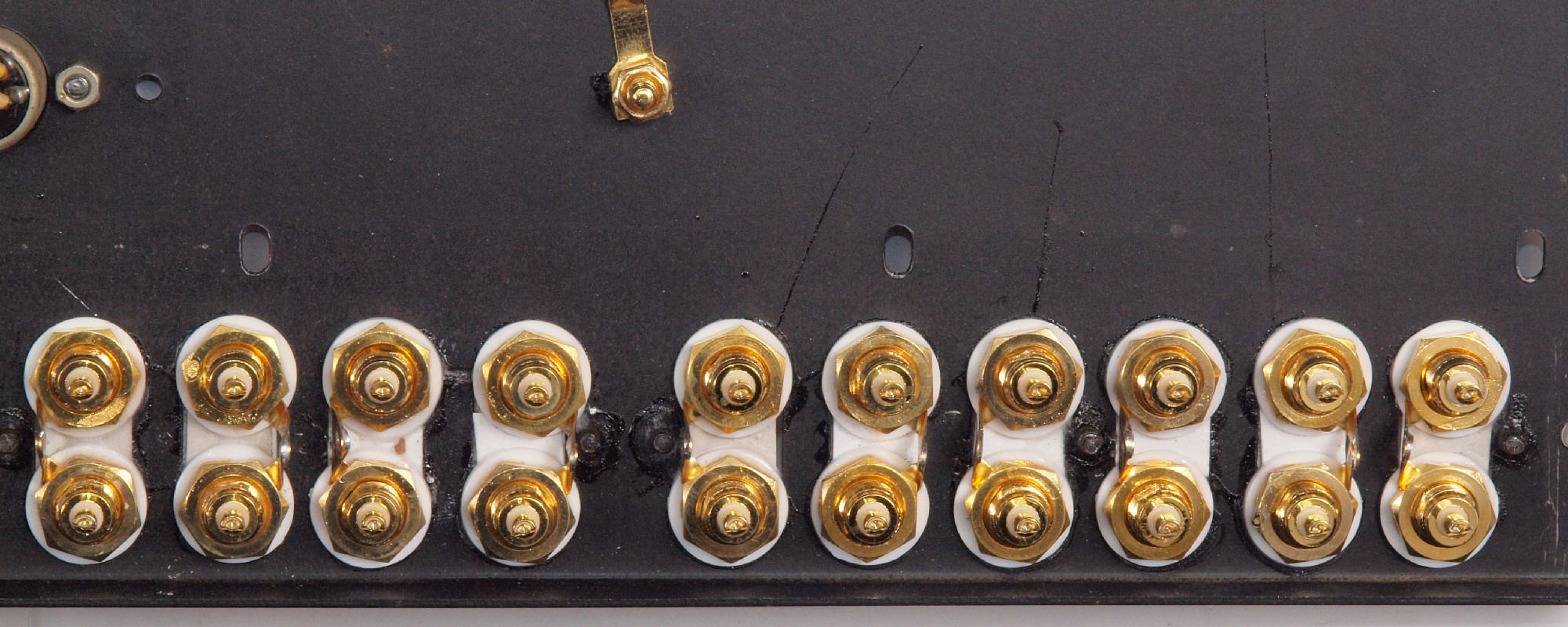

Ｃ９３．　修理（交換）後、　テフロン絶縁ＲＣＡ端子裏、しっかりと接着する。

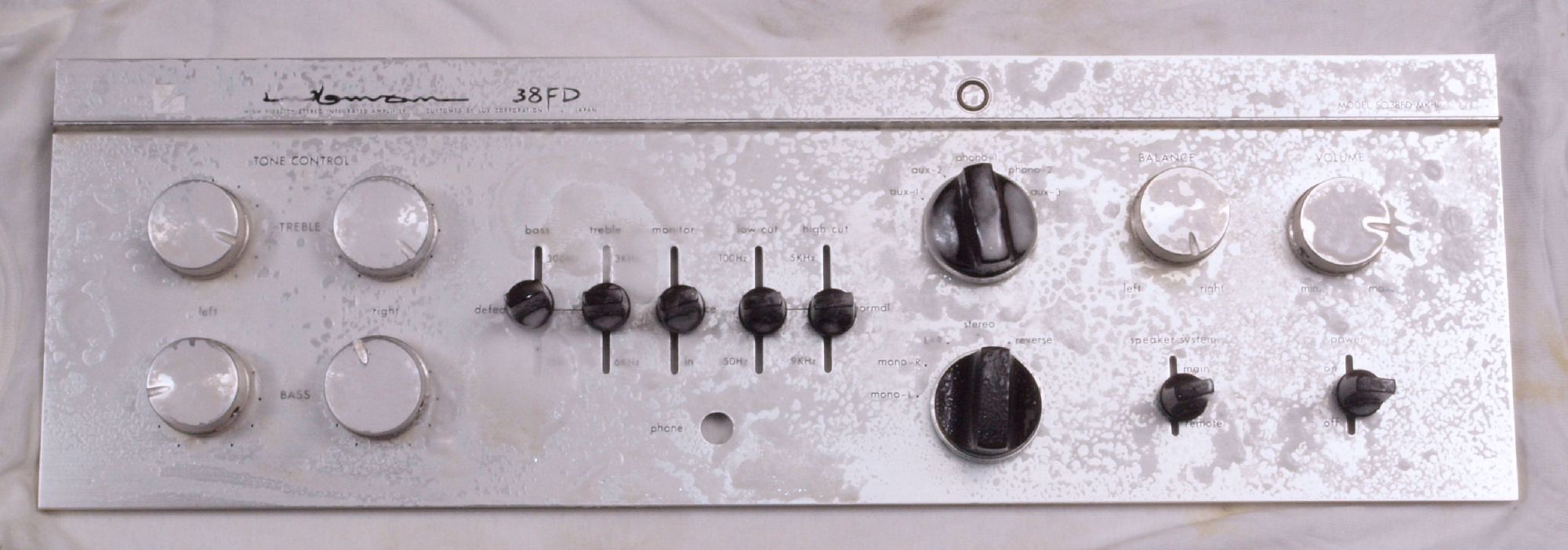

ＣA．　前パネル清掃中。

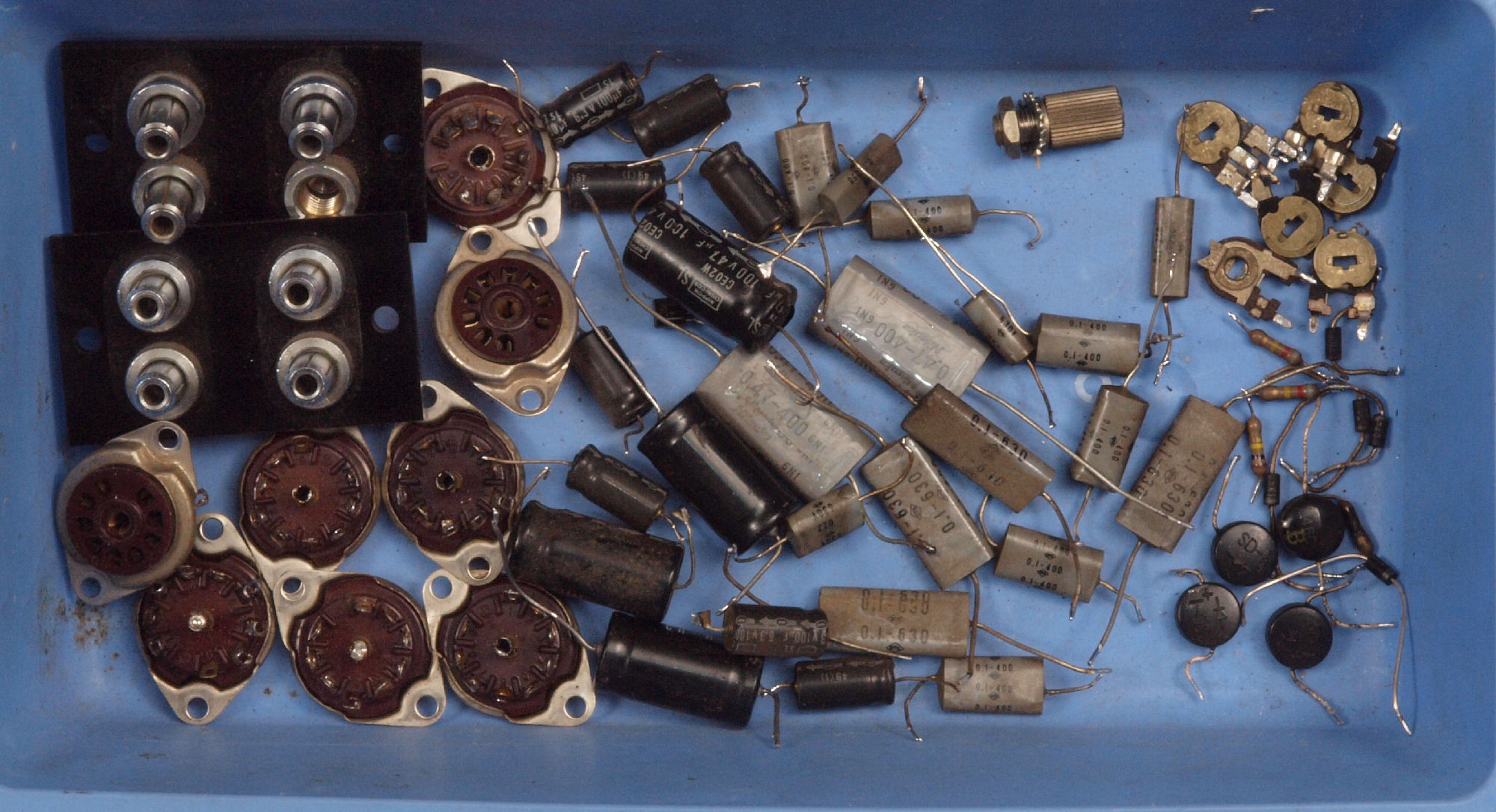

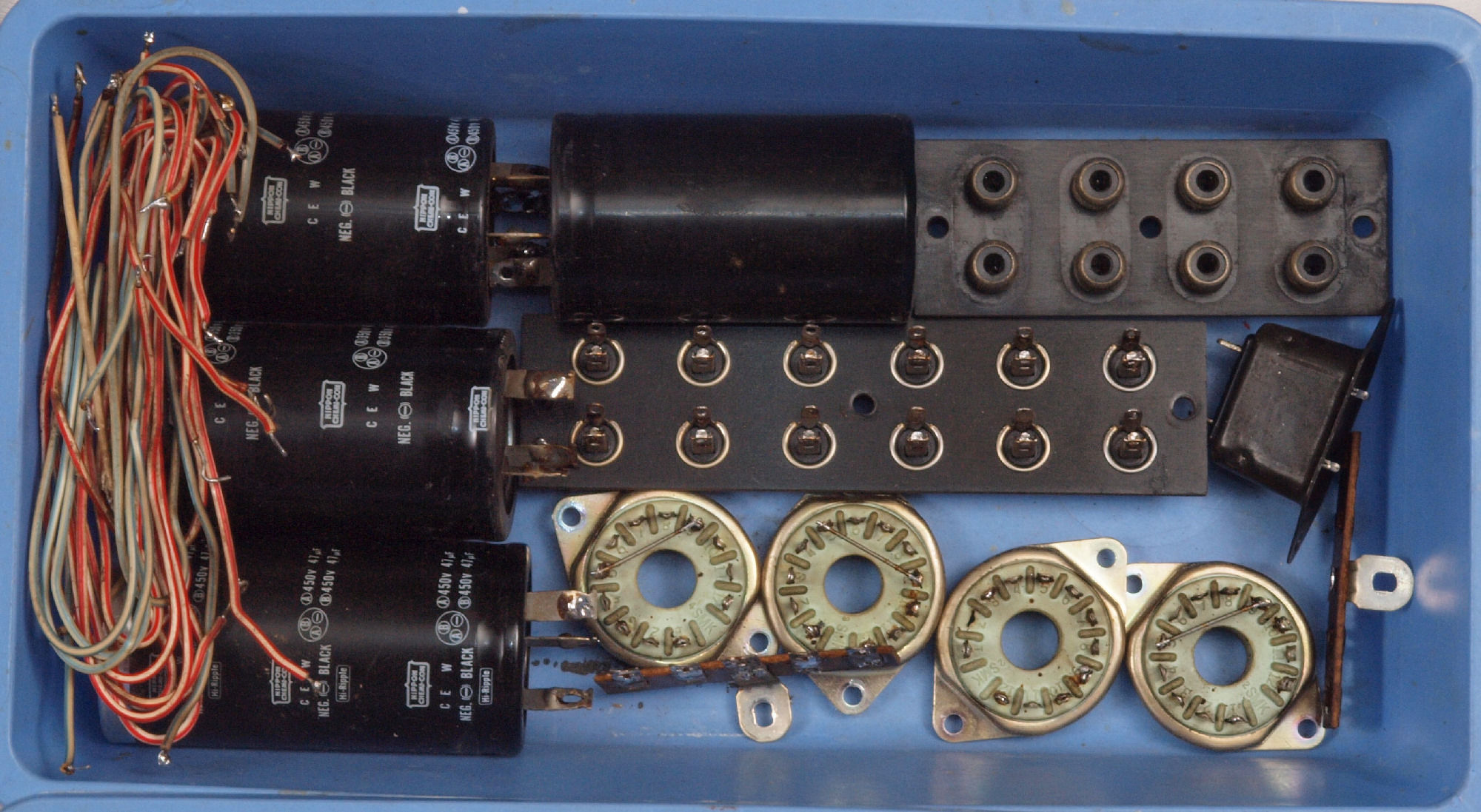

ＣB１．　交換部品。

ＣB２．　交換部品。

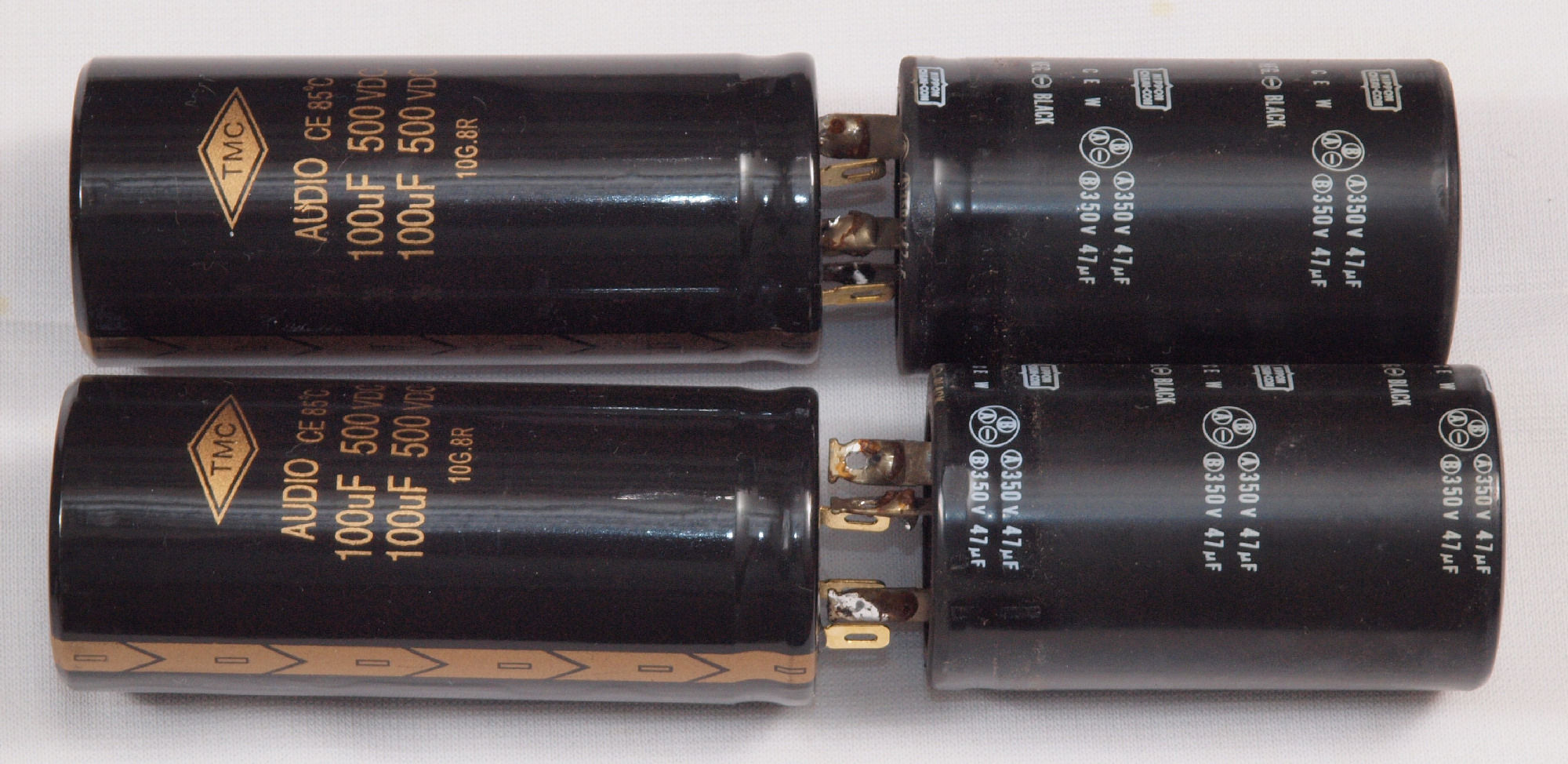

ＣB３．　交換部品、　電源高圧ブロック電解コンデンサー。 　　　　　　　　　　　　　左＝新しい電解コンデンサー（100/100μ/500WV）、右＝交換した物（47/47μ/450WV）。

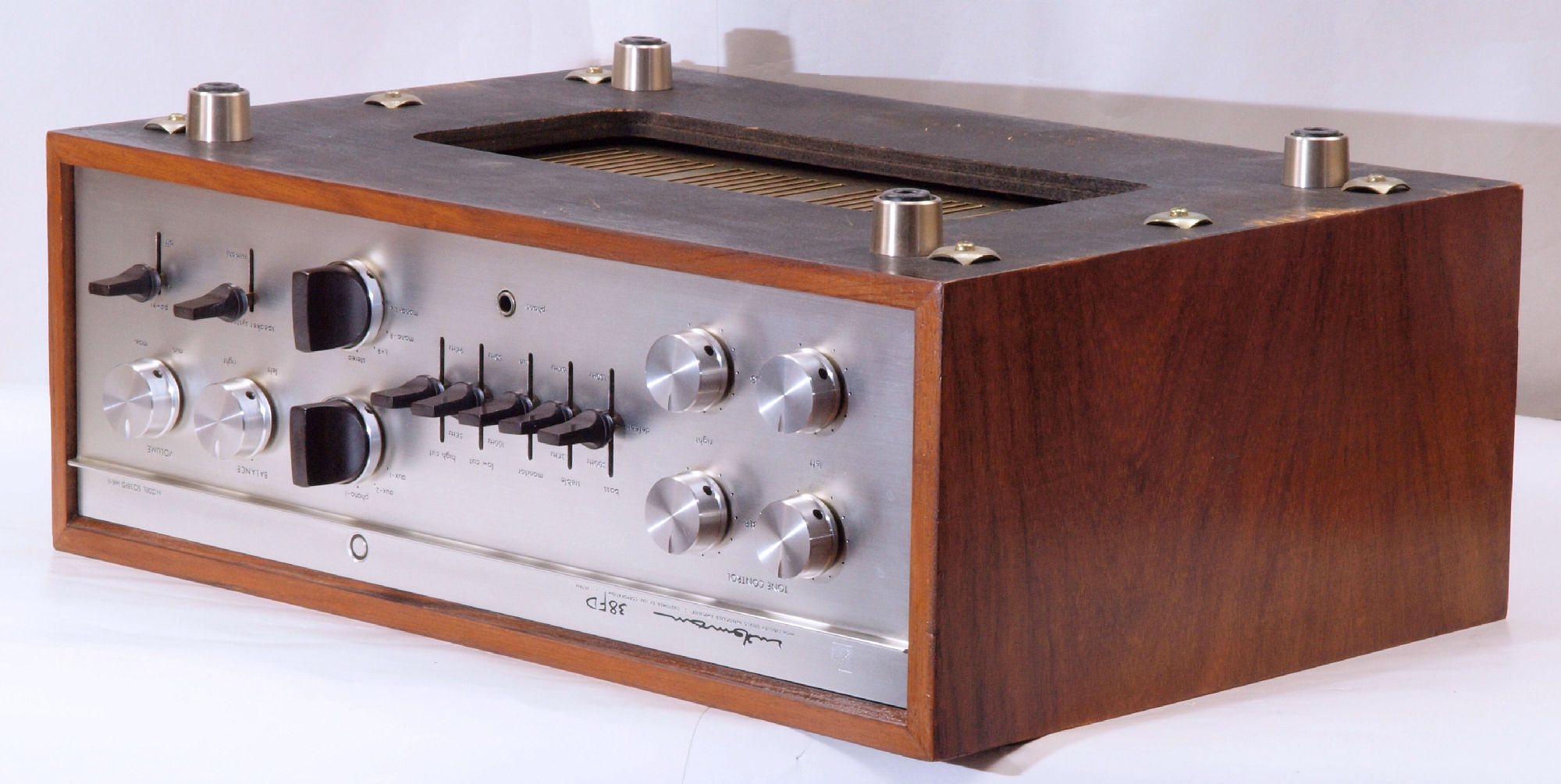

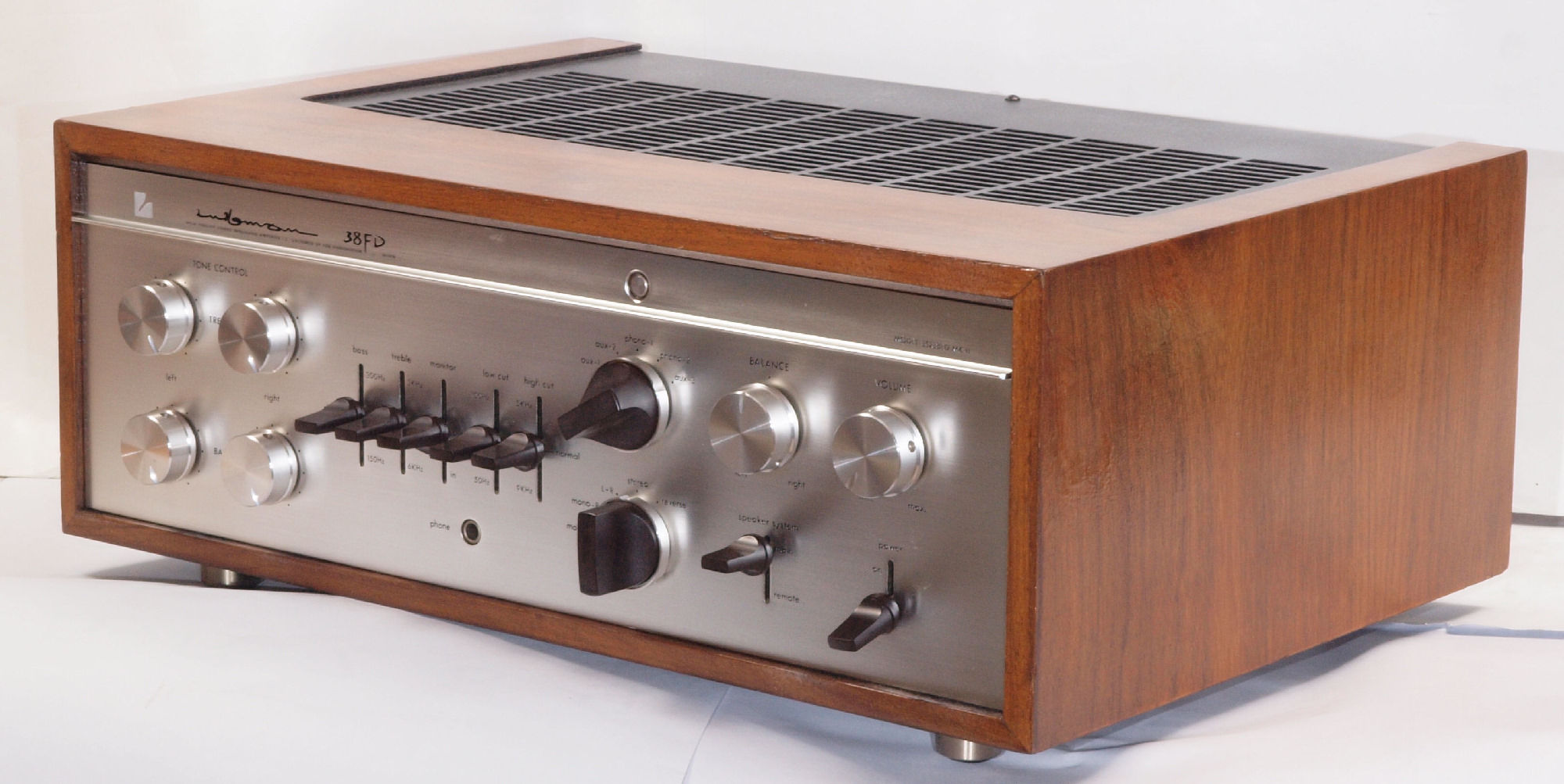

ＣＣ１．　完成　前右から見る。

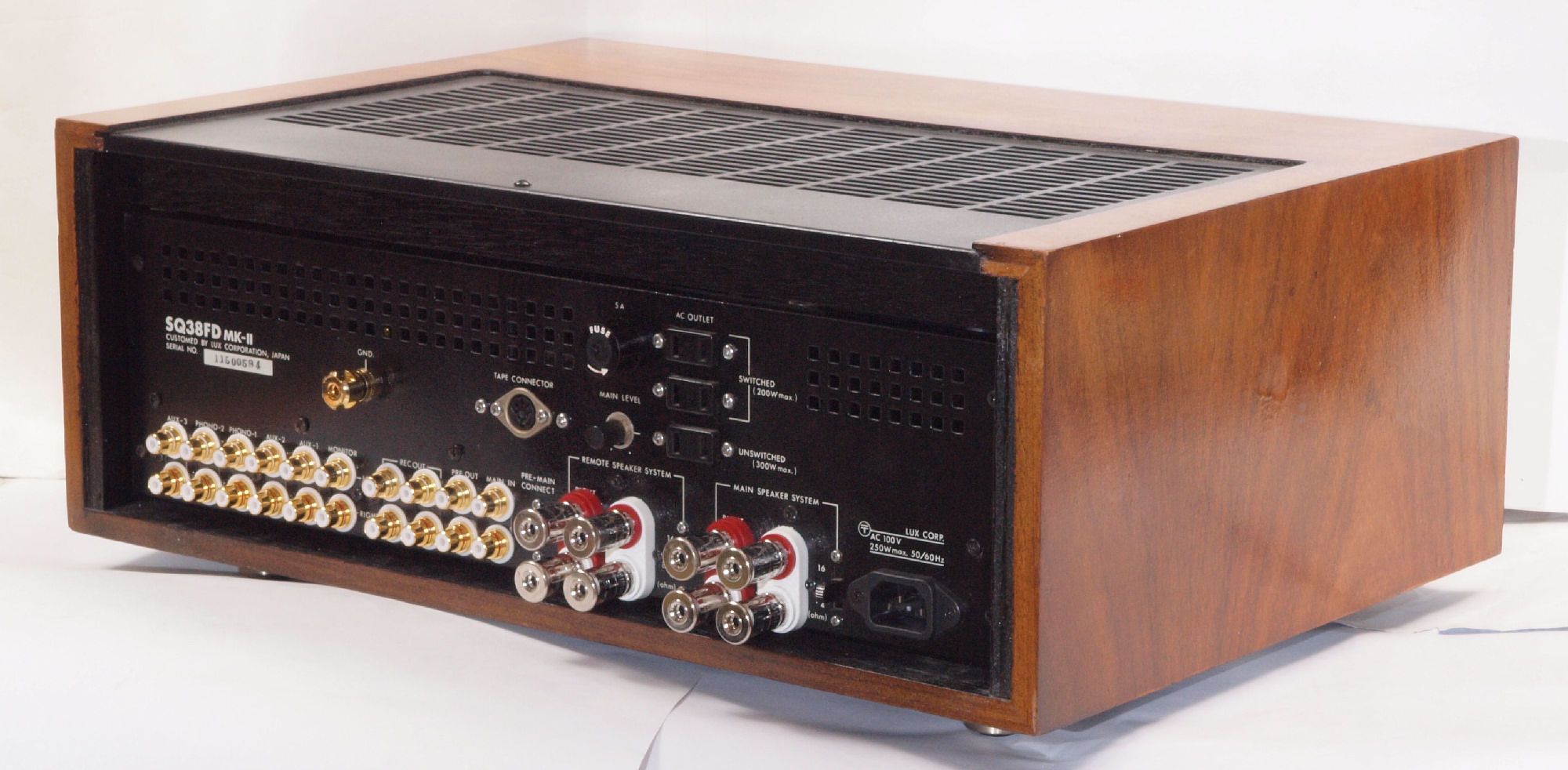

ＣＣ２．　完成　後左から見る。

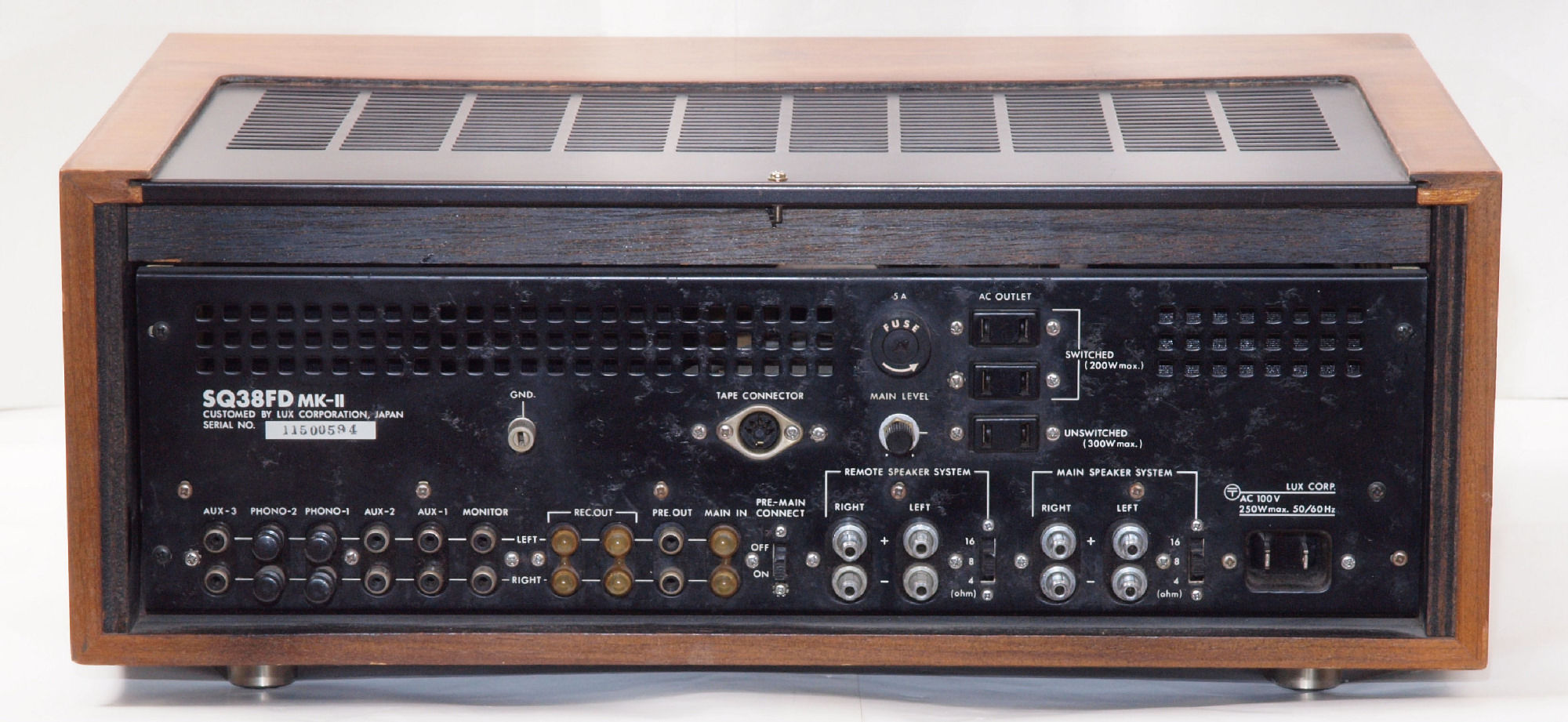

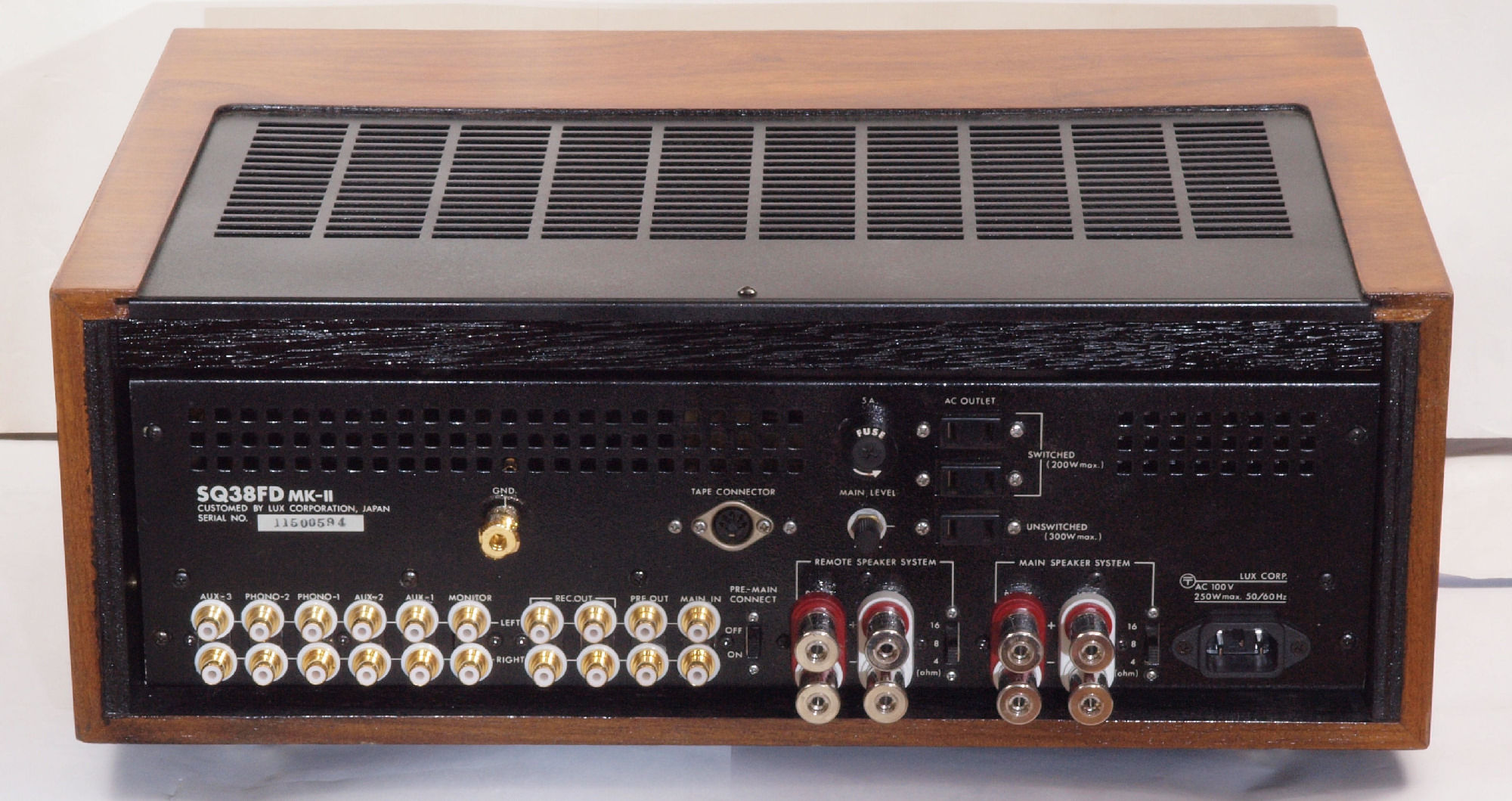

ＣＣ３．　完成　後から見る。

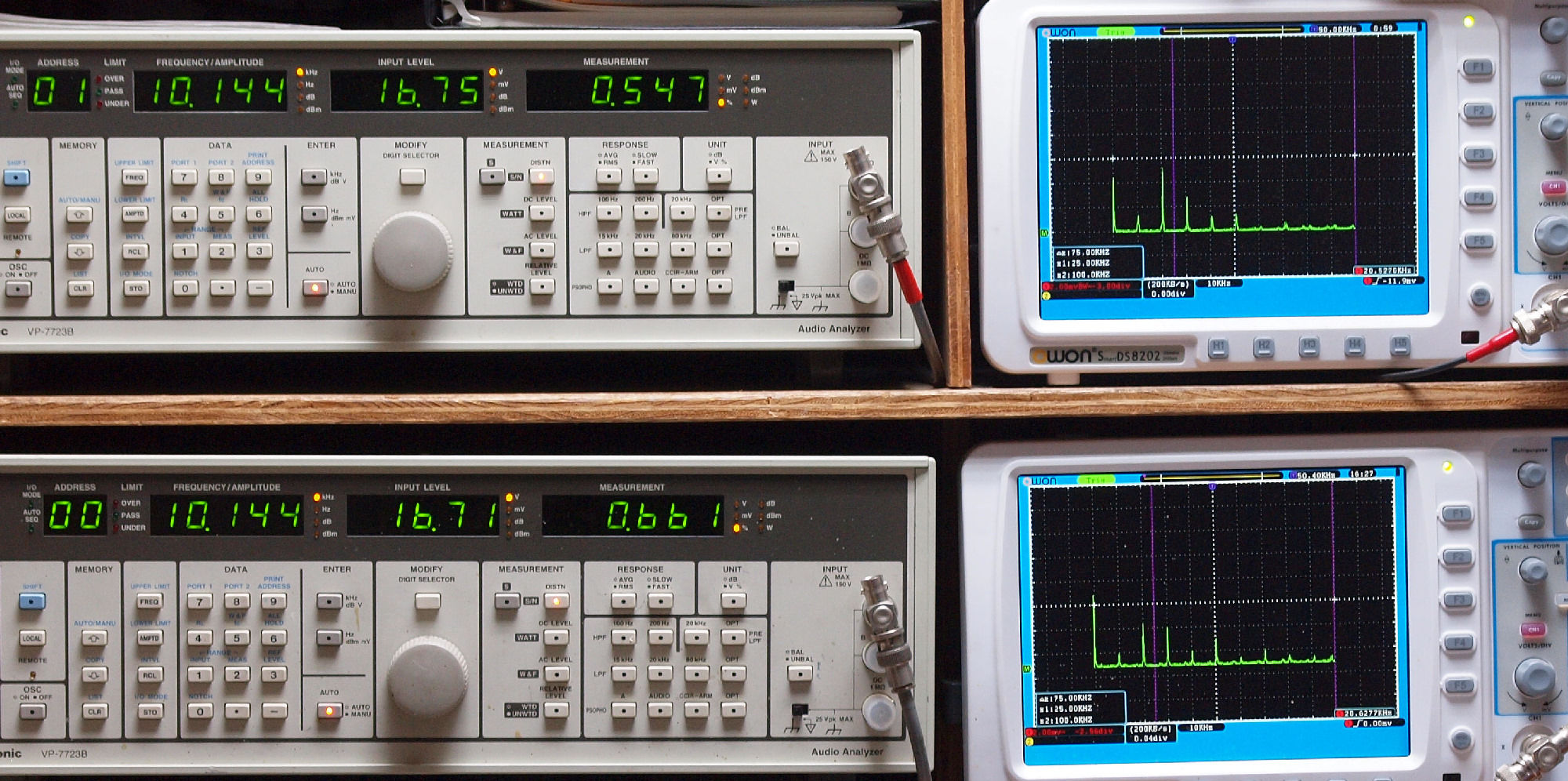

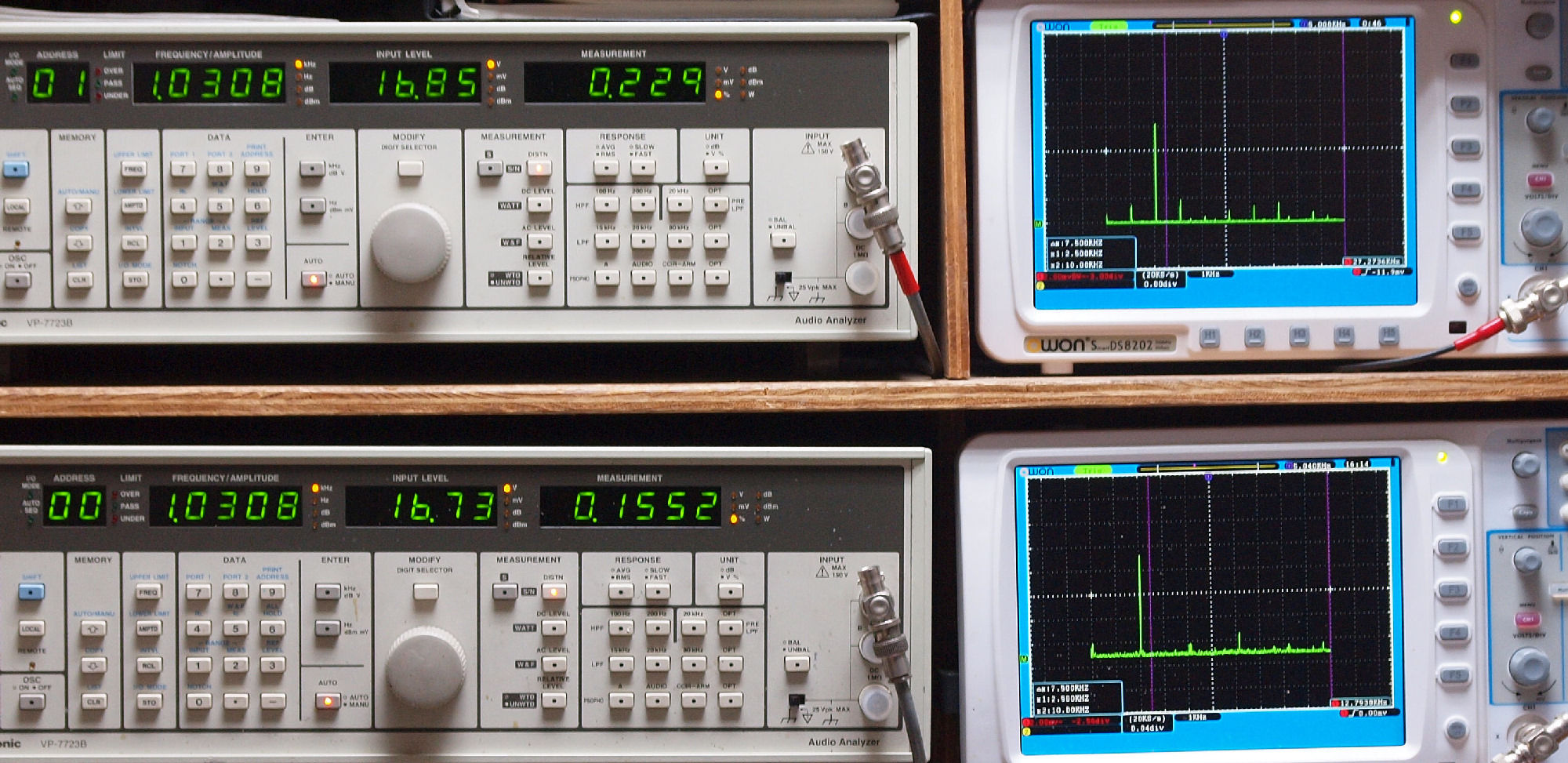

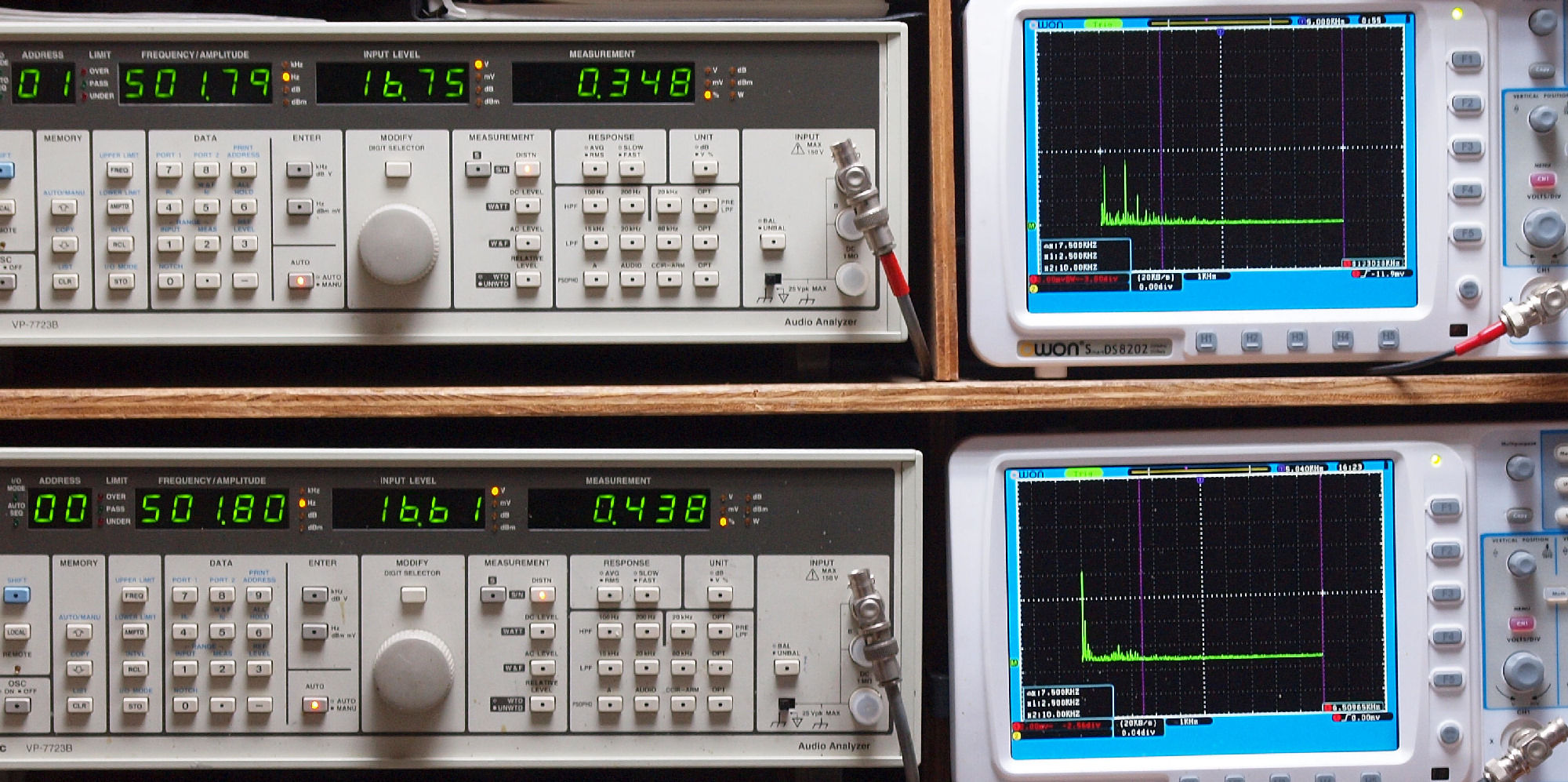

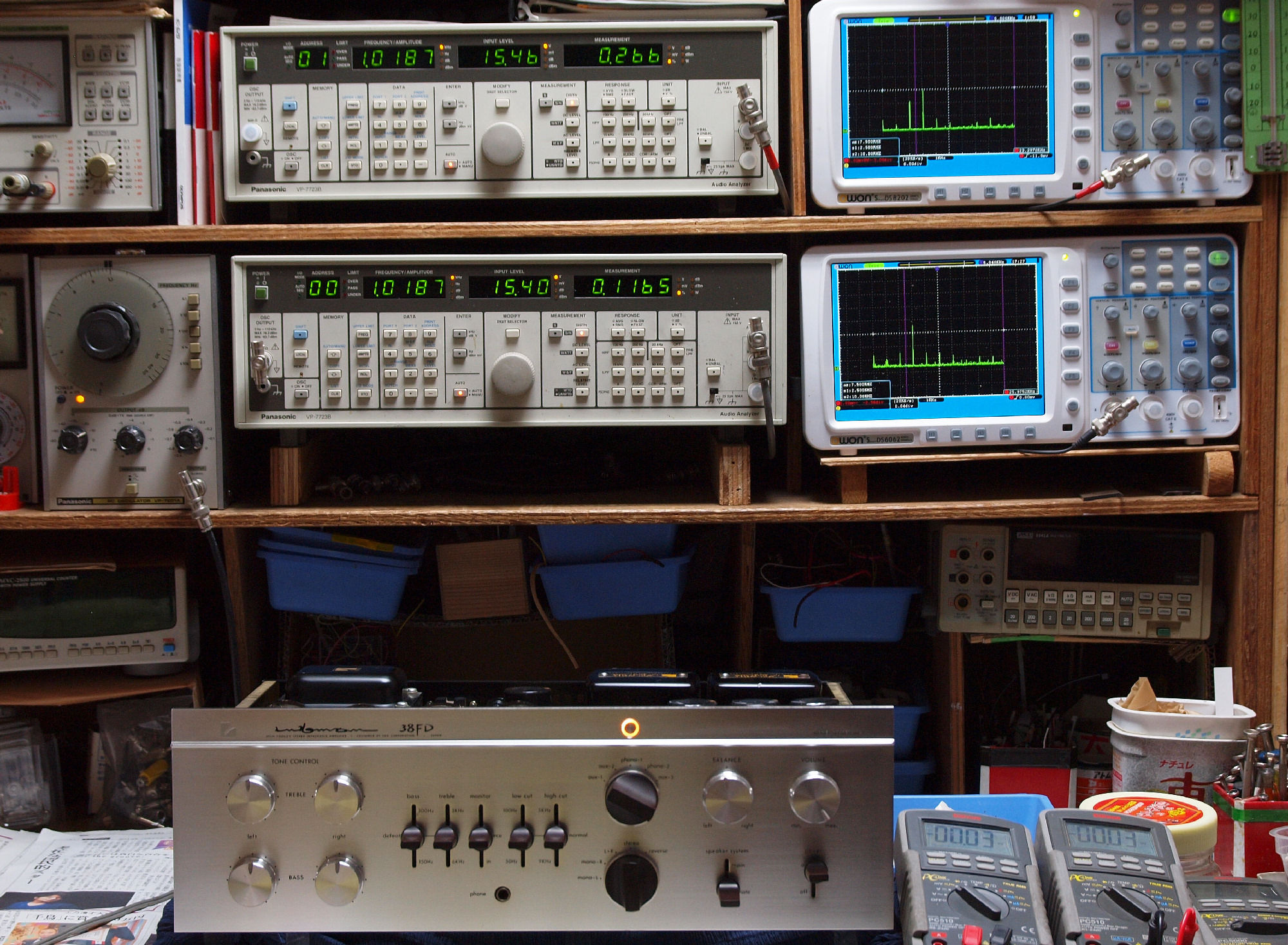

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 使用　終段出力真空管「５０ＣＡ１０」は１６本より、下記の選別品を使用 Ｃ組より 　１本目　「５０ＣＡ１０」　Ｇｍ＝１５０００μmho、ＩＰ＝１２１．１ｍＡ。 　２本目　「５０ＣＡ１０」　Ｇｍ＝１５０００μmho、ＩＰ＝１３２．６ｍＡ。 　３本目　「５０ＣＡ１０」　Ｇｍ＝１５０００μmho、ＩＰ＝１２７．６ｍＡ。 Ａ組より　 　１本目　「５０ＣＡ１０」　Ｇｍ＝１３４００μmho、ＩＰ＝１１５．７ｍＡ。

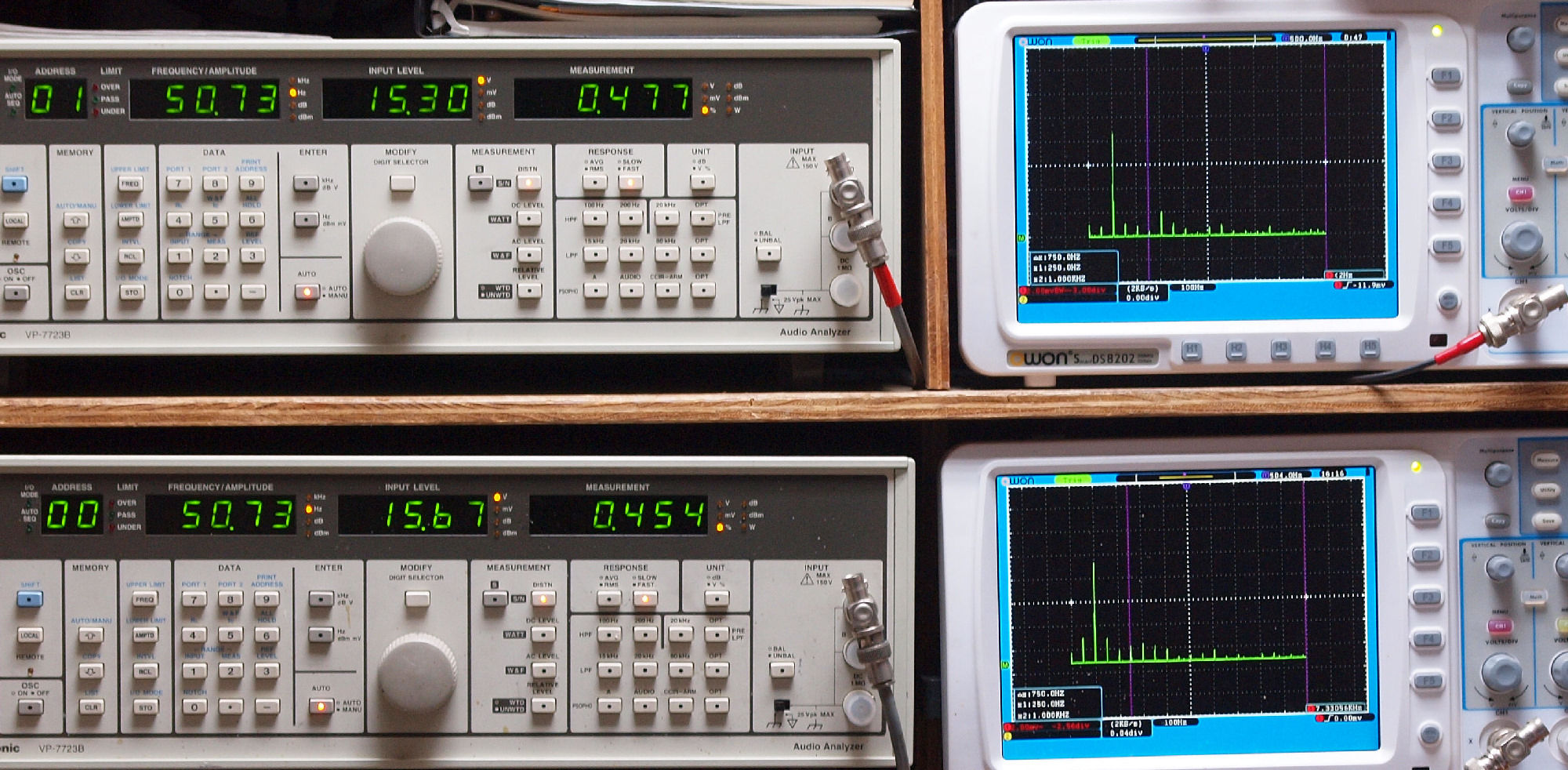

Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．４８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．４５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．１９％歪み。 　　　　　　　 　　　　　　 　　 　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．１９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

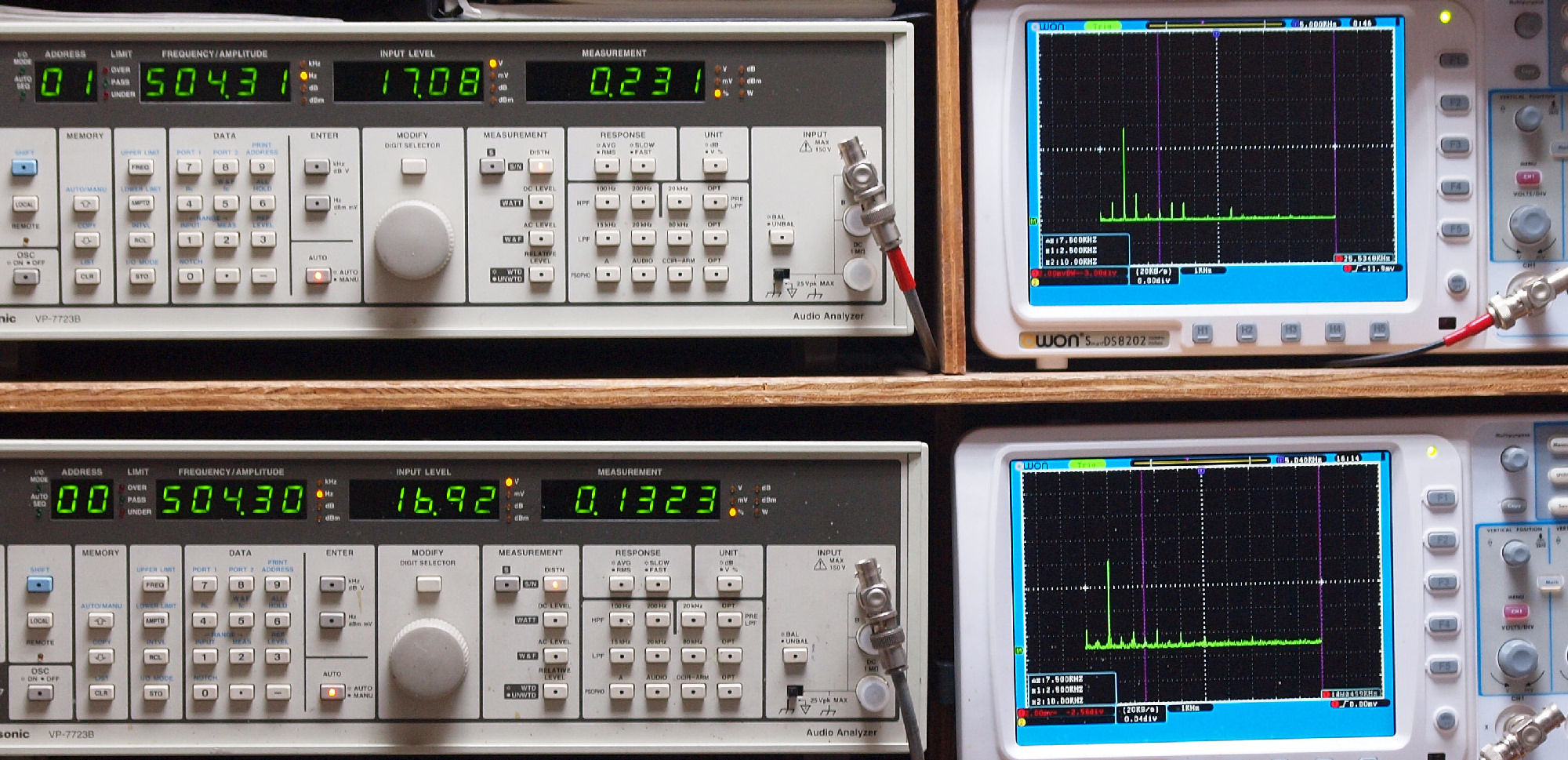

Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．２３％歪み。 　　　　　 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．１３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．２３％歪み。 　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．１６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．２５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．１６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

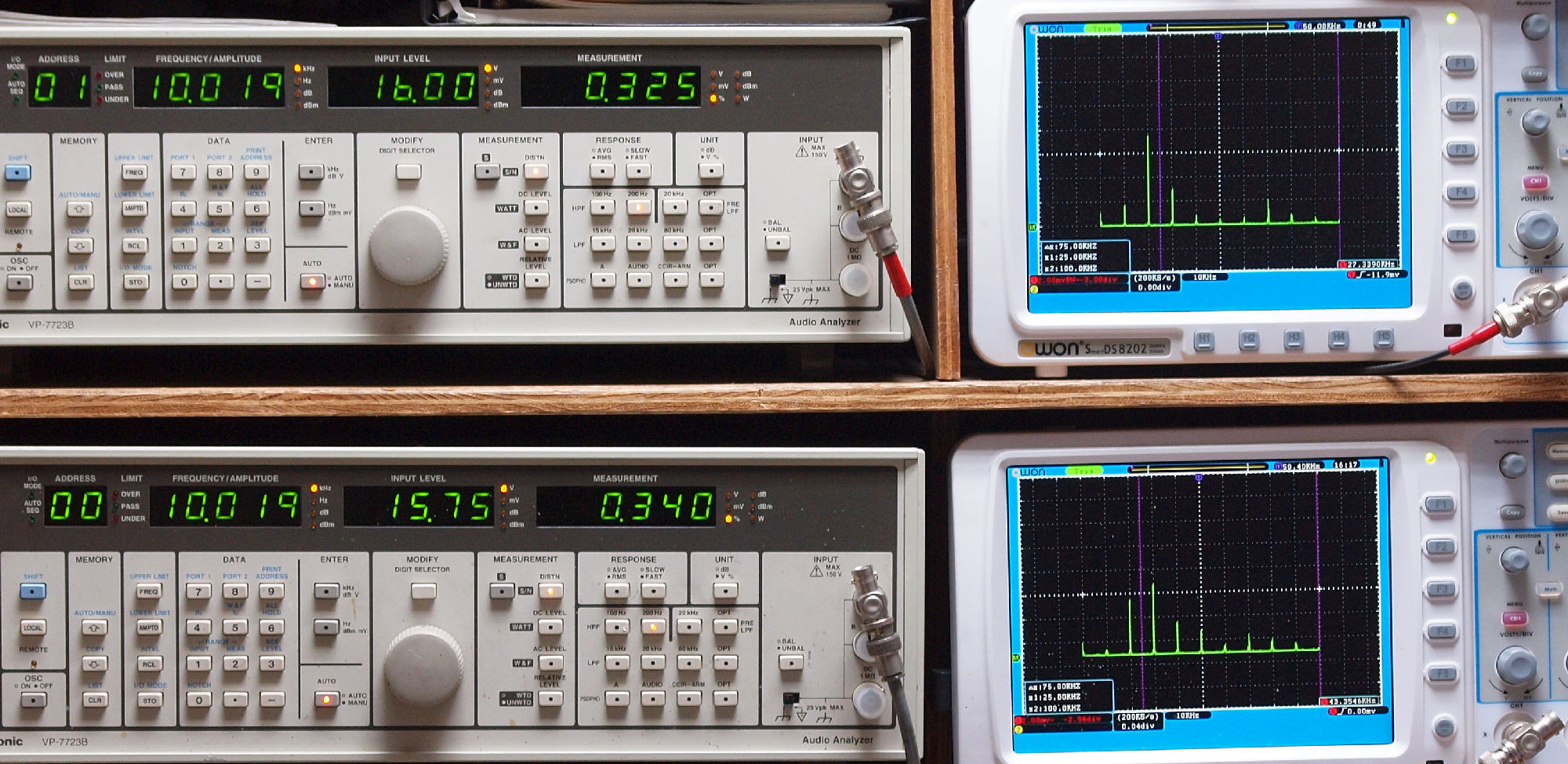

Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．３３％歪み。 　　　　　　　　　　　 　　　 　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．３４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

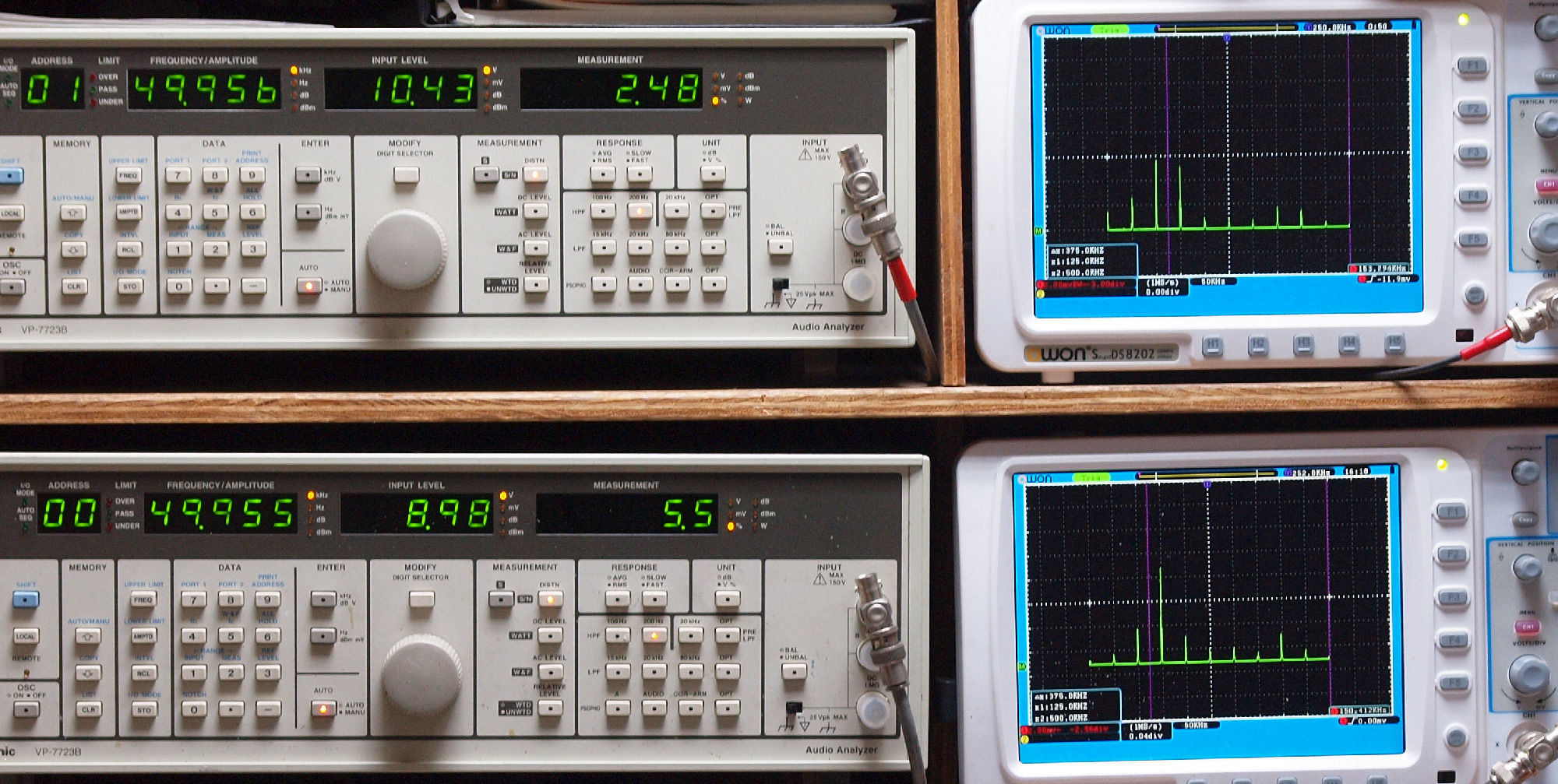

Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、　２．５％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧　９Ｖ＝１０．１Ｗ出力、　５．５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．４４％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．６９％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．２８％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．３０％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．３５％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．４４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

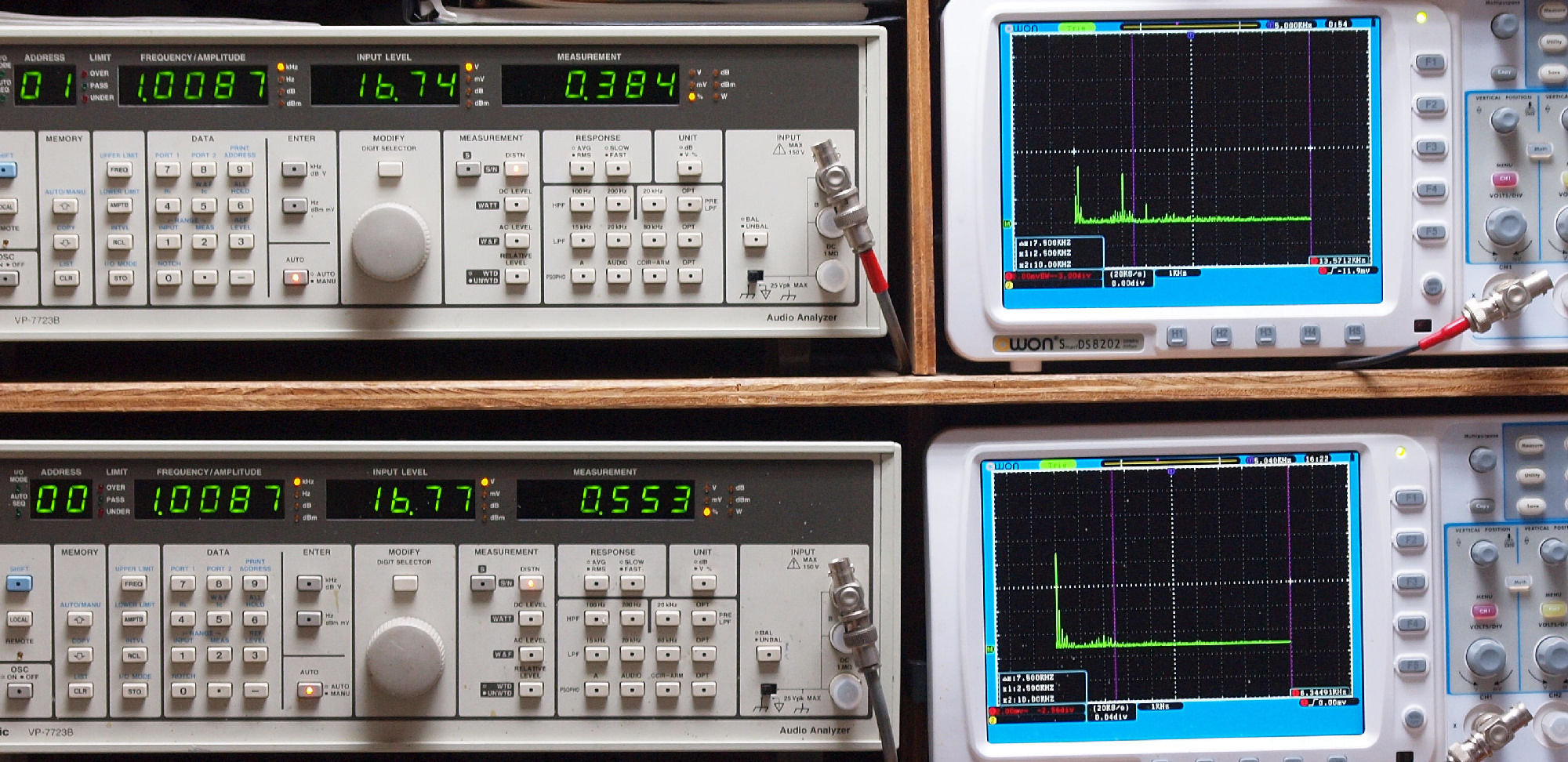

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．３８％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．５５％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

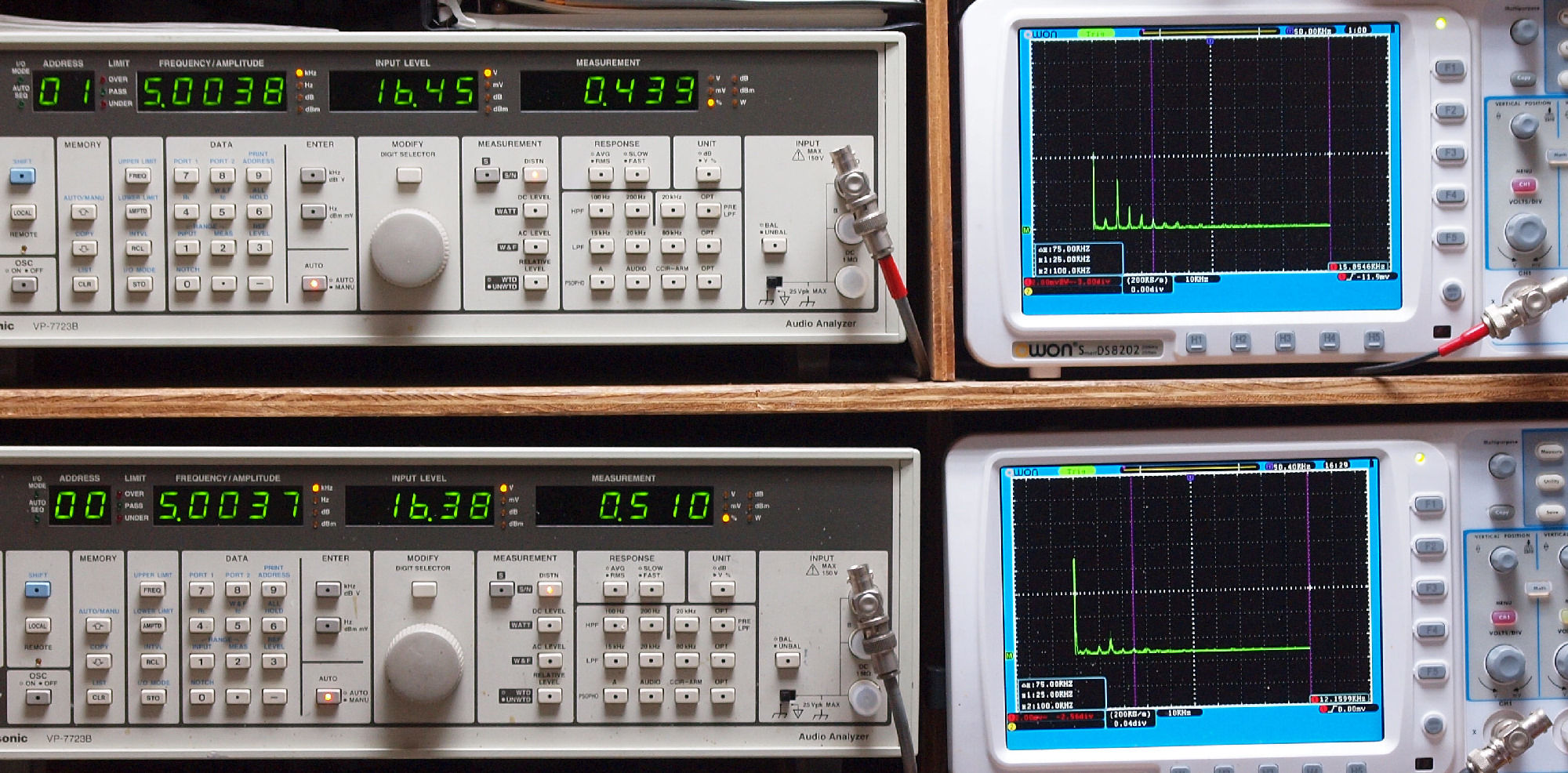

Ｅ３５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．４４％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．５１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．５５％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．６６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

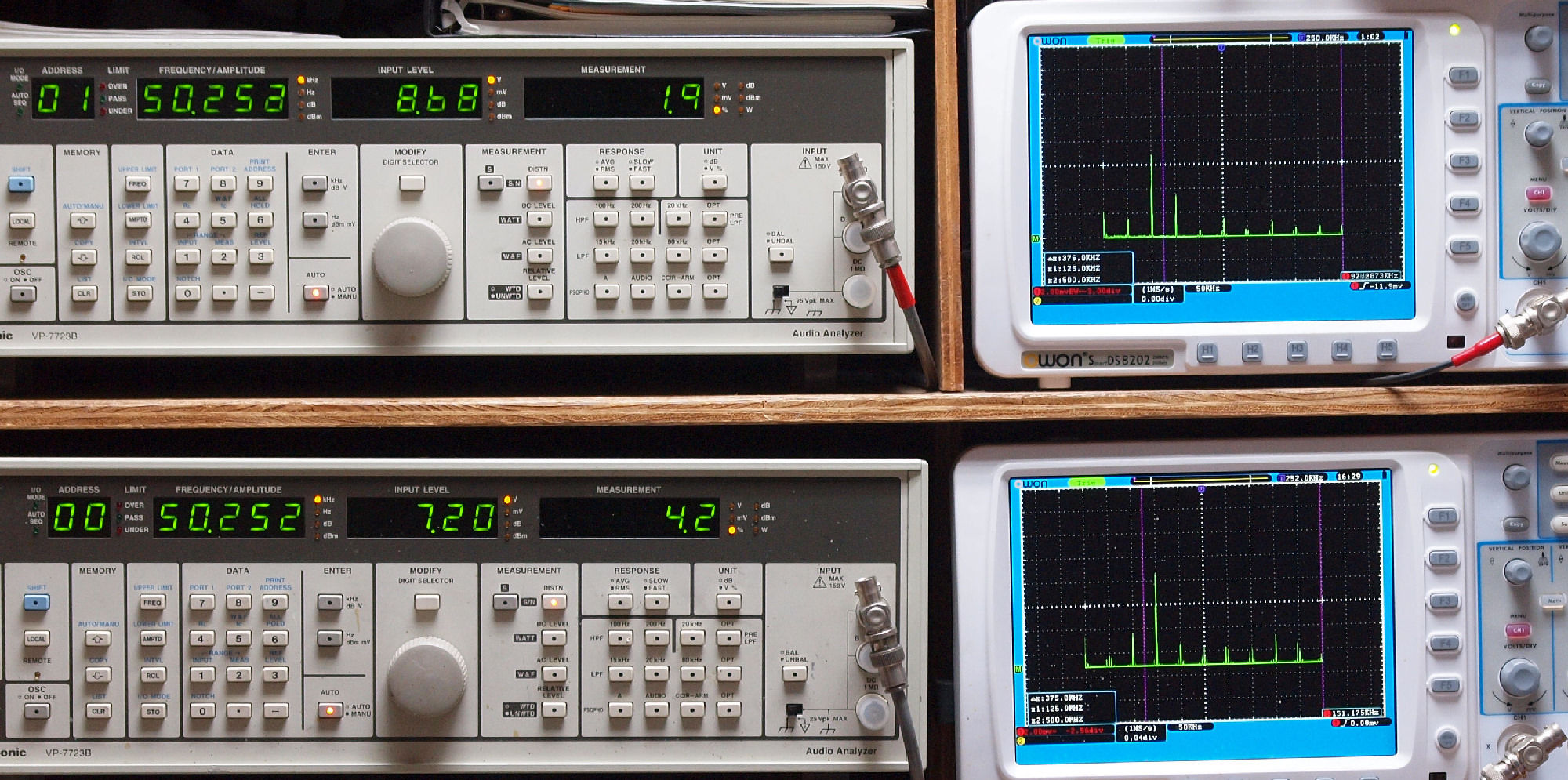

Ｅ３７．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧８．７Ｖ＝３６Ｗ出力、　９．５％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧７．２Ｖ＝３６Ｗ出力、　６．５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

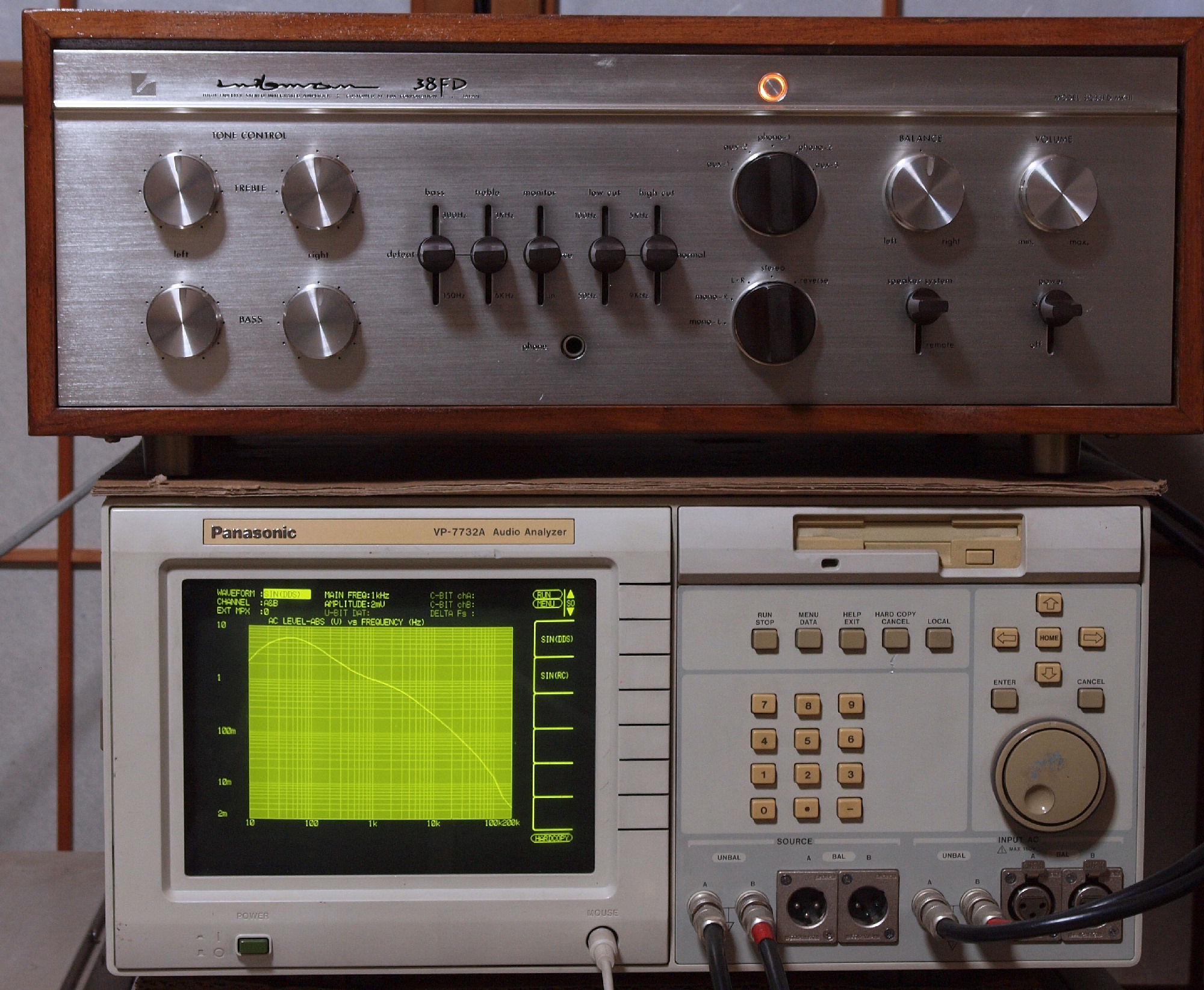

Ｆ．　上位測定器によるプリＡＭＰ調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ１．　下のオーディオアナライザーで自動測定

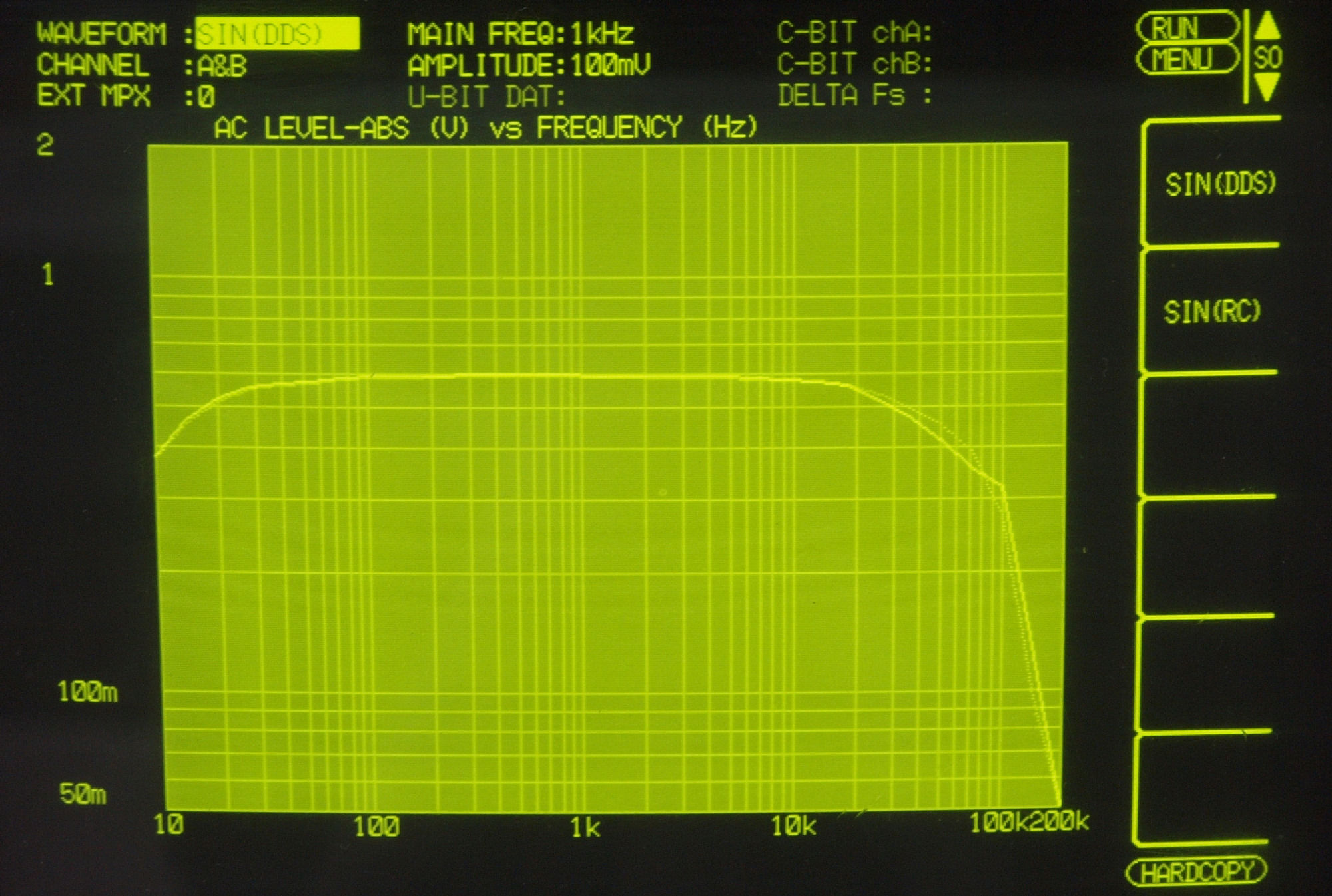

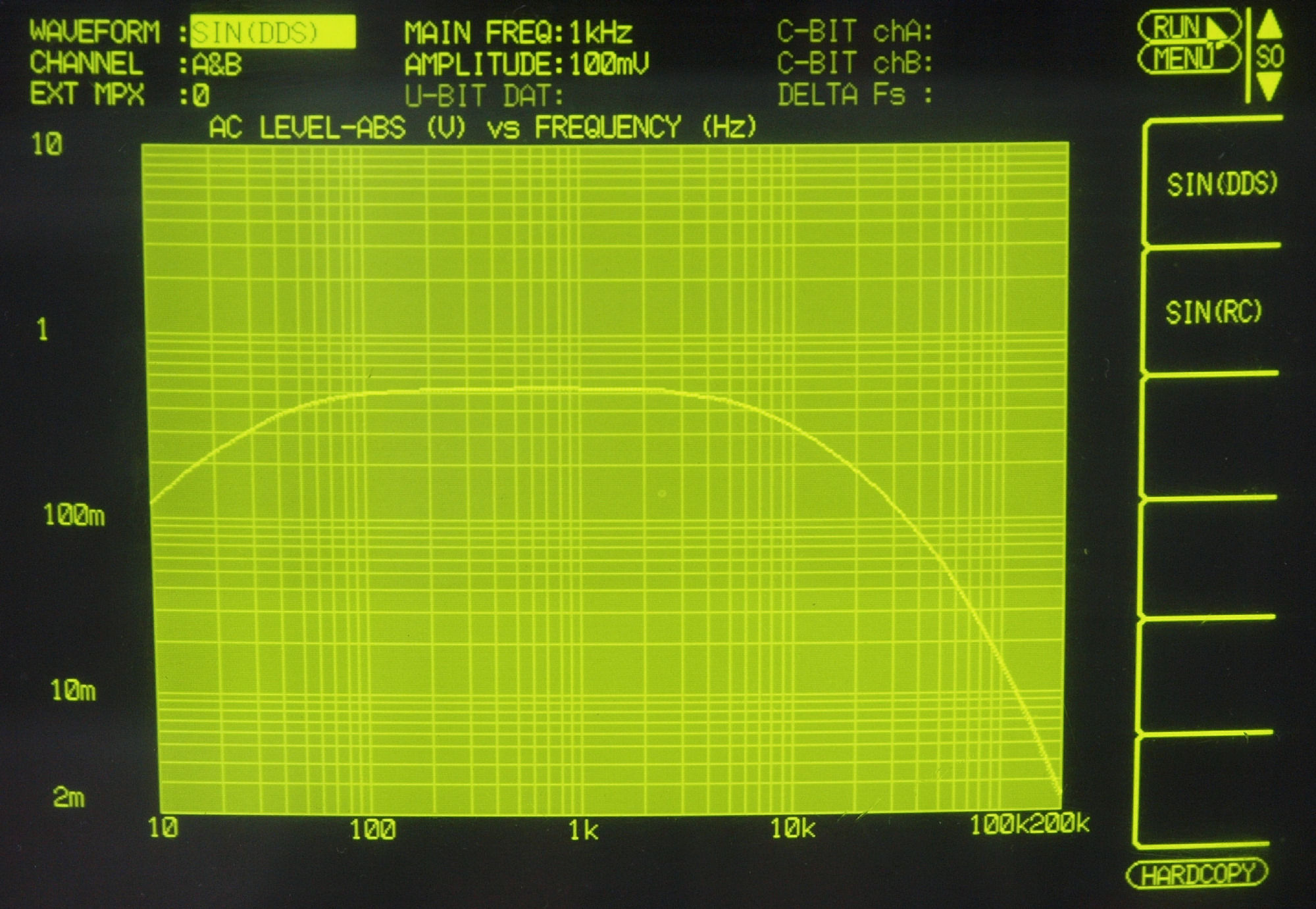

Ｆ２１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

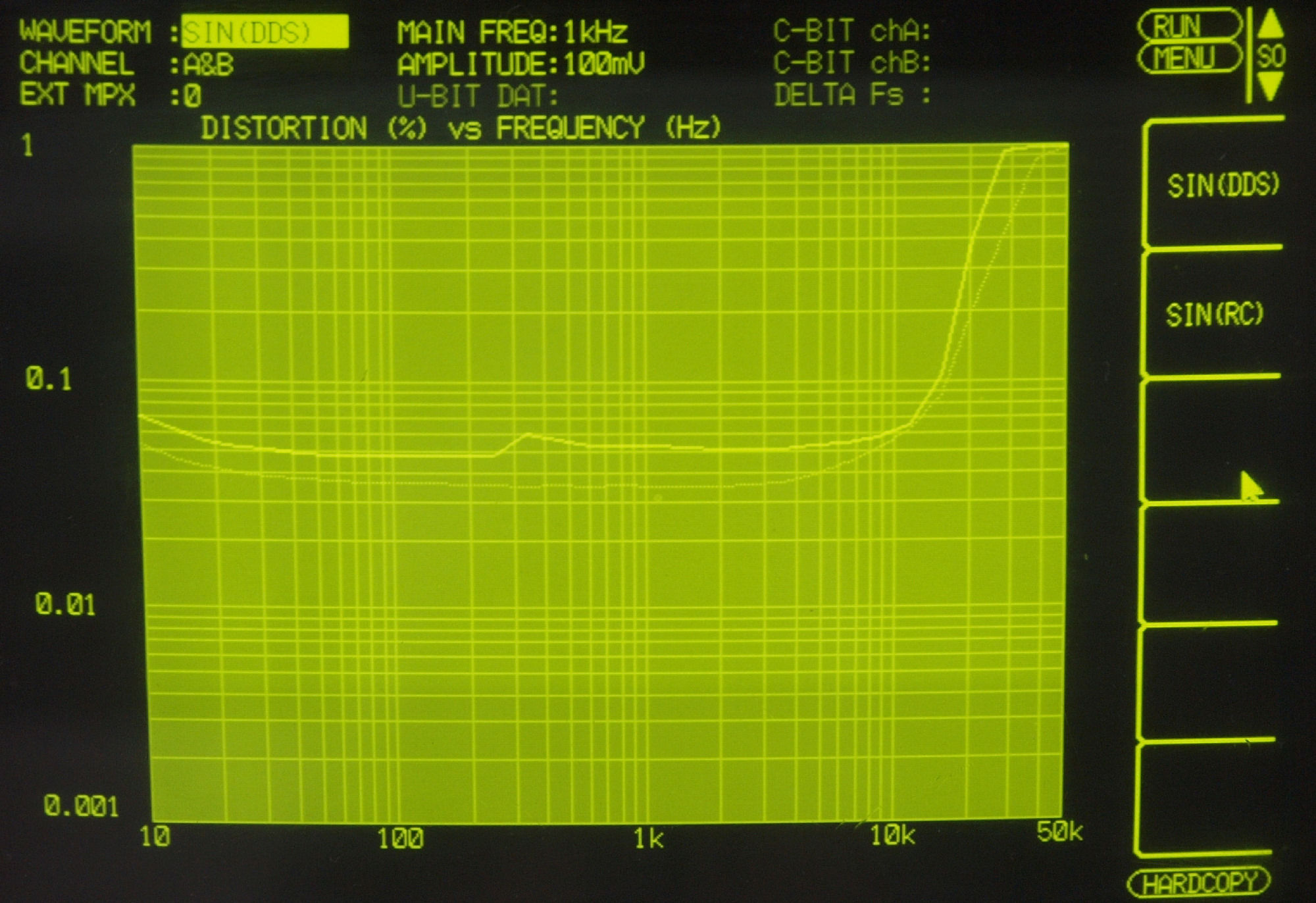

Ｆ２２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　　　　２０ｋＨｚから悪くなっているのは、出力トランス保護の為、ローパスフイルターで出力をおとしている為。

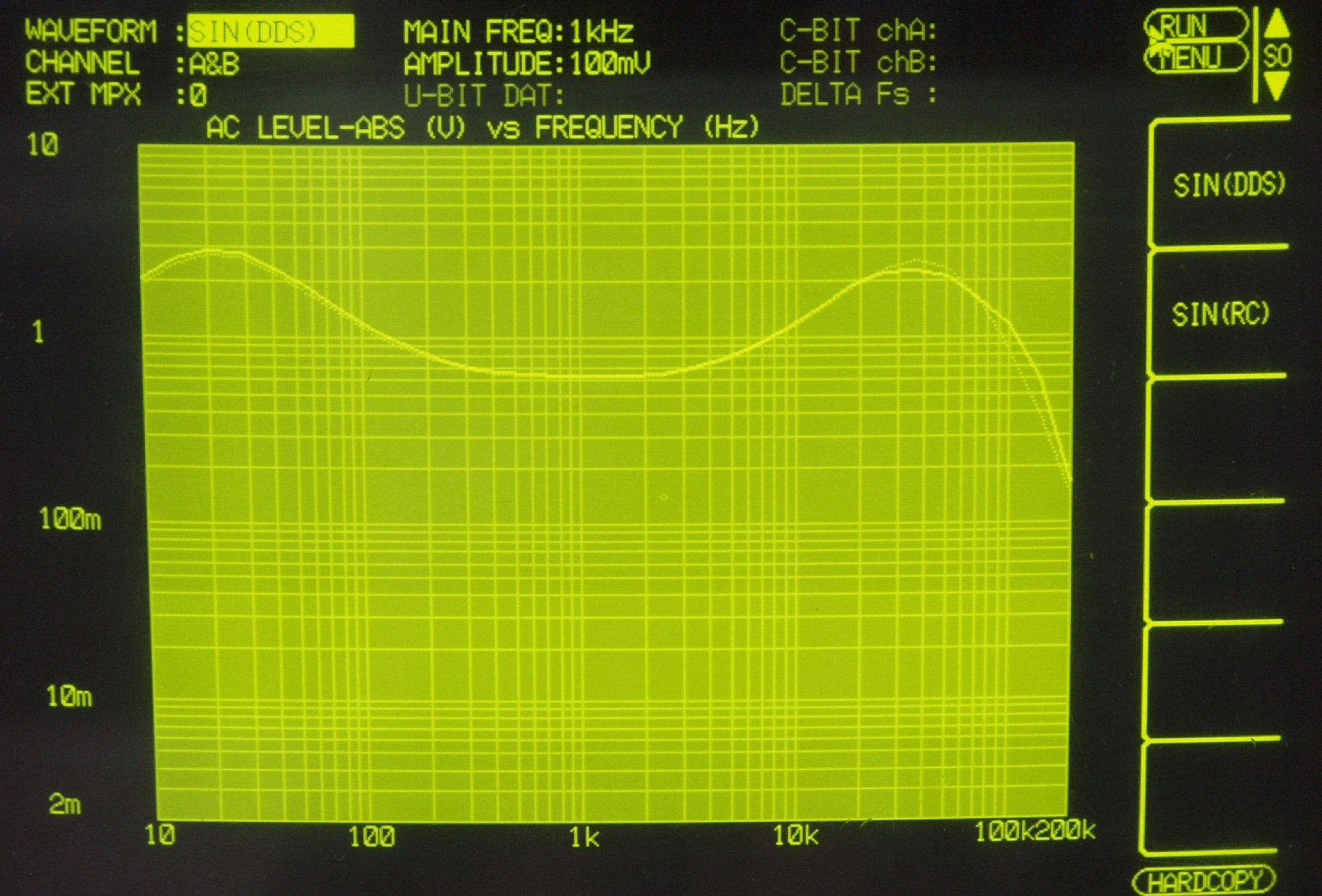

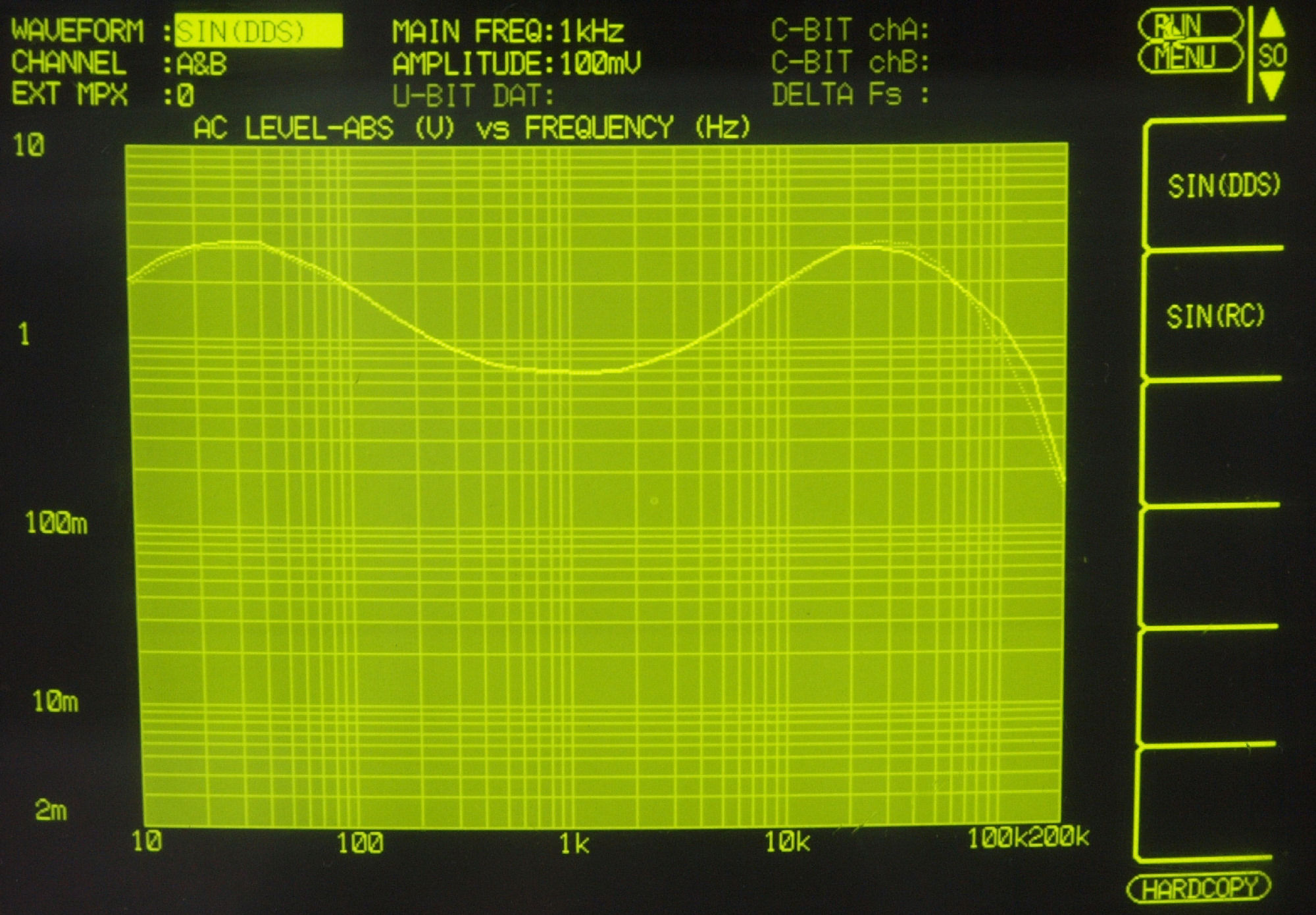

Ｆ３１．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３２．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３３．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３４．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

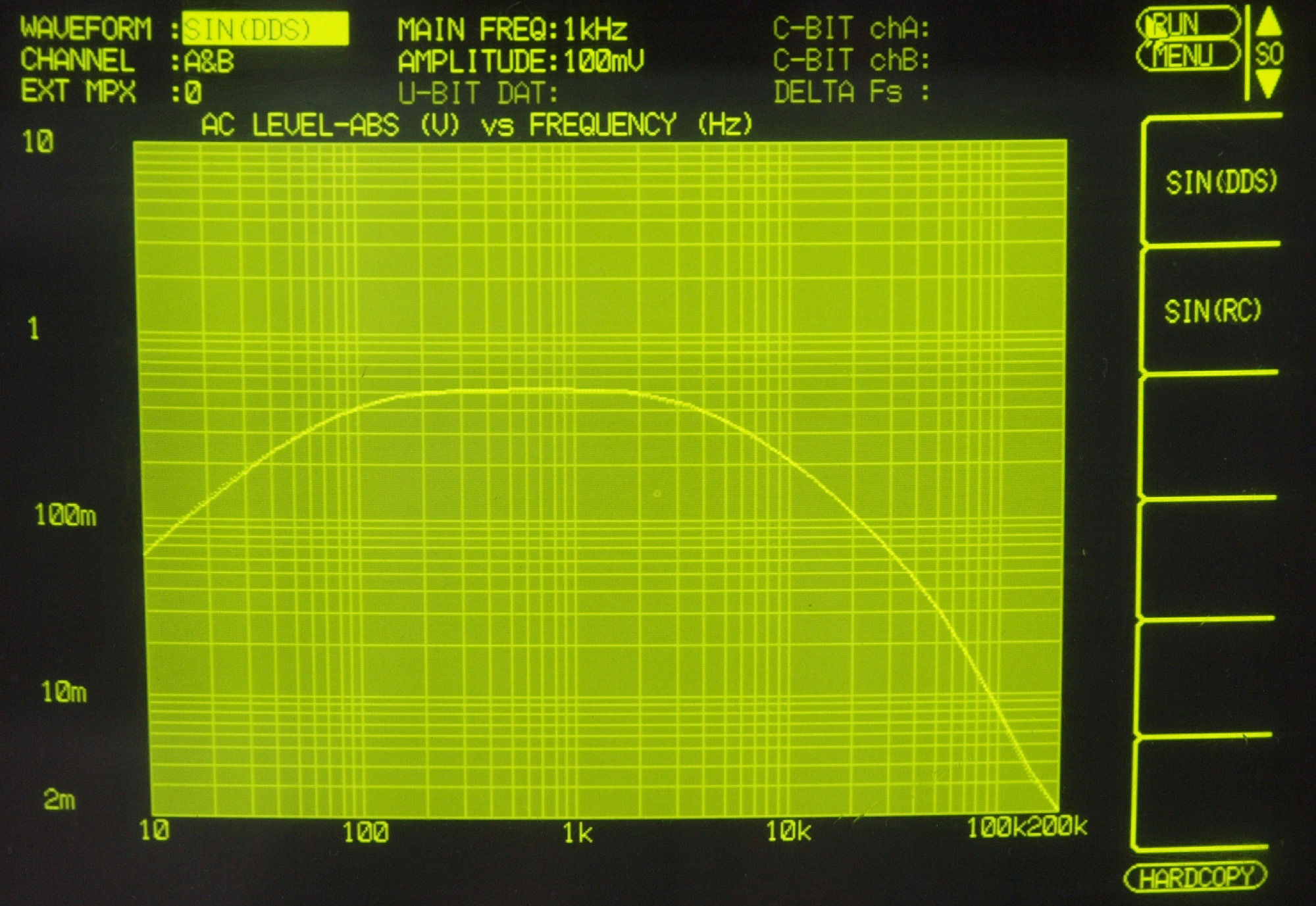

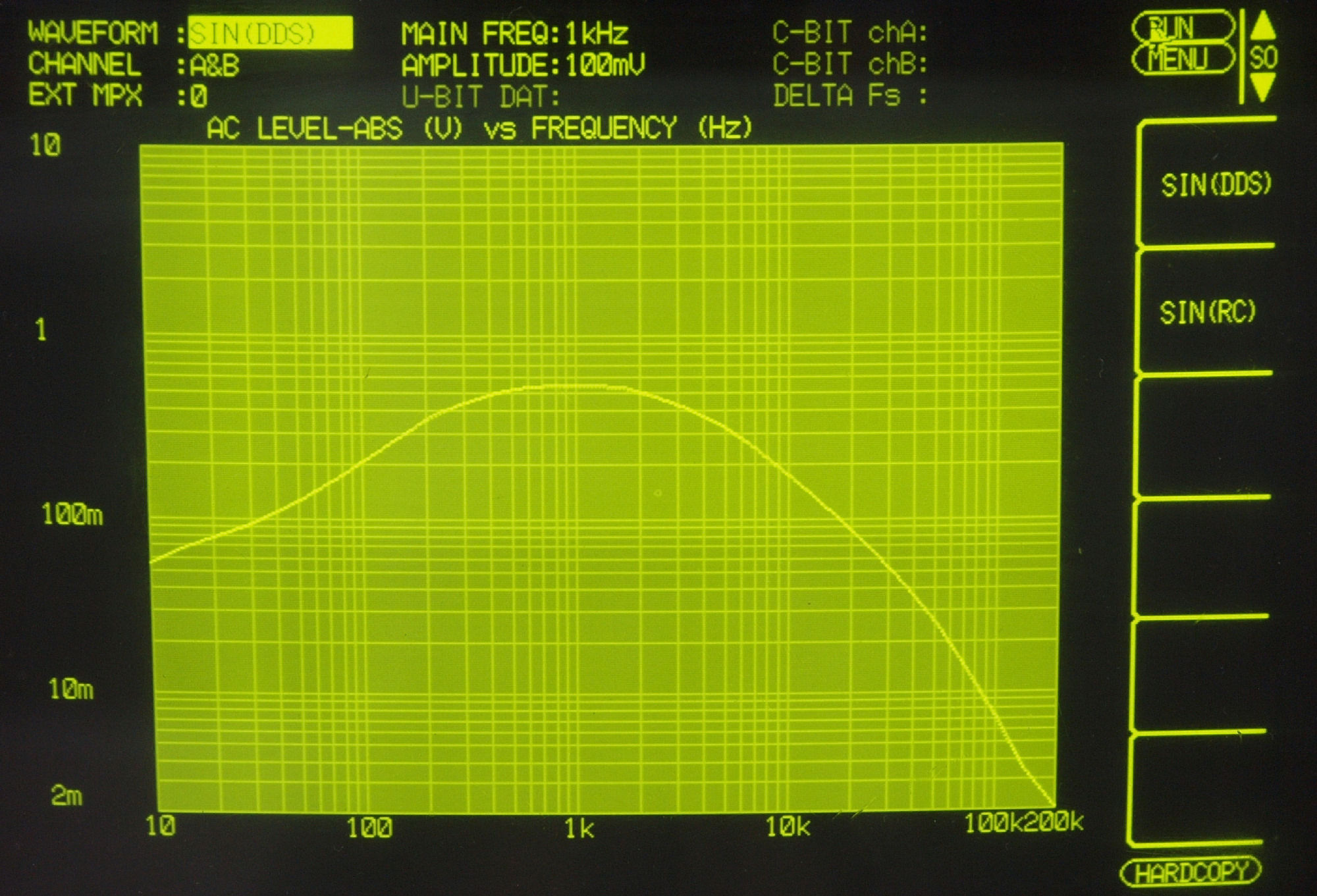

Ｆ５１．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（１００ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（５ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５２．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（５０ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（９ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

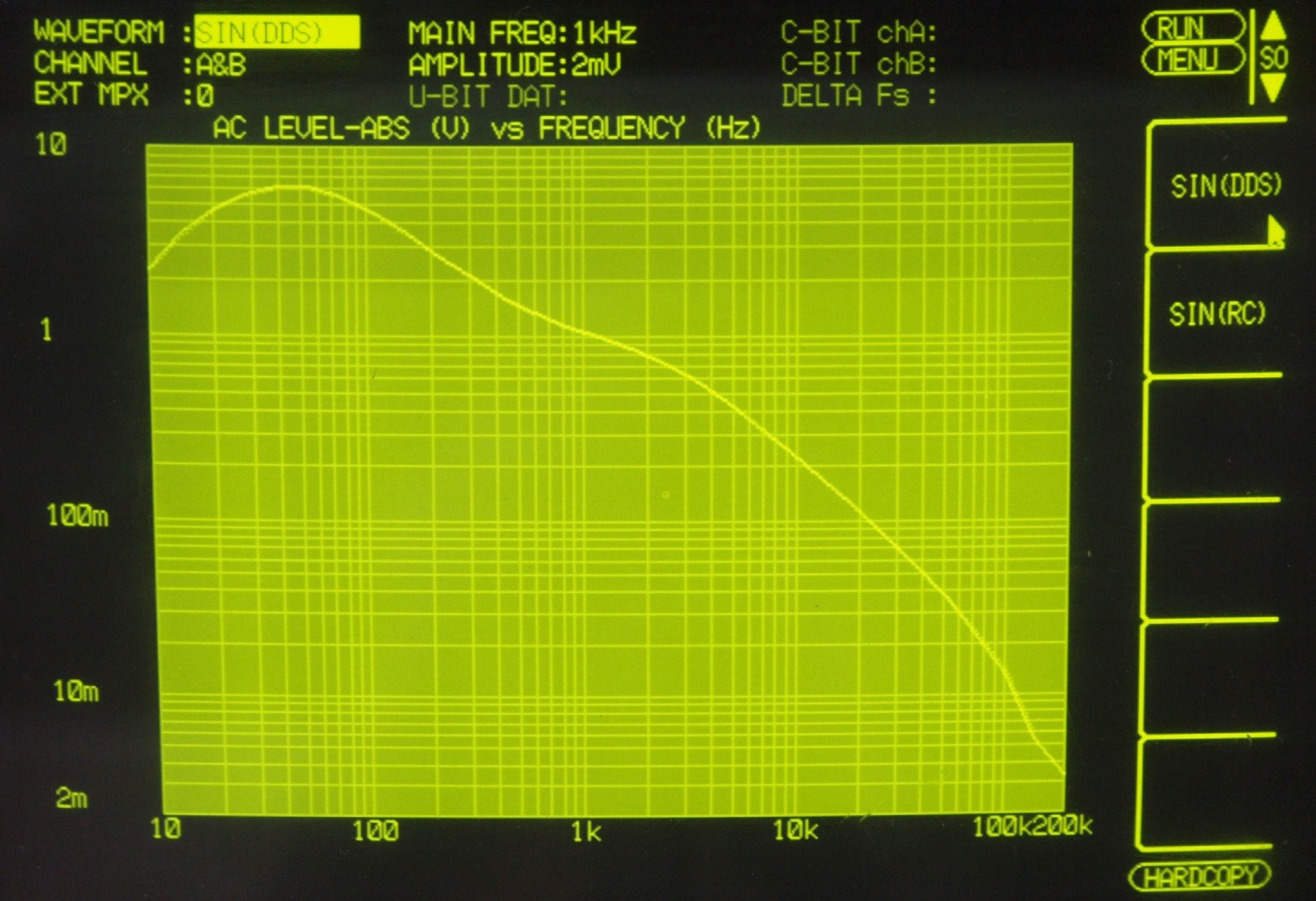

Ｆ６．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　ＭＭ入力、入力電圧＝２ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

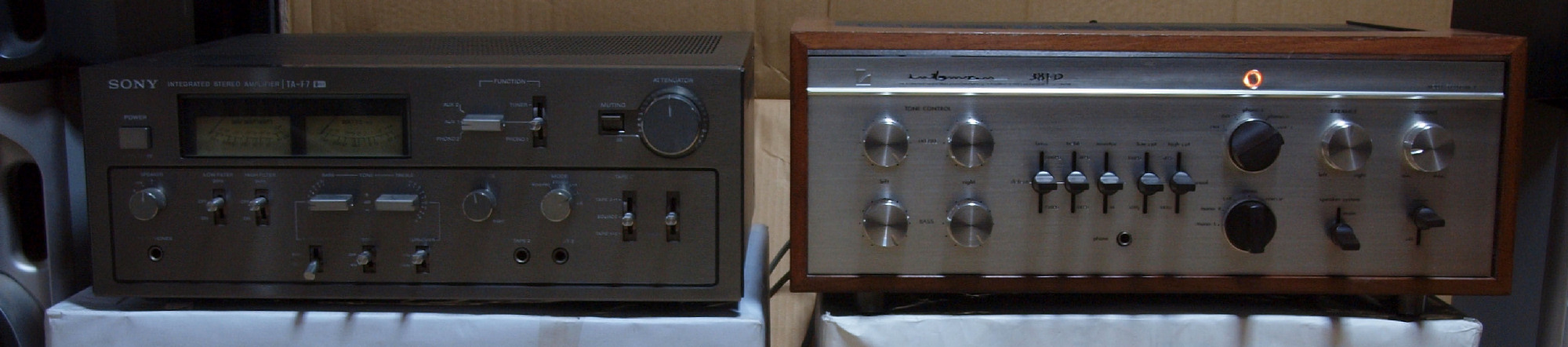

Ｅ４．　完成、　２４時間エージング中。　右は　Ｓｏｎｙ　ＴＡ−Ｆ７

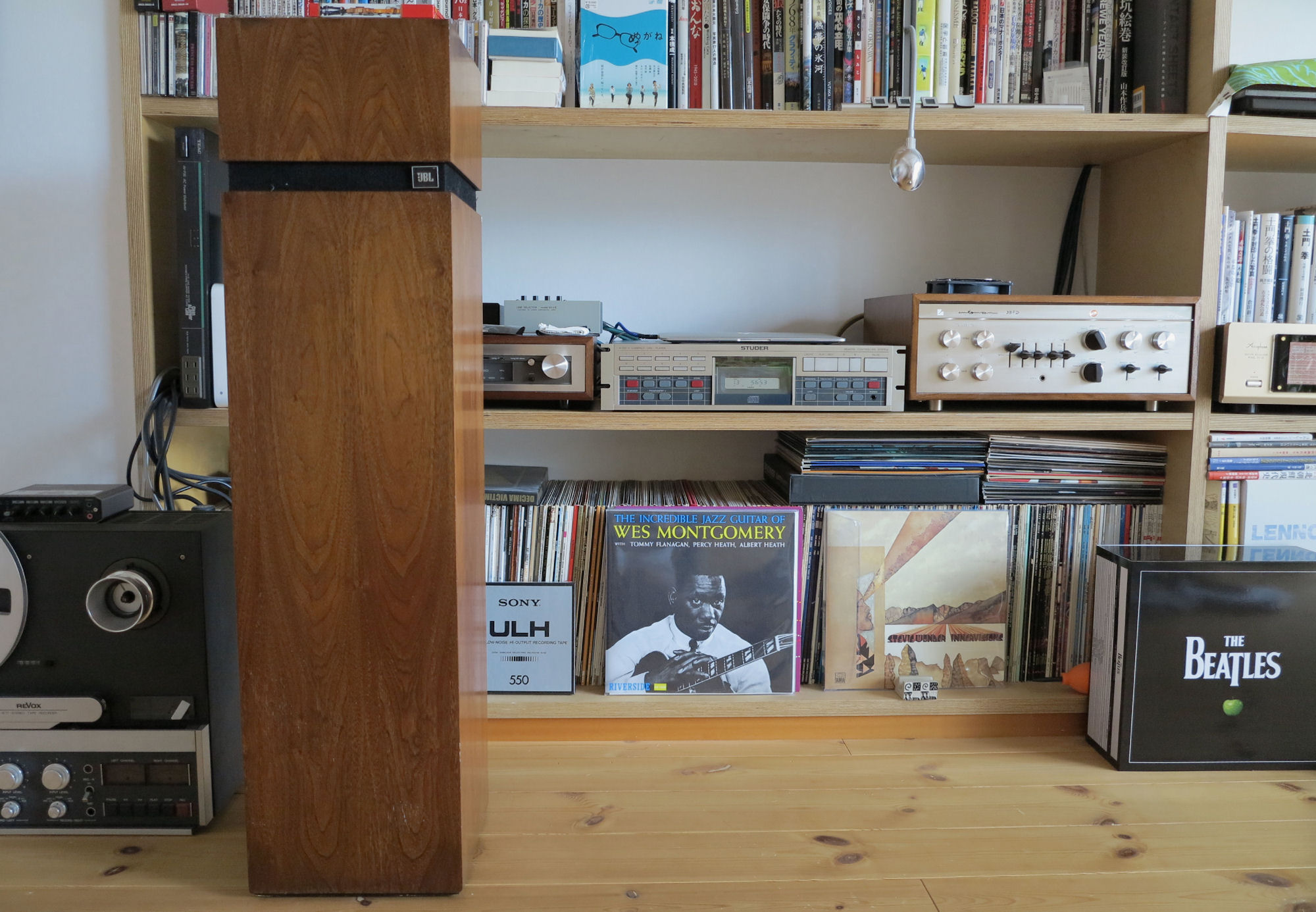

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

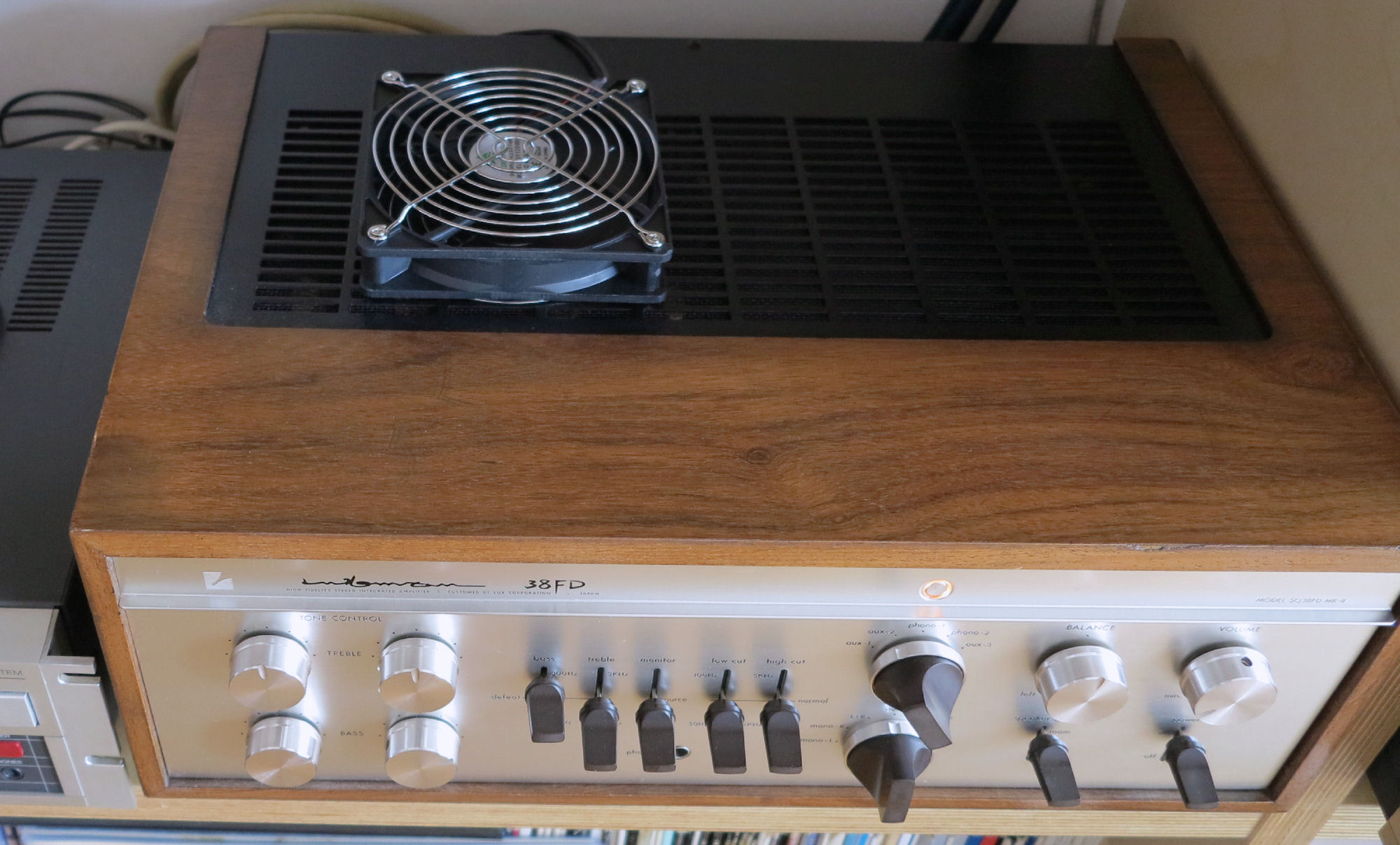

Ｙ２．　フアンを設置、　供給電圧を半分くらいで回すと静かです。

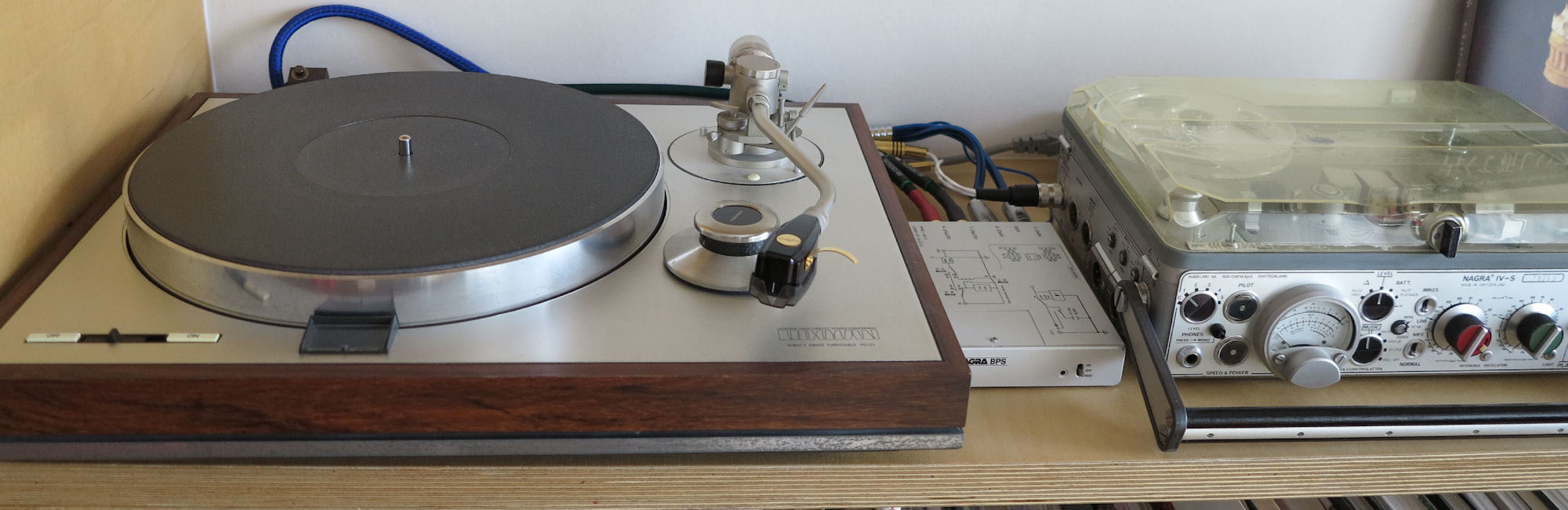

Ｙ３．　レコードプレヤーも接続

Ｔ．　再修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 ＴＡ．　修理前の様子。 ＲＬ共ブーンというハムが出る。 ＴＢ．　原因。 ブロック電解コンデンサー容量抜け。 ＴＤ．　交換部品。 ブロック電解コンデンサー　　　　１本。 ヒューズ抵抗　　　　　　　　　　　　４本、予備に８本同封。 ＴＧ．　修理費　　　　　　　　　　　　　１０，０００円

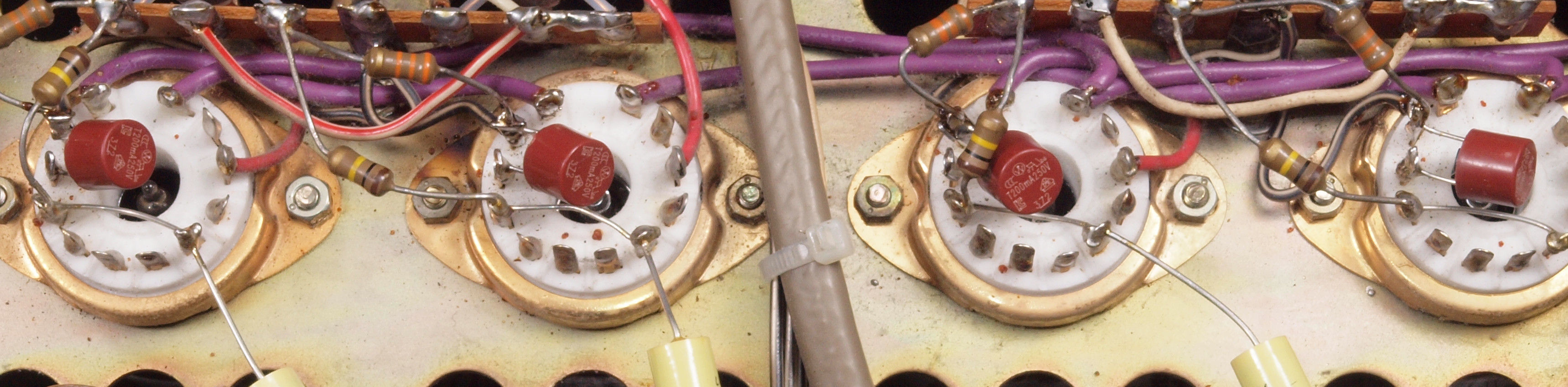

ＴＣ１．　修理中　焼けた５０ＣＡ１０の保護カソード抵抗

ＴＣ２．　修理後　５０ＣＡ１０のカソードに２００ｍＡヒューズを挿入。

Ｓ．　ＬＵＸ　ＳＱ-３８ＦＤ　の仕様（マニアル・カタログより）

型式 管球式プリメインアンプ ＳＱ-３８ＦＤ 連続実効出力 30W＋30W（4Ω、8Ω、16Ω） 全高調波歪率 0.7％以下（最大出力時） 周波数特性 20Hz〜20kHz /-1dB 入力感度 Phono1、2= 2.2mV Aux1、2、3= 200mV 入力インピーダンス Phono1、2= 50kΩ Aux1、2、3= 200kΩ SN比 Phono= 60dB以上、　Aux= 70dB以上 トーンコントロール LUX方式、　NF型湾曲点周波数切換付 残留雑音 1mV以下 付属装置 ハイフィルター、　ローフィルター、　メイン部入力レベルセット テープモニタースイッチ及び端子、　DIN規格テープコネクター 使用真空管 12AX7×4、　6267×2、　6AQ8×2、50CA10×4、 外形寸法 幅476×高さ190×奥行335mm 重量 18kg 価格 98,000円 販売年月 1970年7月
