QUAD�U．　５台目修理

同時修理QUAD−ＱＣ�U　QUAD−ＱＣ�U．　２台目　QUAD�U．　６台目　　平成２９年１０月２８日到着　　１２月１７日完成

A．　修理前の状況 今から３０年位前に中古で購入した真空管アンプクウォード�Uの修理相談です。 このアンプは数年間使用せず保管しておりましたが、一週間前、古いスピーカー（８Ω）１本の購入を機に 前記アンプに接続してFM放送を楽しんでおりました所、本日１０月１８日アンプが壊れました。 アンプが壊れるまでの７日間の状況は下記です。 �@アンプの電源を入れてFM放送を聴く、ボリュームを1.5くらい上げ、しばらくするとスピーカーから 　　突然「ボッ！！」と音がし音量が半分くらい下がる。 　　音量を再度上げると音量は大きくはなるものの音に厚みがない。 �Aそのまま、FM放送を聴いているとスピーカーから小さいノイズが出ている。 　　古いスピーカーだからこんなもんかなと思っていると、突然「バリバリ！！」「シャー！！」酷いノイズ！！ 　　速攻アンプの電源を切る。 上記�@�Aの状況から私なりに考え、パワーアンプの真空管「ＫＴ６６」を２本、「GZ３２」を１本、 プリアンプの真空管「EF８６」を１本交換しアンプの電源を入れてFM放送で様子見る。 （工房注記．．「６２６７」も交換すべき） 約２時間半くらい経過しスピーカーからの小さいノイズは残るものの大きなノイズは出ないし大丈夫かな？ と思った矢先スピーカーから「ボッ！！」と音が出てアンプの電源が切れてしまいました。 （工房注記．．電源２Ａヒューズが溶断した） B．　原因 電源トランスの高圧巻き線の層間短絡の為、電源２Ａヒューズが溶断。 Ｔ．　電源トランス点検。 層間絶縁破壊（巻き線間短絡）の点検。 ＴＯ．出力トランス点検。 層間絶縁破壊（巻き線間短絡）の点検。 Ｃ．　修理状況 電解コンデンサ交換・追加。 フイルムコンデンサー交換・追加。 ＫＴ６６へヒューズ（２００ｍＡ）挿入。 劣化ハンダ補正。 電源トランス修理、１次電圧を９５Ｖ、１００Ｖ、１０５Ｖにする。 整流管をダイオードに変更。 電源フューズ交換。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ６２６７　Ｇｍ、ＩＰ測定。 ＫＴ６６　Ｇｍ、ＩＰ測定。 ＧＺ３４　エミッション測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる予備真空管測定、別ファイルが開きます。 １２ＡＸ７　Ｇｍ、ＩＰ測定。 ＥＦ８６（６２６７）　Ｇｍ、ＩＰ測定。 ＫＴ６６　Ｇｍ、ＩＰ測定。 ＧＺ３２　エミッション測定。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　２個追加。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　１個交換。 フイルムコンデンサ−　　　　　　　　　　　　　　　　　　　３個交換。 フイルムコンデンサ−　　　　　　　　　　　　　　　　　　　２個追加。 ヒューズ（２００ｍＡ）　　　　　　　　　　　　　　　　　　　　　２個追加。 整流管をダイオード　　　　　　　　　　　　　　　　　　　　４本追加。 ヒューズ（２Ａ）　　　　　　　　　　　　　　　　　　　　　　　　１本交換。 Ｅ．　調整・測定 Ｇ．　修理費　　　　　　　　　　６０，０００円　　オーバホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、電源トランス修理費、真空管は別途です。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＱＵＡＤ�U　の仕様（マニアル・カタログより）

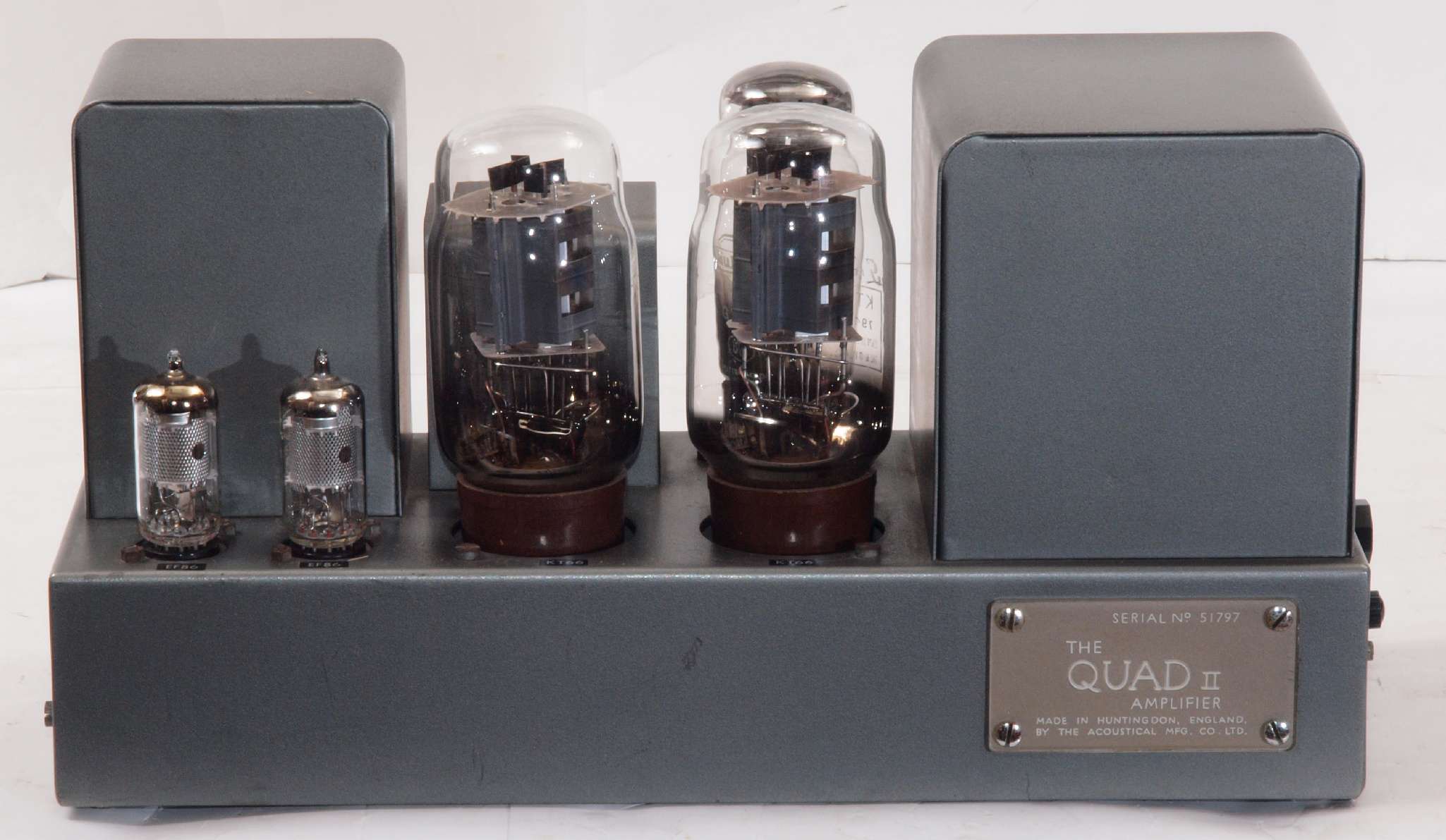

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　前から見る。　真空管は交換後の物。

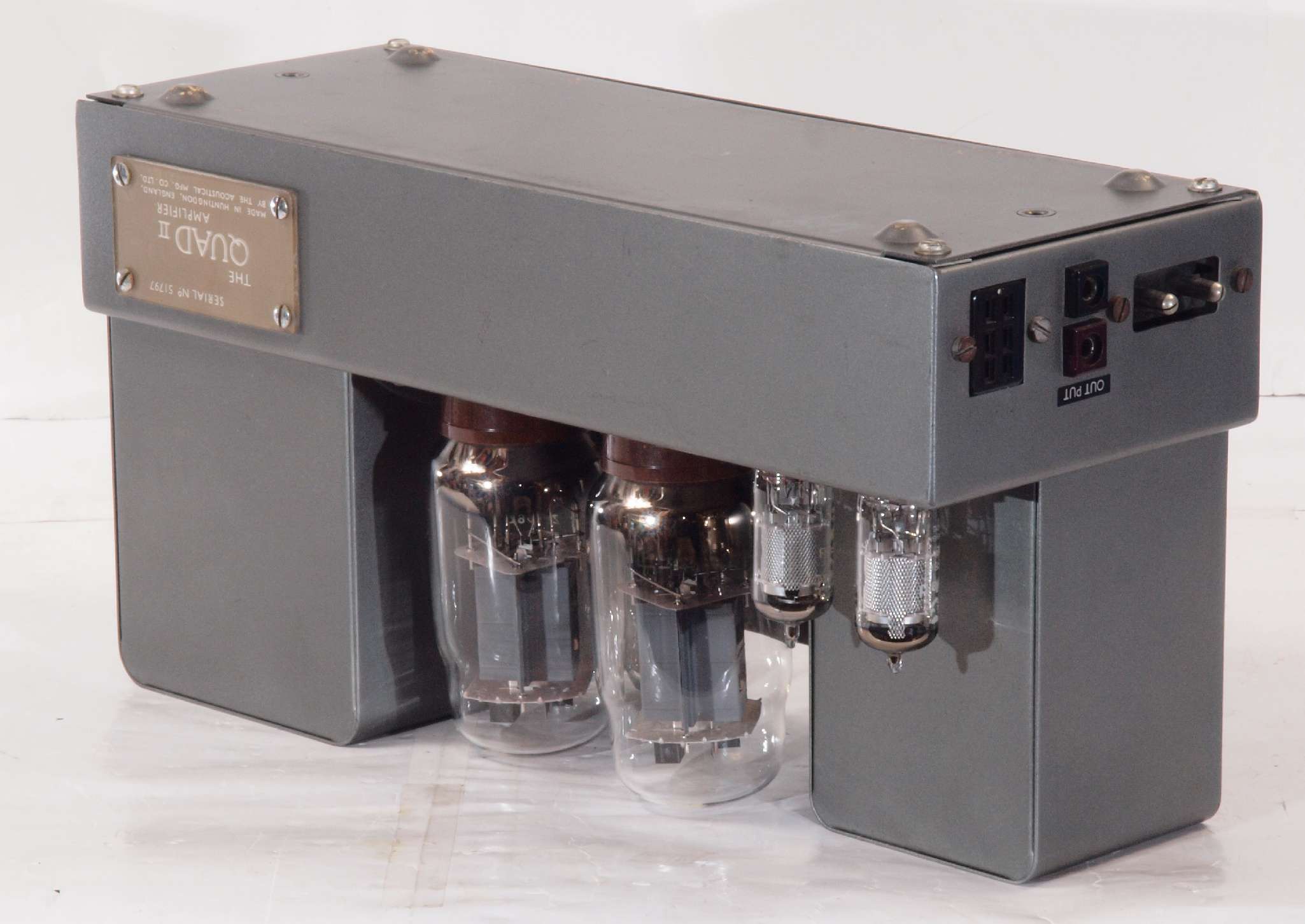

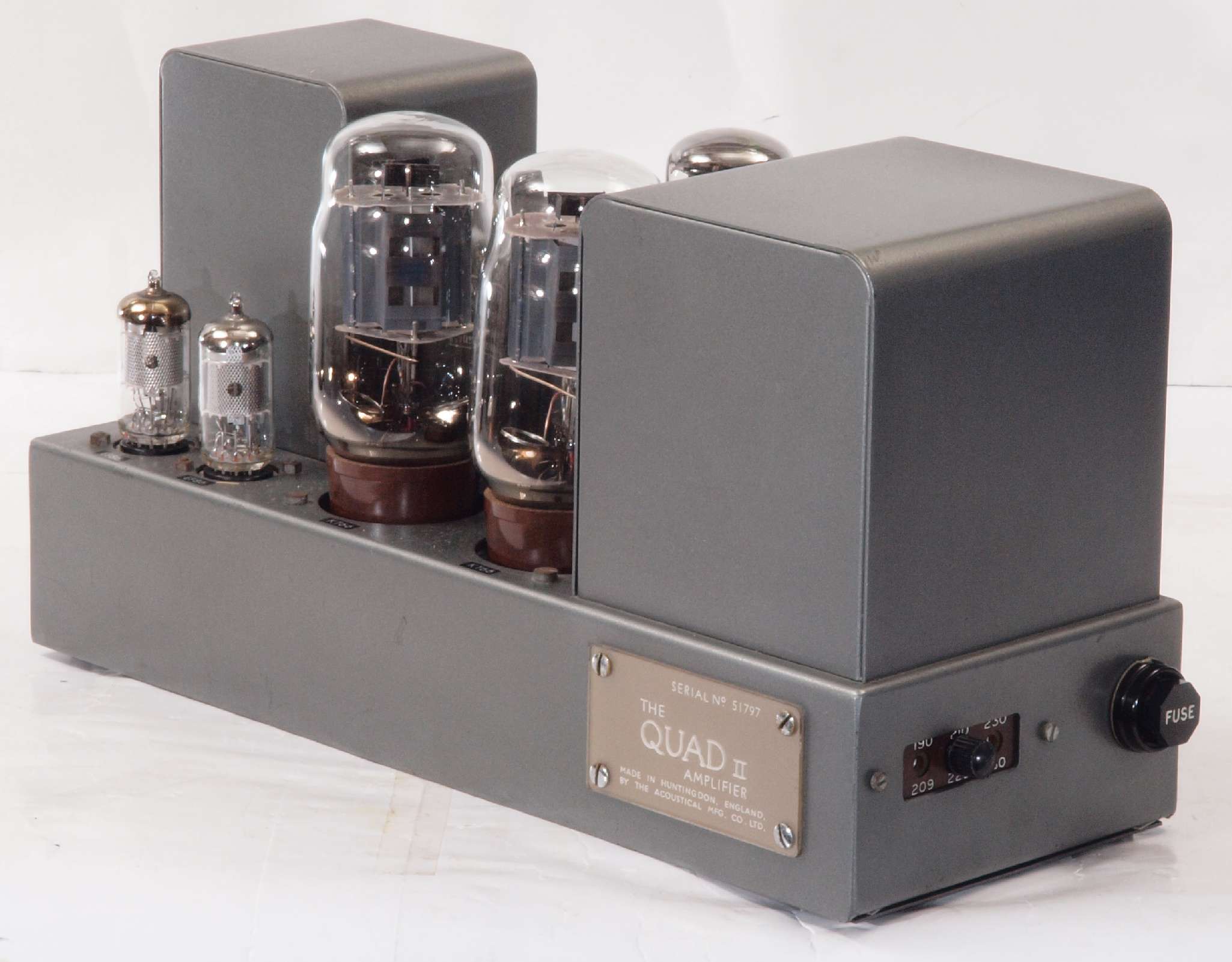

Ａ１２．　点検　前右から見る

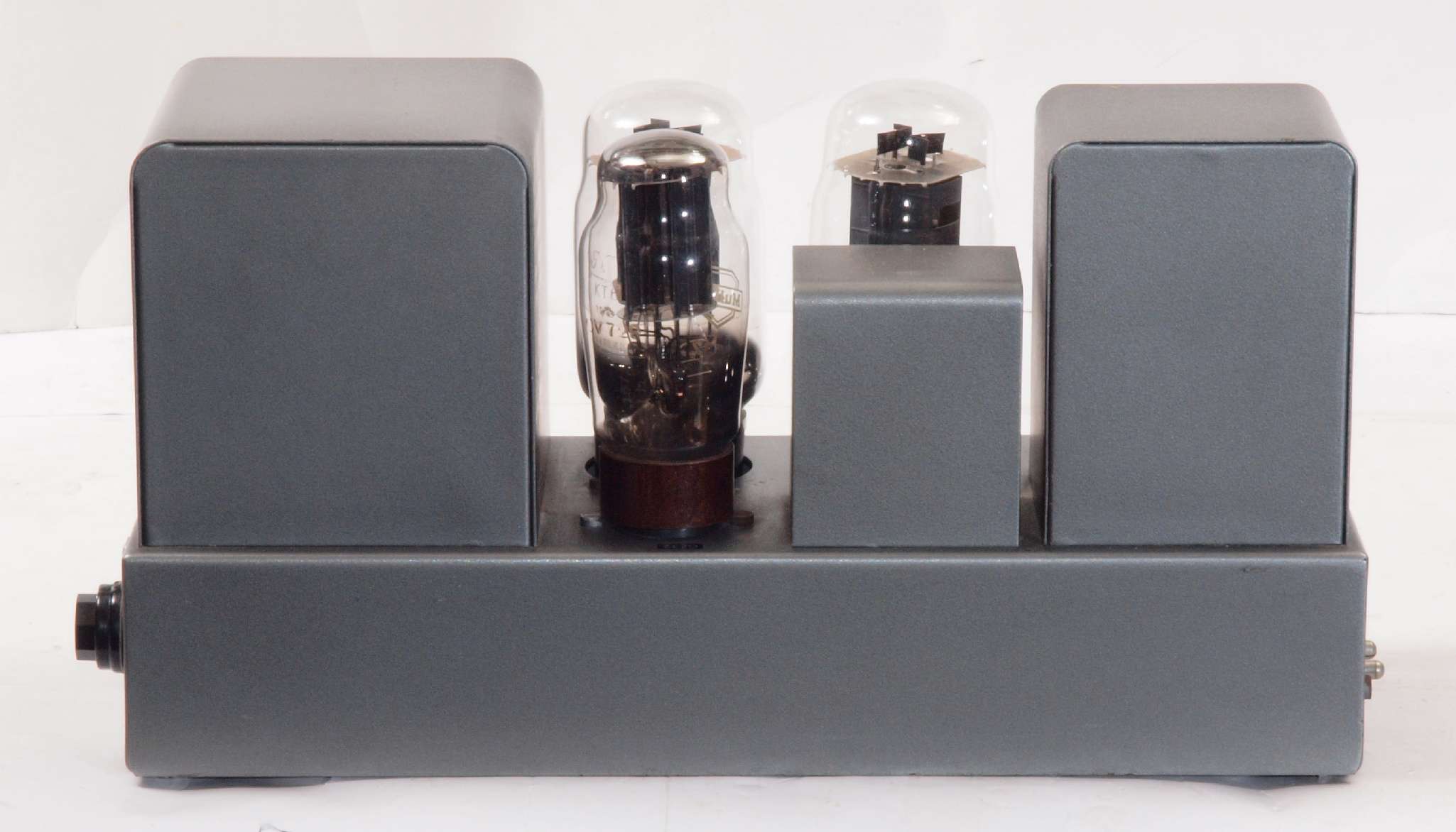

Ａ１３．　点検　後から見る

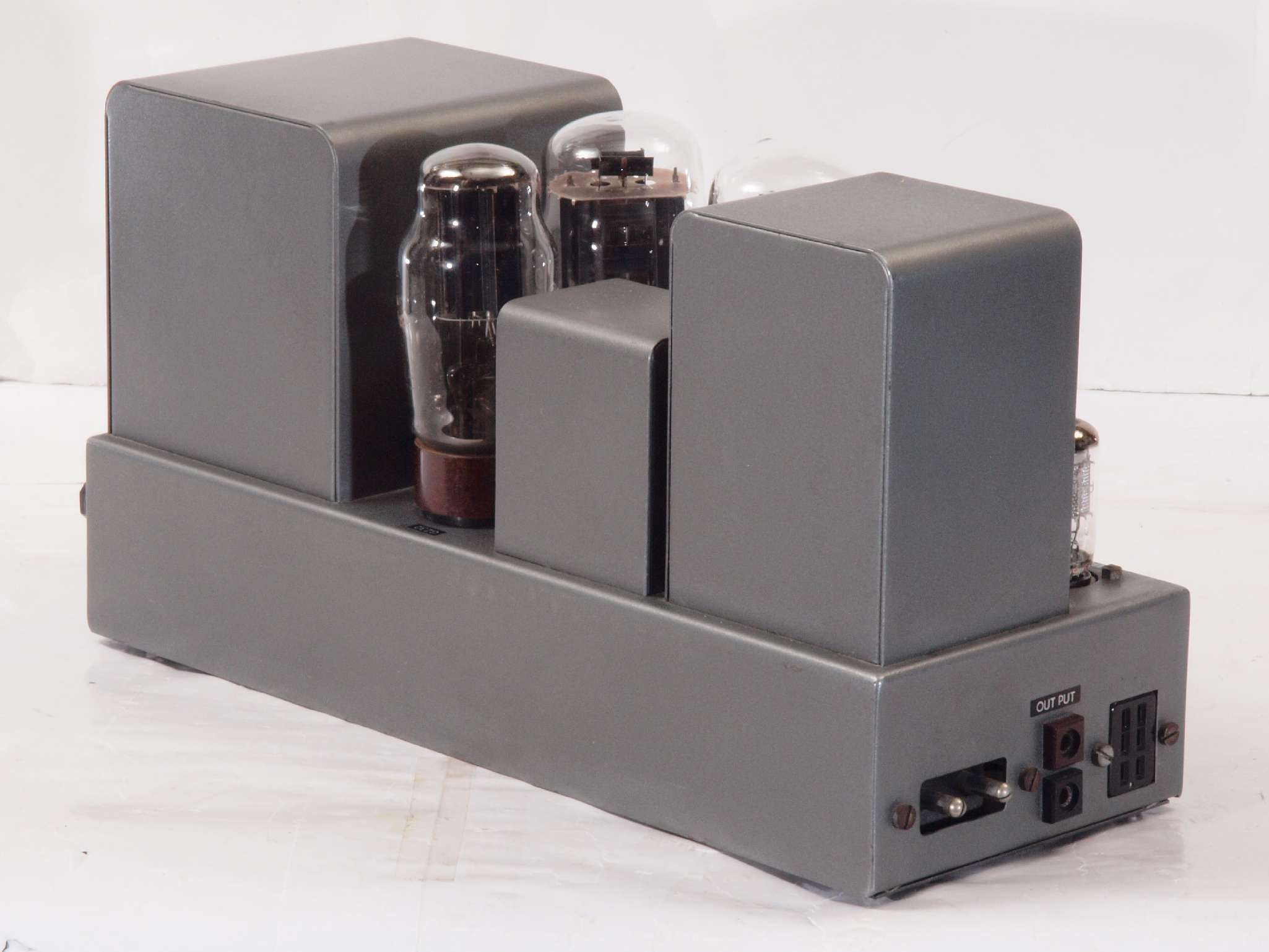

Ａ１４．　点検　後左から見る

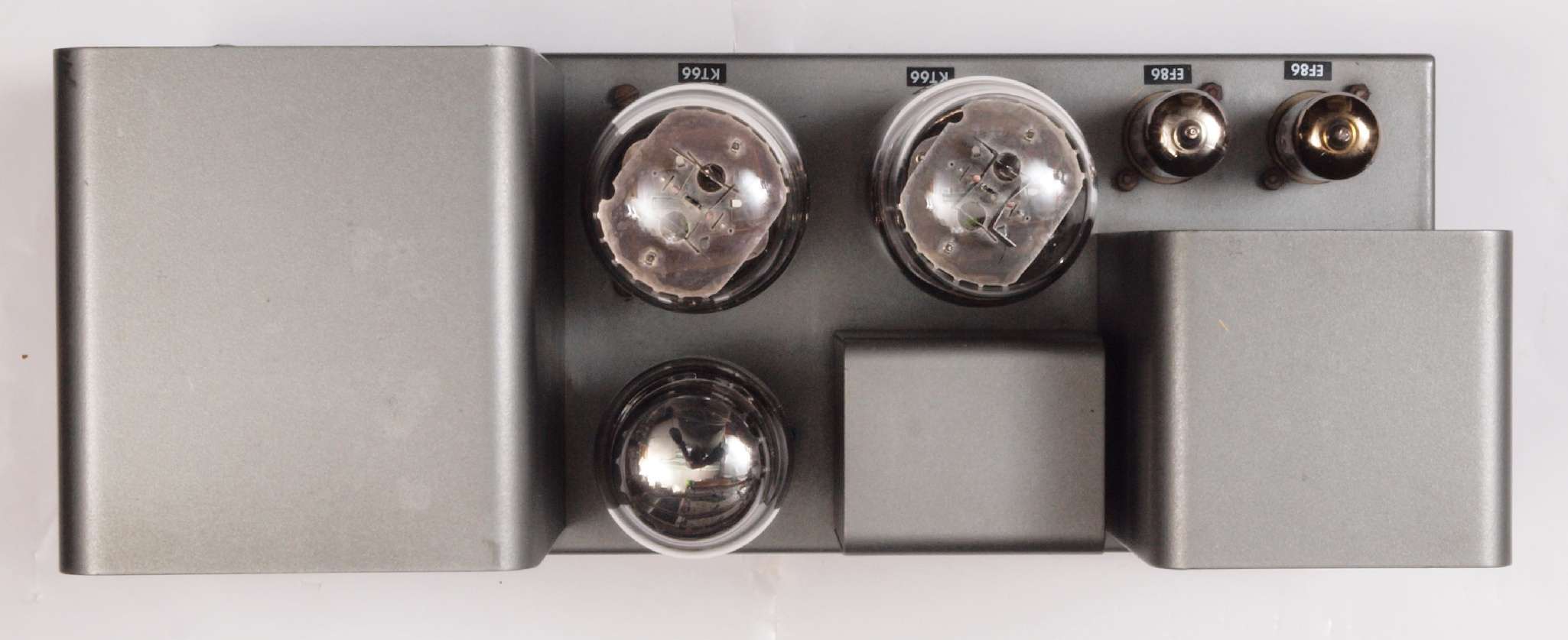

Ａ１５．　点検　上から見る

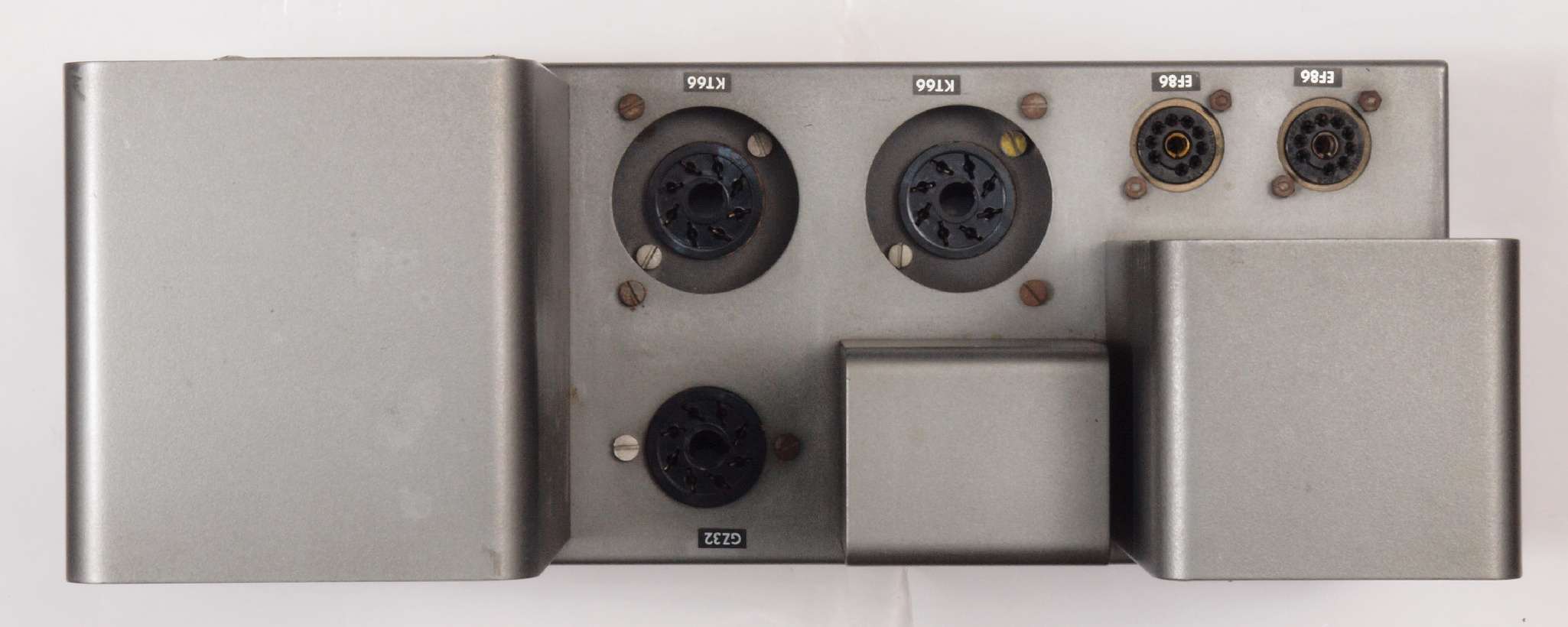

Ａ１６．　点検　真空管を抜き、上から見る

Ａ２１．　点検中　下前左から見る

Ａ２２．　点検中　下後右から見る

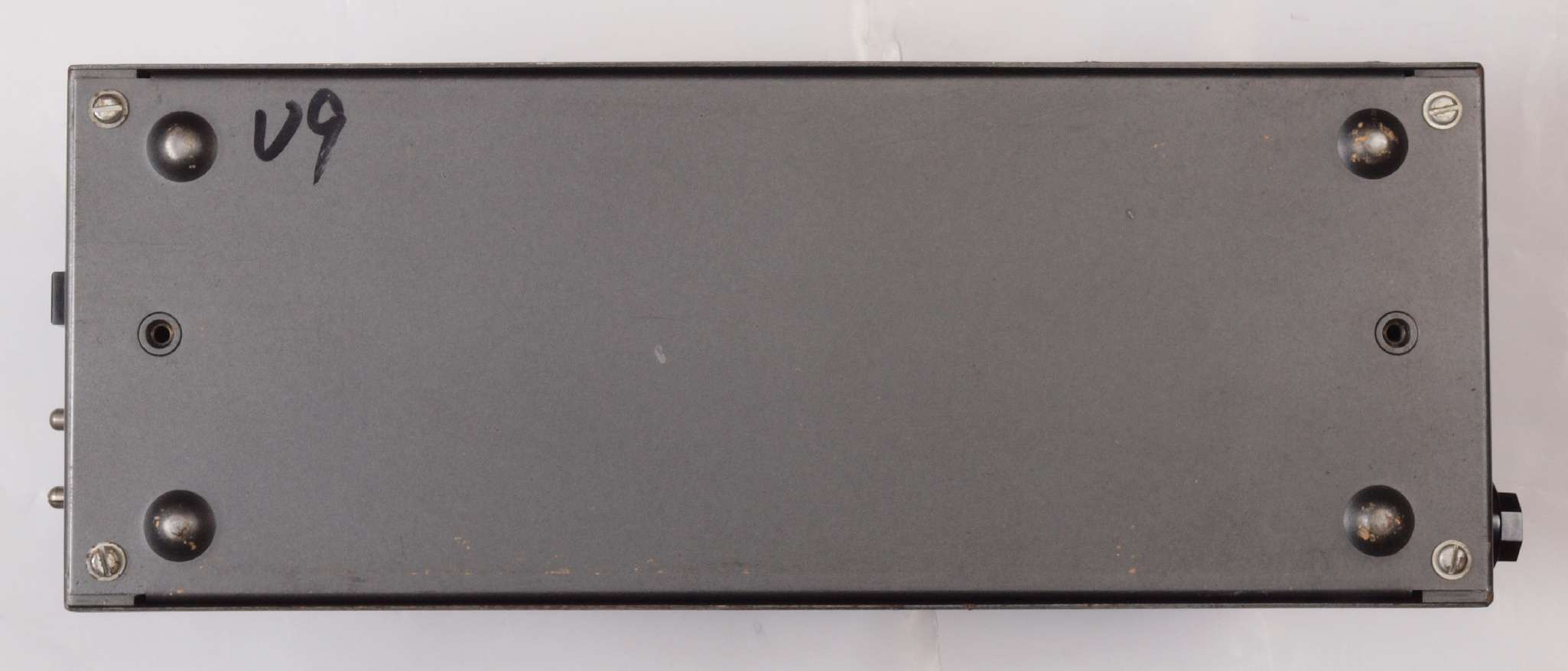

Ａ２３．　点検　下から見る

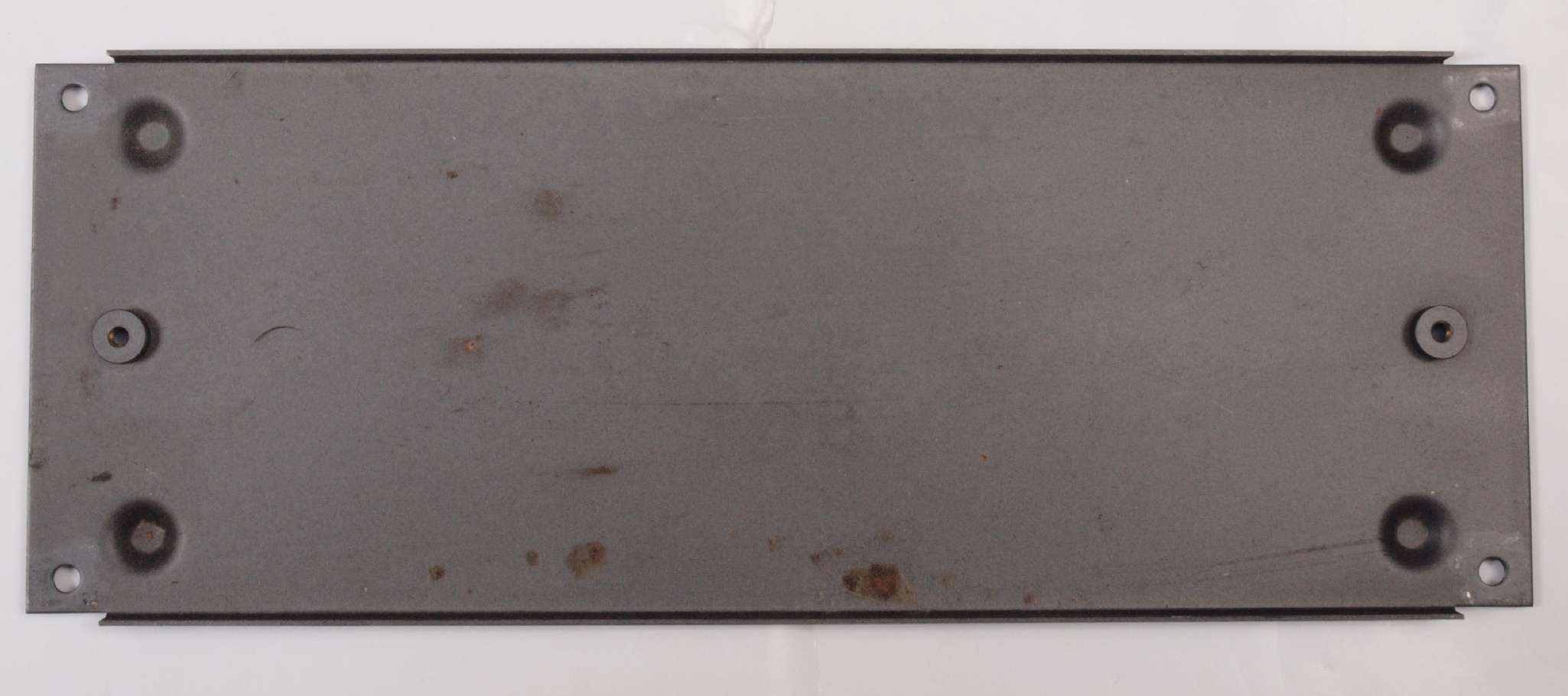

Ａ２４．　点検　下蓋裏の錆

Ａ２５．　点検　下蓋を取り、下から見る

Ａ３１．　付属真空管。　左から、GZ３２、ＫＴ６６、２本目ＫＴ６６、６２６７、２本目６２６７

Ａ３２．　付属真空管ＫＴ６６。　未使用新品との事ですが、真ん中のプレート電極が焼けています。

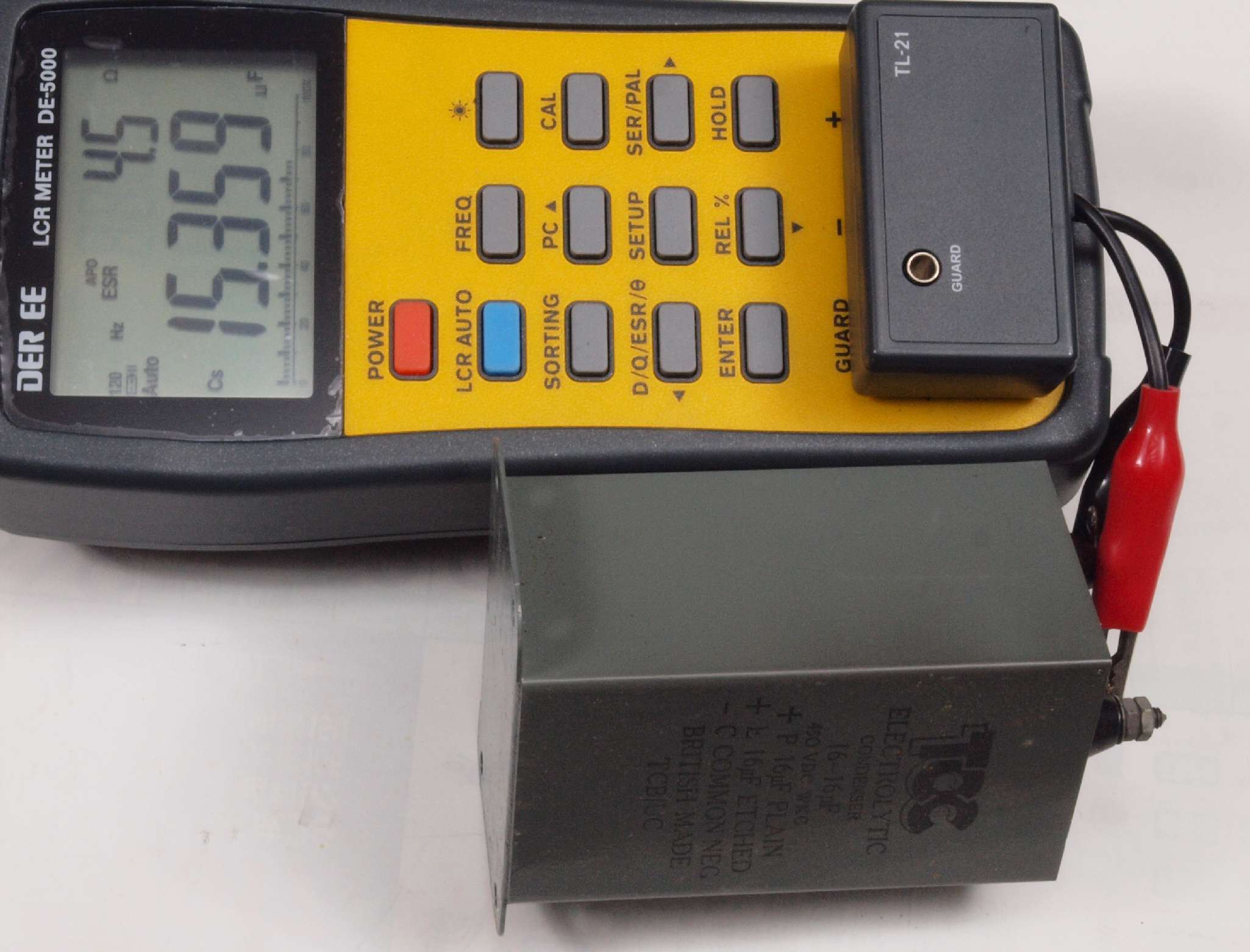

Ａ４１．　点検中　電源ブロック電解コンデンサー「１６μＦ×２／４５０V」。　１５．３５９μＦ、ＥＳＲ＝４．５Ω。 　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照 　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

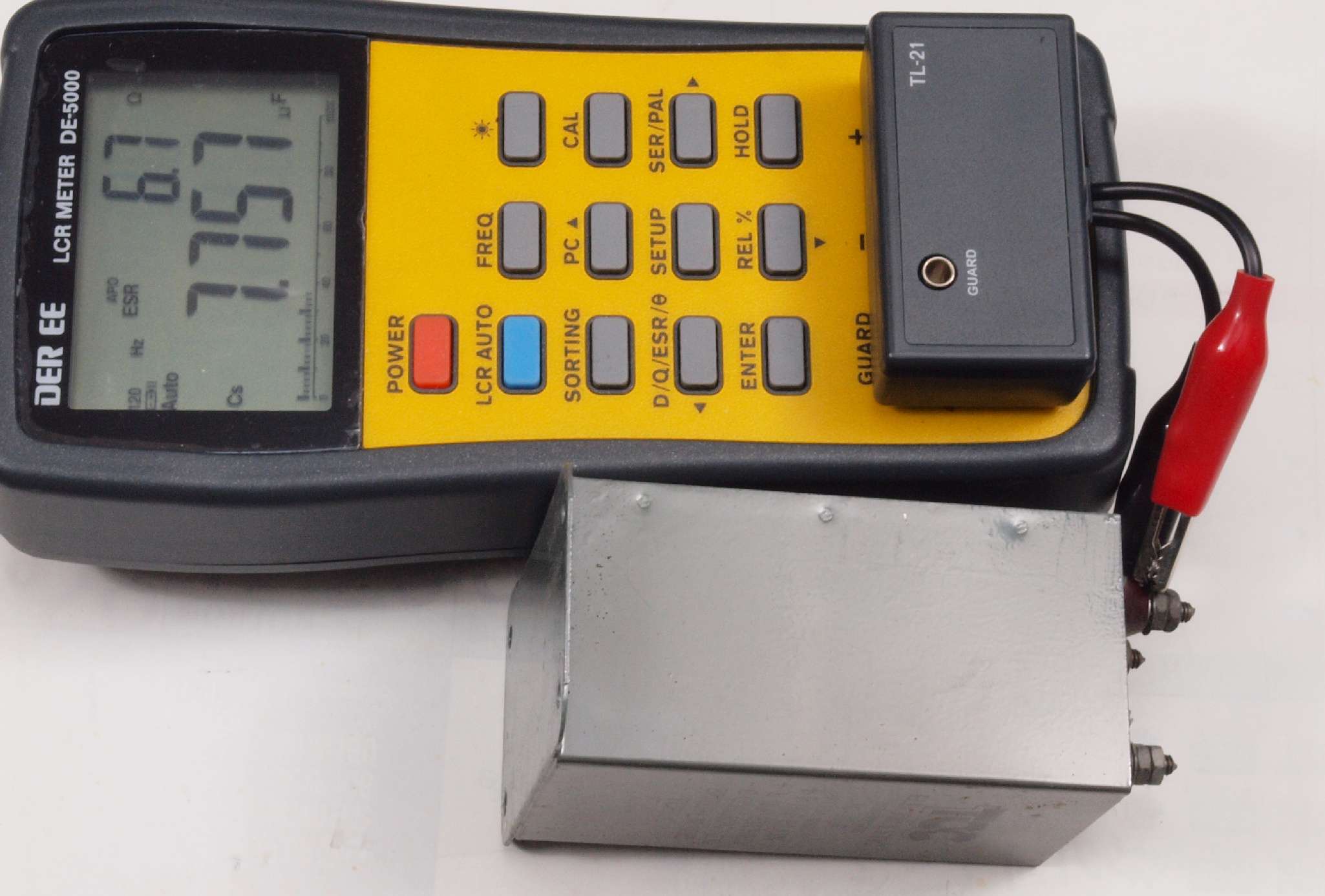

Ａ４２．　点検中　電源ブロック電解コンデンサー「１６μＦ×２／４５０V」。　７．７５７μＦ、ＥＳＲ＝６．７Ω。 　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照 　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

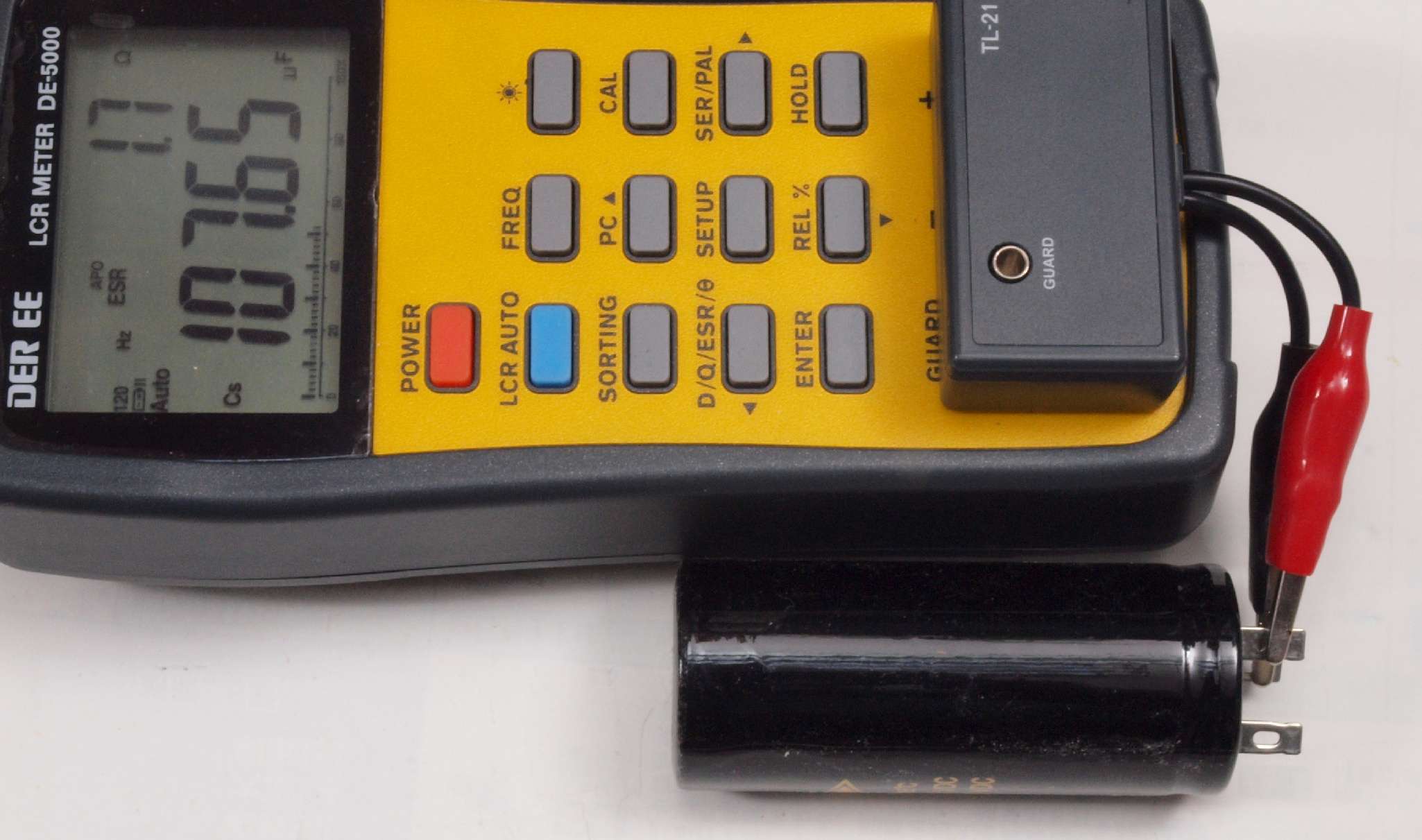

Ａ４３．　点検中　交換する電源ブロック電解コンデンサー「１００μＦ×２／５００V」。　１０７．６５μＦ、ＥＳＲ＝１．７Ω。 　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照 　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

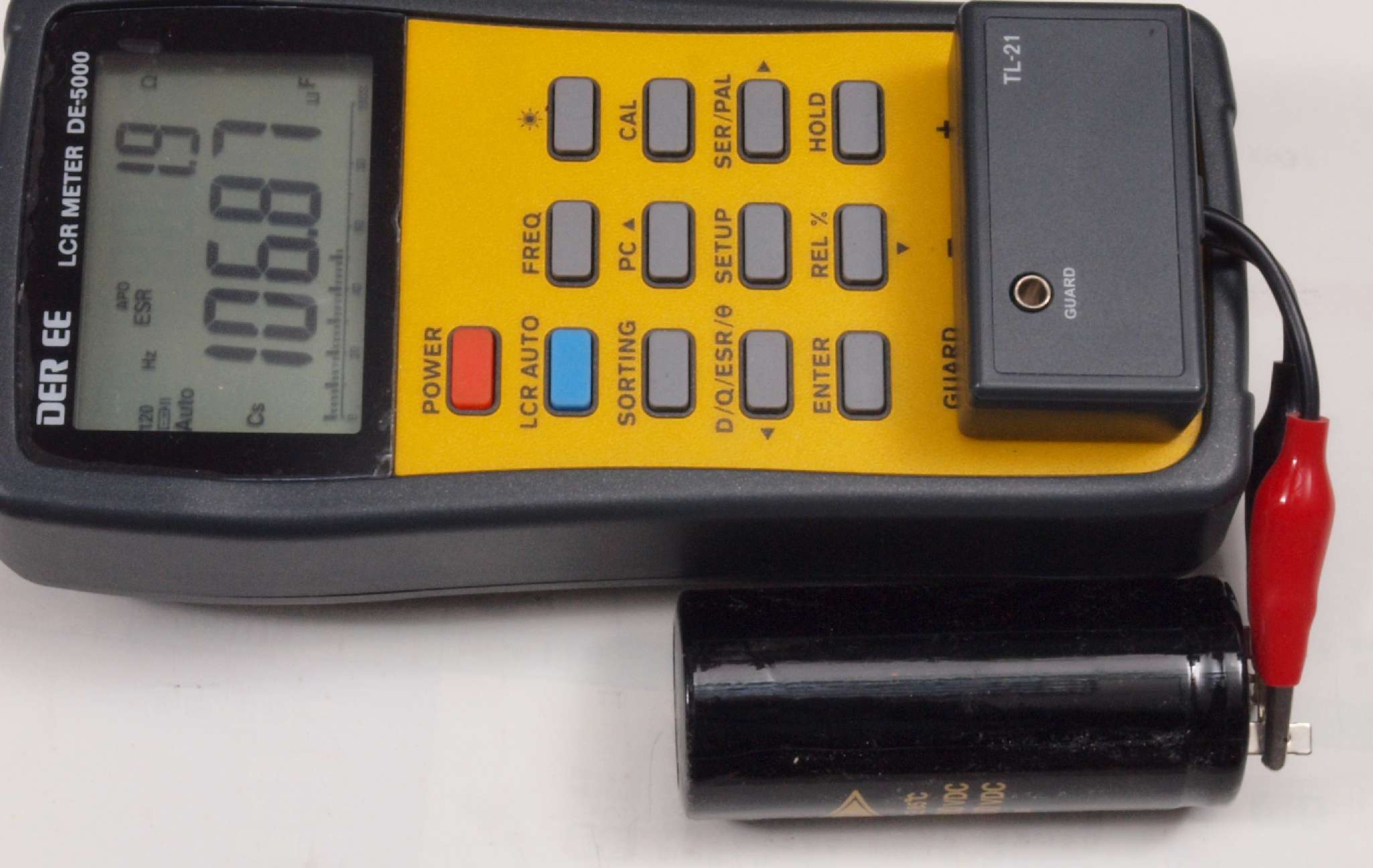

Ａ４４．　点検中　交換する電源ブロック電解コンデンサー「１００μＦ×２／５００V」。　１０６．８７μＦ、ＥＳＲ＝１．９Ω。 　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照 　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

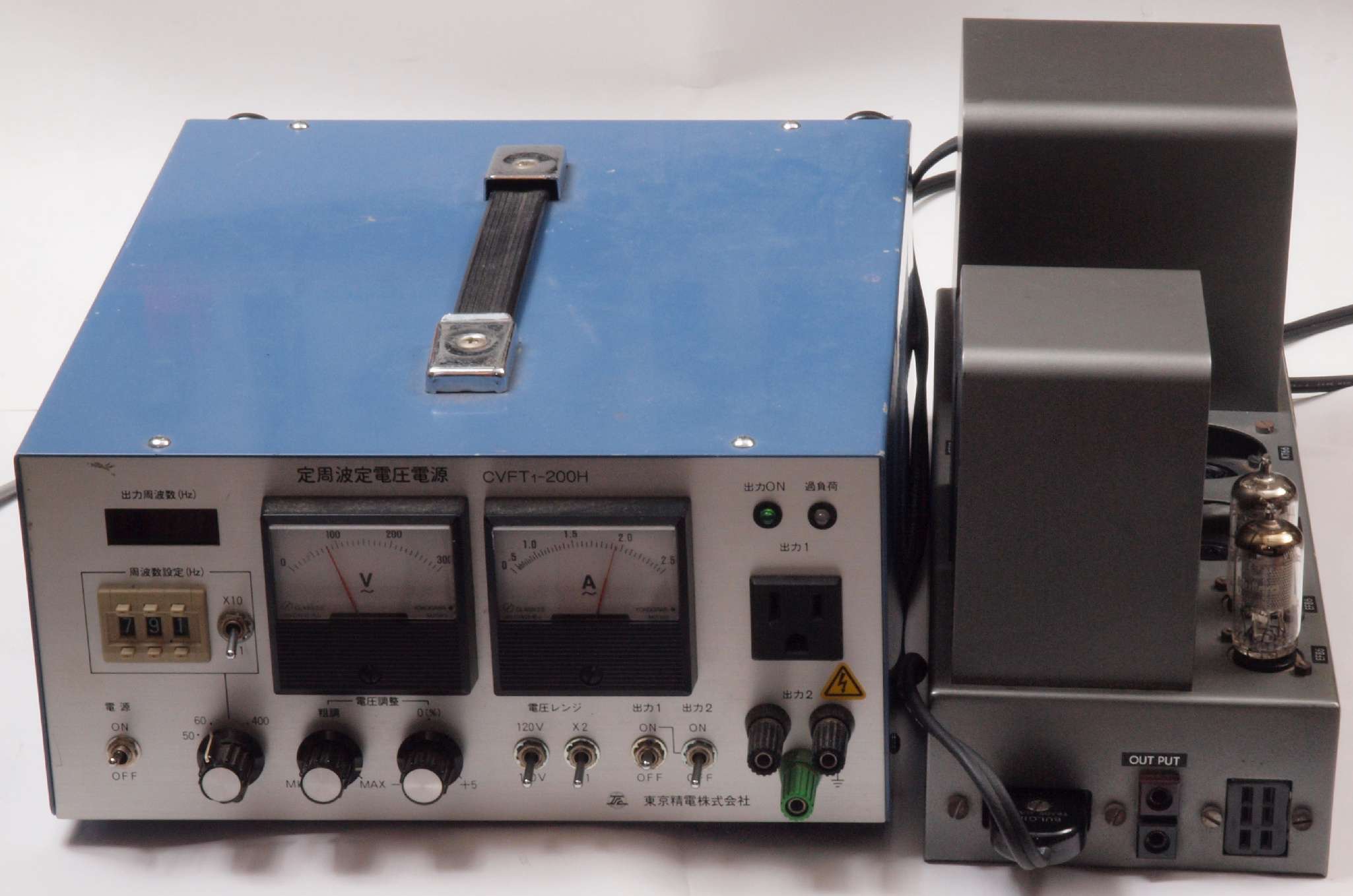

Ｔ．　電源トランス点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ０．　電源トランス点検。 　　　　左の安定化（電源・周波数）電源を使用する。 　　　　　　　　　　　　　層間絶縁破壊（巻き線間短絡）の為、入力ＡＣ８０Ｖ／６０Ｈｚで１．９５Ａも流れる。

ＴＯ１．　出力トランス点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　　　　　　　　　　　　　　　　８ΩSP出力端子へ１ｋＨｚ５．０Vを入力し、各巻線電圧を測る。 測定値は左から、８ΩSP出力端子への入力電圧＝５．００V 　　　　ＫＴ６６プレート巻線電圧＝３４．９２Ｖ、ＫＴ６６プレート巻線電圧＝３４．８０Ｖ、 　　　　ＫＴ６６カソードＮＦＢ巻線電圧＝７．８２Ｖ、ＮＦＢ巻線電圧＝２．５０Ｖ。

ＴＯ２．　６台目出力トランス点検。８ΩSP出力端子へ１ｋＨｚ５．０Vを入力し、各巻き線電圧を測る。 測定値は左から、８ΩSP出力端子への入力電圧＝５．０１V 　　　　ＫＴ６６プレート巻線電圧＝３４．６５Ｖ、ＫＴ６６プレート巻線電圧＝３４．６１Ｖ、 　　　　ＫＴ６６カソードＮＦＢ巻線電圧＝７．７７Ｖ、ＮＦＢ巻線電圧＝２．４７Ｖ。

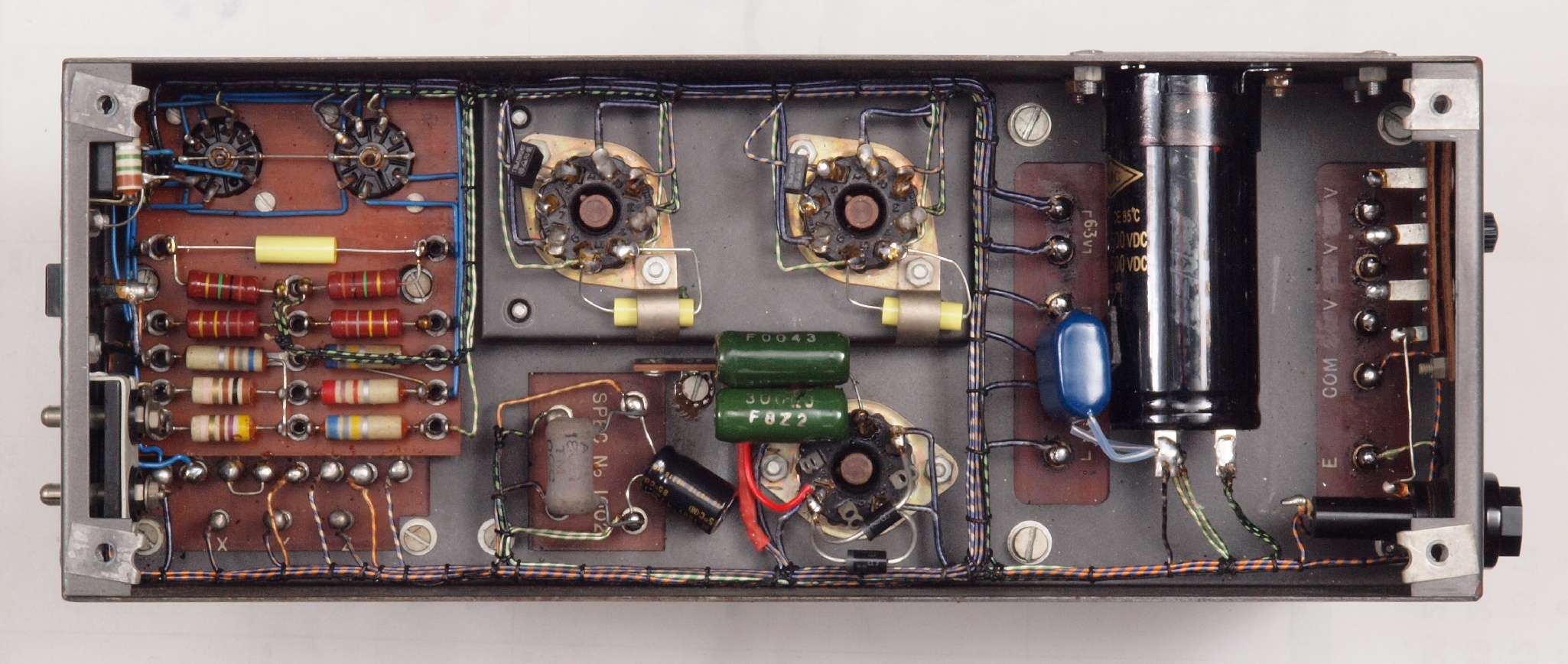

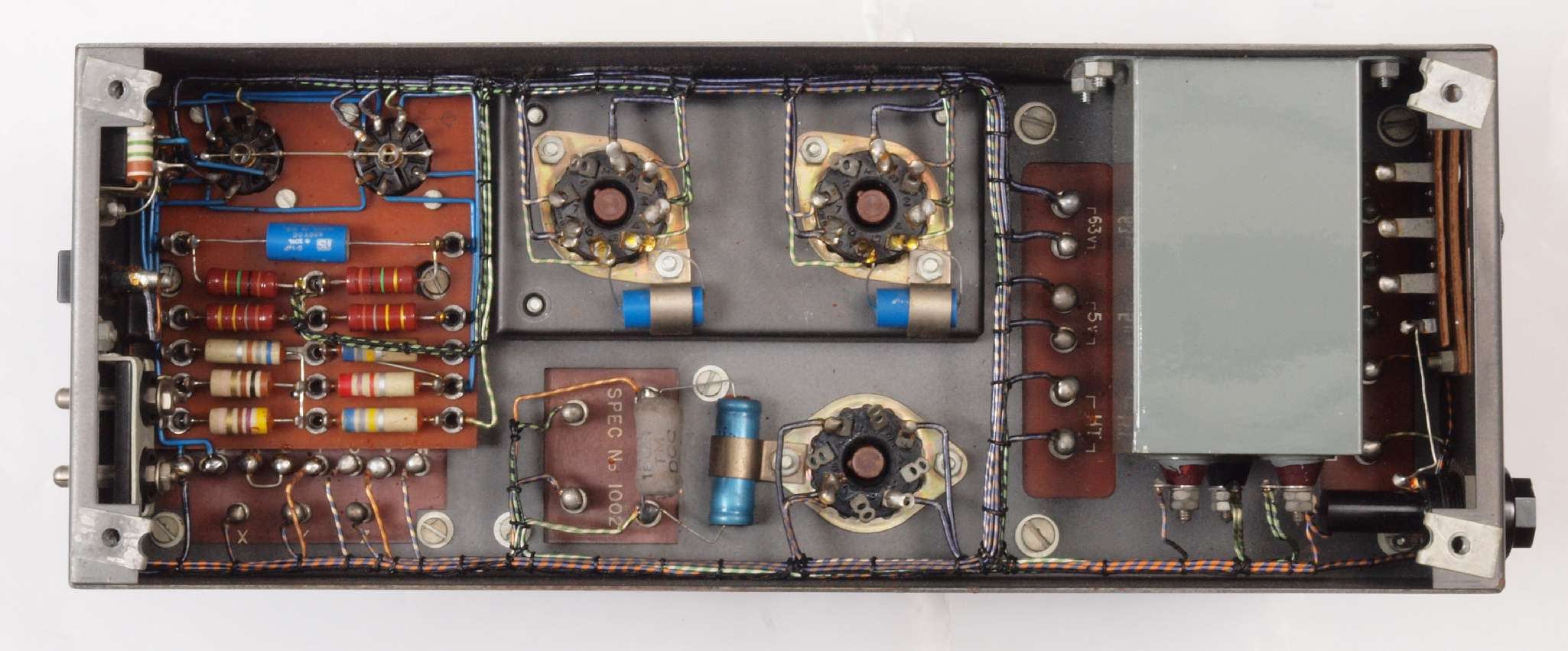

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理前　下から見る。

Ｃ２．　修理中　下から見る。　終段出力真空管ＫＴ−６６へヒューズを増設、これで出力トランスは安泰。 　　　　　　　　　　　　　　　　コンデンサー等の端子への接続は絡げる＋半田付けがプロ（金を貰う）の仕事。

Ｃ３．　修理後　下から見る。

Ｃ２１．　修理前　下蓋裏の錆

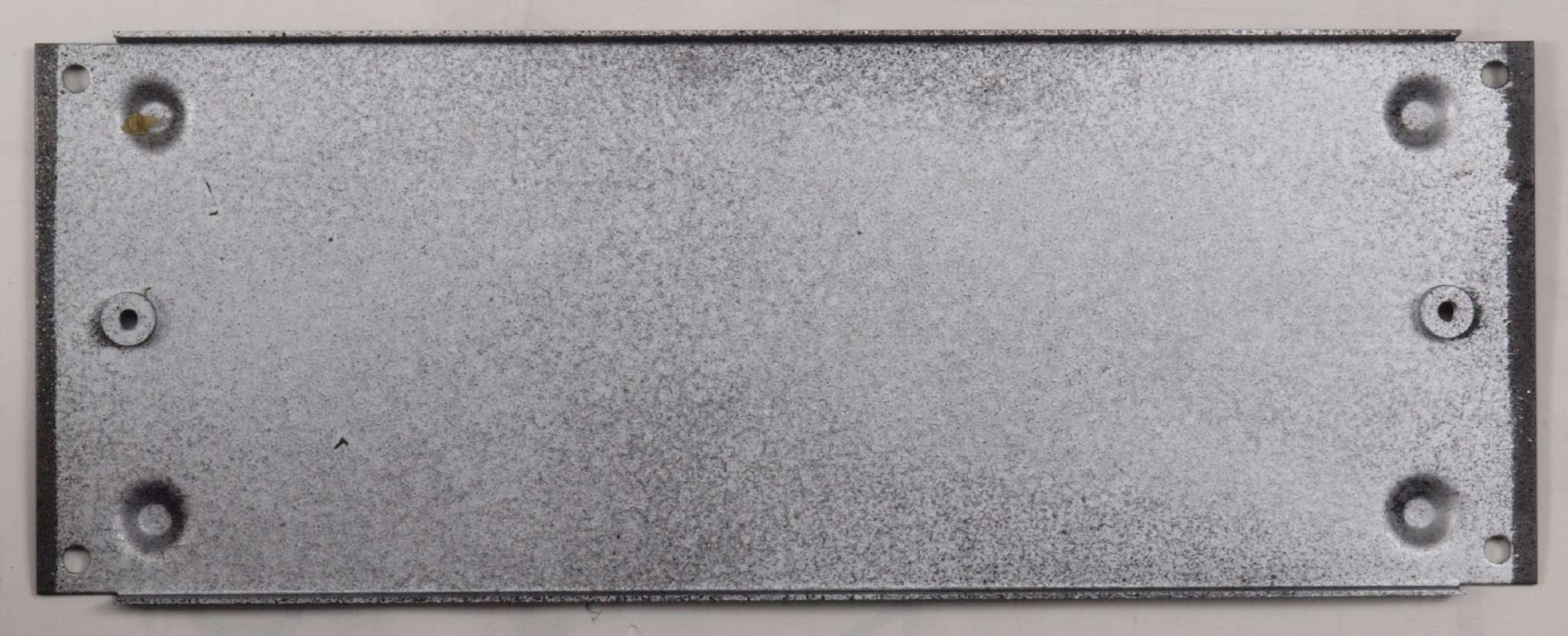

Ｃ２２．　修理（塗装）後　下蓋裏の錆、軽くラッカーで押さえる。

Ｃ３．　交換部品（ＱＵＡＤ　ＱＣ�U＋QUAD�U．　１−２台目共）。

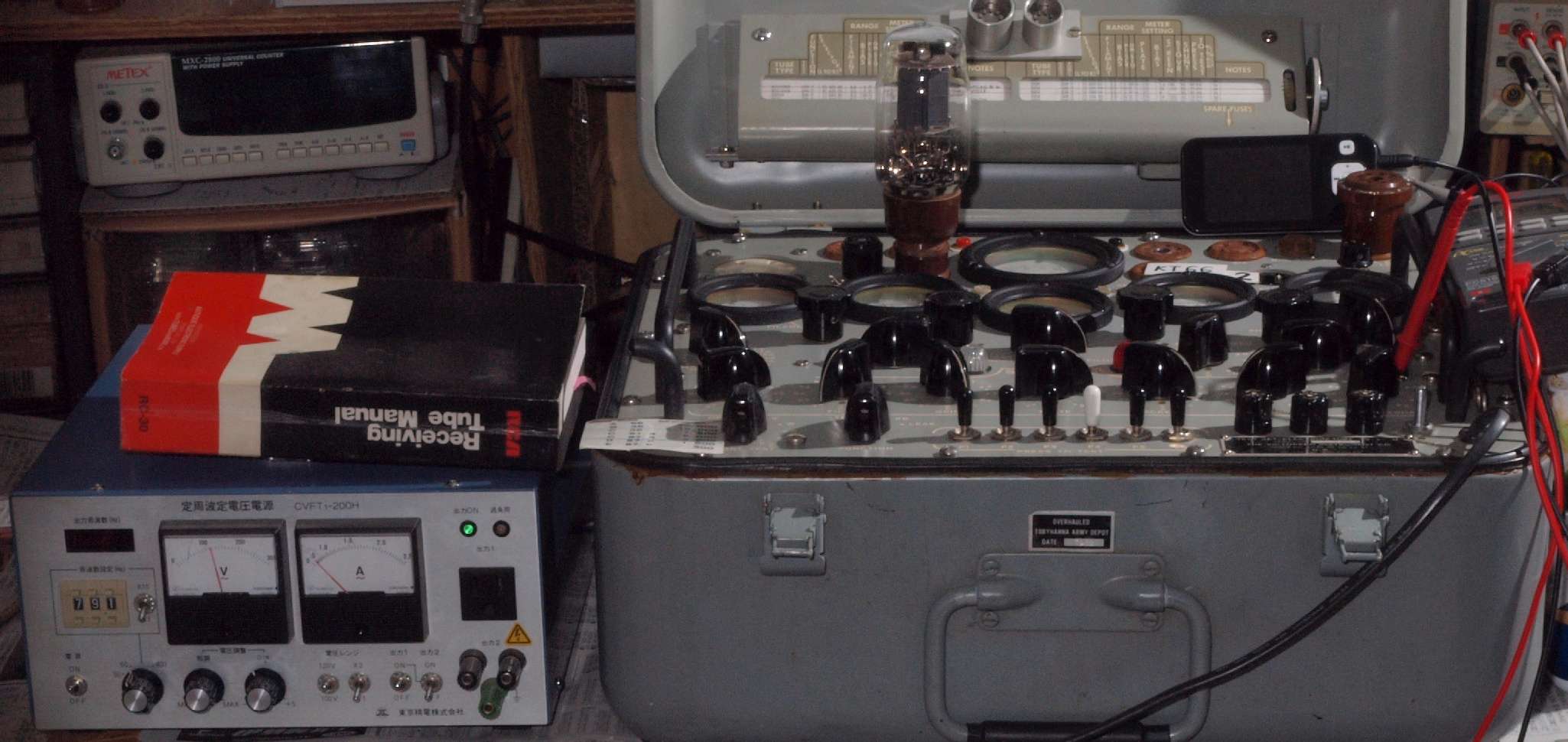

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　真空管ハンドブック（規格表）の、 　　　　６２６７（ＥＦ８６）相互コンダクタンス＝２０００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。 　　　　ＫＴ６６相互コンダクタンス＝６３００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝８５ｍＡ、Ｅｇ１＝−１５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。 ＧＺ３２（５ＡＱ４）エミション測定＝VacuumTubeTester Hickok TV-2B/U　の「５Ｕ４」検査方法による、破棄値＝７５。

Ｕ０．　付属真空管。　左から、GZ３２、ＫＴ６６、２本目ＫＴ６６、６２６７、２本目６２６７

Ｕ１．　付属１本目「６２６７」。　Ｇｍ測定＝２５００μmho、ＩＰ＝３．１０ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」

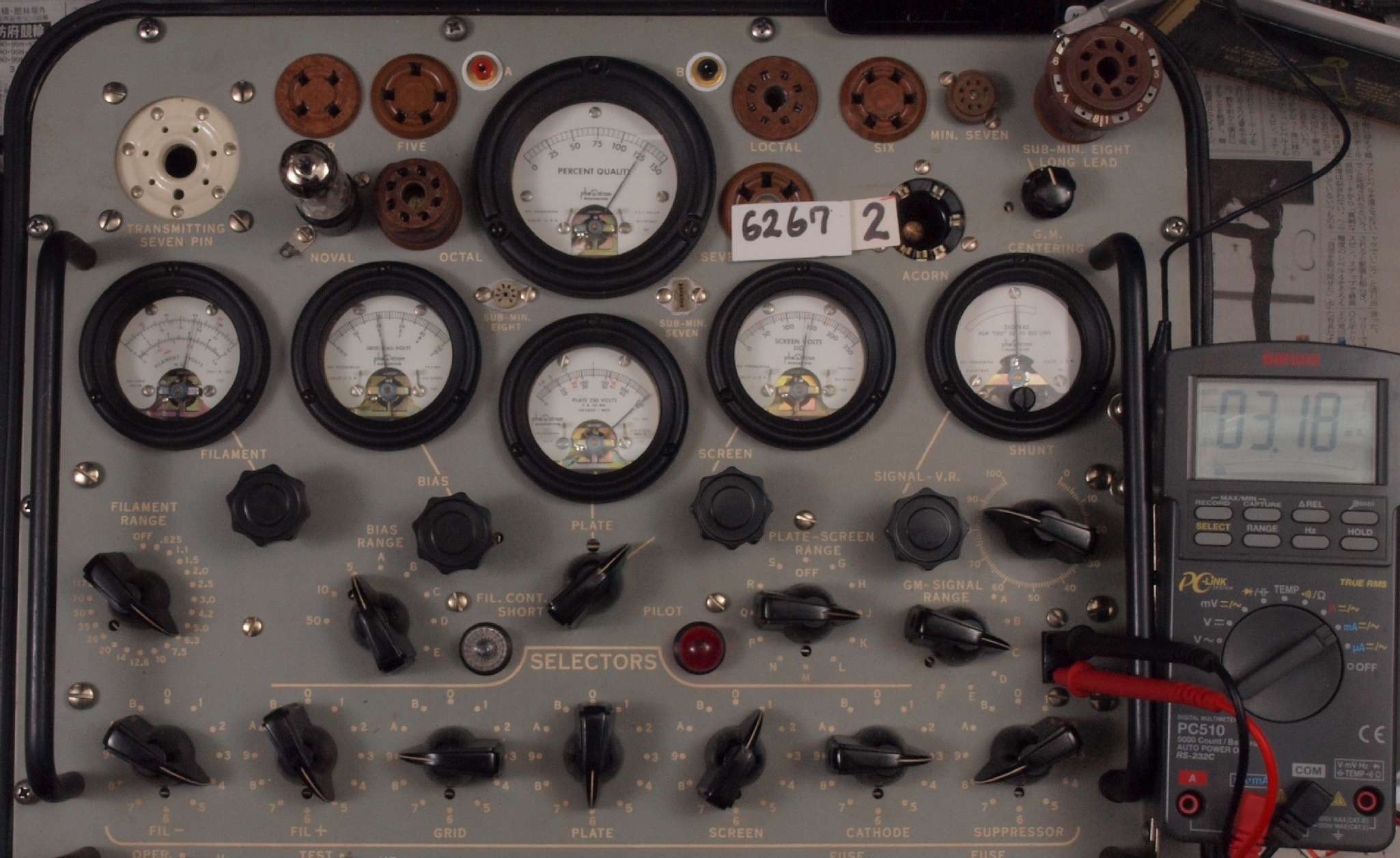

Ｕ２．　付属２本目「６２６７」。　Ｇｍ測定＝２５００μmho、ＩＰ＝３．１８ｍＡ。

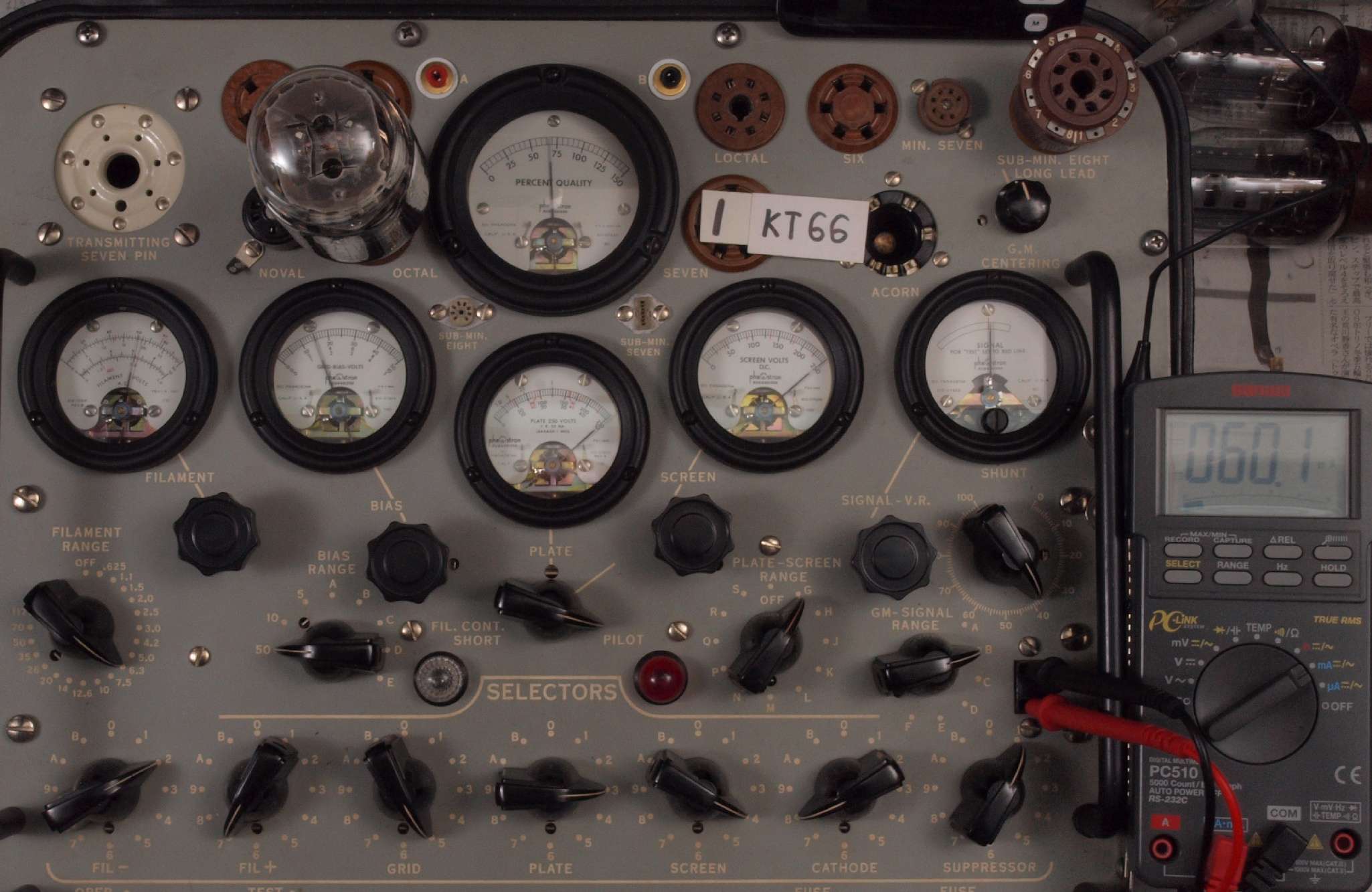

Ｕ３１．　付属１本目「ＫＴ６６」。　Ｇｍ測定＝６６００μmho、ＩＰ＝６０．１ｍＡ。 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」

Ｕ３２．　付属２本目「ＫＴ６６」。　Ｇｍ測定＝６１００μmho、ＩＰ＝６０．０ｍＡ。

Ｕ４１．　付属「ＧＺ３２（５ＡＱ４）」ユニット１　エミション測定＝１００、Ｉｐ＝３．１３ｍＡ。 　　　　　　Vacuum Tube Tester Hickok TV-2B/U　の「５Ｕ４」検査方法による、破棄値＝７５。

Ｕ４２．　付属「ＧＺ３２（５ＡＱ４）」ユニット２　エミション測定＝１００、Ｉｐ＝３．１３ｍＡ。

測定電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

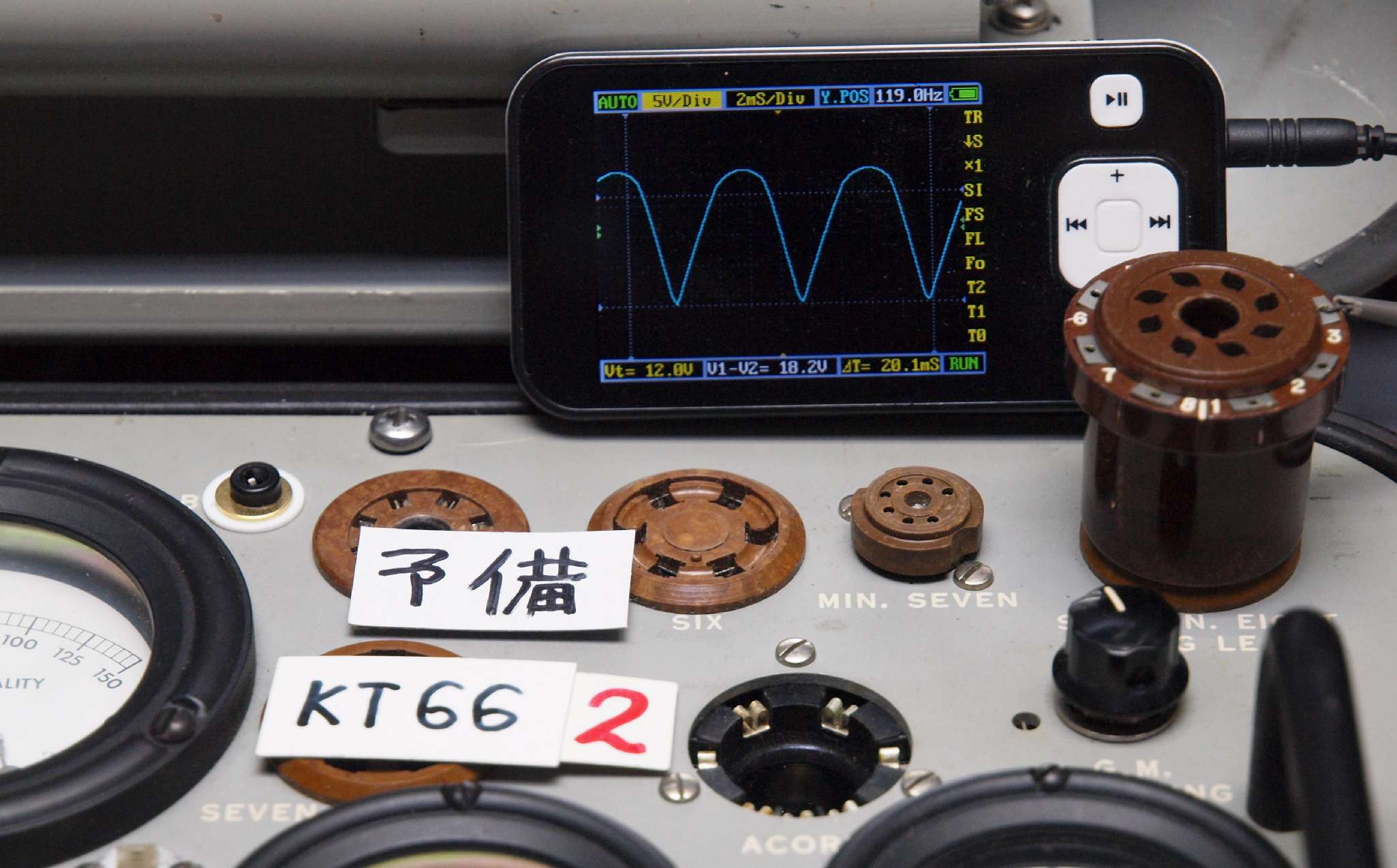

プレート波形を観測しながら測定する。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　中　ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

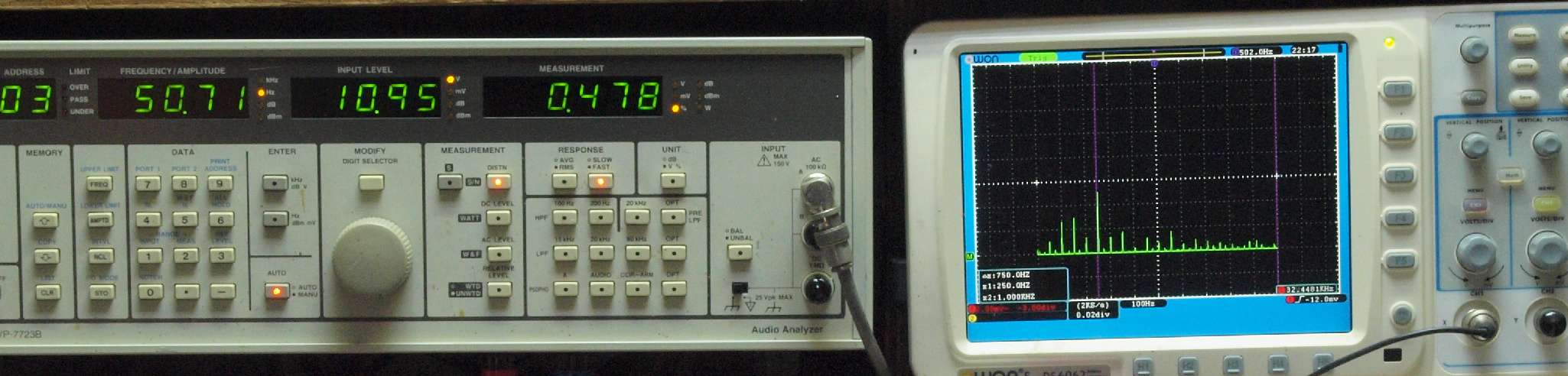

Ｅ１．　Ｒａｄｉｏ_５０Ｈｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．４７８％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

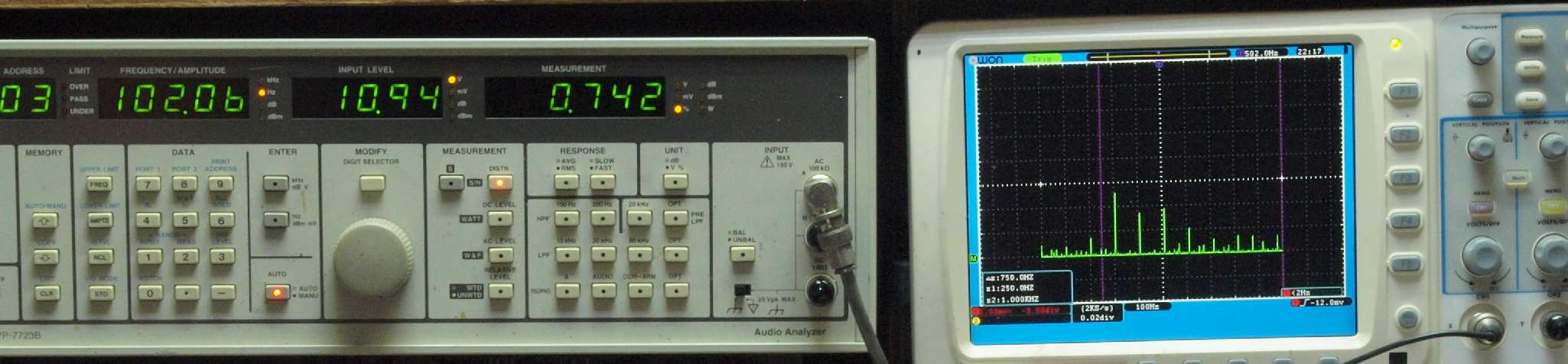

Ｅ２．　Ｒａｄｉｏ_１００Ｈｚ入力、側ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．７４２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

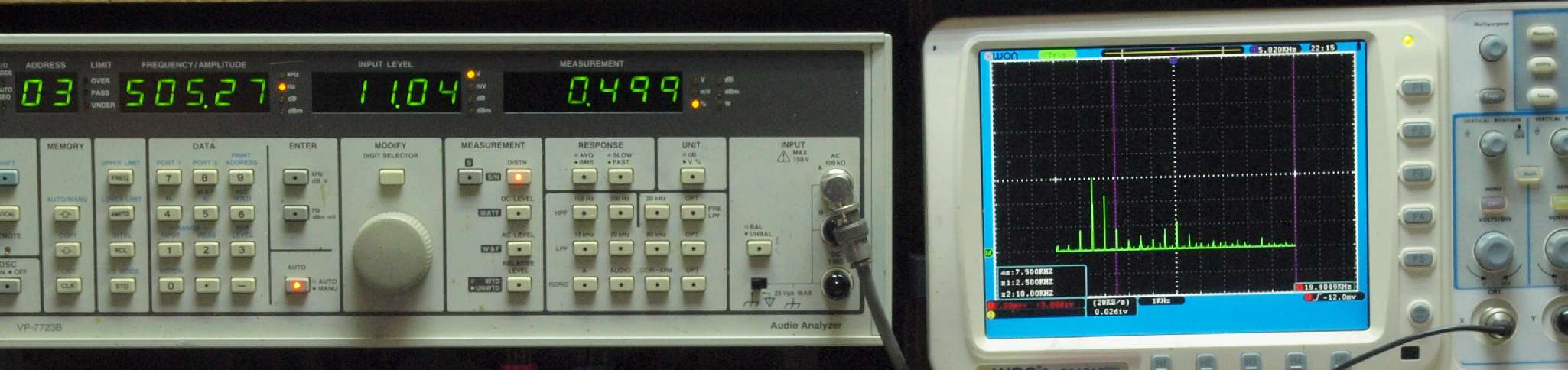

Ｅ３．　Ｒａｄｉｏ_５００Ｈｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．４９９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

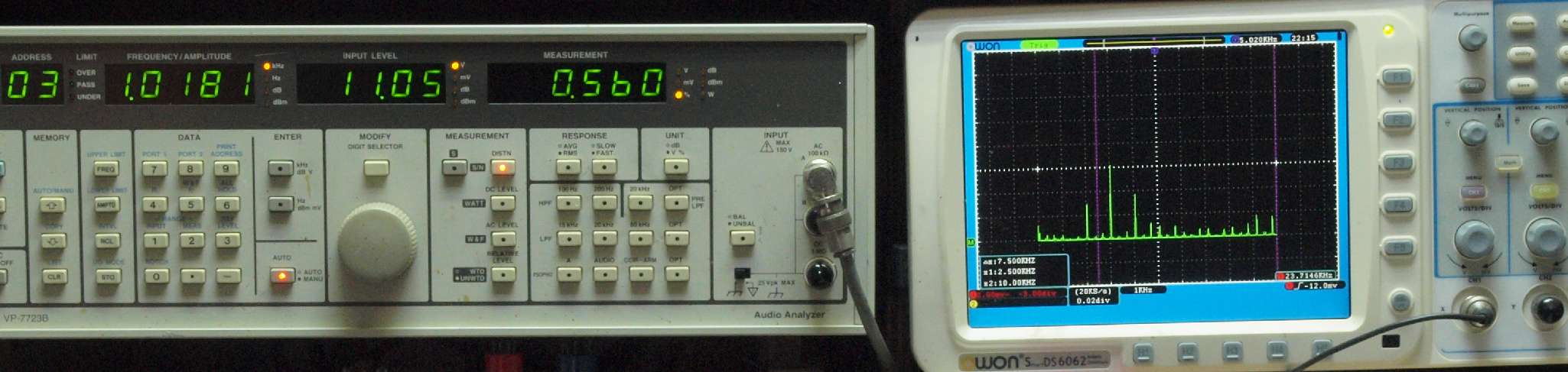

Ｅ４．　Ｒａｄｉｏ_１ｋＨｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．５６０％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

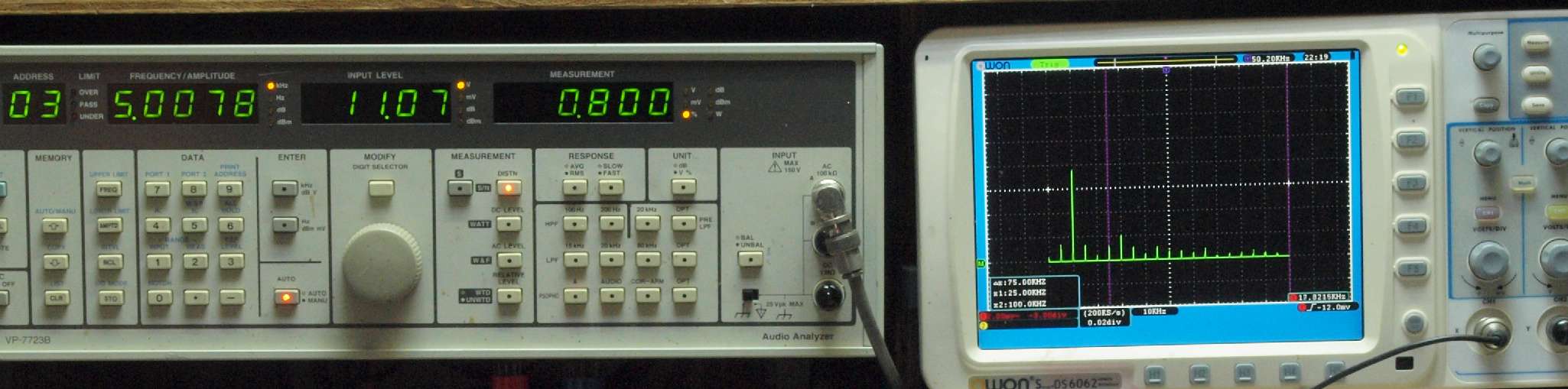

Ｅ５．　Ｒａｄｉｏ_５ｋＨｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．８００％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

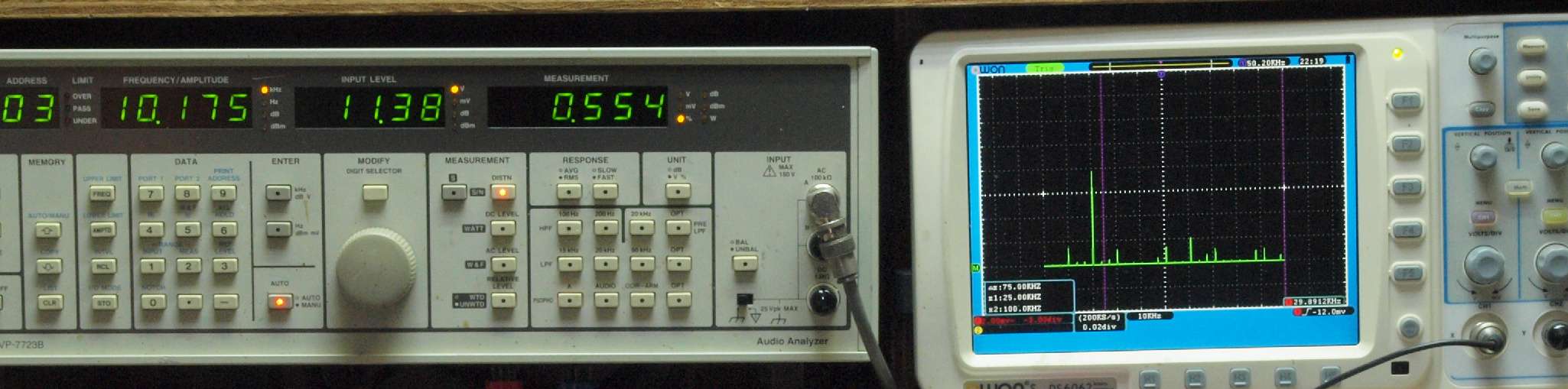

Ｅ６．　Ｒａｄｉｏ_１０ｋＨｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．５５４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　Ｒａｄｉｏ_２０ｋＨｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．９０９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

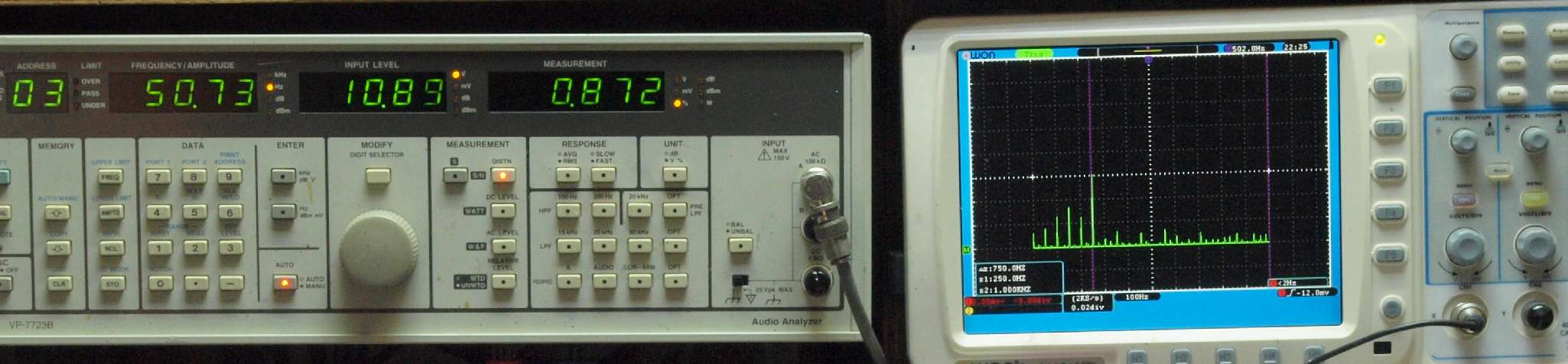

Ｅ２１．　MM_５０Ｈｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．８７２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

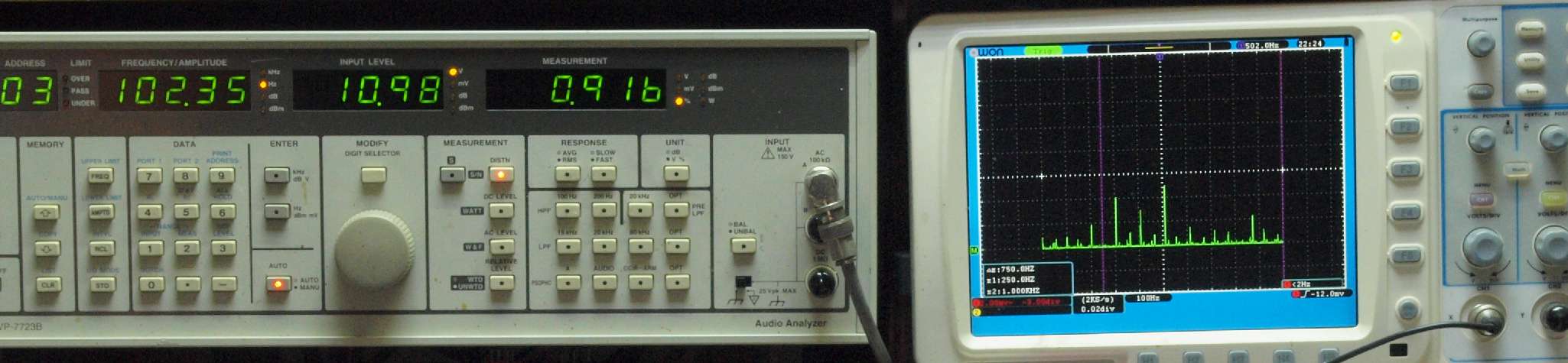

Ｅ２２．　MM_１００Ｈｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．９１６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

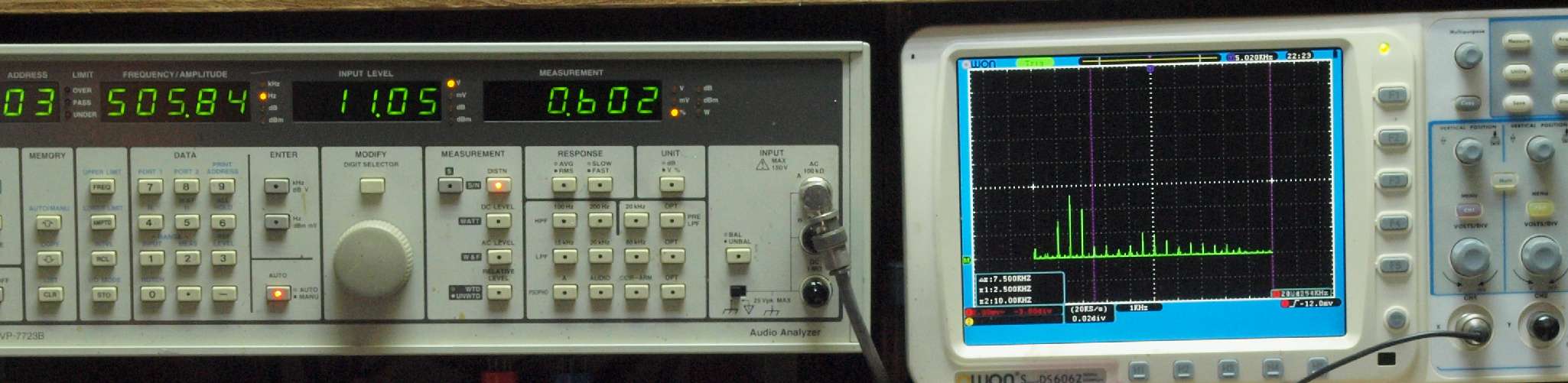

Ｅ２３．　MM_５００Ｈｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．６０２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

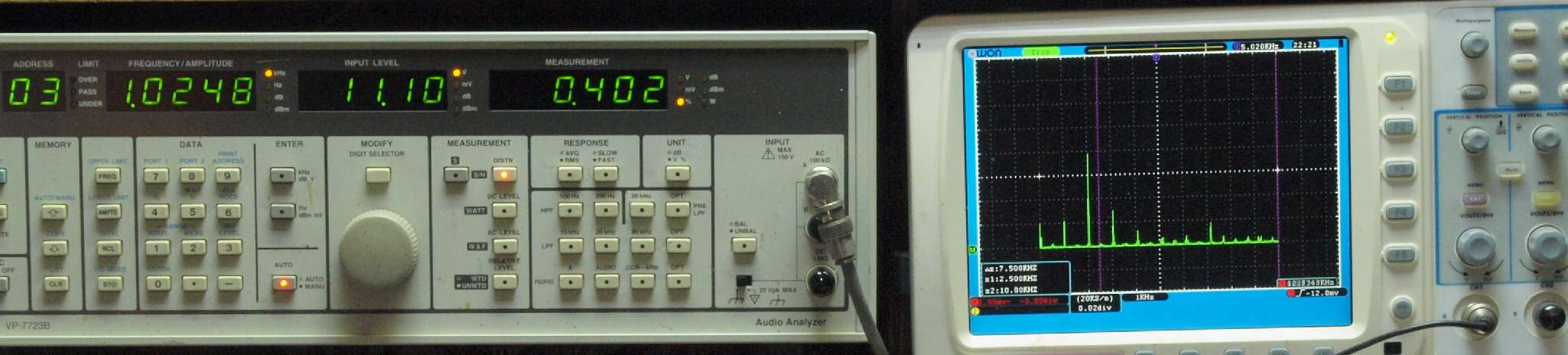

Ｅ２４．　MM_１ｋＨｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．４０２％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

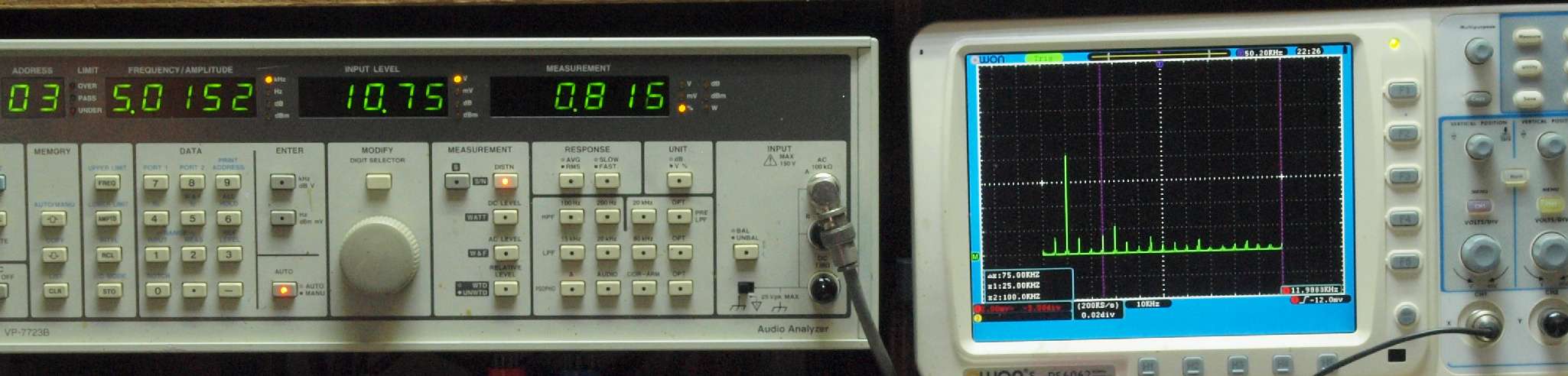

Ｅ２５．　MM_５ｋＨｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．８１５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　MM_１０ｋＨｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．５５３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

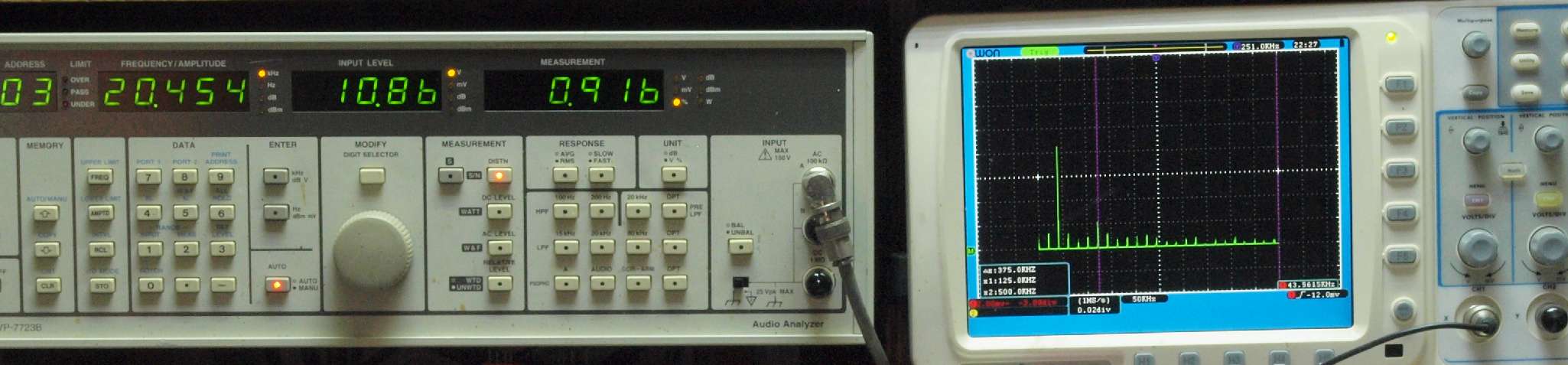

Ｅ２７．　MM_２０ｋＨｚ入力、ＳＰ出力電圧１１Ｖ＝１５Ｗ出力、　０．９１６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝５００ｋＨｚ。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＱＵＡＤ�U　の仕様（マニアル・カタログより）

型式 管球式アンプ　QUAD�U 出力 15W時20Hz〜20kHz 全高調波歪率 0.1%（70Hz 出力12W時）0.25% （50Hz 出力12W時） 周波数特性 20Hz〜20kHz /-0.2dB。10Hz〜50kHz /-0.5dB。 入力感度 1.4V（出力15W時） SN比 ８０dB以上 ダンピングファクター ５ 電源 AC200-250V/40-80Hz(100-130V) 使用真空管 KT66×２、　EF86×２、　GZ32 外形寸法 幅３１３×高１６５×奥行１０６mm 重量 約９kg
