QUAD�U．　８台目修理

同時修理　QUAD�U．　７台目　　２０１９／７／１４到着　　８／１４完成

Ｍ．　到着時の梱包状況 A．　修理前の状況 十数年前にヤフオクで購入しました。 前所有者は英国のQUAD社に送ってオーバーホールを施しており、よい状態でした。 数年経過したのち、片方のアンプの音が聞こえなくなったため埼玉県所沢市のWestern Laboに持ち込んで修理してもらいました。 故障の原因はEF86の玉切れでした。 このように、恥ずかしながら私自身は初歩的なメンテナンスもわからないド素人です。 Quad�Uを購入した当時はQuad22とのペアで使っておりましたが、CDを聴く機会が増えたためその後プリアンプをCounterpoint5.1に変更しております。 今回の故障ですが、スイッチを入れてから5分くらい経って機器が温まり出すと片方アンプ（７台目）から唸り音が聞こえるようになり、出力も下がります。 スピーカーを繋ぎ変えるとそちらから雑音が発生しますが、プリとの接続でRCAコードの左右を替えても雑音の発生源は同一スピーカーからです。 B．　原因 各部経年劣化。 通電後5分くらい経っと歪みが数１０％に上がります、唸り音は未確認。 Ｔ．　電源トランス点検。 層間絶縁破壊（巻き線間短絡）の点検。 ＴＯ．出力トランス点検。 層間絶縁破壊（巻き線間短絡）の点検。 Ｃ．　修理状況 電解コンデンサ交換・追加。 フイルムコンデンサー交換・追加。 ＫＴ６６へヒューズ（２００ｍＡ）挿入。 劣化ハンダ補正。 整流管をダイオードに変更。 電源フューズ交換。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ６２６７　Ｇｍ、ＩＰ測定。 ６２６７（ＥＦ８６）相互コンダクタンス＝２０００μmho、Ｉｐ＝３ｍＡがＲＣＡの規格値。 １本目、Ｇｍ測定＝２４００μmho、ＩＰ＝３．２０ｍＡ。 ２本目、Ｇｍ測定＝２３４０μmho、ＩＰ＝２．１６ｍＡ。。 ＫＴ６６　Ｇｍ、ＩＰ測定。 ＫＴ６６相互コンダクタンス＝６３００μmho、Ｉｐ＝８５ｍＡがＲＣＡの規格値。 １本目、Ｇｍ測定＝３５００μmho、ＩＰ＝６７．５ｍＡ。 ２本目、Ｇｍ測定＝３６００μmho、ＩＰ＝６６．５ｍＡ。 ＧＺ３４　エミッション測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる予備（購入）真空管測定、別ファイルが開きます。 ＥＦ８６（６２６７）　Ｇｍ、ＩＰ測定。 ６２６７（ＥＦ８６）相互コンダクタンス＝２０００μmho、Ｉｐ＝３ｍＡがＲＣＡの規格値。 １本目、Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。 ２本目、Ｇｍ測定＝２４００μmho、ＩＰ＝１．９６ｍＡ。 ＫＴ６６　Ｇｍ、ＩＰ測定。 ＫＴ６６相互コンダクタンス＝６３００μmho、Ｉｐ＝８５ｍＡがＲＣＡの規格値。 １本目、Ｇｍ測定＝４０００μmho、ＩＰ＝９２．０ｍＡ。 ２本目、Ｇｍ測定＝４０００μmho、ＩＰ＝９２．４ｍＡ。 ３本目、Ｇｍ測定＝４０００μmho、ＩＰ＝９３．３ｍＡ。 ４本目、Ｇｍ測定＝４０００μmho、ＩＰ＝９４．４ｍＡ。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　２個追加。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　１個交換。 フイルムコンデンサ−　　　　　　　　　　　　　　　　　　　３個交換。 フイルムコンデンサ−　　　　　　　　　　　　　　　　　　　２個追加。 ヒューズ（２００ｍＡ）　　　　　　　　　　　　　　　　　　　　　２個追加。 整流管をダイオード　　　　　　　　　　　　　　　　　　　　４本追加。 ヒューズ（２Ａ）　　　　　　　　　　　　　　　　　　　　　　　　１本交換。 Ｅ．　調整・測定 Ｇ．　修理費　　　　　　　　　　６０，０００円　　オーバホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＱＵＡＤ�U　の仕様（マニアル・カタログより）

Ｍ．　到着時の梱包状態。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｍ1．　元箱があるので安心。　下は　QUAD�U．　７台目

Ｍ２．　元箱があるので安心。真空管もしっかり保護。　下は　QUAD�U．　７台目

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　前から見る。

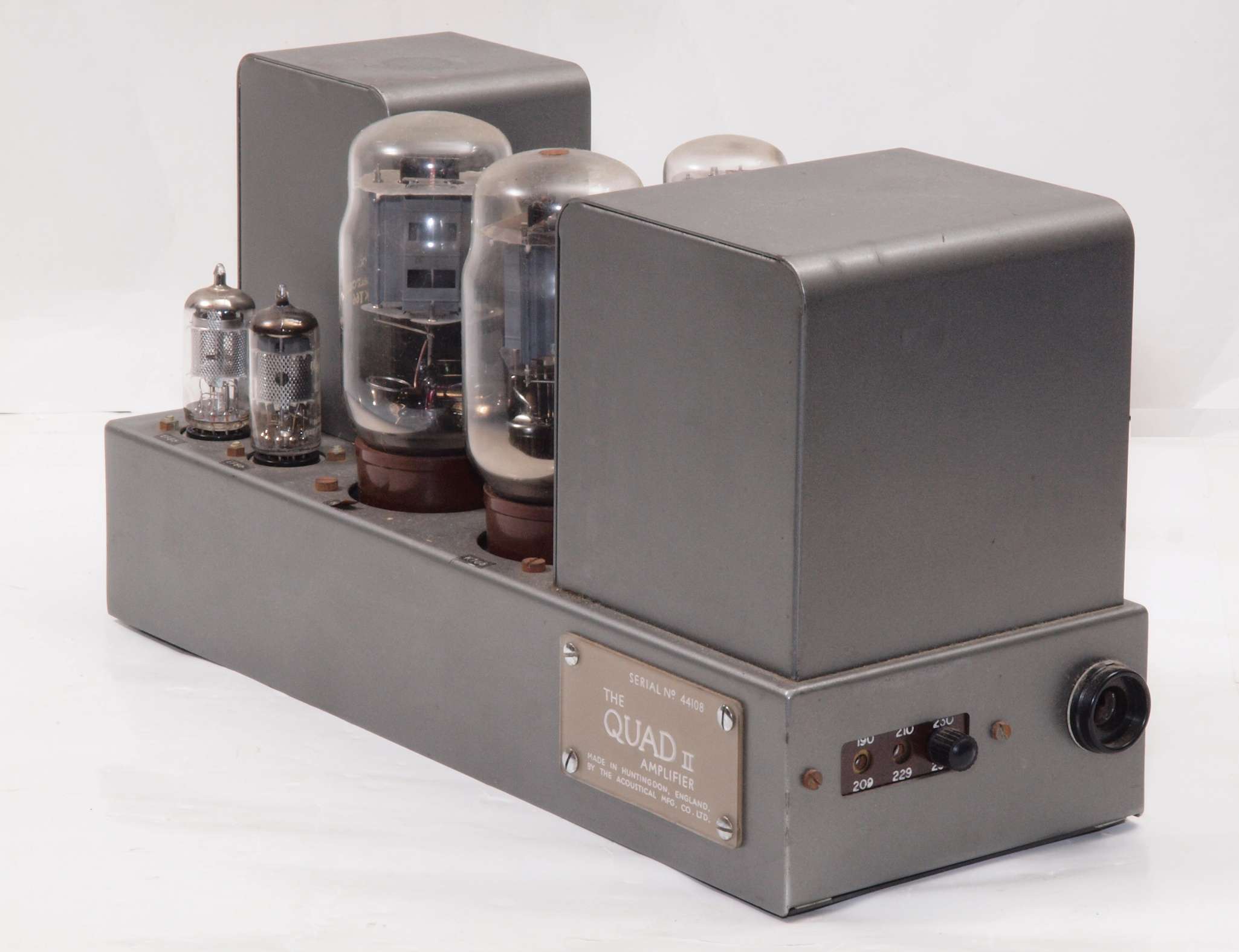

Ａ１２．　点検　前右から見る

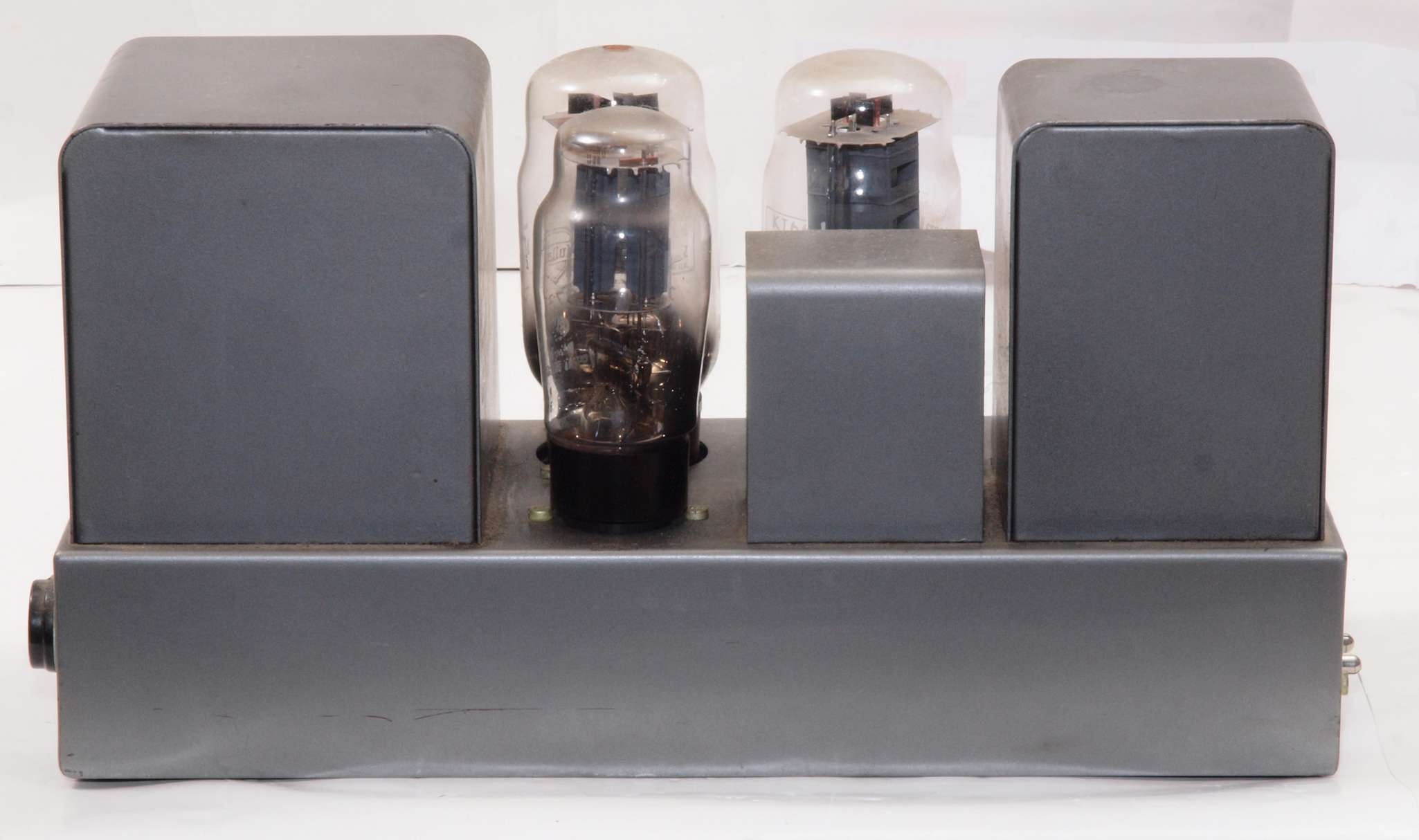

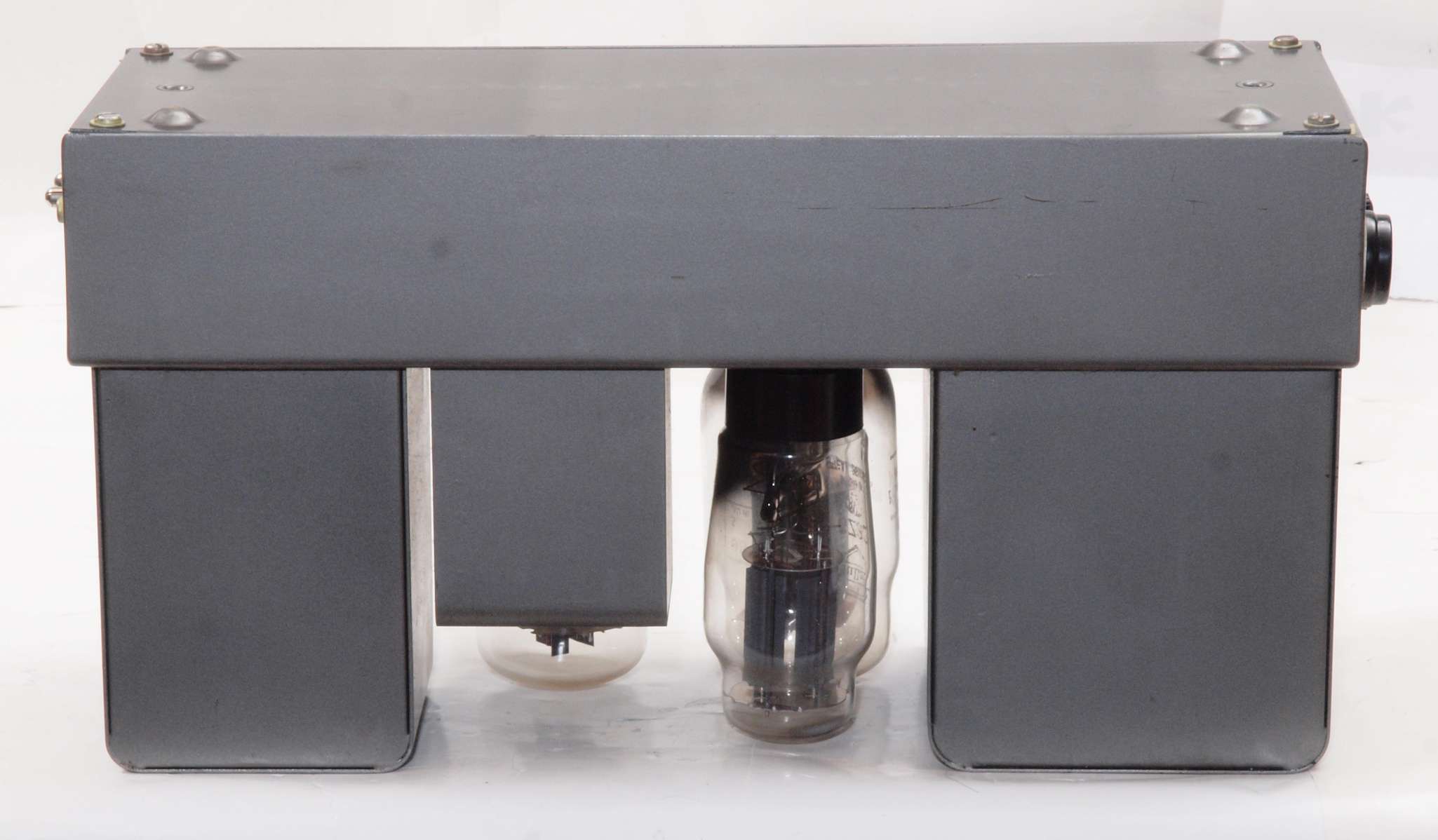

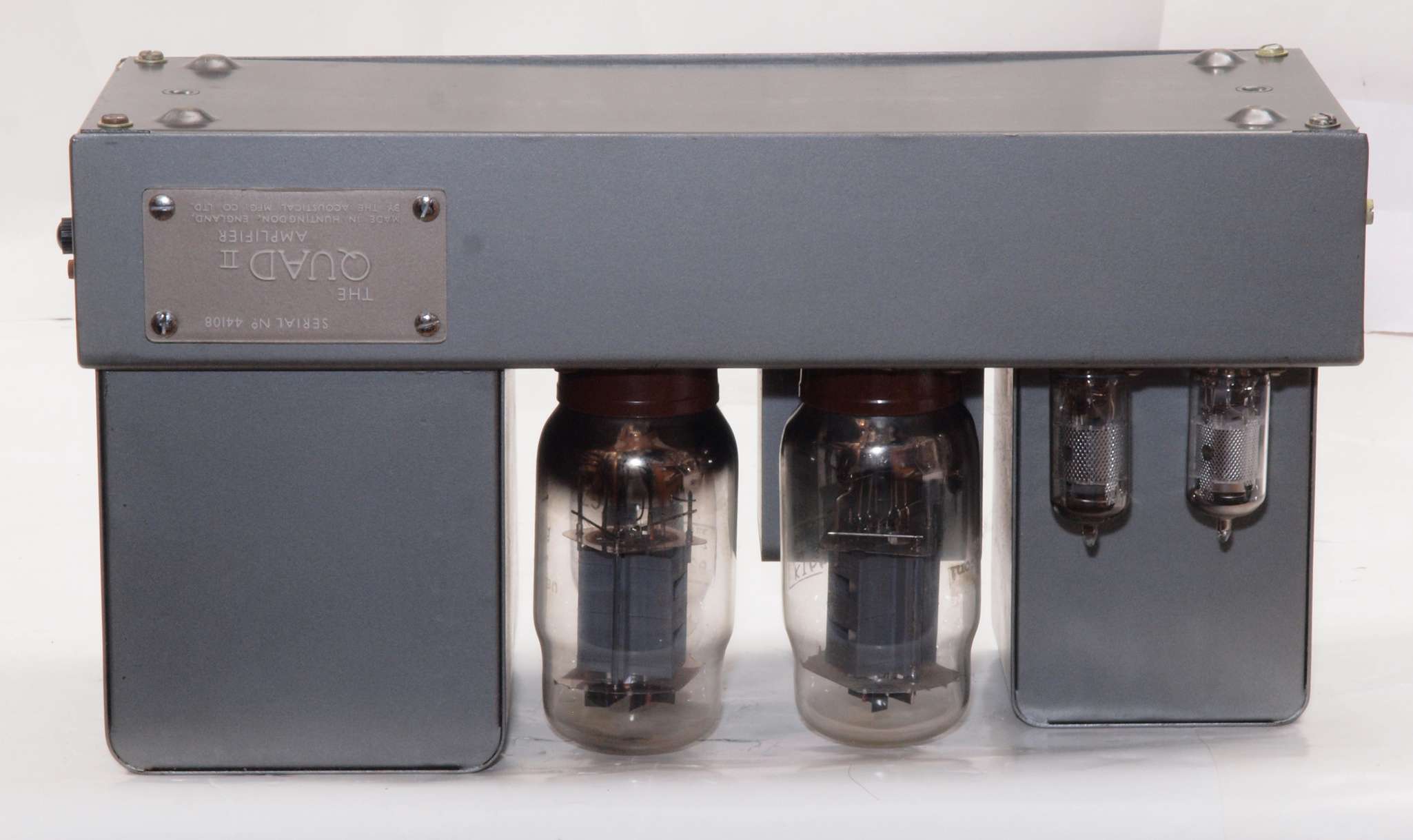

Ａ１３．　点検　後から見る

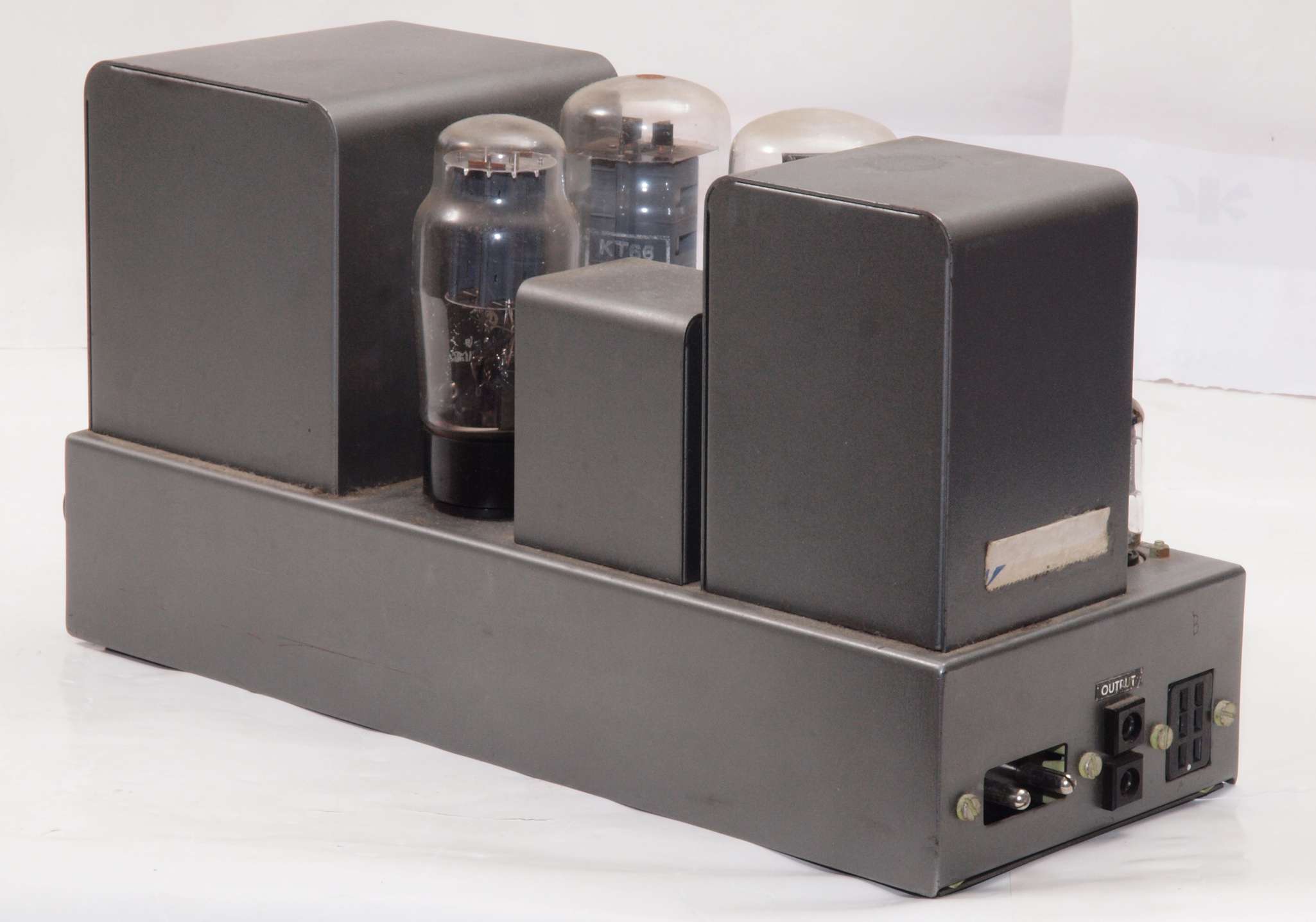

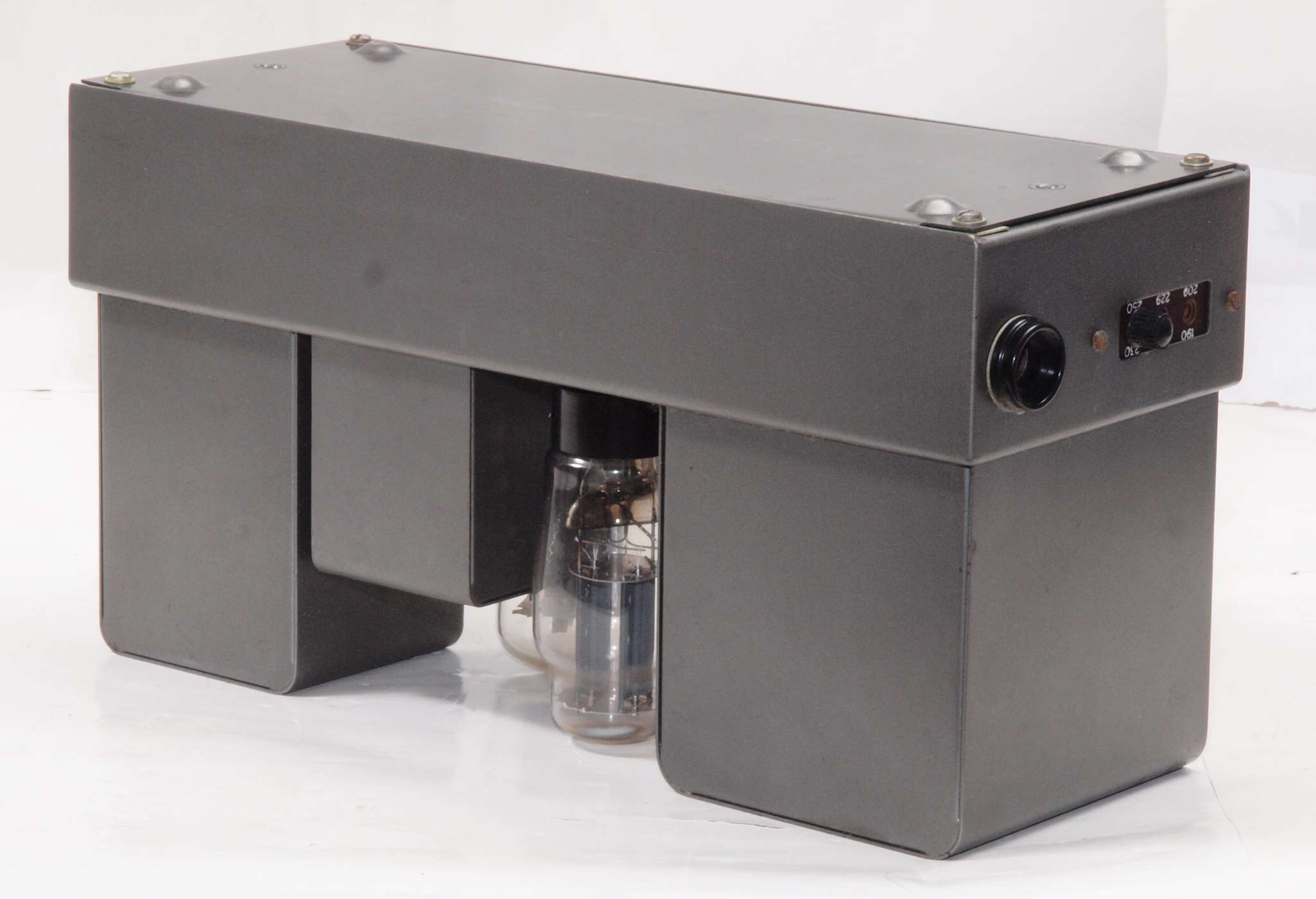

Ａ１４．　点検　後左から見る

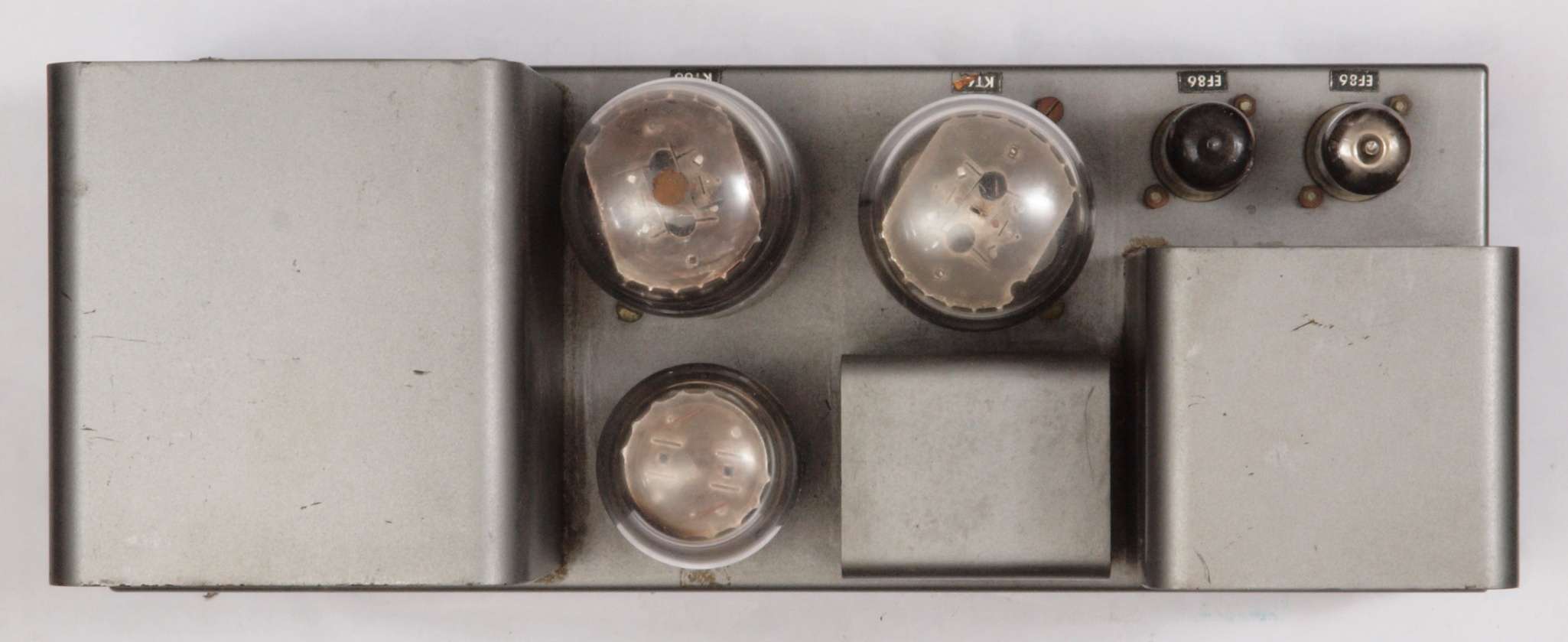

Ａ１５．　点検　上から見る

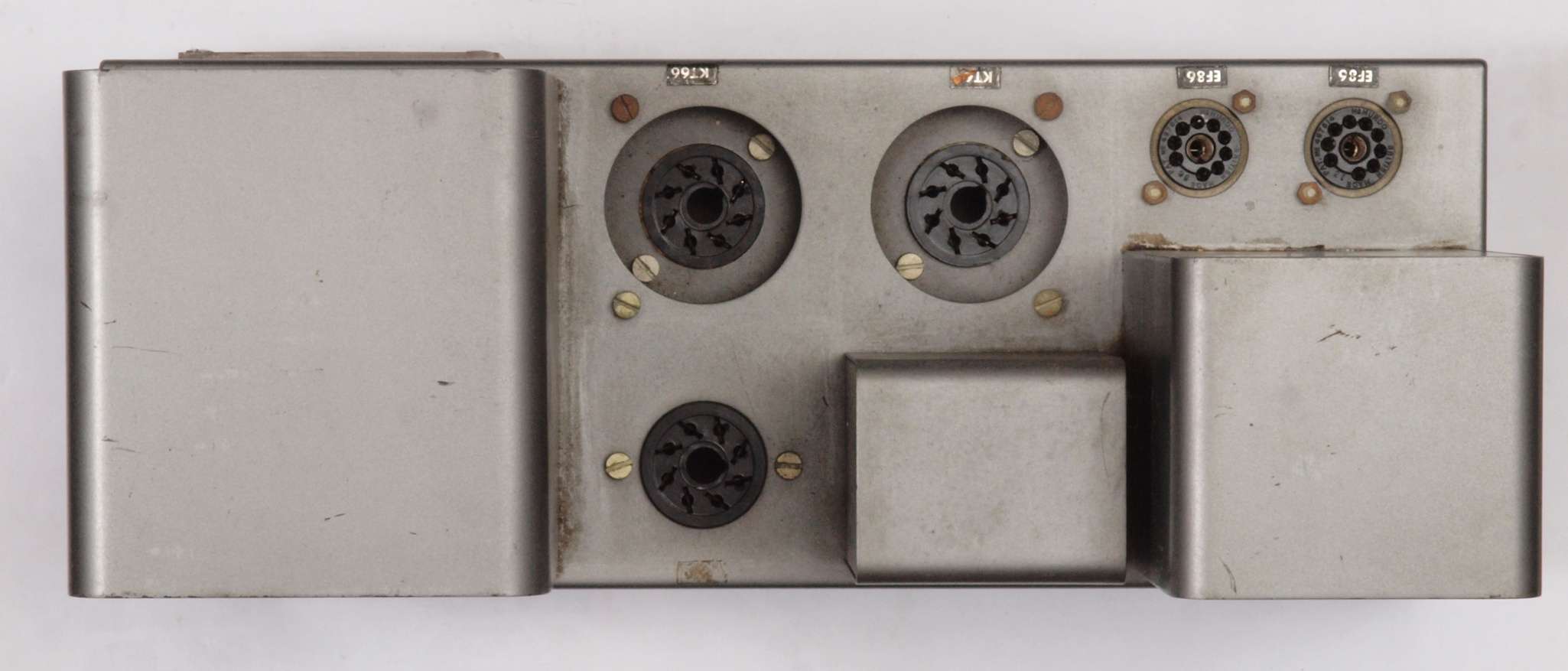

Ａ１６．　点検　真空管を抜き、上から見る

Ａ２１．　点検中　下前から見る

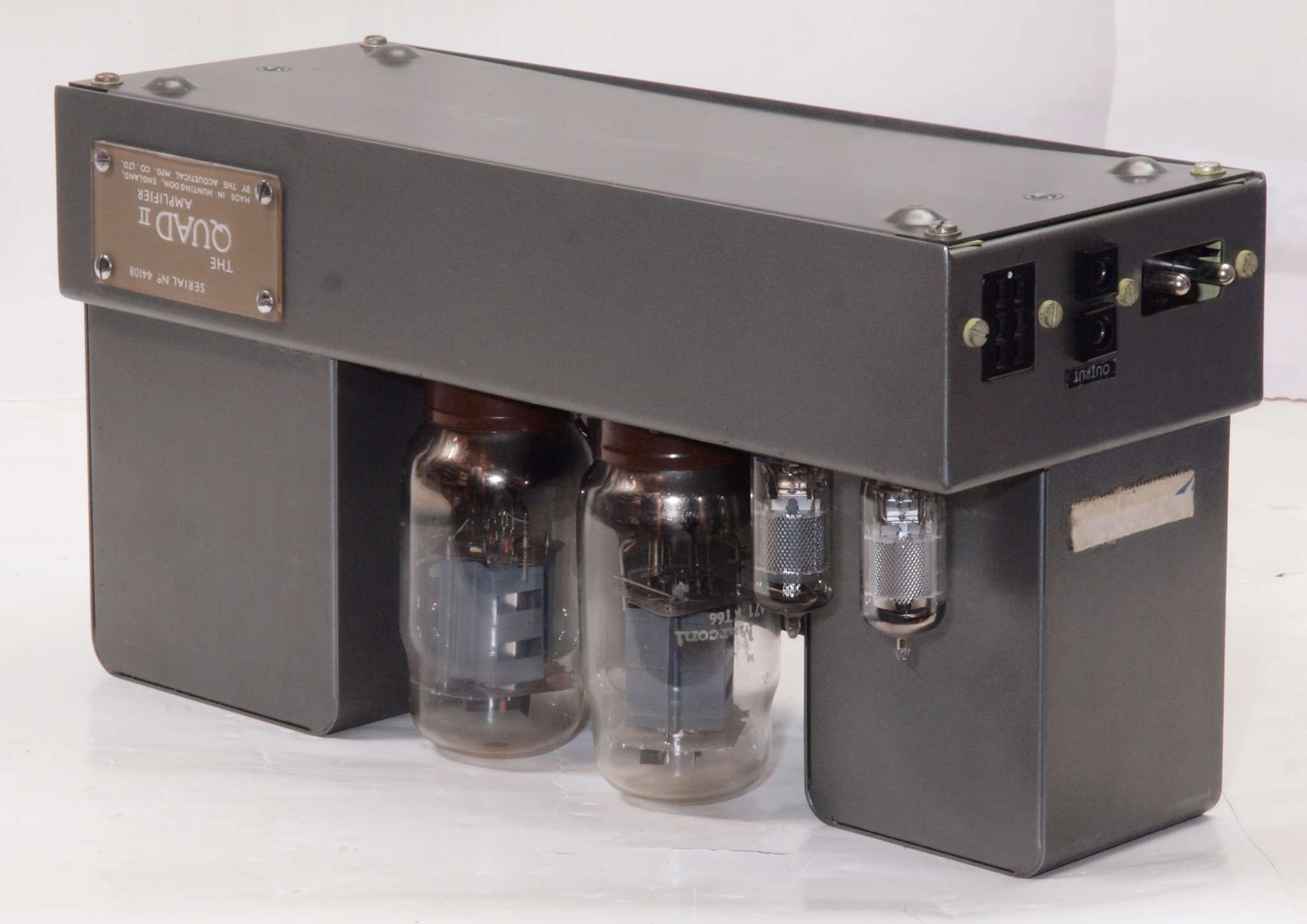

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

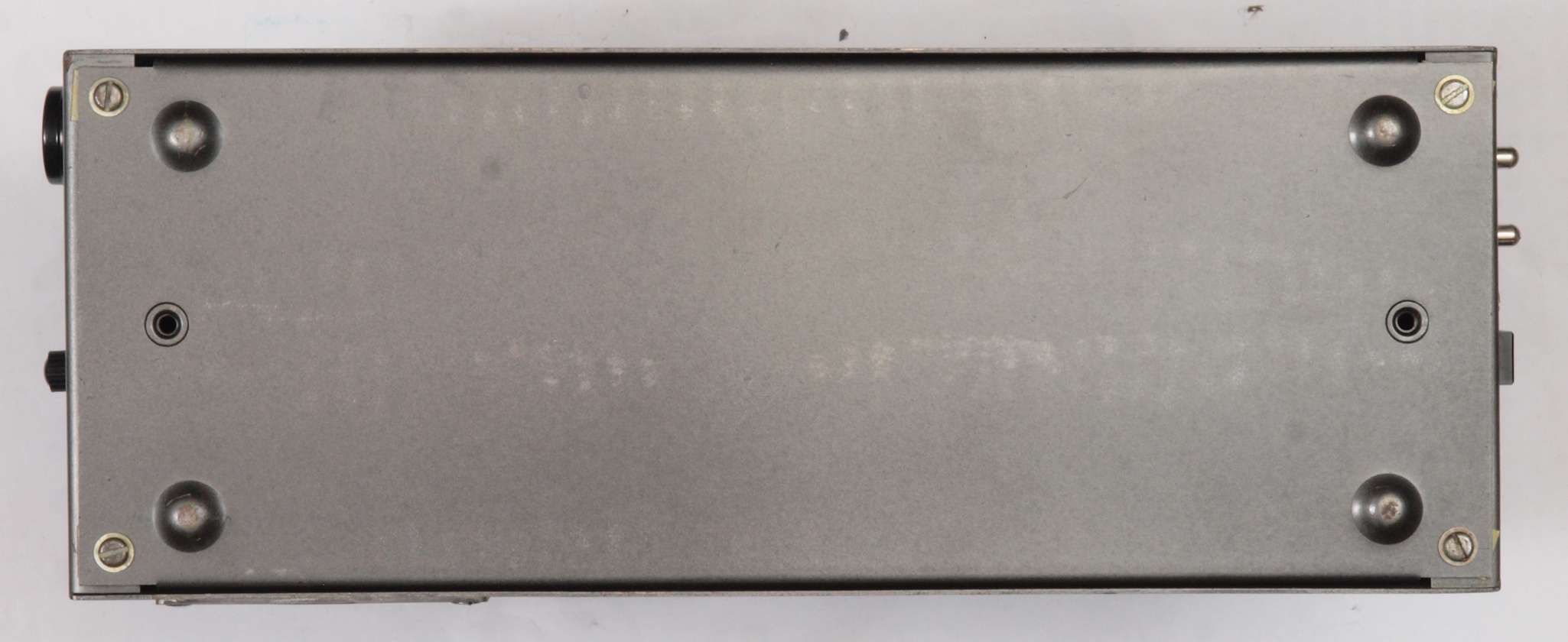

Ａ２５．　点検　下から見る

Ａ３．　点検　下蓋裏の錆。　下は　QUAD�U．　７台目

Ａ４．　点検　下蓋を取り、下から見る

Ａ５．　付属真空管。　左から、６２６７、２本目６２６７、ＫＴ６６、２本目ＫＴ６６、GZ３２。

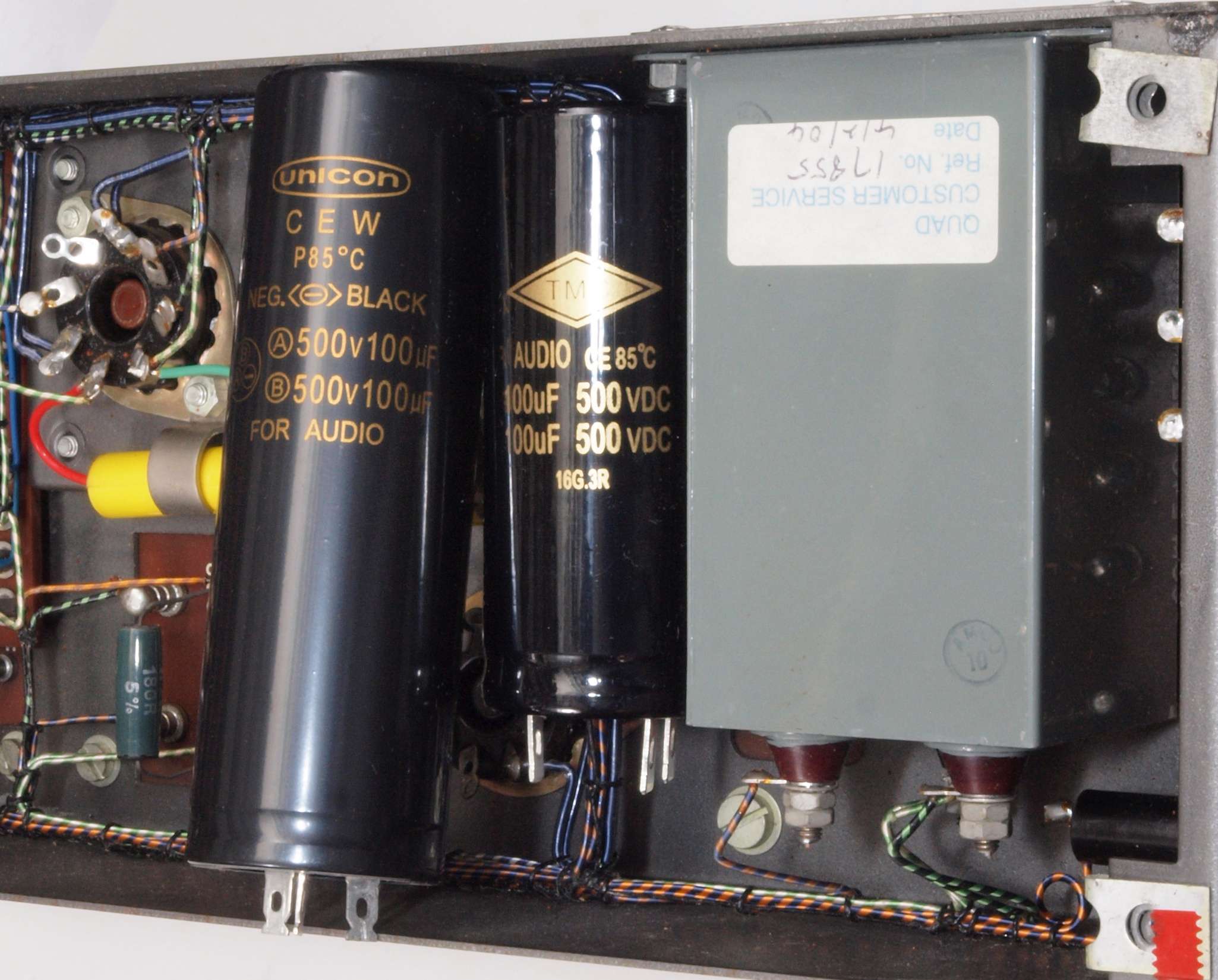

Ａ６．　点検中　電源ブロック電解コンデンサー比較。 左＝Unicon１００μＦ×２／５００WV、中＝TMC１００μＦ×２／５００WV、右＝付いている１６μＦ×２／４５０V。 但し、整流管使用の場合は４７μＦ×２／５００WV。

Ａ６１．　点検中　電源ブロック電解コンデンサー「１６μＦ×２／４５０V」。　１６．０５９μＦ、ＥＳＲ＝５．４Ω。 　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照 　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

Ａ６２．　点検中　電源ブロック電解コンデンサー「１６μＦ×２／４５０V」。　１６．４２０μＦ、ＥＳＲ＝４．２Ω。 　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照 　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

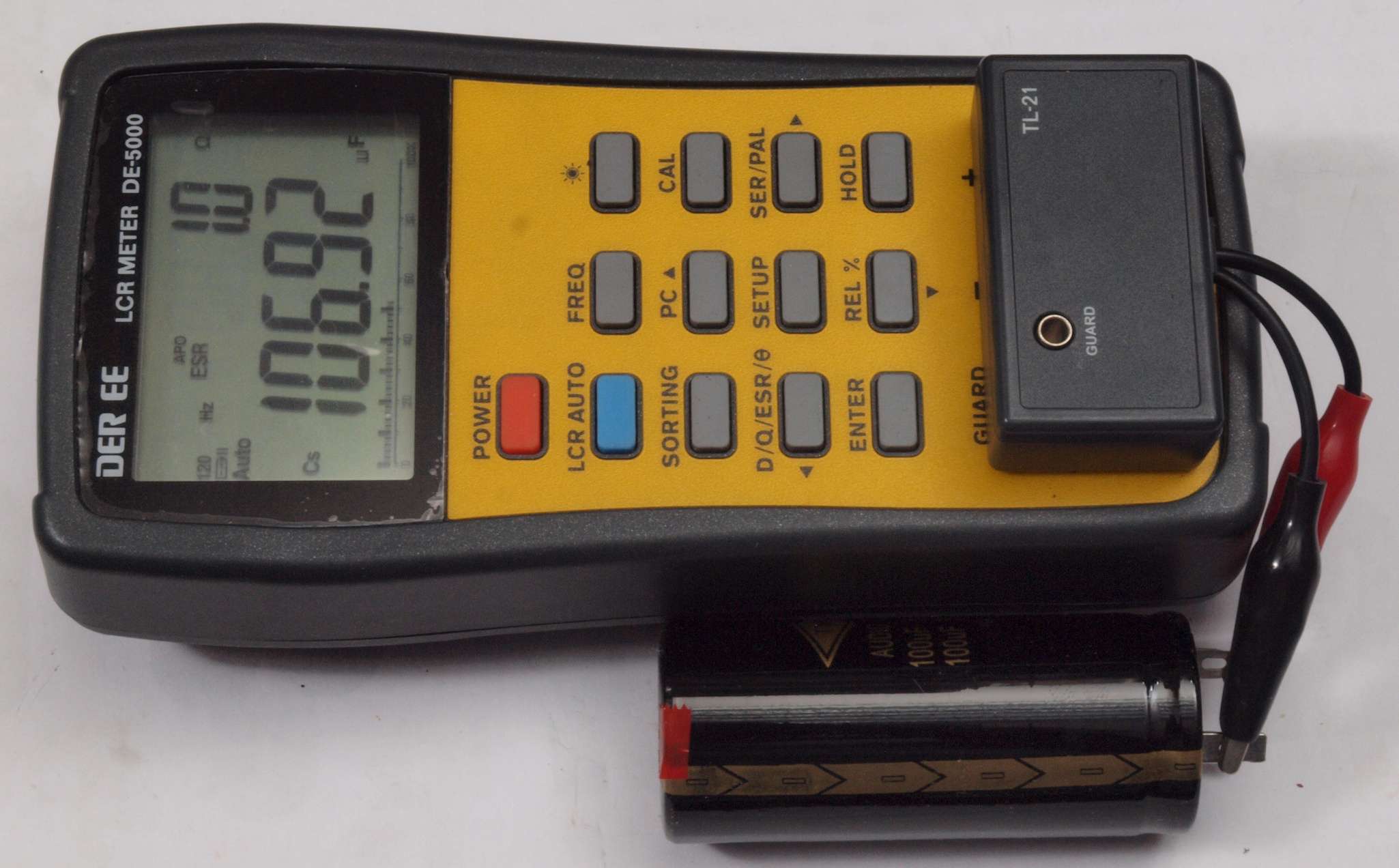

Ａ６３．　点検中　交換する電源ブロック電解コンデンサー「１００μＦ×２／５００V」。　１０６．９２μＦ、ＥＳＲ＝１．０Ω。 　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照 　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

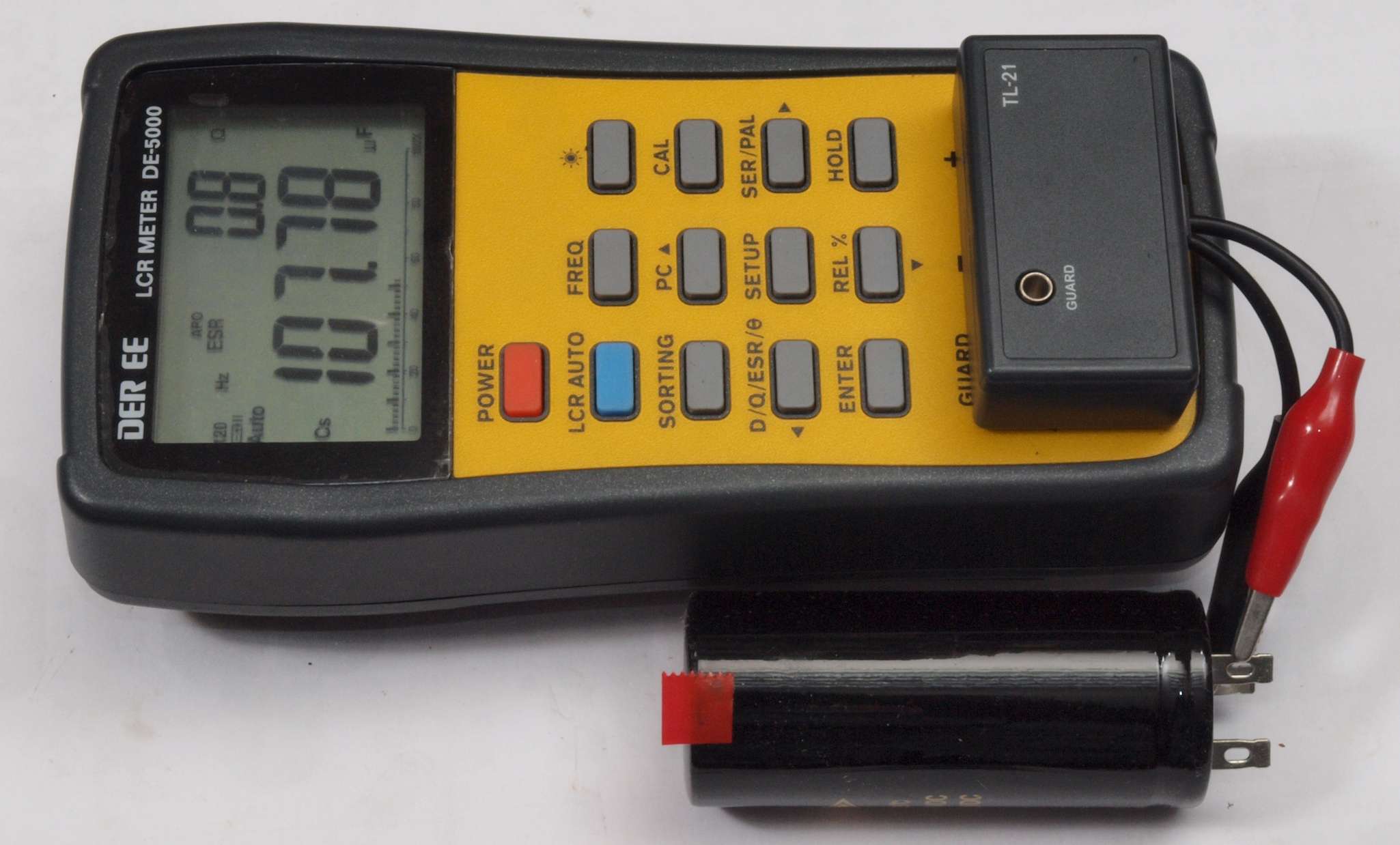

Ａ６４．　点検中　交換する電源ブロック電解コンデンサー「１００μＦ×２／５００V」。　１０７．７８μＦ、ＥＳＲ＝０．８Ω。 　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照 　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

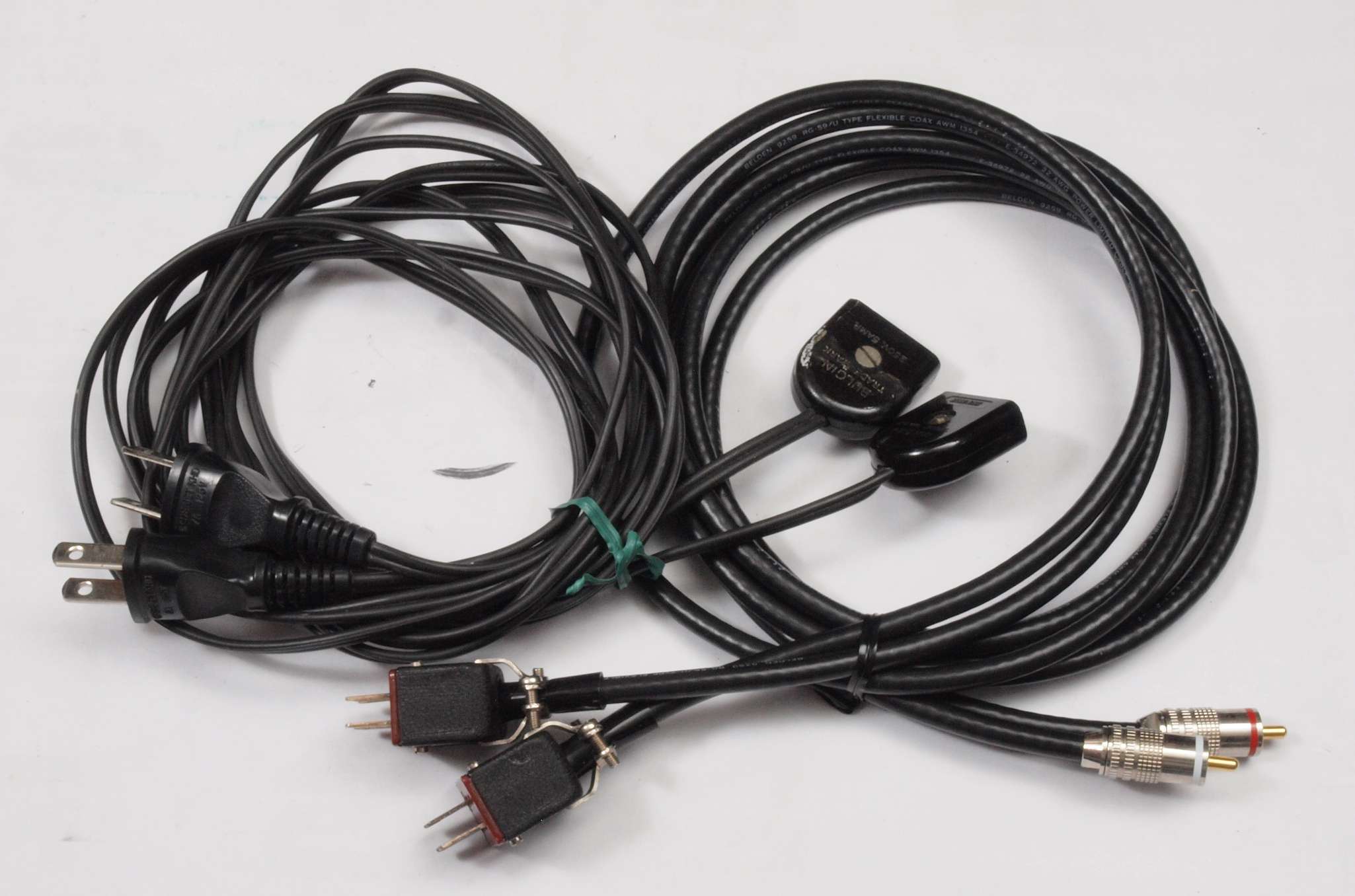

Ａ７．　点検中　電源コード、入力ケーブル。無線用の同軸ケーブル。

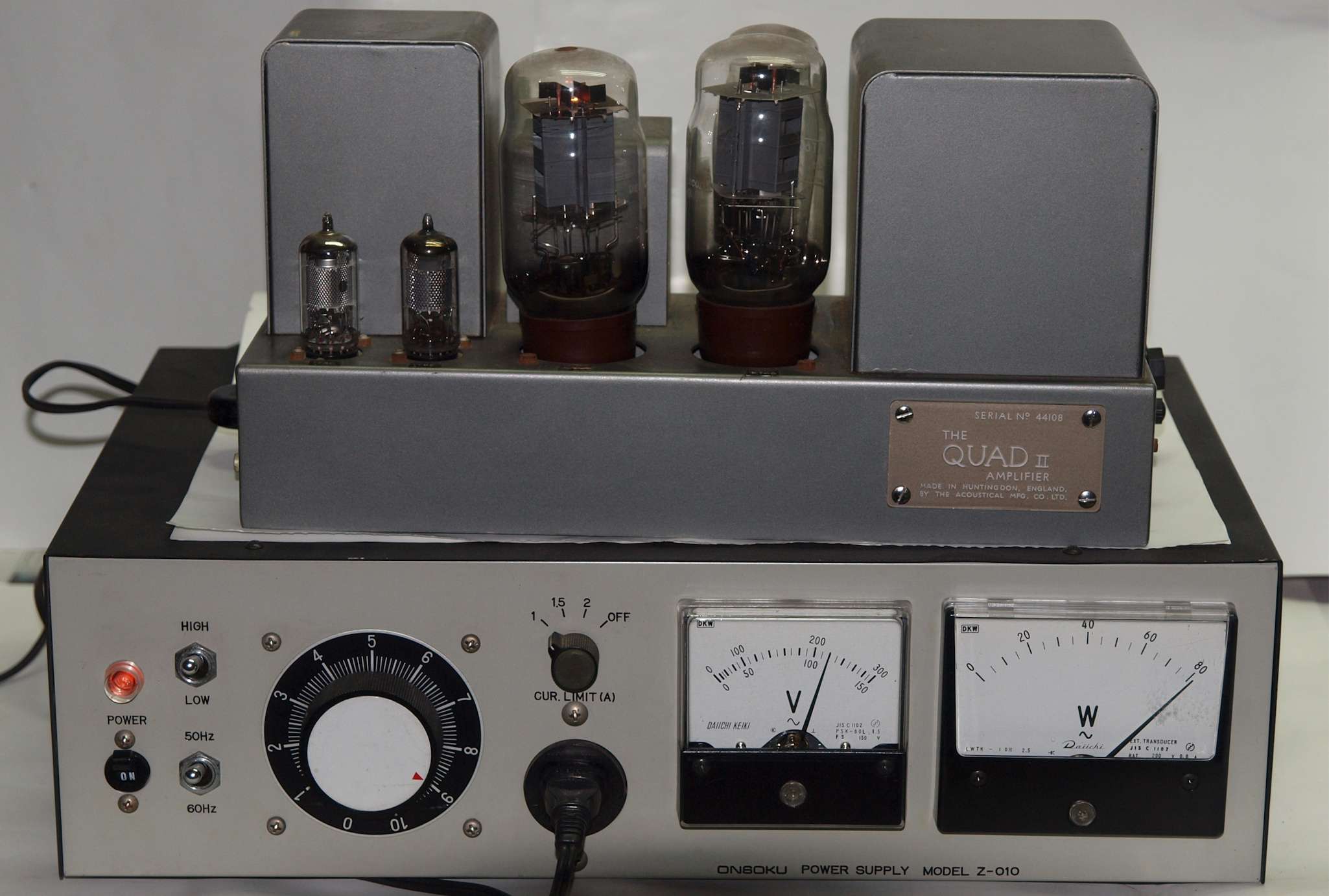

Ｔ．　電源トランス点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　電源トランス点検。　下の電圧、電力計で測定する。　入力ＡＣ２４０Ｖ／５０Ｈｚ、８０W。

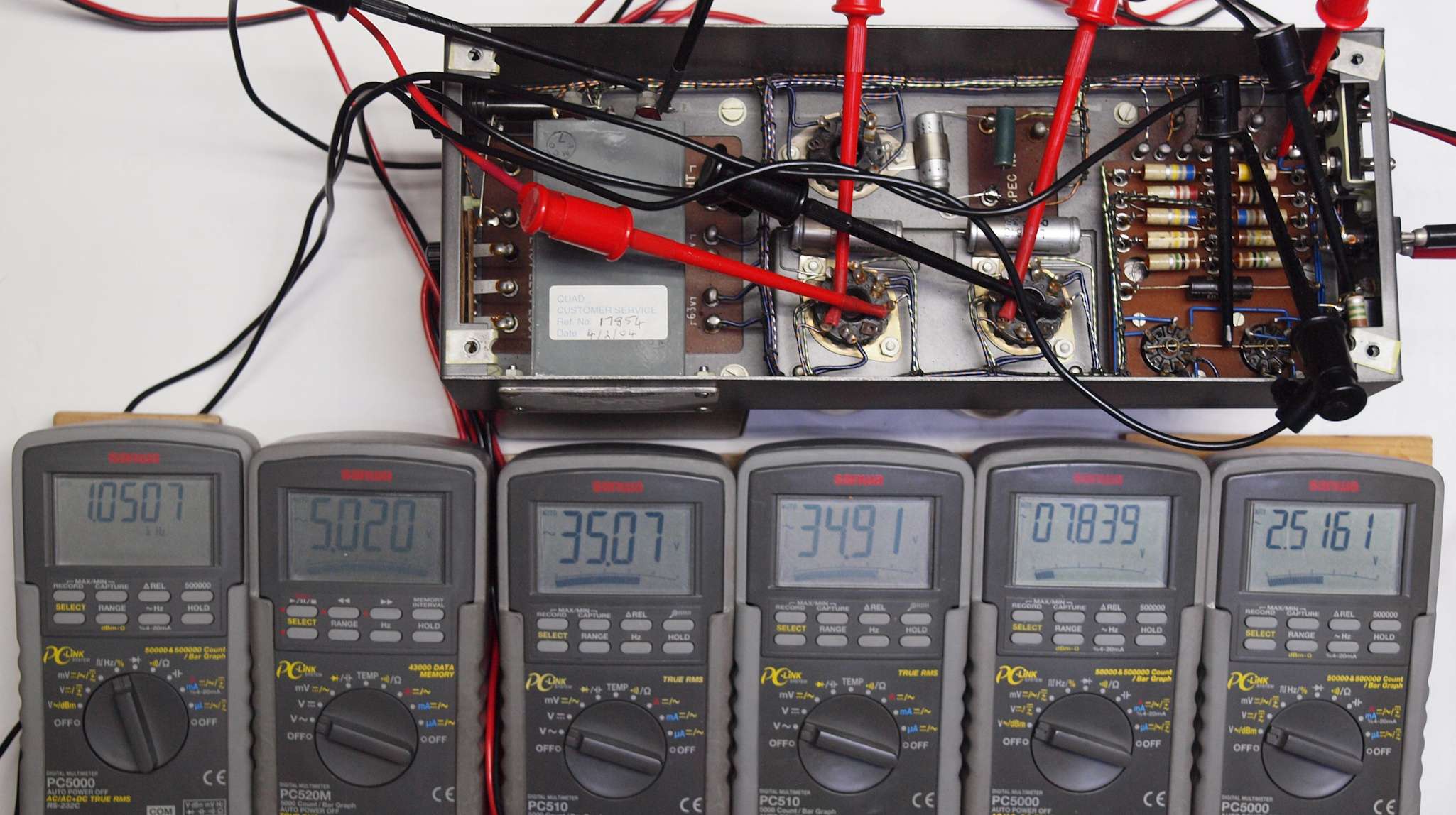

ＴＯ１．　出力トランス点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　　　　　　　　　　　　　　　　８ΩSP出力端子へ１ｋＨｚ５．０Vを入力し、各巻線電圧を測る。 測定値は左から、周波数計＝１．０５０７ｋHz、８ΩSP出力端子への入力電圧＝５．０２０V 　　　　ＫＴ６６プレート巻線電圧＝３５．０７Ｖ、ＫＴ６６プレート巻線電圧＝３４．９１Ｖ、 　　　　ＫＴ６６カソードＮＦＢ巻線電圧＝７．８３９Ｖ、ＮＦＢ巻線電圧＝２．５１６１Ｖ。

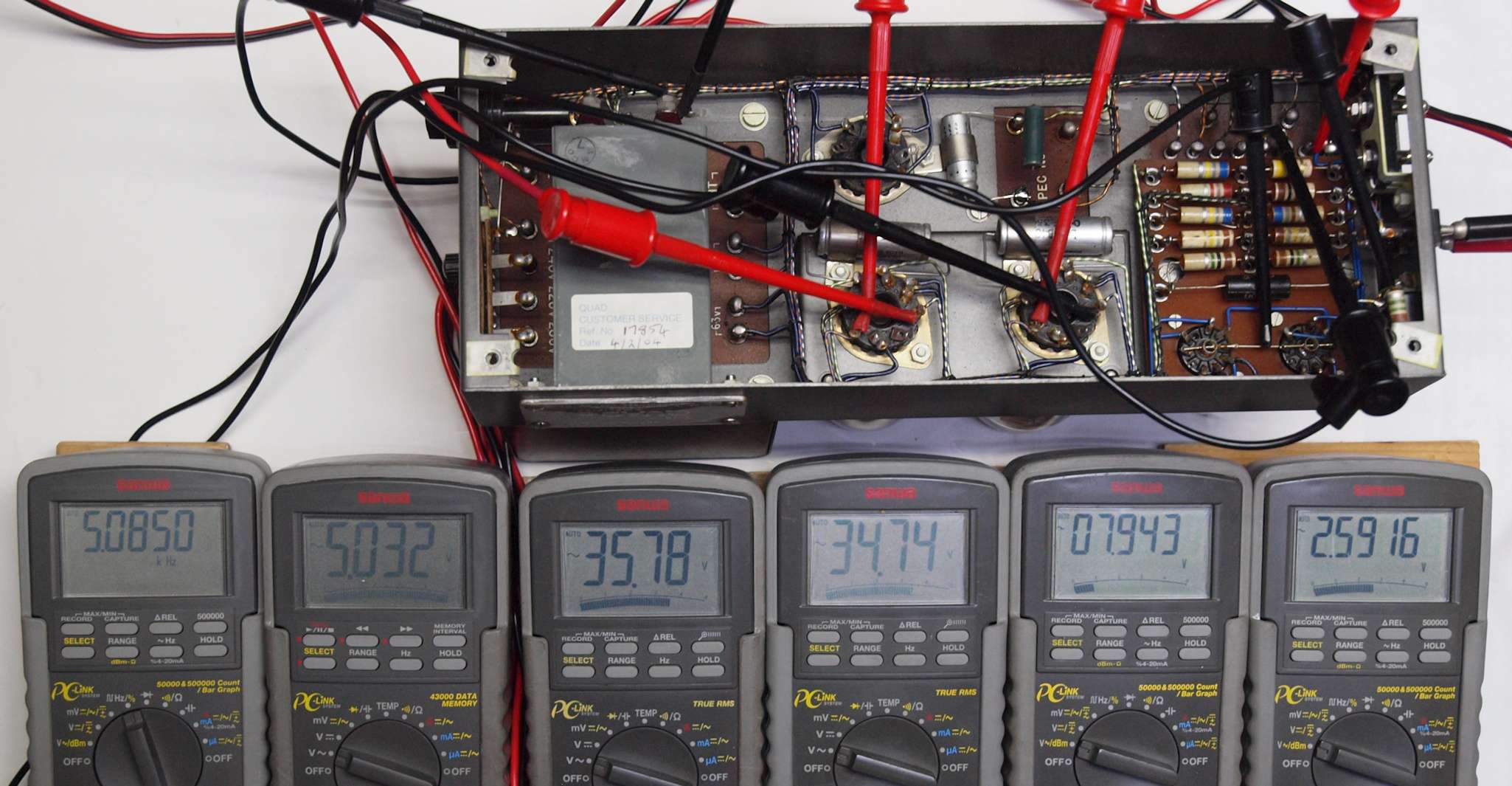

ＴＯ２．　出力トランス点検。８ΩSP出力端子へ５ｋＨｚ５．０Vを入力し、各巻線電圧を測る。 測定値は左から、周波数計＝５．０８５０ｋHz、８ΩSP出力端子への入力電圧＝５．０３２V 　　　　ＫＴ６６プレート巻線電圧＝３５．７８Ｖ、ＫＴ６６プレート巻線電圧＝３４．７４Ｖ、 　　　　ＫＴ６６カソードＮＦＢ巻線電圧＝７．９４３Ｖ、ＮＦＢ巻線電圧＝２．５９１６Ｖ。

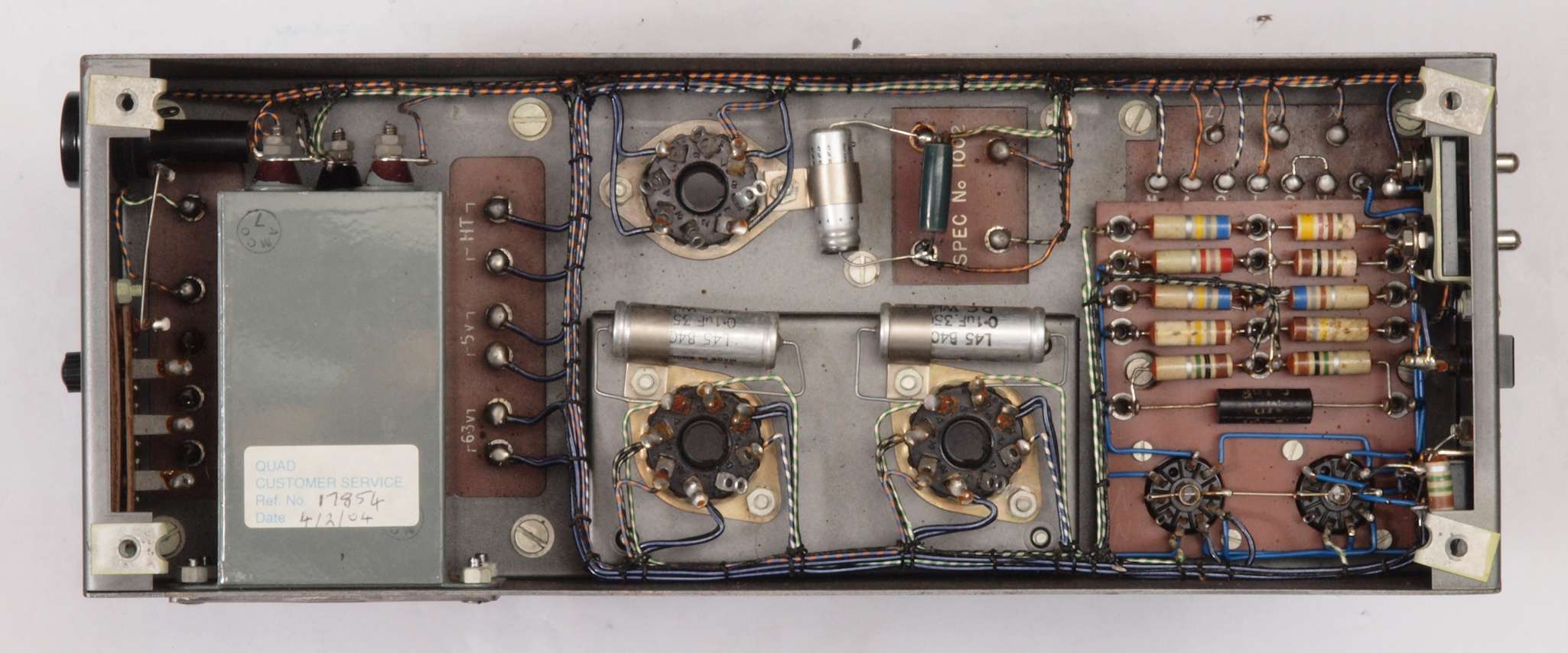

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理前　下から見る。

Ｃ２．　修理中　下から見る。　終段出力真空管ＫＴ−６６へヒューズを増設、これで出力トランスは安泰。 　　　　　　　　　　　　　　　　コンデンサー等の端子への接続は絡げる＋半田付けがプロ（金を貰う）の仕事。

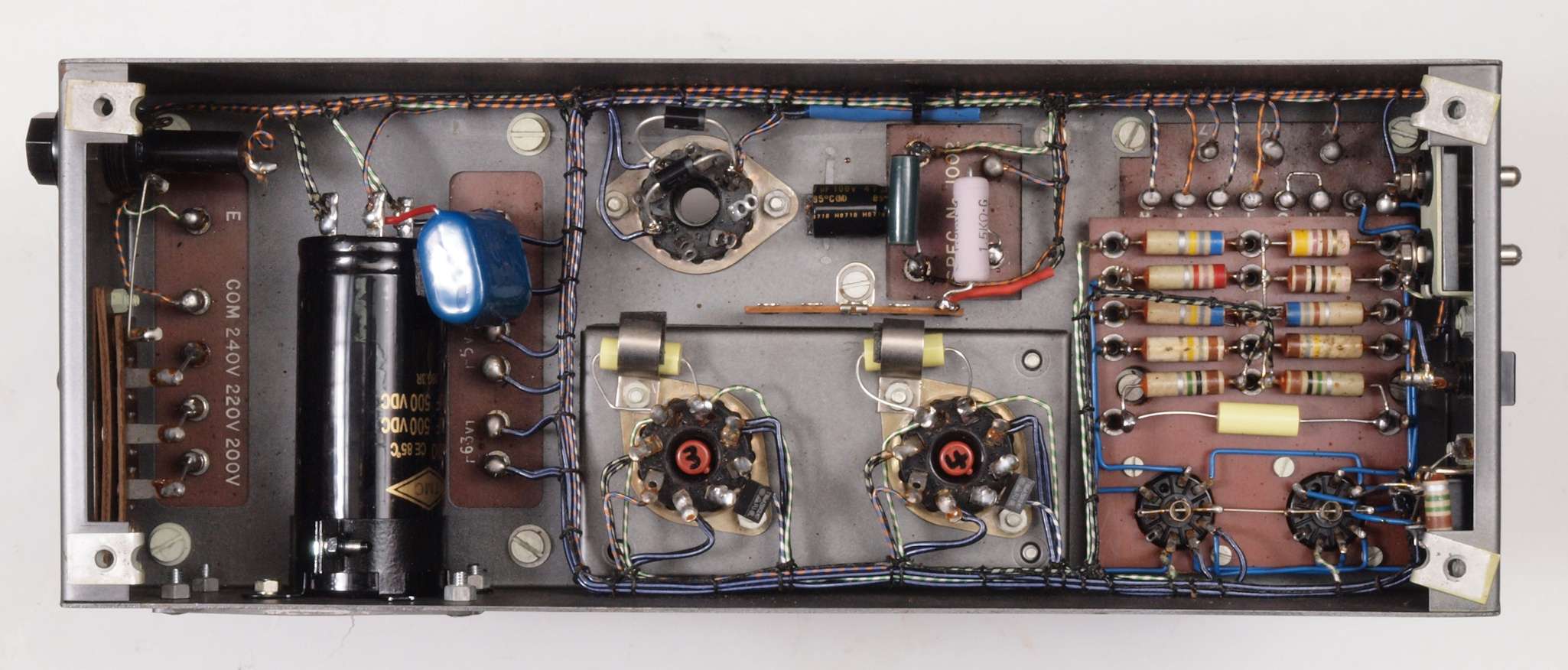

Ｃ３．　修理後　下から見る。

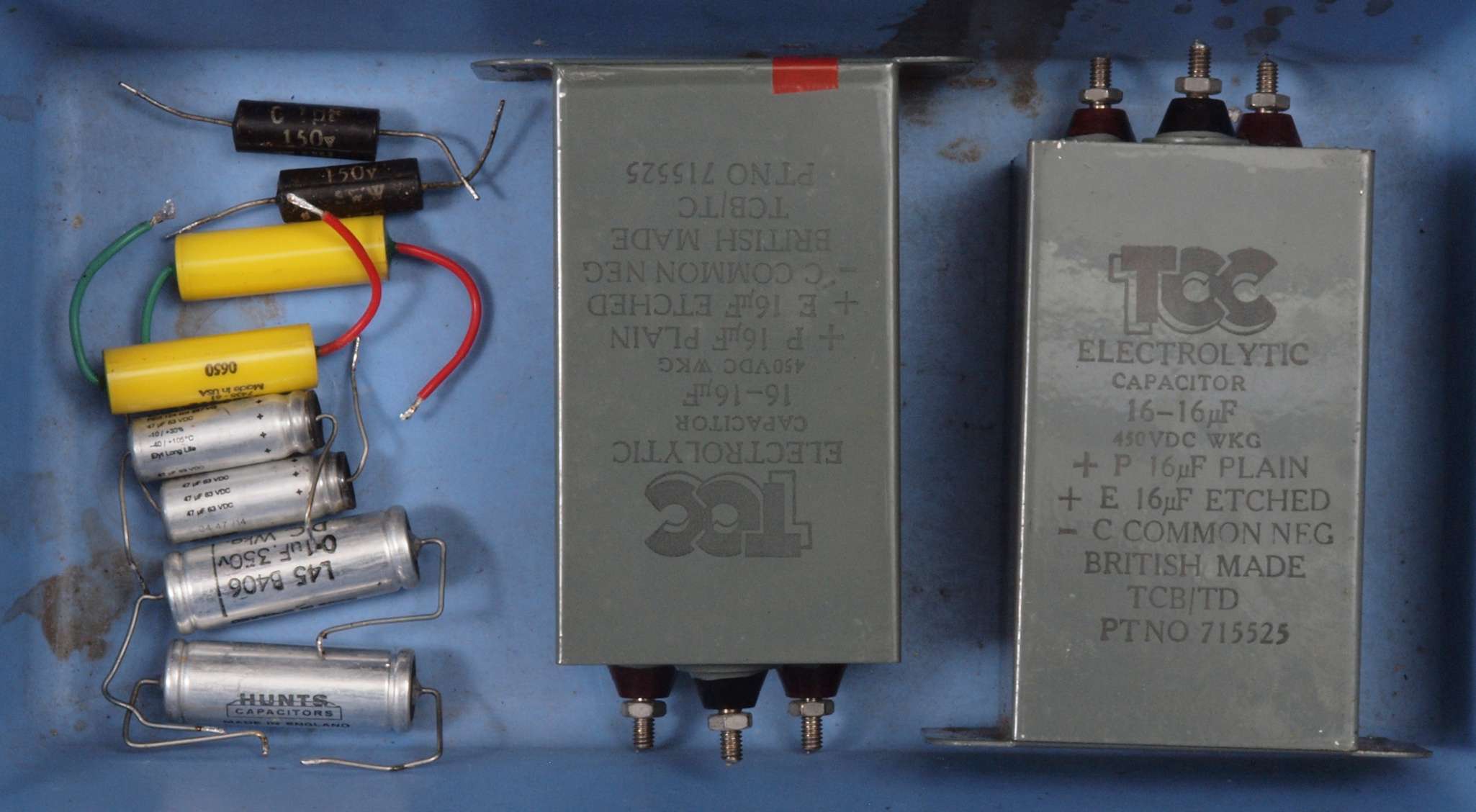

Ｃ４．　交換部品。　QUAD�U．　７台目共。

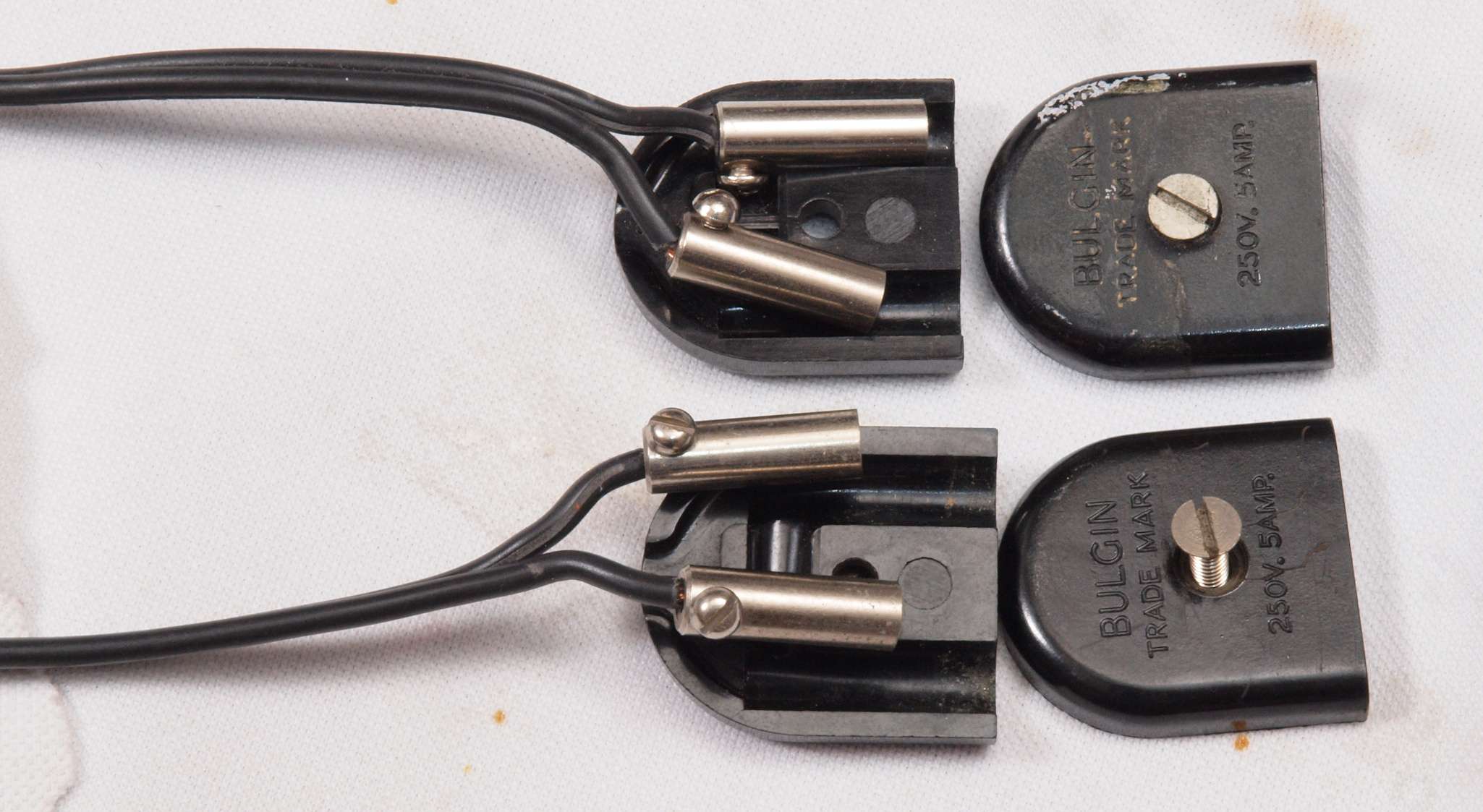

Ｃ５．　修理中　電源コード本体側プラグ点検・増締。

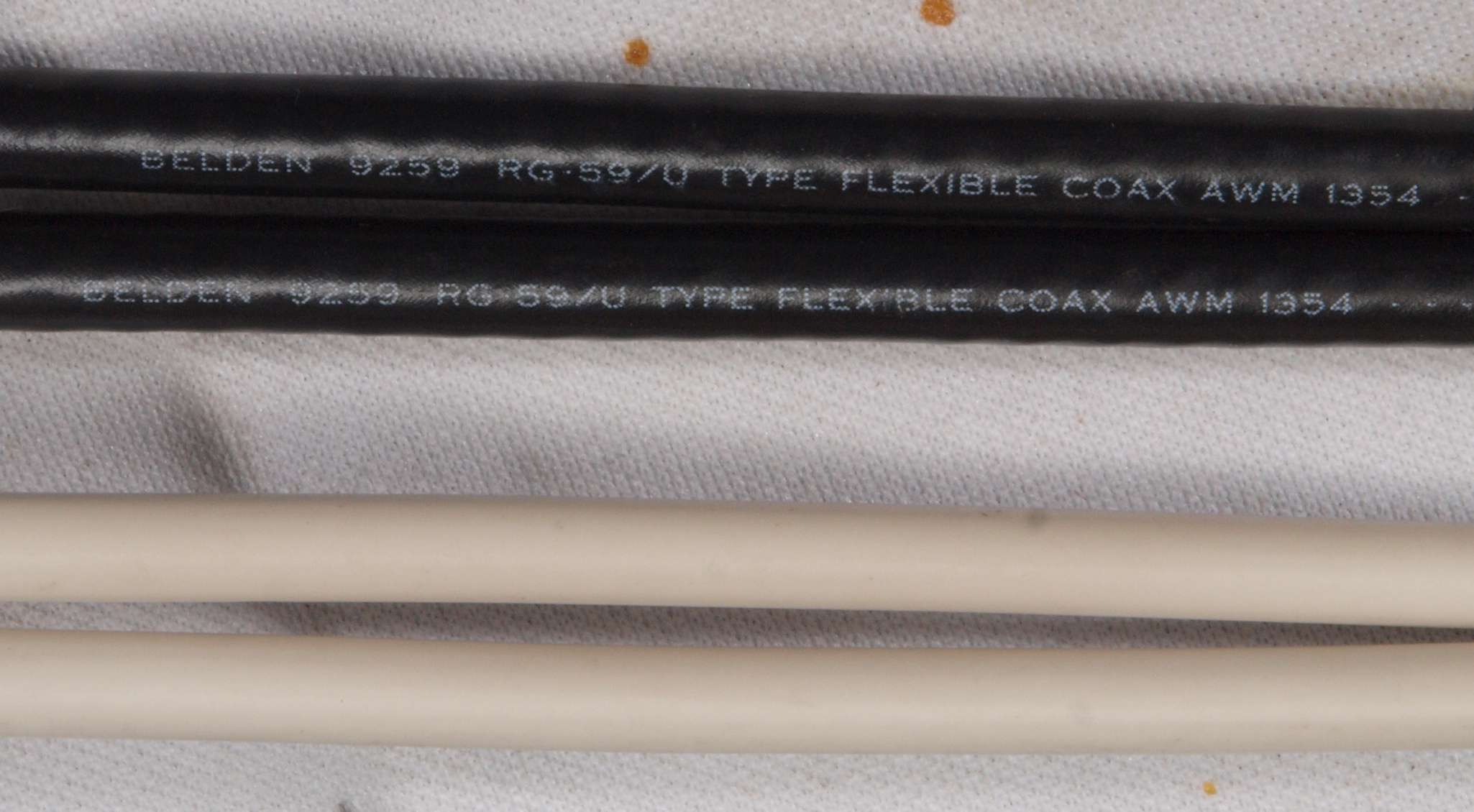

Ｃ６１．　修理中　入力ケーブル点検。無線用の同軸ケーブルＲＧ５９／Ｕ使用。下は当方が使用する３Ｄ−ＸＶＳで芯線は撚り線。

Ｃ６２．　修理中　本体側入力ケーブル点検。

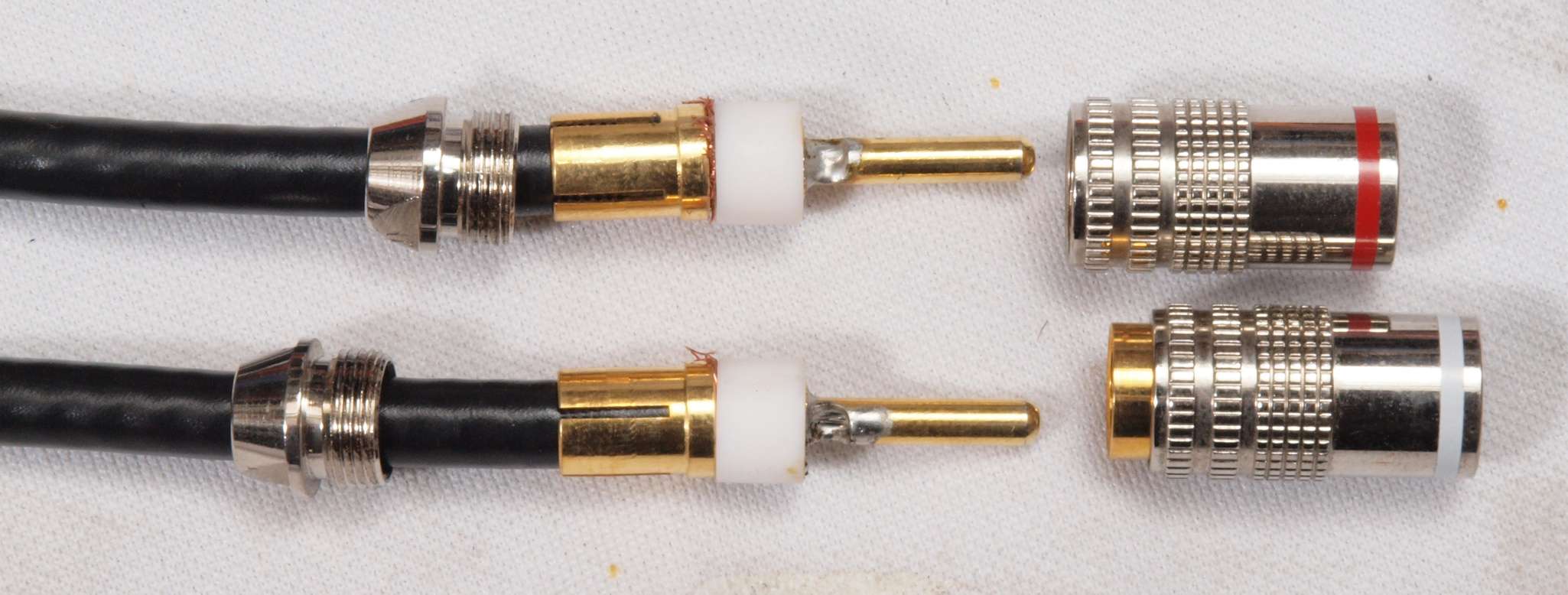

Ｃ６３．　修理中　ＲＣＡ側入力ケーブル点検。

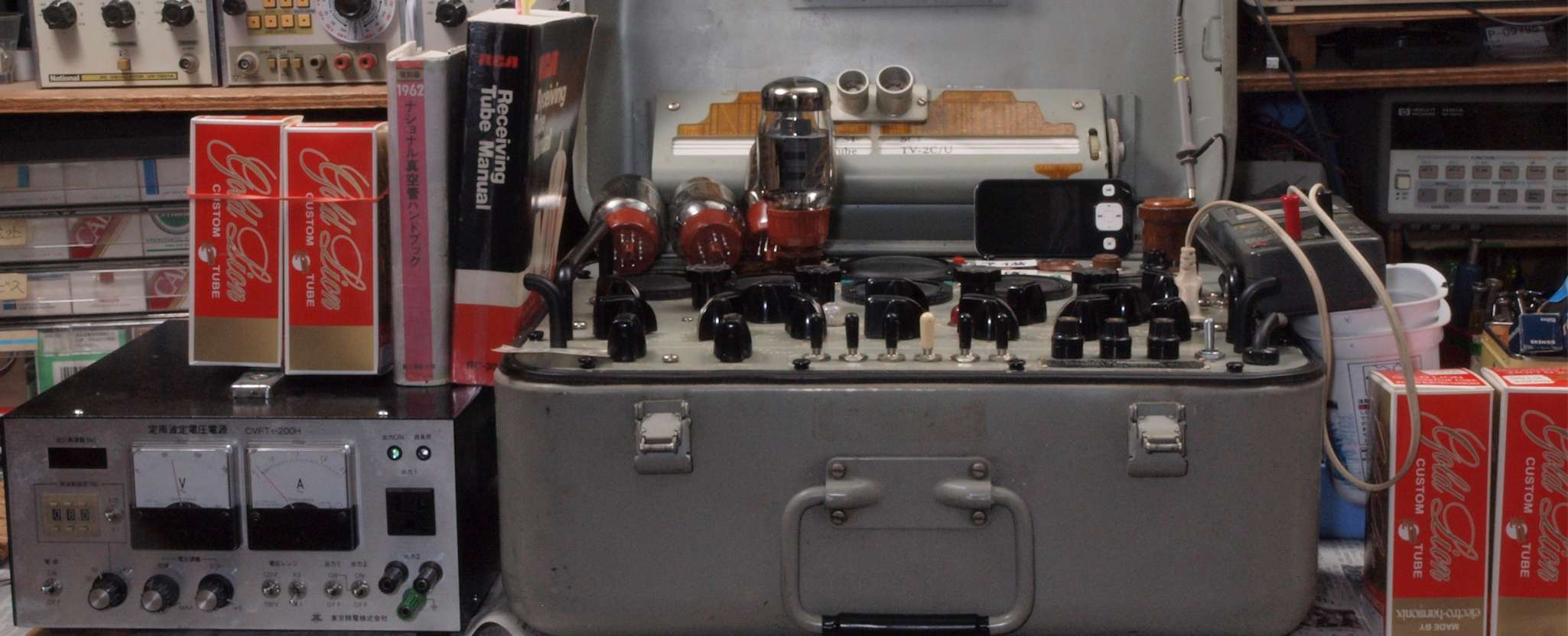

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　真空管ハンドブック（規格表）の、 　　　　６２６７（ＥＦ８６）相互コンダクタンス＝２０００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。 　　　　ＫＴ６６相互コンダクタンス＝６３００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝８５ｍＡ、Ｅｇ１＝−１５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。 ＧＺ３２（５ＡＱ４）エミション測定＝VacuumTubeTester Hickok TV-2B/U　の「５Ｕ４」検査方法による、破棄値＝７５。

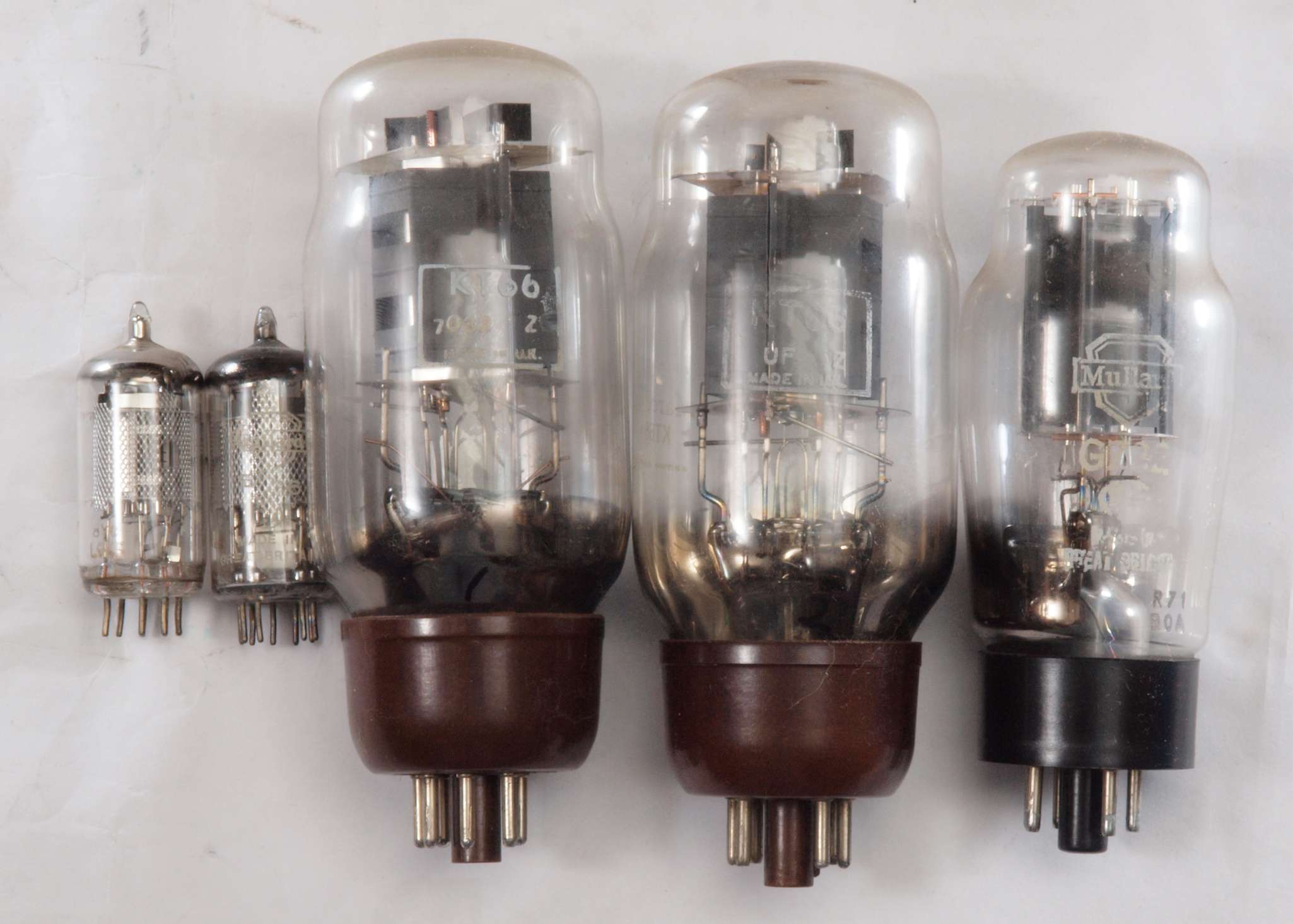

Ｕ０．　付属真空管。　左から、６２６７、２本目６２６７、ＫＴ６６、２本目ＫＴ６６、GZ３２。

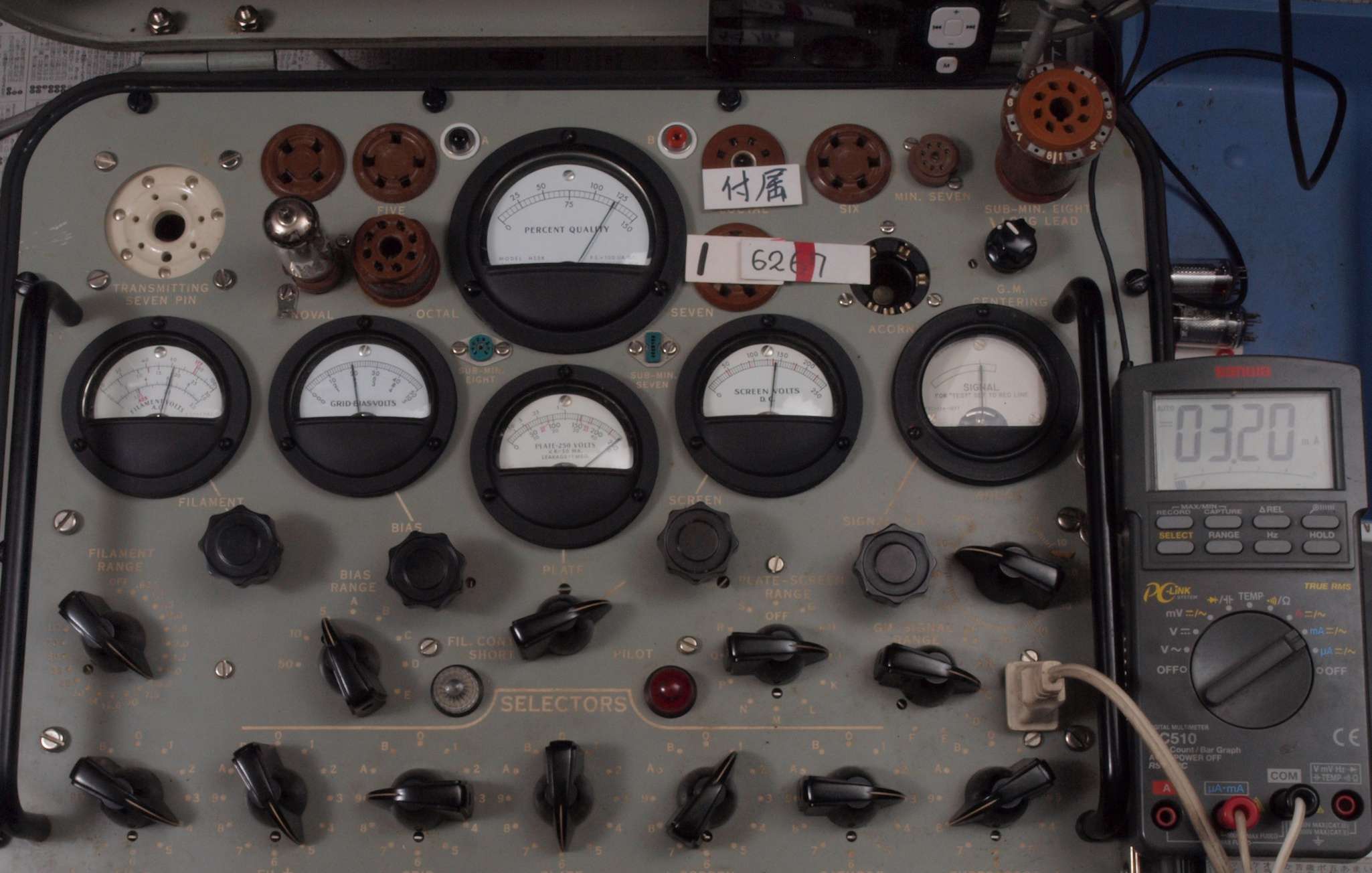

Ｕ１．　付属１本目「６２６７」。　Ｇｍ測定＝２４００μmho、ＩＰ＝３．２０ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」

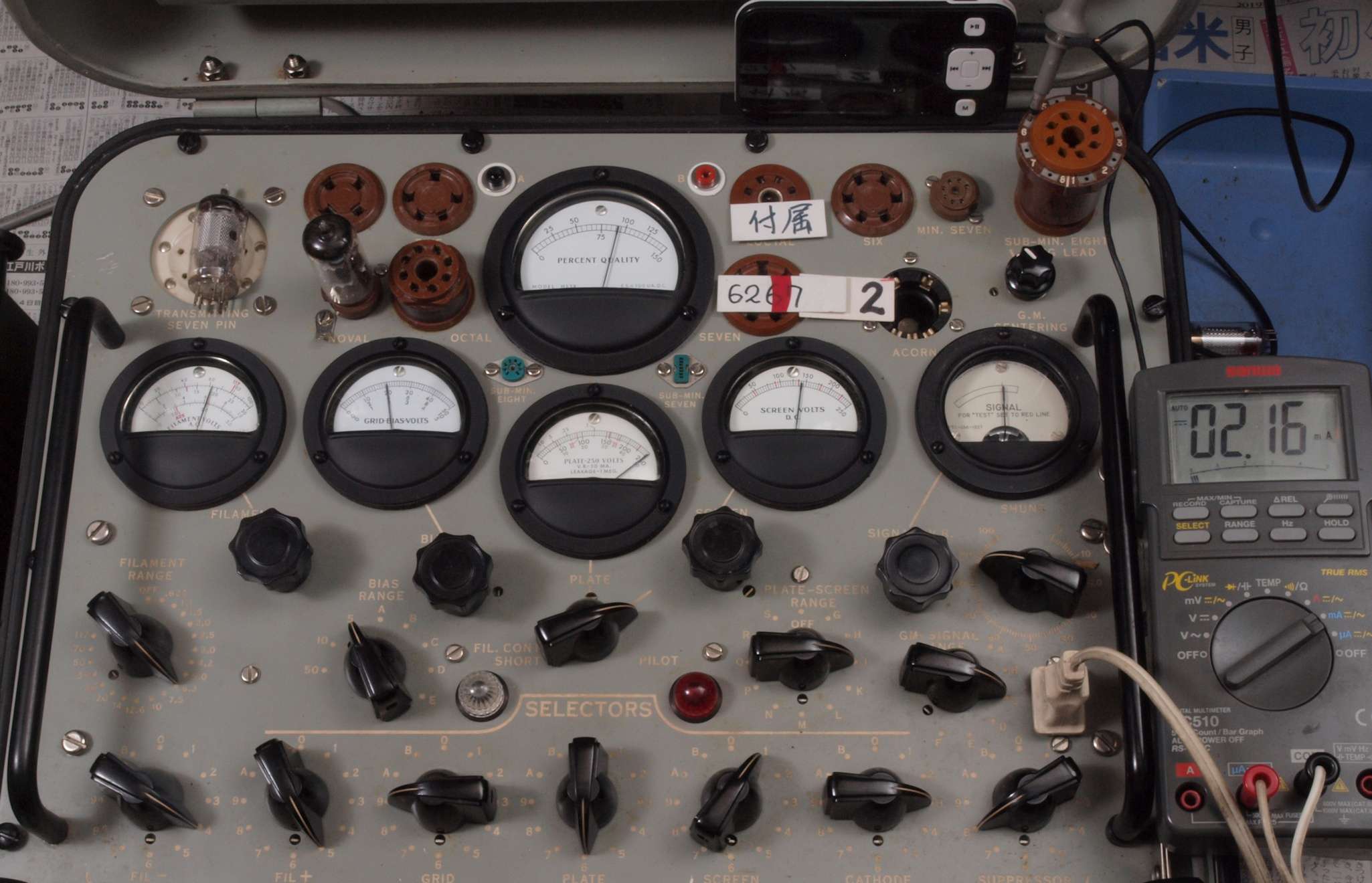

Ｕ２．　付属２本目「６２６７」。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．１６ｍＡ。

Ｕ３．　付属１本目「ＫＴ６６」。　Ｇｍ測定＝３５００μmho、ＩＰ＝６７．５ｍＡ。 　　　　　　　　Ｃレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」

Ｕ４．　付属２本目「ＫＴ６６」。　Ｇｍ測定＝３６００μmho、ＩＰ＝６６．５ｍＡ。

Ｕ５．　付属「ＧＺ３２（５ＡＱ４）」ユニット１　エミション測定＝９０。 　　　　　　Vacuum Tube Tester Hickok TV-2B/U　の「５Ｕ４」検査方法による、破棄値＝７５。

Ｕ６．　付属「ＧＺ３２（５ＡＱ４）」ユニット２　エミション測定＝９０。

測定電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

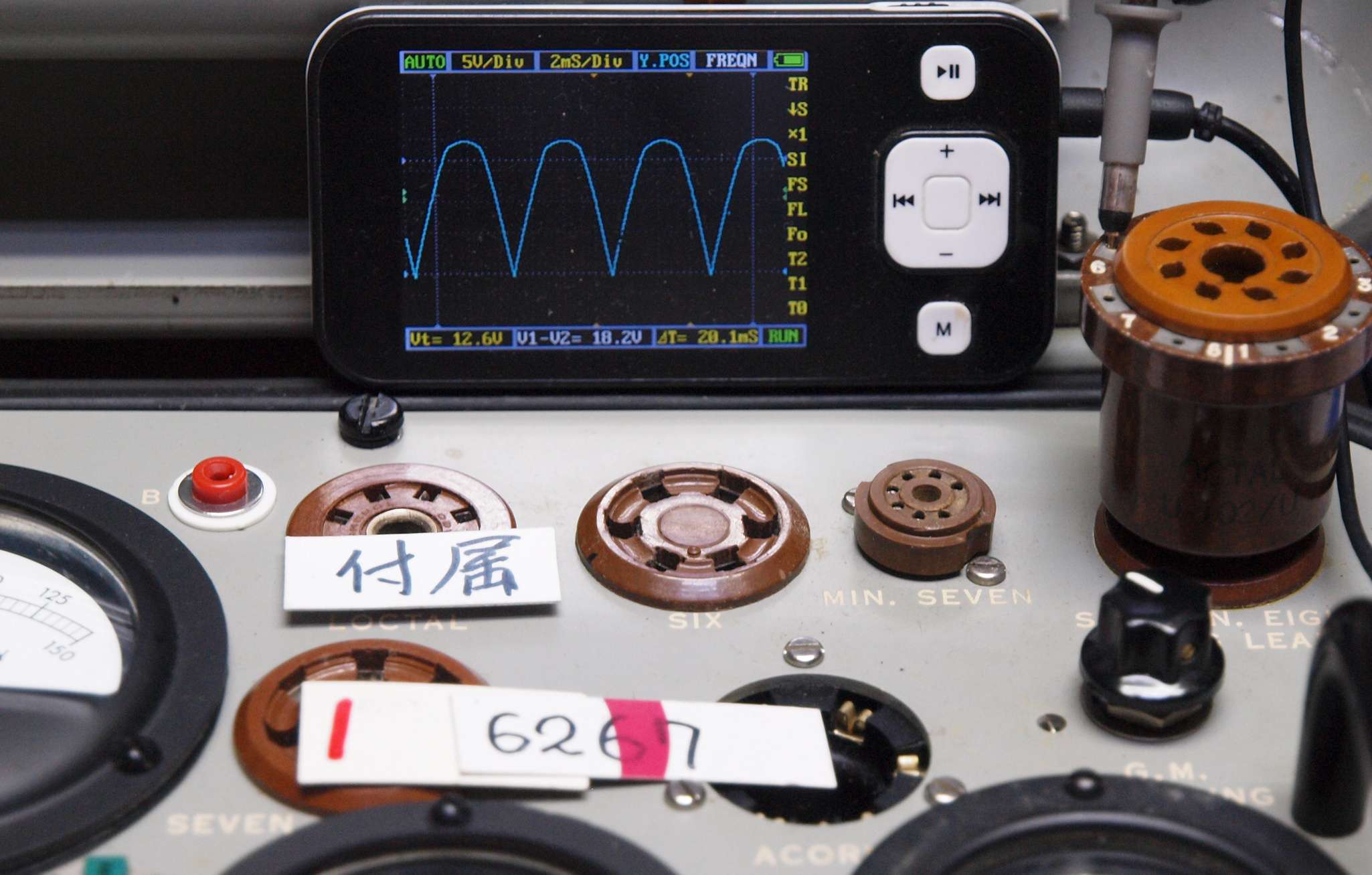

プレート波形を観測しながら測定する。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。ＡＣ２４０Ｖ　６０Ｈｚで行う。右側＝８台目、左側＝７台目。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、右側（８台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．４８２％歪み。 　　　　　　　　　　　　左側（７台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．５５８％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

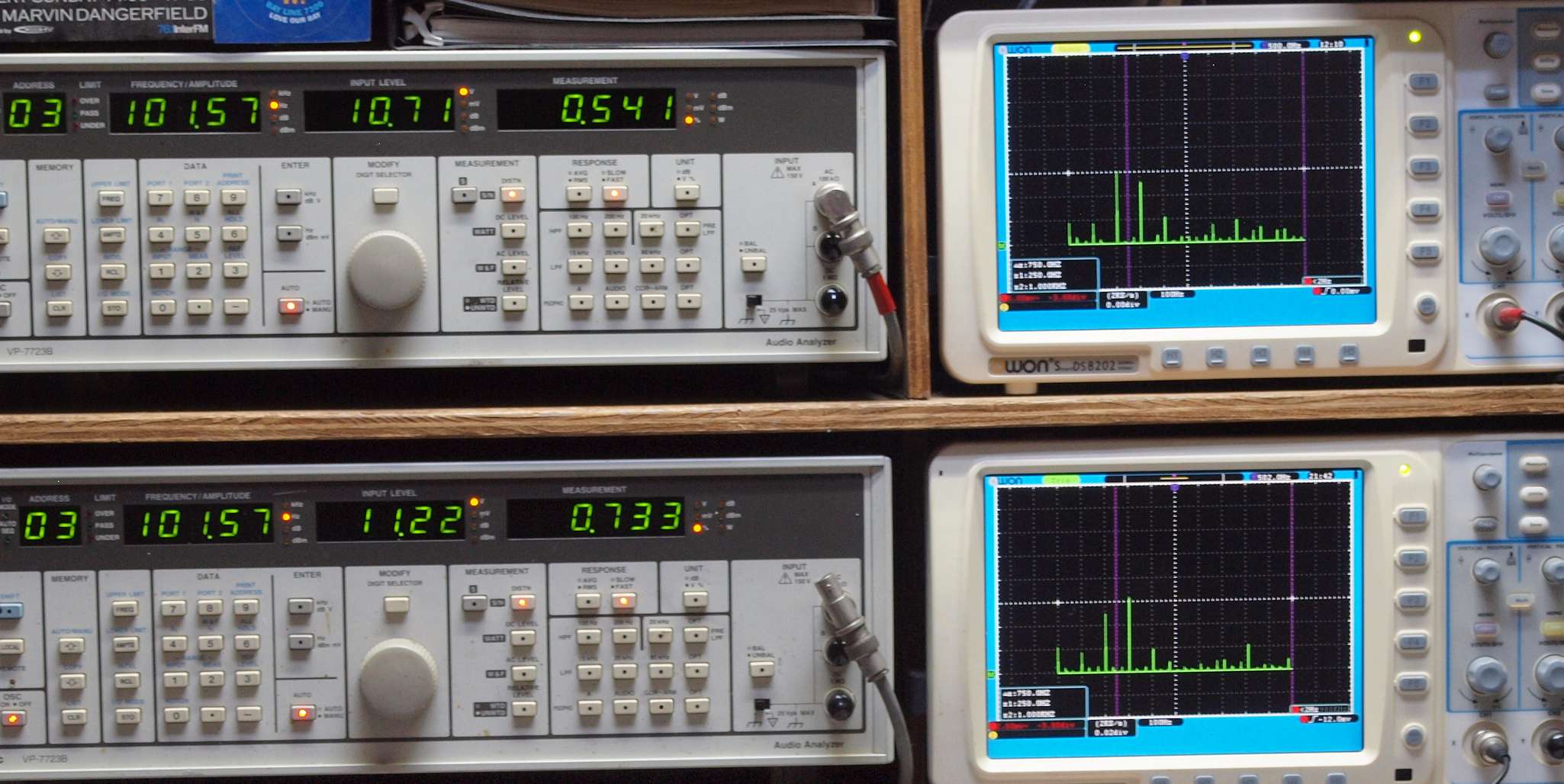

Ｅ２．　１００Ｈｚ入力、右側（８台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．５４１％歪み。 　　　　　　　　　　　　　左側（７台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．７３３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

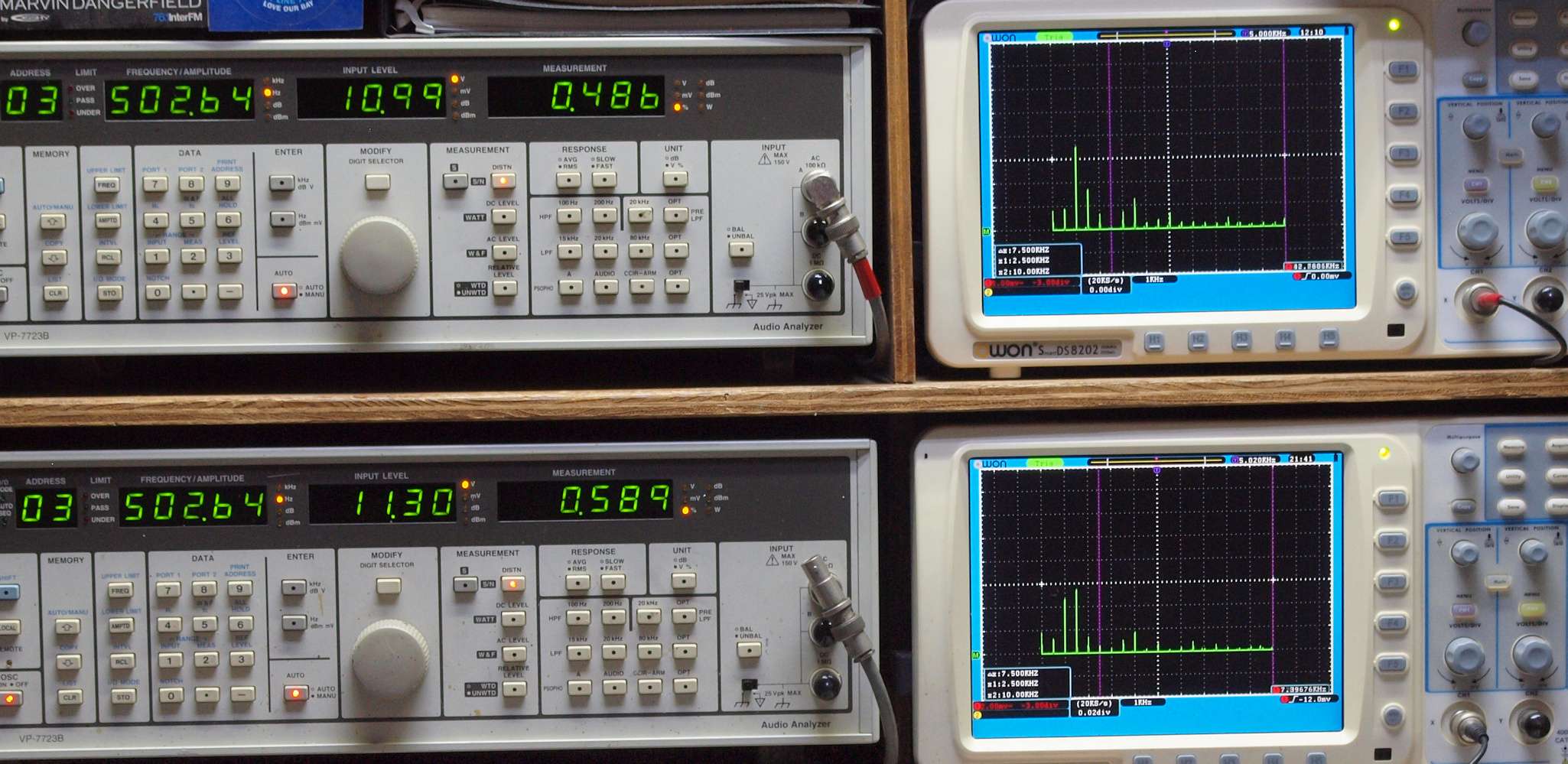

Ｅ３．　５００Ｈｚ入力、右側（８台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．４８６％歪み。 　　　　　　　　　　　　　左側（７台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．５８９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

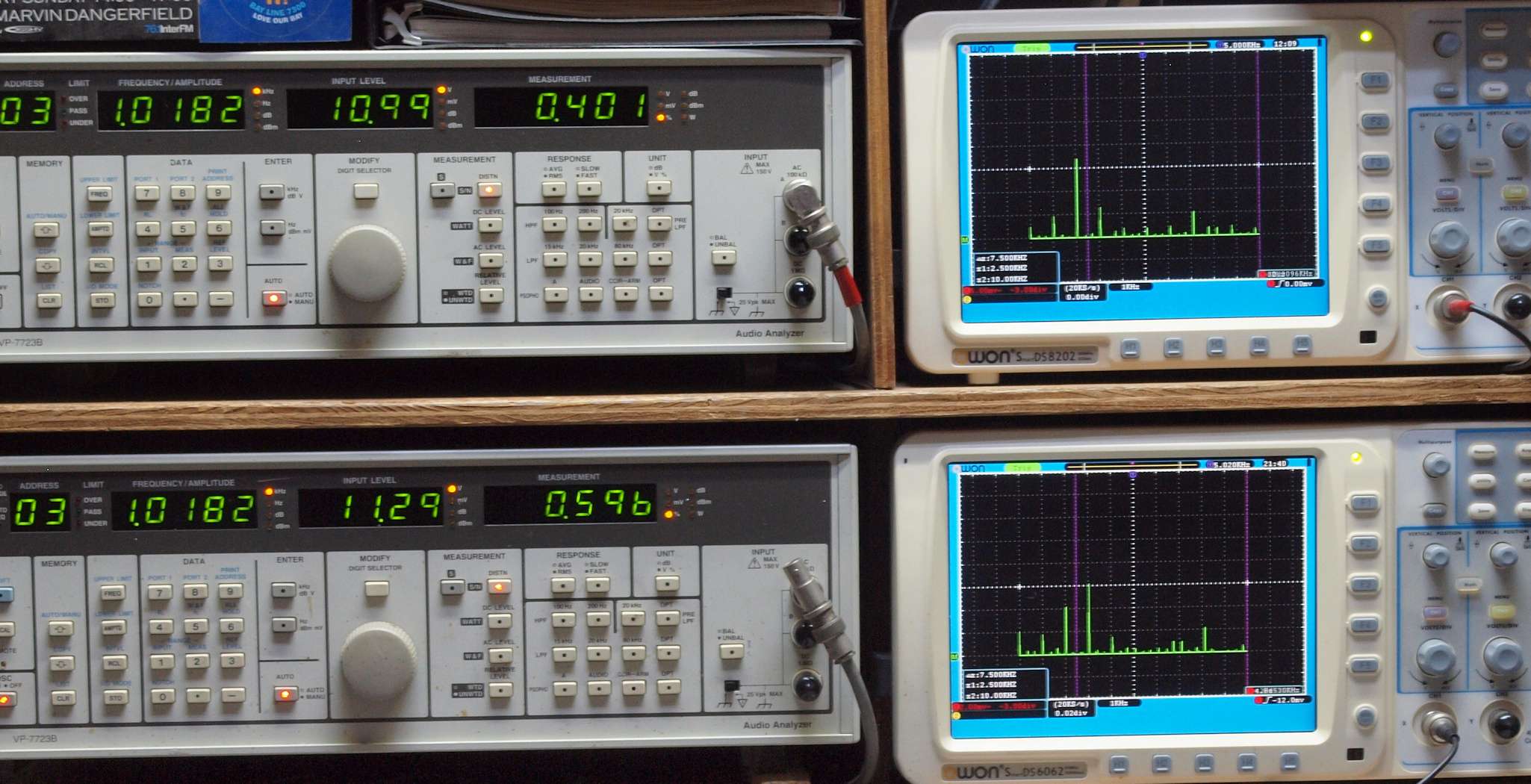

Ｅ４．　１ｋＨｚ入力、右側（８台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．４０１％歪み。 　　　　　　　　　　　　左側（７台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．５９６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

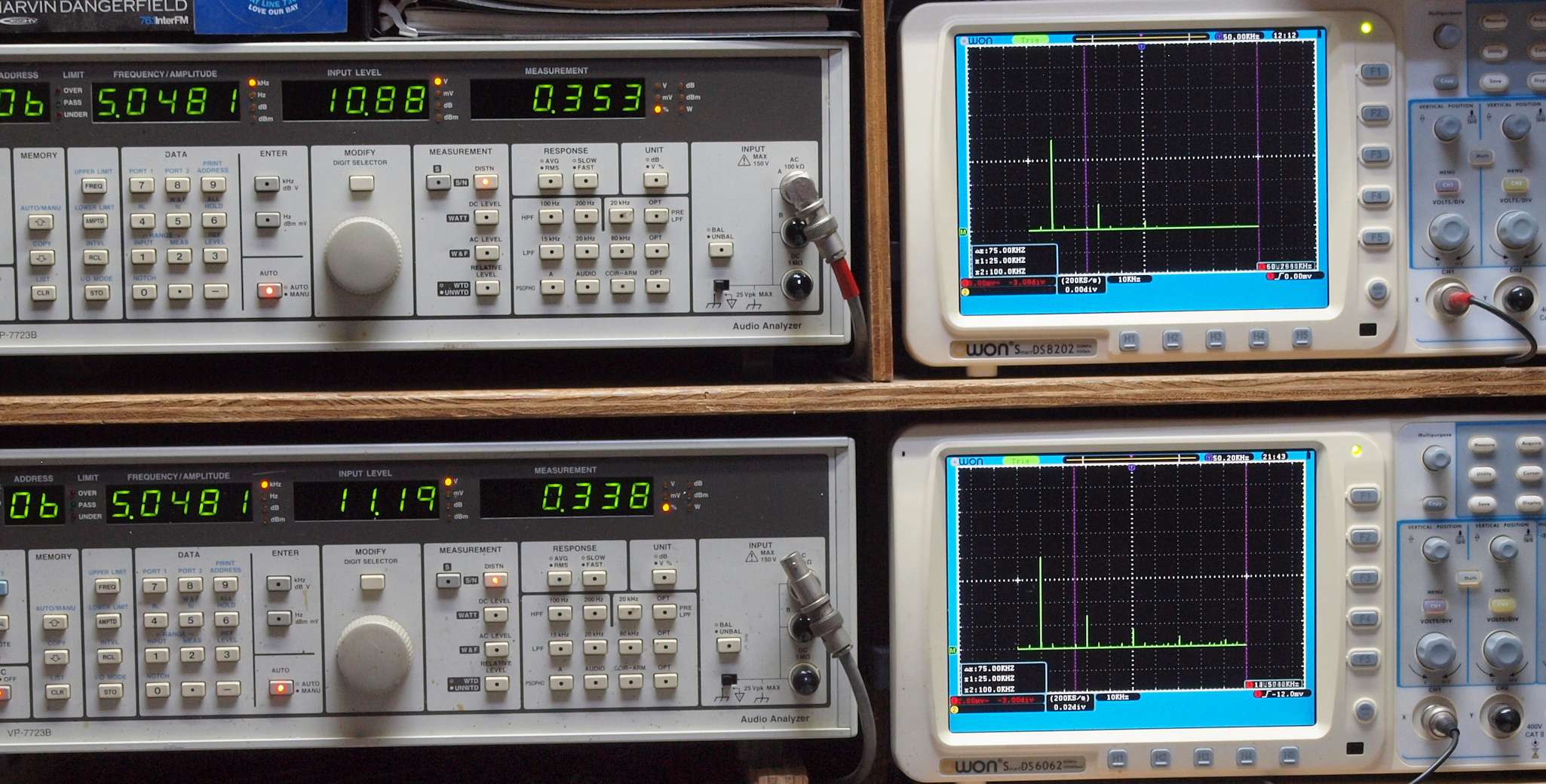

Ｅ５．　５ｋＨｚ入力、右側（８台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．３５３％歪み。 　　　　　　　　　　　　左側（７台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．３３８％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、右側（８台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．２９１％歪み。 　　　　　　　　　　　　　左側（７台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．４５９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　２０ｋＨｚ入力、右側（８台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．６３８％歪み。 　　　　　　　　　　　　　左側（７台目）ＳＰ出力電圧１１Ｖ＝１５Ｗ、　０．７６８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

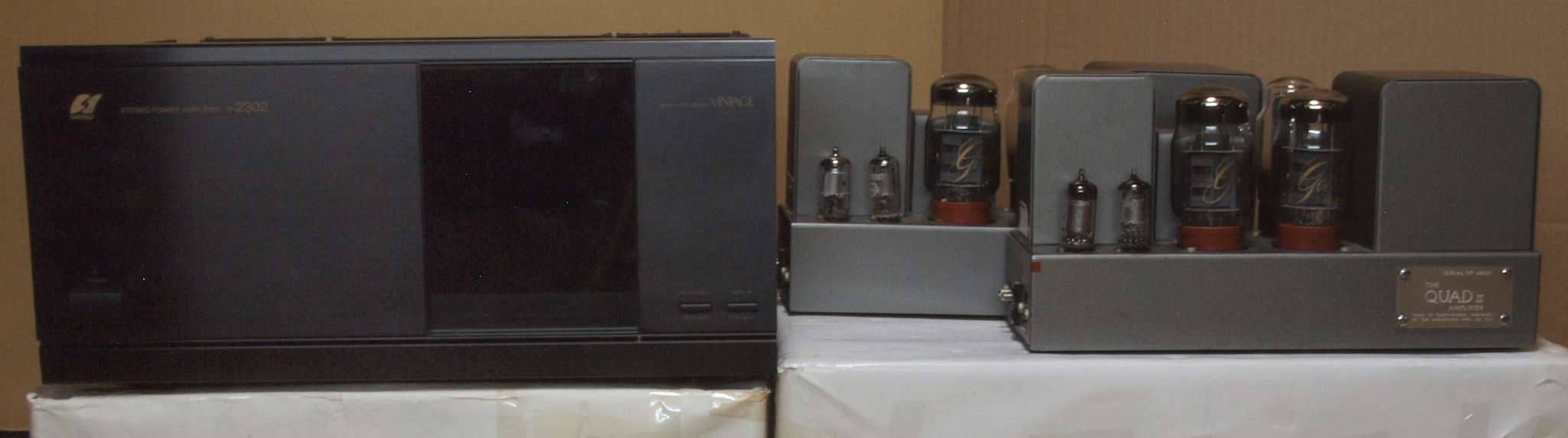

Ｅ８．　完成　　２４時間エージング。　左は　Sansui　Ｂ−２３０２Ｖ．　３台目

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＱＵＡＤ�U　の仕様（マニアル・カタログより）

型式 管球式アンプ　QUAD�U 出力 15W時20Hz〜20kHz 全高調波歪率 0.1%（70Hz 出力12W時）0.25% （50Hz 出力12W時） 周波数特性 20Hz〜20kHz /-0.2dB。10Hz〜50kHz /-0.5dB。 入力感度 1.4V（出力15W時） SN比 ８０dB以上 ダンピングファクター ５ 電源 AC200-250V/40-80Hz(100-130V) 使用真空管 KT66×２、　EF86×２、　GZ32 外形寸法 幅３１３×高１６５×奥行１０６mm 重量 約９kg
