Aurex SY−Λ88U. 3台目修理記録 | ||||||||||||||||||||||||||||||||
平成15年10月11日到着 10月29日完成 | ||||||||||||||||||||||||||||||||
*B−2301L. 6台目*C2301L. 2台目*E−06*QUAD 44. 7台目*SA−12. 2台目*SA−5.1*SY−Λ88U. 3台目*TA−D88ユーザ | ||||||||||||||||||||||||||||||||
注意 このAMPには、出力回路にプロテクトが有りません。 よって、出力にはDC漏れの危険が有ります。 メインAMPと「DC入力接続」するときは、十分に注意すること。「出来れば避けた方が良い」 詳しくはこちら参照 詳しくはこちら参照2 |
||||||||||||||||||||||||||||||||
A. 修理前の状況
F. 上位測定器による調整・測定 G. 修理費 98,000円 オーバーホール修理。 S. TOSHIBA Aurex SY−λ88U の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||||||||
A. 修理前の状況 A1A. 修理前 上から見る |
||||||||||||||||||||||||||||||||
A1B. 修理前 下から見る | ||||||||||||||||||||||||||||||||

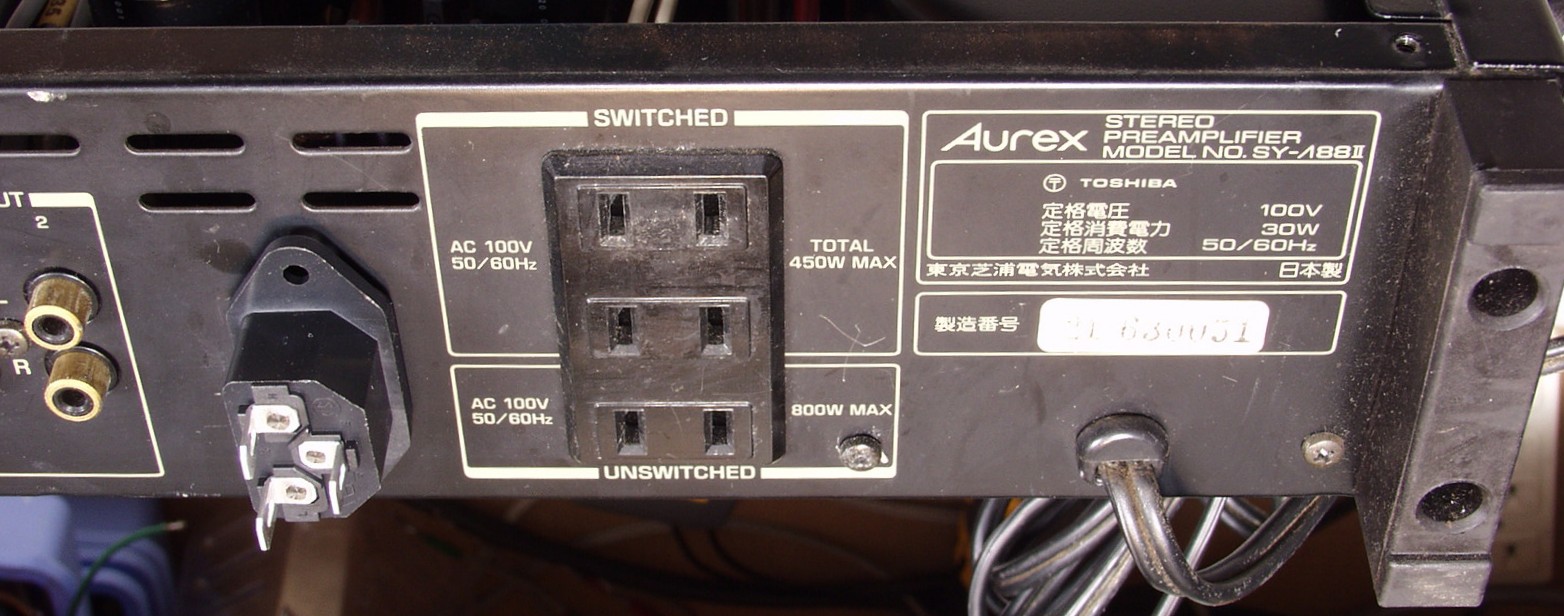

A2A. 修理前 インレットソケット取り付け場所が無い | ||||||||||||||||||||||||||||||||
A2B. 修理前 ここまで移動しないと、インレットソケット取り付け場所が無い 信号のRCAジャックに近くなり不可 |
||||||||||||||||||||||||||||||||

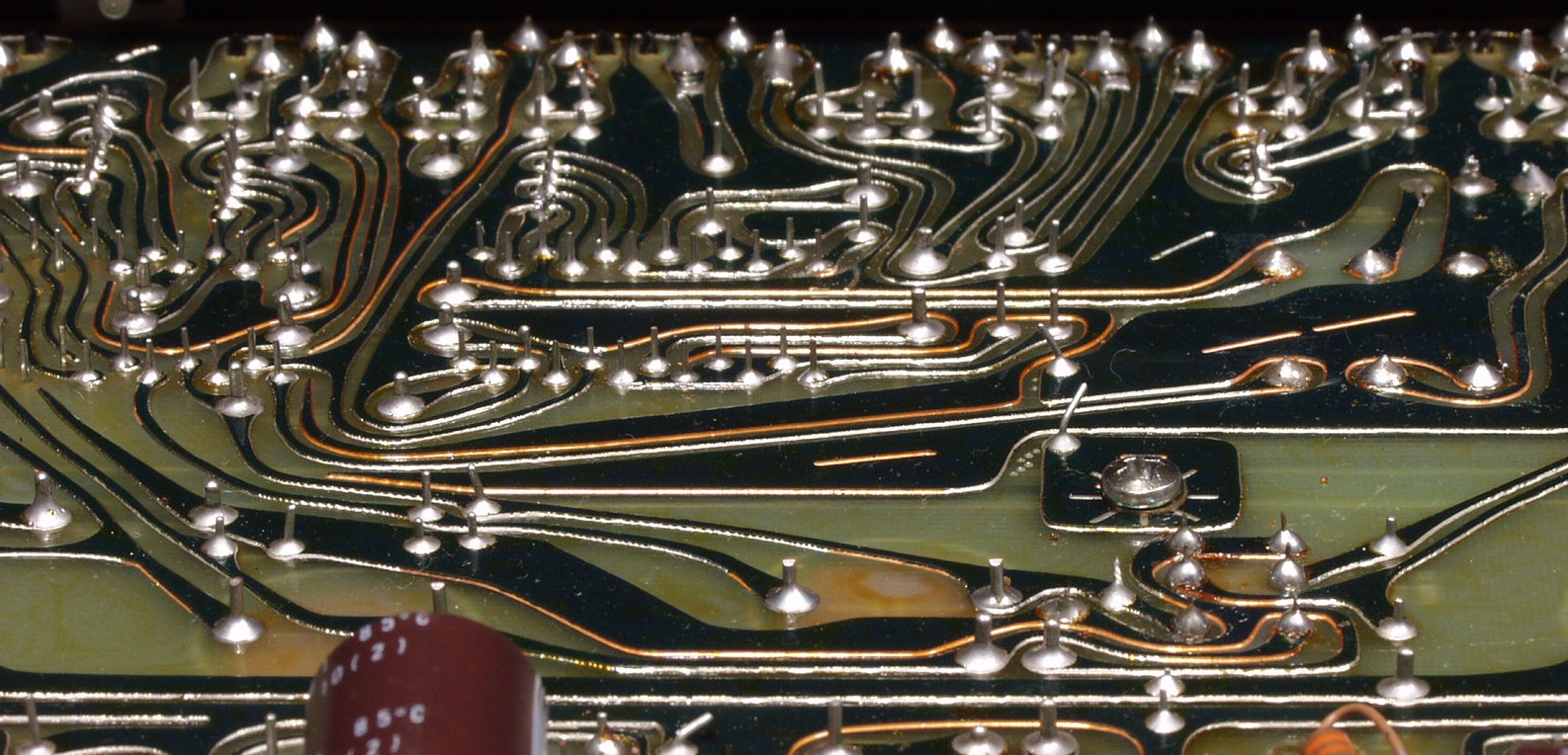

A4. 修理前 基盤の銅箔の厚さに圧倒 しかし半田付けは大変 | ||||||||||||||||||||||||||||||||

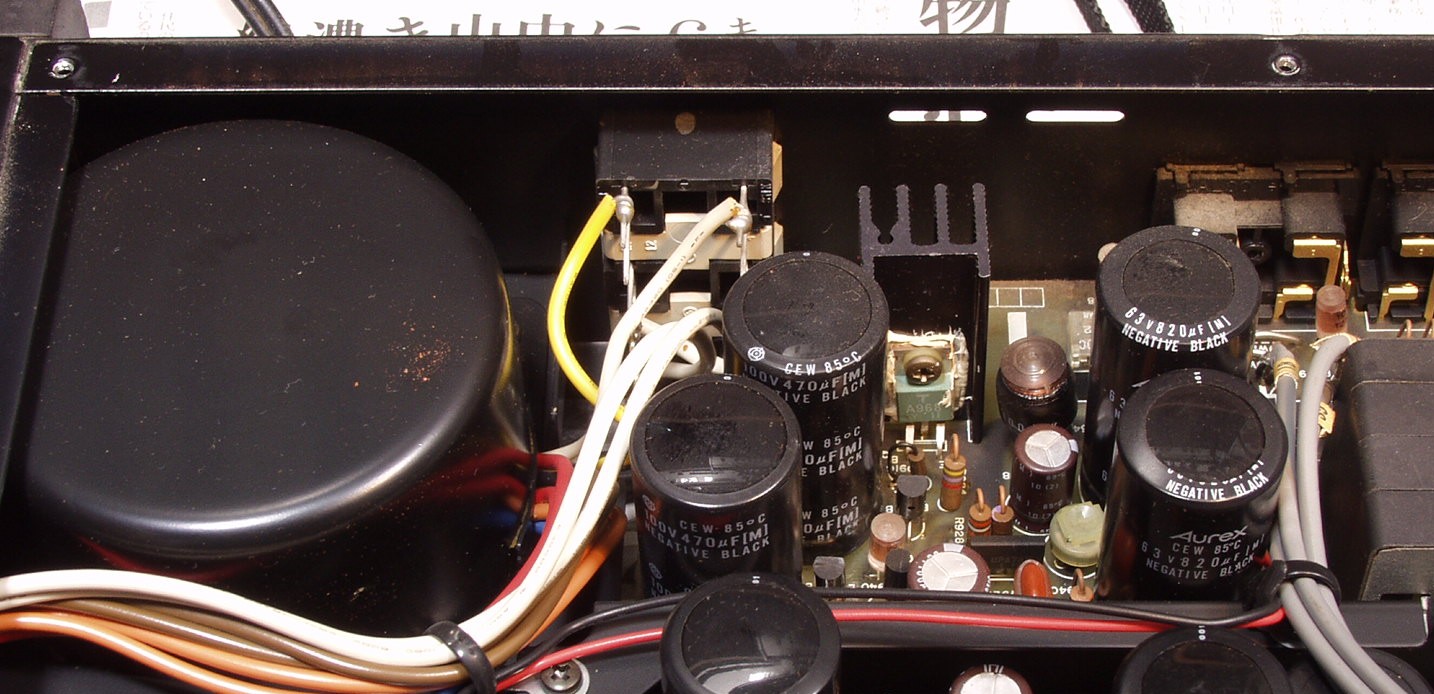

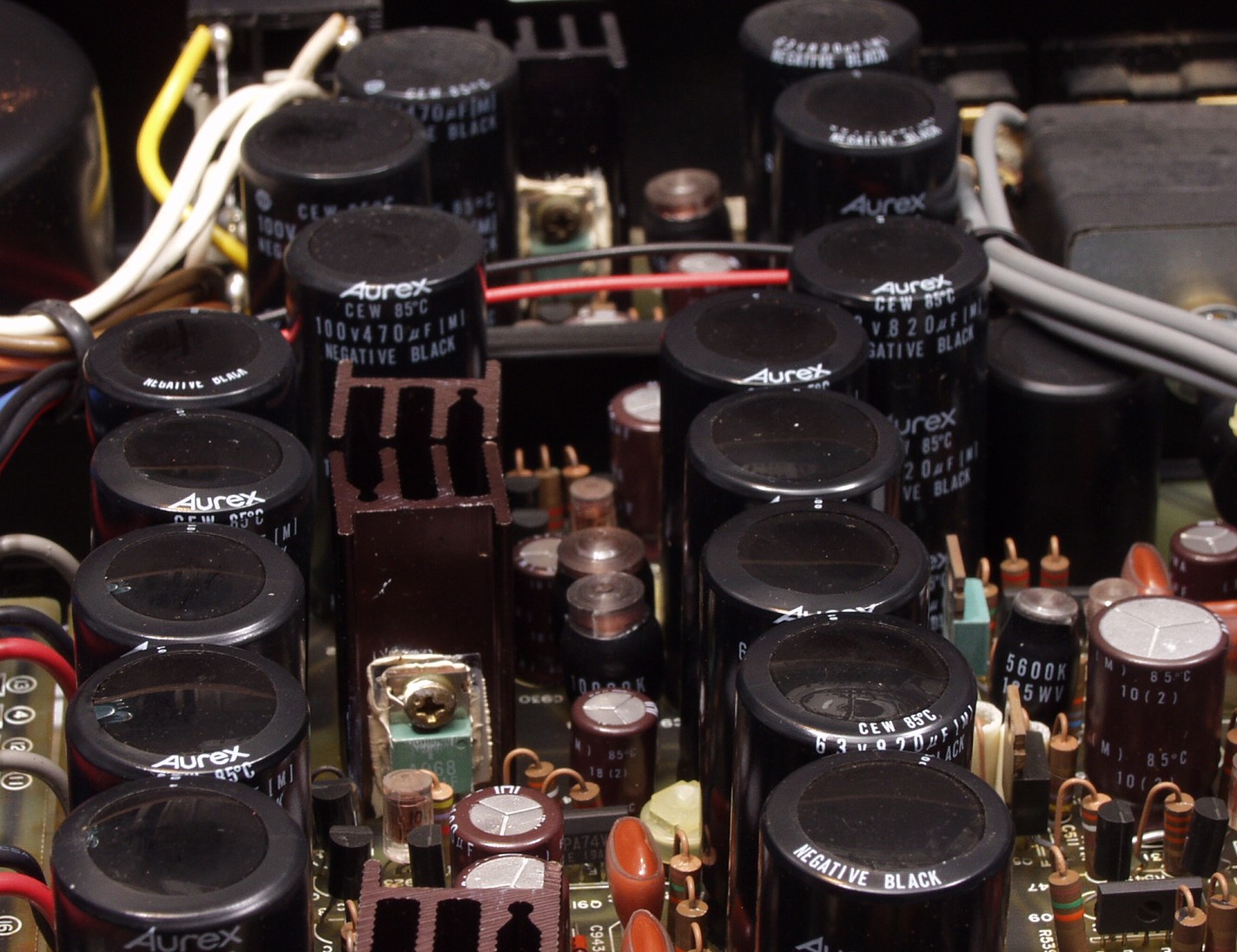

A5. 修理前 頭の膨らんだ電解コンデンサー | ||||||||||||||||||||||||||||||||
A6. 電解コンデンサー 左上=交換する1500μ 右上=交換する1000μ/100V 左下=付いていた470μ 右下=付いていた820μ/63V Aurexの名前が!! |
||||||||||||||||||||||||||||||||
A7A. 取り外したλコンデンサーの容量測定。 但し安い測定器なので絶対値は不信用 年月は確実にコンデンサーを変化させます。 これでも、「λコンデンサー神話」は健在? |
||||||||||||||||||||||||||||||||
A7B. 最小のλコンデンサーの容量測定 | ||||||||||||||||||||||||||||||||
A7B. 最大のλコンデンサーの容量測定 | ||||||||||||||||||||||||||||||||
C. 修理状況 C1A. 修理前 AMP部 |
||||||||||||||||||||||||||||||||

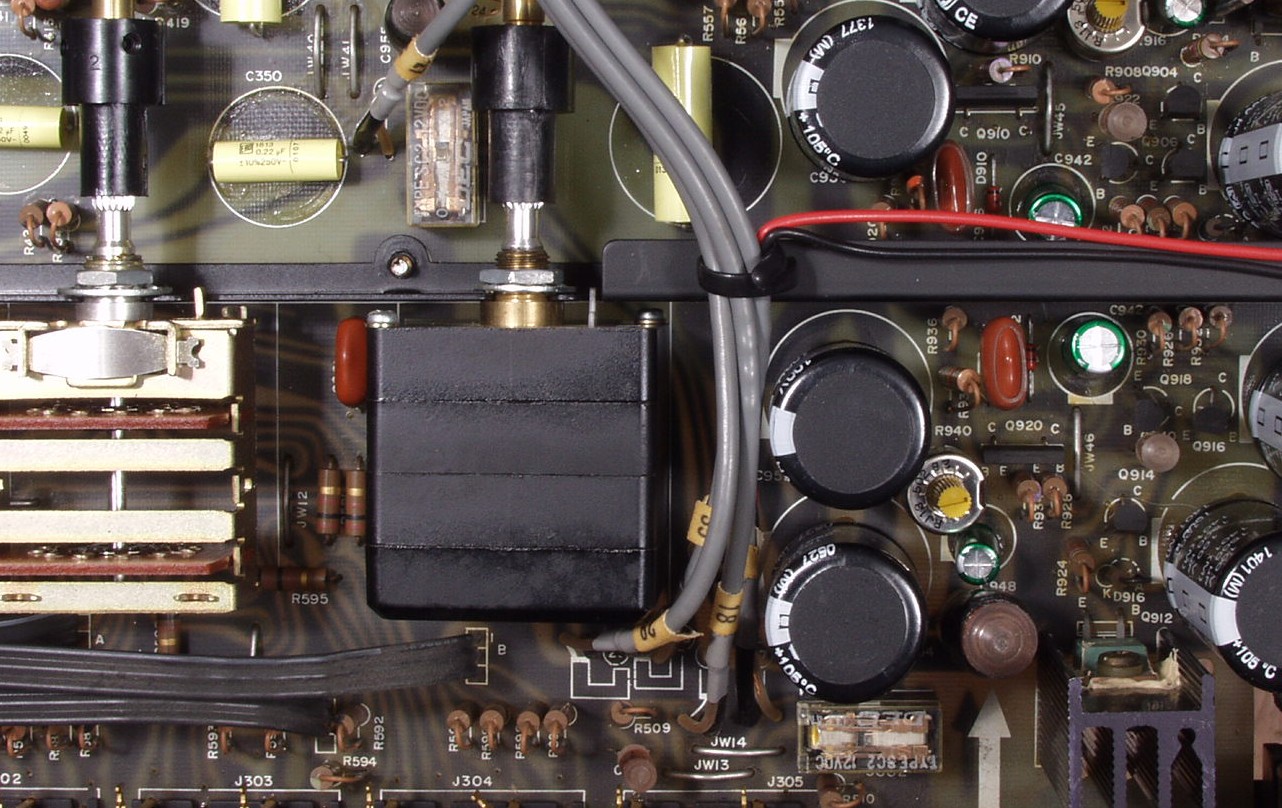

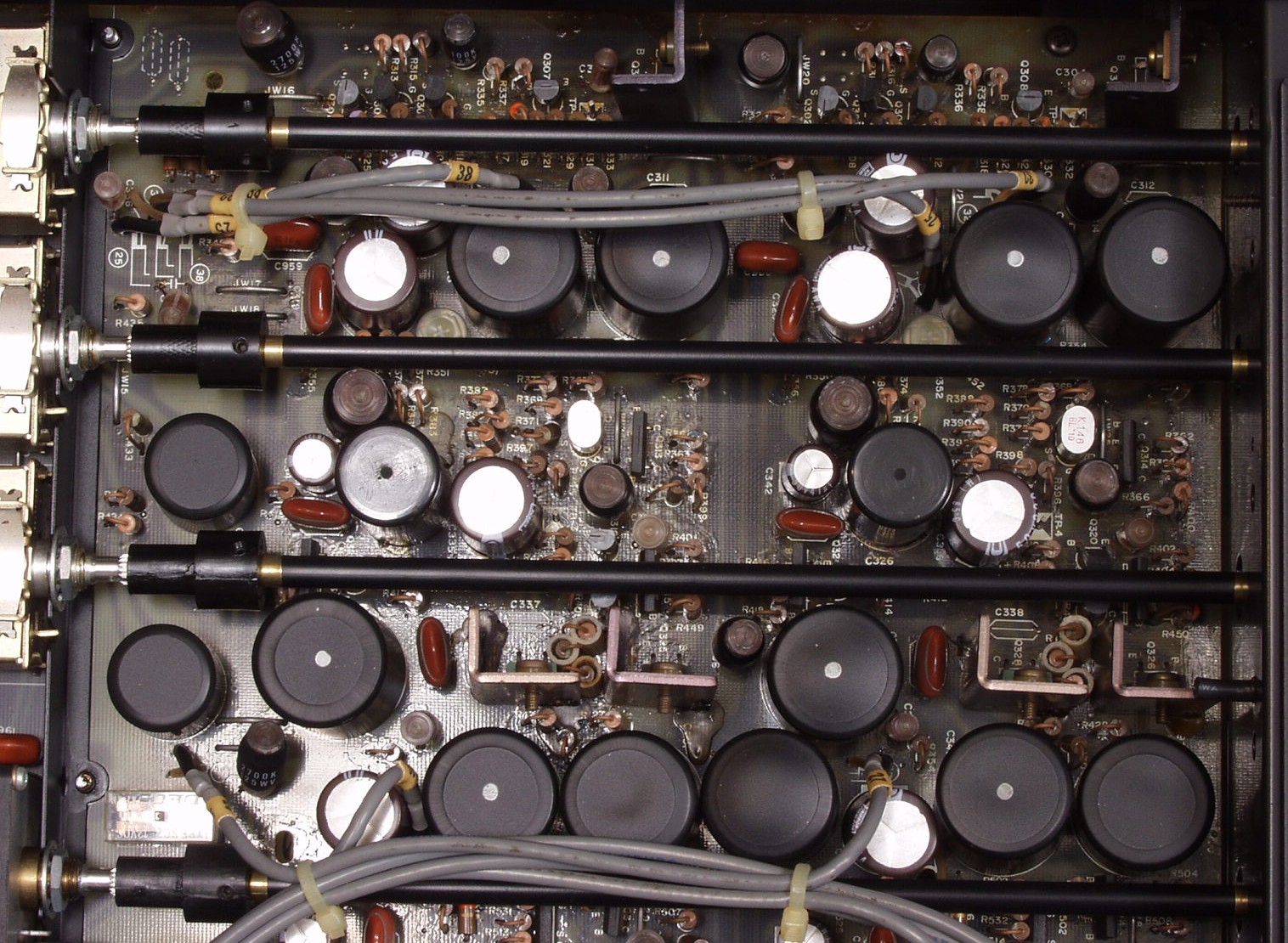

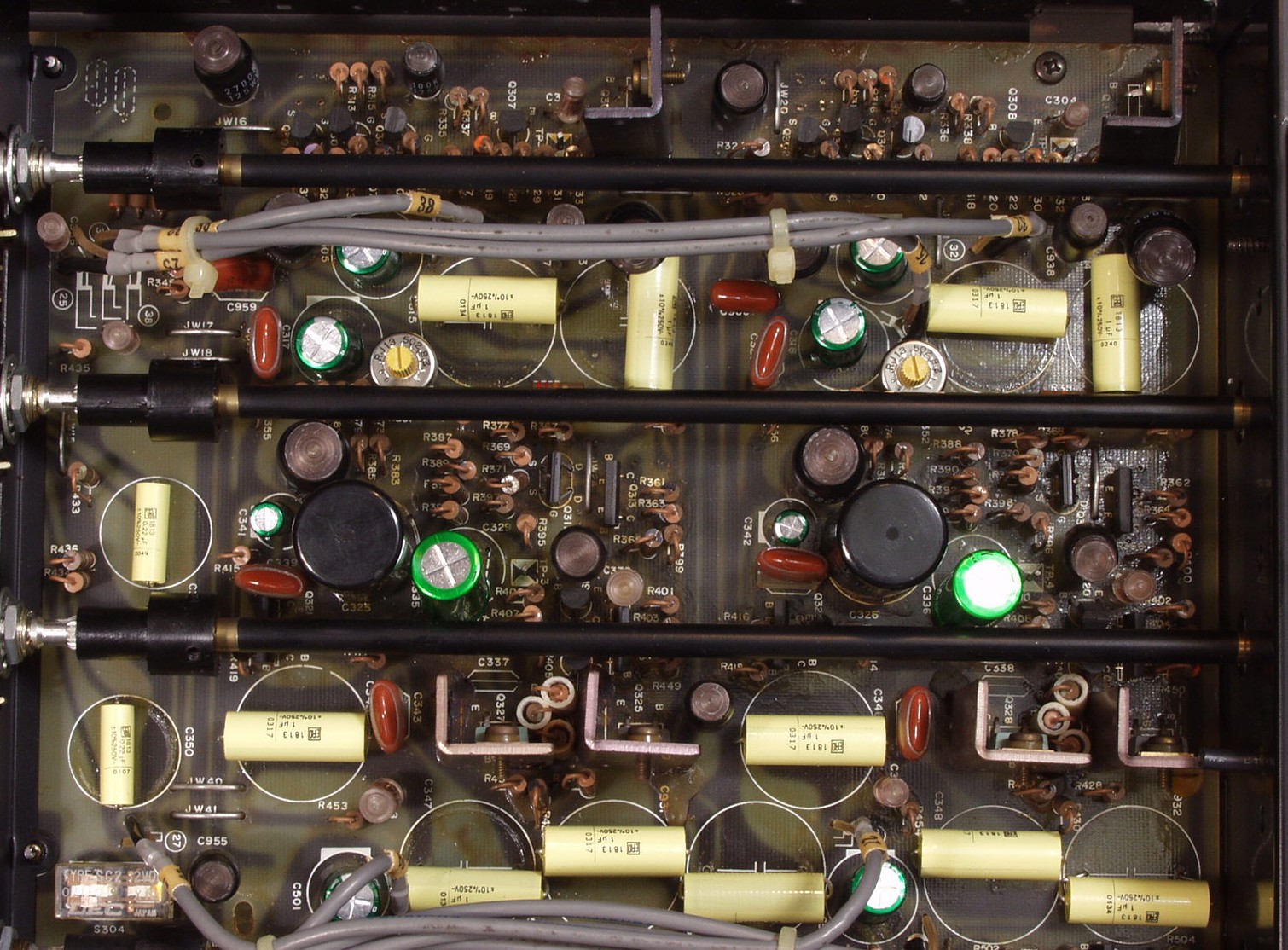

C1B. 修理後 AMP部 電解コンデンサー10個、λコンデンサー14個交換 | ||||||||||||||||||||||||||||||||

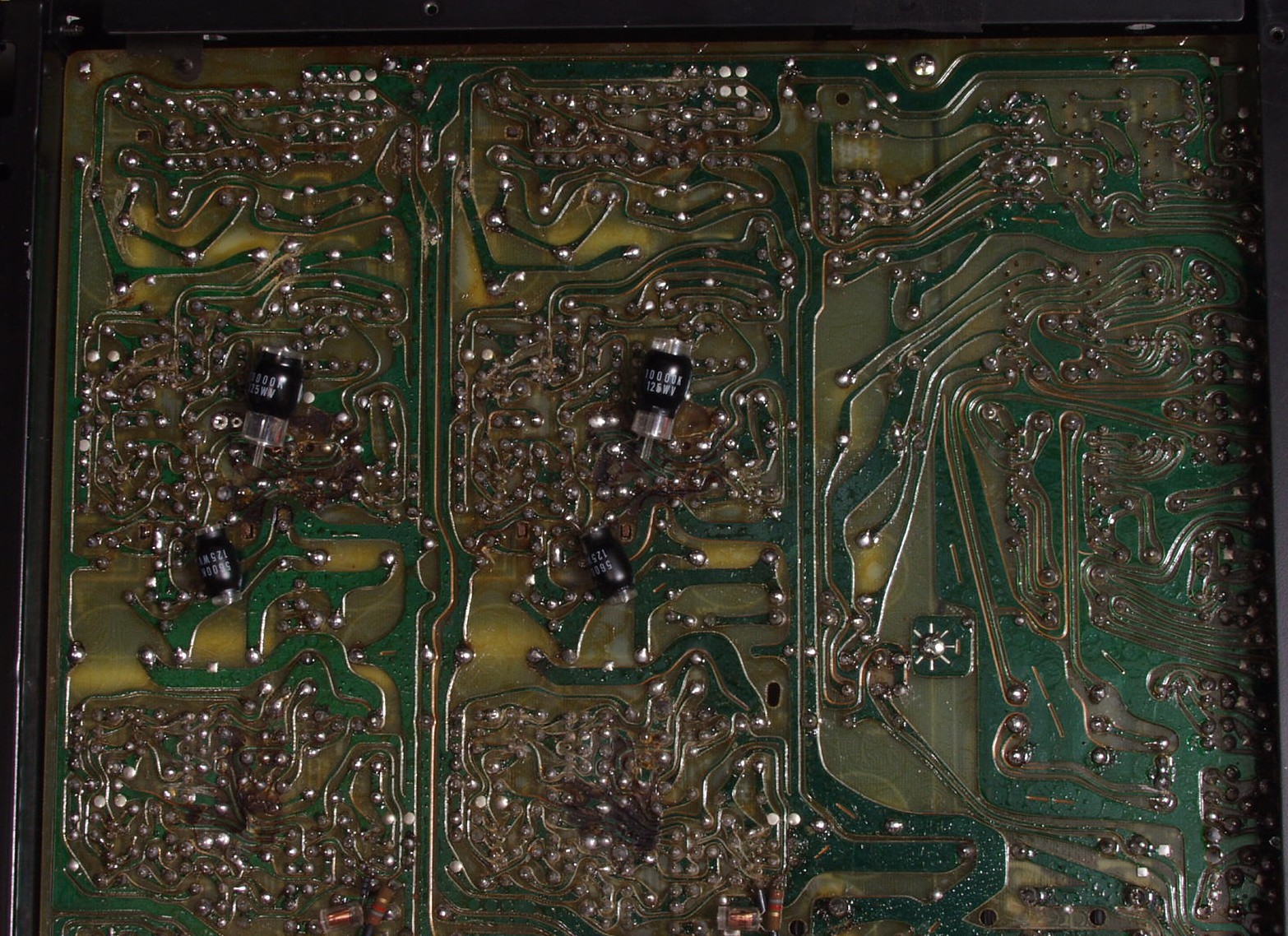

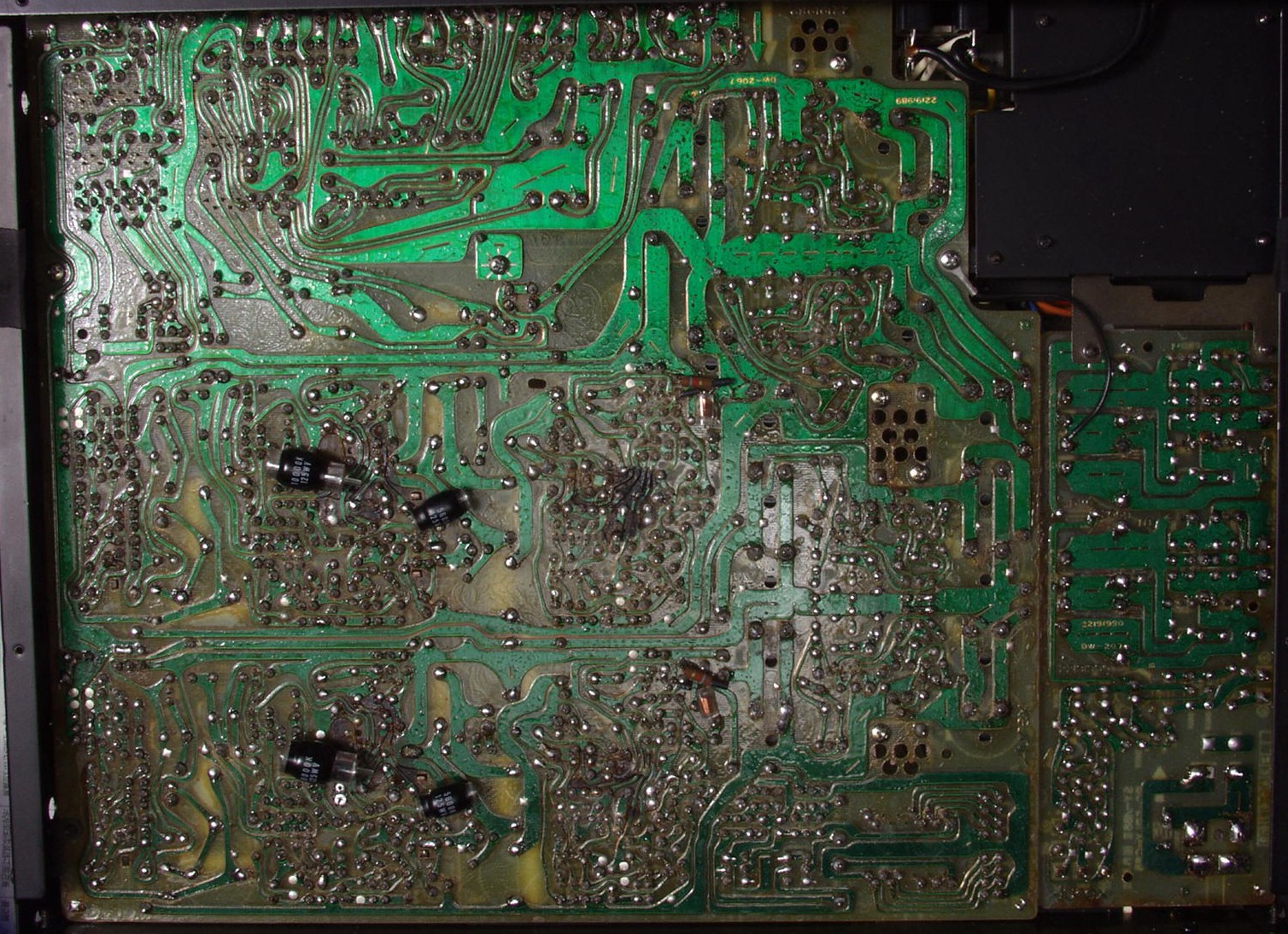

C1C. 修理前 AMP部裏 | ||||||||||||||||||||||||||||||||

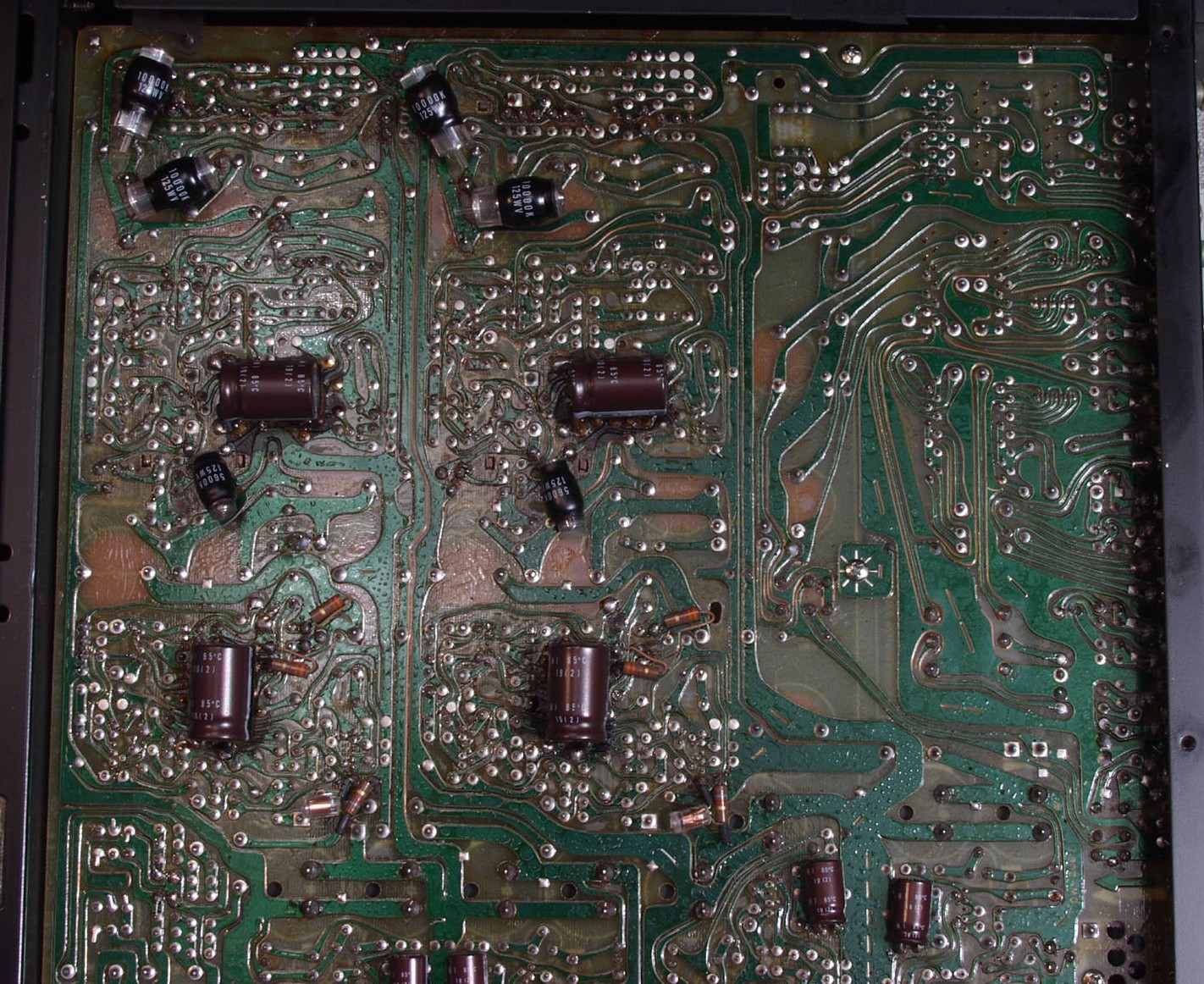

C1D. 修理(ハンダ補正)後 AMP部裏 電解コンデンサー8個交換 | ||||||||||||||||||||||||||||||||

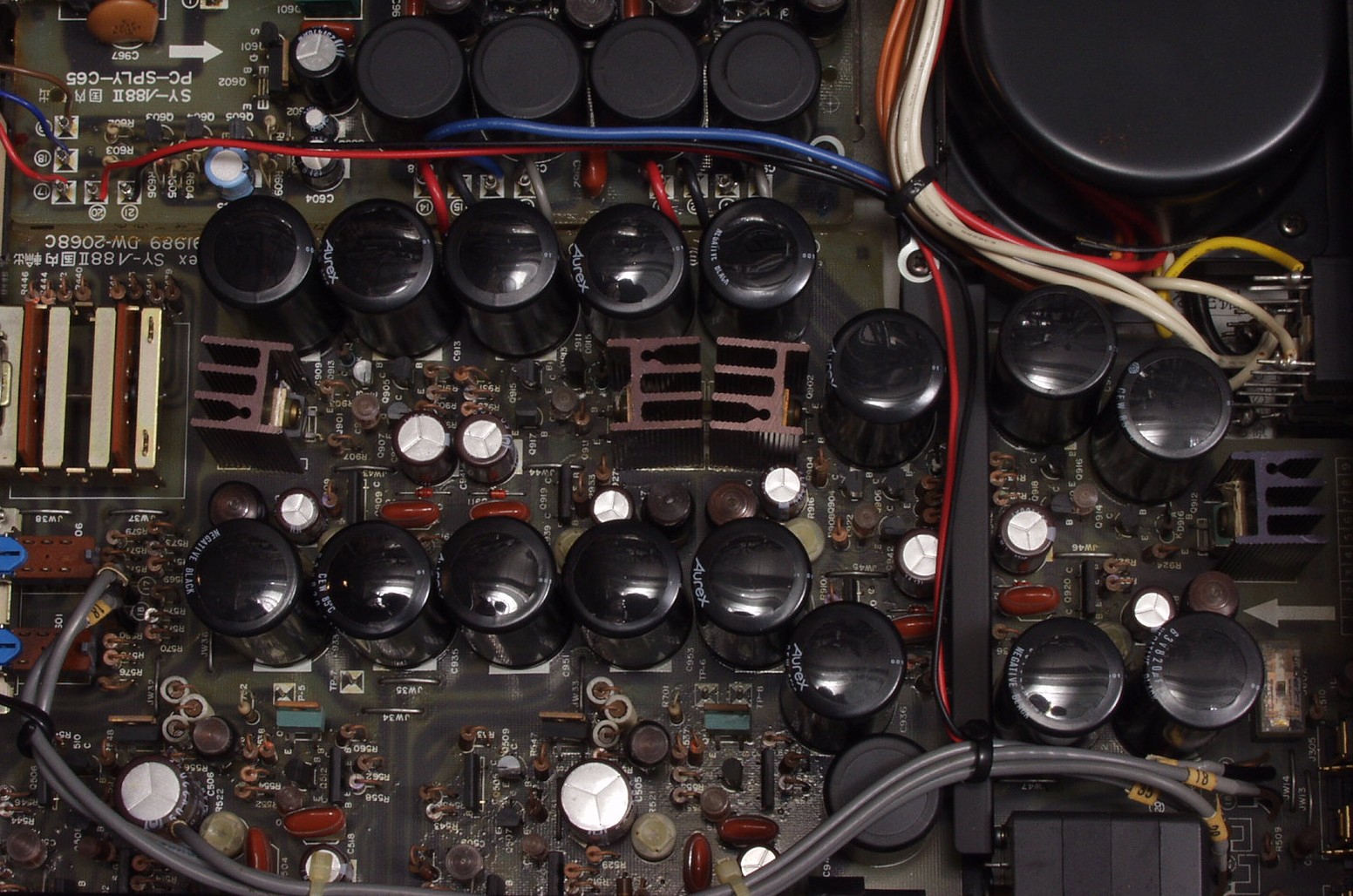

C2A. 修理前 電源部 | ||||||||||||||||||||||||||||||||

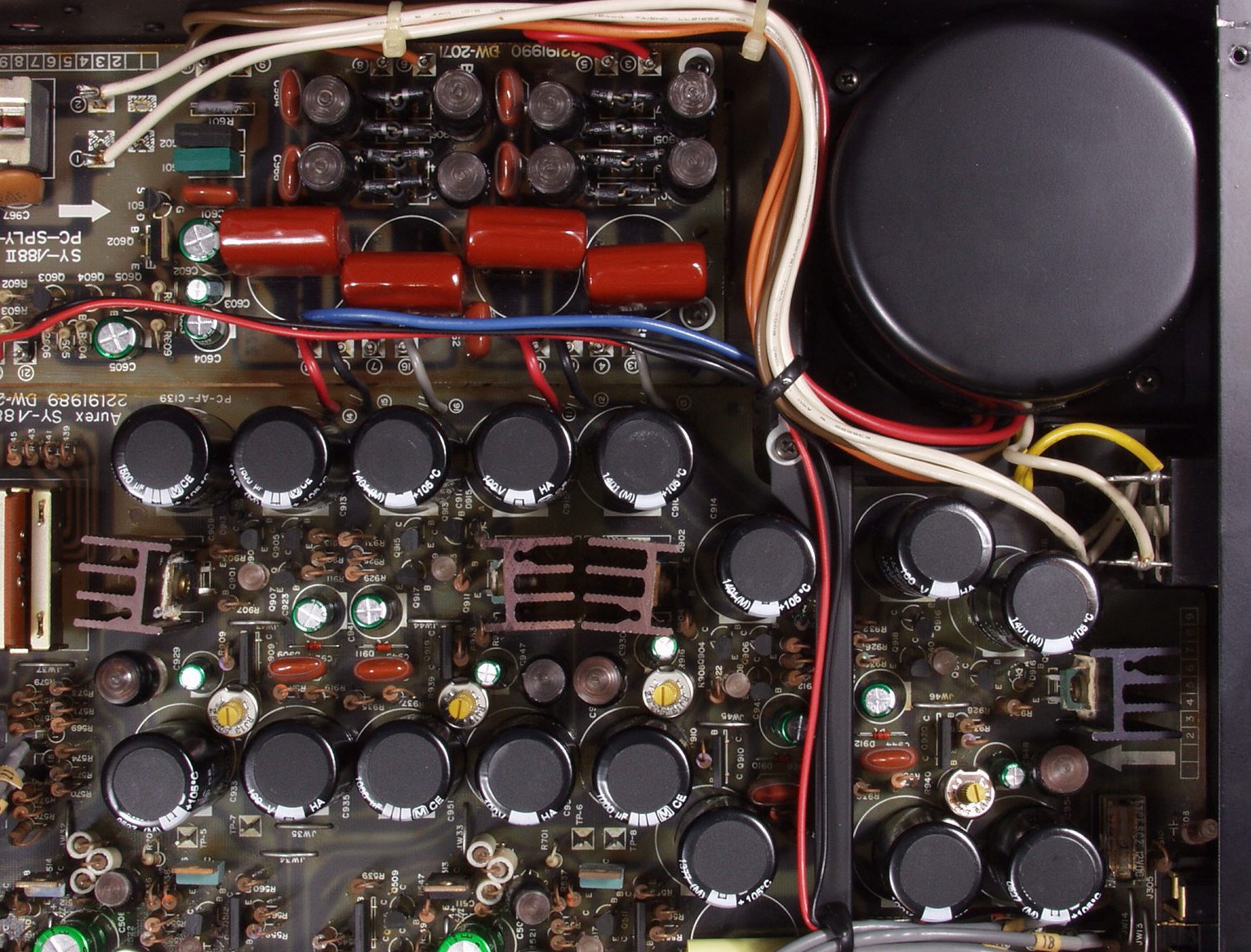

C2B. 修理後 電源部 大型電解コンデンサー16個、電解コンデンサー14個、λコンデンサー4個交換 | ||||||||||||||||||||||||||||||||

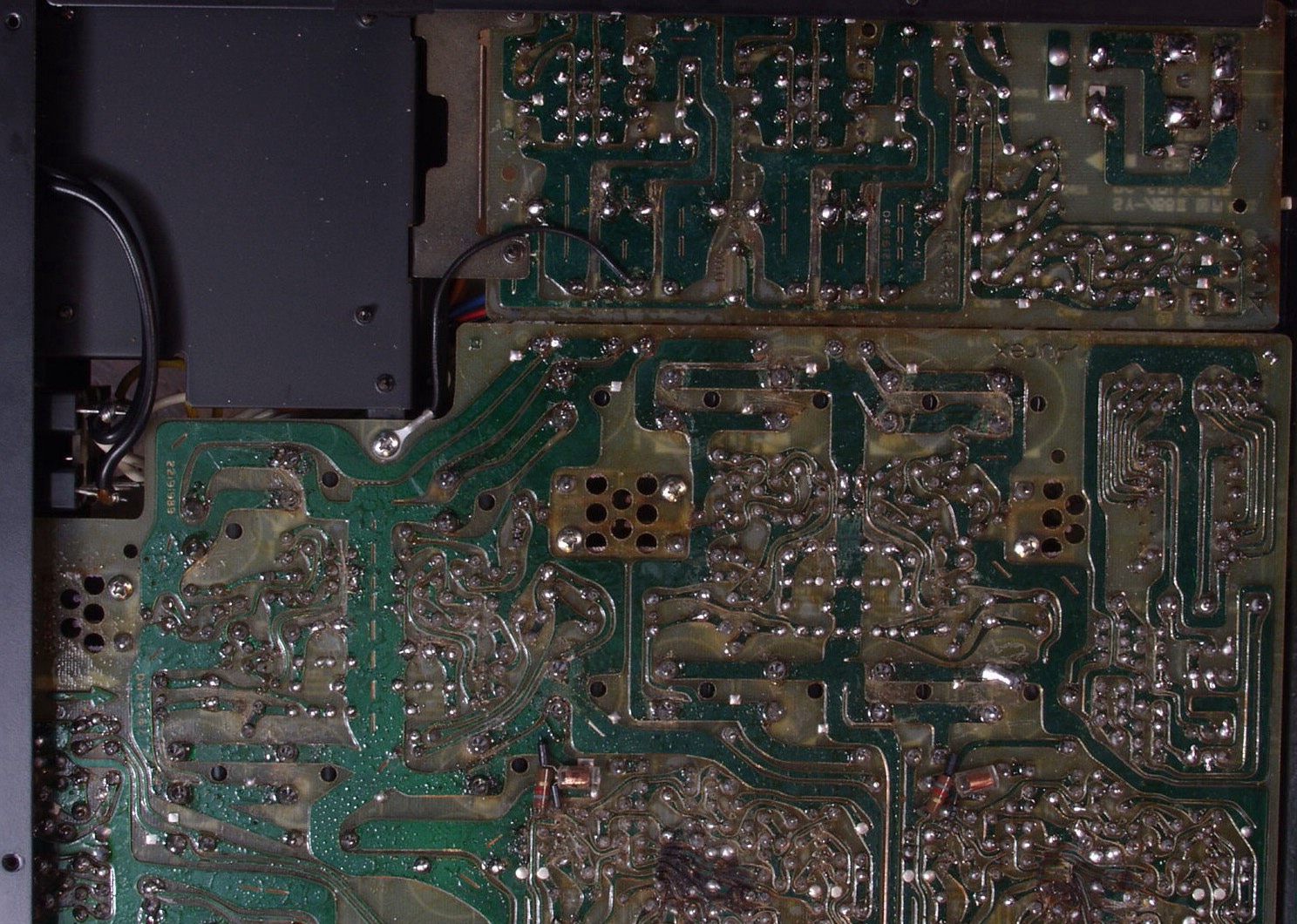

C2C. 修理前 電源部裏 | ||||||||||||||||||||||||||||||||

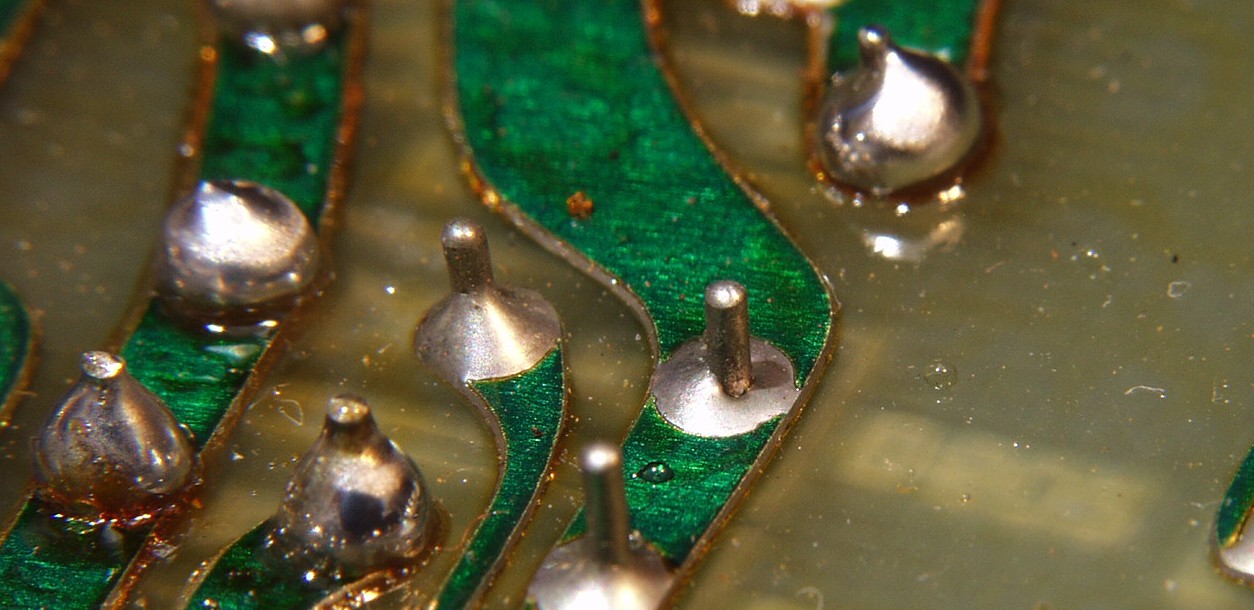

C2C1. 修理中 電源部裏 のハンダ不良カ所 自動ハンダ装置ではこの様な事が起こります。 特に銅箔が厚いこの機種では注意が必要 てんこ盛りの所は、ハンダ補正が終了した物。 銅箔が厚いのでコテは通常の2倍の容量の物を使用する |
||||||||||||||||||||||||||||||||
↑↑↑ | ||||||||||||||||||||||||||||||||

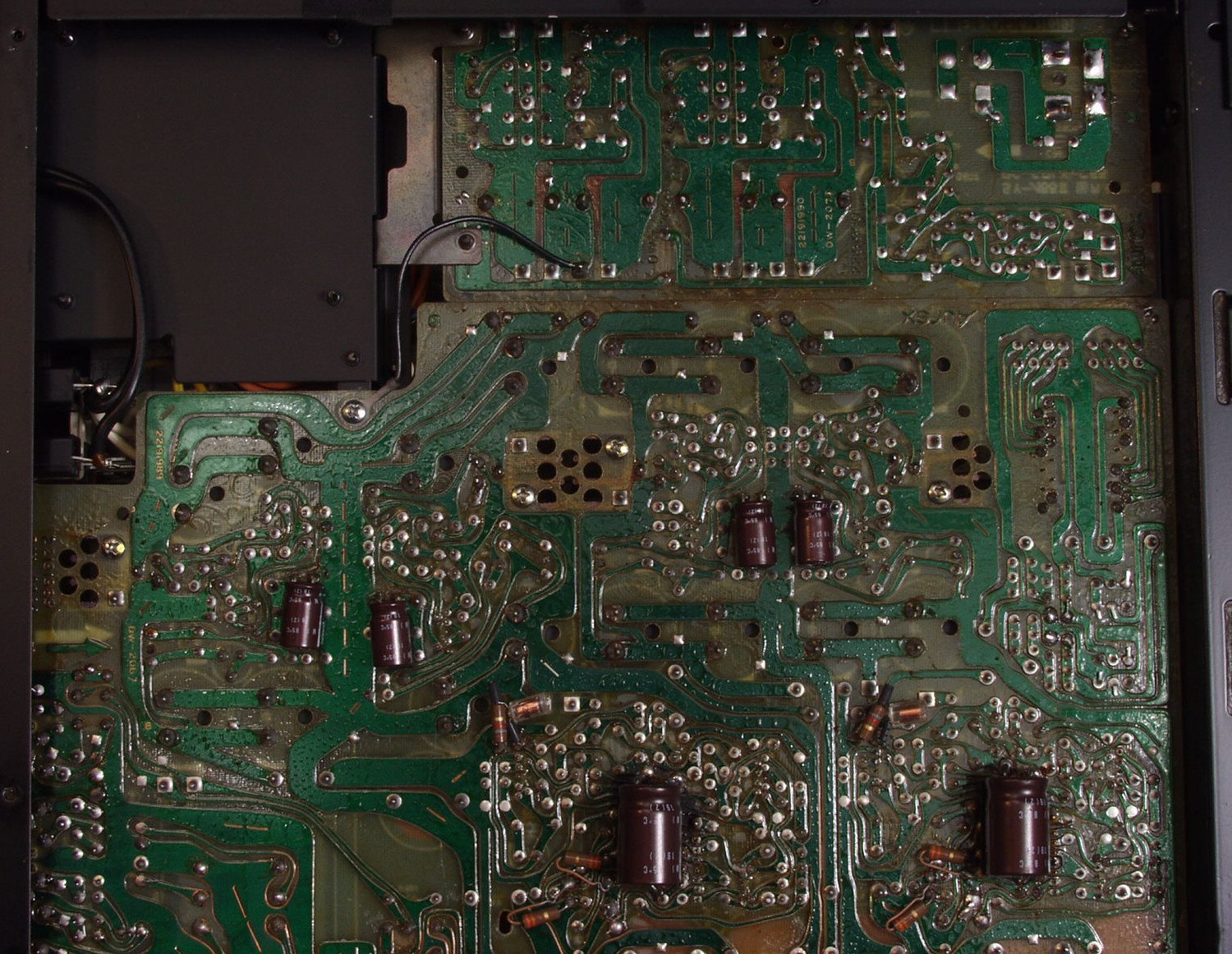

C2D. 修理(ハンダ補正)後 電源部裏 | ||||||||||||||||||||||||||||||||

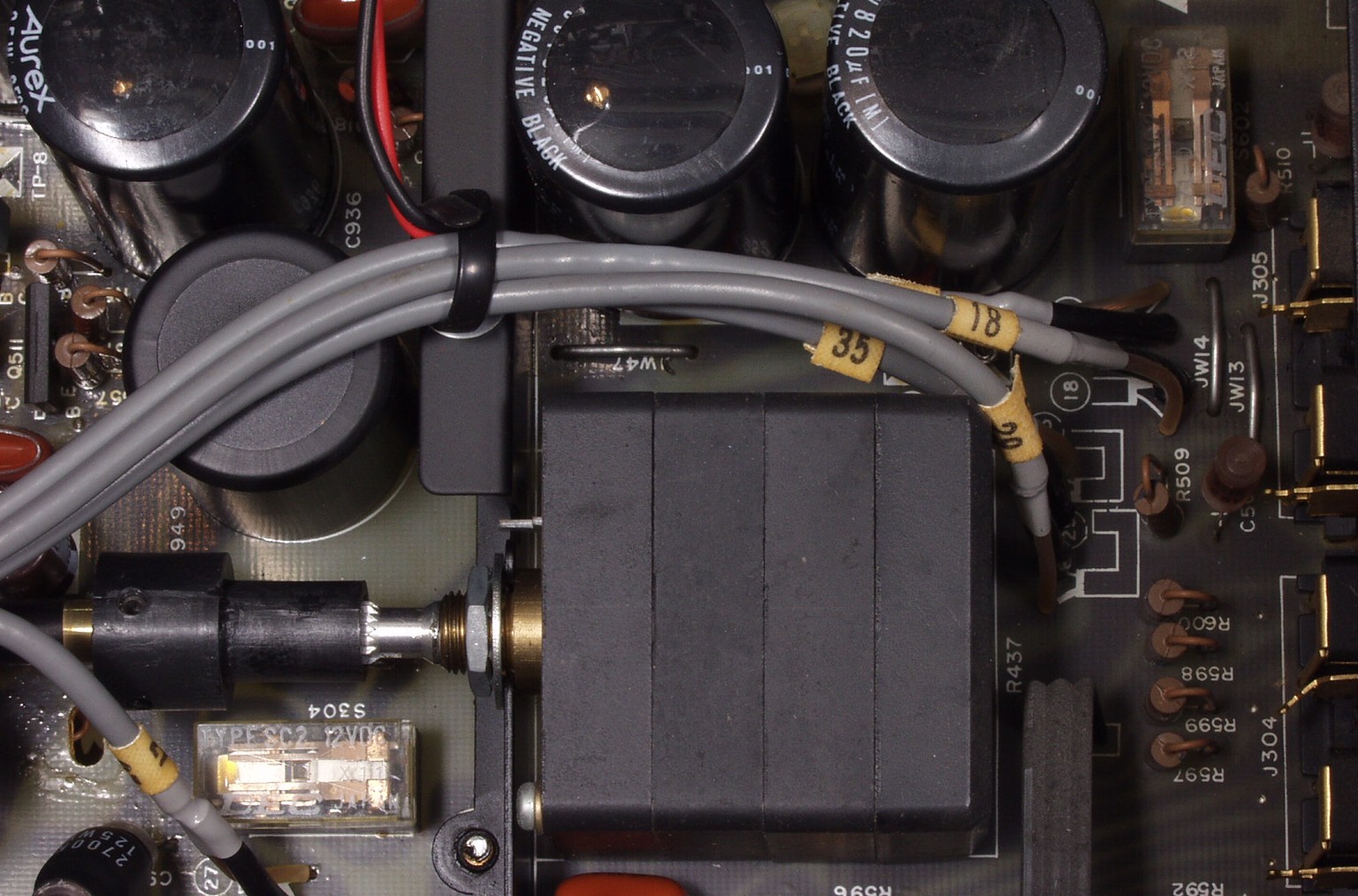

C3A. 修理前 リレー | ||||||||||||||||||||||||||||||||

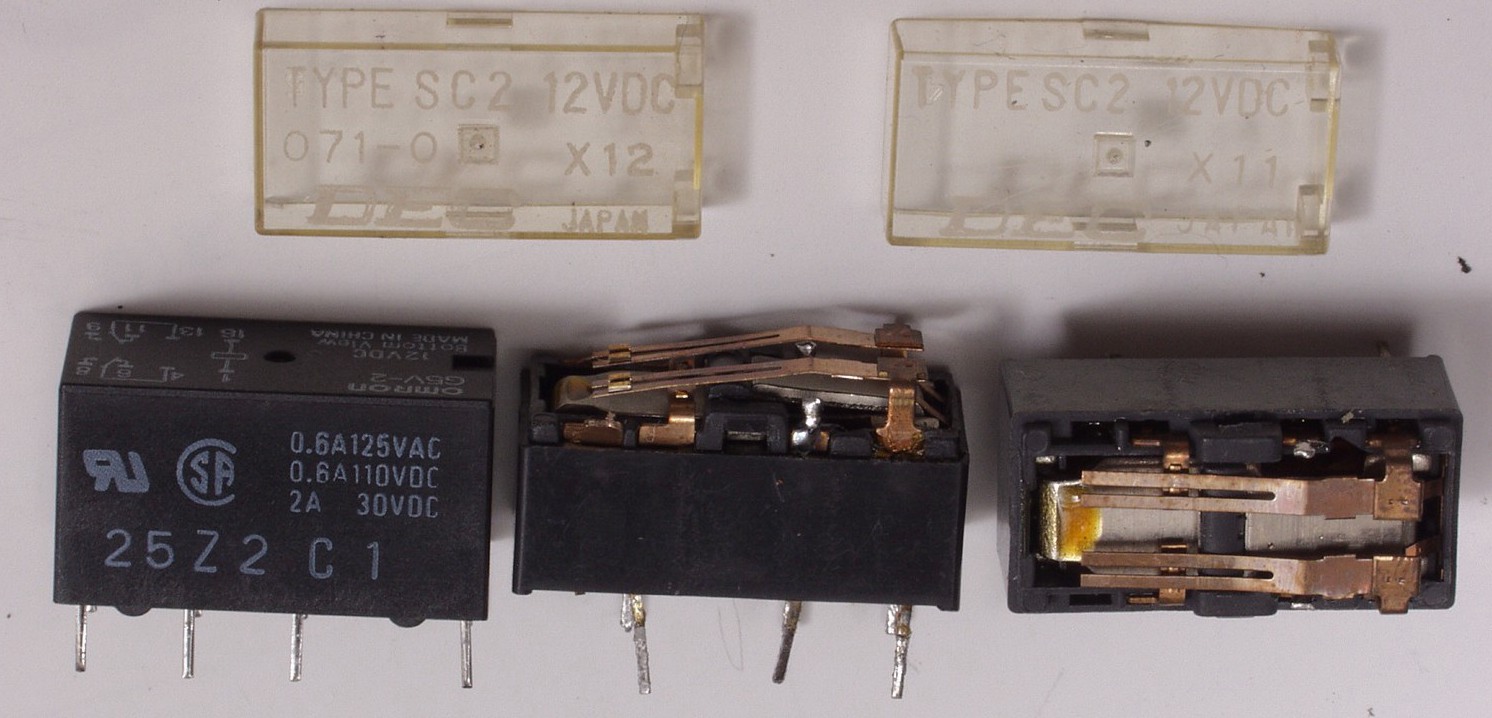

C3B. 修理中 リレー2個洗浄 左端のが現在の代用品、しかし足の引き出しが全く異なる為、洗浄して使用 このAMPは設計が良く、出力をアース(短絡)する方法なので、配線が長くなるので交換せず |
||||||||||||||||||||||||||||||||
C3C. 修理後 リレー付近 | ||||||||||||||||||||||||||||||||

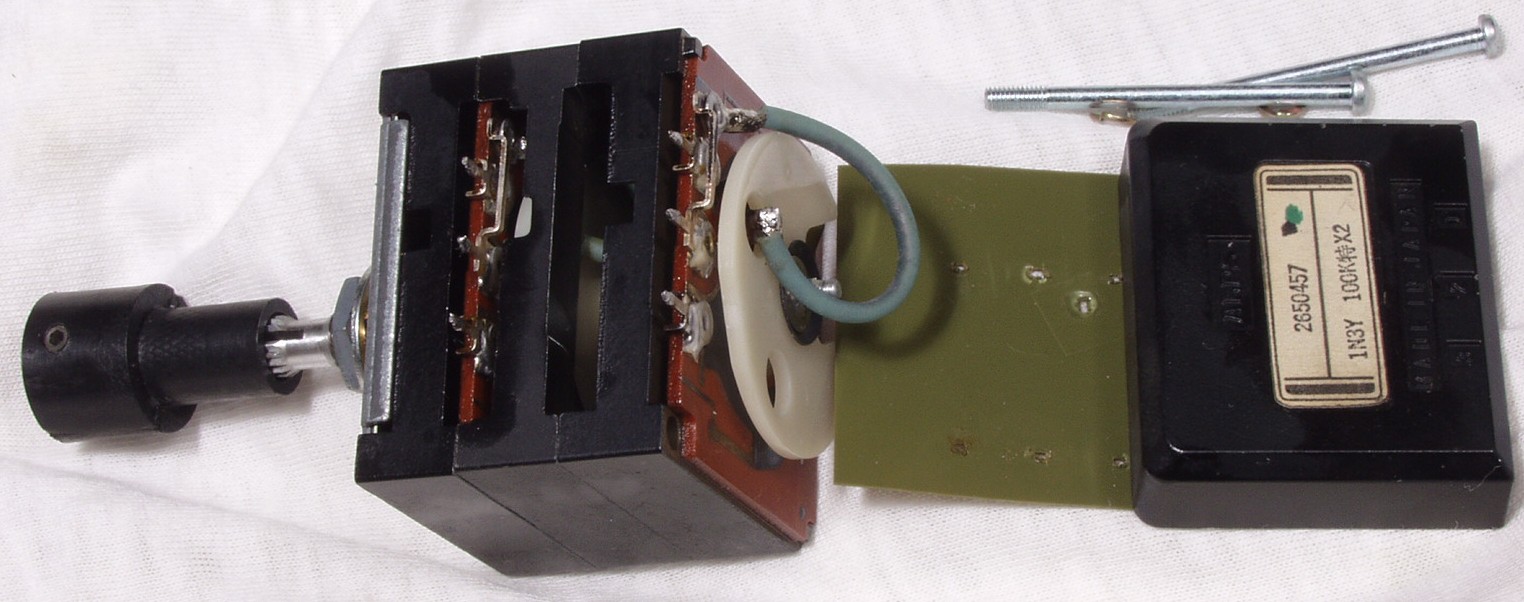

C4. 修理中 メインVR Uからはカシメ構造 | ||||||||||||||||||||||||||||||||

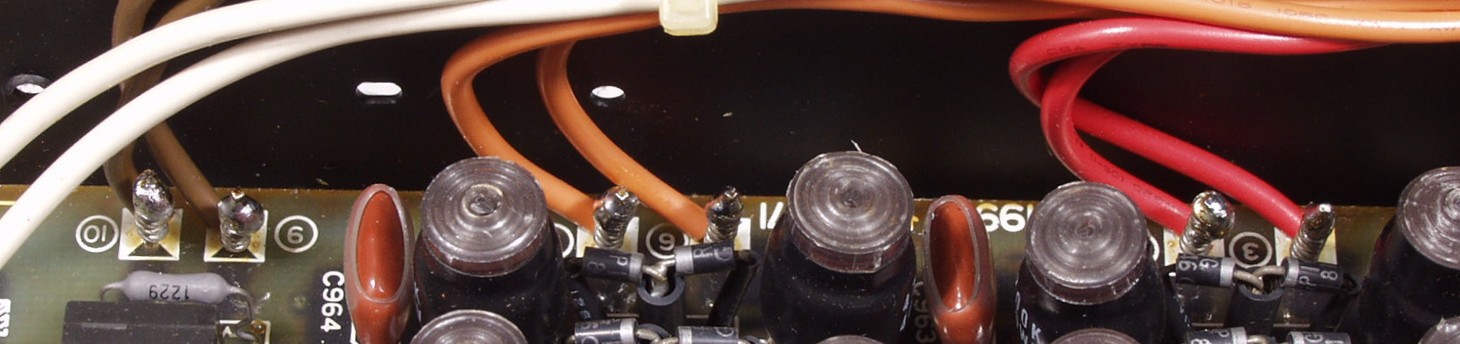

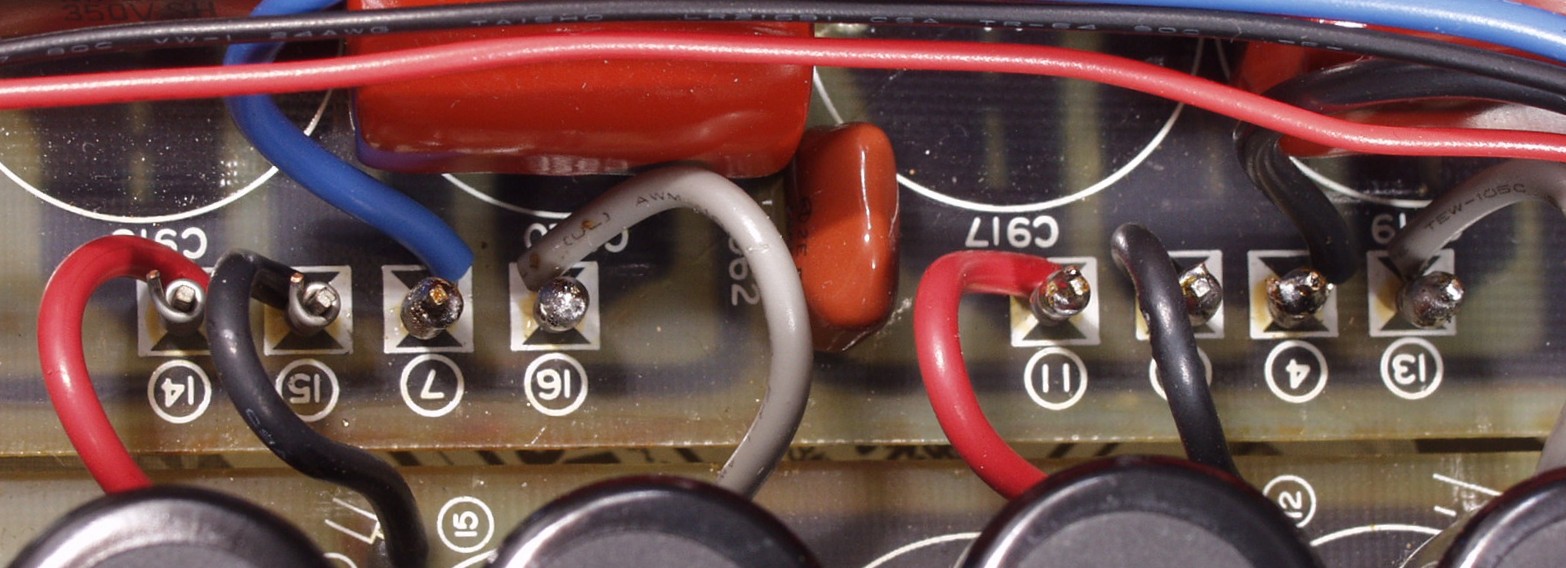

C5A. 修理中 ラッピングもハンダを流し込む。 左端2個は未ハンダ | ||||||||||||||||||||||||||||||||
C5B. 修理中 ラッピングもハンダを流し込む | ||||||||||||||||||||||||||||||||

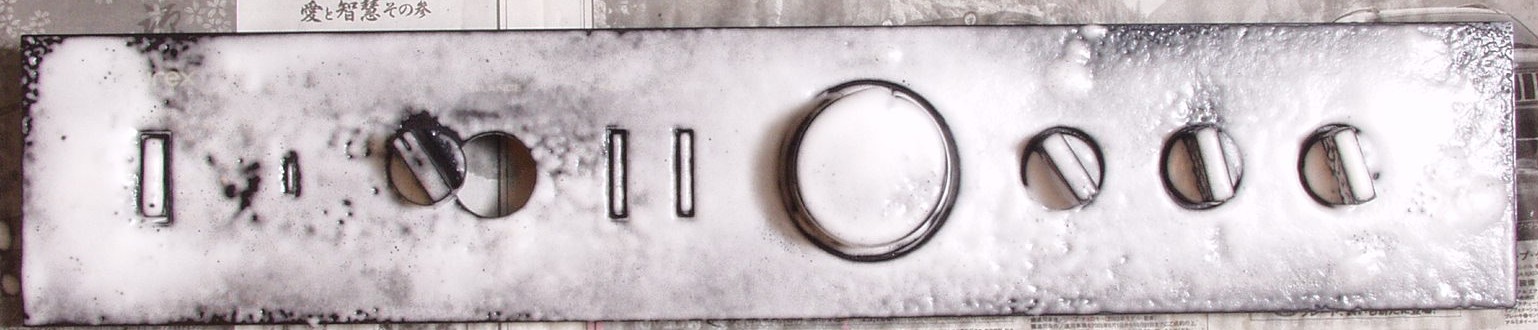

C6. パネル洗浄 | ||||||||||||||||||||||||||||||||

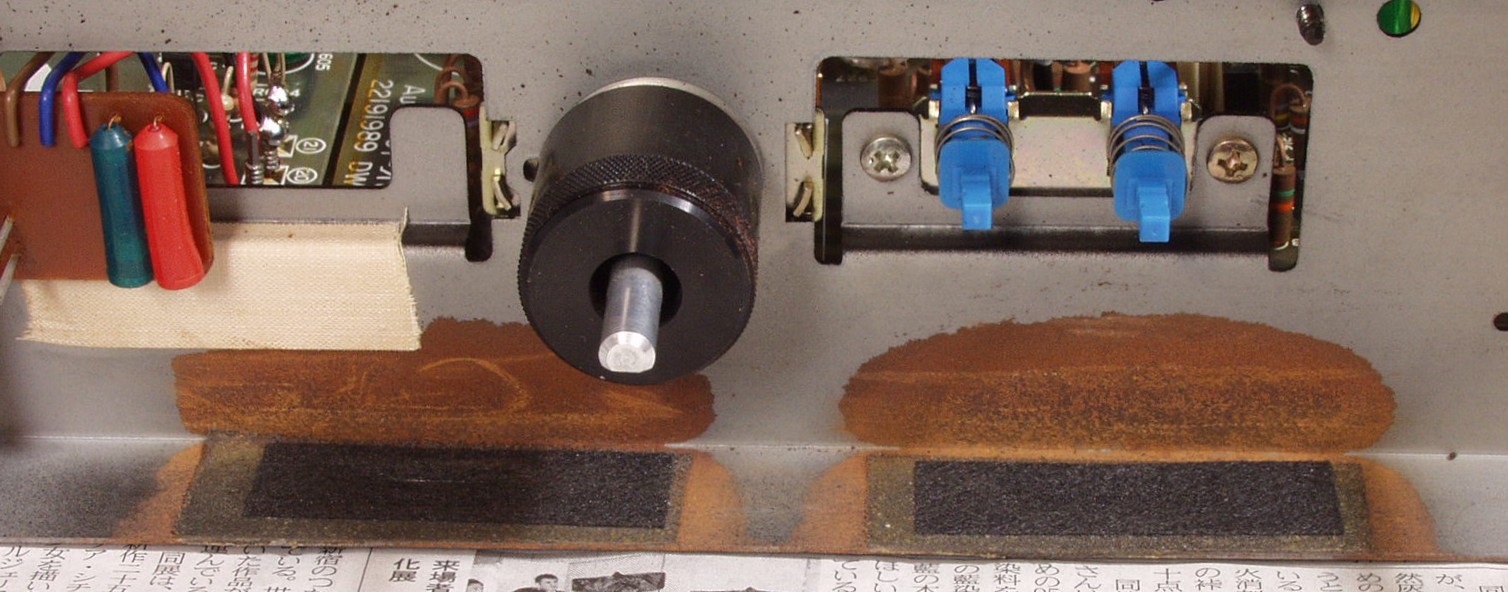

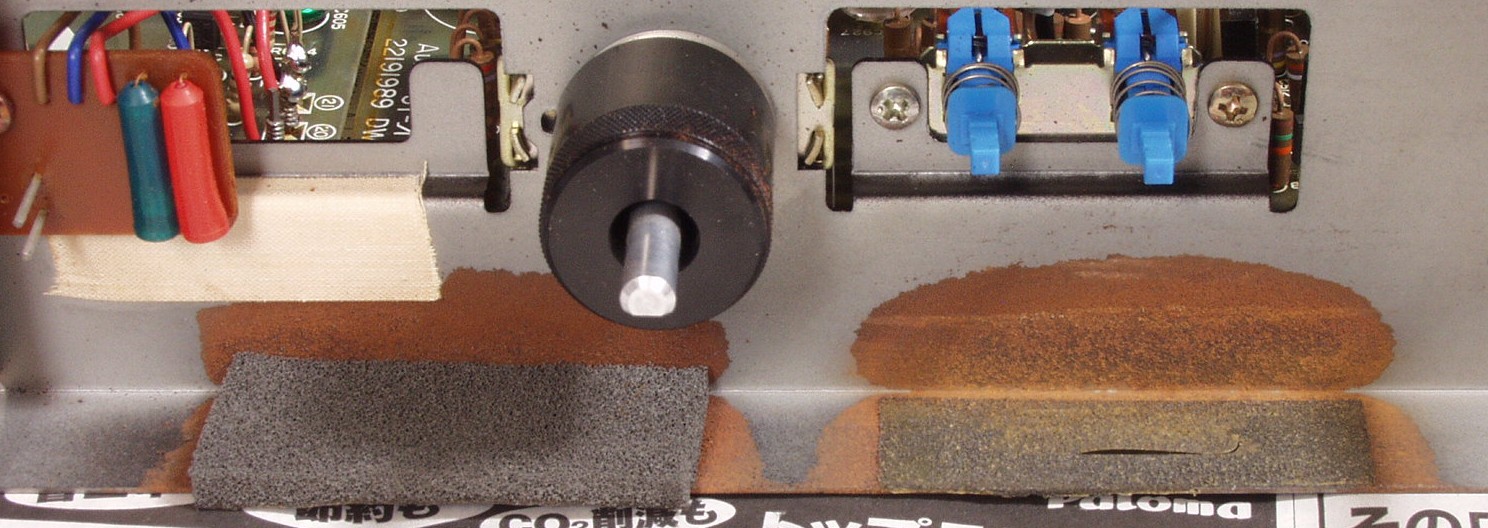

C7A.パネル裏スポンジの交換中 ご覧の様に水分を吸い、ぼろぼろ、鉄板まで腐食 | ||||||||||||||||||||||||||||||||
C7B. パネル裏スポンジの交換後 | ||||||||||||||||||||||||||||||||

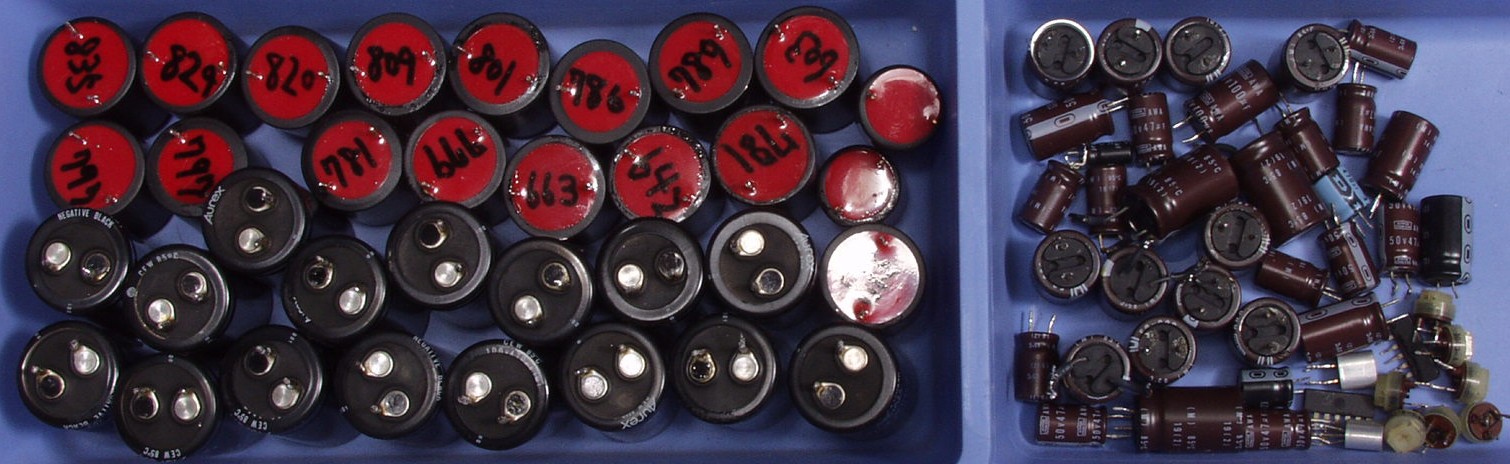

C8. 交換した部品 | ||||||||||||||||||||||||||||||||
C9A. 修理前 下から見る | ||||||||||||||||||||||||||||||||

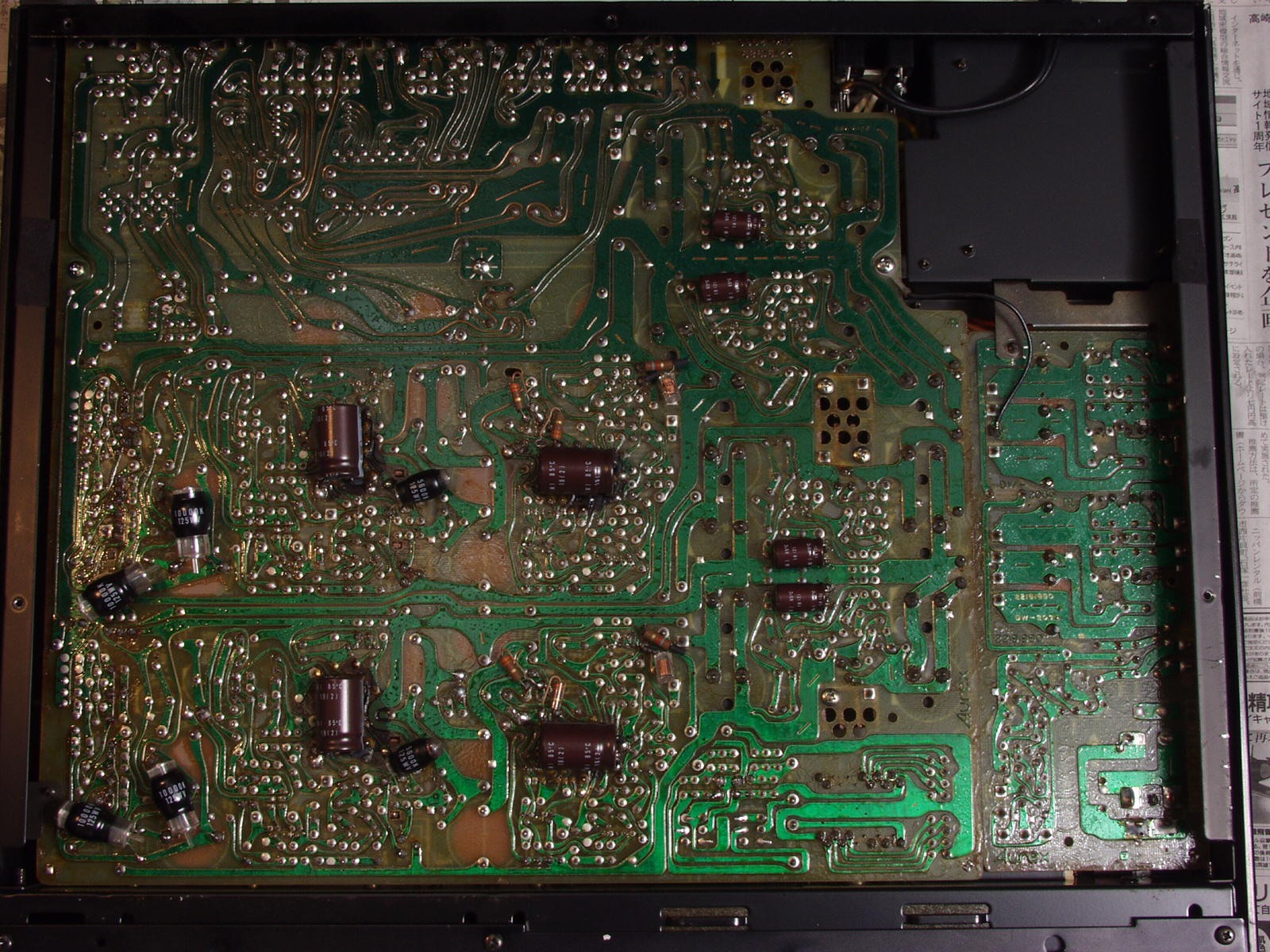

C9B. 修理後 下から見る | ||||||||||||||||||||||||||||||||

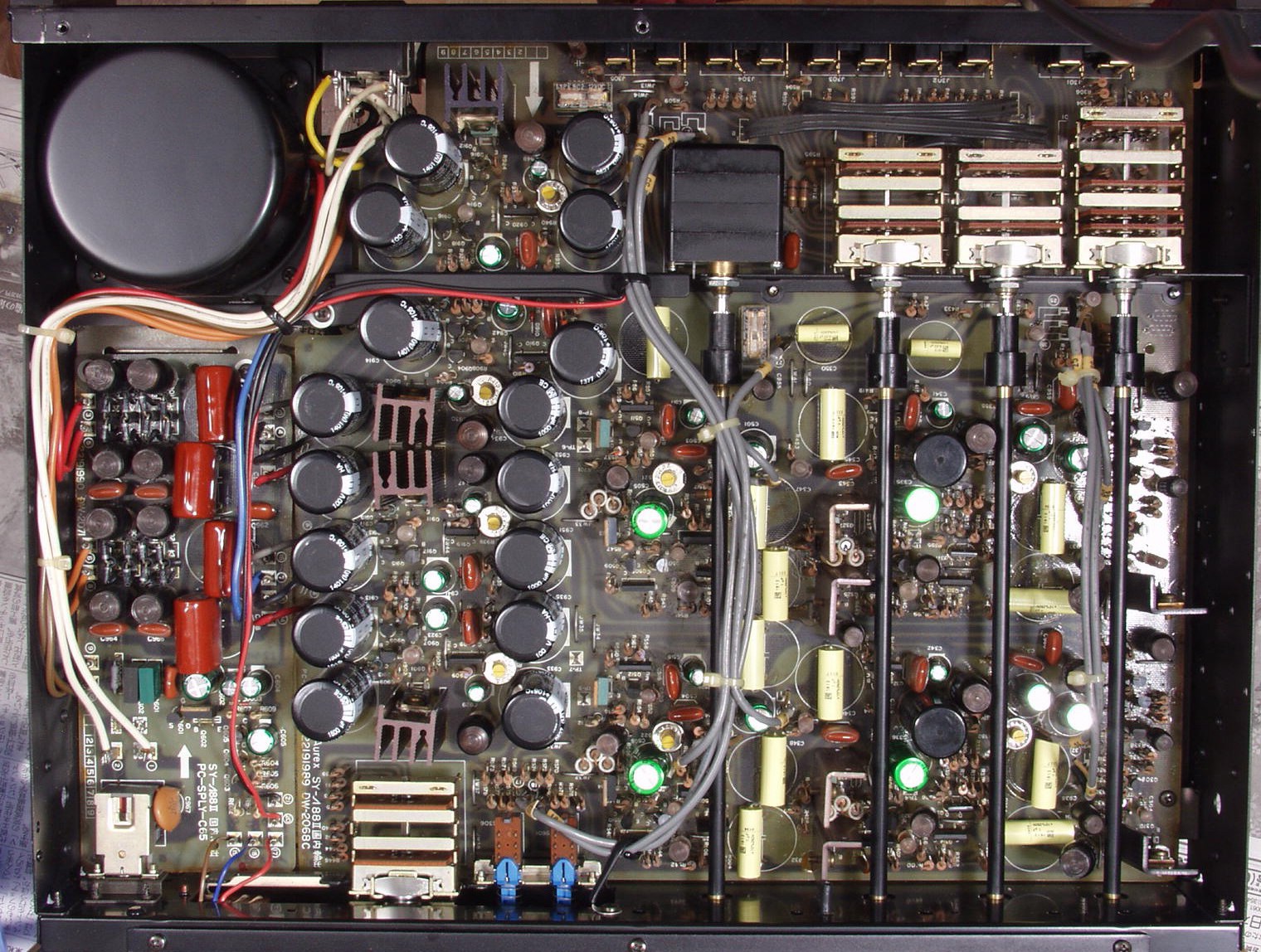

C9C. 修理前 上から見る | ||||||||||||||||||||||||||||||||

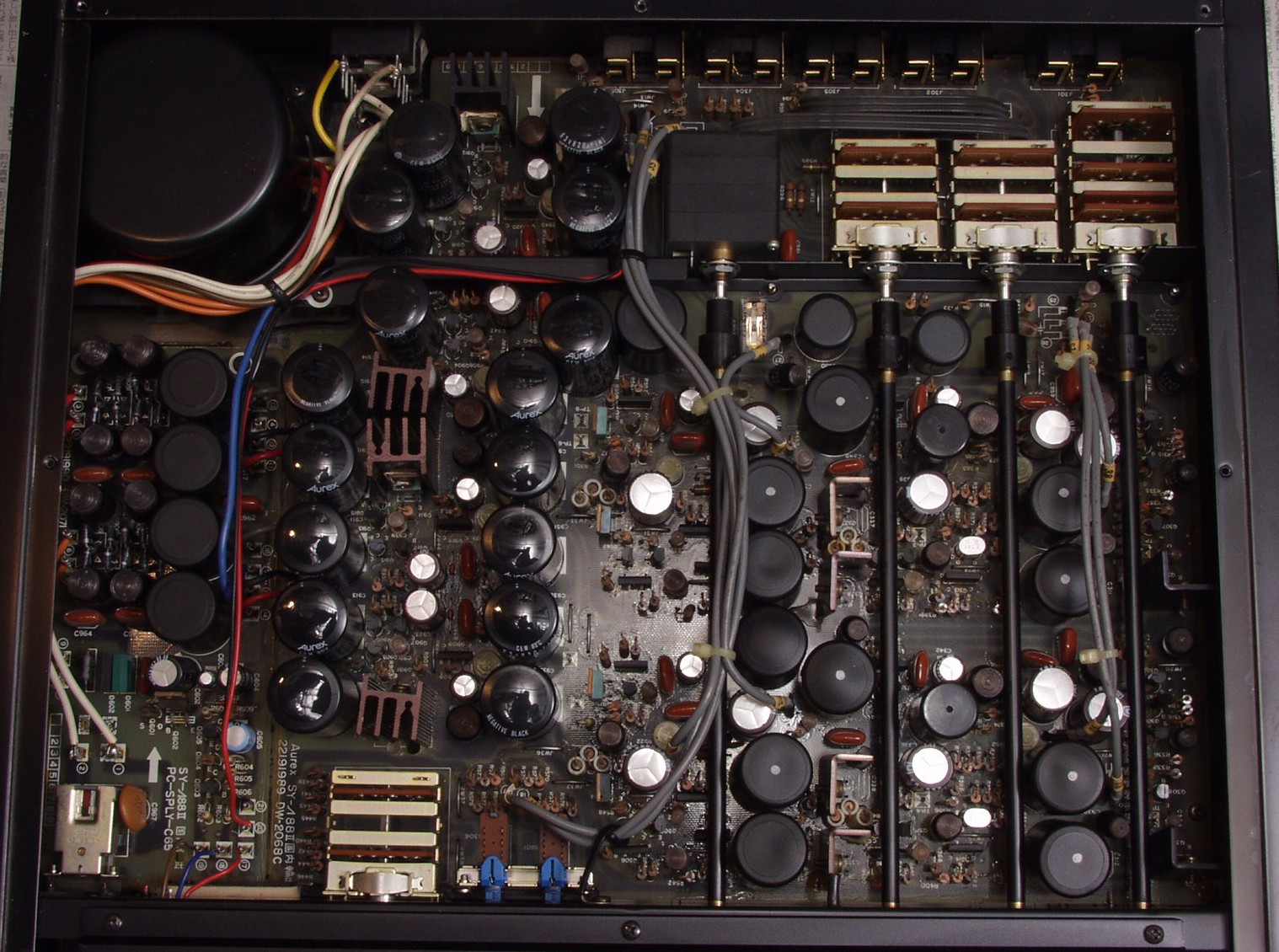

C9D. 修理後 上から見る | ||||||||||||||||||||||||||||||||

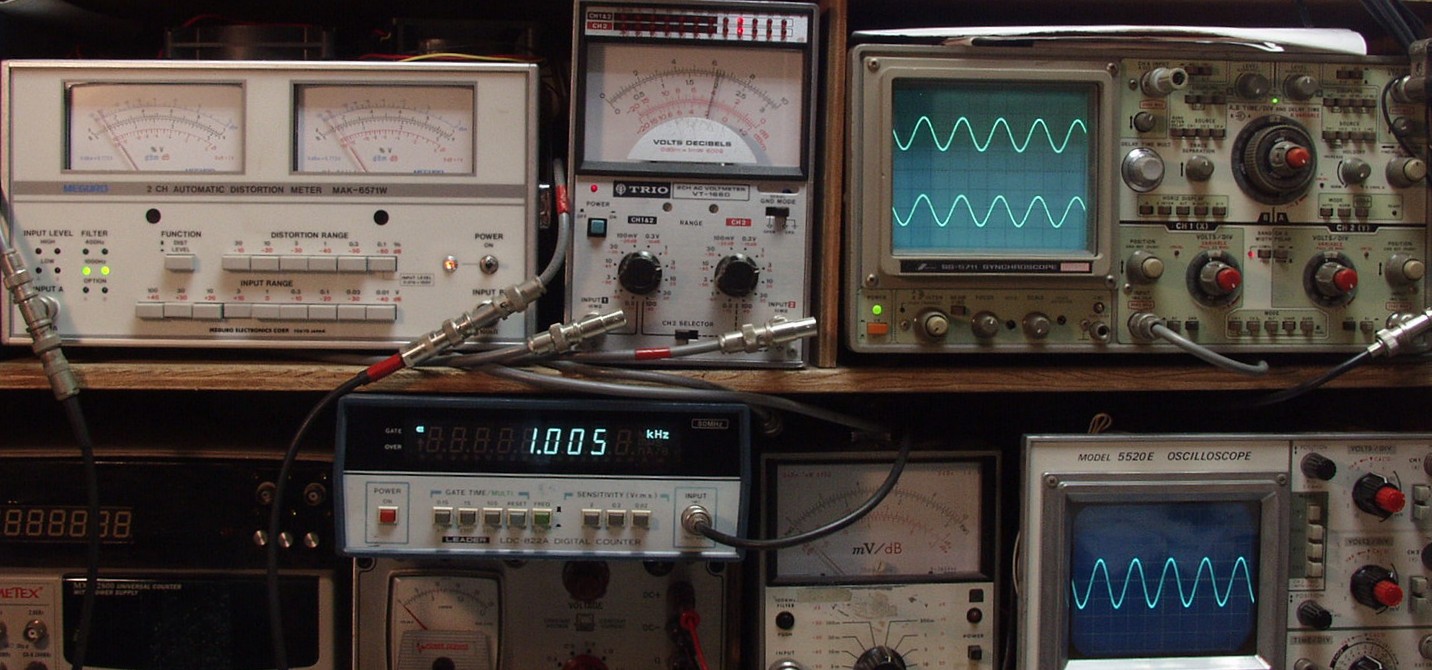

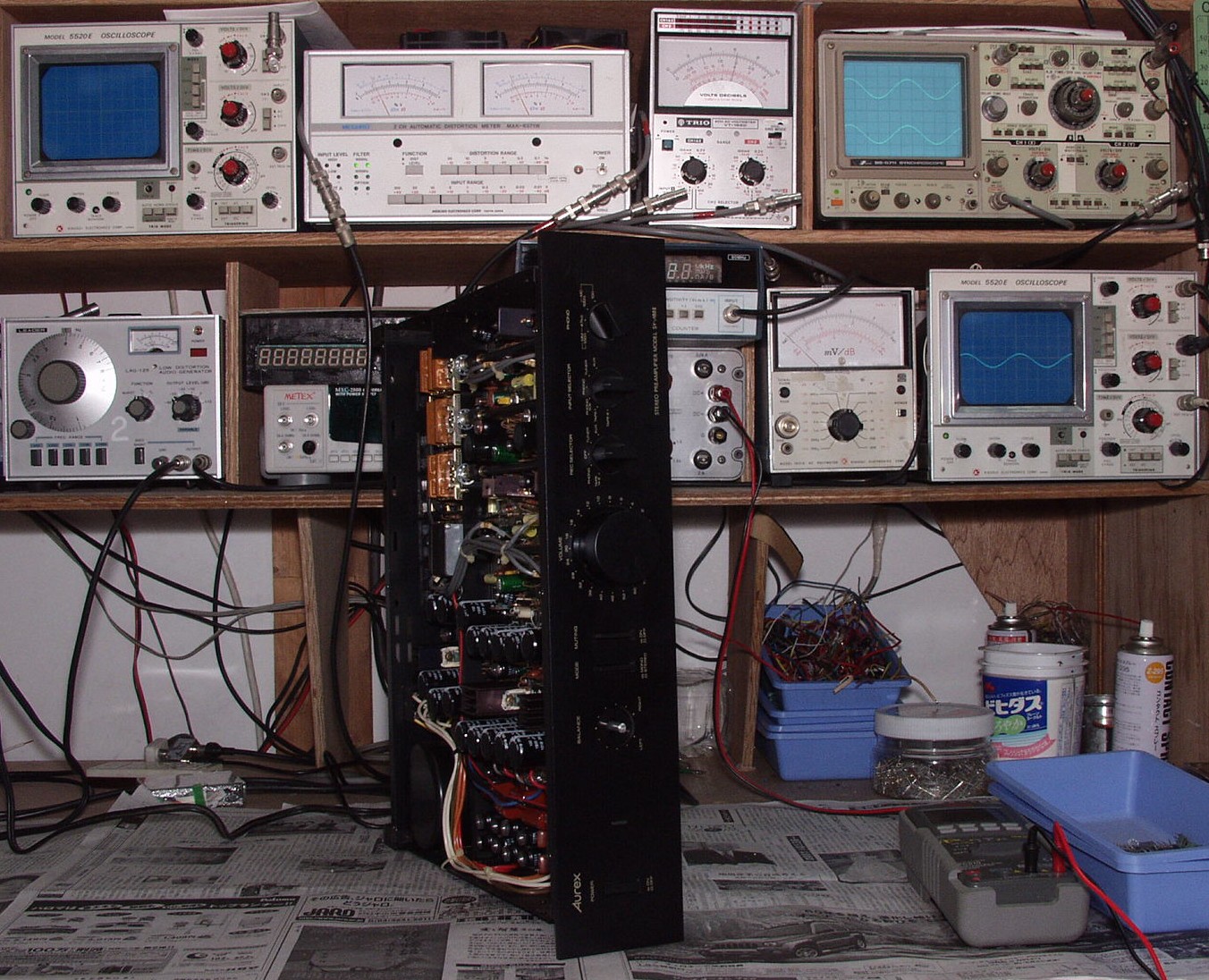

E. 調整・測定 E1. 出力/歪み率測定・調整 |
||||||||||||||||||||||||||||||||

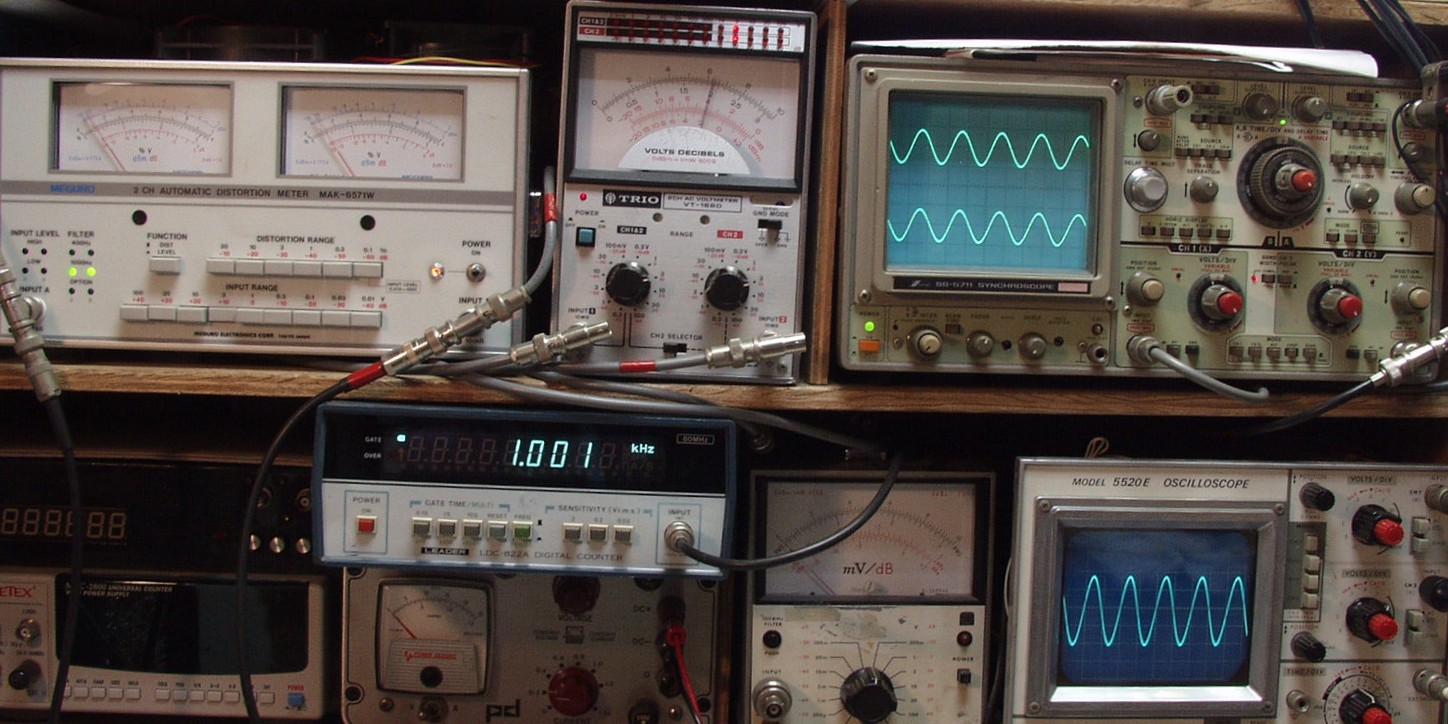

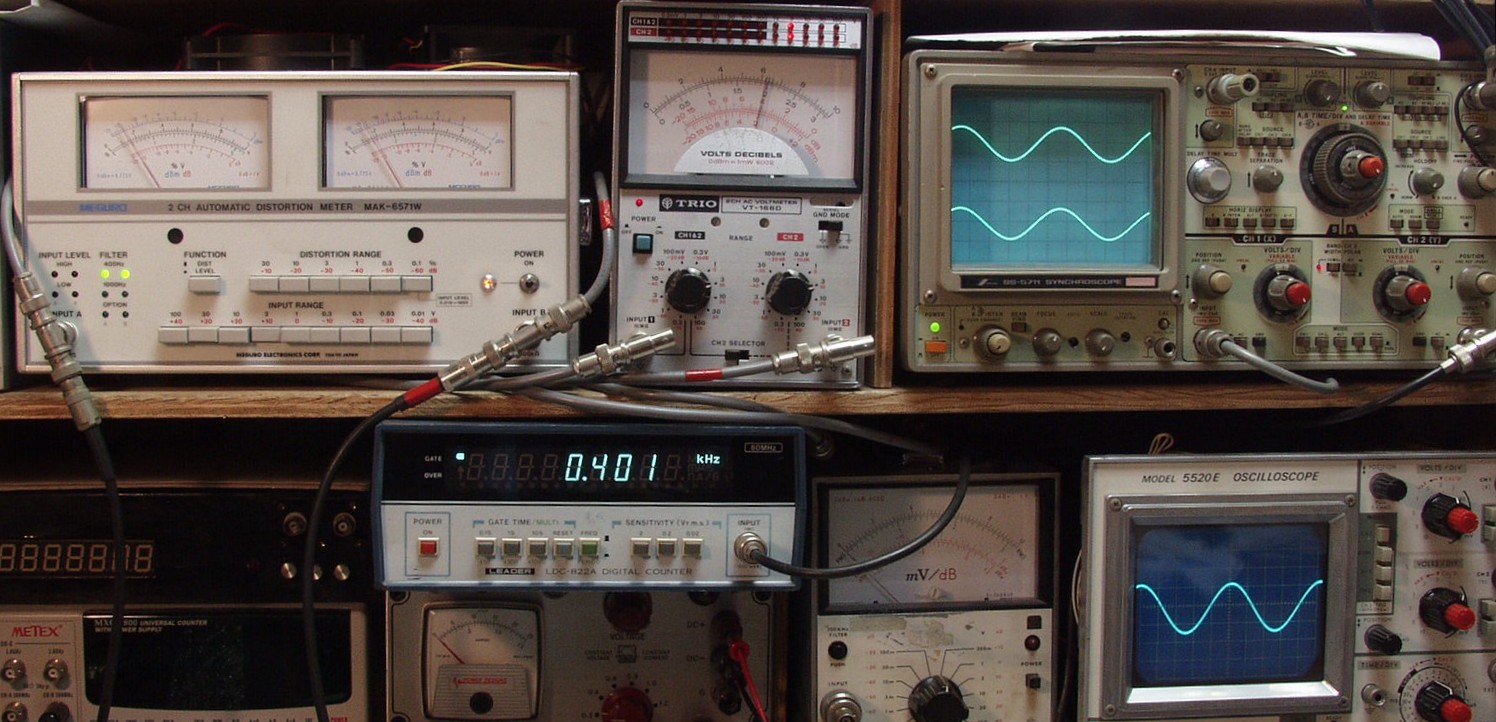

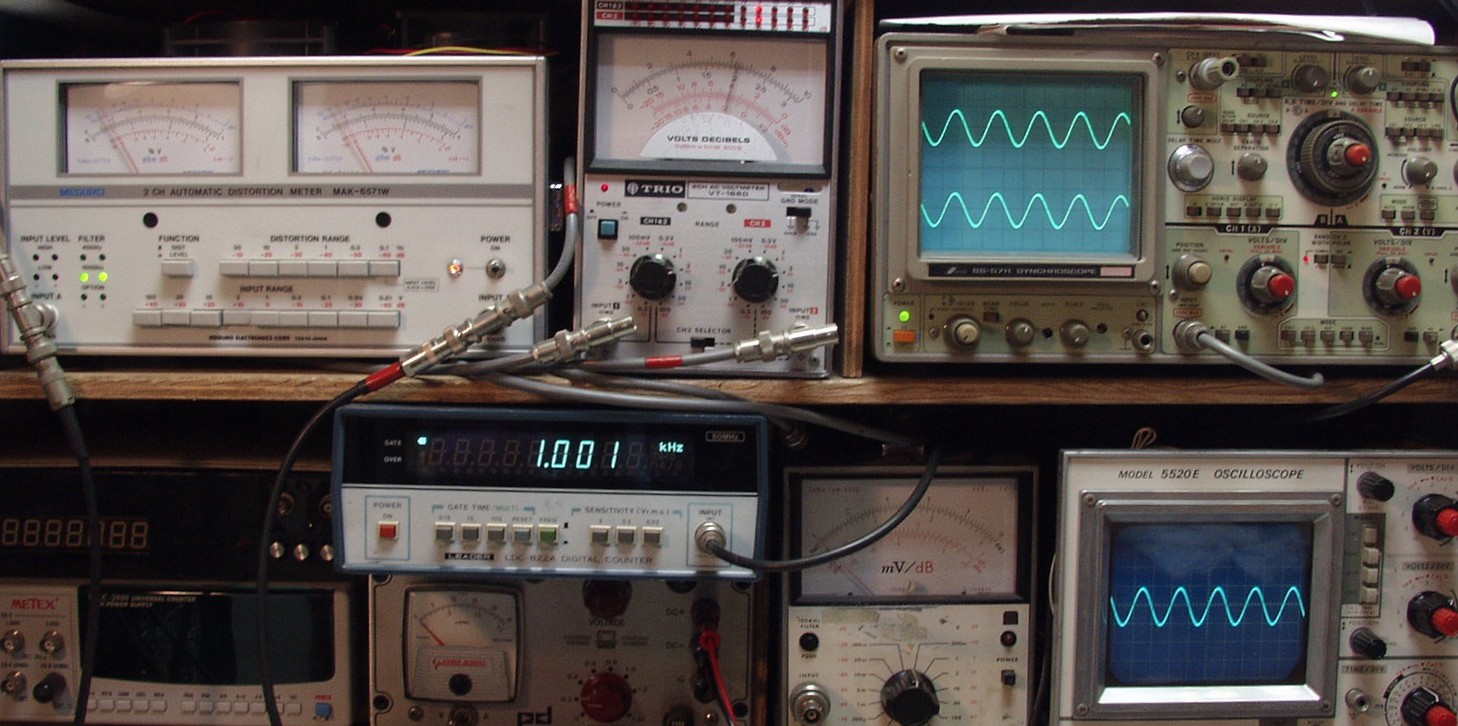

E2A. 出力=2V(VRは最大) 0.00?%歪み AUX入力 1000HZ | ||||||||||||||||||||||||||||||||

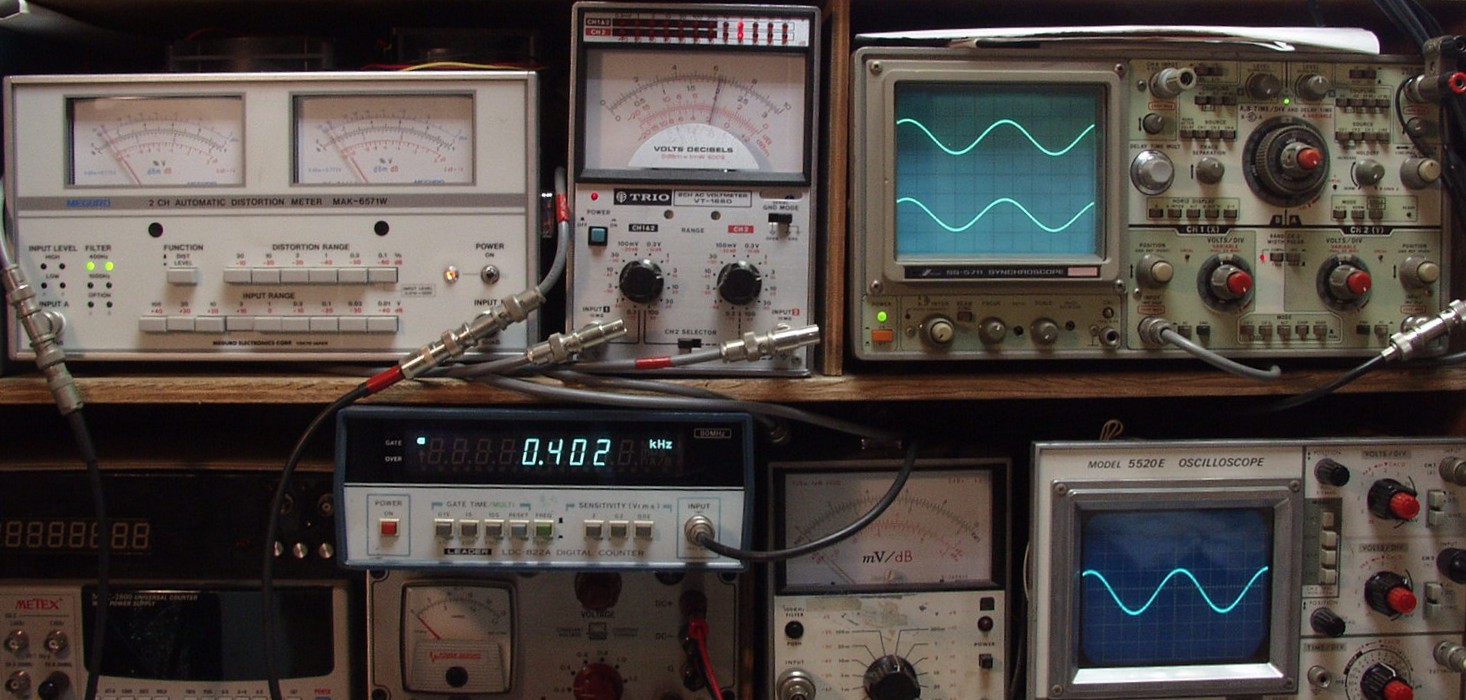

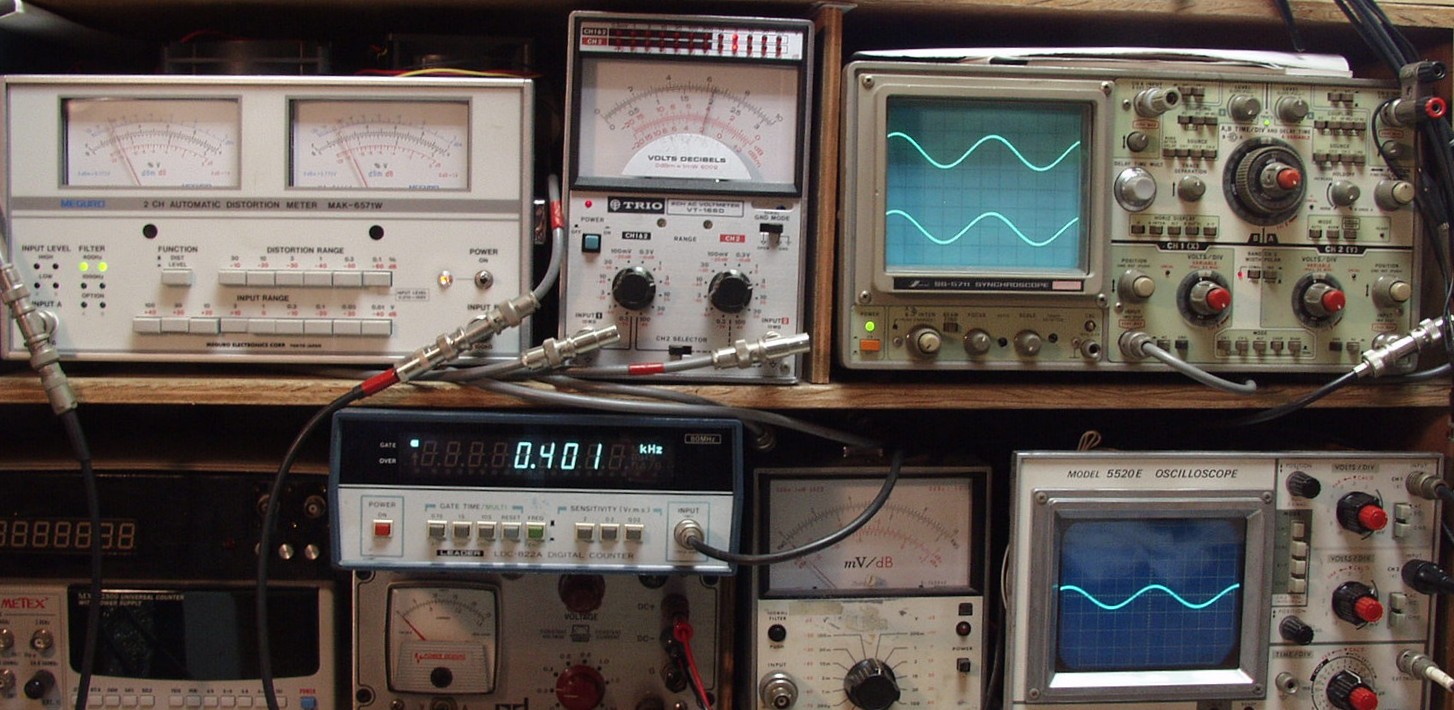

E2B. 出力=2V(VRは最大) 0.00?%歪み AUX入力 400HZ | ||||||||||||||||||||||||||||||||
E3A. 出力=2V(VRは最大) 0.00?%歪み MM入力 1000HZ | ||||||||||||||||||||||||||||||||
E3B. 出力=2V(VRは最大) 0.00?%歪み MM入力 400HZ | ||||||||||||||||||||||||||||||||
E4A. 出力=2V(VRは最大) 0.00?%歪み MC入力 1000HZ | ||||||||||||||||||||||||||||||||
E4B. 出力=2V(VRは最大) 0.01%歪み MC入力 400HZ | ||||||||||||||||||||||||||||||||

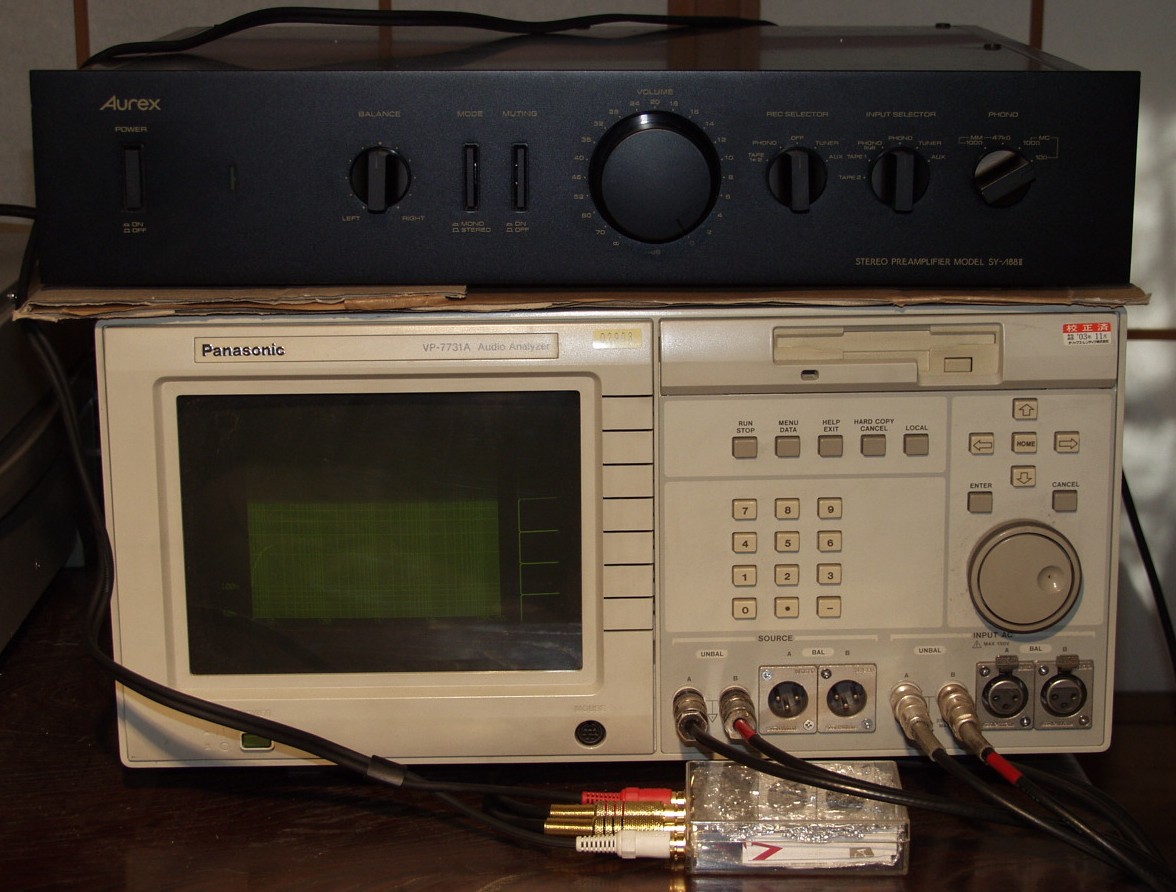

F. 上位測定器による 調整・測定。 F0. 下のオーディオアナライザーVP−7732Aで自動測定。 |
||||||||||||||||||||||||||||||||
F2A. 入出力特性測定(AUX入力) AUX入力端子へ150mV一定入力 VRはmax 平均で0.9V出力 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||

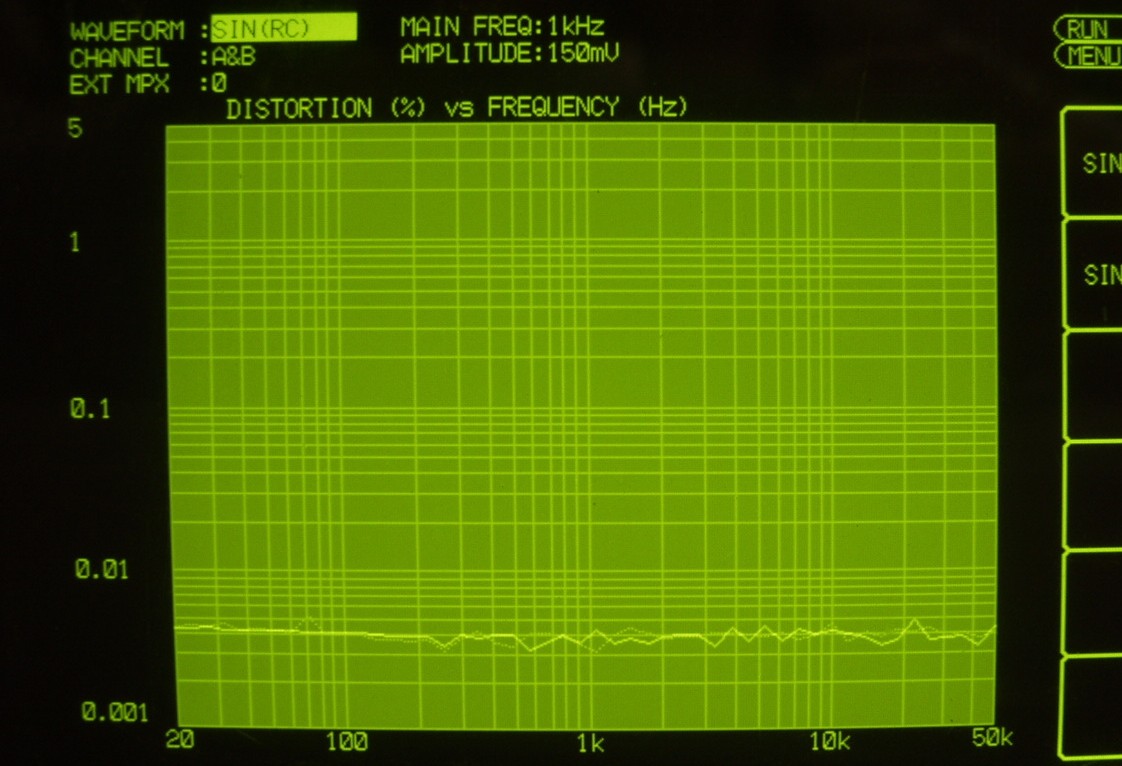

F2B. 歪み率特性測定(AUX入力) AUX入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||

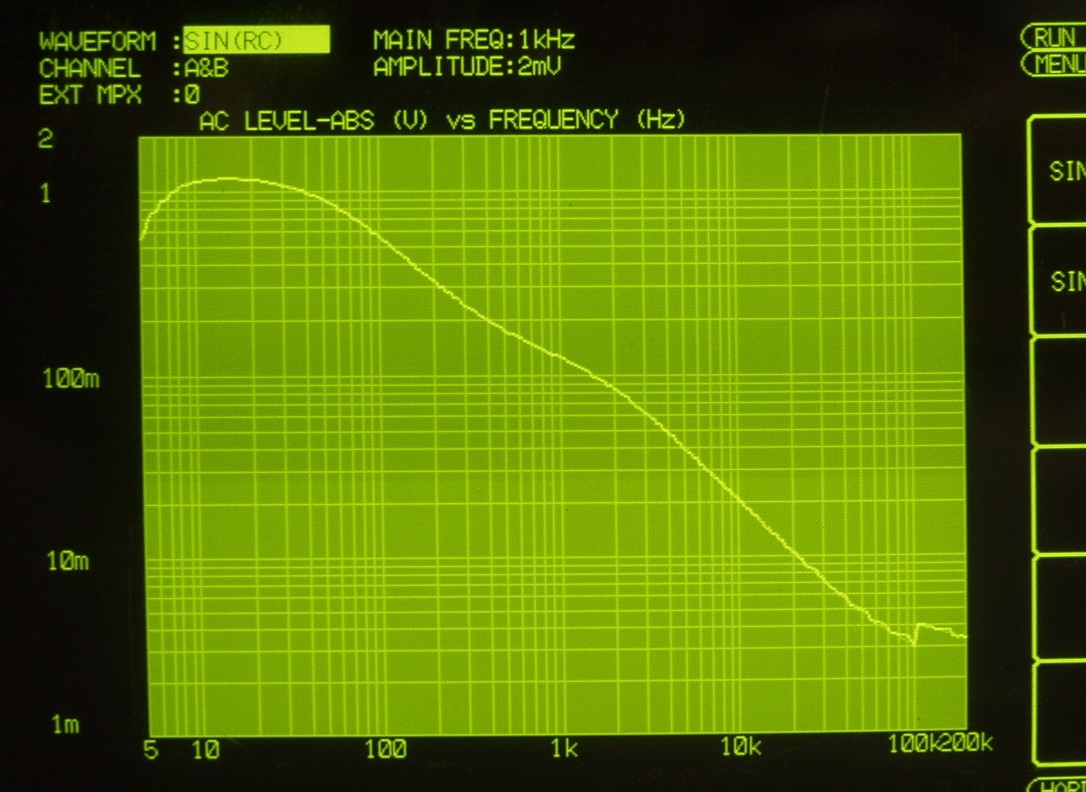

F3A. 入出力特性測定(MM入力)=PHONO−3 MM入力 入力電圧=2mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||

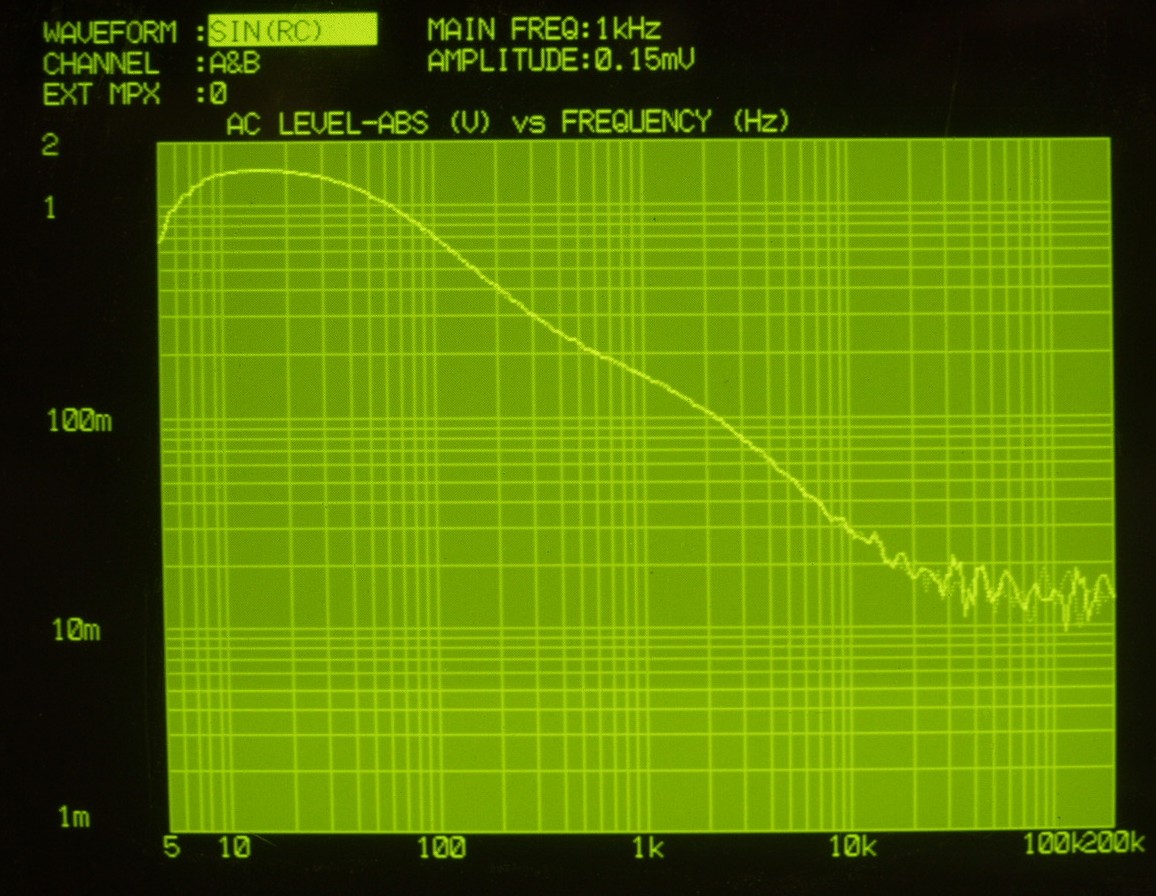

F3B. 入出力特性測定(MC入力)=PHONO−3 MM入力 入力電圧=0.15mV一定入力 VRは80% 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||

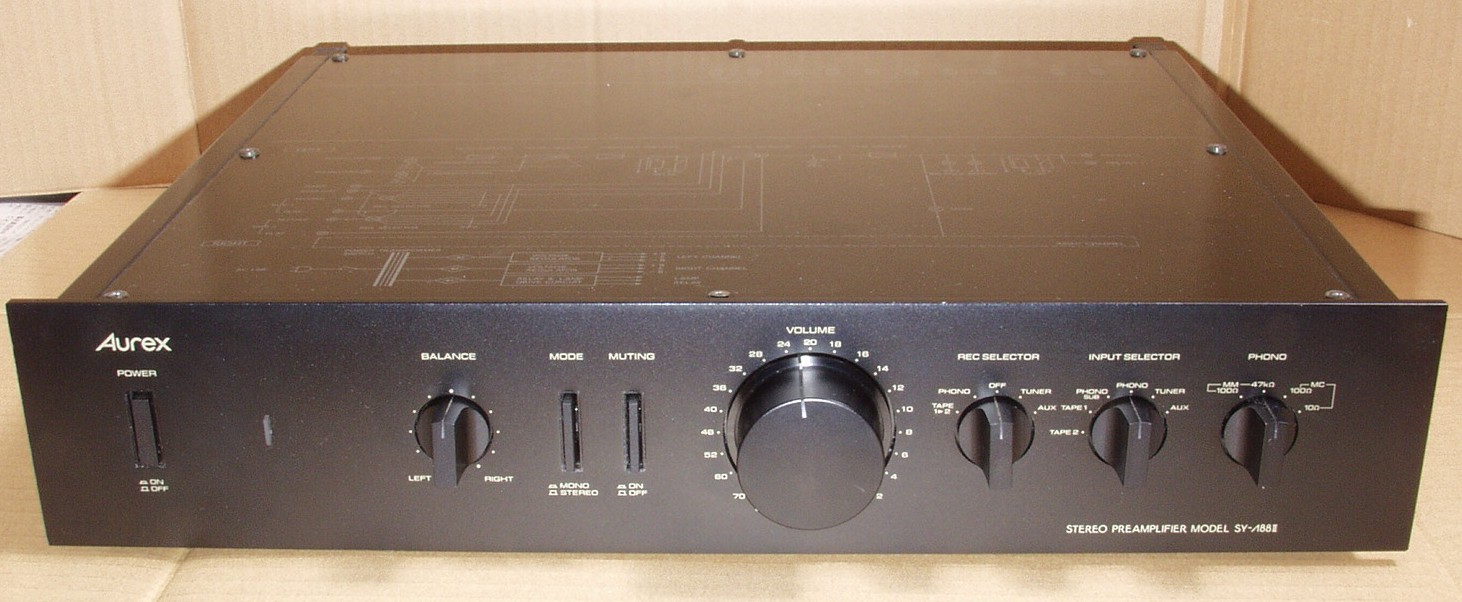

E3. 完成 24時間エージング | ||||||||||||||||||||||||||||||||
S. TOSHIBA Aurex SY−Λ88U の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
sy88-23-17 | ||||||||||||||||||||||||||||||||
