| ＬＵＸ Ｅ－０６ 修理記録 |
| 平成１８年1月３０到着 ４月２３日完成 |
| *Ｂ－２３０１Ｌ. 6台目*Ｃ－２３０１Ｌ. 2台目*Ｅ－０６*ＱＵＡＤ ４４. 7台目*ＳＡ－１２. 2台目*ＳＡ－５．１*ＳＹ－Λ８８Ⅱ. 3台目*ＴＡ－Ｄ８８ユーザ |
|
| ＡＥＥ．修理前の測定 ＡＥＥ－１．下のAudio Analyzerで自動測定 |
 |

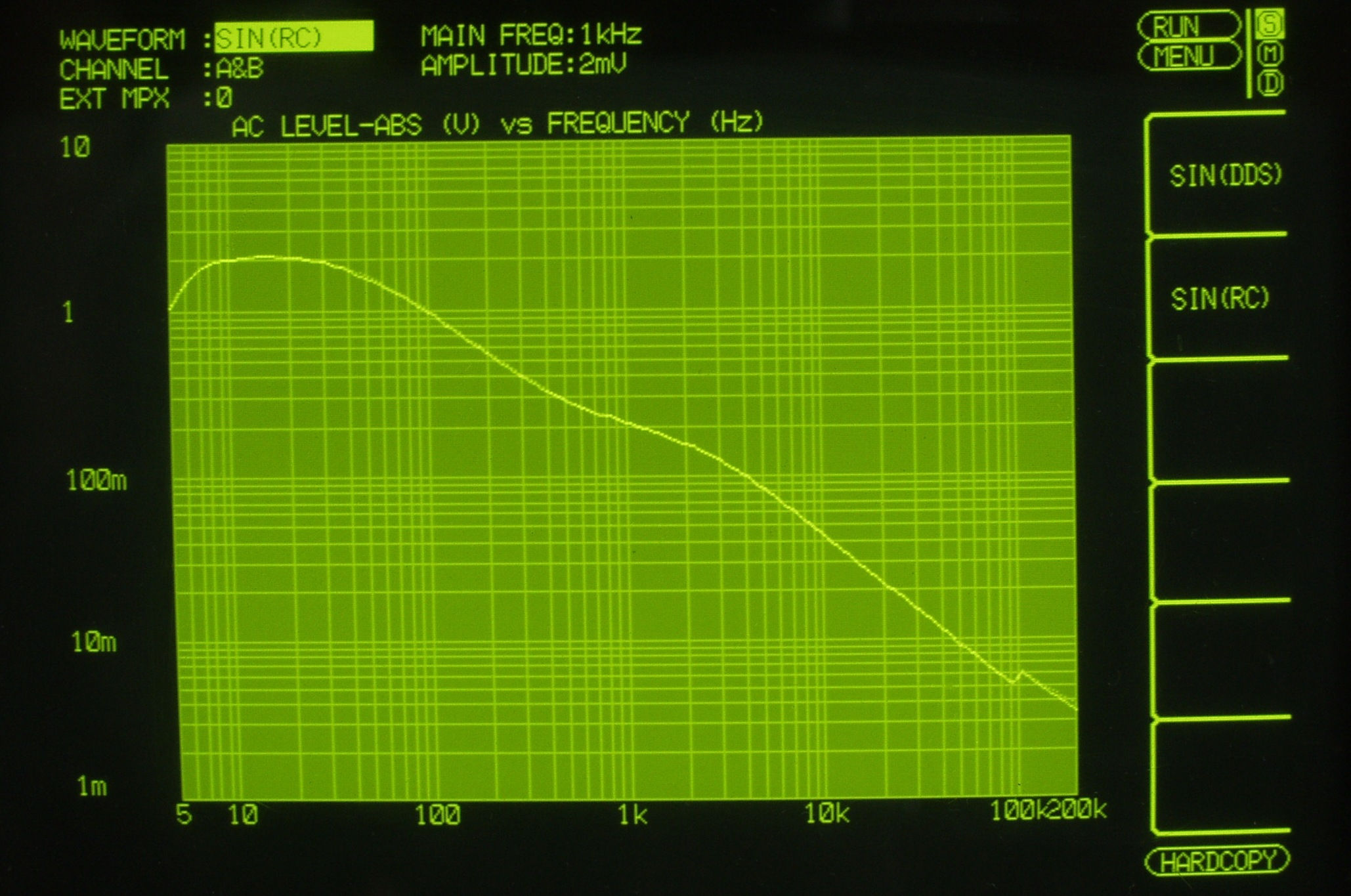

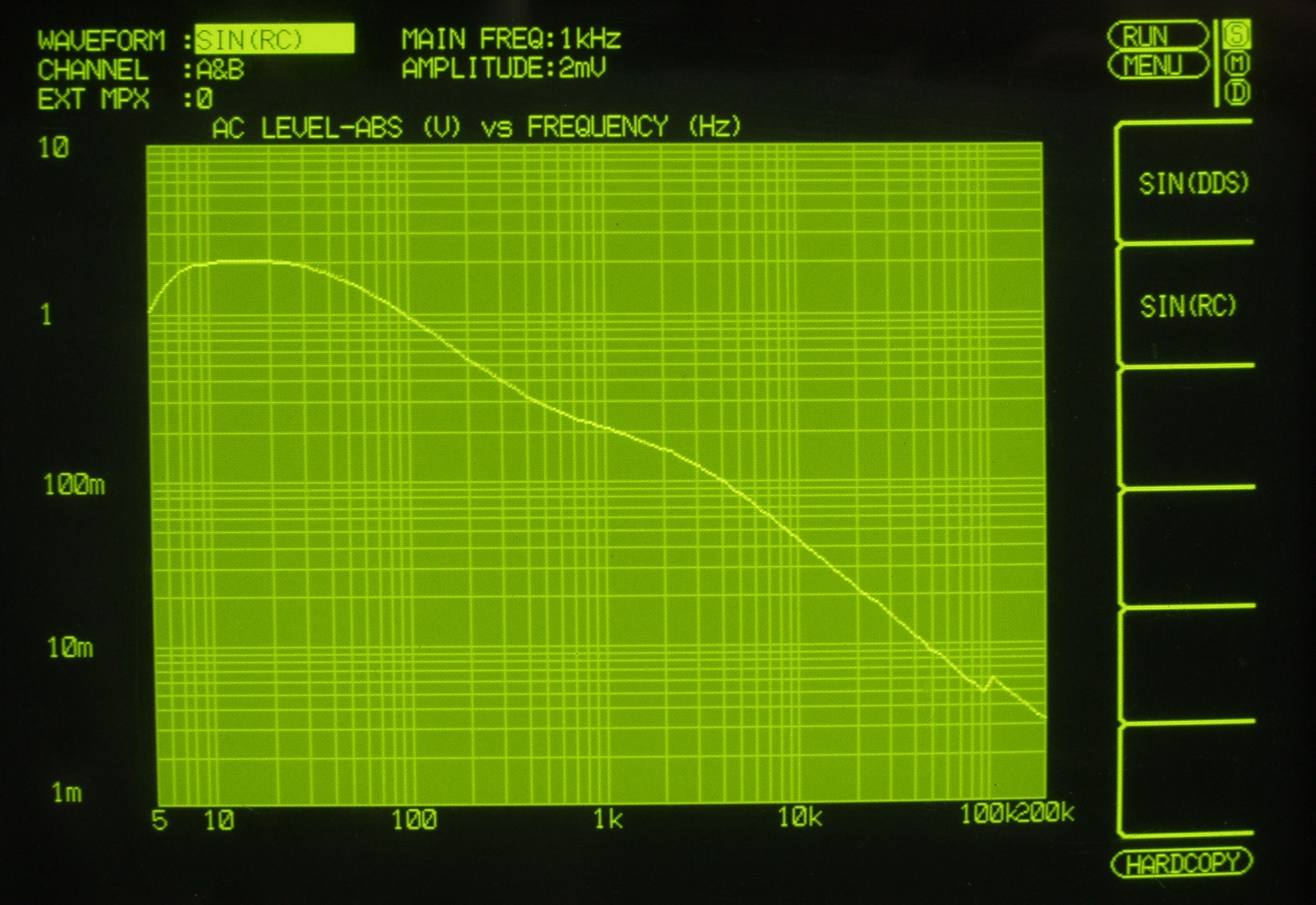

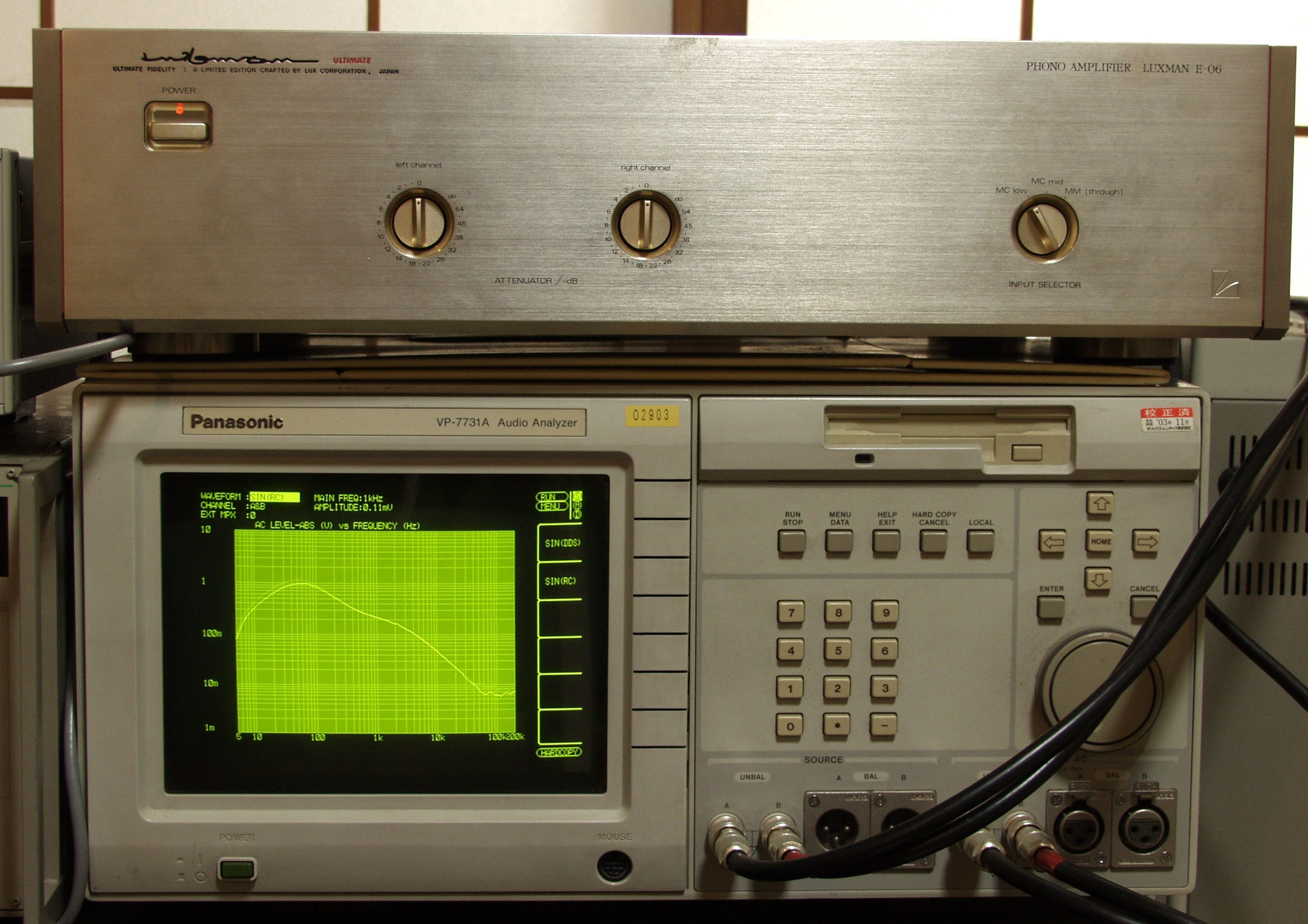

| ＡＥＥ－１．入出力特性測定（ＭＭ入力） ＭＭ入力端子へ２ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

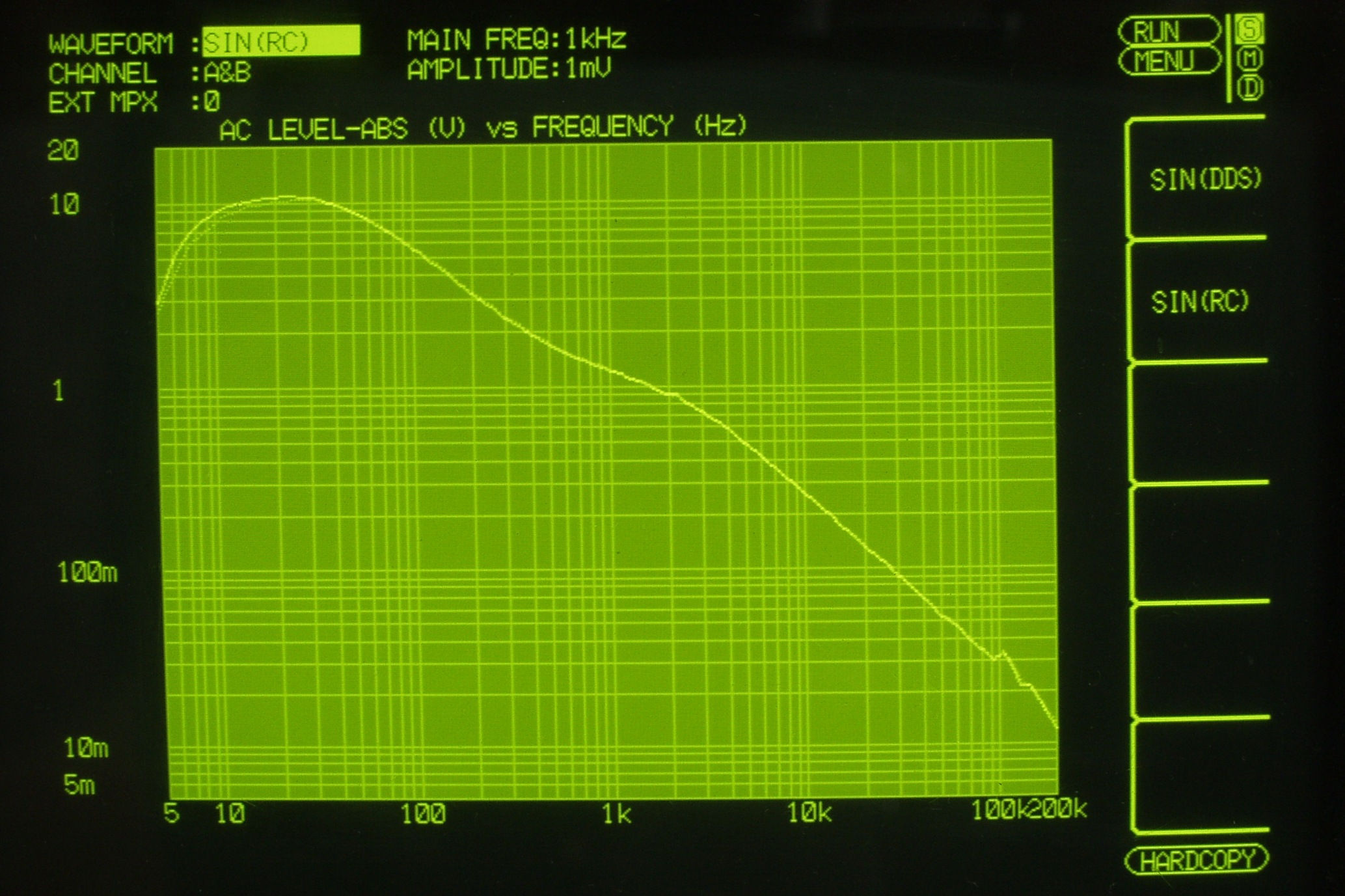

| ＡＥＥ－２．入出力特性測定（ＭＣ－Ｈｉ） ＭＣ－Ｈｉ入力端子へ１ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 低域（５～１００HZ）のと高域（１００～２００KHZ）のRL差はMCトランスの特性差と想われる |
 |
| ＡＥＥ－３．入出力特性測定（ＭＣ－Ｌｏ入力） ＭＣ－Ｌｏ入力端子へ０．１１ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 低域（５～１００HZ）のと高域（３０～２００KHZ）のRL差はMCトランスの特性差と想われる |
 |

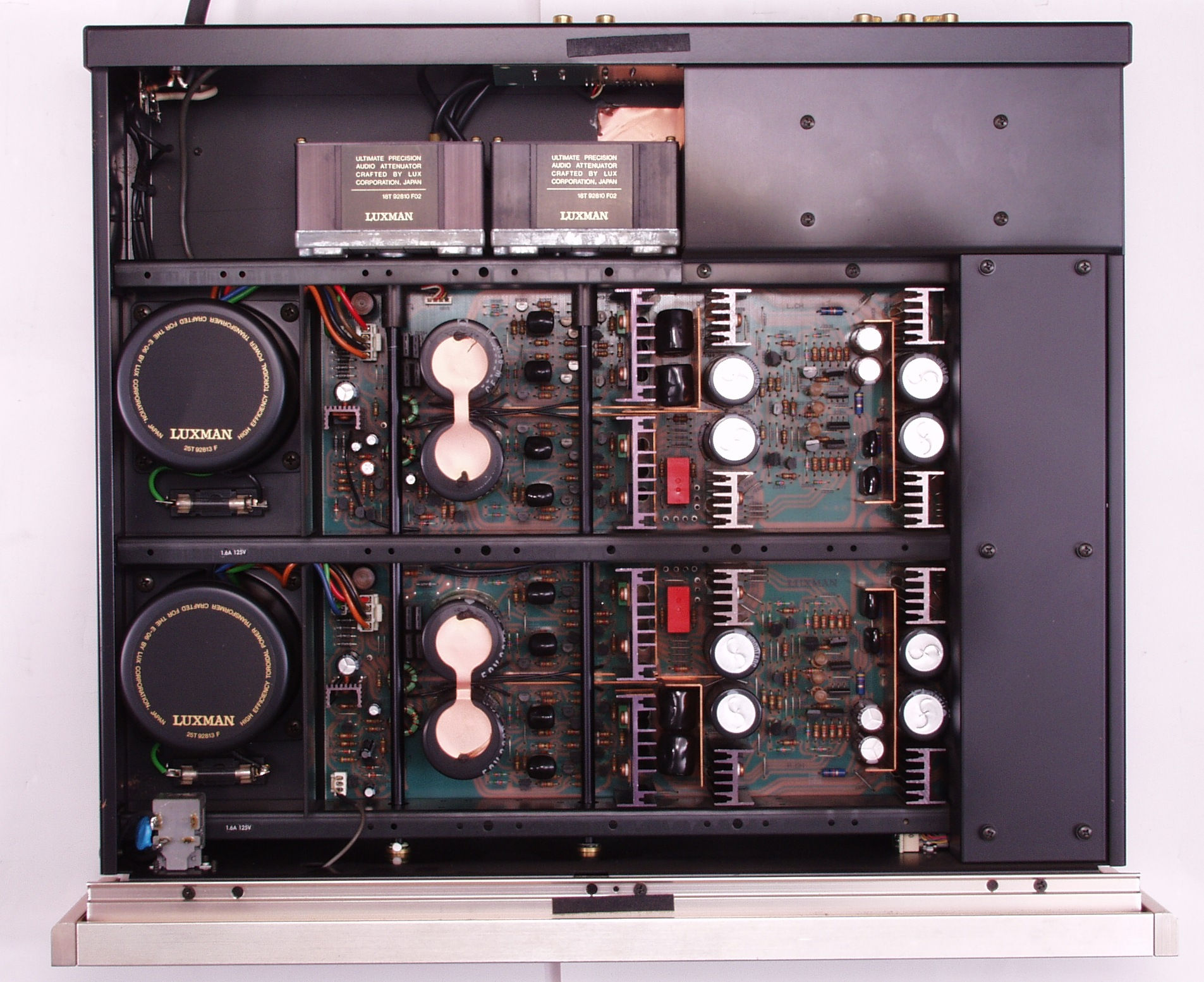

| Ａ．修理前の状況 Ａ－１Ａ．点検中 上から見る、シャーシはアルミ板使用 |
 |

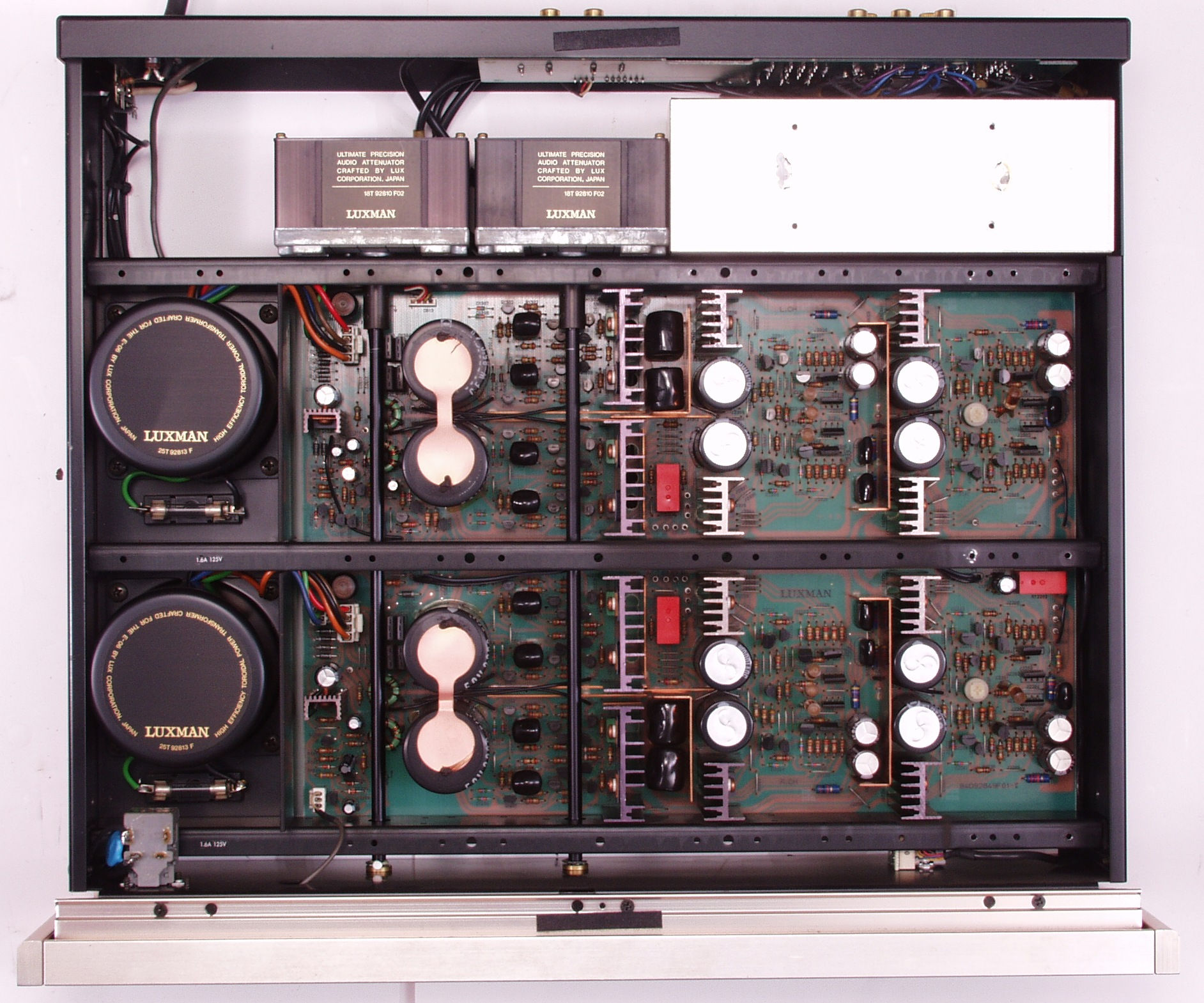

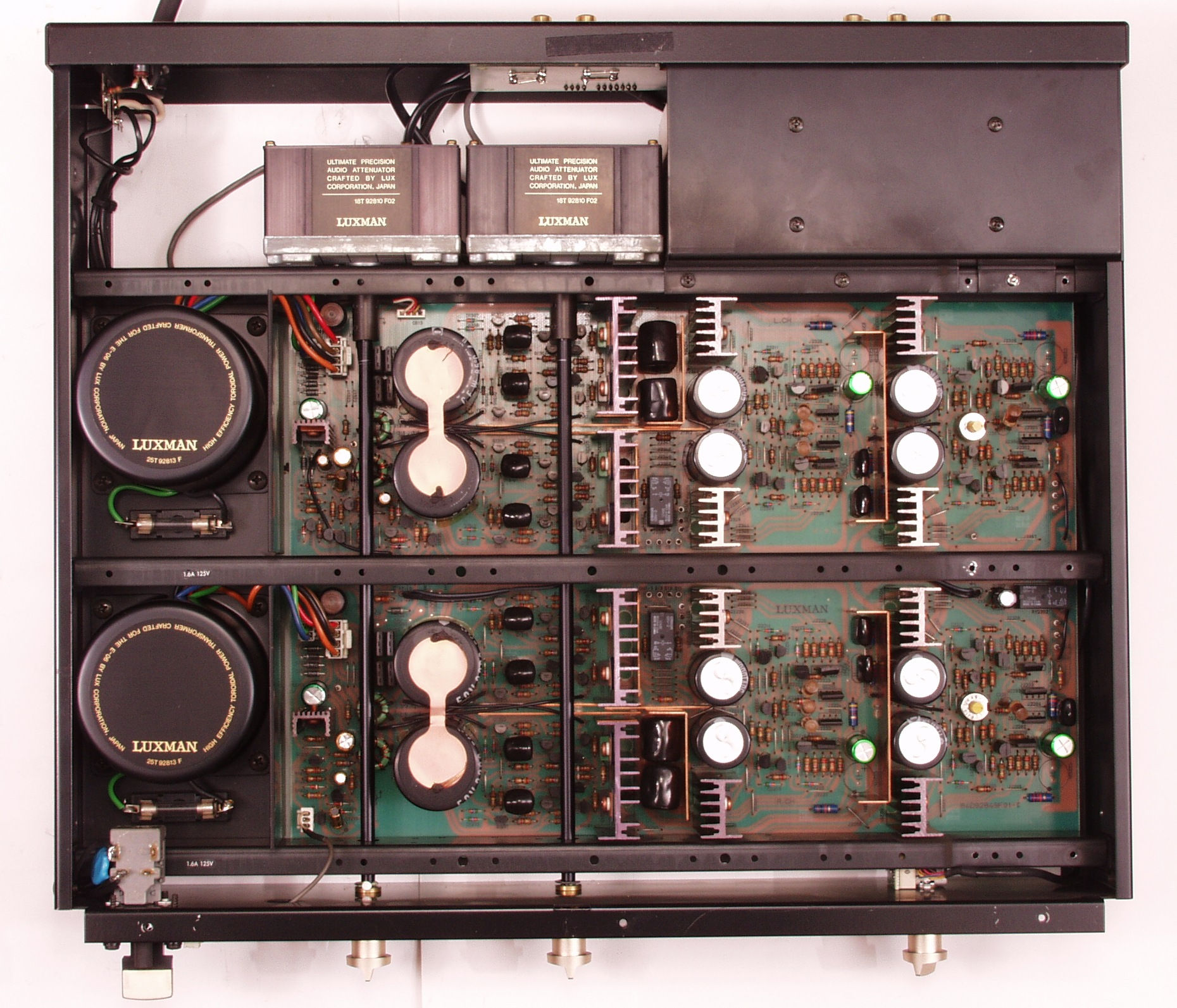

| Ａ－１Ｂ．点検中 シールドを取り上から見る |
 |
| Ａ－１Ｃ．点検中 上蓋の内側のシールド、木製なので銅箔や銅板が張ってある |
 |

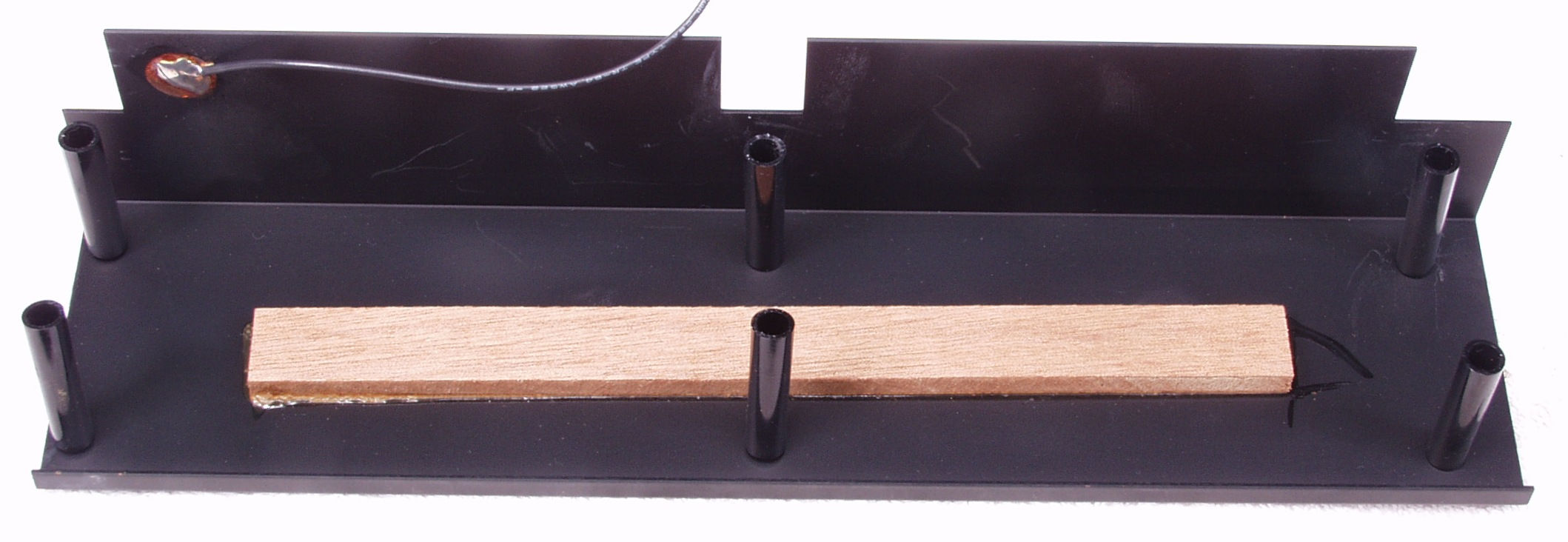

| Ａ－１Ｄ．点検中 ＡＭＰのシールド、瞑想電流防止の為、１点アース、無論アルミ製 |
 |
| Ａ－２Ａ．点検中 下から見る |
 |

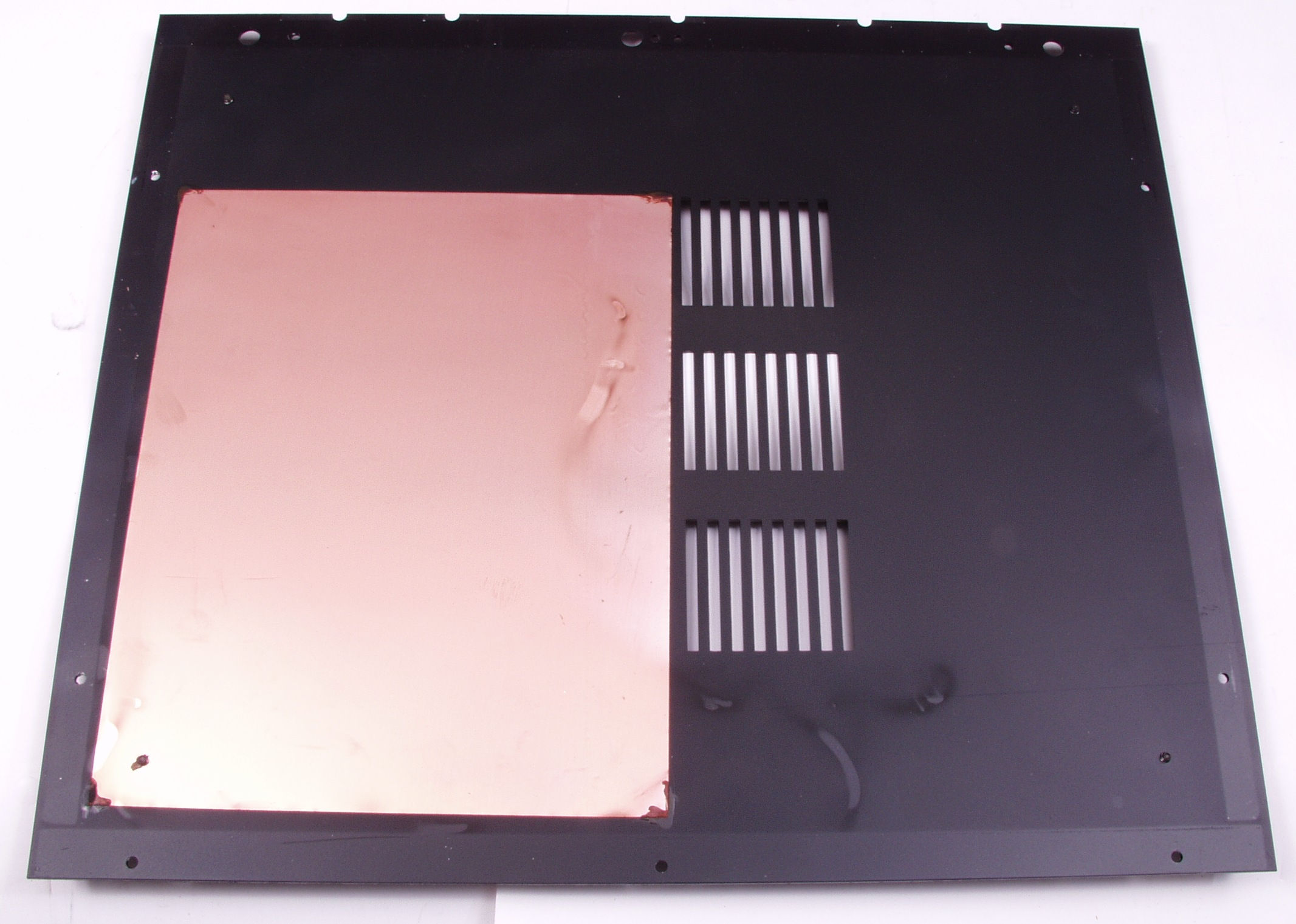

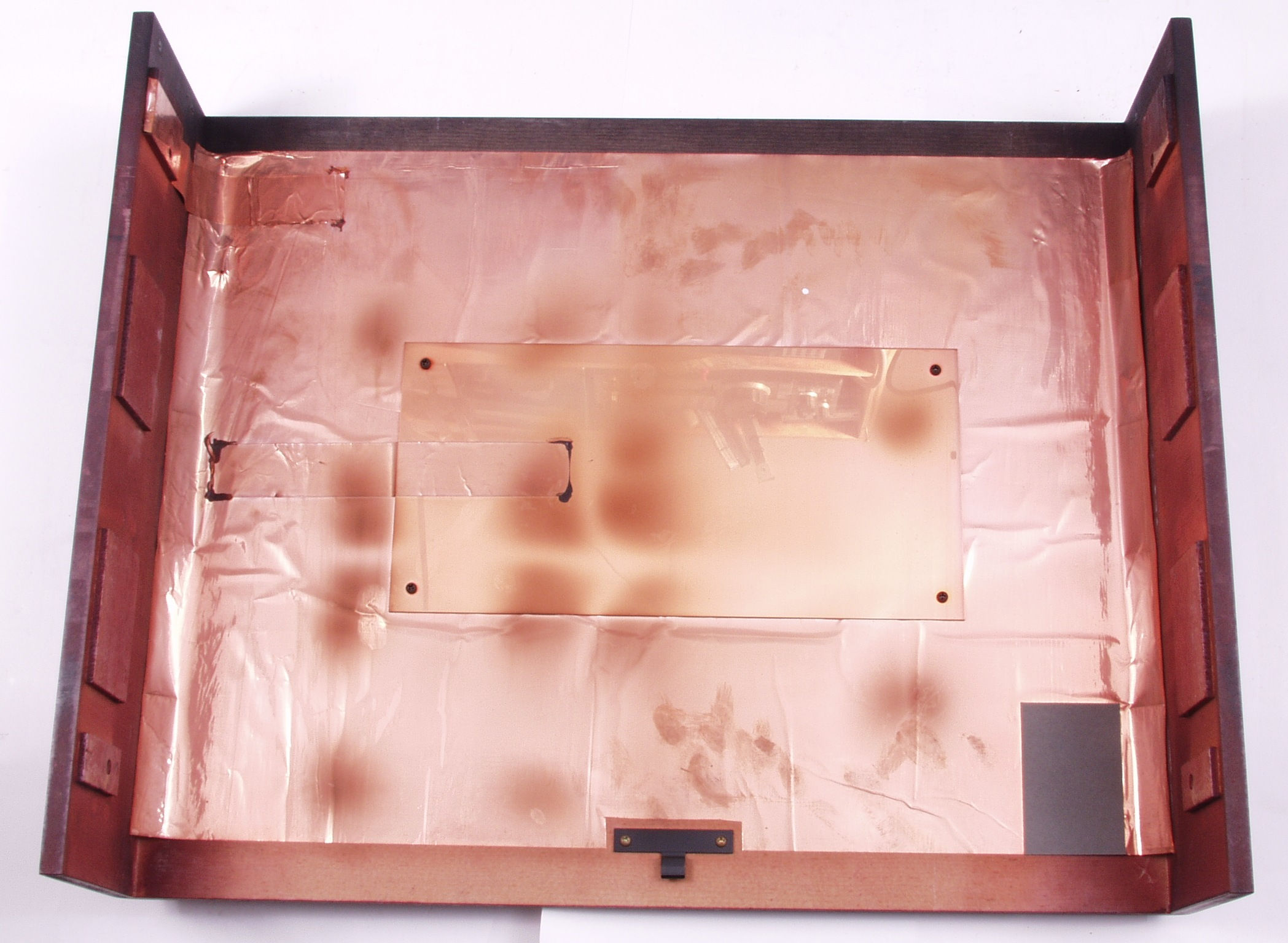

| Ａ－２Ｂ．点検中 下蓋に銅箔が張ってある |
 |

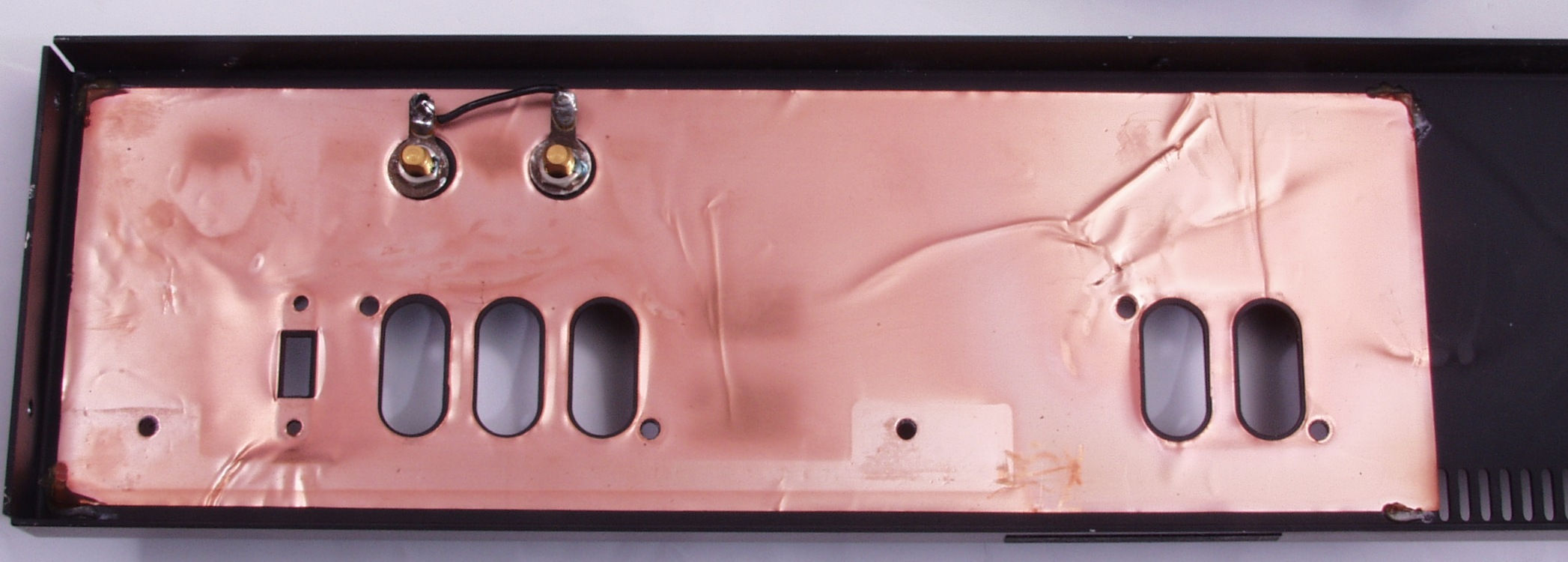

| Ａ－３．点検中 裏パネルにも銅箔が張ってある |
 |

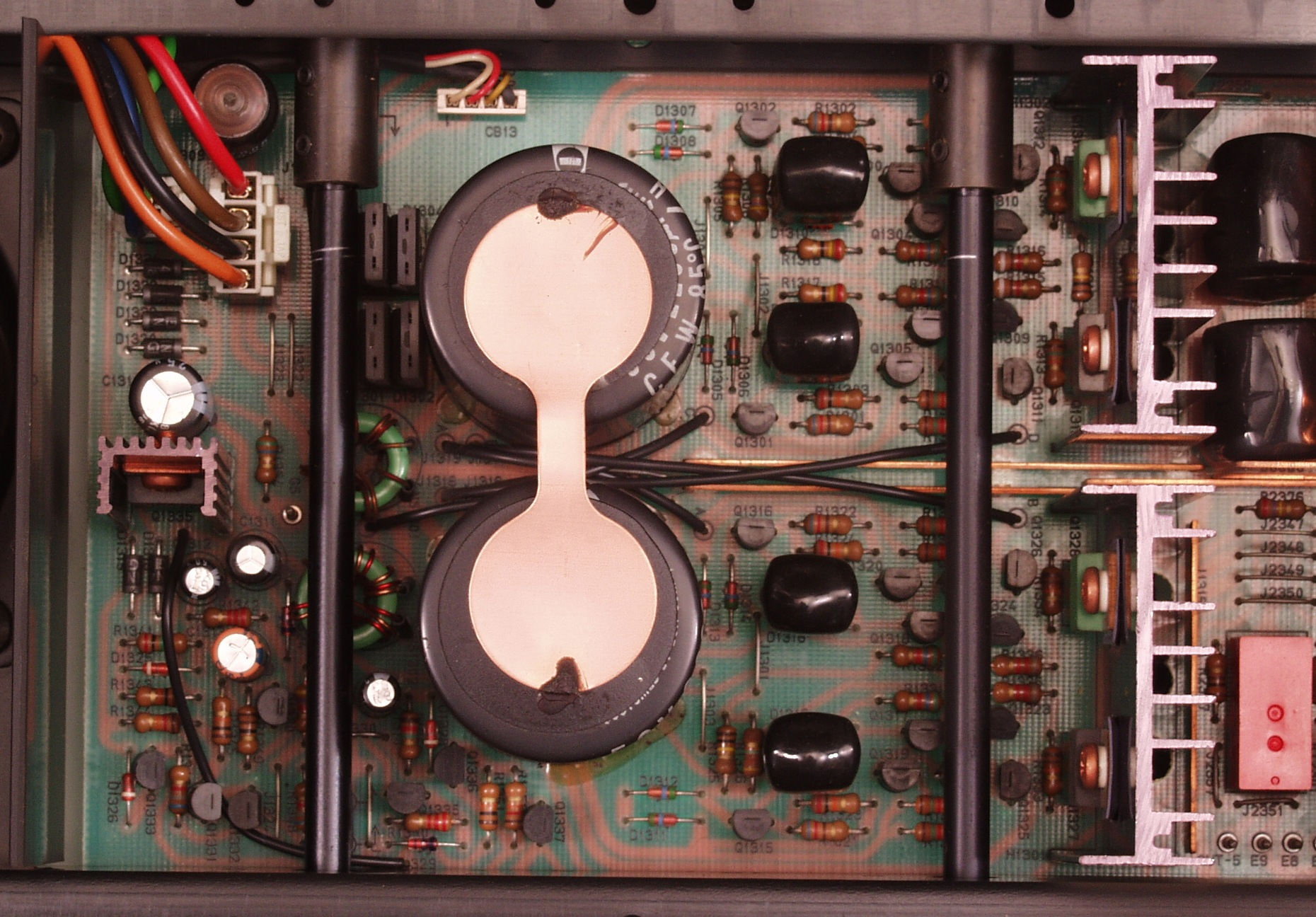

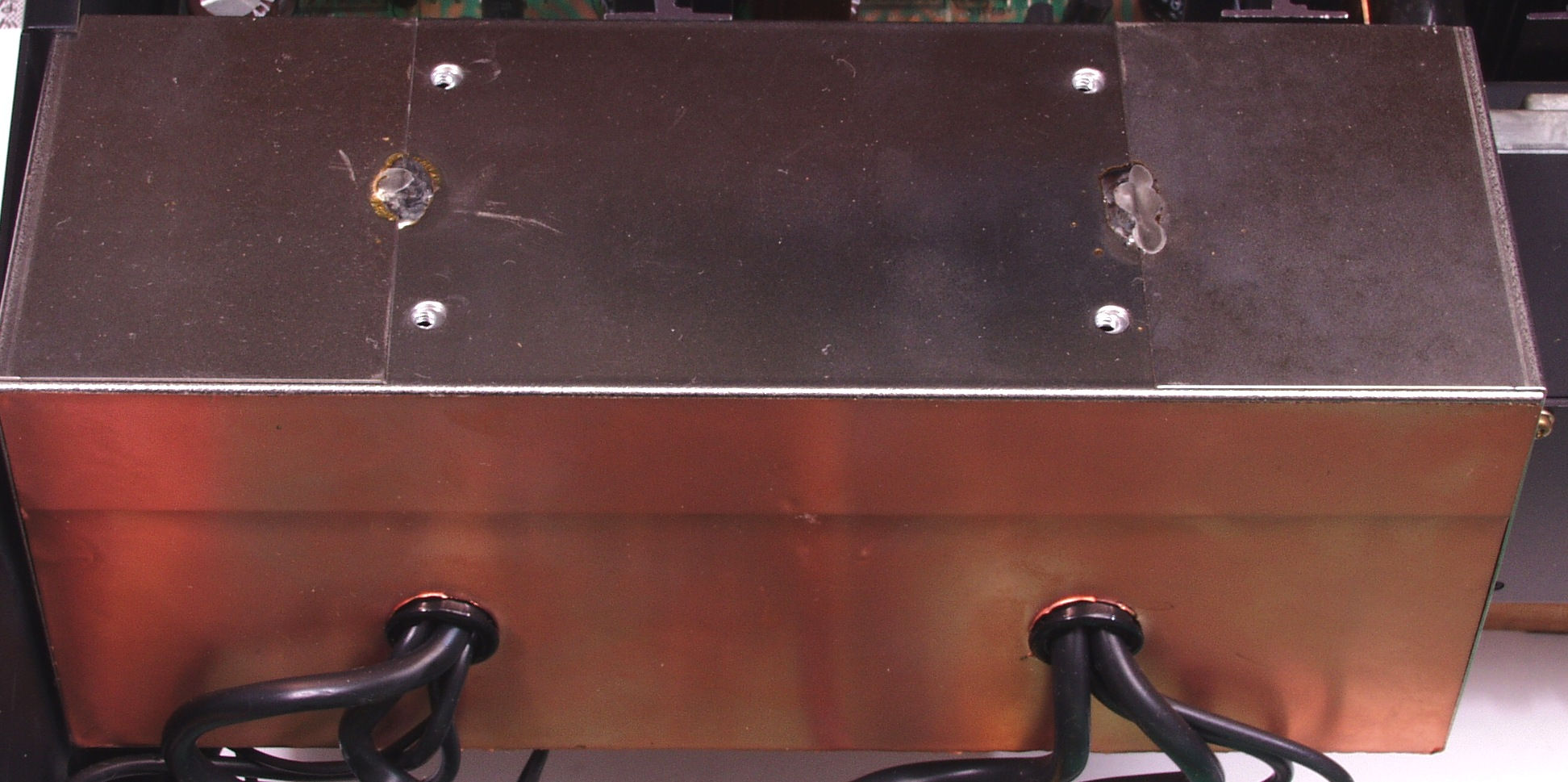

| Ａ－４．点検中 ＭＣトランスはこの中に入っている |
 |

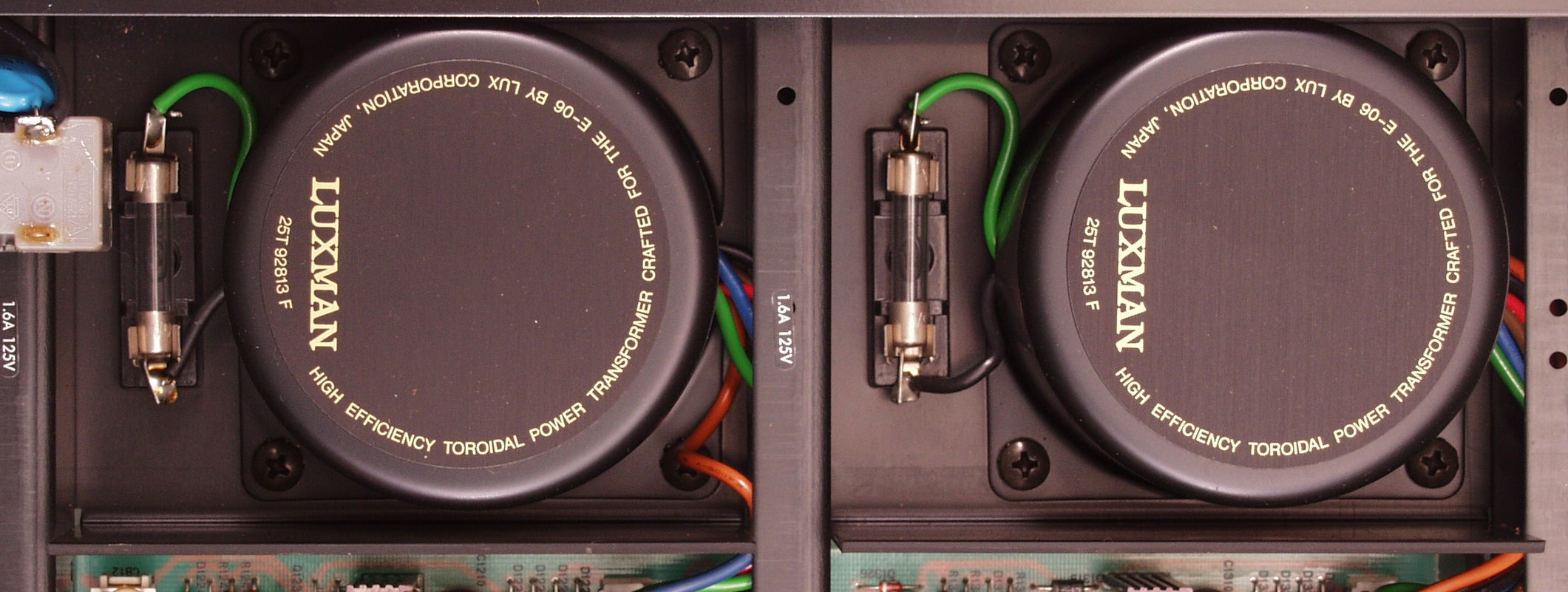

| Ａ－５．点検中 ＲＬ独立の電源トランス |
 |

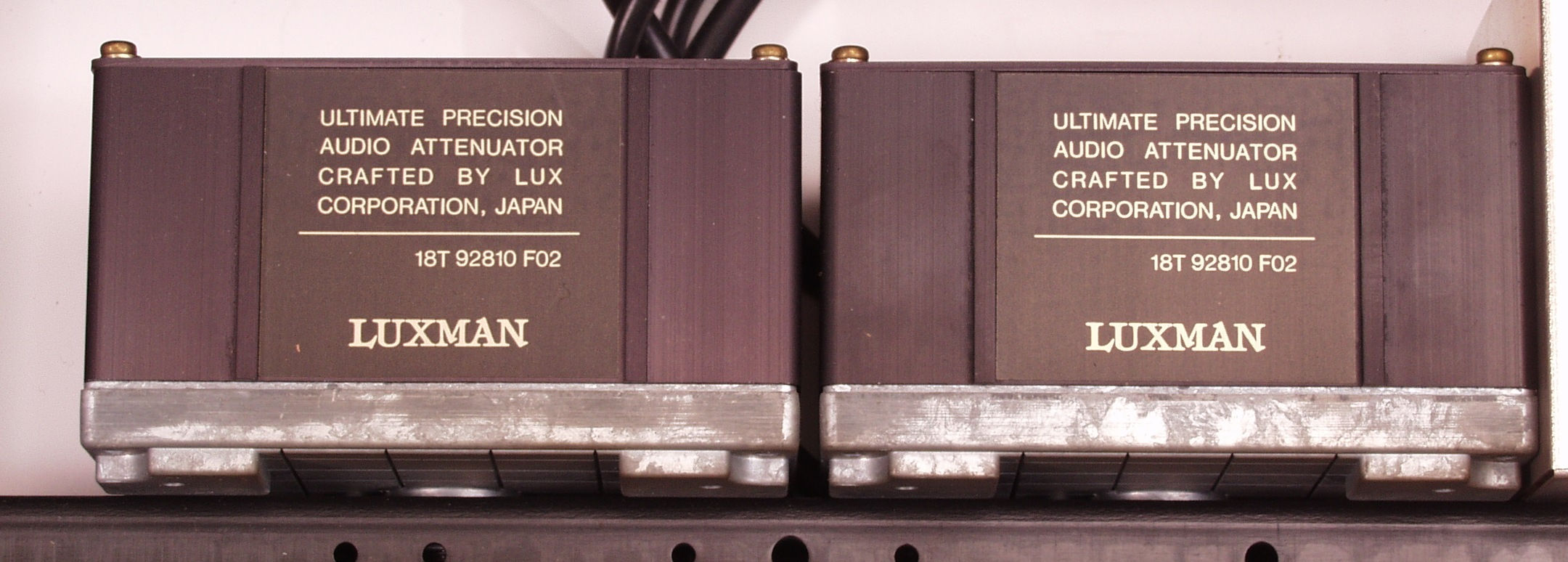

| Ａ－６．点検中 巨大な主ＶＲ |
 |
|
 |

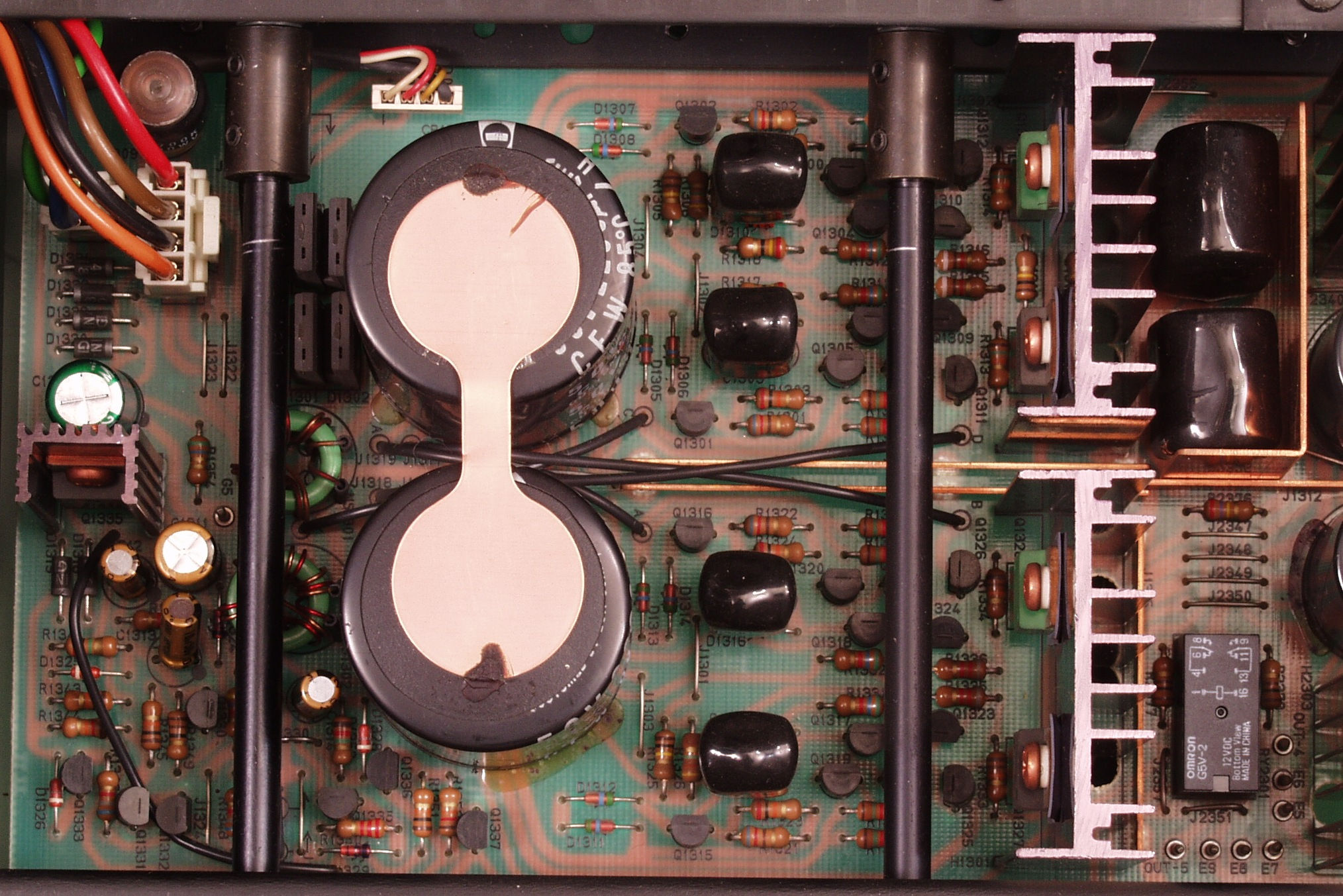

| Ｃ－１Ｂ．修理後 Ｌ側定電圧電源基板 電解コンデンサ－５個、リレー１個交換 |
 |

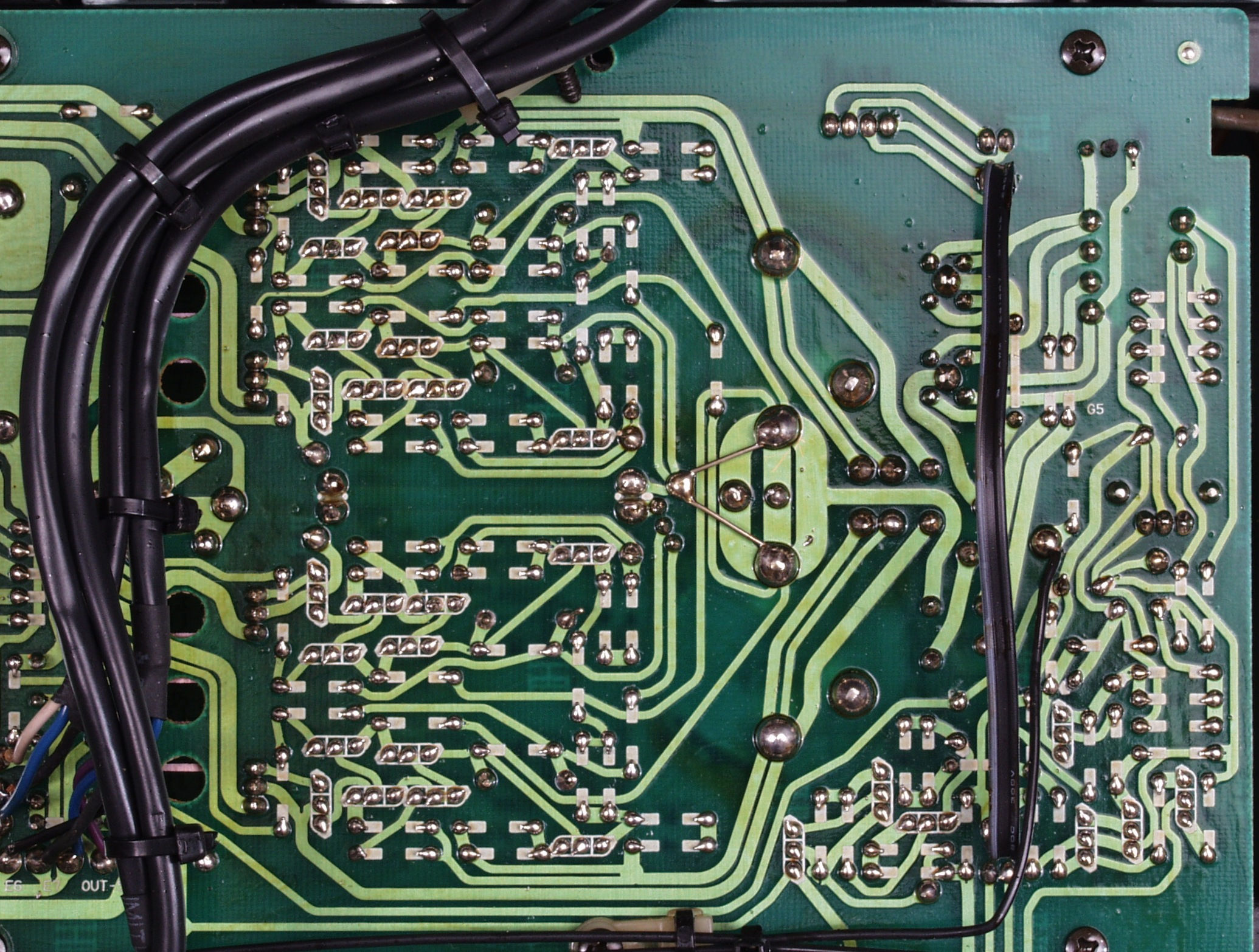

| Ｃ－１Ｃ．修理前 Ｌ側定電圧電源基板裏 |
 |
| Ｃ－１Ｄ．修理（半田補正）後 Ｌ側定電圧電源基板裏 写真紛失 |
| Ｃ－１Ｅ．完成Ｌ側定電圧電源基板裏 洗浄後 |
 |

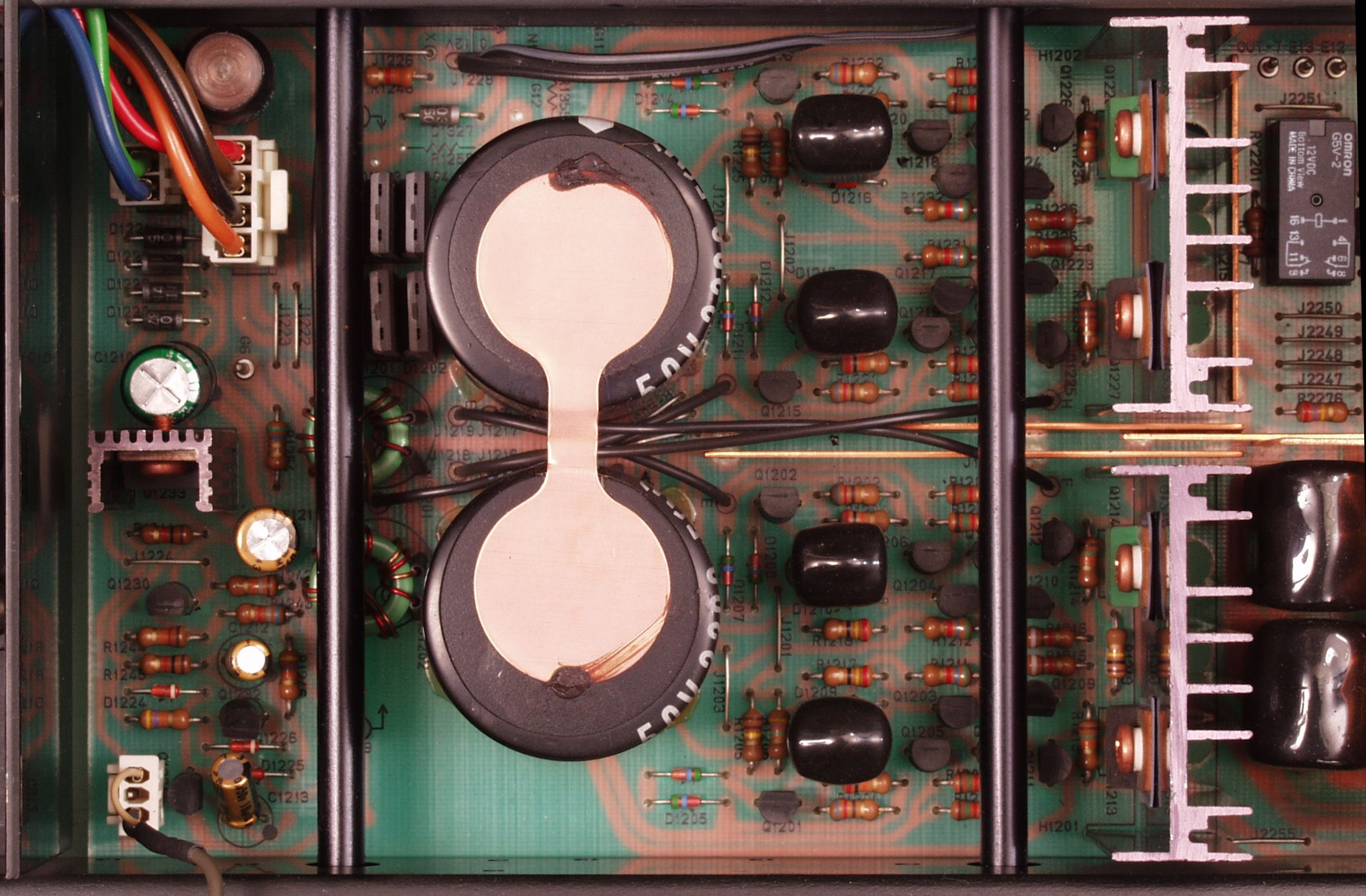

| Ｃ－２Ａ．修理前 Ｒ側定電圧電源基板 |
 |
| Ｃ－２Ｂ．修理後 Ｒ側定電圧電源基板 電解コンデンサ－５個、リレー１個交換 |
 |

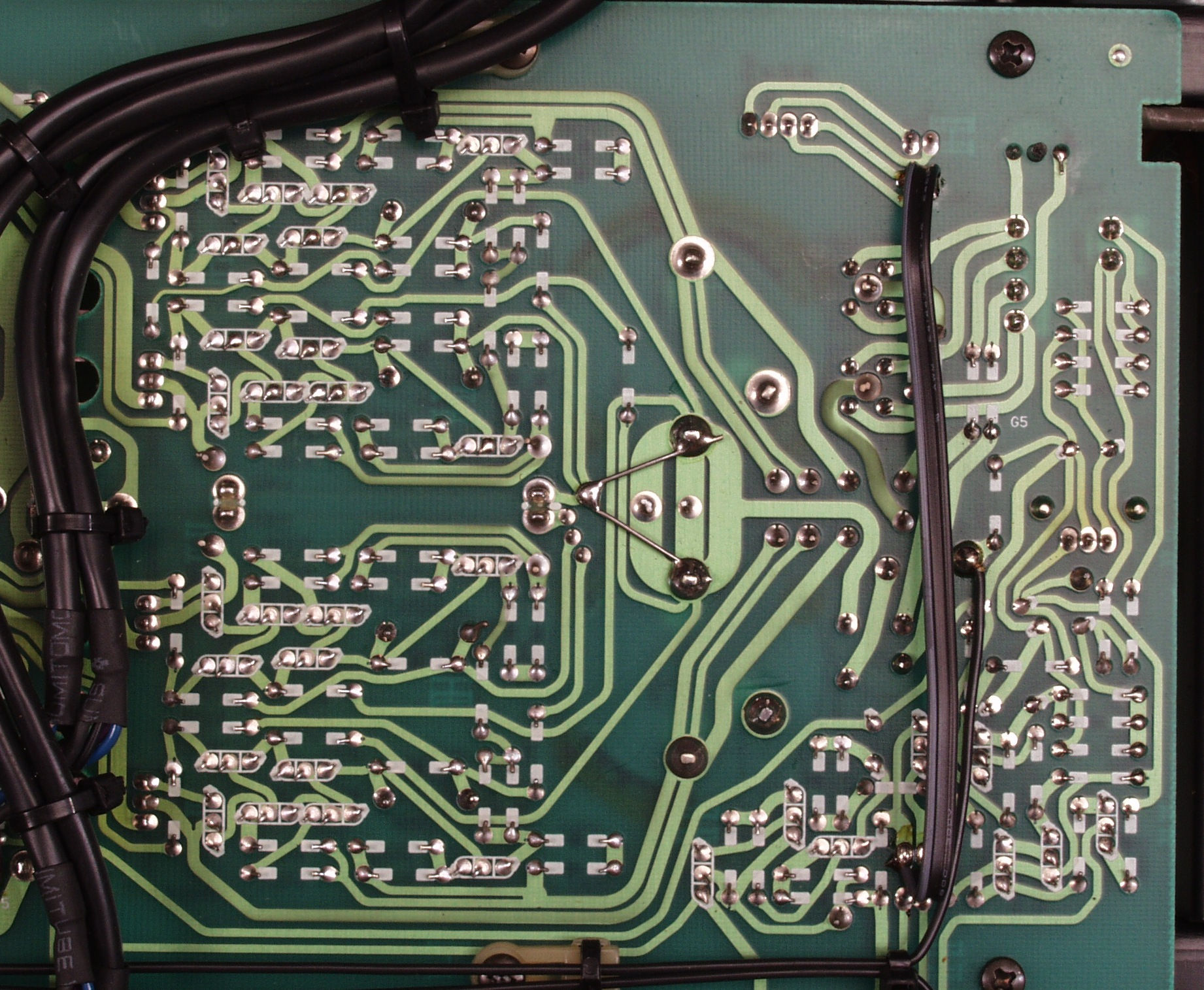

| Ｃ－２Ｃ．修理前 Ｒ側定電圧電源基板裏 |
 |

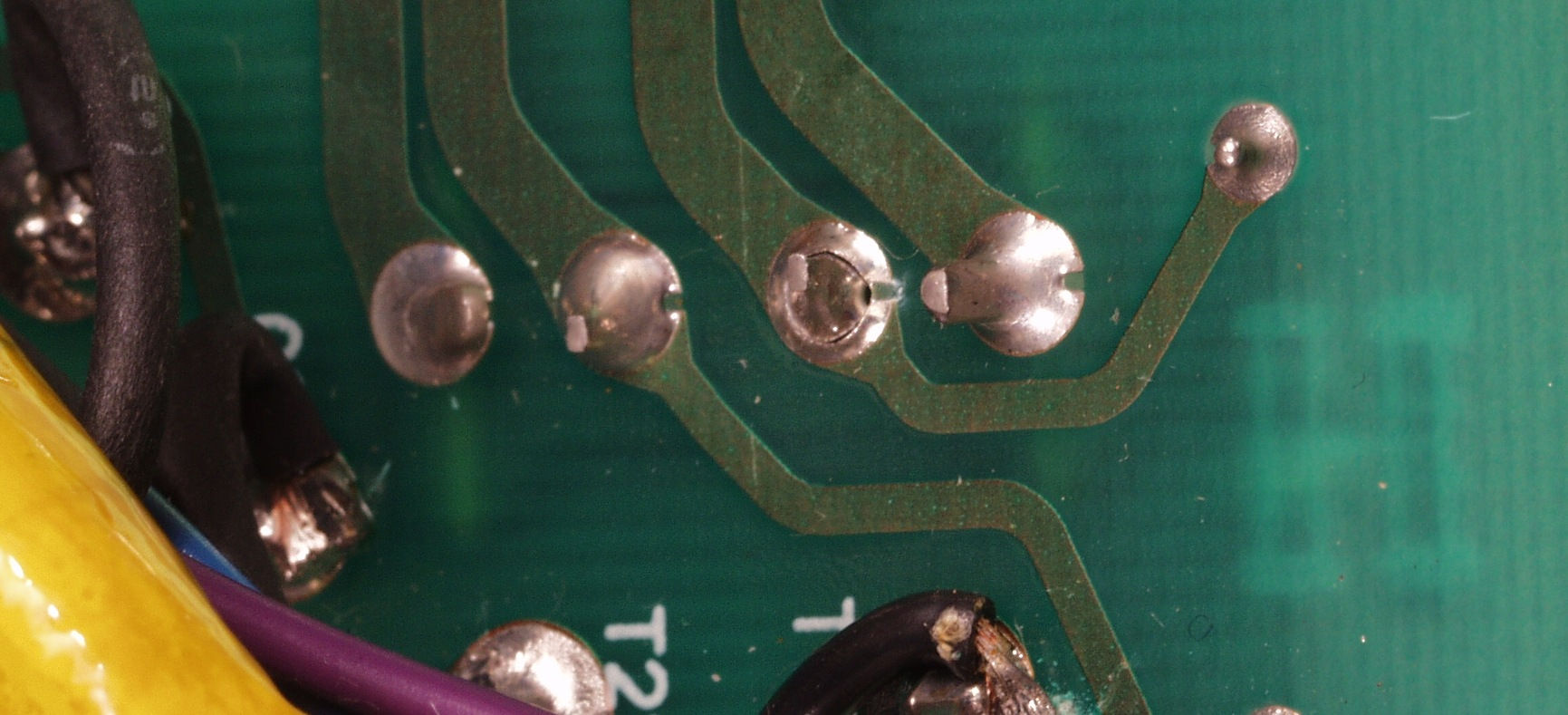

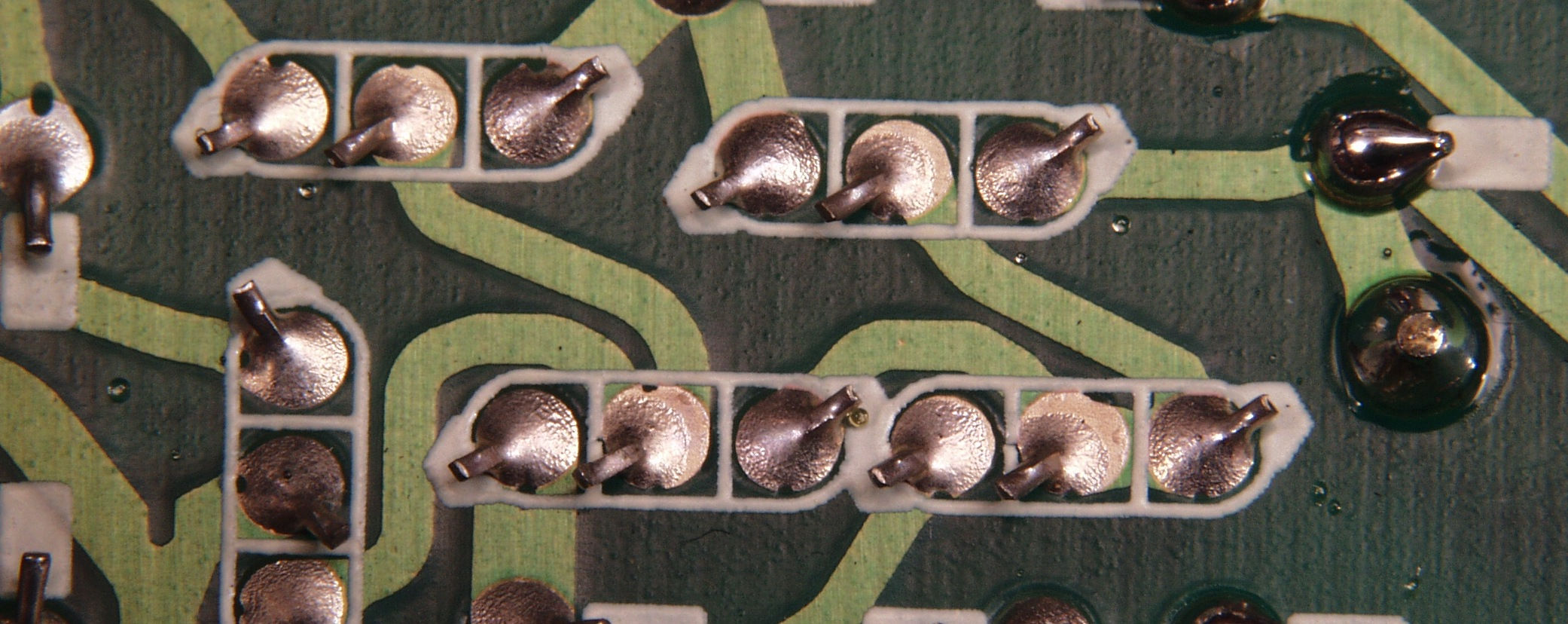

| Ｃ－２Ｃ－１．修理前 Ｒ側定電圧電源基板裏半田不良１ |
 |
| Ｃ－２Ｃ－２．修理前 Ｒ側定電圧電源基板裏半田不良２ |
 |

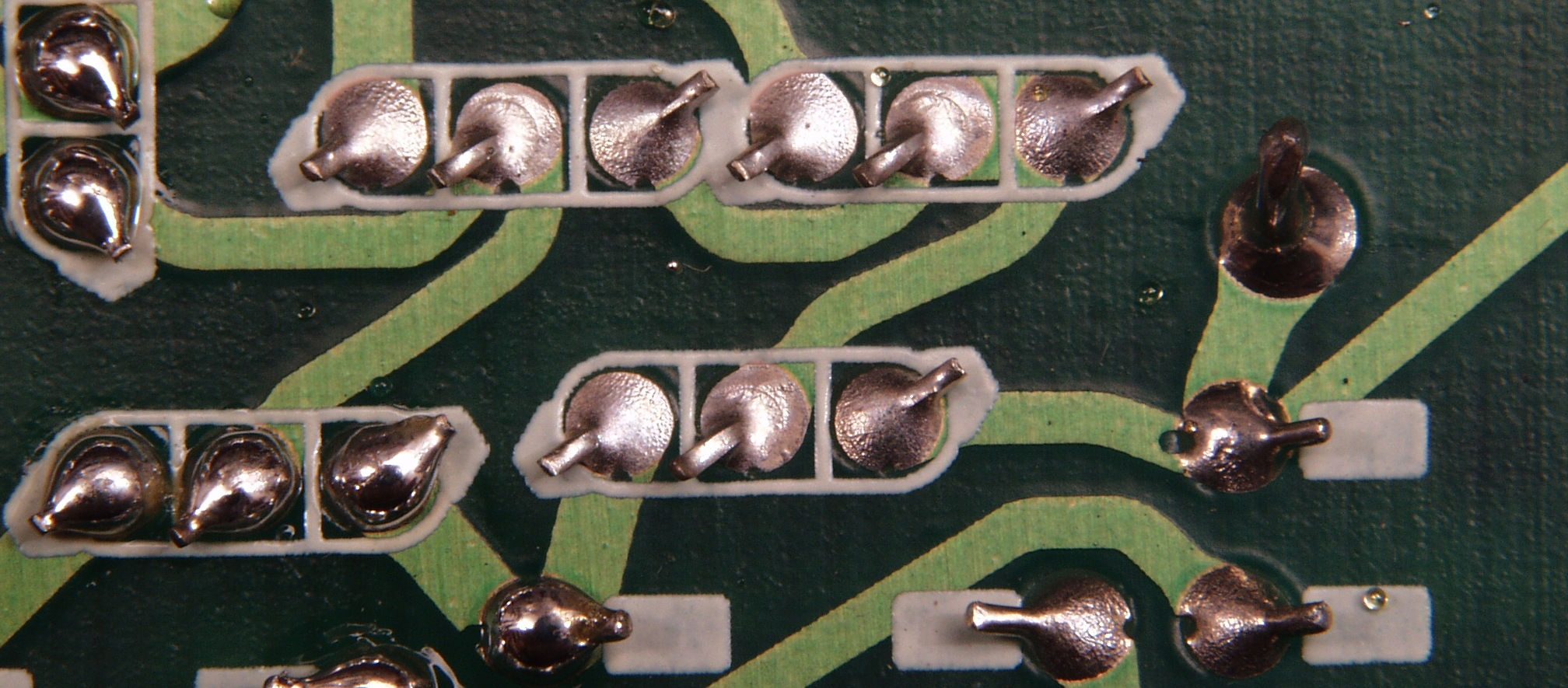

| Ｃ－２Ｄ．修理（半田補正）後 Ｒ側定電圧電源基板裏 |
 |
| Ｃ－２Ｅ．完成Ｒ側定電圧電源基板裏 洗浄後 |
 |

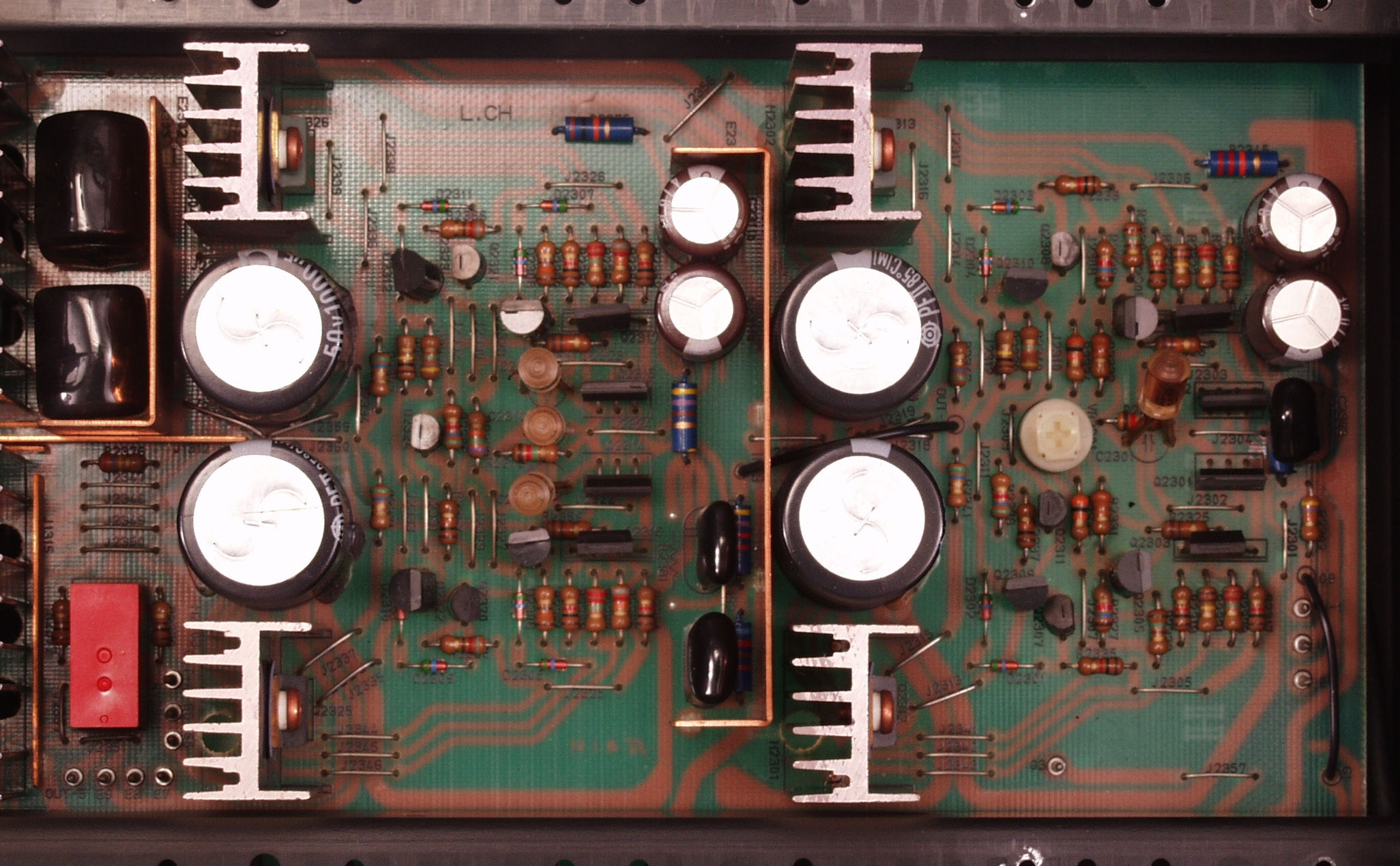

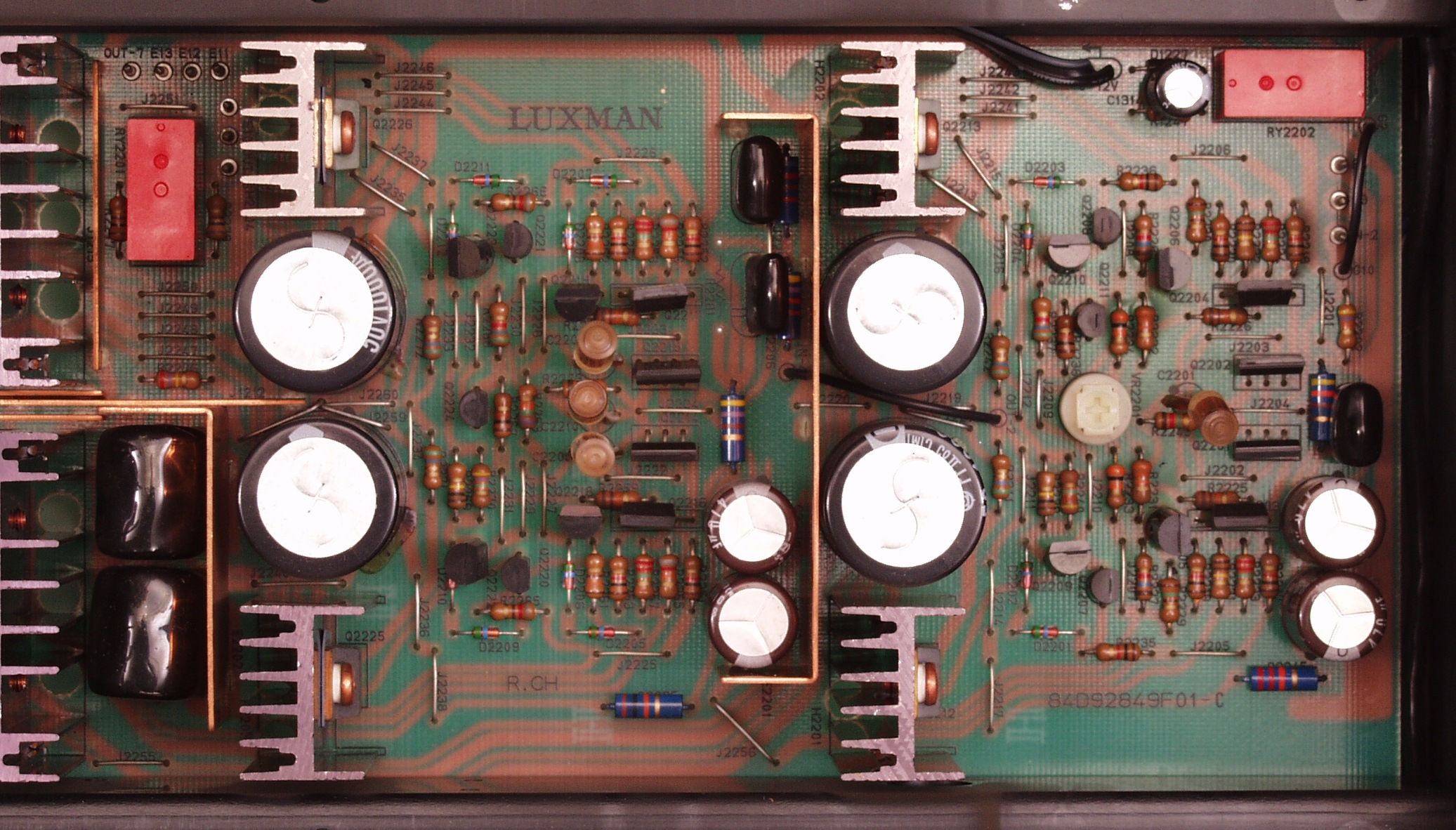

| Ｃ－３Ａ．修理前 Ｌ側ＥＱ－ＡＭＰ基板 |
 |

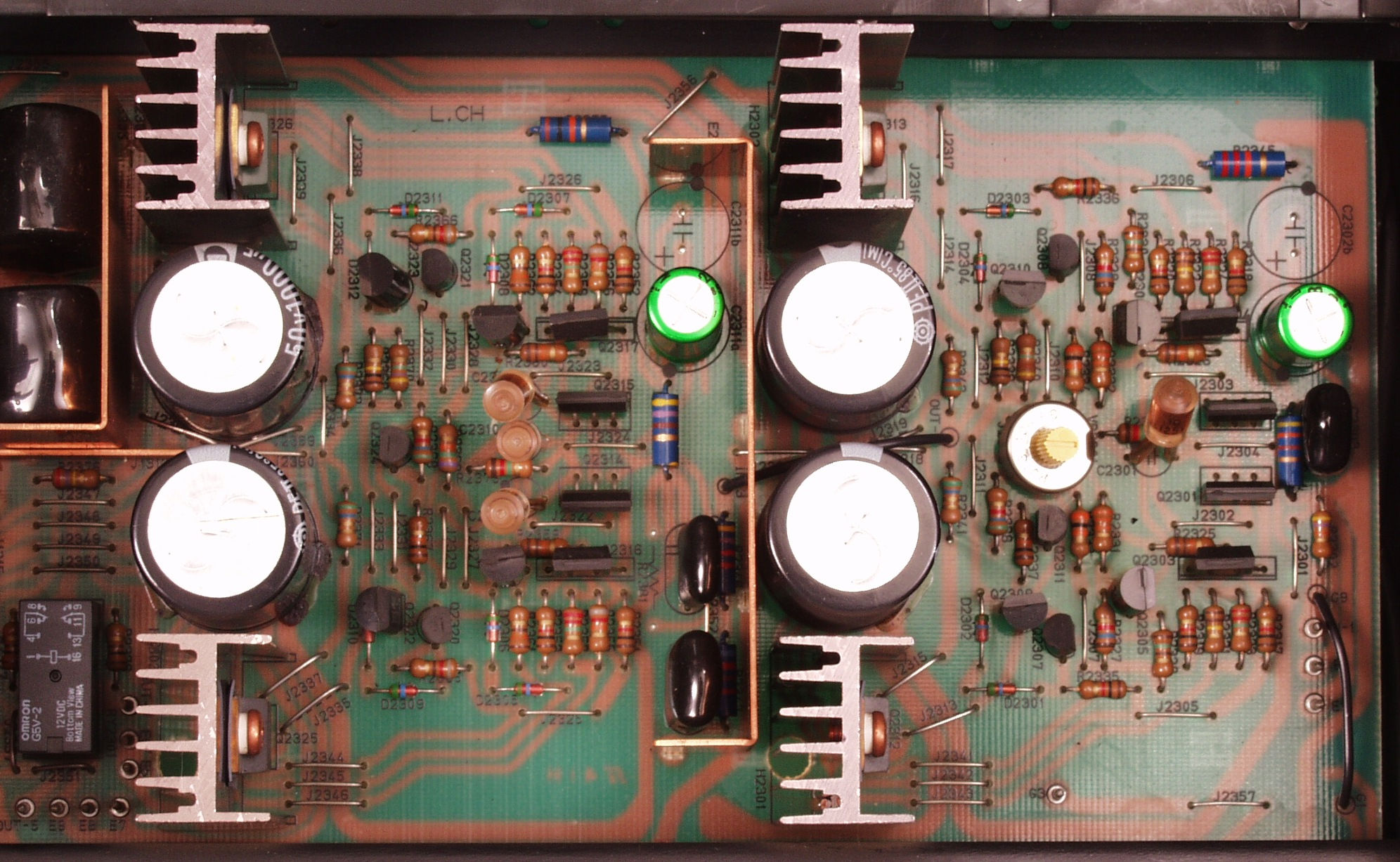

| Ｃ－３Ｂ．修理後 Ｌ側ＥＱ－ＡＭＰ基板 電解コンデンサ－４個、半固定VR１個交換 |
 |

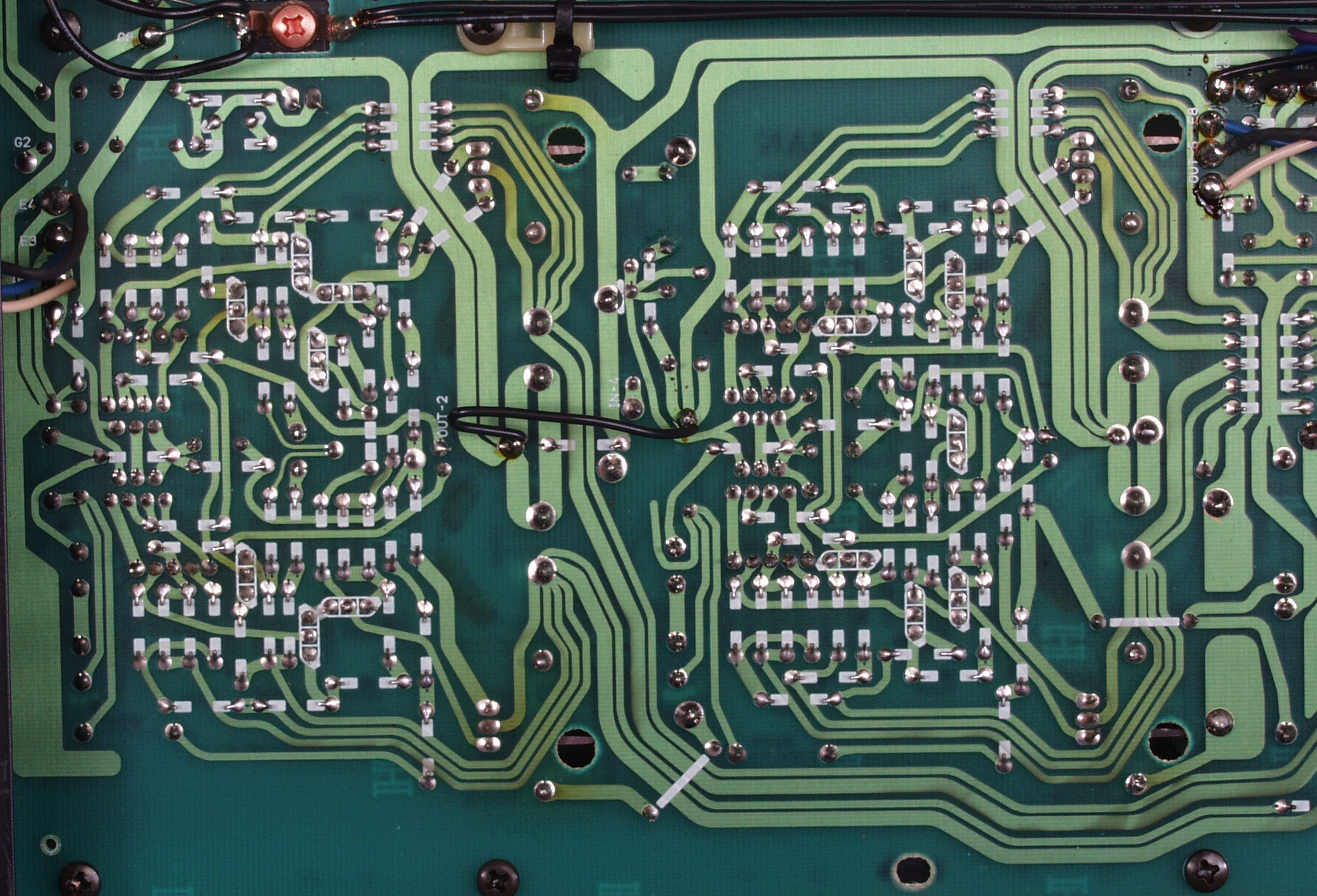

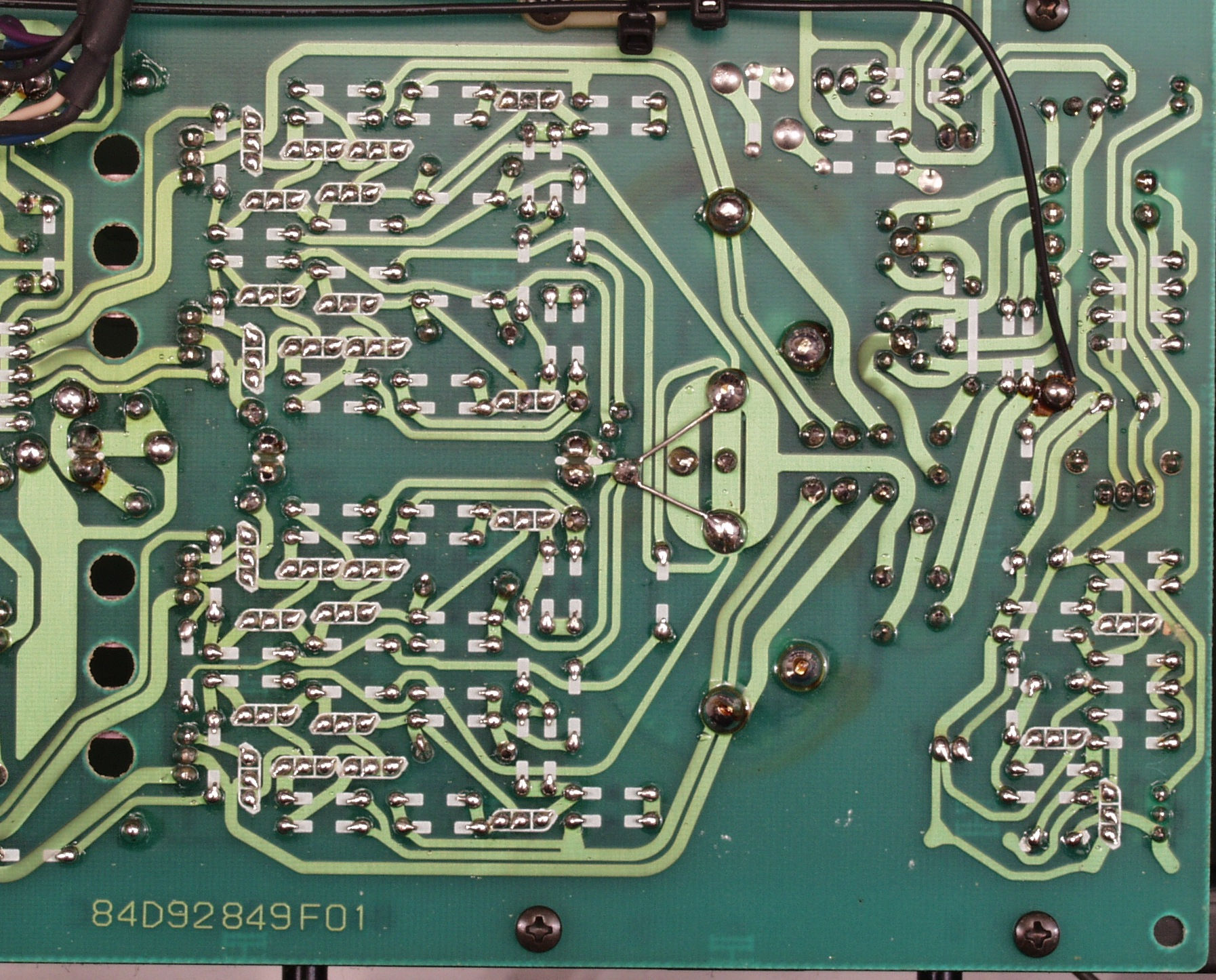

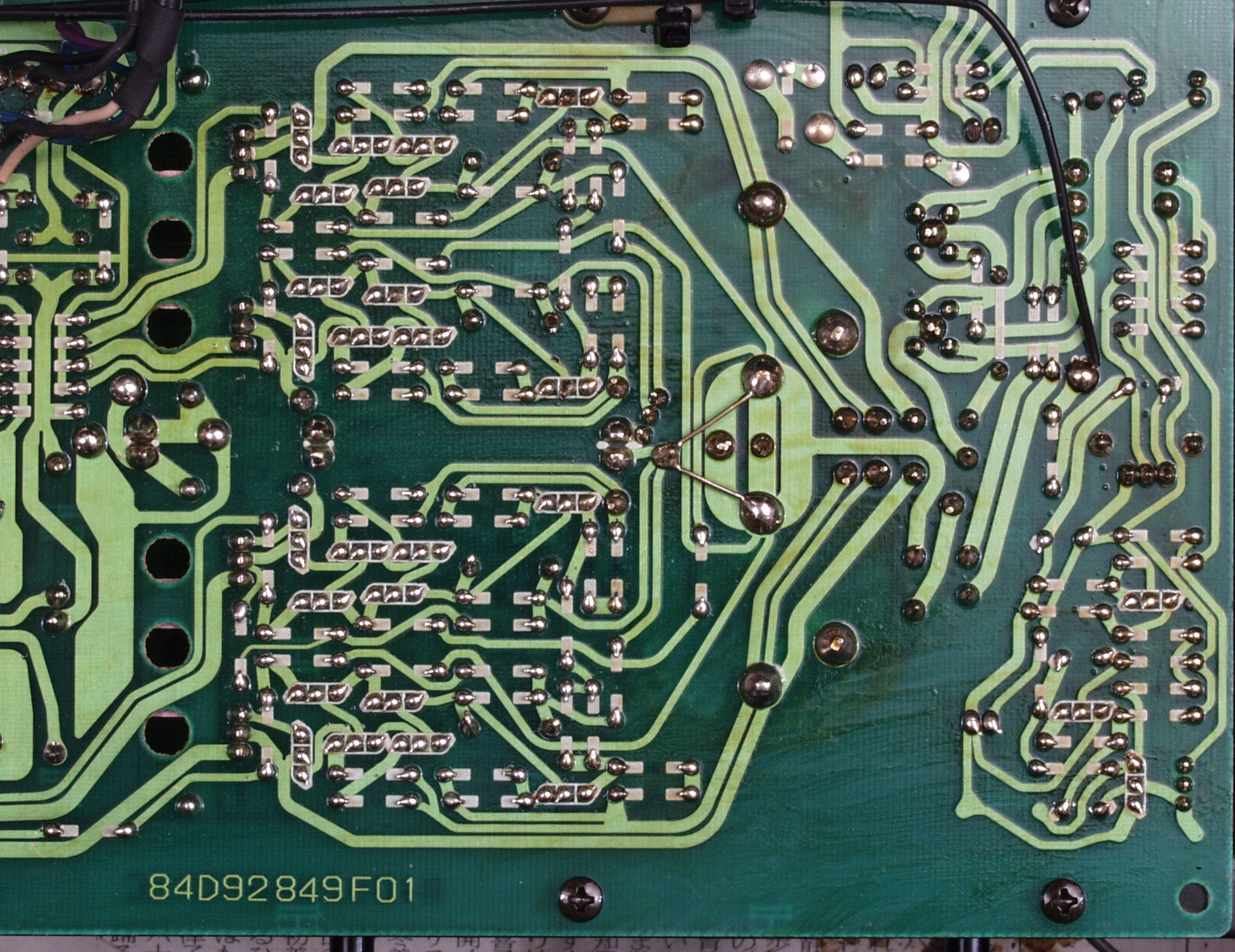

| Ｃ－３Ｃ．修理前 Ｌ側ＥＱ－ＡＭＰ基板裏 |
 |

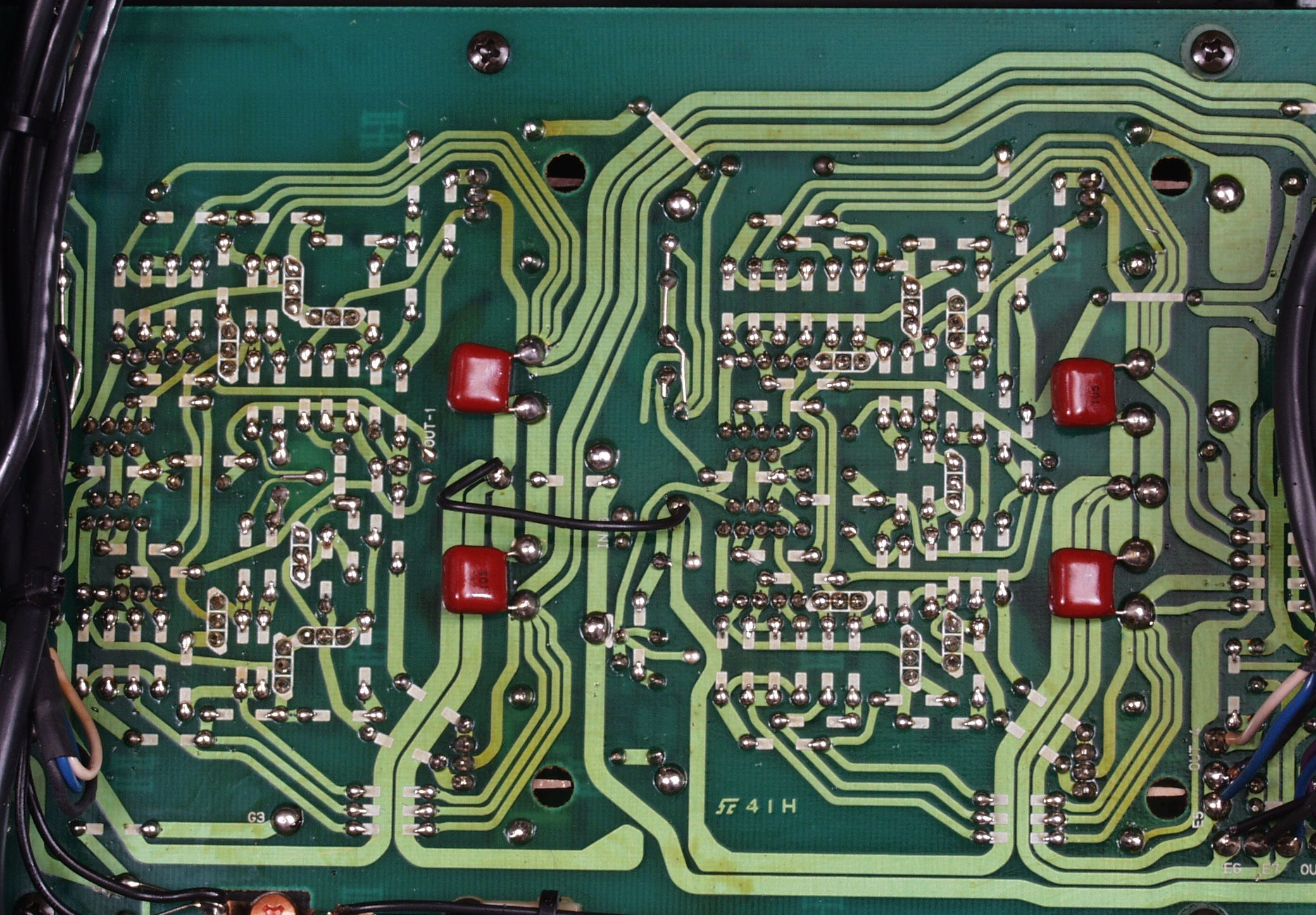

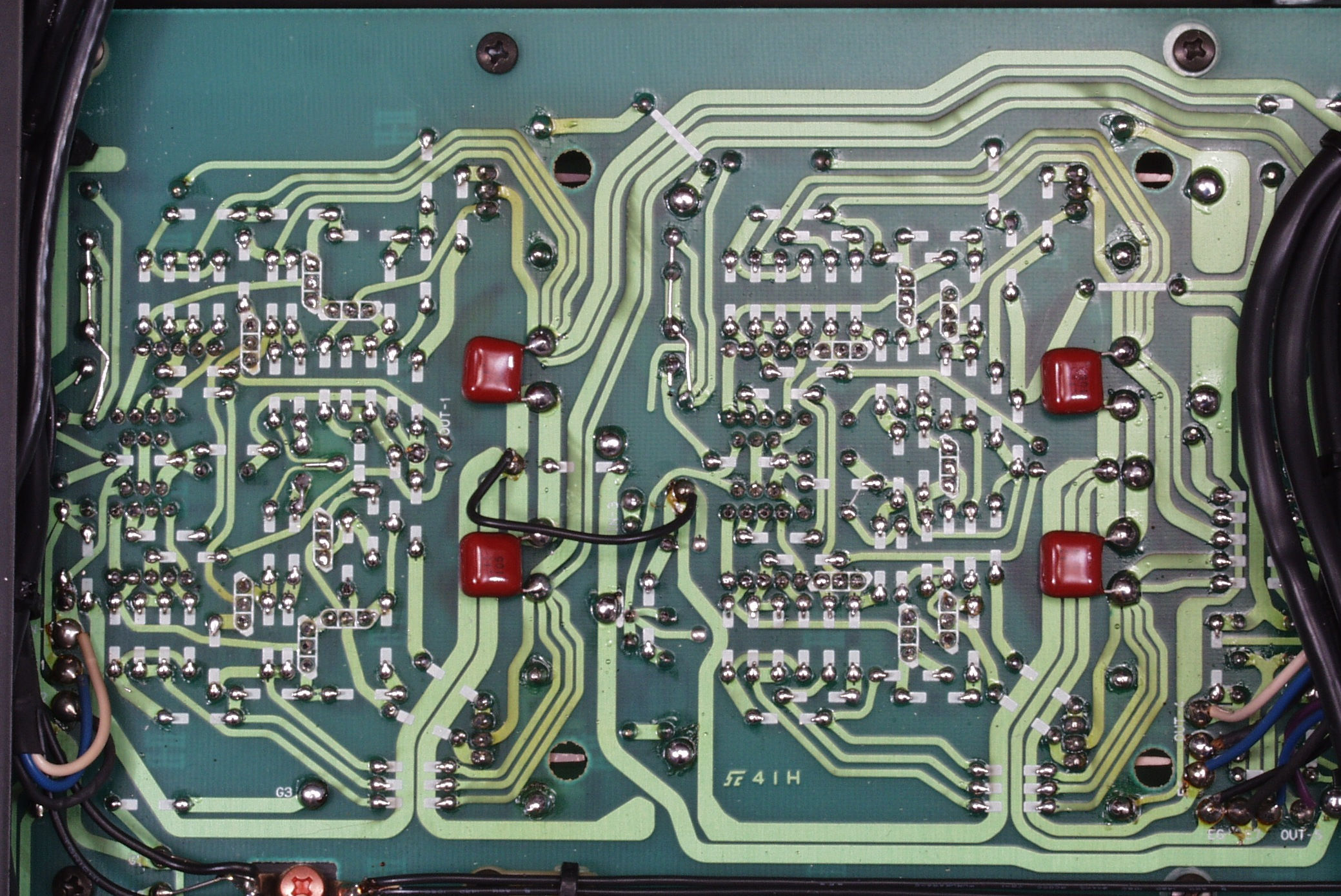

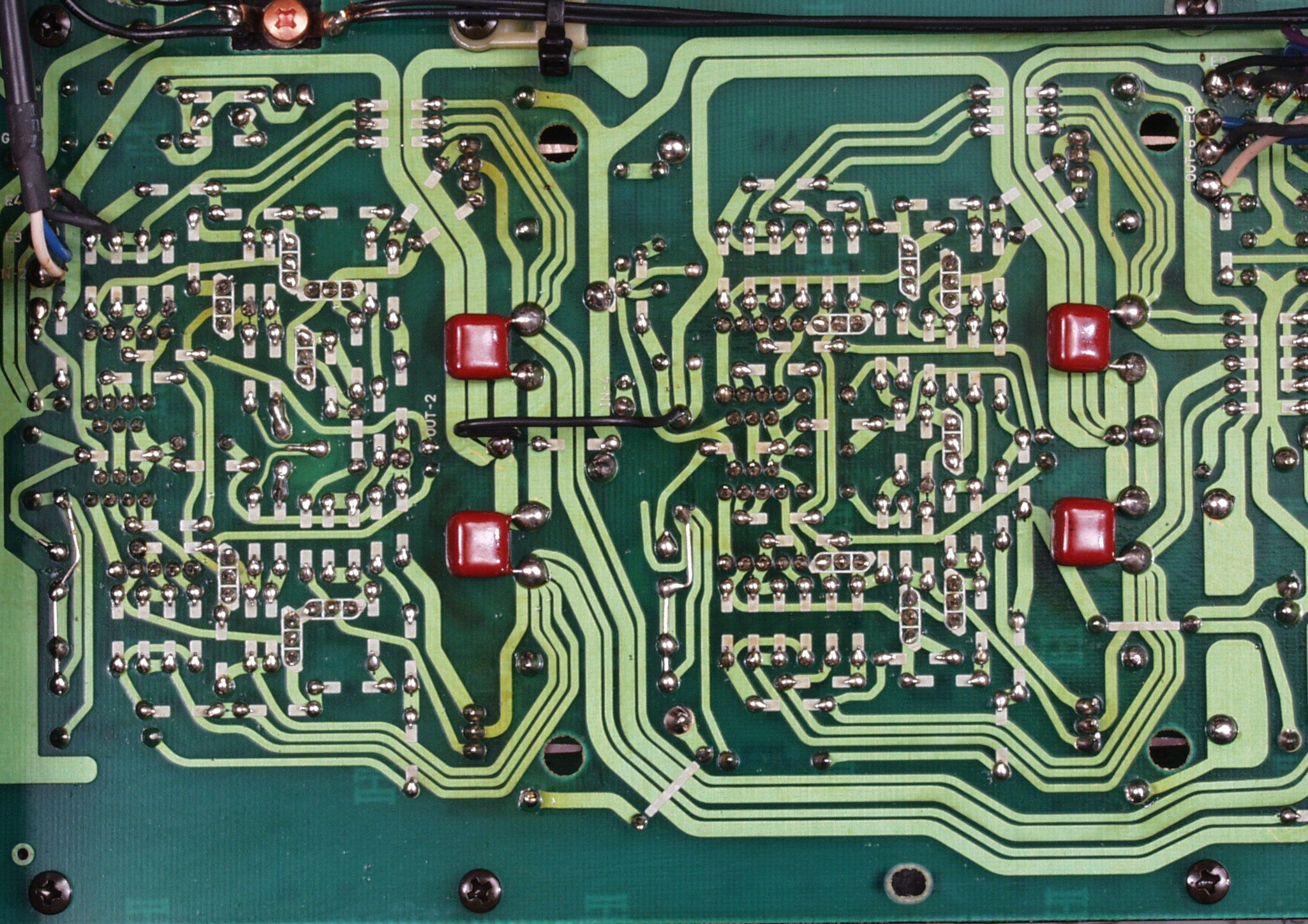

| Ｃ－３Ｄ．修理（半田補正）後 Ｌ側ＥＱ－ＡＭＰ基板裏 フイルムコンデンサー４個追加、全ての半田をやり修す |
 |
| Ｃ－３Ｅ．完成Ｌ側ＥＱ－ＡＭＰ基板裏 洗浄後 |
 |
| Ｃ－４Ａ．修理前 Ｒ側ＥＱ－ＡＭＰ基板 |
 |

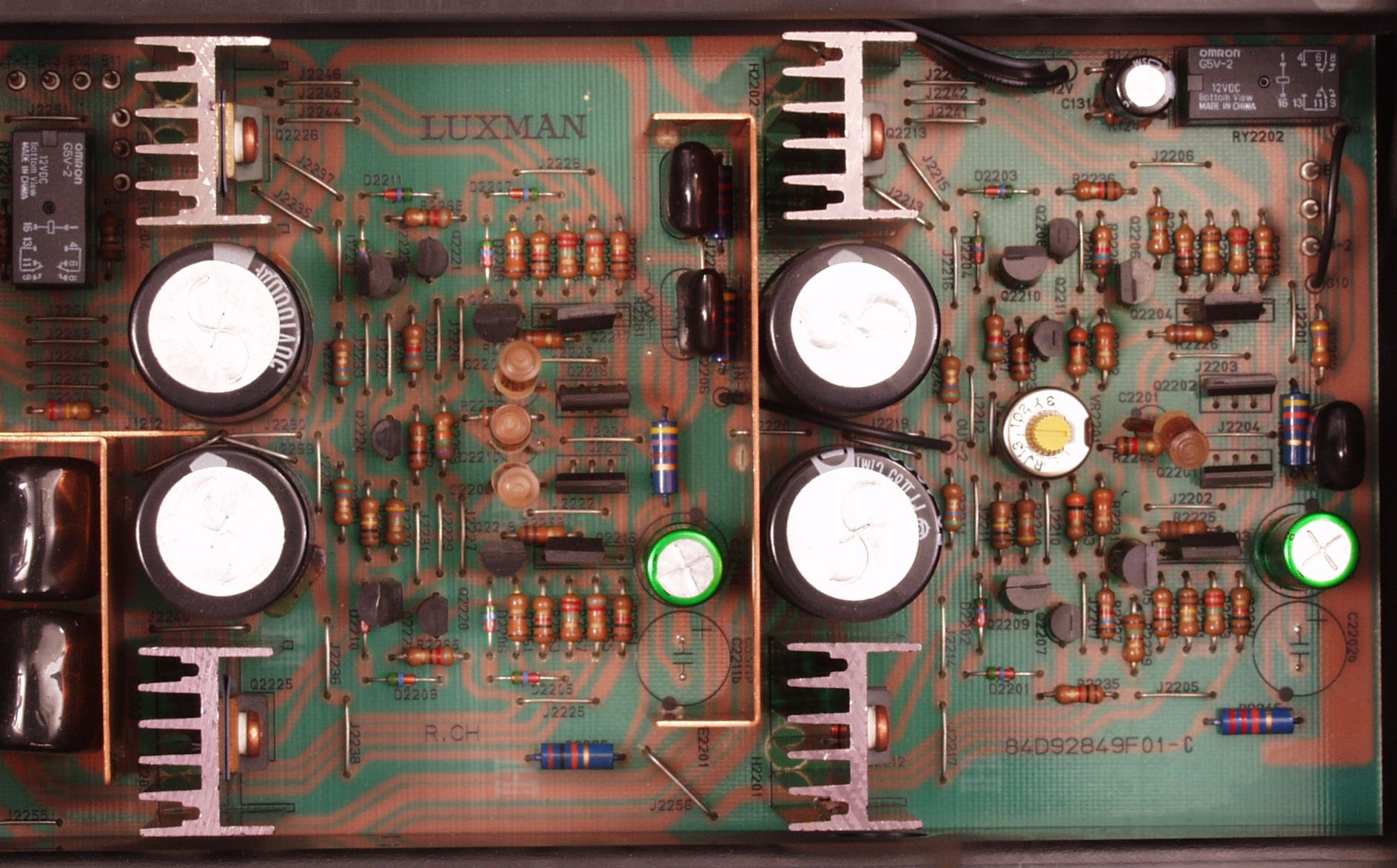

| Ｃ－４Ｂ．修理後 Ｒ側ＥＱ－ＡＭＰ基板 電解コンデンサ－４個、半固定VR１個、リレー１個交換 |
 |

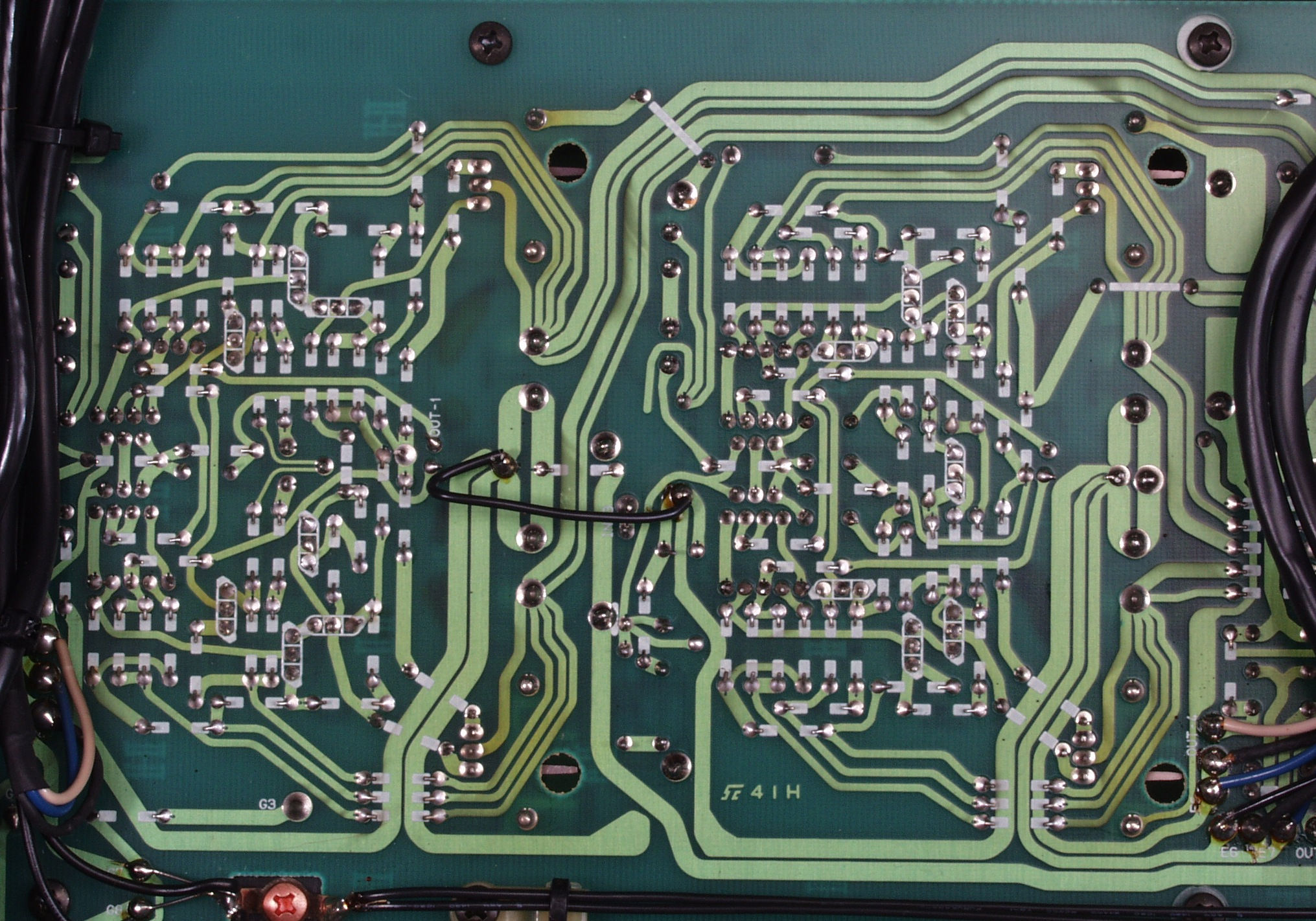

| Ｃ－４Ｃ．修理前 Ｒ側ＥＱ－ＡＭＰ基板裏 |
 |

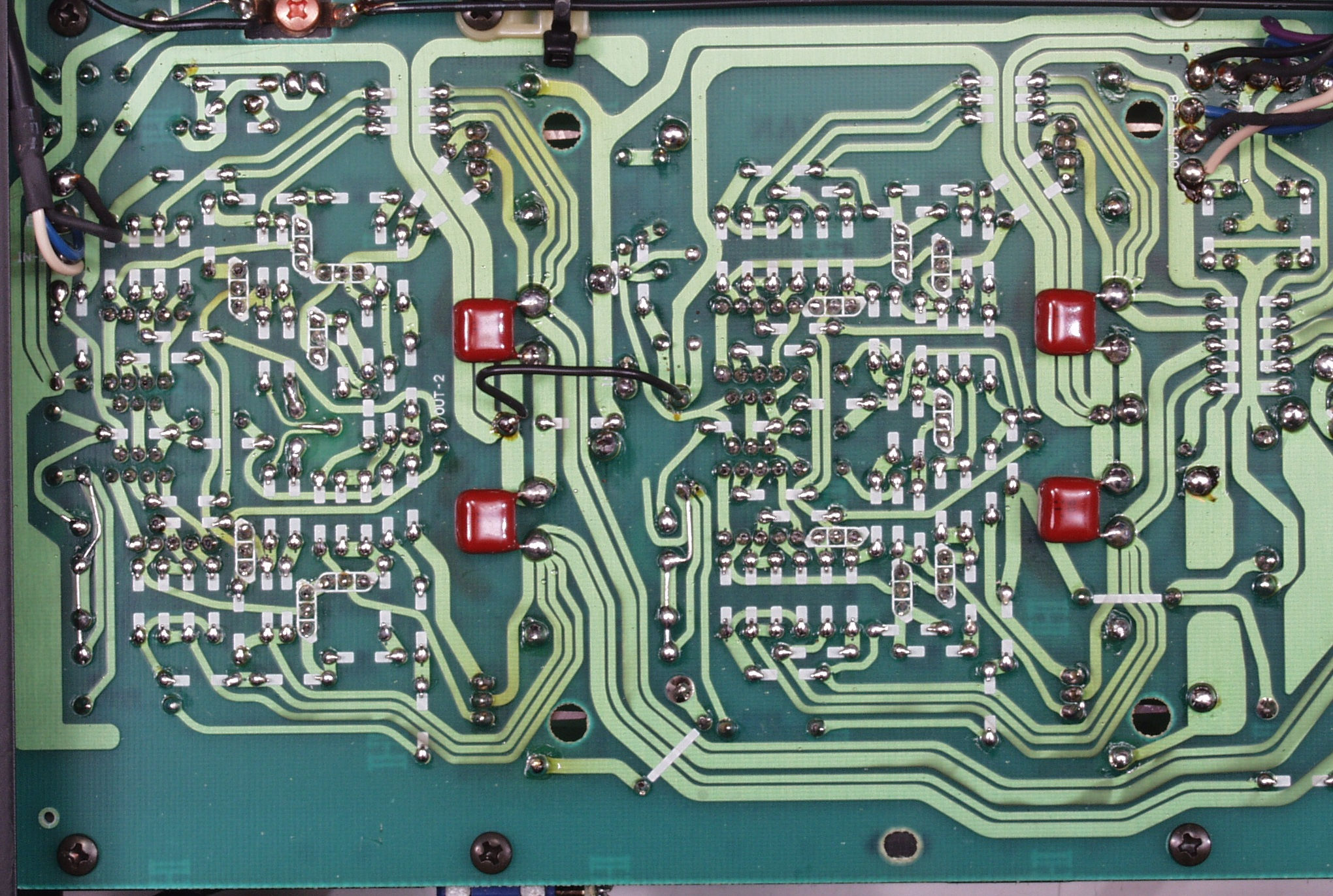

| Ｃ－４Ｄ．修理（半田補正）後 Ｒ側ＥＱ－ＡＭＰ基板裏 フイルムコンデンサー４個追加、全ての半田をやり修す |
 |
| Ｃ－４Ｅ．完成Ｒ側ＥＱ－ＡＭＰ基板裏 洗浄後 |
 |
| Ｃ－５Ａ．修理前 入出力ＲＣＡ端子基板 |
 |

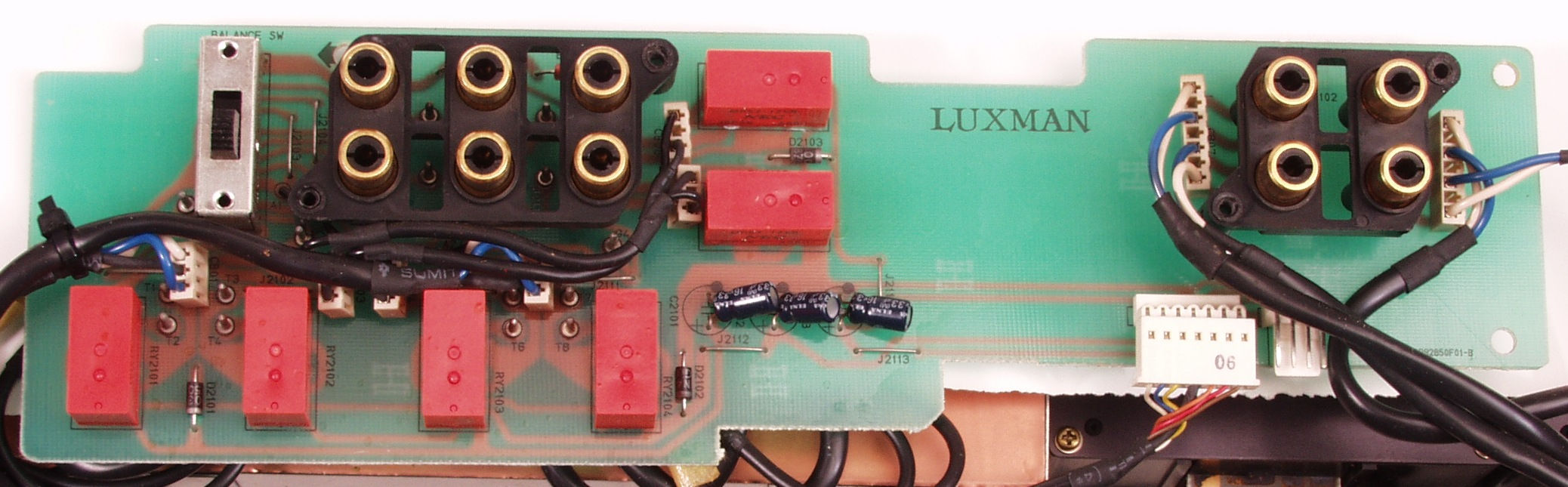

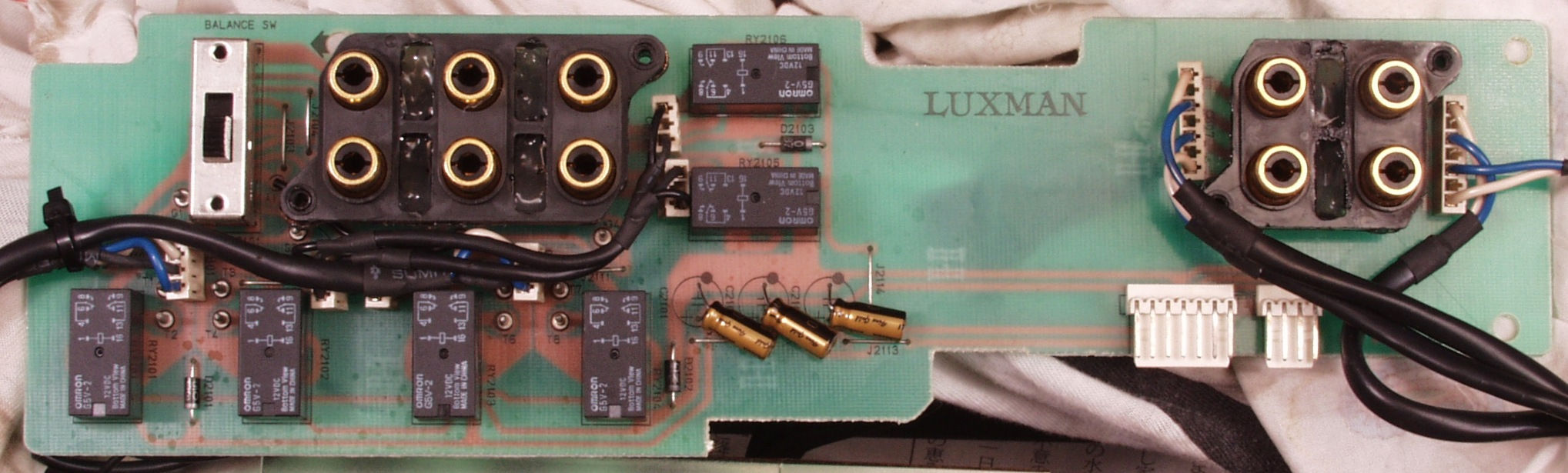

| Ｃ－５Ｂ．修理後 入出力ＲＣＡ端子基板 電解コンデンサ－３個、リレー６個交換 |
 |

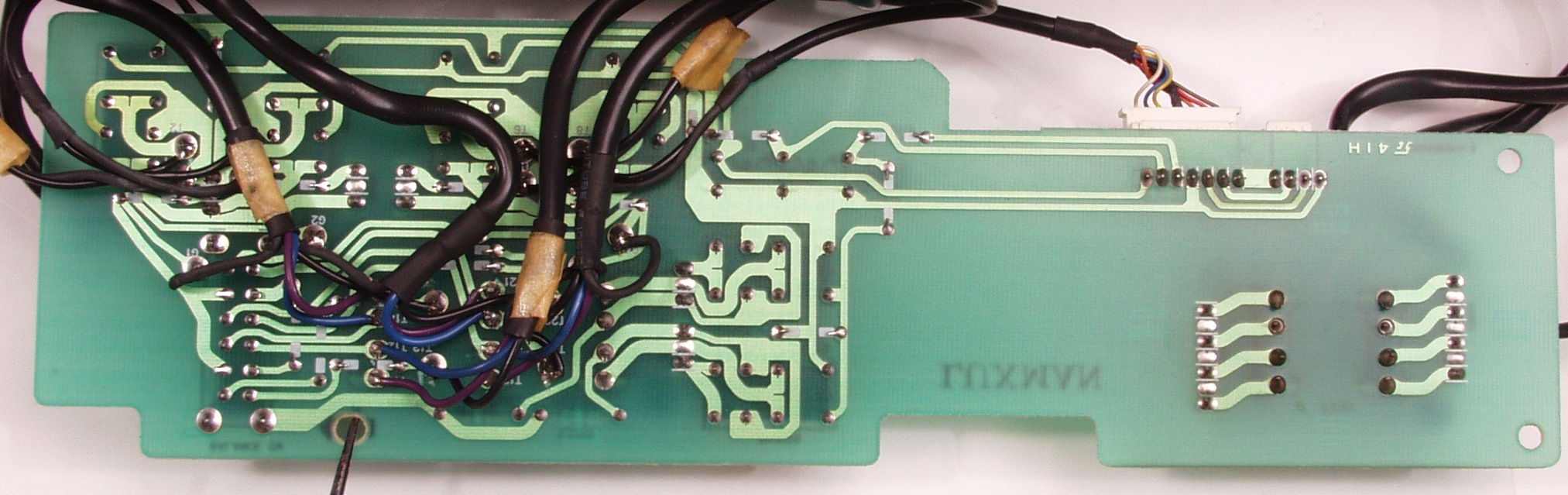

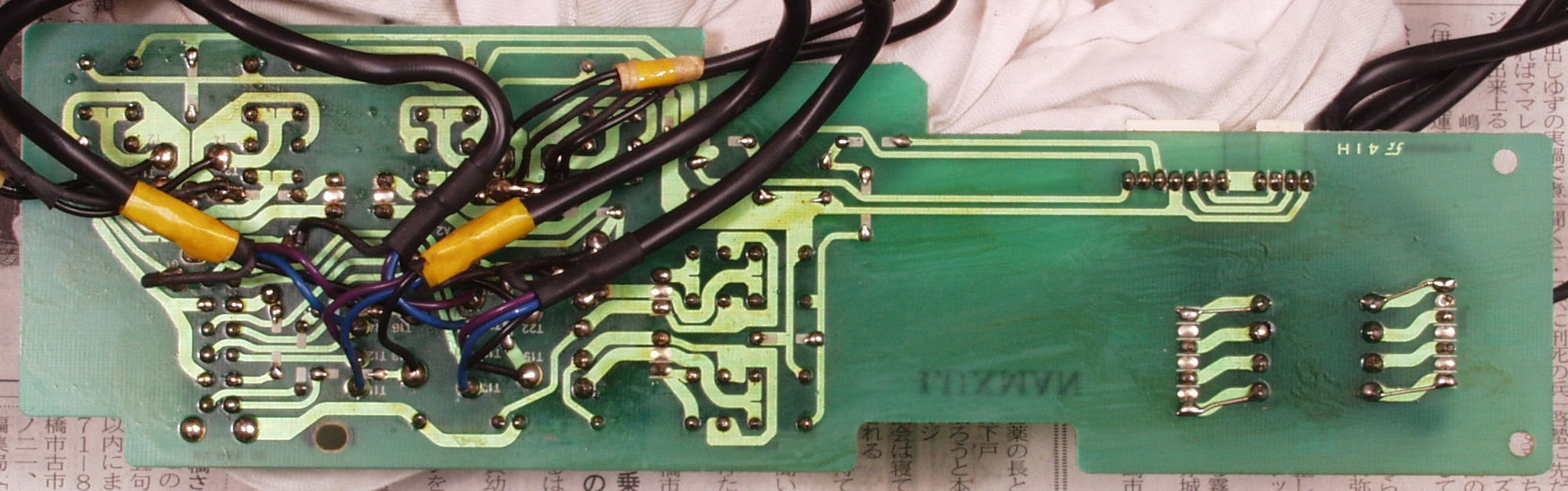

| Ｃ－５Ｃ．修理前 入出力ＲＣＡ端子基板裏 |
 |

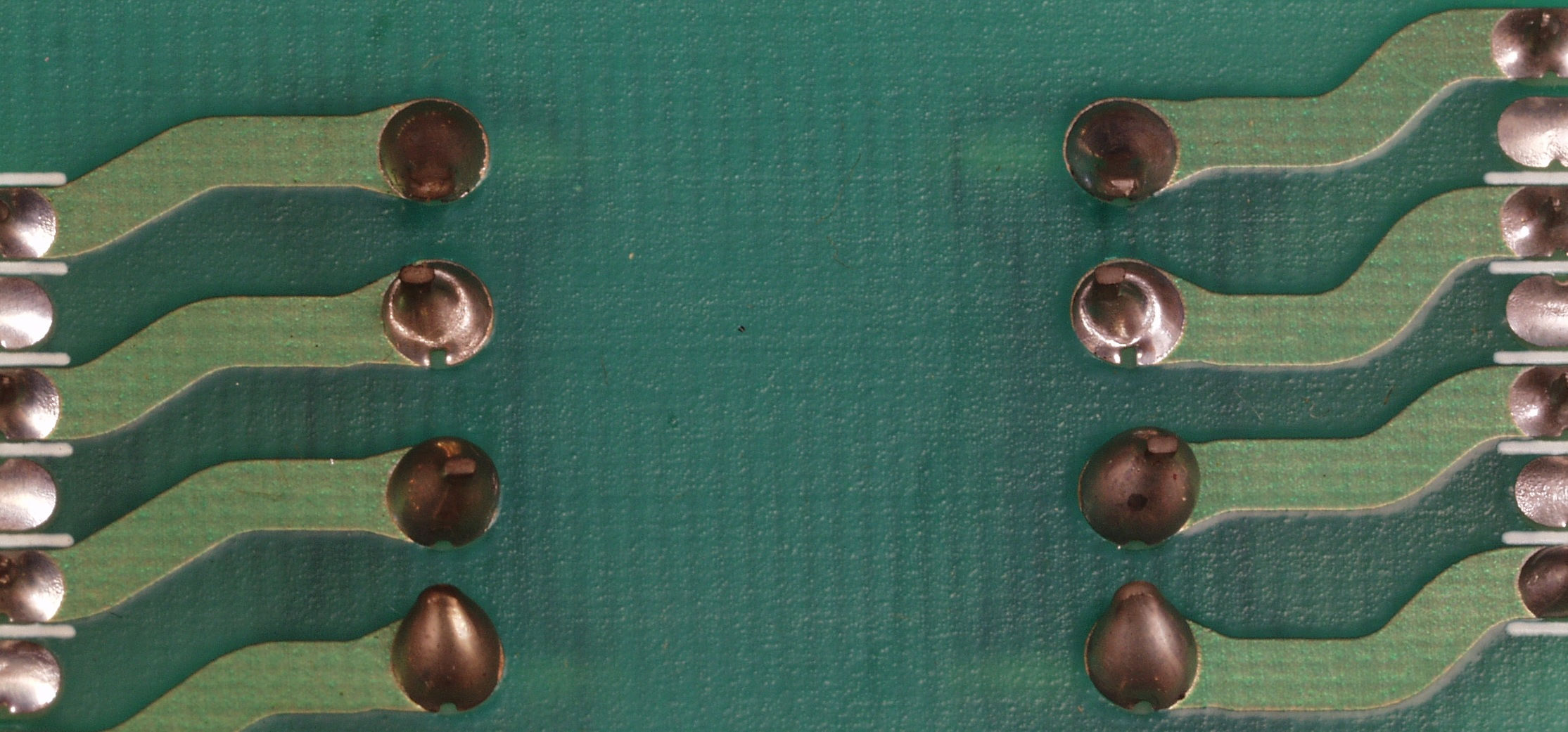

| Ｃ－５Ｃ－１．修理前 入出力ＲＣＡ端子基板裏、半田不良ｹ所 |
 |
| Ｃ－５Ｃ－２．修理前 入出力ＲＣＡ端子基板裏、半田不良ｹ所２ |
 |

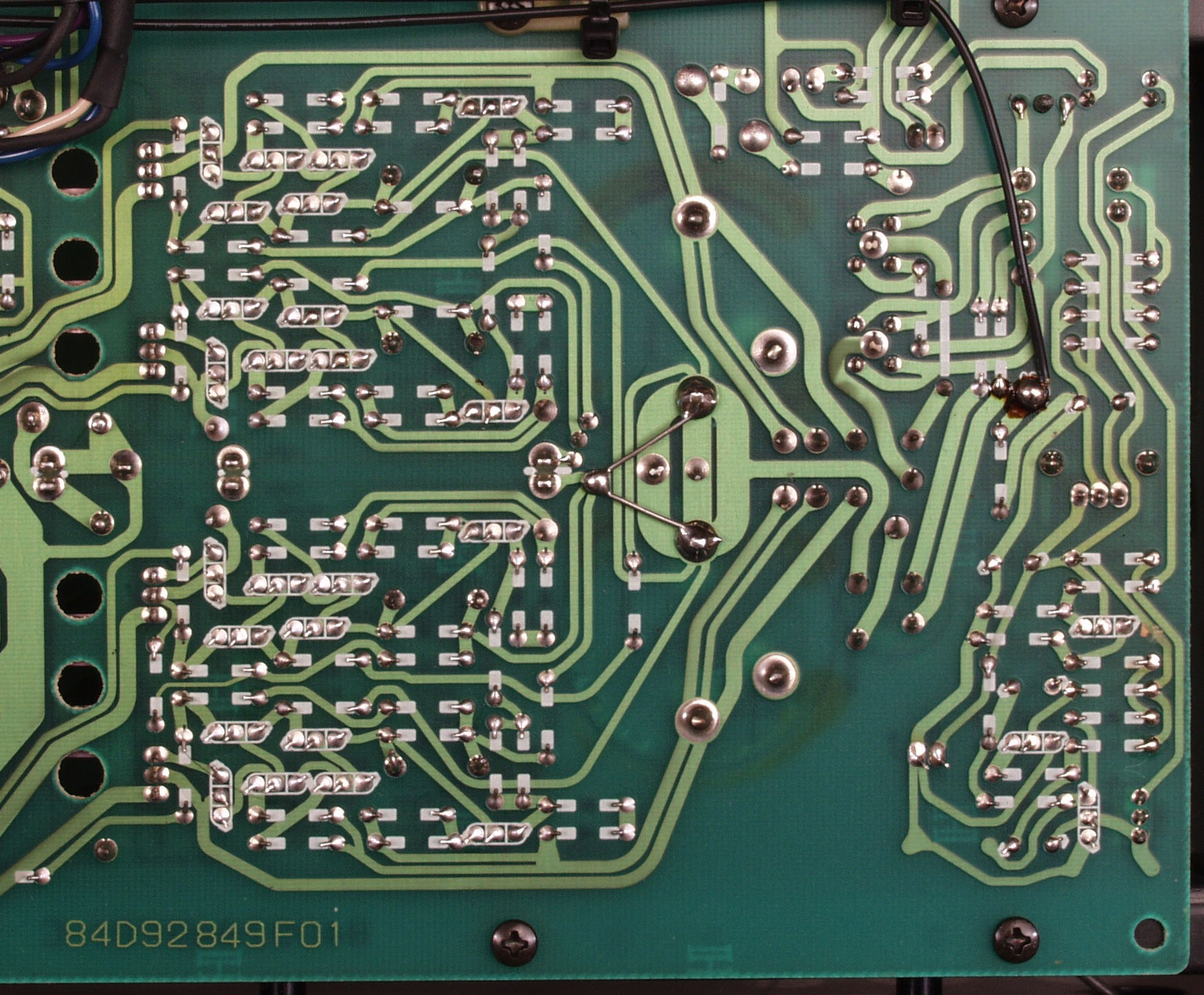

| Ｃ－５Ｄ．修理（半田補正）後 入出力ＲＣＡ端子基板裏 全ての半田をやり修す |
 |

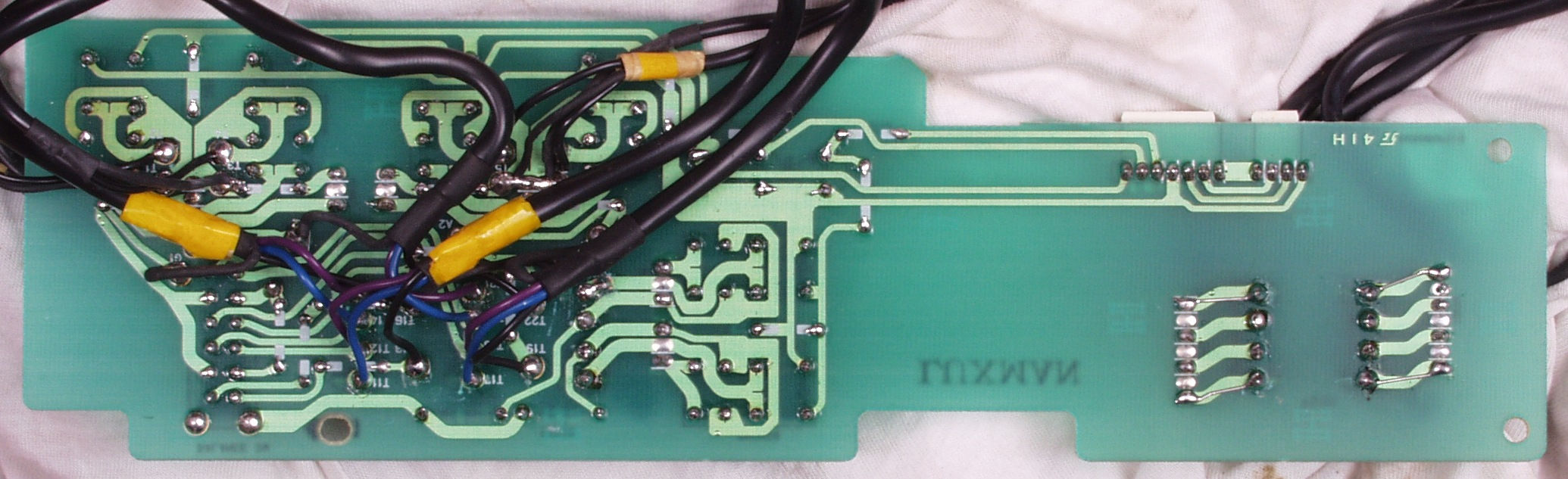

| Ｃ－５Ｅ．完成入出力ＲＣＡ端子基板裏 洗浄後 |
 |
| Ｃ－７Ａ．修理前 入出力ＲＣＡ端子 |
 |
| Ｃ－７Ｂ．修理中 入出力ＲＣＡ端子、半田吸い取り網線等で補強する |
 |
| Ｃ－７Ｃ．修理後 入出力ＲＣＡ端子、さらにホットボンドを詰める |
 |

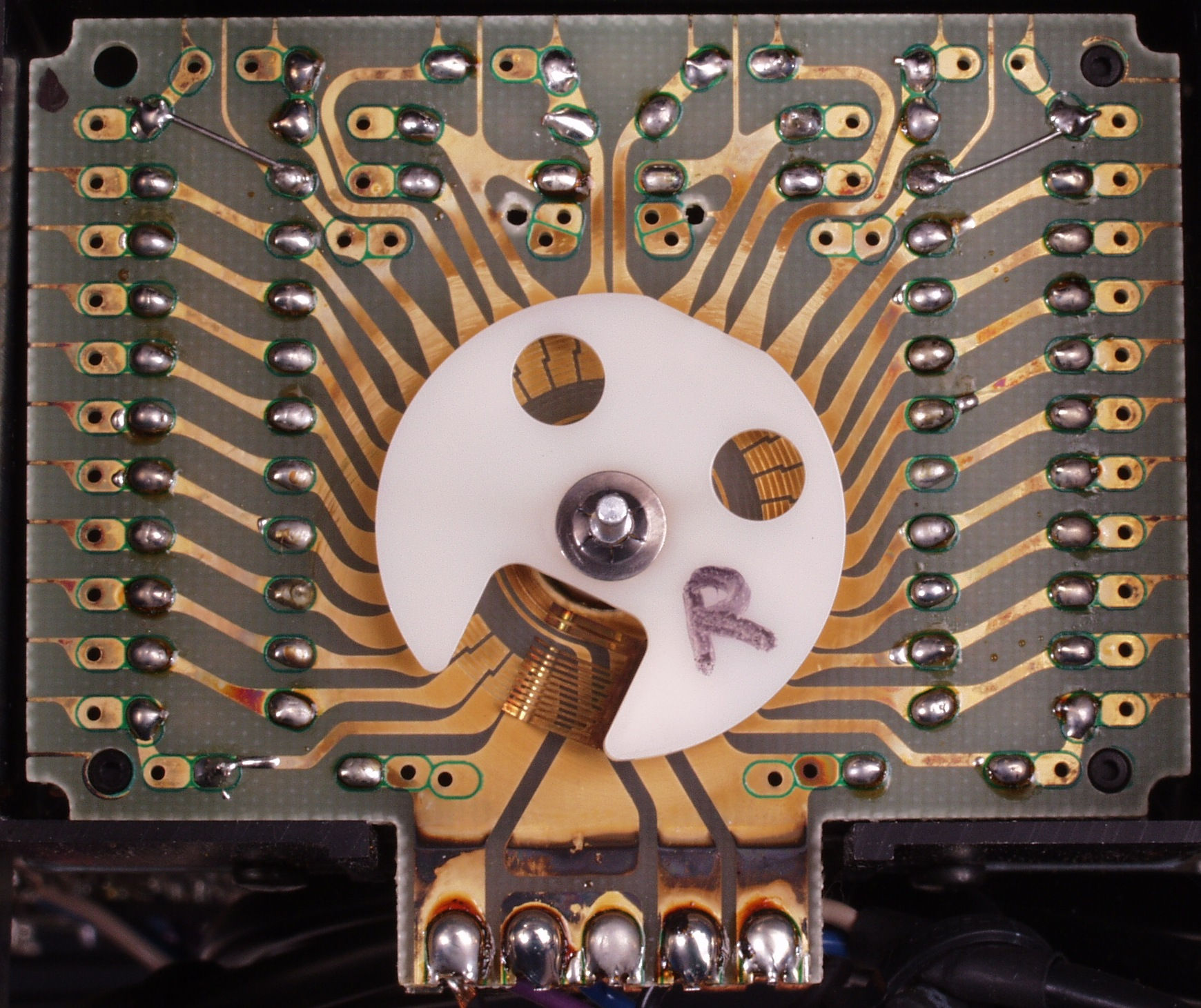

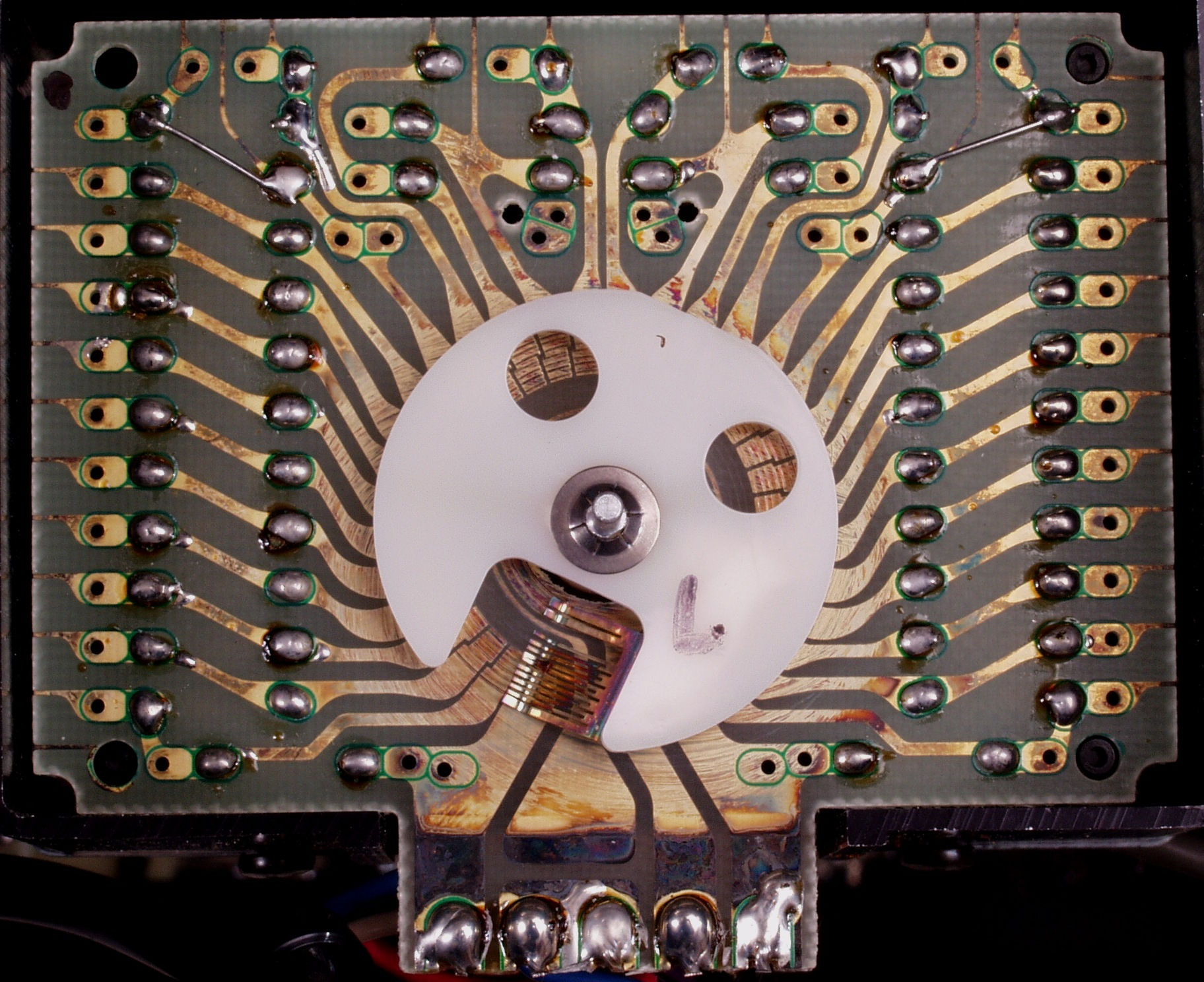

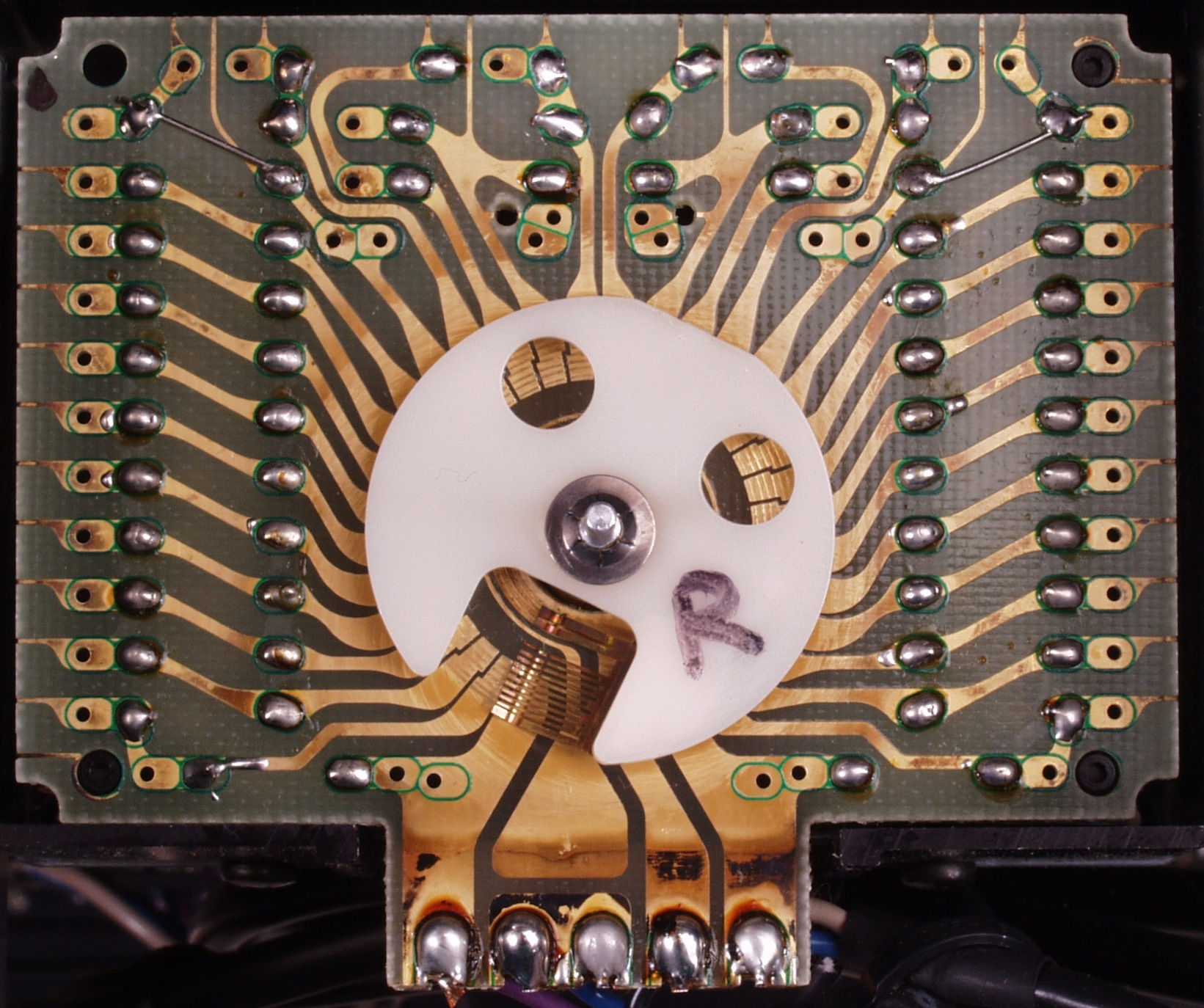

| Ｃ－８Ａ．洗浄前 Ｒ－メインＶＲ |
 |
| Ｃ－８Ｂ．洗浄後Ｒ－メインＶＲ |
 |
| Ｃ－８Ｃ．洗浄前Ｌ－メインＶＲ |
 |
| Ｃ－８Ｄ．洗浄後Ｌ－メインＶＲ |
 |

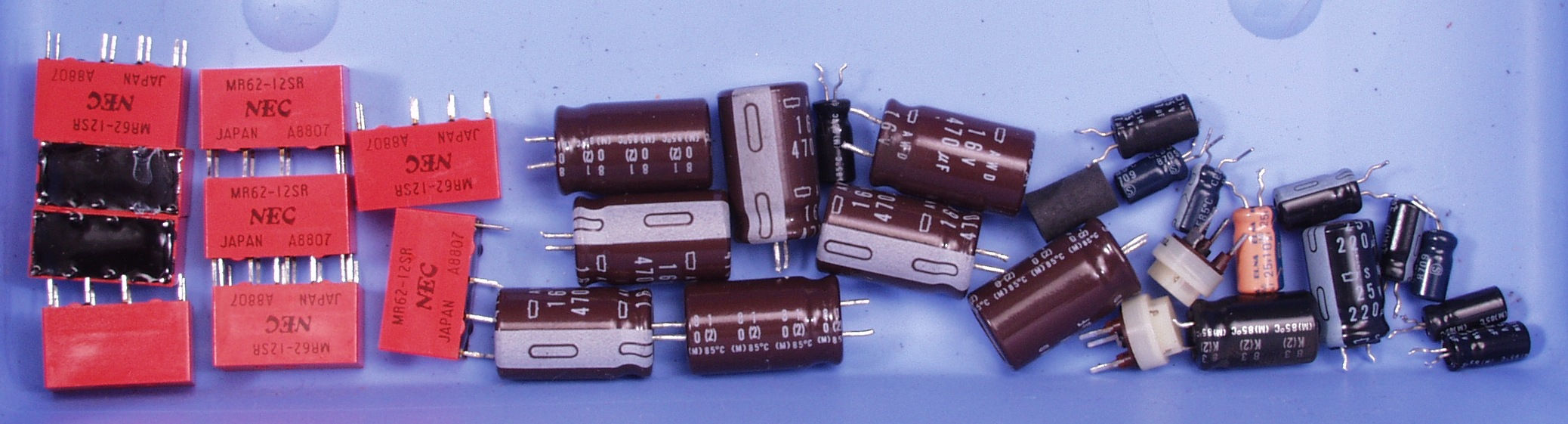

| Ｃ－９．交換部品 |
 |
| Ｃ－ＡＡ．修理前 上から |
|

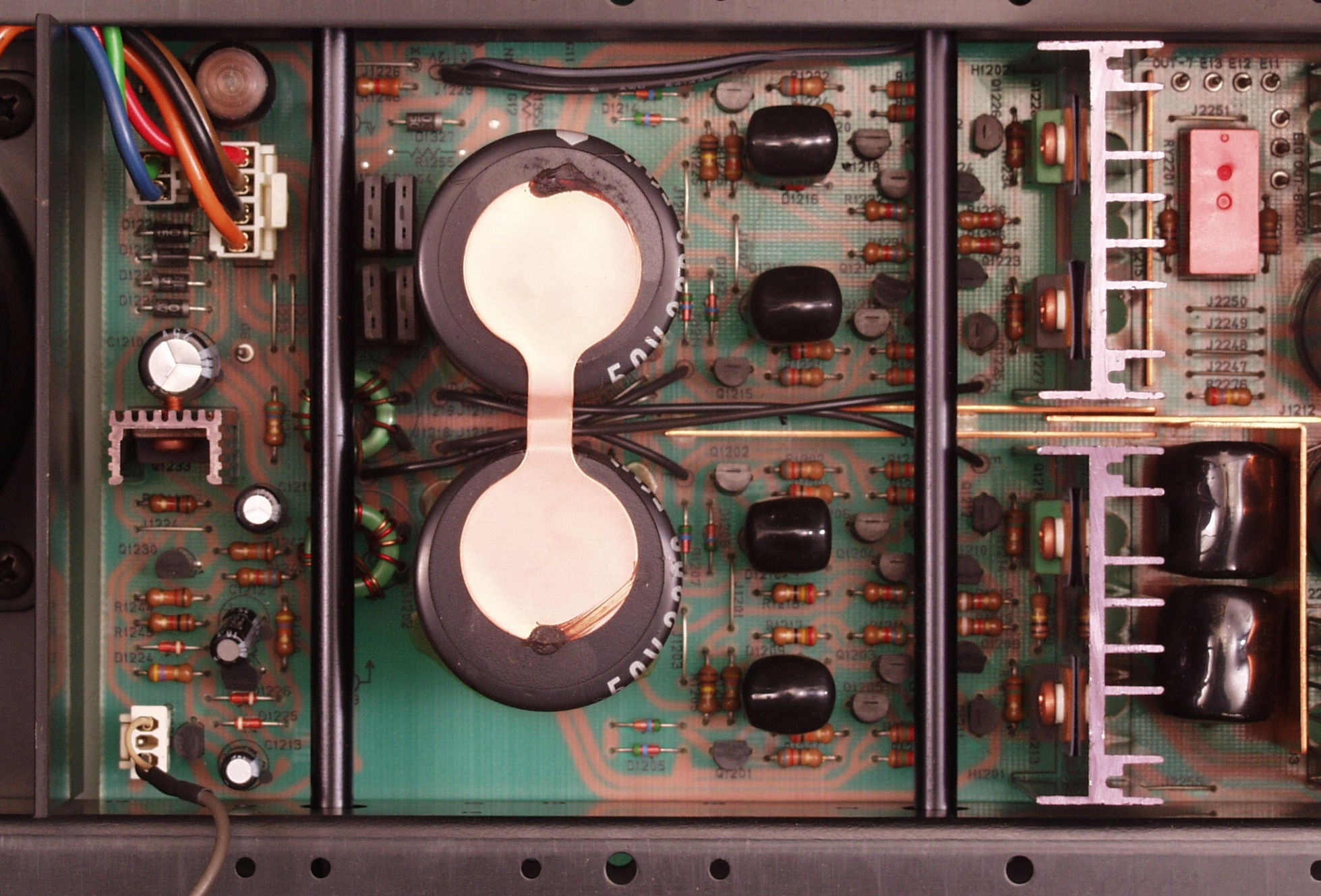

| Ｃ－ＡＢ．修理後 上から |
 |

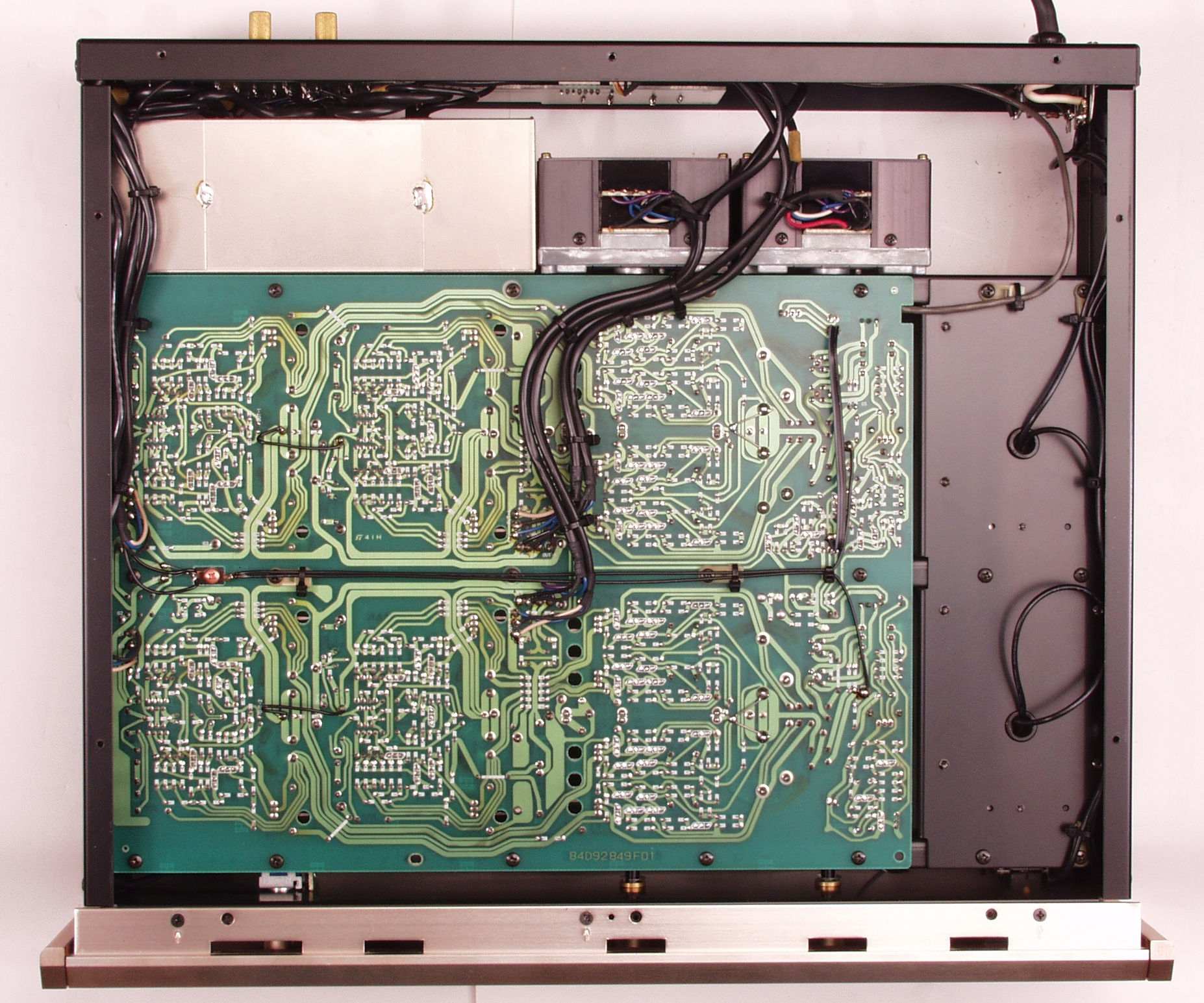

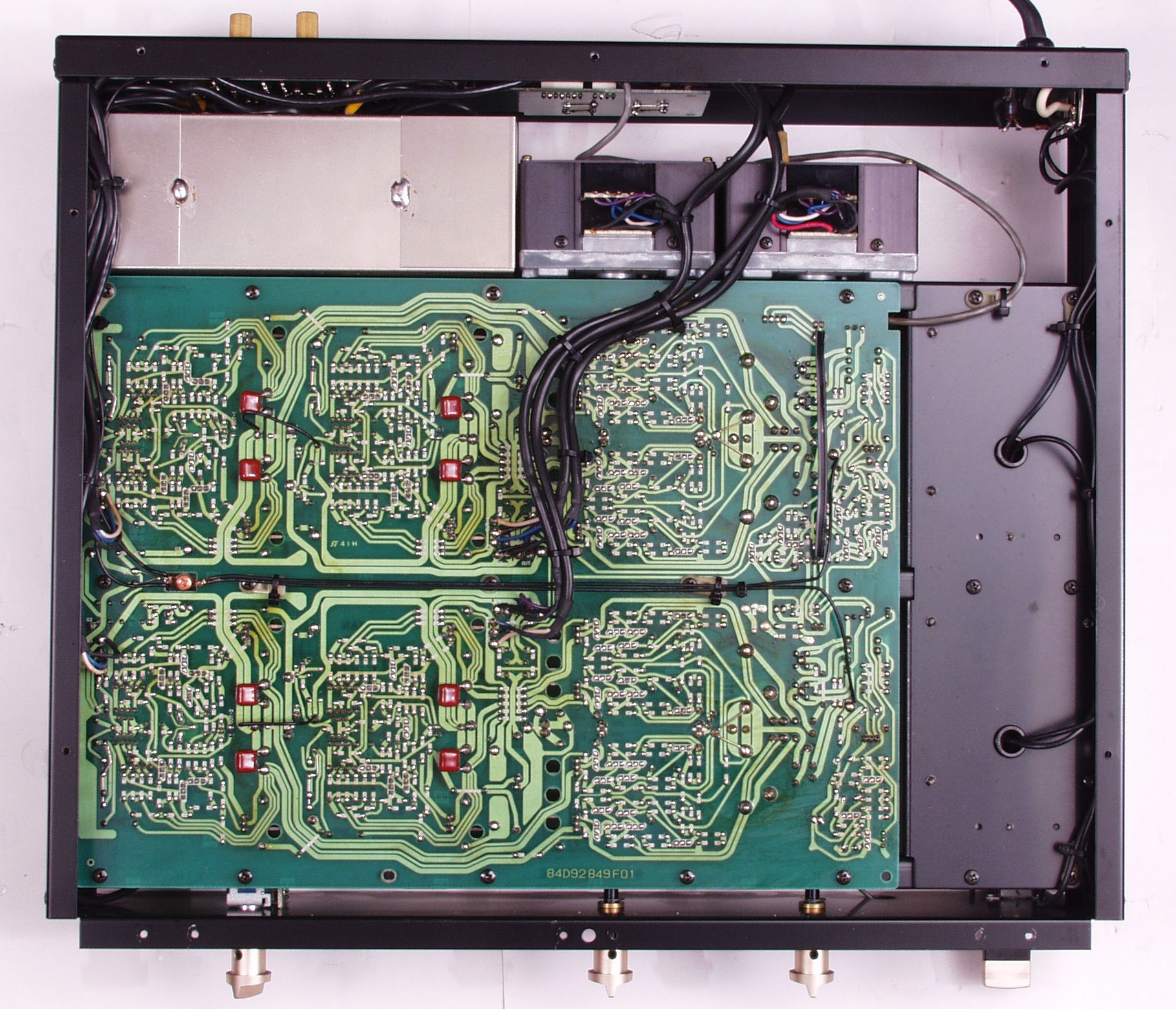

| Ｃ－ＡＣ．修理前 下から |
|
| Ｃ－ＡＤ．修理後洗浄前 下から |
 |

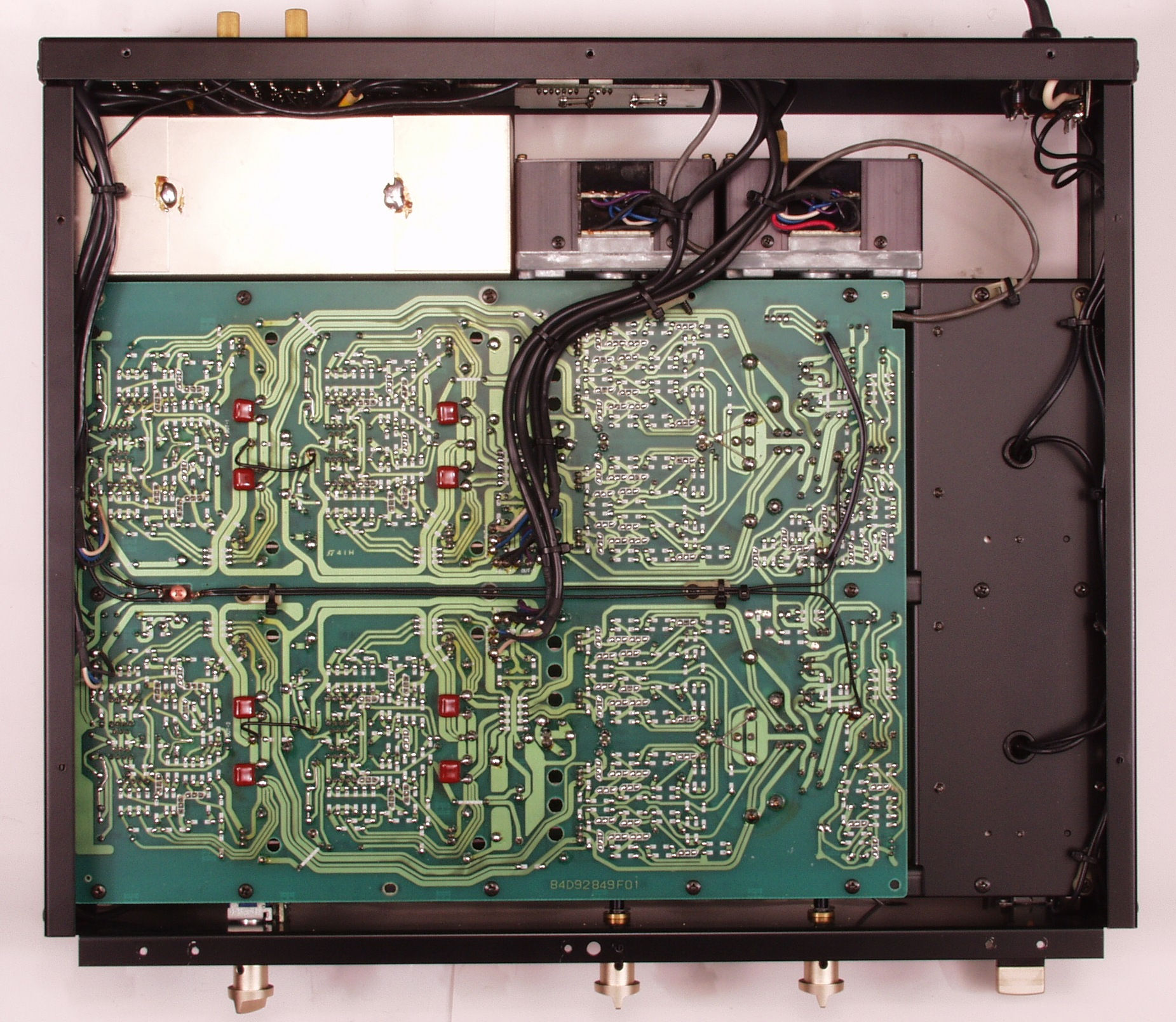

| Ｃ－ＡＥ．修理後洗浄後 下から |
 |

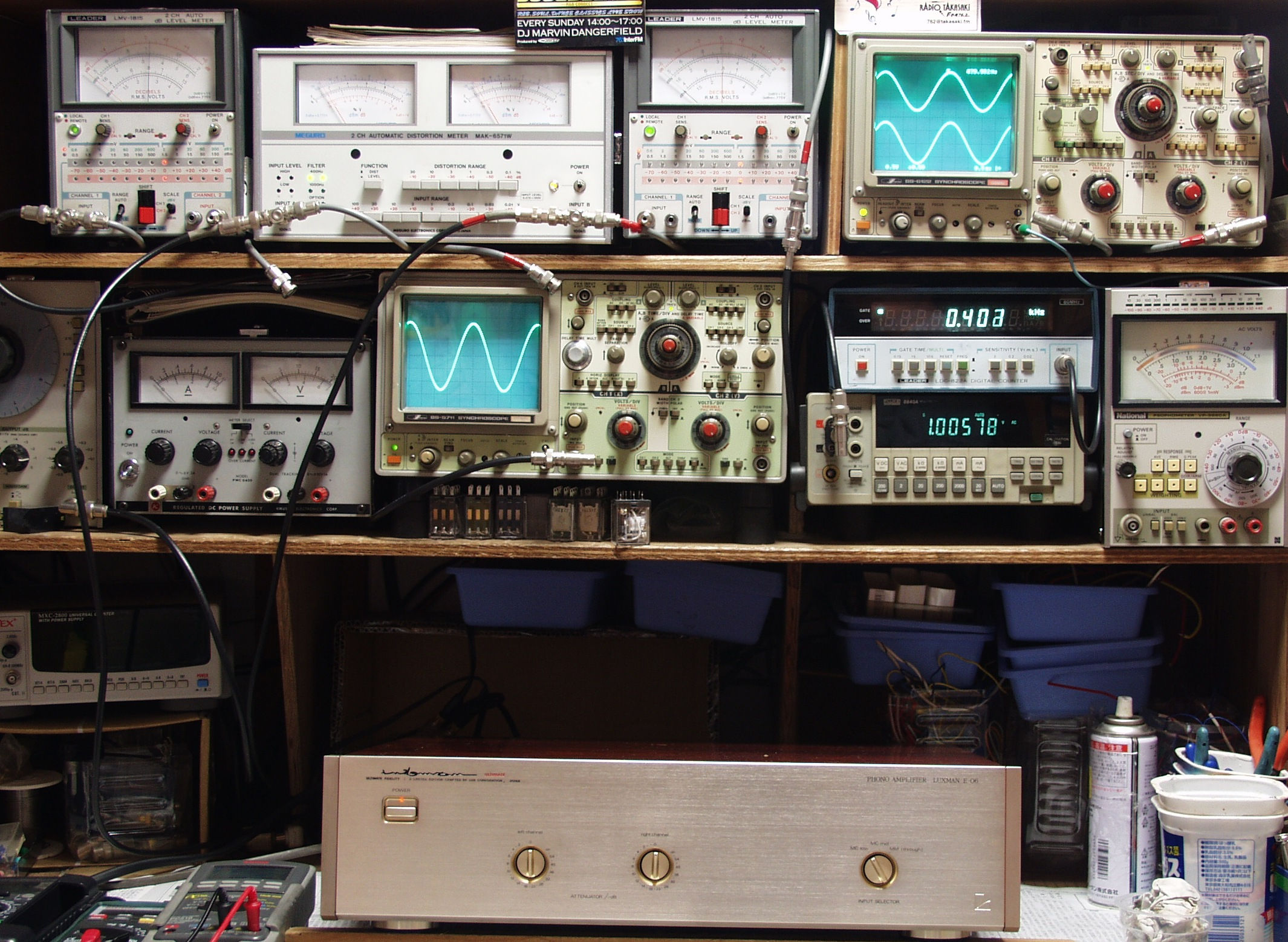

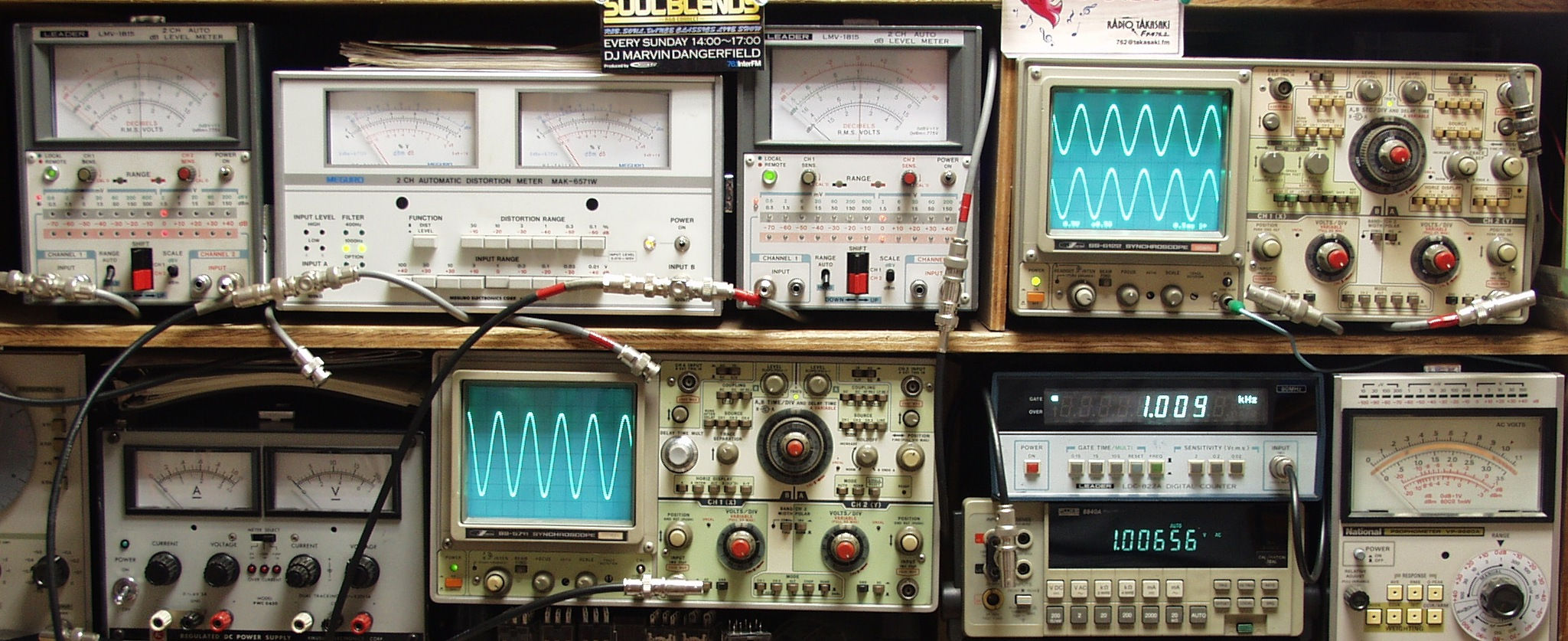

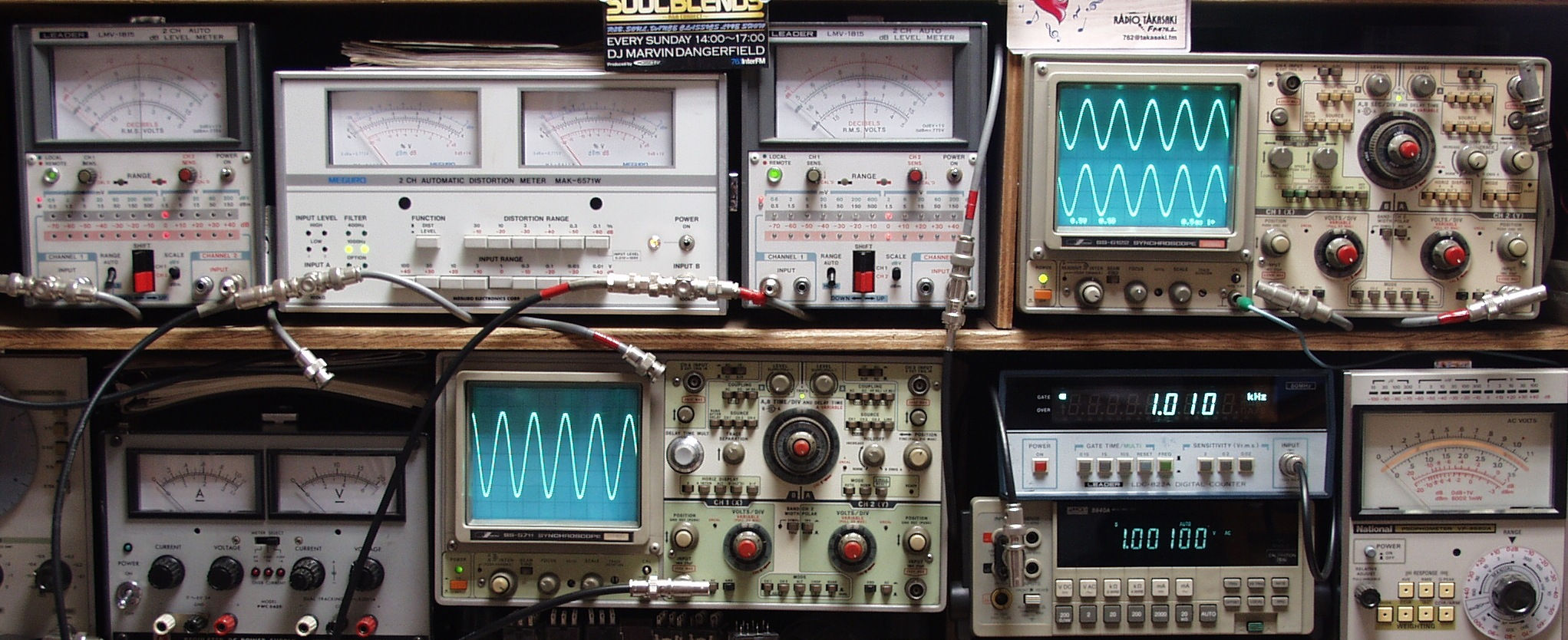

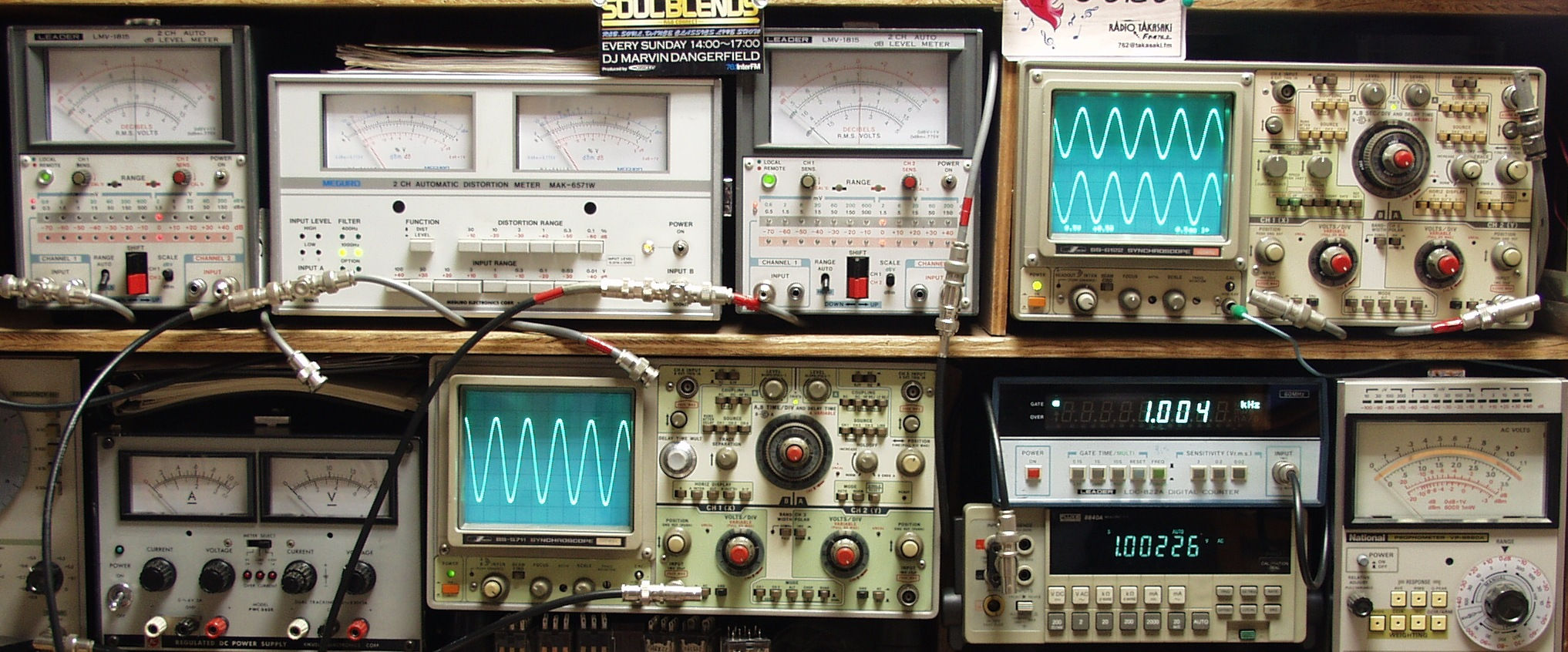

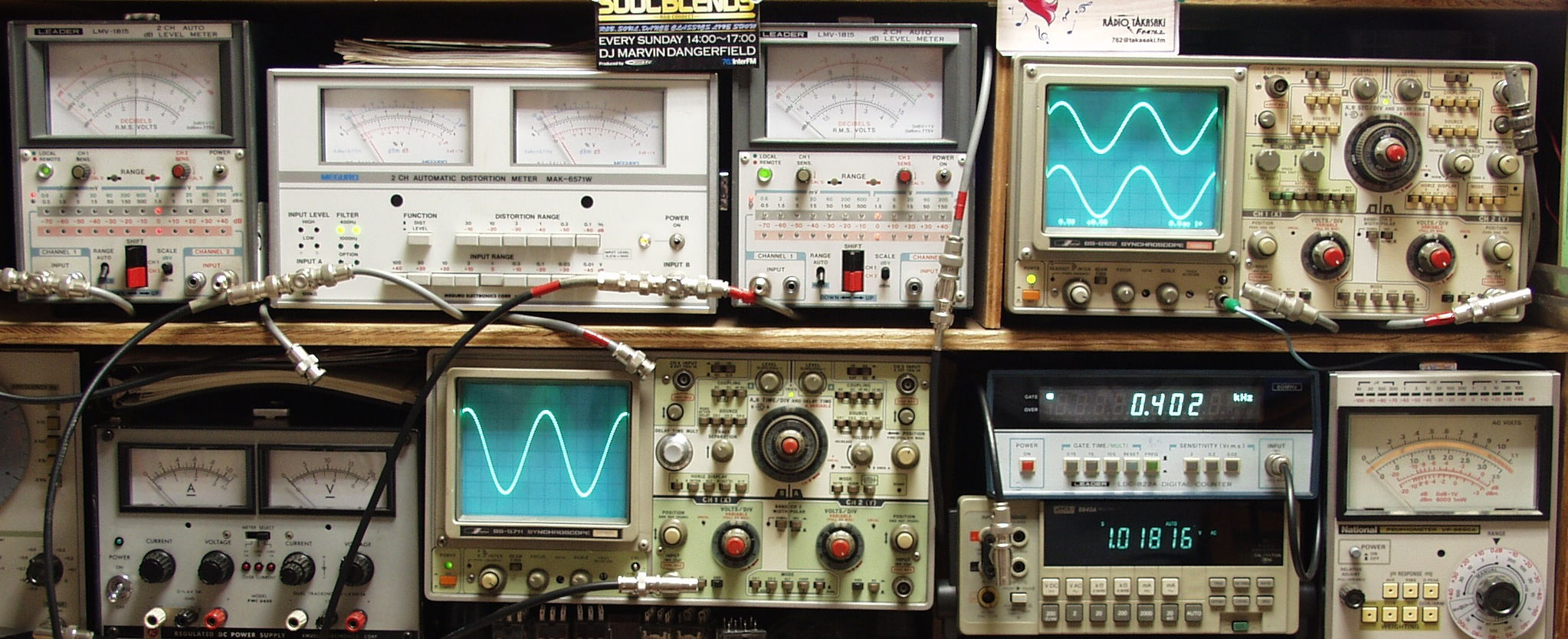

| Ｅ．調整・測定 Ｅ－１．出力・歪み率測定 ＜見方＞ 下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 上左＝歪み率計＝左メ－タ－＝Ｌ出力、右メ－タ－＝Ｒ出力（最大０．１％レンジ） 上中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 上右＝出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） 下中＝入力波形（オーデオ発振器のTTLレベル） 下右＝周波数計 |
 |
| Ｅ－１Ａ．出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＭ入力 １０００ＨＺ |
 |

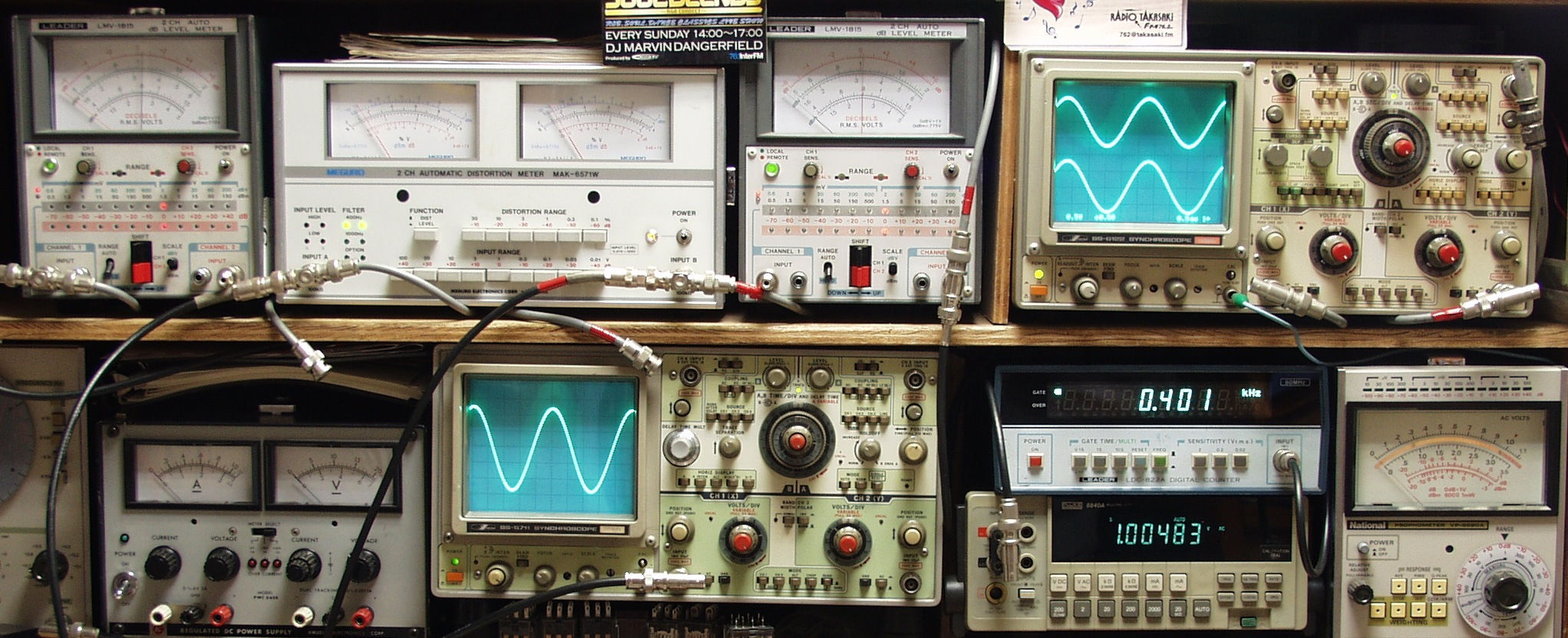

| Ｅ－１Ｂ．出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＭ入力 ４００ＨＺ |
 |
| Ｅ－２Ａ．出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＣ－Ｈｉ（トランス）入力 １０００ＨＺ |
 |
| Ｅ－２Ｂ．出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＣ－Ｈｉ（トランス）入力 ４００ＨＺ |
 |
| Ｅ－３Ａ．出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＣ－Ｌｏ（トランス）入力 １０００ＨＺ |
 |
| Ｅ－３Ｂ．出力電圧１Ｖ 歪み率＝０．０２％ 測定レンジ＝０．１％ ＭＣ－Ｌｏ（トランス）入力 ４００ＨＺ |
 |
| ＥＥ．上位測定器による 調整・測定 ＥＥ－１．下のAudio Analyzerで自動測定 |
 |

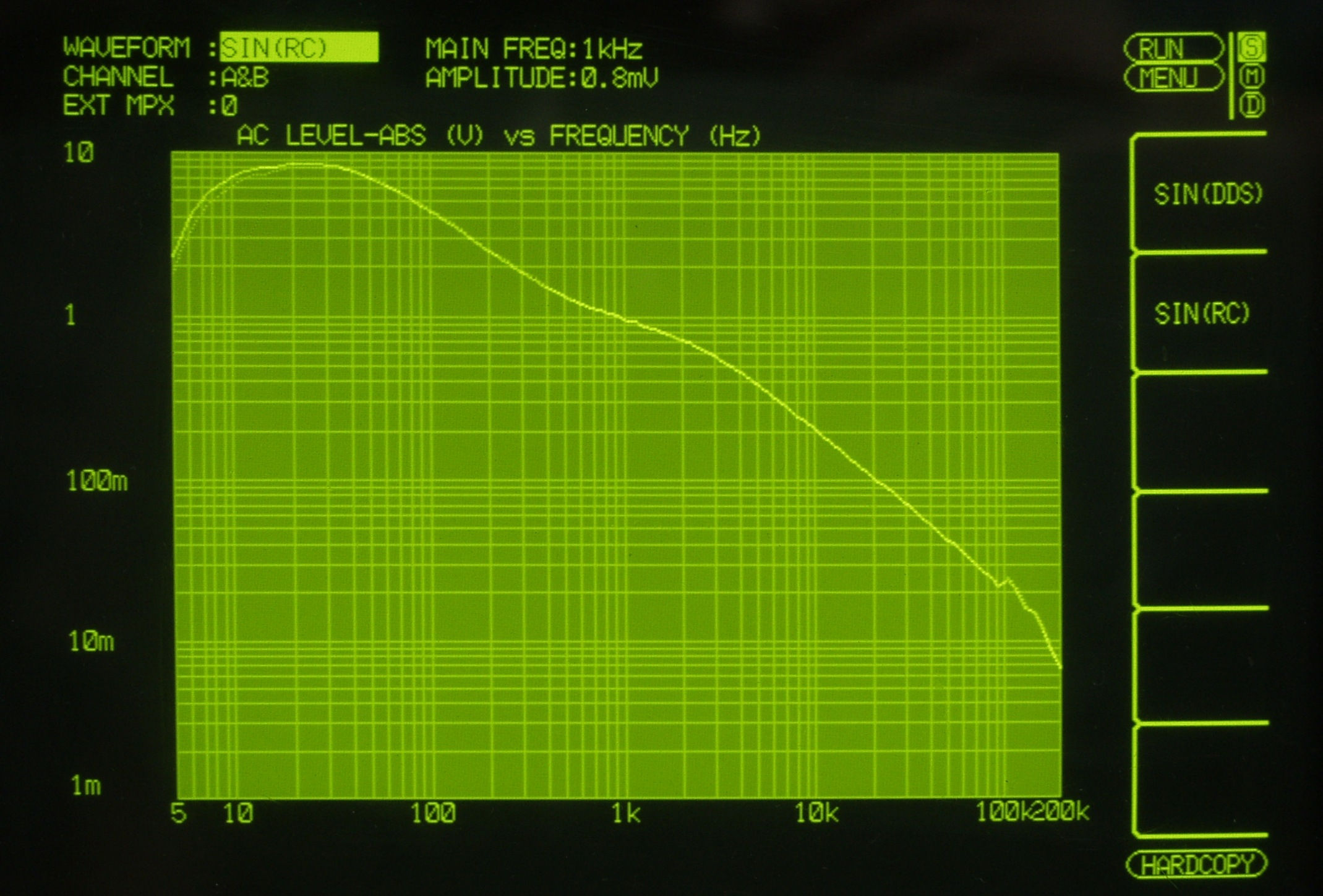

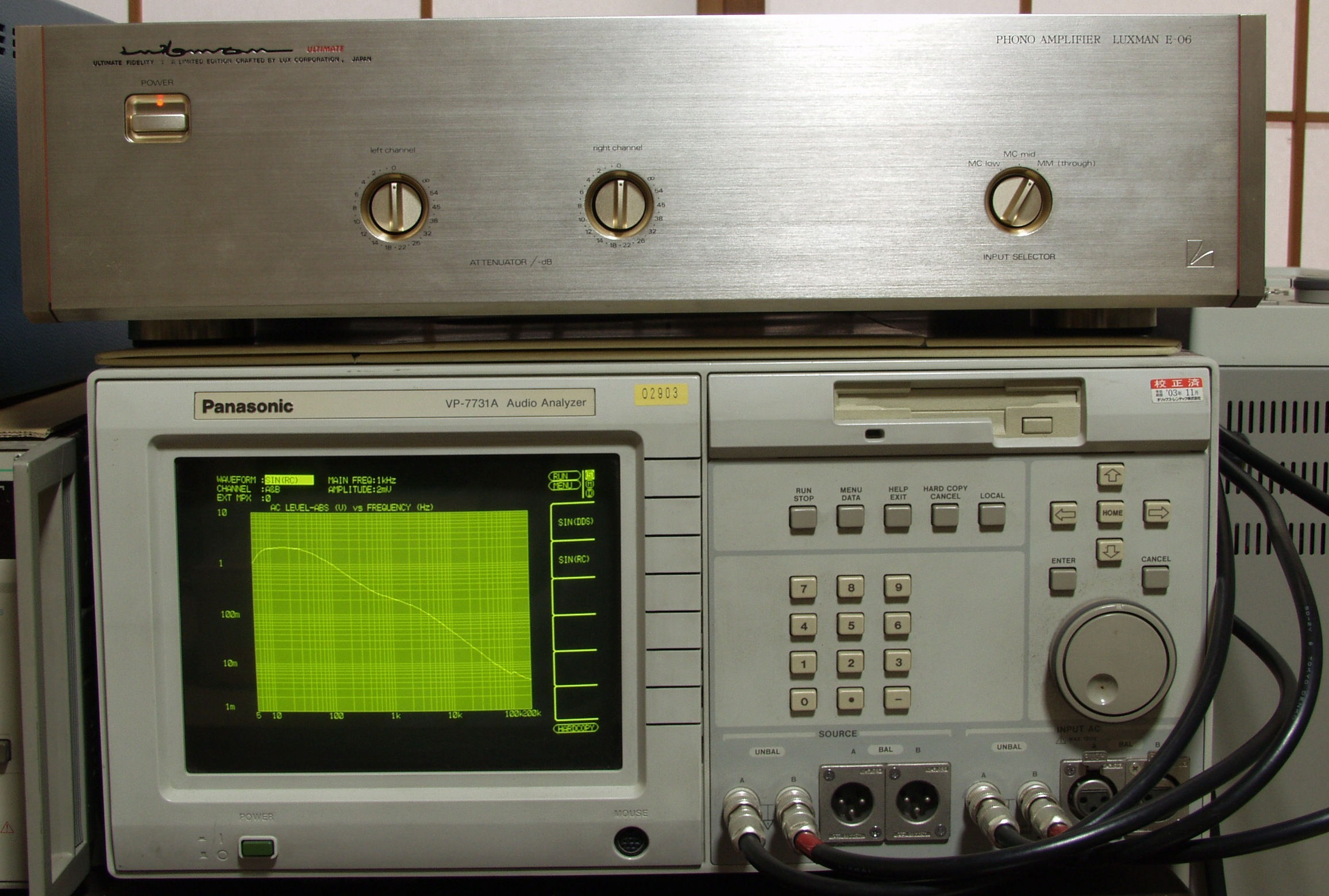

| ＥＥ－１．入出力特性測定（ＭＭ入力） ＭＭ入力端子へ２ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

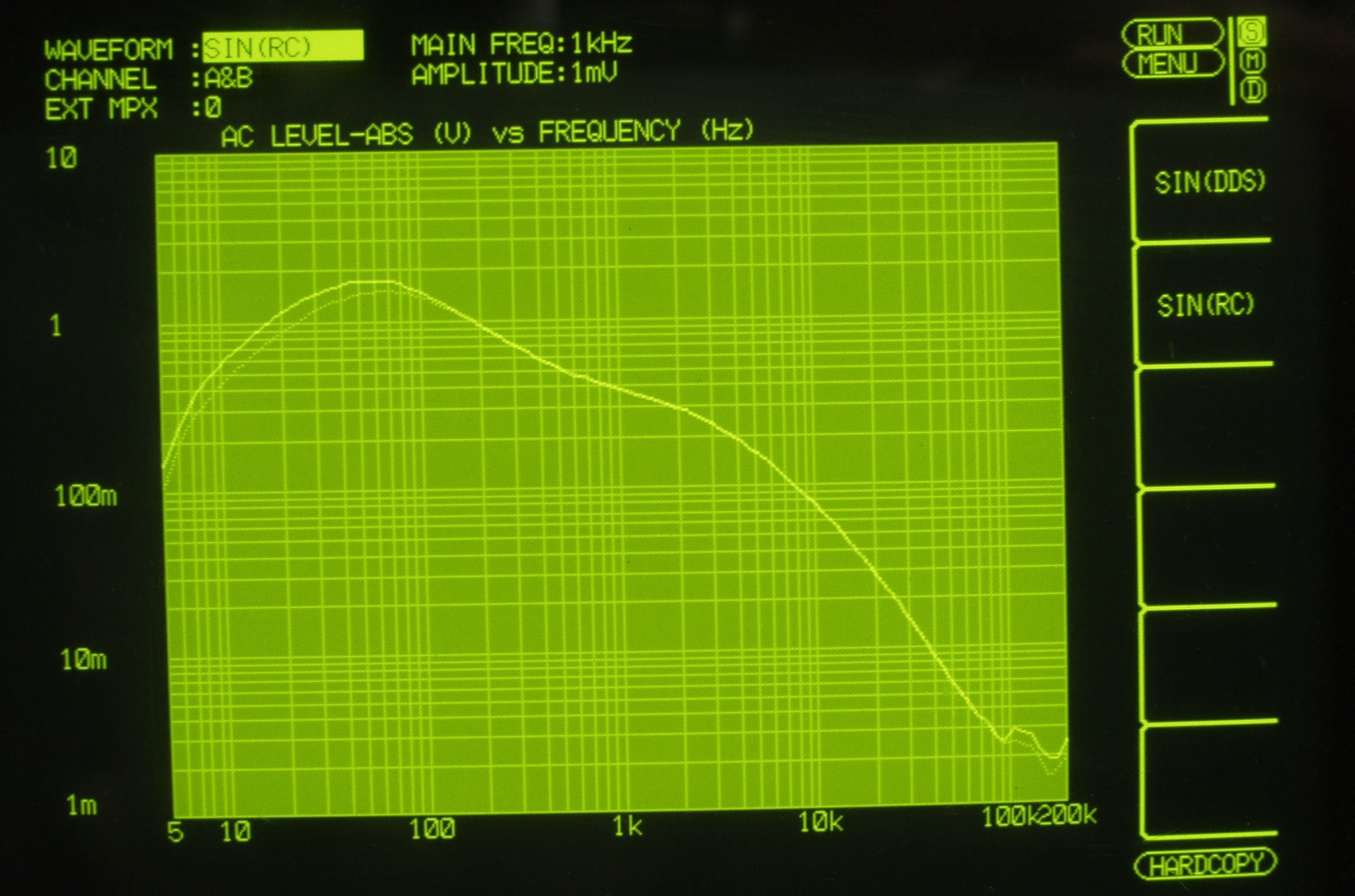

| ＥＥ－２．入出力特性測定（ＭＣ－Ｈｉ） ＭＣ－Ｈｉ入力端子へ１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

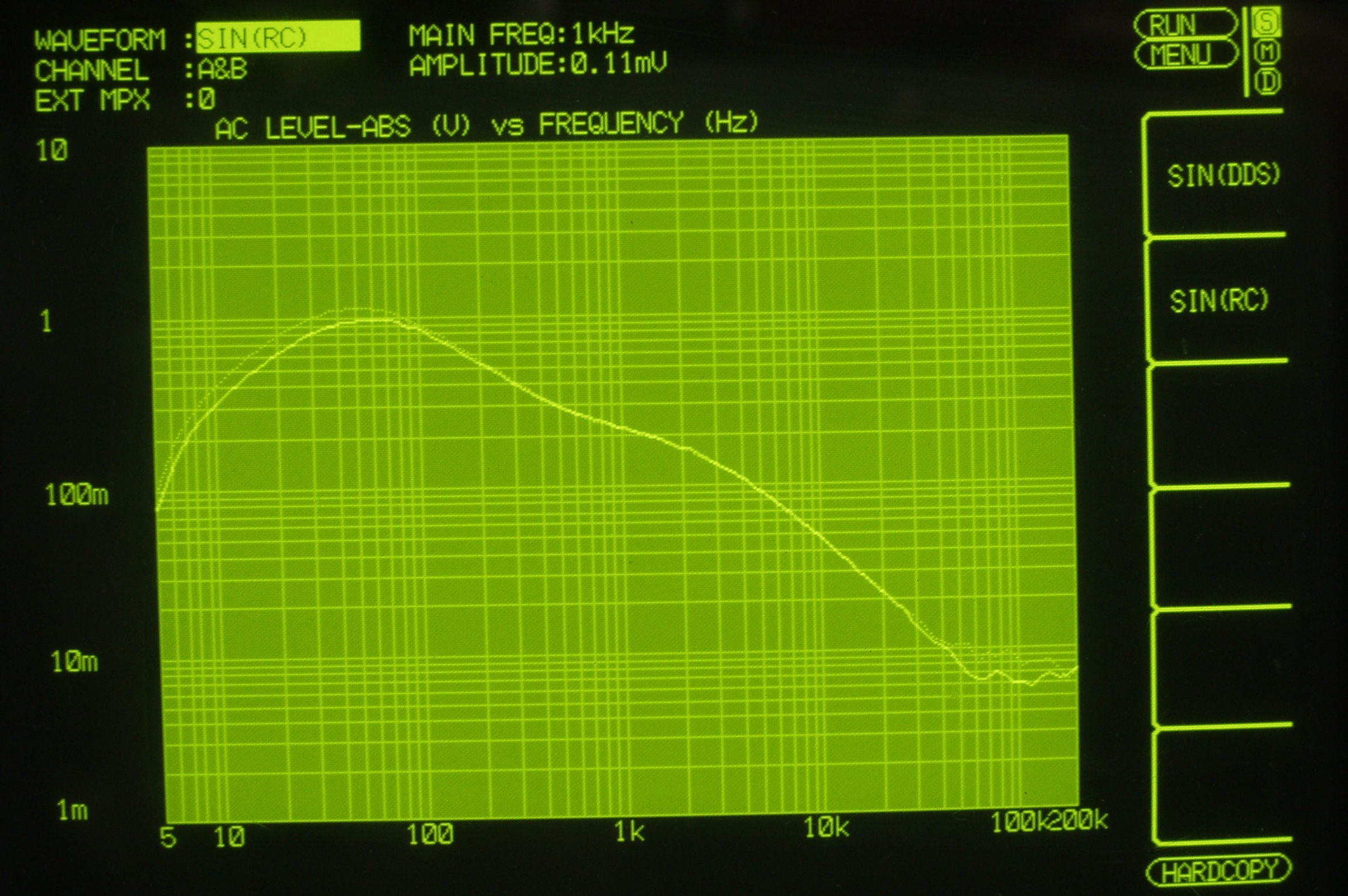

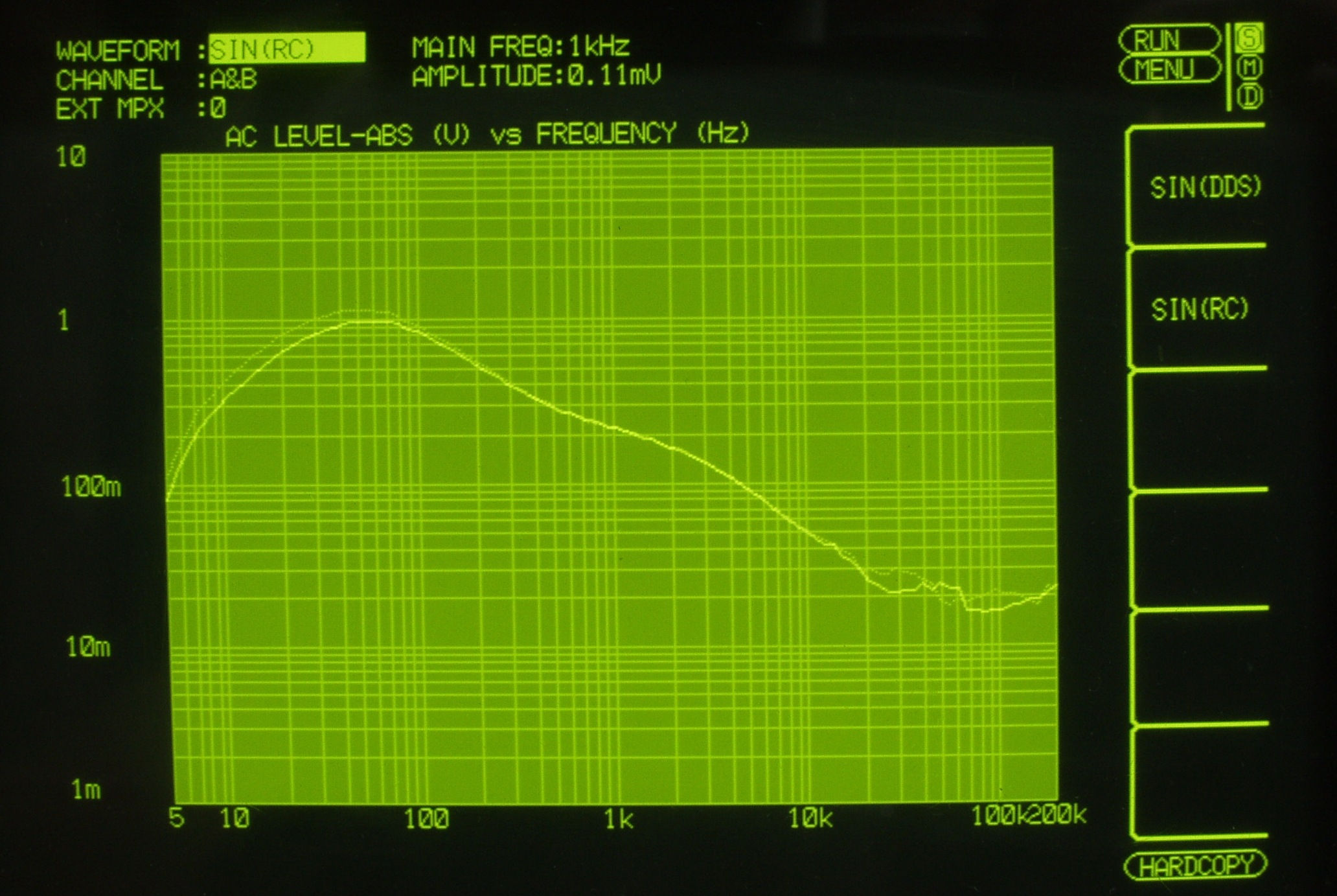

| ＥＥ－３．入出力特性測定（ＭＣ－Ｌｏ入力） ＭＣ－Ｌｏ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ－４．シールド手直し後、入出力特性測定（ＭＣ－Ｈｉ） ＭＣ－Ｈｉ入力端子へ１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

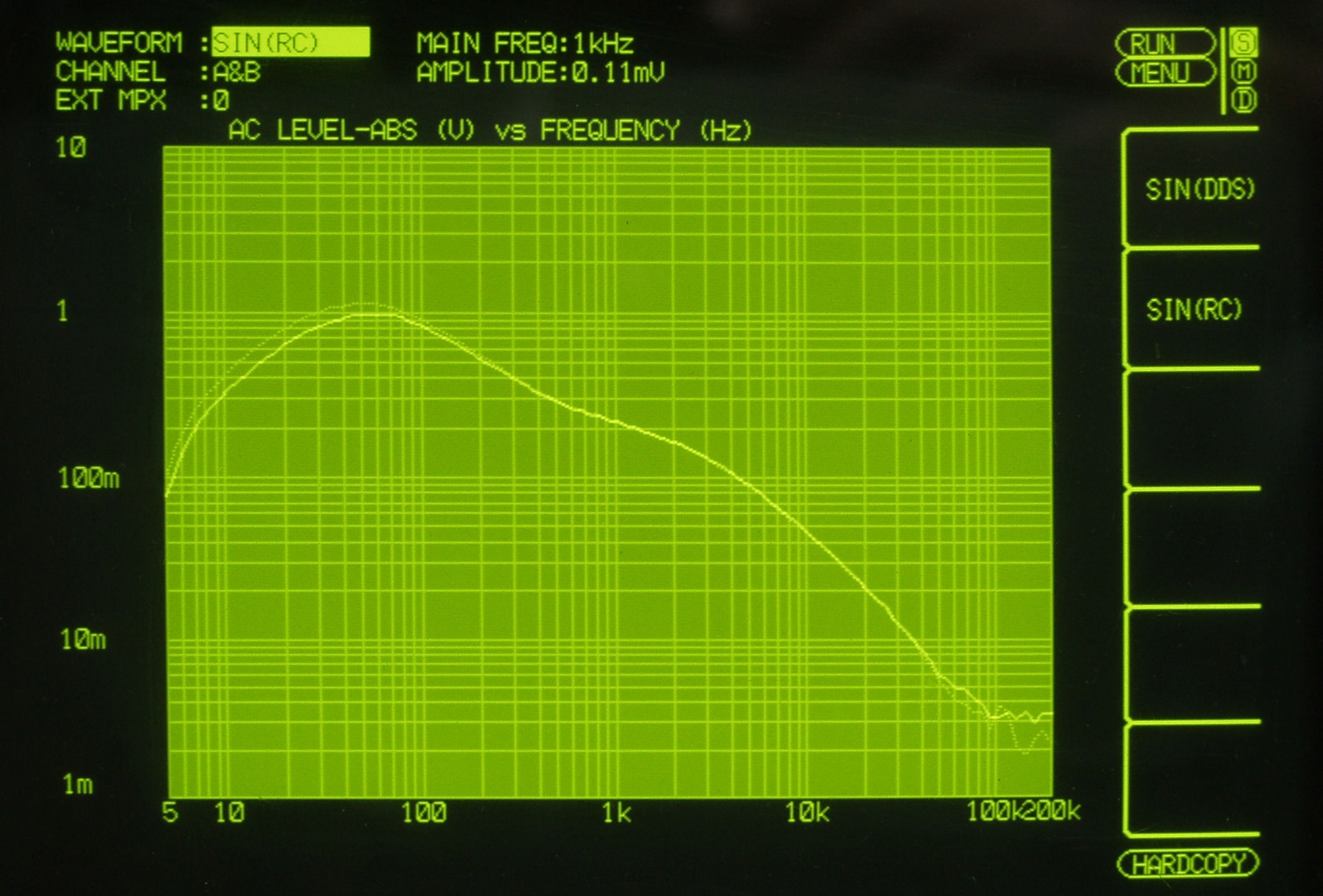

| ＥＥ－５．シールド手直し後、入出力特性測定（ＭＣ－Ｌｏ入力） ＭＣ－Ｌｏ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
