Vacuum Tube Tester Hickok TV-2B/Uで
１２ＢＨ７、ＥＣＣ９９　Ｇｍ、Ip測定
Ｔ１．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　修理記録。修理の様子はこちら。
  • １本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝２７４０μmho。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２７４０μmho。
    ２本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３０００μmho。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３０００μmho。
Ｔ２．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．３台目修理記録。修理の様子はこちら。
  • １本目　１２ＢＨ７測定。　ユニット１　Ｇｍ測定＝３６００μmho、ＩＰ＝１３．４４ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３２５０μmho、ＩＰ＝１２．０８ｍＡ。
    ２本目　１２ＢＨ７測定。　ユニット１　Ｇｍ測定＝３９００μmho、ＩＰ＝１６．３６ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３６００μmho、ＩＰ＝１３．６９ｍＡ。
    購入１本目　１２ＢＨ７測定。　ユニット１　Ｇｍ測定＝４２００μmho、ＩＰ＝１８．３４ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝４２００μmho、ＩＰ＝１９．３５ｍＡ。
    購入２本目　１２ＢＨ７測定。　ユニット１　Ｇｍ測定＝４４００μmho、ＩＰ＝１８．１１ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝４４００μmho、ＩＰ＝１９．９ｍＡ。
Ｔ３．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．４台目修理記録。修理の様子はこちら。
  • １本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３０００μmho、ＩＰ＝４．３２ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３０００μmho、ＩＰ＝４．３７ｍＡ。
    ２本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝５０００μmho、ＩＰ＝９．４９ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５５００μmho、ＩＰ＝１０．５２ｍＡ。
    購入１本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．８８ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．７２ｍＡ。
    購入２本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．７２ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５８５０μmho、ＩＰ＝１１．３８ｍＡ。
Ｔ4．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．５台目修理記録。修理の様子はこちら。
  • １本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝４２５０μmho、ＩＰ＝１６．３７ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝４０００μmho、ＩＰ＝１２．９１ｍＡ。
    ２本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝４１５０μmho、ＩＰ＝１４．８３ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝４２５０μmho、ＩＰ＝１７．８５ｍＡ。
    提供１本目　ＥＣＣ９９　測定。　ユニット１　Ｇｍ測定＝７５００μmho、ＩＰ＝１８．２１ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝７５００μmho、ＩＰ＝１８．２８ｍＡ。
    提供２本目　ＥＣＣ９９　測定。　ユニット１　Ｇｍ測定＝６６００μmho、ＩＰ＝１５．７８ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝７５００μmho、ＩＰ＝１７．５８ｍＡ。
Ｍ１．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．５台目修理記録。修理の様子はこちら。
  • １本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３４００μmho、ＩＰ＝１２．４ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝４０００μmho、ＩＰ＝１５ｍＡ。
    ２本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３２００μmho、ＩＰ＝１２．９ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３６００μmho、ＩＰ＝１４．４ｍＡ。
Ｍ２．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．６台目修理記録。修理の様子はこちら。
  • １本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３４００μmho、ＩＰ＝１７．７ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３６００μmho、ＩＰ＝１８．７ｍＡ。
    ２本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３４００μmho、ＩＰ＝１９．３ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３５００μmho、ＩＰ＝１７．８ｍＡ。
Ｍ３．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．７台目修理記録。修理の様子はこちら。
  • １本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３６００μmho、ＩＰ＝１４．８９ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３８４０μmho、ＩＰ＝１６．５４ｍＡ。
    ２本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３８００μmho、ＩＰ＝１５．１０ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３６８０μmho、ＩＰ＝１５．４８ｍＡ。
    購入１本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３５８０μmho、ＩＰ＝１９．２４ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３８００μmho、ＩＰ＝１９．８４ｍＡ。
    購入２本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３６００μmho、ＩＰ＝１７．３４ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３６００μmho、ＩＰ＝１７．４１ｍＡ。
Ｍ４．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．８台目修理記録。修理の様子はこちら。
  • １本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝５２００μmho、ＩＰ＝２１．０９ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５０００μmho、ＩＰ＝２１．４４ｍＡ。
    ２本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝５６００μmho、ＩＰ＝２６．５８ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５０００μmho、ＩＰ＝２５．００ｍＡ。
    ３本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝４８００μmho、ＩＰ＝１９．５４ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝４８００μmho、ＩＰ＝２０．３６ｍＡ。
Ｎ１．　Ｍｃｉｎｔｏｓｈ　ＭＣ６０．７台目修理記録。修理の様子はこちら。
  • １本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝３８００μmho、ＩＰ＝１５．２０ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝４０００μmho、ＩＰ＝１５．２６ｍＡ。
    購入１本目　１２ＢＨ７（ＥＣＣ９９）　測定。　ユニット１　Ｇｍ測定＝８５００μmho、ＩＰ＝１７．１９ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝８５００μmho、ＩＰ＝１９．１８ｍＡ。

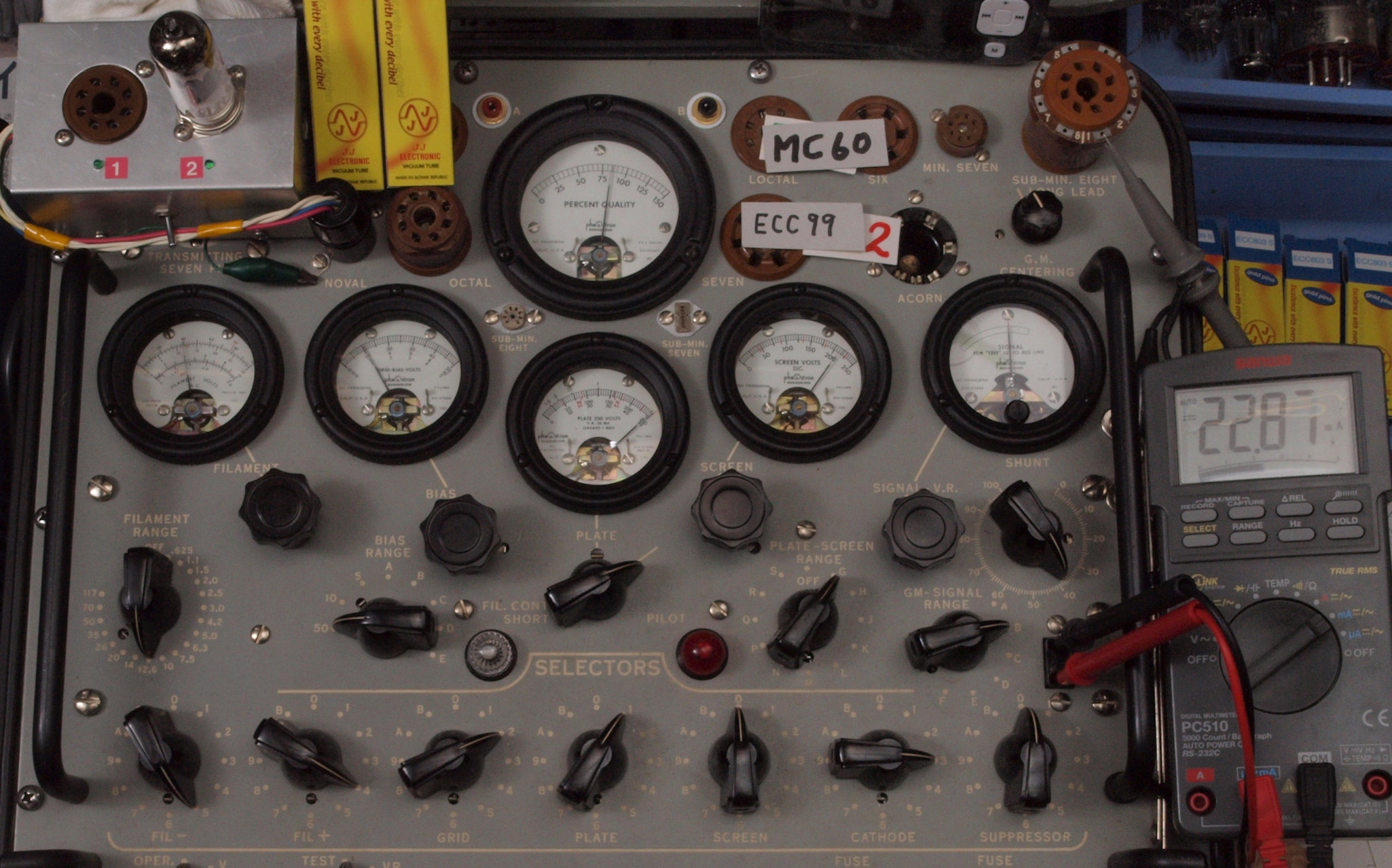

    購入２本目　１２ＢＨ７（ＥＣＣ９９）　　測定。　ユニット１　Ｇｍ測定＝８５００μmho、ＩＰ＝２２．８７ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝８５００μmho、ＩＰ＝１９．８４ｍＡ。
Ｎ２．　Ｍｃｉｎｔｏｓｈ　ＭＣ６０．８台目修理記録。修理の様子はこちら。
  • １本目　１２ＢＨ７　測定。　ユニット１　Ｇｍ測定＝４０００μmho、ＩＰ＝１６．８４ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝４０００μmho、ＩＰ＝１７．２１ｍＡ。
Ｔ１．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　修理記録。右のデジタルオシロはデモで拝借、　ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４。修理の様子はこちら。

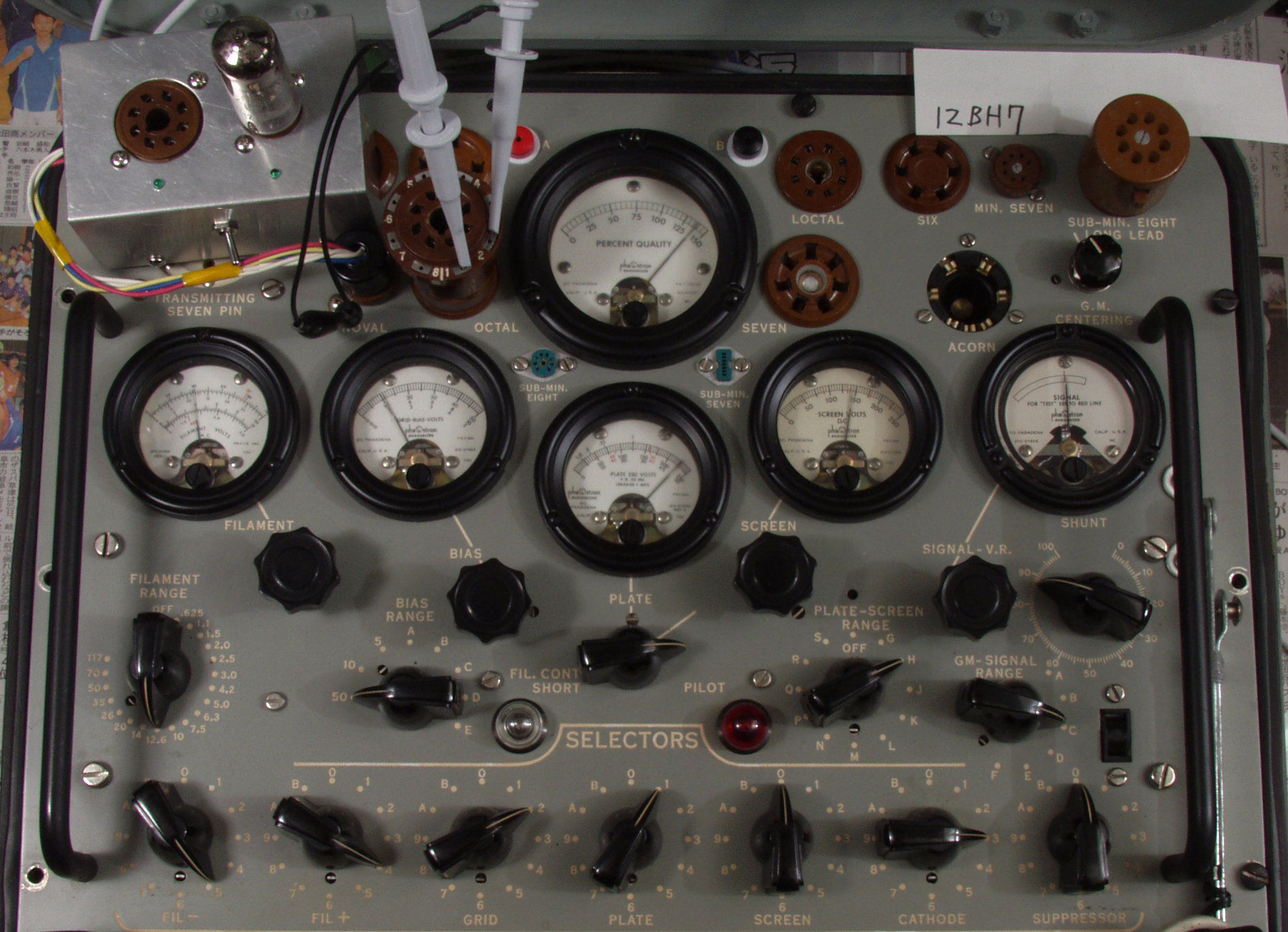

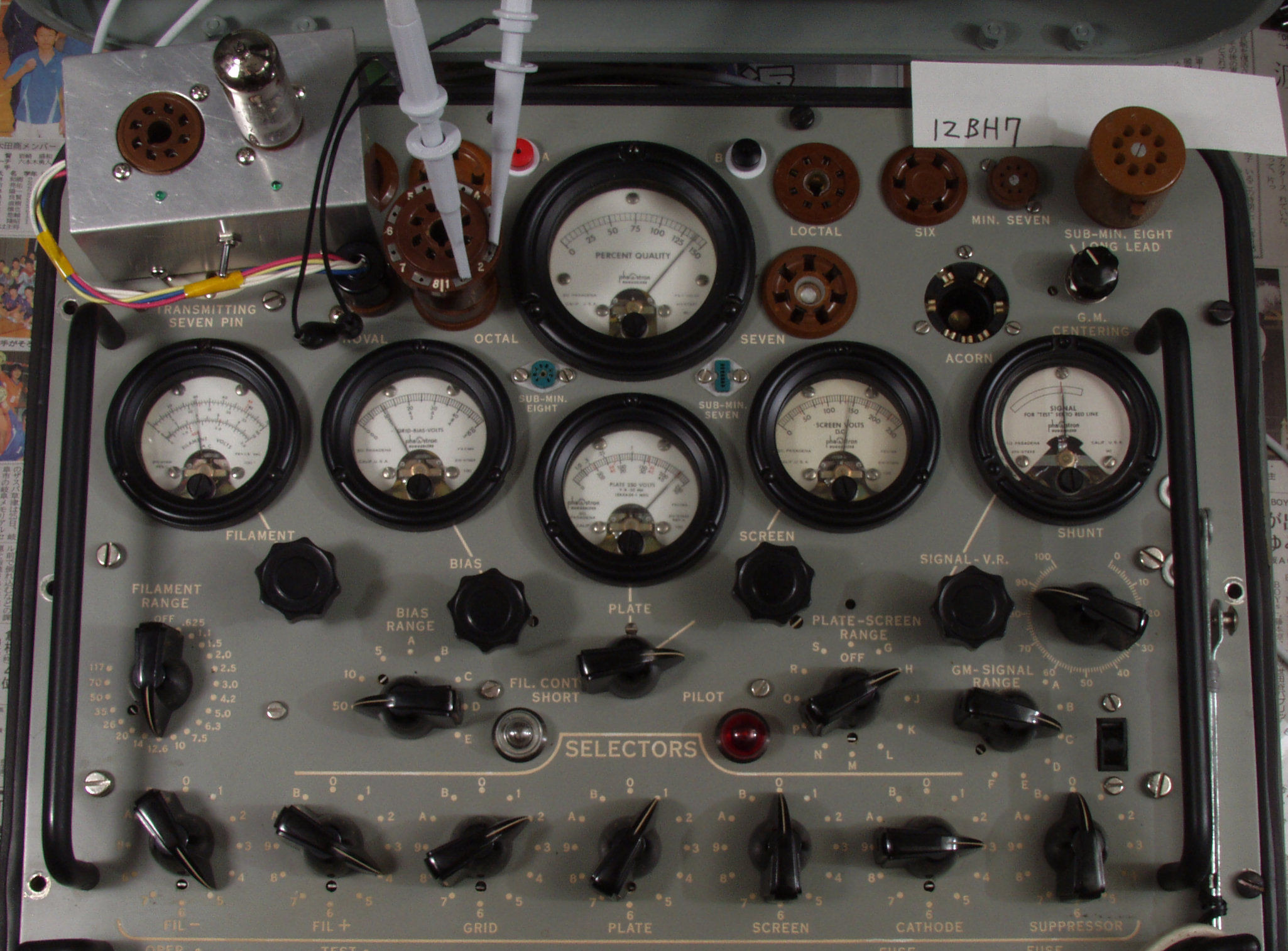

Ｔ１１．　付属１２ＢＨ７「１」ユニット１測定＝２７４０μmho
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　「１２ＢＨ７」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。
Ｔ１２．　付属１２ＢＨ７「１」ユニット２測定＝２７４０μmho

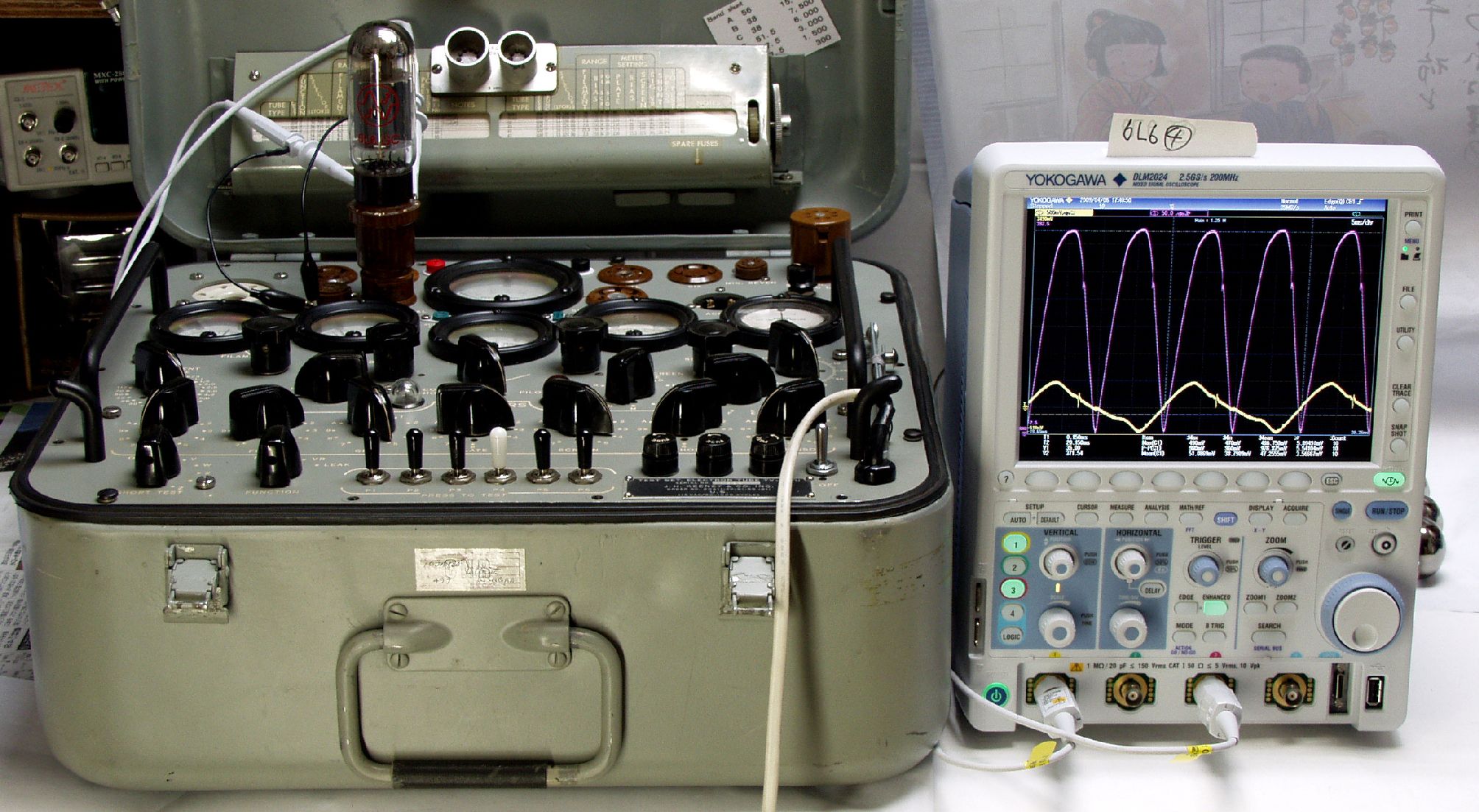

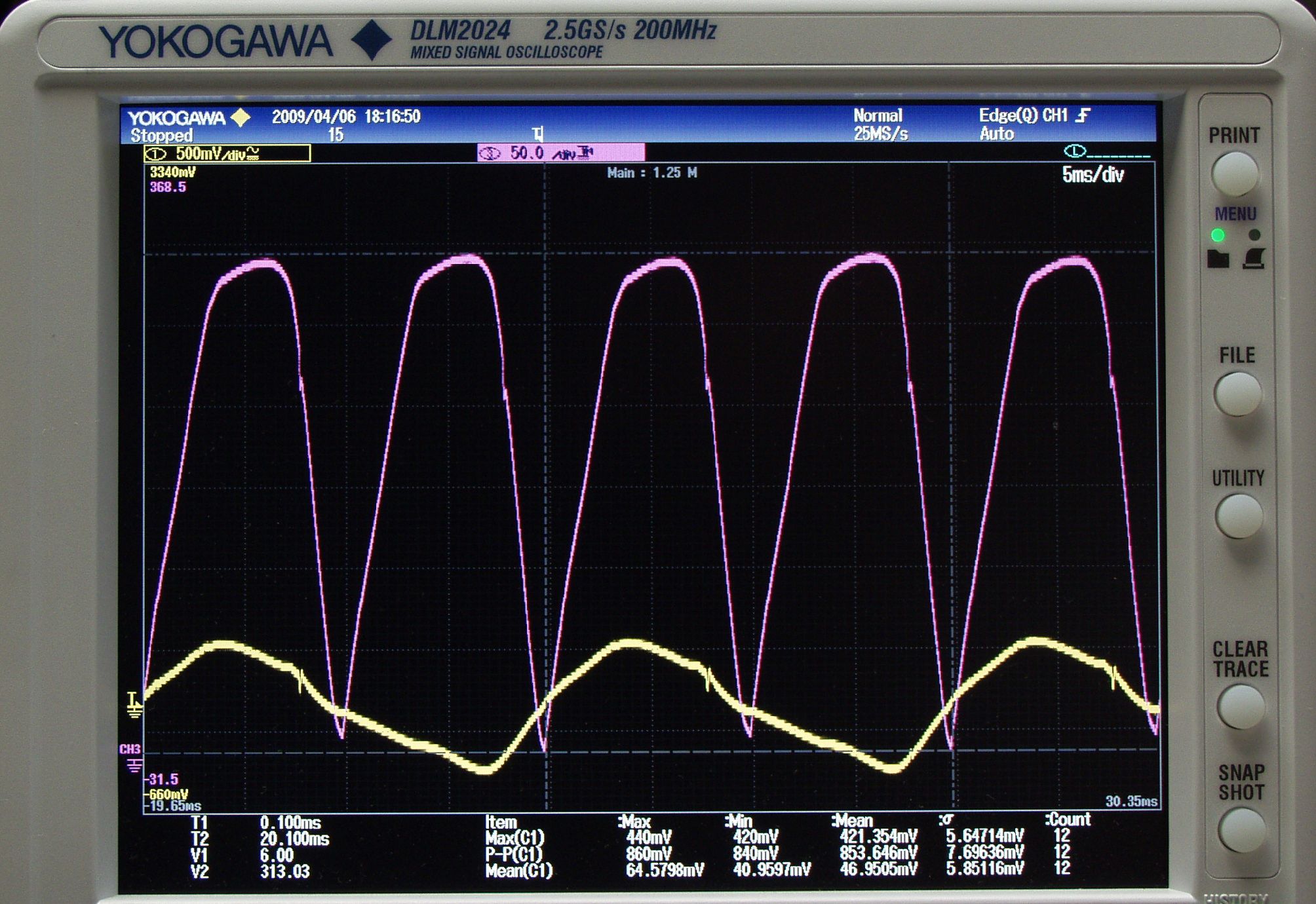

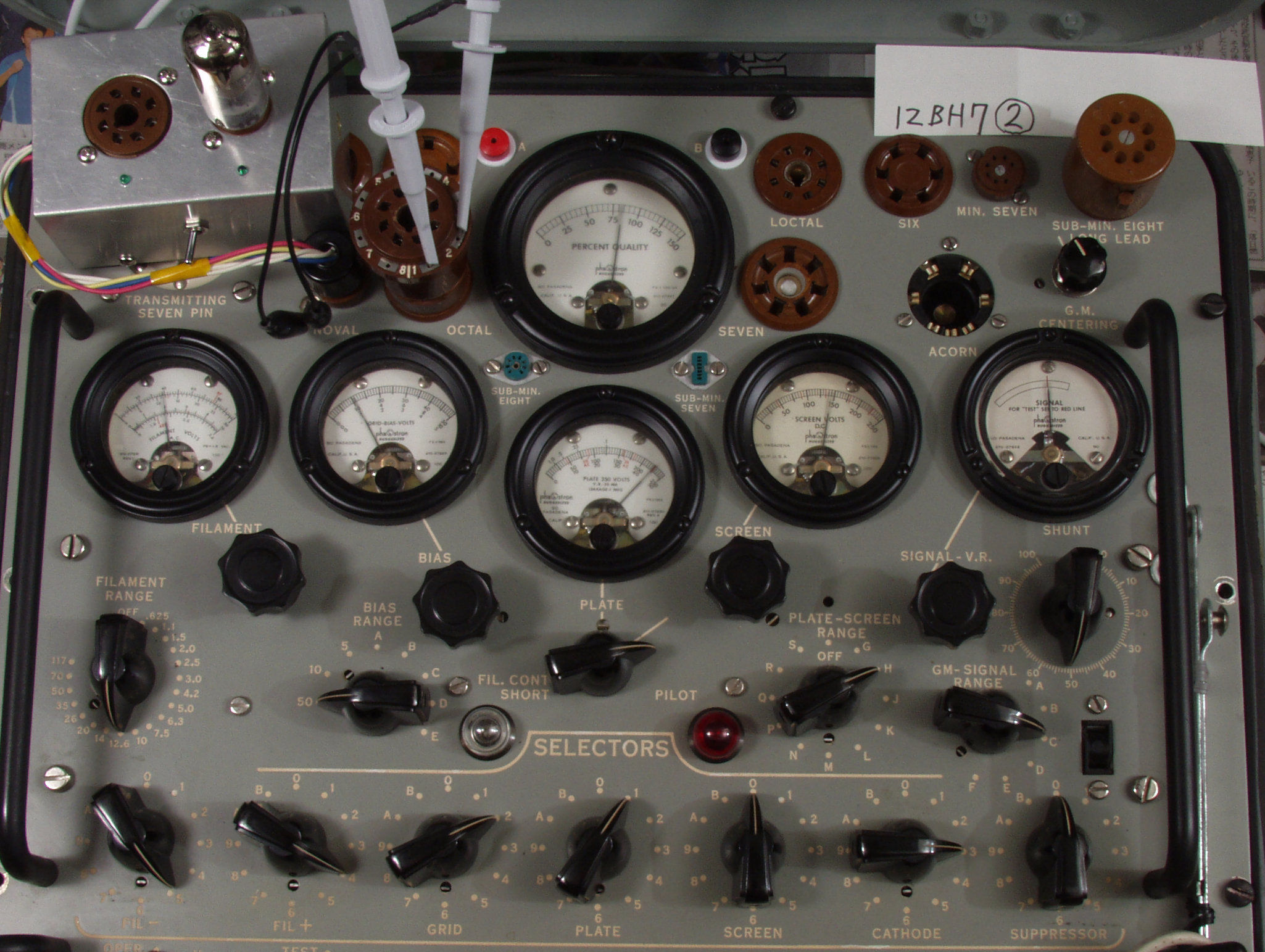

Ｔ１３．　付属１２ＢＨ７「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

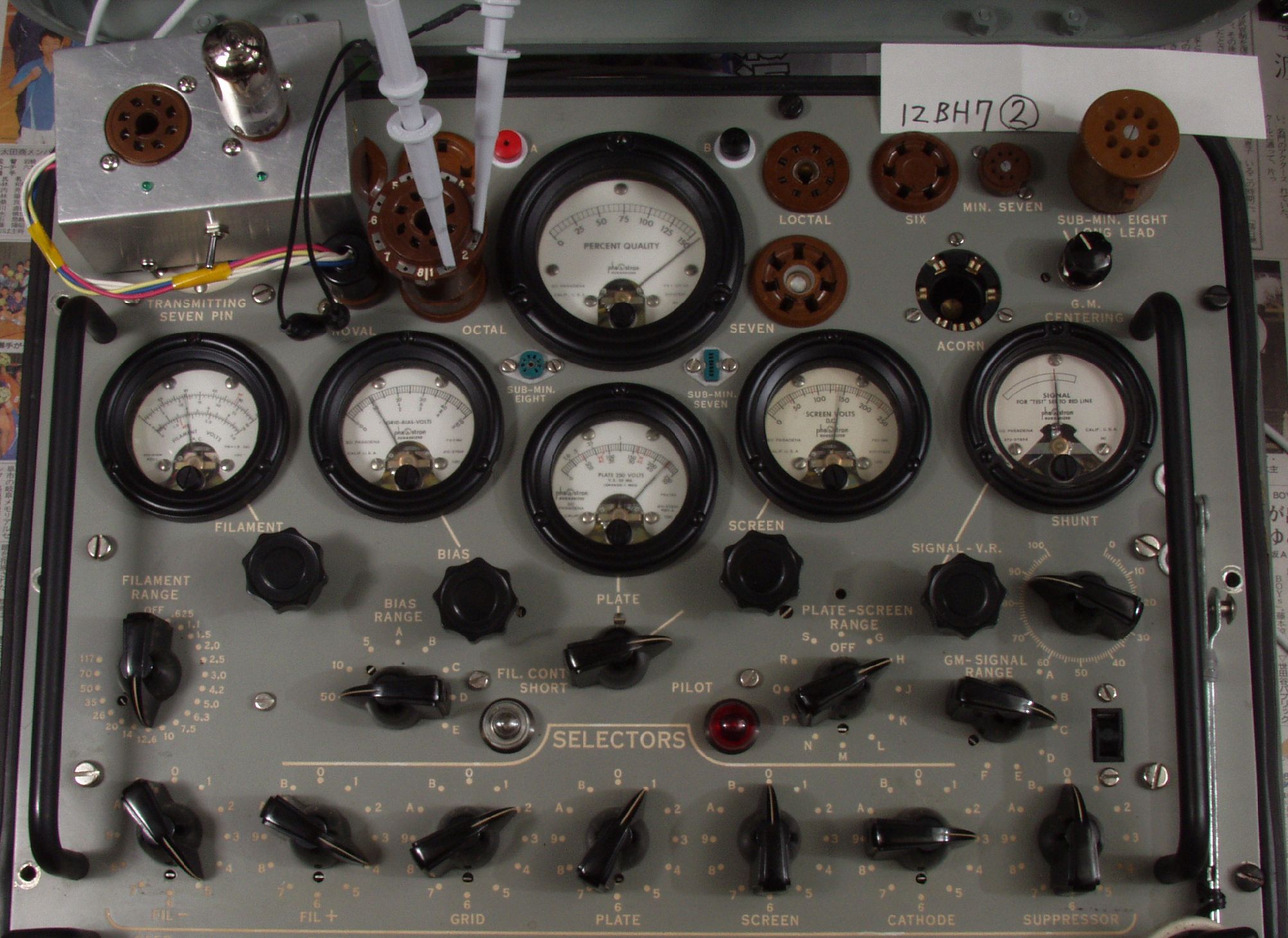

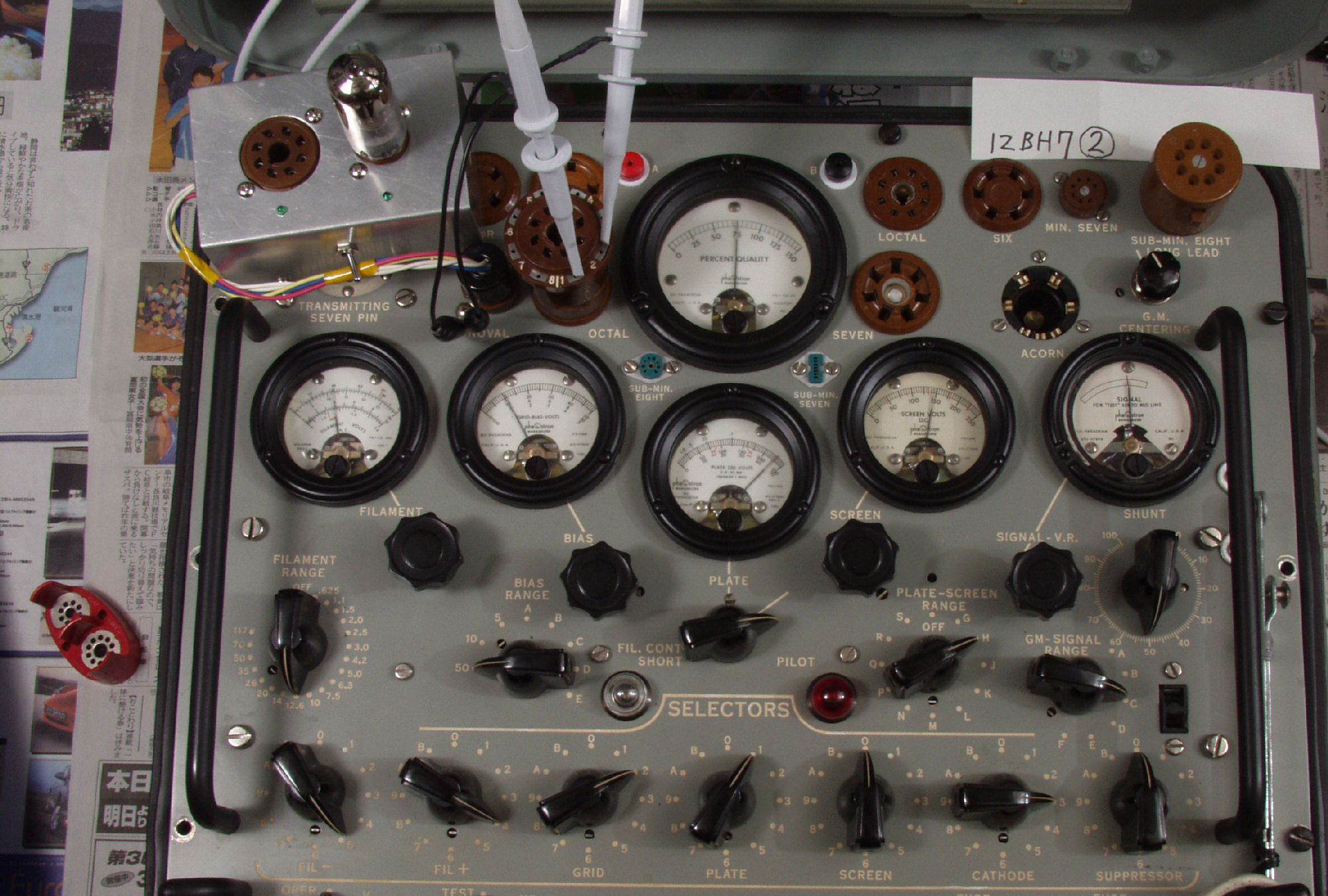

Ｔ１４．　付属１２ＢＨ７「２」ユニット１測定＝３０００μmho
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」
Ｔ１５．　付属１２ＢＨ７「２」ユニット２測定＝３０００μmho

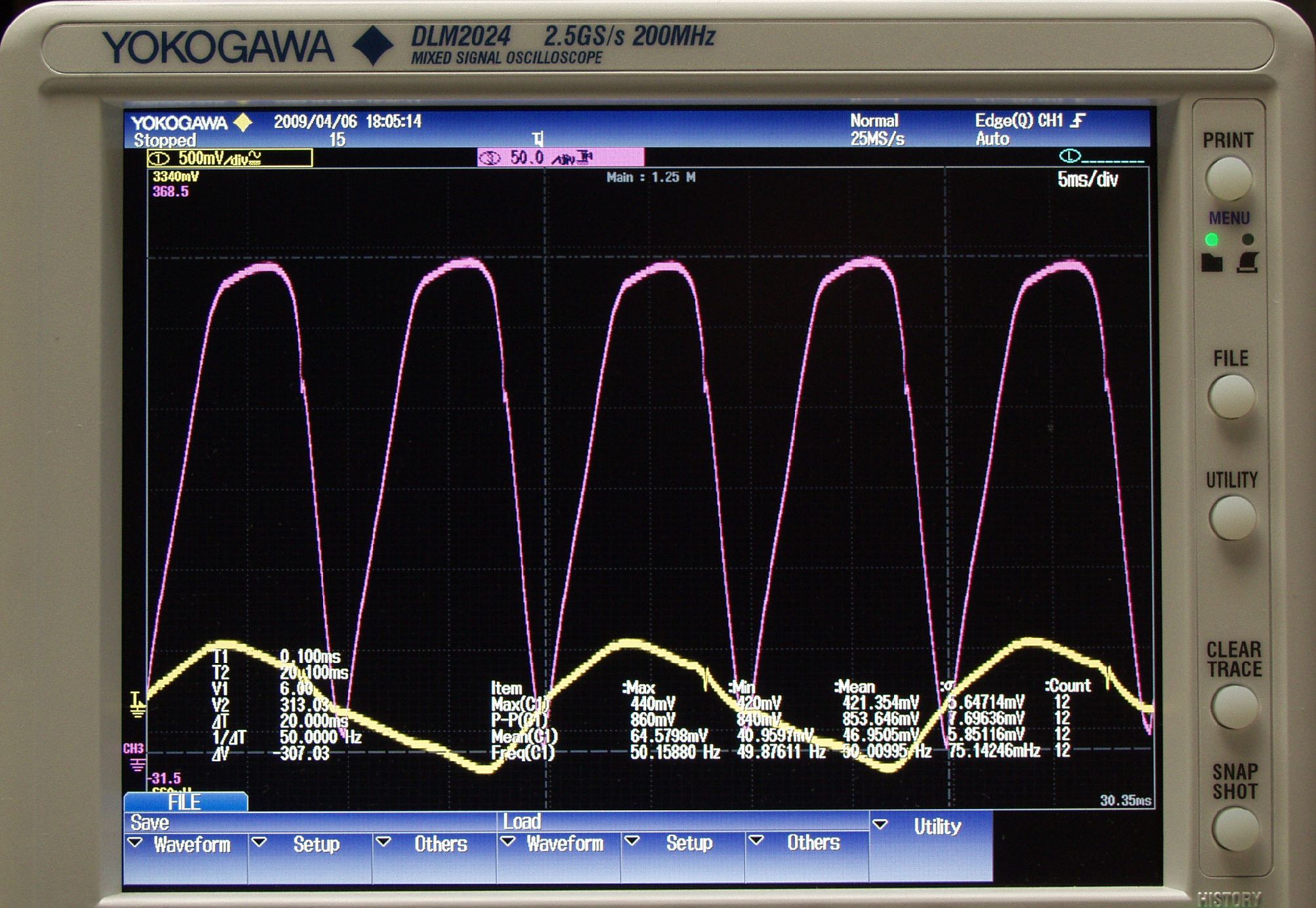

Ｔ１６．　付属１２ＢＨ７「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

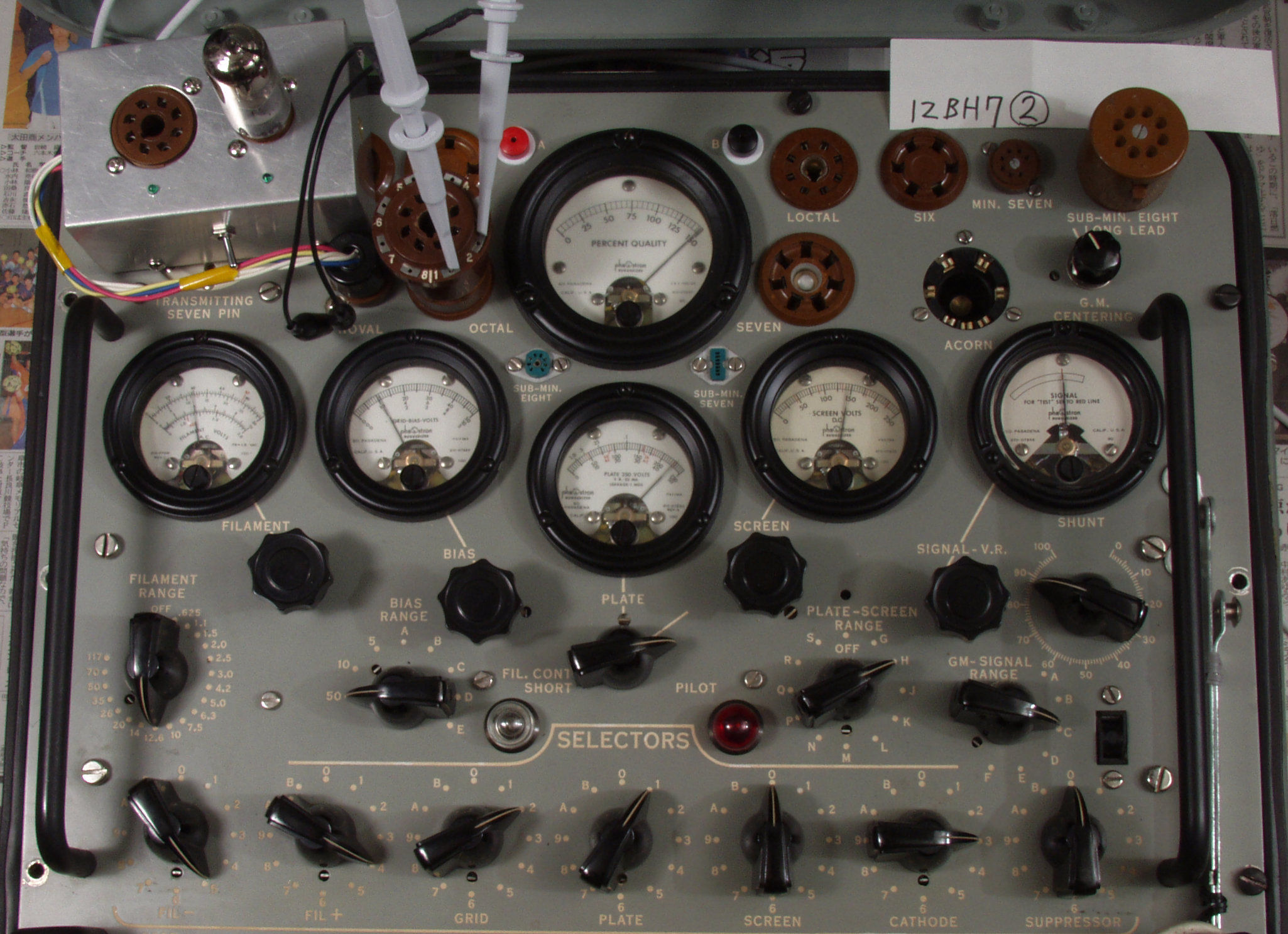

Ｔ１７．　付属１２ＢＨ７「２」ユニット１測定＝３２８０μmho
　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」
Ｔ１８．　付属１２ＢＨ７「２」ユニット２測定＝３０００μmho
　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」
Ｔ２．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．３台目修理記録。修理の様子はこちら。

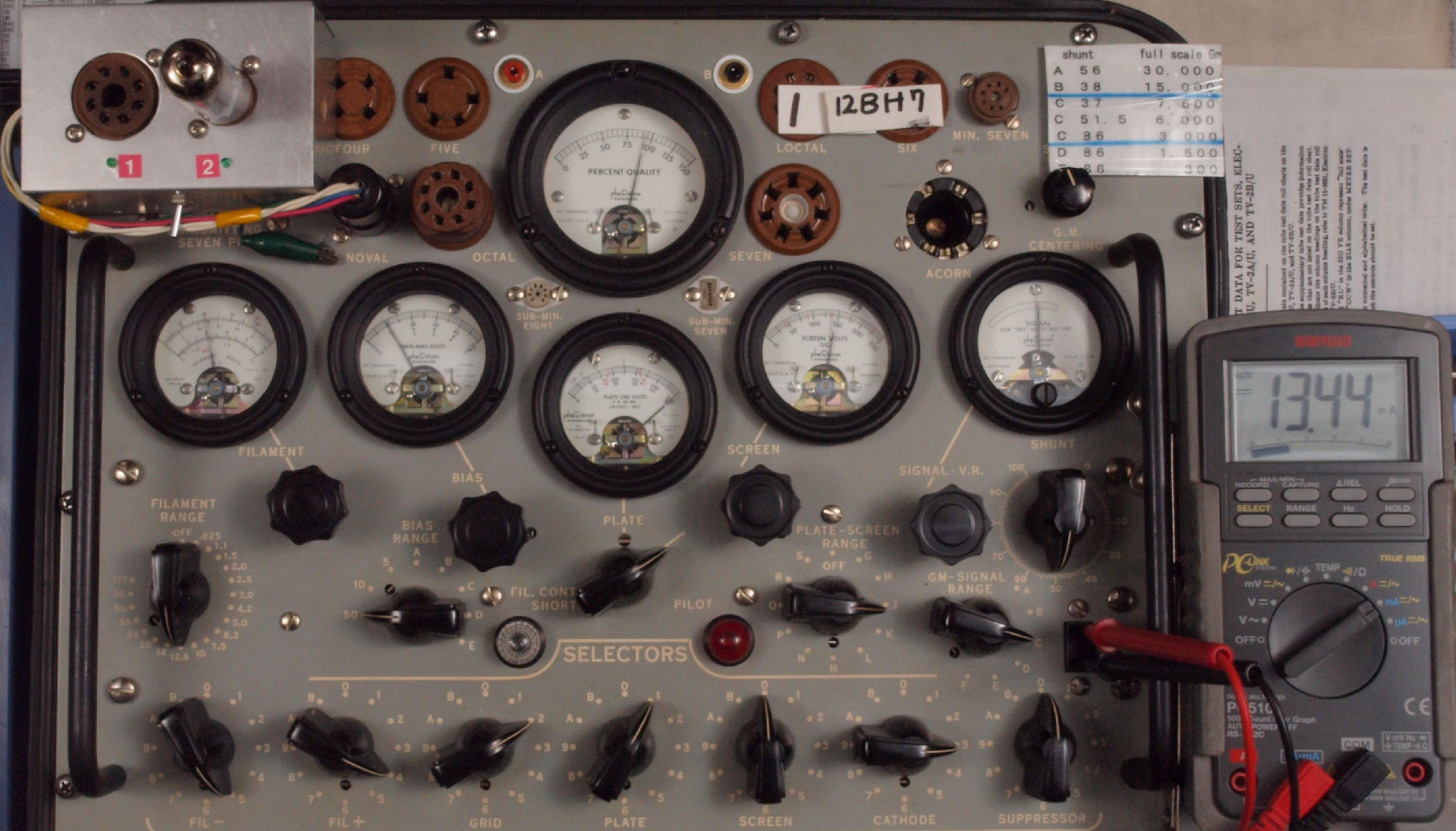

Ｔ２１．　付属真空管「１２ＢＨ７」１本目ユニット１測定。　Gm＝３６００μmho、Ｉｐ＝１３．４４ｍＡ。
　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｔ２２．　付属真空管「１２ＢＨ７」１本目ユニット２測定。　Gm＝３２５０μmho、Ｉｐ＝１２．０８ｍＡ。

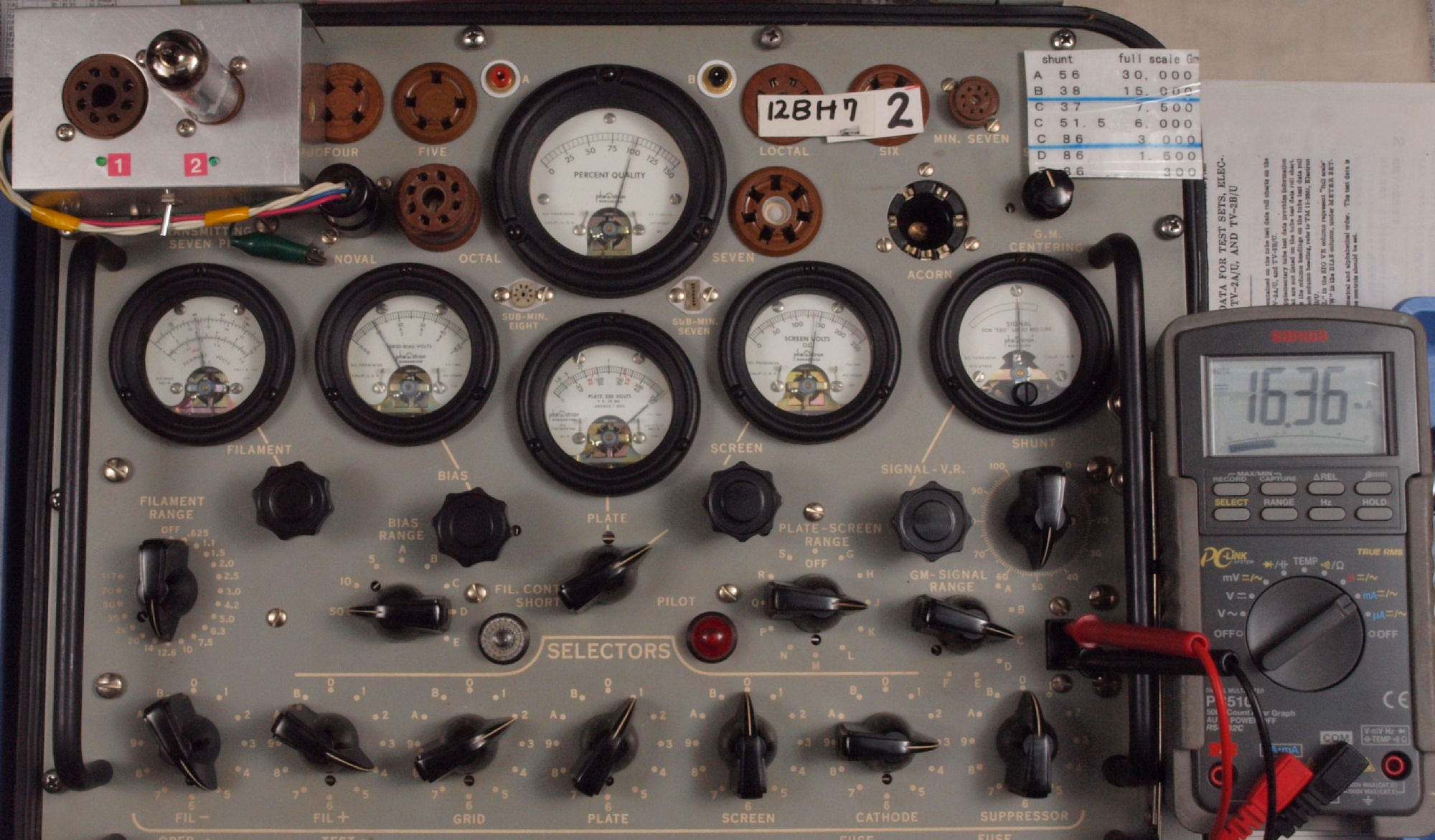

Ｔ２３．　付属真空管「１２ＢＨ７」２本目ユニット１測定。　Gm＝３９００μmho、Ｉｐ＝１６．３６ｍＡ。
　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

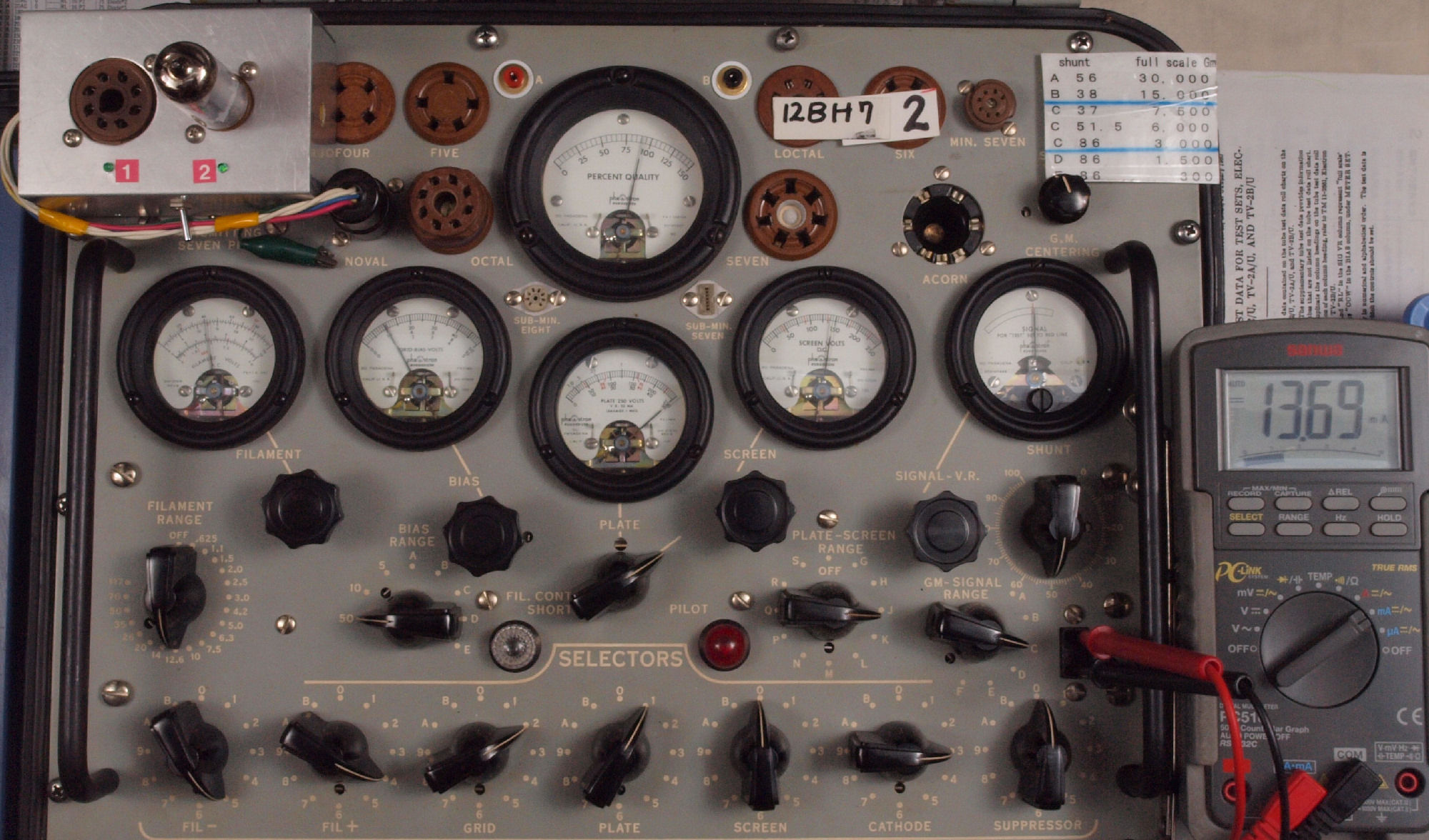

Ｔ２４．　付属真空管「１２ＢＨ７」２本目ユニット２測定。　Gm＝３６００μmho、Ｉｐ＝１３．６９ｍＡ。

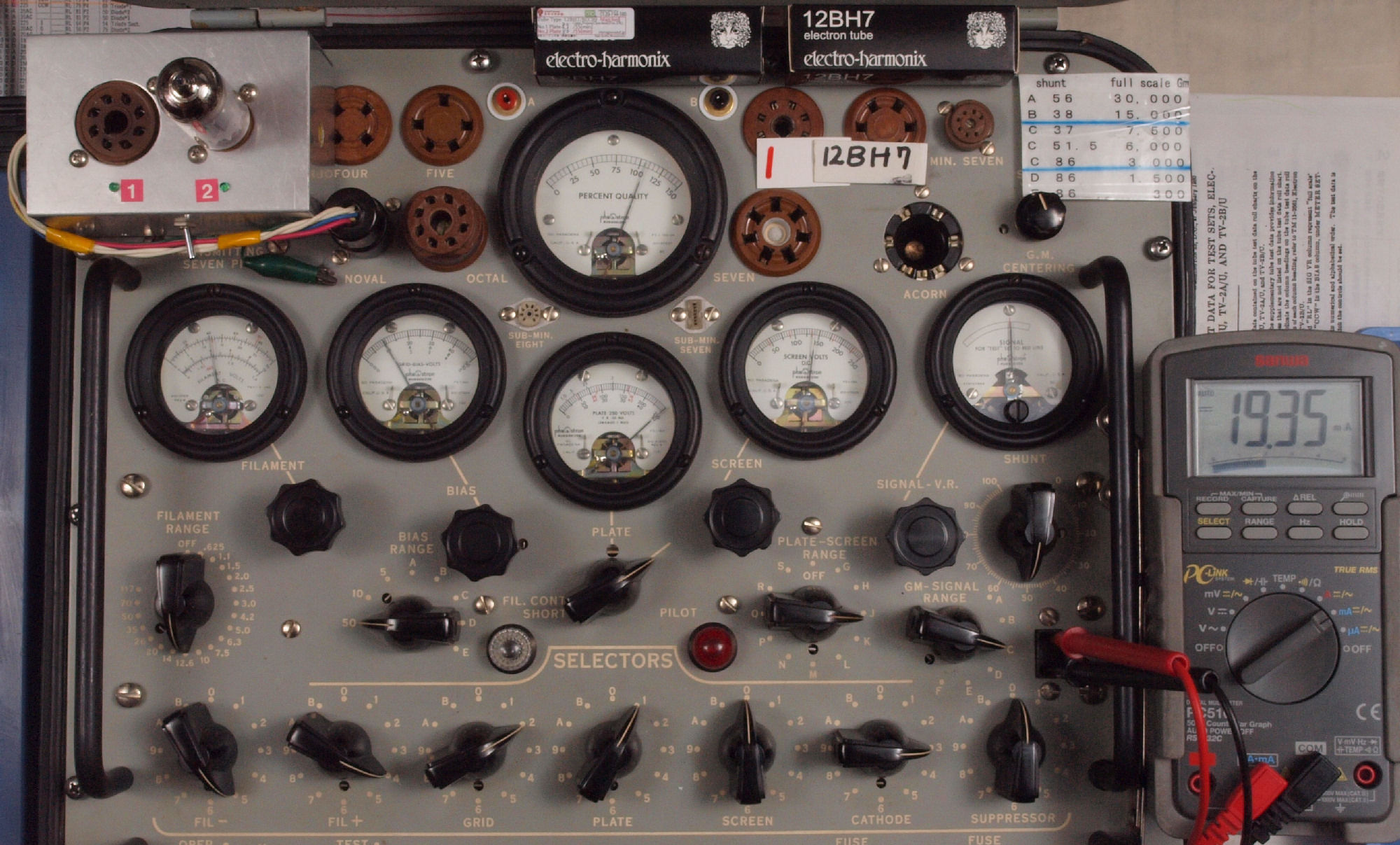

Ｔ２５．　購入真空管「１２ＢＨ７」１本目ユニット１測定。　Gm＝４２００μmho、Ｉｐ＝１８．３４ｍＡ。
　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｔ２６．　購入真空管「１２ＢＨ７」１本目ユニット２測定。　Gm＝４２００μmho、Ｉｐ＝１９．３５ｍＡ。

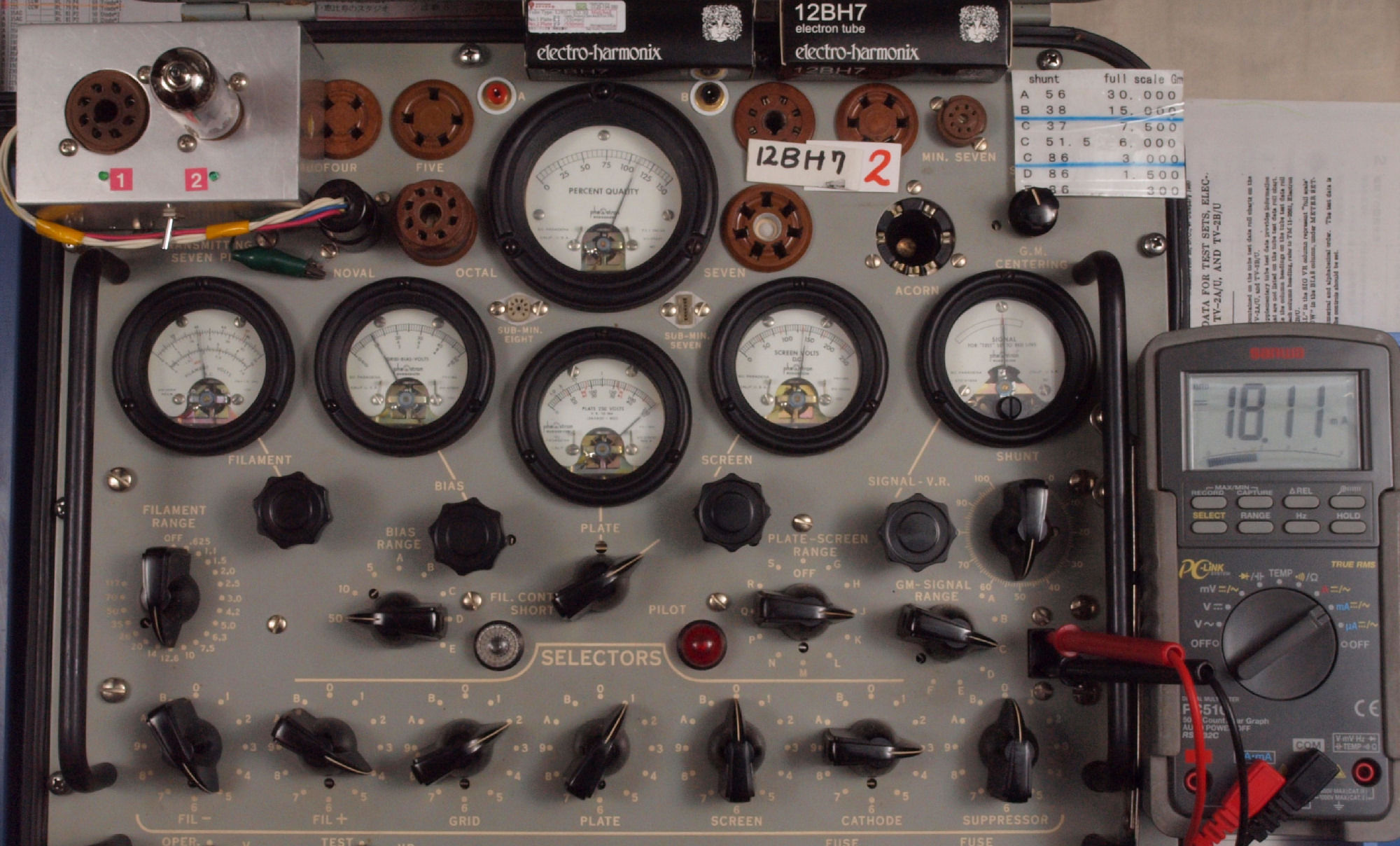

Ｔ２７．　購入真空管「１２ＢＨ７」２本目ユニット１測定。　Gm＝４４００μmho、Ｉｐ＝１８．１１ｍＡ。
　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｔ２８．　購入真空管「１２ＢＨ７」２本目ユニット２測定。　Gm＝４４００μmho、Ｉｐ＝１９．９ｍＡ。
Ｔ３．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．４台目修理記録。修理の様子はこちら。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　「１２ＢＨ７」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。
Ｔ３１．　付属真空管「１２ＢＨ７」１本目ユニット１測定。　Gm＝４２００μmho、Ｉｐ＝１７．８３ｍＡ。
　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｔ３２．　付属真空管「１２ＢＨ７」１本目ユニット２測定。　Gm＝４０００μmho、Ｉｐ＝１５．９９ｍＡ。
Ｔ３３．　付属真空管「１２ＢＨ７」２本目ユニット１測定。　Gm＝３０００μmho、Ｉｐ＝１２．００ｍＡ。
　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｔ３４．　付属真空管「１２ＢＨ７」２本目ユニット２測定。　Gm＝３６００μmho、Ｉｐ＝１３．５３ｍＡ。
Ｔ３５．　購入真空管「１２ＢＨ７」１本目ユニット１測定。　Gm＝４０００μmho、Ｉｐ＝１７．９０ｍＡ。
　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｔ３６．　購入真空管「１２ＢＨ７」１本目ユニット２測定。　Gm＝４０００μmho、Ｉｐ＝１８．１１ｍＡ。
Ｔ３７．　購入真空管「１２ＢＨ７」２本目ユニット１測定。　Gm＝４０００μmho、Ｉｐ＝１９．４４ｍＡ。
　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｔ３８．　購入真空管「１２ＢＨ７」２本目ユニット２測定。　Gm＝３８４０μmho、Ｉｐ＝１８．１１ｍＡ。
Ｔ４．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．５台目修理記録。修理の様子はこちら。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　「１２ＢＨ７」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。
Ｔ４１．　付属真空管「１２ＢＨ７」１本目ユニット１測定。　Gm＝４２５０μmho、Ｉｐ＝１６．５７ｍＡ。
　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｔ４２．　付属真空管「１２ＢＨ７」１本目ユニット２測定。　Gm＝４０００μmho、Ｉｐ＝１２．９１ｍＡ。
Ｔ４３．　付属真空管「１２ＢＨ７」２本目ユニット１測定。　Gm＝４１５０μmho、Ｉｐ＝１４．８３ｍＡ。
　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｔ４４．　付属真空管「１２ＢＨ７」２本目ユニット２測定。　Gm＝４２５０μmho、Ｉｐ＝１４．５８ｍＡ。
Ｔ４５．　提供真空管「ＥＣＣ９９」１本目ユニット１測定。　Gm＝７５００μmho、Ｉｐ＝１８．２１ｍＡ。
　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝７５００μmhoレンジでの測定。
Ｔ４６．　提供真空管「ＥＣＣ９９」１本目ユニット２測定。　Gm＝７５００μmho、Ｉｐ＝１８．２８ｍＡ。
Ｔ４７．　提供真空管「ＥＣＣ９９」２本目ユニット１測定。　Gm＝６６００μmho、Ｉｐ＝１５．７８ｍＡ。
　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｔ４８．　提供真空管「ＥＣＣ９９」２本目ユニット２測定。　Gm＝７５００μmho、Ｉｐ＝１７．５８ｍＡ。
プレート電圧波形を観測しながら測定する。
Ｍ１．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．５台目修理記録。修理の様子はこちら。
　　　１２ＢＨ７　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｍ１１．　付属真空管「１２ＢＨ７」１本目ユニット１。　Gm測定＝３４００μmho、Ｉｐ＝１２．４ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｍ１２．　付属真空管「１２ＢＨ７」１本目ユニット２。　Gm測定＝４０００μmho、Ｉｐ＝１５ｍＡ。
Ｍ１３．　付属真空管「１２ＢＨ７」２本目ユニット１。　Gm測定＝３２００μmho、Ｉｐ＝１２．９ｍＡ。
Ｍ１４．　付属真空管「１２ＢＨ７」２本目ユニット２。　Gm測定＝３６００μmho、Ｉｐ＝１４．４ｍＡ。
Ｍ２．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．６台目修理記録。修理の様子はこちら。
　　　１２ＢＨ７　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｍ２１．　付属真空管「１２ＢＨ７」１本目ユニット１。　Gm測定＝３４００μmho、Ｉｐ＝１７．７ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｍ２２．　付属真空管「１２ＢＨ７」１本目ユニット２。　Gm測定＝３６００μmho、Ｉｐ＝１８．７ｍＡ。
Ｍ２３．　付属真空管「１２ＢＨ７」２本目ユニット１。　Gm測定＝３４００μmho、Ｉｐ＝１９．３ｍＡ。
Ｍ２４．　付属真空管「１２ＢＨ７」２本目ユニット２。　Gm測定＝３５００μmho、Ｉｐ＝１７．８ｍＡ。
Ｍ３．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．７台目修理記録。修理の様子はこちら。
１２ＢＨ７　　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｍ３１．　付属真空管「１２ＢＨ７」１本目ユニット１。　Gm測定＝３６００μmho、Ｉｐ＝１４．８９ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｍ３２．　付属真空管「１２ＢＨ７」１本目ユニット２。　Gm測定＝３８４０μmho、Ｉｐ＝１６．５４ｍＡ。
Ｍ３４．　付属真空管「１２ＢＨ７」２本目ユニット１。　Gm測定＝３８００μmho、Ｉｐ＝１５．１０ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｍ３５．　付属真空管「１２ＢＨ７」２本目ユニット２。　Gm測定＝３６８０μmho、Ｉｐ＝１５．４８ｍＡ。
Ｍ３６．　購入真空管「１２ＢＨ７」１本目ユニット１。　Gm測定＝３６８０μmho、Ｉｐ＝１９．２４ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｍ３７．　購入真空管「１２ＢＨ７」１本目ユニット２。　Gm測定＝３８００μmho、Ｉｐ＝１９．８４ｍＡ。
Ｍ３８．　購入真空管「１２ＢＨ７」２本目ユニット１。　Gm測定＝３６００μmho、Ｉｐ＝１７．３４ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｍ３９．　購入真空管「１２ＢＨ７」２本目ユニット２。　Gm測定＝３６００μmho、Ｉｐ＝１７．４１ｍＡ。
Ｍ４．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．８台目修理記録。 修理の様子はこちら。
　１２ＢＨ７　　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

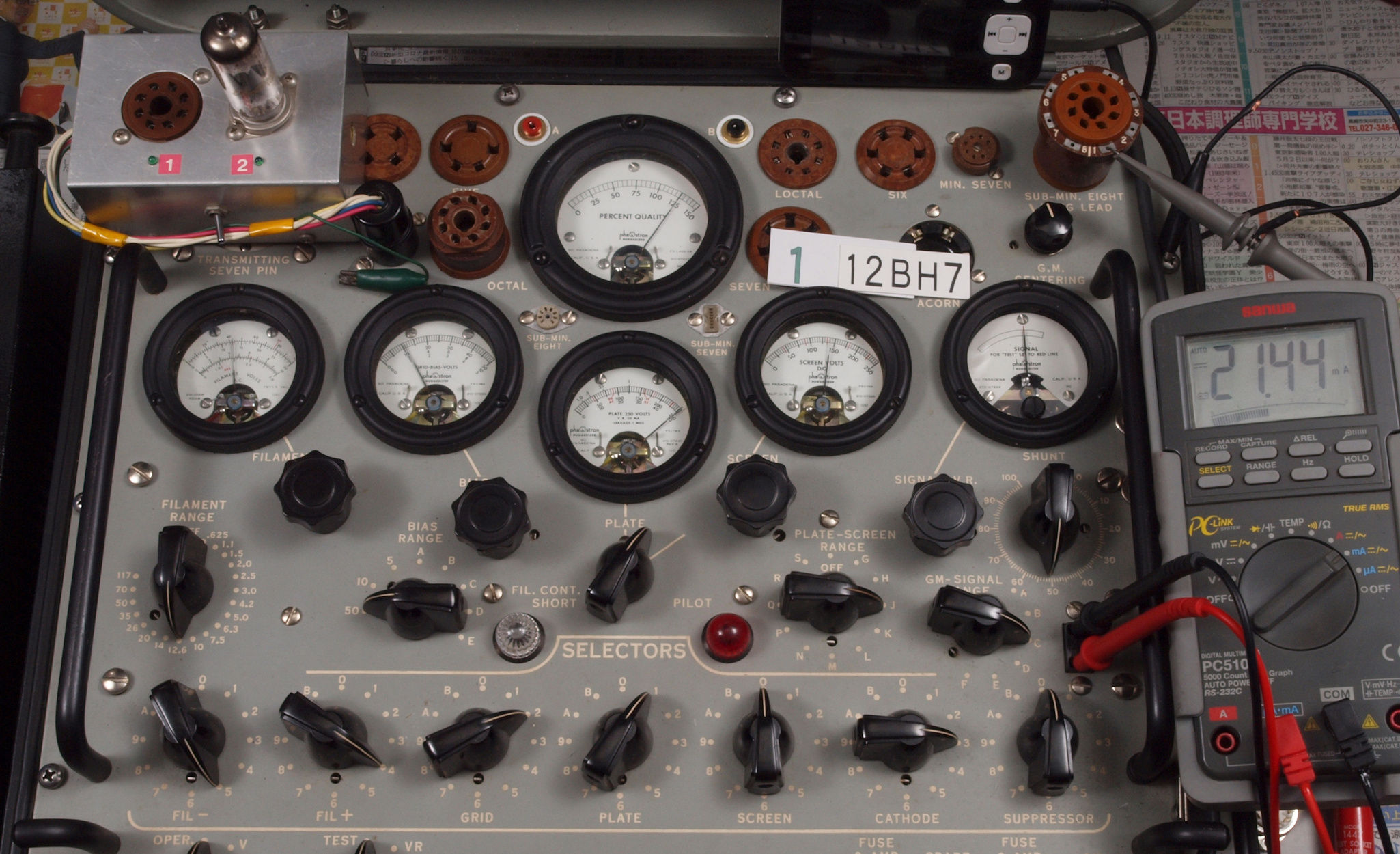

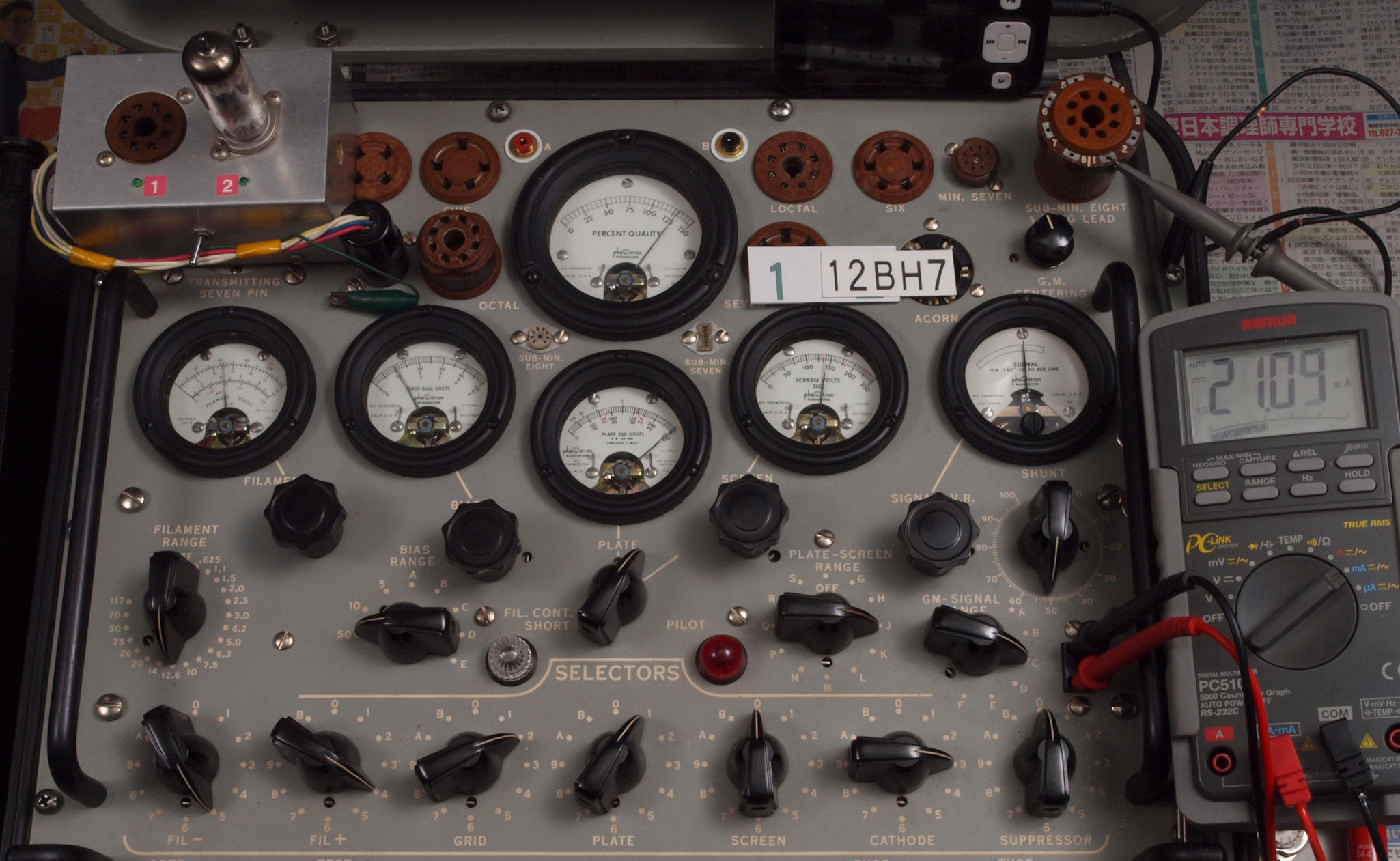

Ｍ４１．　１本目１２ＢＨ７ユニット１。　Gm測定＝５２００μmho、Ｉｐ＝２１．０９ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｍ４２．　１本目１２ＢＨ７ユニット２。　Gm測定＝５０００μmho、Ｉｐ＝２１．４４ｍＡ。

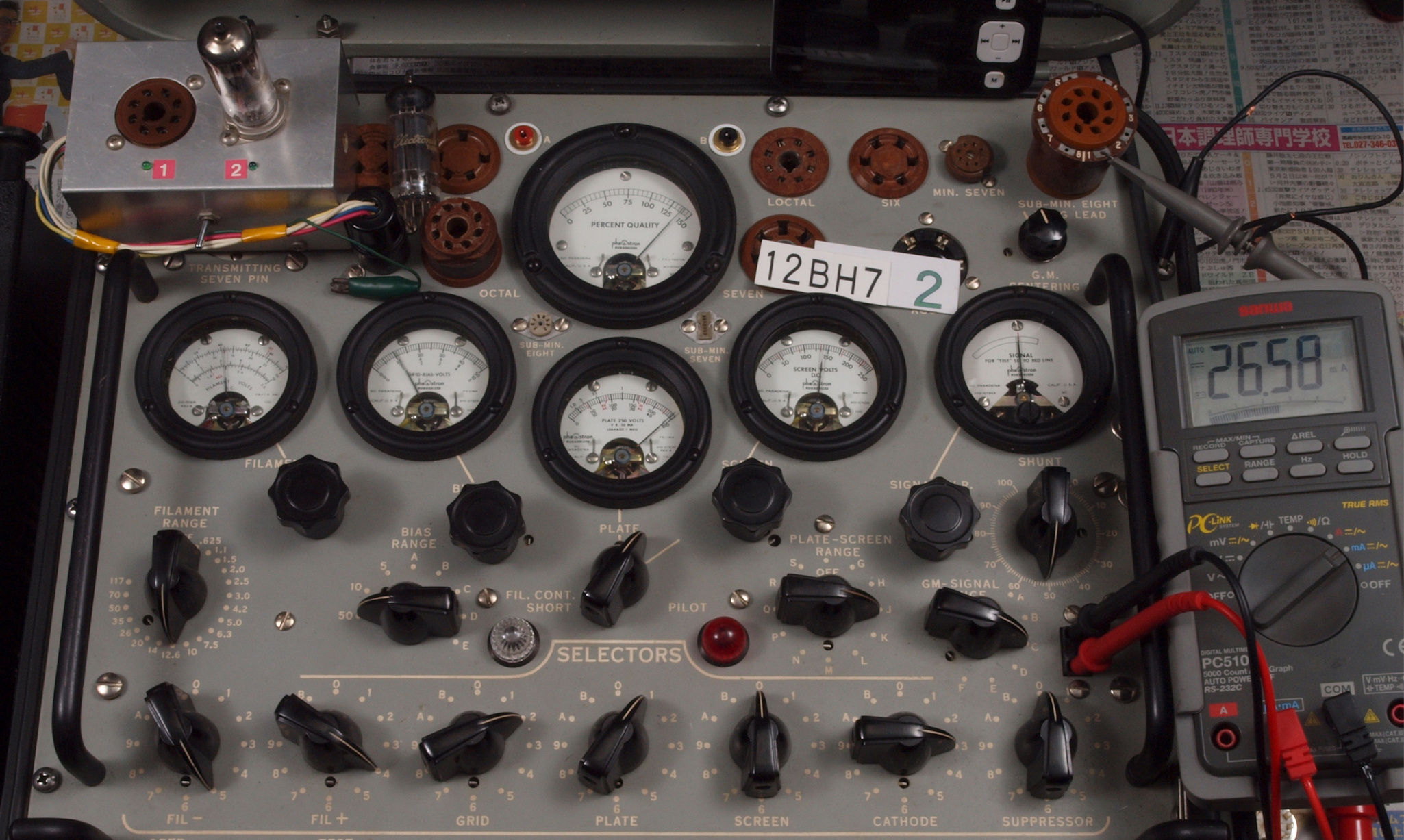

Ｍ４３．　２本目１２ＢＨ７ユニット１。　Gm測定＝５６００μmho、Ｉｐ＝２６．５８ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｍ４４．　２本目１２ＢＨ７ユニット２。　Gm測定＝５０００μmho、Ｉｐ＝２５．００ｍＡ。

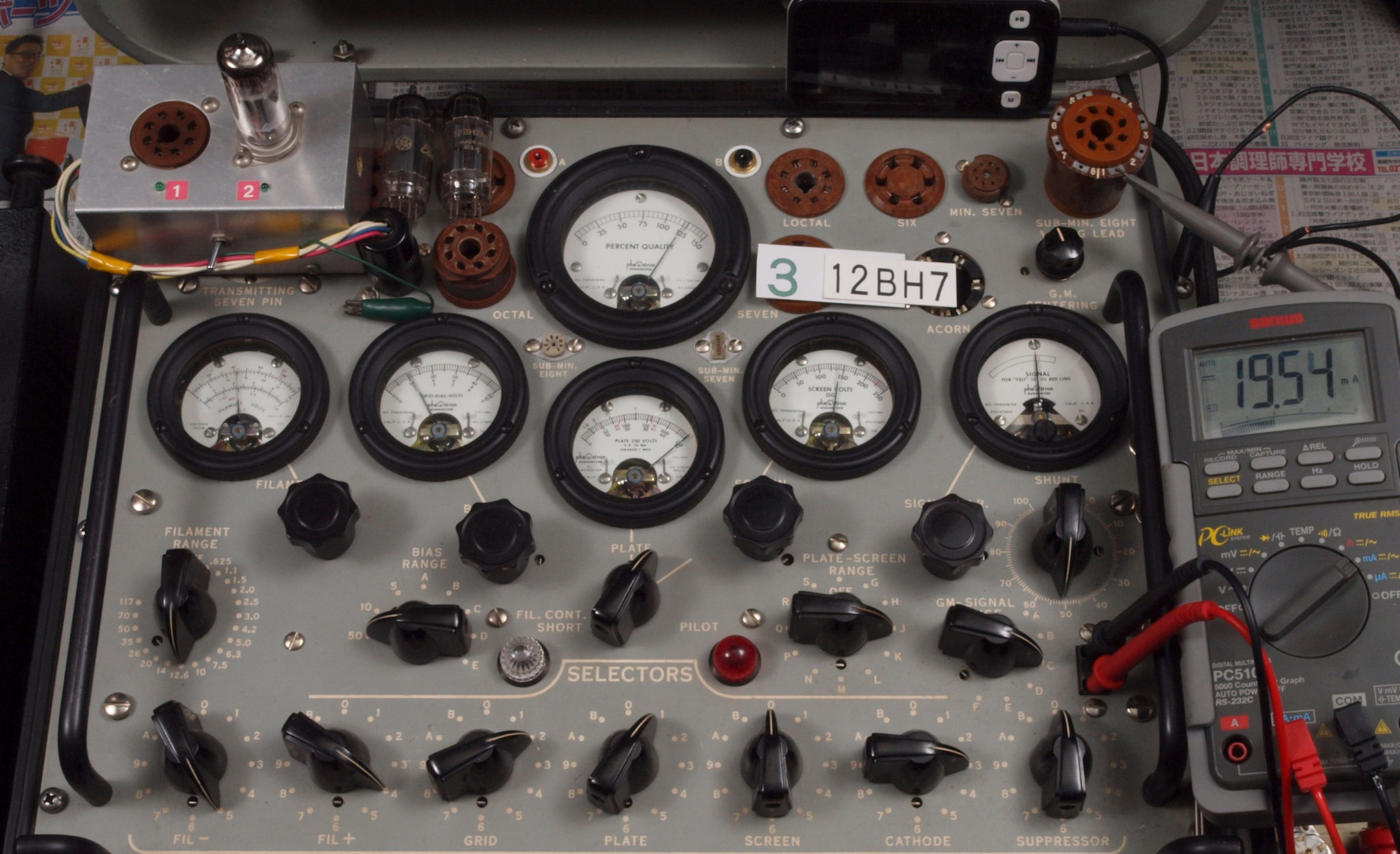

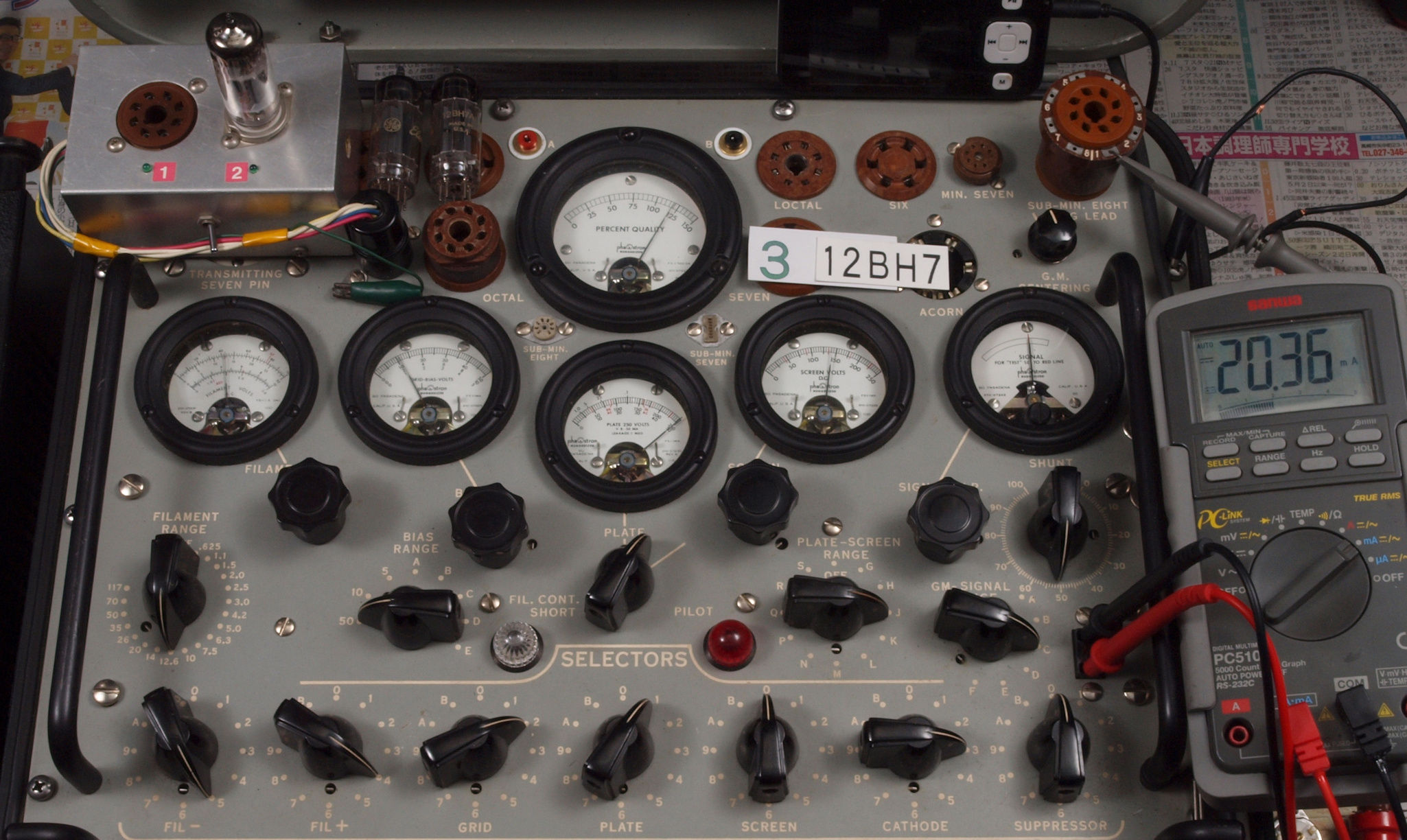

Ｍ４５．　３本目１２ＢＨ７ユニット１。　Gm測定＝４８００μmho、Ｉｐ＝１９．５４ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。
Ｍ４６．　３本目１２ＢＨ７ユニット２。　Gm測定＝４８００μmho、Ｉｐ＝２０．３６ｍＡ。
Ｎ１．　Ｍｃｉｎｔｏｓｈ　ＭＣ６０．７台目修理記録。修理の様子はこちら。
　　　１２ＢＨ７　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

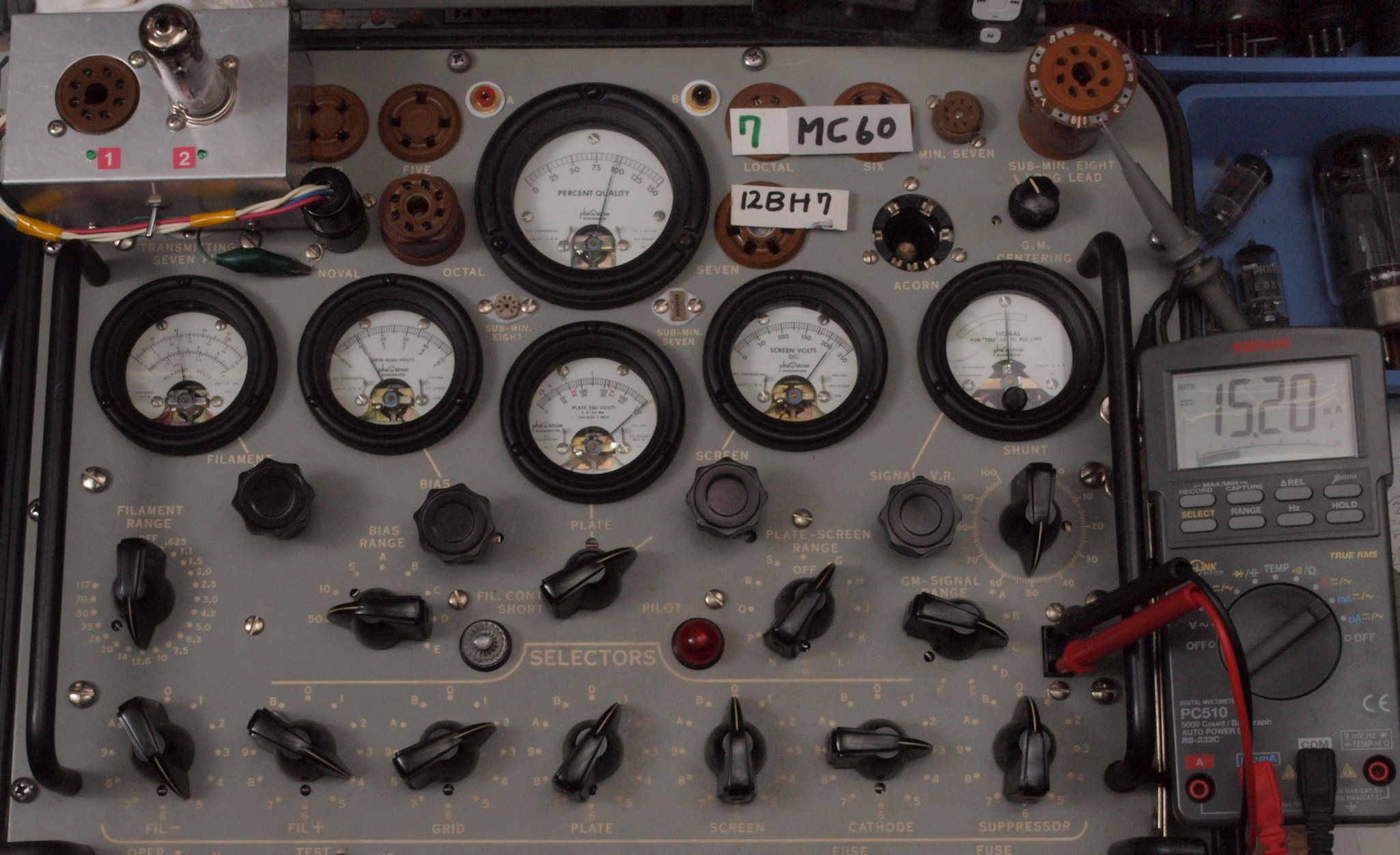

Ｎ１１．　付属真空管「１２ＢＨ７」ユニット１。　Ｇｍ測定＝３８００μmho、Ｉｐ＝１５．２０ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

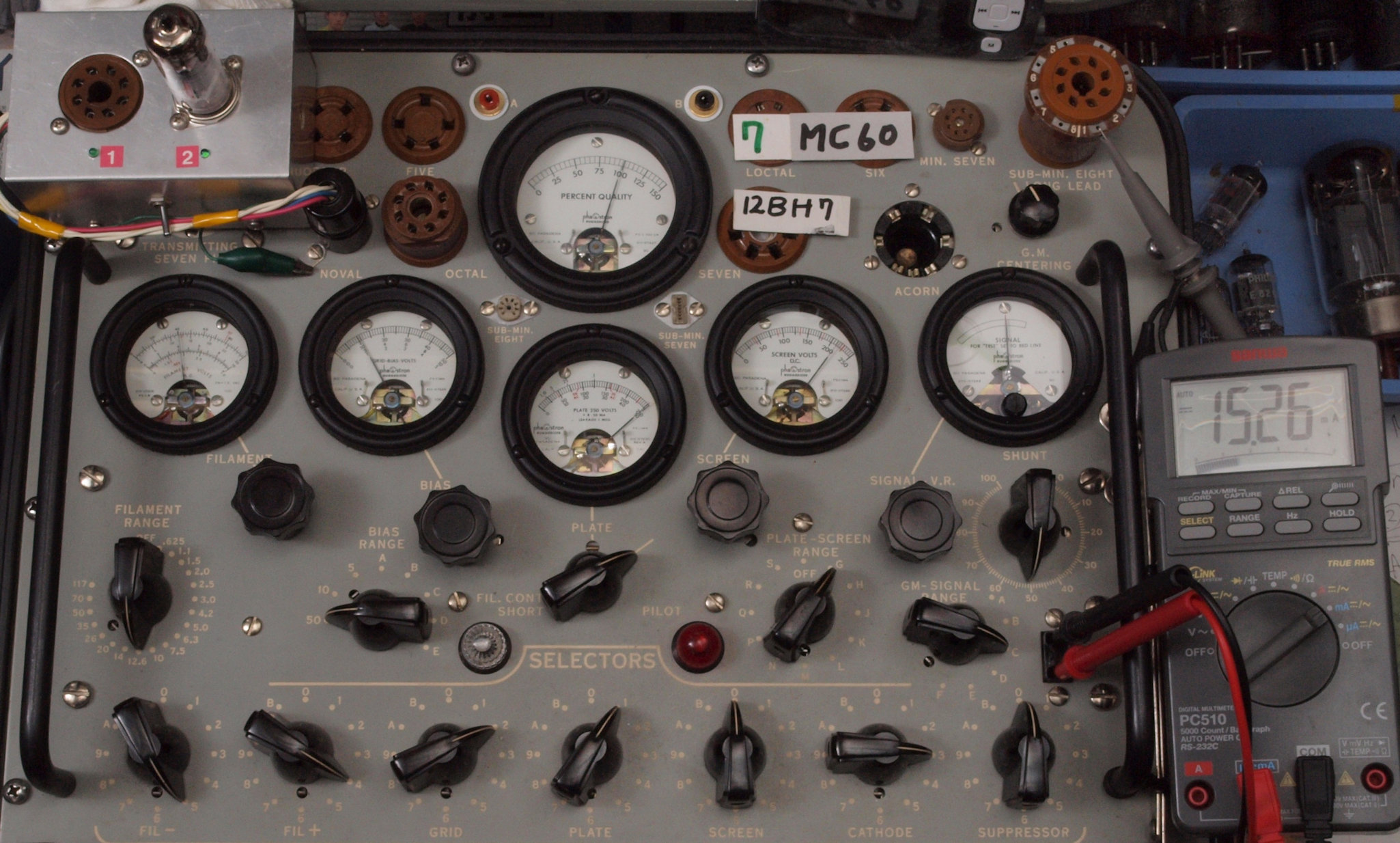

Ｎ１２．　付属真空管「１２ＢＨ７」ユニット２。　Ｇｍ測定＝４０００μmho、Ｉｐ＝１５．２６ｍＡ。

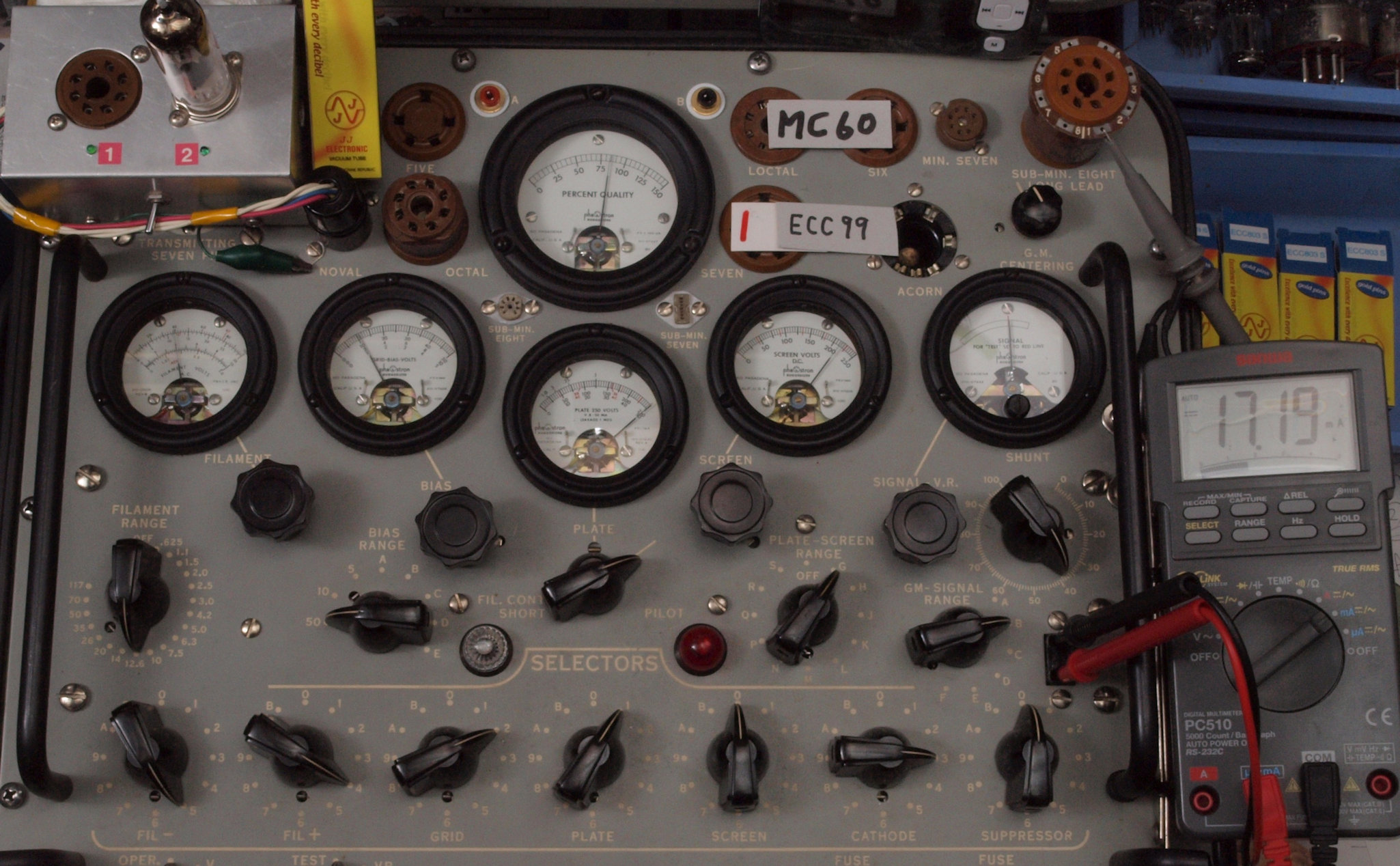

Ｎ１３．　購入真空管ＥＣＣ９９　ユニット１。　Ｇｍ測定＝８５００μmho、Ｉｐ＝１７．１９ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｂレンジ＝１５０００μmhoレンジでの測定。

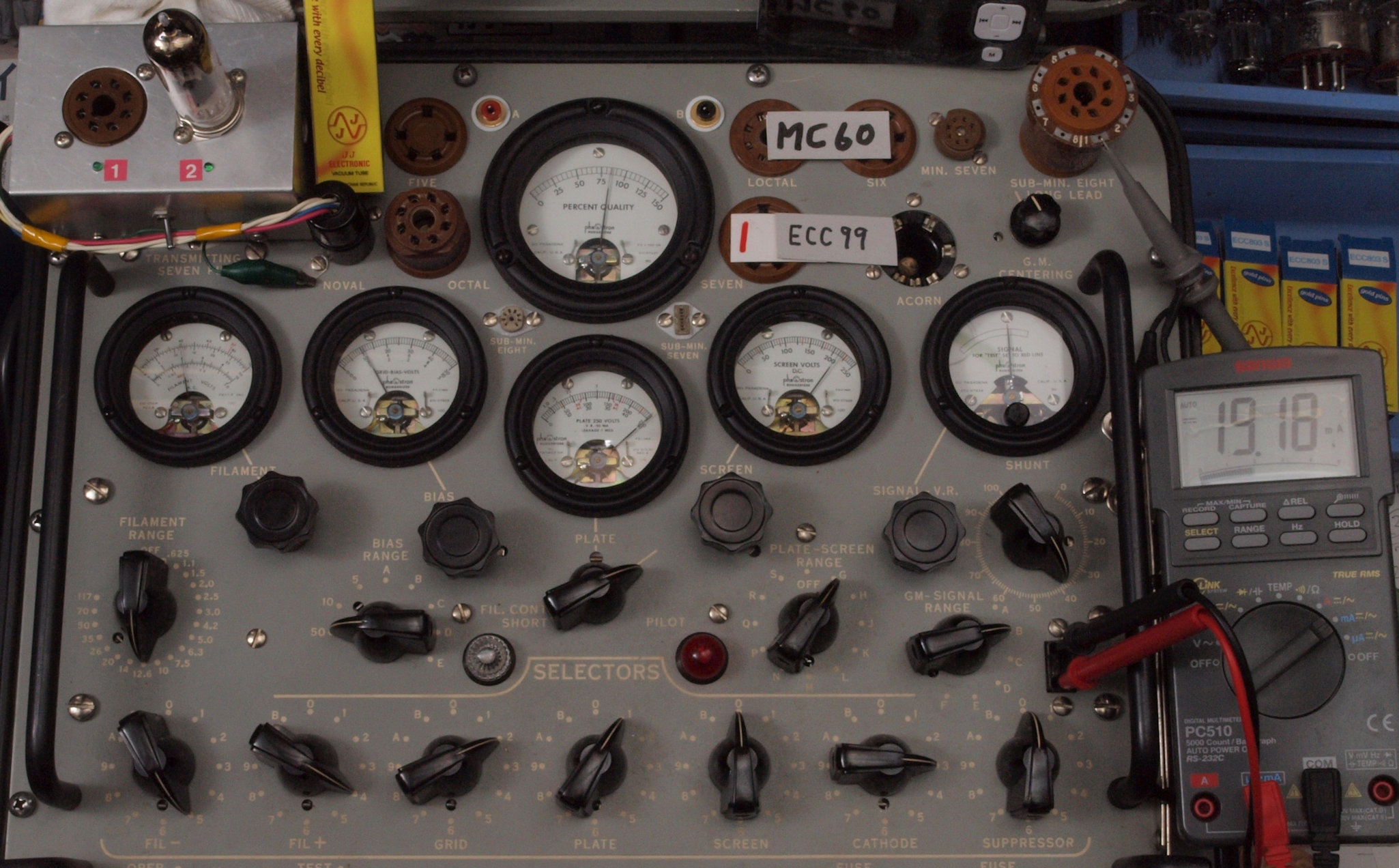

Ｎ１４．　購入真空管ＥＣＣ９９　ユニット２。　Ｇｍ測定＝８５００μmho、Ｉｐ＝１９．１８ｍＡ。

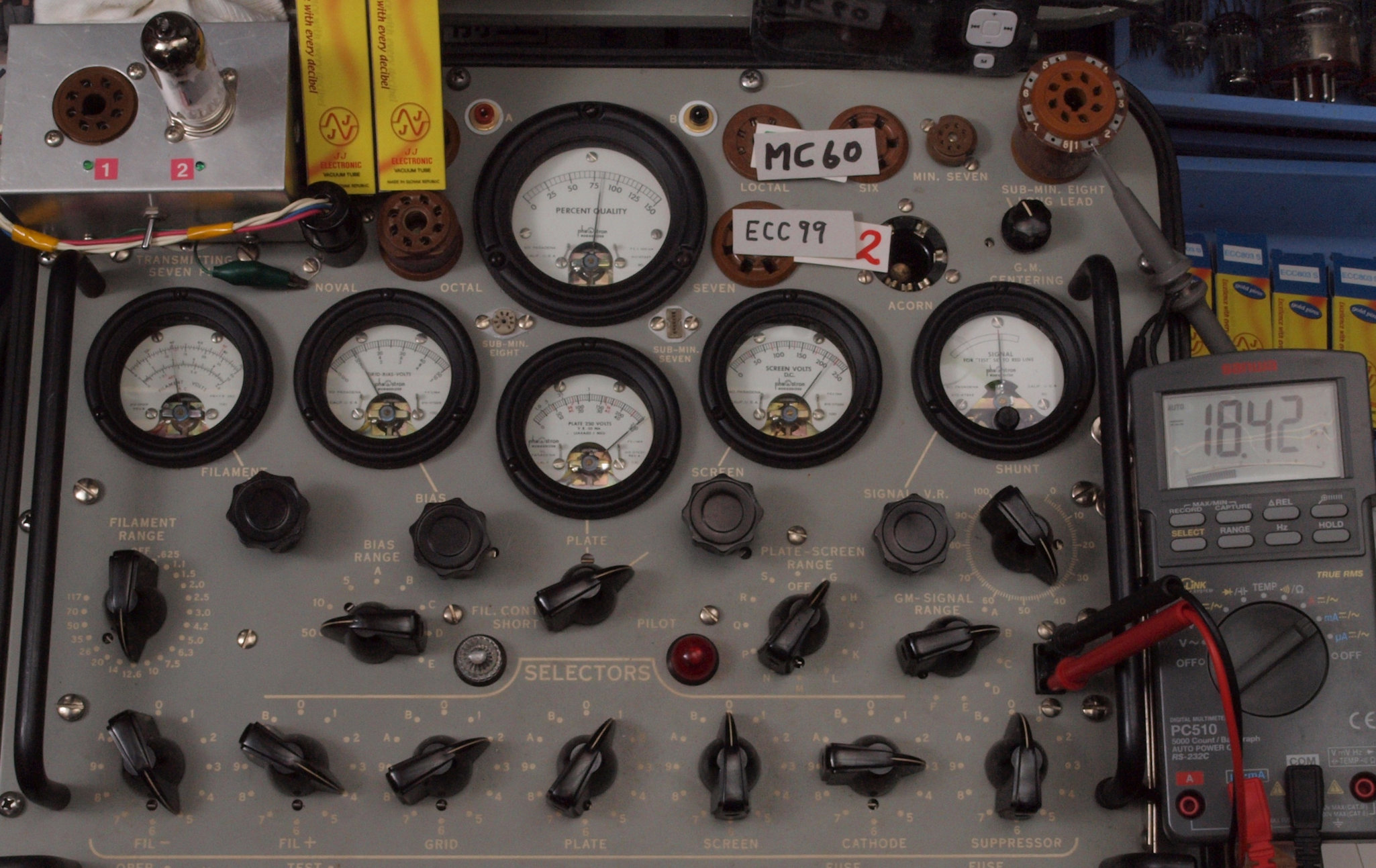

Ｎ１５．　購入真空管ＥＣＣ９９　２本目ユニット１。　Ｇｍ測定＝８５００μmho、Ｉｐ＝１８．４２ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｂレンジ＝１５０００μmhoレンジでの測定。
Ｎ１６．　購入真空管ＥＣＣ９９　２本目ユニット２。　Ｇｍ測定＝８５００μmho、Ｉｐ＝２２．８７ｍＡ。
Ｎ２．　Ｍｃｉｎｔｏｓｈ　ＭＣ６０．８台目修理記録。修理の様子はこちら。
　　　　　　１２ＢＨ７　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。
Ｎ２１．　付属真空管「１２ＢＨ７」ユニット１。　Ｇｍ測定＝４０００μmho、Ｉｐ＝１６．８４ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

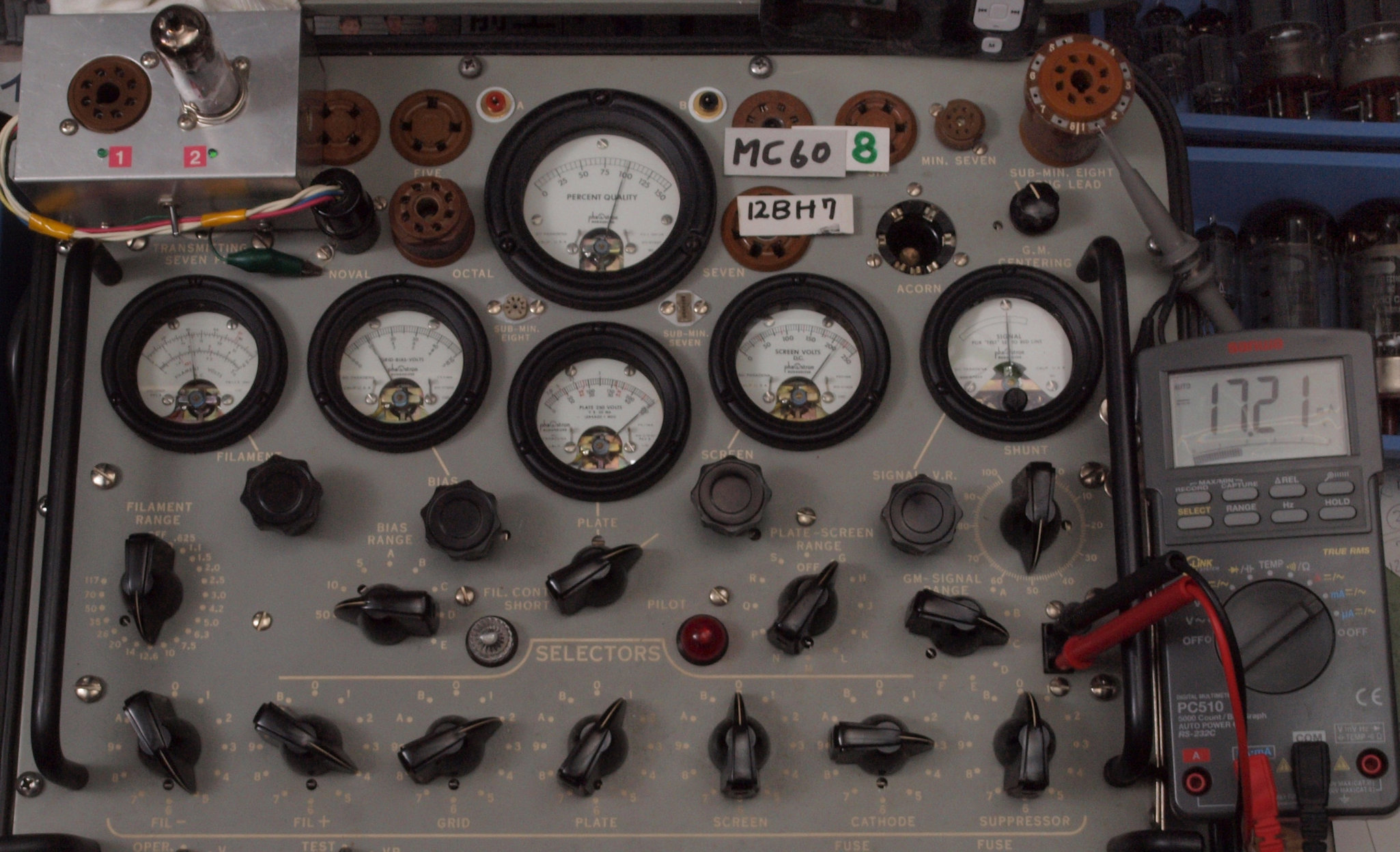

Ｎ２２．　付属真空管「１２ＢＨ７」ユニット２。　Ｇｍ測定＝４０００μmho、Ｉｐ＝１７．２１ｍＡ。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
