Ｍｃｉｎｔｏｓｈ　ＭＣ６０．　７台目修理記録

ＭＣ−６０．　８台目とペアーです　　　　　　　　平成２７年３月２６日到着　　　６月１５日完成

Ａ．　修理前の状況 オーバーホール修理。 Ｔ．　修理前の測定 Ｂ．　原因 経年変化 Ｃ．　修理状況 整流管５Ｕ４ソケット．．．．ユーザーの希望で残す。 終段６５５０ソケット交換、テフロン製使用。 前段ＭＴ管ソケット交換。 ブロック電解コンデンサー交換、「ＥｌＮＡ　Ｃｅｒａｆｉｎｅ」に交換。 全電解コンデンサー交換。 フイルムコンデンサー交換。 配線手直し、補強。 電源コード交換。 入力RCA端子交換 高圧回路をヒーターが暖まるまで、遅延（低圧に下げる）動作回路を組み込む（８〜２０秒）。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 １２ＡＸ７　Ｇｍ、ＩＰ測定。 １２ＡＵ７　Ｇｍ、ＩＰ測定。 １２ＢＨ７　Ｇｍ、ＩＰ測定。 ６５５０　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定 ＥＣＣ８０３Ｓ　Ｇｍ、ＩＰ測定。 ＥＣＣ８０２Ｓ　Ｇｍ、ＩＰ測定。 ＥＣＣ９９　Ｇｍ、ＩＰ測定。 ＫＴ８８　Svetlana　Sロゴ　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 テフロン製ＵＳソケット　　　　　　　　　　　　４個。 タイト製ＭＴソケット　　　　　　　　　　　　　　４個。 電解コンデンサー「ＥｌＮＡ　Ｃｅｒａｆｉｎｅ」　　　２個。 フイルムコンデンサー　　　　　　　　　　　　　個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　個。 電解コンデンサー　　　　　　　　　　　　　　　個。 中古電源コード　「１．２５m�u２芯」　　　　　　　　　　１本。 入力RCA端子 Ｅ．　調整・測定 Ｆ．　修理費　　　　１１０，０００円　　　「オーバーホール修理」 　　　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」 Ｙ．　納品後のユーザの使用状況 Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ６０　の仕様（マニアル・カタログより） このクラスのＫＴ−８８は良質な物を選択すること。 又、前段１２ＡＺ７／１２ＡＴ７と直結なので、こちらも同様の配慮が必要。

A．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

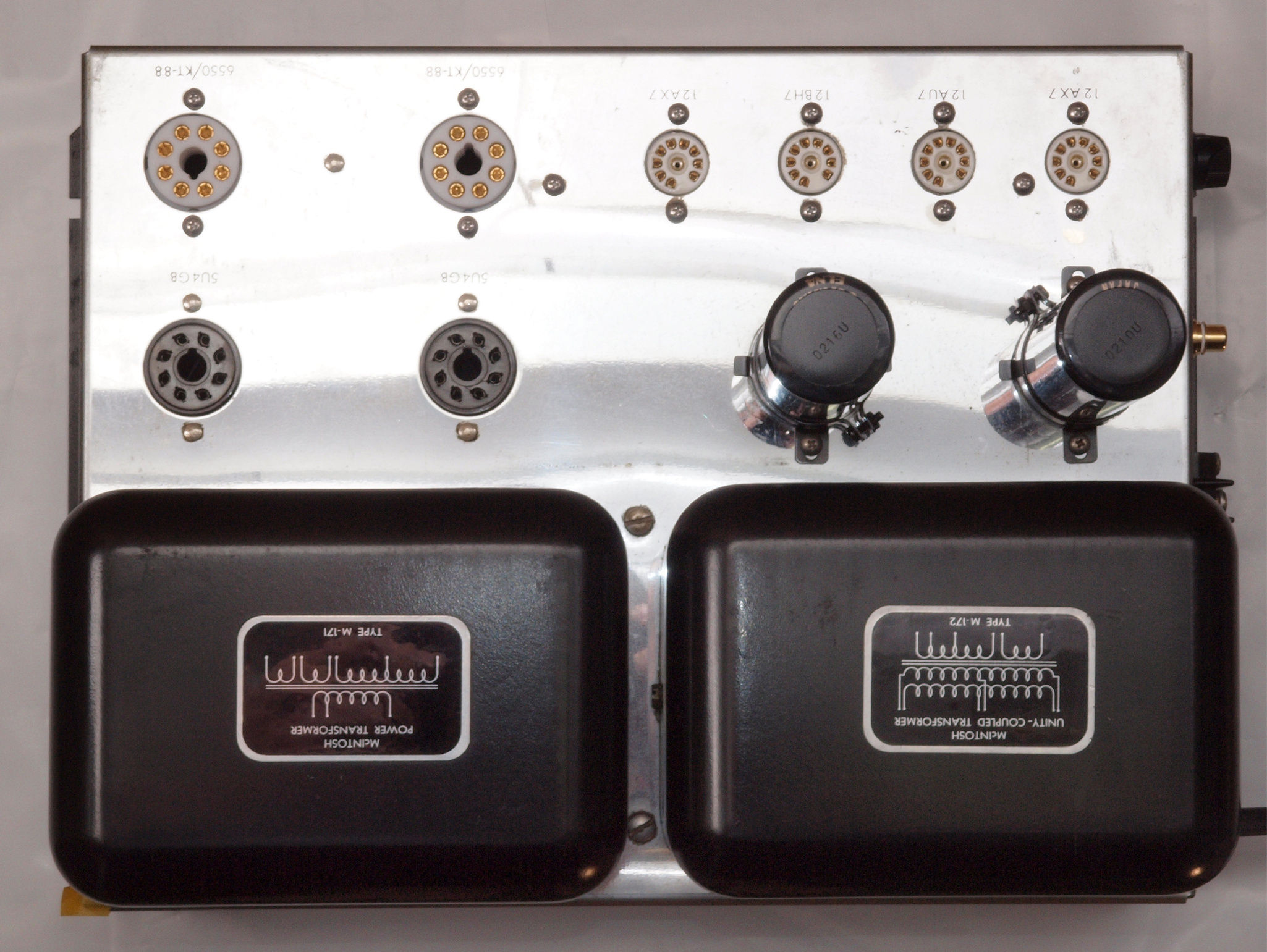

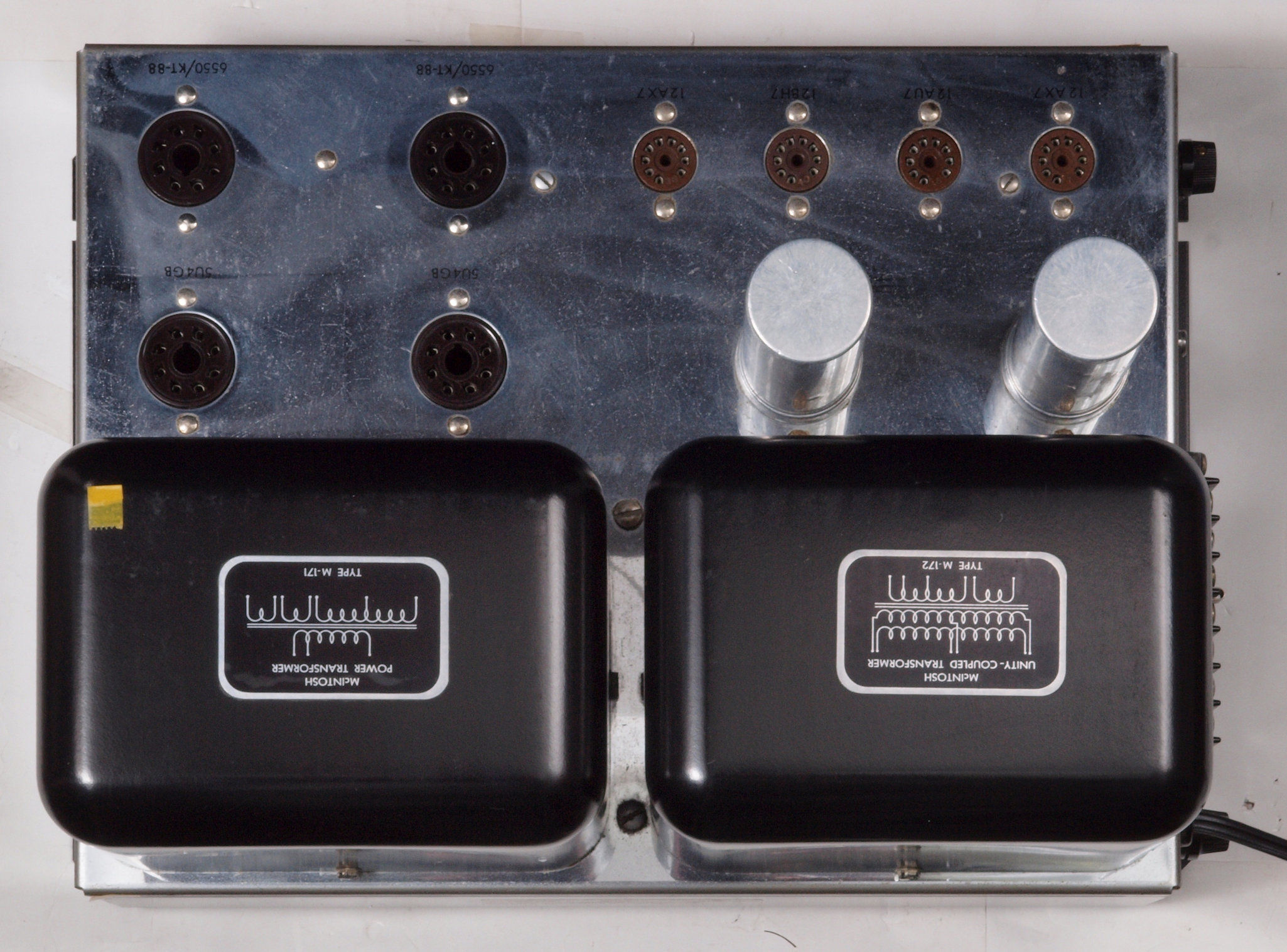

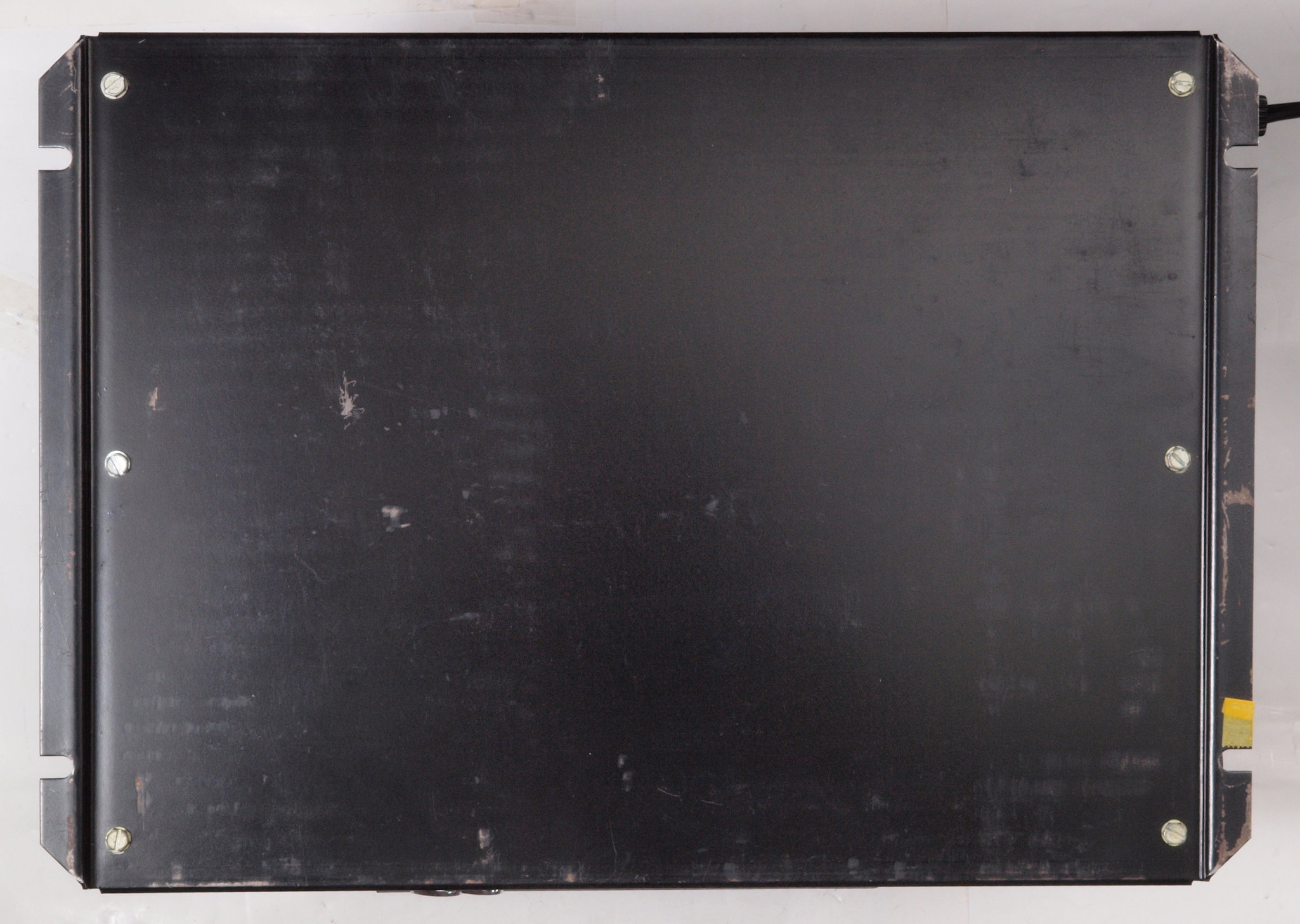

Ａ１５．　点検中　上から見る

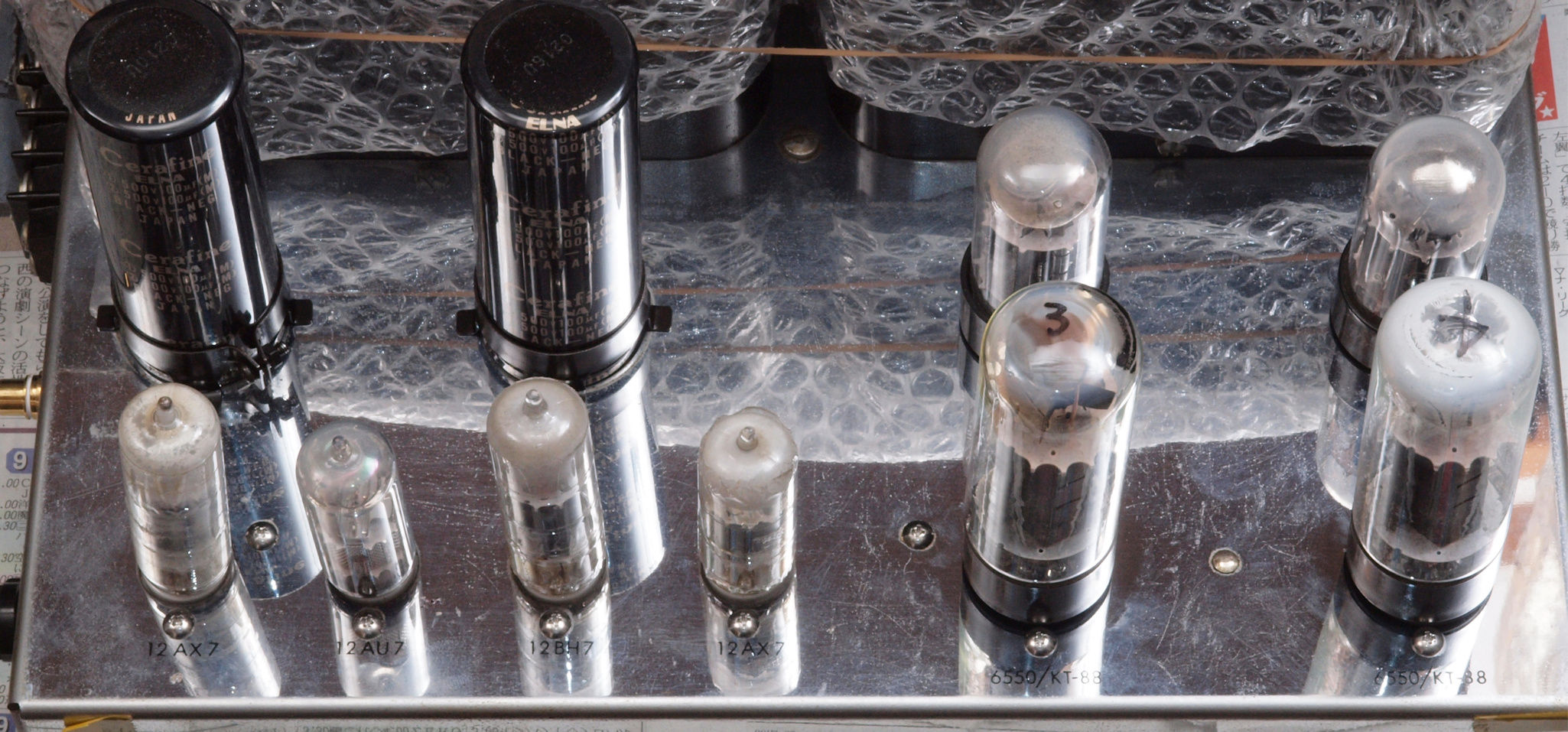

Ａ１６．　点検中　真空管を取り、上から見る

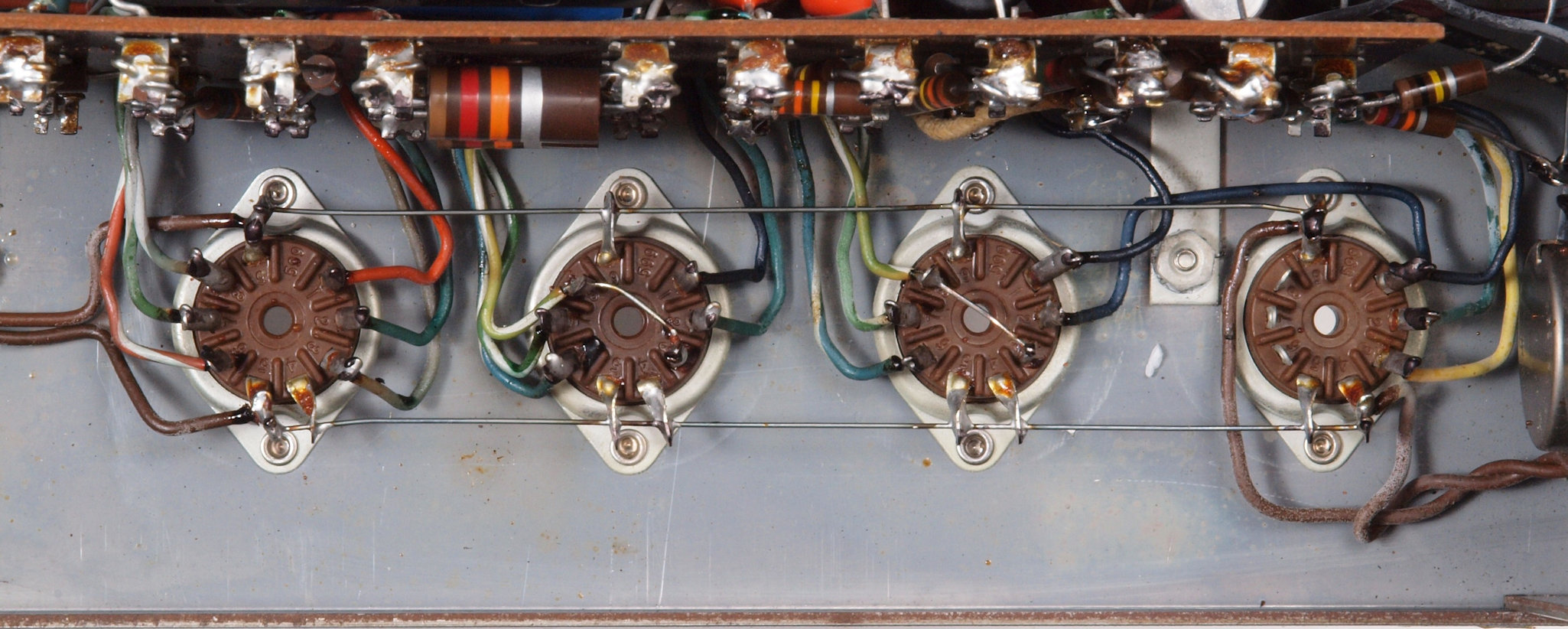

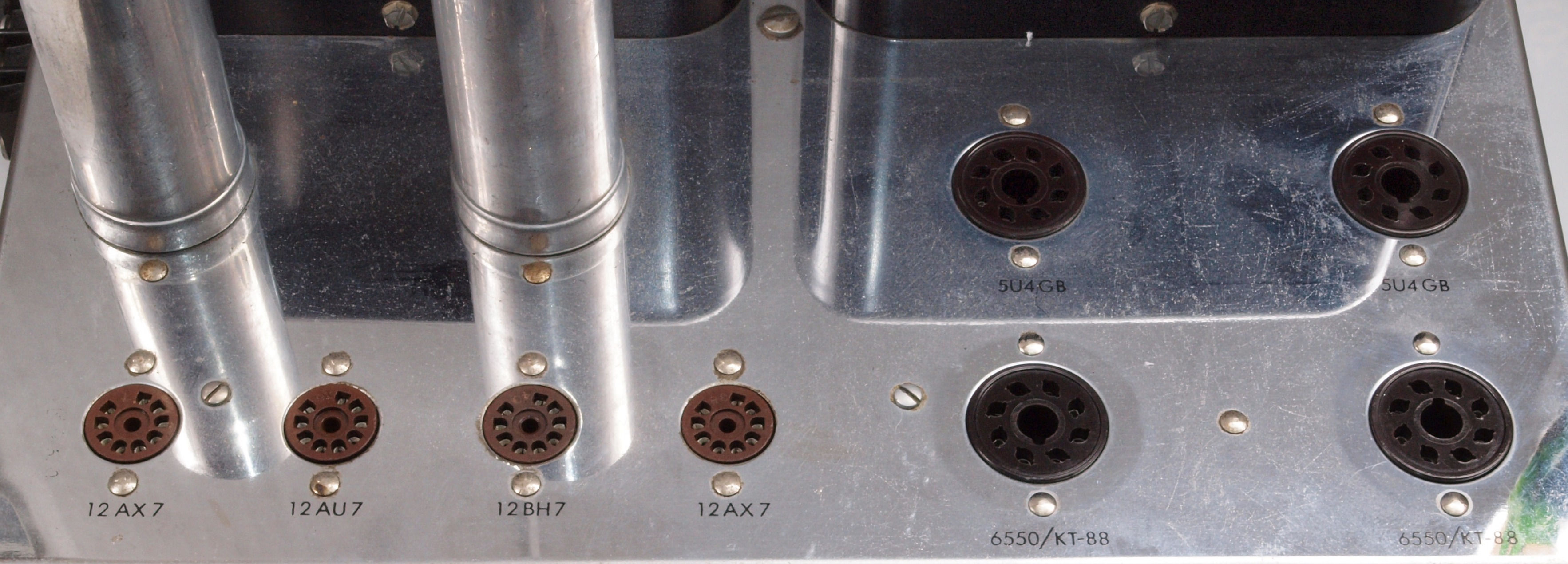

Ａ１７．　点検中　真空管ソケットを見る

Ａ１８．　点検中　ＫＴ−８８、５Ｕ４のＵＳソケットの比較。 　　　　　　　　　　　中はテフロン絶縁製、６割になっている、中国製？

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

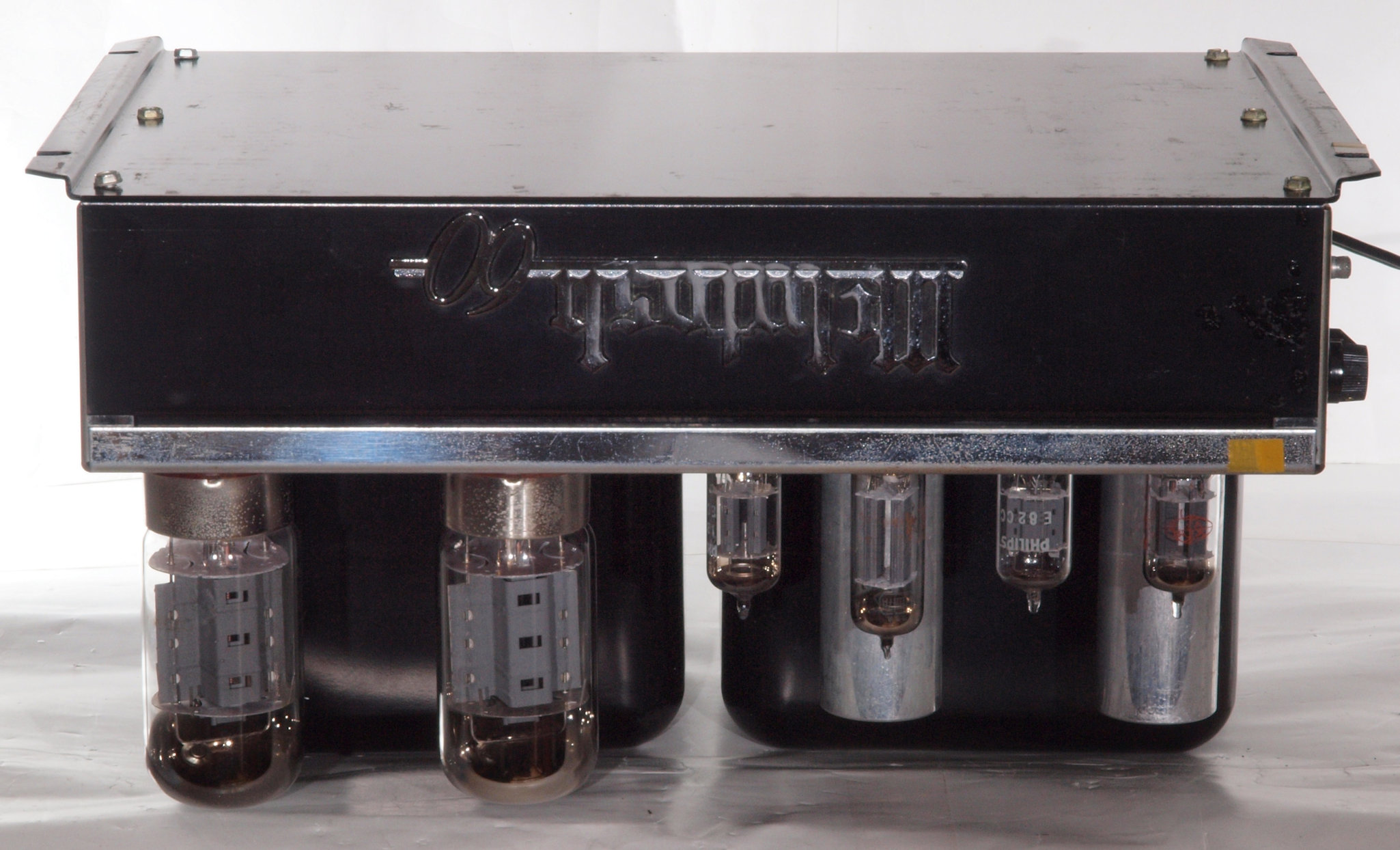

Ａ３１．　点検中　下から見る

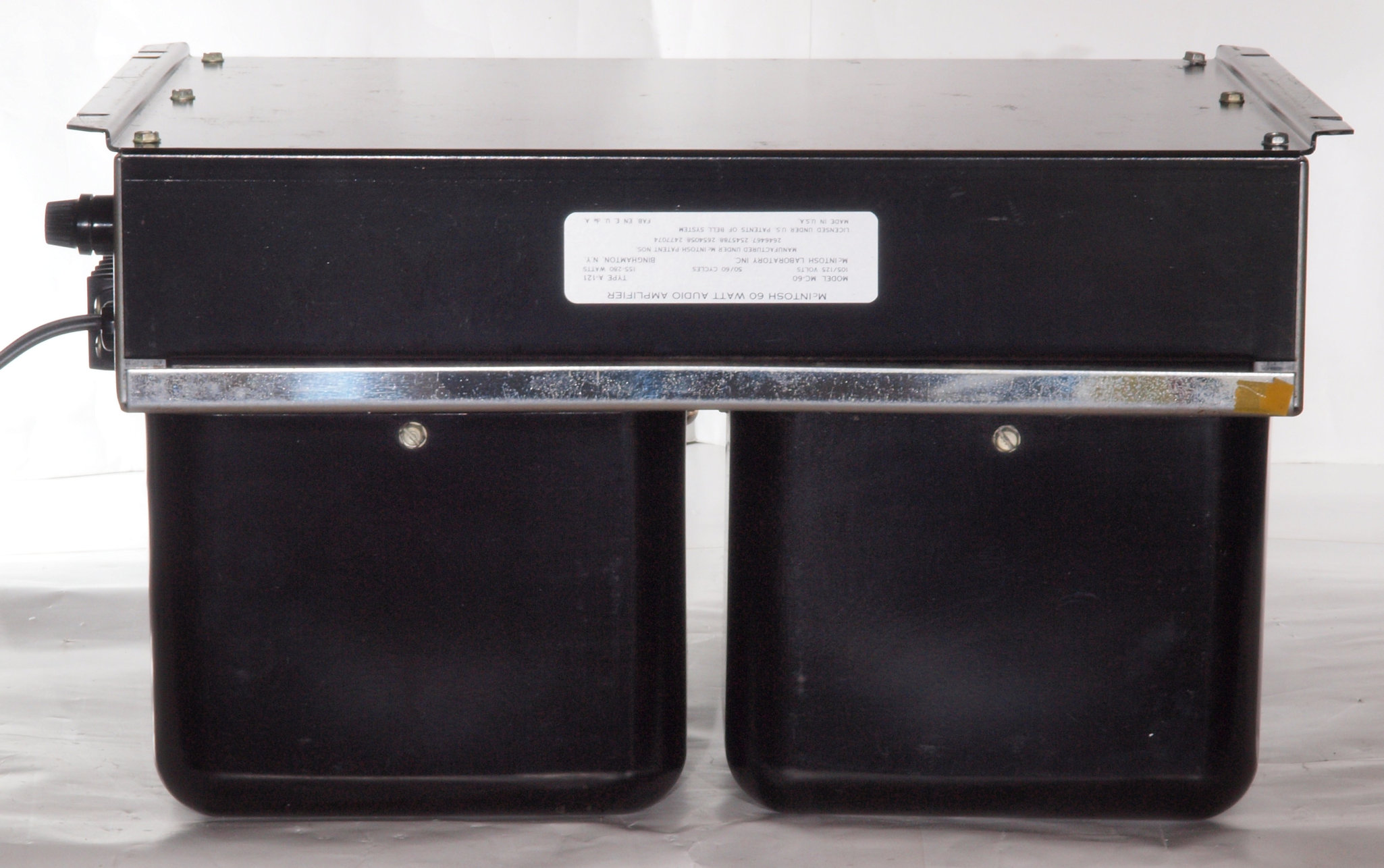

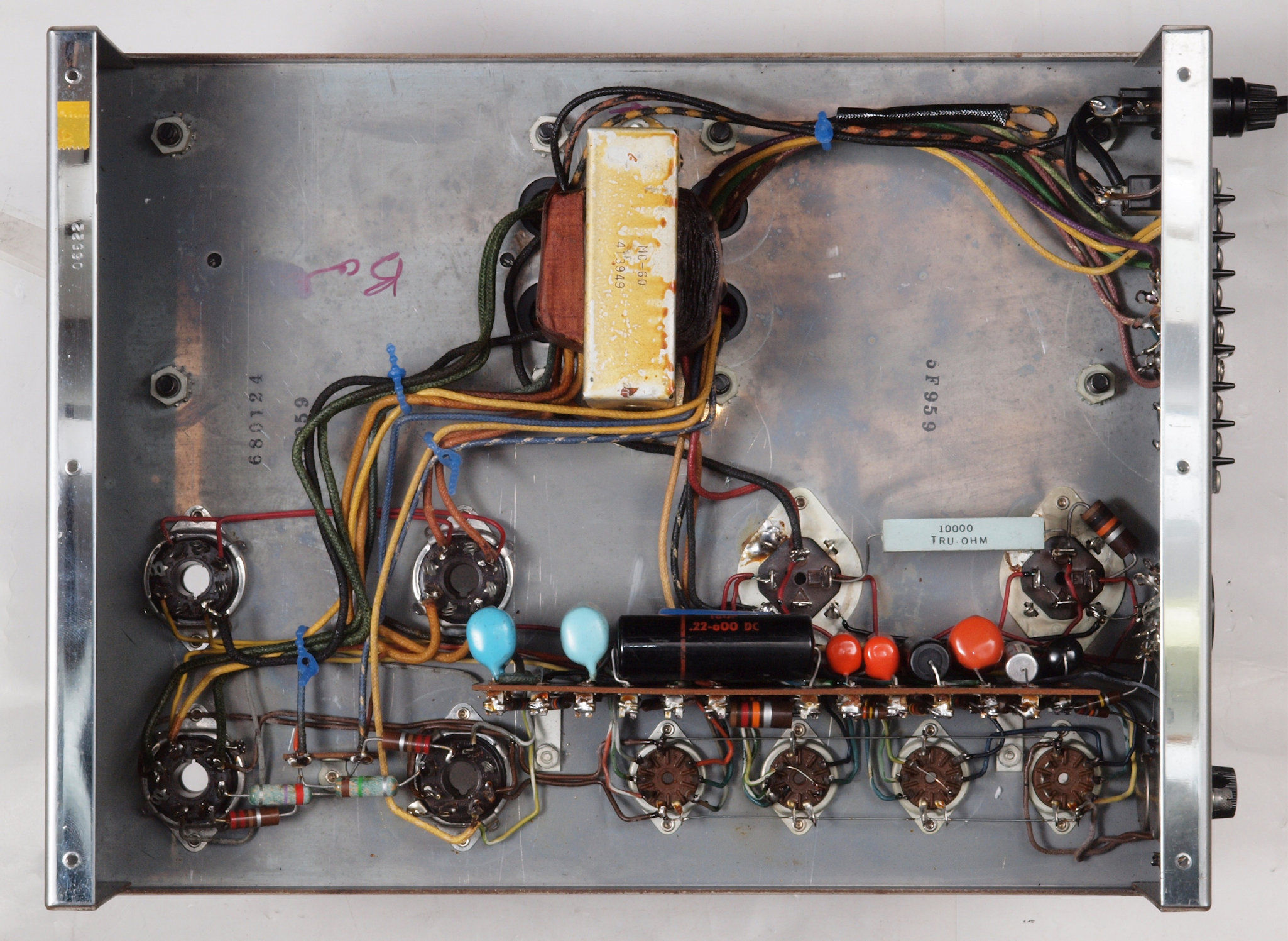

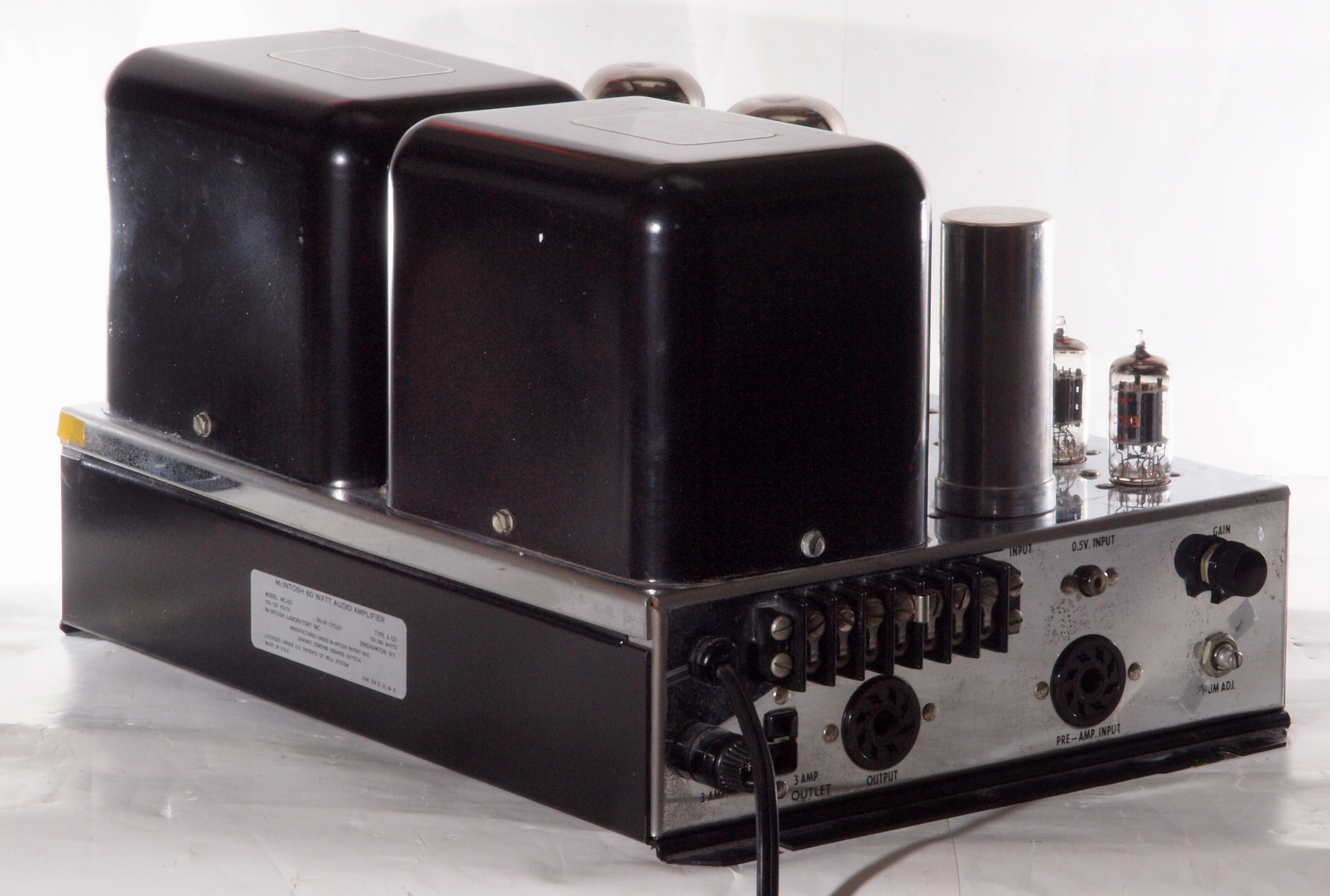

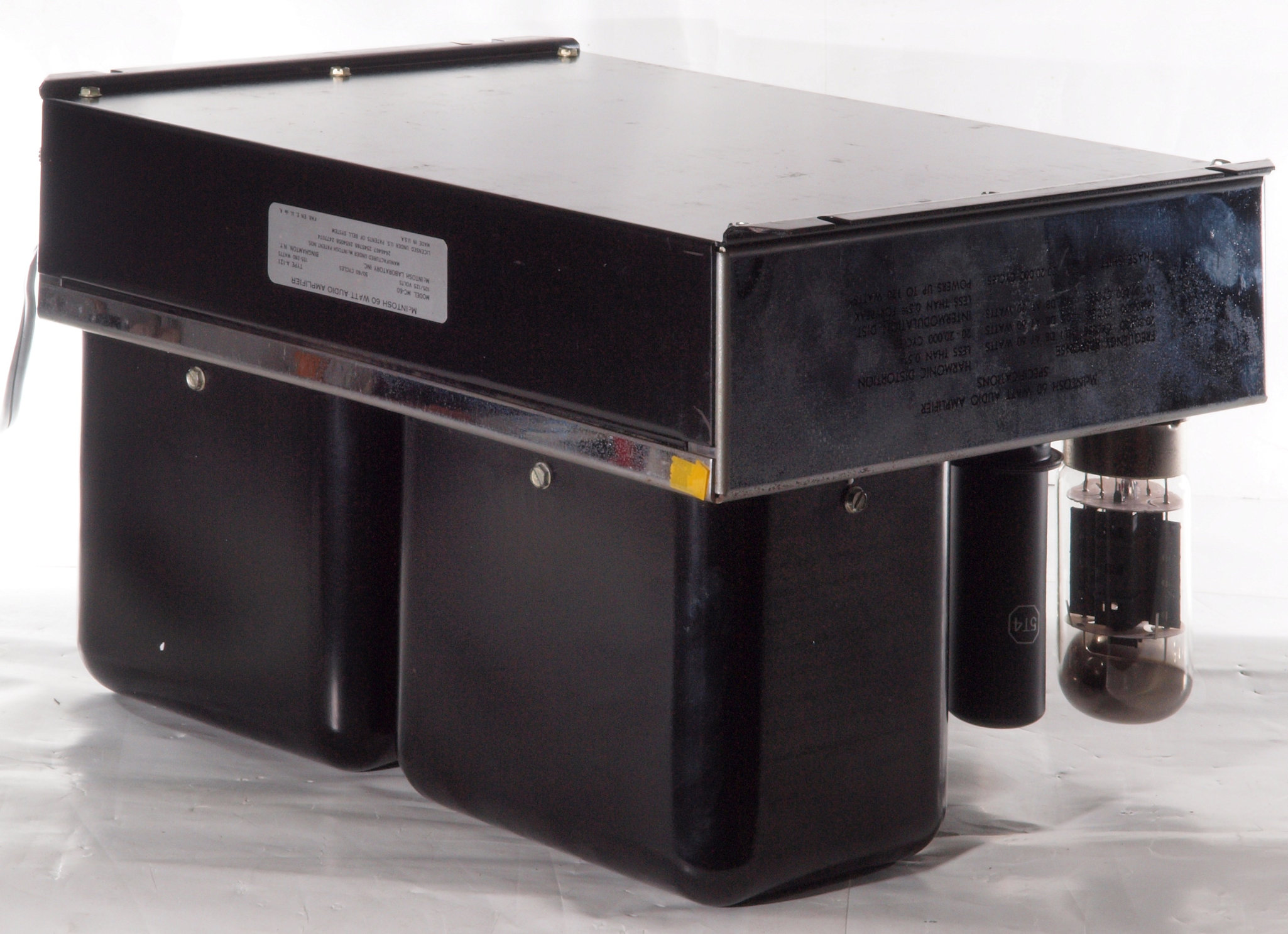

Ａ３２．　点検中　下蓋を取り、下から見る。　後期型です。

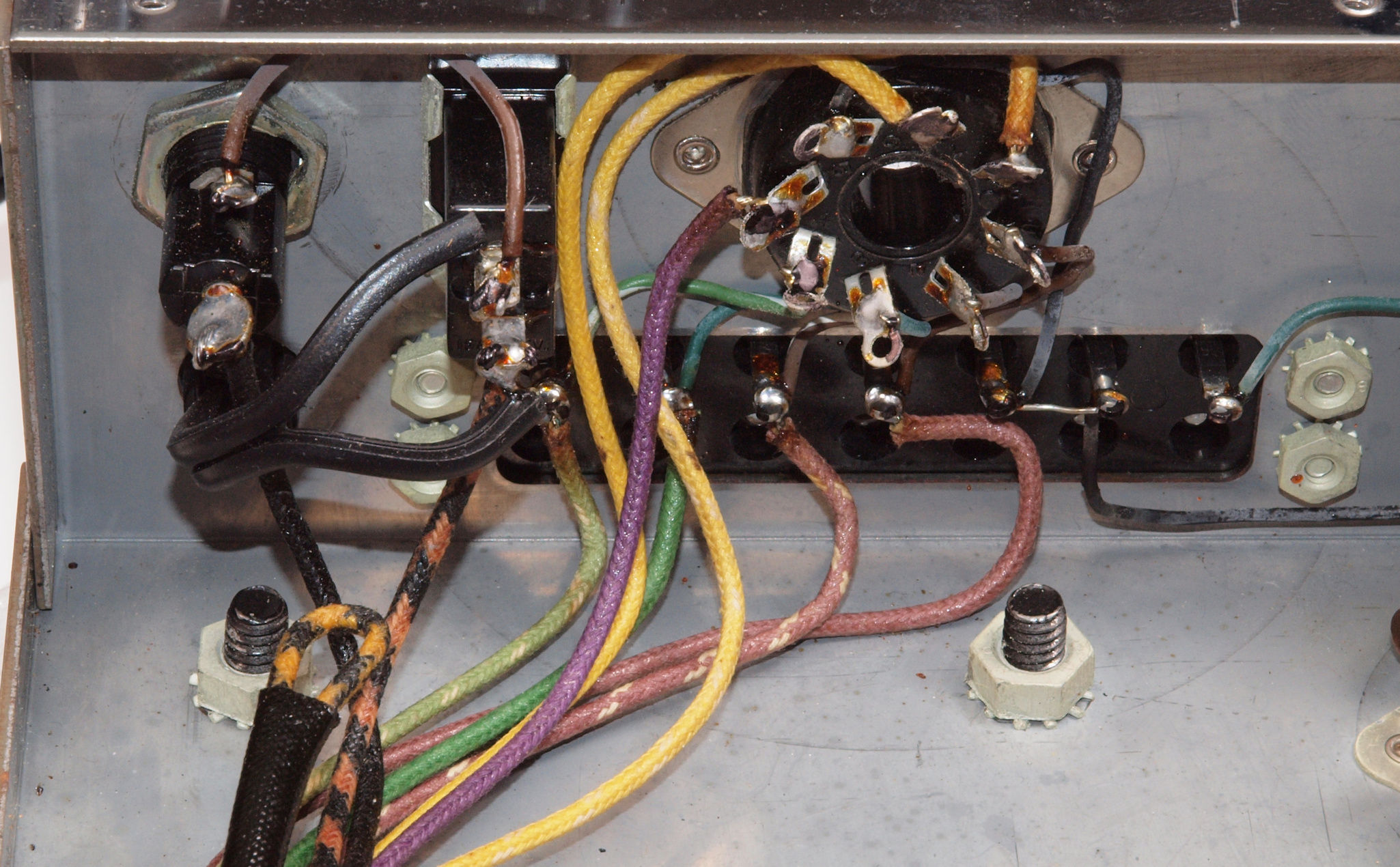

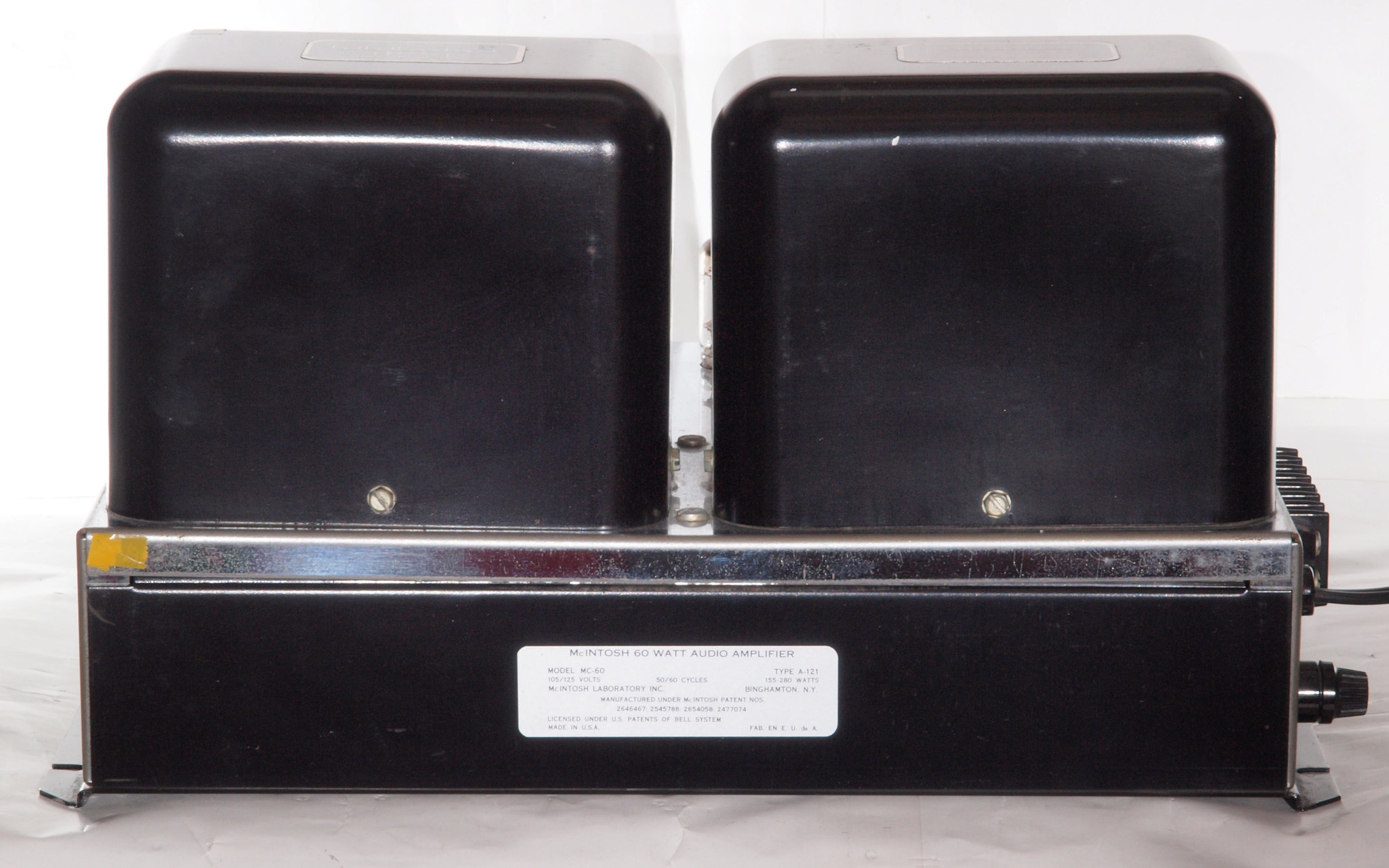

Ａ４１．　点検中　電源コード

Ａ４２．　点検中　交換する電源コード、１．２５m�u２芯。

Ａ５１．　点検中　整流に使用する電解コンデンサー。　下記から選択可能で混在可能です。 上＝TMC製 100uF+100uF/500V AUDIO電解コンデンサー。 中＝ELNA製 100uF+100uF/ 500V AUDIO電解コンデンサー、製造中止品で委託品＝高値。 下＝UNICON製 100uF+100uF/500V AUDIO電解コンデンサー。

Ｔ．　修理前の測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定・調整、　電源電圧＝１１５V。 　　　　「見方」。 　　　中＝ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　右端＝ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　左端＝オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

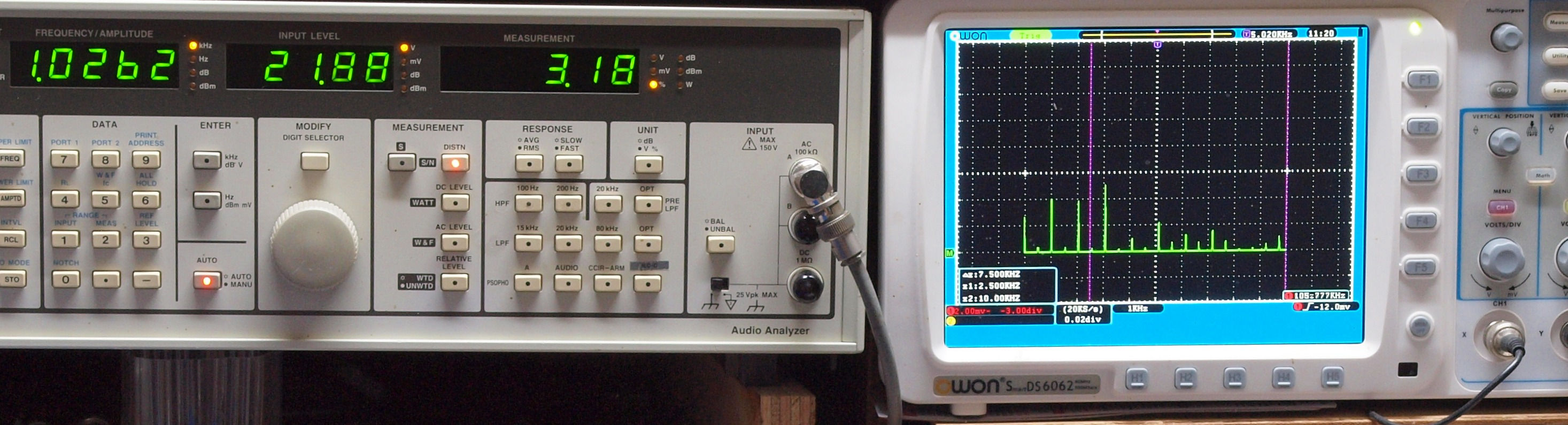

Ｔ２．　１ｋＨｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力　３．１８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

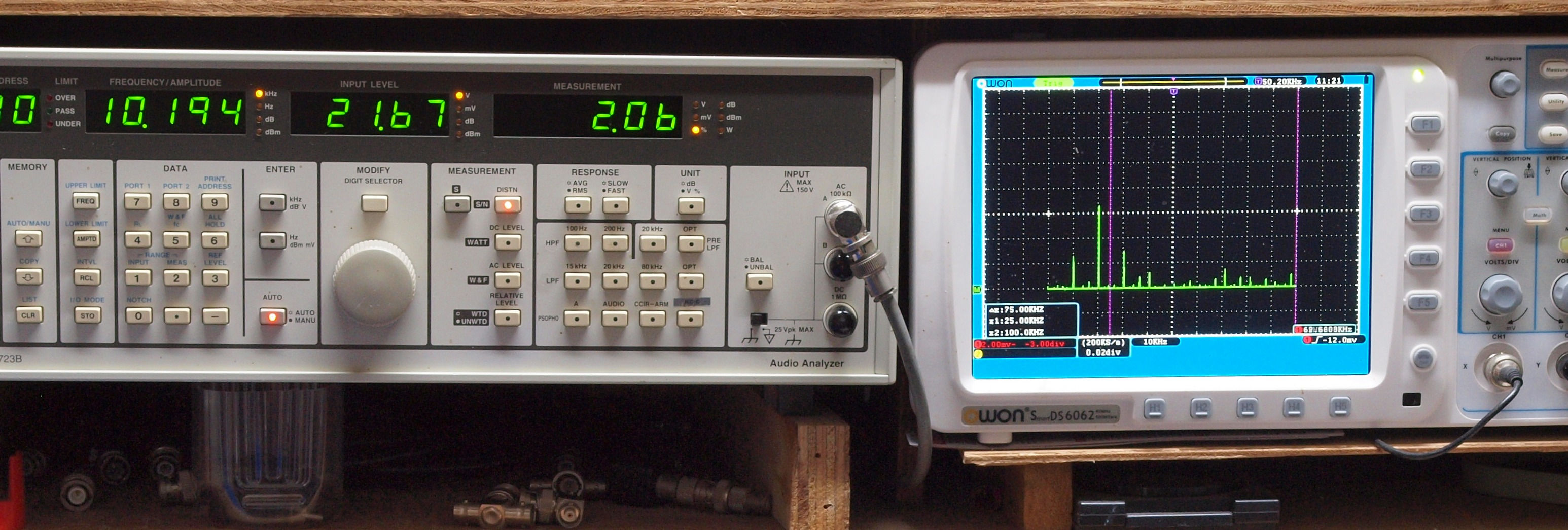

Ｔ３．　１０ｋＨｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力　２．０６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

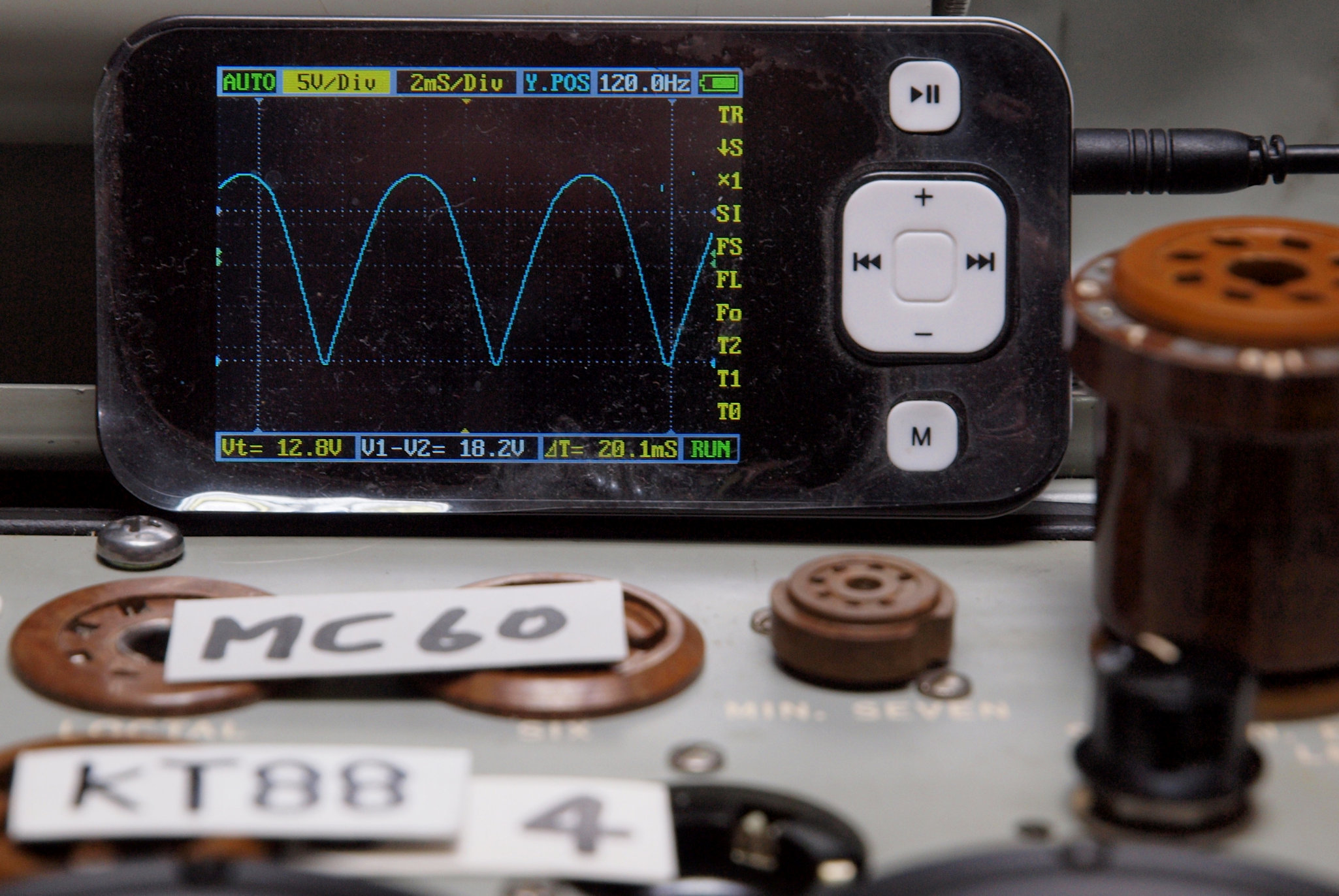

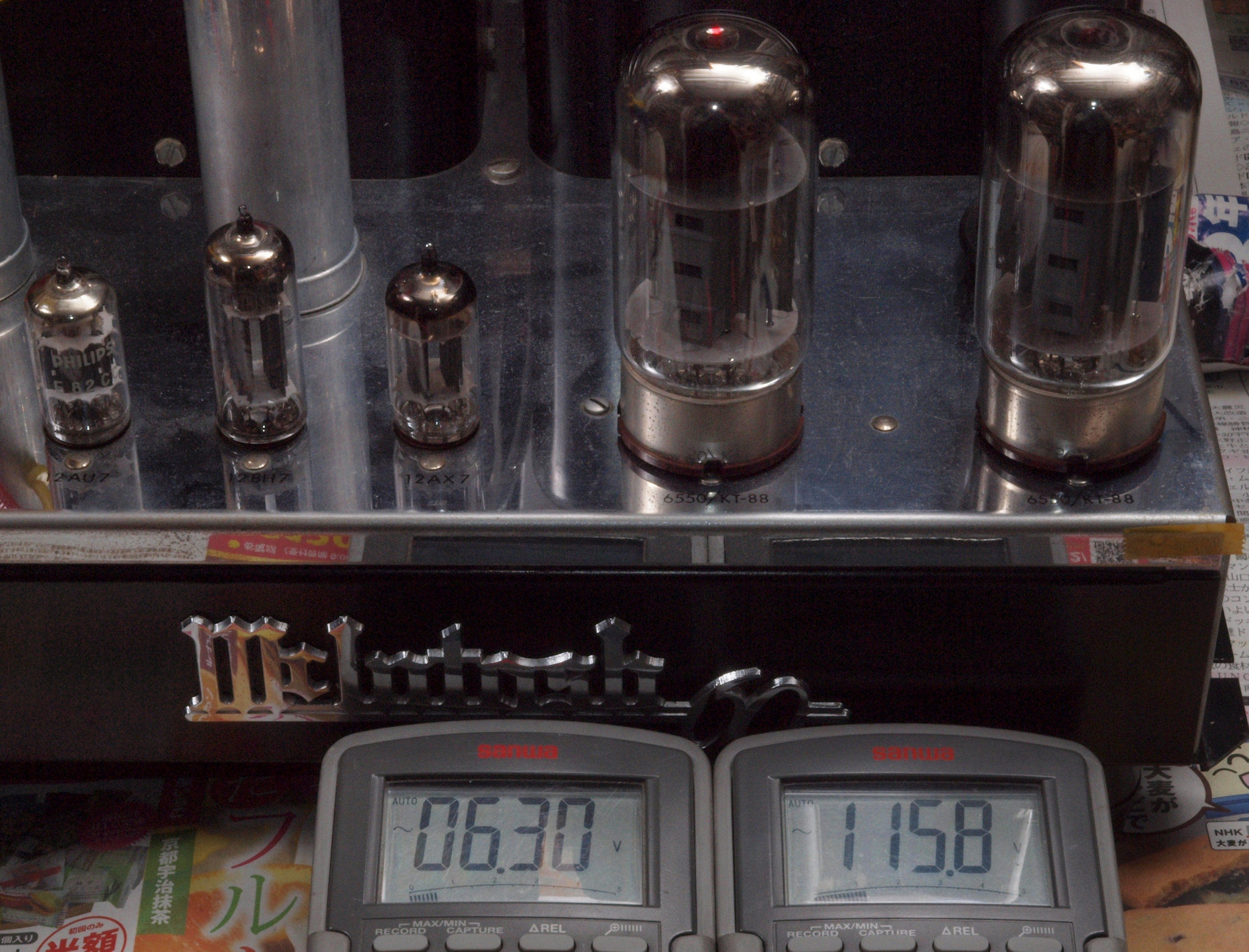

Ｔ４．　平行輸入品なので、電源電圧＝１１５Ｖで使用。　右＝電源電圧、左＝ヒータ電圧

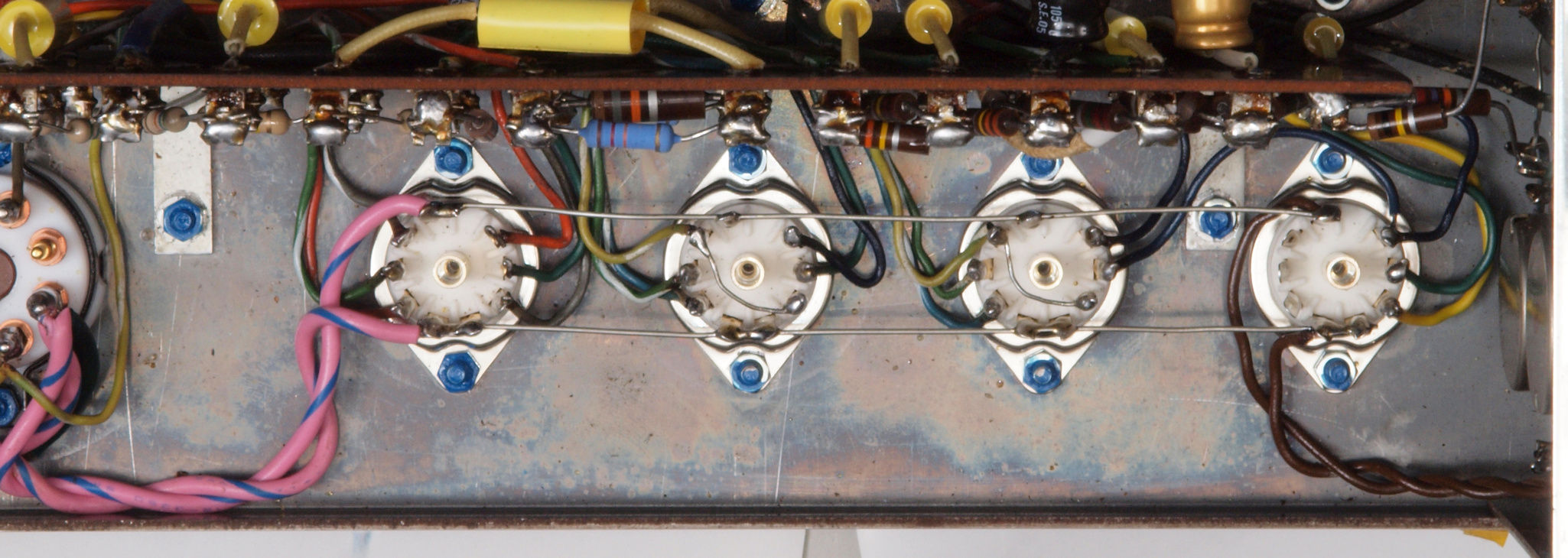

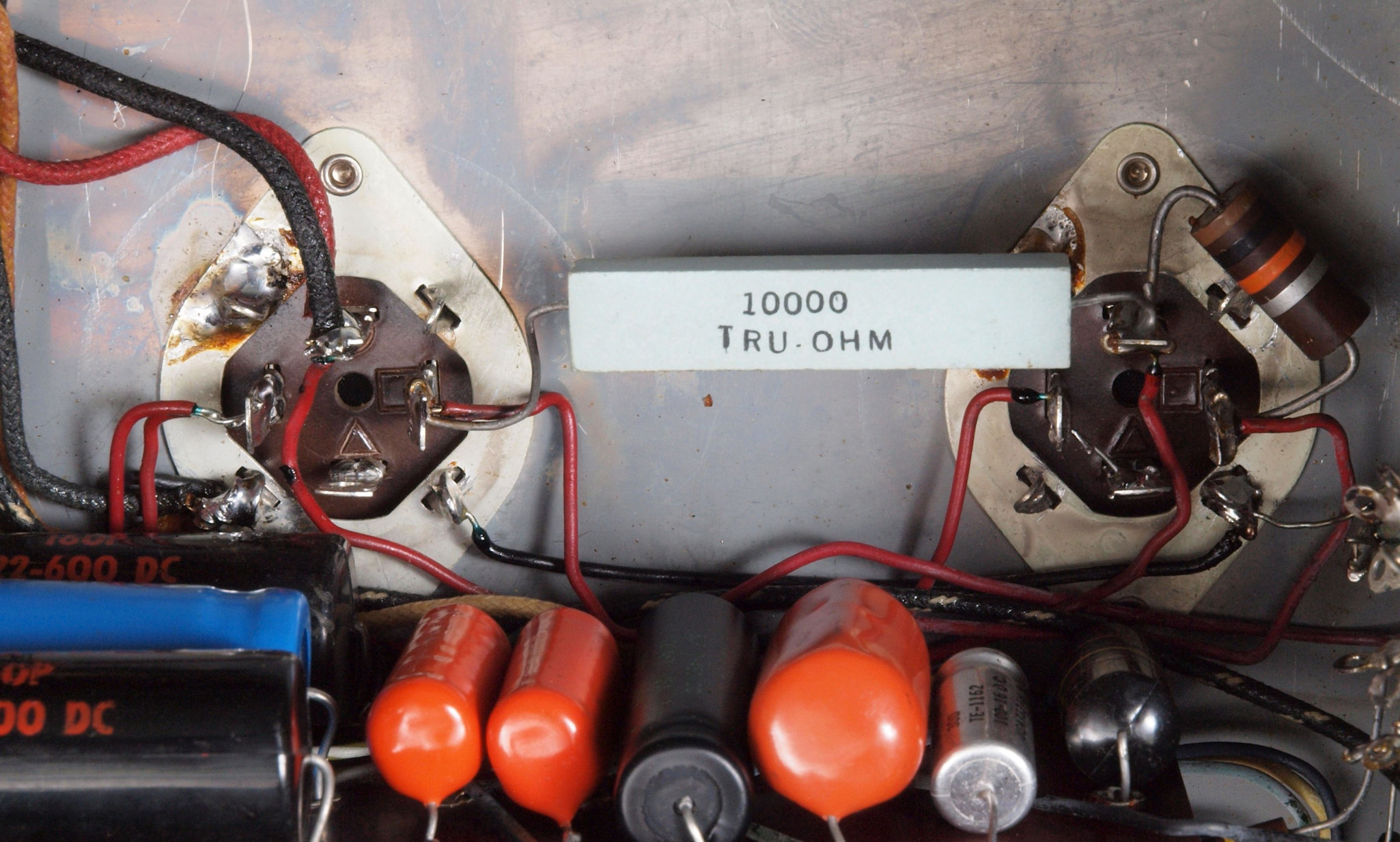

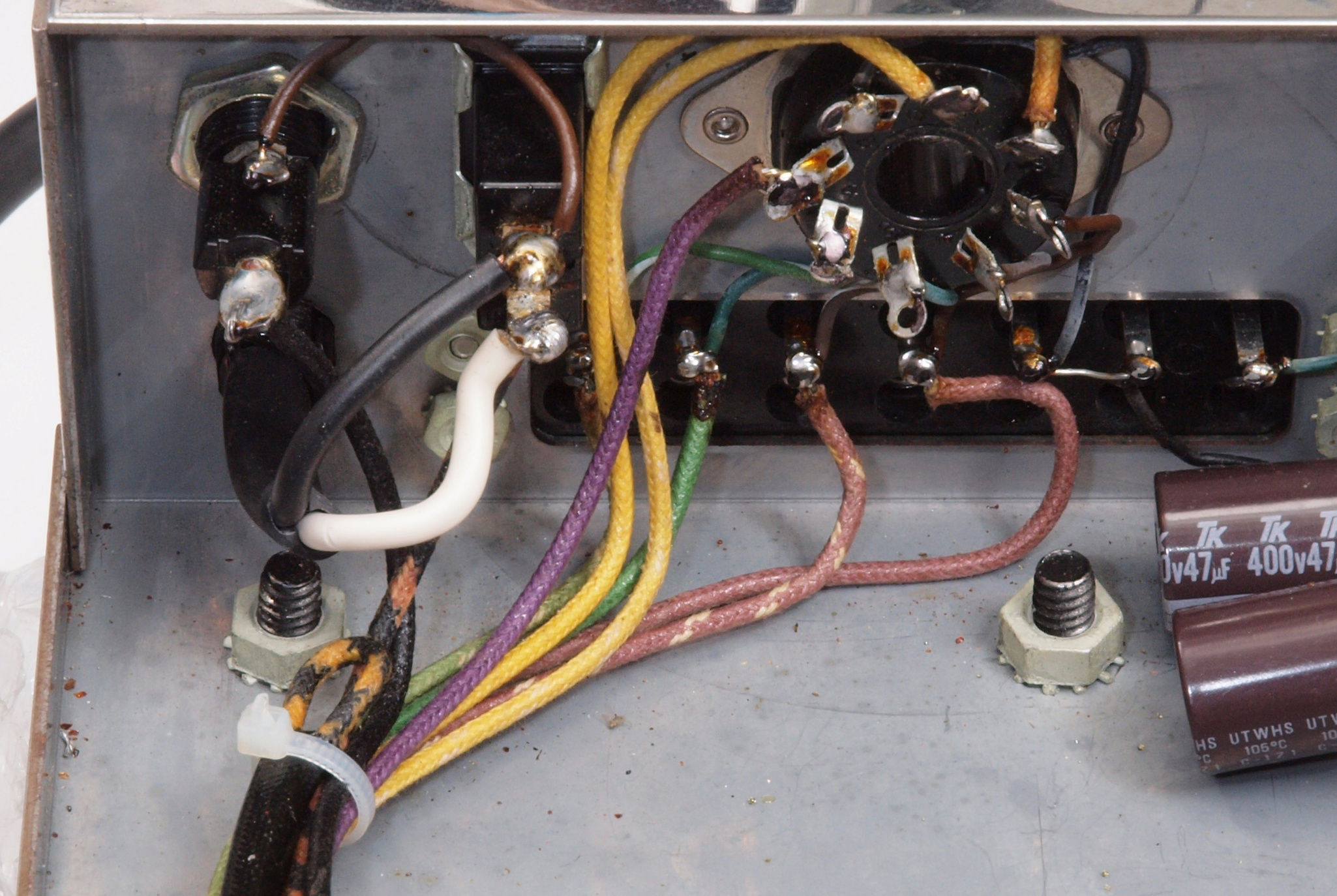

Ｃ．　 修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　５U4、KT-88ソケット回り配線

Ｃ１２．　修理後　５U4、KT-88ソケット回り配線

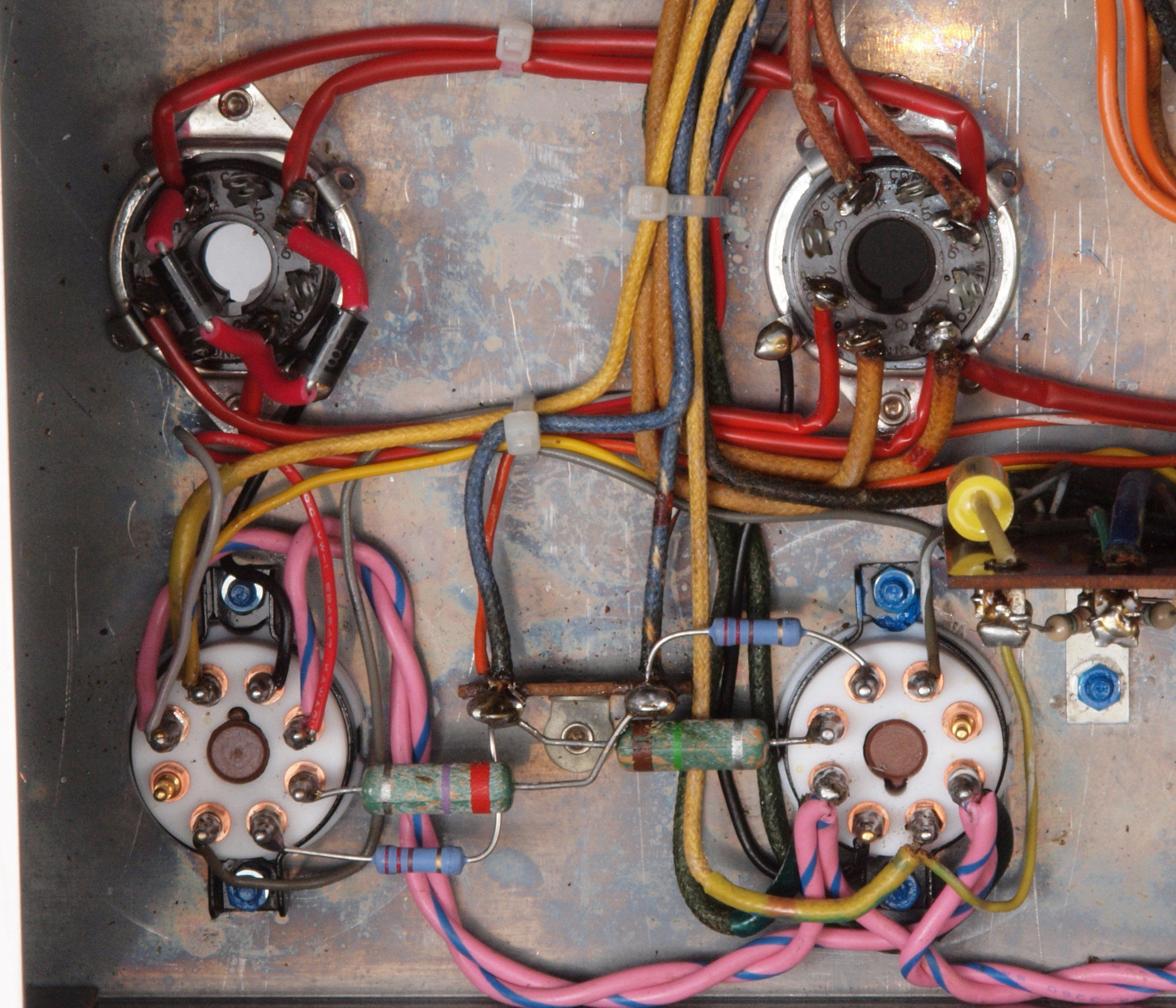

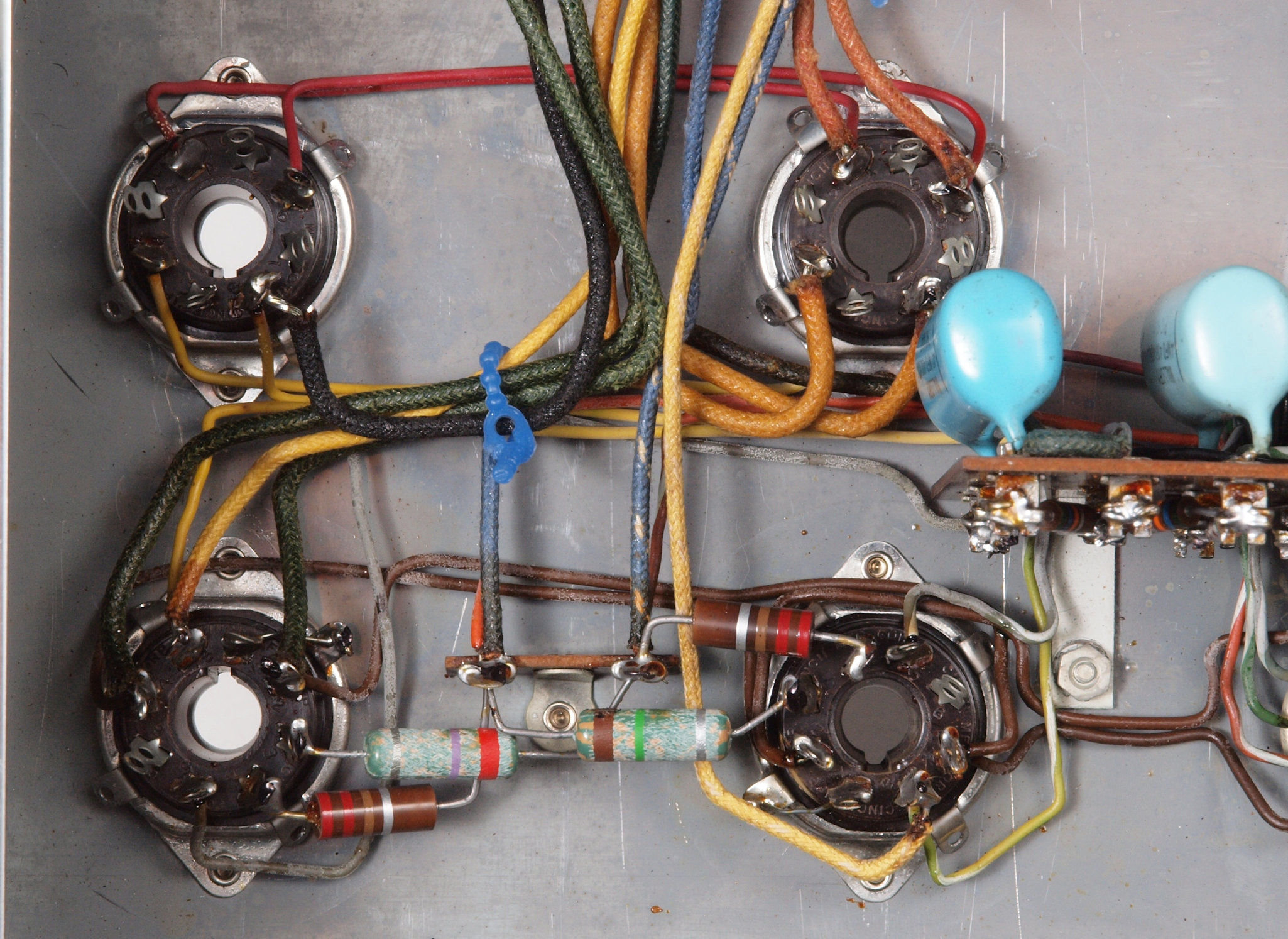

Ｃ２１．　修理前　前段９ピンMTソケット回り配線

Ｃ２２．　修理後　前段９ピンMTソケット回り配線

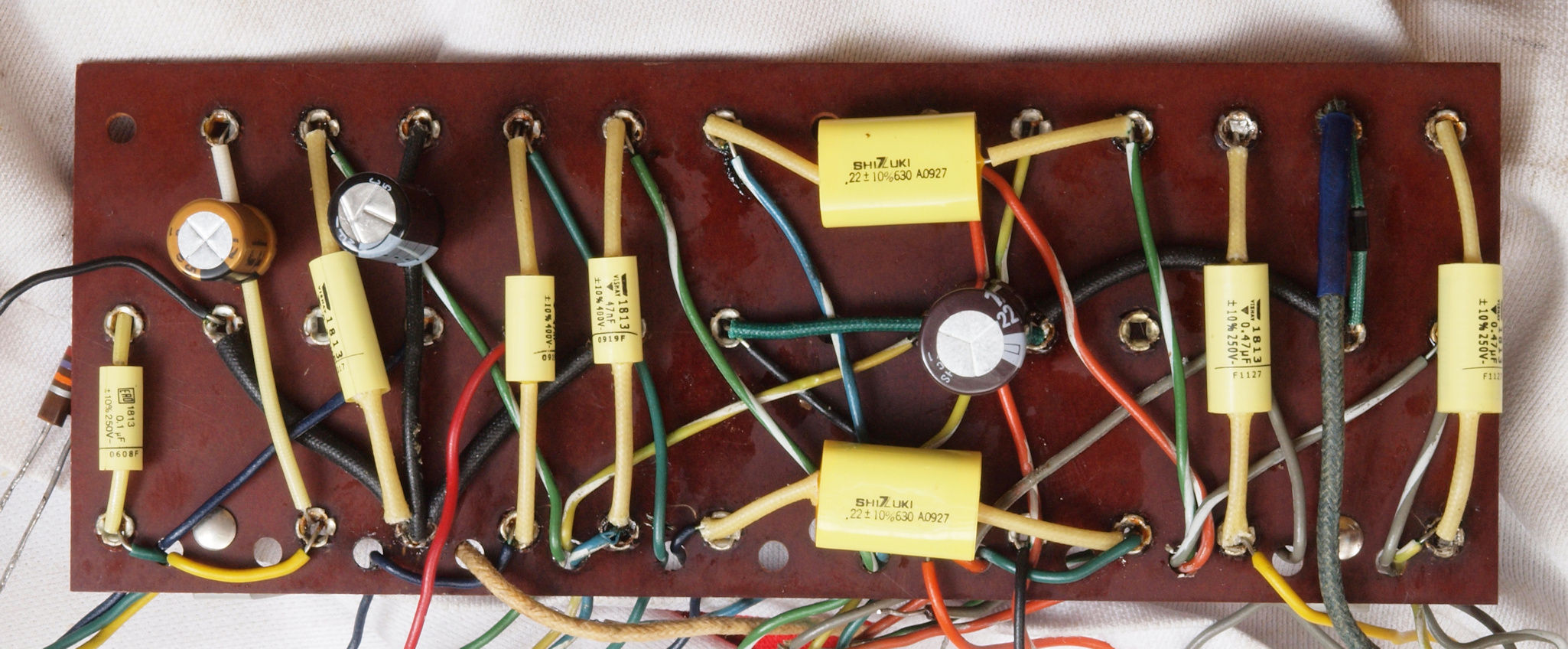

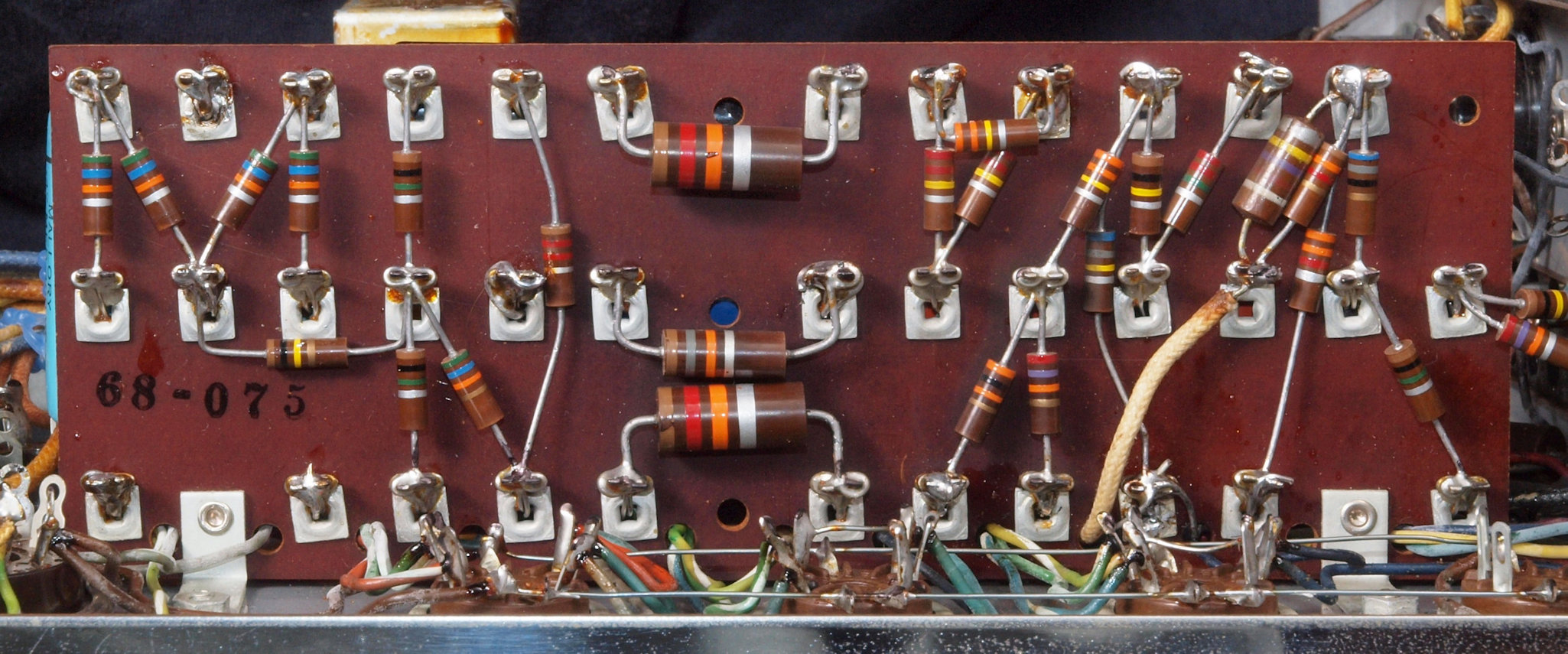

Ｃ３１．　修理前　基板

Ｃ３１２．　修理中　基板。　電解コンデンサー３個、フイルムコンデンサー８個、整流ダイオード交換。

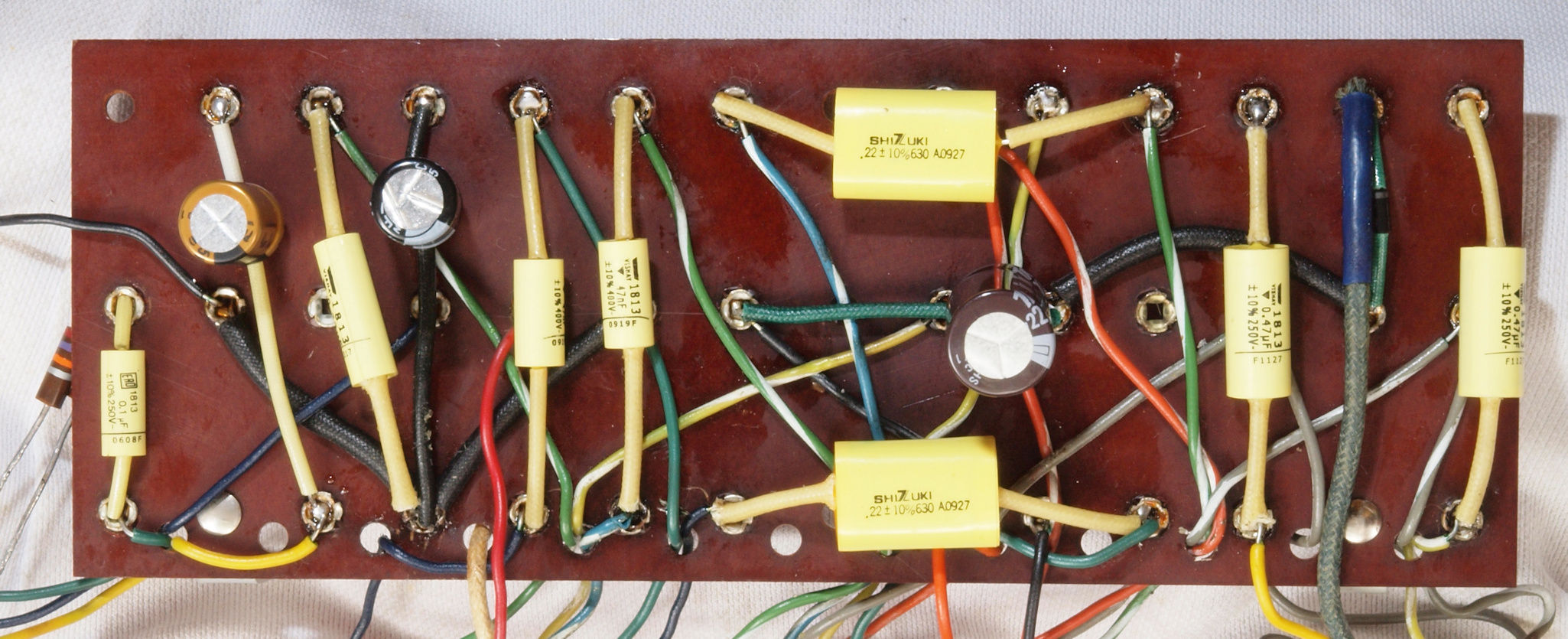

Ｃ３２．　修理後　基板。　半田付け後。

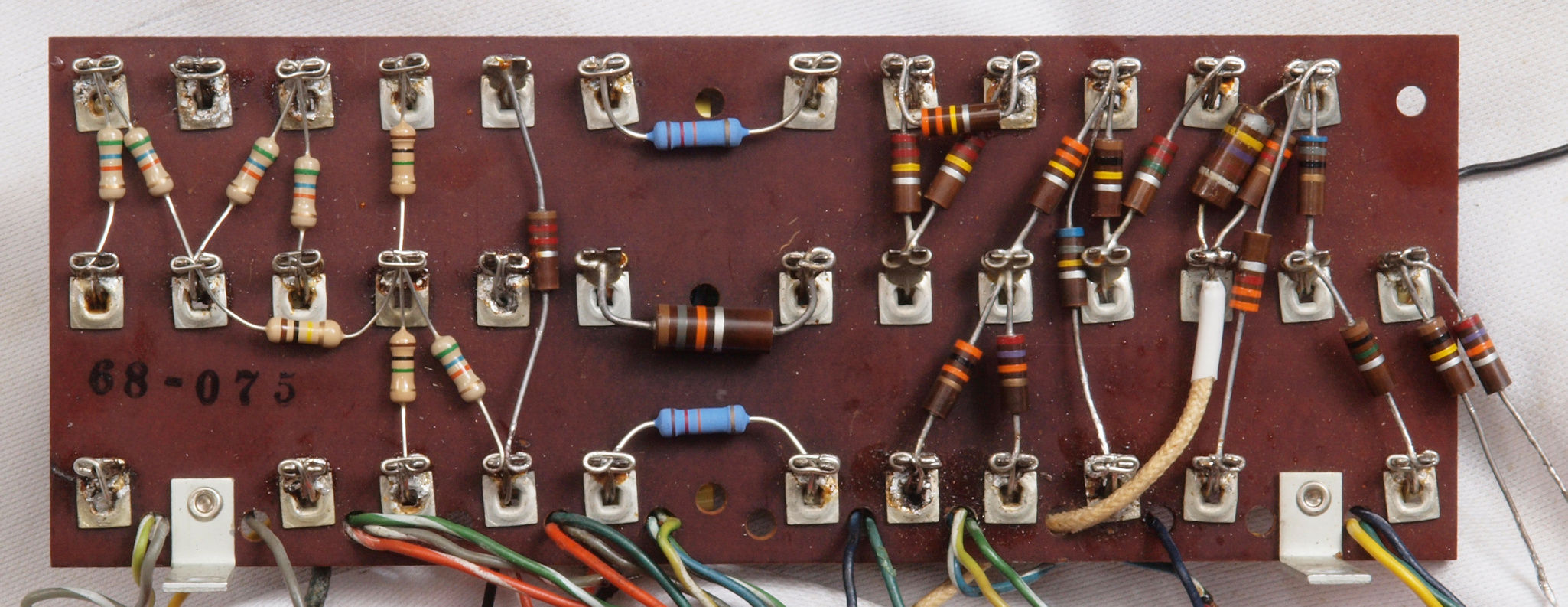

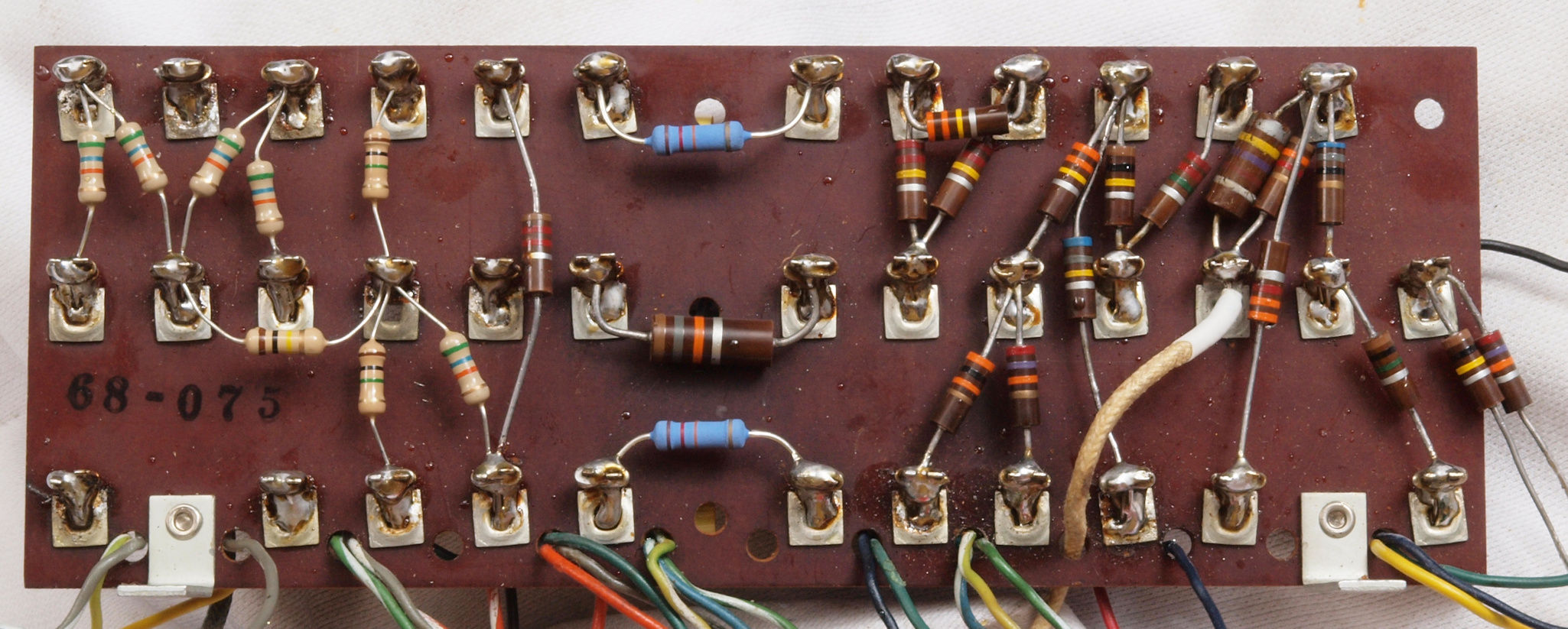

Ｃ３３．　修理前　基板裏

Ｃ３３２．　修理中　基板裏、　整流ダイオード個、抵抗１０個交換。

Ｃ３４．　修理後　基板裏、半田付け後。

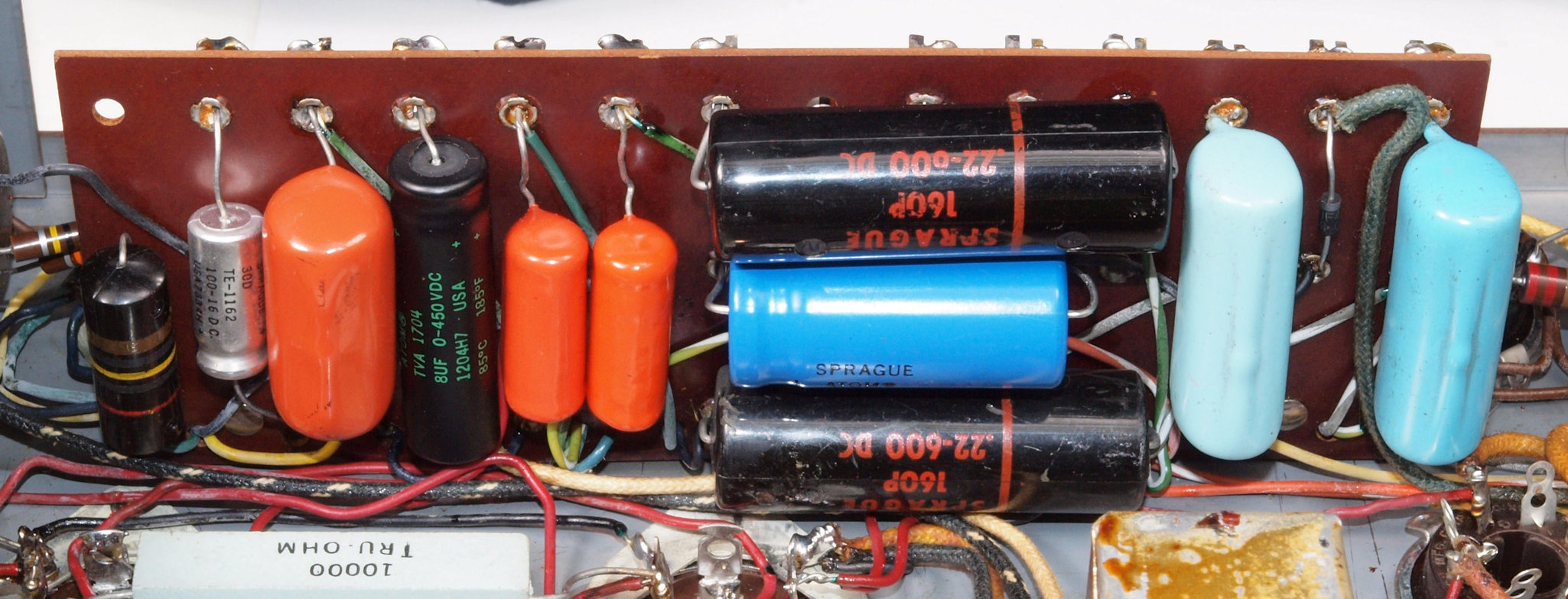

Ｃ４１．　修理前　電解コンデンサー付近

Ｃ４１２．　修理中　ブロック電解コンデンサー付近。 　　　　　　　　　　　前回の修理で配線を外すのが面倒なので、配線を付けた端子を切り取り、 　　　　　　　　　　　端子を切り落とした新しいブロック電解コンデンサーに半田付け！

Ｃ４１２．　修理中　ブロック電解コンデンサー付近。 　　　　　　　　　　　前回の修理で配線を外すのが面倒なので、配線を付けた端子を切り取り、 　　　　　　　　　　　端子を切り落とした新しいブロック電解コンデンサーに半田付け！

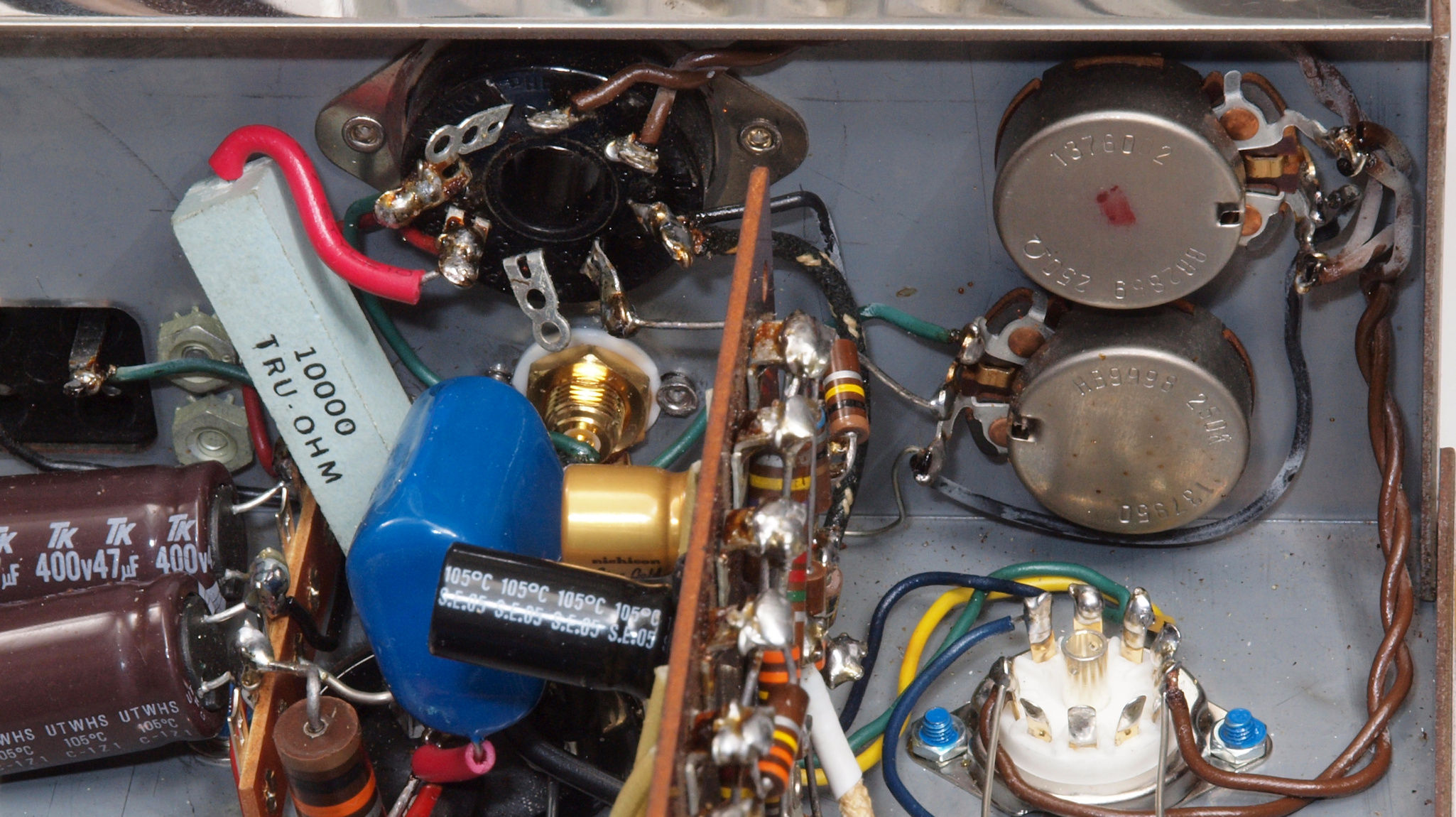

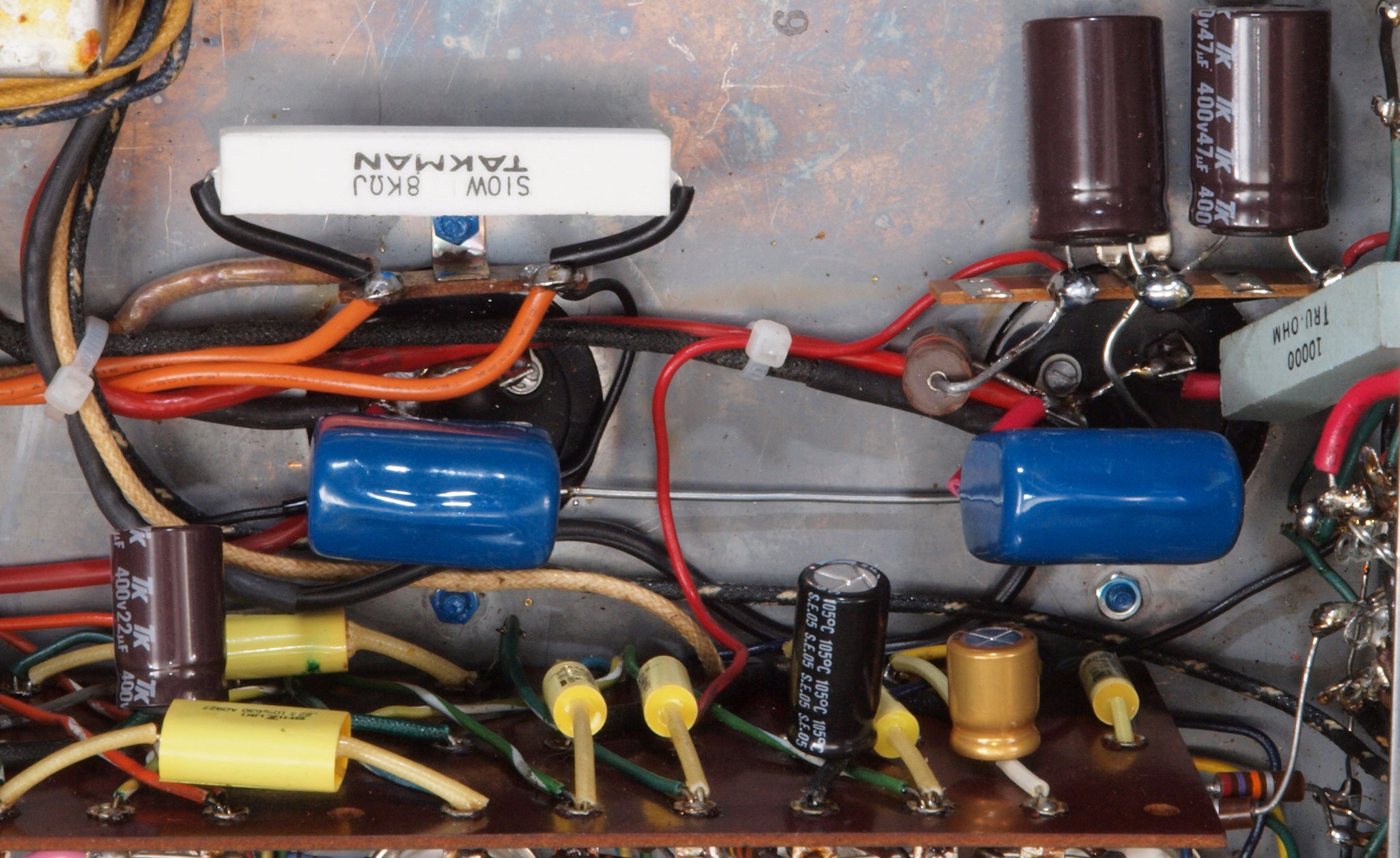

Ｃ４２．　修理（交換）後　電解コンデンサー付近

Ｃ５１．　修理前　ＶＲ付近

Ｃ５２．　修理後　ＶＲ付近

Ｃ５３．　修理前　SP接続端子裏付近

Ｃ５４．　修理後　SP接続端子裏付近

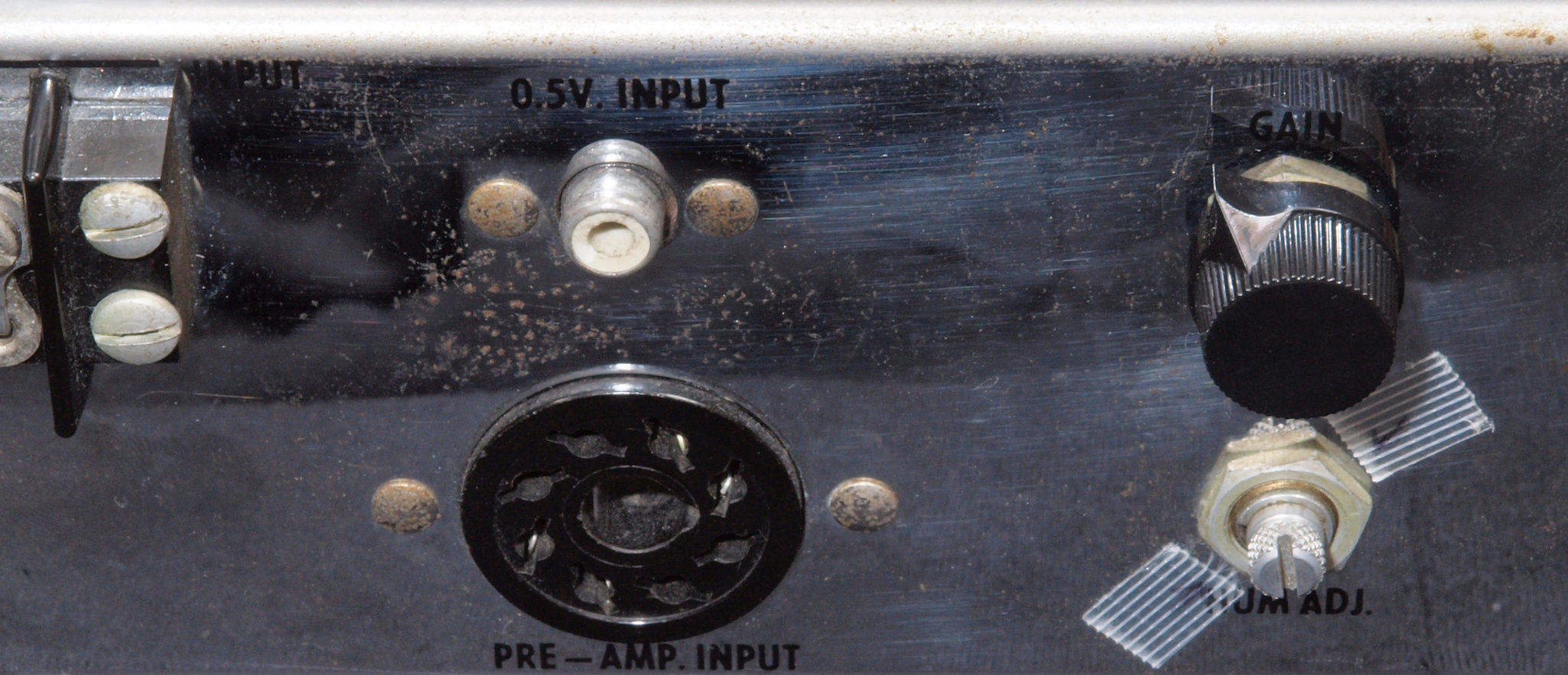

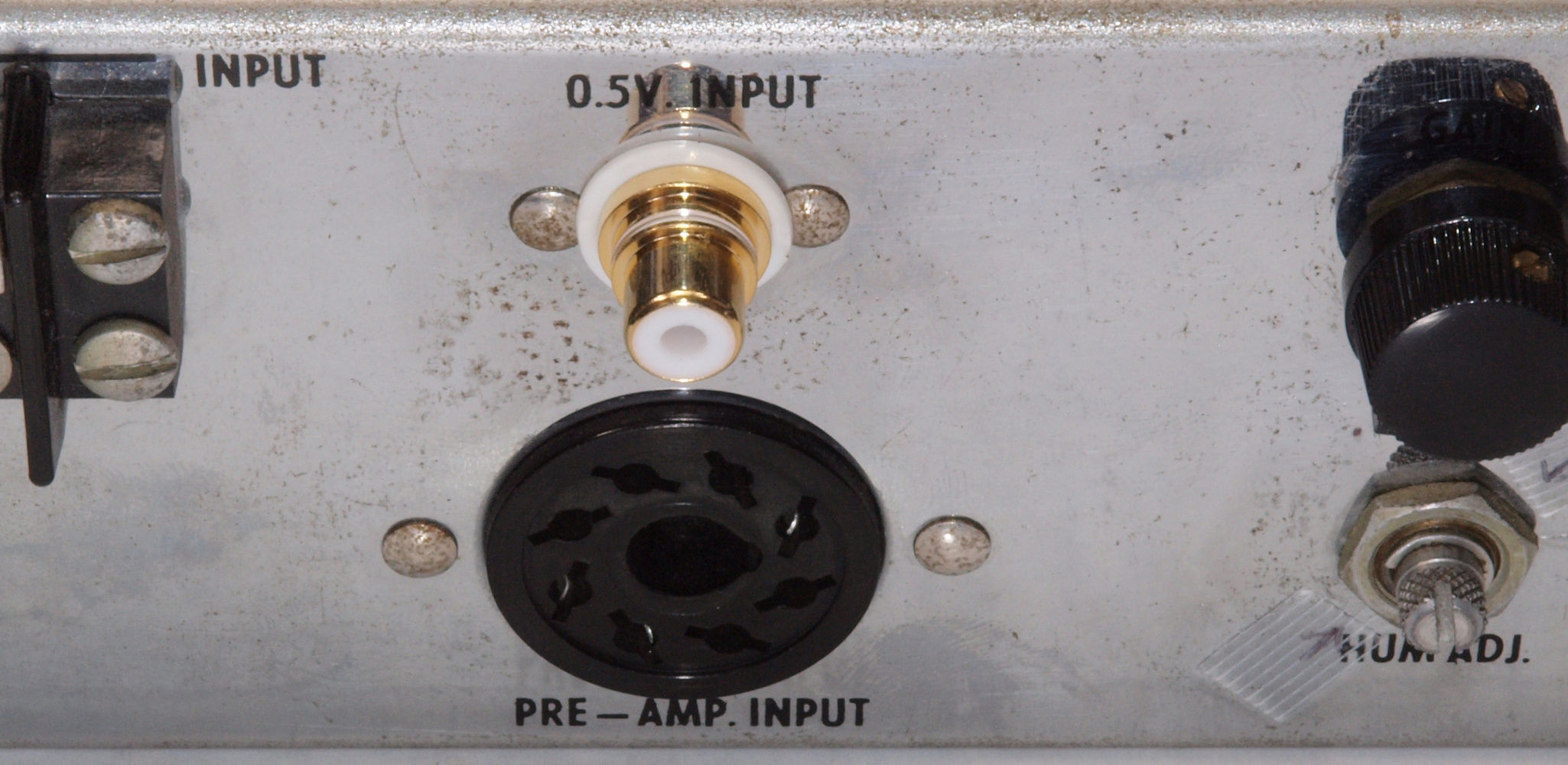

Ｃ６１．　修理前　RCA端子

Ｃ６２．　修理（交換）後　RCA端子

Ｃ７１．　修理前　電源ケーブル

Ｃ７２．　修理（交換）後　ACケーブル

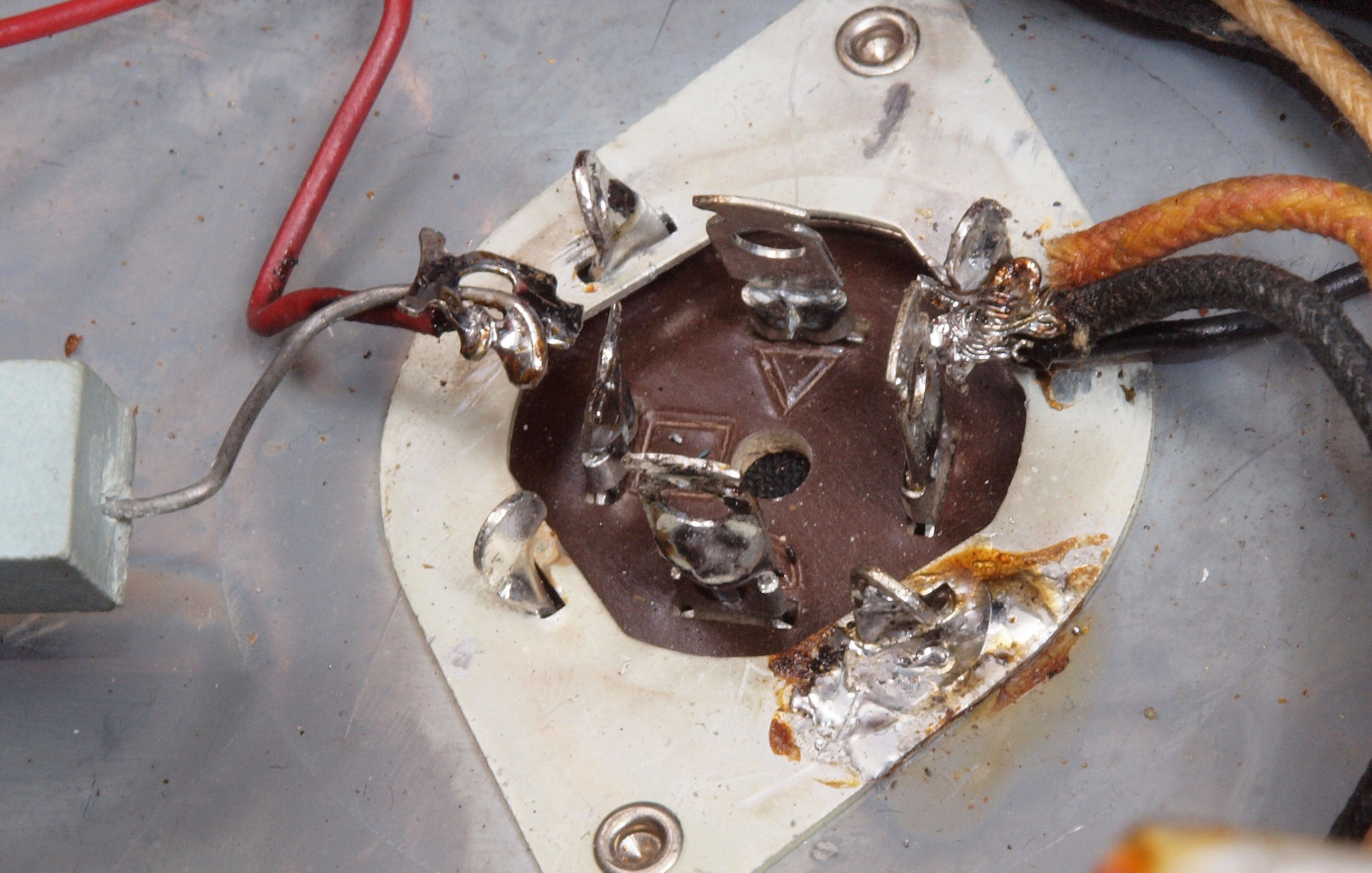

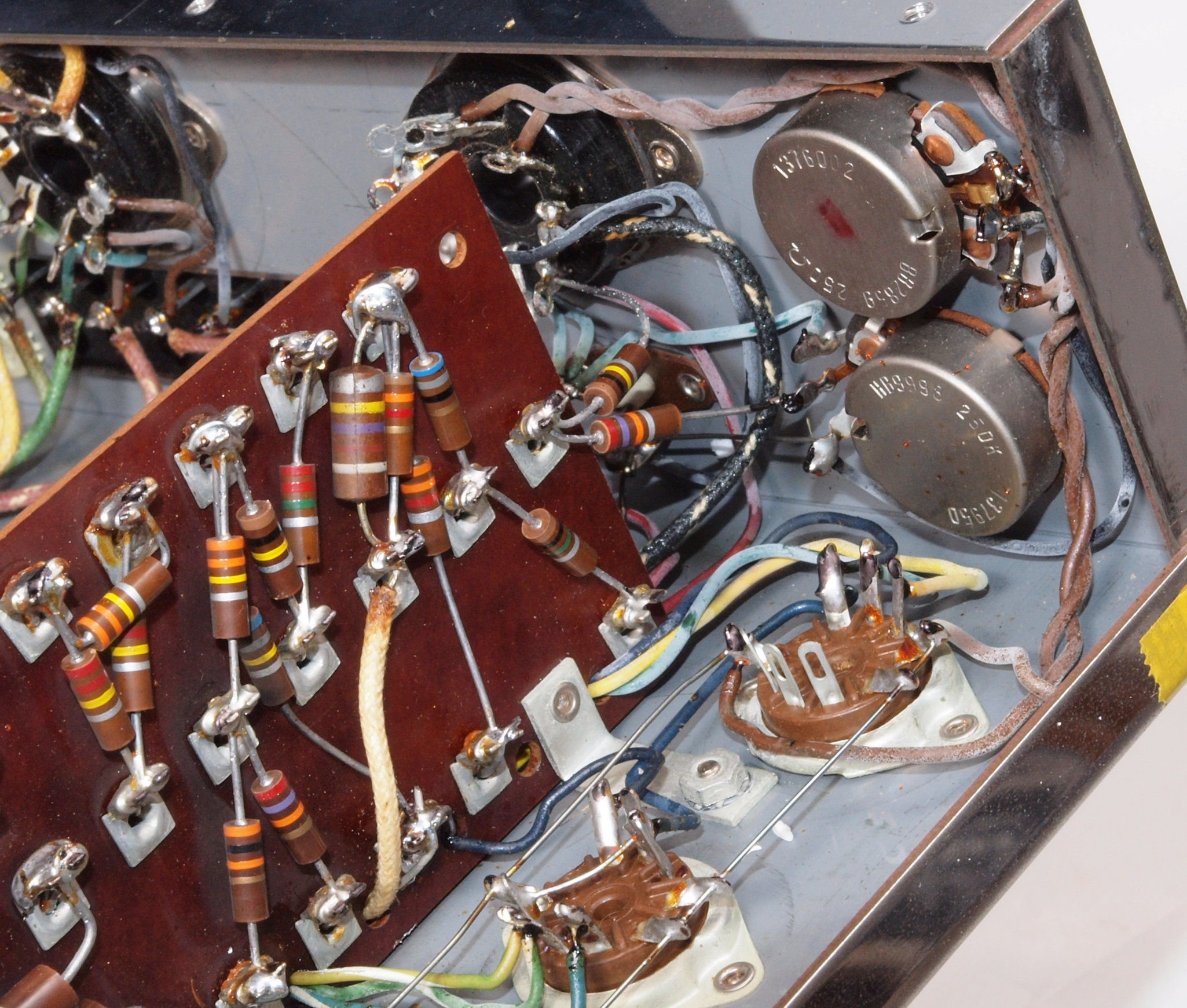

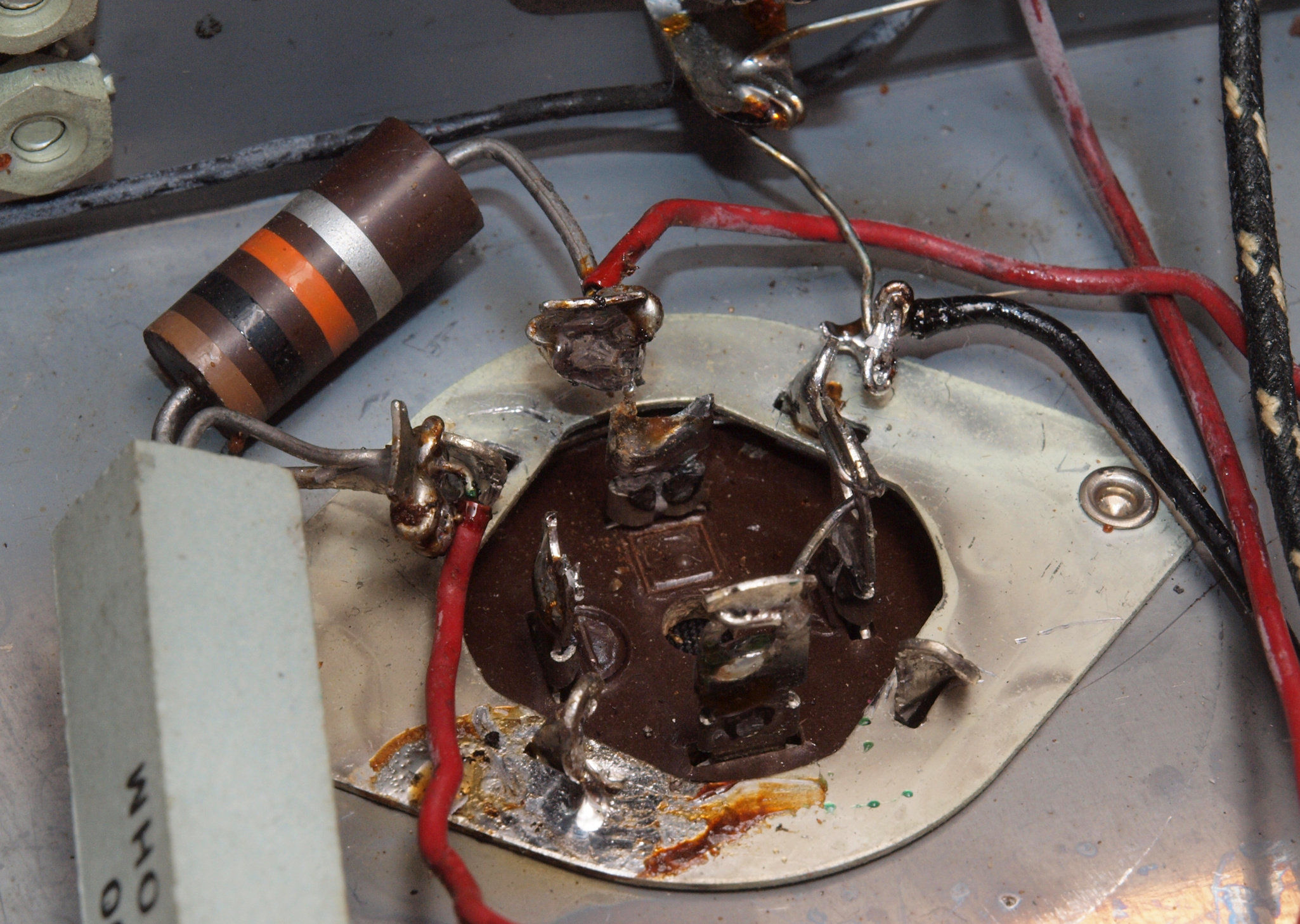

Ｃ８１．　修理前　真空管ソケット

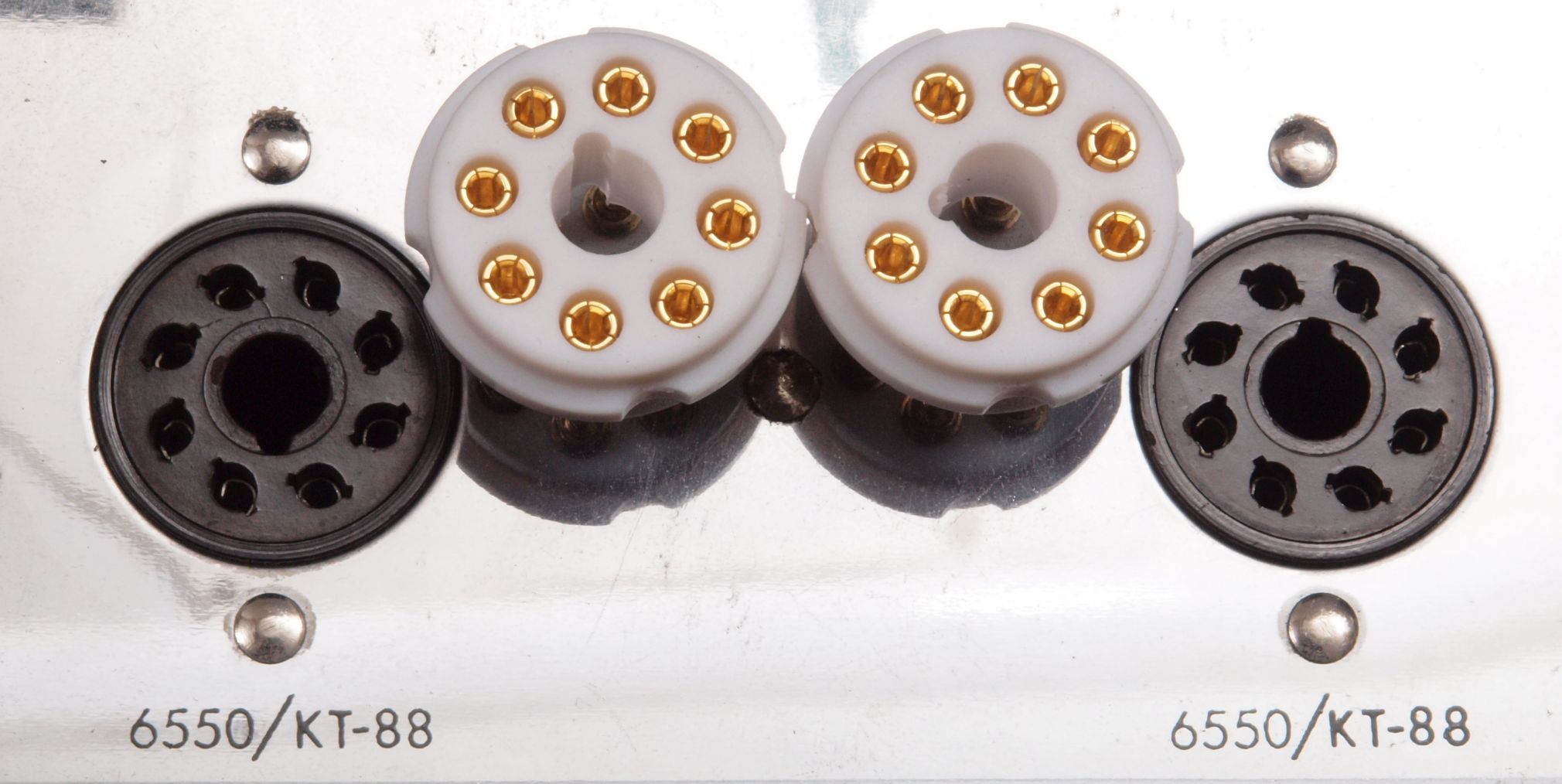

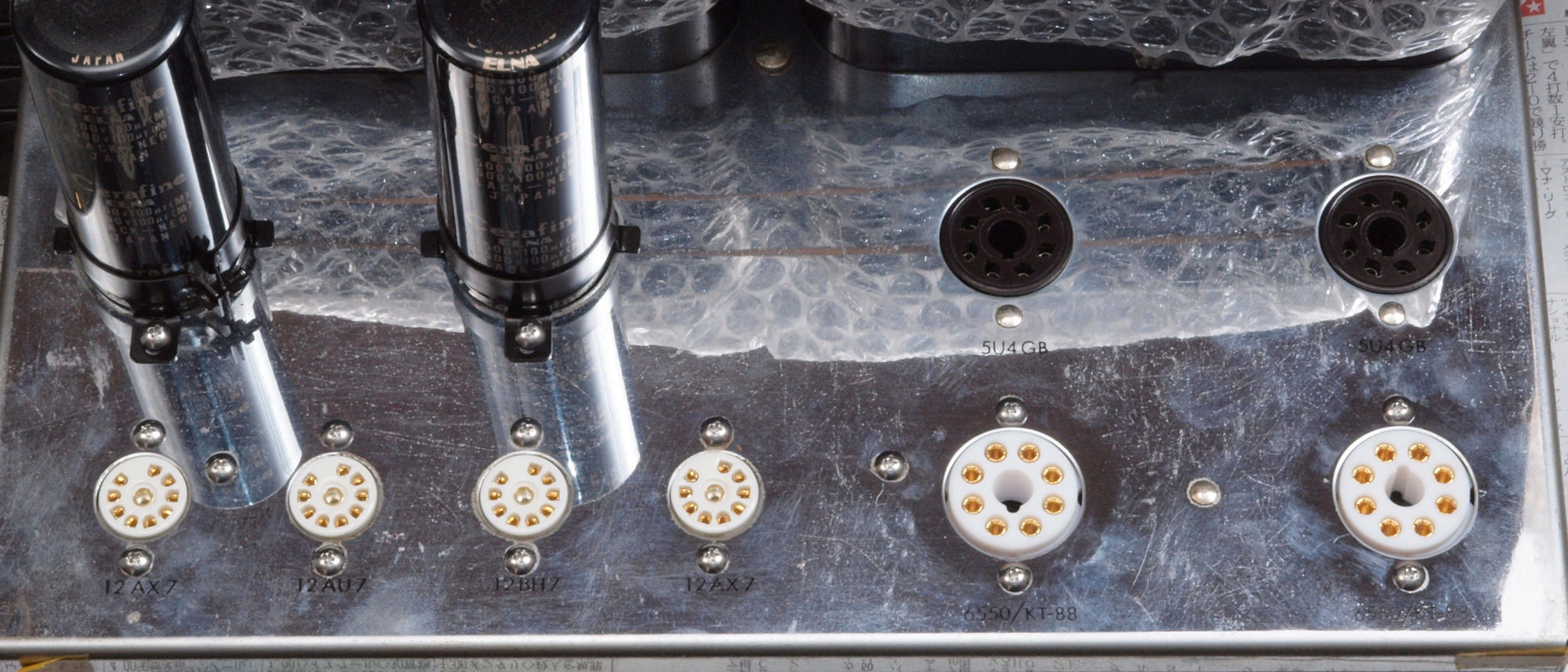

Ｃ８２．　修理（交換）後　真空管ソケット

Ｃ８３．　修理中。　ソケットのピン固定のため、「ジャンク真空管」を挿入して配線を行う。

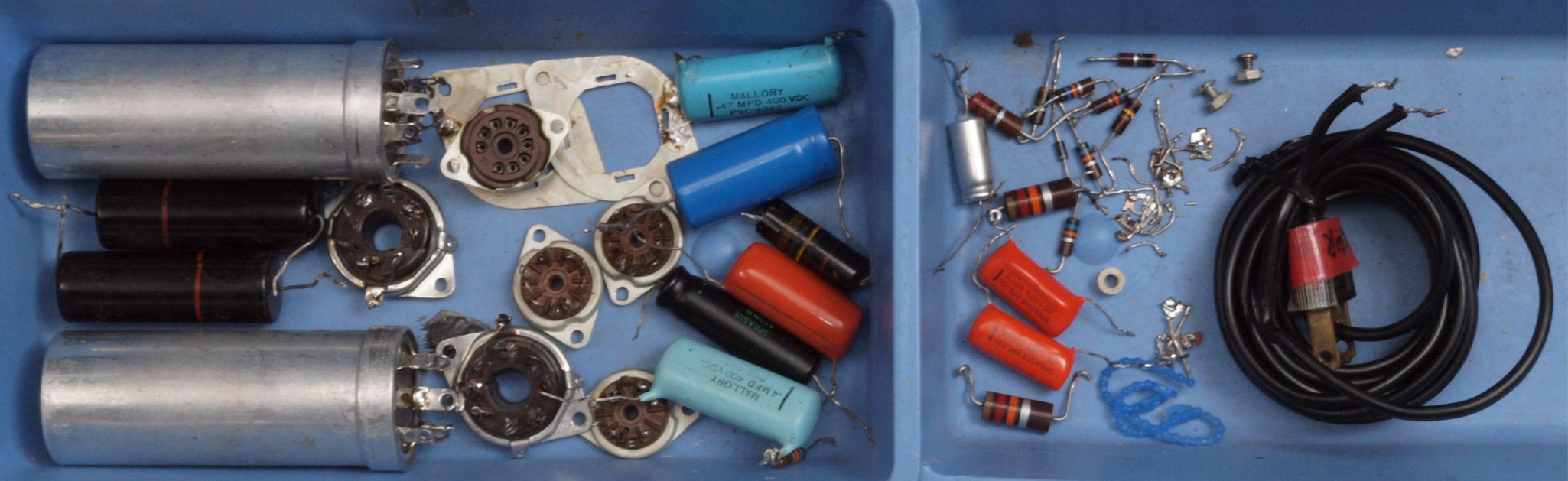

C９１．　交換部品

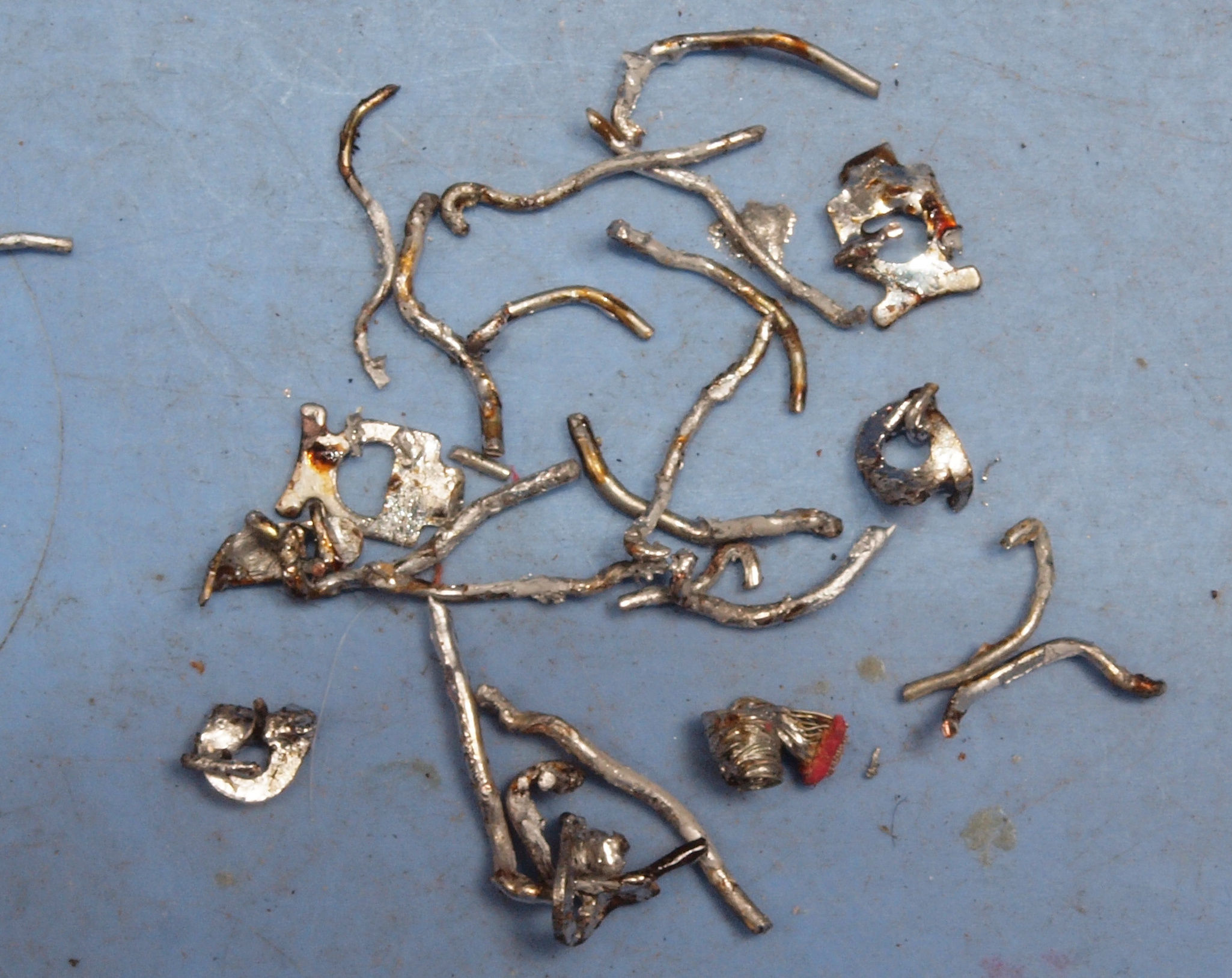

C９２．　交換部品、取り除いた、前の部品のリード線の１部。

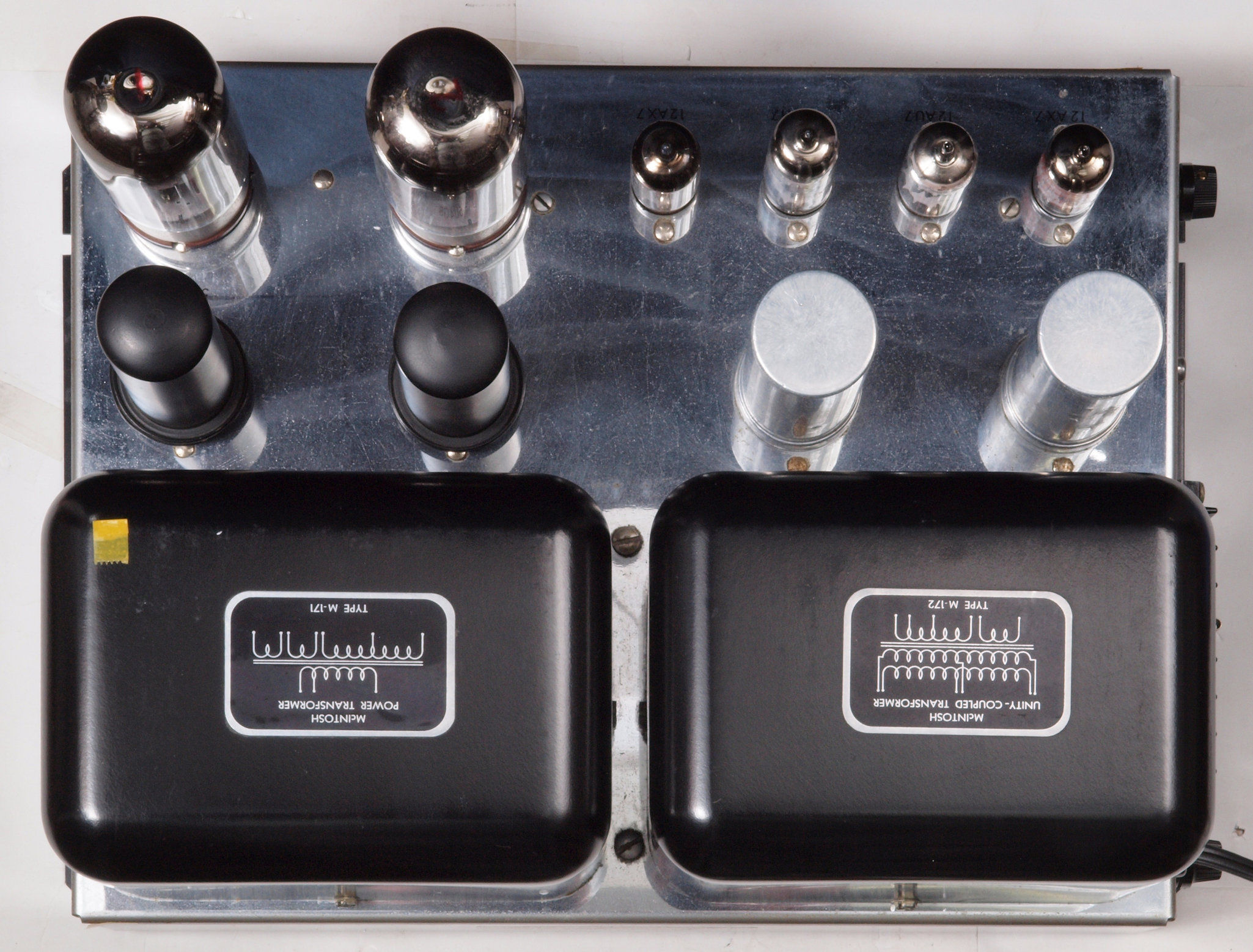

ＣＡ１．　修理前　上から

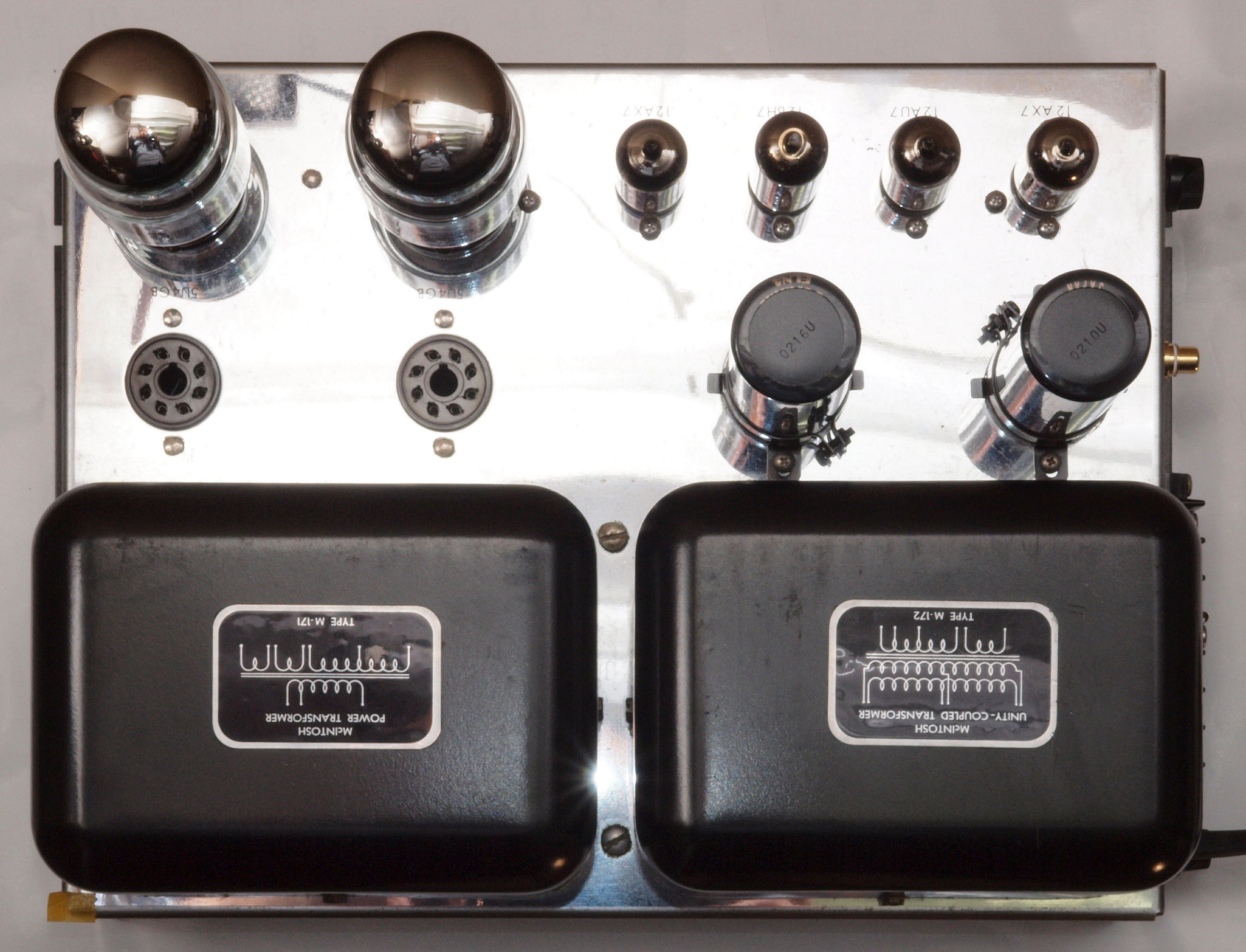

ＣＡ２．　修理後　上から

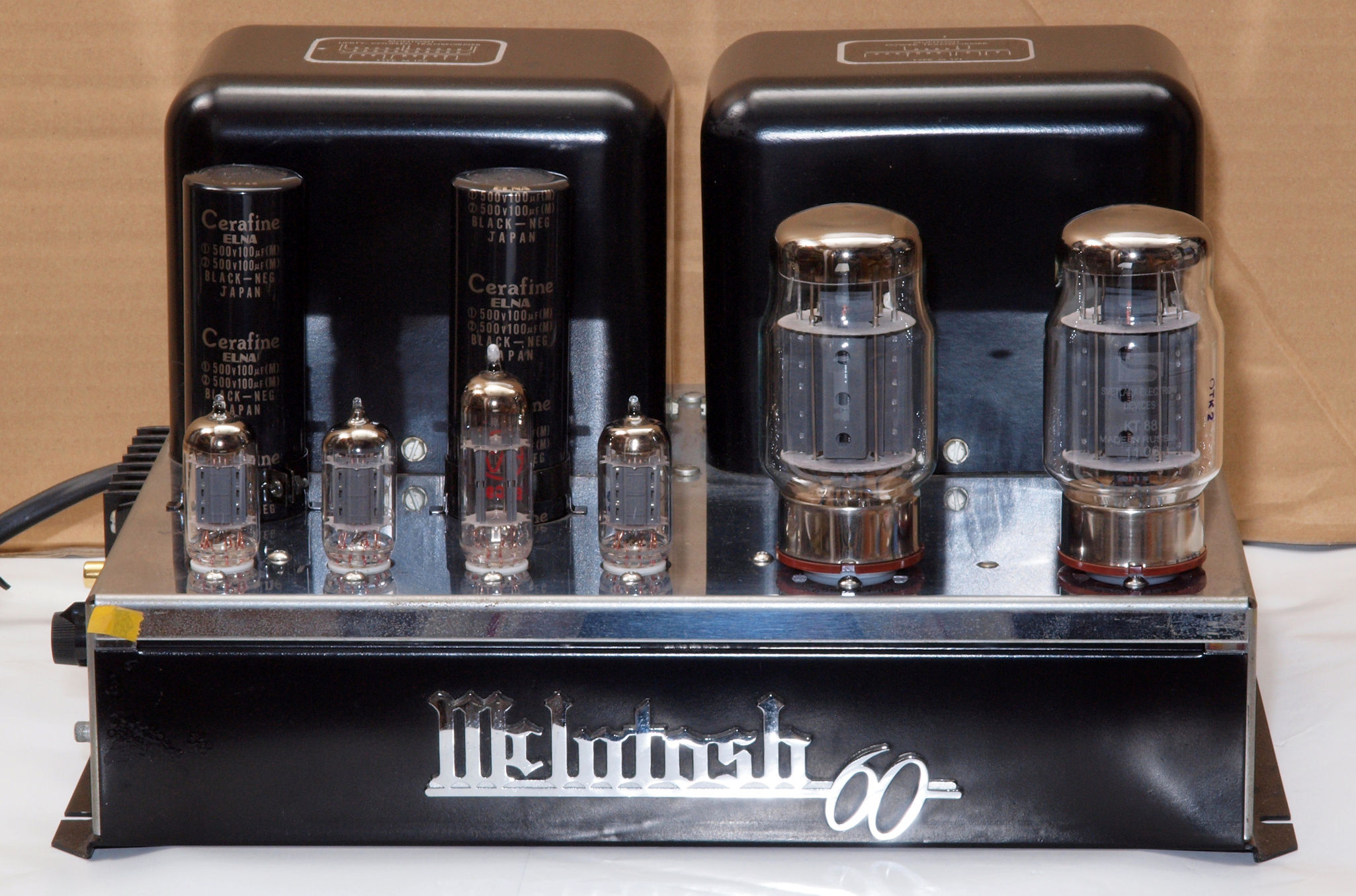

ＣＡ３．　修理後　真空管を付けて上から

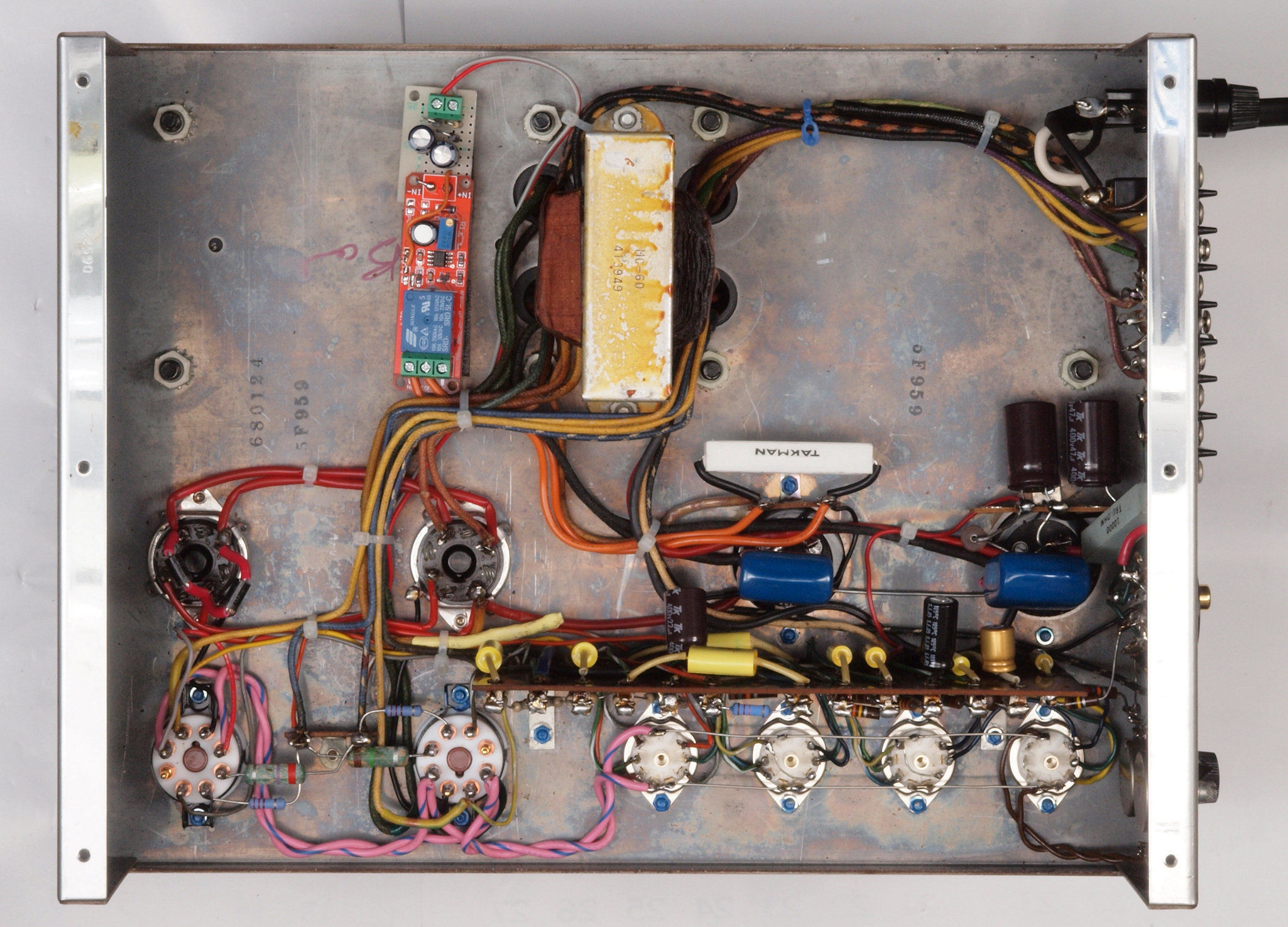

ＣＡ４．　修理前　下から

ＣＡ５．　修理後　下から

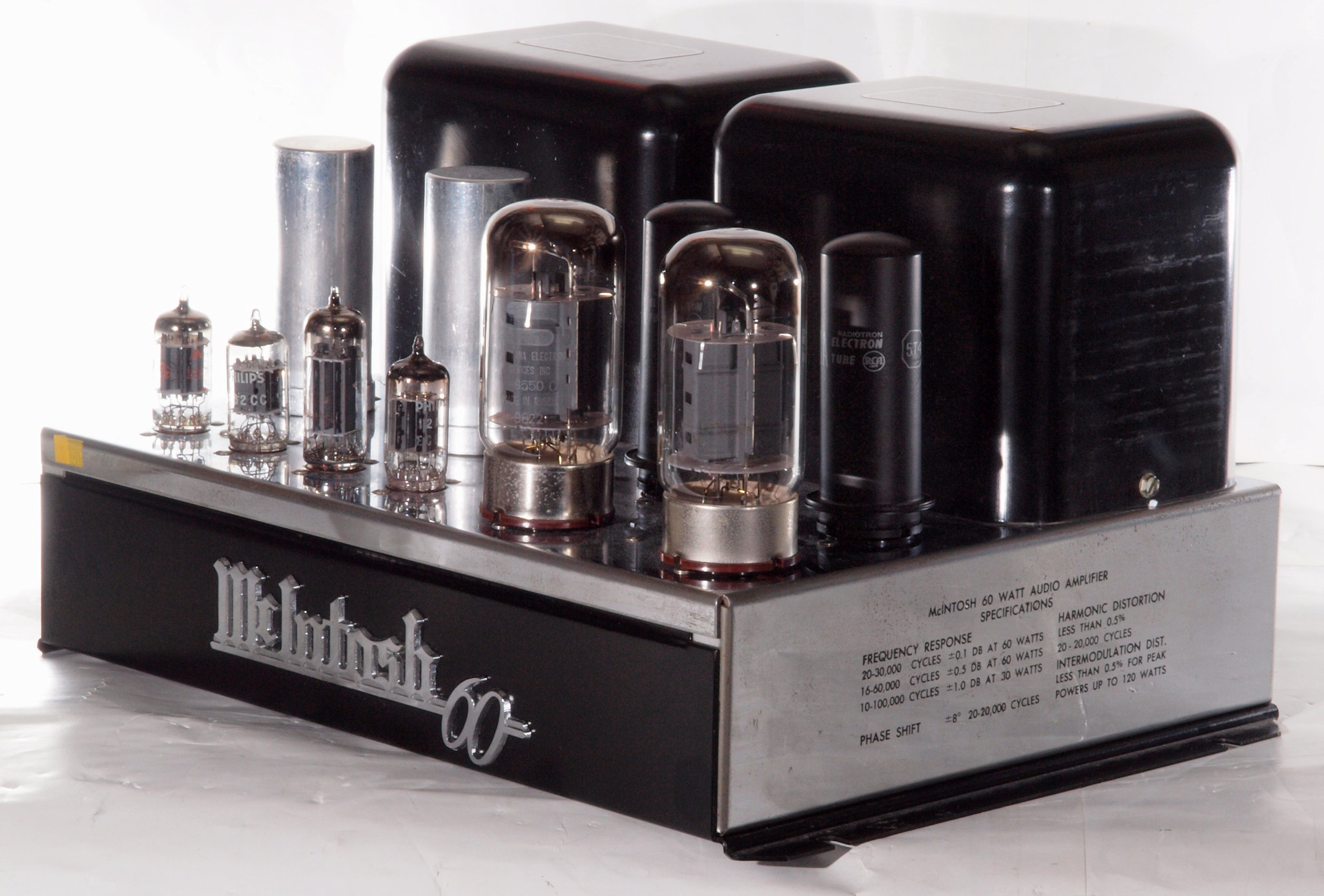

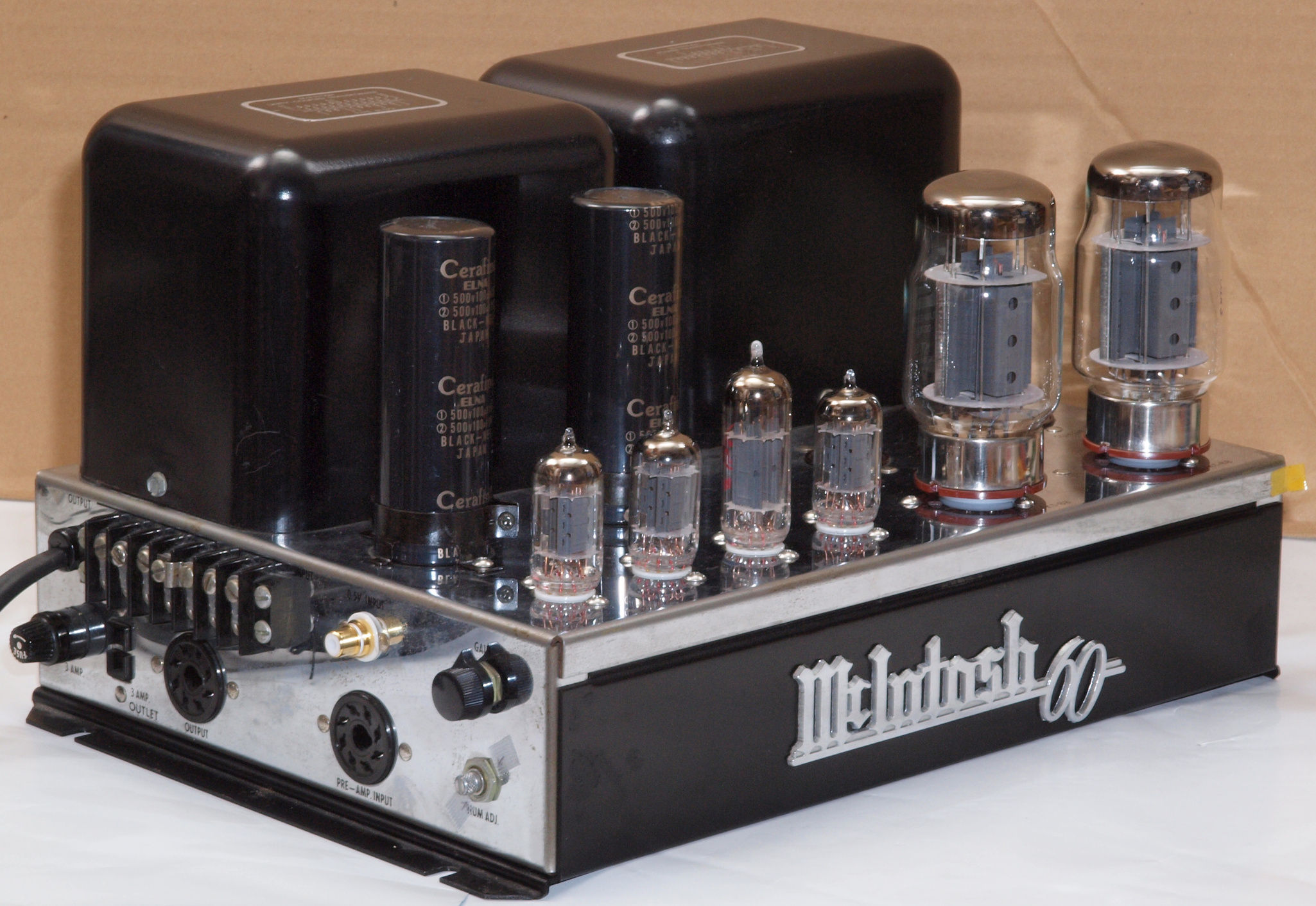

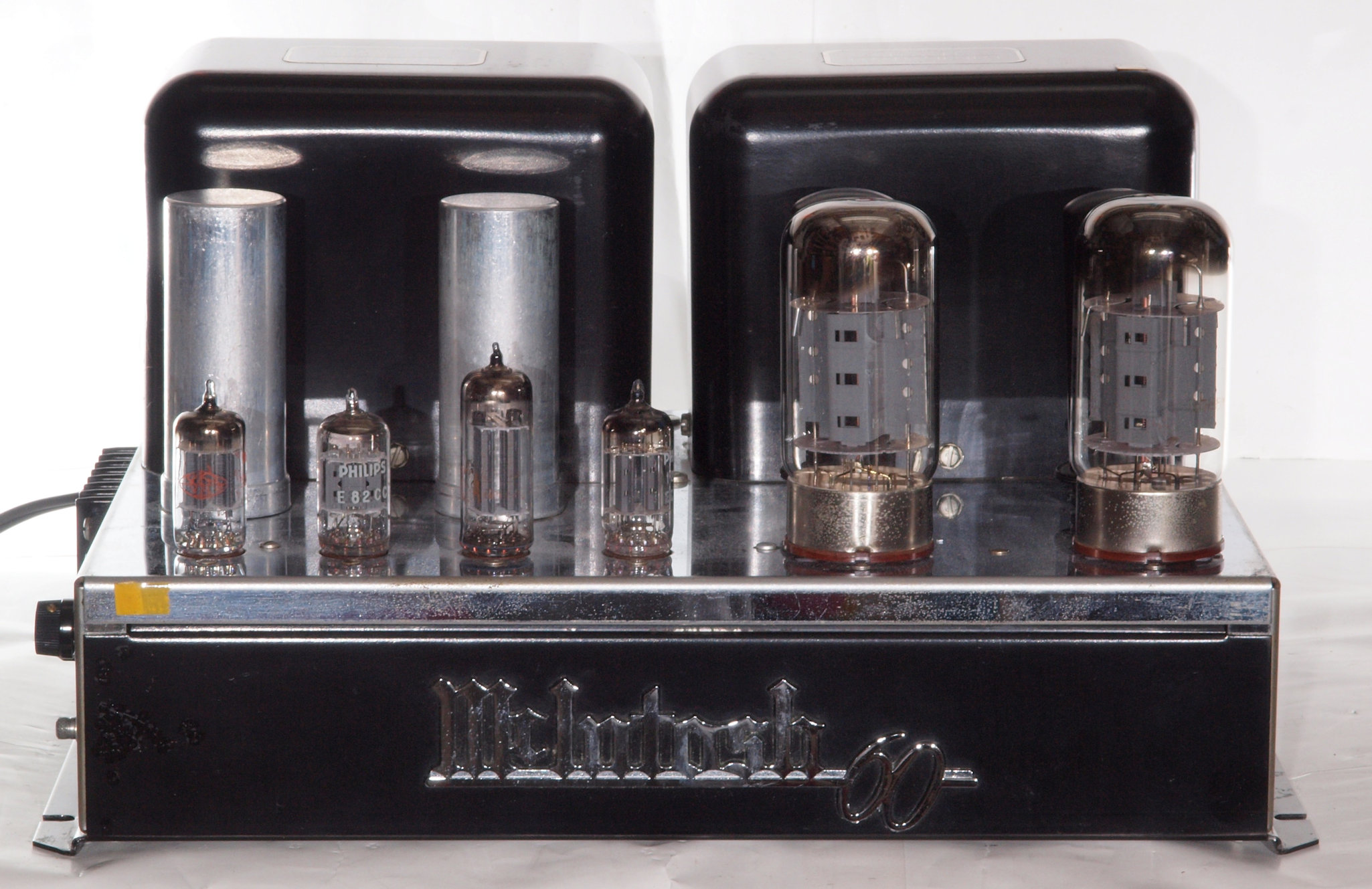

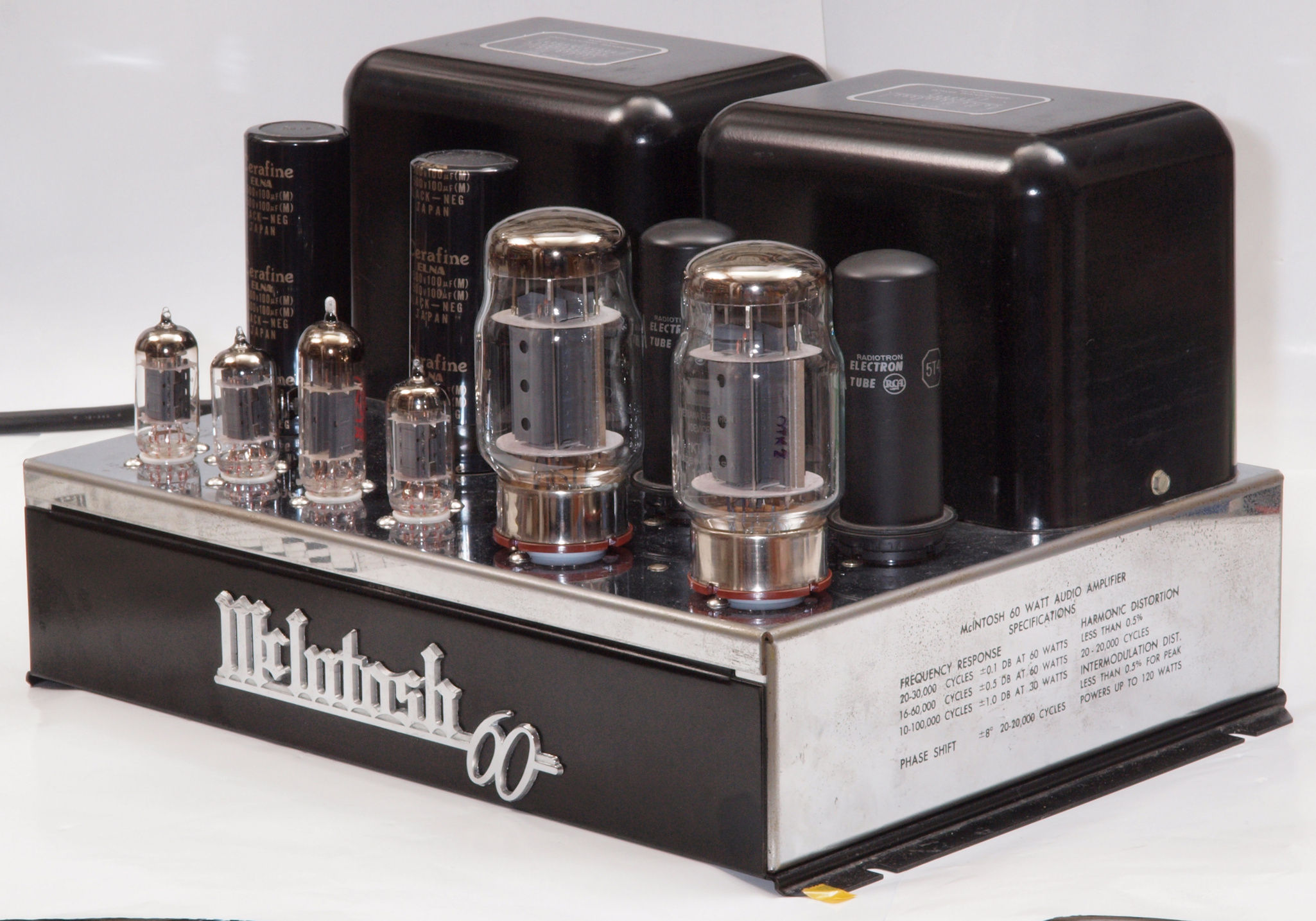

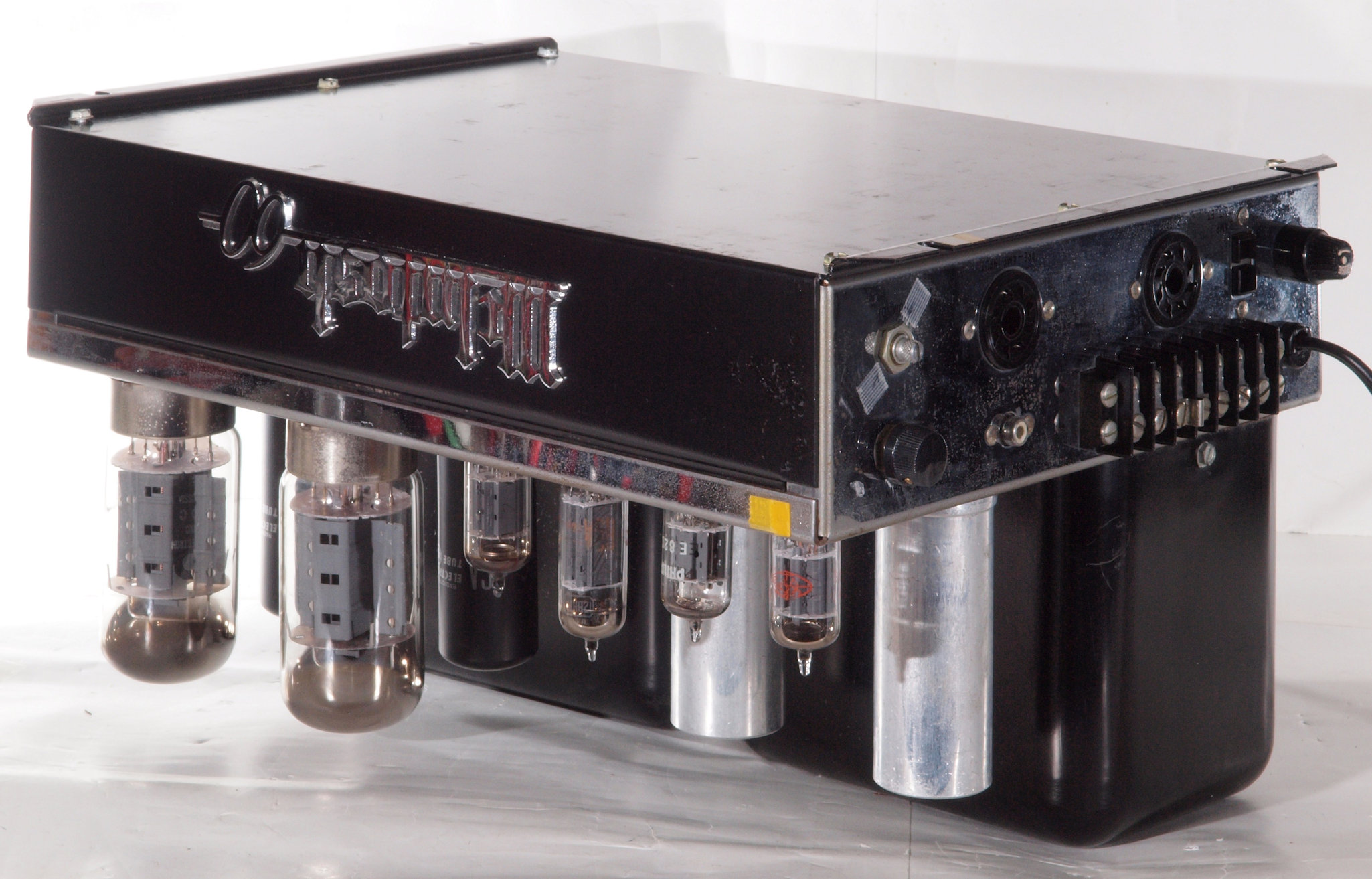

ＣＡ６．　完成　前から見る

ＣＡ７．　完成　前左から見る

ＣＡ８．　完成　前右から見る

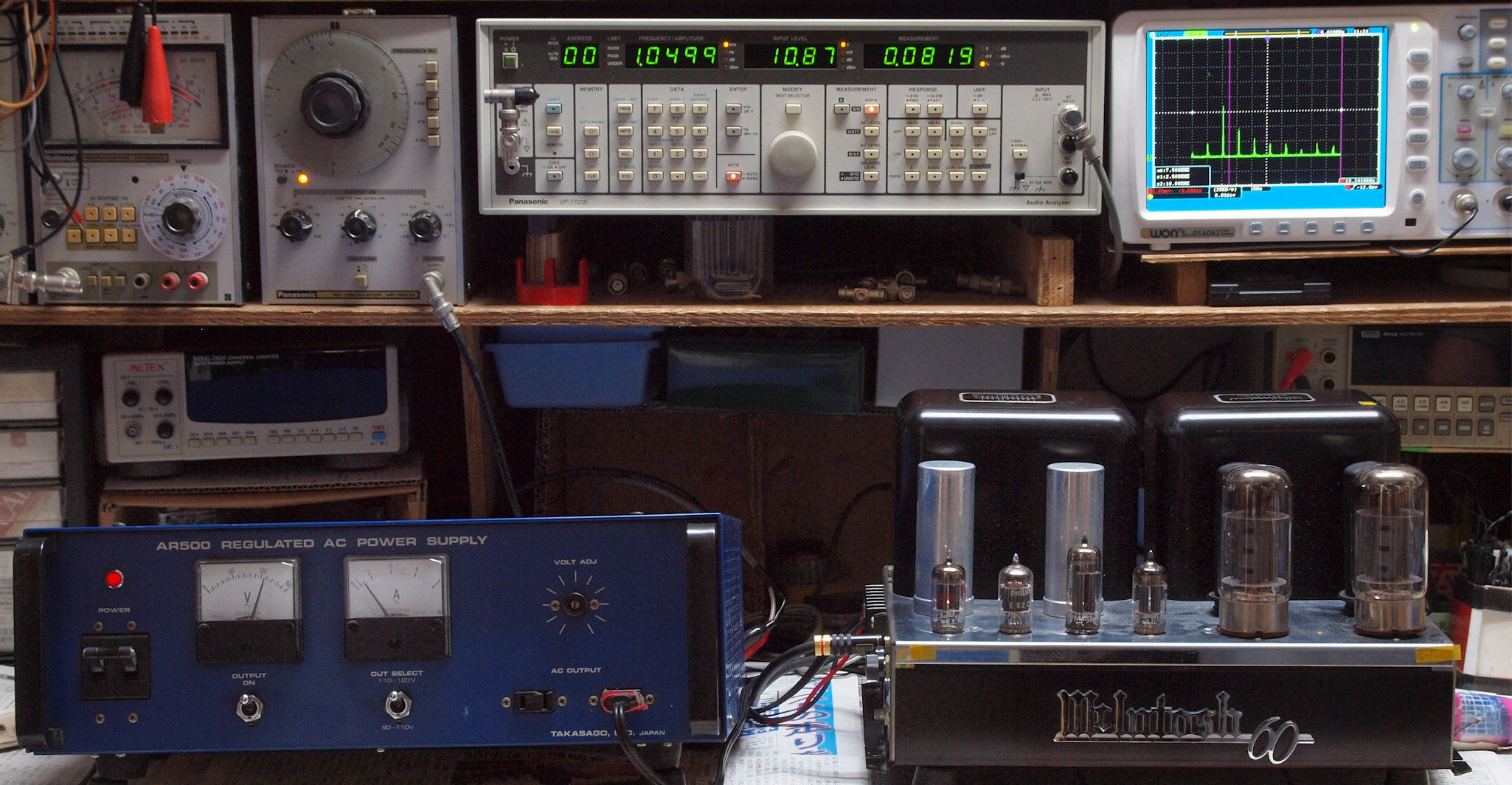

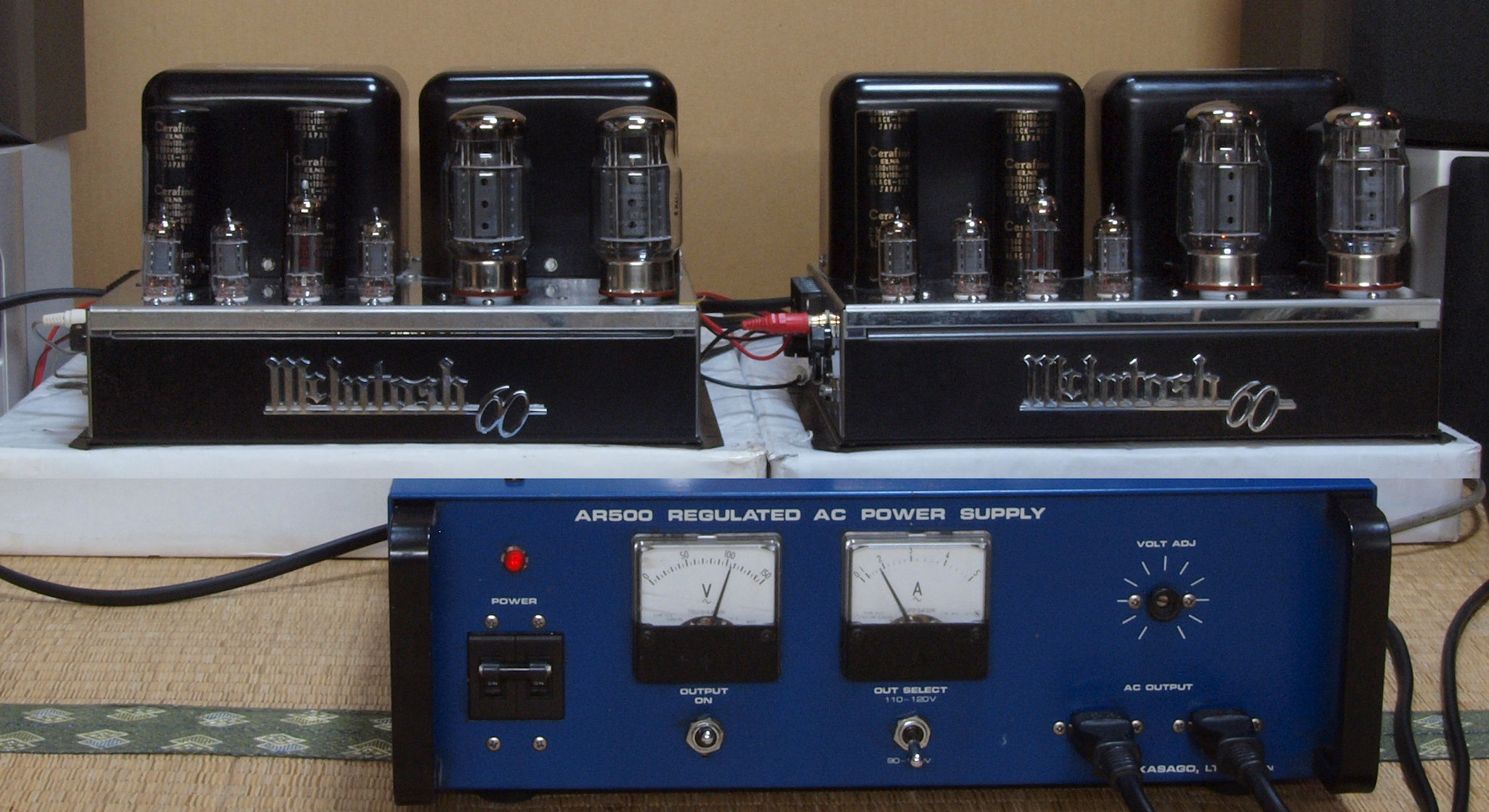

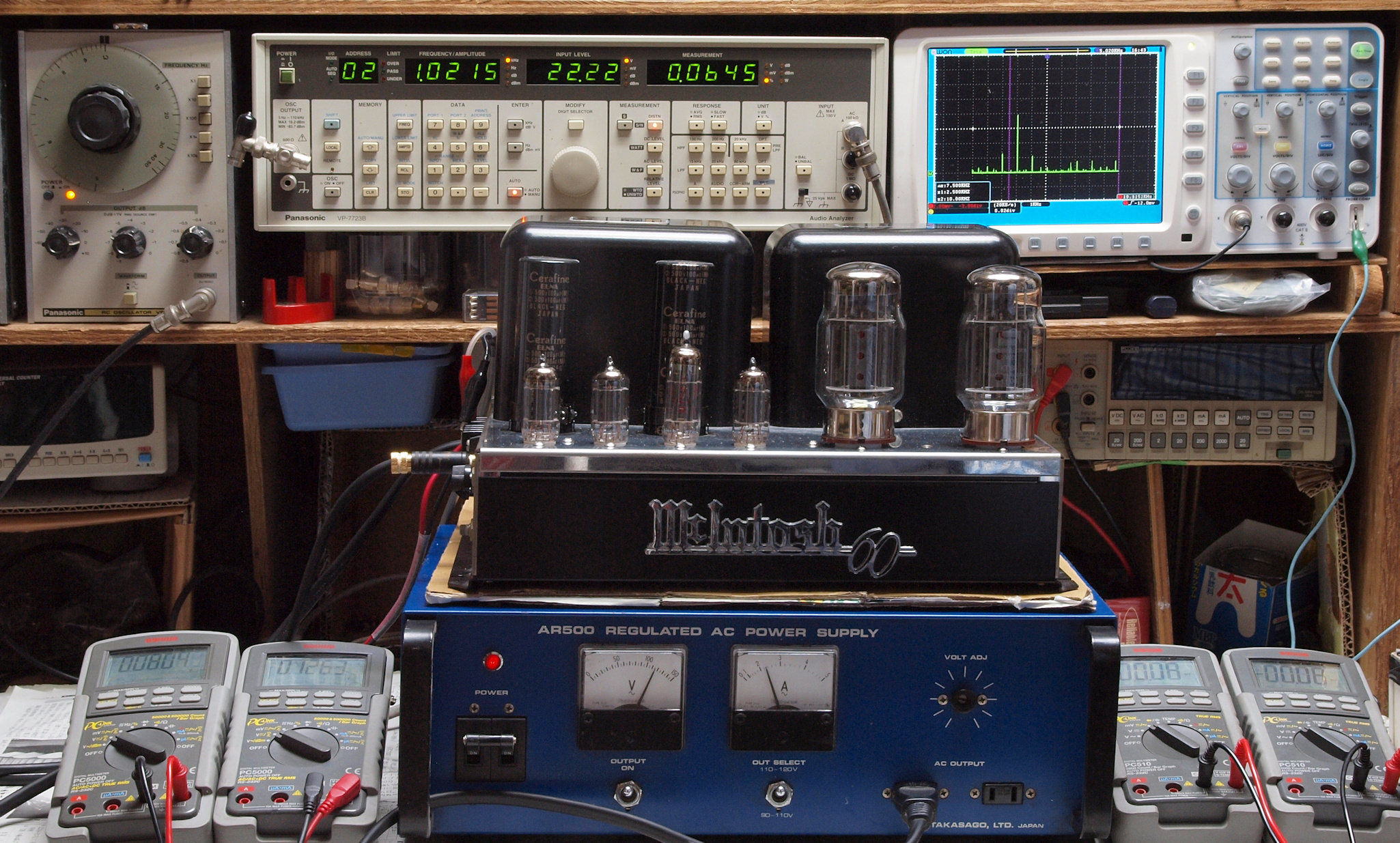

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整、　電源電圧＝１１５V。 　　　　「見方」。 　　　中＝ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　右端＝ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　左端＝オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 アンプ下は　交流定電圧電源　ＡＲ５００　で１１５Ｖを供給。

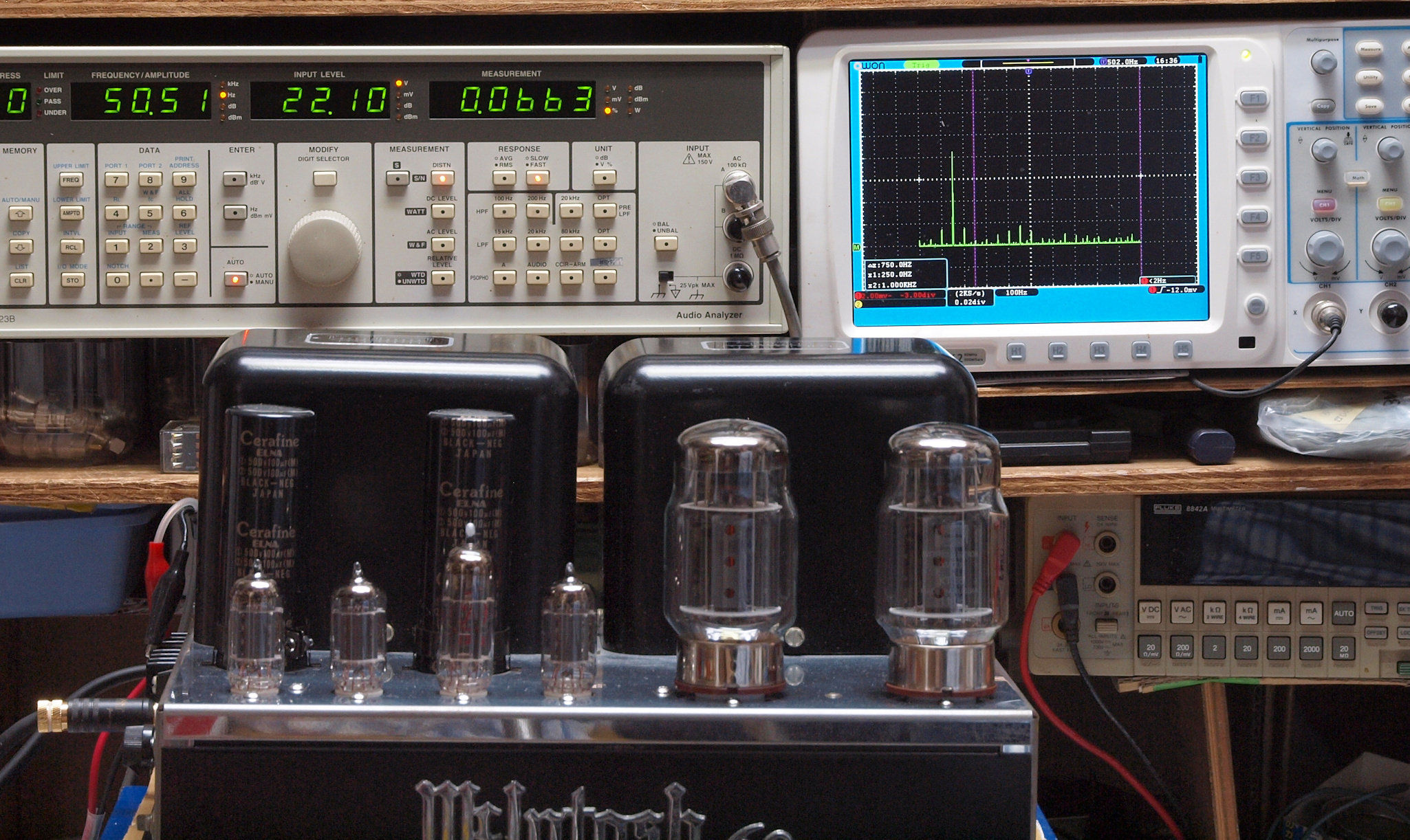

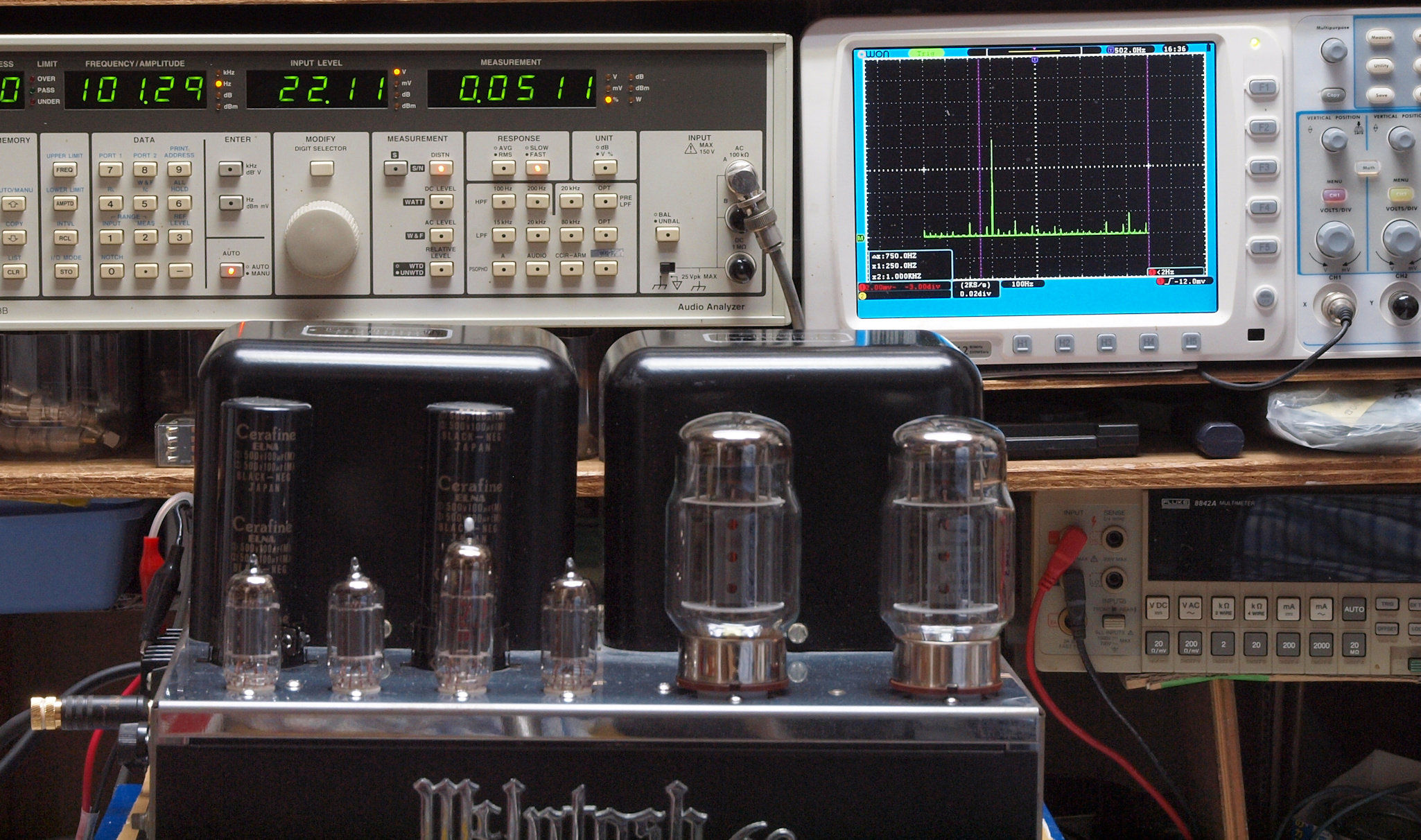

Ｅ２１．　５０Ｈｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力　０．０６６３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

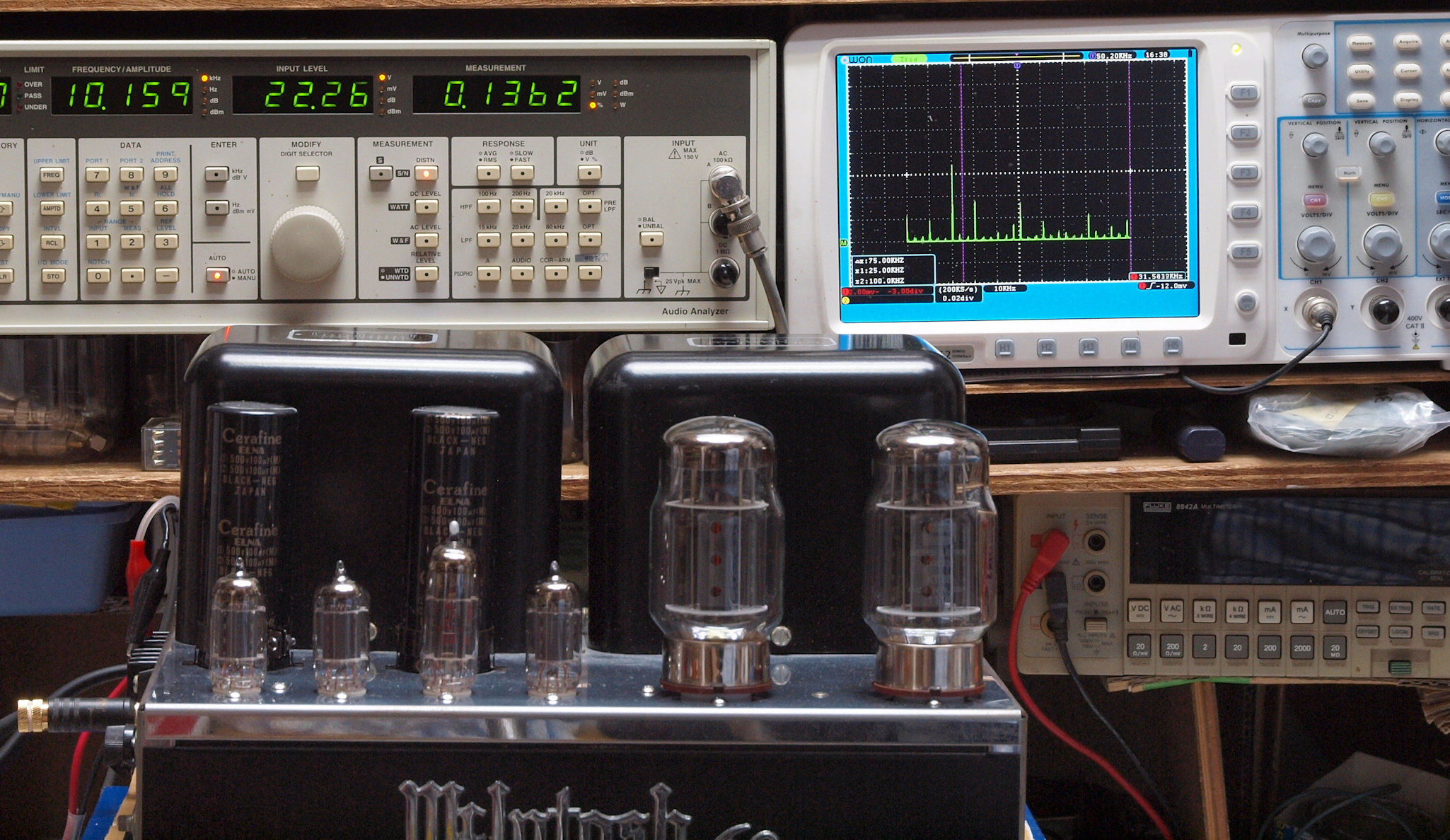

Ｅ２２．　１００Ｈｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力　０．０５１１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

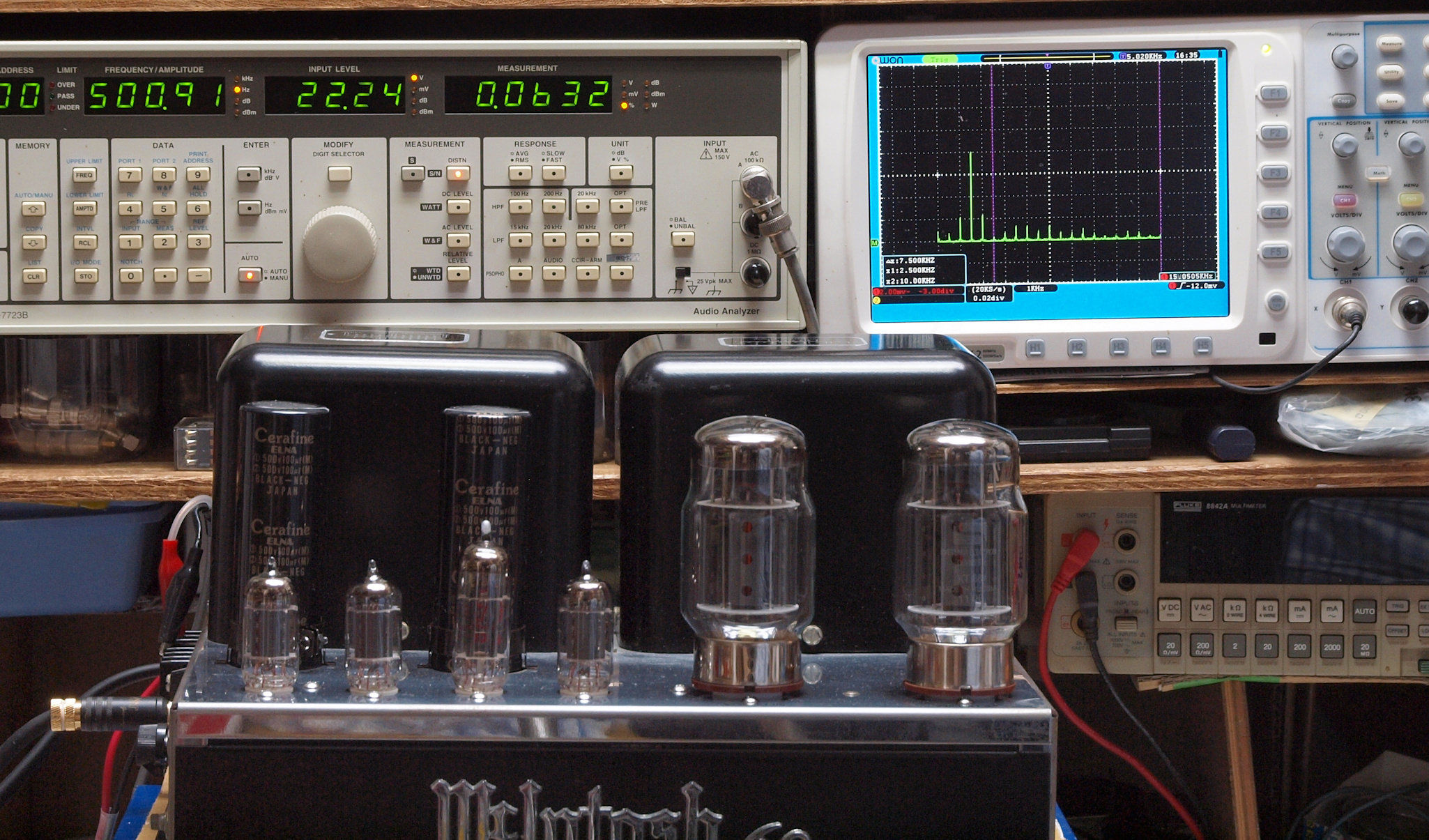

Ｅ２３．　５００Ｈｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力　０．０６３２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

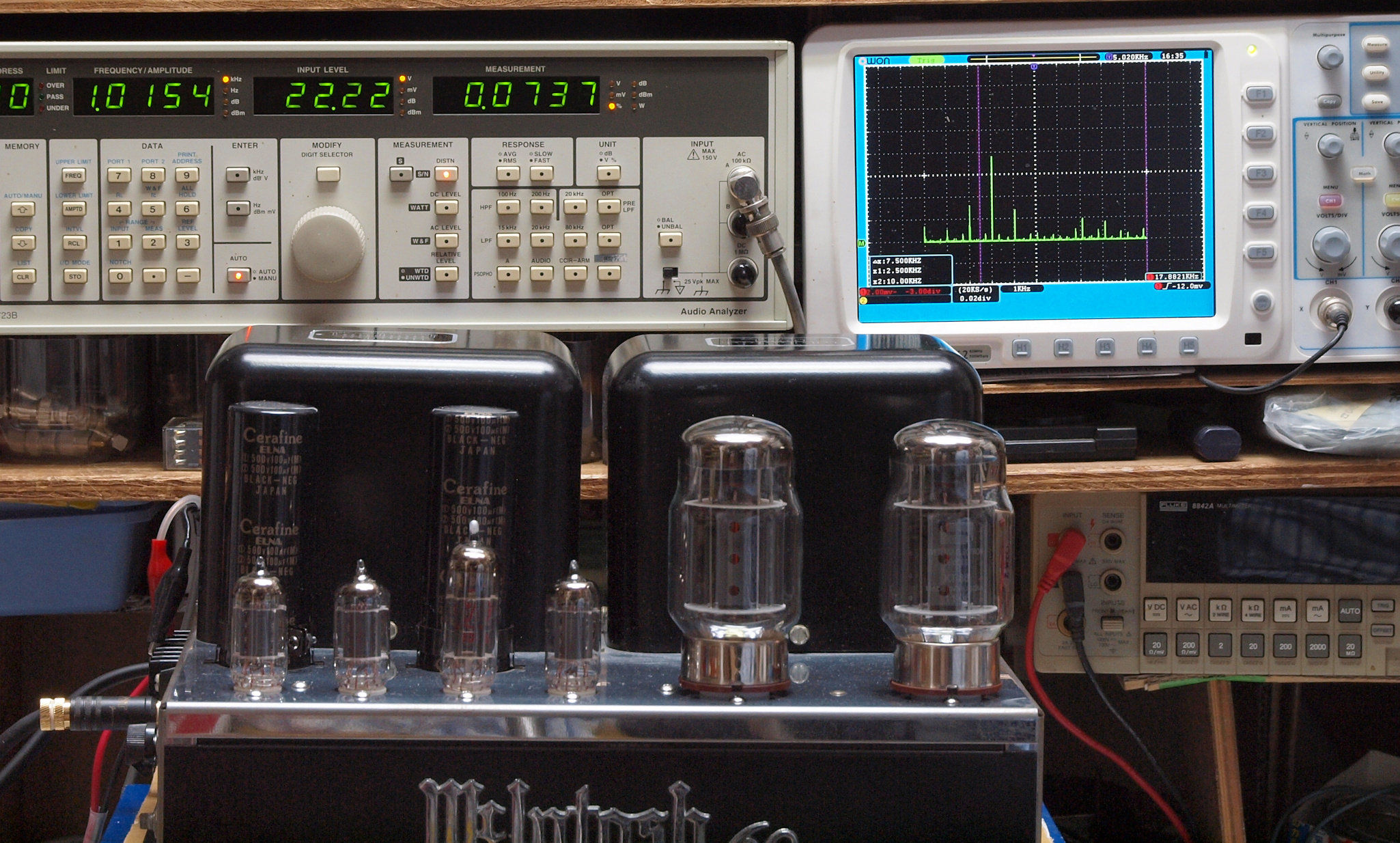

Ｅ２４．　１ｋＨｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力　０．０７３７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

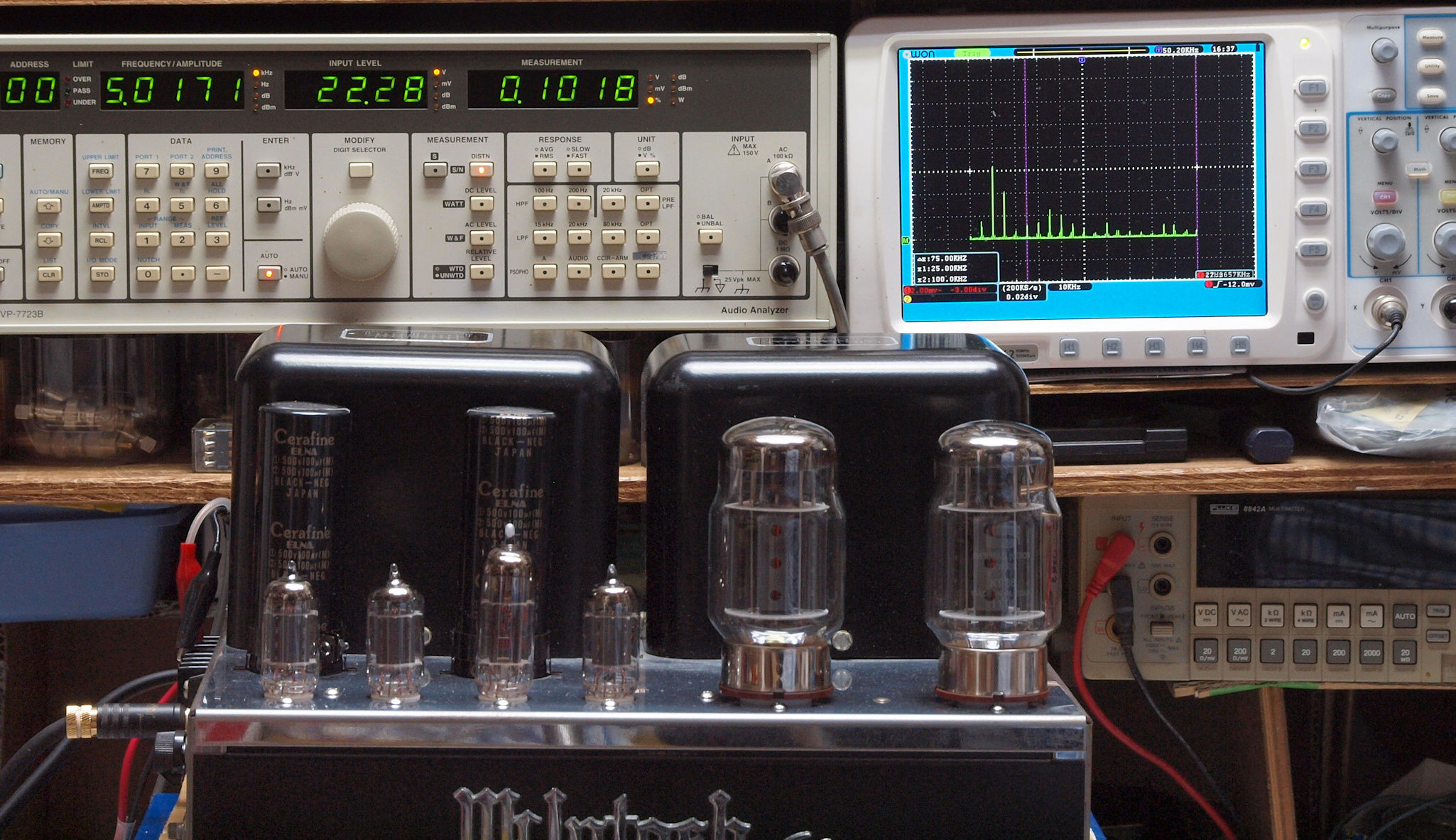

Ｅ２５．　５ｋＨｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力　０．１０１８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力　０．１３６２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

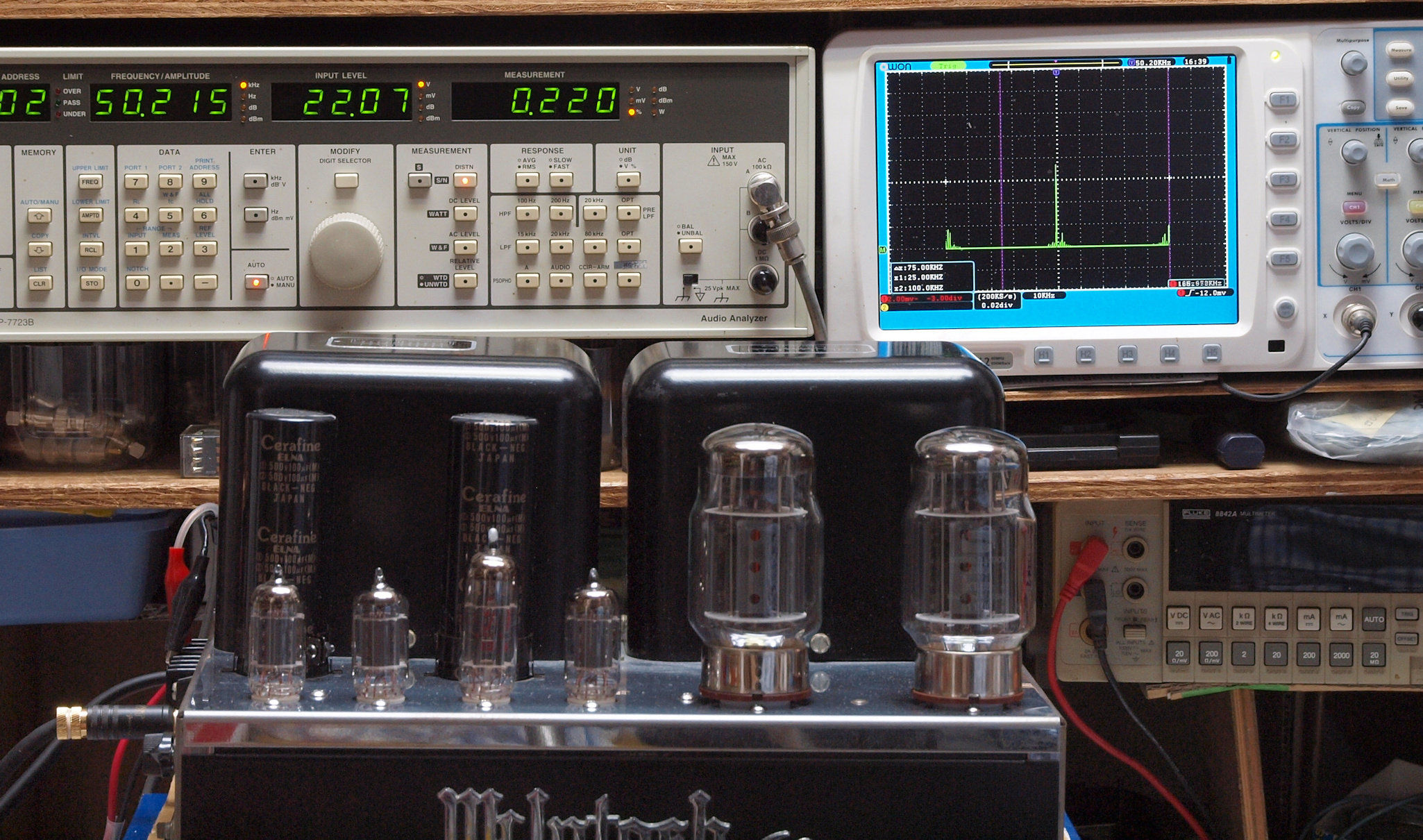

Ｅ２７．　５０ｋＨｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力　０．２２０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ５３．　２４時間エージング中、　右＝ＭＣ−６０．　８台目。　整流管（５Ｔ４）は飾りです。

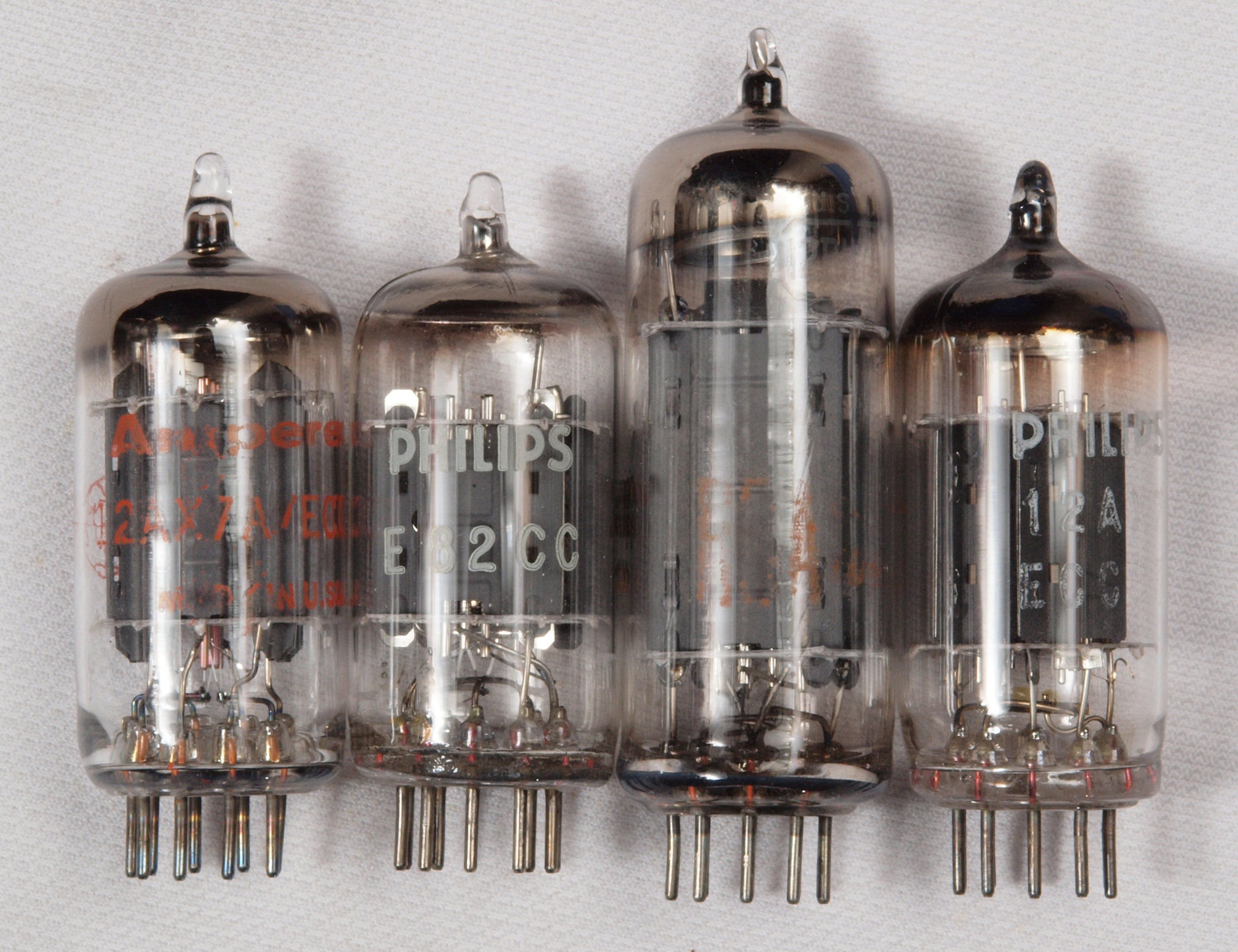

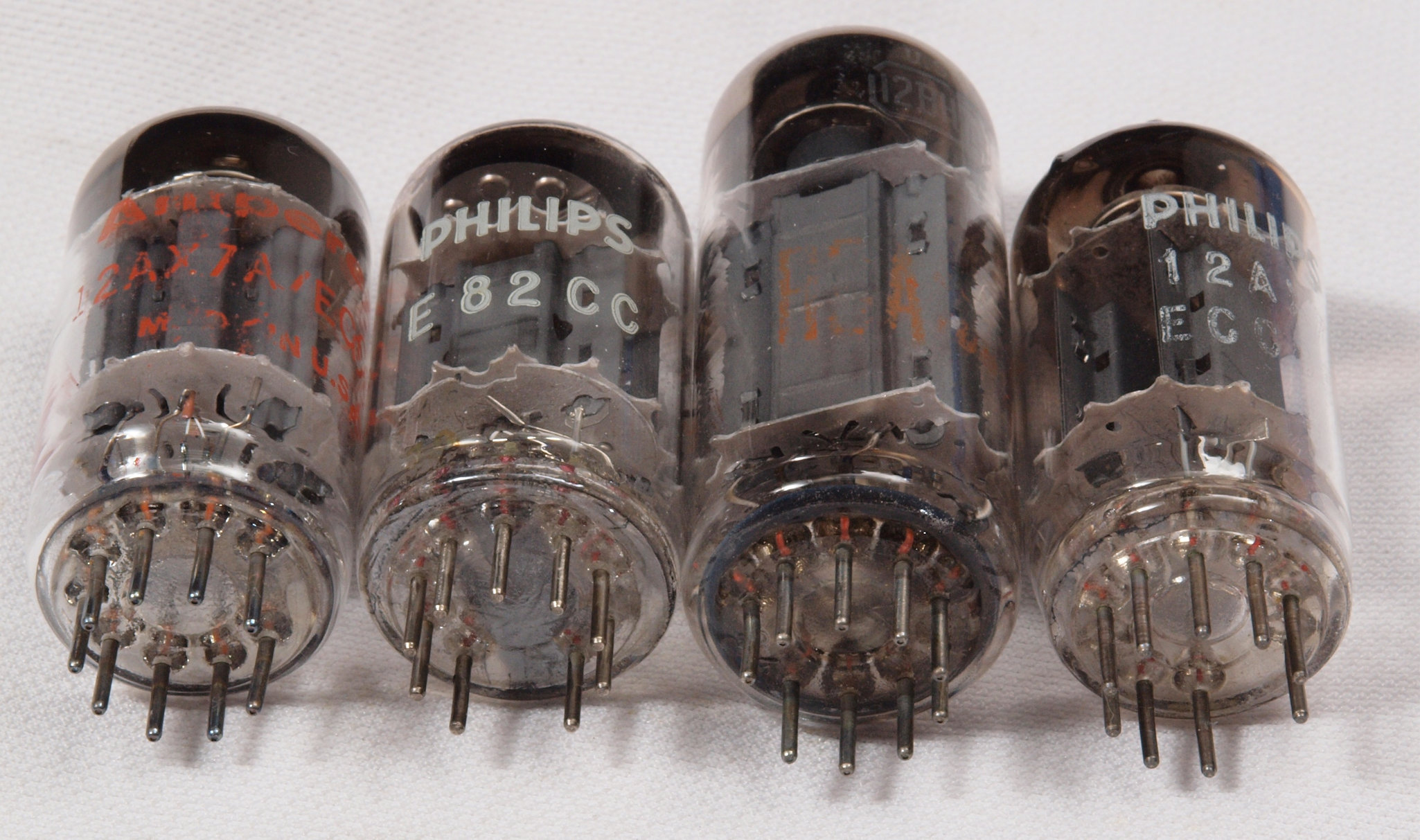

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１． 　付属真空管、左から　１２ＡＸ７、ＥＣＣ８２、１２ＢＨ７、１２ＡＸ７。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　１２ＡＸ７　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ、Ｉｐ＝１．２ｍＡ」 　　　　　　１２ＢＨ７　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 　　　　　　ＥＣＣ８２　相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ２． 　足の方から見る、左から　１２ＡＸ７、ＥＣＣ８２、１２ＢＨ７、１２ＡＸ７。

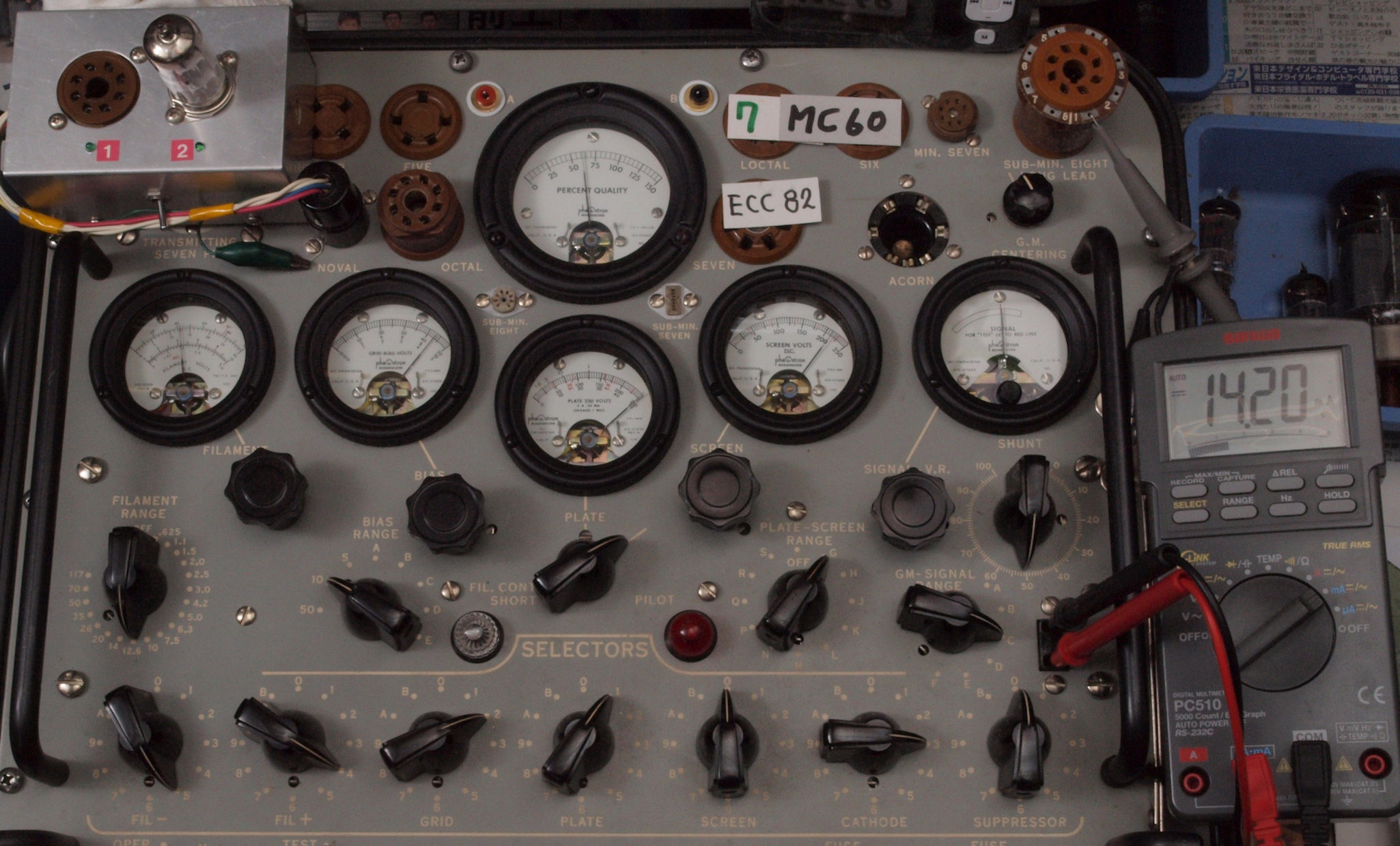

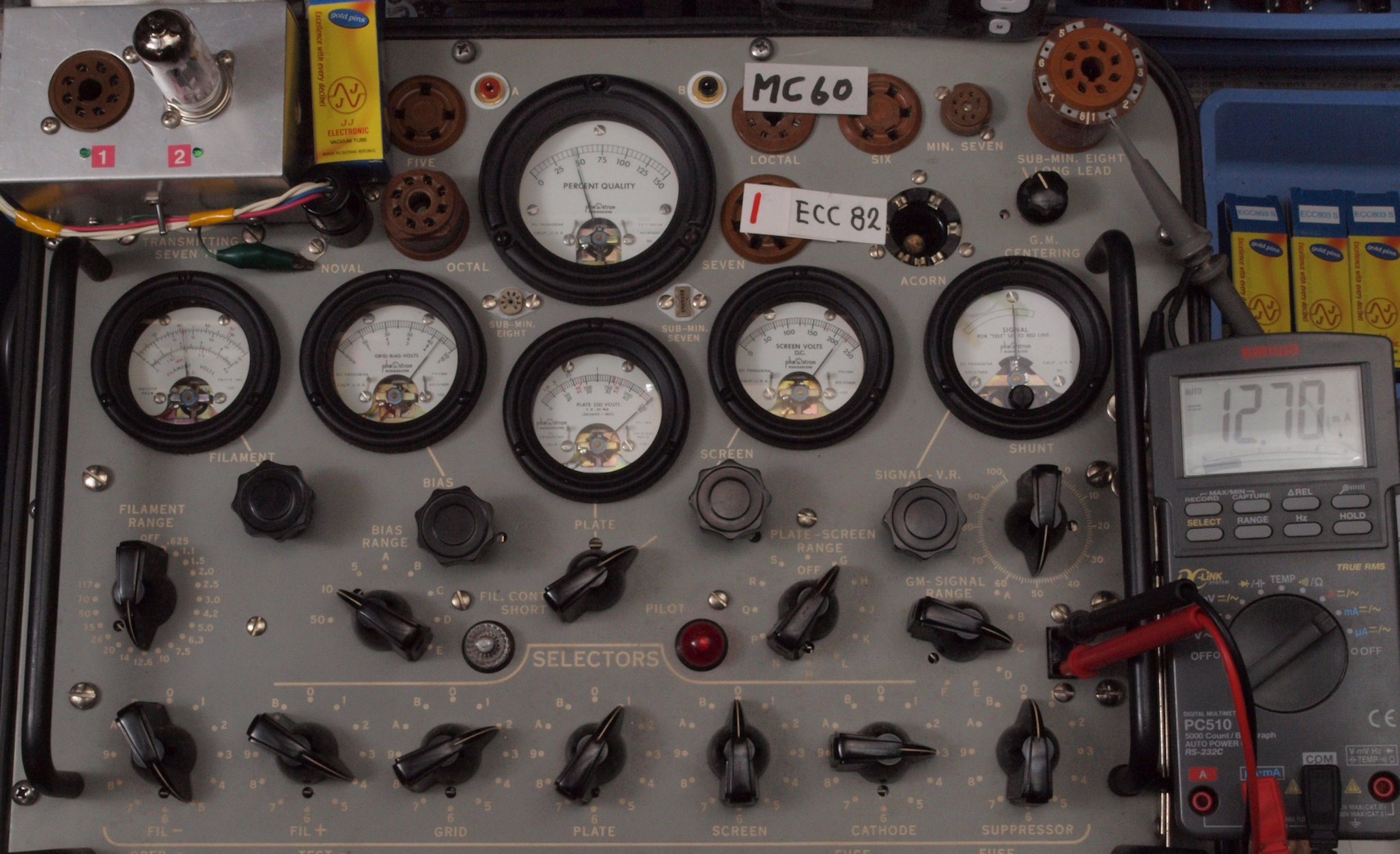

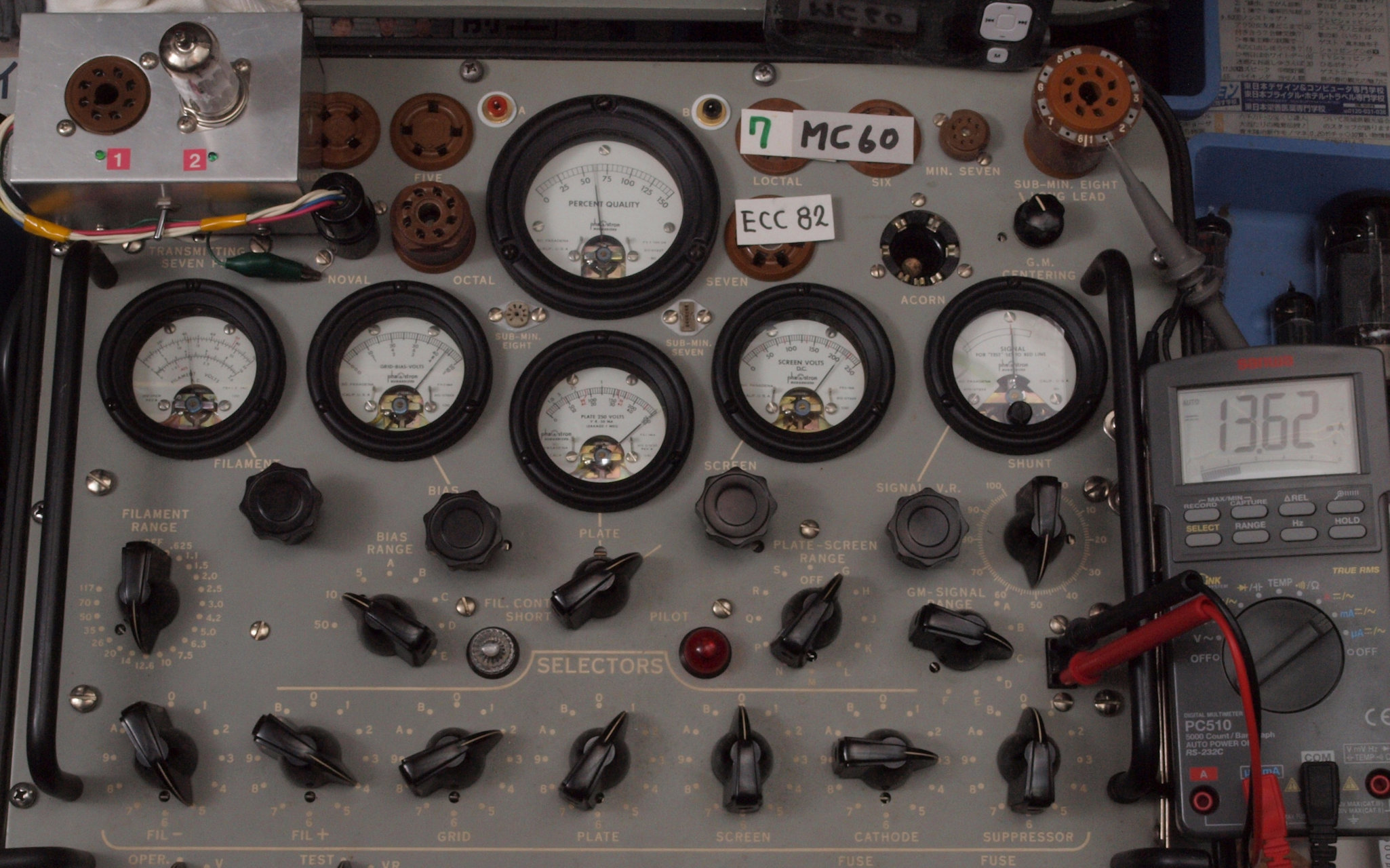

Ｕ１１．　付属真空管「ＥＣＣ８２」ユニット１。　Ｇｍ測定＝２４００μmho、Ｉｐ＝１３．６２ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８」、　Ｃレンジ＝６０００μmhoレンジでの測定。

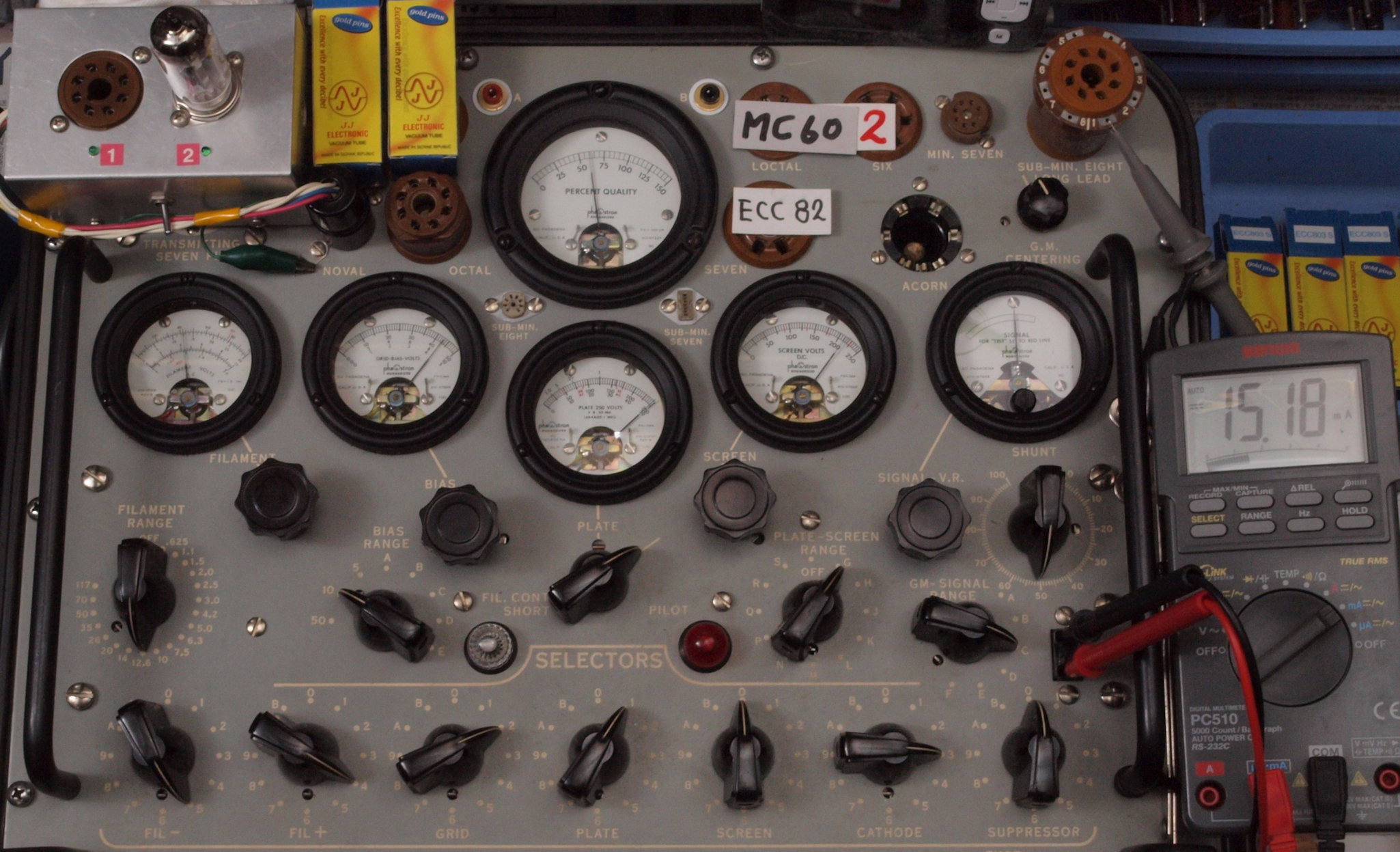

Ｕ１２．　付属真空管「ＥＣＣ８２」ユニット２。　Ｇｍ測定＝２４００μmho、Ｉｐ＝１４．２０ｍＡ。

Ｕ２１．　付属真空管「１２ＢＨ７」ユニット１。　Ｇｍ測定＝３８００μmho、Ｉｐ＝１５．２０ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ２２．　付属真空管「１２ＢＨ７」ユニット２。　Ｇｍ測定＝４０００μmho、Ｉｐ＝１５．２６ｍＡ。

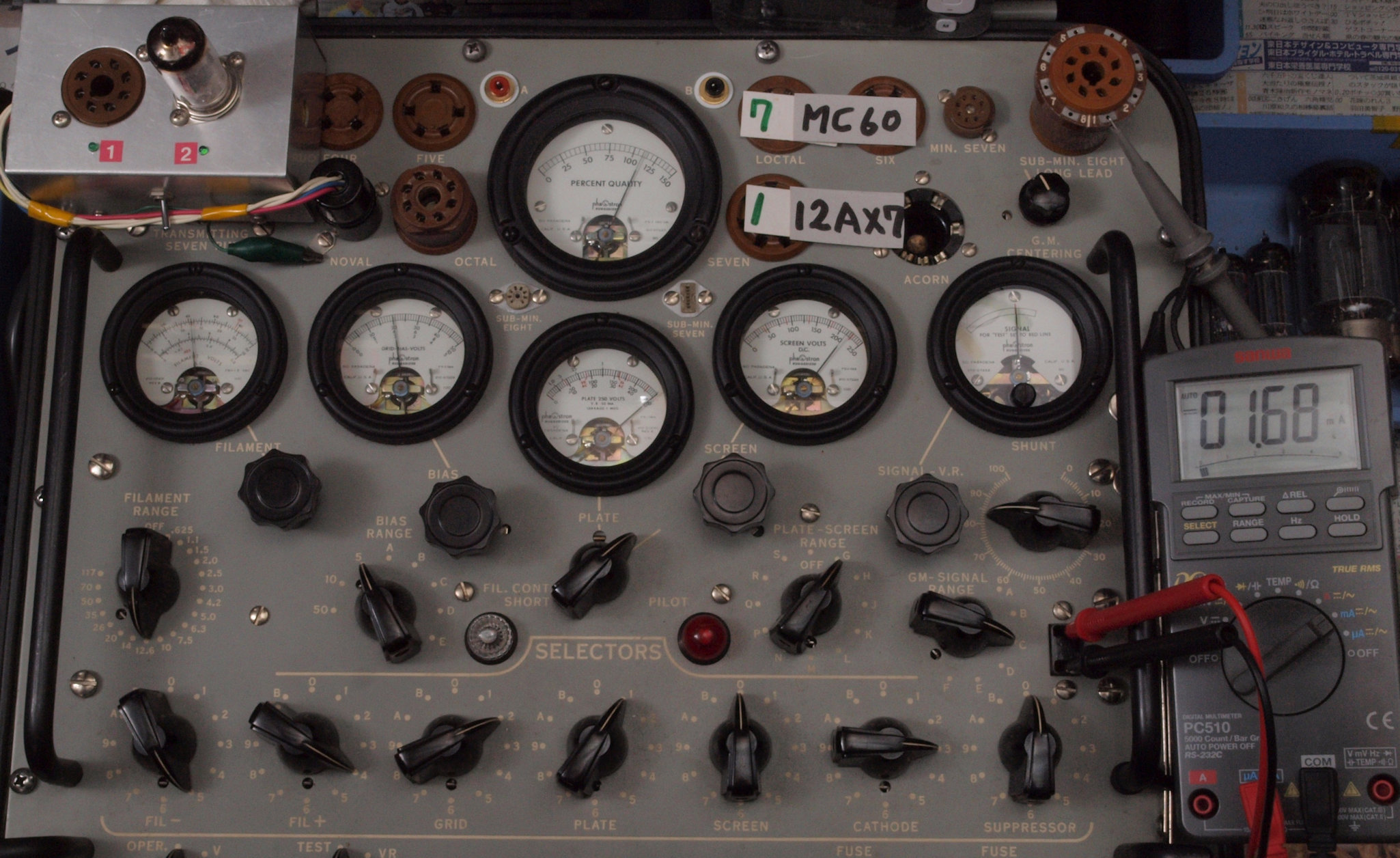

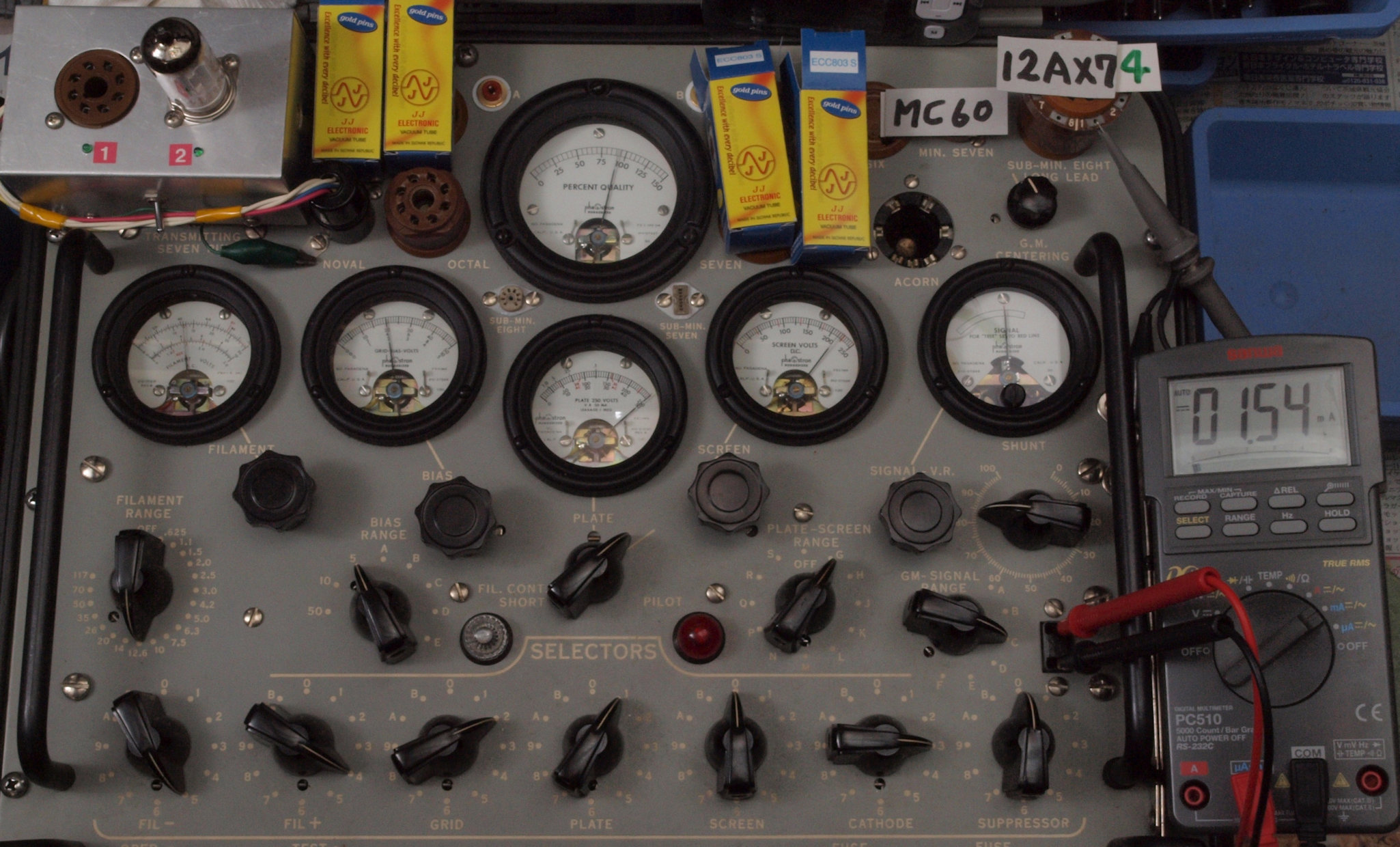

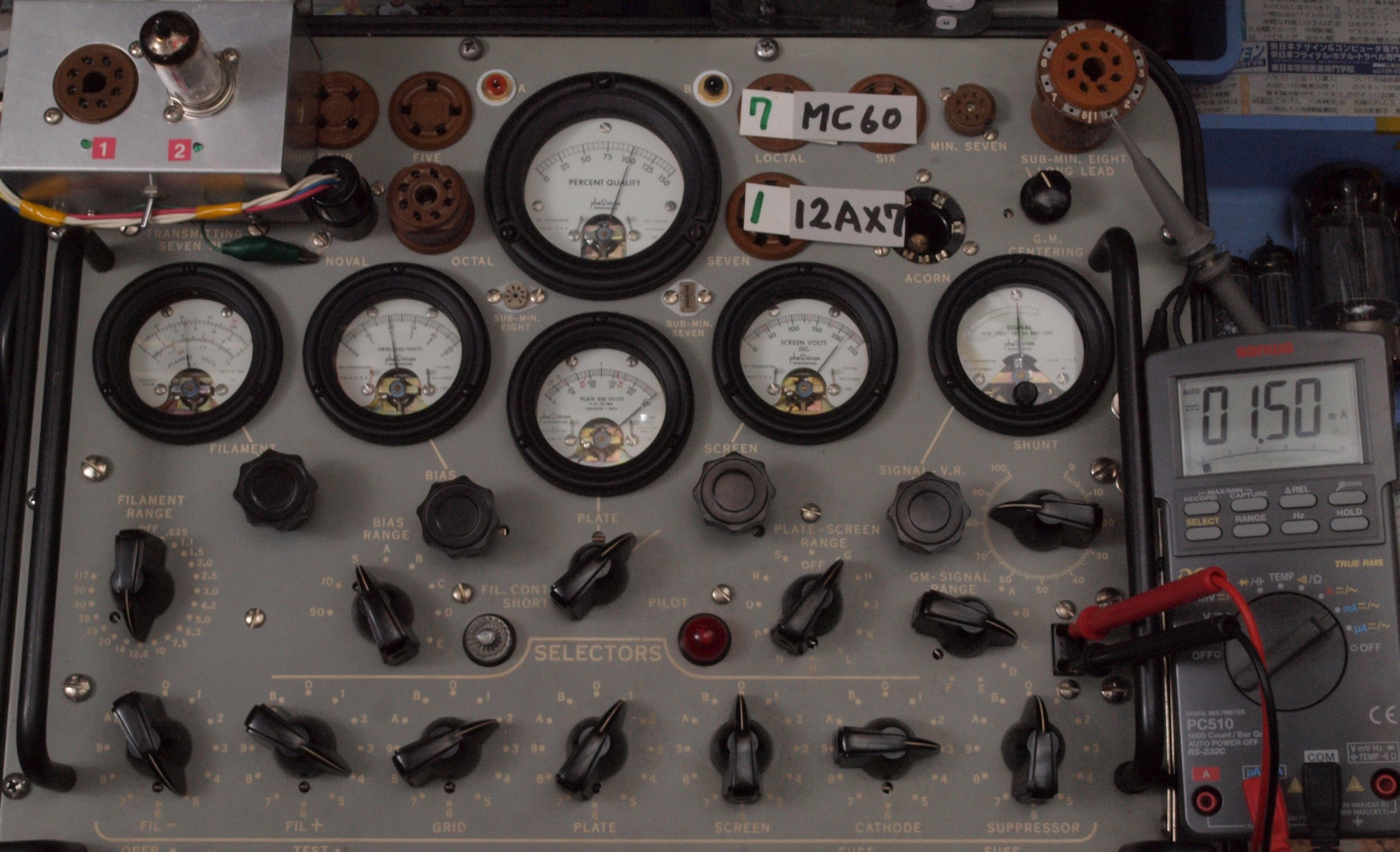

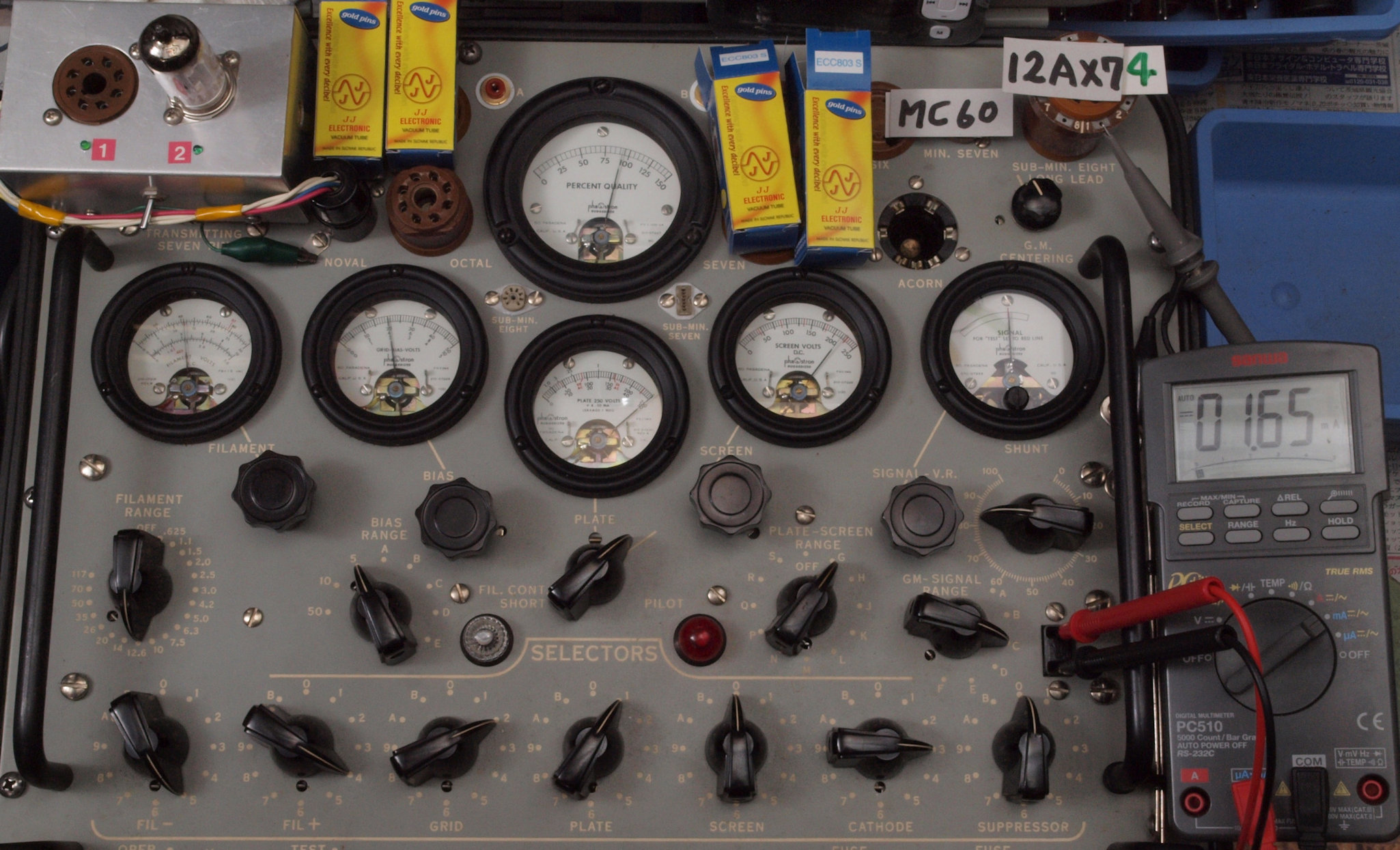

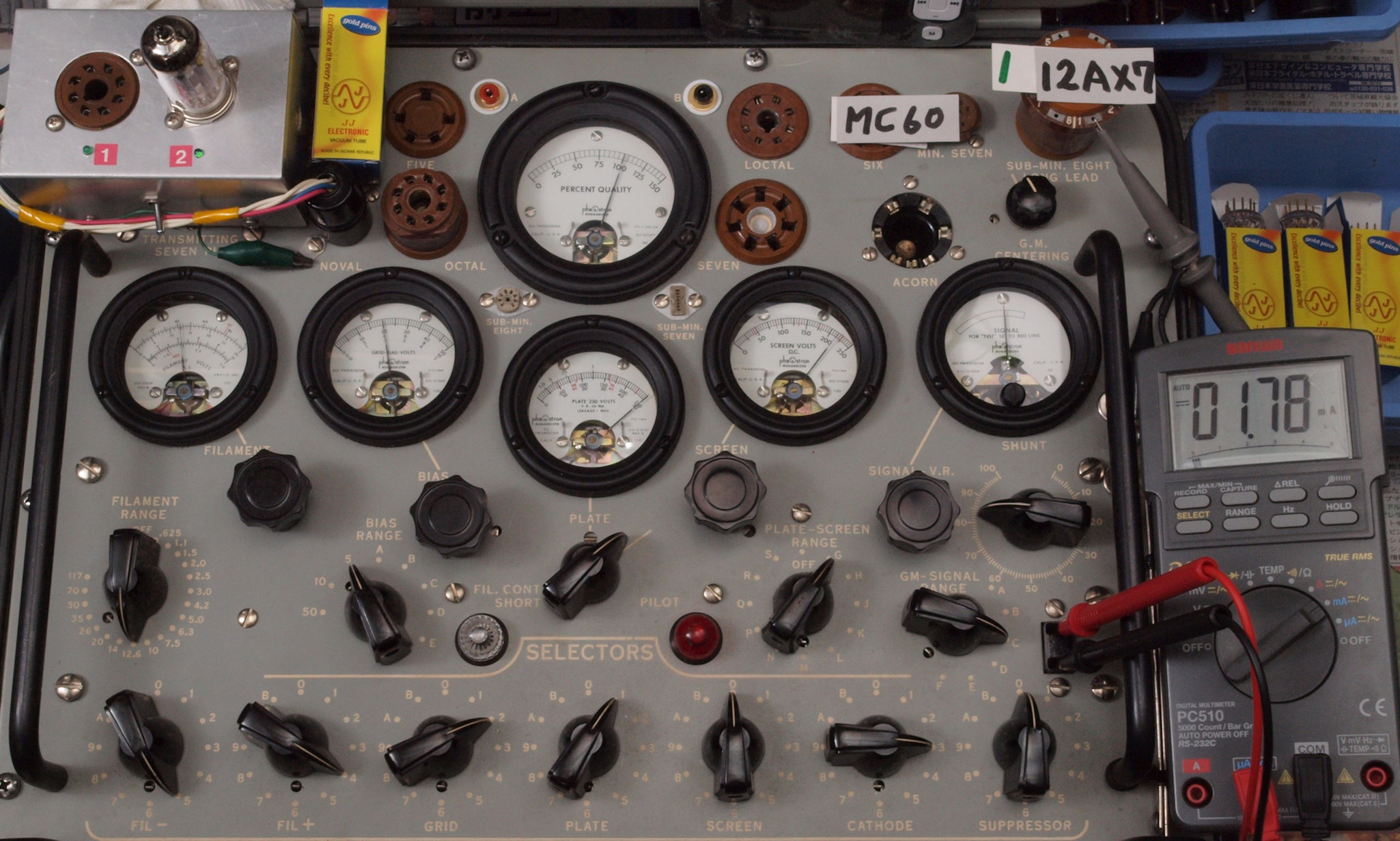

Ｕ３１．　付属真空管「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２０００μmho、Ｉｐ＝１．５０ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２」、　Ｃレンジ＝３０００μmhoレンジでの測定。

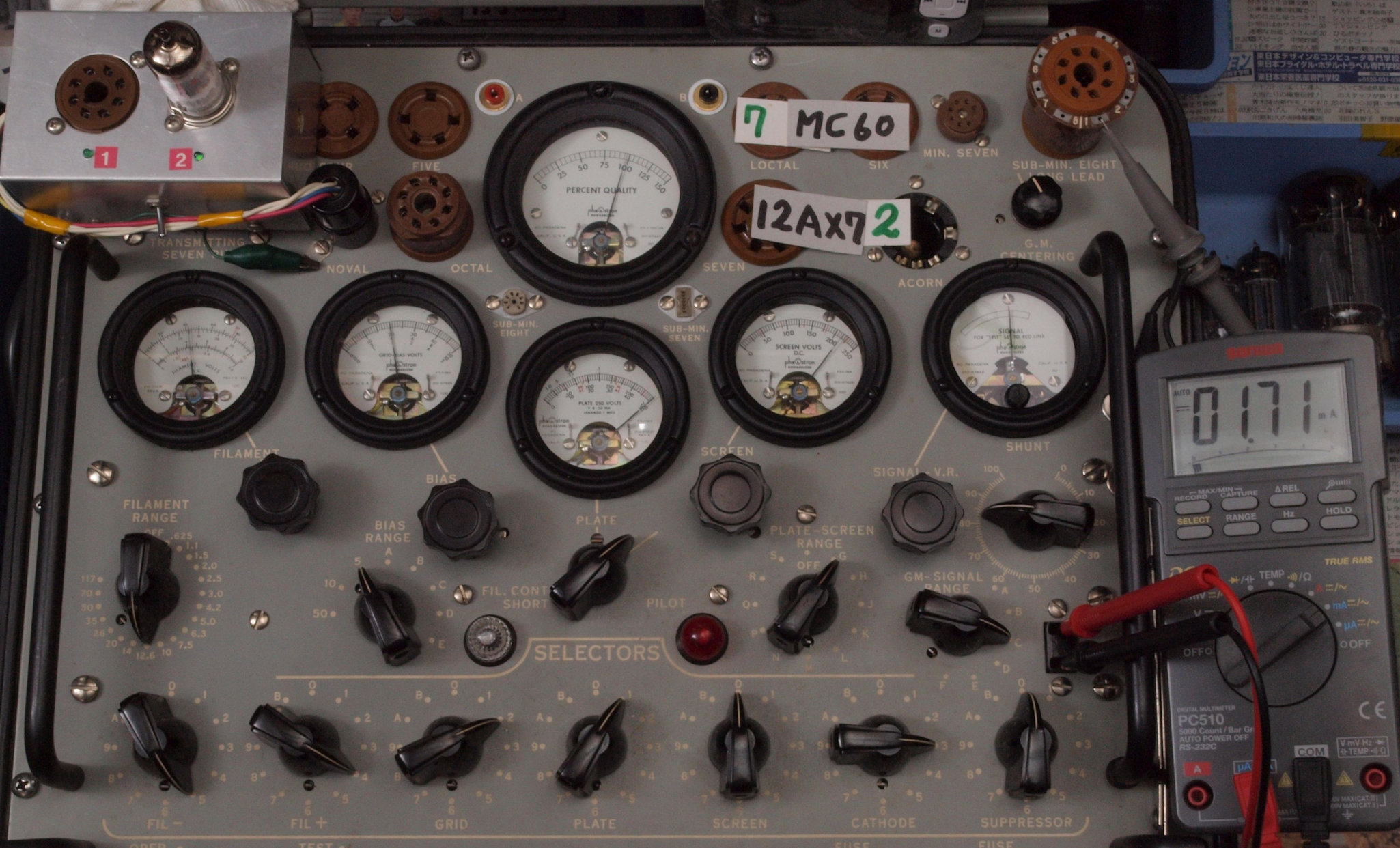

Ｕ３２．　付属真空管「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２２００μmho、Ｉｐ＝１．６８ｍＡ。

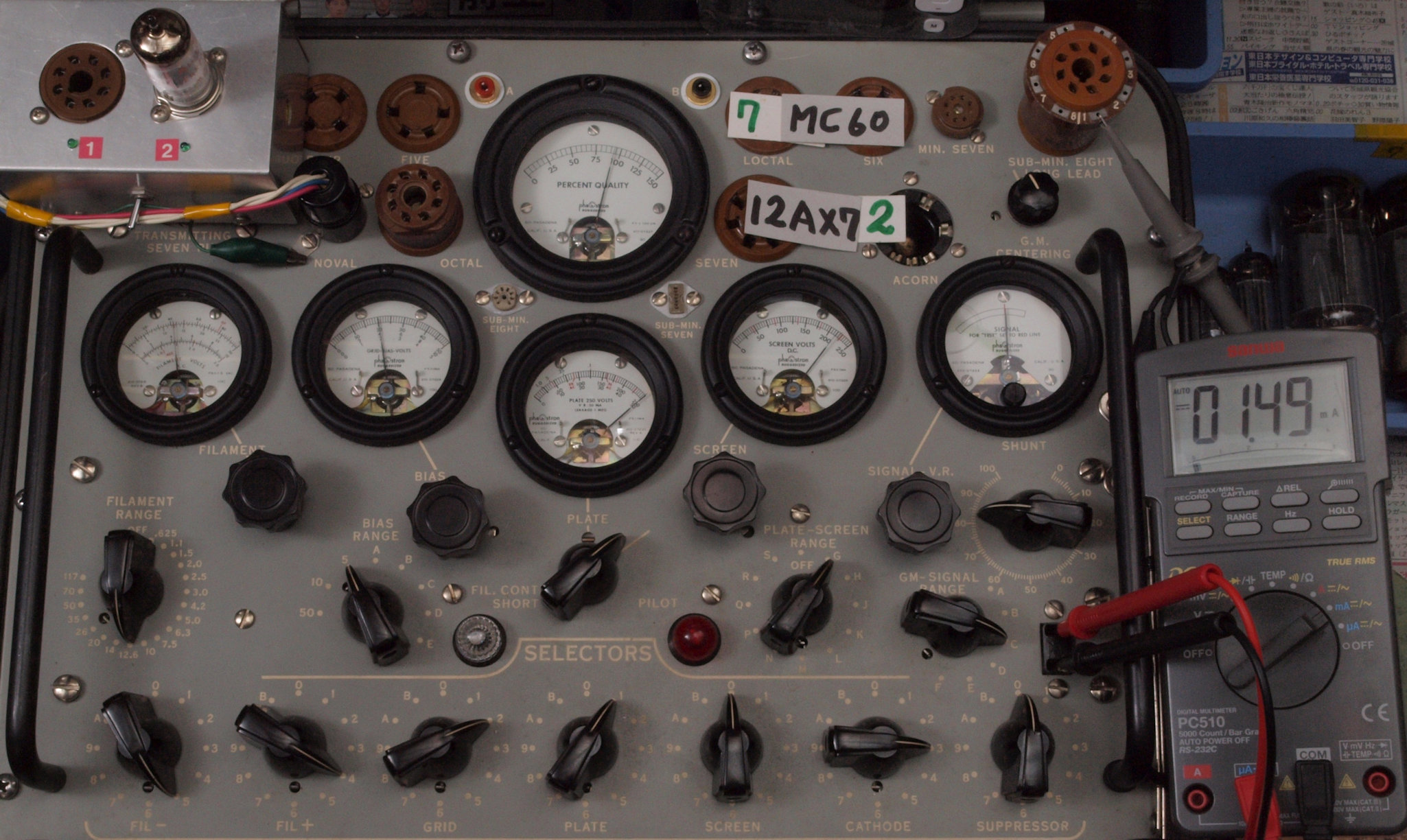

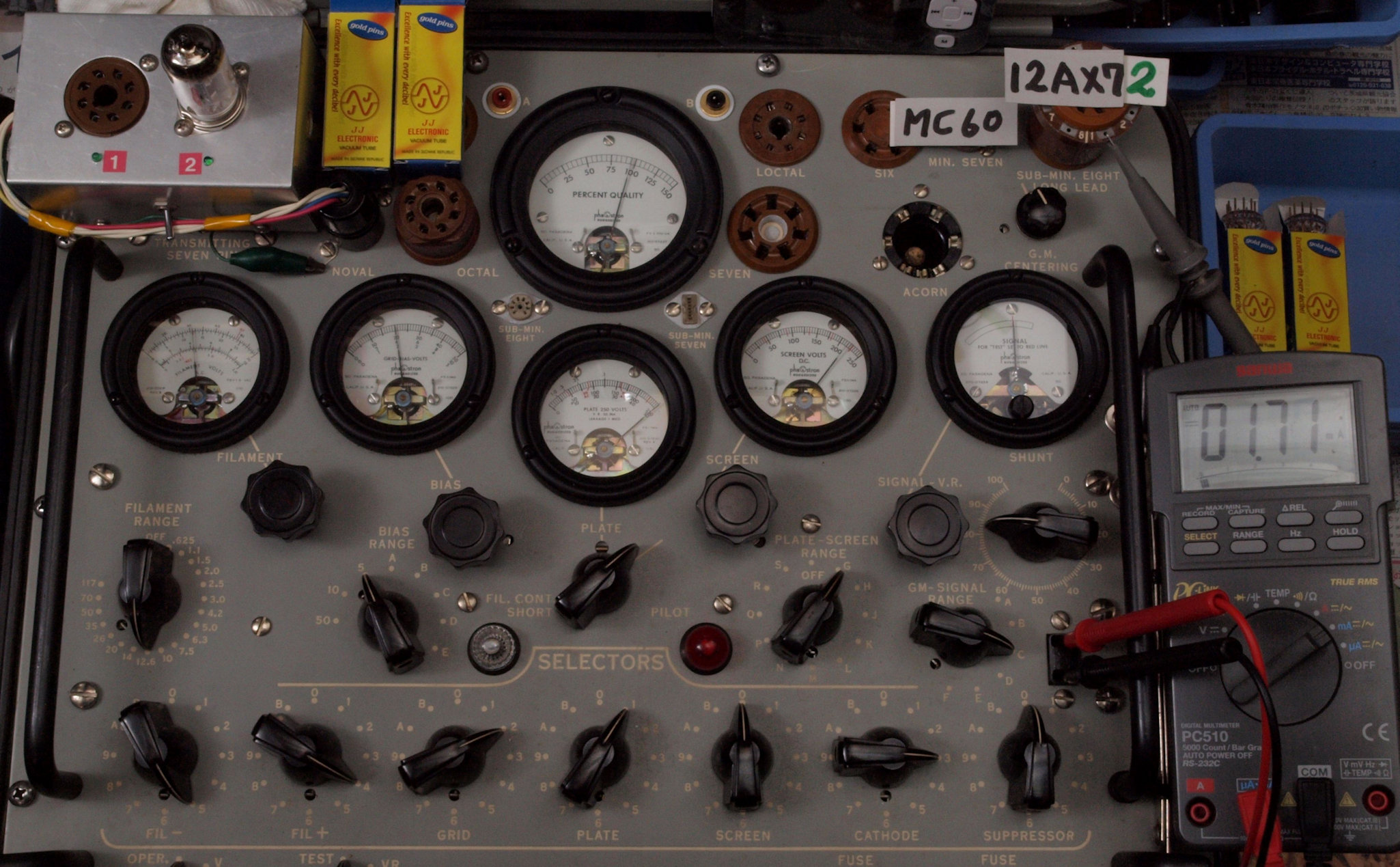

Ｕ４１．　付属真空管「１２ＡＸ７　２本目」ユニット１。　Ｇｍ測定＝１８４０μmho、Ｉｐ＝１．４９ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２」、　Ｃレンジ＝３０００μmhoレンジでの測定。

Ｕ４２．　付属真空管「１２ＡＸ７　２本目」ユニット２。　Ｇｍ測定＝１９４０μmho、Ｉｐ＝１．７１ｍＡ。

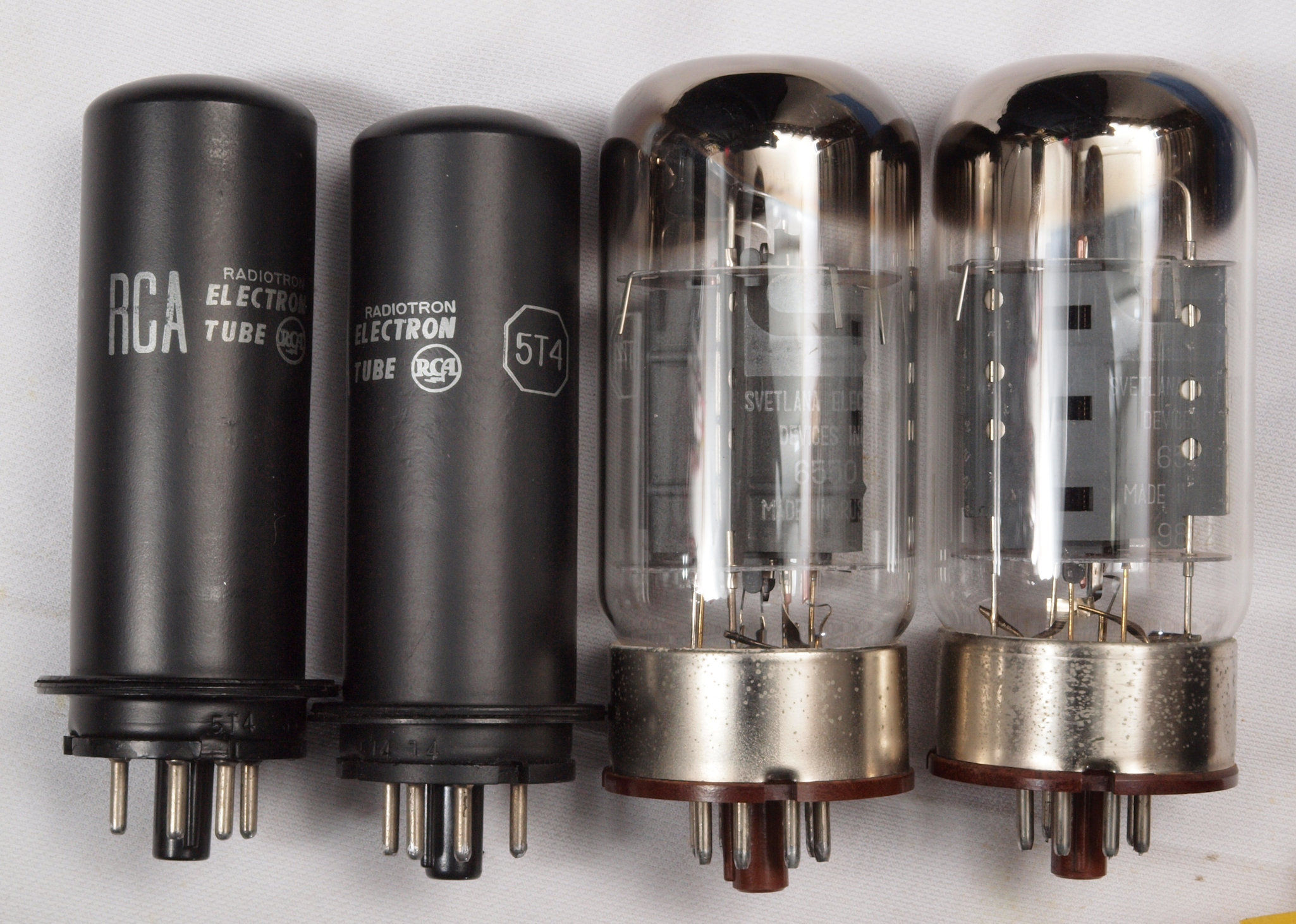

Ｕ６．　付属真空管　５Ｔ４、５Ｔ４　２本目、６５５０、６５５０　２本目。 　　　　　　６５５０　真空管ハンドブック（規格表）の、 　　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ、Ｉｐ＝１４０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

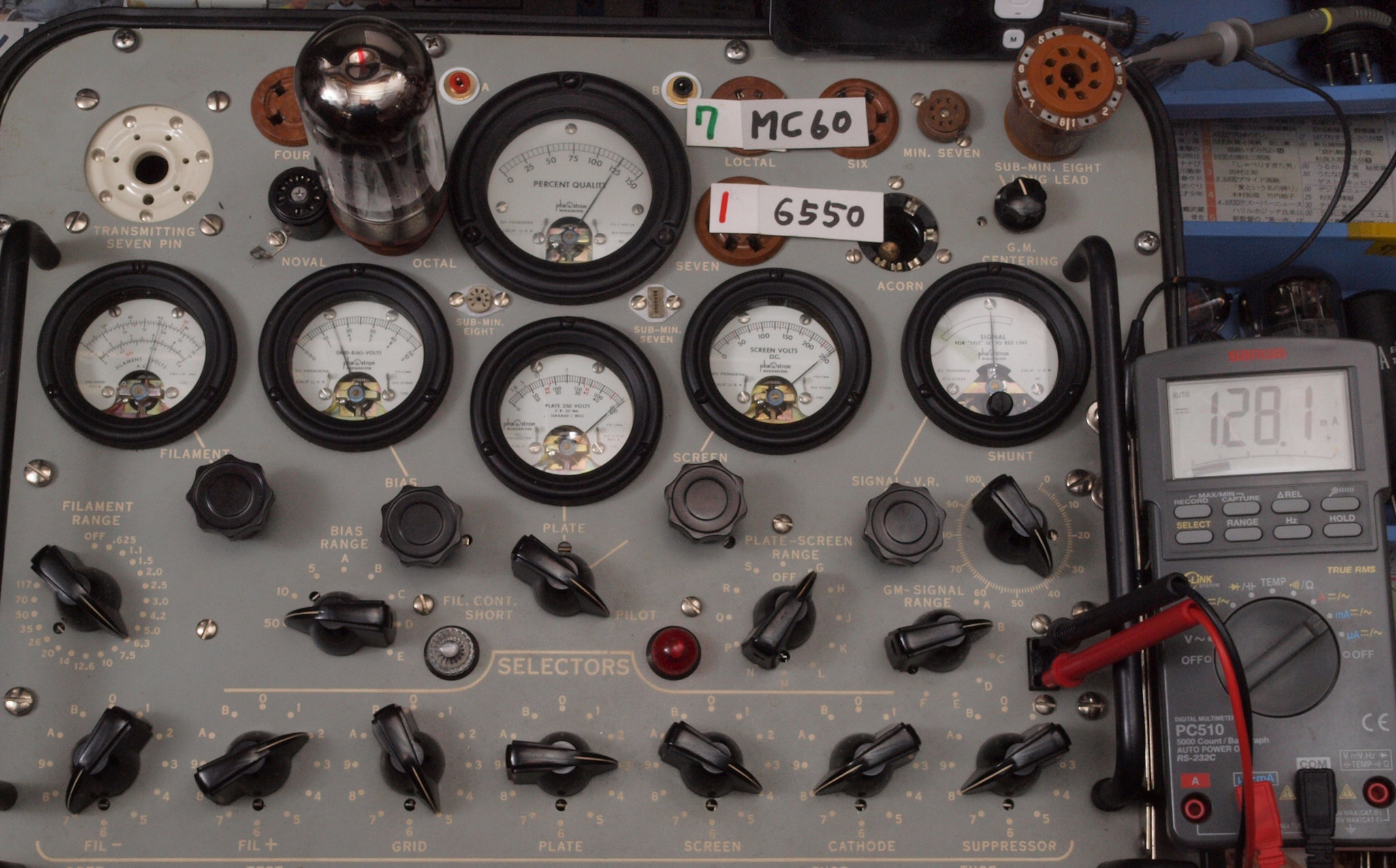

Ｕ６１．　付属真空管「６５５０」．１本目＝１２５００μmho、Ｉｐ＝１２８．１ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」、Ｂレンジ＝１５０００μmhoレンジでの測定。

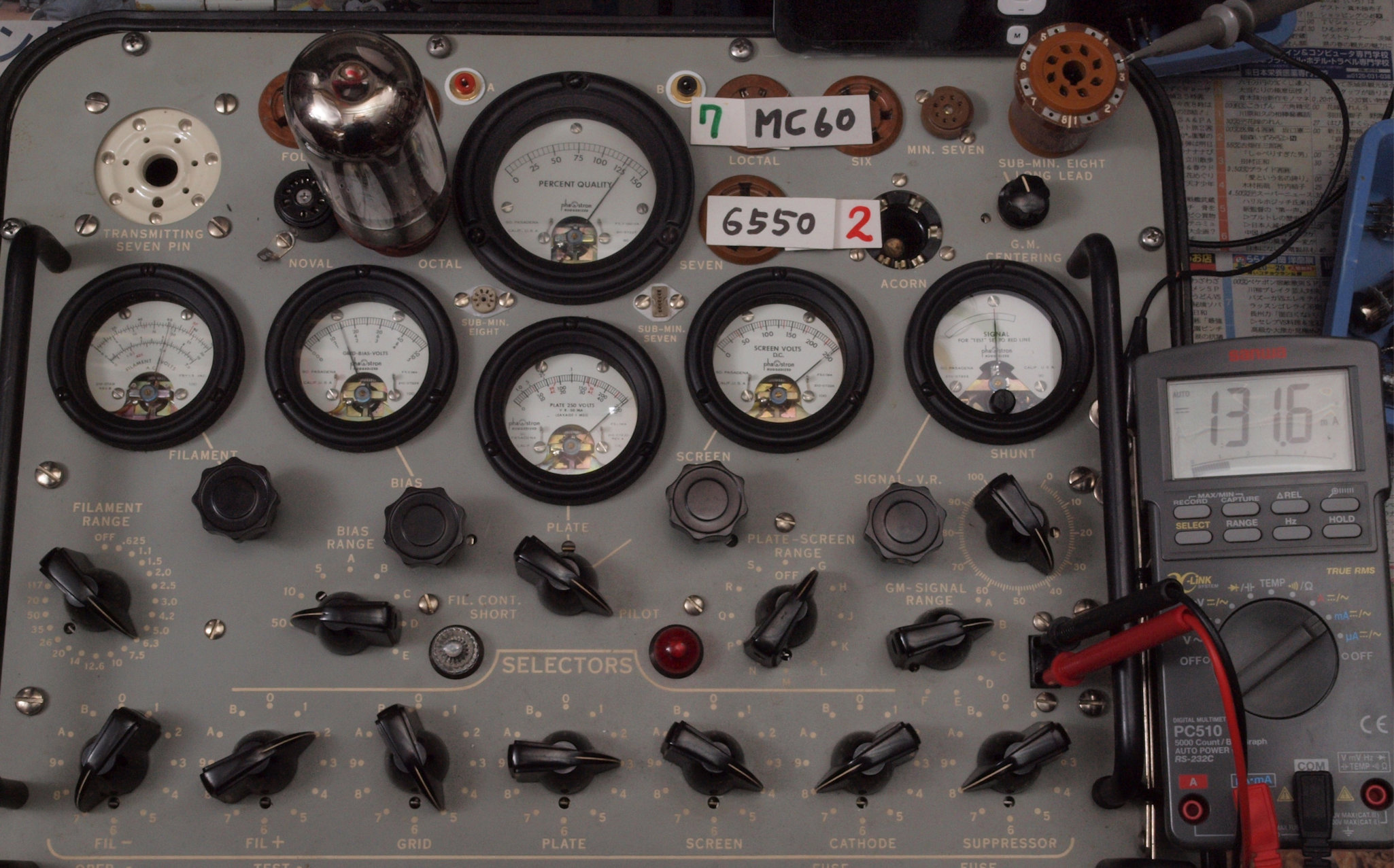

Ｕ６２．　付属真空管「６５５０」．２本目＝１３０００μmho、Ｉｐ＝１３１．６ｍＡ。

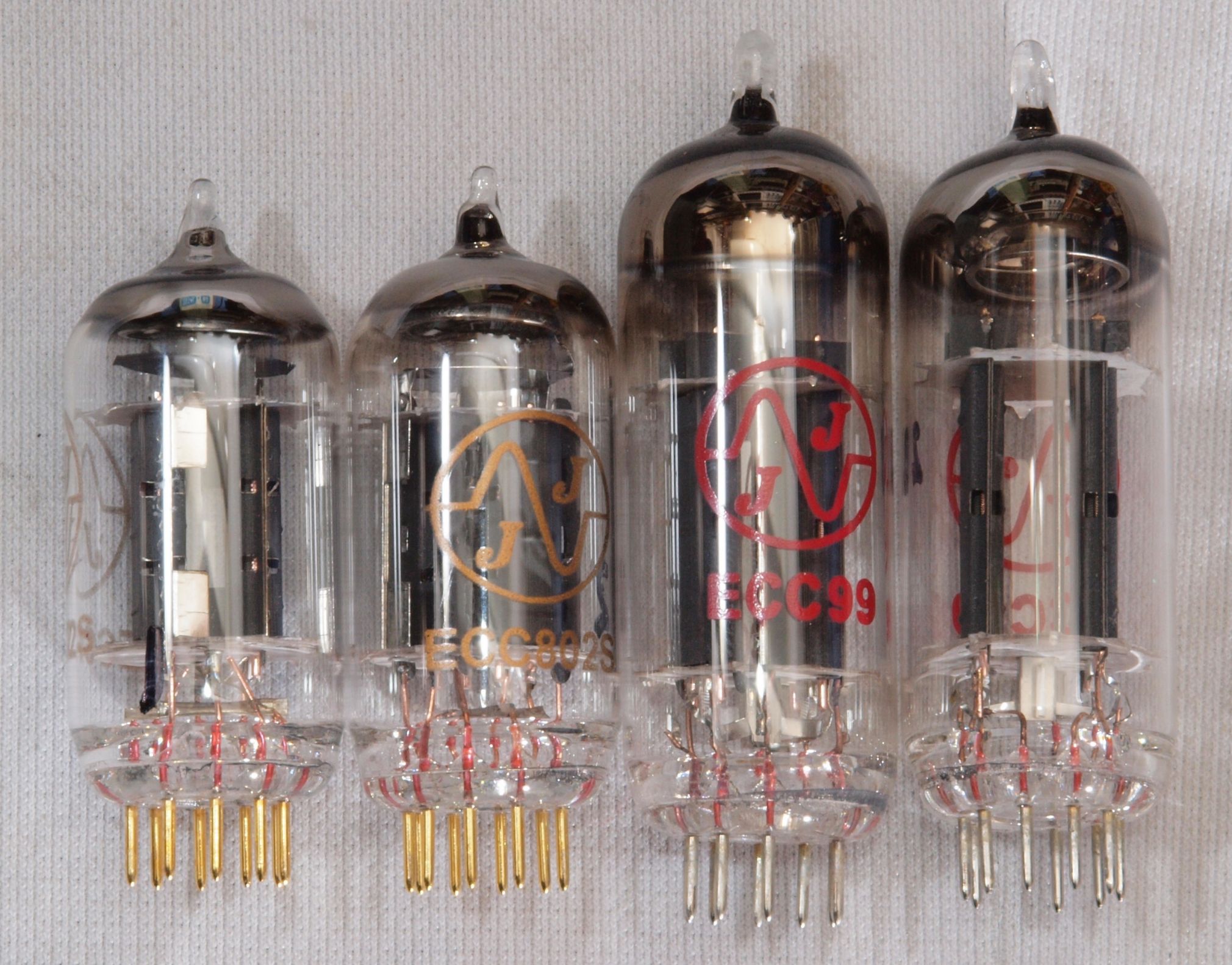

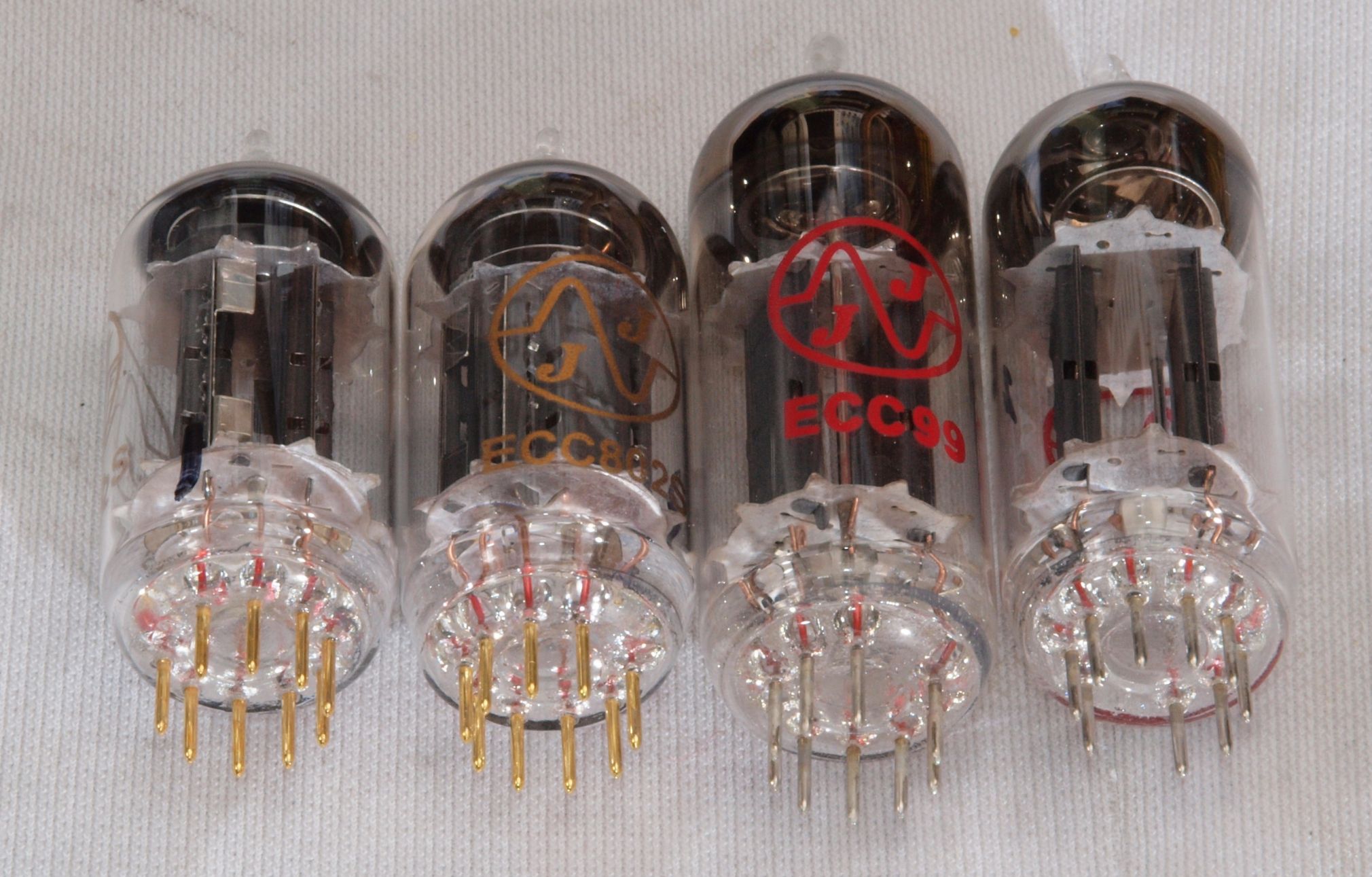

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｖ１． 　購入真空管、左から　ＥＣＣ８０２Ｓ、ＥＣＣ８０２Ｓ　２本目、ＥＣＣ９９、ＥＣＣ９９　２本目。 　　　　　　ＥＣＣ９９　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 　　　　　　ＥＣＣ８０２Ｓ　相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

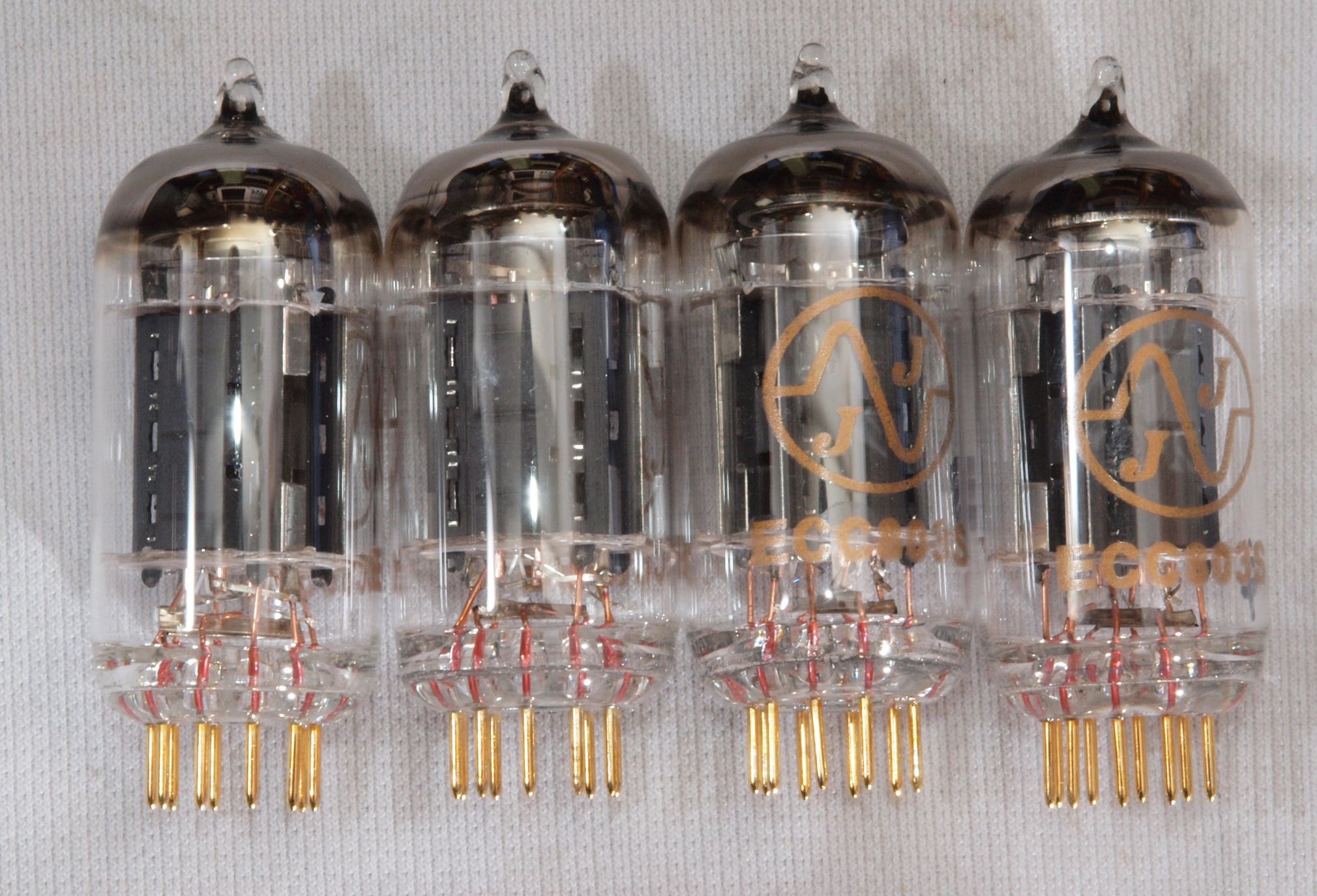

Ｖ２． 　足の方から見る、左から　ＥＣＣ８０２Ｓ、ＥＣＣ８０２Ｓ　２本目、ＥＣＣ９９、ＥＣＣ９９　２本目。　購入先

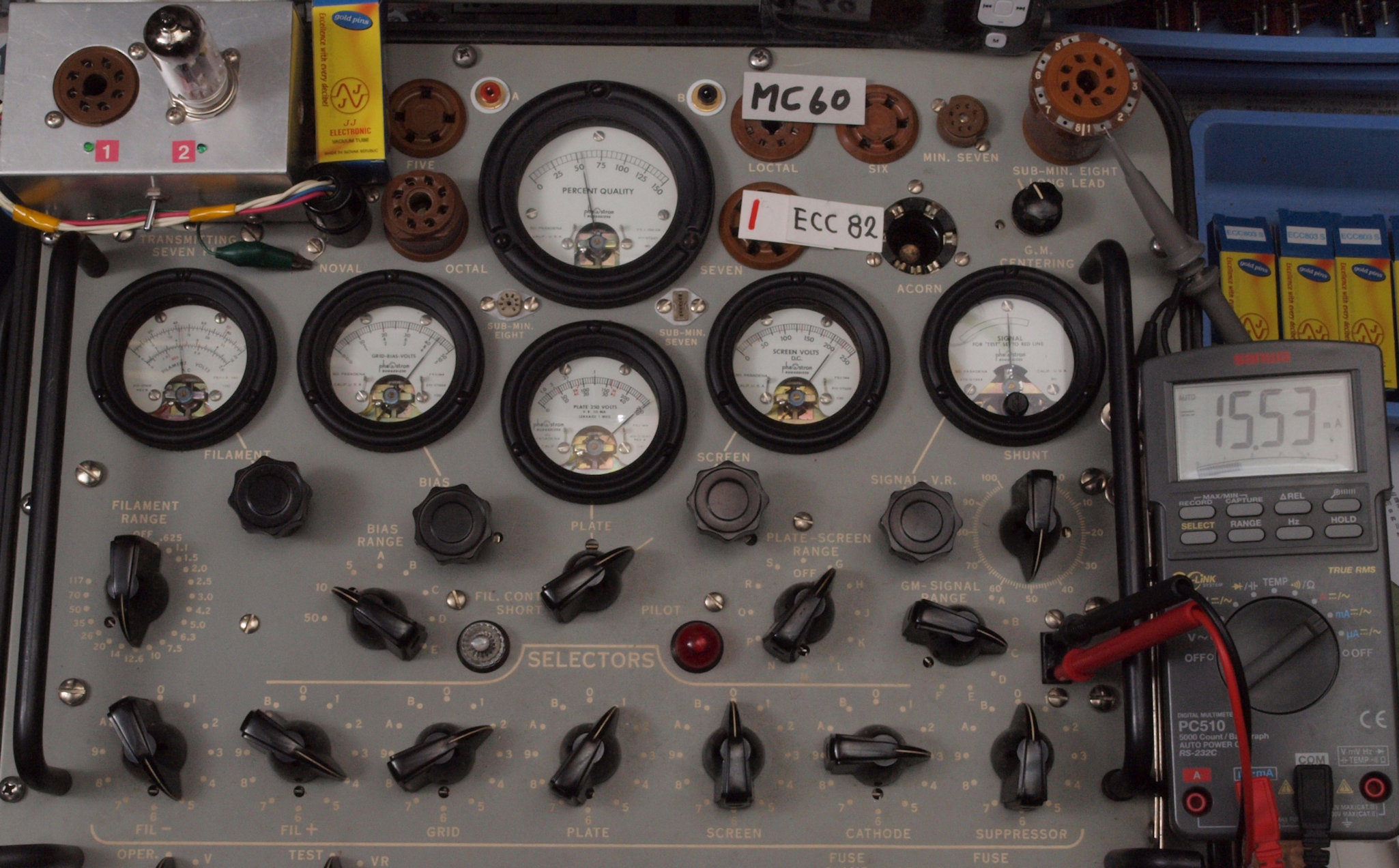

Ｖ１１．　購入真空管ＥＣＣ８０２Ｓ　ユニット１。　Ｇｍ測定＝２２００μmho、Ｉｐ＝１５．５３ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｖ１２．　購入真空管ＥＣＣ８０２Ｓ　ユニット２。　Ｇｍ測定＝２０００μmho、Ｉｐ＝１２．７０ｍＡ。

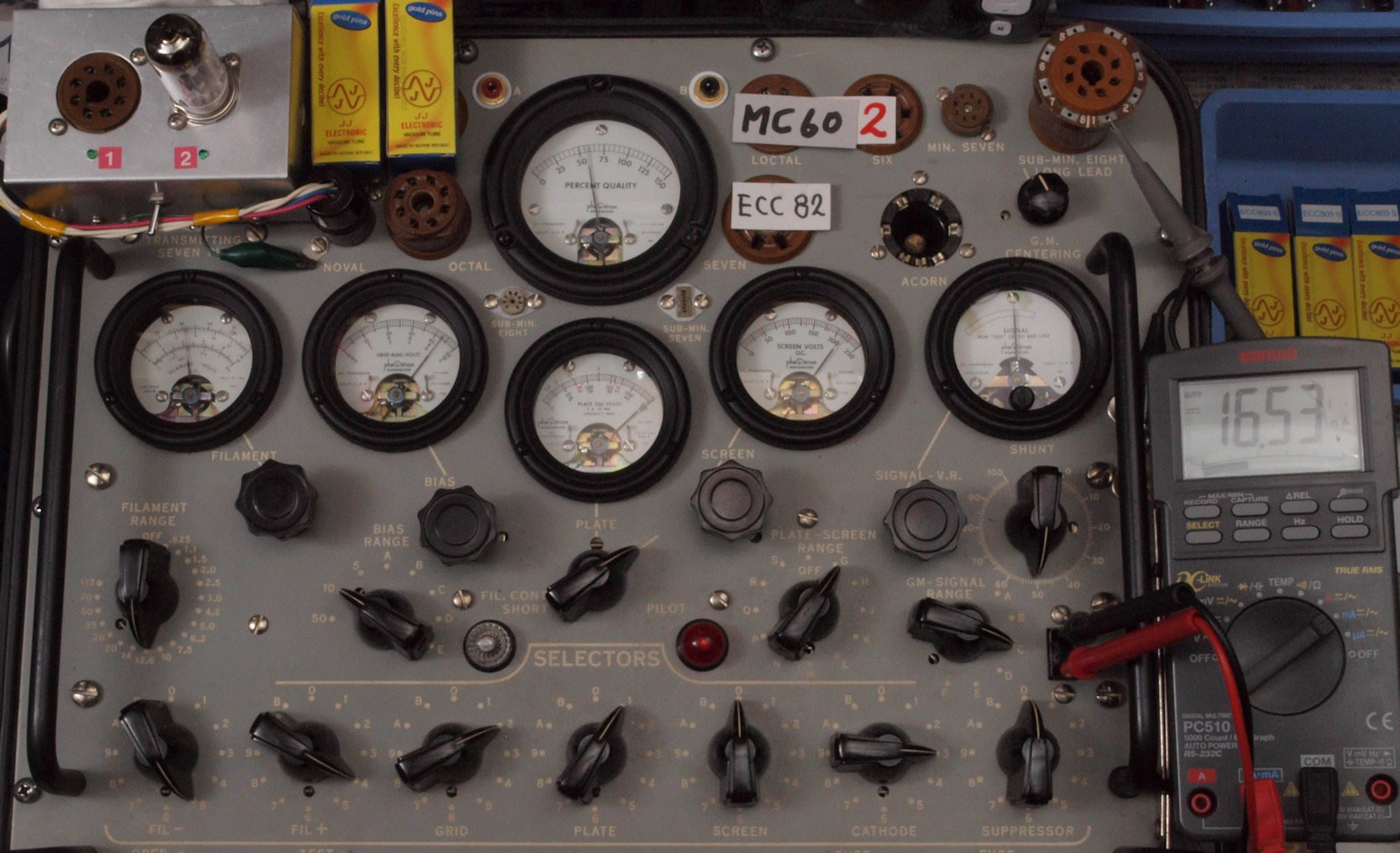

Ｖ２１．　購入真空管ＥＣＣ８０２Ｓ　　２本目ユニット１。　Ｇｍ測定＝２８００μmho、Ｉｐ＝１６．５３ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｖ２２．　購入真空管ＥＣＣ８０２Ｓ　　２本目ユニット２。　Ｇｍ測定＝２８００μmho、Ｉｐ＝１５．１８ｍＡ。

Ｖ３１．　購入真空管ＥＣＣ９９　ユニット１。　Ｇｍ測定＝８５００μmho、Ｉｐ＝１７．１９ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｖ３２．　購入真空管ＥＣＣ９９　ユニット２。　Ｇｍ測定＝８５００μmho、Ｉｐ＝１９．１８ｍＡ。

Ｖ４１．　購入真空管ＥＣＣ９９　２本目ユニット１。　Ｇｍ測定＝８５００μmho、Ｉｐ＝１８．４２ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｖ４２．　購入真空管ＥＣＣ９９　２本目ユニット２。　Ｇｍ測定＝８５００μmho、Ｉｐ＝２２．８７ｍＡ。

Ｖ５．　購入真空管ＥＣＣ８０３Ｓ左から　ＥＣＣ８０３Ｓ、ＥＣＣ８０３Ｓ　２本目、、、ＥＣＣ８０３Ｓ　４本目。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　ＥＣＣ８０３Ｓ　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ、Ｉｐ＝１．２ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

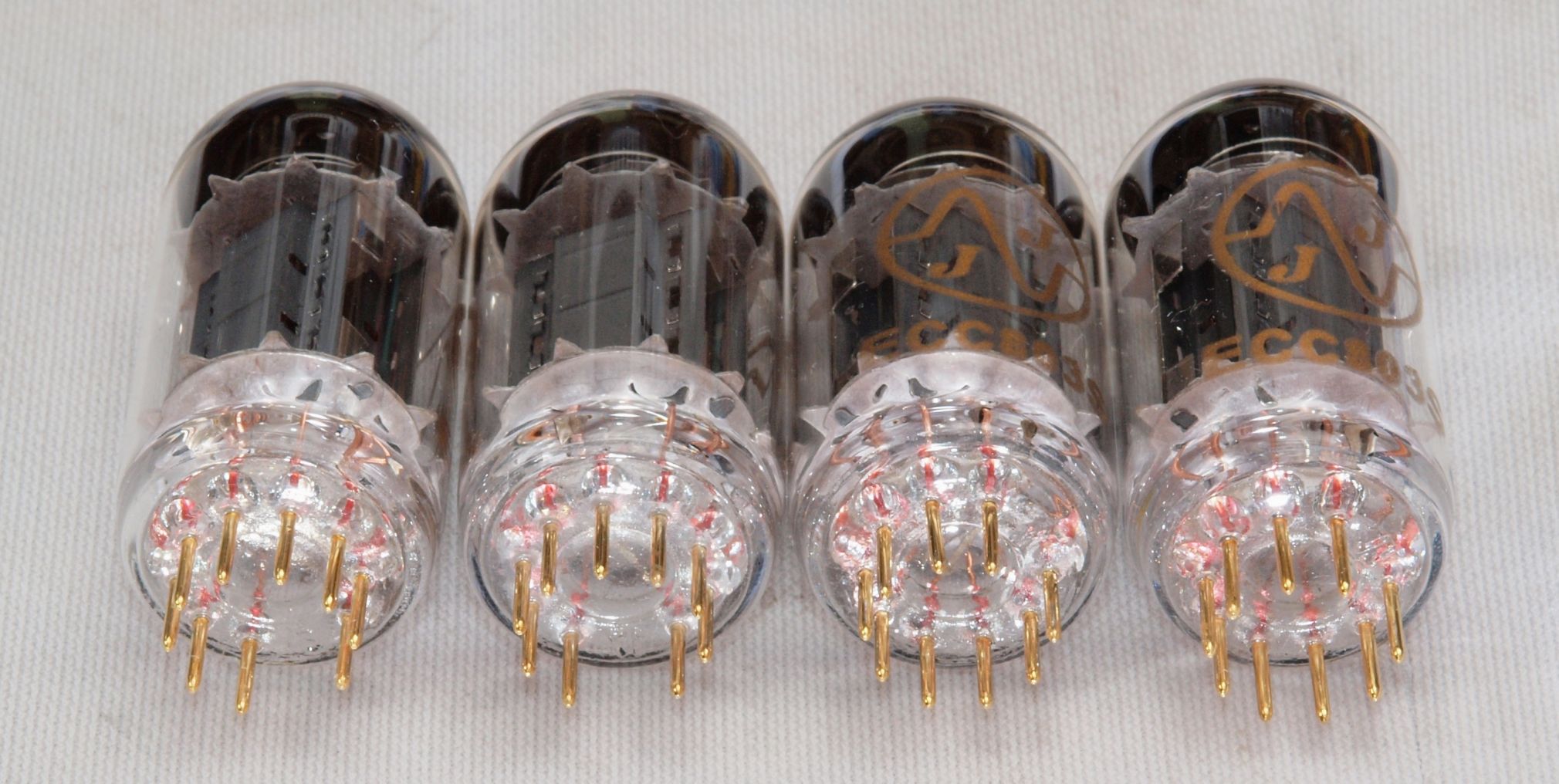

Ｖ５０． 　足の方から見る、左から　ＥＣＣ８０３Ｓ、ＥＣＣ８０３Ｓ　２本目、、、ＥＣＣ８０３Ｓ　４本目。　購入先

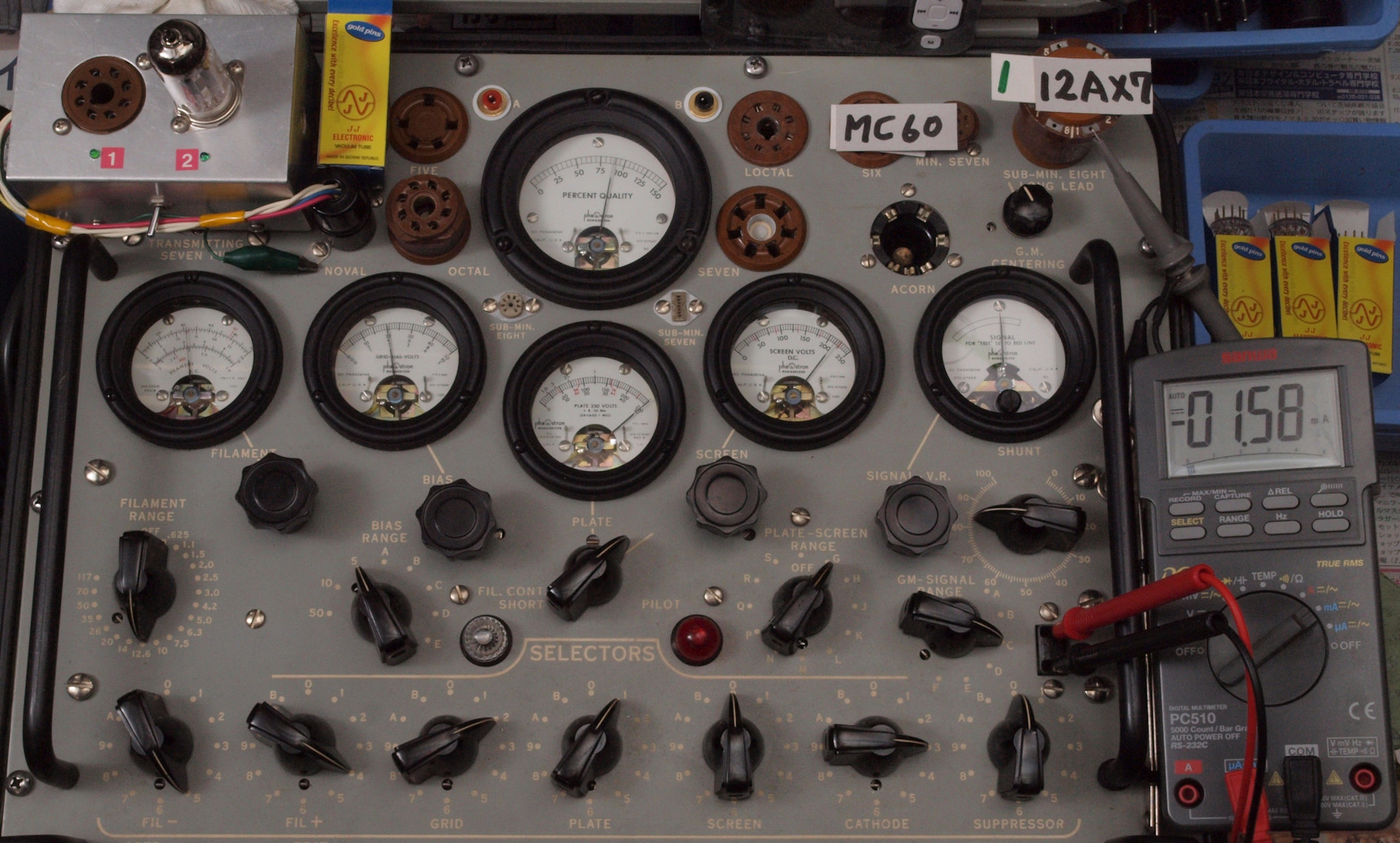

Ｖ５１．　購入真空管ＥＣＣ８０３Ｓ　ユニット１。　Ｇｍ測定＝１８００μmho、Ｉｐ＝１．５８ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２」、　Ｃレンジ＝３０００μmhoレンジでの測定。

Ｖ５２．　購入真空管ＥＣＣ８０３Ｓ　ユニット２。　Ｇｍ測定＝２０００μmho、Ｉｐ＝１．７８ｍＡ。

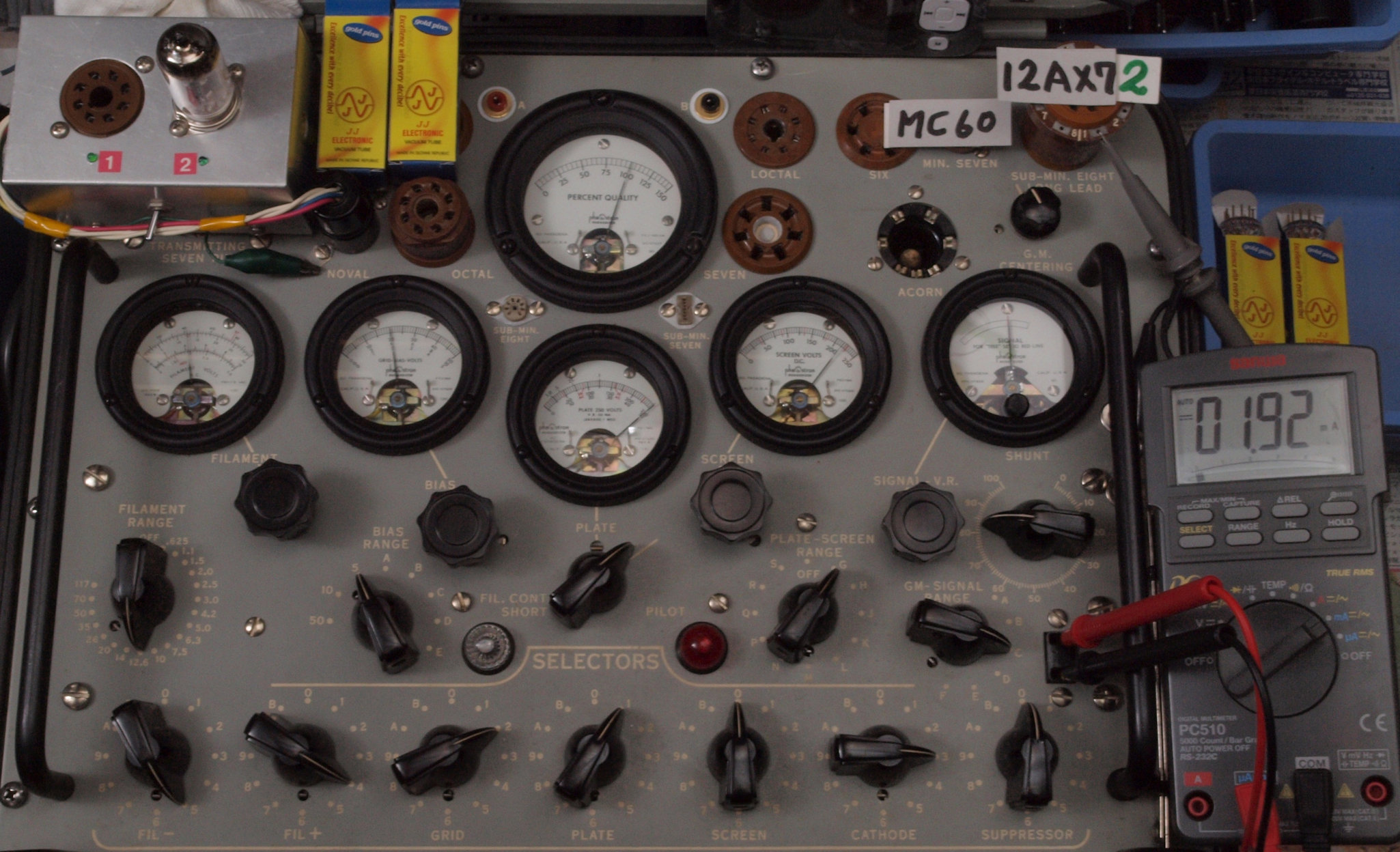

Ｖ６１．　購入真空管ＥＣＣ８０３Ｓ　２本目ユニット１。　Ｇｍ測定＝２０００μmho、Ｉｐ＝１．９２ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２」、　Ｃレンジ＝３０００μmhoレンジでの測定。

Ｖ６２．　購入真空管ＥＣＣ８０３Ｓ　２本目ユニット２。　Ｇｍ測定＝１９００μmho、Ｉｐ＝１．７１ｍＡ。

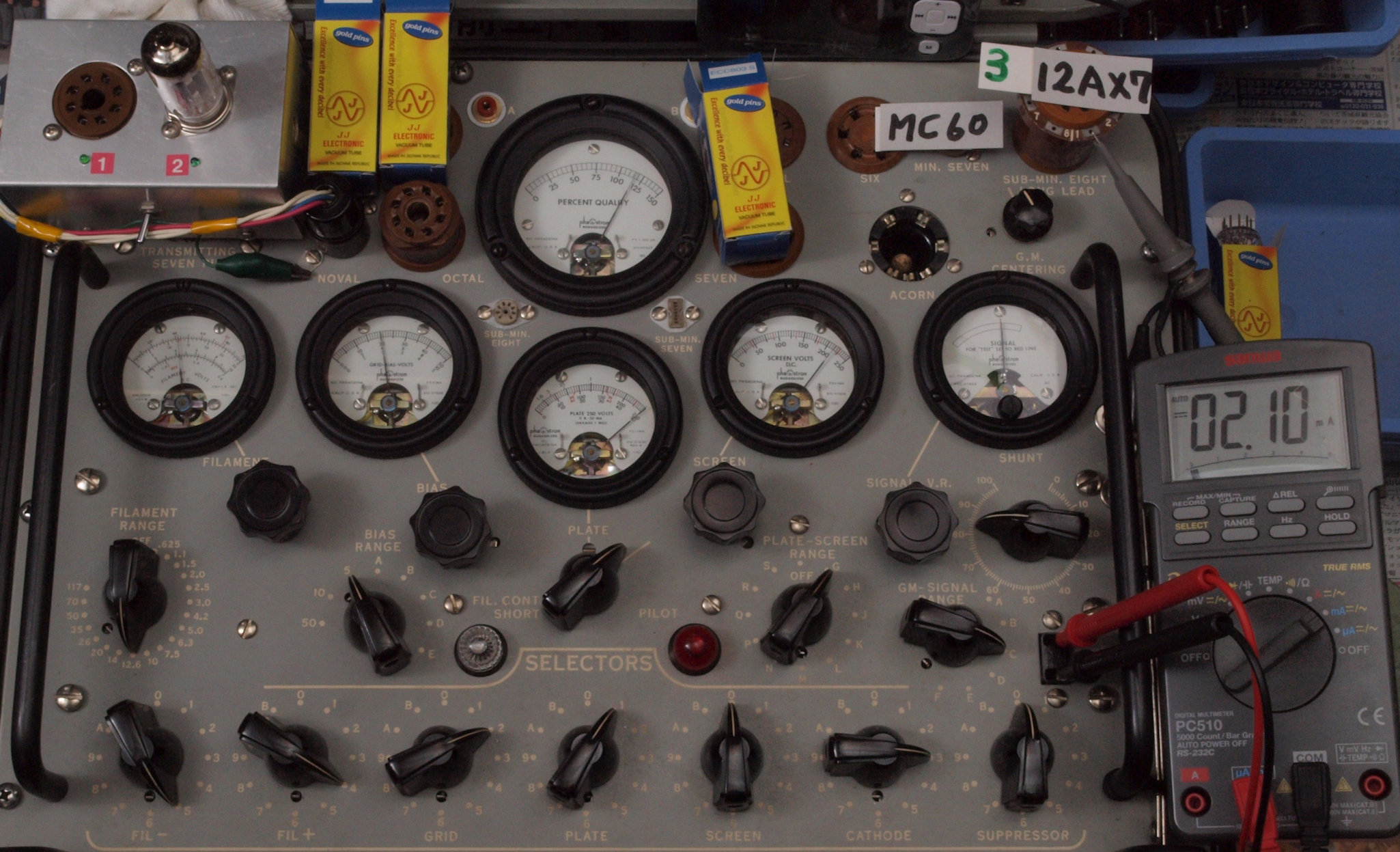

Ｖ７１．　購入真空管ＥＣＣ８０３Ｓ　３本目ユニット１。　Ｇｍ測定＝２３００μmho、Ｉｐ＝２．１ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２」、　Ｃレンジ＝３０００μmhoレンジでの測定。

Ｖ７２．　購入真空管ＥＣＣ８０３Ｓ　３本目ユニット２。　Ｇｍ測定＝２０００μmho、Ｉｐ＝１．７５ｍＡ。

Ｖ８１．　購入真空管ＥＣＣ８０３Ｓ　４本目ユニット１。　Ｇｍ測定＝１８６０μmho、Ｉｐ＝１．６５ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２」、　Ｃレンジ＝３０００μmhoレンジでの測定。

Ｖ８２．　購入真空管ＥＣＣ８０３Ｓ　４本目ユニット２。　Ｇｍ測定＝１８４０μmho、Ｉｐ＝１．５４ｍＡ。

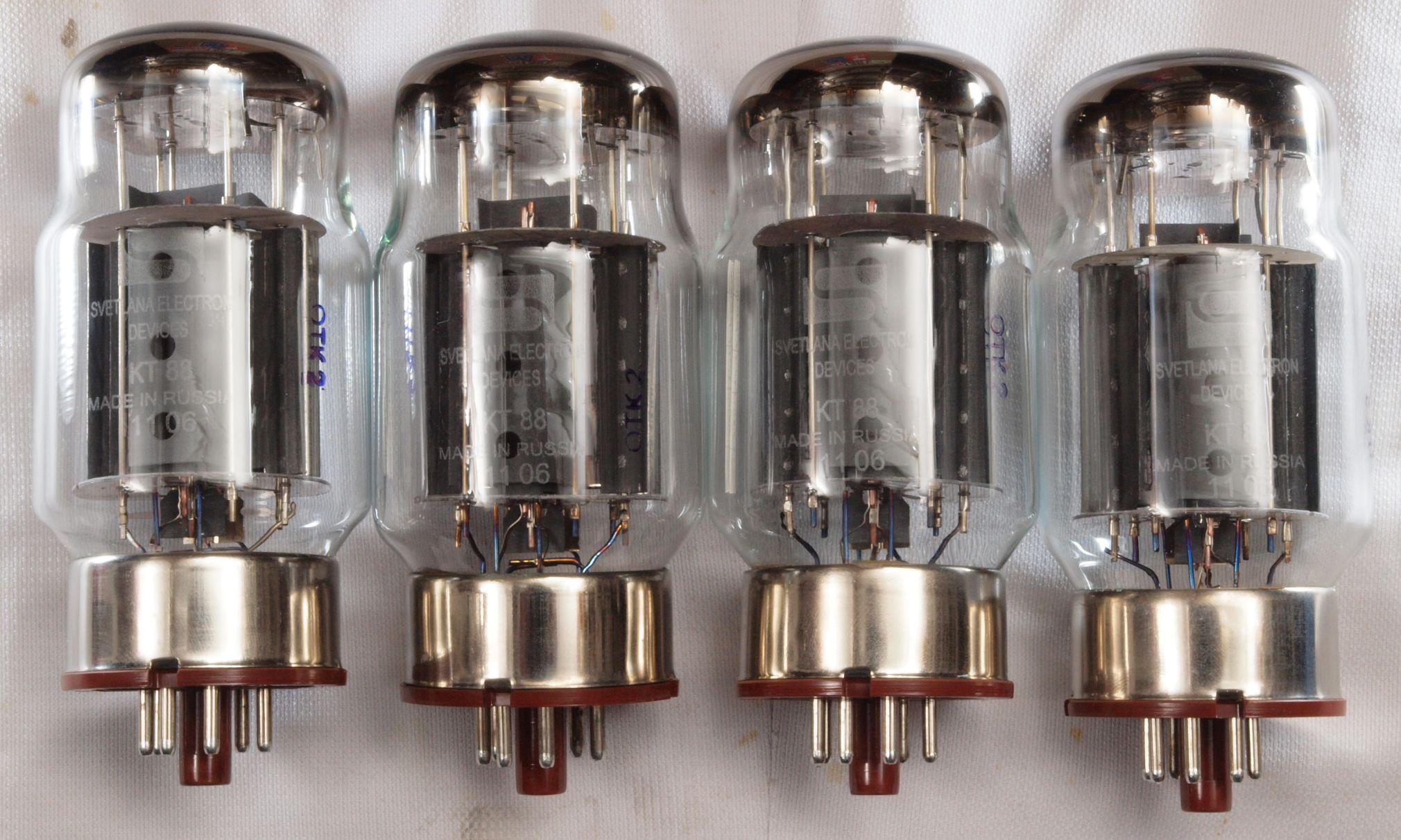

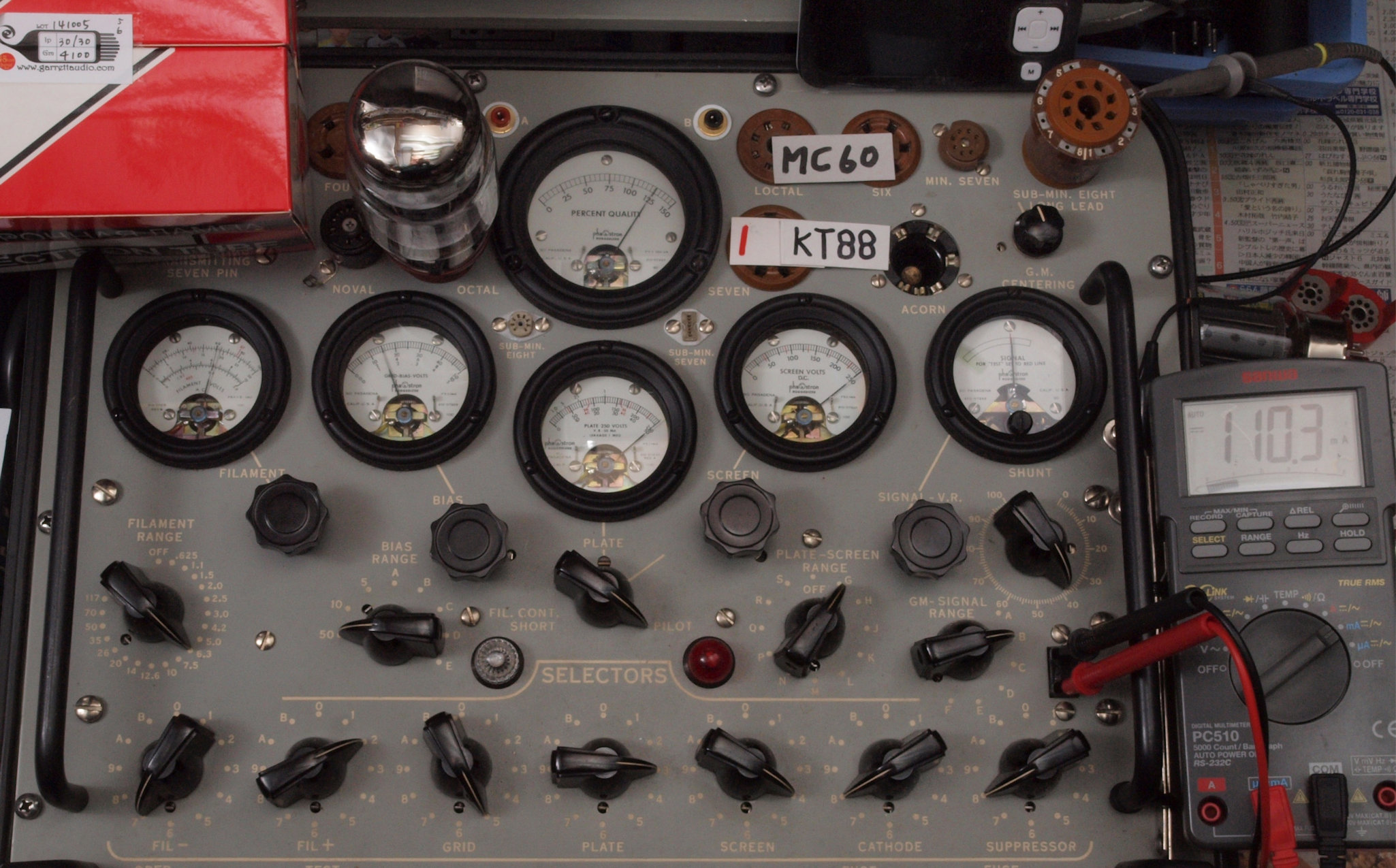

Ｖ９．　購入真空管　ＫＴ８８　Svetlana　Sロゴ 　　　　　　左から１本目、２本目＝１７台目用。　３本目、４本目＝１８台目用。　購入先 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ、Ｉｐ＝１４０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｖ９１．　購入真空管　ＫＴ８８　１本目＝１２５００μmho、Ｉｐ＝１１０．３ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」、Ｂレンジ＝１５０００μmhoレンジでの測定。

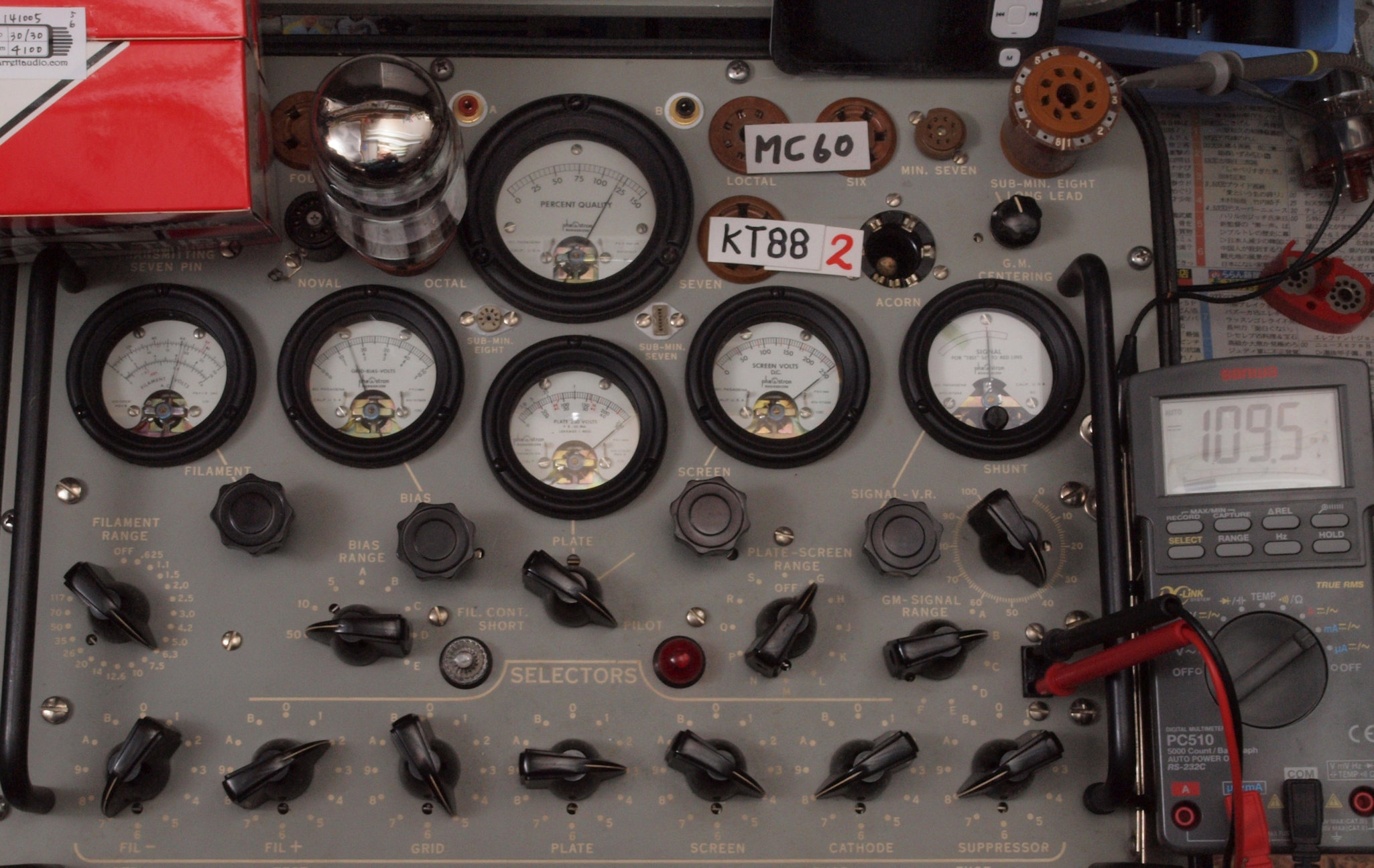

Ｖ９２．　購入真空管　ＫＴ８８　２本目＝１２０００μmho、Ｉｐ＝１０９．５ｍＡ。

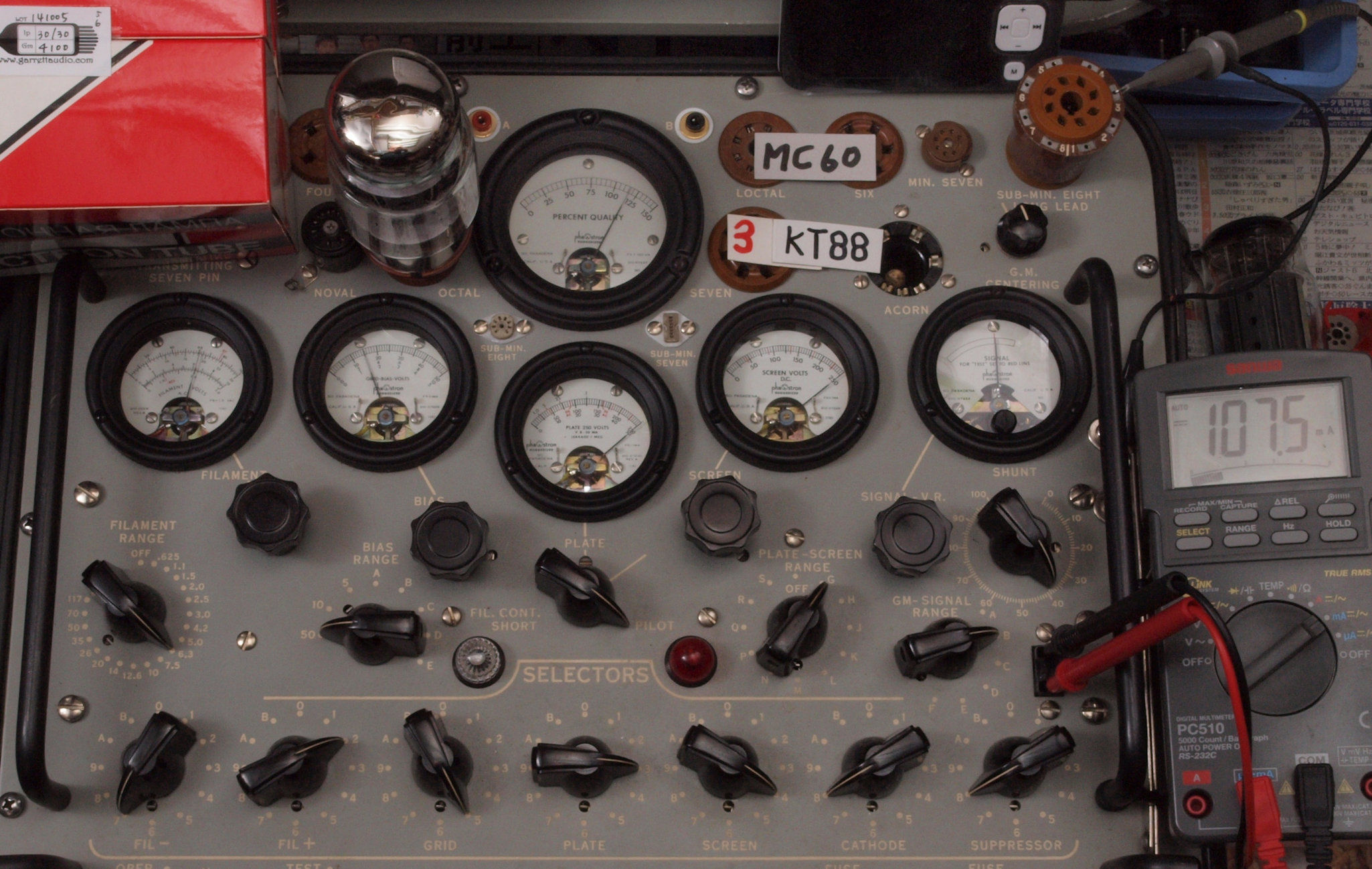

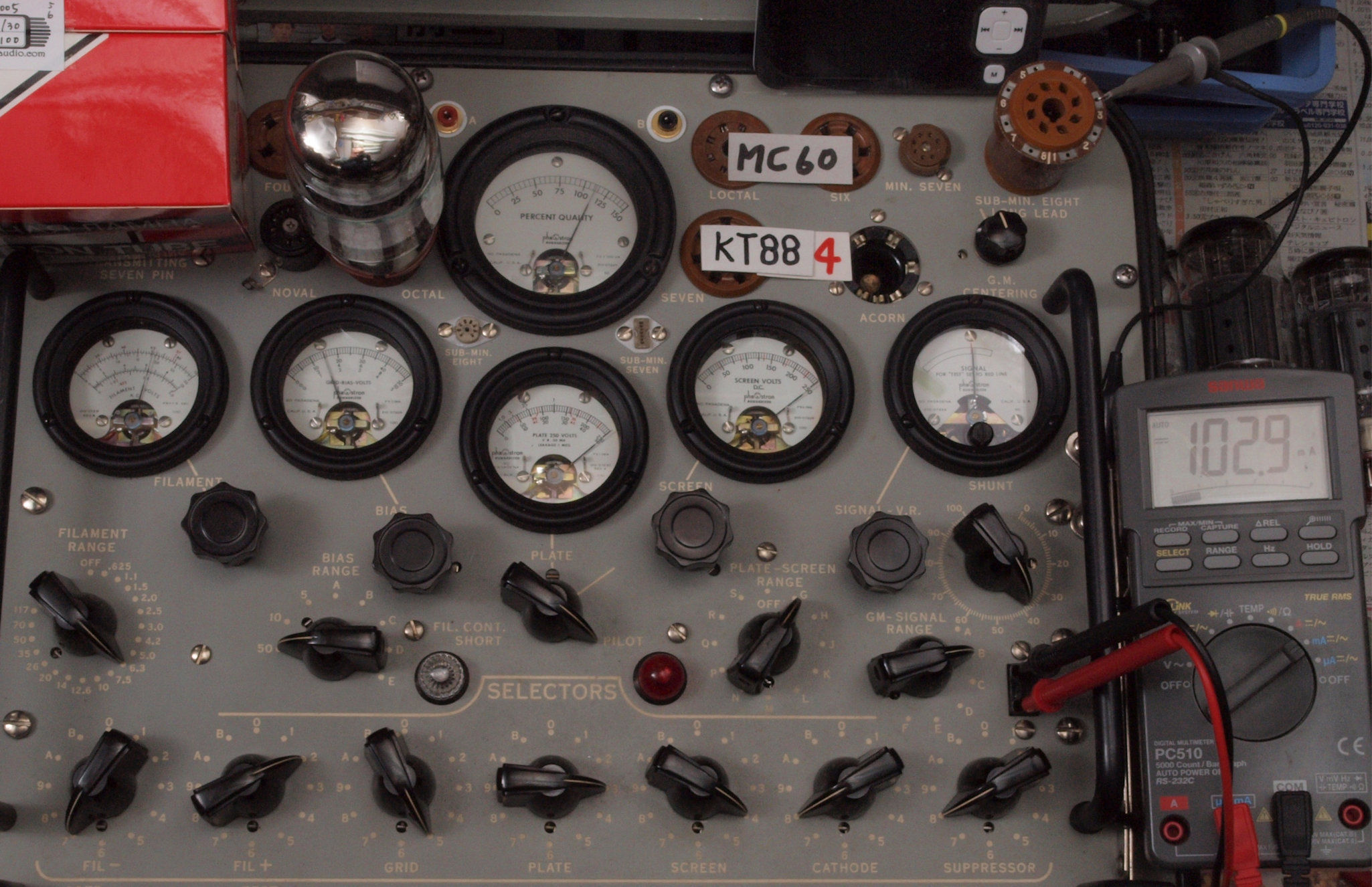

Ｖ９３．　購入真空管　ＫＴ８８　３本目＝１１５００μmho、Ｉｐ＝１０７．５ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」、Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｖ９４．　購入真空管　ＫＴ８８　４本目＝１１０００μmho、Ｉｐ＝１０２．９ｍＡ。

プレート波形を観測しながら測定する。

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｙ．　納品後のユーザの使用状況、配置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　納品後のユーザの使用状況。

Ｙ２．　納品後のユーザの使用状況２。

Ｙ３．　納品後のユーザの使用状況３。　遮熱筒を被せた、電源ブロック電解コンデンサー２本。

Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ６０　の仕様（マニアル・カタログより）

型式 管球式モノラルパワーアンプ　MC60 定格出力 60W. 周波数特性 20 〜 30, 000 Hz ± .1 dB 60W出力. 16 〜 60, 000 Hz ± .5 dB 60W出力. 1.0 〜 100, 000 Hz ± 1.0 dB 30W出力. 全高調波歪率 0.5%以下 ＳＮ比 90 dB以下 入力感度/インピーダンス 0. 5 MΩ/ 0. 5V入力. 0. 13 MΩ / 2. 5V入力, 20 Hz 〜 40 kHz. スピーカー出力端子 4Ω,8Ω,16Ω, 83Ω(70.7V) ､600Ωバランス出力 使用真空管 KT88x2/5U4GBx2/12AX7x2/12AU7x1/12BH7x1 使用電圧 117/125 volts, 50/60Hz. 消費電力 280W、60W出力. 155W、0W出力. 最大外形寸法 W356×H203×D254mm 重量 20.7kg
