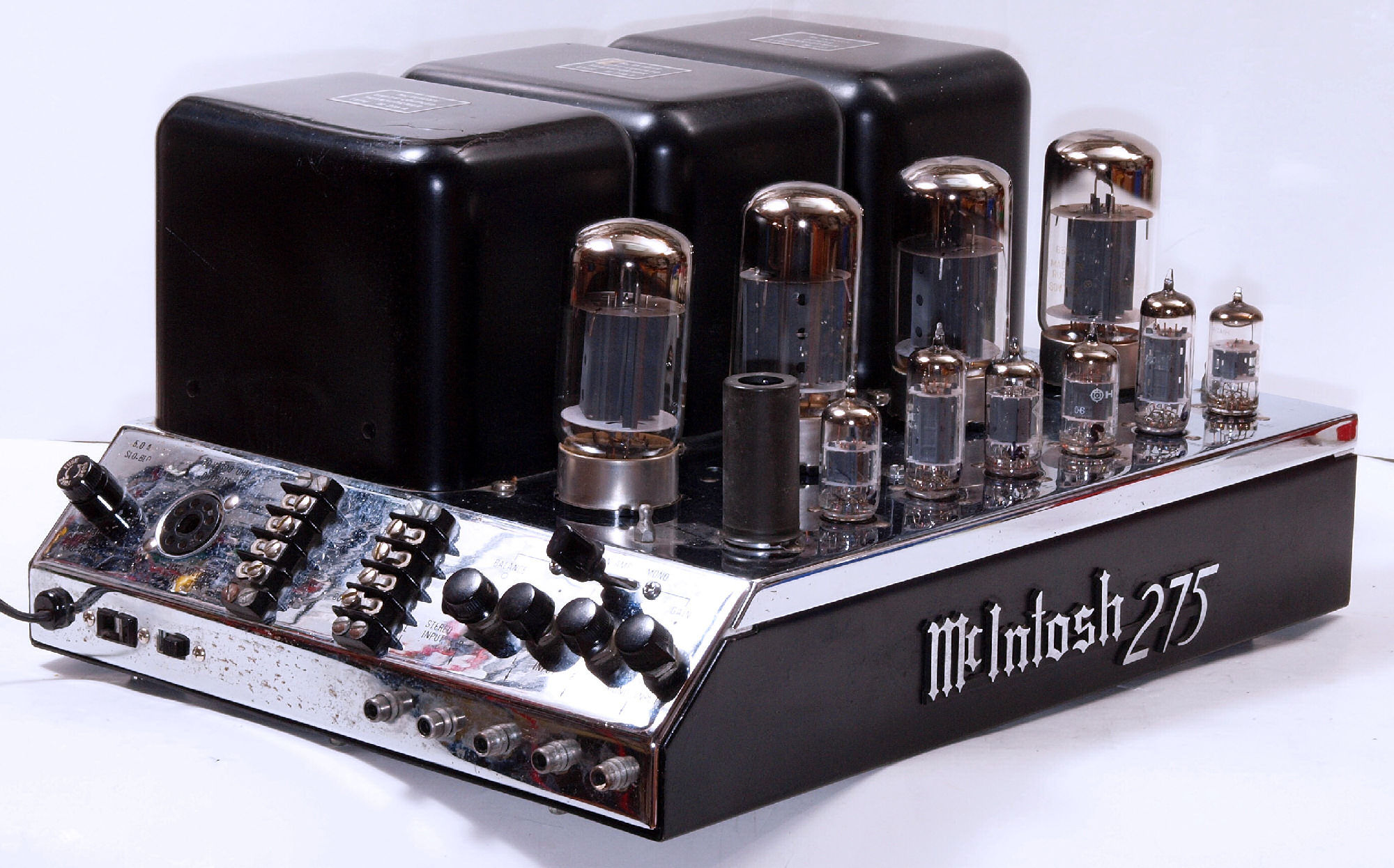

Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　６台目修理記録

平成２４年３月２５日持込　　　１１月７日完成

Ａ．　修理前の状況 オーバーホール修理依頼。 Ｂ．　原因 経年劣化 Ｃ．　修理状況 終段（ＫＴ−８８）ソケット交換。 前段ＭＴ管ソケット交換。 ブロック電解コンデンサー交換。 フイルムコンデンサー交換。 配線手直し、補強。 SP接続端子交換。 ブロック電解コンデンサー交換。 電源コード交換。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる付属真空管測定 ６５５０（ＫＴ８８）　Ｇｍ、ＩＰ測定。 １２ＢＨ７　Ｇｍ、ＩＰ測定。 １２ＡＺ７（ＥＣＣ８１）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２）　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 テフロン製ＵＳソケット　　　　　　　　　　　　　　　　４個。 タイト製ＭＴソケット　　　　　　　　　　　　　　　　　　７個。 電解コンデンサー　　　　　　　　　　　　　　　　　　１１個。 フイルムコンデンサー　　　　　　　　　　　　　　　　１８個。 ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　２個。 ブロック電解コンデンサー「ＴＭＣ」　　　　　　　　　　２本。 ブロック電解コンデンサー「ユニコン」　　　　　　　　２本。 電源コード　　　　　　　　　　　　　　　　　　　　　　　　１本。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　８個 Ｅ．　調整・測定 Ｆ．　修理費　　　１１０，０００円　　　　オーバーホール修理 　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途 Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５　の仕様（マニアル・カタログより） このクラスのＫＴ−８８は良質な物を選択すること。 又、前段１２ＡＺ７／１２ＡＴ７と直結なので、こちらも同様の配慮が必要。

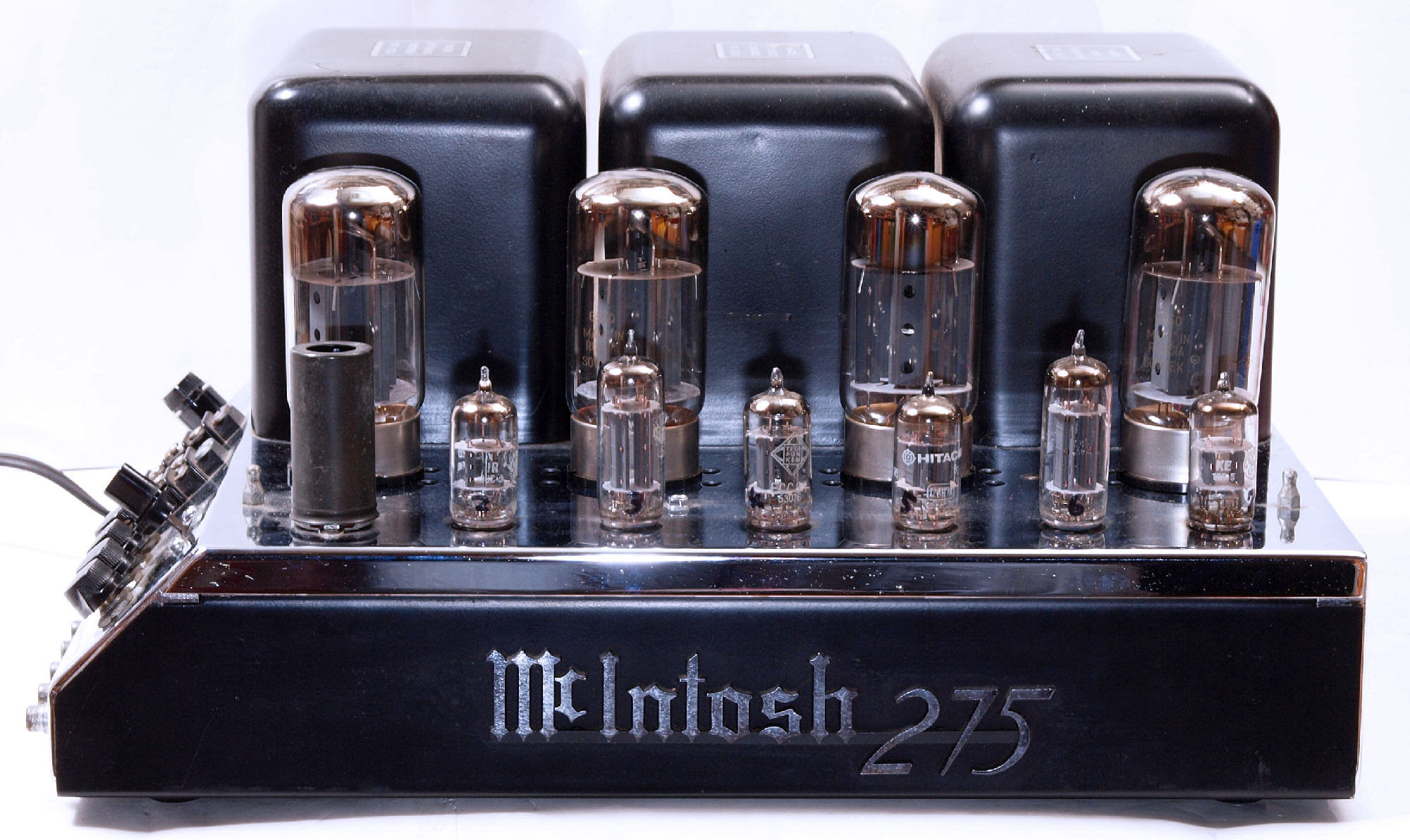

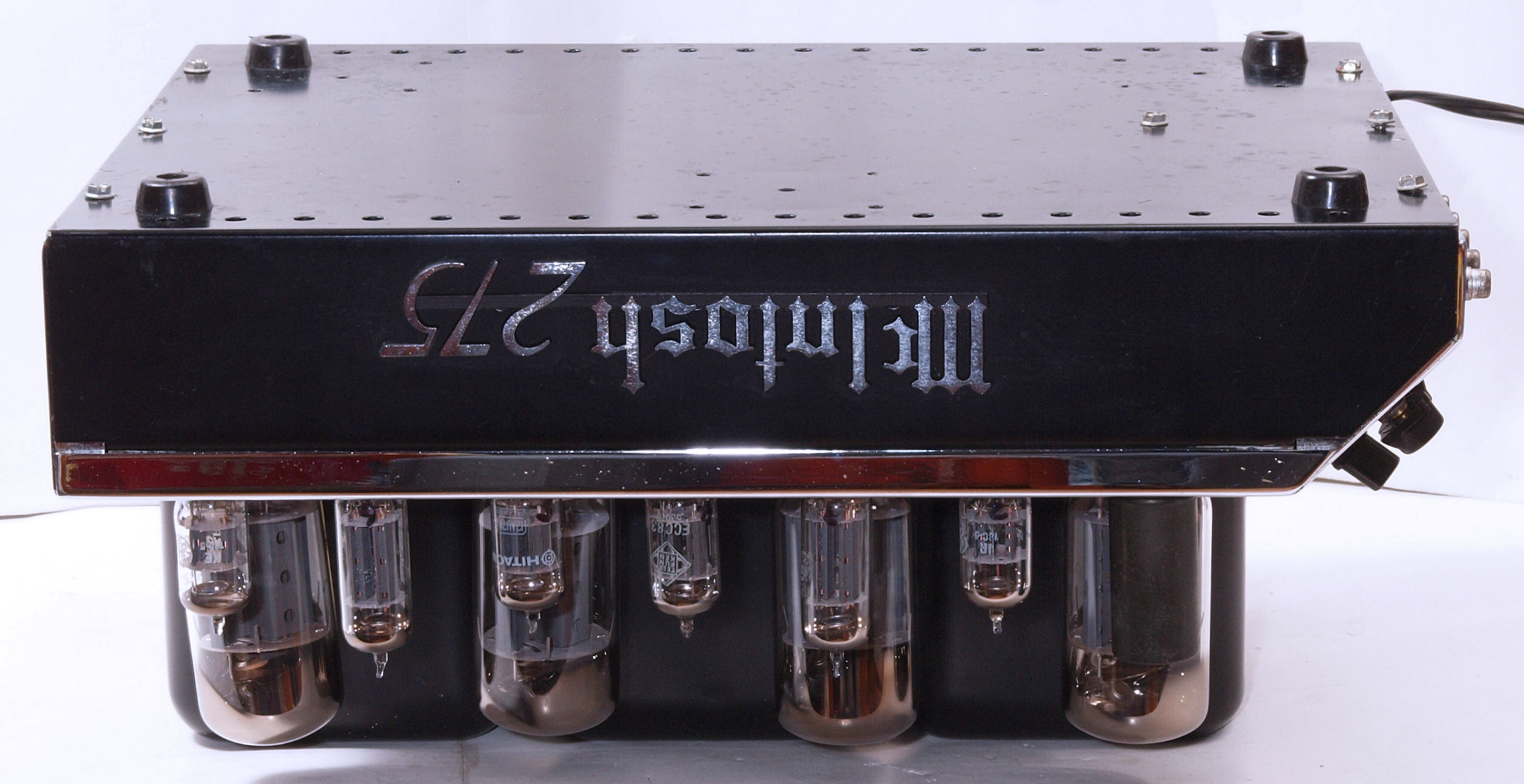

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

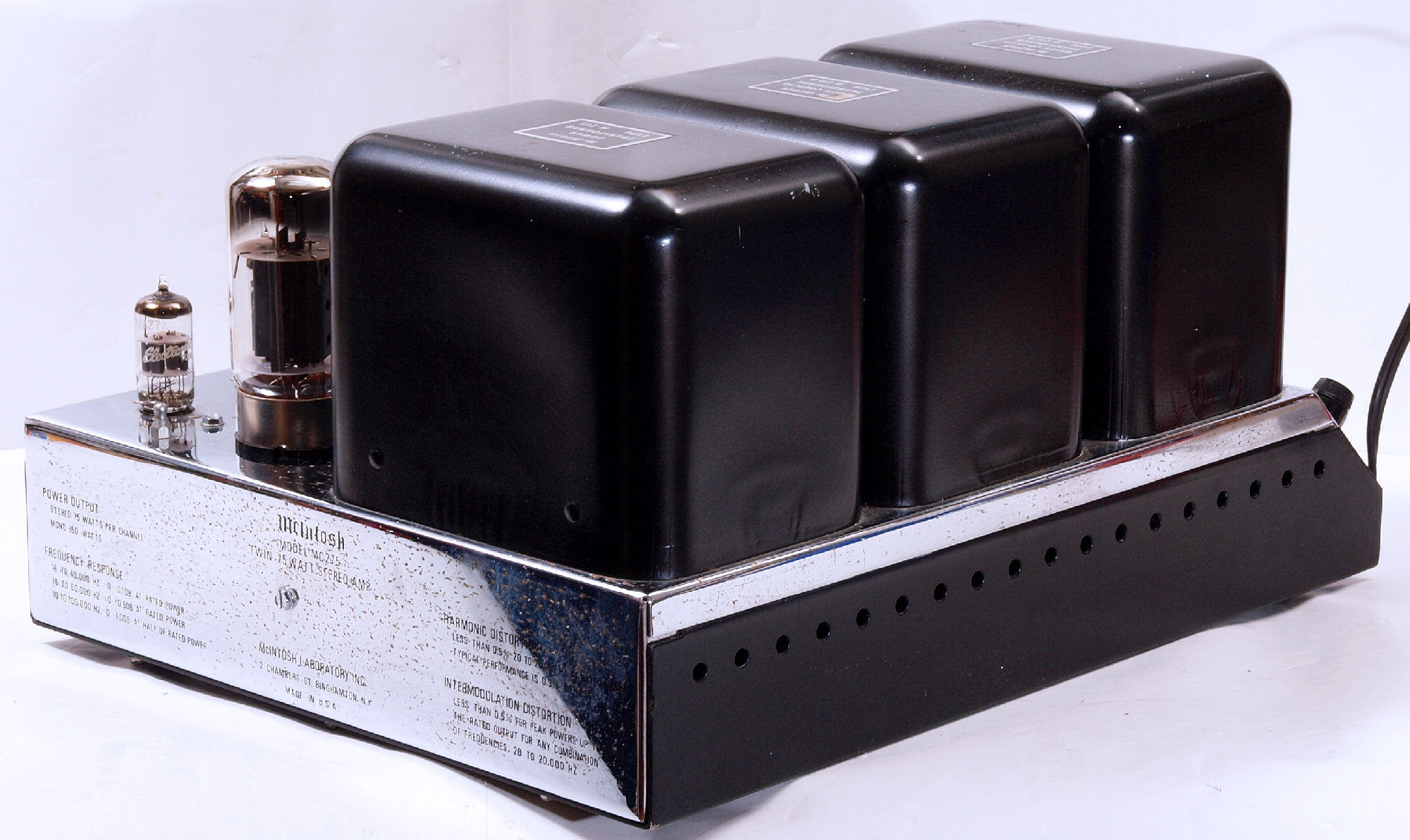

Ａ１２．　点検中　前左から見る

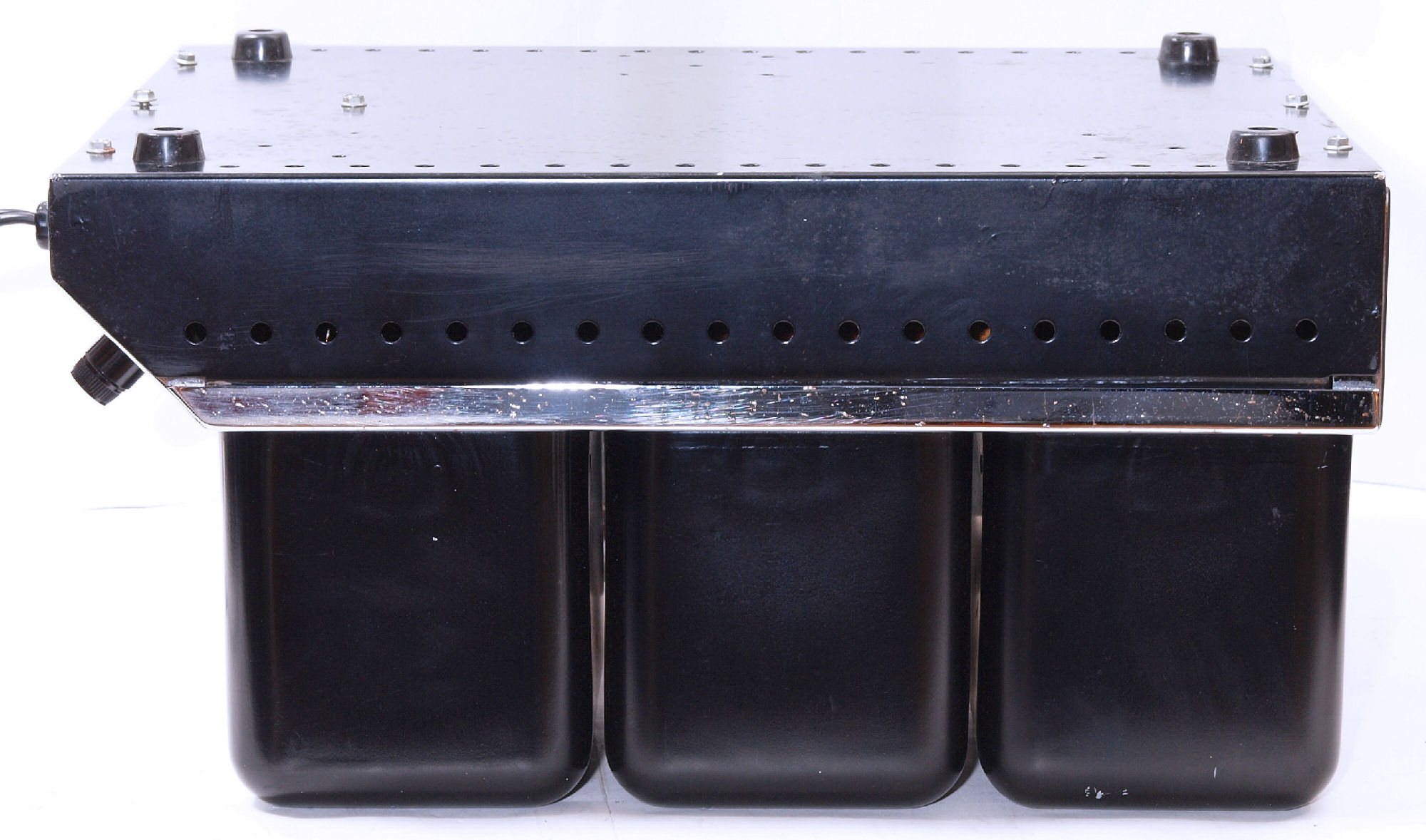

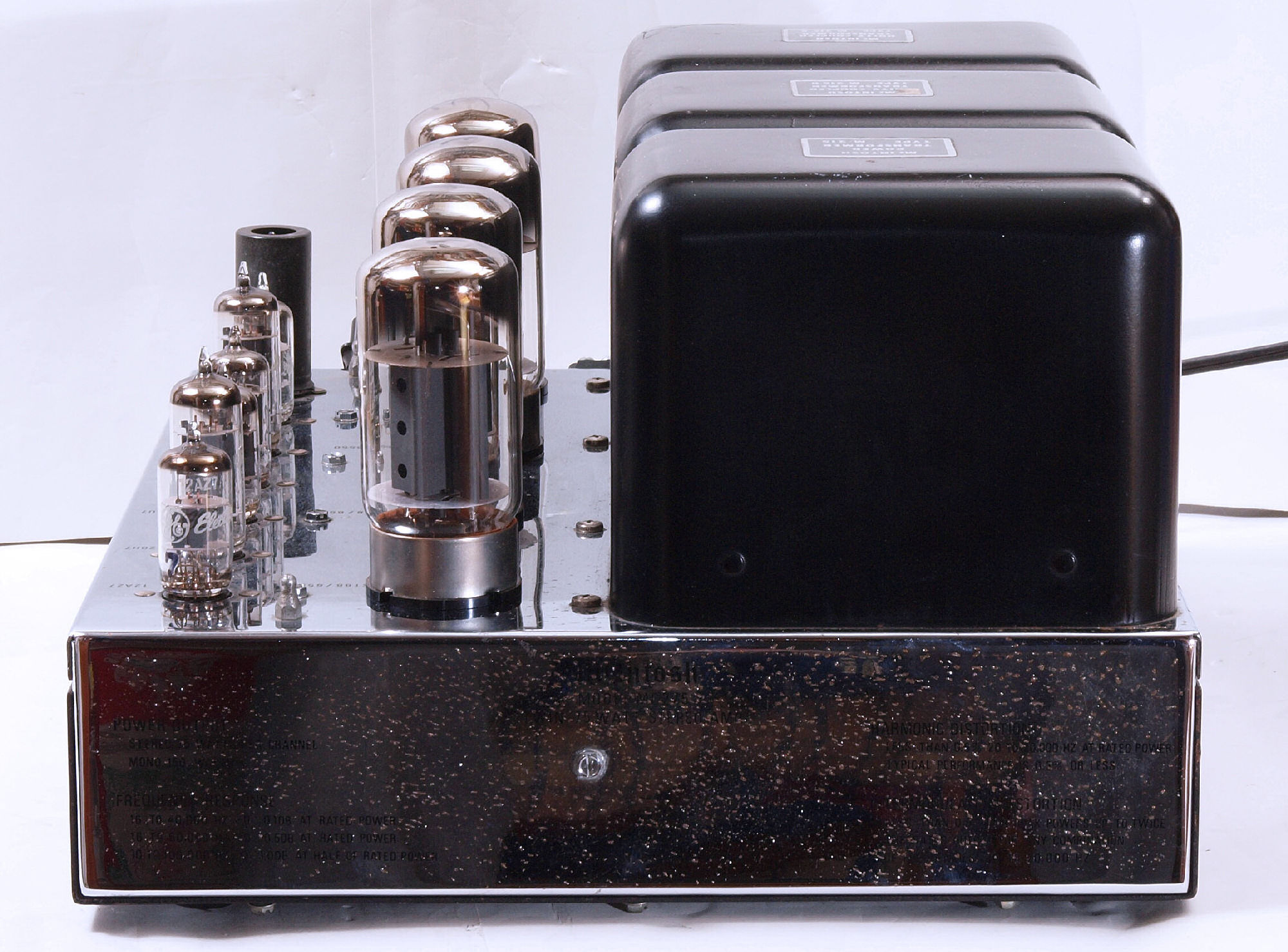

Ａ１３．　点検中　左から見る

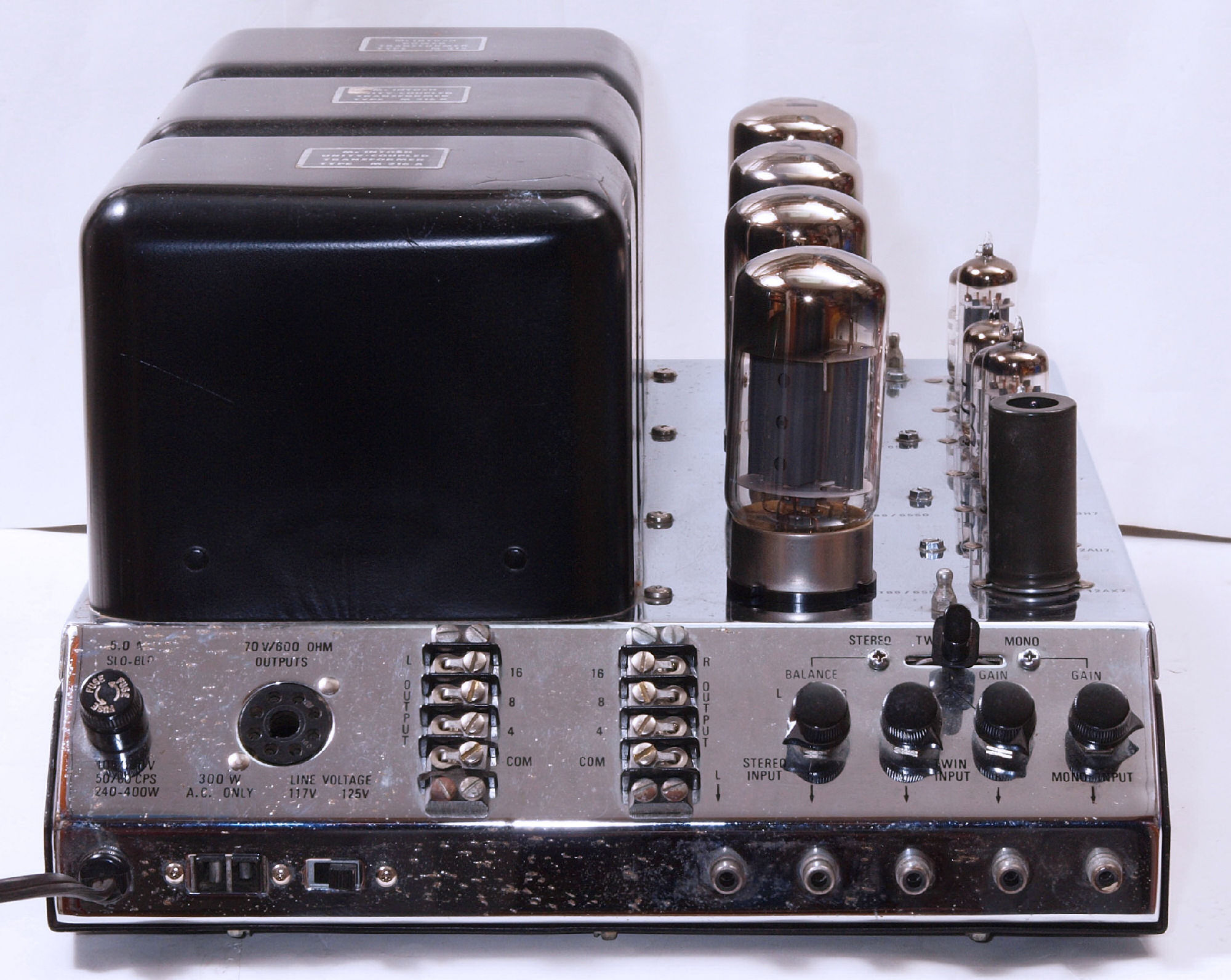

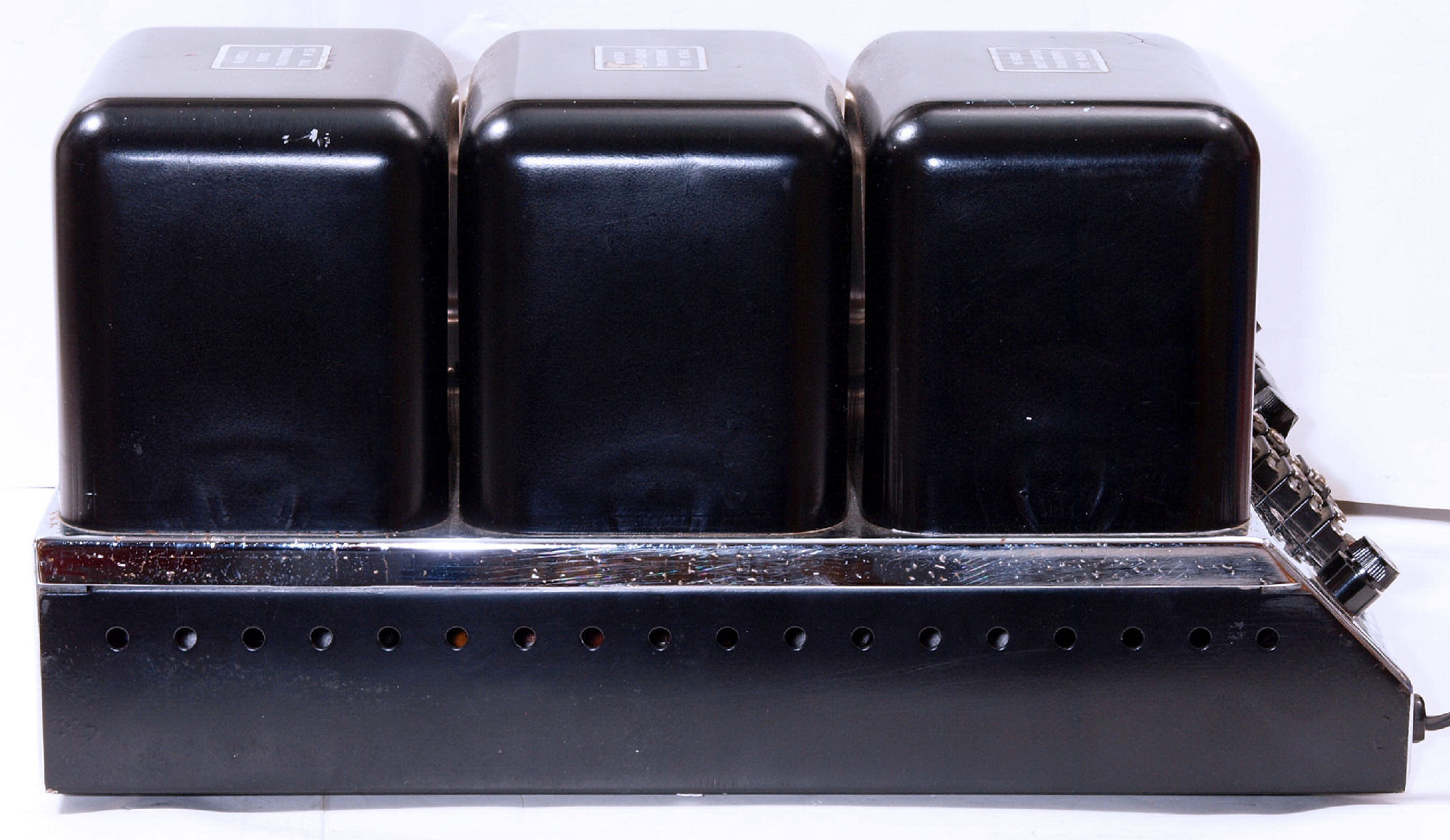

Ａ１４．　点検中　後から見る

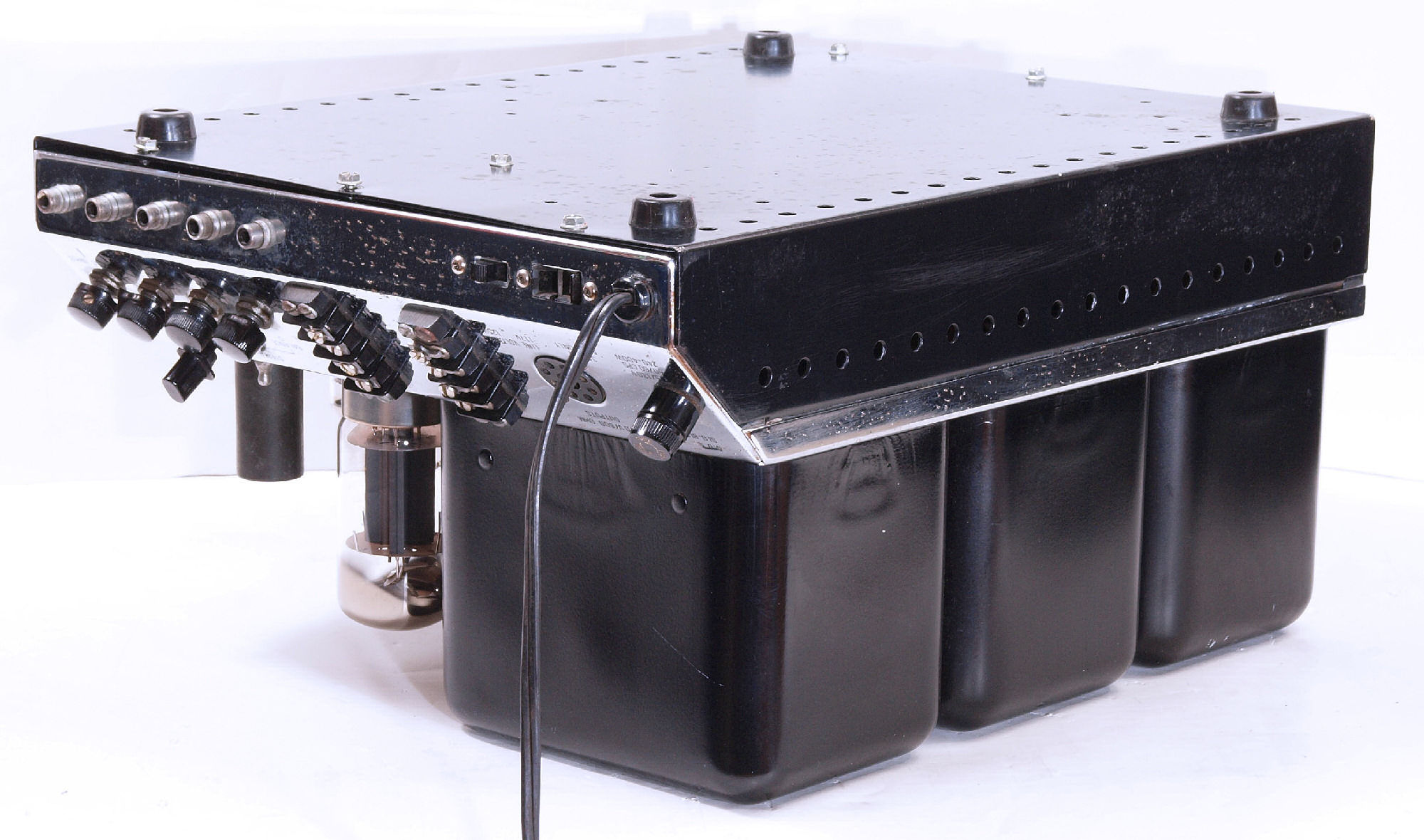

Ａ１５．　点検中　後右上から見る

Ａ１６．　点検中　右から見る

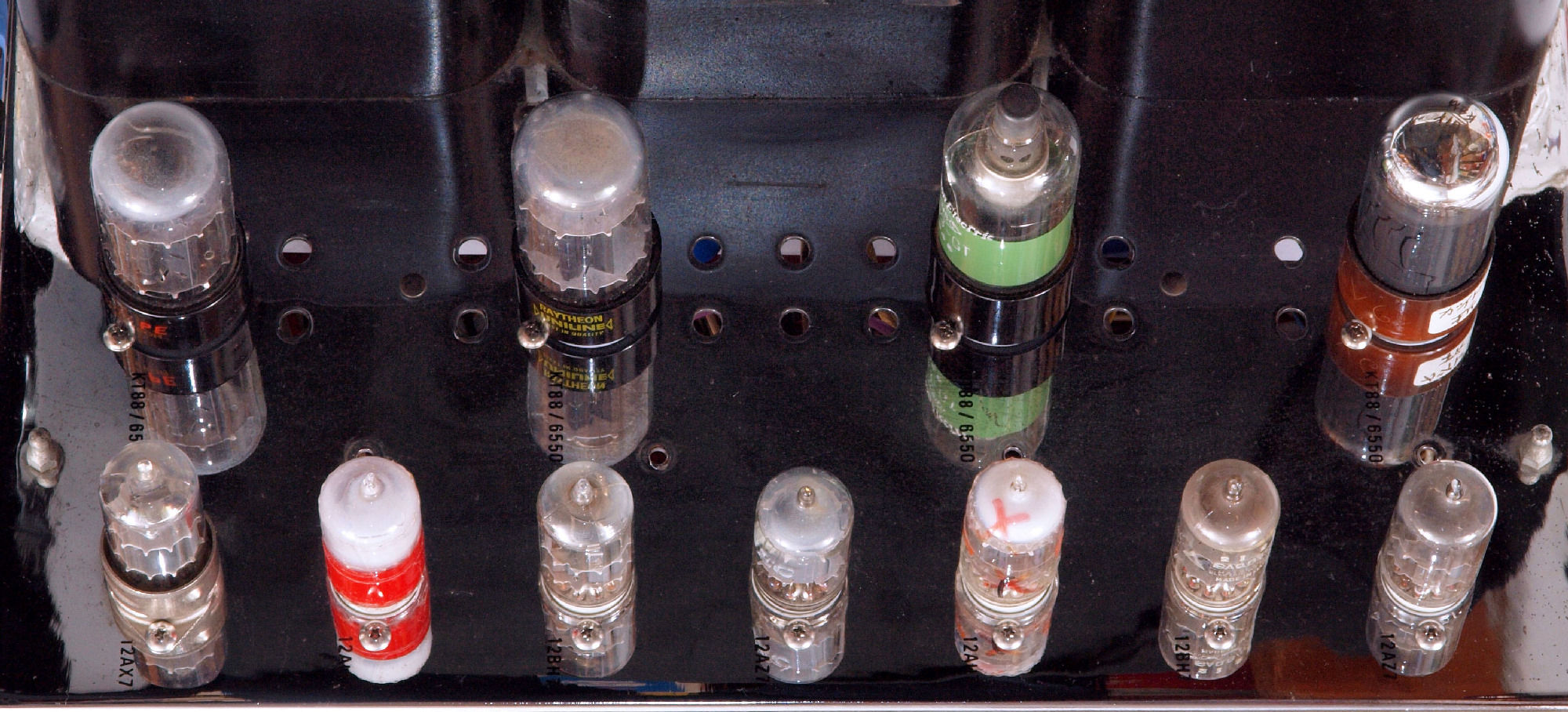

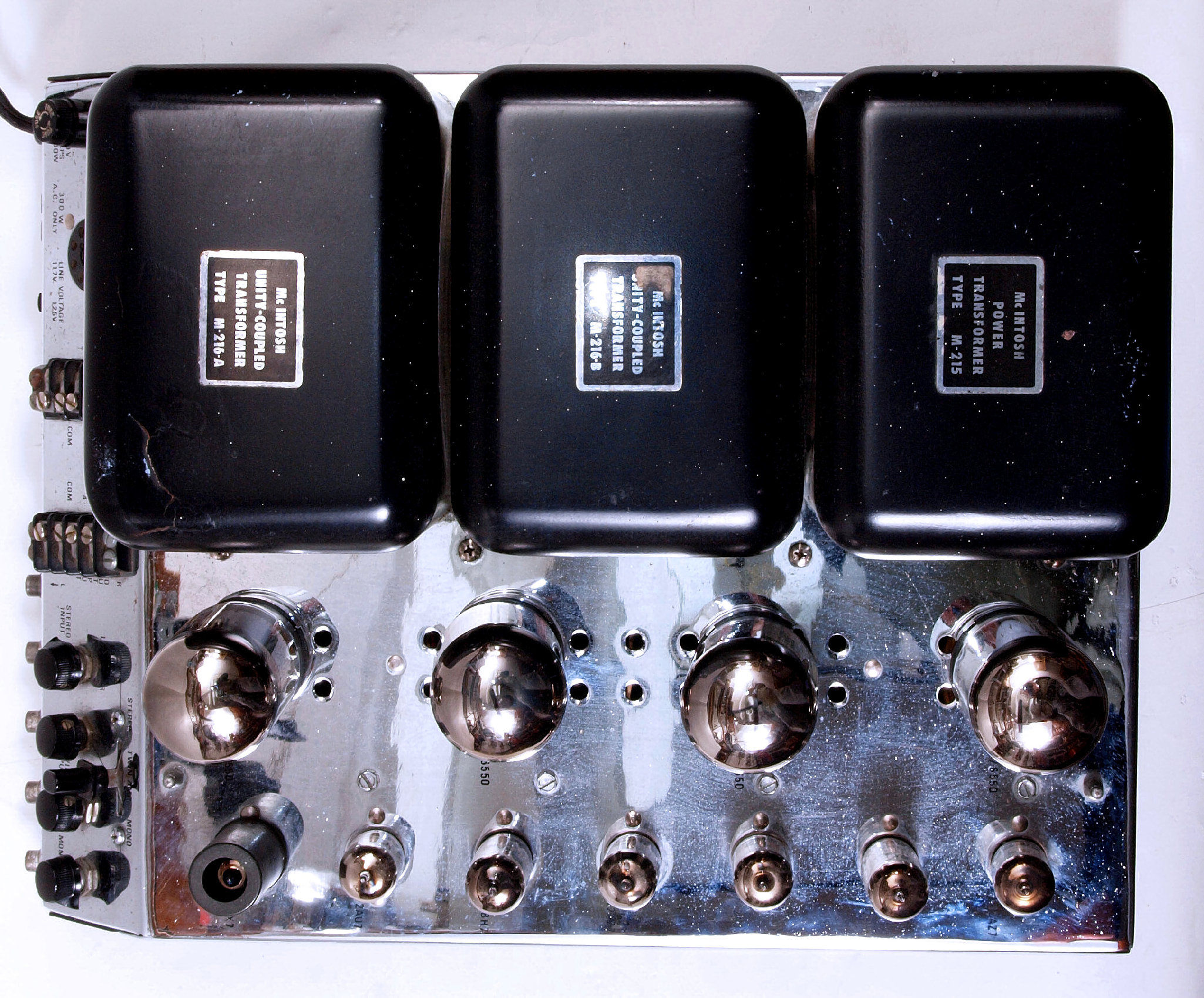

Ａ２１．　点検中　上から見る

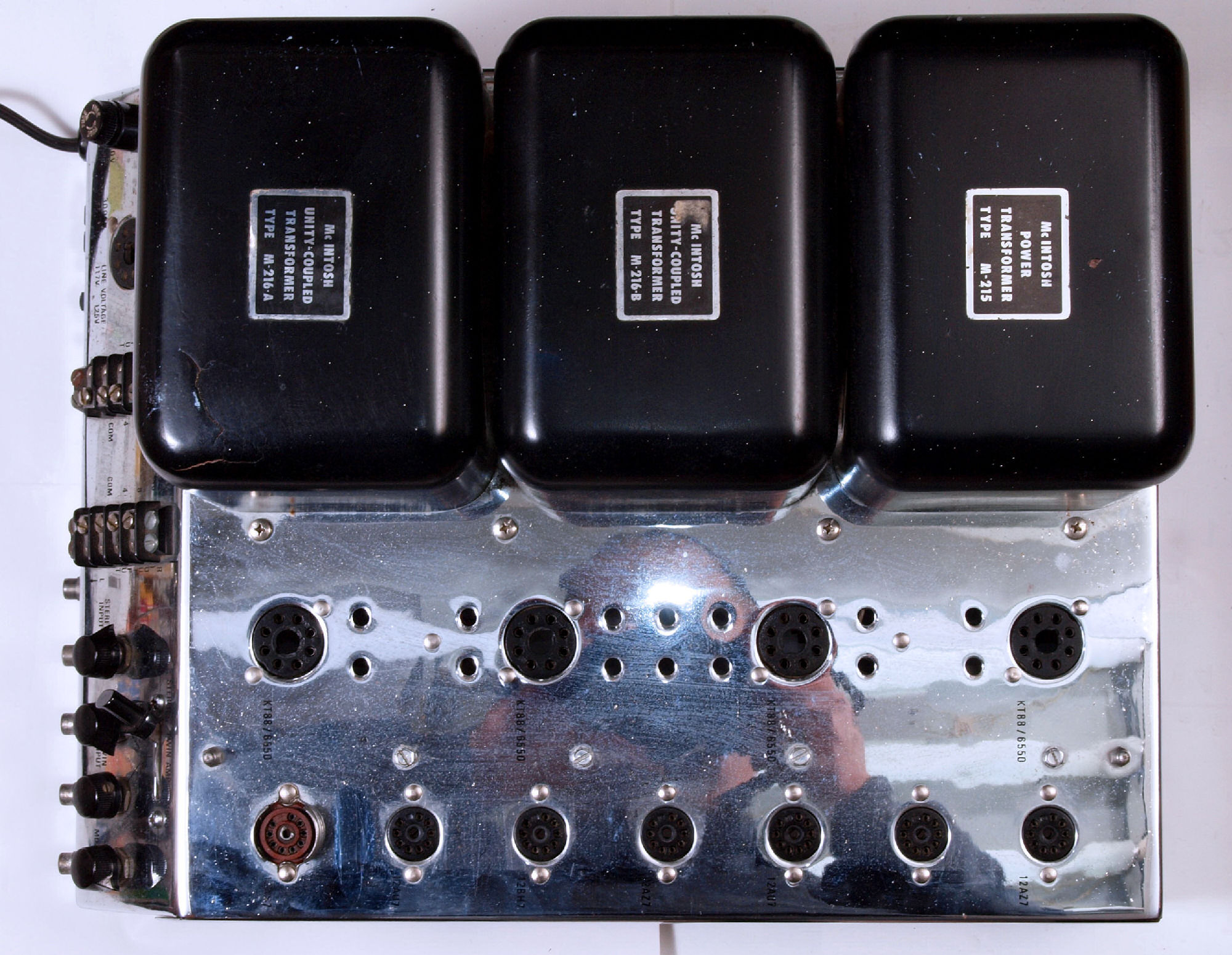

Ａ２２．　点検中　真空管を抜き、上から見る

Ａ２３．　点検中　ＳＰ接続端子

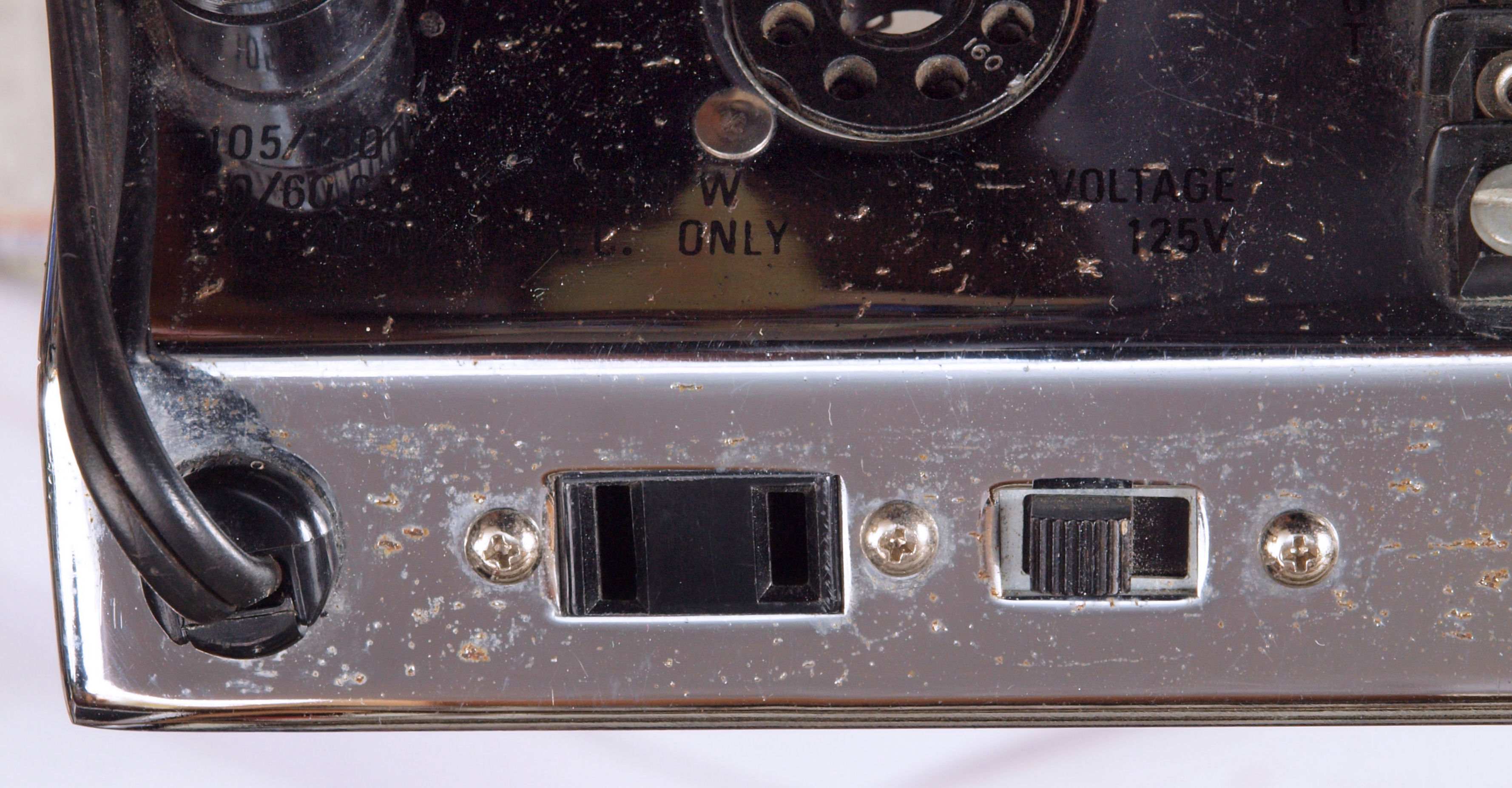

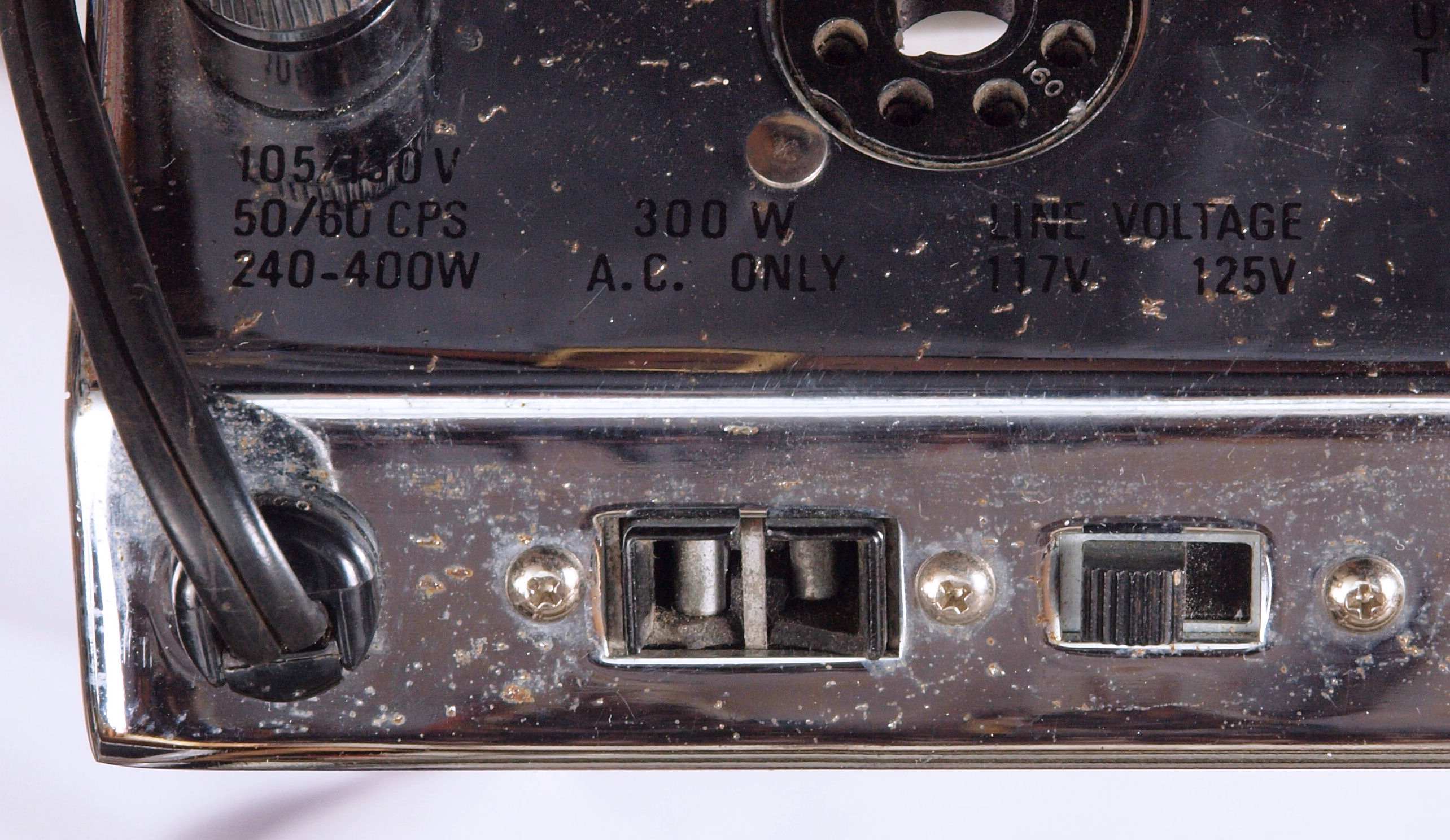

Ａ２４．　点検中　ACコンセント、割れて危険！

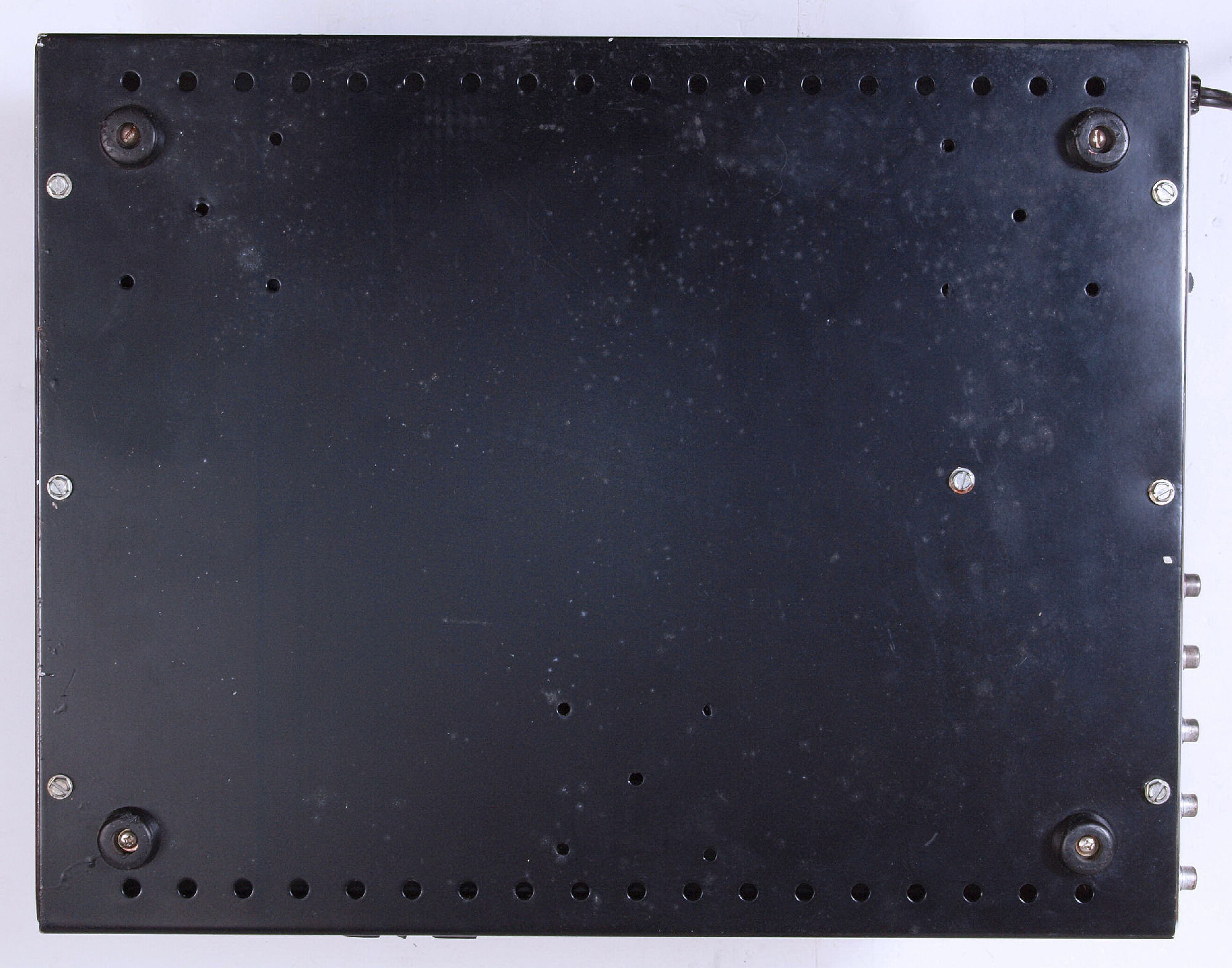

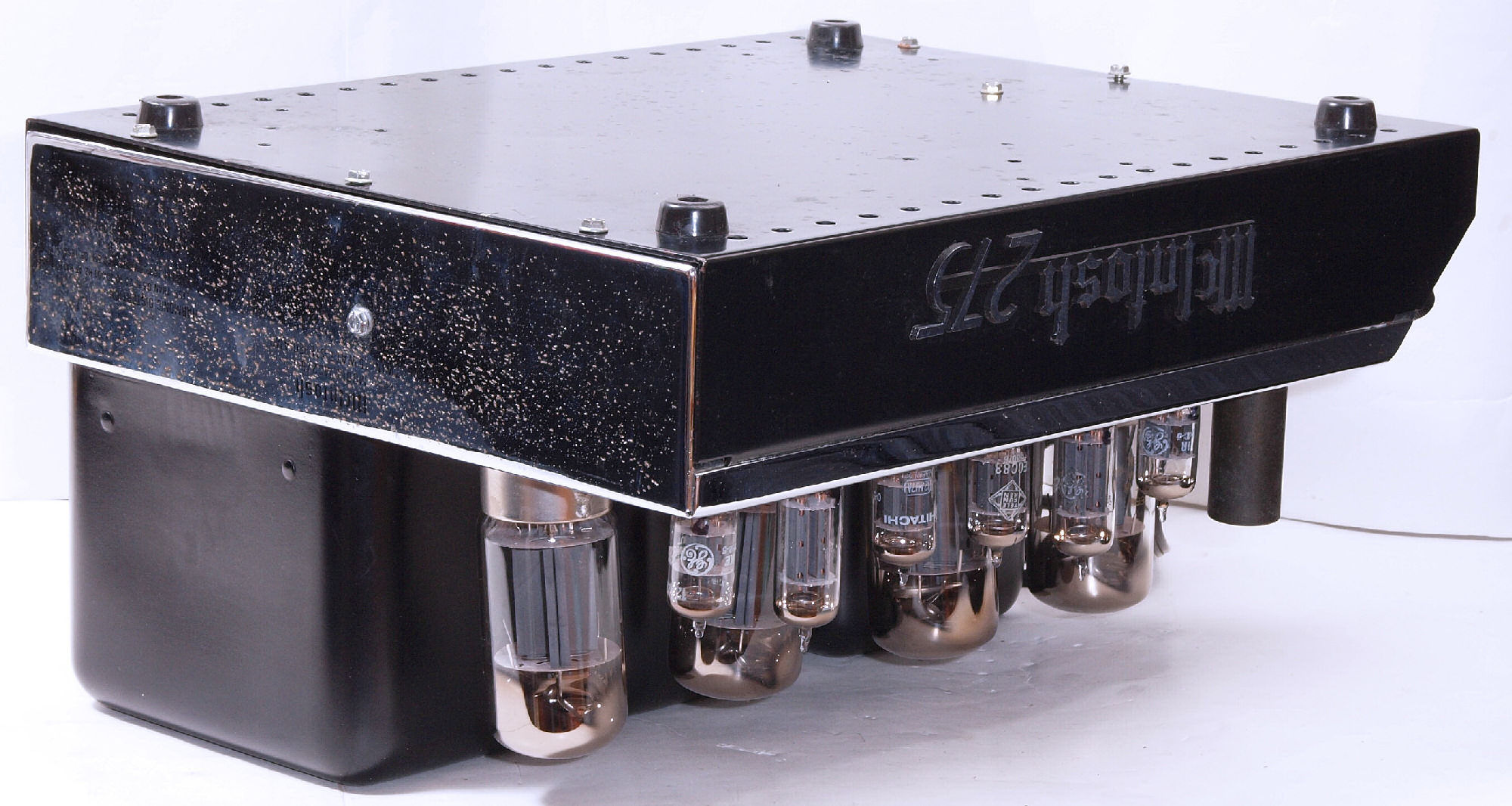

Ａ３１．　点検中　下から見る

Ａ３２．　点検中　下ケースを取り下から見る

Ａ３３．　点検中　下前から見る

Ａ３４．　点検中　下前右から見る

Ａ３５．　点検中　下後から見る

Ａ３６．　点検中　下後左から見る

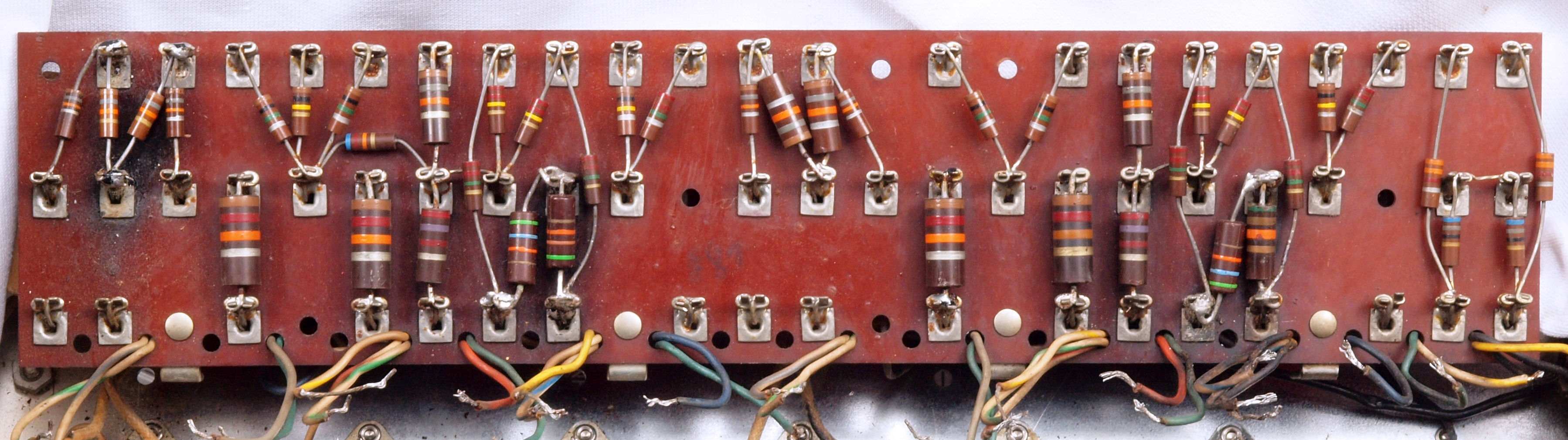

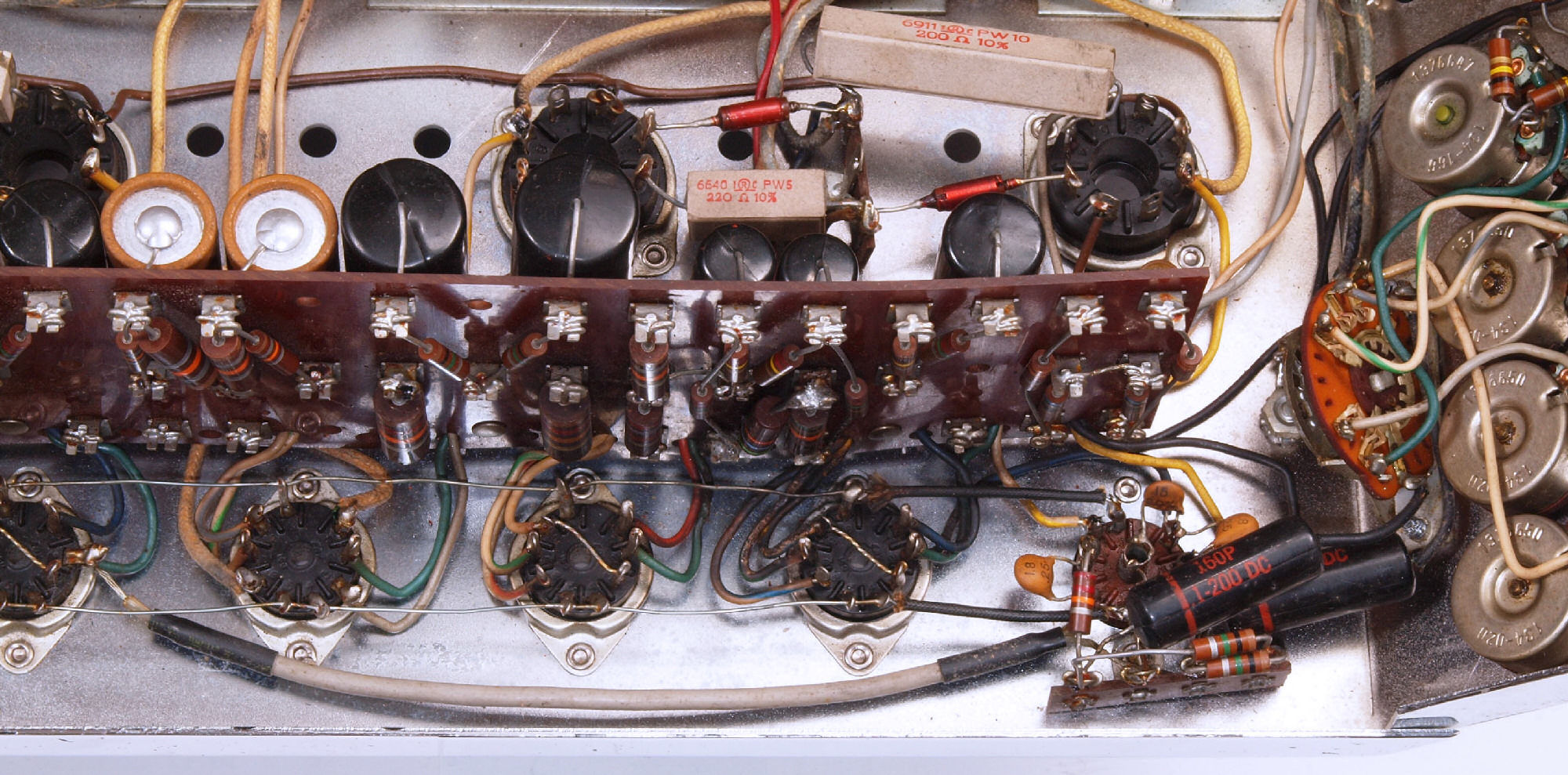

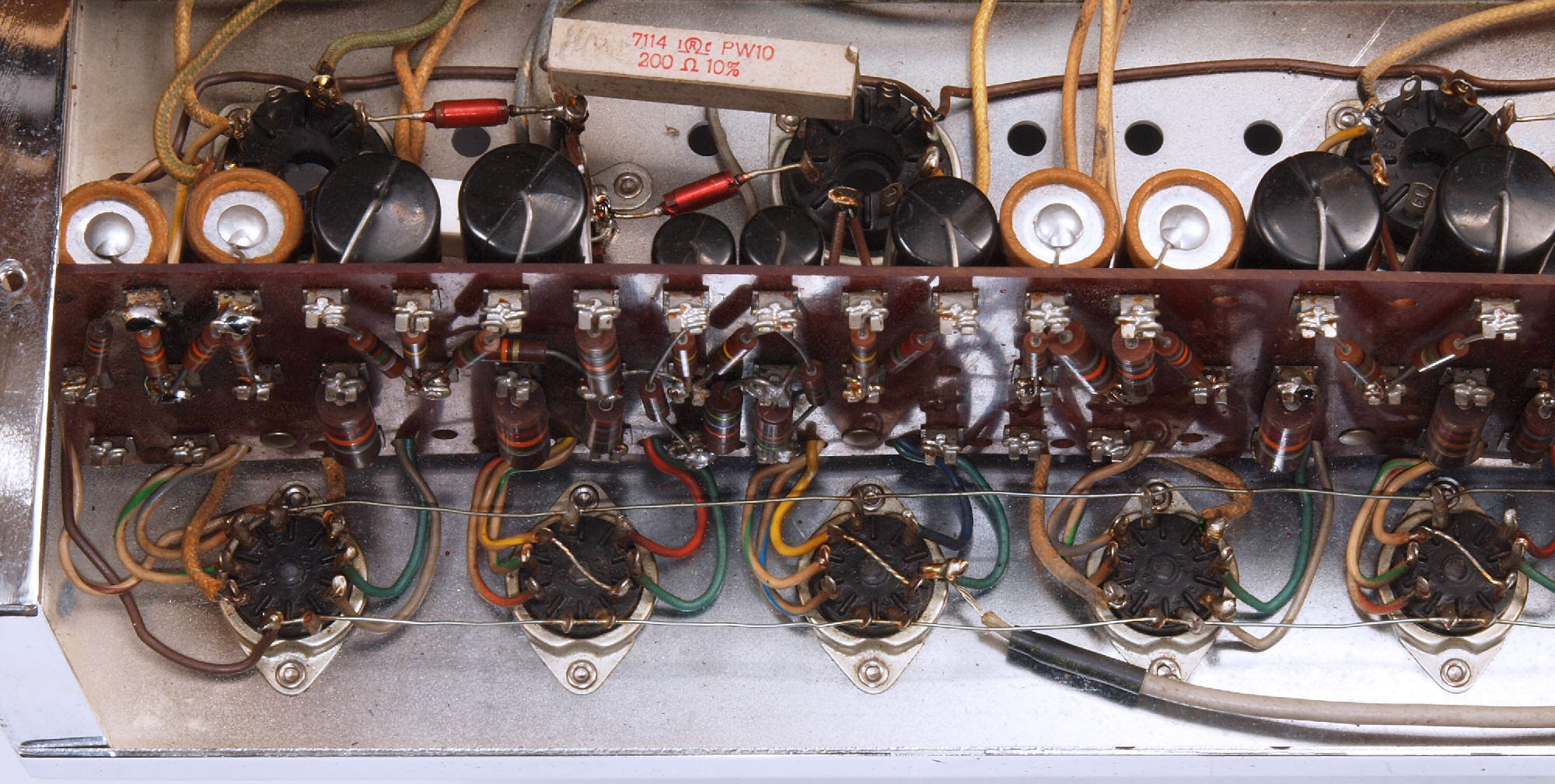

Ｃ．修理状況 Ｃ１１．　修理前　基板

Ｃ１２．　修理中　基板、　配線をしっかりと巻き付ける、半田が無くても固定され、しっかり導通がある。 　　　　　　　　　　　　　　　　抵抗４個交換。

Ｃ１３．　修理（ハンダ補正）後　　基板、　さらに、半田を流し込み、固定する。

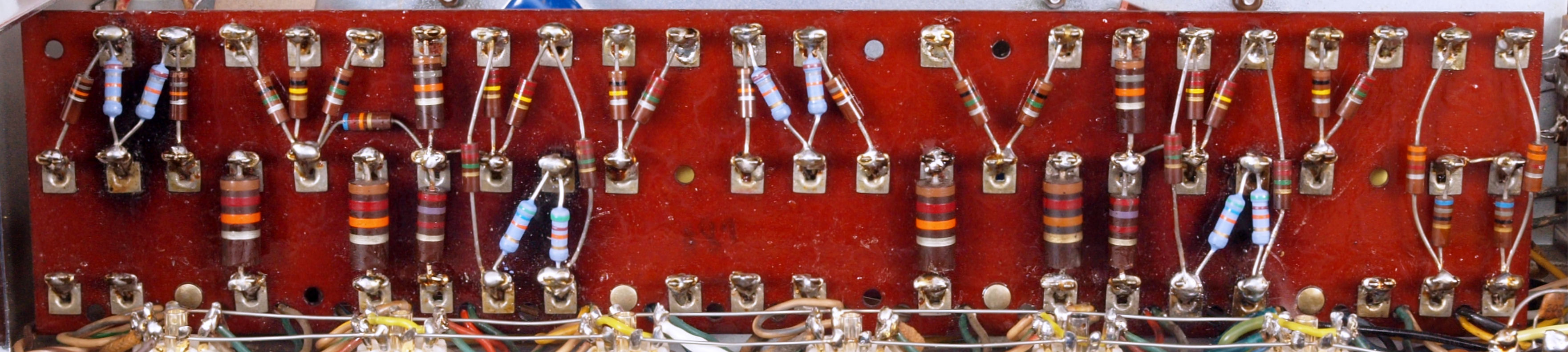

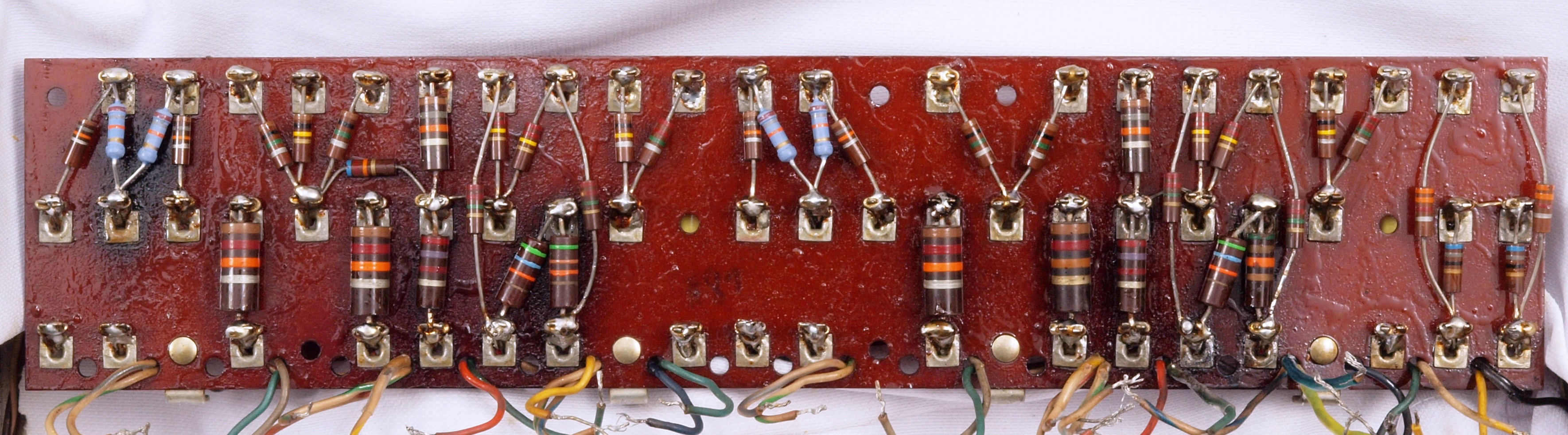

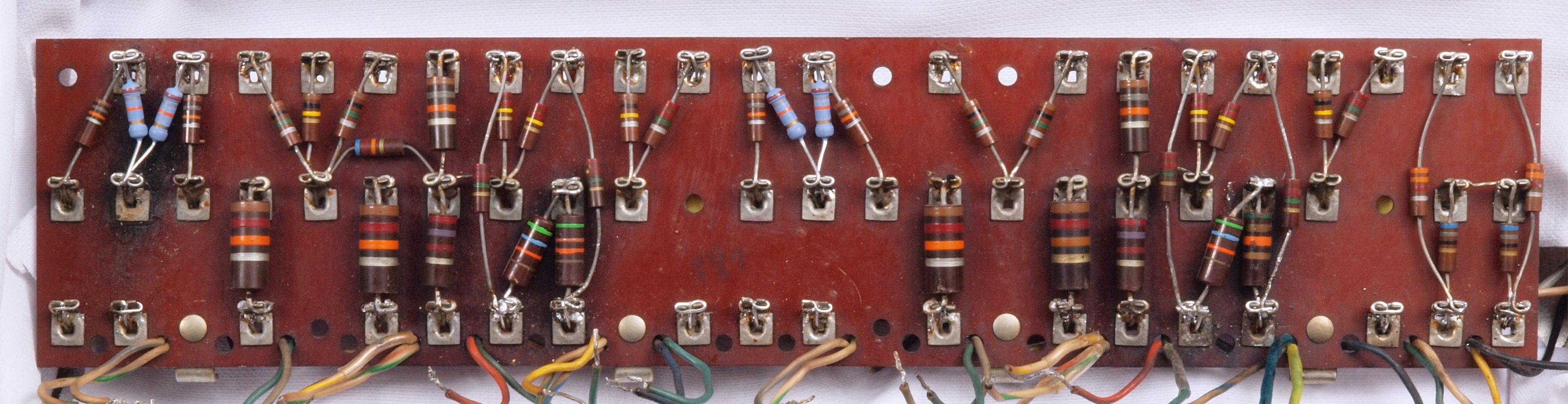

Ｃ１４．　完成基板、　さらに、抵抗４本交換。

Ｃ１５．　修理前　　基板裏

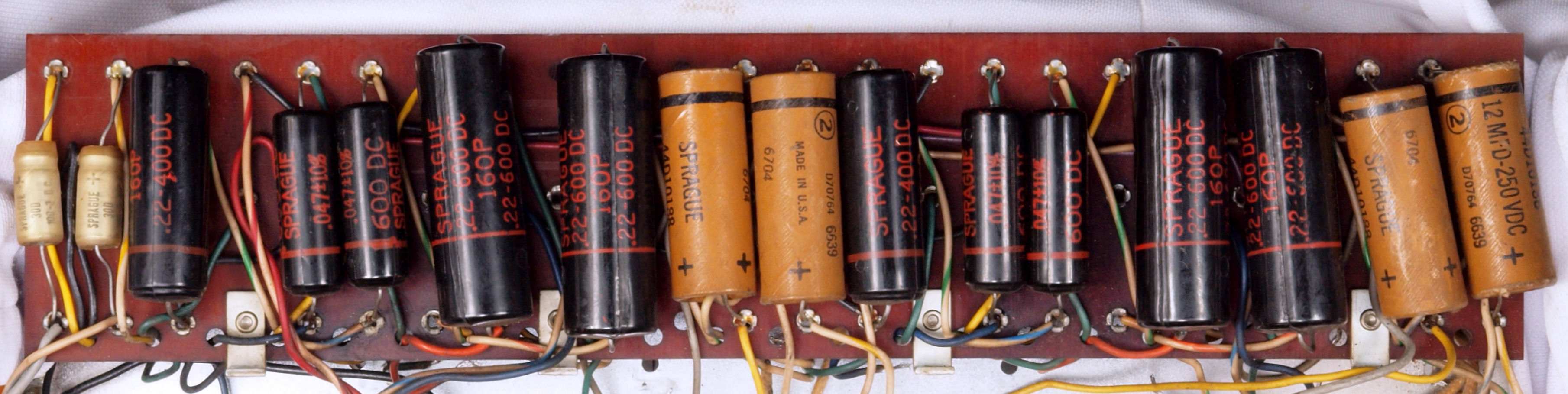

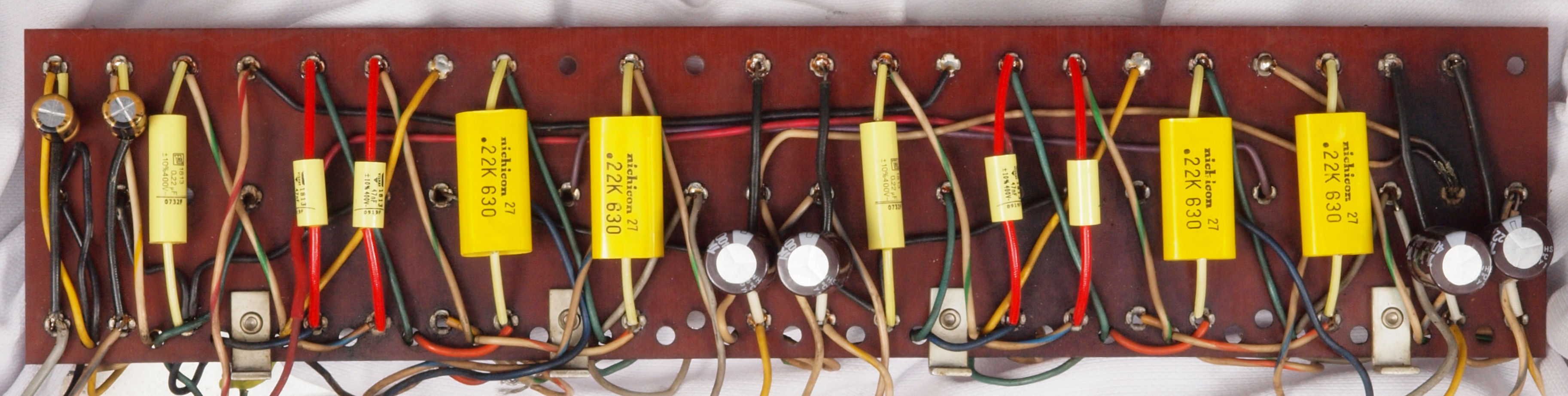

Ｃ１６．　修理（交換）後　　基板裏、　コンデンサー１６個交換

Ｃ２１．　修理前　ＫＴ−８８ソケット

Ｃ２２．　修理中　ＫＴ−８８ソケットを取り外す

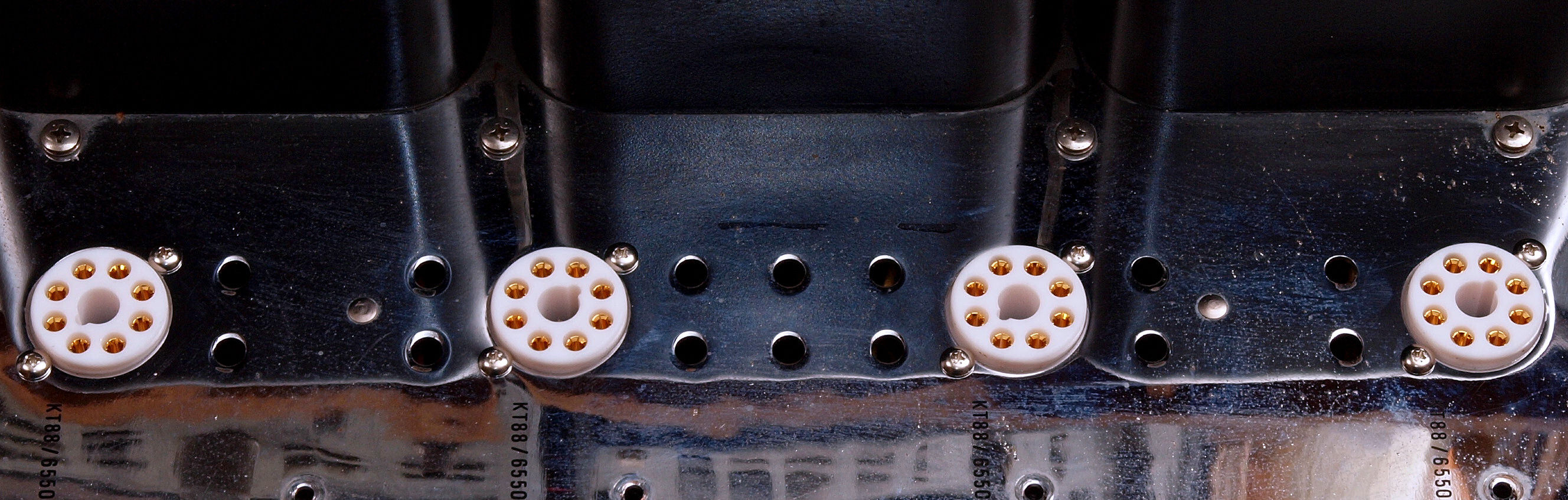

Ｃ２３．　修理後　ＫＴ−８８ソケットを取り外し、穴径を大きくし、テフロン製ＵＳソケットを取り付ける

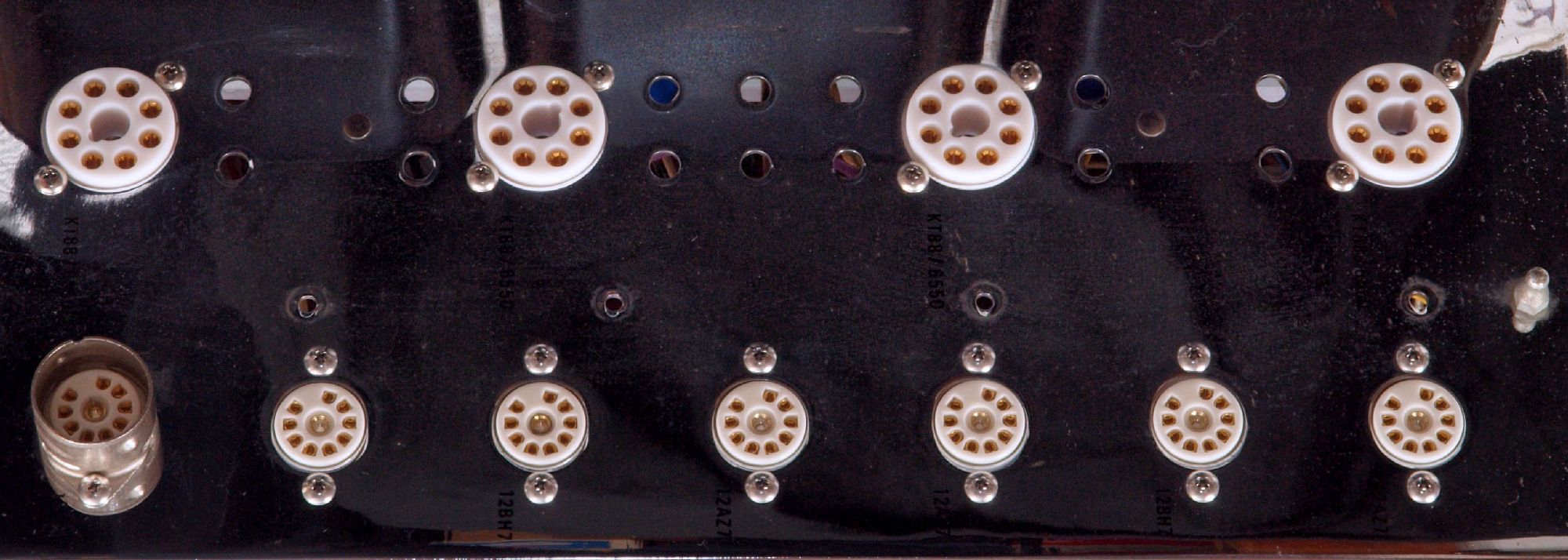

Ｃ２４．　修理後　MT−９品ソケットも交換する

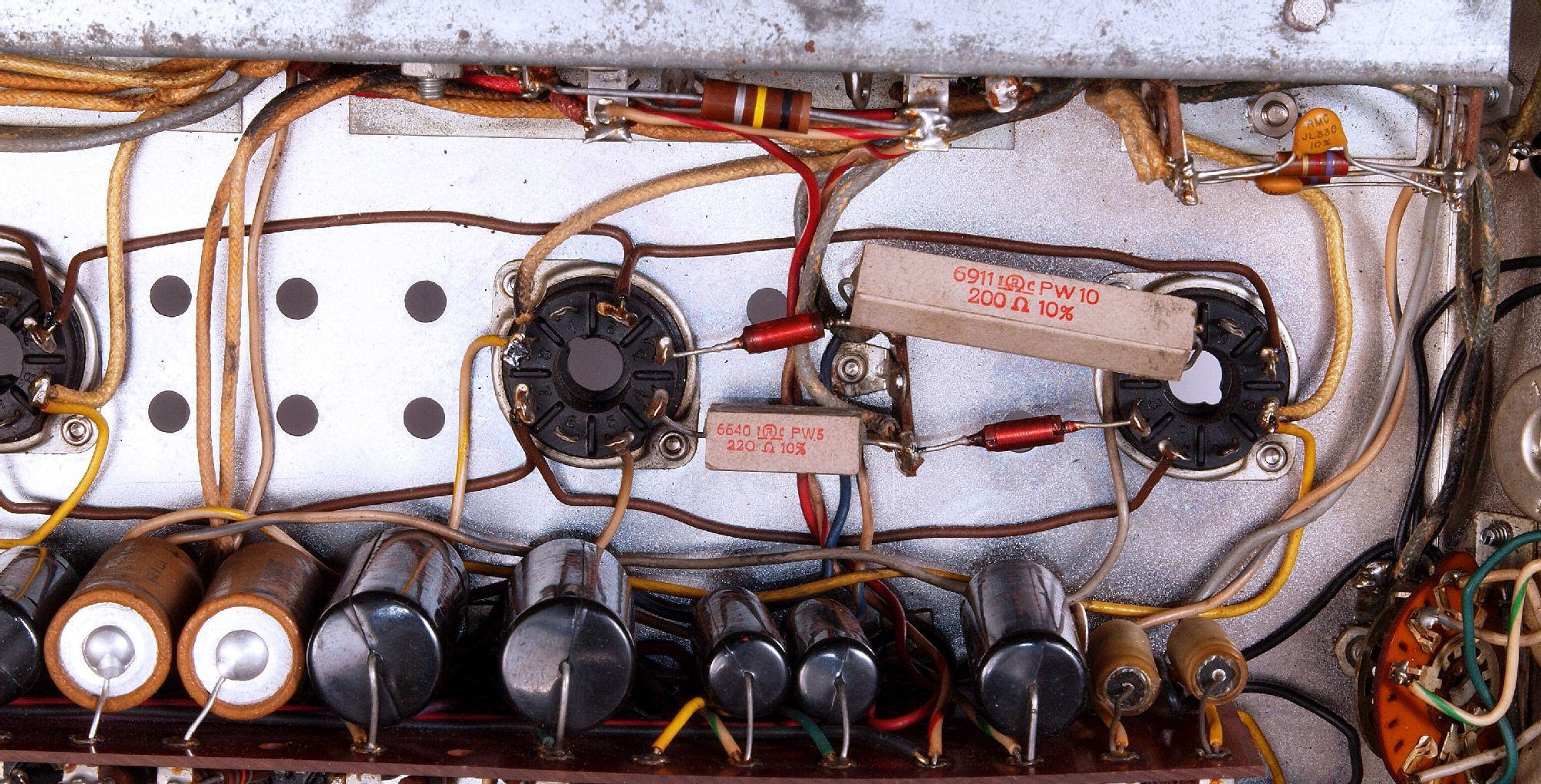

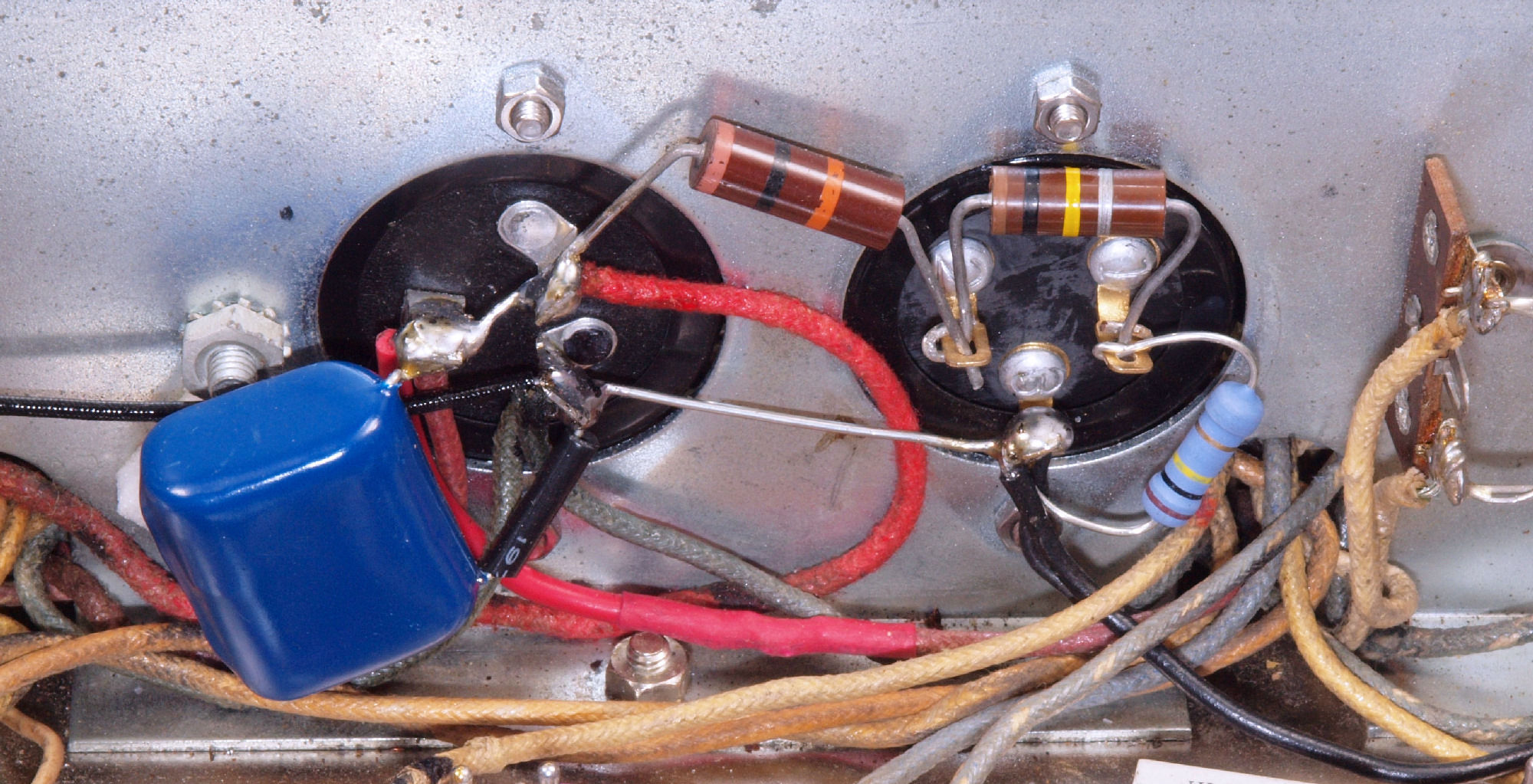

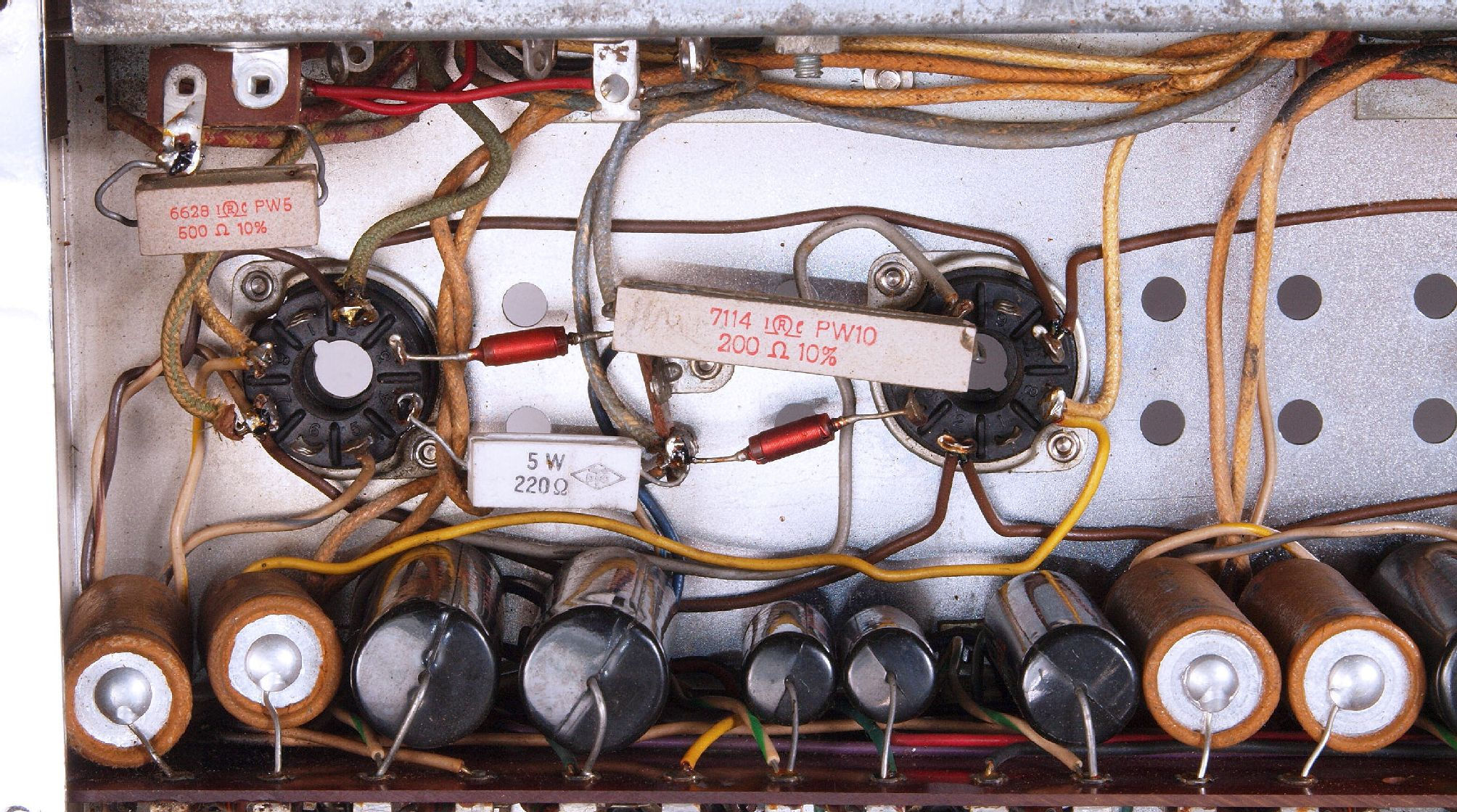

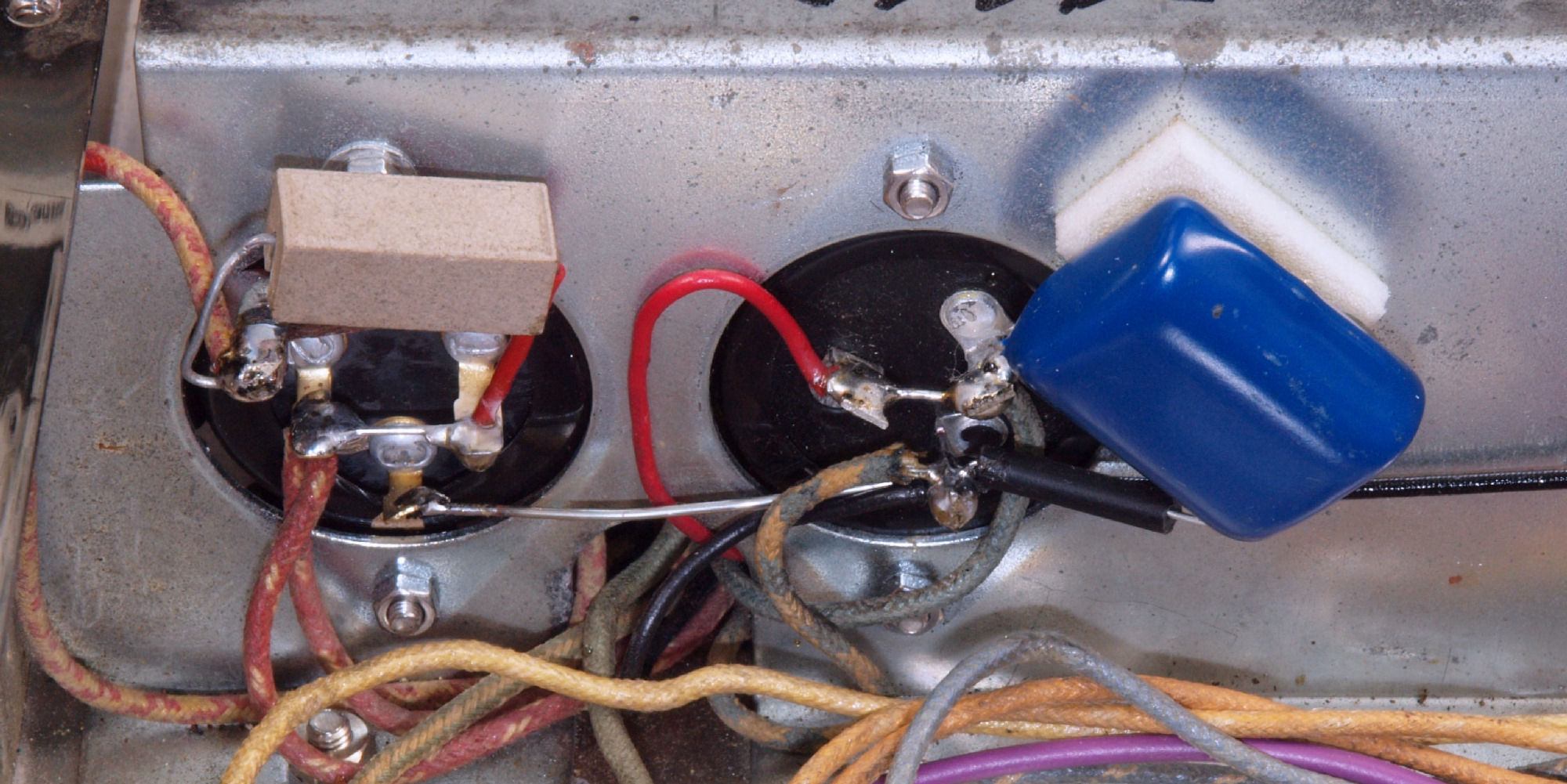

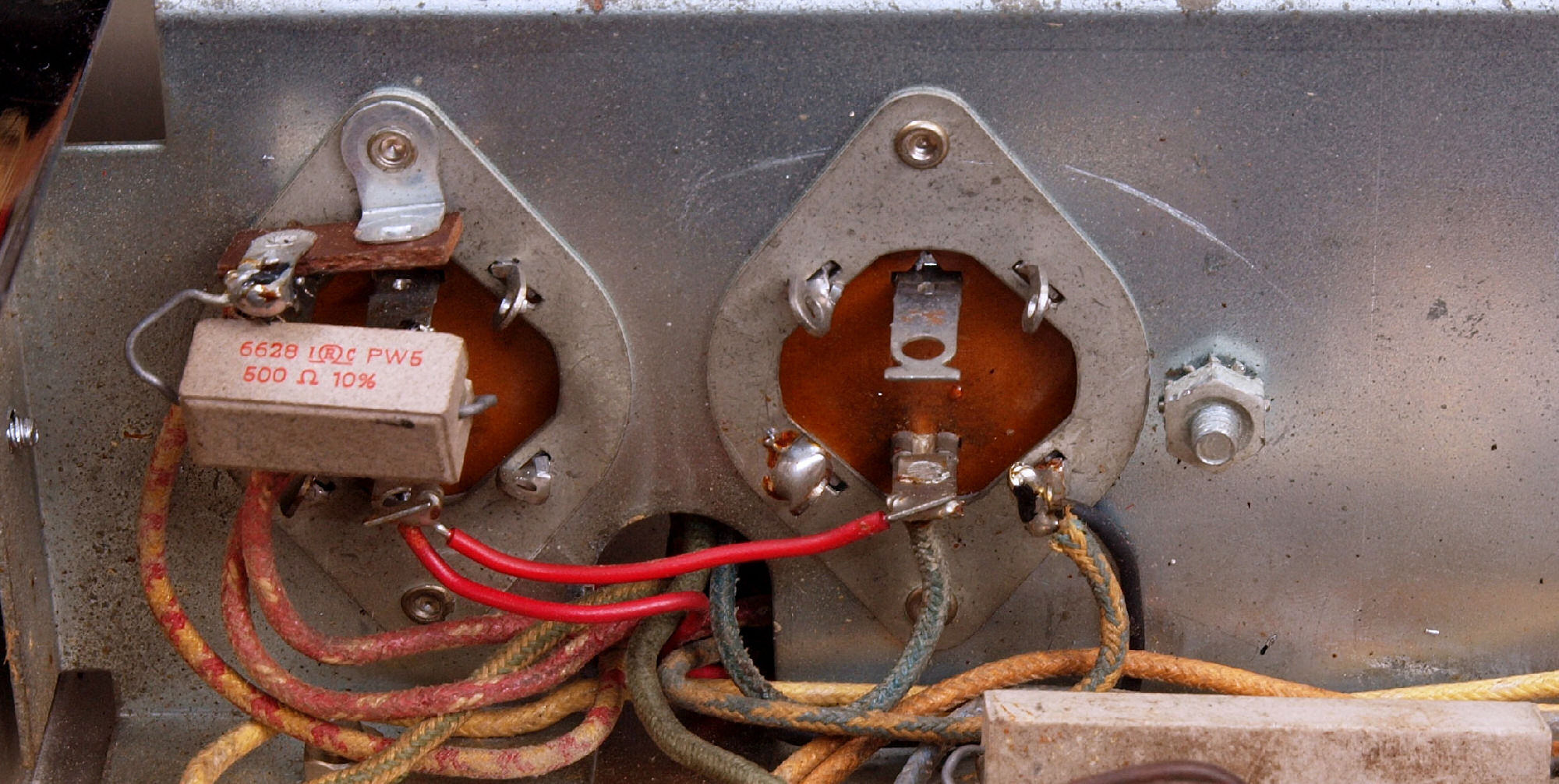

Ｃ２５．　修理前　Ｒ側ＫＴ−８８ソケット裏配線、　スクリーン抵抗（２２０Ω/５W）が焼損したので（２２０Ω/１０W）交換されている！ 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　多きことは良いことでは無い！！

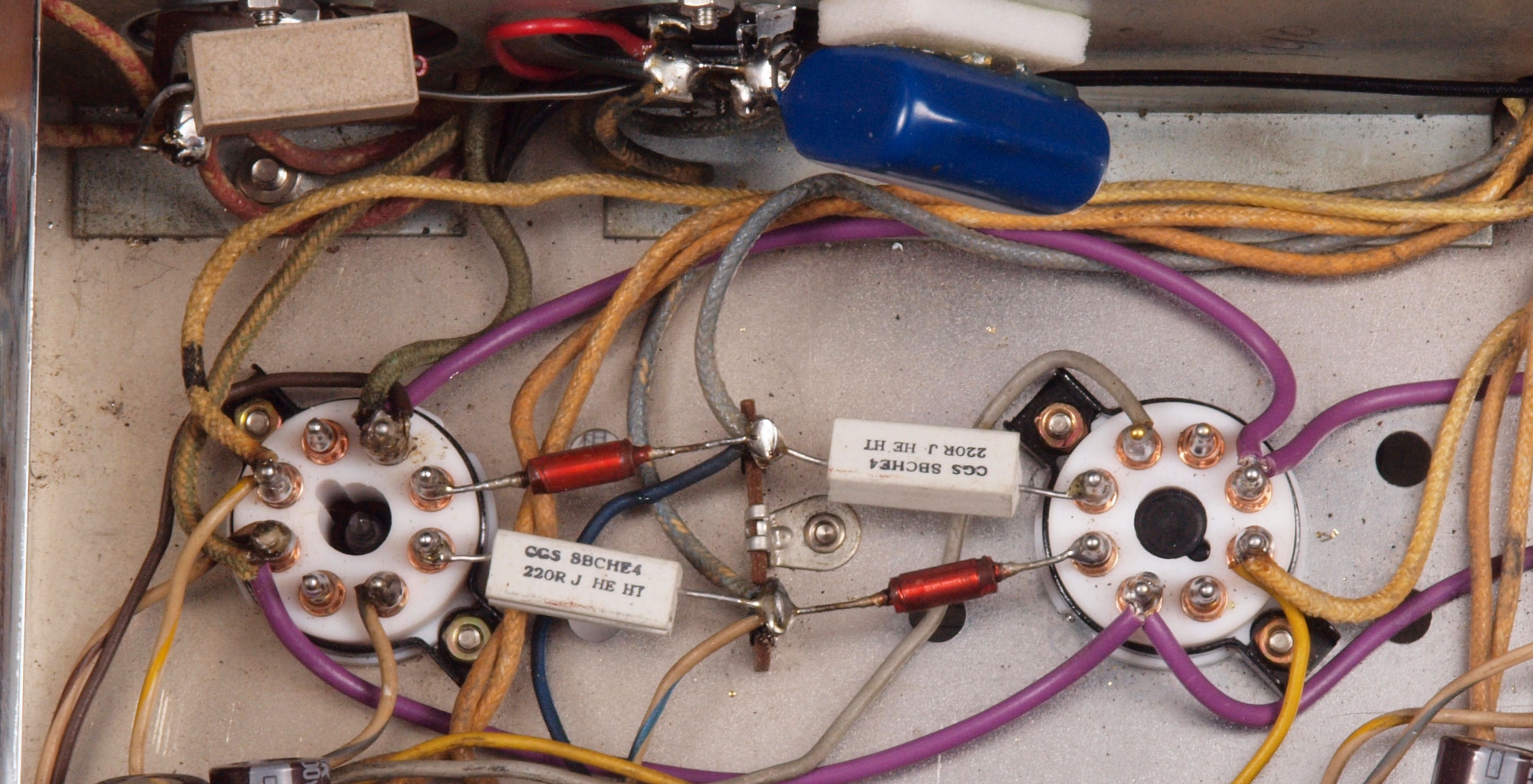

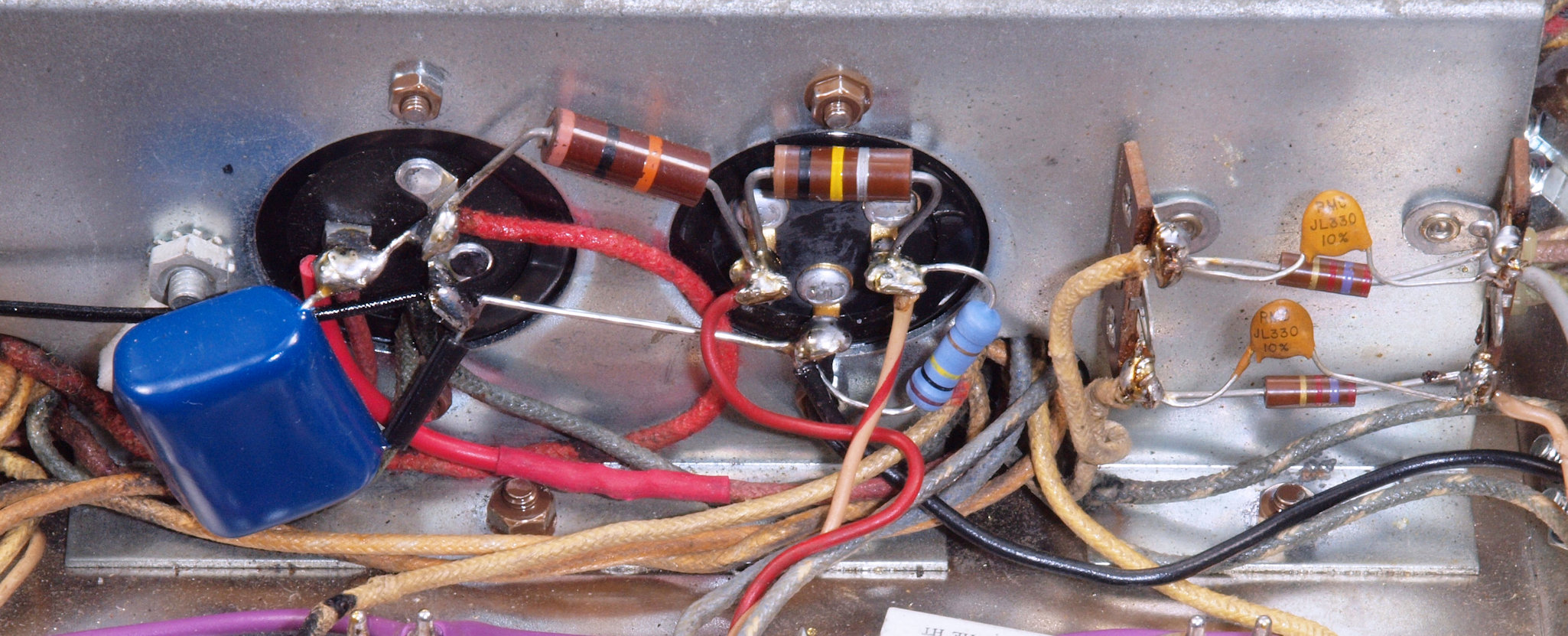

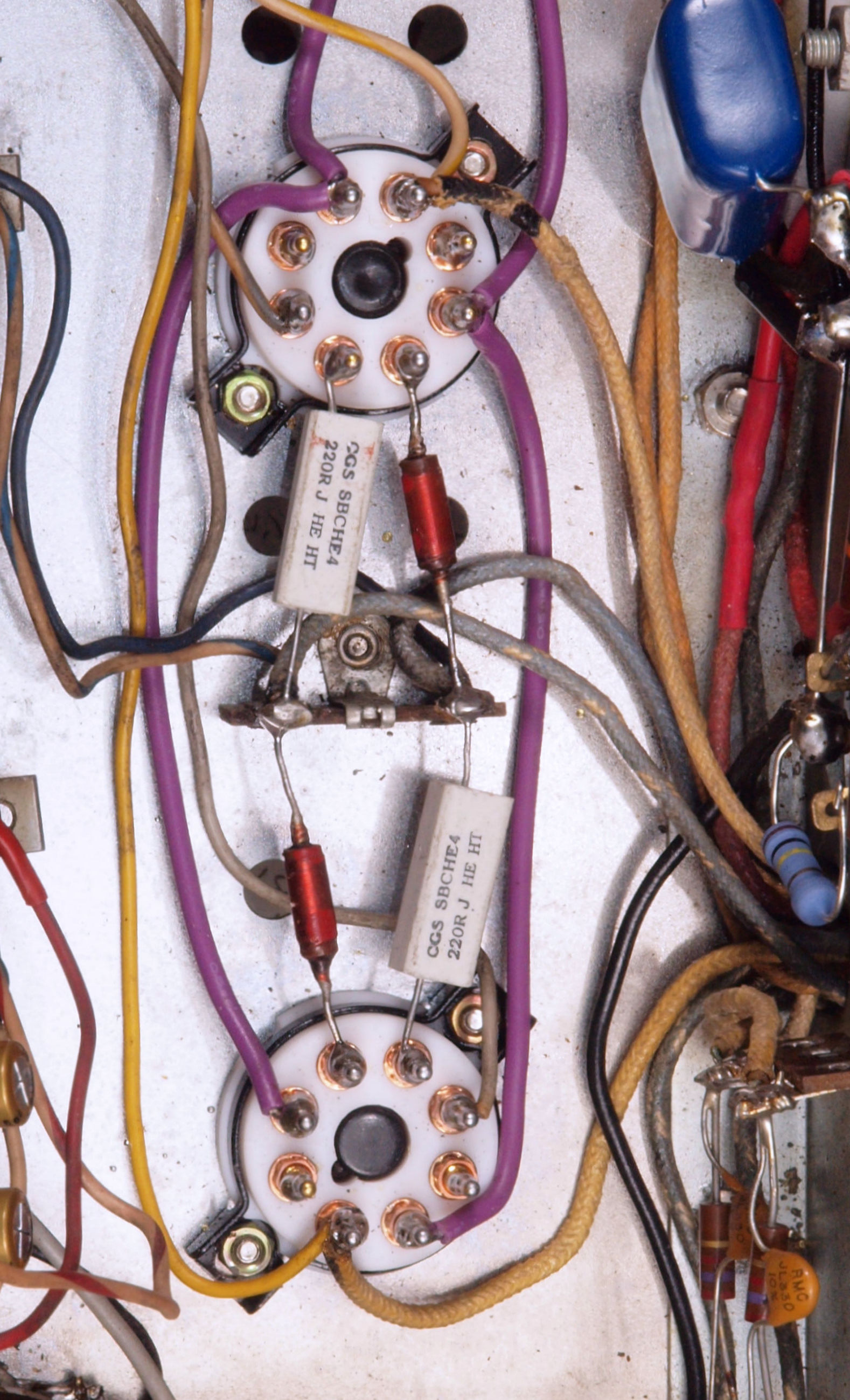

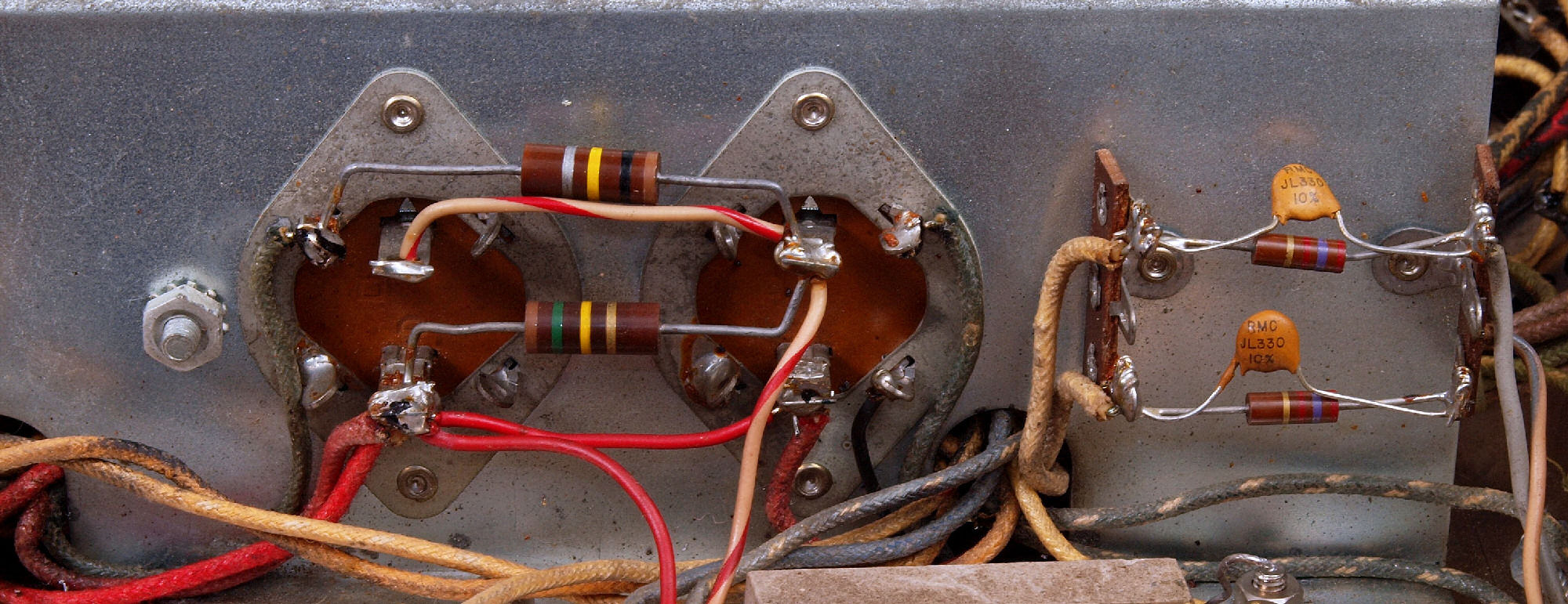

Ｃ２６．　修理後　Ｒ側ＫＴ−８８ソケット裏配線、ソケットを交換し、配線完了。　抵抗２個交換。

Ｃ２７．　修理前　Ｌ側ＫＴ−８８ソケット裏配線、　スクリーン抵抗（２２０Ω/５W）が焼損したので（２２０Ω/１０W）交換されている！ 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　多きことは良いことでは無い！！

Ｃ２８．　修理後　Ｌ側ＫＴ−８８ソケット裏配線、ソケットを交換し、配線完了。　抵抗２個交換。

Ｃ３１．　修理前　Ｖ１〜Ｖ４ソケット

Ｃ３２．　修理後　Ｖ１〜Ｖ４ソケット

Ｃ３３．　修理前　Ｖ３〜Ｖ６ソケット

Ｃ３４．　修理後　Ｖ３〜Ｖ６ソケット

Ｃ３７．　修理中　配線中はジャンク真空管を挿入し、電極を固定して行う。

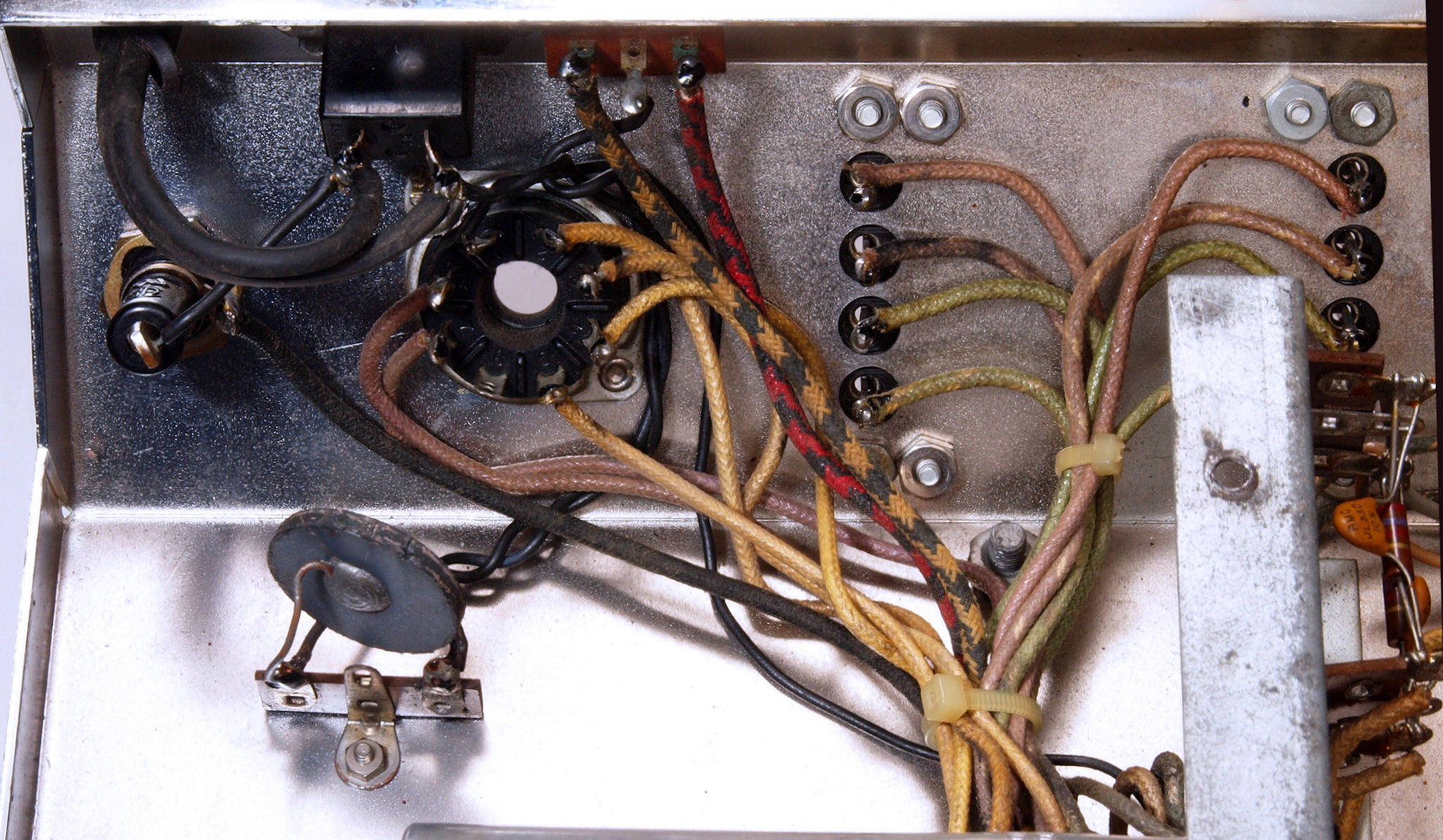

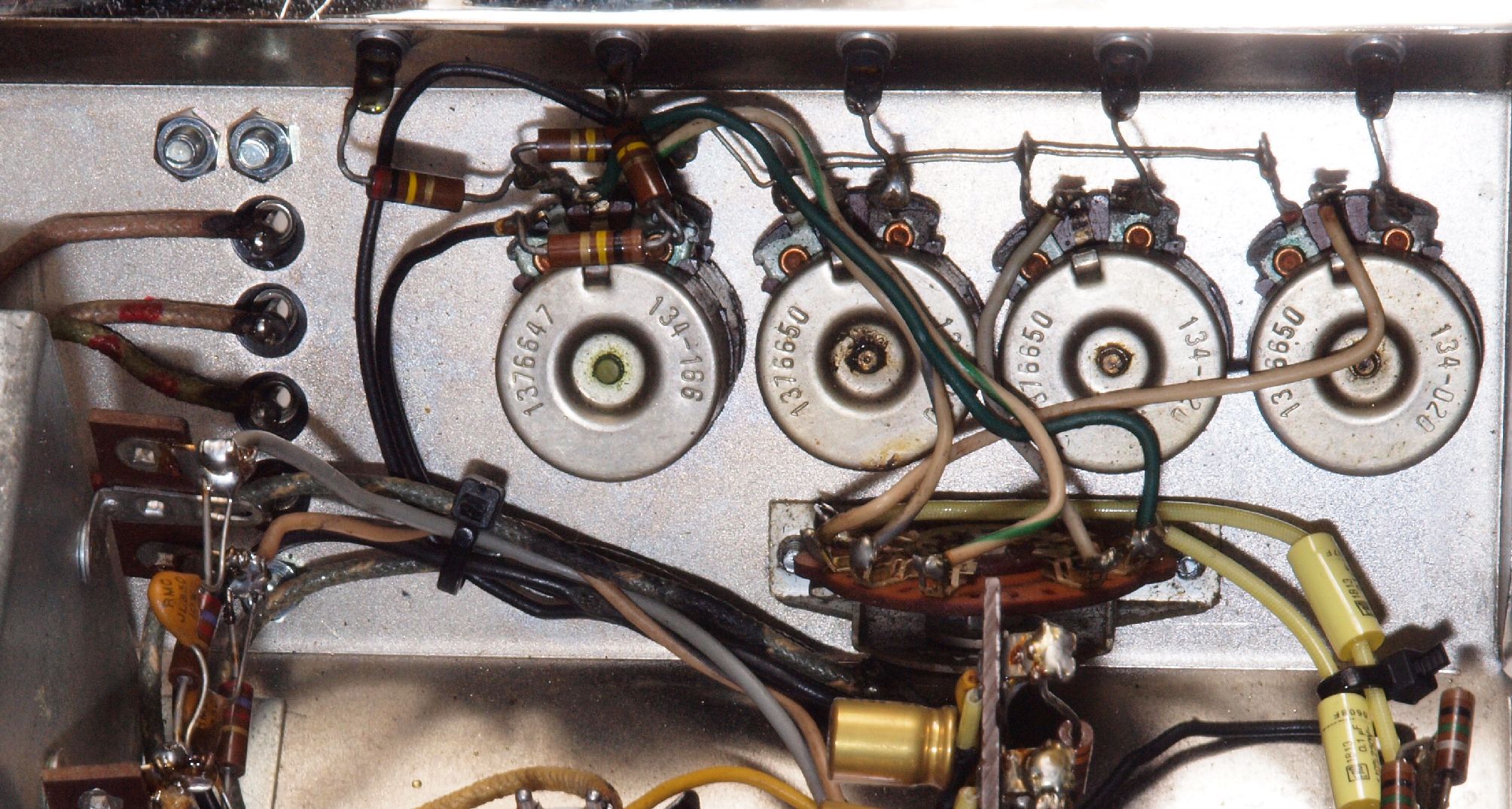

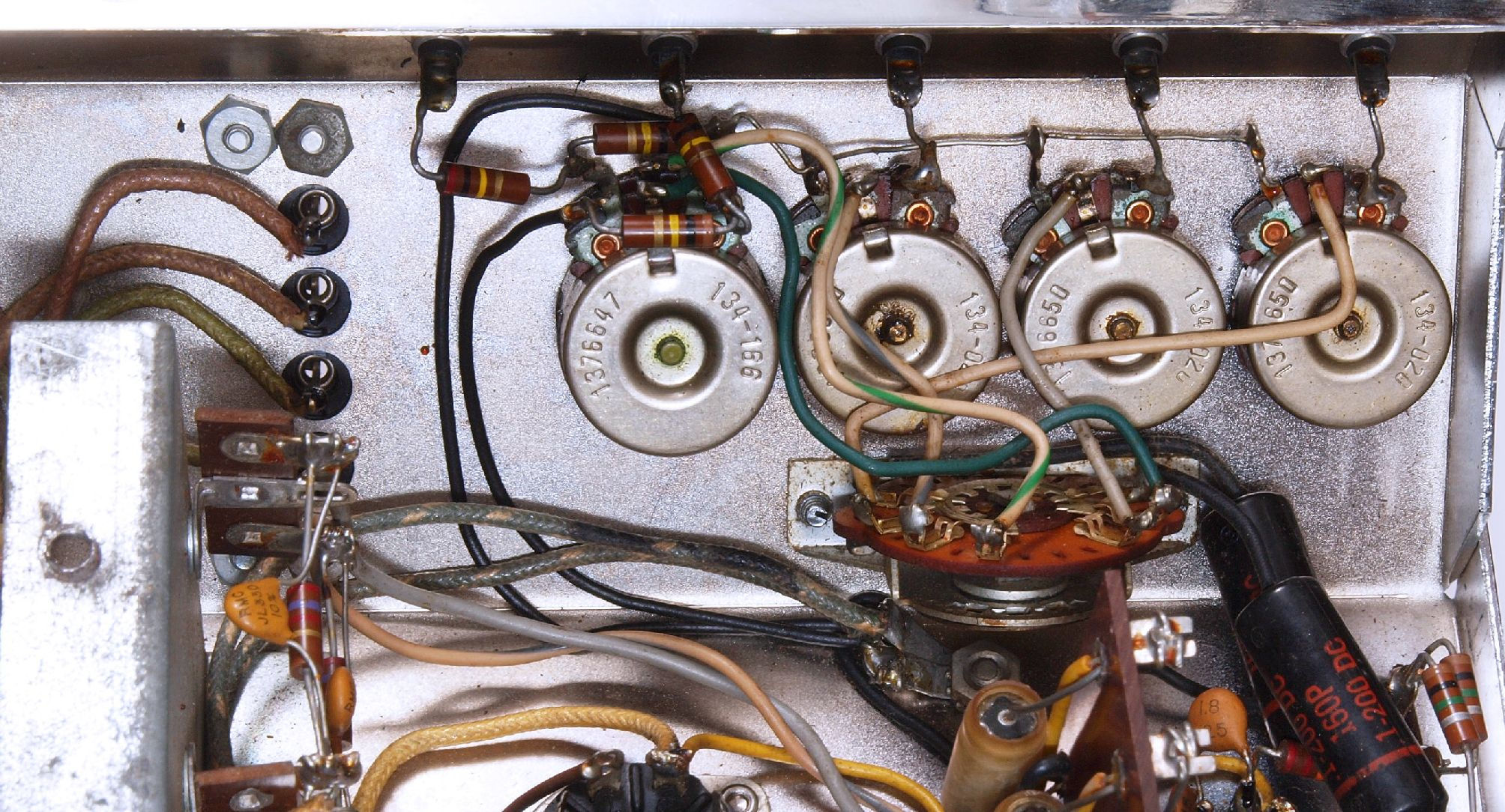

Ｃ４１．　修理前　入力ＳＷ＆ＶＲ周り配線

Ｃ４２．　修理後　入力ＳＷ＆ＶＲ周り配線

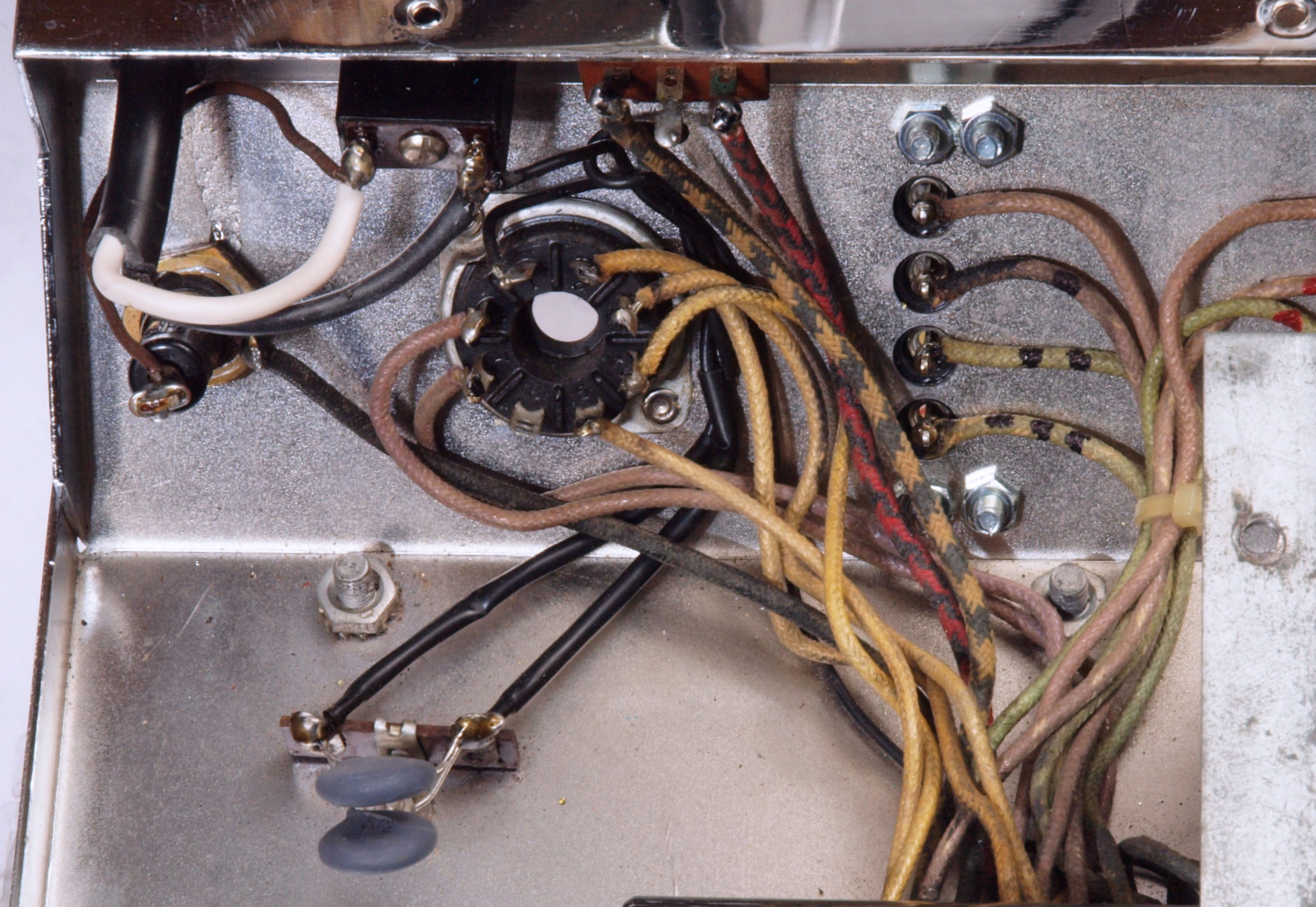

Ｃ５１．　修理前　電解コンデンサー周り配線

Ｃ５２．　修理後　電解コンデンサー周り配線、　フイルムコンデンサー１個追加。

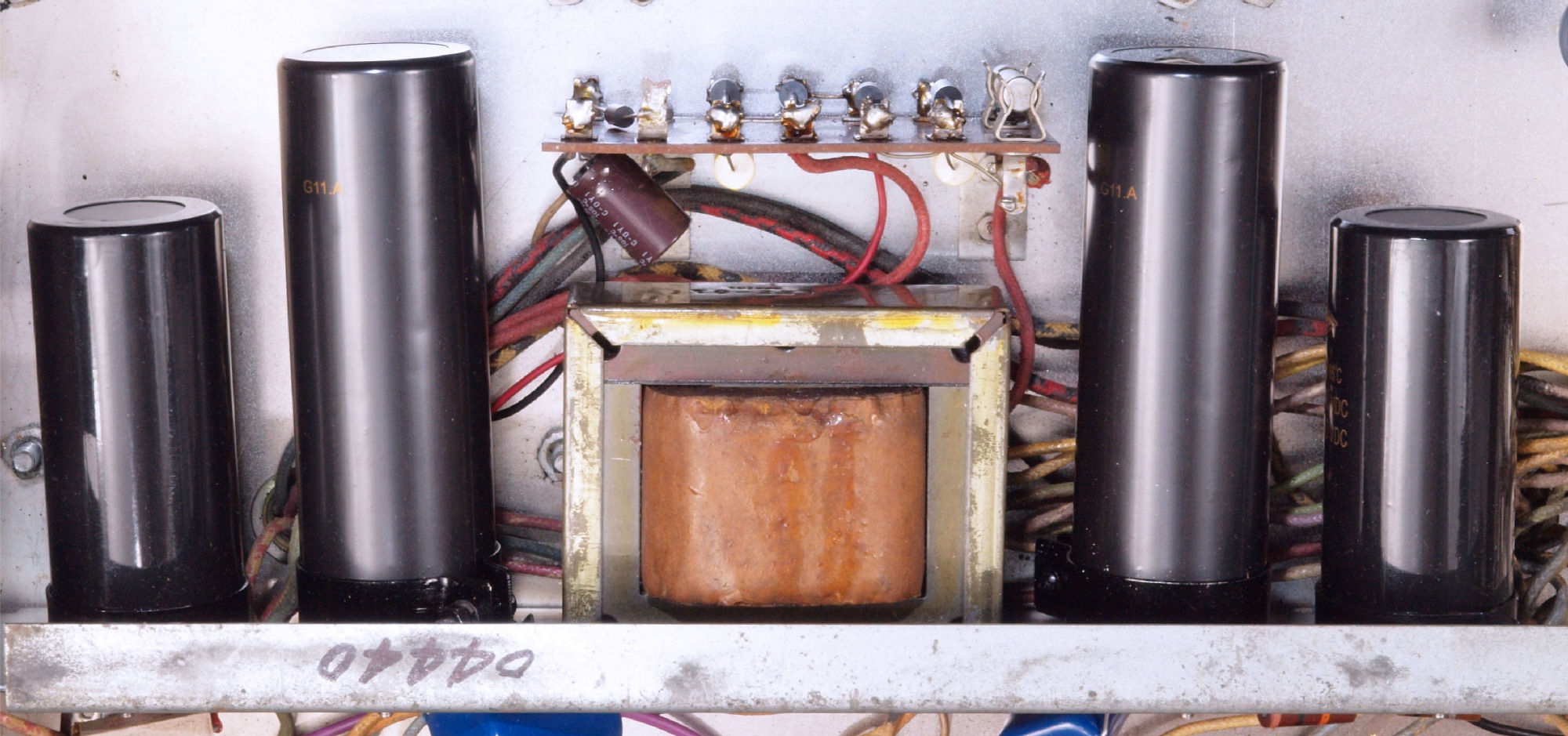

Ｃ５３．　修理前　電解コンデンサー２周り配線

Ｃ５４．　修理後　電解コンデンサー２周り配線、　フイルムコンデンサー１個、抵抗１個追加。

Ｃ５４２．　完成電解コンデンサー２周り配線。

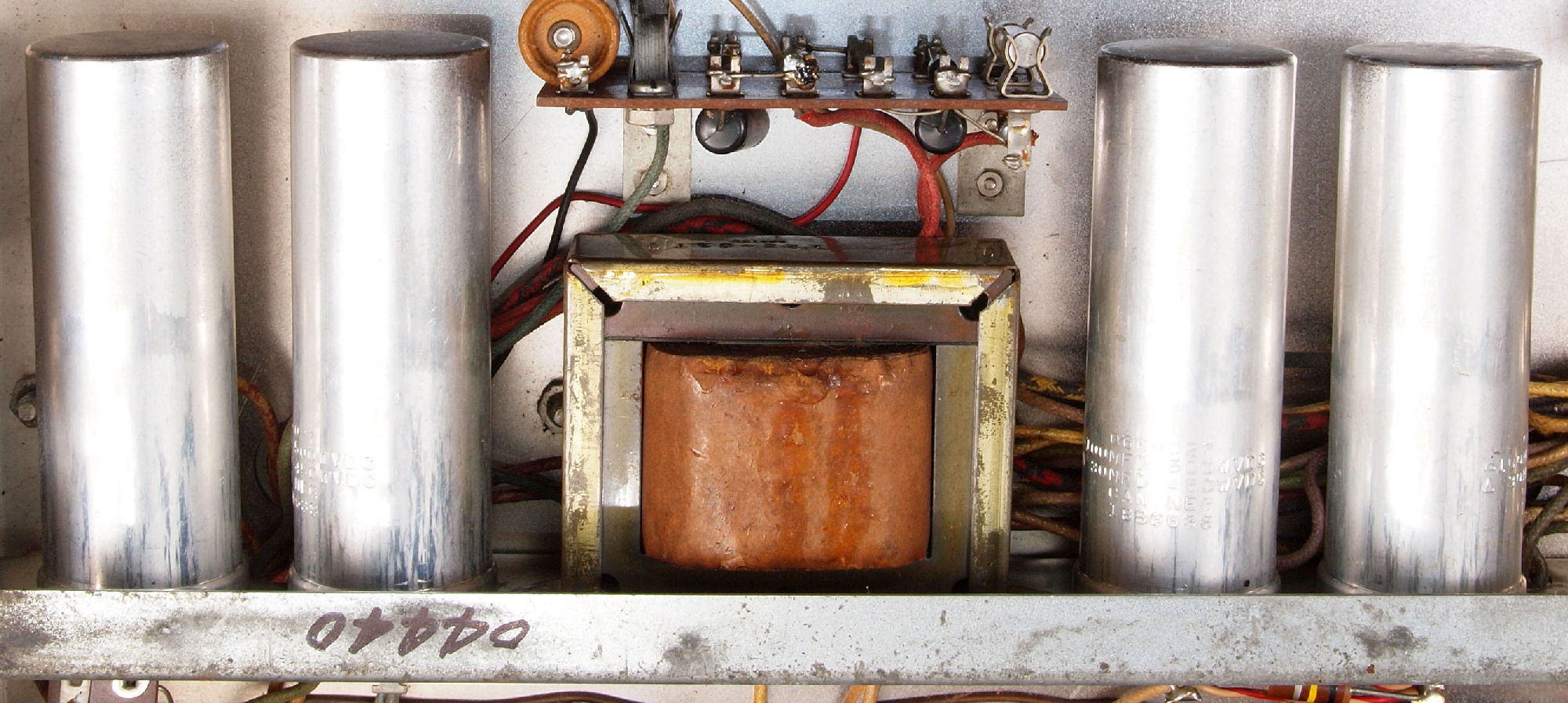

Ｃ６１．　修理前　ブロック電解コンデンサー

Ｃ６２．　修理（交換）後　ブロック電解コンデンサー。

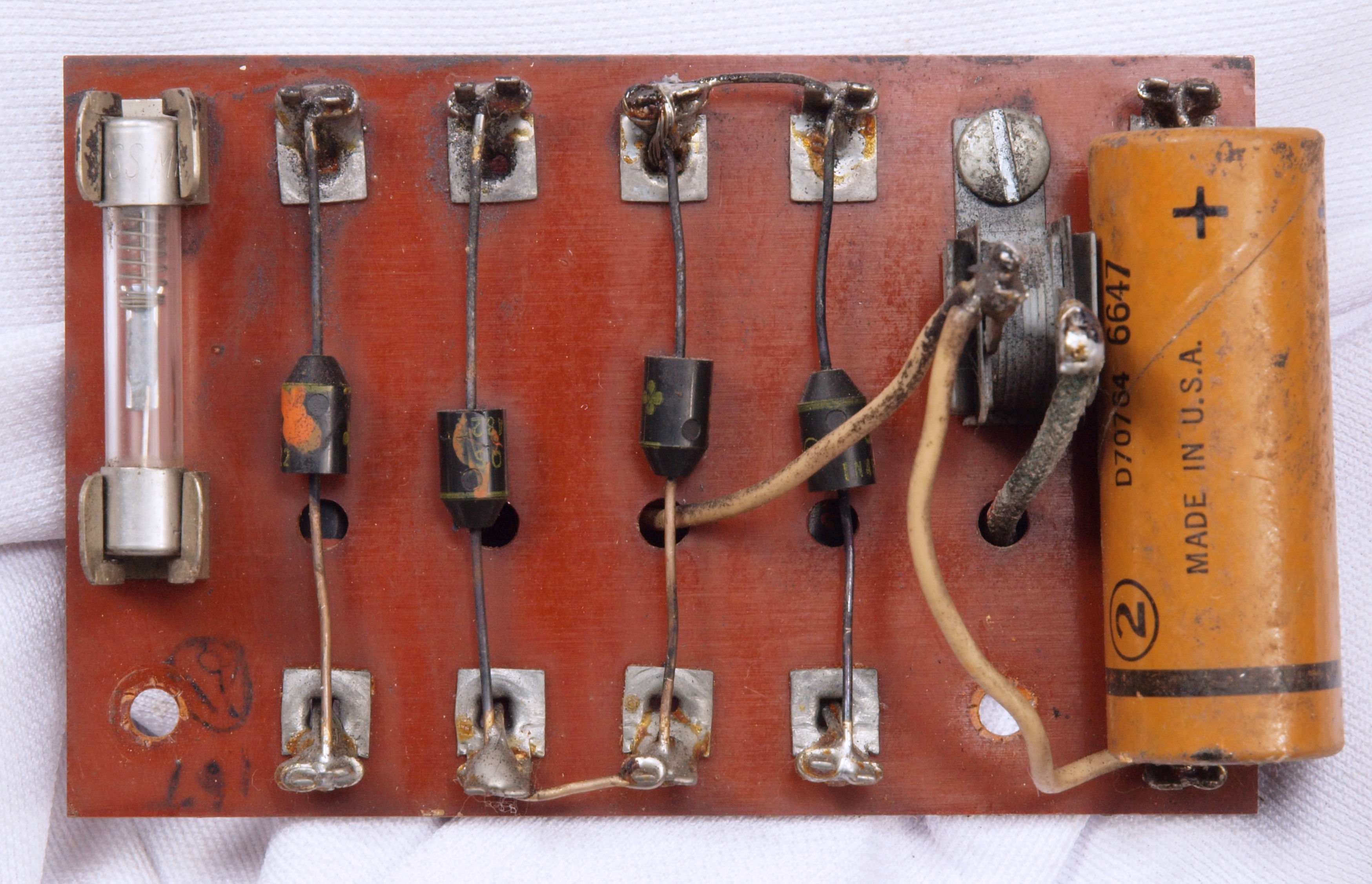

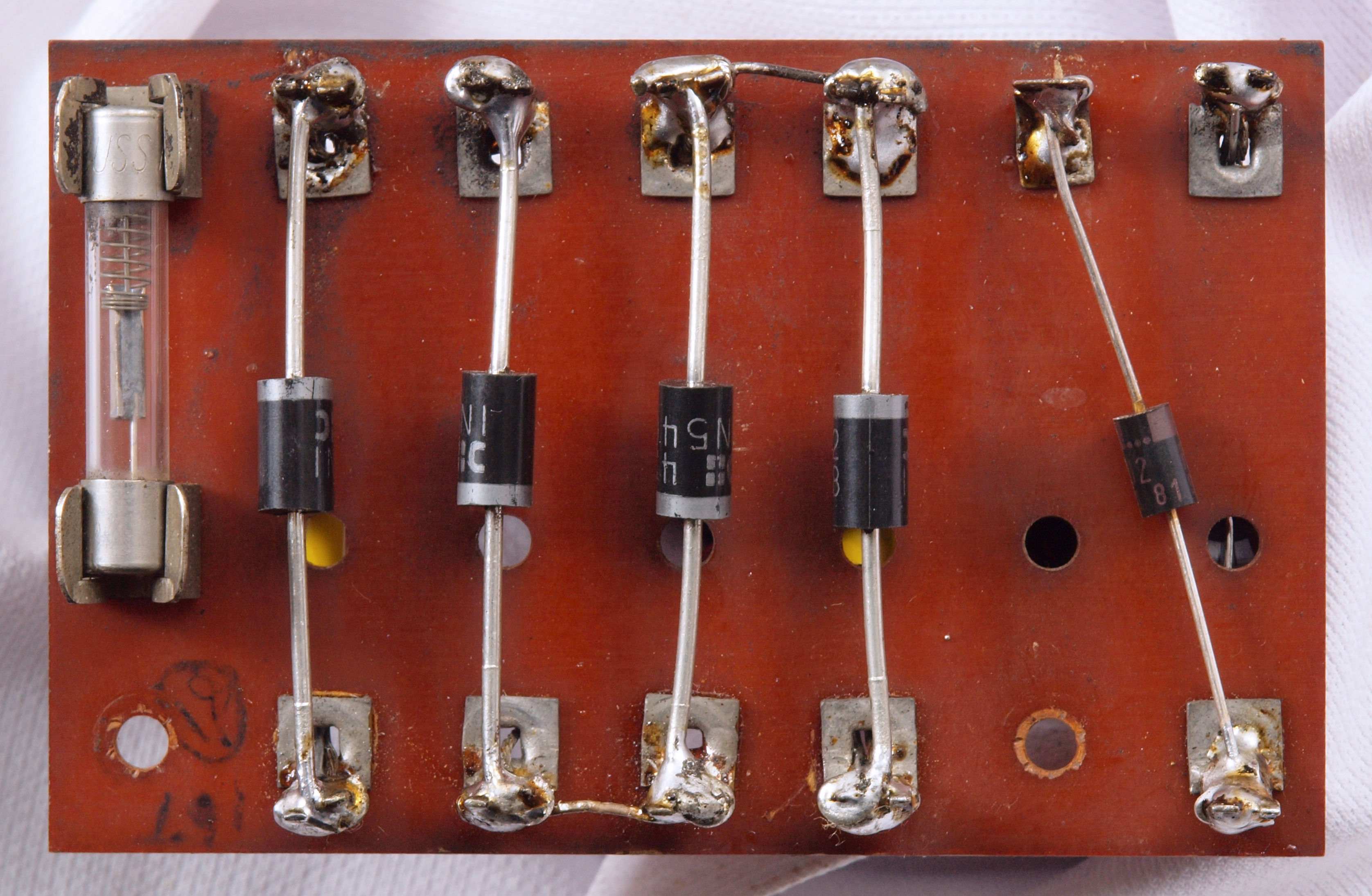

Ｃ７１．　修理前　整流基板。

Ｃ７２．　修理後　整流基板、ダイオード５本交換

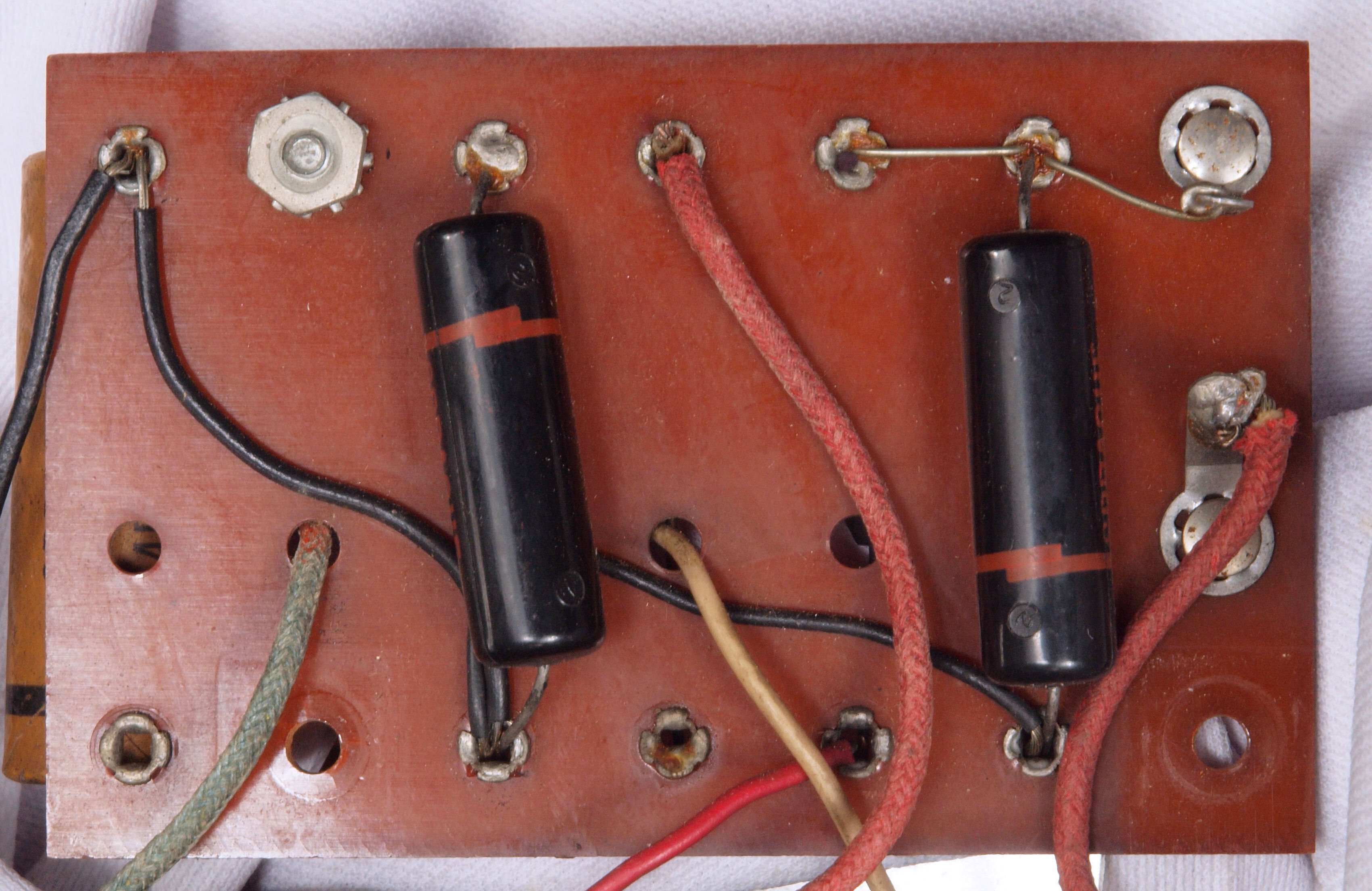

Ｃ７３．　修理前　整流基板裏

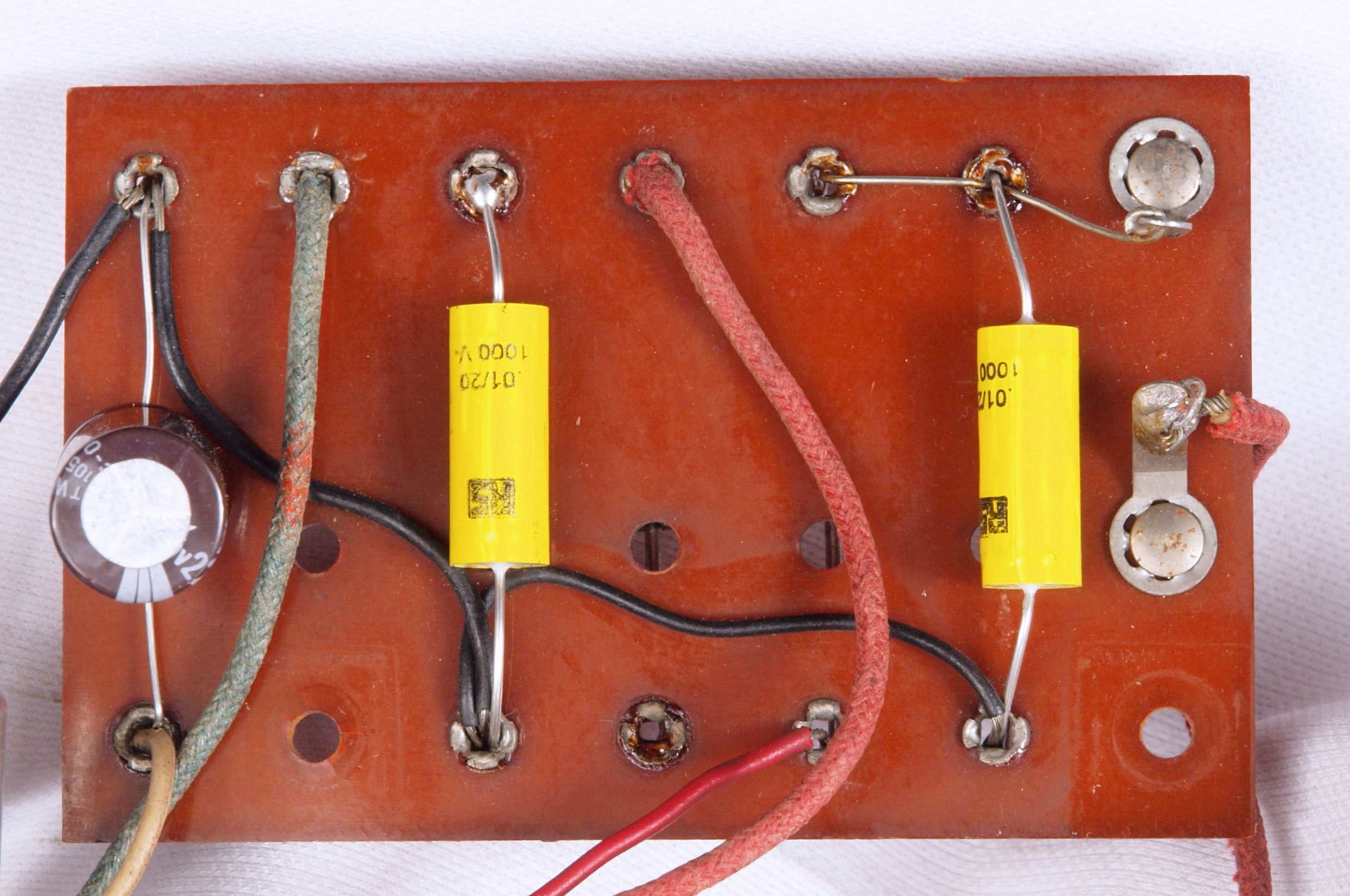

Ｃ７４．　修理後　整流基板裏、コンデンサー３個交換

Ｃ８１．　修理前　突入電流抑制素周り

Ｃ８２．　修理（交換）後　突入電流抑制素子交換

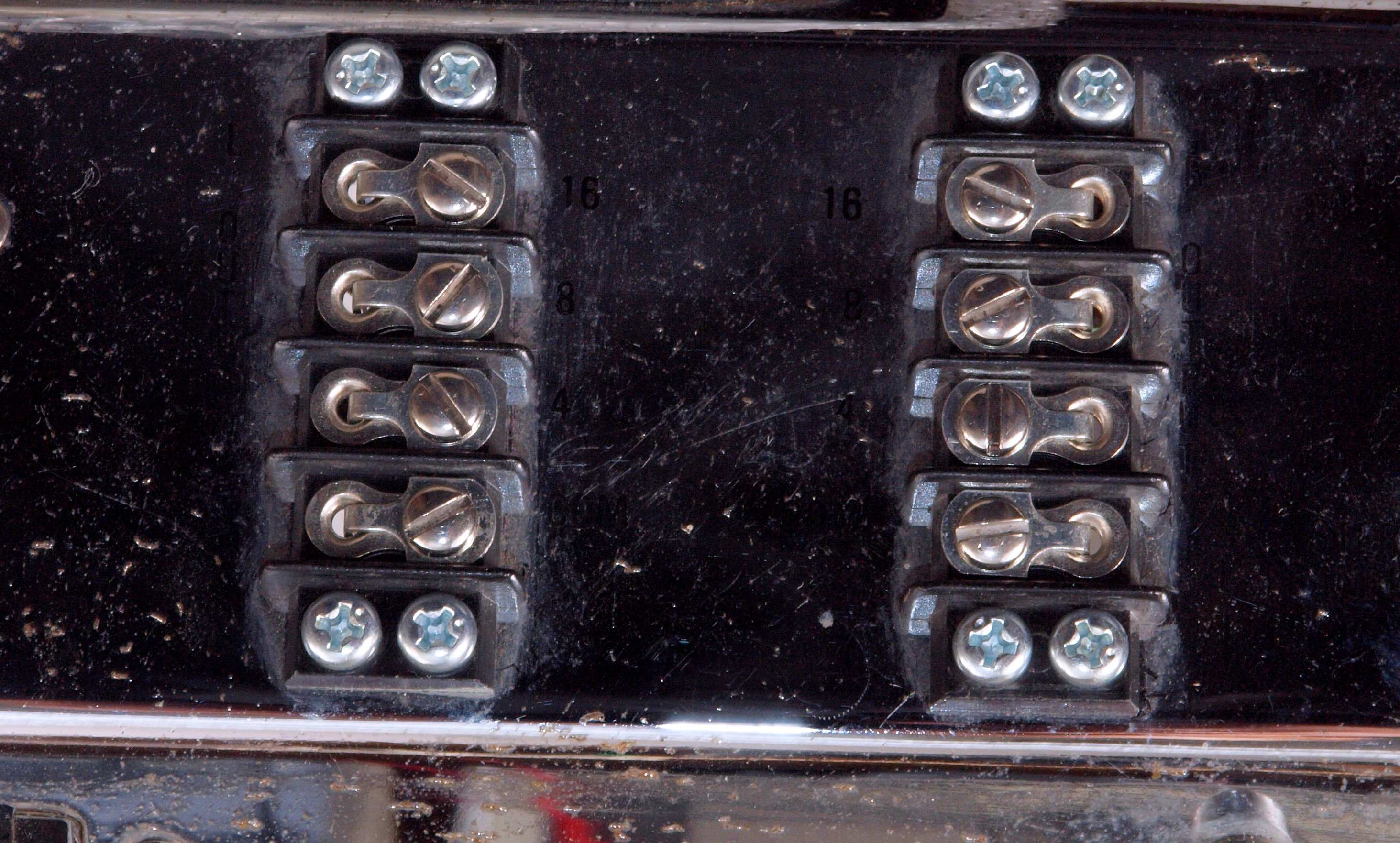

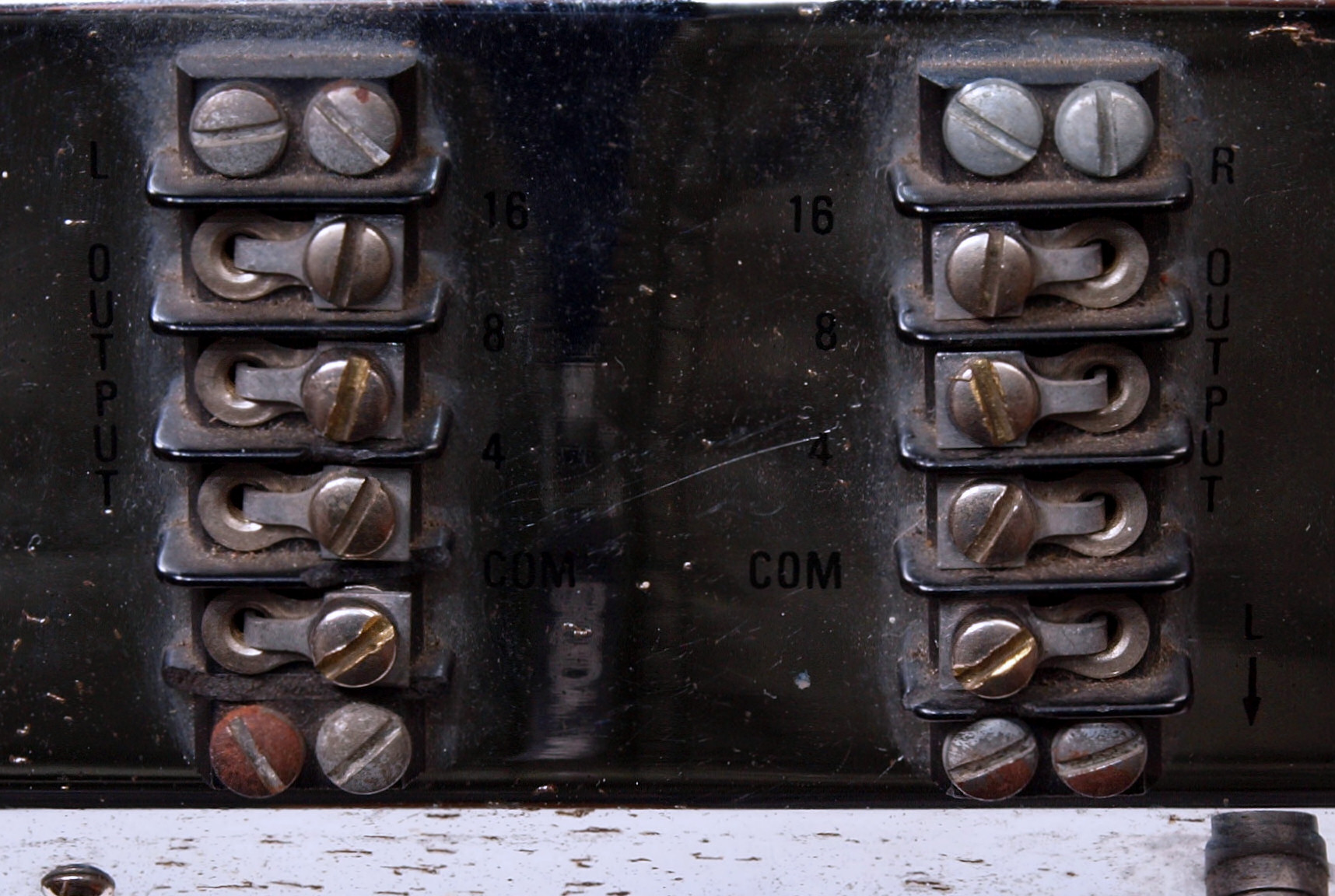

Ｃ９１．　修理前　ＳＰ接続端子

Ｃ９２．　修理（交換）後　ＳＰ接続端子交換、止めビスも交換する。

ＣＡ１．　修理前　ACコンセント、割れて危険！

ＣＡ２．　修理（交換）後　ACコンセント。

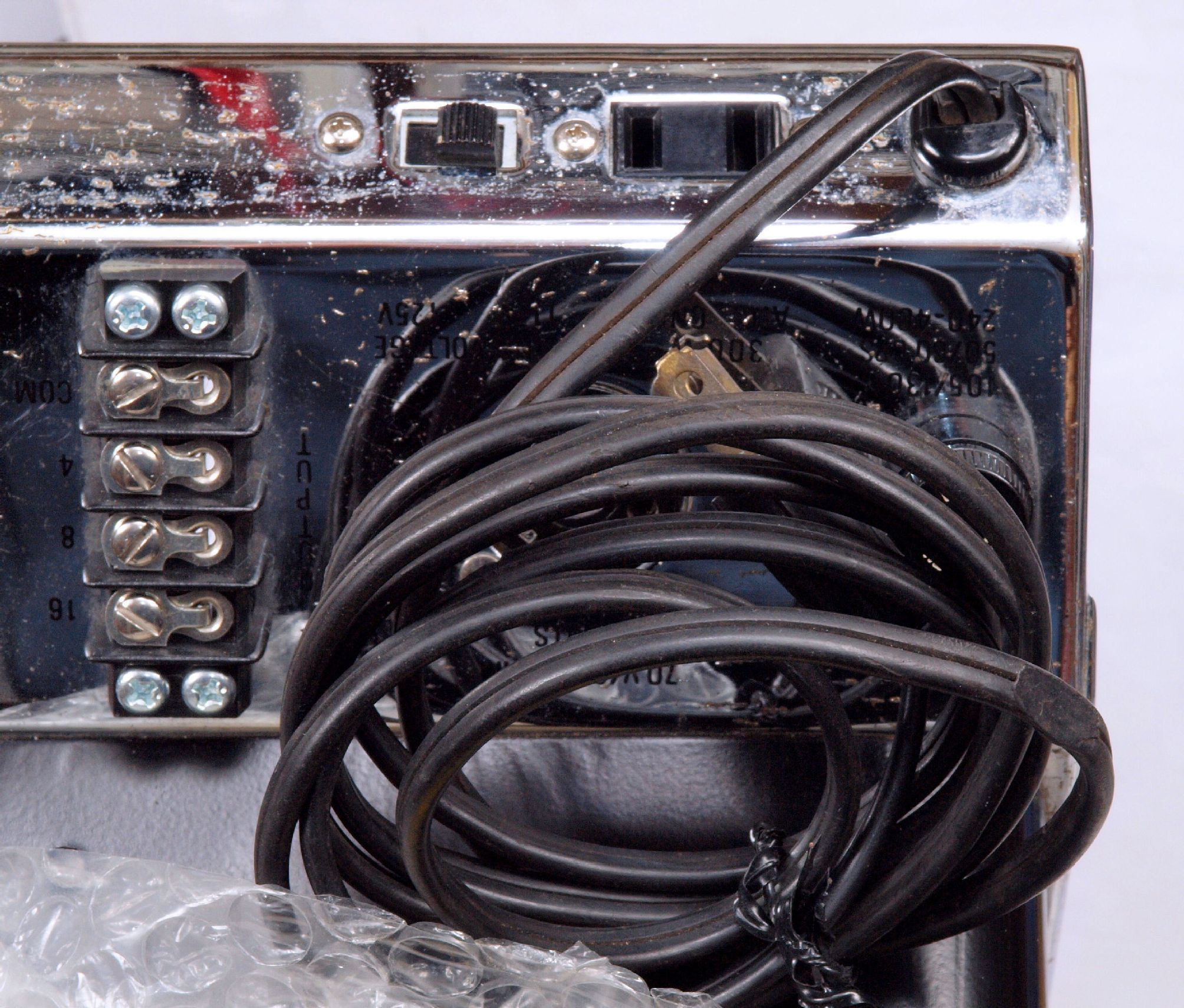

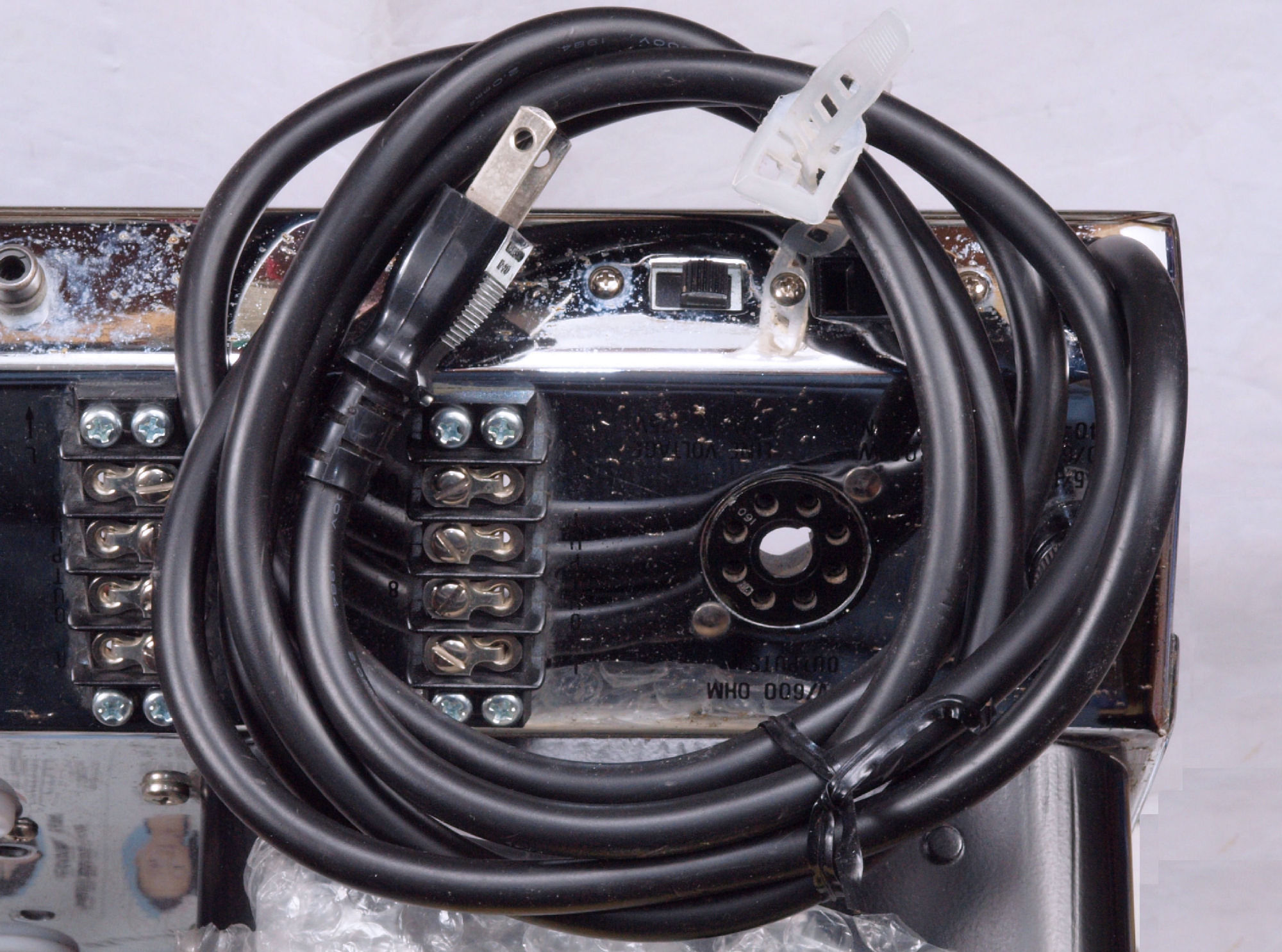

ＣＡ３．　修理前　ACコード。

ＣＡ４．　修理（交換）後　ACコード。

ＣＢ１．　修理前　電解コンデンサー取り付けバンド。

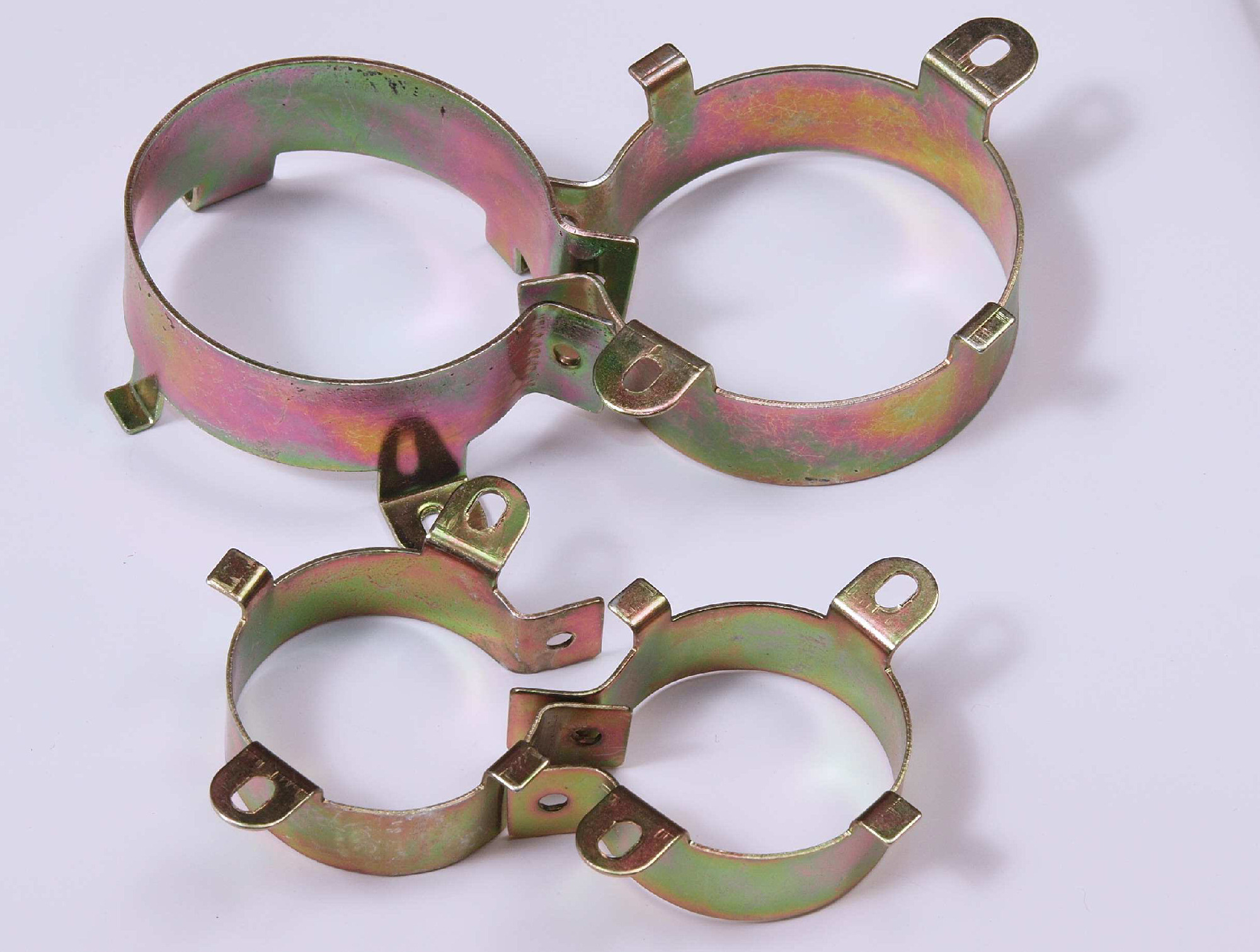

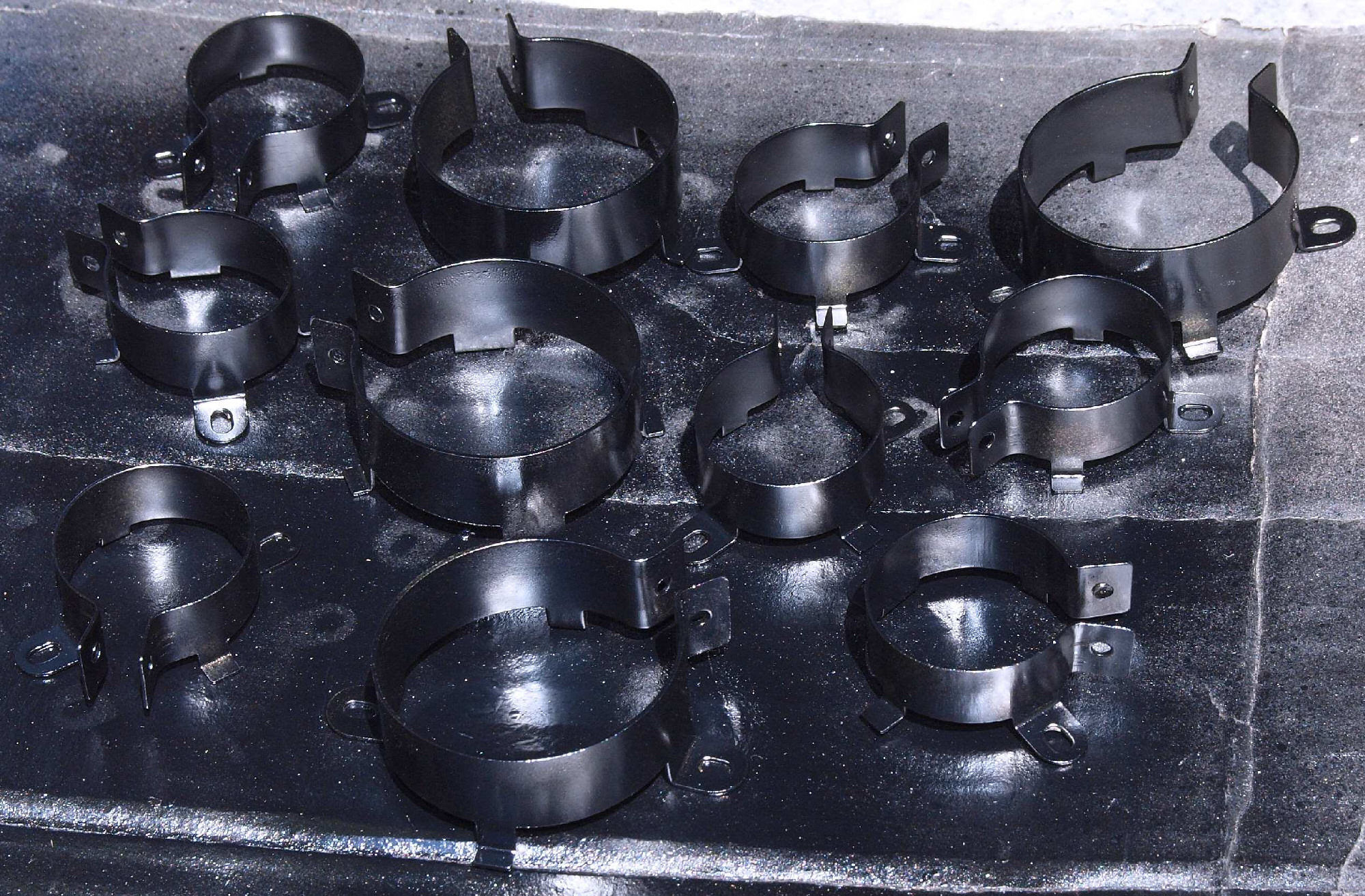

ＣＢ２．　修理後　電解コンデンサー取り付けバンド、　軽く塗装する。

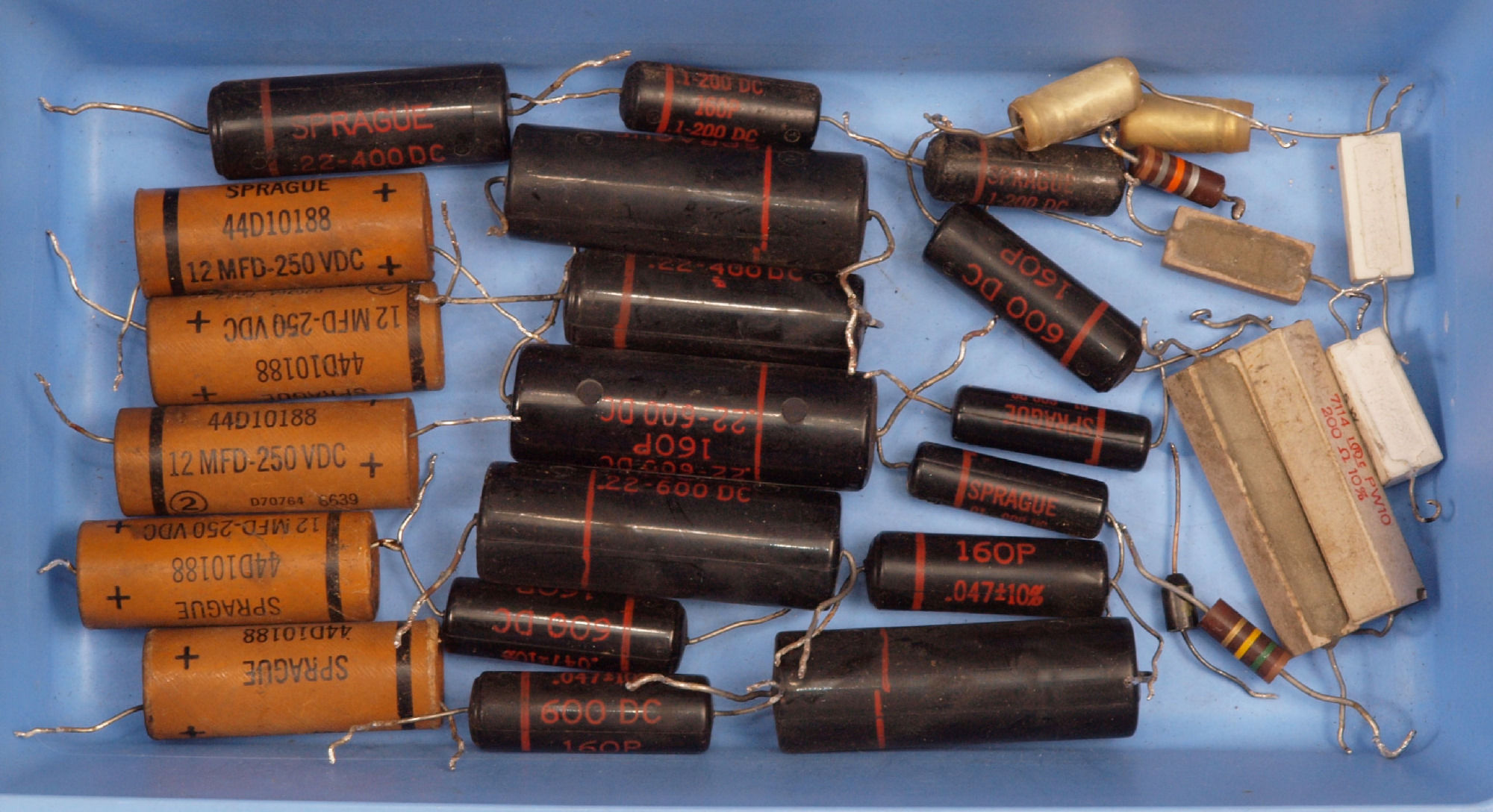

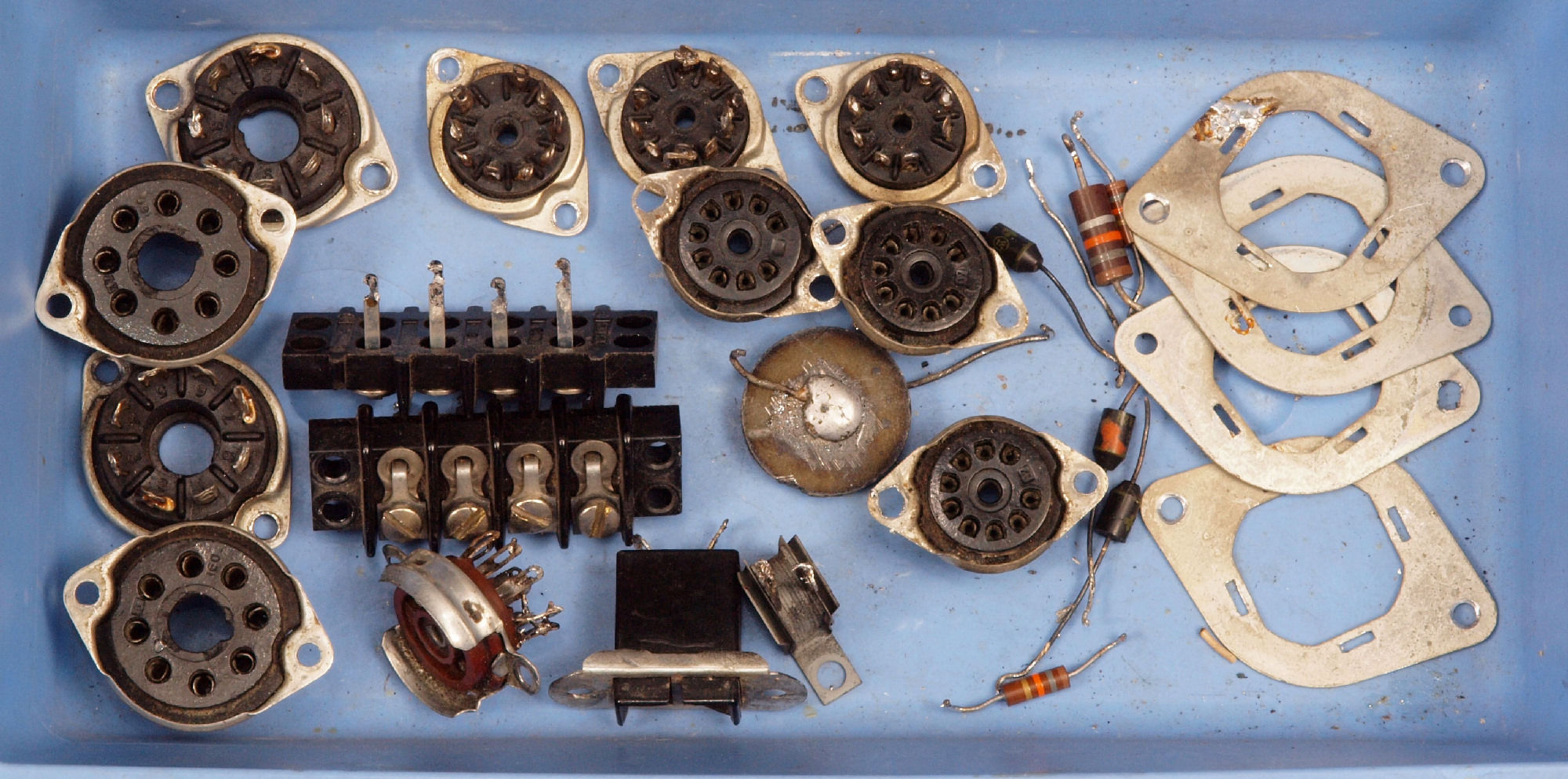

ＣＣ１．　交換部品１

ＣＣ１．　交換部品２

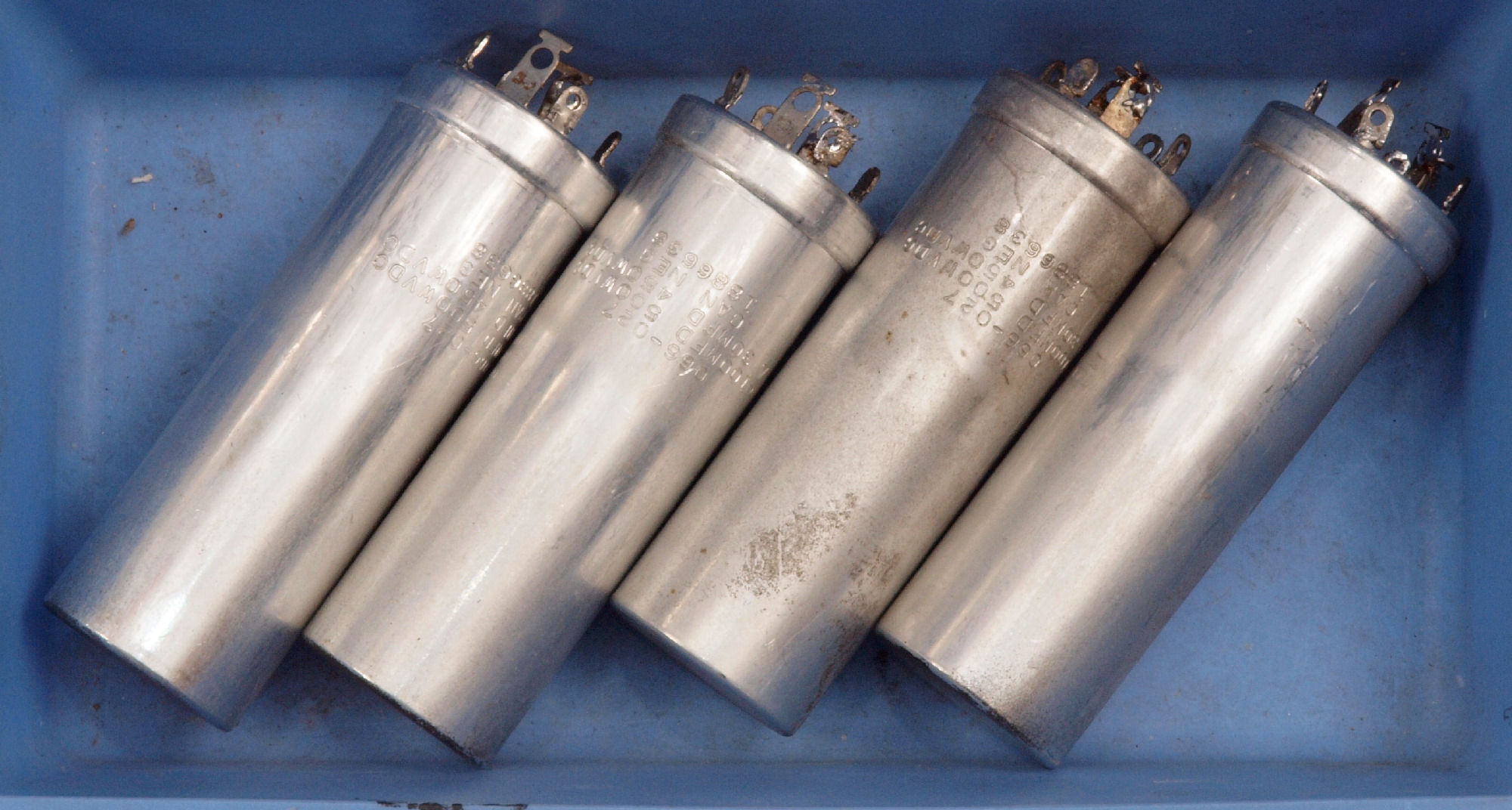

ＣＣ３．　交換部品、　交換したブロック電解コンデンサー。

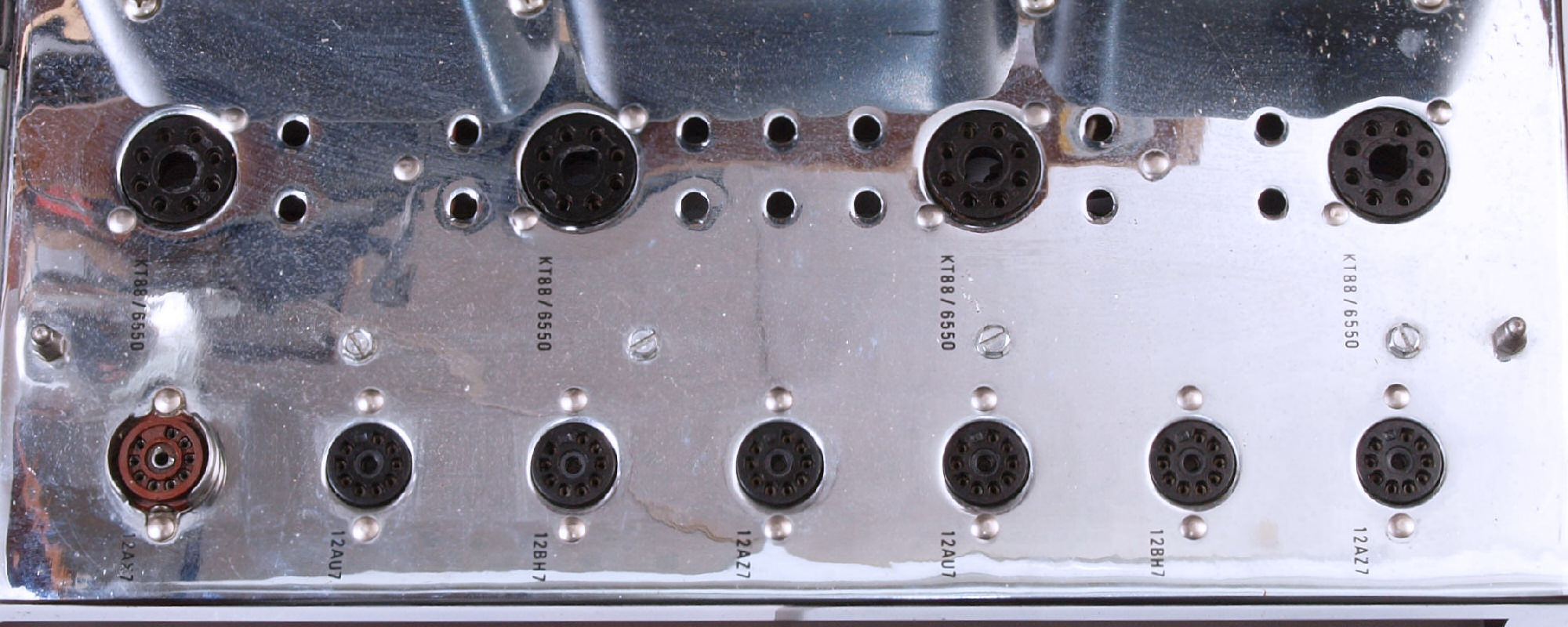

ＣＤ１．　修理前　真空管を取り、上から見る

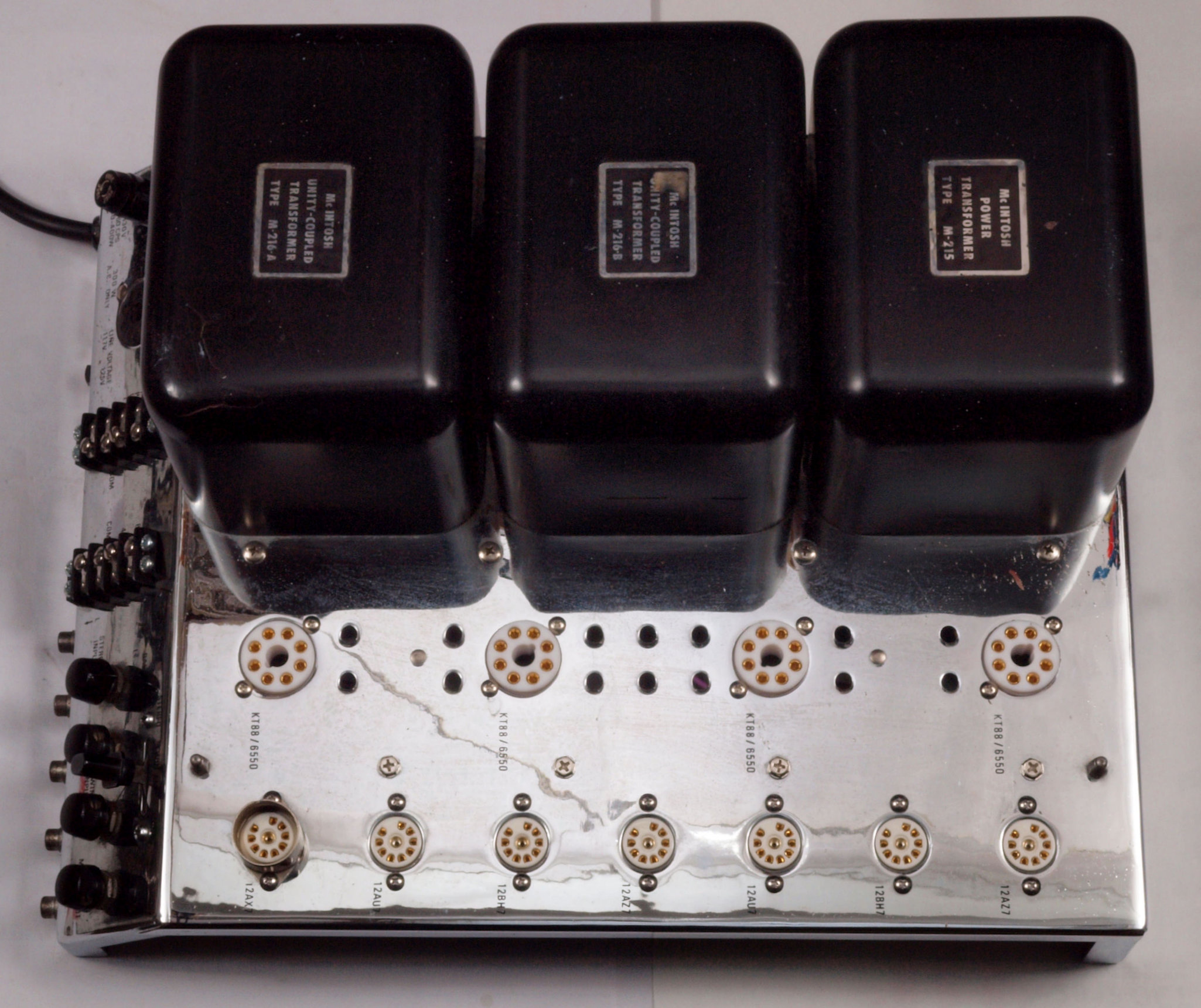

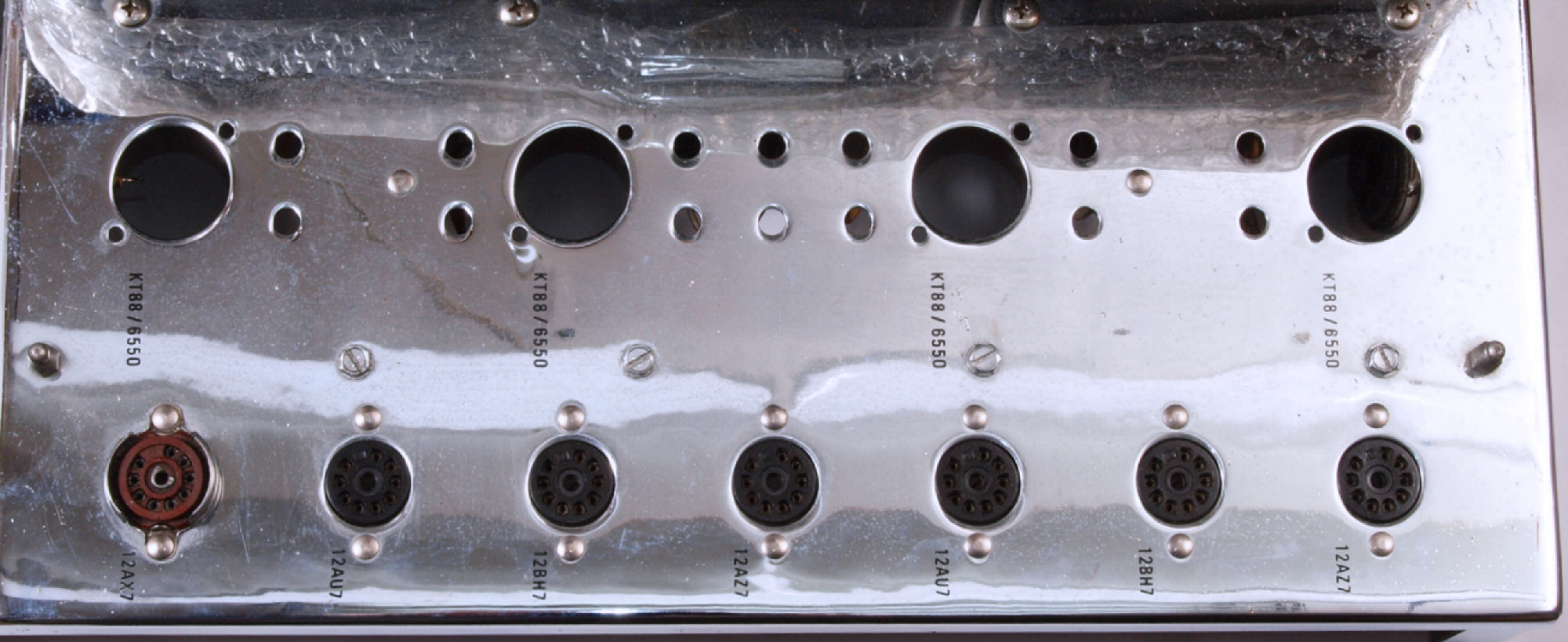

ＣＤ２．　修理前　真空管無、上から見る

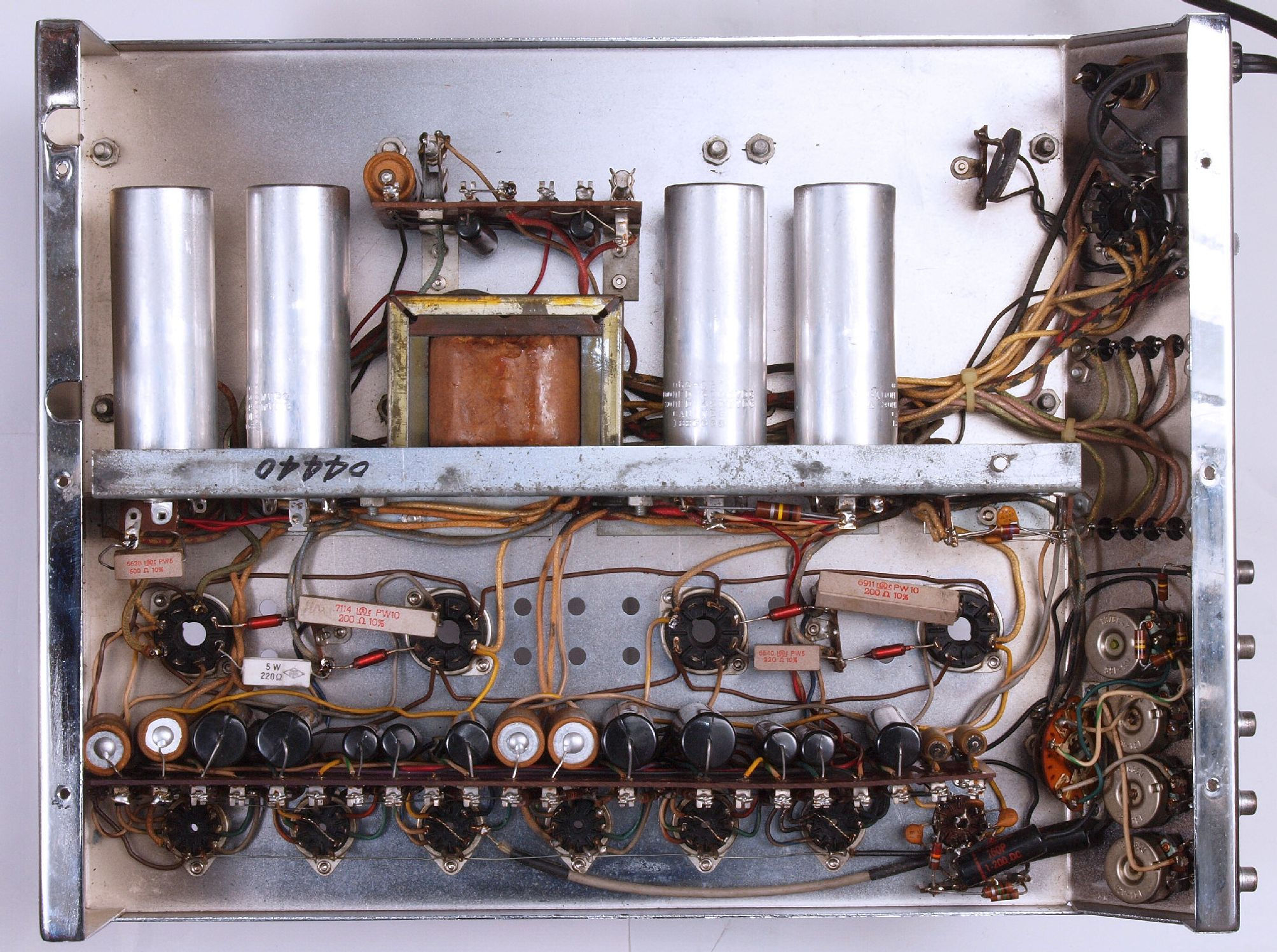

ＣＤ３．　修理前　下から

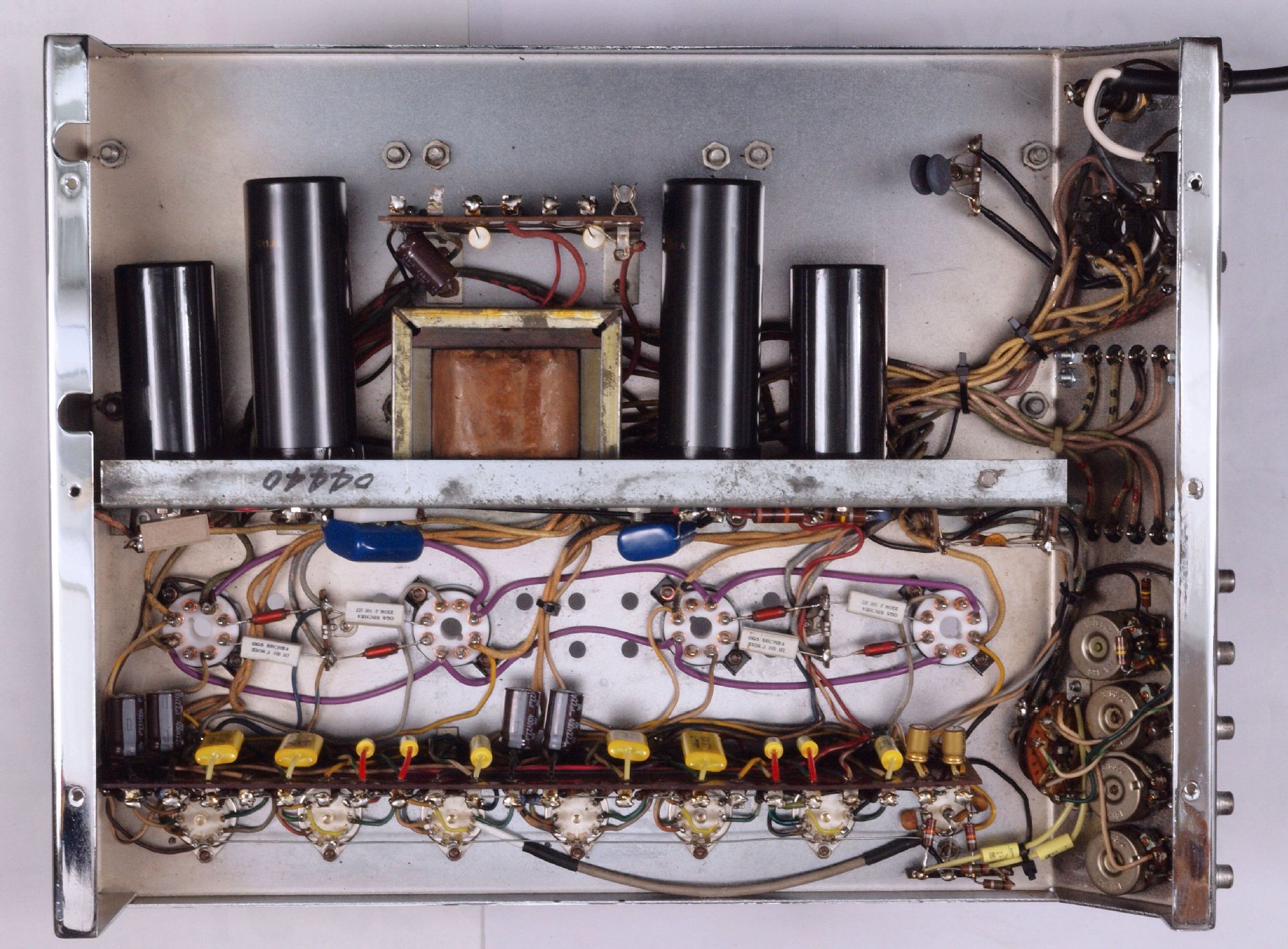

ＣＤ４．　修理後　下からみる。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｕ１． 　付属真空管、左から「１２ＢＨ７」１本目、２本目。　「１２ＡＺ７」１本目、２本目。 　　　　　　　１２ＢＨ７　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 　　　　　　　１２ＡＺ７　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ、Ｉｐ＝１０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

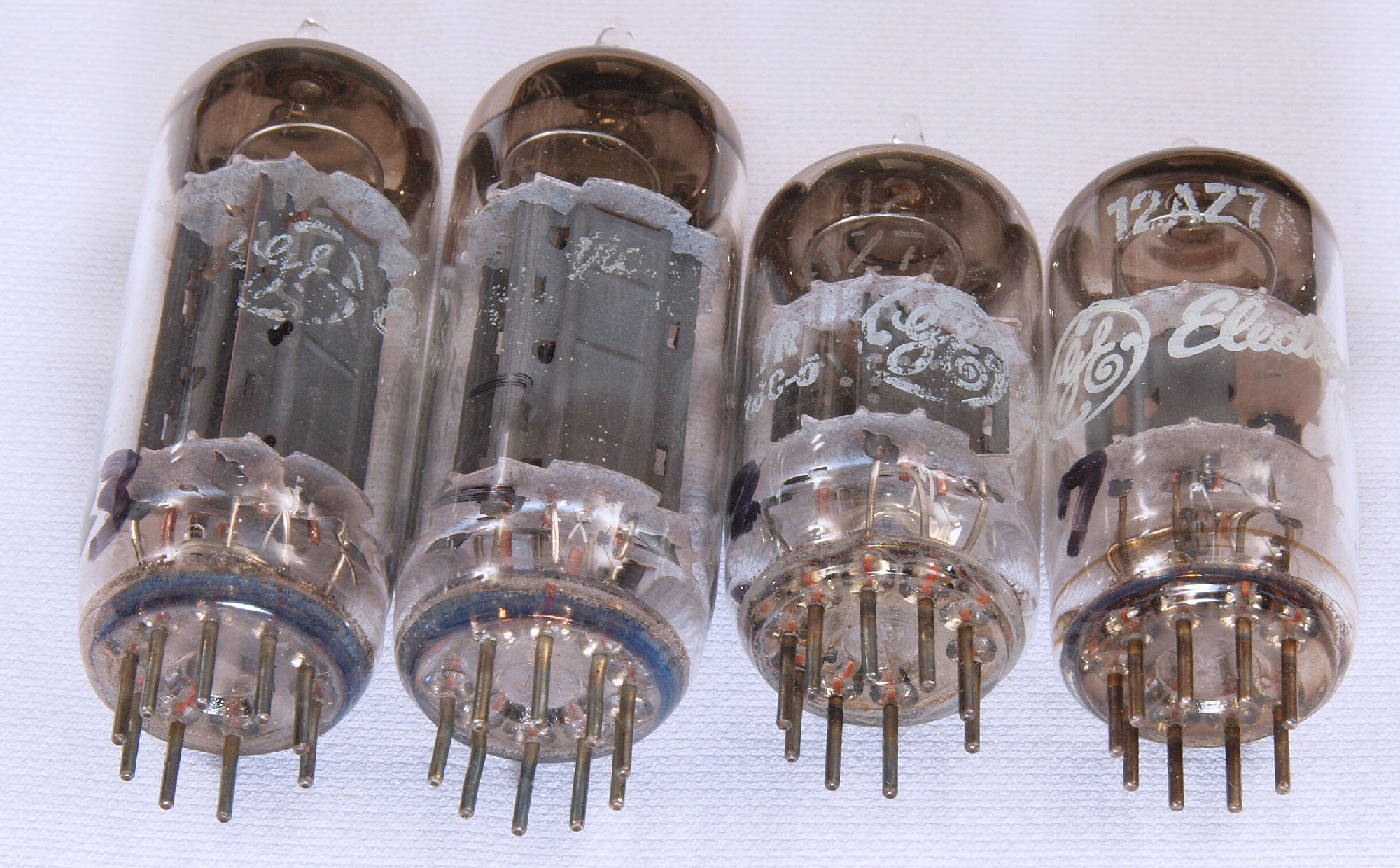

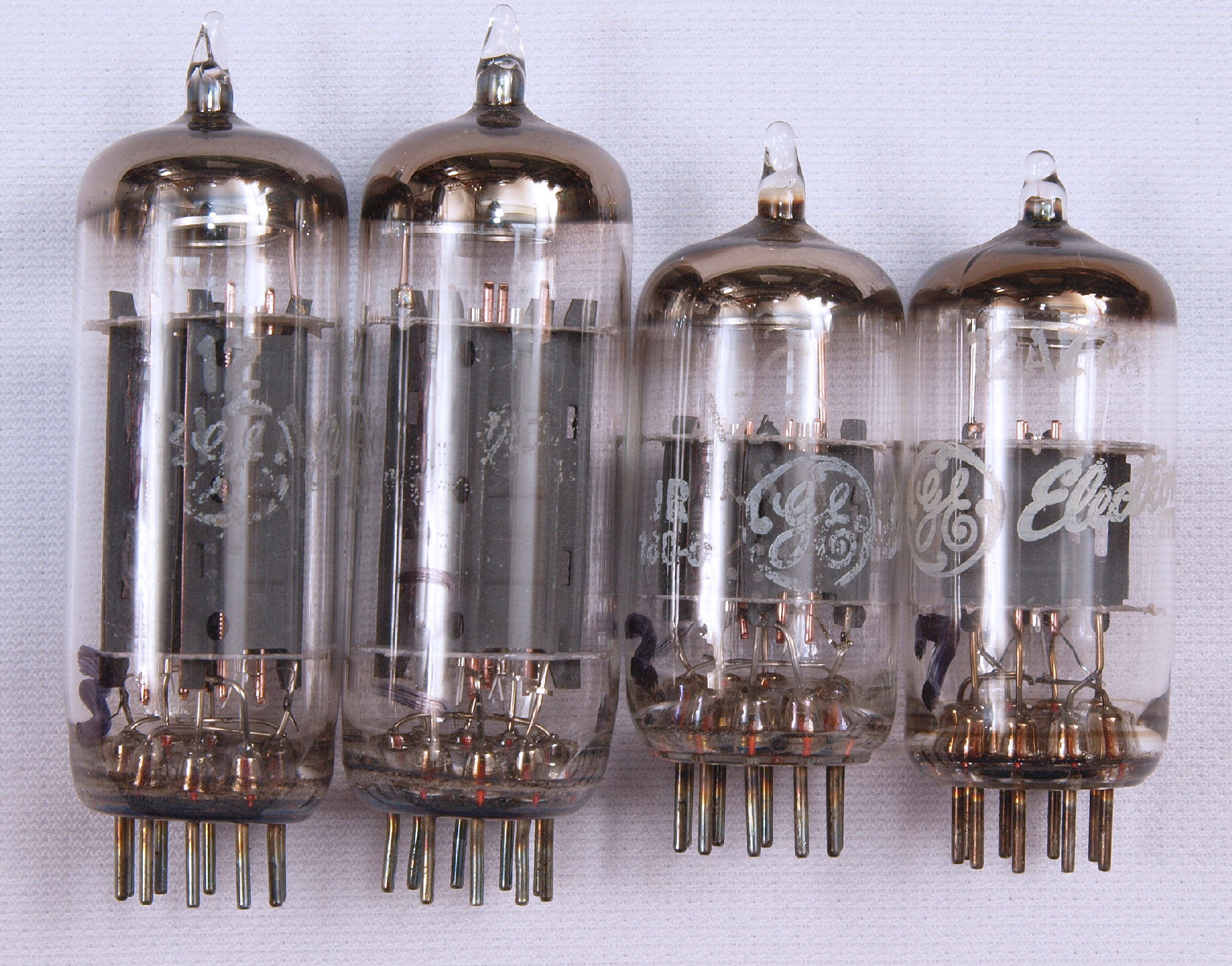

Ｕ１０． 　付属真空管、左から「１２ＢＨ７」１本目、２本目。　「１２ＡＺ７」１本目、２本目。

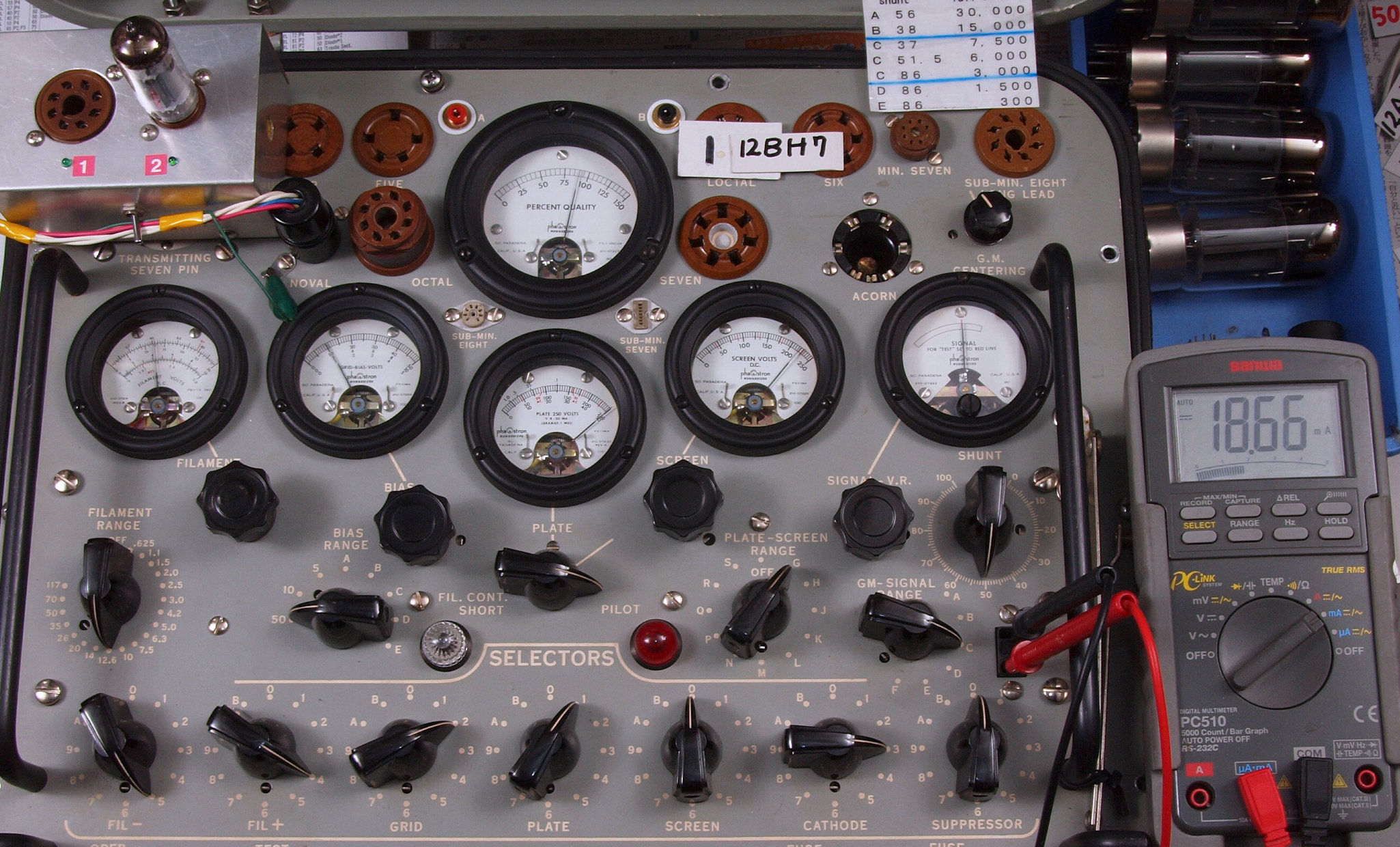

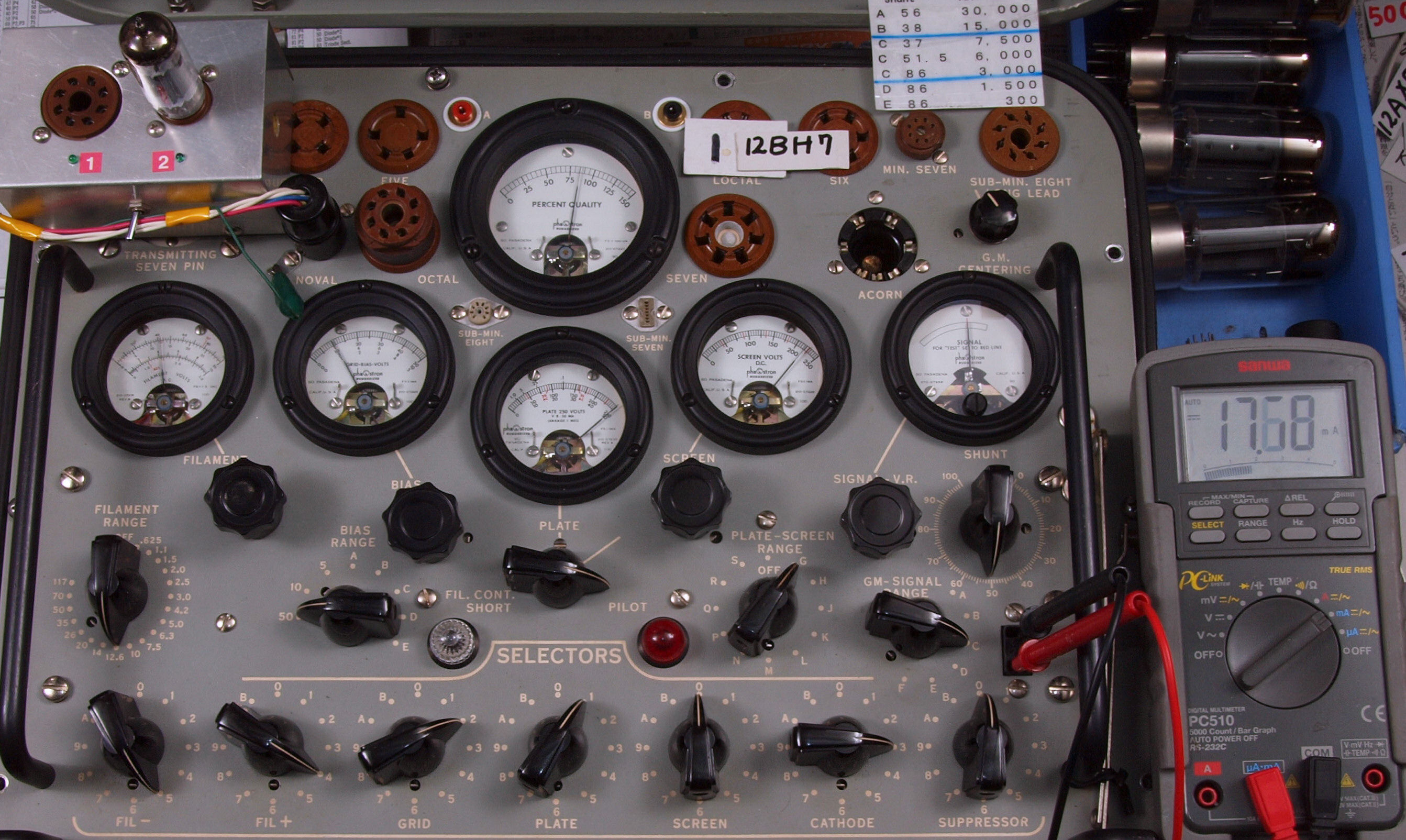

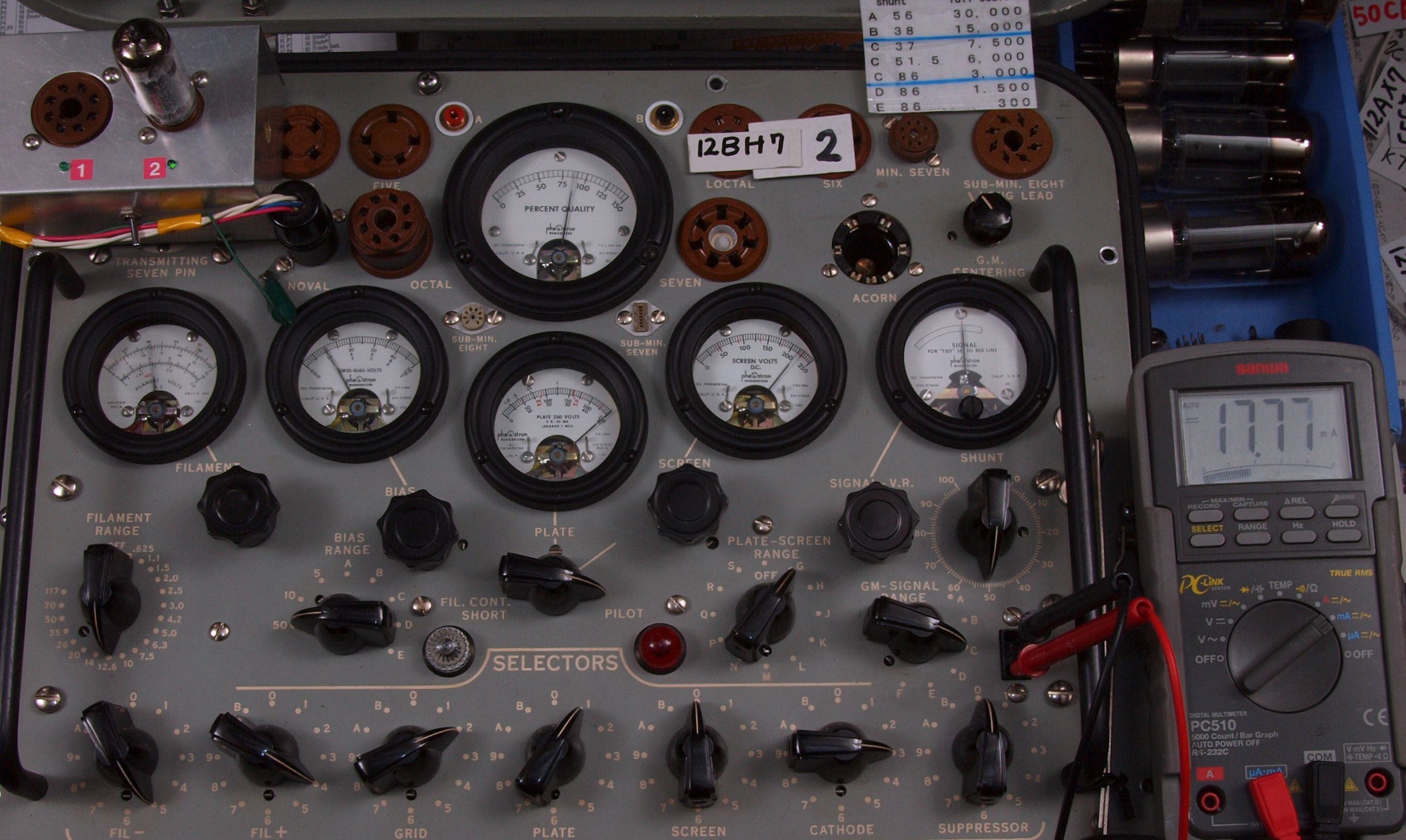

Ｕ１１．　付属真空管「１２ＢＨ７」１本目ユニット１。　Gm測定＝３４００μmho、Ｉｐ＝１７．７ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ１２．　付属真空管「１２ＢＨ７」１本目ユニット２。　Gm測定＝３６００μmho、Ｉｐ＝１８．７ｍＡ。

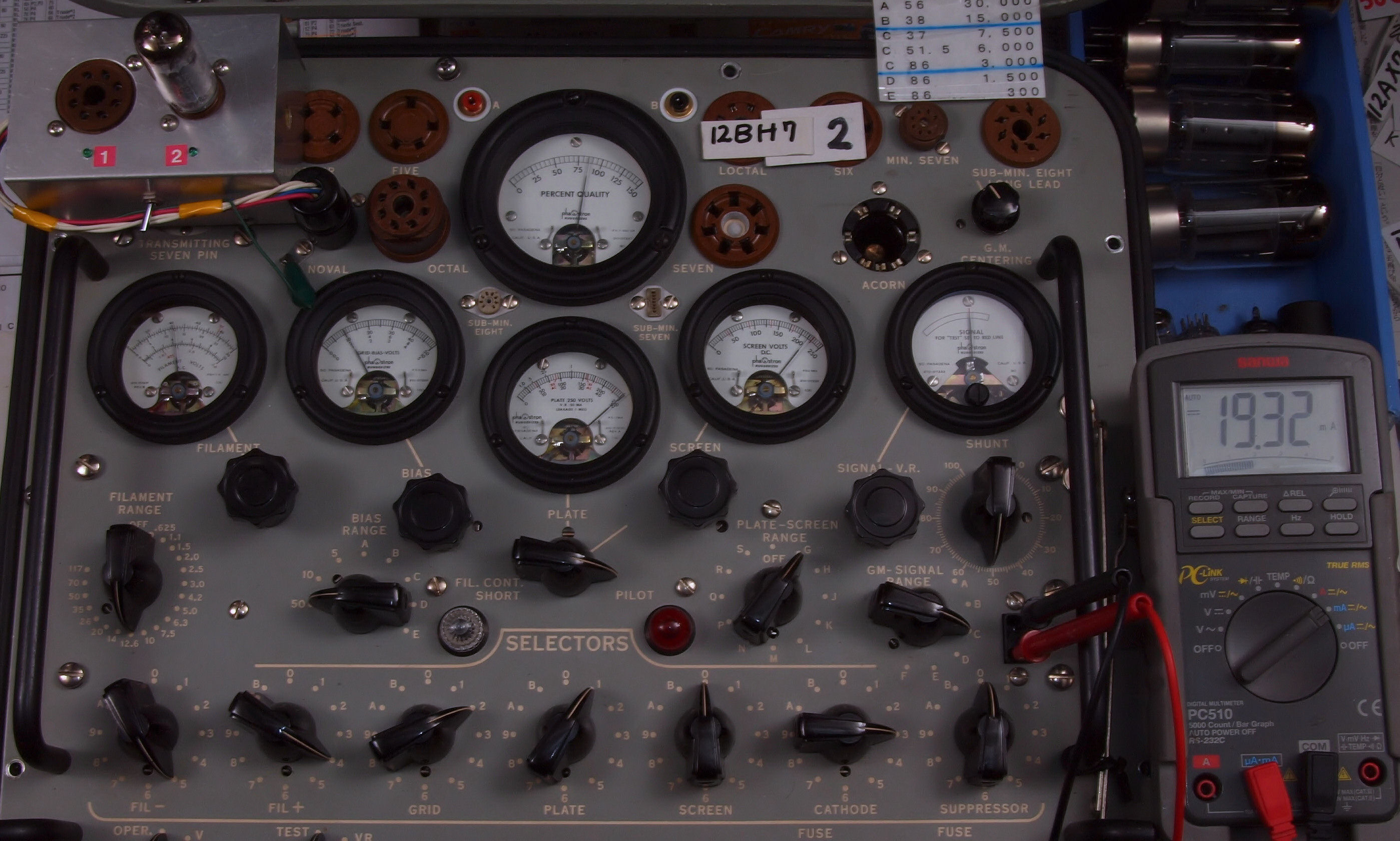

Ｕ２１．　付属真空管「１２ＢＨ７」２本目ユニット１。　Gm測定＝３４００μmho、Ｉｐ＝１９．３ｍＡ。

Ｕ２２．　付属真空管「１２ＢＨ７」２本目ユニット２。　Gm測定＝３５００μmho、Ｉｐ＝１７．８ｍＡ。

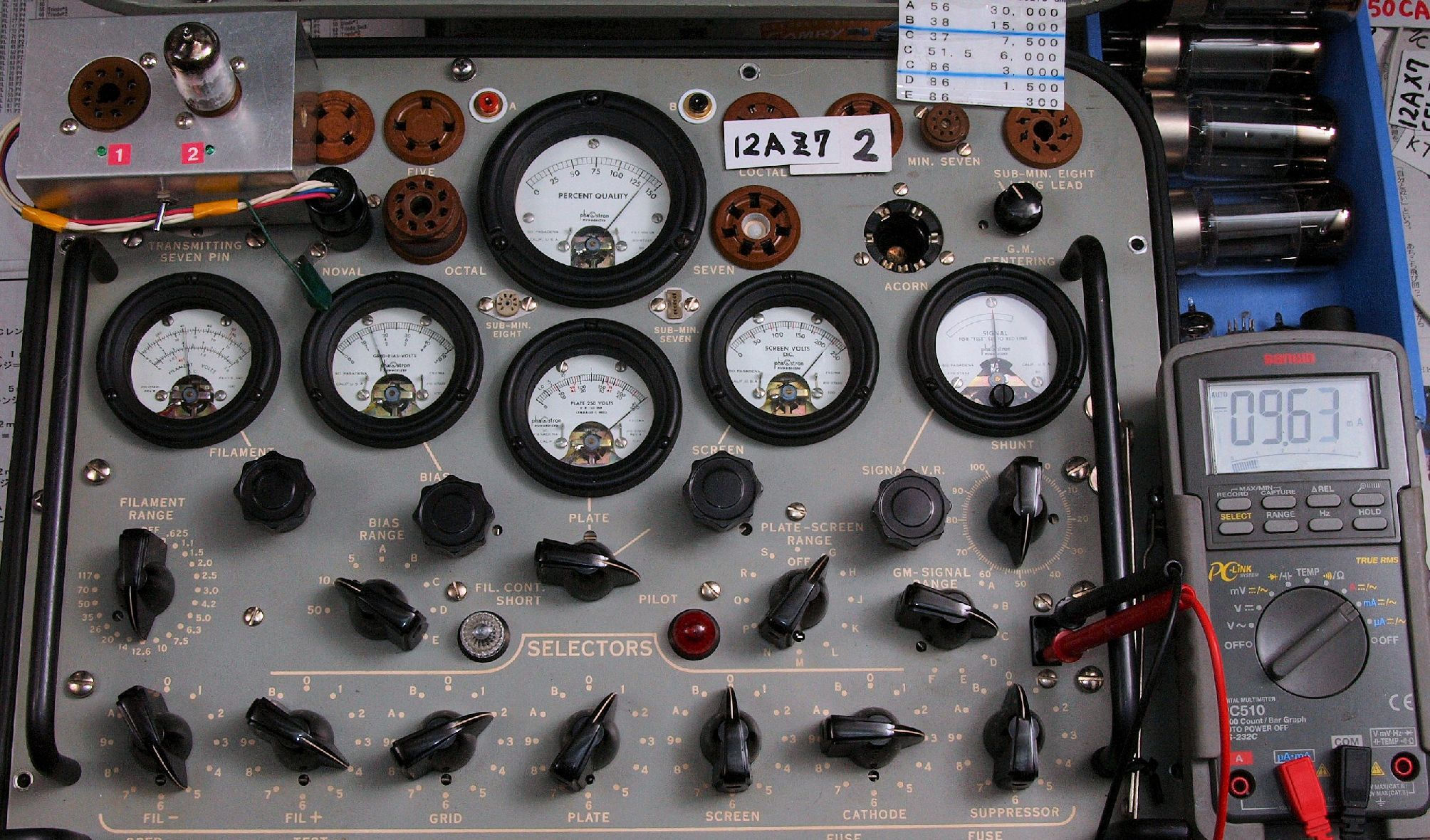

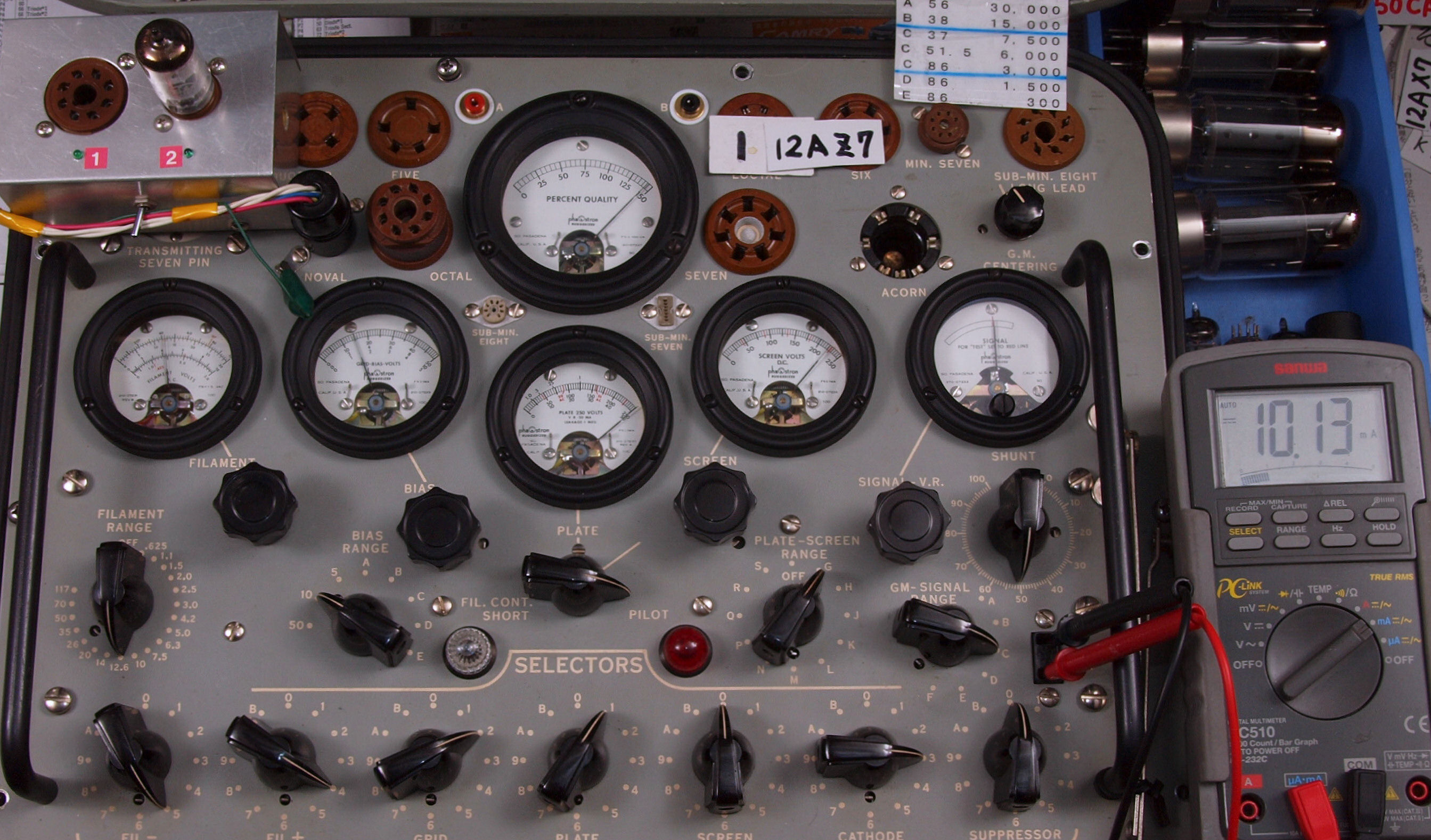

Ｕ３１．　付属真空管１２ＡＺ７（ＥＣＣ８１）１本目ユニット１。　Gm測定＝５７２０μmho、Ｉｐ＝１０．１ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

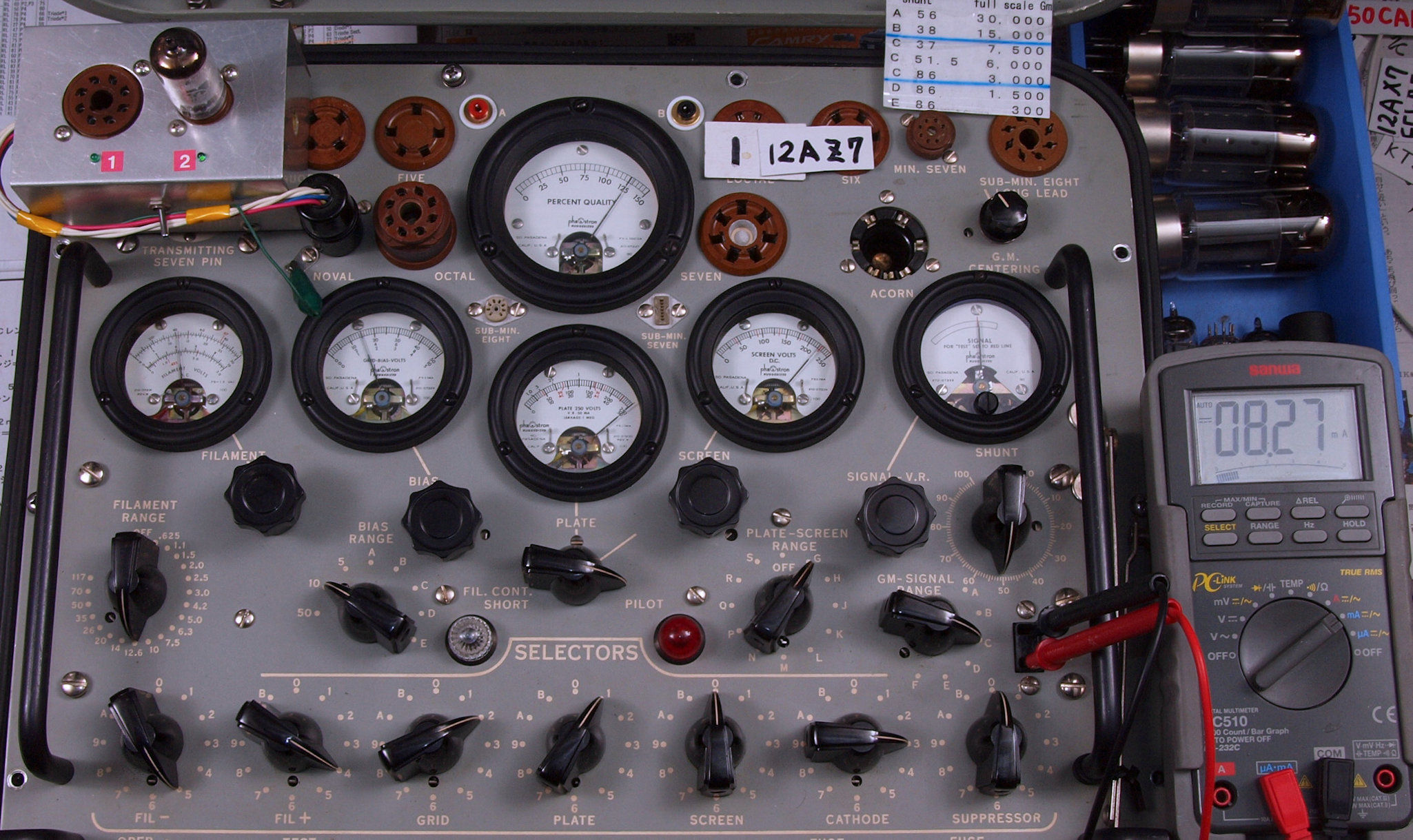

Ｕ３２．　付属真空管１２ＡＺ７（ＥＣＣ８１）１本目ユニット２。　Gm測定＝５０００μmho、Ｉｐ＝８．３ｍＡ。

Ｕ４１．　付属真空管１２ＡＺ７（ＥＣＣ８１）２本目ユニット１。　Gm測定＝５４００μmho、Ｉｐ＝９．６ｍＡ。

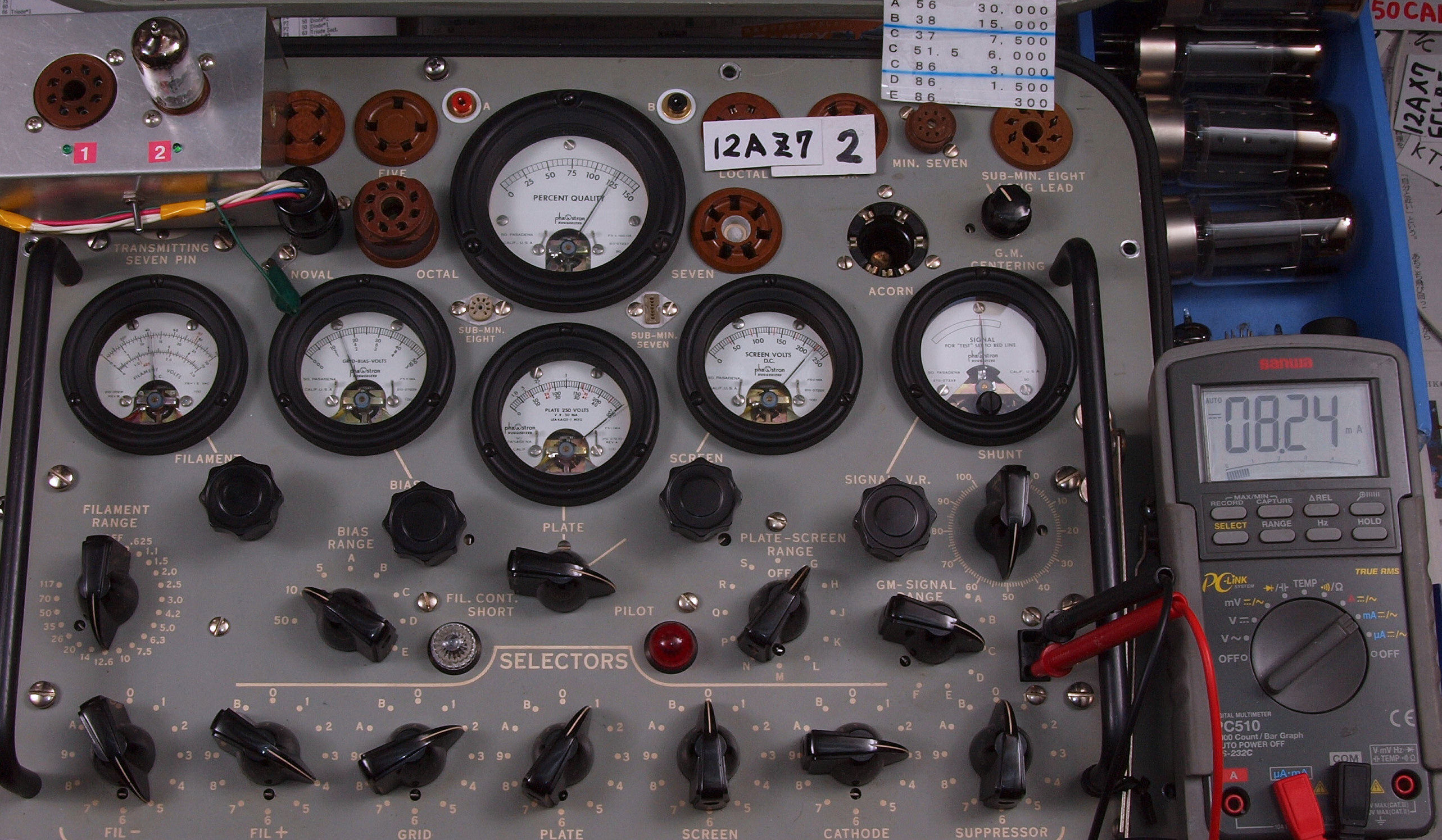

Ｕ４２．　付属真空管１２ＡＺ７（ＥＣＣ８１）２本目ユニット２。　Gm測定＝４８８０μmho、Ｉｐ＝８．２ｍＡ。

Ｕ５．　付属真空管左から「１２ＡＵ７」１本目、２本目。　　「ＥＣＣ８３」。 　　　　　　１２ＡＸ７　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ、Ｉｐ＝１．２ｍＡ」 　　　　　　１２ＡＵ７　相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

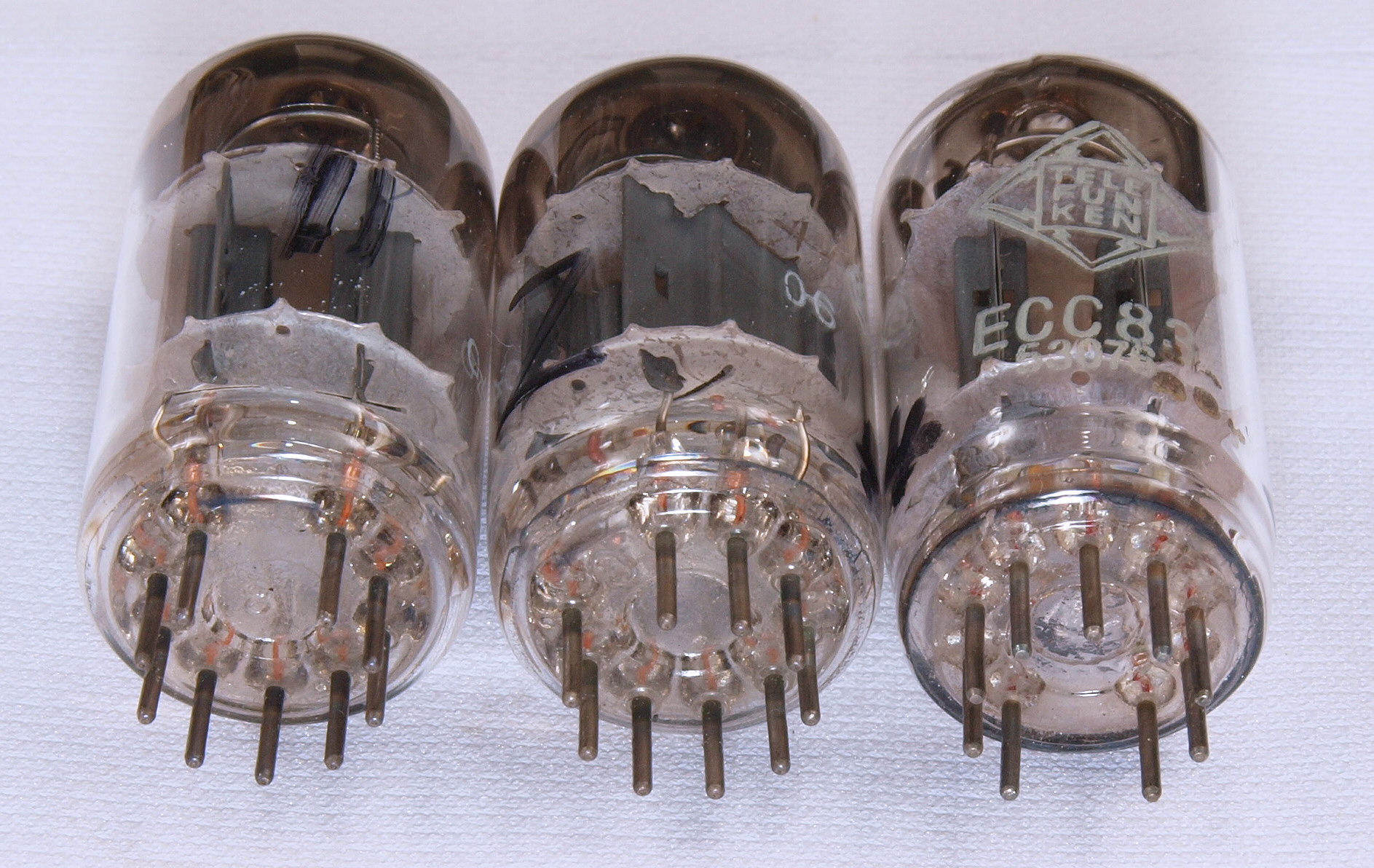

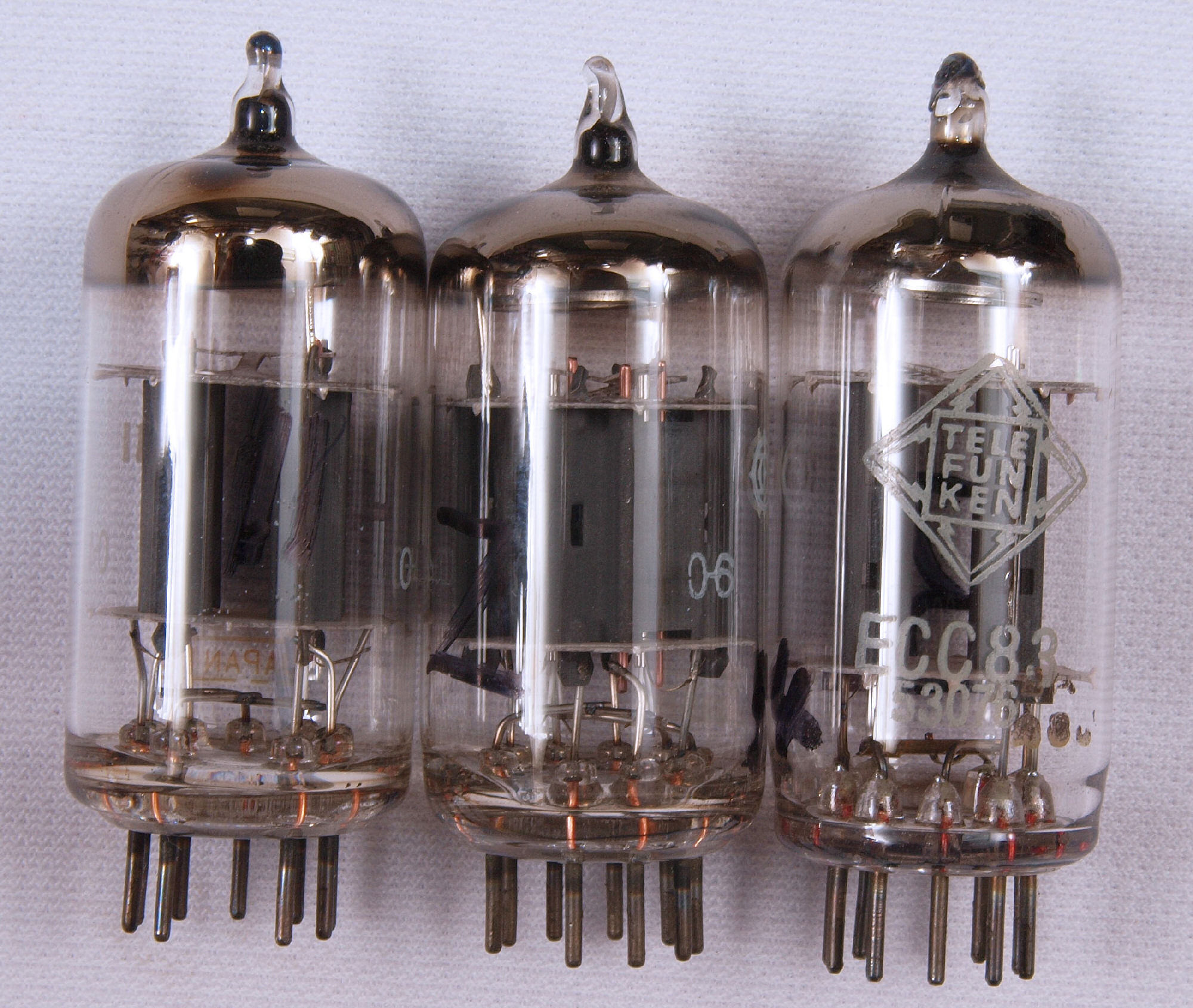

Ｕ５０．　付属真空管左から「１２ＡＵ７」１本目、２本目。　　「ＥＣＣ８３」。

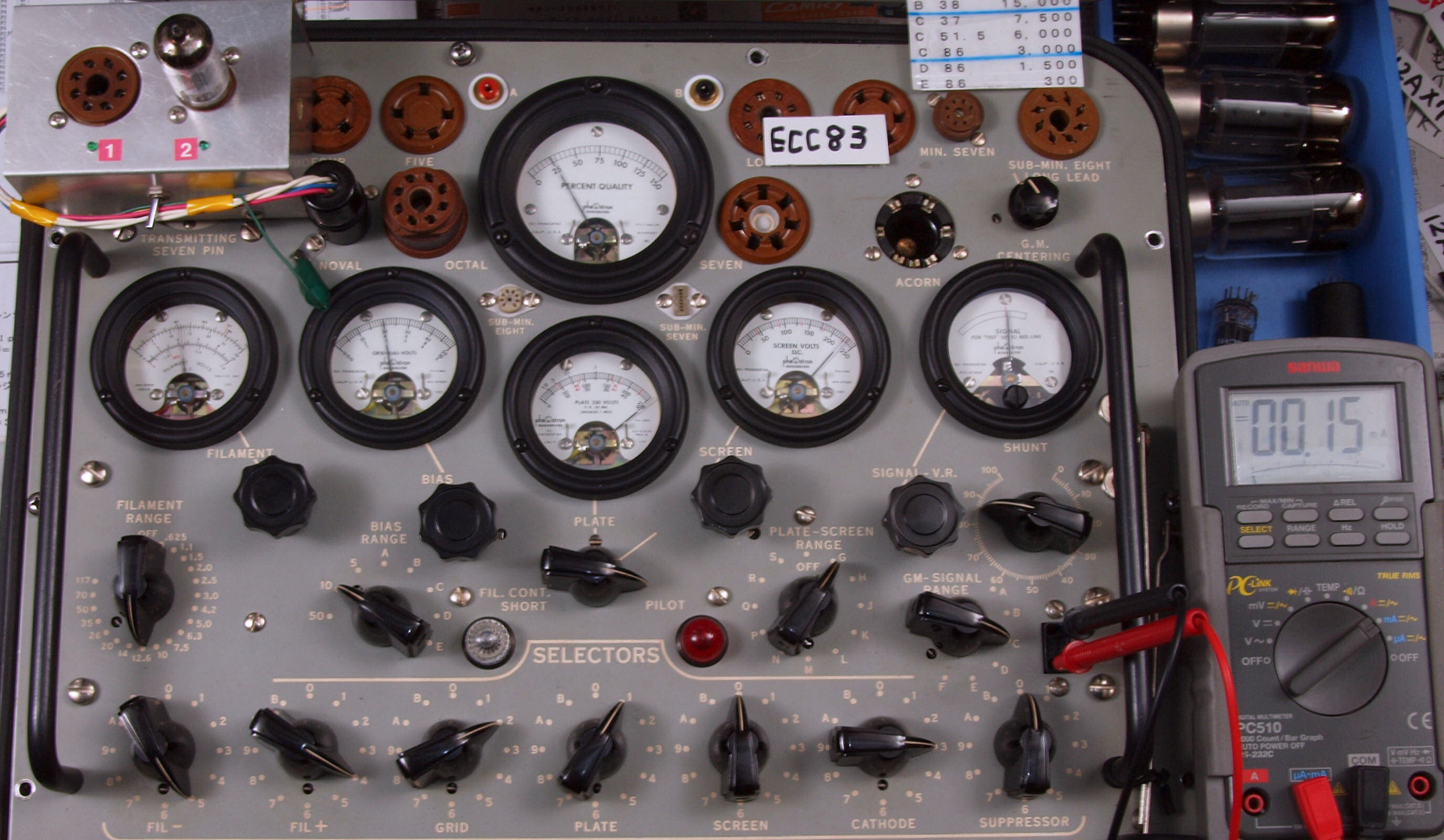

Ｕ５１．　付属真空管「ＥＣＣ８３」ユニット１。　Gm測定＝５００μmho、Ｉｐ＝０．１５ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

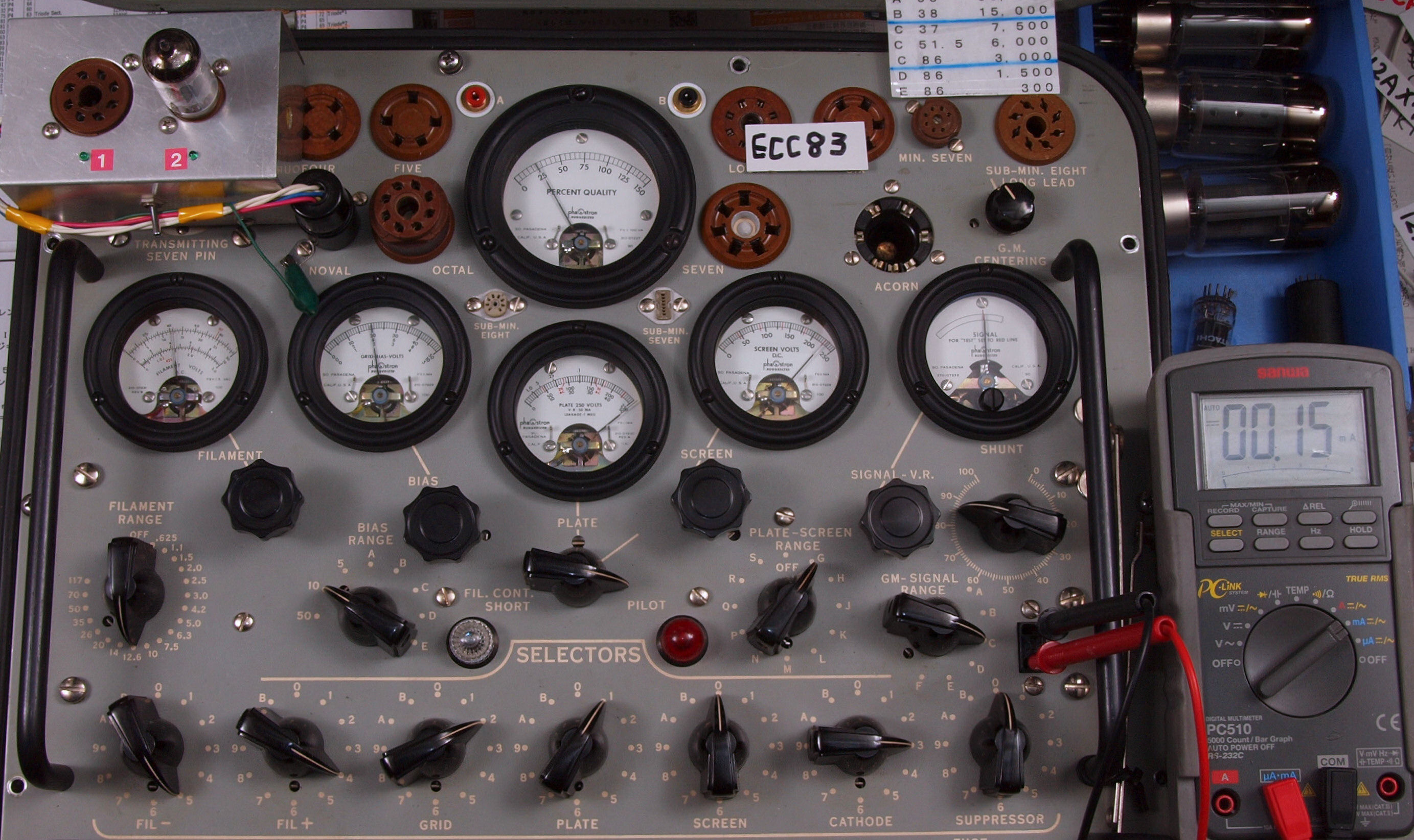

Ｕ５２．　付属真空管「ＥＣＣ８３」ユニット２。　Gm測定＝５００μmho、Ｉｐ＝０．１５ｍＡ。

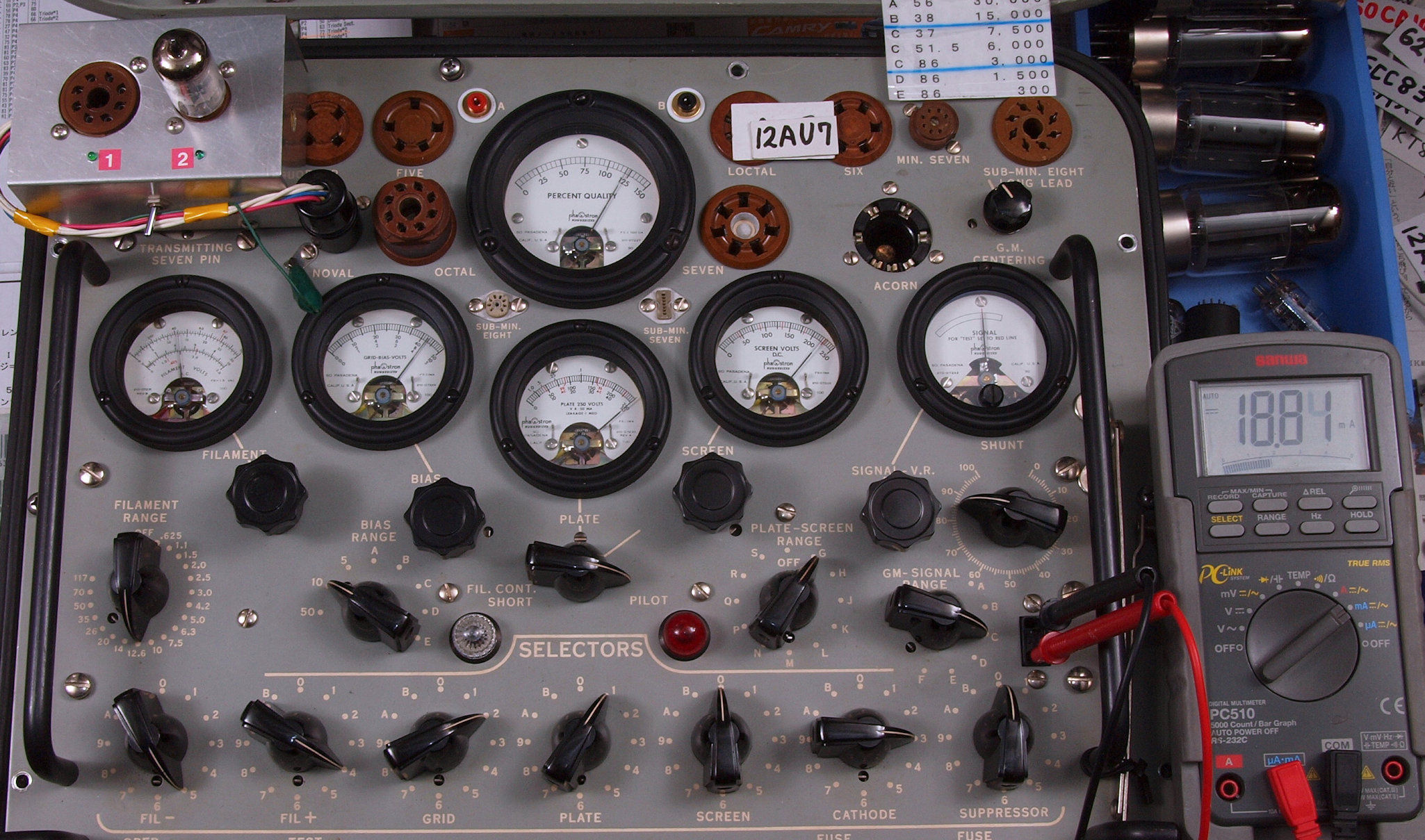

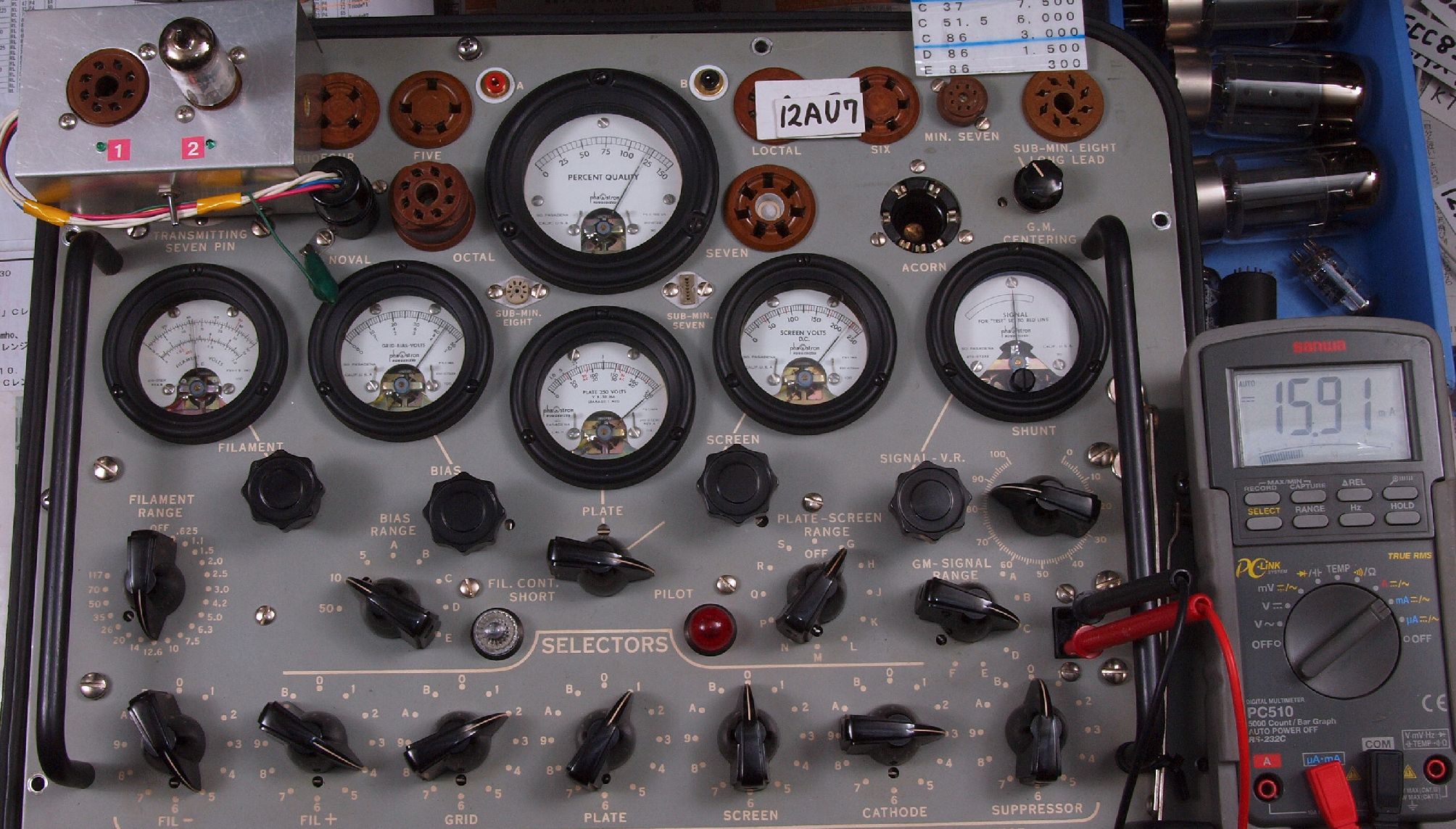

Ｕ６１．　付属真空管「１２ＡＵ７」ユニット１。　Gm測定＝２４００μmho、Ｉｐ＝１８．８ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ６２．　付属真空管「１２ＡＵ７」ユニット2。　Gm測定＝２４００μmho、Ｉｐ＝１５９ｍＡ。

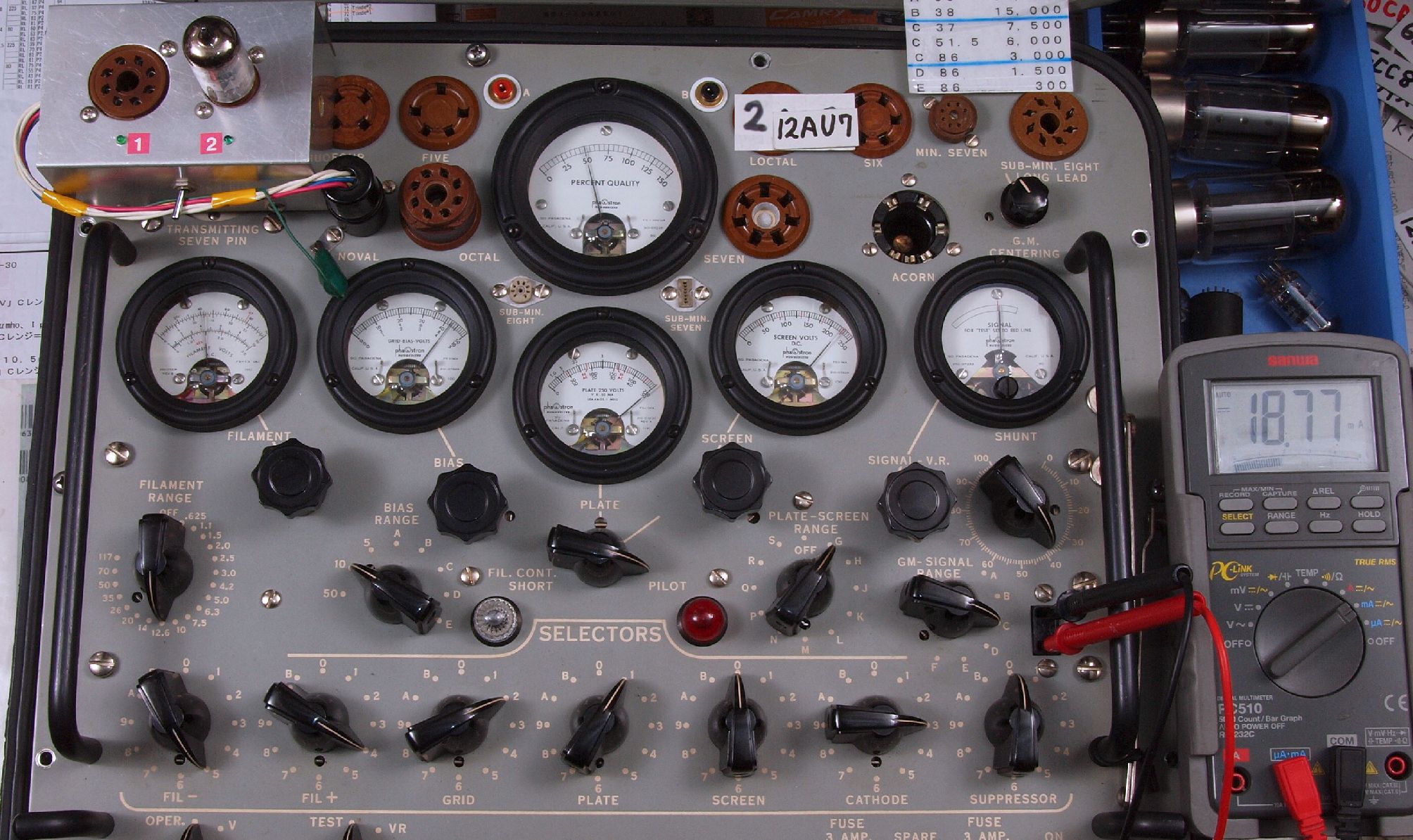

Ｕ７１．　付属真空管「１２ＡＵ７」２本目ユニット１。　Gm測定＝２０００μmho、Ｉｐ＝１８．８ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」　Ｃレンジ＝３０００μmhoレンジでの測定。

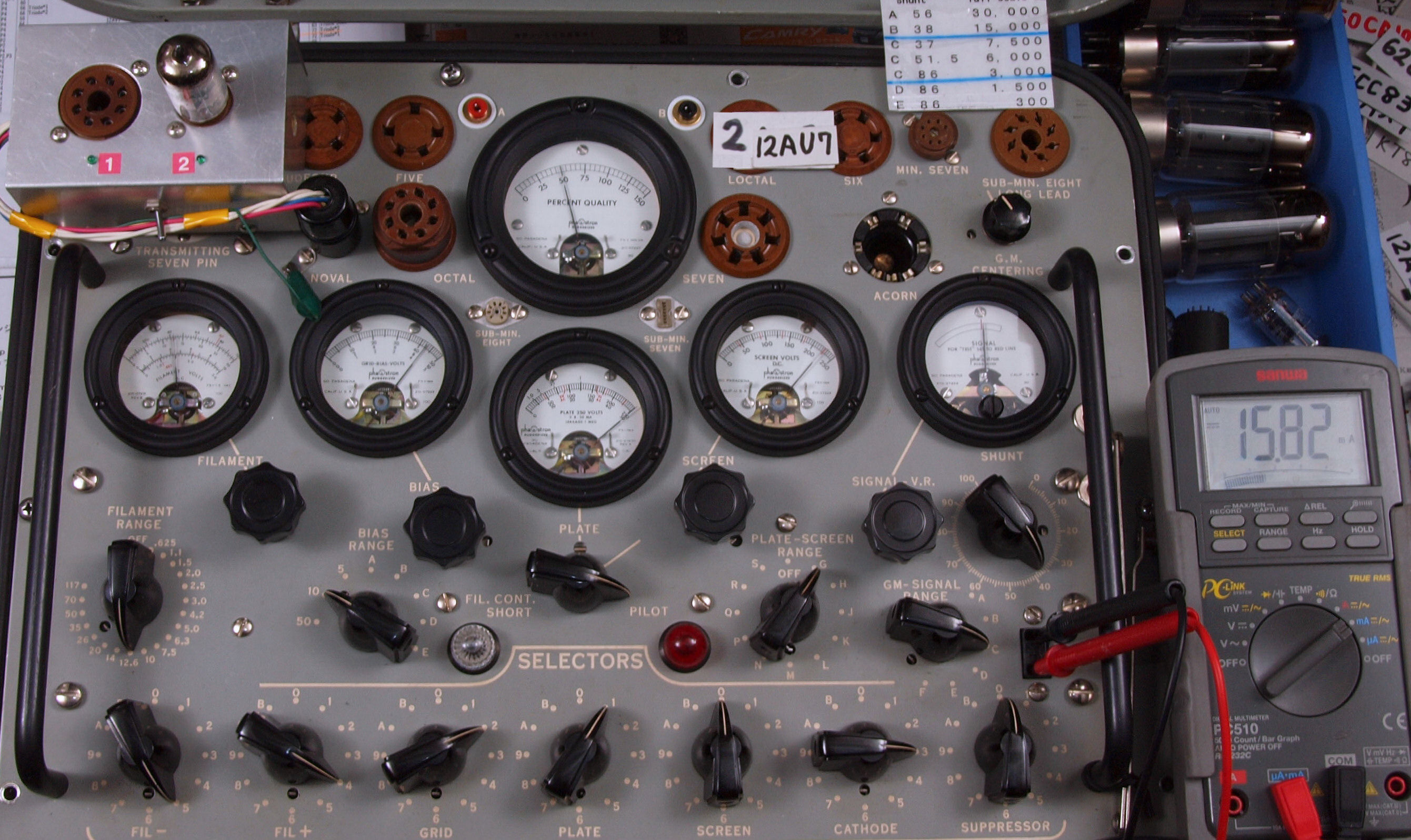

Ｕ７２．　付属真空管「１２ＡＵ７」２本目ユニット２。　Gm測定＝２０００μmho、Ｉｐ＝１５．８ｍＡ。

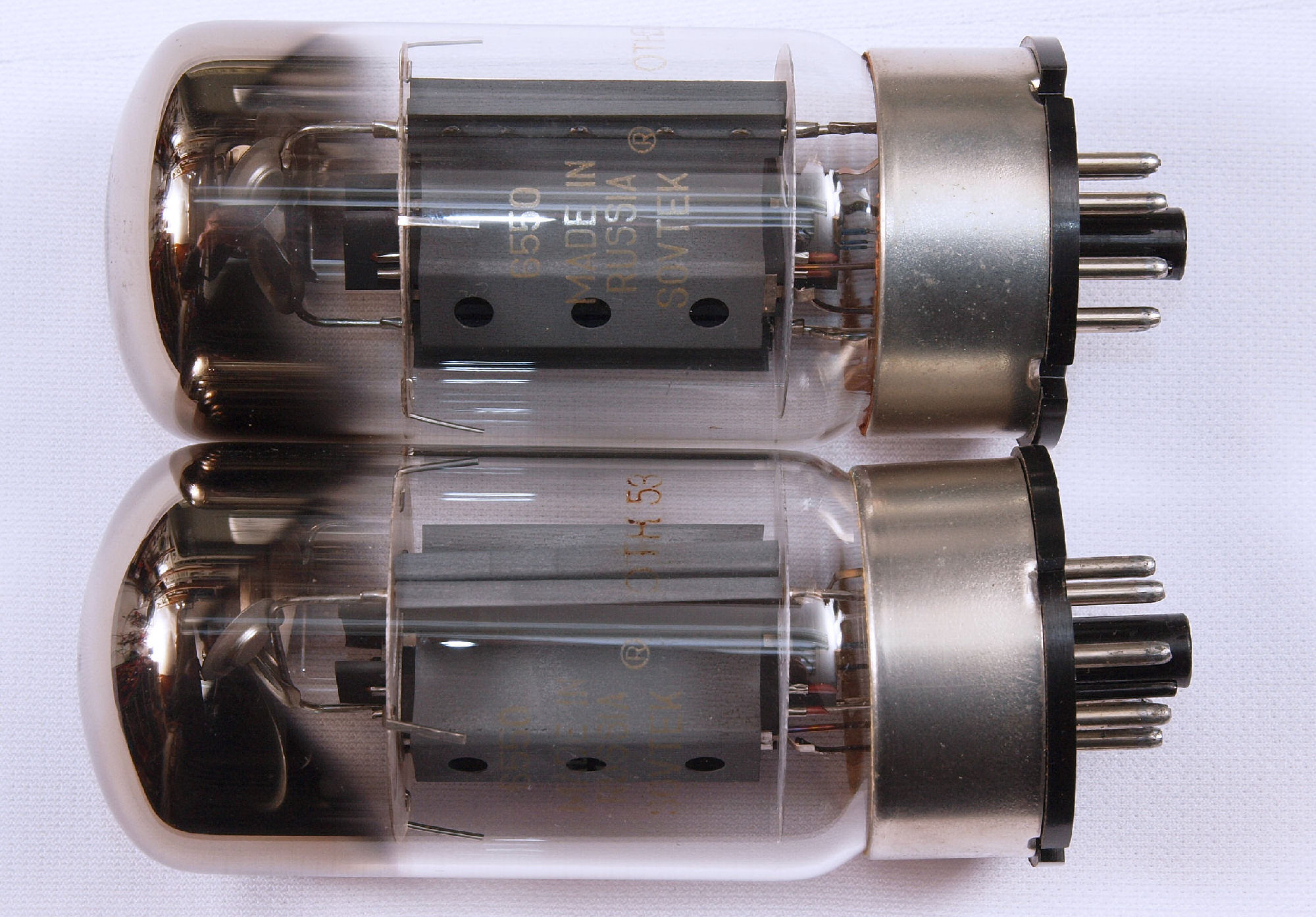

Ｕ8． 　付属真空管「６５５０」上から　１本目、２本目。 　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ、Ｉｐ＝１４０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

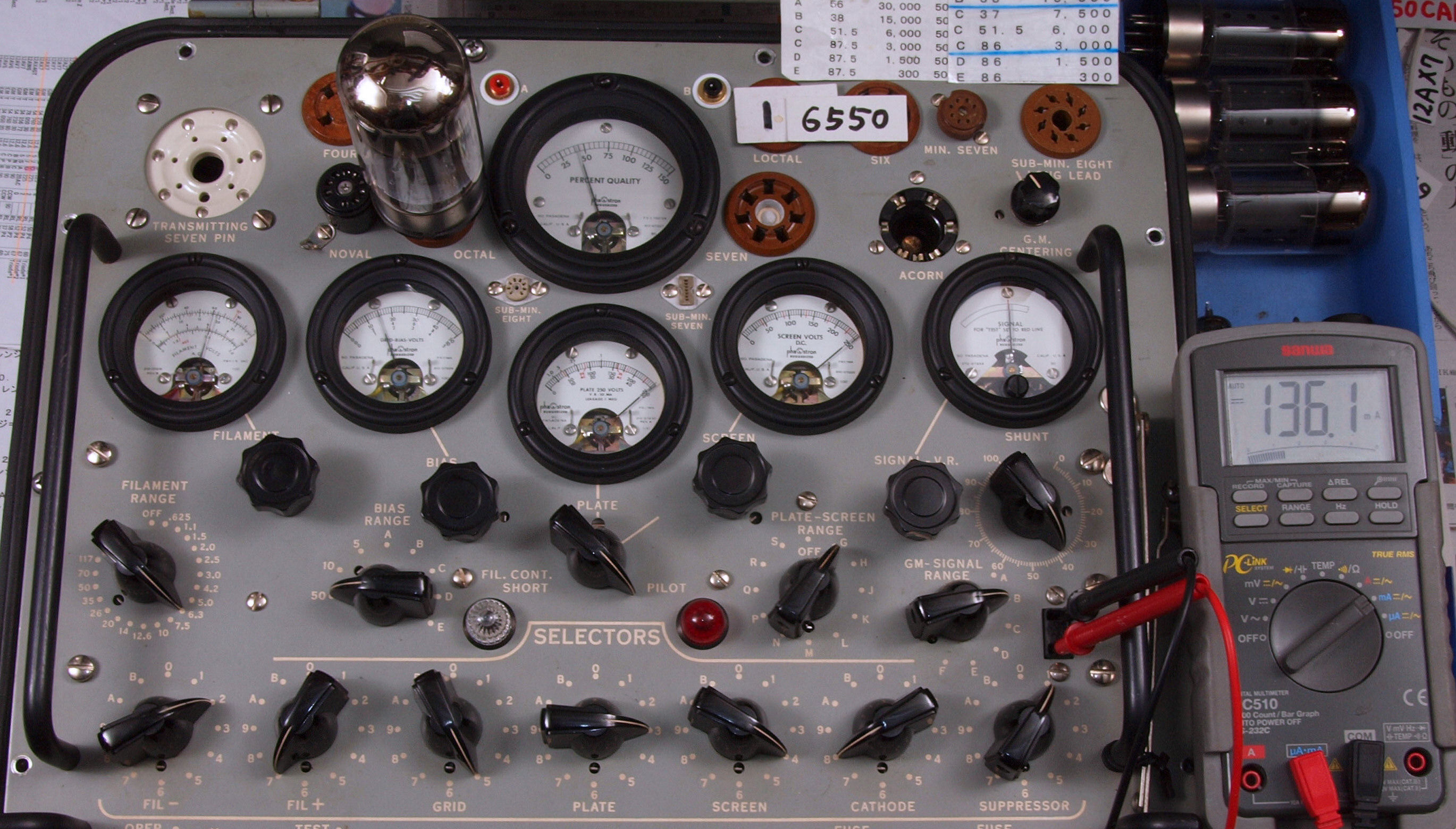

Ｕ８１．　付属真空管「６５５０」１本目。　Gm測定＝４２００μmho、Ｉｐ＝１３６．１ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

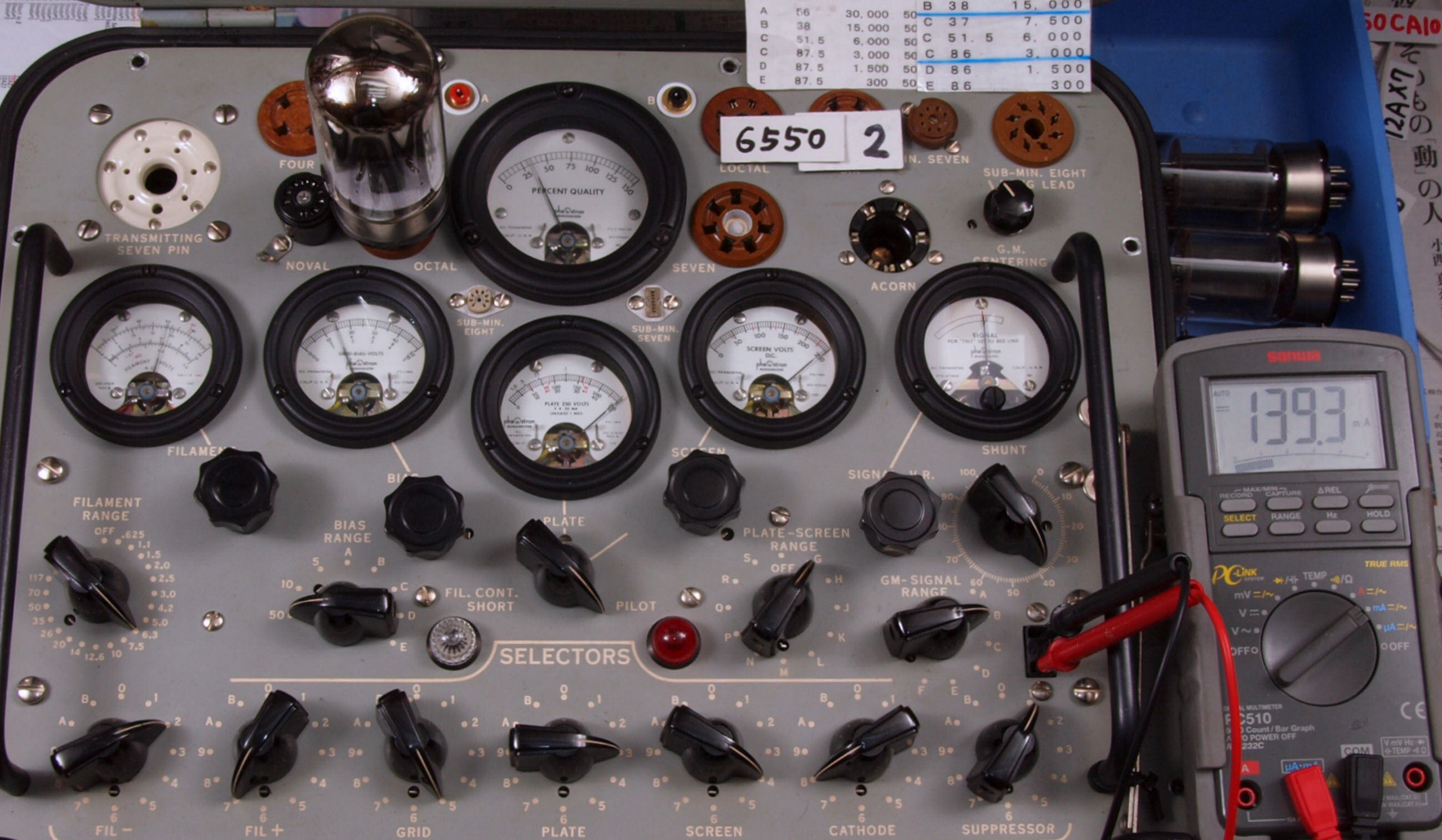

Ｕ８２．　付属真空管付属「６５５０」２本目。　Gm測定＝３５００μmho、Ｉｐ＝１４０．２ｍＡ。

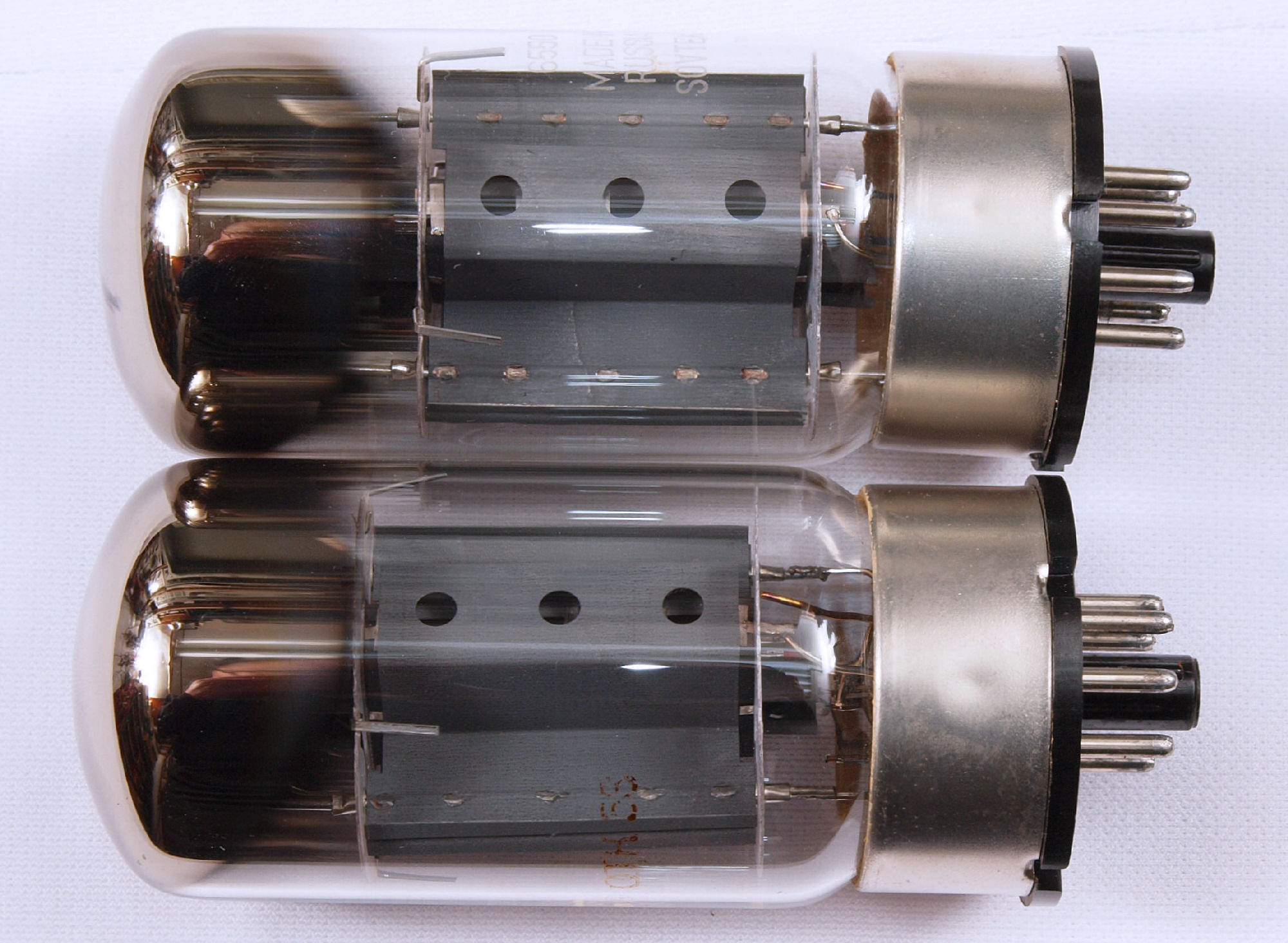

Ｕ９． 　付属真空管「６５５０」上から　３本目、４本目。

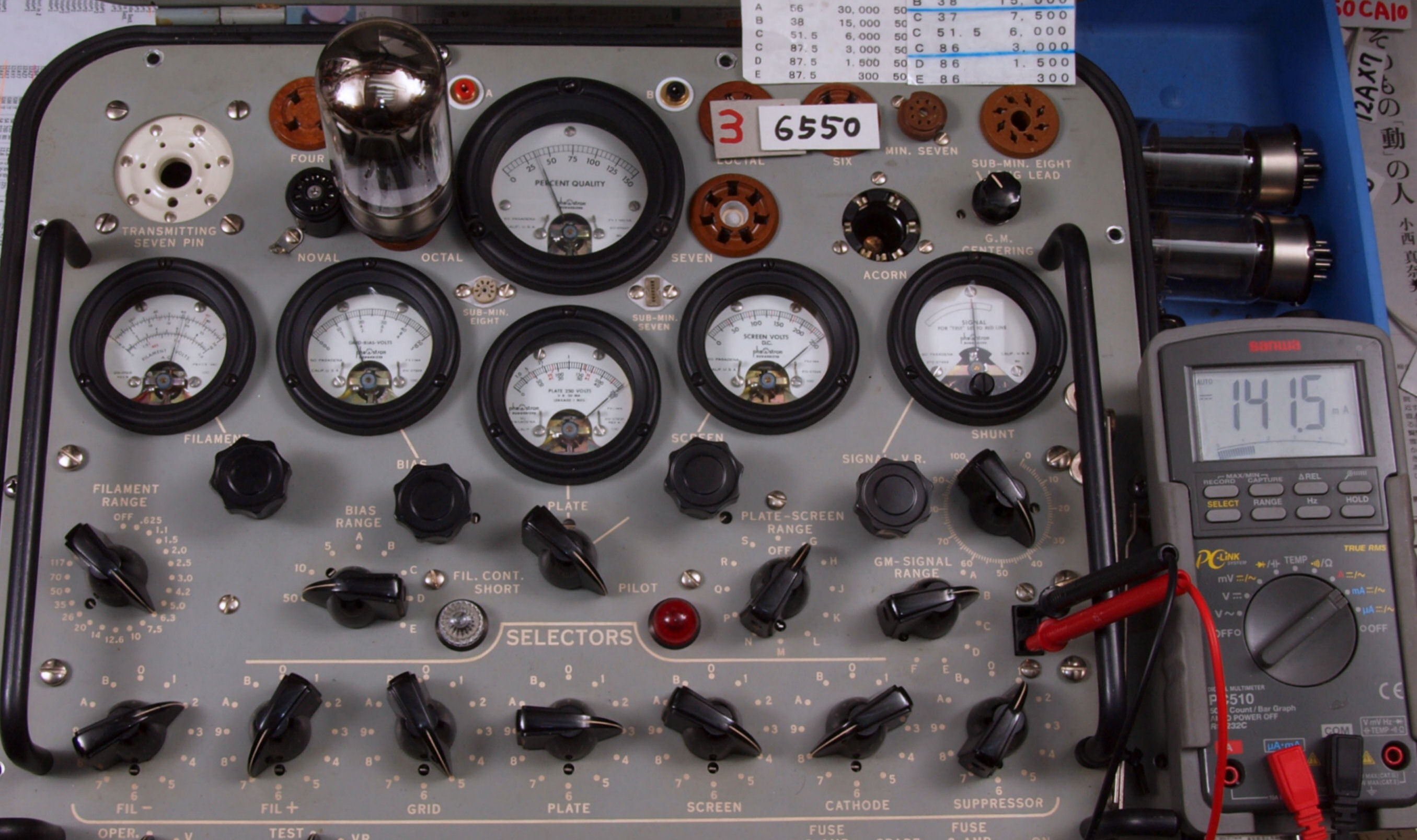

Ｕ９１．　付属真空管付属「６５５０」３本目。　Gm測定＝３７００μmho、Ｉｐ＝１４１．５ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

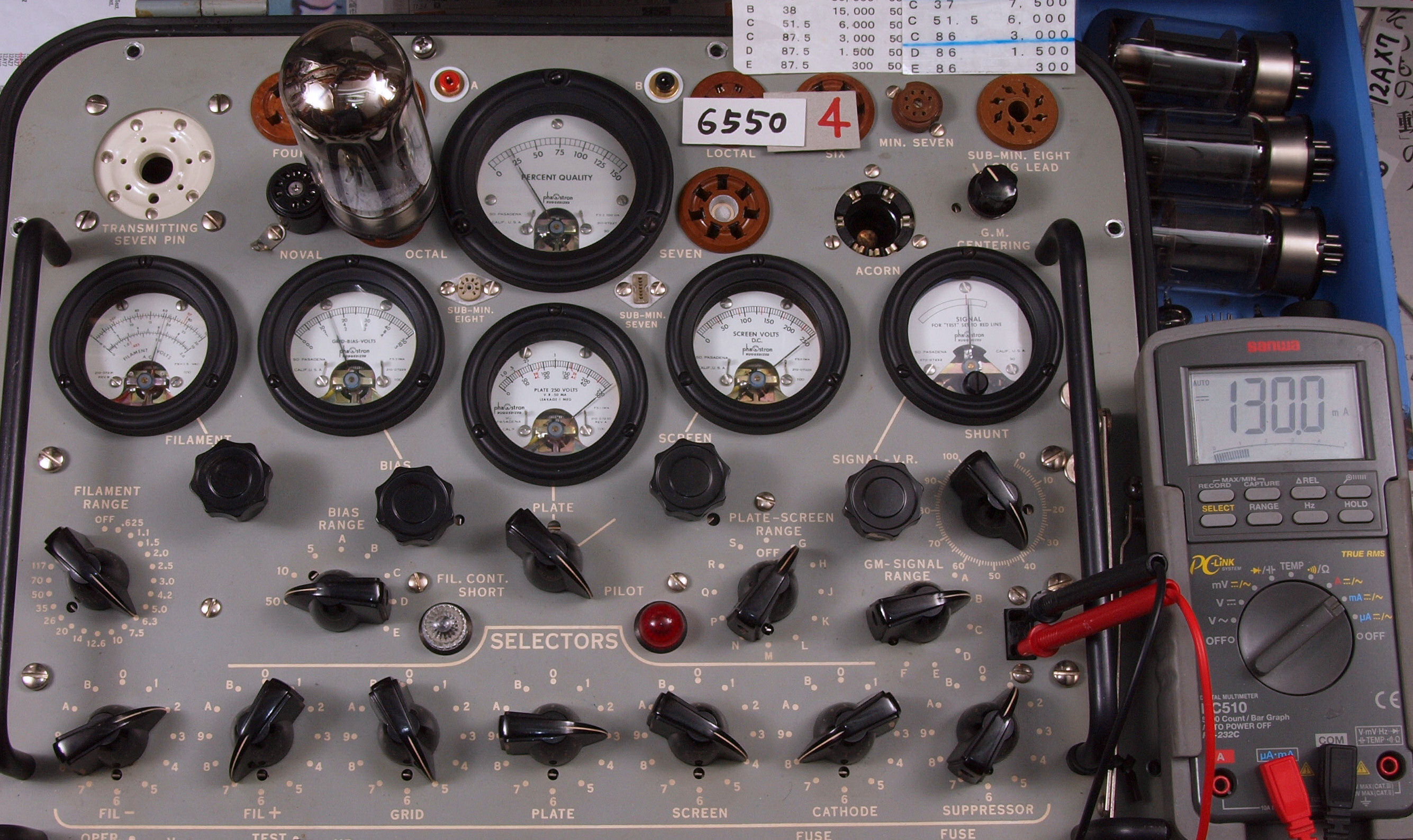

Ｕ９２．　付属真空管付属「６５５０」４本目。　Gm測定＝２５００μmho、Ｉｐ＝１３０ｍＡ。

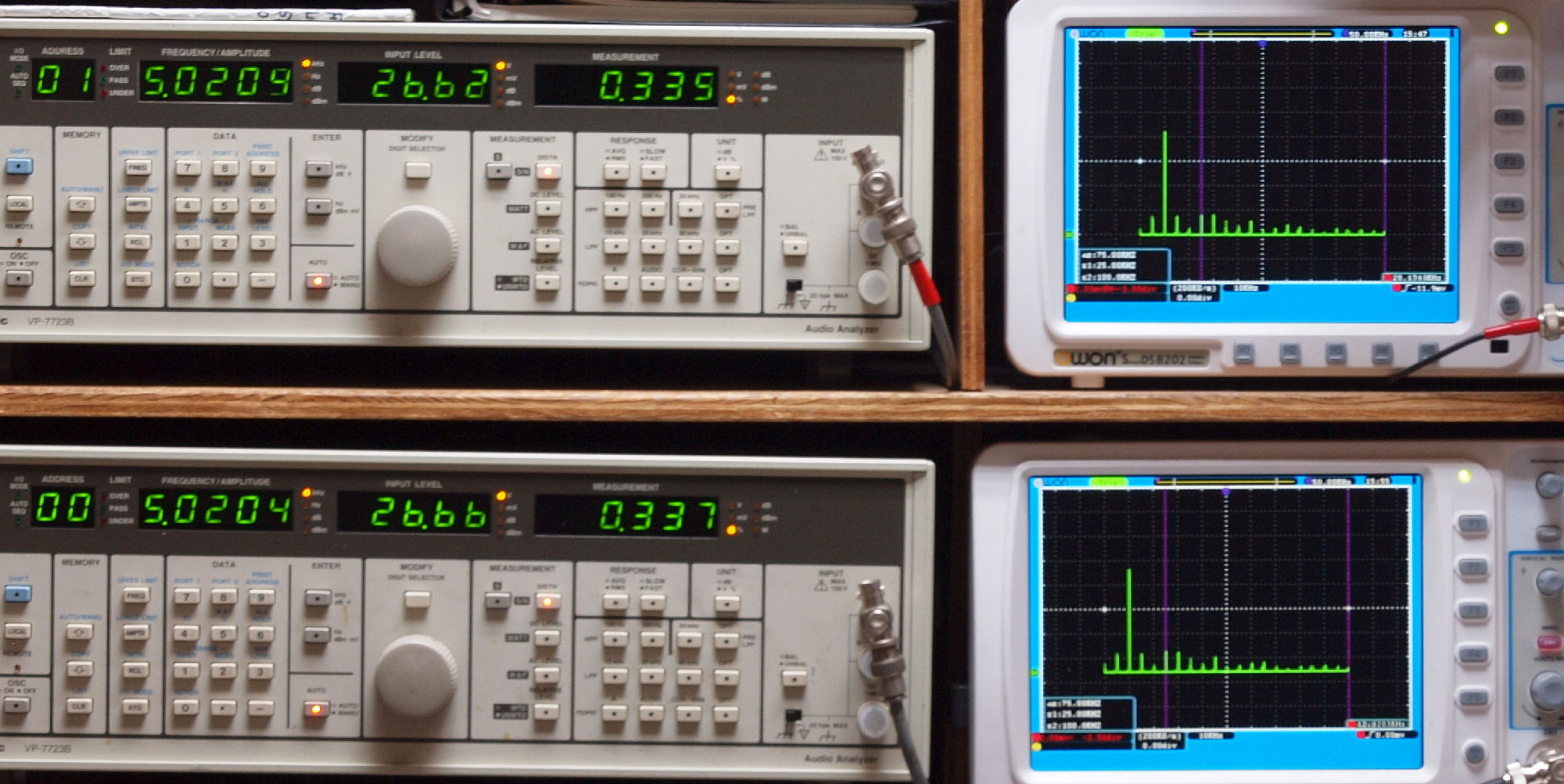

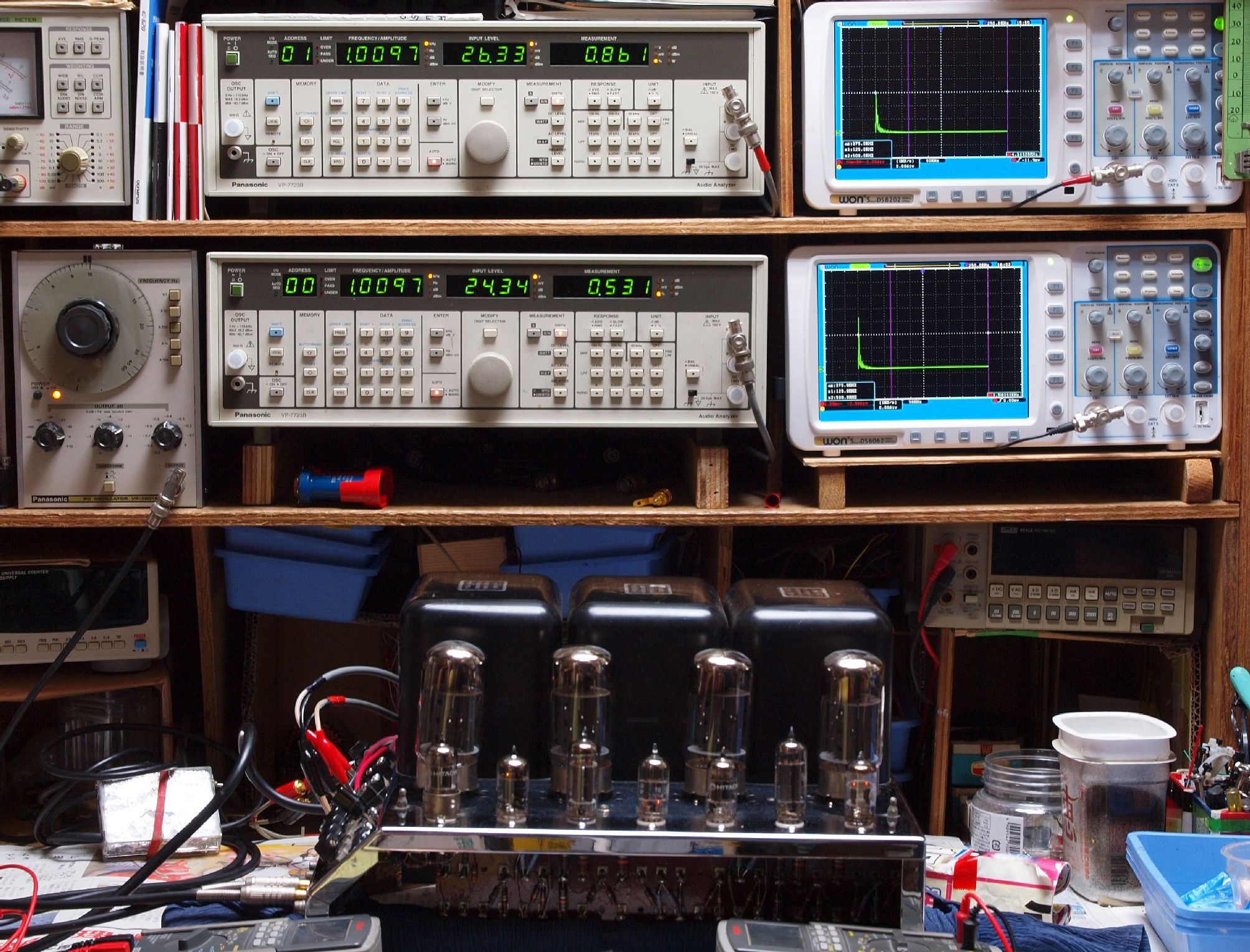

Ｅ．　測定・調整 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

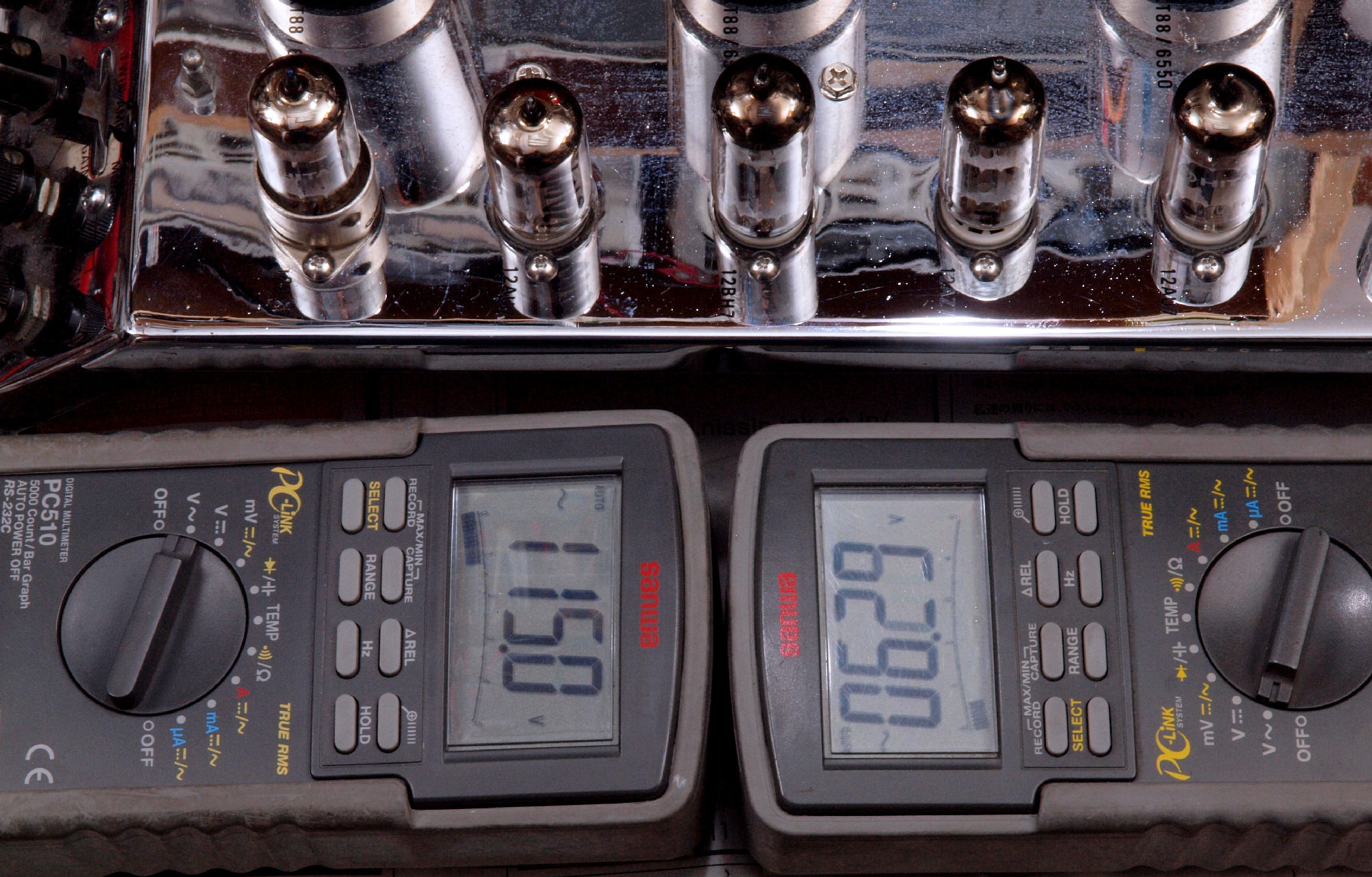

この機種は「初期型？」で固定バイアスなので、出力が大きいです。　又、歪み率も少ない！ Ｅ１．　出力・歪み率測定・調整、平行輸入品なので、電源電圧＝１１５Ｖで使用。　左＝電源電圧、右＝ヒータ電圧

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　０．４１％％歪み。 　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．６１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．５５％歪み。 　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．５７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

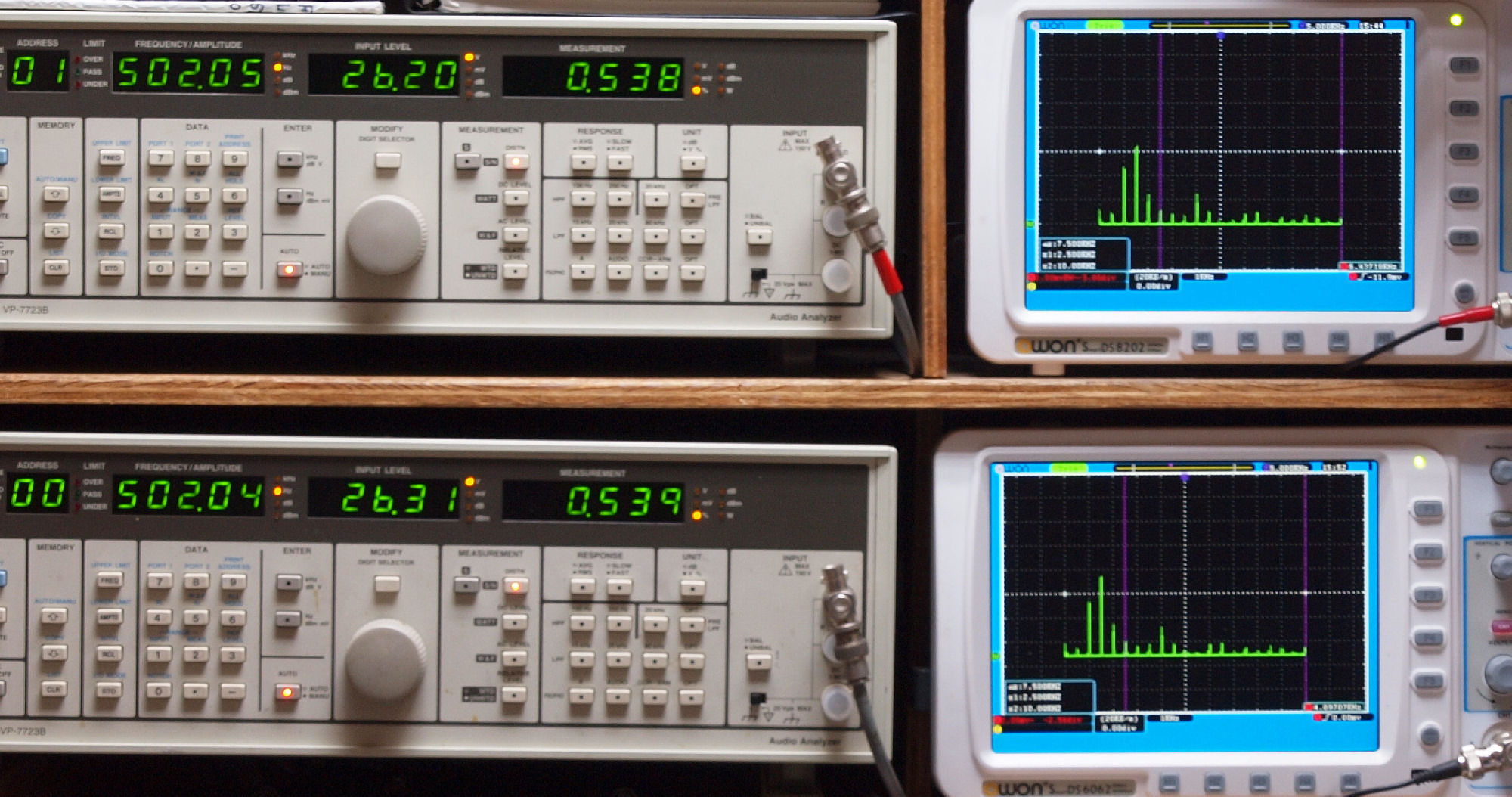

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．５４％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．５４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．５０％歪み。 　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．５０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力　０．３４％歪み。 　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力　０．３４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力　０．４２％歪み。 　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力　０．４２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

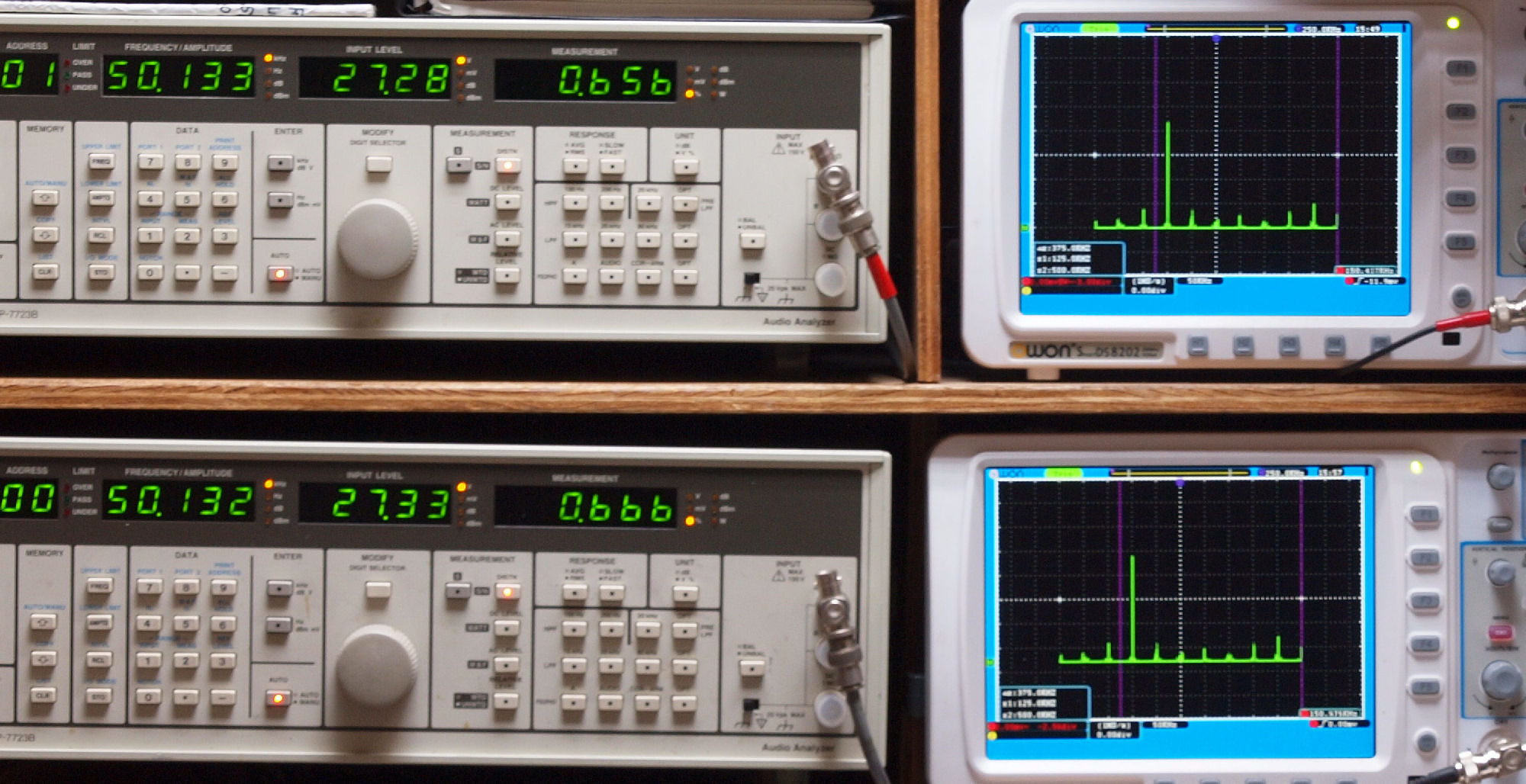

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力　０．６６％歪み。 　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力　０．６７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　１．９％歪み。 　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　１．９％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

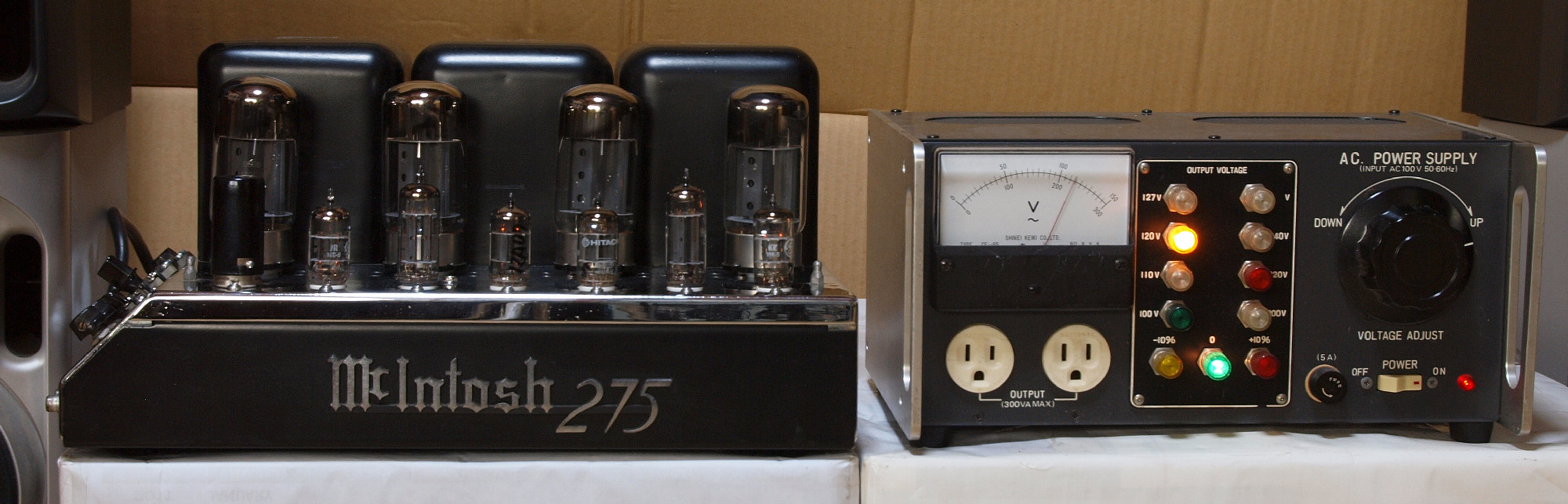

Ｅ４．　２４時間エージング、右は　絶縁型交流電源で０〜３００Ｖ／３Ａ。　湘南高周波。

Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５　の仕様（マニアル・カタログより）

型式 管球式ステレオパワーアンプ　MC275 定格出力 Stereo＝75W＋75W（4Ω、8Ω、16Ω） Mono＝　150W（2Ω、4Ω、8Ω） 周波数特性 16Ｈｚ〜60ｋＨｚ/−0,5dB 全高調波歪率 0.5％（20〜20,000Hｚ　定格出力時） ＳＮ比 90ｄＢ 入力感度/インピーダンス アンバランス＝　0.5V/250KΩ バランス＝　15V/250KΩ スピーカー出力端子 1系統×3＝4Ω/8Ω/16Ω 入力端子 RCA＝３系統 使用真空管 電圧増幅・ドライバー管＝１２AZ7、12BH7、１２AU7、１２AX7 出力管　＝KT88×4 消費電力 240W 最大外形寸法 幅311mm×高さ203mm×奥行438mm 重量 ３０.５kg
