Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　修理記録

平成１７年３月１９日到着　　　　　平成２２年９月１日完成

A．　修理前の状況 右チャンネルの音声が割れる症状です。 B．　原因 経年変化と前段１２ＢＨ７の不良。 Ｃ．　修理状況 終段（６Ｌ６ＧＣ）ソケット交換。 前段ＭＴ管ソケット交換。 ブロックコンを含む電解コンデンサ−交換。 フイルムコンデンサ−交換。 整流ダイオード交換。 配線手直し、補強。 Ｔ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ６Ｌ６ＧＣ　Ｇｍ、ＩＰ測定。 １２ＢＨ７　Ｇｍ、ＩＰ測定。 ＥＣＣ８２（１２ＡＵ７）　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 タイト製ＵＳソケット　　　　　　　　　　　　　　　　４個。 タイト製ＭＴソケット　　　　　　　　　　　　　　　　７個 。 電解コンデンサ−　　　　　　　　　　　　　　　　１１個。 フイルムコンデンサー　　　　　　　　　　　　　　１６個 。 整流ダイオード　　　　　　　　　　　　　　　　　　３個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１１３，０００円　　　　　「オーバーホール修理」 　　　　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」 Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　の仕様（マニアル・カタログより） このクラスの６Ｌ６ＧＣは良質な物を選択すること。 又、前段の１２ＡＸ７／１２ＢＨ７と直結なので、此方も同様の配慮が必要。

Ａ．　修理前の点検状況 Ａ１１．　点検中　上から見る、平行輸入品の１１５Ｖ仕様？

Ａ１２．　点検中　下から見る　２７５とは異なり高圧は倍電圧整流で少し低い

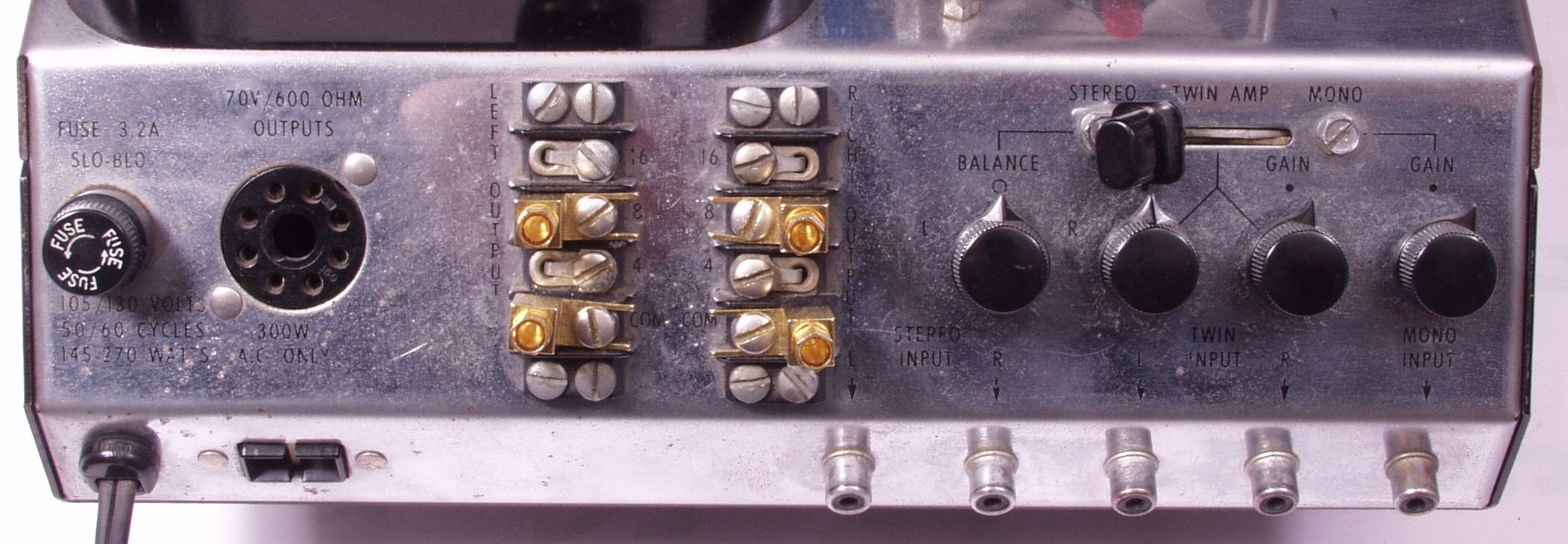

Ａ２１．　点検中　ＳＰ端子がくたびれています　交換します

Ａ３１．　点検中　ＲＬ共前段のプレート抵抗が焼損しています 　　　　　　　　このＡＭＰは終段６Ｌ６ＧＣと前段の１２ＡＸ７・１２ＢＨ７と直結なので、良質なものを選択する配慮が必要。 　　　　　　　　前段１２ＡＸ７・１２ＢＨ７の不良は終段６Ｌ６ＧＣをダメにします。

Ａ４１．　点検中　右のパワーサミスターの熱で電源コードが溶けています 　　　　　電源に入れてある突入電流保護　２５度で１０オーム位発熱する事で２オーム位になる、抵抗が減る。 　　　　　本来ならば、遅延リレーを挿入する。　高級AMPは皆入っている　＜＜詳しくは此方参考＞＞ 　　　　　電源ケーブルやプラグを替えると、音が良くなったと考える人は、先ずこれを交換すれば数倍良くなるのでは？ 　　　　　但し、電源は１１５Ｖでは無くなります

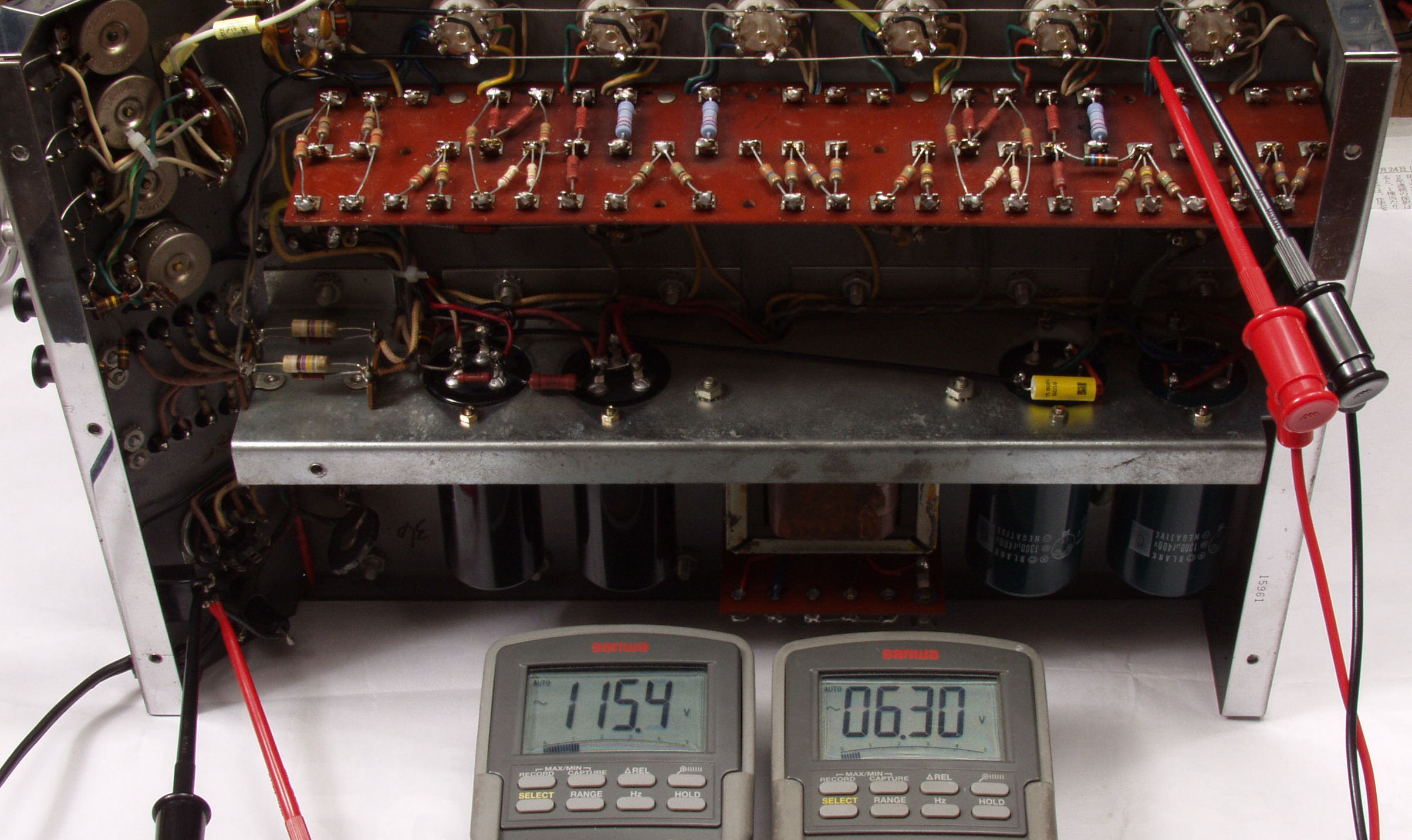

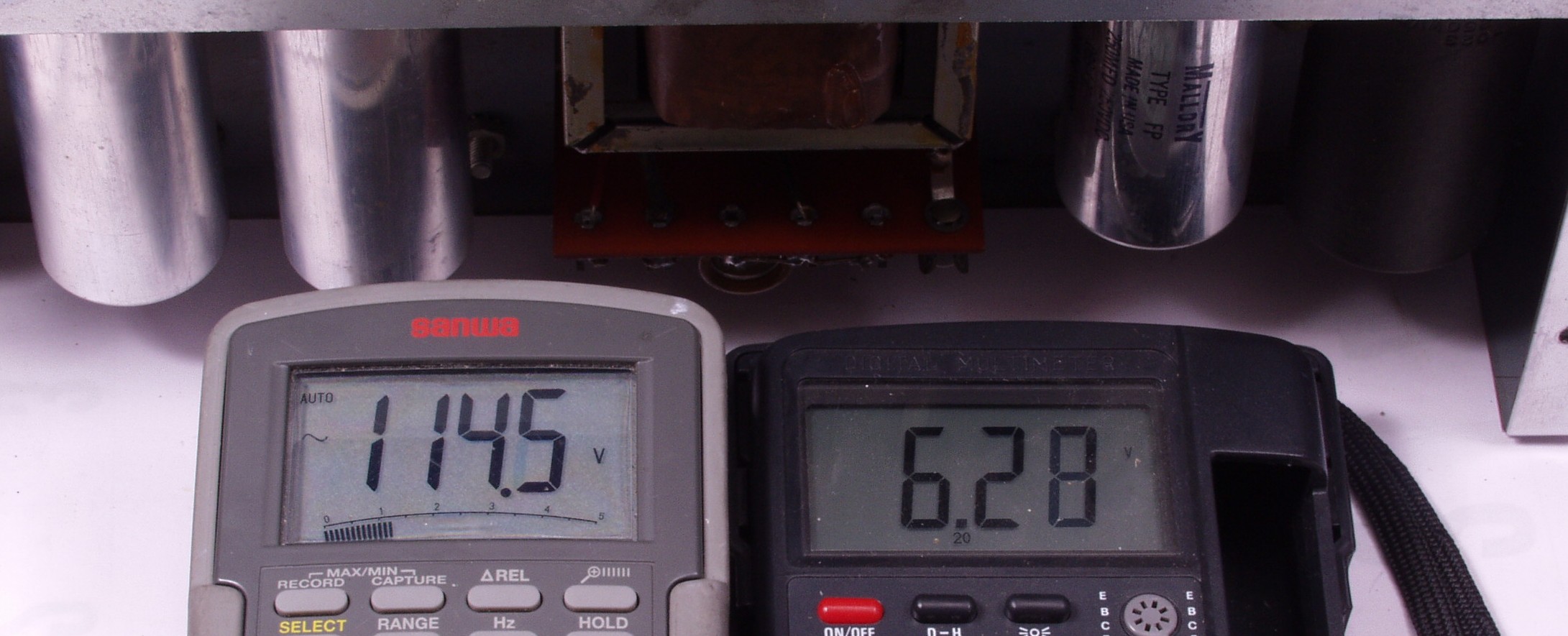

Ａ４２．　点検中　電源電圧＝１１５Ｖ　ヒーター電圧＝６．３Ｖの測定　このＡＭＰが１１５Ｖ仕様確定です

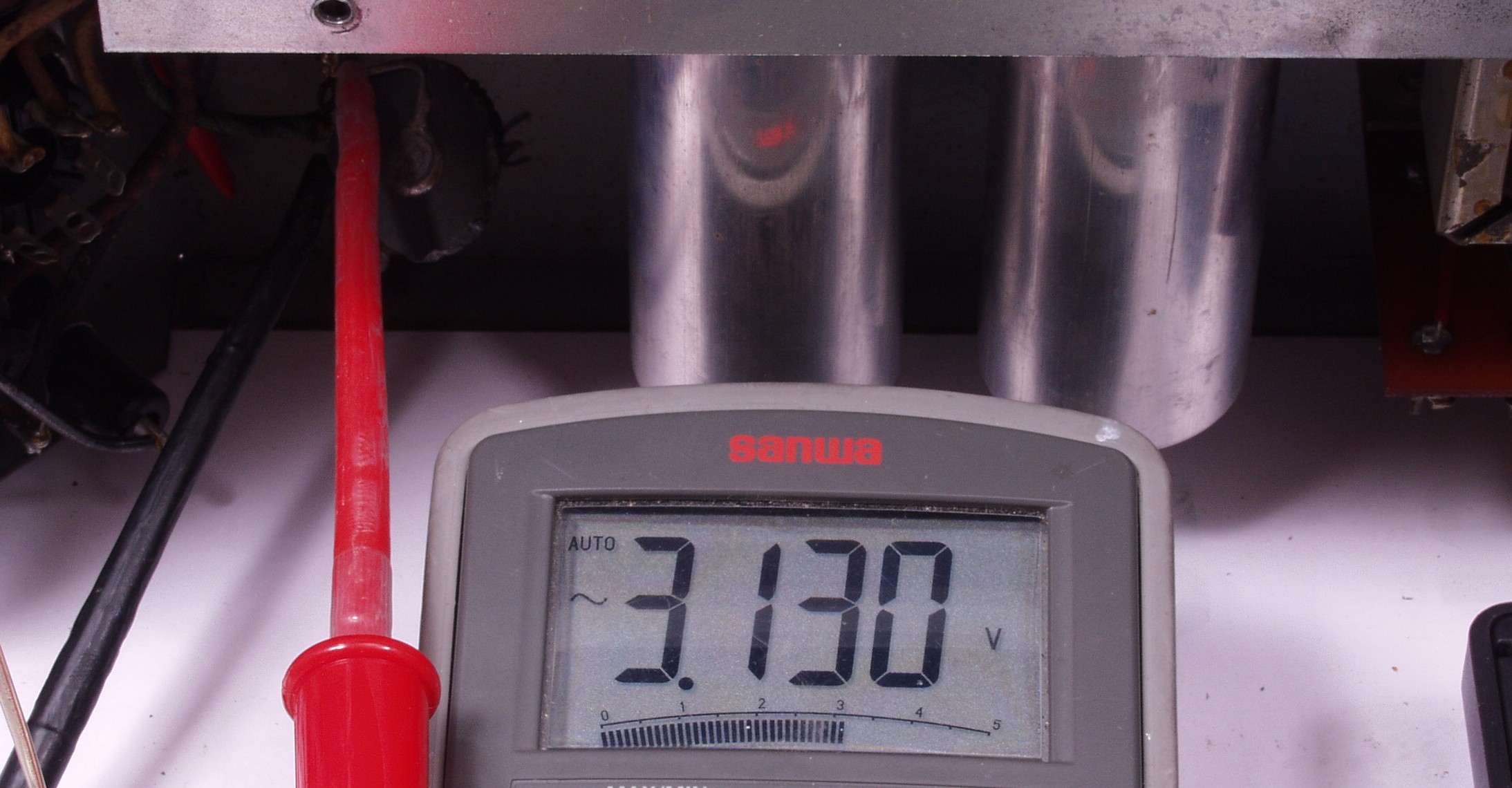

Ａ４３．　点検中　パワーサミスターの電圧測定　約３．１Ｖ 　　　　給電源電圧１１５Ｖ−３．１Ｖ＝１１１．９Ｖ　何と高いステップアップを使用しなくて、一般のトランスが使用できる 　　　　使用出来るトランス　　Ａ．１２Ｖ/３Ａのヒータートランス　　　　　　　　１００Ｖ＋１２Ｖ＝１１２Ｖ 　　　　　　　　　　　　　　　　　　Ｂ．５Ｖ/３Ａと６．３Ｖ/３Ａのヒータートランス　１００Ｖ＋５Ｖ＋６．３Ｖ＝１１１．３Ｖ 　　　　　　　　　　　但し、突入電流（ラッシュカレント）対策が必要

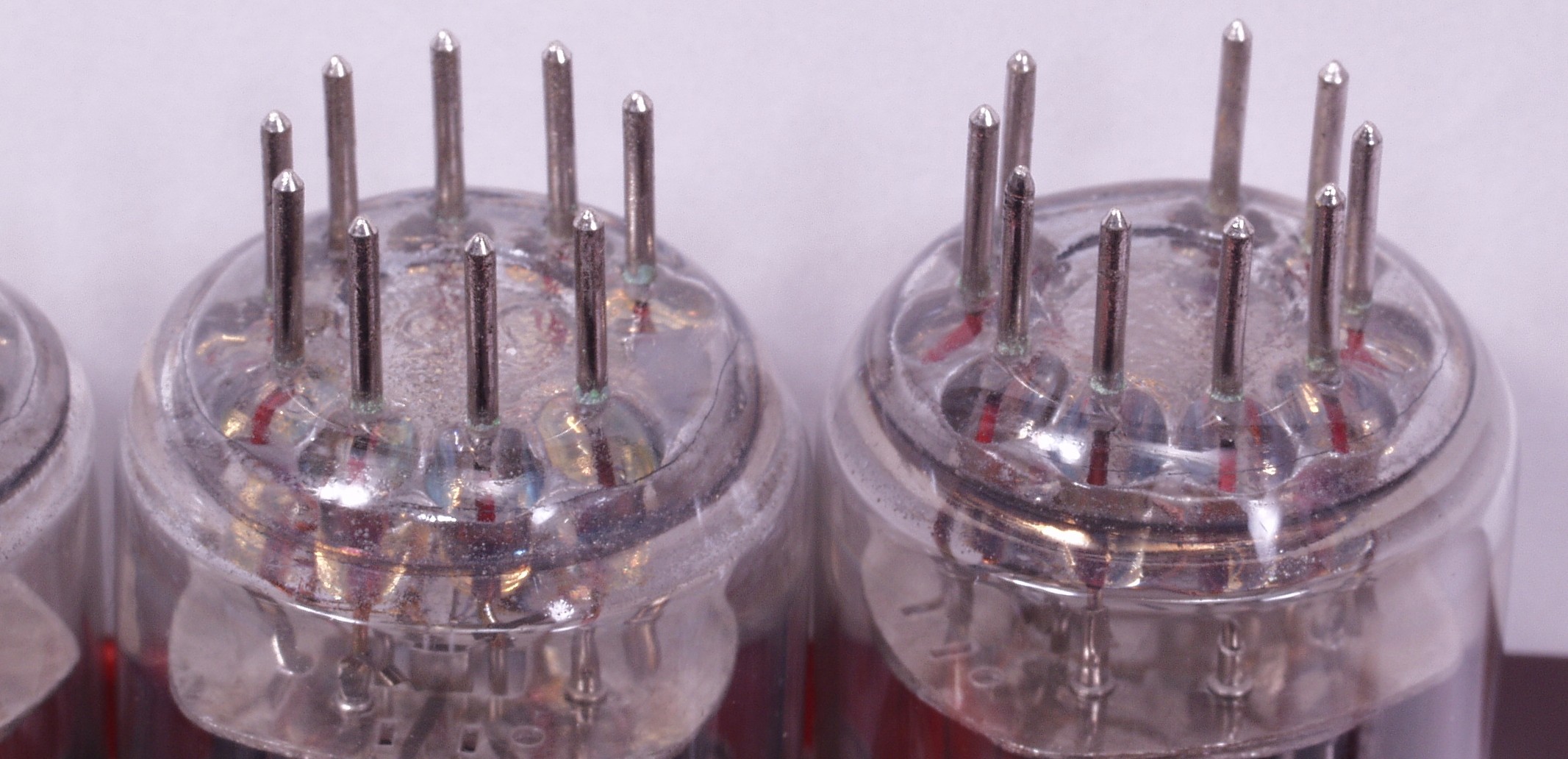

Ａ５１．　点検中　真空管点検　長期保存か？　足の付け根が腐食している

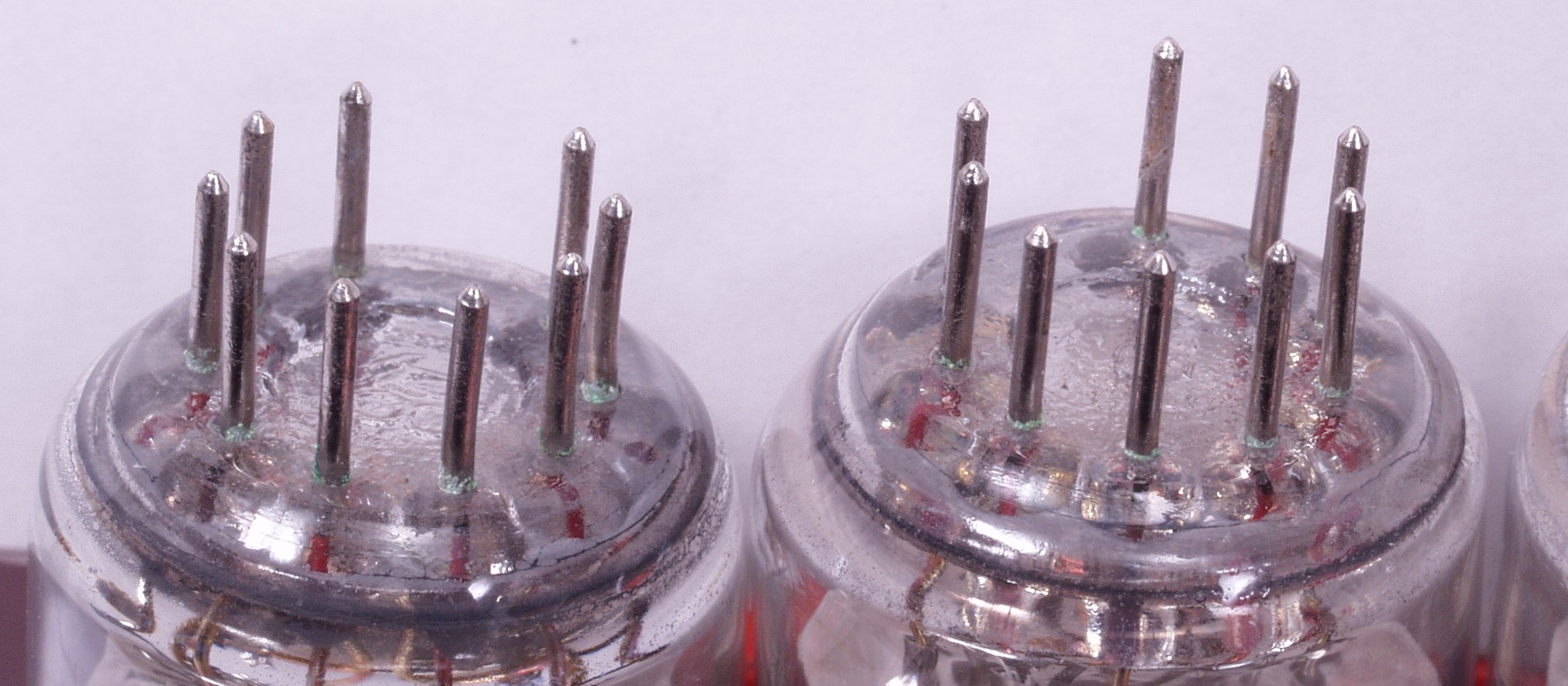

Ａ５２．　点検中　真空管点検　足の付け根が腐食している　拡大１

Ａ５３．　点検中　真空管点検　足の付け根が腐食している　拡大２

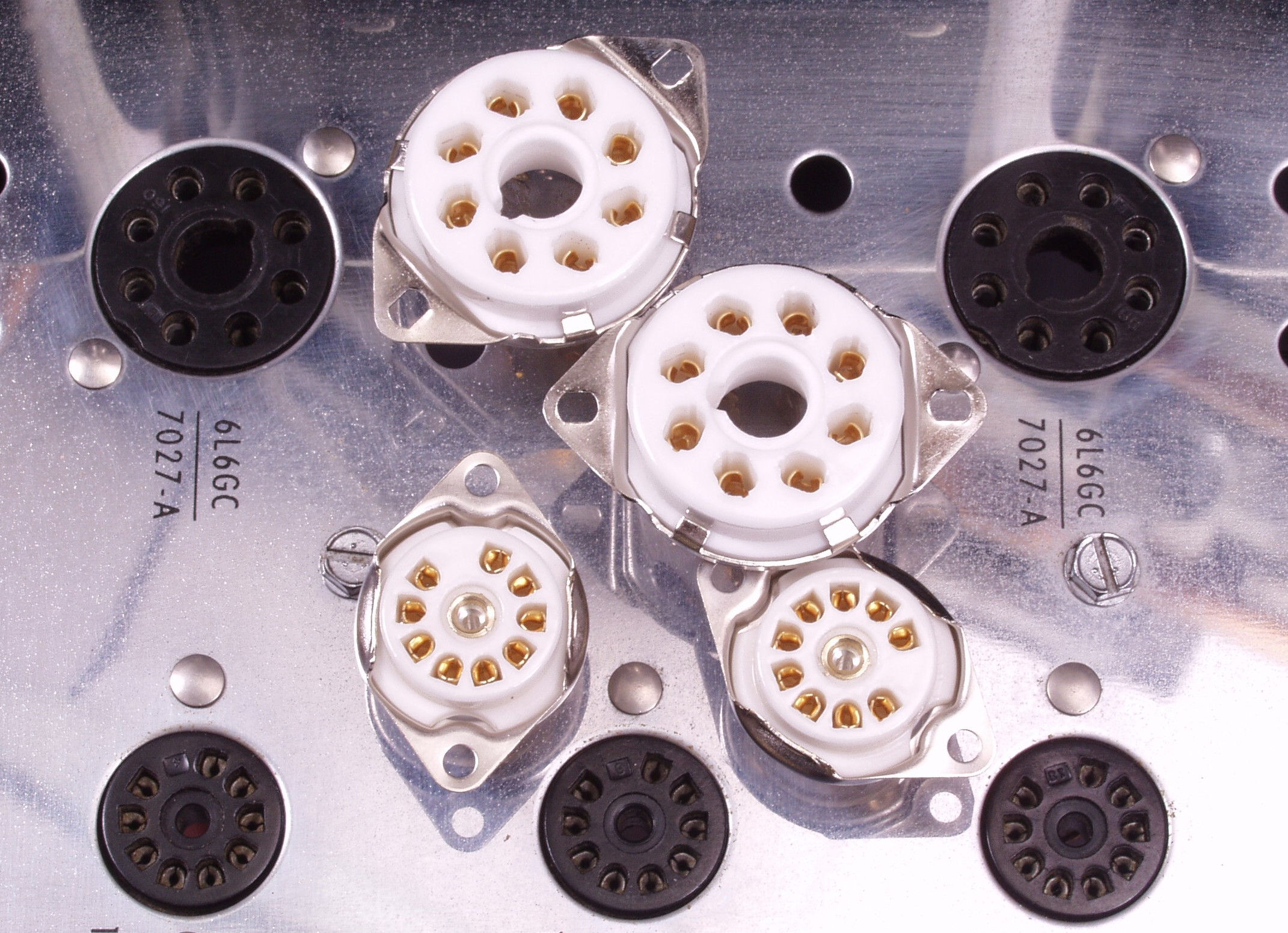

Ａ６１．　点検中　交換する６Ｌ６ＧＣのＧＴソケット、１２ＡＸ７のＭＴ９ピンソケット比較

Ａ７１．　点検中　電解コンデンサーの液漏れで腐食した取り付けリベット

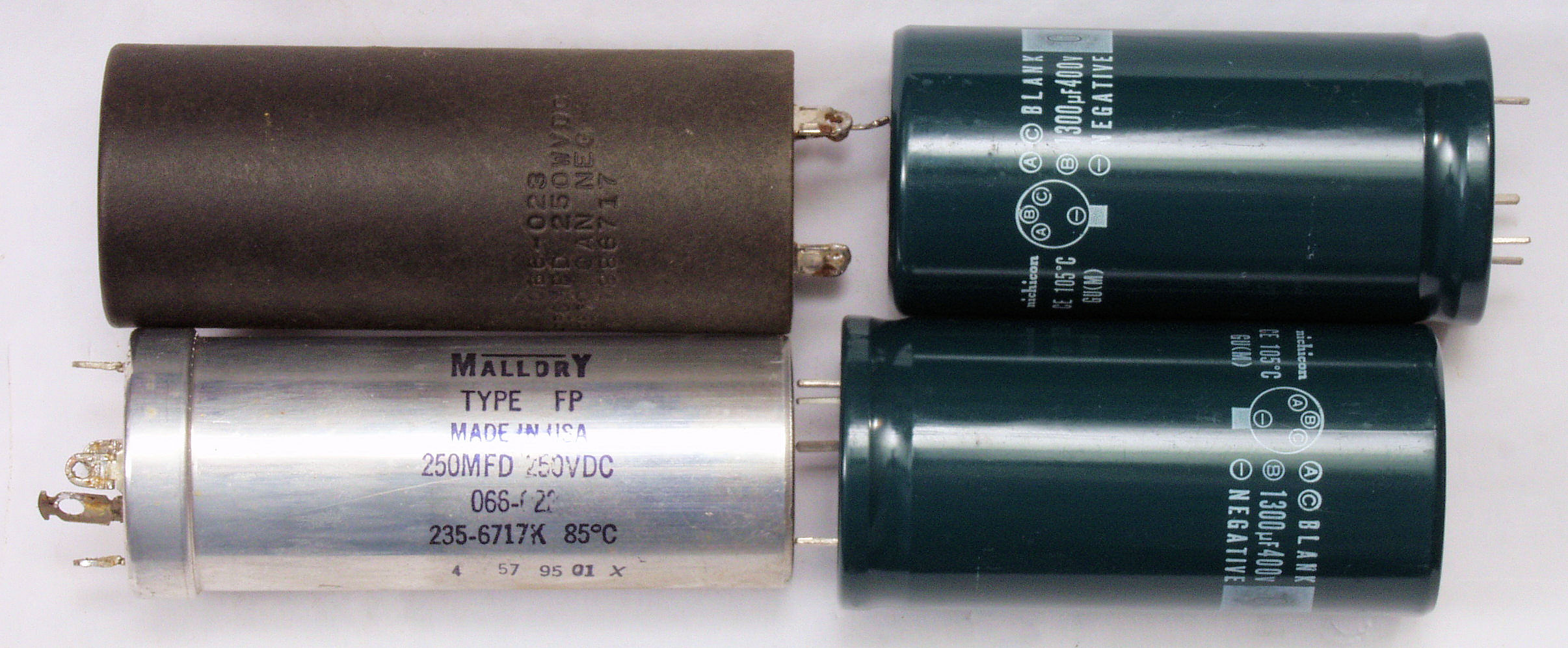

Ａ８１．　点検中　倍電圧用電解コンデンサーの比較。 　　　　　　　　　　　左＝付いている物（250μF/250WV)）、右＝交換する者（1300μF/400WV)）

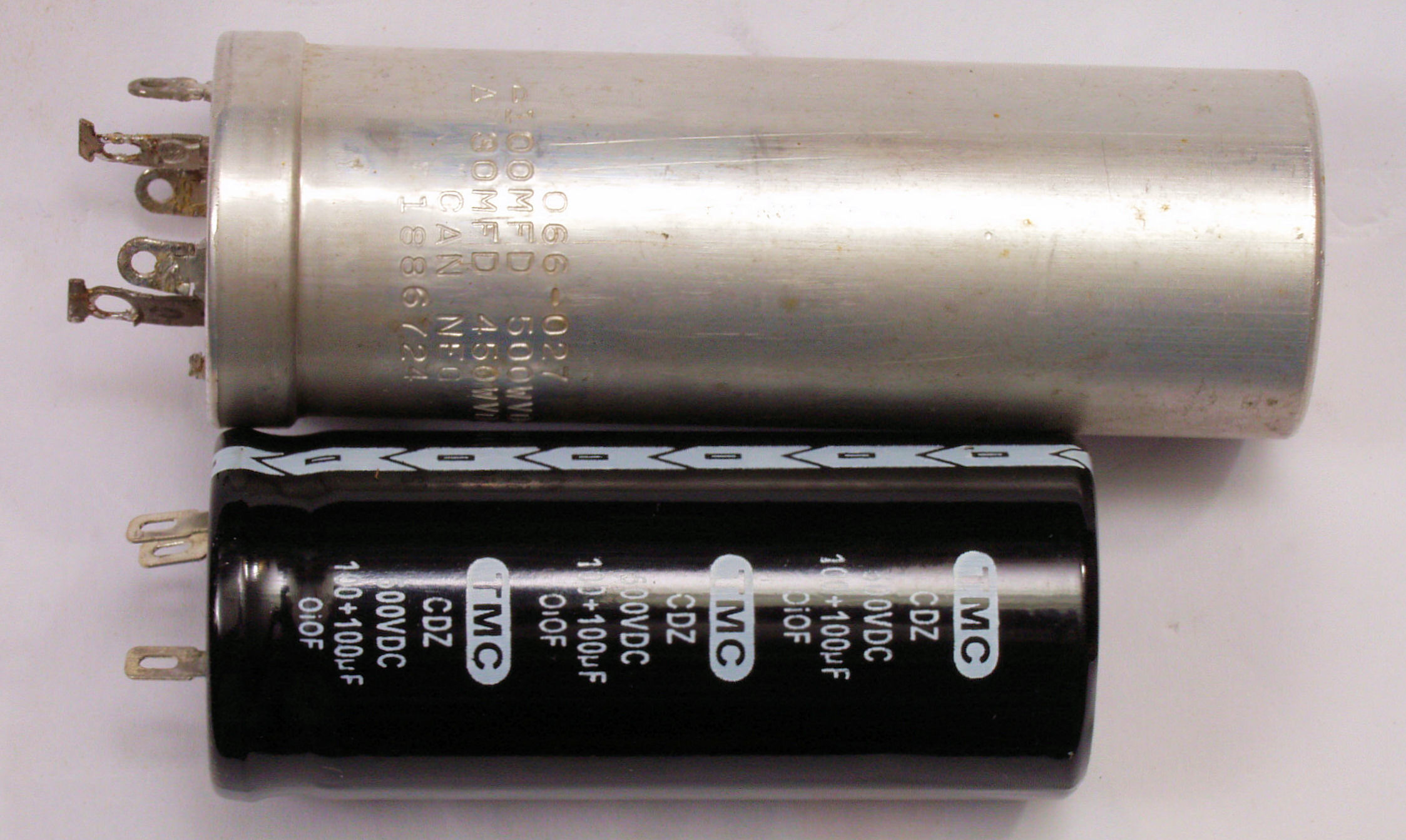

Ａ８２．　点検中　整流用電解コンデンサーの比較、 　　　　　　　　　　　上＝付いている物（100μF/500WV+30μF/450WV)）、下＝交換する者（100μF×２/500WV)）

Ｃ．　修理状況 Ｃ１１．　修理前　ＳＰ接続端子

Ｃ１２．　修理（交換）後　ＳＰ接続端子

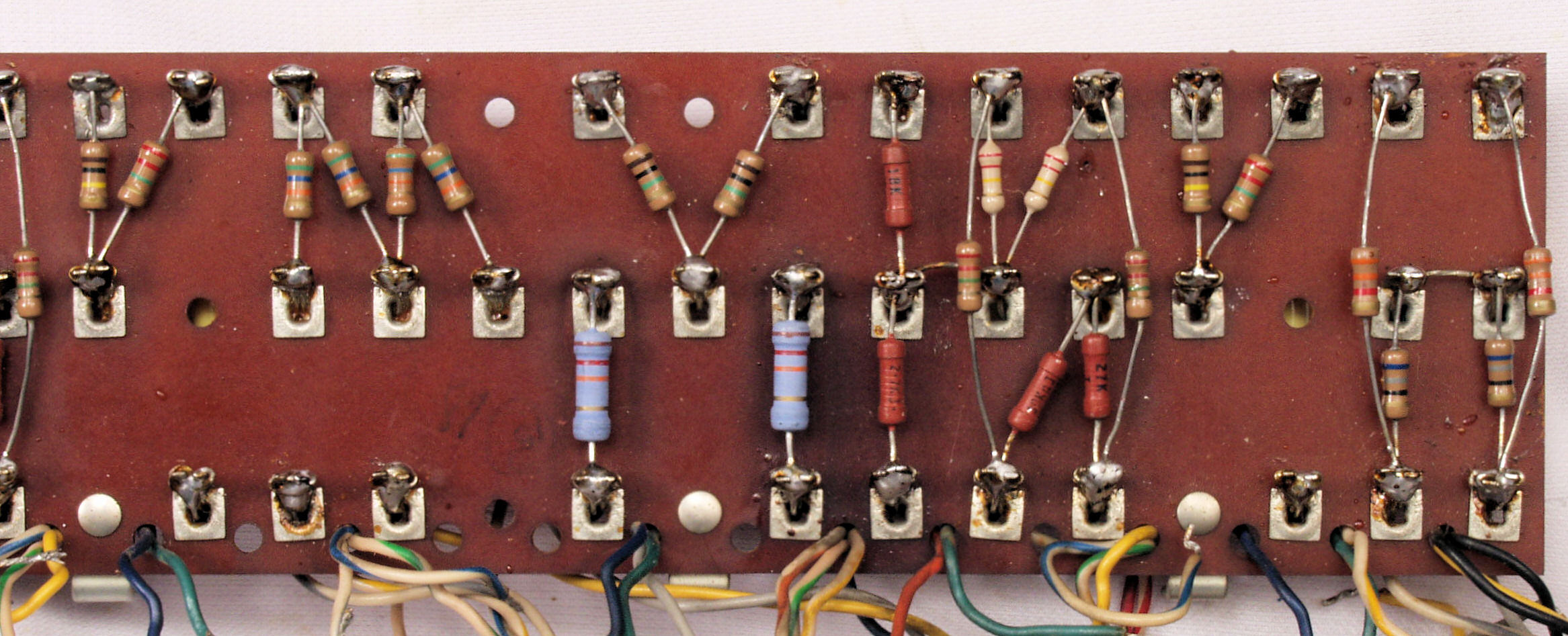

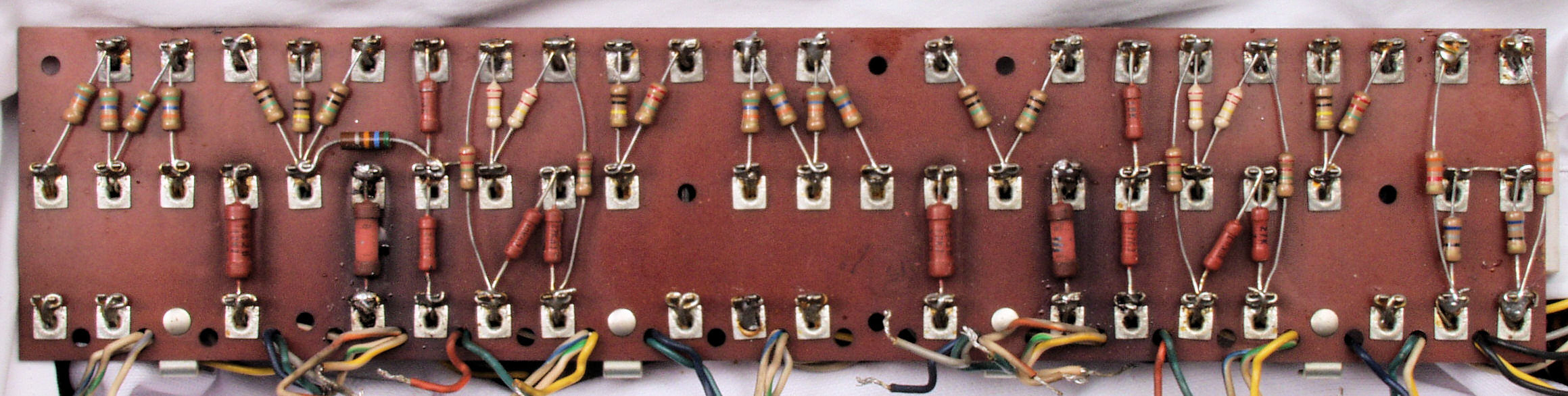

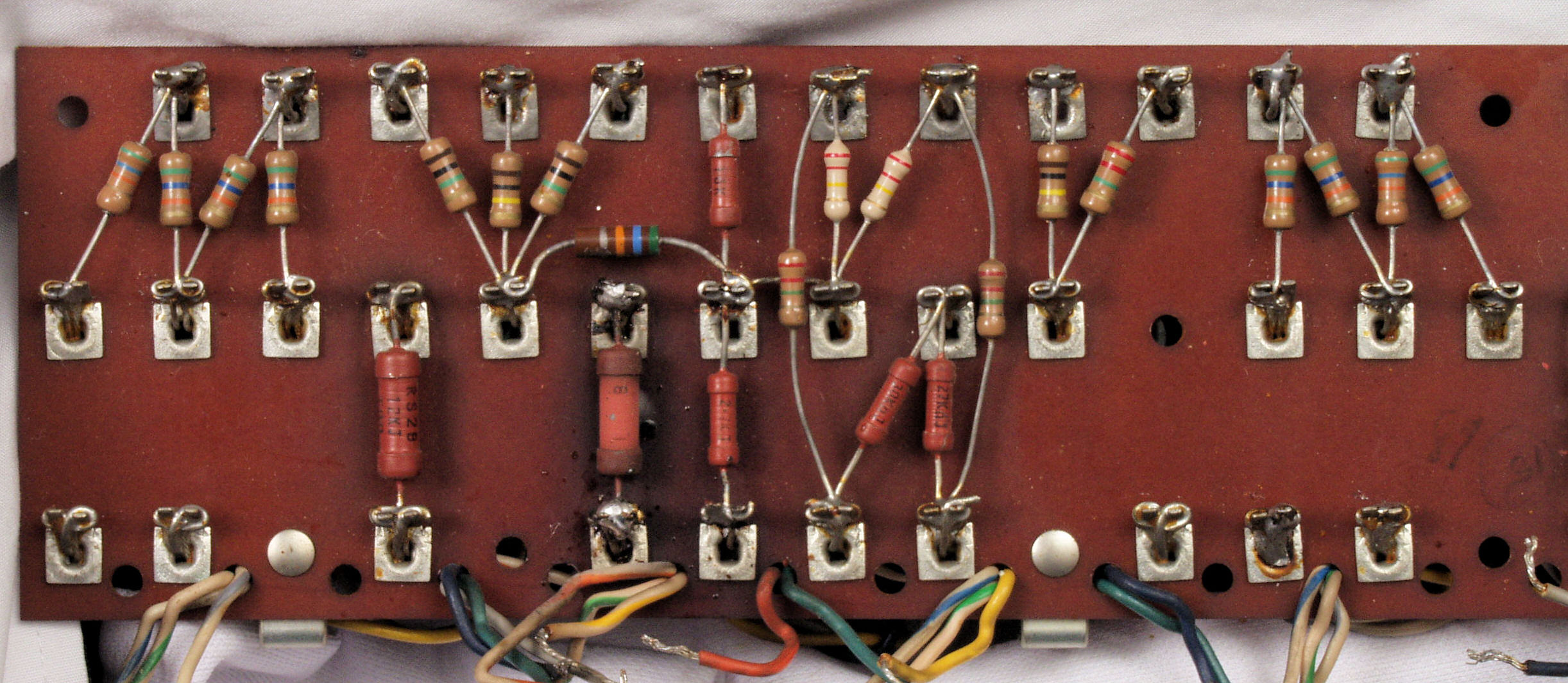

Ｃ２１．　修理前　基板

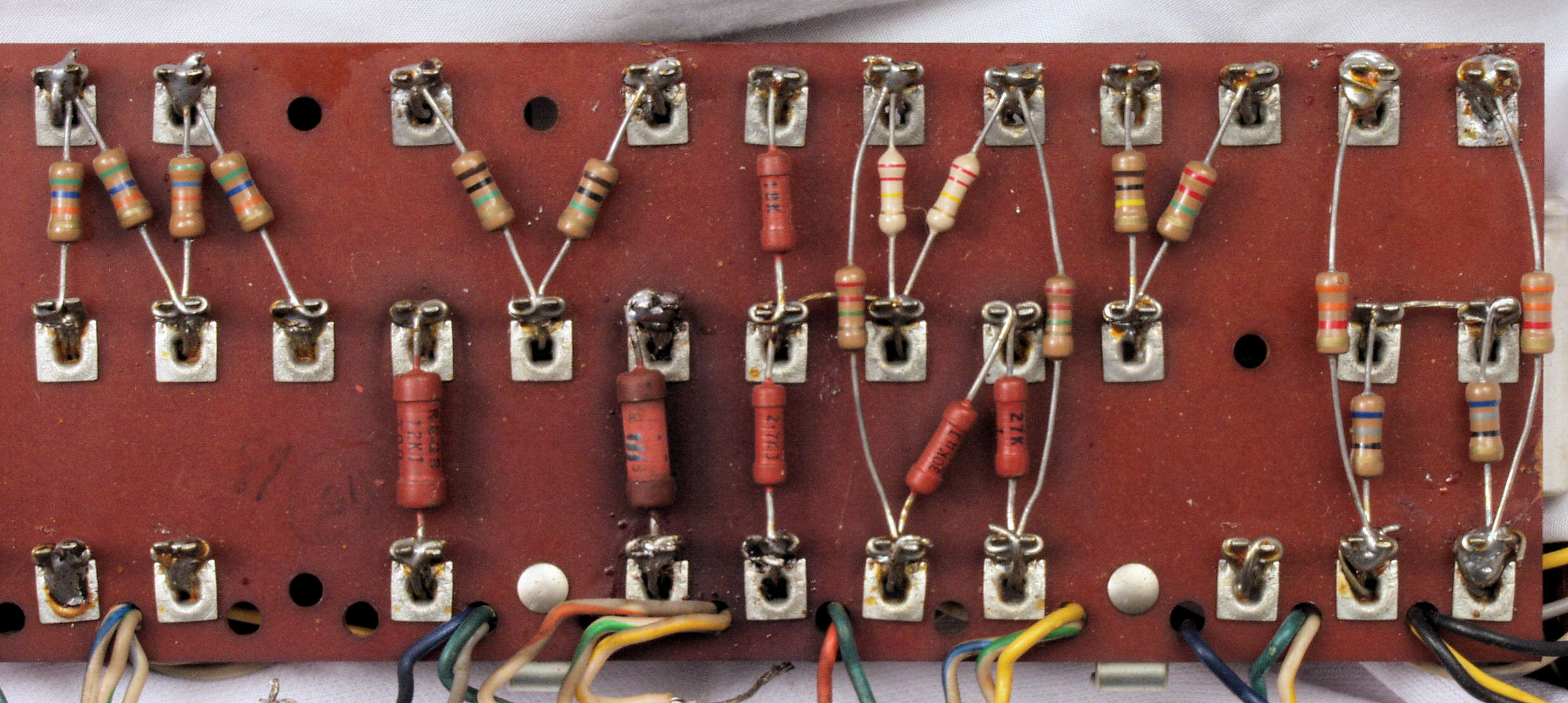

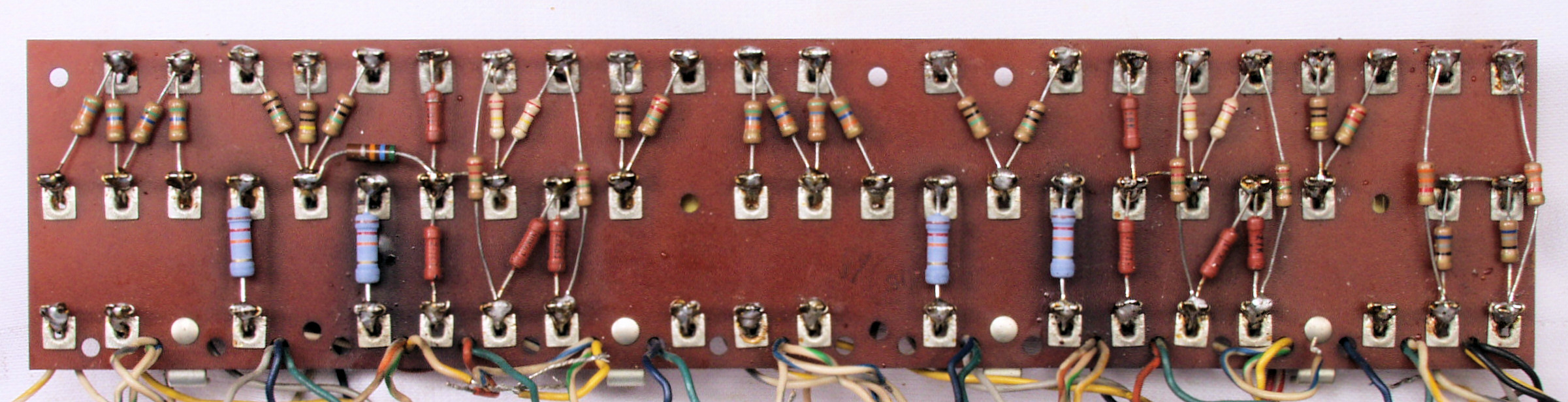

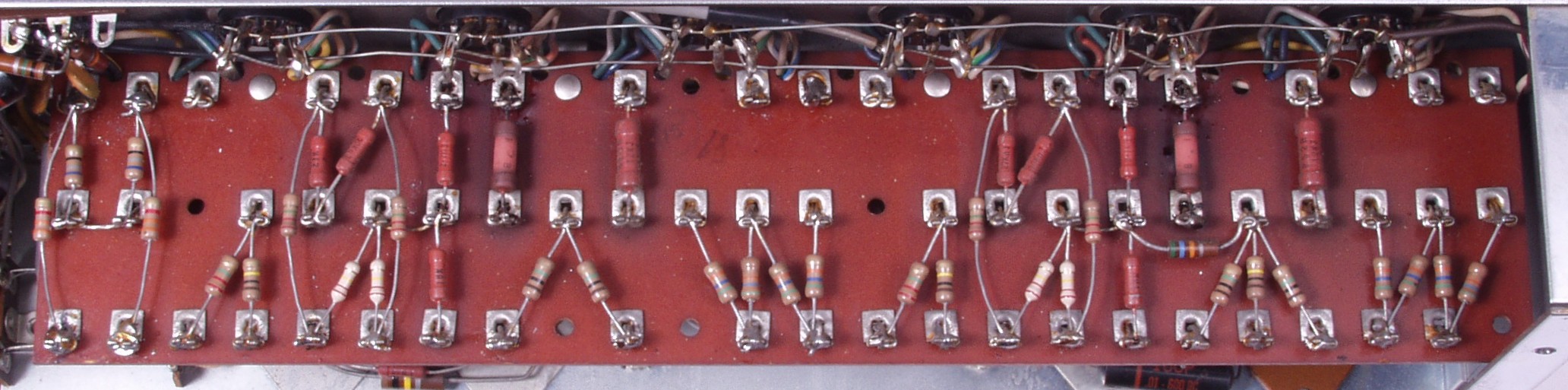

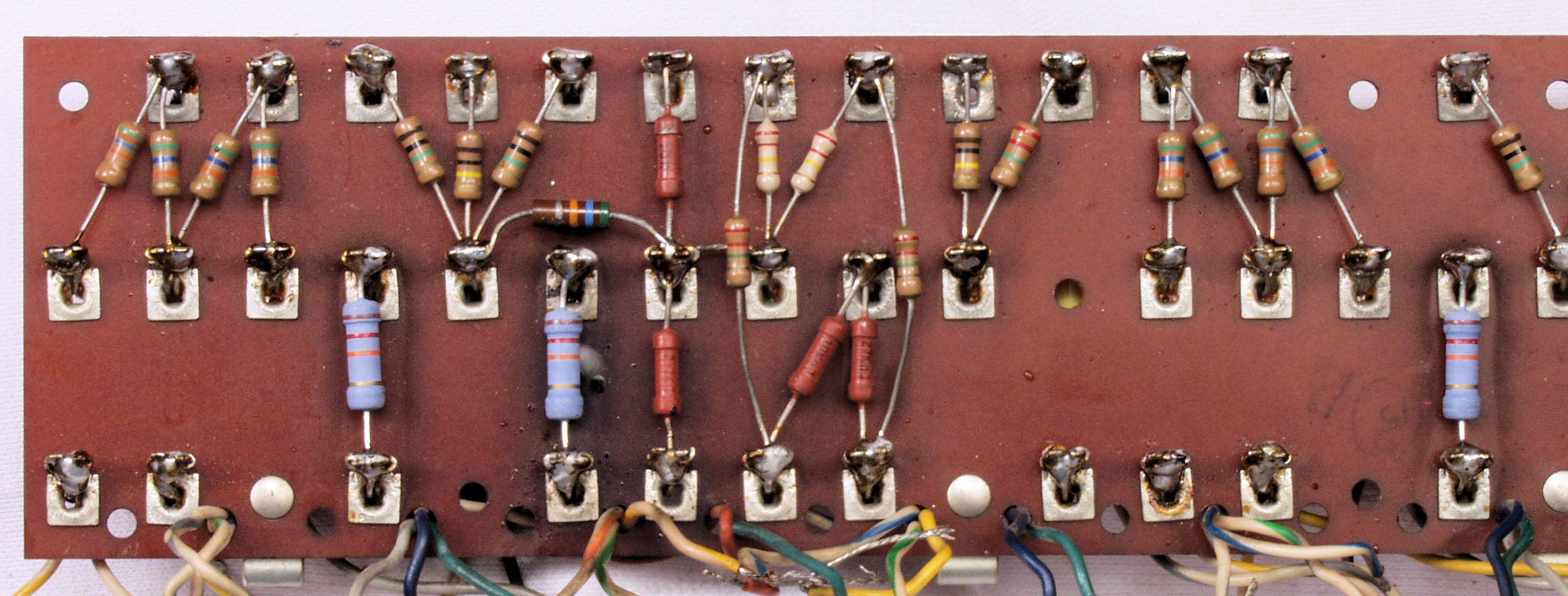

Ｃ２２．　修理後　基板、抵抗４個交換

Ｃ２３１．　修理前　基板L側

Ｃ２３２．　修理後　基板L側

Ｃ２３３．　修理前　基板R側

Ｃ２３４．　修理後　基板R側

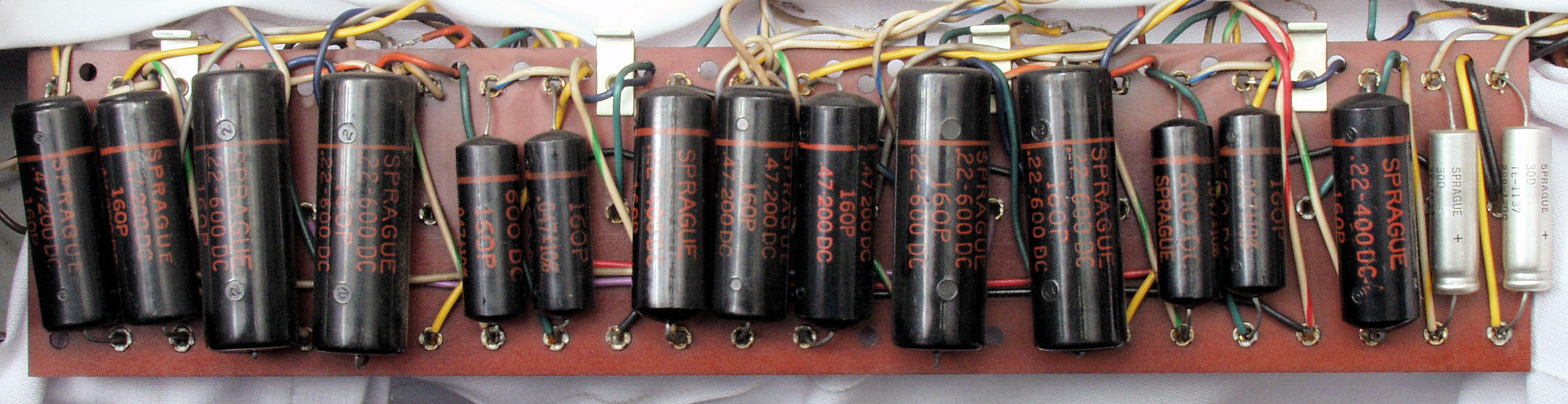

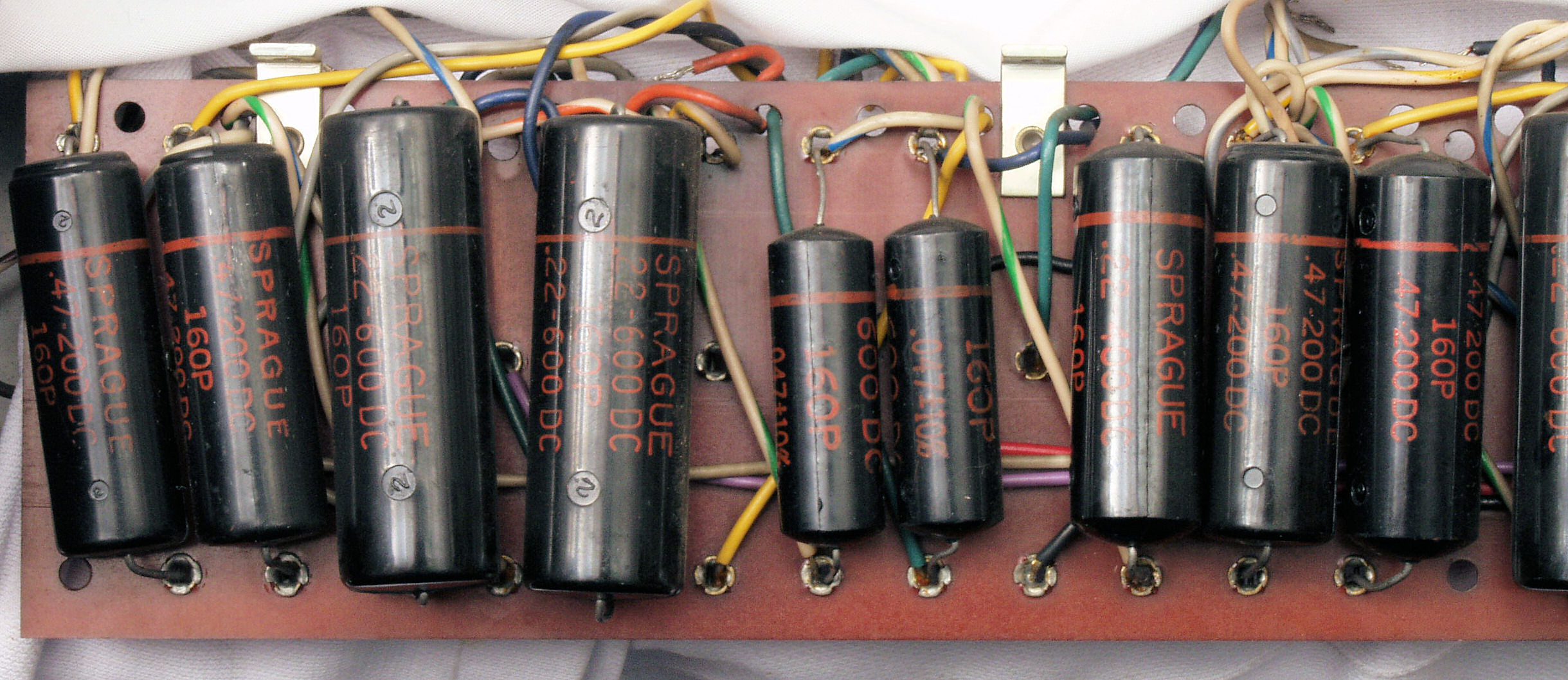

Ｃ２４．　修理前　基板裏

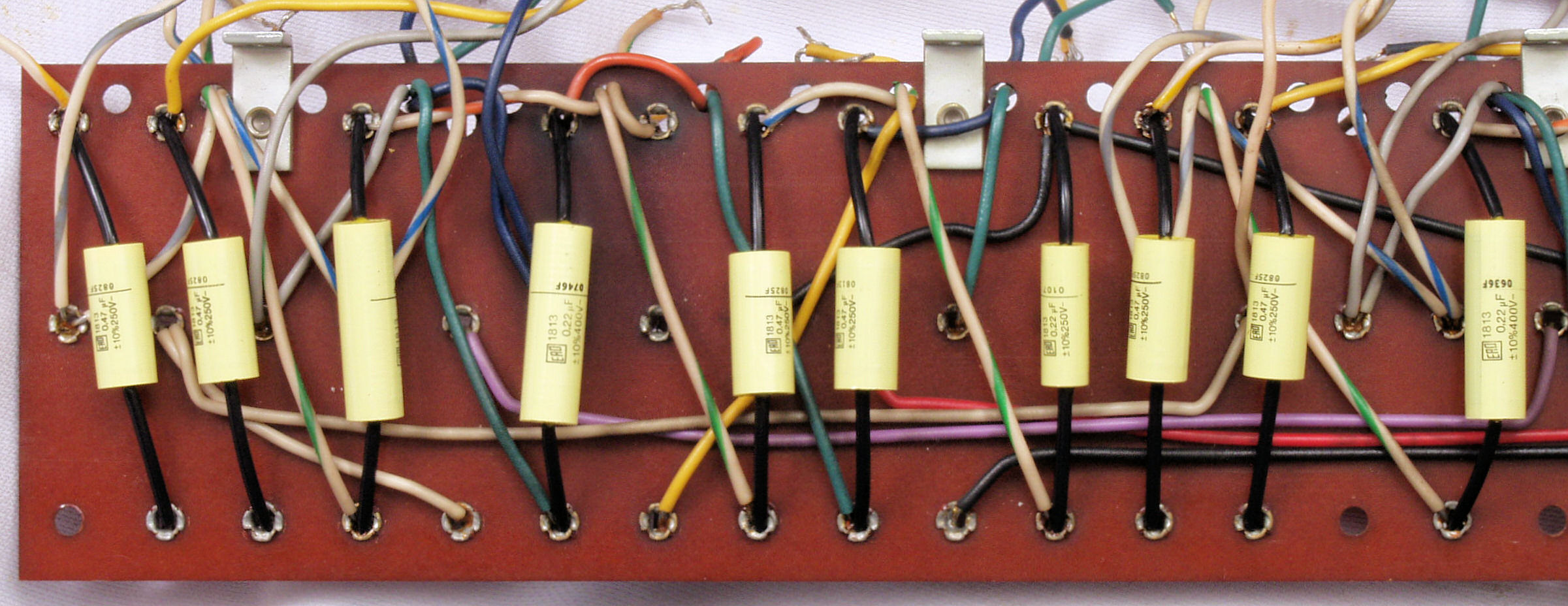

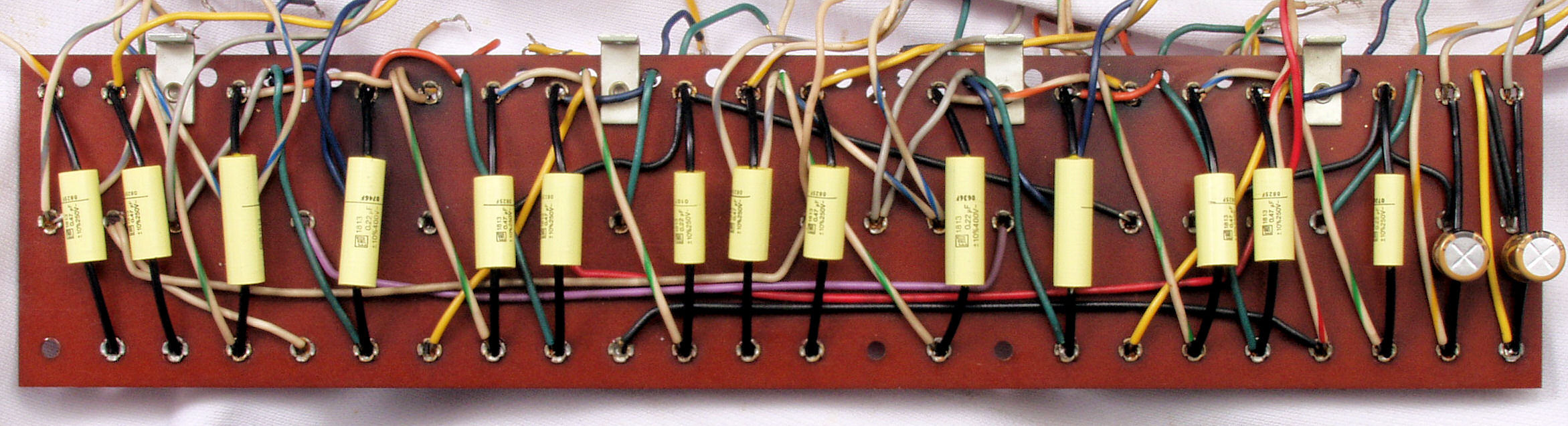

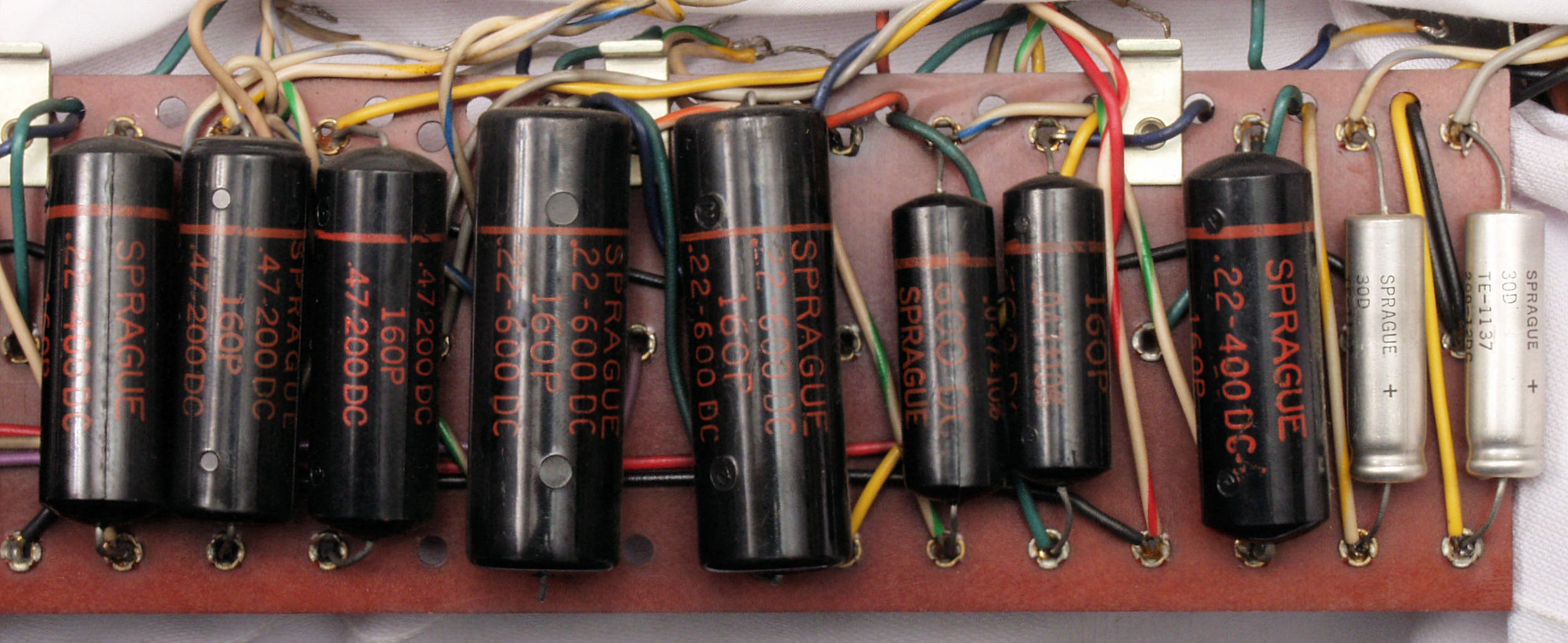

Ｃ２５．　修理後　基板裏、電解コンデンサー２個、フイルムコンデンサー１４個交換

Ｃ２６１．　修理前　基板裏L側

Ｃ２６２．　修理後　基板裏L側

Ｃ２６３．　修理前　基板裏R側

Ｃ２６４．　修理後　基板裏R側

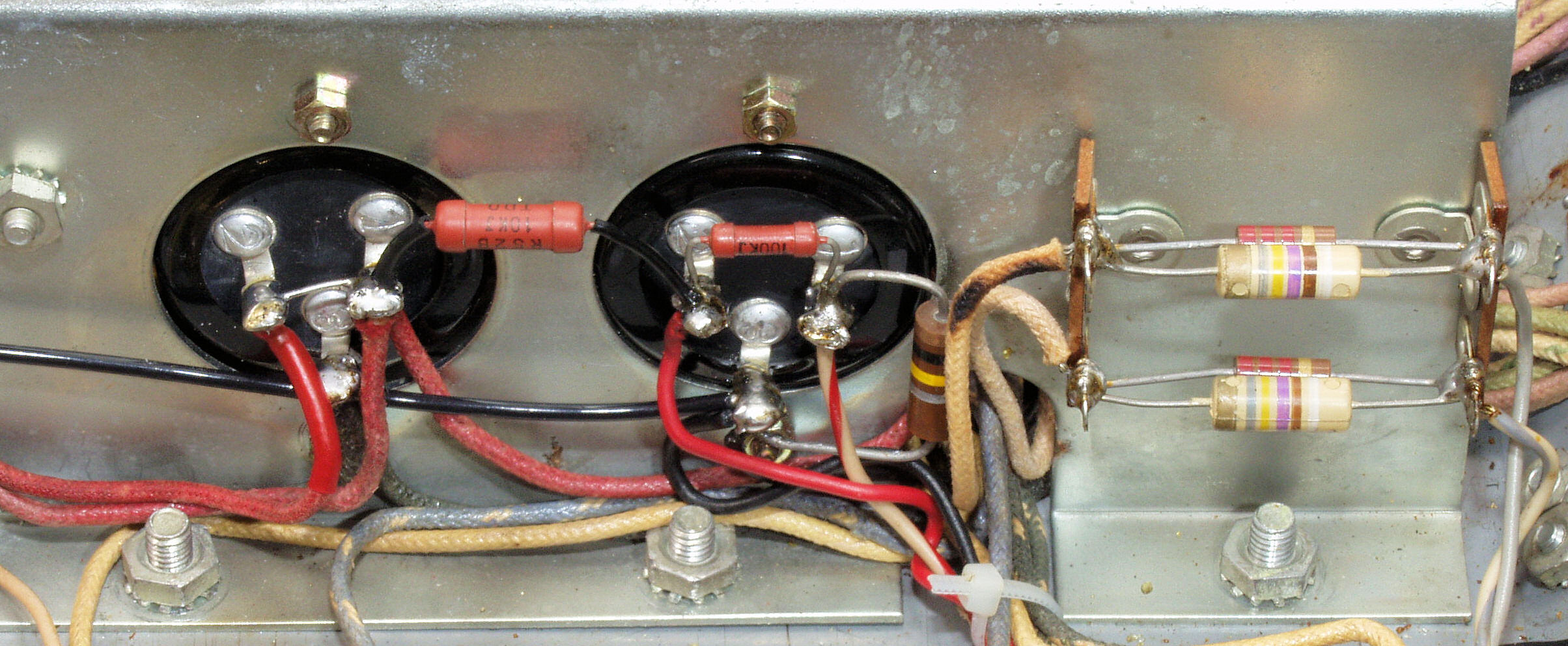

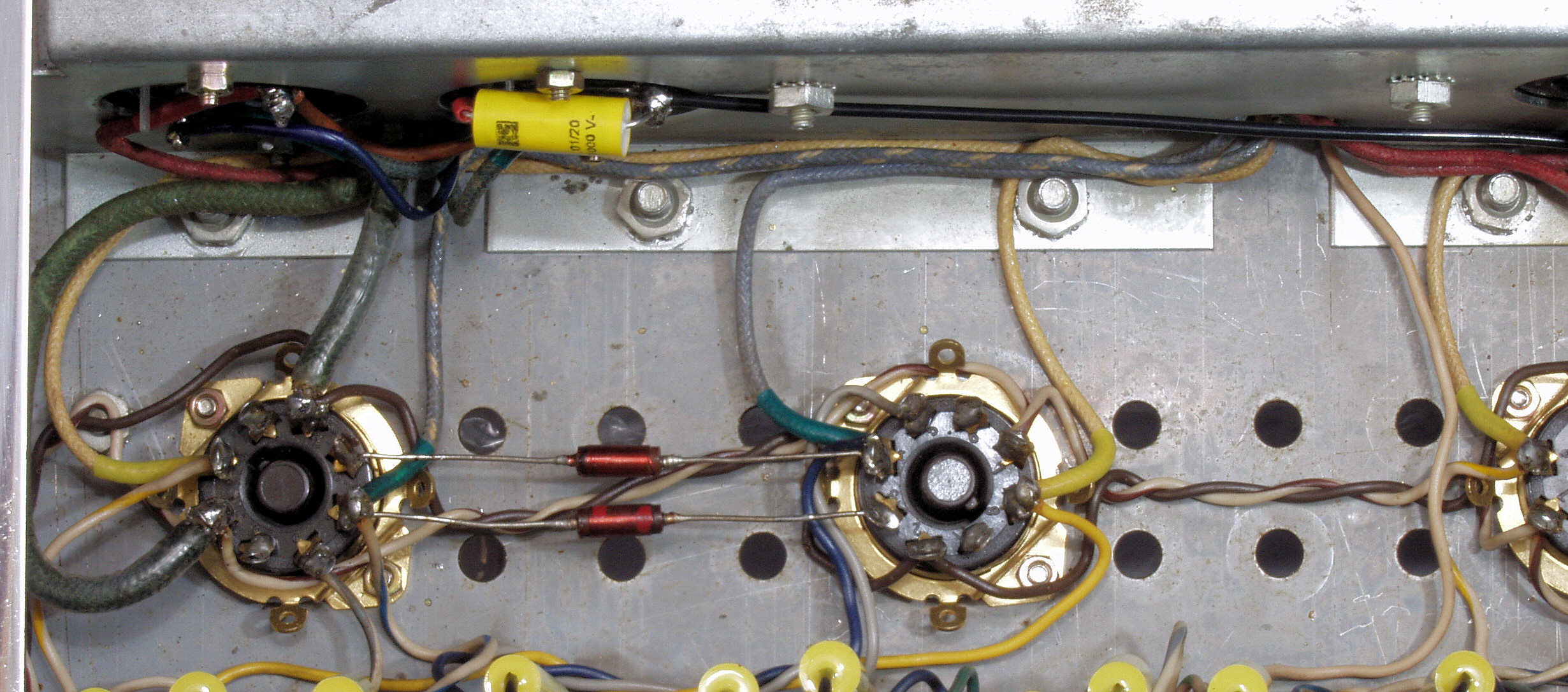

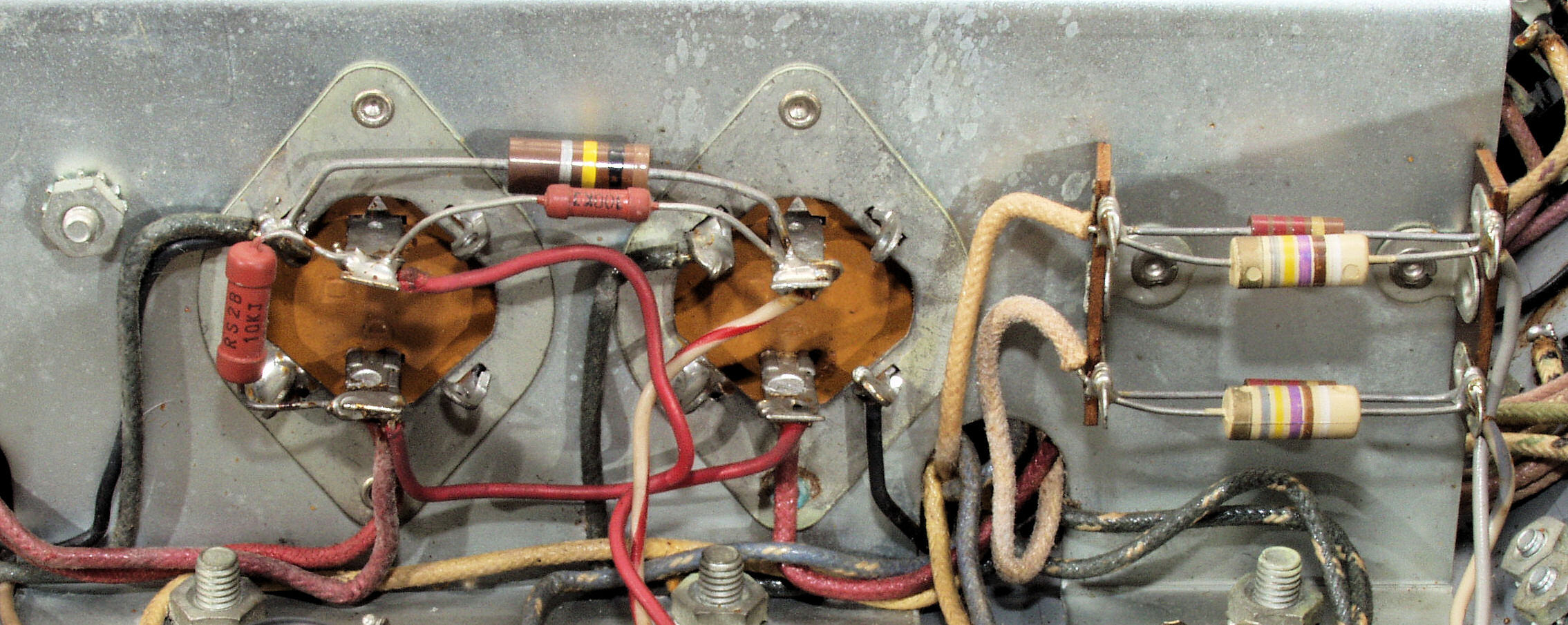

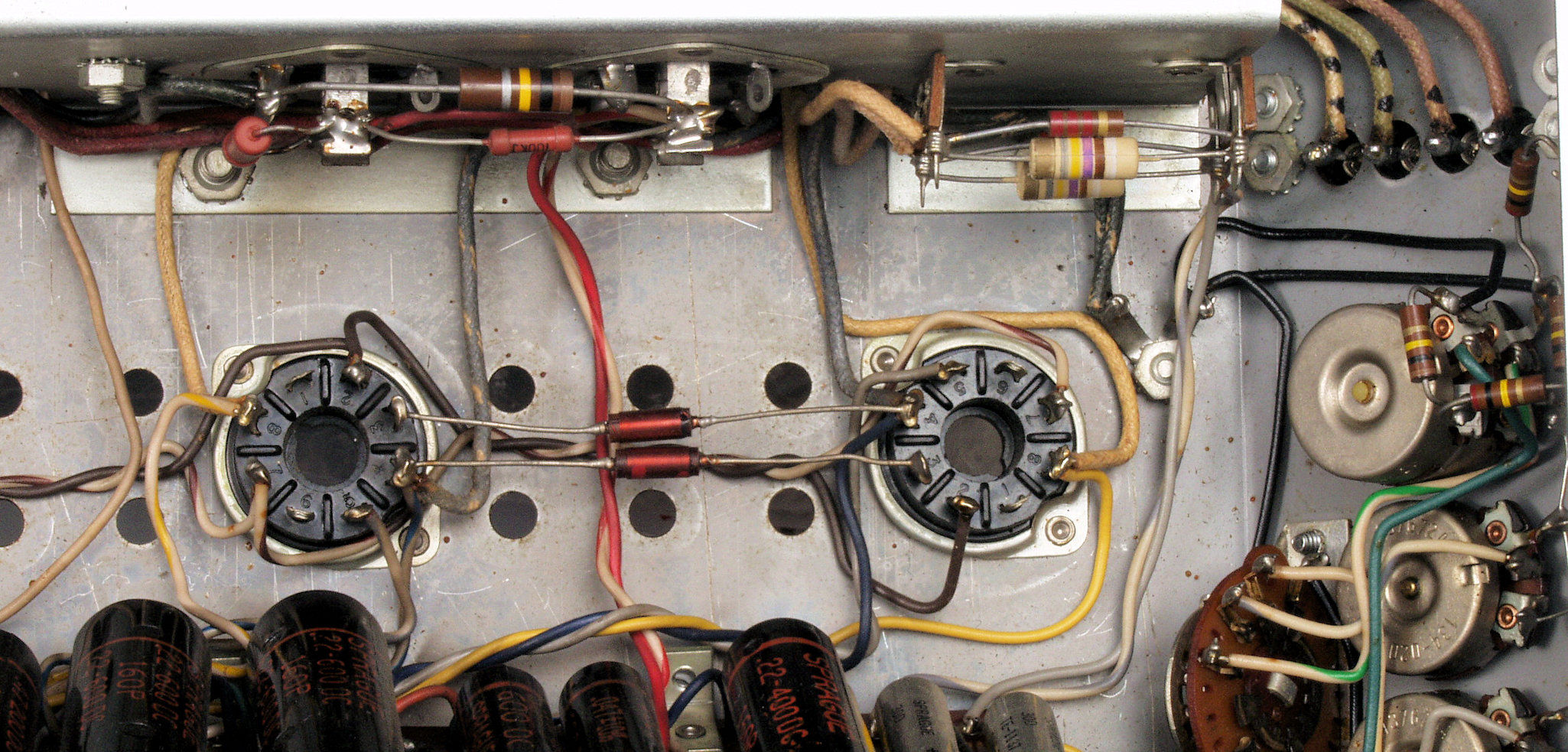

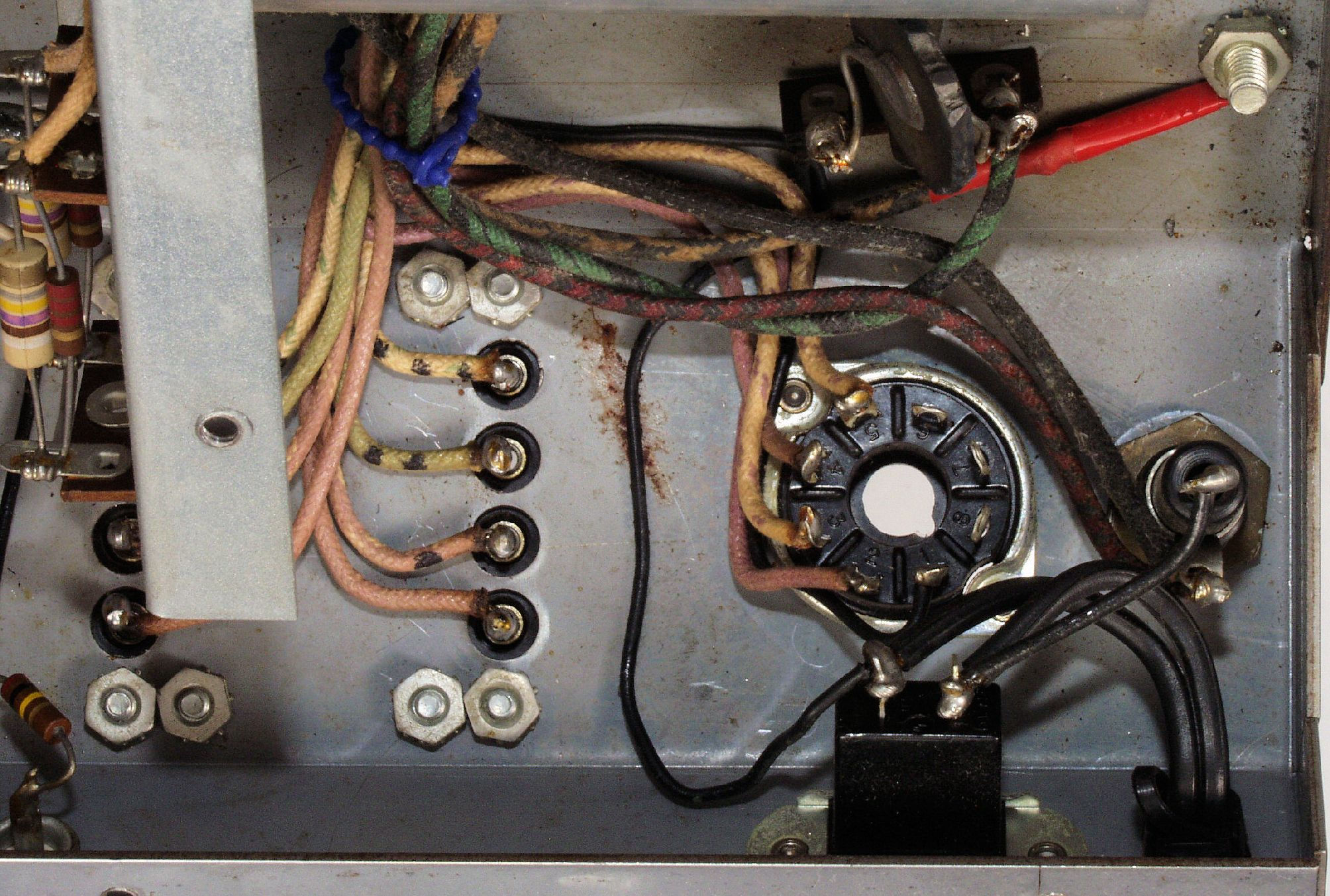

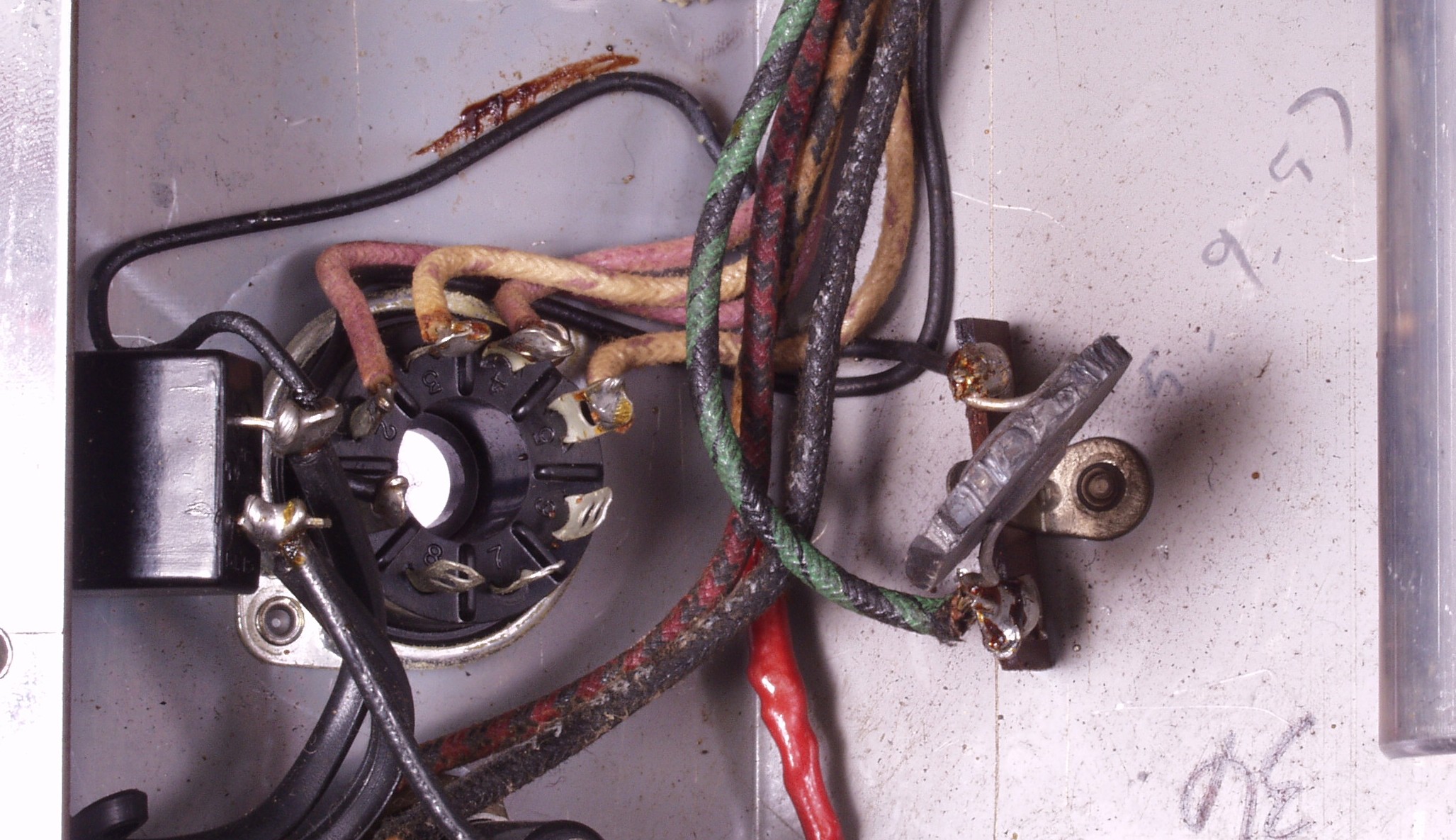

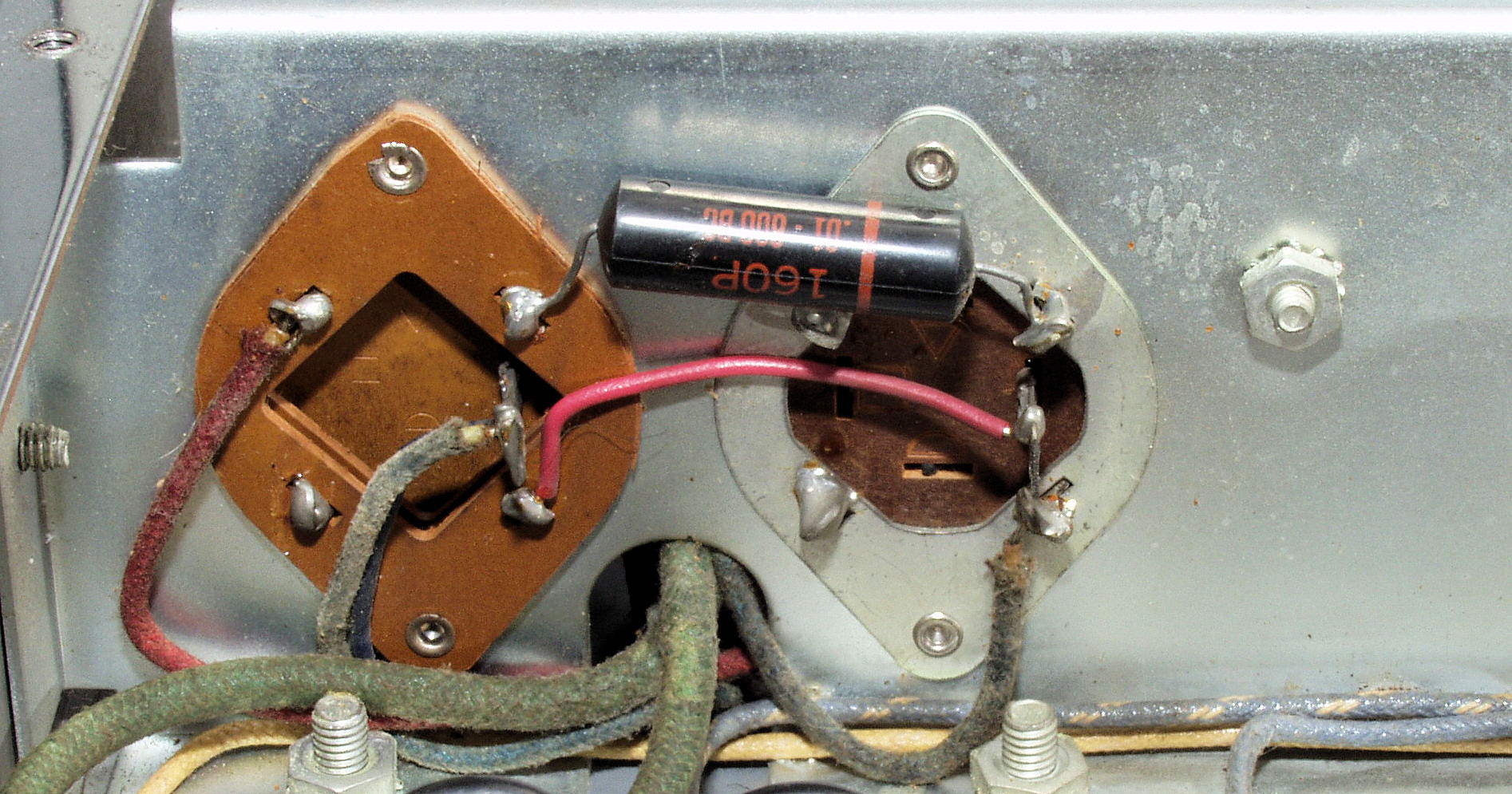

Ｃ３１．　修理前　Ｖ８−Ｖ９（６Ｌ６ＧＣ）ソケット周り配線

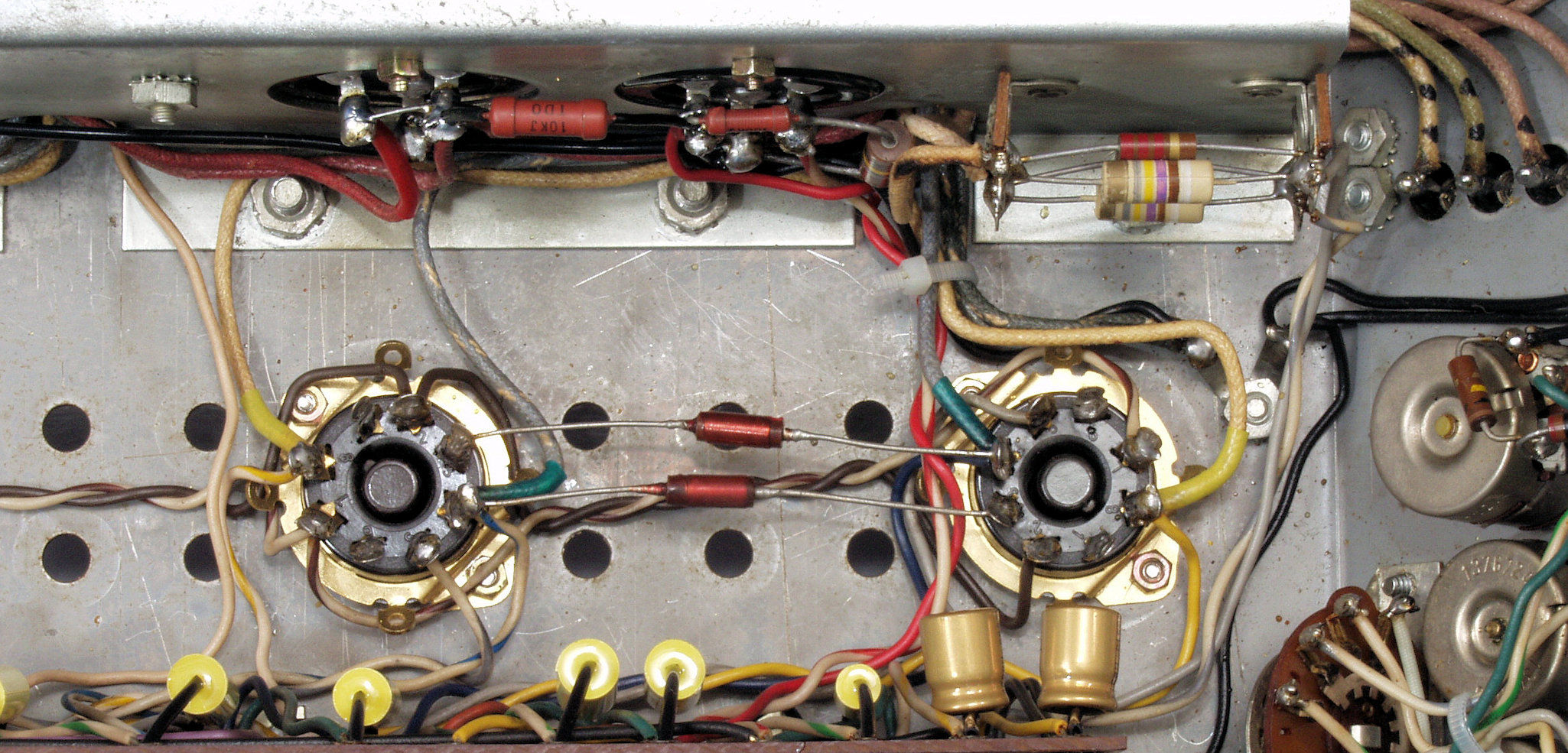

Ｃ３２．　修理後　Ｖ８−Ｖ９（６Ｌ６ＧＣ）ソケット周り配線、電解コンデンサー２個追加

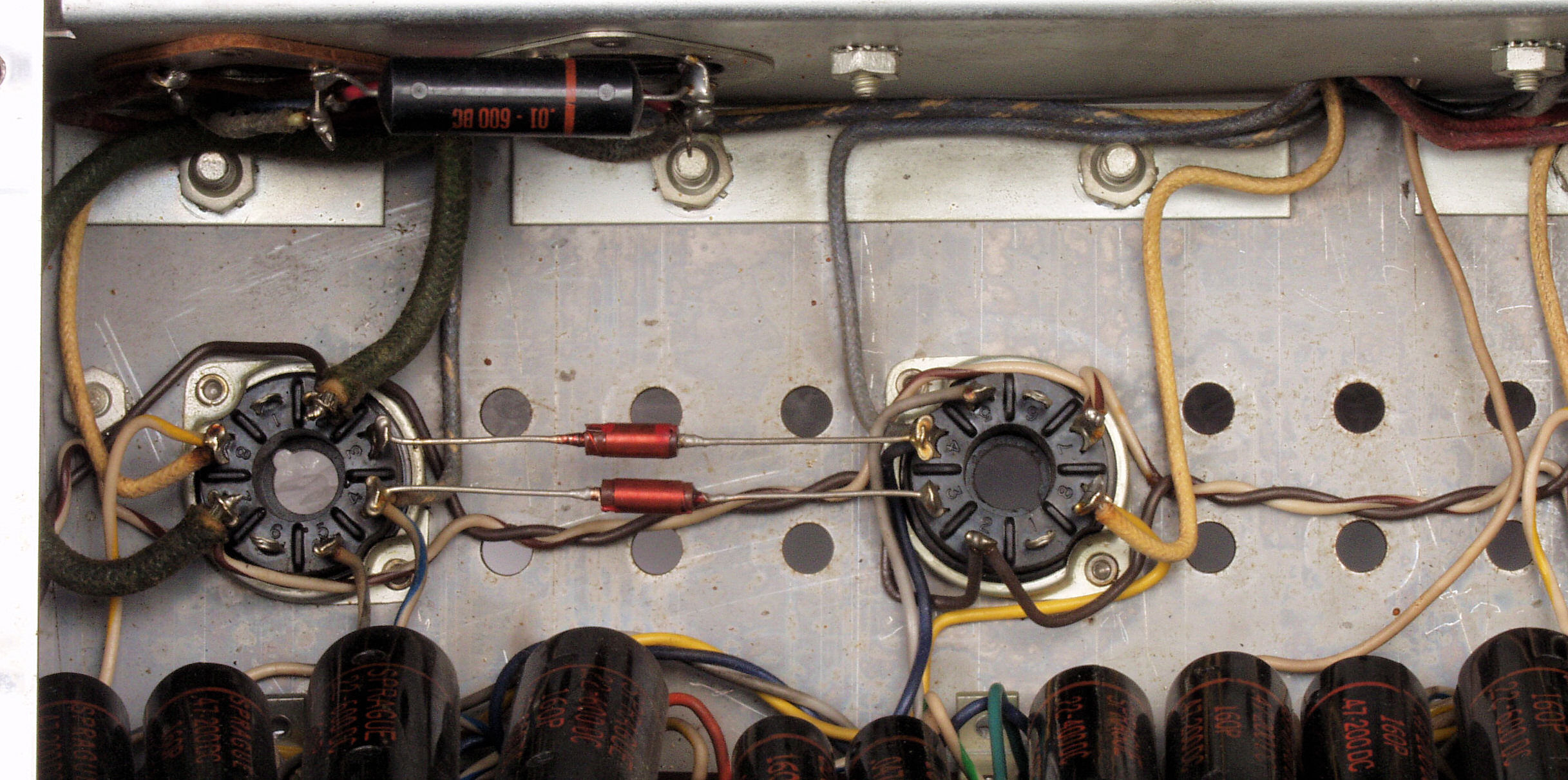

Ｃ３３．　修理前　Ｖ１０−Ｖ１１（６Ｌ６ＧＣ）ソケット周り配線

Ｃ３４．　修理後　Ｖ１０−Ｖ１１（６Ｌ６ＧＣ）ソケット周り配線

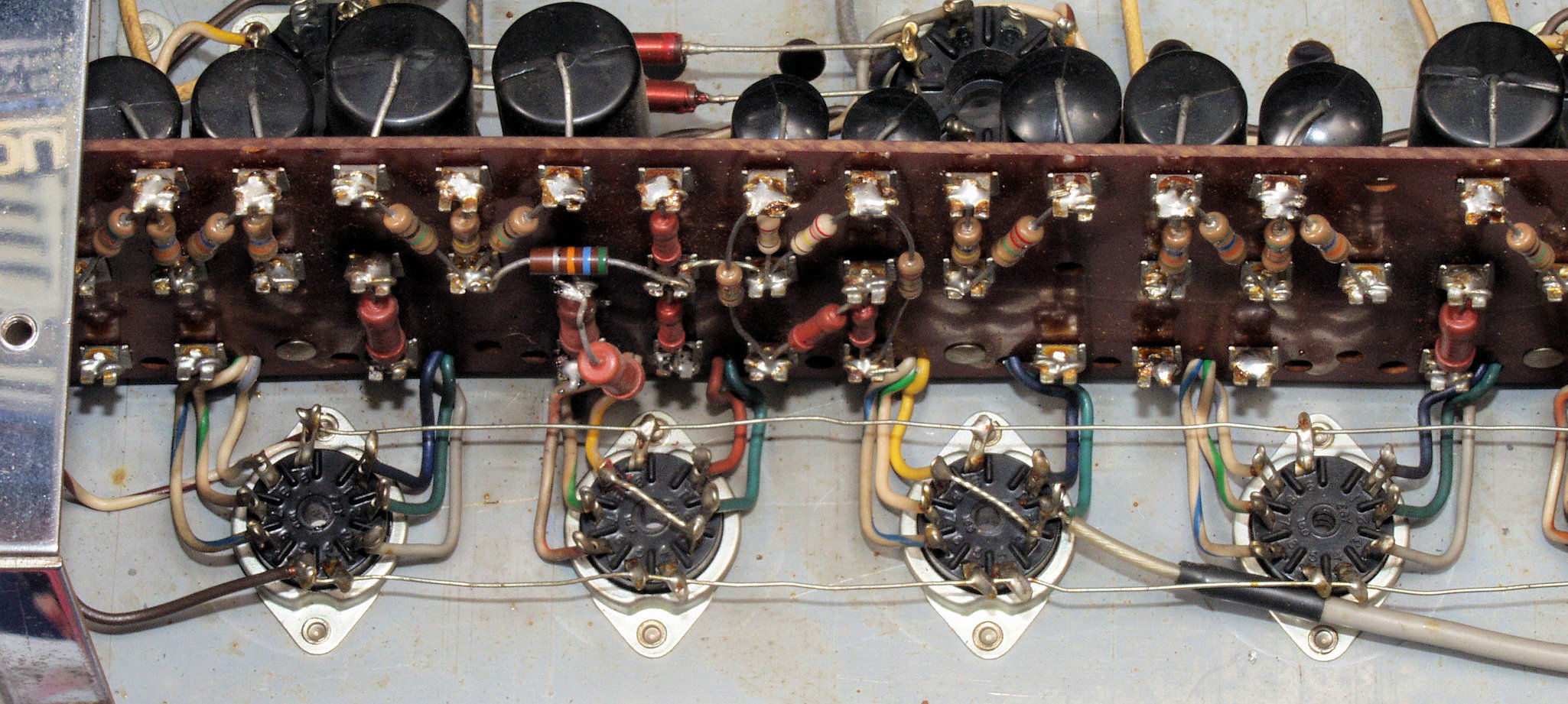

Ｃ４１．　修理前　Ｖ１（１２ＡＸ７）−Ｖ２（１２ＡＵ７）−Ｖ３（１２ＢＨ７）ソケット周り配線

Ｃ４２．　修理後　Ｖ１（１２ＡＸ７）−Ｖ２（１２ＡＵ７）−Ｖ３（１２ＢＨ７）ソケット周り配線、フイルムコンデンサー２個交換

Ｃ４３．　修理前　Ｖ４（１２ＡＸ７）−Ｖ５（１２ＡＵ７）−Ｖ６（１２ＢＨ７）−Ｖ７３（１２ＡＸ７）ソケット周り配線

Ｃ４４．　修理後　Ｖ４（１２ＡＸ７）−Ｖ５（１２ＡＵ７）−Ｖ６（１２ＢＨ７）−Ｖ７３（１２ＡＸ７）ソケット周り配線

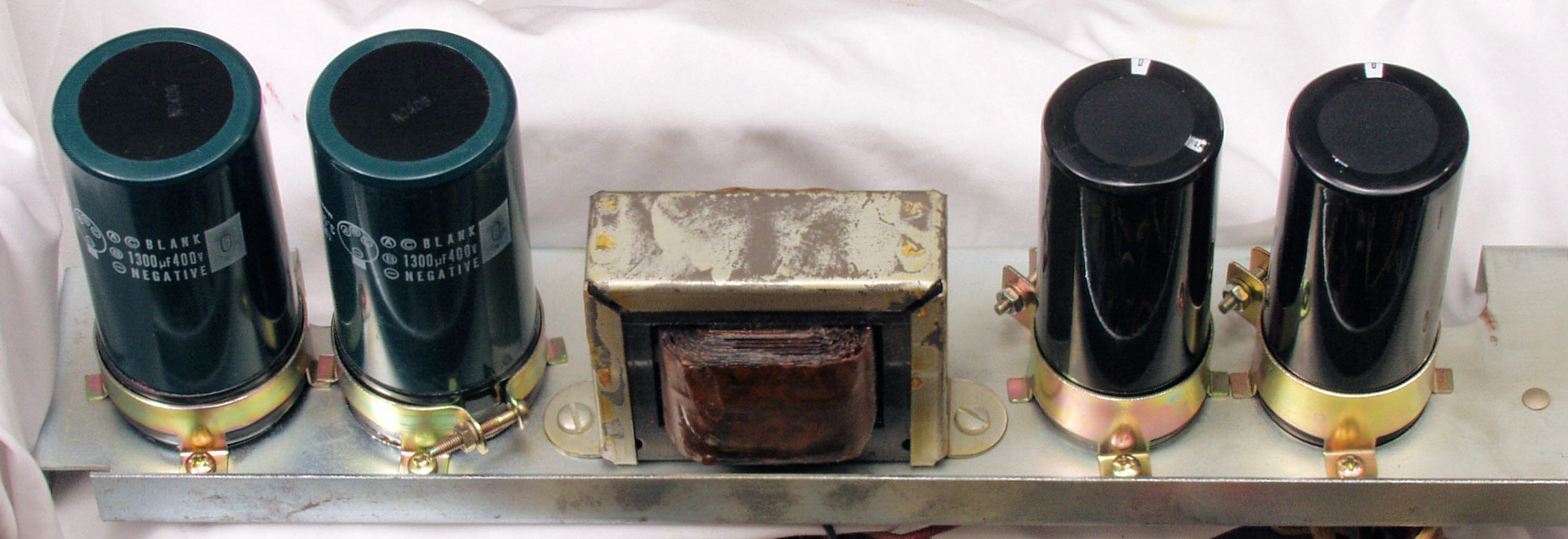

Ｃ５３．　修理後　電源周り、ブロック電解コンデンサー２個交換

Ｃ５４．　修理前　倍電圧ブロック電解コンデンサー周り配線

Ｃ５５．　修理後　倍電圧ブロック電解コンデンサー周り配線

Ｃ５６．　修理前　ブロック電解コンデンサー周り配線

Ｃ５７．　修理後　ブロック電解コンデンサー周り配線

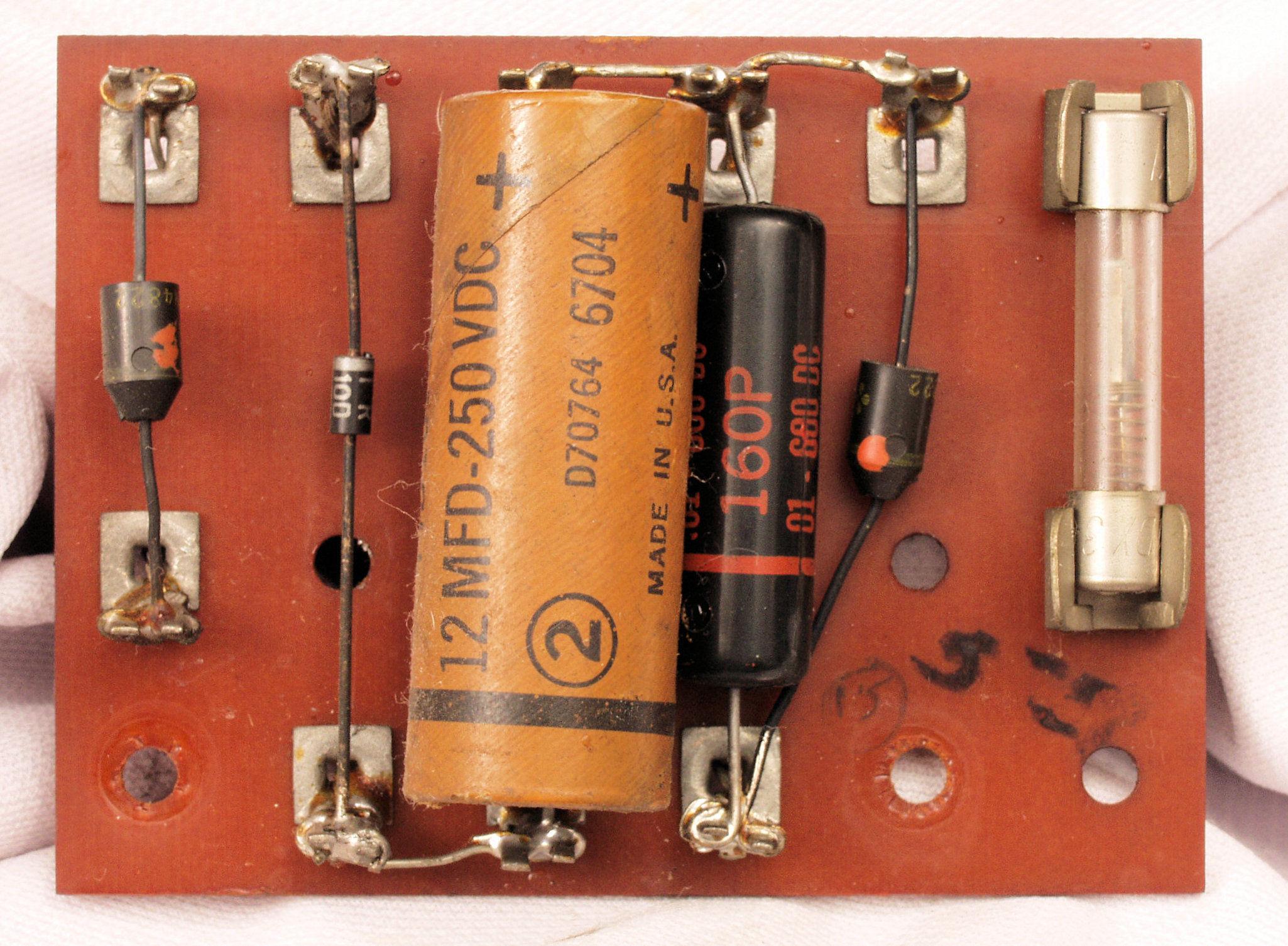

Ｃ６１．　修理前　整流基板

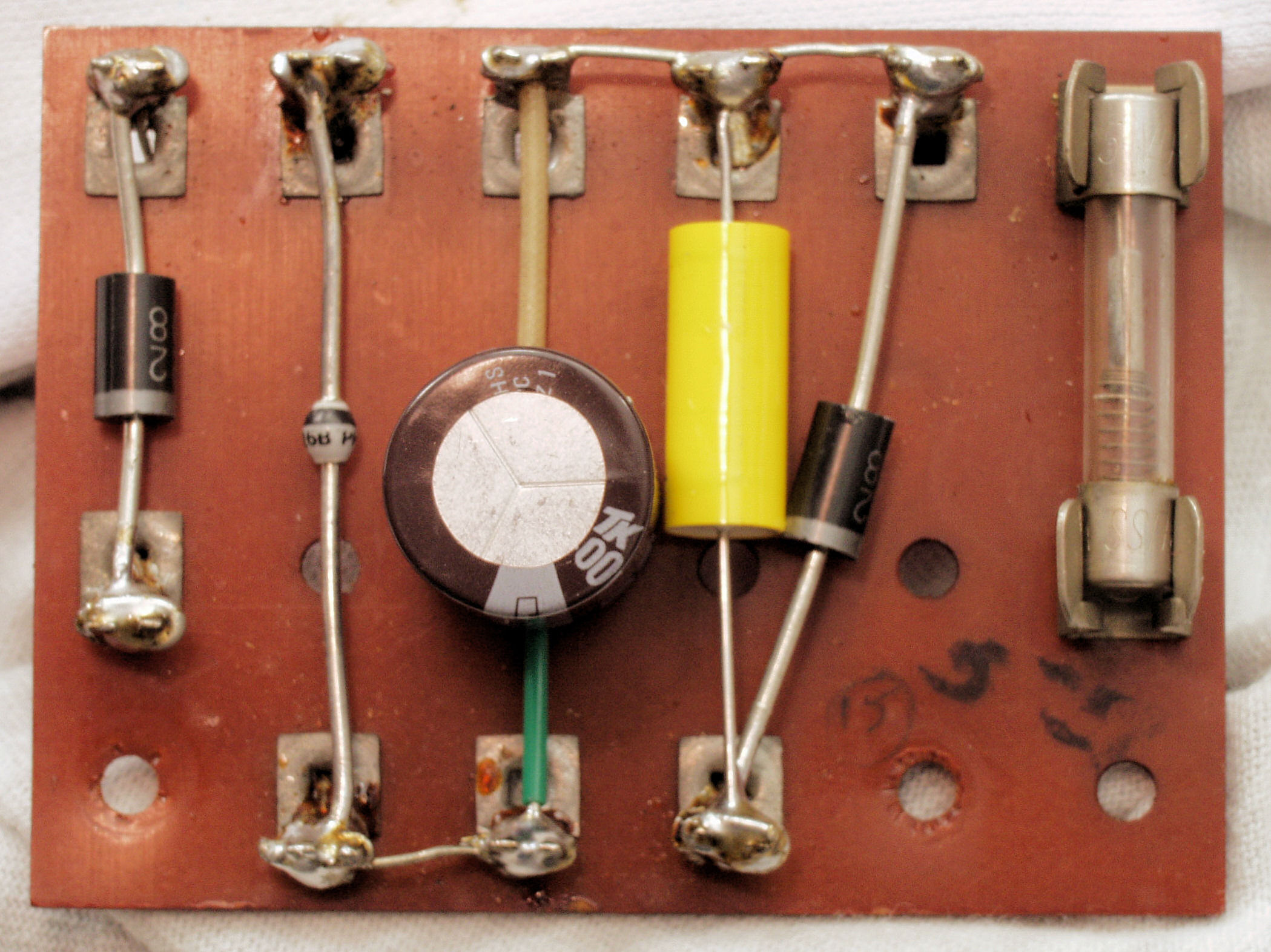

Ｃ６２．　修理後　整流基板、電解コンデンサー１個、ダイオード３個交換

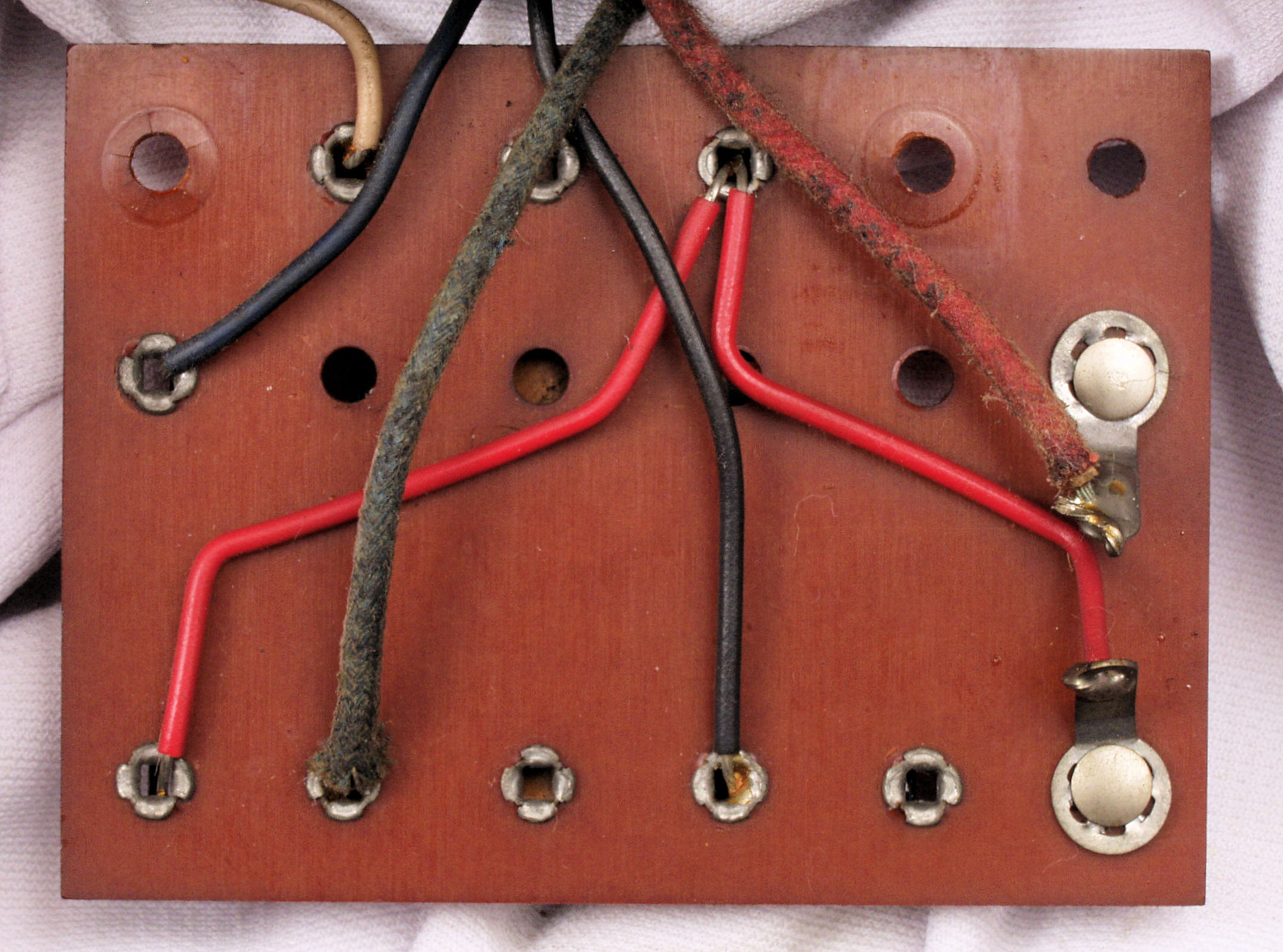

Ｃ６３．　修理前　整流基板裏

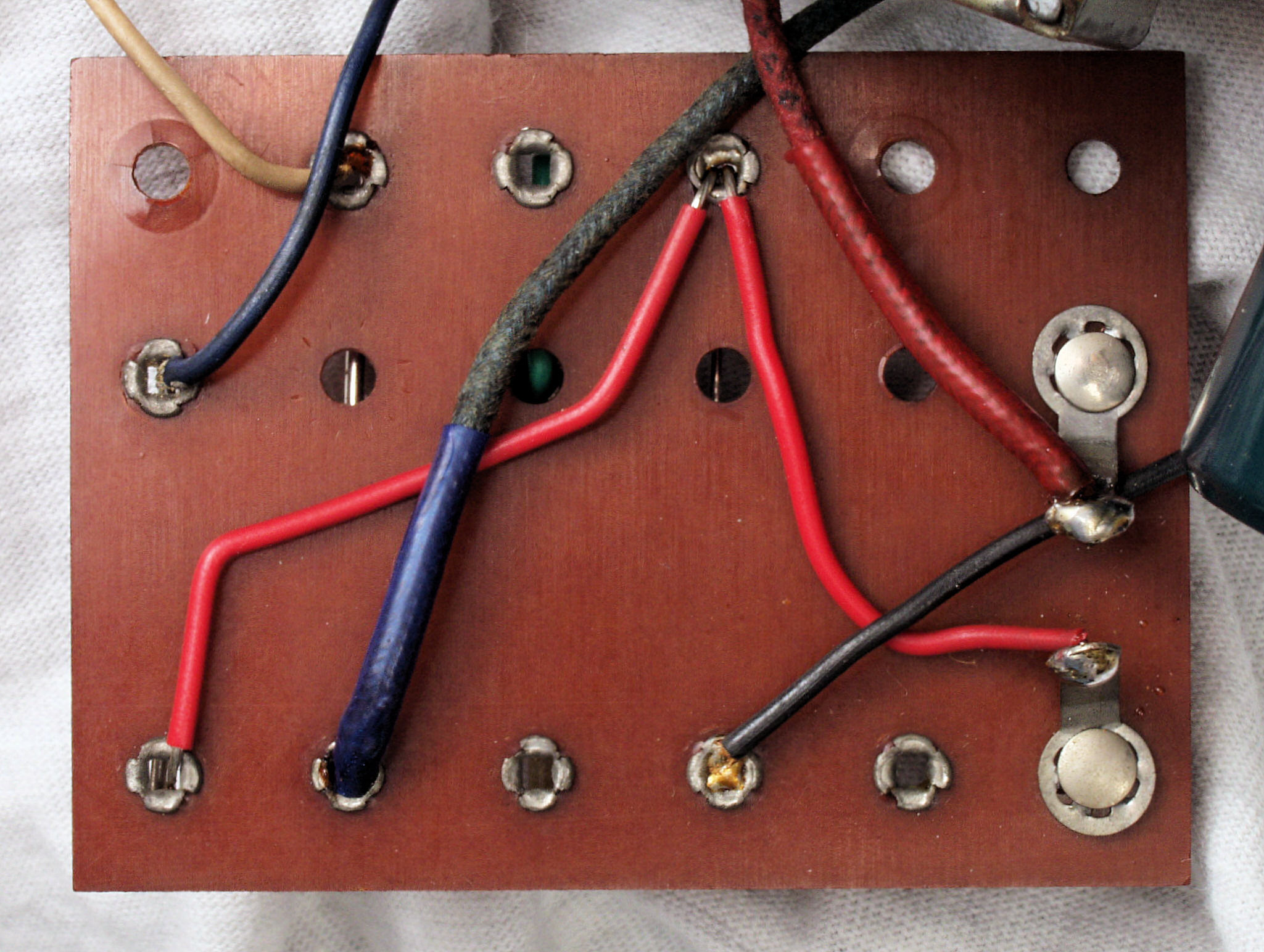

Ｃ６４．　修理後　整流基板裏

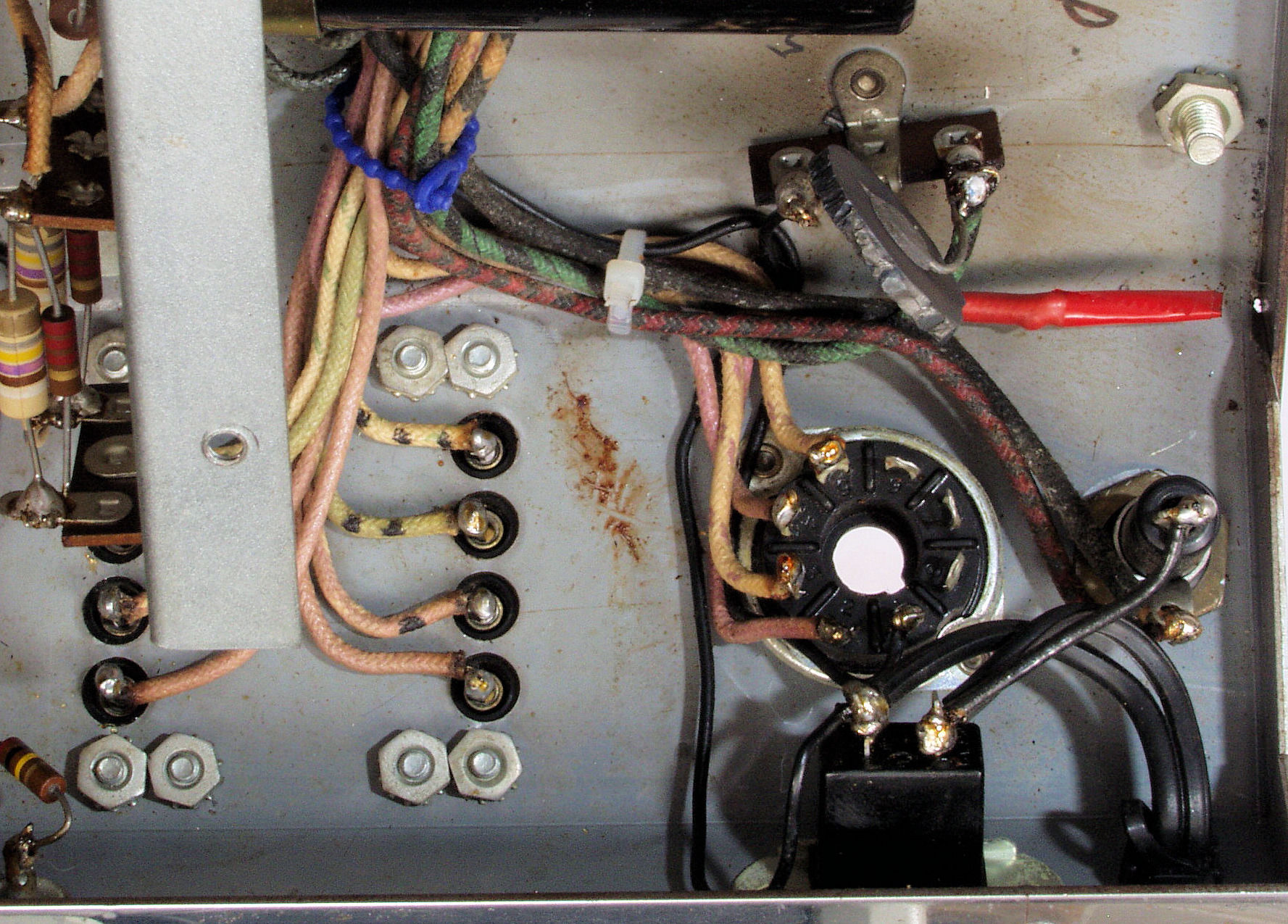

Ｃ７１．　修理前　フューズ・ポジスター・リモートソケット周り配線

Ｃ７２．　修理後　フューズ・ポジスター・リモートソケット周り配線

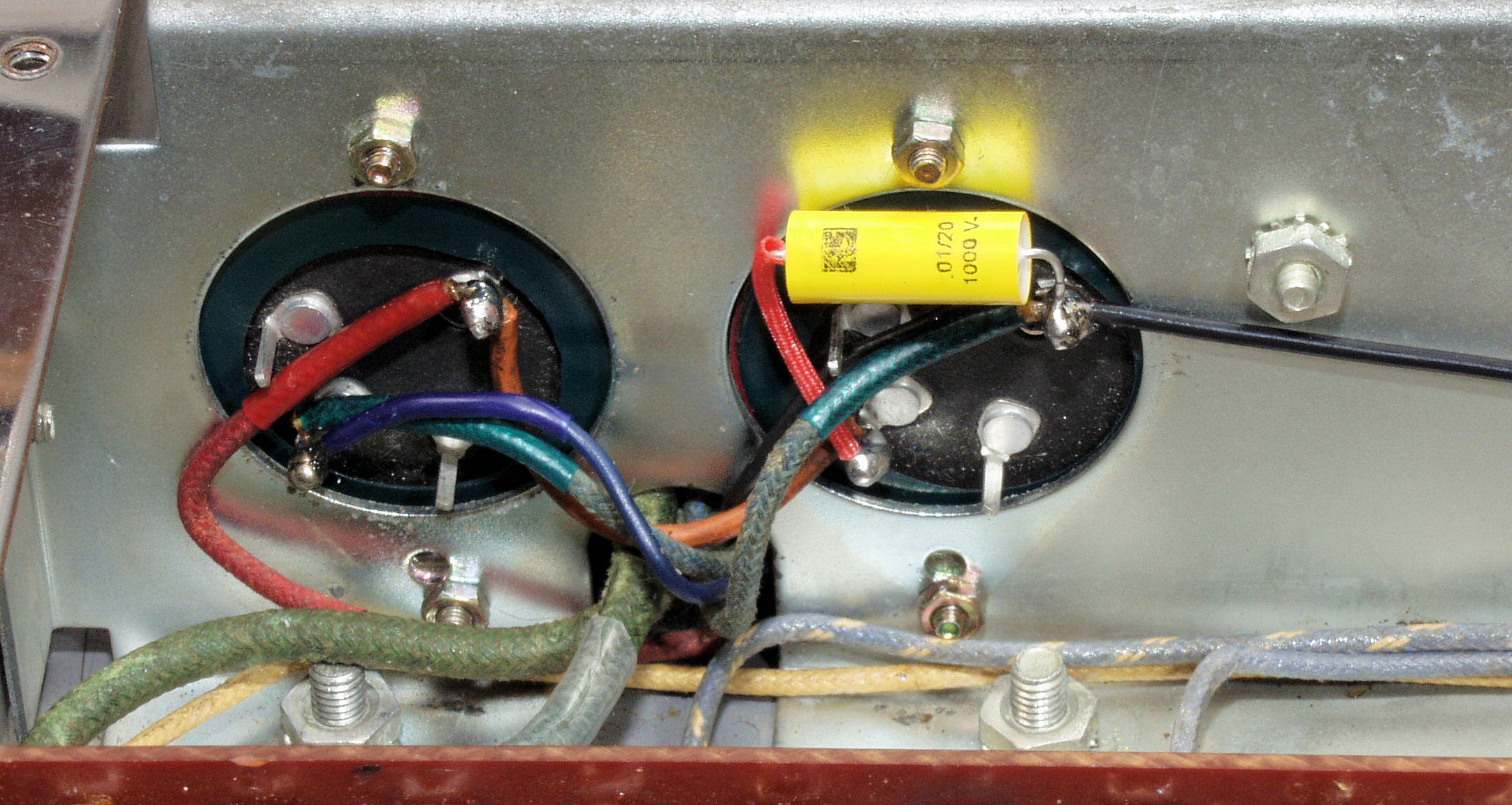

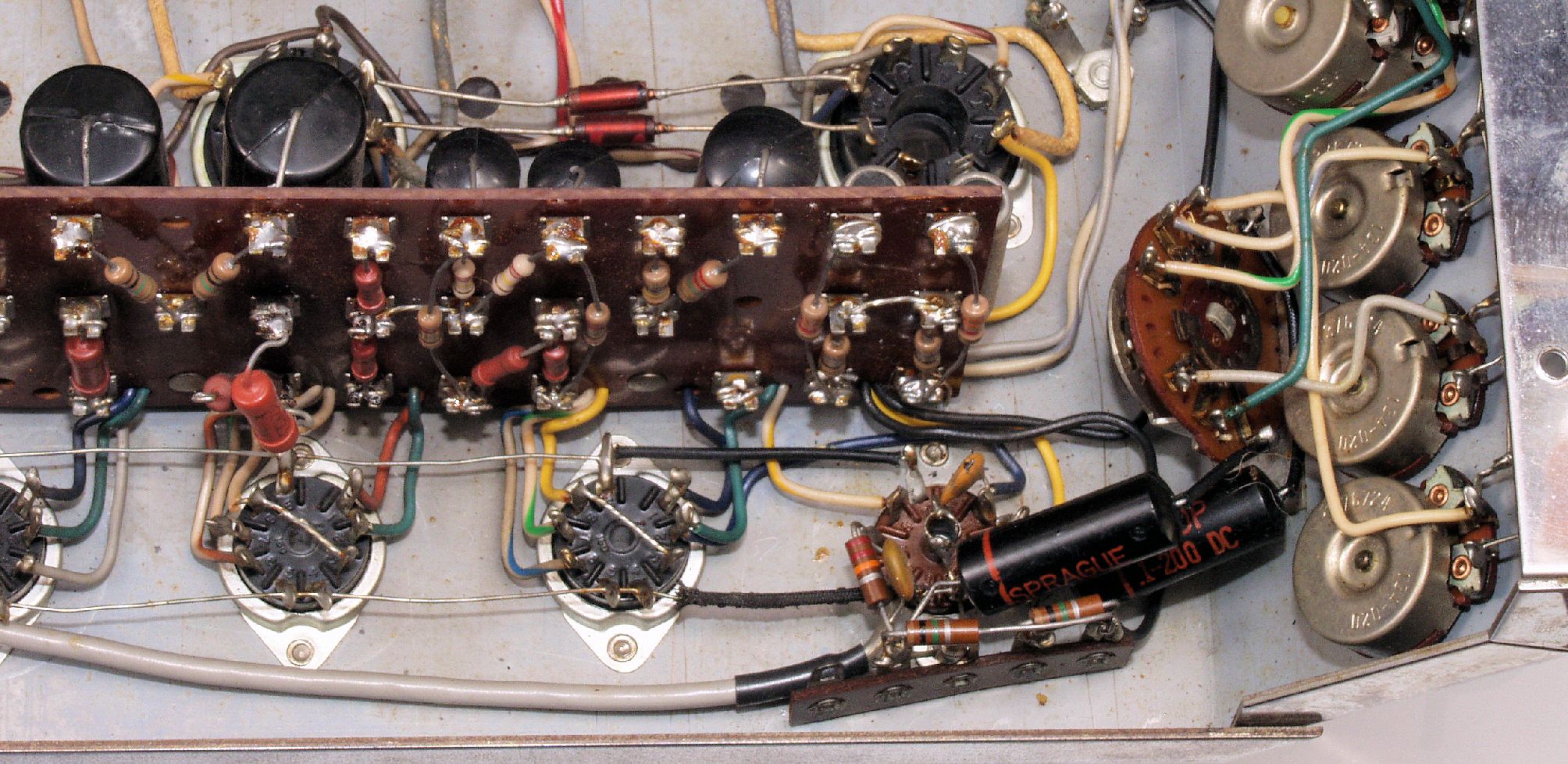

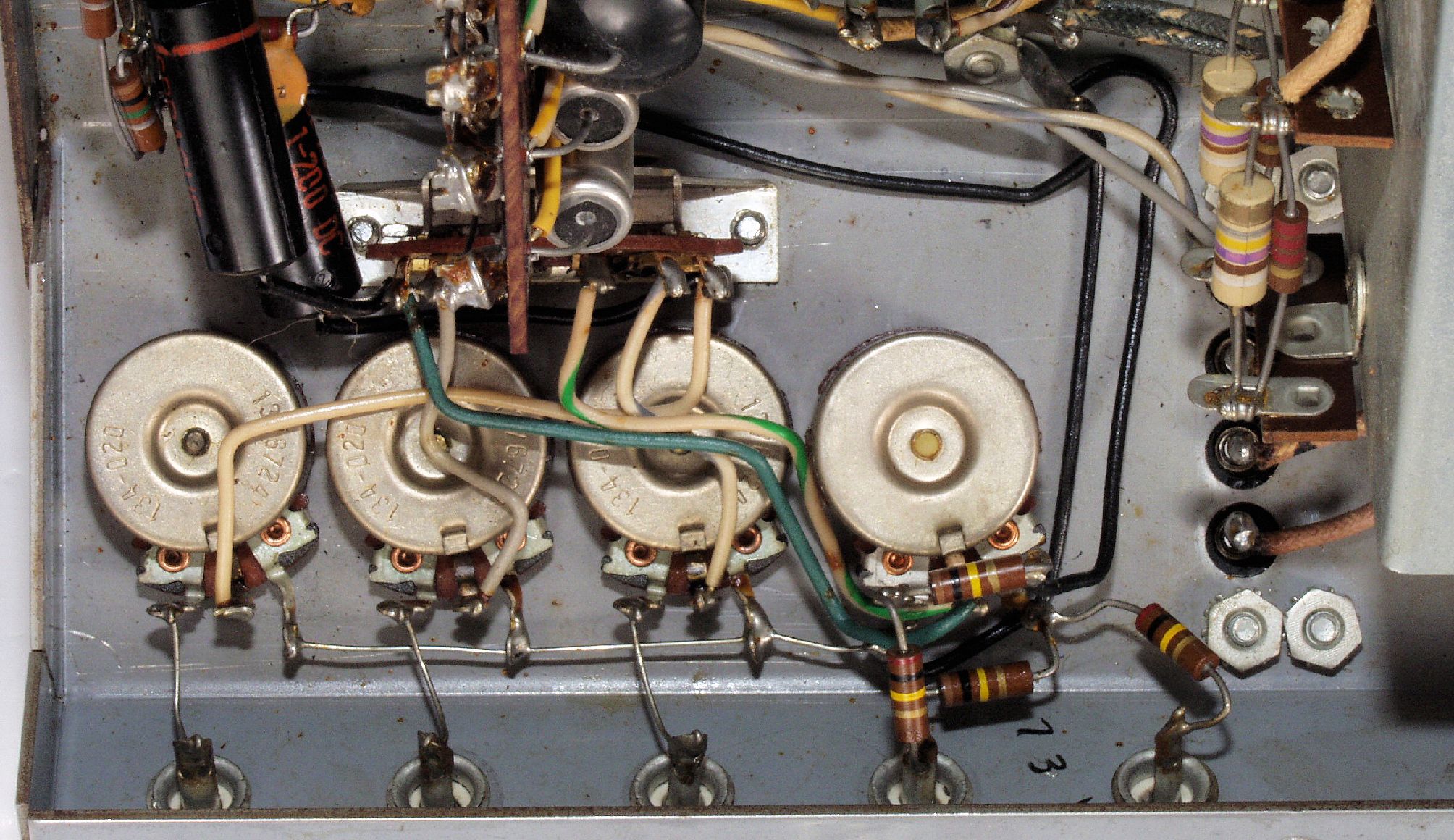

Ｃ７３．　修理前　入力ＶＲ周り配線

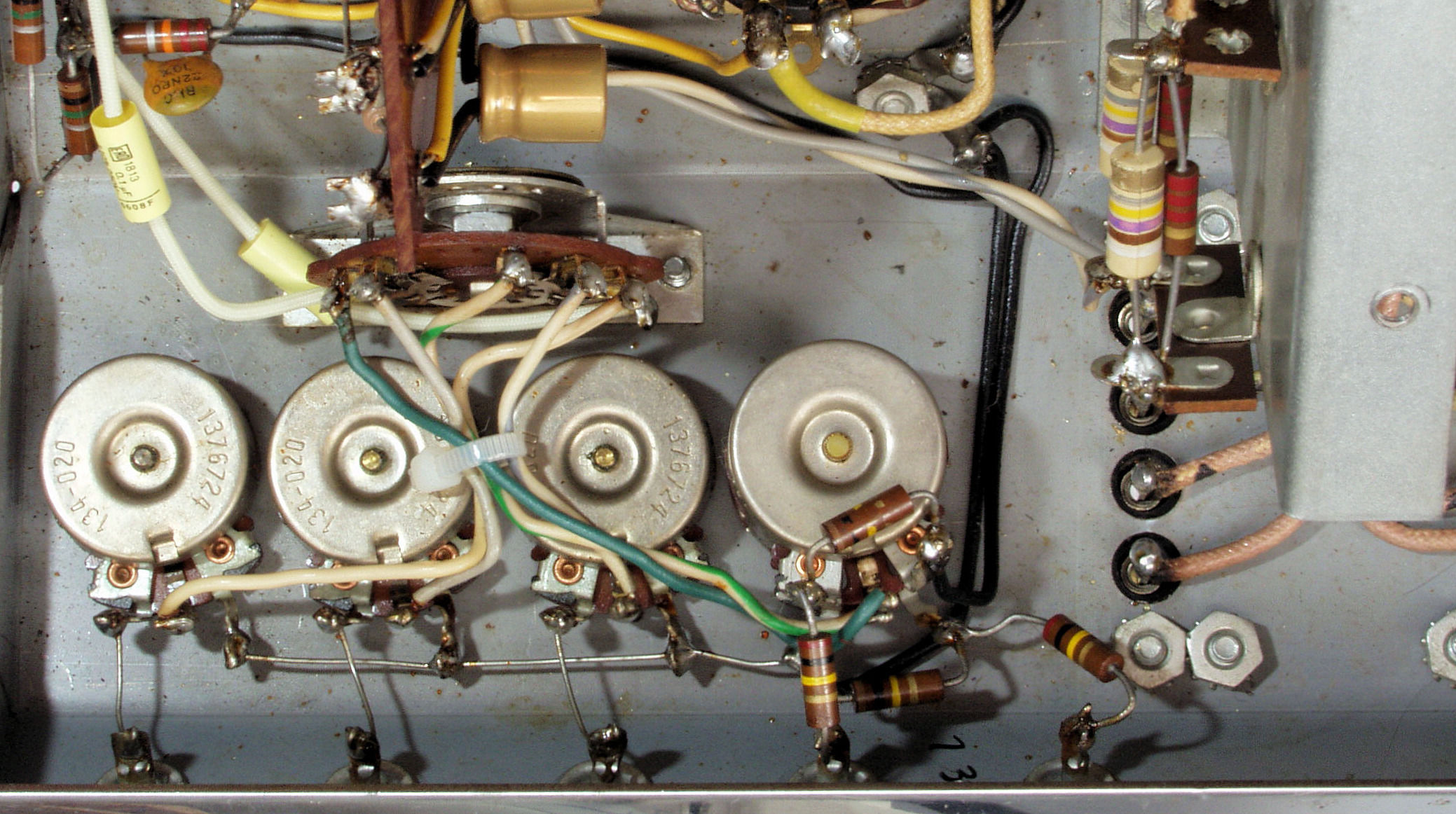

Ｃ７４．　修理後　入力ＶＲ周り配線、フイルムコンデンサー２個交換

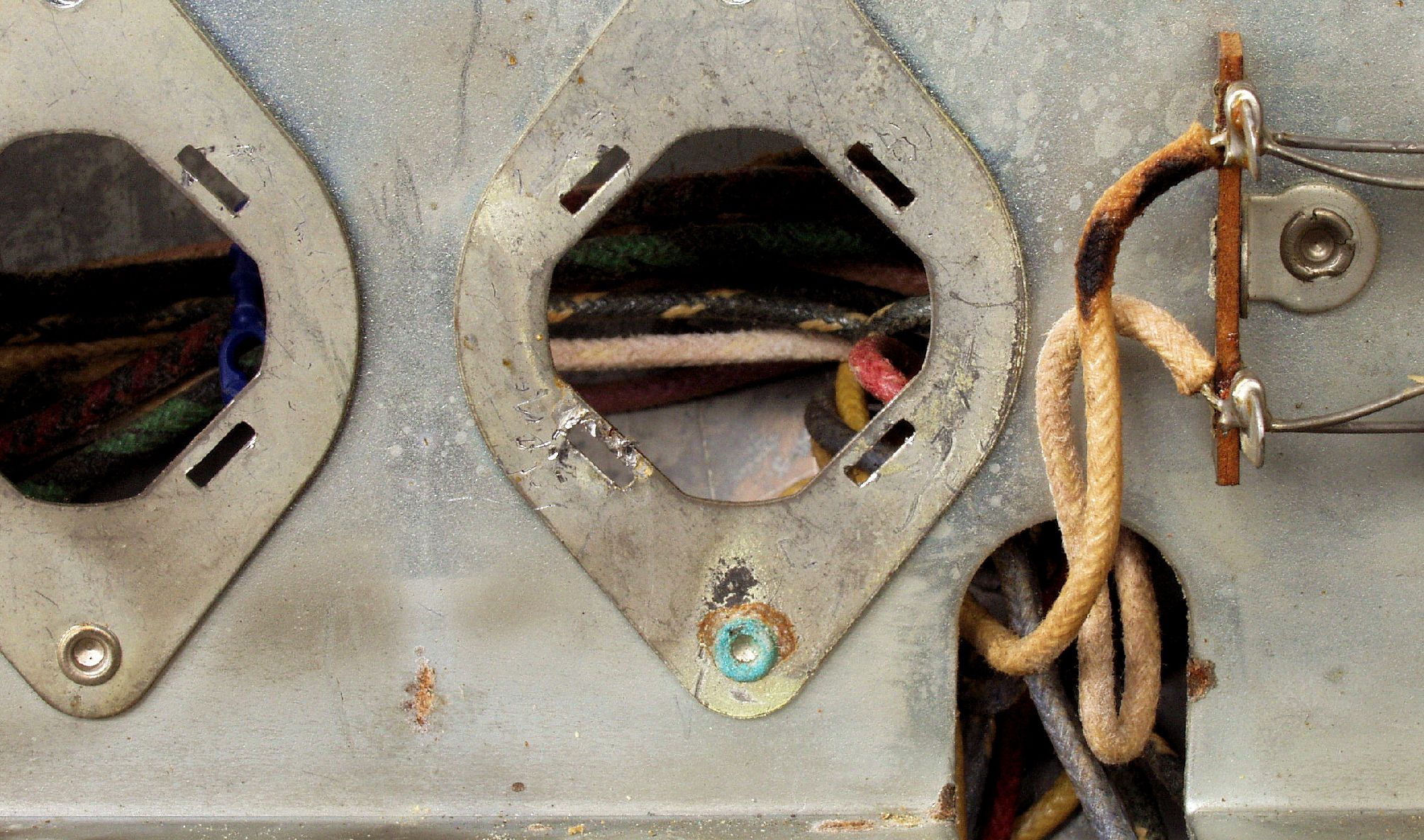

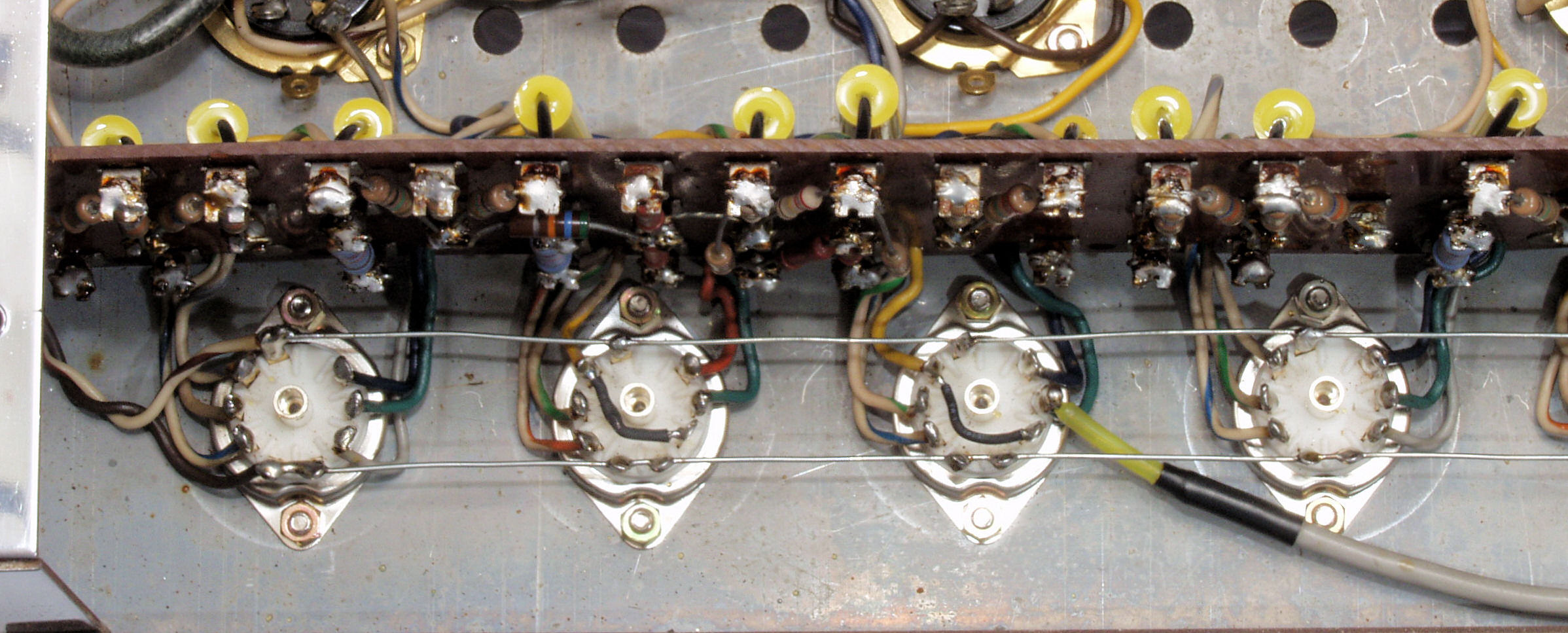

Ｃ８１．　修理前　真空管ソケット

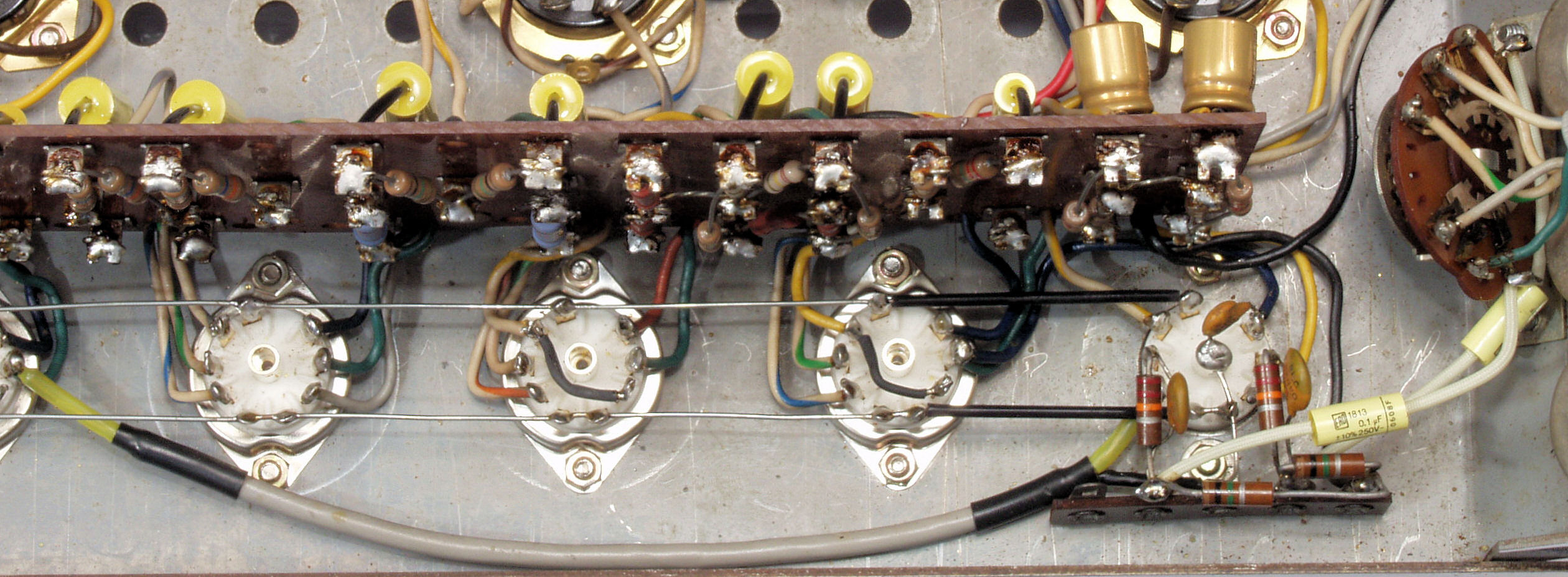

Ｃ８２．　修理（交換）後　真空管ソケット

Ｃ８３．　修理（ソケット配線）中　真空管ソケットには、ピン固定の為、ジャンク真空管を挿入する。

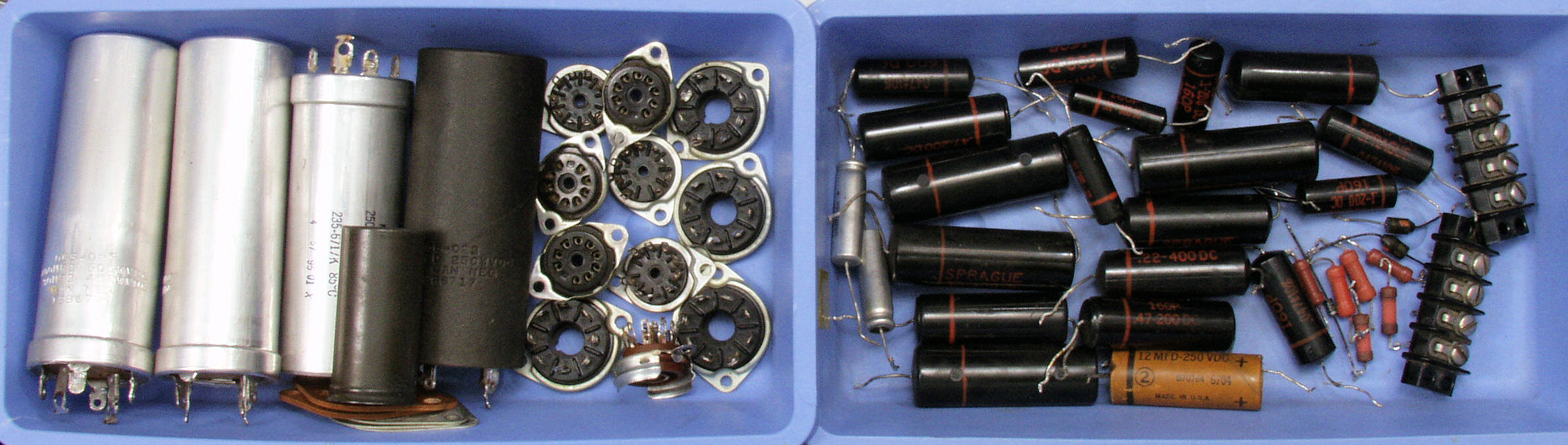

C９１．　交換部品

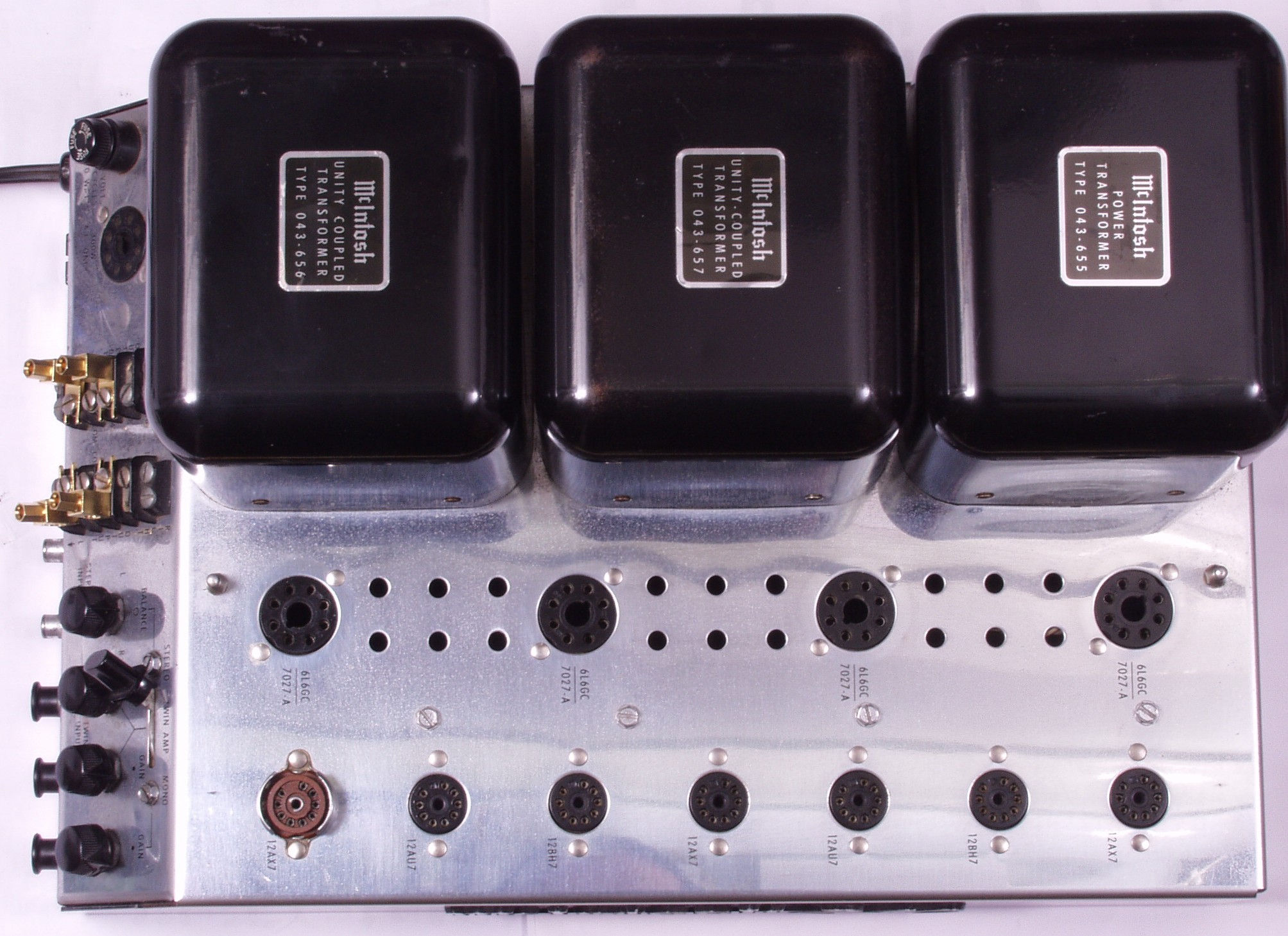

ＣＡ１．　修理前　上から

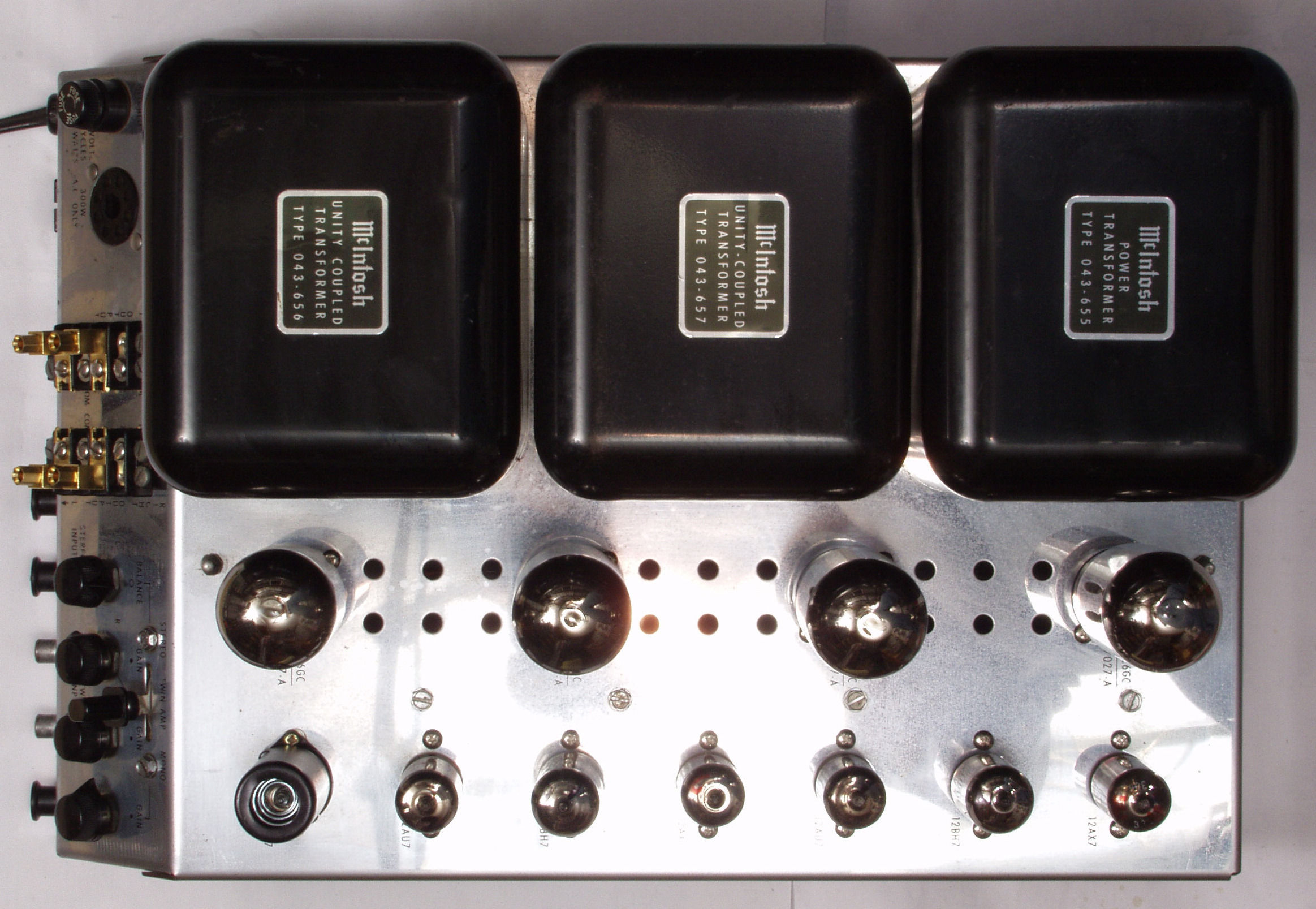

ＣＡ２．　修理後　上から

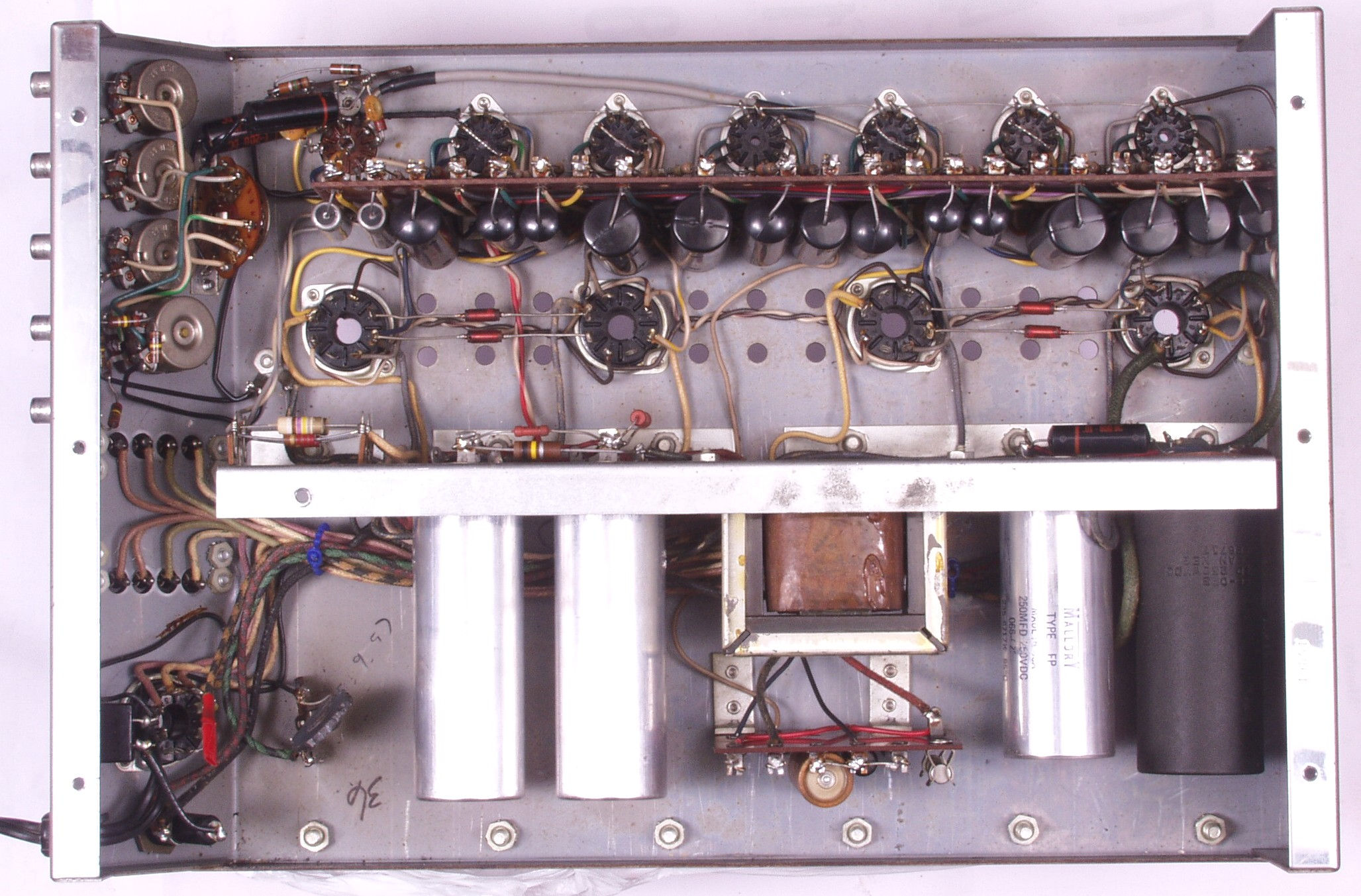

ＣＡ３．　修理前　下から

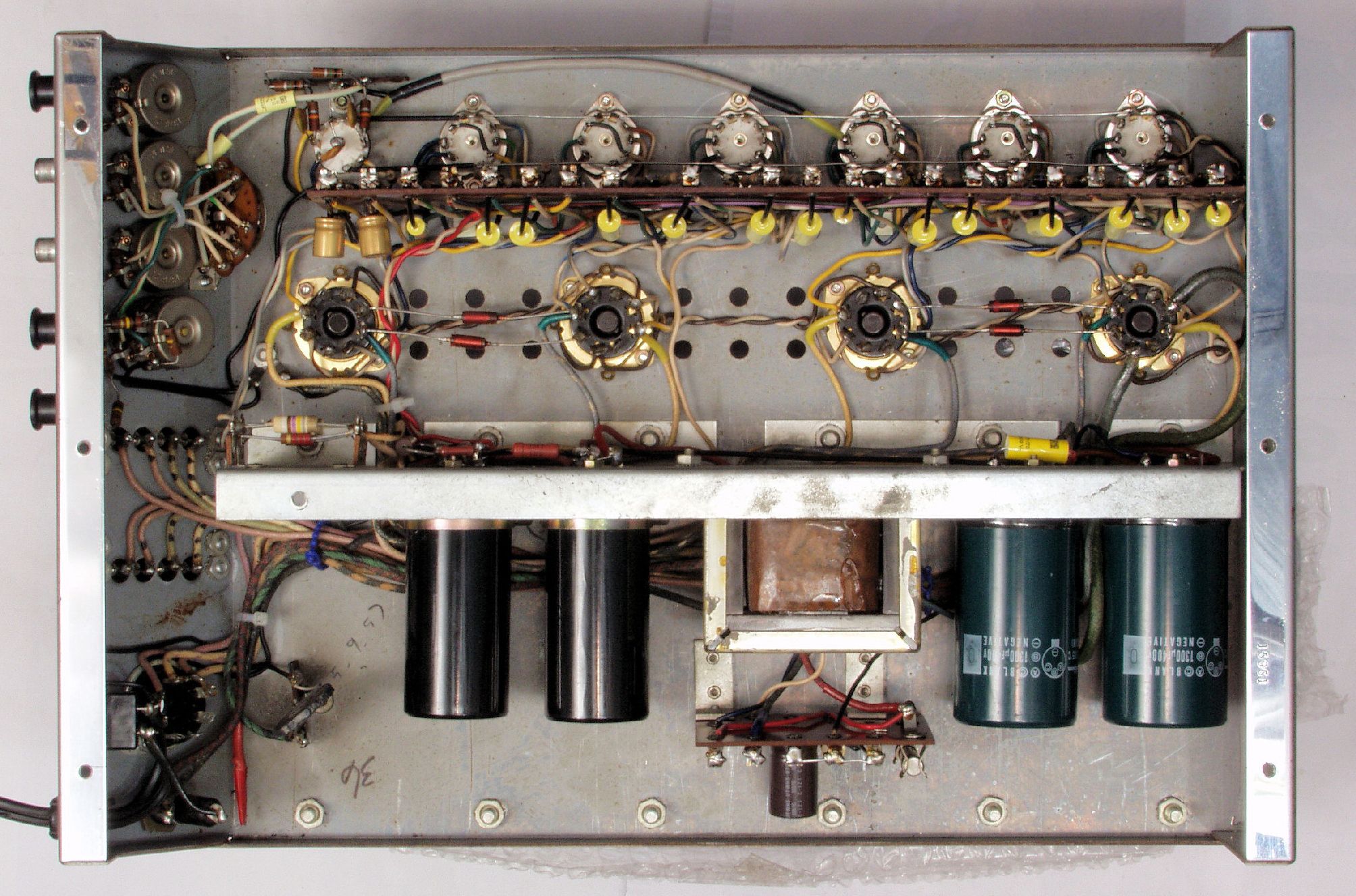

ＣＡ４．　修理後　下から

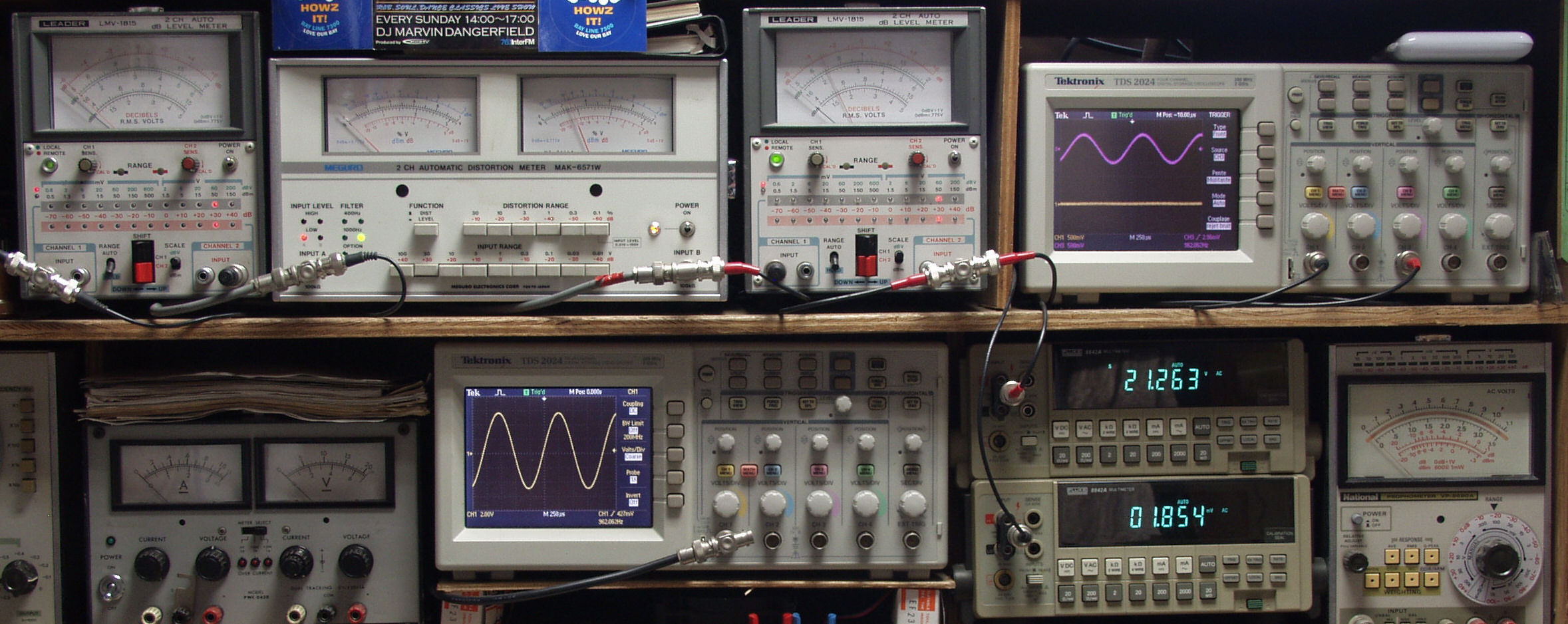

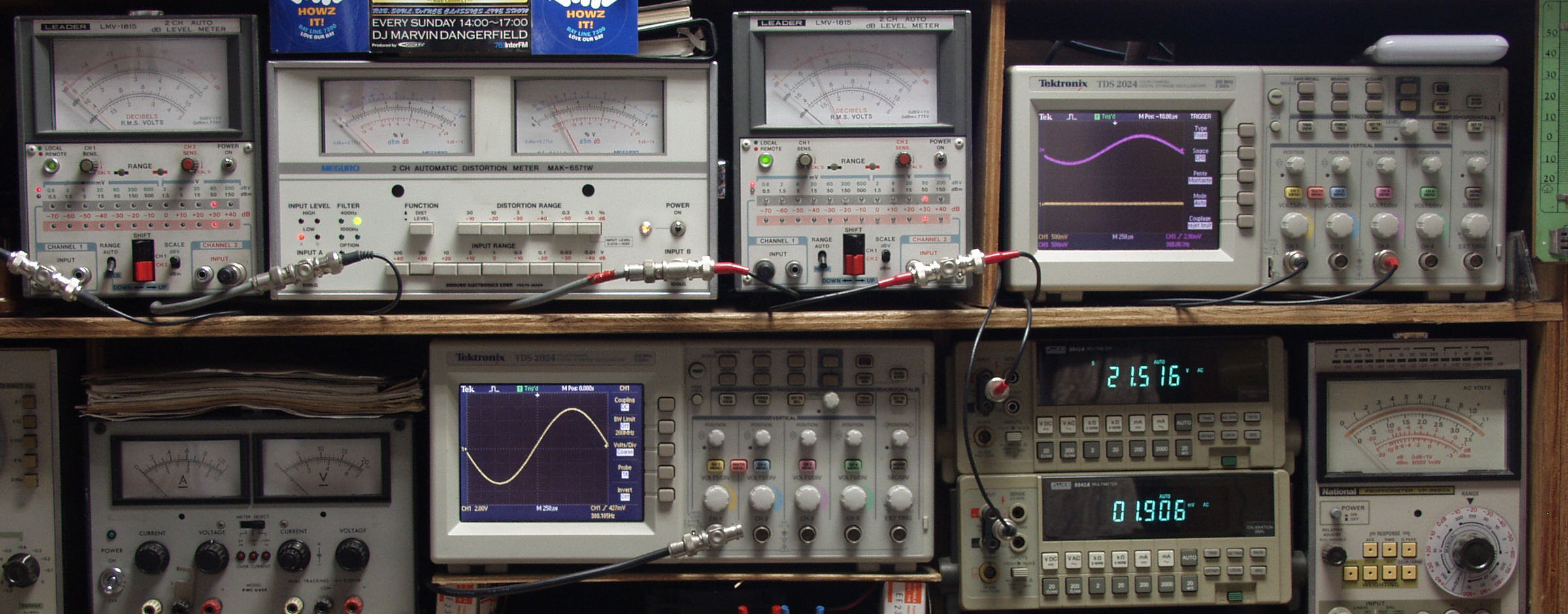

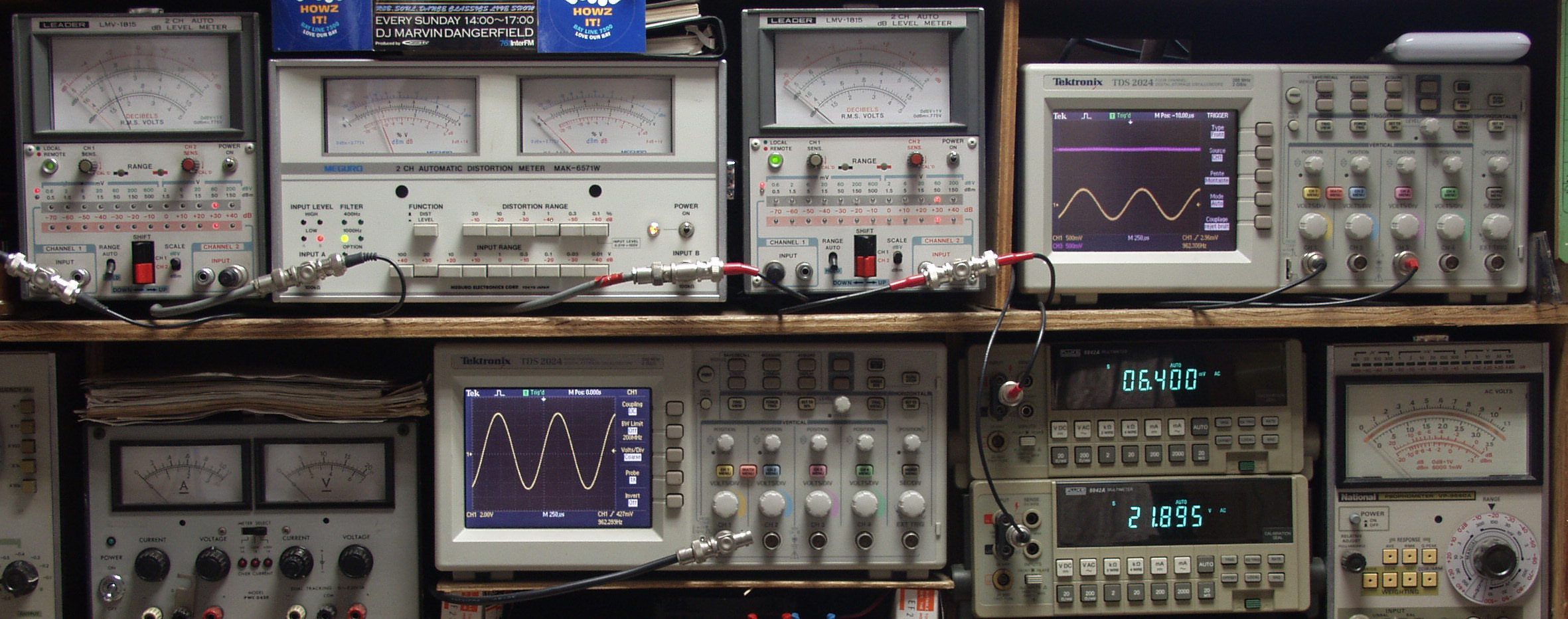

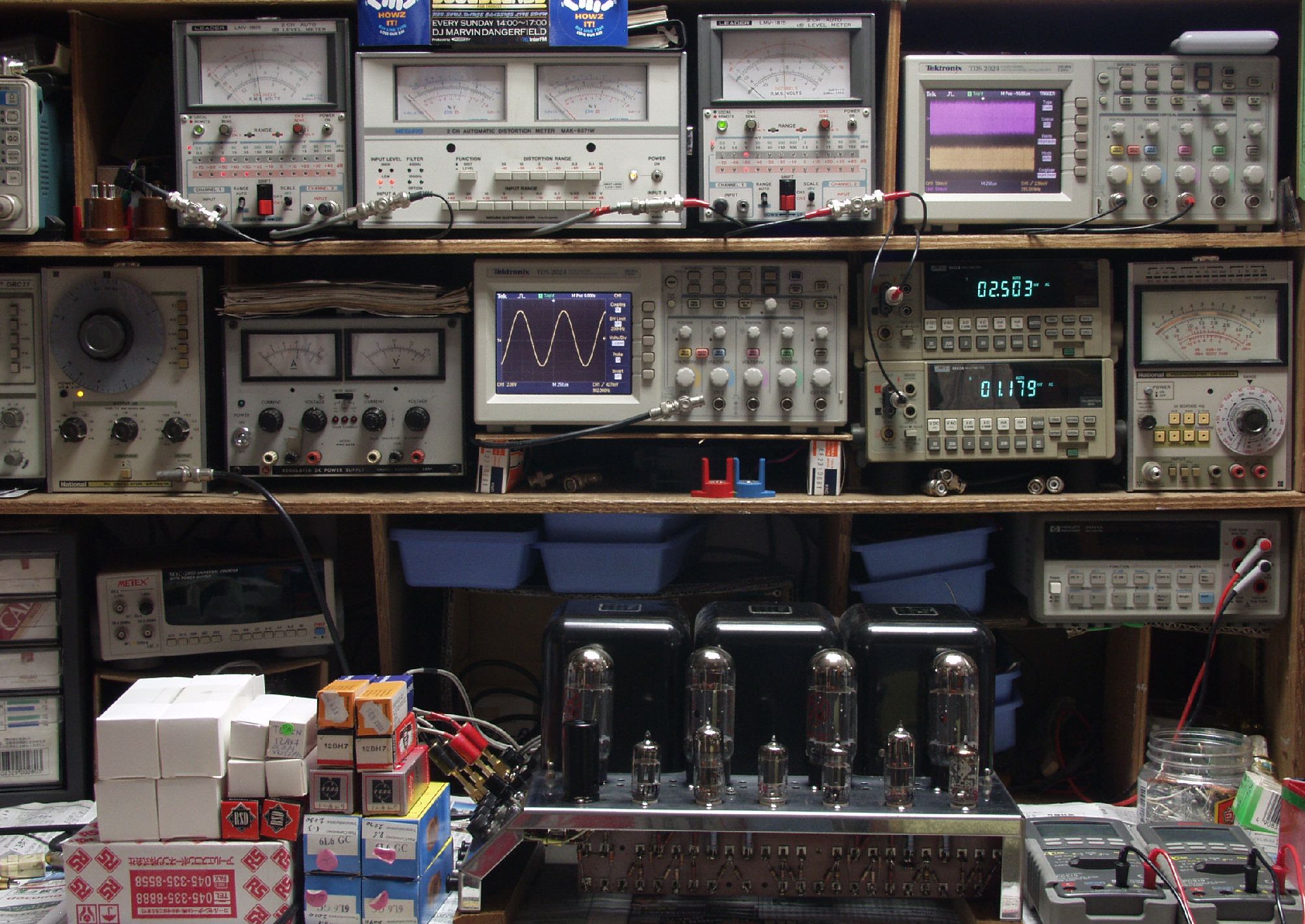

Ｅ．　調整・測定 Ｅ１．　調整・出力測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定 　　　個人輸入器なので電源電圧は１１５Ｖ−５０ＨＺ

Ｅ２１．　Ｒ側ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝０．３％（１％レンジ）　　１０００ＨＺ

Ｅ２２．　Ｌ側ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝０．３％（１％レンジ）　　１０００ＨＺ

Ｅ３１．　Ｒ側ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝０．２％（１％レンジ）　　４００ＨＺ

Ｅ３２．　Ｌ側ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝０．３％（１％レンジ）　　４００ＨＺ

Ｅ４．　測定電源電圧＝１１５V、　その時のヒータ電圧＝６．３V

Ｅ５．　２４時間エージング中

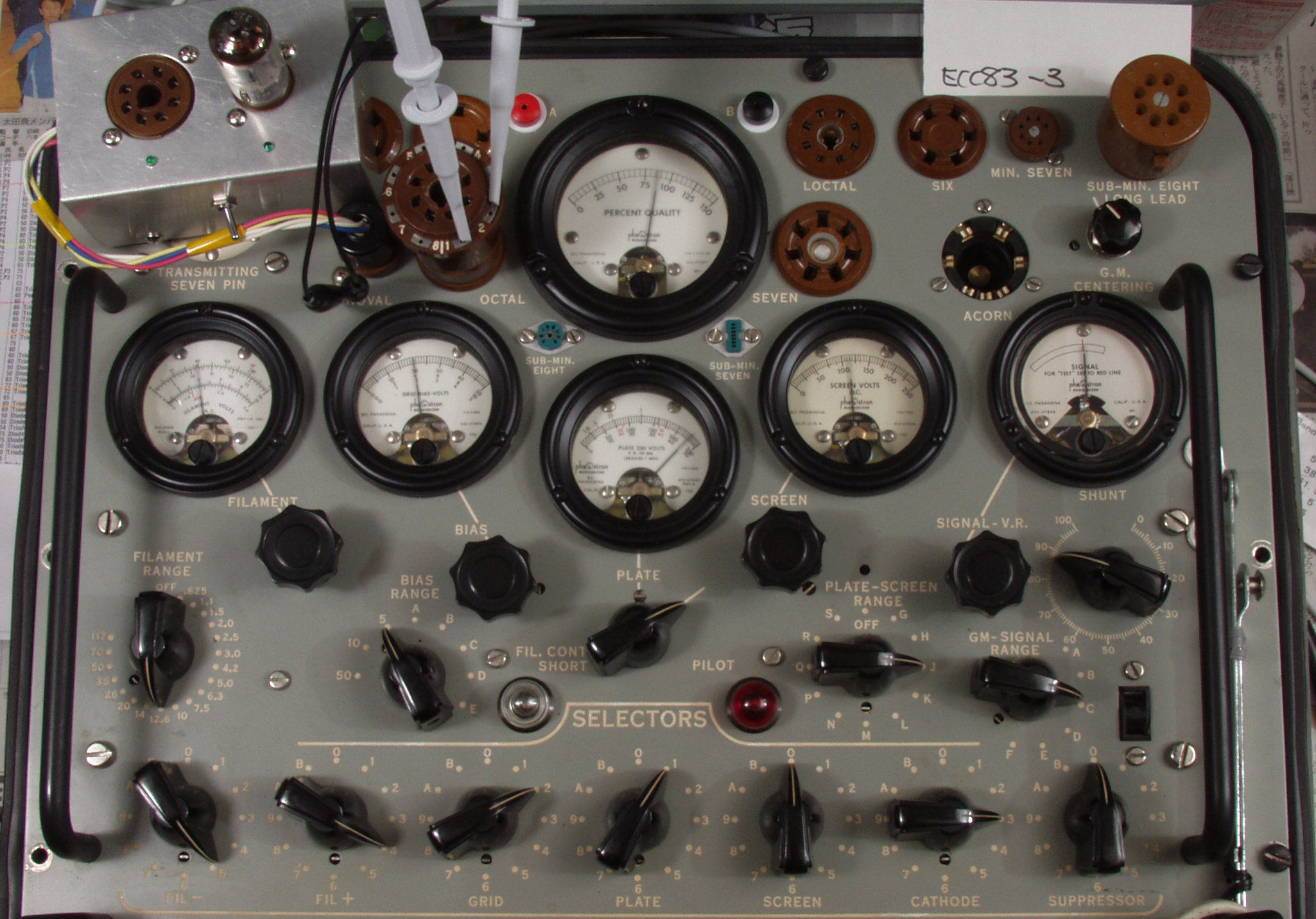

Ｔ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｔ１． 　右のデジタルオシロはデモで拝借、　ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４

Ｔ１１．　付属１２ＢＨ７「１」ユニット１測定＝２７４０μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　「１２ＢＨ７」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｔ１２．　付属１２ＢＨ７「１」ユニット２測定＝２７４０μmho

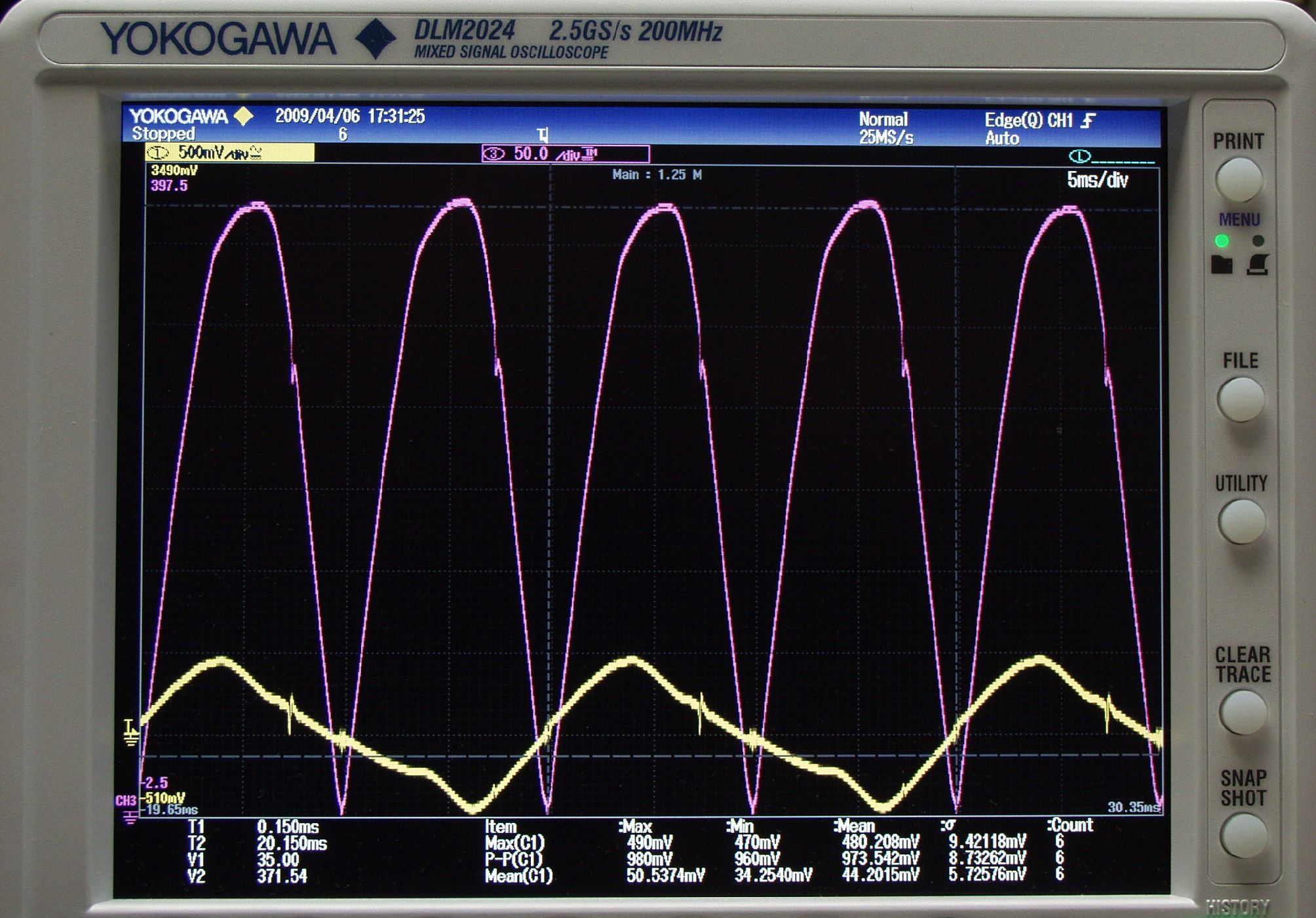

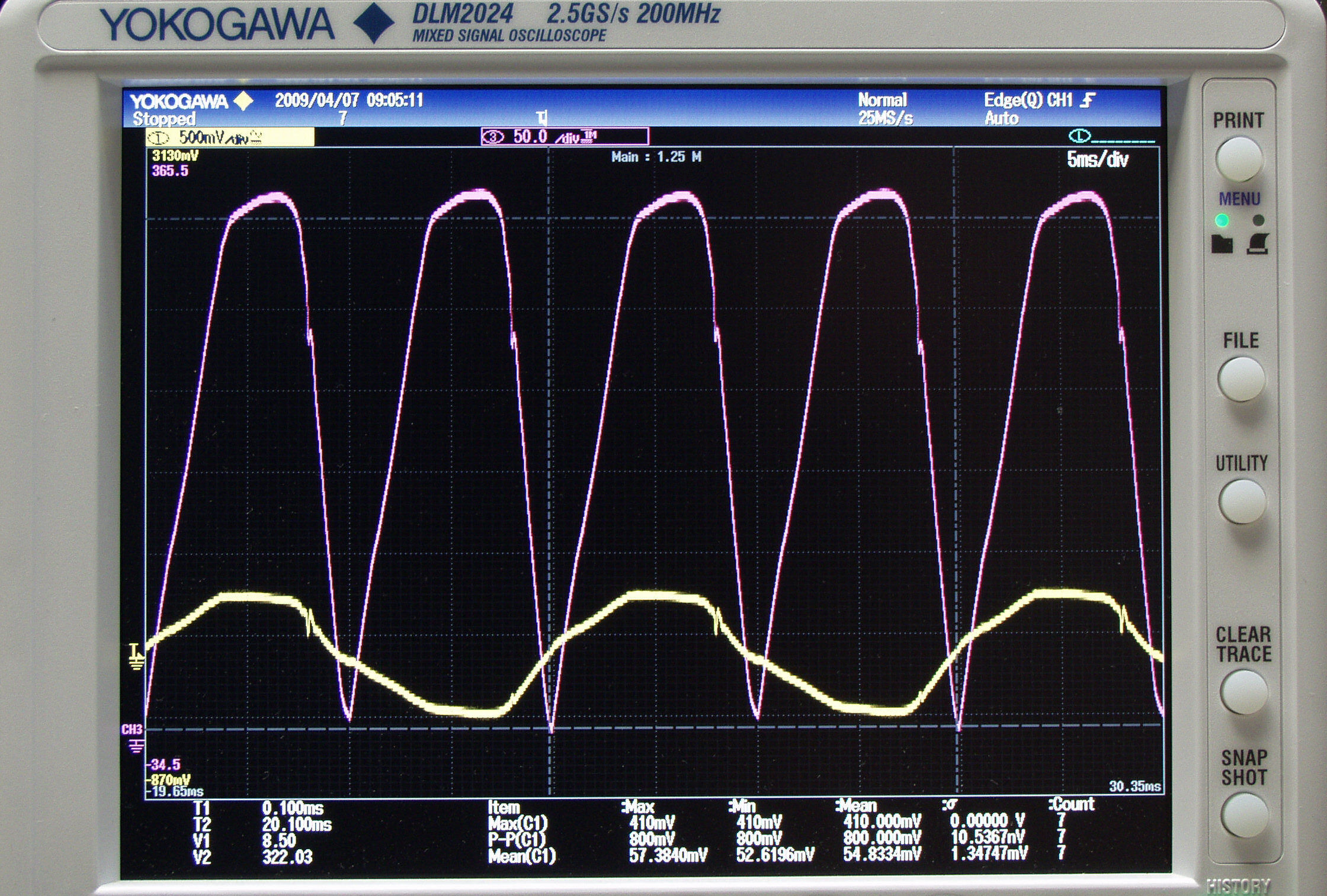

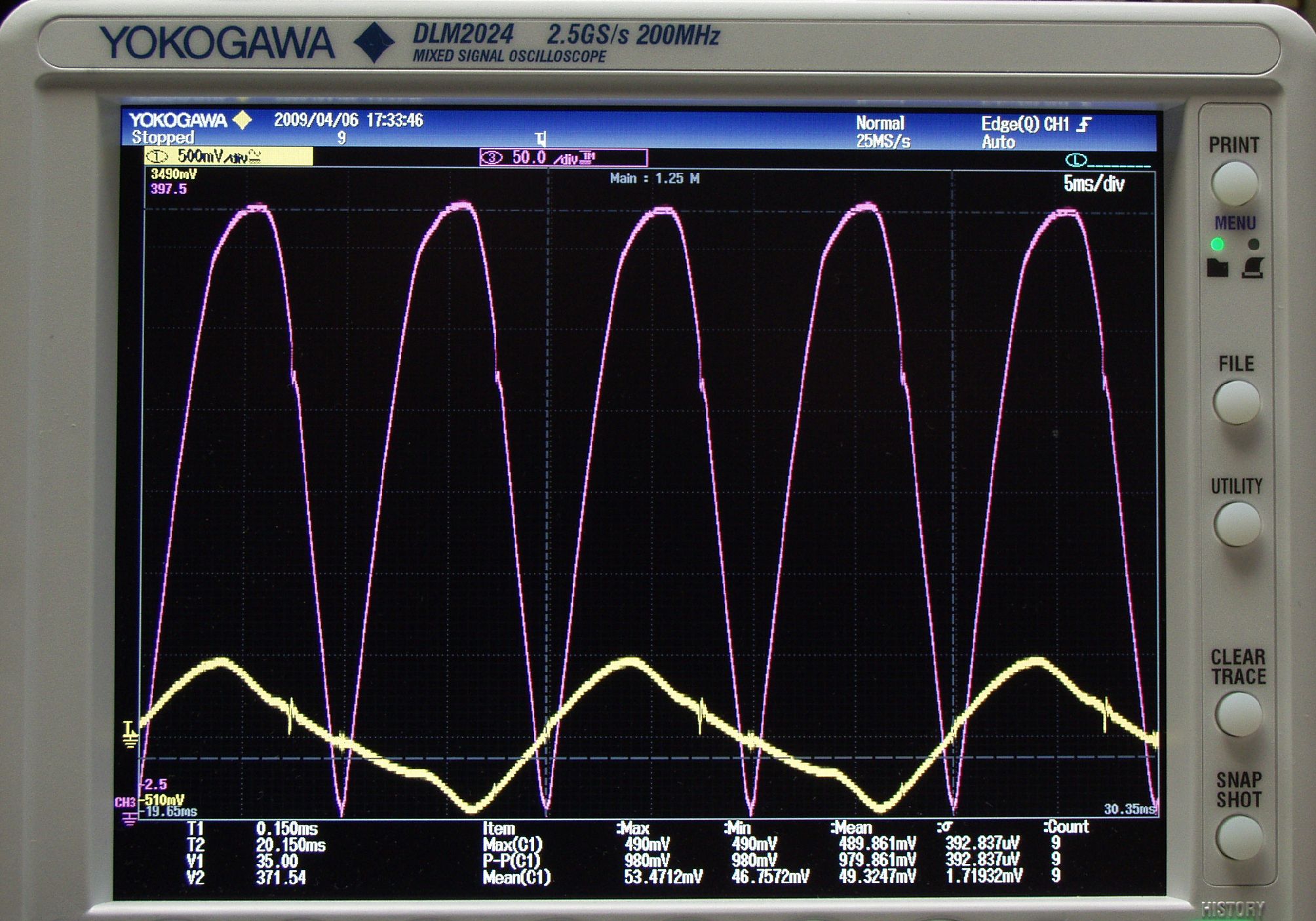

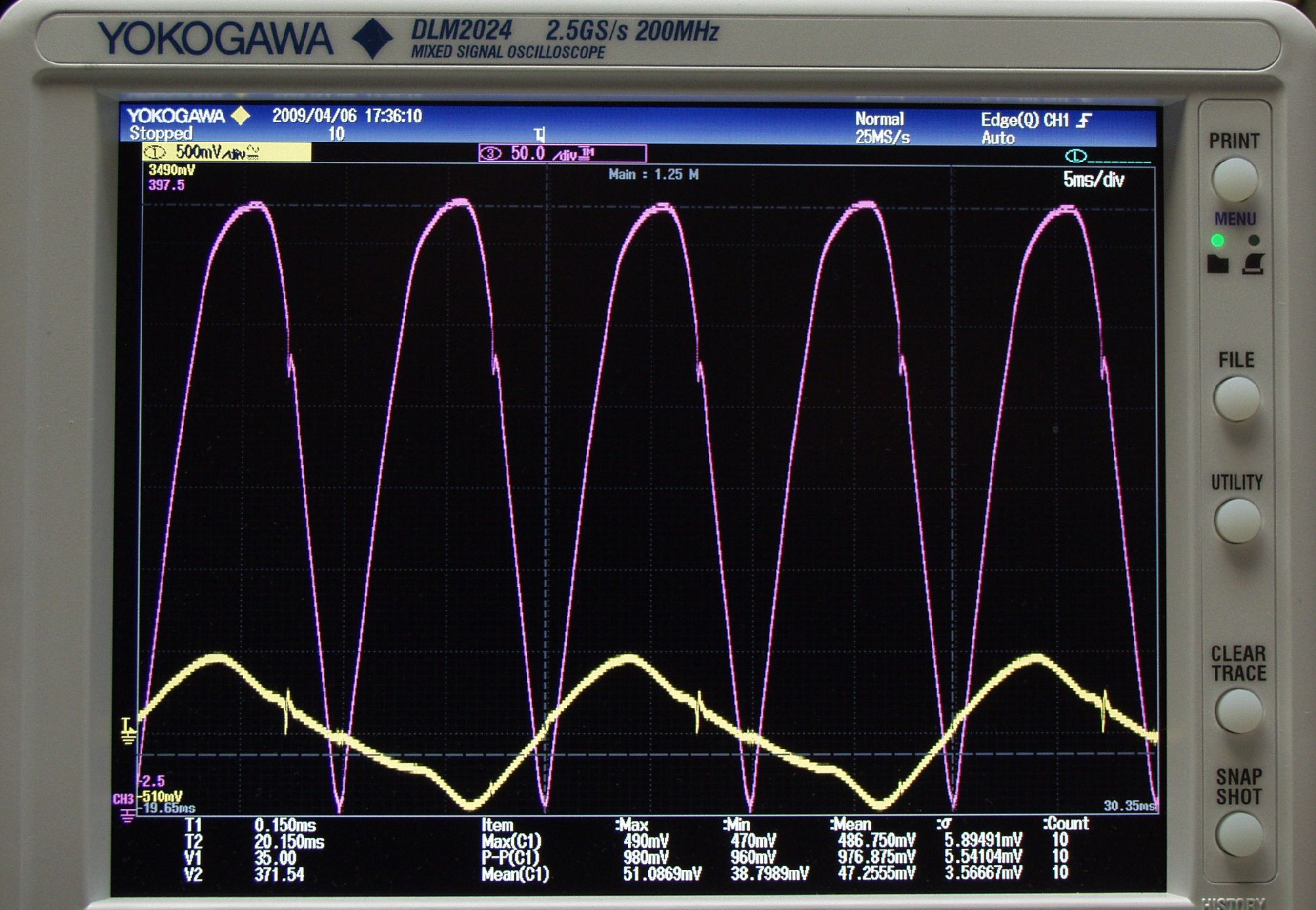

Ｔ１３．　付属１２ＢＨ７「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

Ｔ２１．　付属１２ＢＨ７「２」ユニット１測定＝３０００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」

Ｔ２２．　付属１２ＢＨ７「２」ユニット２測定＝３０００μmho

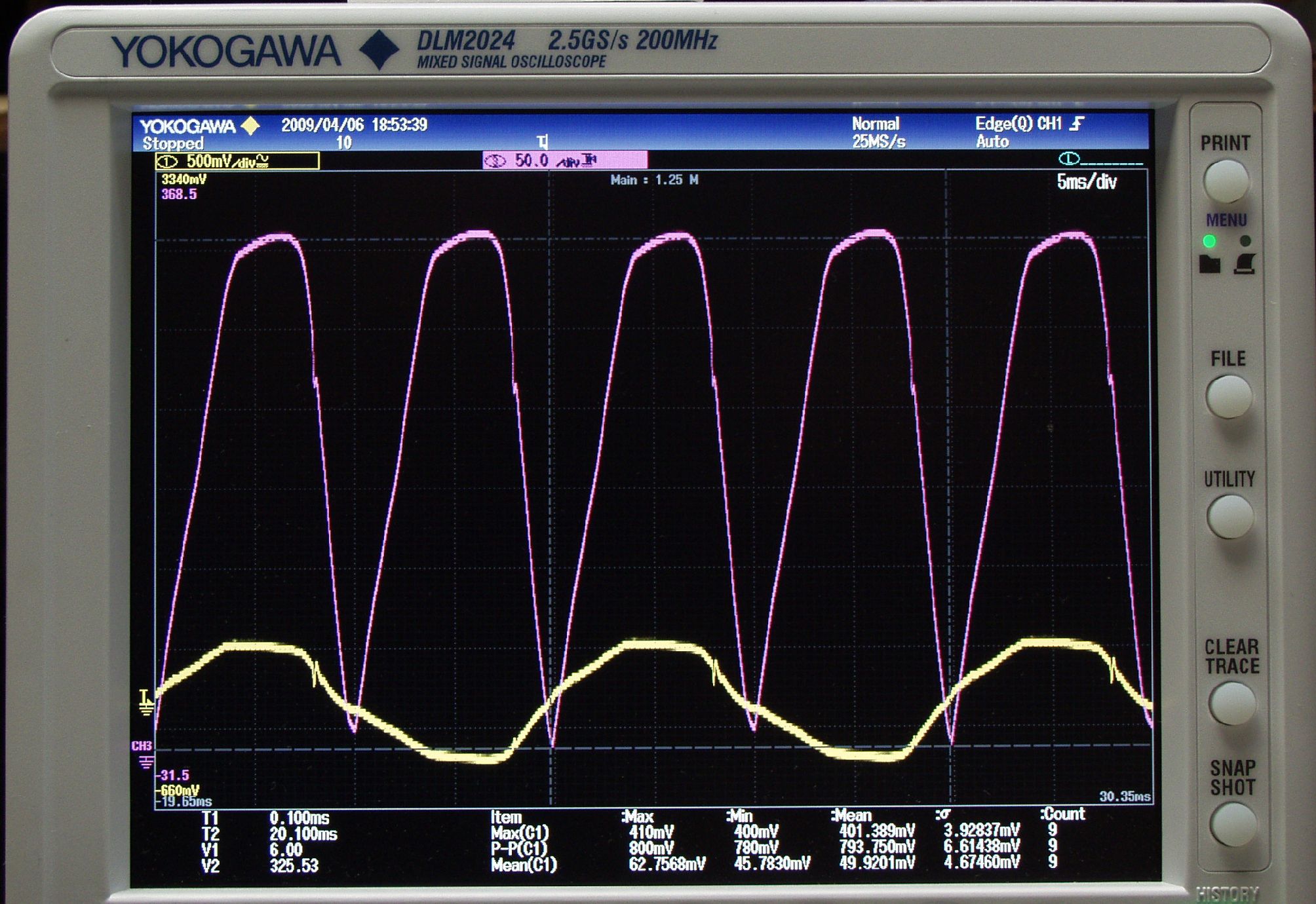

Ｔ２３．　付属１２ＢＨ７「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

Ｔ２４．　付属１２ＢＨ７「２」ユニット１測定＝３２８０μmho 　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」

Ｔ２５．　付属１２ＢＨ７「２」ユニット２測定＝３０００μmho 　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」

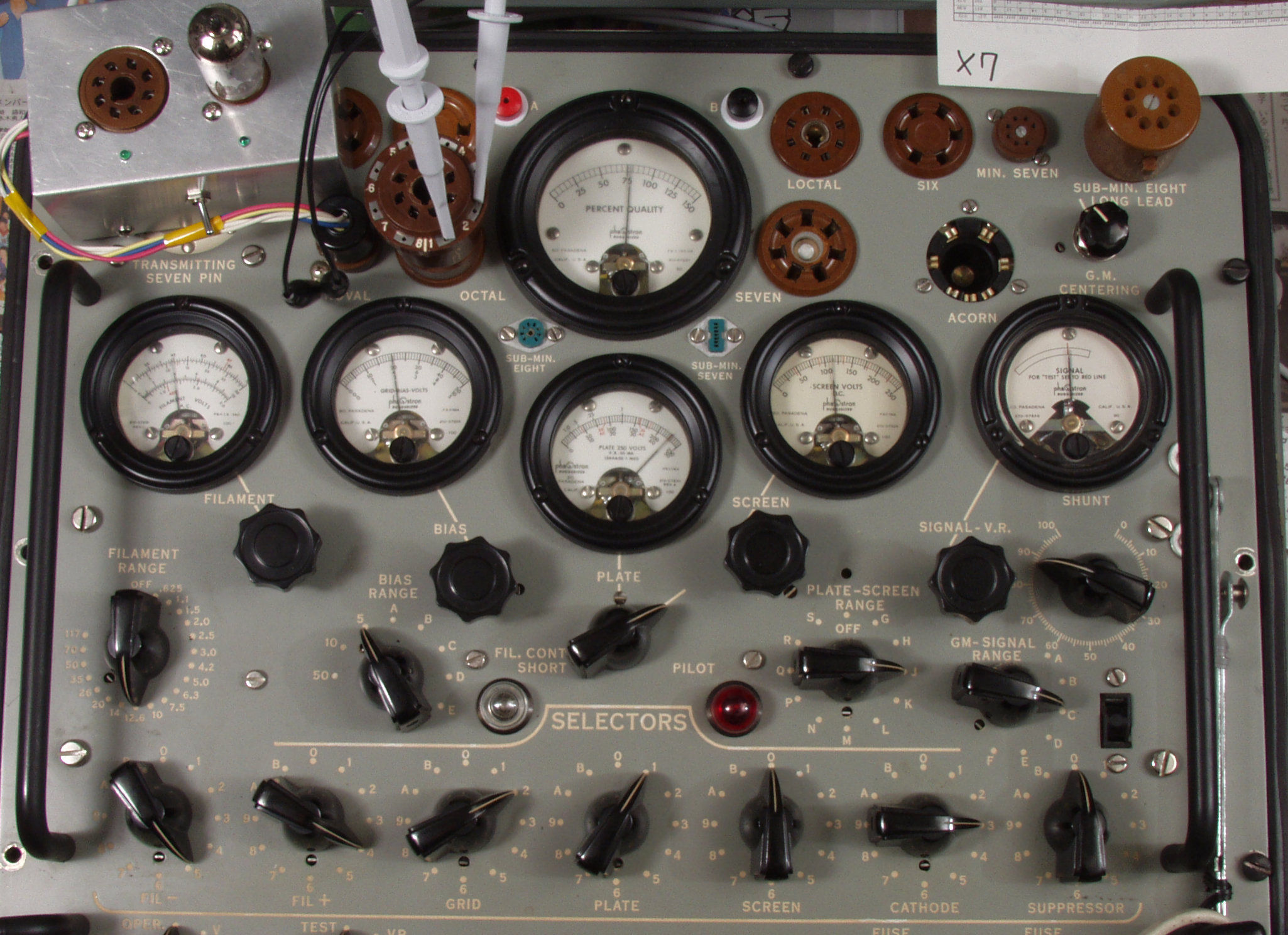

Ｔ３１．　付属１２ＡＸ７ユニット１測定＝１５４０μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１６００μmho、 　　　　　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｔ３２．　付属１２ＡＸ７ユニット２測定＝１５４０μmho

Ｔ３３．　付属１２ＡＸ７測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

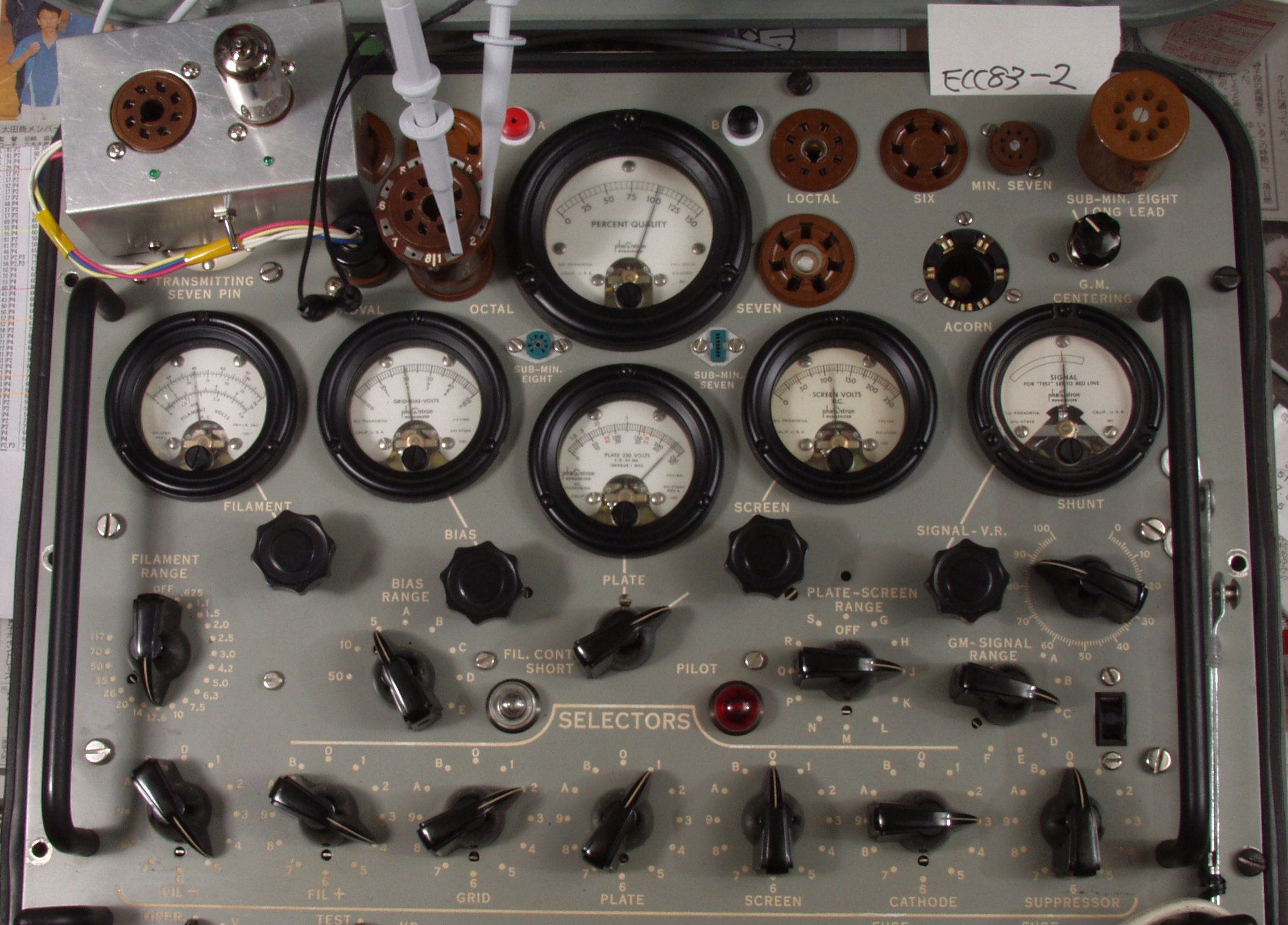

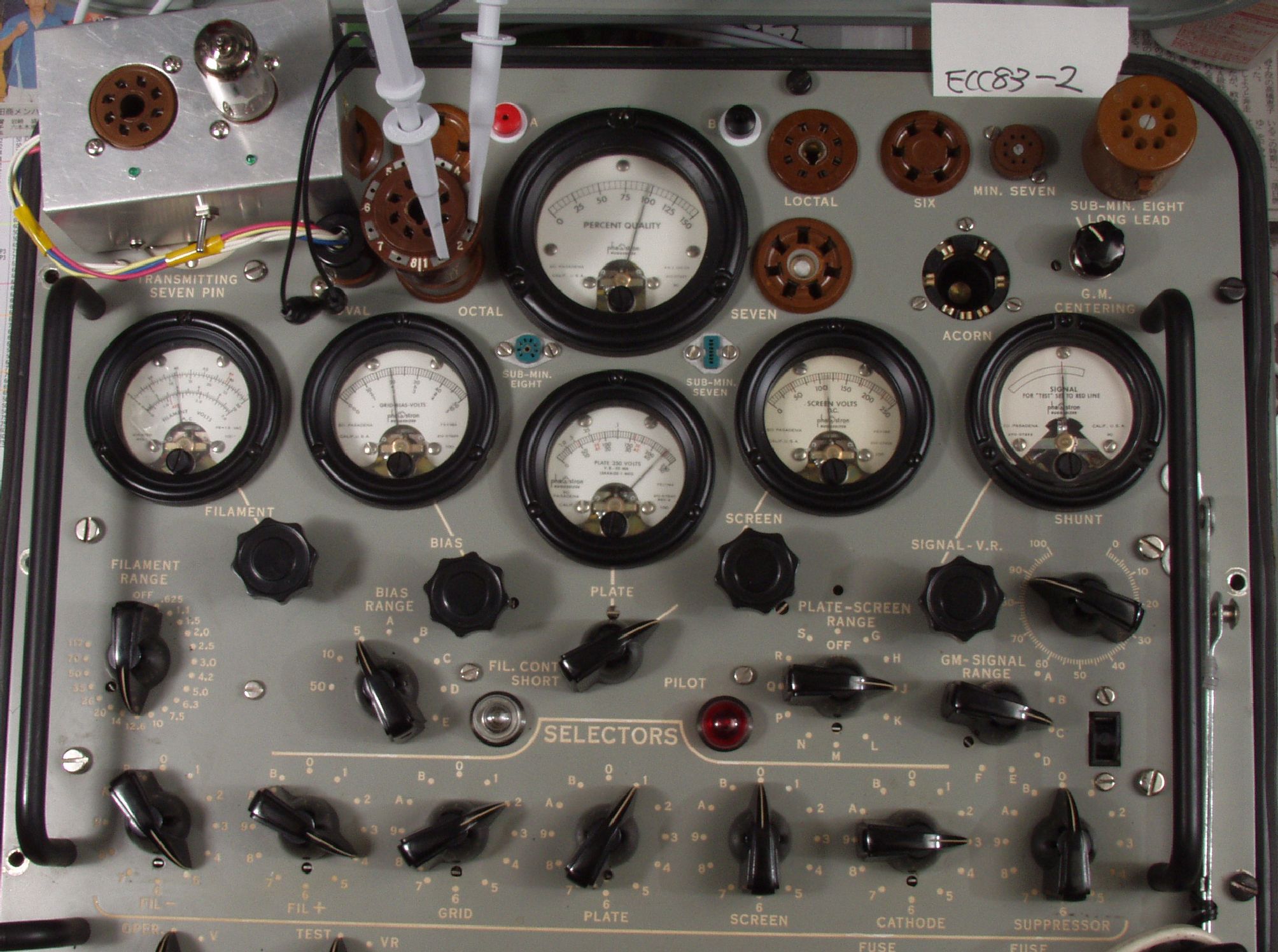

Ｔ４１．　付属ＥＣＣ８３「２」ユニット１測定＝２０４０μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」

Ｔ４２．　付属ＥＣＣ８３「２」ユニット２測定＝１５００μmho

Ｔ４３．　付属ＥＣＣ８３「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

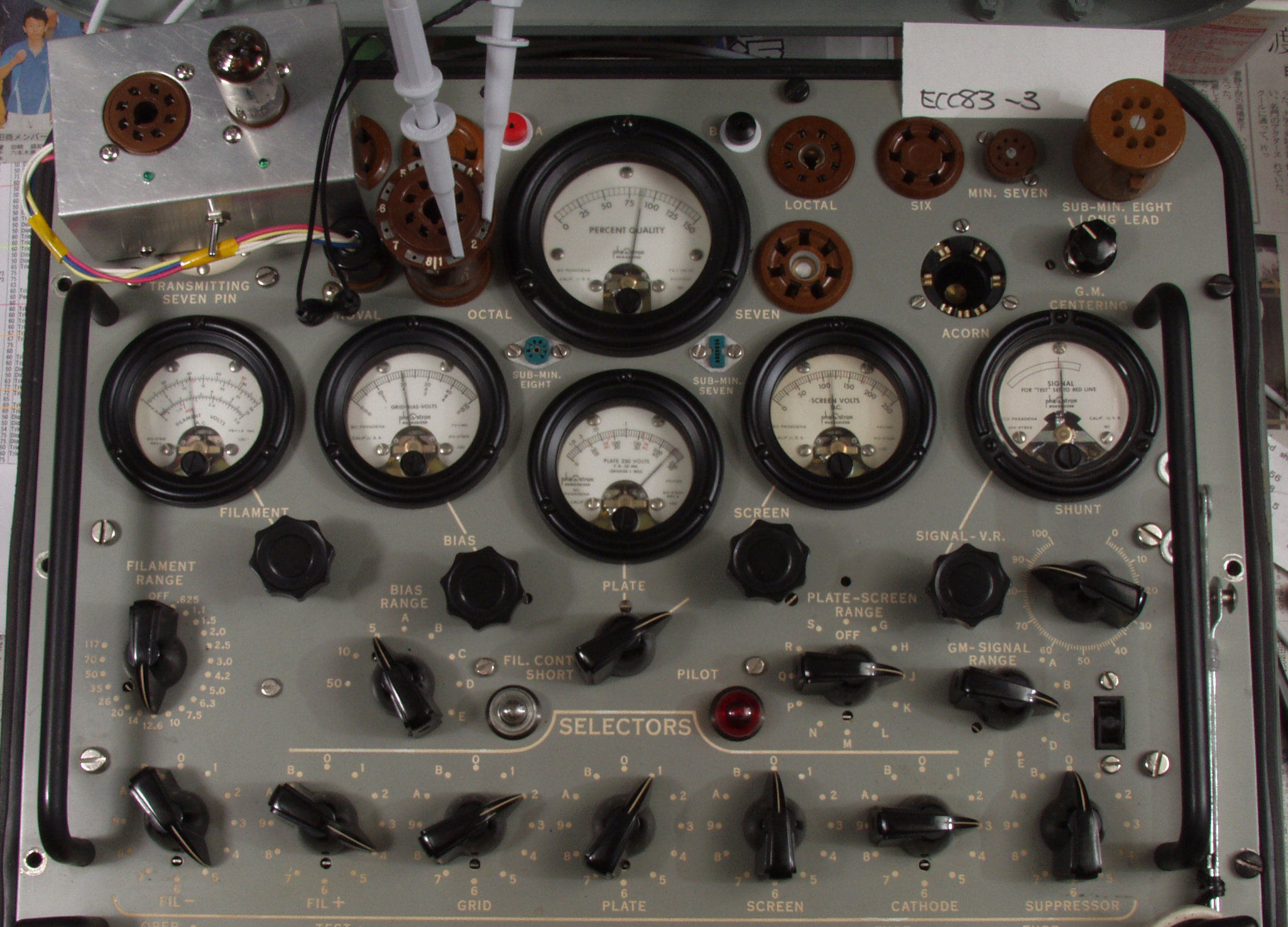

Ｔ５１．　付属ＥＣＣ８３「３」ユニット１測定＝１７２０μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」

Ｔ５２．　付属ＥＣＣ８３「３」ユニット２測定＝１７２０μmho

Ｔ５３．　付属ＥＣＣ８３「３」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

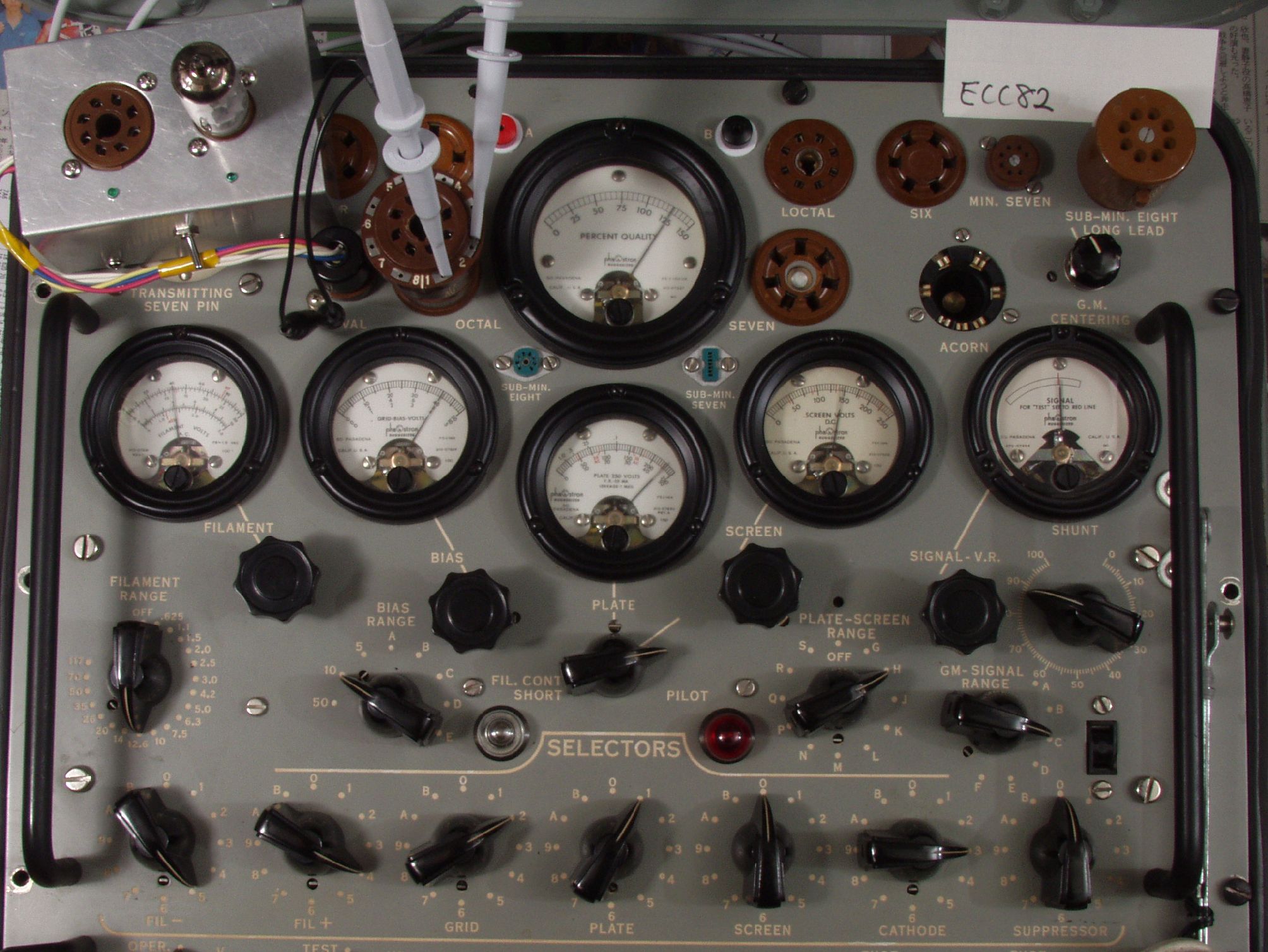

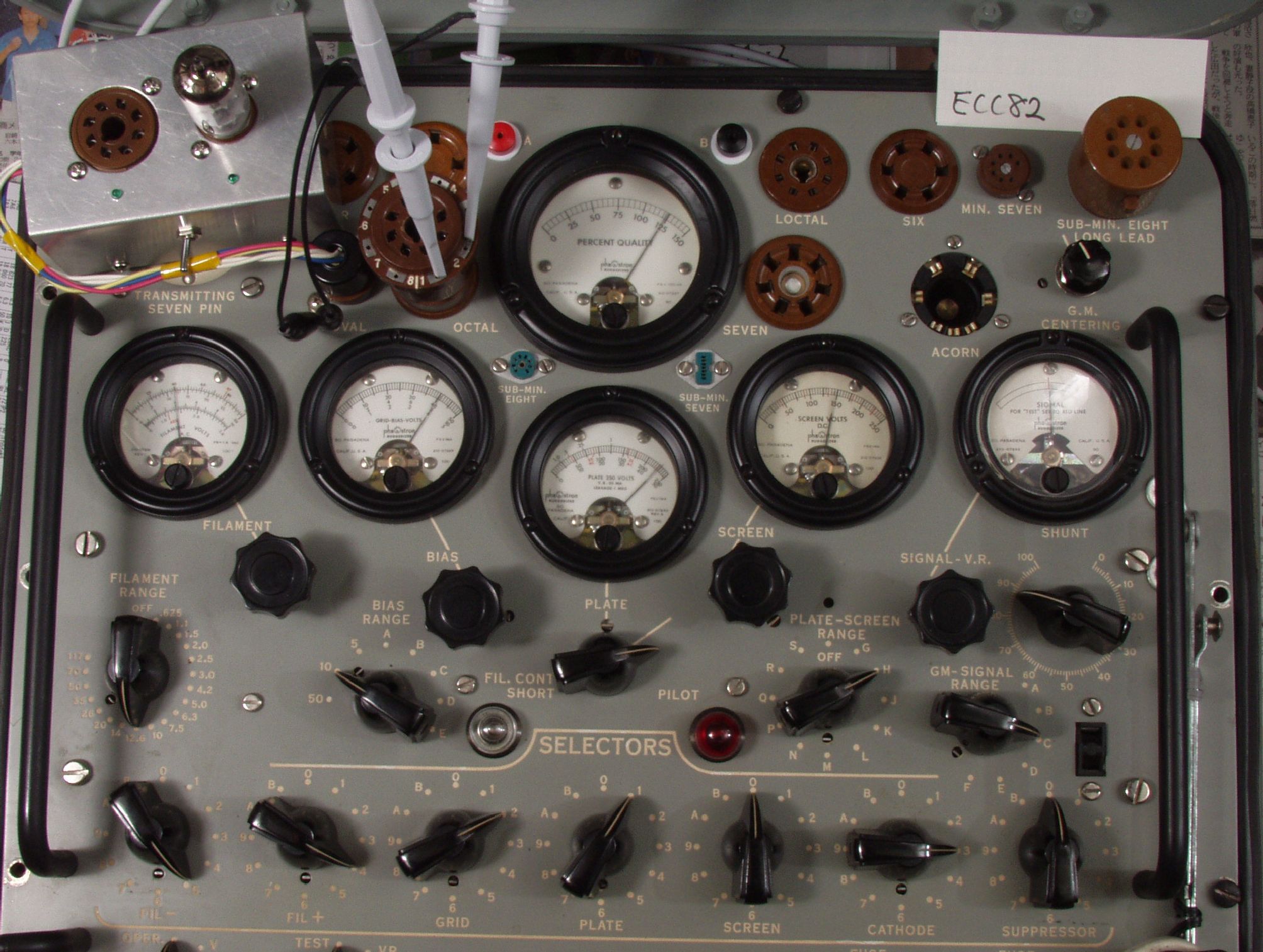

Ｔ６１．　付属ＥＣＣ８２「１」ユニット１測定＝２５００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−８Ｖ」 　　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　　「ＥＣＣ８２」相互コンダクタンス＝２２００μmho、 　　　　　　　　「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｔ６２．　付属ＥＣＣ８２「１」ユニット２測定＝２５００μmho

Ｔ６３．　付属ＥＣＣ８２「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

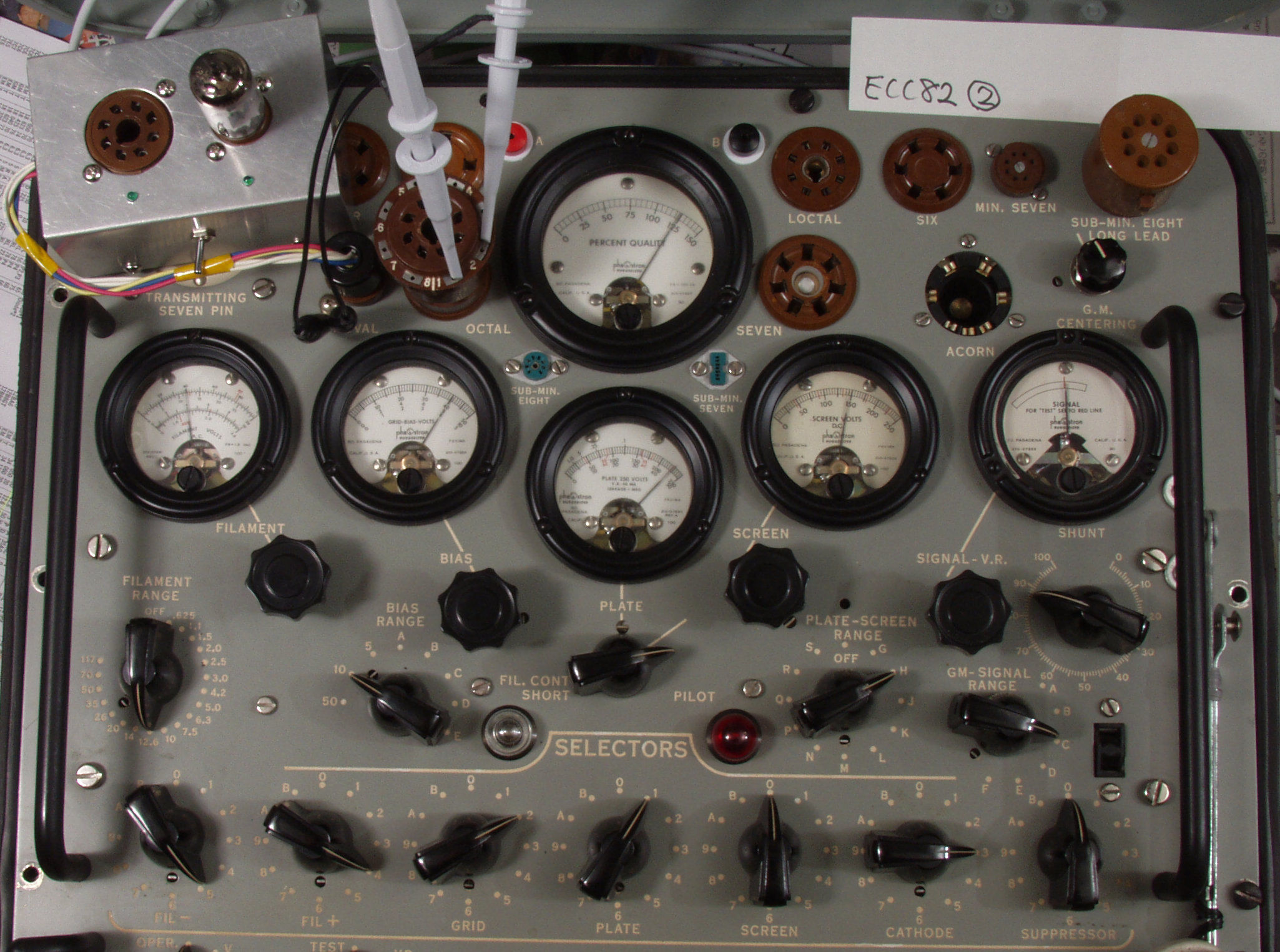

Ｔ７１．　付属ＥＣＣ８２「２」ユニット１測定＝２５００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」

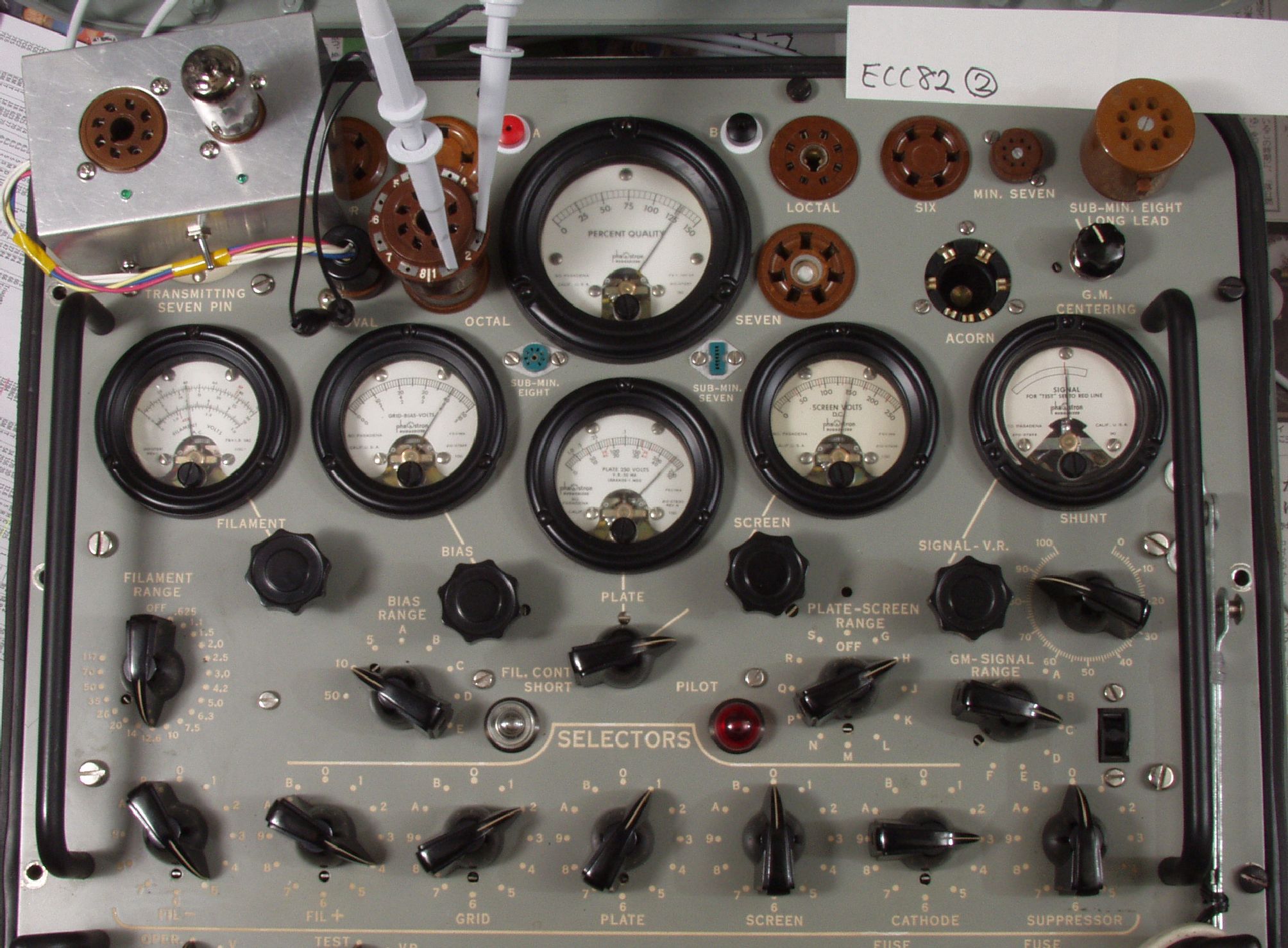

Ｔ７２．　付属ＥＣＣ８２「２」ユニット２測定＝２５４０μmho

Ｔ７３．　付属ＥＣＣ８２「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

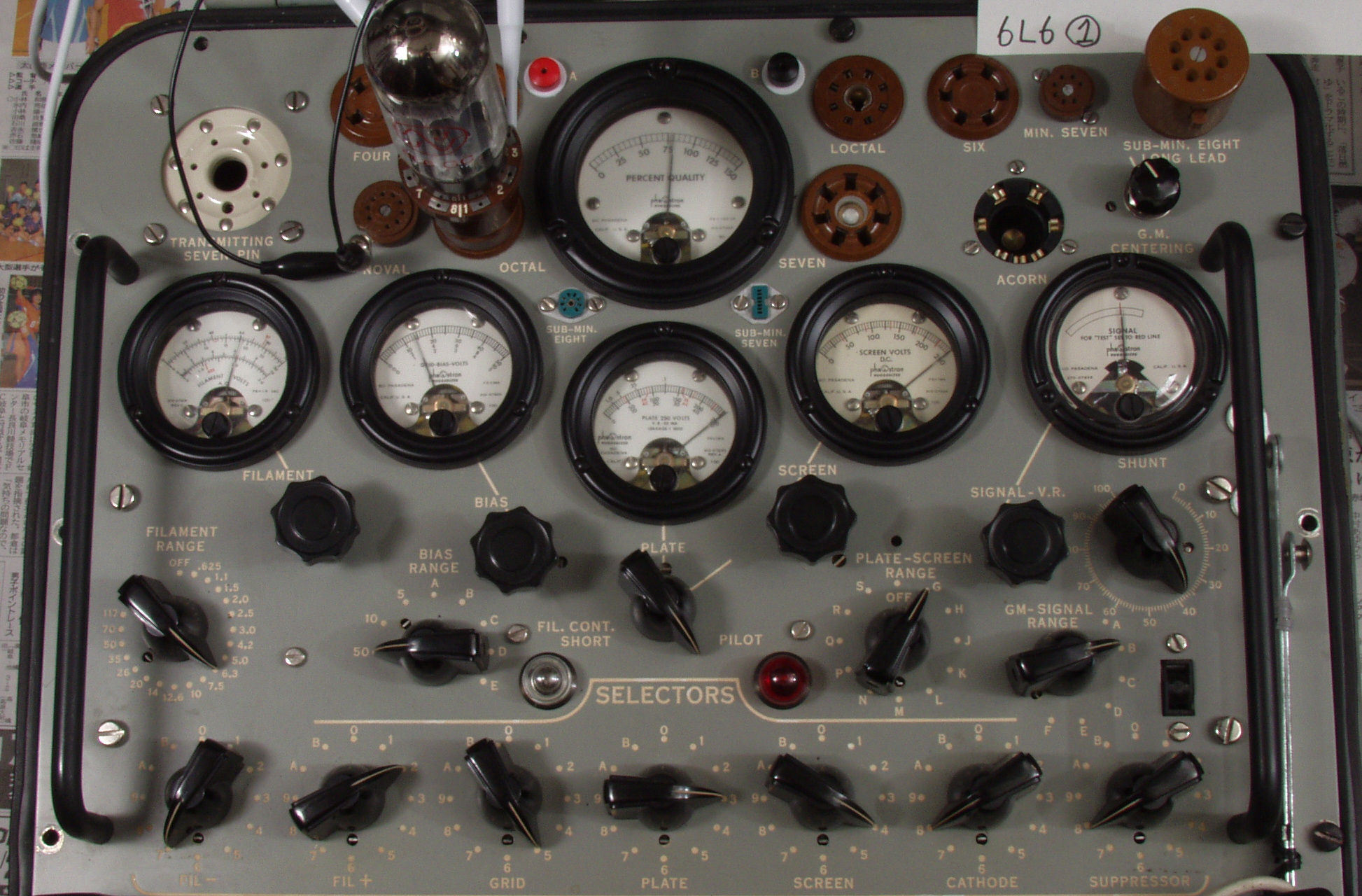

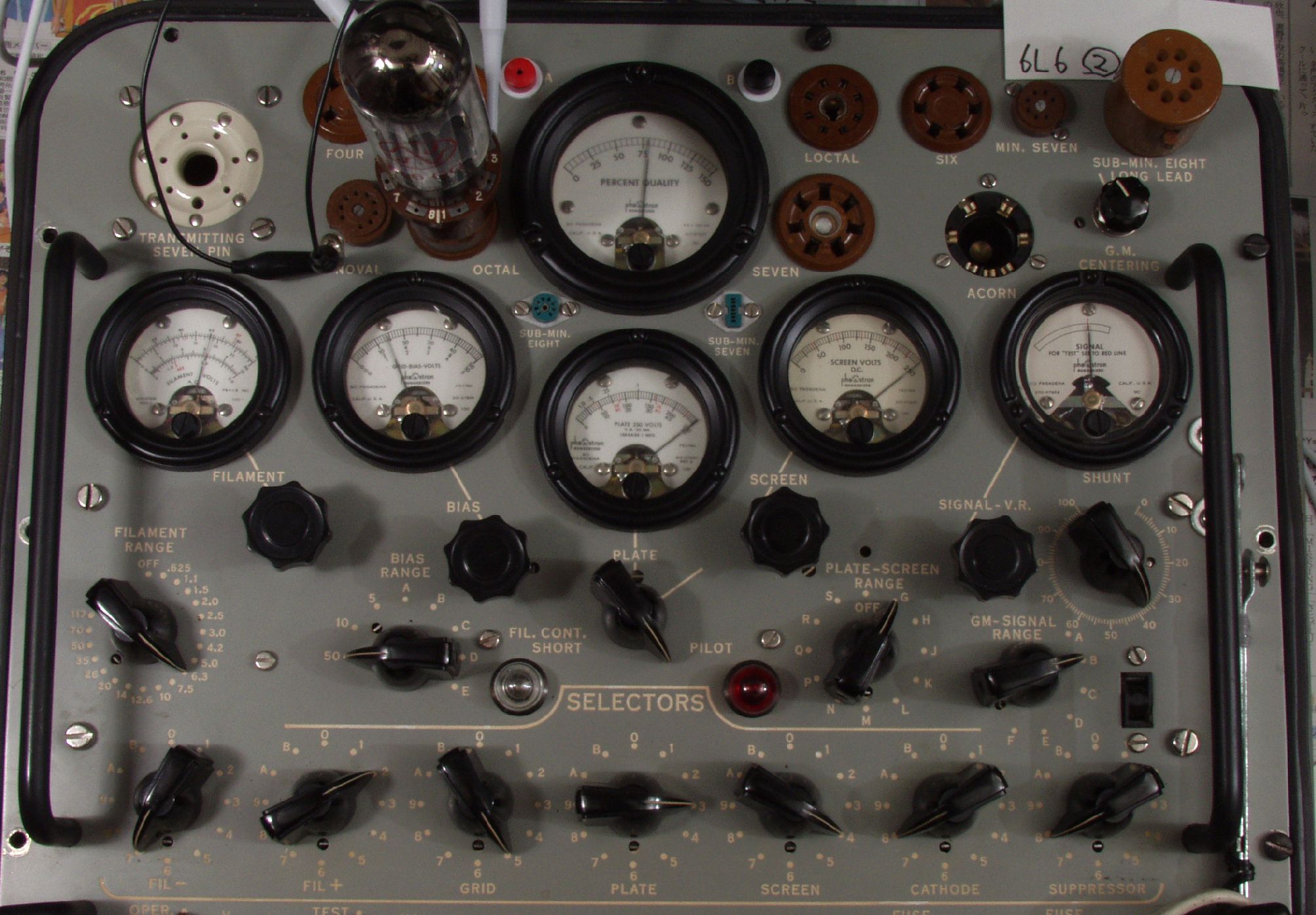

Ｔ８１．　付属６Ｌ６ＧＣ「１」＝８０００μmho 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ、Ｉｐ＝７２ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

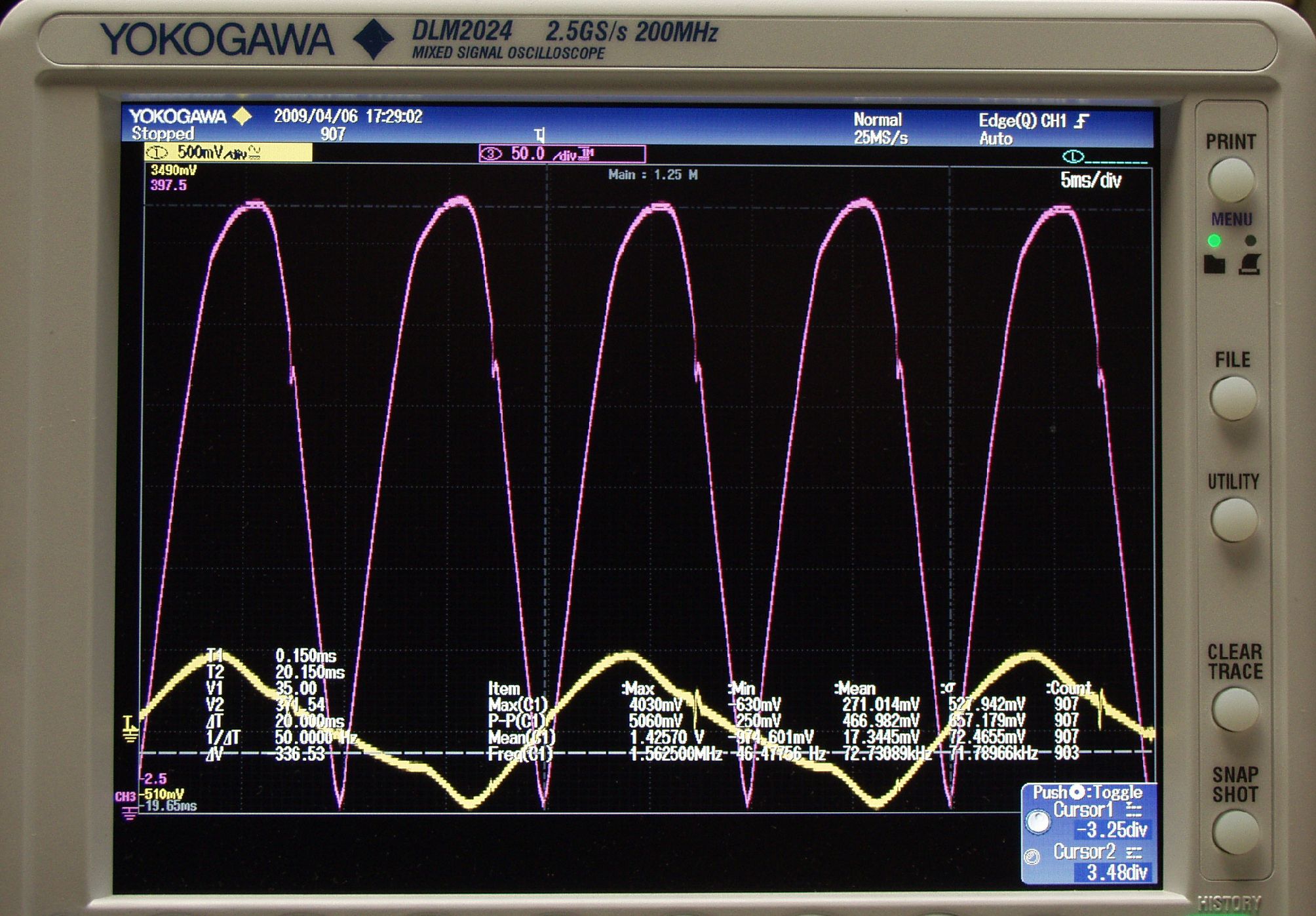

Ｔ８２．　付属６Ｌ６ＧＣ「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

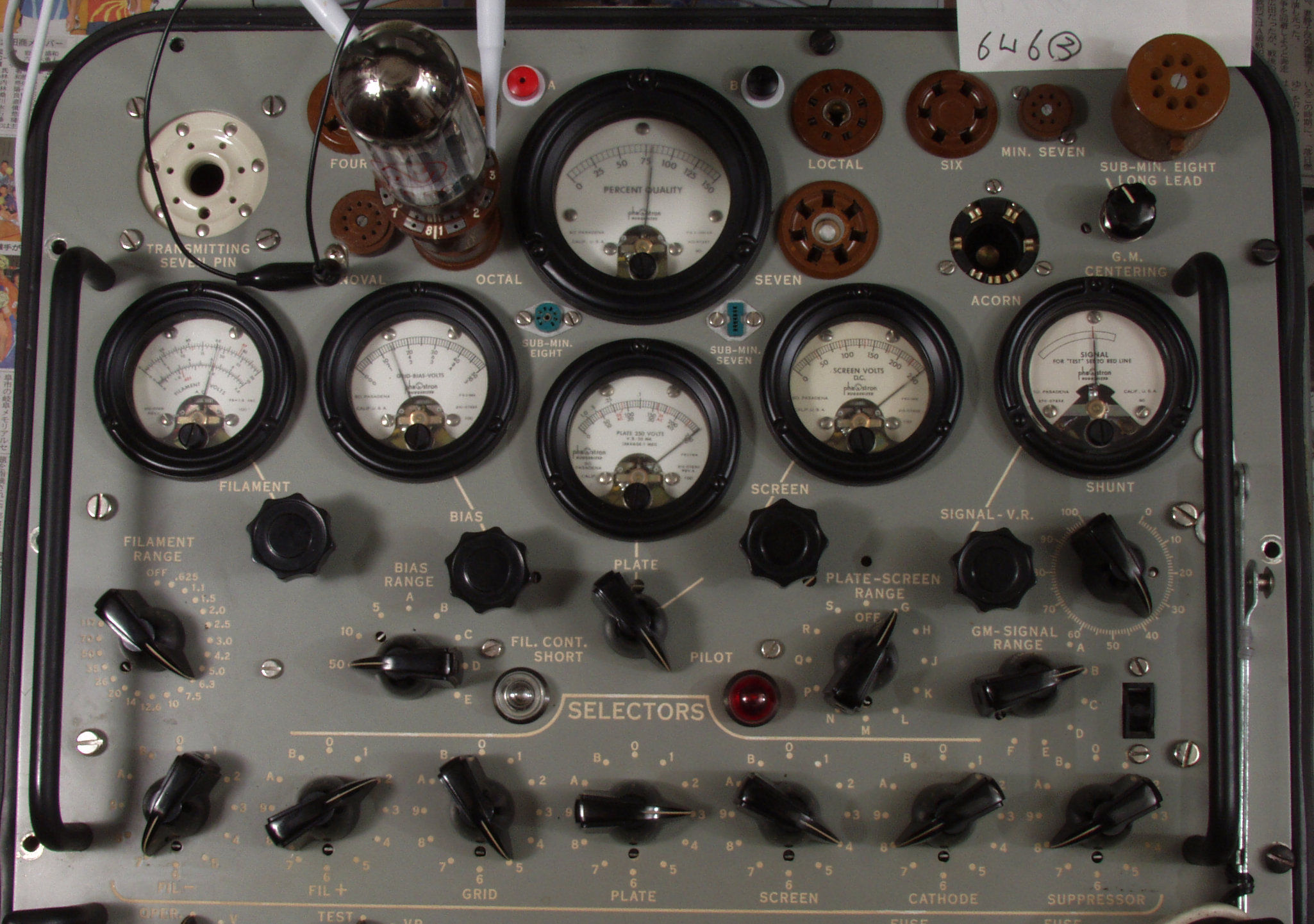

Ｔ９１．　付属６Ｌ６ＧＣ「２」＝８０００μmho 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」

Ｔ９２．　付属６Ｌ６ＧＣ「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

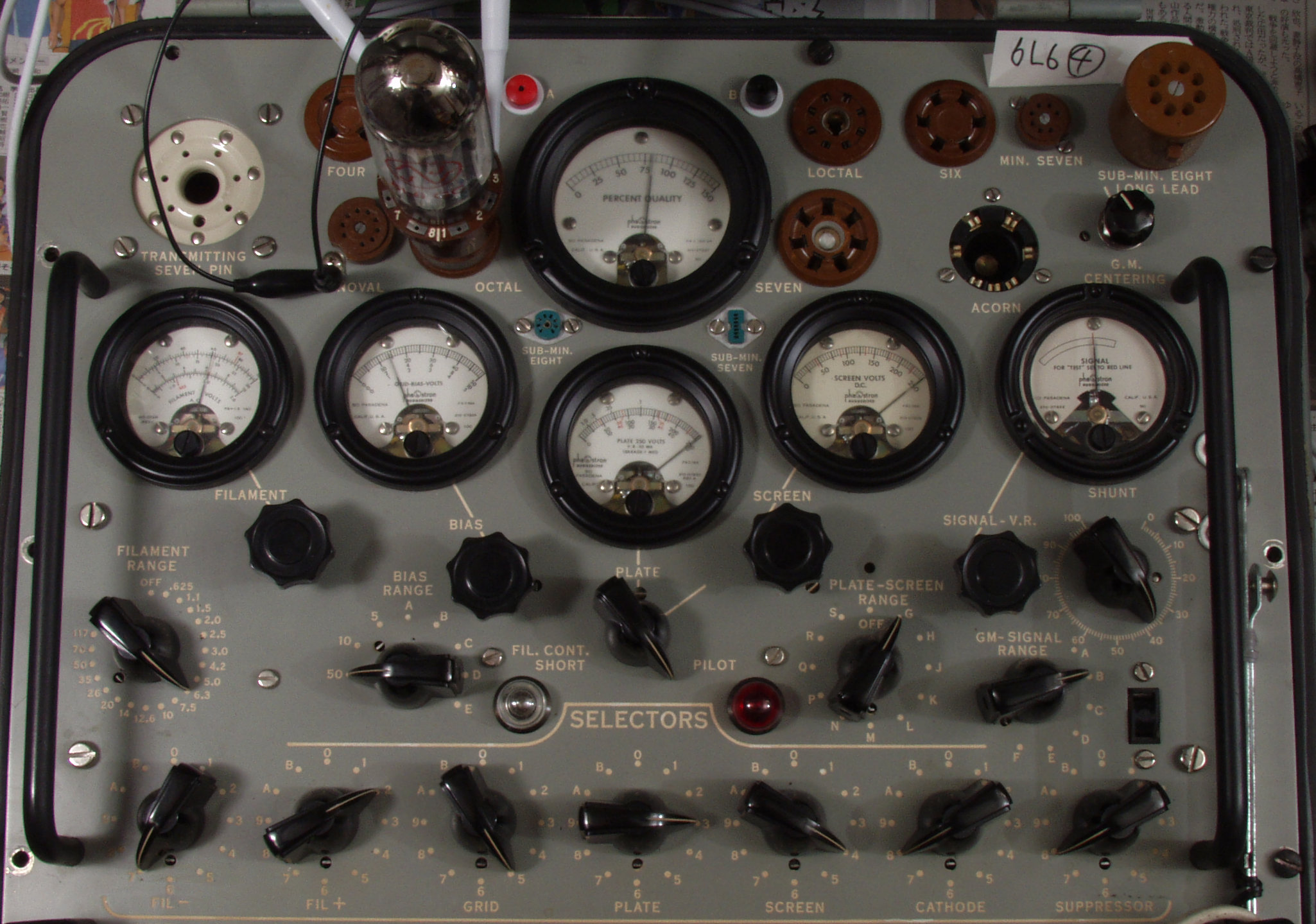

ＴＡ１．　付属６Ｌ６ＧＣ「３」＝８２００μmho 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」

ＴＡ２．　付属６Ｌ６ＧＣ「３」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

ＴＢ１．　付属６Ｌ６ＧＣ「４」＝８２００μmho 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」

ＴＢ２．　付属６Ｌ６ＧＣ「４」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　の仕様（マニアル・カタログより）

型式 管球式ステレオパワーアンプ　MC240 定格出力 Stereo＝40W＋40W（4Ω、8Ω、16Ω） Mono＝　80W（2Ω、4Ω、8Ω） 周波数特性 16Ｈｚ〜40ｋＨｚ/+0,-0.1dB 16Ｈｚ〜60ｋＨｚ/+0,-0.5dB 10Ｈｚ〜100ｋＨｚ/+0,-1dB 全高調波歪率 0.5％（20〜20,000Hｚ　定格出力時） ＳＮ比 90ｄＢ 入力感度/インピーダンス アンバランス＝　0.5V/250KΩ バランス＝　2V/250KΩ スピーカー出力端子 1系統×3＝4Ω/8Ω/16Ω 入力端子 RCA＝３系統 使用真空管 電圧増幅・ドライバー管＝12AX7、12AU7、12BH7、12AX7 出力管　＝6L6GC (7027A)×4 消費電力 145W 最大外形寸法 幅３９０mm×高さ１９８mm×奥行２６４mm 重量 ２２.２kg

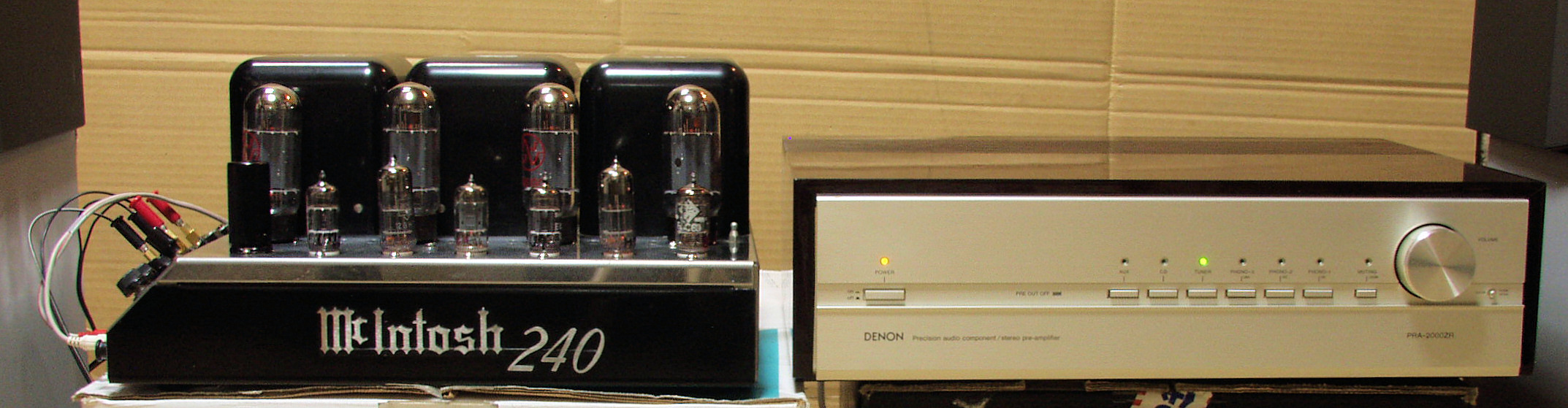

mc240-22p
