ＹＡＭＡＨＡ　Ｂ−１．　７台目修理記録
画像をクリックすると、大きく（横幅2050ドット）表示されます。　　　　　　　　平成２４年７月１８日到着　　８月２日完成
寸評
  • ヤマハがＯＥＭで作らせたＦＥＴが使用されております（写真Ｃ８１〜Ｃ９６）。
    これの代替えは大変です、２〜３個パラにしないと損失が足りませんし、物理的に大変です。
    放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
    UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
    プロテクト回路に、未熟な所が有り、「４台目Ｂ−１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
    問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
    温度感知して作動（多分８０度Ｃ）しても、終段ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
    改造方法は修理の中にヒント有り。
    長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。
Ａ．　修理完成後の外観

Ｂ．　原因・現状
  • 備品として購入（オークションでジャンク品での出品）。
    軽微な、不良があるが動作可能。
    初期型。


Ｃ．　修理状況

ＵＣ．　ＵＣ−１　修理　別ファイルが開きます。

Ｐ．　上下パネル、左右パネル、後パネル、ビスの塗装　別ファイルが開きます。

Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　　　３８個（ニチコン・ミューズ使用）。
    フイルム・コンデンサー　　　　　　　　　　　　２４個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　　１２ 個。
    ＴＲ（トランジスター）　　　　　　　　　　　　　　２７個。
    リレー　　　　　　　　　　　　　　　　　　　　　　　１個。
    ＳＰ接続リレー　　　　　　　　　　　　　　　　　　５個。
    ３Pインレット　　　　　　　　　　　　　　　　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。
    温度検知器（サーモスタット）　　　　　　　　　　　２個。
    ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　５組１０個。
    ＲＣＡ端子 　　　　　　　　　　　　　　　　　　　　　２組４個。


Ｅ．　調整・測定

Ｇ．　販売価格　　　　　　６５０，０００円

Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
Ａ．　修理完成後の外観

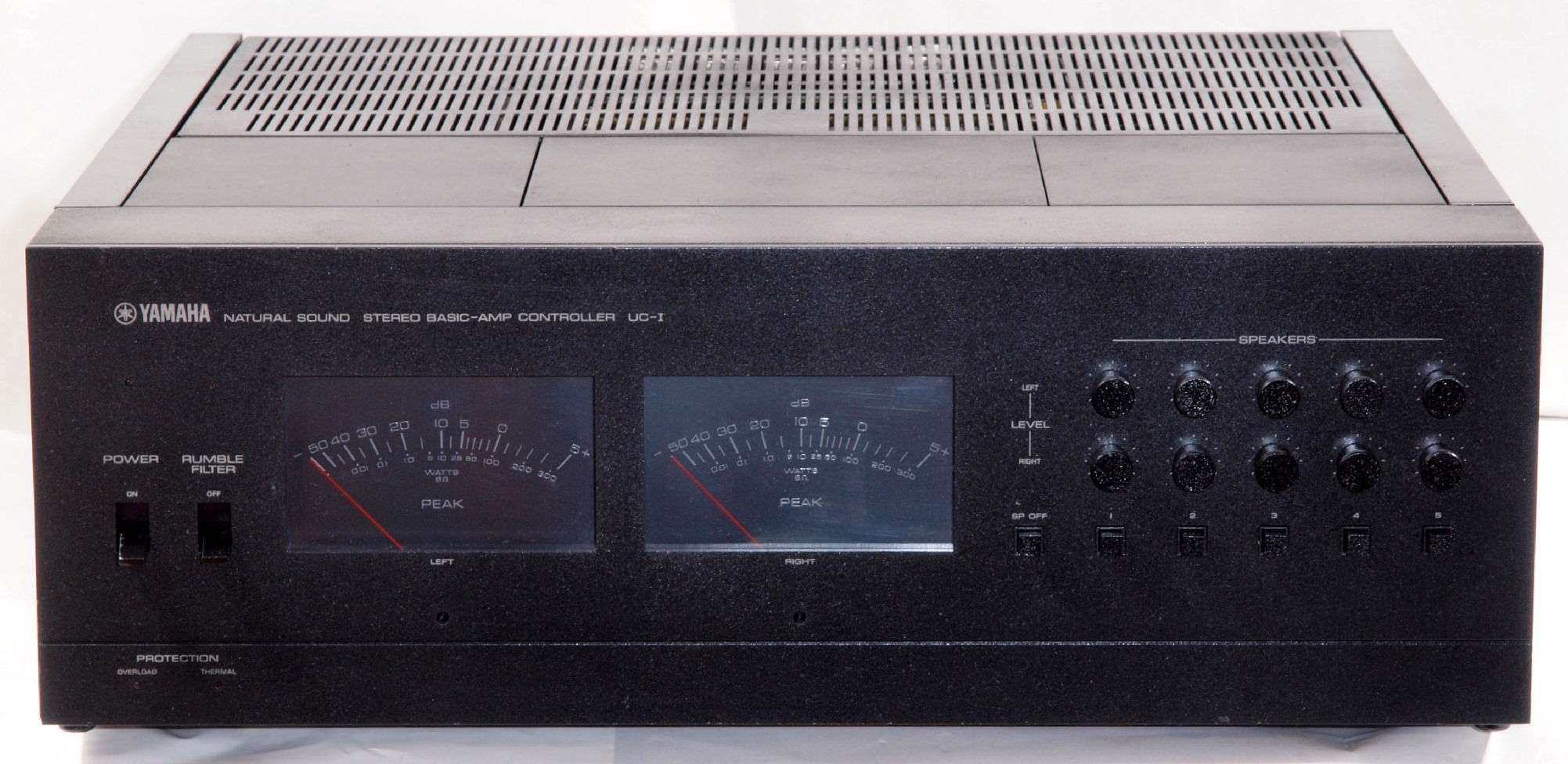

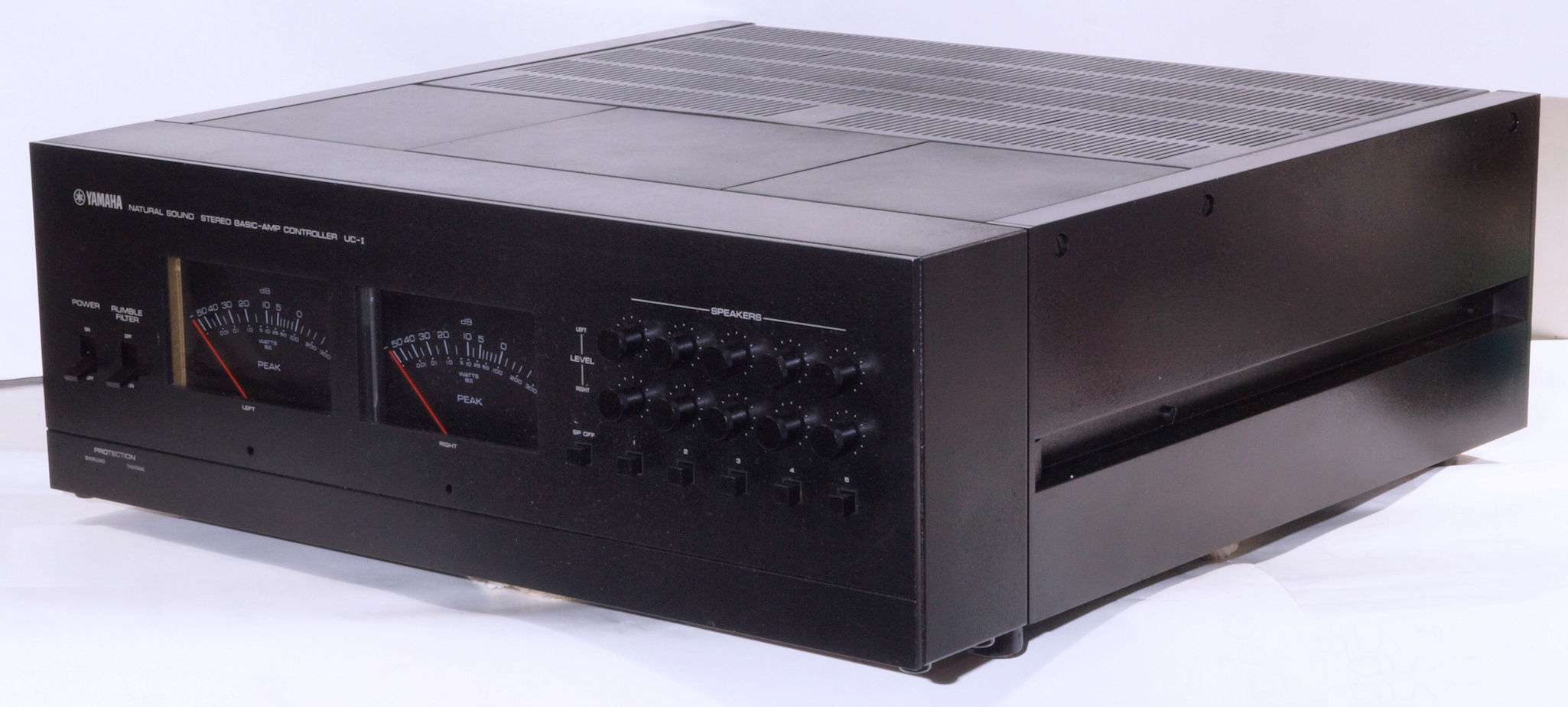

Ａ１１．　修理完成後、　前から見る。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１２．　修理完成後、　前右から見る。

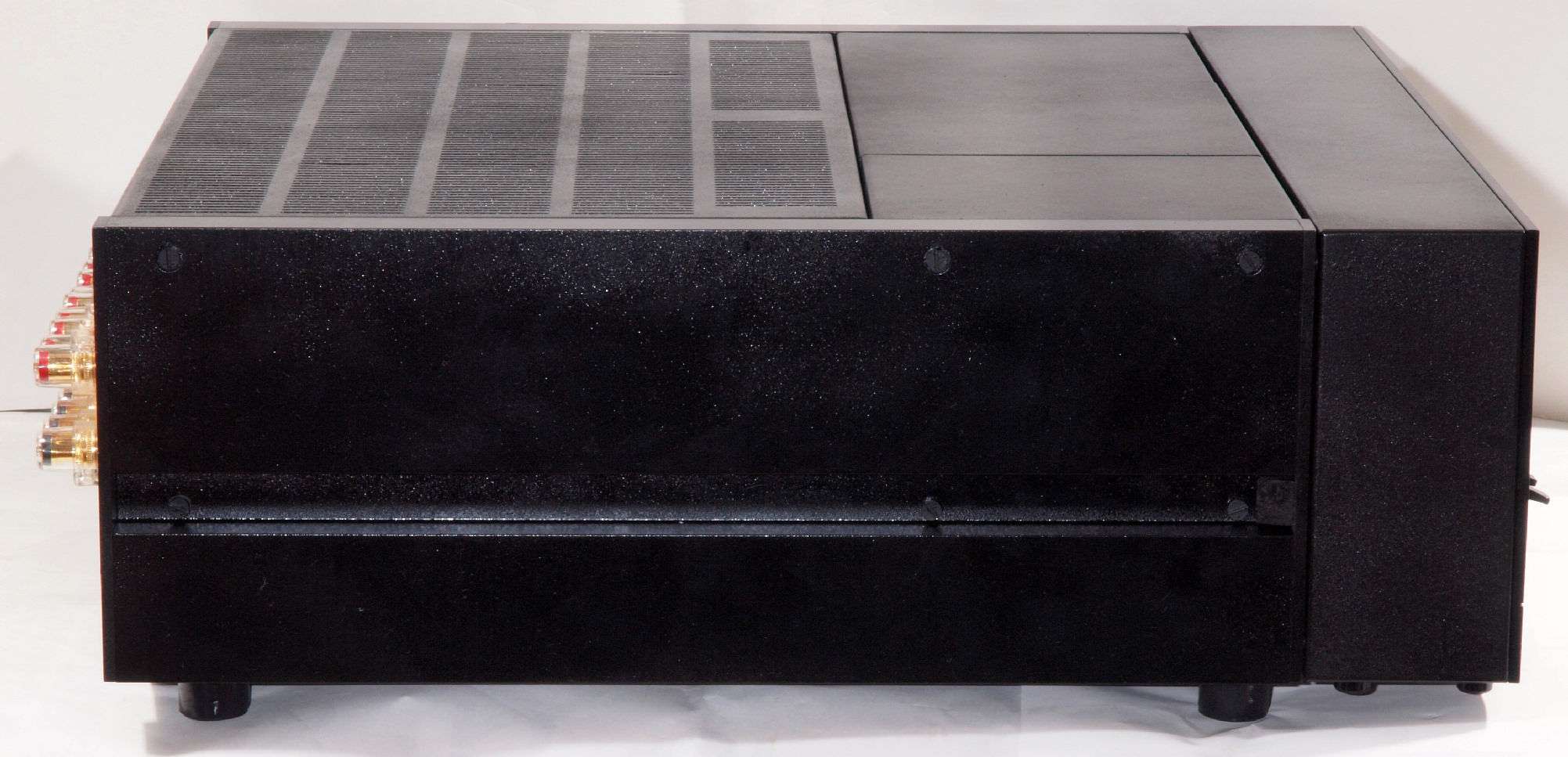

Ａ１３．　修理完成後、　右から見る。

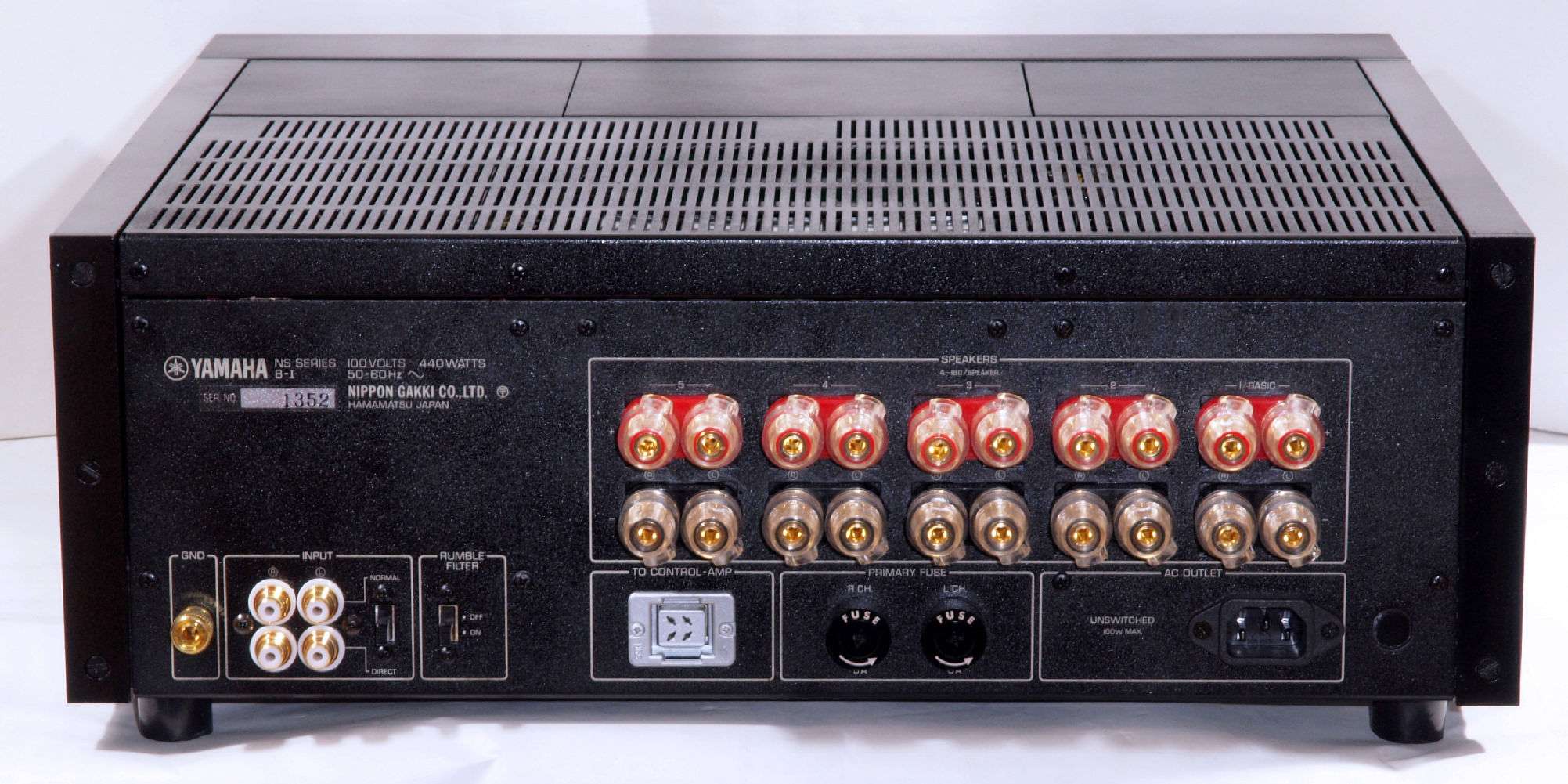

Ａ１４．　修理完成後、　後から見る。

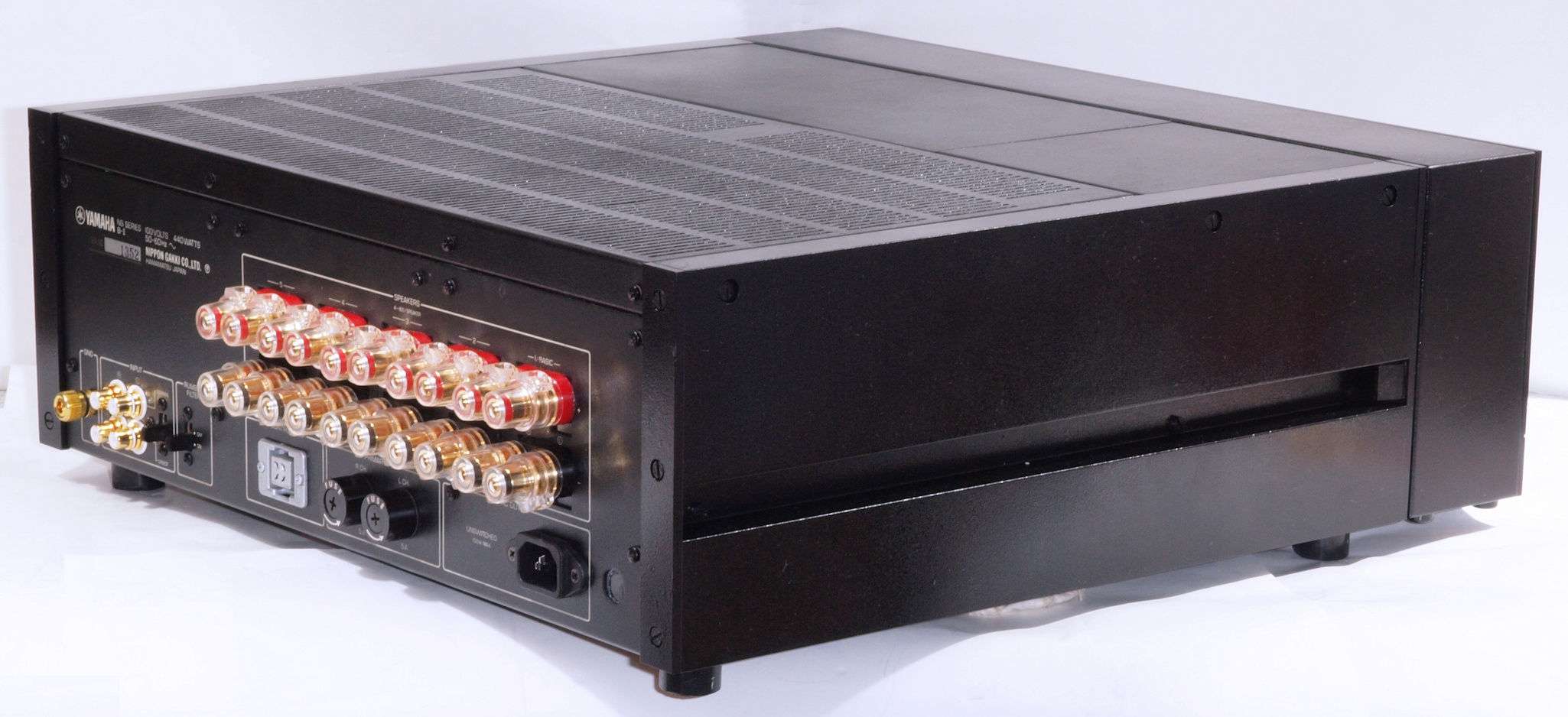

Ａ１５．　修理完成後、　後左から見る。

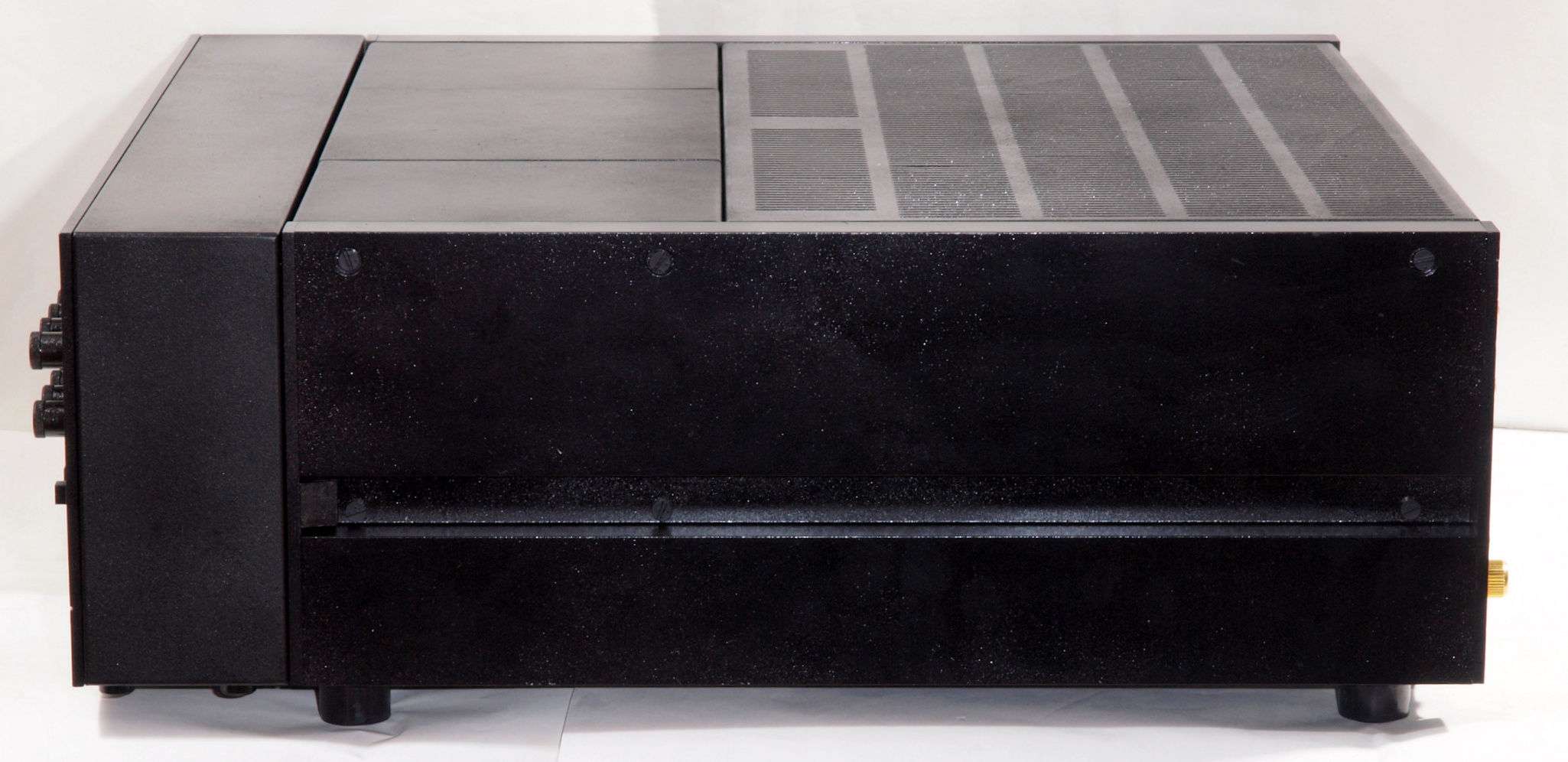

Ａ１６．　修理完成後、　左から見る。

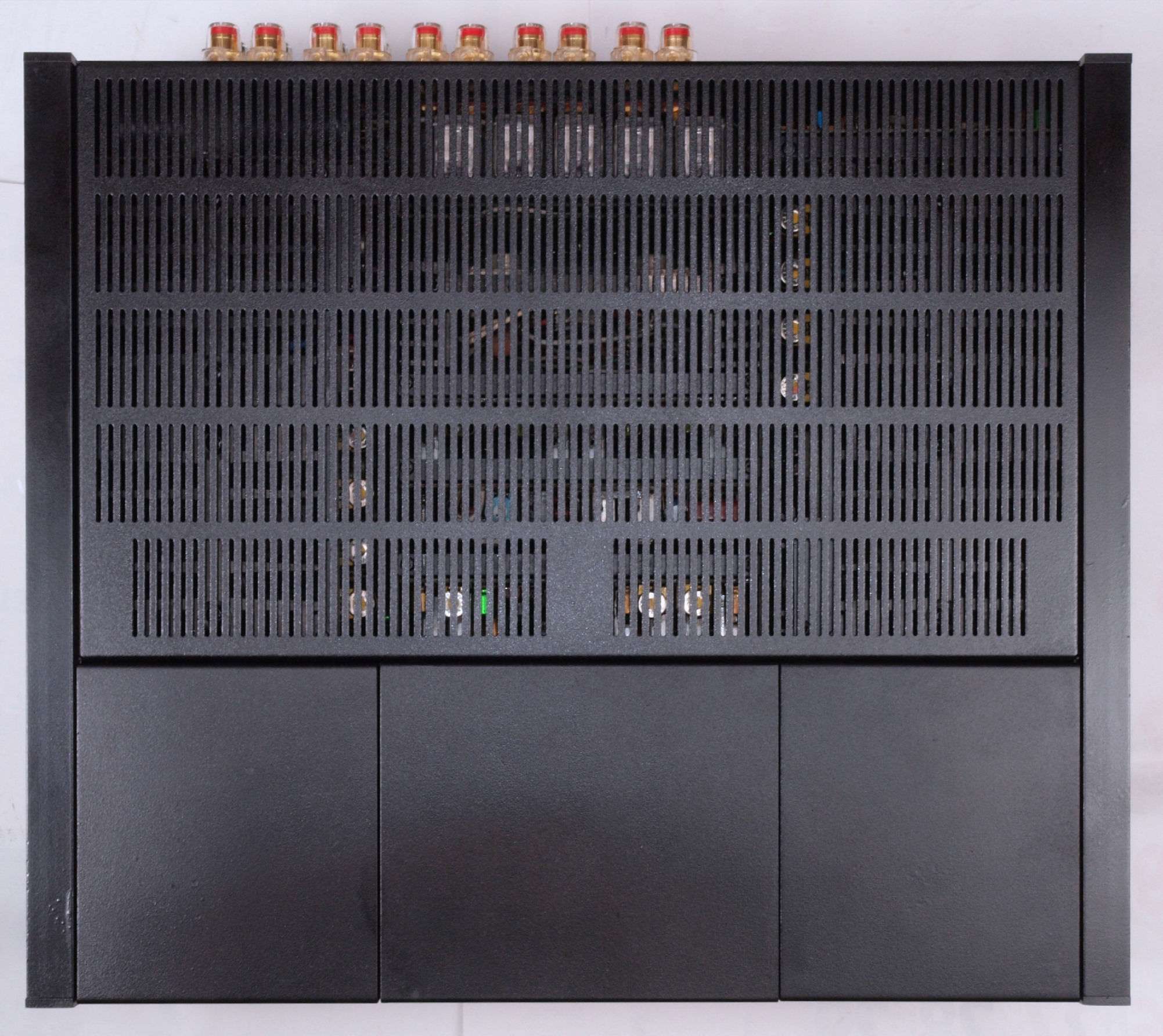

Ａ２１．　修理完成後、　上から見る

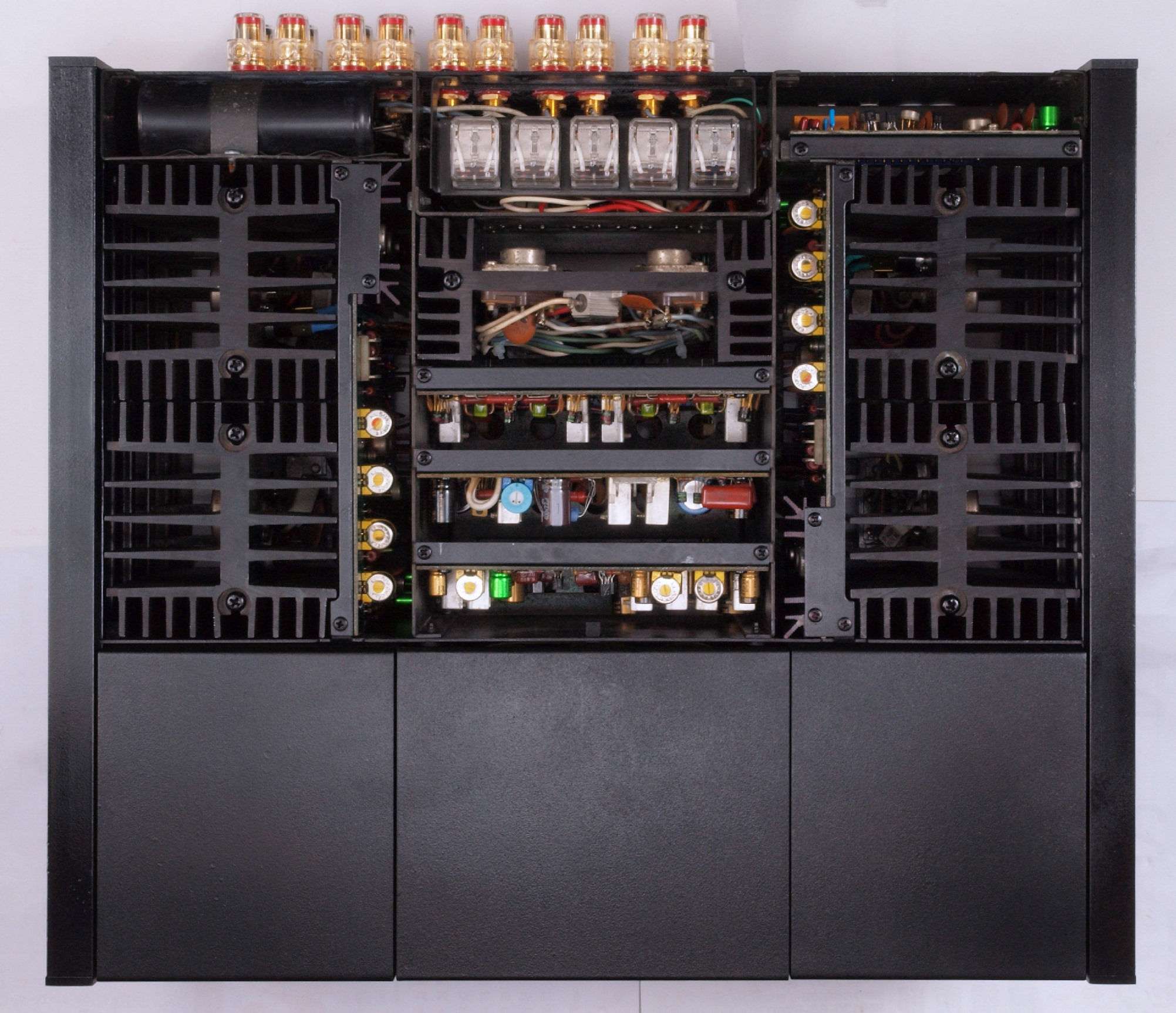

Ａ２２．　修理完成後、　上蓋を取り上から見る。

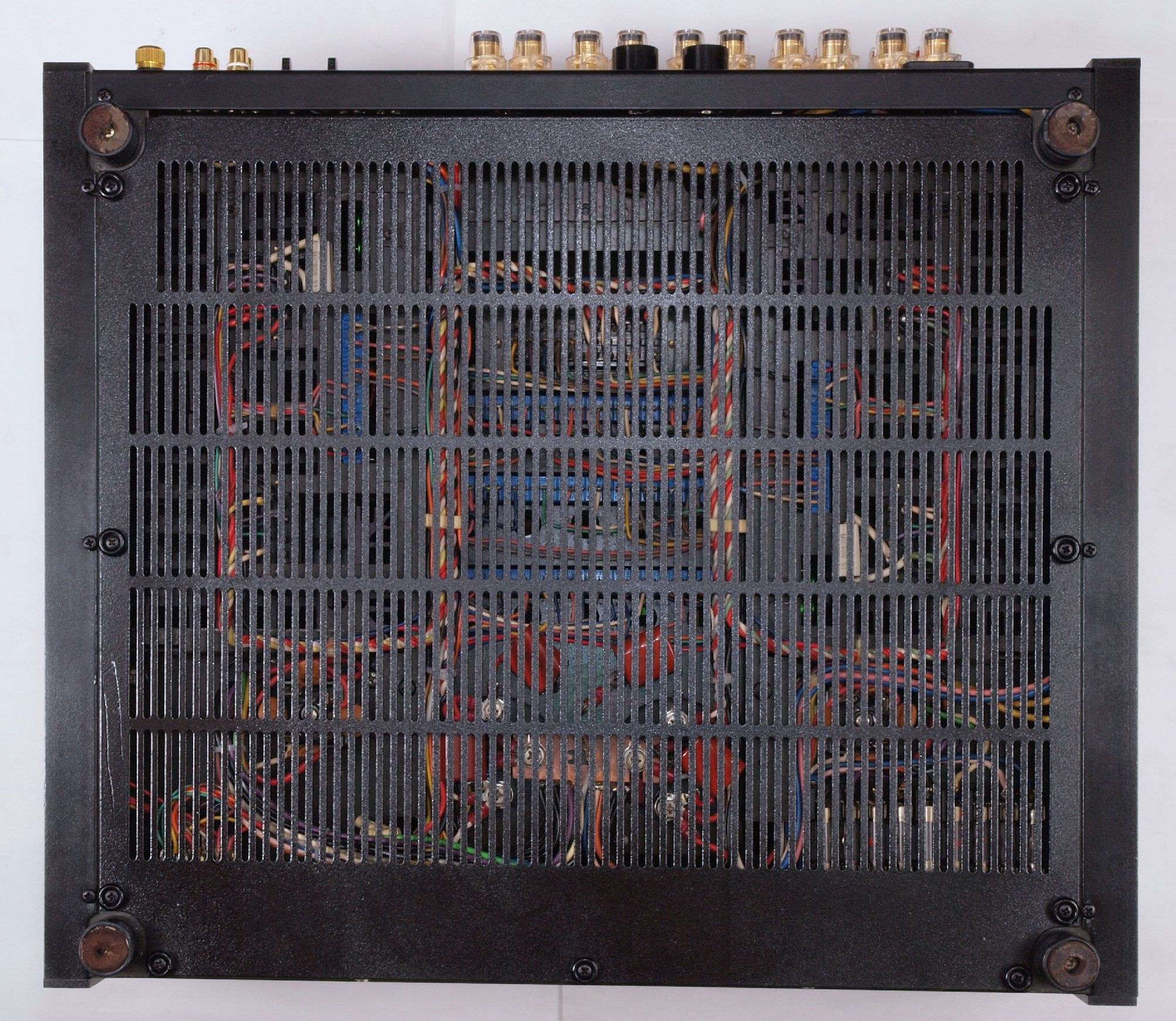

Ａ３１．　修理完成後、　下から見る。

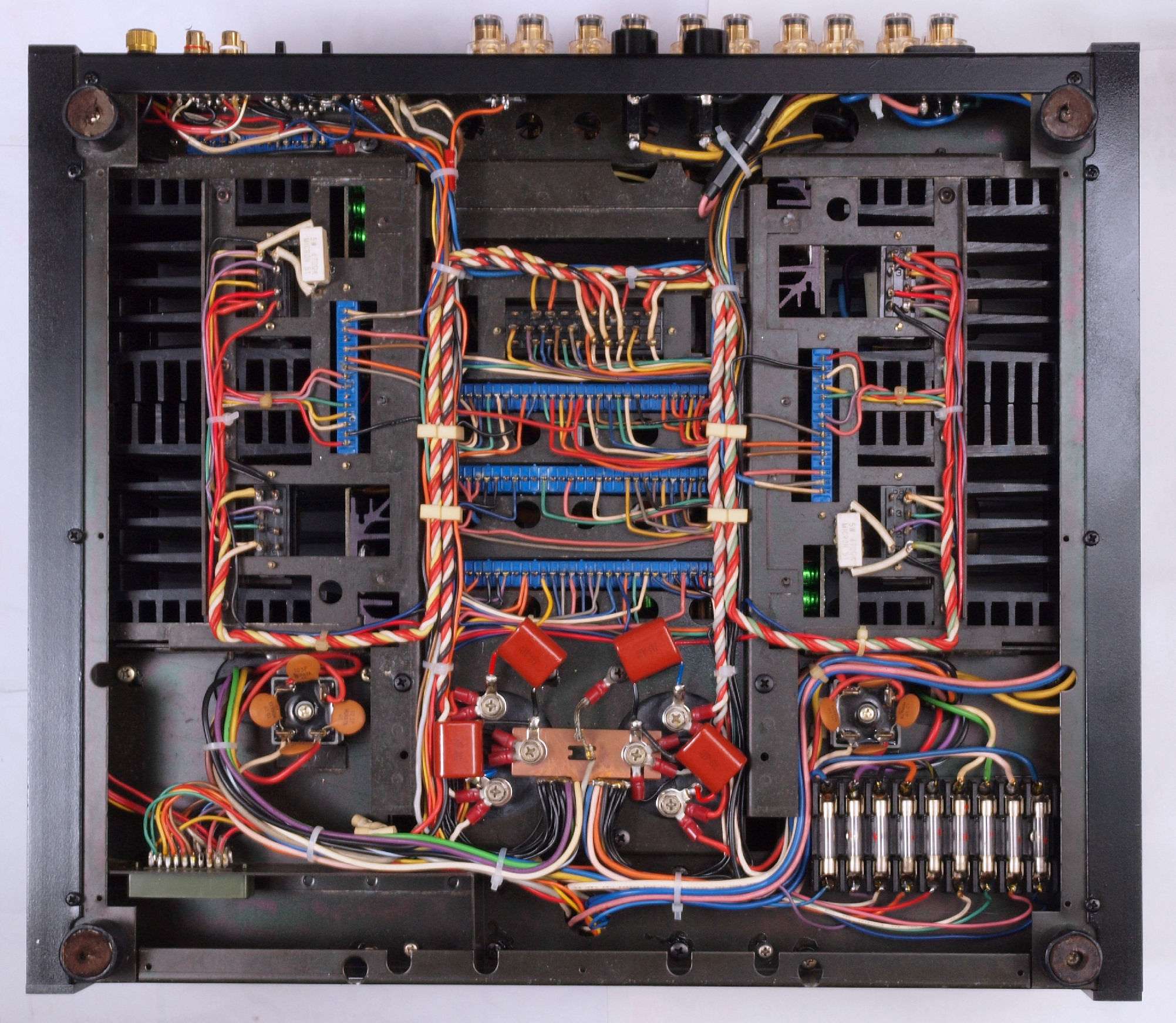

Ａ３２．　修理完成後、　下蓋を取り、下から見る。
Ｃ．　修理状況

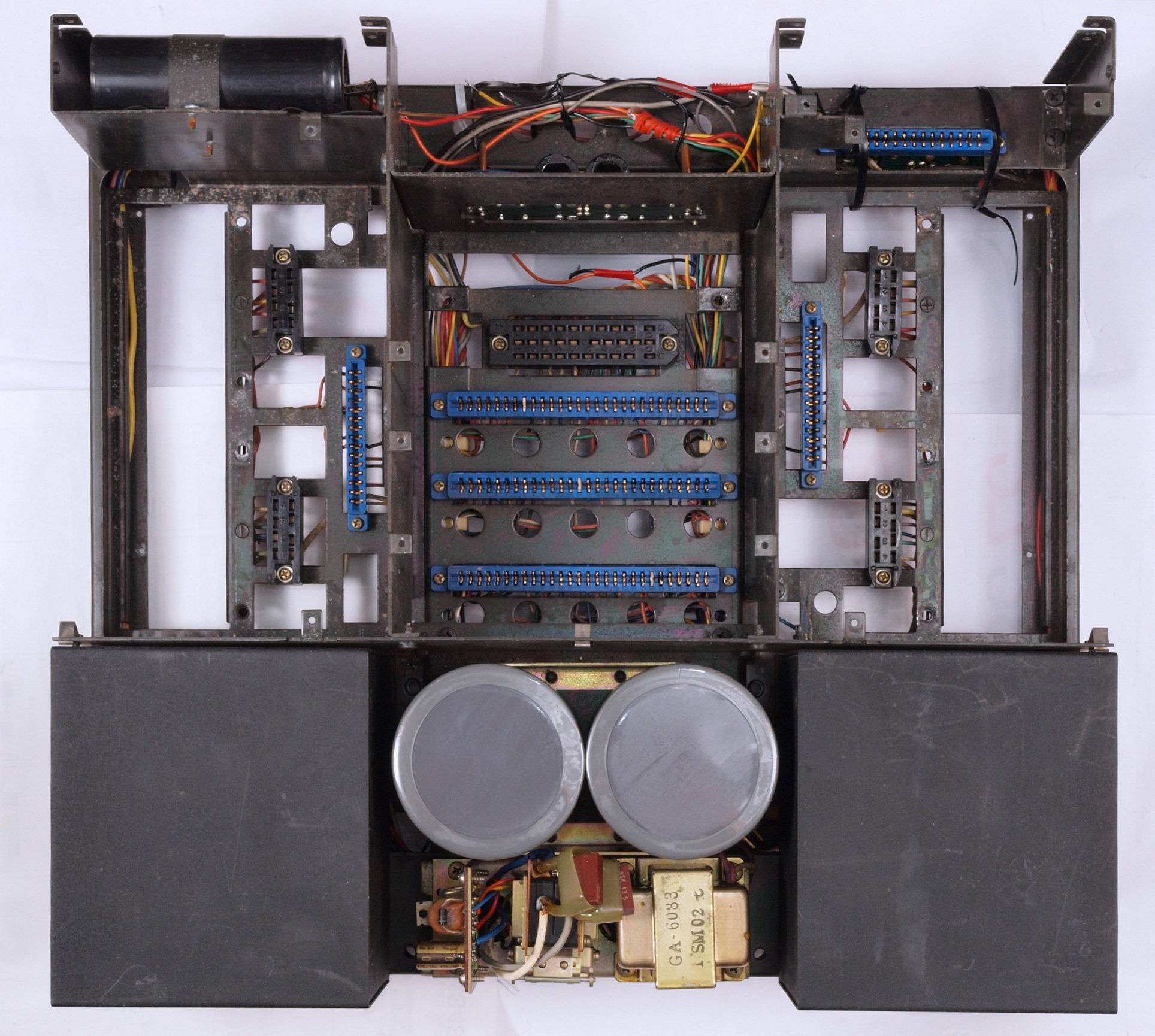

Ｃ１．　修理中　基板を外したシャーシ。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

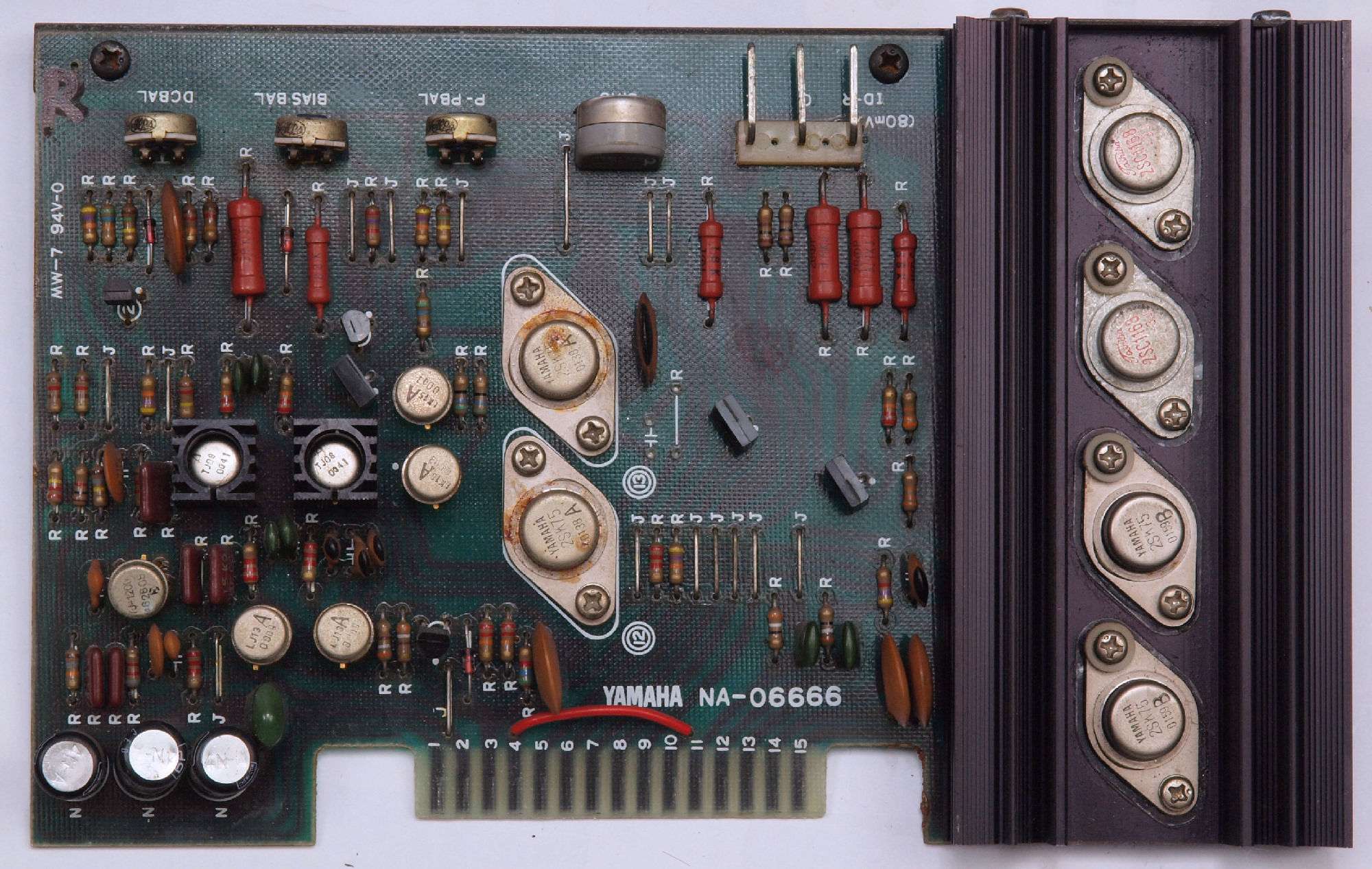

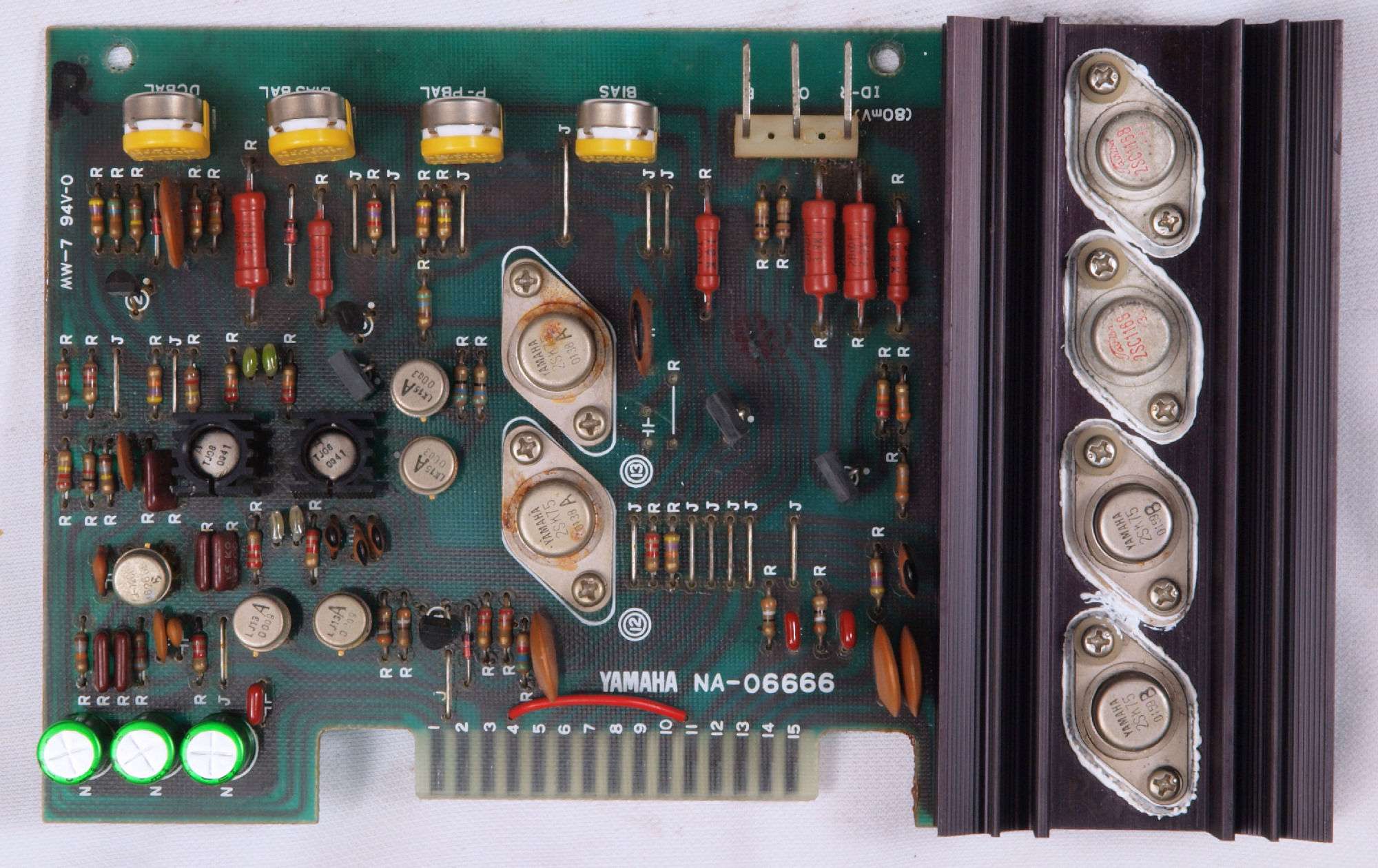

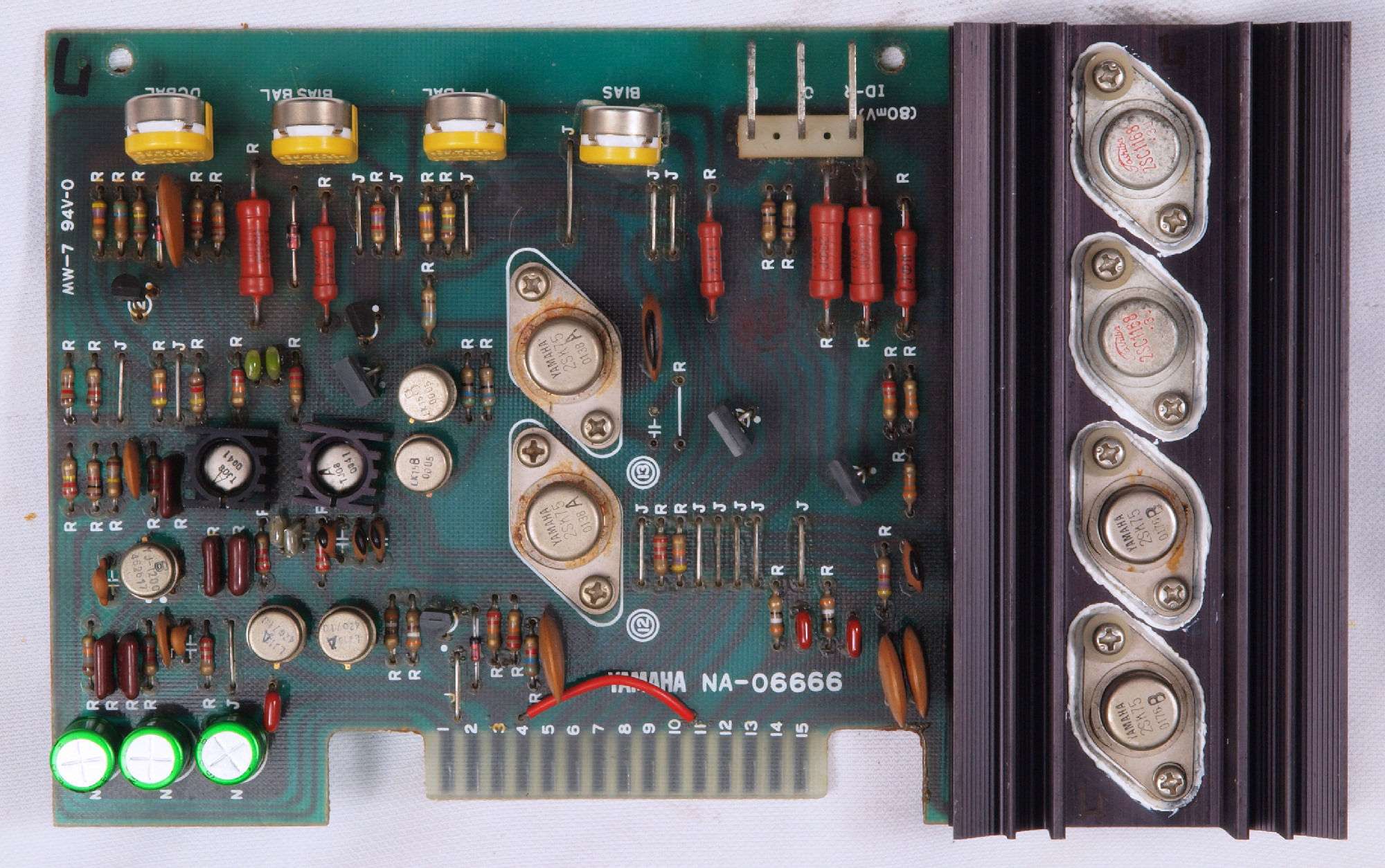

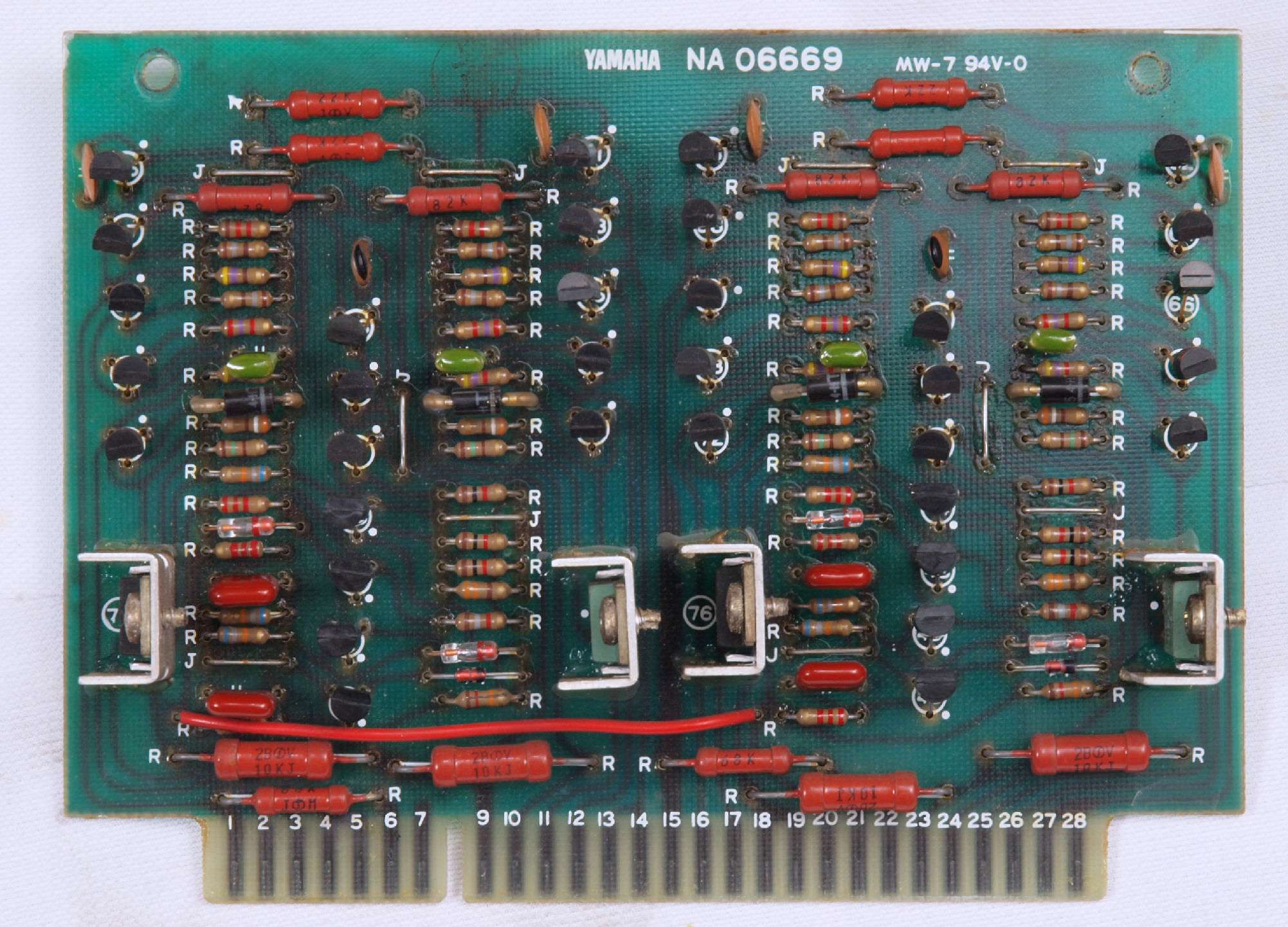

Ｃ１１．　修理前　Ｒ側ドライブ基板

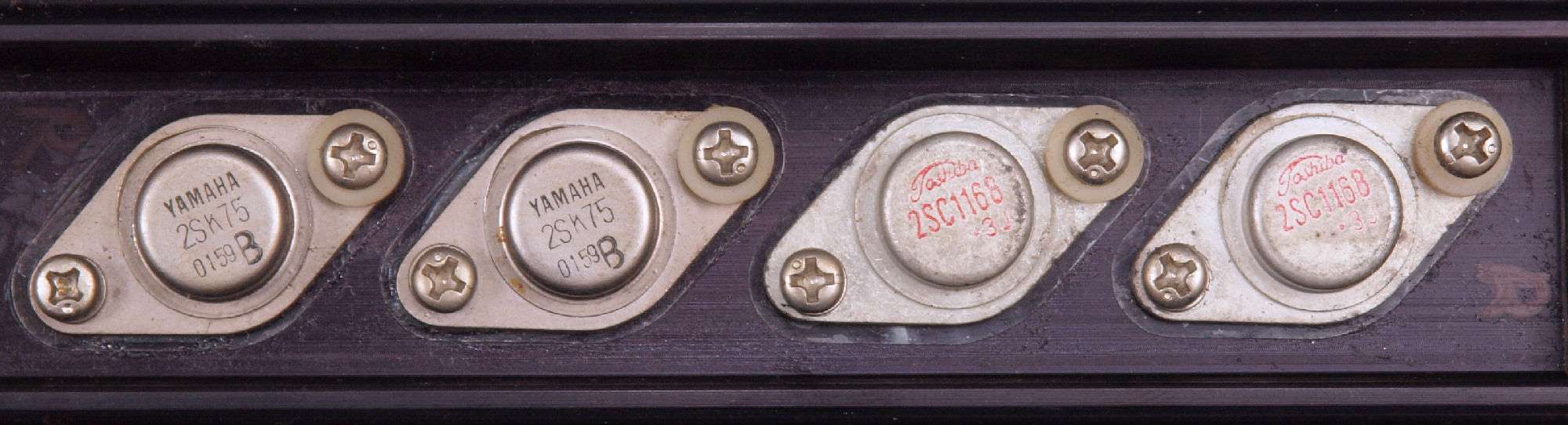

Ｃ１１２．　修理前　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）
Ｃ１１３．　修理後　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）

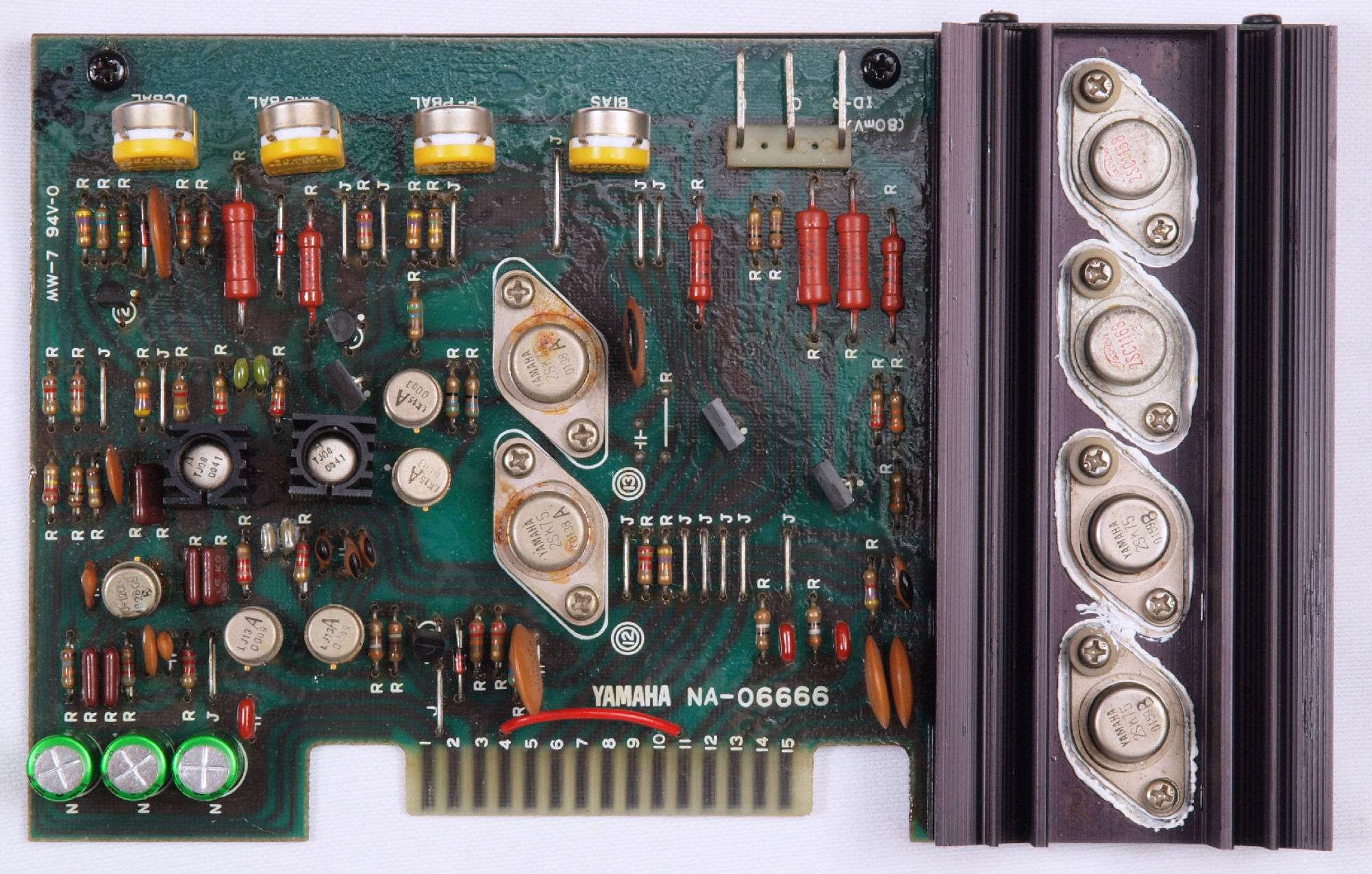

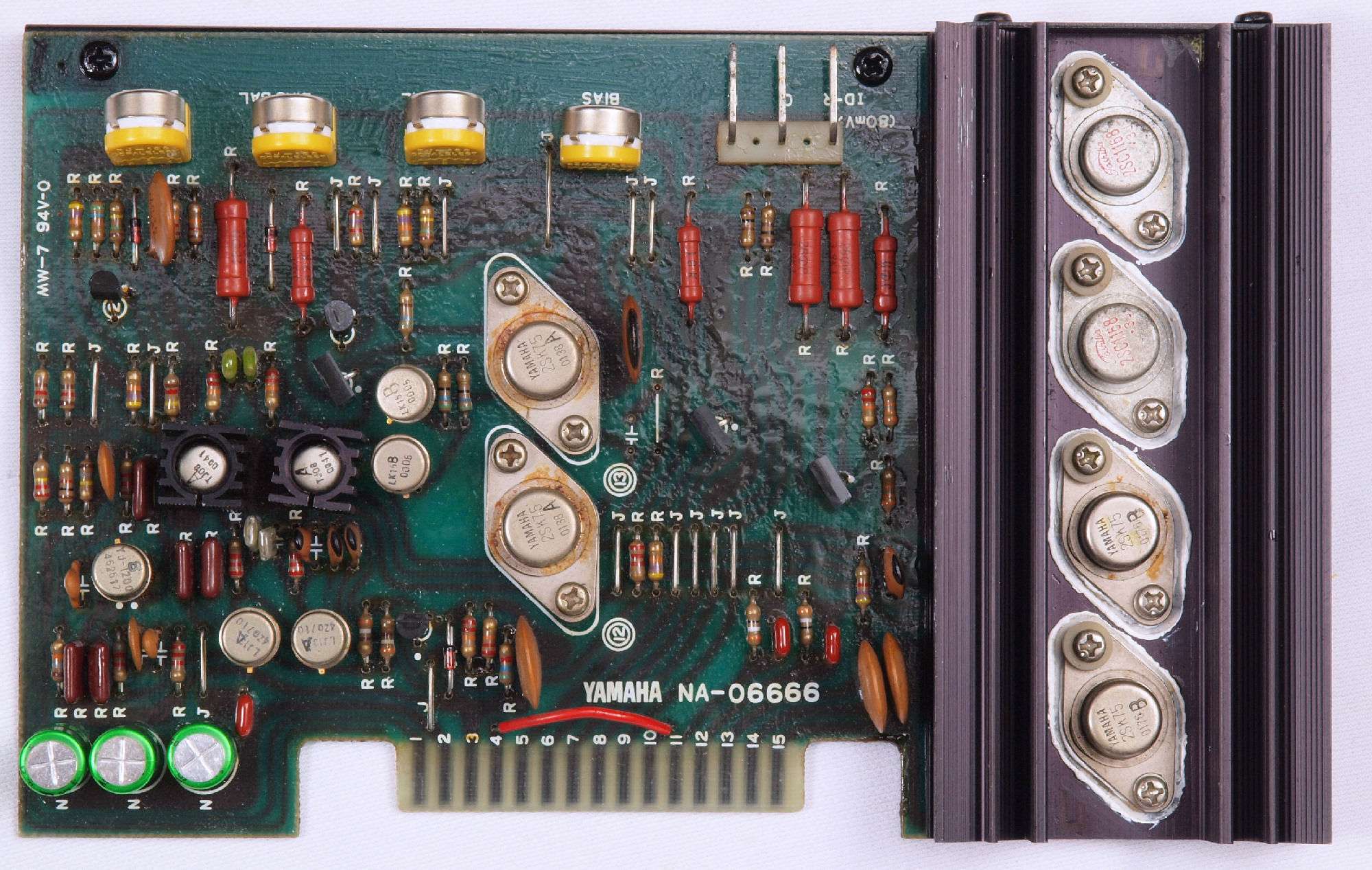

Ｃ１２．　修理後　Ｒ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー７個交換。
Ｃ１３．　完成Ｒ側ドライブ基板　洗浄後防湿材を塗る

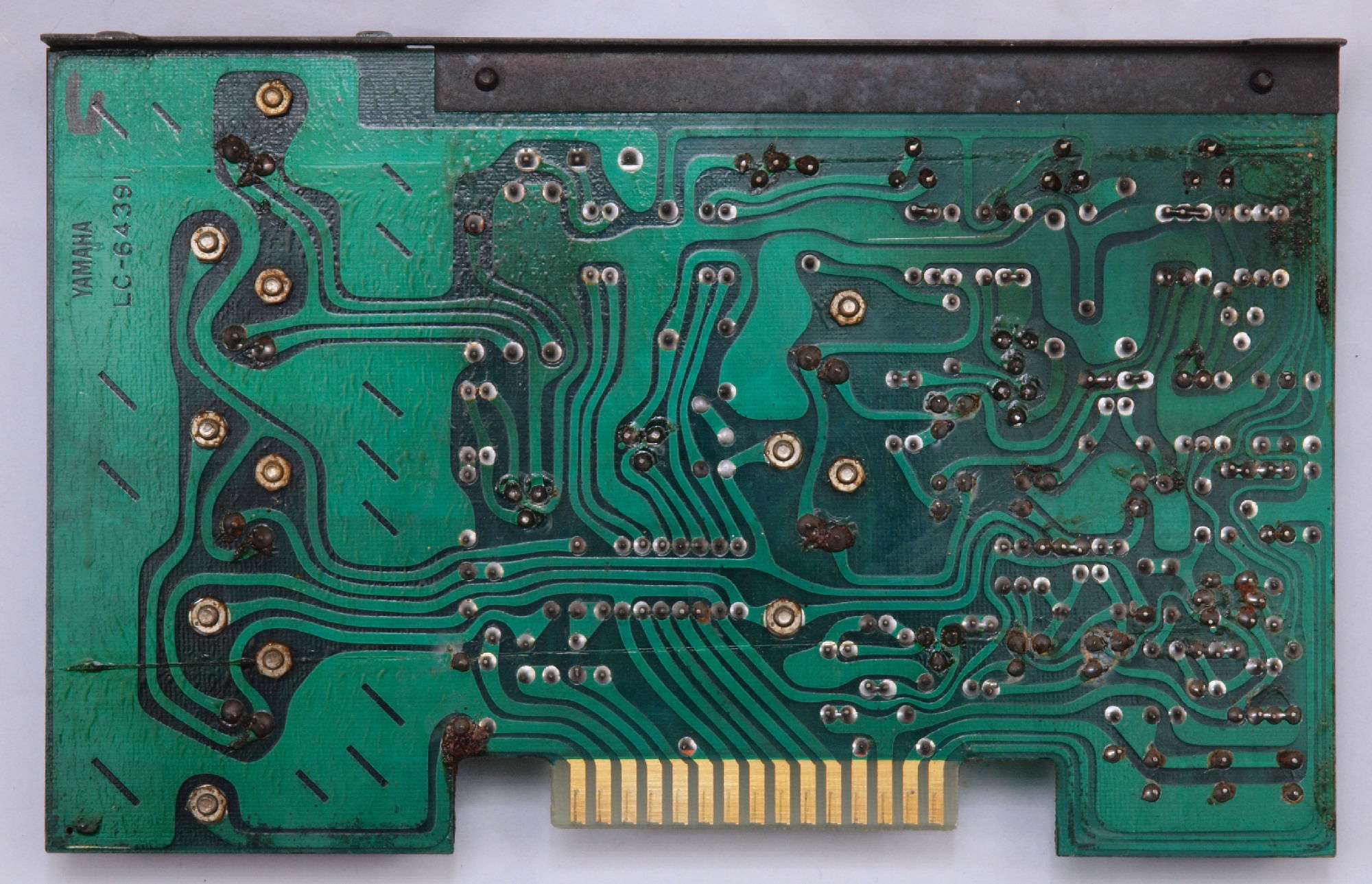

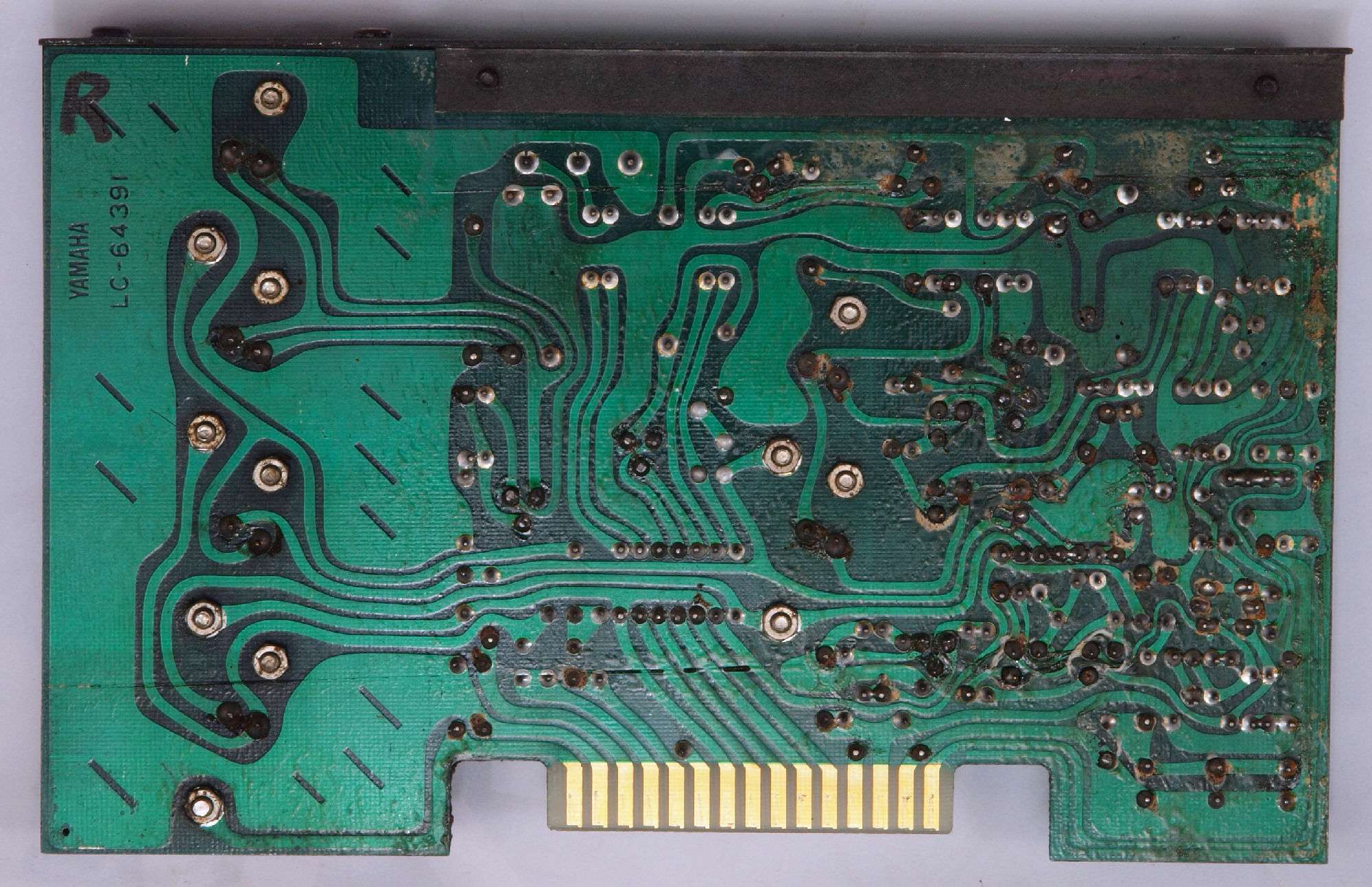

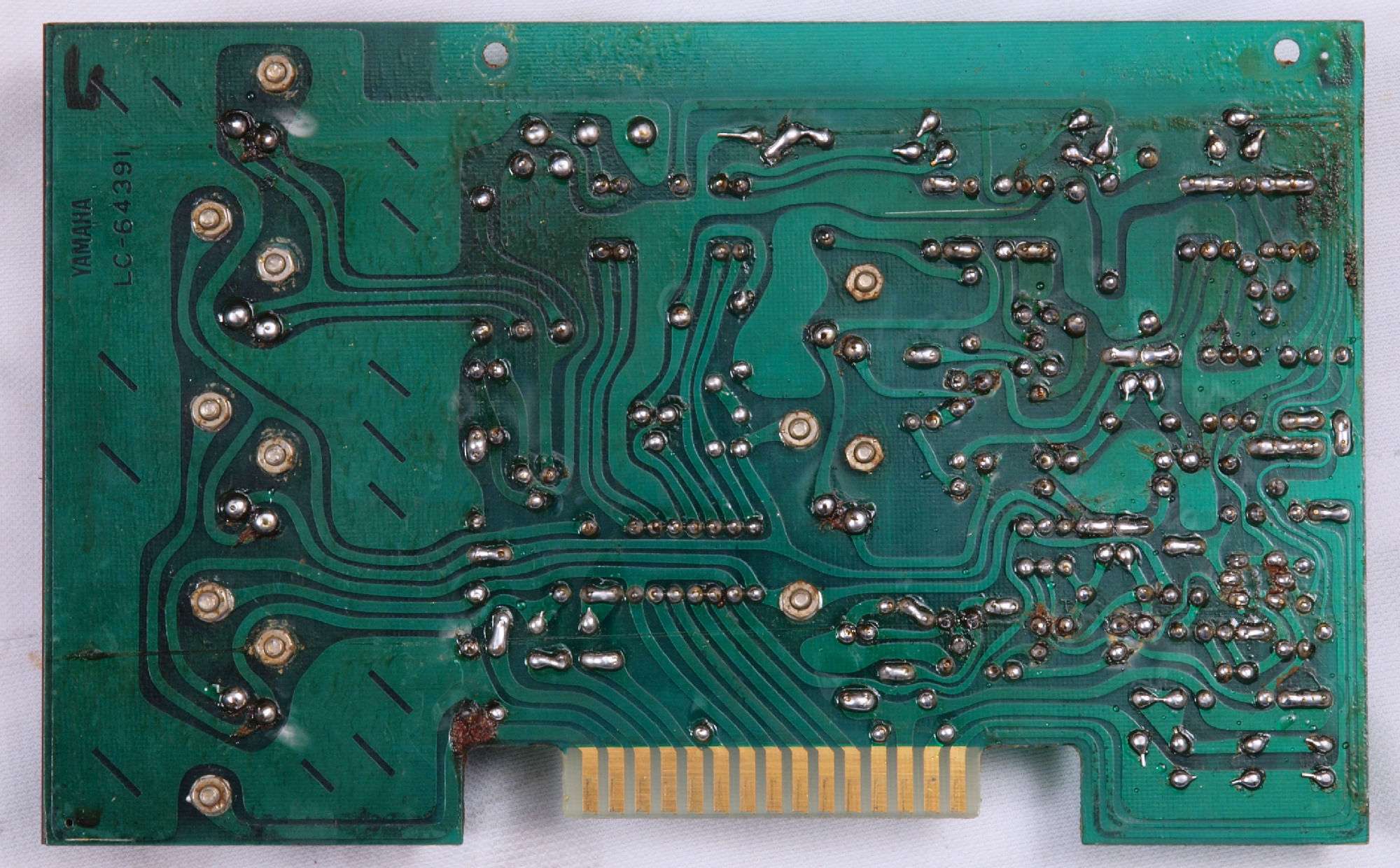

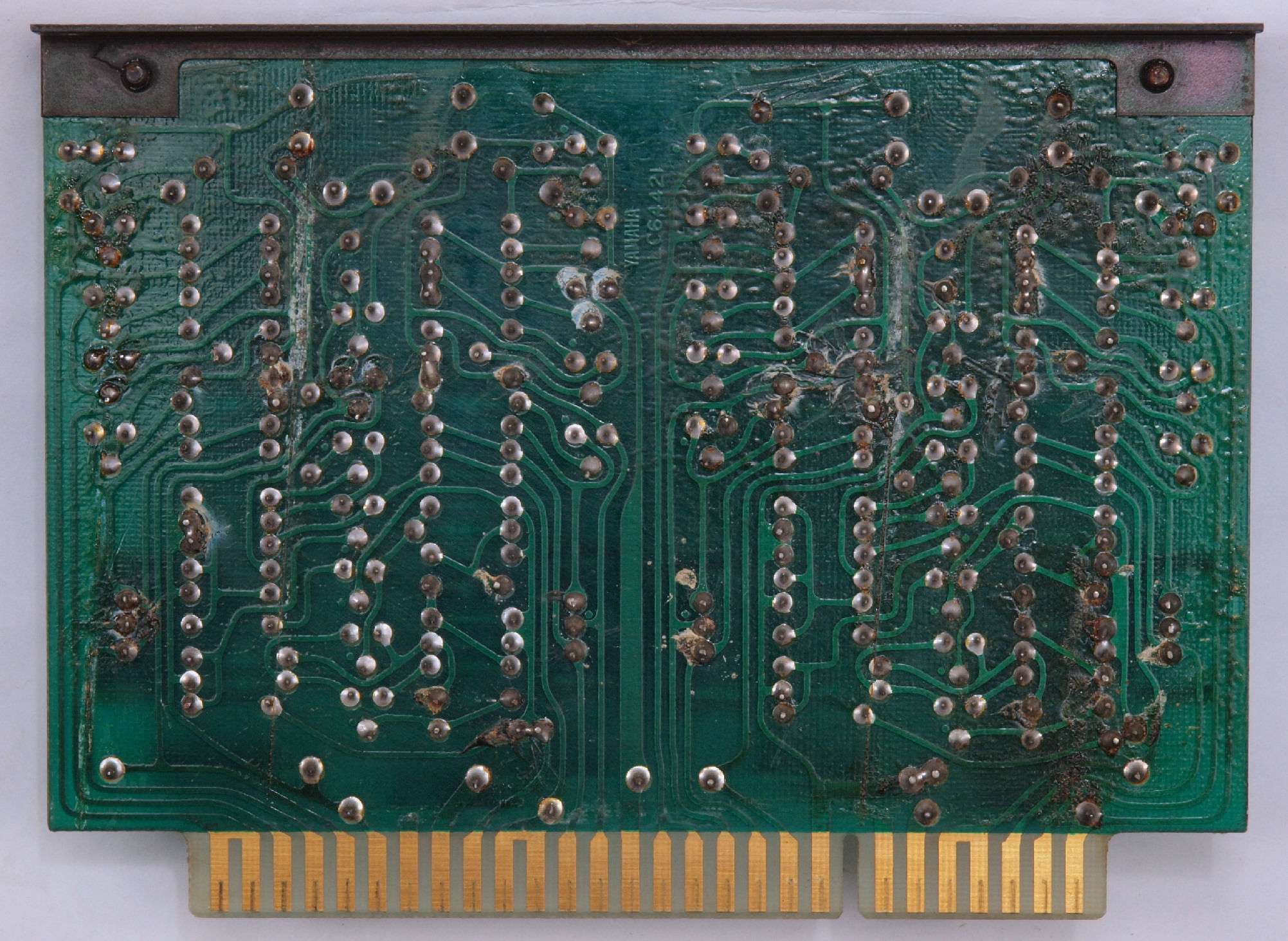

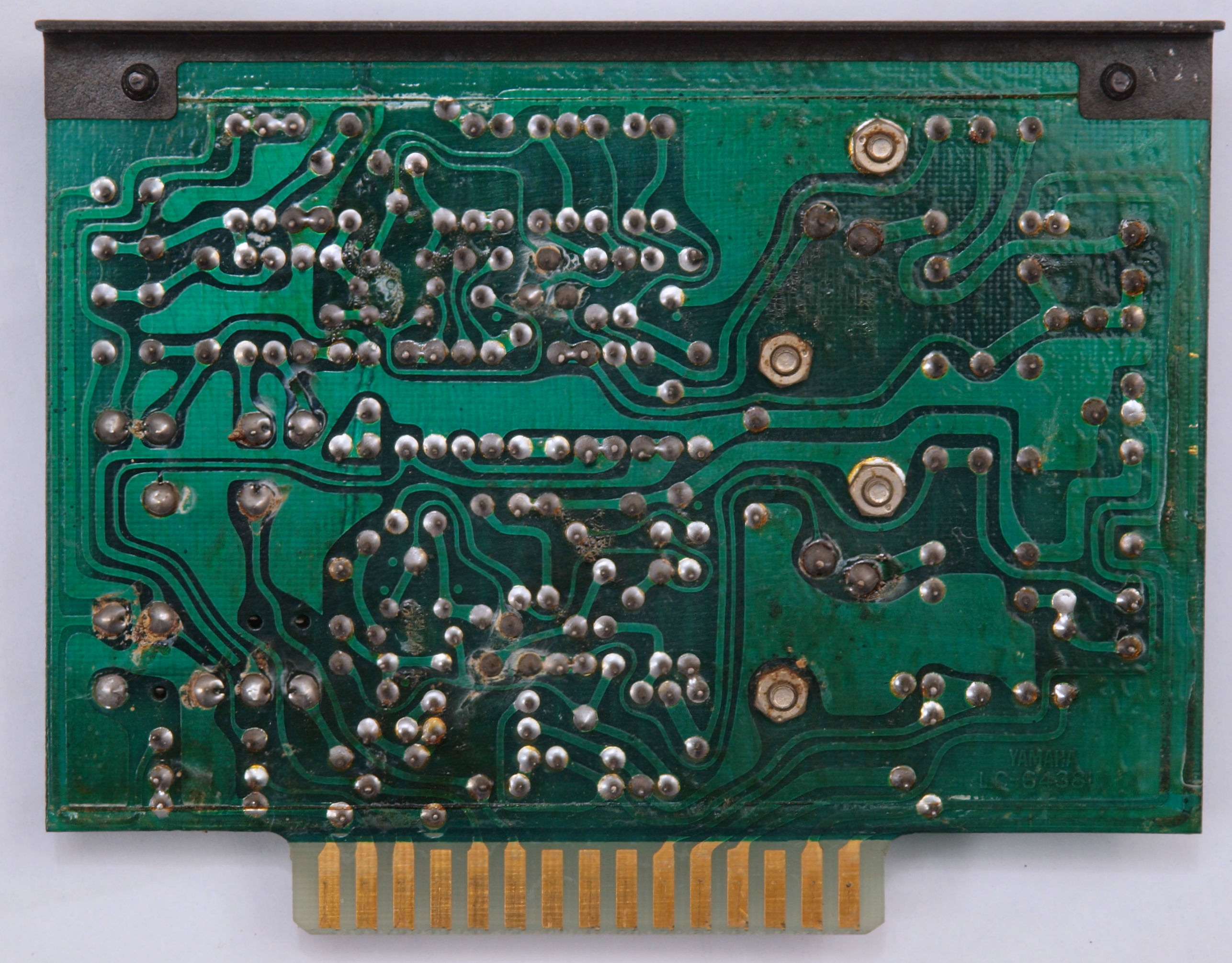

Ｃ１４．　修理前　Ｒ側ドライブ基板裏

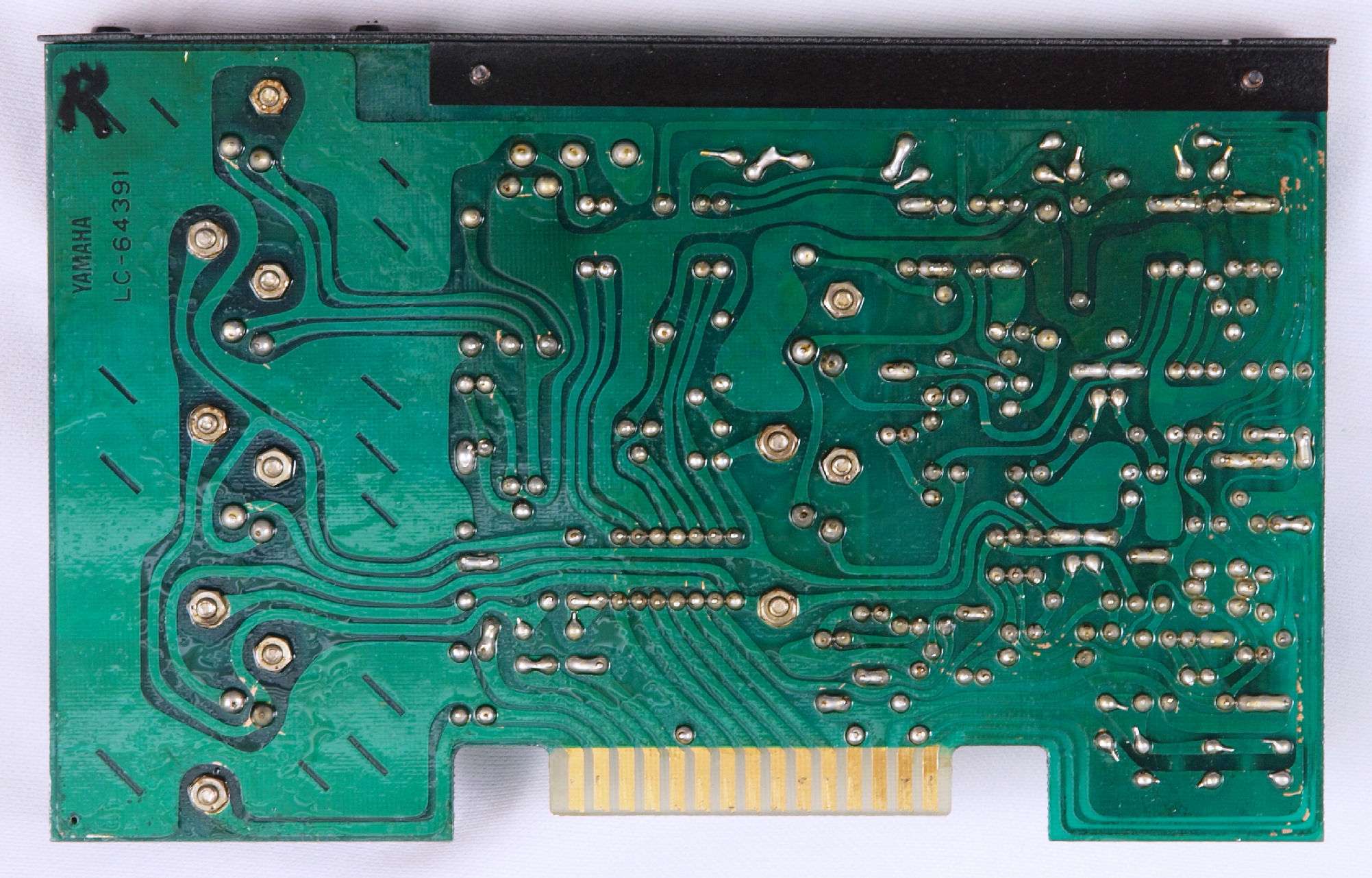

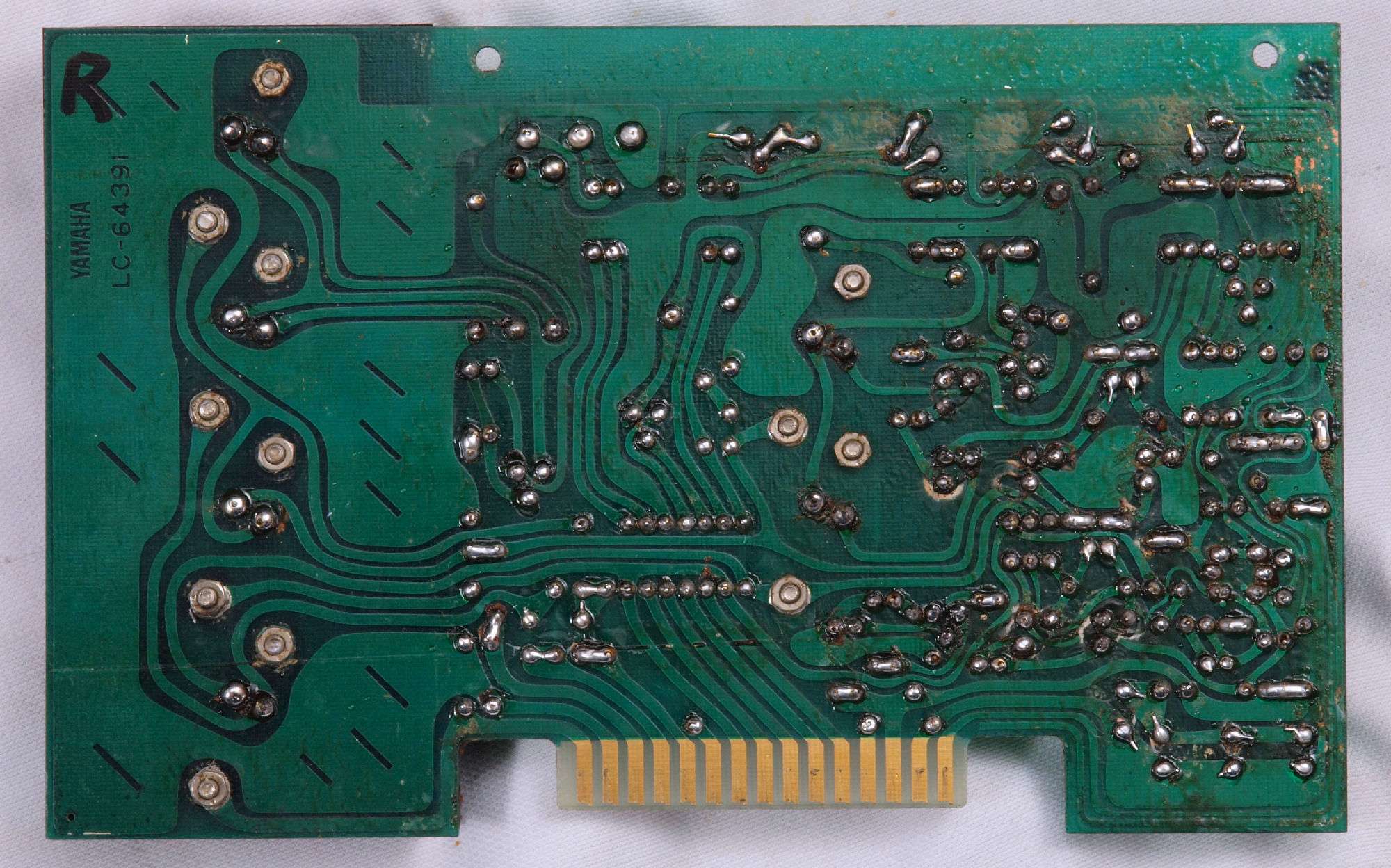

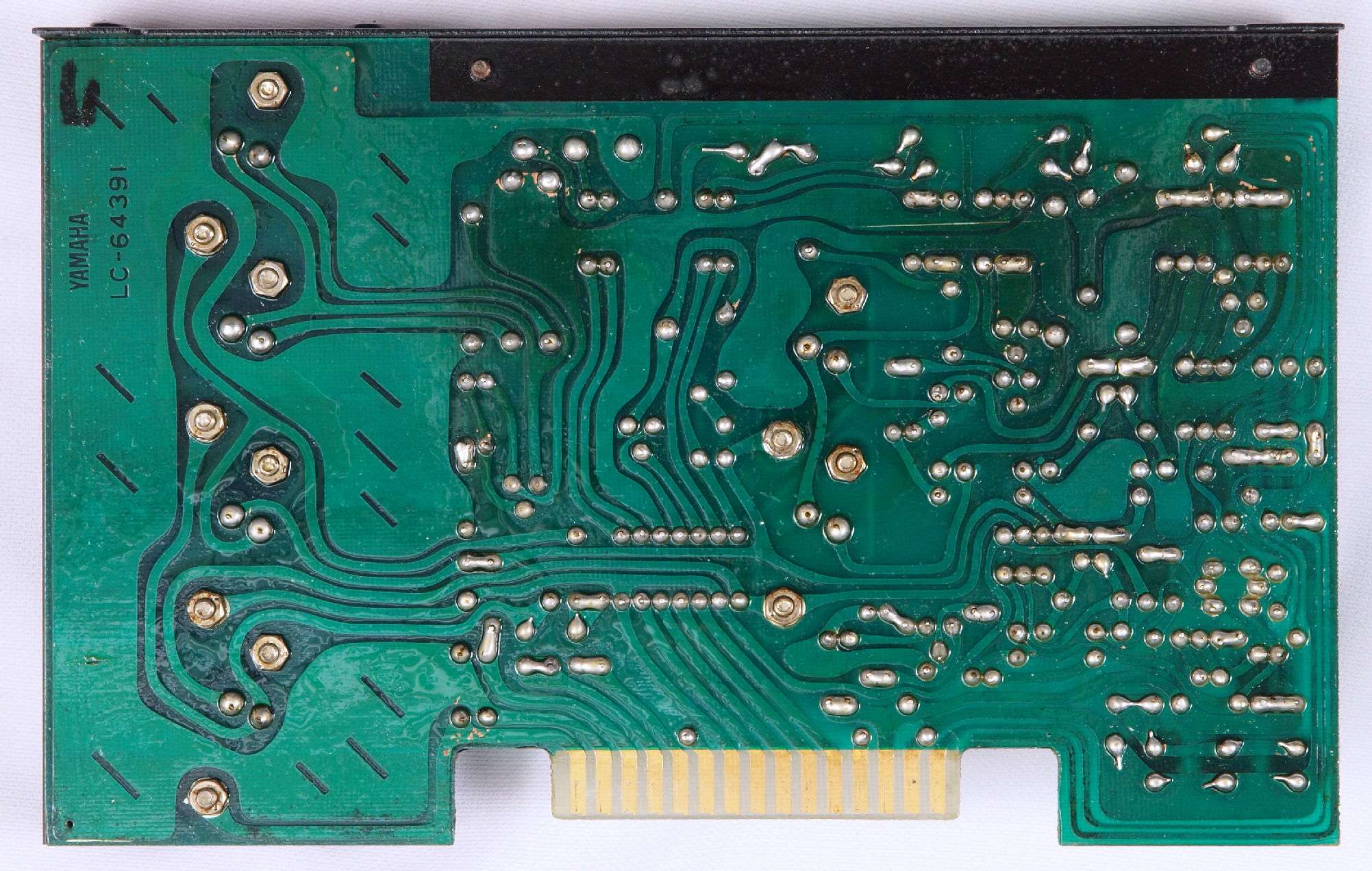

Ｃ１５．　修理（半田補正）後　Ｒ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ１６．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る
Ｃ２１．　修理前　Ｌ側ドライブ基板
Ｃ２１２．　修理前　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）
Ｃ２１３．　修理前　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）

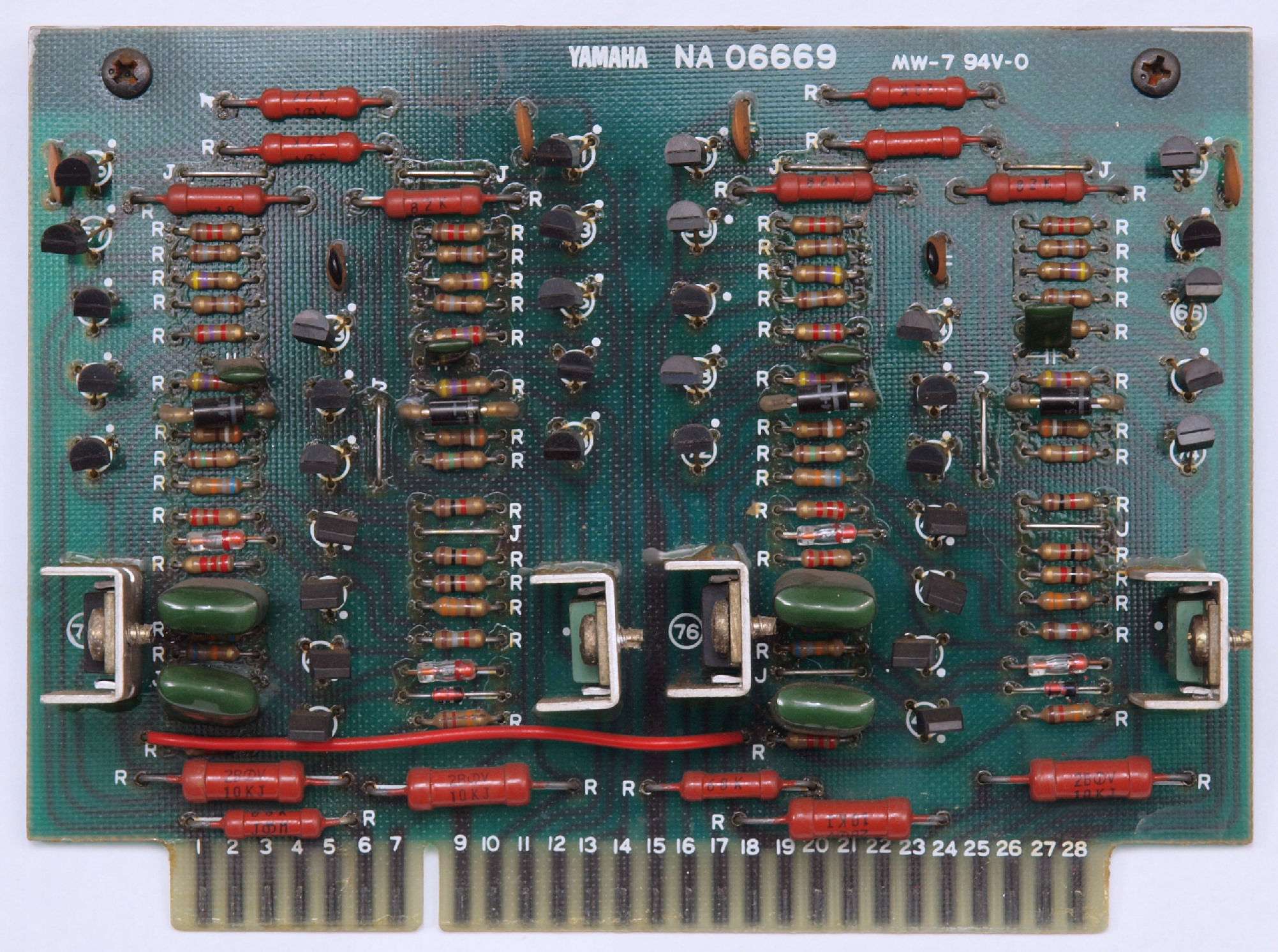

Ｃ２２．　修理後　Ｌ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー７個交換。

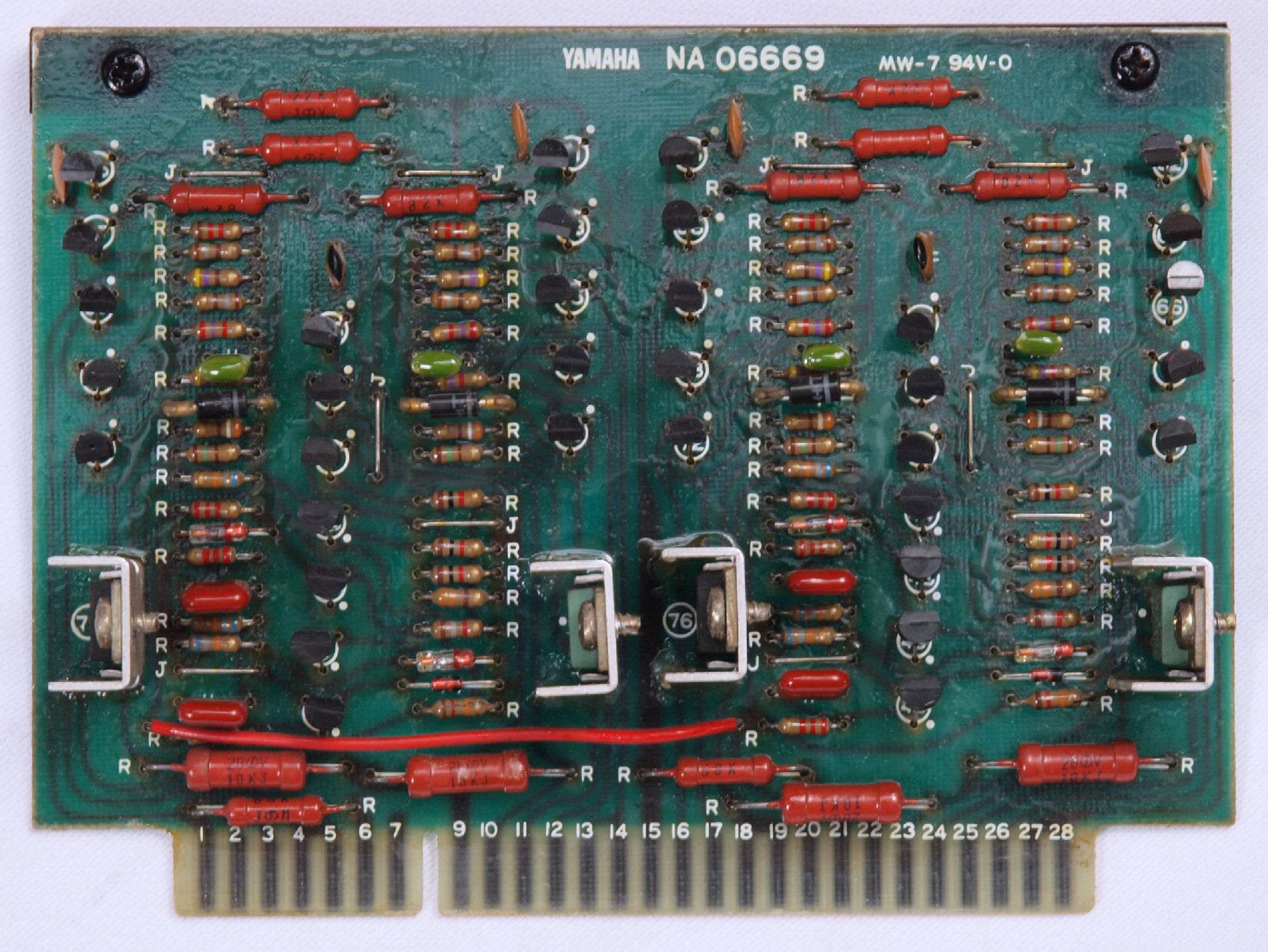

Ｃ２３．　完成Ｌ側ドライブ基板　洗浄後防湿材を塗る

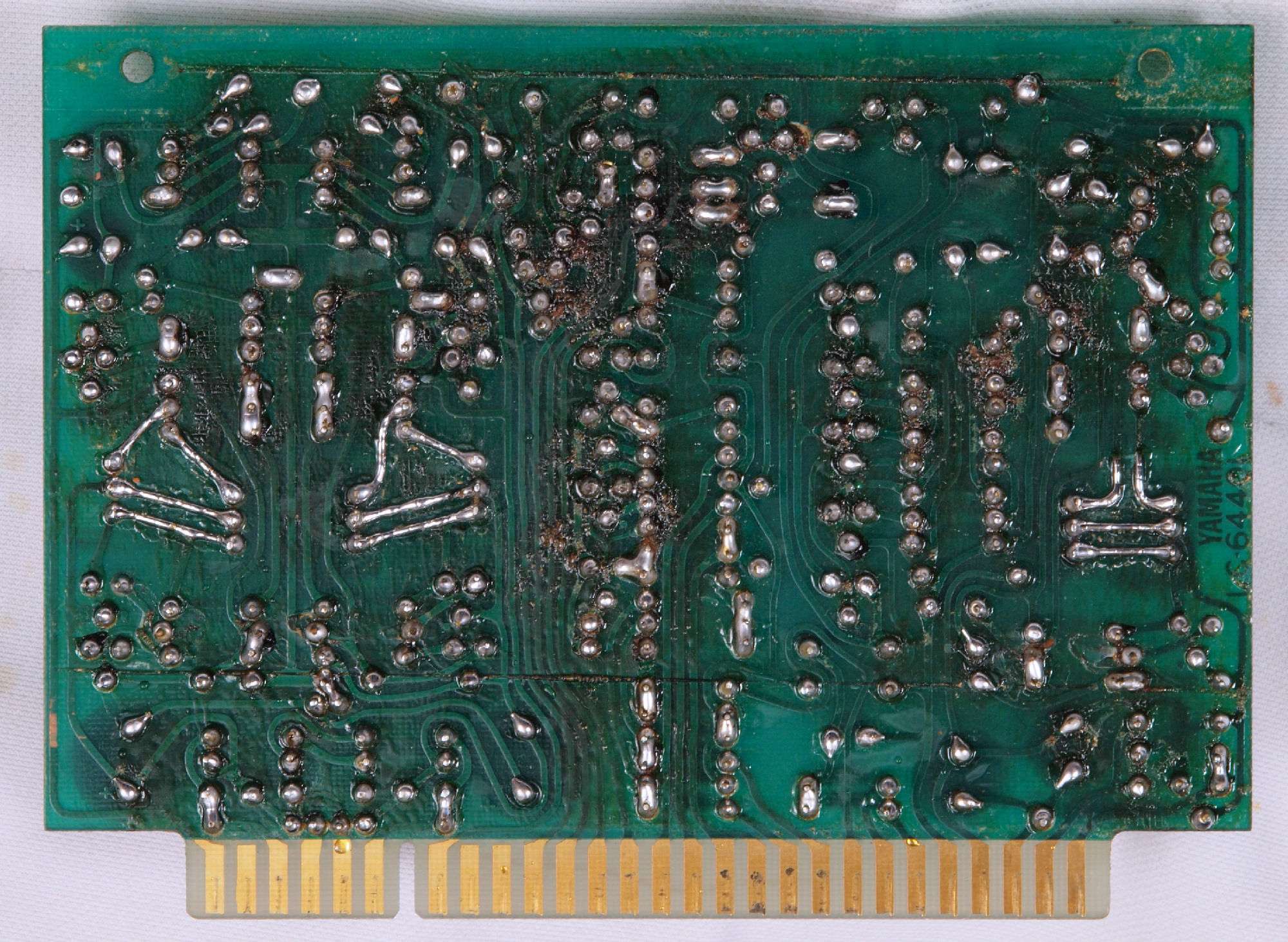

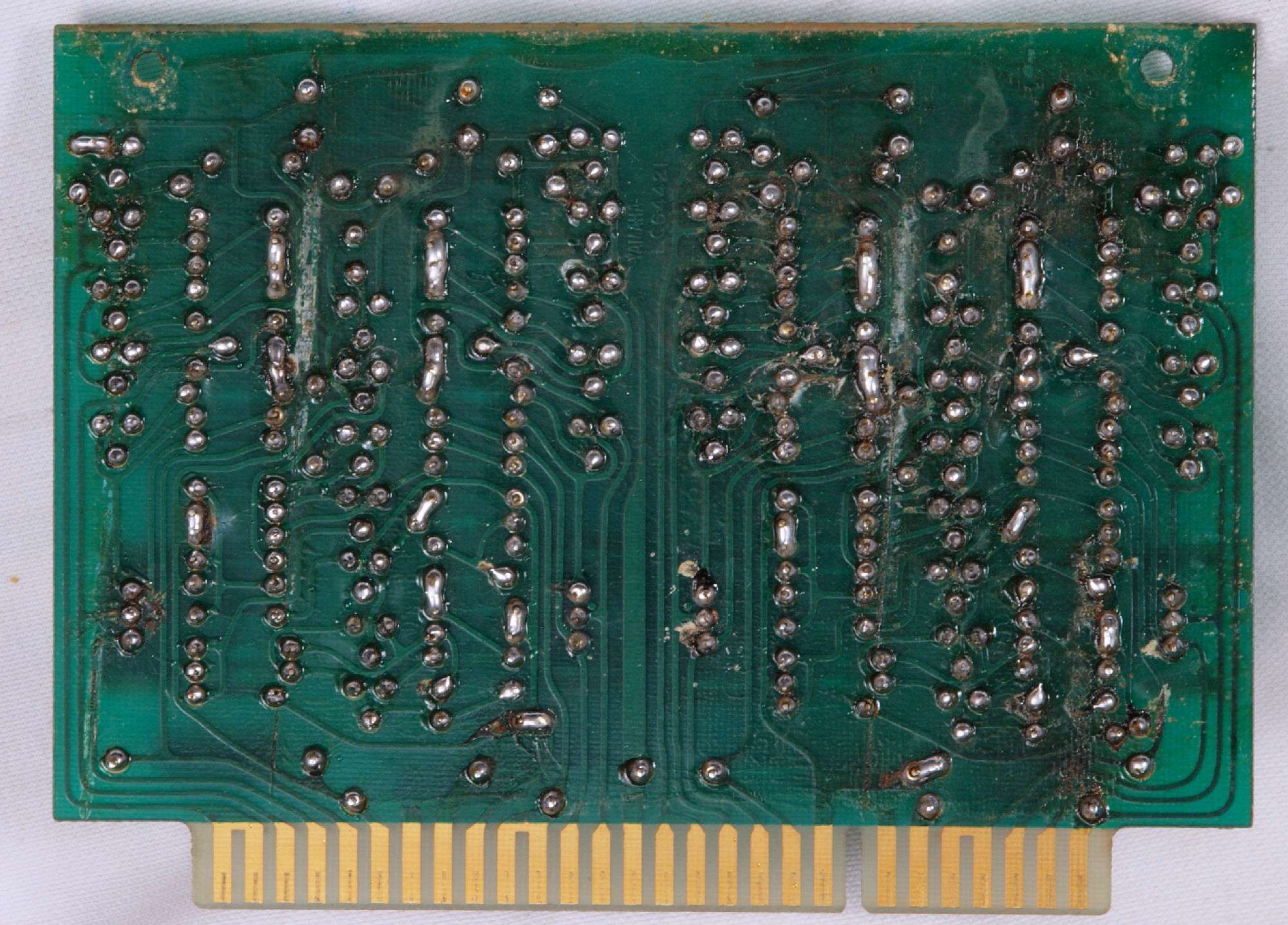

Ｃ２４．　修理前　Ｌ側ドライブ基板裏

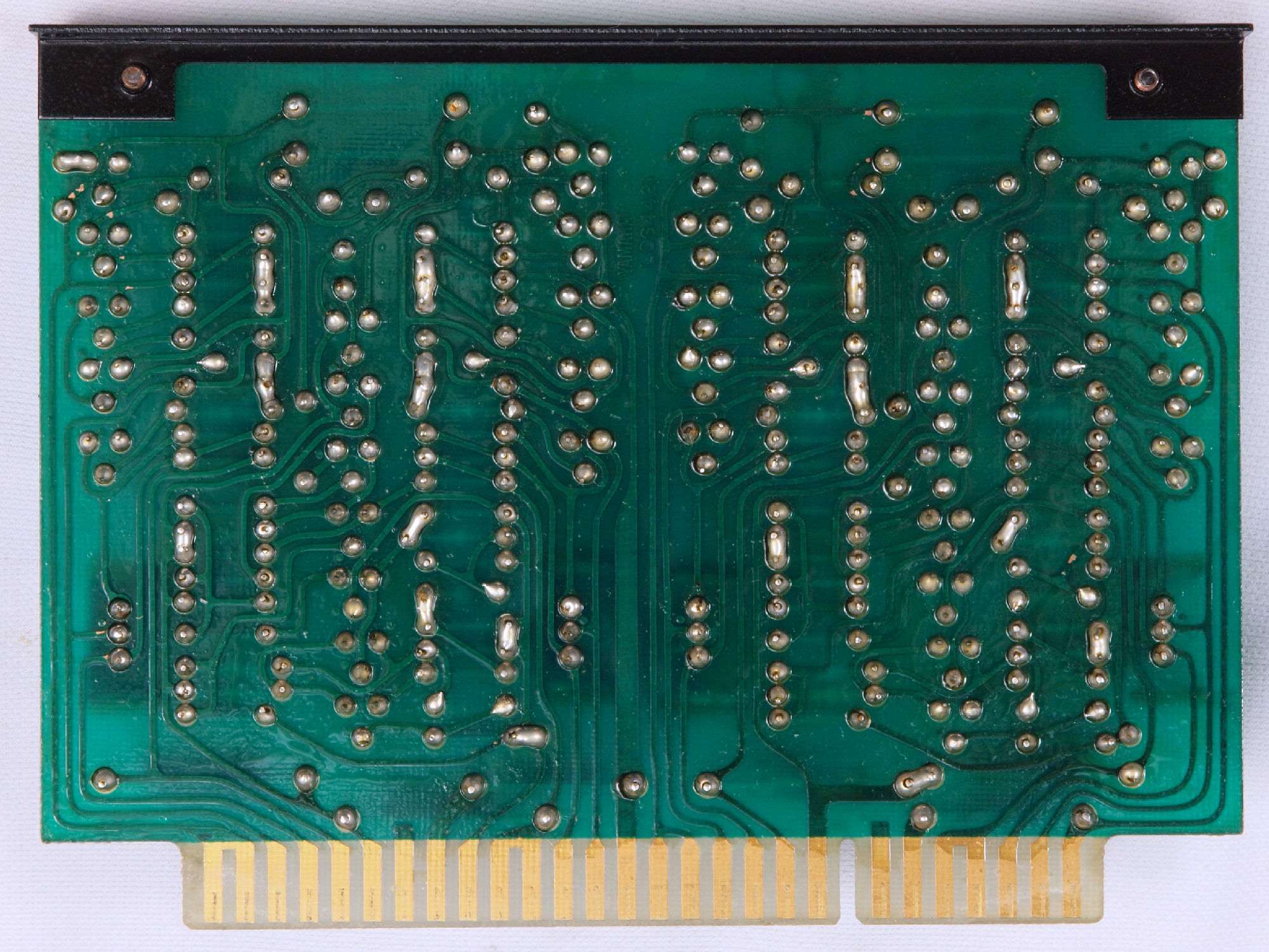

Ｃ２５．　修理（半田補正）後　L側ドライブ基板裏。　全ての半田をやり修す。
Ｃ２６．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る
Ｃ３１．　修理前　Ｆｉｌｔｅｒ基板

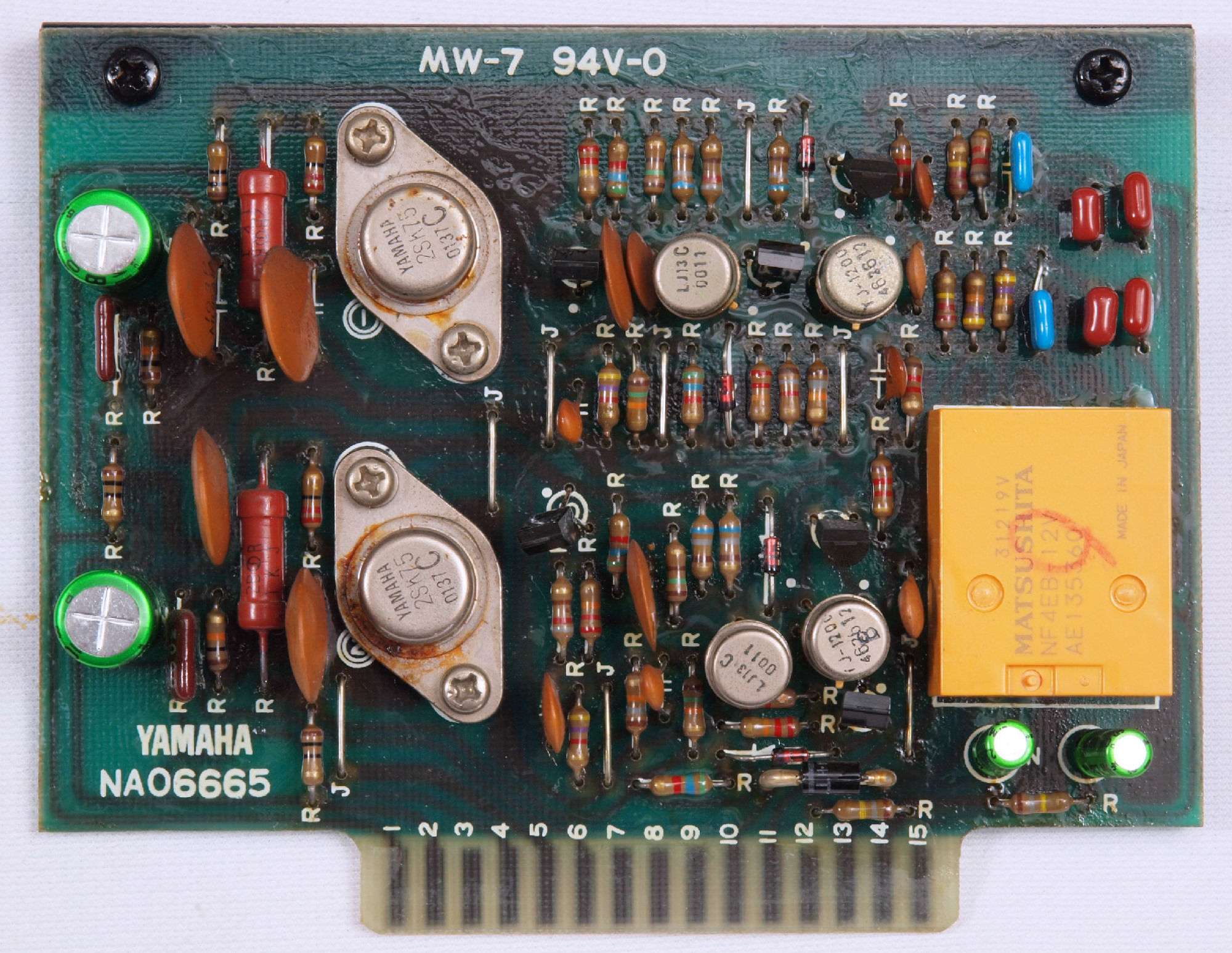

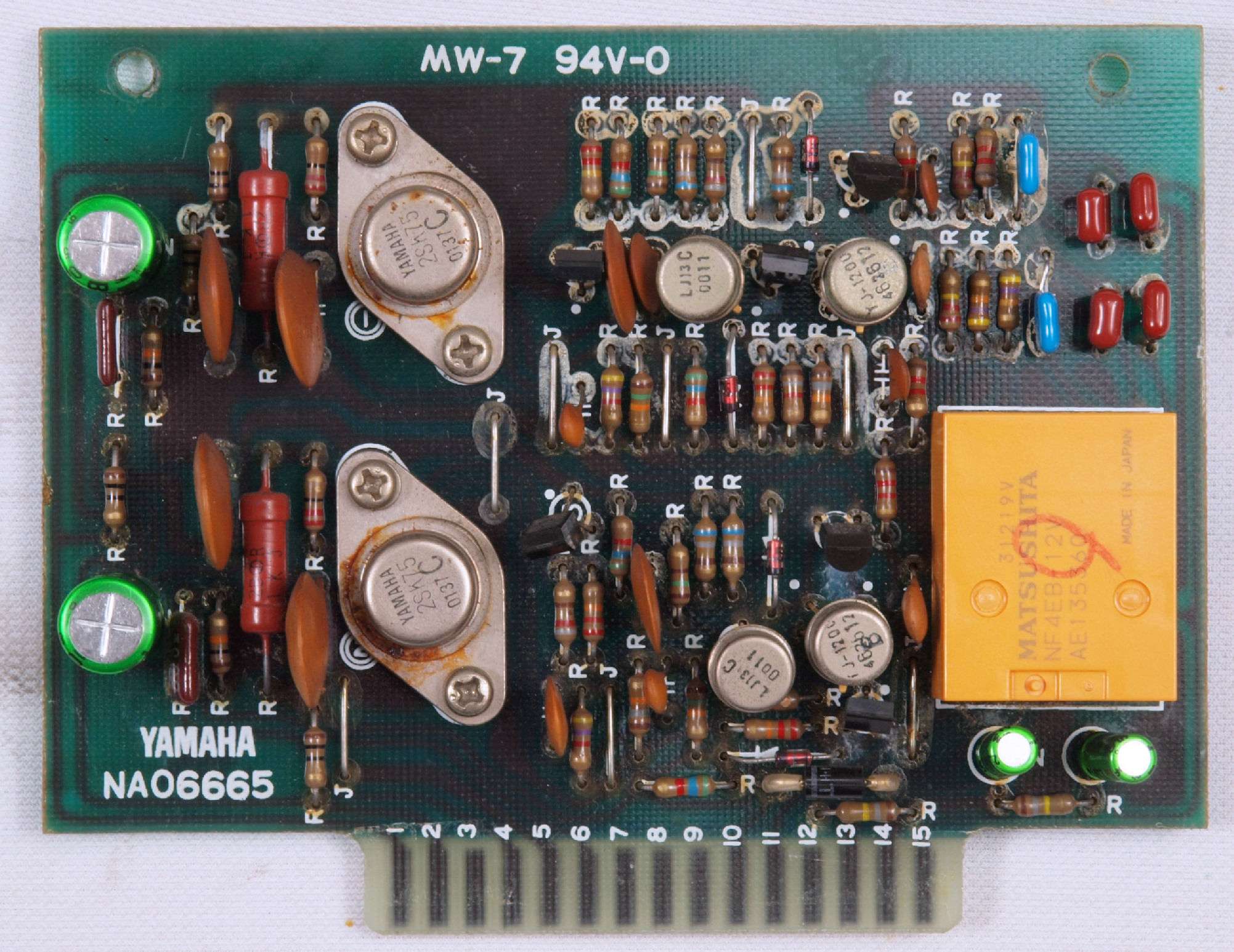

Ｃ３２．　修理後　Ｆｉｌｔｅｒ基板　電解コンデンサー４個、リレー１個、フィルムコンデンサー６個交換。
Ｃ３３．　完成Ｆｉｌｔｅｒ基板、洗浄後防湿材を塗る、調整時、ＴＲ（トランジスター）４個交換。

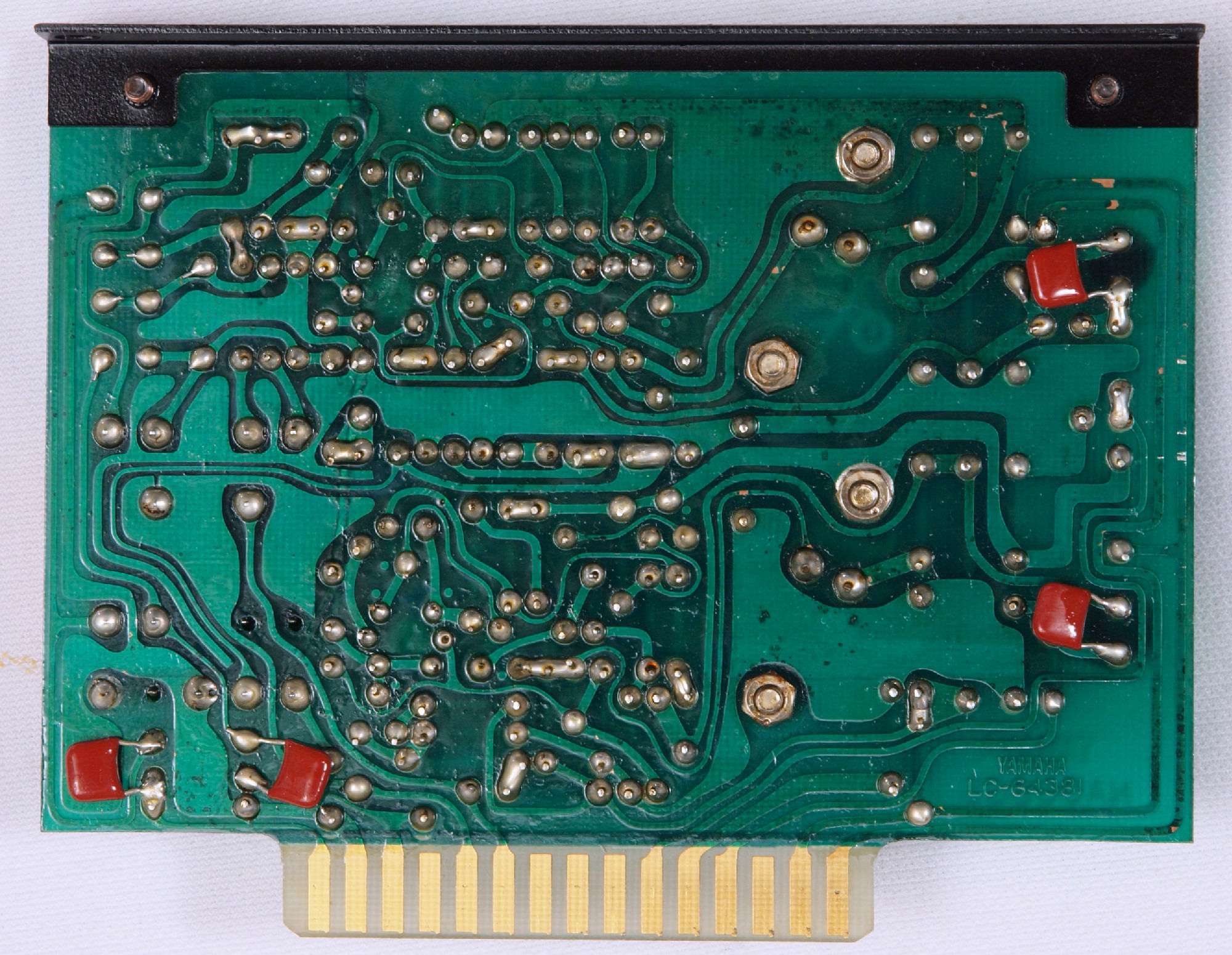

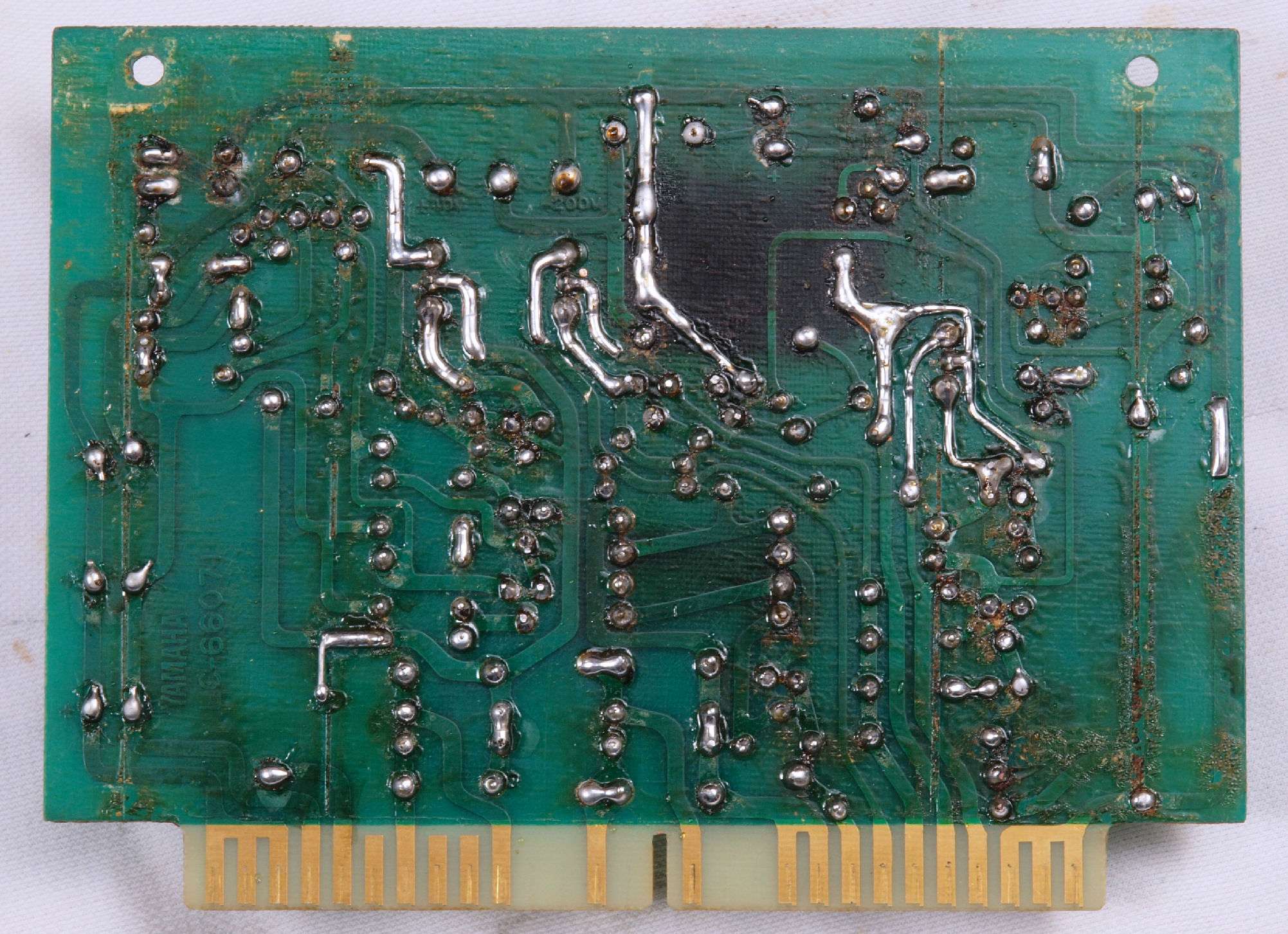

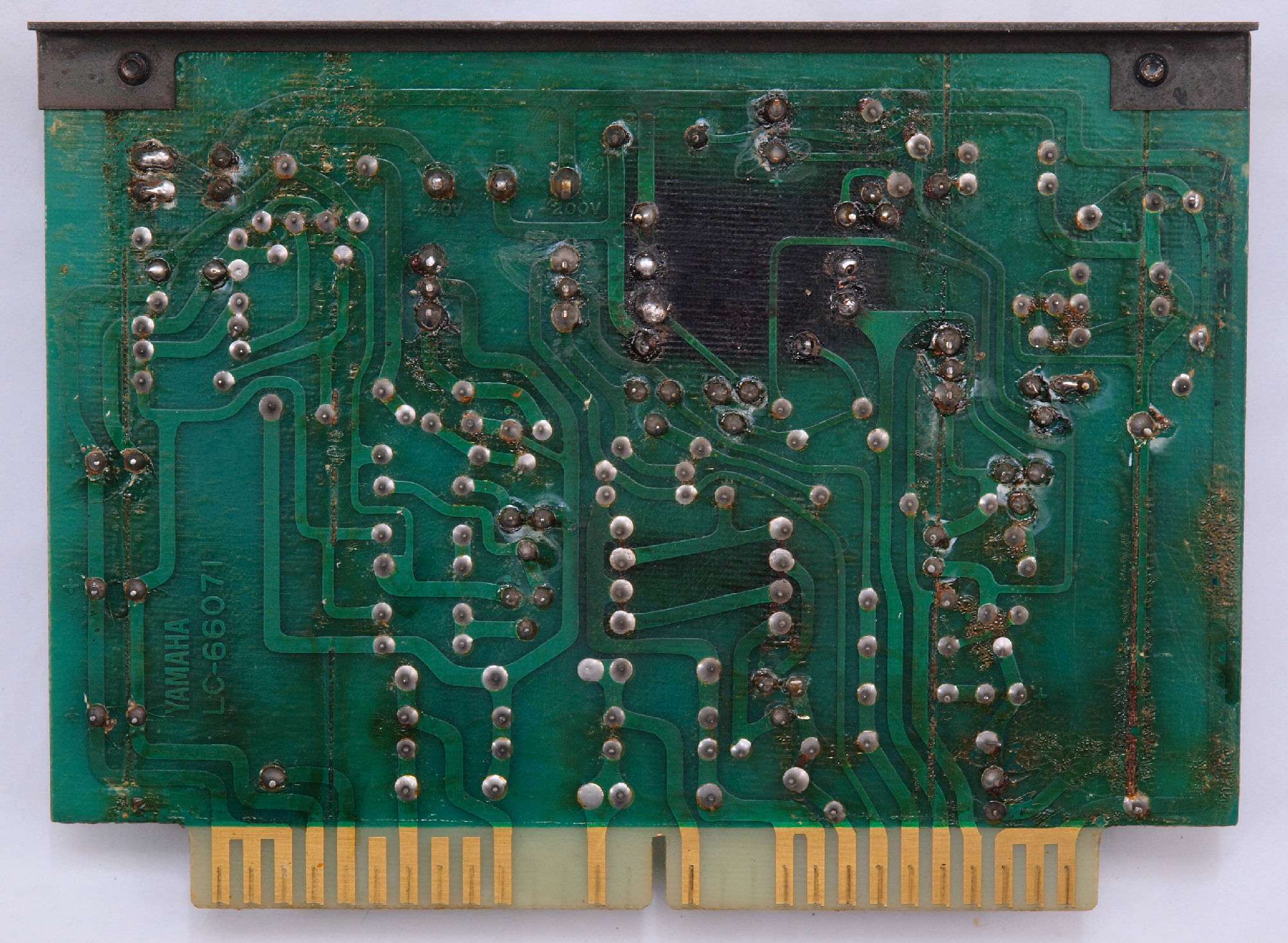

Ｃ３４．　修理前　Ｆｉｌｔｅｒ基板裏

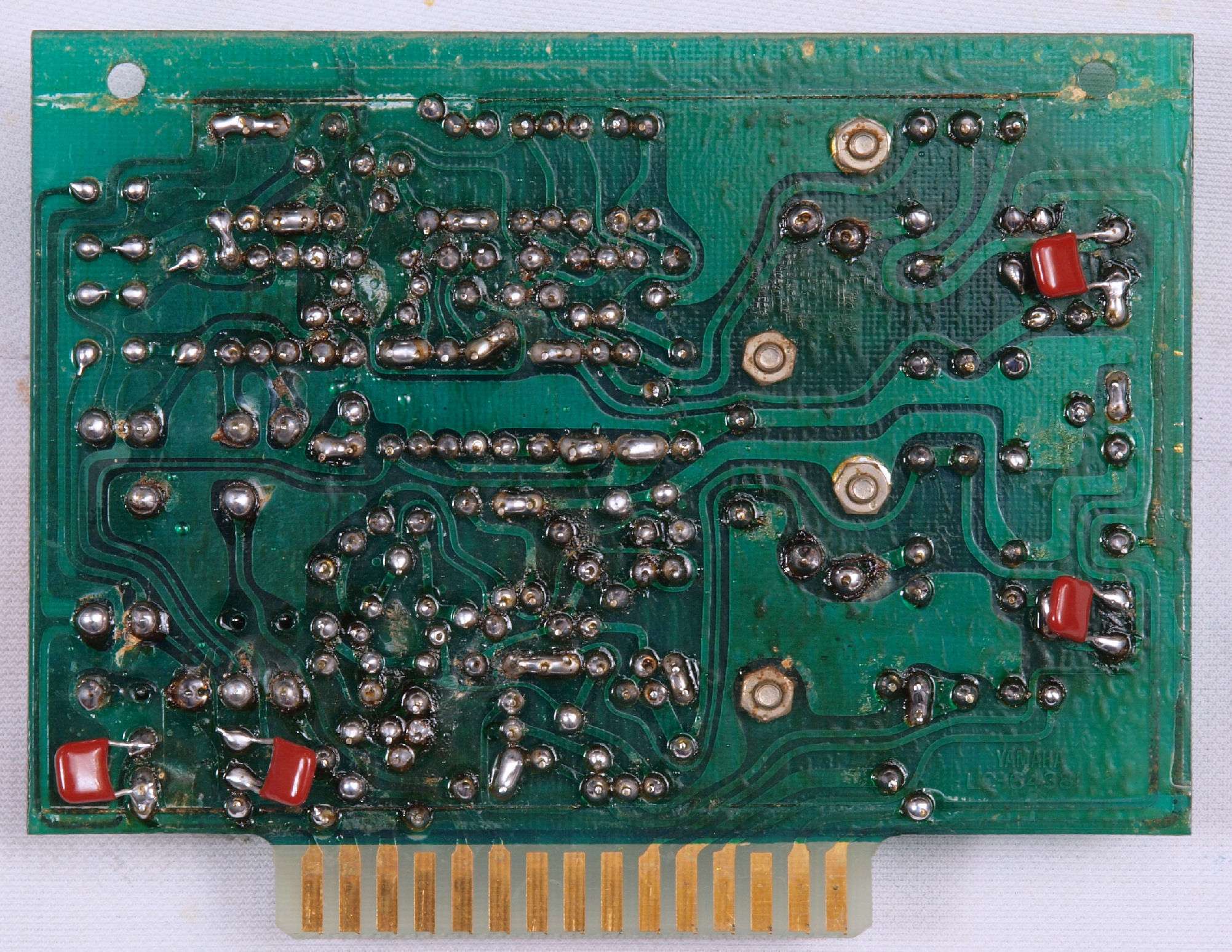

Ｃ３５．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏、フィルムコンデンサー４個追加。　全ての半田をやり修す。
Ｃ３６．　完成Ｆｉｌｔｅｒ基板裏、洗浄後防湿材を塗る

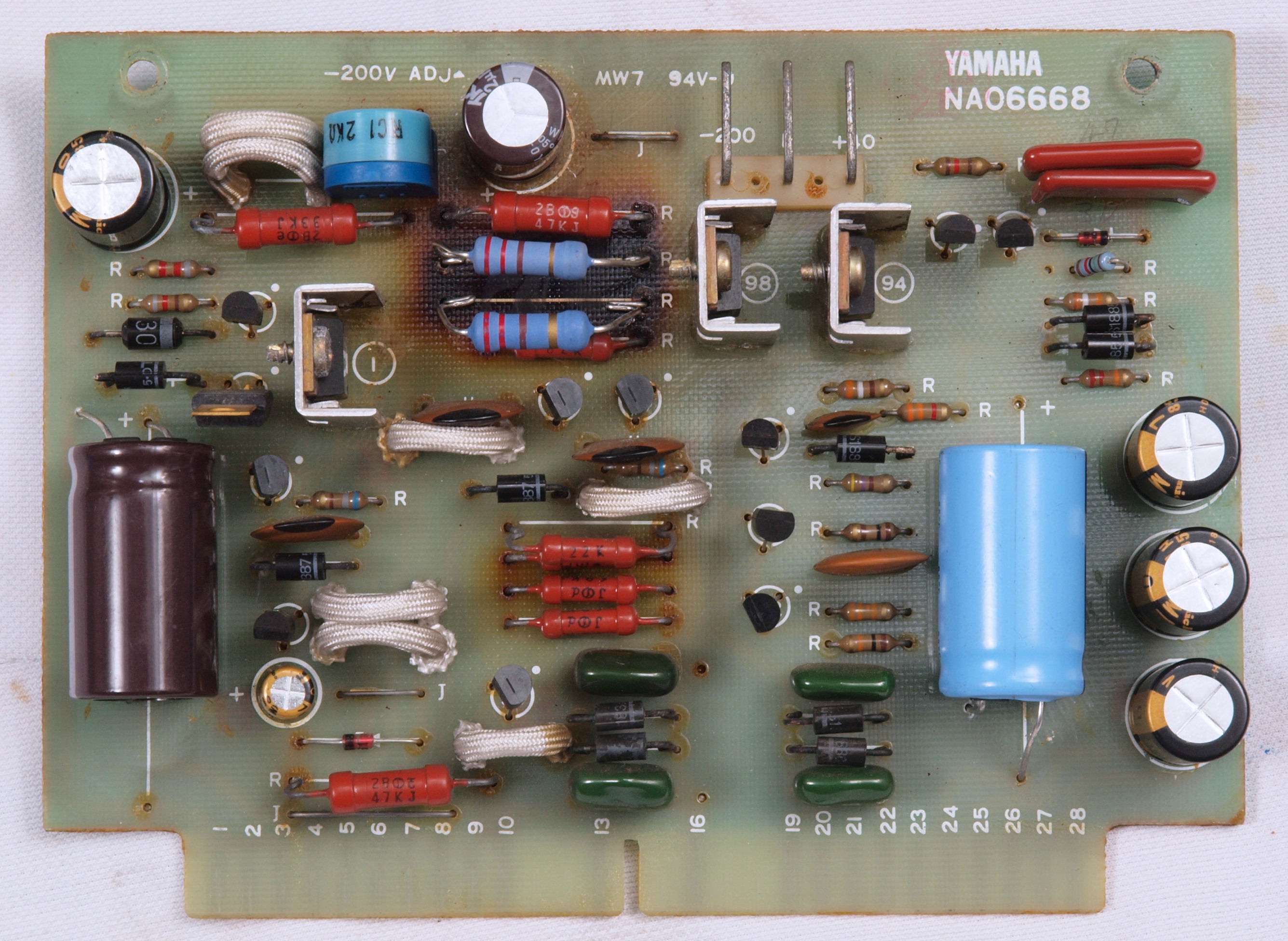

Ｃ４１．　修理前　電源１基板
Ｃ４２．　修理後　電源１基板　　半固定ＶＲ１、電解コンデンサー８個、抵抗２個 交換
Ｃ４３．　完成電源１基板、洗浄後防湿材を塗る

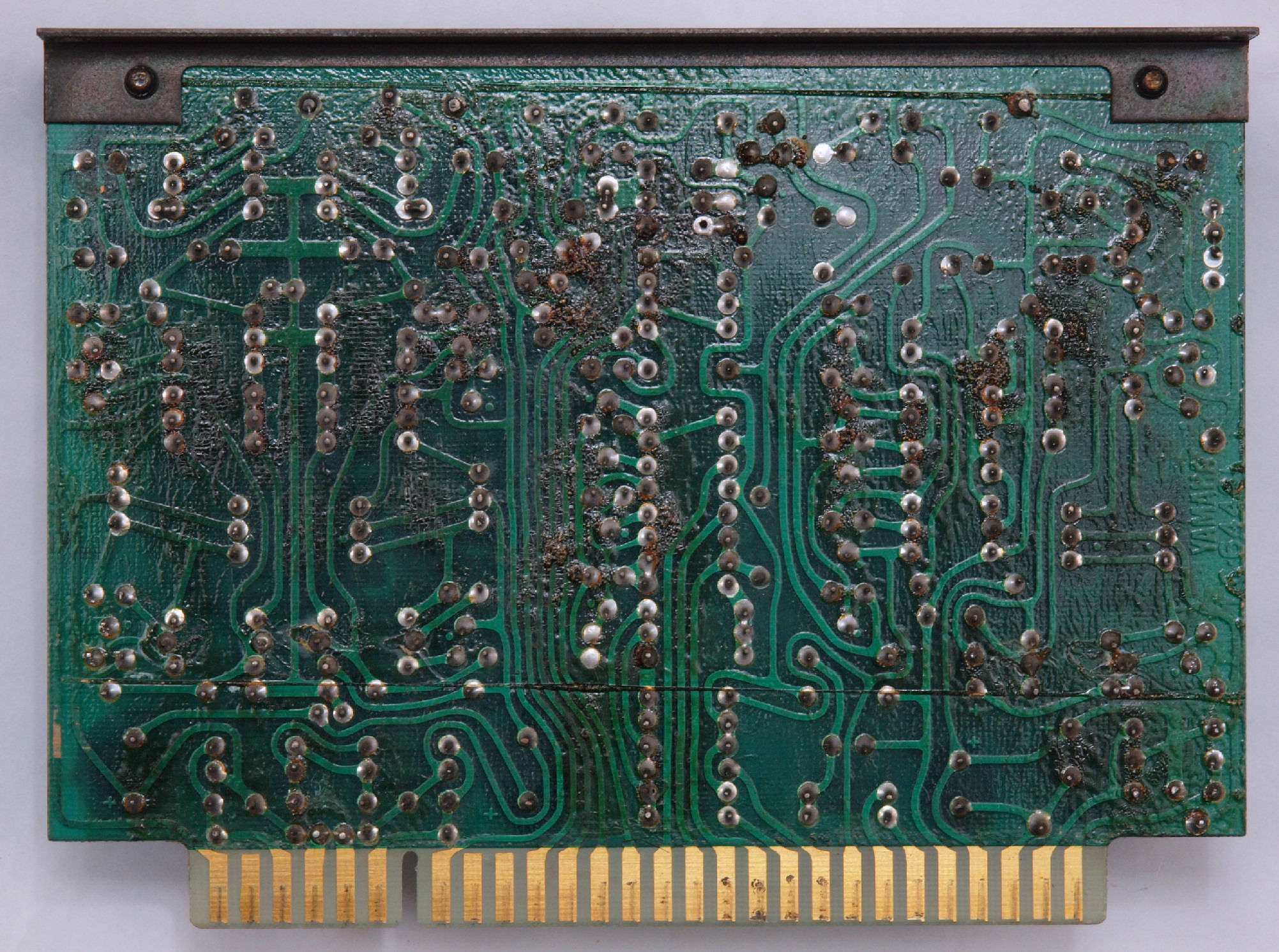

Ｃ４４．　修理前　電源１基板裏

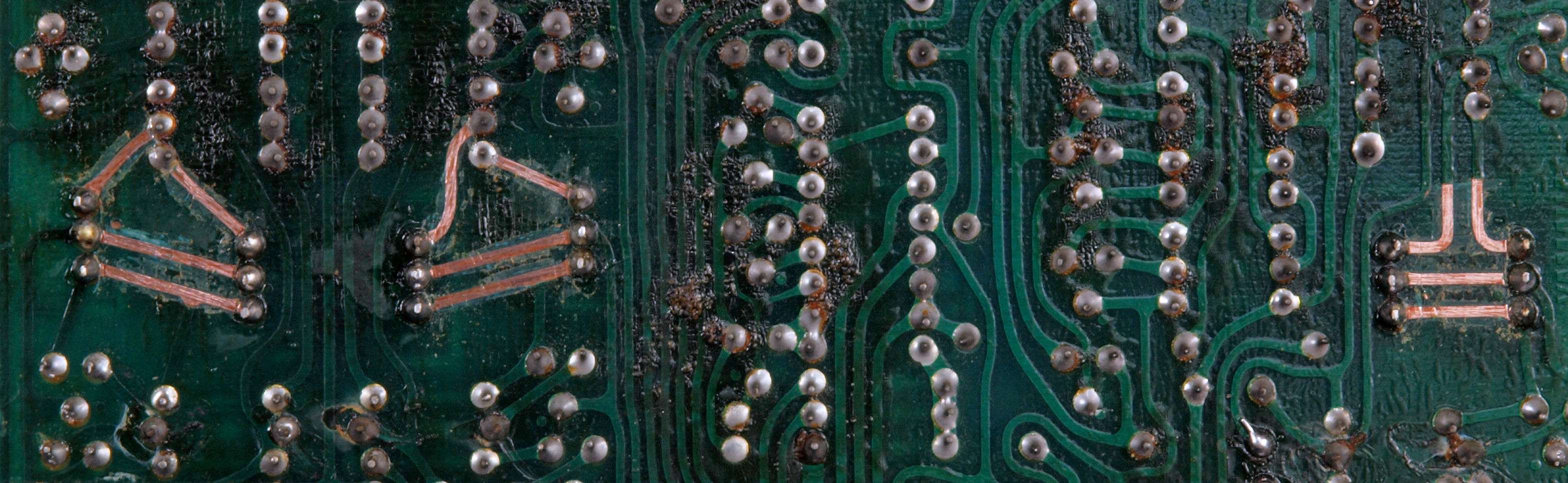

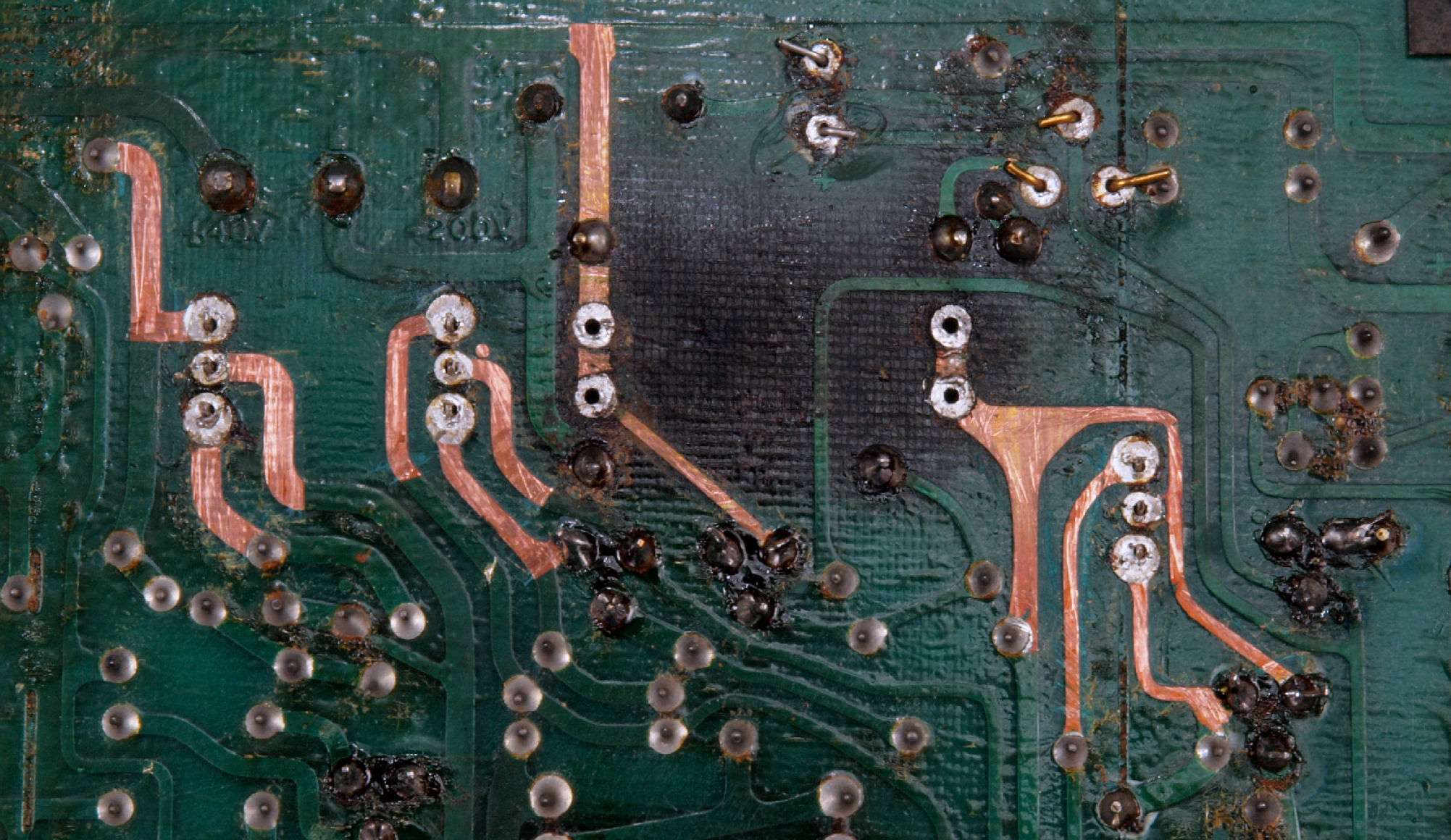

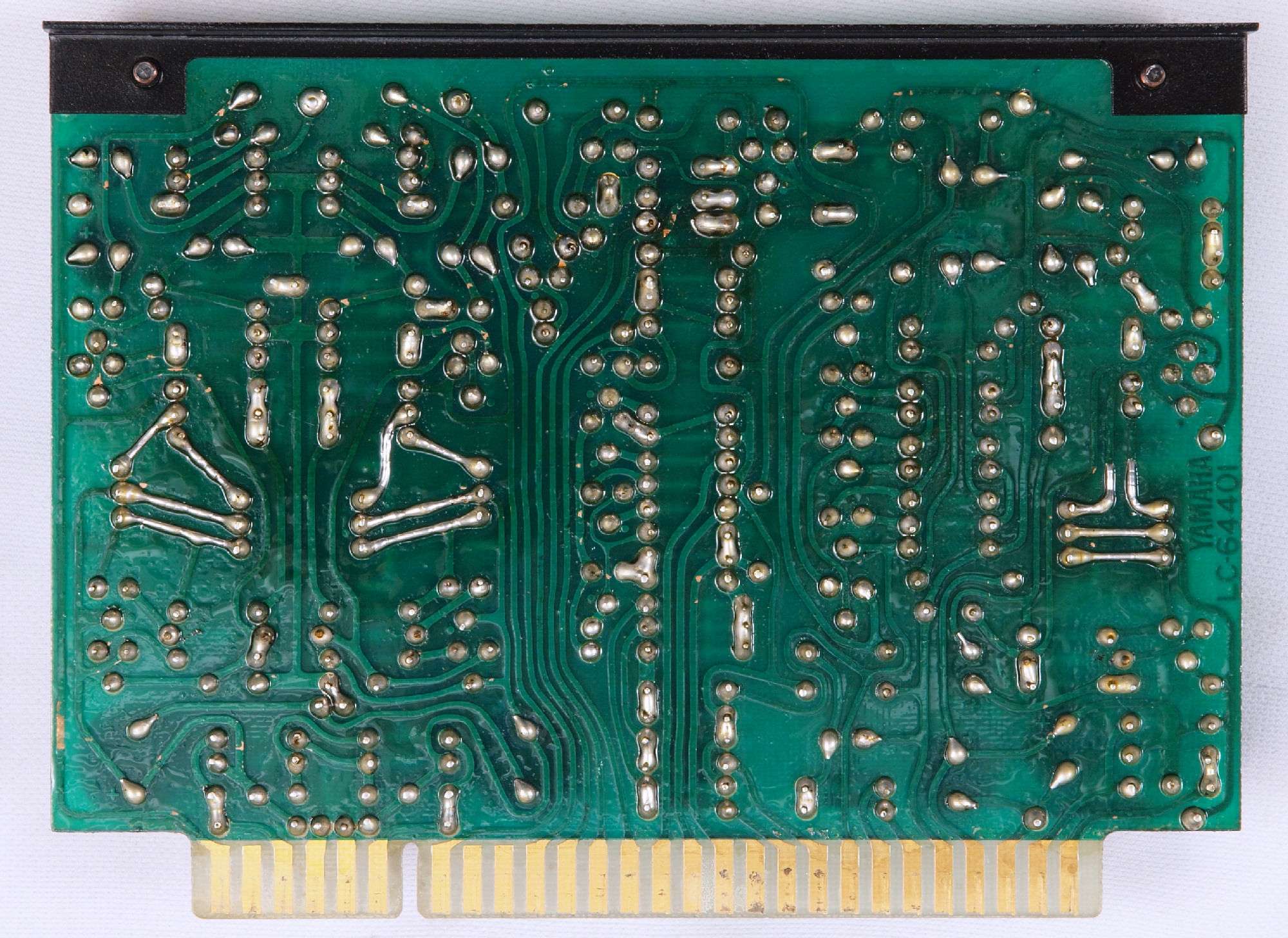

Ｃ４４２．　修理前　電源１基板裏、　銅箔を広げる。
Ｃ４５．　修理（半田補正）後　電源１基板裏。　全ての半田をやり修す。
Ｃ４６．　完成電源１基板裏、洗浄後防湿材を塗る

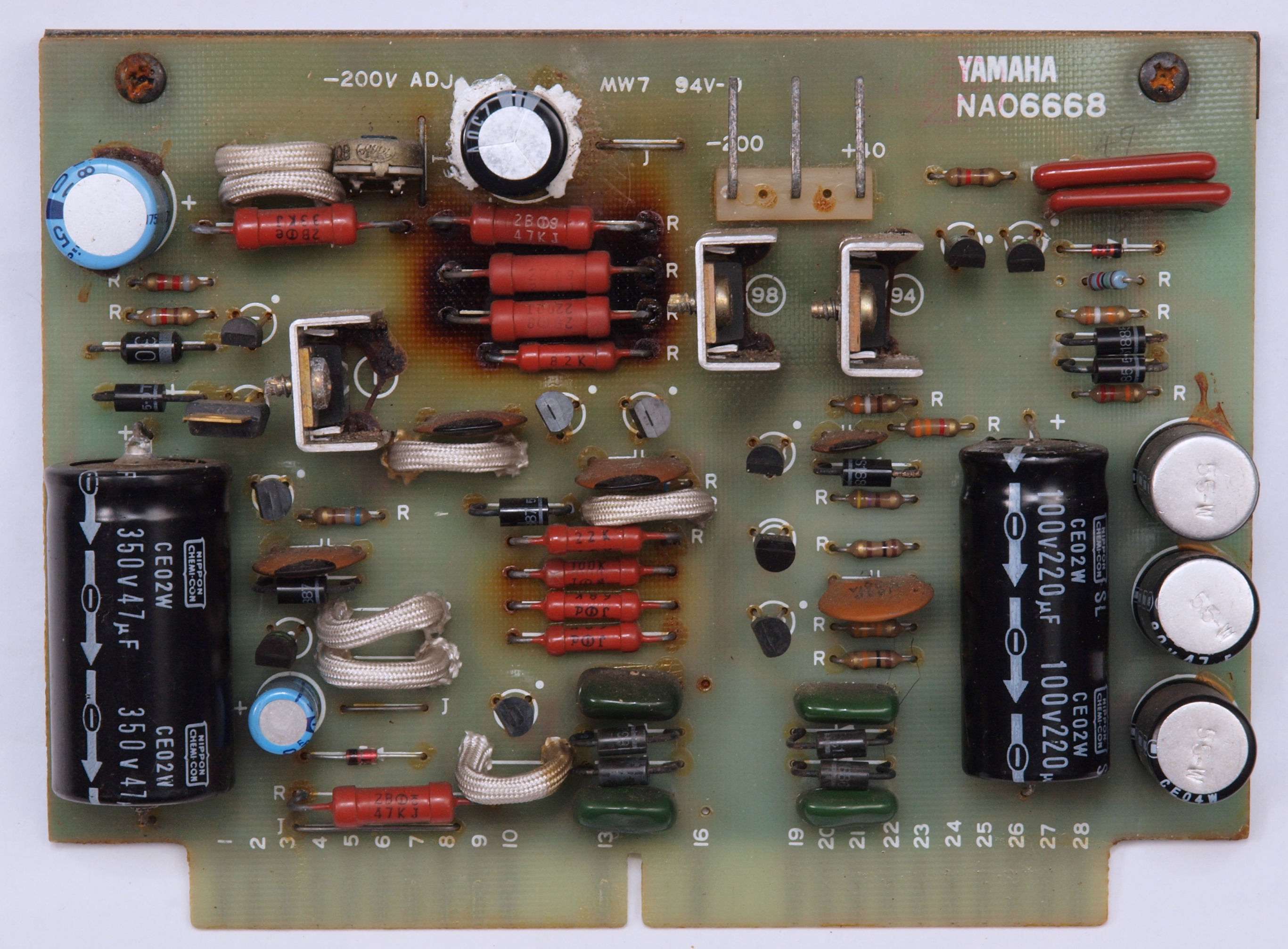

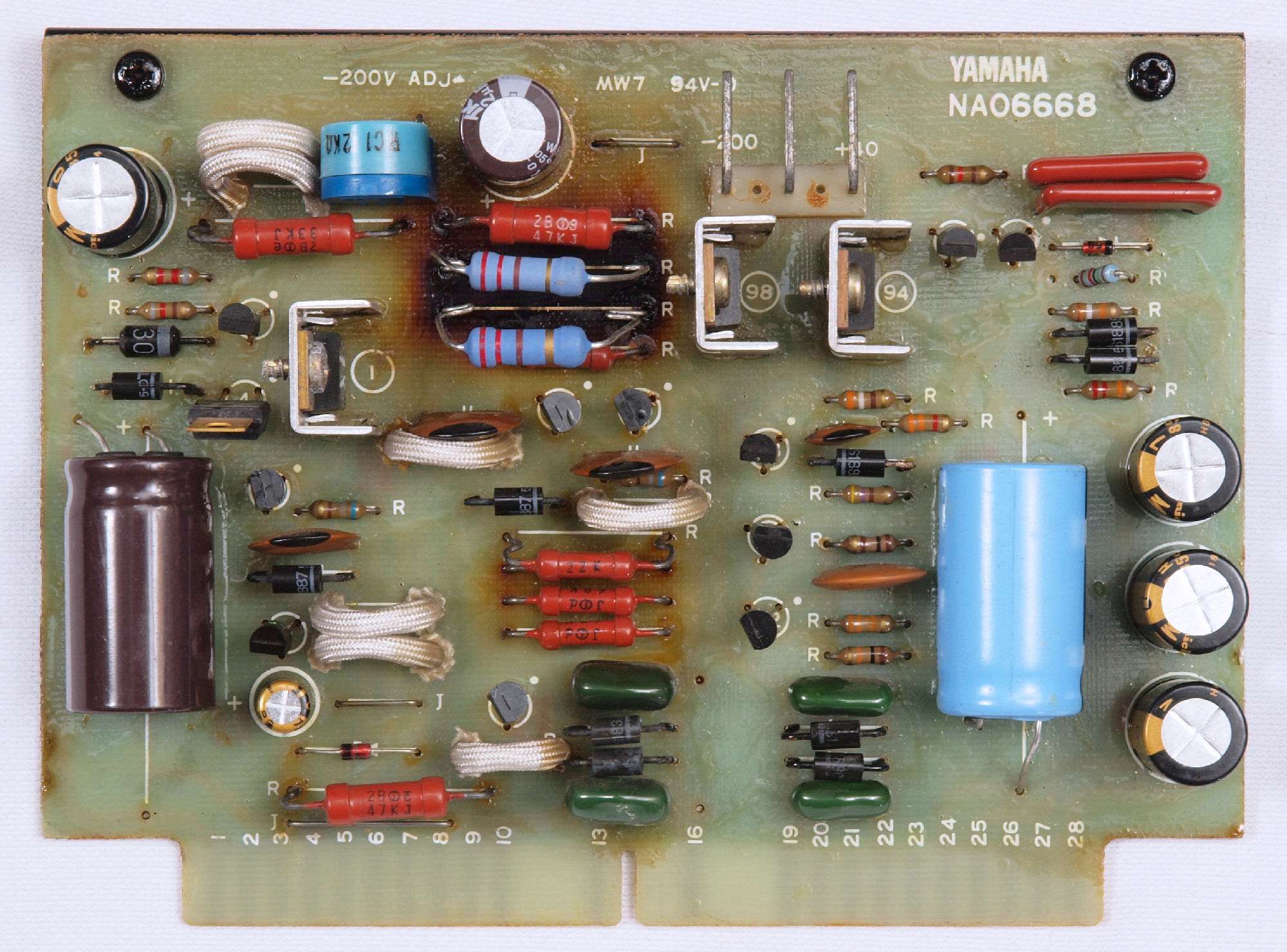

Ｃ５１．　修理前　電源２基板

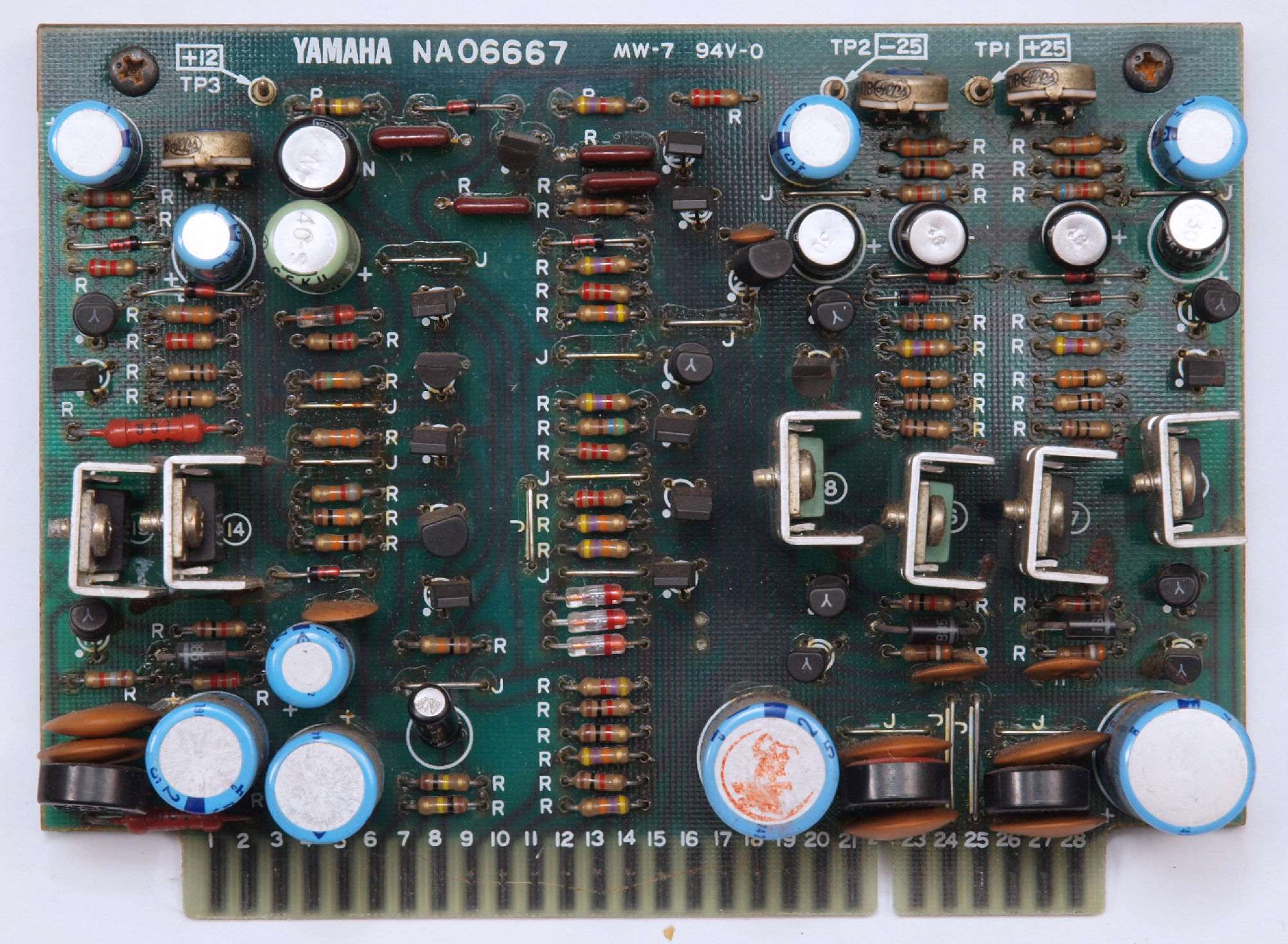

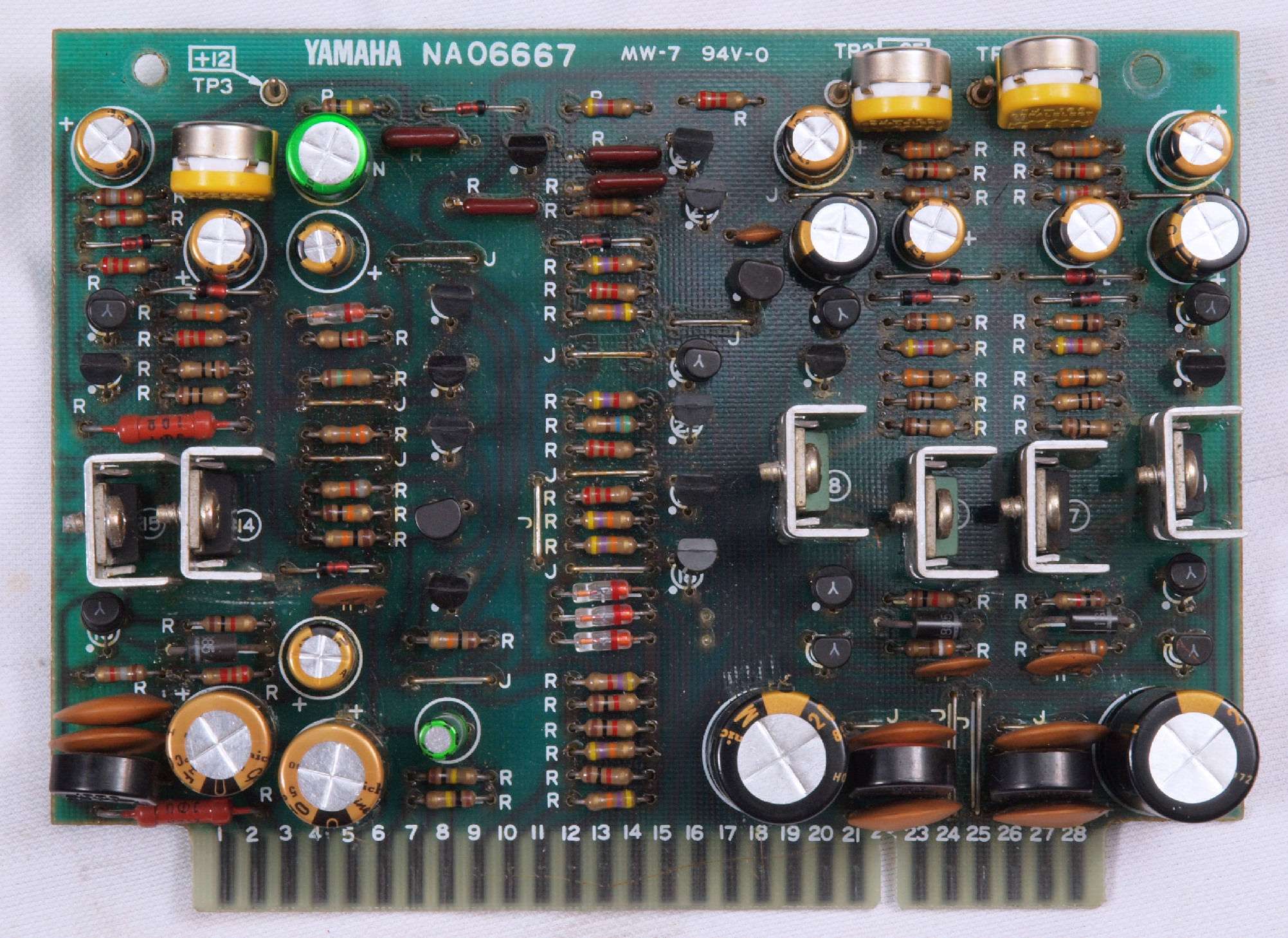

Ｃ５２．　修理後　電源２基板　　ＴＲ（トランジスター）１２個、半固定ＶＲ３、電解コンデンサー１６個 交換
Ｃ５３．　完成電源２基板、洗浄後防湿材を塗る
Ｃ５４．　修理前　電源２基板裏

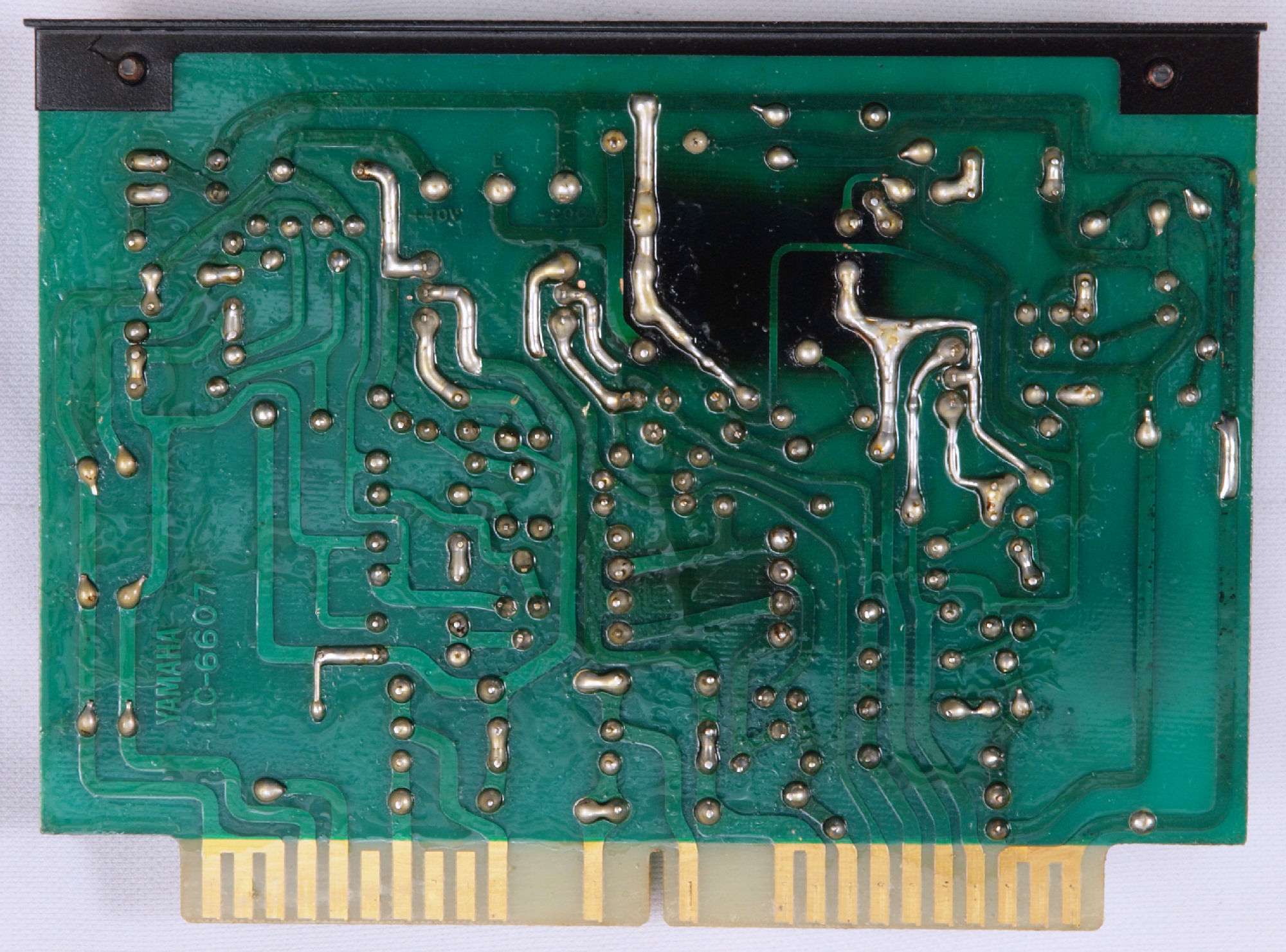

Ｃ５４２．　修理前　電源２基板裏、　銅箔を広げる。
Ｃ５５．　修理（半田補正）後　電源２基板裏。　全ての半田をやり修す。
Ｃ５６．　完成電源２基板裏、洗浄後防湿材を塗る

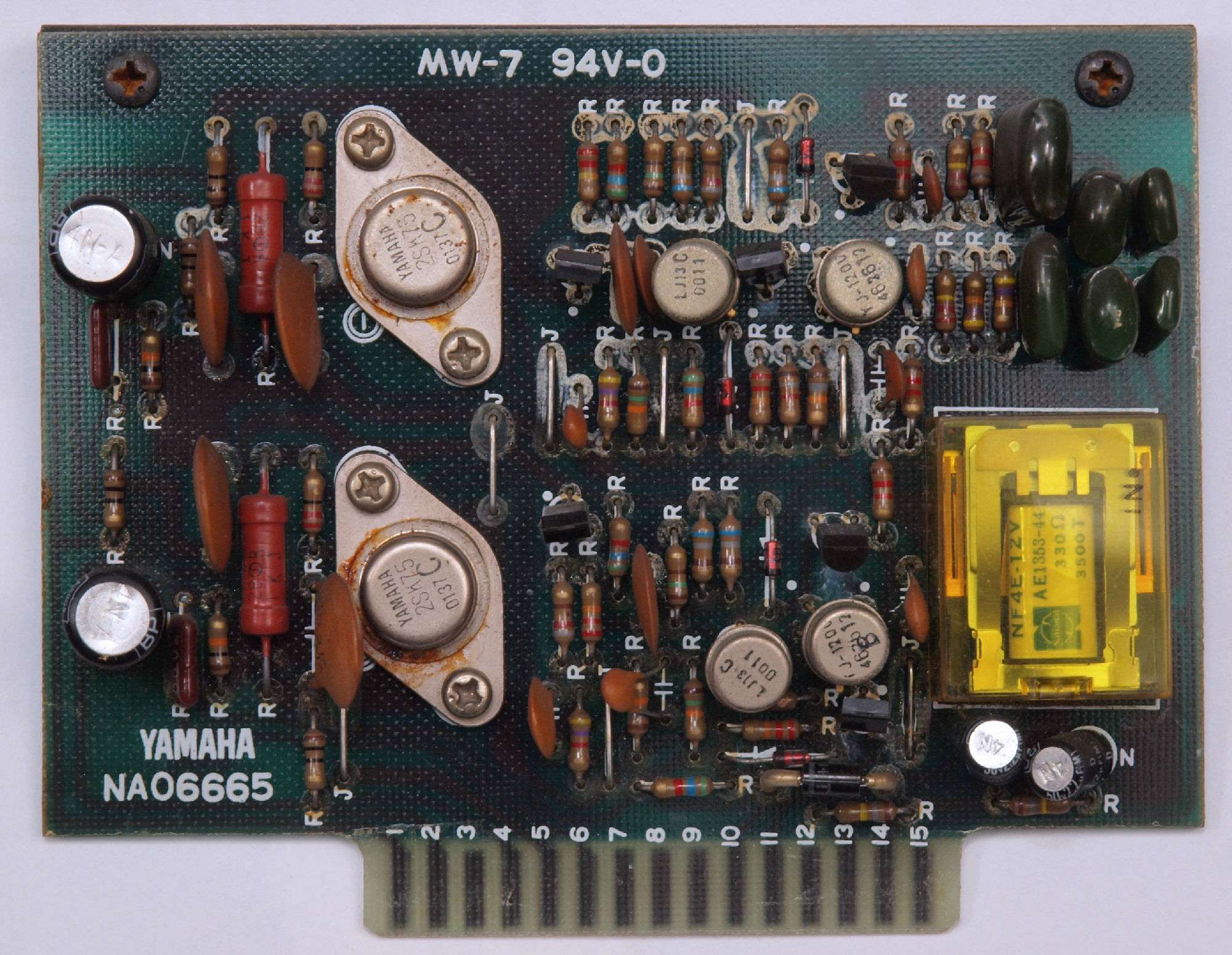

Ｃ６１．　修理前　電源３（プロテクト）基板
Ｃ６２．　修理後　電源３（プロテクト）基板　　ＴＲ（トランジスター）８個、フィルムコンデンサー８個交換。
Ｃ６３．　完成電源３（プロテクト）基板、洗浄後防湿材を塗る
Ｃ６４．　修理前　電源３（プロテクト）基板裏
Ｃ６５．　修理（半田補正）後　電源３（プロテクト）基板裏。　全ての半田をやり修す。
Ｃ６６．　完成電源３（プロテクト）基板裏、洗浄後防湿材を塗る

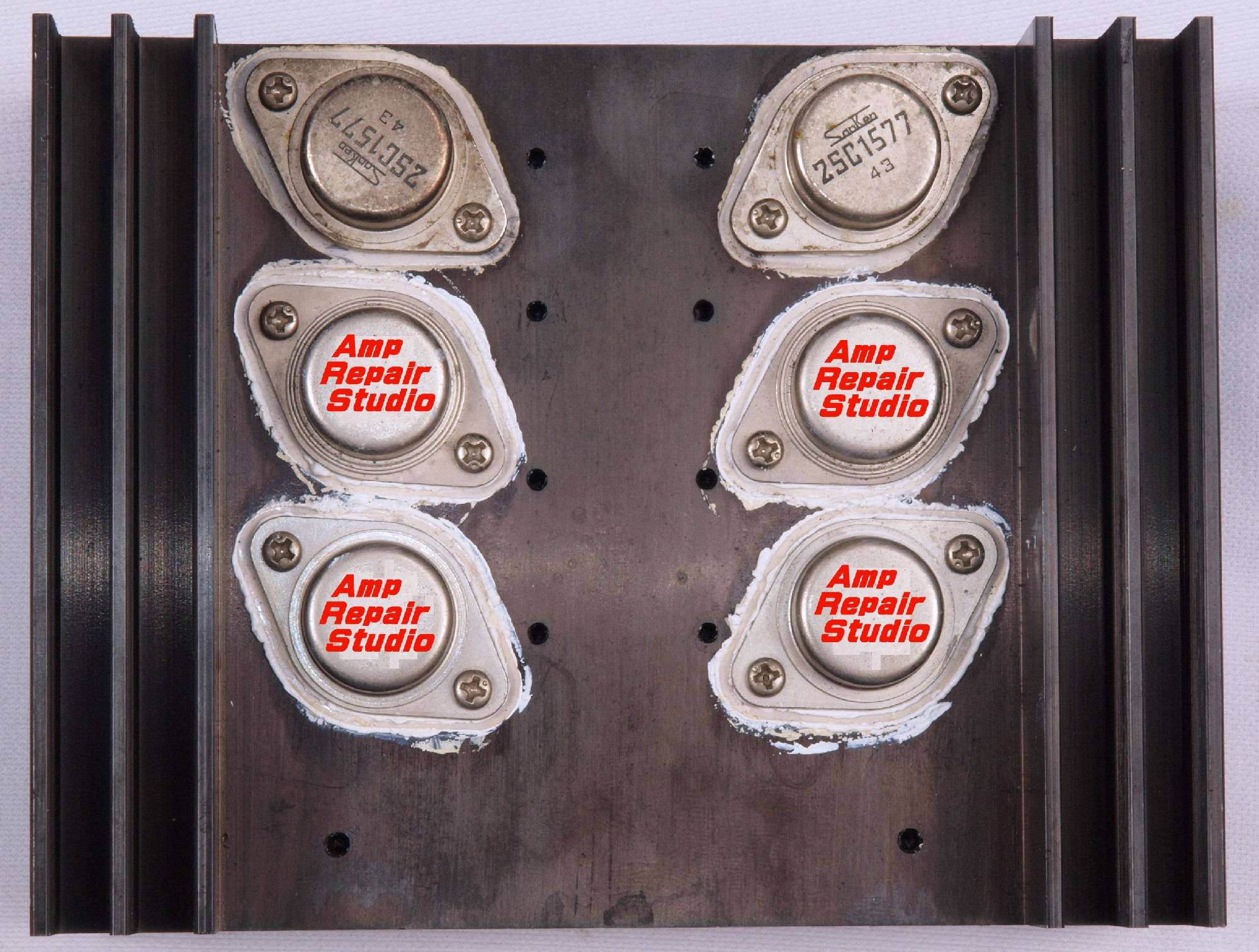

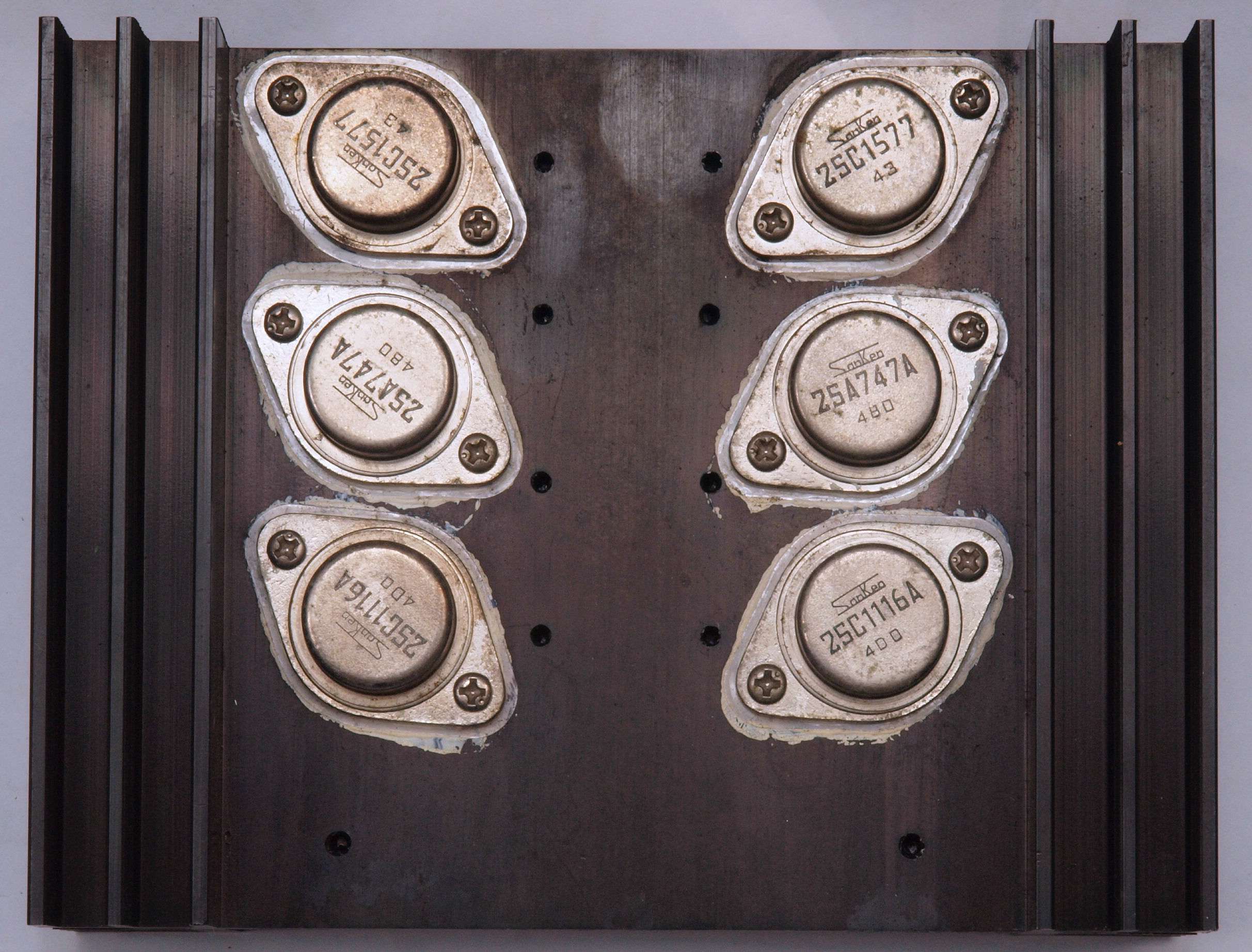

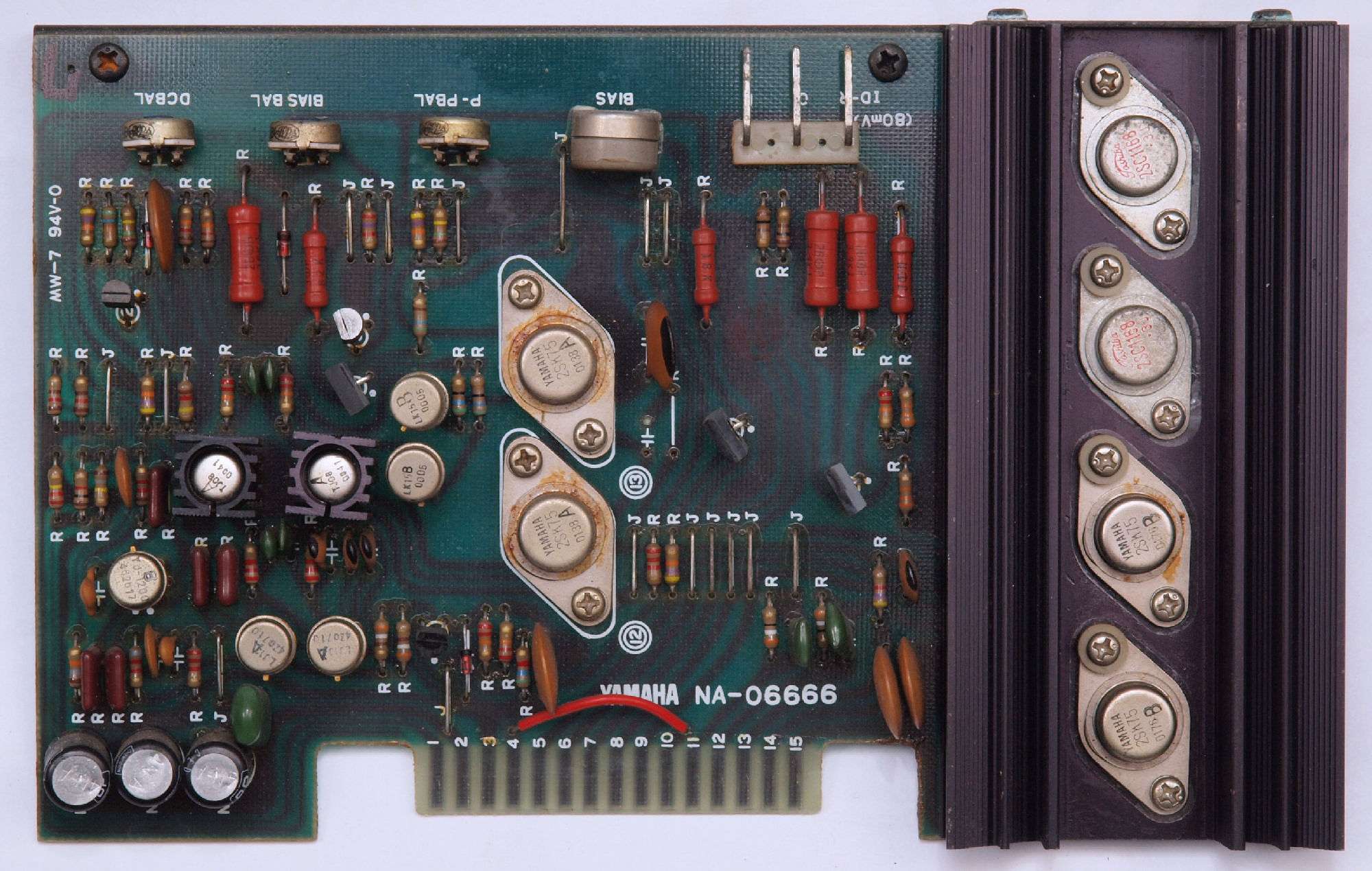

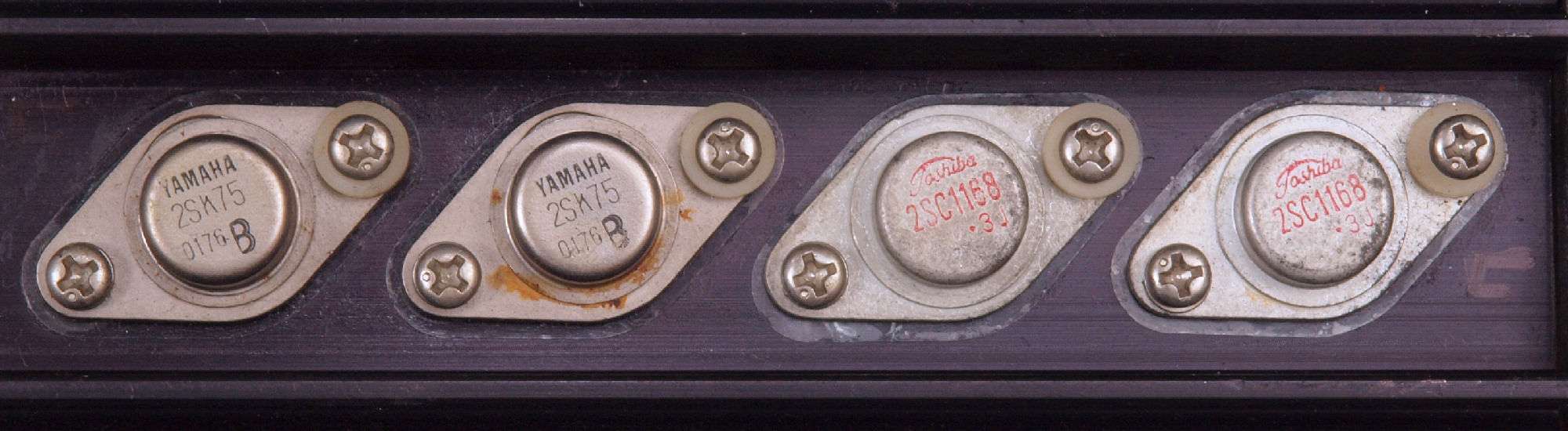

Ｃ７１．　修理前　電源出力ＴＲ基板

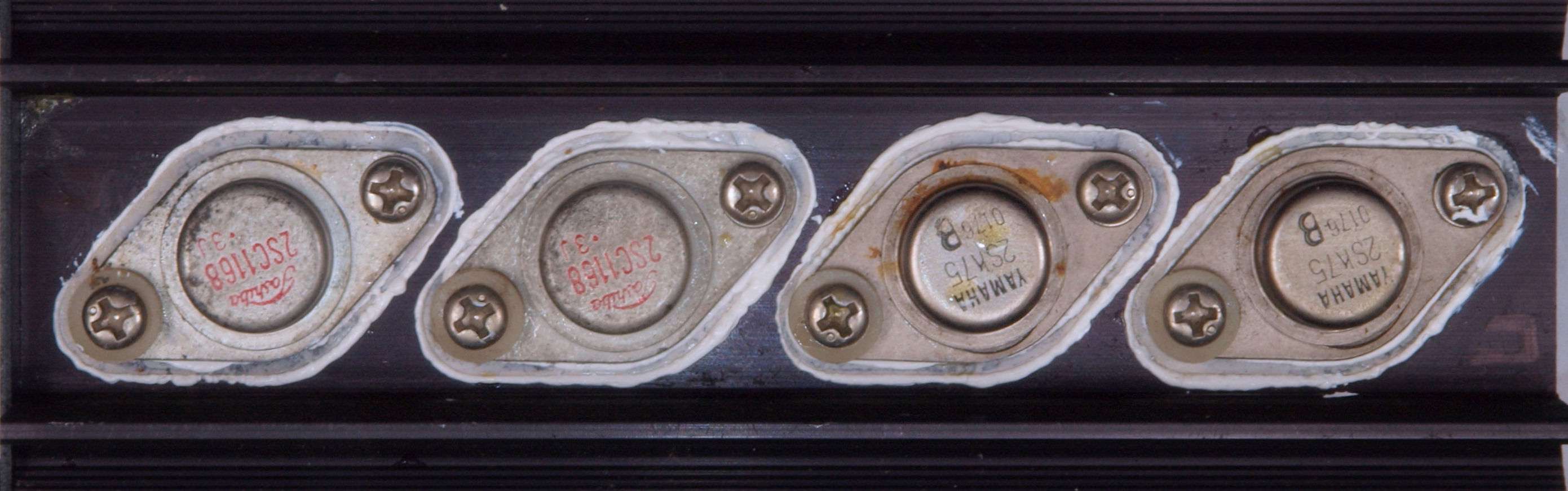

Ｃ７２．　修理後　電源出力ＴＲ基板、ＴＲ（トランジスター）４個交換、交換ＴＲ（トランジスター）名前はマスキングしました。
Ｃ７３．　修理前　電源出力ＴＲ基板裏
Ｃ７４．　完成電源出力ＴＲ基板裏、ダイオード４個追加。

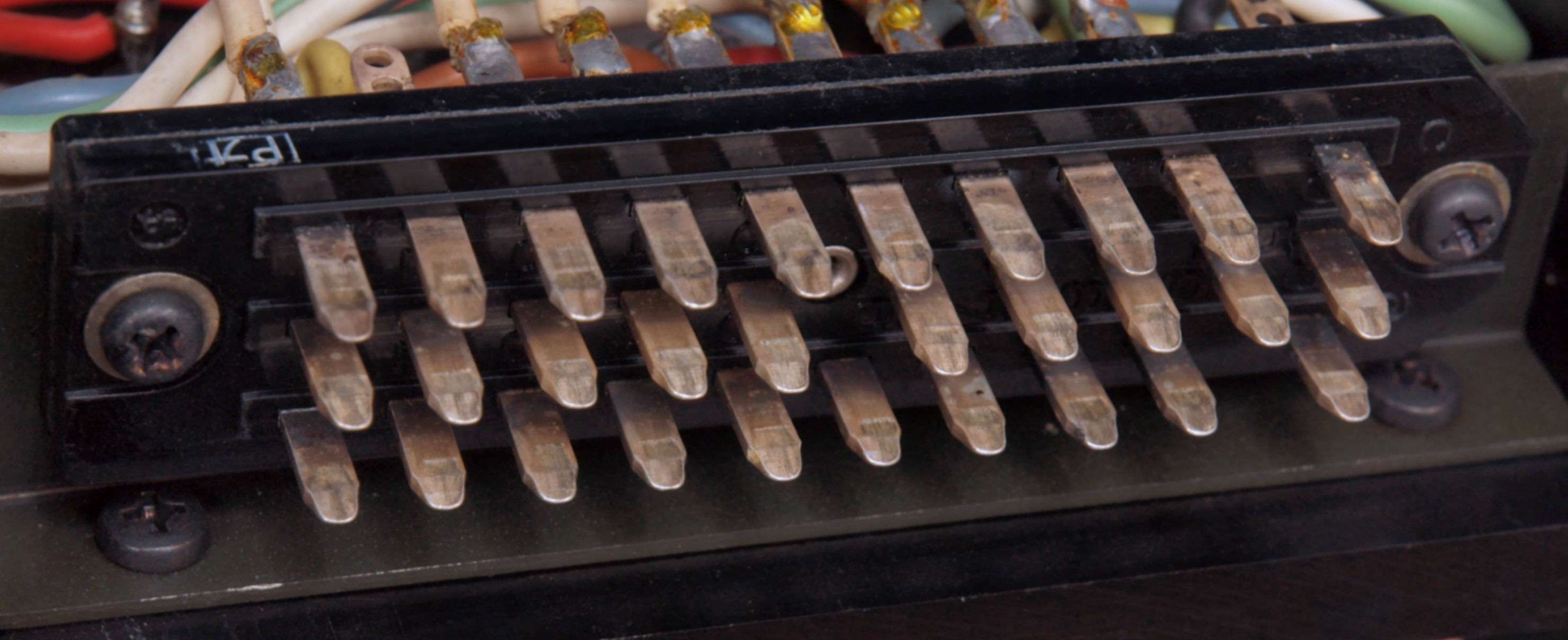

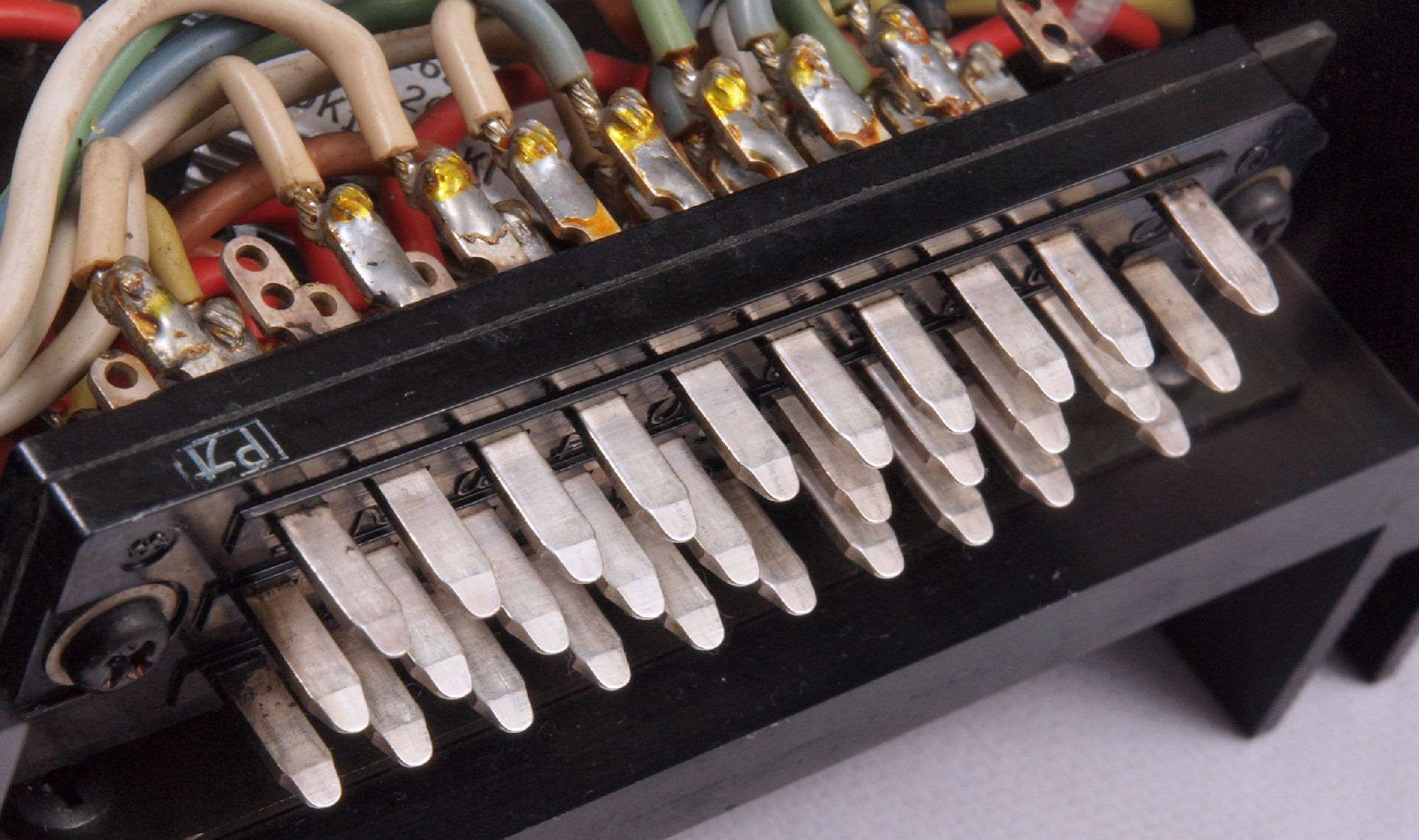

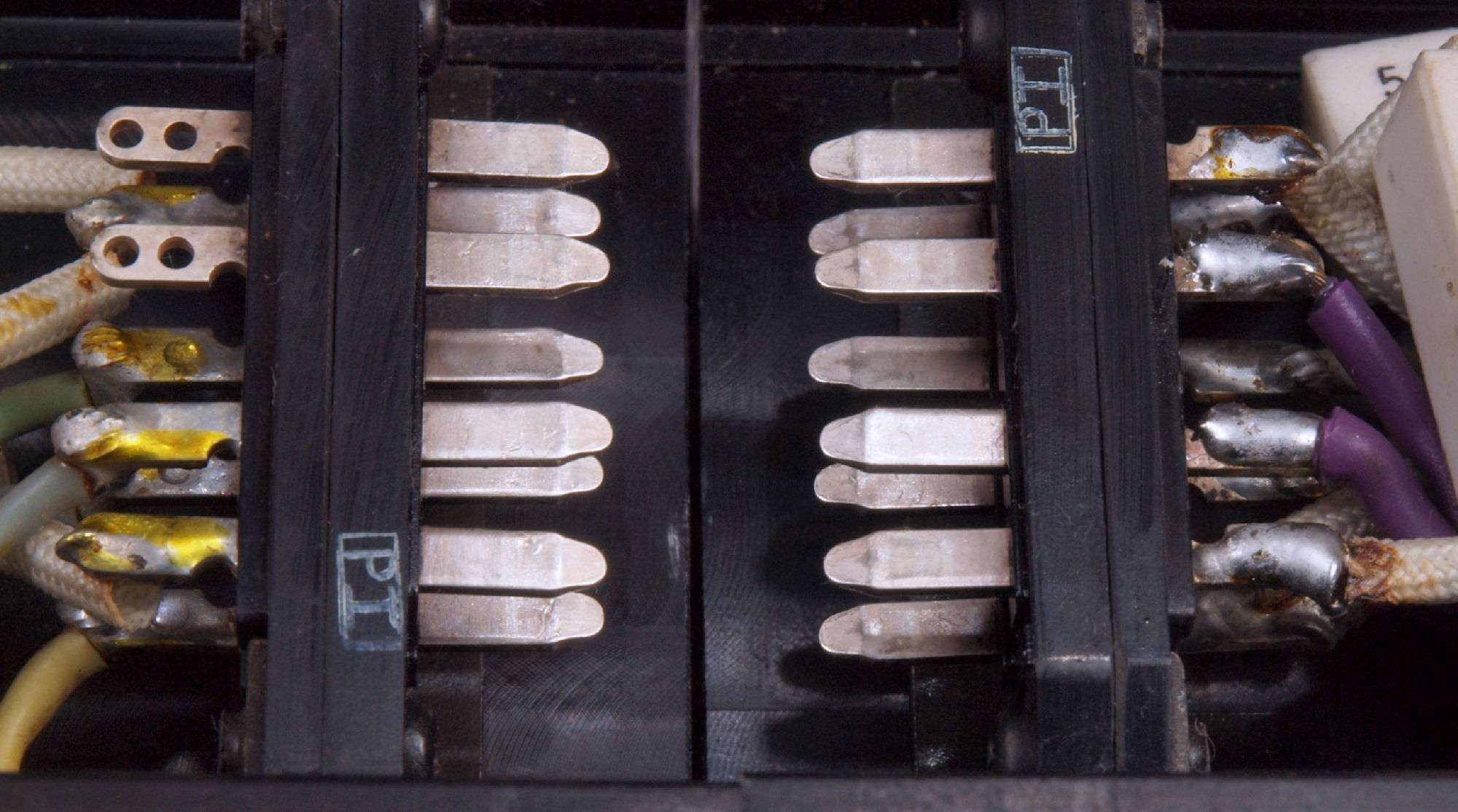

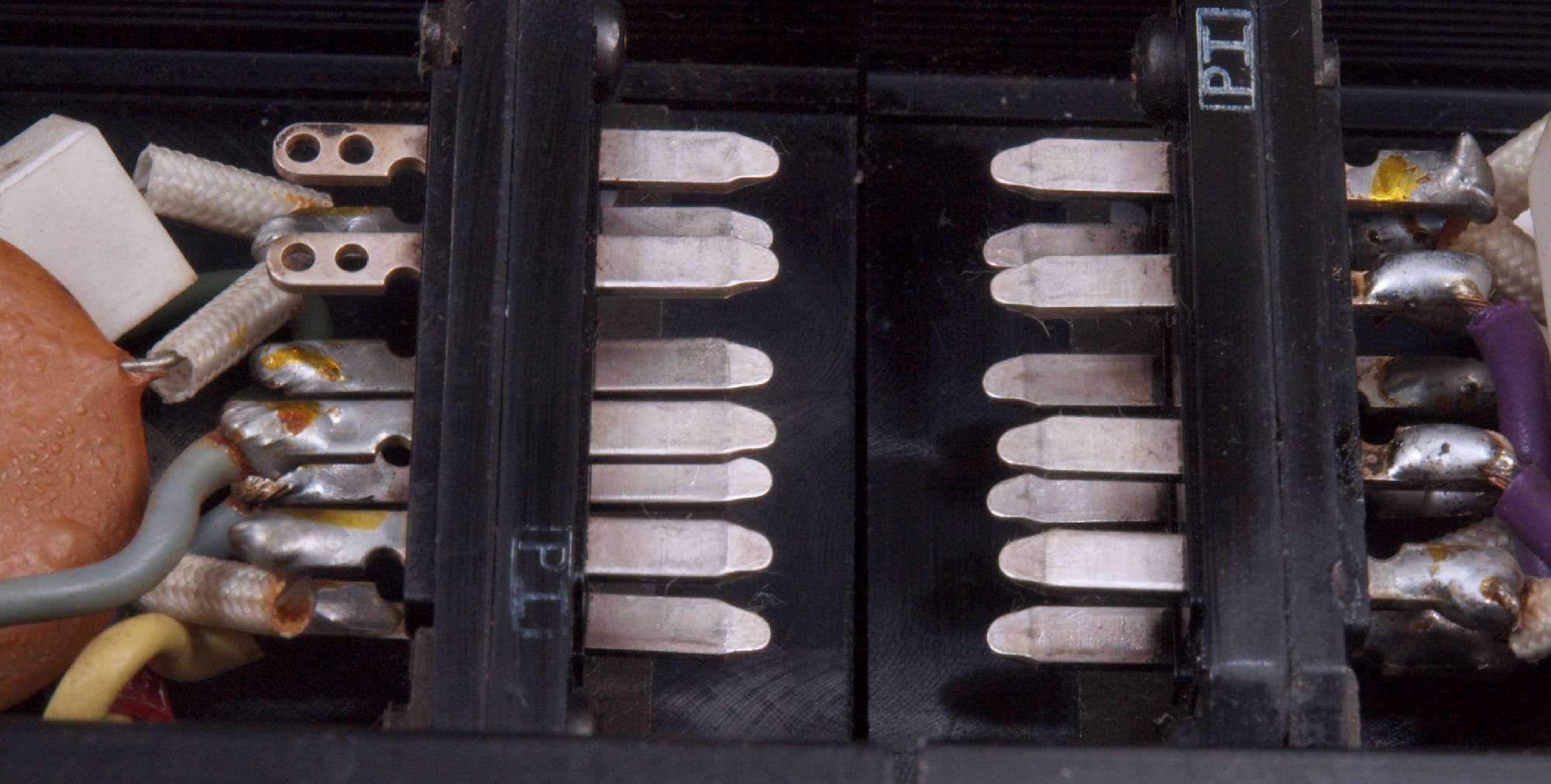

Ｃ７５．　修理前　電源出力ＴＲ基板コネクター足
Ｃ７６．　修理（清掃）後　電源出力ＴＲ基板コネクター足

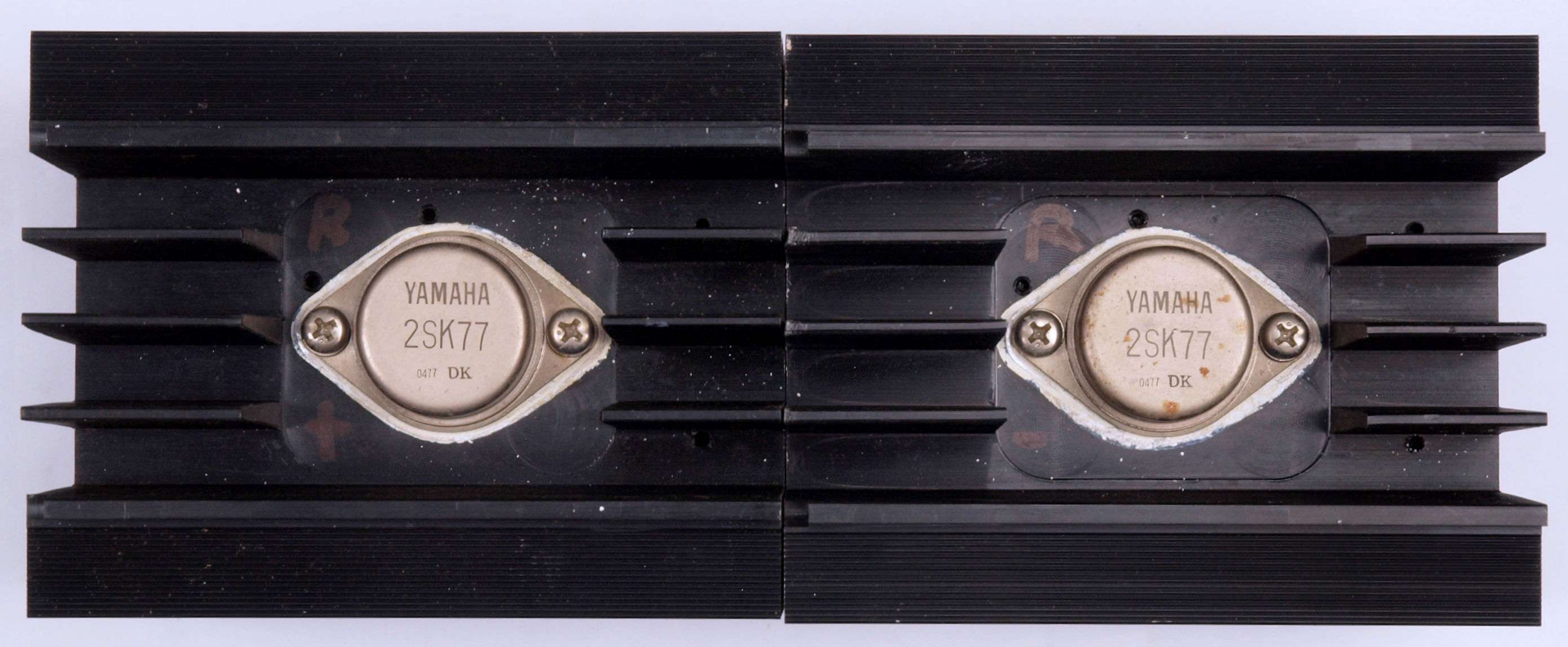

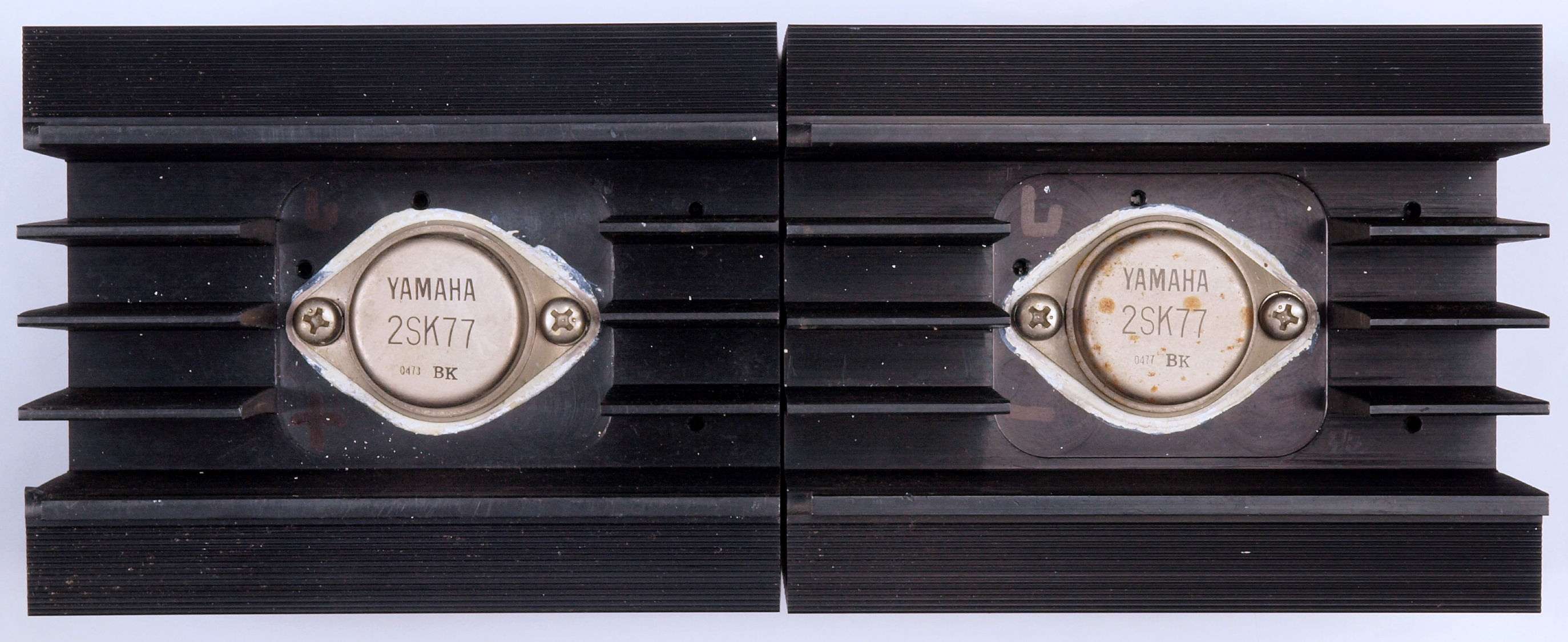

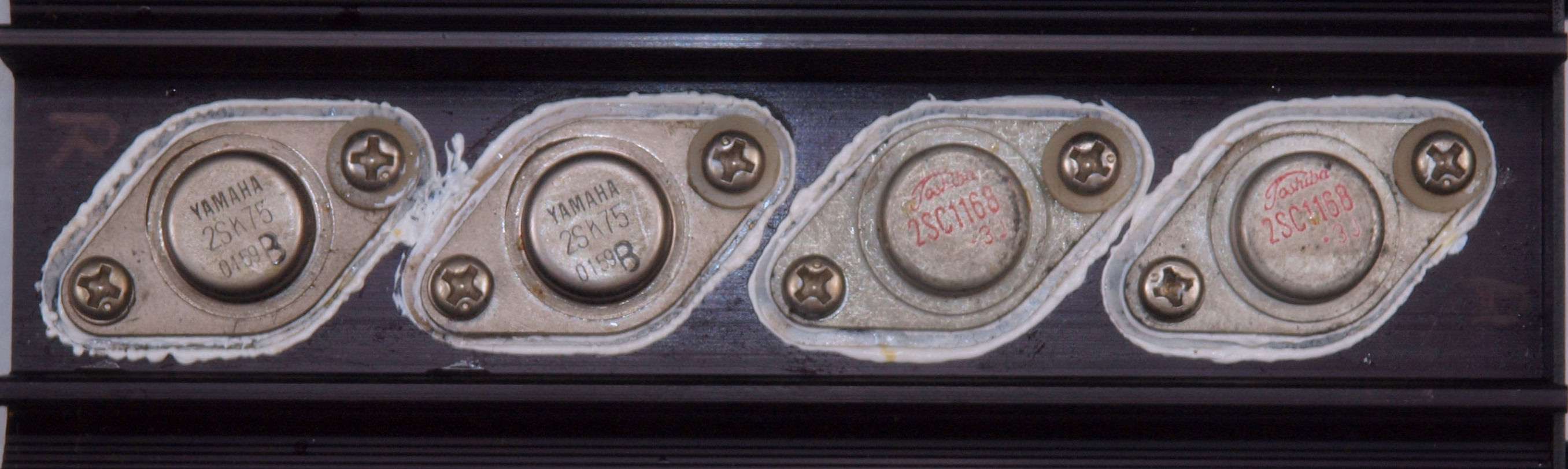

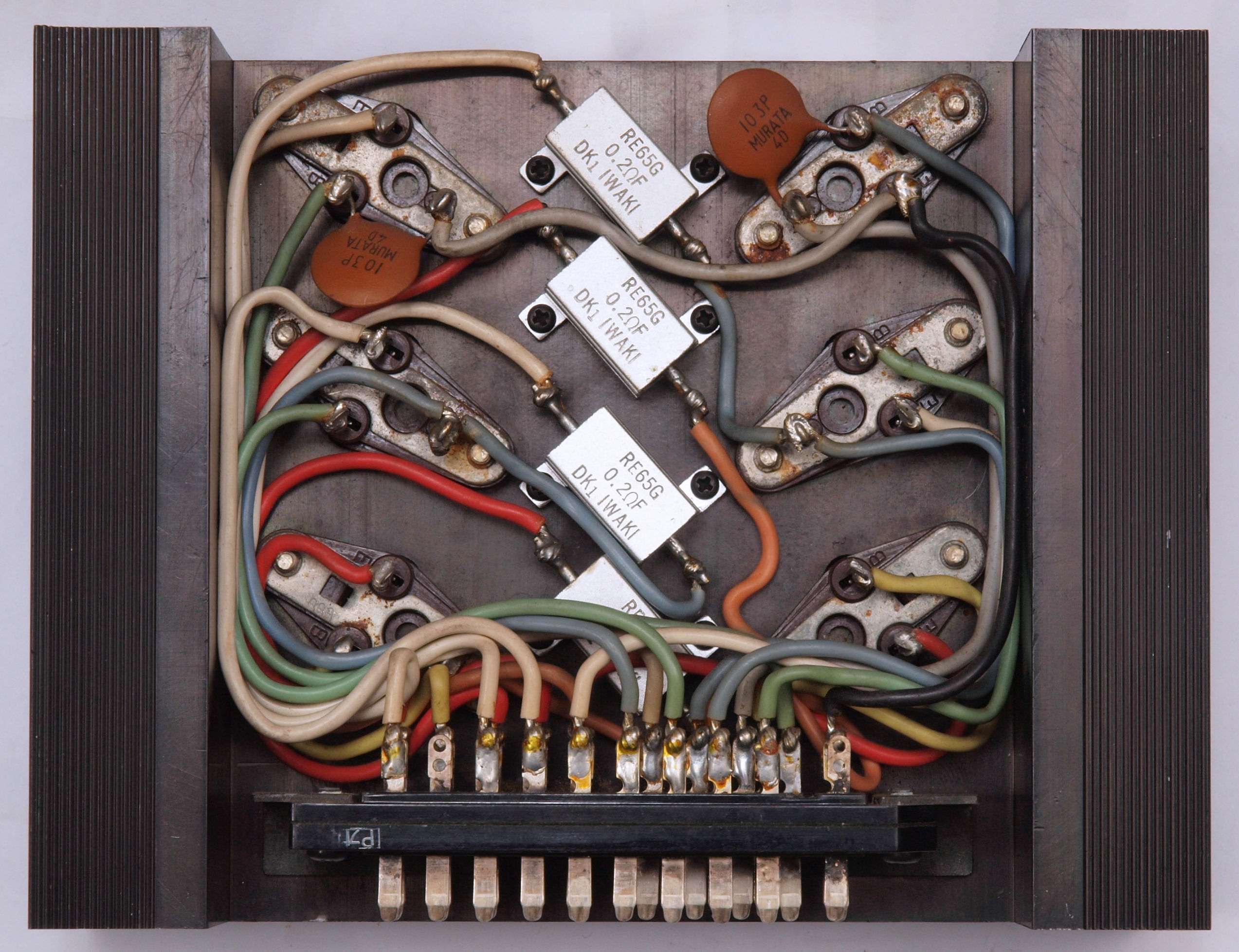

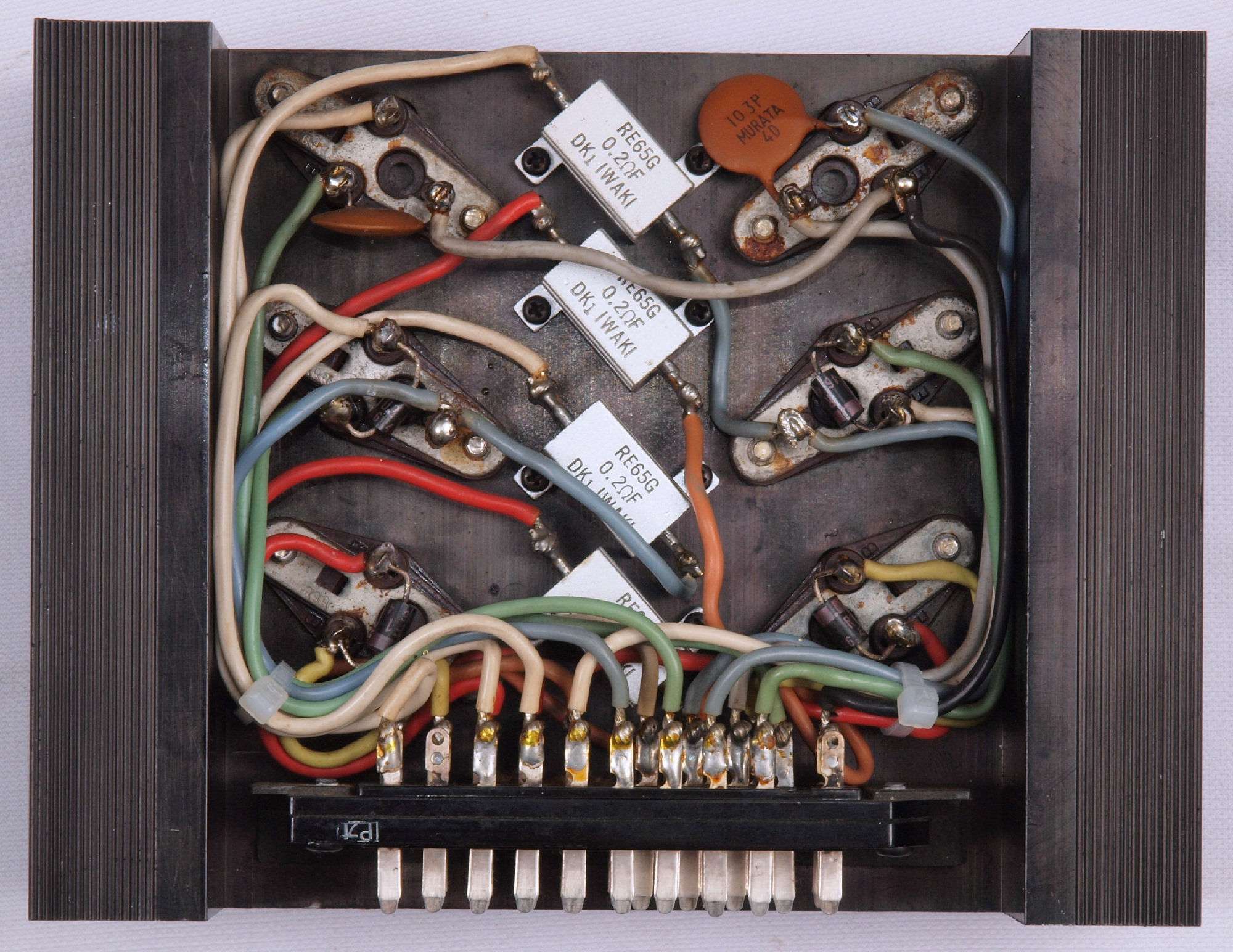

C８１．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）
C８２．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏

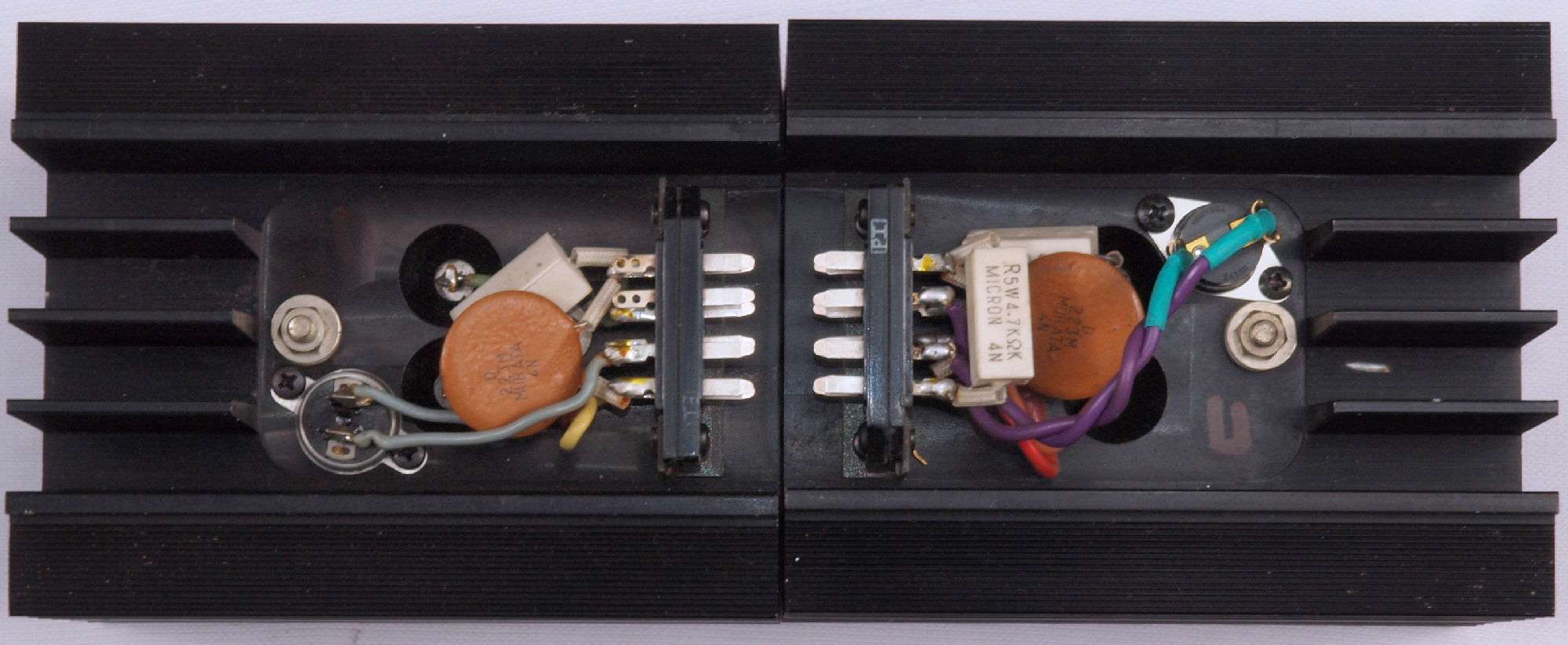

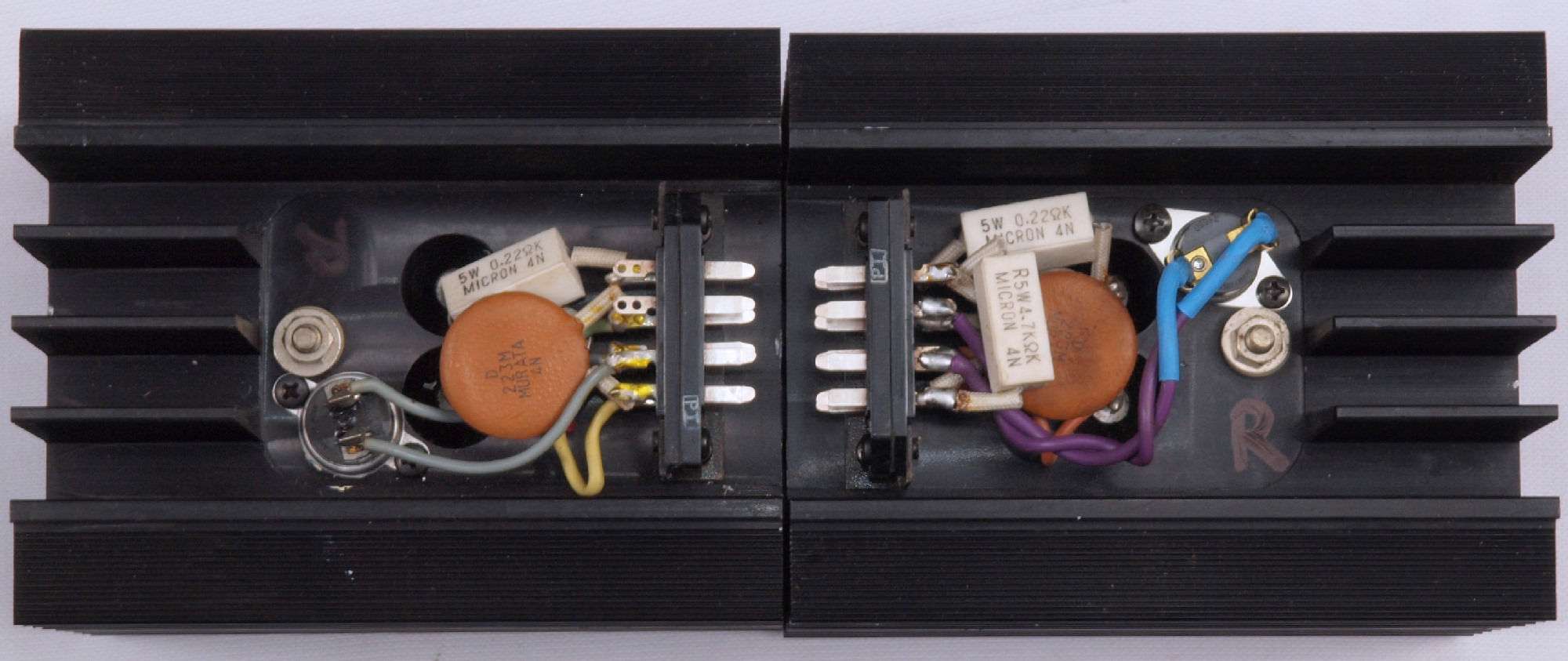

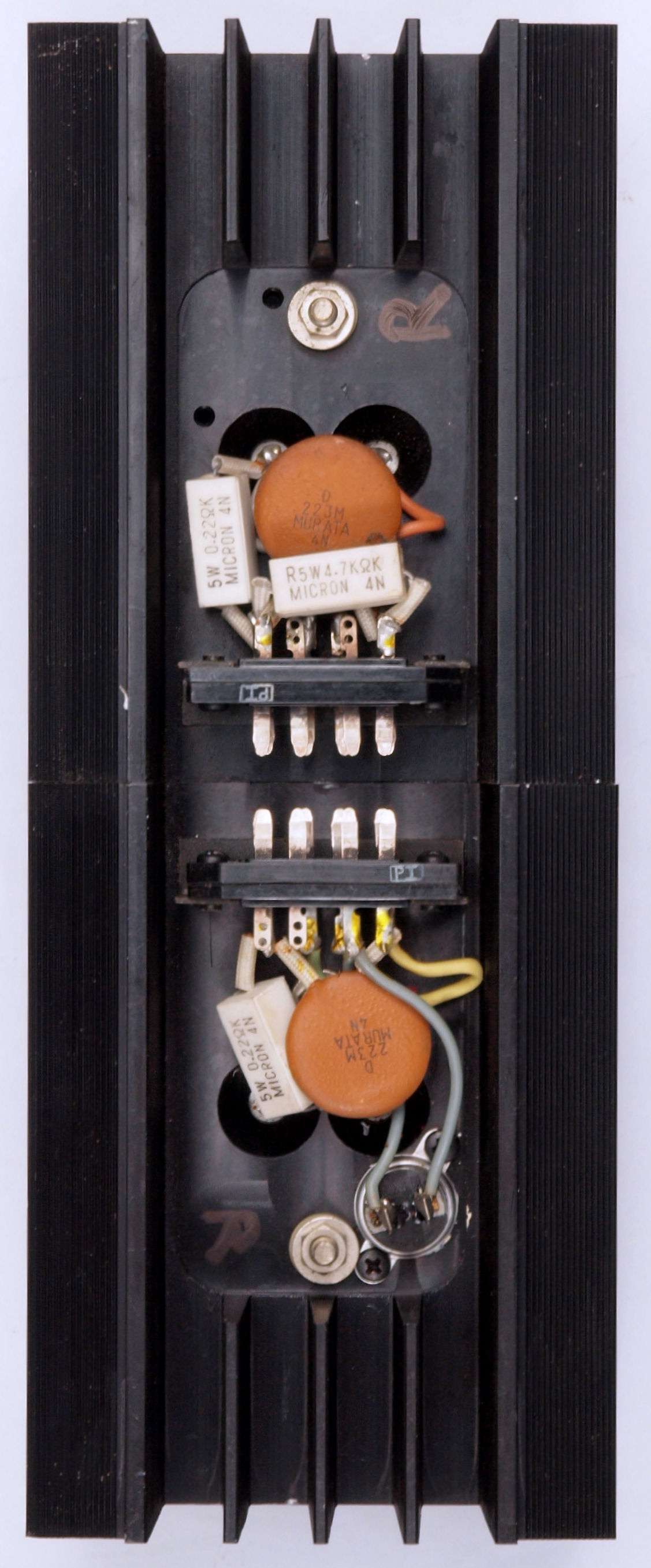

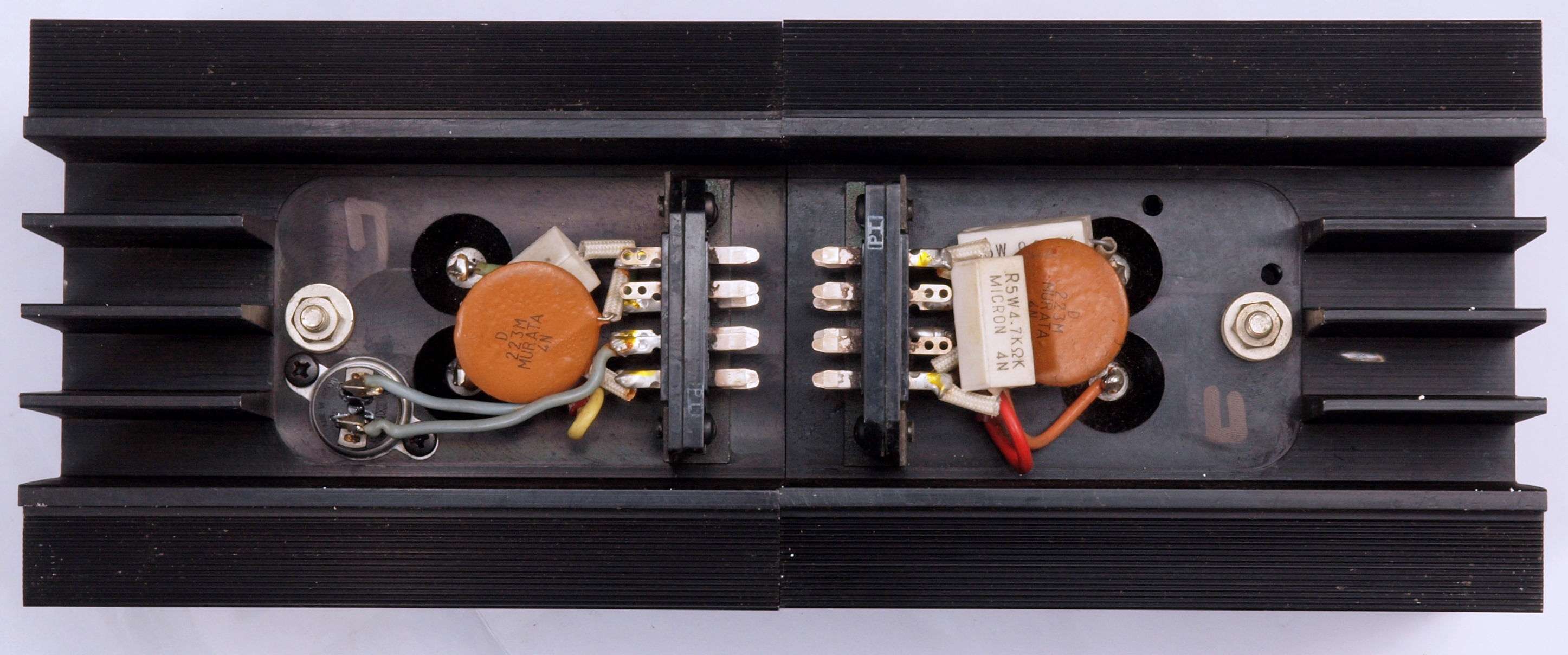

C８３．　修理後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。

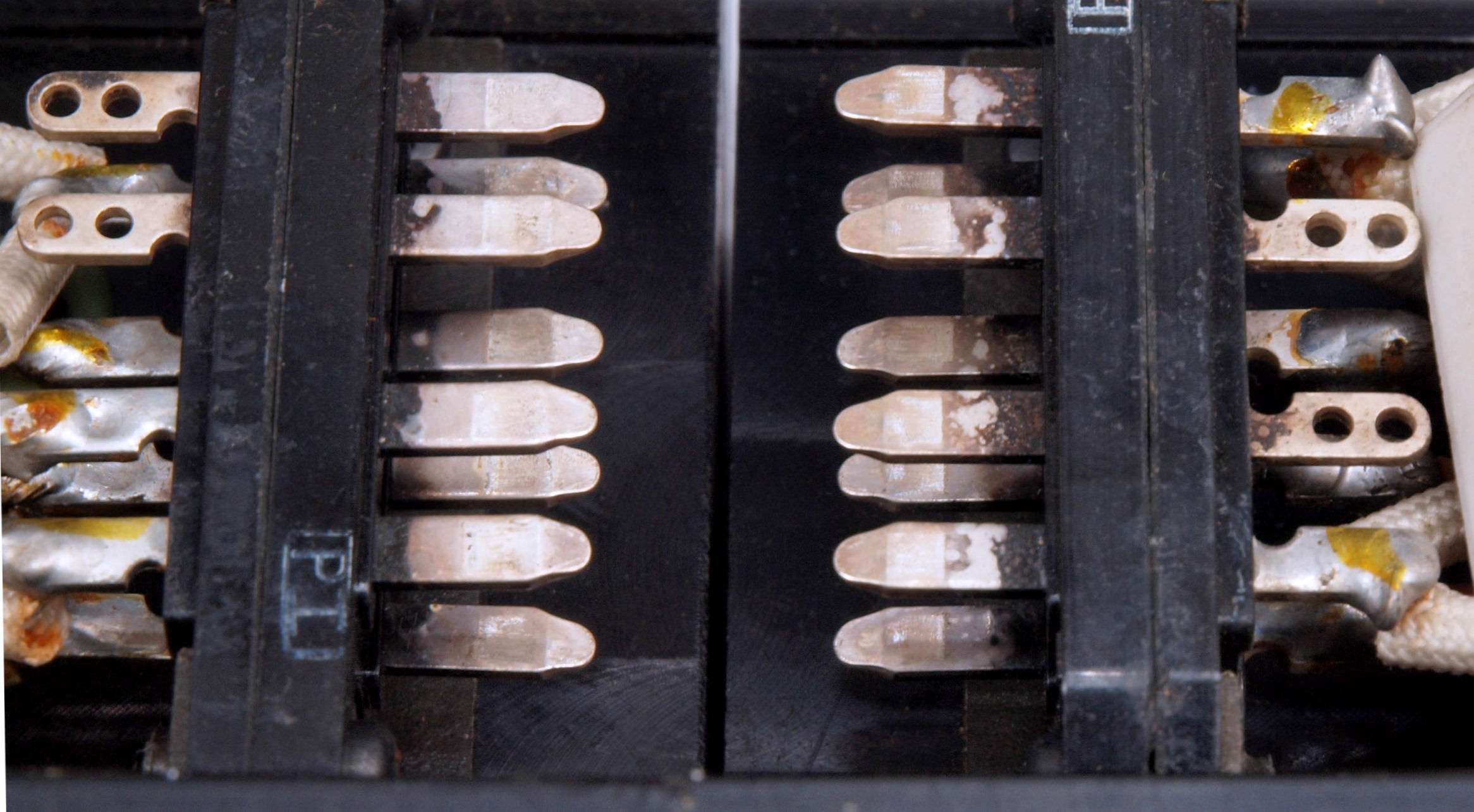

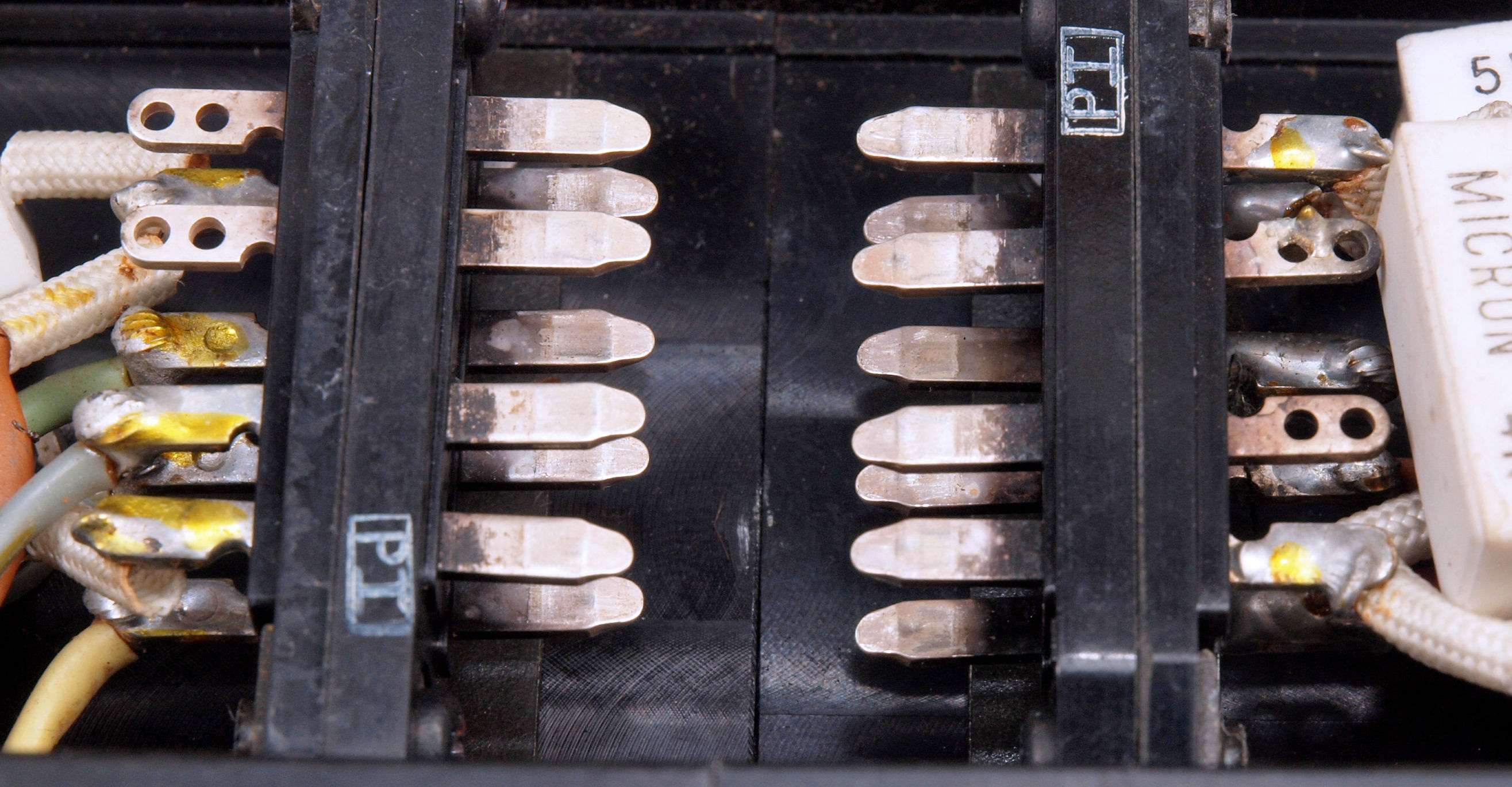

Ｃ８４．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ８５．　修理（清掃）後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
C９１．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）
C９２．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
C９３．　修理後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。
Ｃ９４．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ９５．　修理（研磨）後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足

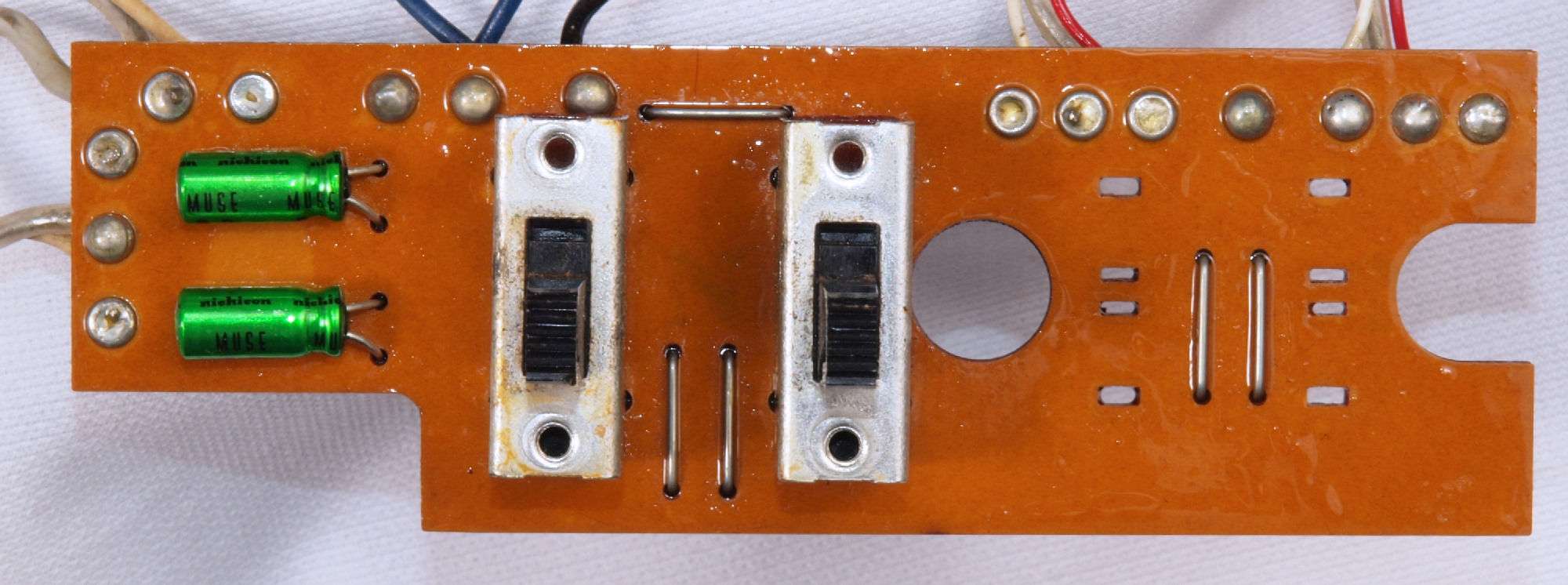

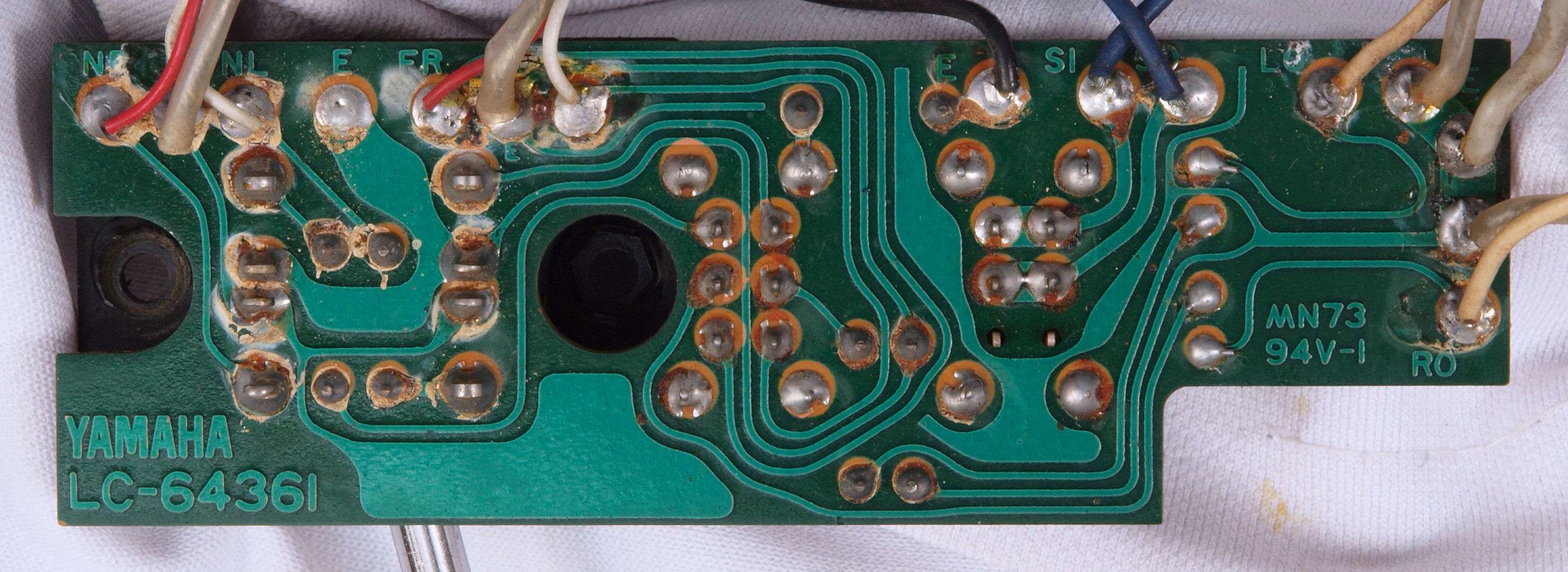

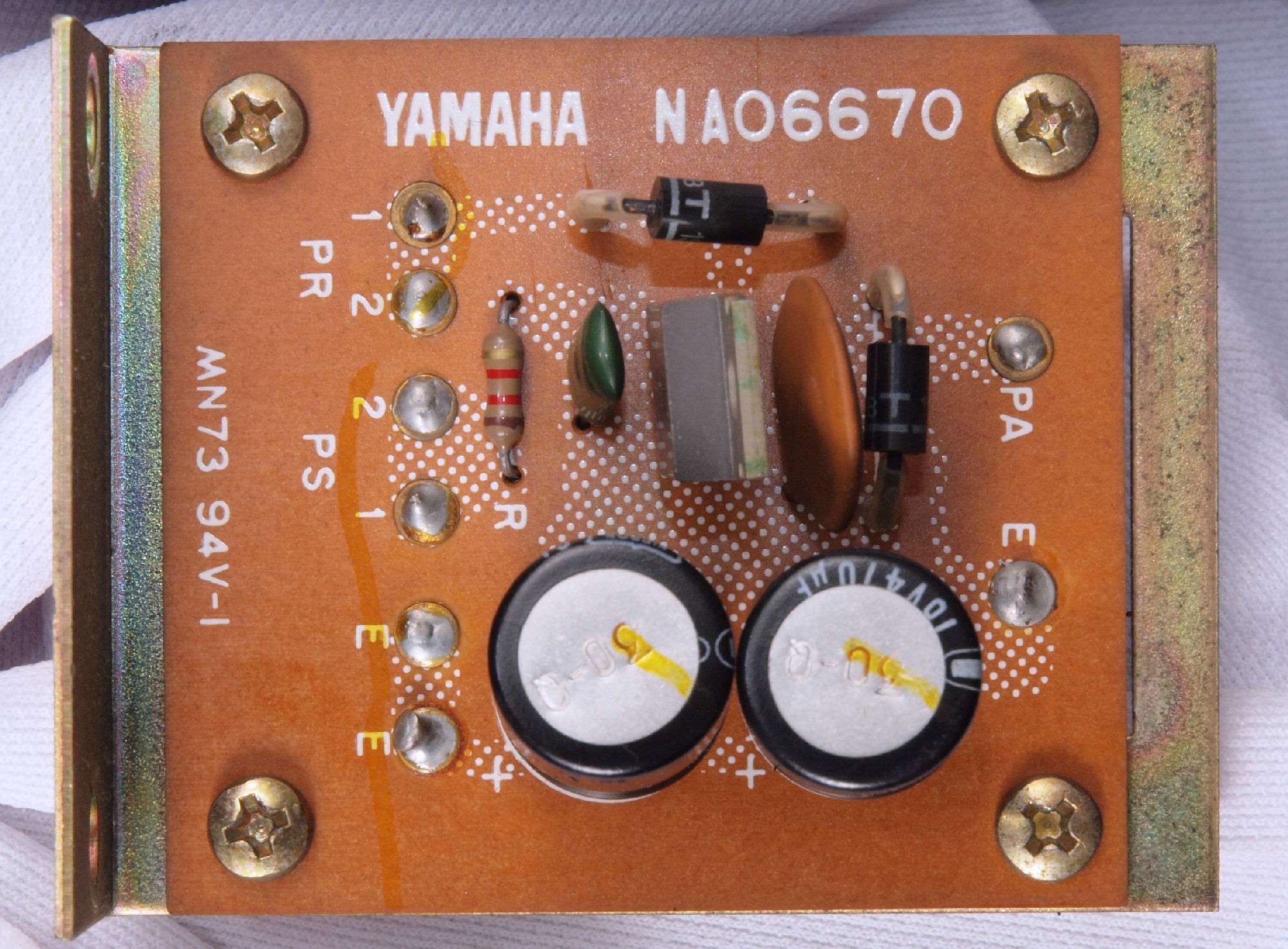

CＡ１．　修理前　　電源投入SW基板

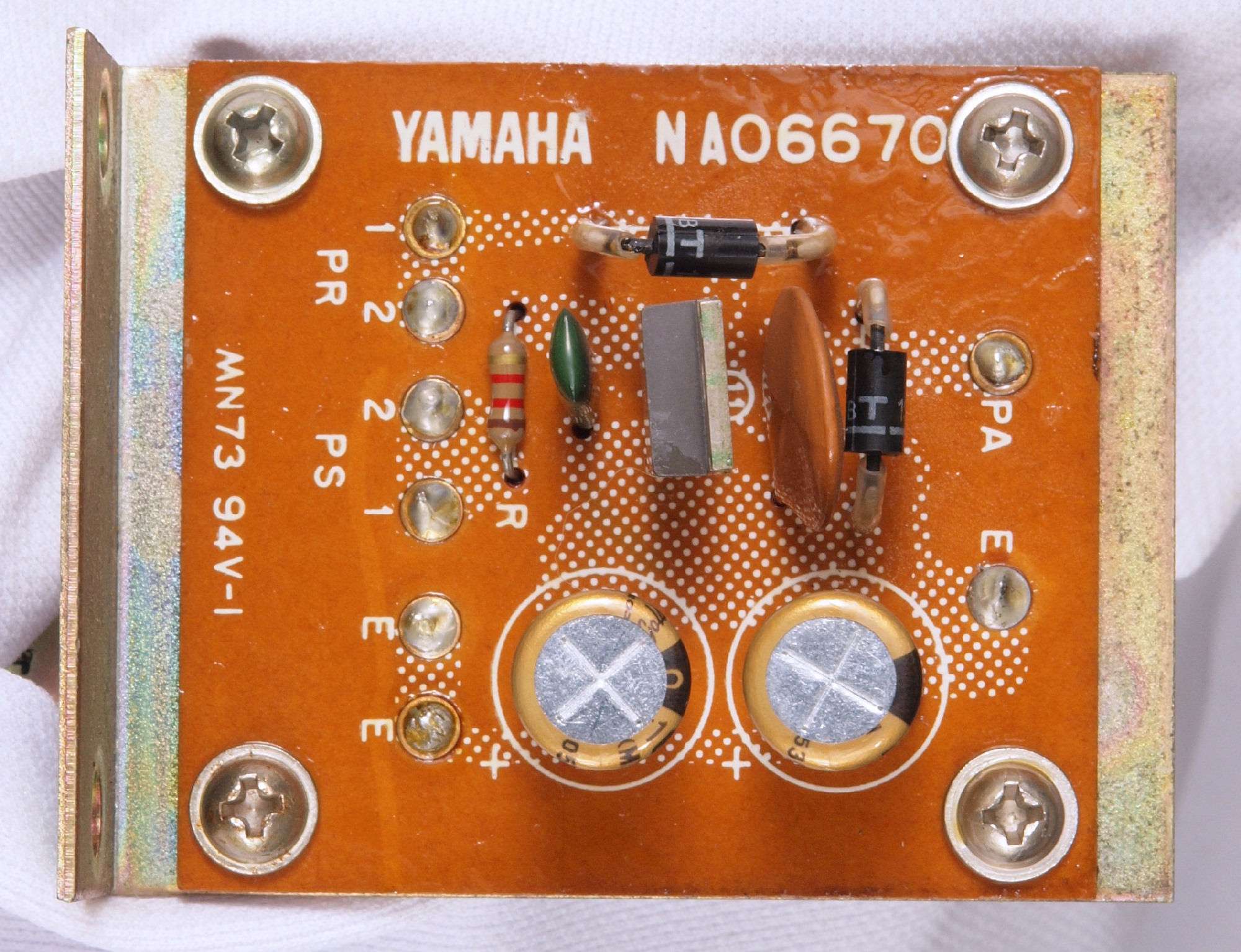

CＡ２．　修理後　　電源投入SW基板　電解コンデンサー２個交換

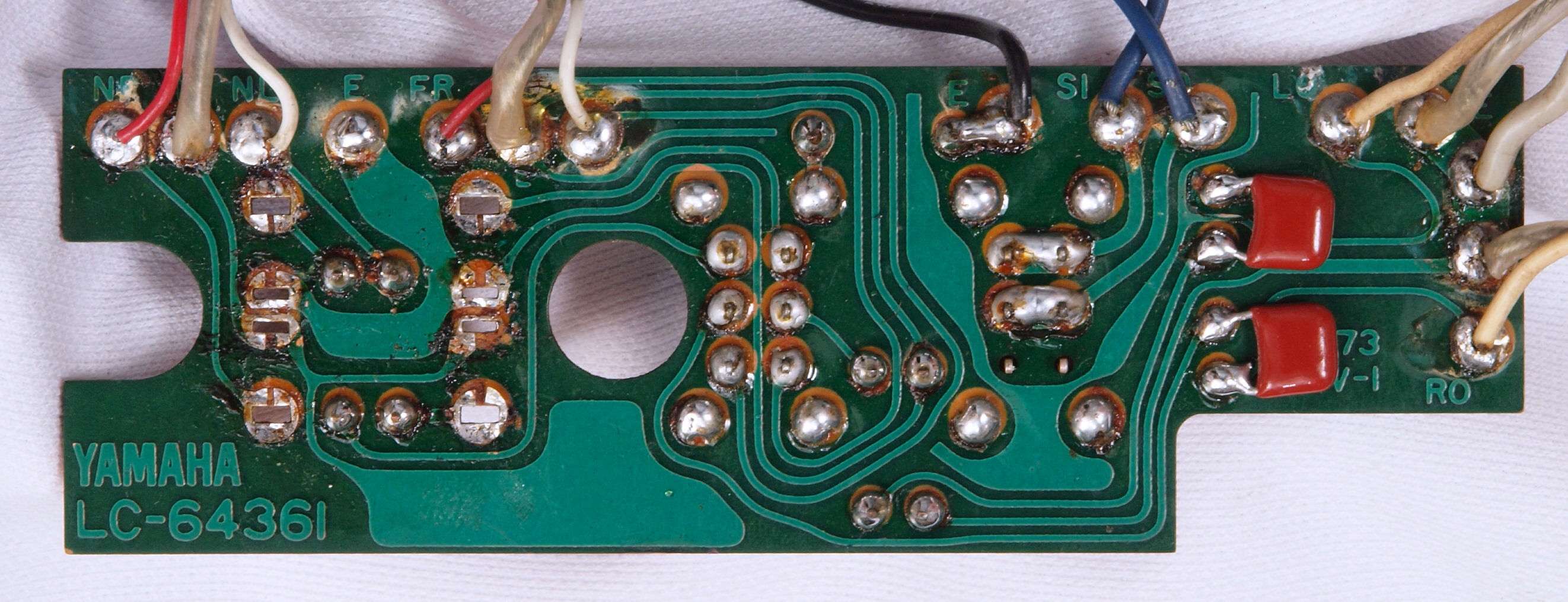

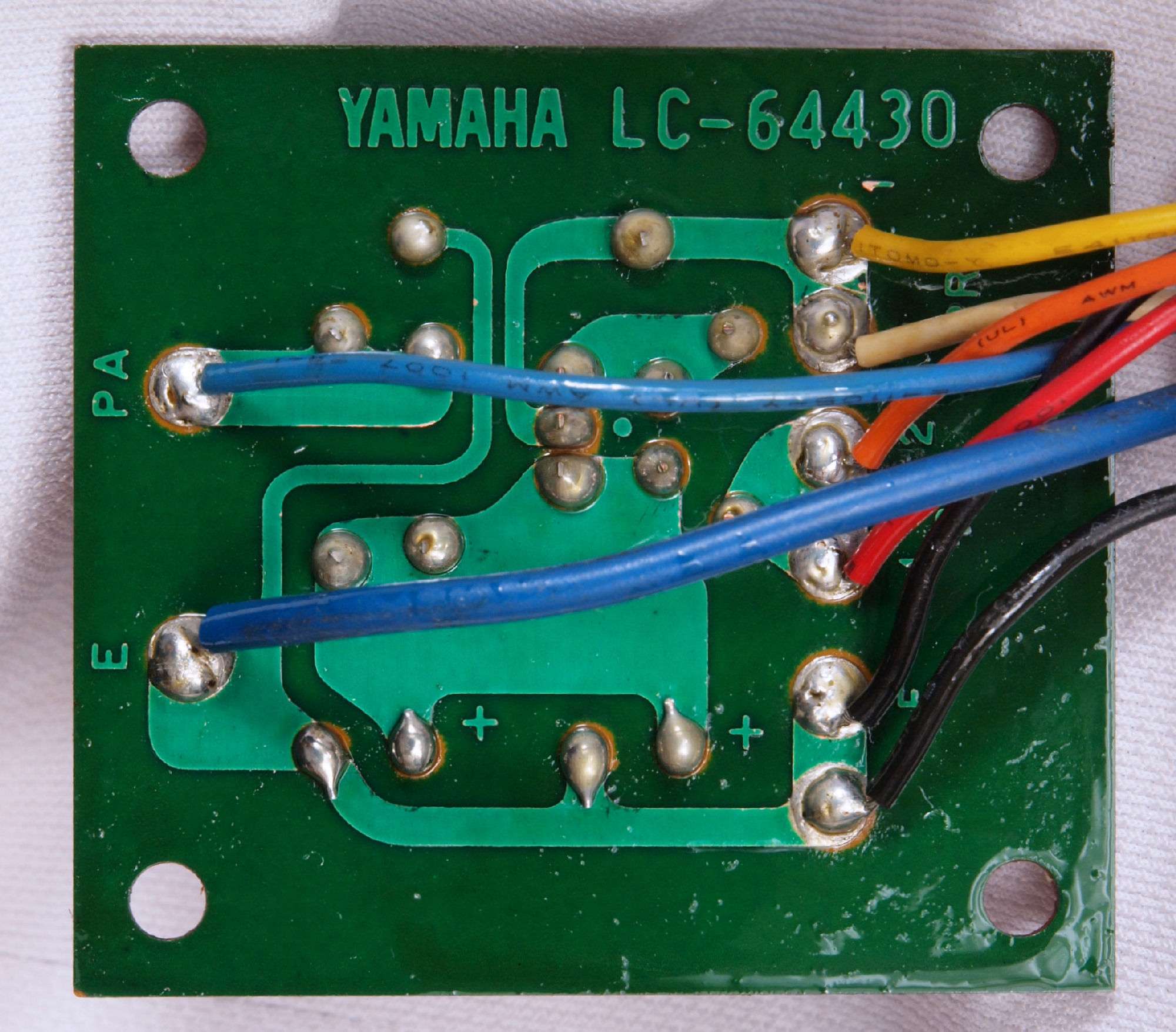

CＡ３．　修理前　電源投入SW基板裏

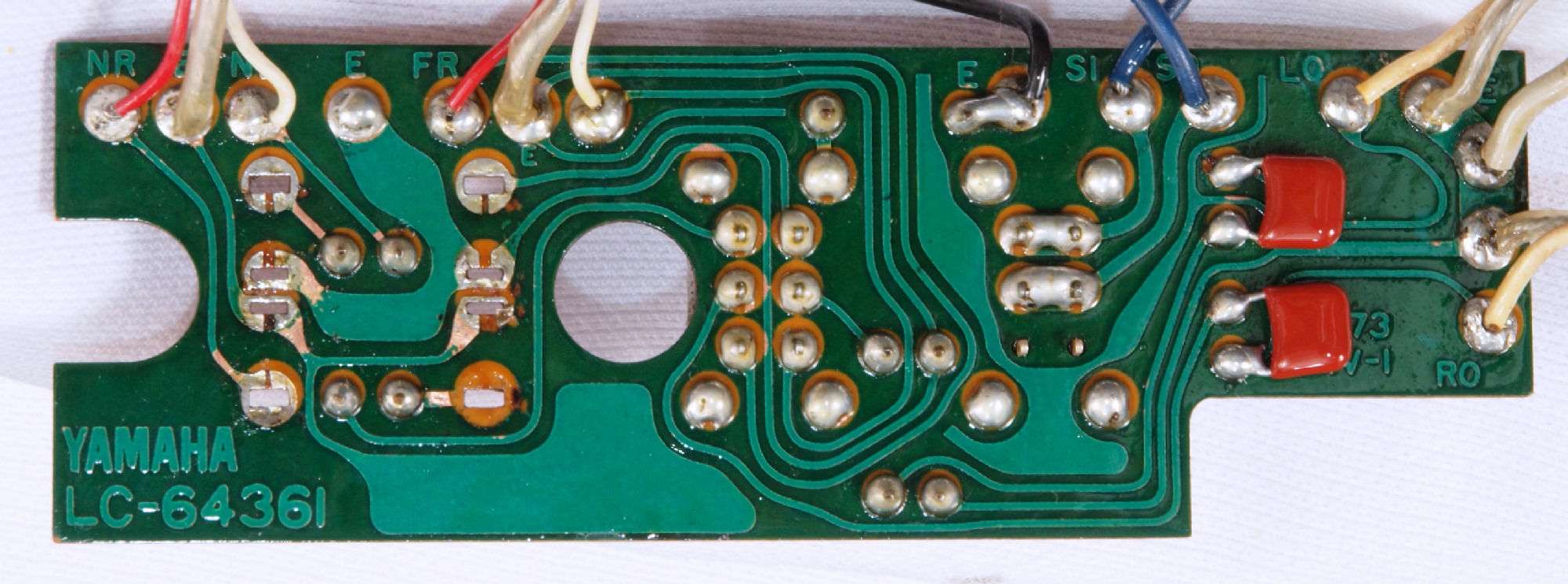

CＡ４．　修理（半田補正）後　電源投入SW基板裏。　全ての半田をやり修す。
CＡ５．　完成電源投入SW基板裏、洗浄後防湿材を塗る

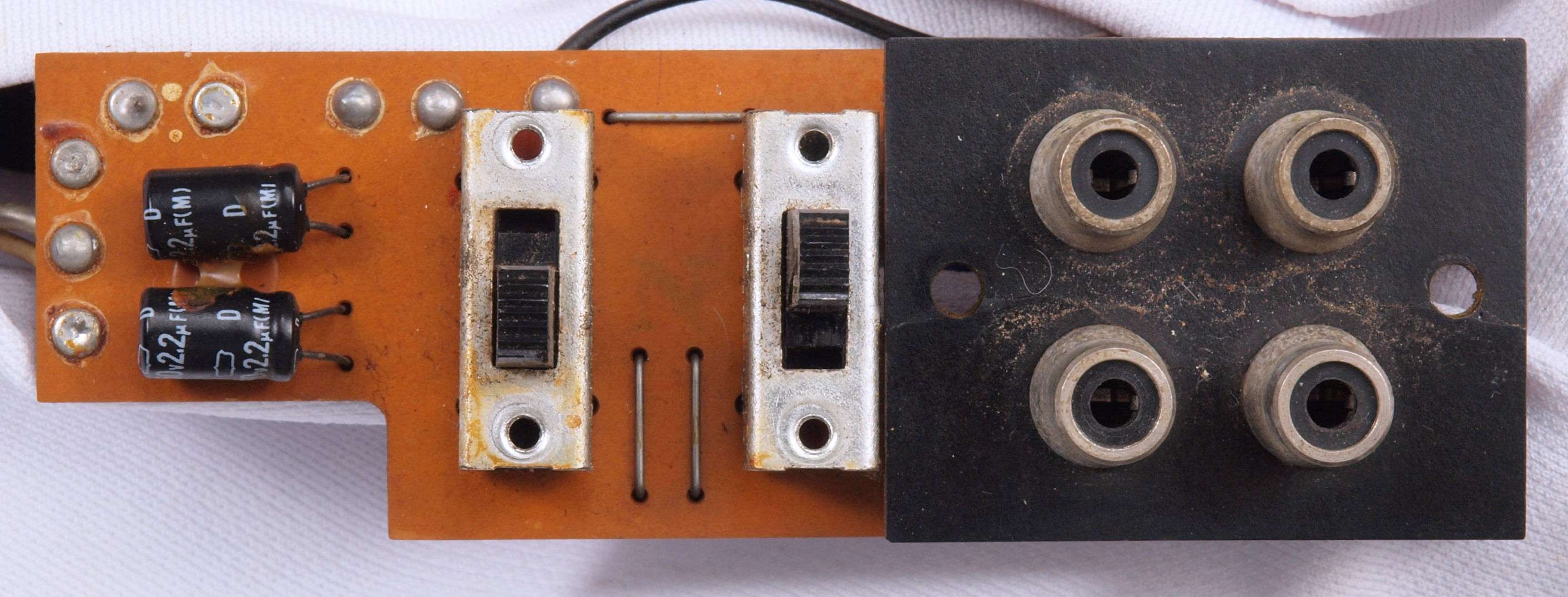

ＣＢ１．　修理前　ＲＣＡ端子基板
ＣＢ２．　修理後　ＲＣＡ端子基板　電解コンデンサー２個交換
ＣＢ３．　修理前　ＲＣＡ端子基板裏
ＣＢ４．　修理（半田補正）後　ＲＣＡ端子基板裏、フイルムコンデンサー２個追加。　全ての半田をやり修す。
ＣＢ５．　完成ＲＣＡ端子基板裏、洗浄後防湿材を塗る

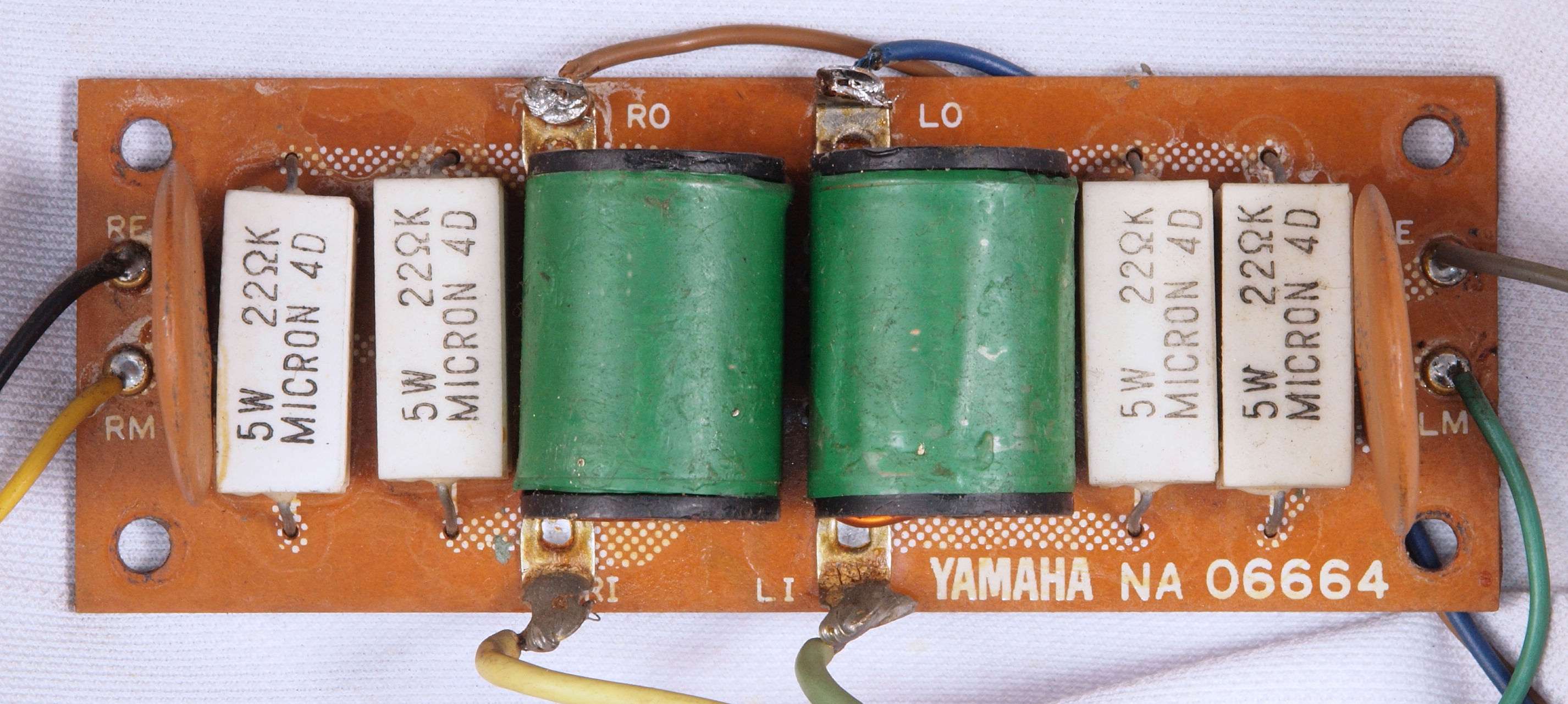

ＣＣ１．　修理前　出力フイルター基板
ＣＣ２．　修理後　出力フイルター基板

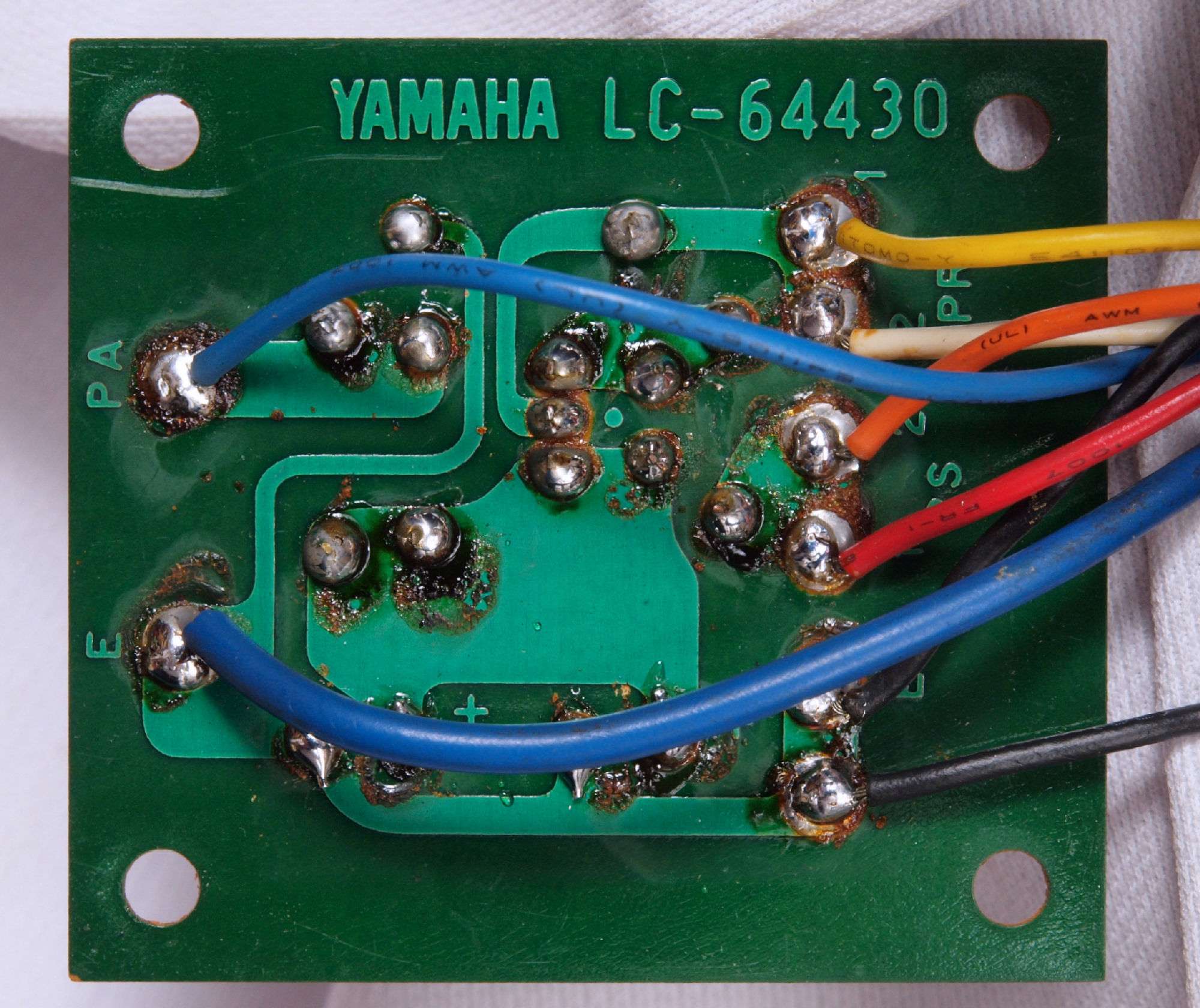

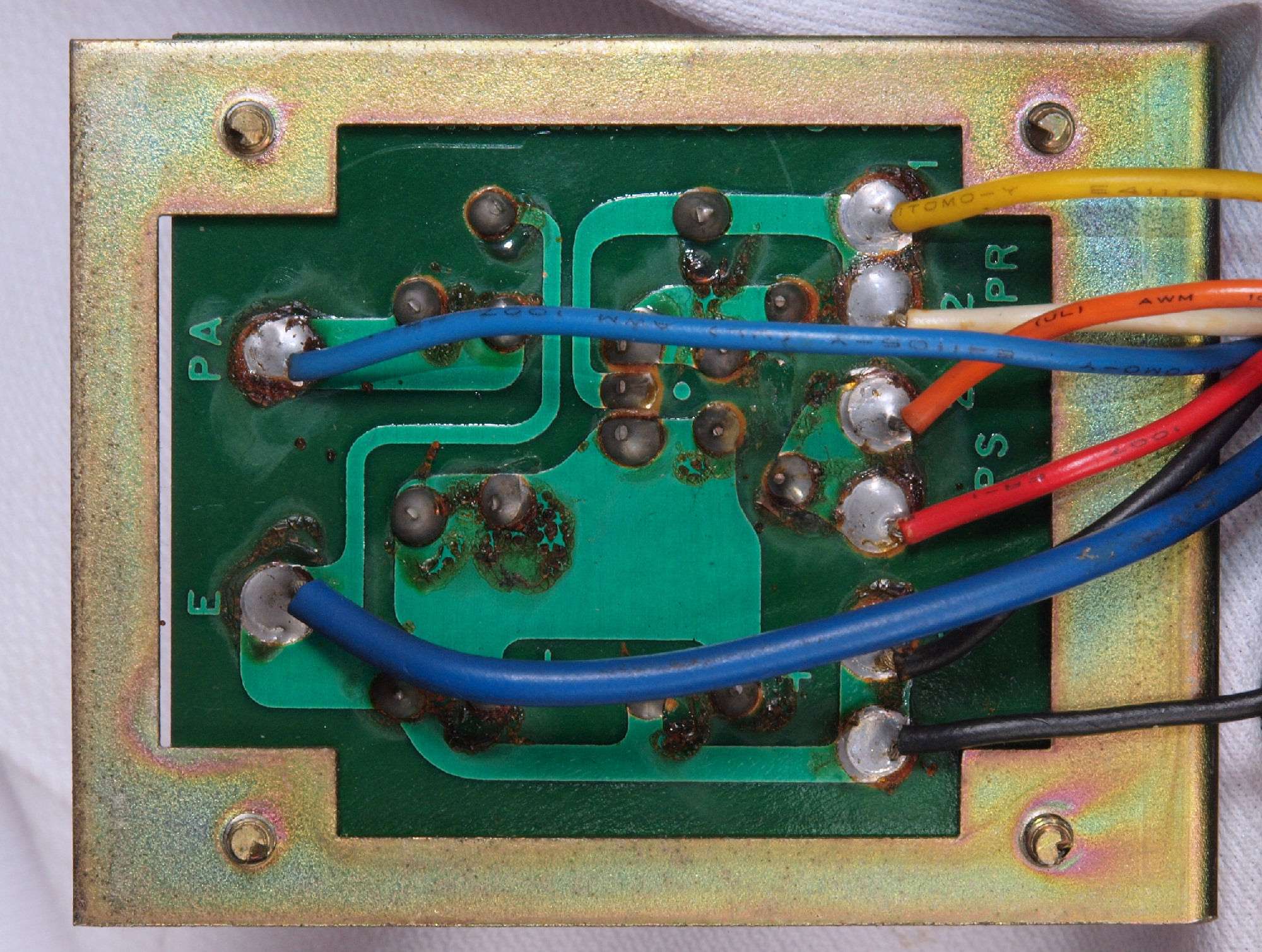

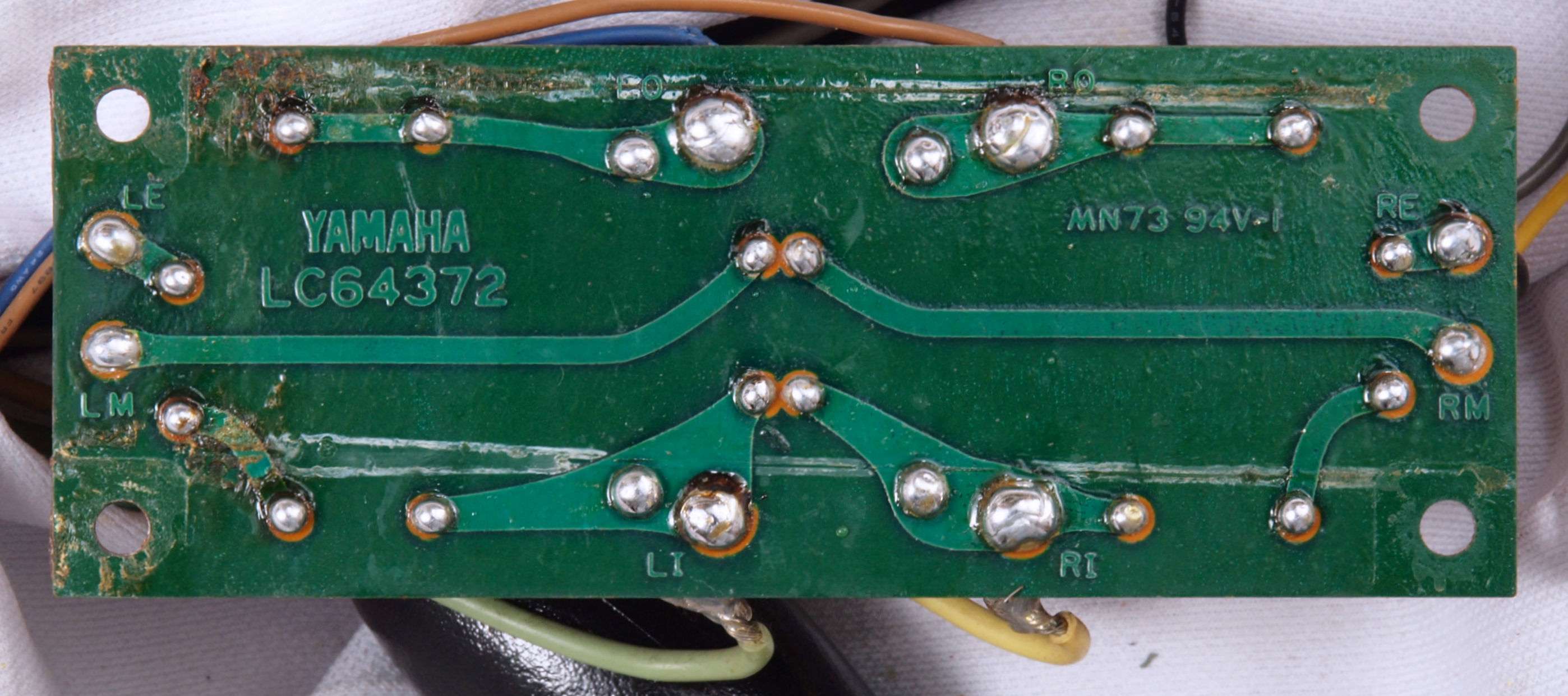

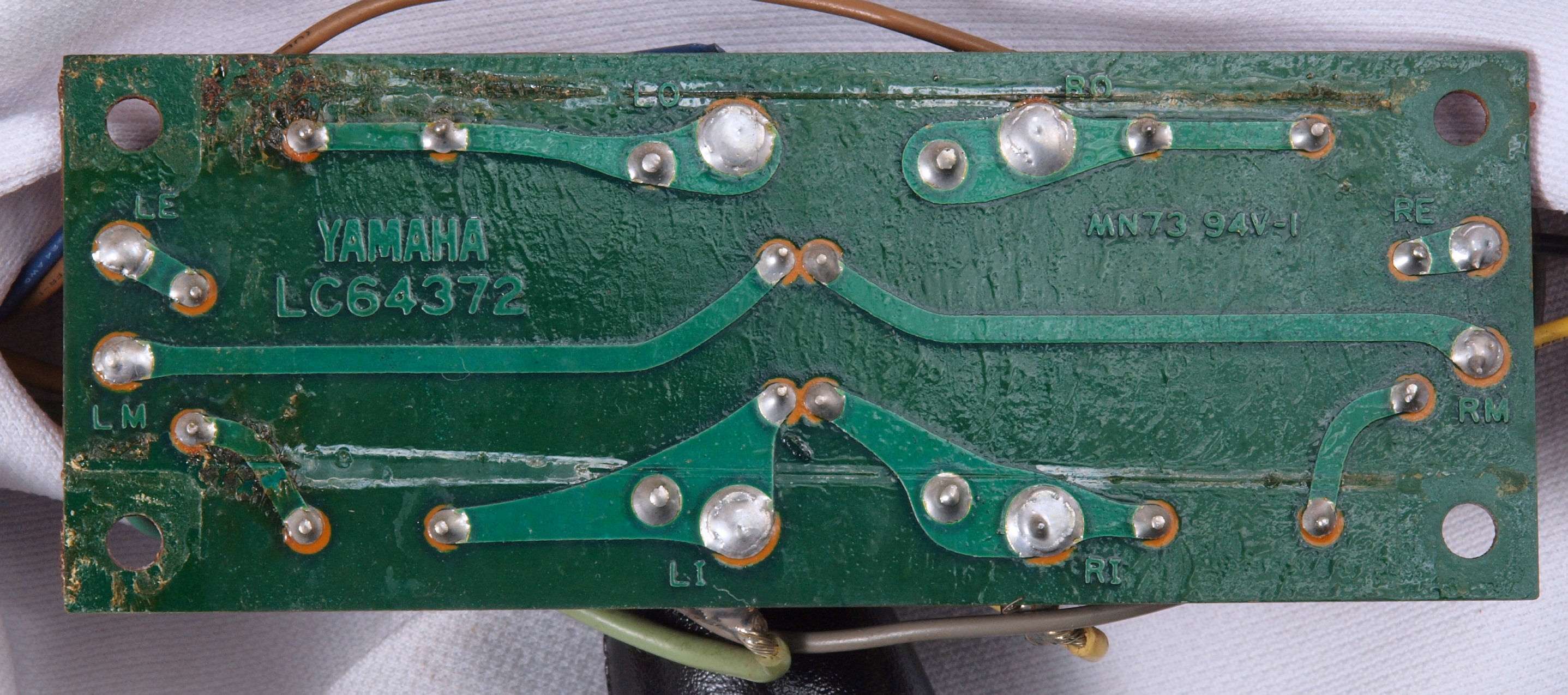

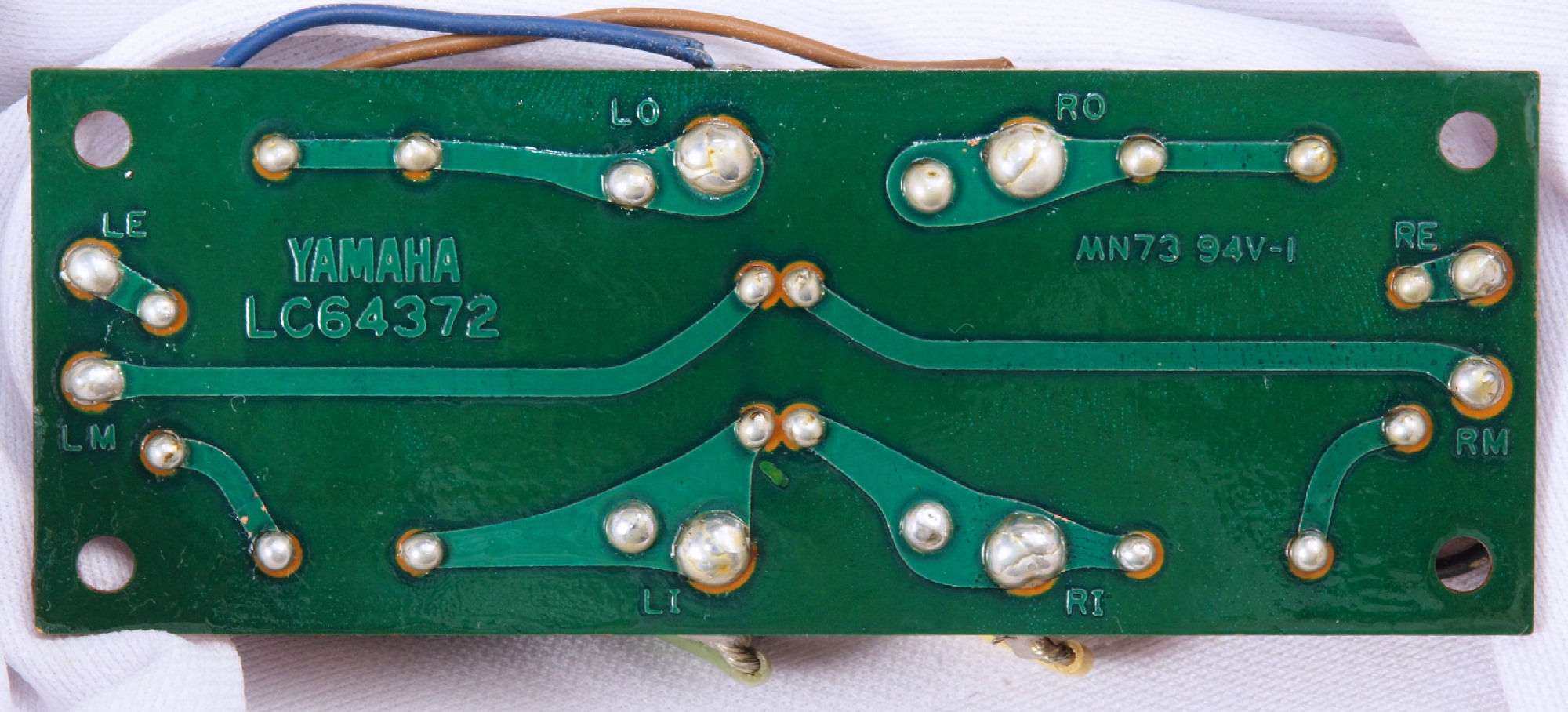

ＣＣ３．　修理前　出力フイルター基板裏
ＣＣ４．　修理（半田補正）後　出力フイルター基板裏。　全ての半田をやり修す。
ＣＣ５．　完成出力フイルター基板裏、洗浄後防湿材を塗る

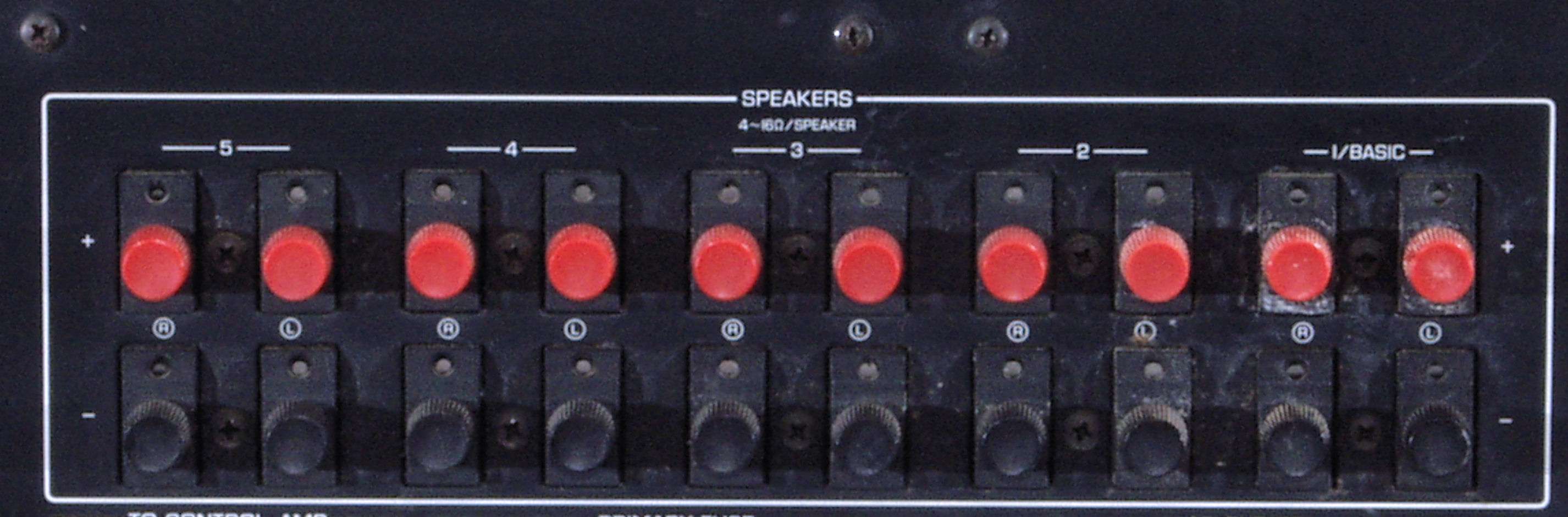

ＣＤ１．　修理前　ＳＰ接続端子

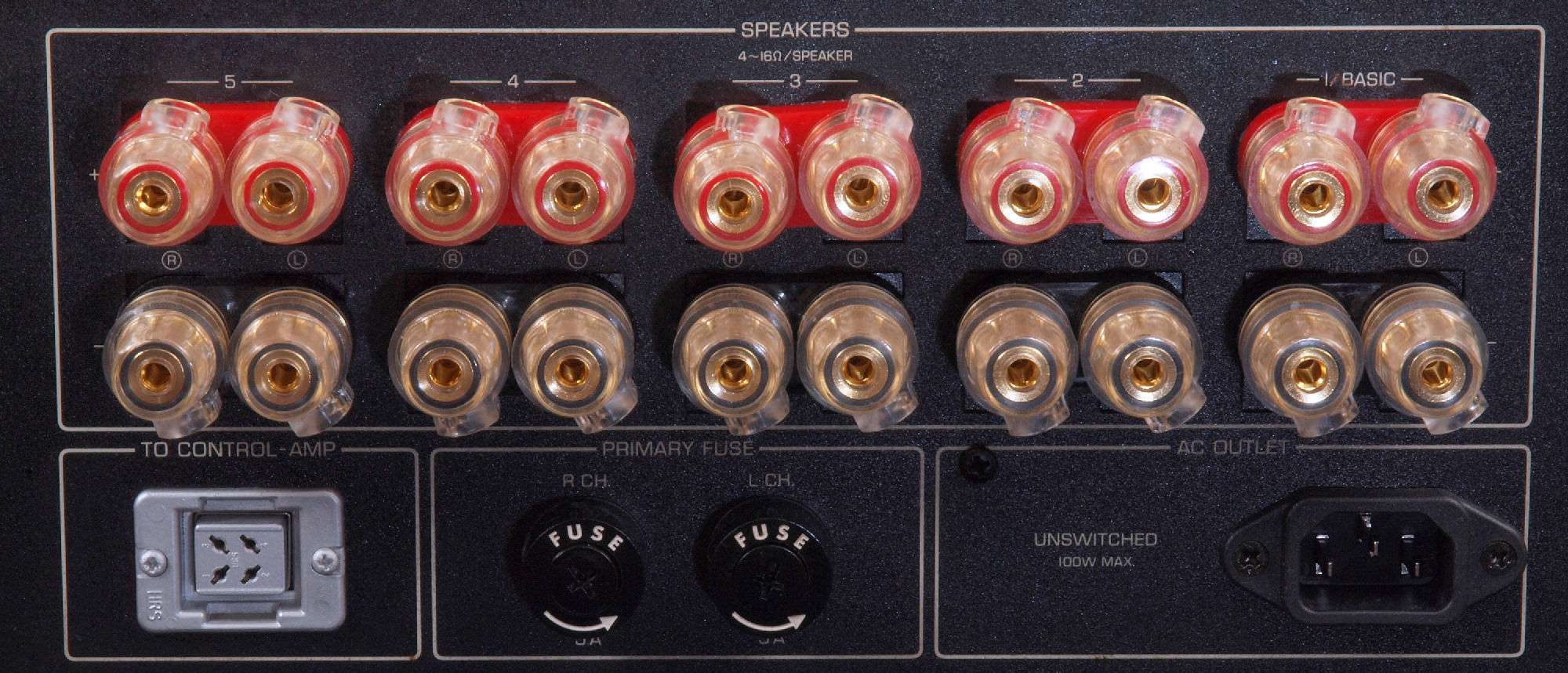

ＣＤ２．　修理（交換）後　ＳＰ接続端子

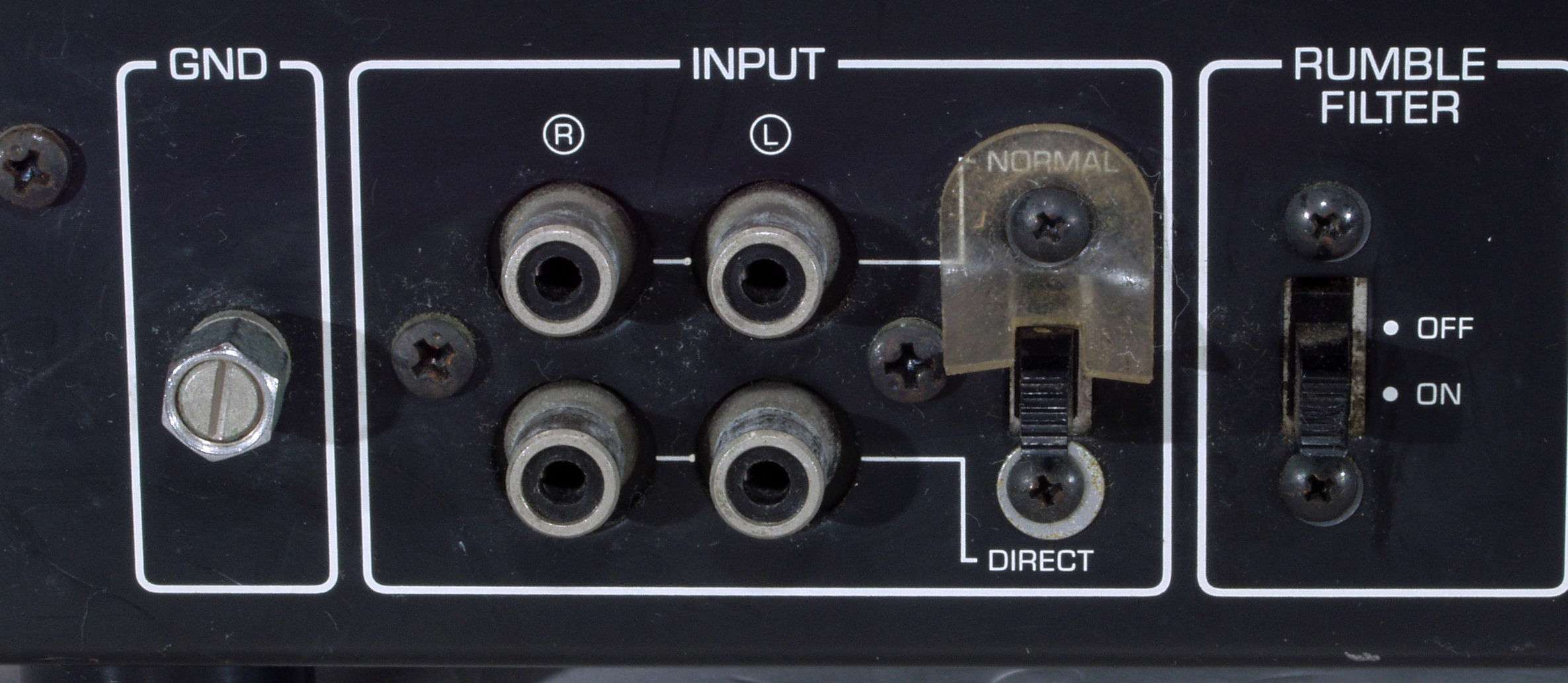

ＣＤ３．　修理前　ＲＣＡ端子、アース端子。

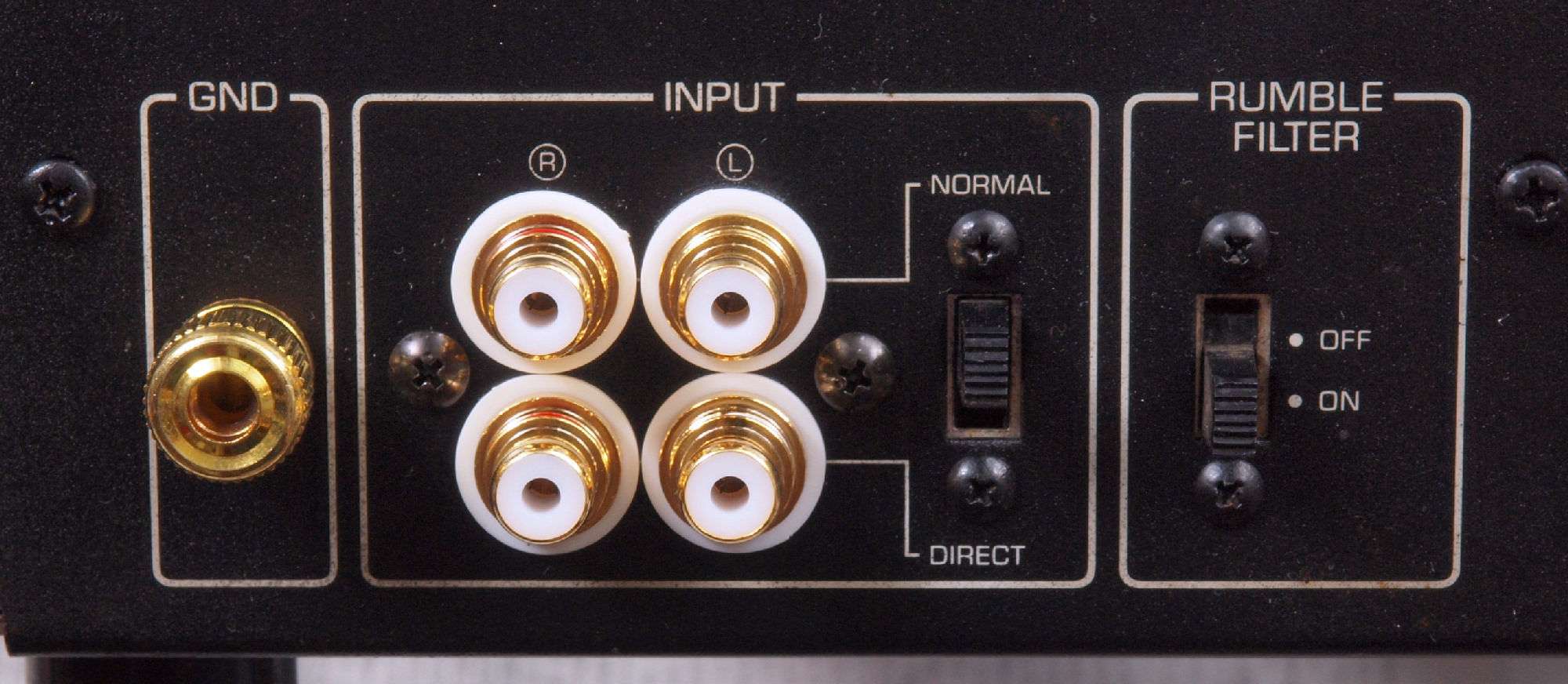

ＣＤ４．　修理（交換後）後　ＲＣＡ端子、アース端子。

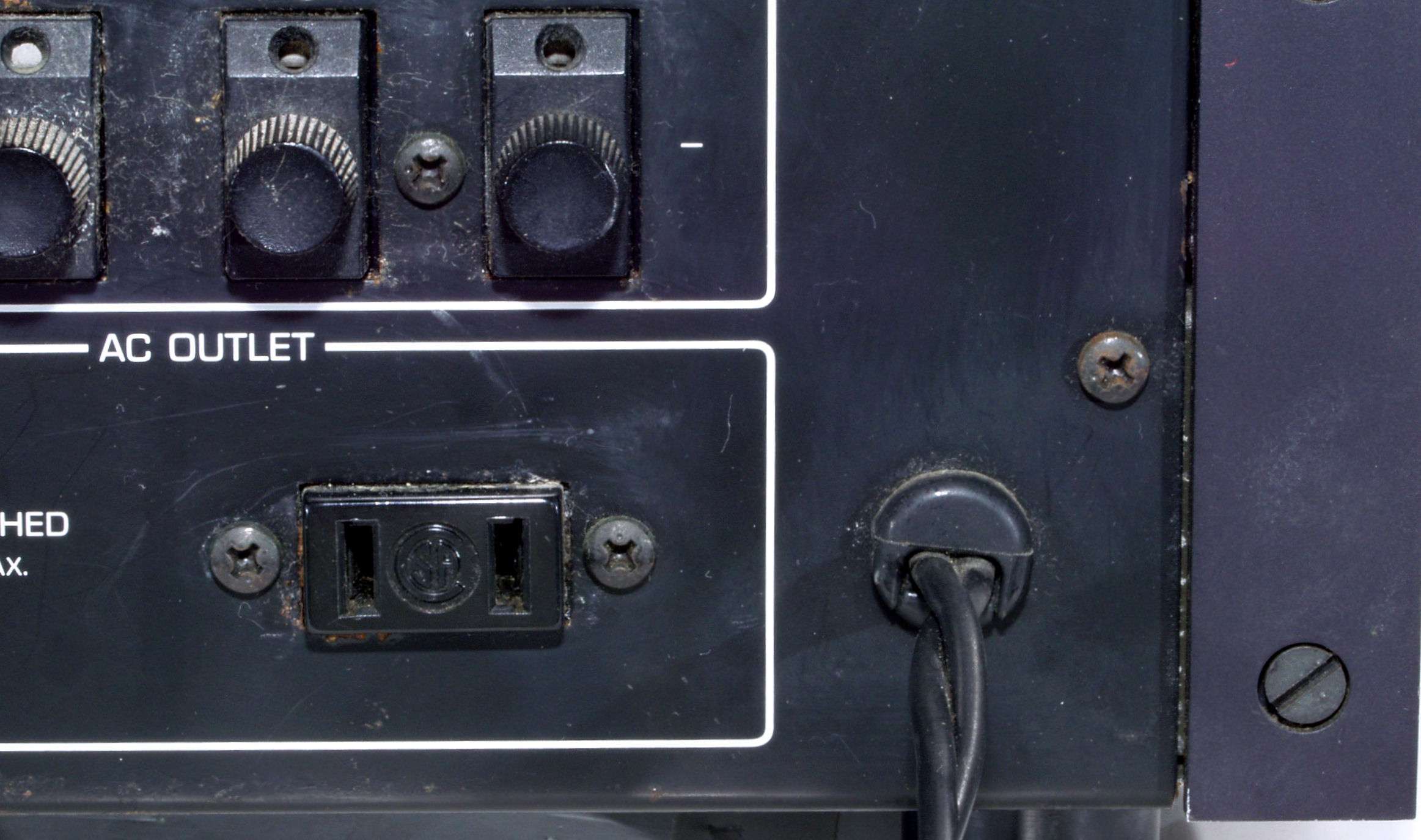

ＣＤ５．　修理前　電源コード取り付け。

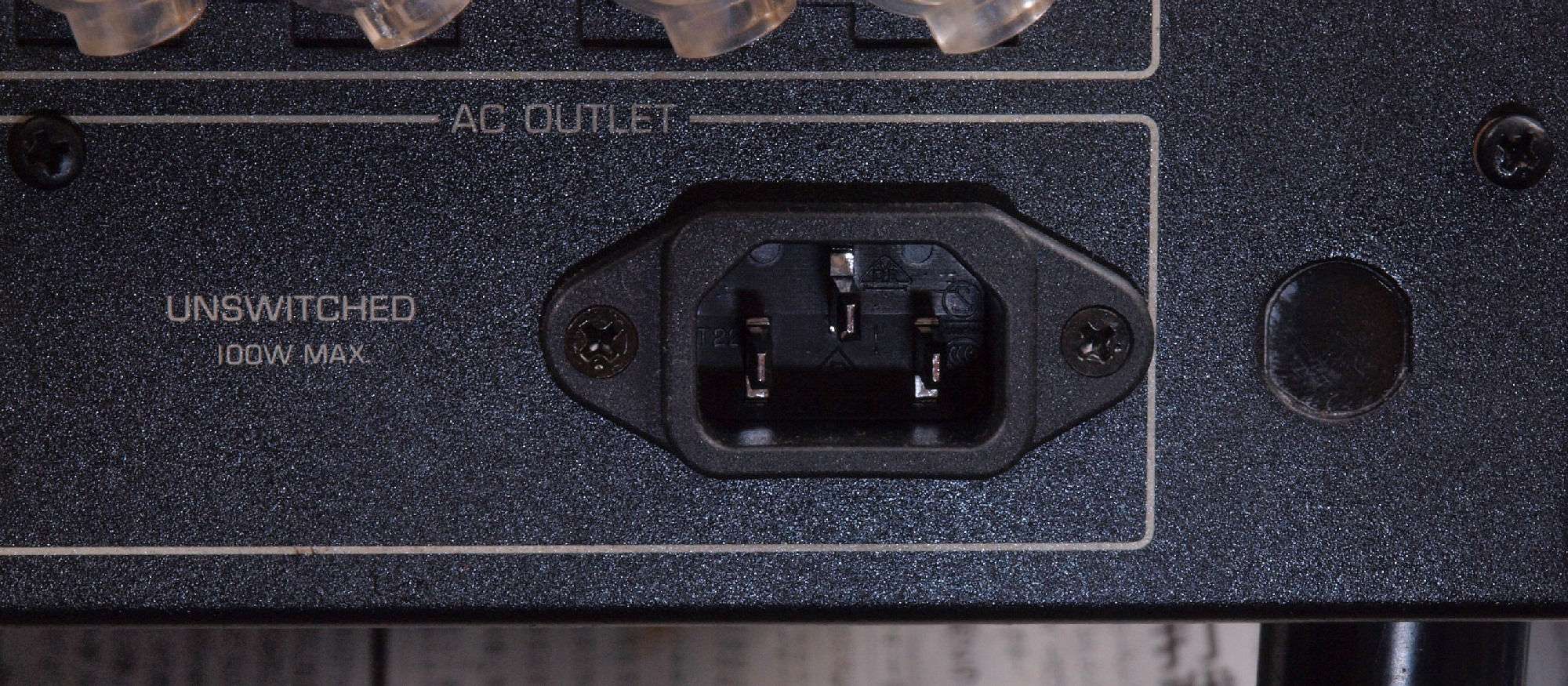

ＣＤ６．　修理後　３Ｐインレット取り付け。
　　　　　　　　　　　　　　　　　　　　　　　　　使用する３PインレットはFURUTECH　FI-10(R) ロジウムメッキ。

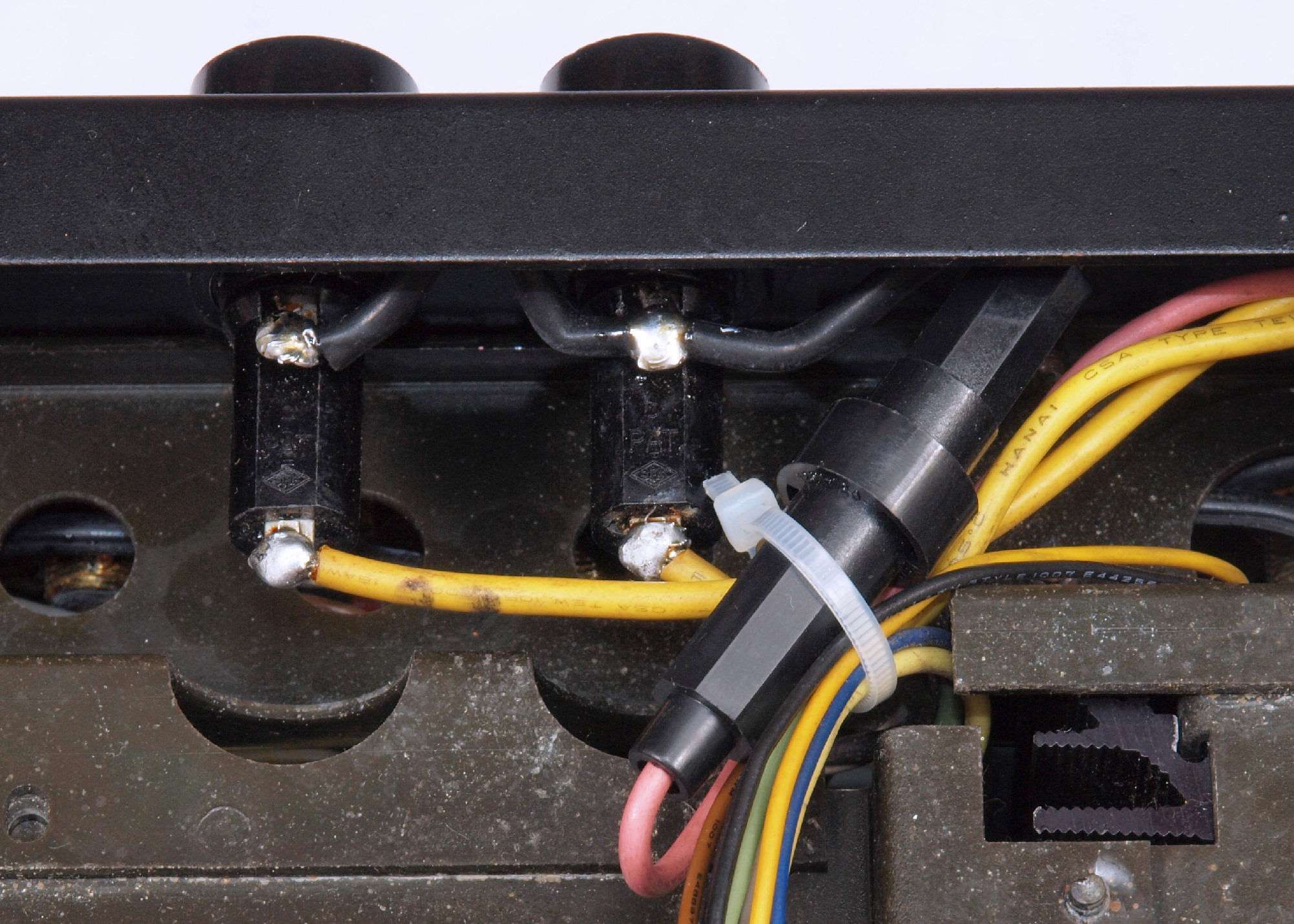

ＣＤ７．　修理後　この「Ｂ−１」は初期型なので、操作回路電源の１次ヒューズが未装着なので、取り付ける。

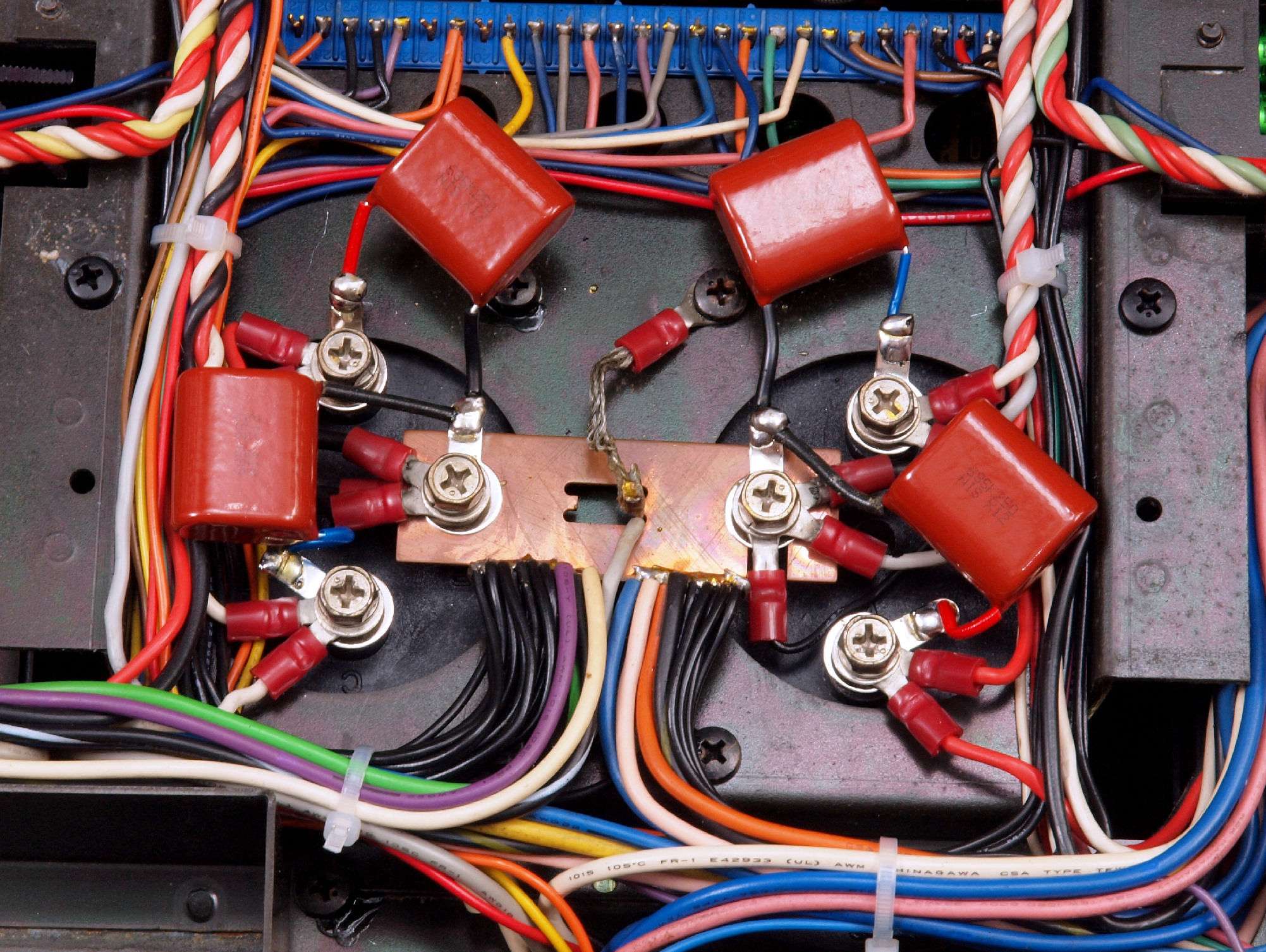

ＣＤ８．　修理後　フイルムコンデンサー増設

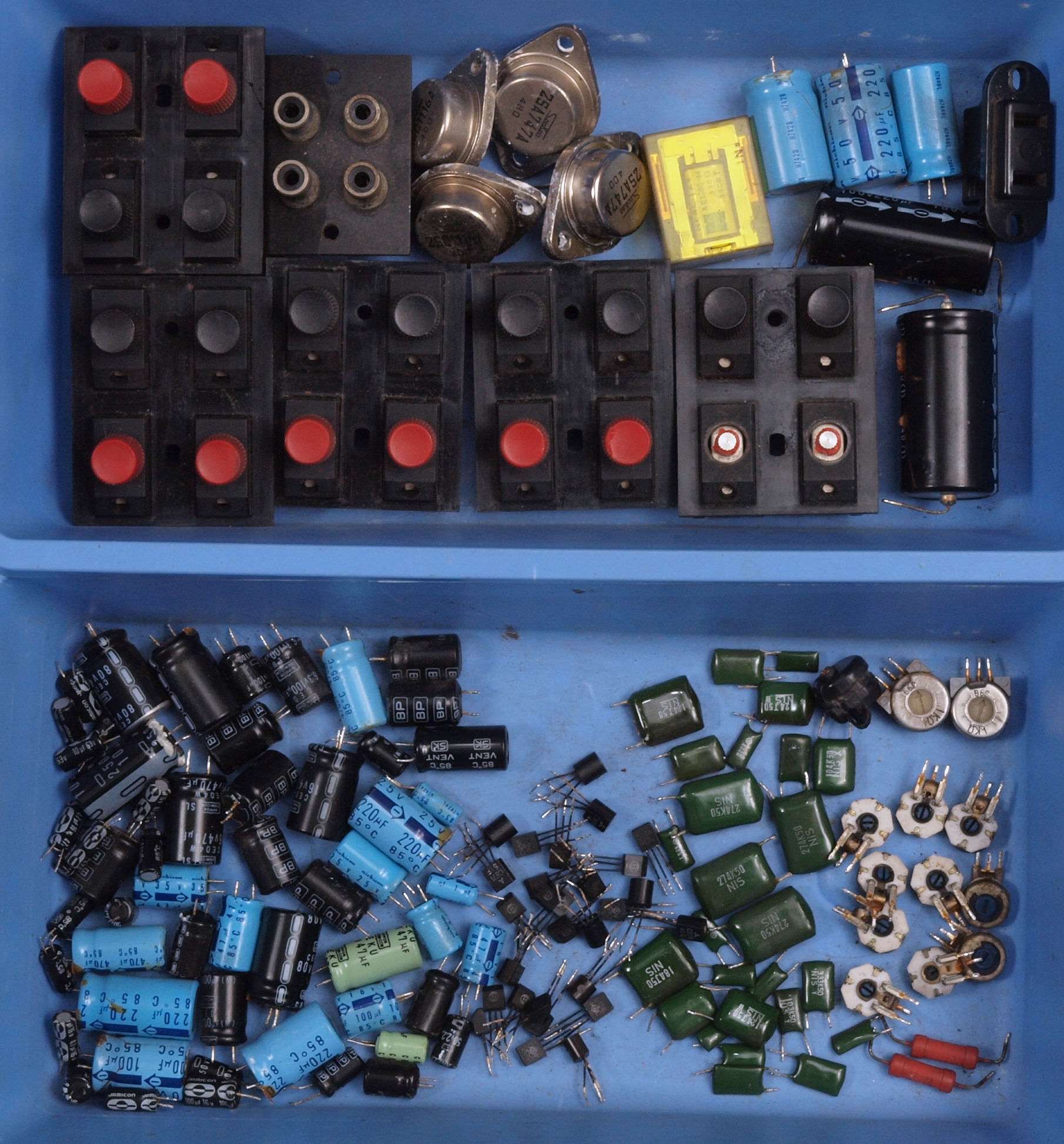

ＣＥ１．　交換部品
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

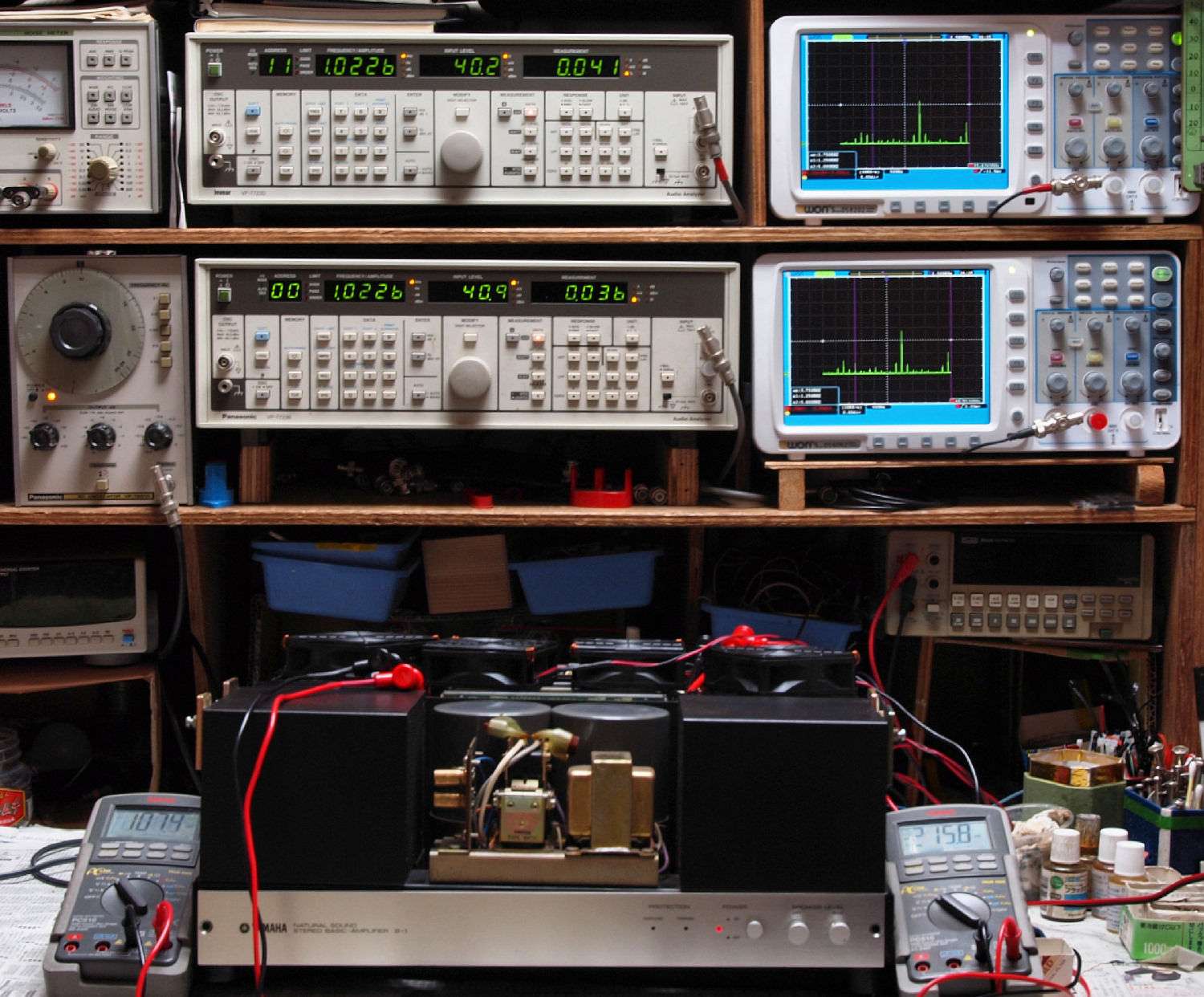

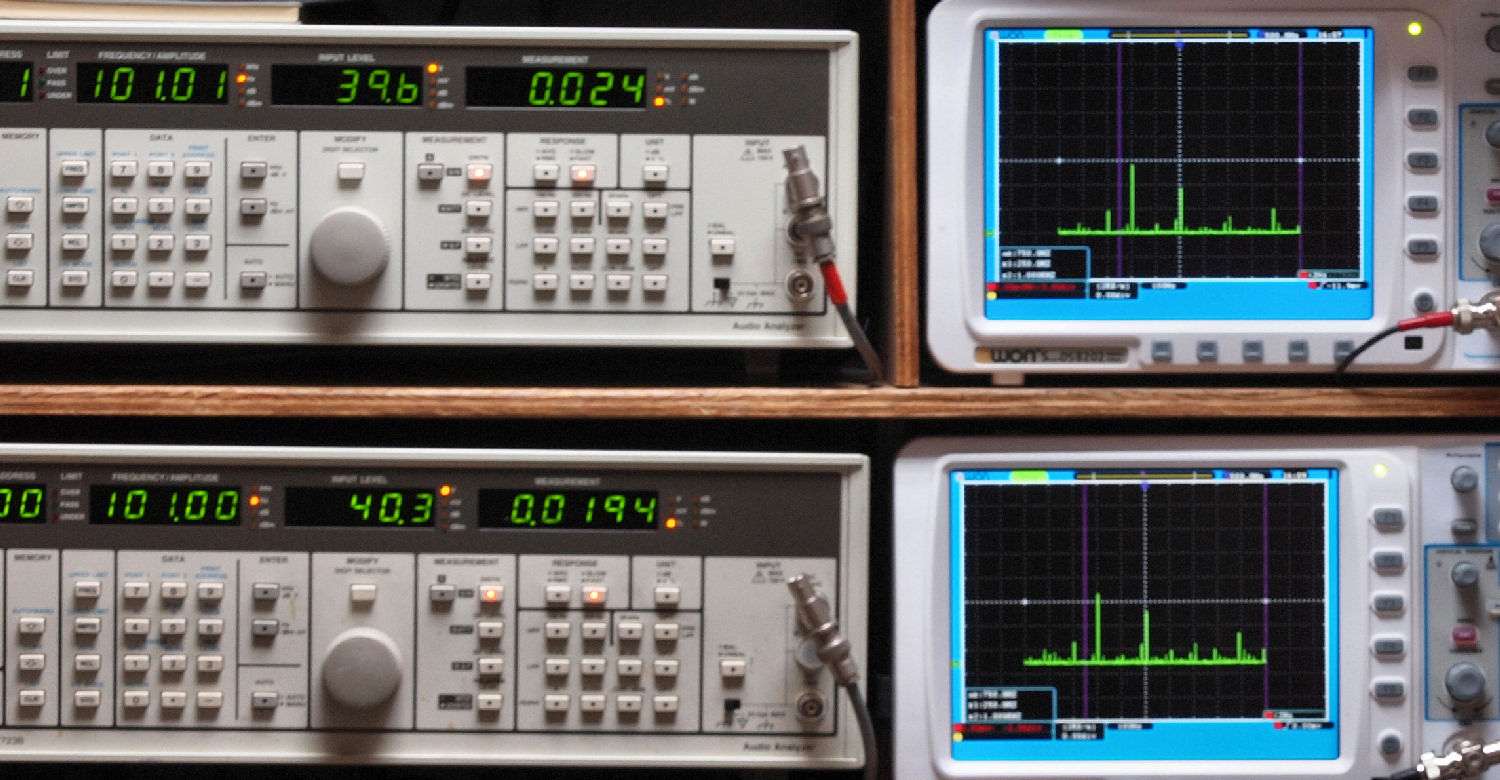

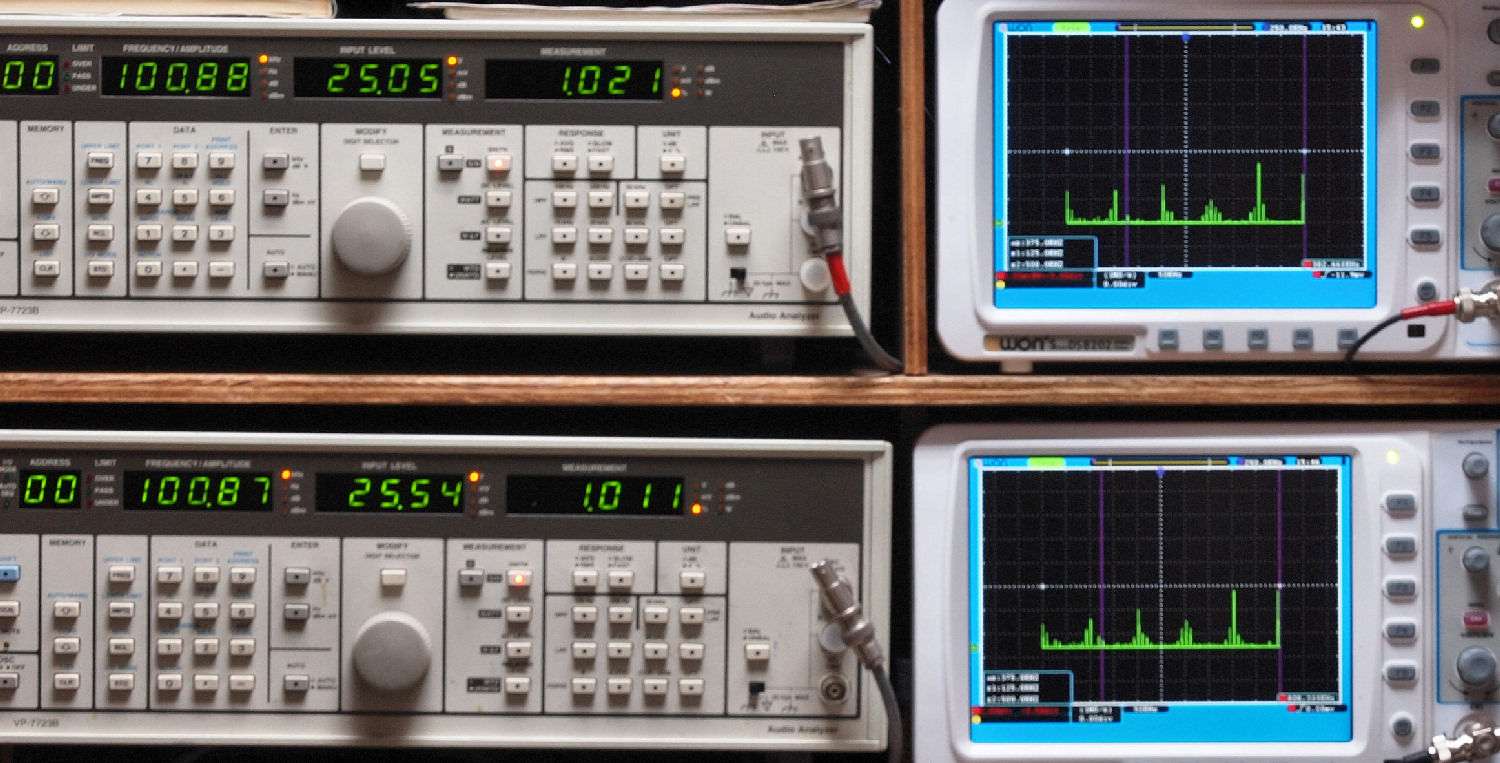

Ｅ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

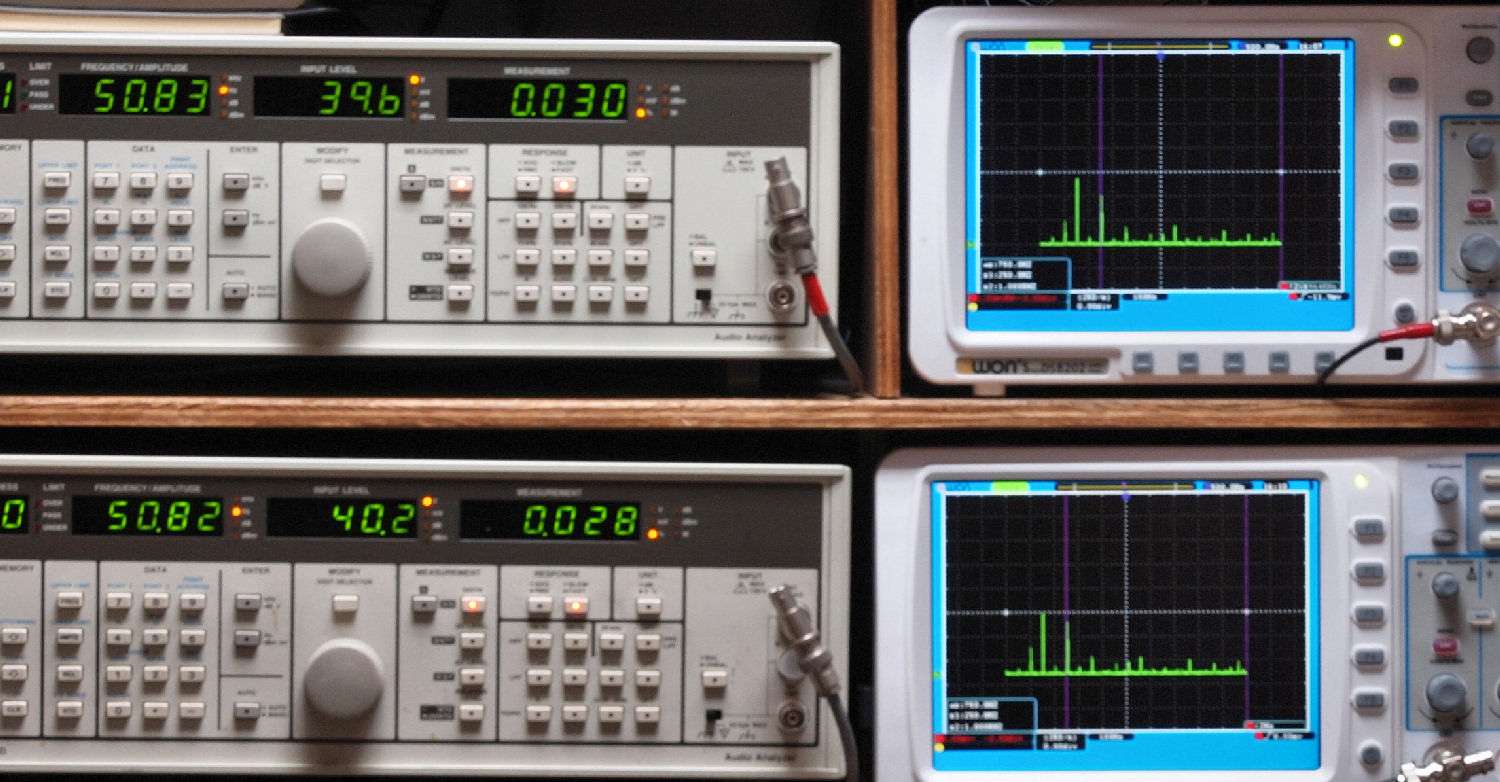

Ｅ１１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３０％％歪み。
　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２４％歪み。
　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

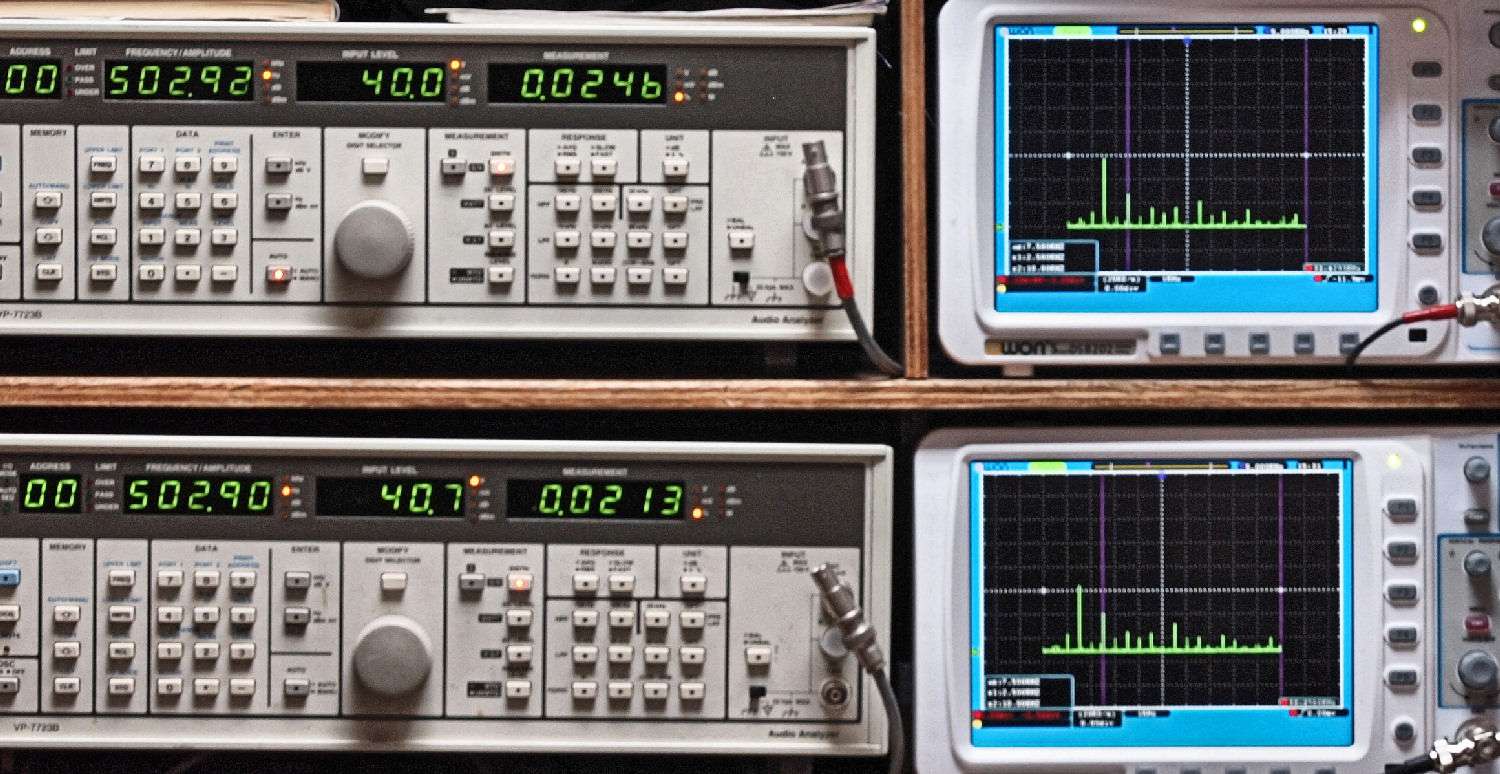

Ｅ１３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２５％歪み。
　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３０％歪み。
　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

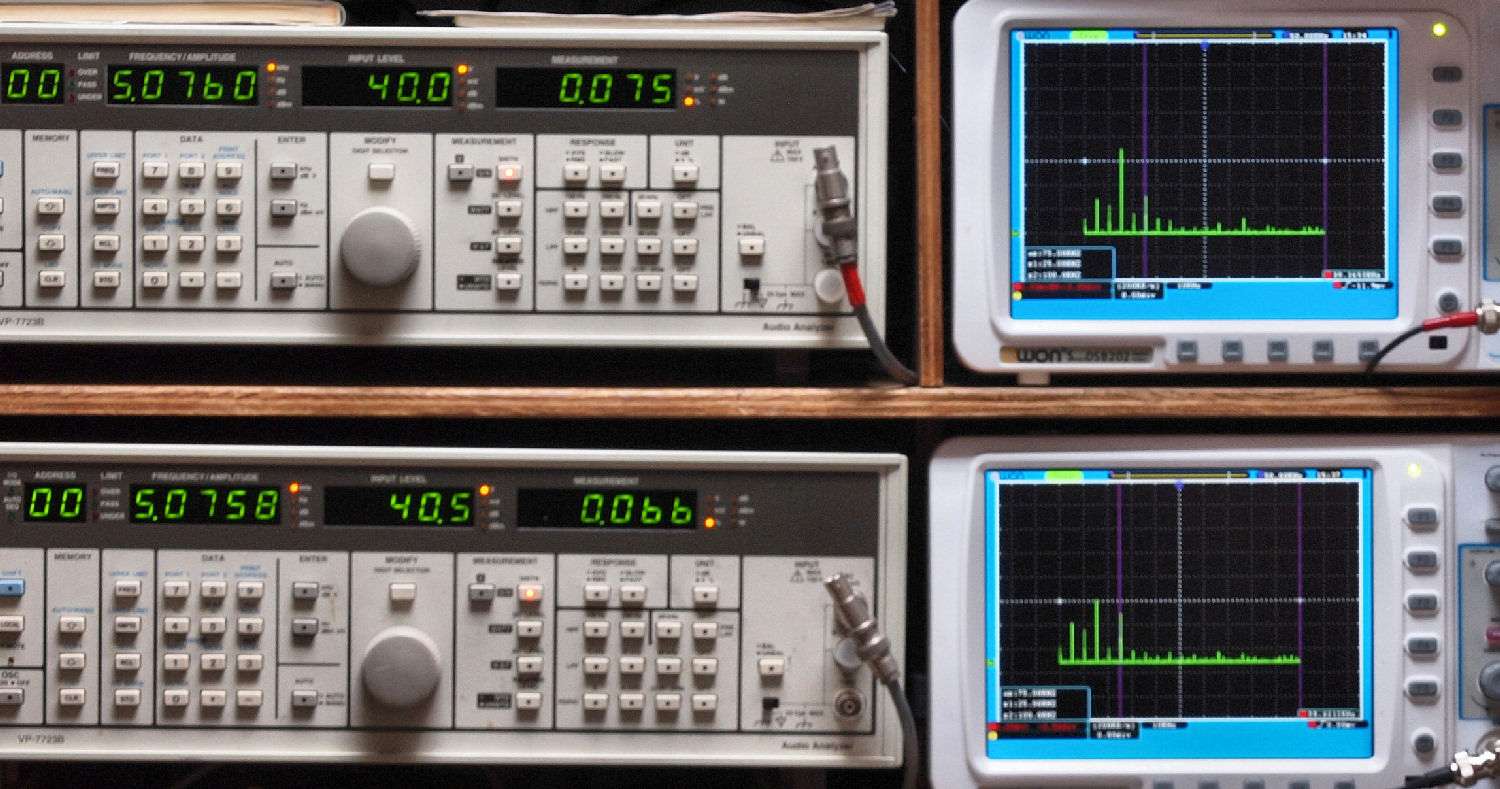

Ｅ１５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０７５％歪み。
　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０６６％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．１７％歪み。
　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．１６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力　０．７５％歪み。
　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力　０．７６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ１８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　１％歪み。
　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４Ｗ出力　１％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

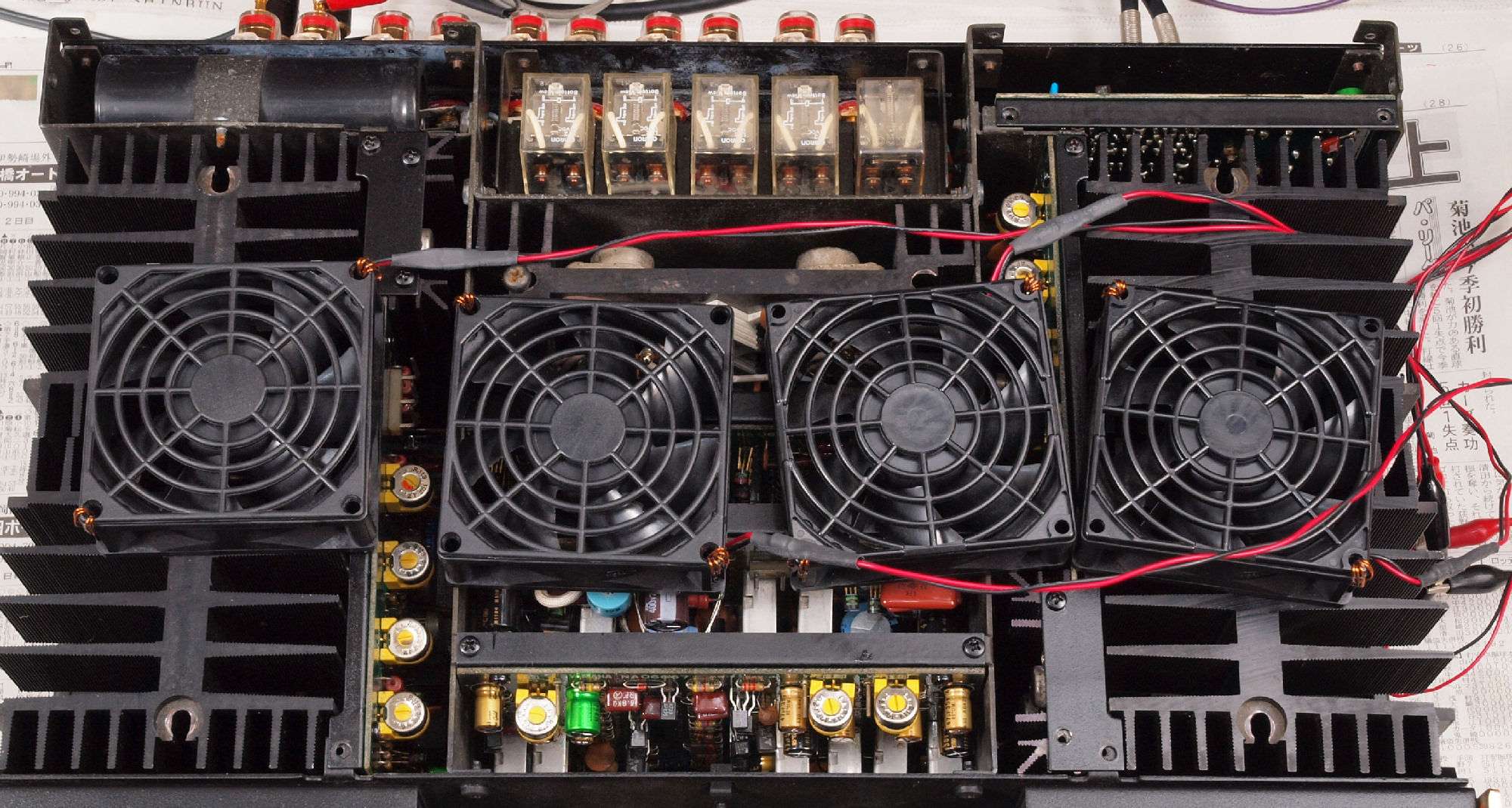

Ｅ２．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｅ３．　２４時間エージング、　左は「SQ-38FD. 5台目」
Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）　
型式 ステレオ・パワーアンプ　B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０〜２０，０００Ｈｚ，歪み０．１％）
１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅 ５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）
０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性 ５Ｈｚ〜１００ｋＨｚ（＋０，−１dB）、（１Ｗ，８Ω）
入力インピーダンス １００ｋΩ
入力感度 ７７５ｍＶ
レベル可変幅 １８dB（７７５ｍＶ〜６Ｖ）
残留雑音 ０．３ｍＶ
ＳＮ比 １００dB
ランブルフィルターｆｃ １０Ｈｚ，−１２dB／ｏｃｔ
入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子 １-２-３-４-５（ＵＣ−１使用時）
（Ｂ-１単体の場合は１のみ）
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）
スピーカー保護回路（電圧検出リレー駆動方式）
サーマルインジケーター（温度上昇検出保護回路）
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W（電気用品取締法による表示）
寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量 ３７ｋｇ
別売品 専用アダプター　ＵＣ-1
価格 ３３５，０００円（１９７４年当時）
Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
ピークメーター部 −５０dB〜＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト，梨地仕上げ
寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量 ５．５ｋｇ
別売品 専用コネクターコード
価格 ５万円（１９７４年当時）
