ＬＵＸ　ＳＱ-３８ＦＤ．　５台目修理

平成２４年３月５日到着　　８月９日完成

A．　修理前の状況 大変思い入れ深いSQ38FDの修理をいたしたくご相談させていただきます。 購入は昭和47年。その1年前くらいにこのアンプにてタンノイのスピーカーが とても美しく鳴るのを聴いて、すっかり惚れ込み、かなり無理をして購入しました。 　その後若い身の上ゆえタンノイのスピーカーを購入することはできませんでしたが、 自作の大型スピーカーで本当に長く心ゆくまで楽しんできました。 　しかし、平成13年より7年ほど海外赴任となり、その間物置に放置していたところ、 帰国後、通電はするものの、片方のチャンネルからしか音が出なくなりました。 やっと年も重ね、タンノイのスピーカーを購入することもできるようになりましたところ、 今一度この思い入れのあるアンプで大好きなクラシックを楽しみたいと思っております。 　なお、メーカー修理はつまみの不良と小さい真空管（出力管ではないということ）の 交換の修理はした記憶がおぼろげながらありますが、本格的な修理に出した記憶はありません。 B．　原因 経年変化による劣化。 Ｌ．　ＬＵＸ　ＯＹ１５−５　出力トランス点検 現在オークションでは直流抵抗を測定して、良否を表示しているが、完璧ではありません。 正確には、交流電圧を入力し、各巻き線の出力電圧を点検する。 Ｃ．　修理状況 出力真空管 ５０ＣＡ１０ ソケット交換。 Miniature Tubes管ソケット交換。 電解コンデンサ交換。 ブロック電解コンデンサー交換。 整流ダイオード交換。 半固定ＶＲ交換。 配線手直し、補強。 各部ハンダ補正。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定　別ファイルが開きます。 ５０ＣＡ１０　Ｇｍ、ＩＰ測定。 ６２６７　Ｇｍ、ＩＰ測定。 ６ＡＱ８　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定　別ファイルが開きます。 ５０ＣＡ１０　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 出力真空管 ５０ＣＡ１０ ソケット　　　　　　　　　　　４個。 Miniature Tubes管ソケット交換　　　　　　　　　　　　８個。 電解コンデンサ　　　　　　　　　　　　　　　　　　　　　　個。 ブロック電解コンデンサ　　　　　　　　　　　　　　　　　４個。 フイルムコンデンサ−　　　　　　　　　　　　　　　　　　個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　６個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　８個。 Ｅ．　調整・測定 Ｆ． 上位測定器によるプリＡＭＰ調整・測定 Ｇ．　修理費　　　　　　　　　　１２０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　ＬＵＸ　ＳＱ-３８ＦＤ　の仕様（マニアル・カタログより）

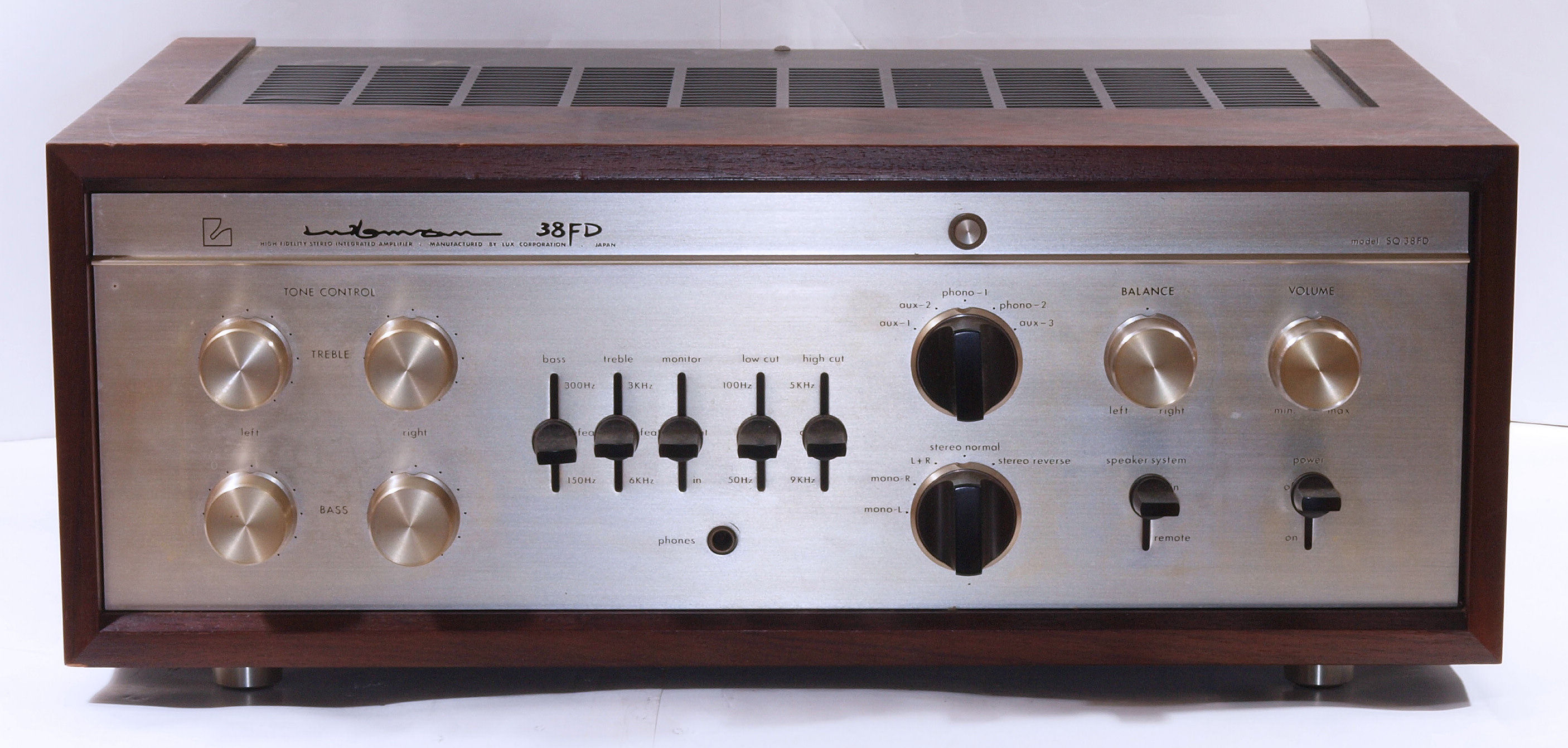

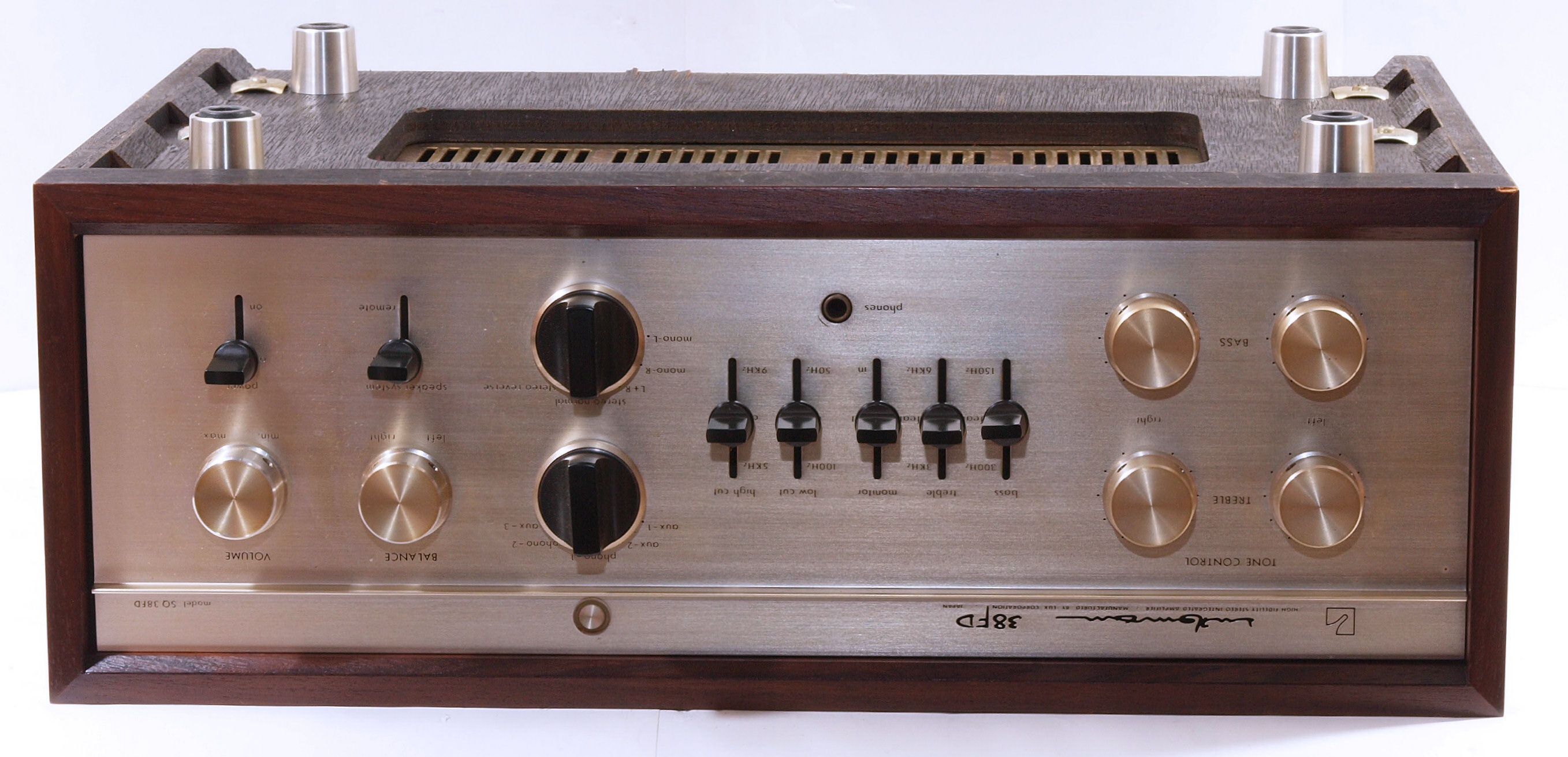

Ａ．　修理前の状況 Ａ１１．　外観　前から見る

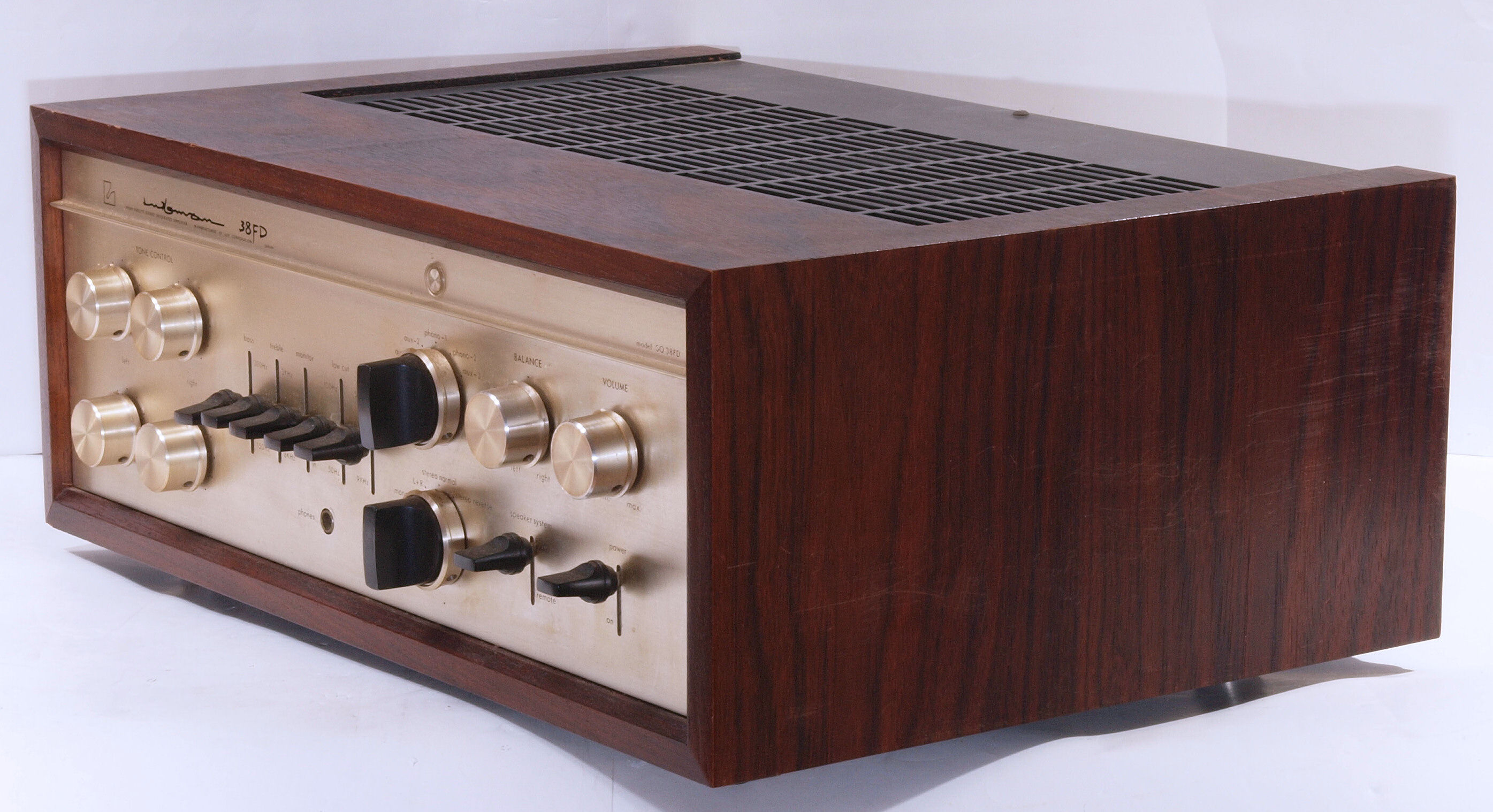

Ａ１２．　外観　前右から見る

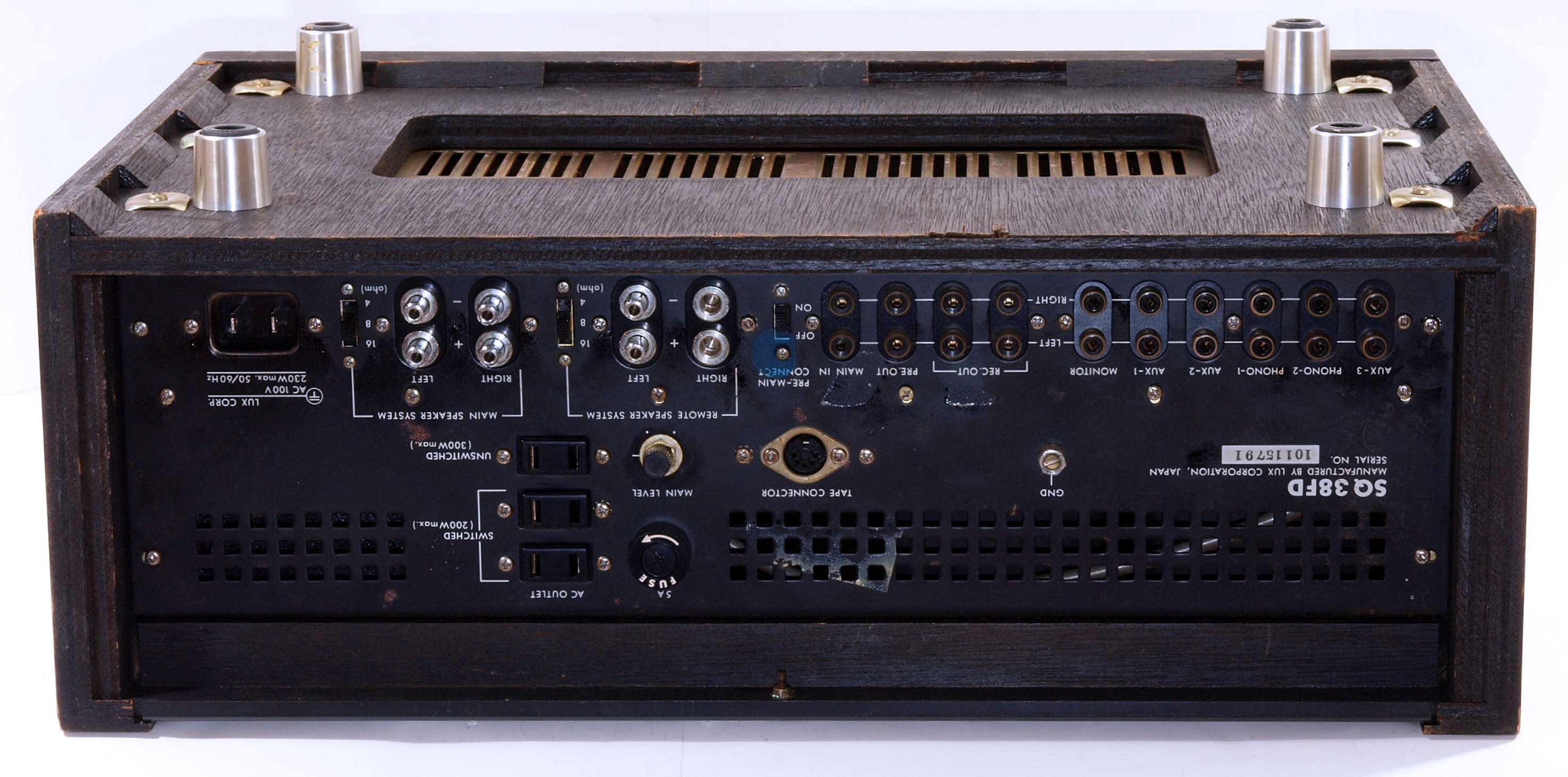

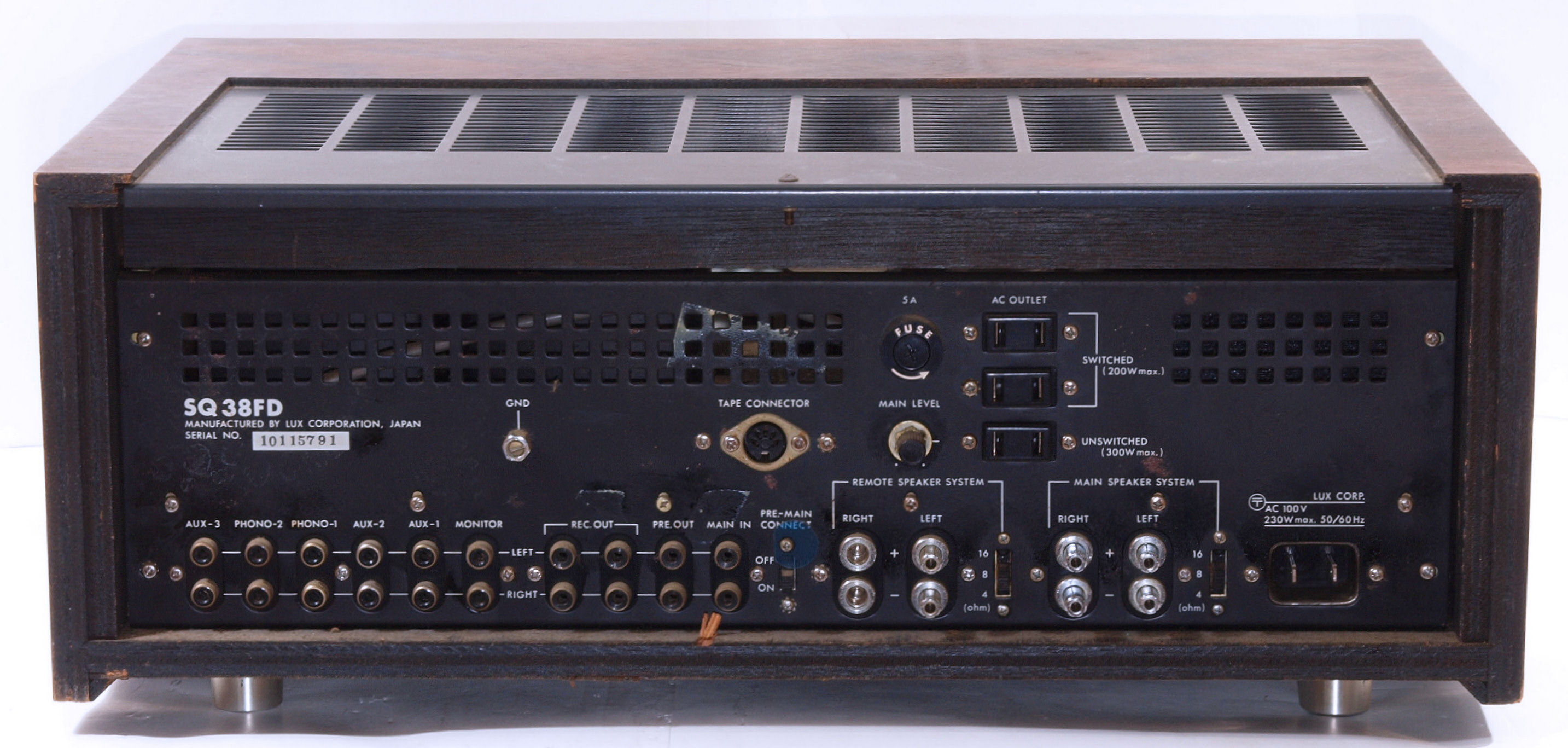

Ａ１３．　外観　後から見る

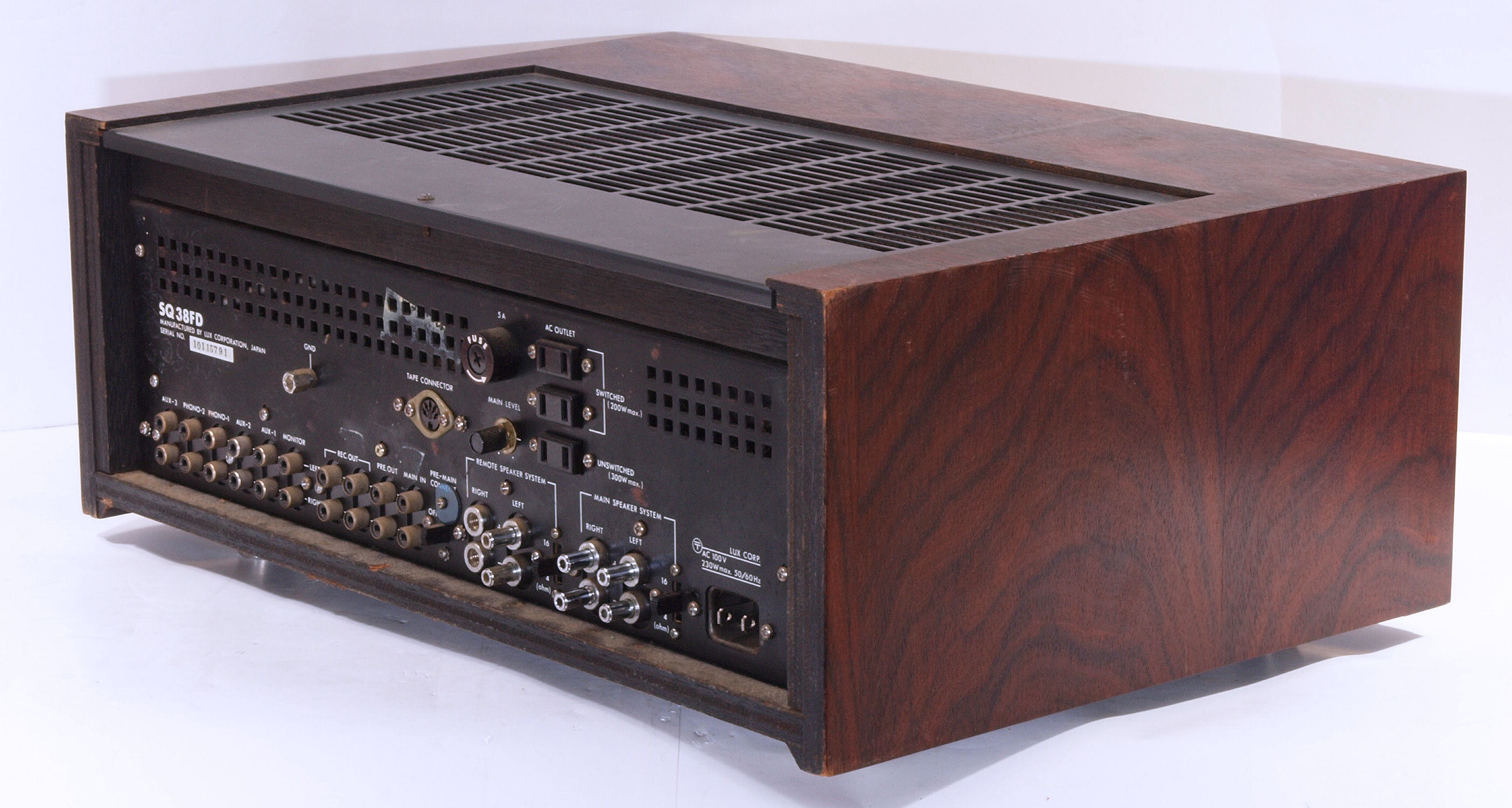

Ａ１４．　外観　後左から見る

Ａ１５．　外観　上から見る

Ａ２１．　外観　下前から見る

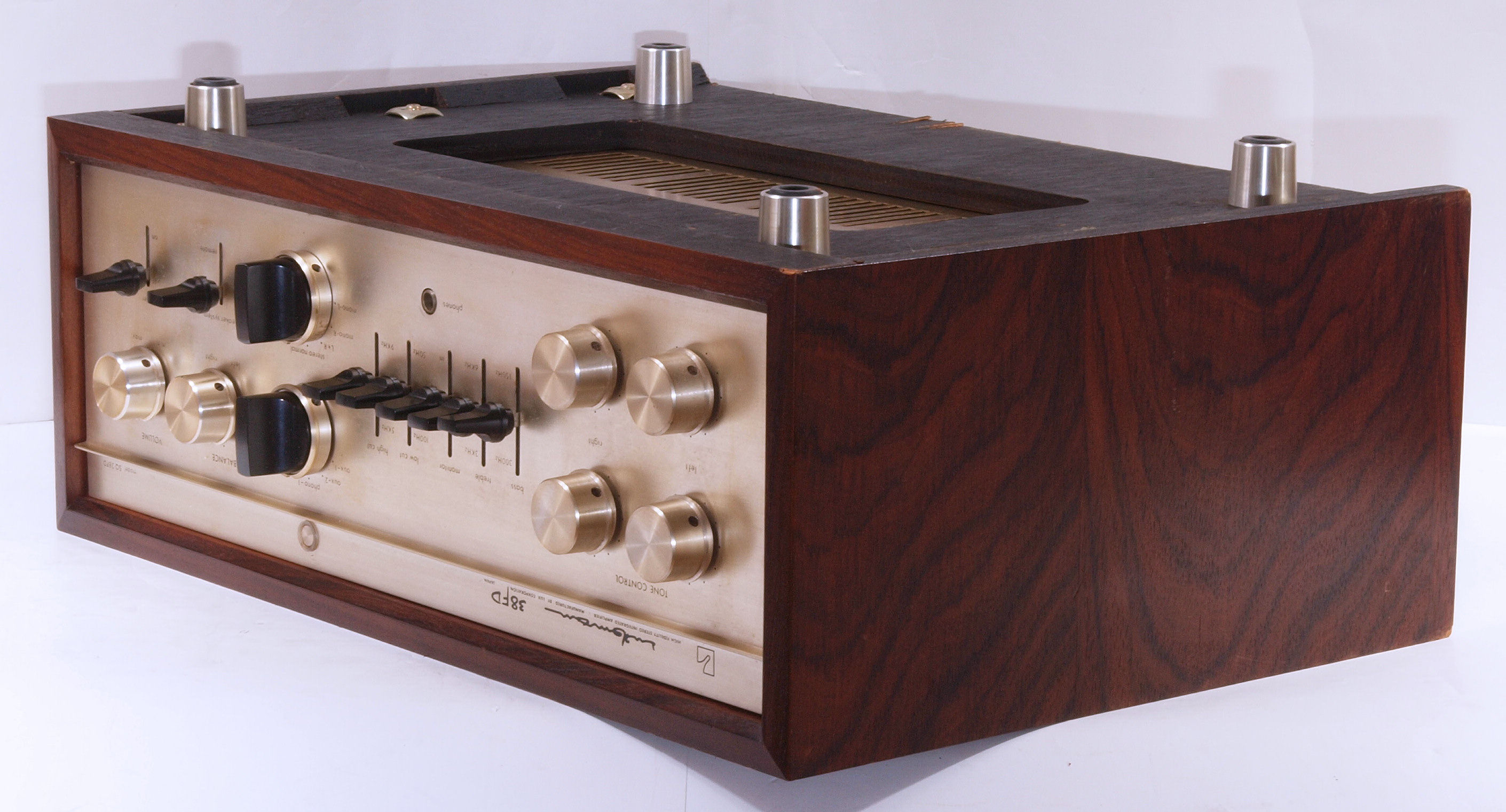

Ａ２２．　外観　下前左から見る

Ａ２３．　外観　下後から見る

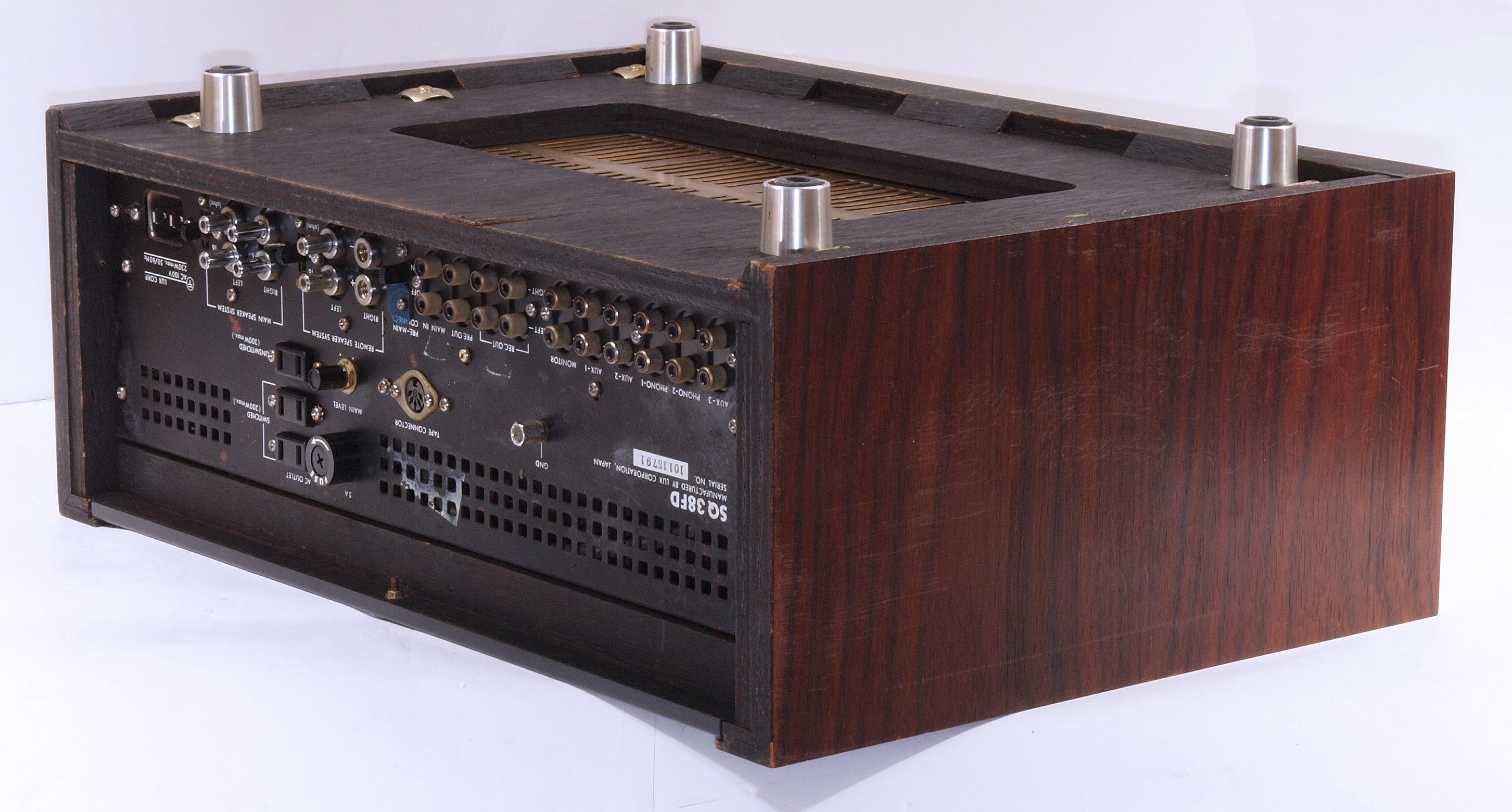

Ａ２４．　外観　下後右から見る

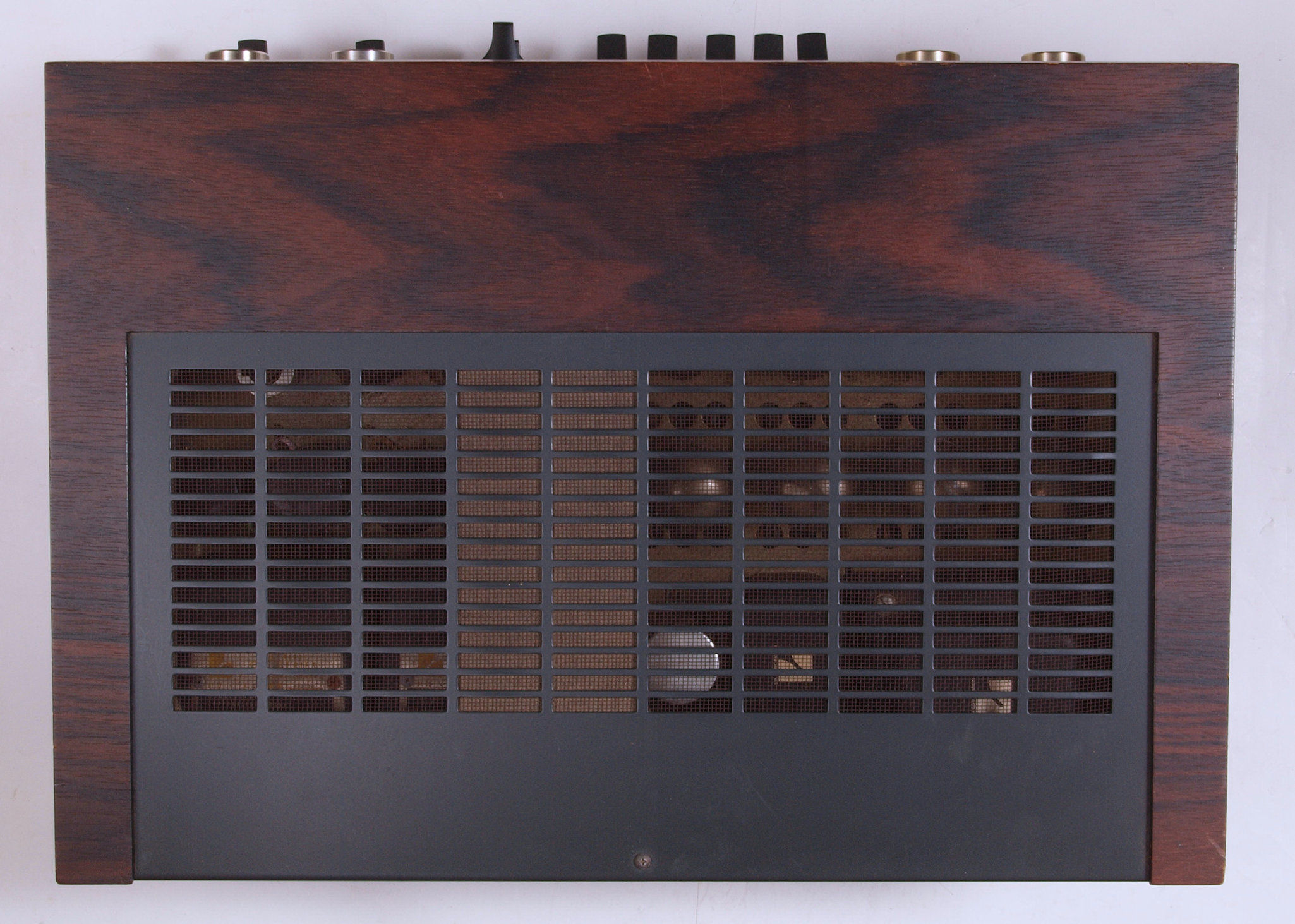

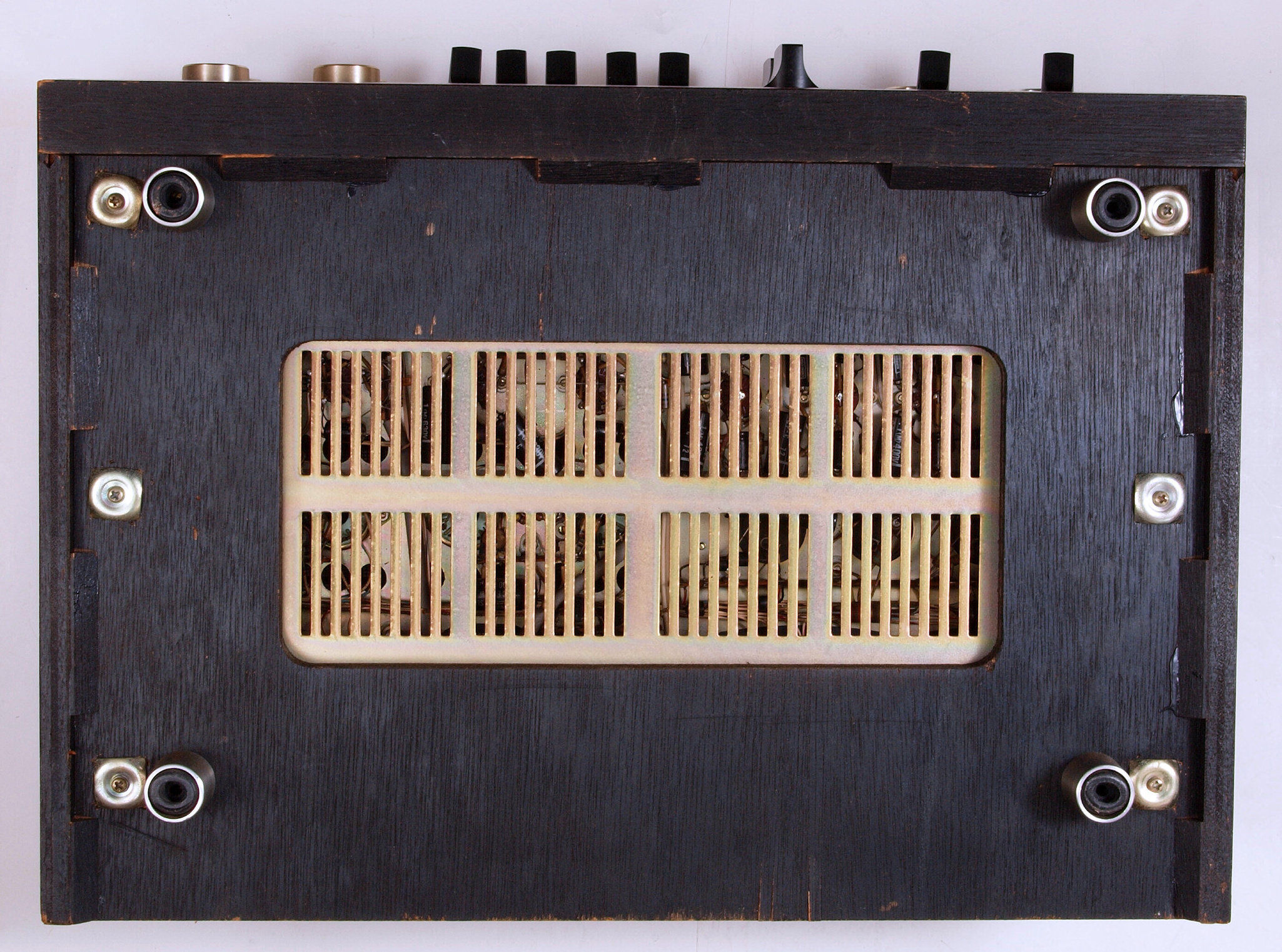

Ａ２５．　外観　下から見る

Ａ３１．　木箱から取出　上から見る

Ａ３２．　木箱から取出、真空管を取り、清掃後、上から見る

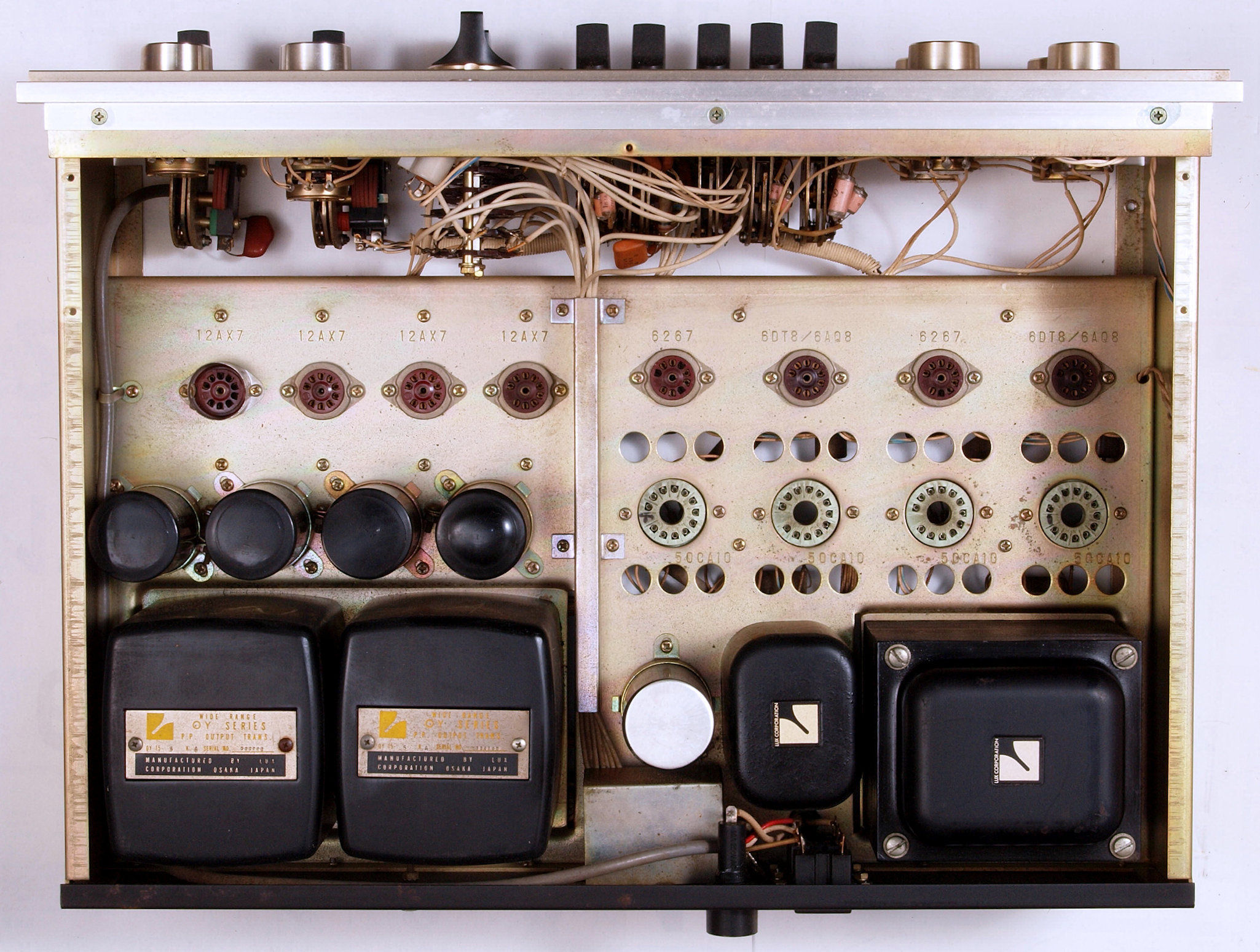

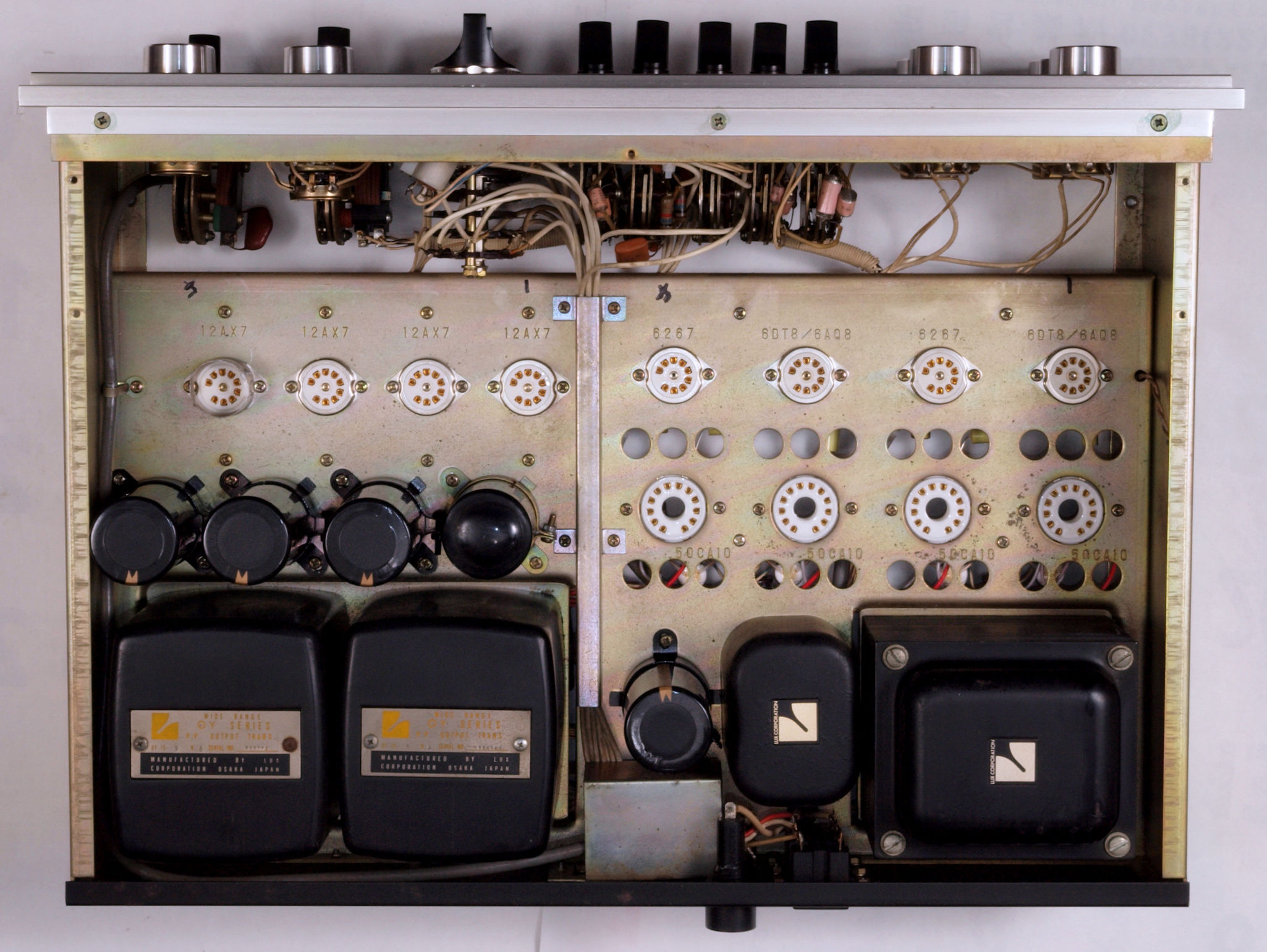

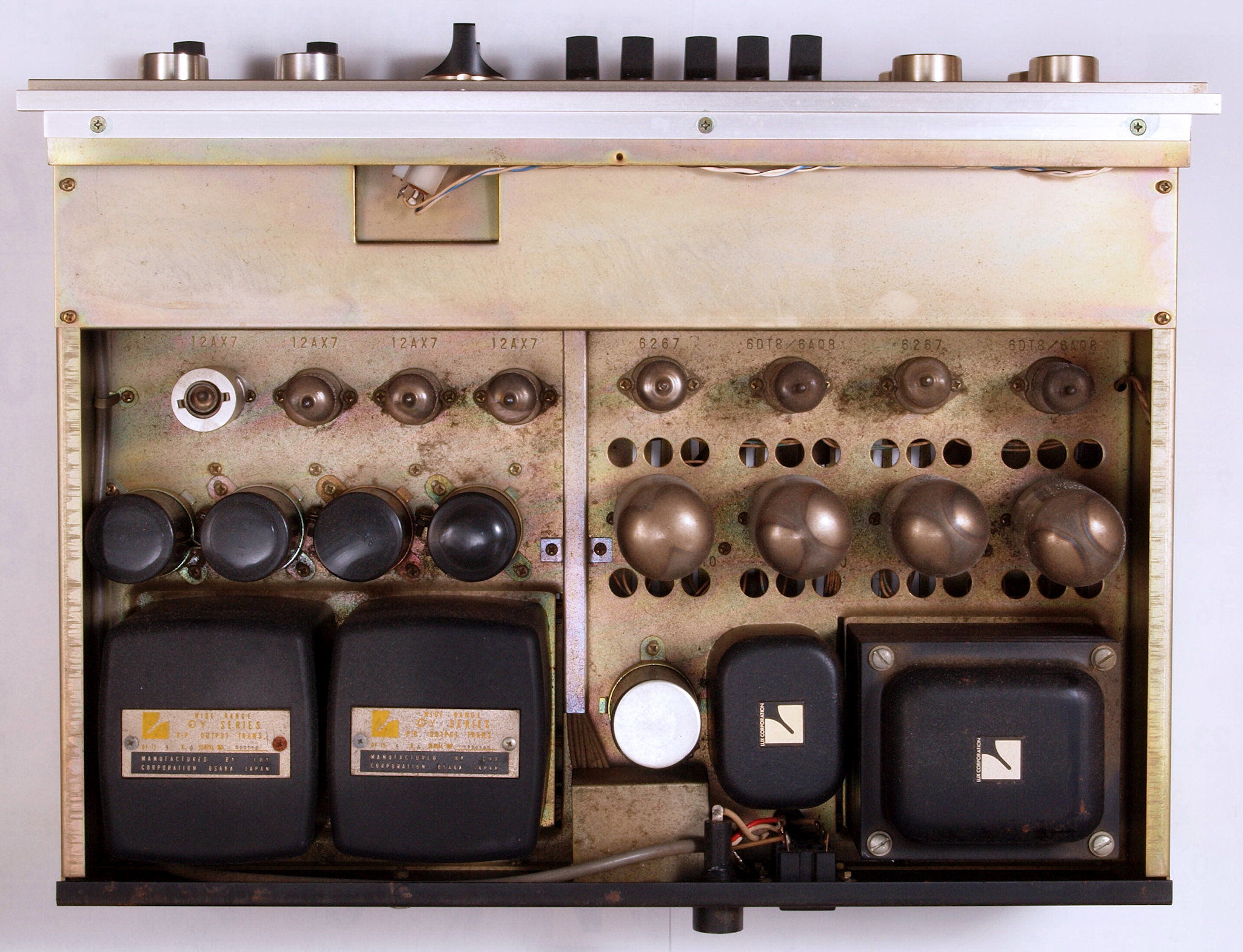

Ａ３３．　木箱から取出、真空管を取り、シールドを外し　上から見る

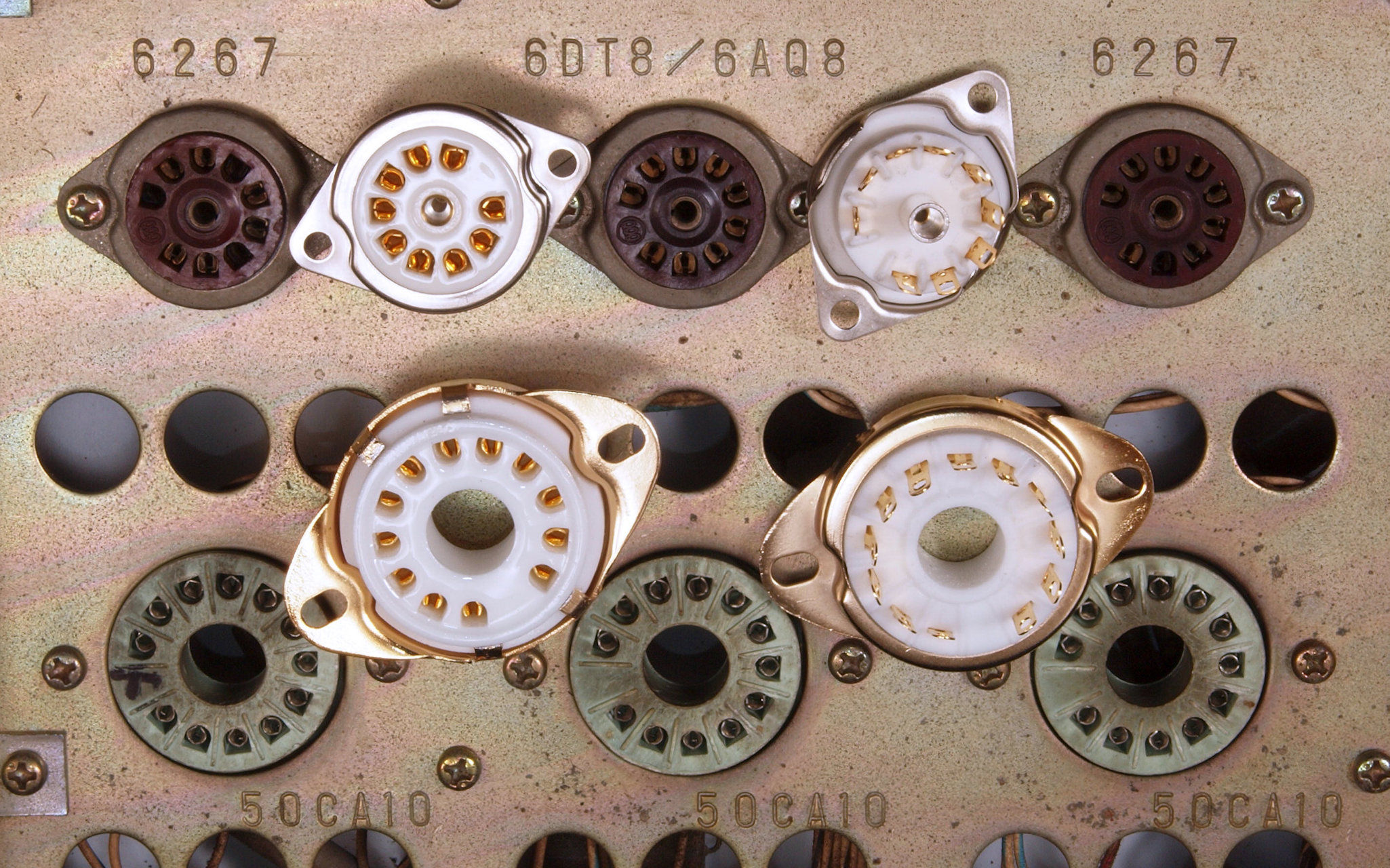

Ａ３４．　交換する真空管ソケットとの比較

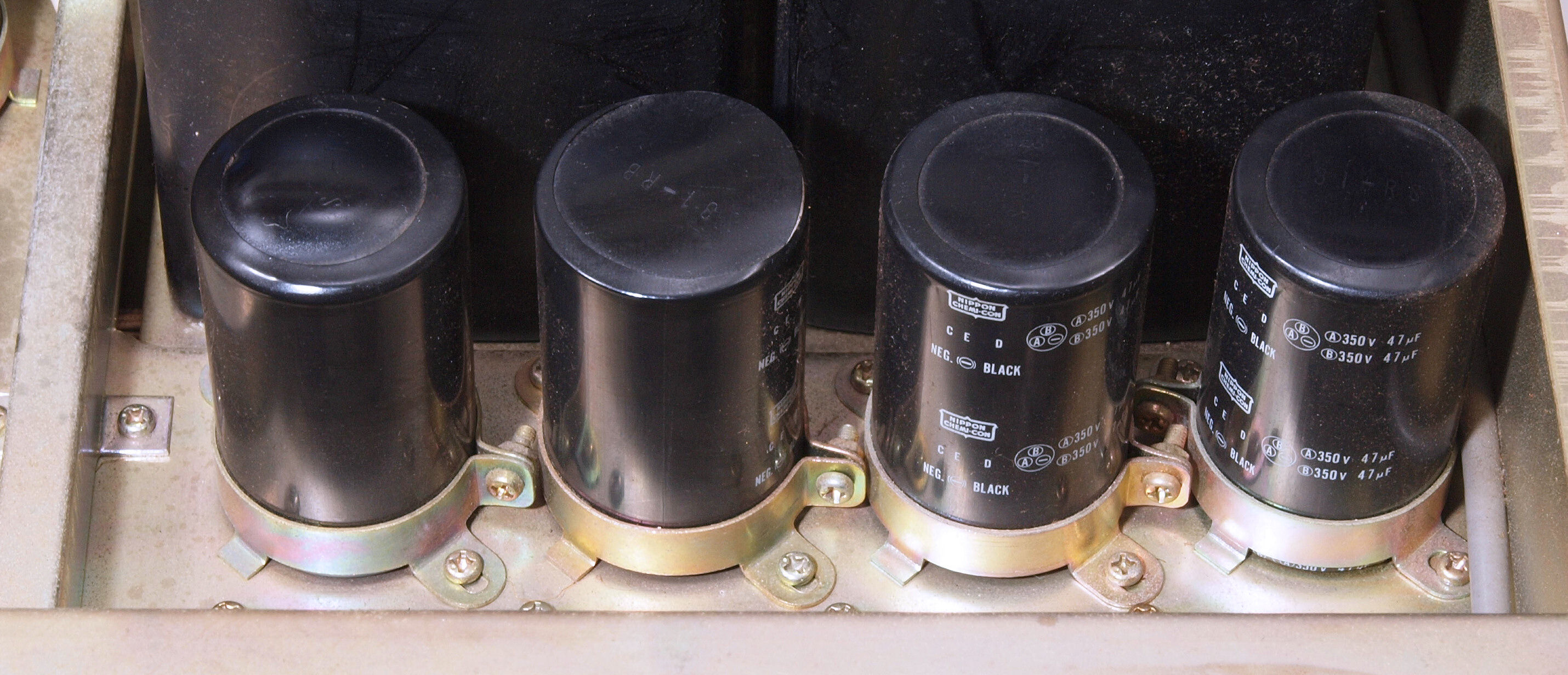

Ａ３５．　木箱から取出、真空管を取り、シールドを外し　上から見る。　頭の膨らんだ電解コンデンサー。

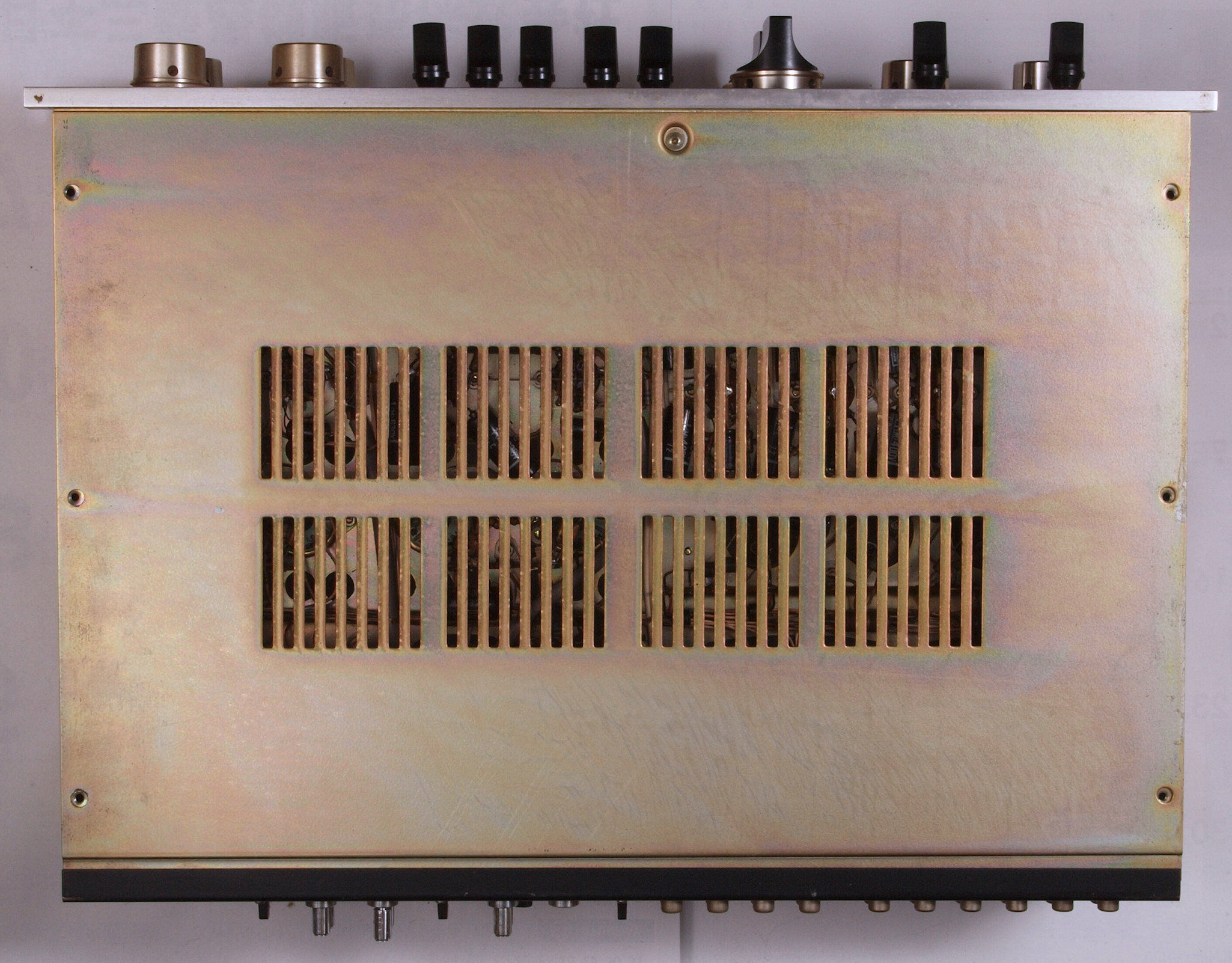

Ａ４１．　木箱から取出　下から見る

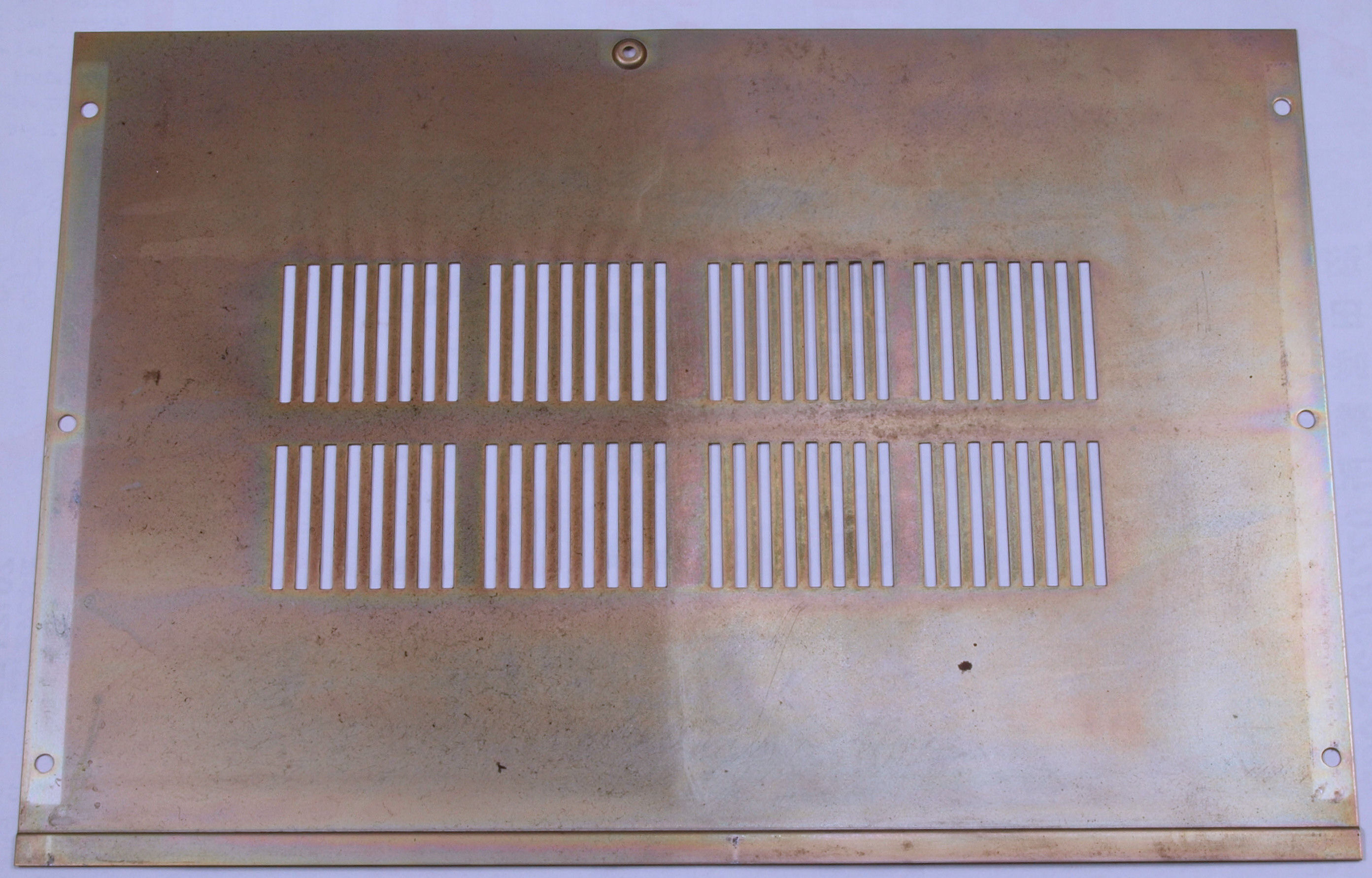

Ａ４２．　下蓋裏の埃、　右半分は清掃済み

Ａ４３．　木箱から取出、下蓋をとり、　下から見る

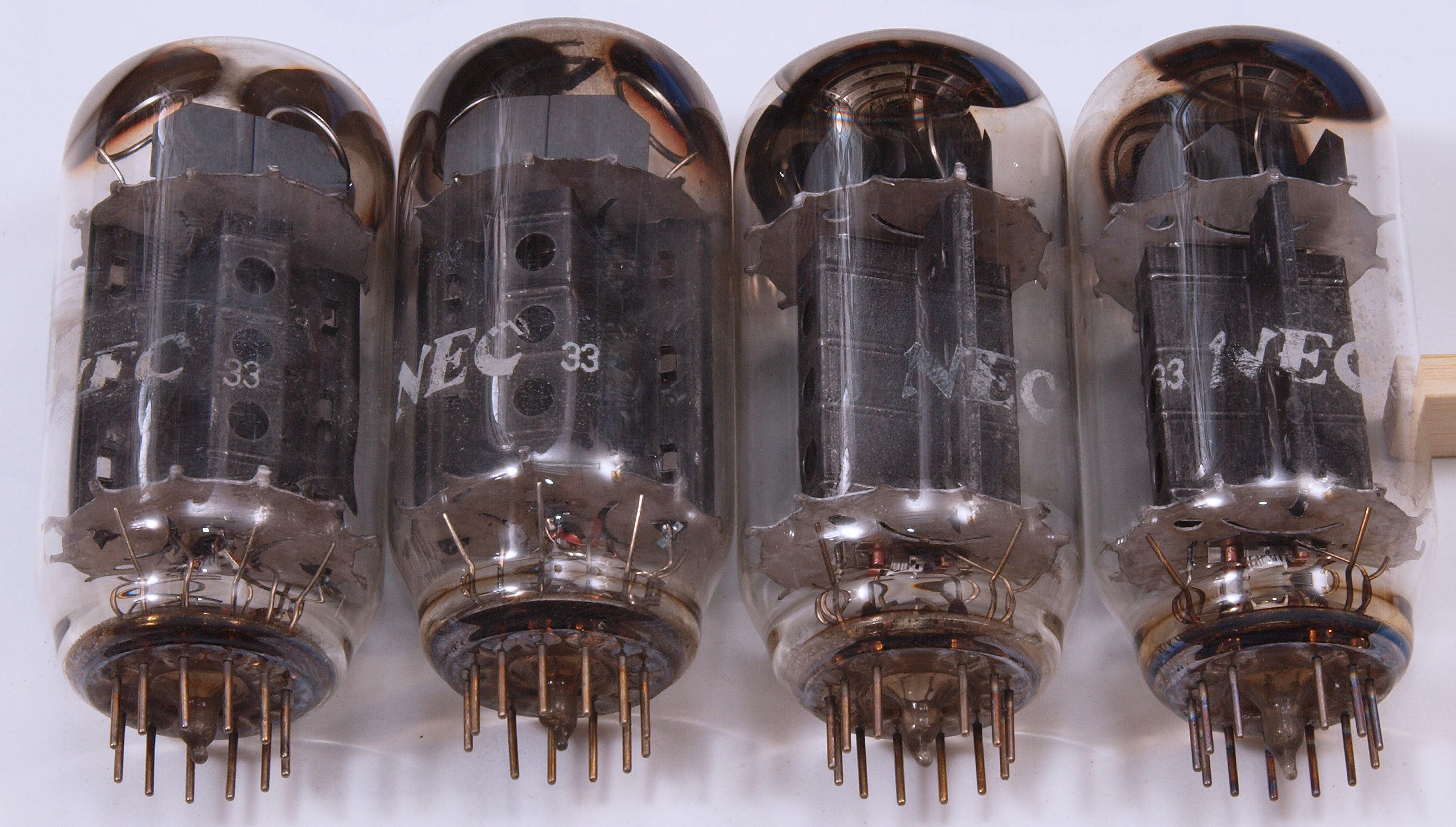

Ａ５１．　点検中　ＮＥＣ製５０ＣＡ１０−４本。

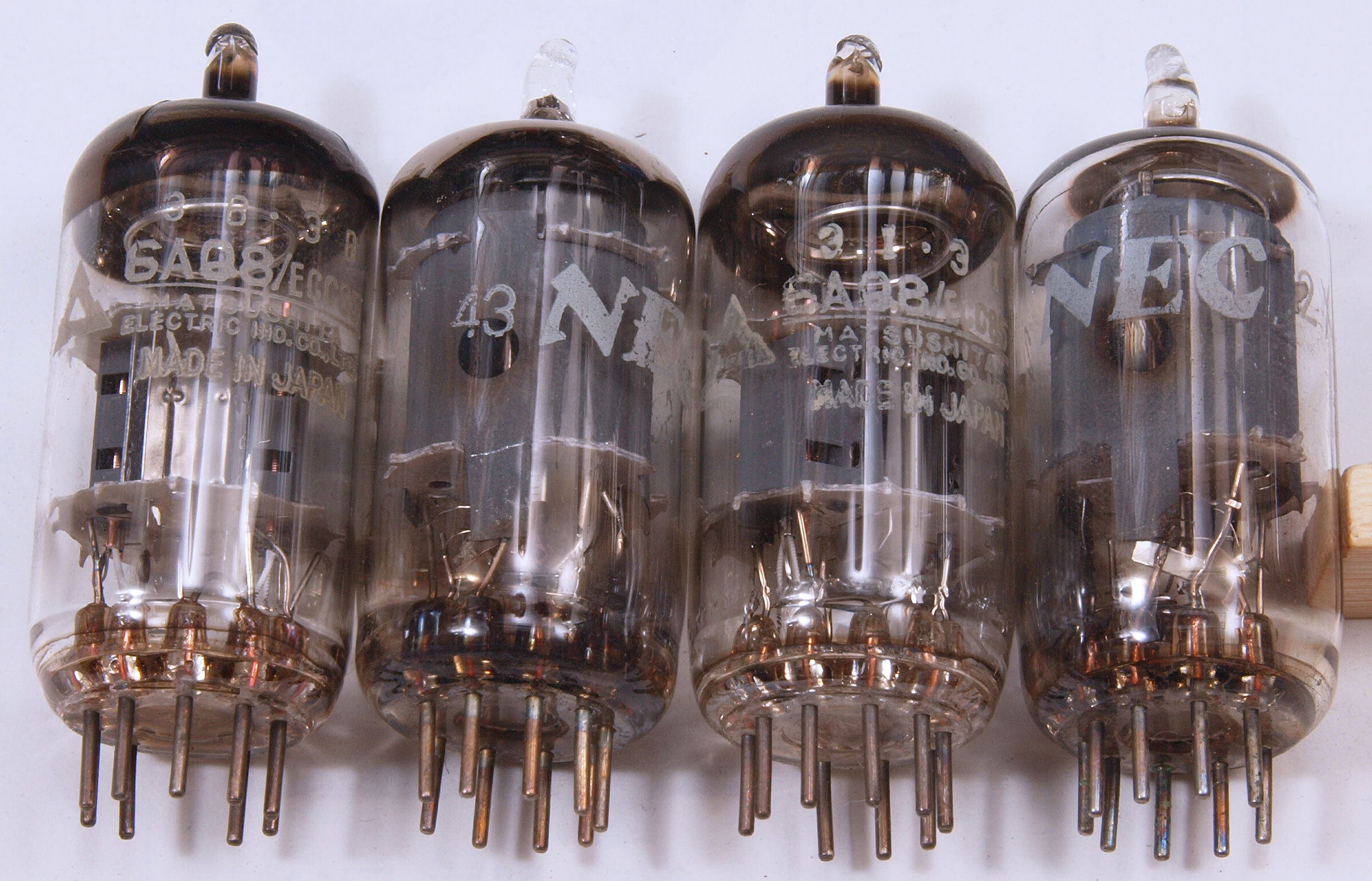

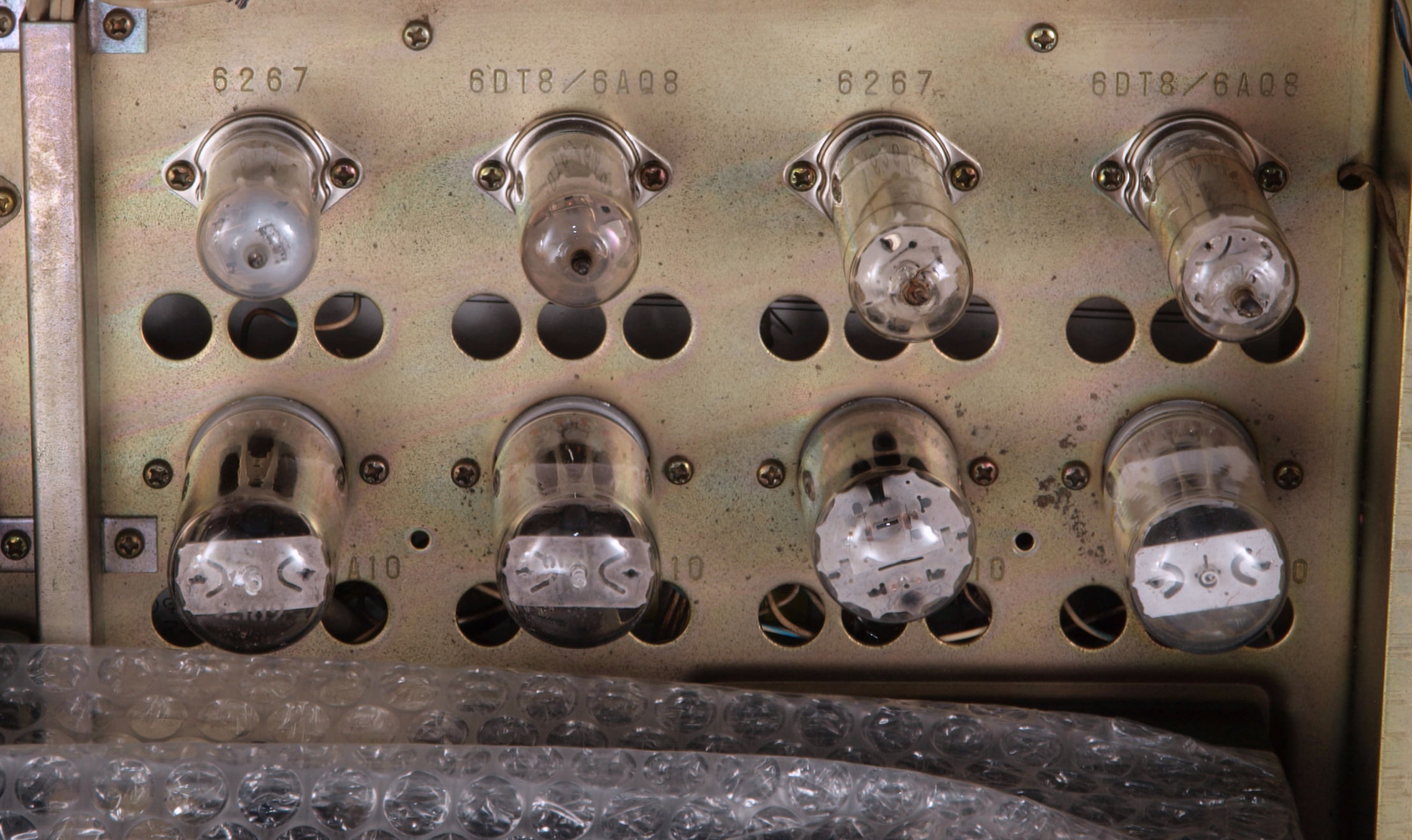

Ａ６１．　点検中　６ＡＱ８、６２６７。

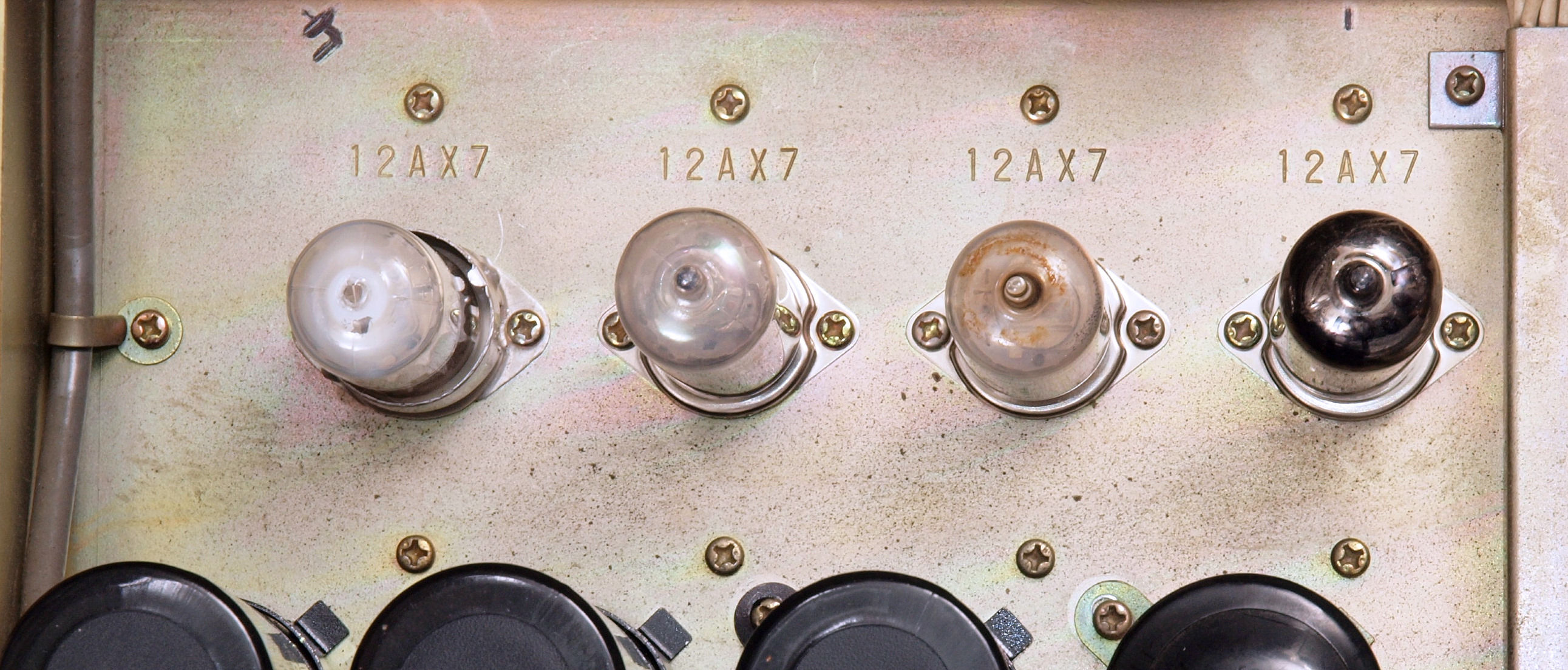

Ａ７１．　点検中　１２ＡＸ７

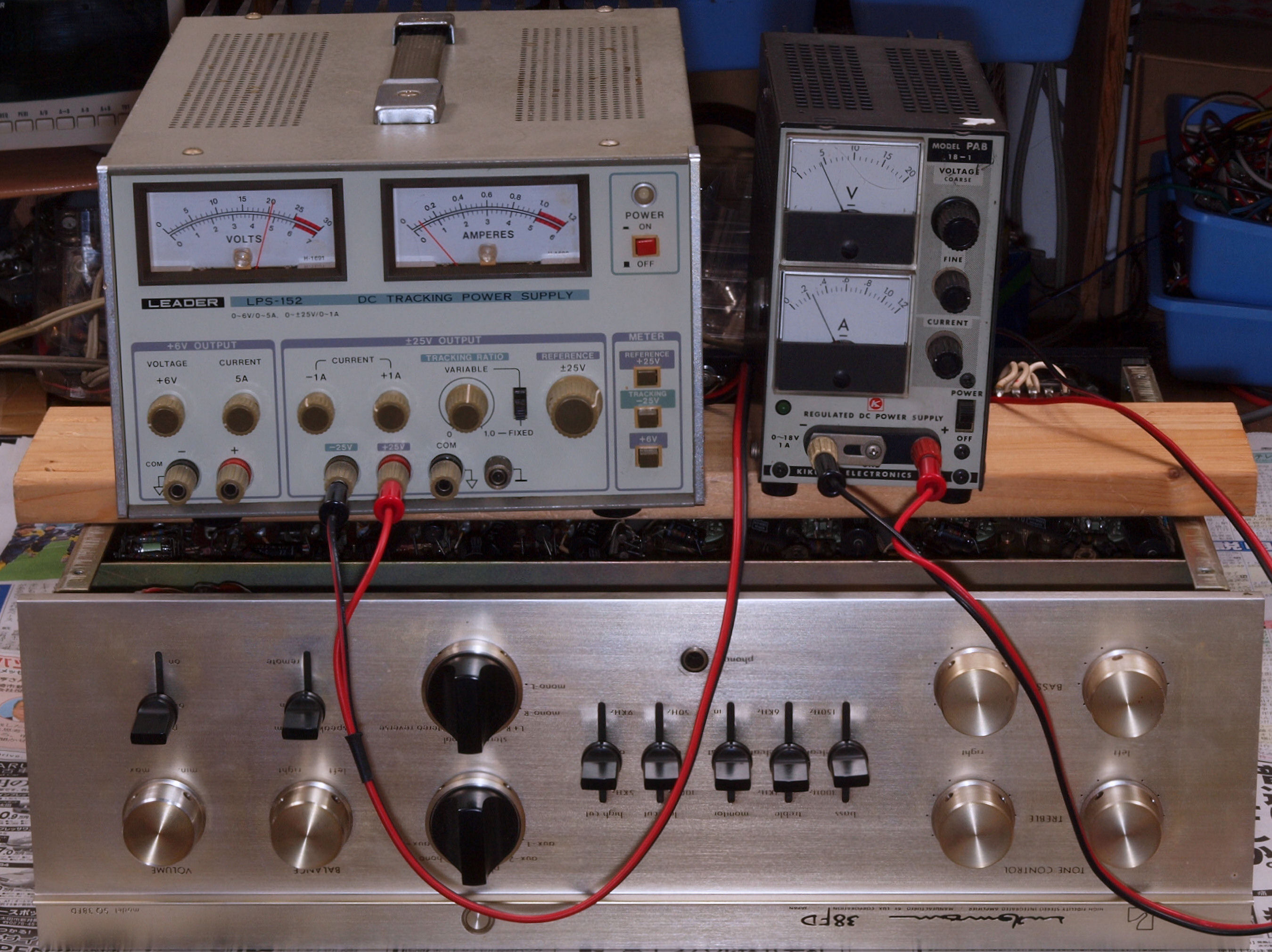

Ａ８１．　長期休眠の機器は通電前に、トランスの水分抜き処理。 　　　　　　左側＝出力トランス２個へ、　右側＝電源トランスへ。 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、 巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する（１０〜２０時間連続）

Ｌ．　ＬＵＸ　ＯＹ１５−５　出力トランス点検。 　　　　ＬＵＸ　ＯＹ１５−５　の仕様。 　　　　　　　１次インピーダンス＝５ｋΩ（Ｐ１−B１間＋B２−Ｐ２間）。 　　　　　　　２次インピーダンス＝１６Ω（最大）。 　　　　　　　インピーダンス比＝５ｋΩ／１６Ω＝３１２．５、　巻き線比＝１７．６８。 　　　　　　　２次１６Ω端子にAC10Vを入力すると、 　　　　　　　１次巻線P１−B１間電圧＝P２−B２間電圧＝１７６．８V／２＝８８．４Ｖ。

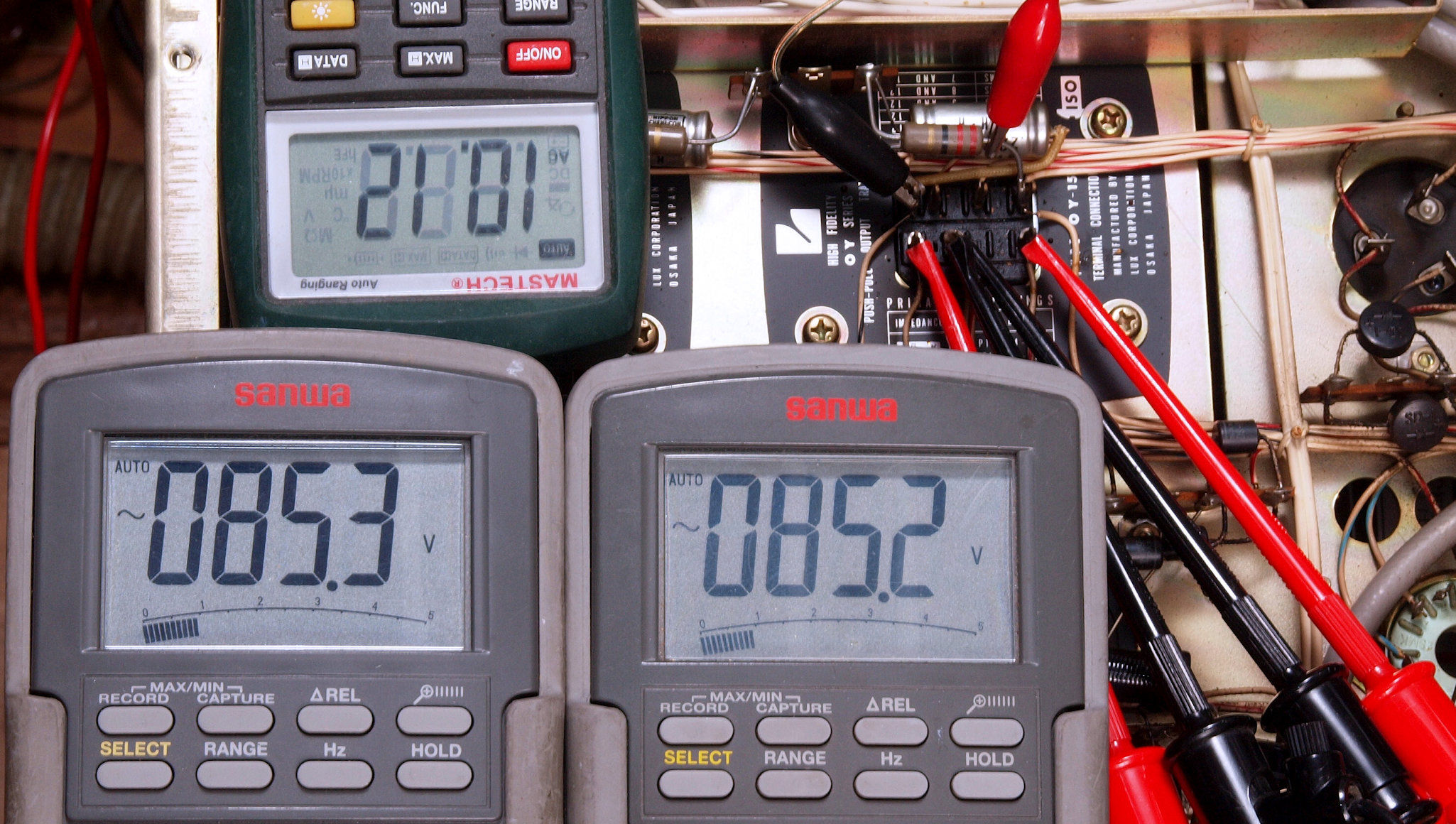

Ｌ１１．　点検中　右側出力トランス電圧測定。 　　　　　１６Ω端子にAC10Vを入力し、１次巻き線P１−B１間電圧＝８５．２V、P２−B２間電圧＝８５．１V。

Ｌ１２．　点検中　左側出力トランス電圧測定。 　　　　　１６Ω端子にAC10Vを入力し、１次巻き線P１−B１間電圧＝８５．２V、P２−B２間電圧＝８５．１V。

Ｃ．　修理状況 Ｃ１１．　修理前　下から見る。

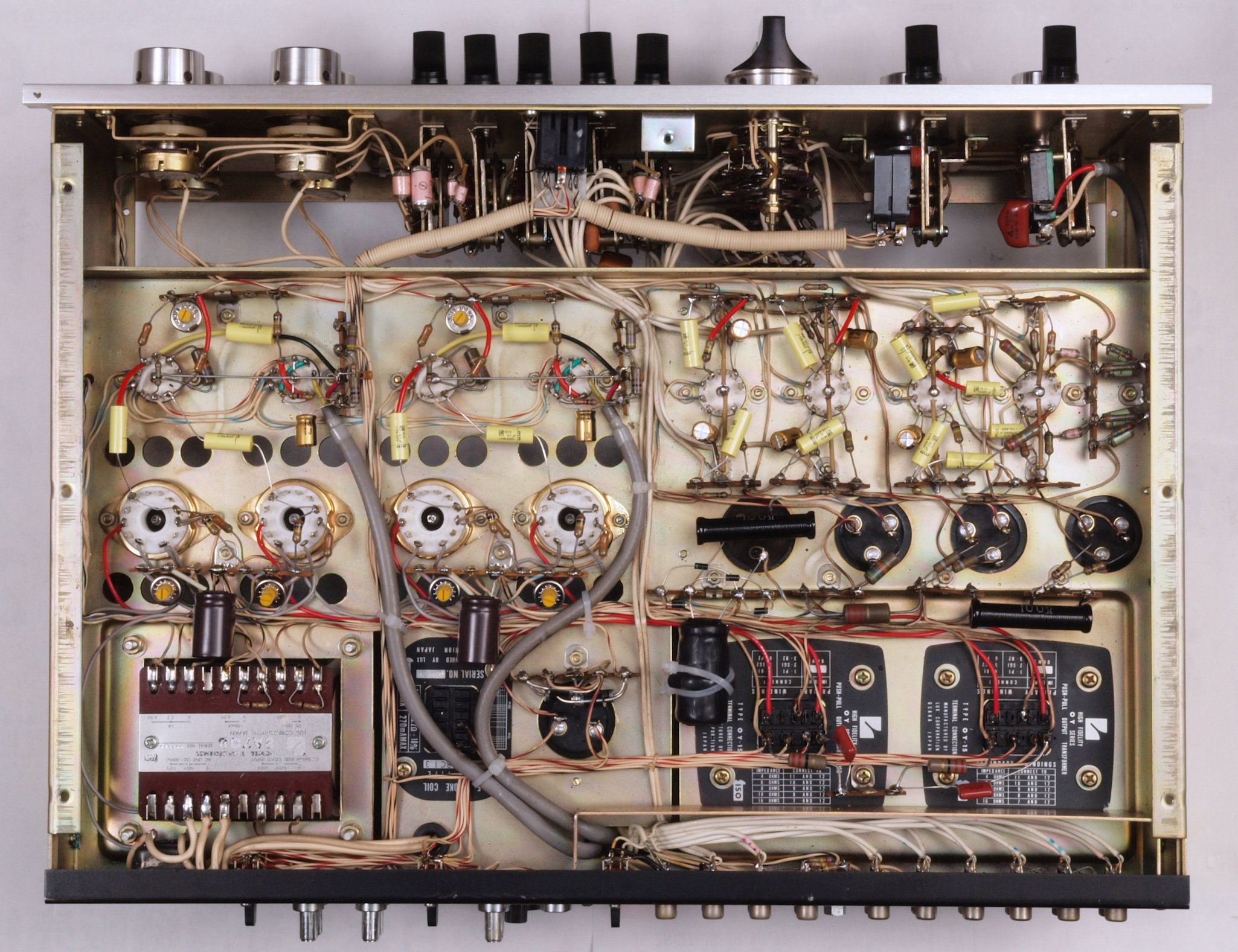

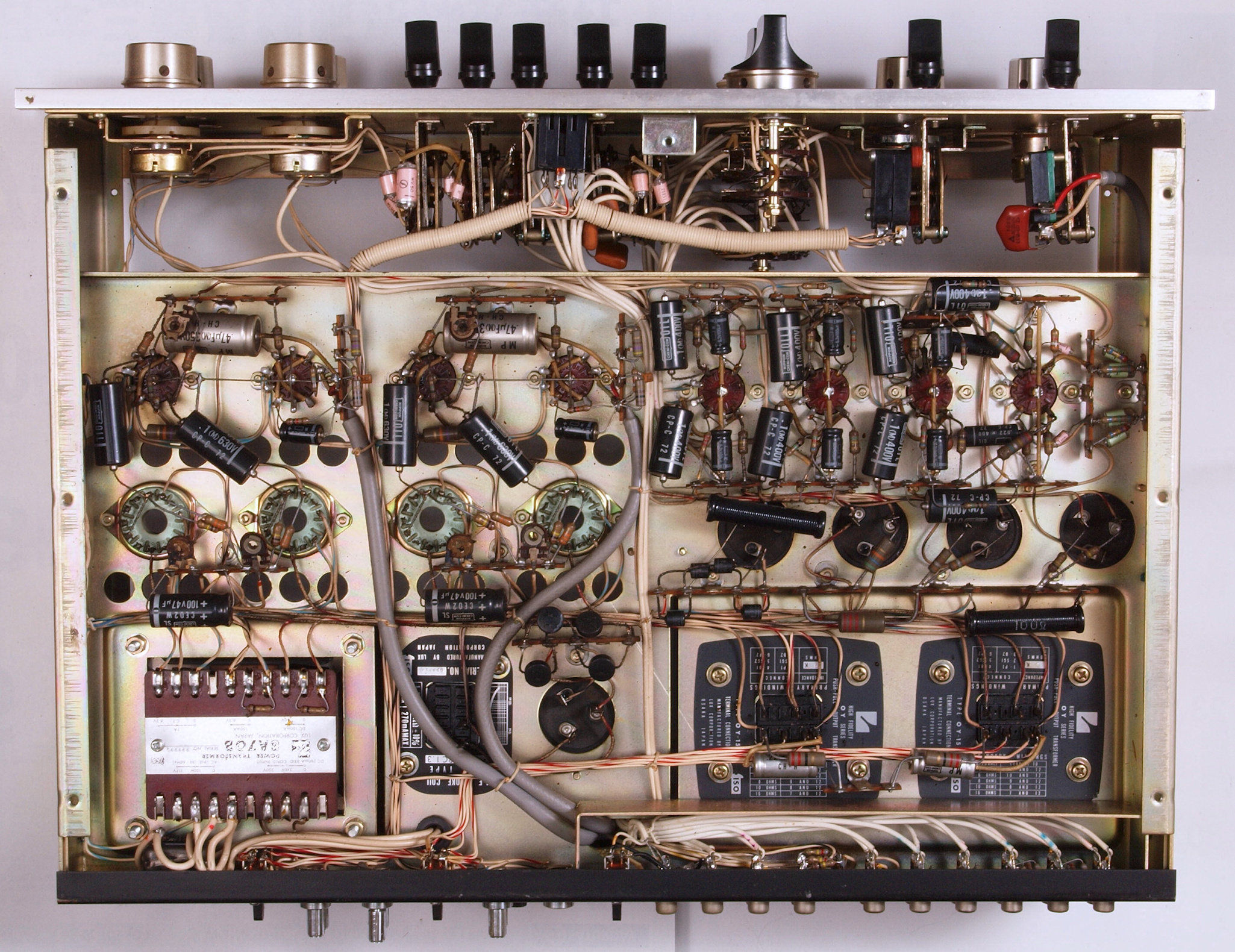

Ｃ１２．　修理後　下から見る。

Ｃ２１．　修理前　上から見る。

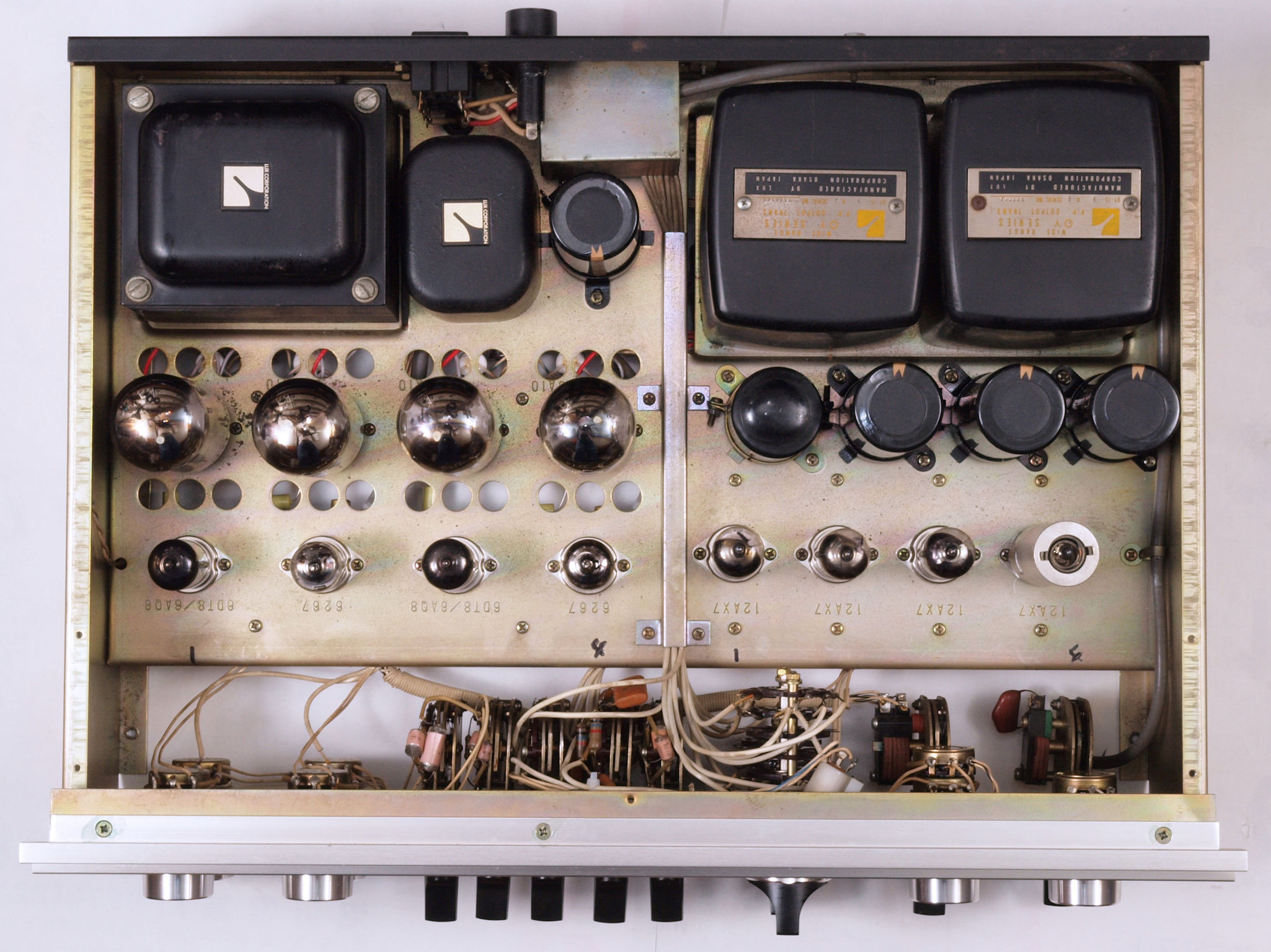

Ｃ２２．　修理後　上から見る。

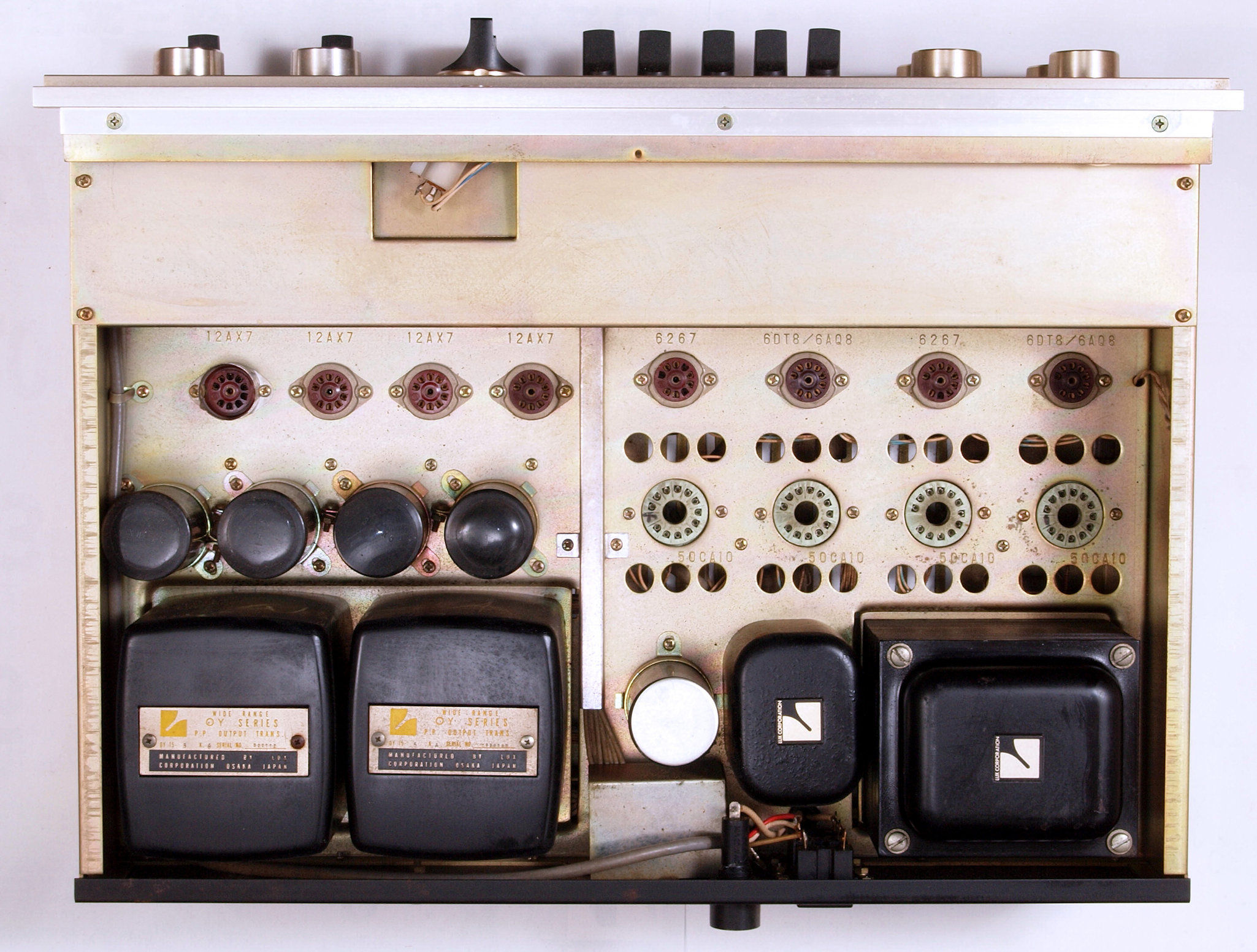

Ｃ２３．　修理後　真空管を挿し、上から見る。

Ｃ３１．　修理前、メインＡＭＰ部。

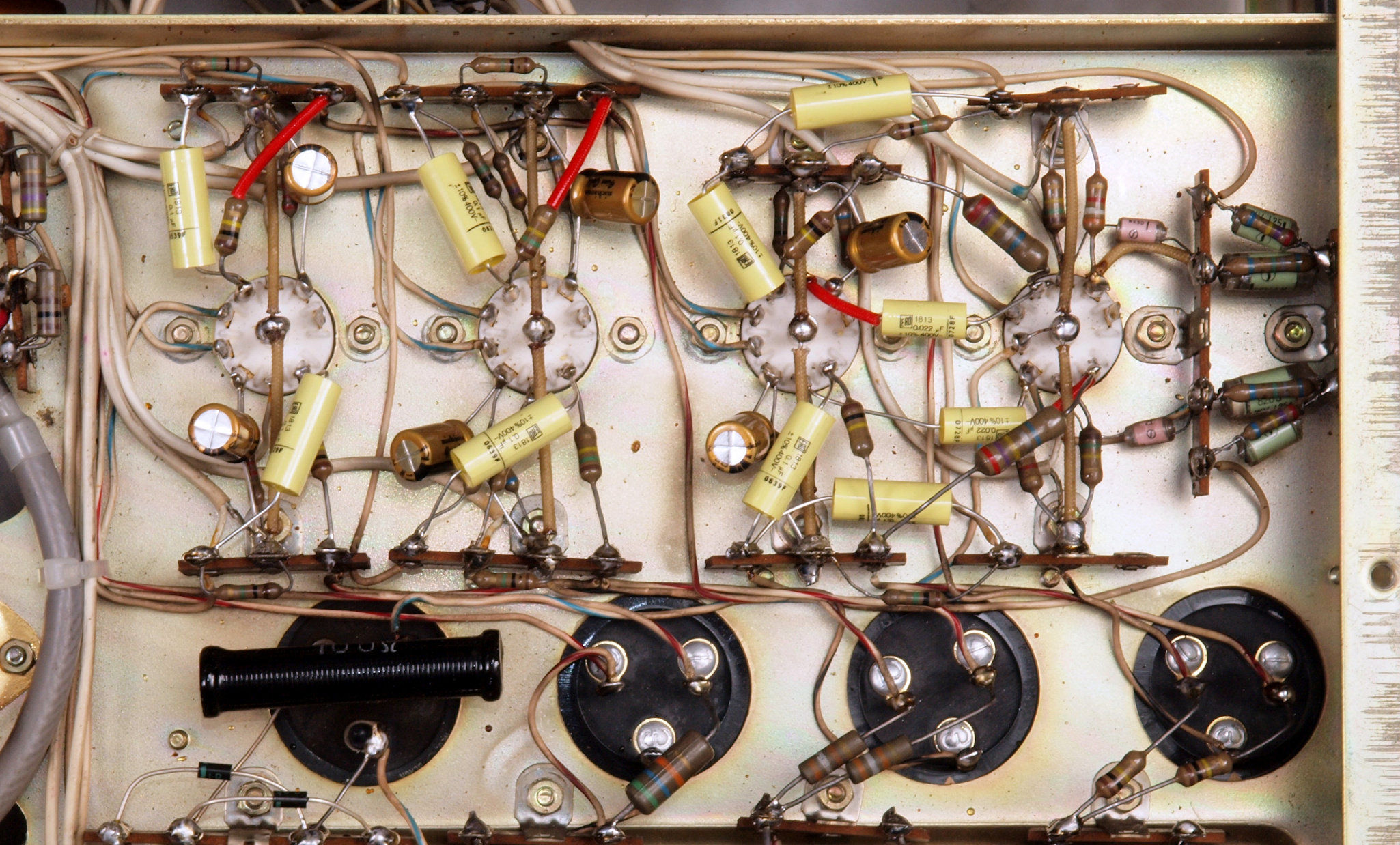

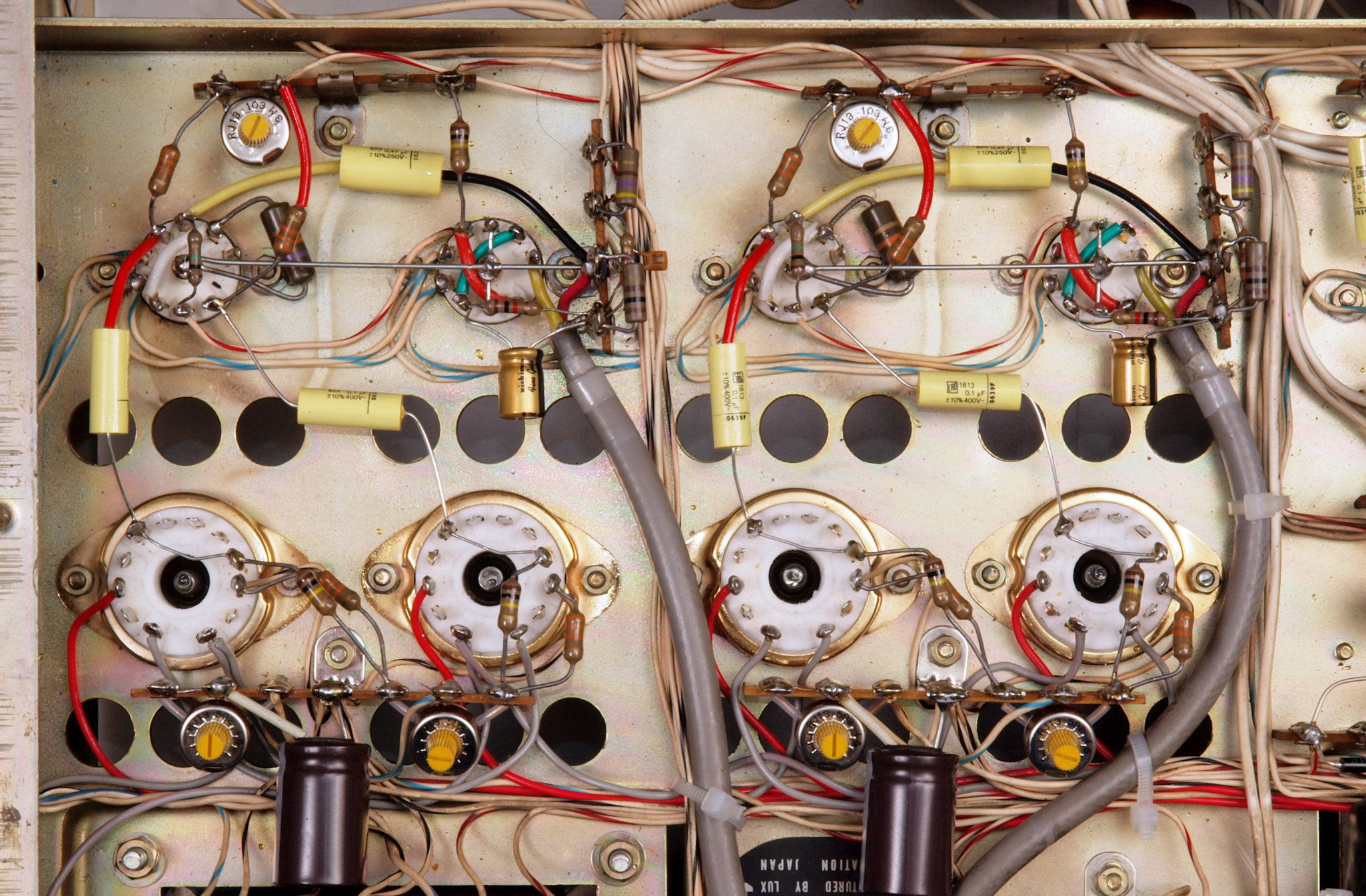

Ｃ３２．　修理後、メインＡＭＰ部。

Ｃ３３．　修理前、電源トランス付近。

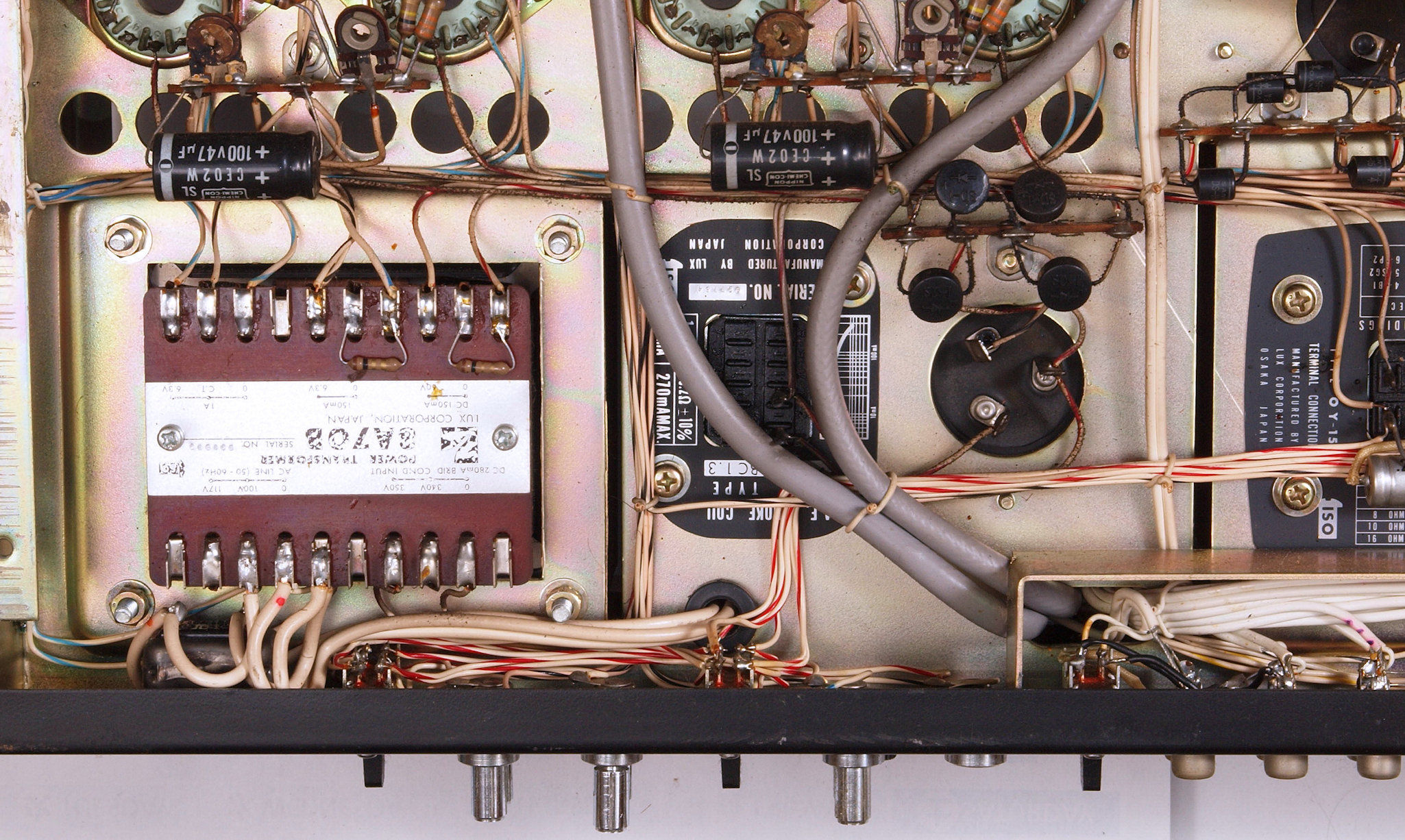

Ｃ３４．　修理後、電源トランス付近。

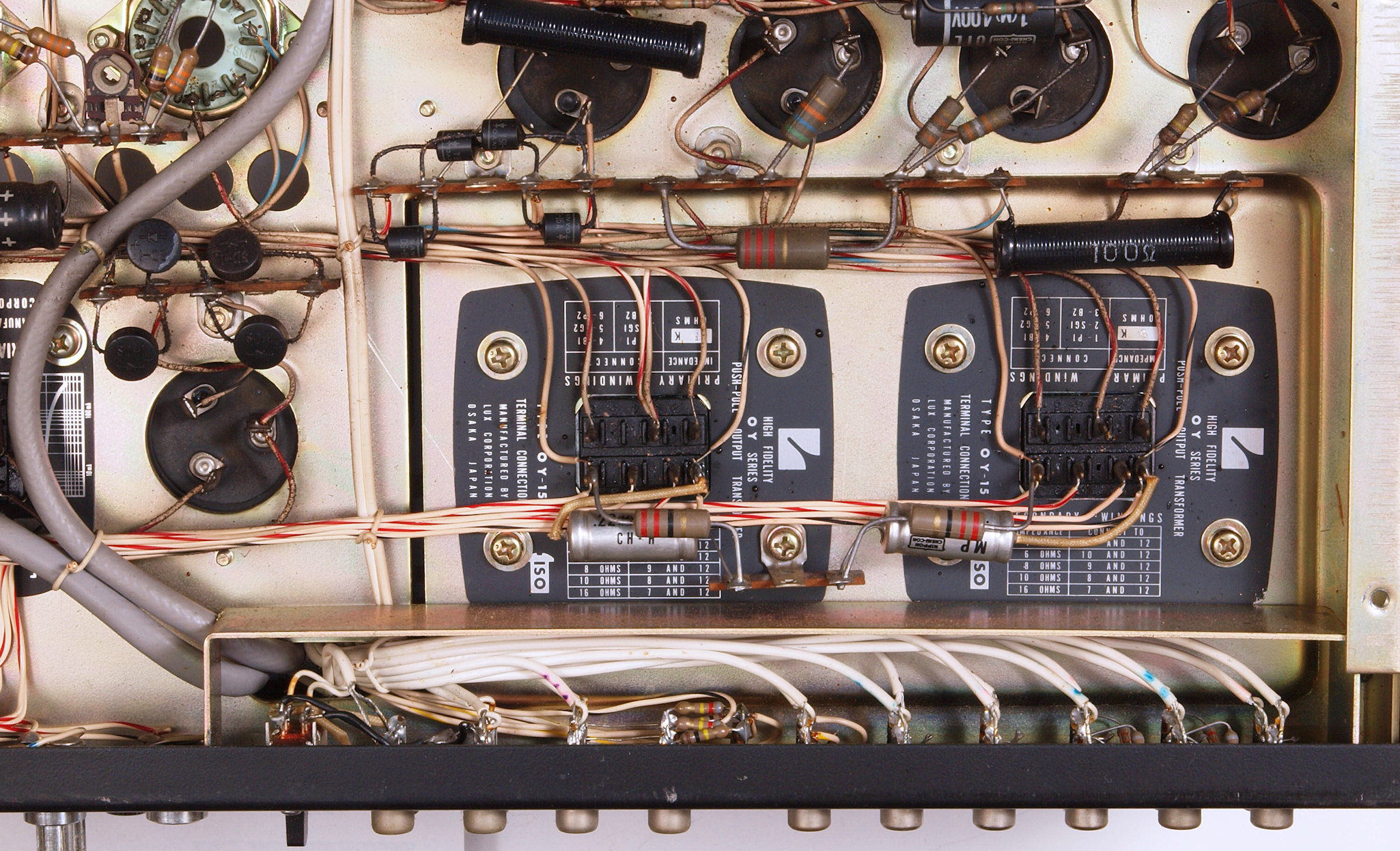

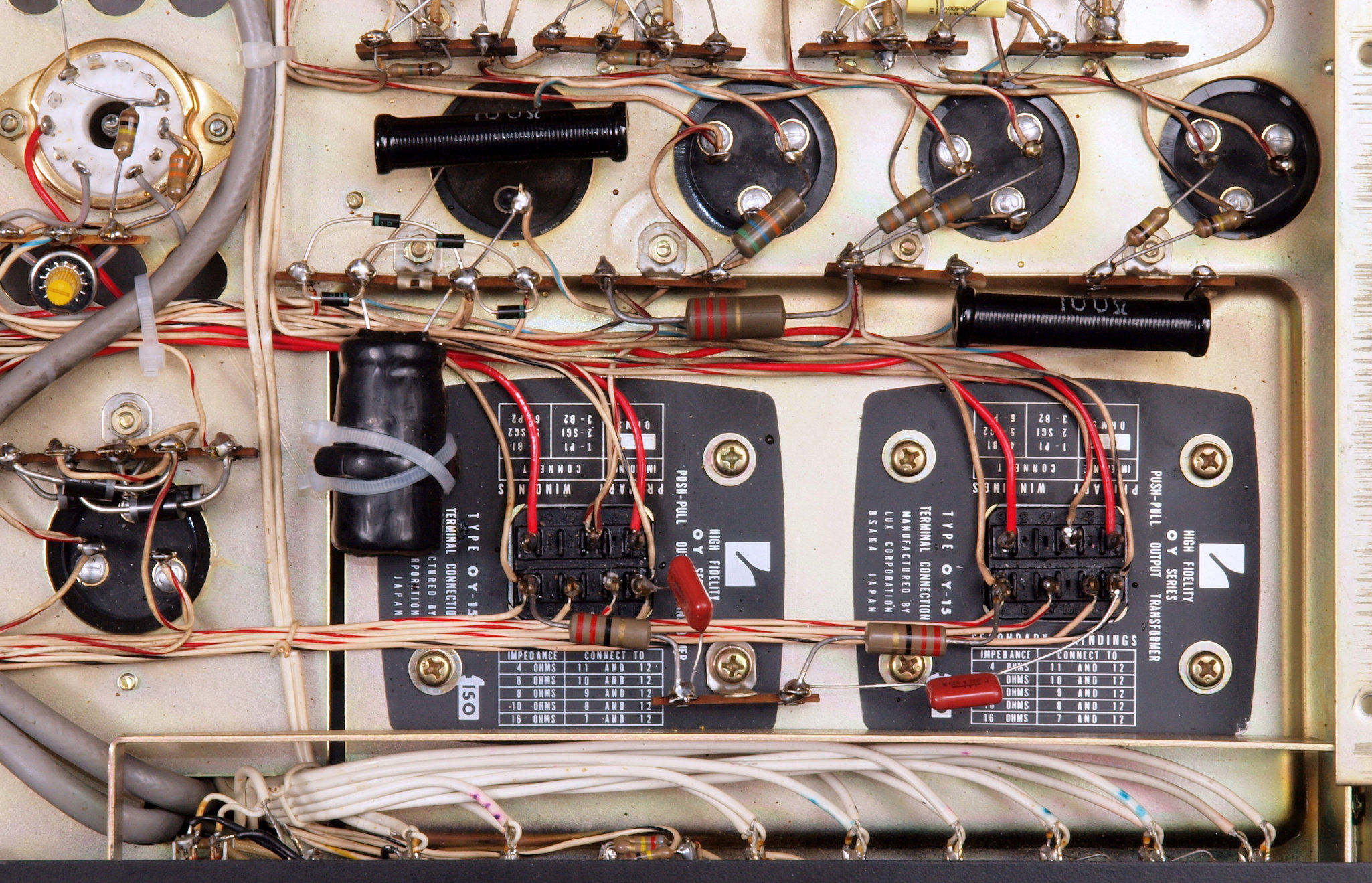

Ｃ３５．　修理前、出力トランス付近。

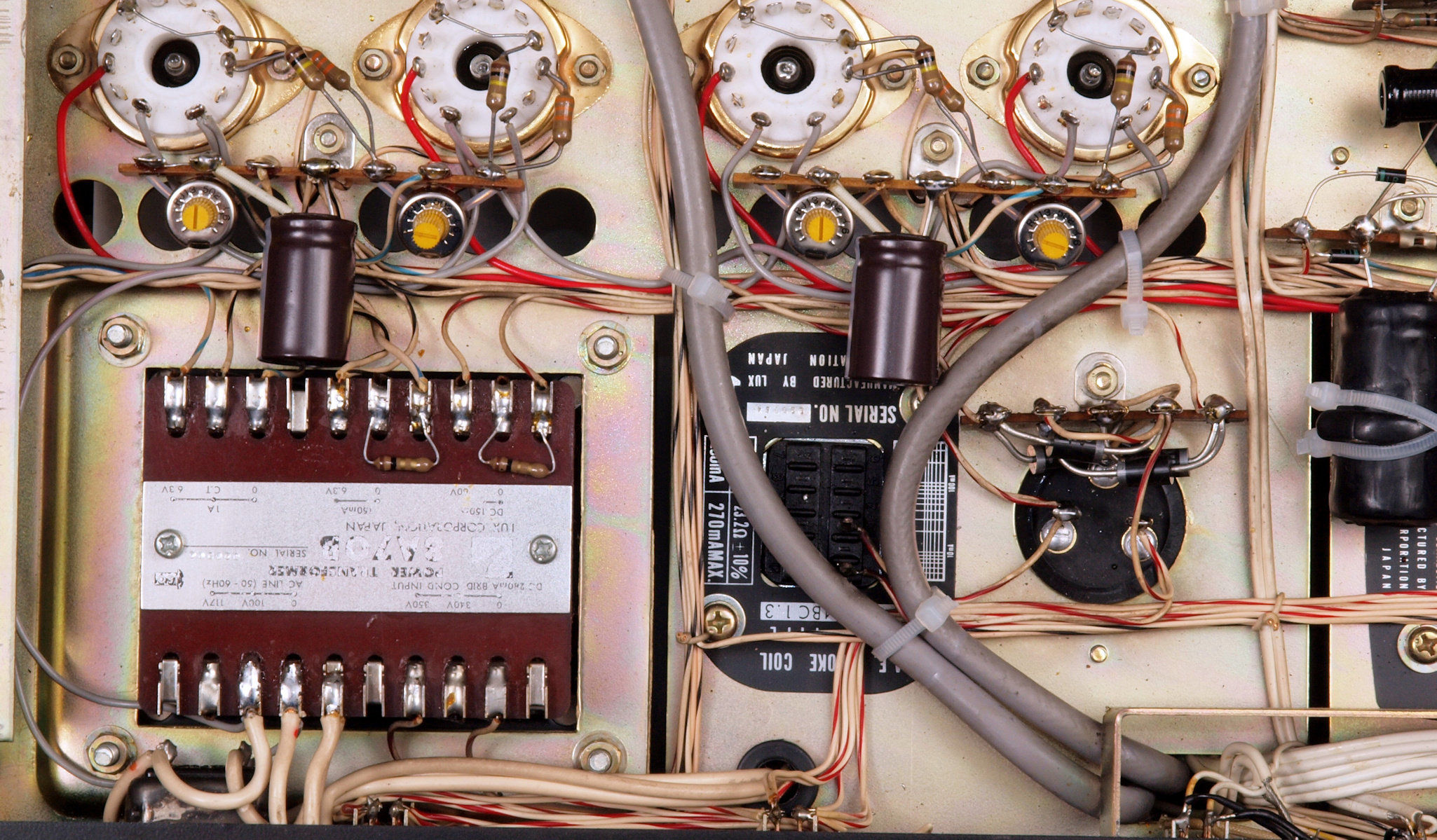

Ｃ３６．　修理後、出力トランス付近。

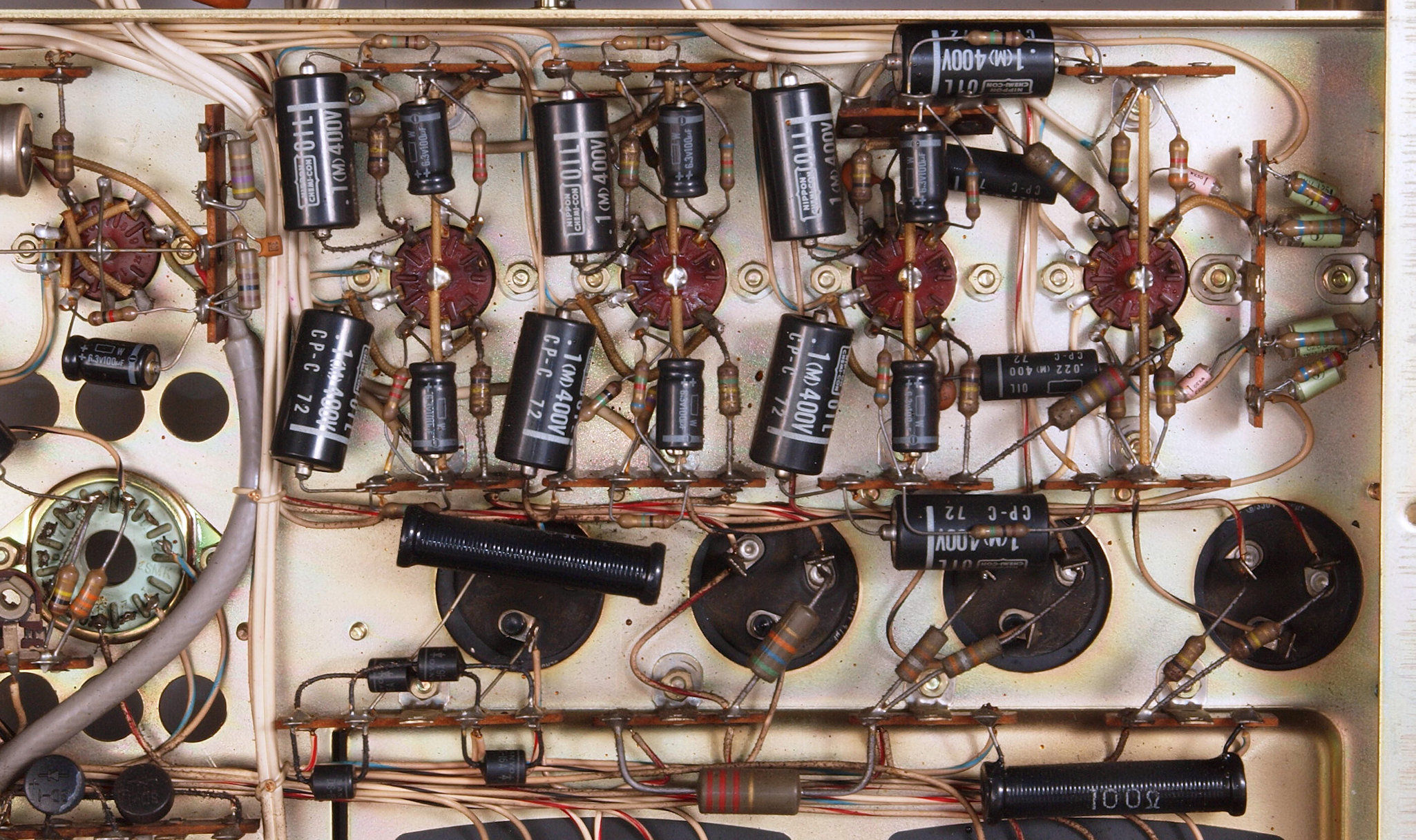

Ｃ４１．　修理前、プリＡＭＰ部。

Ｃ４２．　修理後、プリＡＭＰ部。

Ｃ５１．　修理前、出力真空管５０ＣＡ１０、前段真空管６ＤＴ８・６２６７のソケット。

Ｃ５２．　修理中、メインＡＭＰ部。　ソケットのピン固定のため、「ジャンク真空管」を挿入して配線を行う。 　　　　　　　　　　　使用する「ジャンク真空管」は、本来の出番は決して無い、TV球のダンパー管や高圧整流管です。

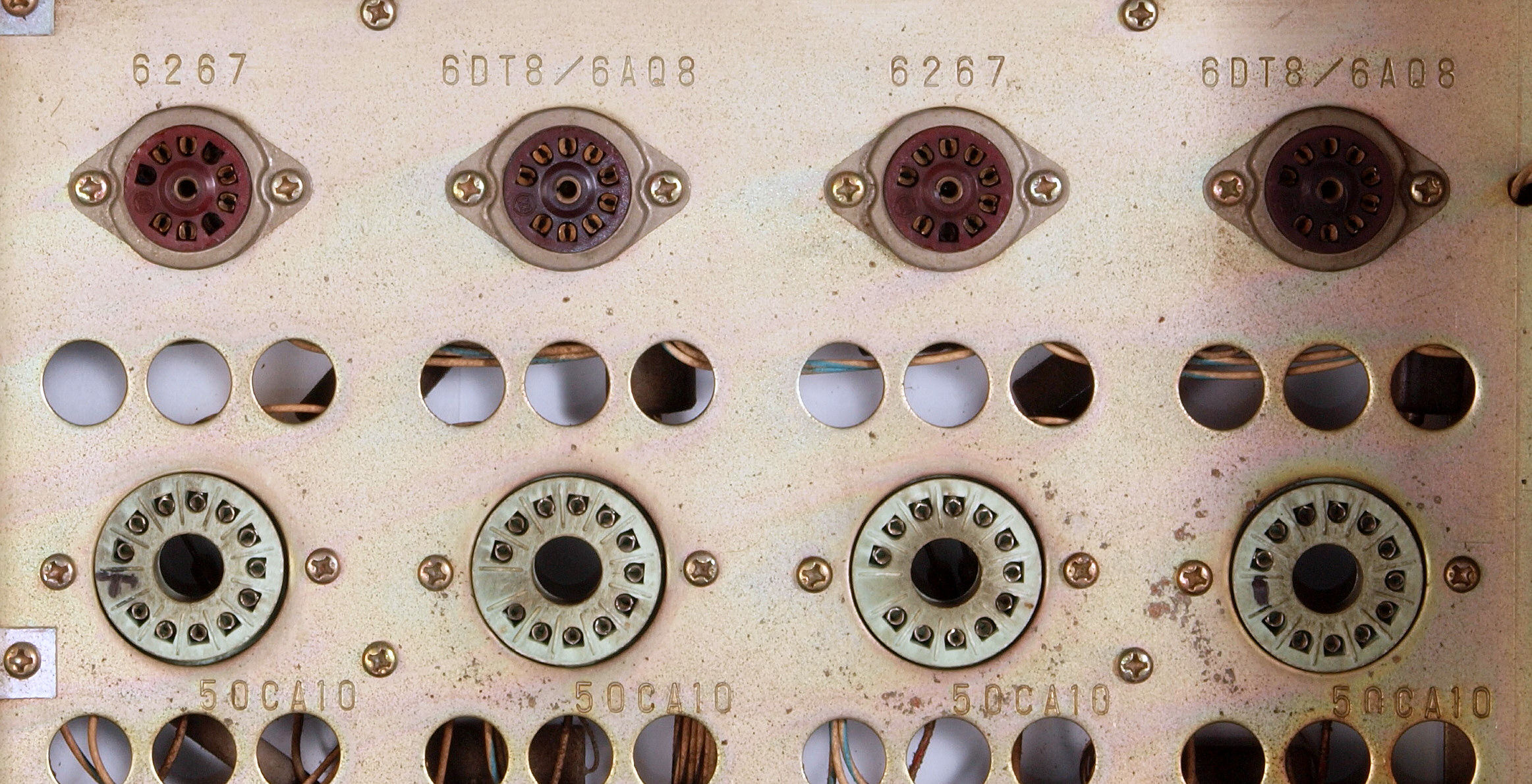

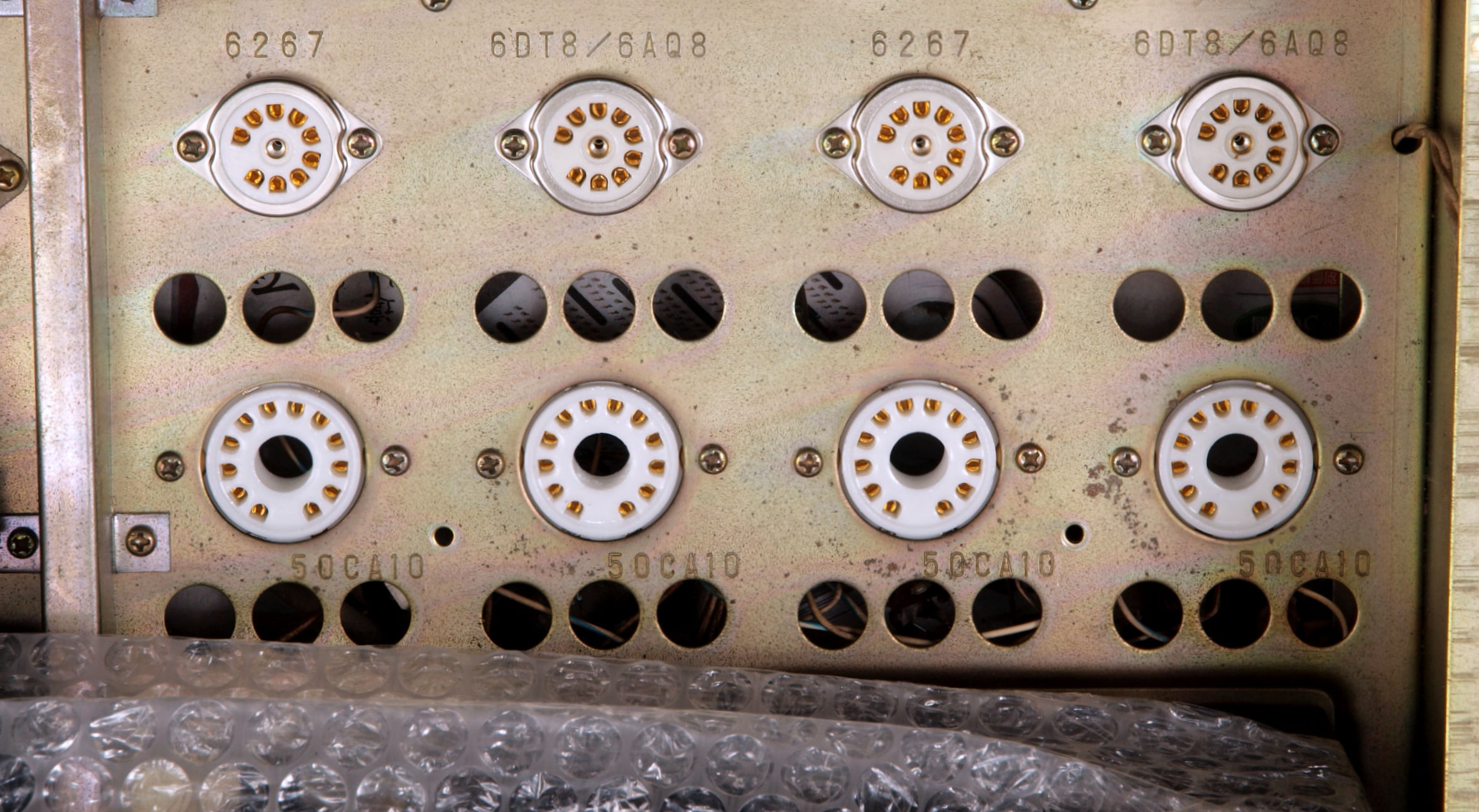

Ｃ５３．　修理後、出力真空管５０ＣＡ１０、前段真空管６ＤＴ８（６ＡＱ８）、　６２６７のソケット。

Ｃ６１．　修理前、１２ＡＸ７のソケット。

Ｃ６２．　修理中、プリＡＭＰ部。　ソケットのピン固定のため、「ジャンク真空管」を挿入して配線を行う。 　　　　　　　　　　　使用する「ジャンク真空管」は、本来の出番は決して無い、TV球の高圧整流管です。

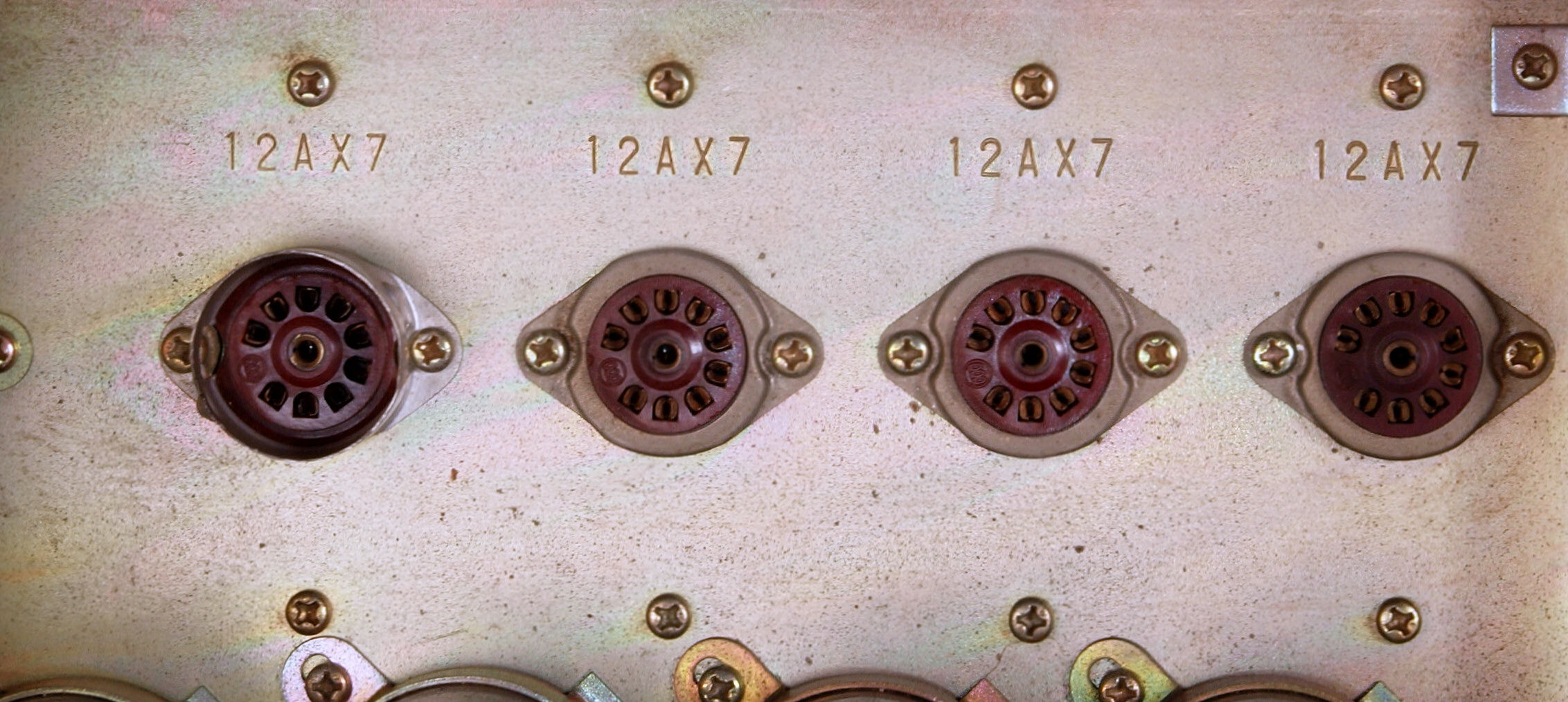

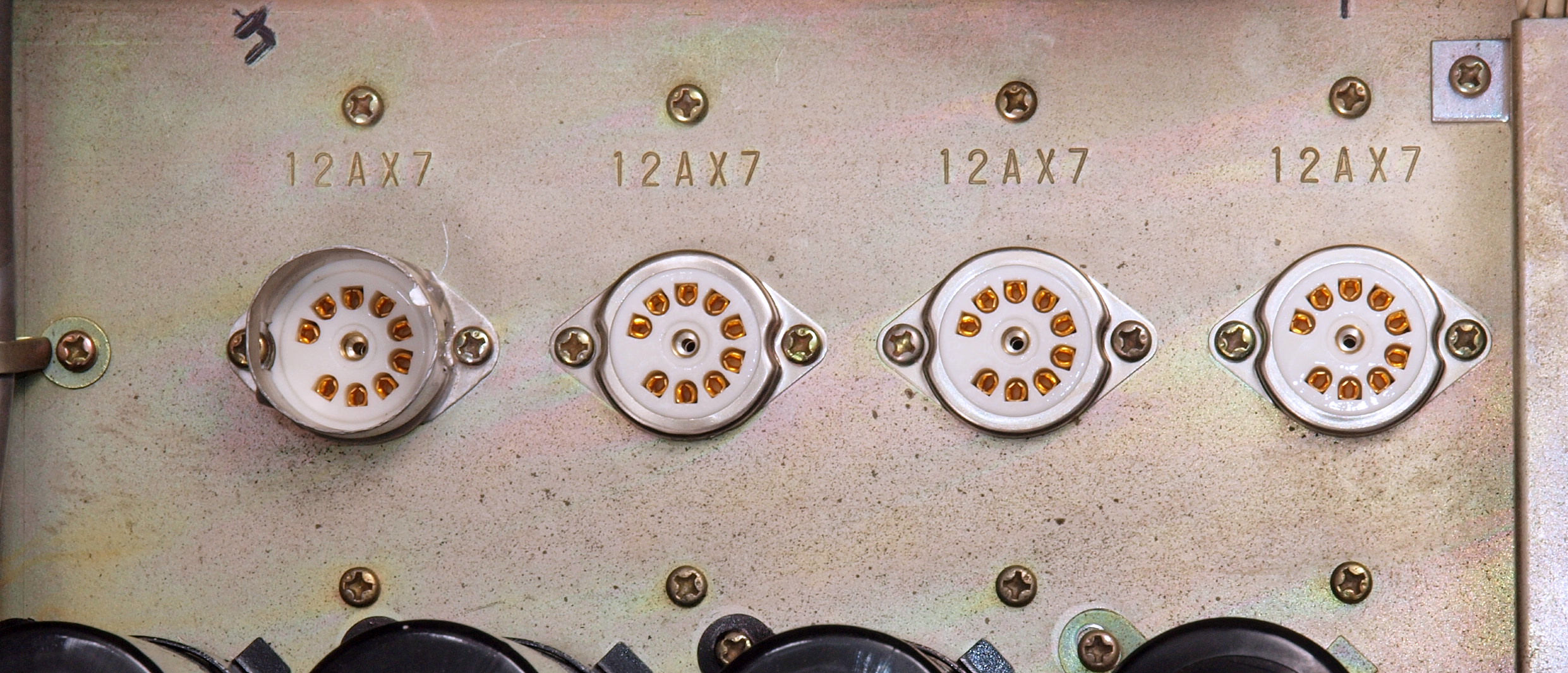

Ｃ６３．　修理後、１２ＡＸ７のソケット。

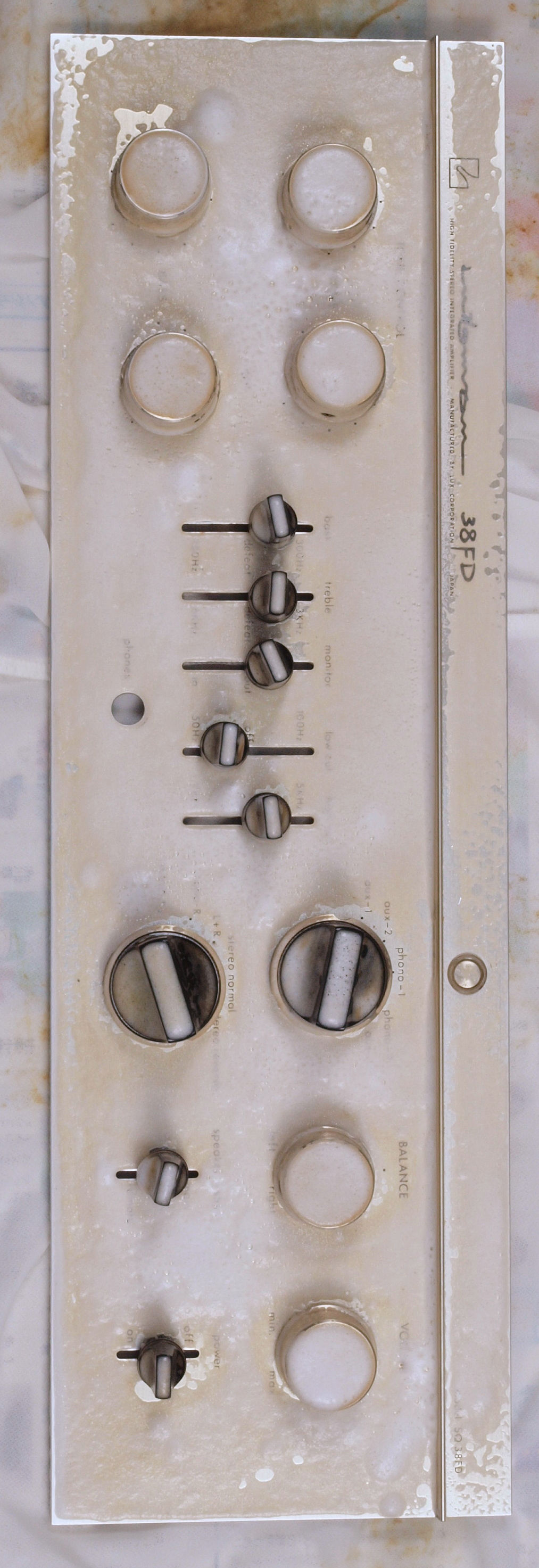

Ｃ７１．　前パネル清掃中。

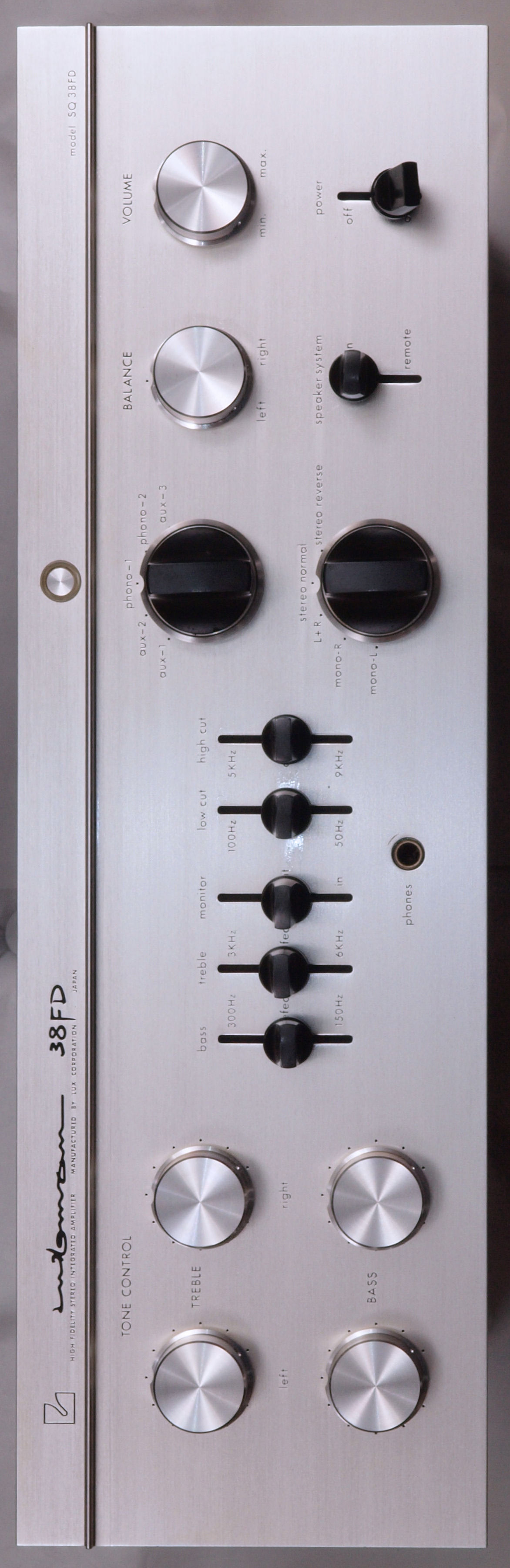

Ｃ７２．　前パネル清掃後。

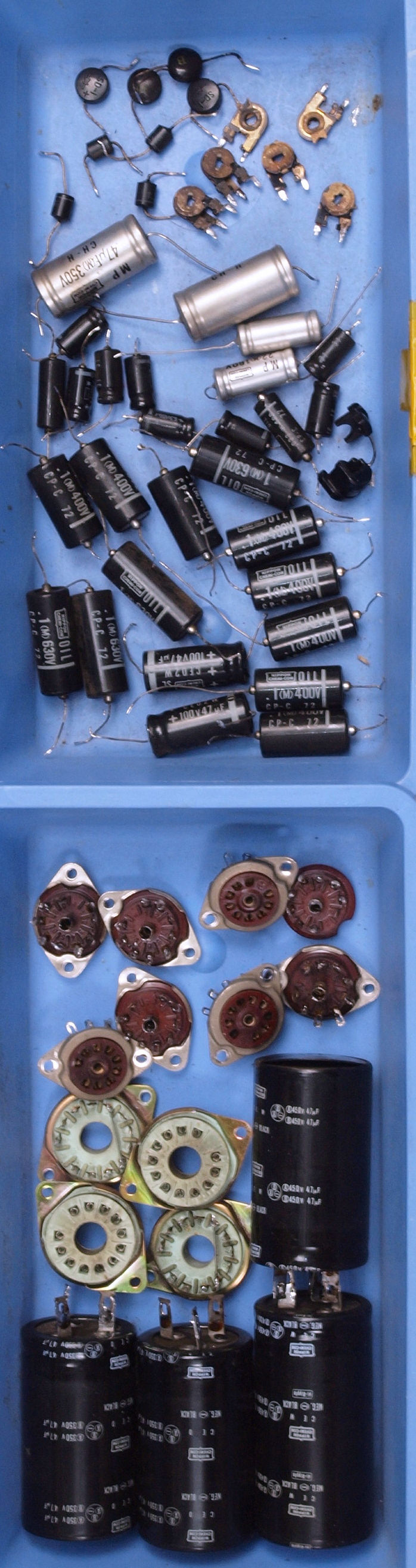

Ｃ８１．　交換部品。

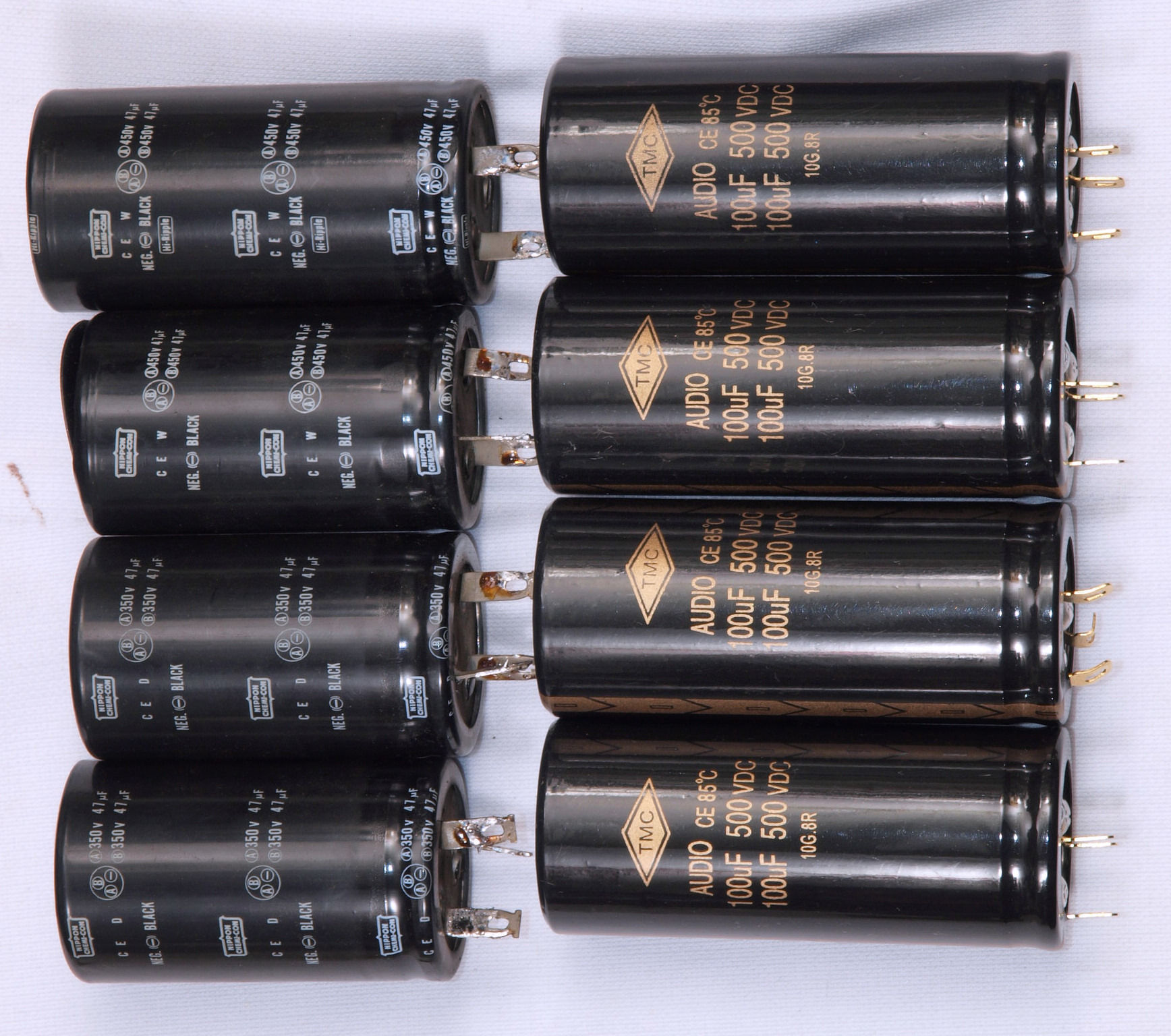

Ｃ８２．　交換部品、　電源高圧ブロック電解コンデンサー。 　　　　　　　　　　　　　右＝新しい電解コンデンサー（100/100μ/500WV）、左＝交換した物（47/47μ/450WV）。

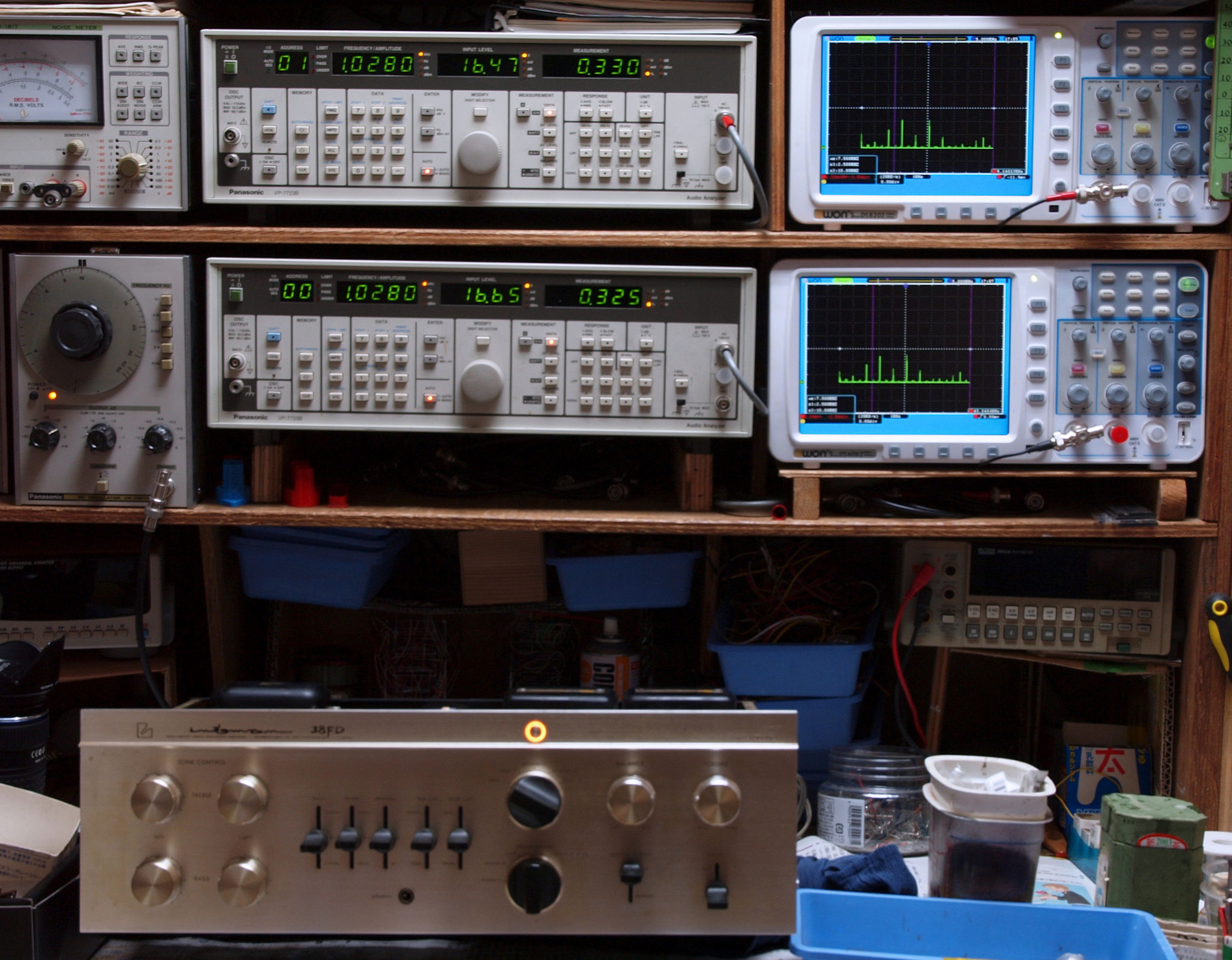

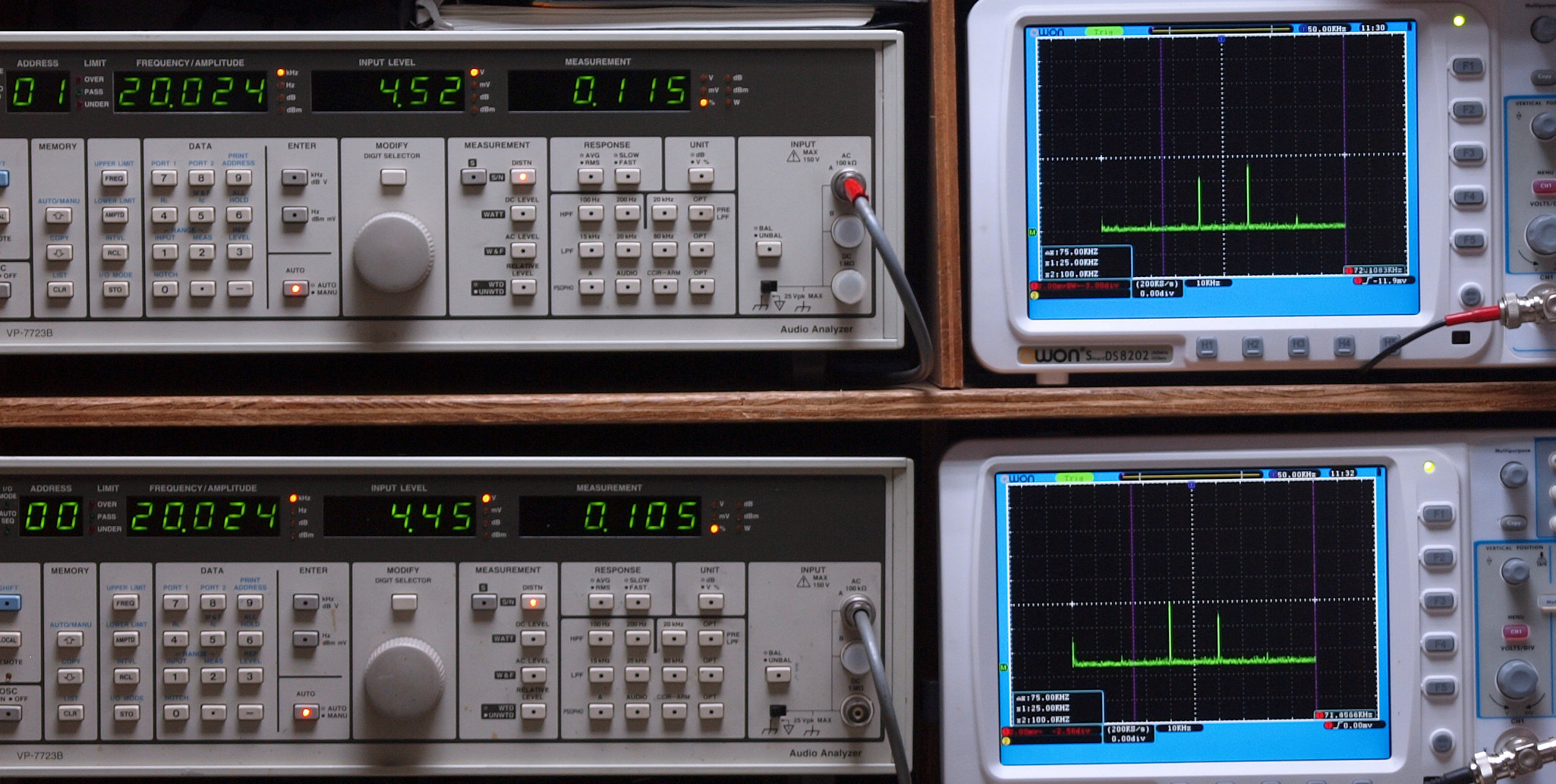

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

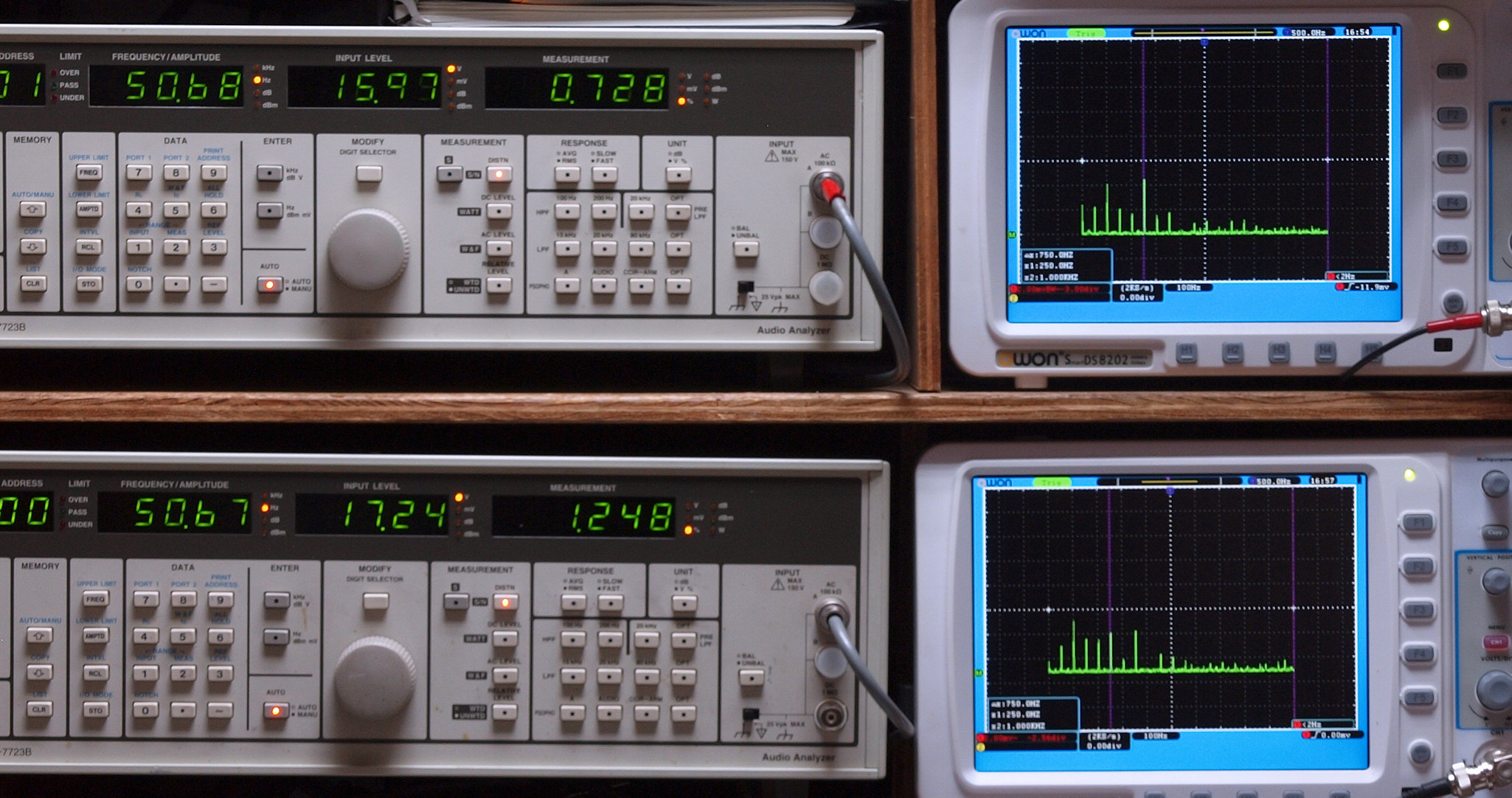

Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．７３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　１．２５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．５９％歪み。 　　　　　　　 　　　　　　 　　 　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．６７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

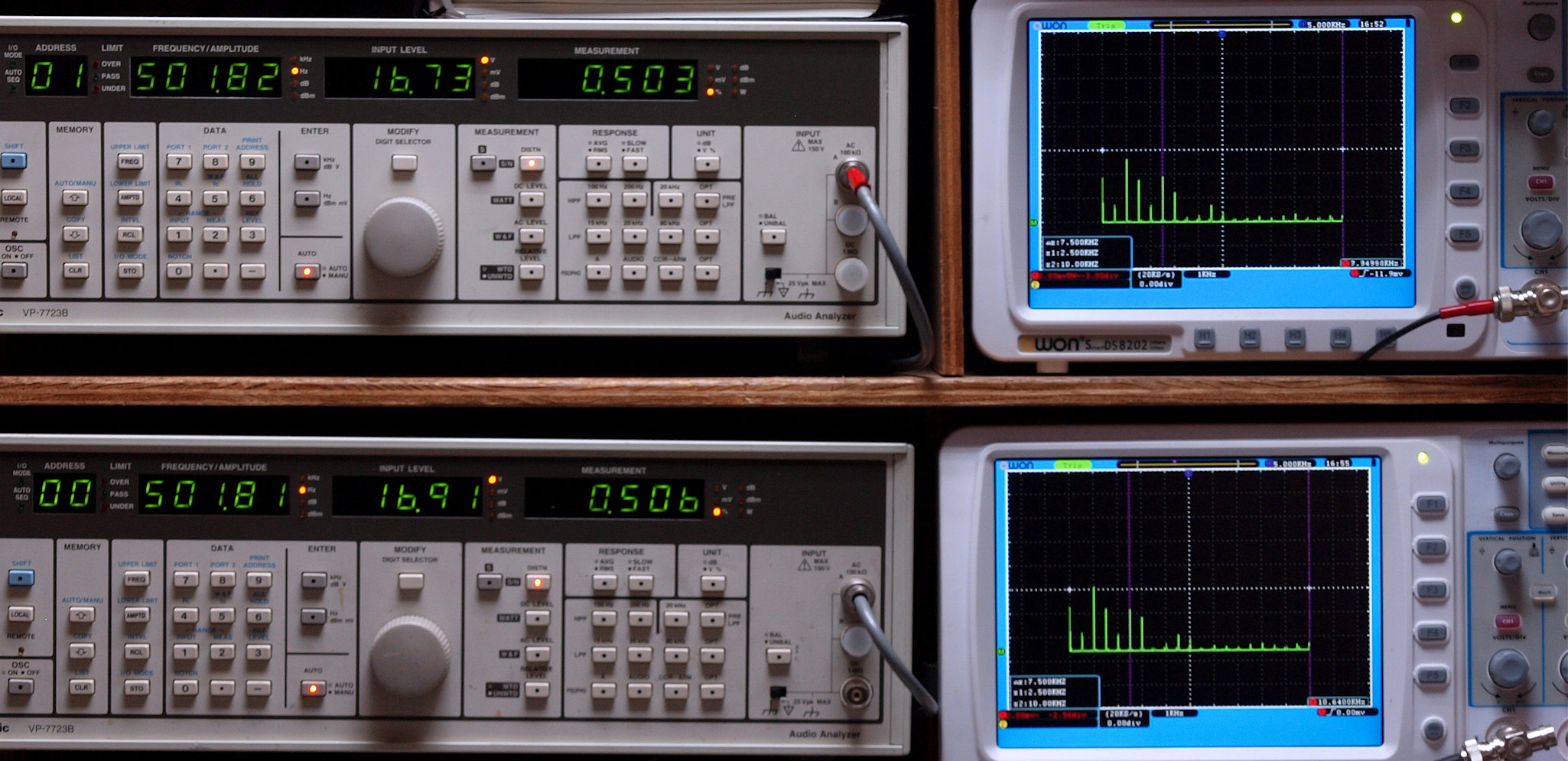

Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．５０％歪み。 　　　　　 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．５０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．４３％歪み。 　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．４３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

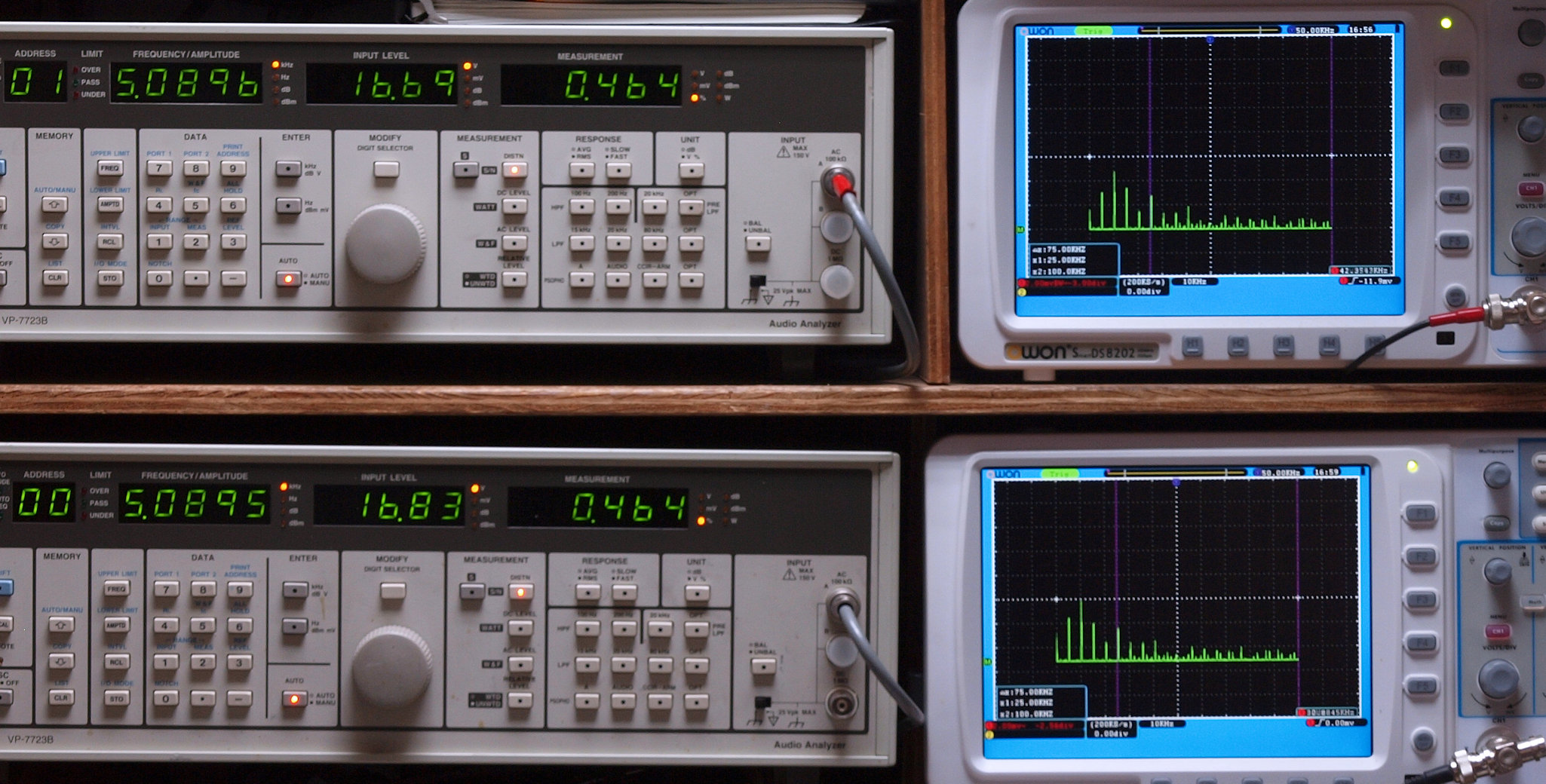

Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．４６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．４６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．８７％歪み。 　　　　　　　　　　　 　　　 　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．８８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

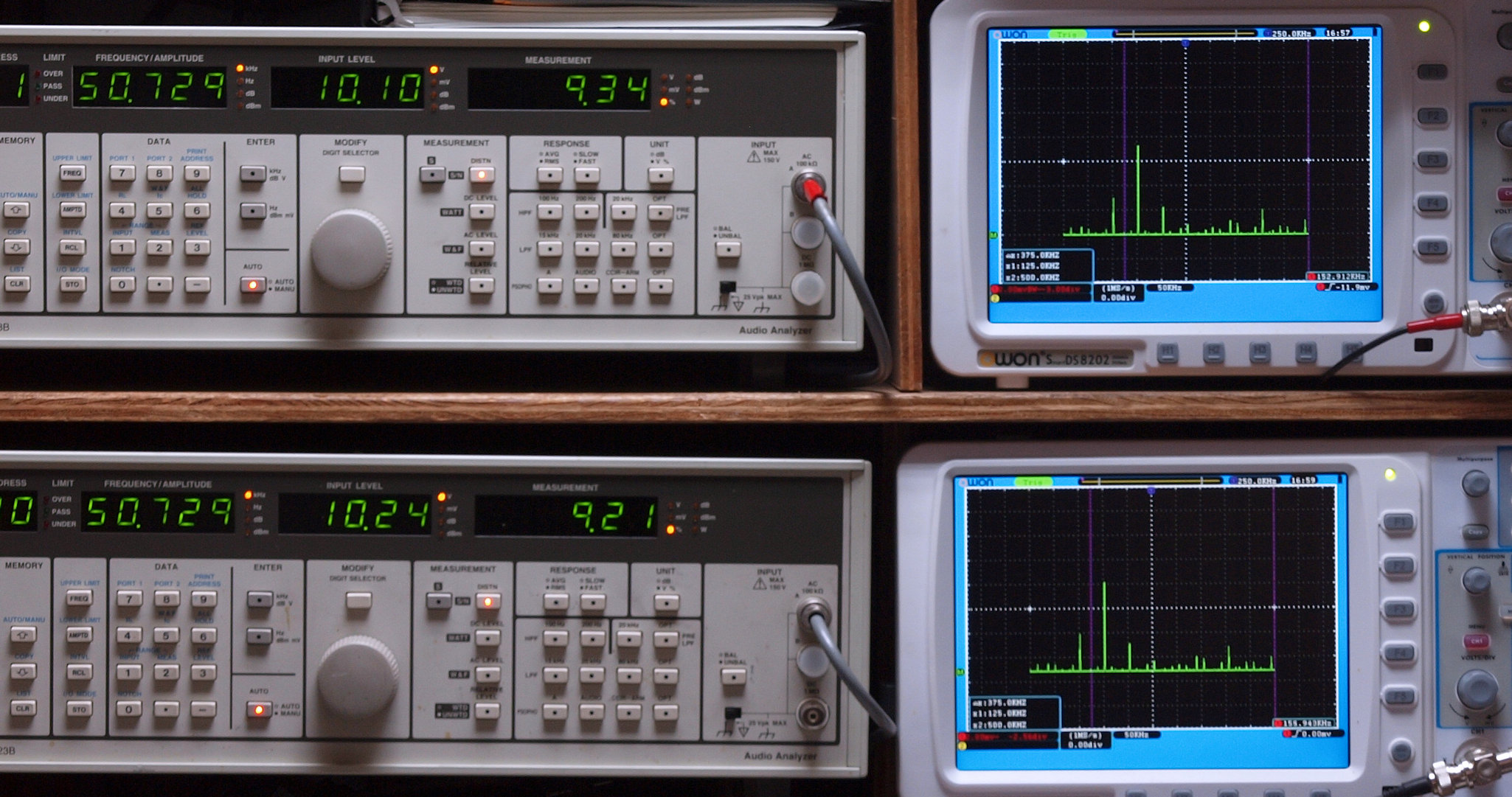

Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、　９．３４％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、　９．２１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

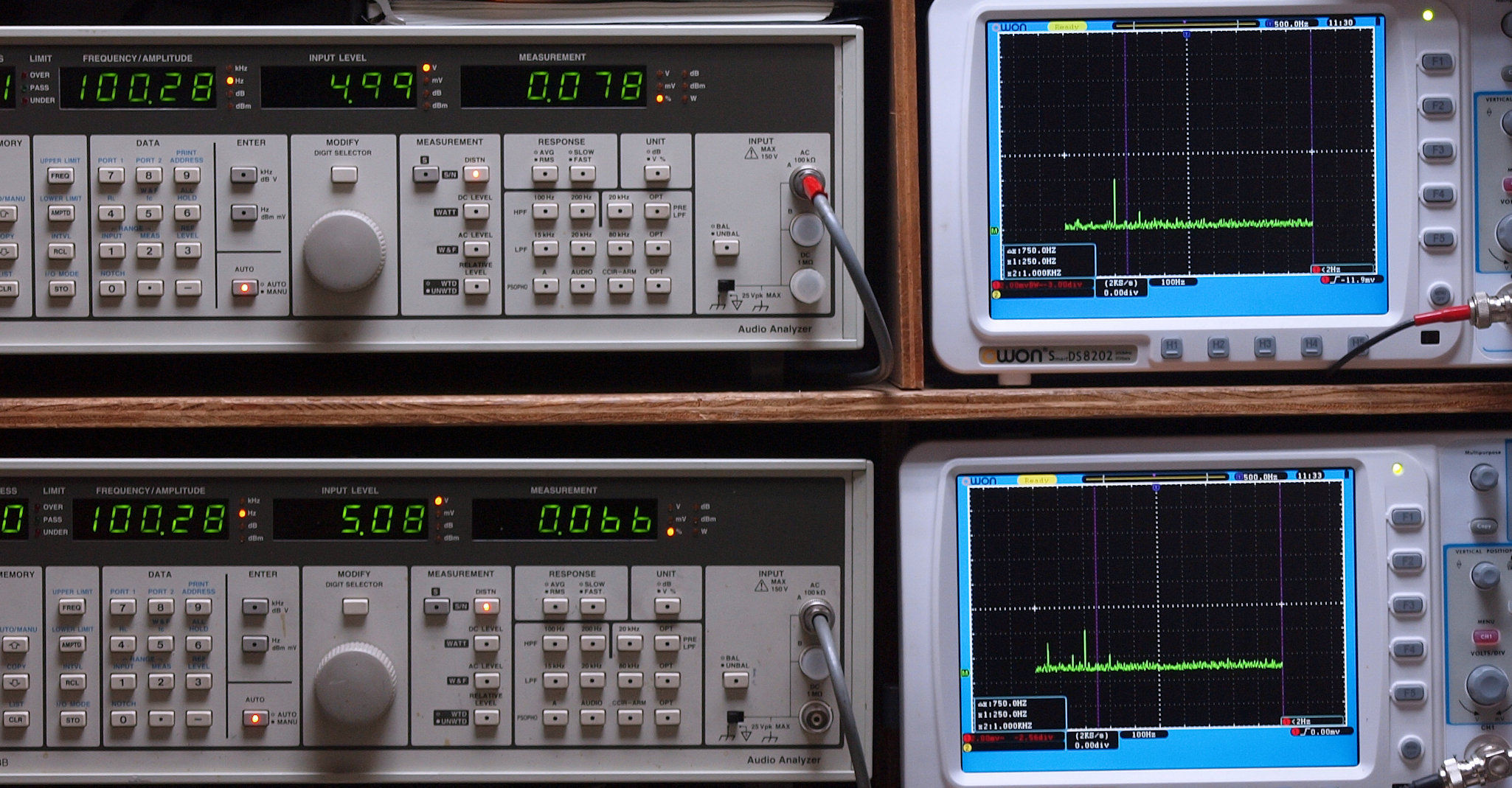

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　０．０７８％歪み。 　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　０．０６６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

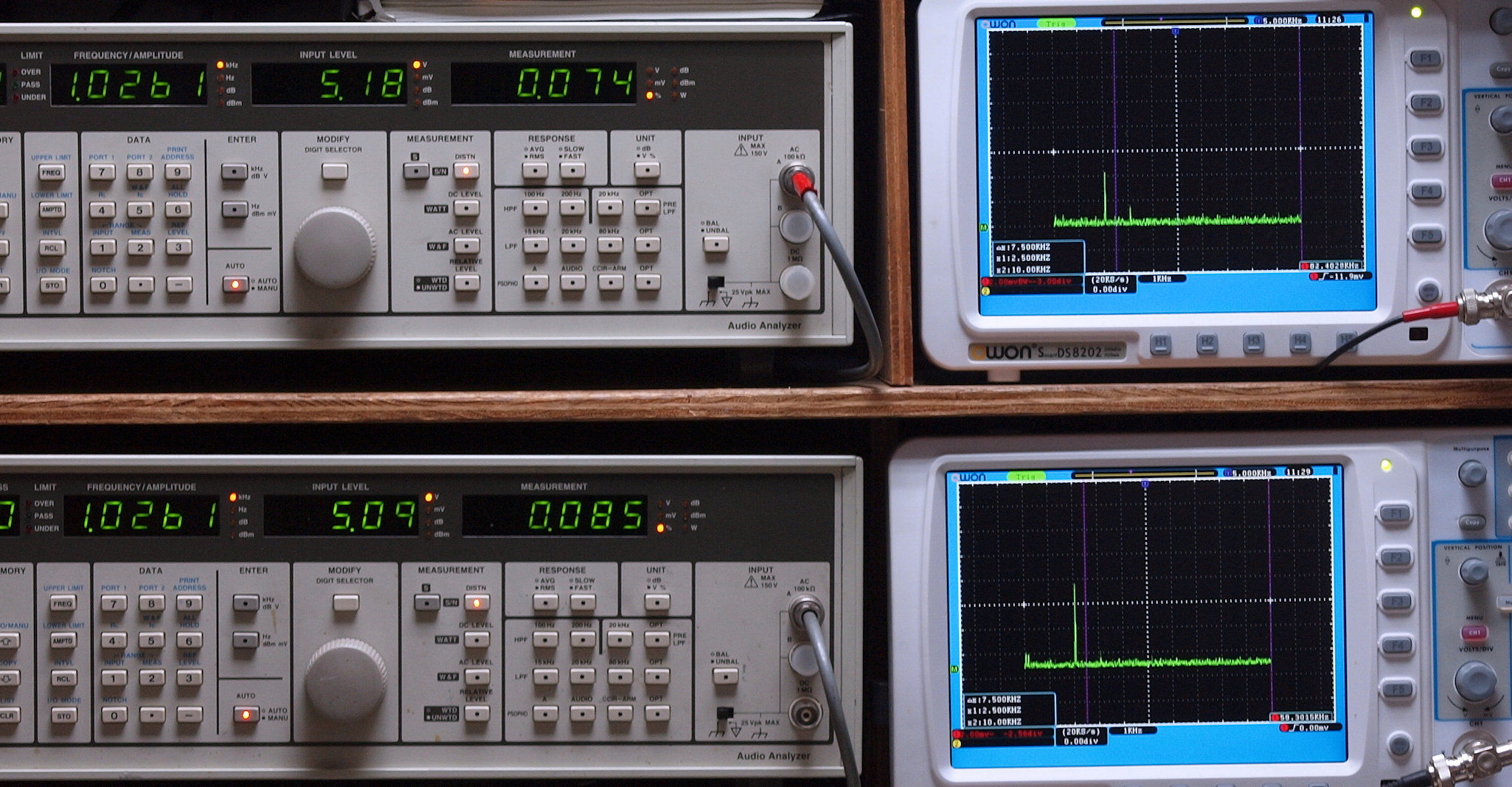

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　０．０７４％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　０．０８５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

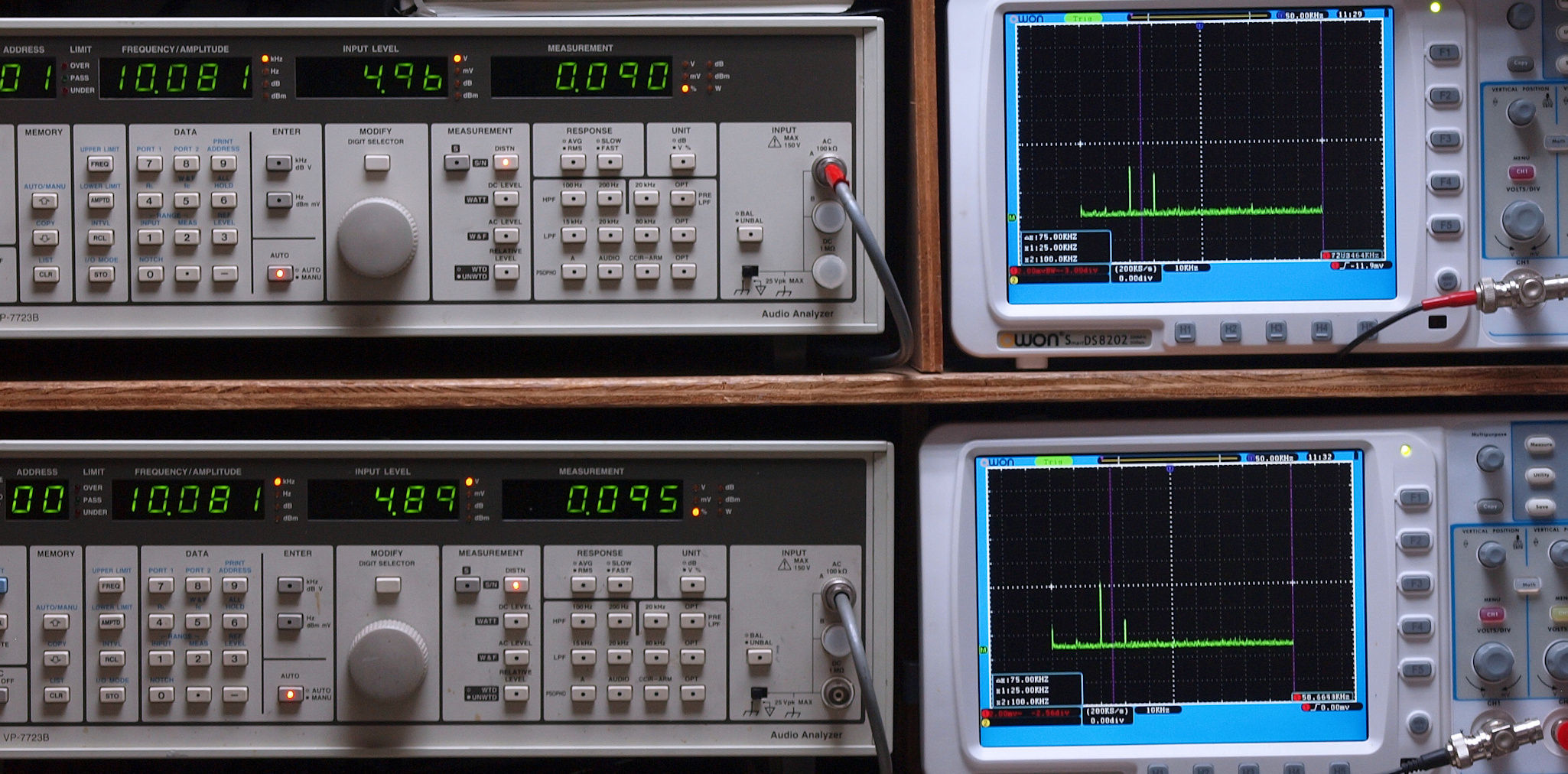

Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　０．０９０％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　０．０９５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　０．１１５％歪み。 　　　　　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　０．１０５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

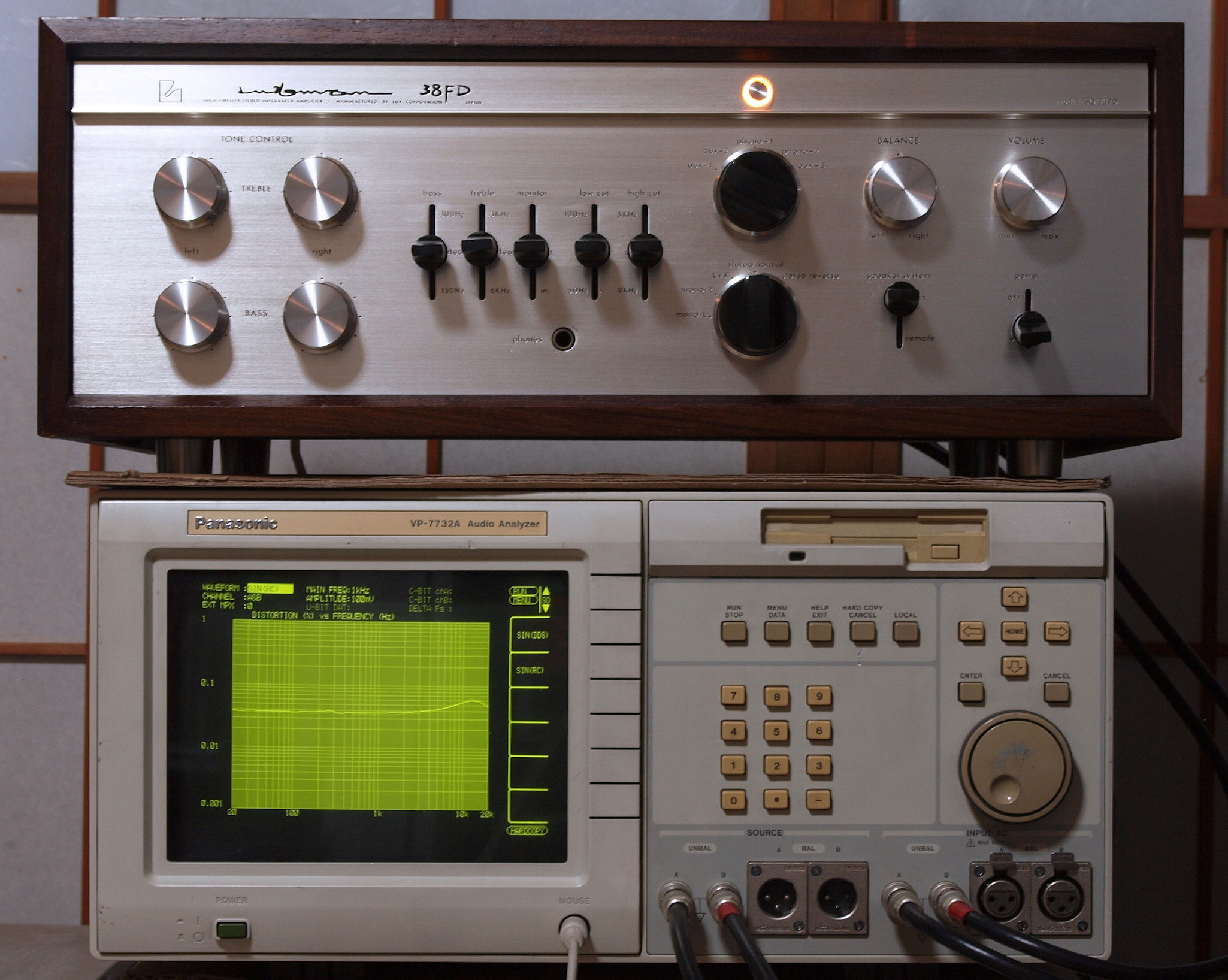

Ｆ．　上位測定器による　調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

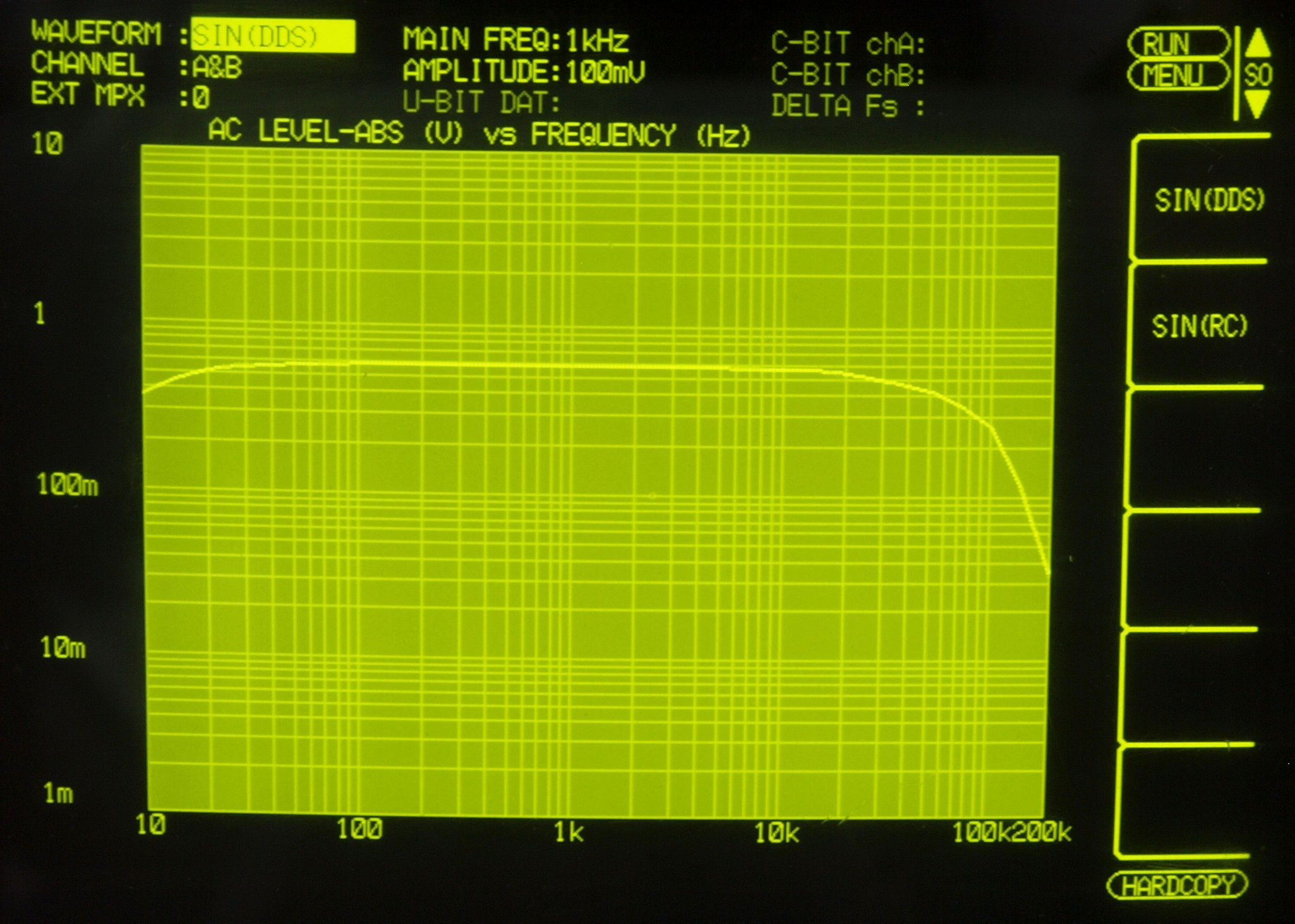

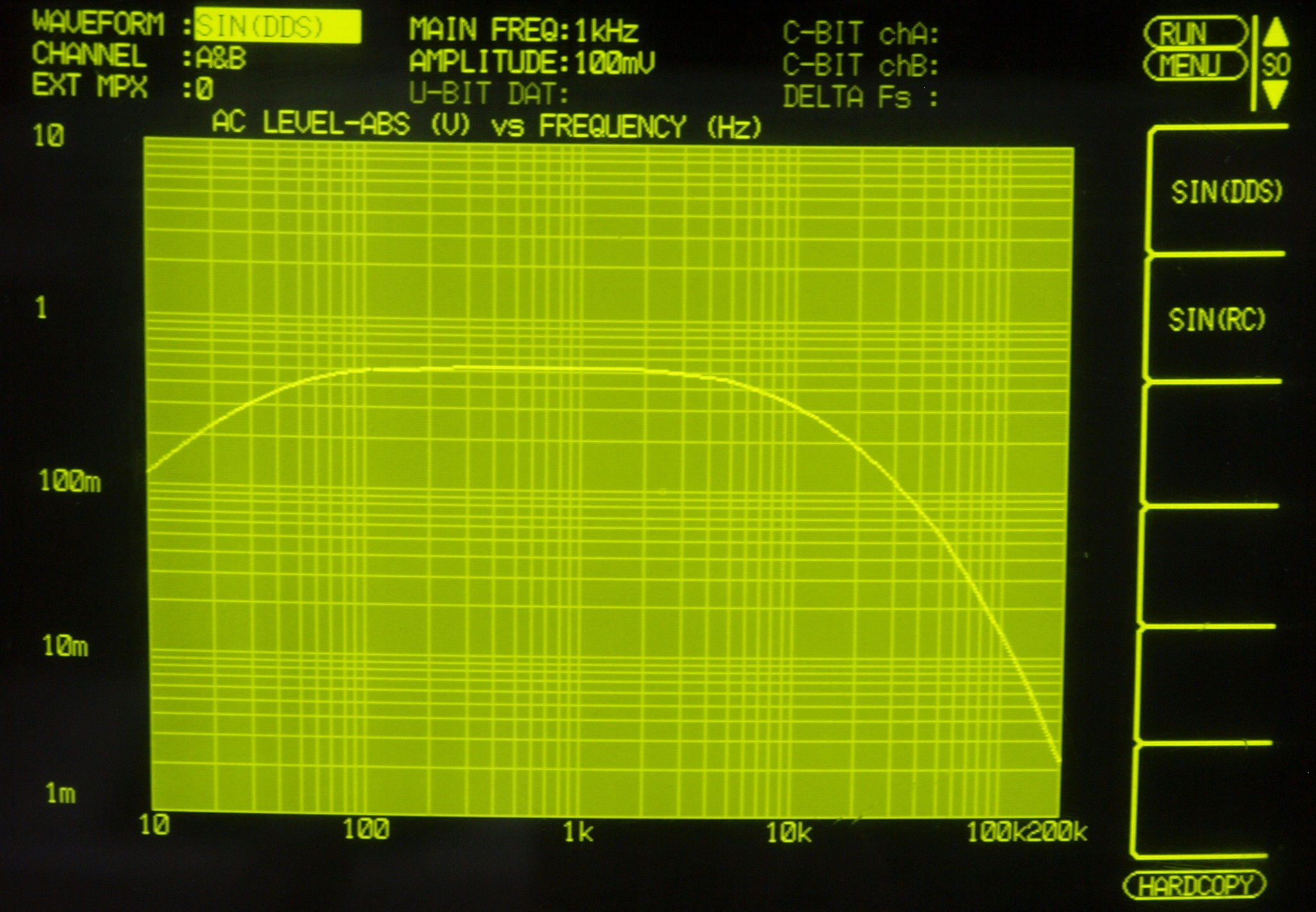

Ｆ２１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

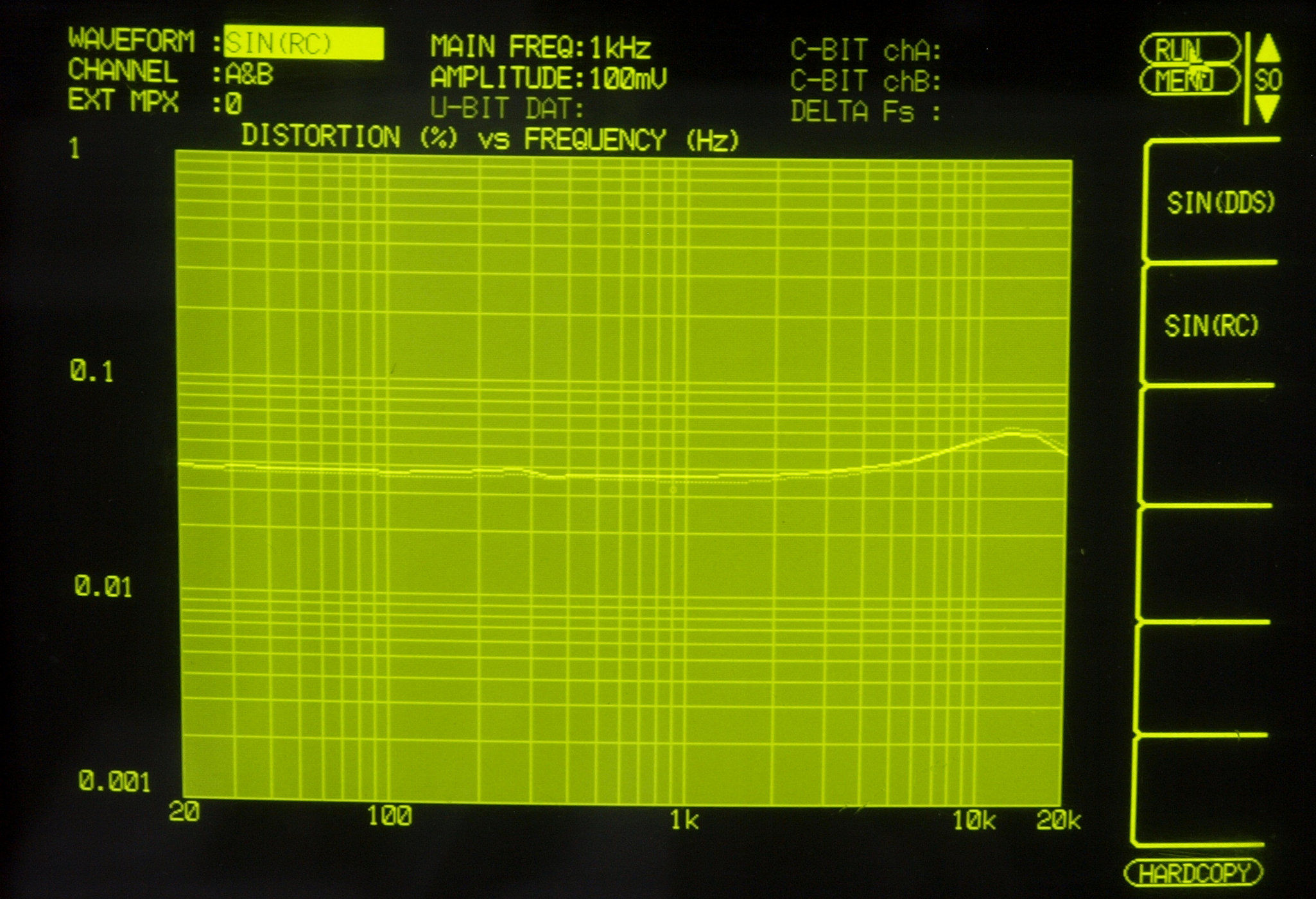

Ｆ２２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

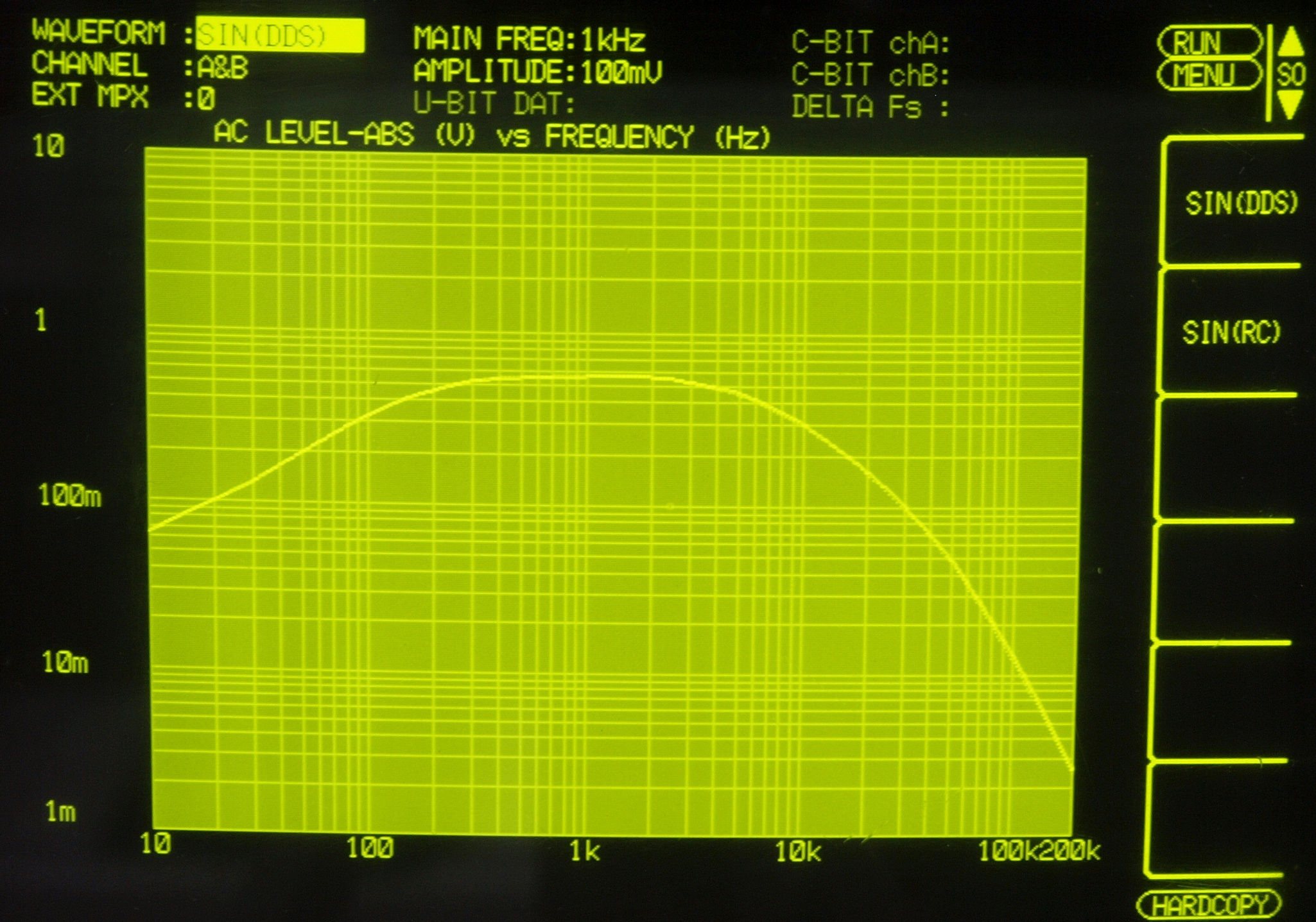

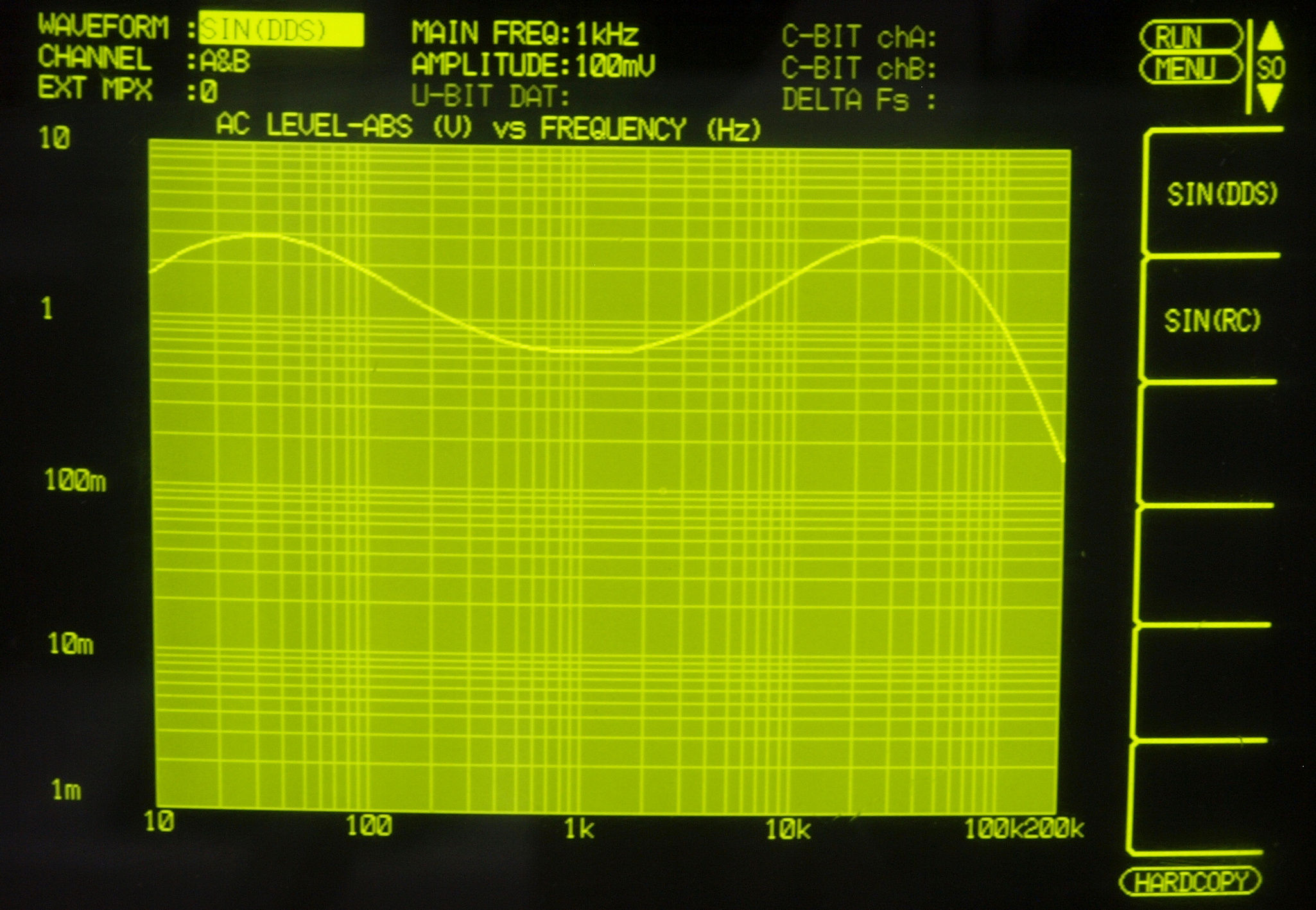

Ｆ３１．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３２．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３３．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３４．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

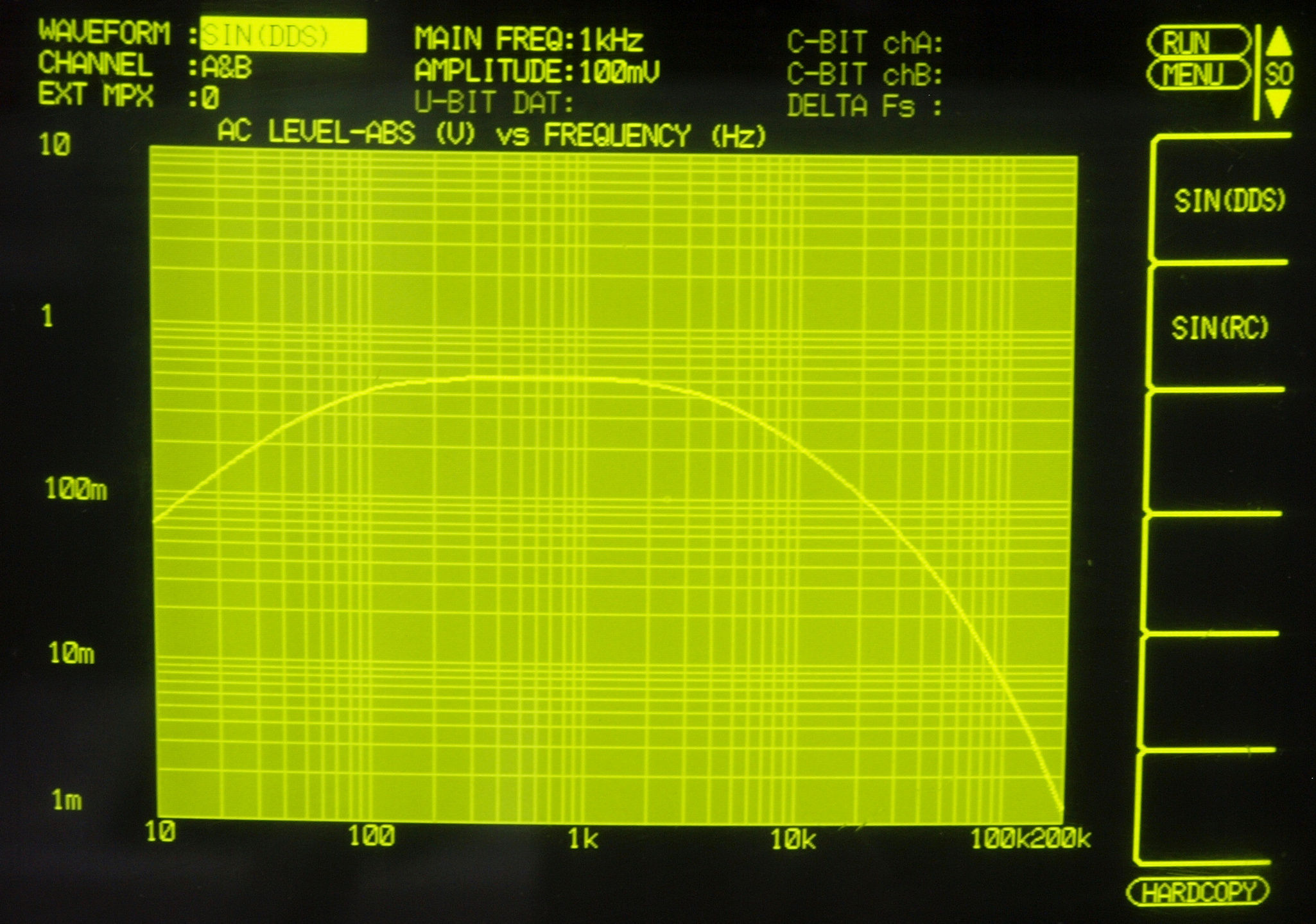

Ｆ５１．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（１００ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（５ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５２．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（５０ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（９ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

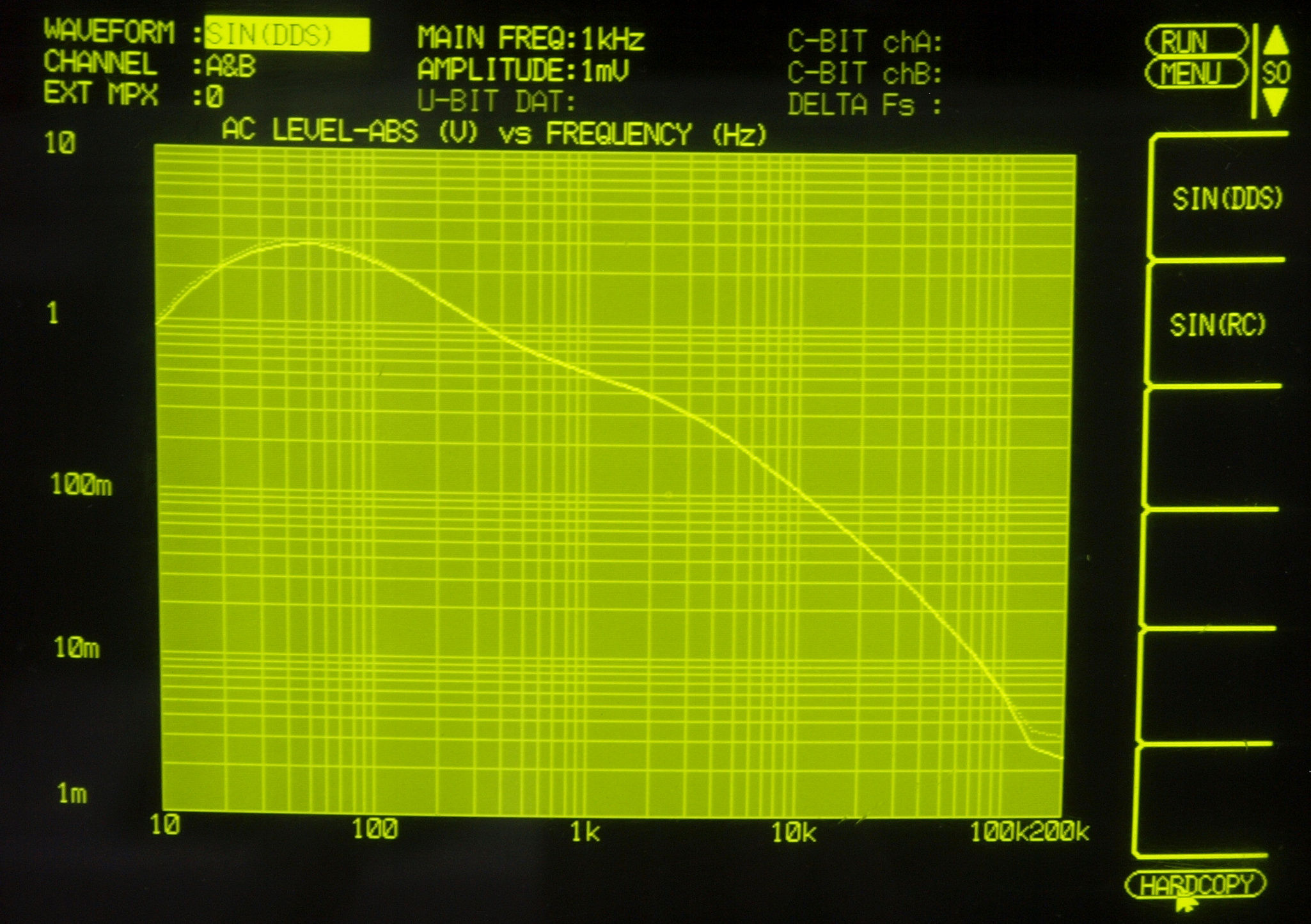

Ｆ６．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　ＭＭ入力、入力電圧＝１ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ４．　完成、　２４時間エージング中。　右は「YAMAHA　Ｂ−１(UC-1付)．　７台目」

Ｓ．　ＬＵＸ　ＳＱ-３８ＦＤ　の仕様（マニアル・カタログより）

型式 管球式プリメインアンプ 連続実効出力 30W＋30W（4Ω、8Ω、16Ω） 全高調波歪率 0.7％以下（最大出力時） 周波数特性 20Hz〜20kHz /-1dB 入力感度 Phono1、2= 2.2mV Aux1、2、3= 200mV 入力インピーダンス Phono1、2= 50kΩ Aux1、2、3= 200kΩ SN比 Phono= 60dB以上、　Aux= 70dB以上 トーンコントロール LUX方式、　NF型湾曲点周波数切換付 残留雑音 1mV以下 付属装置 ハイフィルター、　ローフィルター、　メイン部入力レベルセット テープモニタースイッチ及び端子、　DIN規格テープコネクター 使用真空管 12AX7×4、　6267×2、　6AQ8×2、50CA10×4、 外形寸法 幅476×高さ190×奥行335mm 重量 18kg 価格 98,000円 販売年月 1970年7月
