ＹＡＭＡＨＡ　Ｂ－１．　４台目修理記録
Ｂ－１．５台目、ＰＲＡ－２０００ＲＧ、ＨＭＡ－８５００．２台目 ユーザー。平成２１年６月１４日持込　平成２２年１月２８日完成
再修理、平成２３年５月１８日到着、　　平成２３年５月２１日完成。
再〃修理　プロテクト動作。　２０２１／７／１持込、　２０２１／９／６完成。　　
寸評
  • ヤマハがＯＥＭで作らせたＶ－ＦＥＴが使用されております（写真Ｃ８１～Ｃ９６）。
    これの代替えは大変です、２～３個パラにしないと損失が足りませんし、物理的に大変です。
    放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
    UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
    プロテクト回路に、未熟な所が有り、「４台目Ｂ－１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
    問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
    温度感知して作動（多分８０度Ｃ）しても、終段ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
    改造方法は修理の中にヒント有り。
    長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。
Ａ．　修理前の状況
  • １０年以上使用していなかったアンプです。電源を入れたところ、音がして 煙も出てきました。
    他の業者（＊企＊）さんに預けましたが終段の２SK77が片チャンネル 壊れ、予備がないので修理が出来ないとの事で１年経過後、返却されました。
    ヤフーの オークションで動作品の「２SK77」を４個とスピーカー用のリレー１個を購入しました 。

Ｔ．　バラック修理での測定

Ｂ．　原因・現状
  • 現在プロテクト外ずれない。
    終段ＳＩＴ（静電誘導型トランジスター）焼損。
    電源制御ＴＲ（トランジスター）焼損。
    Ｒ側ドライブ基板ＦＥＴ（電界トランジスター）不良。
    Ｒ側ドライブ基板ＴＲ（トランジスター）不良。

Ｃ．　修理状況
  • 大型を除く、全電解コンデンサー交換。
    ペーパーコンデンサーをメタライズド・フイルム・コンデンサーに交換。
    半固定ＶＲ交換。
    劣化ＴＲ（トランジスター）交換劣化。
    不良ＦＥＴ（電界トランジスター）交換。
    入力切り替えリレー交換。
    ＳＰ接続リレー交換。
    終段ＳＩＴ（静電誘導型トランジスター）交換（支給品）。
    電源制御ＴＲ（トランジスター）交換。
    ＲＬ側ドライブ基板ＴＲ（トランジスター）交換。
    ドライブ基板ＴＲ（トランジスター）交換。
    終段ＳＩＴ（静電誘導型トランジスター）温度検知器（サーモスタット）増設。
    電源コードを取り、３Pインレット取り付け。

Ｄ．　使用部品
  • オーディオ用電解コンデンサー　　　　　　　３８個（ニチコン・ミューズ使用）。
    フイルム・コンデンサー　　　　　　　　　　　２４個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　１２ 個。
    ＴＲ（トランジスター）　　　　　　　　　　　　　２７個。
    FET(Field Effect Transistor)　　　　　　　　　　２個。
    リレー　　　　　　　　　　　　　　　　　　　　　　　１個。
    ＳＰ接続リレー　　　　　　　　　　　　　　　　　　５個。
    ３Pインレット　　　　　　　　　　　　　　　　　　　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。
    温度検知器（サーモスタット）　　　　　　　　　　　２個。
    終段ＳＩＴ（静電誘導型トランジスター）　　　　　２個（支給品）

Ｅ．　調整・測定

Ｇ．　修理費（改造費）　　１４０，０００円　　オーバーホール修理。

再修理、平成２３年５月１８日到着、　　平成２３年５月２１日完成。
再〃修理　プロテクト動作。　　２０２１／７／１持込、　２０２１／９／６完成。　　

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）
Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。

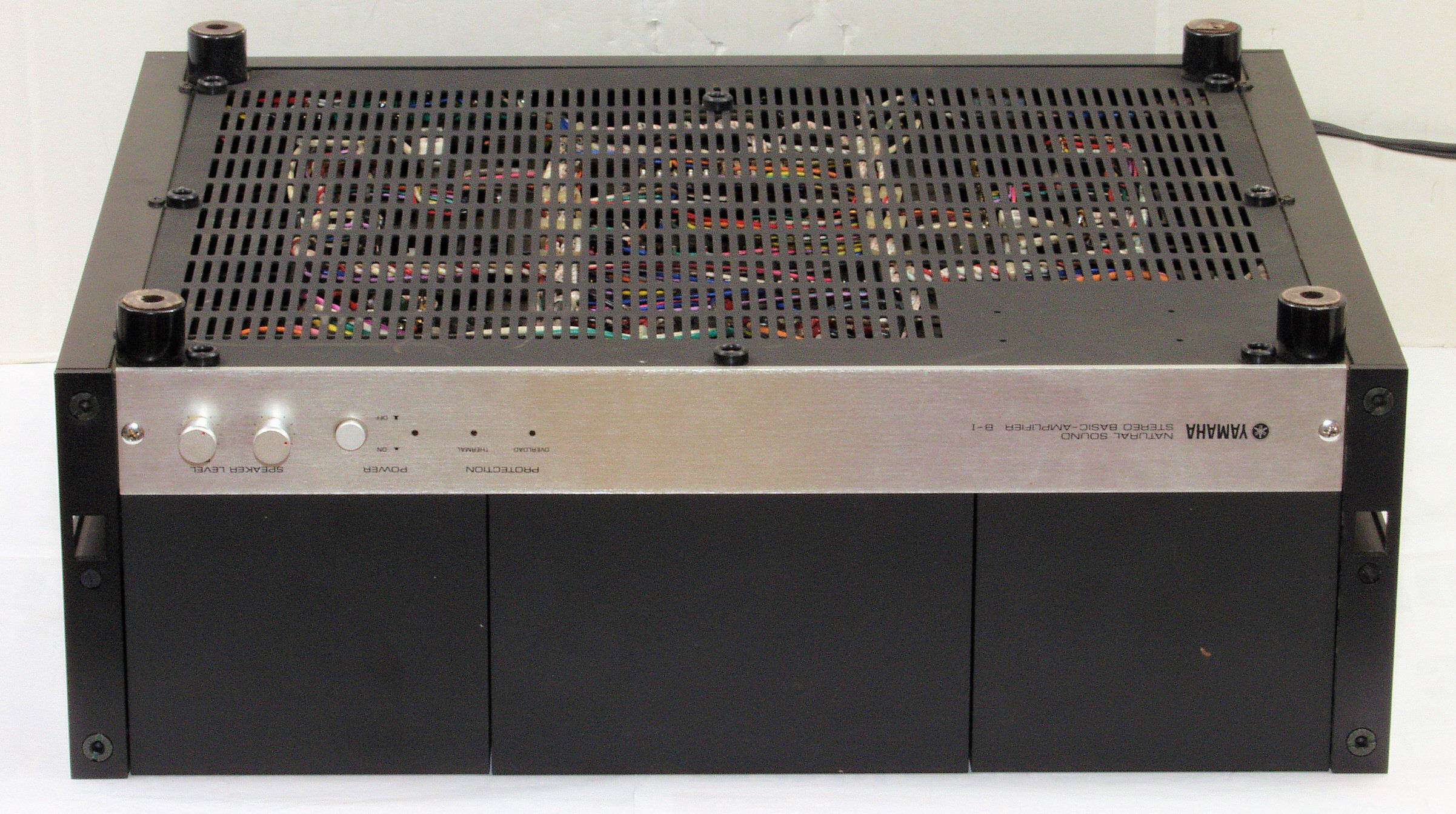

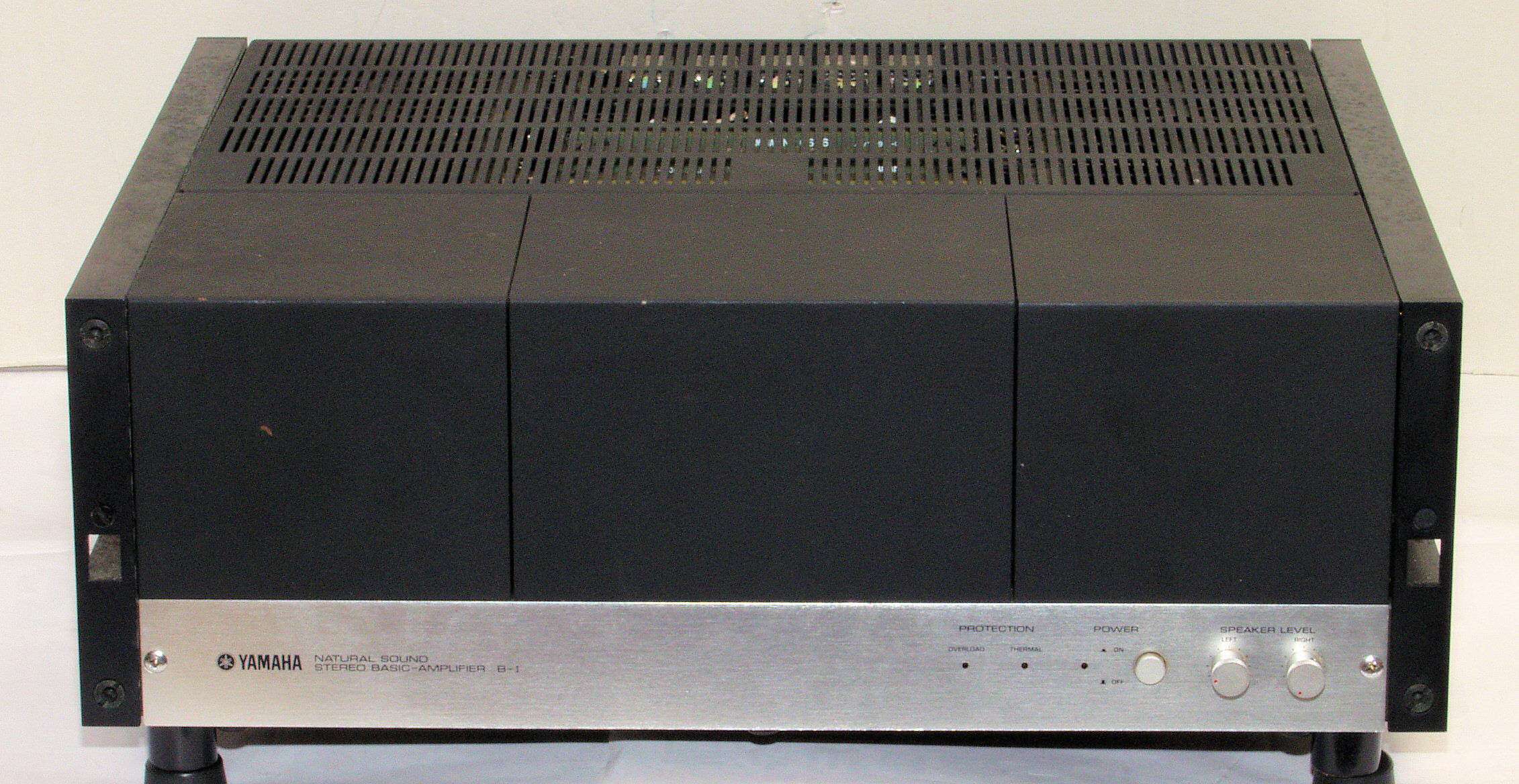

Ａ１１．　点検中、前から見る。

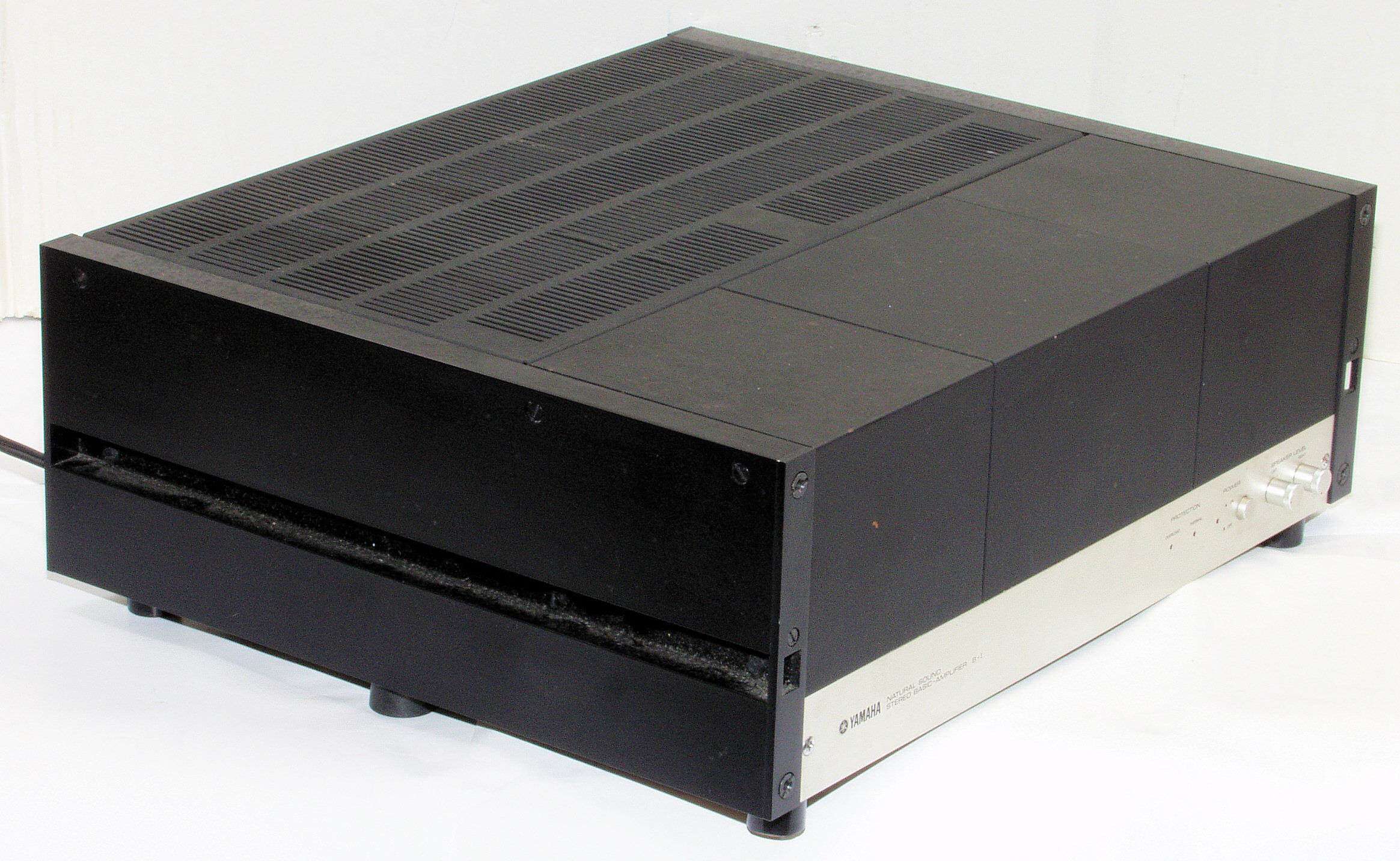

Ａ１２．　点検中、前左から見る。
Ａ１３．　点検中、左から見る。

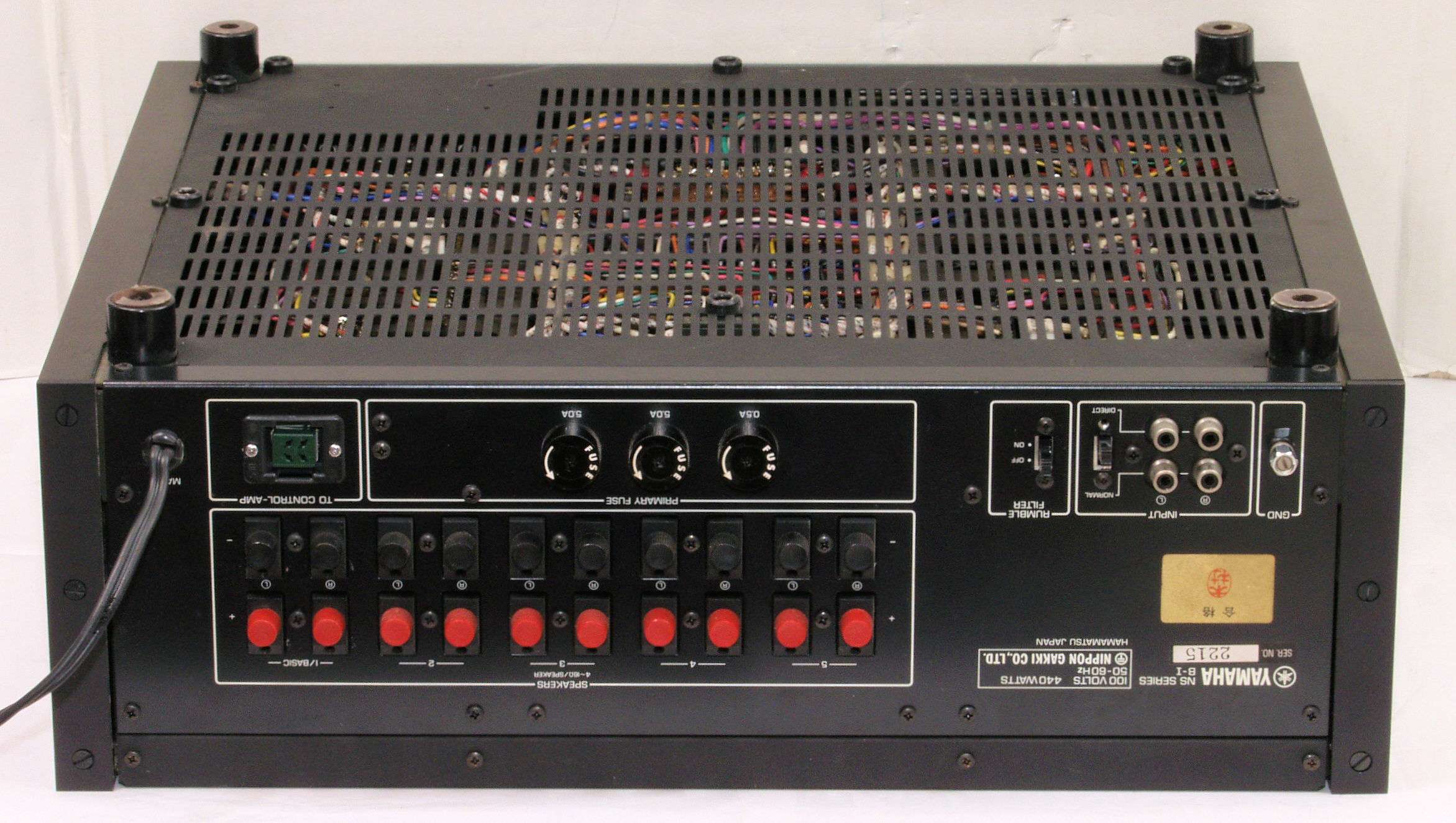

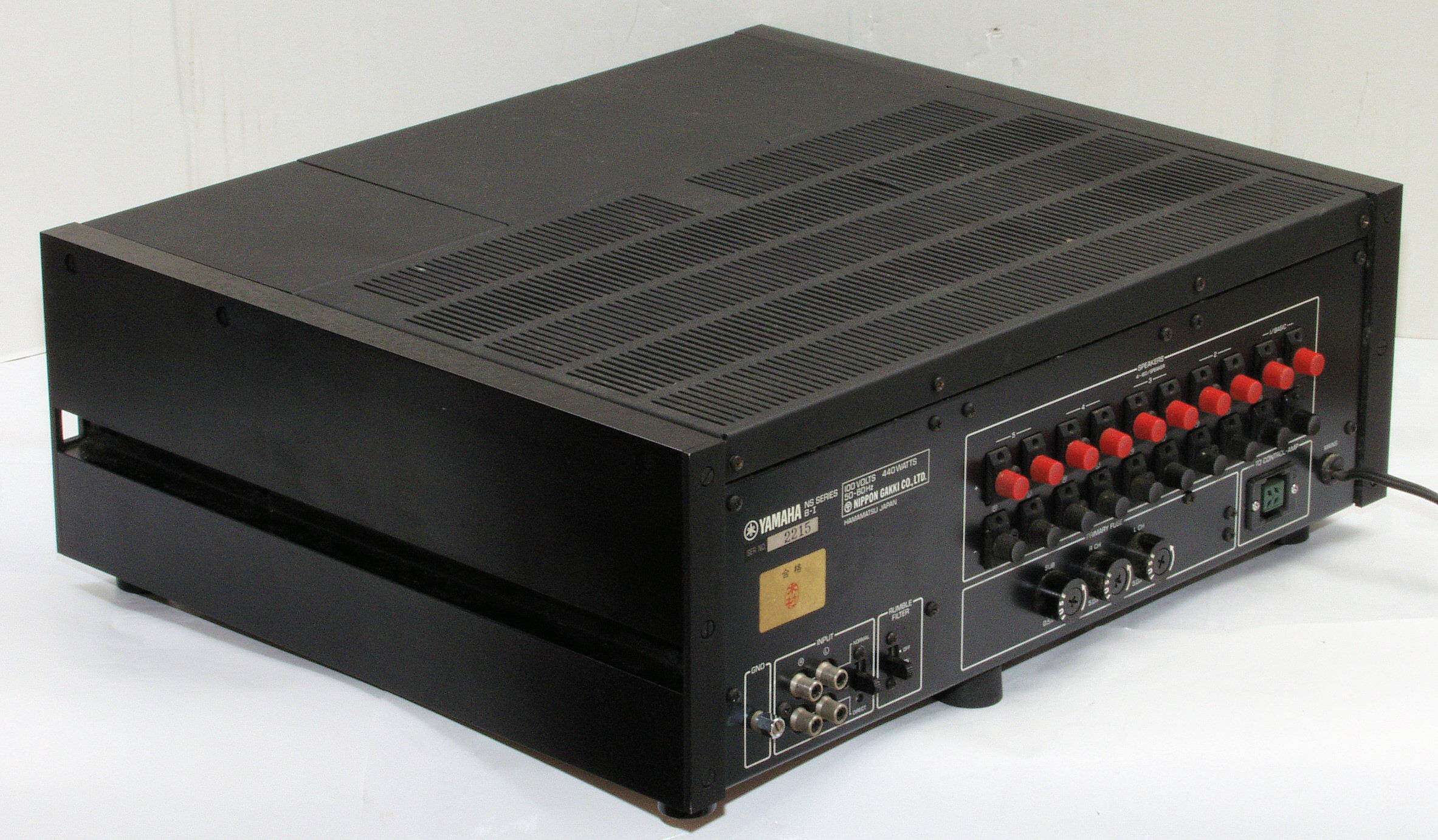

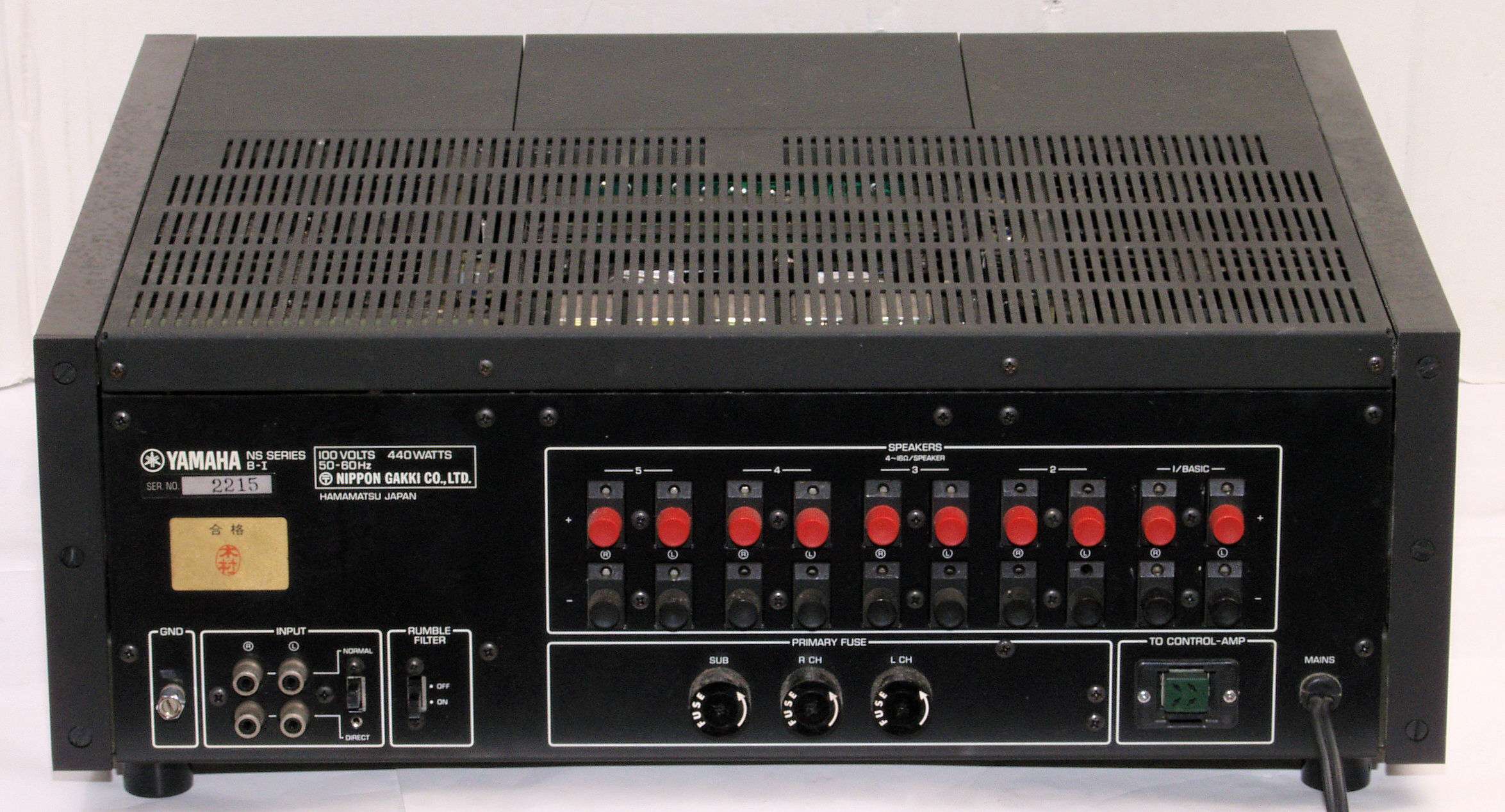

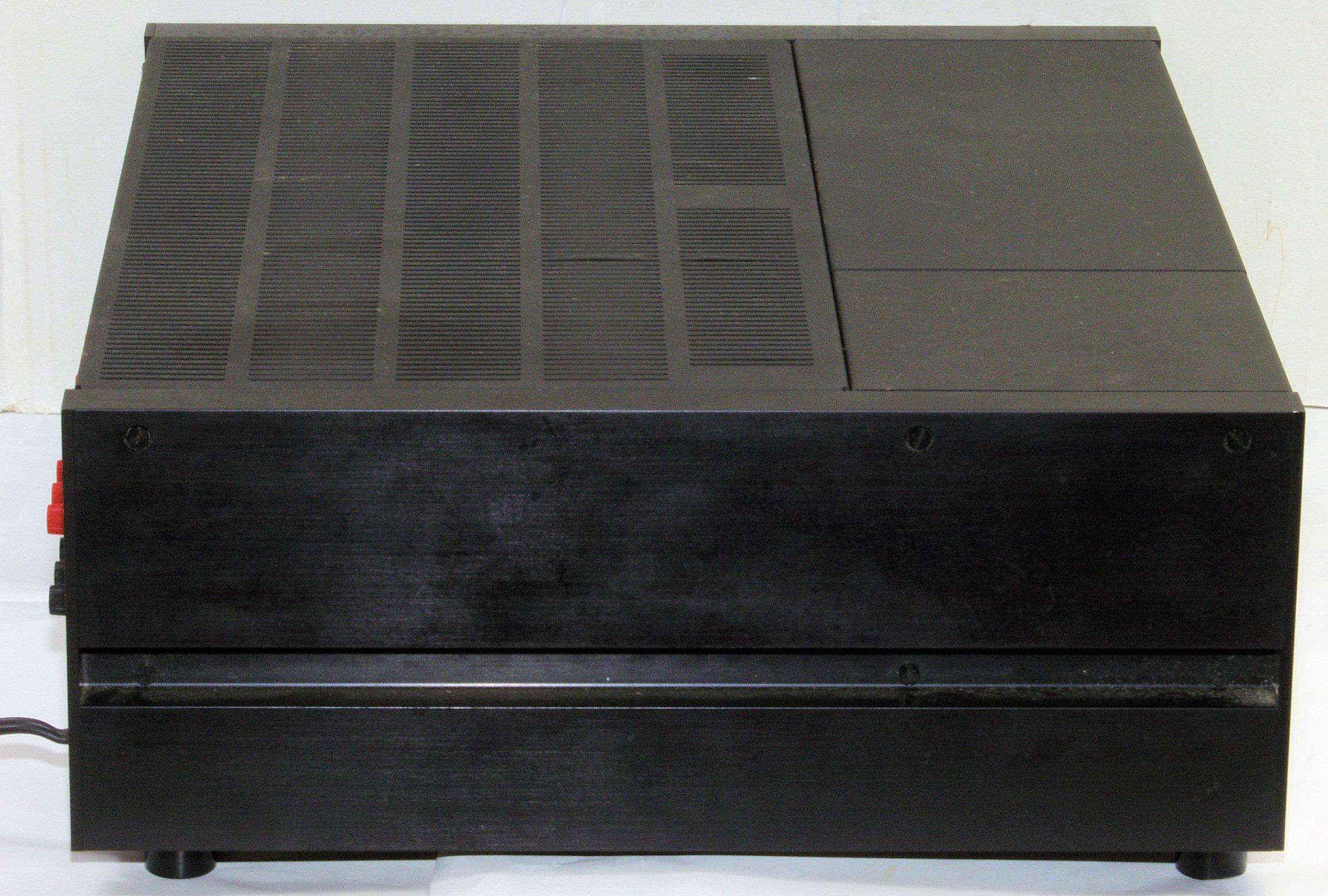

Ａ１４．　点検中、後から見る。
Ａ１５．　点検中、後右から見る。
Ａ１６．　点検中、右から見る。

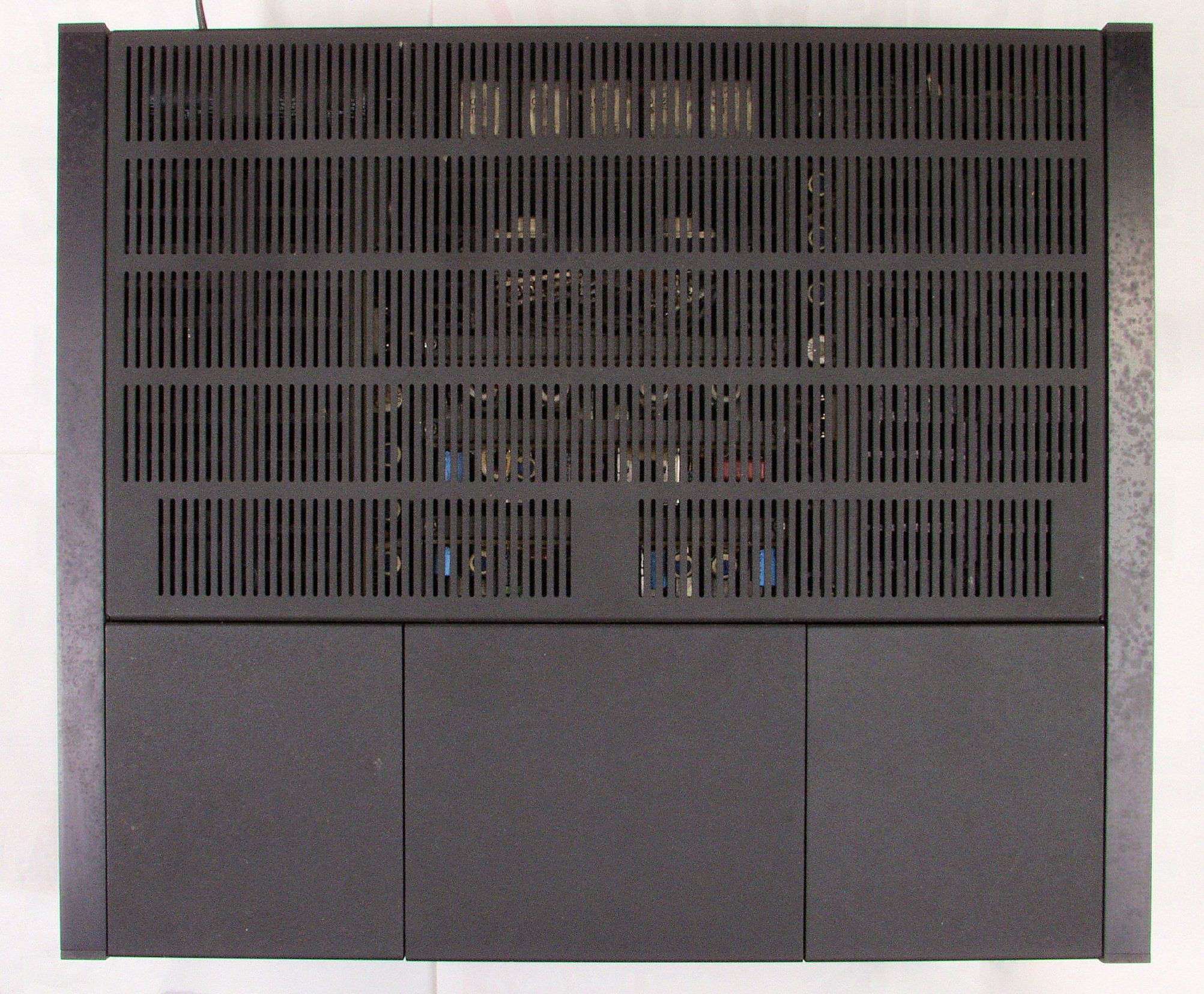

Ａ２１．　点検中、上から見る

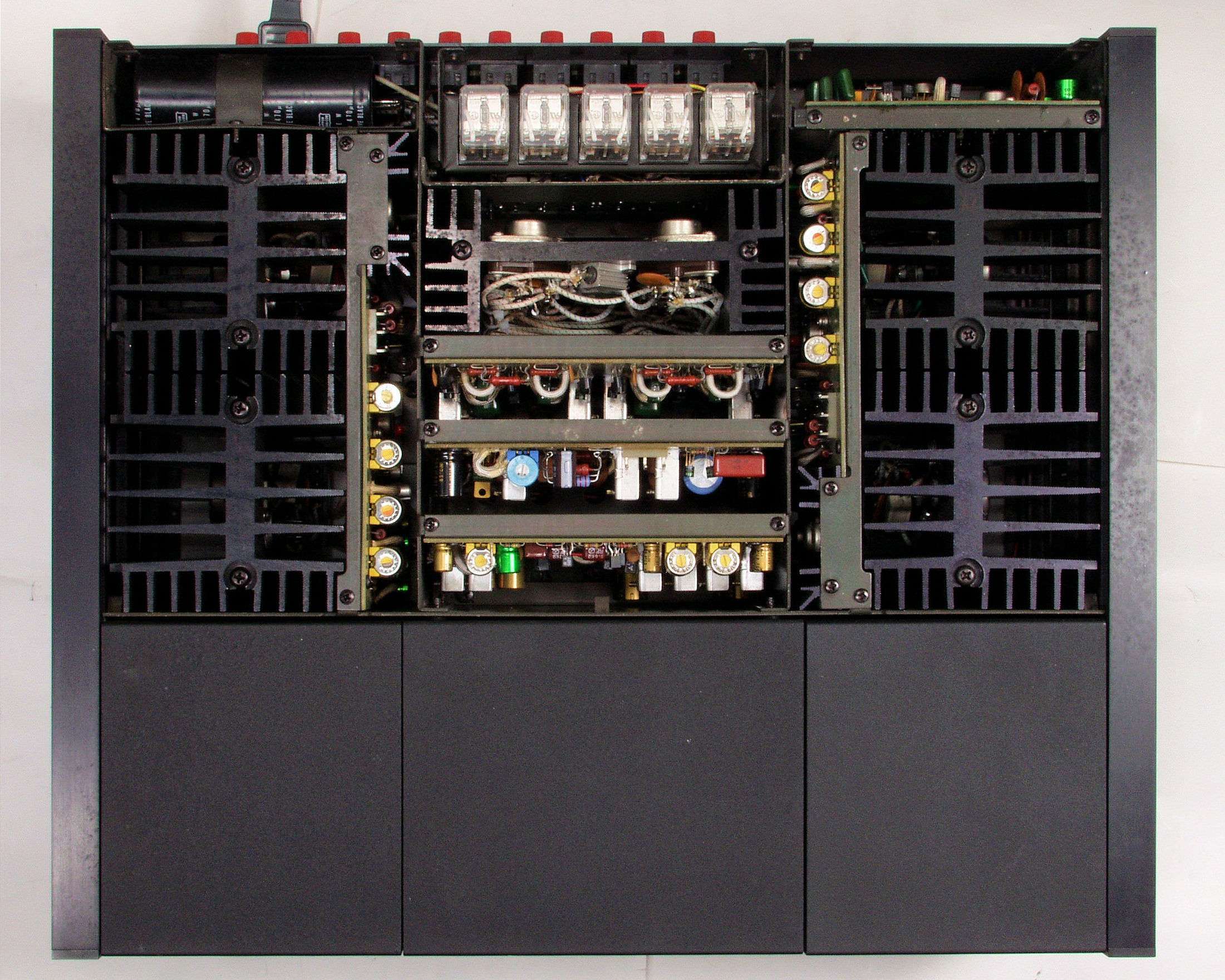

Ａ２２．　点検中、上蓋を取り、上から見る。

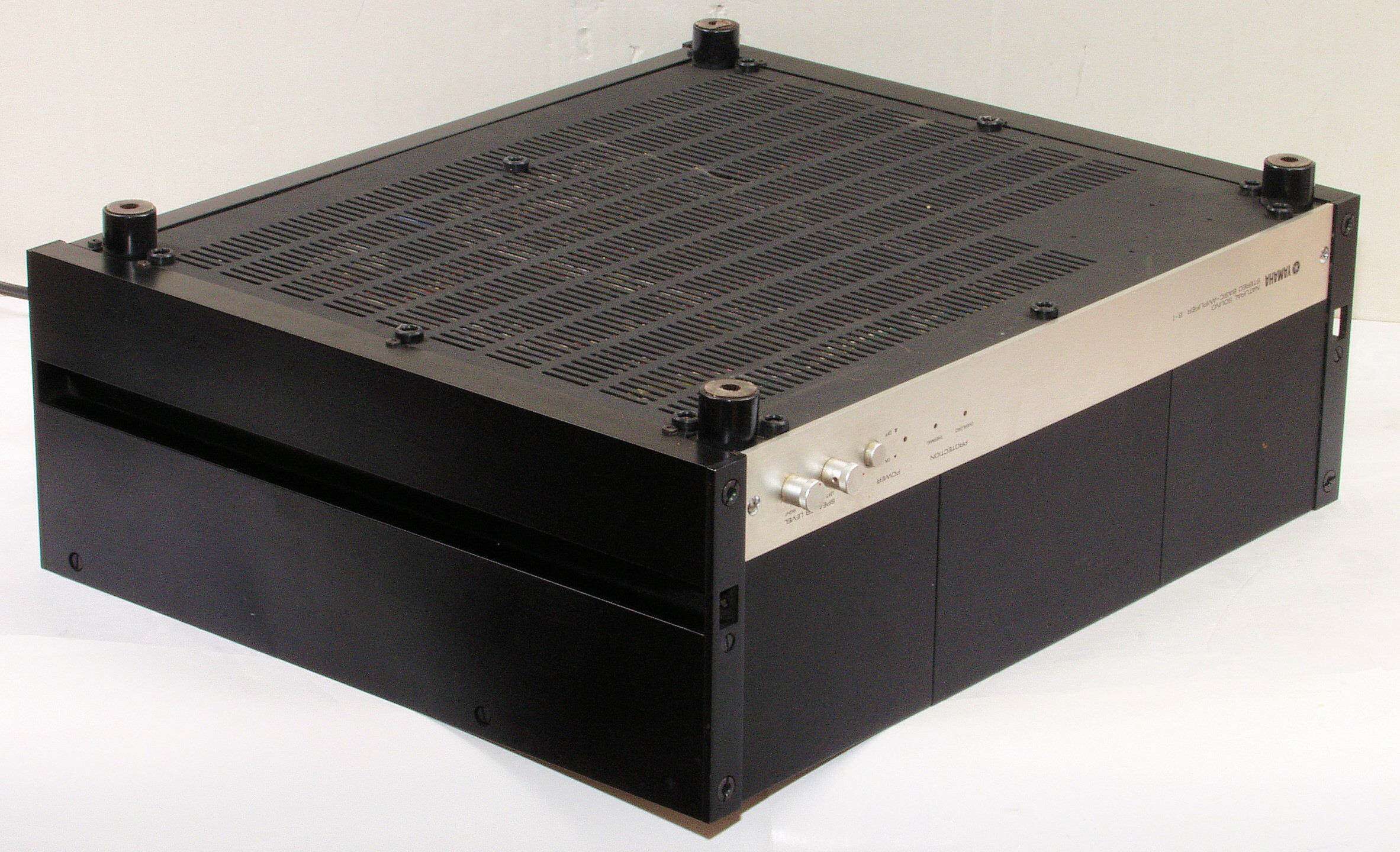

Ａ３１．　点検中、下前から見る。
Ａ３２．　点検中、下前右から見る。

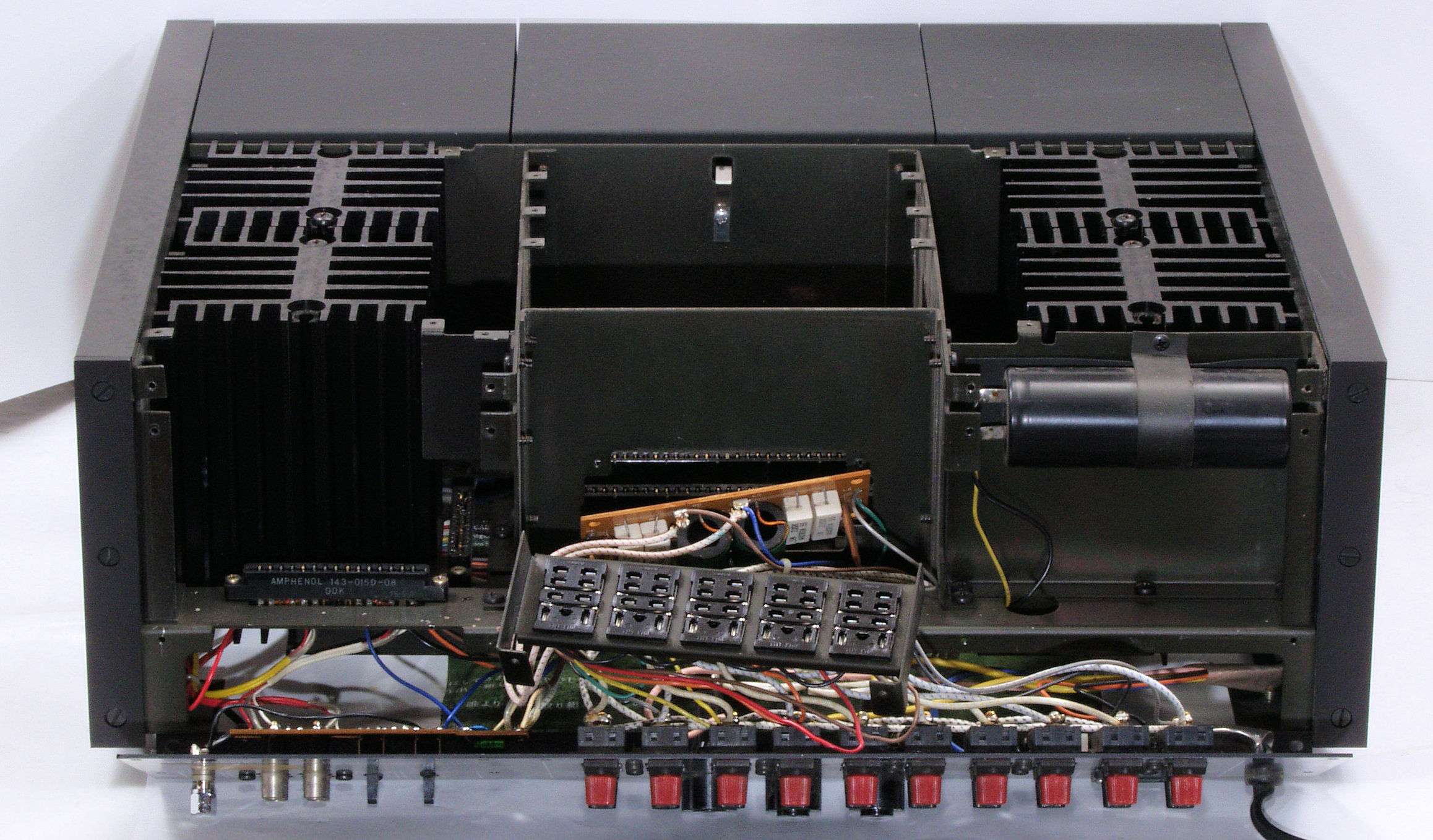

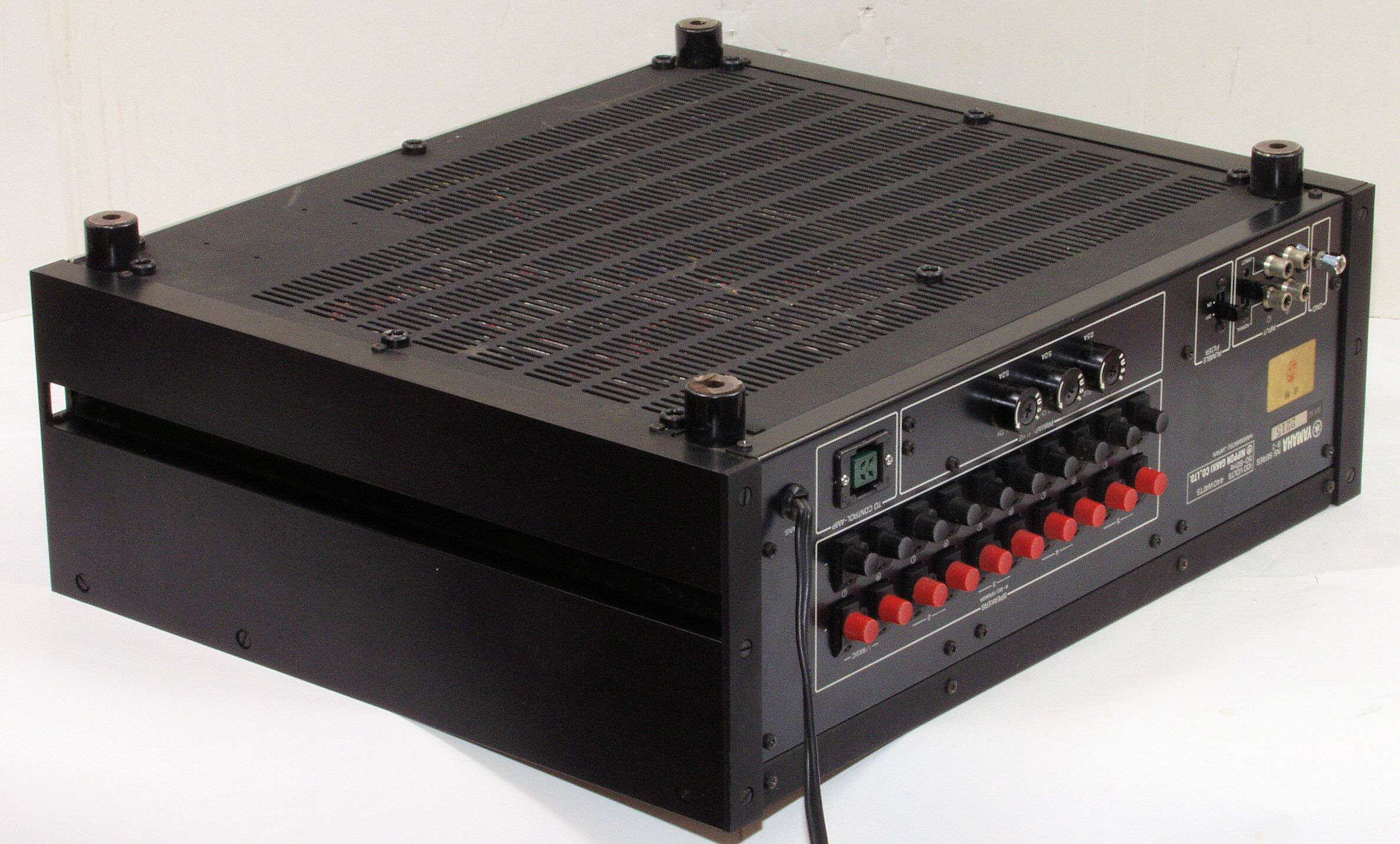

Ａ３３．　点検中、下後から見る。
Ａ３４．　点検中、下後左から見る。

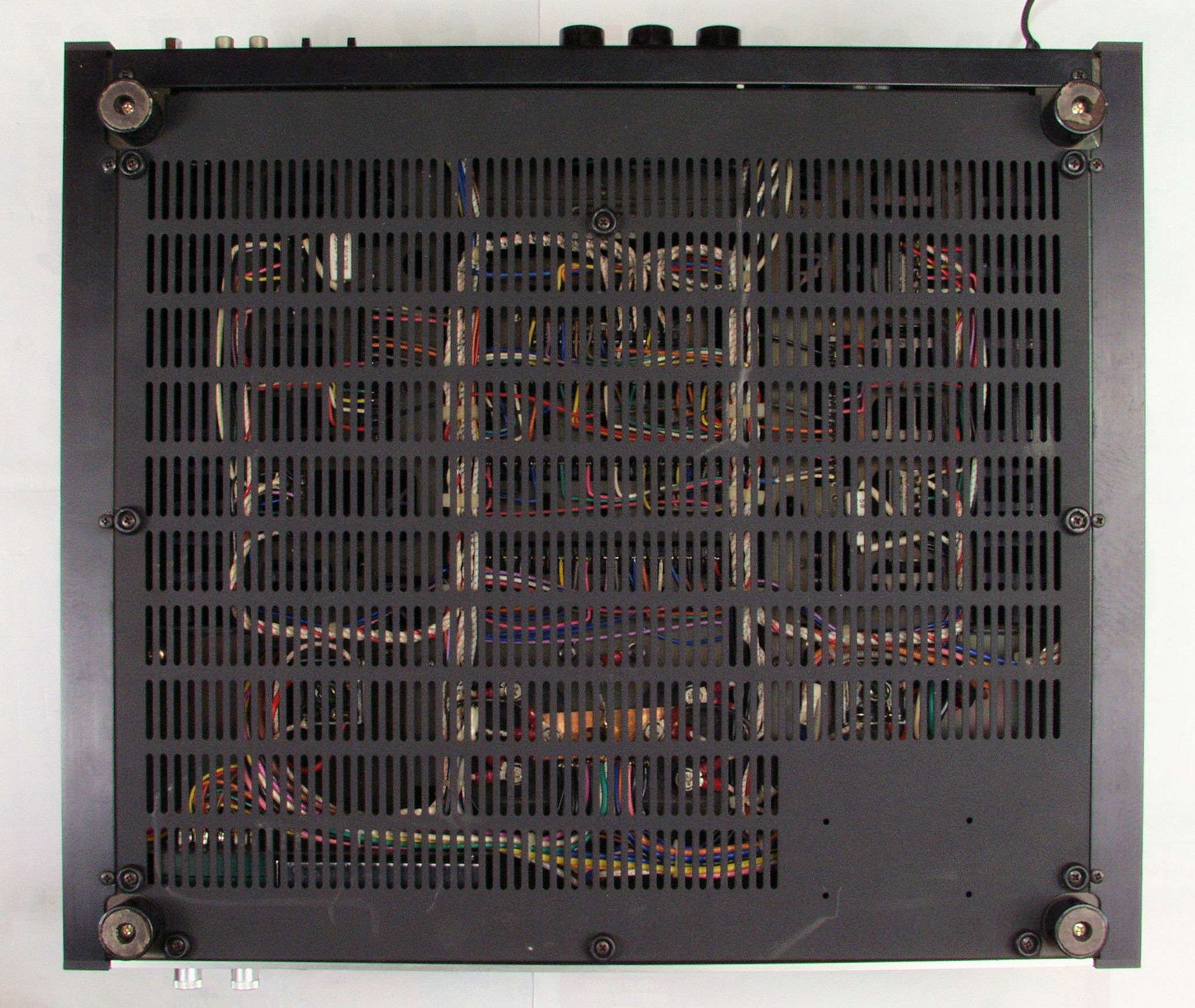

Ａ４１．　点検中、下から見る。

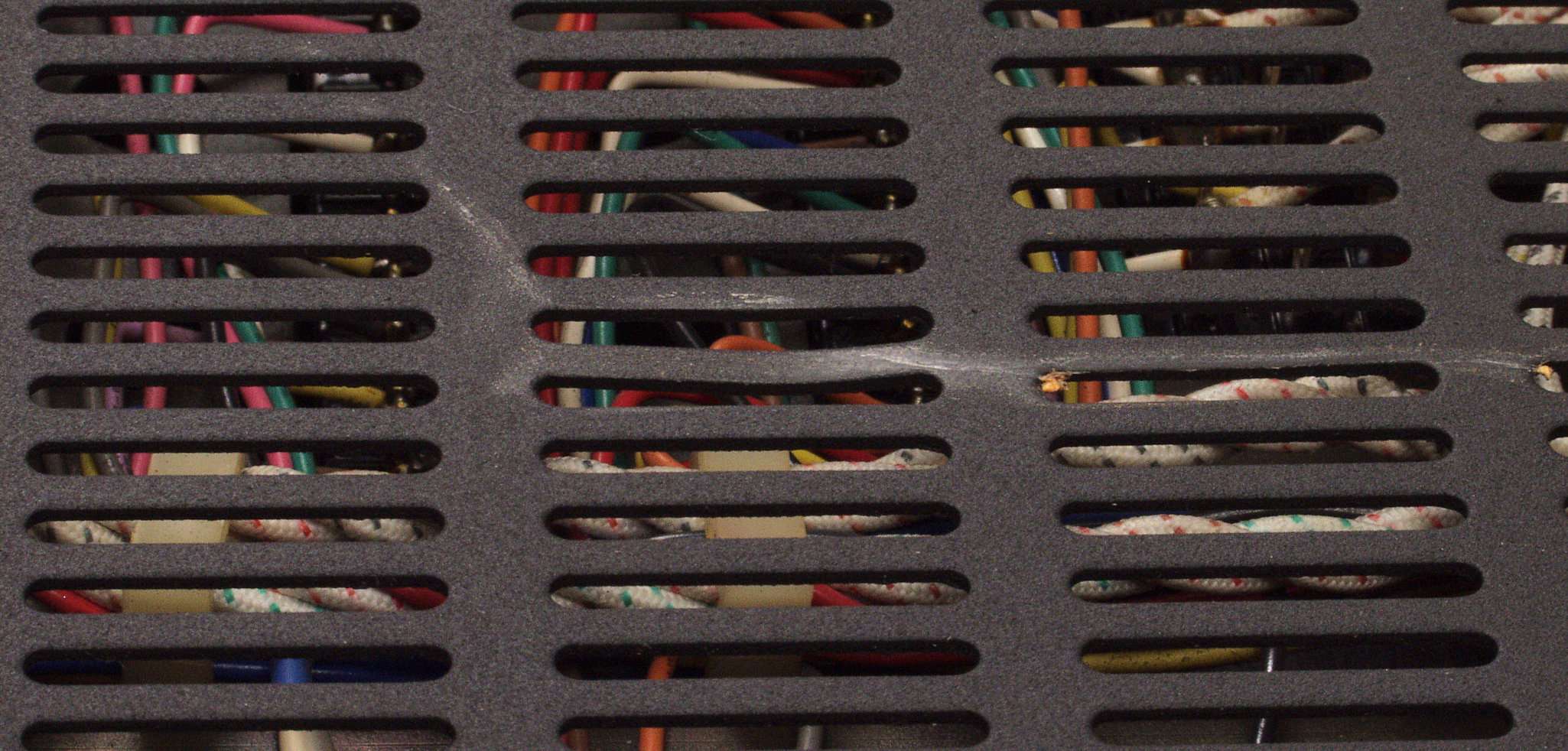

Ａ４２．　点検中、下から見る、スリットに凹みある。

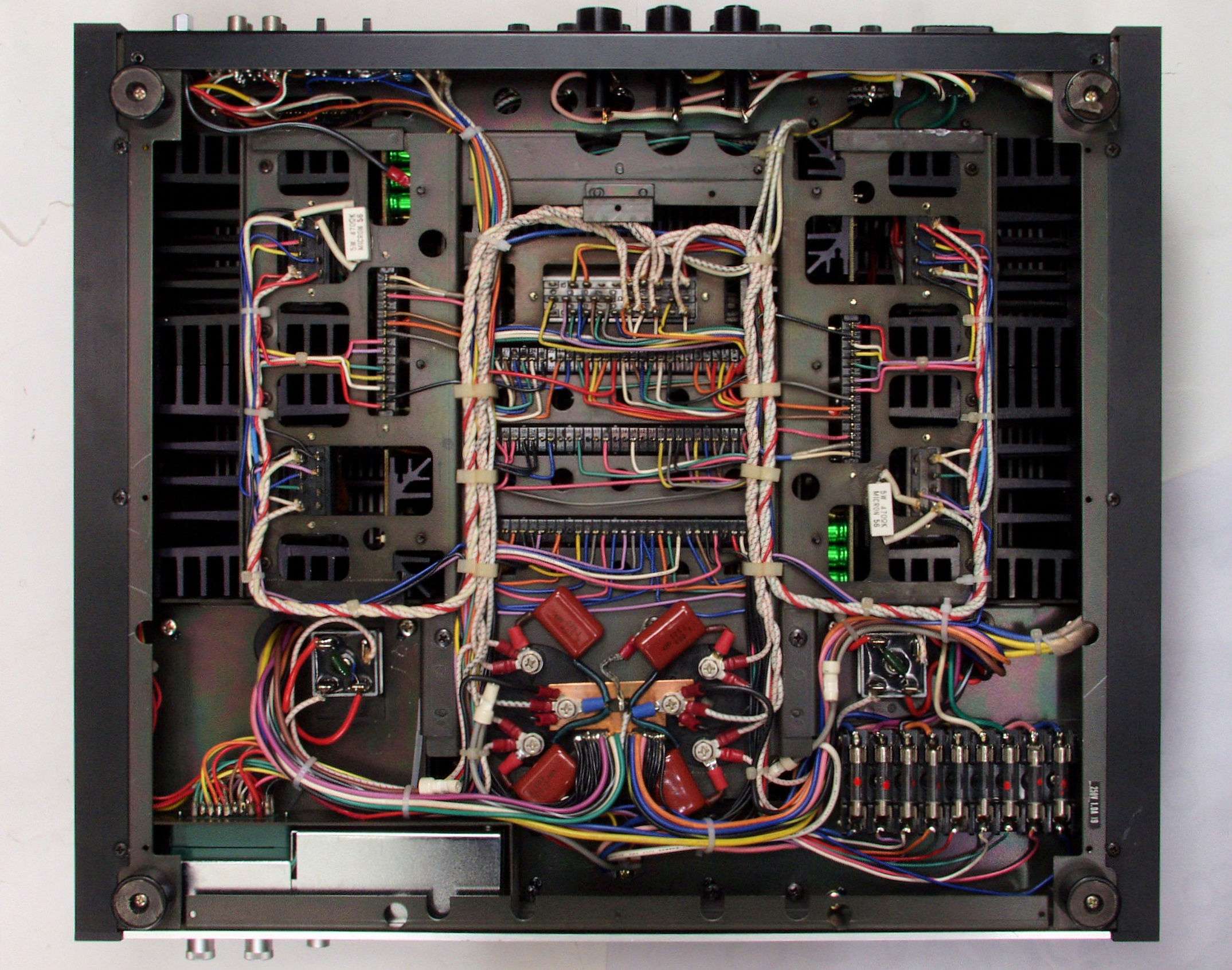

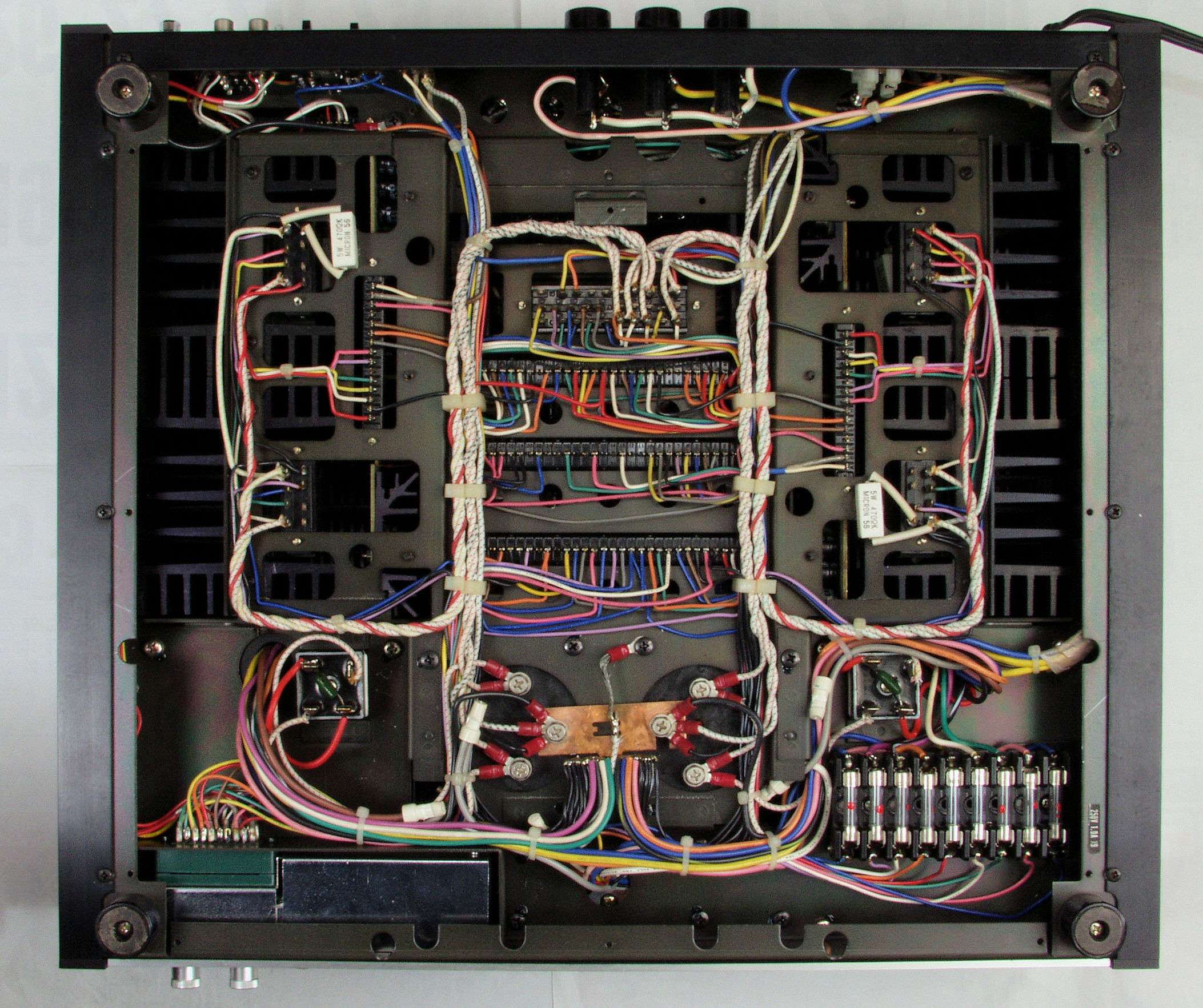

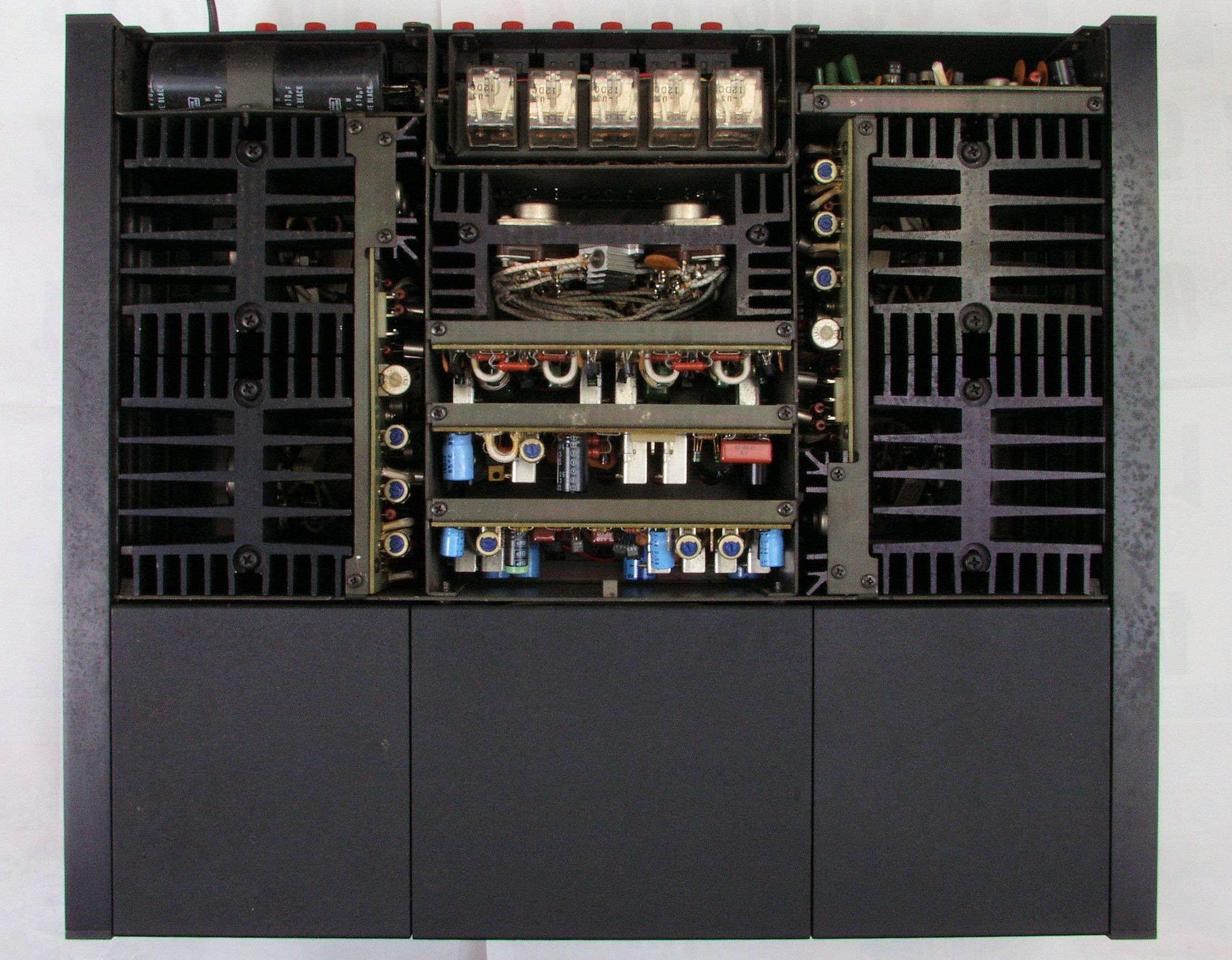

Ａ４３．　点検中、下蓋を取り、下から見る。

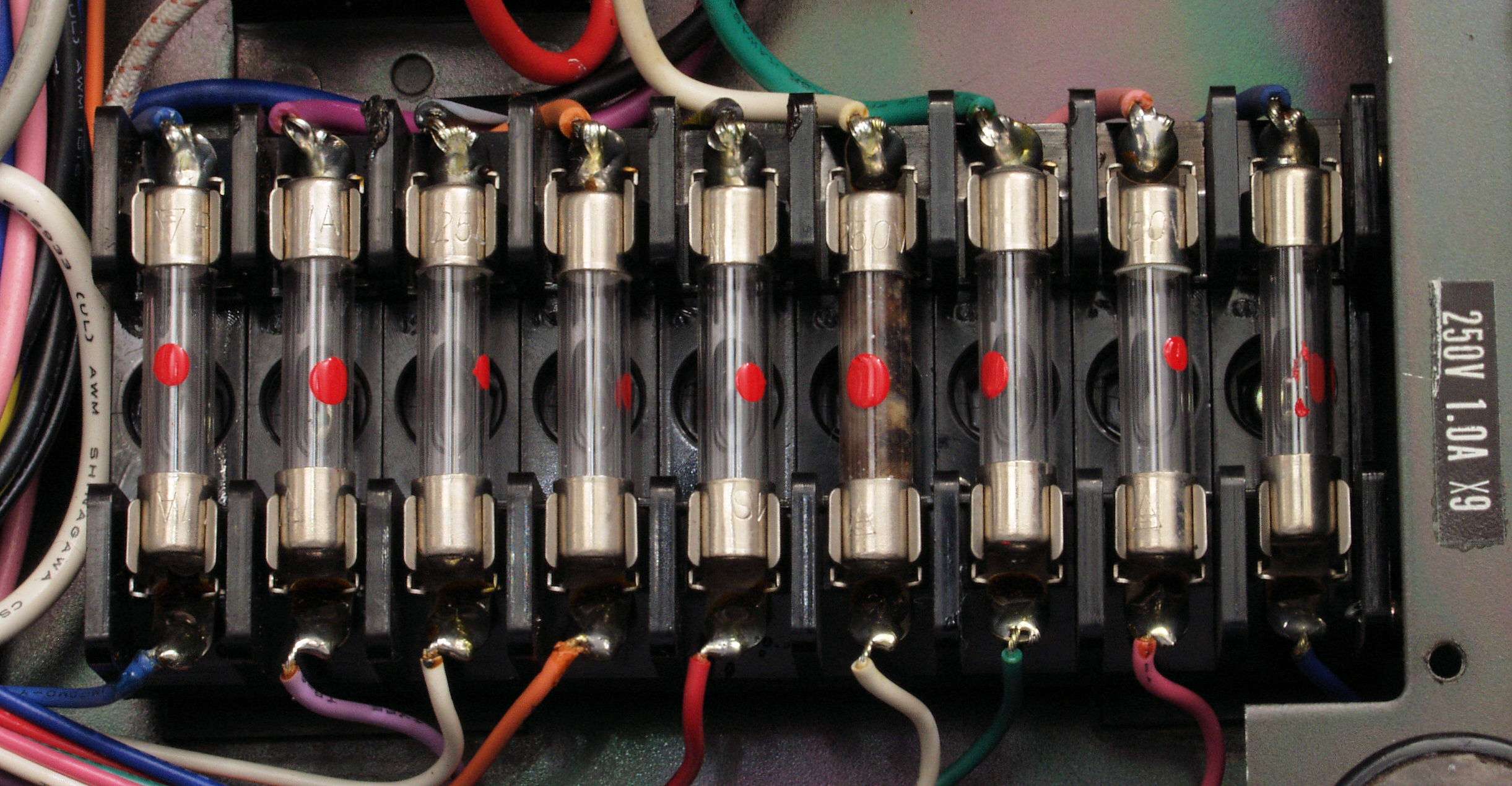

Ａ４４．　点検中、下蓋を取り、ヒューズを見る。

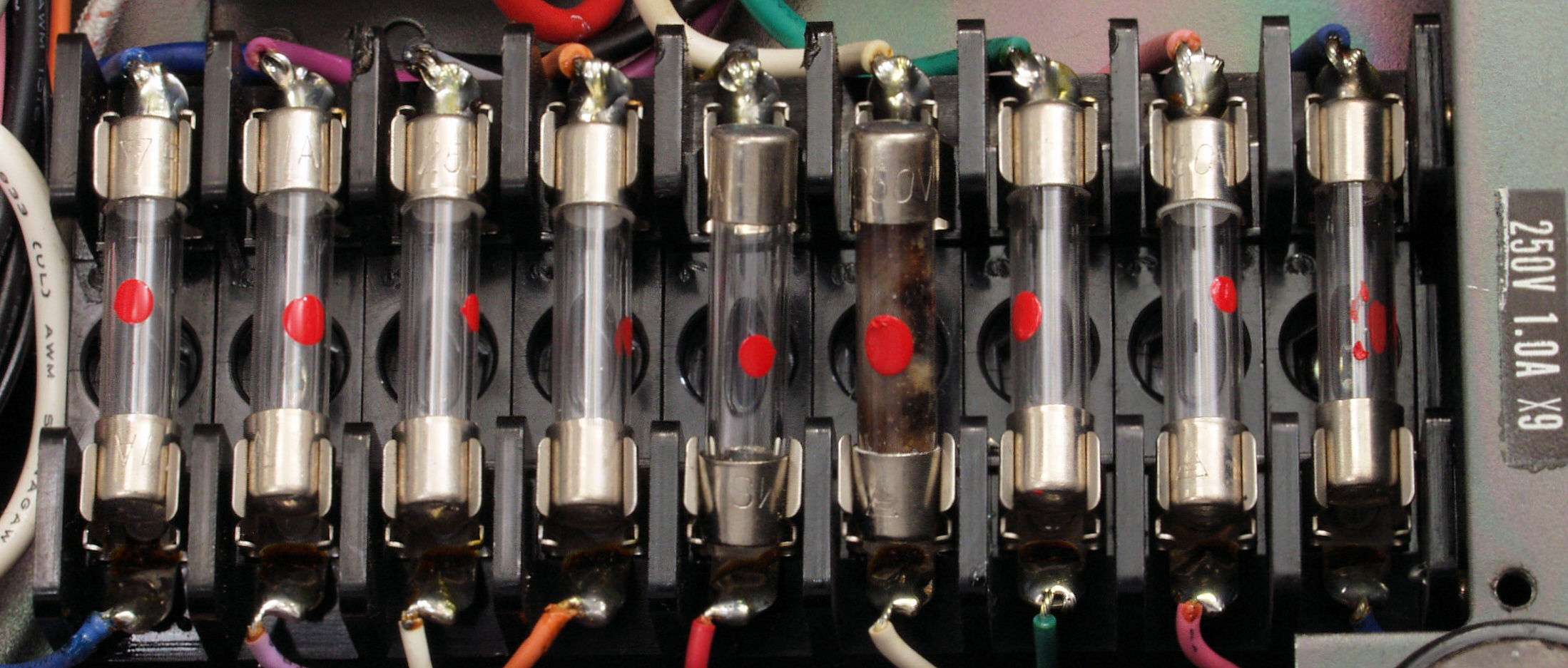

Ａ４５．　点検中、下蓋を取り、ヒューズを見る、２本溶断。

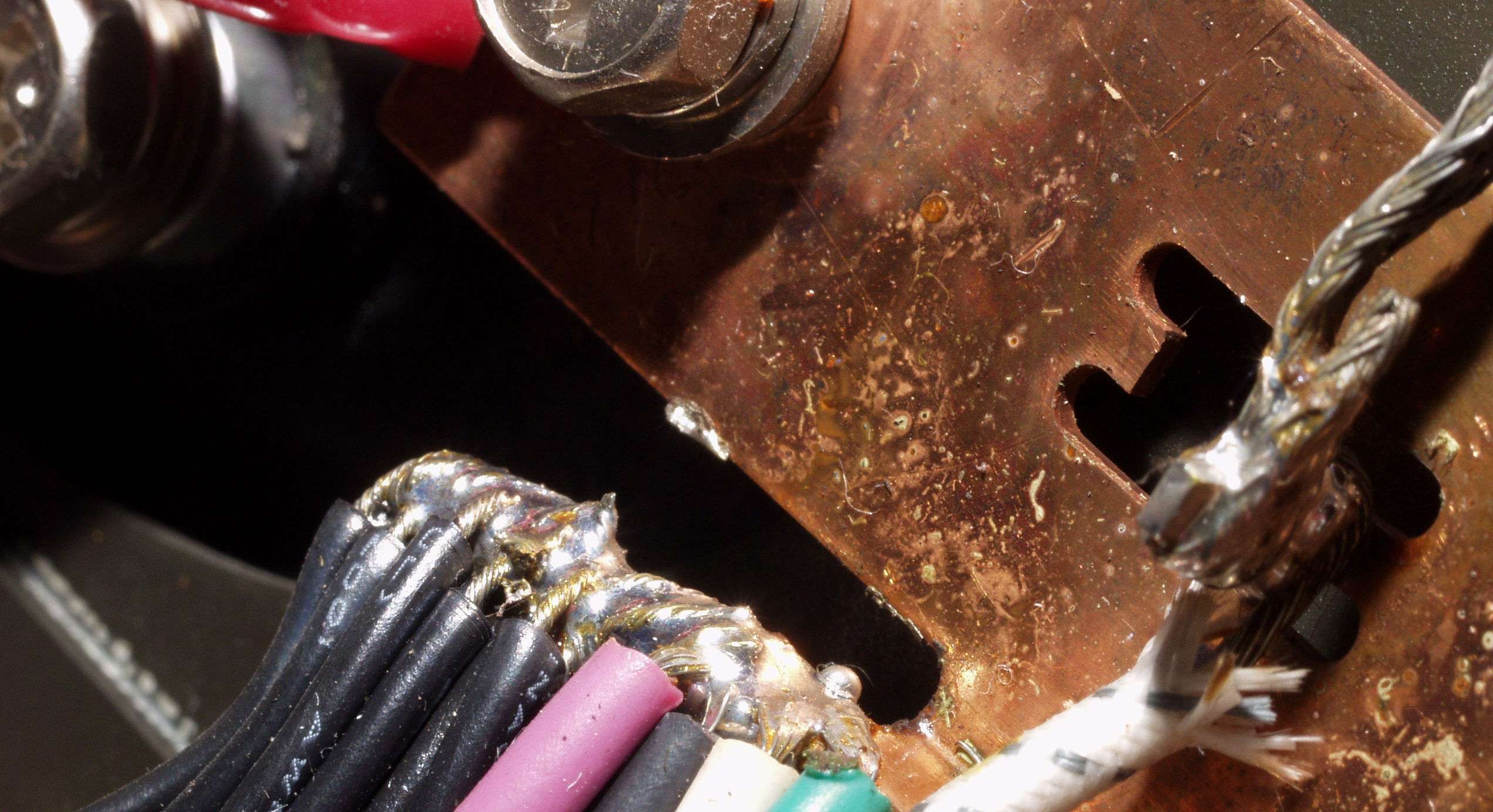

Ａ４６．　点検中、下蓋を取り、アース母線の半田屑。　何時脱落するか解らない！
Ａ４７．　点検中、　入力ＲＣＡ端子基板のアース端子

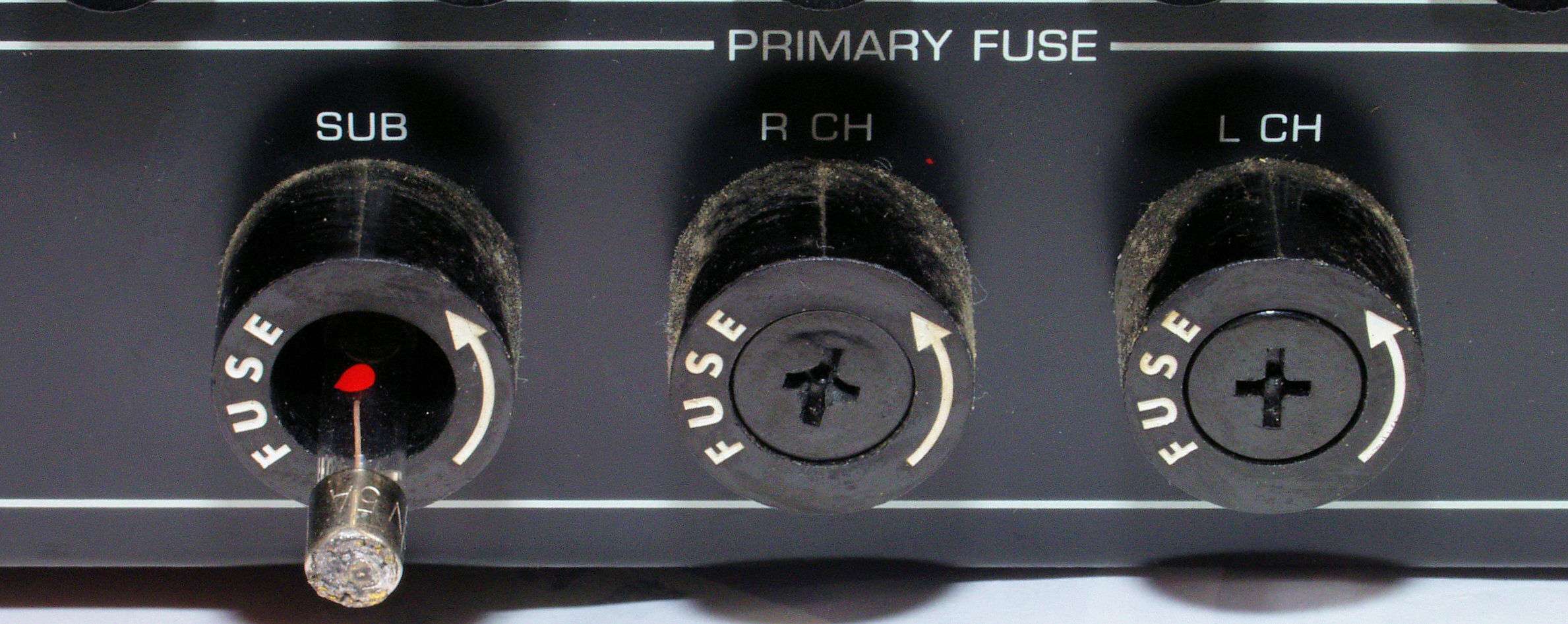

Ａ５．　点検中、制御用の電源フューズが１０倍の５Ａが入ていた！
Ａ６１．　点検中　使用する電解コンデンサーの比較。　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、使用出来ない場所があります
　　　　　　　　　　　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ

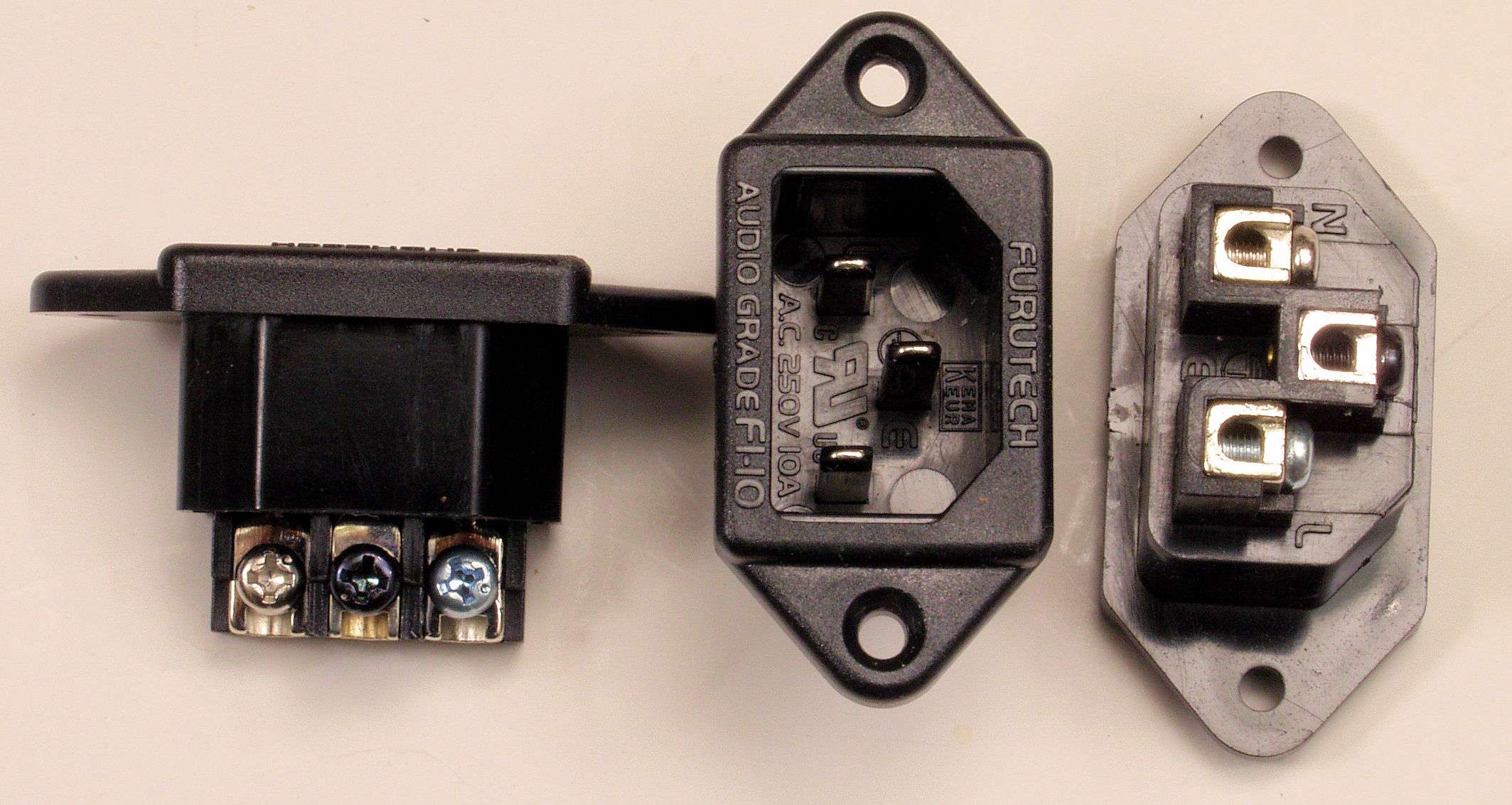

Ａ６２．　点検中　ユーザの要望で、電源コードを取り、３Pインレット取り付ける。
　　　　　　　　　　　　　　　　　　　　　　　　使用する３PインレットはFURUTECH　FI-10(R) ロジウムメッキ。
Ｔ．　バラック修理での測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。

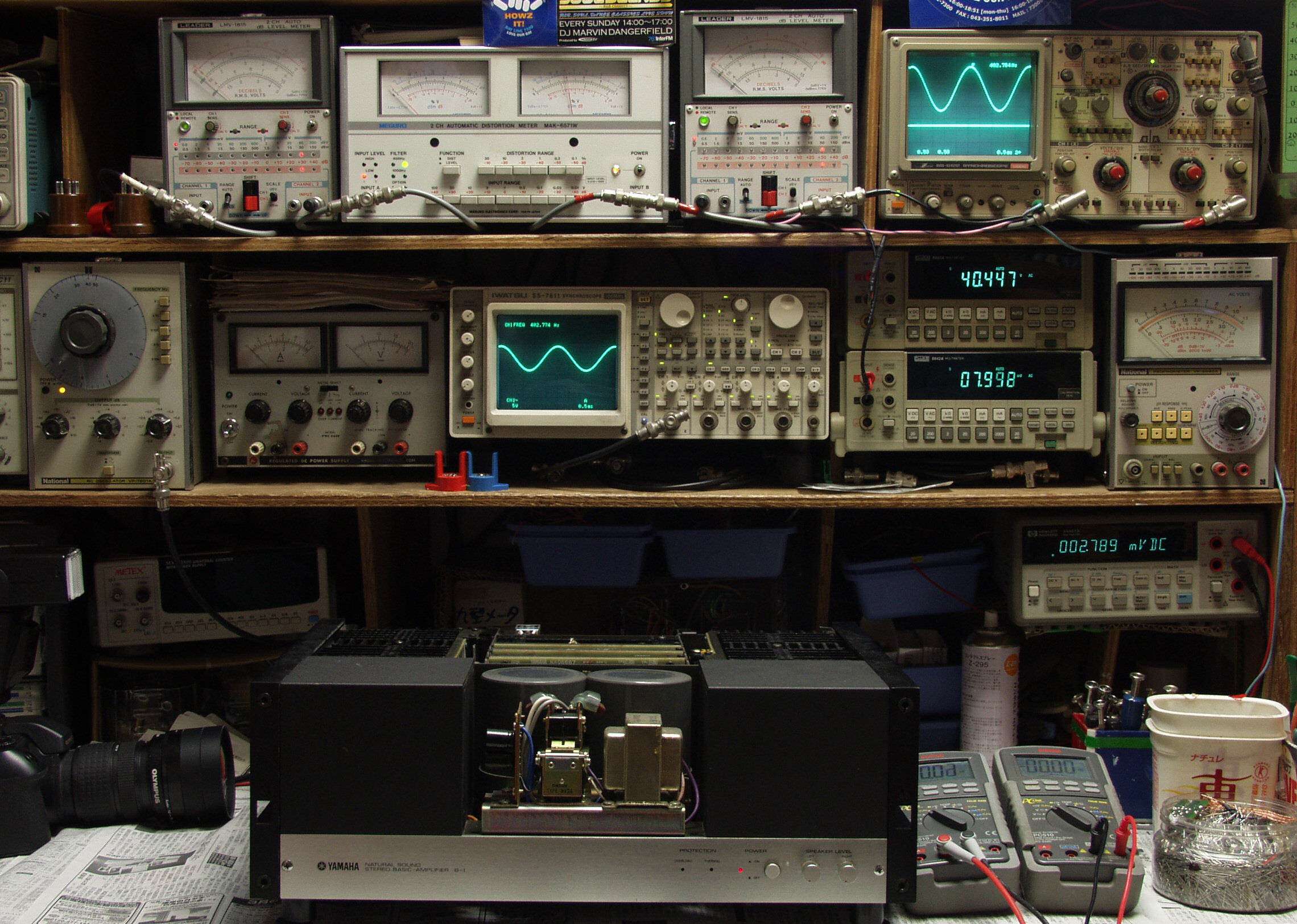

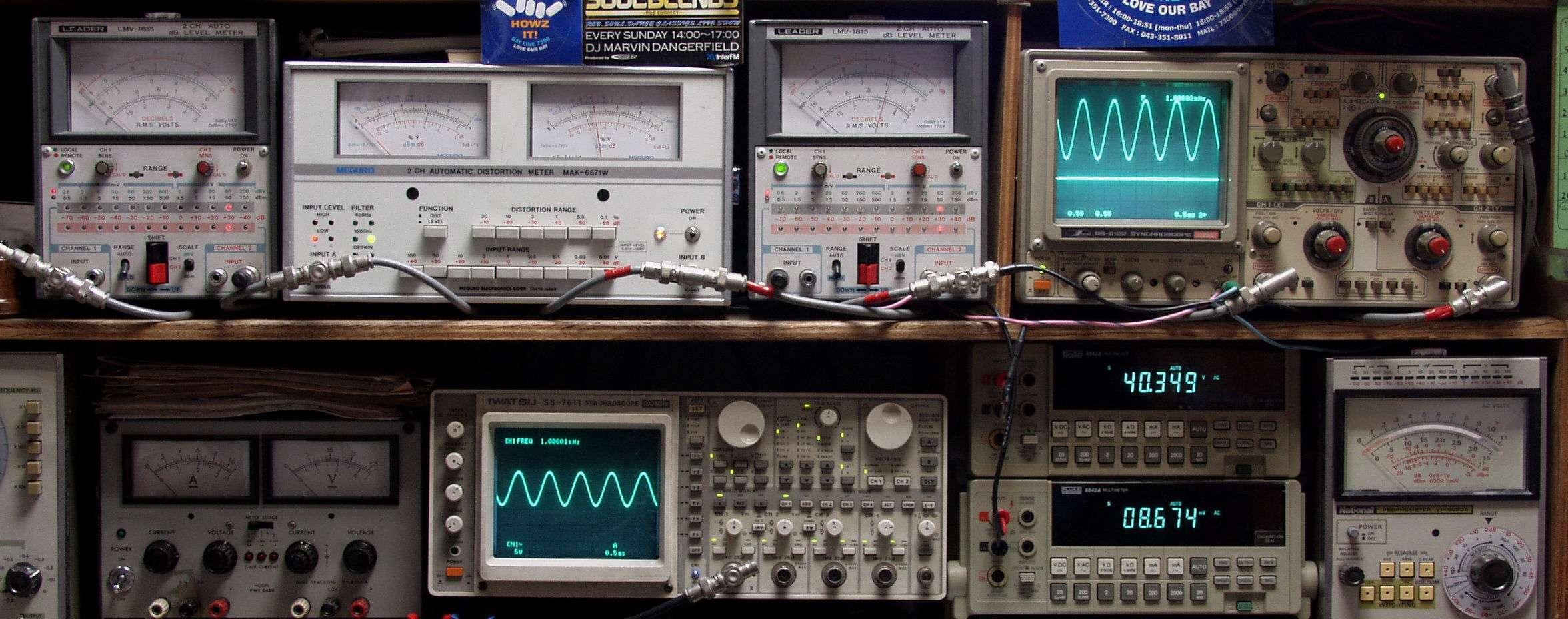

Ｔ１．　出力・歪み率測定
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定
左側終段FET(Field Effect Transistor)は２個交換済み。
Ｔ２１．　Ｒ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．１３％歪み　１０００ＨＺ
Ｔ２２．　Ｌ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．０９％歪み　１０００ＨＺ
Ｔ３１．　Ｒ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．１３％歪み　４００ＨＺ
Ｔ３２．　Ｌ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．０８％歪み　４００ＨＺ
Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　基板を外したシャーシ

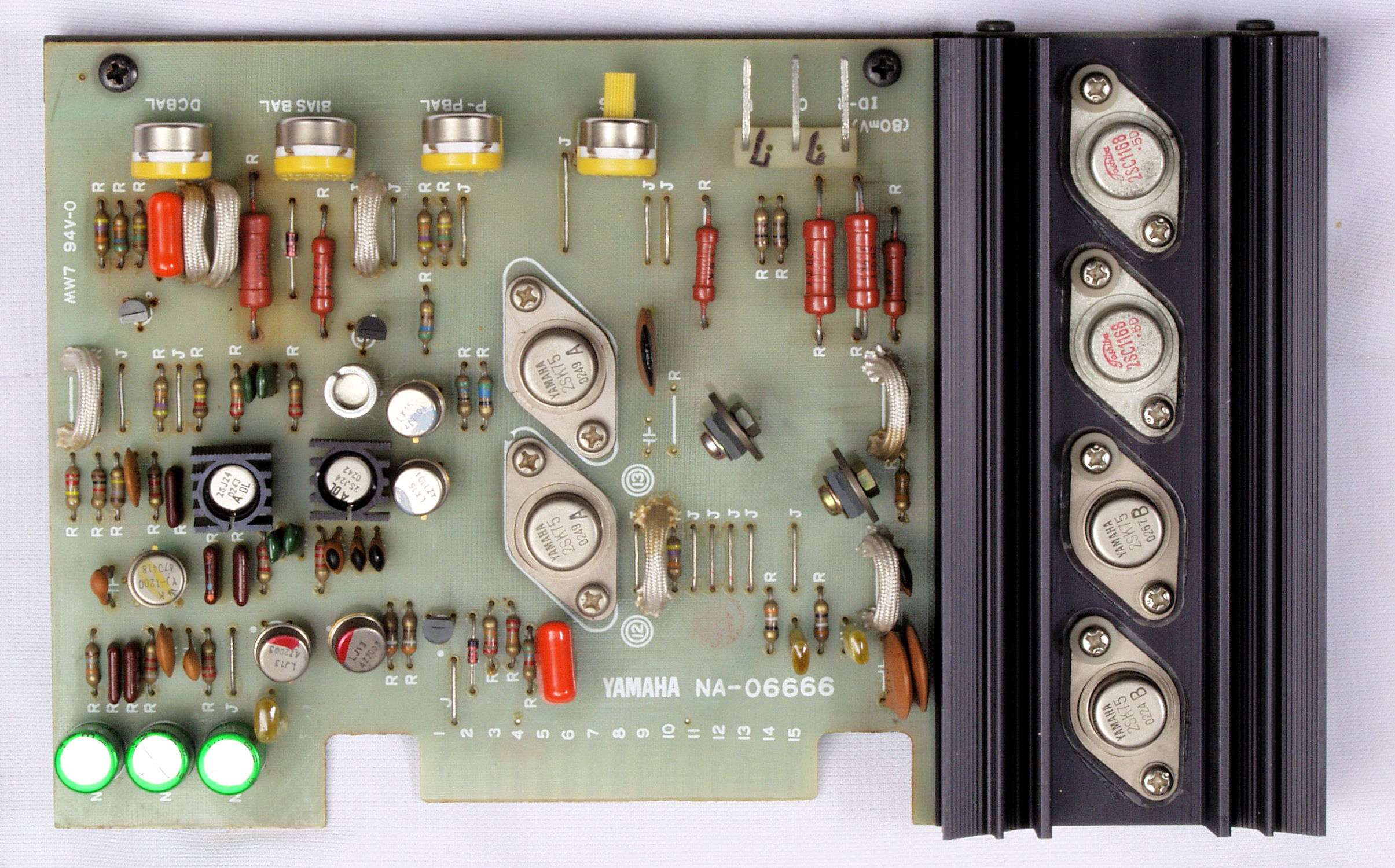

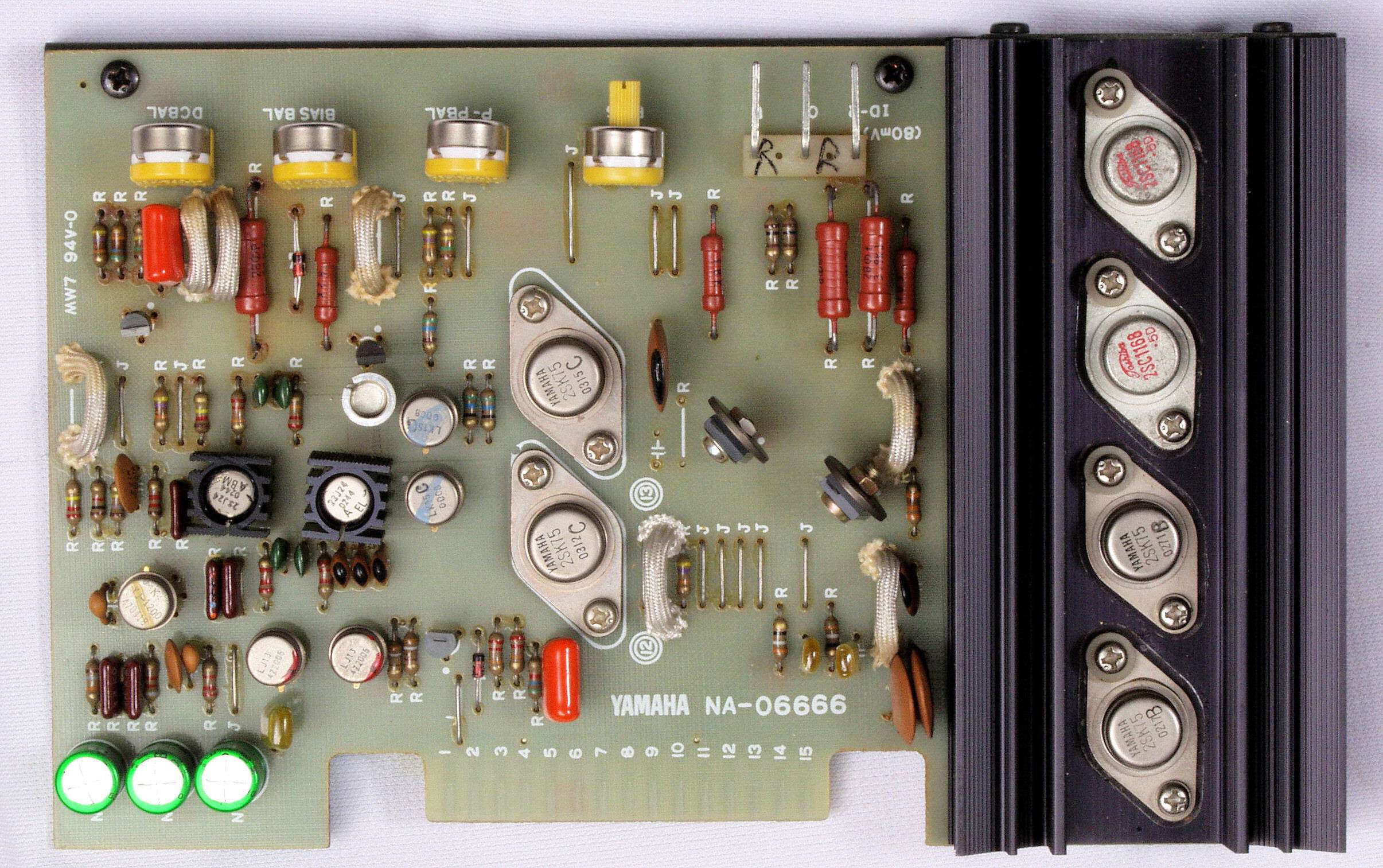

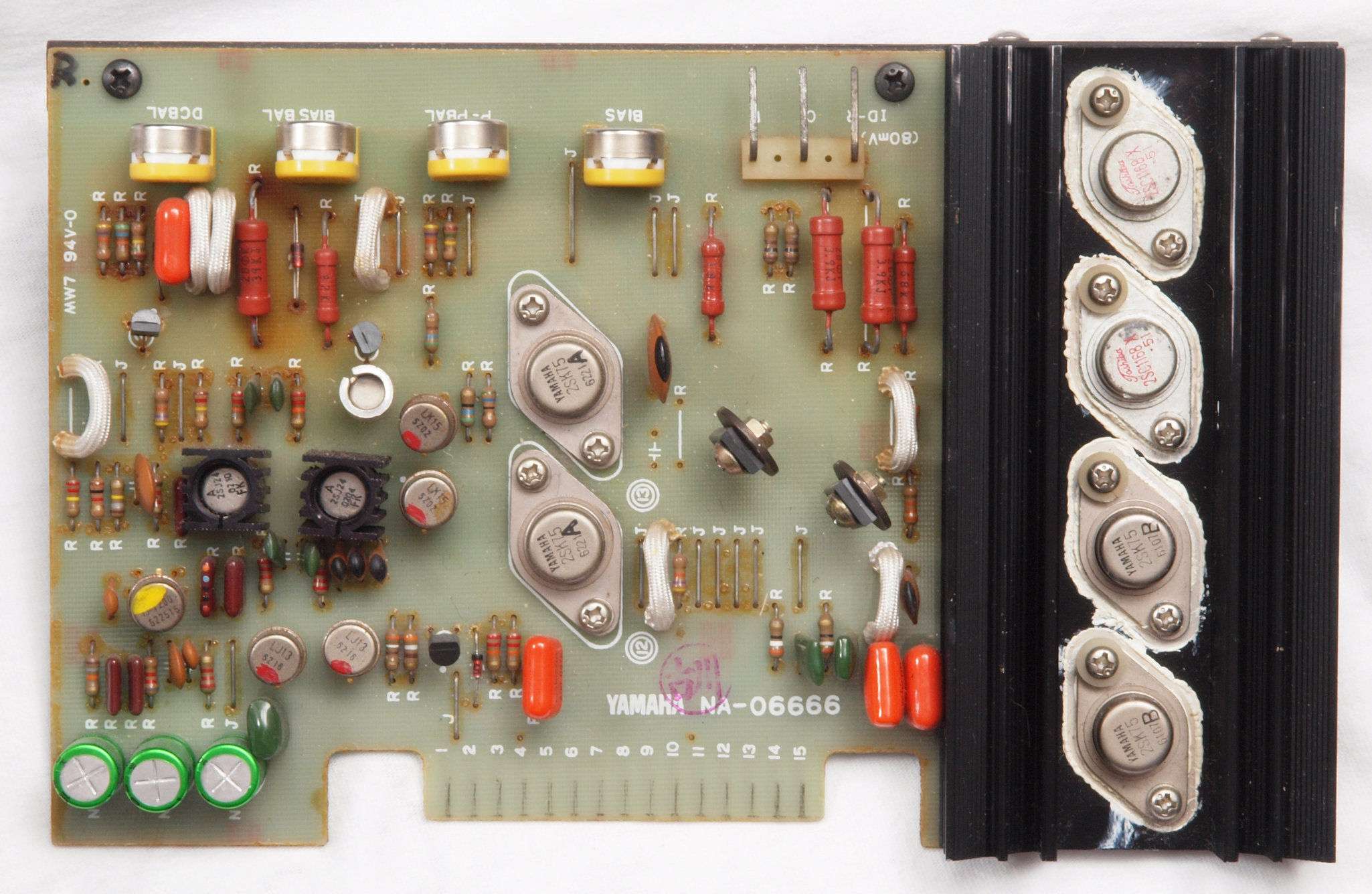

Ｃ１１．　修理前　Ｒ側ドライブ基板
Ｃ１２．　修理後　Ｒ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー３個交換
　　　　　　　　　　　　　　　　　　　　　　　ＴＲ（トランジスター）３個交換

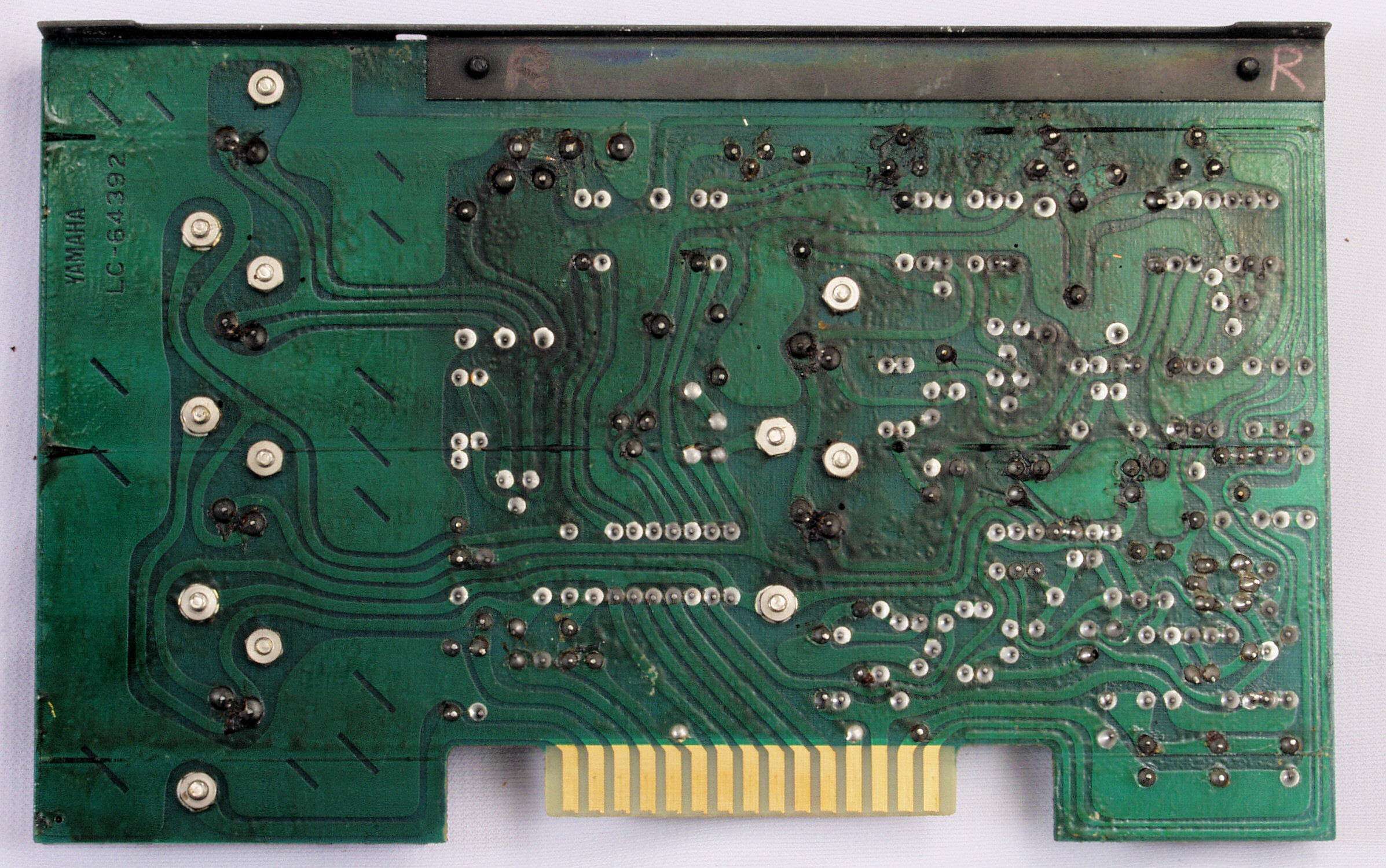

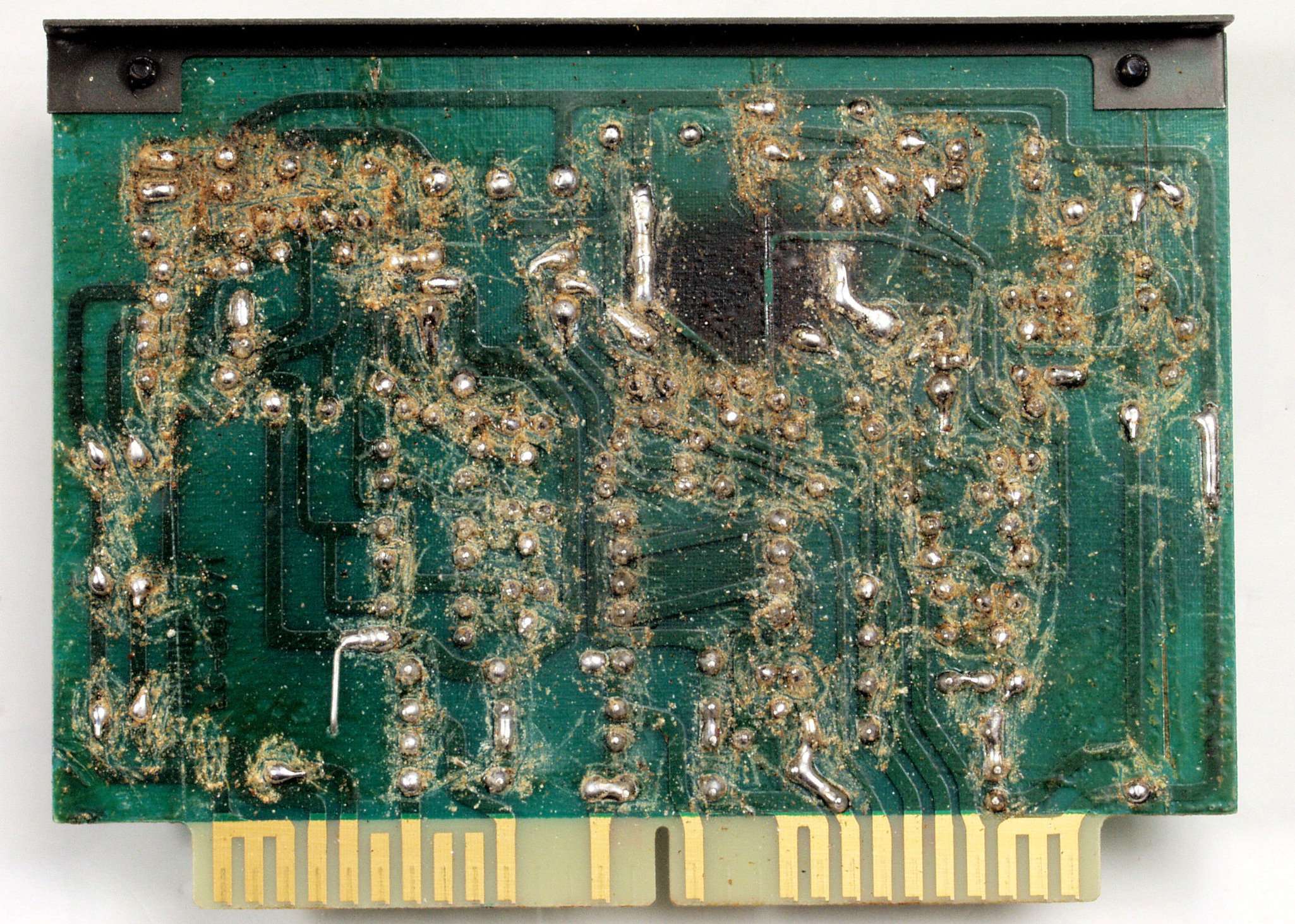

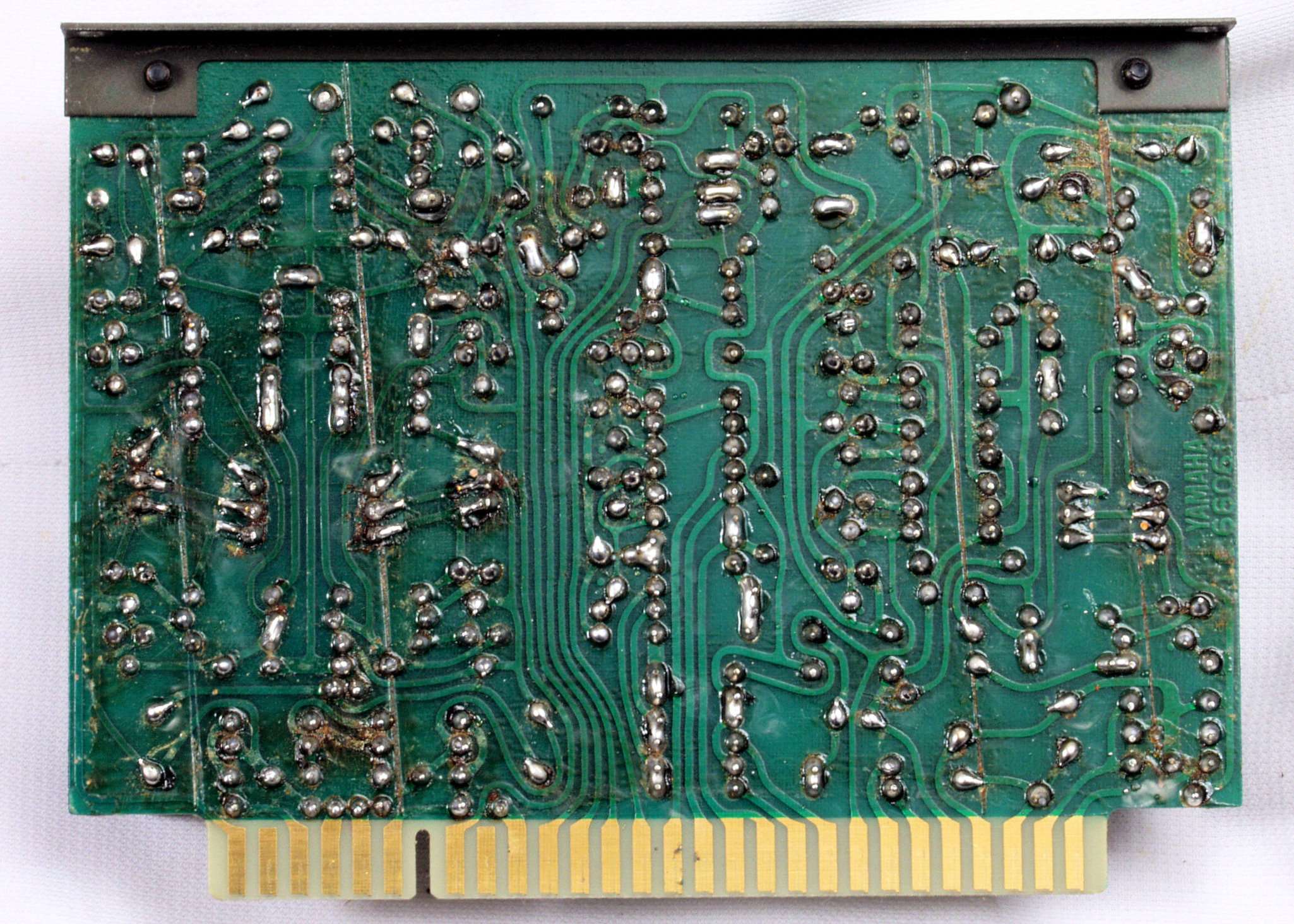

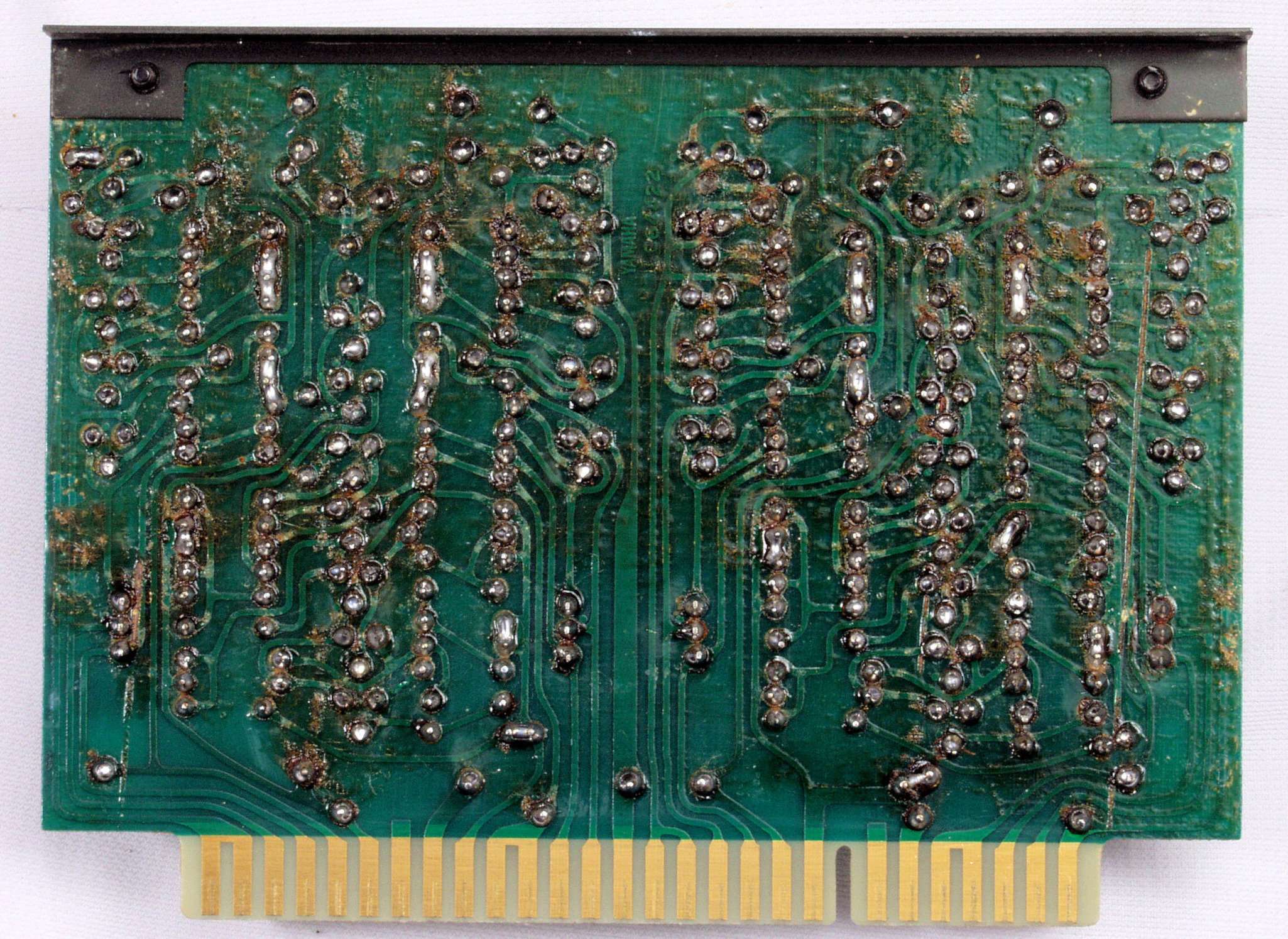

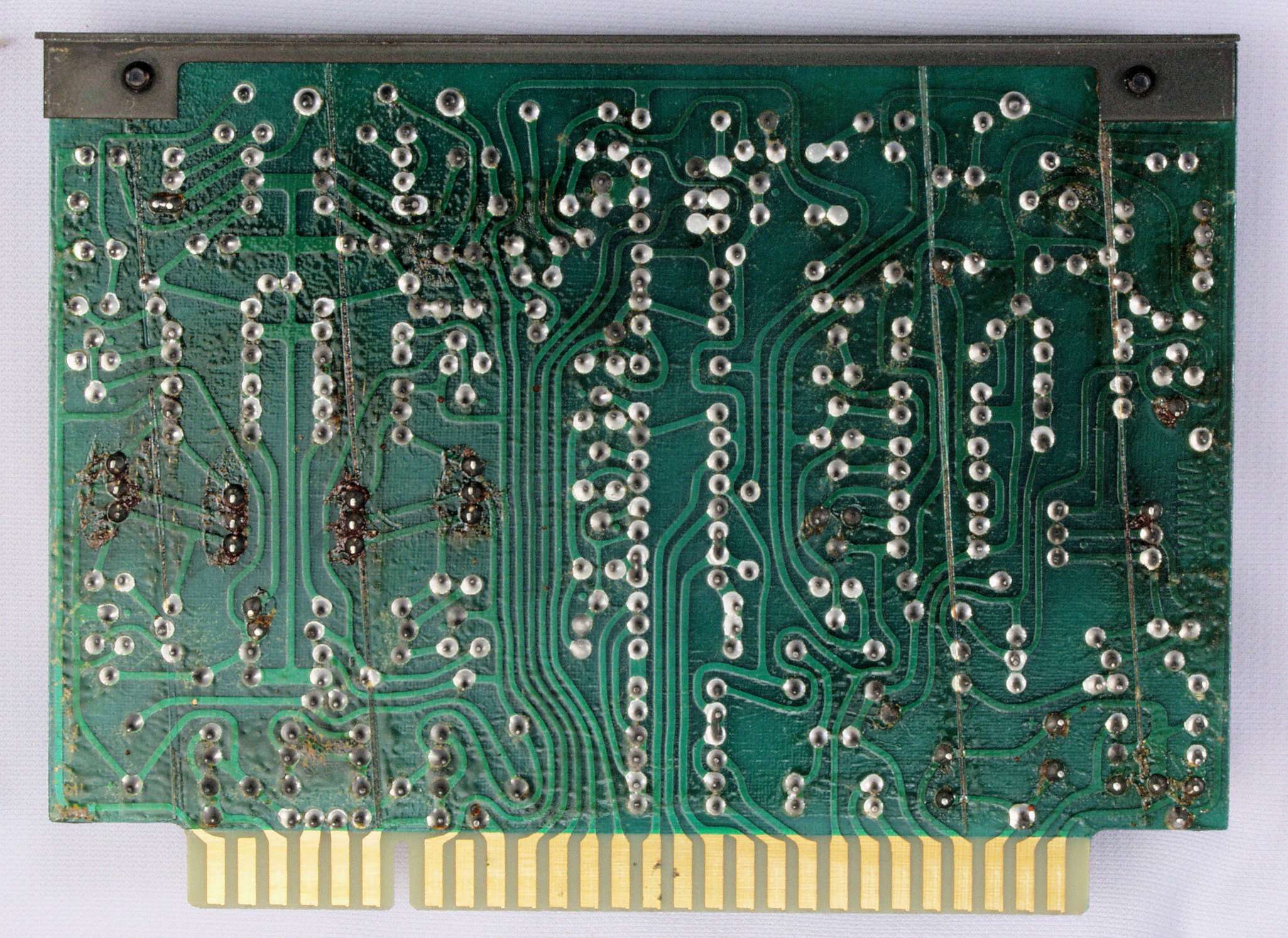

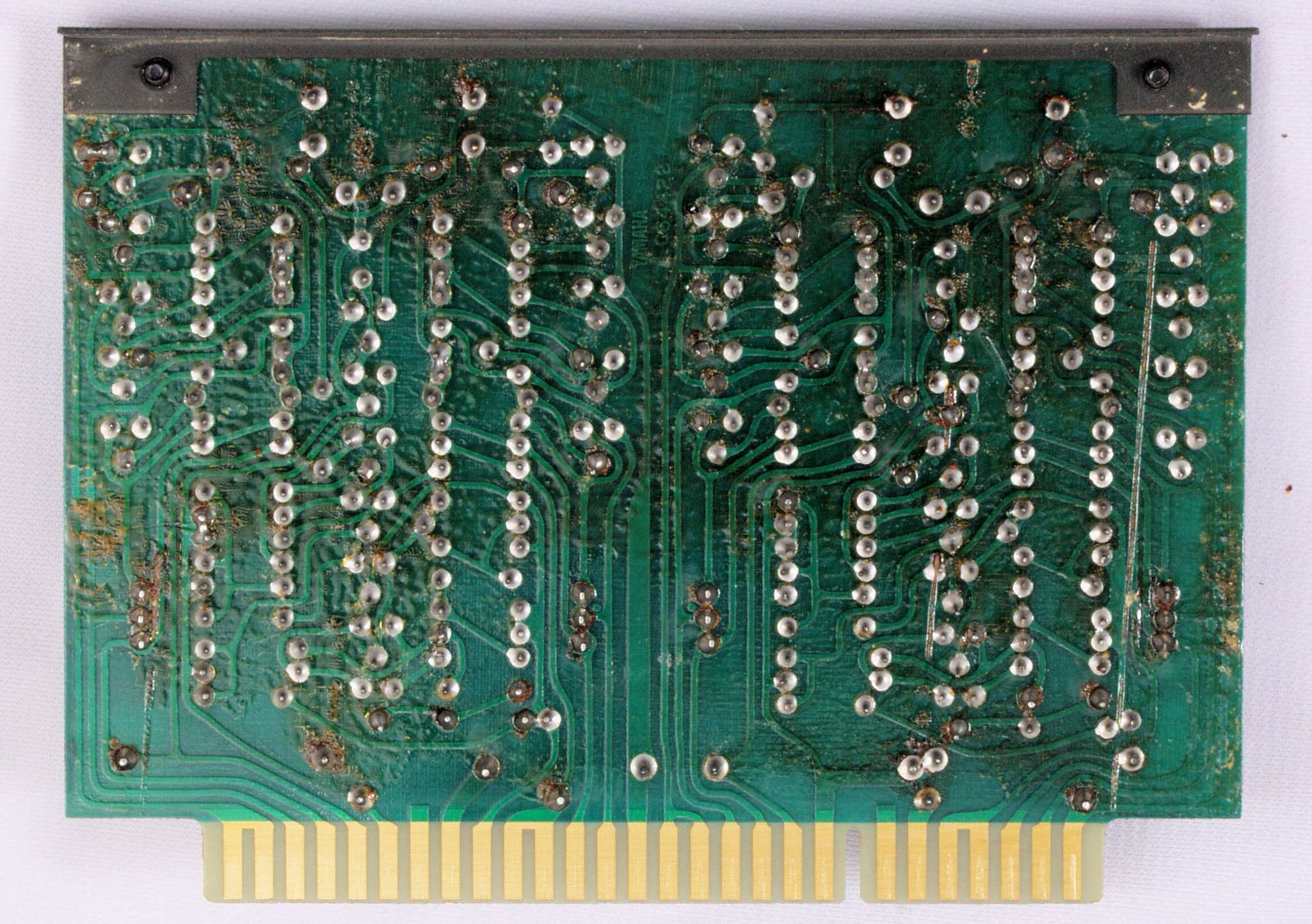

Ｃ１３．　修理前　Ｒ側ドライブ基板裏
Ｃ１４．　修理（半田補正）後　Ｒ側ドライブ基板裏。　全ての半田をやり修す。

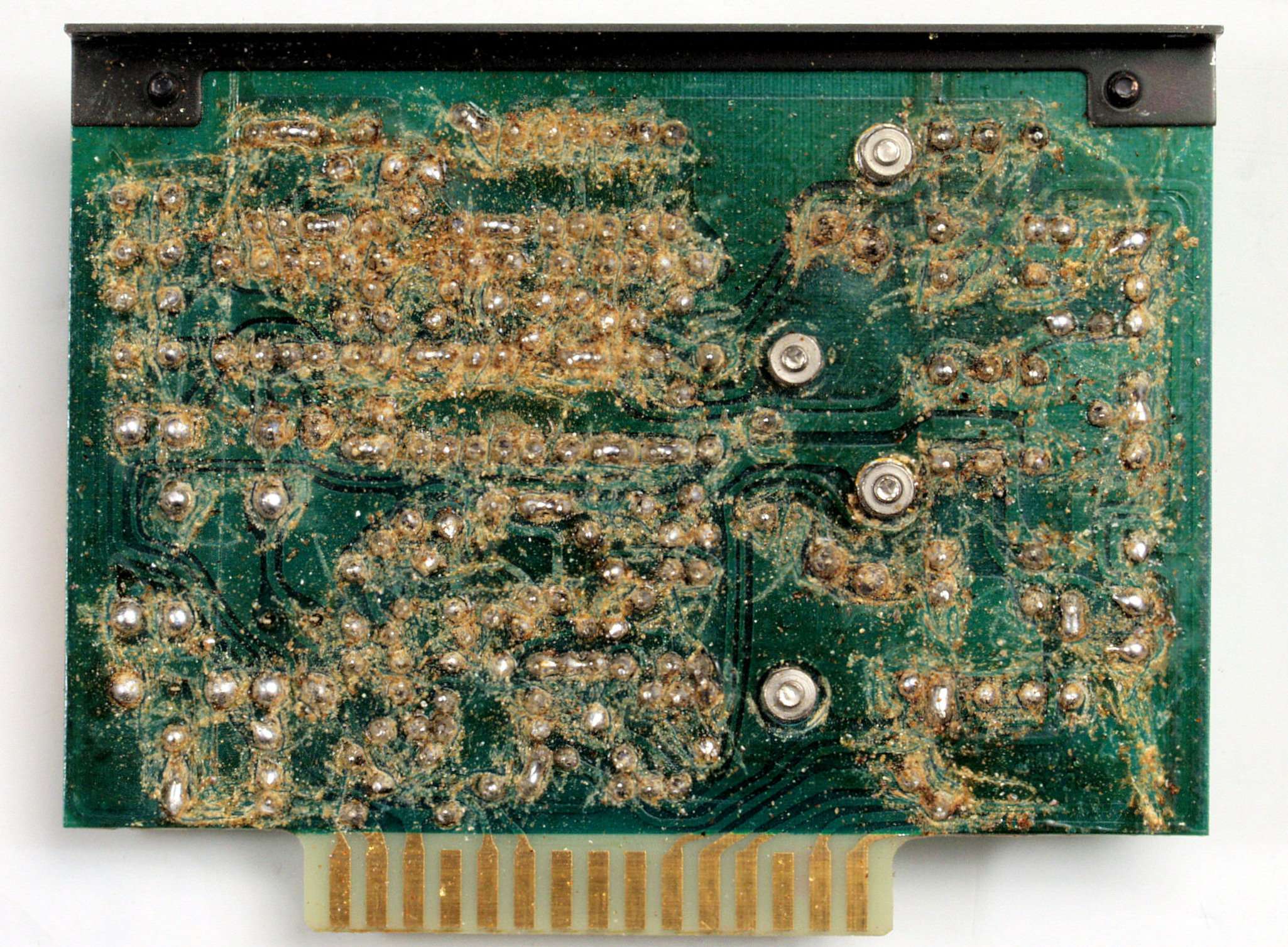

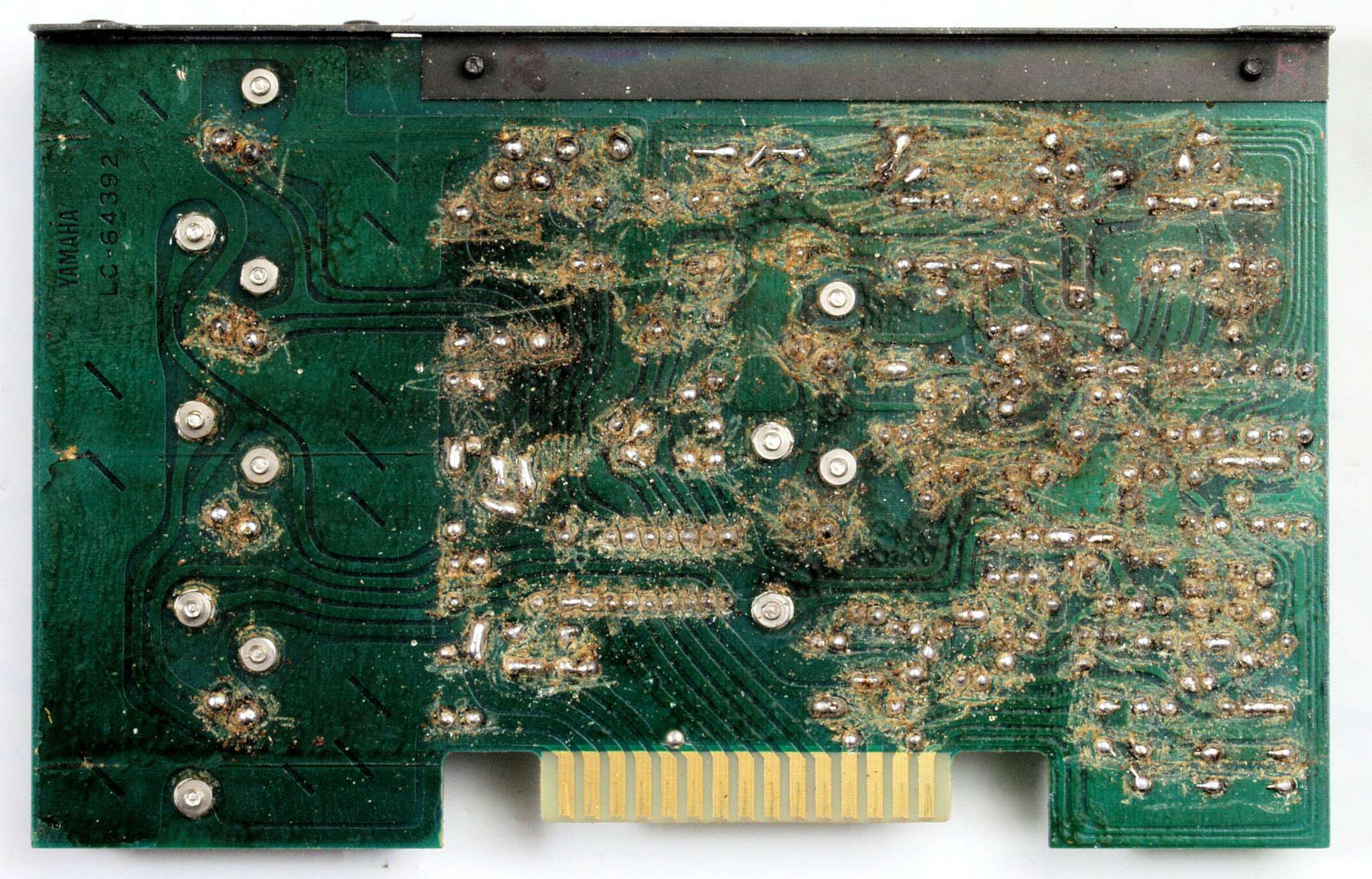

Ｃ１５．　修理中　Ｒ側ドライブ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。
Ｃ１６．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る

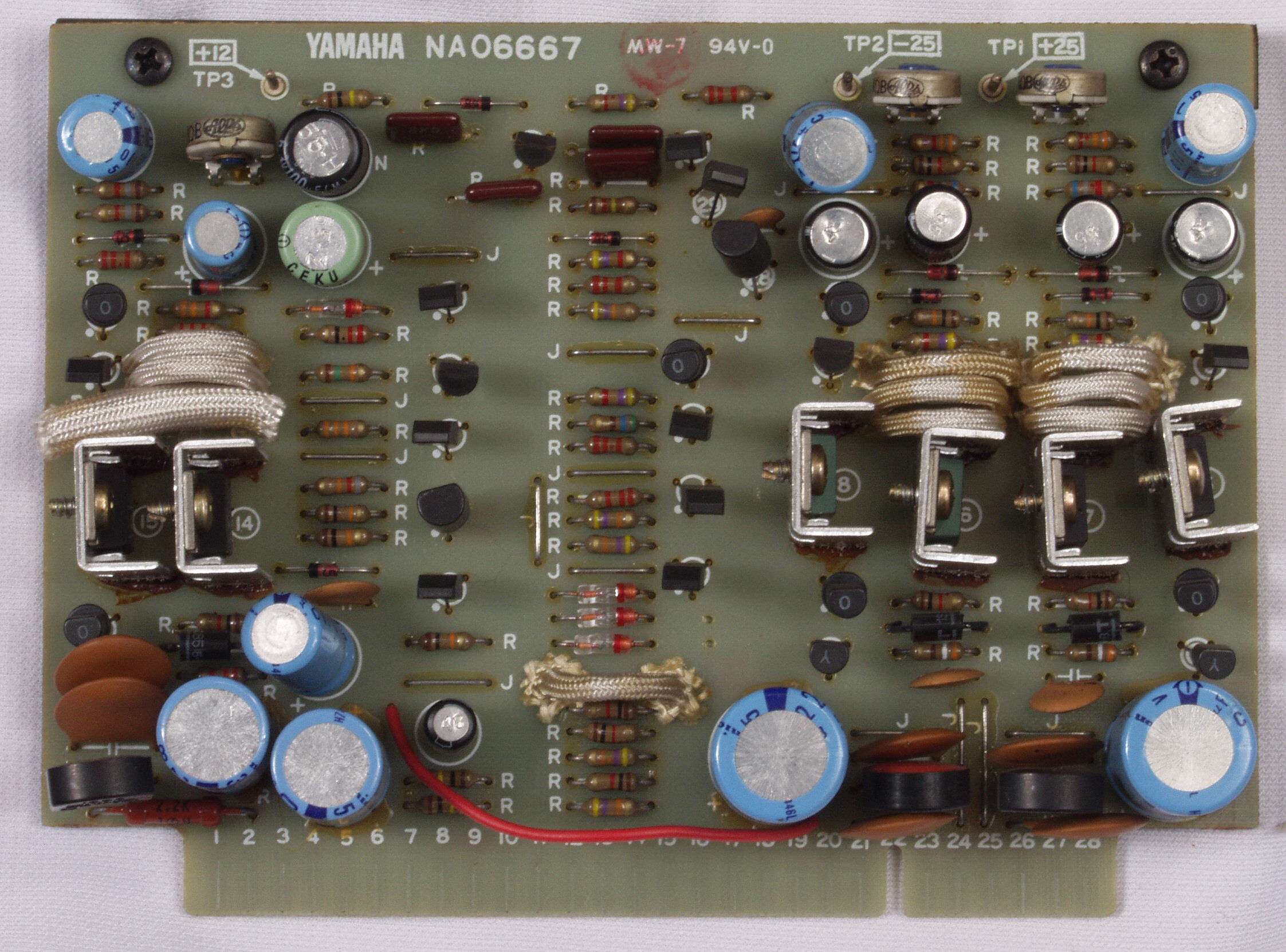

Ｃ２１．　修理前　Ｌ側ドライブ基板
Ｃ２２．　修理後　Ｌ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー３個交換
　　　　　　　　　　　　　　　　　　　　　　　ＴＲ（トランジスター）３個交換

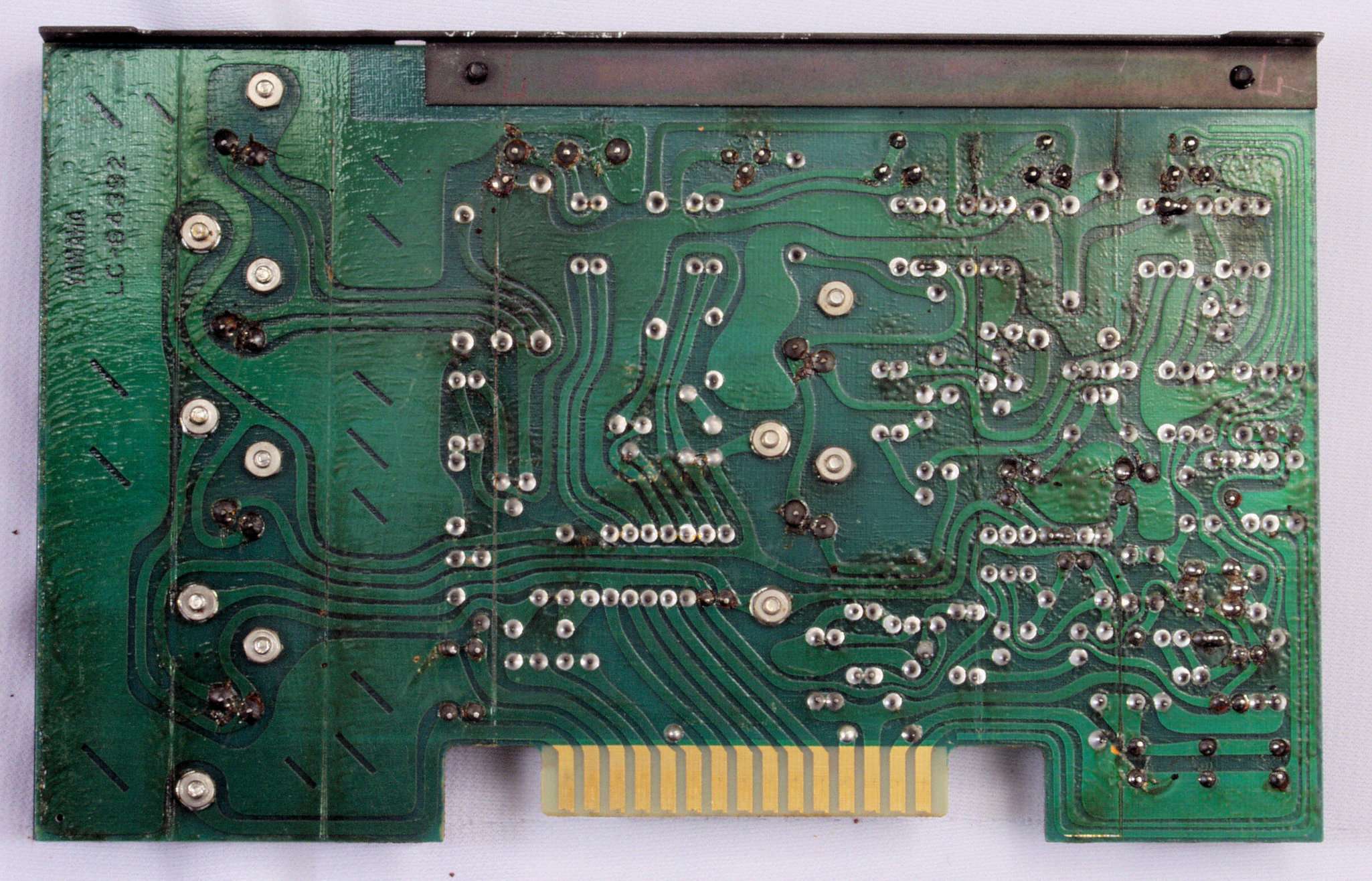

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

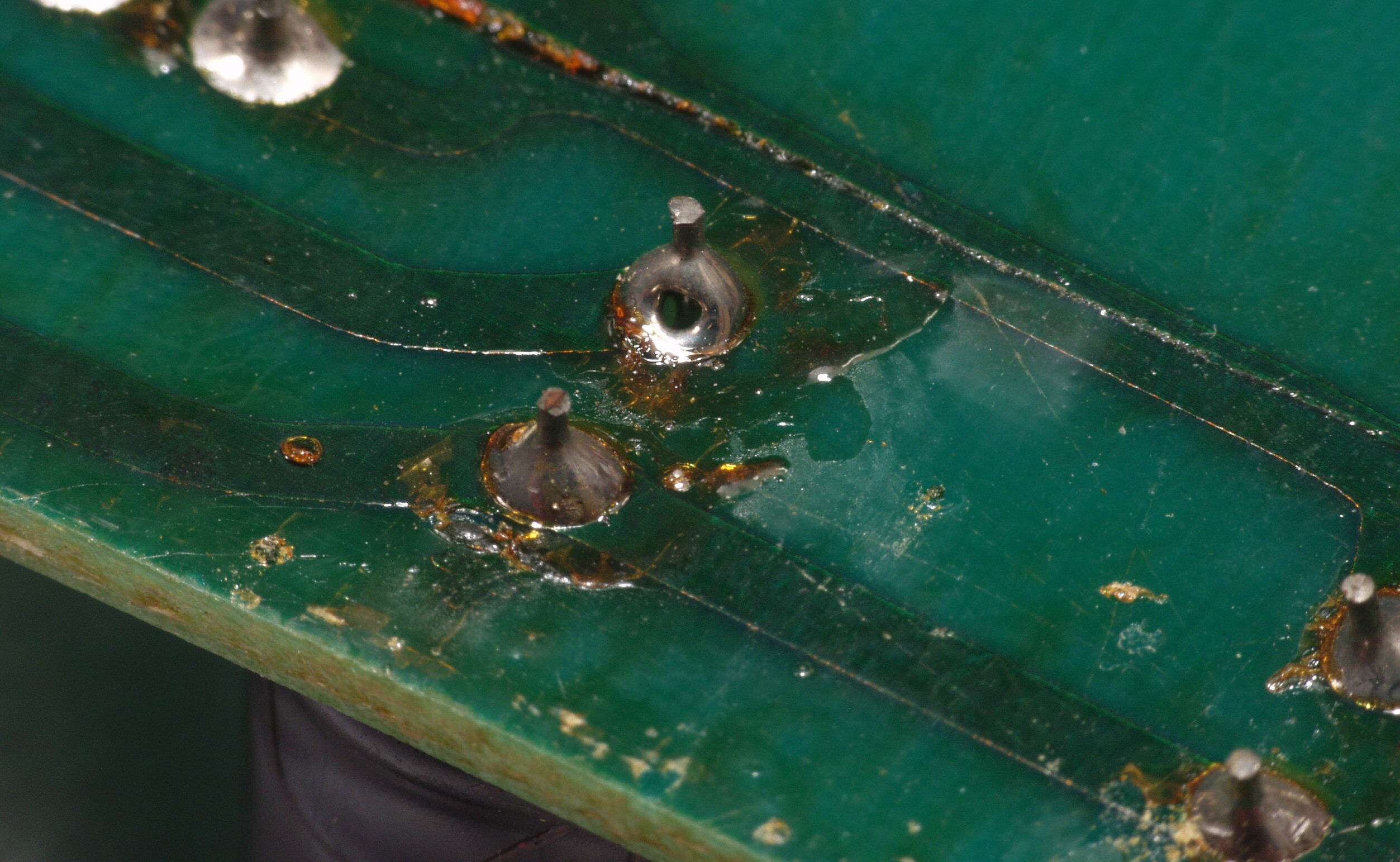

Ｃ２３１．　修理中　Ｌ側ドライブ基板裏、半田不良ヶ所。　
Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ２５．　修理中　L側ドライブ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。
Ｃ２６．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る

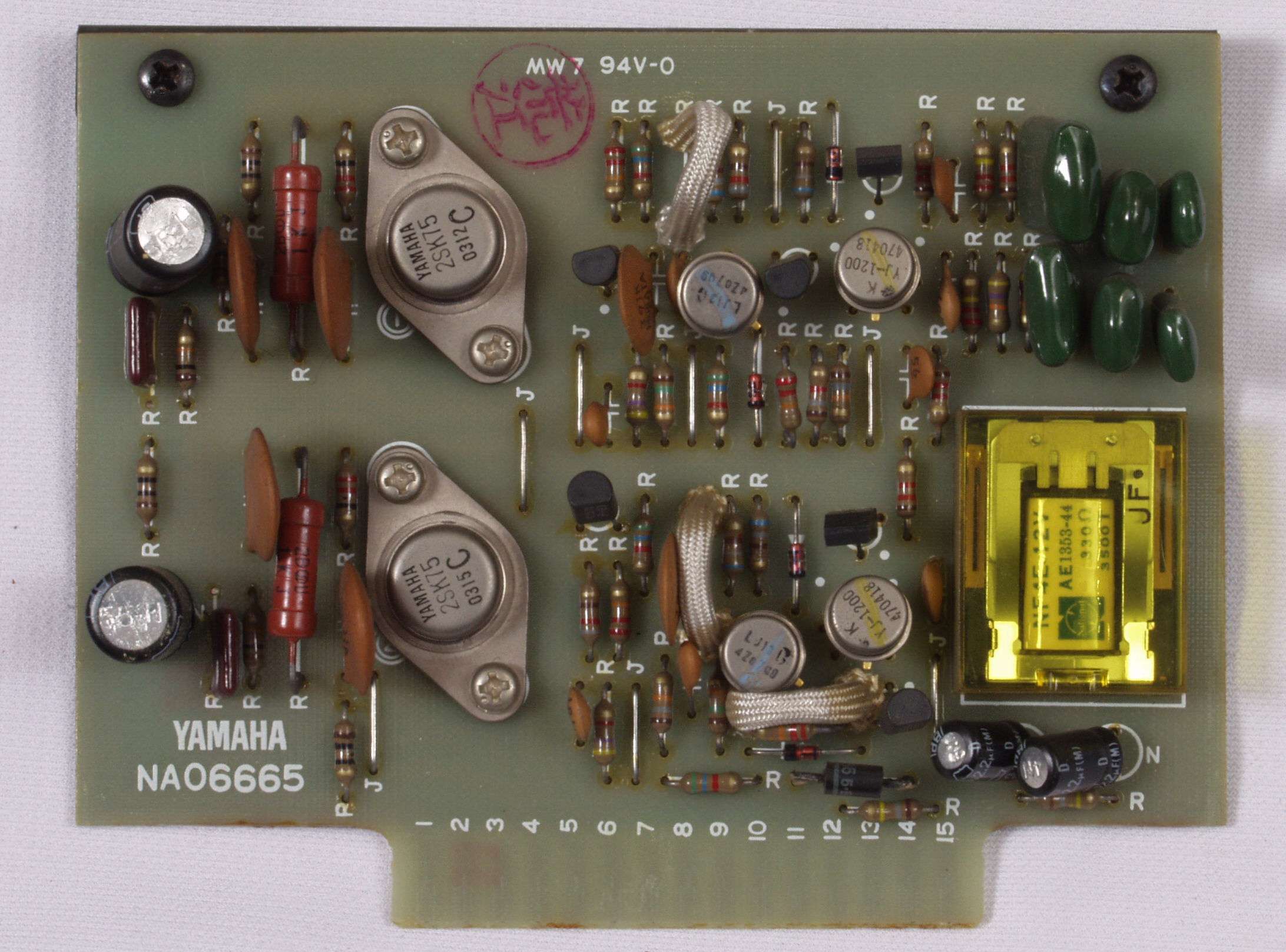

Ｃ３１．　修理前　Ｆｉｌｔｅｒ基板

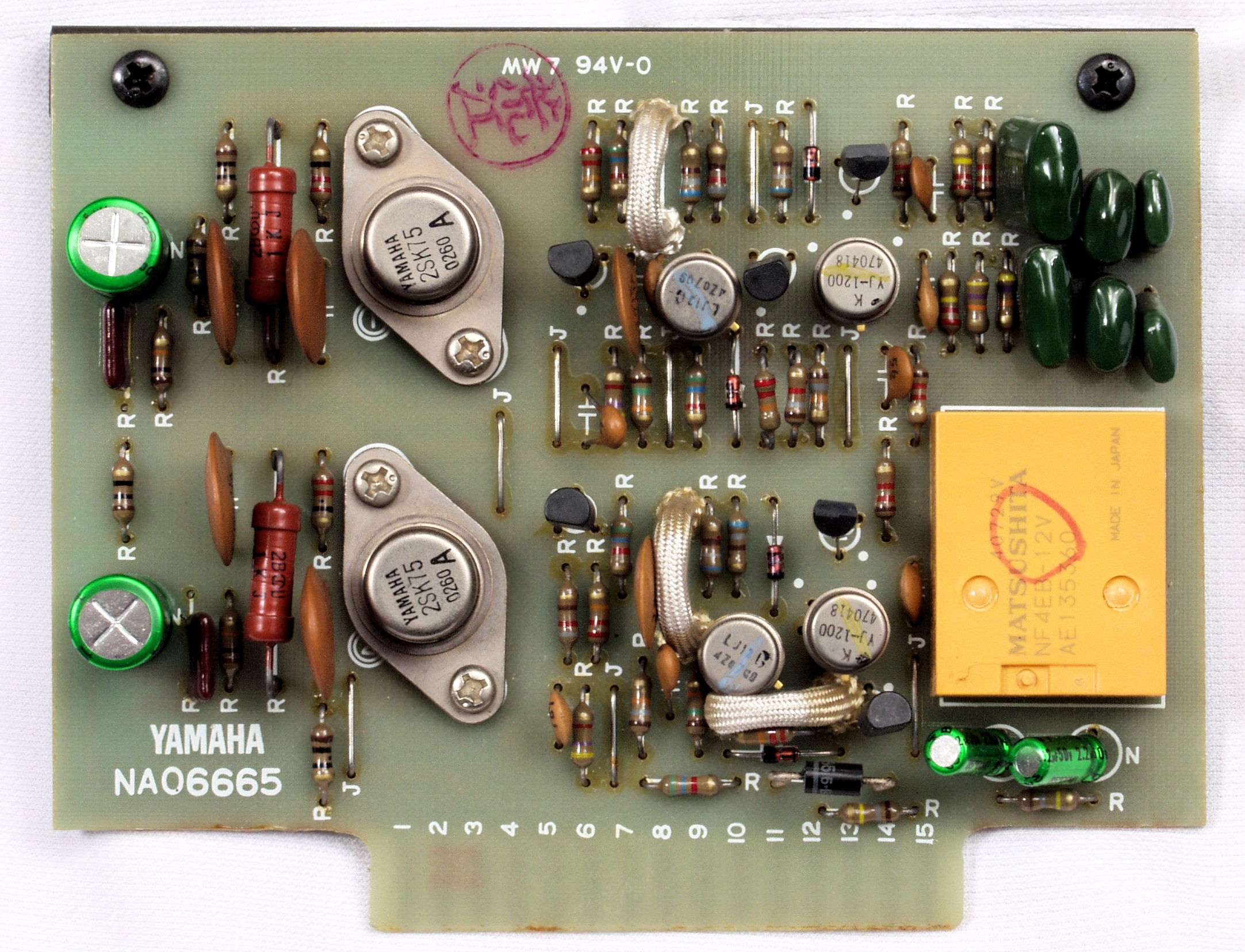

Ｃ３２．　修理後　Ｆｉｌｔｅｒ基板　リレー、電解コンデンサー４個、FET(Field Effect Transistor)交換

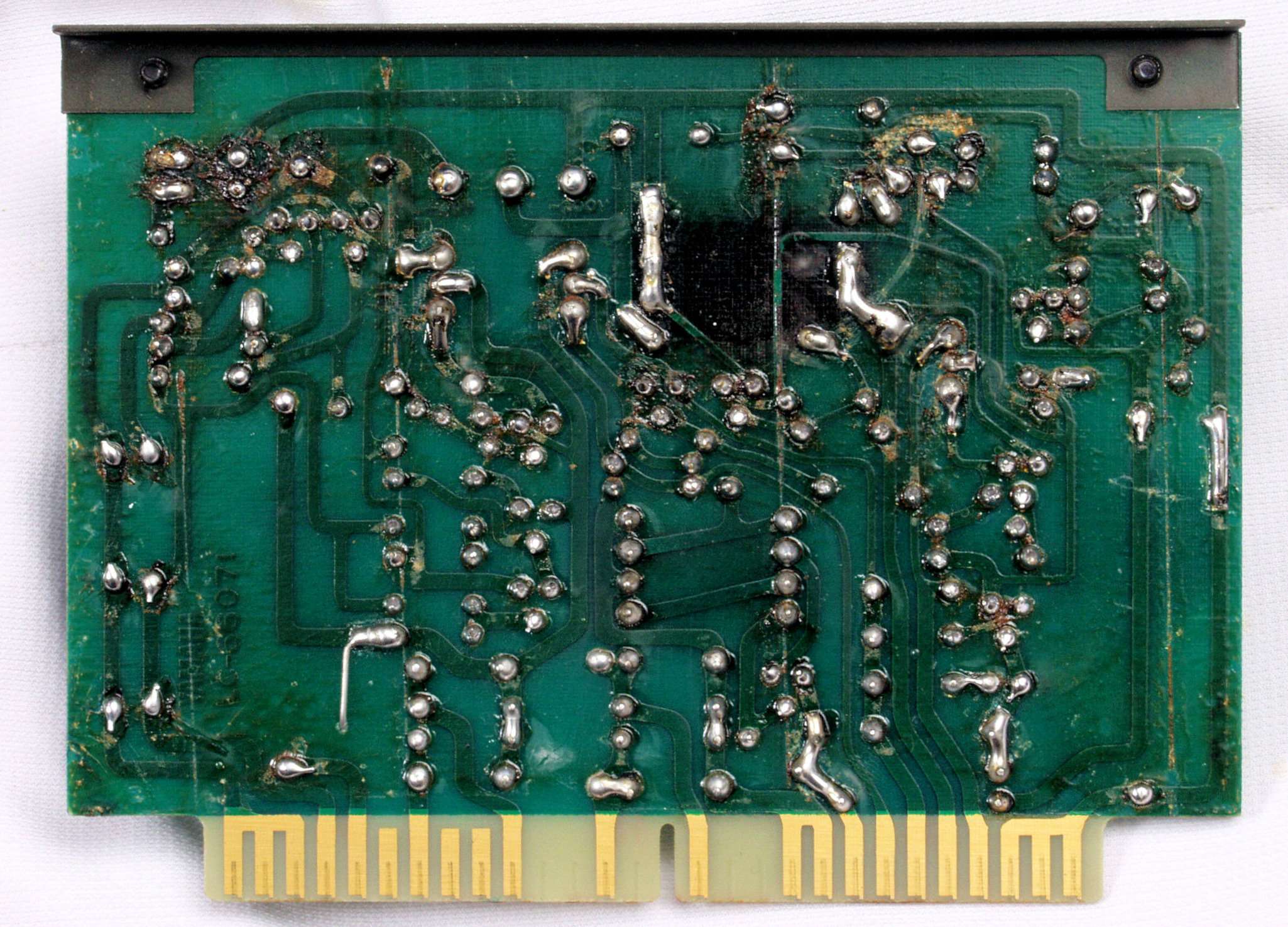

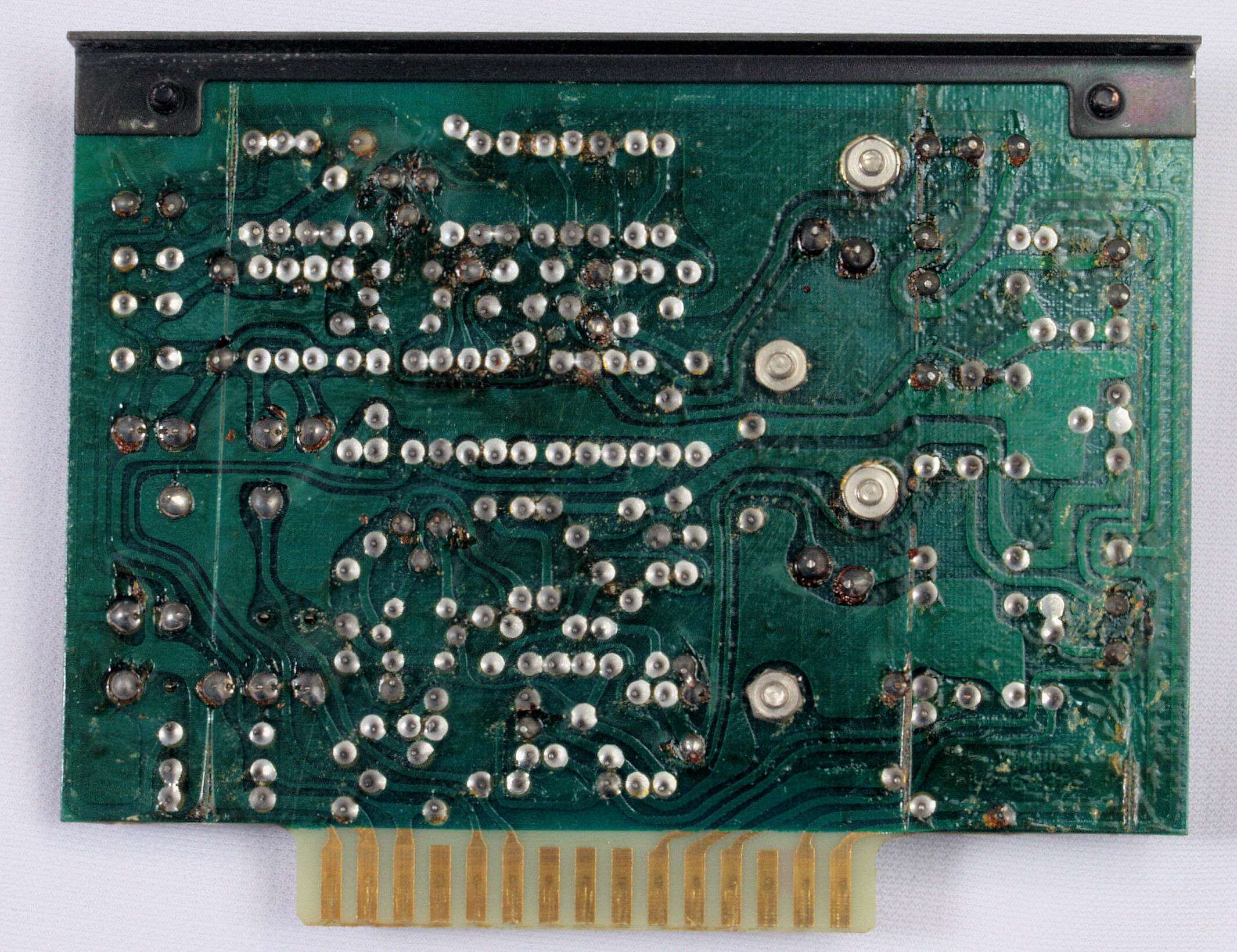

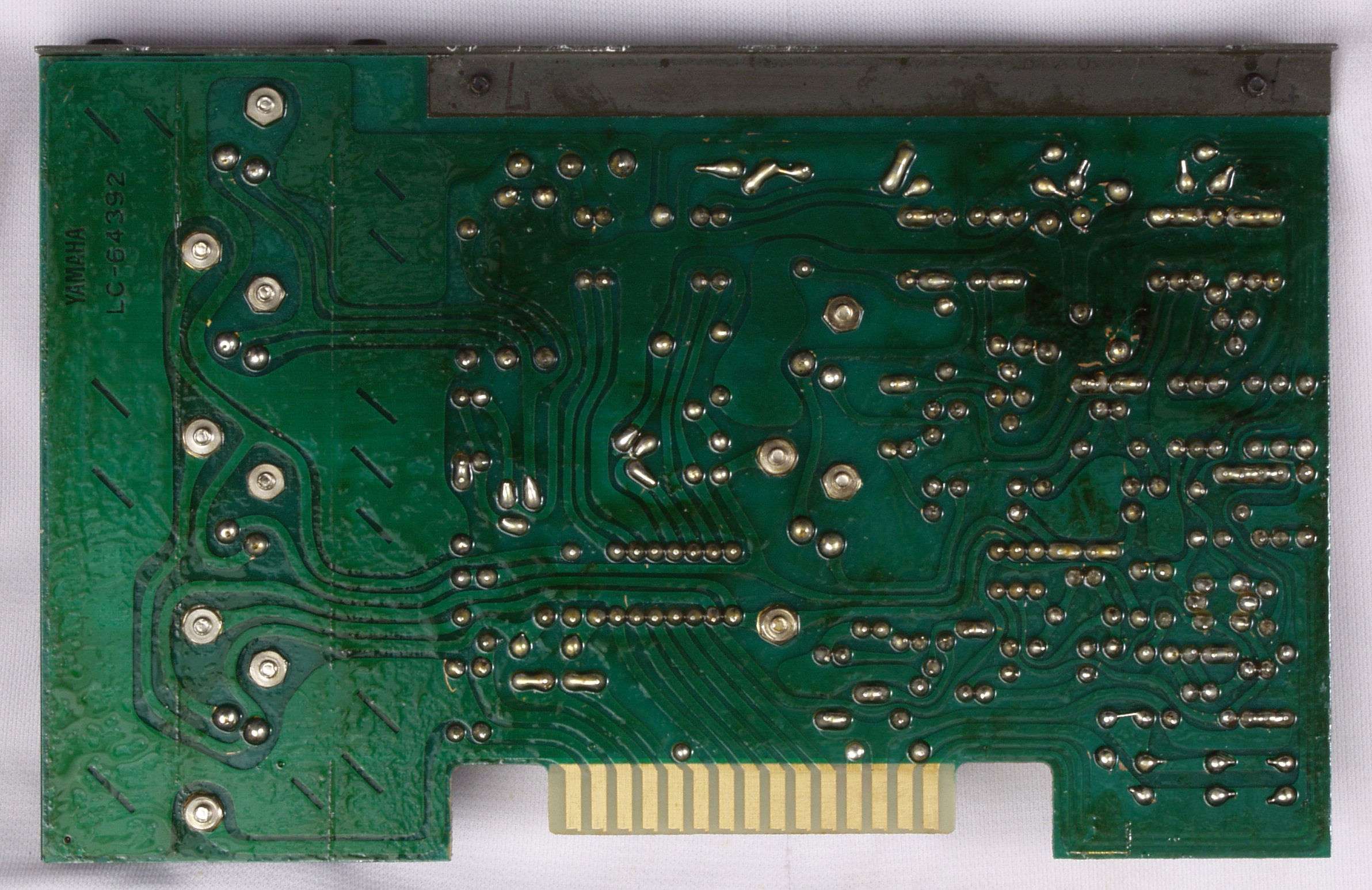

Ｃ３４．　修理前　Ｆｉｌｔｅｒ基板裏
Ｃ３５．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏、フィルムコンデンサー４個追加。　全ての半田をやり修す。
Ｃ３６．　修理中　Ｆｉｌｔｅｒ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。
Ｃ３７．　完成Ｆｉｌｔｅｒ基板裏、洗浄後防湿材を塗る

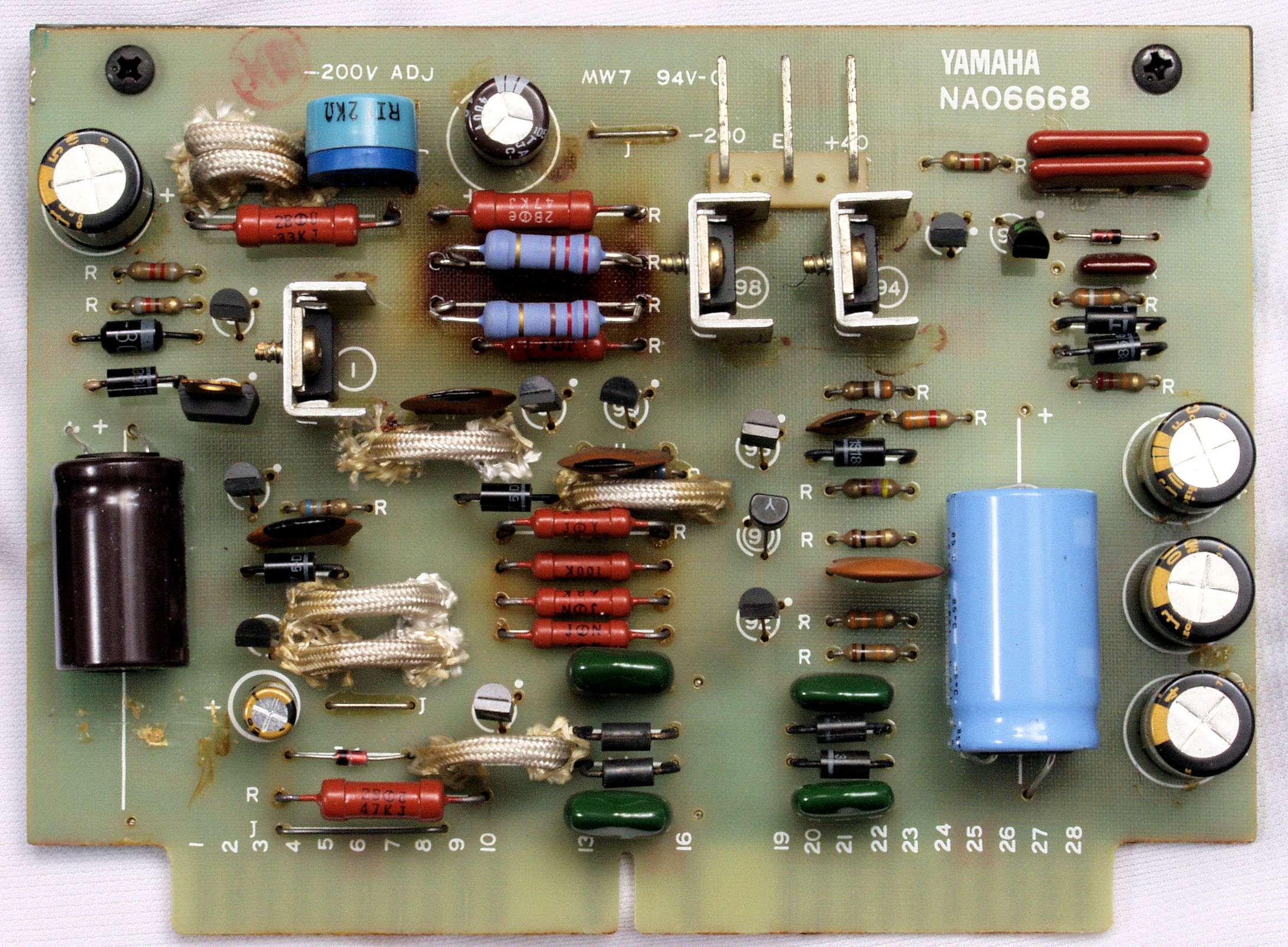

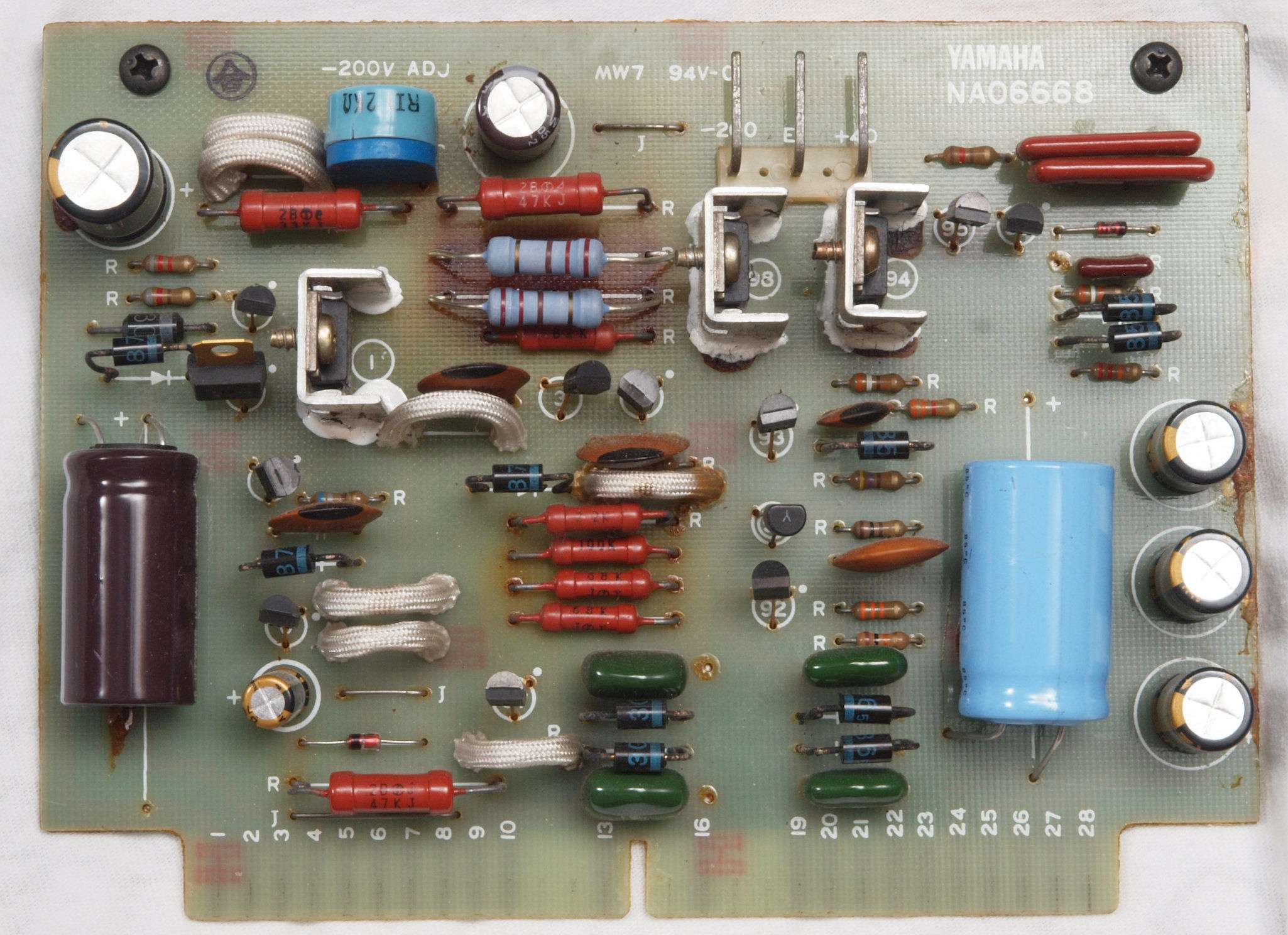

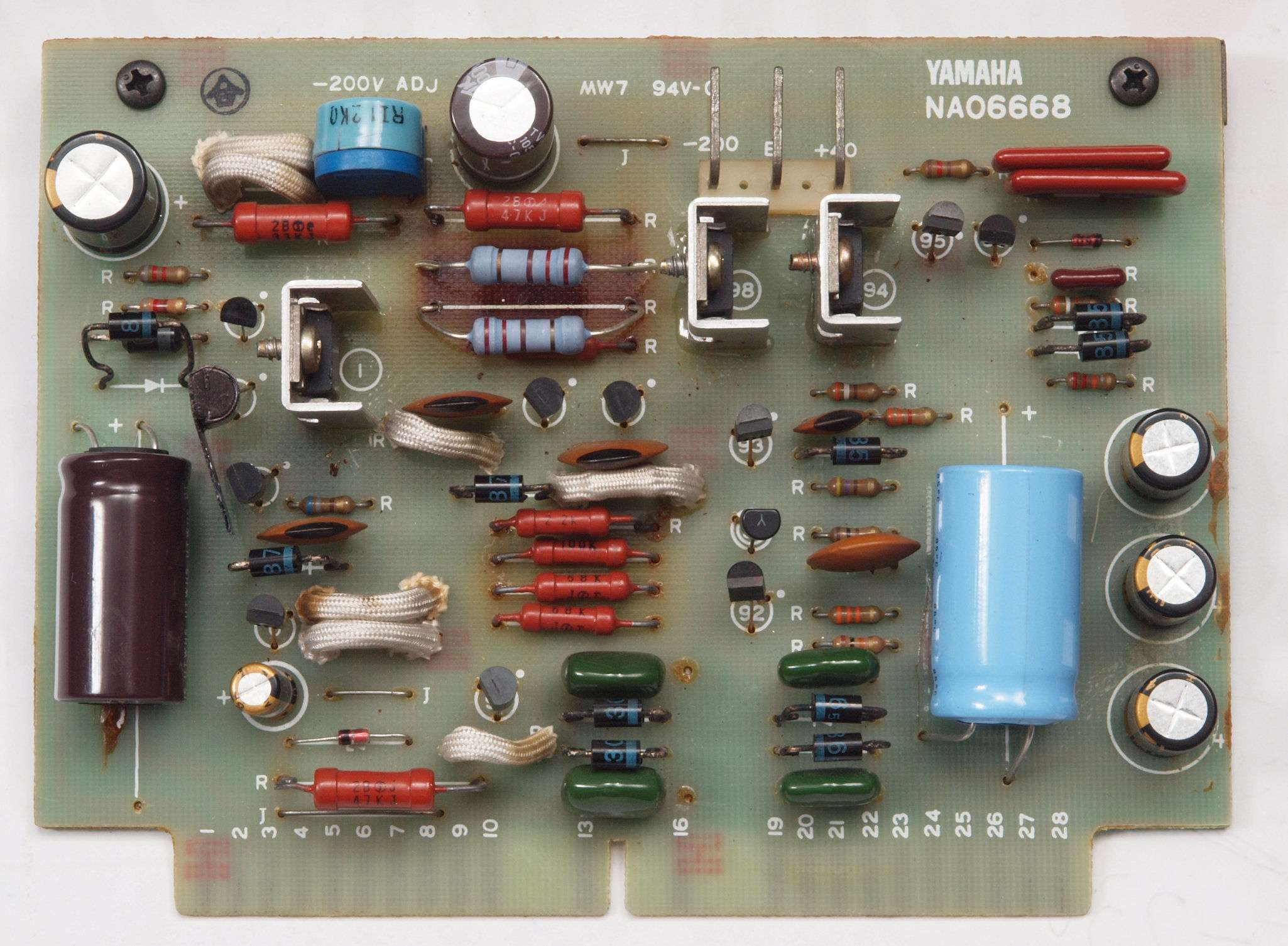

Ｃ４１．　修理前　電源１基板
Ｃ４２．　修理後　電源１基板　　半固定ＶＲ１、電解コンデンサー８個、抵抗２個 交換

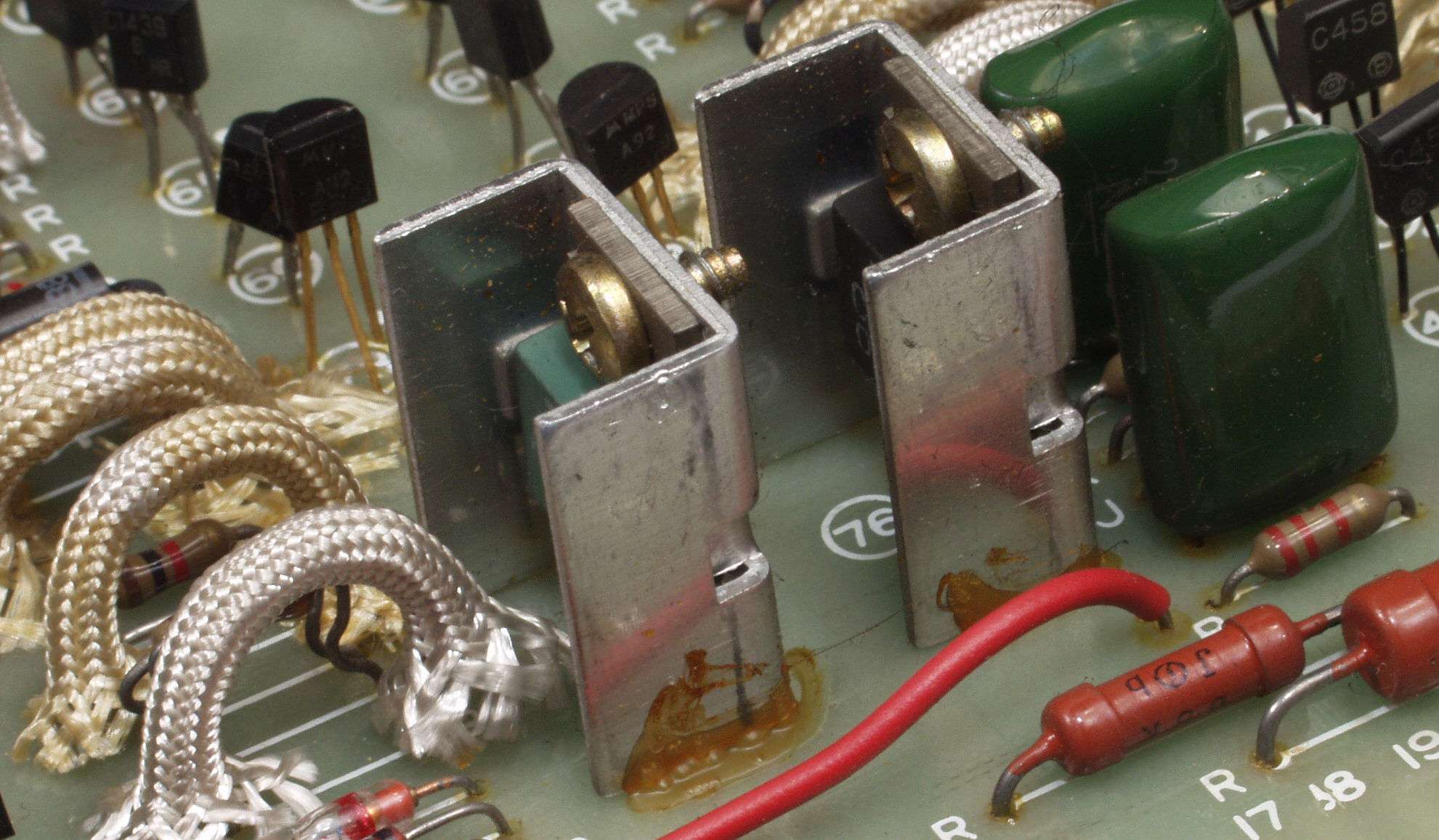

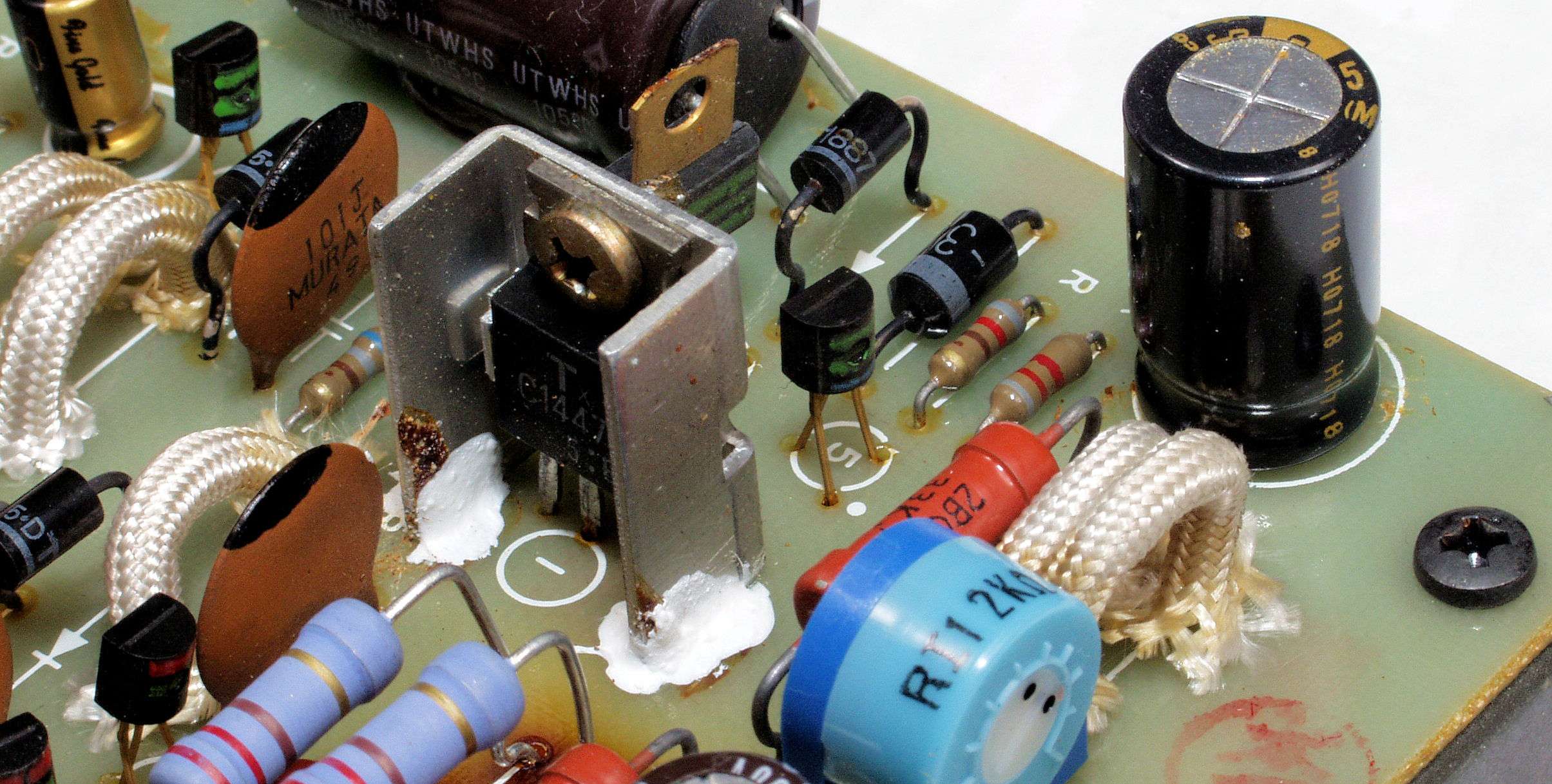

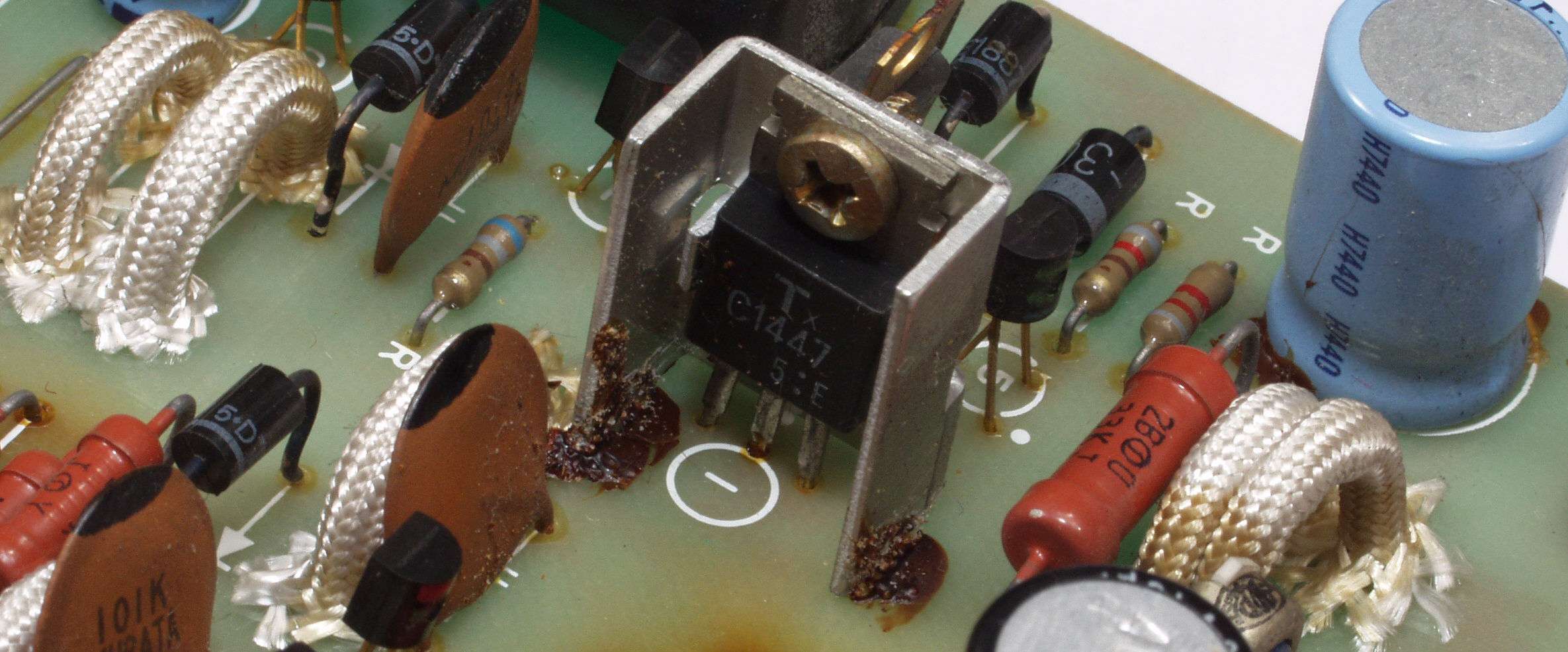

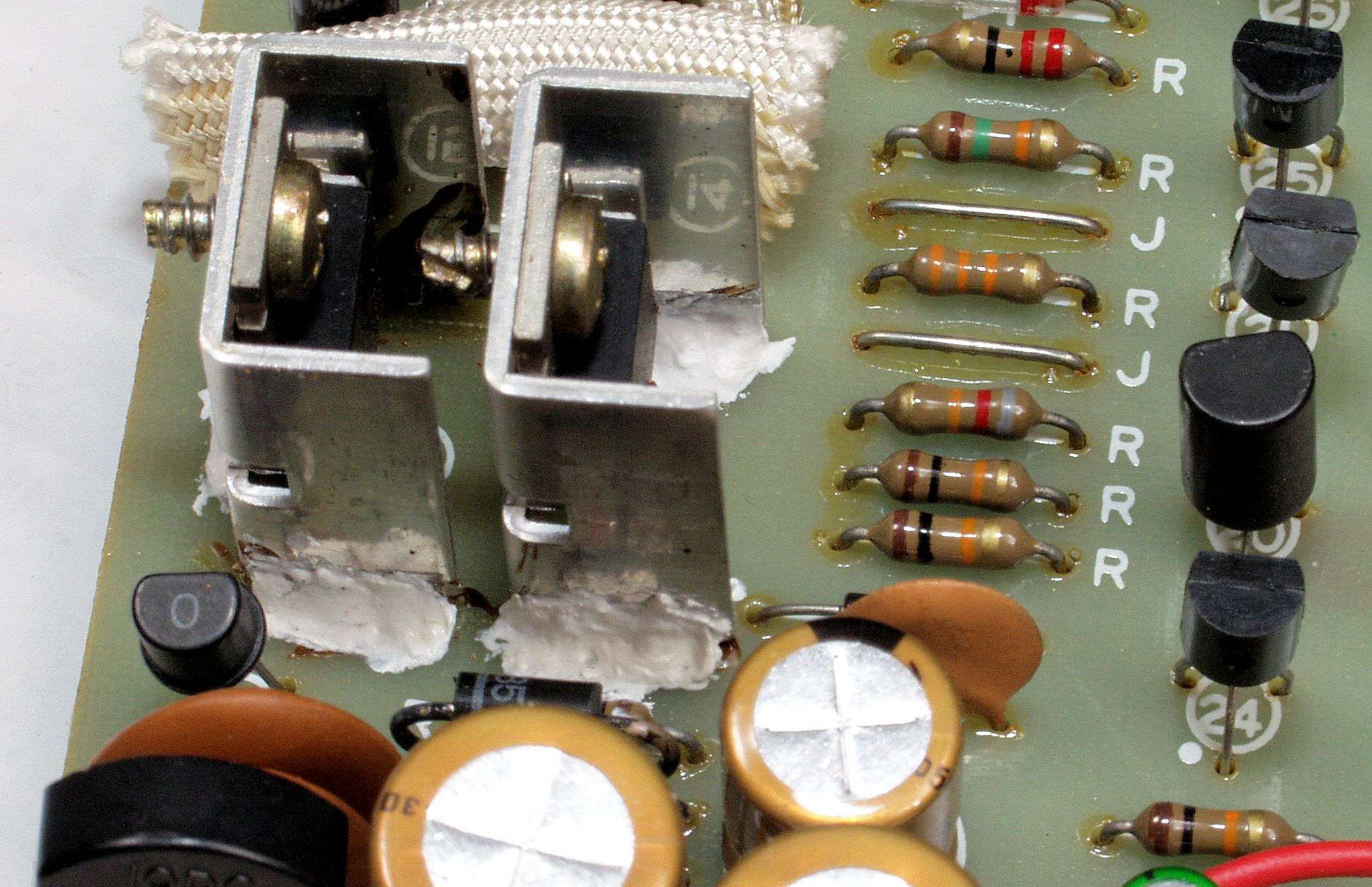

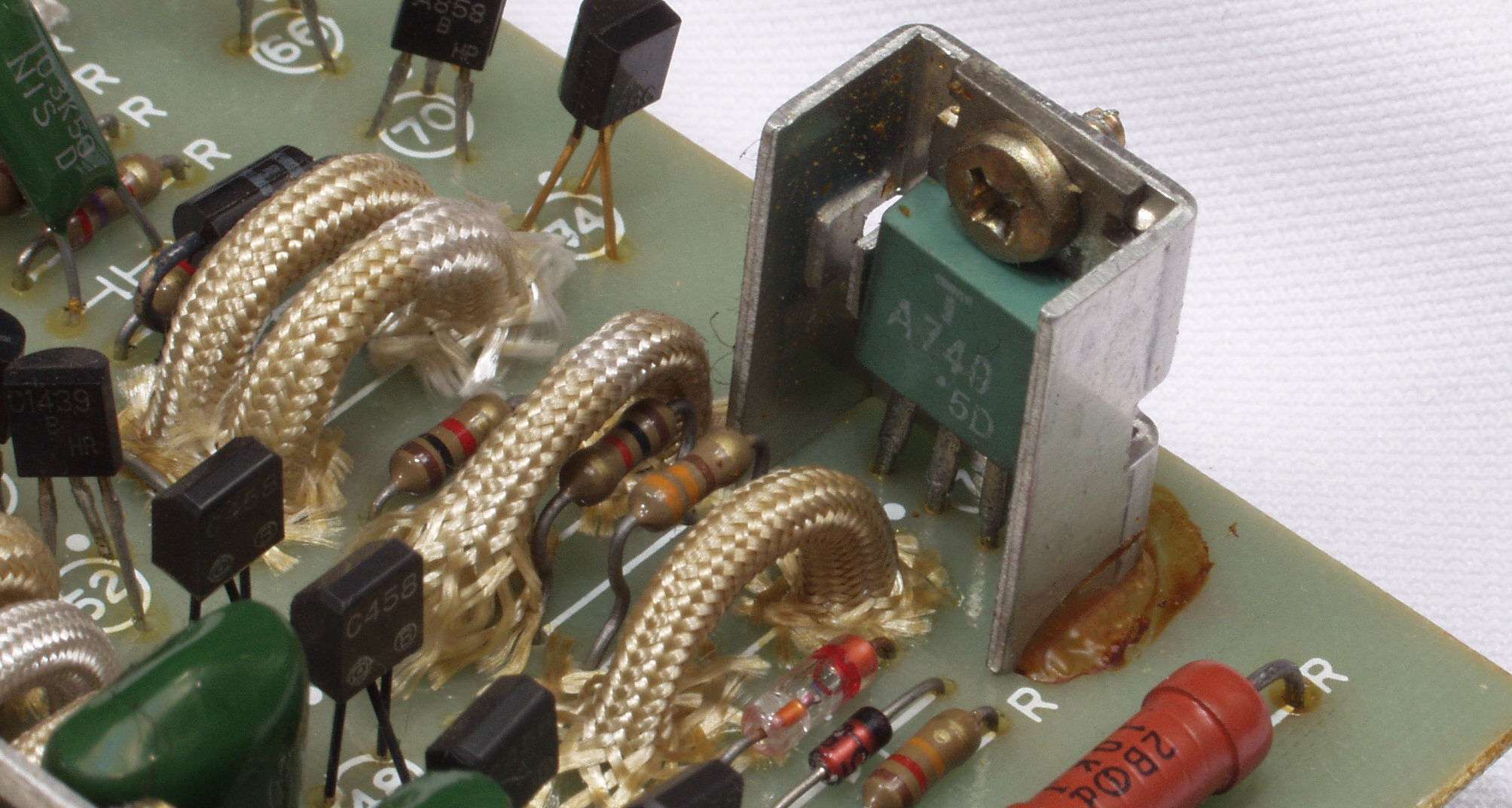

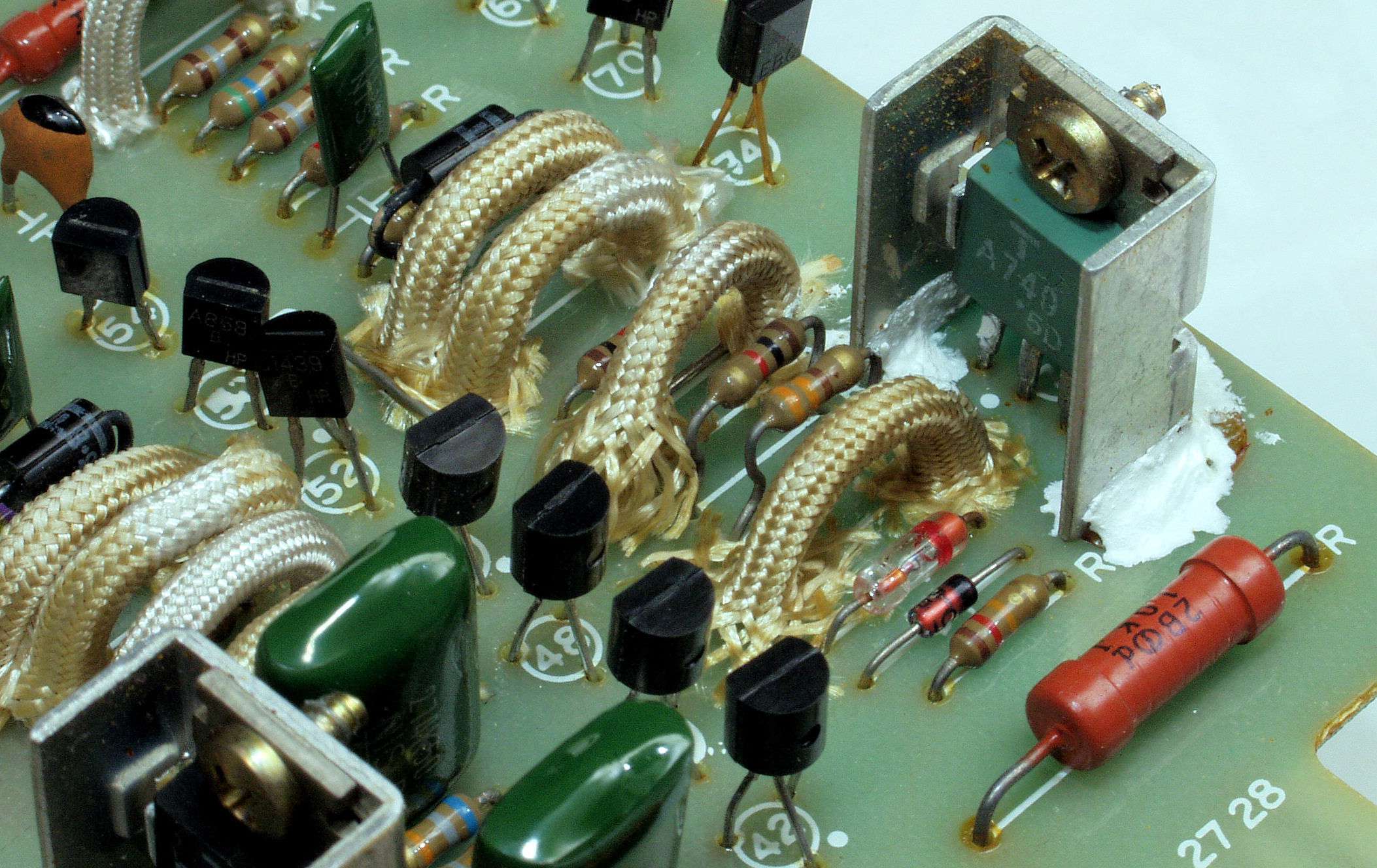

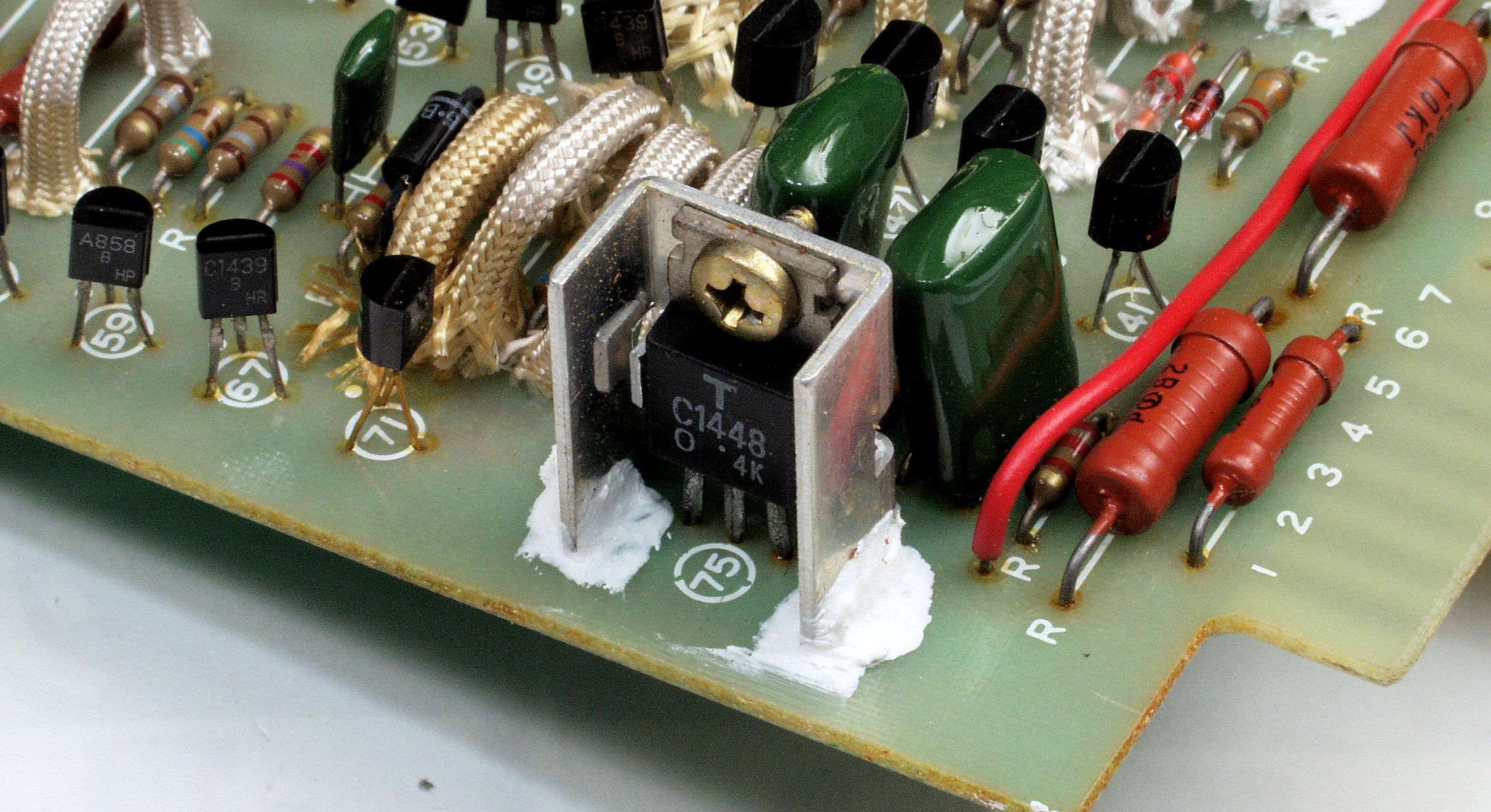

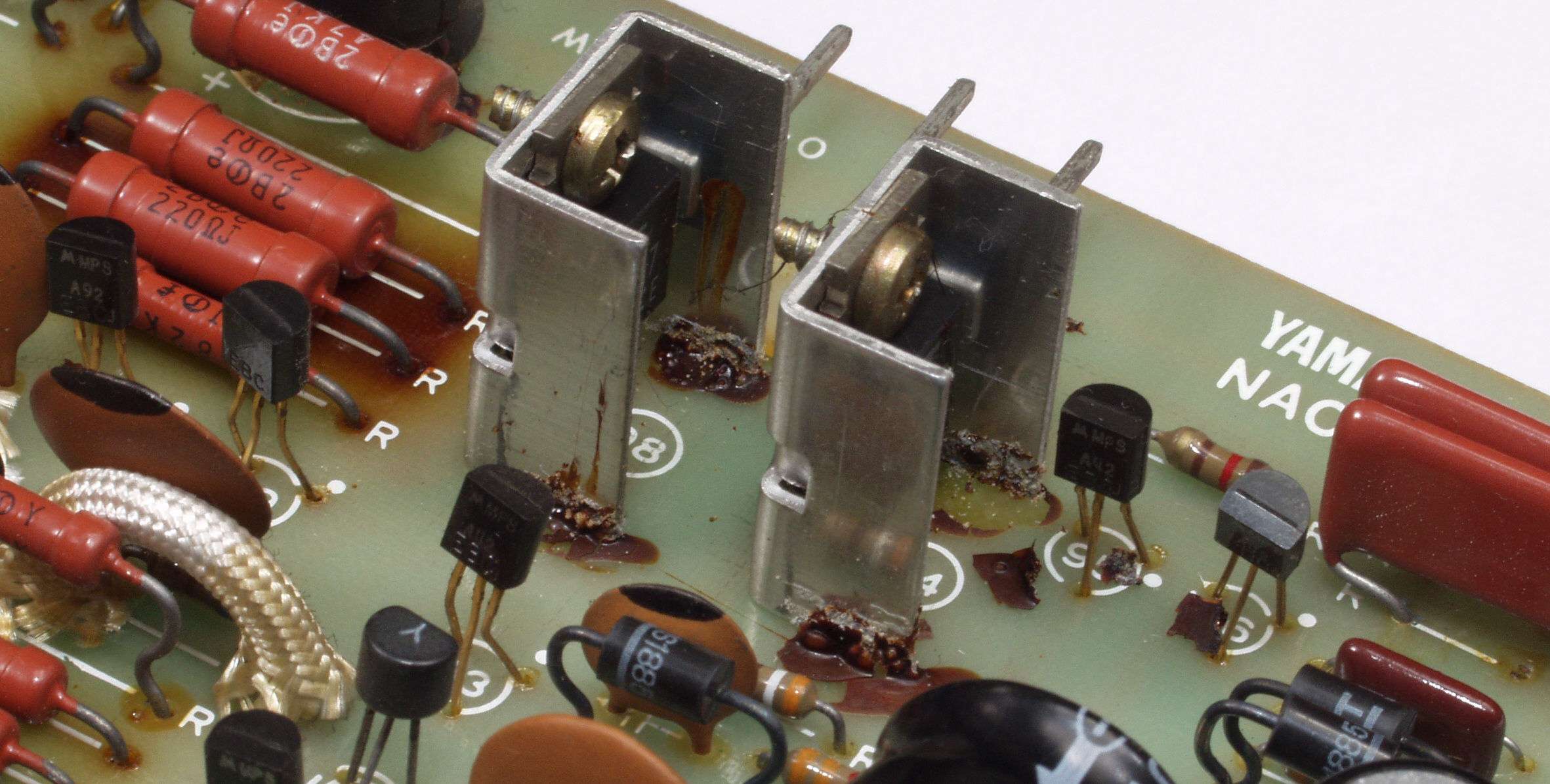

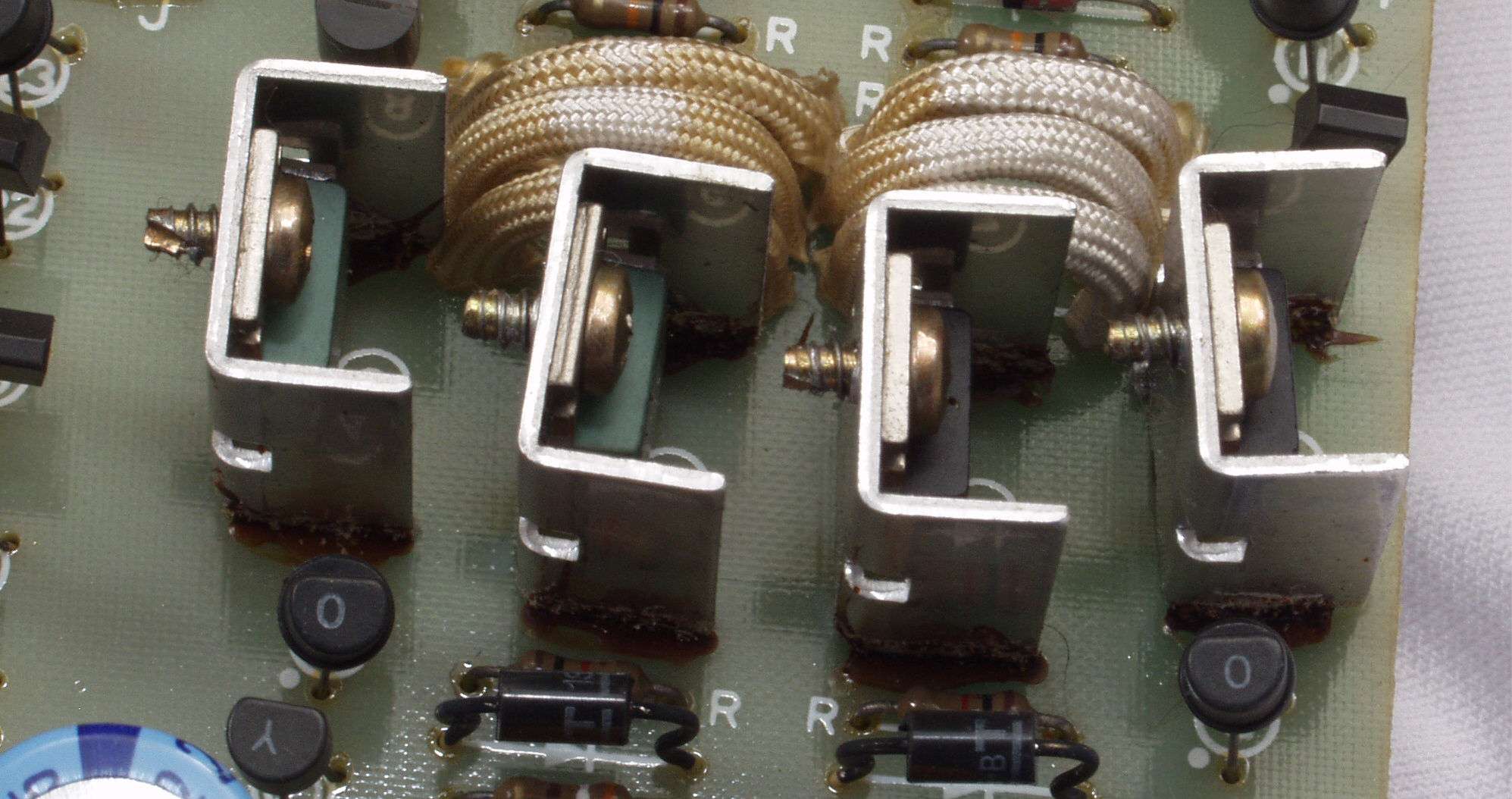

Ｃ４２１．　修理中　電源１基板、ＴＲ（トランジスター）の放熱器、接着が劣化して機能していない。
Ｃ４２２．　修理後　電源１基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。

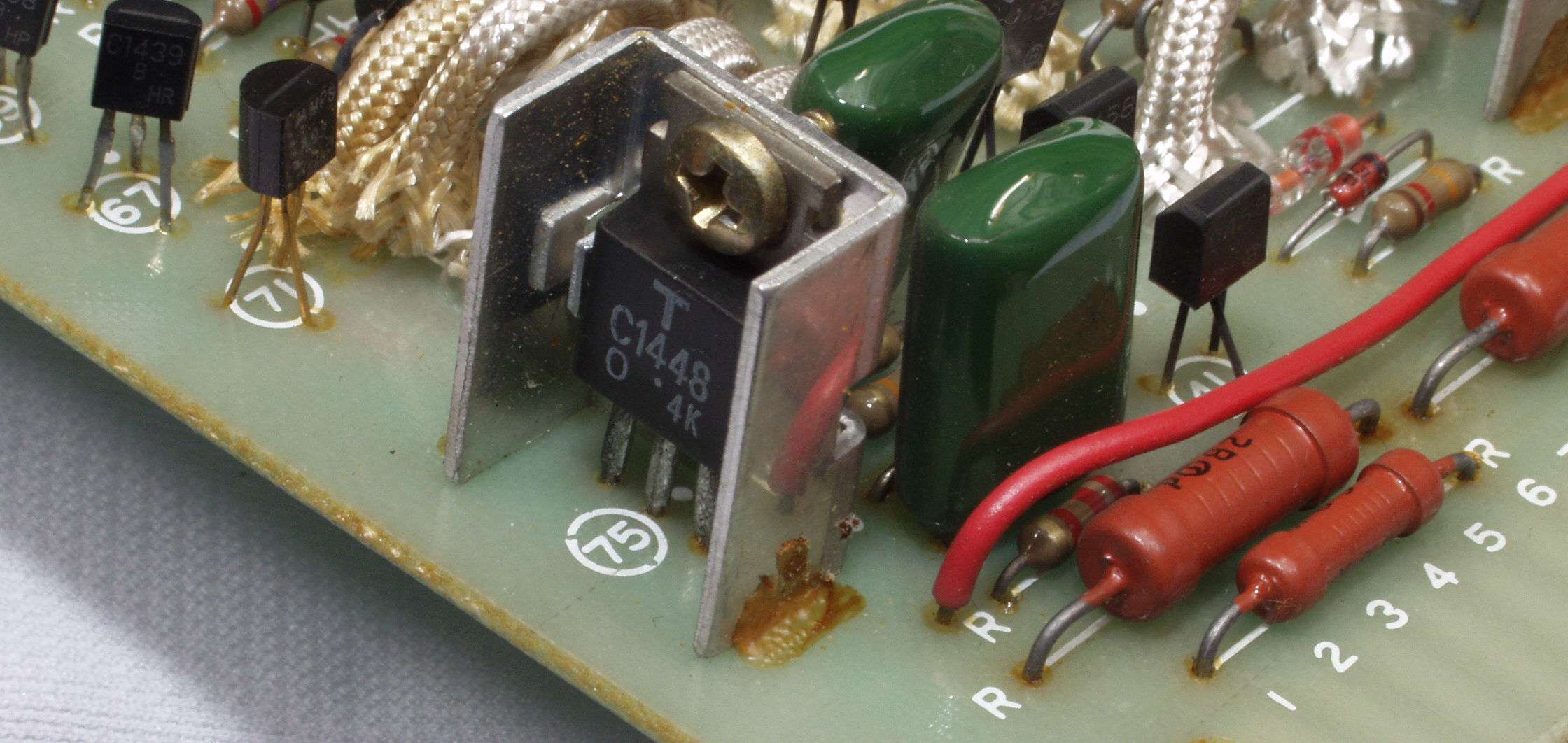

Ｃ４２３．　修理中　電源１基板、ＴＲ（トランジスター）の放熱器２、接着が劣化して機能していない。
Ｃ４２４．　修理後　電源１基板、ＴＲ（トランジスター）の放熱器２、放熱器をしっかり接着する。

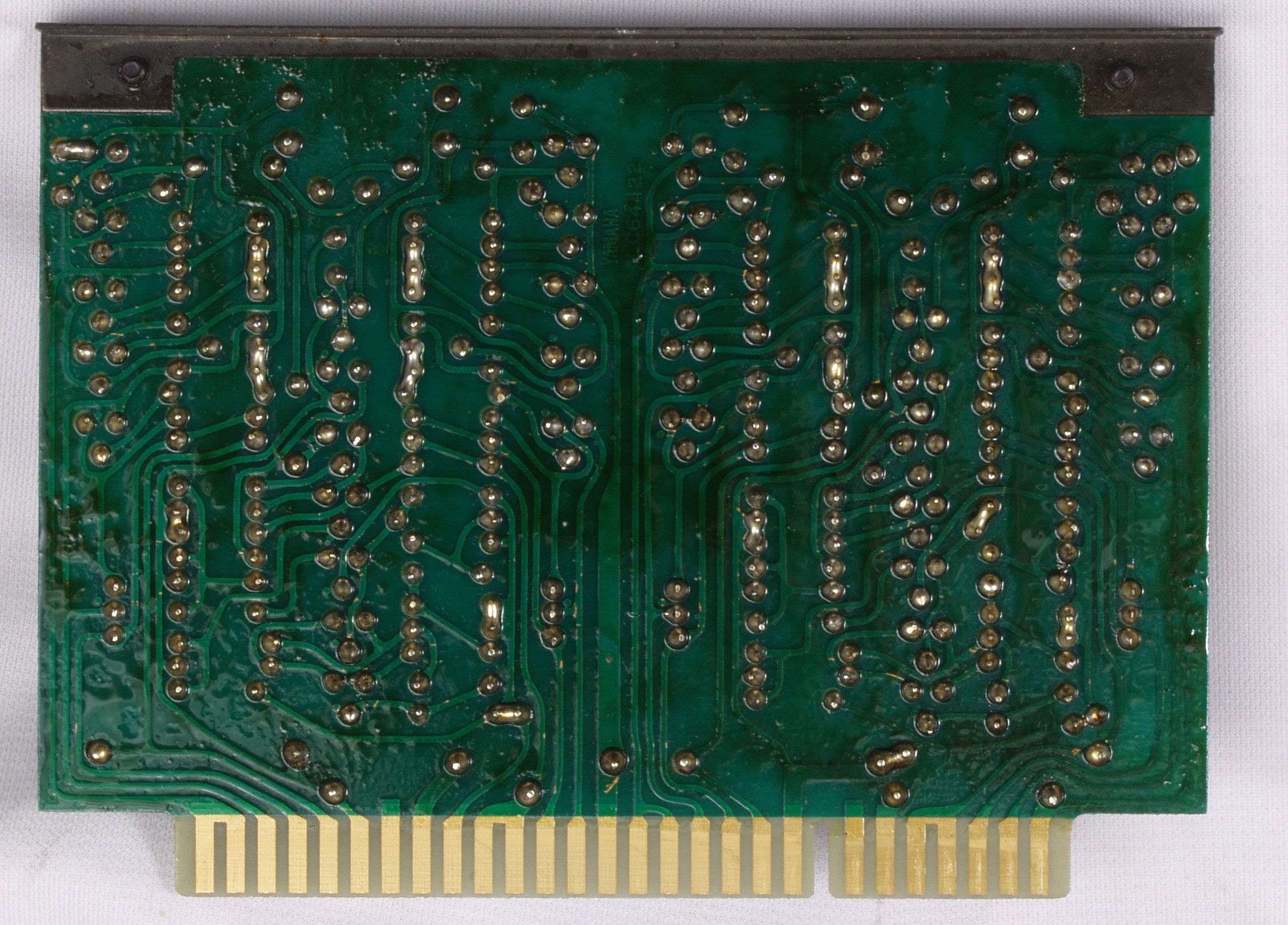

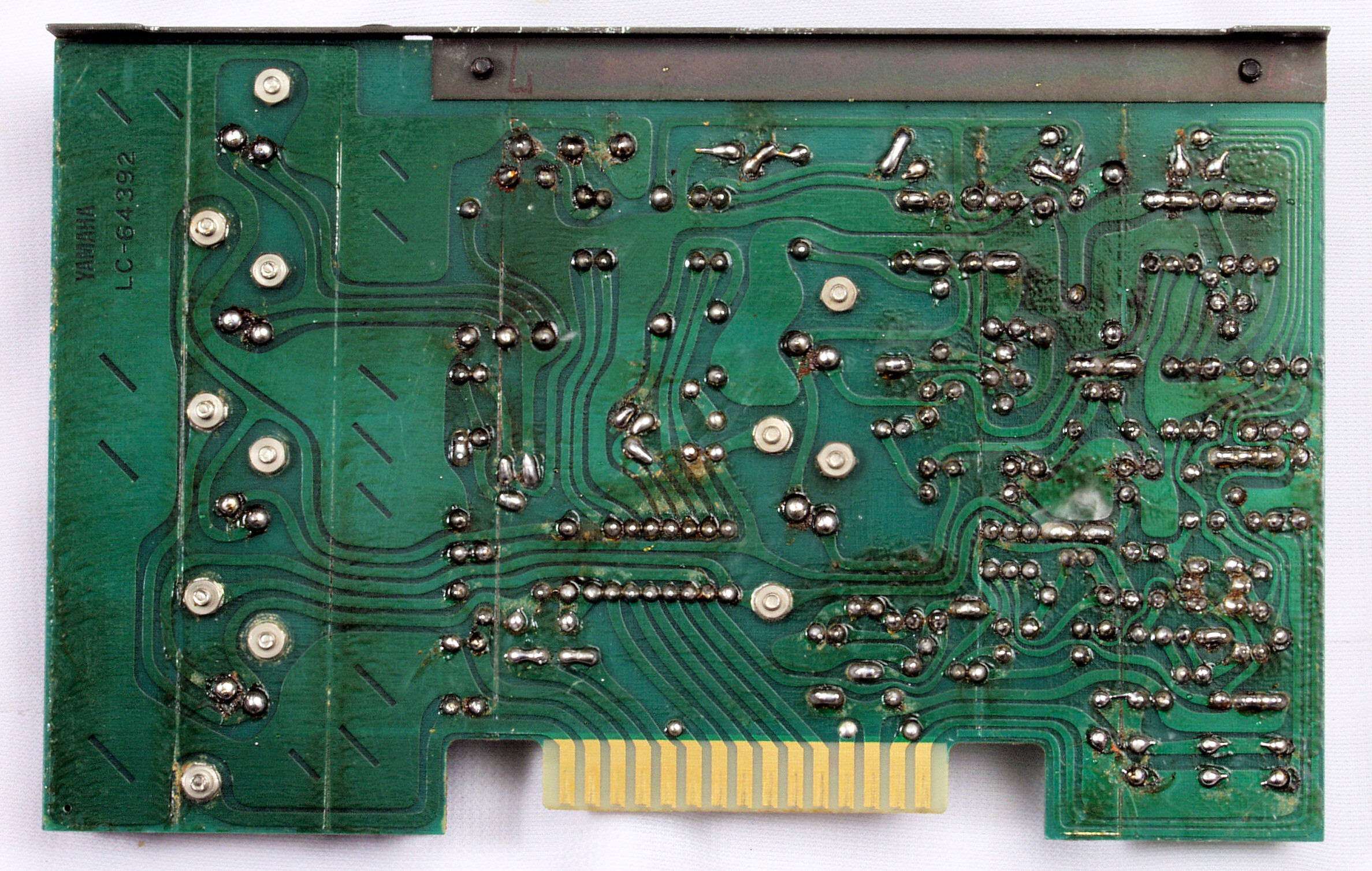

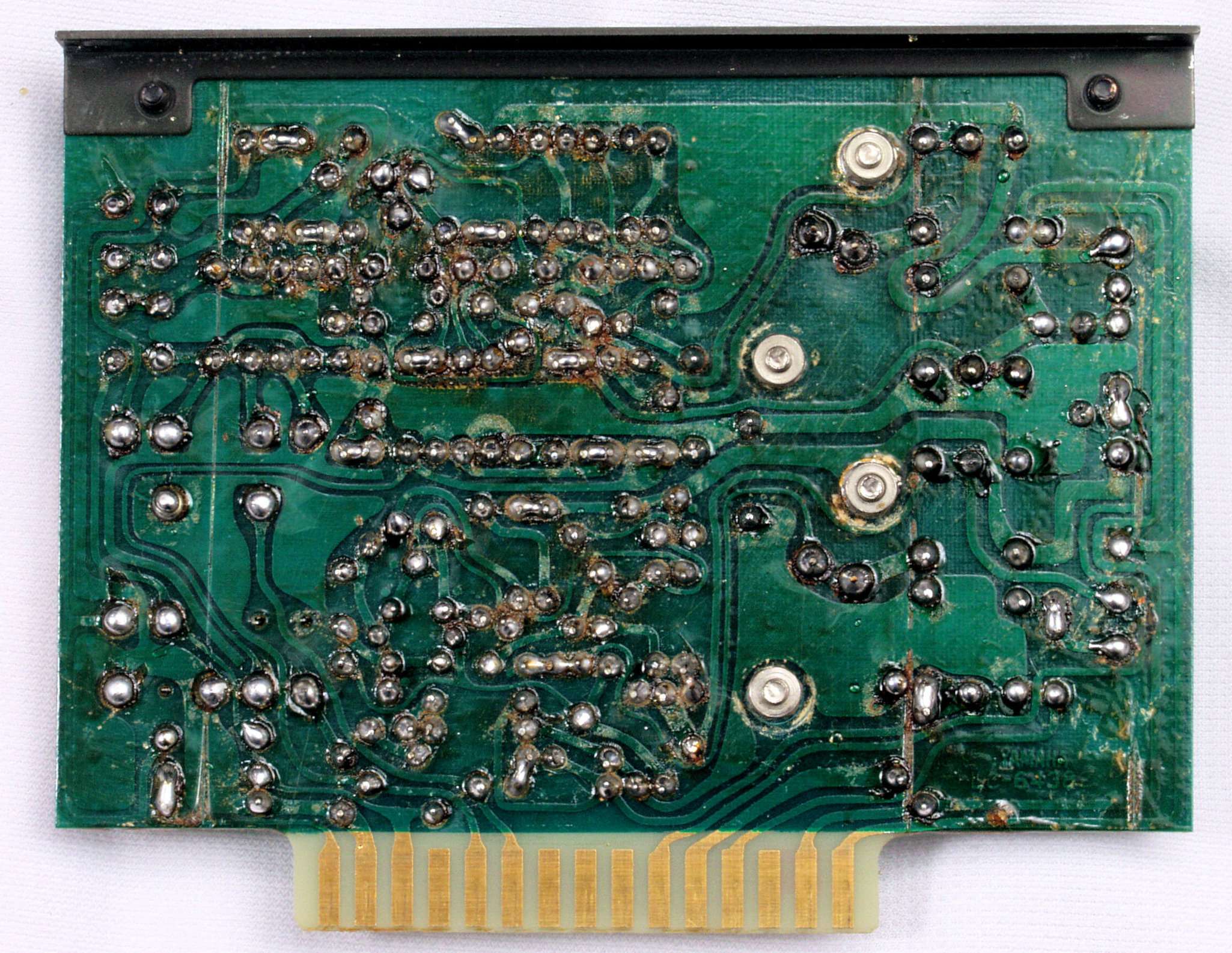

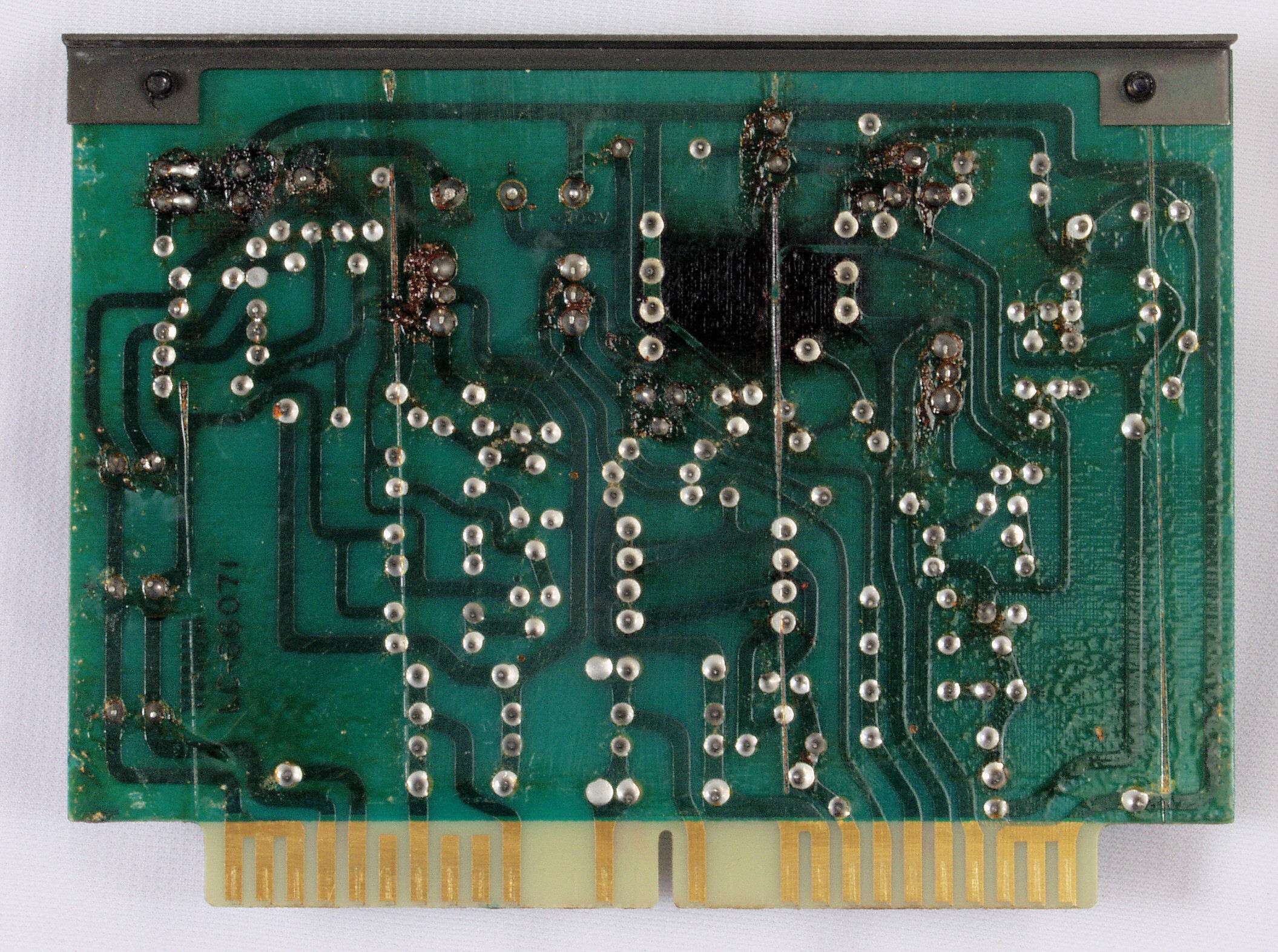

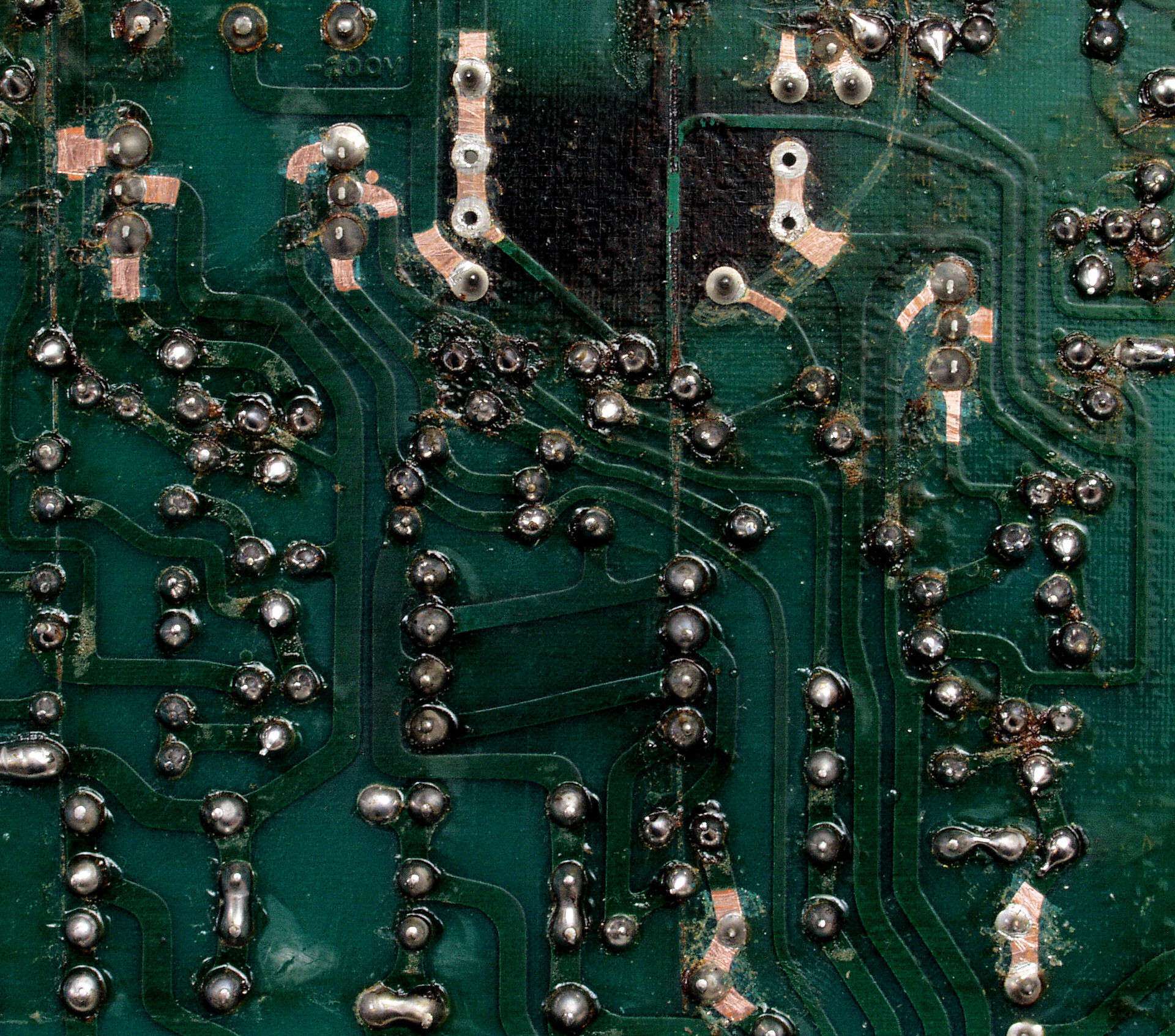

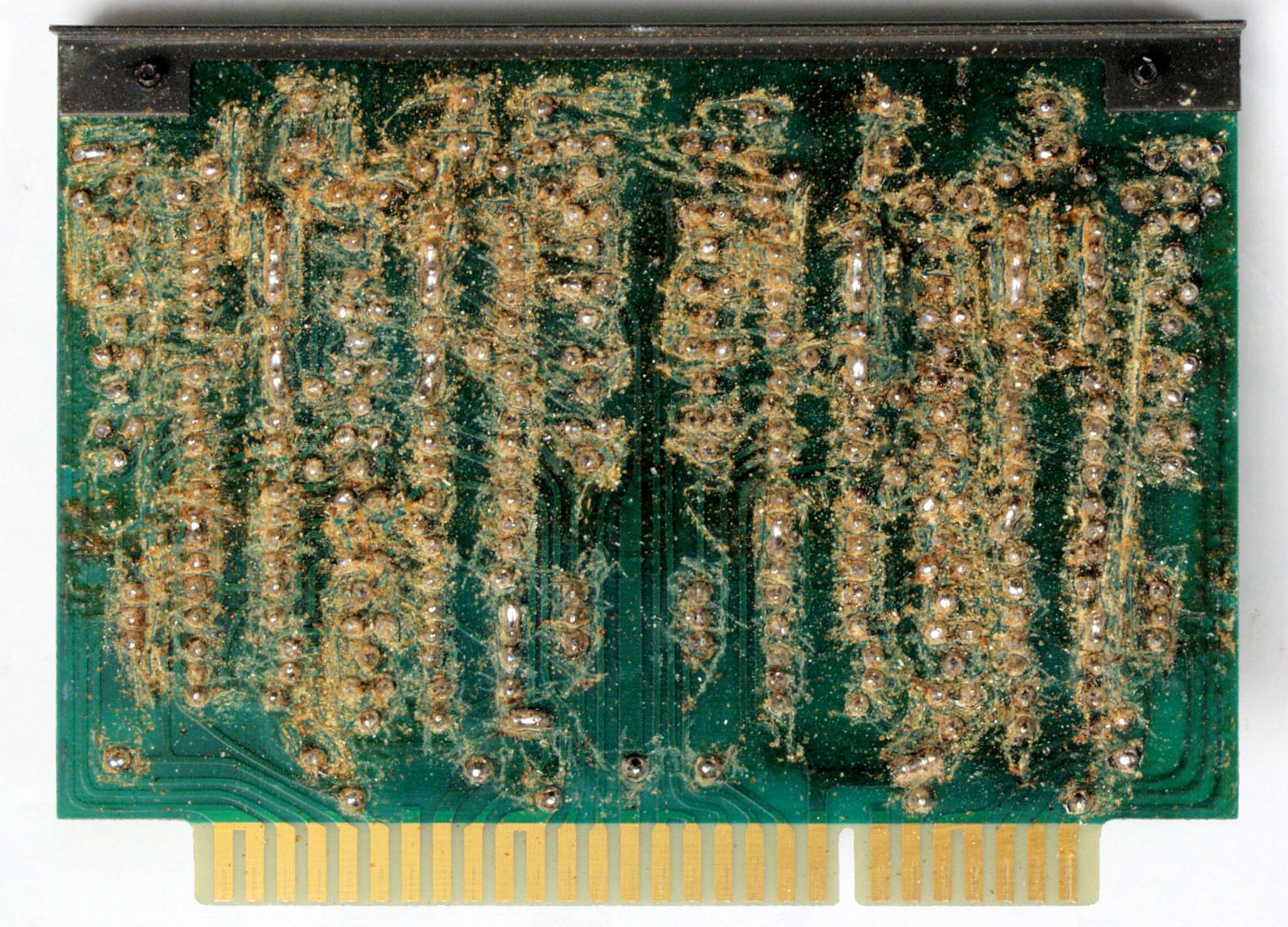

Ｃ４３．　修理前　電源１基板裏

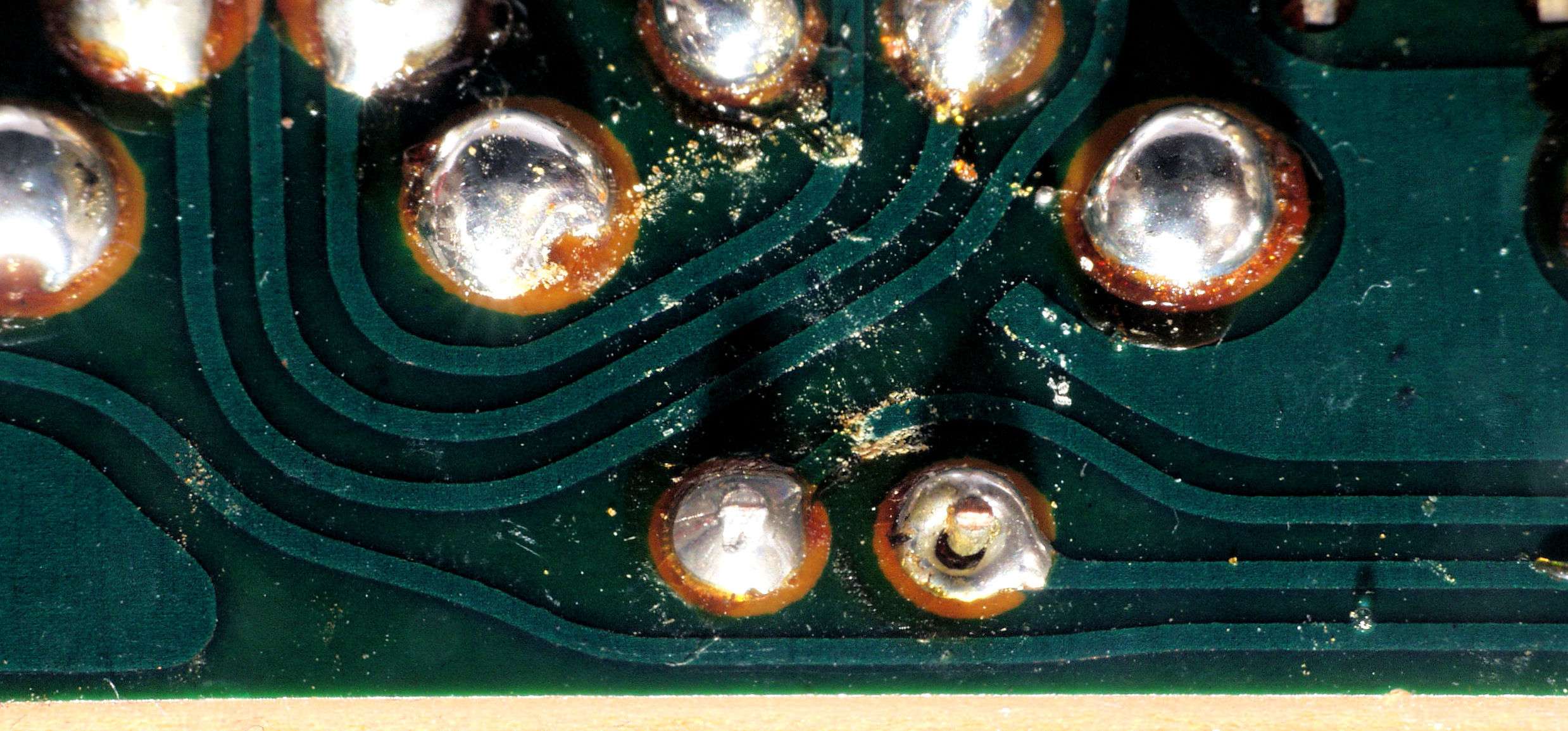

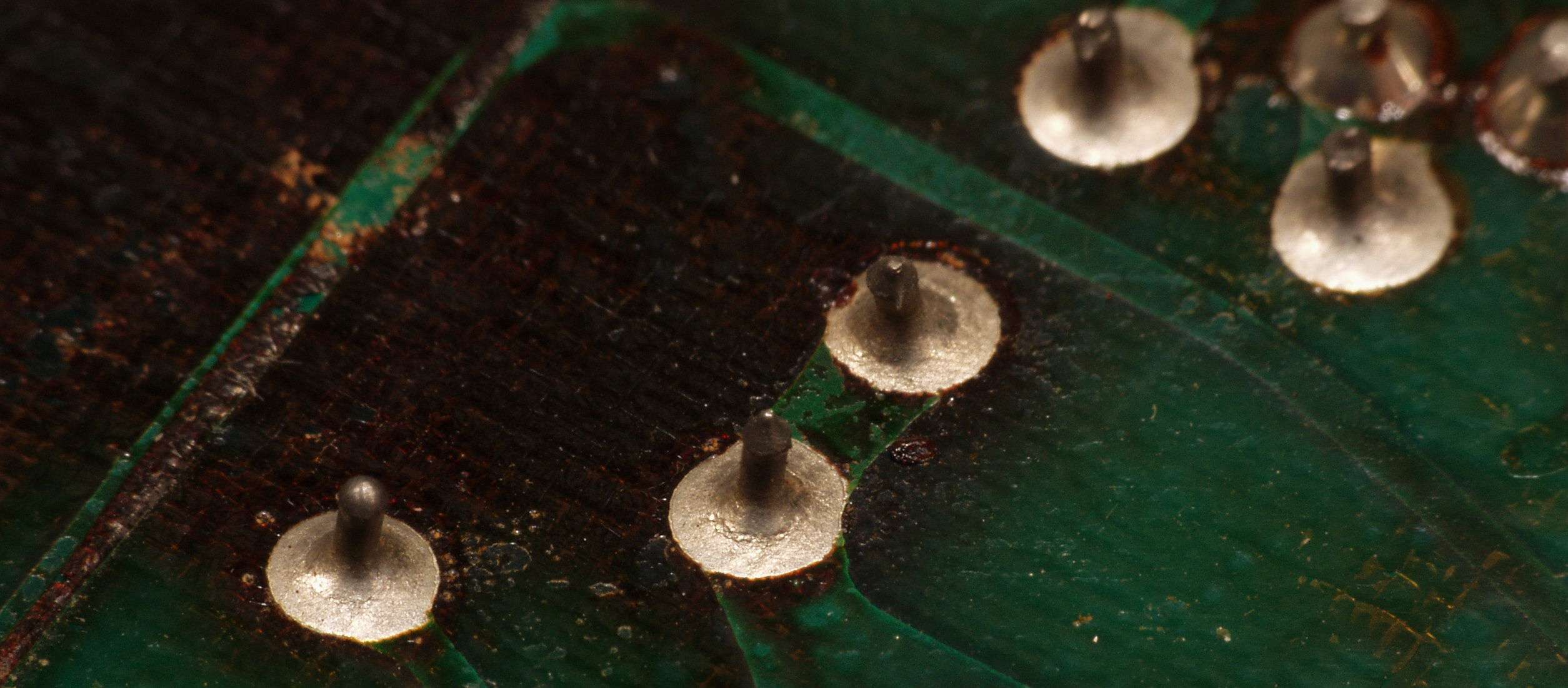

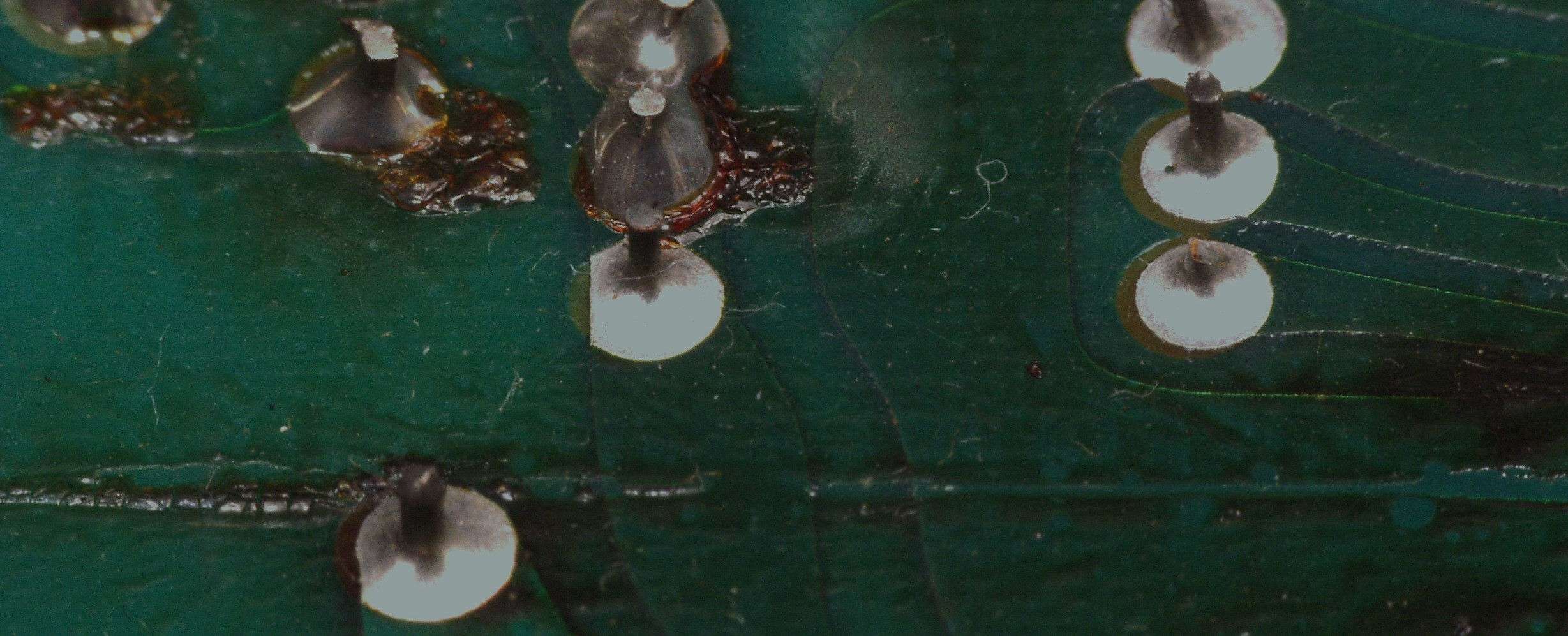

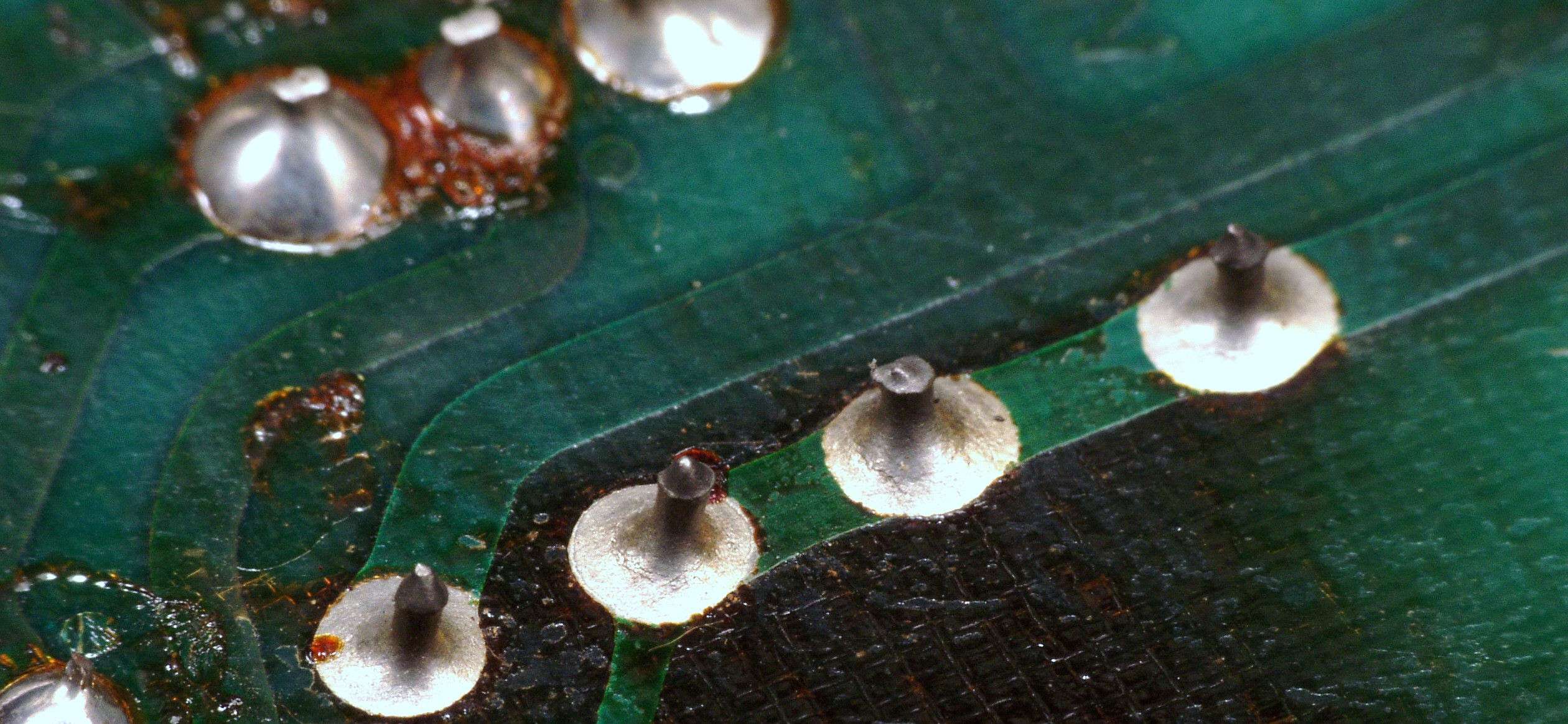

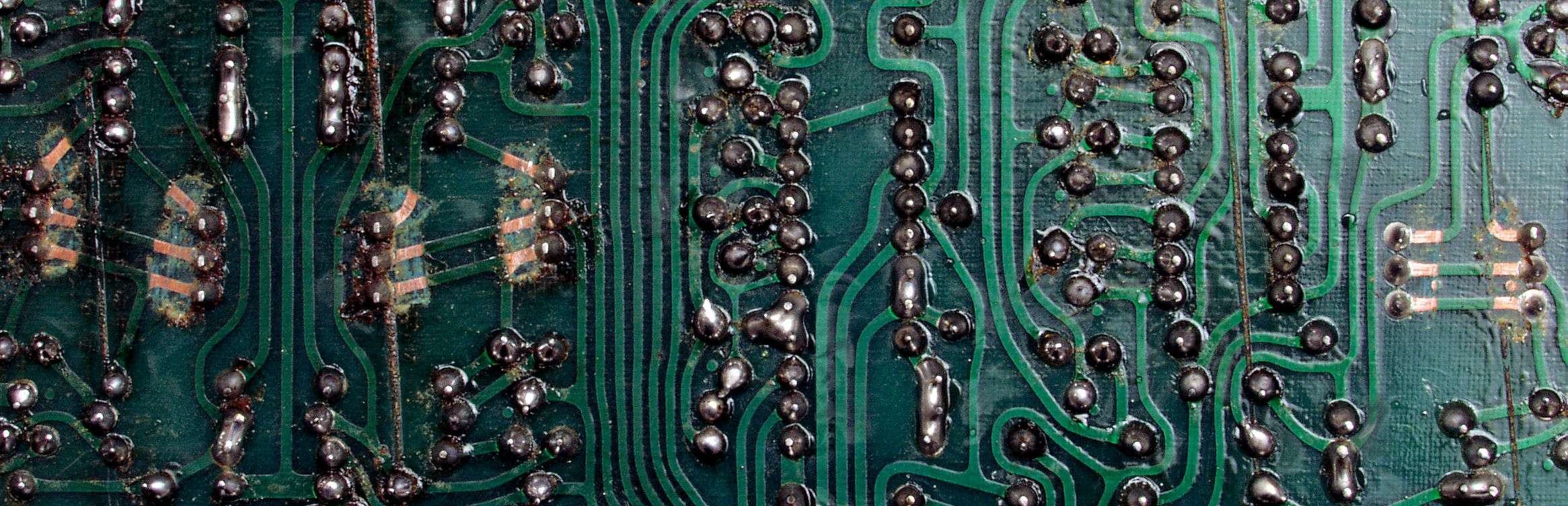

Ｃ４３１．　修理中　電源１基板裏、半田不良ヶ所。　抵抗の熱の為半田が劣化。
Ｃ４３２．　修理中　電源１基板裏、半田不良ヶ所。　抵抗の熱の為半田が劣化。
Ｃ４３３．　修理中　電源１基板裏、半田不良ヶ所。
Ｃ４３１．　修理中　電源１基板裏、　半田の糊代を増す。

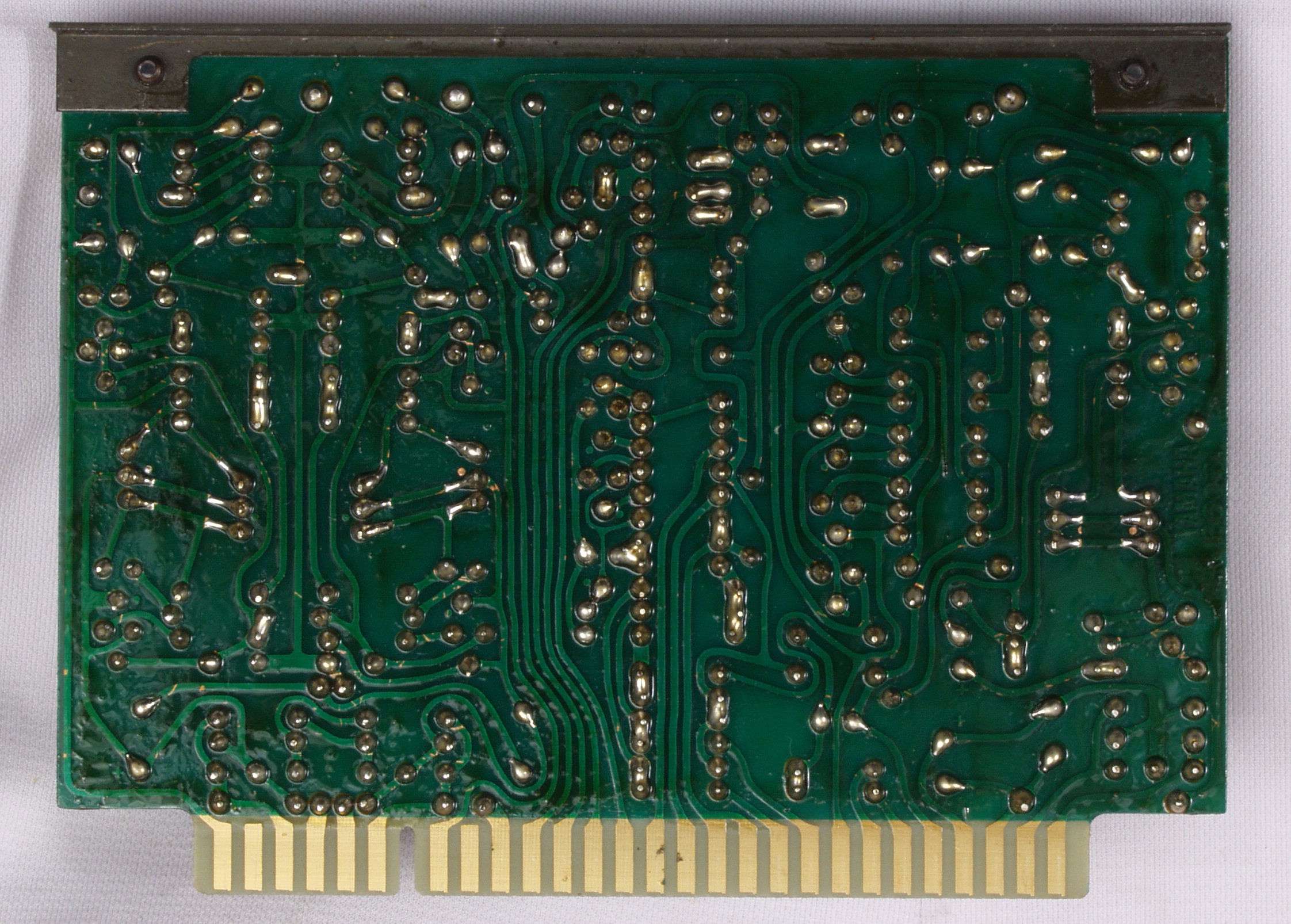

Ｃ４４．　修理（半田補正）後　電源１基板裏。　全ての半田をやり修す。
Ｃ４５．　修理中　電源１基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。
Ｃ４６．　完成電源１基板裏、洗浄後防湿材を塗る

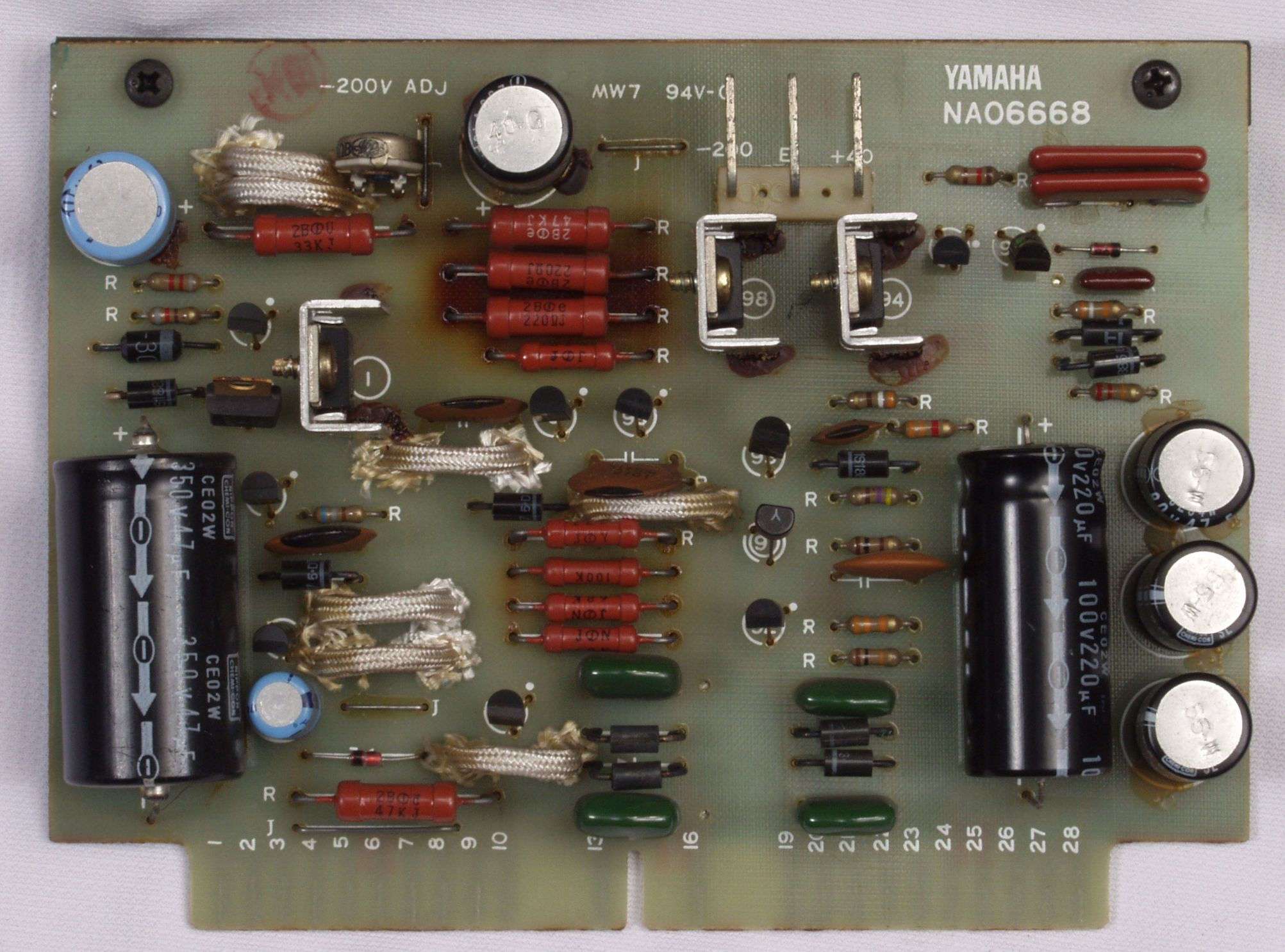

Ｃ５１．　修理前　電源２基板
Ｃ５２．　修理後　電源２基板　　ＴＲ（トランジスター）１２個、半固定ＶＲ３、電解コンデンサー１６個 交換

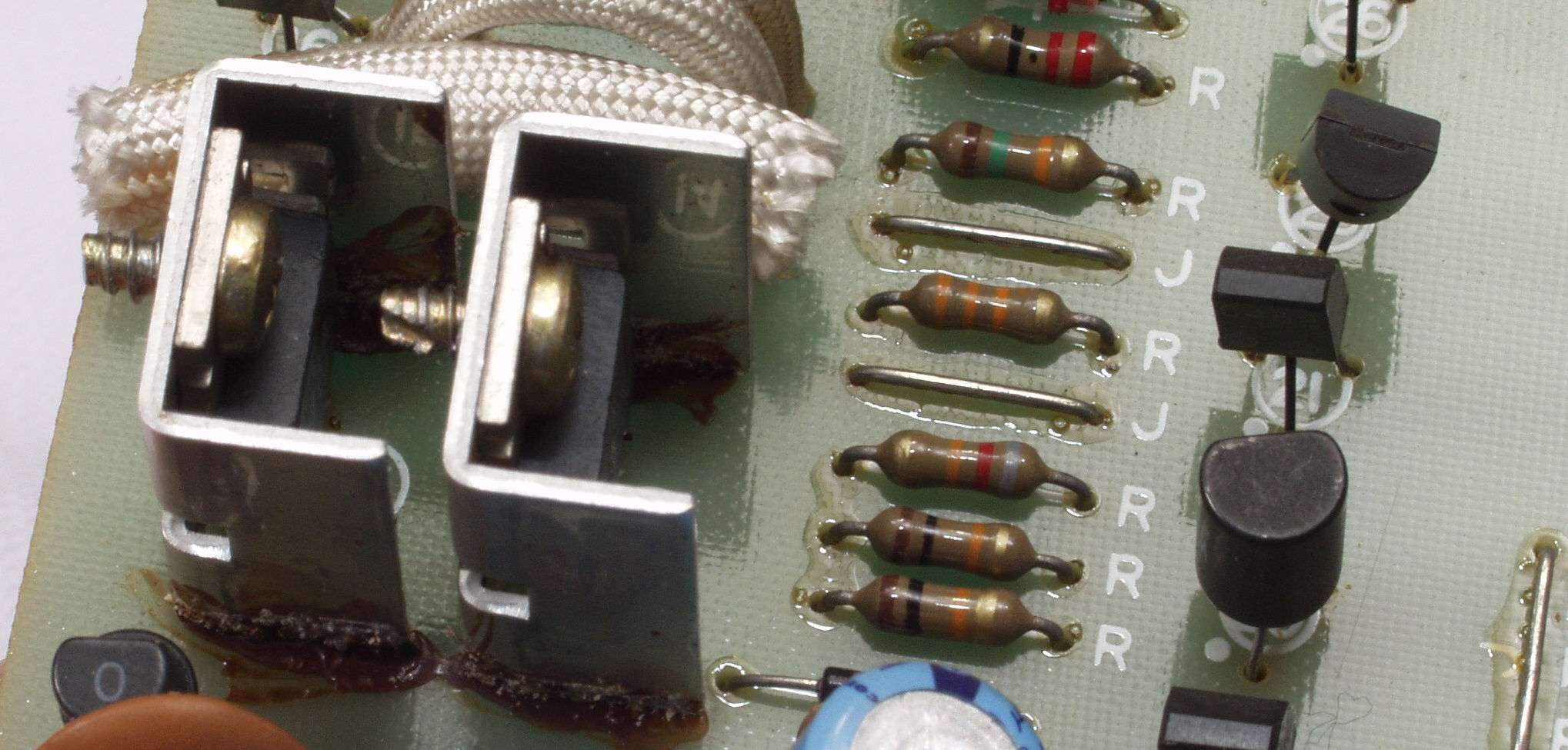

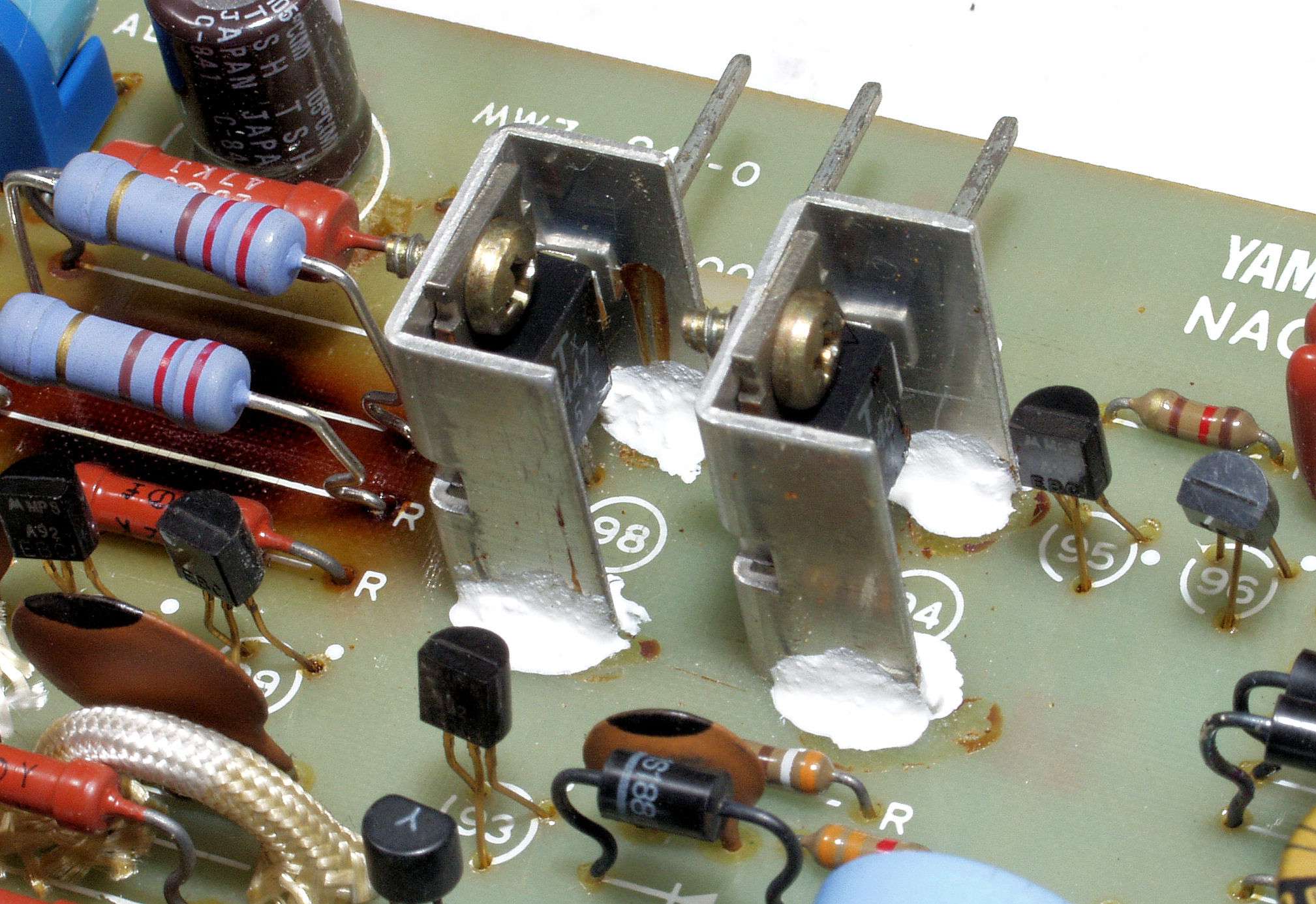

Ｃ５２１．　修理中　電源２基板、ＴＲ（トランジスター）の放熱器、接着が劣化して機能していない。

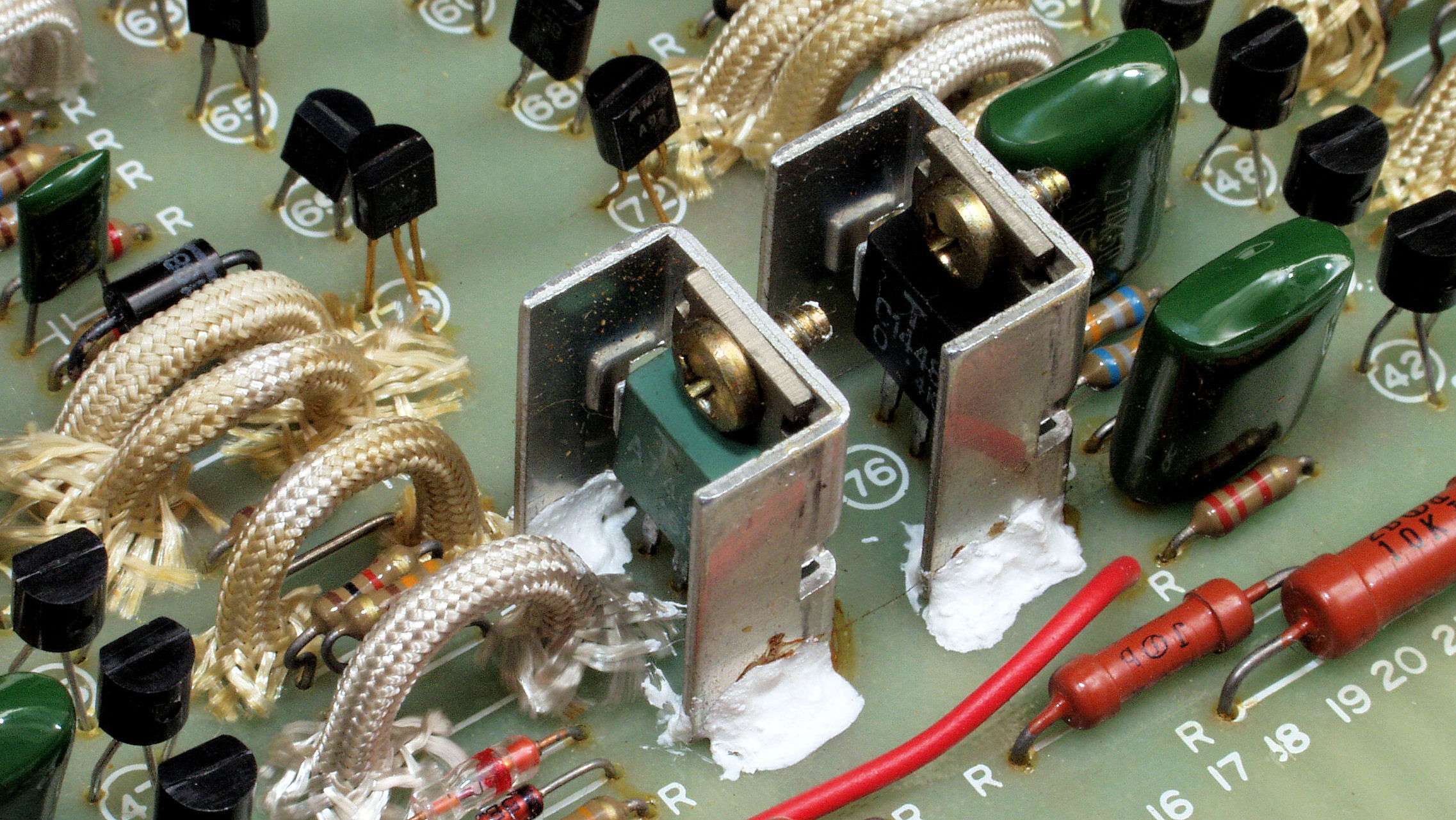

Ｃ５２２．　修理後　電源２基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。
Ｃ５２３．　修理中　電源２基板、ＴＲ（トランジスター）の放熱器２、接着が劣化して機能していない。
Ｃ４２４．　修理後　電源２基板、ＴＲ（トランジスター）の放熱器２、放熱器をしっかり接着する。

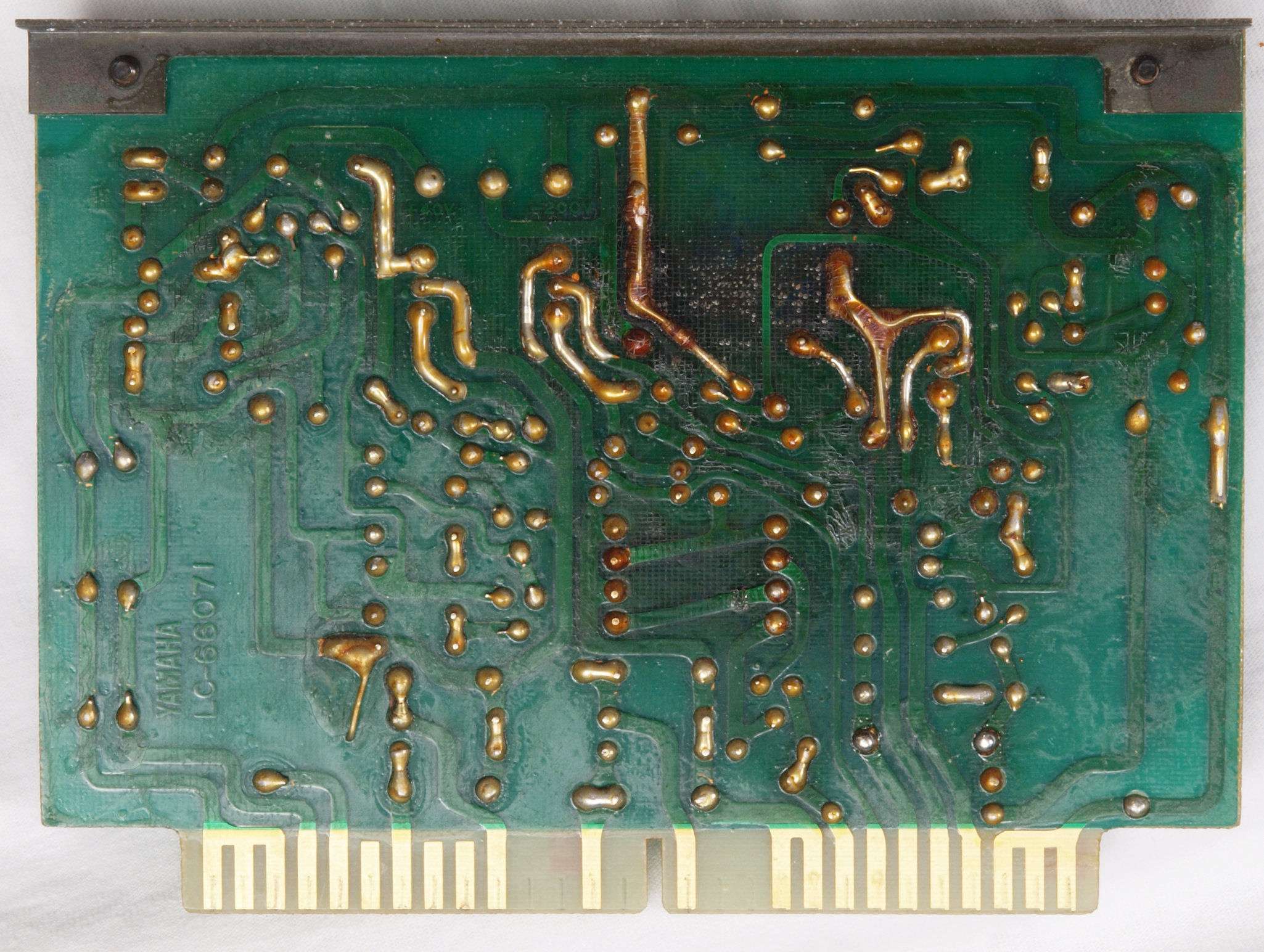

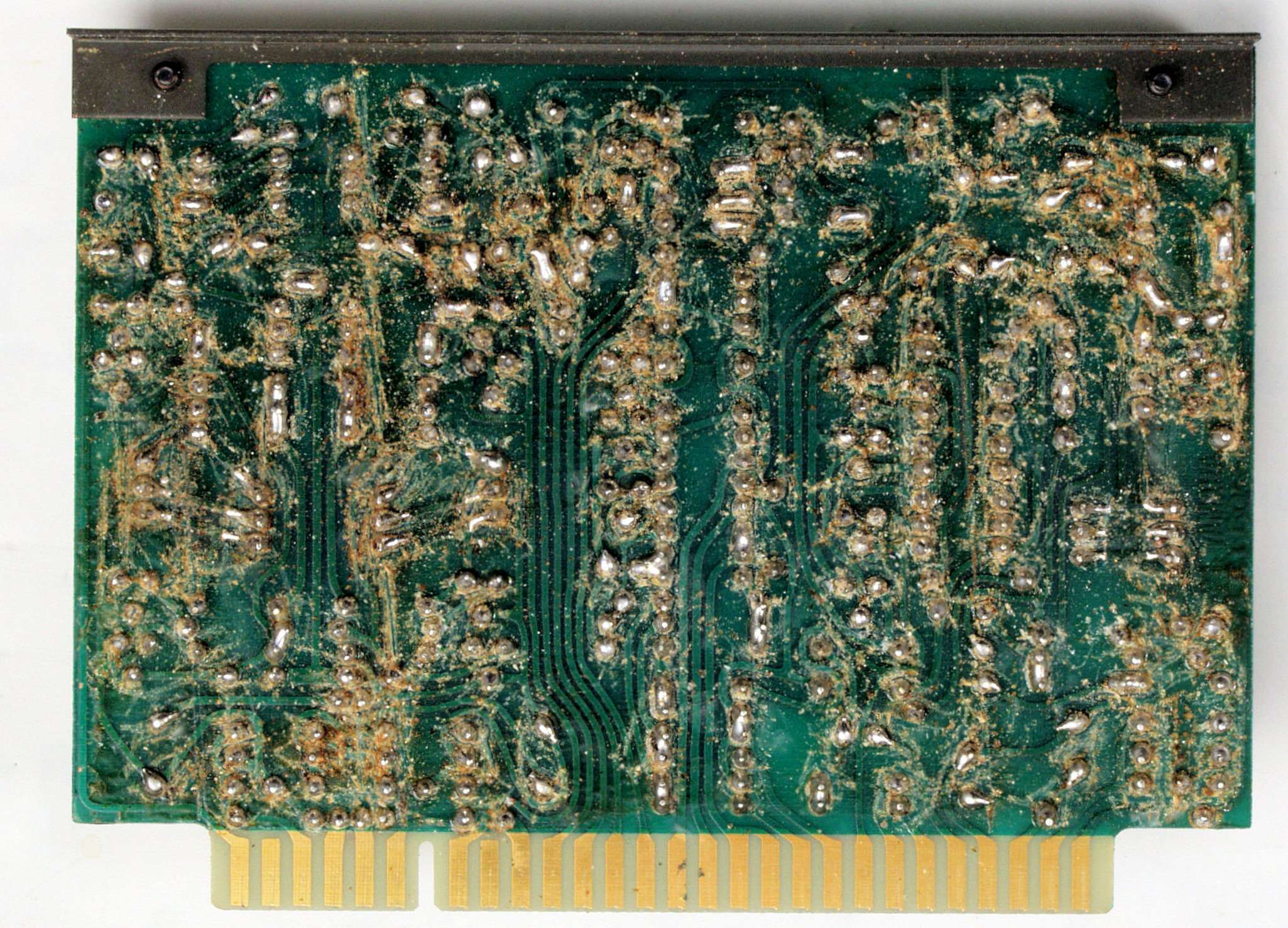

Ｃ５３．　修理前　電源２基板裏
Ｃ５３１．　修理中　電源２基板裏、　半田の糊代を増す。

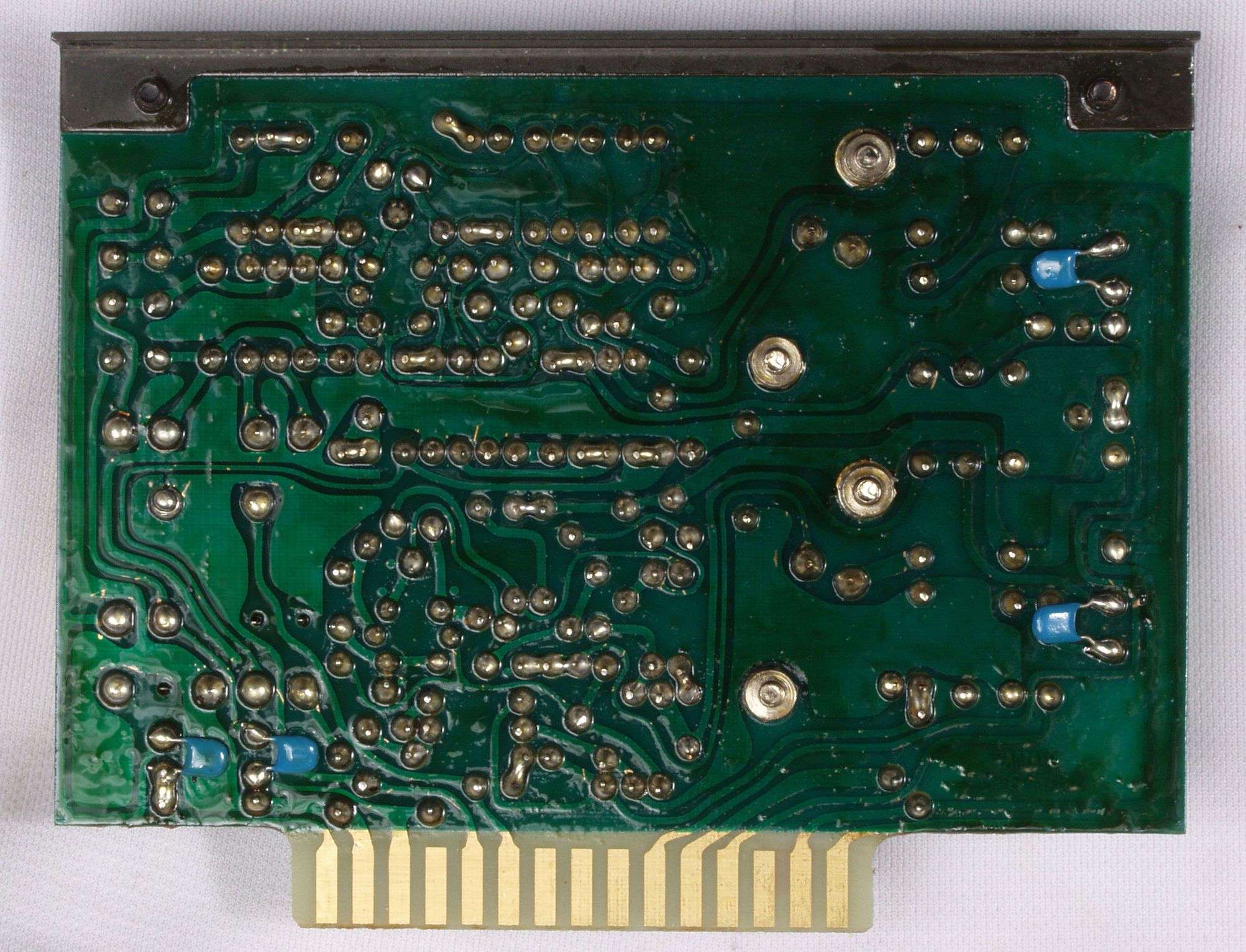

Ｃ５４．　修理（半田補正）後　電源２基板裏。　全ての半田をやり修す。
Ｃ５５．　修理中　電源２基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

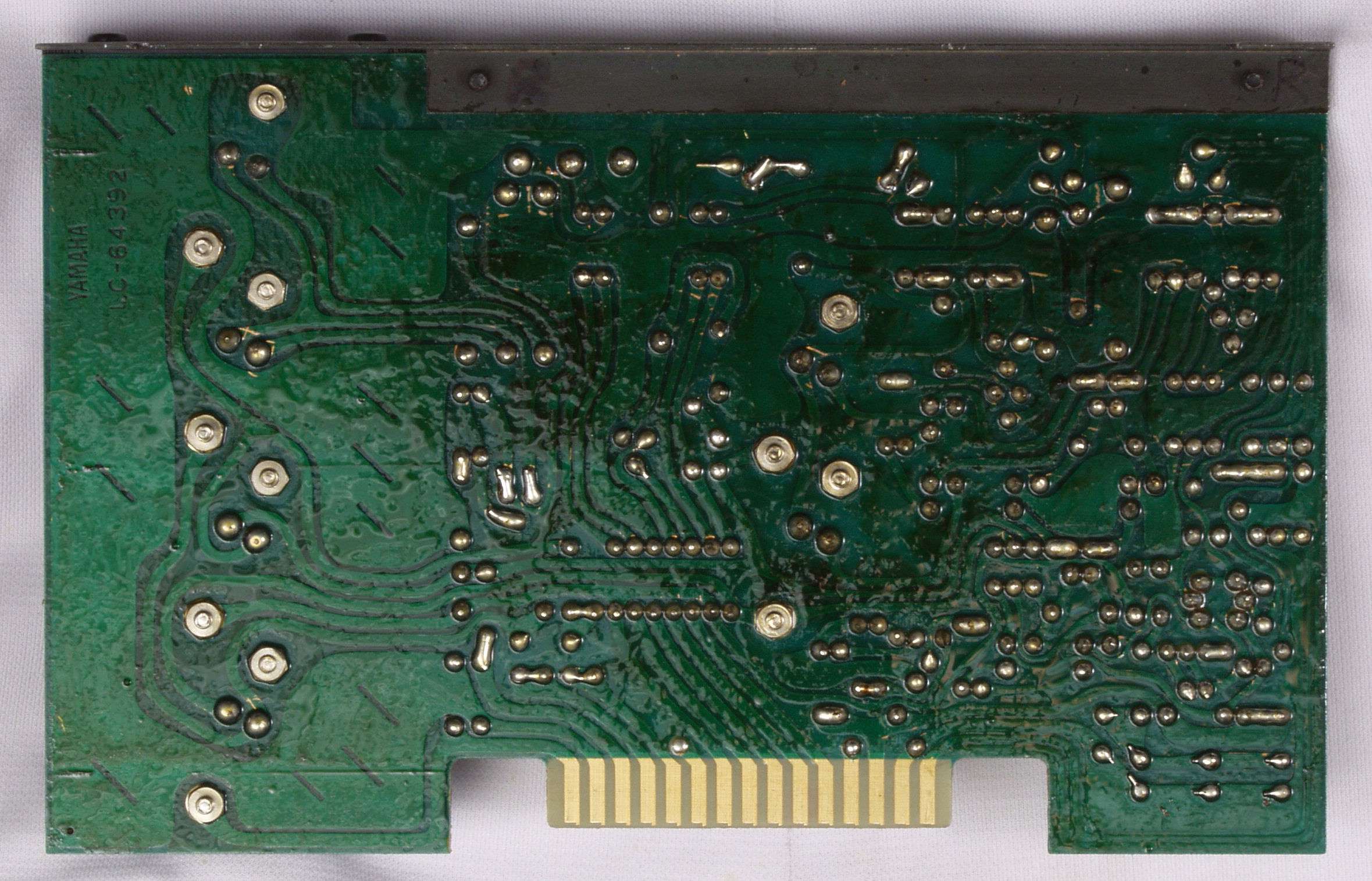

Ｃ５６．　完成電源２基板裏、洗浄後防湿材を塗る

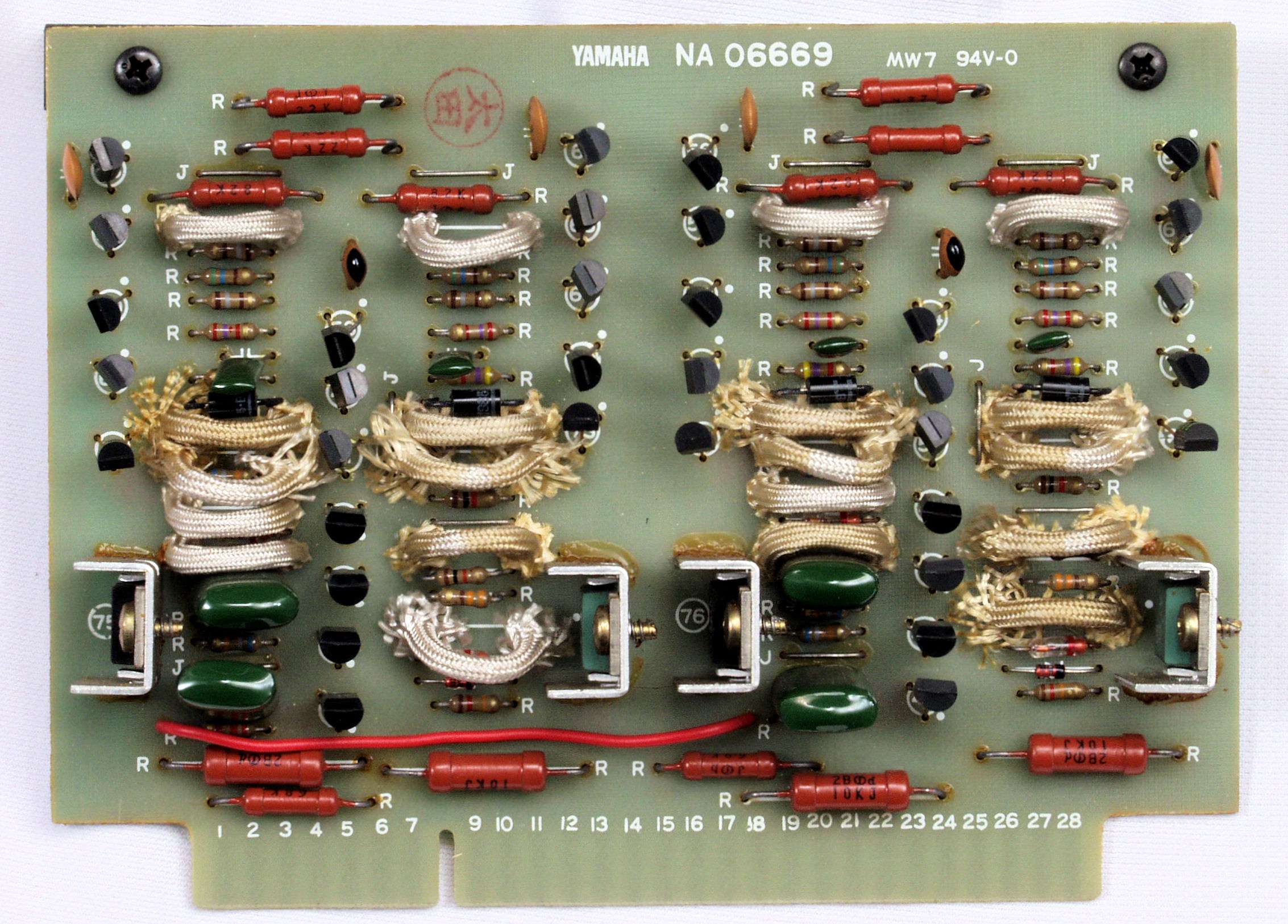

Ｃ６１．　修理前　電源３基板

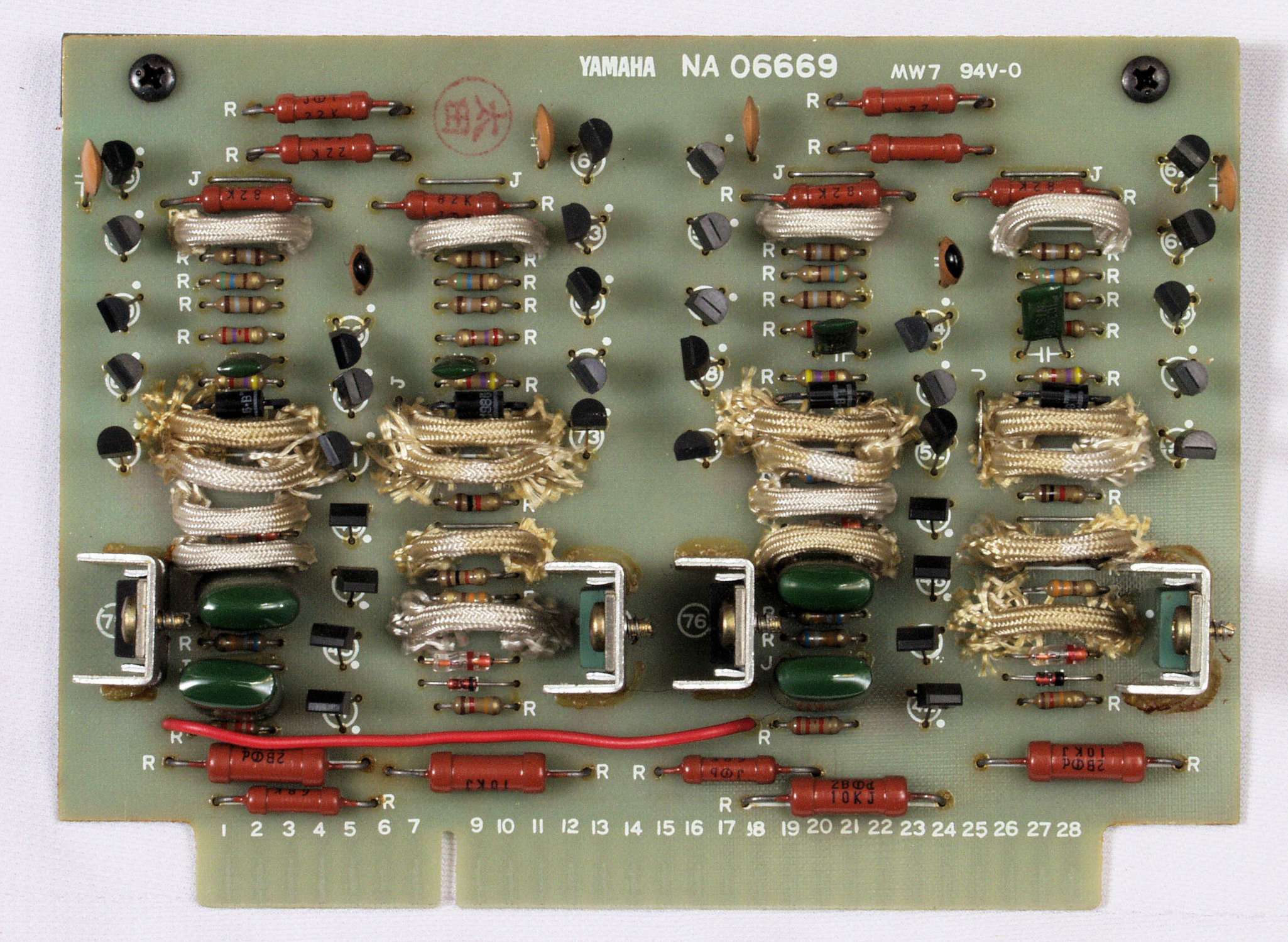

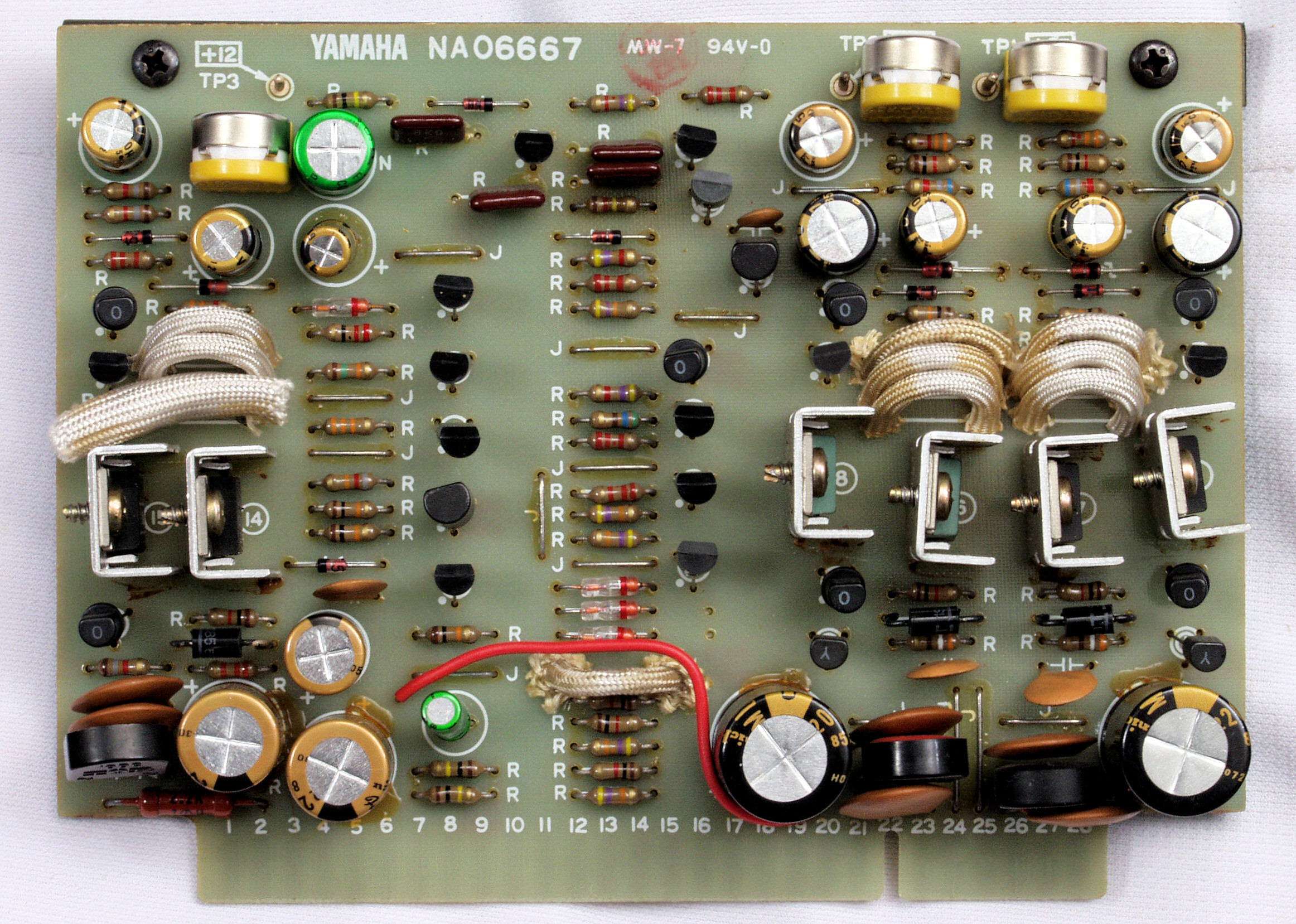

Ｃ６２．　修理後　電源３基板　　ＴＲ（トランジスター）８個交換

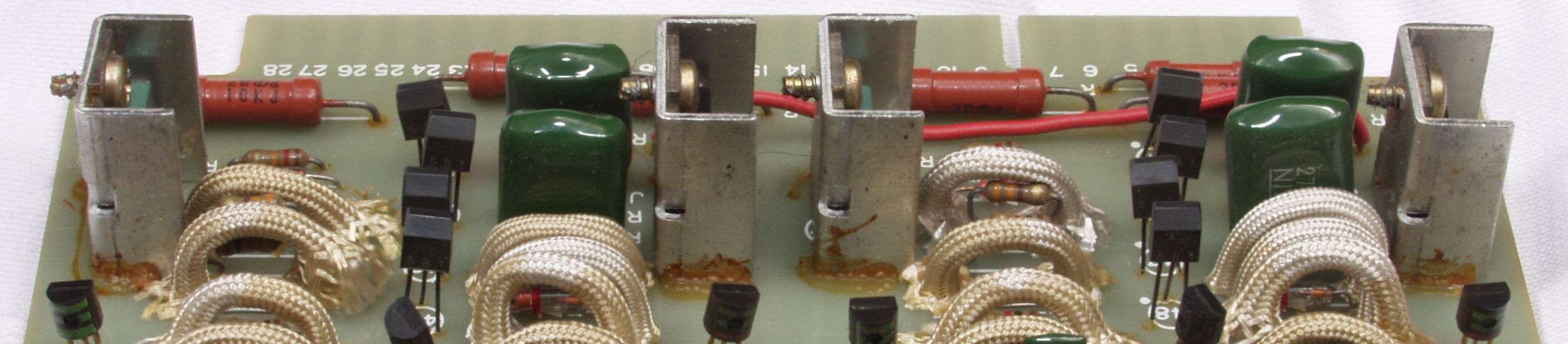

Ｃ６２１．　修理中　電源３基板、ＴＲ（トランジスター）の放熱器、接着が劣化して機能していない。

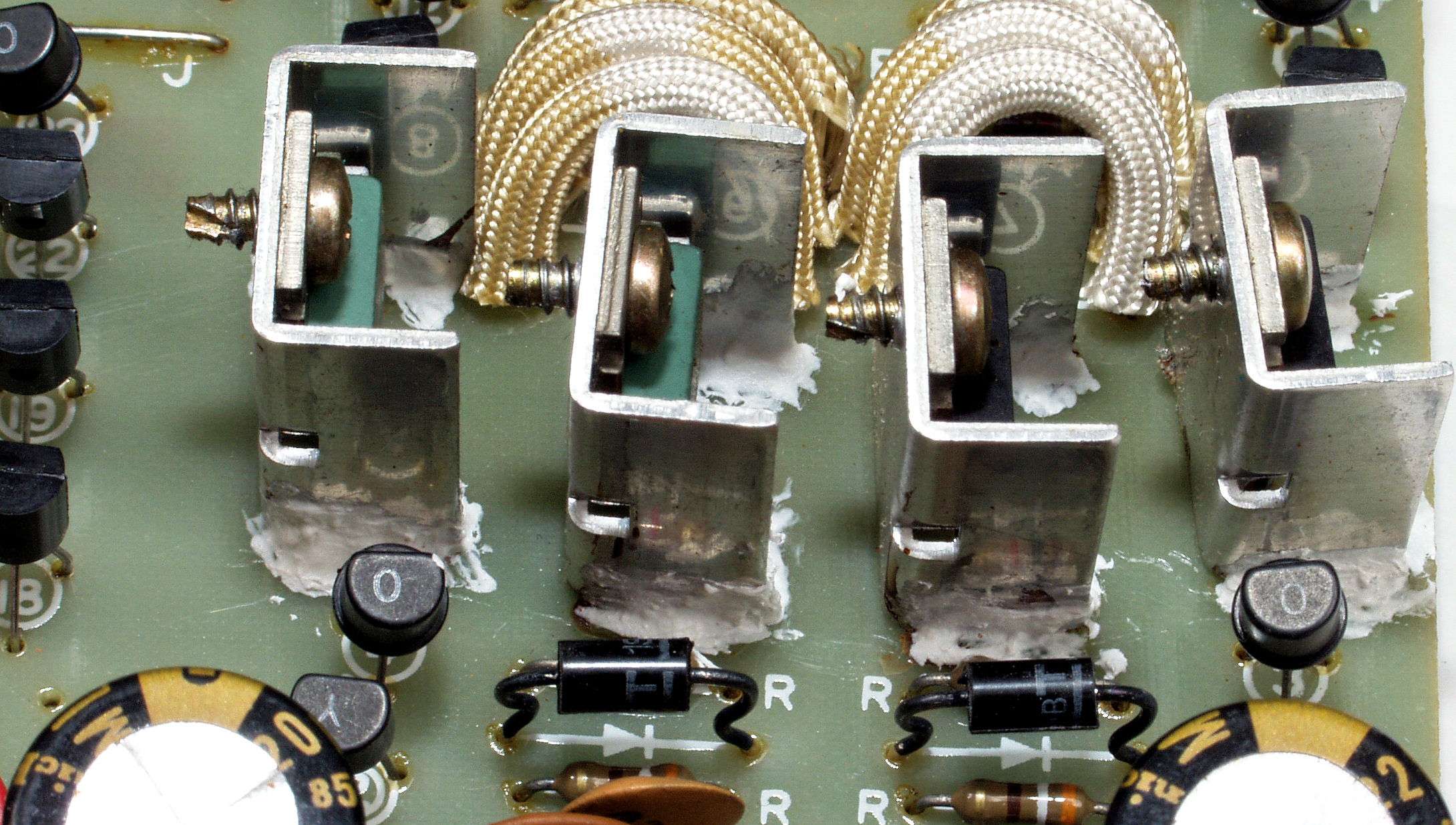

Ｃ６２２．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。
Ｃ６２３．　修理中　電源３基板、ＴＲ（トランジスター）の放熱器、接着が劣化して機能していない。
Ｃ６２４．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。
Ｃ６２５．　修理中　電源３基板、ＴＲ（トランジスター）の放熱器２、接着が劣化して機能していない。
Ｃ６２６．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器２、放熱器をしっかり接着する。
Ｃ６２７．　修理中　電源３基板、ＴＲ（トランジスター）の放熱器３、接着が劣化して機能していない。
Ｃ６２８．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器３、放熱器をしっかり接着する。

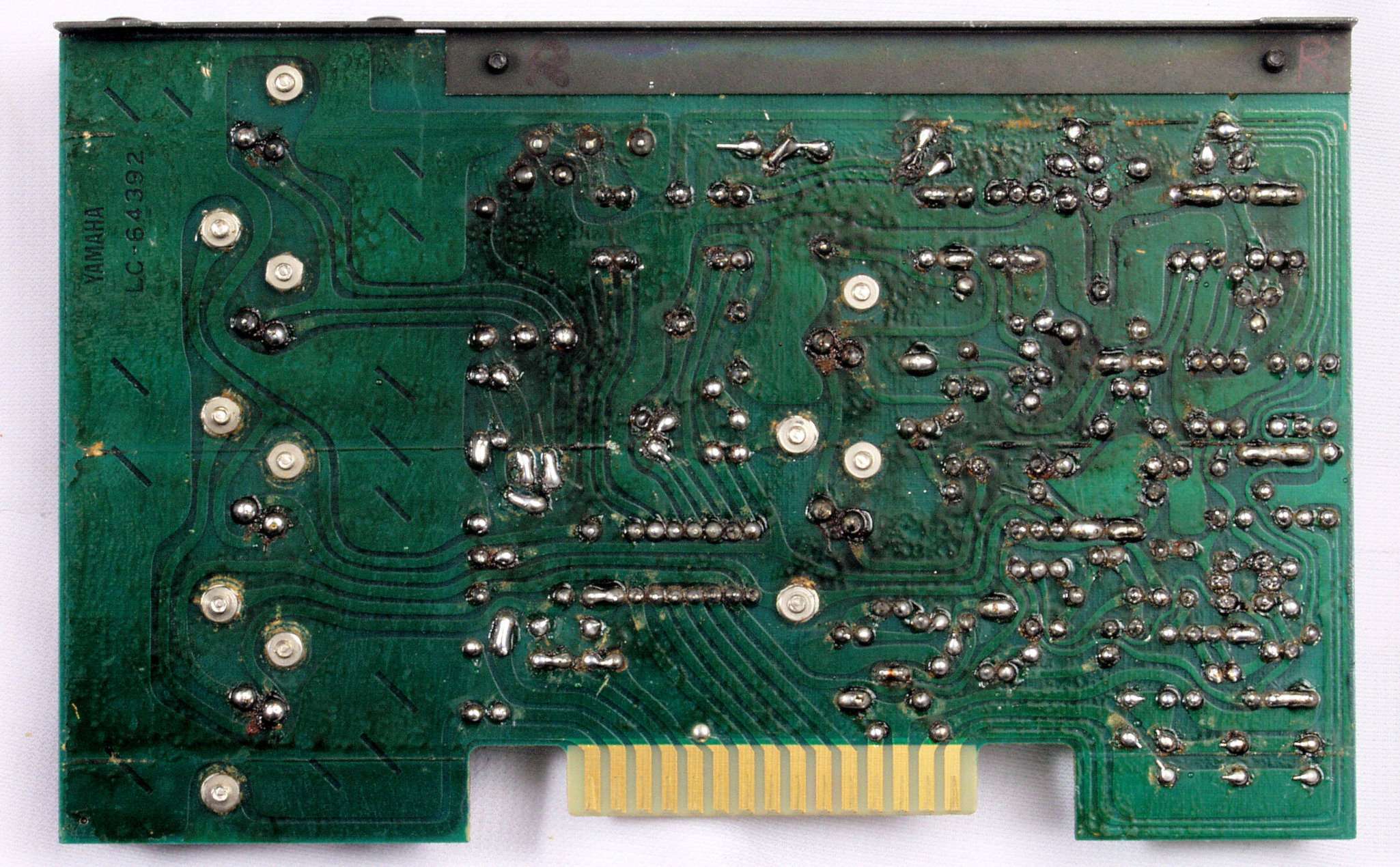

Ｃ６３．　修理前　電源３基板裏

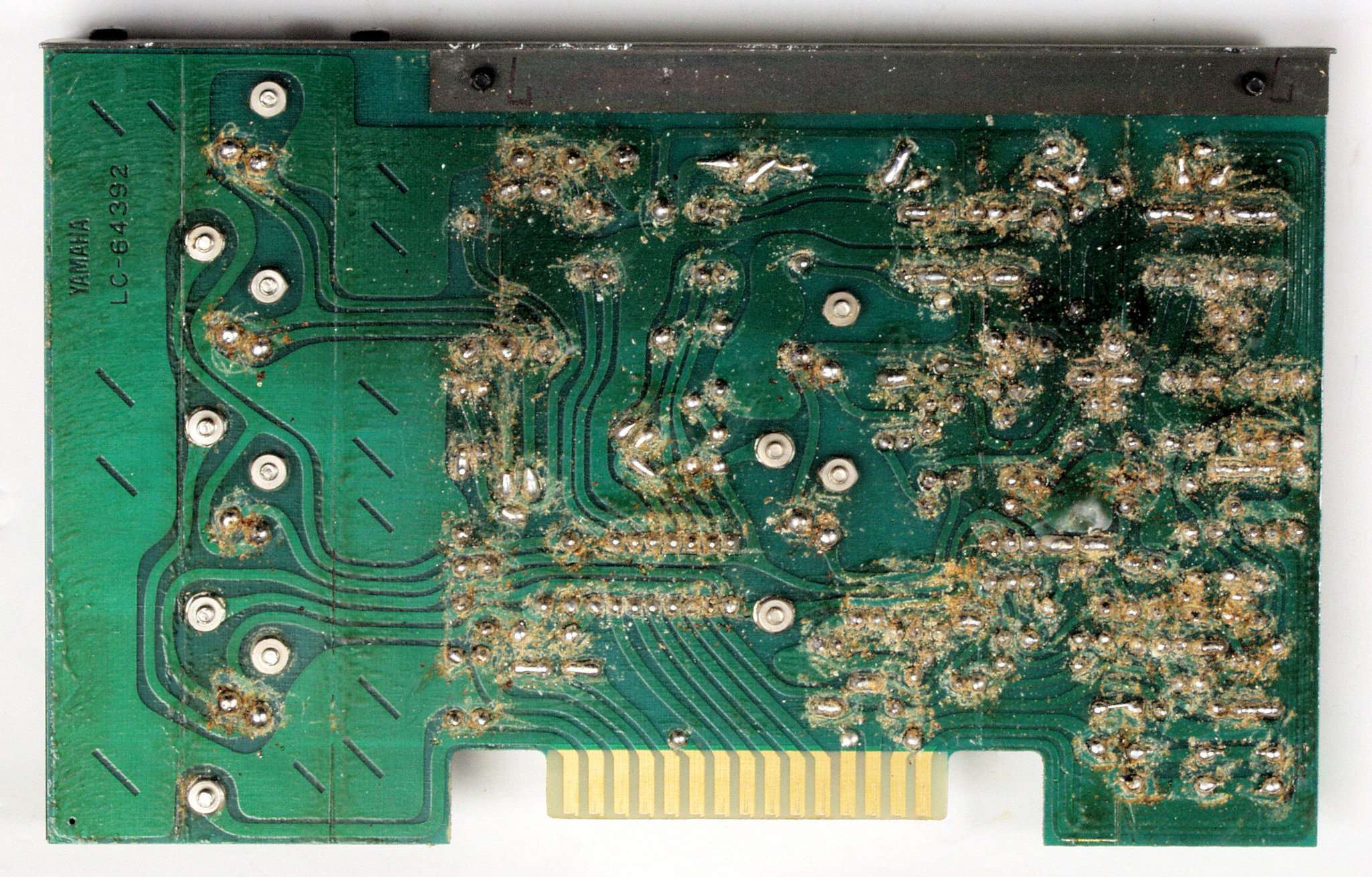

Ｃ６４．　修理（半田補正）後　電源３基板裏。　全ての半田をやり修す。
Ｃ６５．　修理中　電源３基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。
Ｃ６６．　完成電源３基板裏、洗浄後防湿材を塗る

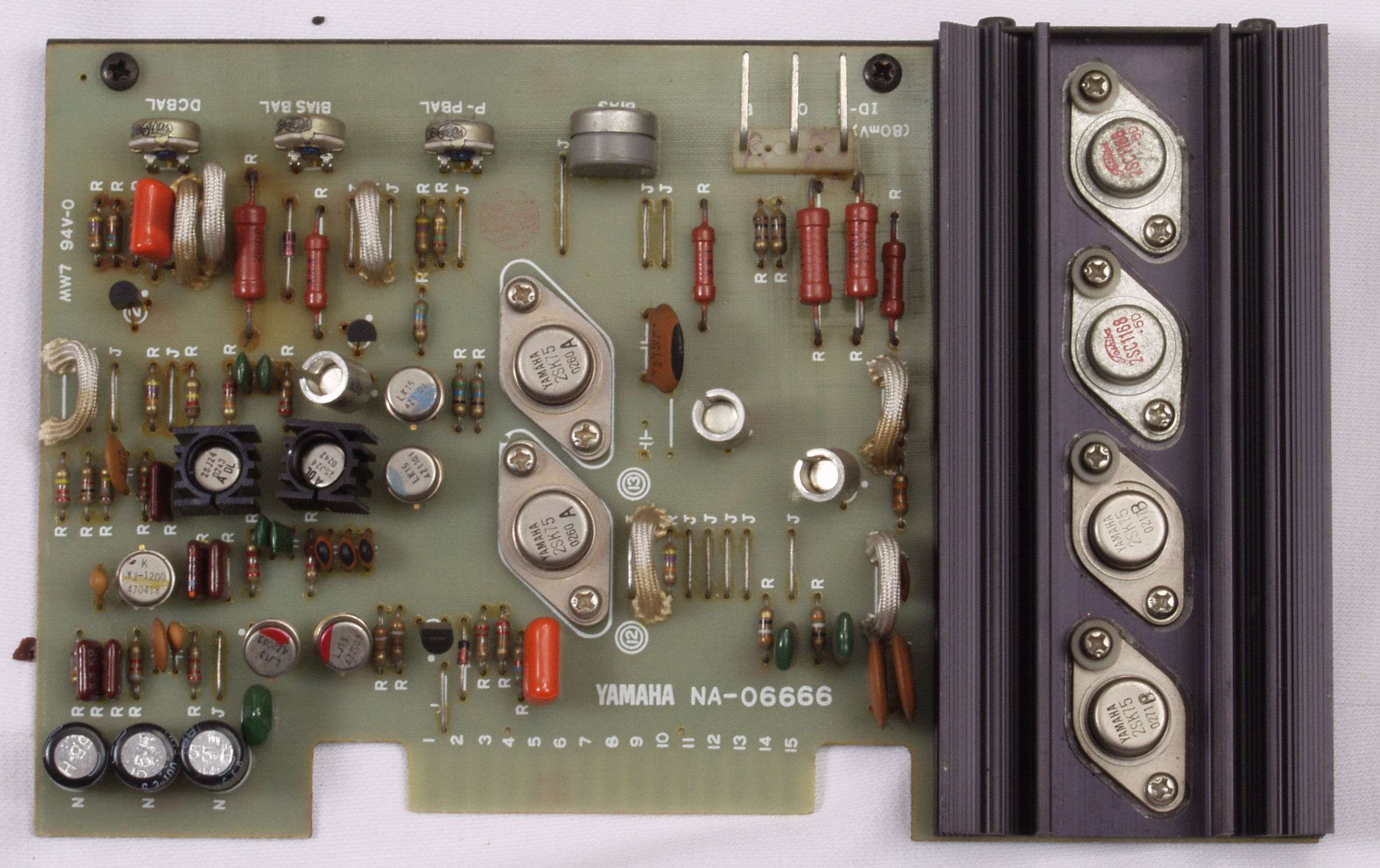

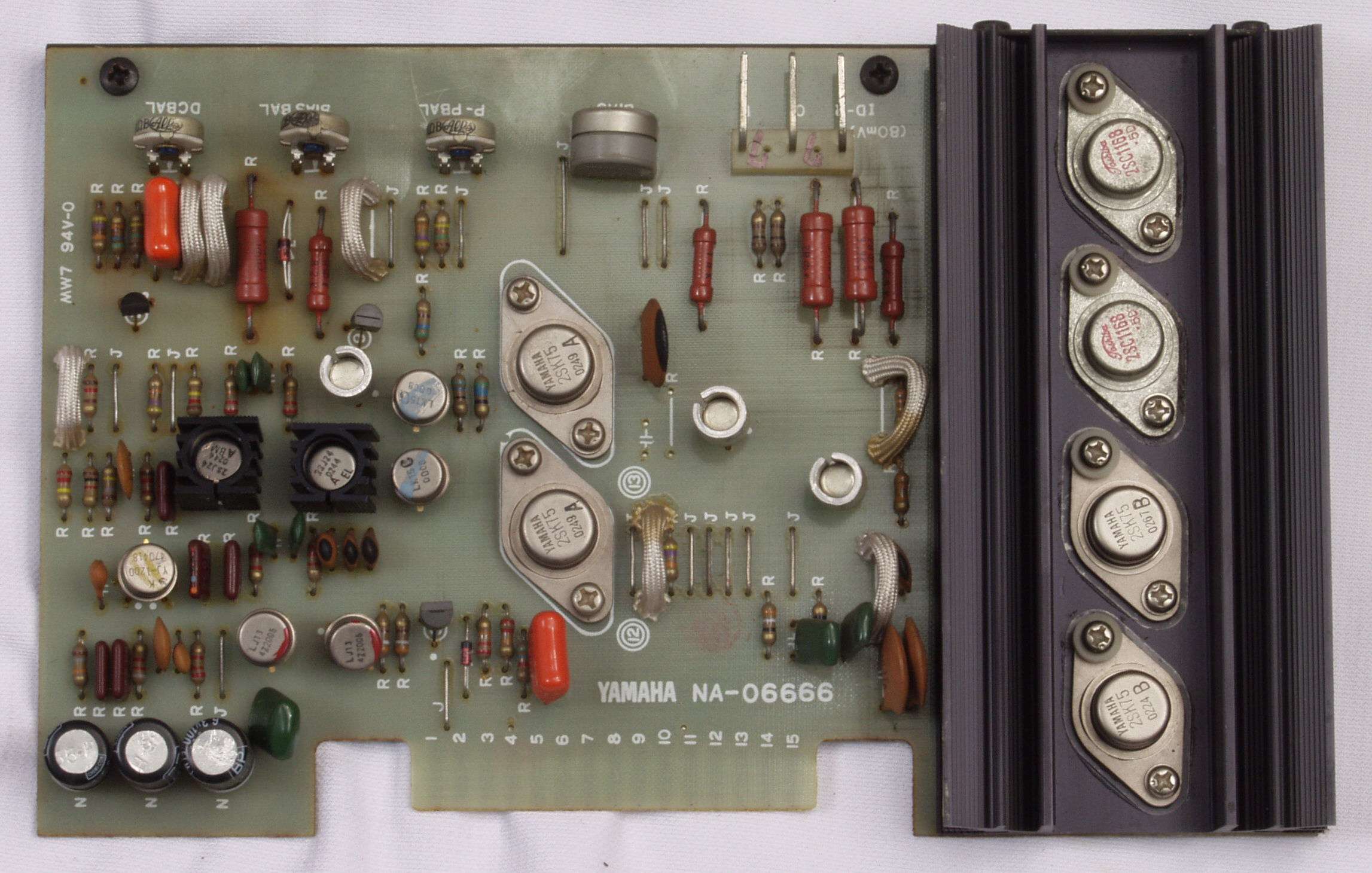

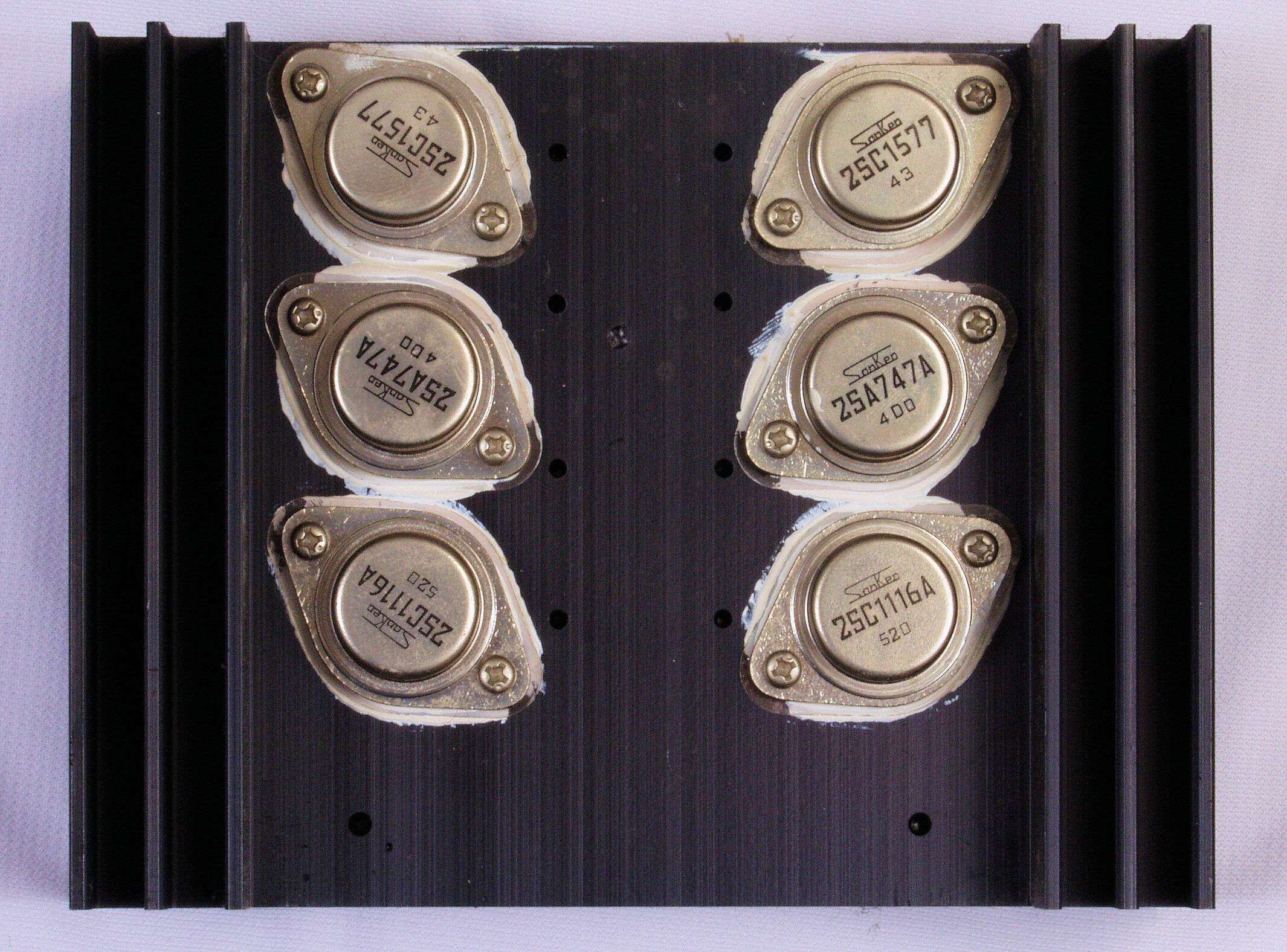

Ｃ７１．　修理前　電源出力ＴＲ基板

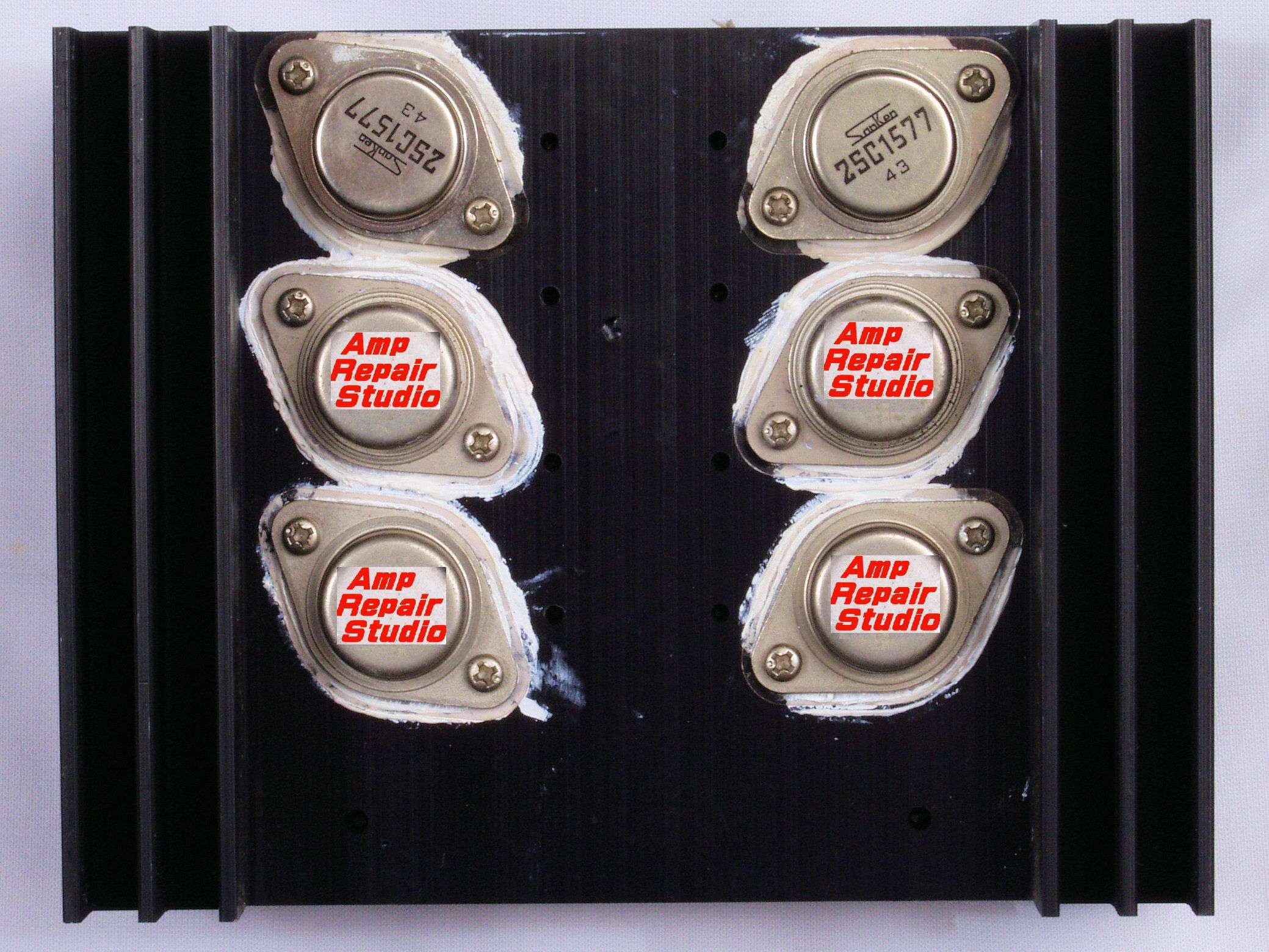

Ｃ７２．　修理後　電源出力ＴＲ基板、ＴＲ（トランジスター）４個交換、交換ＴＲ（トランジスター）名前はマスキングしました。
Ｃ７３．　修理前　電源出力ＴＲ基板裏
Ｃ７３１．　修理前　電源出力ＴＲ基板裏、配線の引き回しが悪い！！

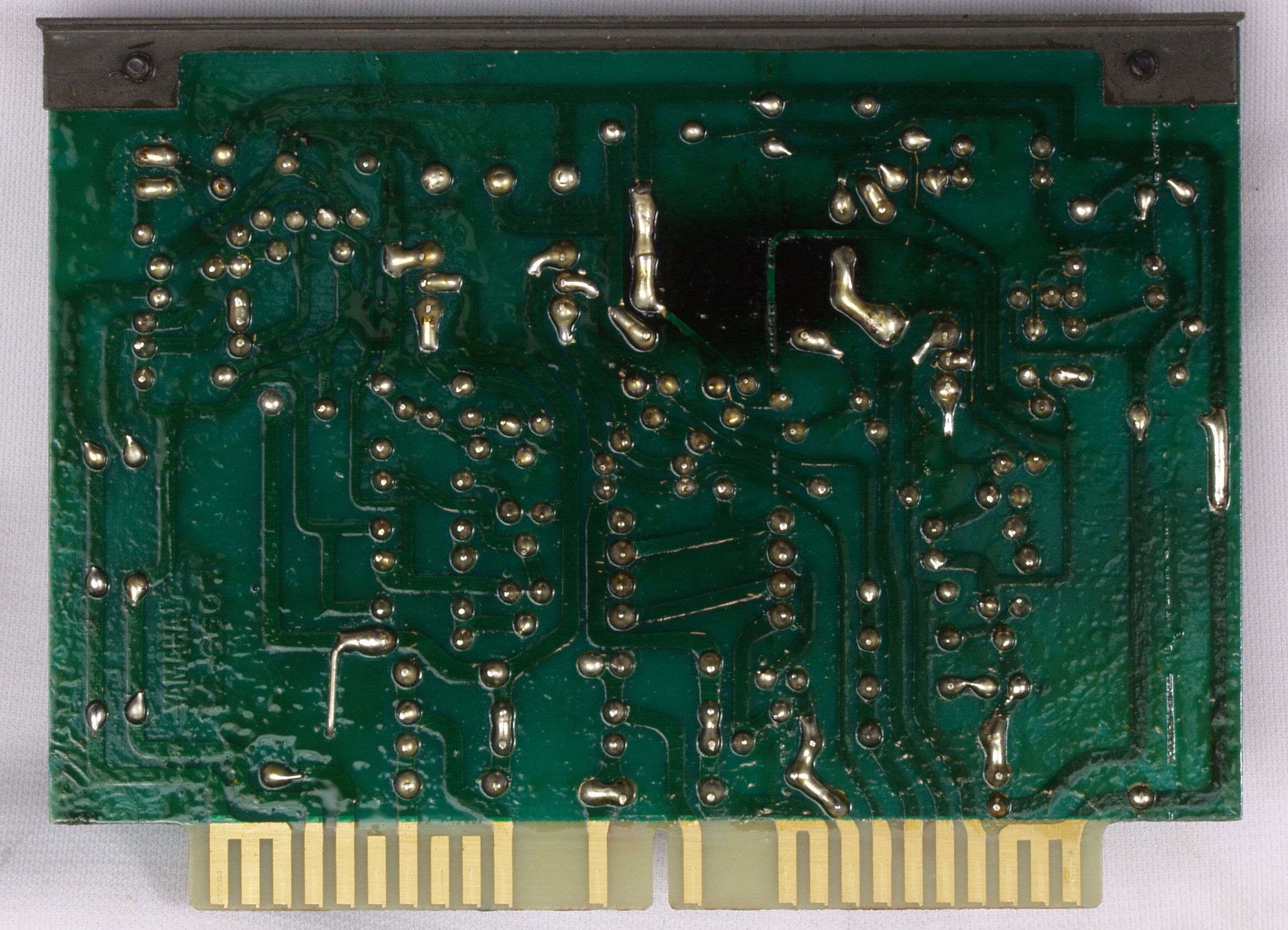

Ｃ７４．　完成電源出力ＴＲ基板裏、ダイオード４個追加。

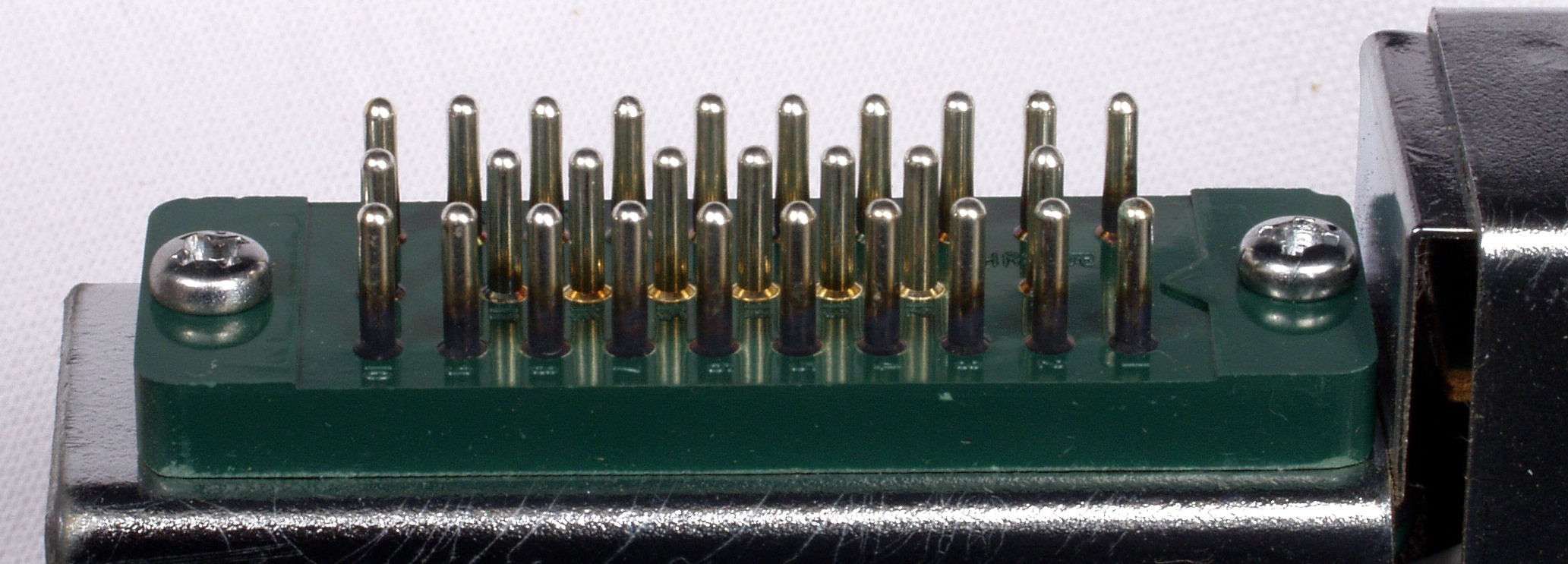

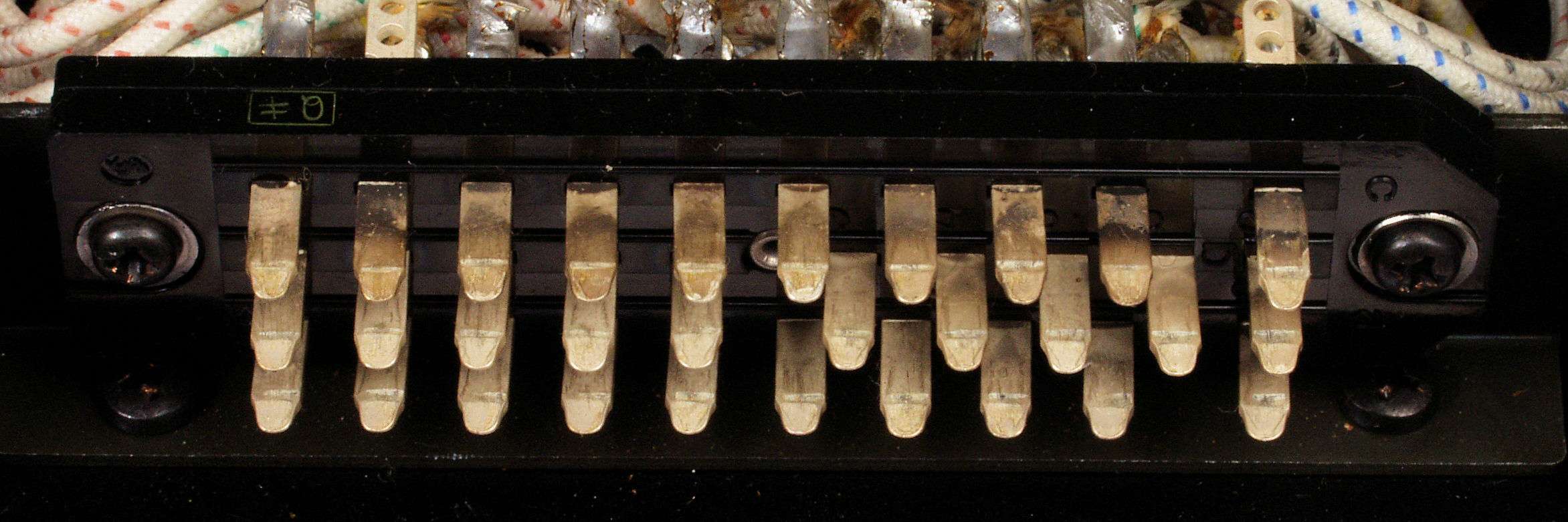

Ｃ７５．　修理前　電源出力ＴＲ基板コネクター足

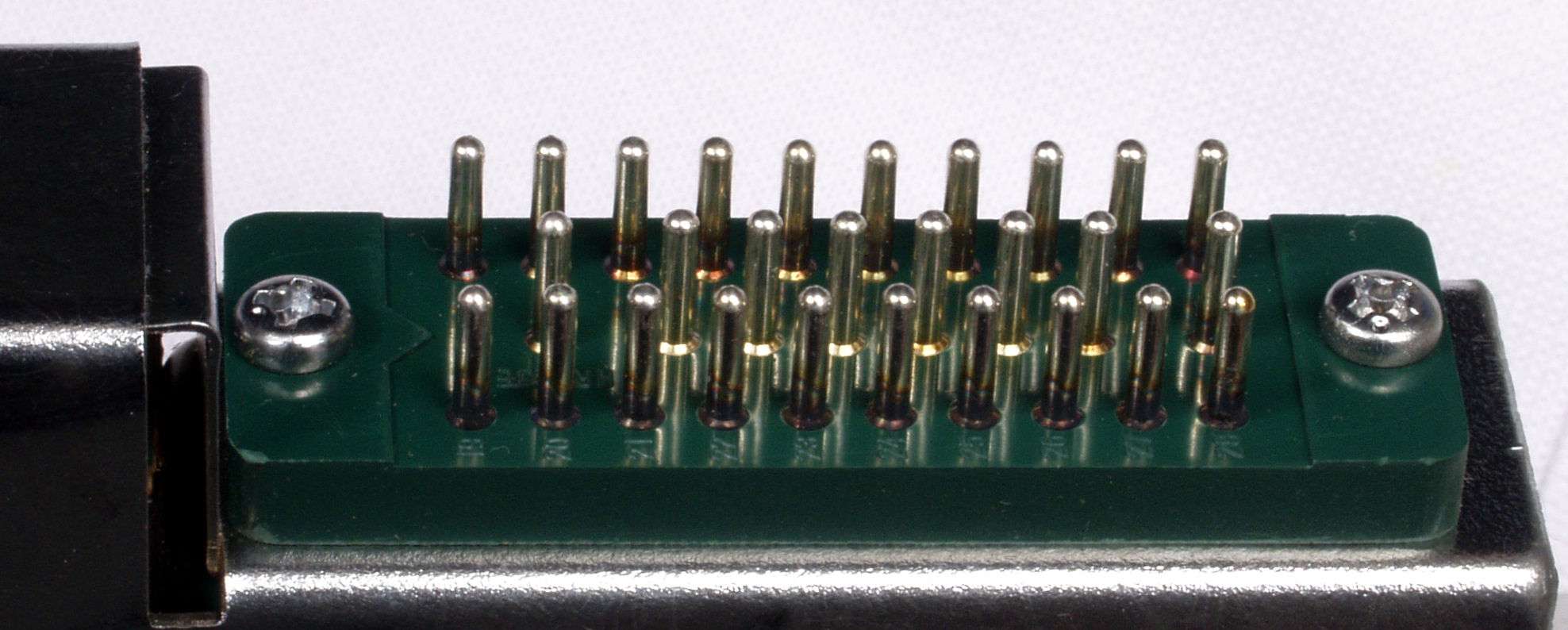

Ｃ７６．　修理（清掃）後　電源出力ＴＲ基板コネクター足

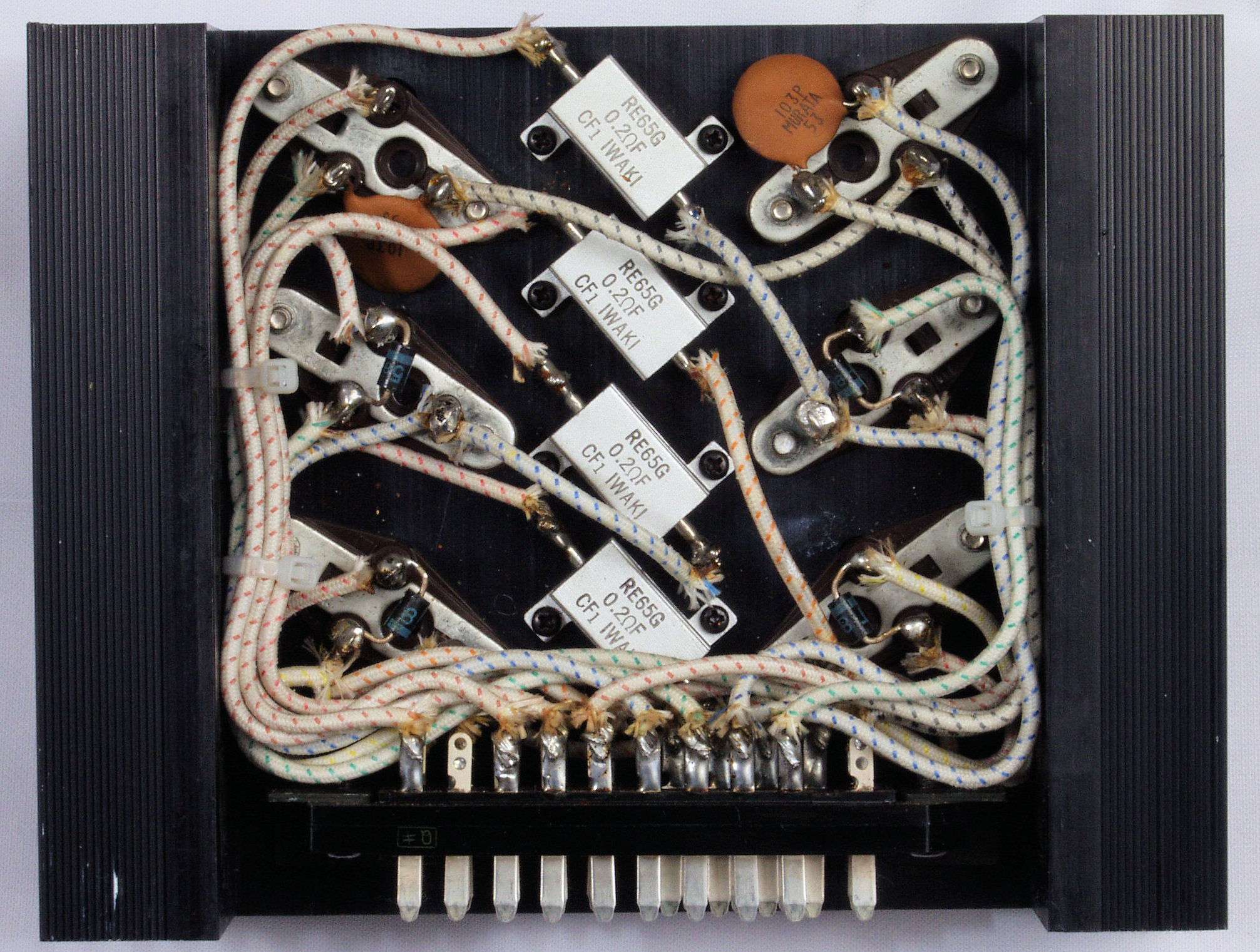

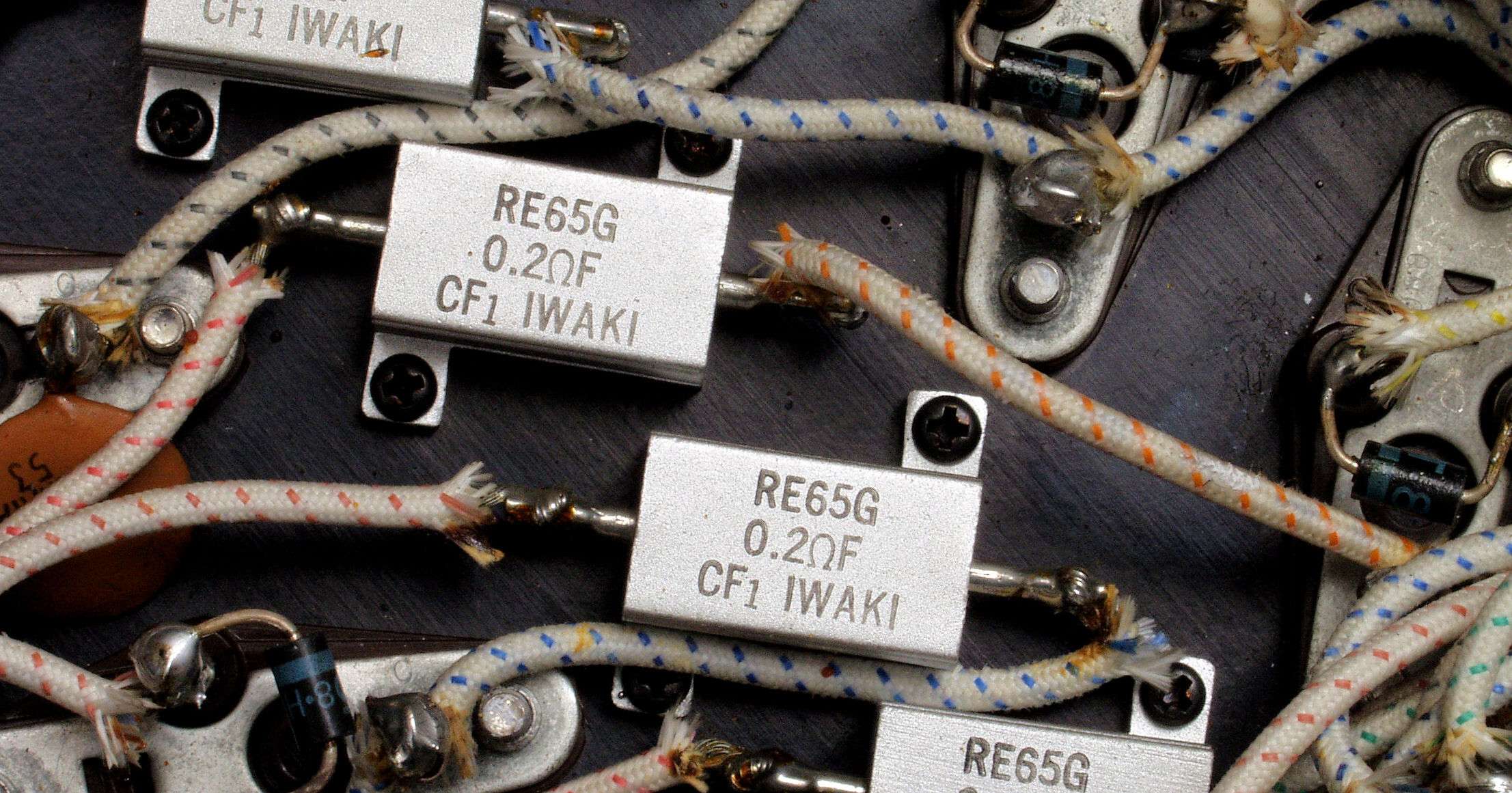

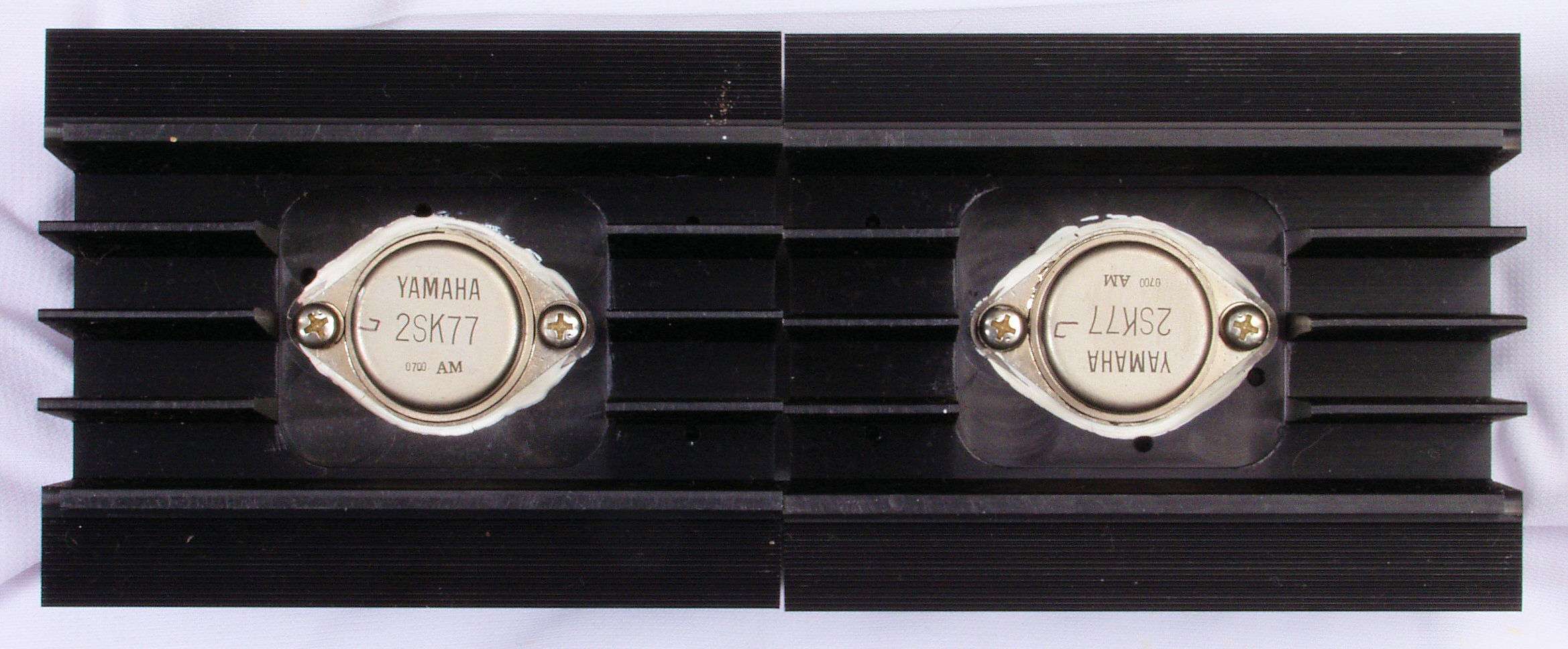

C８１．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）。　熱のため色が変色している！
Ｃ８２．　修理（交換）後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）、ＳＩＴ（静電誘導型トランジスター）２個交換。

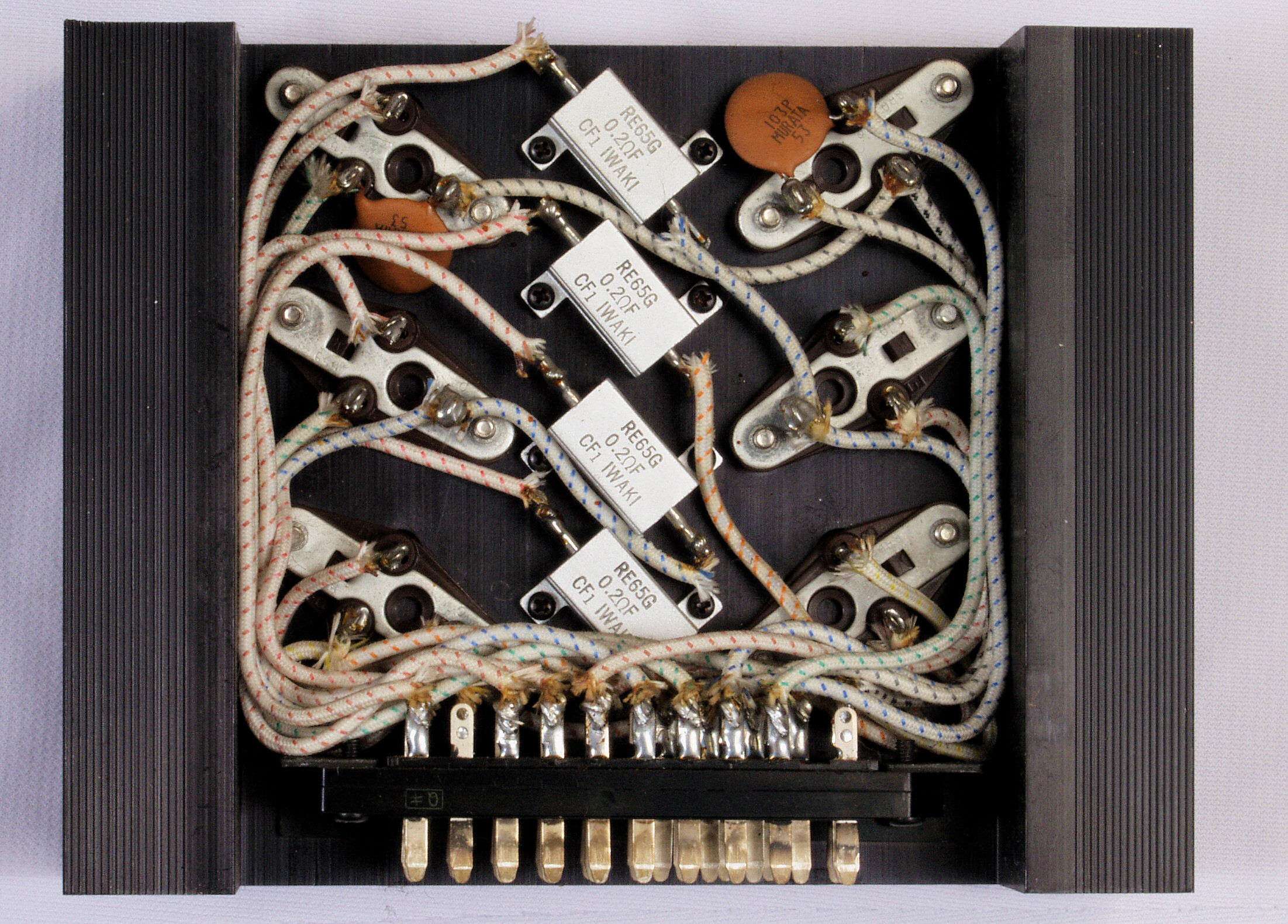

Ｃ８３．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
Ｃ８４．　修理後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏

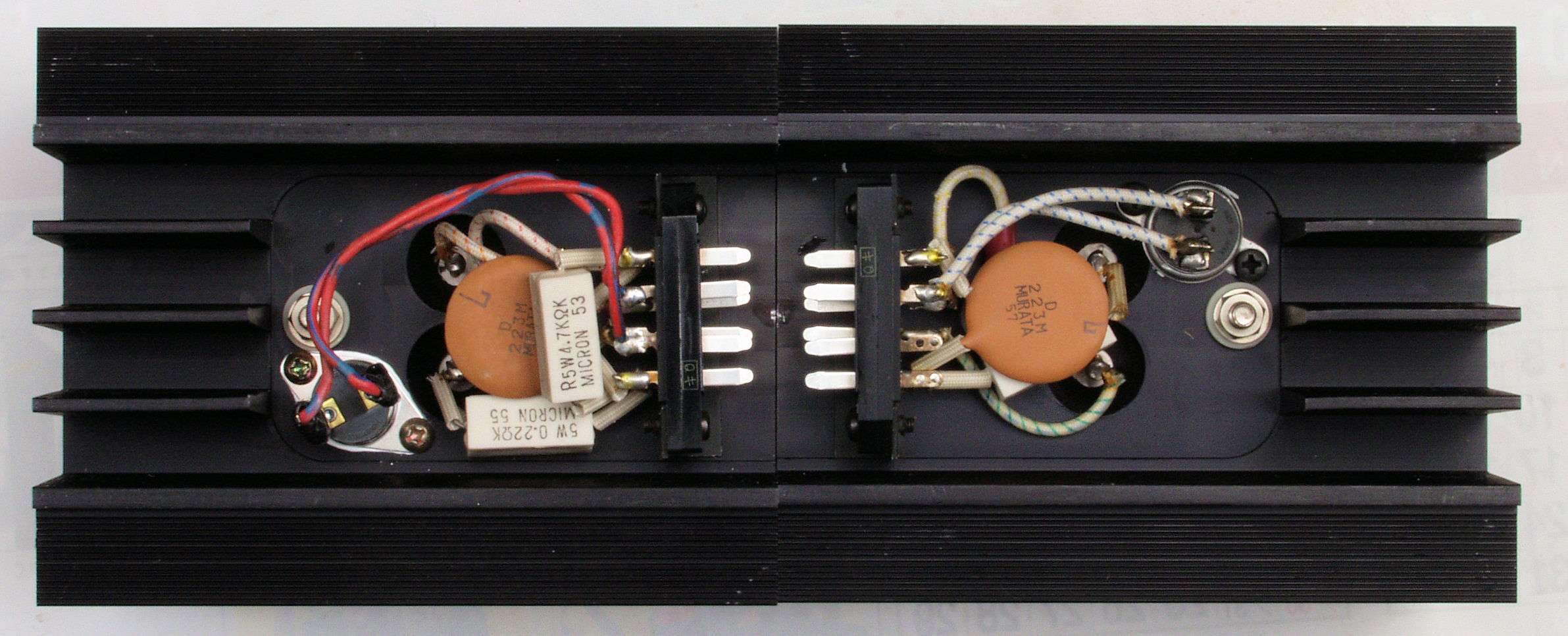

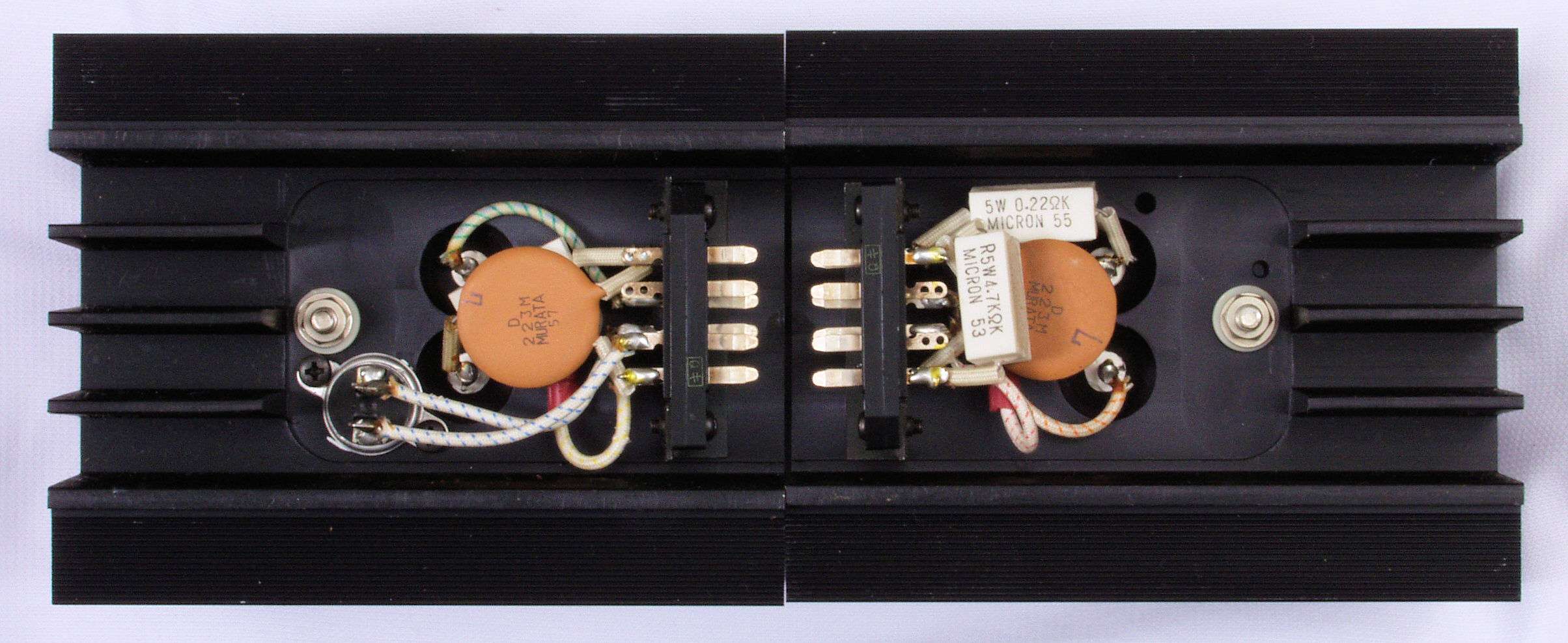

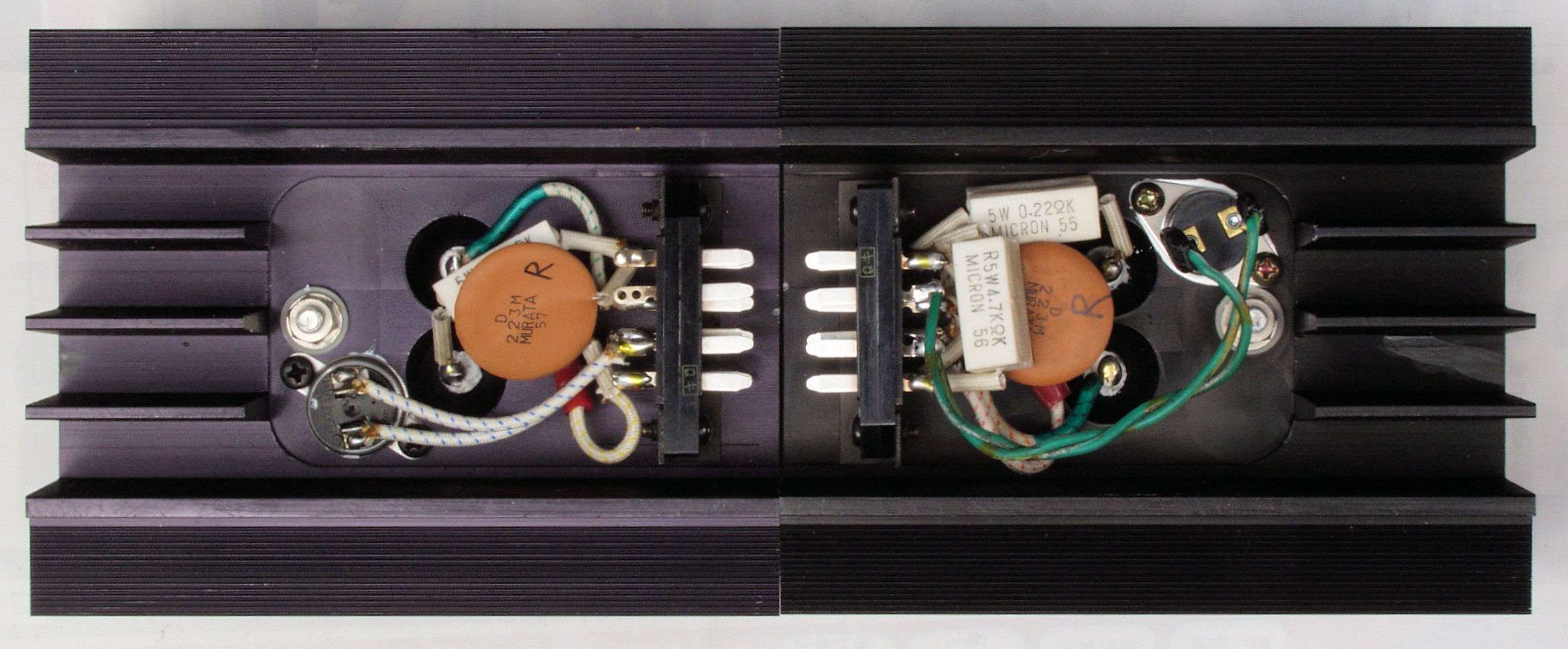

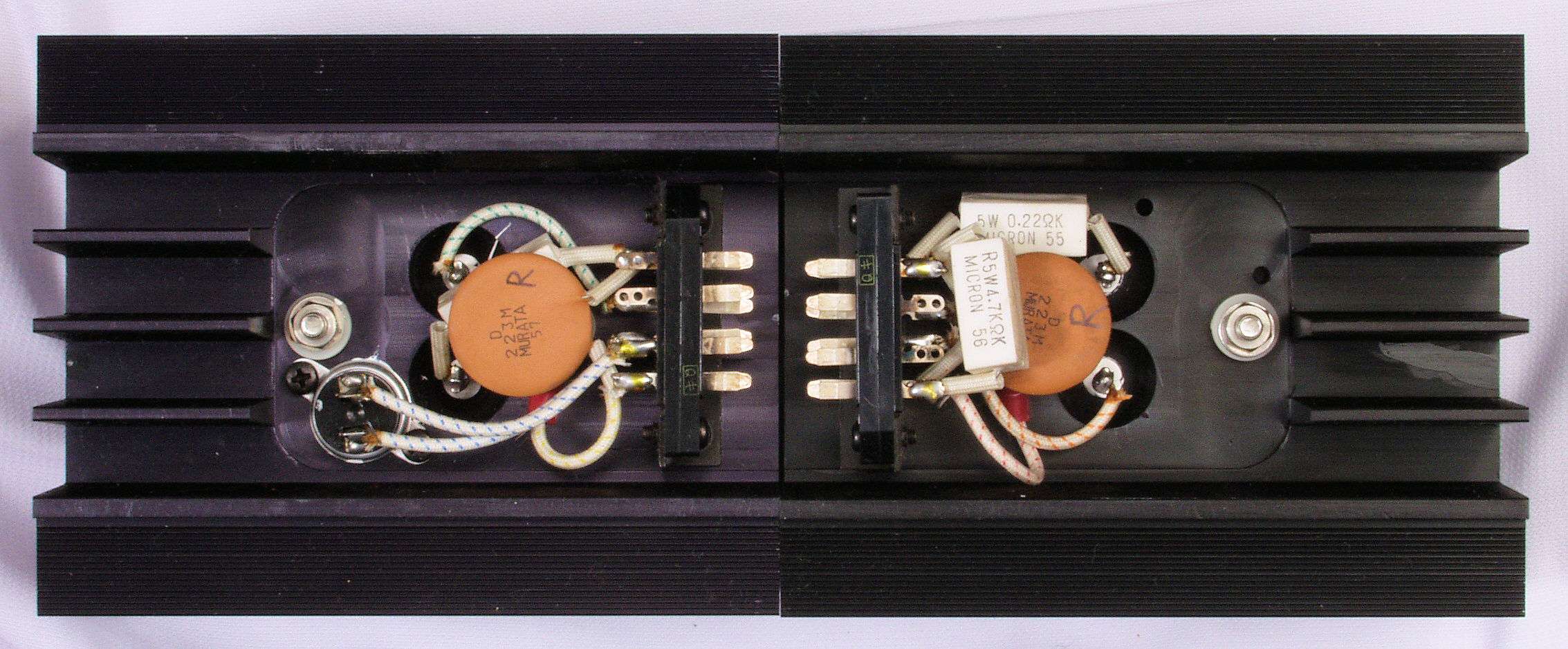

Ｃ８４２．　完成Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。

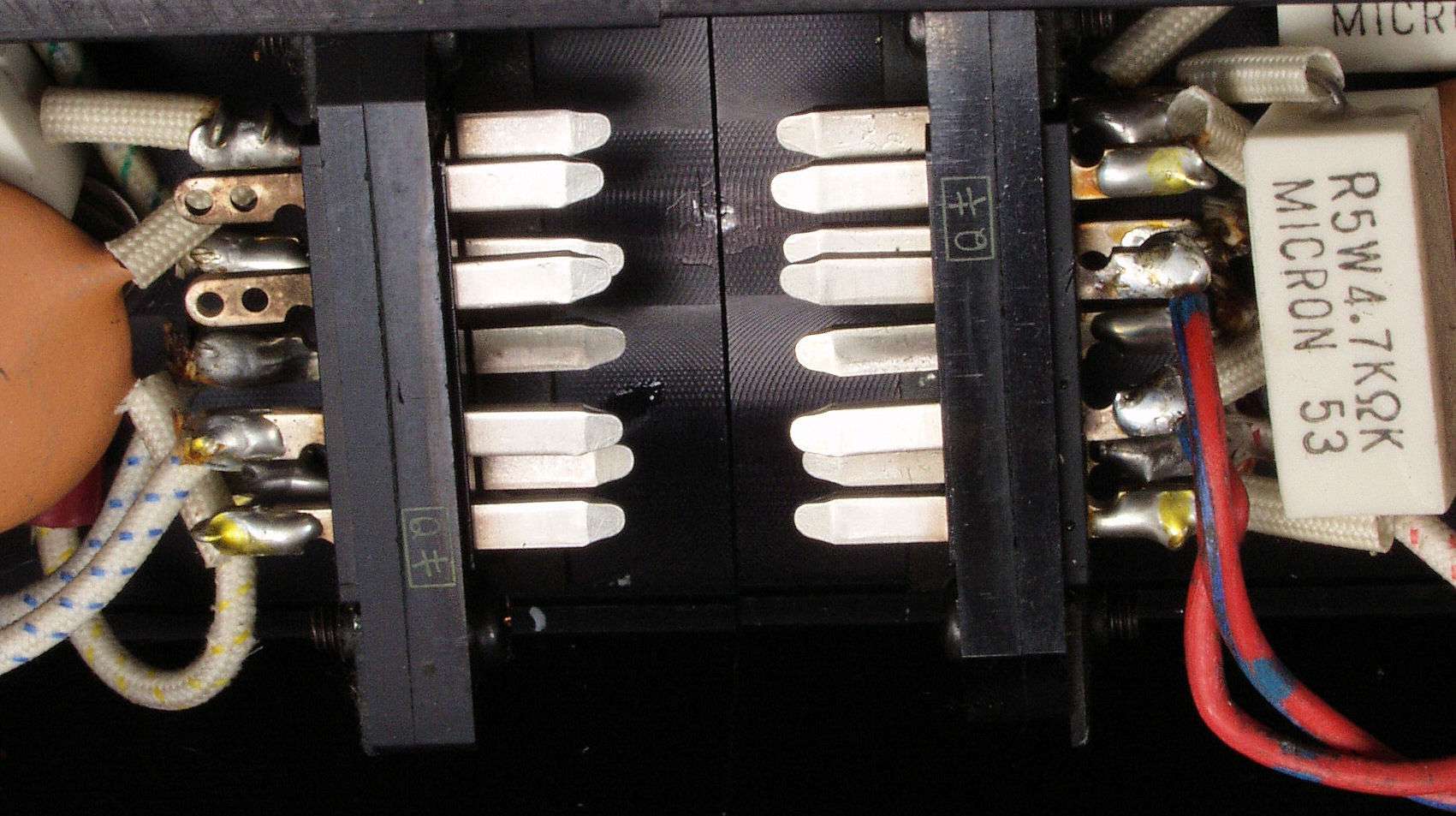

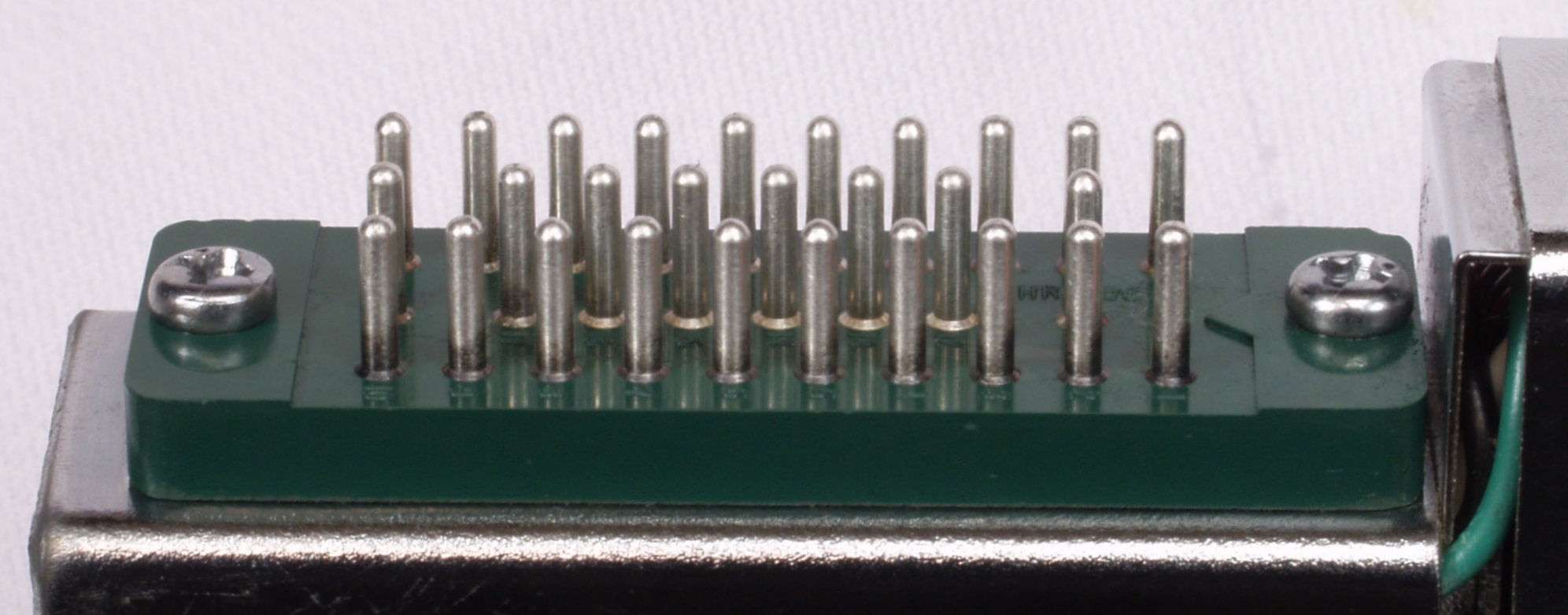

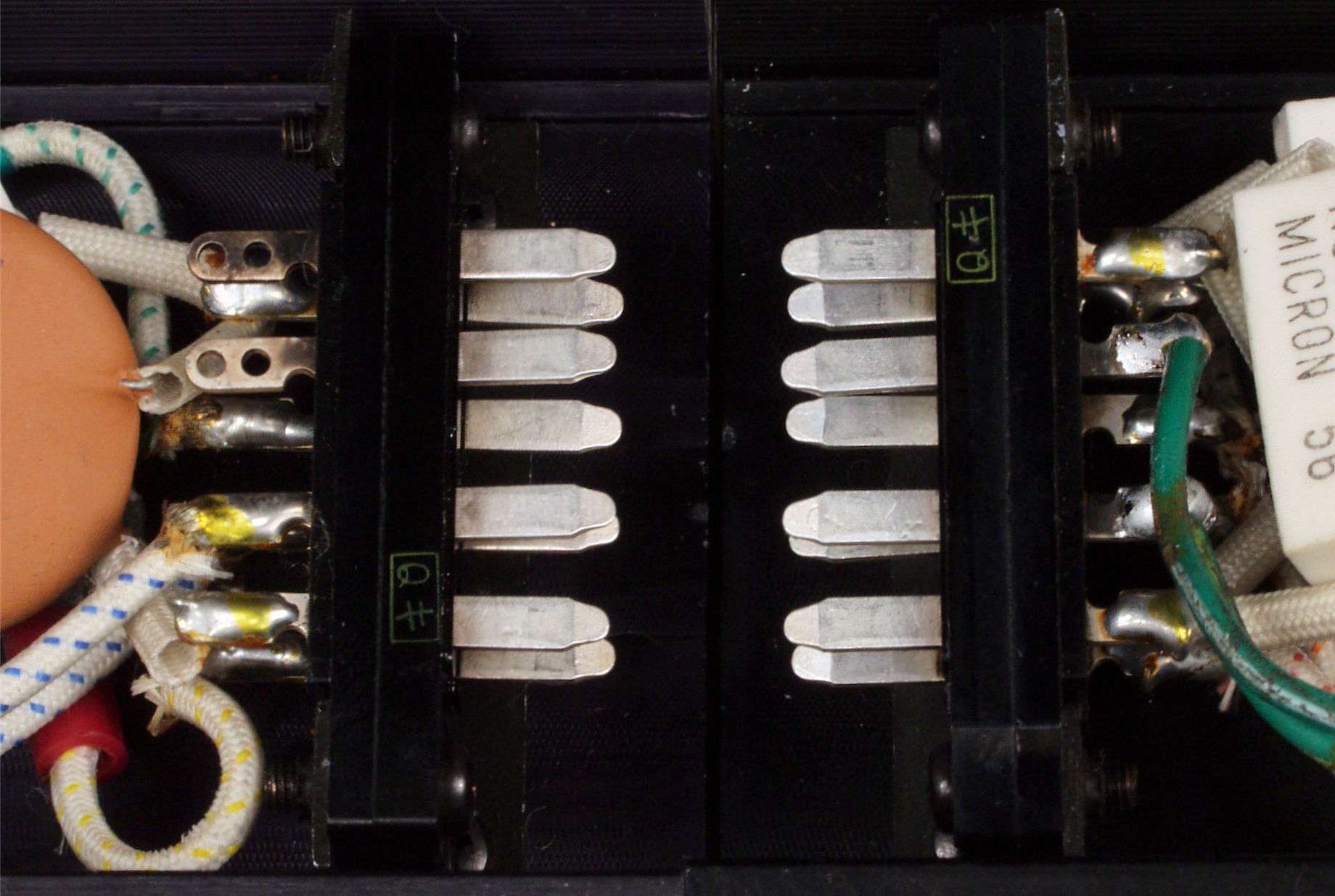

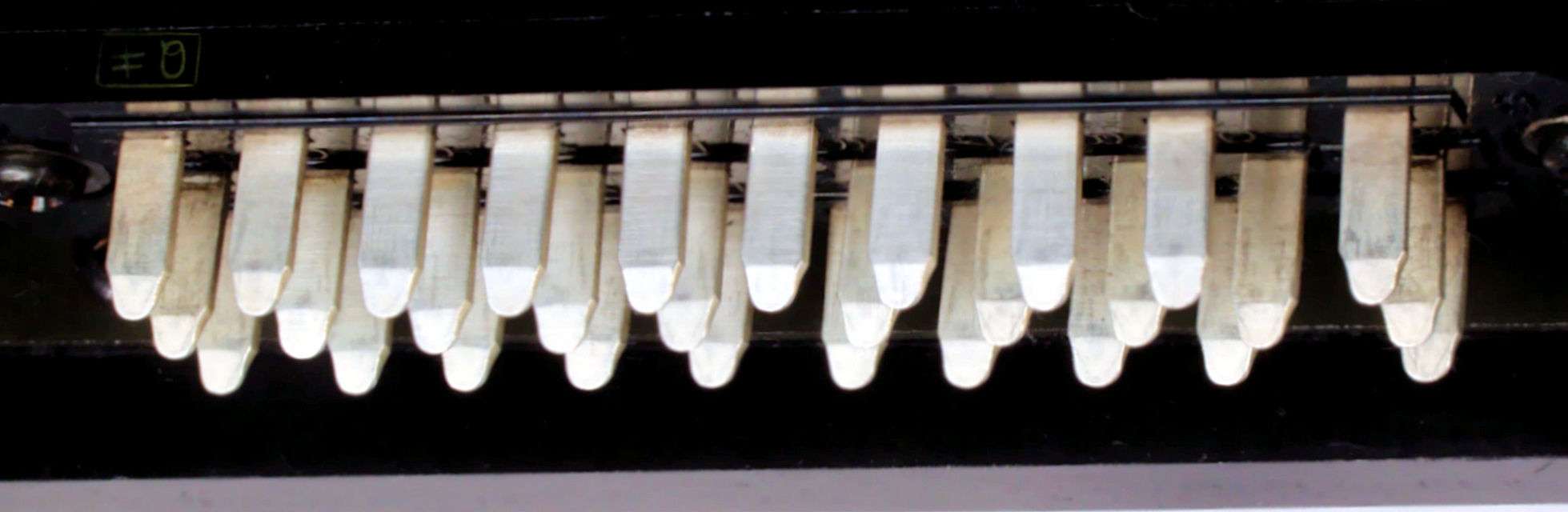

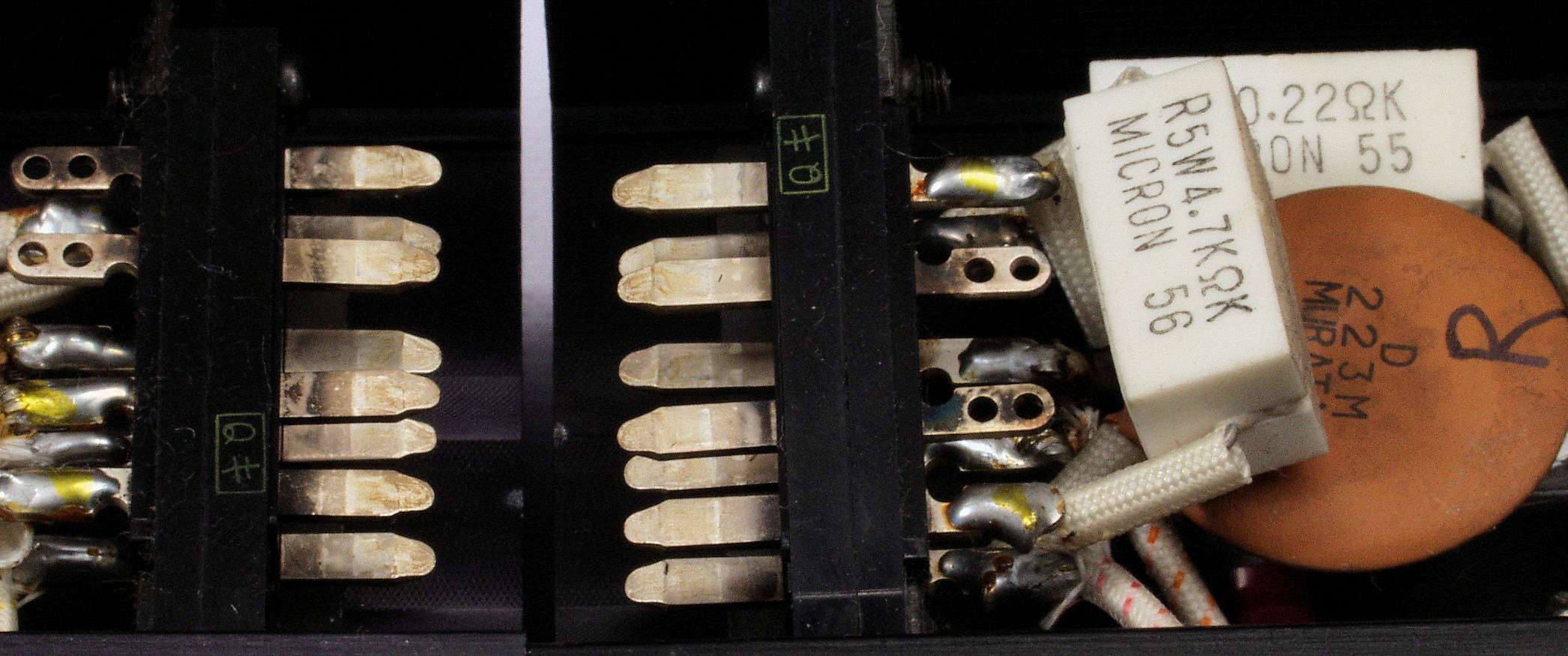

Ｃ８５．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ８６．　修理（清掃）後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ９１．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）
Ｃ９３．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
Ｃ９４．　修理後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。
Ｃ９５．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ９６．　修理（研磨）後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足

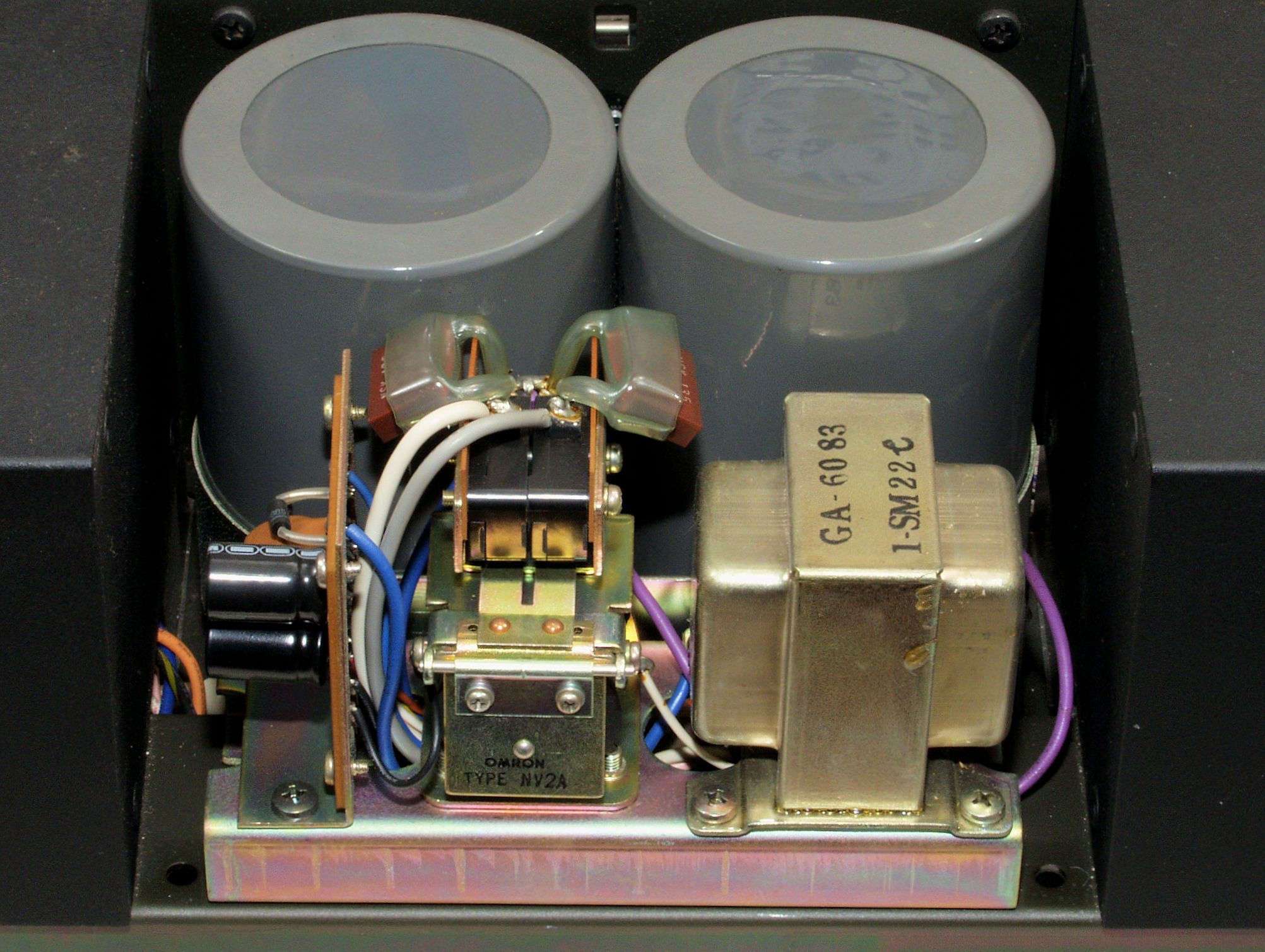

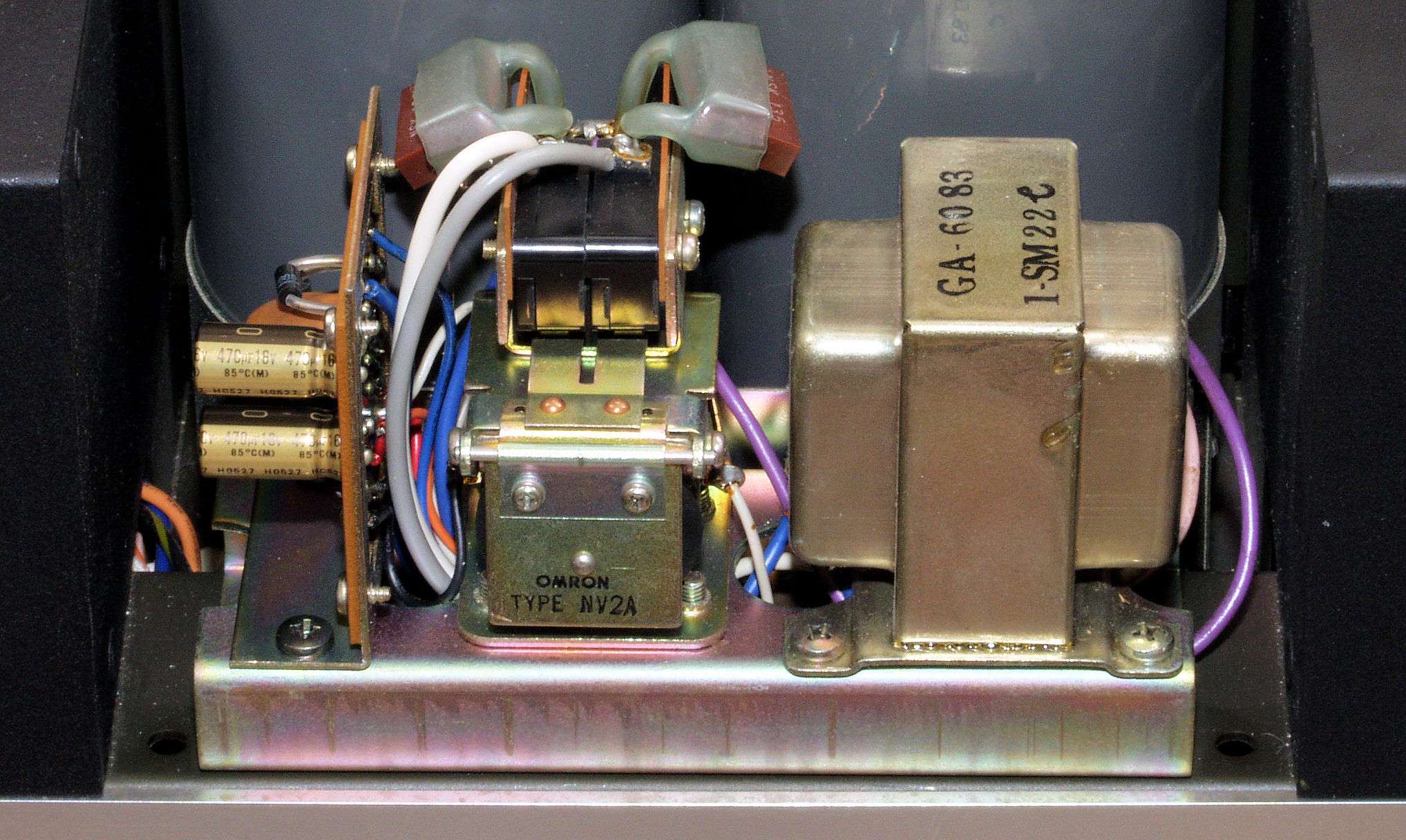

ＣＡ１．　修理前　　電源投入SW回路
ＣＡ２．　修理後　　電源投入SW回路　電解コンデンサー２個交換。

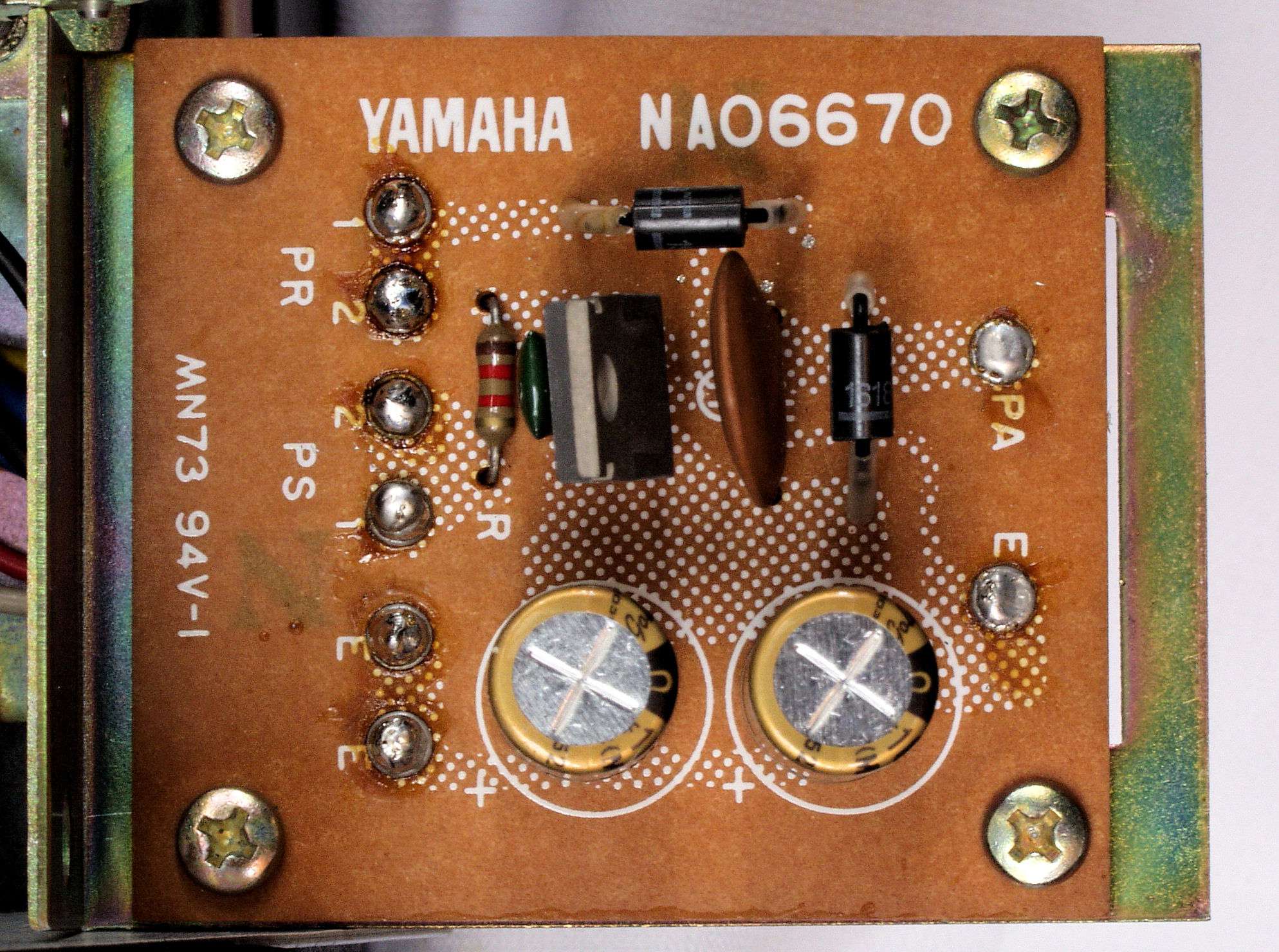

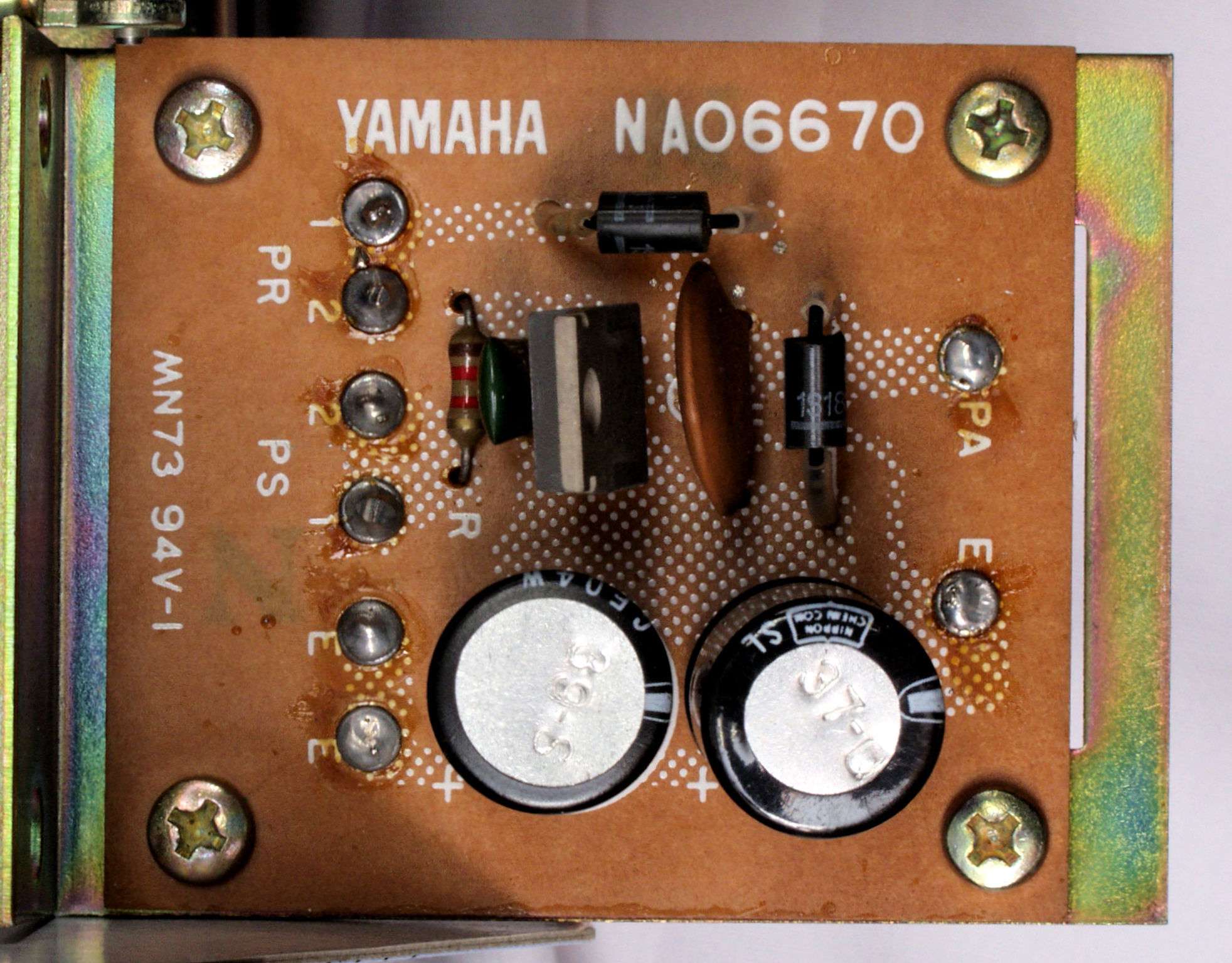

ＣＡ３．　修理前　　電源投入SW基板

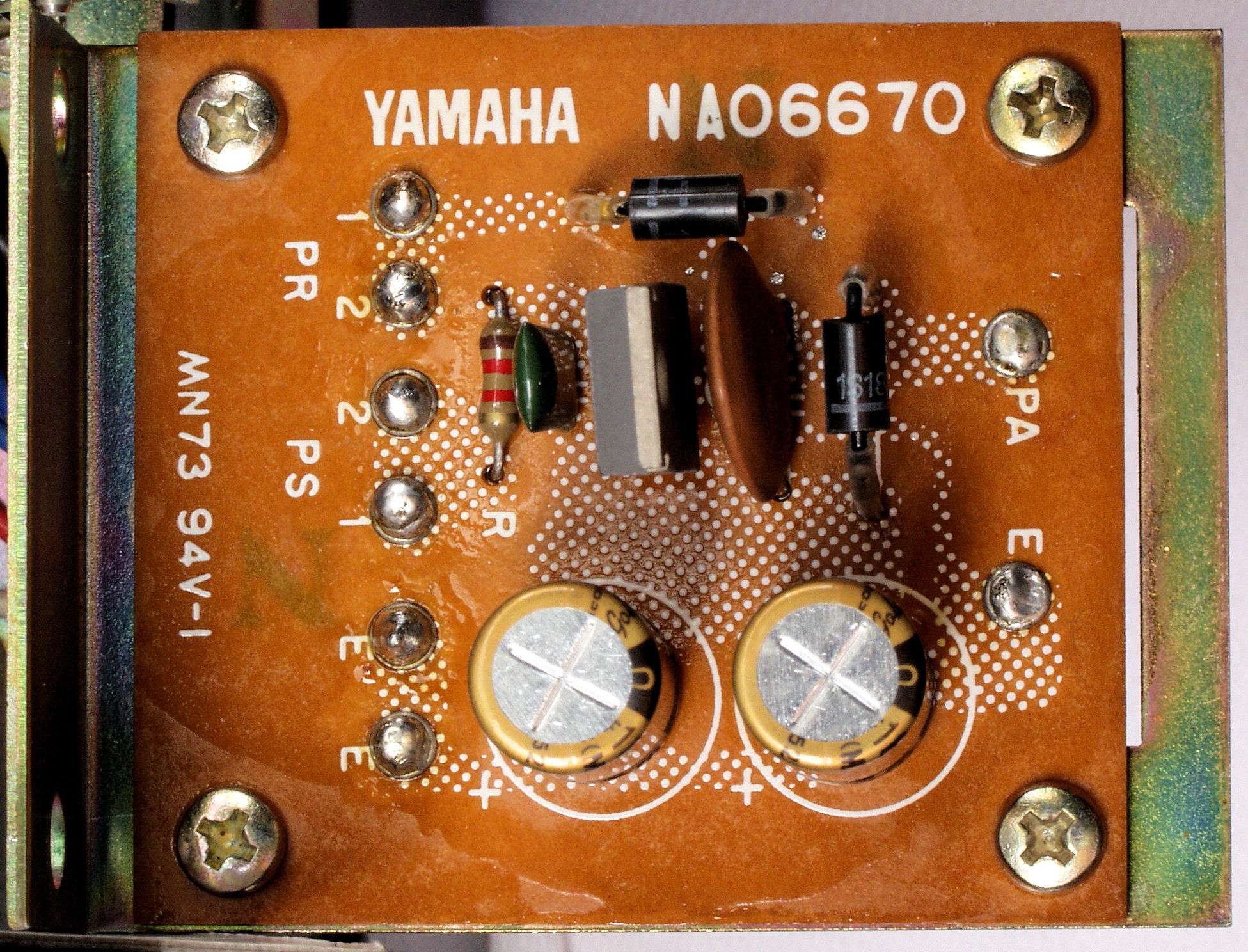

ＣＡ４．　修理後　　電源投入SW基板　電解コンデンサー２個交換
ＣＡ５．　完成電源投入SW基板、洗浄後防湿材を塗る
ＣＡ６．　修理前　電源投入SW基板裏
ＣＡ７．　修理（半田補正）後　電源投入SW基板裏。　全ての半田をやり修す。

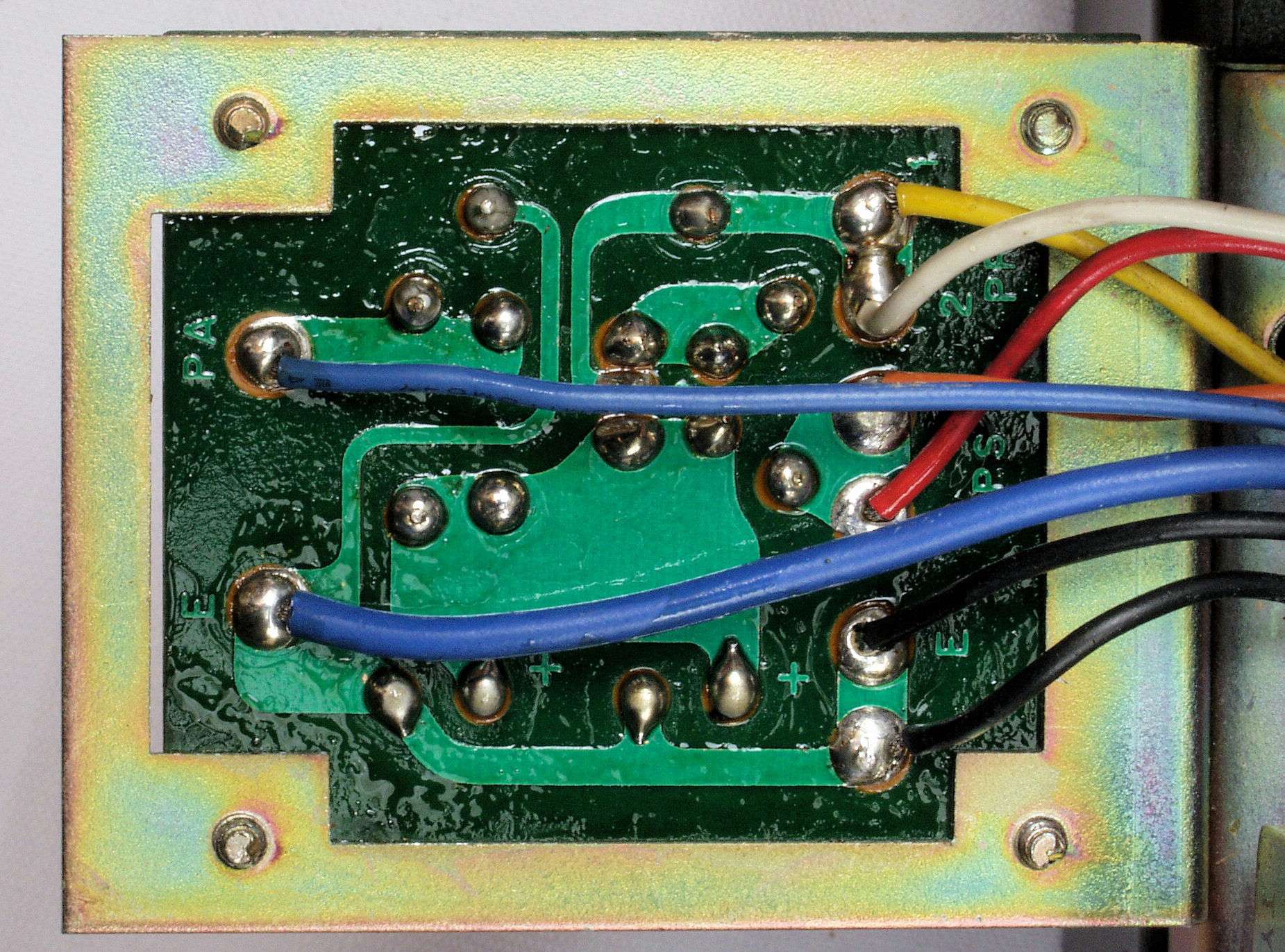

ＣＡ８．　完成電源投入SW基板裏、洗浄後防湿材を塗る
ＣＢ１．　後パネルを取り修理中

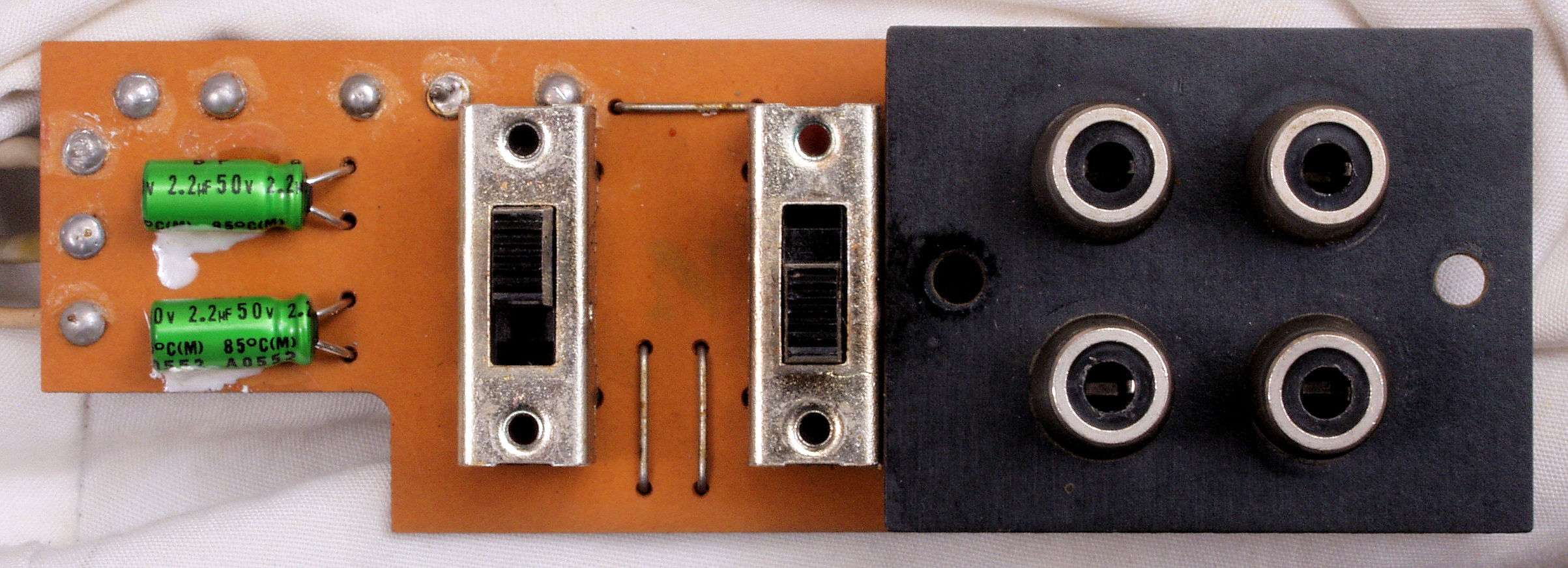

ＣＢ２．　修理前　ＲＣＡ端子基板

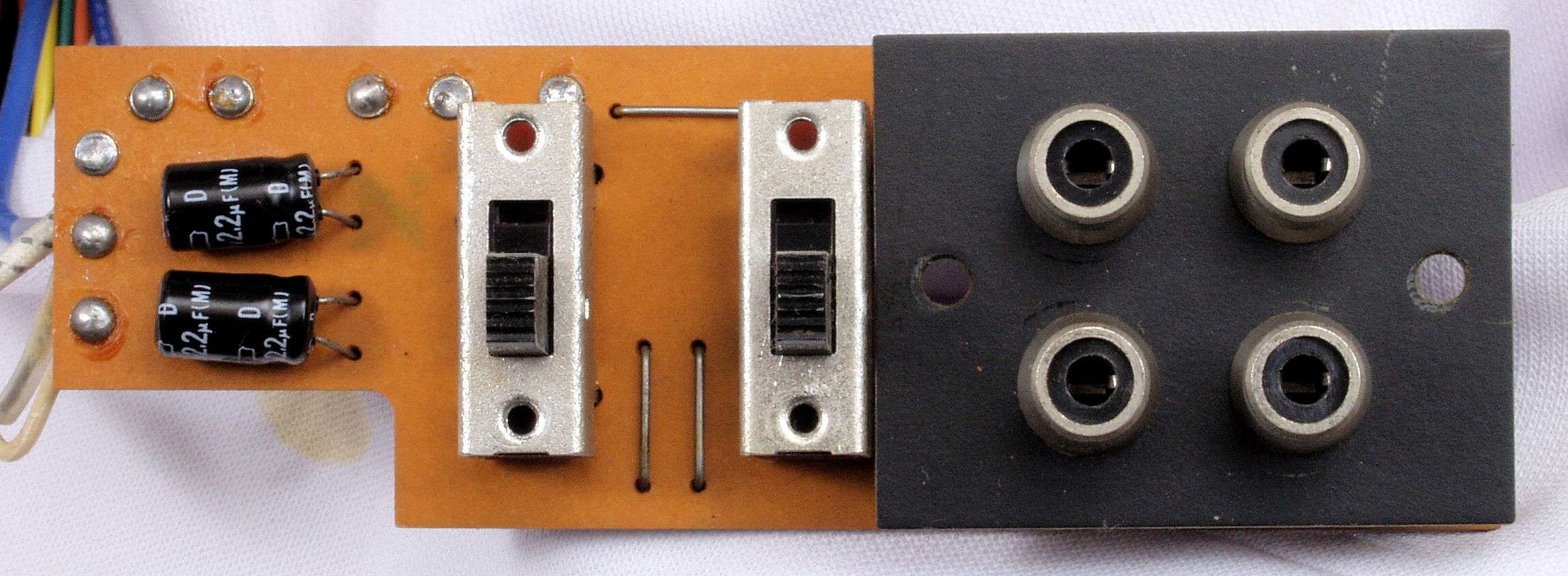

ＣＢ３．　修理後　ＲＣＡ端子基板　電解コンデンサー２個交換

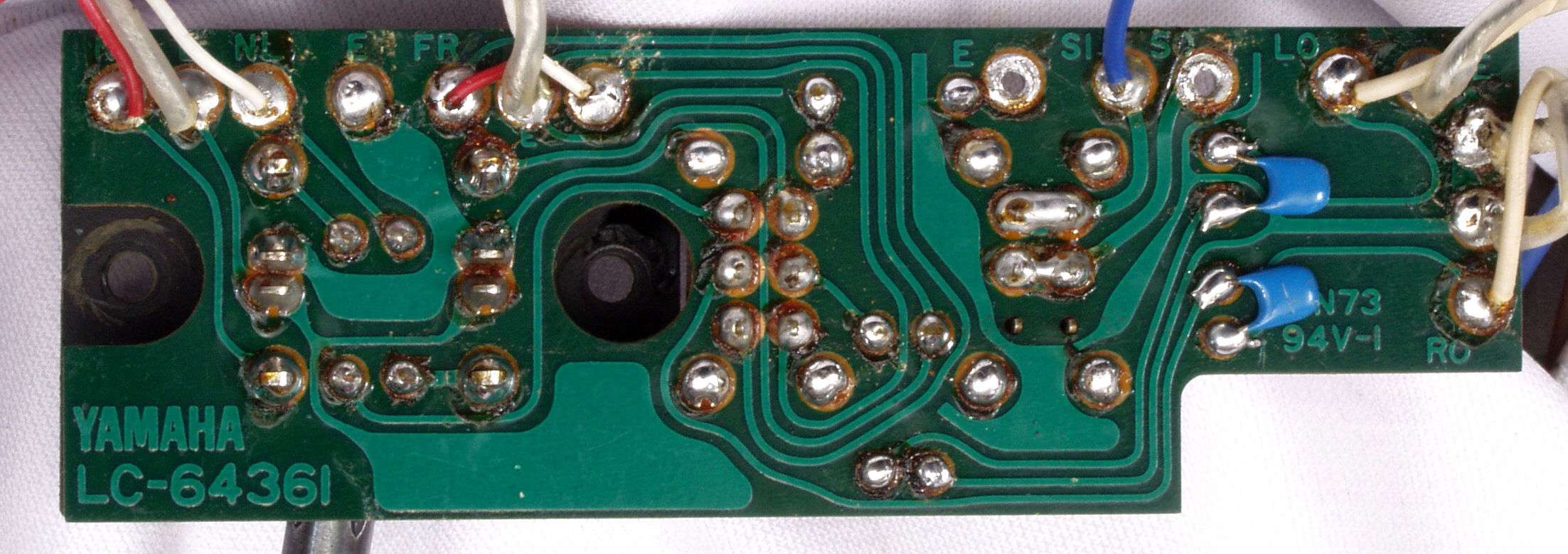

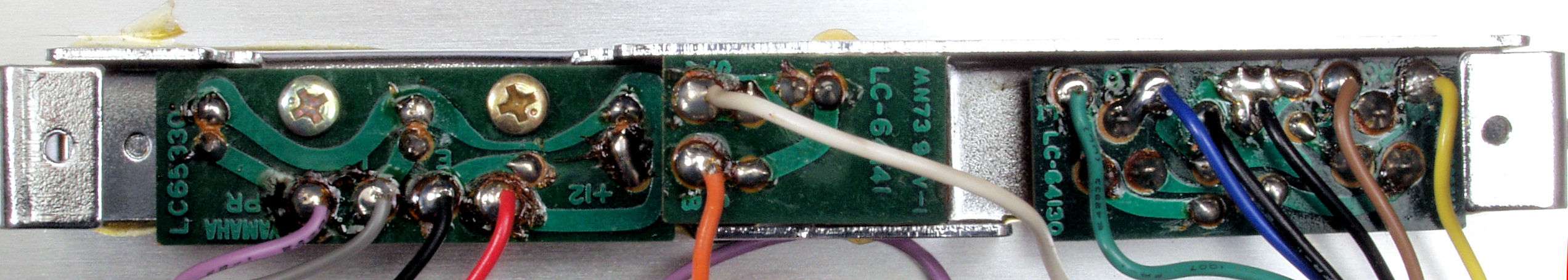

ＣＢ４．　修理前　ＲＣＡ端子基板裏
ＣＢ４１．　修理中　ＲＣＡ端子基板裏、半田不良ｹ所

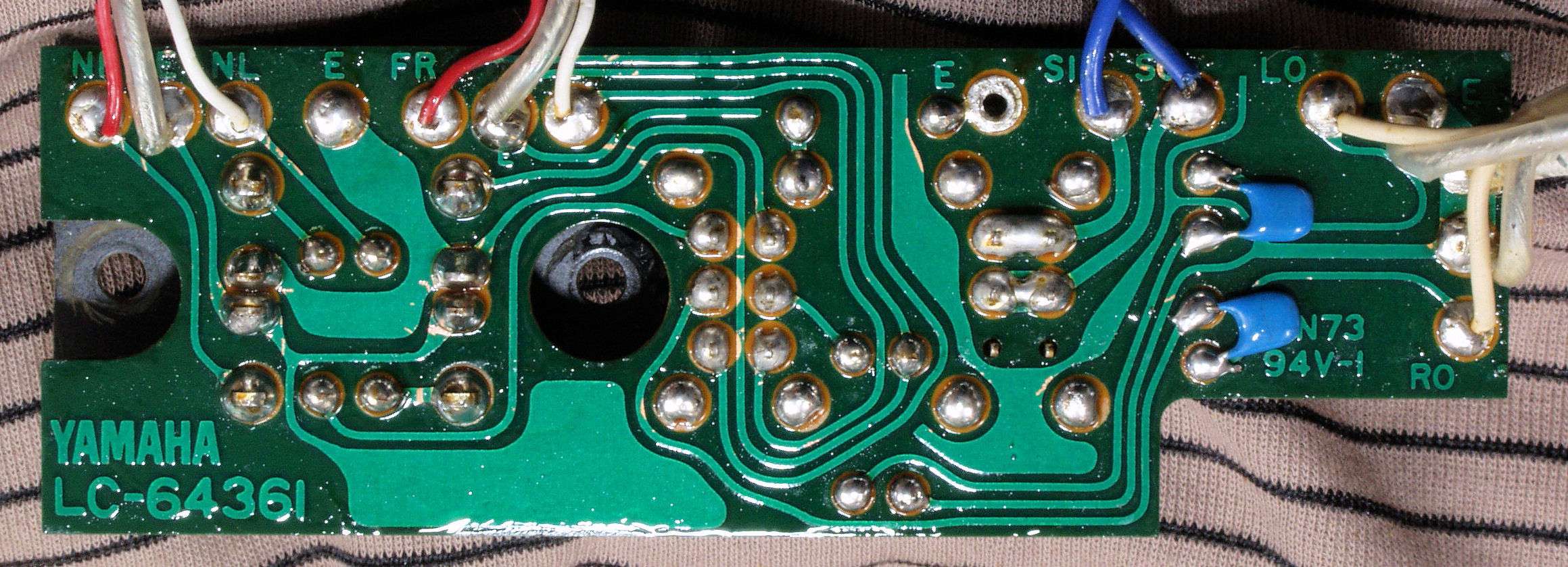

ＣＢ５．　修理（半田補正）後　ＲＣＡ端子基板裏、フイルムコンデンサー２個追加。　全ての半田をやり修す。
ＣＢ６．　完成ＲＣＡ端子基板裏、洗浄後防湿材を塗る

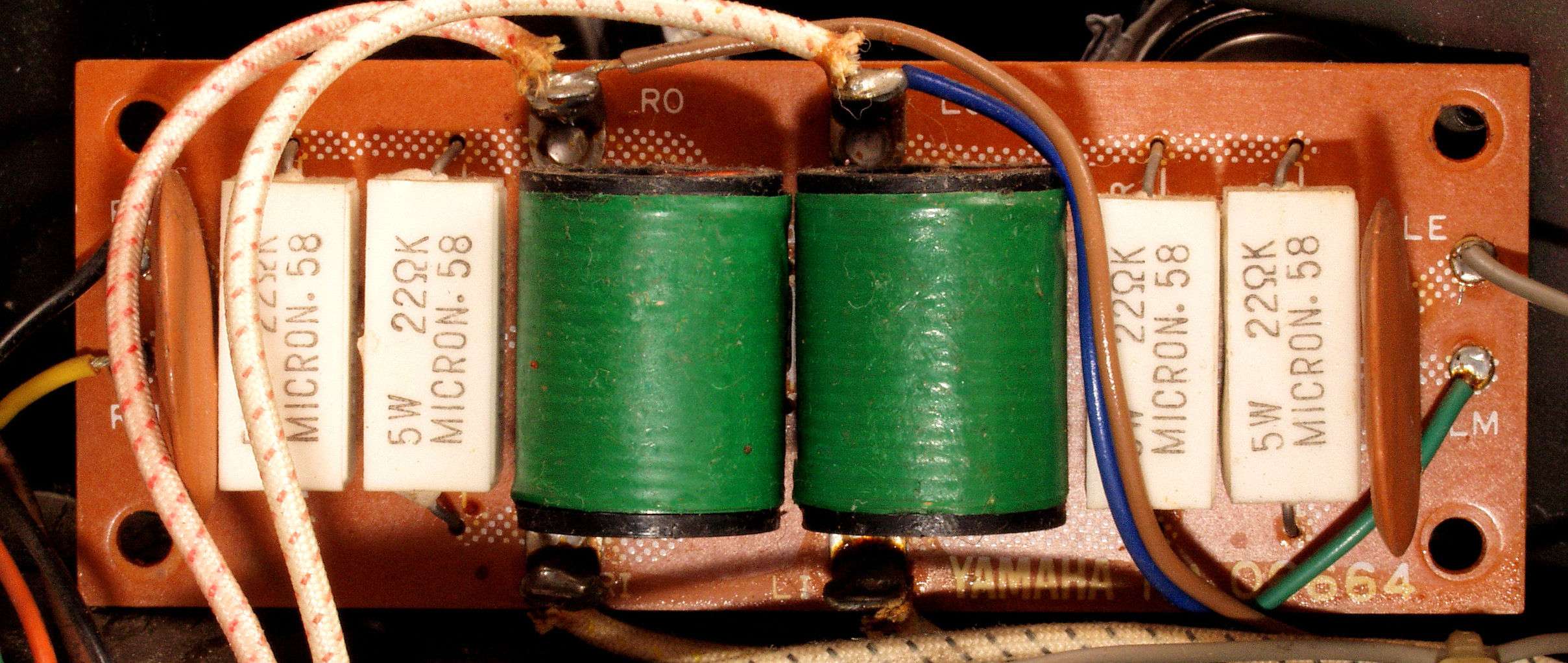

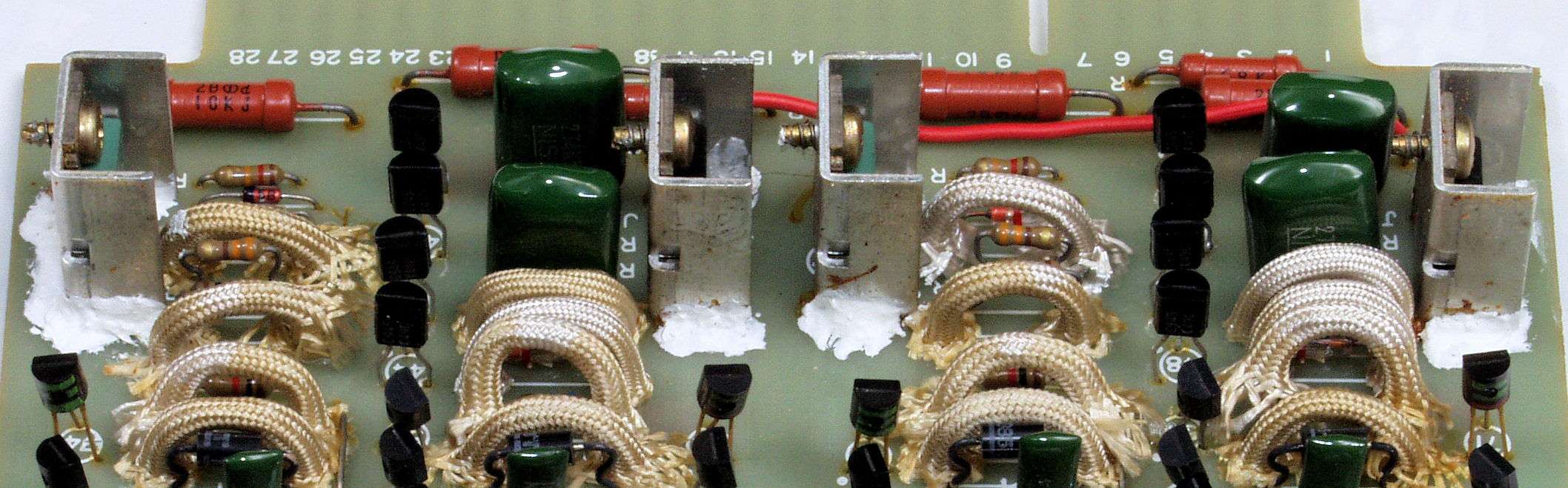

ＣＣ１．　修理前　出力フイルター基板

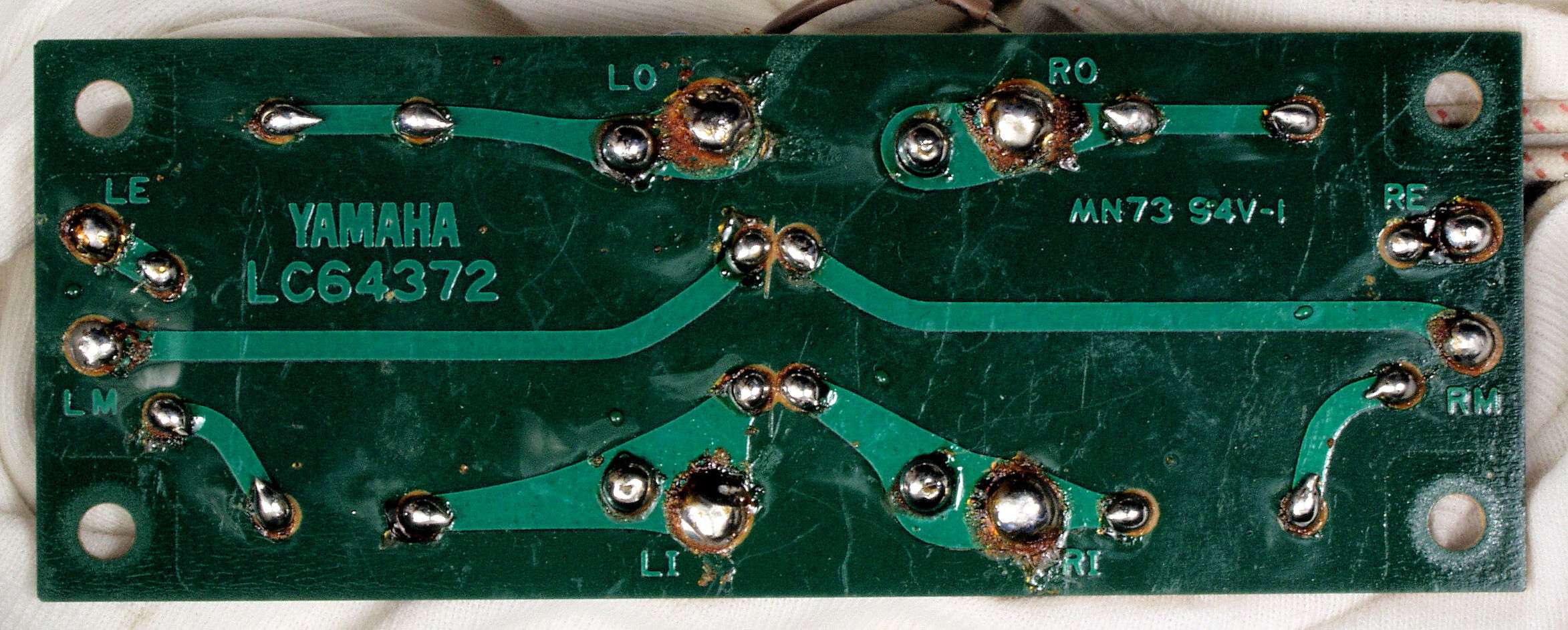

ＣＣ２．　修理前　出力フイルター基板裏
ＣＣ３．　修理（半田補正）後　出力フイルター基板裏。　全ての半田をやり修す。

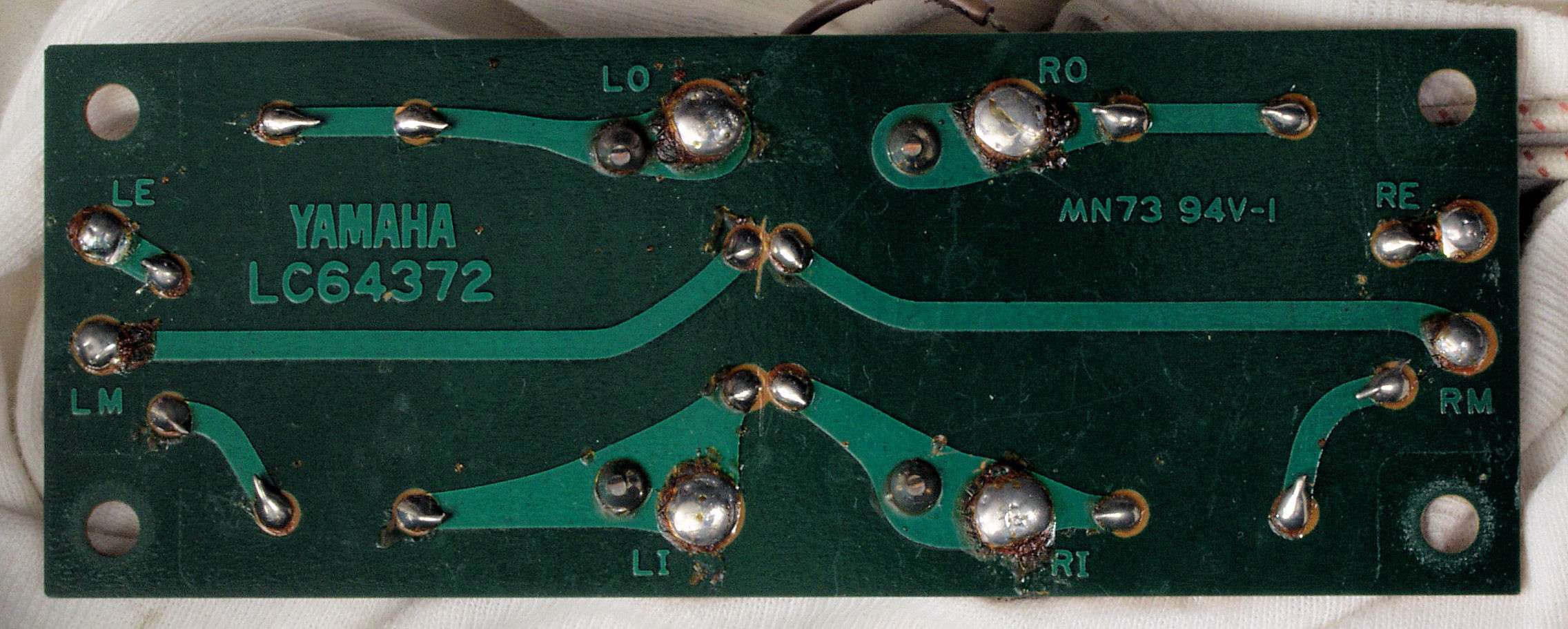

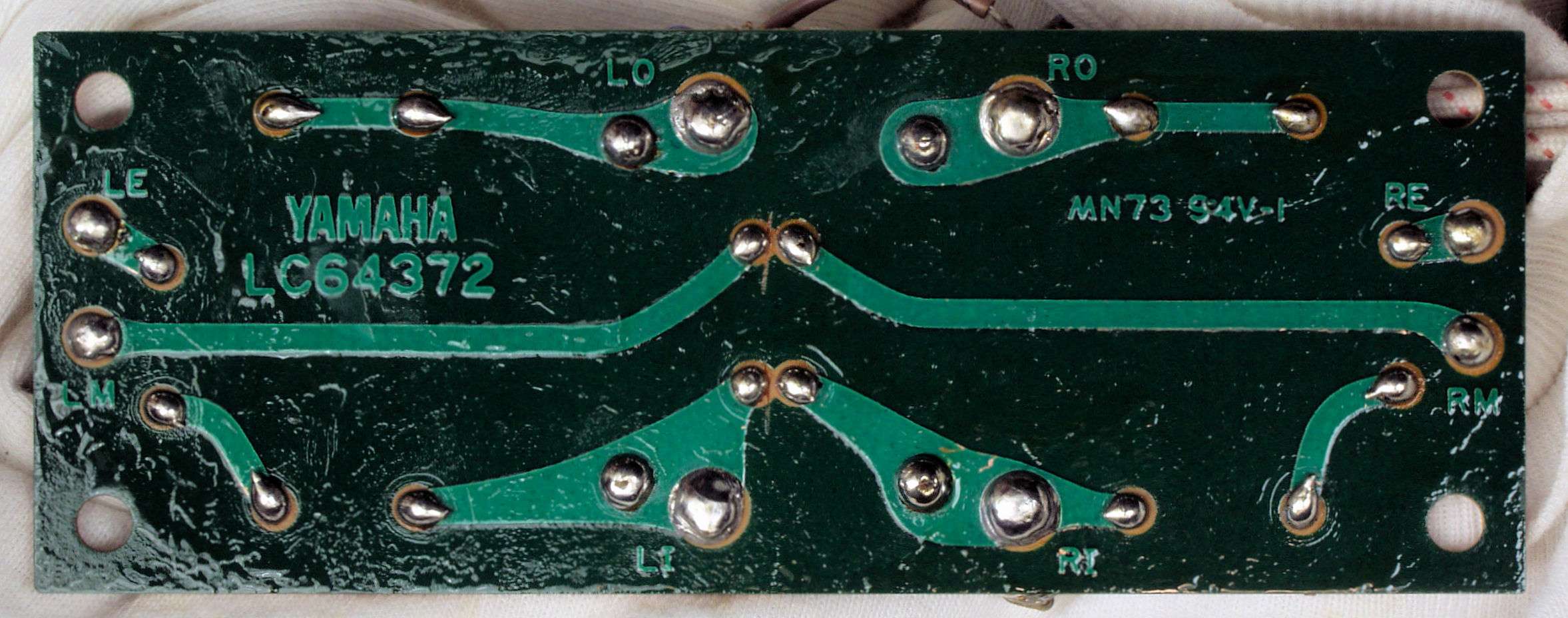

ＣＣ４．　完成出力フイルター基板裏、洗浄後防湿材を塗る

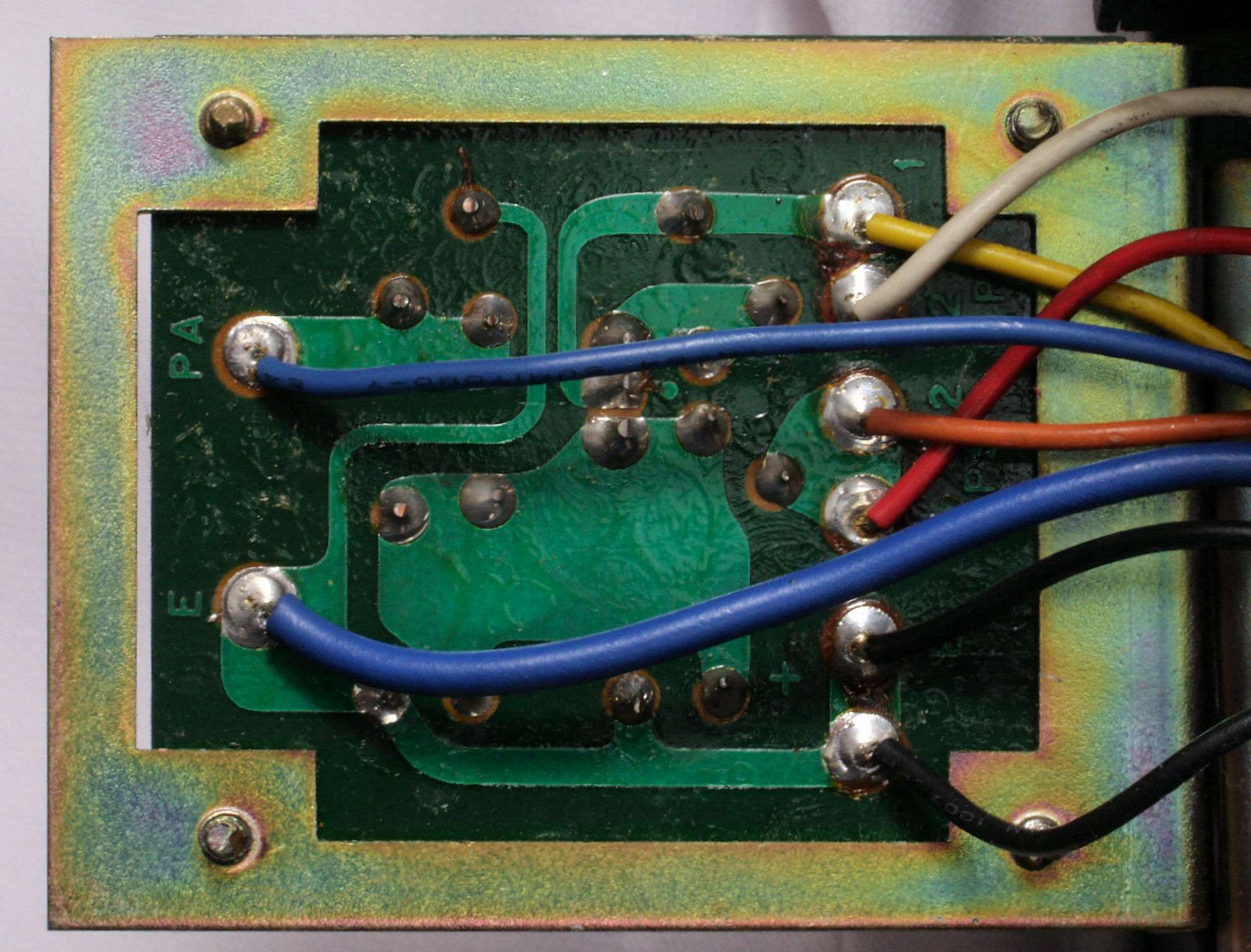

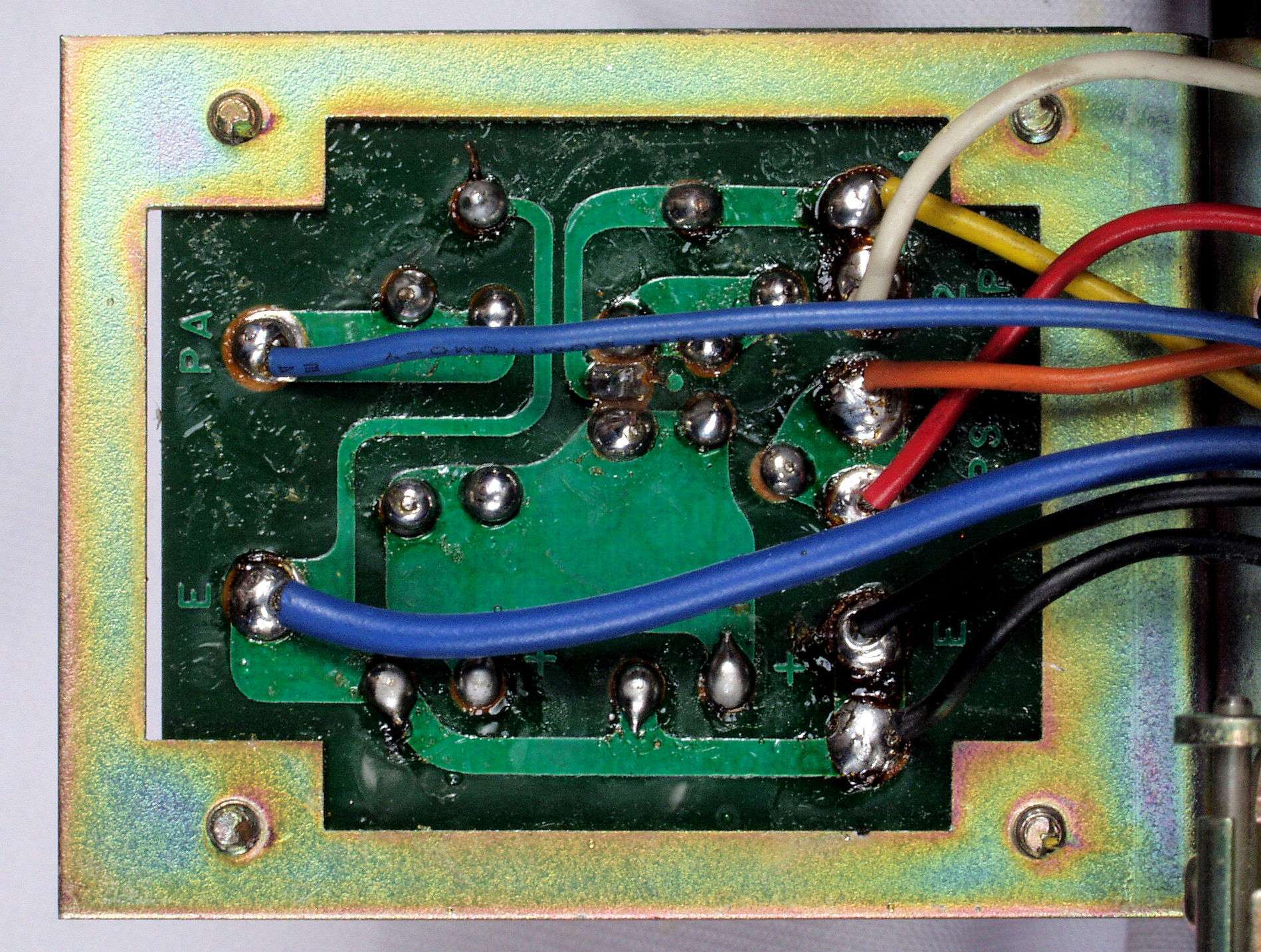

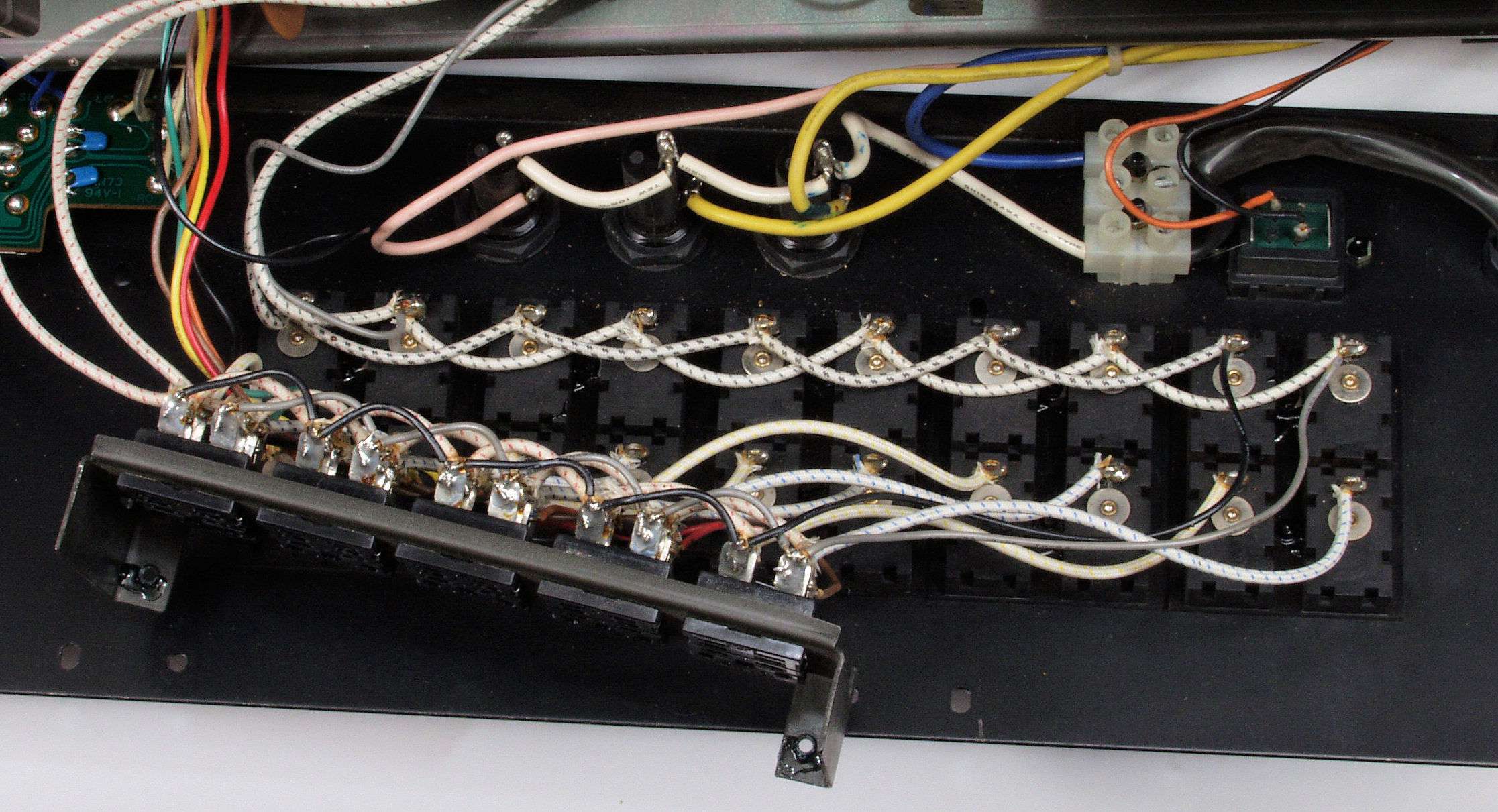

ＣＤ１．　修理中　ＳＰ端子裏・ＳＰ接続リレーソケット端子配線点検・半田補正
ＣＥ１．　修理前　ＳＰ接続リレー

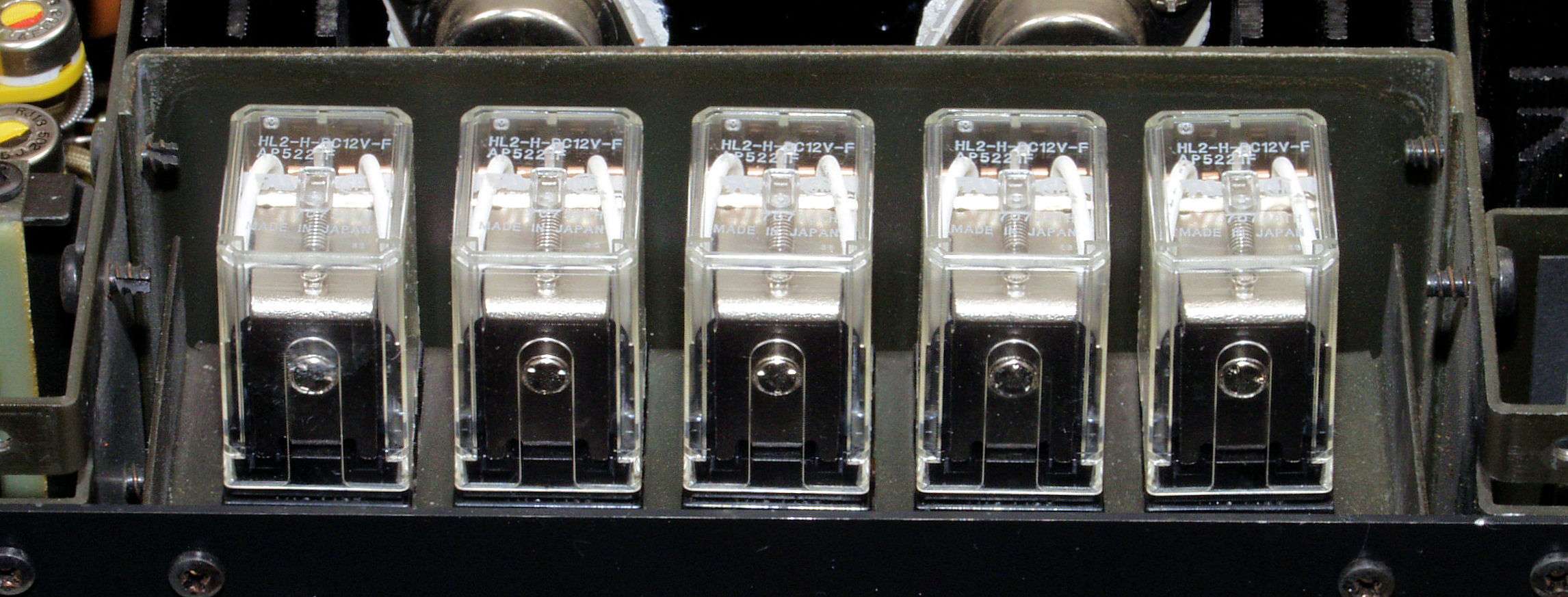

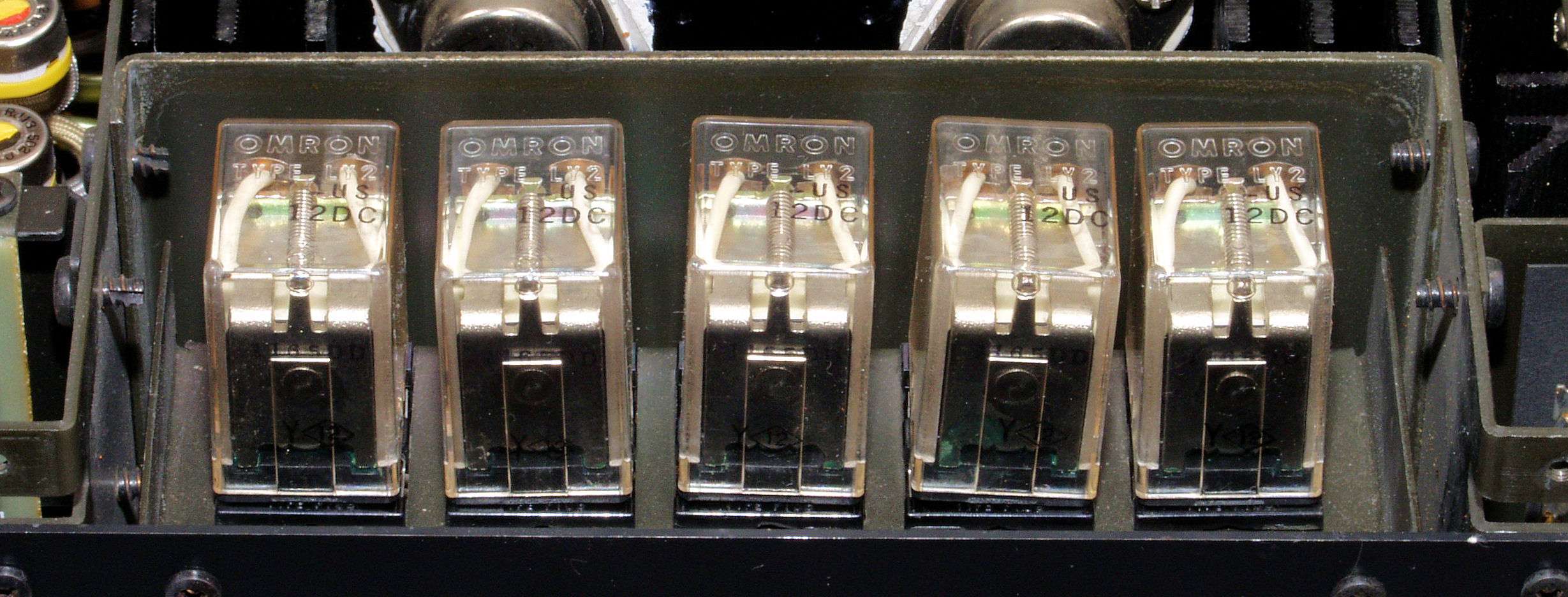

ＣE2．　修理（交換）後　ＳＰ接続リレー

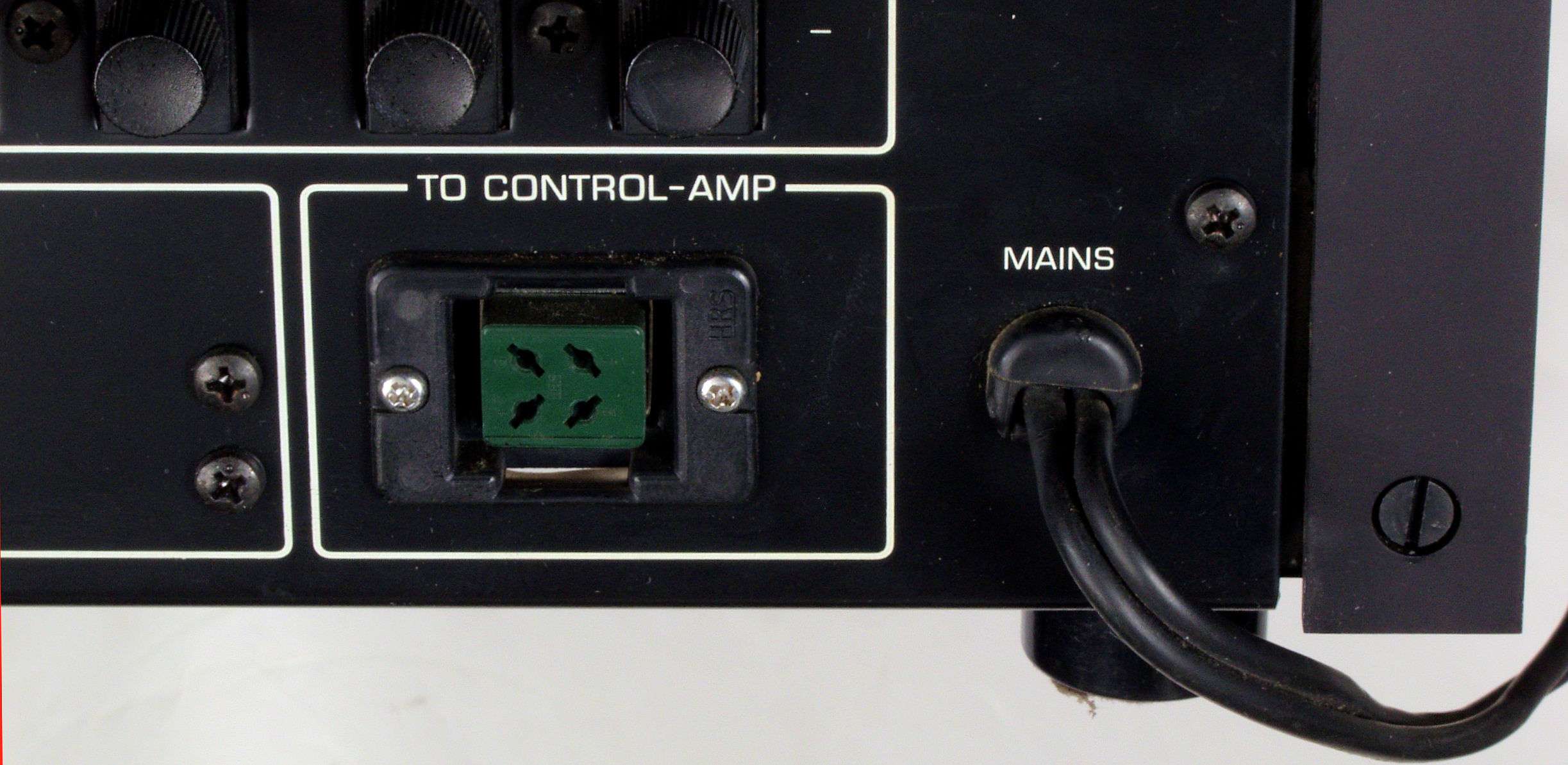

ＣF1．　修理前　電源ケーブル

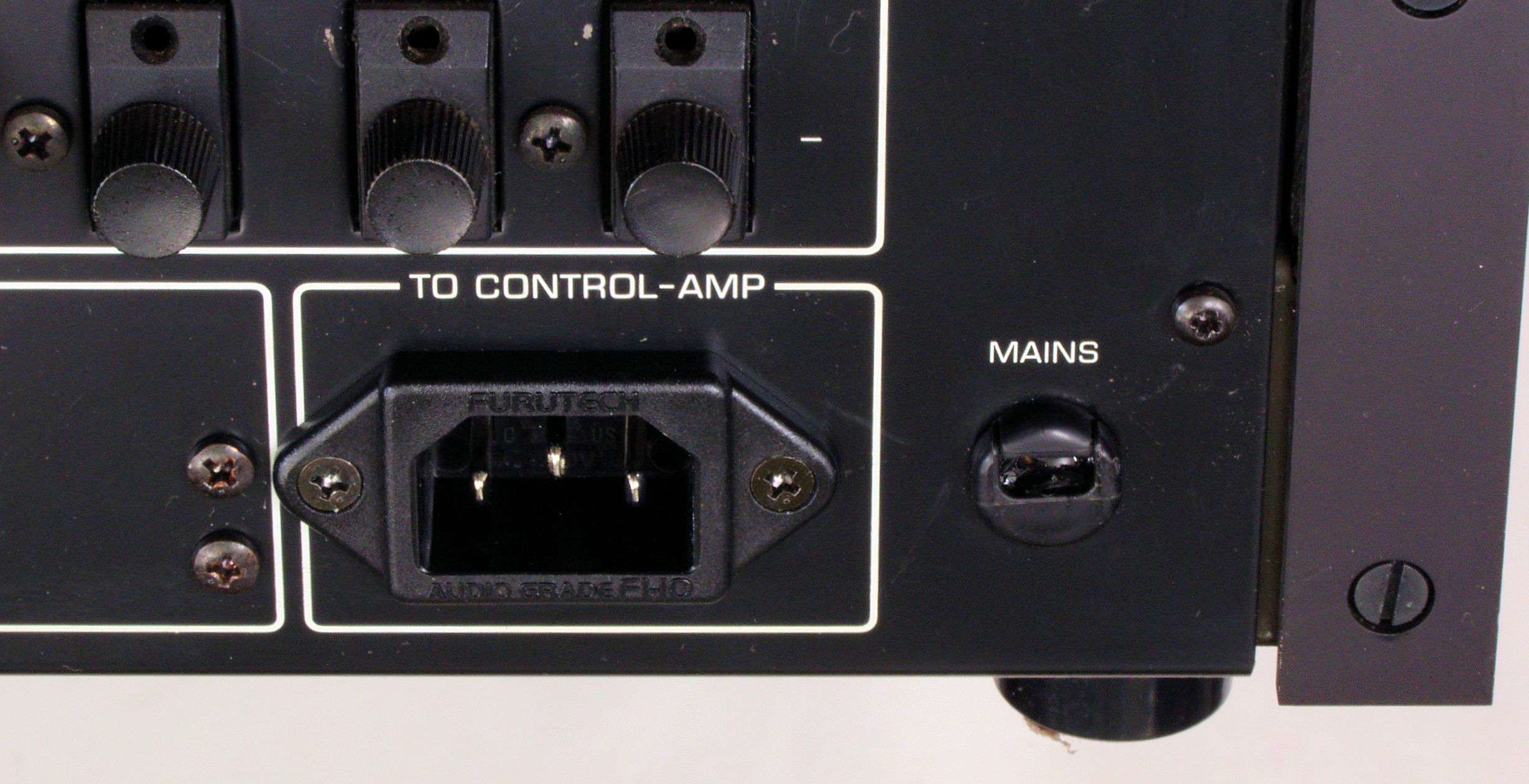

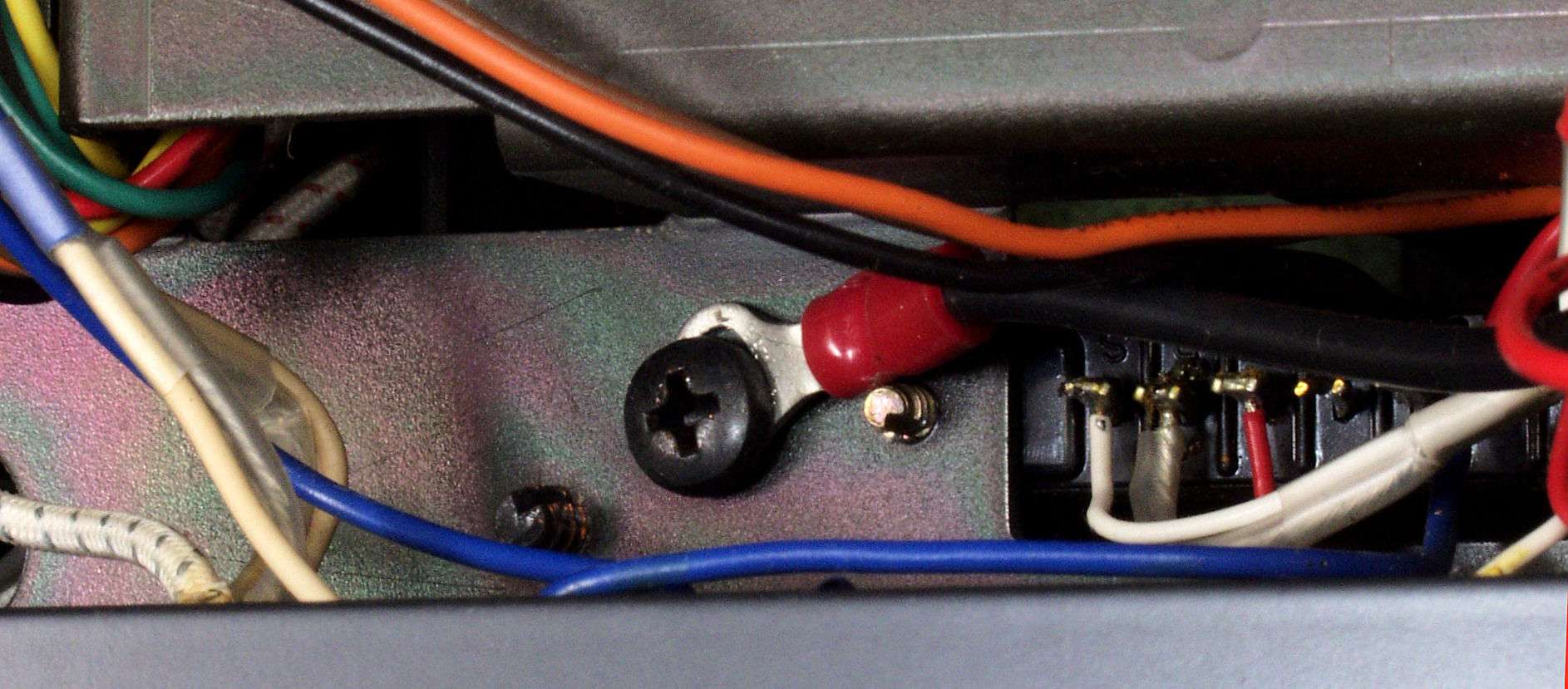

ＣF２．　修理（交換）後　電源ケーブル、不要なControl端子に取り付ける。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　使用する３PインレットはFURUTECH　FI-10(R) ロジウムメッキ。

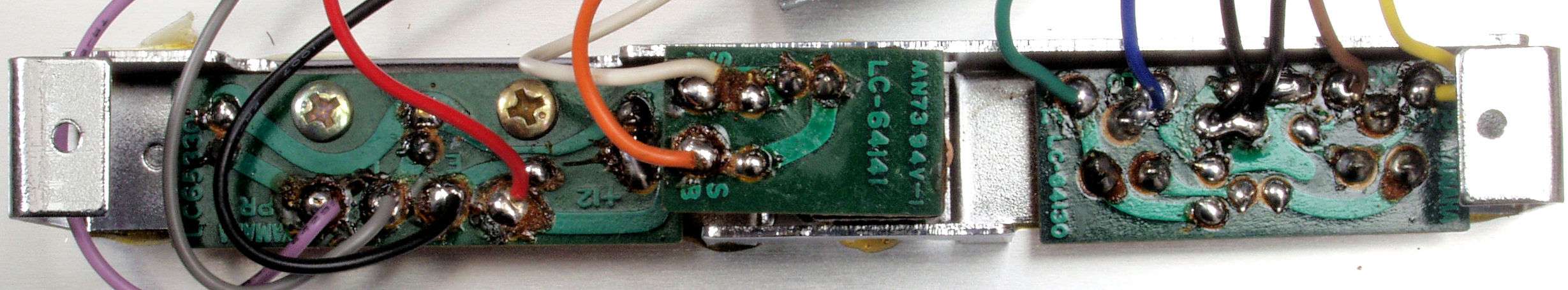

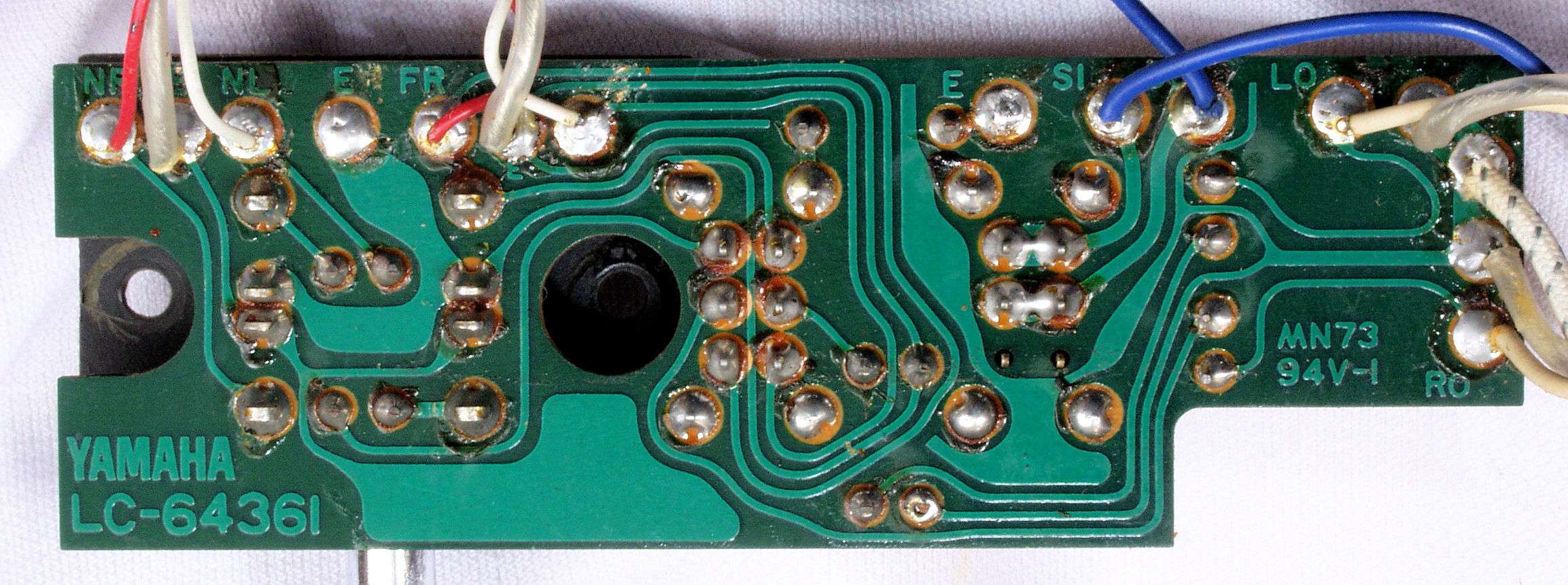

ＣＧ1．　修理前　前パネルＶＲ・電源ＳＷ基板裏

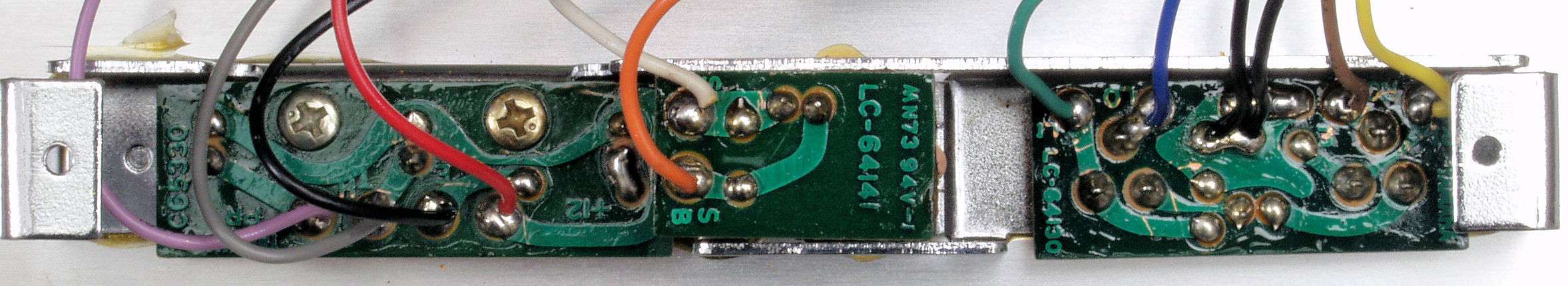

ＣＧ２．　修理（半田補正）後　前パネルＶＲ・電源ＳＷ基板裏。　全ての半田をやり修す。
ＣＧ3．　完成前パネルＶＲ・電源ＳＷ基板裏、洗浄後防湿材を塗る

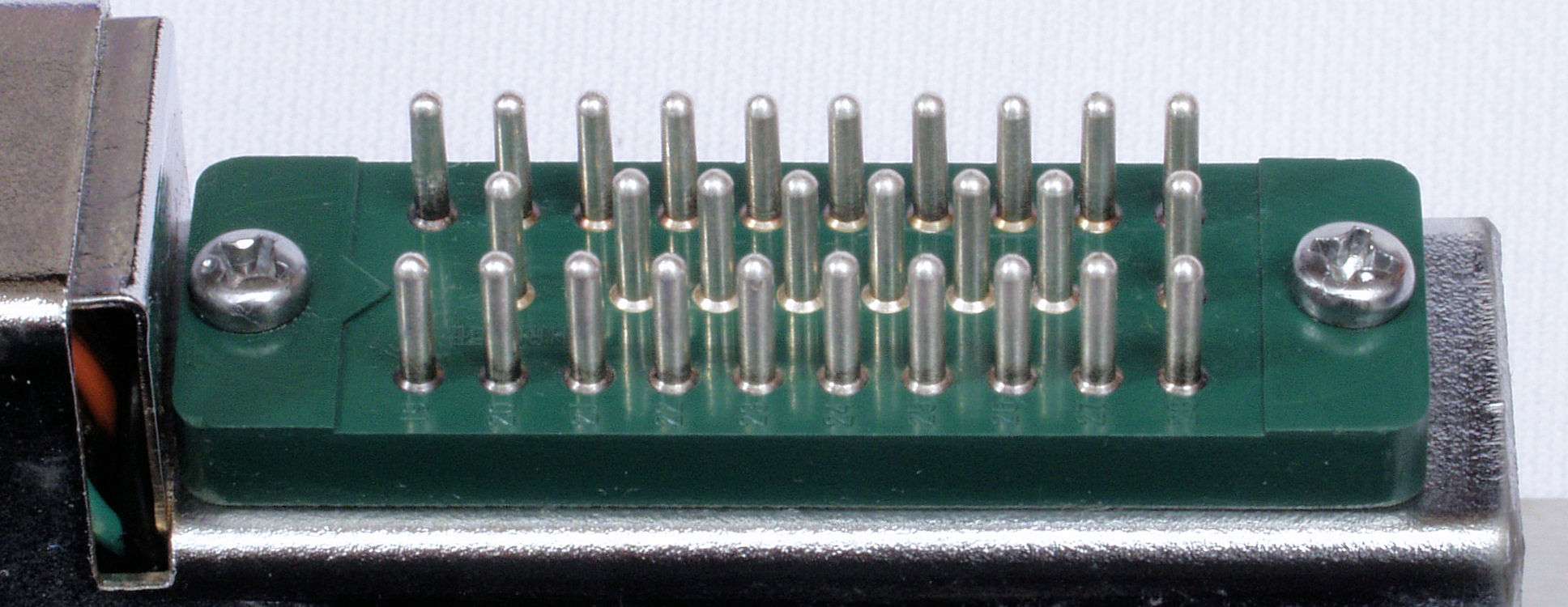

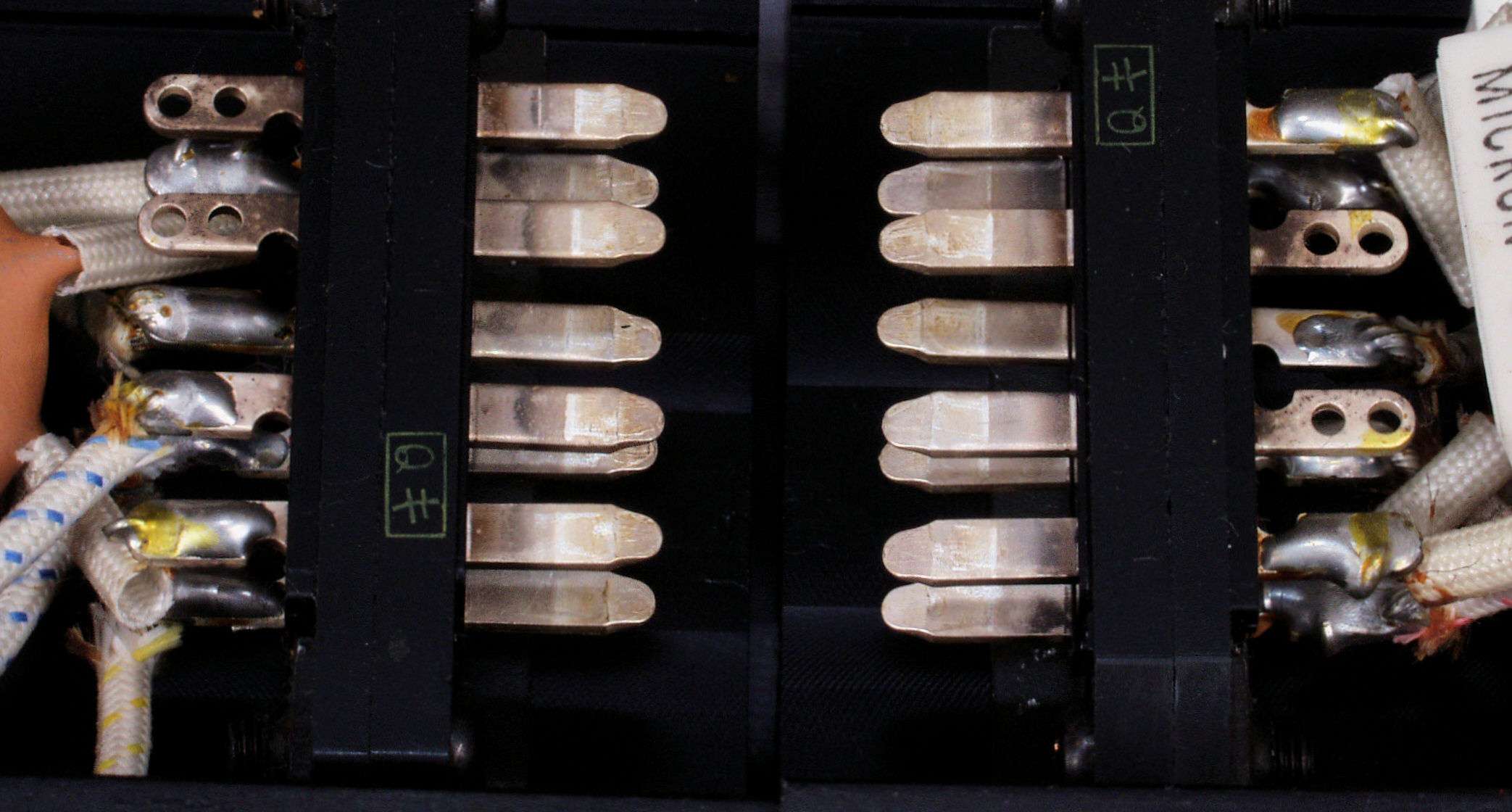

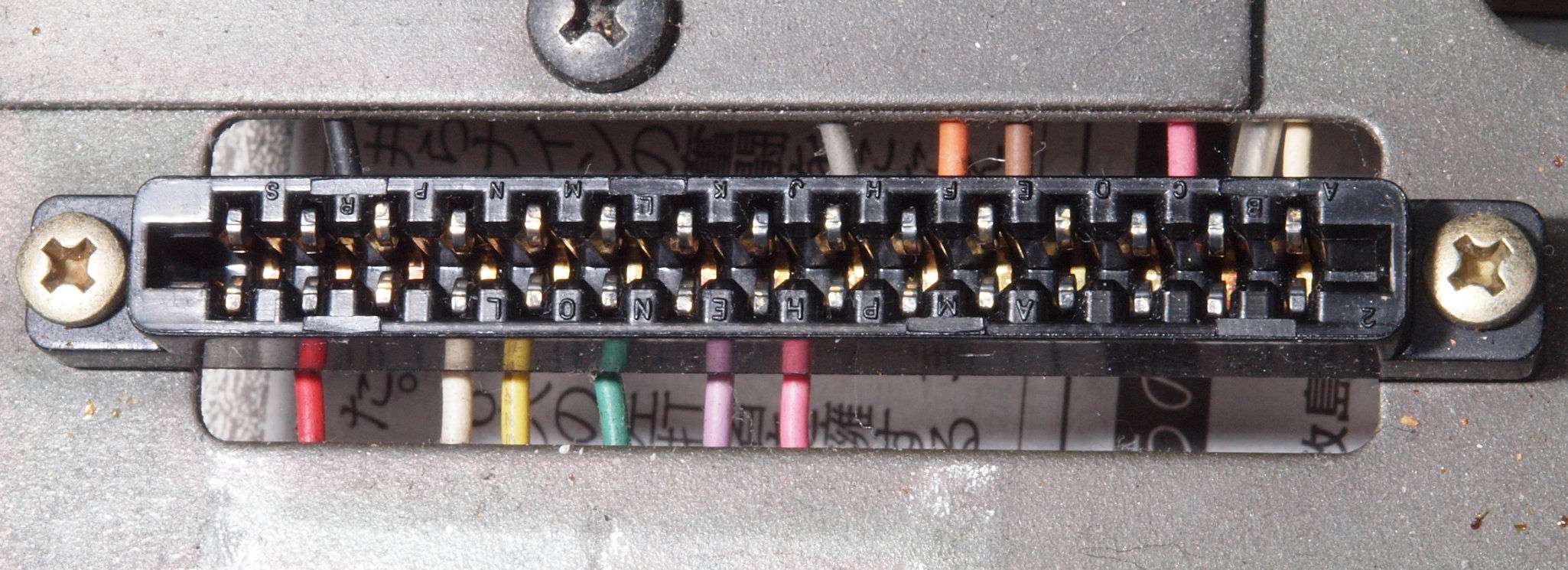

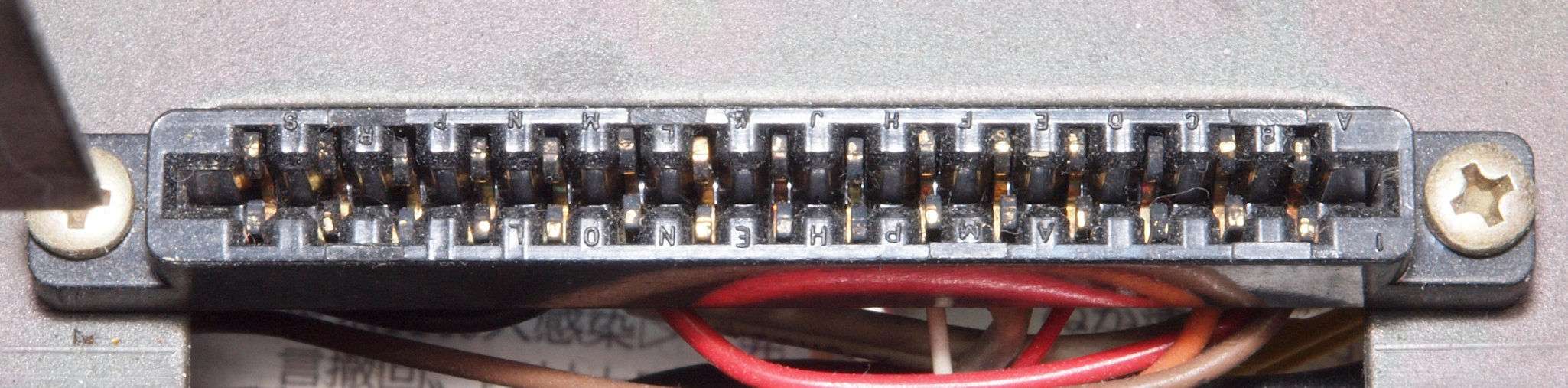

ＣＧ４．　修理前　前パネルＶＲ・電源ＳＷのコネクター端子
ＣＧ５．　修理（清掃）後　前パネルＶＲ・電源ＳＷのコネクター端子。　メッキ処理なので研磨はしないで清掃のみ。
ＣＧ６．　修理前　前パネルＶＲ・電源ＳＷのコネクター端子反対側
ＣＧ７．　修理（清掃）後　前パネルＶＲ・電源ＳＷのコネクター端子反対側。　メッキ処理なので研磨はしないで清掃のみ。

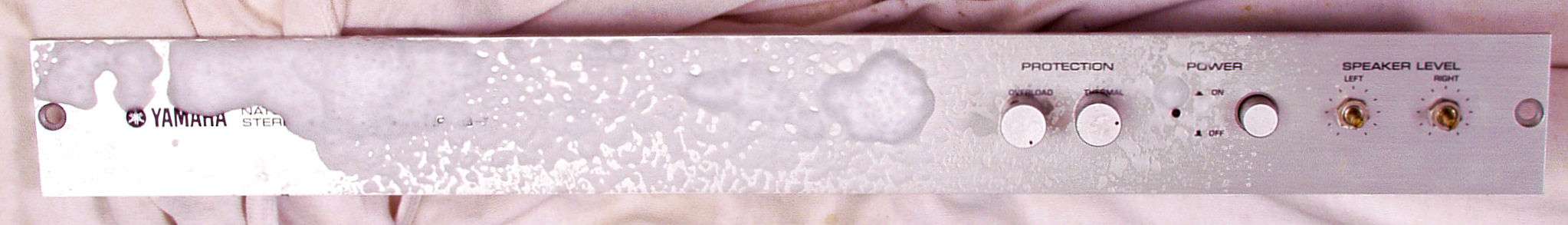

ＣＨ．　パネル清掃

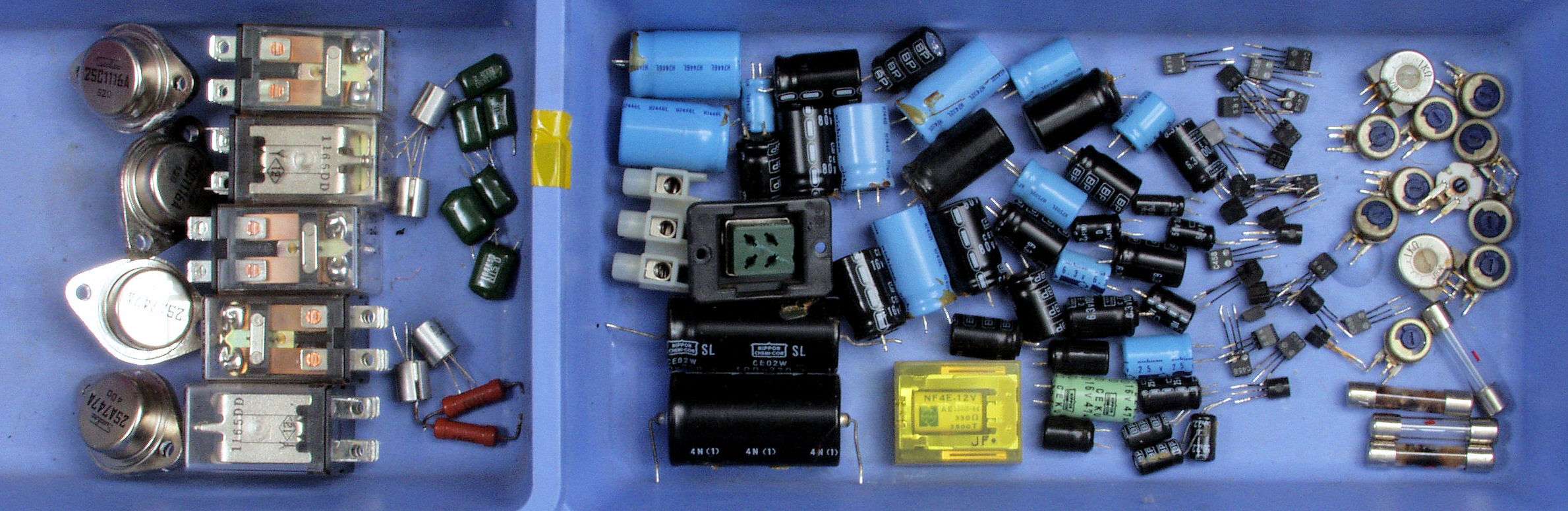

ＣＪ１．　交換部品

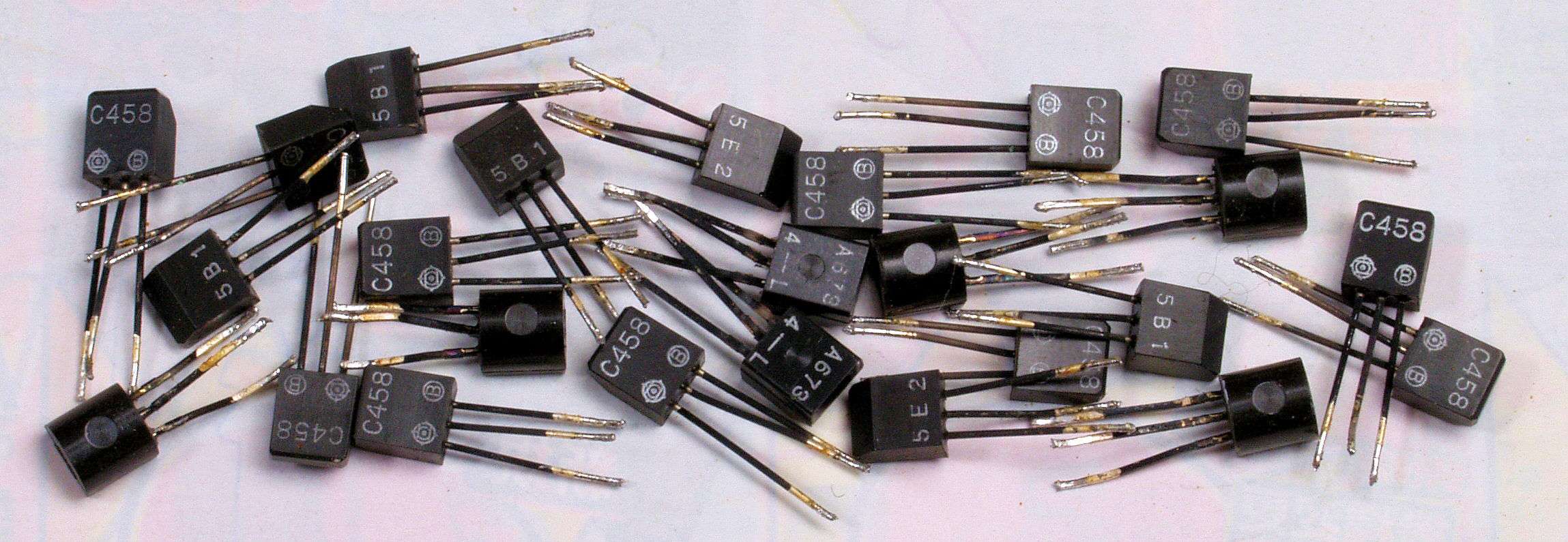

ＣＪ２．　交換部品、足黒のＴＲ（トランジスター）

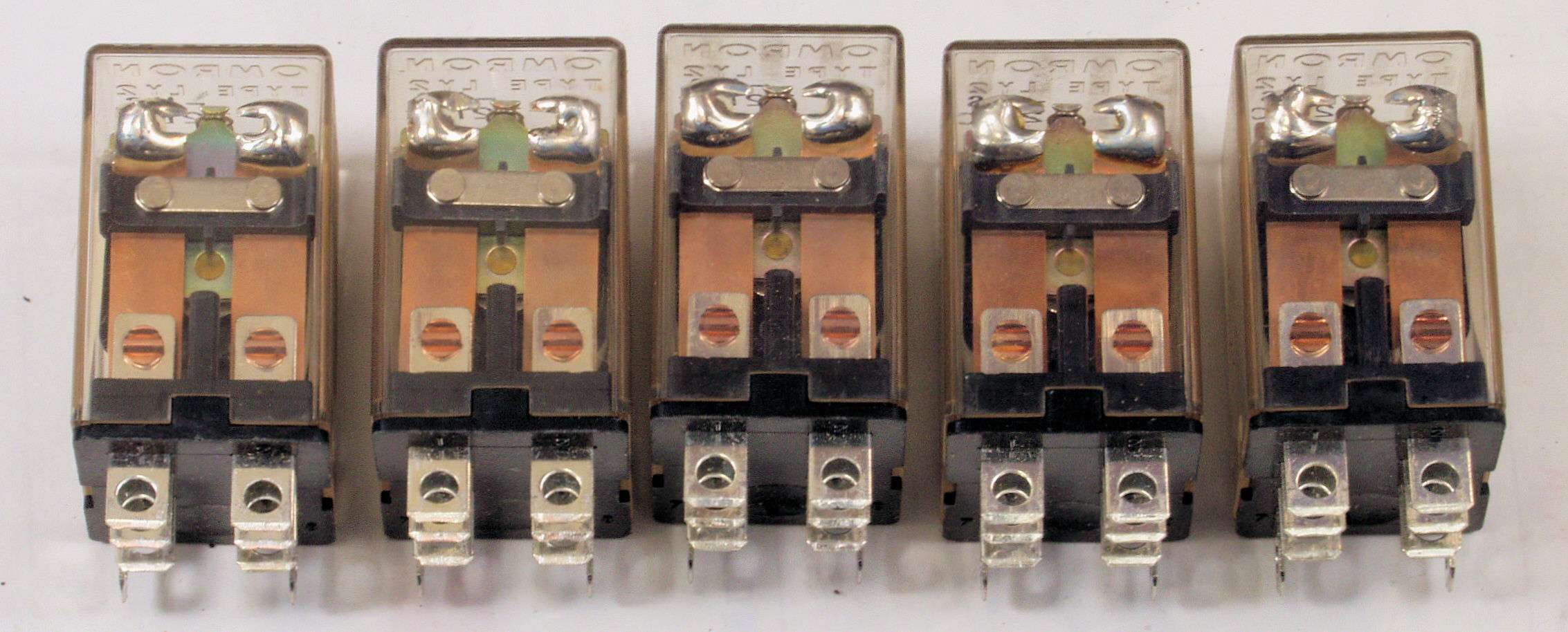

ＣＪ３．　交換部品、ＳＰ接続リレー５個。

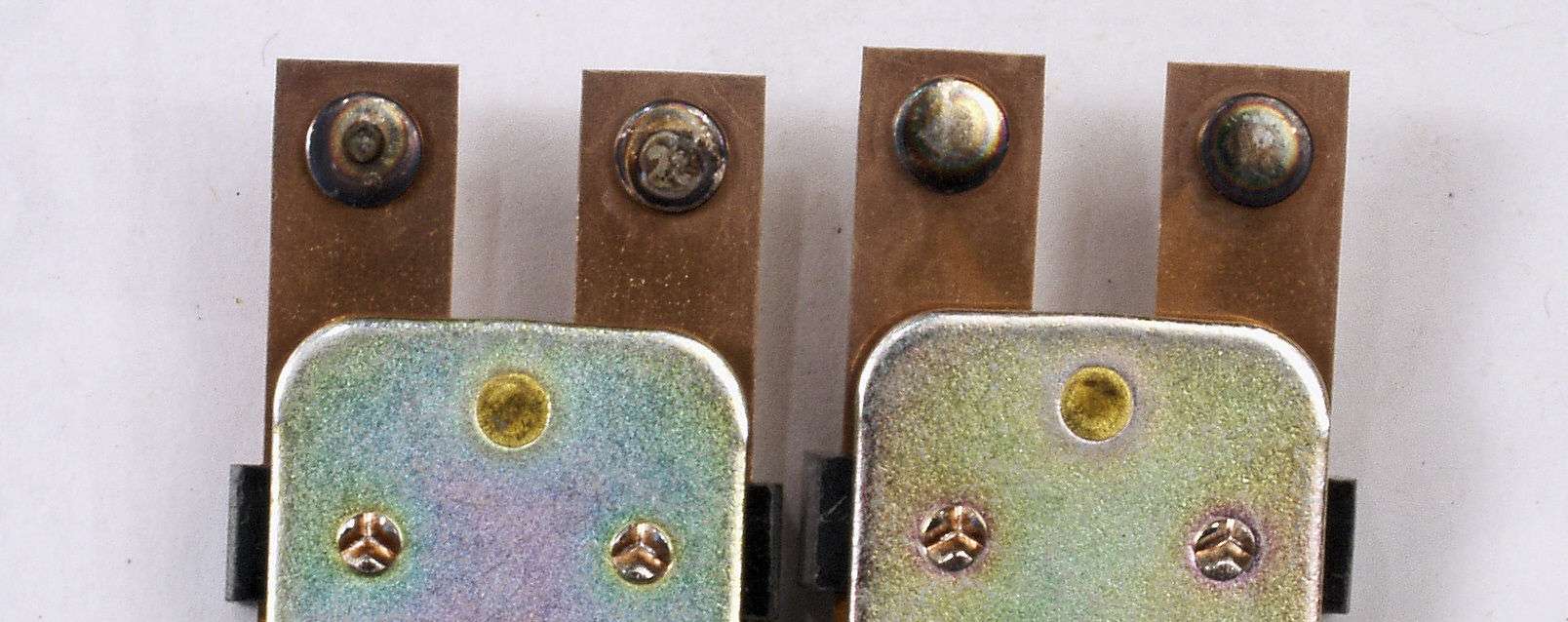

ＣＪ４．　交換部品、ＳＰ接続リレー、左＝使用した物。右＝未使用。

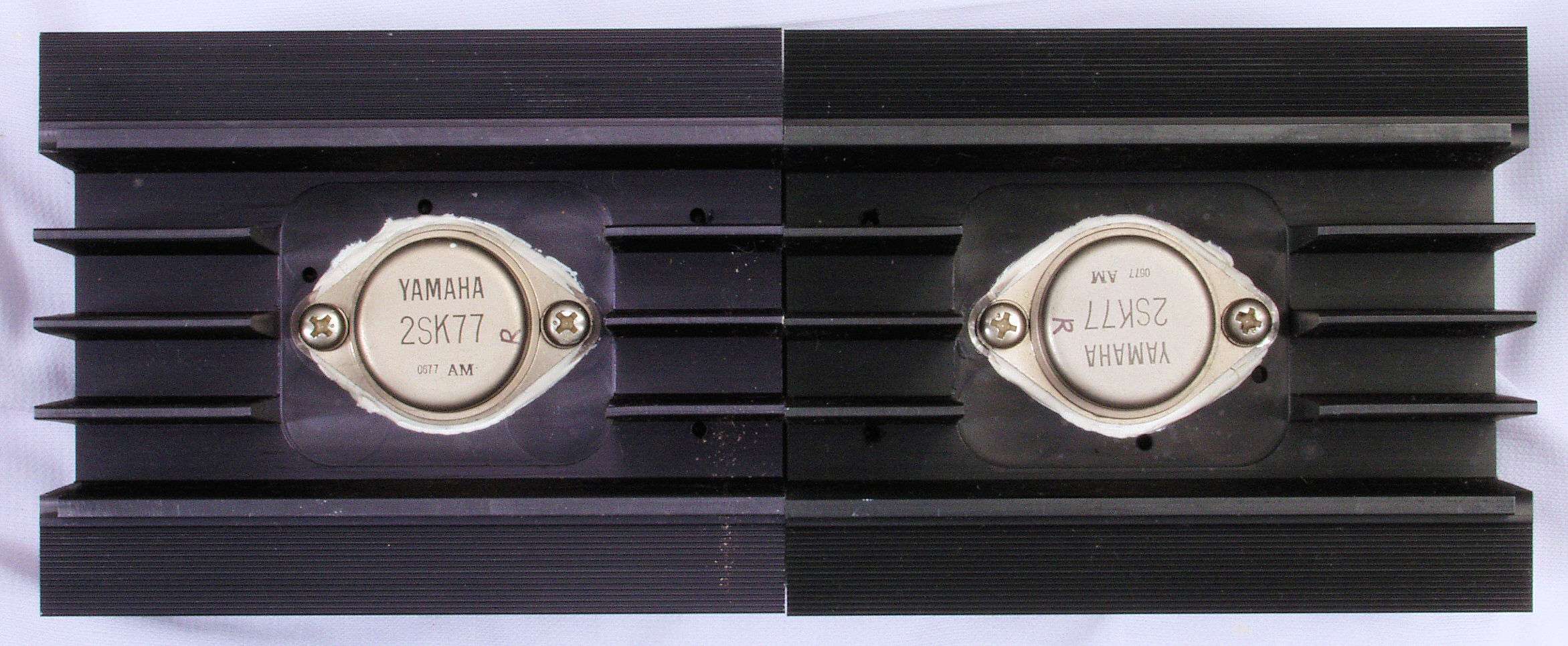

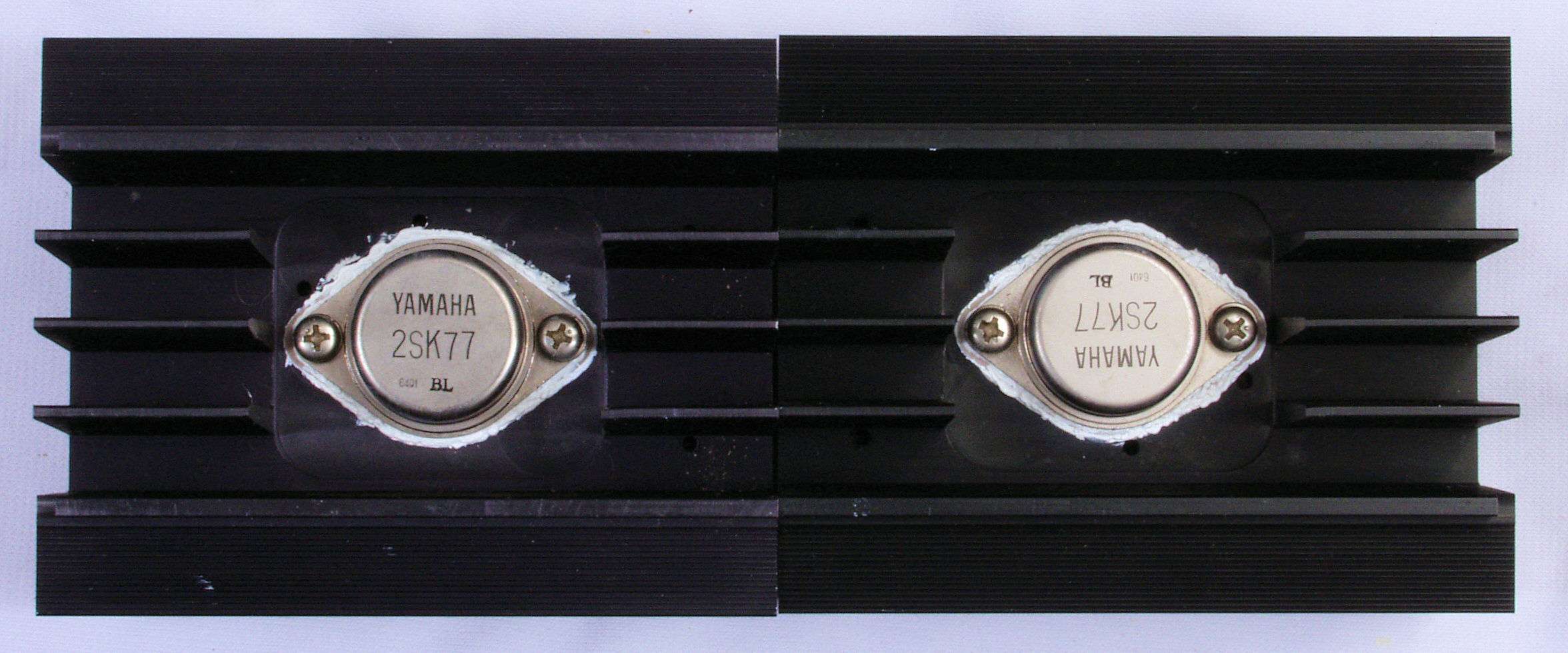

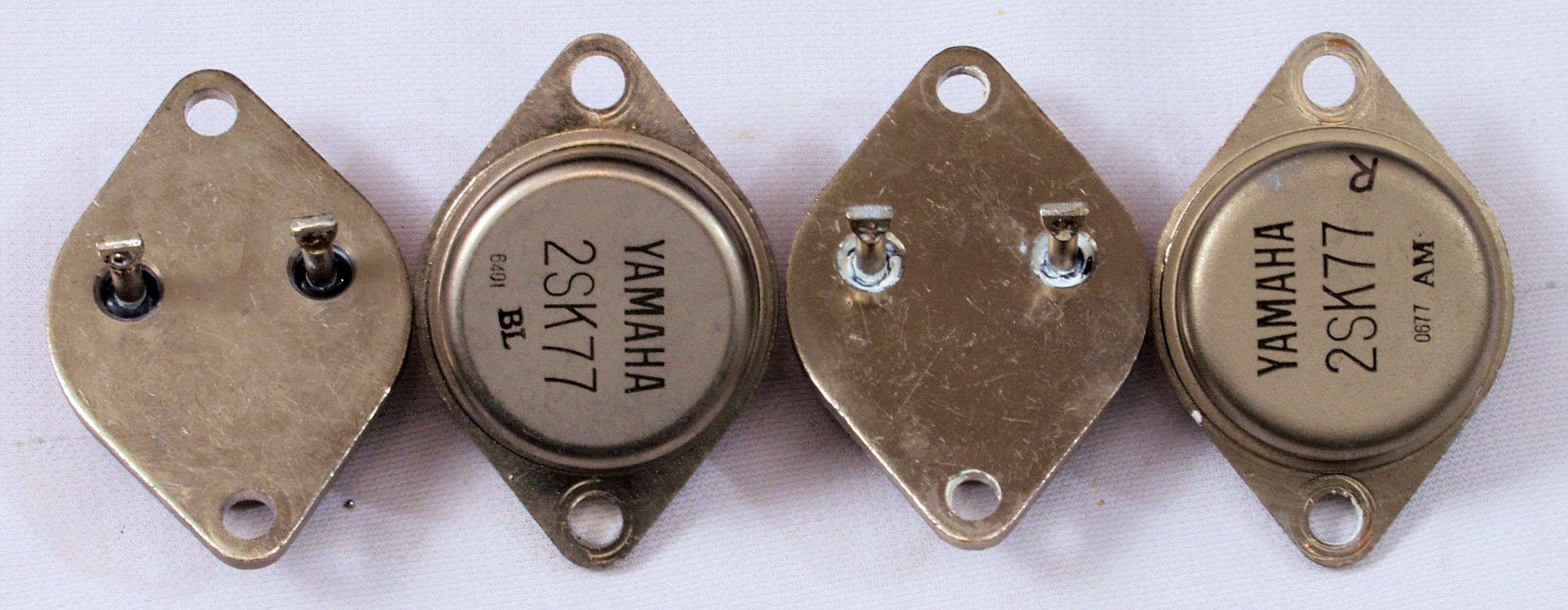

ＣＪ５．　交換部品、終段ＳＩＴ（静電誘導型トランジスター）、左＝使用した物。右＝交換した物。

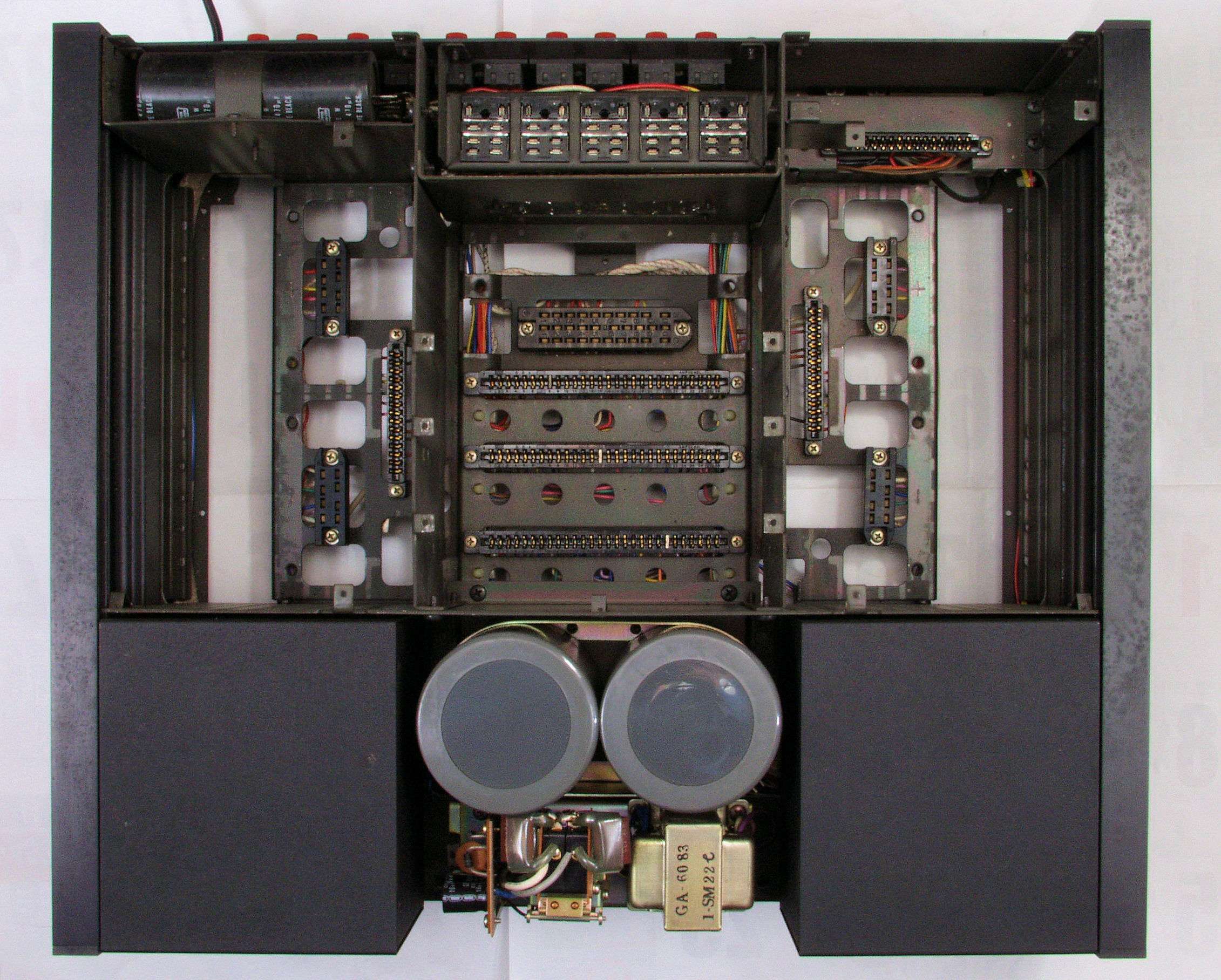

ＣＫ１．　修理前　上から見る
ＣＫ２．　修理後　上から見る
ＣＫ３．　修理前　下から見る
ＣＫ４．　修理後　下から見る
Ｅ．　調整・測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。

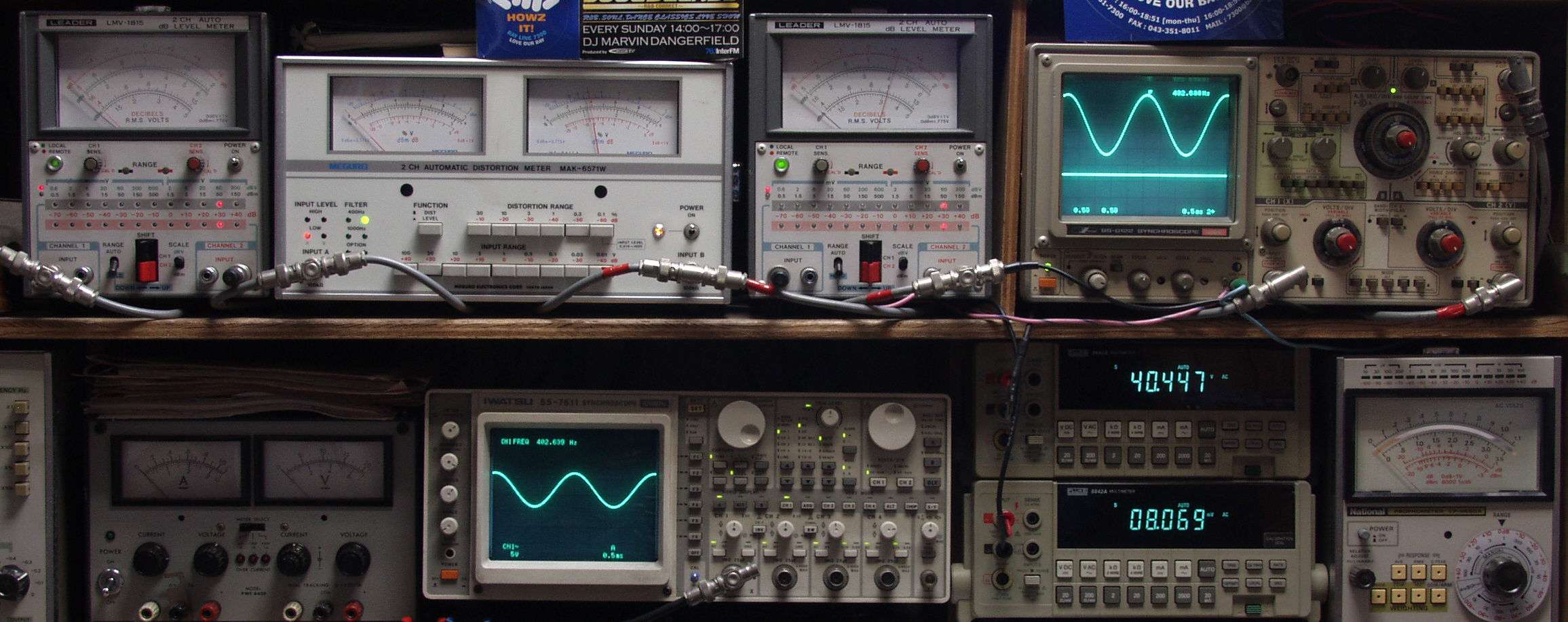

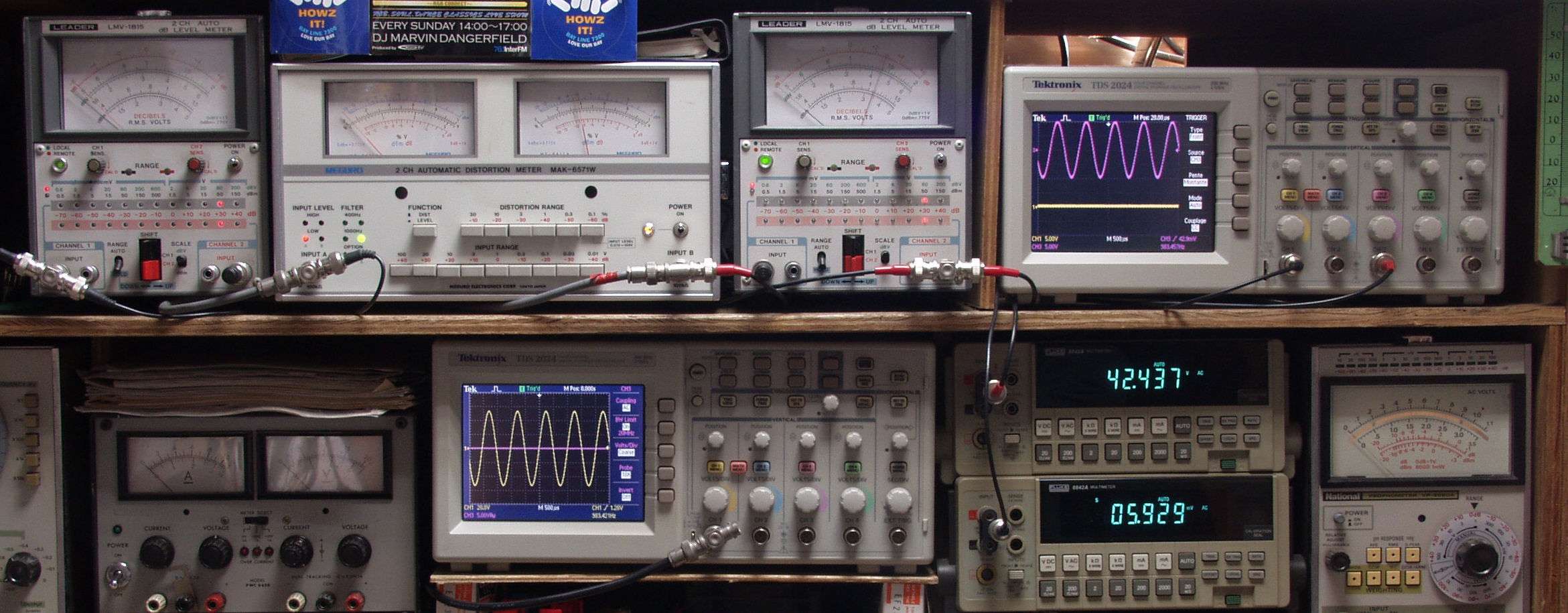

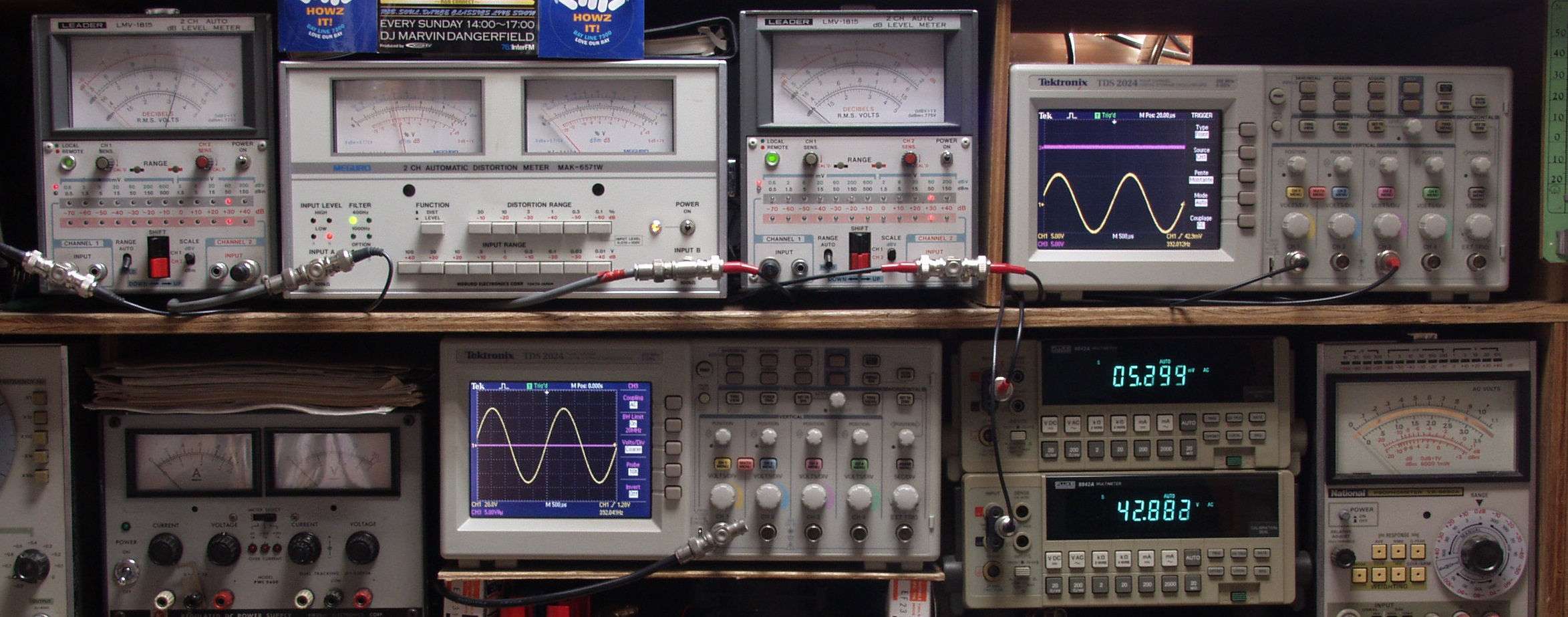

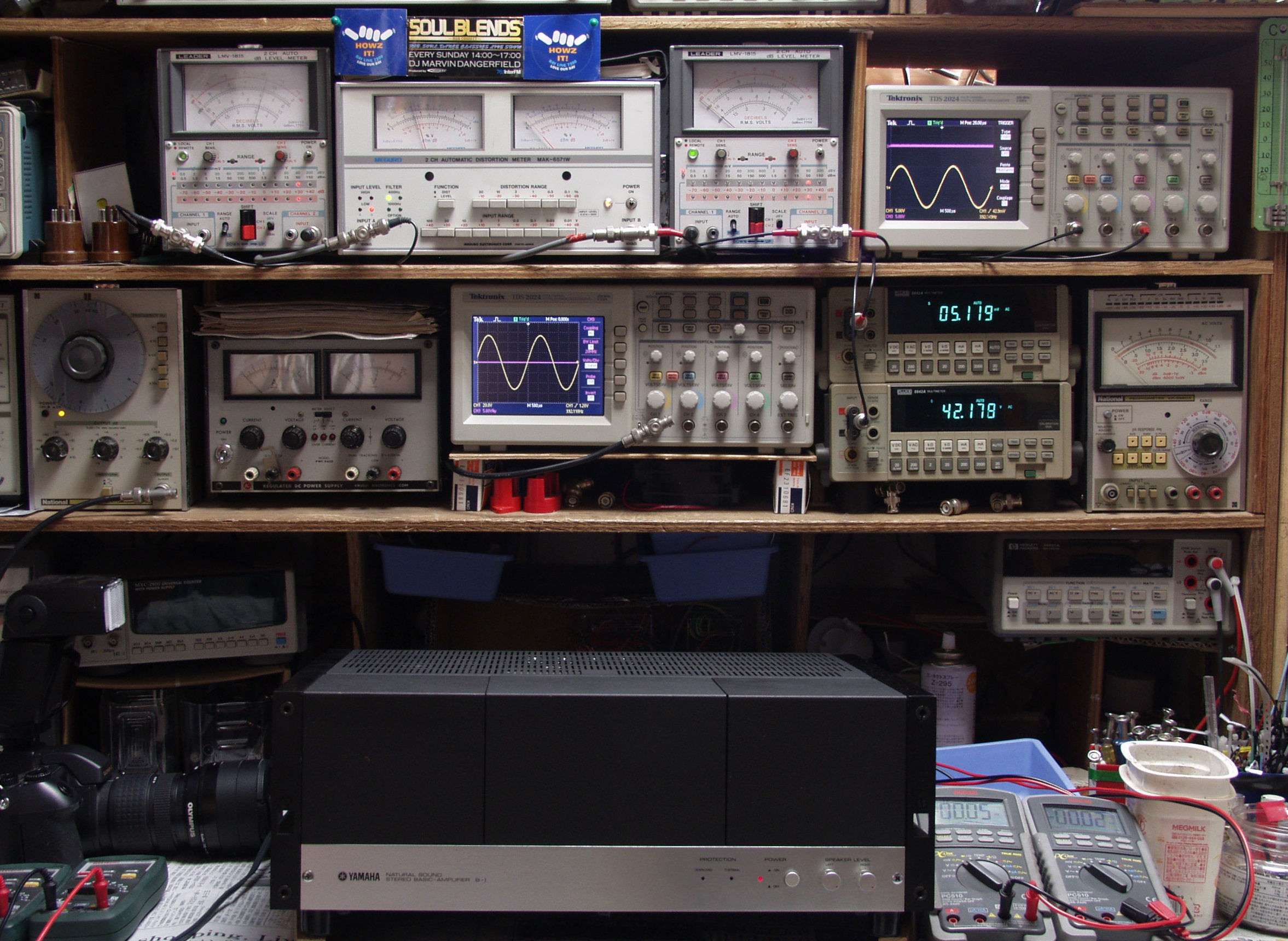

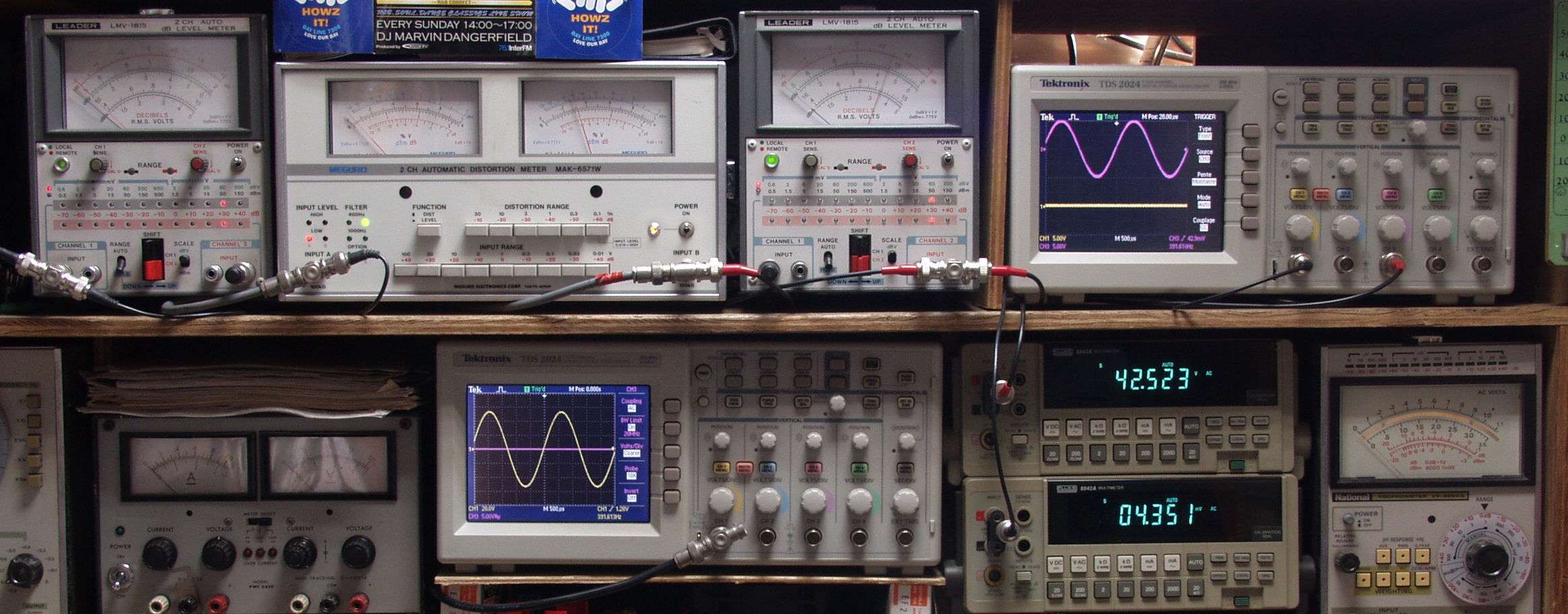

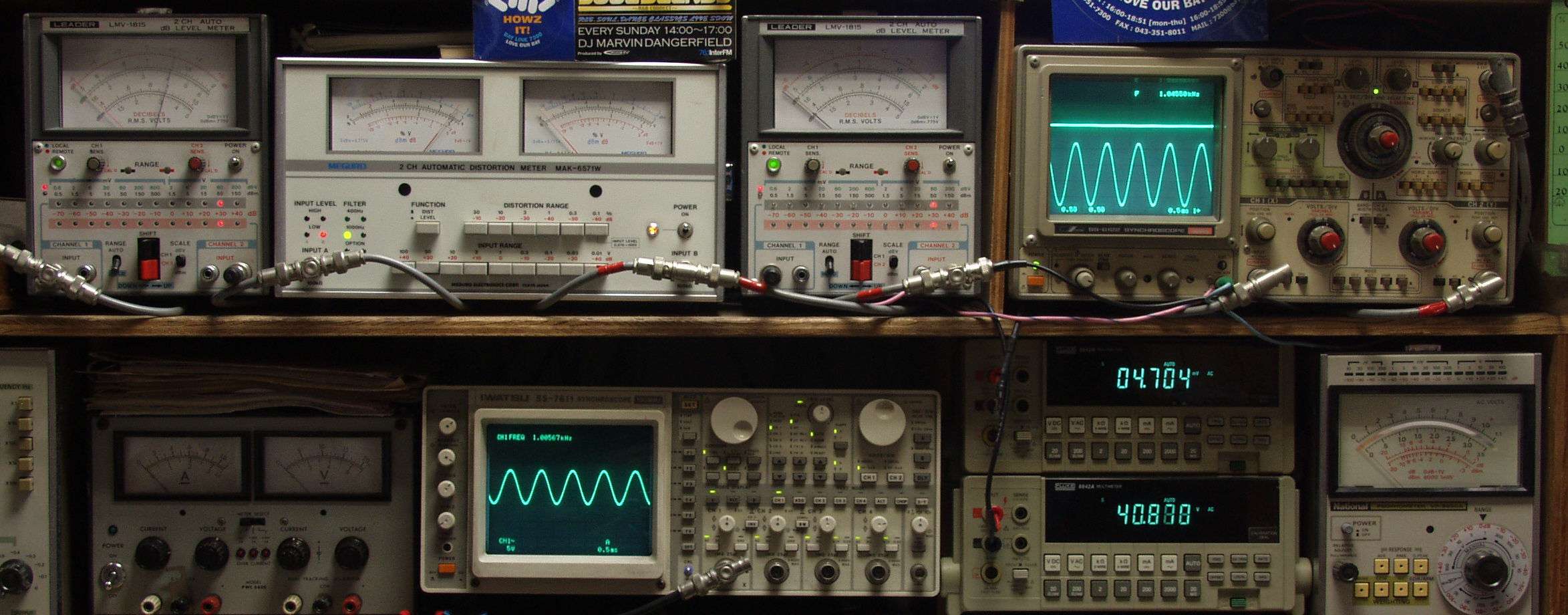

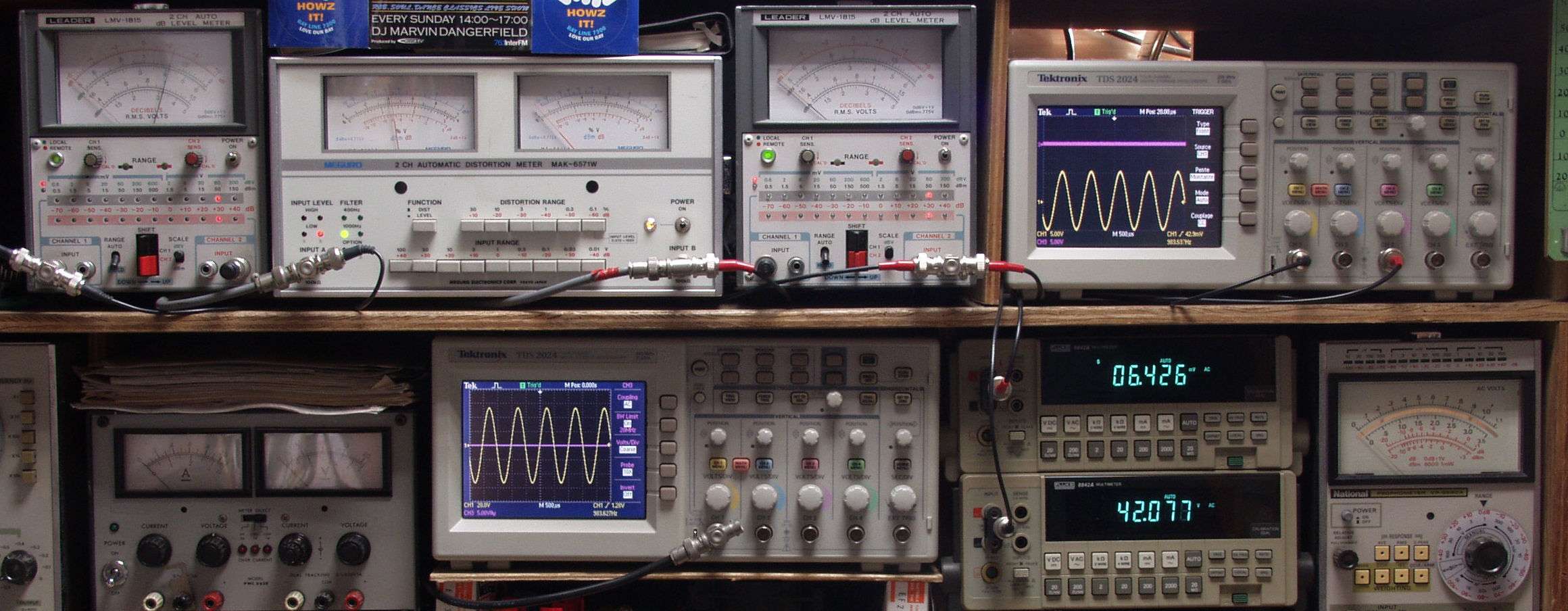

Ｅ１．　出力・歪み率測定。
　　　　「見方」。
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。
　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（実際にはＲＬ交流電圧計の出力「Ｍａｘ１Ｖ」を観測）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。
　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。
Ｅ２１．　Ｒ側、ＳＰ出力電圧＝４２Ｖ＝２２０Ｗ出力　０．０４％歪み　１０００ＨＺ
Ｅ２２．　Ｌ側、ＳＰ出力電圧＝４２Ｖ＝２２０Ｗ出力　０．０４％歪み　１０００ＨＺ
Ｅ３１．　Ｒ側、ＳＰ出力電圧＝４２Ｖ＝２２０Ｗ出力　０．０４％歪み　４００ＨＺ
Ｅ３２．　Ｌ側、ＳＰ出力電圧＝４２Ｖ＝２２０Ｗ出力　０．０４％歪み　４００ＨＺ

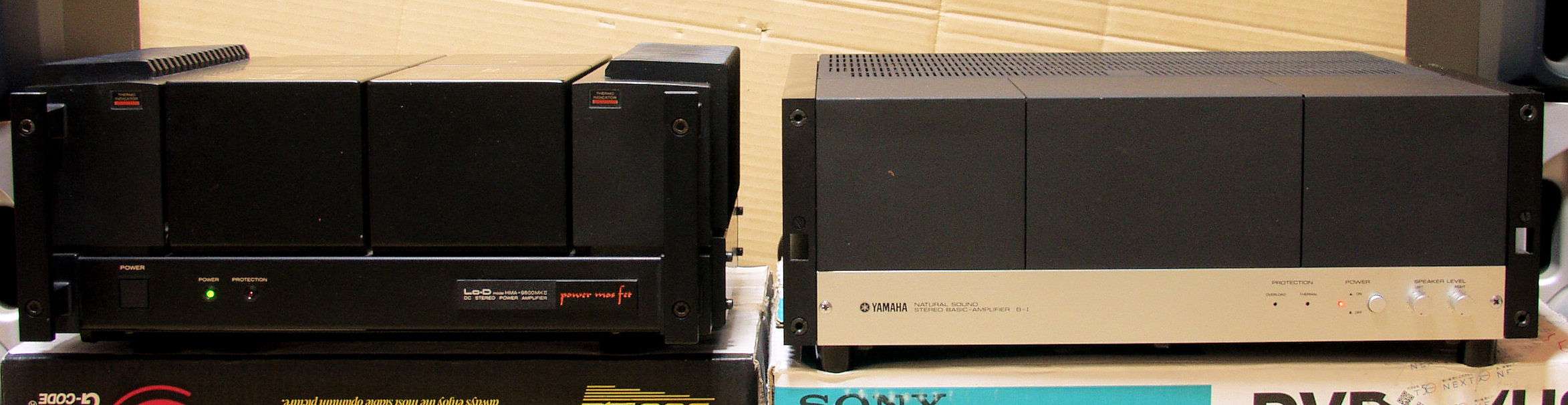

Ｅ５．　２４時間エージング、左は　「ＨＭＡ－９５００ｍｋⅡ．　３２台目」
Ｇ．　再〃修理、２０２１／７／１持込　　完成。画像をクリックすると、大きく（横幅2050ドット）表示されます。
ＧＡ．　修理前の状況。
  • プロテクト解除しない。

ＧＢ．　原因・現状
  • 電源１基板の端子汚れ、カードエッジ・コネクターの劣化。
    電源１基板故障。
    ５台目Ｒ側ドライブ基板ＦＥＴ（電界トランジスター）不良。


ＧＣ．　修理状況

ＧＤ．　使用部品
  • ＴＲ（トランジスター）　　　　　　　　　　　　　　８個。
    テフロンシート　　　　　　　　　　　　　　　　　６枚。
    カードエッジ・コネクター　　　　　　　　　　　　５個。
    Ｖ－ＦＥＴ　　　　　　　　　　　　　　　　　　　　　２個。

ＧＧ．　修理費　　　　５５，０００円　　　オ－バ－ホ－ル修理（５台目Ｒ側ドライブ基板修理含む）。
　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。

　

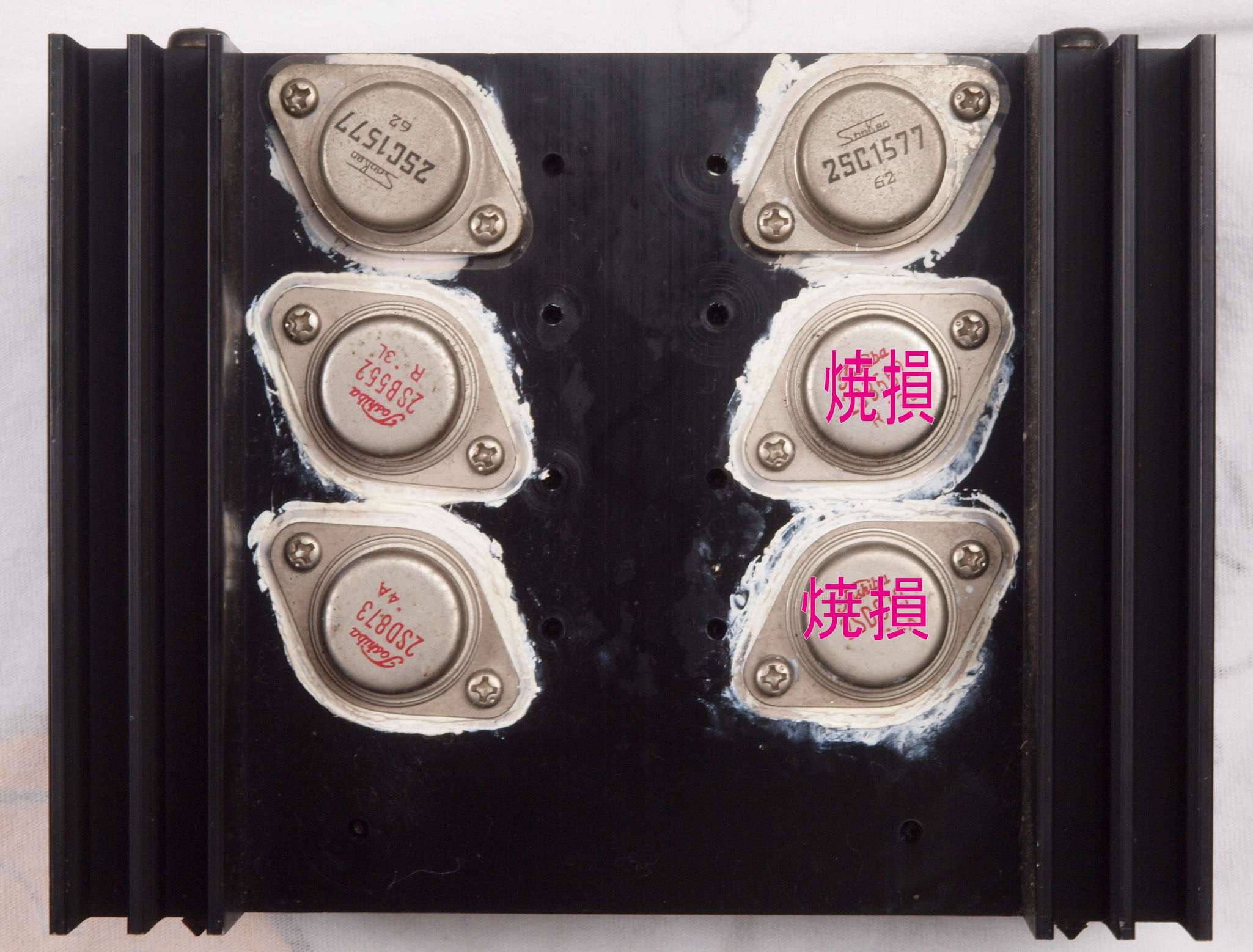

ＧＣ１．　修理前　電源出力ＴＲ基板。ＴＲ（トランジスター）２個焼損。

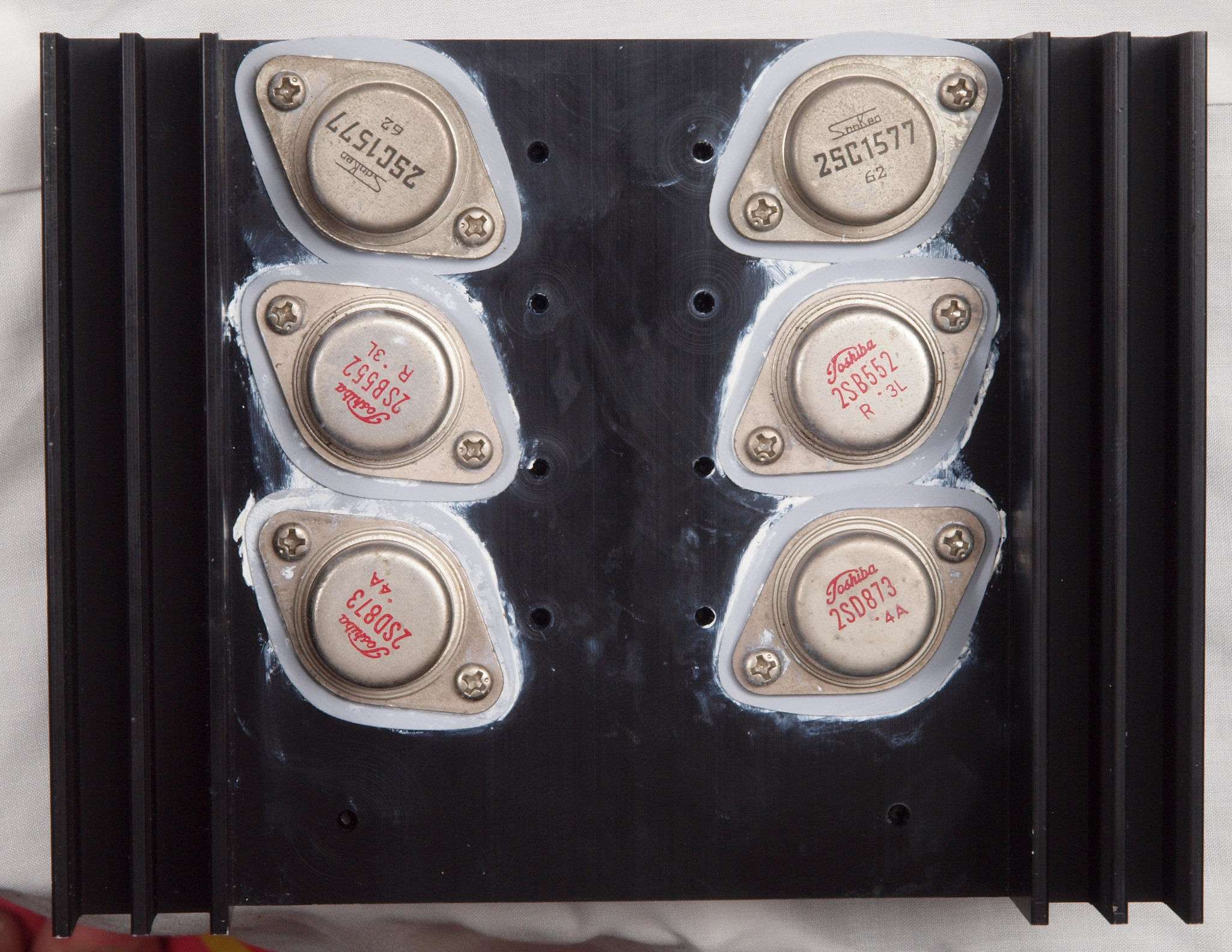

ＧＣ２．　修理（交換）後　電源出力ＴＲ基板。ＴＲ（トランジスター）２個交換、テフロンシート６枚交換。

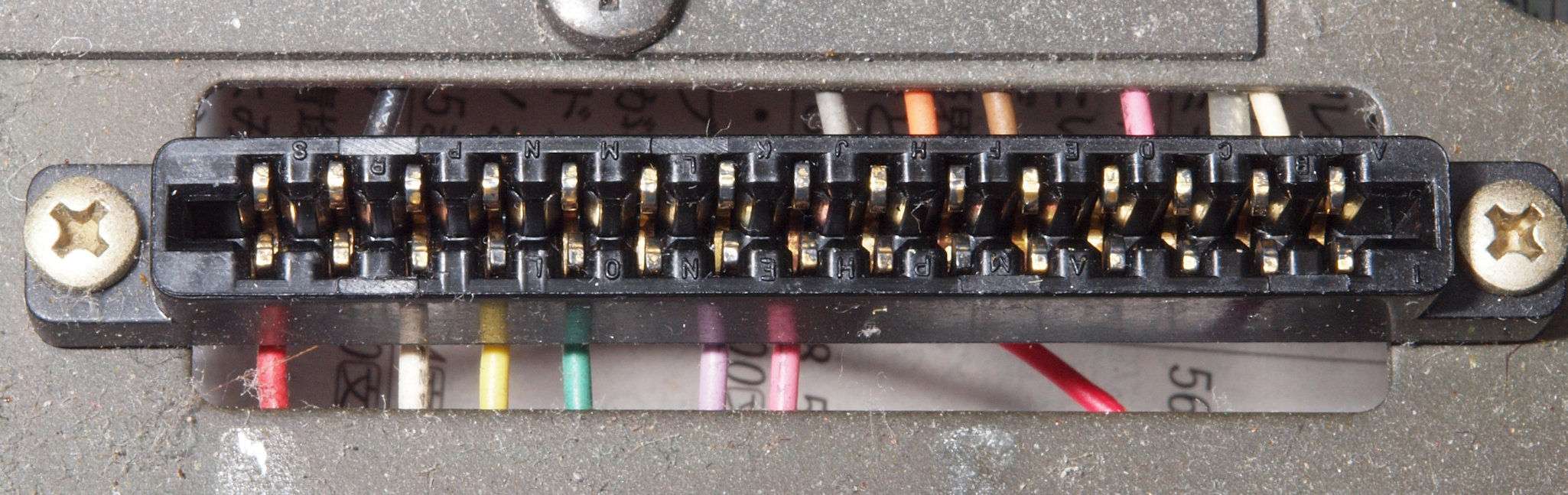

ＧＣ３．　修理前　カードエッジ・コネクター比較。　黒色＝付いている物、緑色＝交換する物。

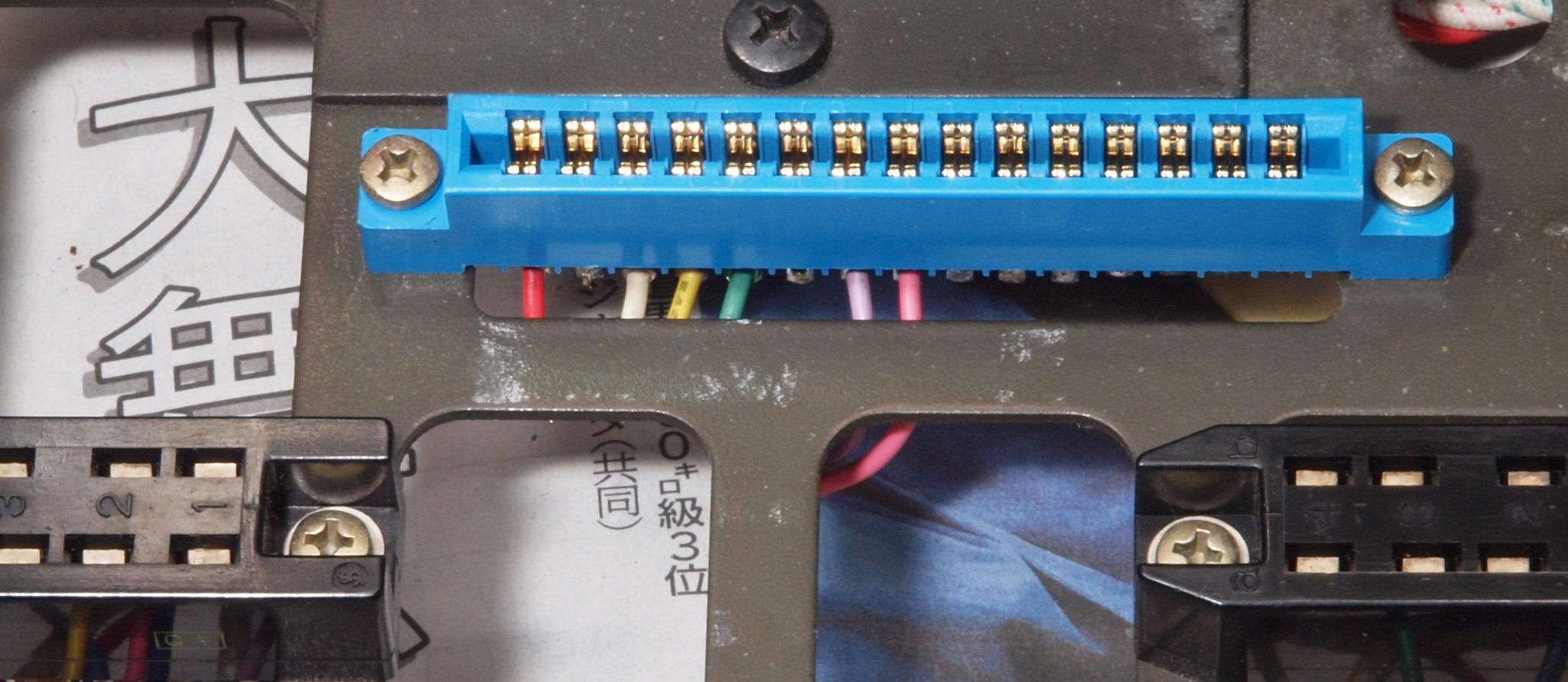

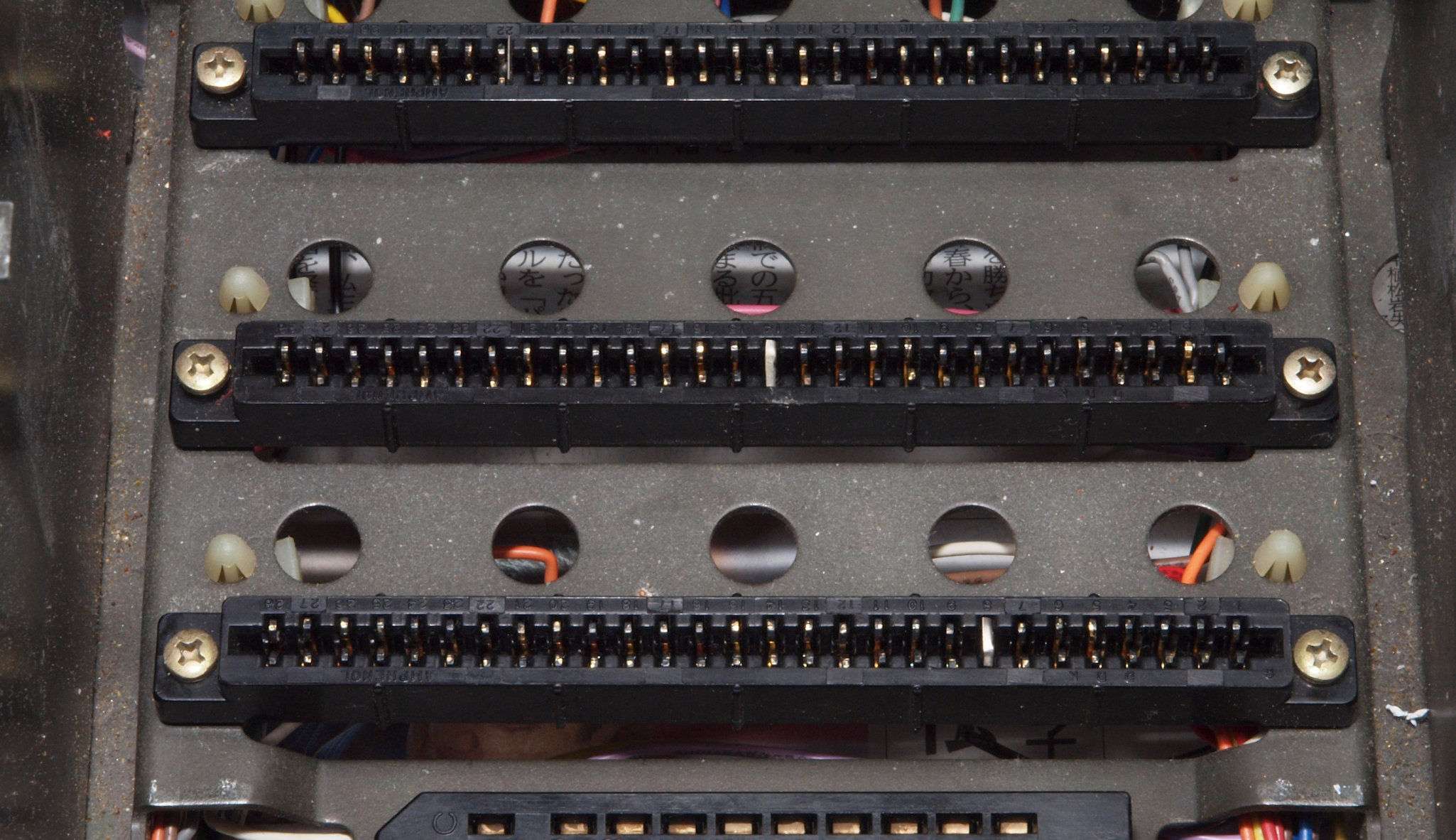

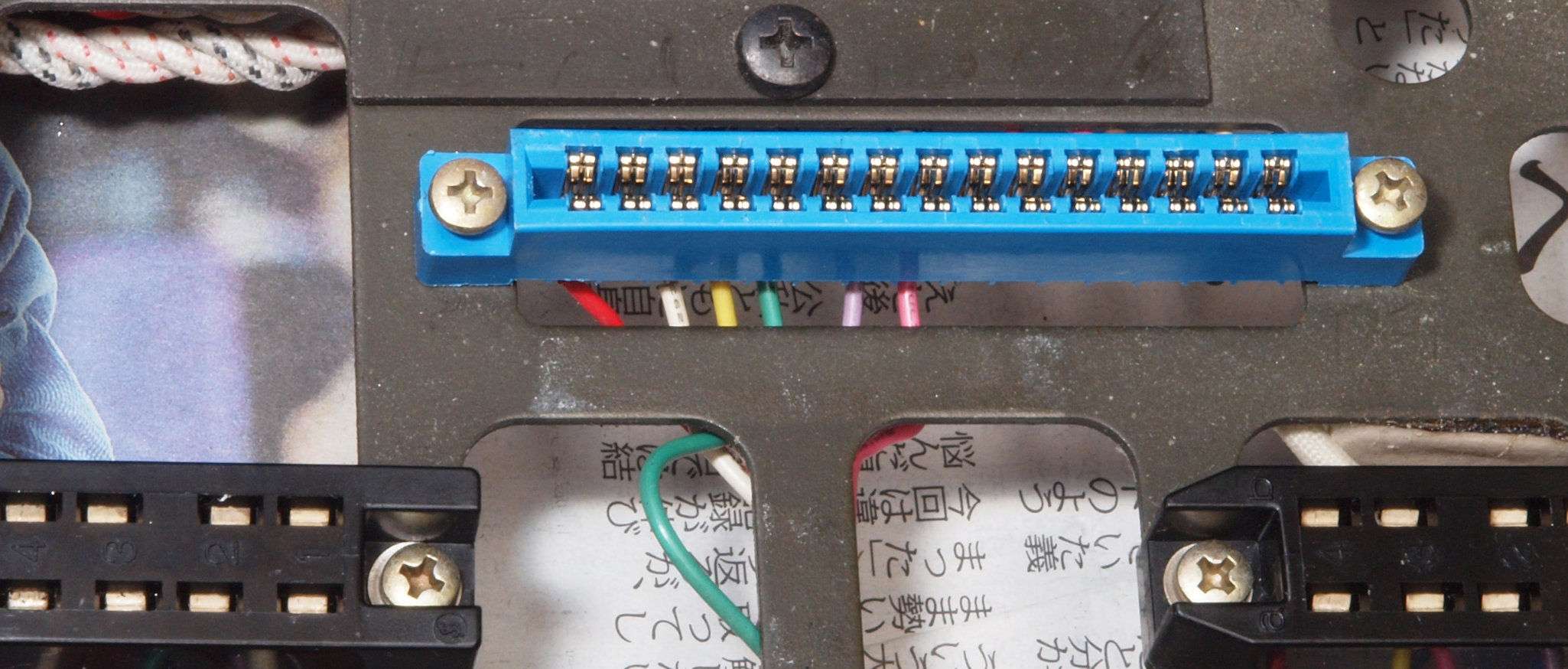

ＧＣ４．　修理前　電源基板のカードエッジ・コネクター。

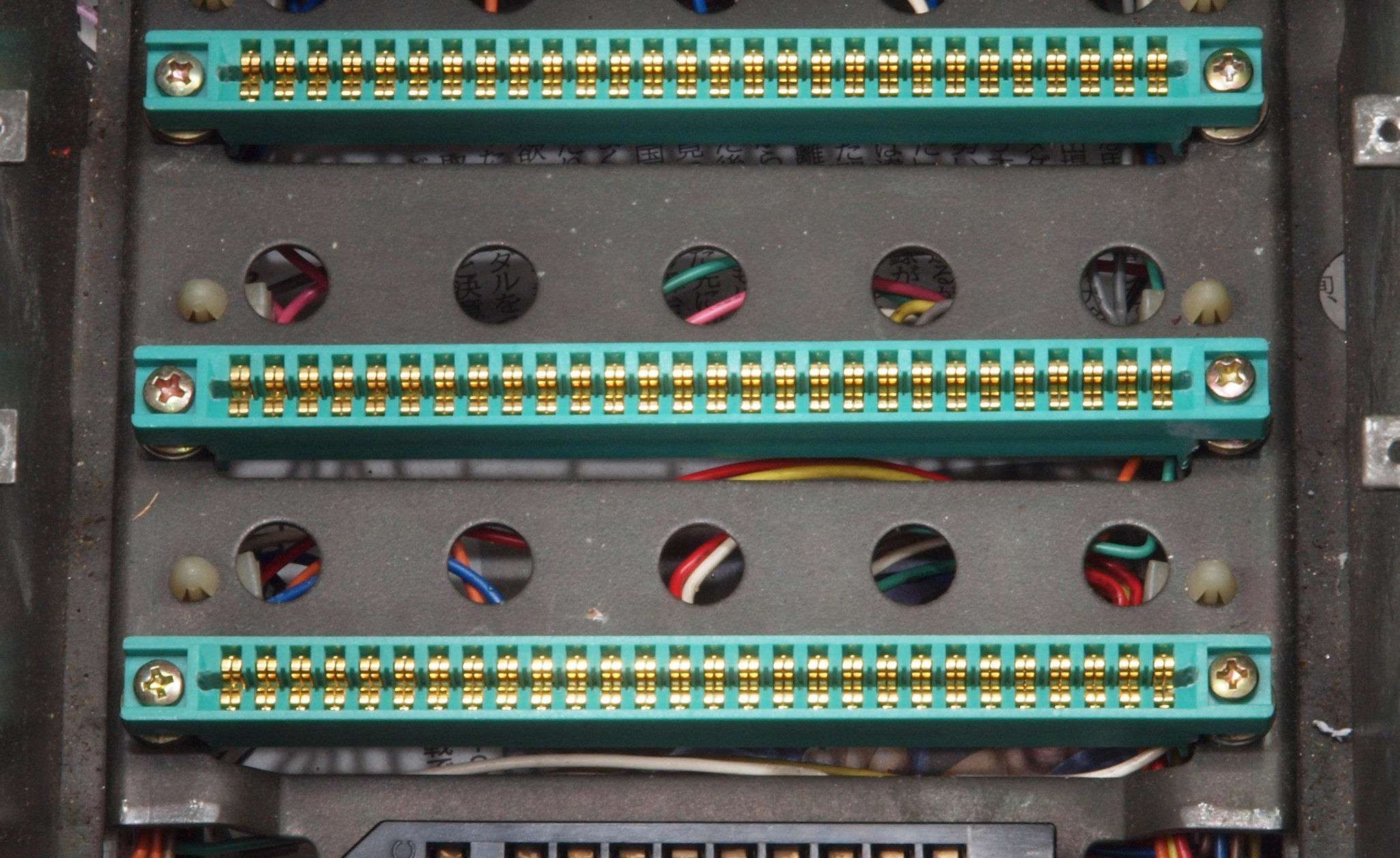

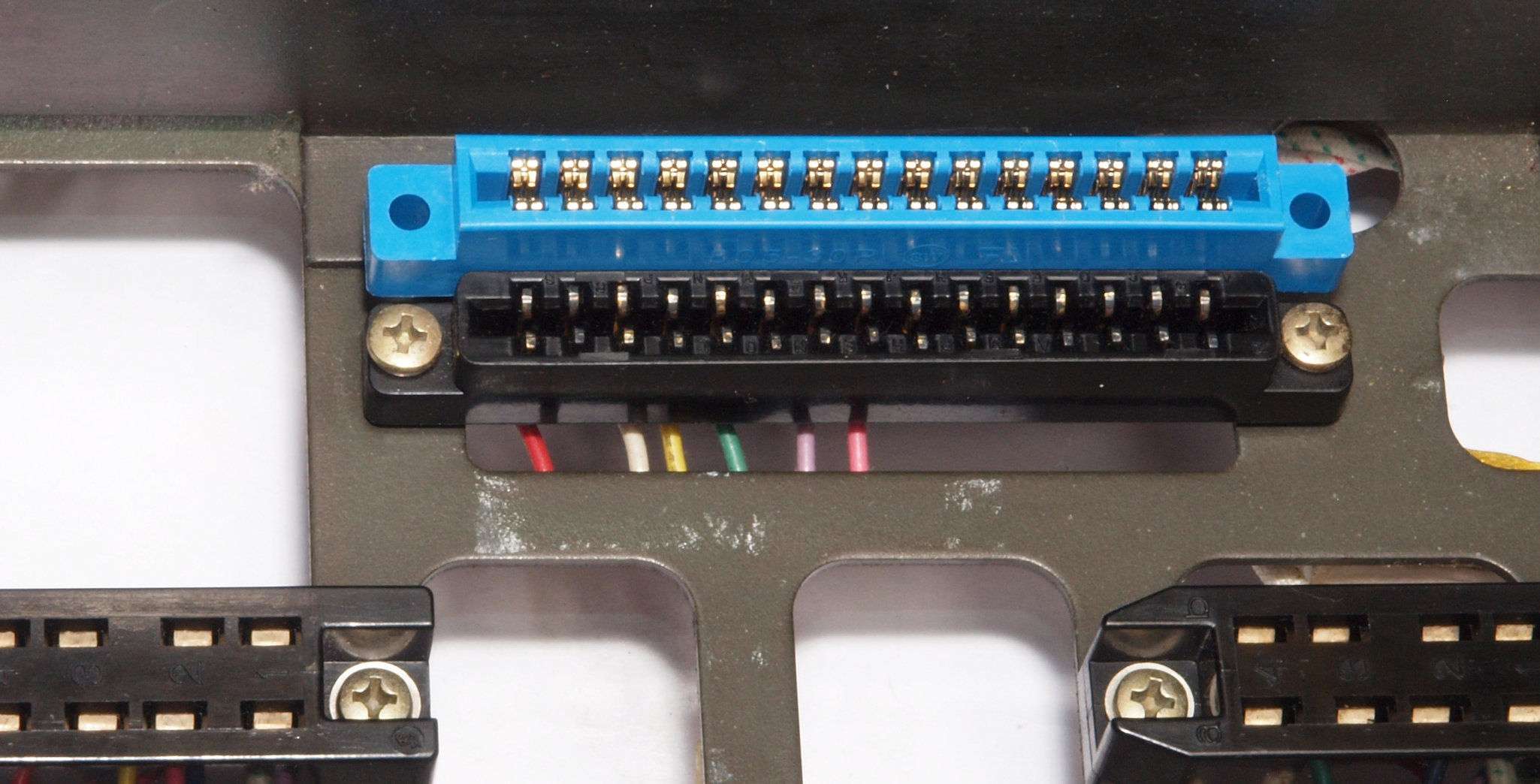

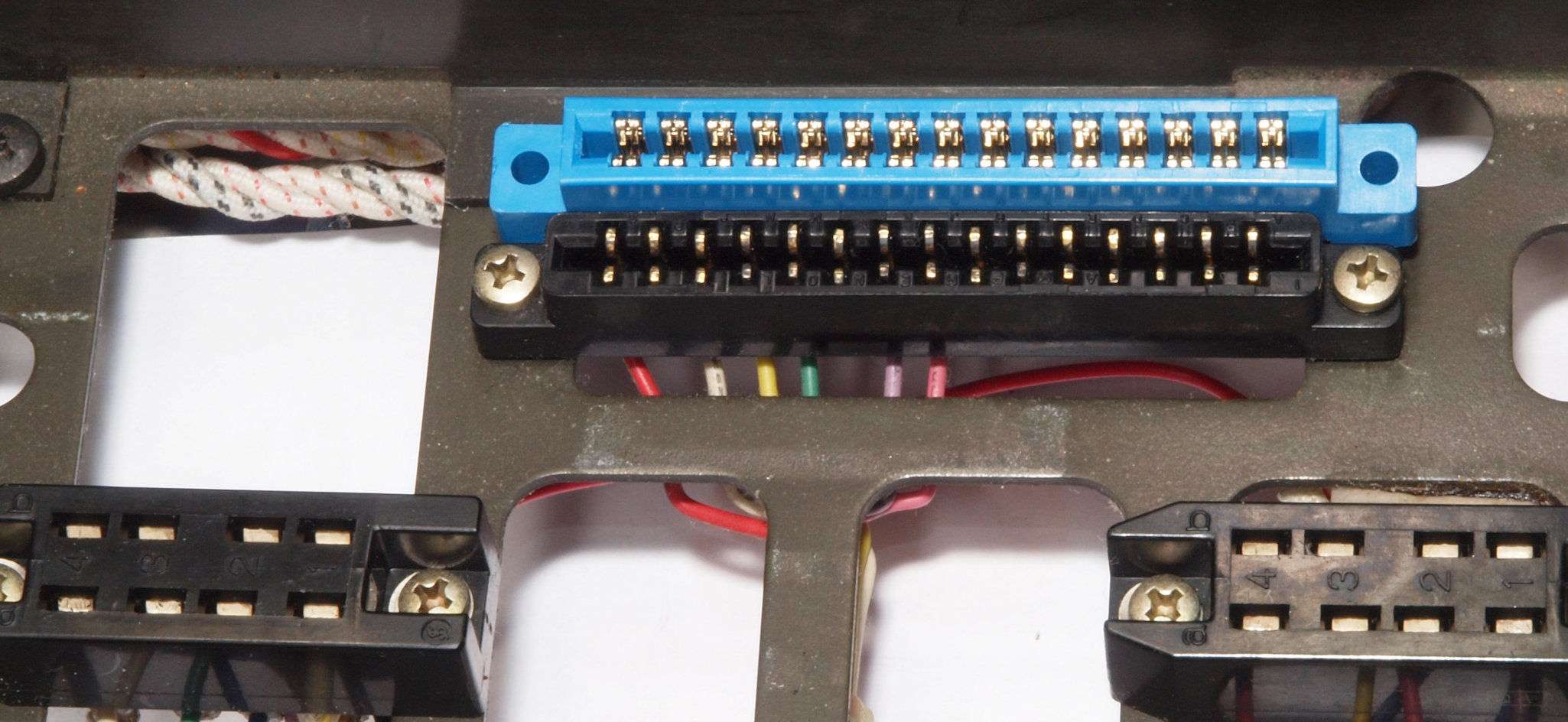

ＧＣ５．　修理中　電源基板のカードエッジ・コネクター。上が交換する物。
ＧＣ６．　修理（交換（後）　電源基板のカードエッジ・コネクター。
ＧＣ７．　修理前　右側ドライブ基板のカードエッジ・コネクター。
ＧＣ８．　修理中　右側ドライブ基板のカードエッジ・コネクター。上が交換する物。
ＧＣ９．　修理（交換（後）　右側ドライブ基板のカードエッジ・コネクター。
ＧＣＡ．　修理前　左側ドライブ基板のカードエッジ・コネクター。
ＧＣＢ．　修理中　左側ドライブ基板のカードエッジ・コネクター。上が交換する物。
ＧＣＣ．　修理（交換（後）　左側ドライブ基板のカードエッジ・コネクター。
ＧＣＤ．　修理前　フイルター基板のカードエッジ・コネクター。
ＧＣＥ．　修理（交換（後）　フイルター基板のカードエッジ・コネクター。使用しないので交換無。
ＧＤ１．　修理前　電源１基板

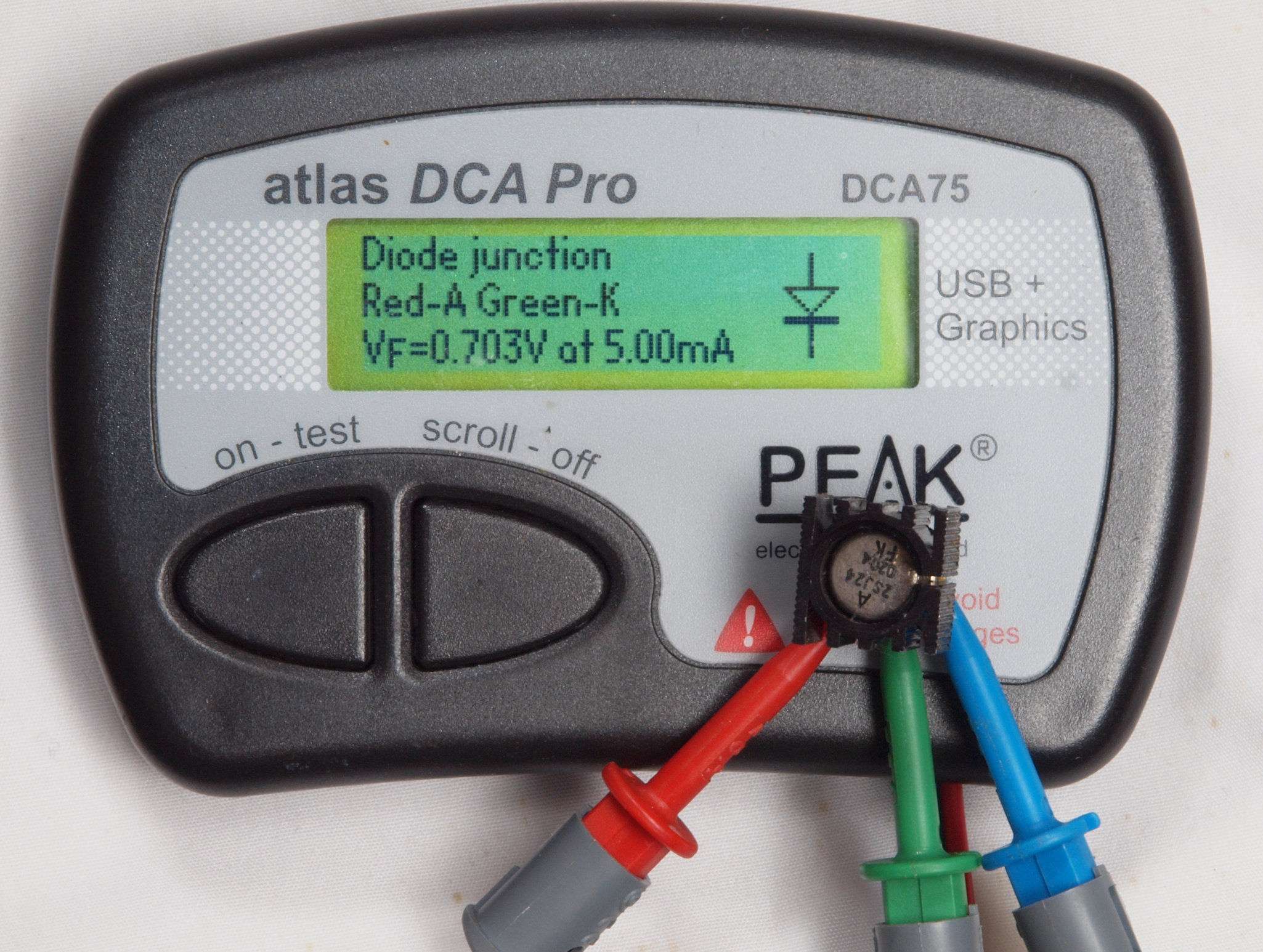

ＧＤ２．　修理後　電源１基板。　ＴＲ（トランジスター）６個、抵抗４個、電解コンデンサー１個交換

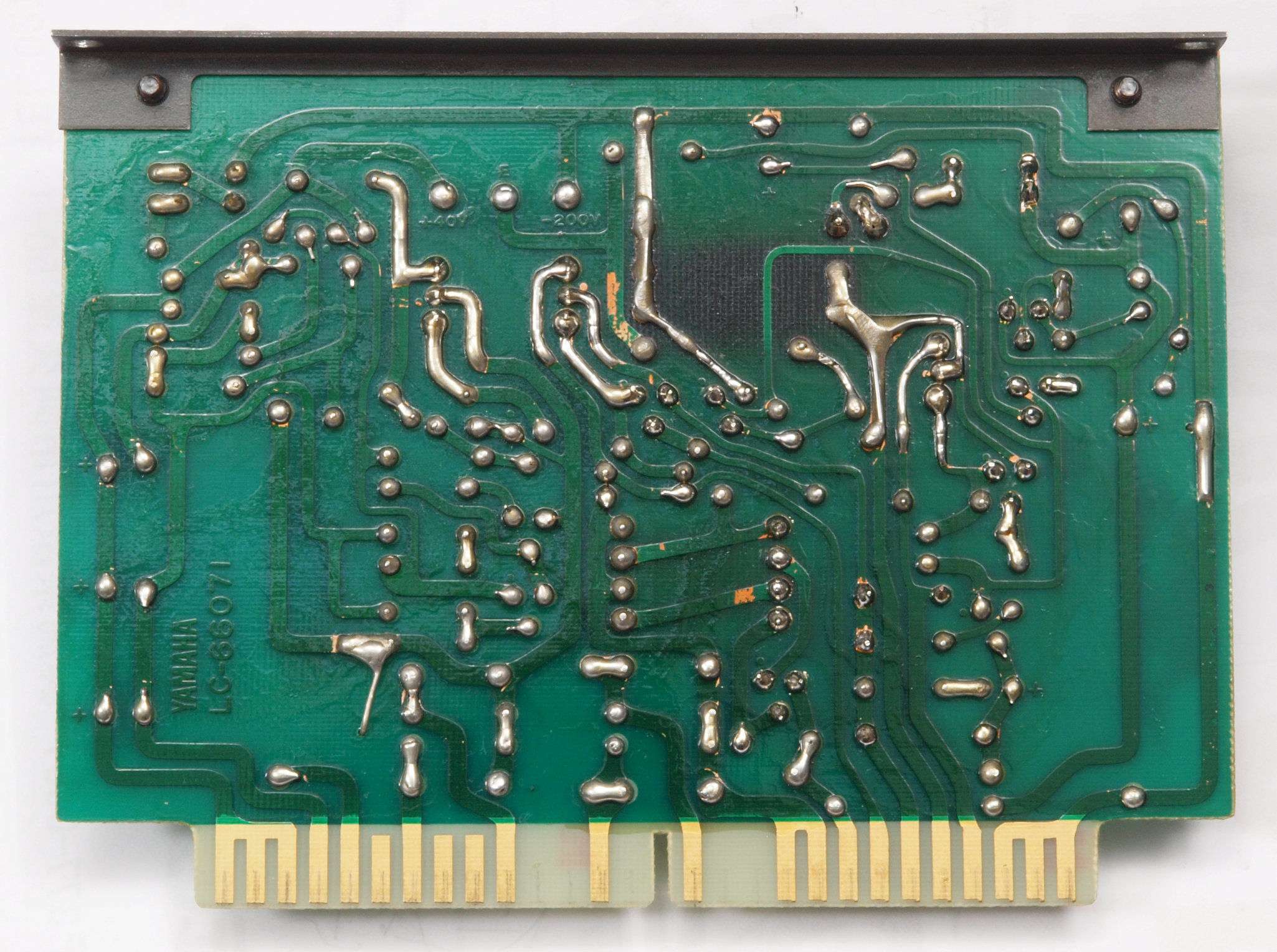

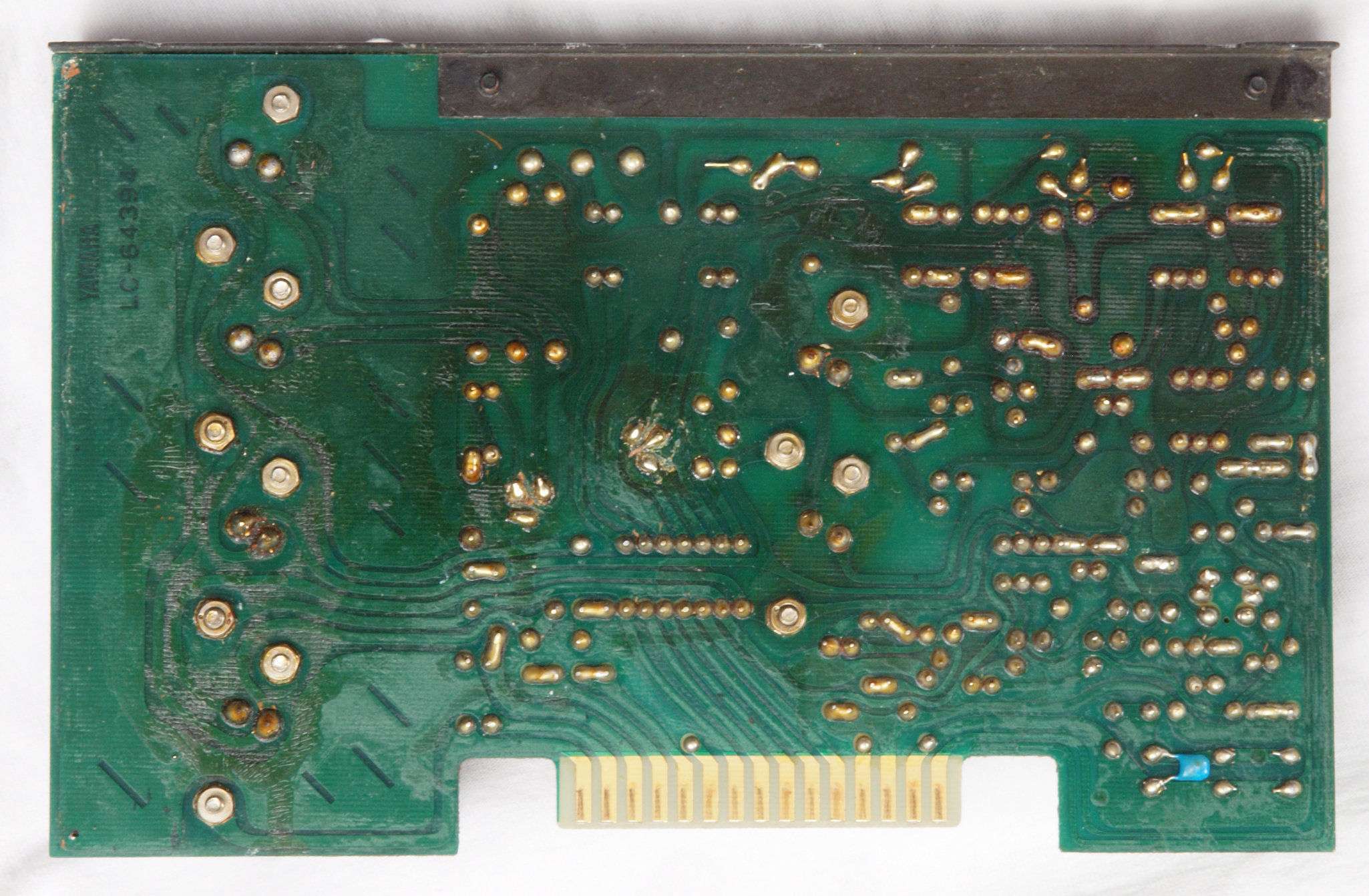

ＧＤ３．　修理前　電源１基板裏

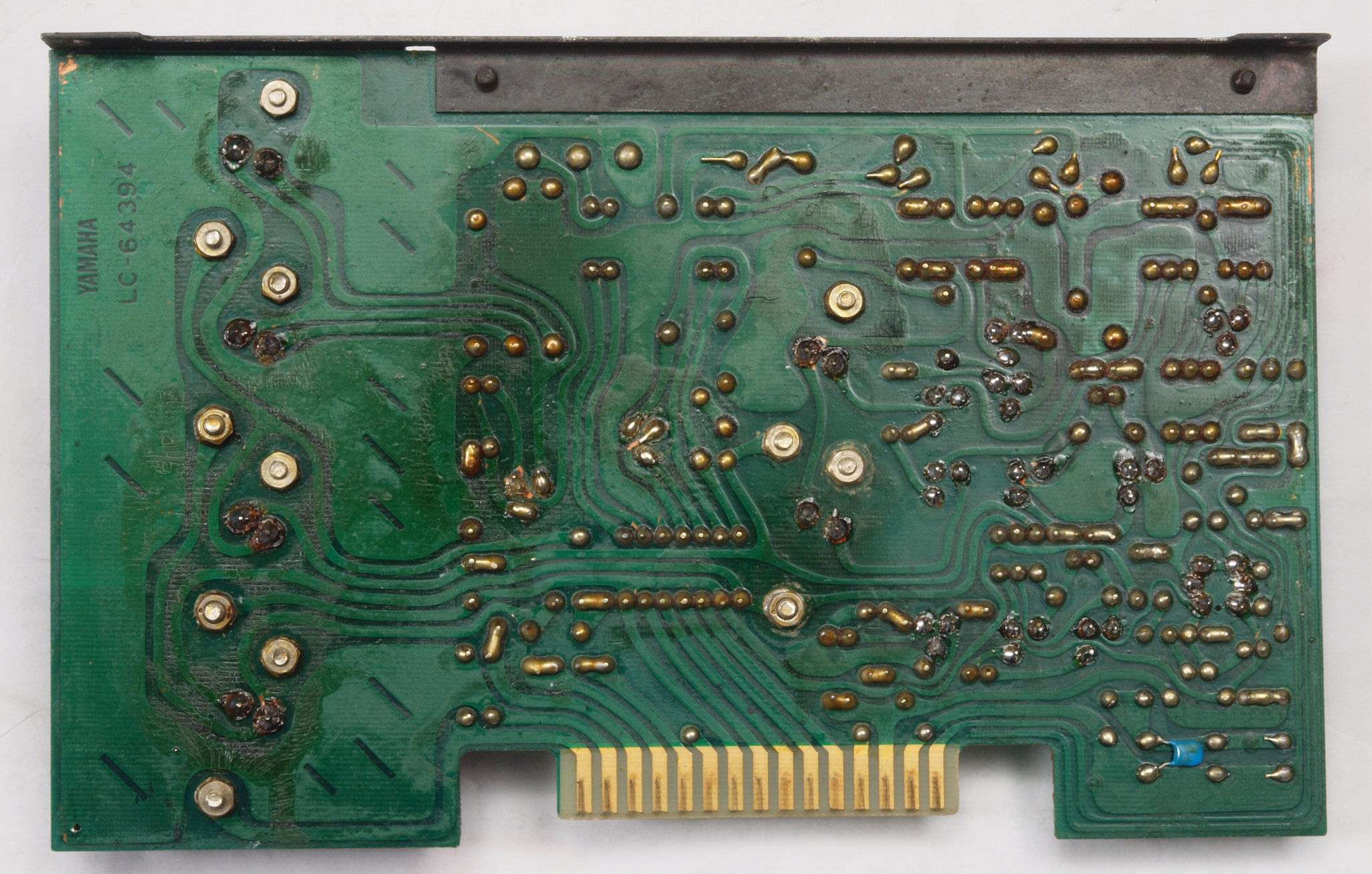

ＧＤ４．　修理後　電源１基板裏

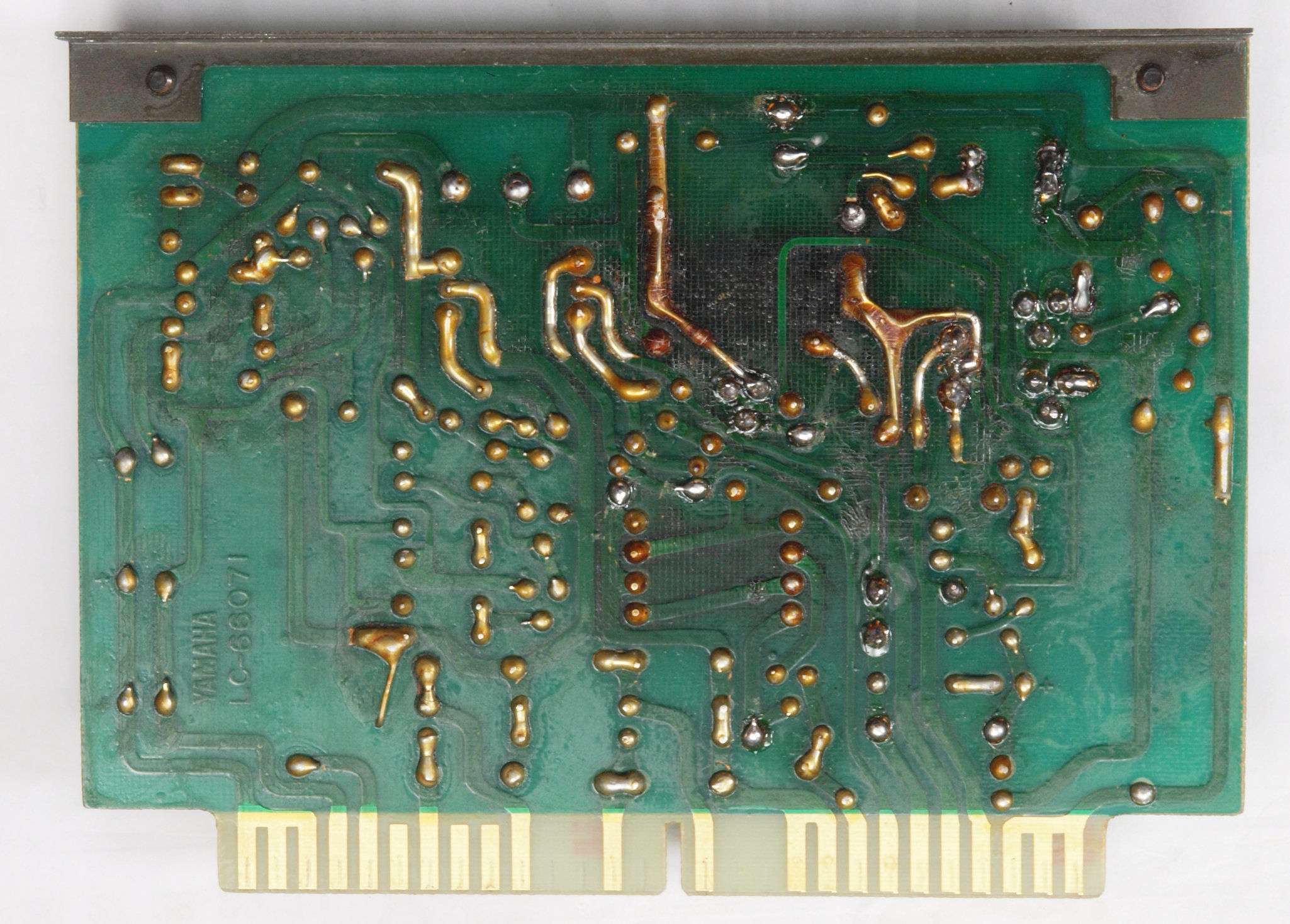

ＧＤ５．　完成５台目電源１基板裏、洗浄後防湿材を塗る。
ＧＥ１．　修理前　５台目Ｒ側ドライブ基板
ＧＥ２．　修理中　５台目Ｒ側ドライブ基板。入手難のＶ－ＦＥＴ　２ＳＫ２４焼損。
ＧＥ３．　修理後　５台目Ｒ側ドライブ基板。　Ｖ－ＦＥＴ４個、ＴＲ（トランジスター）４個交換。
ＧＥ４．　修理前　５台目Ｒ側ドライブ基板裏

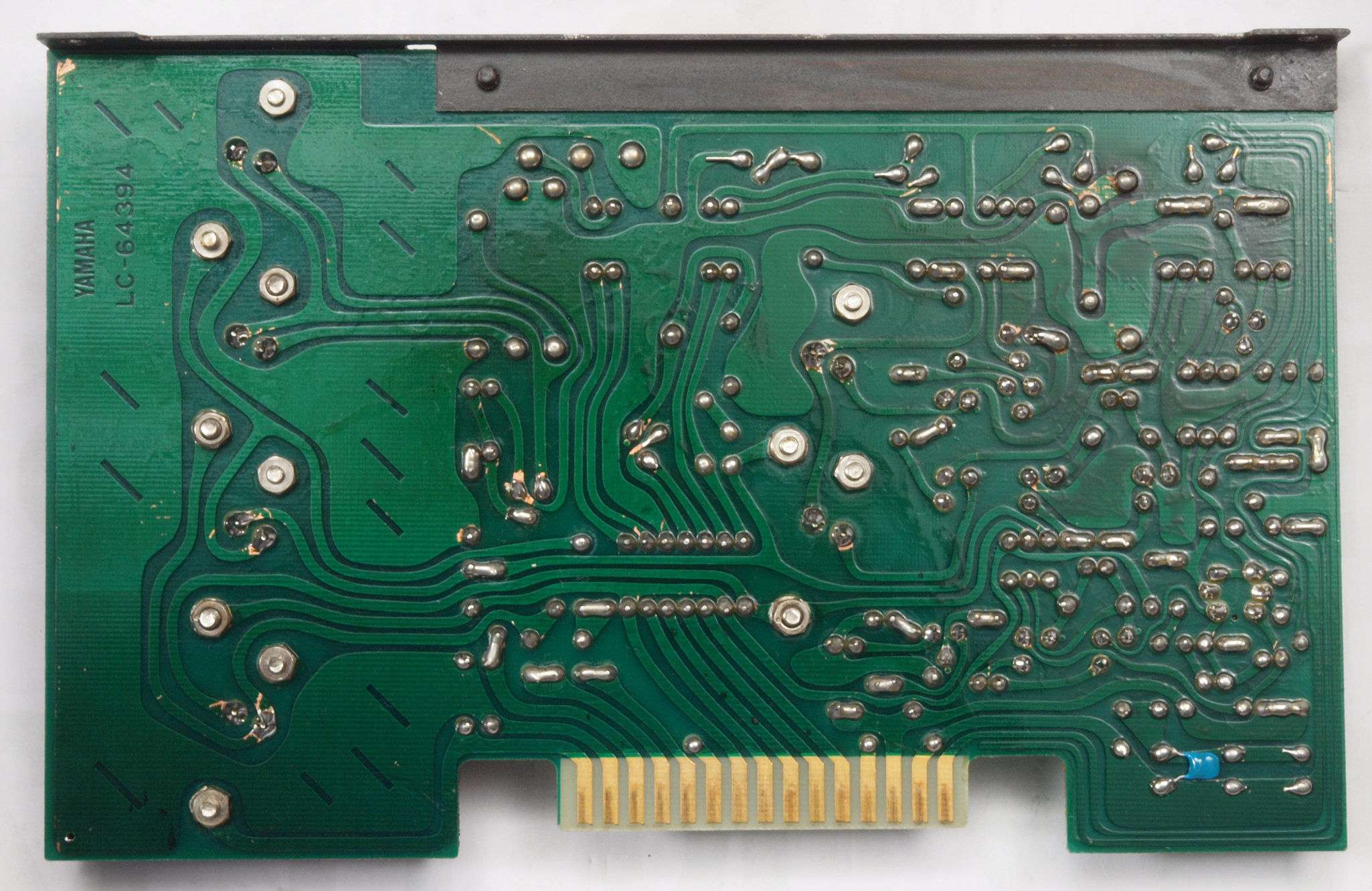

ＧＥ５．　修理後　５台目Ｒ側ドライブ基板裏
ＧＥ６．　完成５台目Ｒ側ドライブ基板裏、洗浄後防湿材を塗る。
Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）　
型式 ステレオ・パワーアンプ　B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０～２０，０００Ｈｚ，歪み０．１％）
１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅 ５Ｈｚ～５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）
０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性 ５Ｈｚ～１００ｋＨｚ（＋０，－１dB）、（１Ｗ，８Ω）
入力インピーダンス １００ｋΩ
入力感度 ７７５ｍＶ
レベル可変幅 １８dB（７７５ｍＶ～６Ｖ）
残留雑音 ０．３ｍＶ
ＳＮ比 １００dB
ランブルフィルターｆｃ １０Ｈｚ，－１２dB／ｏｃｔ
入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子 １-２-３-４-５（ＵＣ－１使用時）
（Ｂ-１単体の場合は１のみ）
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）
スピーカー保護回路（電圧検出リレー駆動方式）
サーマルインジケーター（温度上昇検出保護回路）
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W（電気用品取締法による表示）
寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量 ３７ｋｇ
別売品 専用アダプター　ＵＣ-1
価格 ３３５，０００円（１９７４年当時）
Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）
ピークメーター部 －５０dB～＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト，梨地仕上げ
寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量 ５．５ｋｇ
別売品 専用コネクターコード
価格 ５万円（１９７４年当時）
