ＬＵＸ　ＳＱ-３８ＦＤ.　５台目修理記録２
平成２４年３月５日到着　　８月９日完成
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 。

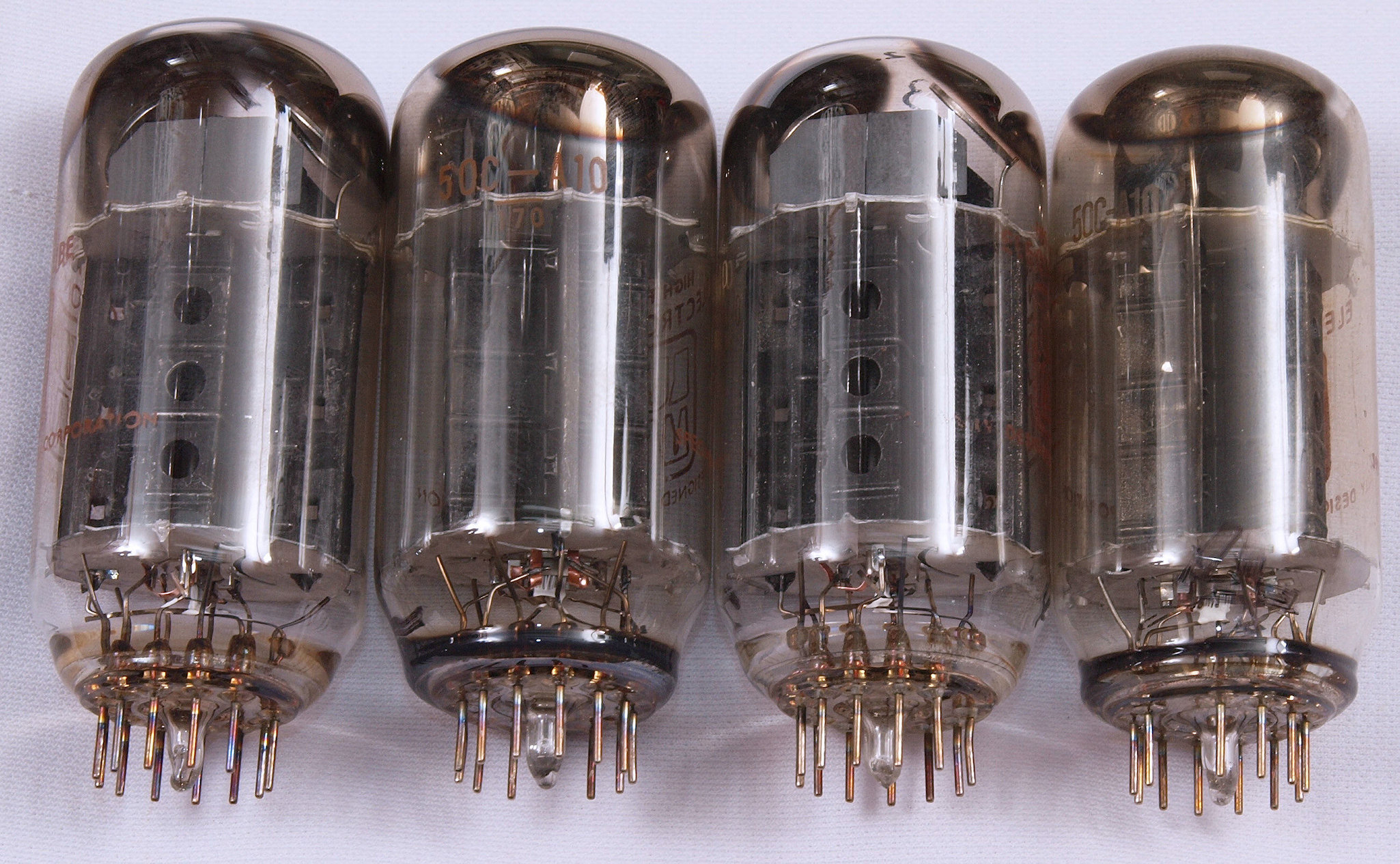

Ｕ１０．　付属真空管　５０ＣＡ１０。　左から１本目．２．３．４本目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　５０ＣＡ１０相互コンダクタンス＝１２０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝９５ｍＡ、Ｅｇ１＝−２２Ｖ」。
　　　　　　1965/1971全日本真空管ﾏﾆｭｱﾙ、1995ｵｰﾃﾞｨｵ用真空管マニアルより。
  • 付属１本目　５０ＣＡ１０。　Ｇｍ測定＝４２００μmho、ＩＰ＝８８．４ｍＡ。
    付属２本目　５０ＣＡ１０。　Ｇｍ測定＝４０００μmho、ＩＰ＝９８．５ｍＡ。
    付属３本目　５０ＣＡ１０。　Ｇｍ測定＝０μmho、ＩＰ＝０．０ｍＡ。ヒータ切れで測定不可。
    付属４本目　５０ＣＡ１０。　Ｇｍ測定＝６０００μmho、ＩＰ＝１１５．５ｍＡ。

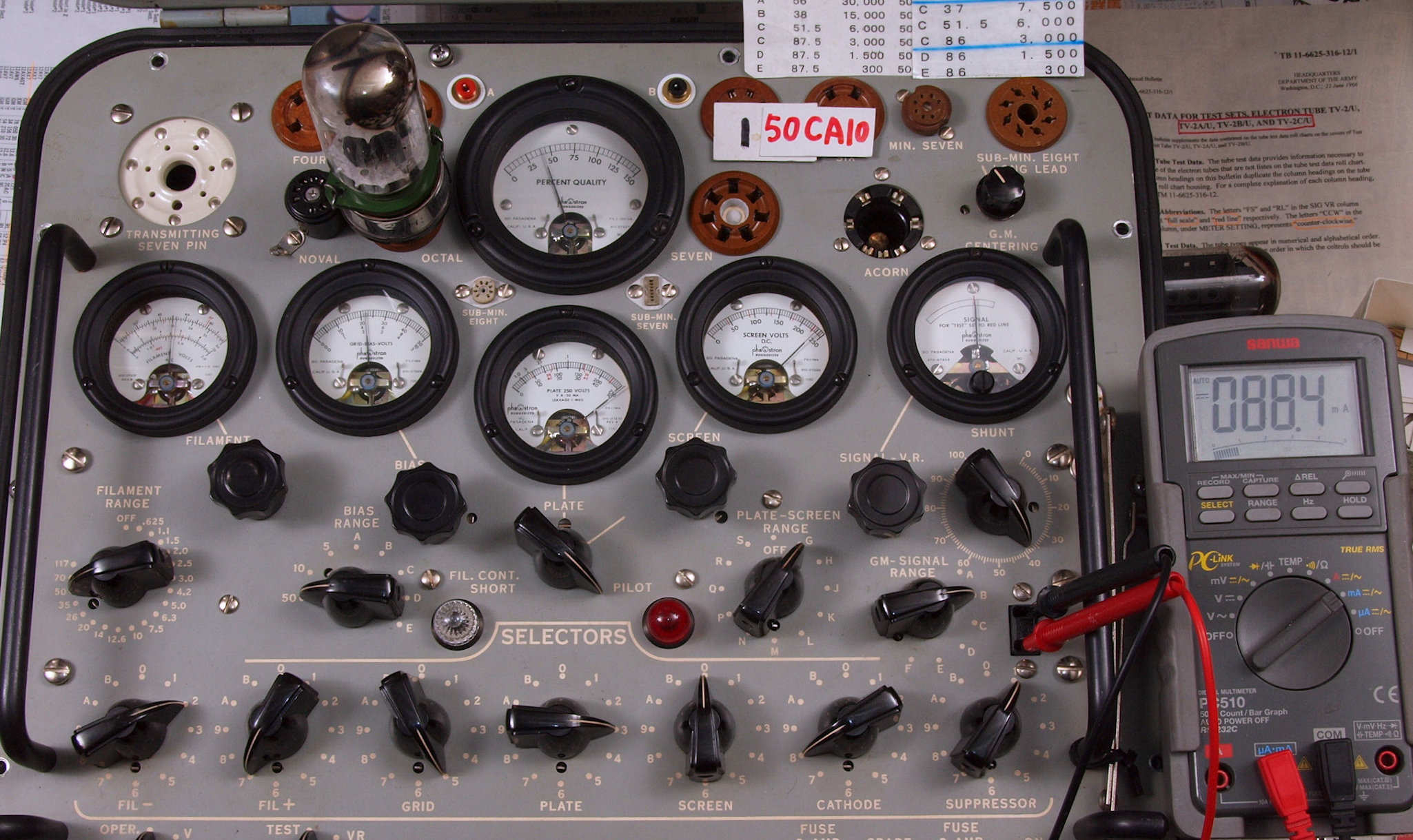

Ｕ１１．　付属１本目　５０ＣＡ１０。　Ｇｍ測定＝４２００μmho、ＩＰ＝８８．４ｍＡ。
　　　　　　　　Bレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。

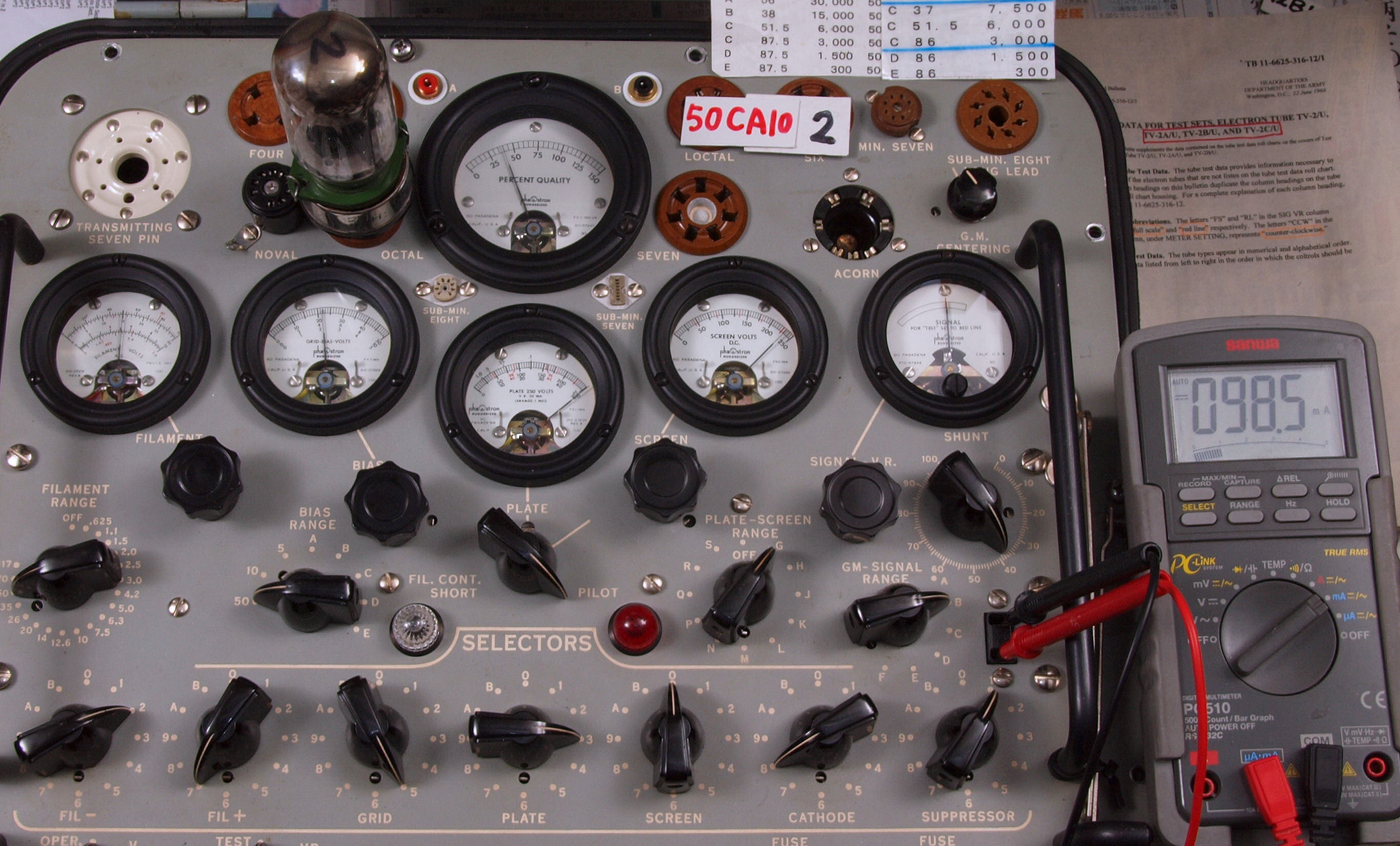

Ｕ１２．　付属２本目　５０ＣＡ１０。　Ｇｍ測定＝４０００μmho、ＩＰ＝９８．５ｍＡ。
Ｕ１３．　付属３本目　５０ＣＡ１０。　Ｇｍ測定＝０μmho、ＩＰ＝０．０ｍＡ。
　　　　　　　ヒータ切れで測定不可。

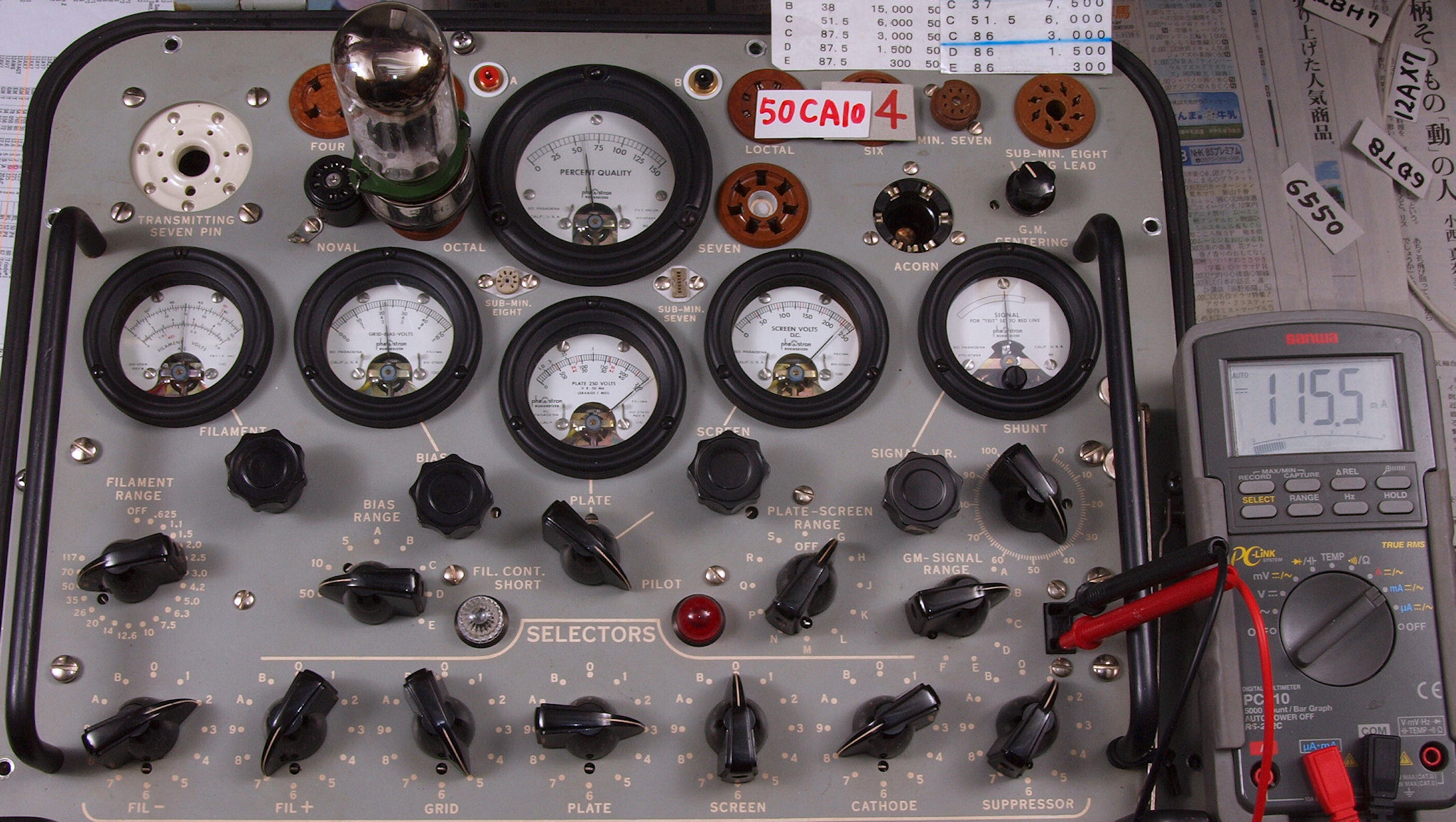

Ｕ１４．　付属４本目　５０ＣＡ１０。　Ｇｍ測定＝６０００μmho、ＩＰ＝１１５．５ｍＡ。

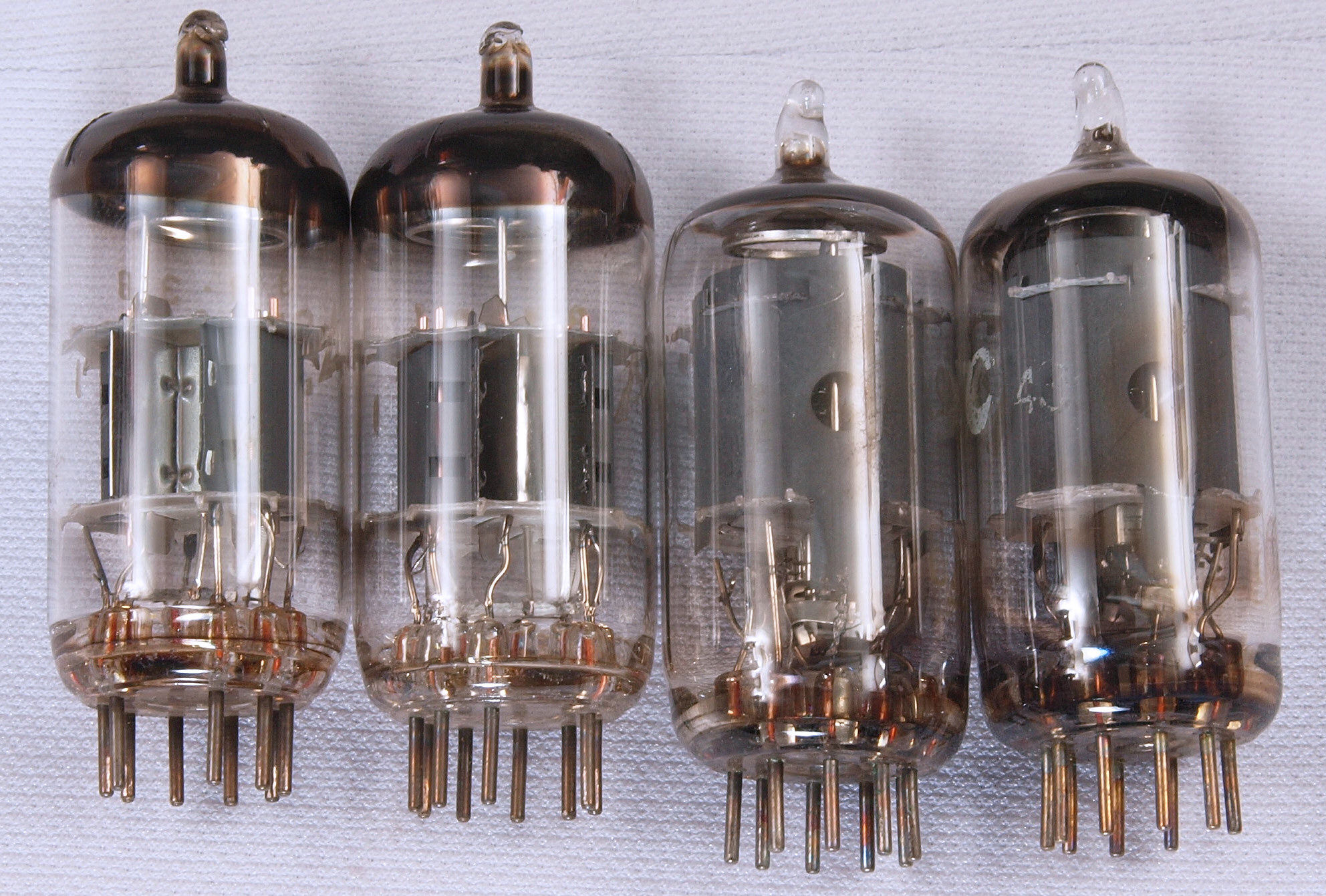

Ｕ２．　付属真空管。　左から６ＡＱ８、１−２本目。　６２６７、１−２本目。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　６２６７相互コンダクタンス＝２０００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。
　　　　　　　６ＡＱ８相互コンダクタンス＝５９００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０ｍＡ、Ｅｇ１＝−２．３Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｕ２０．　付属真空管。　左から６ＡＱ８、１−２本目。　６２６７、１−２本目。
  • 付属１本目 ６２６７ 。　Ｇｍ測定＝１６００μmho、ＩＰ＝２．９２ｍＡ。
    付属２本目 ６２６７ 。　Ｇｍ測定＝１２４０μmho、ＩＰ＝２．８８ｍＡ。
  • 付属１本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝６３５０μmho、ＩＰ＝１２．７ｍＡ。
    付属１本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝６１００μmho、ＩＰ＝１４．３ｍＡ。
    付属２本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝５６００μmho、ＩＰ＝１０．９ｍＡ。
    付属２本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝５２５０μmho、ＩＰ＝９．６ｍＡ。

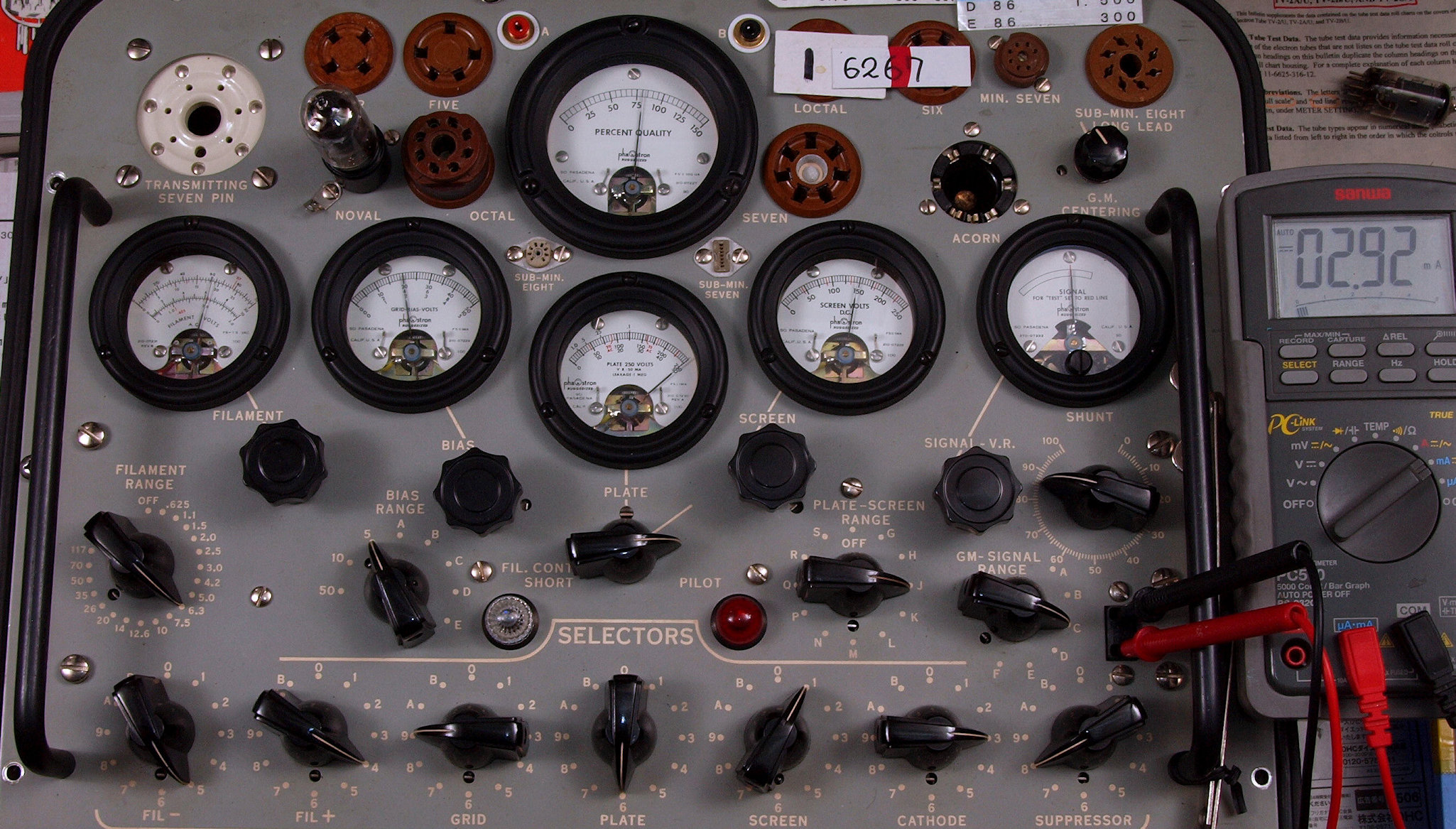

Ｕ２１．　付属１本目 ６２６７ 。　Ｇｍ測定＝１６００μmho、ＩＰ＝２．９２ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」

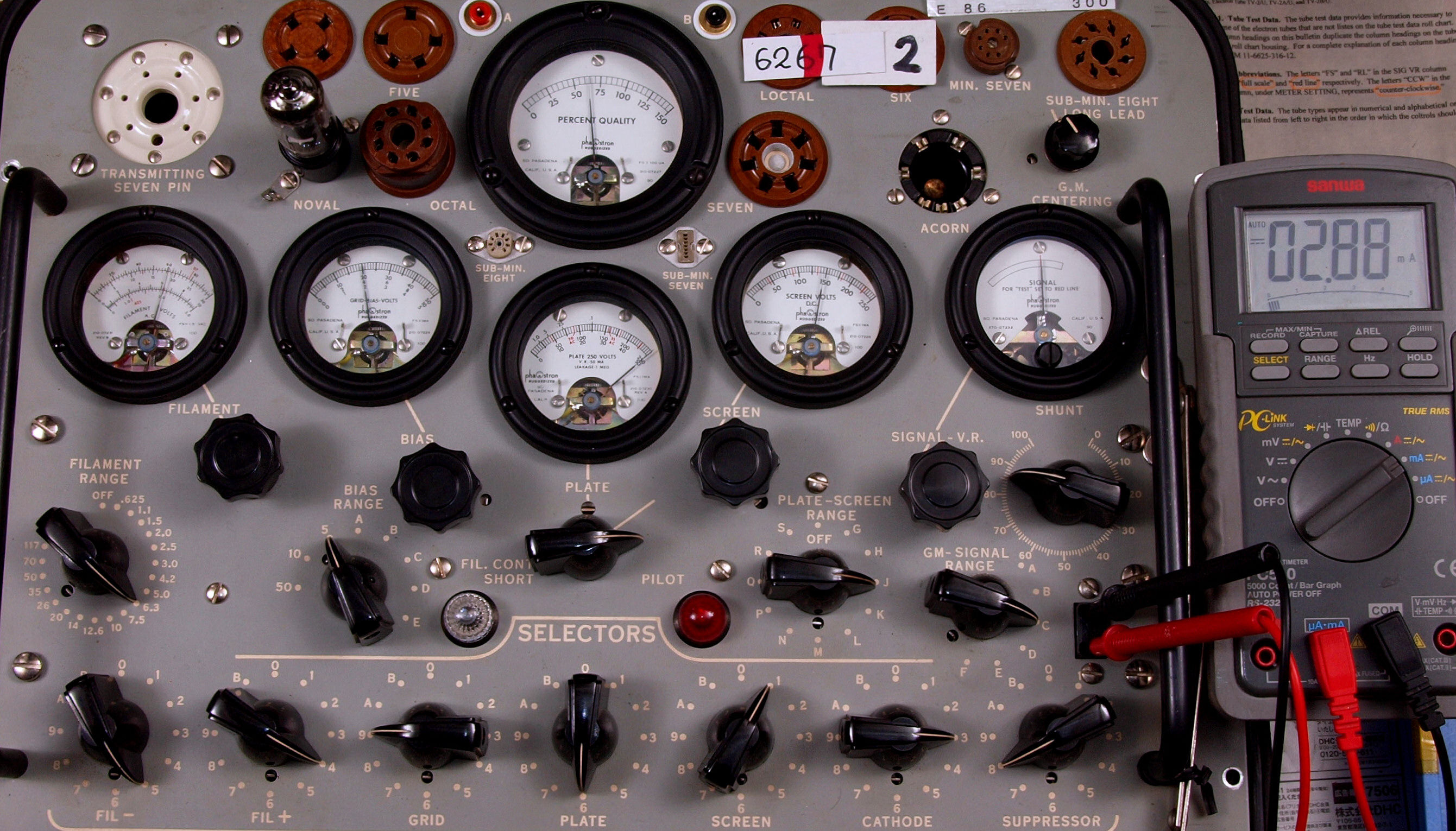

Ｕ２２．　付属２本目 ６２６７ 。　Ｇｍ測定＝１２４０μmho、ＩＰ＝２．８８ｍＡ。

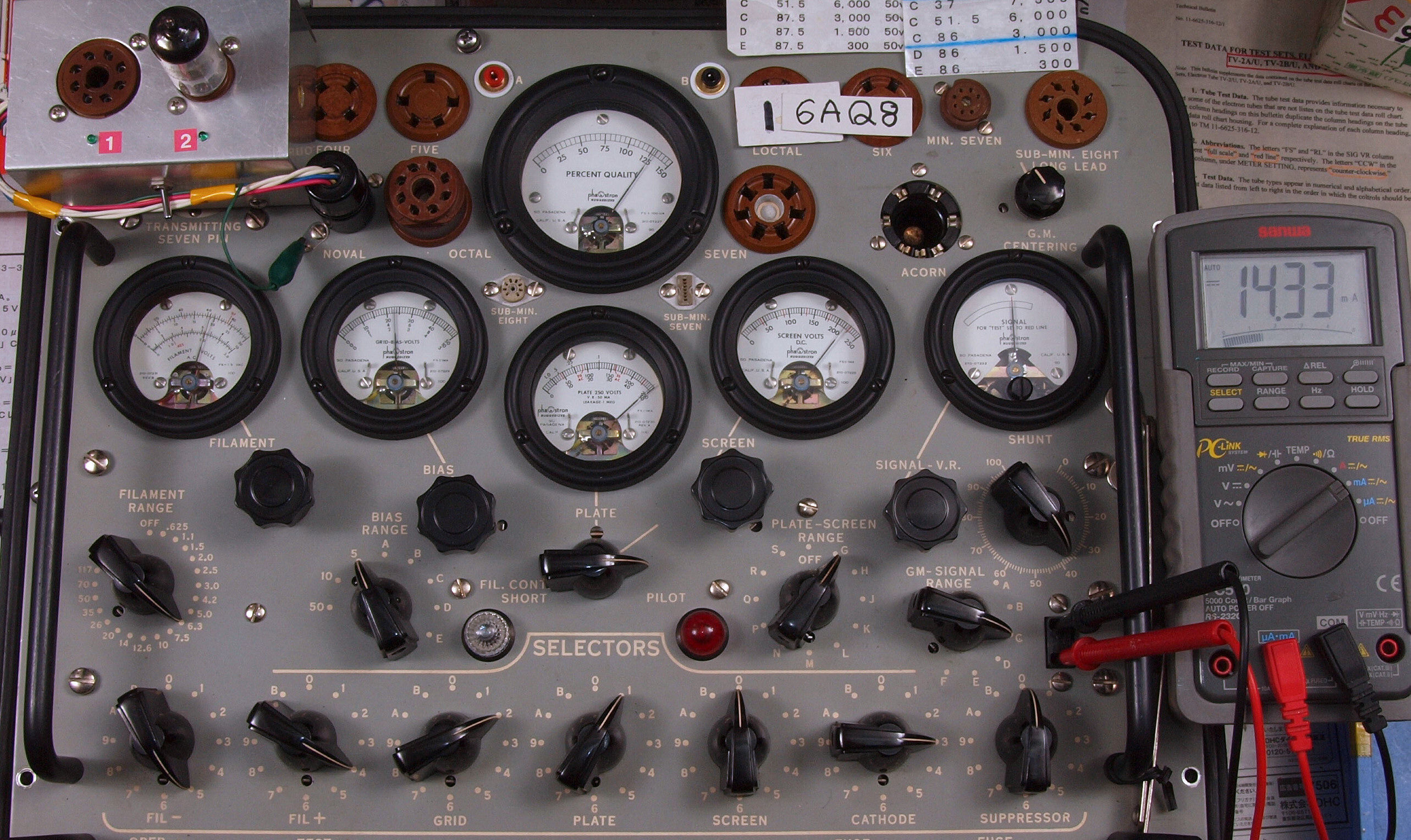

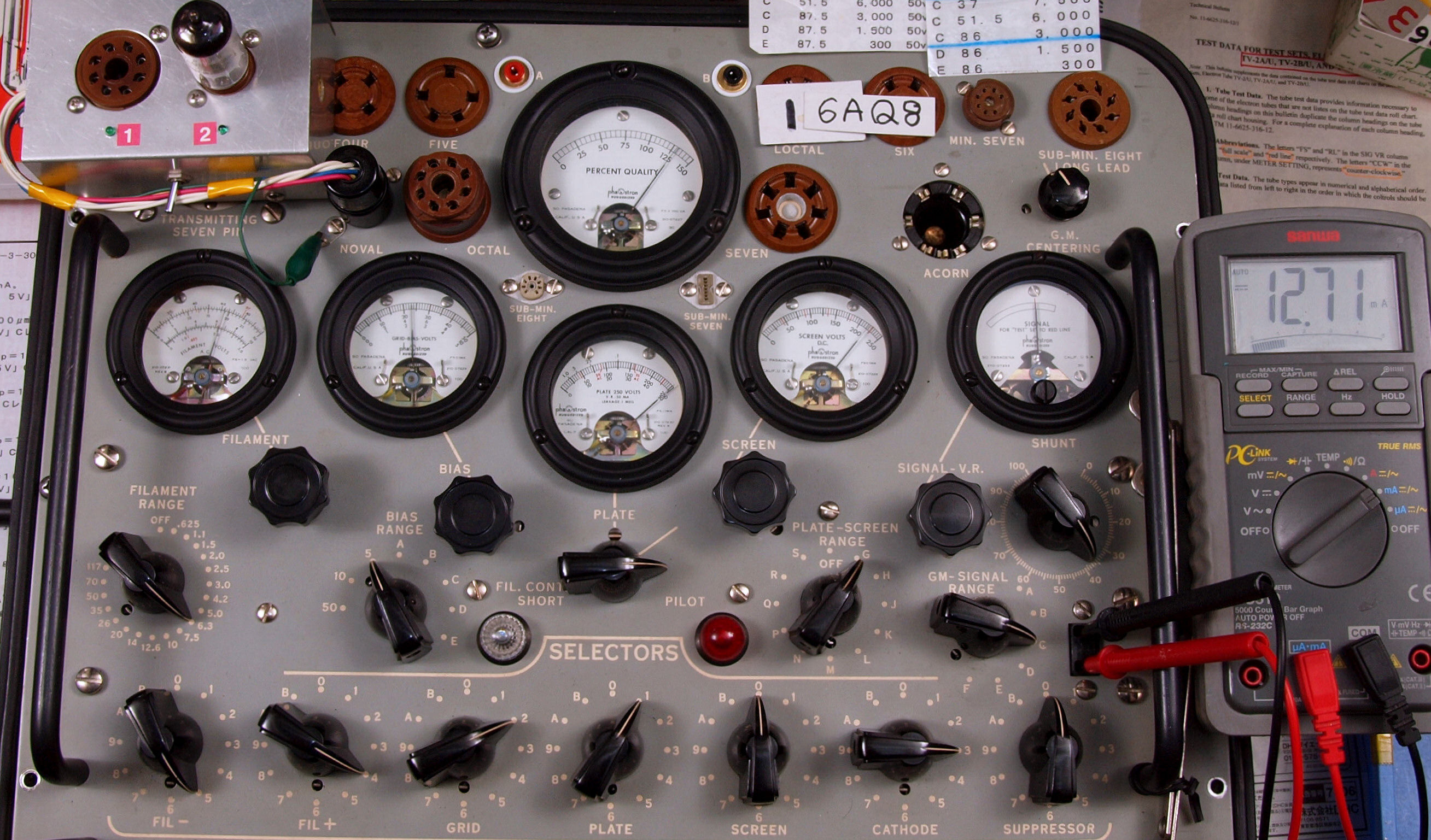

Ｕ３１１．　付属１本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝６３５０μmho、ＩＰ＝１２．７ｍＡ。
　　　　　　　　Ｃレンジ＝７５００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．３Ｖ」。
Ｕ３１２．　付属１本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝６１００μmho、ＩＰ＝１４．３ｍＡ。

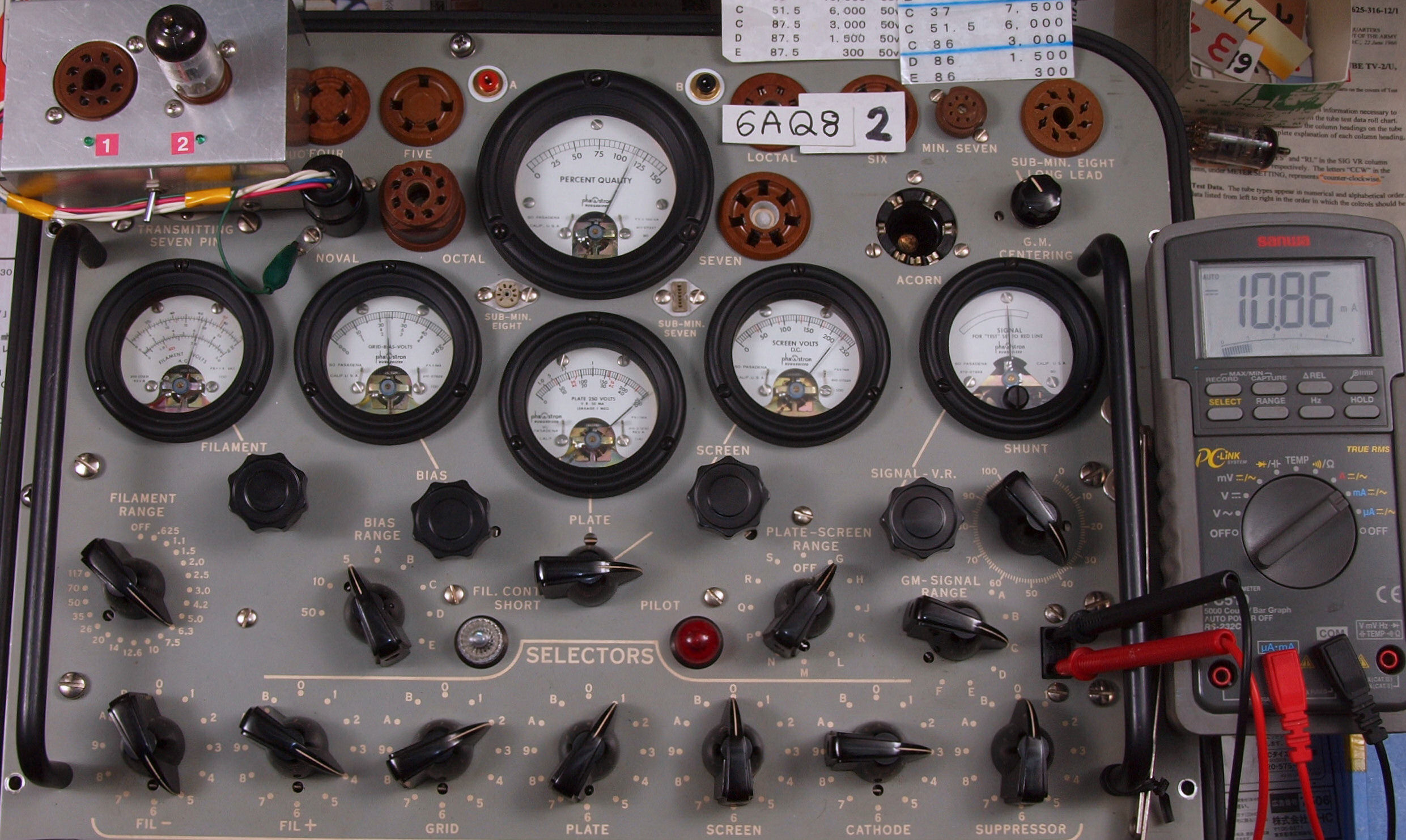

Ｕ３２１．　付属２本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝５６００μmho、ＩＰ＝１０．９ｍＡ。
　　　　　　　　Ｃレンジ＝７５００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．３Ｖ」。

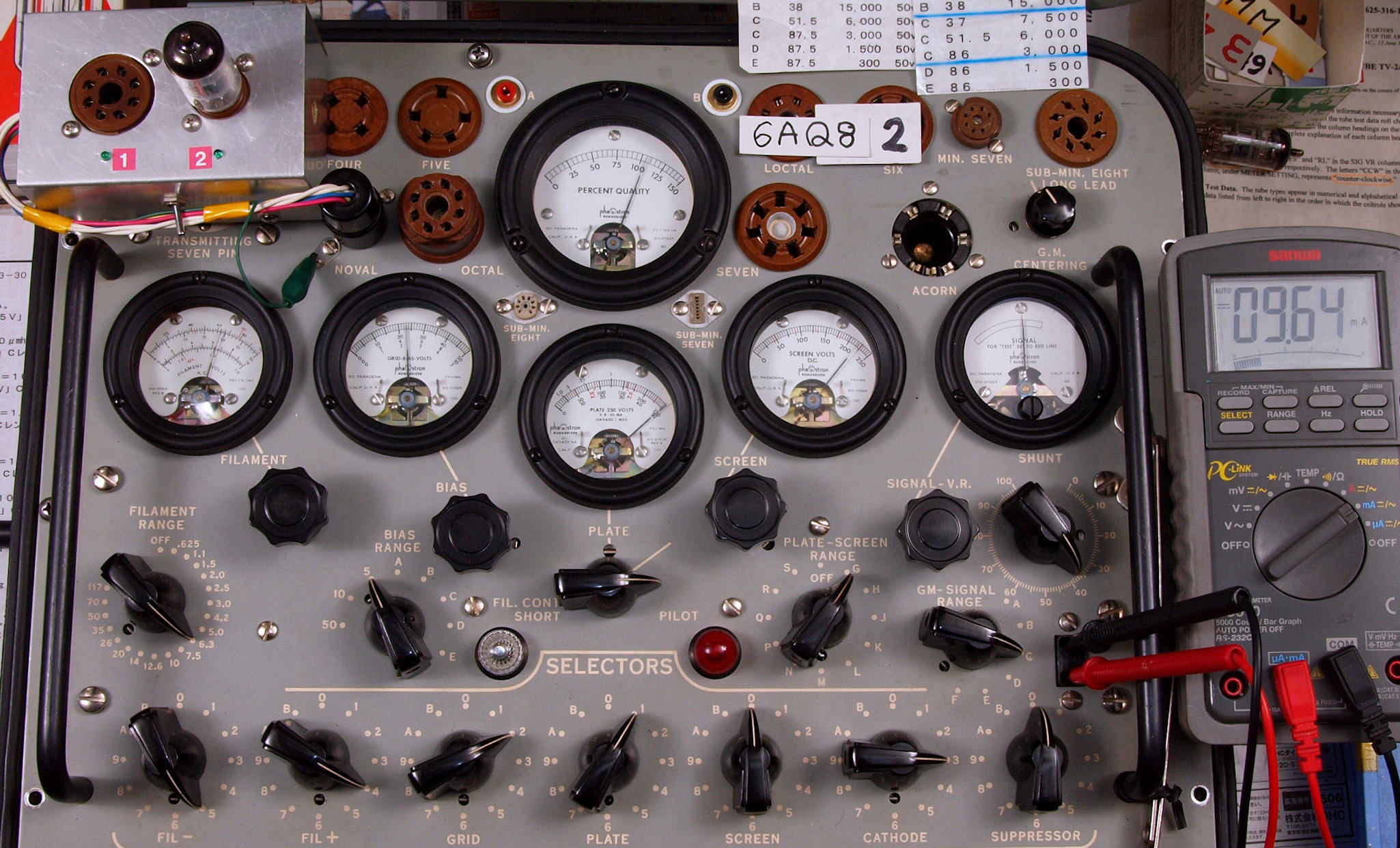

Ｕ３２２．　付属２本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝５２５０μmho、ＩＰ＝９．６ｍＡ。

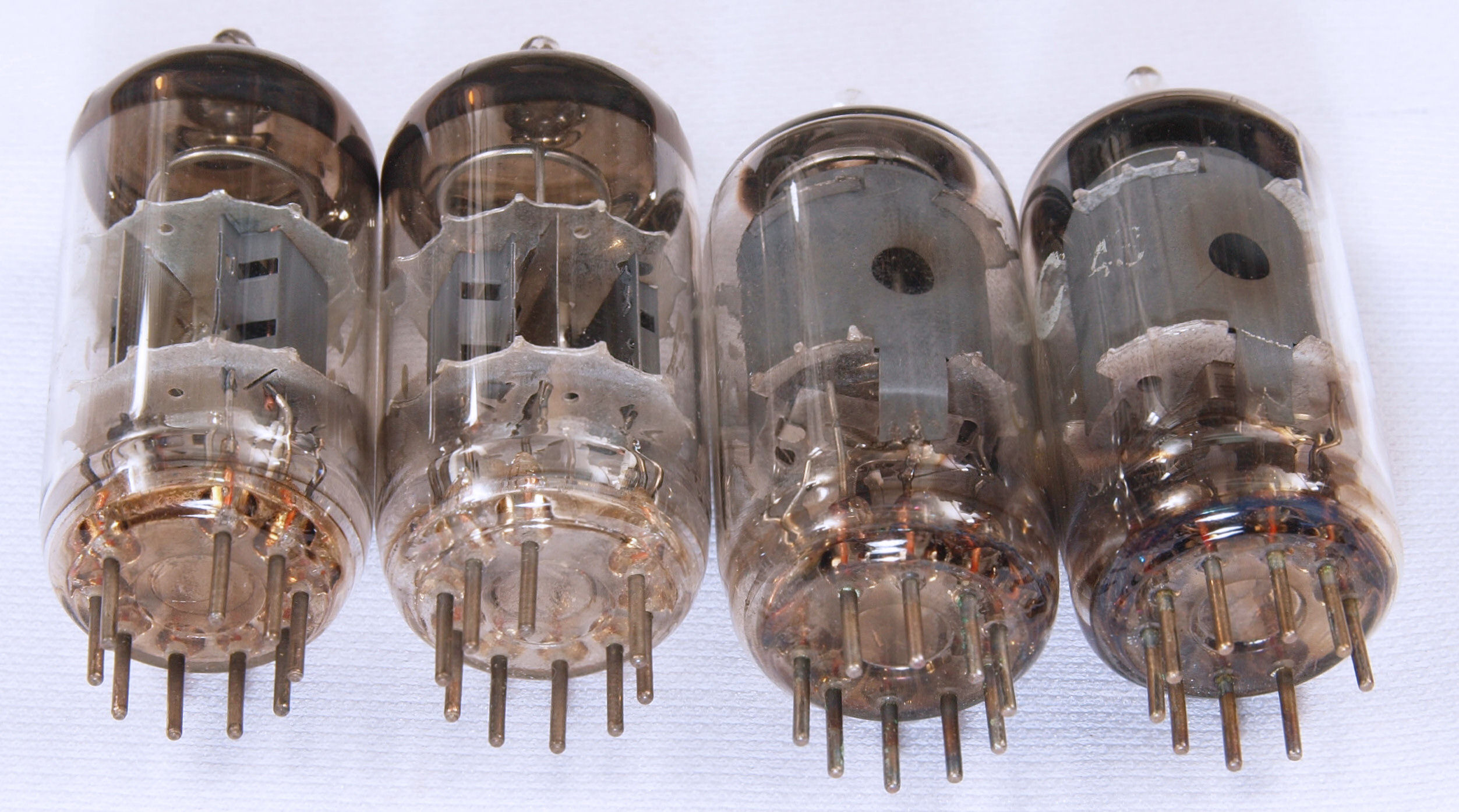

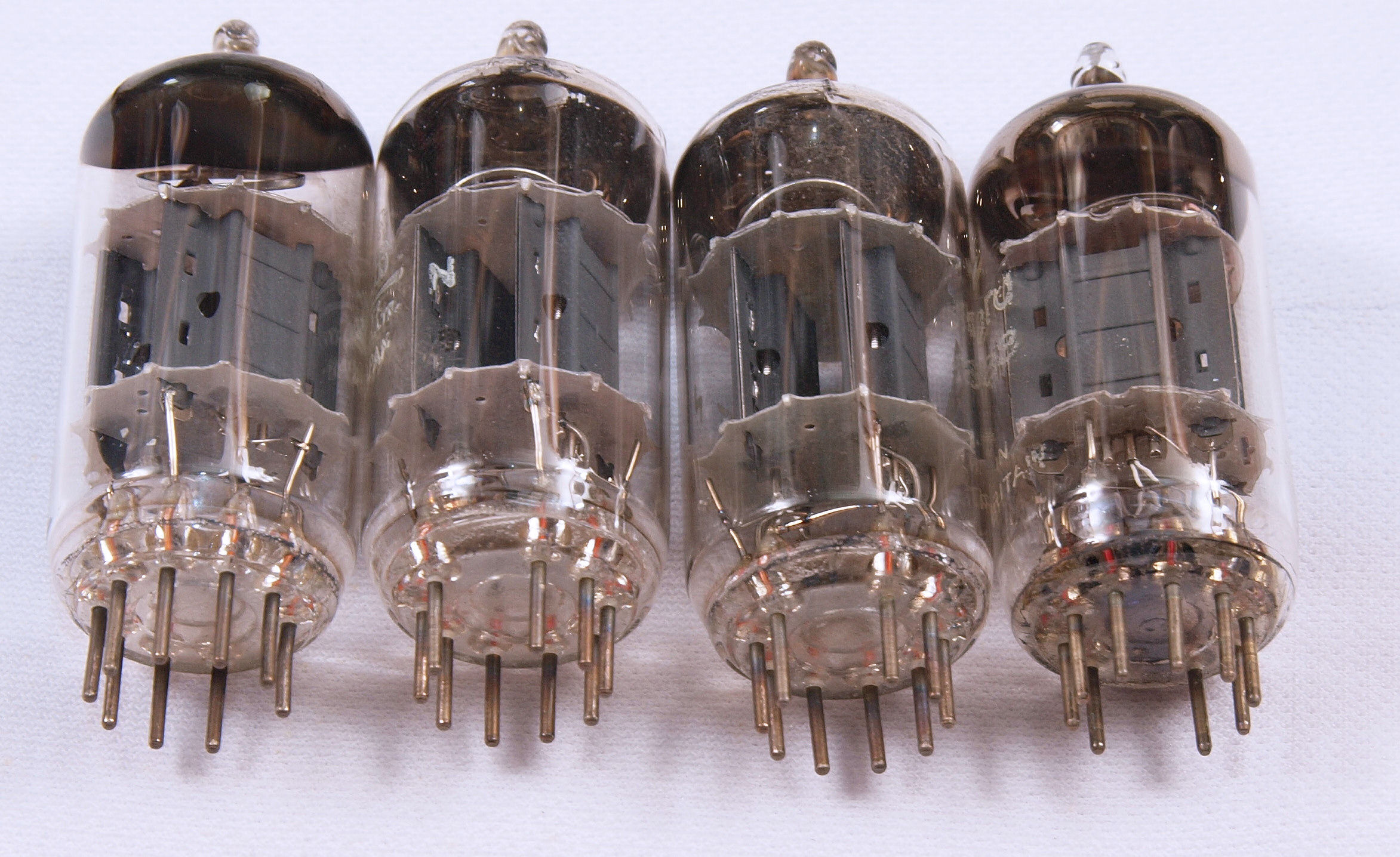

Ｕ４０．　付属真空管１２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．３本目．４本目
　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

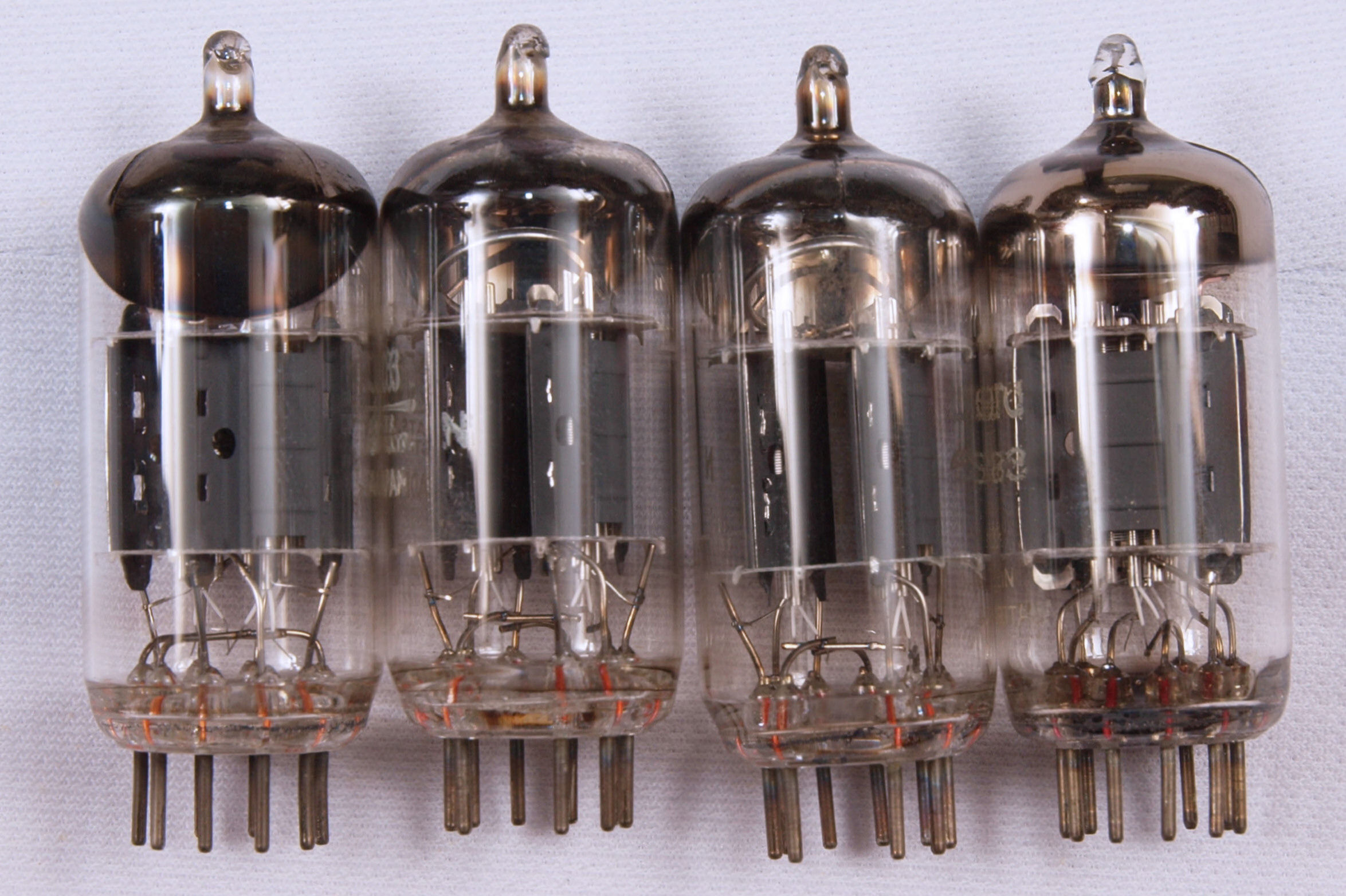

Ｕ４００．　付属真空管１２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．３本目．４本目。
  • 付属１本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．１３ｍＡ。
    付属１本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．８７ｍＡ。
    付属２本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１６０μmho、ＩＰ＝２．２ｍＡ。
    付属２本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝１９４０μmho、ＩＰ＝１．８８ｍＡ。
    付属３本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０４０μmho、ＩＰ＝２．２ｍＡ。
    付属３本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．８７ｍＡ。
    付属４本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．２８ｍＡ。
    付属４本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．６３ｍＡ。

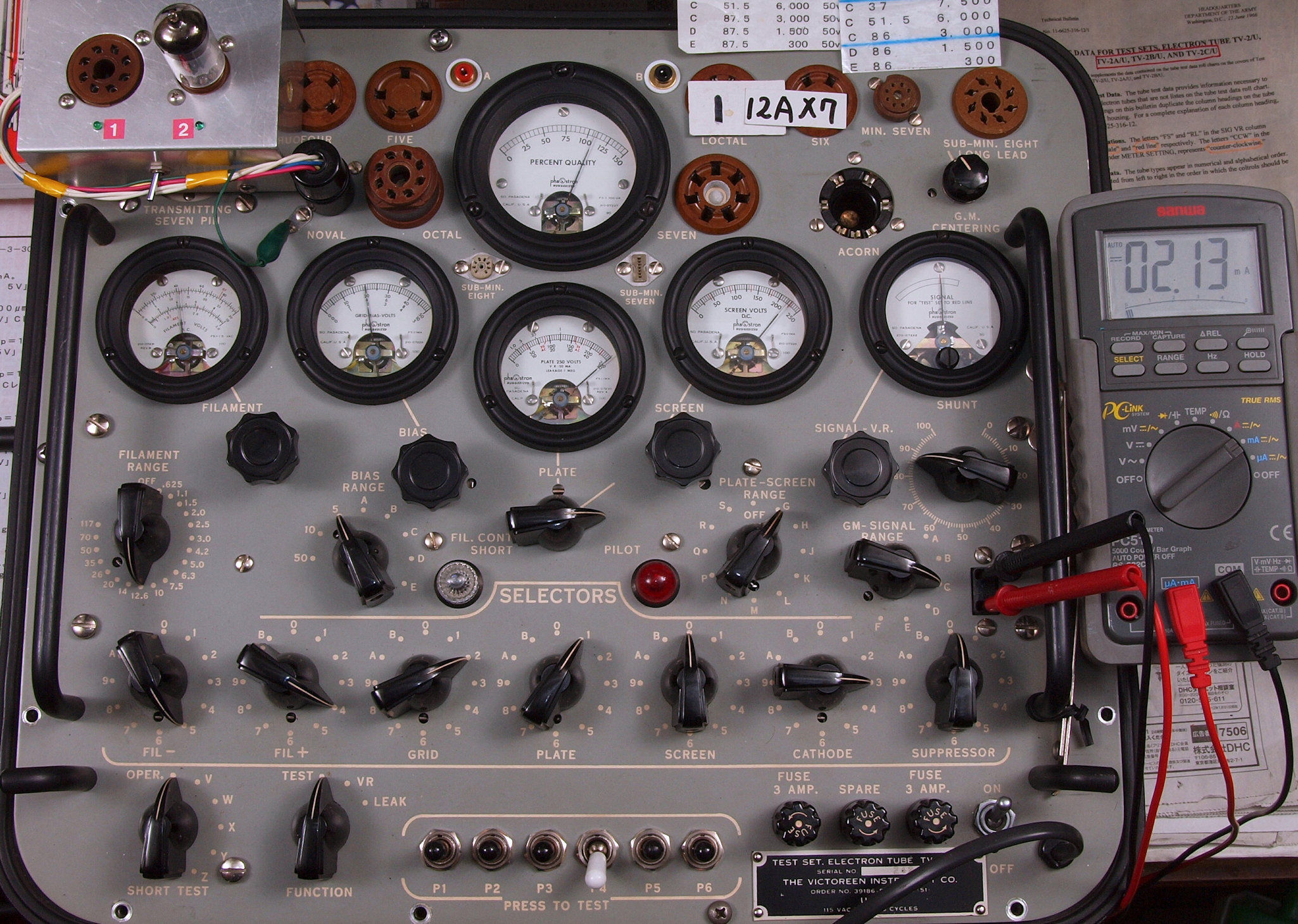

Ｕ４１１．　付属１本目１２ＡＸ７　ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．１３ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

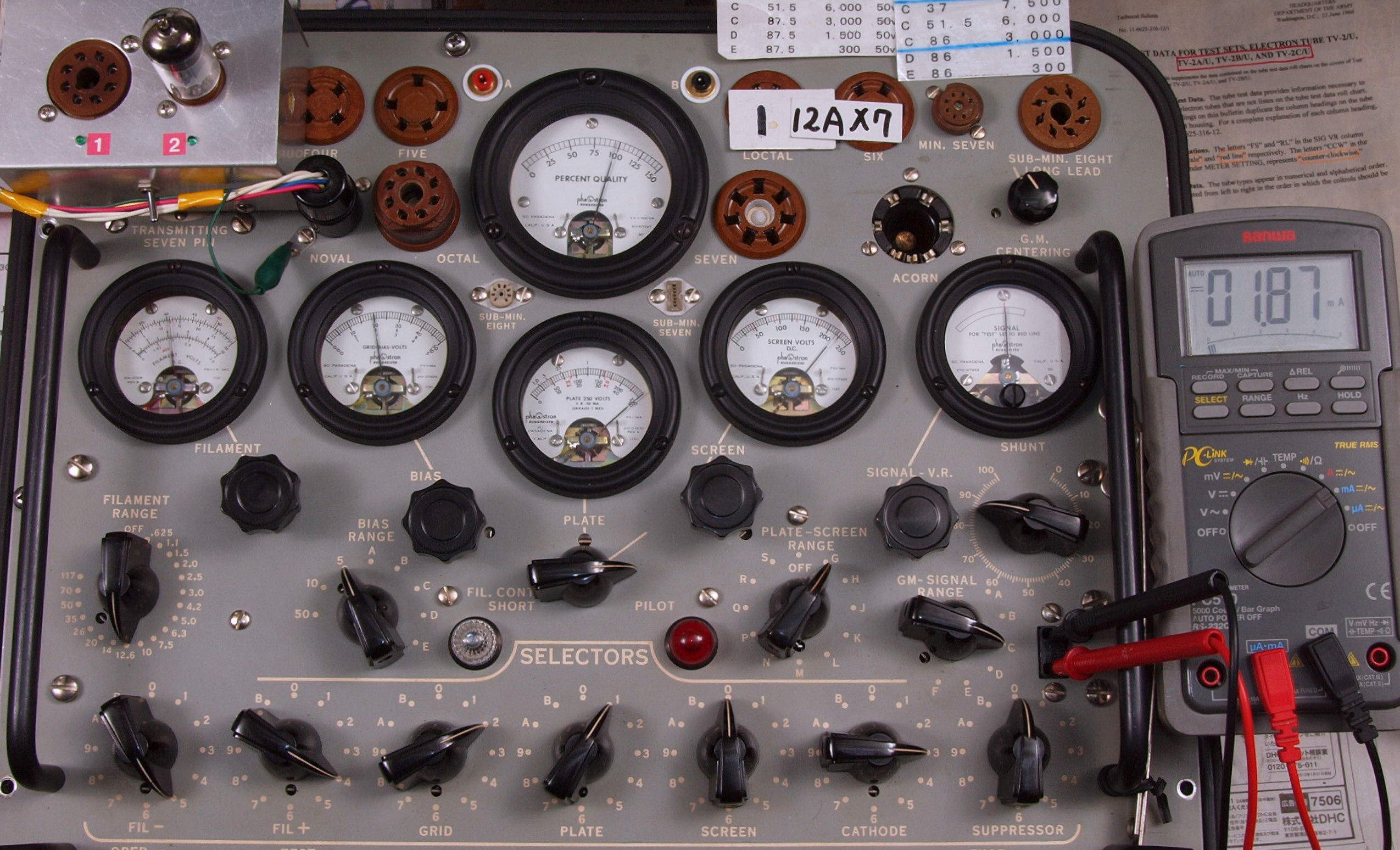

Ｕ４１２．　付属１本目１２ＡＸ７ユニット２。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．８７ｍＡ。

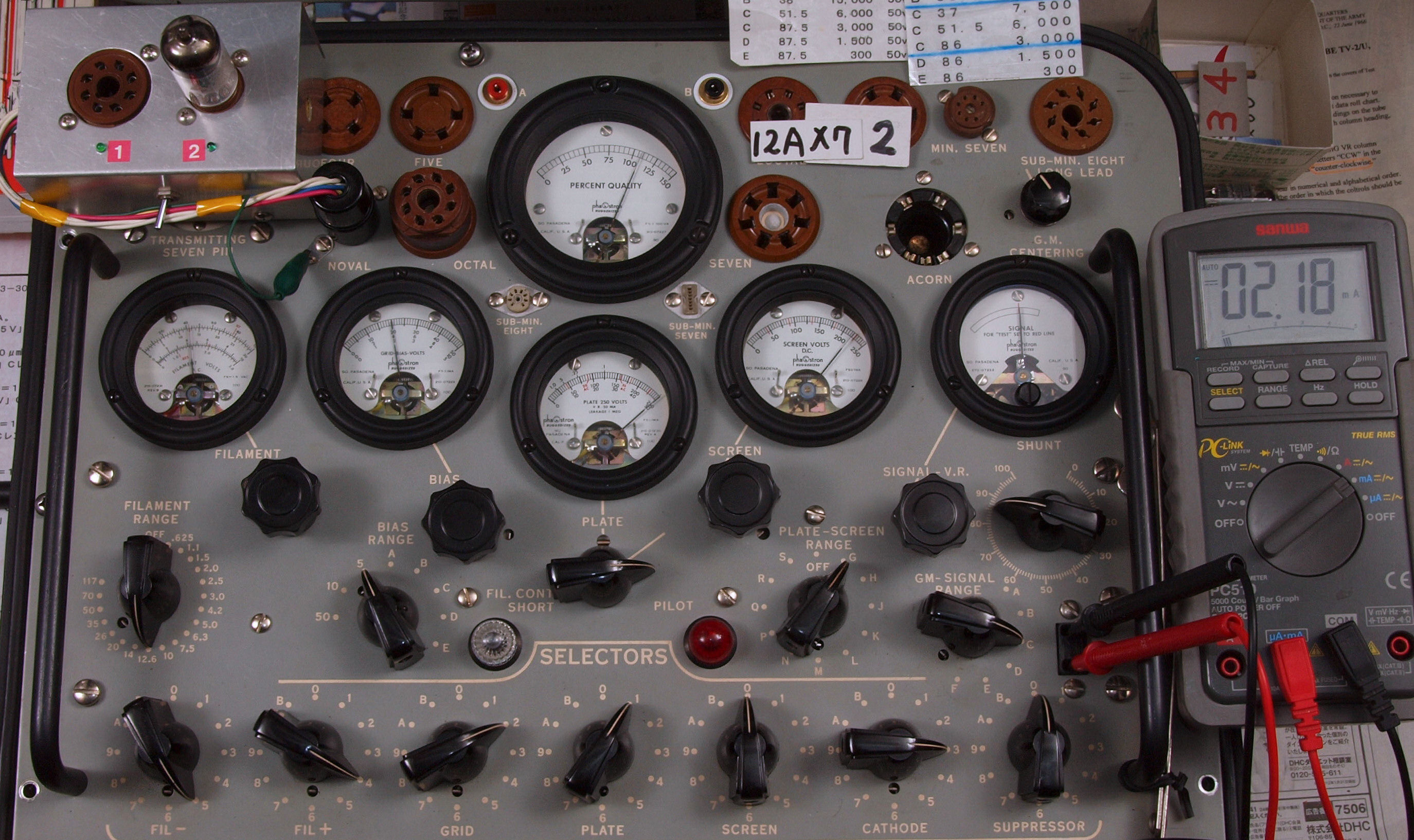

Ｕ４２１．　付属２本目１２ＡＸ７ユニット１。　Ｇｍ測定＝２１６０μmho、ＩＰ＝２．２ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

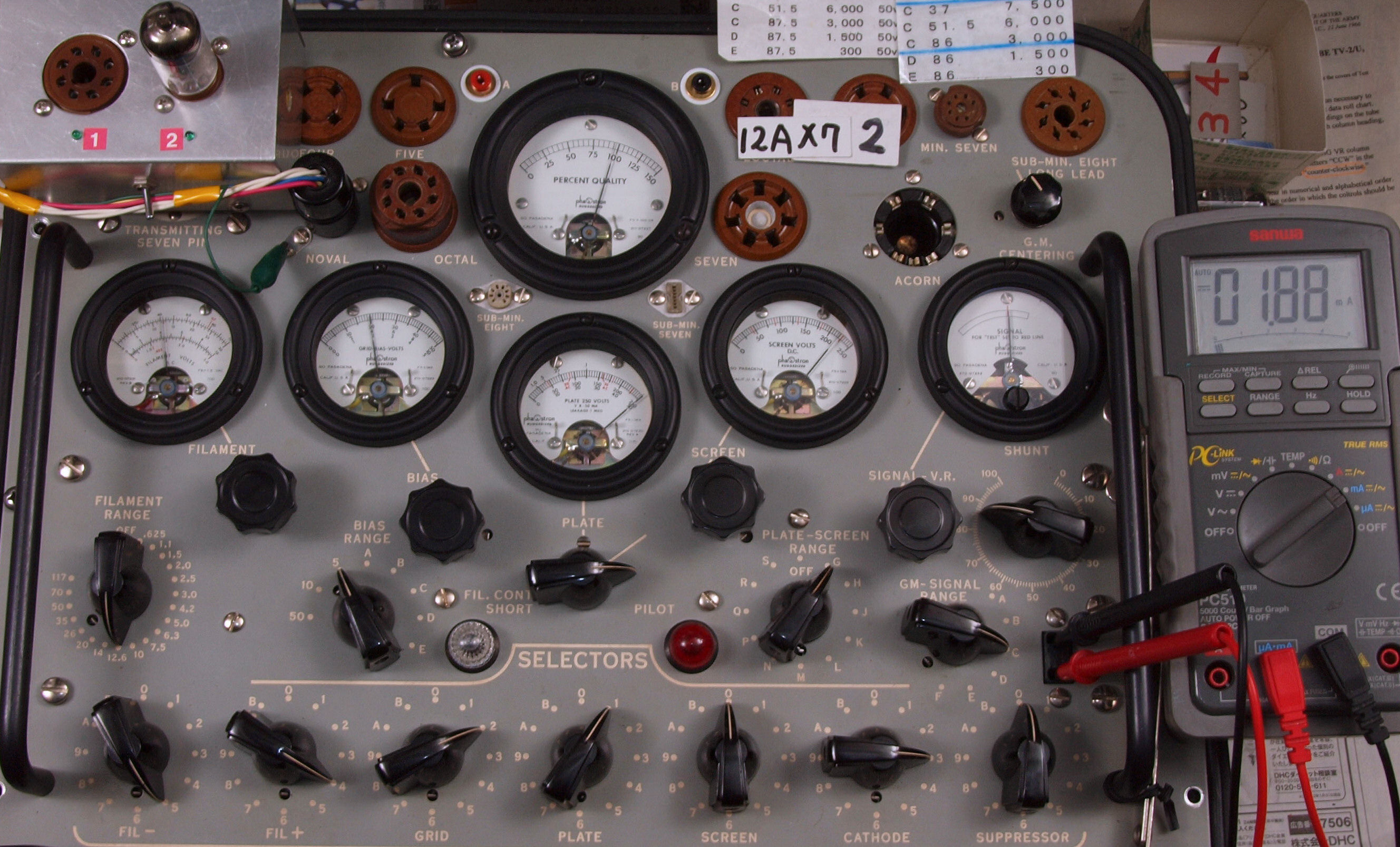

Ｕ４２２．　付属２本目１２ＡＸ７ユニット２。　Ｇｍ測定＝１９４０μmho、ＩＰ＝１．８８ｍＡ。
Ｕ４３１．　付属３本目１２ＡＸ７ユニット１。　Ｇｍ測定＝２０４０μmho、ＩＰ＝２．２ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

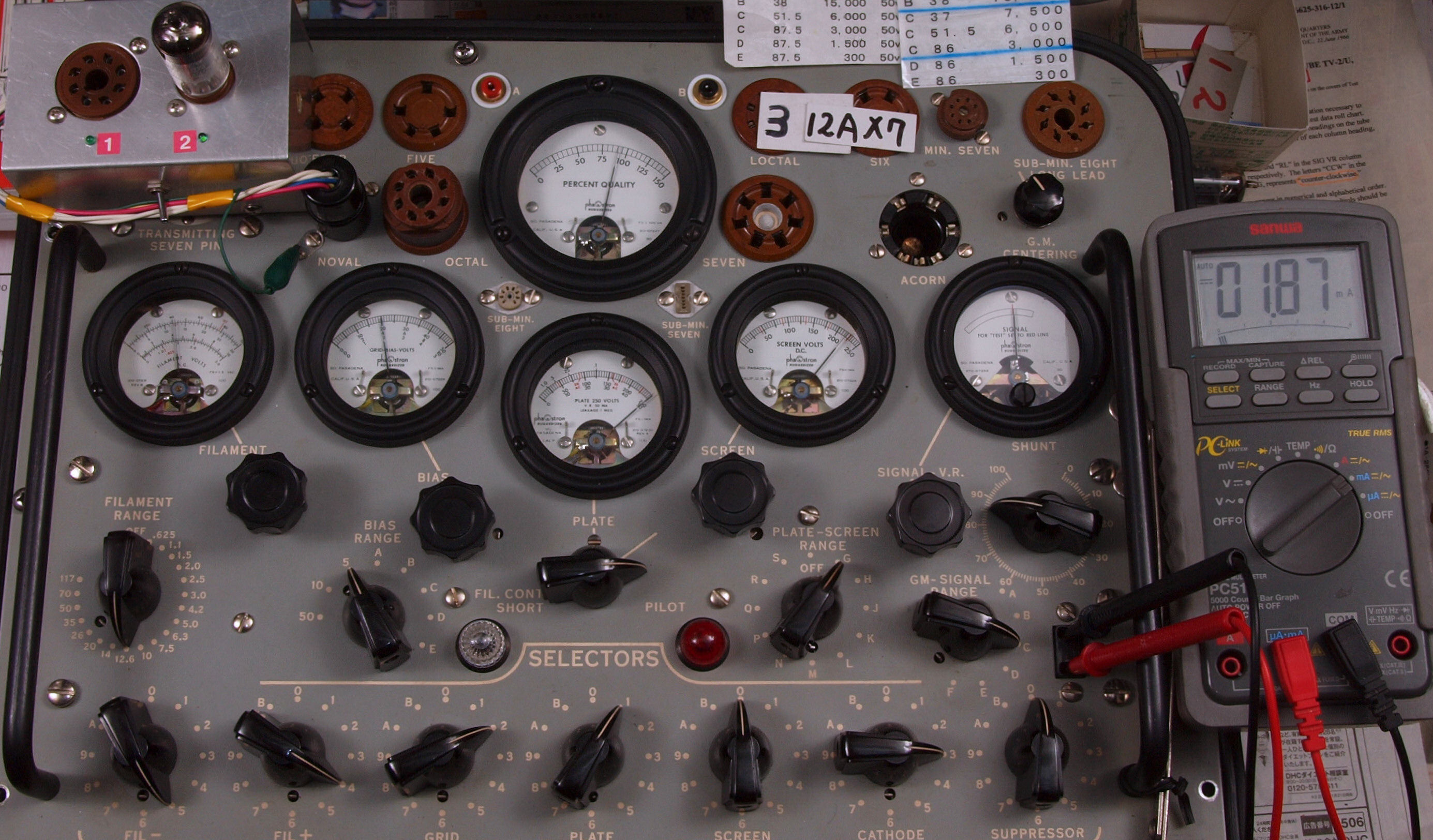

Ｕ４３２．　付属３本目１２ＡＸ７ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．８７ｍＡ。

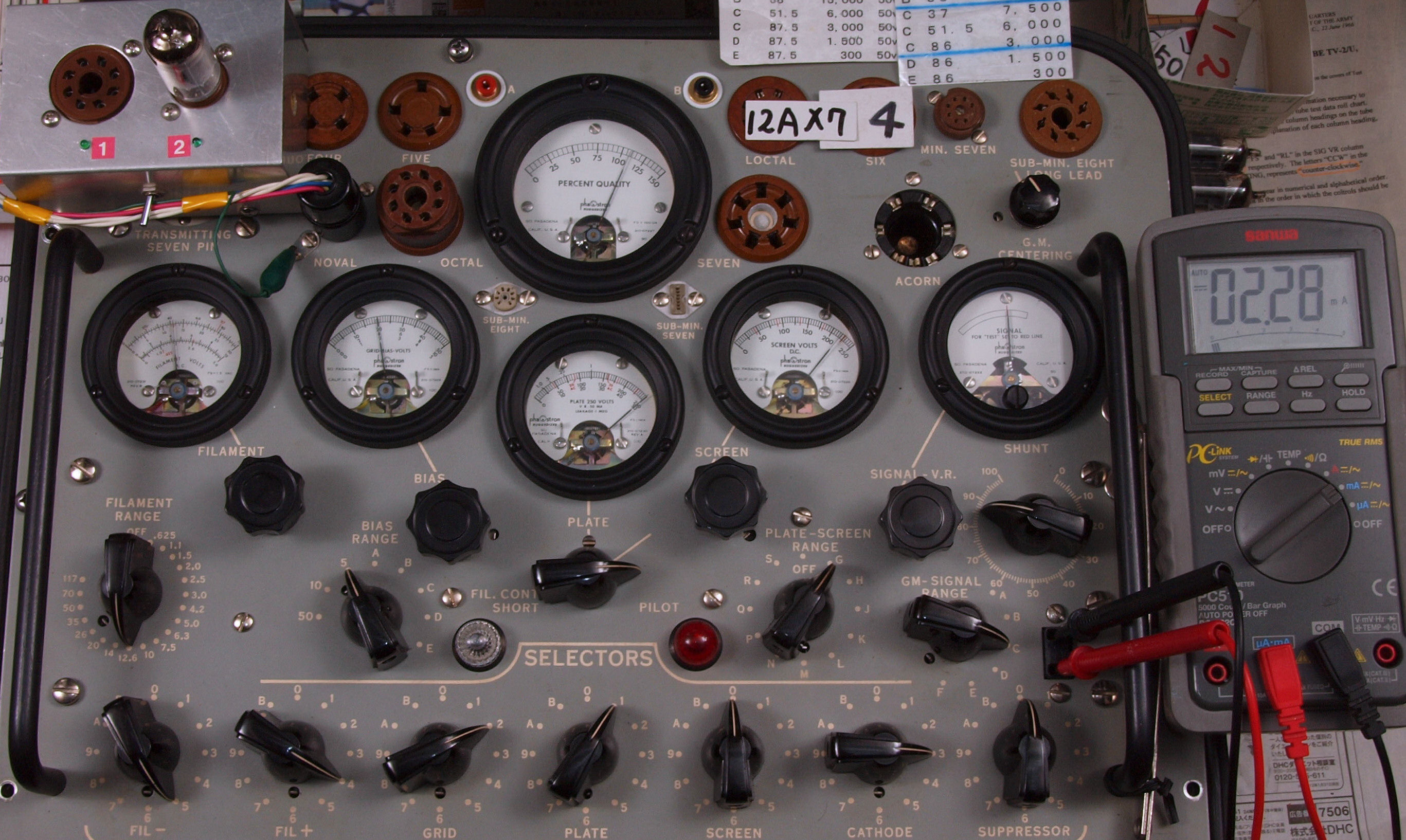

Ｕ４４１．　付属４本目１２ＡＸ７ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．２８ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

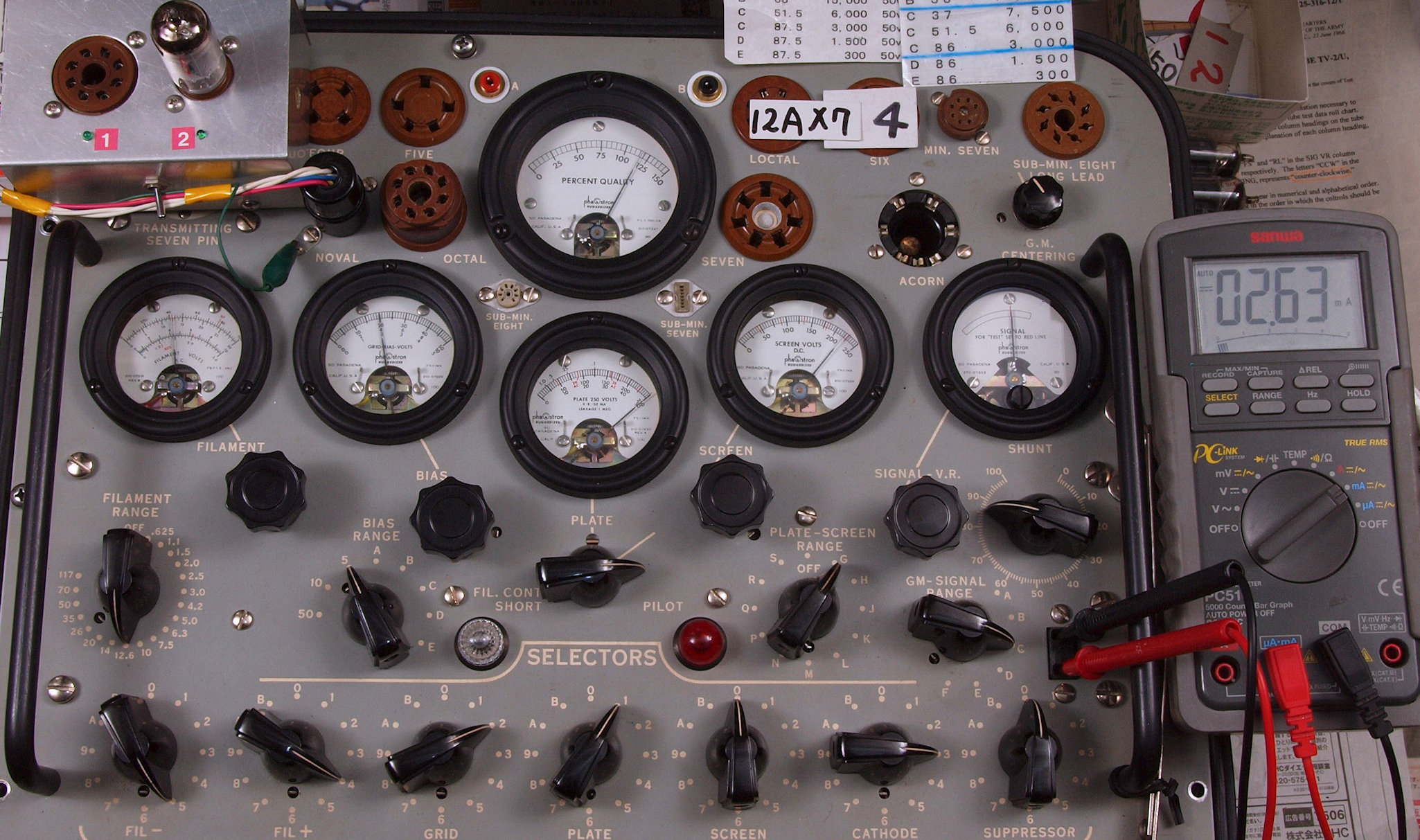

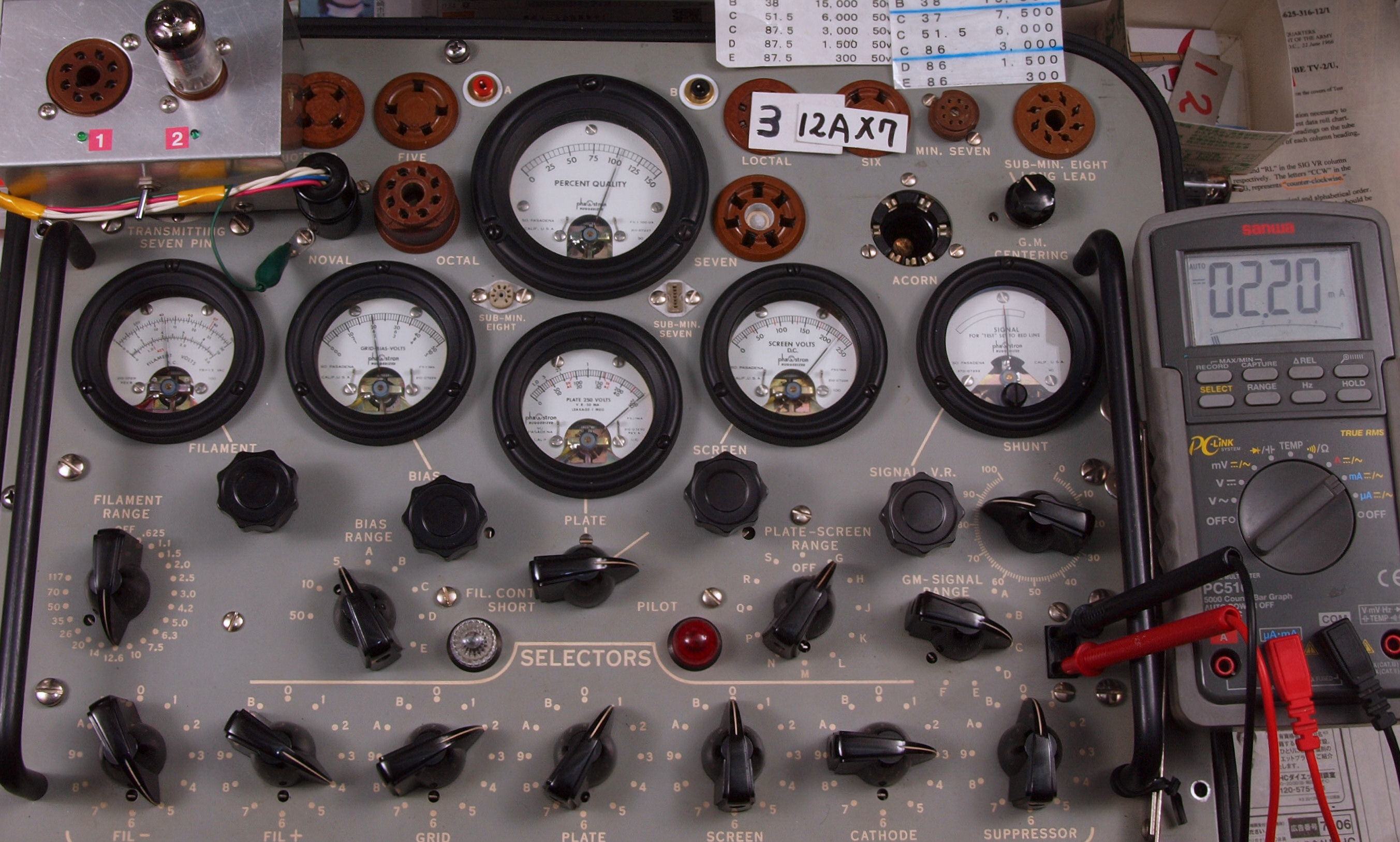

Ｕ４４２．　付属４本目１２ＡＸ７ユニット２。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．６３ｍＡ。
Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定
Ｕ５．　購入球５０ＣＡ１０−４本。　ＬＵＸのロゴ入り。　左上から１本目、２本目、３本目、４本目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　５０ＣＡ１０相互コンダクタンス＝１２０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝９５ｍＡ、Ｅｇ１＝−２２Ｖ」。
　　　　　　1965/1971全日本真空管ﾏﾆｭｱﾙ、1995ｵｰﾃﾞｨｵ用真空管マニアルより。
Ｕ５０．　購入球５０ＣＡ１０−４本。　ＬＵＸのロゴ入り。　左上から１本目、．．、４本目。
  • 購入球１本目　５０ＣＡ１０　Ｇｍ測定＝８８００μmho、ＩＰ＝１１９．５ｍＡ。
    購入球２本目　５０ＣＡ１０　Ｇｍ測定＝９０００μmho、ＩＰ＝１２７．９ｍＡ。
    購入球３本目　５０ＣＡ１０　Ｇｍ測定＝８８００μmho、ＩＰ＝１２８．９ｍＡ。
    購入球４本目　５０ＣＡ１０　Ｇｍ測定＝８３００μmho、ＩＰ＝１２４．９ｍＡ。

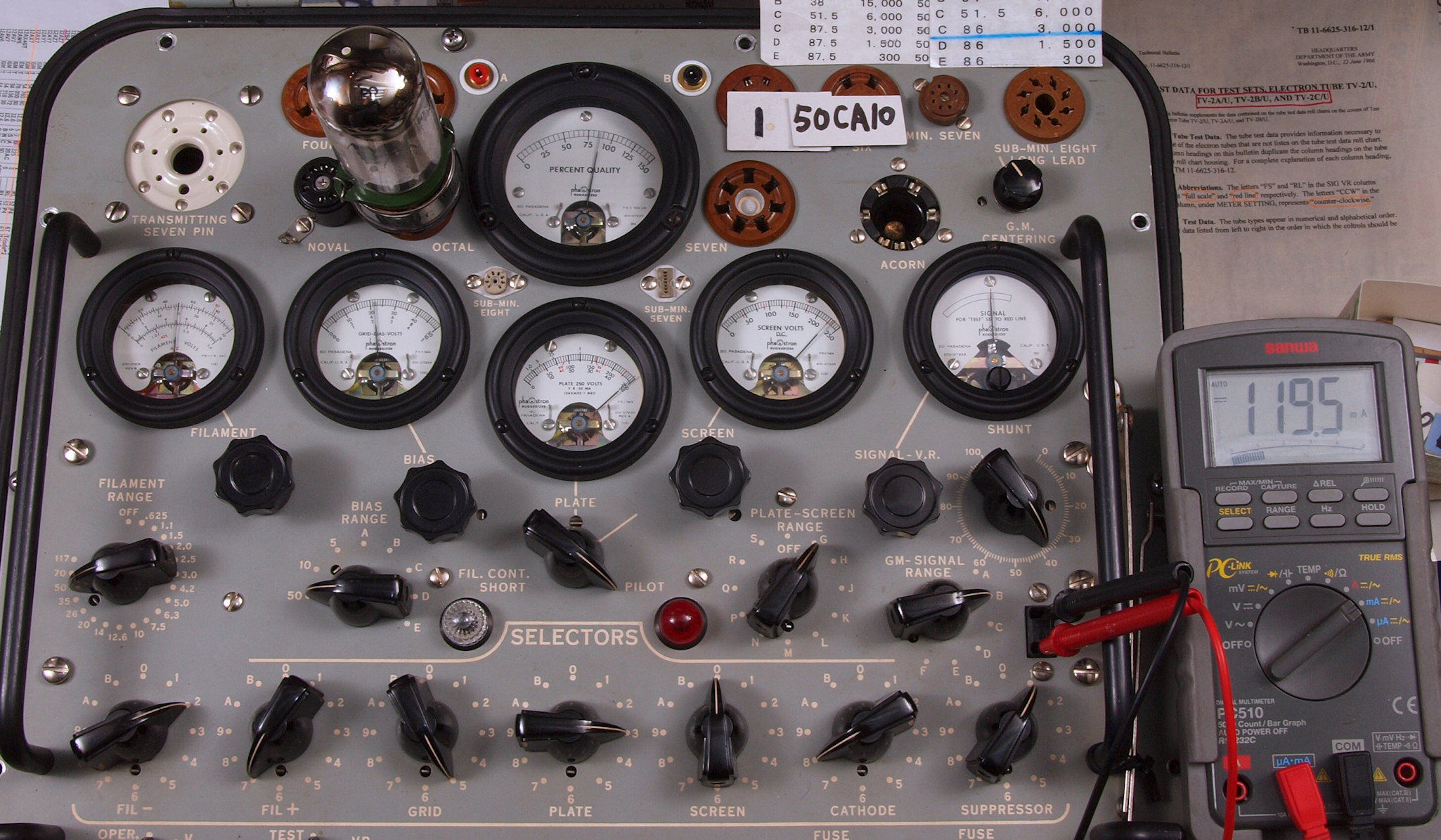

Ｕ５１．　購入球１本目　５０ＣＡ１０　Ｇｍ測定＝８８００μmho、ＩＰ＝１１９．５ｍＡ。
　　　　　　　　Bレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。

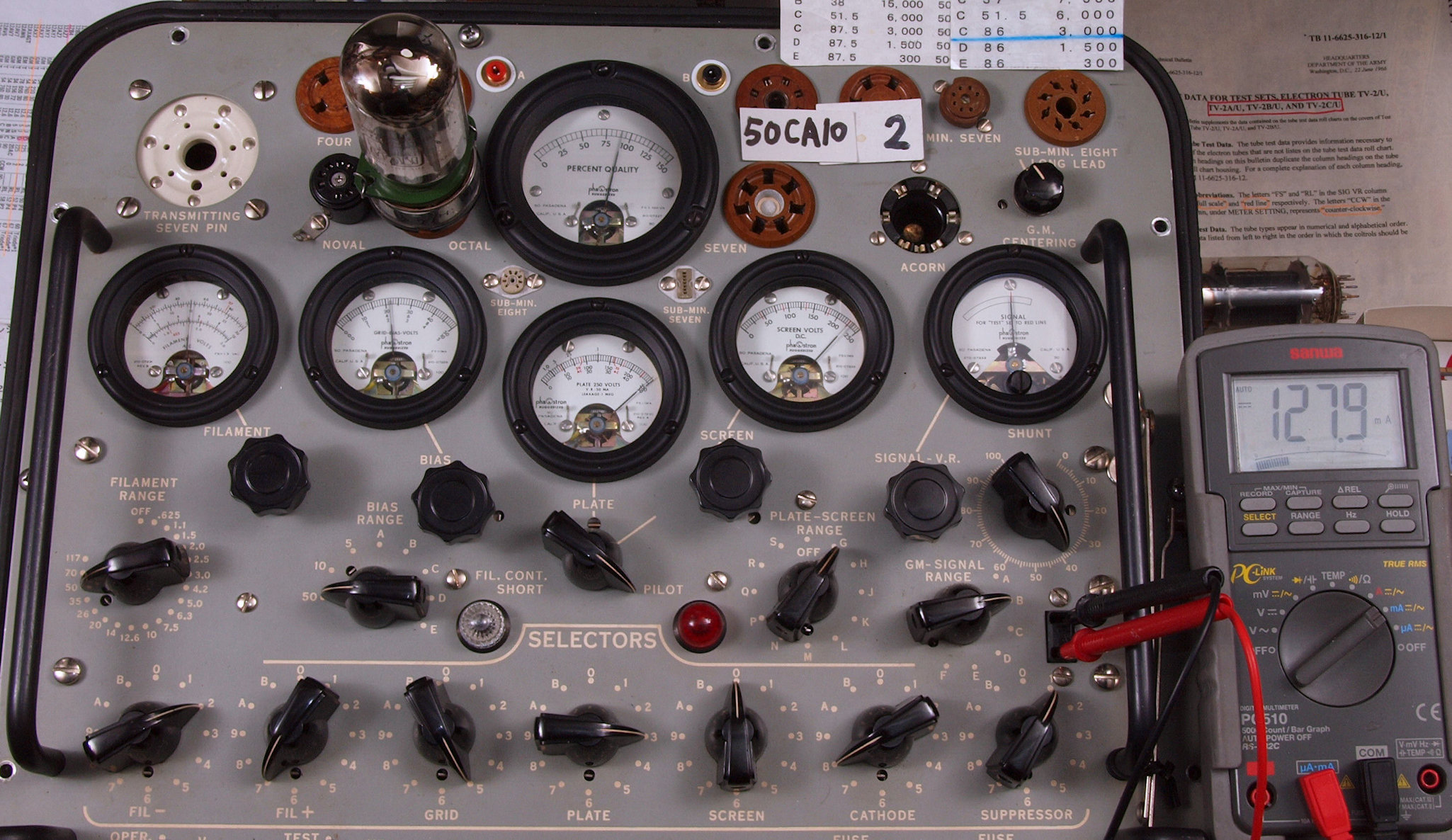

Ｕ５２．　購入球２本目　５０ＣＡ１０　Ｇｍ測定＝９０００μmho、ＩＰ＝１２７．９ｍＡ。

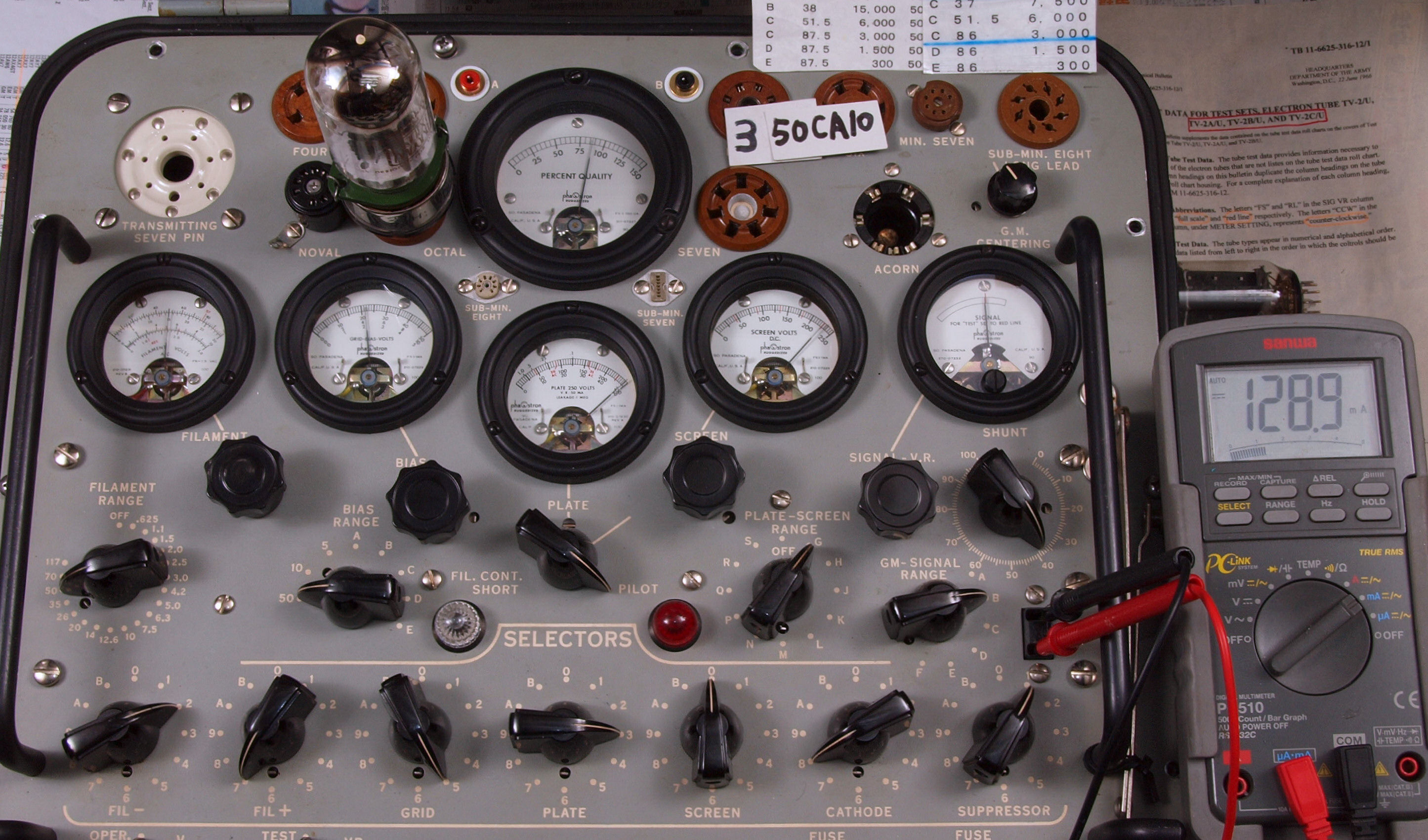

Ｕ５３．　購入球３本目　５０ＣＡ１０　Ｇｍ測定＝８８００μmho、ＩＰ＝１２８．９ｍＡ。
　　　　　　　　Bレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」

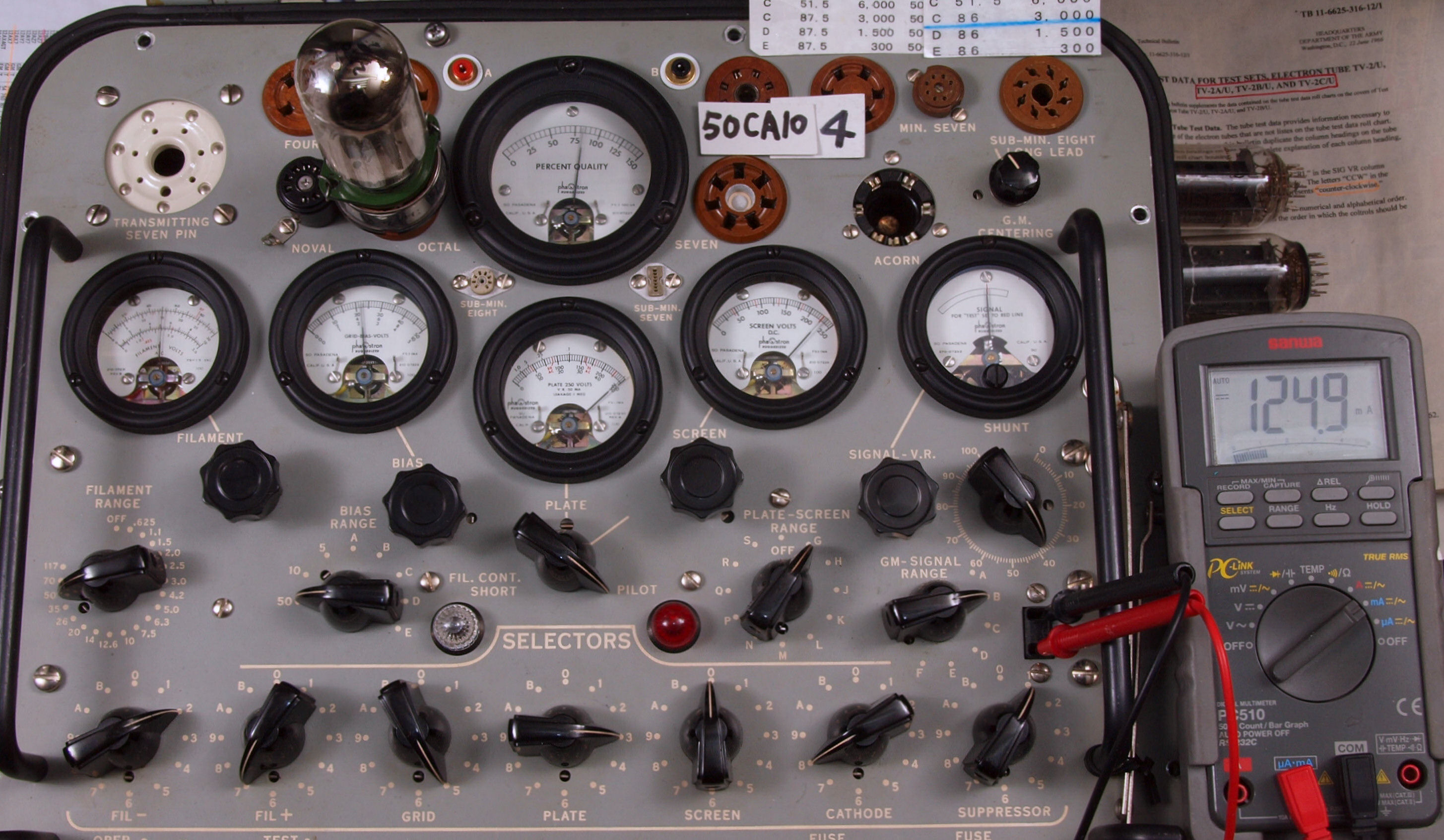

Ｕ５４．　購入球４本目　５０ＣＡ１０　Ｇｍ測定＝８３００μmho、ＩＰ＝１２４．９ｍＡ。
　　　 　　　　　　　　　　　　　　　　　　sq38d5-1d
ここに掲載された写真は、修理依頼者の機器を撮影した物です、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。
