ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４．６台目修理記録

Ｃｏｎｒａｄ Ｊｏｈｎｓｏｎ ＭＶ−１２５、ＳＡ−４．３台目、ＳＡ−４．４台目ユーザー。　同時修理ＳＡ−４．　５台目、ＳＡ−５０００ 　　２０２４／７／１．到着、　　　完成

現在の様子、５−６台目交換部品集め中。

Ｋ．　到着時の梱包状態 Ａ．　修理前の状況 オークションで落札購入。 出品者コメント。 ［全体動作｝ ２台とも通電は可能です。 音出し：ヒューズが1個欠品の方（ SN 7423)はアンペアメーターが振り切ってしまい大きなノイズが出て音出しができません。 他方からヒューズを移植しても症状は変わりませんでした。 他方(SN 7403)は音出しは問題ございませんでした。 ※１台は音出しできないためジャンク品での出品となります 記載している「故障箇所」や「未確認箇所」は初期不良の保証対象外となりますので、 修理、パーツ取りなどを想定しご購入頂きますようお願い致します。 ※音質に関しまして、測定器等での正確な数値等の計測は行っておりません。 中古品となりますので、シビアなセッティングでの使用の場合は調整が必要な商品になります。 予めご了承の上、ご入札をお願い致します。 ［状態］ 使用感が強くございます。 全体的に傷や汚れがございます。 ネジに錆がございます。 外観ランク：B ★外観ランクについて 【N】未使用…未開封または開封済み未使用品。 【S】未使用に近い…中古品であるが数回程度の使用で傷や汚れが少ない品。 【A】目立った傷や汚れなし…中古品で小さな傷や汚れがある良品。 【B】やや傷や汚れあり…中古品とわかるレベルの傷や汚れがある普通の品。 【C】傷や汚れあり…中古品でひとめで解るレベルの大きな傷や汚れがある品。 【J】全体的に状態が悪い…中古品で使用に支障が出るレベルの大きな傷や汚れがある品。 商品の状態は当店スタッフが目視にて確認しております。 特に記載がない場合は、年数相応とお考え下さい。 また、商品の構造及び経年変化等により確認しきれない瑕疵がある場合があります。 詳しくは画像にてご確認をお願い致します。 ［付属品］ 付属品はございません。 ※電源ケーブルも付属は致しません。 B．　原因 各部経年劣化。 ドライブ基板故障。 メーターセレクターＳＷ不動。 Ｃ．　修理状況 全真空管ソケット交換、６ＬＦ６、ＥＣＣ８３＋６ＦＳ５。 ６ＬＦ６プレートキャップをタイト製に交換。 電解コンデンサ−増量交換。 １部フイルムコンデンサ−交換。 基板・配線手直し、スルホール補強。 半固定ＶＲ交換。 OP-AMP、ソケット交換 １部抵抗交換。 冷却フアン増設＝ユーザーが後で設置なので方針のみ。 ＲＣＡ端子交換　ＷＢＴ−０２０１使用。 ＳＰ端子交換　ＷＢＴ−０７３５使用。 終段６ＬＦ６基板４４ピン・カードエッジコネクター交換。 メーターセレクターＳＷ修理。 カードエッジコネクター交換。 OP-AMPソケッ＋ＩＣソケット交換。 １部ダイオード交換。 リレー交換。 ＴＲ（トランジスター）交換。 ゼナーダイオード交換。 電源定電圧ＴＲ（トランジスター）の交換。 電源ＳＷ軸ガタ（擦れ）修理。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定、別ファイルが開きます。 ６ＬＦ６　Ｇｍ、ＩＰ測定。 ６ＦＳ５　Ｇｍ、ＩＰ測定。 １２ＡＸ７　Ｇｍ、ＩＰ測定。 Ｖ．TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定、別ファイルが開きます。 ＥＣＣ８３ＭＧ　Ｇｍ、ＩＰ測定。 Ｗ．TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる予備真空管測定、別ファイルが開きます。 予備　６ＬＦ６　Ｇｍ（相互コンダクタンス）、ＩＰ測定。 Ｄ．　使用部品 フイルムコンデンサ−　　　　　　　　　　　 　　　３１個。 電解コンデンサ−　　　　　　　　　　　　　　　　　３２個。 タイト製金メッキＭＴ７ピンソケット　　　　　　　　２個。 タイト製金メッキＭＴ９ピンソケット　　　　　　　　１個。 タイト製銀メッキ・コンパクトロン１２ピンソケット　　８個。 タイト製６ＬＦ６プレートキャップ　　　　　　　　　　　８個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　４個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　２７個。 ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　１組（定価で工賃込み）。 ＳＰ接続端子　ＷＢＴ−０７３５　　　　１組（定価で工賃込み）。 ４４ピン・カードエッジコネクター　　　　　　　２個（同等品が無で加工が必要）。 OP-AMPソケッ＋ＩＣソケット　　　　　　　　　　５個。 ダイオード　　　　　　　　　　　　　　　　　　　１２本。 リレー　　　　　　　　　　　　　　　　　　　　　１個。 ＴＲ（トランジスター）　　　　　　　　　　　　　１個。 ゼナーダイオード　　　　　　　　　　　　　　　１２個。 電源定電圧ＴＲ（トランジスター）　　　　　　　２個。 Ｅ．　調整・測定 Ｇ．　修理費　　０，０００円　　　　「オーバーホール修理」 　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」 Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４　の仕様（カタログ・マニアルより） Ｙ．　ユーザー宅の設置状況

Ｋ．　到着時の梱包状態。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１．　到着時の梱包外観。

Ｋ２．　到着時の梱包外観、外側凹んでいる所。

Ｋ３．　到着時の梱包開く、上側にプチプチ。宅配で送る時「重いＡＭＰ」の梱包方法。

Ｋ４．　到着時の梱包上側詰め物を取る。宅配で送る時「重いＡＭＰ」の梱包方法。

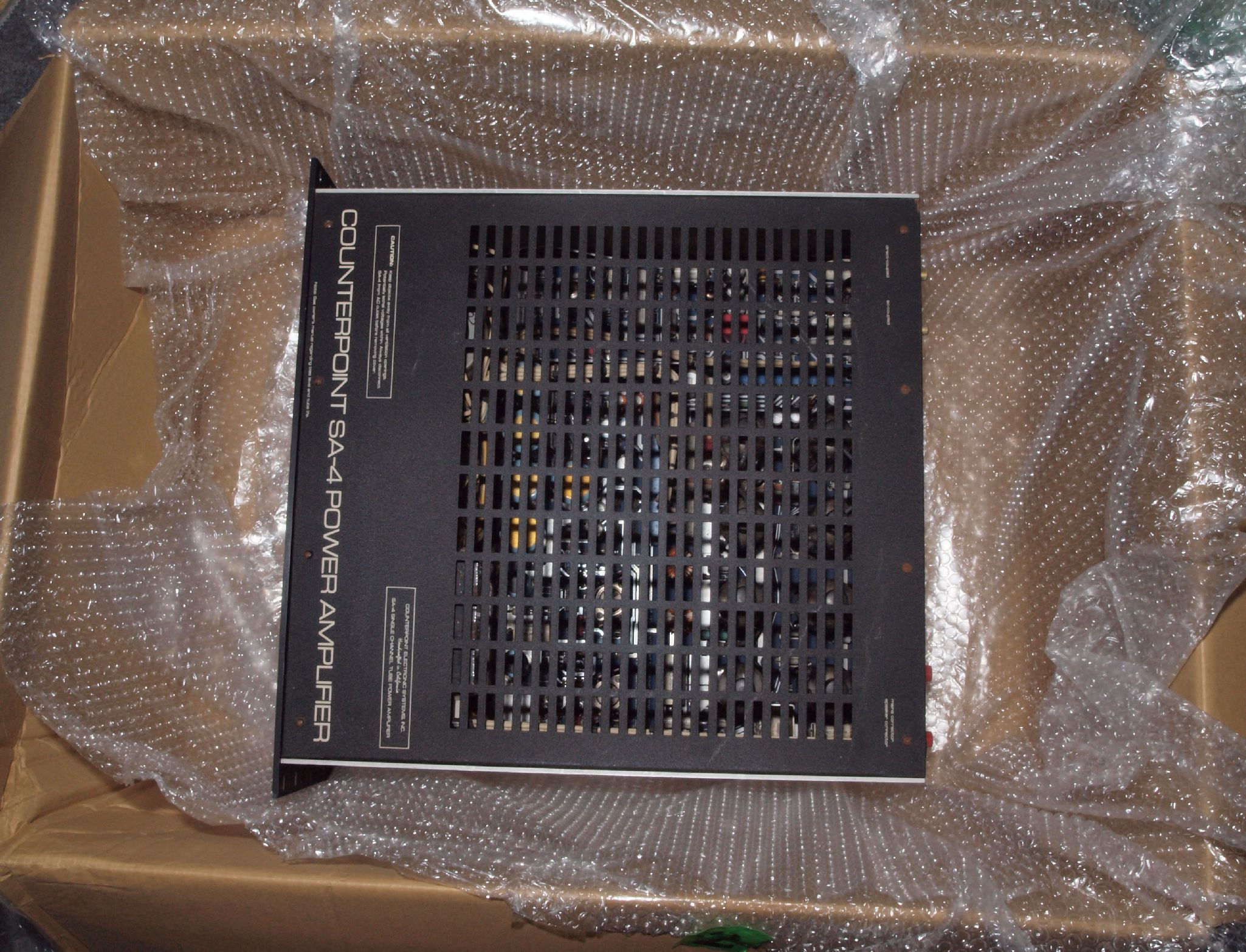

Ｋ５．　到着時の梱包上側を取る。宅配で送る時「重いＡＭＰ」の梱包方法。

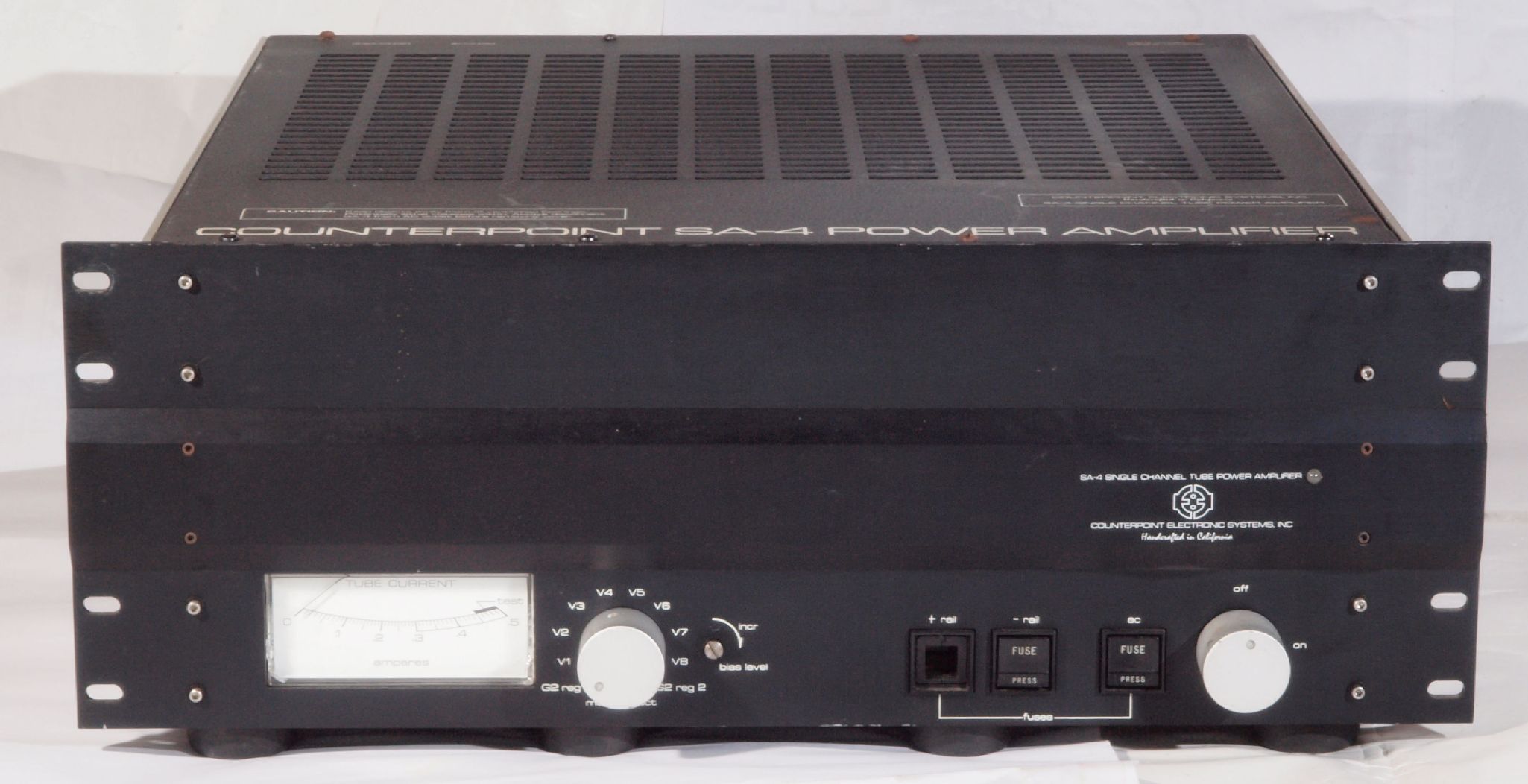

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

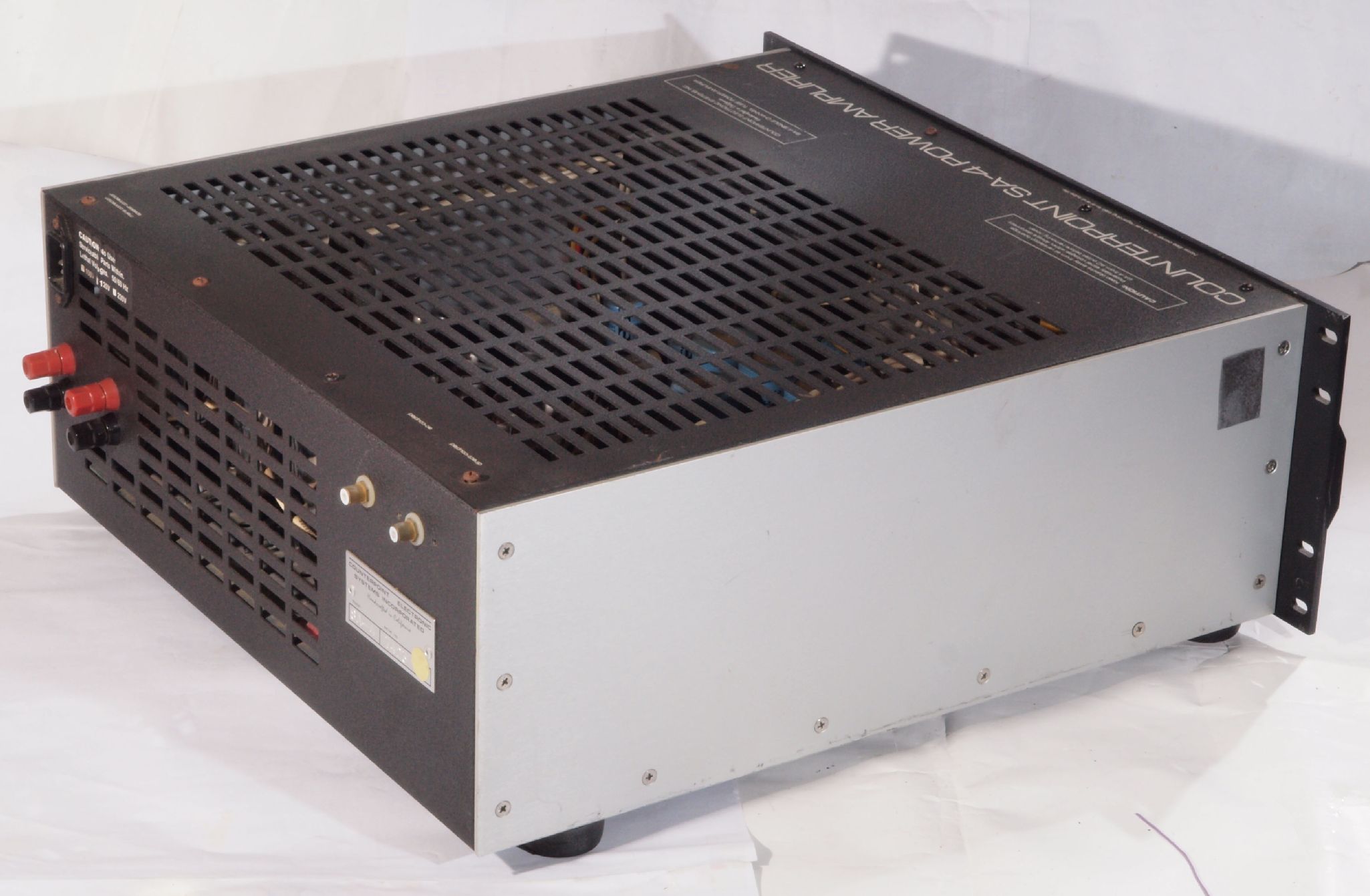

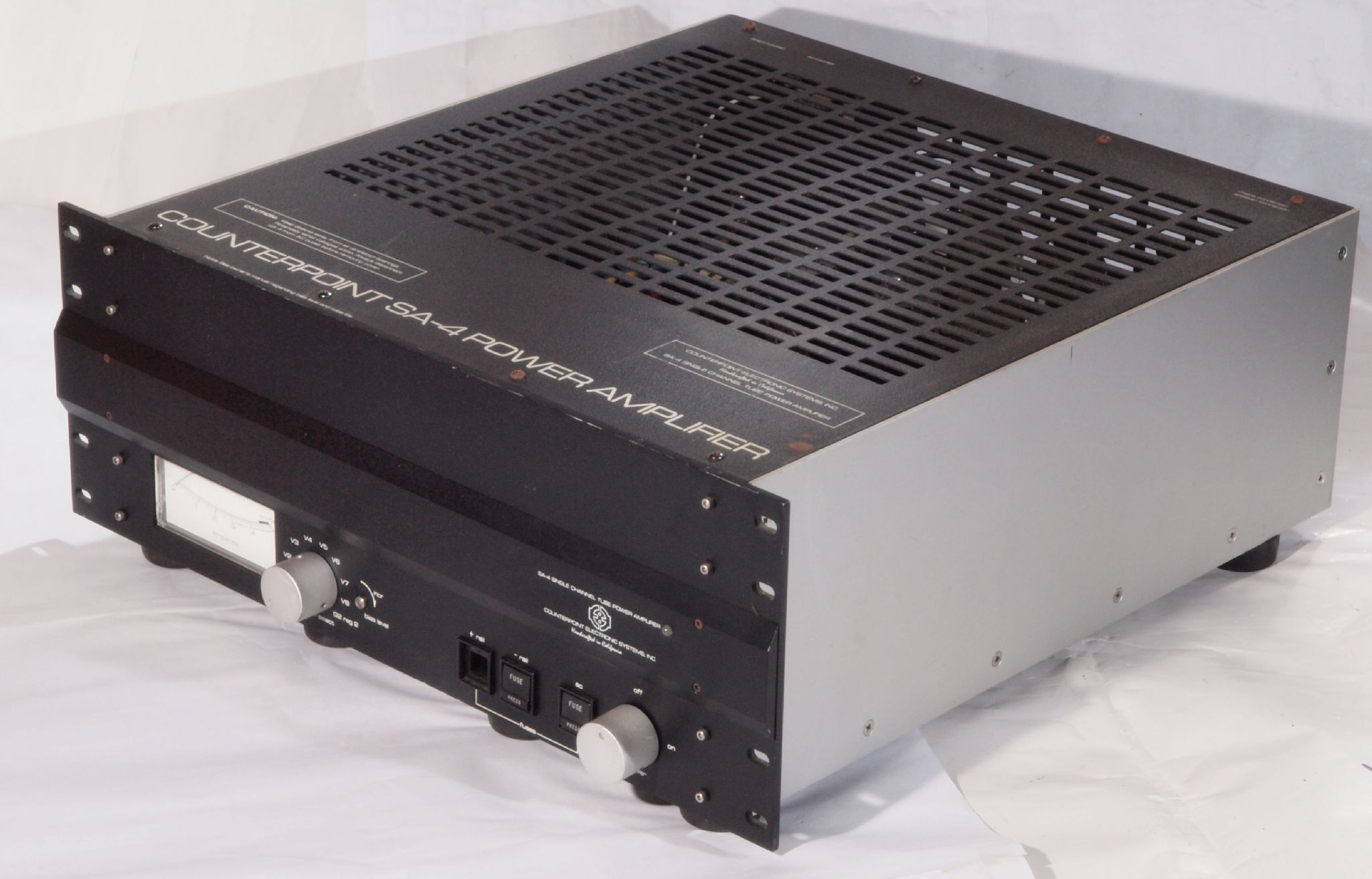

Ａ１２．　点検中　前右から見る

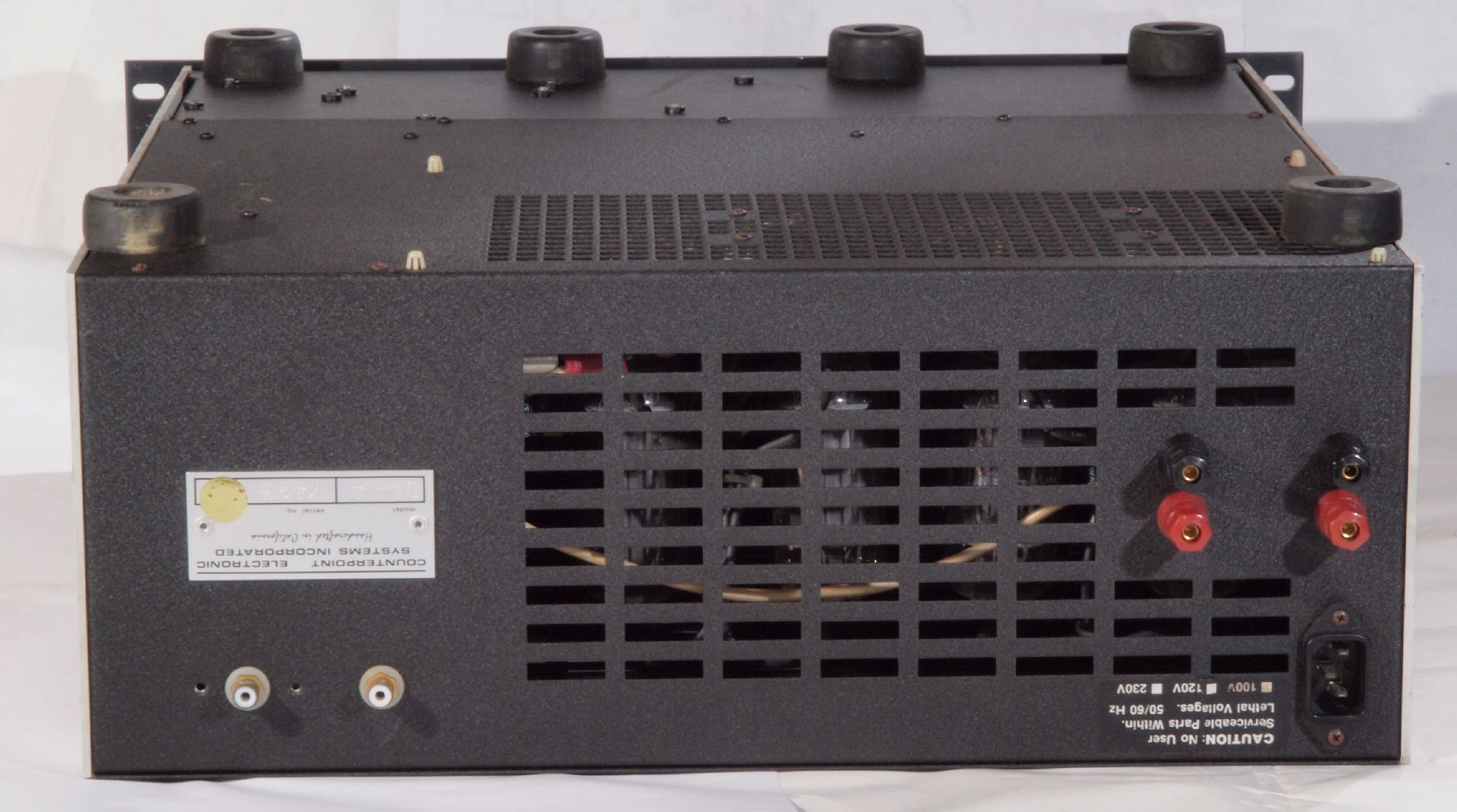

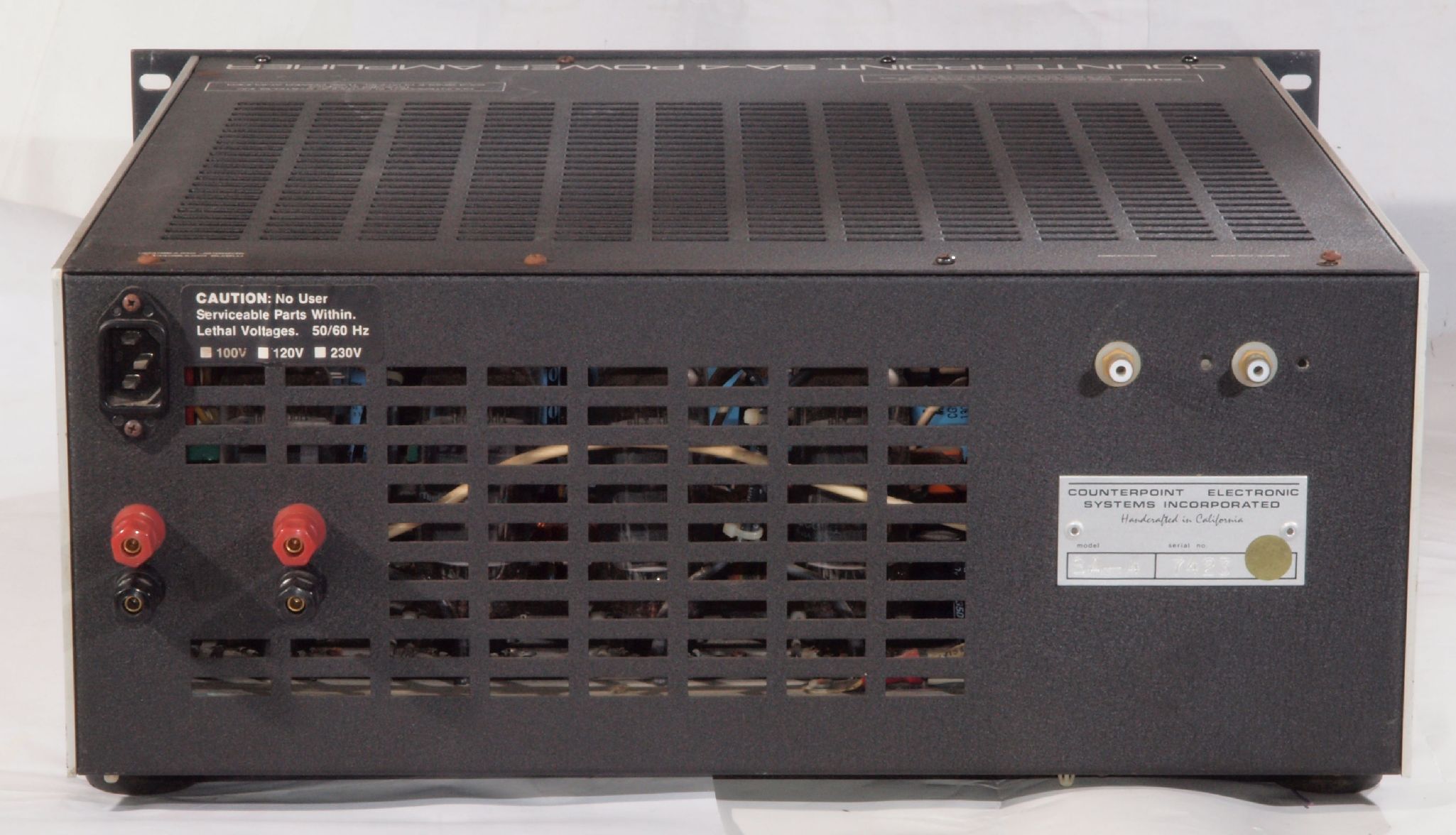

Ａ１３．　点検中　後から見る。　使用電圧表示無。

Ａ１４．　点検中　電源電圧確認。　使用電圧１００Ｖ。

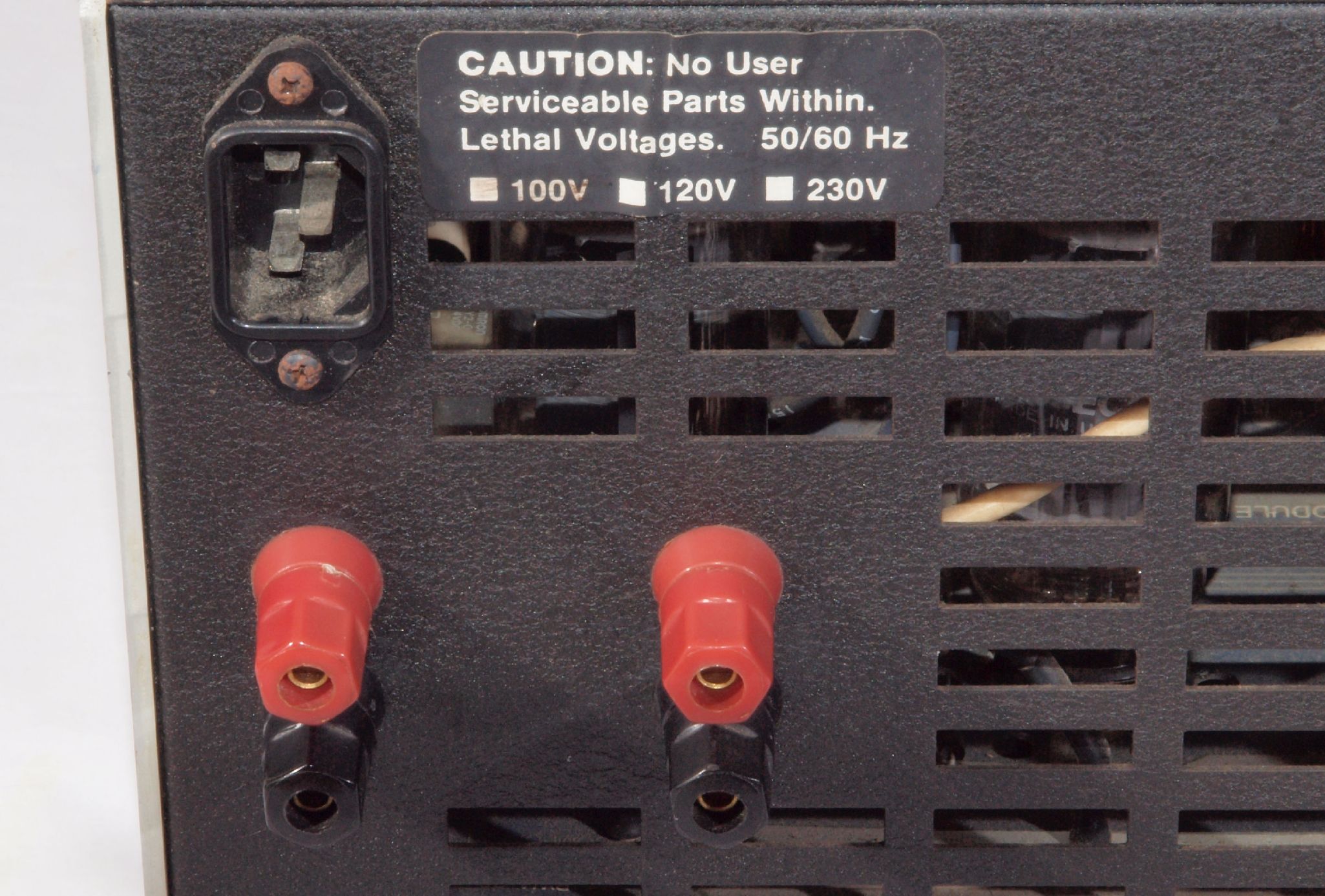

Ａ１５．　点検中　後から見る。ＳＰ接続端子。

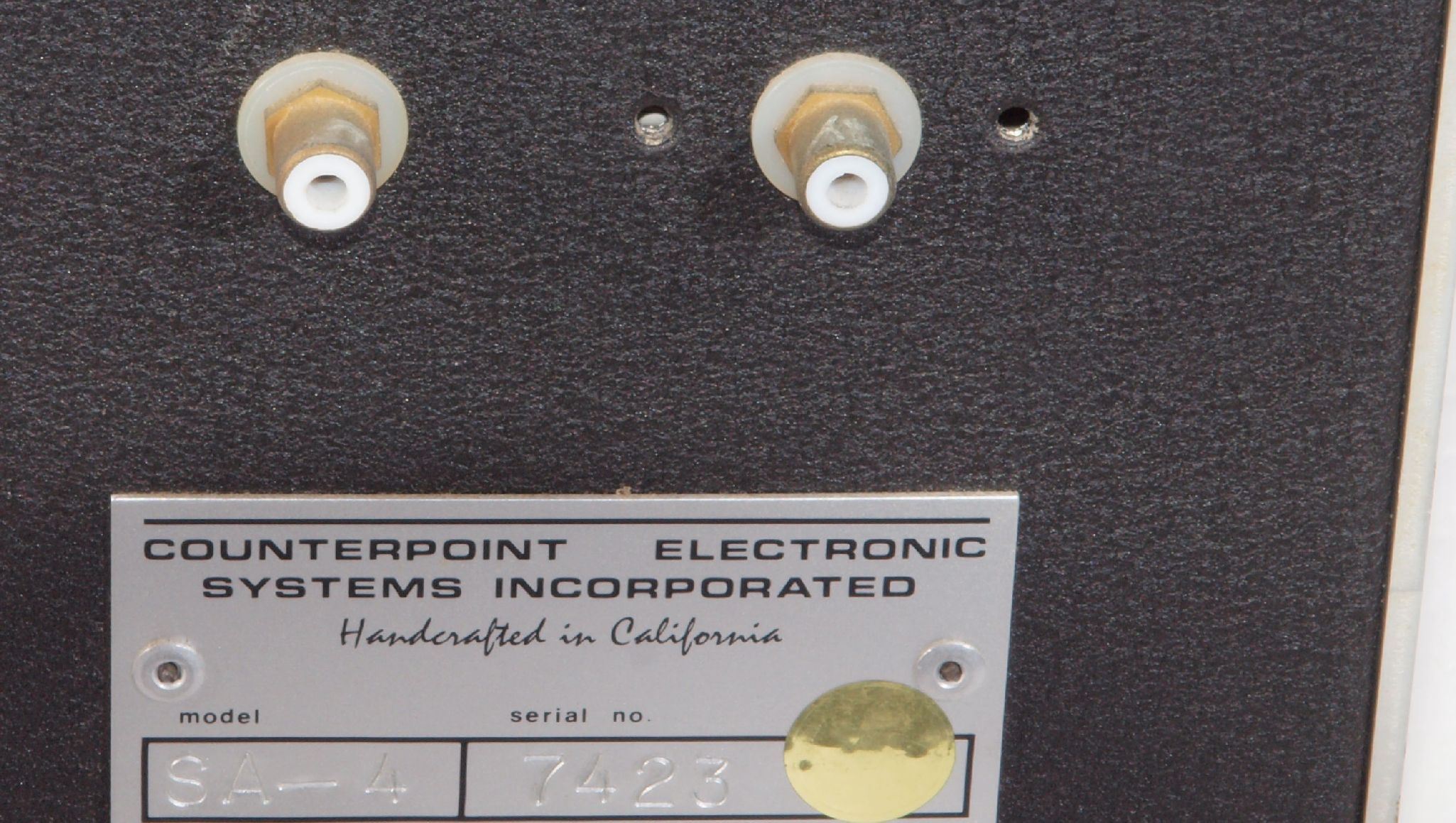

Ａ１７．　点検中　後から見る。入力ＲＣＡ端子。

Ａ１８．　点検中　後左から見る

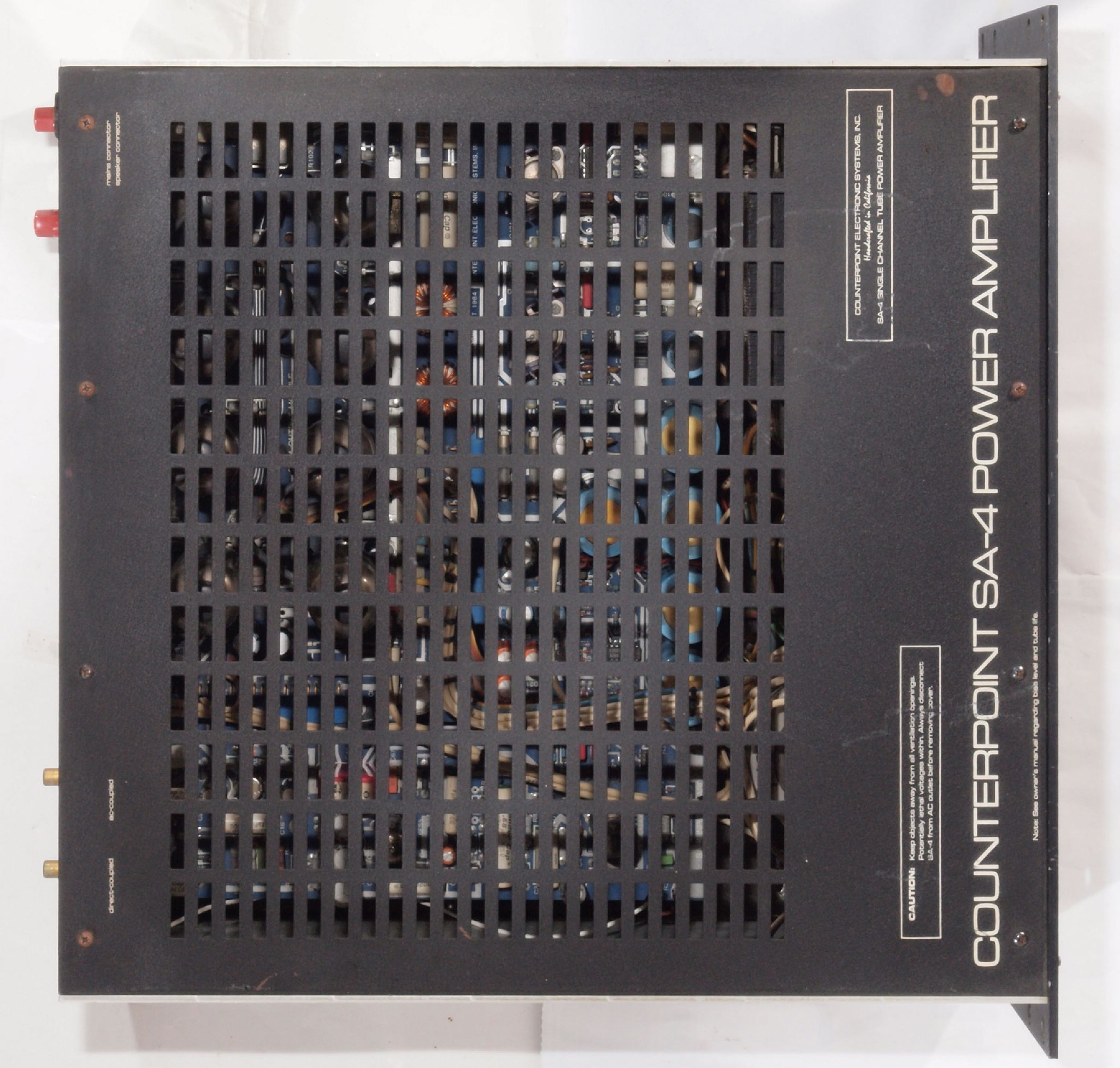

Ａ１９．　点検中　上から見る

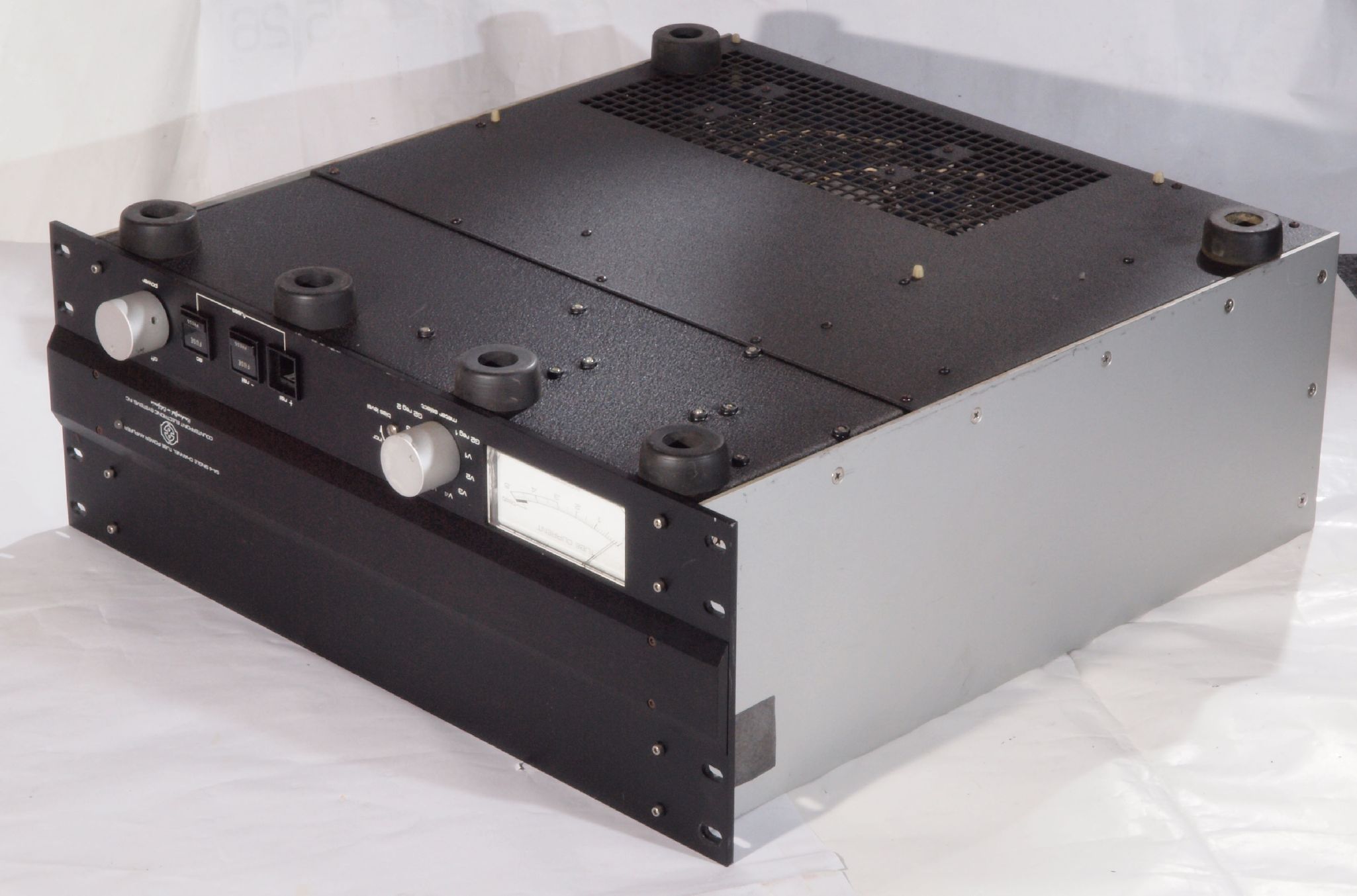

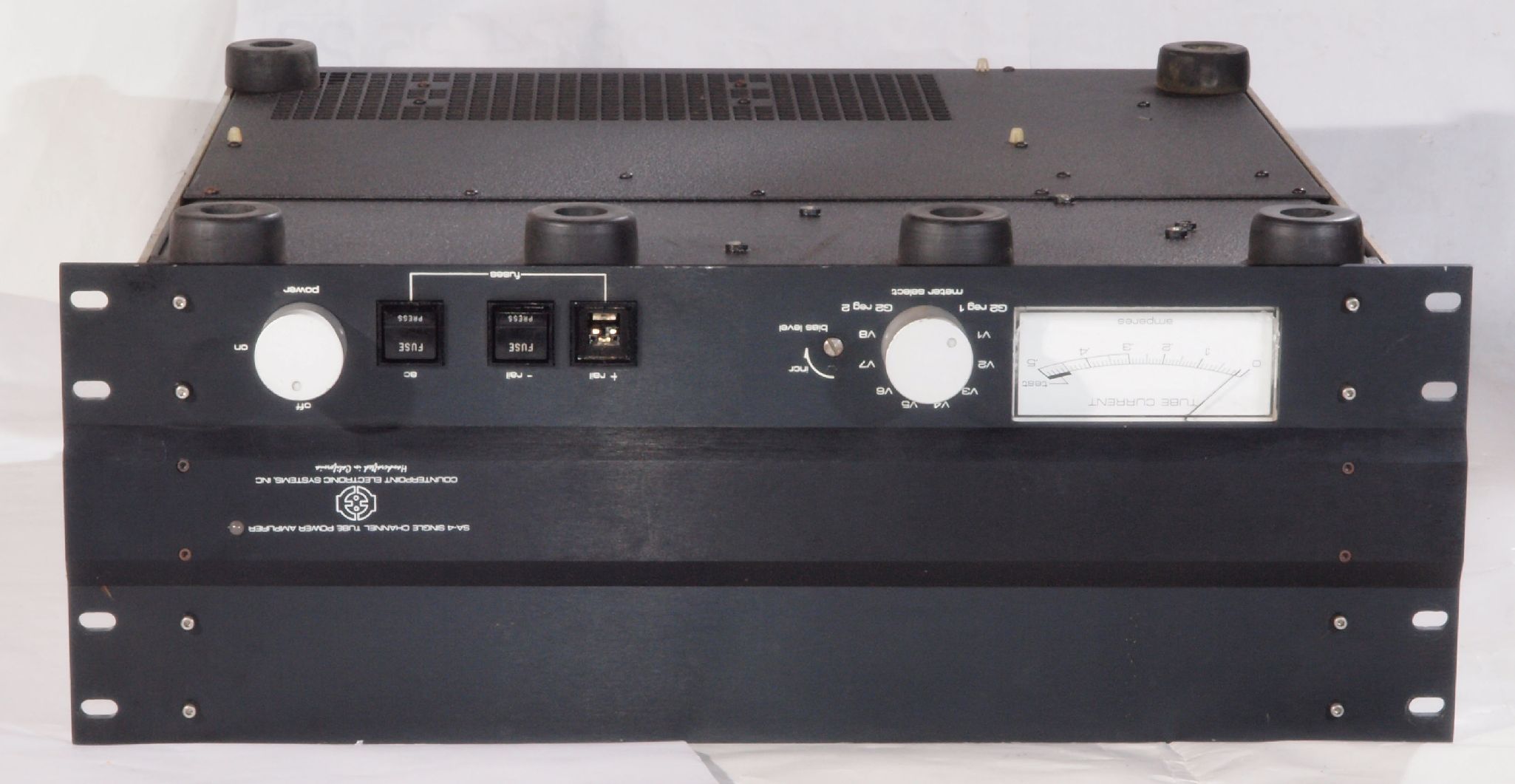

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

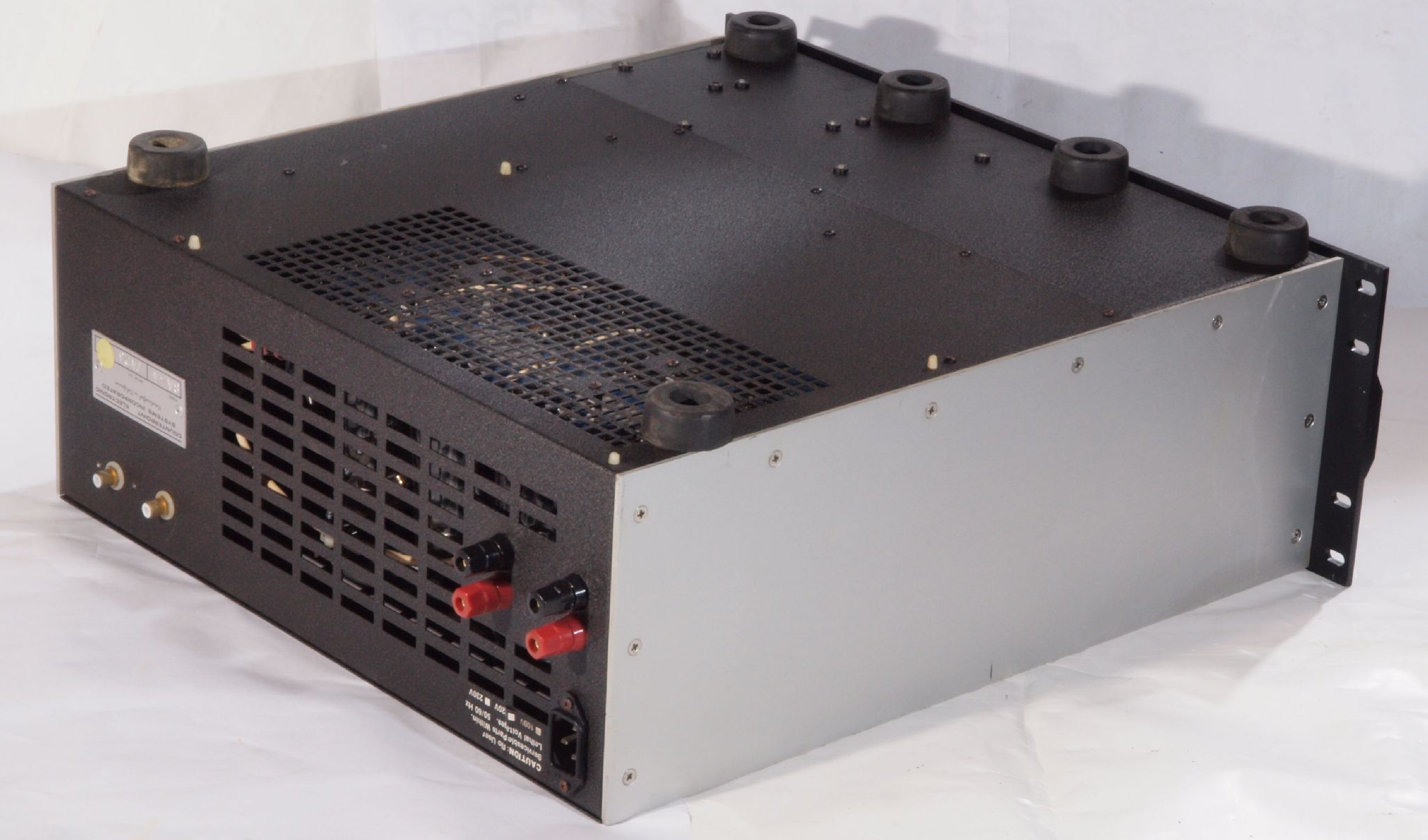

Ａ２４．　点検中　下後右から見る

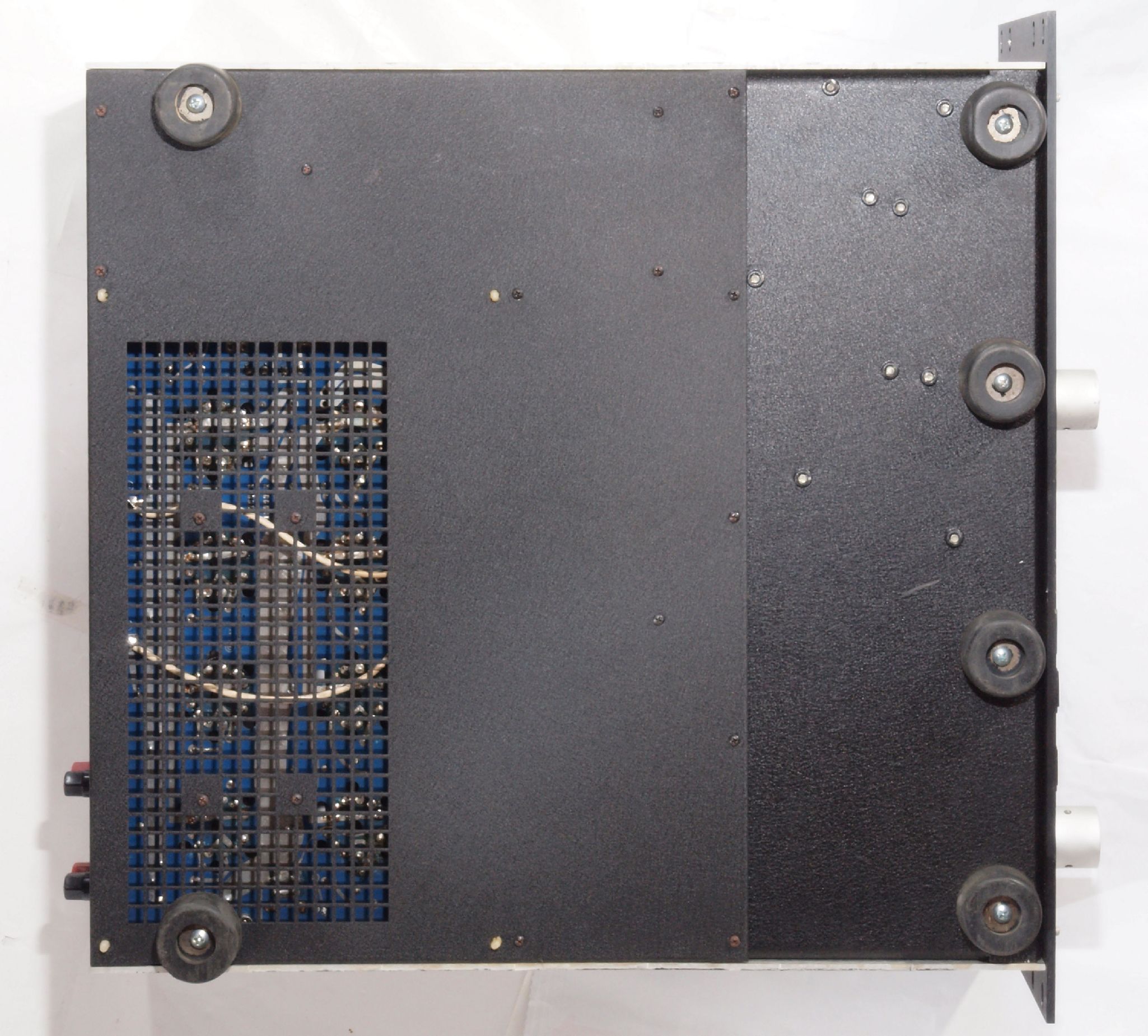

Ａ２５．　点検中　下から見る。

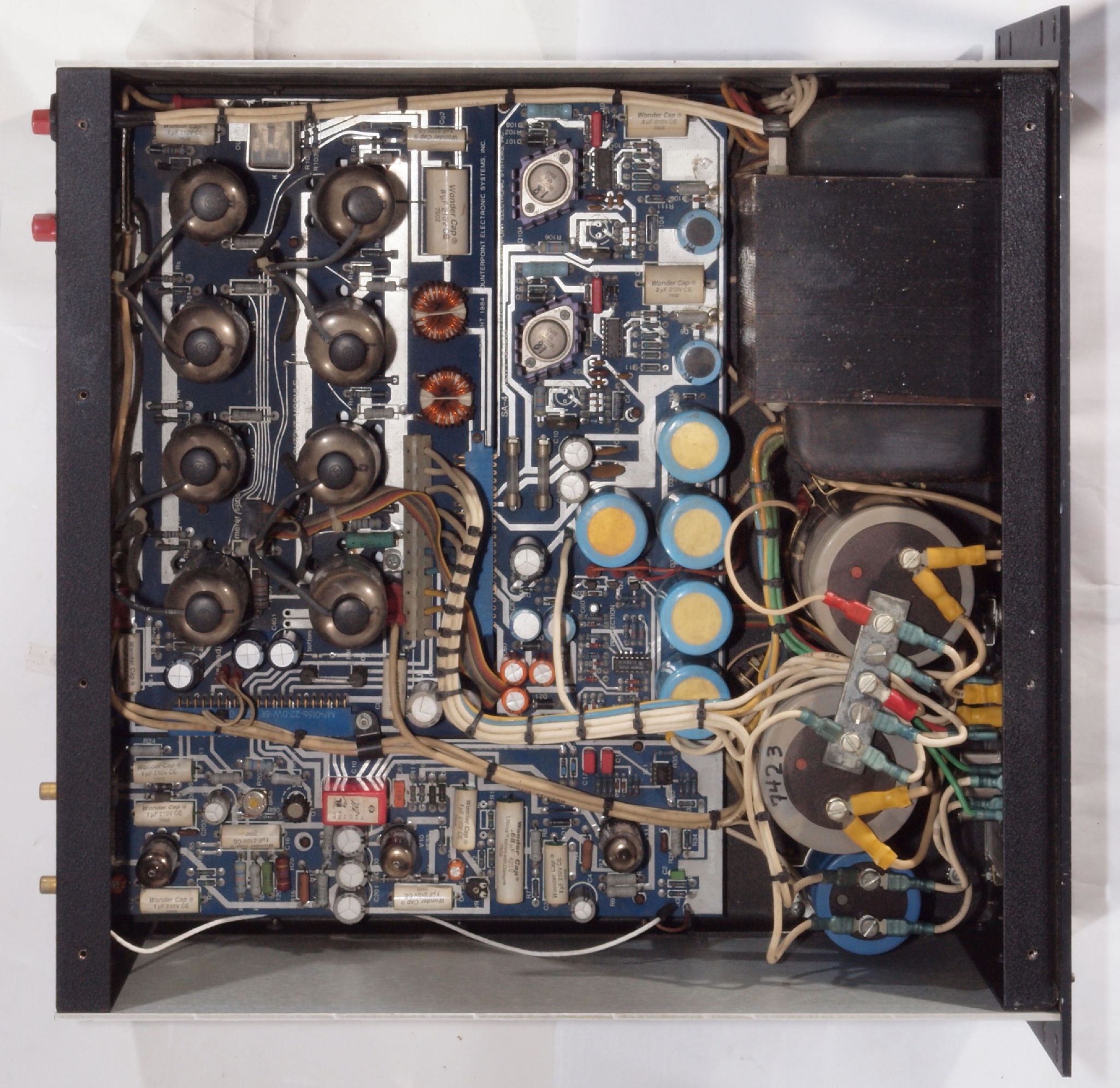

Ａ３１．　点検中　上蓋を取り、上から見る。

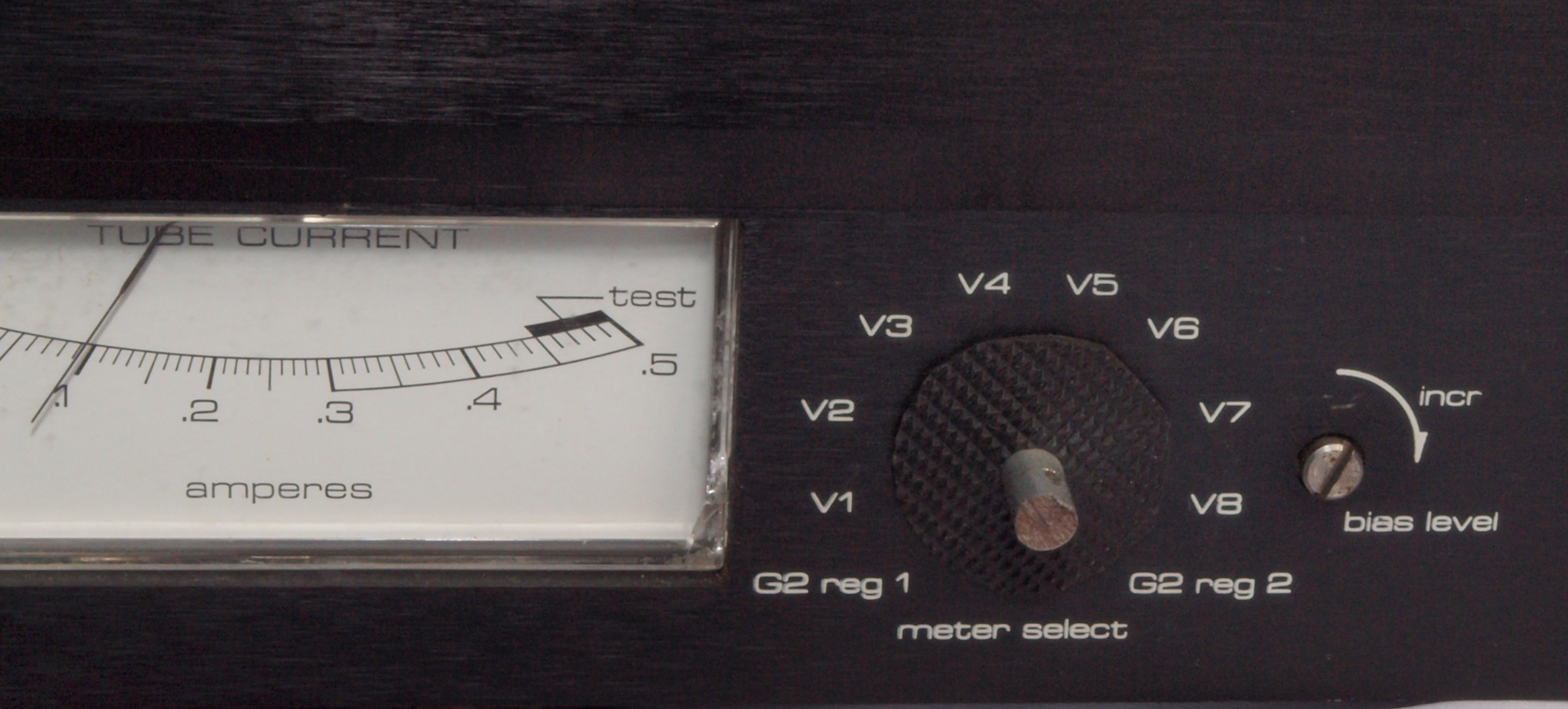

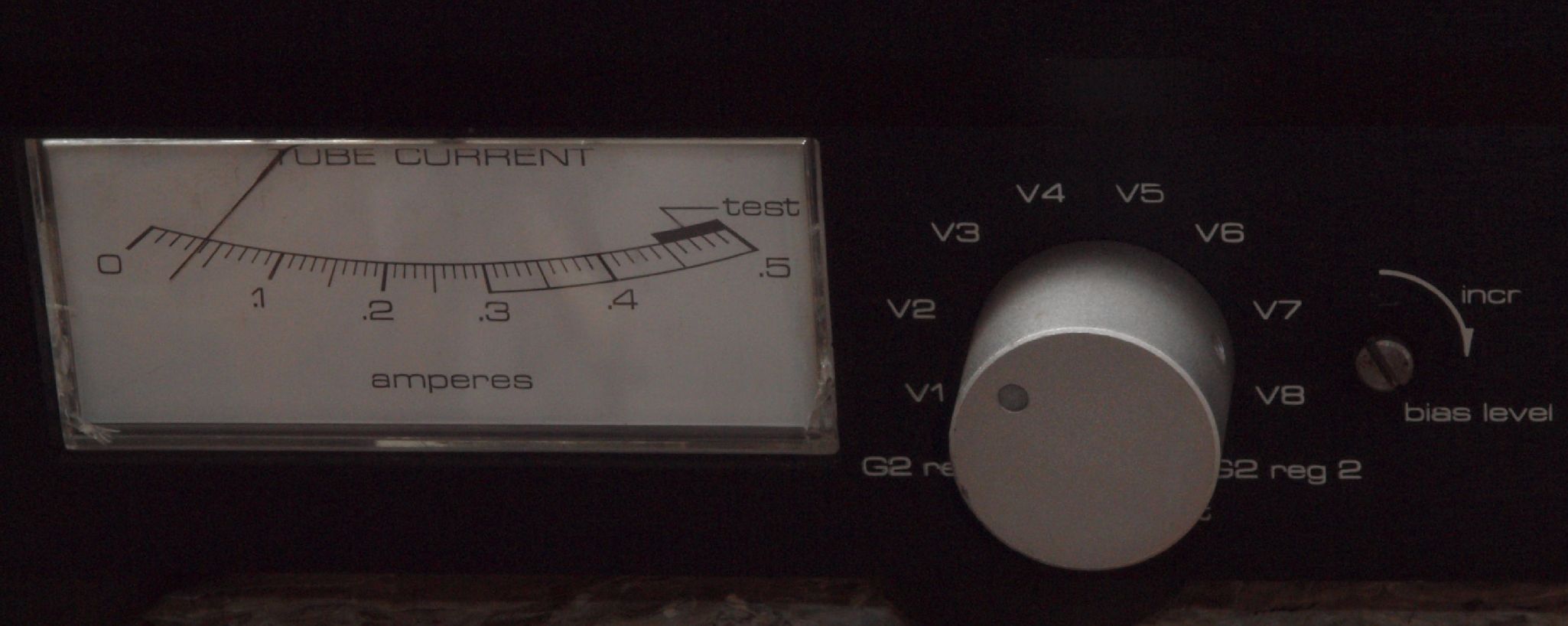

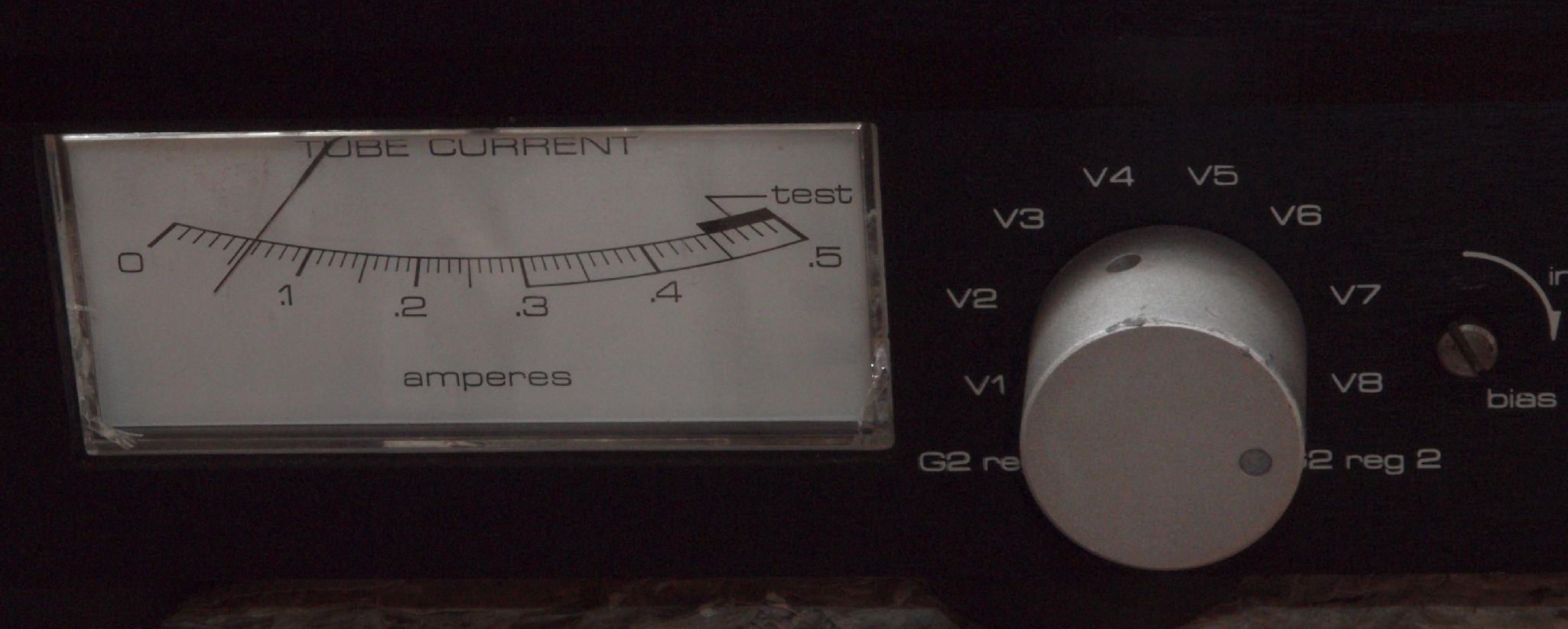

Ａ４１．　点検中　終段６ＬＦ６のＩｐ　Ｖ３＝４０ｍＡ、下記以外他もほぼ同じ。　メーターカバの左右両側にヒビが発生。

Ａ４２．　点検中　終段６ＬＦ６のＩｐ　Ｖ２＝５０５ｍＡ。ＶＲは右一杯。

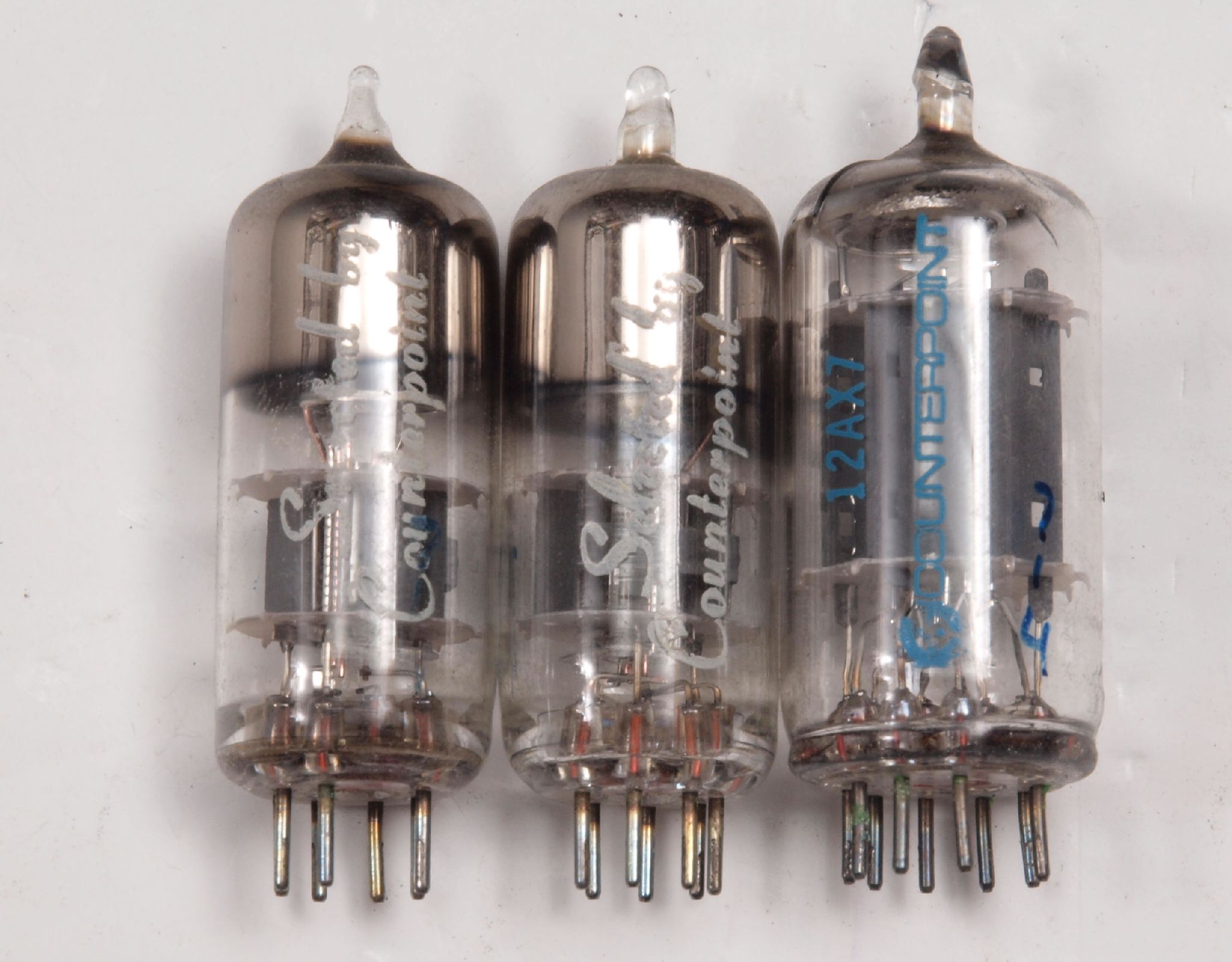

Ａ５１．点検中　前段真空管。　ＣｏｕｎｔｅｒＰｏｉｎｔの印字あり。

Ａ６１．　点検中　排気フアンを上部設置する場合。 １．終段６ＬＦ６の真上が良い。 ２．風向きは、吸い出しとする、よってＡＭＰの上方向は１５ｃｍ以上空ける。 ３．上蓋がアルミ製で薄く弱いので、Ｌ字棒で裏から補強する。 ４．フアンの左側、フアンの手前のガラリは、前の２〜４列ぐらいを残して、塞ぎます。 ５．ＡＭＰの後ガラリは、下の１〜２列ぐらいを残して、塞ぎます。 ６．温度制御をする場合、サーミスターは終段６ＬＦ６の近くに設置する。 ７．使用するフアンは１２〜１４Ｃｍで厚み３５ｍｍで低速が良い、写真は１２Ｃｍで厚み２５ｍｍ。 ８．安全の為、フアンガードは取り付ける事。

Ａ６２．　点検中　推薦する排気フアン設置。上から見る。

Ａ６３．　点検中　１２０ｍｍ×１２０ｍｍ排気フアンの比較。やはり真ん中の３５ｍｍ厚が１番良い。

Ａ６４．　点検中　推薦する排気フアン設置２。上から見る。

Ａ６５．　点検中　排気フアン比較。

Ａ６２．　点検中　排気フアンを後設置する場合。 １．４本の６ＬＦ６をカバーする、２個並べるのも良い。 ２．風向きは、吸い出しとする、よってＡＭＰの後方向は１５ｃｍ以上空ける。 ３．上蓋のガラリは、前の２〜４列ぐらいを残して、塞ぎます。 ４．フアンの左右ガラリは、塞ぎます。 ５．温度制御をする場合、サーミスターは終段６ＬＦ６の近くに設置する。 ６．使用するフアンは１２〜１４Ｃｍで厚み３５ｍｍで低速が良い、写真は１２Ｃｍで厚み２５ｍｍ。 ７．安全の為、フアンガードは取り付ける事。

Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基板を取り外したシャシ。

Ｃ１１．　修理前　終段６ＬＦ６基板。後期型と異なり、スルホール基板で無。

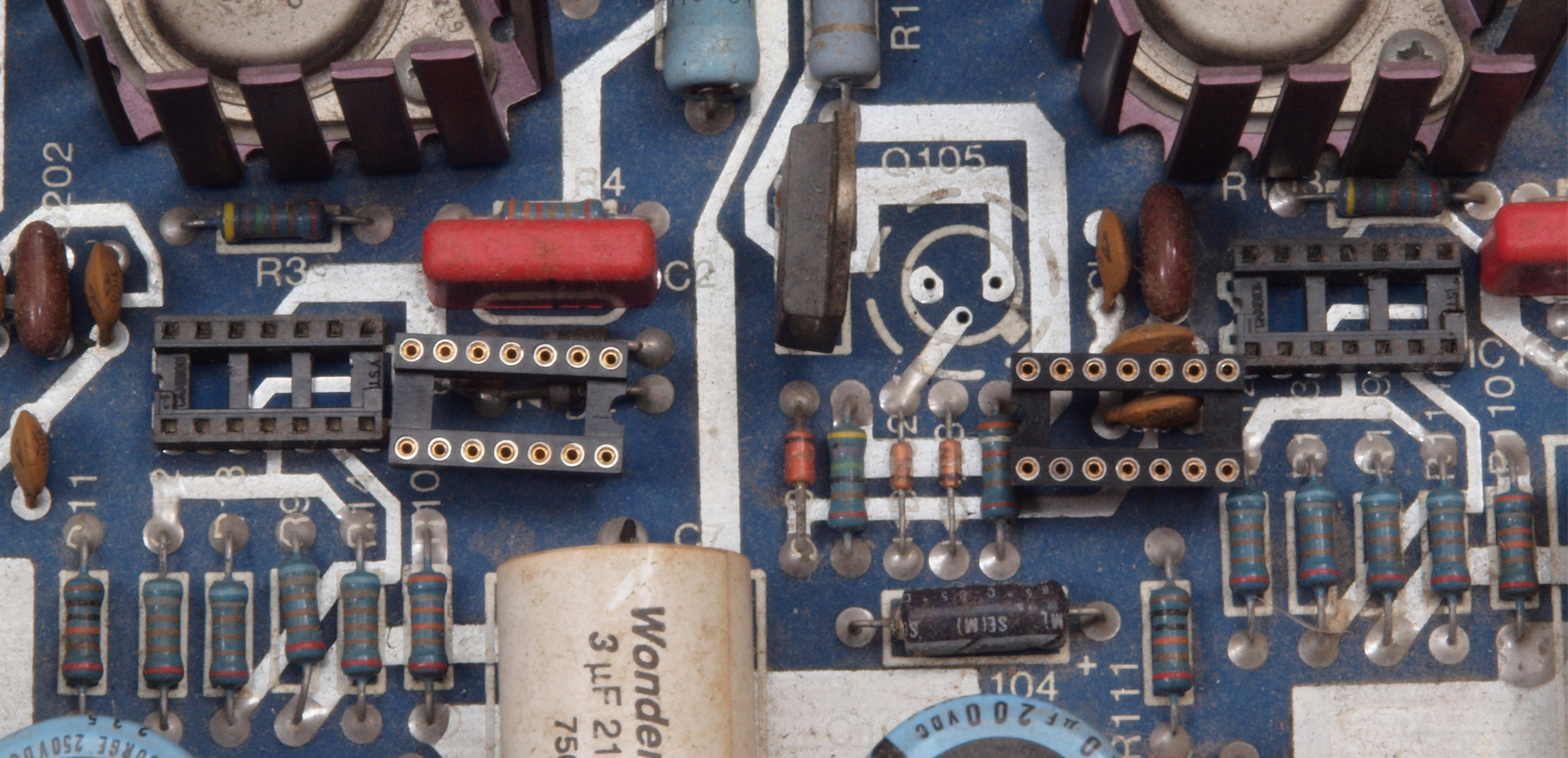

Ｃ１１２．　修理中　１２終段６ＬＦ６基板。１４ピンＩＣソケット交換。

Ｃ１１３．　修理中　終段６ＬＦ６基板。エッジコネクター２個交換。同型が市場になく加工が必要。

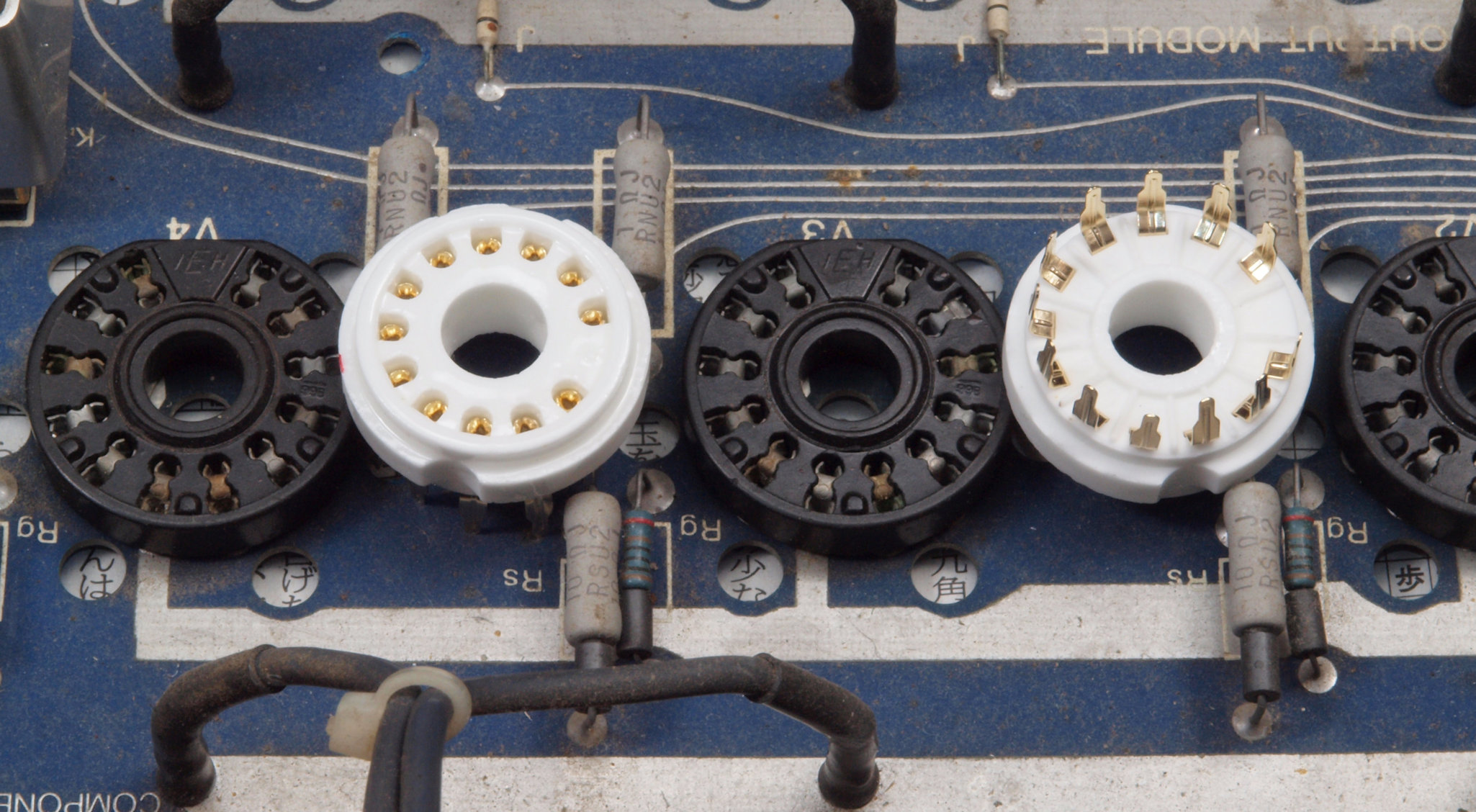

Ｃ１１４．　修理中　終段６ＬＦ６基板。　１２ピンソケット比較。

Ｃ１１５．　修理中　終段６ＬＦ６基板。　端子に半田が山盛り。

Ｃ１１６．　修理中　終段６ＬＦ６基板。　真空管ソケット・部品を取付け中。 　　　　　　　　　　　　　　　　　　　　　　　真空管ソケットの固定（半田付け）は、ジャンク真空管をしっかり挿入して行う。

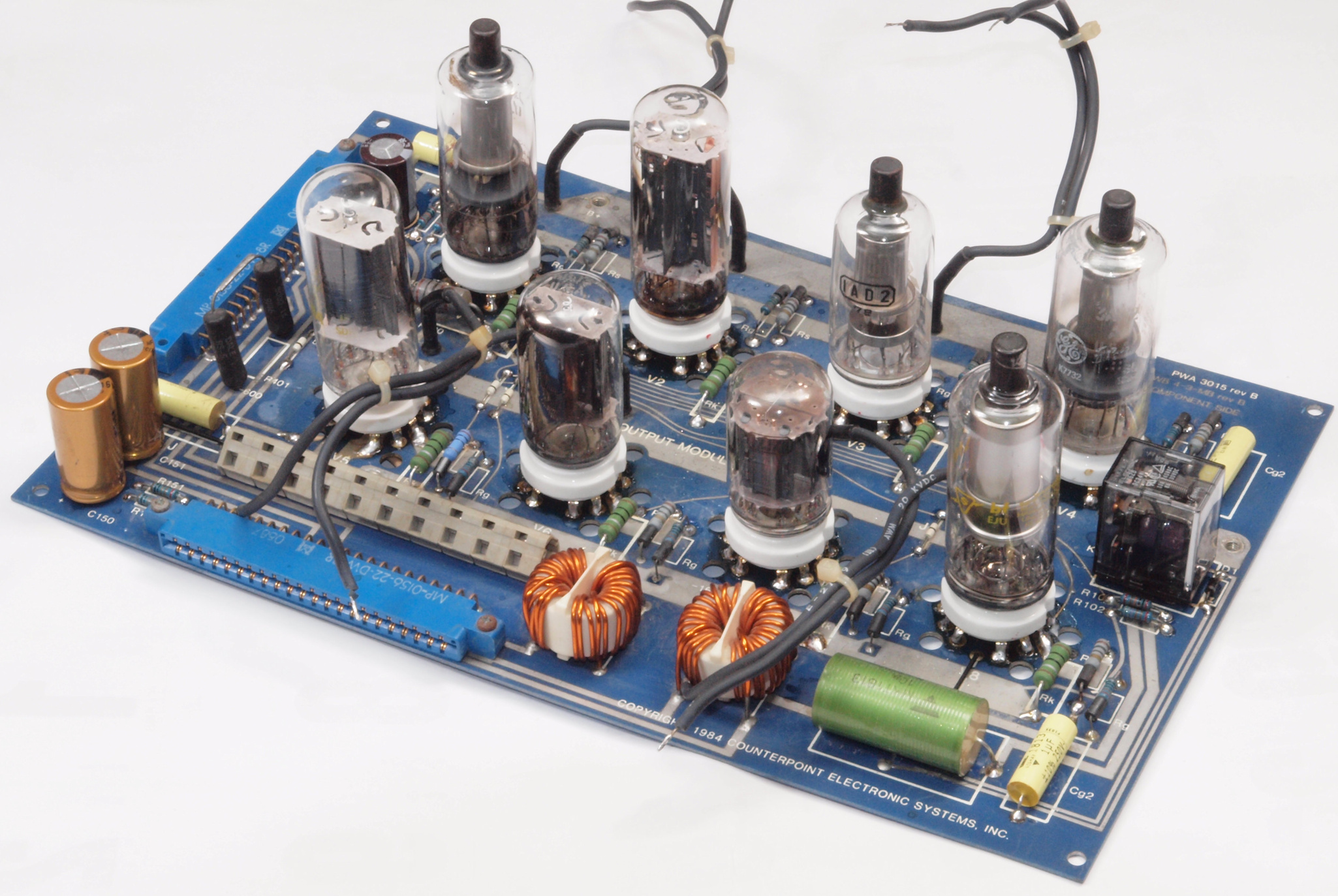

Ｃ１２．　修理後　終段６ＬＦ６基板。　フイルムコンデンサー５個、タイト製コンパクトロン１２ピンソケット８個、抵抗２４個、リレー１個、OP-AMPソケット１個、カードエッジコネクター２個交換。 真空管の熱の発散は次の３通り。 １．プレート等からの「熱放射（輻射）」．．．．シールドは黒く塗る。 ２．管壁・ソケットからの「対流熱伝達」．．．ソケットの周りに通気口を開ける等。 ３．真空管足からの「熱伝導」 ．．．．．．．．ソケットに熱伝導良い物を使う。 　　熱伝導はベークライト製=0.23w/m・k ＜テフロン製=0.25w/m・k ＜ステアタイト製=2.5w/m･k の順です。

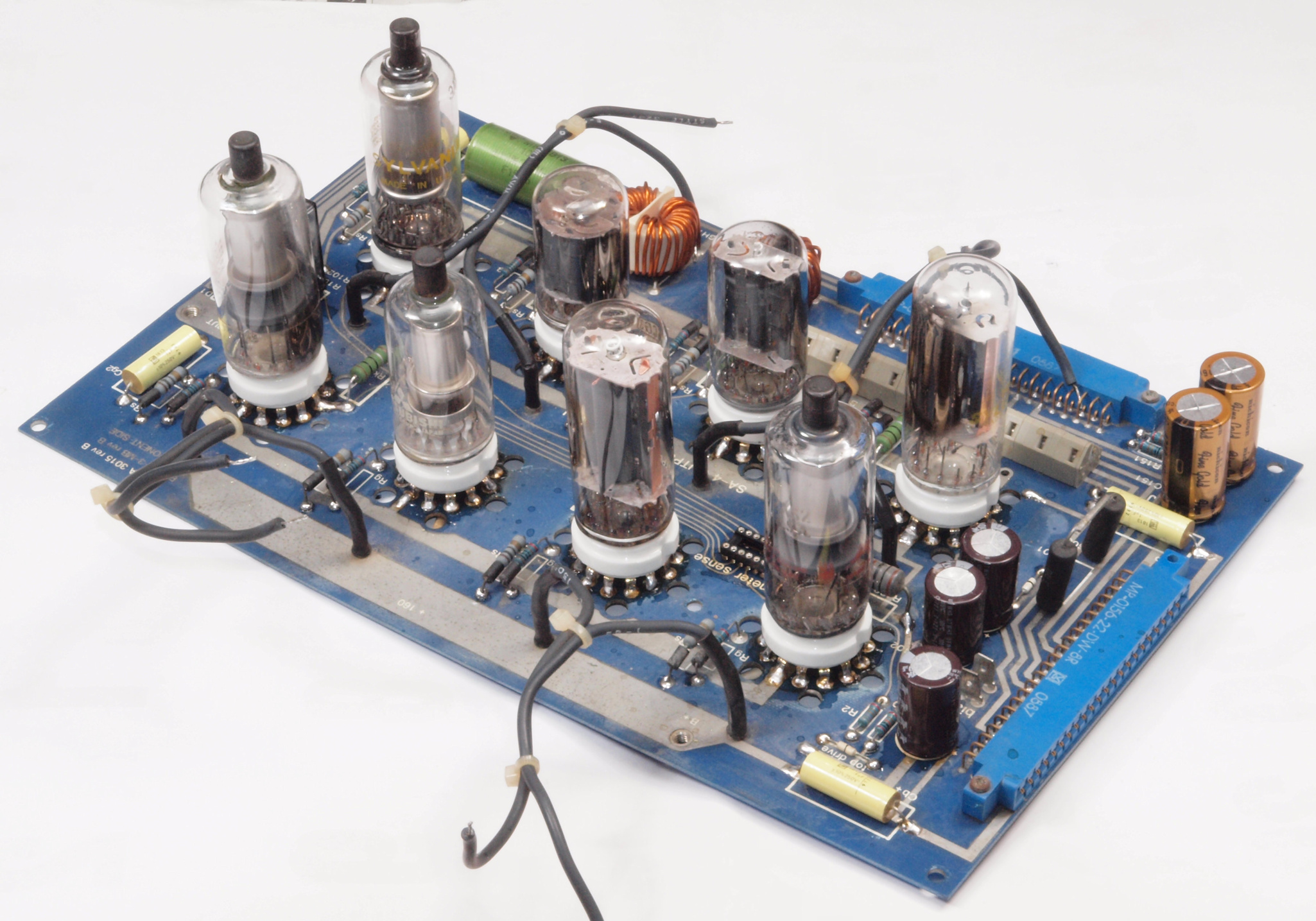

Ｃ１３．　完成終段６ＬＦ６基板。　　洗浄後、コートを塗布。

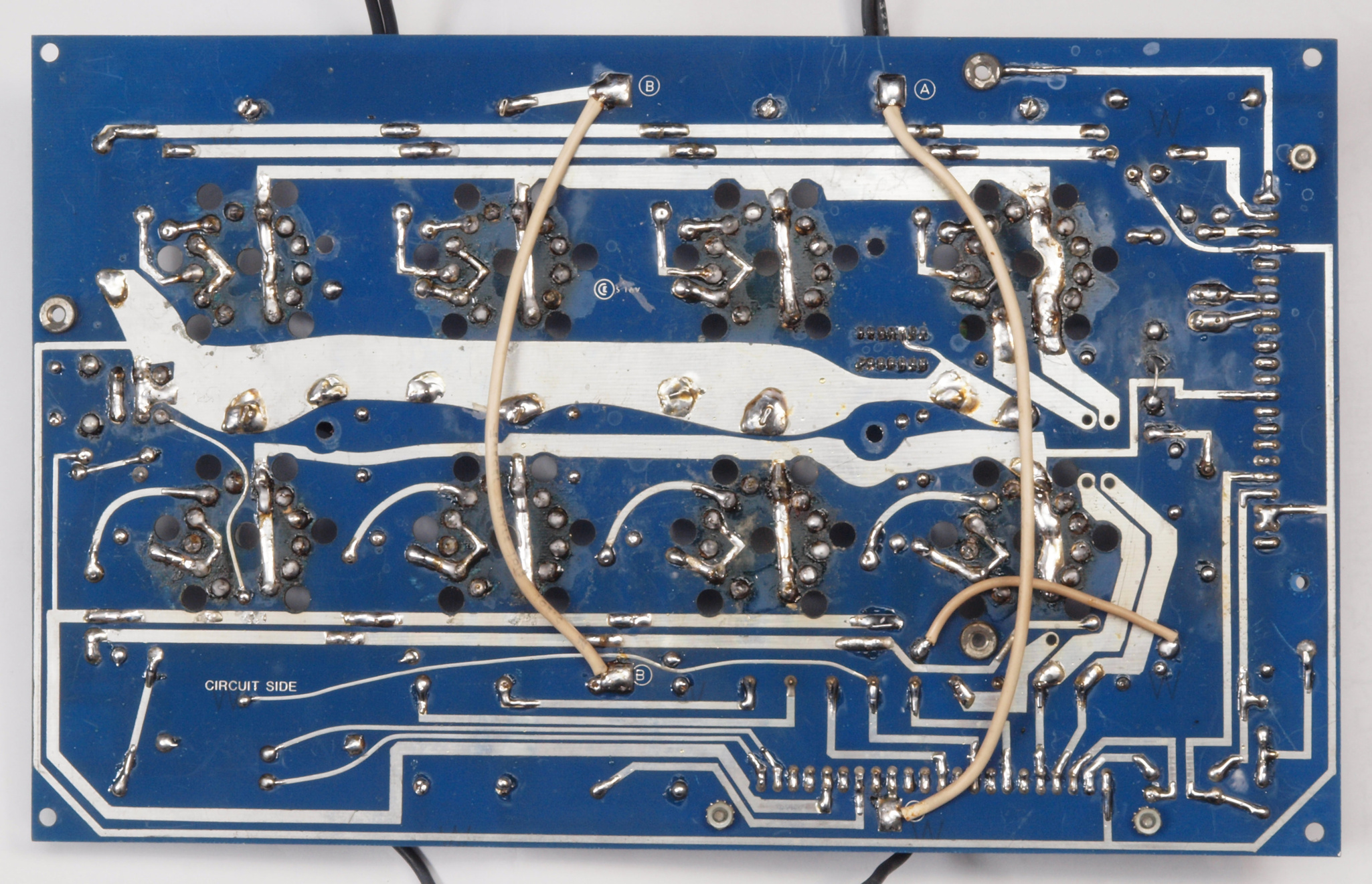

Ｃ１４．　修理前　終段６ＬＦ６基板裏。

Ｃ１４２．　修理中　終段６ＬＦ６基板裏。６ＬＦ６ソケットの足ピン。

Ｃ１４３．　修理中　終段６ＬＦ６基板裏。６ＬＦ６ソケットの足ピン。

Ｃ１４４．　修理中　終段６ＬＦ６基板裏。コネクターへの配線の緑青。

Ｃ１４４２．　修理中　終段６ＬＦ６基板裏。コネクターへの配線の緑青拡大。

Ｃ１４４３．　修理中　終段６ＬＦ６基板裏。コネクターへの配線の緑青拡大、反対側。

Ｃ１４６．　修理中　終段６ＬＦ６基板裏。渡り配線の緑青。

Ｃ１４７．　修理中　終段６ＬＦ６基板裏。渡り配線の緑青２。

Ｃ１４８．　修理中　終段６ＬＦ６基板裏。渡り配線の緑青３。

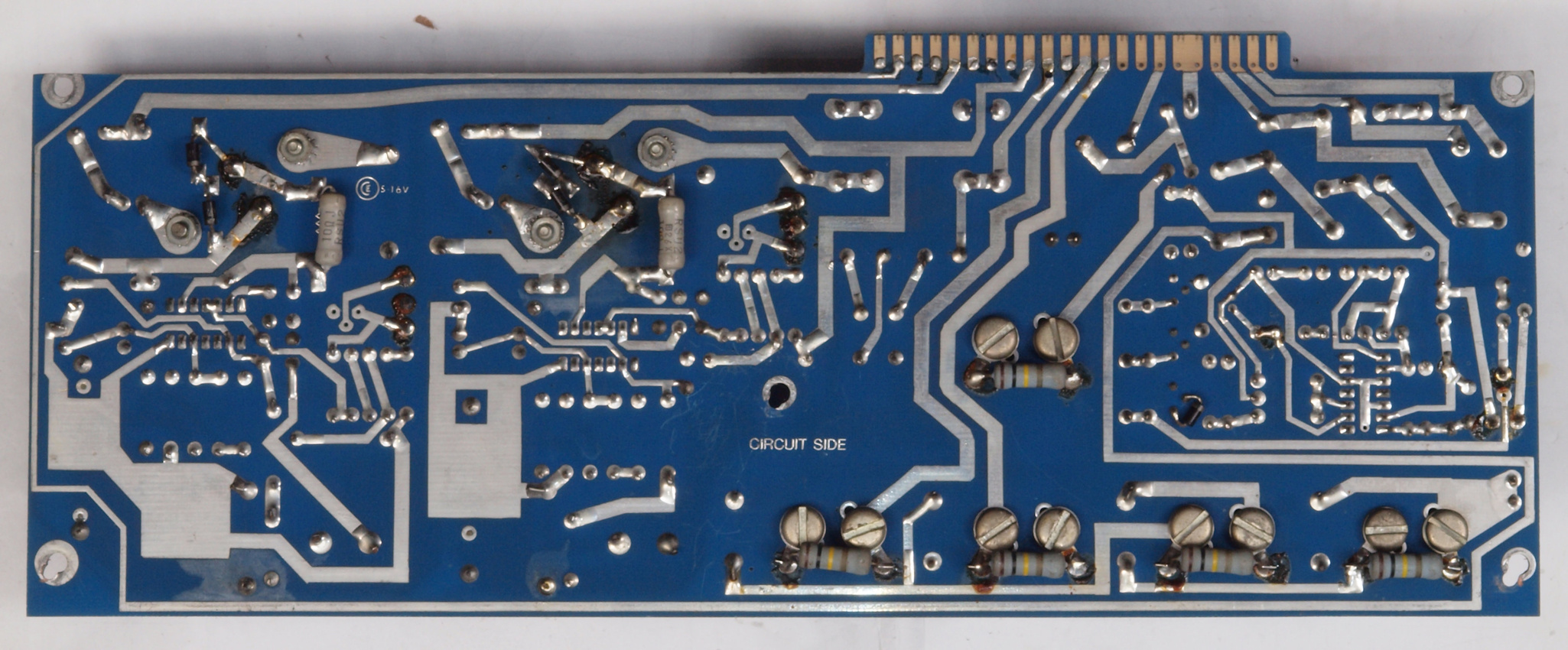

Ｃ１５．　修理（半田補正）後　終段６ＬＦ６基板裏。

Ｃ１６．　完成終段６ＬＦ６基板裏。　　洗浄後、コートを塗布。

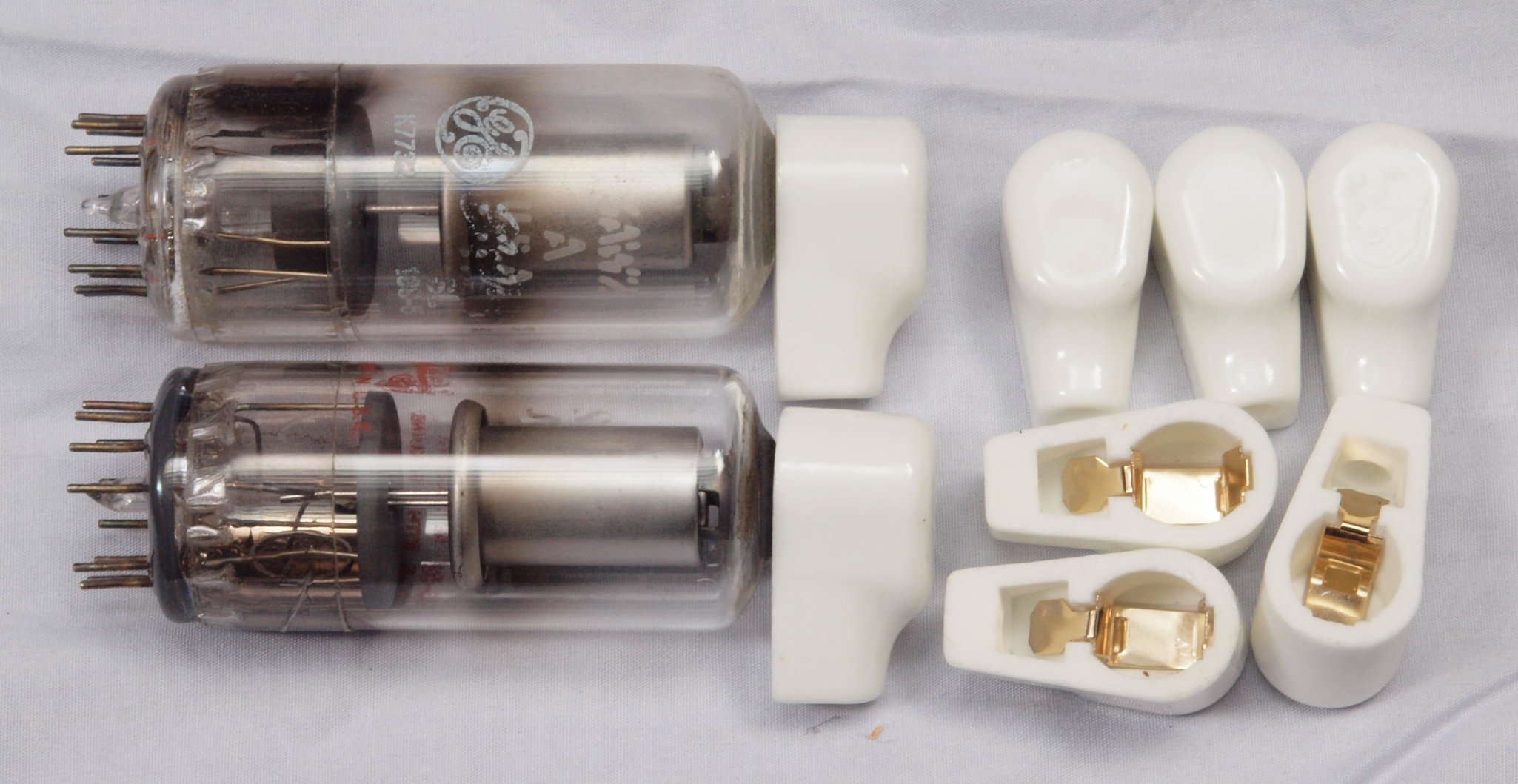

Ｃ１７．　修理中　終段６ＬＦ６基板。６ＬＦ６のプレートキャップ。上＝熱で変色している付いている物、下＝交換する物。

Ｃ１８．　修理中　終段６ＬＦ６基板。６ＬＦ６プレートキャップはジャンク真空管（空気管）で慣らす。

Ｃ１９．　修理（交換）後　終段６ＬＦ６基板。　６ＬＦ６のプレートキャップをステヤタイト製に交換。

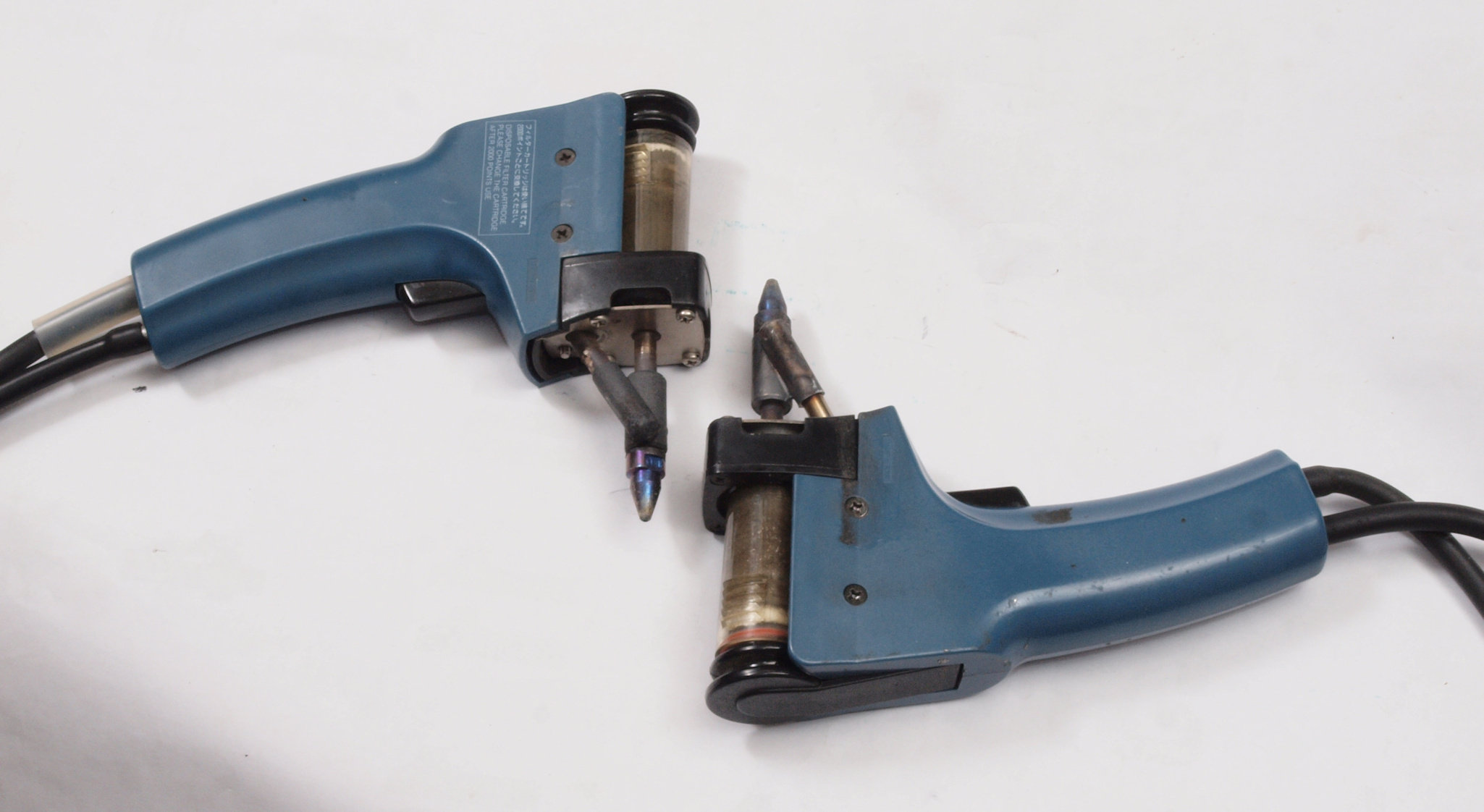

Ｃ１Ａ．　修理中　基板の修理には半田吸取器も吸取り穴径の異なるのが必要、左＝１ｍｍ、右＝１．６ｍｍ。

Ｃ２１．　修理前　入力・ドライブ基板。後期型と異なり、スルホール基板で無。

Ｃ２１２．　修理中　入力・ドライブ基板。ＭＴ９ピン真空管ソケット、ＯＰ−ＡＭＰソケット交換。

Ｃ２１２．　修理中　入力・ドライブ基板。ＭＴ７ピン真空管ソケット交換。

Ｃ２３．　修理中　入力・ドライブ基板。　真空管ソケット・部品を取付け中。 　　　　　　　　　　　　　　　　　　　　　　　真空管ソケットの固定（半田付け）は、ジャンク真空管をしっかり挿入して行う。

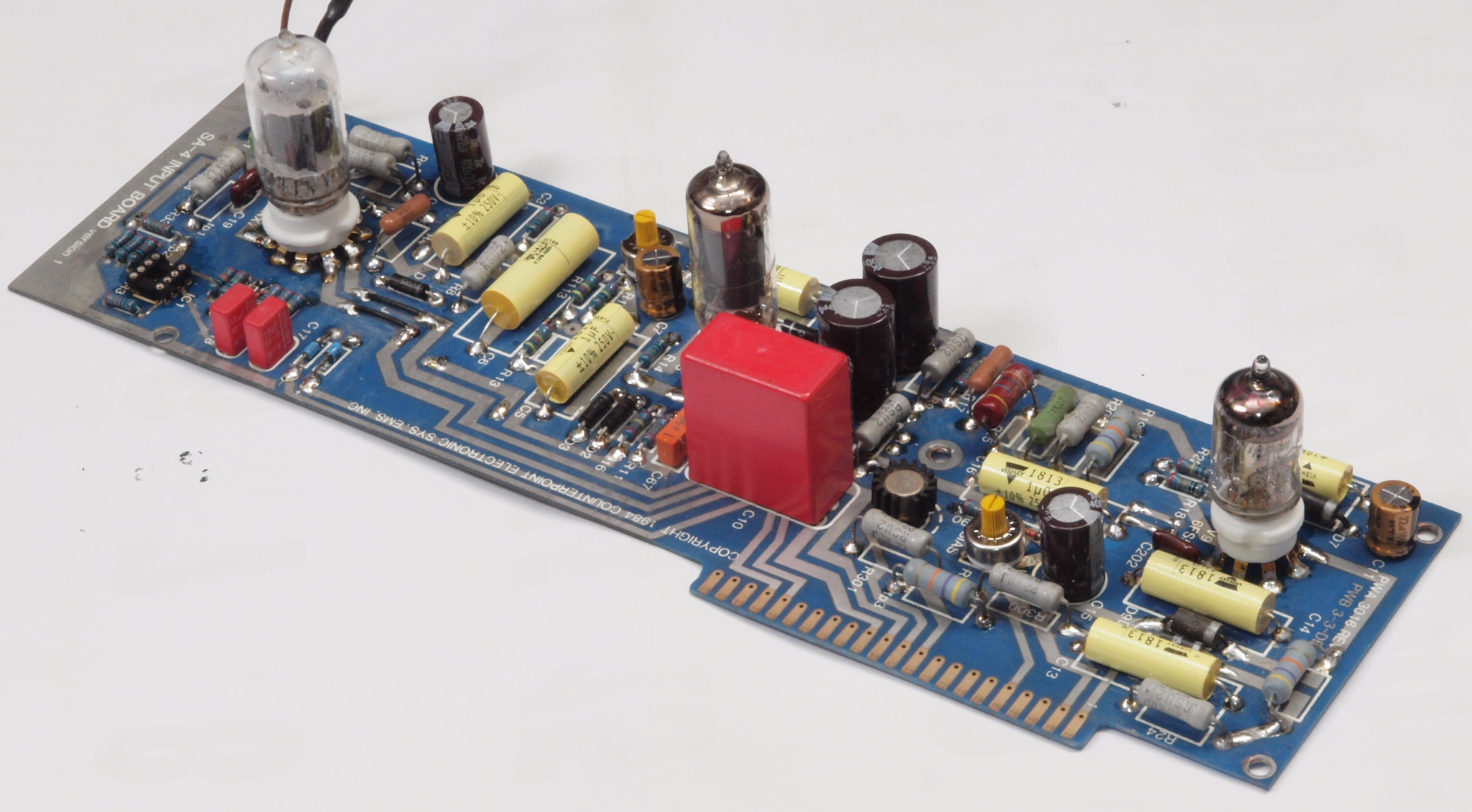

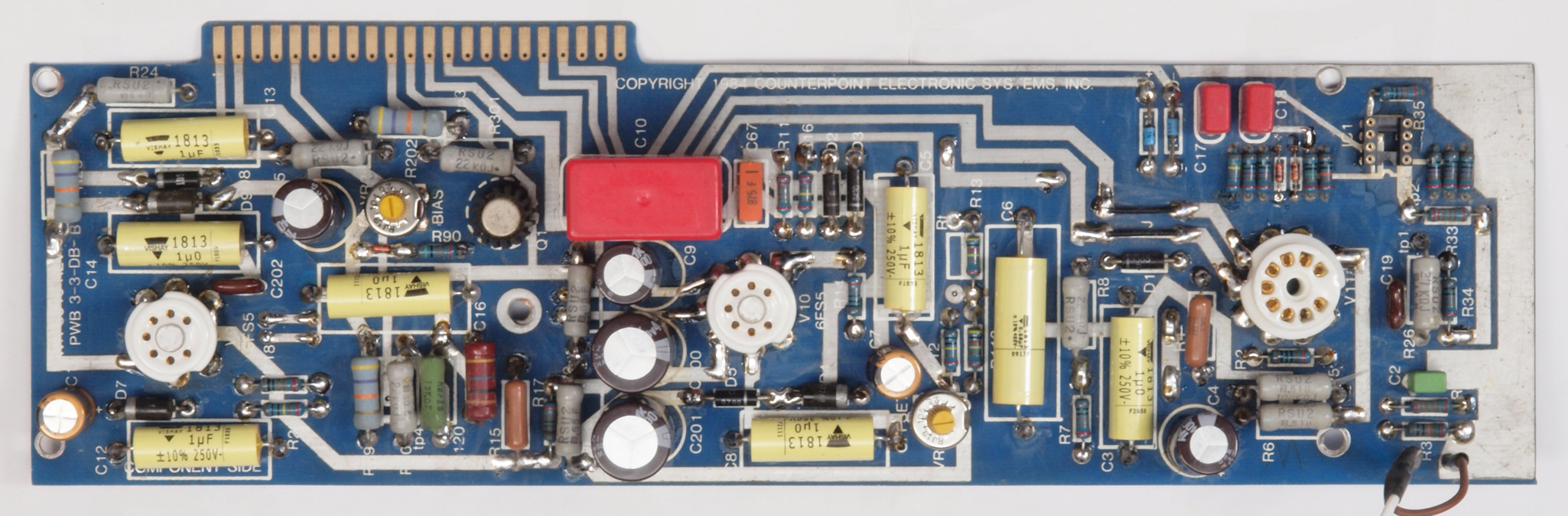

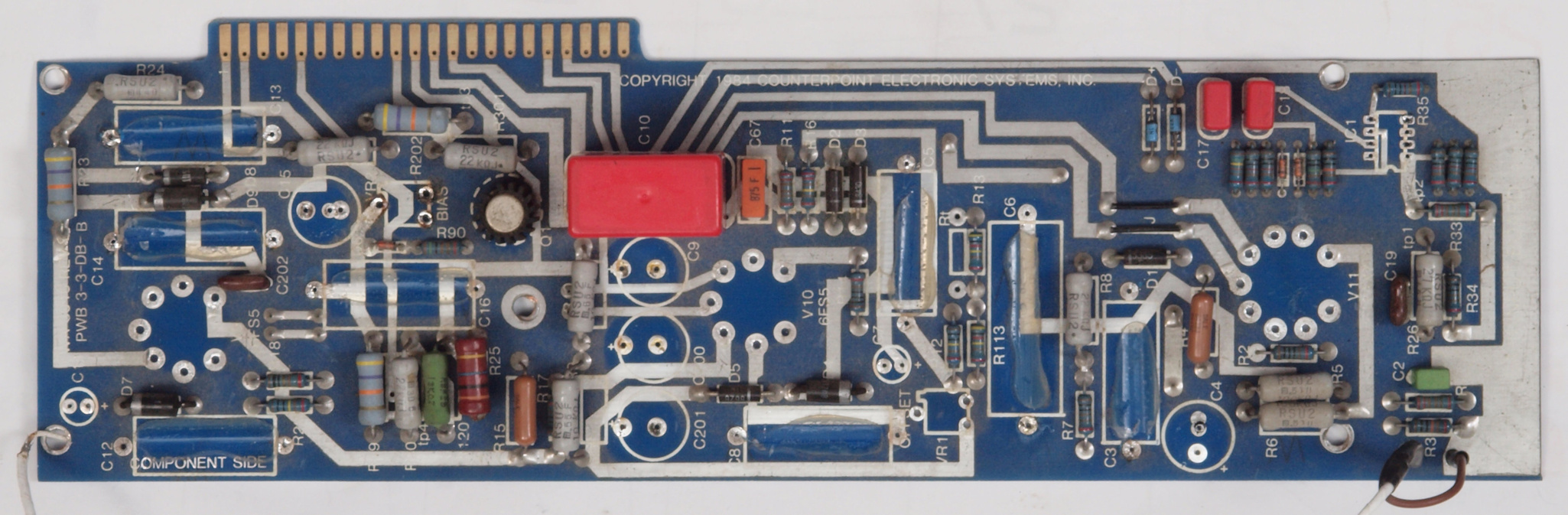

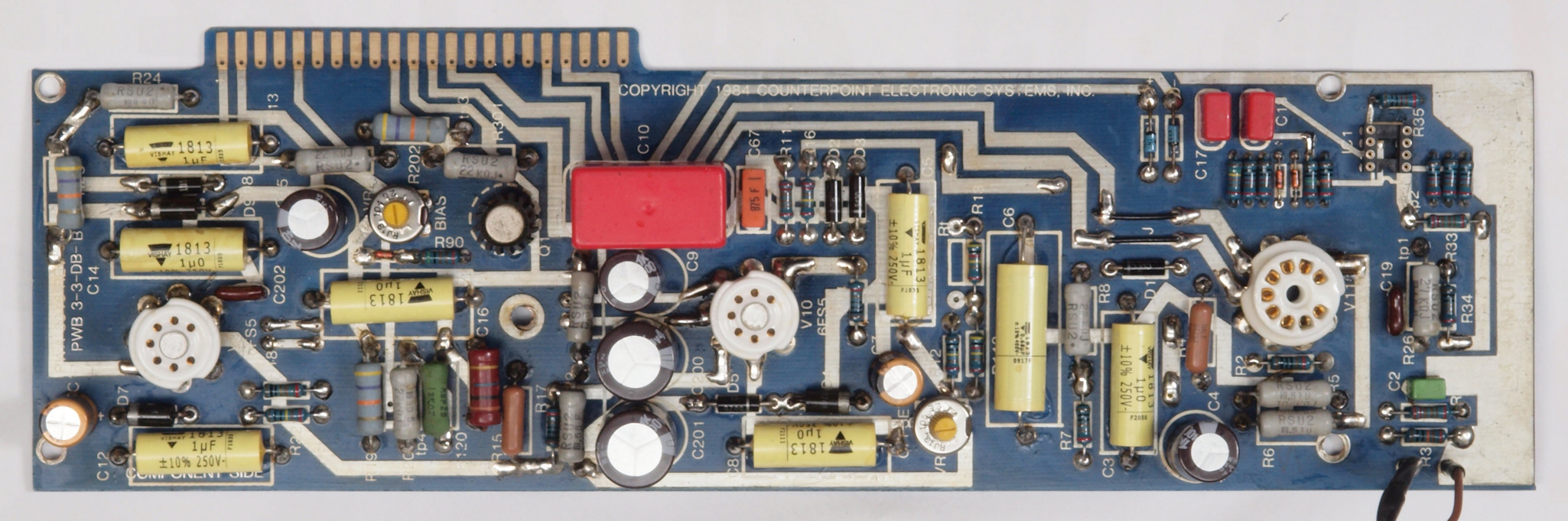

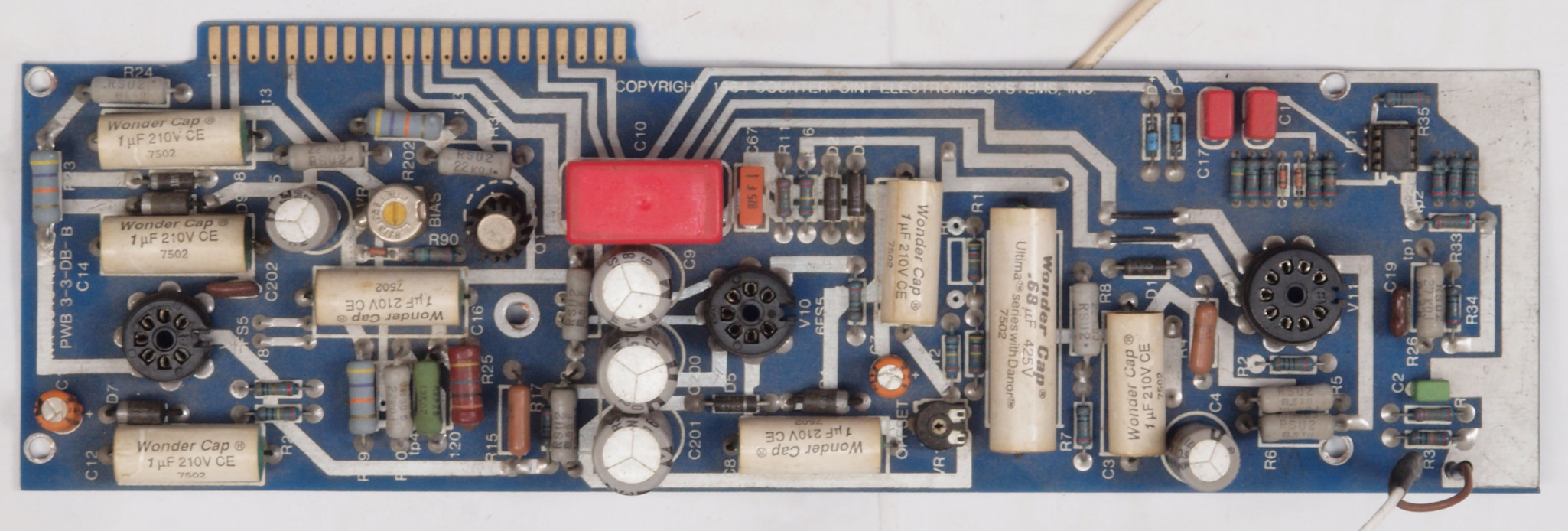

Ｃ２４．　修理後　入力・ドライブ基板。　ＯＰ−ＡＭＰソケット１個、タイト製金メッキ・ＭＴ７ピンソケット２個、タイト製金メッキ・ＭＴ９ピンソケット１個、電解コンデンサー７個、フイルムコンデンサー８個、抵抗３個、半固定ＶＲ３個、OP-AMP１個、ＴＲ（トランジスター）１個、ダイオード２個、ゼナーダイオード９個交換。

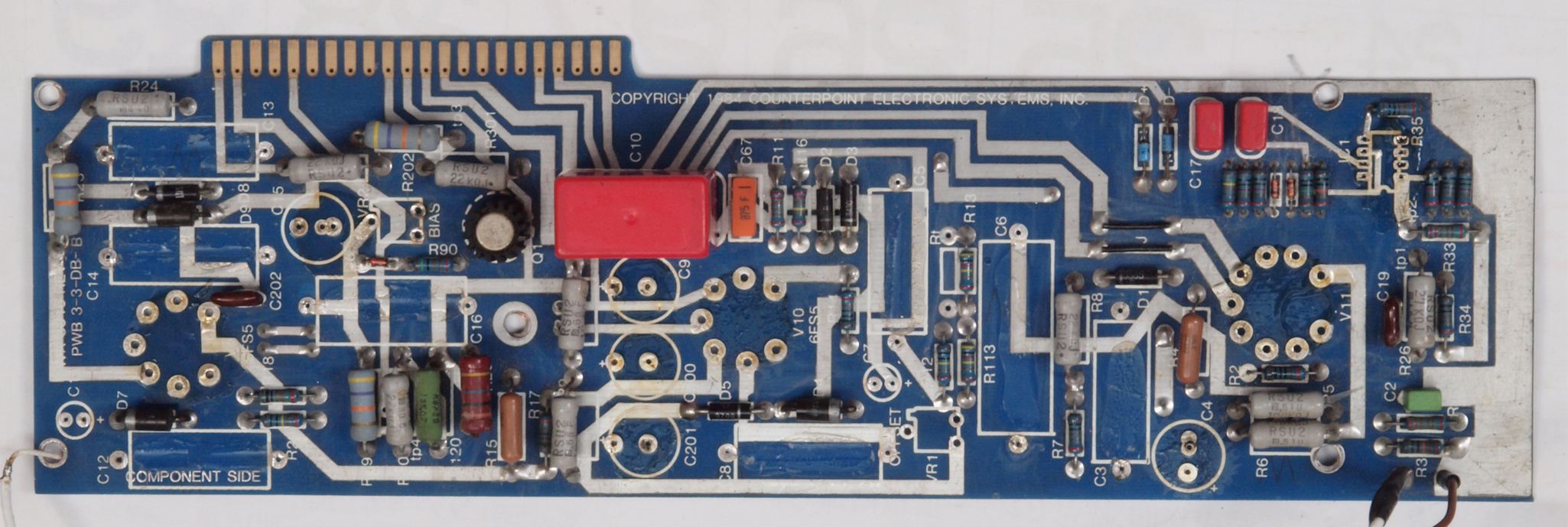

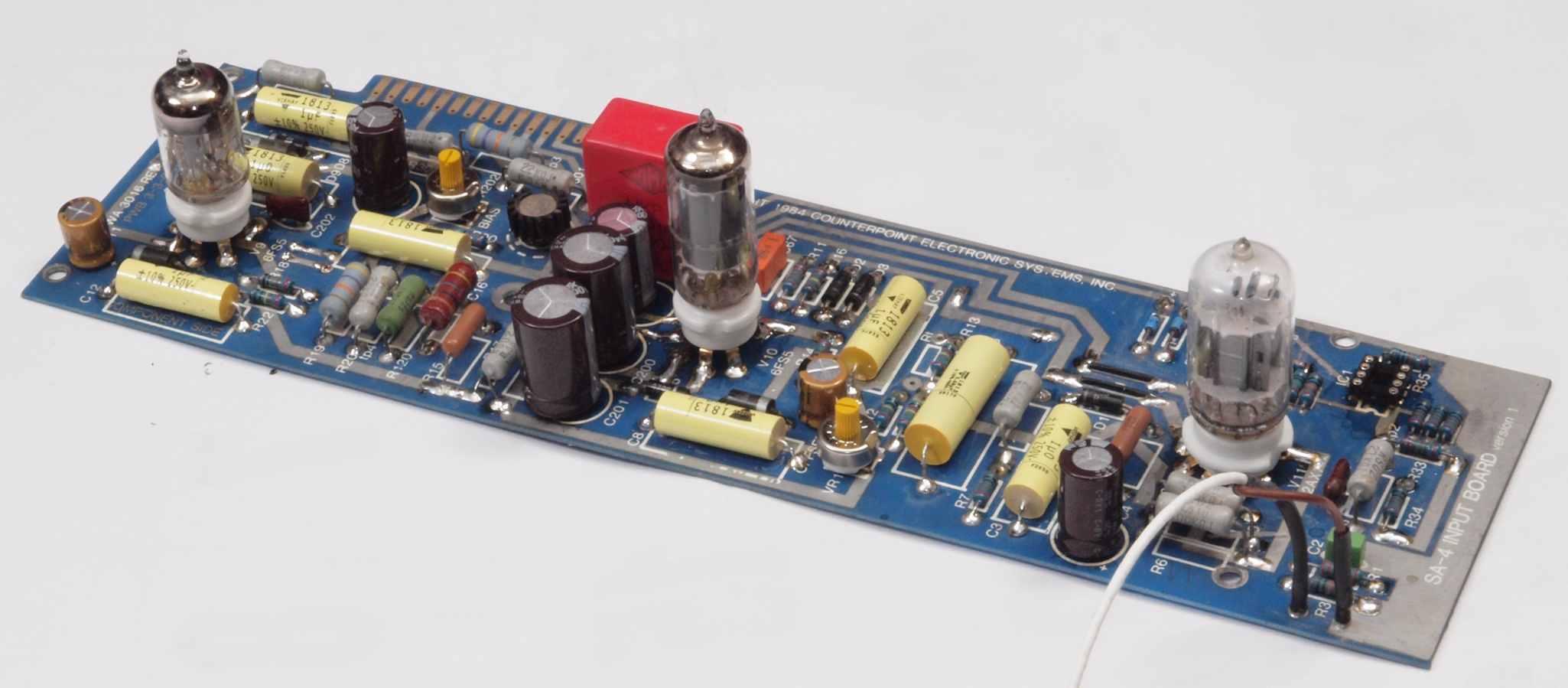

Ｃ２５．　修理後　入力・ドライブ基板。　　洗浄後、コートを塗布、ＯＰ−ＡＭＰ１個交換。

Ｃ２５２．　完成入力・ドライブ基板。　　ゼナーダイオード９個交換。

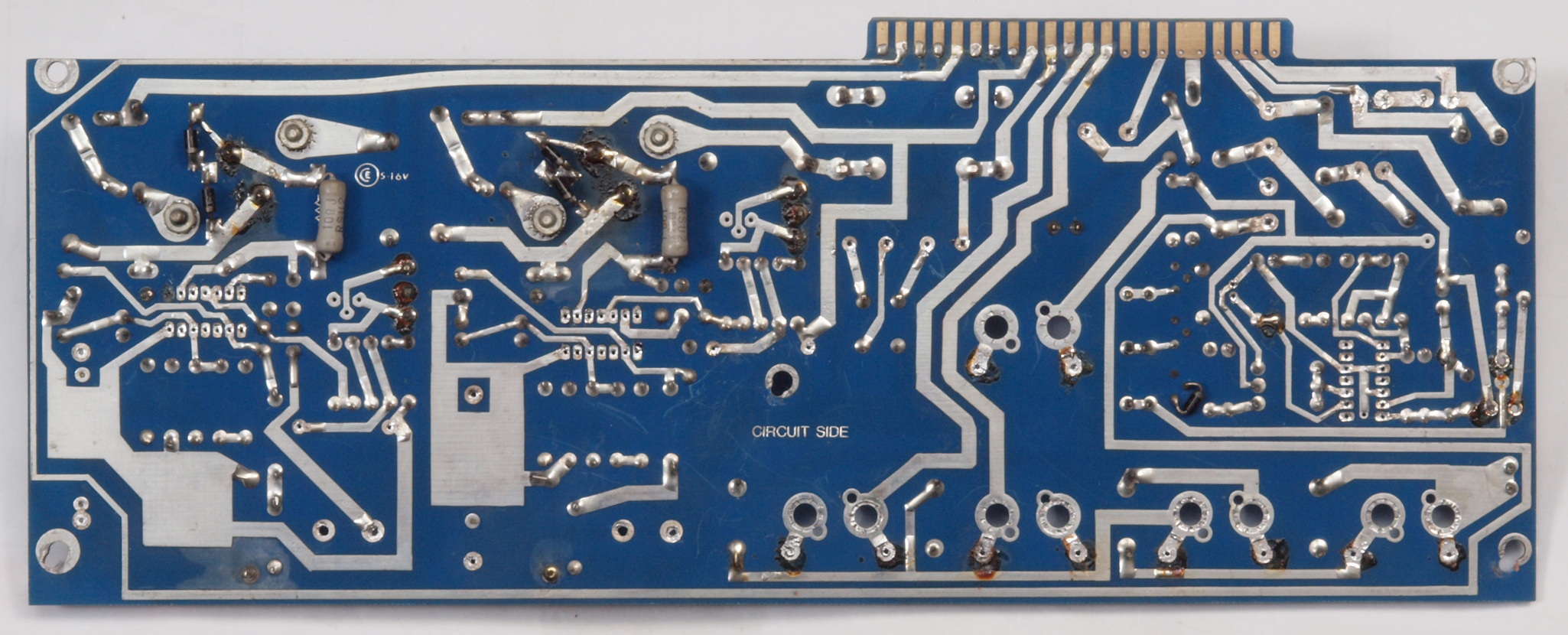

Ｃ２６．　修理前　入力・ドライブ基板裏。後付け部品多数。

Ｃ２６２．　修理中　入力・ドライブ基板裏。基板端子に緑青が発生している。

Ｃ２６３．　修理中　入力・ドライブ基板裏。基本の６ＦＳ５のヒーター配線も基板裏配線。

Ｃ２６４．　修理中　入力・ドライブ基板裏。ＯＰ−ＡＭＰ下の配線に緑青が発生している。

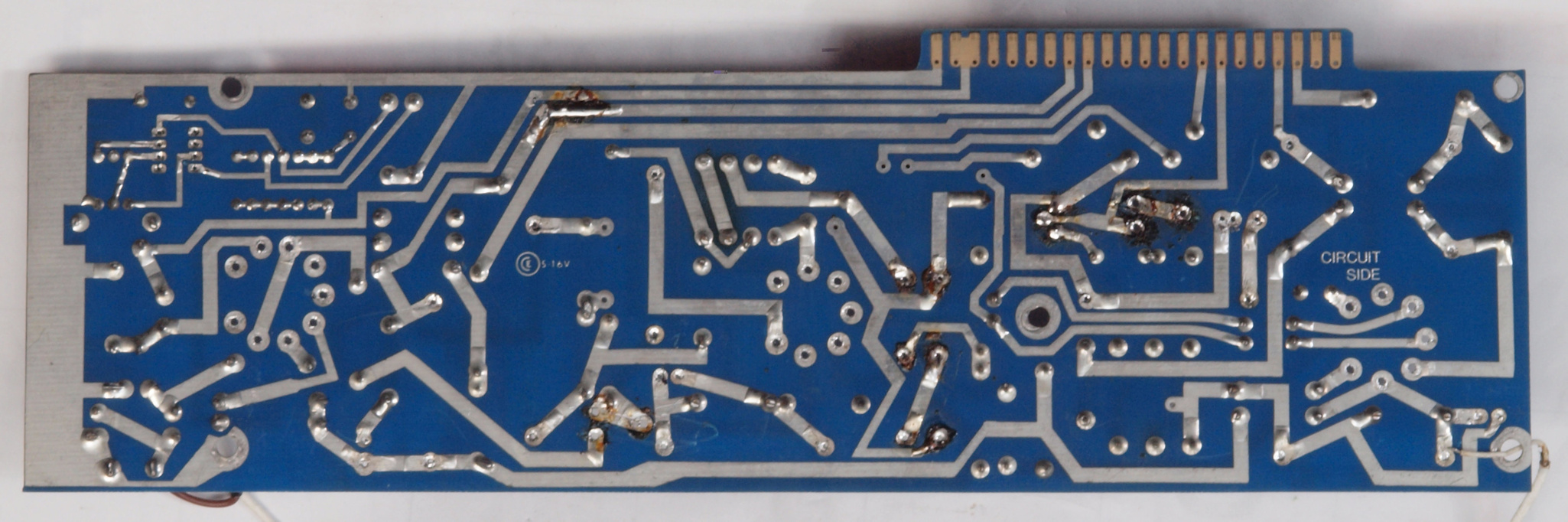

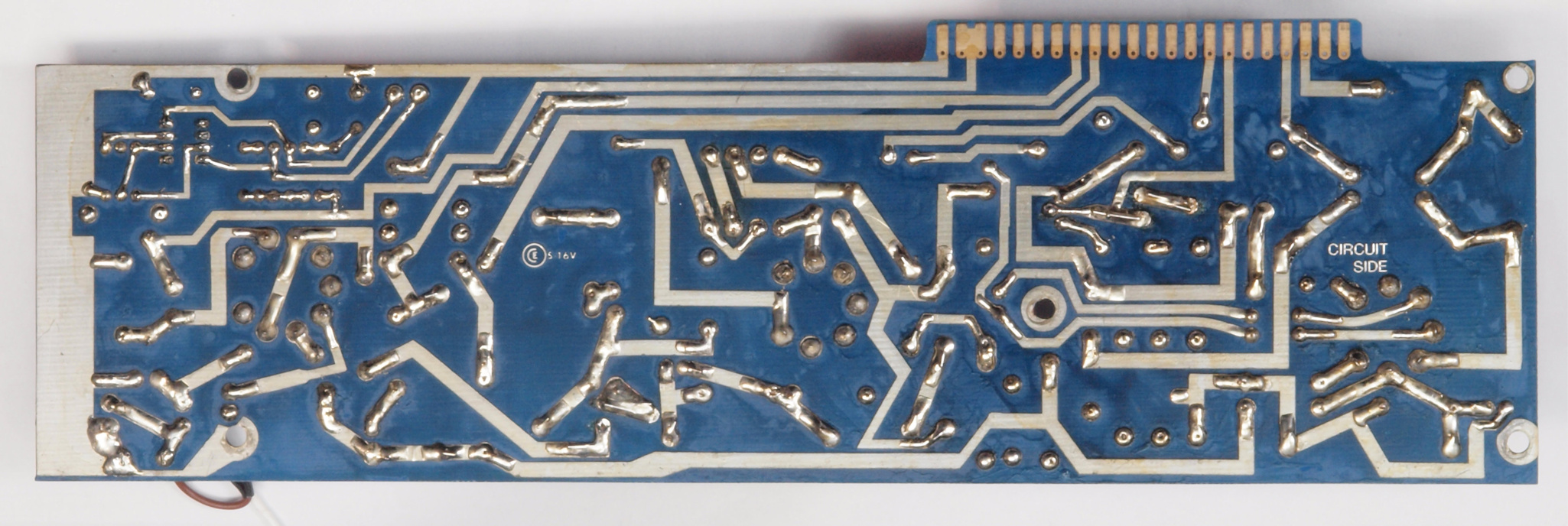

Ｃ２８．　修理（半田補正）後　入力・ドライブ基板裏。

Ｃ２９．　完成入力・ドライブ基板裏　　洗浄後、コートを塗布。

Ｃ２９２．　完成入力・ドライブ基板裏　　洗浄後、コートを塗布。

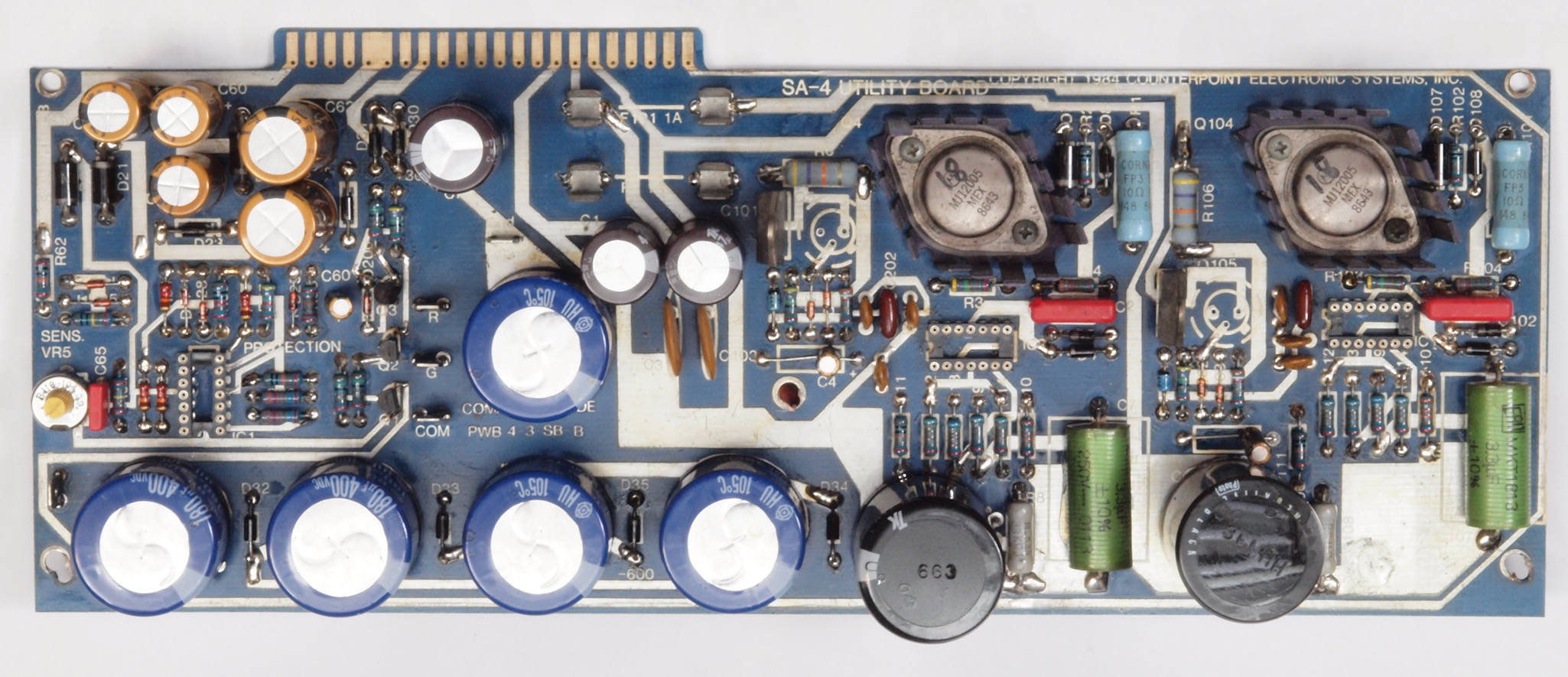

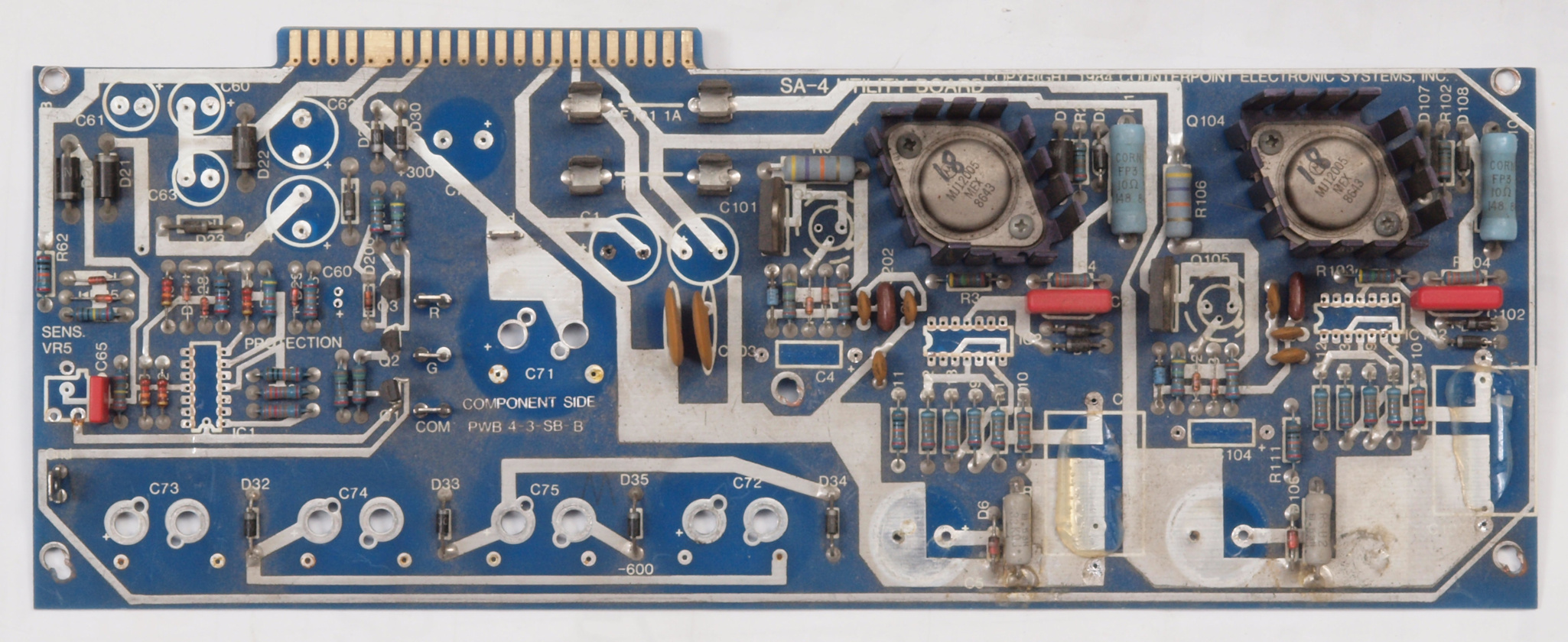

Ｃ３１．　修理前　電源基板。後期型と異なり、スルホール基板で無。

Ｃ３４．　修理後　電源基板。ＯＰ−ＡＭＰ１個、定電圧ＩＣ２個、ソケット３個、電解コンデンサー１８個、半固定ＶＲ１個、整流ダイオード１０個交換。

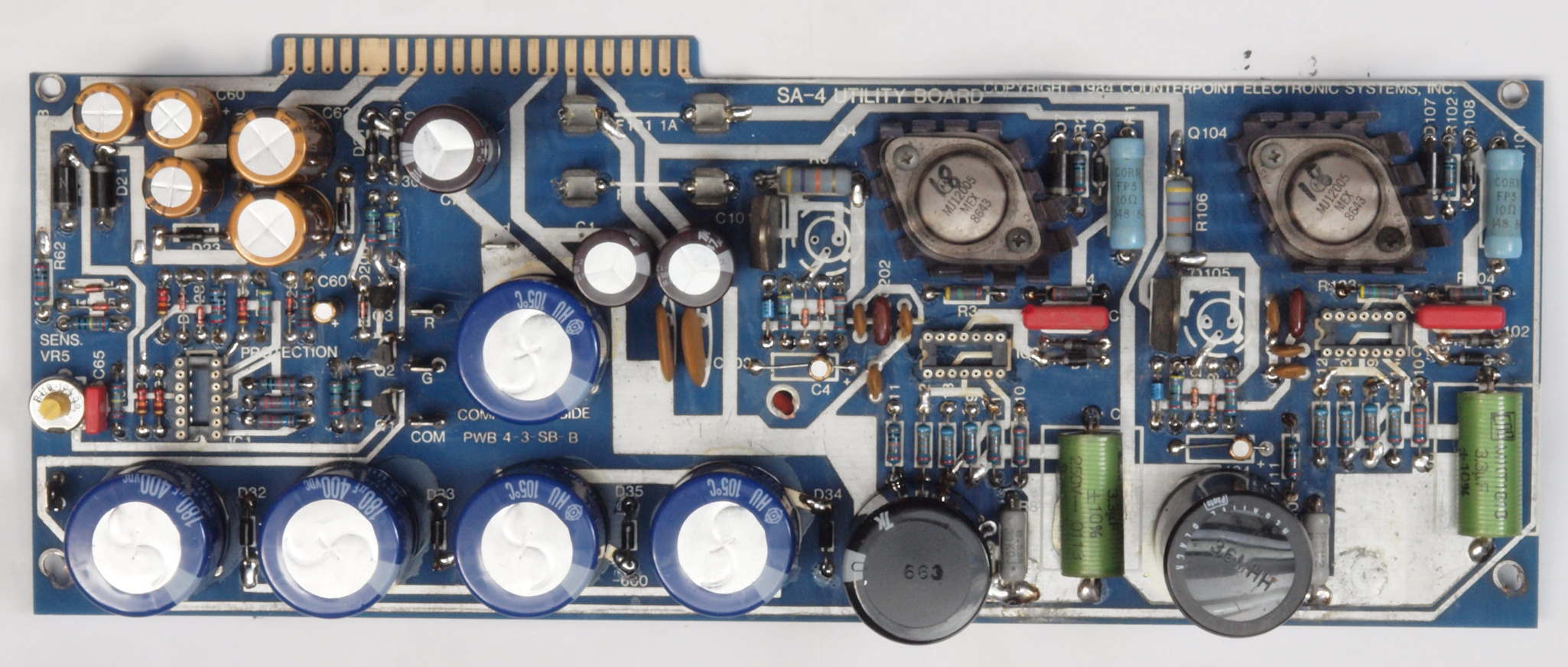

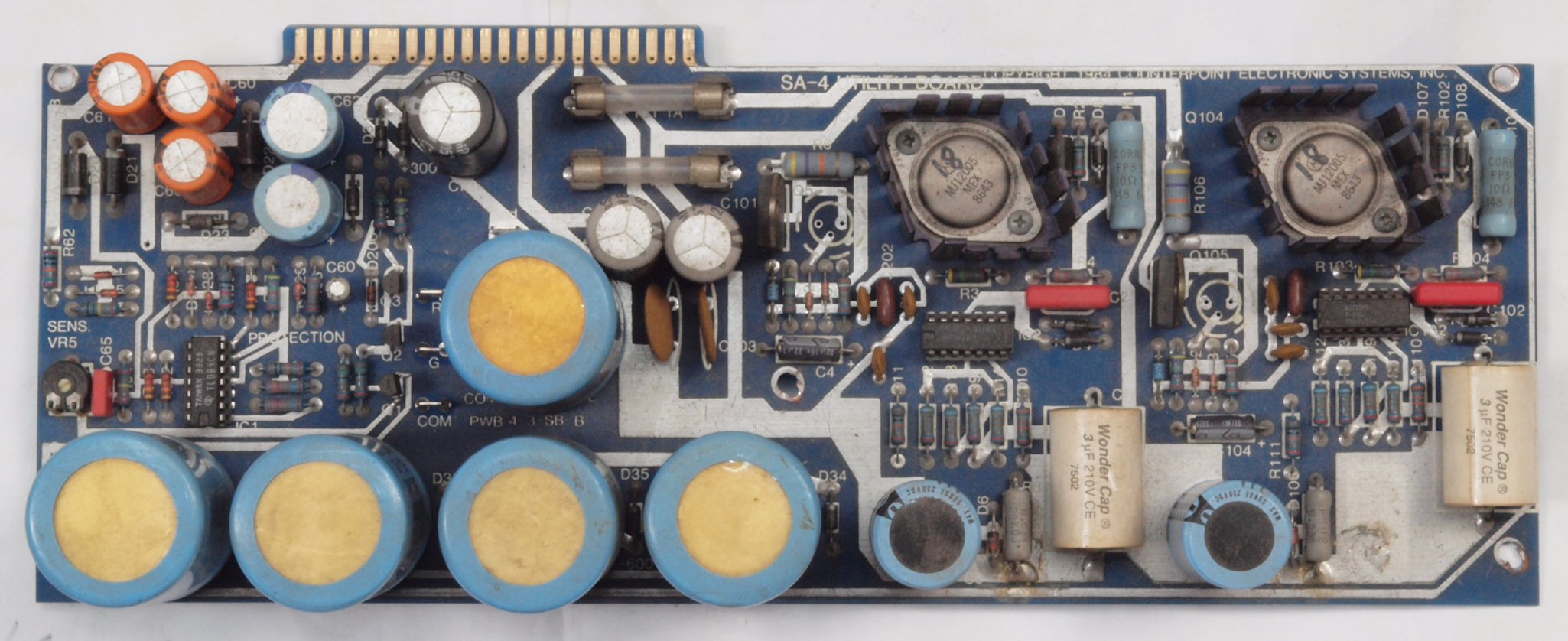

Ｃ３５．　完成電源基板。　　洗浄後、コートを塗布。

Ｃ３６．　完成電源基板。　さらに定電圧出力ＴＲ（トランジスター）２個交換。

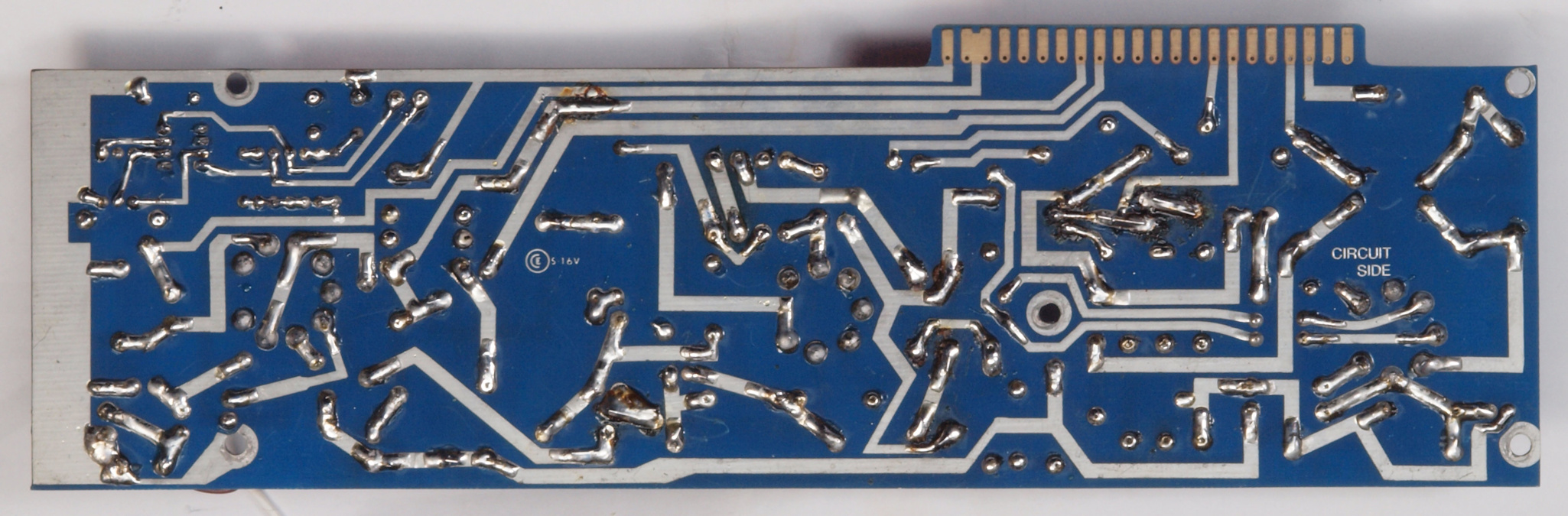

Ｃ３７．　修理前　電源基板裏。

Ｃ３８．　修理中　電源基板裏。カードエッジコネクター端子が無！

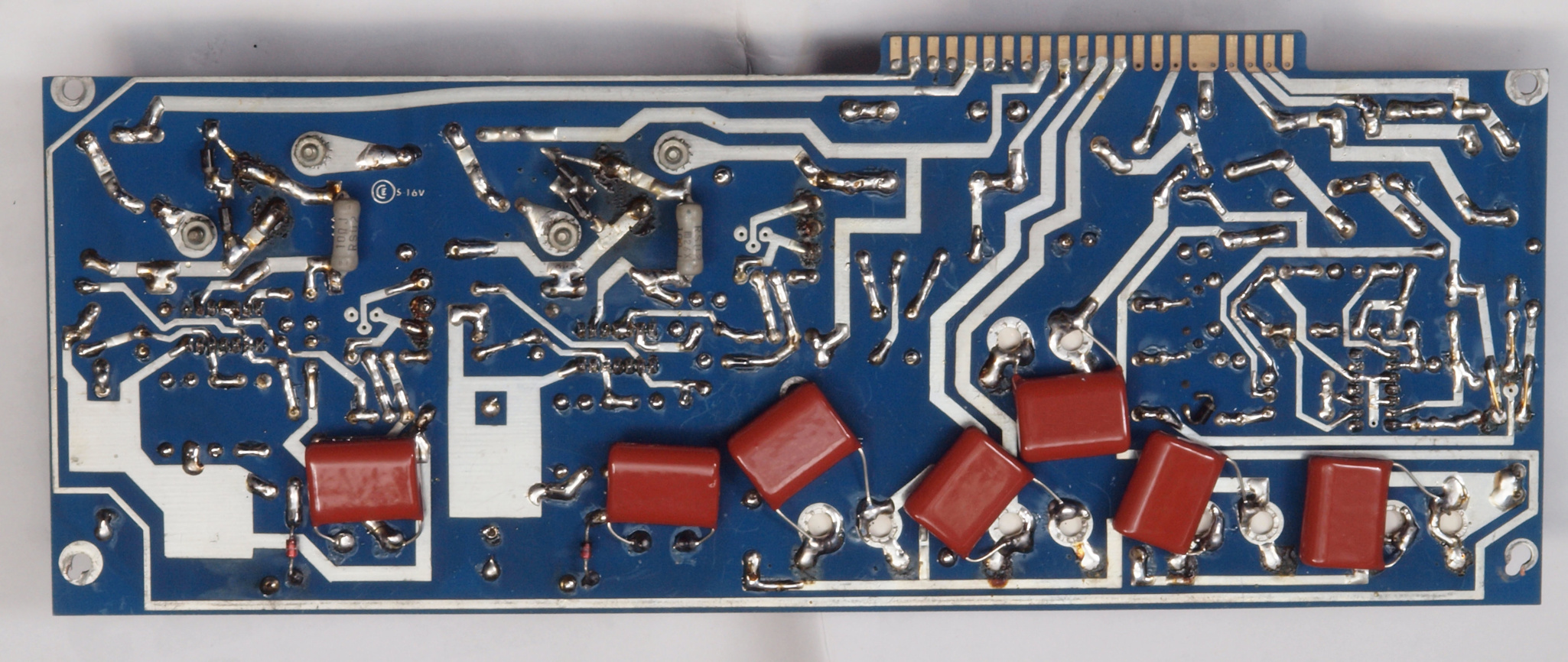

Ｃ３９．　修理（半田補正）後　電源基板裏。フイルムコンデンサー７個追加。

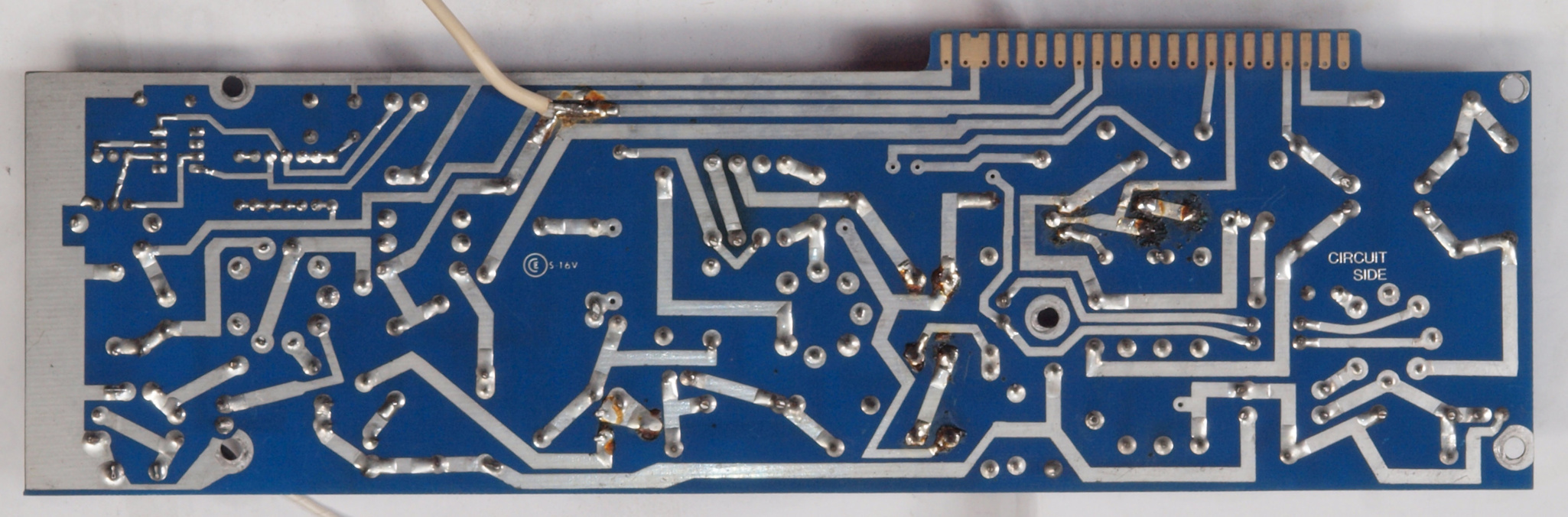

Ｃ３Ａ．　完成電源基板裏。　　洗浄後、コートを塗布。

Ｃ４１．　修理前　入力ＲＣＡ端子。

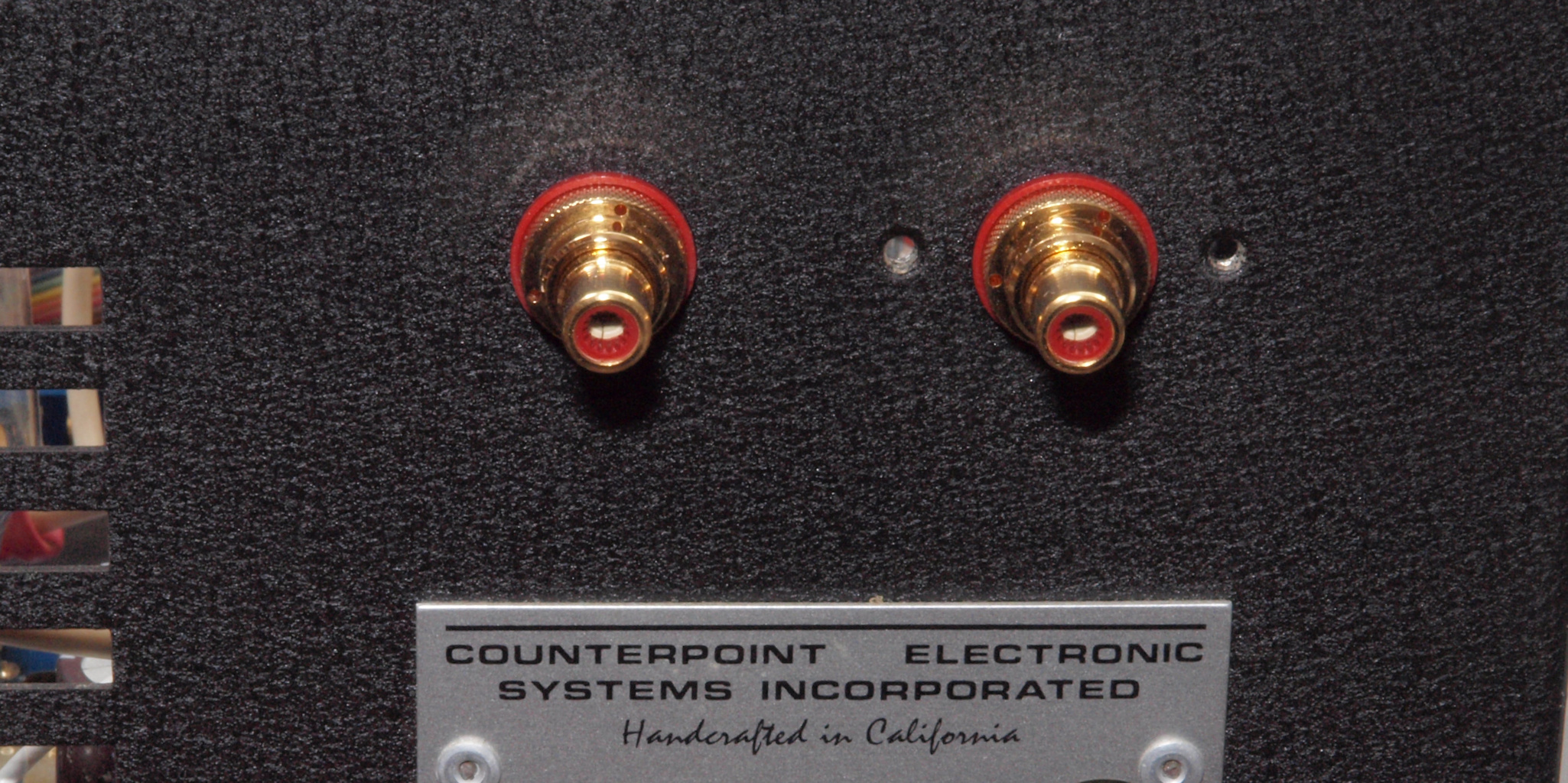

Ｃ４２．　修理（交換）後　入力ＲＣＡ端子。ＷＢＴ−０２０１使用。

Ｃ５１．　修理前　ＳＰ接続端子。

Ｃ５２．修理（交換）後　ＳＰ接続端子。ＷＢＴ−０７３５使用。

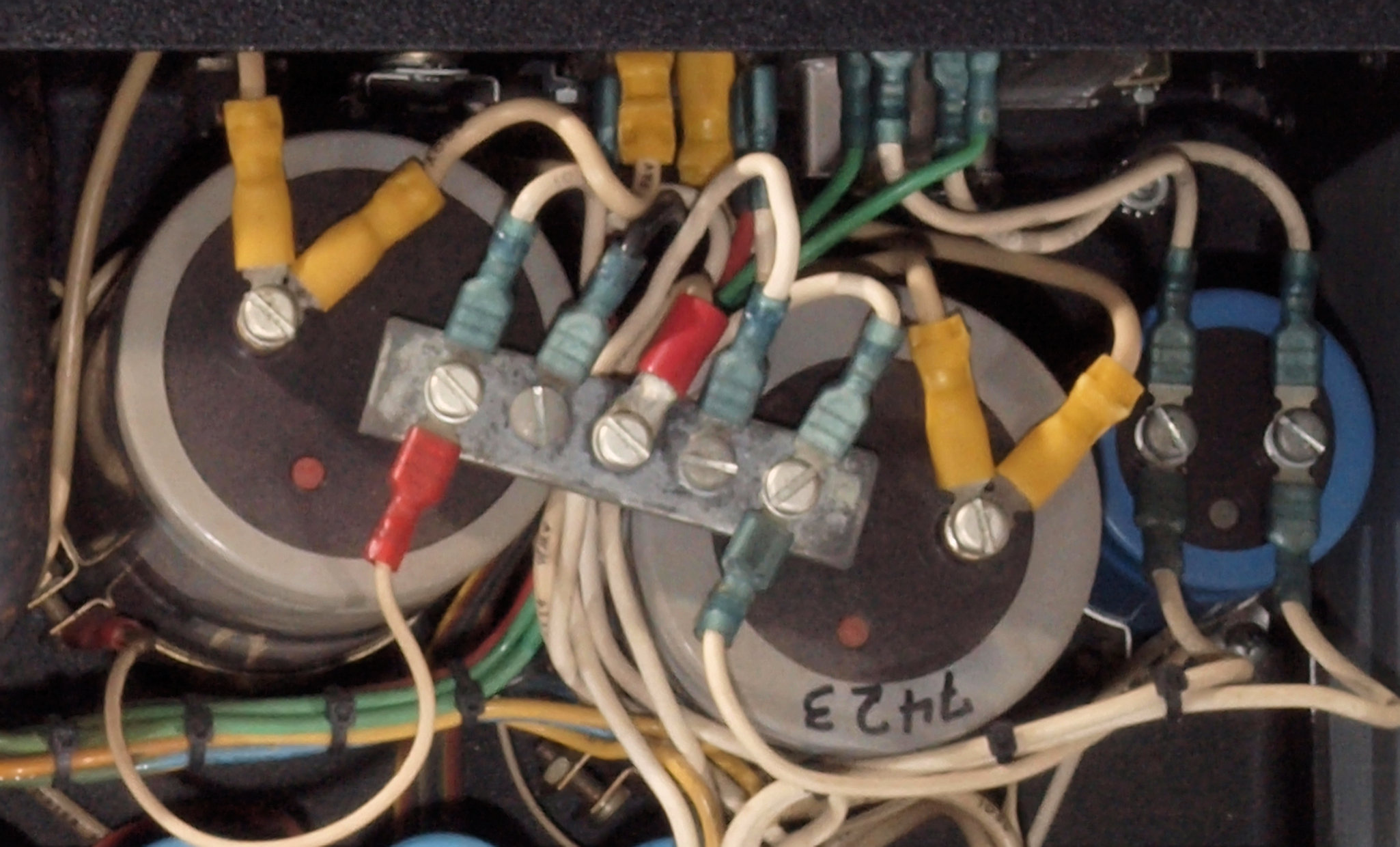

Ｃ６１．修理前　電源ブロック電解コンデンサー。

Ｃ６２．修理後　電源ブロック電解コンデンサー。　フイルムコンデンサー３個追加。

Ｃ７１．　修理中　前パネルを外す。

Ｃ７２．　修理中　メーター切替ＳＷを取出し修理。

Ｃ７３．　修理中　電源ＳＷを見る。　ガタが大きくツマミがパネルに接触している。

Ｃ７４．　修理中　電源ＳＷを見る。　パネルとツマミの間にクションを入れる。

Ｃ８１．　修理前　上蓋止めナット無。

Ｃ８２．　修理後　上蓋止めナットを取り付け。

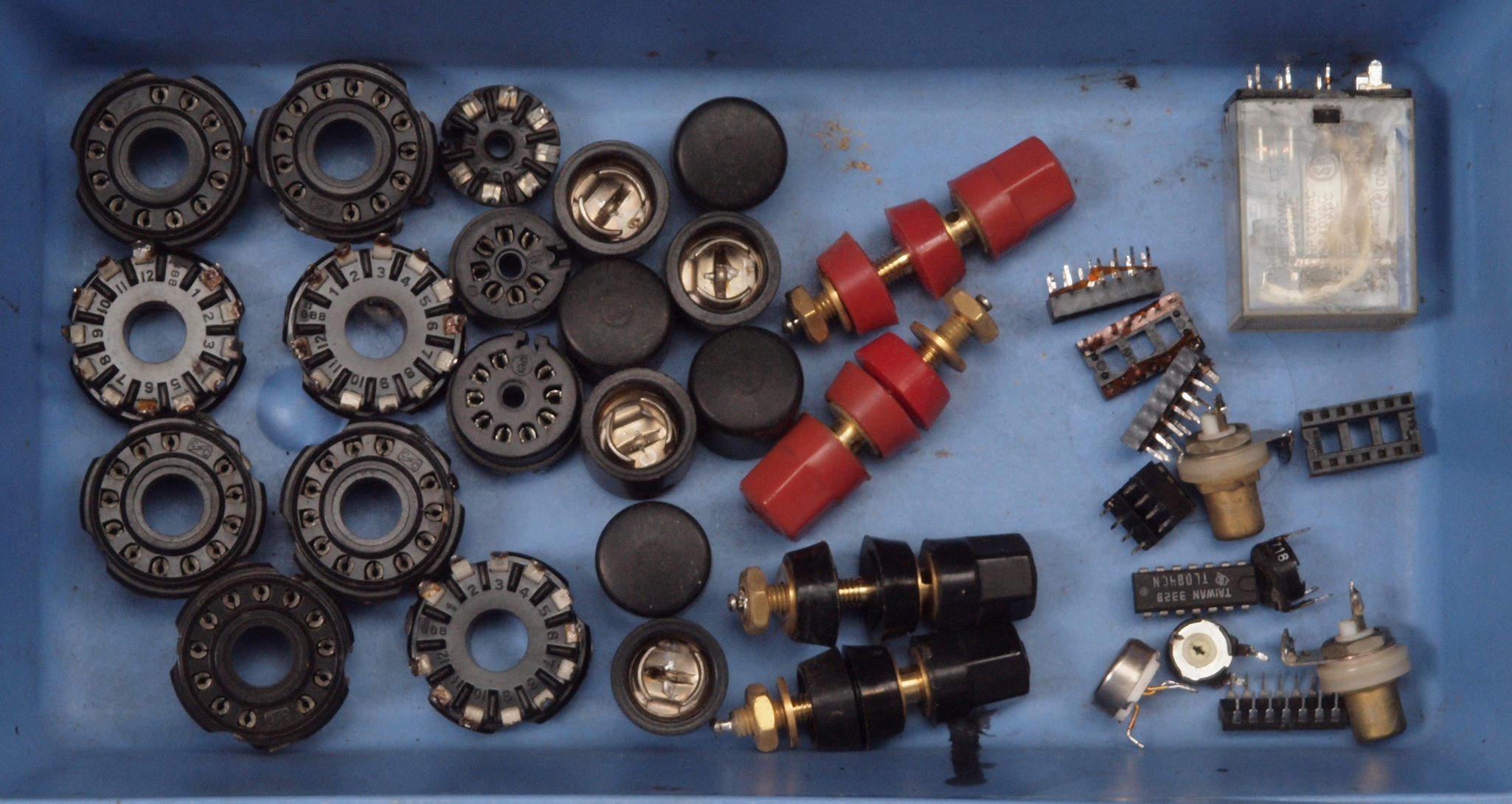

Ｃ９１．３台目も含む交換部品。　終段６ＬＦ６　１２ピンソケット、ＳＰ接続端子他。１２ピンソケットが少ないのはユーザーが６ＬＦ６の足補正に使用する為。

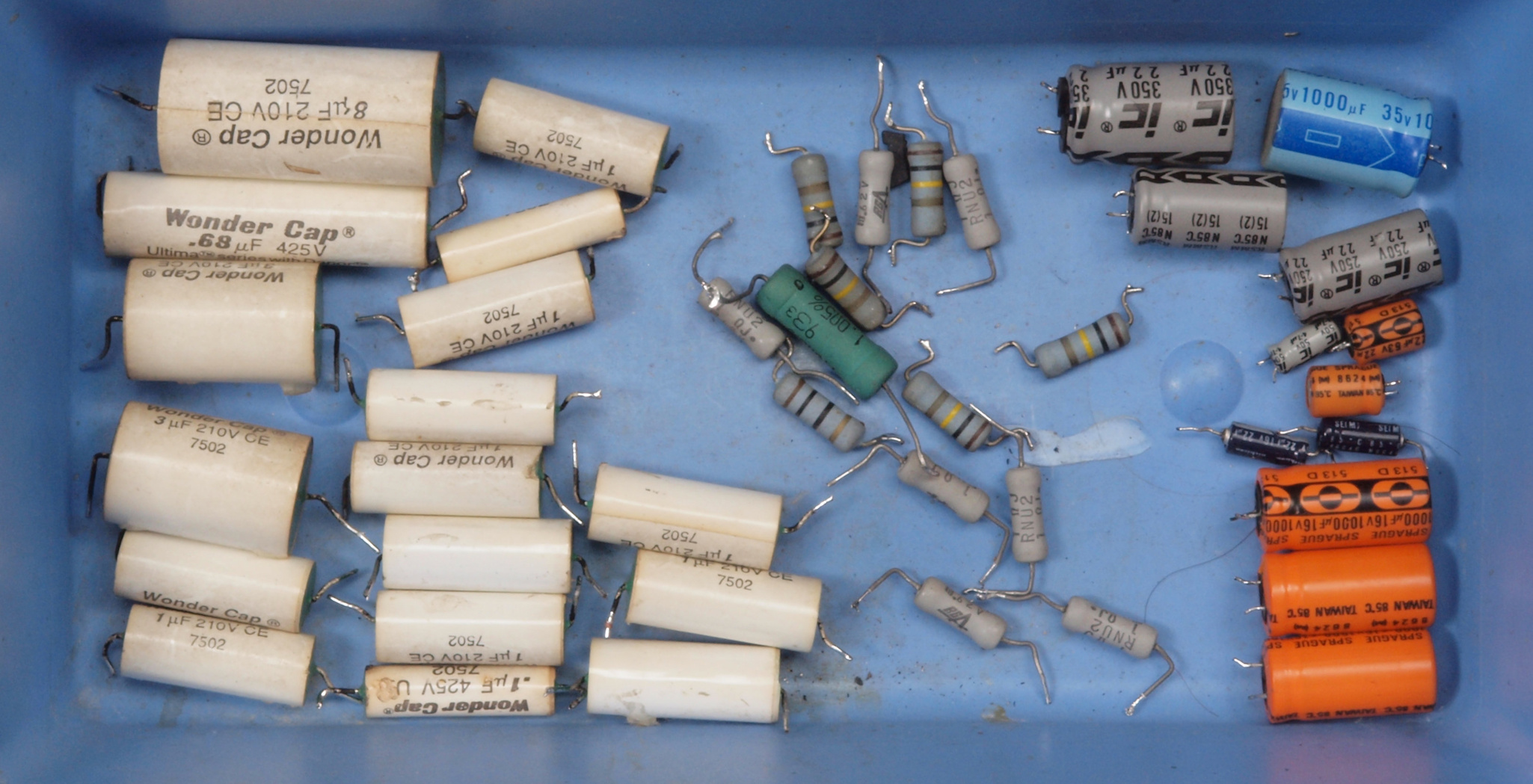

Ｃ９２．３台目も含む交換部品２。

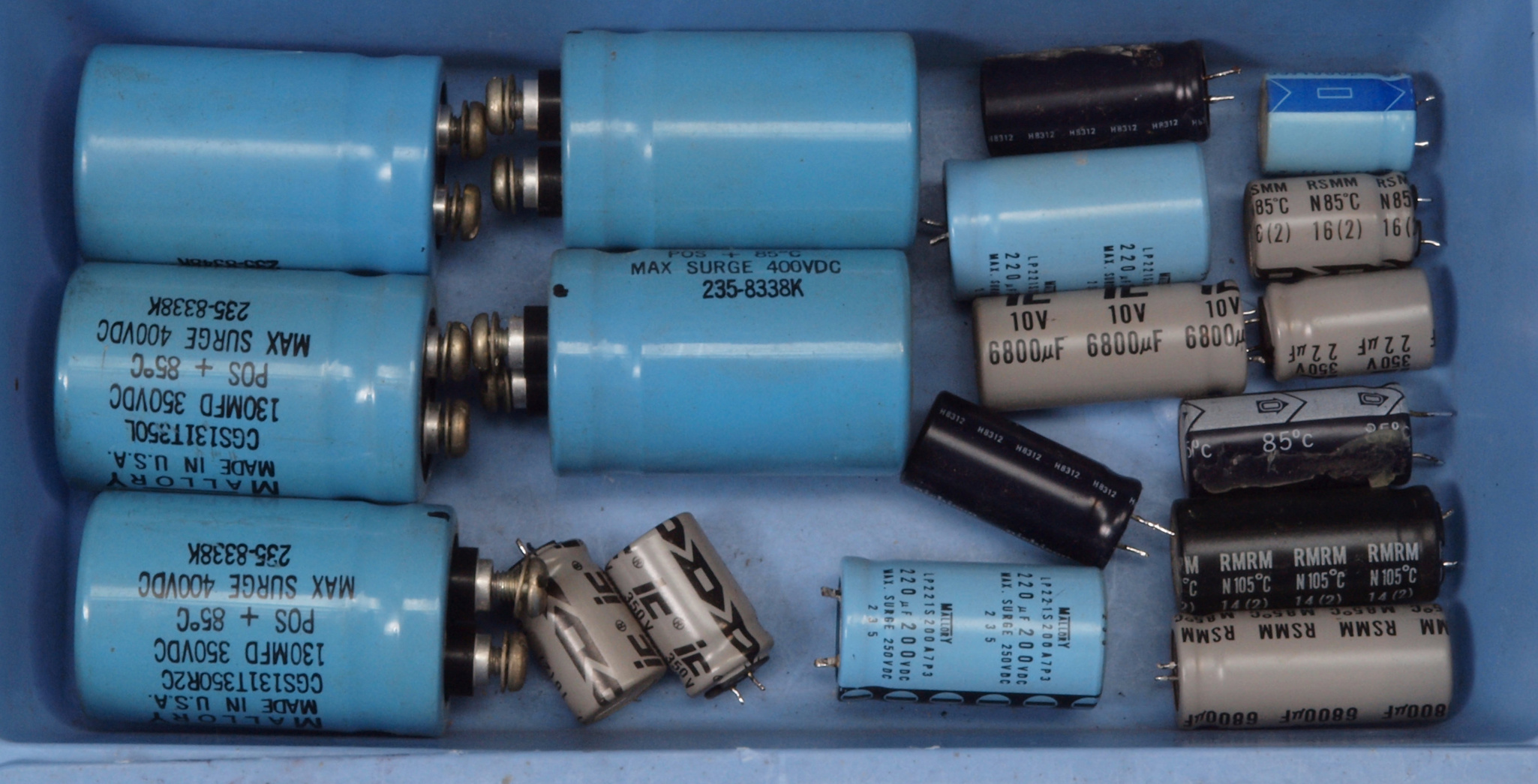

Ｃ９３．３台目も含む交換部品、ブロック電解コンデンサー。

Ｃ９４．３台目も含む交換部品、ＯＰ−ＡＭＰ、ＴＲ（トランジスター）、定電圧ＩＣ、ダイオード、ゼナーダイオード、配線。

ＣＡ１．　修理前　上から見る

ＣＡ２．　修理後　上から見る

ＣＡ３．　さらに修理後　定電圧出力ＴＲ（トランジスター）の交換後上から見る。

ＣＡ４．　修理後　上から見る。基板止めビスにワッシャーを入れる。

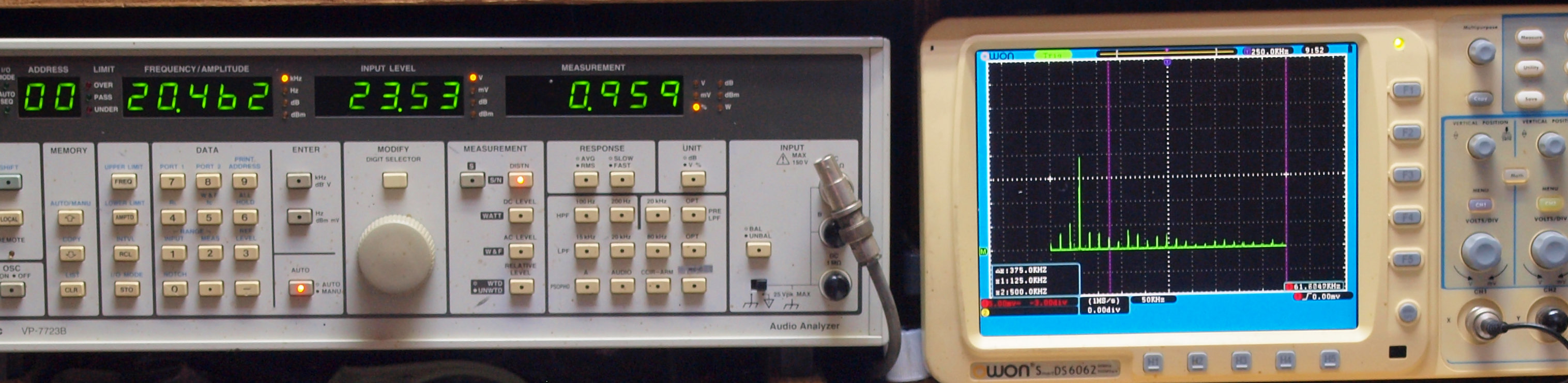

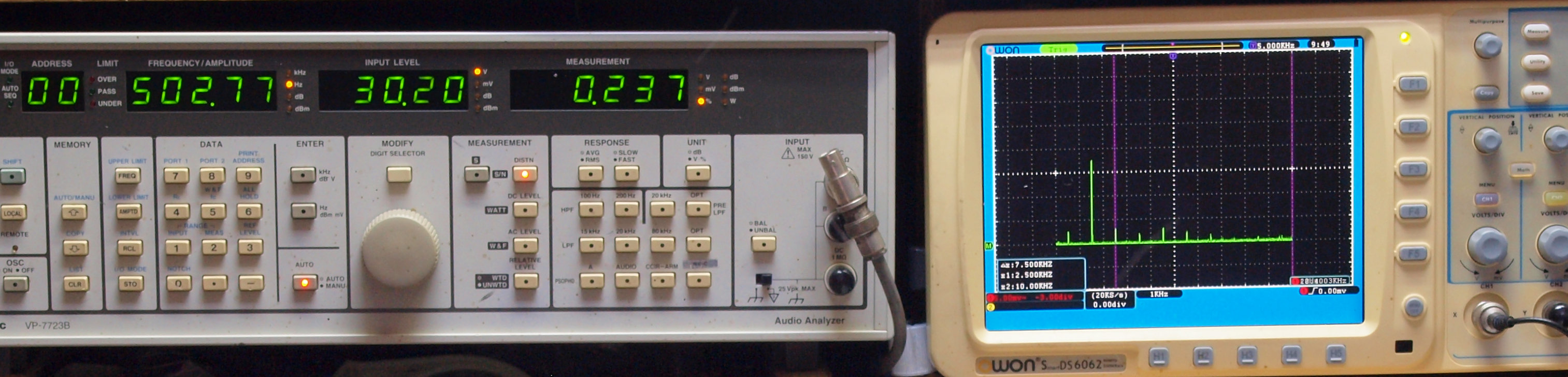

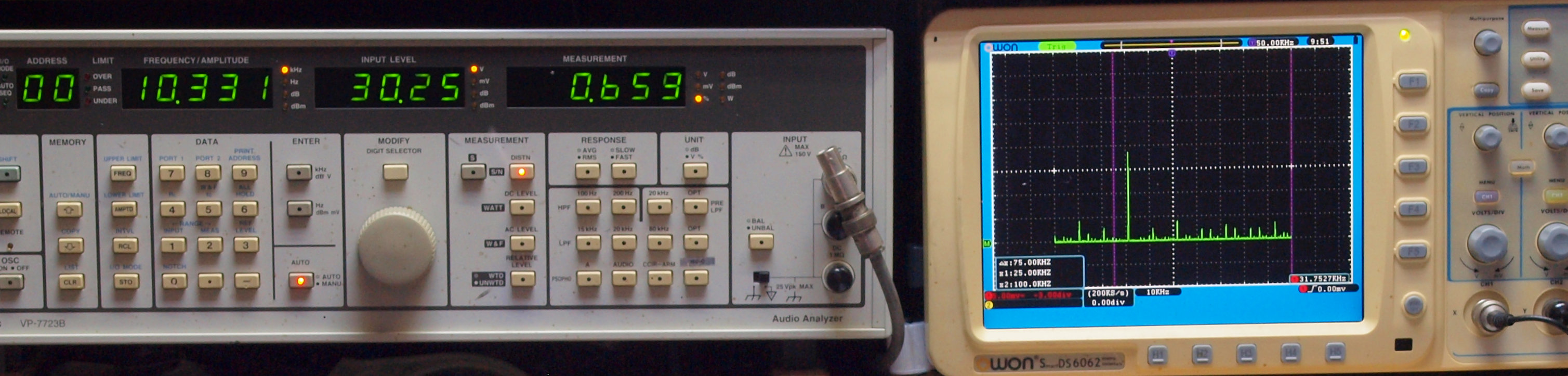

Ｅ．　調整・測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 測定条件。 使用終段「６ＬＦ６」バイアス電流値。 ６ＬＦ６−１本目＝６０ｍＡ ６ＬＦ６−２本目＝６０ｍＡ ６ＬＦ６−３本目＝７０ｍＡ ６ＬＦ６−４本目＝６５ｍＡ ６ＬＦ６−５本目＝７０ｍＡ ６ＬＦ６−６本目＝４５ｍＡ ６ＬＦ６−７本目＝５０ｍＡ ６ＬＦ６−８本目＝４０ｍＡ

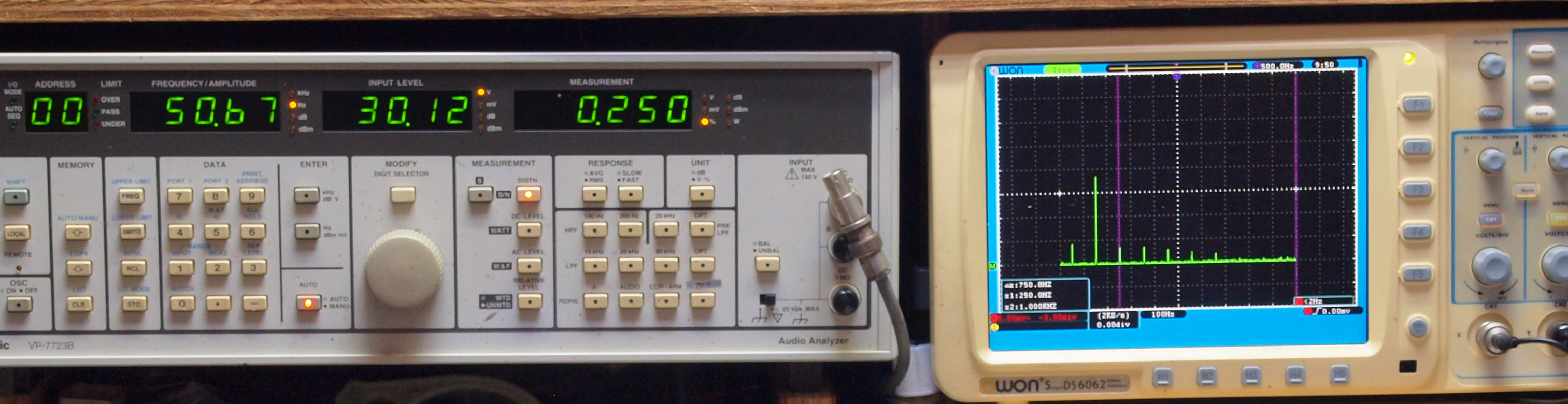

Ｅ１．　５０Ｈｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．４０５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

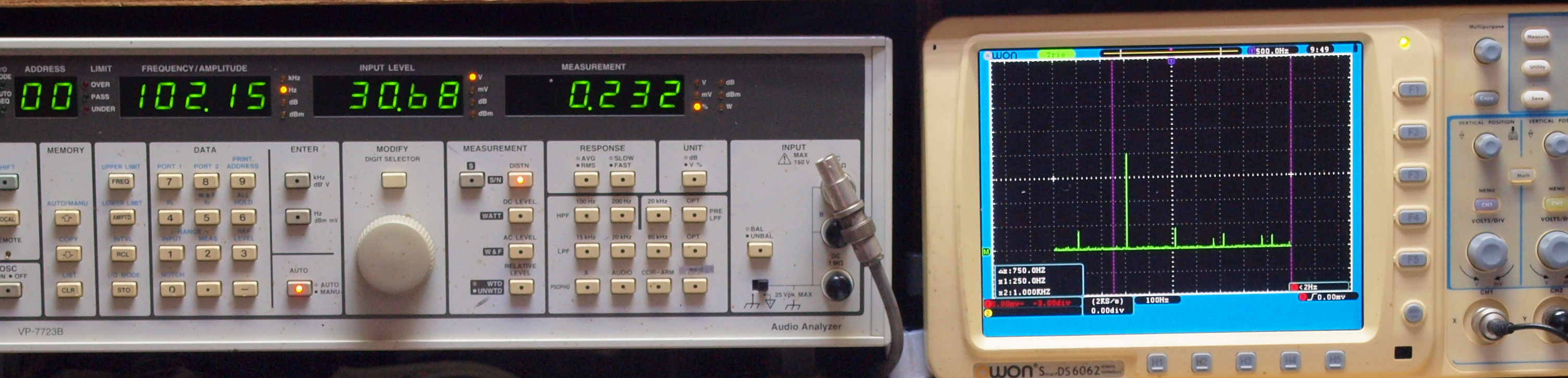

Ｅ２．　１００Ｈｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．２３５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．２２６歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

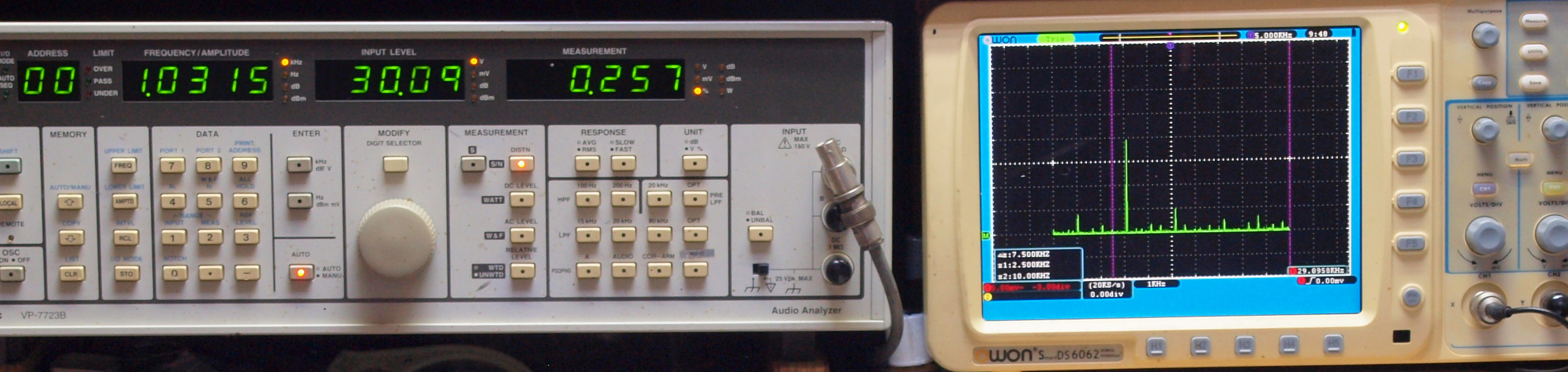

Ｅ４．　１ｋＨｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．２６２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．３４０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．３１４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　５０ｋＨｚ入力、ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　１．５８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

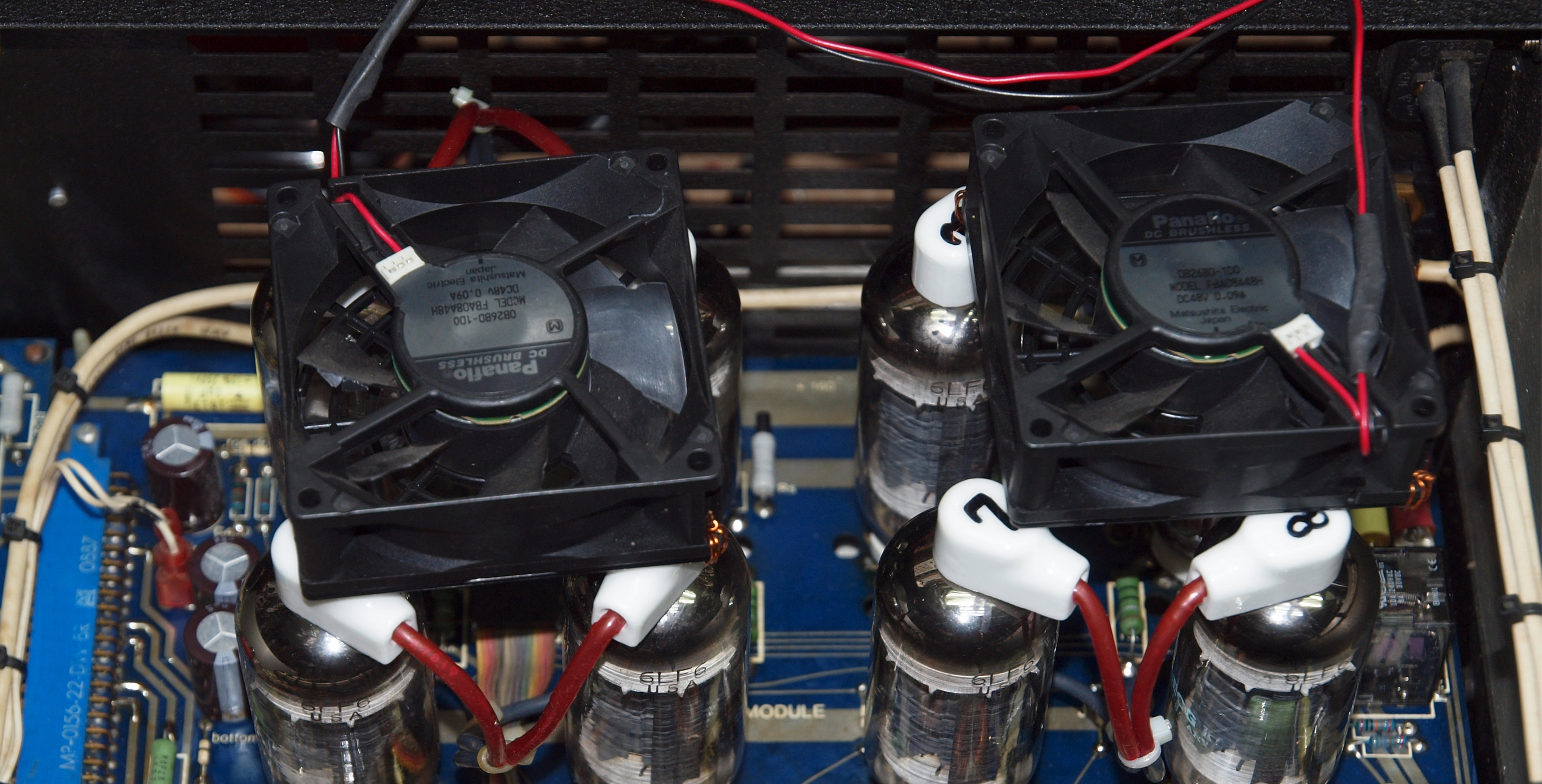

Ｅ８．　出力真空管「６ＬＦ６」の真上で、２４Ｖ高速フアンが全回転で吸出クーリング。

Ｅ９．　完成　　２４時間エージング、　右は　ＳＡ−４．　３台目

Ｙ．　ユーザー宅への設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　全体。

Ｙ２．　右側ＳＡ−４．　４台目。

Ｙ２．　左側ＳＡ−４．　３台目。

Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４　の仕様（マニアル・カタログより）

型式 管球式モノラルパワーアンプ　ＳＡ−４ 出力 140W(8Ω) 280W(16Ω) 周波数帯域幅 0.1Hz〜50kHz 歪率 0.1%以下(最大出力時) 0.02%(20W出力時) 使用真空管 ECC83 6LF6 x8 6FS5 x2 電源電圧 AC100V、50Hz/60Hz 消費電力 200W(通常使用時)、700W(実行出力時) 外形寸法 幅480x高さ170x奥行480mm 重量 26kg その他 ブループリント基盤．．後期型 グレイ基盤．．前期型。 価格 ￥1,000,000(1台、1984年発売) ￥900,000(1台、年代不明)
