Ｃｏｎｒａｄ　Ｊｏｈｎｓｏｎ　ＭＶ−１２５　修理記録
同時修理ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４．　３台目、ＳＡ−４．　４台目　　　　２０２１／７／２５持込　　　８／２２返却
Ａ．　修理前の状況

Ｔ．　修理前点検測定。

Ｙ．　ユーザー宅への設置状況。

Ｓ．　Ｃｏｎｒａｄ　Ｊｏｈｎｓｏｎ　ＭＶ−１２５　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

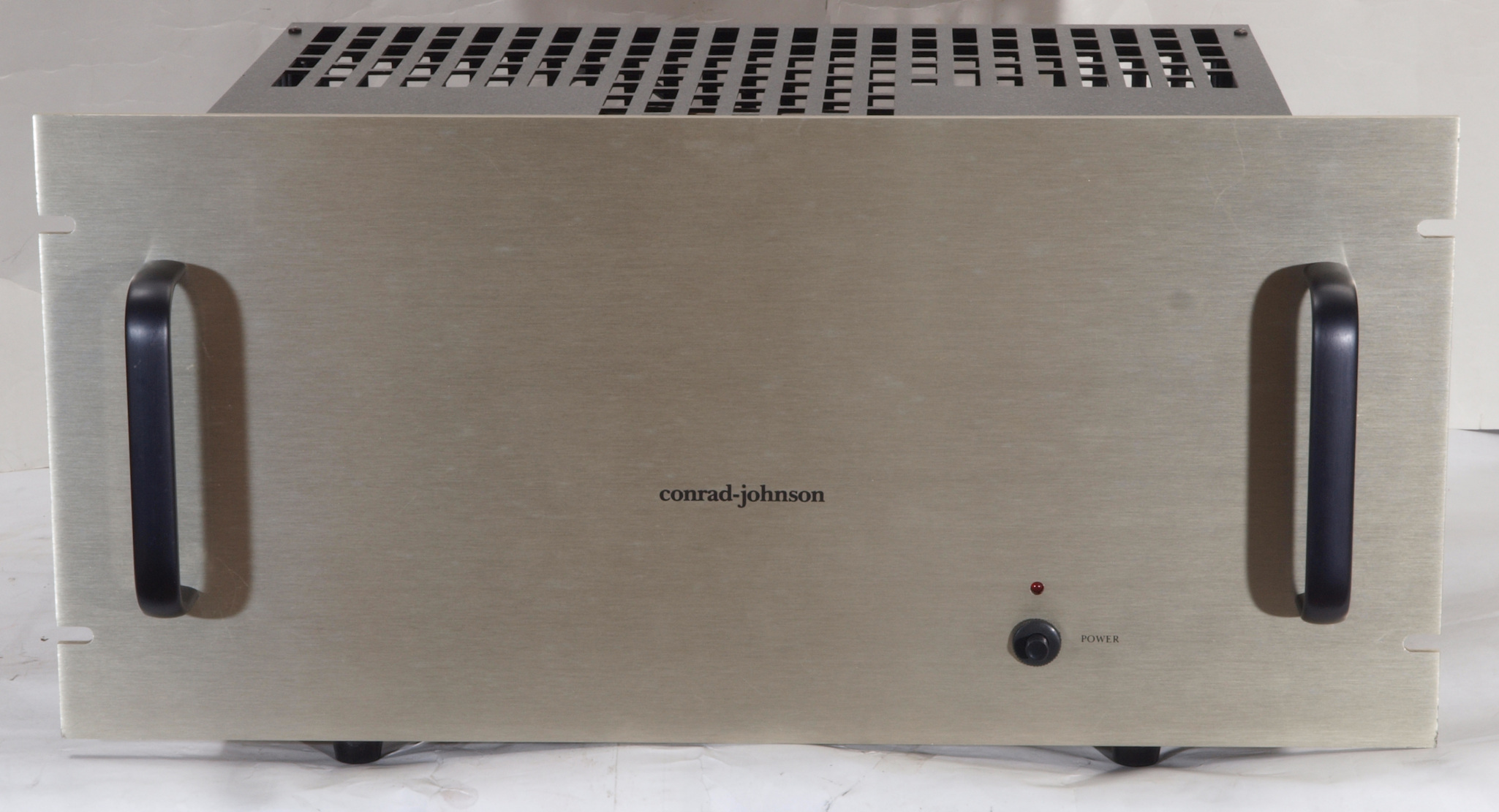

Ａ１１．　点検中　前から見る

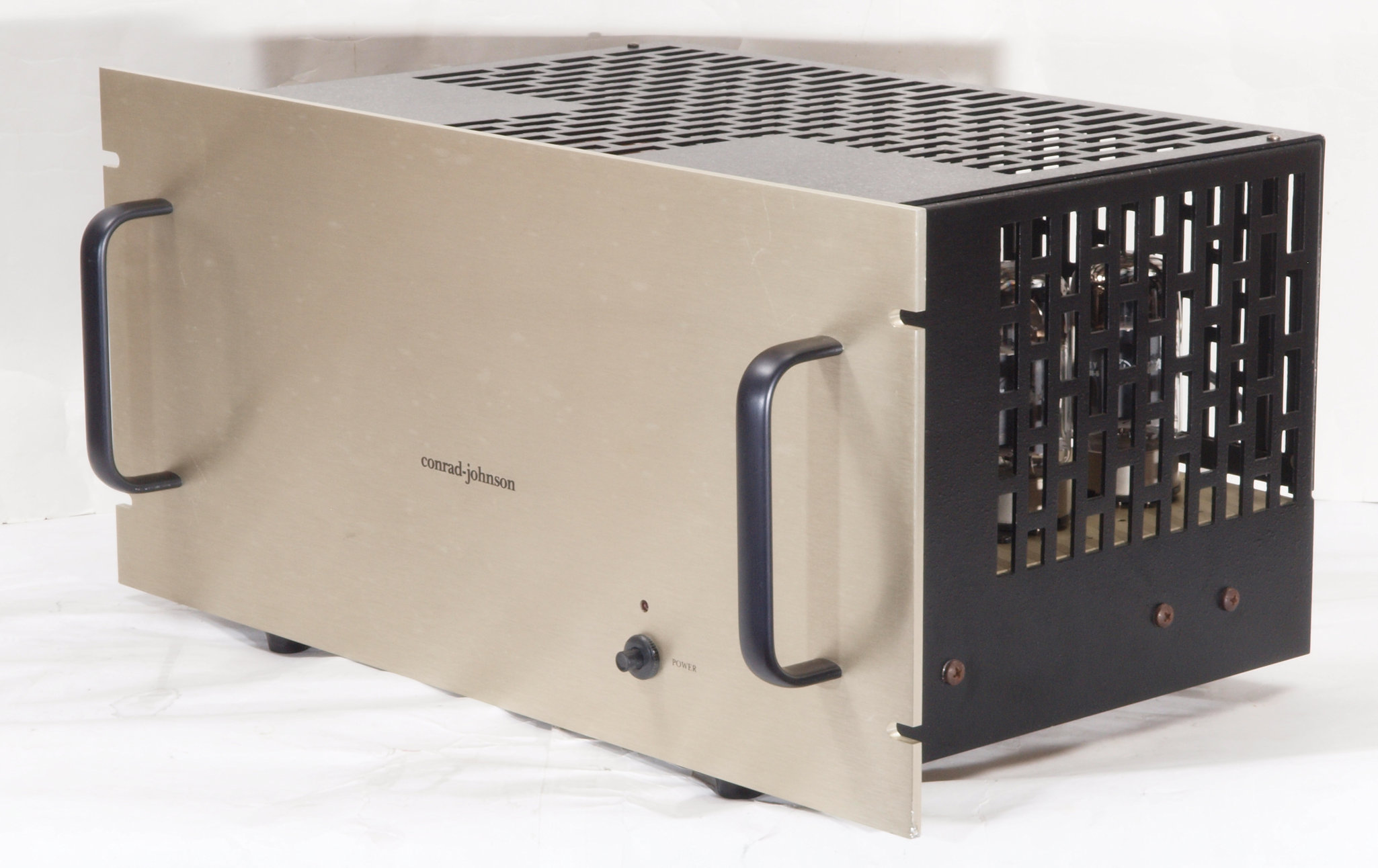

Ａ１２．　点検中　前右から見る。

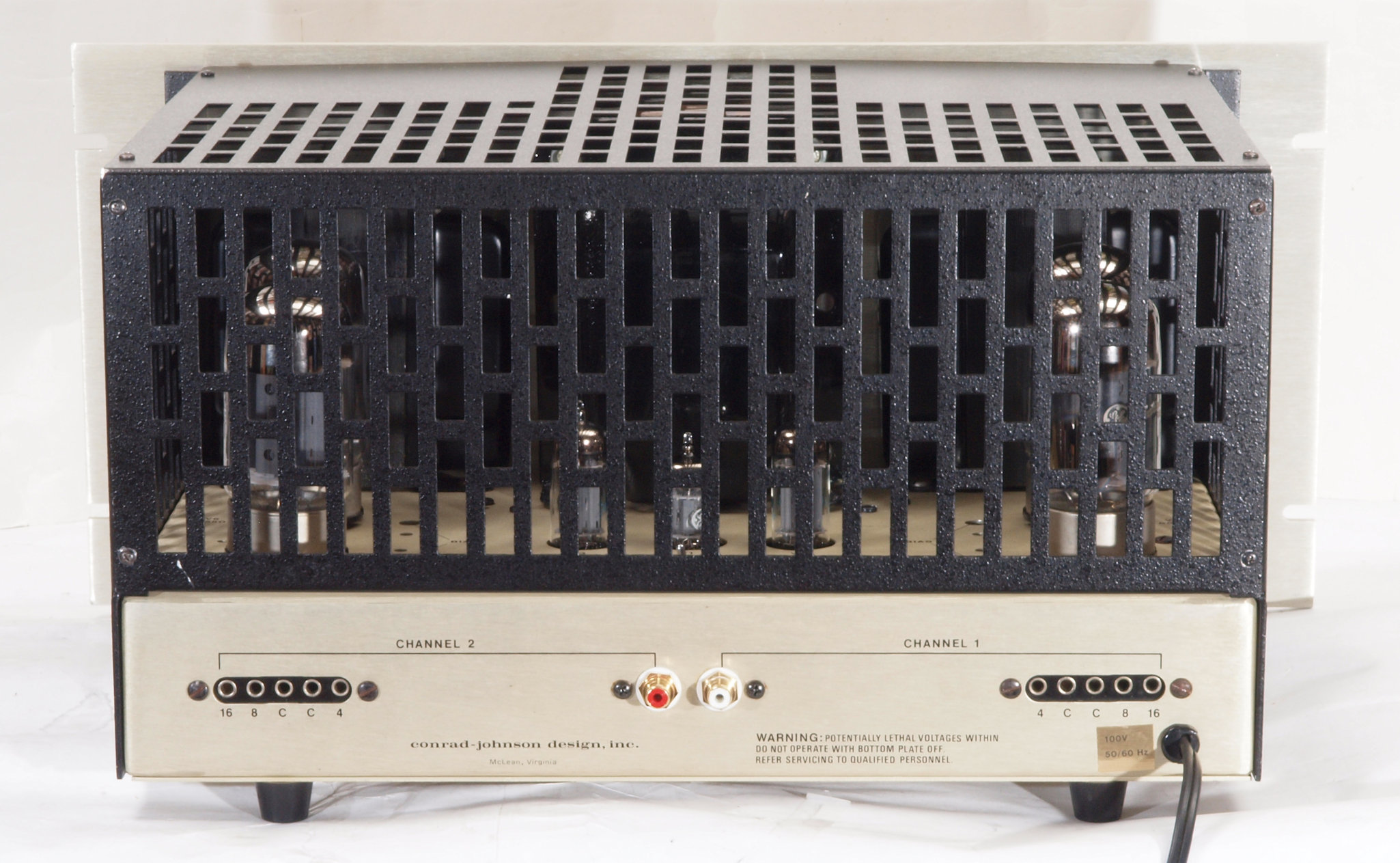

Ａ１３．　点検中　後から見る

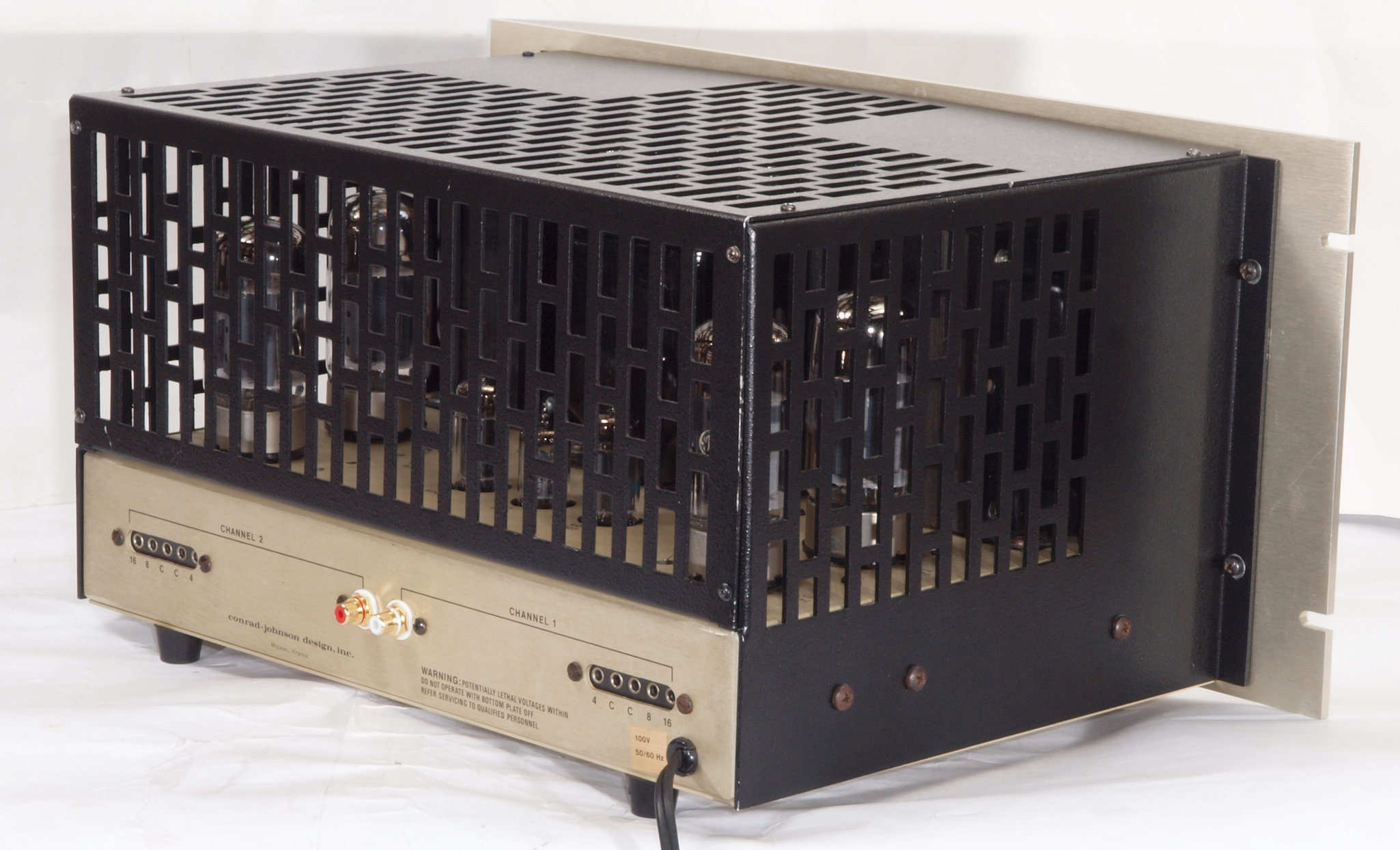

Ａ１４．　点検中　後右から見る

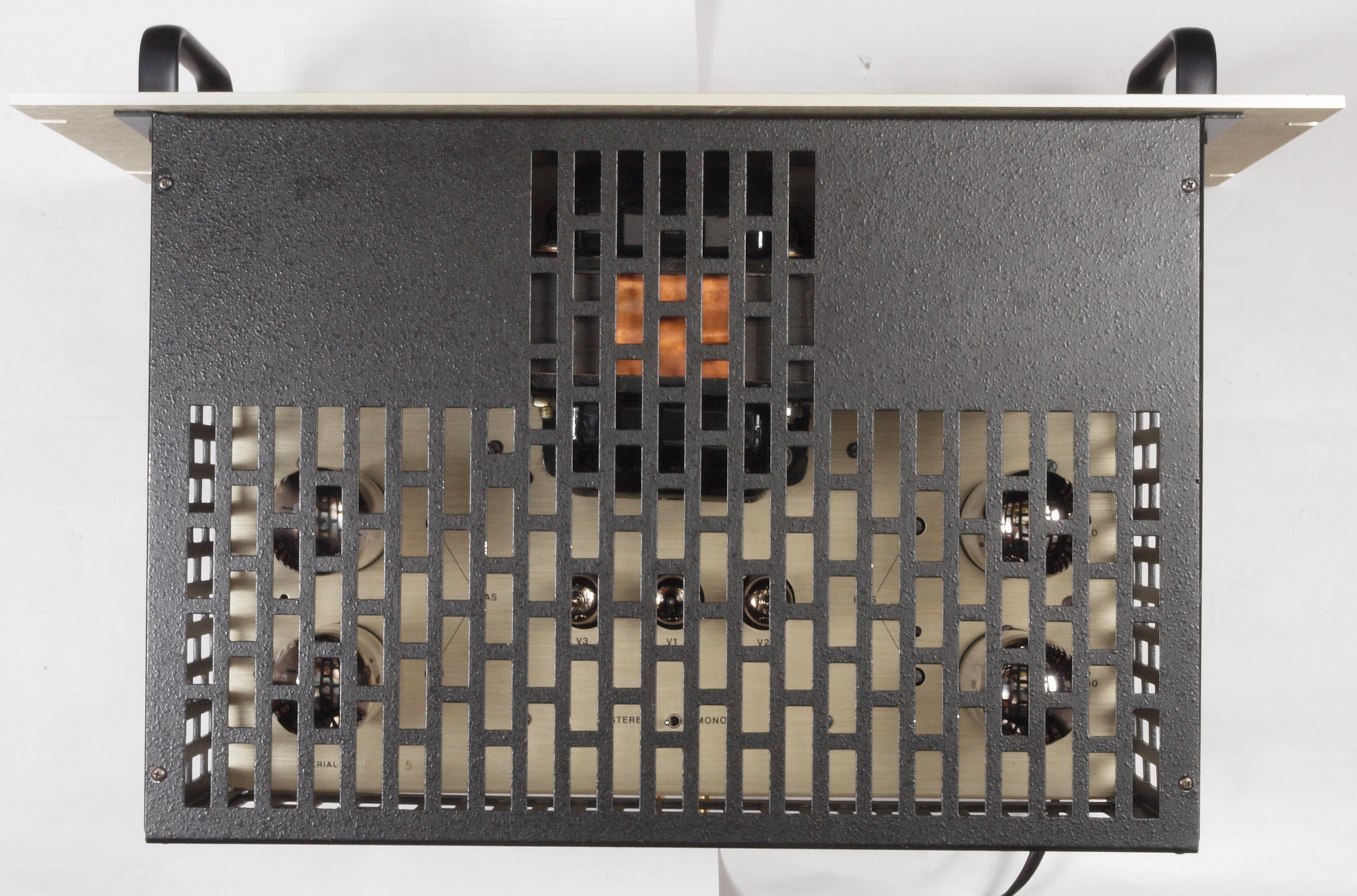

Ａ２１．　点検中　上から見る

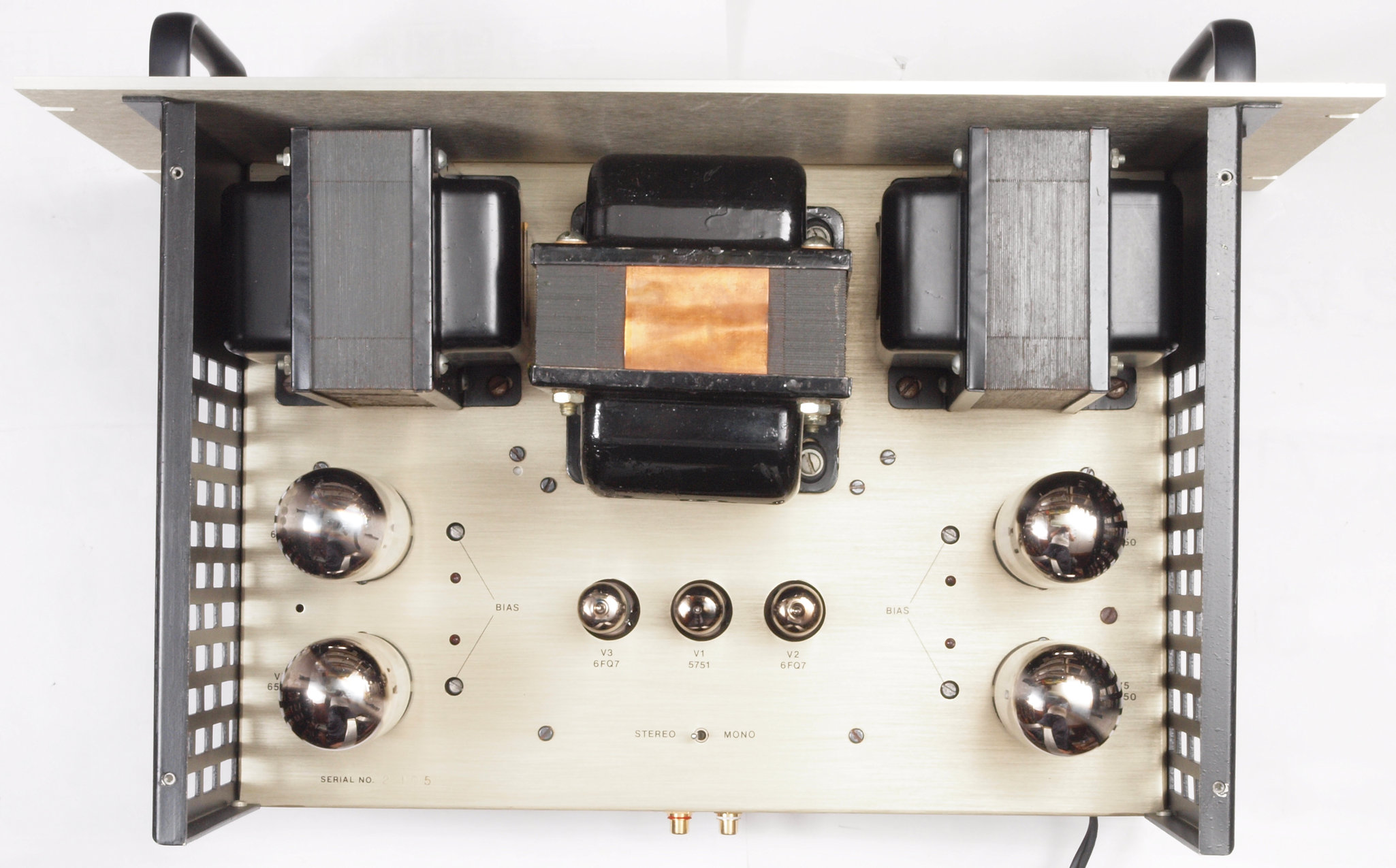

Ａ２２．　点検中　ケースを取り上から見る
Ａ２３．　点検中　ケースを取り上から見る。　電源トランス鉄心厚みが左右で少し異なる？
Ａ２４．　点検中　電源トランス点検。１次入力電圧＝１００．５Ｖ、ヒーター電圧＝６．３２４Ｖ。
Ａ３１．　点検中　右側出力トランス点検。
　　　　　　　１次インピーダンス＝４．２ｋΩ（Ｐ１−B間＋B−Ｐ２間）。
　　　　　　　２次インピーダンス＝４Ω。
　　　　　　　インピーダンス比＝４．２ｋΩ／４Ω＝１０５０、　巻き線比＝３２．４。
　　　　　　　２次４Ω端子にＡＣ５Ｖ／１ｋＨｚを入力すると、
　　　　　　　１次巻線P１−１間電圧＝P２−B間電圧＝１６２V／２＝８１Ｖ。
Ａ３２．　点検中　右側出力トランス点検。
　　　　　　　１次インピーダンス＝４．２ｋΩ（Ｐ１−B間＋B−Ｐ２間）。
　　　　　　　２次インピーダンス＝１６Ω。
　　　　　　　インピーダンス比＝４．２ｋΩ／１６Ω＝１２５、　巻き線比＝１６．２。
　　　　　　　２次１６Ω端子にＡＣ５Ｖ／１ｋＨｚを入力すると、
　　　　　　　１次巻線P１−１間電圧＝P２−B間電圧＝８１V／２＝４０．５Ｖ。
Ａ３３．　点検中　左側出力トランス点検。
　　　　　　　１次インピーダンス＝４．２ｋΩ（Ｐ１−B間＋B−Ｐ２間）。
　　　　　　　２次インピーダンス＝４Ω。
　　　　　　　インピーダンス比＝４．２ｋΩ／４Ω＝１０５０、　巻き線比＝３２．４。
　　　　　　　２次４Ω端子にＡＣ５Ｖ／１ｋＨｚを入力すると、
　　　　　　　１次巻線P１−１間電圧＝P２−B間電圧＝１６２V／２＝８１Ｖ。
Ａ３４．　点検中　左側出力トランス点検。
　　　　　　　１次インピーダンス＝４．２ｋΩ（Ｐ１−B間＋B−Ｐ２間）。
　　　　　　　２次インピーダンス＝１６Ω。
　　　　　　　インピーダンス比＝４．２ｋΩ／１６Ω＝１２５、　巻き線比＝１６．２。
　　　　　　　２次１６Ω端子にＡＣ５Ｖ／１ｋＨｚを入力すると、
　　　　　　　１次巻線P１−１間電圧＝P２−B間電圧＝８１V／２＝４０．５Ｖ。

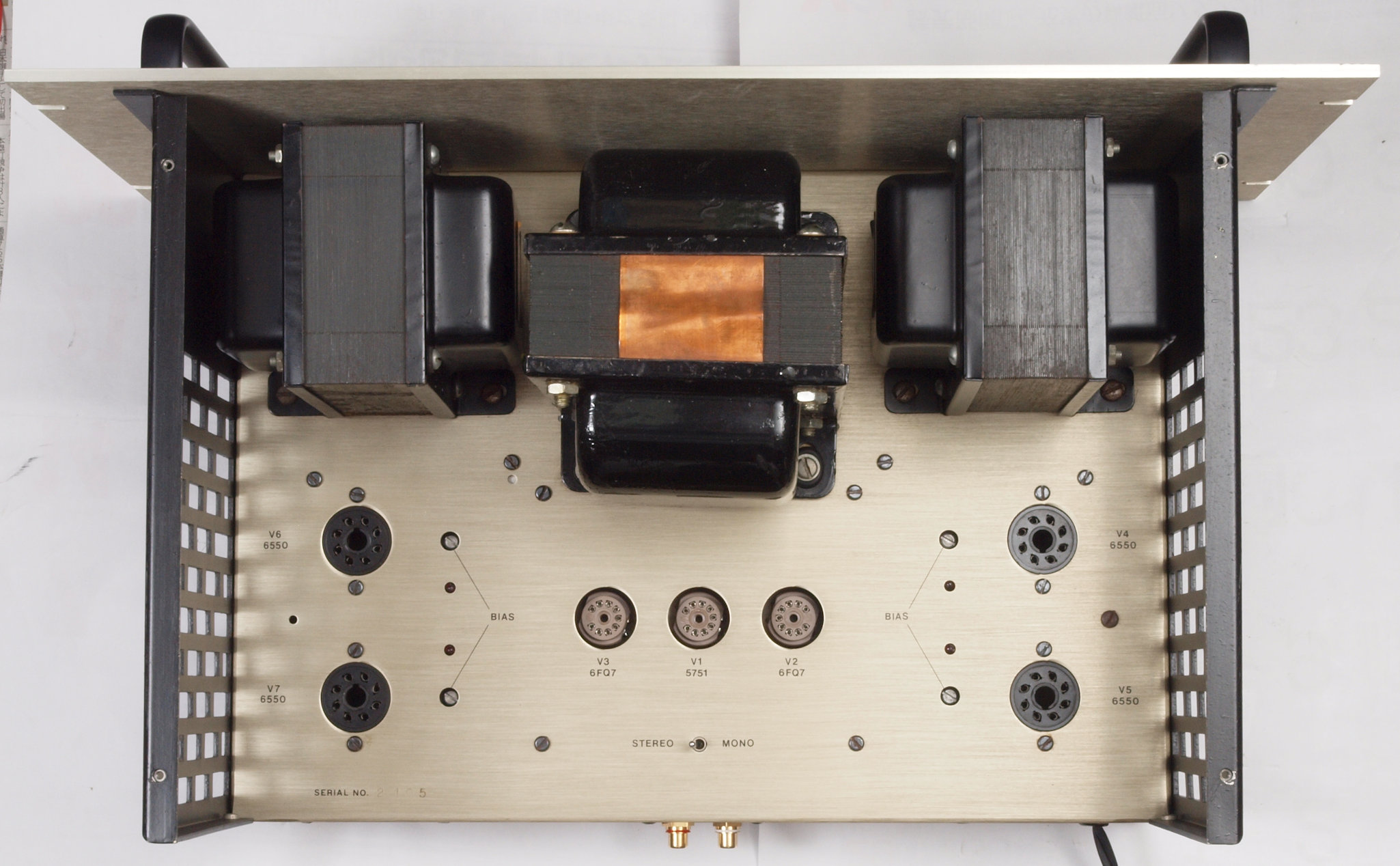

Ａ４１．　点検中　ケース、真空管を取り上から見る

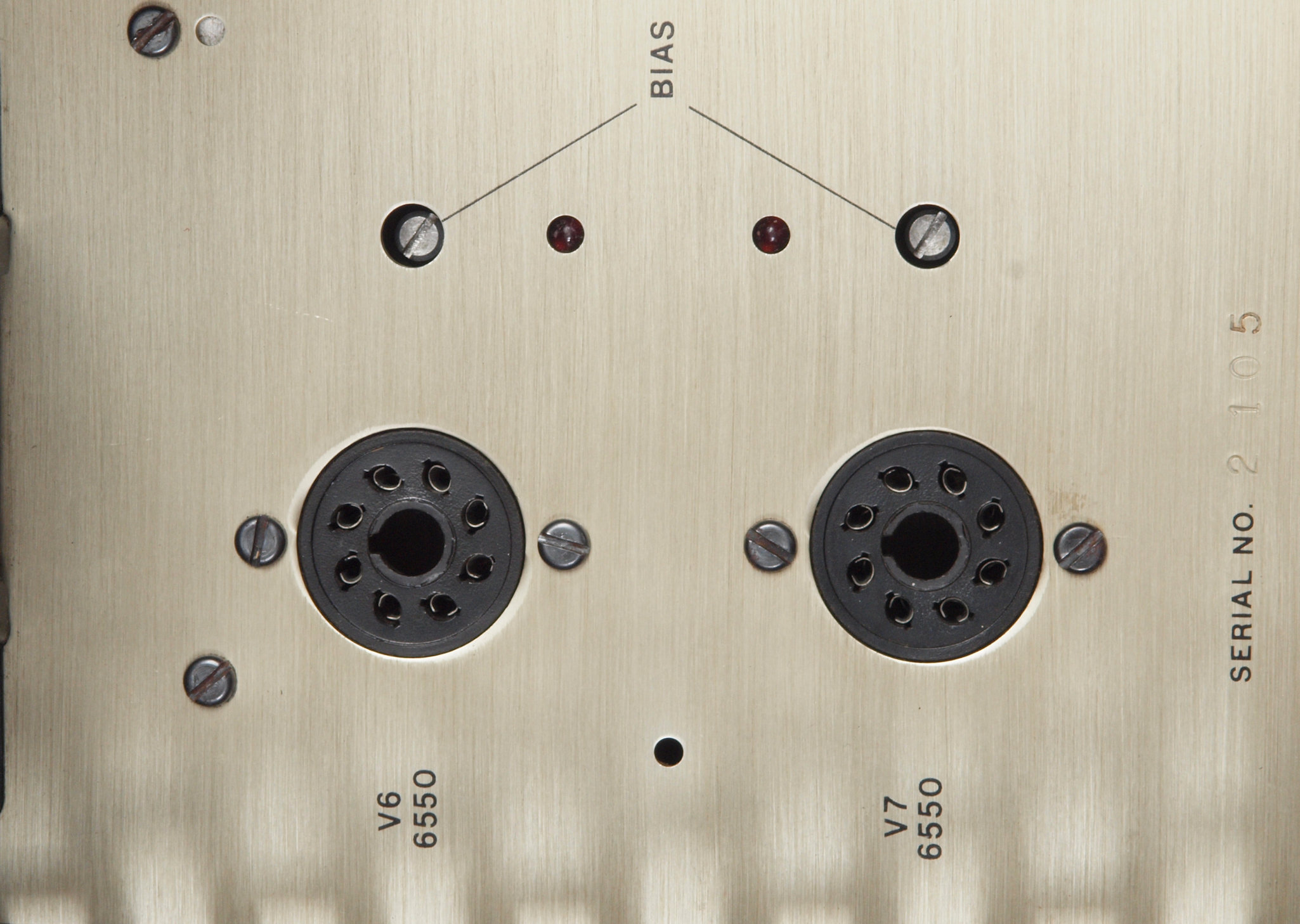

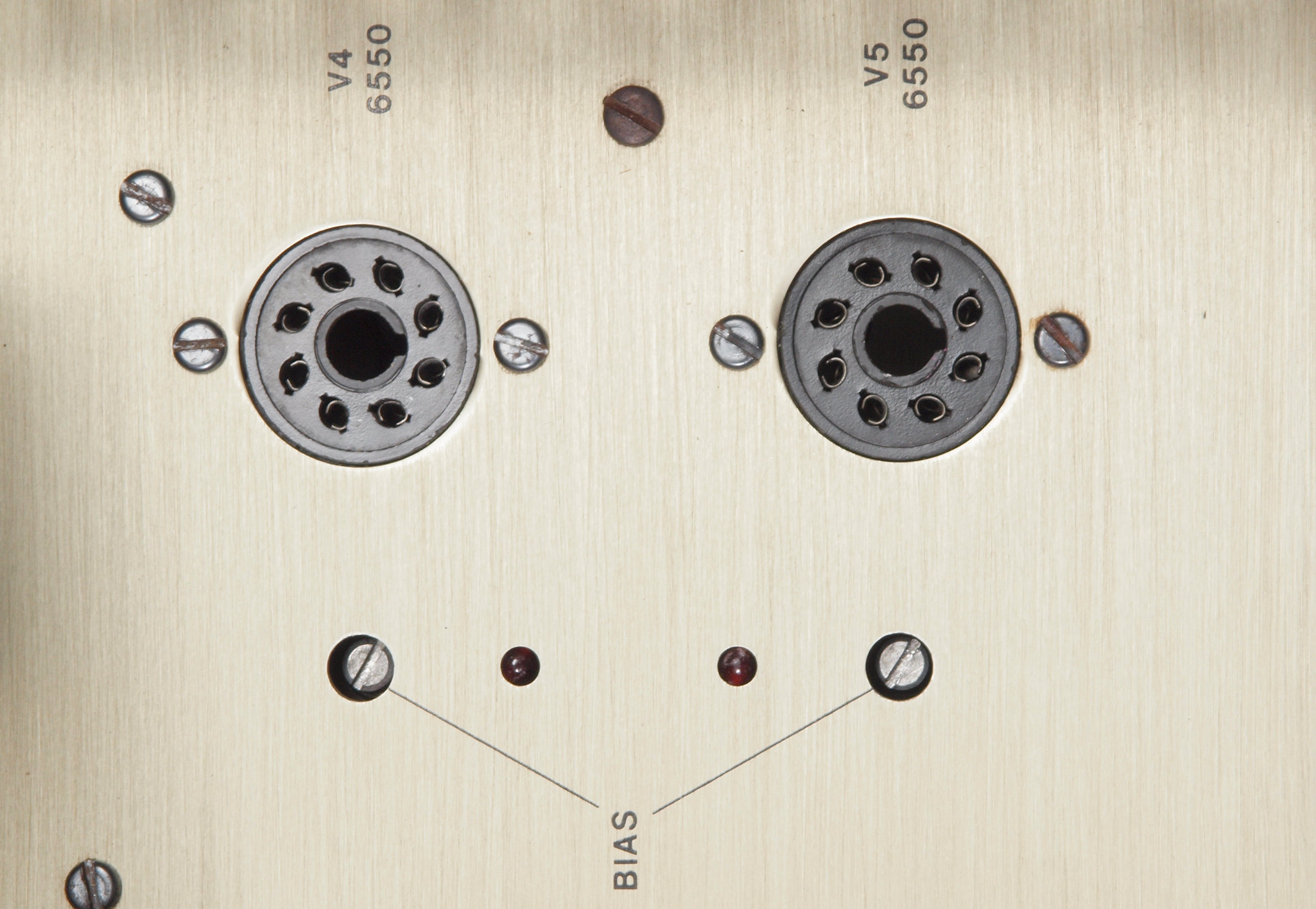

Ａ４１．　点検中　ケース、真空管を取り上から見る。　右側出力真空管６５５０ソケット。
Ａ４２．　点検中　ケース、真空管を取り上から見る。　左側出力真空管６５５０ソケット。

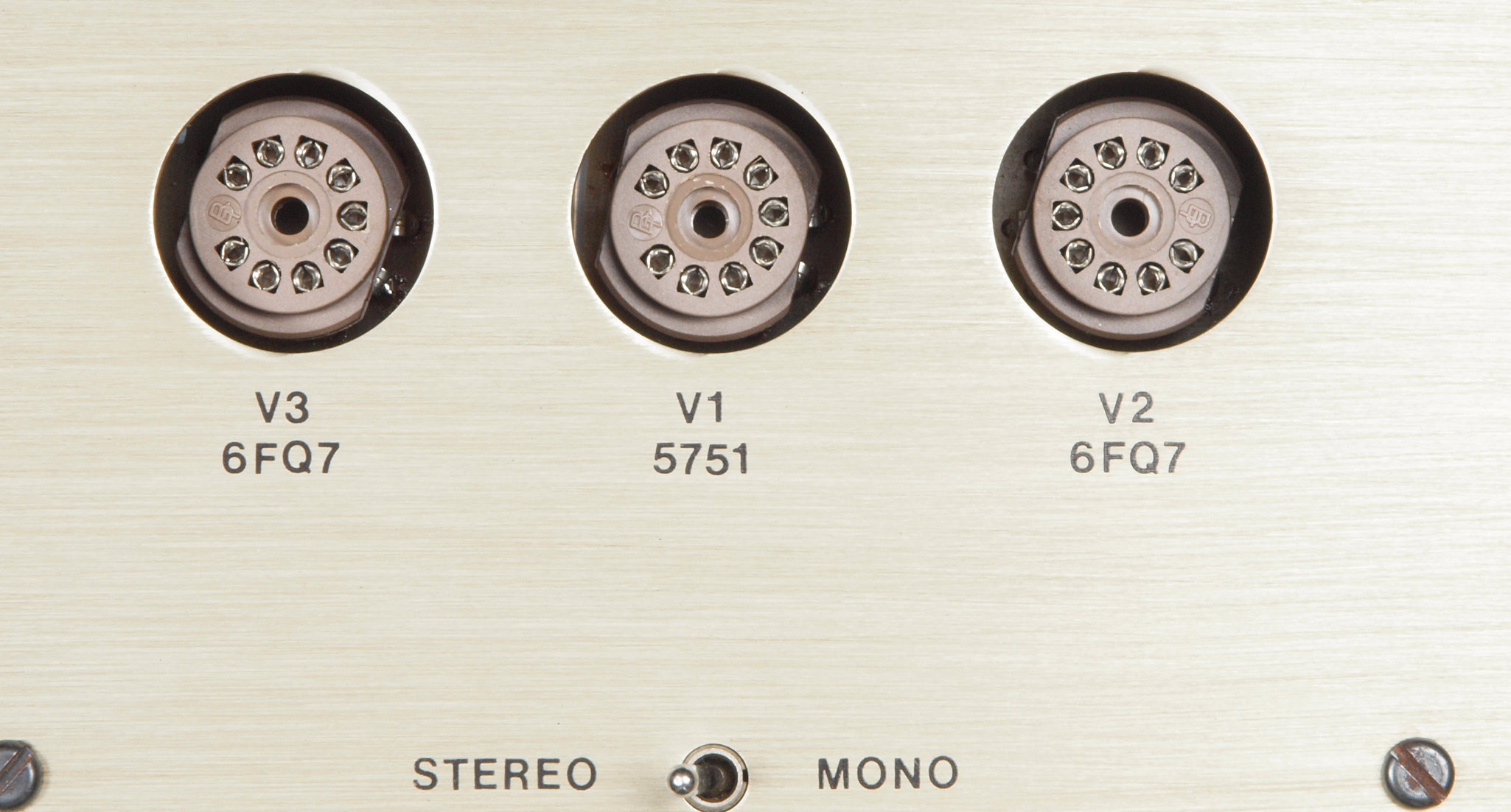

Ａ４３．　点検中　ケース、真空管を取り上から見る。　前段真空管６ＦＱ７、５７５１ソケット。

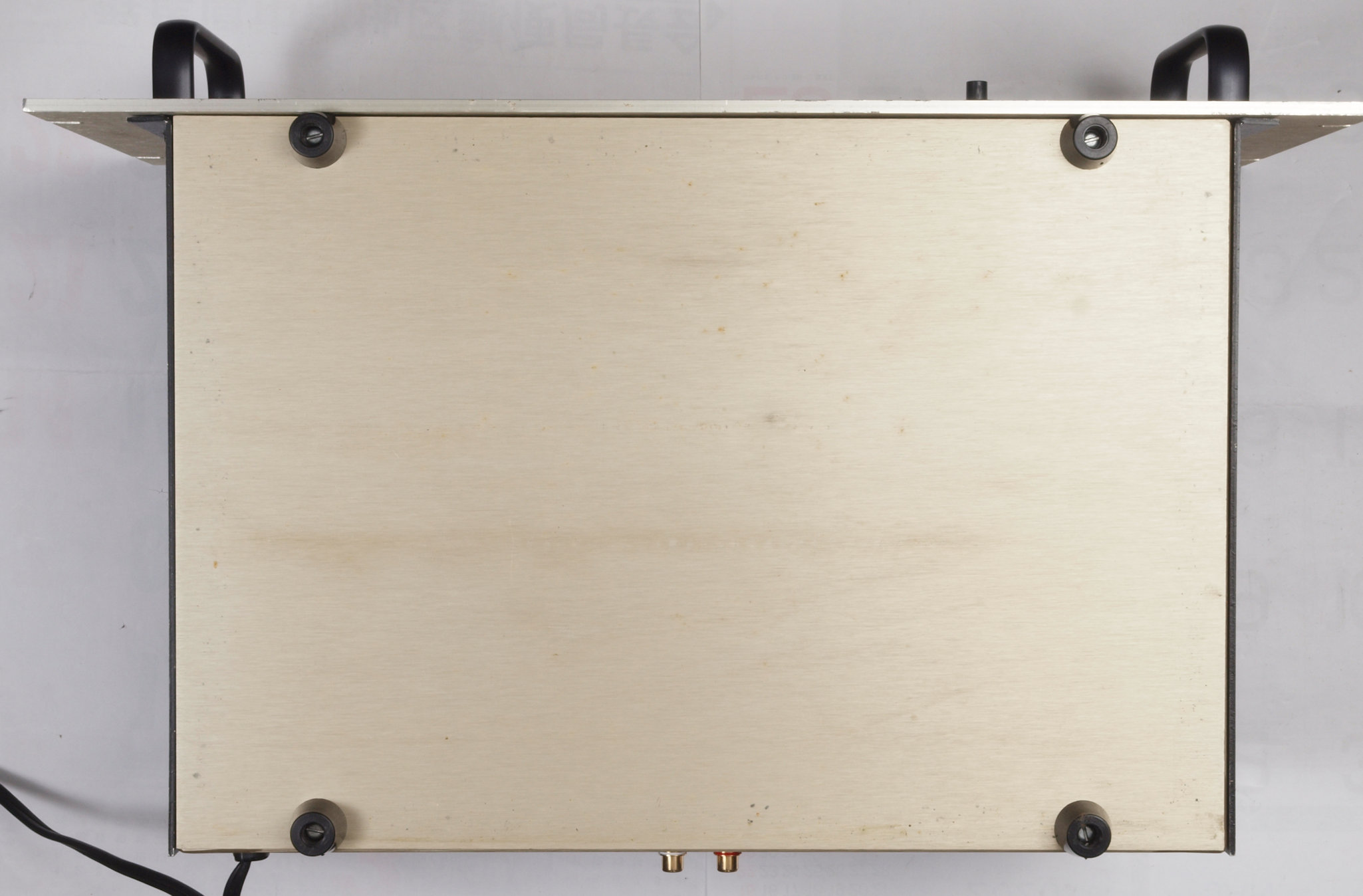

Ａ５１．　点検中　下から見る

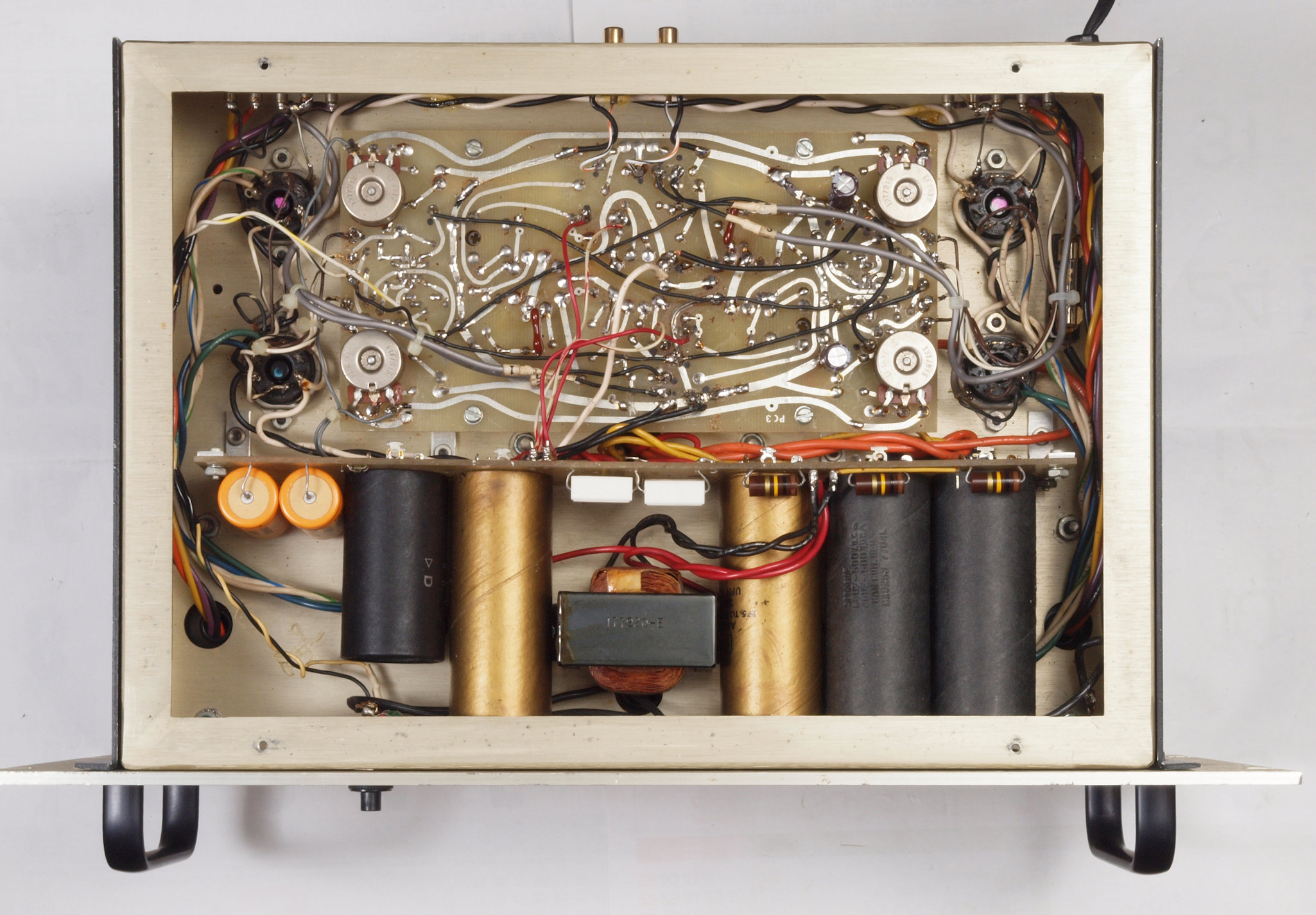

Ａ５２．　点検中　下ケースを取り下から見る。

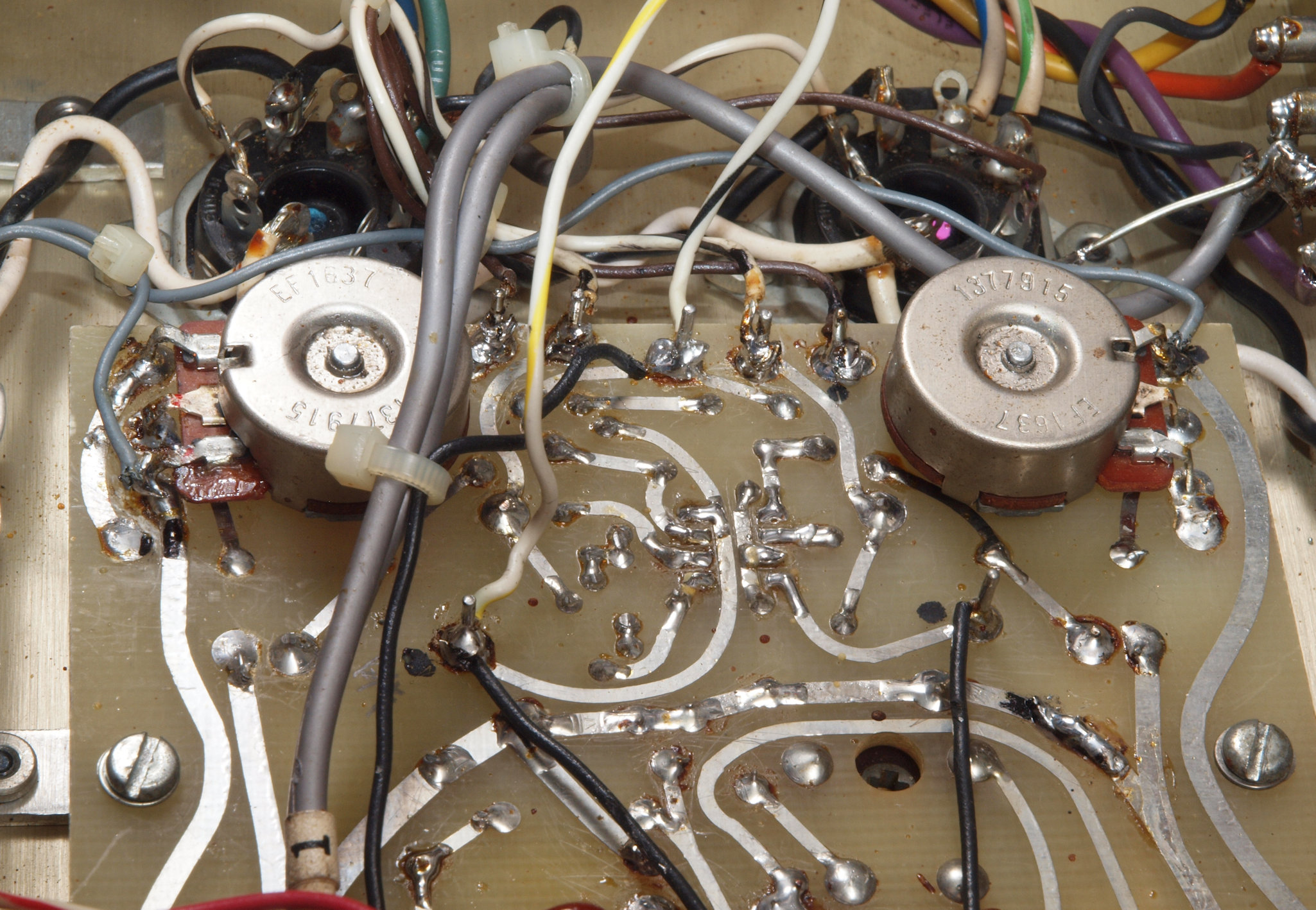

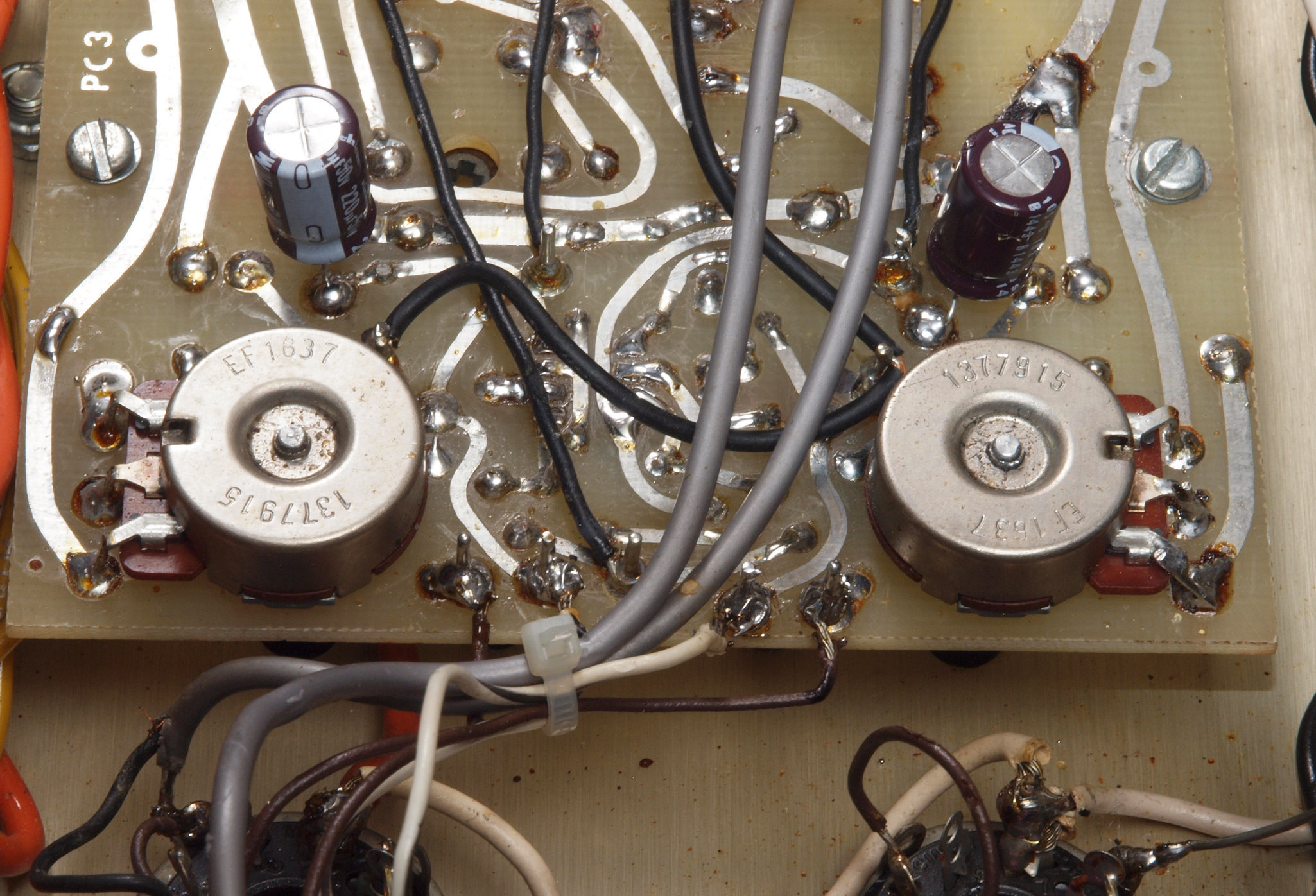

Ａ５２．　点検中　下ケースを取り下から見る。　左側６ＦＱ７真空管ソケット周り配線、修理履歴あり。
Ａ５３．　点検中　下ケースを取り下から見る。　右側６ＦＱ７真空管ソケット周り配線、修理履歴あり。

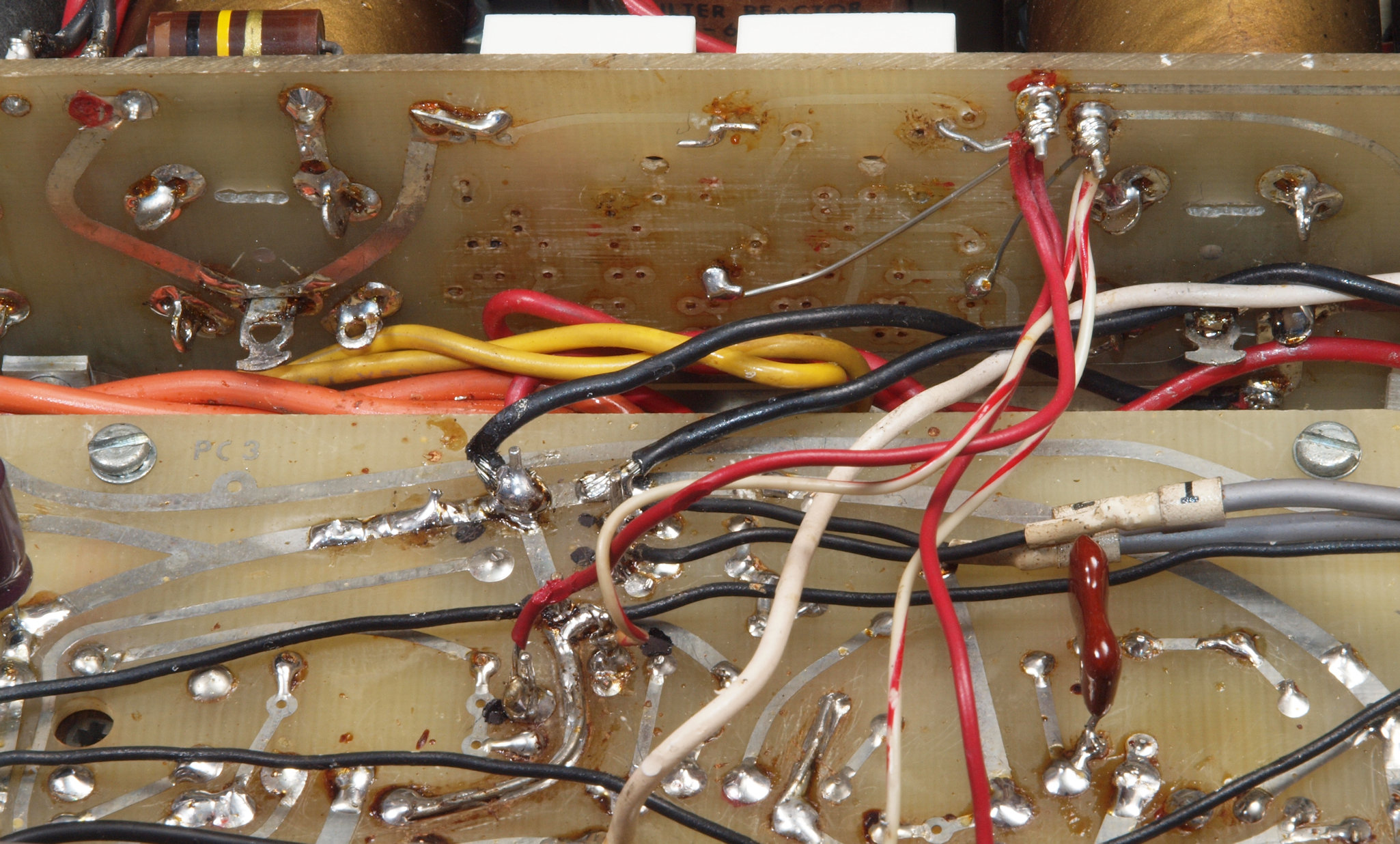

Ａ５４．　点検中　下ケースを取り下から見る。　ブリーダー抵抗周り配線、修理履歴あり。
Ａ４１．　点検中　下前から見る

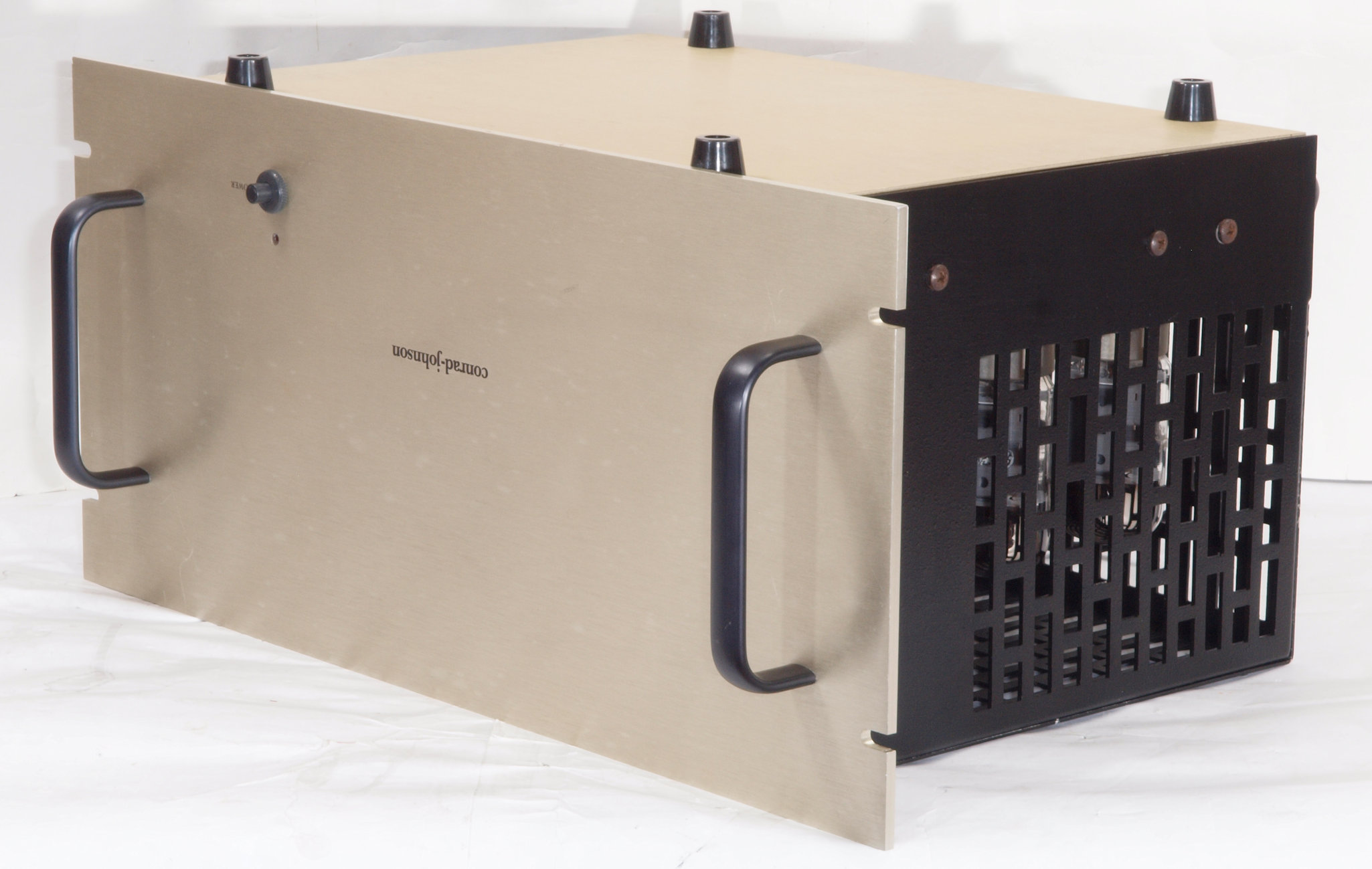

Ａ４２．　点検中　下前右から見る
Ａ４３．　点検中　下後から見る

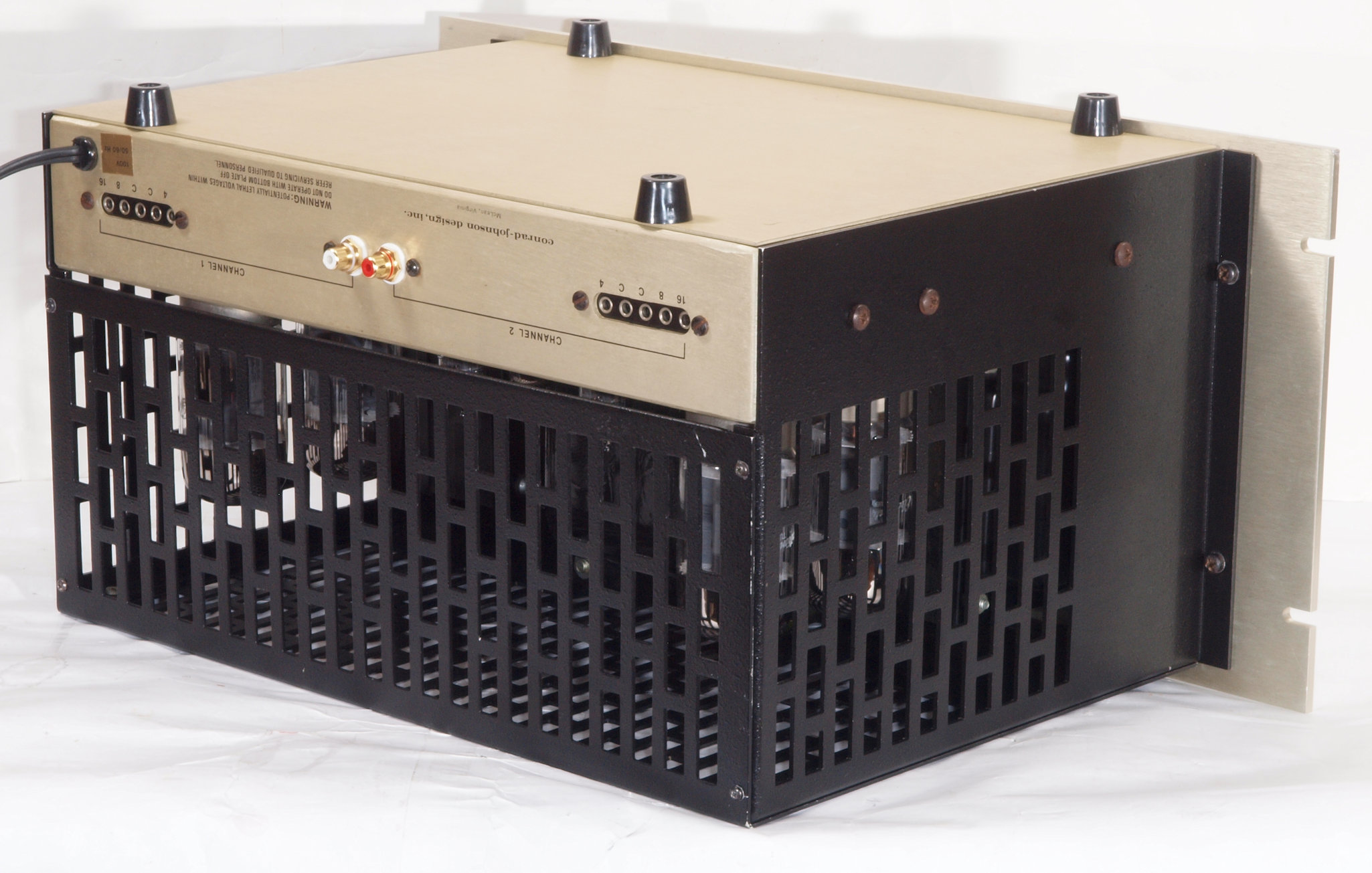

Ａ４４．　点検中　下後左から見る
Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

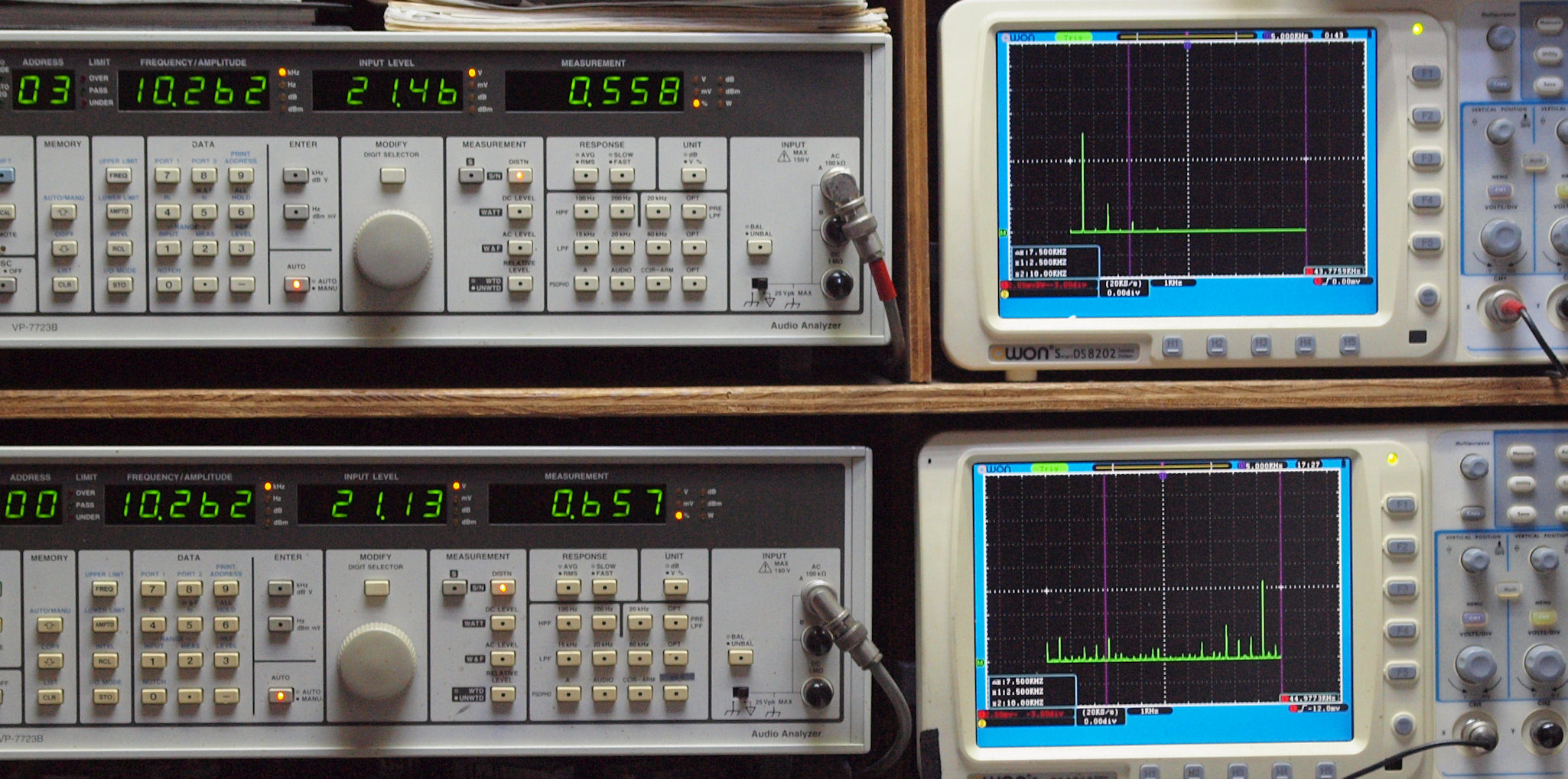

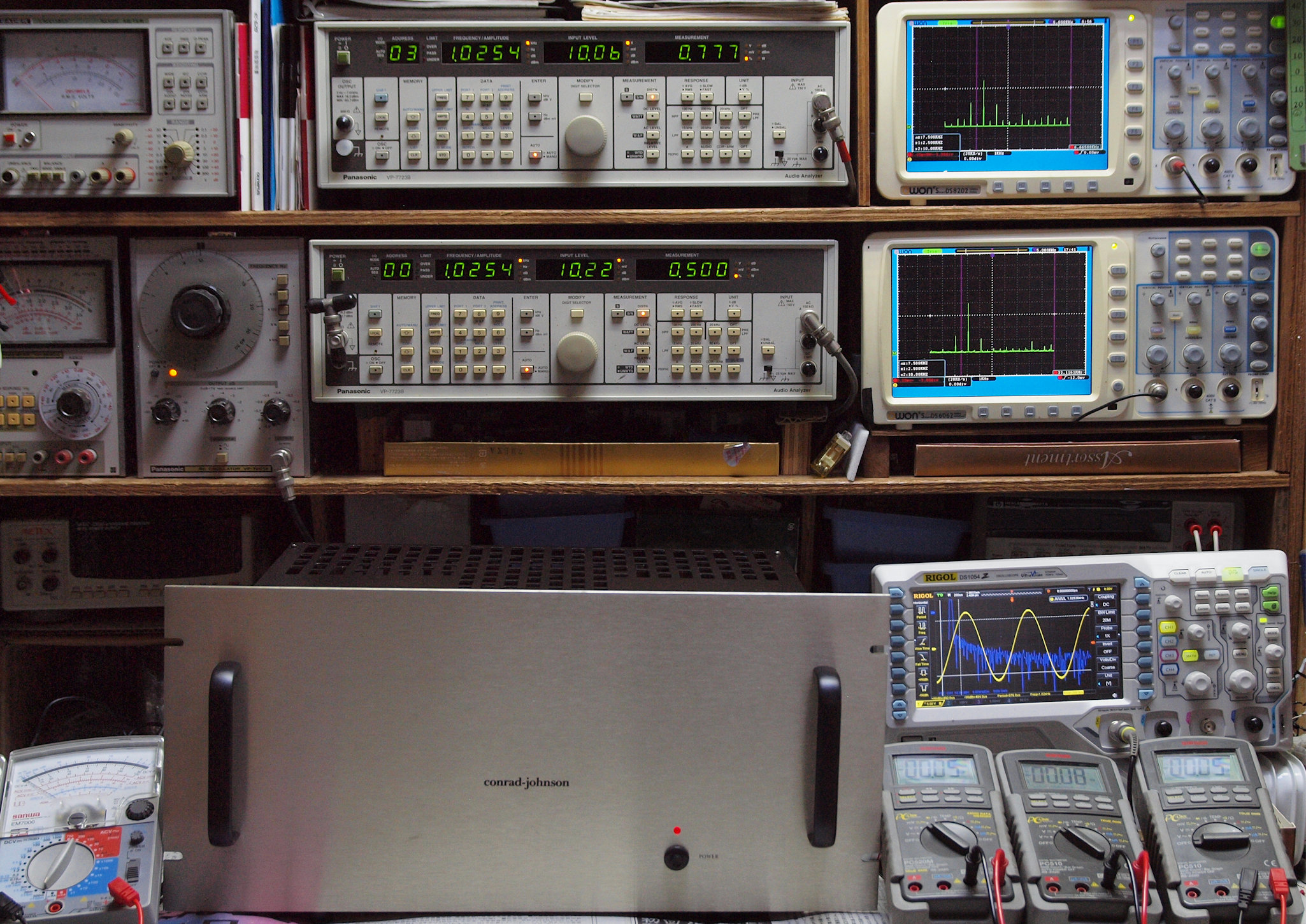

Ｔ０．　出力・歪み率測定・調整、　ＡＣ１００Ｖで測定、ＳＰ出力は４Ω（独立巻線使用）。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

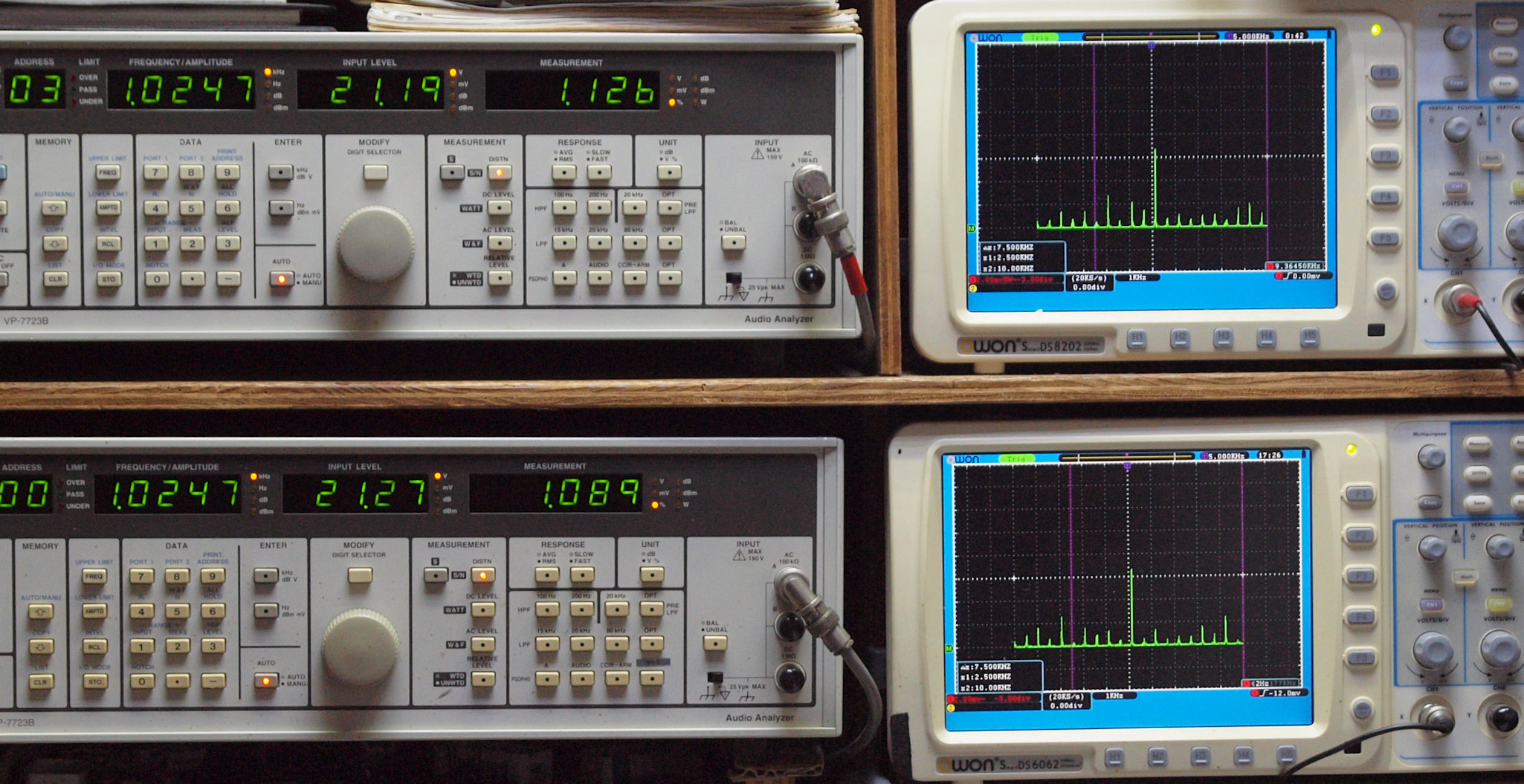

Ｔ１．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝１１０Ｗ出力　１．１２６％歪み。
　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２１Ｖ＝１１０Ｗ出力　１．０８９％歪み。
　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｔ２．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝１１０Ｗ出力　０．５５８％歪み。
　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝１１０Ｗ出力　０．６５７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｓ．　Ｃｏｎｒａｄ　Ｊｏｈｎｓｏｎ　ＭＶ−１２５　の仕様（マニアル・カタログより）
型式 管球式ステレオパワーアンプ　MC275
定格出力 75W＋75W（4Ω、8Ω、16Ω） 30Ｈｚ〜15ｋＨｚ
周波数特性 20Ｈｚ〜20ｋＨｚ , +0, -.5dB
ＳＮ比 96ｄＢ
入力感度 0.88V
使用真空管 電圧増幅・ドライバー管＝5751 ×2, 6FQ7×2|
出力管　＝6550×4
消費電力 240W
最大外形寸法 19W , 8.75H, 20.5D inches
重量 80 lbs.
Ｙ．　ユーザー宅への設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　全体。
Ｙ２．　右側ＳＡ−４．　４台目。
Ｙ２．　左側ＳＡ−４．　３台目。
