ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４．　３台目修理記録

同時修理Ｃｏｎｒａｄ Ｊｏｈｎｓｏｎ ＭＶ−１２５、ＳＡ−４．　４台目　　　　　　　　２０２１／７／２５持込　　　２０２２／１／３０完成

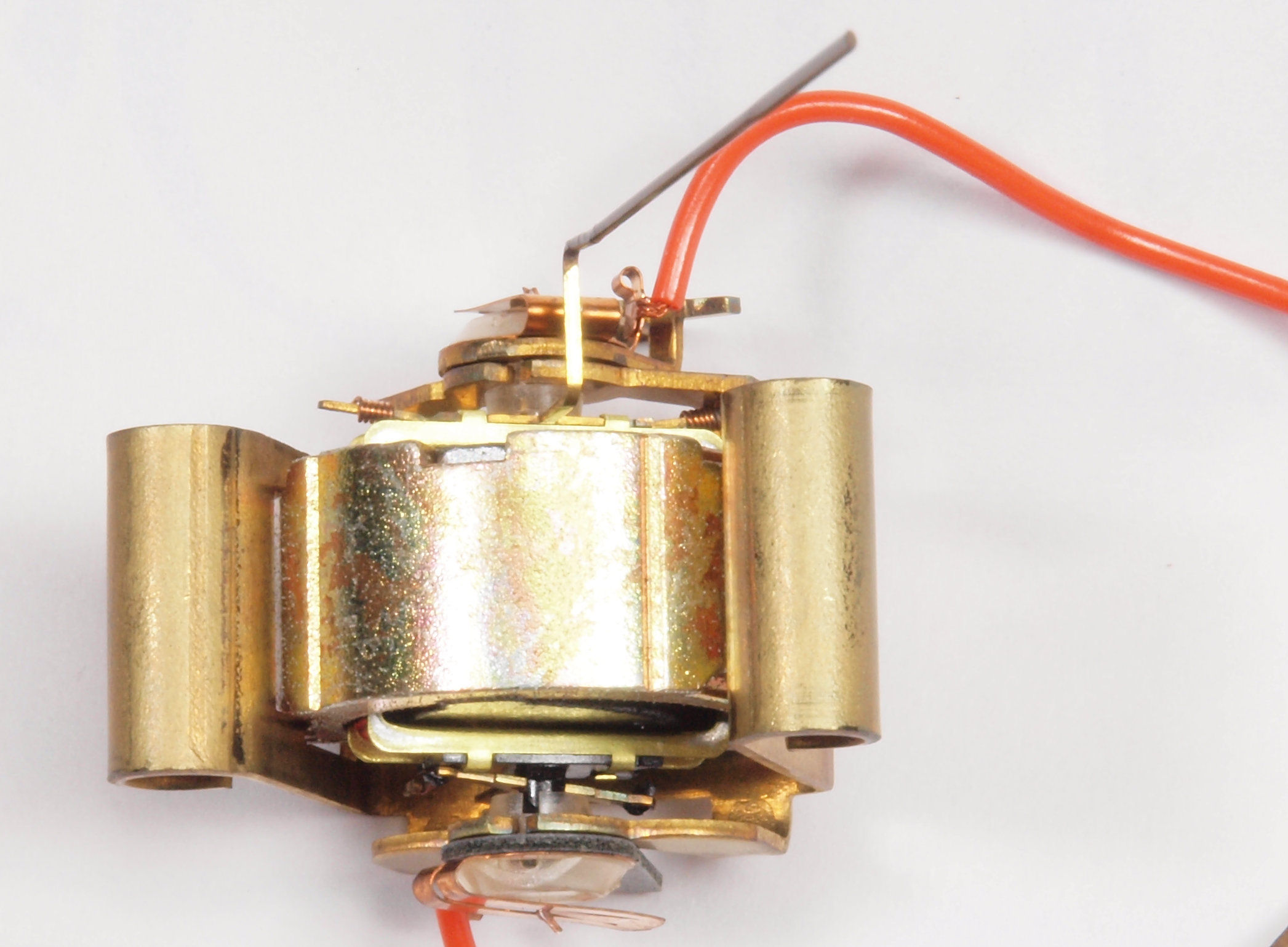

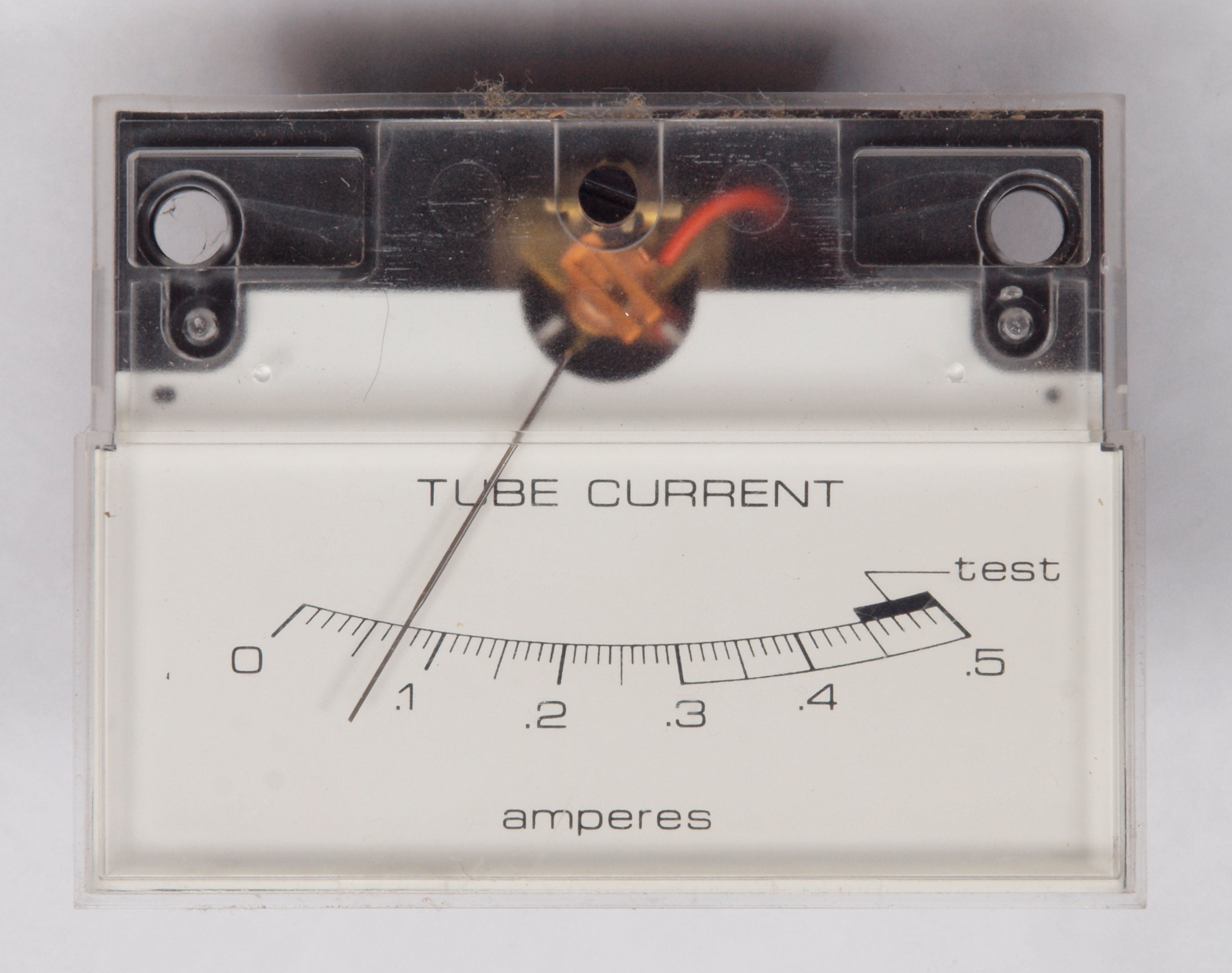

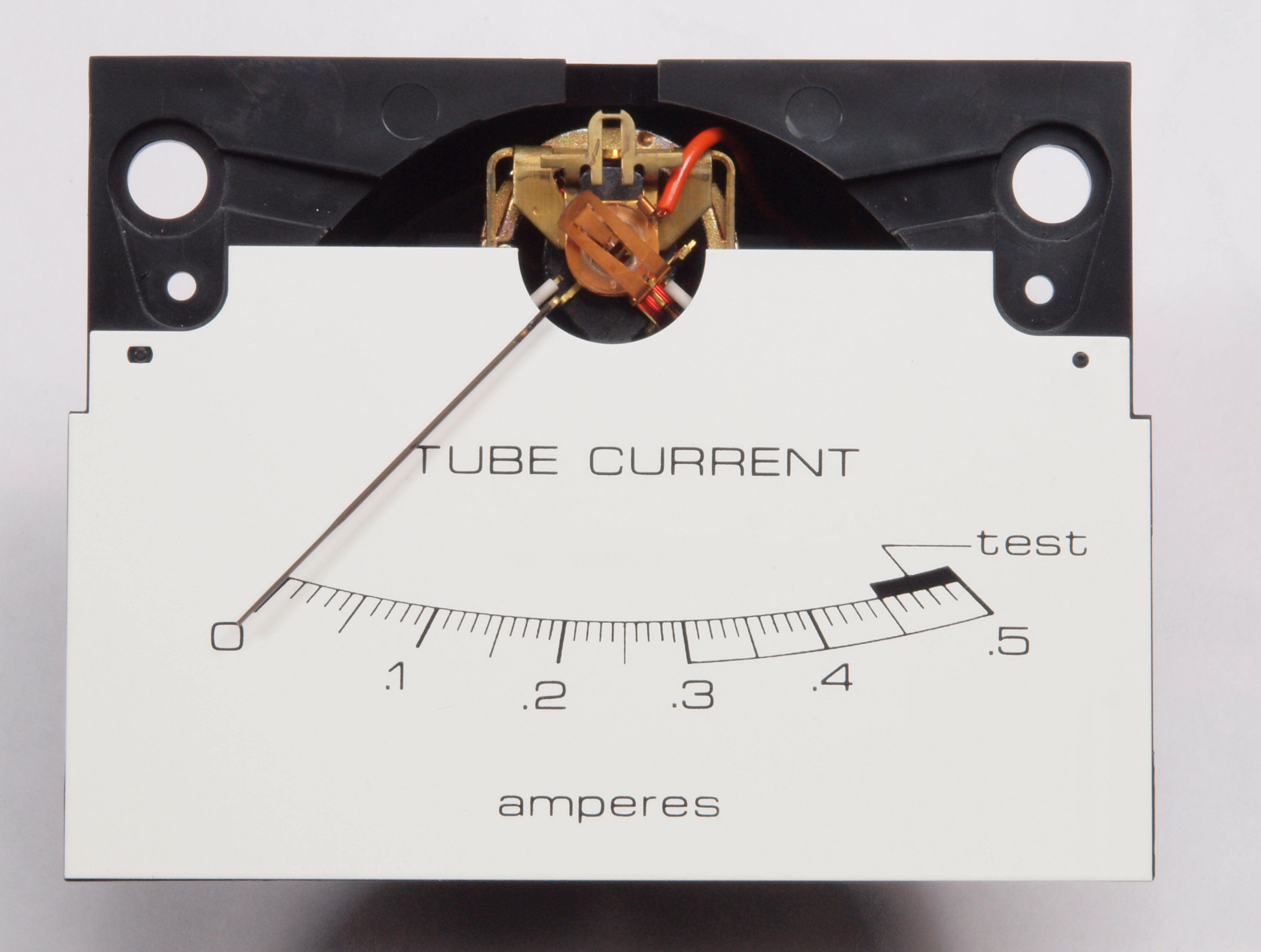

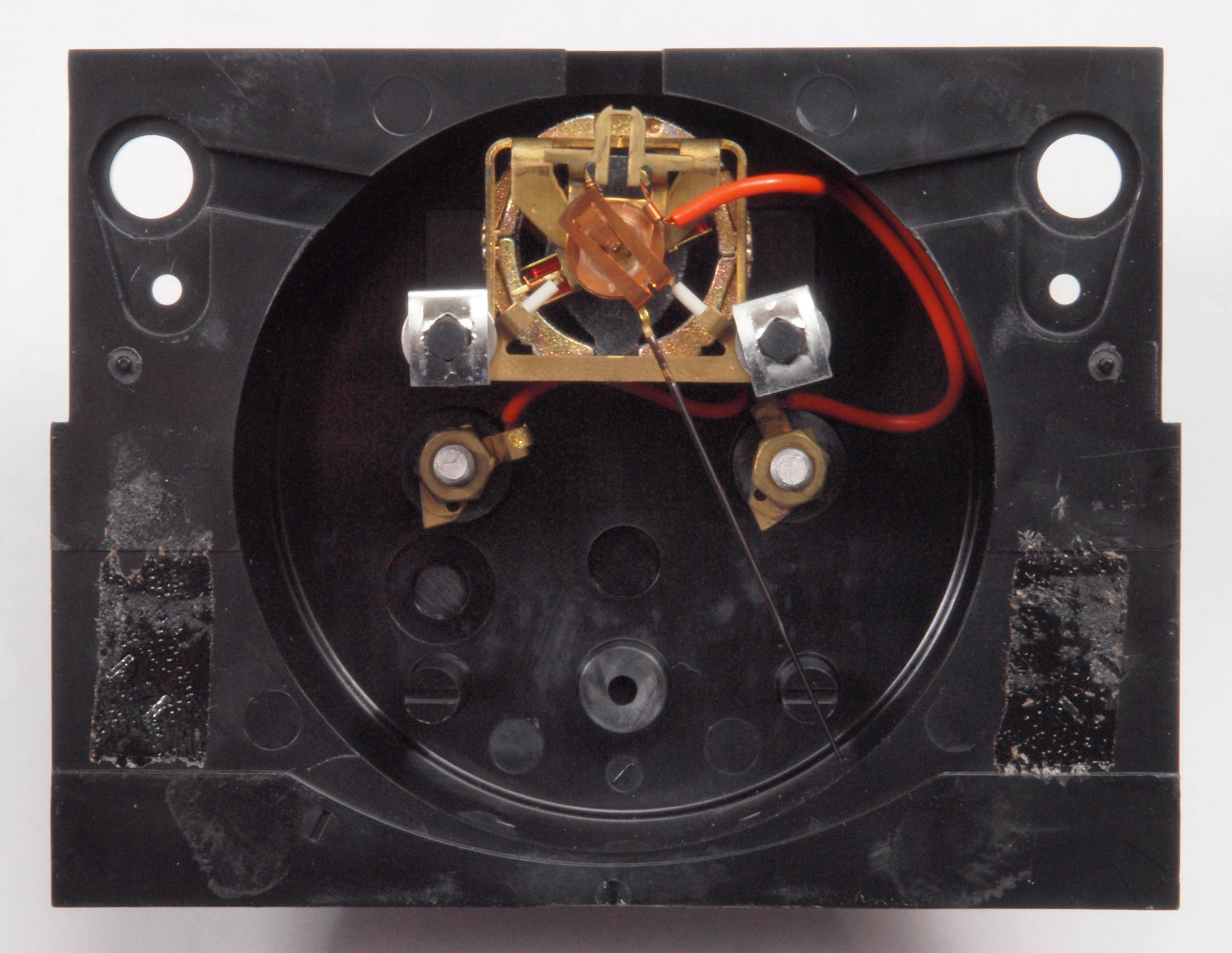

Ａ．　修理前の状況 音はちゃんと出てますが一台のバイアス調整ツマミがバカになってて調整出来ません。 入力とスピーカー端子をWBT製品の物に替えて欲しい。 後は全体調整とクリーニングです。 真空管の端子等ガタ来てたら交換して下さい。 帰って来てSA-4のスイッチ入れたら、カチッと言う音して左チャンネルから音が出なくなりました。 見るとバイアスメーターが振り切っていました。 直ぐにスイッチ切ってスピーカーコード外して再度スイッチ入れましたがバイアスメーターは振り切れたままでした。 なるべく早く診て欲しいです。 出力真空管「６ＬＦ６」をＹａｈｏｏオークションで１１本購入、ｅ−Ｂayで２０本購入しました。 使用ＳＰはインピーダンス４ΩのMARTIN LOGAN Odysseyです。 B．　原因 各部経年劣化。 前の修理屋は半田吸取器や定温半田コテがないのか？　真空管ソケットの銅箔はく離多数。 Ｃ．　修理状況 全真空管ソケット交換、６ＬＦ６、ＥＣＣ８３＋６ＦＳ５。 ６ＬＦ６プレートキャップをタイト製に交換。 電解コンデンサ−増量交換。 １部フイルムコンデンサ−交換。 基板・配線手直し、スルホール補強。 半固定ＶＲ交換。 OP-AMP、ソケット交換 １部抵抗交換。 冷却フアン増設＝ユーザーが後で設置なので方針のみ。 ＲＣＡ端子交換　ＷＢＴ−０２０１使用。 ＳＰ端子交換　ＷＢＴ−０７３５使用。 終段６ＬＦ６基板４４ピン・カードエッジコネクター交換。 カードエッジコネクター交換。 OP-AMPソケッ＋ＩＣソケット交換。 １部ダイオード交換。 リレー交換。 ＴＲ（トランジスター）交換。 ゼナーダイオード交換。 電源定電圧ＴＲ（トランジスター）の交換。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属・予備真空管測定．．別ファイルが開きます。 ６ＬＦ６　Ｇｍ、ＩＰ測定。 ６ＦＳ５　Ｇｍ、ＩＰ測定。 ＥＣＣ８３　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 フイルムコンデンサ−　　　　　　　　　　　 　　　３１個。 電解コンデンサ−　　　　　　　　　　　　　　　　　３２個。 タイト製金メッキＭＴ７ピンソケット　　　　　　　　２個。 タイト製金メッキＭＴ９ピンソケット　　　　　　　　１個。 タイト製銀メッキ・コンパクトロン１２ピンソケット　　８個。 タイト製６ＬＦ６プレートキャップ　　　　　　　　　　　８個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　４個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　２７個。 ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　１組（定価で工賃込み）。 ＳＰ接続端子　ＷＢＴ−０７３５　　　　１組（定価で工賃込み）。 ４４ピン・カードエッジコネクター　　　　　　　２個（同等品が無で加工が必要）。 OP-AMPソケッ＋ＩＣソケット　　　　　　　　　　５個。 ダイオード　　　　　　　　　　　　　　　　　　　１２本。 リレー　　　　　　　　　　　　　　　　　　　　　１個。 ＴＲ（トランジスター）　　　　　　　　　　　　　１個。 ゼナーダイオード　　　　　　　　　　　　　　　１２個。 電源定電圧ＴＲ（トランジスター）　　　　　　　２個。 Ｅ．　調整・測定 Ｇ．　修理費　　２３０，０００円　　　　「オーバーホール修理」 　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」 Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４　の仕様（カタログ・マニアルより） Ｙ．　ユーザー宅の設置状況

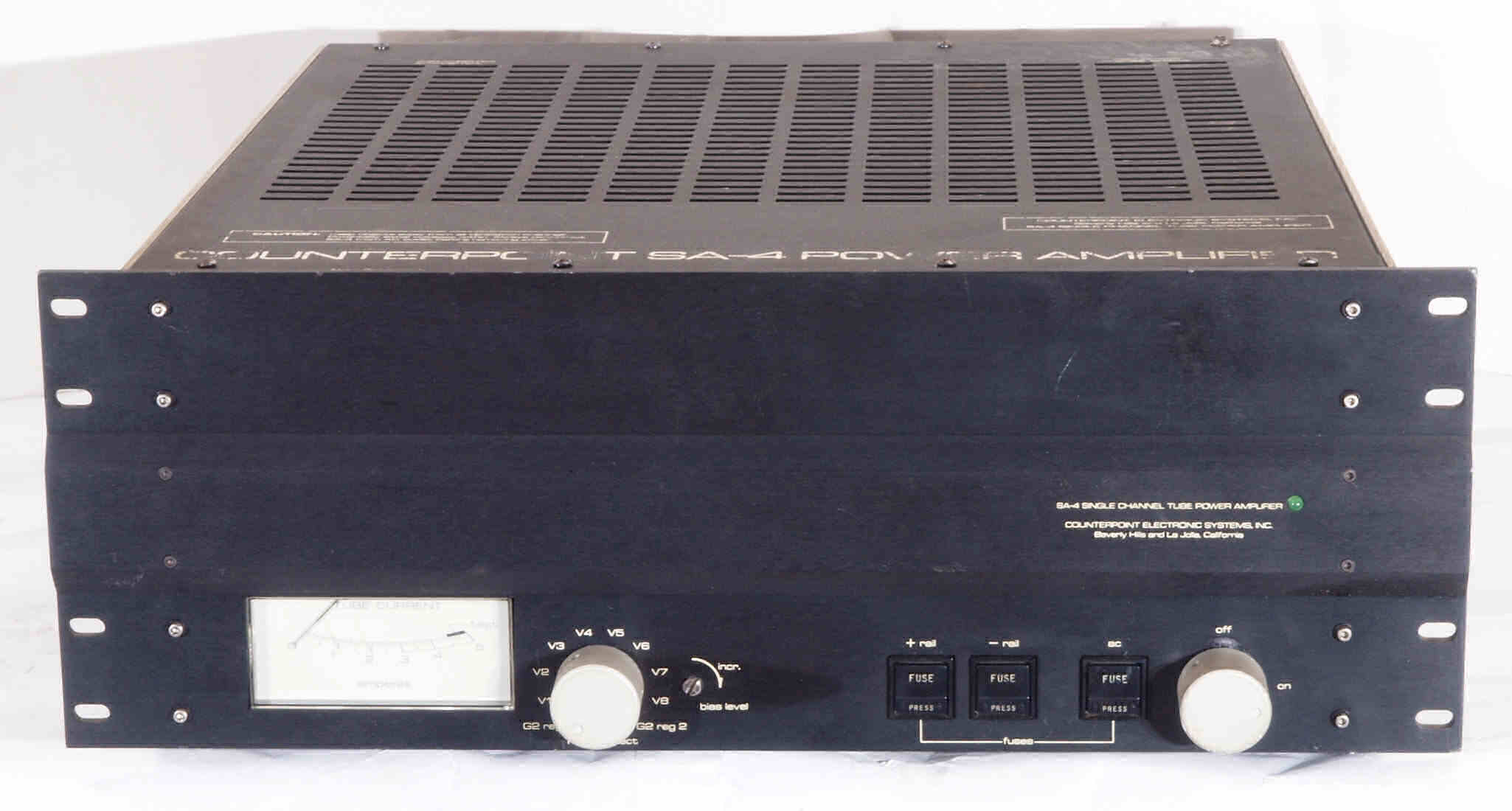

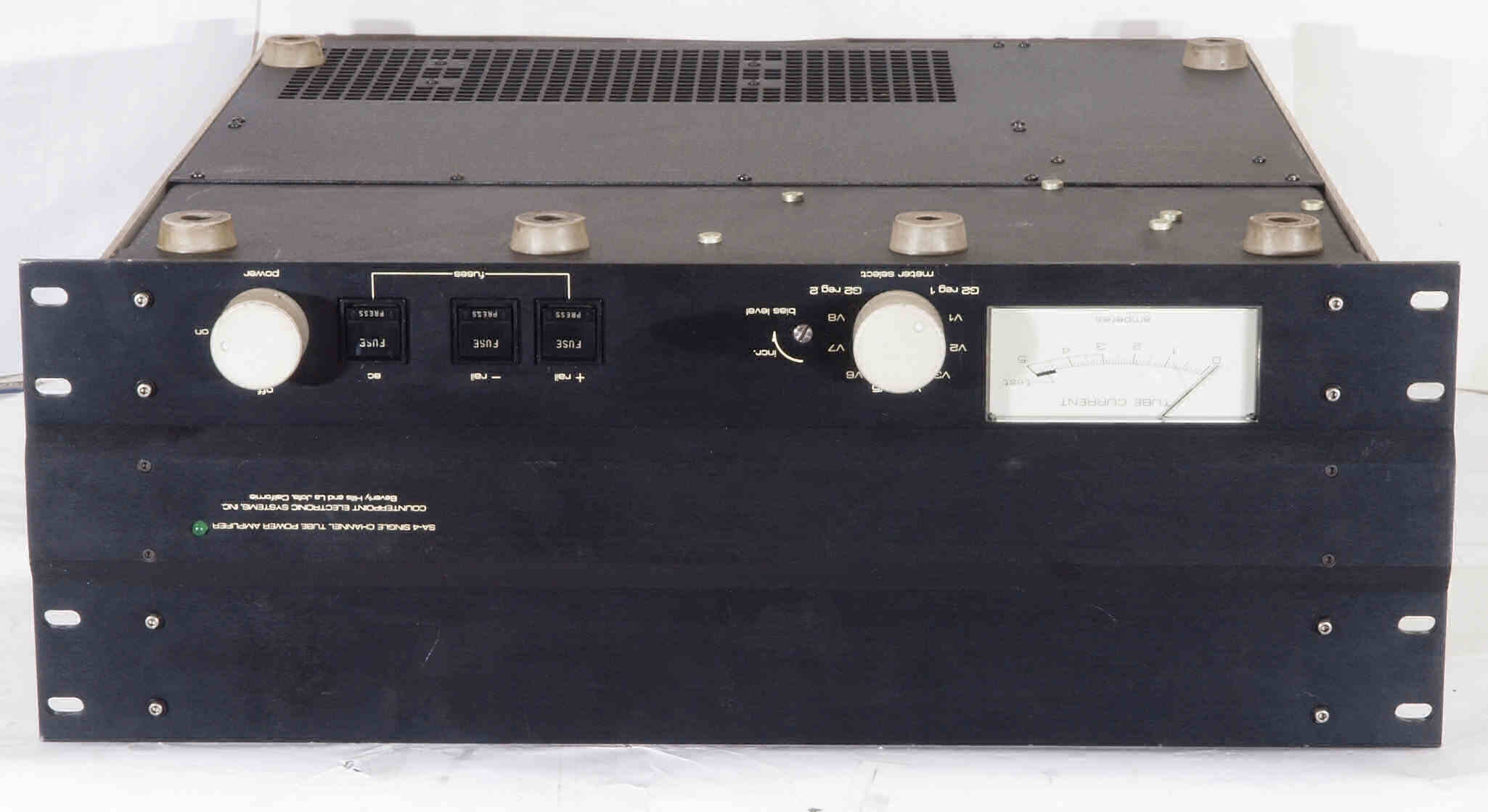

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

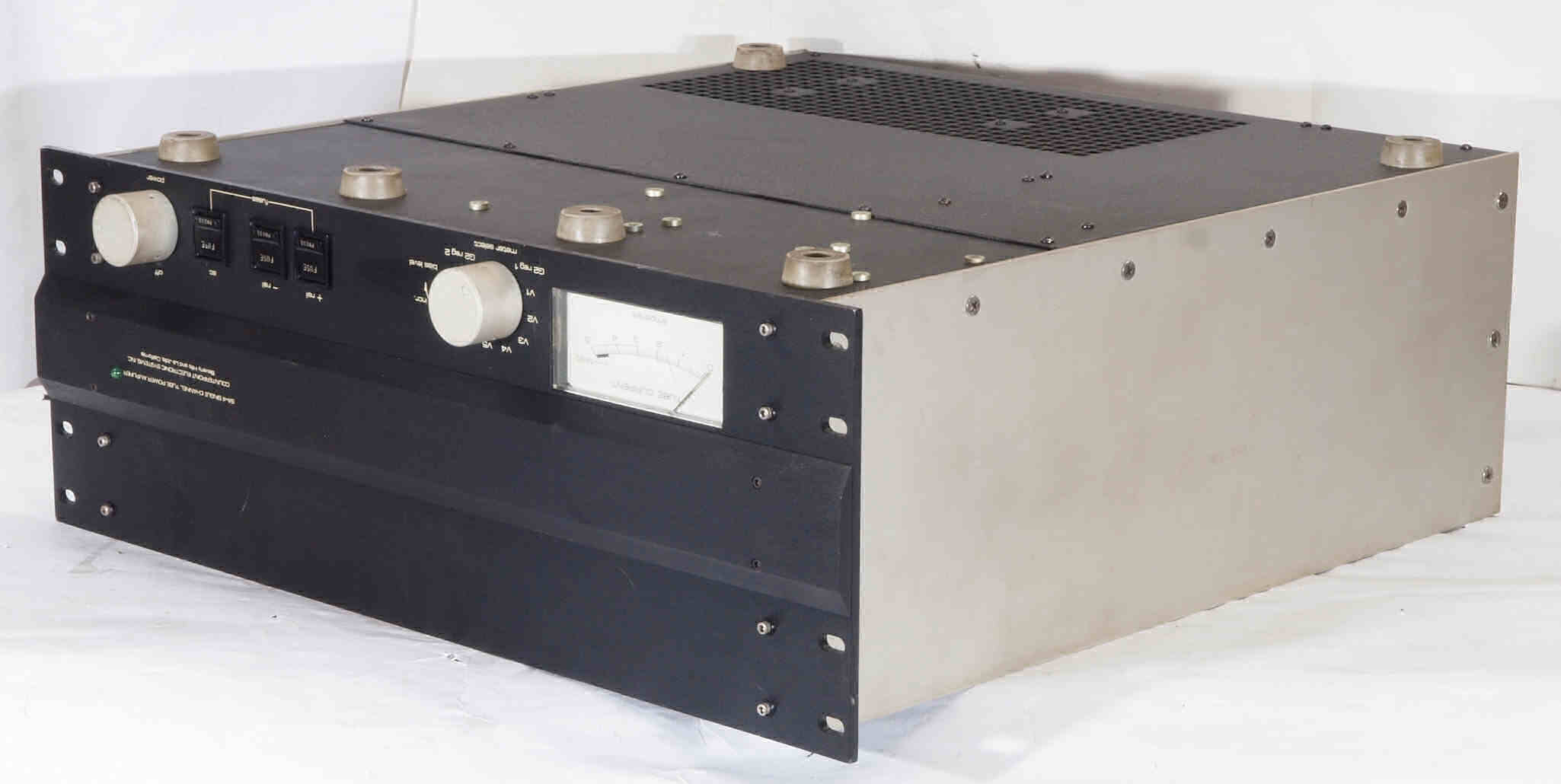

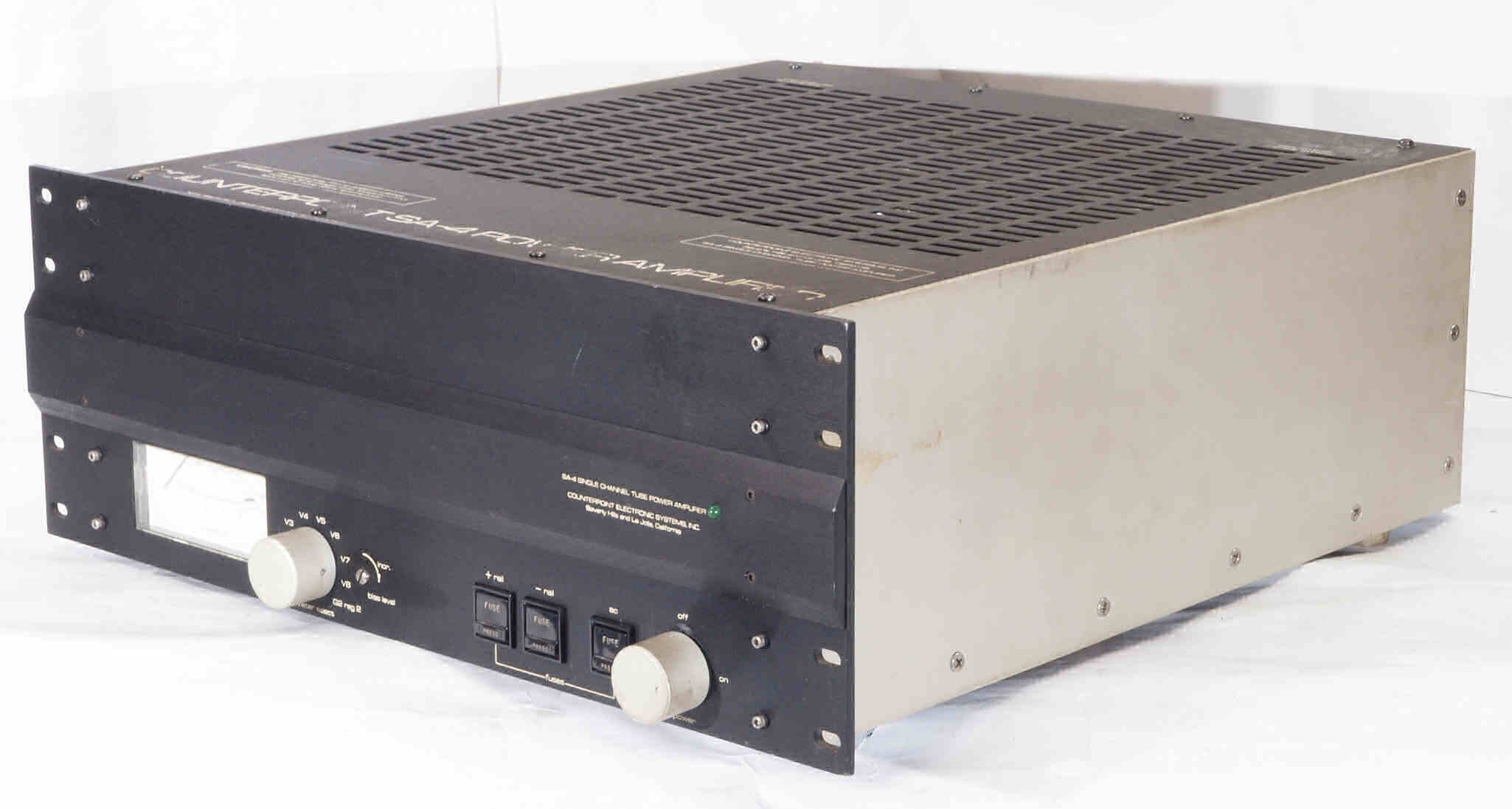

Ａ１２．　点検中　前右から見る

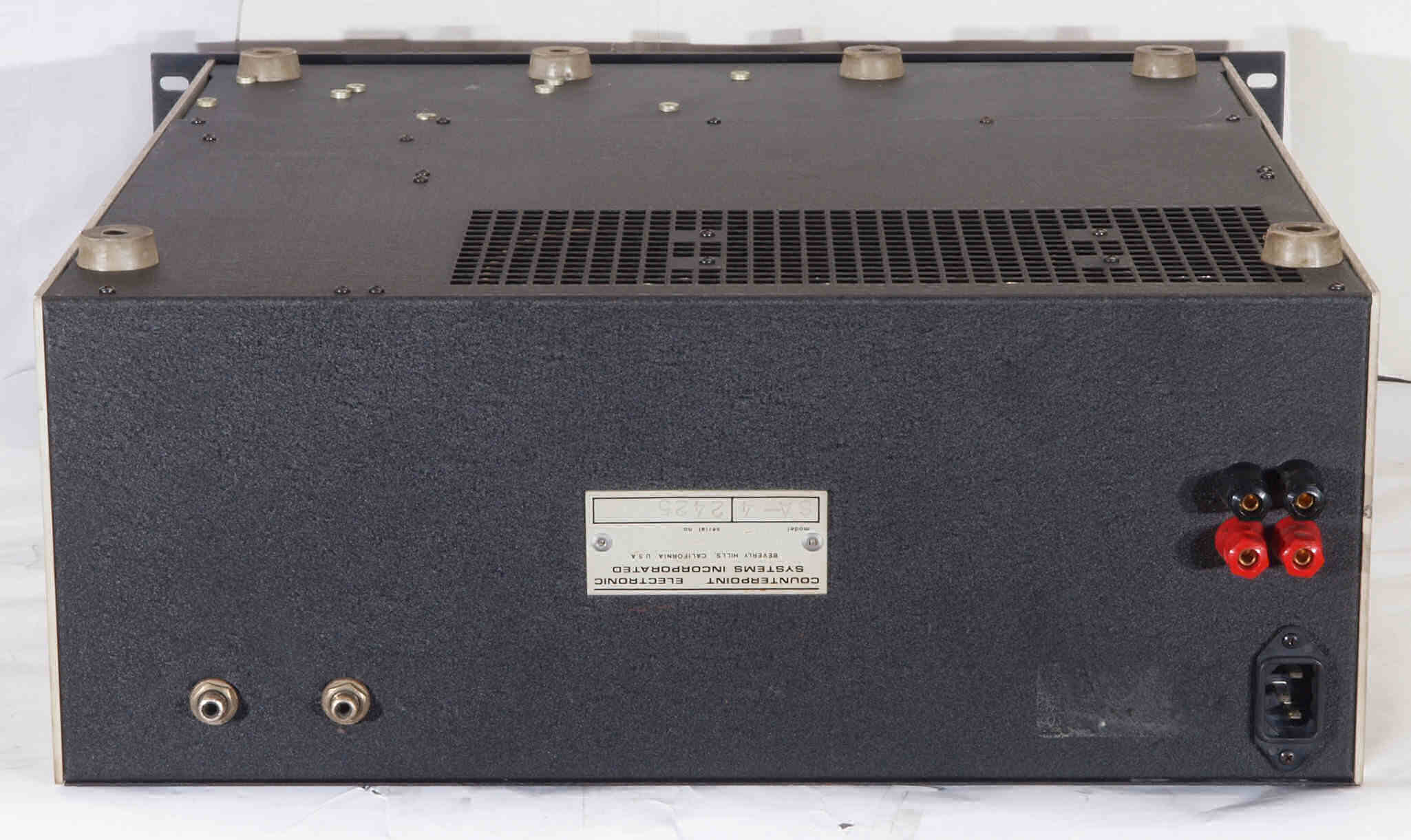

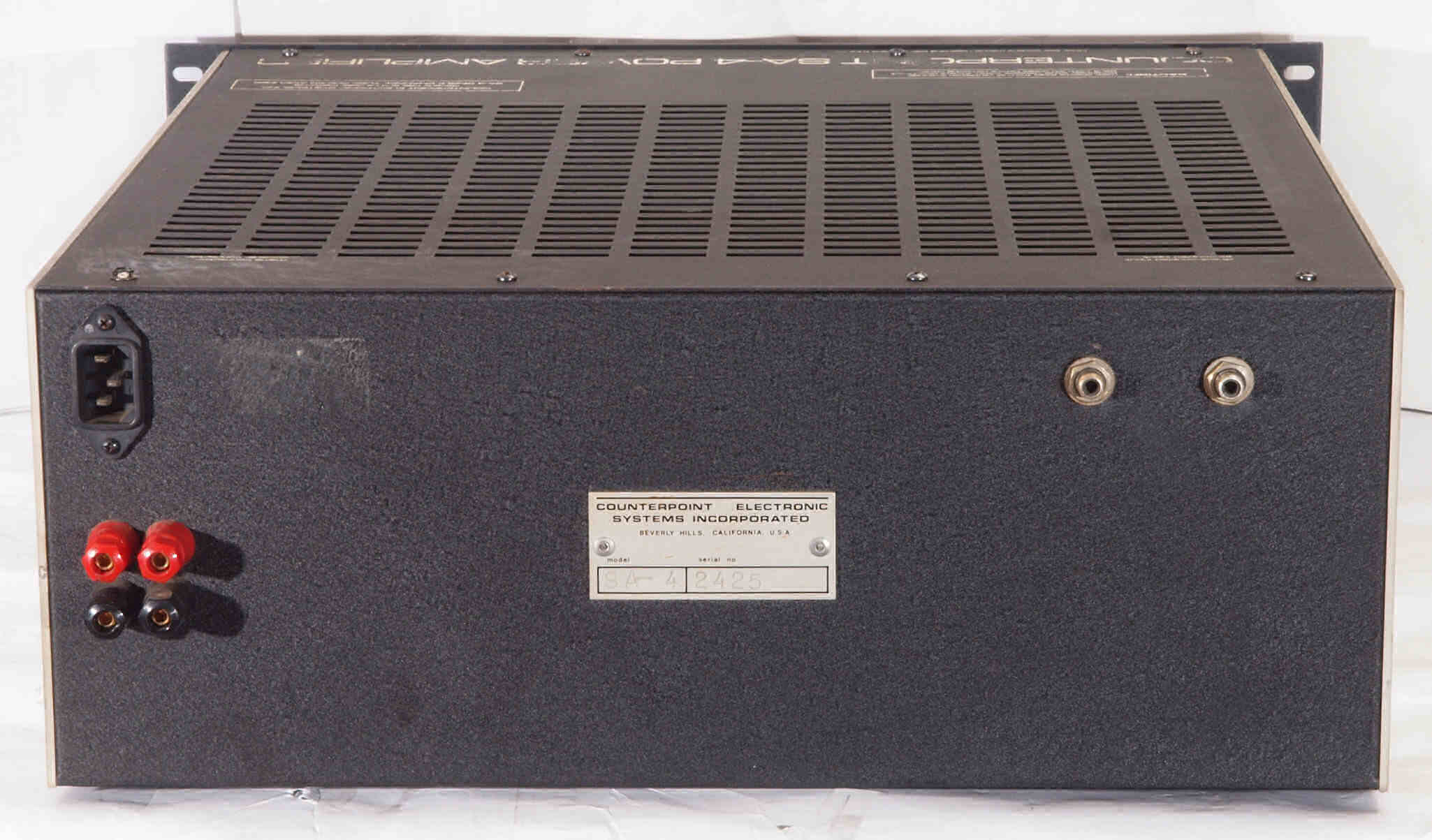

Ａ１３．　点検中　後から見る。　使用電圧表示無。

Ａ１４．　点検中　電源電圧確認。　左＝電源電圧１００Ｖ入力。　右＝ヒーター電圧６．３Ｖ。

Ａ１５．　点検中　後から見る。ＳＰ接続端子。

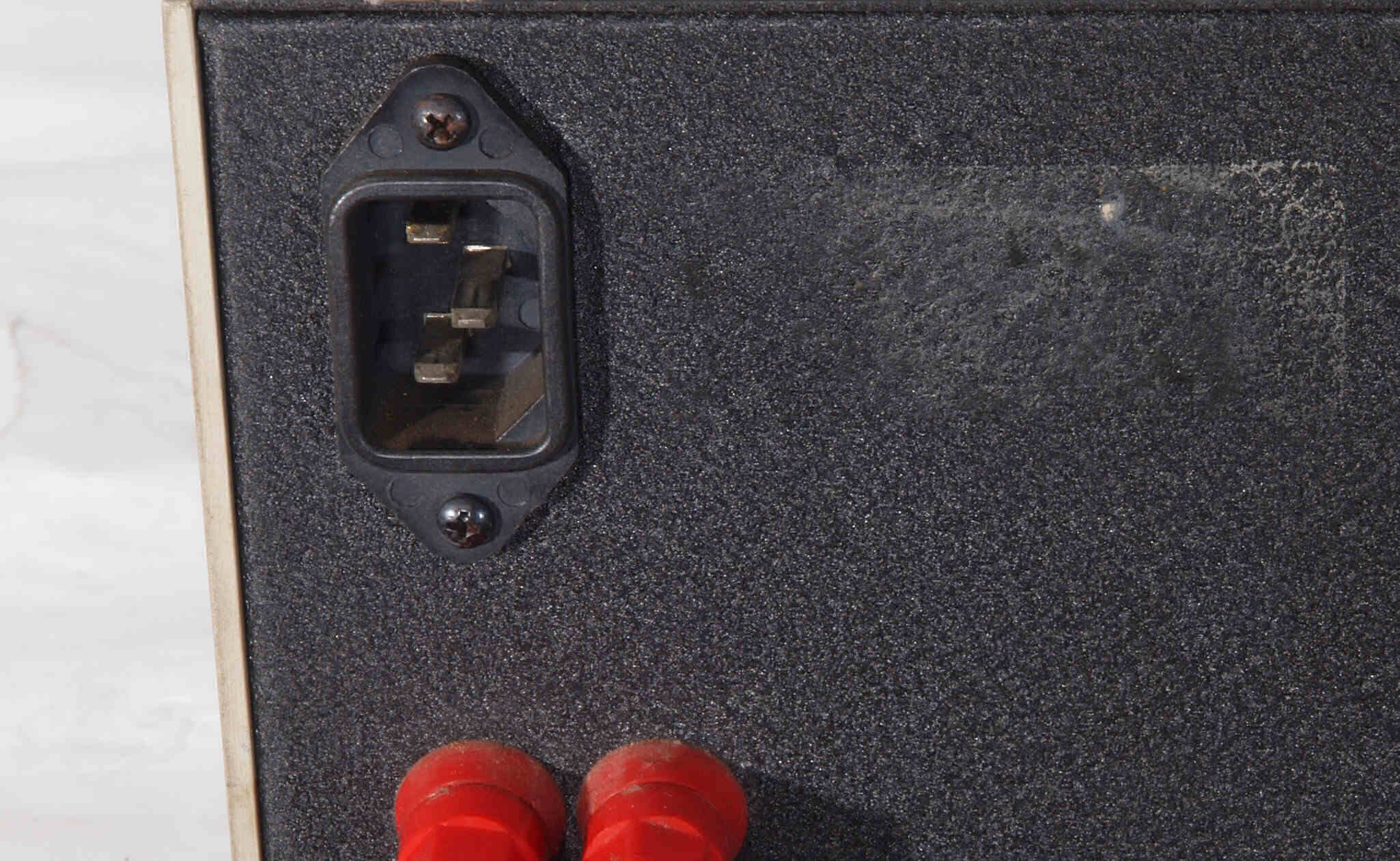

Ａ１６．　点検中　後から見る。３Ｐインレット。

Ａ１７．　点検中　後から見る。入力ＲＣＡ端子。

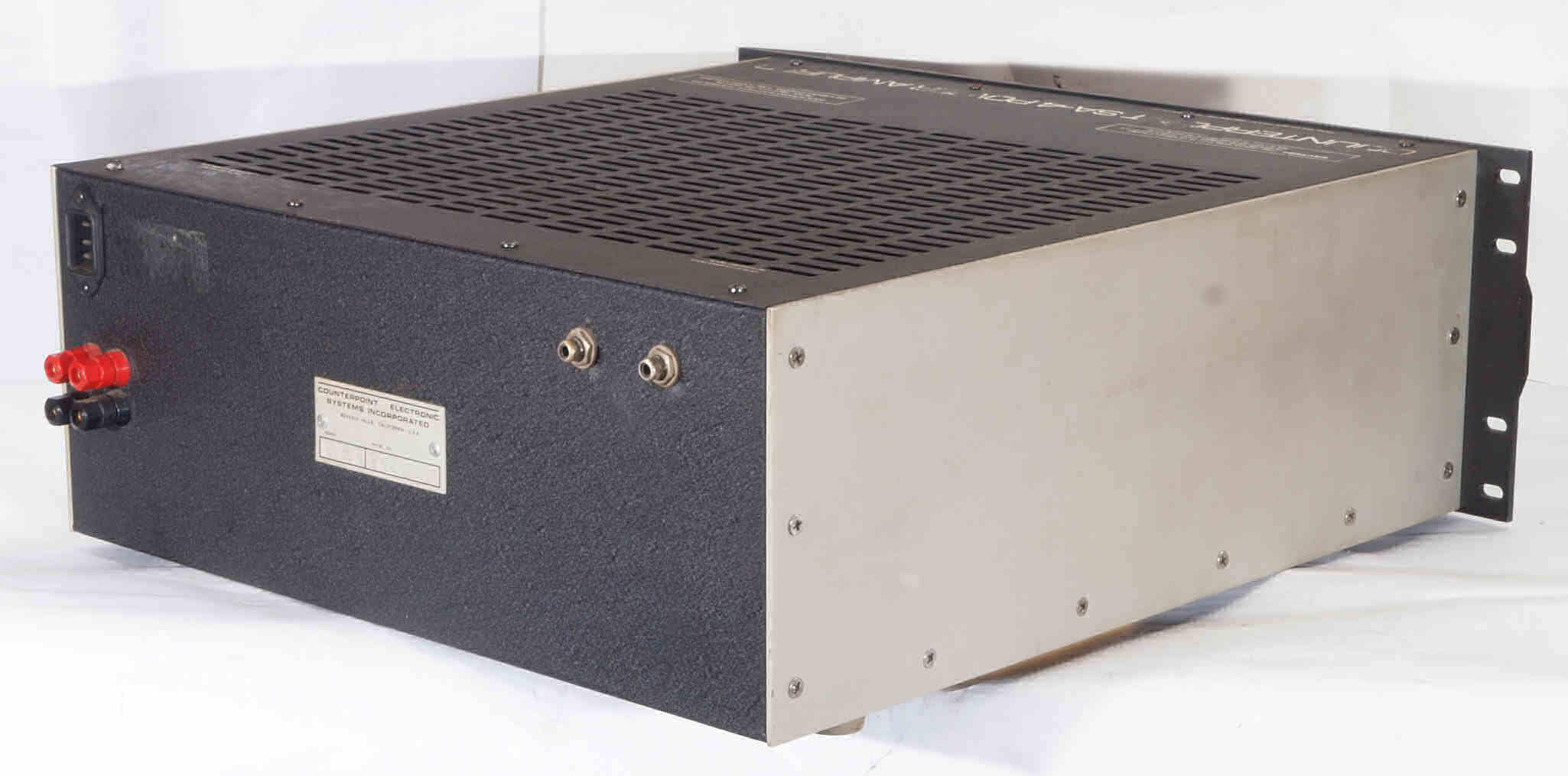

Ａ１８．　点検中　後左から見る

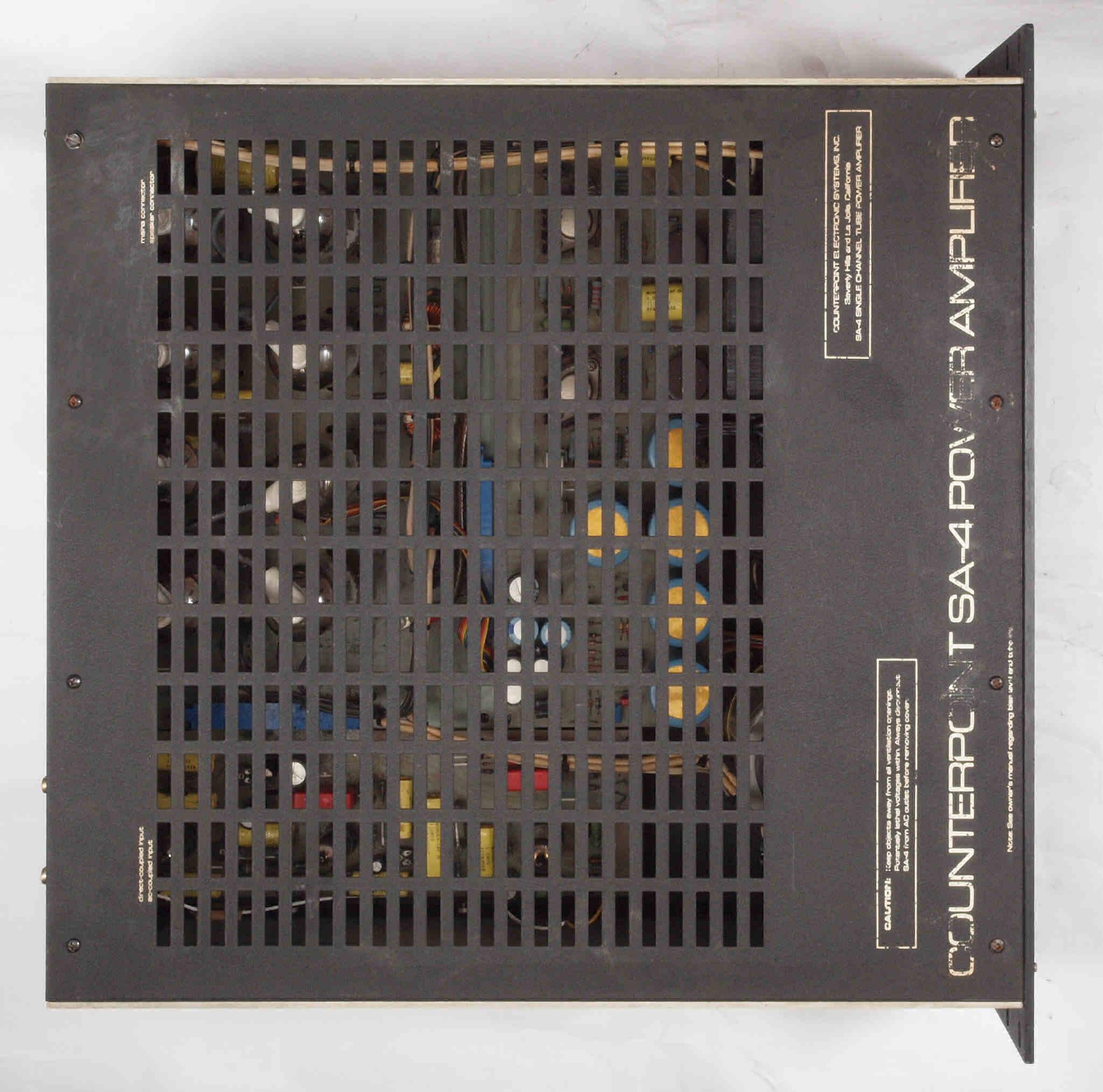

Ａ１９．　点検中　上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

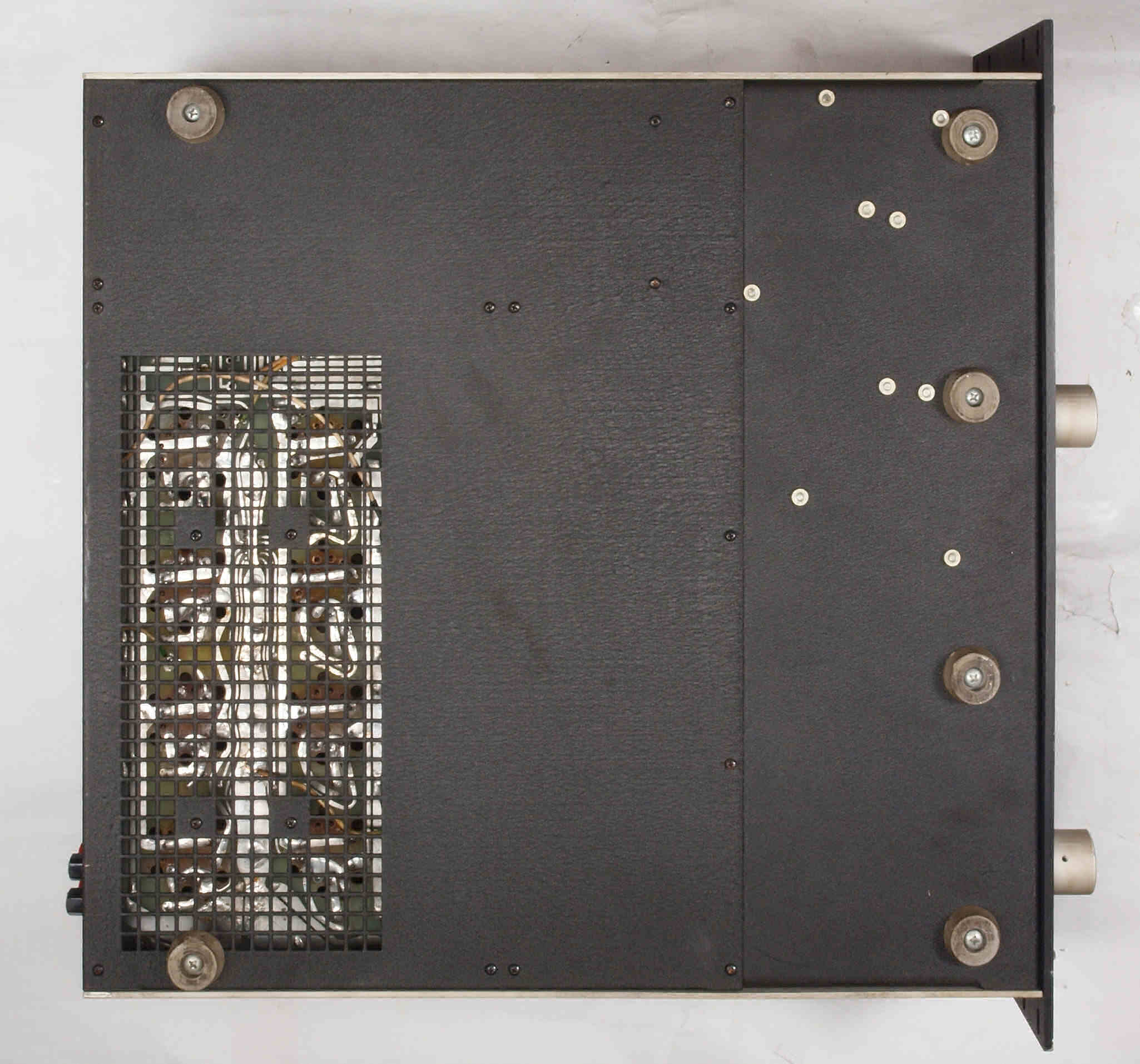

Ａ２５．　点検中　下から見る。

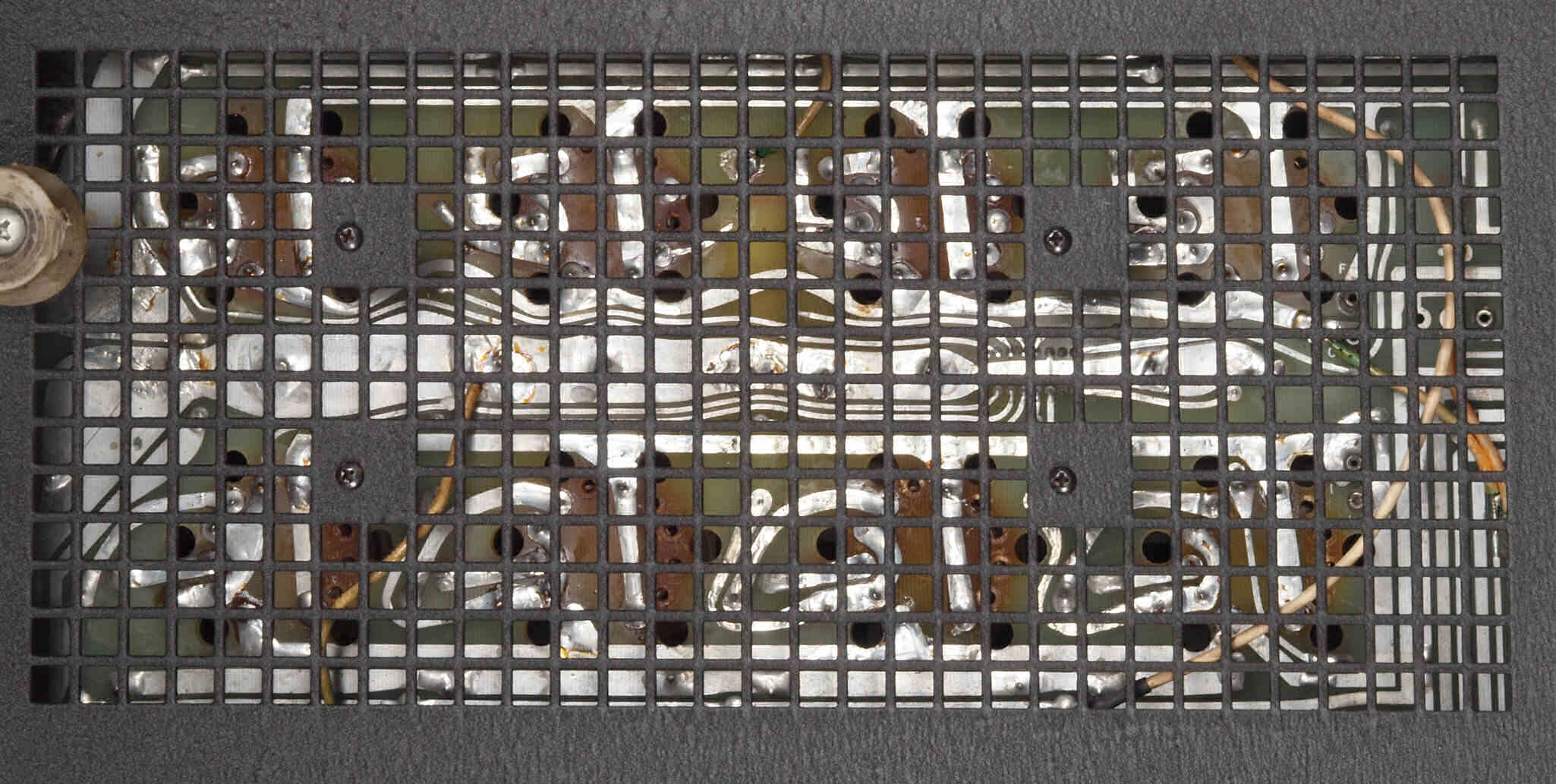

Ａ２６．　点検中　下から見る。６ＬＦ６真空管ソケットの端子銅箔はく離が見える。

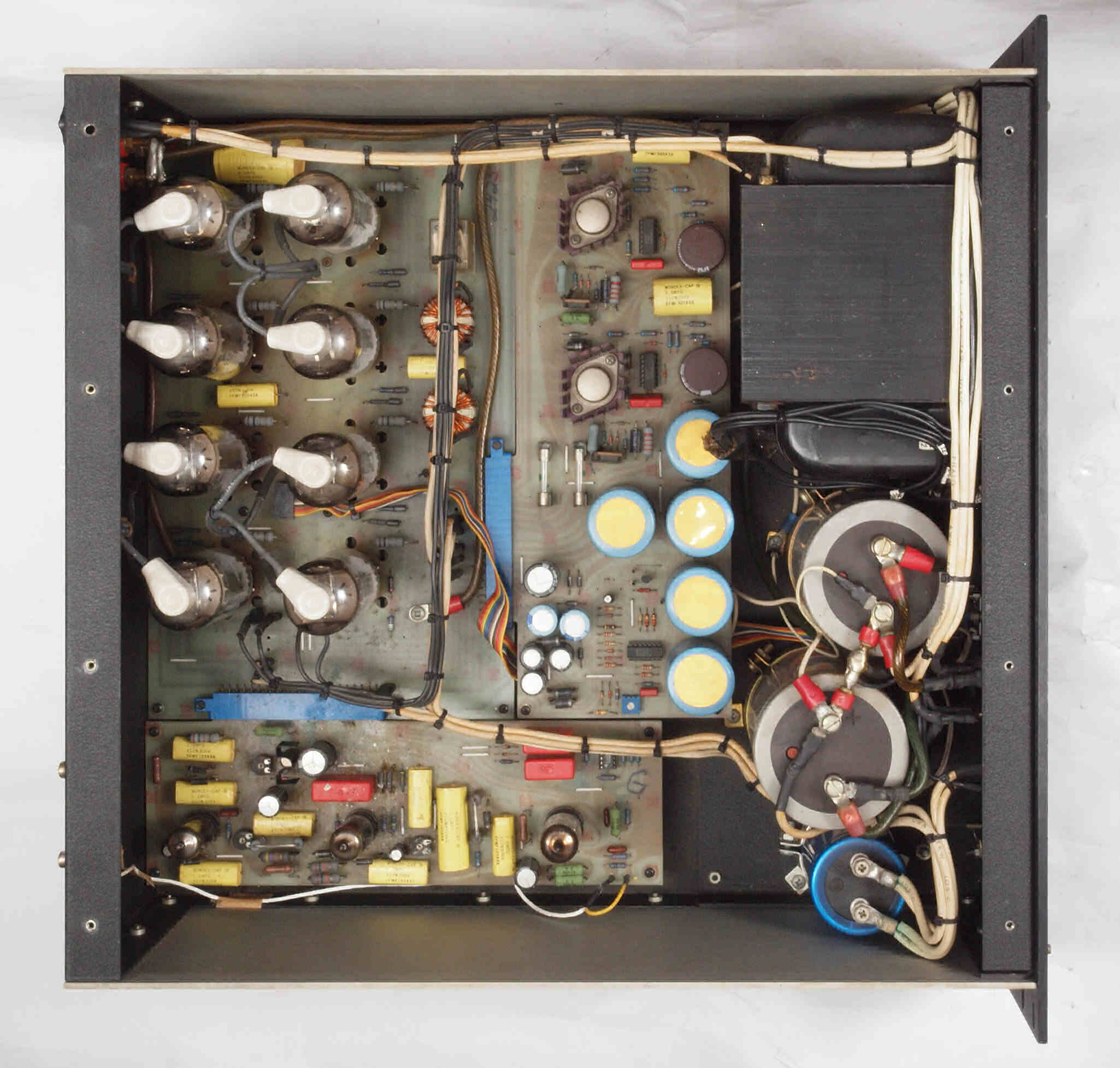

Ａ３１．　点検中　上蓋を取り、上から見る。

Ａ６１．　点検中　排気フアンを上部設置する場合。 １．終段６ＬＦ６の真上が良い。 ２．風向きは、吸い出しとする、よってＡＭＰの上方向は１５ｃｍ以上空ける。 ３．上蓋がアルミ製で薄く弱いので、Ｌ字棒で裏から補強する。 ４．フアンの左側、フアンの手前のガラリは、前の２〜４列ぐらいを残して、塞ぎます。 ５．ＡＭＰの後ガラリは、下の１〜２列ぐらいを残して、塞ぎます。 ６．温度制御をする場合、サーミスターは終段６ＬＦ６の近くに設置する。 ７．使用するフアンは１２〜１４Ｃｍで厚み３５ｍｍで低速が良い、写真は１２Ｃｍで厚み２５ｍｍ。 ８．安全の為、フアンガードは取り付ける事。

Ａ６３．　点検中　推薦する排気フアン設置。上から見る。

Ａ６５．　点検中　１２０ｍｍ×１２０ｍｍ排気フアンの比較。やはり真ん中の３５ｍｍ厚が１番良い。

Ａ７１．　点検中　推薦する排気フアン設置２。上から見る。

Ａ７２．　点検中　排気フアン比較。

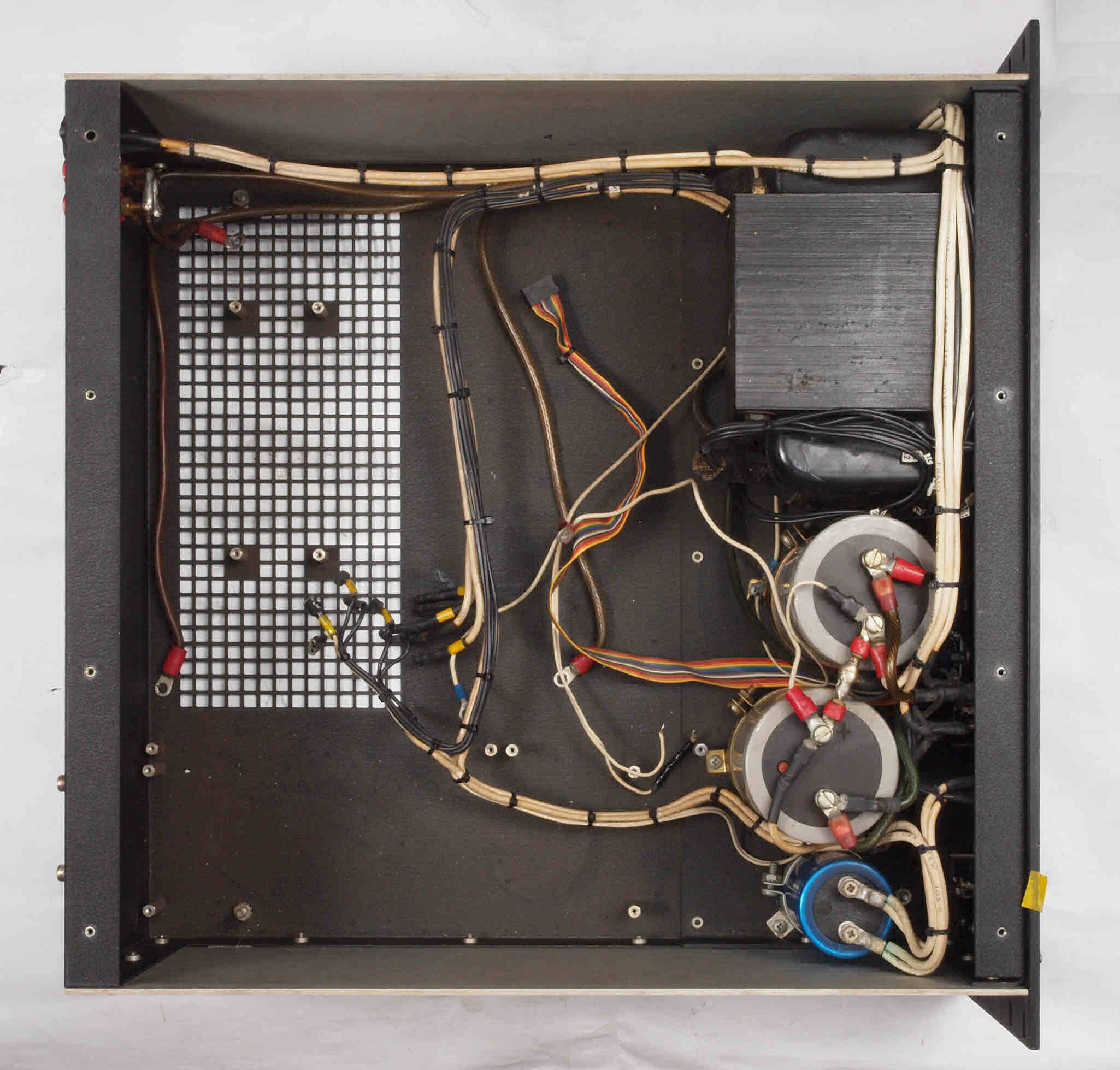

Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基板を取り外したシャシ。

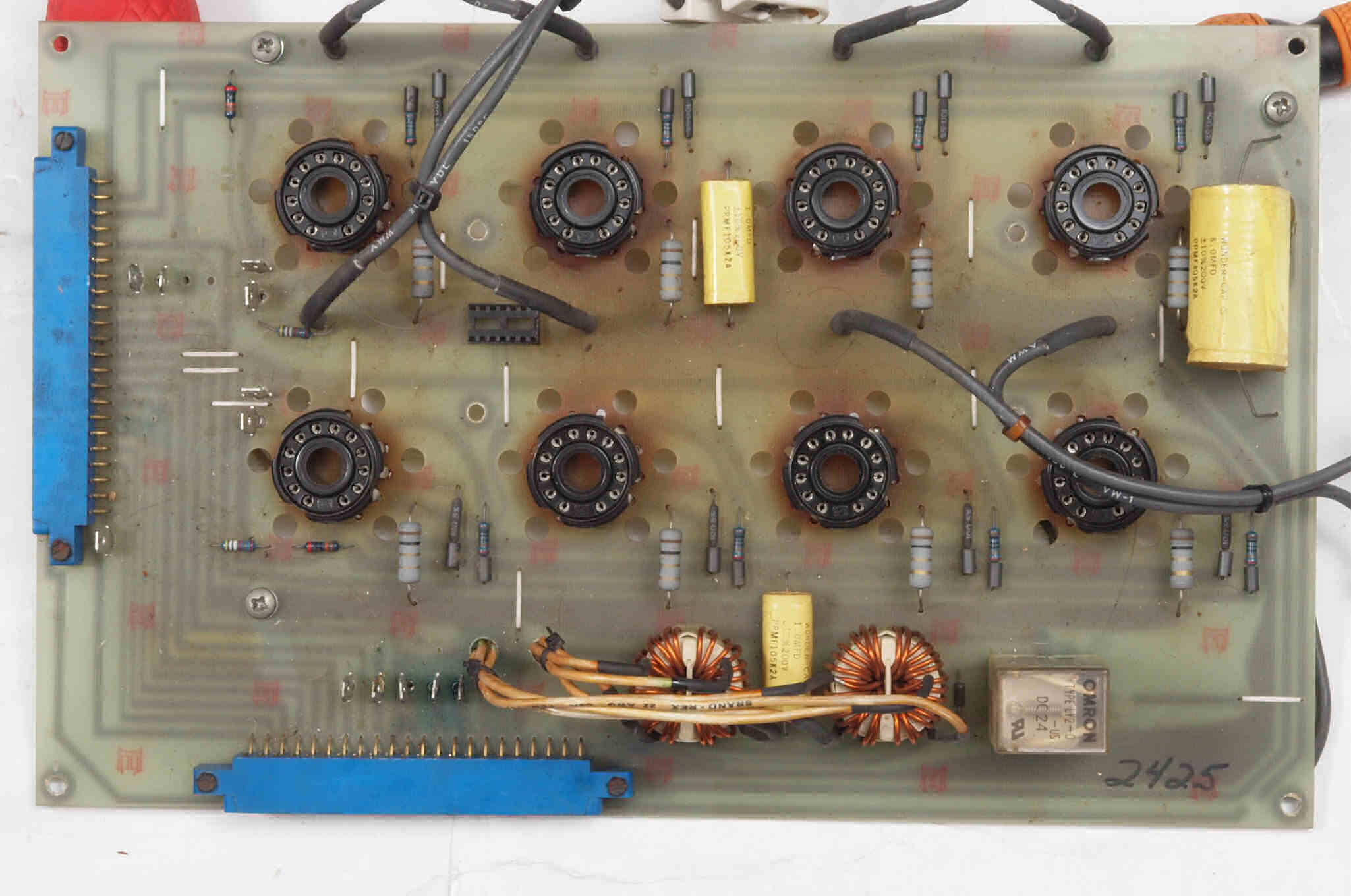

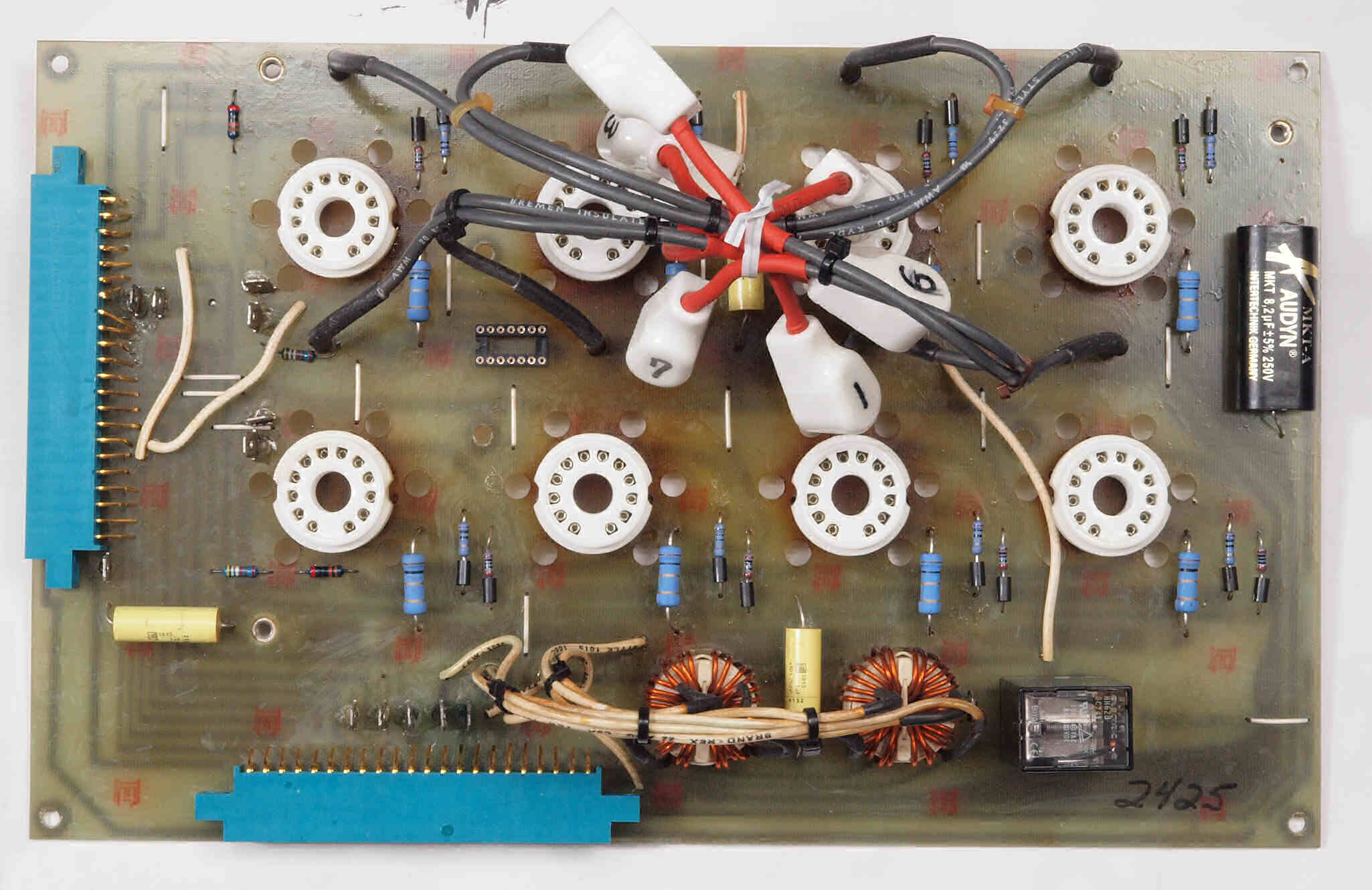

Ｃ１１．　修理前　終段６ＬＦ６基板。ソケットは交換されている。後期型と異なり、スルホール基板で無。

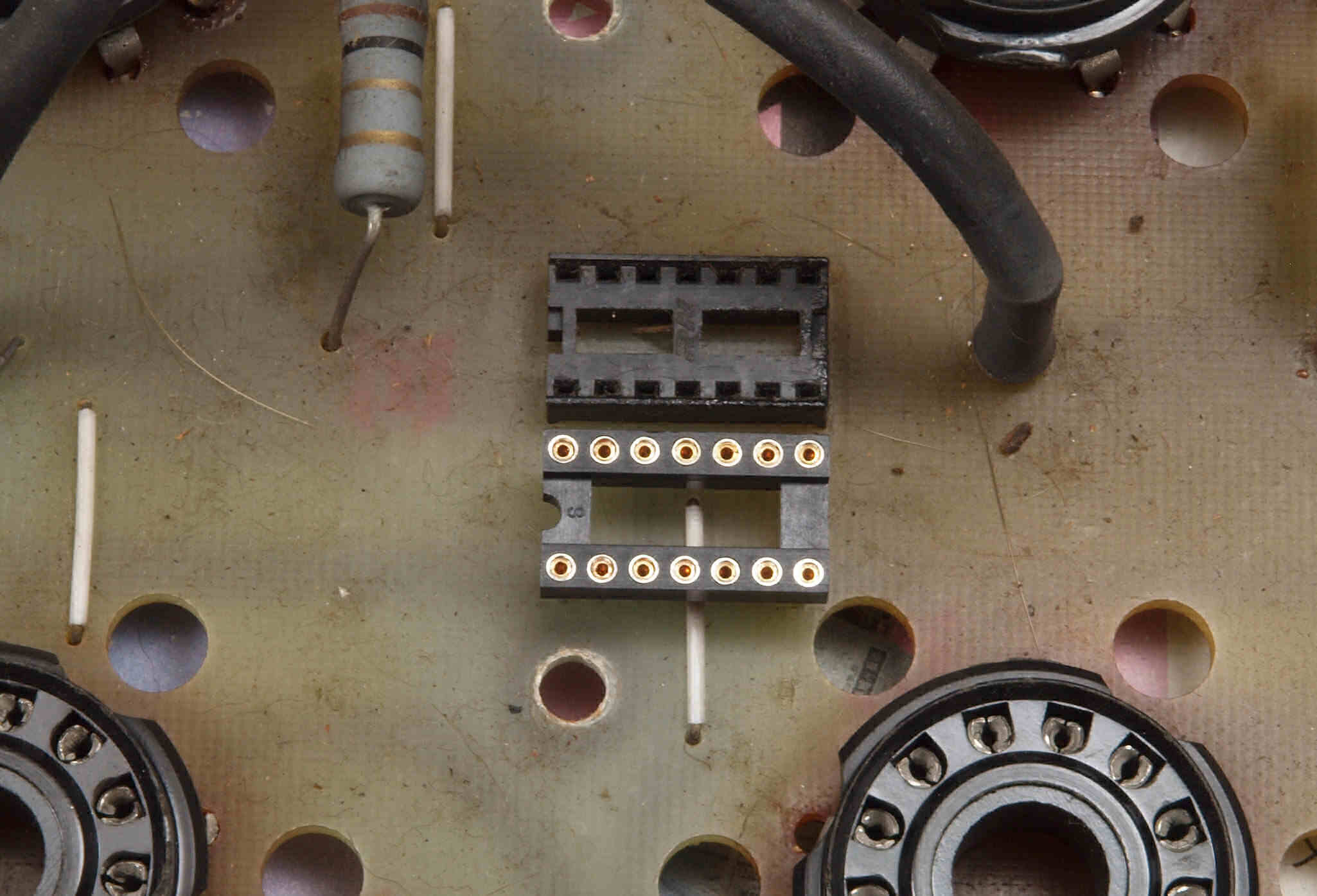

Ｃ１１２．　修理中　１２終段６ＬＦ６基板。１４ピンＩＣソケット交換。

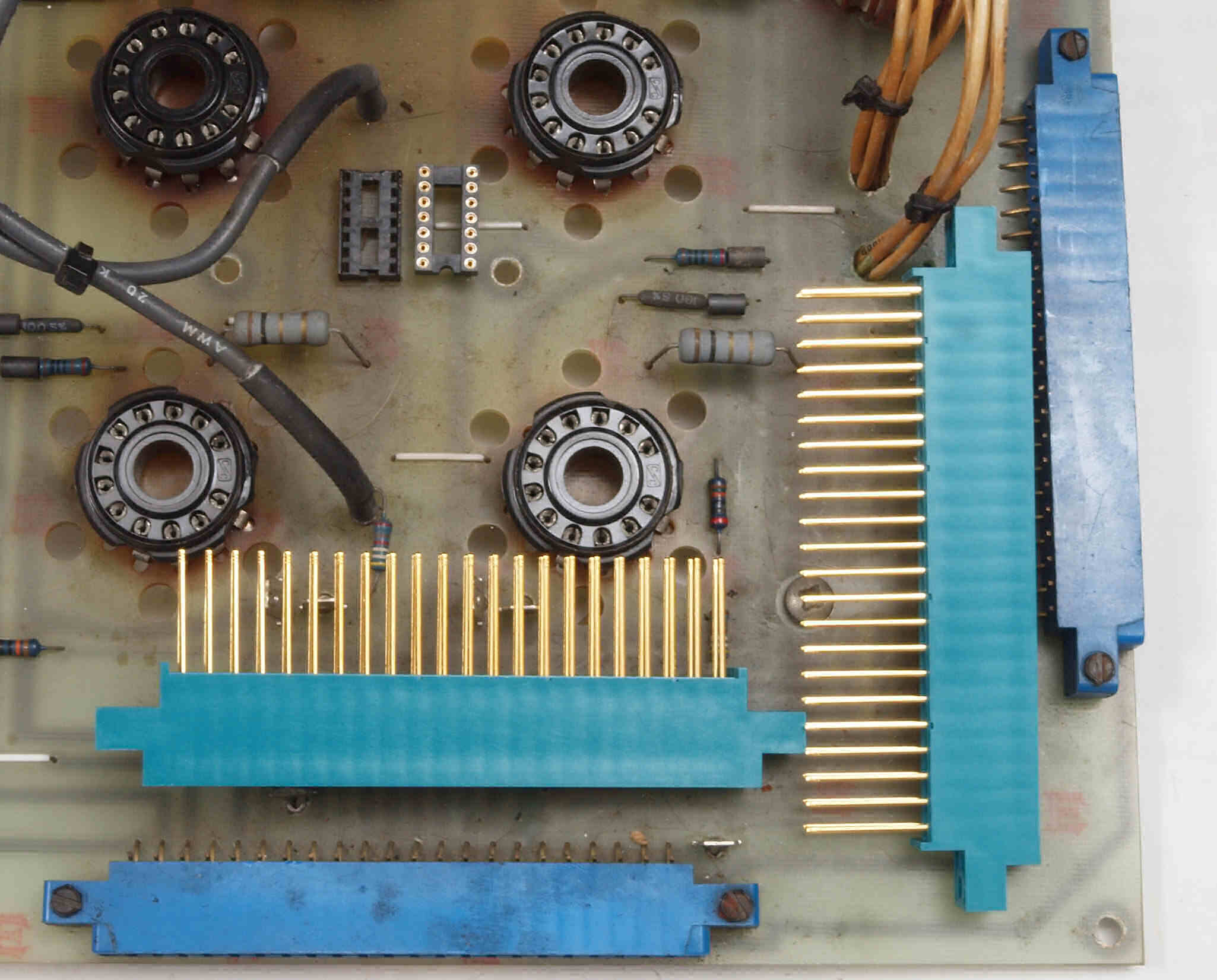

Ｃ１１３．　修理中　終段６ＬＦ６基板。エッジコネクター２個交換。同型が市場になく加工が必要。

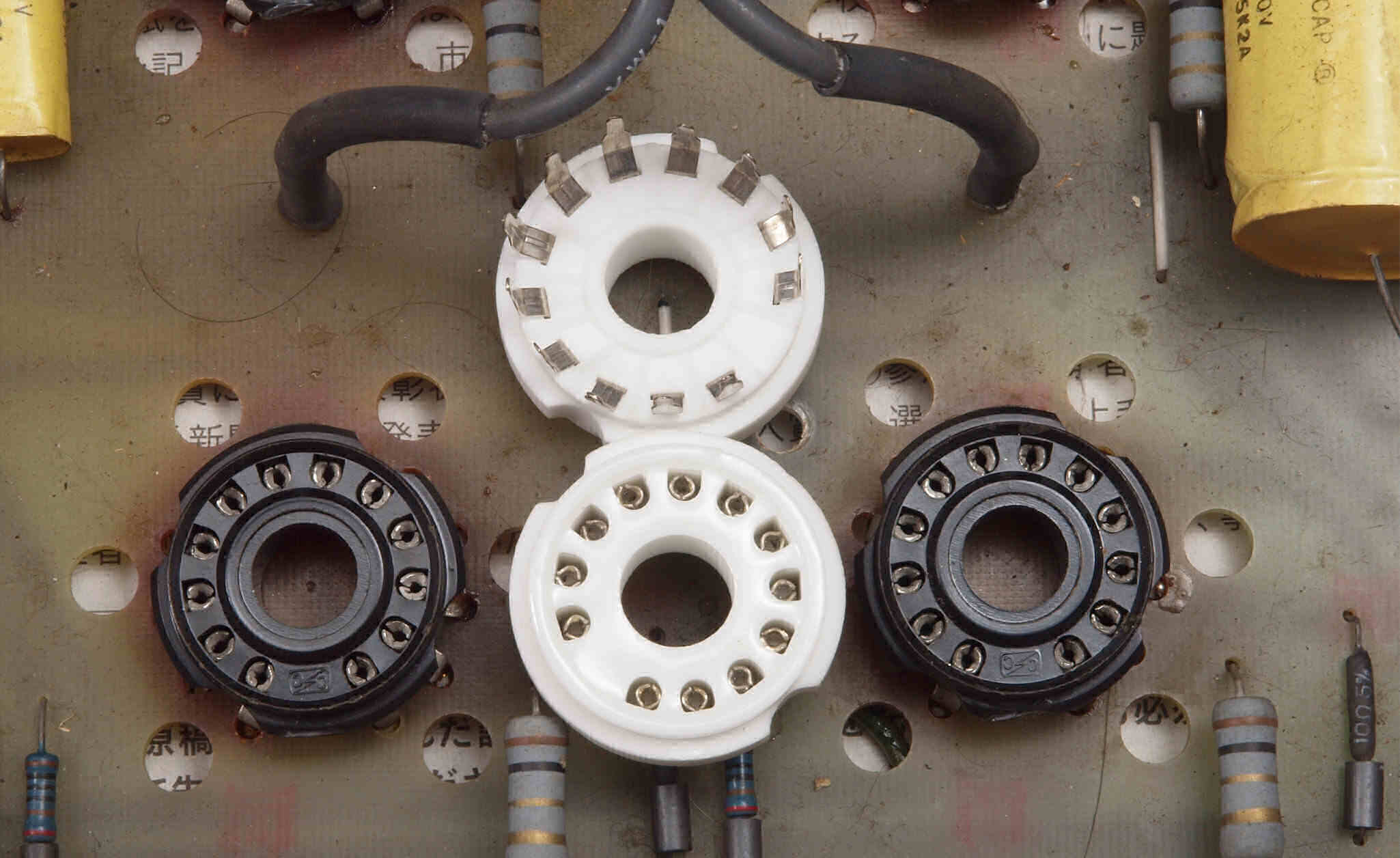

Ｃ１１４．　修理中　終段６ＬＦ６基板。　終段６ＬＦ６基板。　１２ピンソケット比較。

Ｃ１１５．　修理中　終段６ＬＦ６基板。　洗浄後、真空管ソケット・部品を取付け中。 　　　　　　　　　　　　　　　　　　　　　　　真空管ソケットの固定（半田付け）は、ジャンク真空管をしっかり挿入して行う。

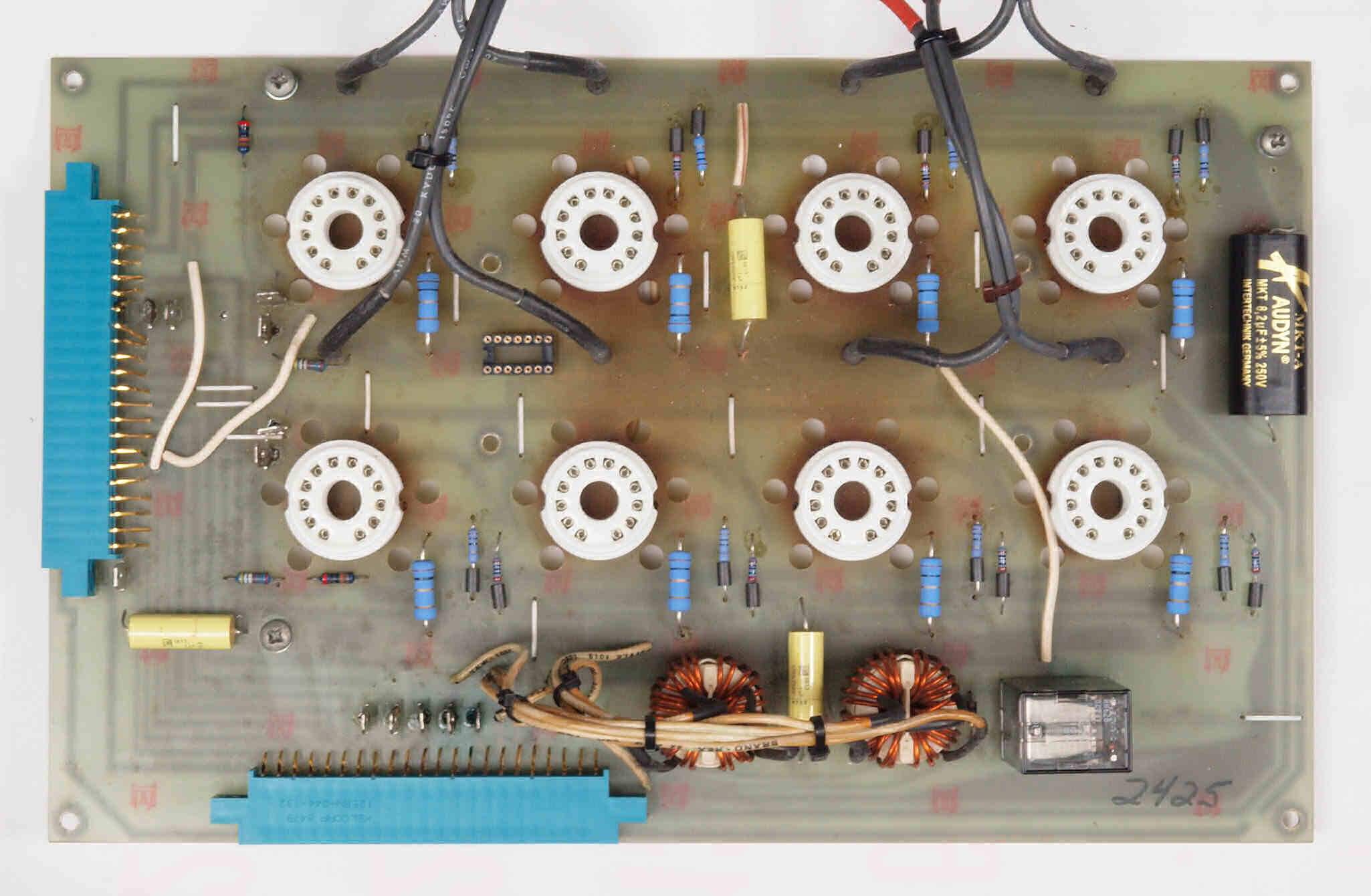

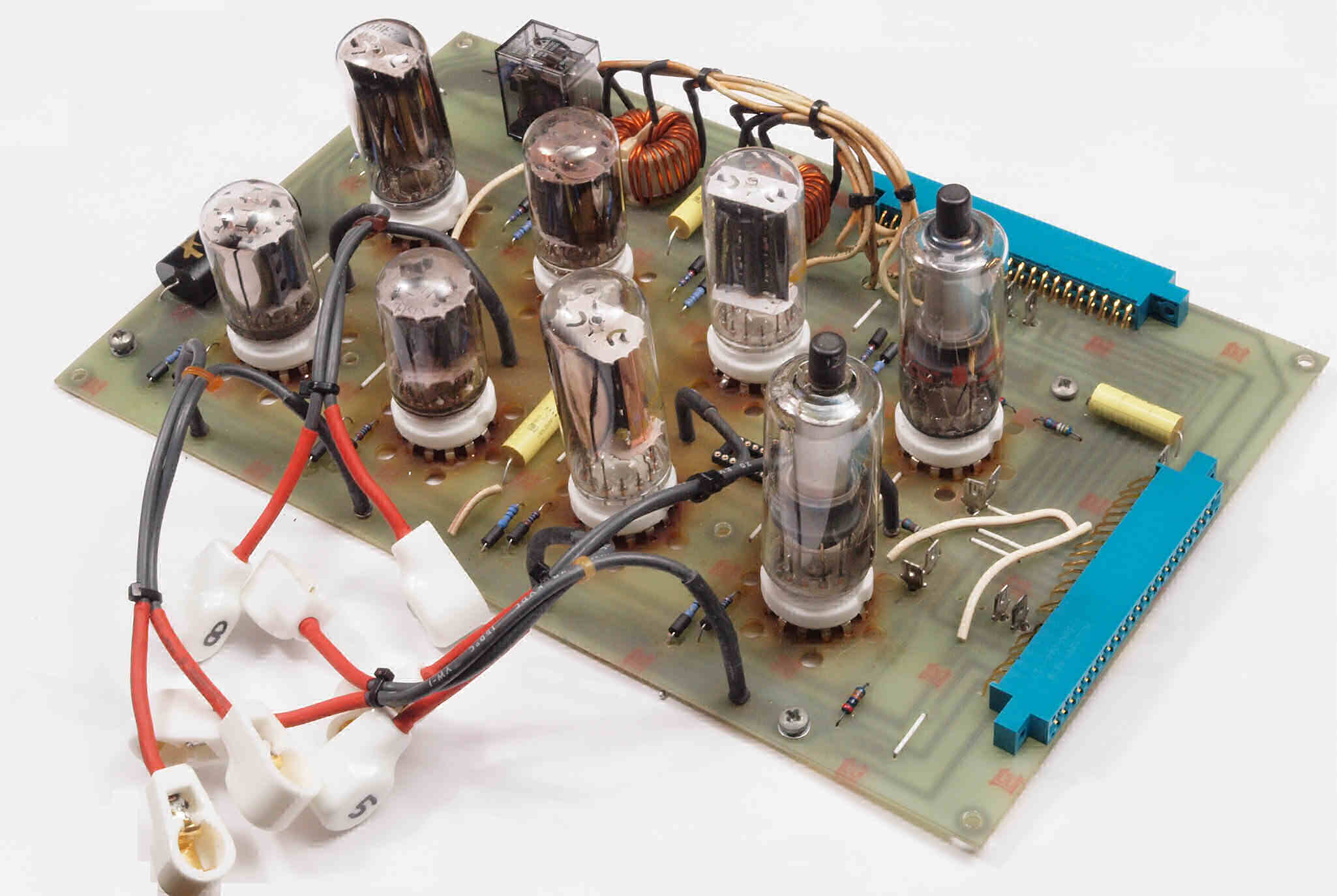

Ｃ１２．　修理後　終段６ＬＦ６基板。　フイルムコンデンサー５個、タイト製コンパクトロン１２ピンソケット８個、抵抗２４個、リレー１個、OP-AMPソケット１個、カードエッジコネクター２個交換。 真空管の熱の発散は次の３通り。 １．プレート等からの「熱放射（輻射）」．．．．シールドは黒く塗る。 ２．管壁・ソケットからの「対流熱伝達」．．．ソケットの周りに通気口を開ける等。 ３．真空管足からの「熱伝導」 ．．．．．．．．ソケットに熱伝導良い物を使う。 　　熱伝導はベークライト製=0.23w/m・k ＜テフロン製=0.25w/m・k ＜ステアタイト製=2.5w/m･k の順です。

Ｃ１３．　完成終段６ＬＦ６基板。　　洗浄後、コートを塗布。

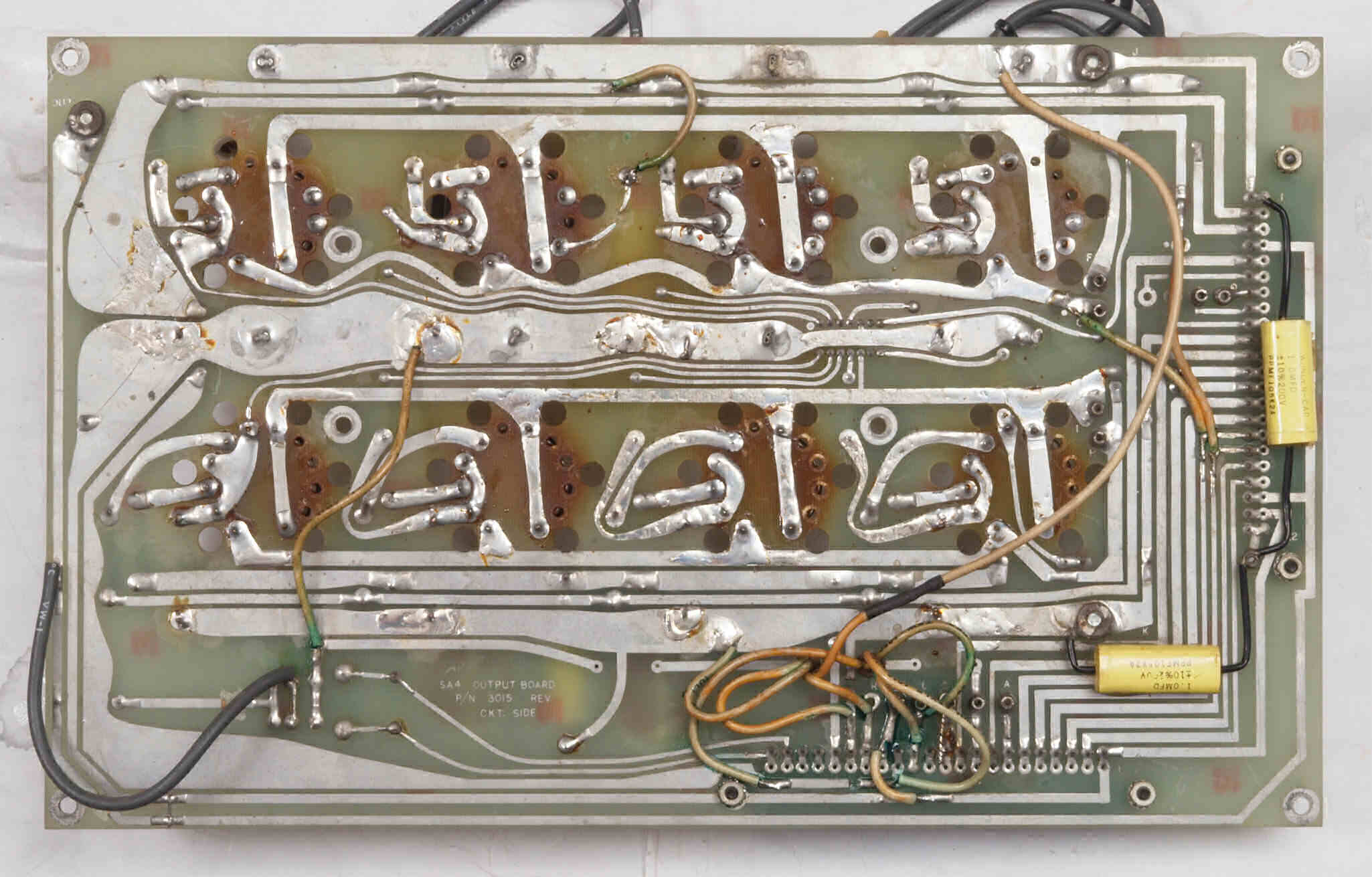

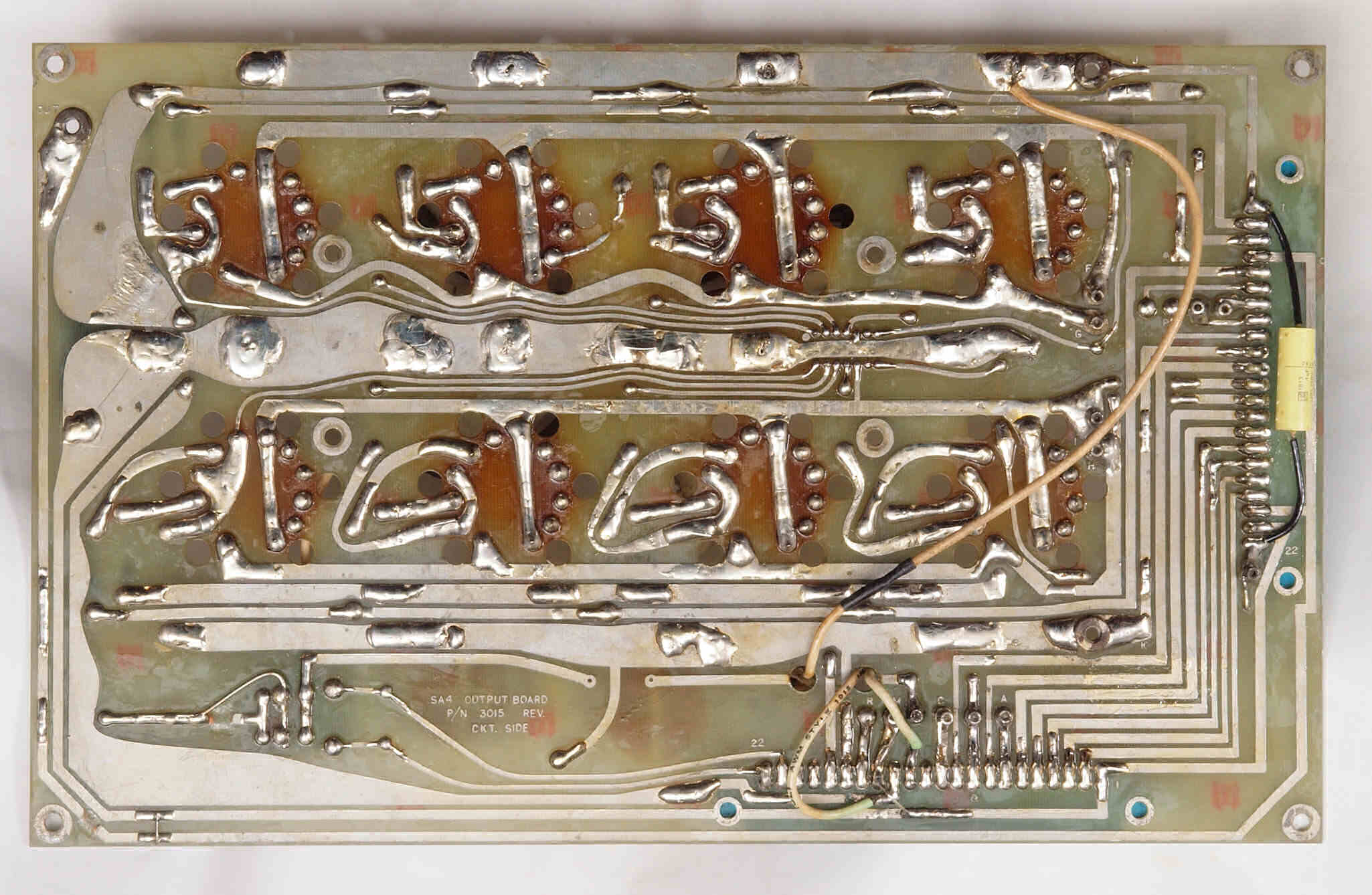

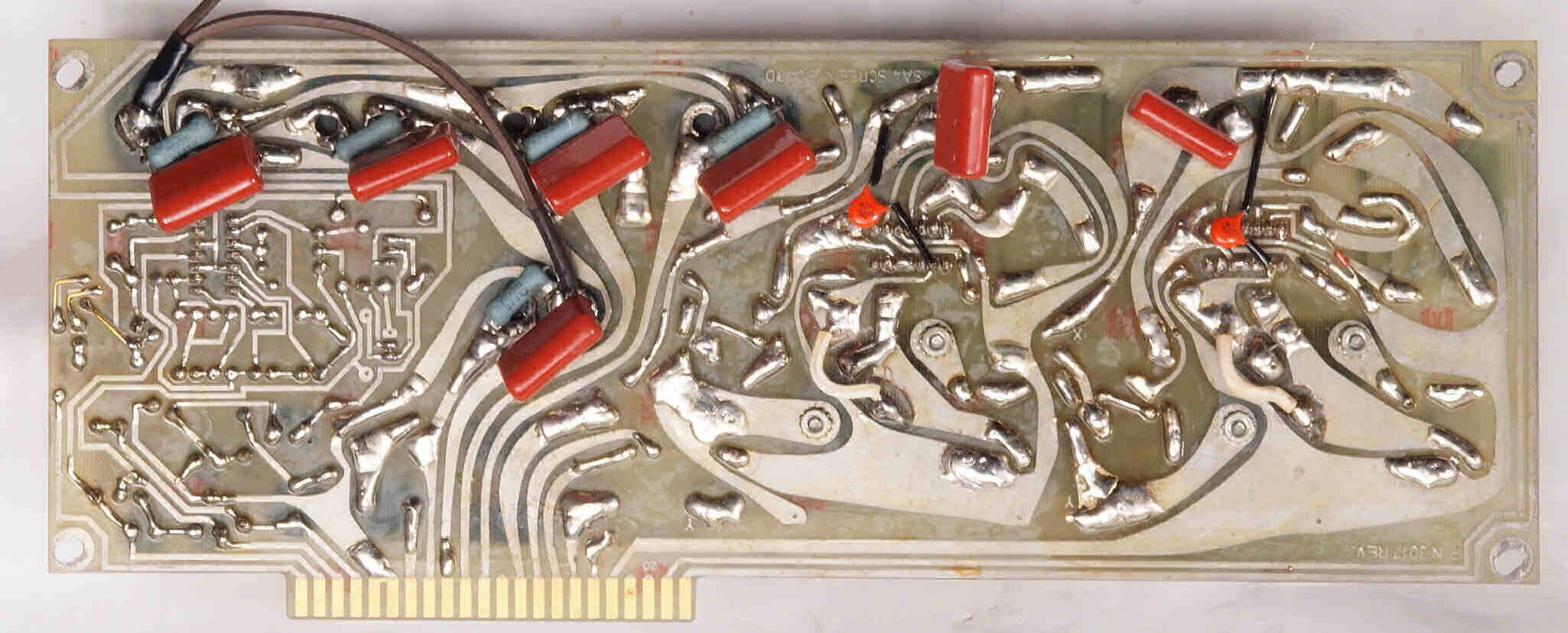

Ｃ１４．　修理前　終段６ＬＦ６基板裏。

Ｃ１４２．　修理中　終段６ＬＦ６基板裏。前回の６ＬＦ６ソケット交換時、足ピンの銅箔はく離多数。

Ｃ１４３．　修理中　終段６ＬＦ６基板裏。前回の６ＬＦ６ソケット交換時、足ピンの銅箔はく離多数２。

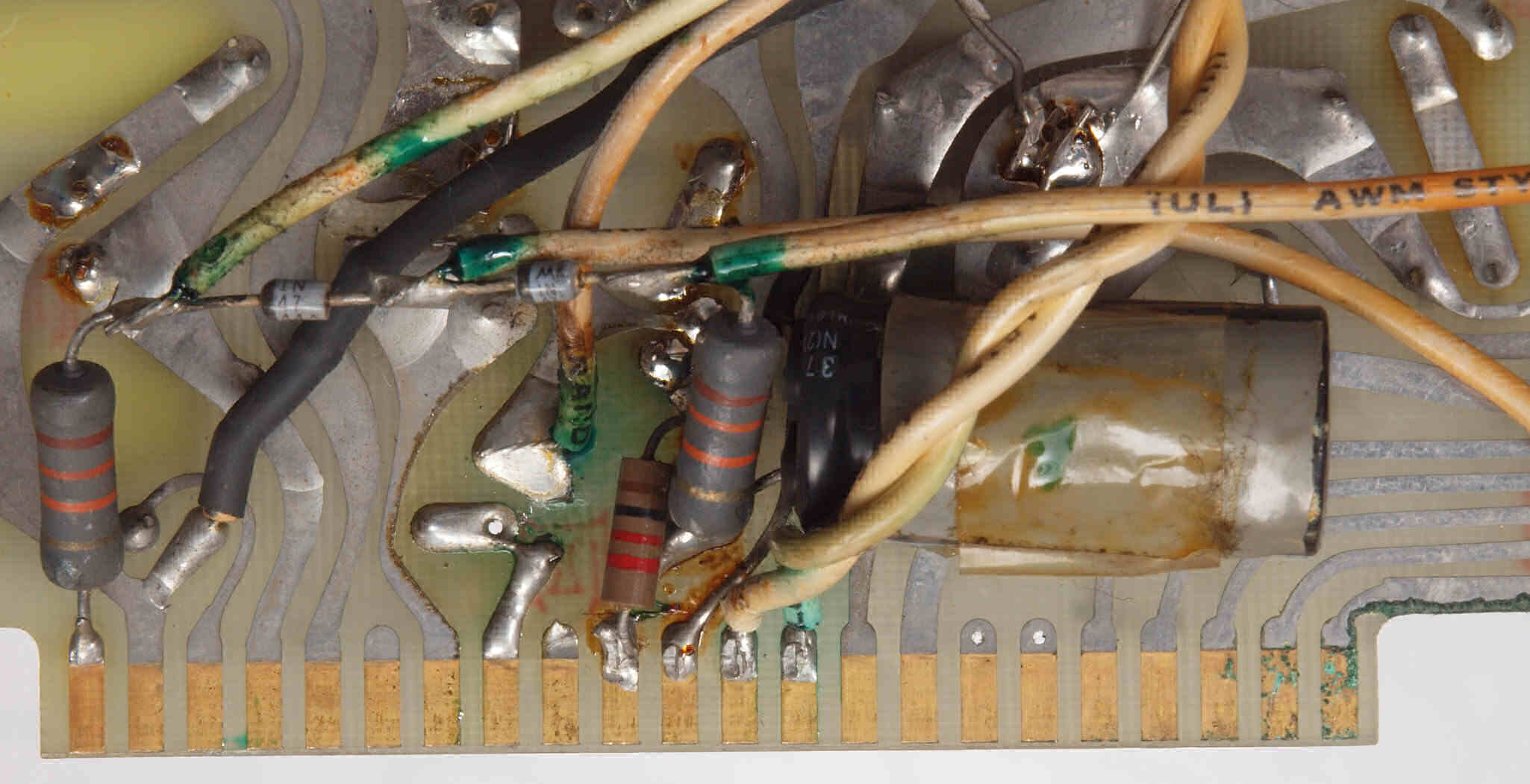

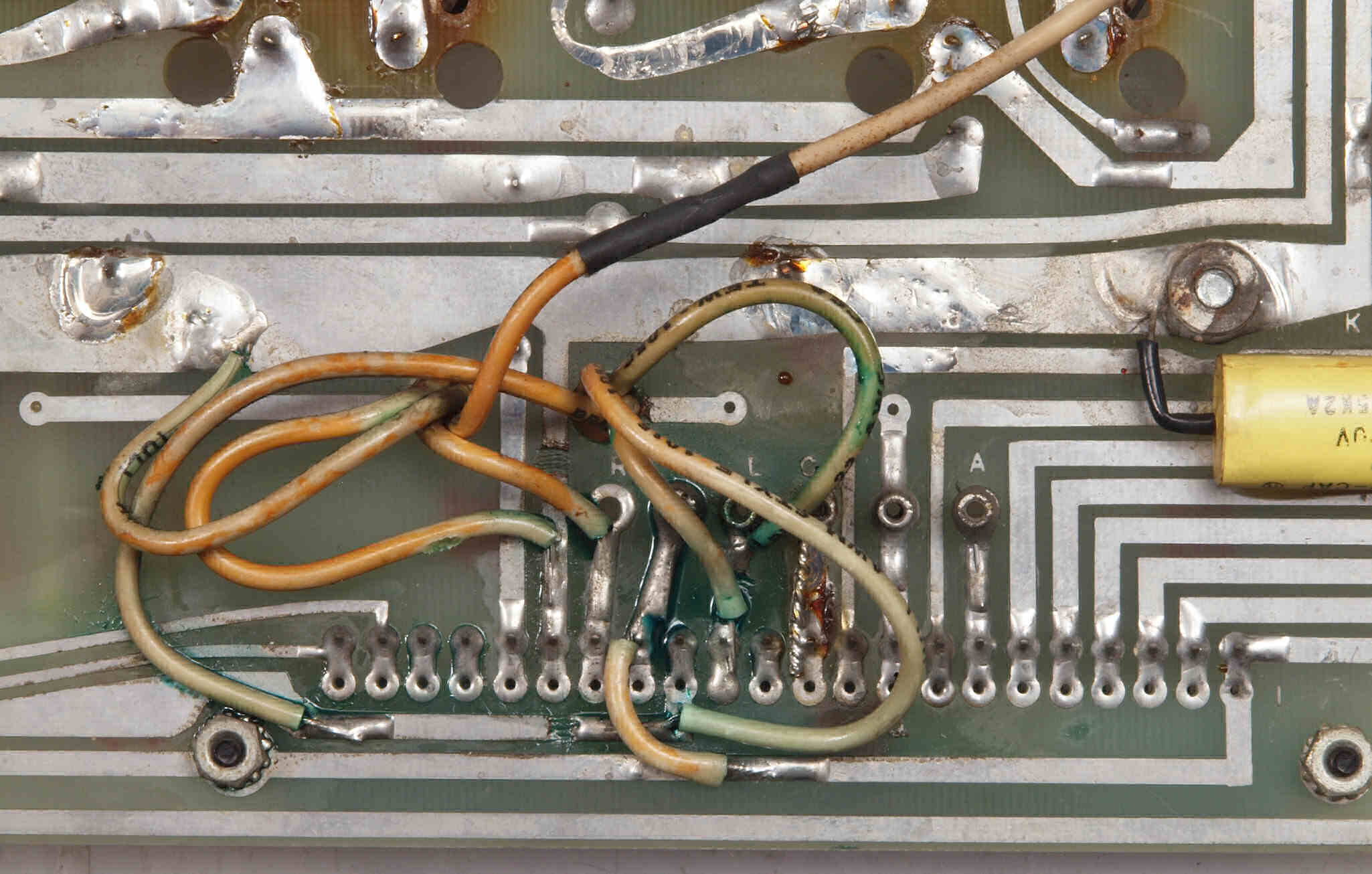

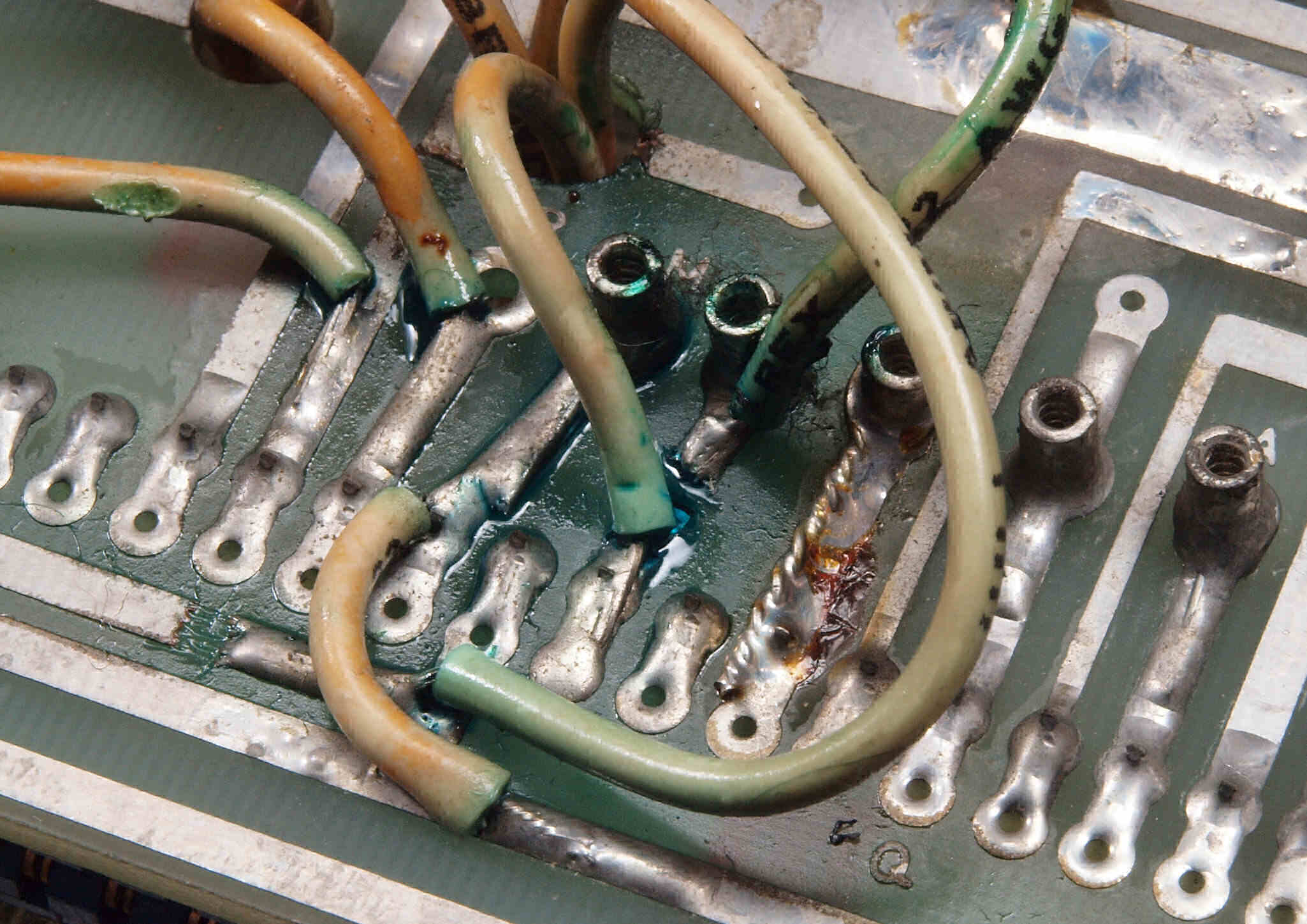

Ｃ１４４．　修理中　終段６ＬＦ６基板裏。コネクターへの配線の緑青。

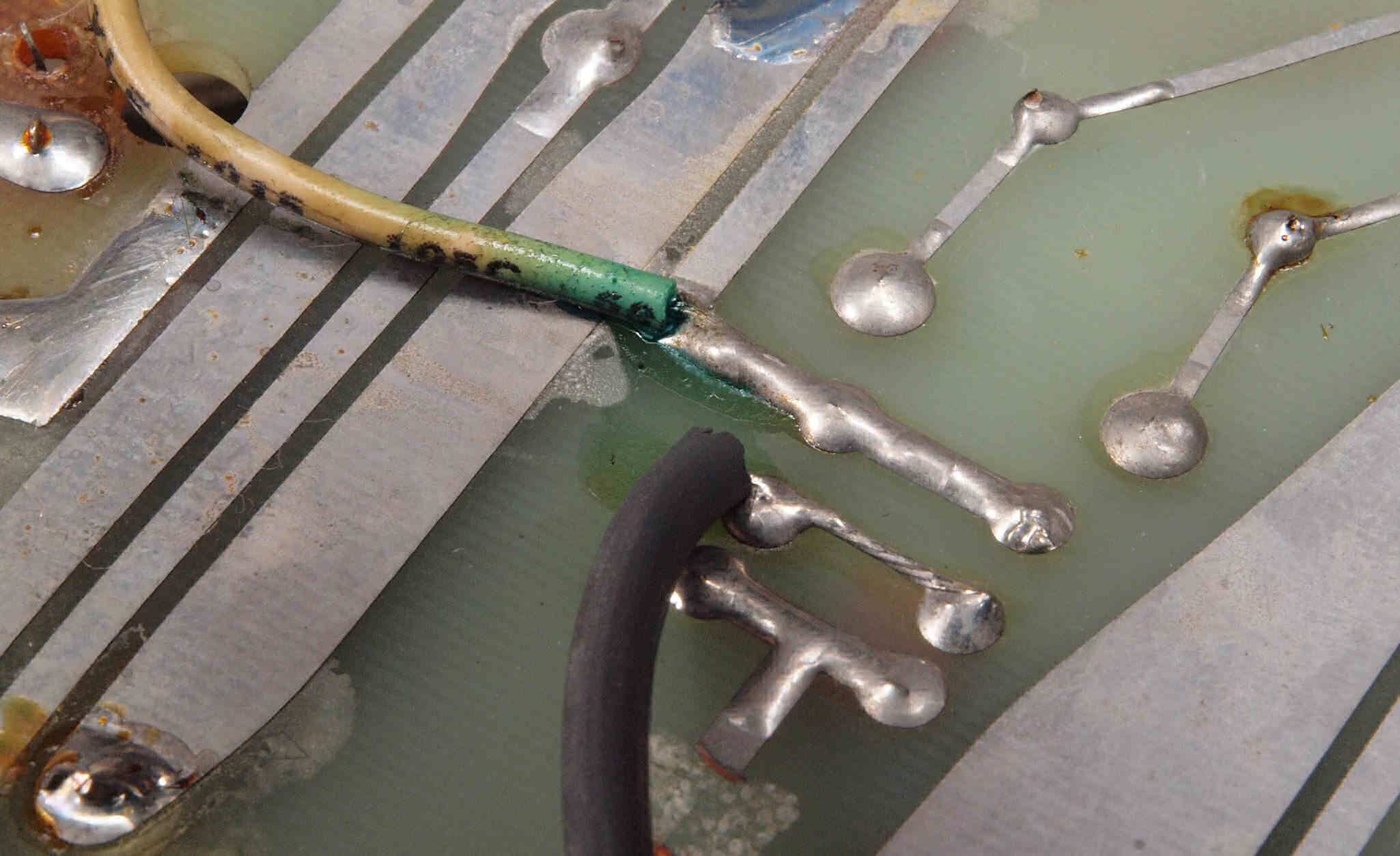

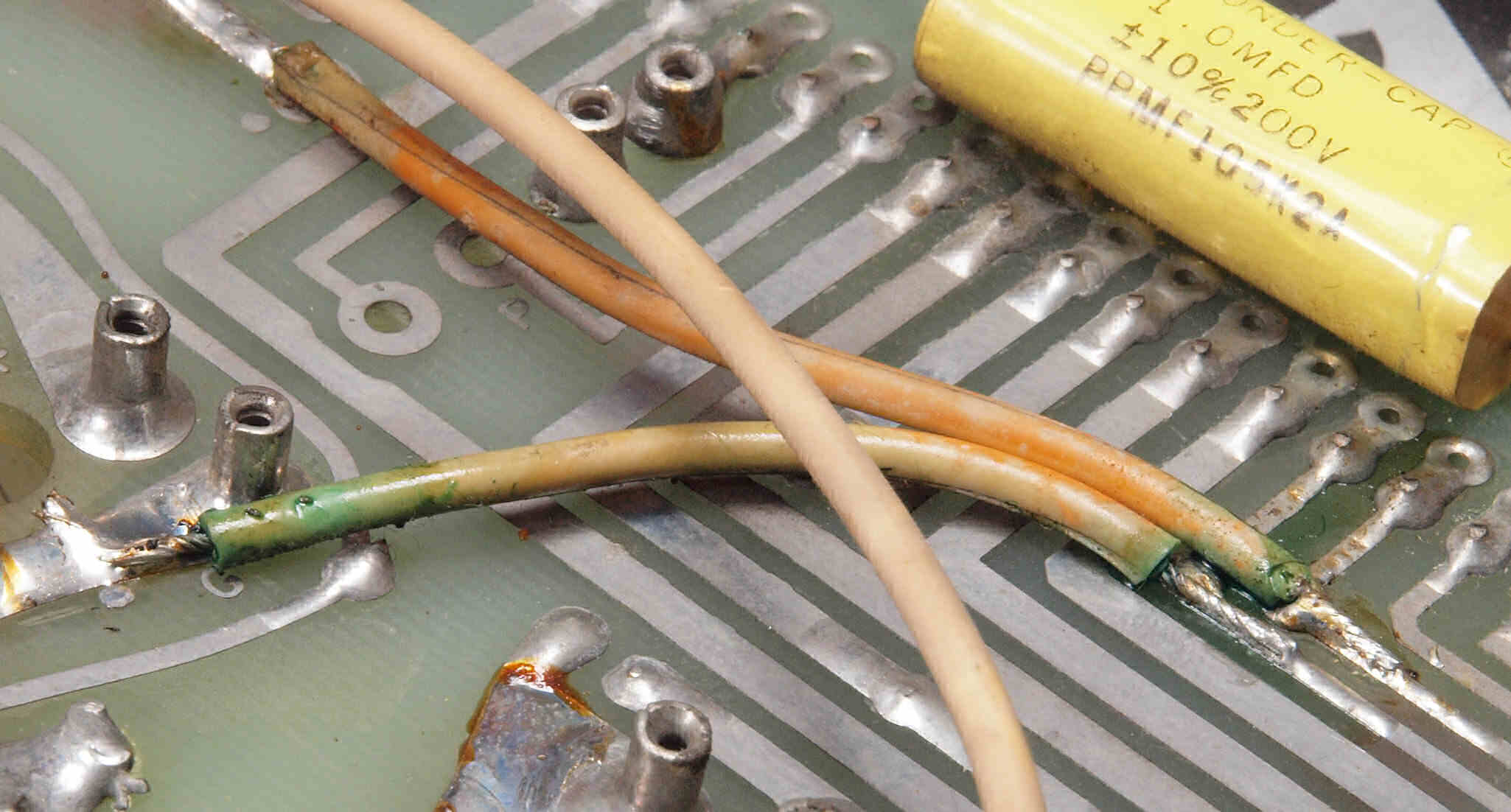

Ｃ１４４２．　修理中　終段６ＬＦ６基板裏。コネクターへの配線の緑青拡大。

Ｃ１４４３．　修理中　終段６ＬＦ６基板裏。コネクターへの配線の緑青拡大、反対側。

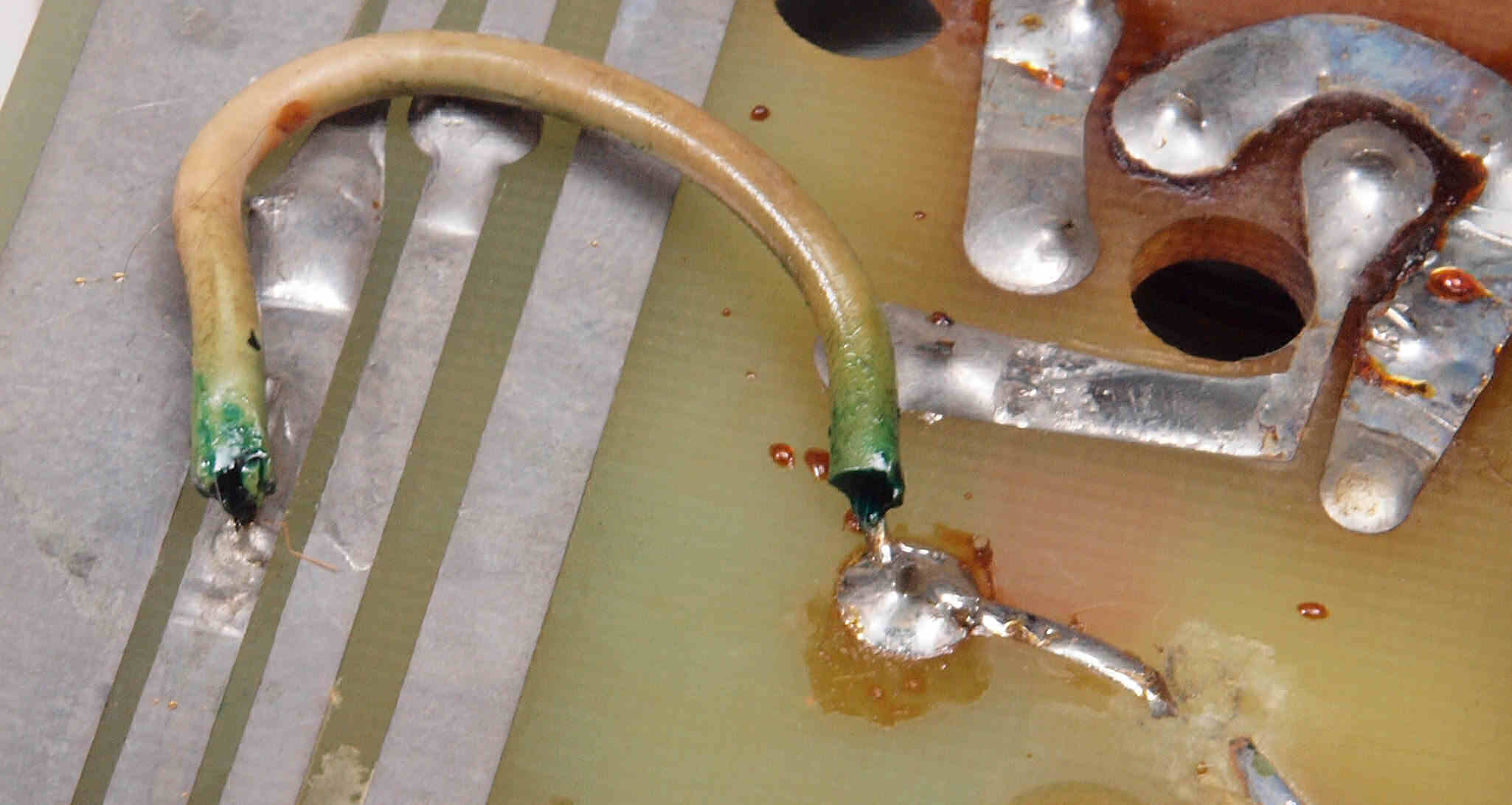

Ｃ１４６．　修理中　終段６ＬＦ６基板裏。渡り配線の緑青。

Ｃ１４７．　修理中　終段６ＬＦ６基板裏。渡り配線の緑青２。

Ｃ１４８．　修理中　終段６ＬＦ６基板裏。渡り配線の緑青３。

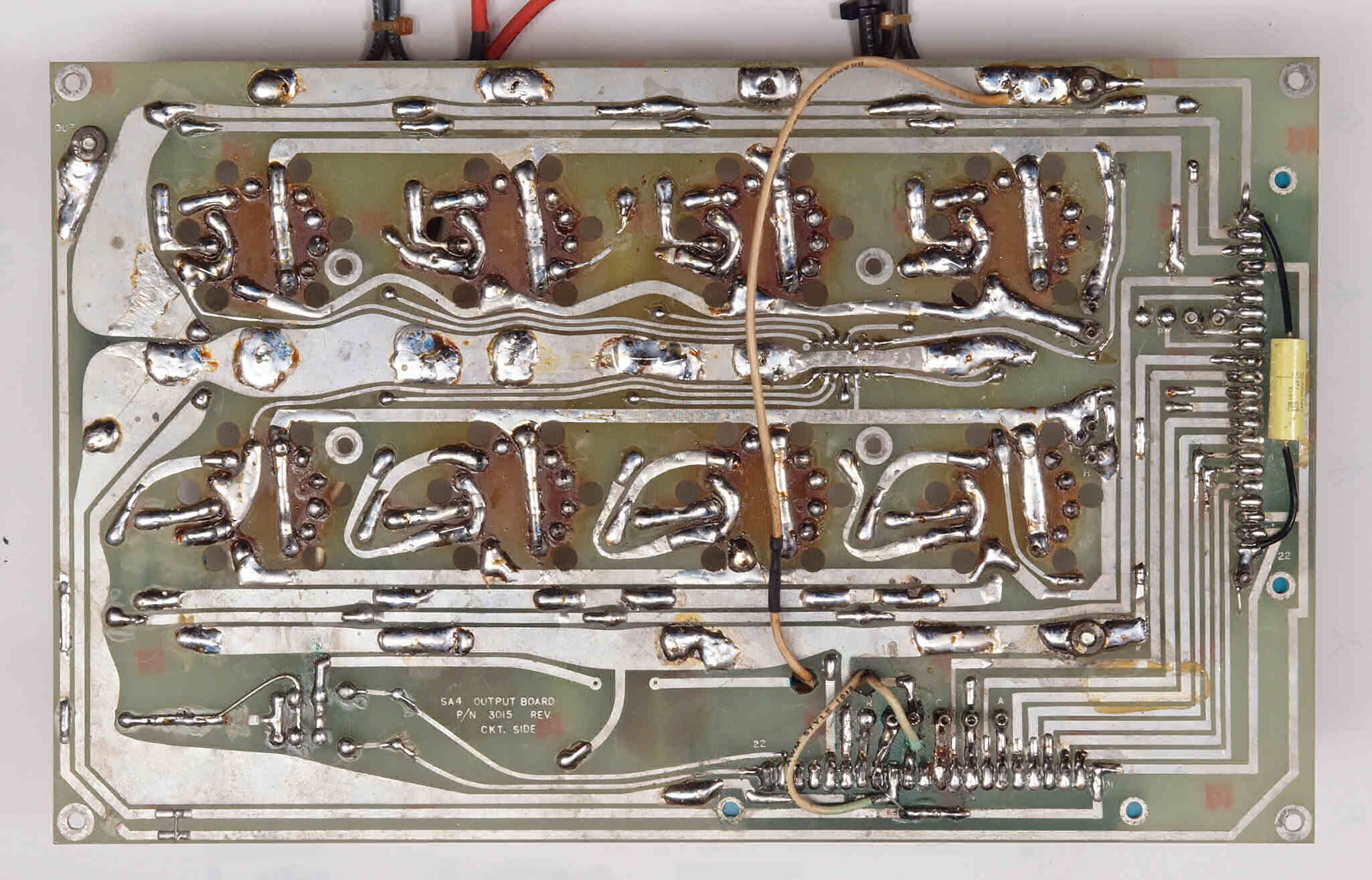

Ｃ１５．　修理（半田補正）後　終段６ＬＦ６基板裏。６ＬＦ６ソケット足ピンの銅箔はく離を修理する。

Ｃ１６．　完成終段６ＬＦ６基板裏。　　洗浄後、コートを塗布。

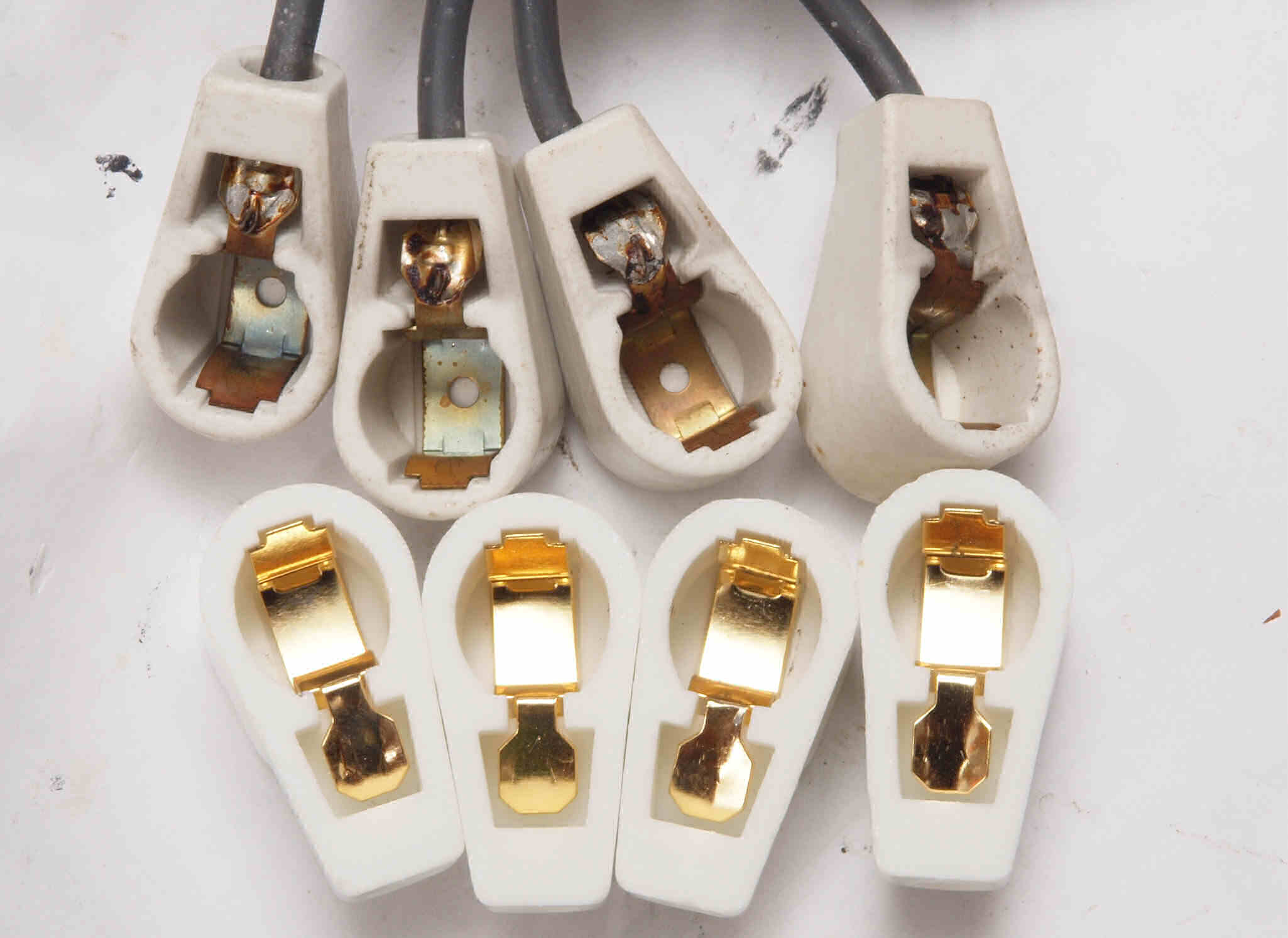

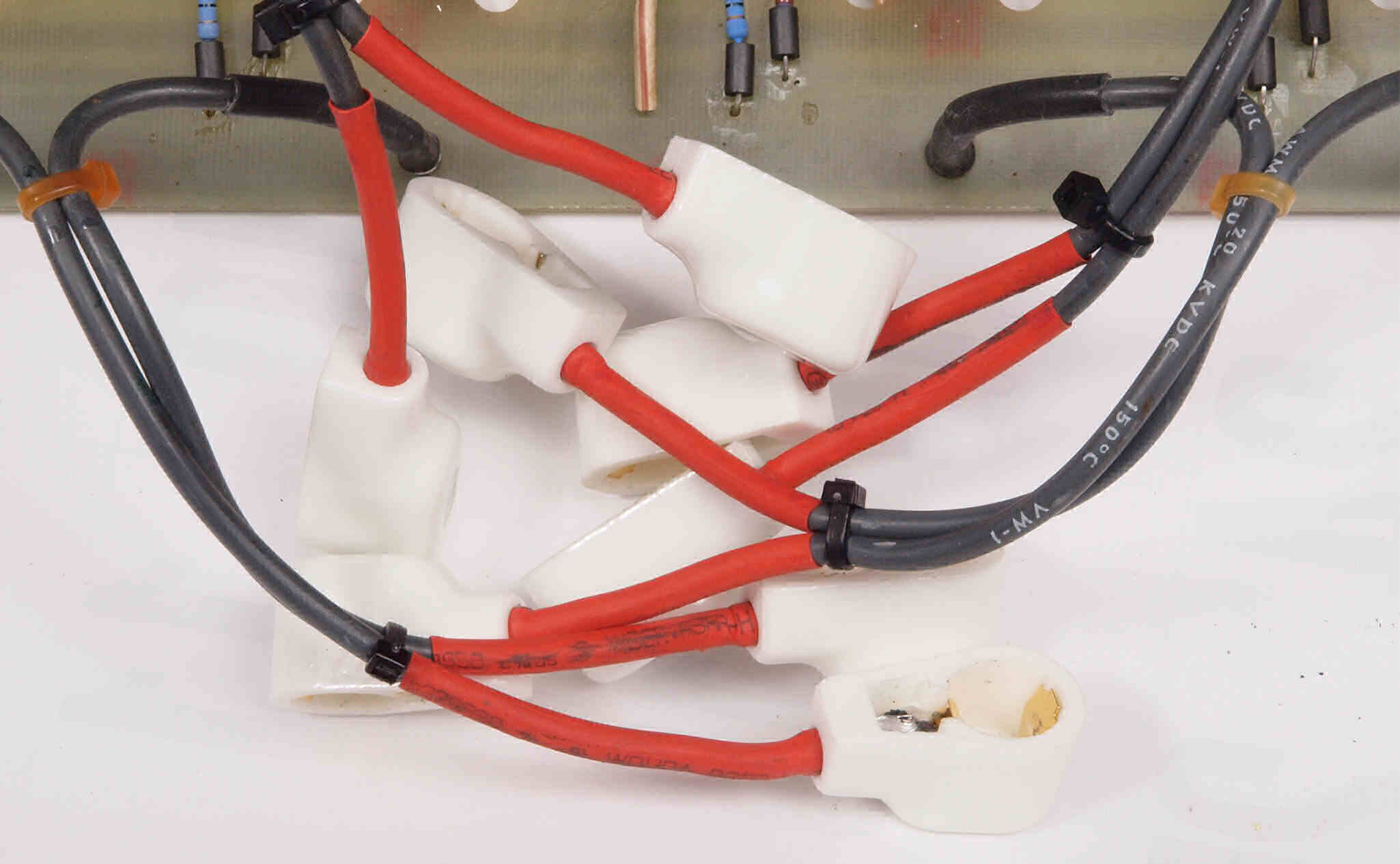

Ｃ１７．　修理中　終段６ＬＦ６基板。６ＬＦ６のプレートキャップ。上＝熱で変色している付いている物、下＝交換する物。

Ｃ１８．　修理中　終段６ＬＦ６基板。６ＬＦ６プレートキャップはジャンク真空管（空気管）で慣らす。

Ｃ１９．　修理（交換）後　終段６ＬＦ６基板。　６ＬＦ６のプレートキャップをステヤタイト製に交換。

Ｃ１Ａ．　修理中　基板の修理には半田吸取器も吸取り穴径の異なるのが必要、左＝１ｍｍ、右＝１．６ｍｍ。

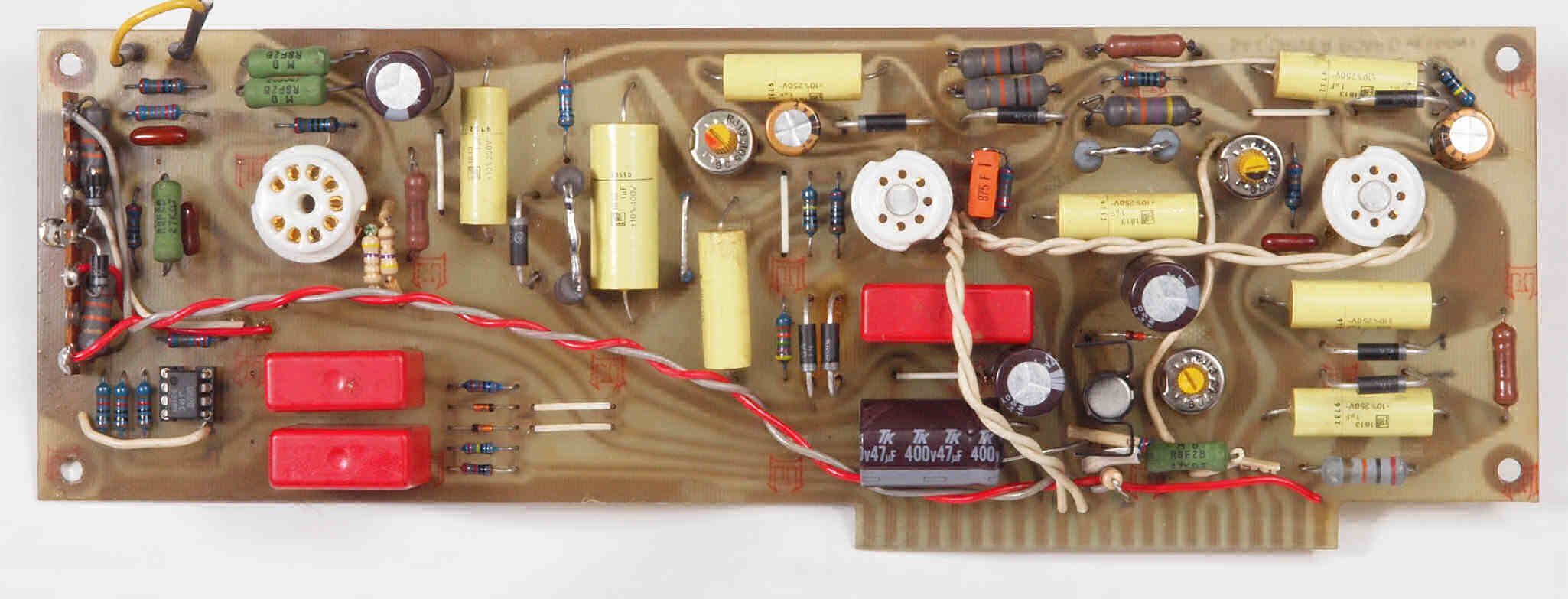

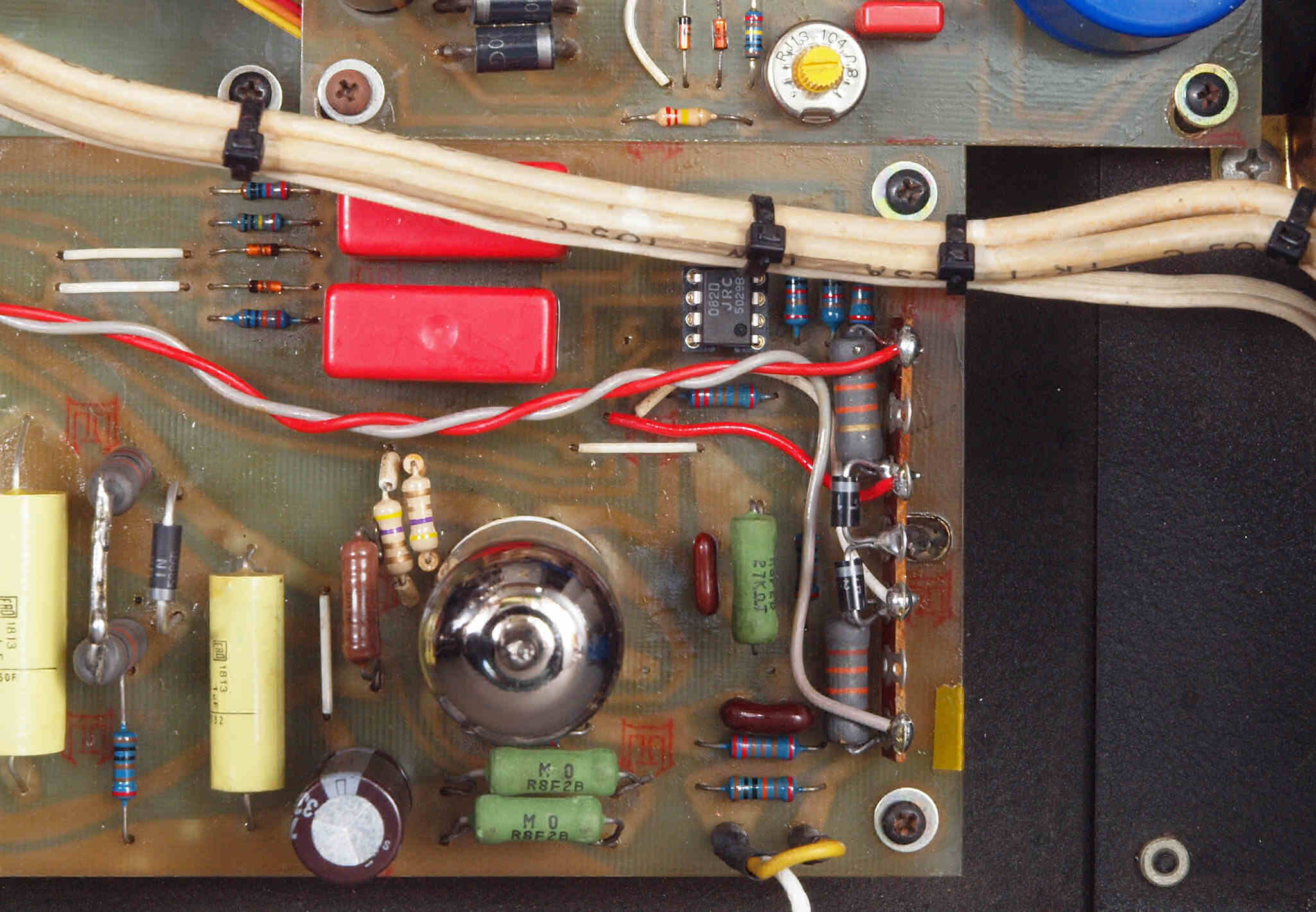

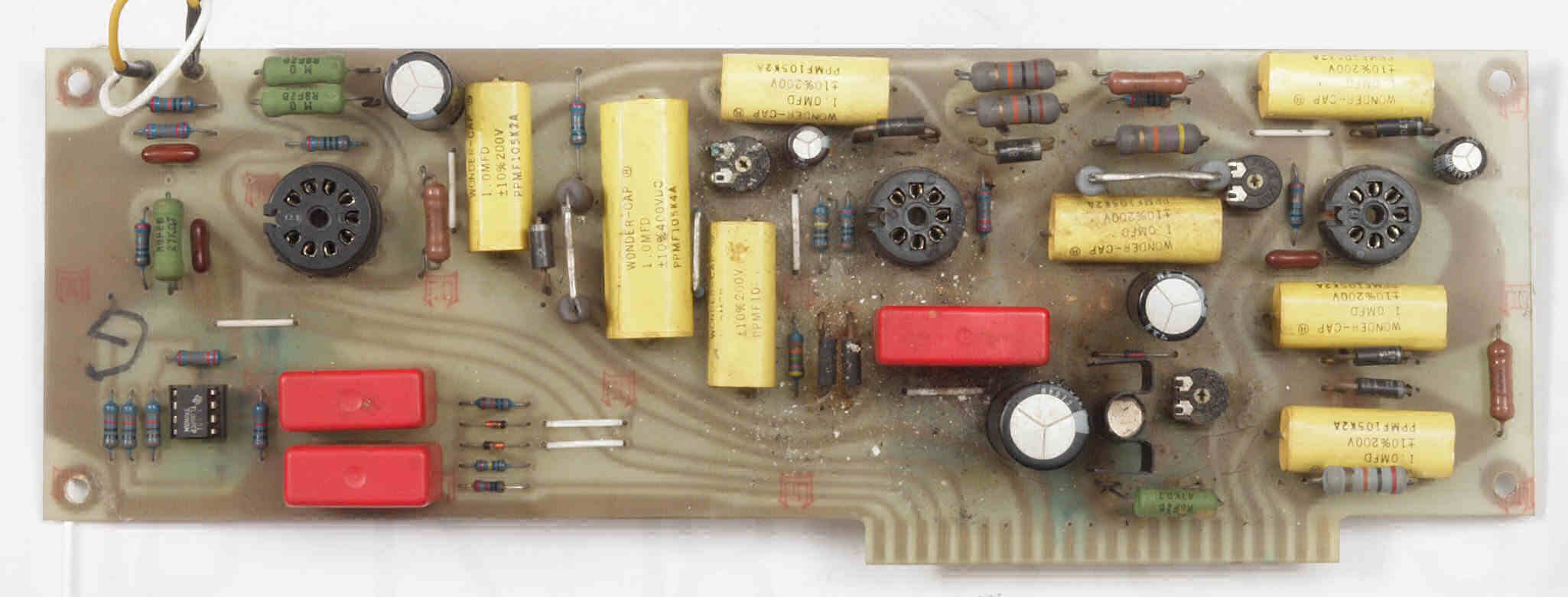

Ｃ２１．　修理前　入力・ドライブ基板。後期型と異なり、スルホール基板で無。

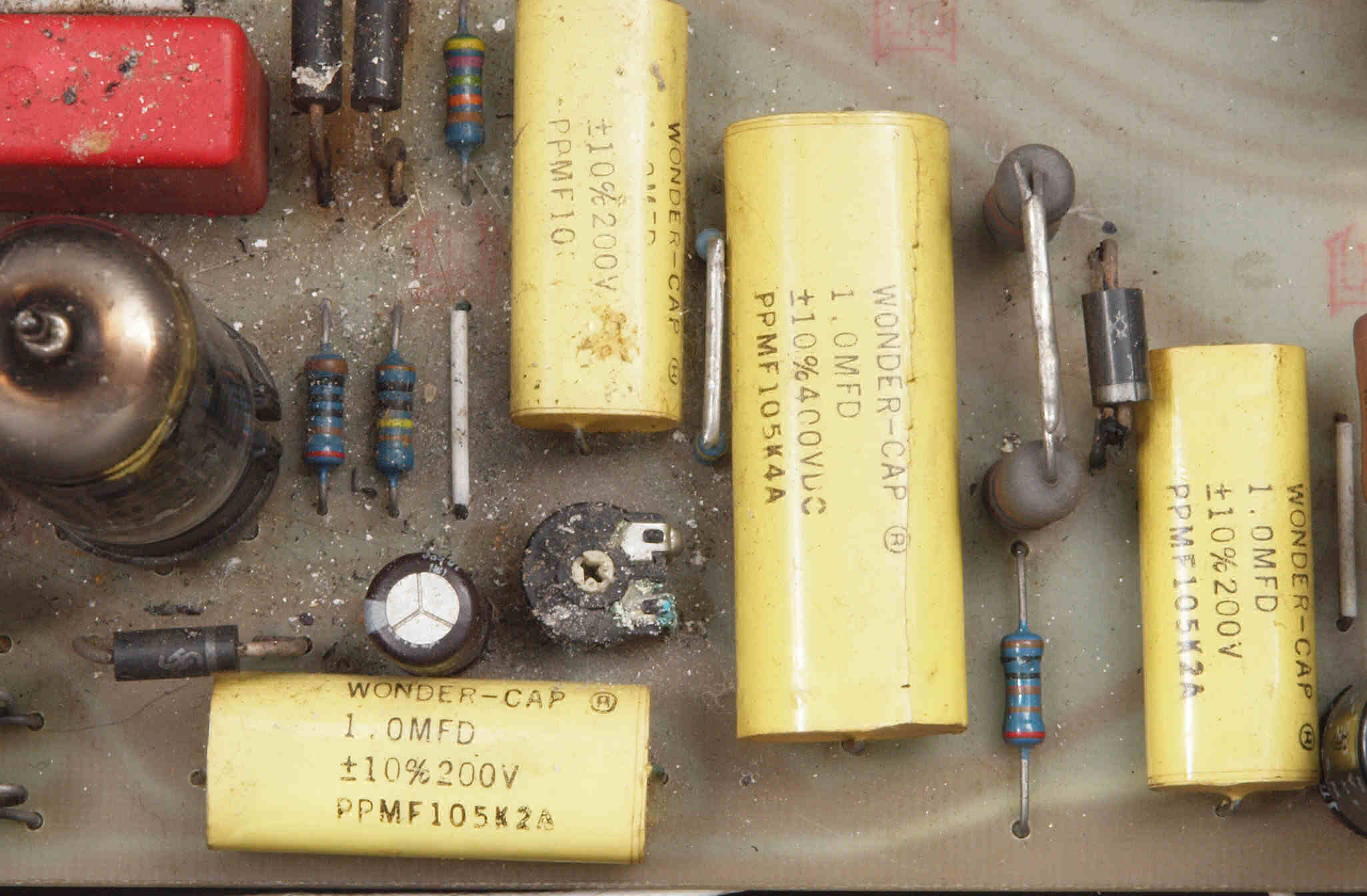

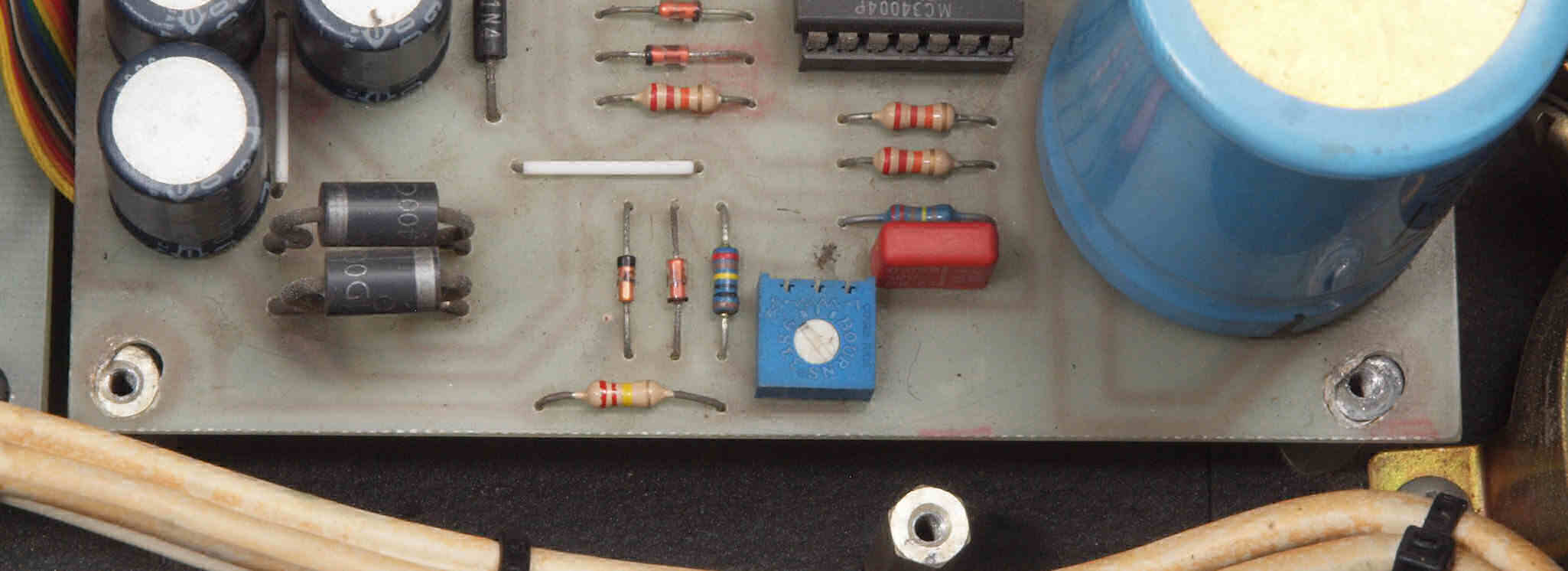

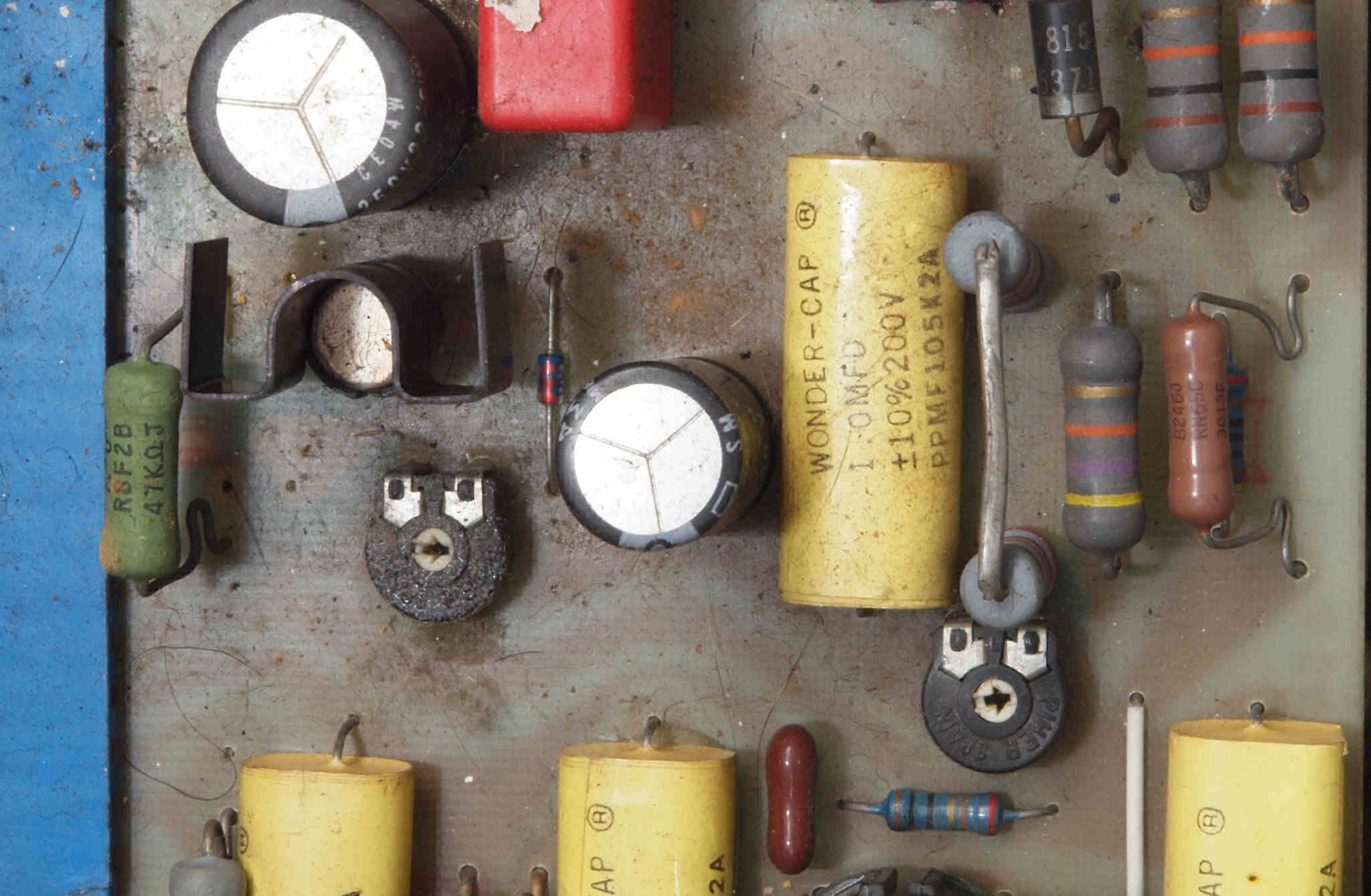

Ｃ２１２．　修理中　入力・ドライブ基板。緑青が発生している半固定ＶＲ。

Ｃ２１３．　修理中　入力・ドライブ基板。緑青が発生している半固定ＶＲ。

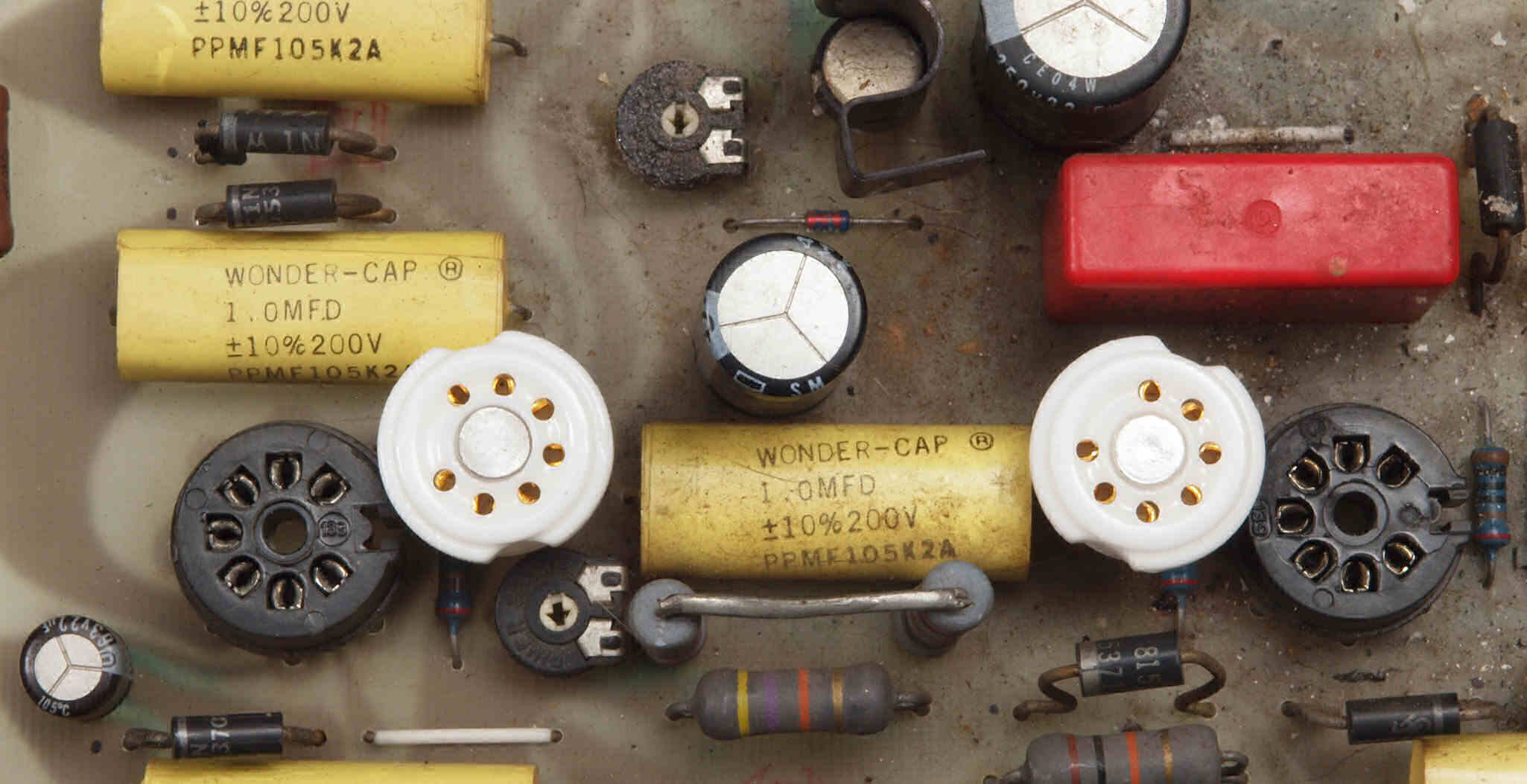

Ｃ２１４．　修理中　入力・ドライブ基板。ＭＴ９ピン真空管ソケット、ＯＰ−ＡＭＰソケット交換。

Ｃ２１５．　修理中　入力・ドライブ基板。ＭＴ７ピン真空管ソケット交換。

Ｃ２３．　修理中　入力・ドライブ基板。　真空管ソケット・部品を取付け中。 　　　　　　　　　　　　　　　　　　　　　　　真空管ソケットの固定（半田付け）は、ジャンク真空管をしっかり挿入して行う。

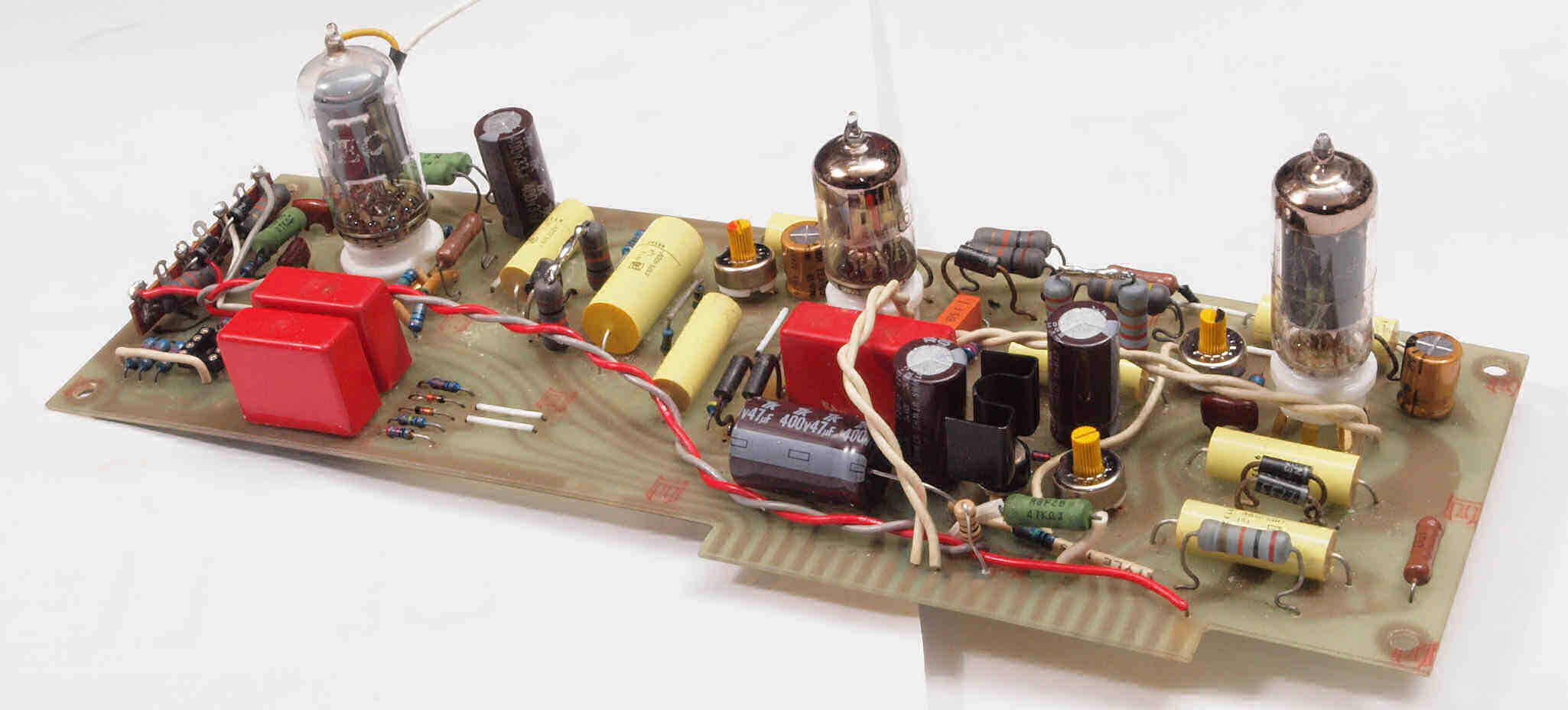

Ｃ２４．　修理後　入力・ドライブ基板。　ＯＰ−ＡＭＰソケット１個、タイト製金メッキ・ＭＴ７ピンソケット２個、タイト製金メッキ・ＭＴ９ピンソケット１個、電解コンデンサー７個、フイルムコンデンサー８個、抵抗３個、半固定ＶＲ３個、OP-AMP１個、ＴＲ（トランジスター）１個、ダイオード２個、ゼナーダイオード９個交換。

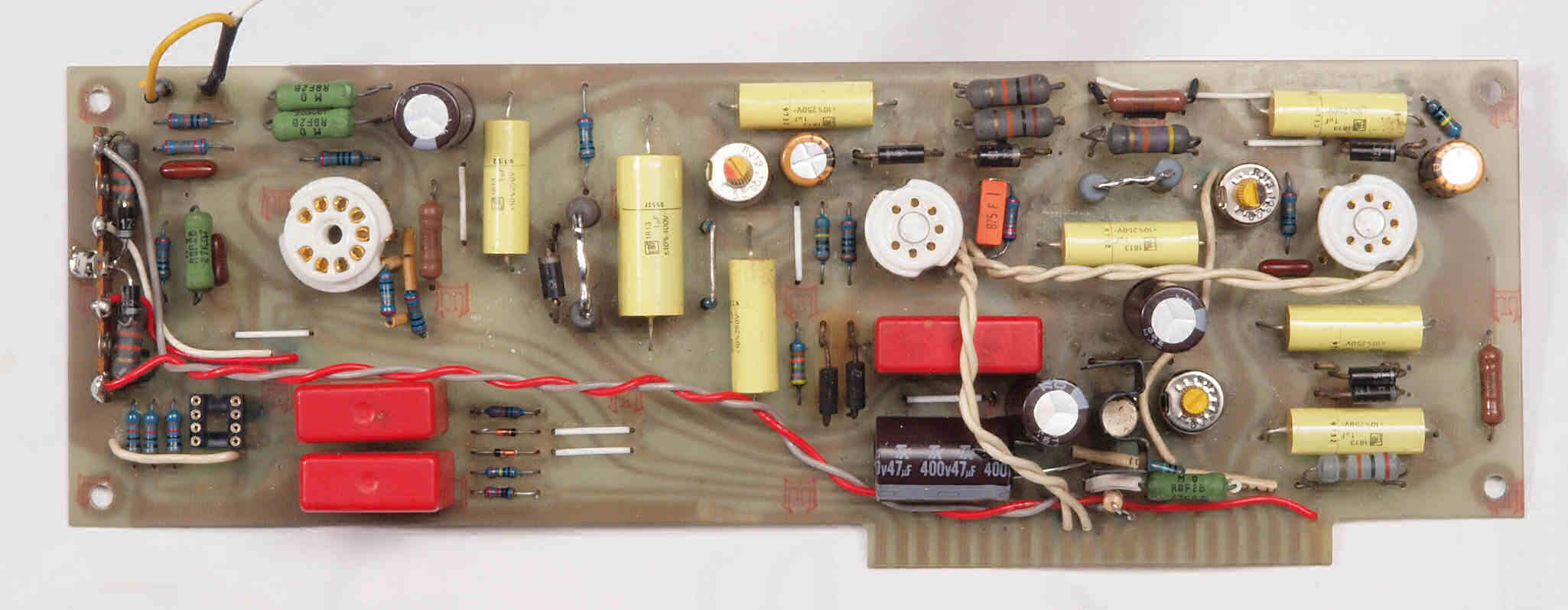

Ｃ２５．　完成入力・ドライブ基板。　　洗浄後、コートを塗布、ＯＰ−ＡＭＰ１個交換。

Ｃ２６．　修理前　入力・ドライブ基板裏。後付け部品多数。

Ｃ２６２．　修理中　入力・ドライブ基板裏。基板端子に緑青が発生している。

Ｃ２６３．　修理中　入力・ドライブ基板裏。基本の６ＦＳ５のヒーター配線も基板裏配線。

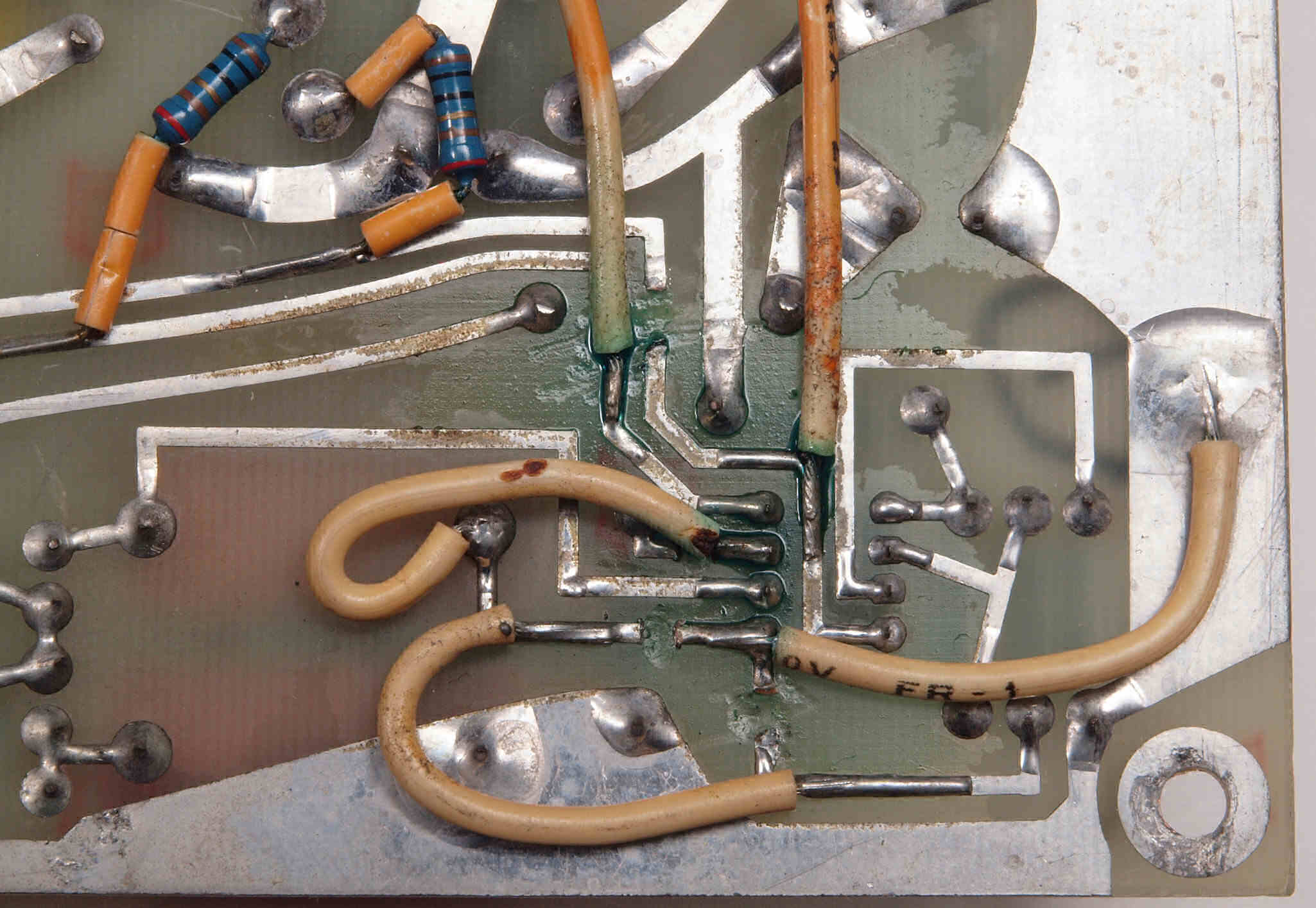

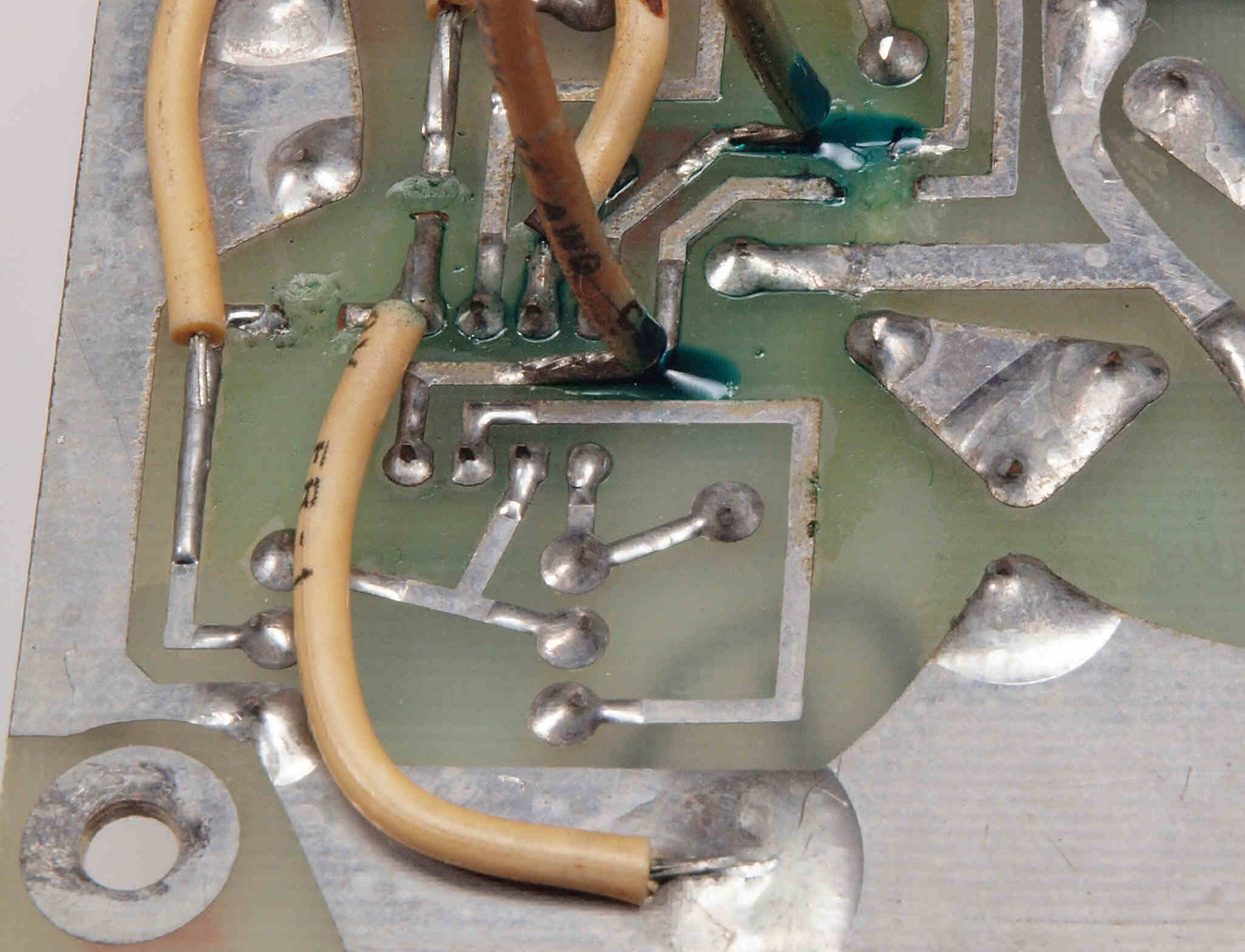

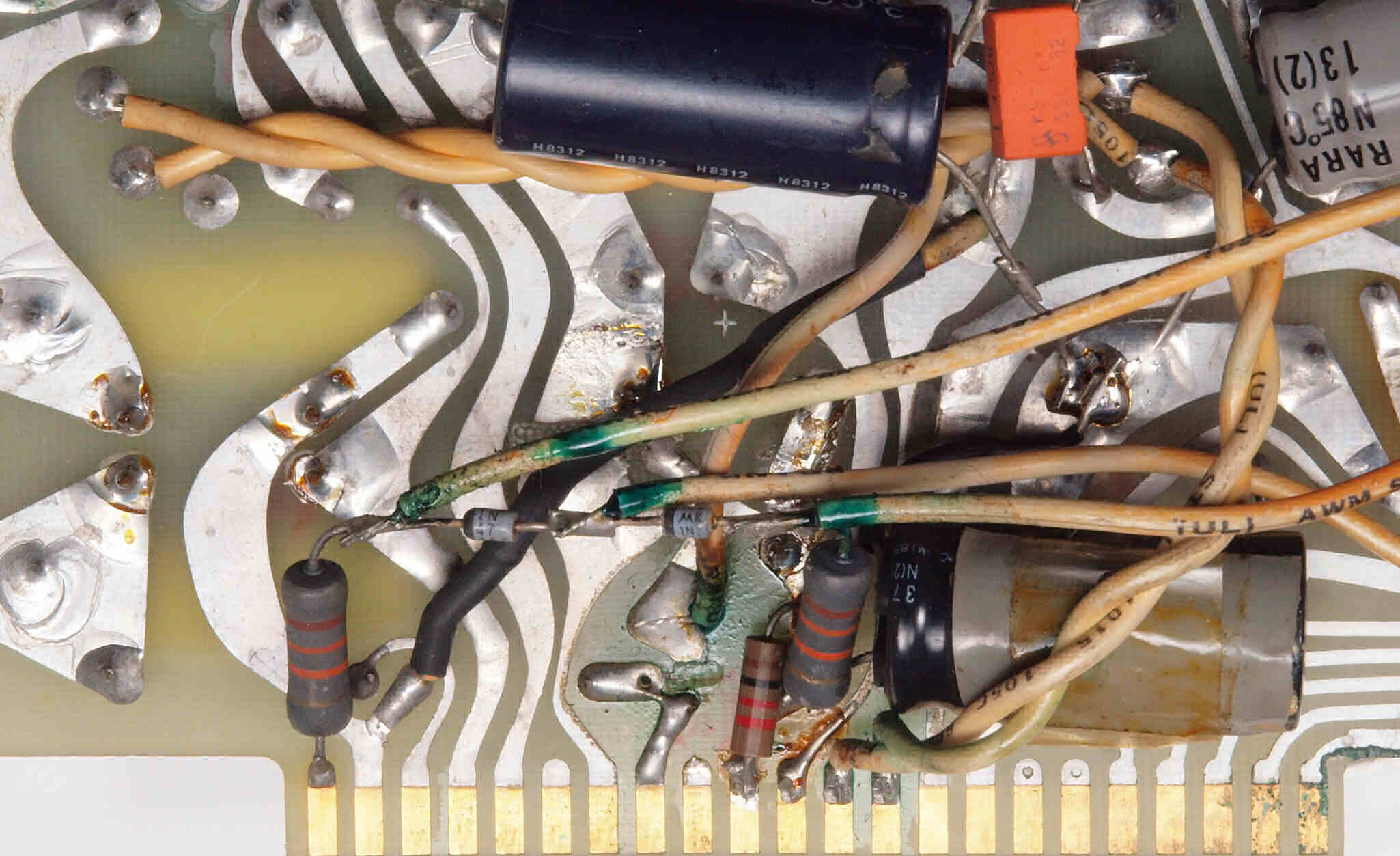

Ｃ２６４．　修理中　入力・ドライブ基板裏。ＯＰ−ＡＭＰ下の配線に緑青が発生している。

Ｃ２８．　修理（半田補正）後　入力・ドライブ基板裏。

Ｃ２９．　完成入力・ドライブ基板裏　　洗浄後、コートを塗布。

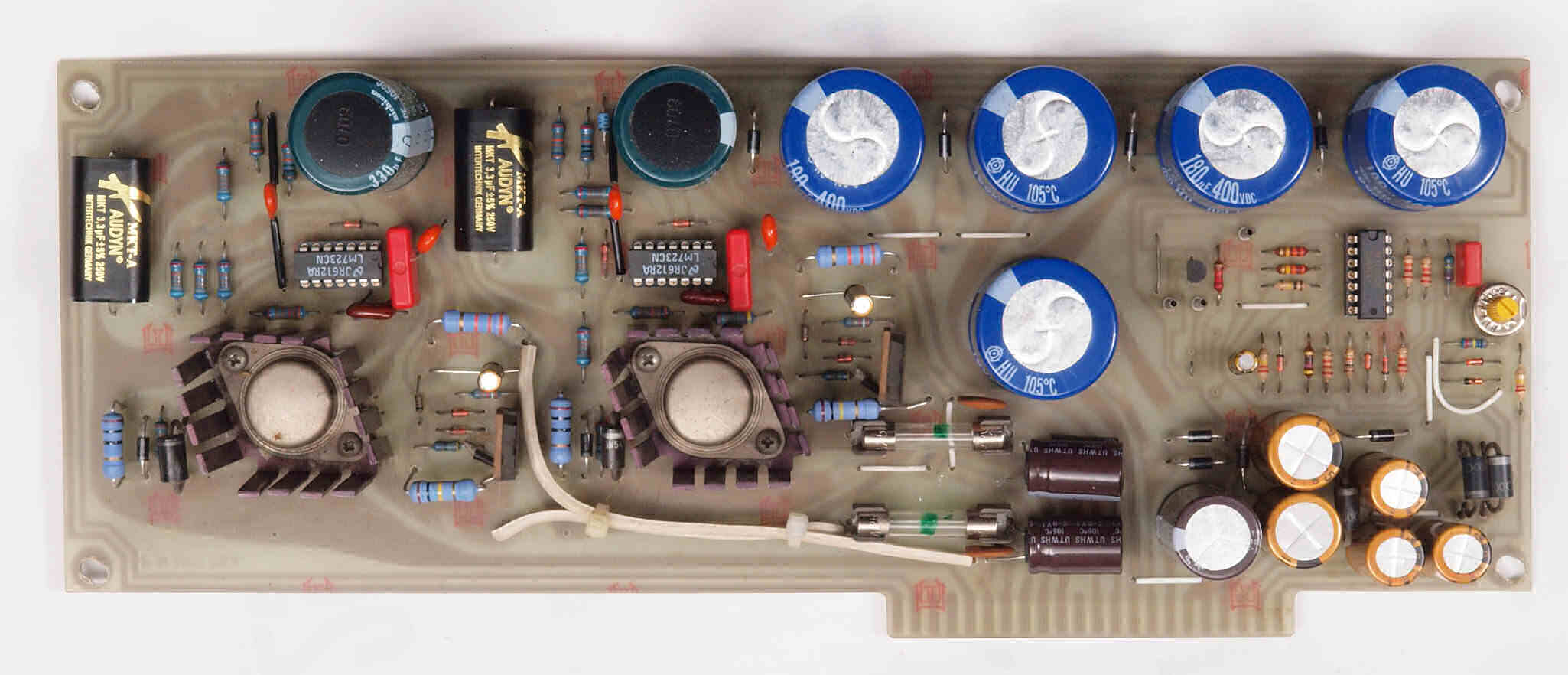

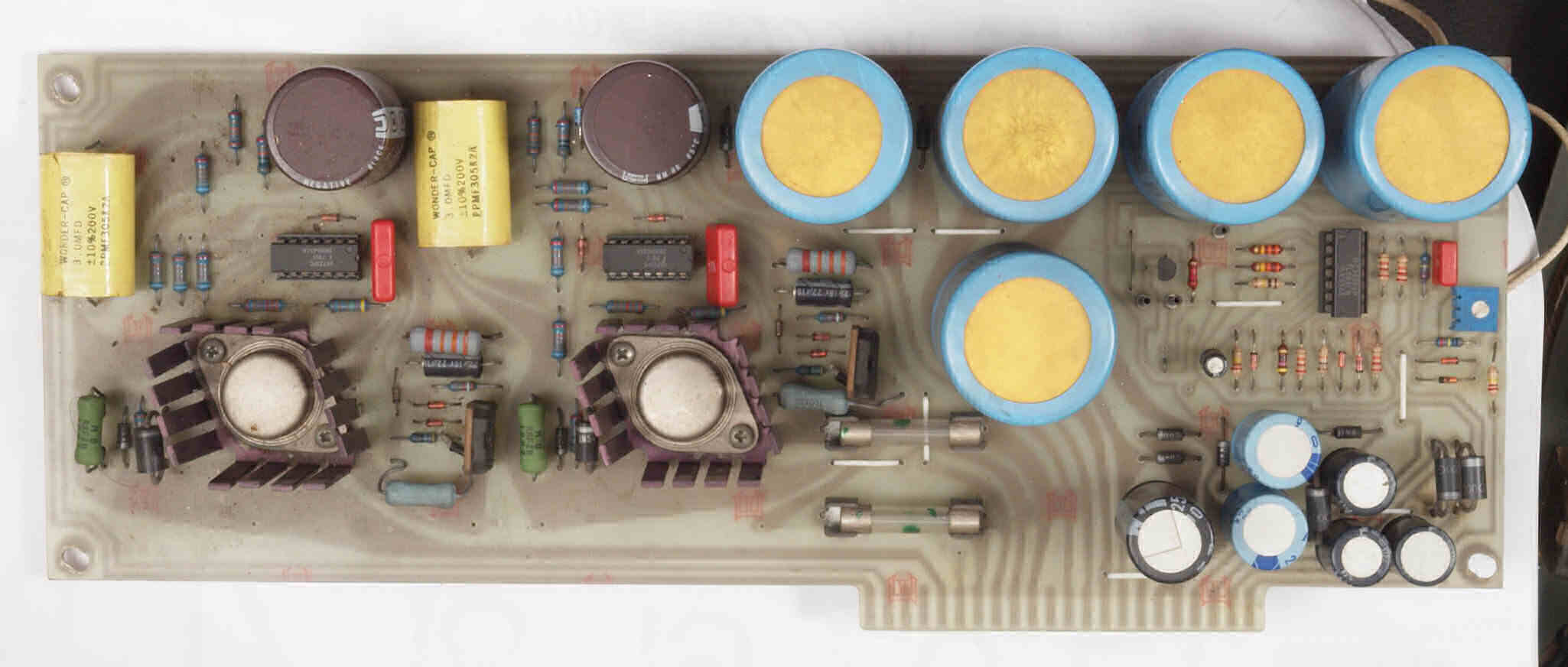

Ｃ３１．　修理前　電源基板。後期型と異なり、スルホール基板で無。

Ｃ３１２．　修理前　電源基板。基板取り付け穴はゲベガボ。

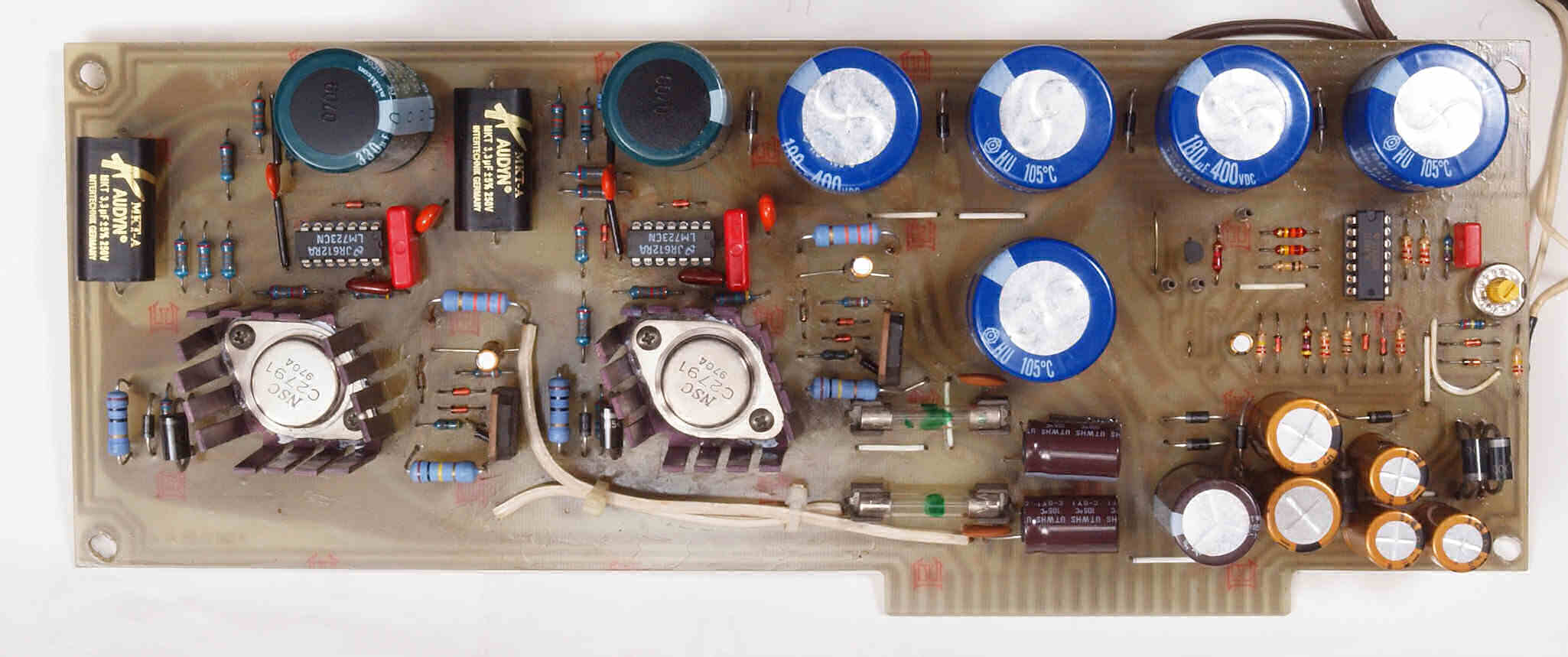

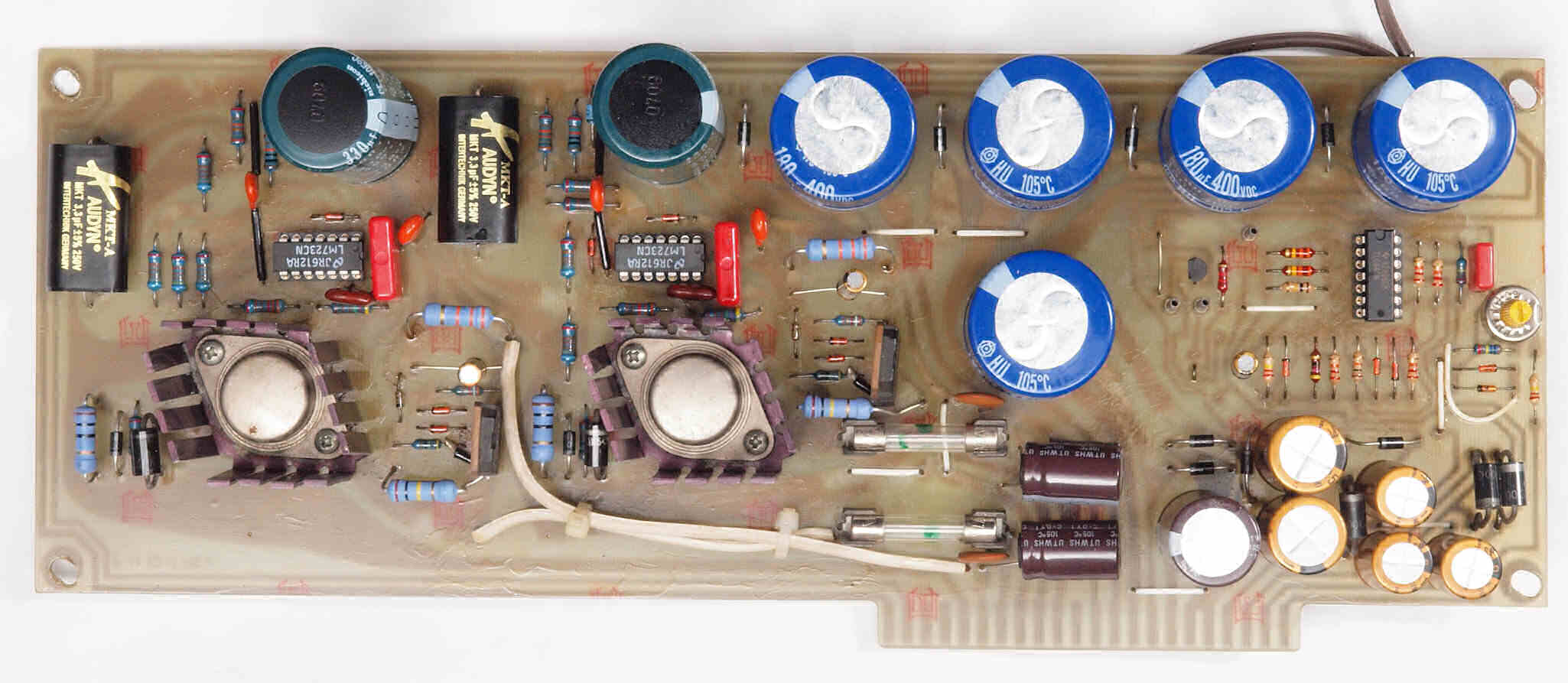

Ｃ３４．　修理後　電源基板。ＯＰ−ＡＭＰ１個、定電圧ＩＣ２個、ソケット３個、電解コンデンサー１８個、半固定ＶＲ１個、整流ダイオード１０個交換。

Ｃ３５．　完成電源基板。　　洗浄後、コートを塗布。ＯＰ−ＡＭＰ１個、定電圧ＩＣ２個交換。

Ｃ３６．　完成電源基板。　さらに定電圧出力ＴＲ（トランジスター）２個交換。

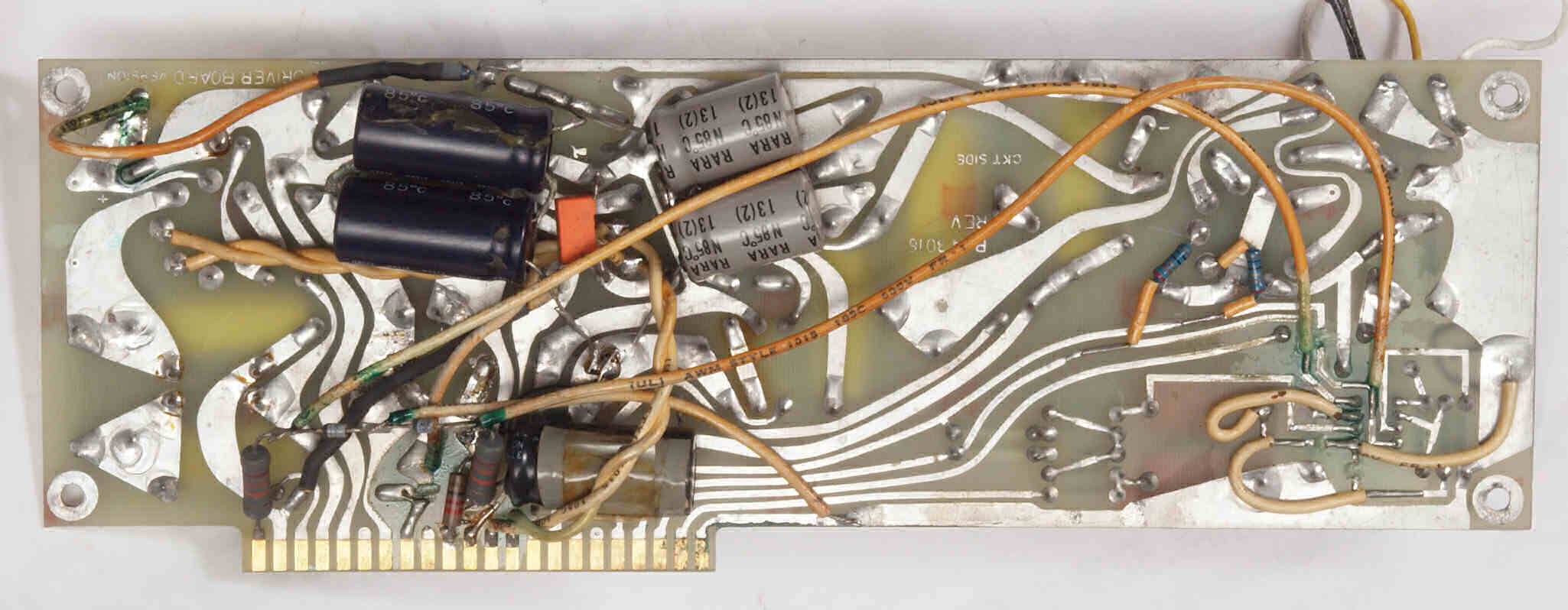

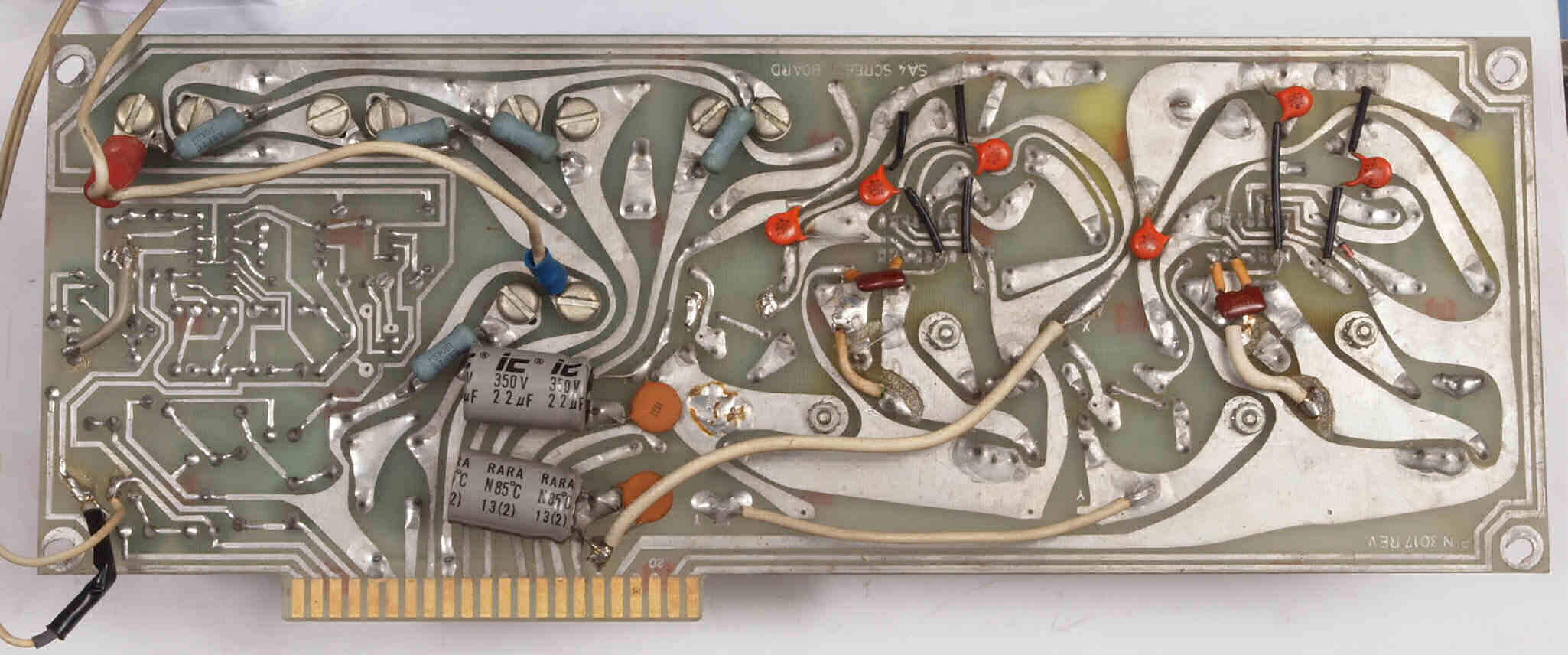

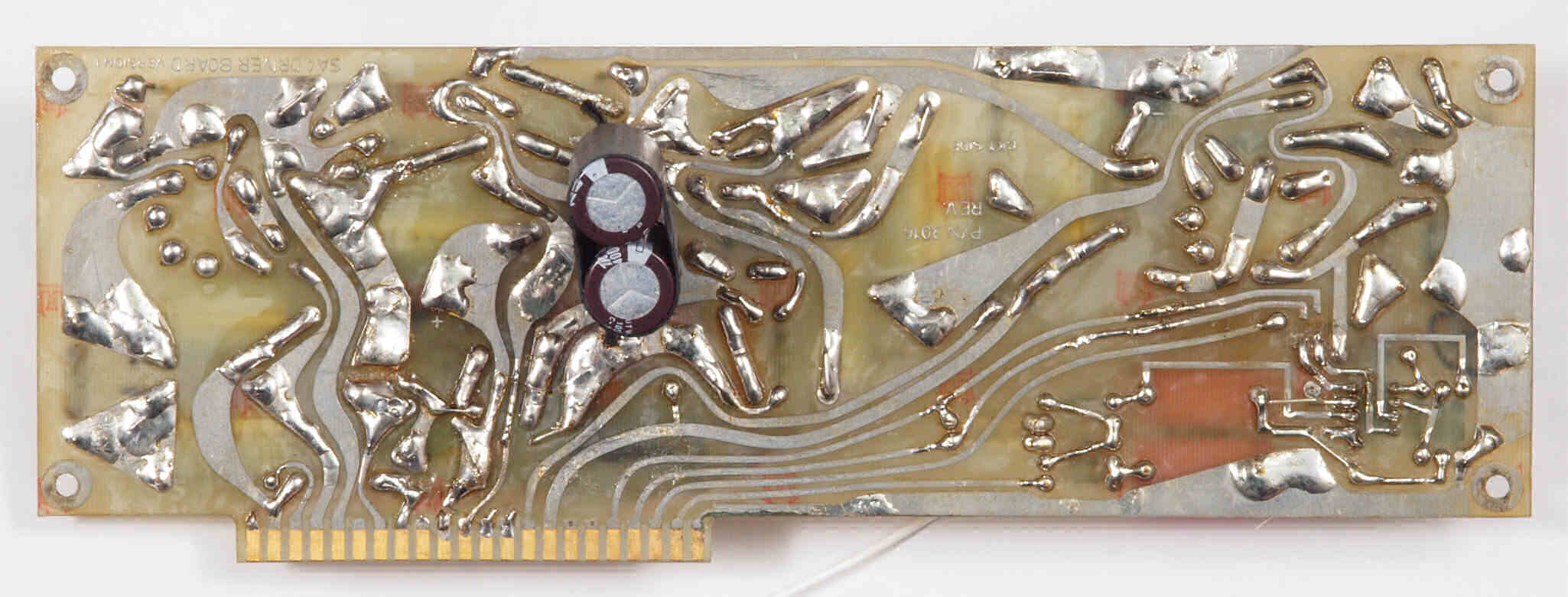

Ｃ３７．　修理前　電源基板裏。後付け部品多数。　表に移動できる部品は移動する。

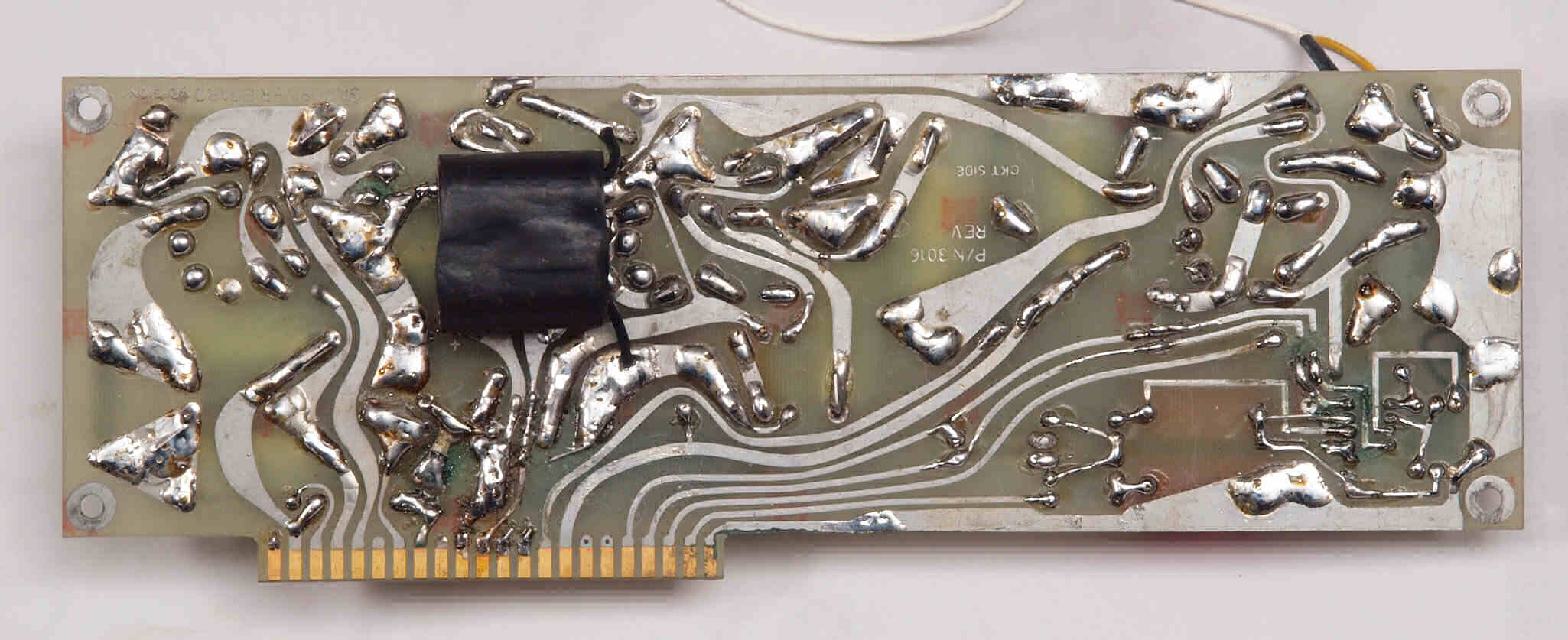

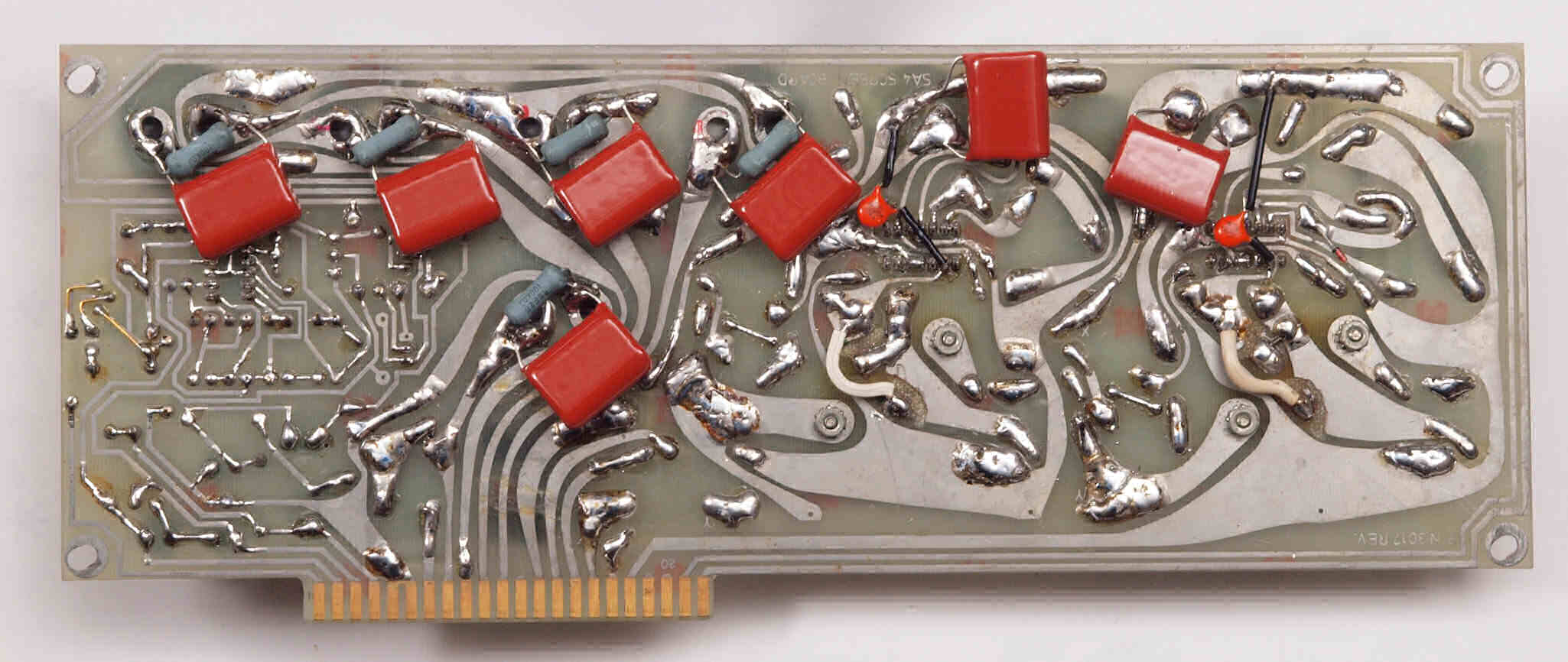

Ｃ３８．　修理（半田補正）後　電源基板裏。フイルムコンデンサー７個追加。

Ｃ３９．　完成電源基板裏。　　洗浄後、コートを塗布。

Ｃ４１．　修理前　入力ＲＣＡ端子。

Ｃ４２．　修理（交換）後　入力ＲＣＡ端子。ＷＢＴ−０２０１使用。

Ｃ５１．　修理前　ＳＰ接続端子。

Ｃ５２．修理（交換）後　ＳＰ接続端子。ＷＢＴ−０７３５使用。

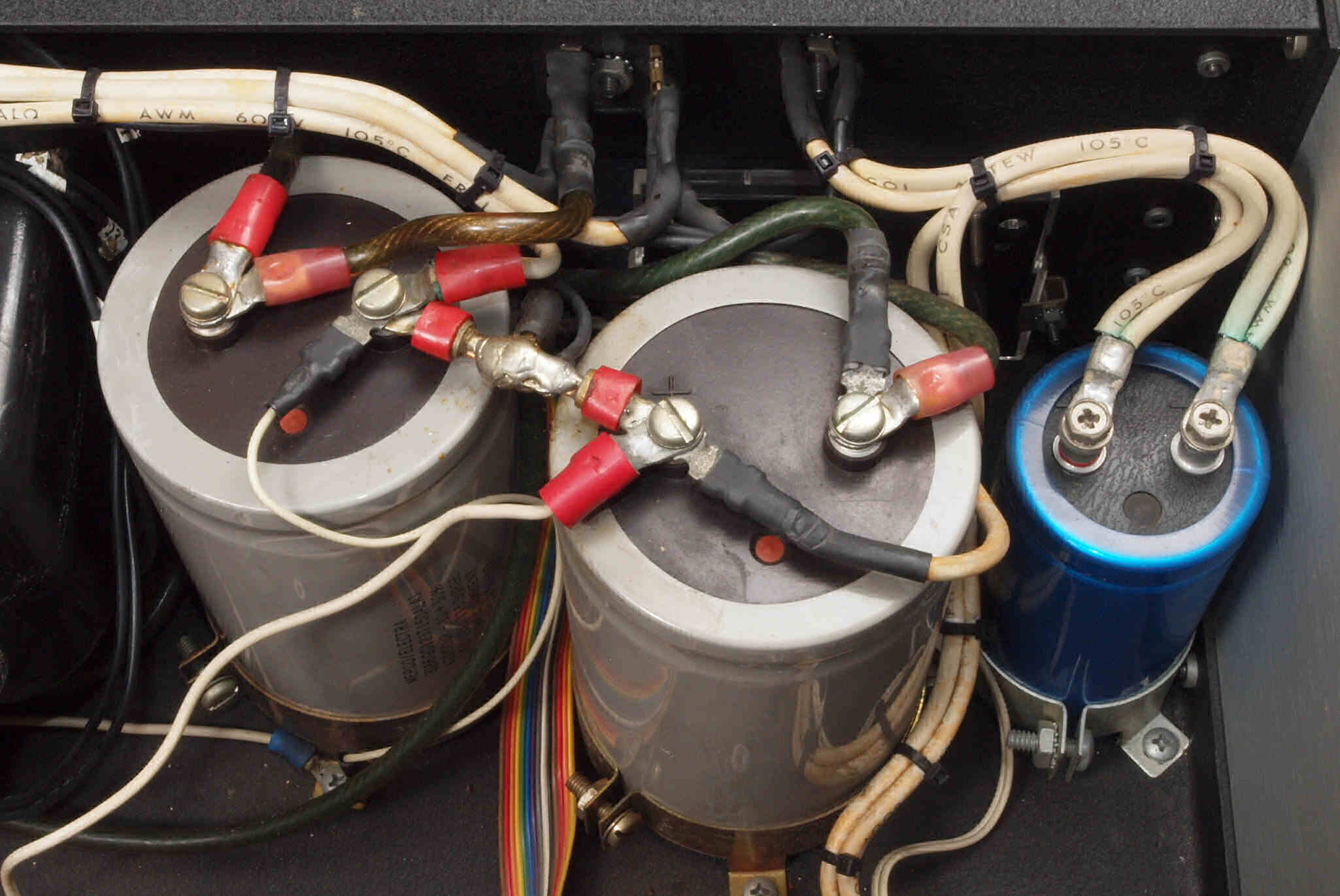

Ｃ６１．修理前　電源ブロック電解コンデンサー。

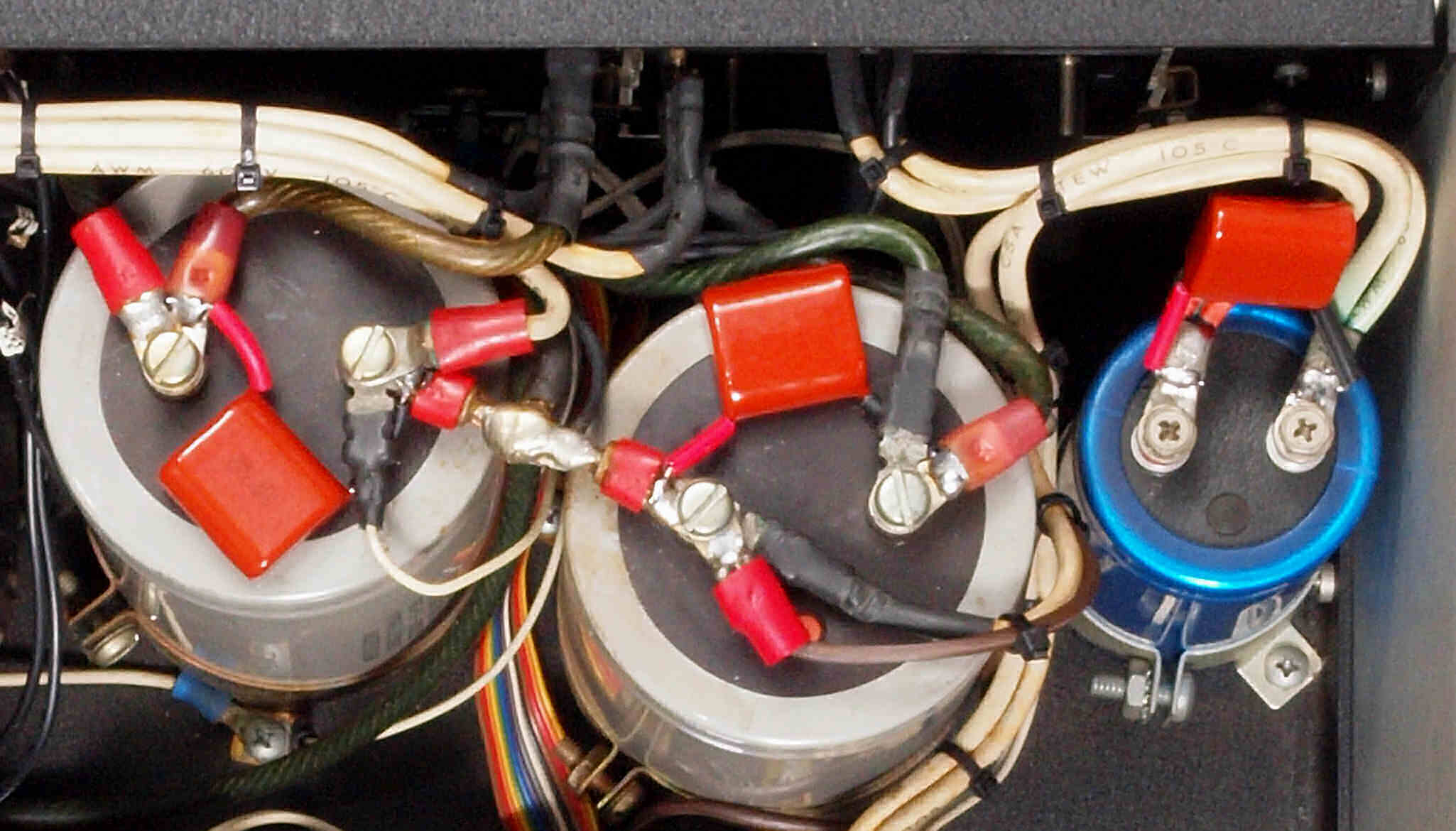

Ｃ６２．修理後　電源ブロック電解コンデンサー。　フイルムコンデンサー３個追加。

Ｃ９１．４台目も含む交換部品。　終段６ＬＦ６　１２ピンソケット、ＳＰ接続端子他。１２ピンソケットが少ないのはユーザーが６ＬＦ６の足補正に使用する為。

Ｃ９２．４台目も含む交換部品２。

Ｃ９３．４台目も含む交換部品、ブロック電解コンデンサー。

Ｃ９４．４台目も含む交換部品、ＯＰ−ＡＭＰ、ＴＲ（トランジスター）、定電圧ＩＣ、ダイオード、ゼナーダイオード、配線。

ＣＡ１．　修理前　上から見る

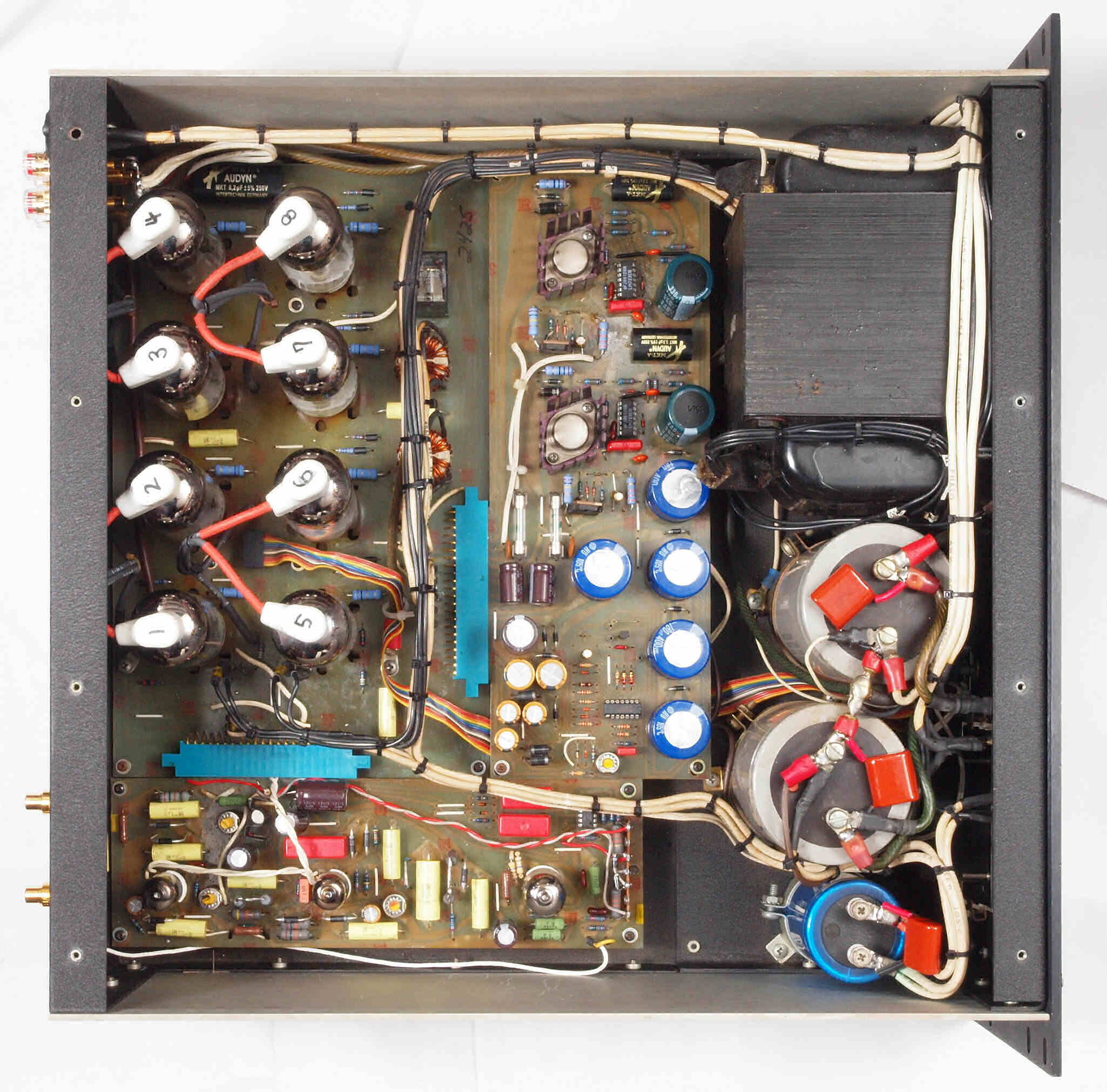

ＣＡ２．　修理後　上から見る

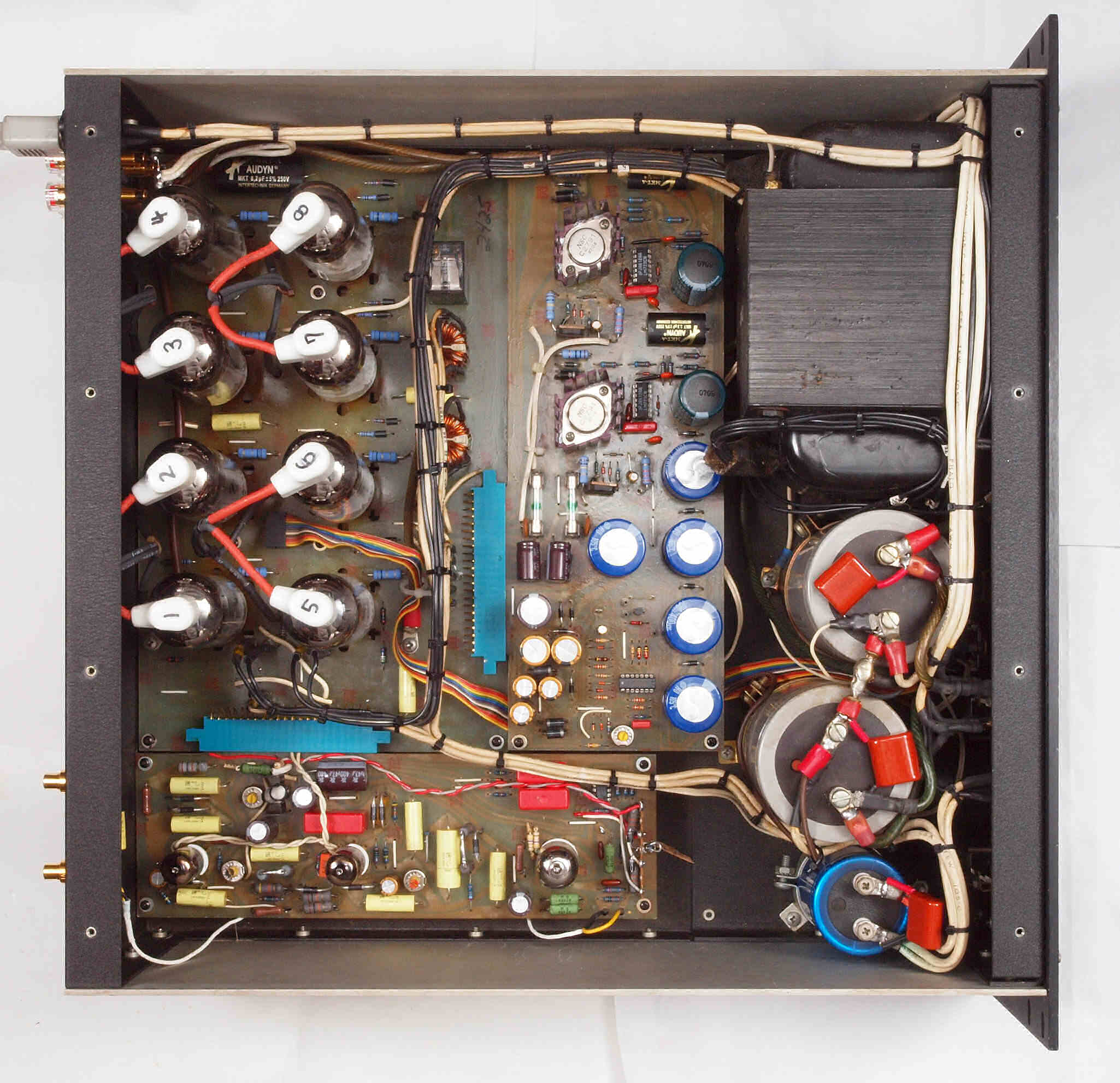

ＣＡ３．　さらに修理後　定電圧出力ＴＲ（トランジスター）の交換後上から見る。

ＣＡ４．　修理後　上から見る。基板止めビスにワッシャーを入れる。

Ｅ．　調整・測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 測定条件。 使用終段「６ＬＦ６」バイアス電流値。 ６ＬＦ６−１本目＝６５ｍＡ ６ＬＦ６−２本目＝６５ｍＡ ６ＬＦ６−３本目＝５０ｍＡ ６ＬＦ６−４本目＝５０ｍＡ ６ＬＦ６−５本目＝７０ｍＡ ６ＬＦ６−６本目＝５０ｍＡ ６ＬＦ６−７本目＝６５ｍＡ ６ＬＦ６−８本目＝５０ｍＡ

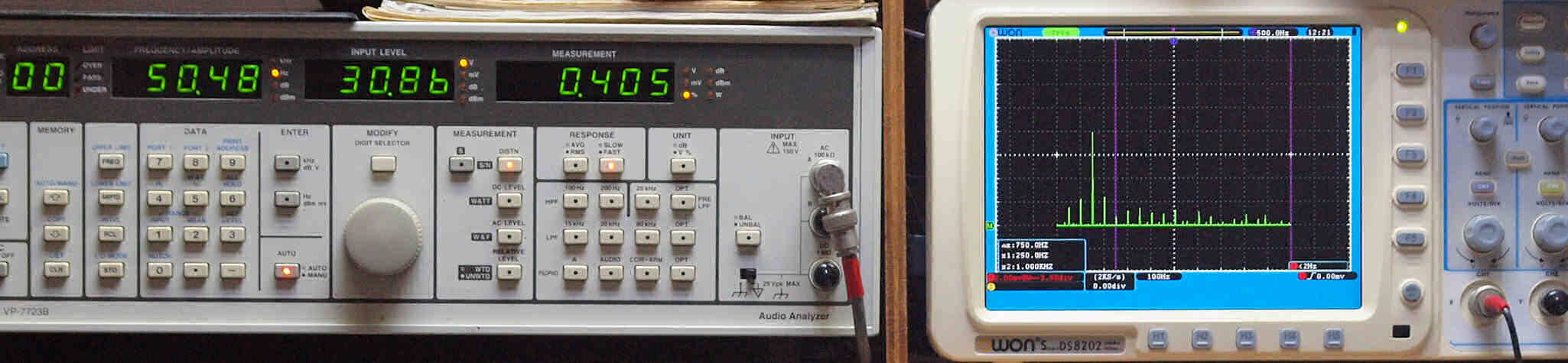

Ｅ１．　５０Ｈｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．４０５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　１００Ｈｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．３４３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

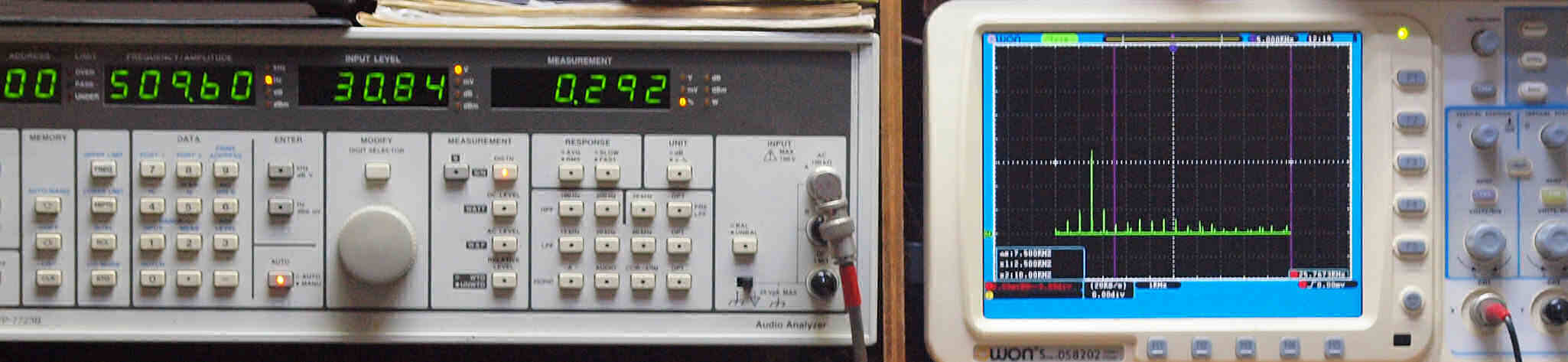

Ｅ３．　５００Ｈｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．２９２歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

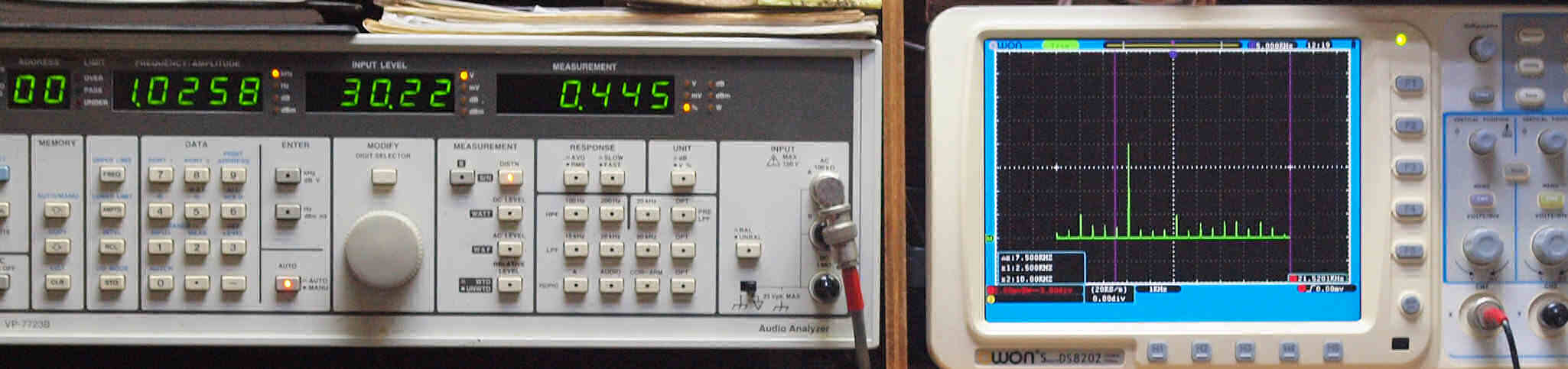

Ｅ４．　１ｋＨｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．４４５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

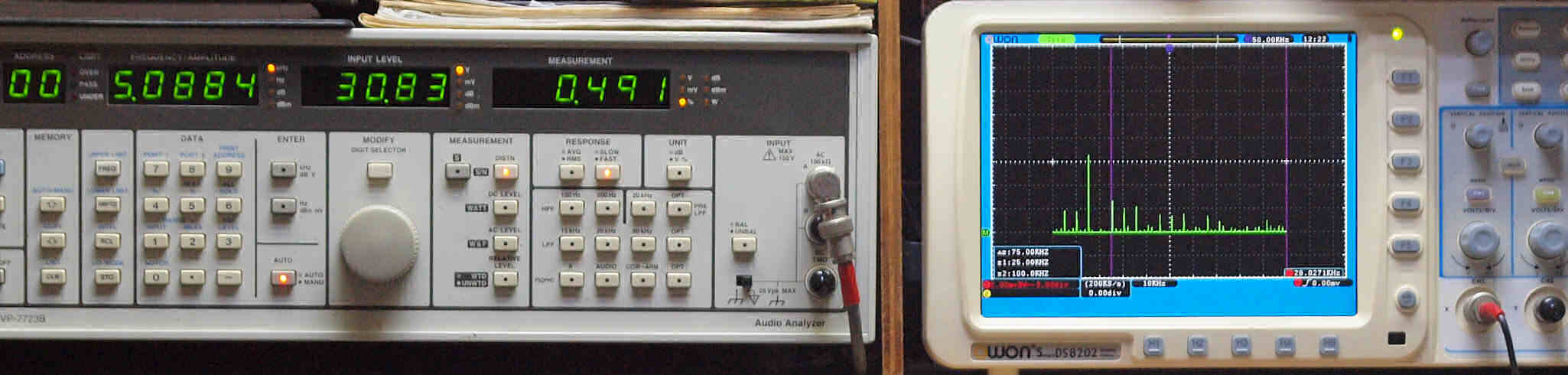

Ｅ５．　５ｋＨｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．４９１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

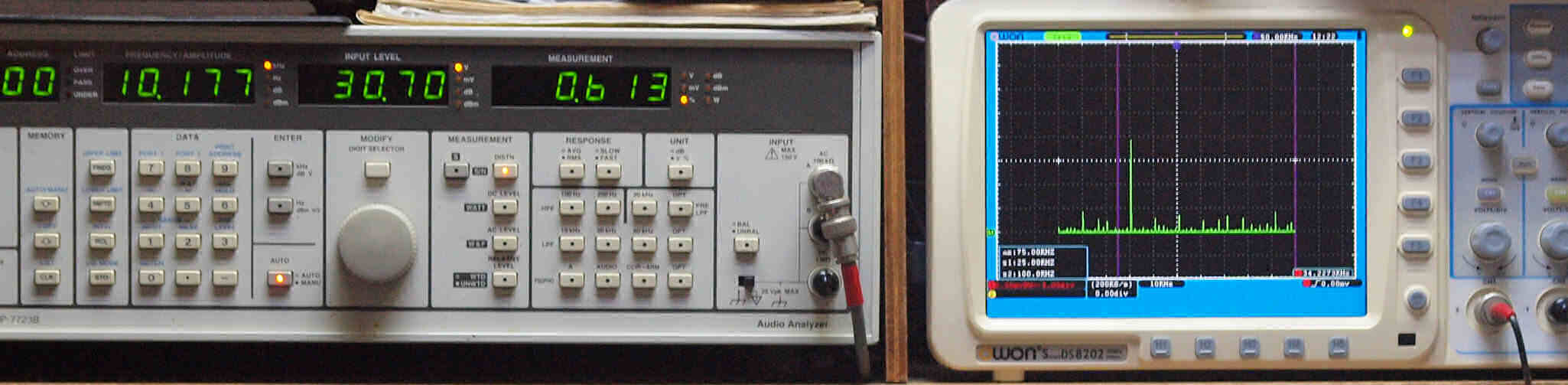

Ｅ６．　１０ｋＨｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．６１３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

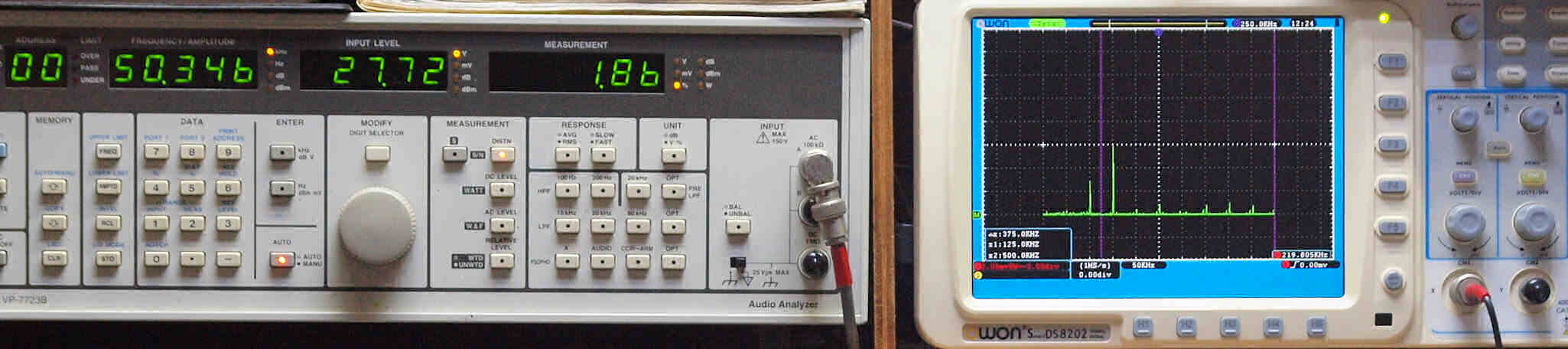

Ｅ７．　５０ｋＨｚ入力、ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　１．８６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

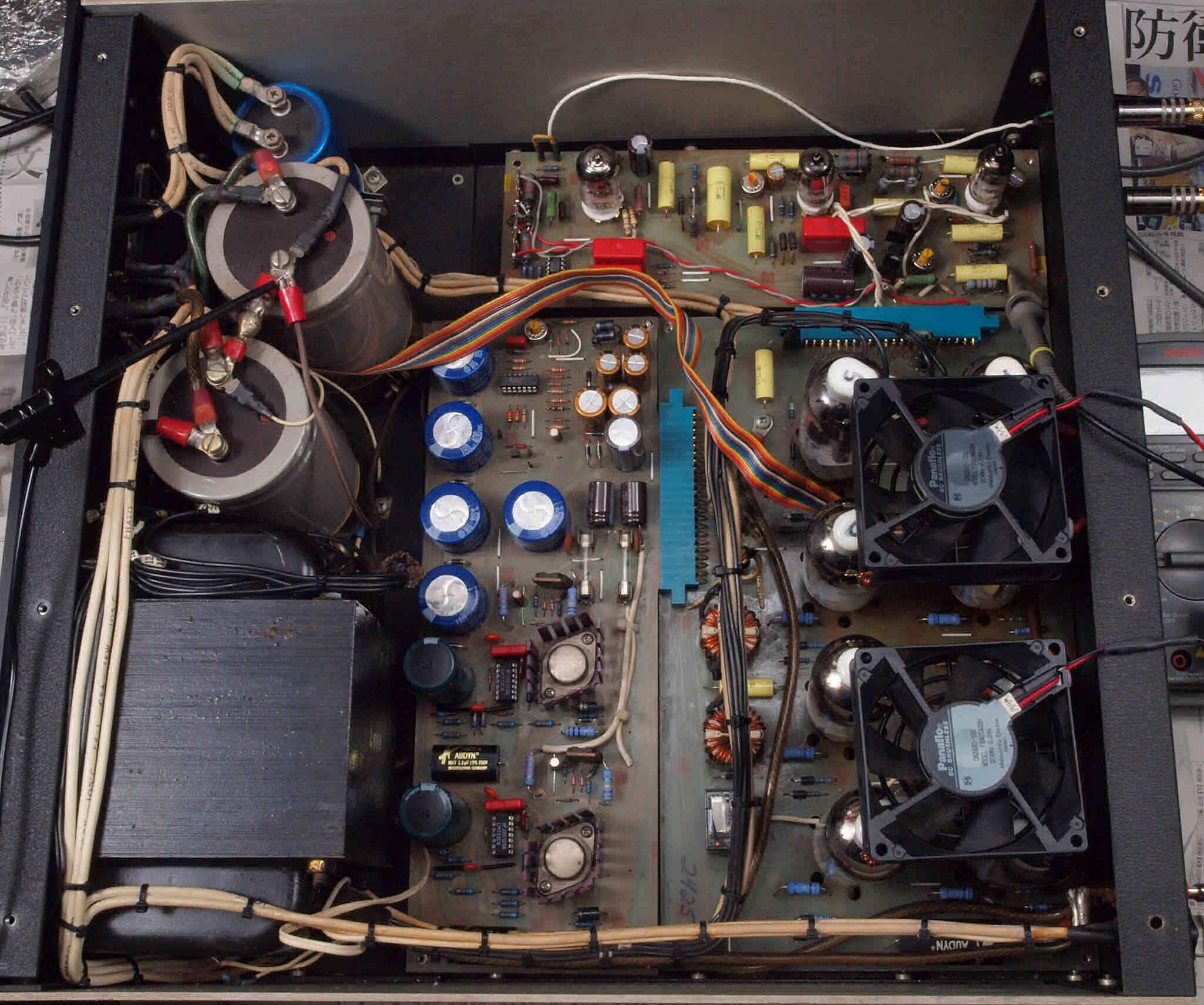

Ｅ８．　出力真空管「６ＬＦ６」の真上で、２４Ｖ高速フアンが全回転で吸出クーリング。

Ｅ９．　完成　　２４時間エージング、　左は　ＳＡ−４．　４台目

Ｙ．　ユーザー宅への設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　全体。

Ｙ２．　右側ＳＡ−４．　４台目。

Ｙ２．　左側ＳＡ−４．　３台目。

Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４　の仕様（マニアル・カタログより）

型式 管球式モノラルパワーアンプ　ＳＡ−４ 出力 140W(8Ω) 280W(16Ω) 周波数帯域幅 0.1Hz〜50kHz 歪率 0.1%以下(最大出力時) 0.02%(20W出力時) 使用真空管 ECC83 6LF6 x8 6FS5 x2 電源電圧 AC100V、50Hz/60Hz 消費電力 200W(通常使用時)、700W(実行出力時) 外形寸法 幅480x高さ170x奥行480mm 重量 26kg その他 ブループリント基盤．．後期型 グレイ基盤．．前期型。 価格 ￥1,000,000(1台、1984年発売) ￥900,000(1台、年代不明)
