ＷＢＴ　製品
全てのＷＢＴ製品の使用可能です。在庫確認は２０２４／１２／２３．現在。 修理（交換）費は、ＷＢＴ製品の定価で工賃込みです。　但し、単独では不可。 又、物理的に取り付け出来ない場合が有ります。
殆どの画像はクリックすると、大きく（横幅2050ドット）表示されます。
ＳＰ（スピーカー）接続端子 　詳しくはこちら

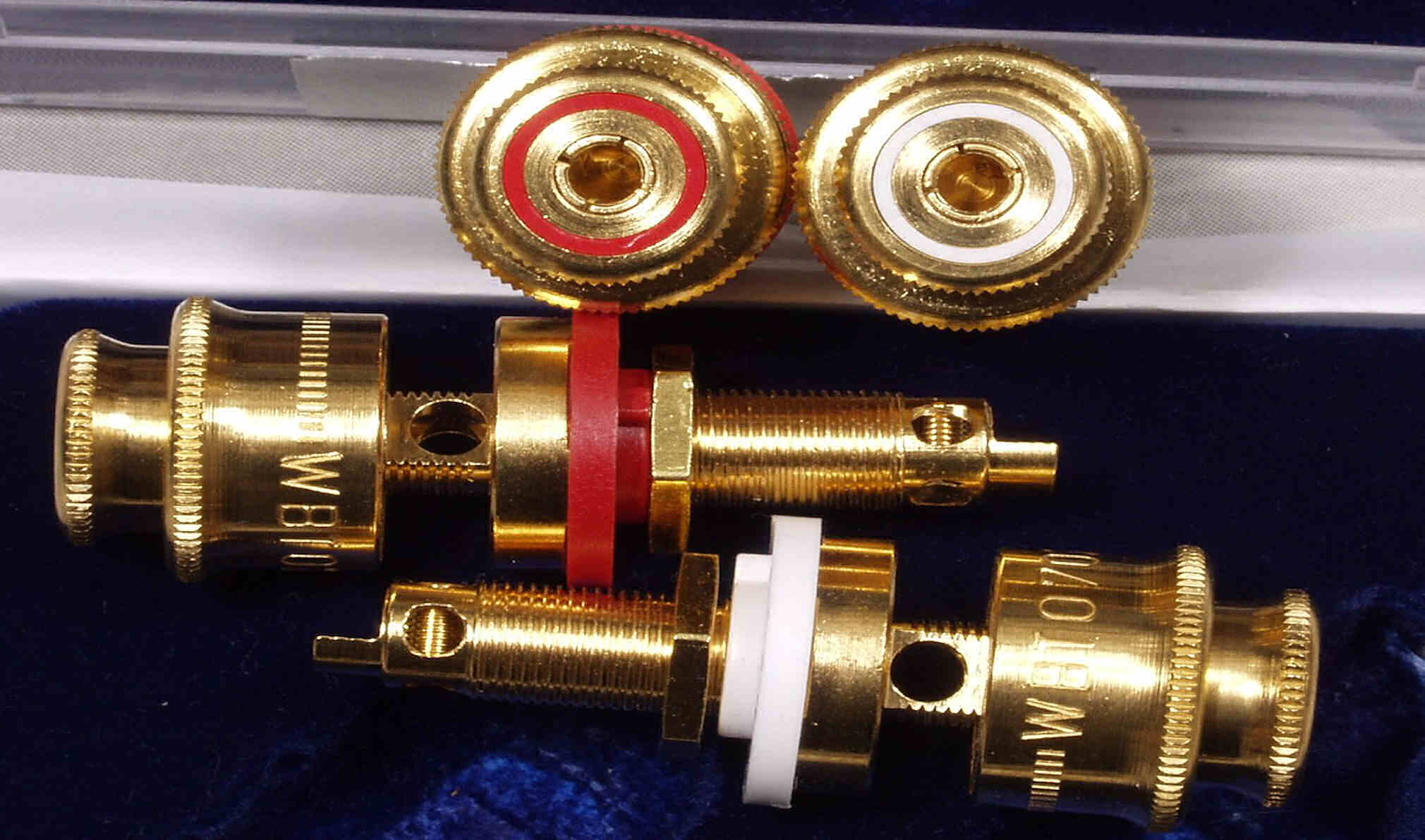

ＷＢＴ−０７０２　ポールターミナル 　　　　 価格６６，０００円/４個（税込）在庫有。 外径＝17.0mm、長さ＝58.0mm、オーバーハング（内側）＝14.6?21.6mm、オーバーハング（外側）＝32.6mm、ボーリング径＝11.5mm、適合ケーブル径＝6mm、接続方法＝クリンピング バナナプラグ対応。適合ケーブル径6mmφ 大型で、バナナの端子も締め付ける機構あり 取付例。 ＨＭＡ−９５００．１５台目、ＨＭＡ−９５００．３４台目、ＨＭＡ−９５００ｍｋ�U．３２台目 ＨＭＡ−９５００ｍｋ．４１台目、ＨＭＡ−９５００ｍｋ�U．６６台目 ＨＭＡ−９５００ｍｋ�U．６８台目、ＨＭＡ−９５００ｍｋ�U．６９台目 ＫＹＯＣＥＲＡ　Ｂ−９１０．３台目、Ｍｉｃｈａｅｌｓｏｎ＆Ａｕｓｔｉｎ　ＴＶＡ−１．７台目 Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．６台目、ＹＡＭＡＨＡ　Ａ−２０００ ＹＡＭＡＨＡ　Ｂ４．２台目、ＳａｎｓｕｉＢ−２１０３ MOS VINTAGE

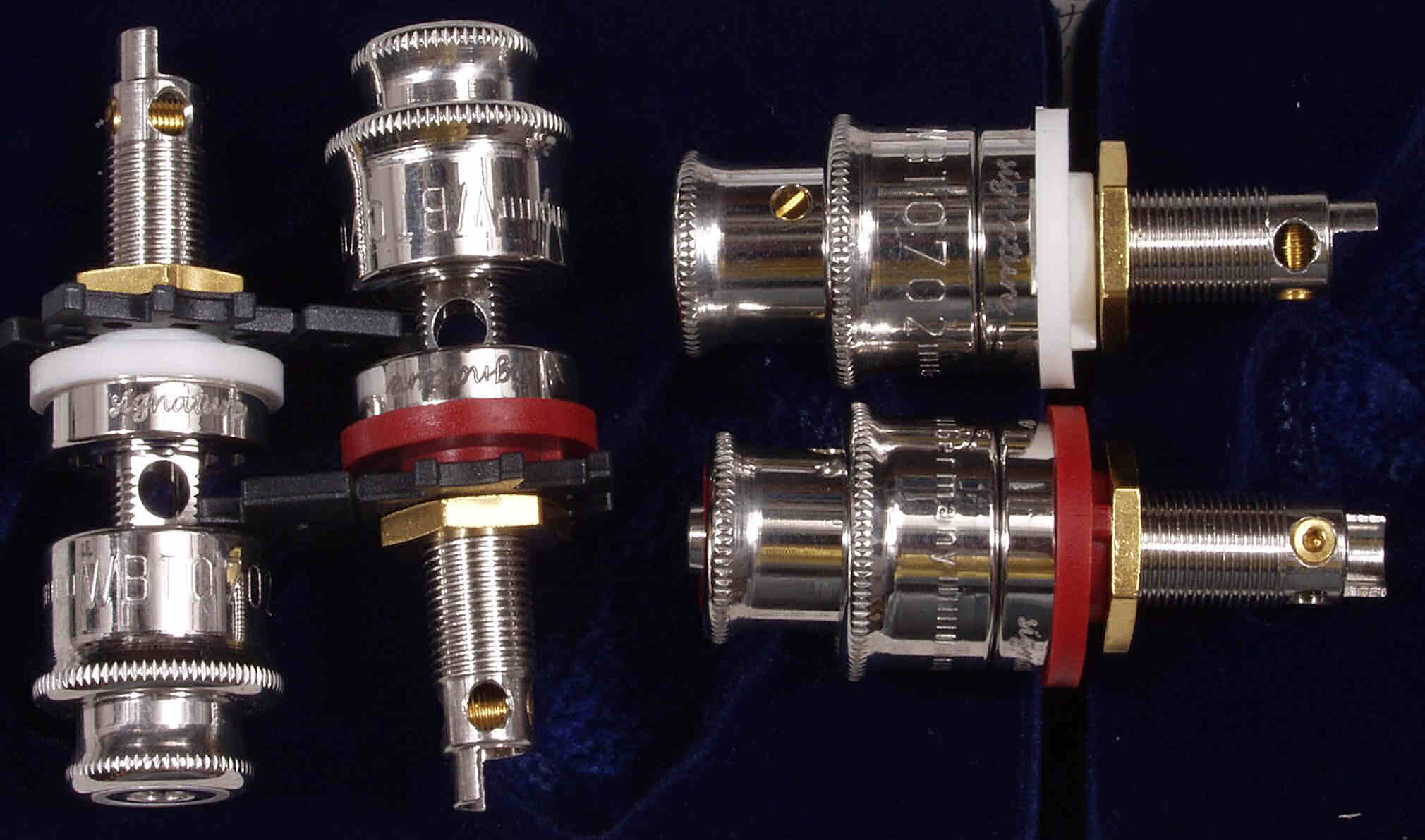

ＷＢＴ−０７０２ＰＬ　ポールターミナル 　　　　価格 ９０，２００円/４個（税込）在庫有。 外径＝17.0mm、長さ＝58.0mm、オーバーハング（内側）＝14.6?21.6mm、オーバーハング（外側）＝32.6mm、ボーリング径＝11.5mm、適合ケーブル径＝6mm、接続方法＝クリンピング バナナプラグ対応。プラチナコートにより抜群の耐久性 適合ケーブル径：6mmφ　　 取付例。 ＨＭＡ−９５００．　１７台目、ＨＭＡ−９５００．３８台目、ＨＭＡ−９５００ｍｋ�U．３７台目 ＨＭＡ−９５００ｍｋ�U．５６台目、ＨＭＡ−９５００ｍｋ�U．５７台目 ＨＭＡ−９５００ｍｋ�U．６０台目、ＨＭＡ−９５００ｍｋ�U．６３台目 ＨＭＡ−９５００ｍｋ�U．７０台目、Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　Ｎｏ．２３．５Ｌ Ｂ−２１０３ MOS VINTAGE、Ｂ−２３０１Ｌ．７台目、Ｂ−２３０１Ｌ．８台目 ＹＡＭＡＨＡ　Ｂ−１．８台目、ＹＡＭＡＨＡ　Ｂ−１．１１台目

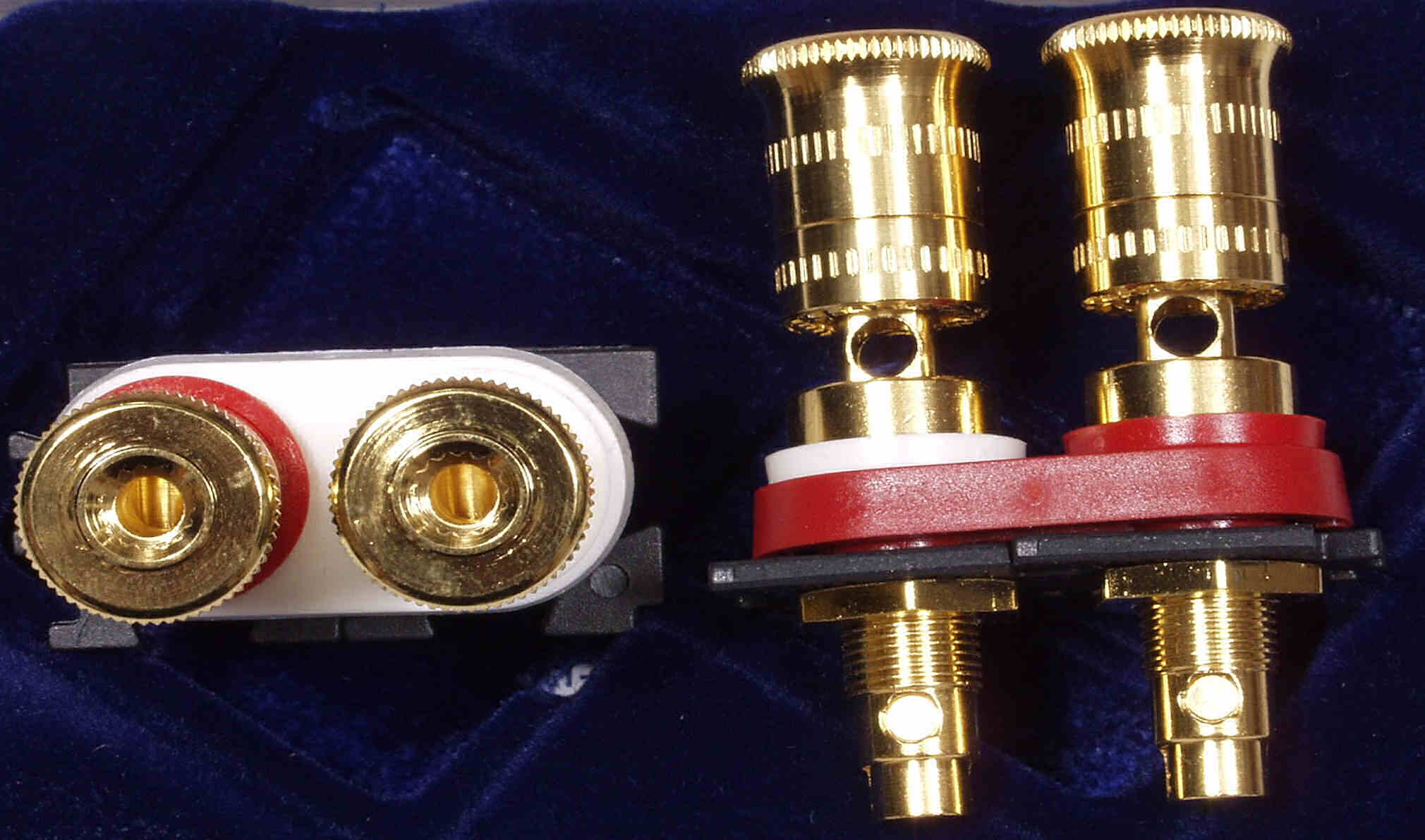

ＷＢＴ−０７３０ダブルポールターミナル 　　価格４５，１００円/４個（税込） 外径＝17.0mm、長さ＝44.5mm、オーバーハング（内側）＝9.5〜14.0mm、オーバーハング（外側）＝29.0mm、ボーリング径＝2×11.0mm、適合ケーブル径＝5.5mm、接続方法＝クリンピング 5mmφのケーブルまで可能、バナナプラグ対応 線を締め付ける所が、回転しない機構 取付例。 Ｍａｒａｎｔｚ　＃５１０Ｍ、Acoustic Research ＡＭＰ．５台目

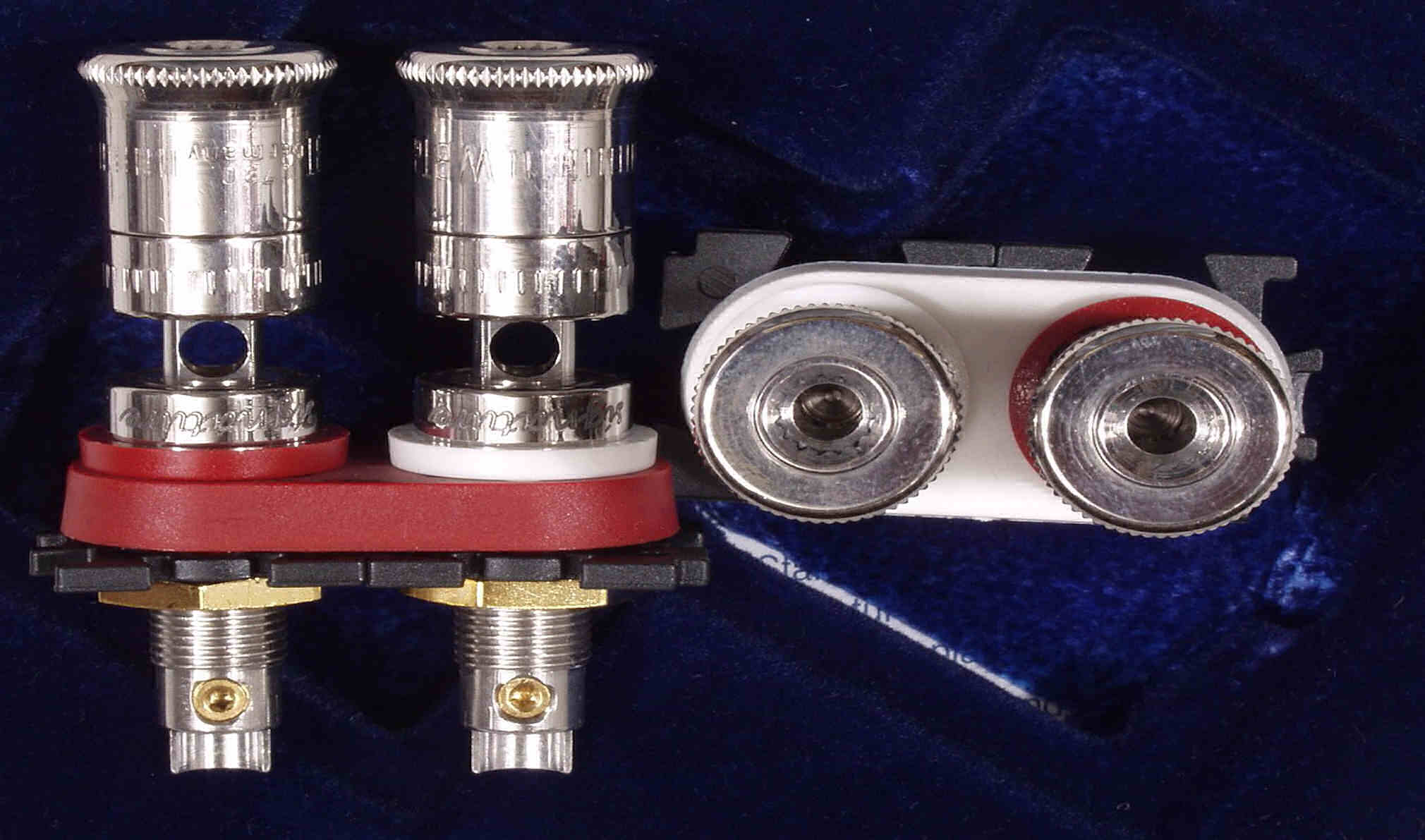

ＷＢＴ−０７３０ＰＬダブルポールターミナル、　価格 ６６，０００円/４個（税込）在庫有。 外径＝17.0mm、長さ＝44.5mm、オーバーハング（内側）＝9.5〜14.0mm、オーバーハング（外側）＝29.0mm、ボーリング径＝2×11.0mm、適合ケーブル径＝5.5mm、接続方法＝クリンピング バナナプラグ対応でプラチナコートにより抜群の耐久性 適合ケーブル径：5.5mmφ 取付例。 Acoustic Research ＡＭＰ．５台目、　ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ．５台目 ＬＵＸ　ＫＭＱ６０．２台目、ＬＵＸ　ＫＭＱ６０ Ｃｕｓｔｏｍ、ＬＵＸ　ＳＱ−３８ＦＤ．７台目 Musical Fidelity Ａ２、ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．４台目 ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　A-1000. 2台目、ＯＮＫＹＯ　Ｍ−５０９ ＱＵＡＤ　４０５．１３台目、ＱＵＡＤ　６０６．２台目、　ＱＵＡＤ　６０６．３台目 ＱＵＡＤ　６０６．４台目、Stellavox　PW1

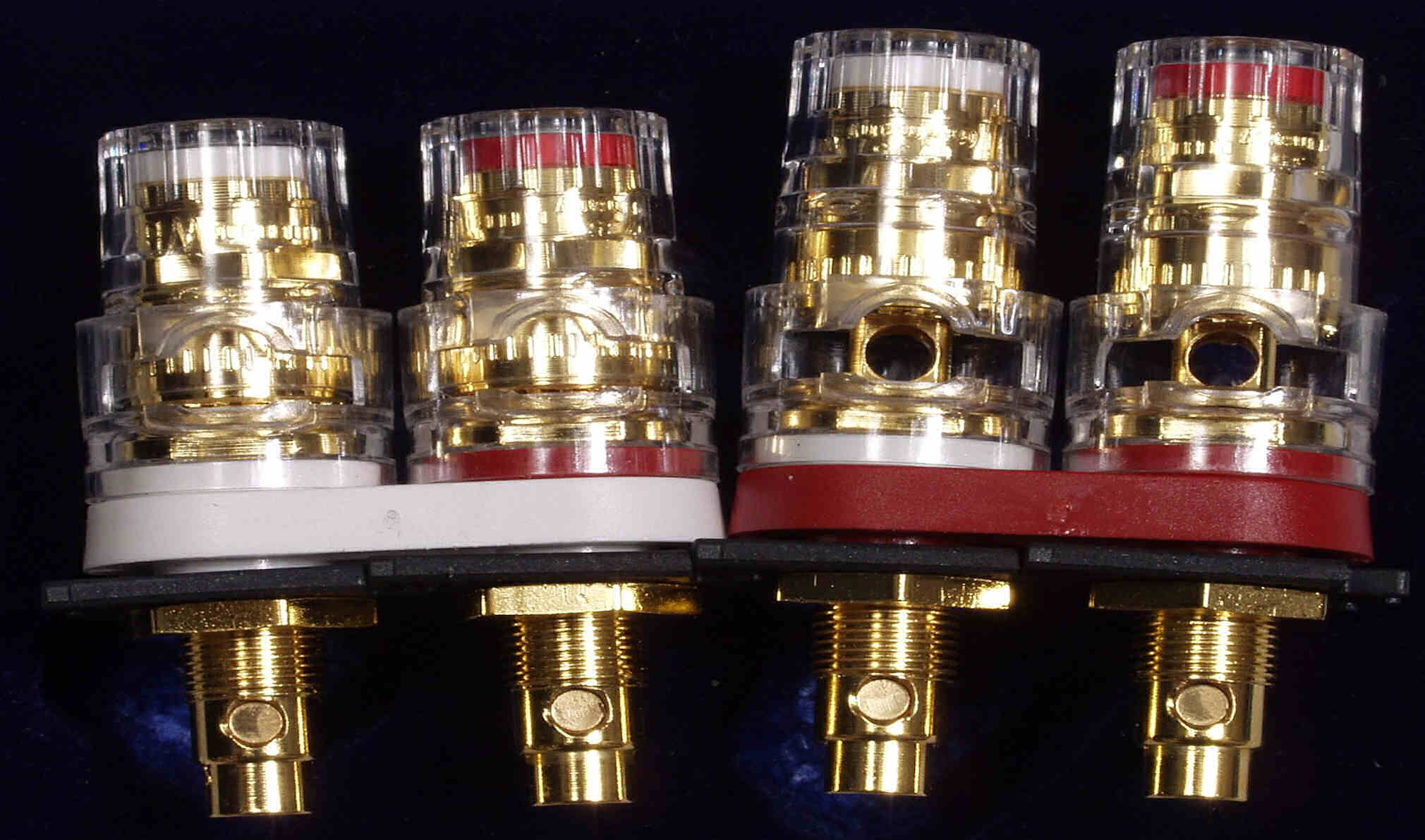

ＷＢＴ−０７３５絶縁ダブルポールターミナル、　価格 ４７，３００円/４個（税込） 外径＝17.0mm、長さ＝46.0mm、オーバーハング（内側）＝9.5〜14.0mm、オーバーハング（外側）＝30.0mm、ボーリング径＝2×11.0mm、適合ケーブル径＝5.5mm、接続方法＝クリンピング Ｙラグ端子対応、バナナプラグ対応。 外径：17.0mm　長さ：46.0mm、適合ケーブル径：5.5mmφ 取付例。 ACCUPHASE　Ｅ−３０３．２台目、Acoustic Research ＡＭＰ．３台目 Acoustic Research ＡＭＰ．４台目、ＢＧＷ−１０００ ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４、　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４．２台目、ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ．８台目、ＨＭＡ−９５００．３６台目、ＨＭＡ−９５００．３７台目、ＪＢＬ　ＳＡ６００、Ｍｕｓｉｃａｌ　Ｆｉｄｅｌｉｔｙ　Ａ−１０００Ａ．３台目、Ｍｕｓｉｃａｌ　Ｆｉｄｅｌｉｔｙ　Ａ−１ Reference．１６台目、　Nakamichi　ＰＡ−７０、Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ．１３台目、Ｔｅｃｈｎｉｃｓ　ＳＥ−Ａ３．２台目、ＹＡＭＡＨＡ Ｂ−１．１８台目

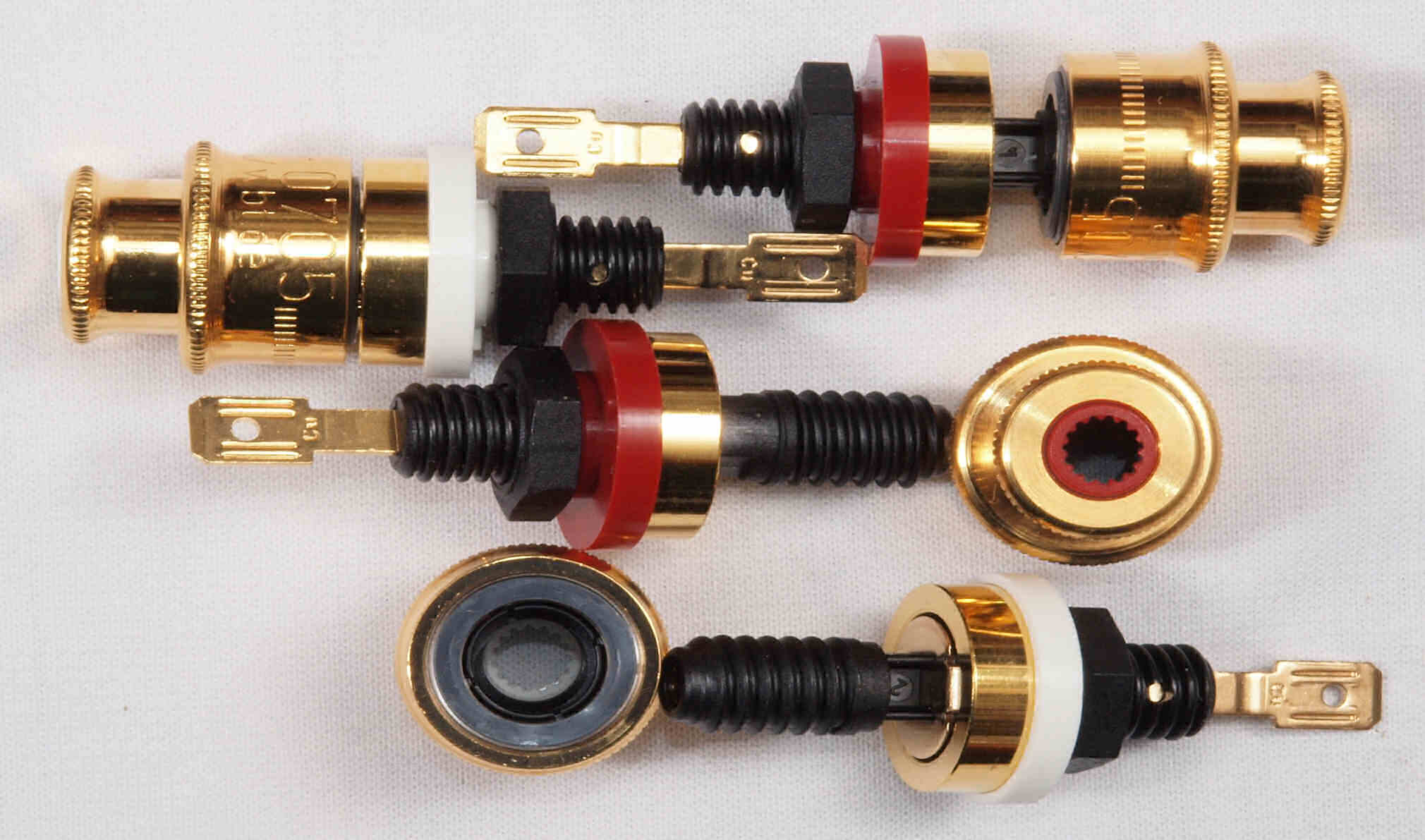

ＷＢＴ−０７０５Ａｇ絶縁ポールターミナルnextgen、　価格 ７９，２００円/４個（税込）在庫有。 4個（赤×2/白×2）、ケース入り 外径＝17.0mm、長さ＝64mm、オーバーハング（内側）＝19.5〜28.6mm、オーバーハング（外側）＝34.5mm、ボーリング径＝11.5mm、接続方法＝ハンダ/ソケット端子6.3mmフラット型コネクター） 　　 取付例。　ＫＥＮＷＯＯＤ　Ｌ−０２ａ. １５台目 ＫＥＮＷＯＯＤ　Ｌ−０２ａ. １６台目 ＫＥＮＷＯＯＤ　Ｌ−０２ａ. １７台目
ＷＢＴ−０７０５Ｃｕ　絶縁ポールターミナルnextgen、価格 ６０，５００円/４個（税込）在庫有。 4個（赤×2/白×2）、ケース入り 外径＝17.0mm、長さ＝64mm、オーバーハング（内側）＝19.5〜28.6mm、オーバーハング（外側）＝34.5mm、ボーリング径＝11.5mm、接続方法＝ハンダ/ソケット端子6.3mmフラット型コネクター） 取付例。　ＡＵ−α６０７ＭＯＳ　Ｐｒｅｍｉｕｍ.　２台目

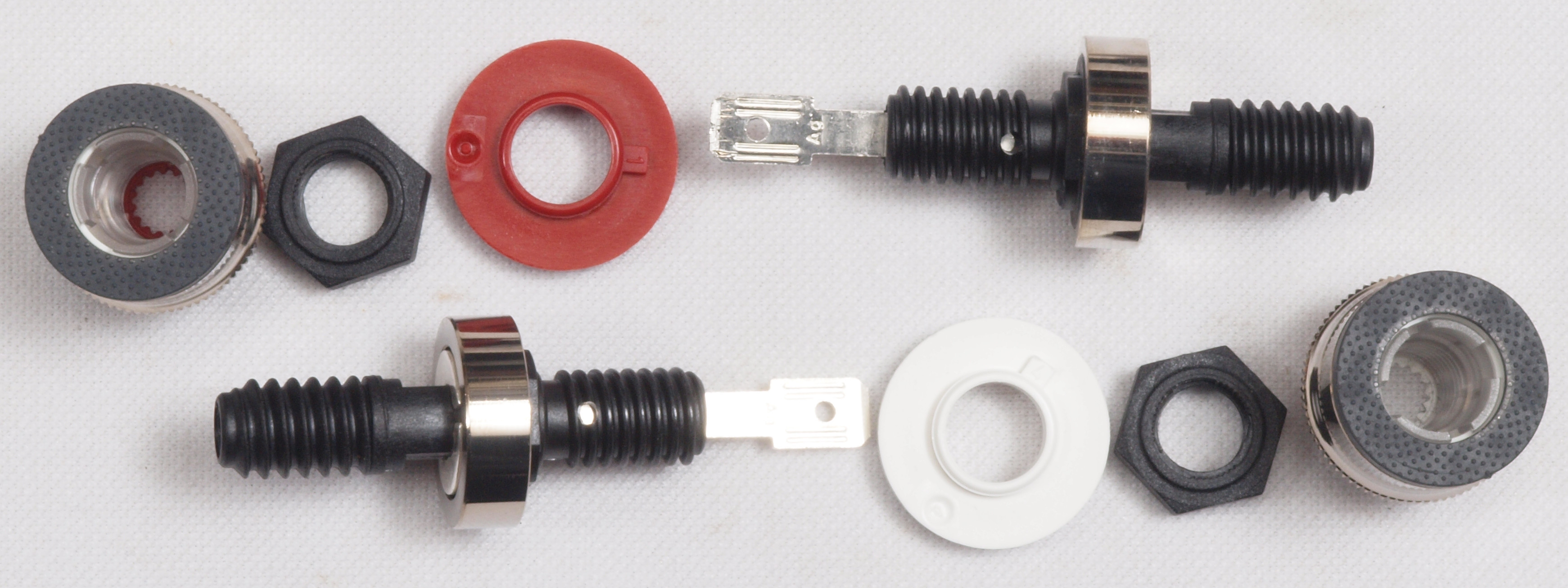

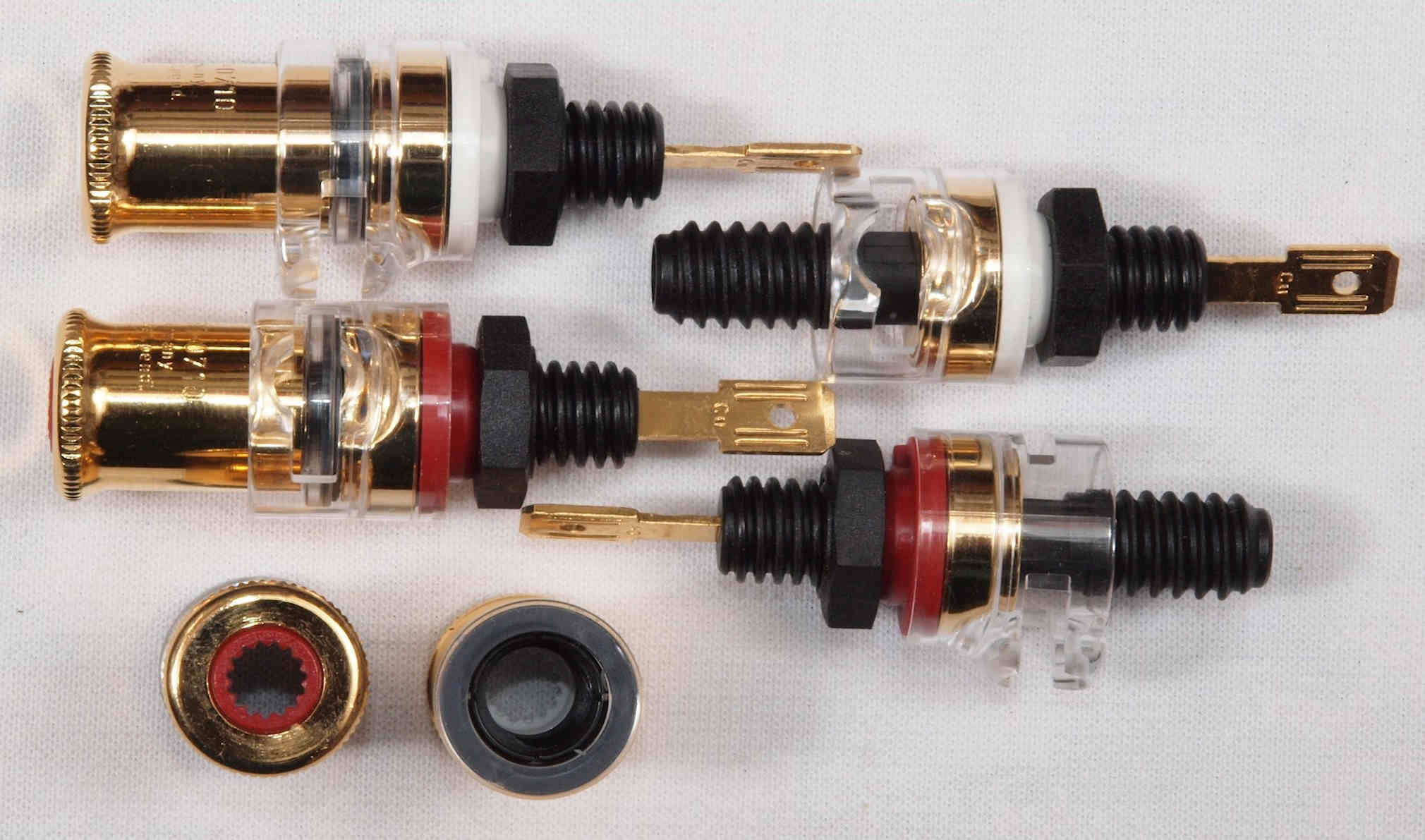

ＷＢＴ−０７１０Ag 　絶縁ポールターミナルnextgen 　　価格 ６０，５００円/４個（税込） 4個（赤×2/白×2）、ケース入り 長さ＝64mm、ボーリング径＝11.5mm、接続方法＝ハンダ / ソケット端子（6.3mmフラット型コネクター）
ＷＢＴ−０７１０Ｃｕ 　絶縁ポールターミナルnextgen 　　価格 ４８，４００円/４個（税込） 4個（赤×2/白×2）、ケース入り 長さ＝64mm、ボーリング径＝11.5mm、接続方法＝ハンダ / ソケット端子（6.3mmフラット型コネクター） 取付例。　ＫＥＮＷＯＯＤ　Ｌ−０２ａ. ２２台目

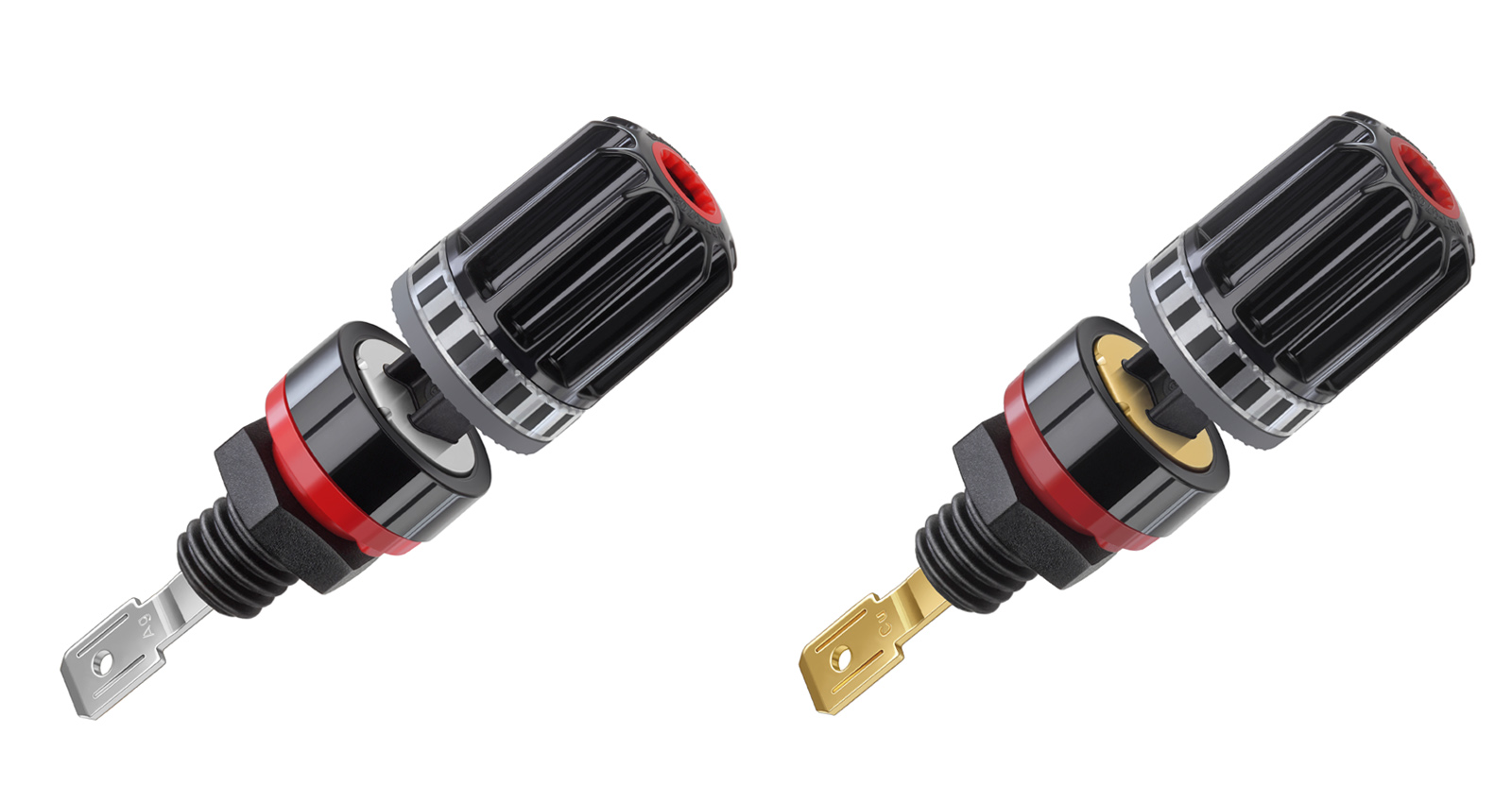

ＷＢＴ−０７０８Ag 　絶縁ポールターミナルnextgen 　　価格 ４１，８００円/４個（税込） 4個（赤×2/白×2）、ケース入り 外径＝15.6mm、長さ＝76.7mm、オーバーハング（内側）＝20.1〜30.5mm、ボーリング径＝11.5mm、接続方法＝ハンダ / ソケット端子（6.3mmフラット型コネクター）
ＷＢＴ−０７０８Ｃｕ 　絶縁ポールターミナルnextgen 　　価格 ２７，５００円/４個（税込） 4個（赤×2/白×2）、ケース入り 外径＝15.6mm、長さ＝76.7mm、オーバーハング（内側）＝20.1〜30.5mm、ボーリング径＝11.5mm、接続方法＝ハンダ / ソケット端子（6.3mmフラット型コネクター） 取付例。　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１．　１０台目
ＲＣＡ接続端子　　詳しくはこちら

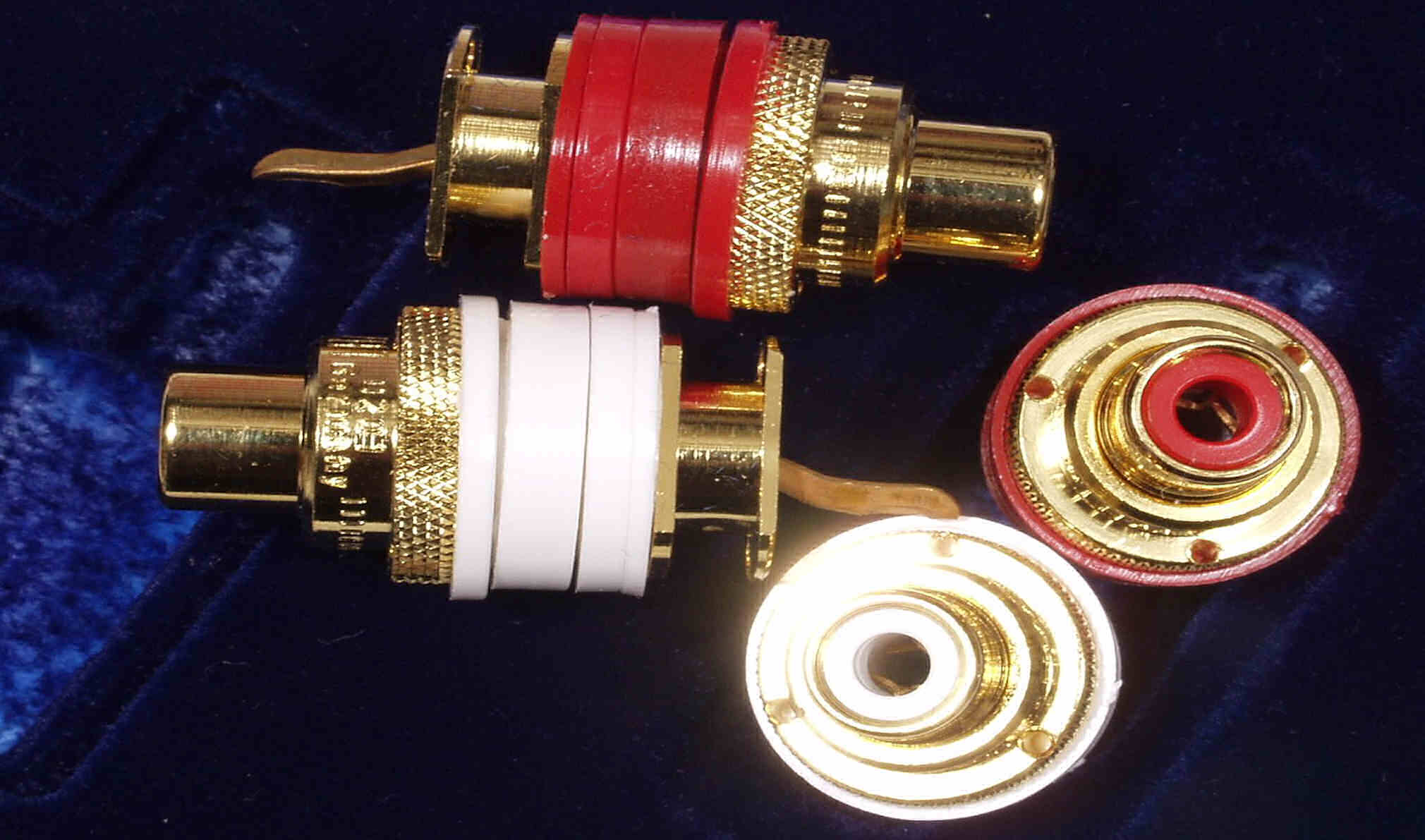

ＷＢＴ−０２０１RCAコアキシャルソケット、価格 ２３，１００円/２個（税込）在庫有。 外径＝17.0mm、長さ＝31.0mm、オーバーハング（内側）＝11.5〜17.0mm、オーバーハング（外側）＝15.9〜17.3mm、ボーリング径＝12.0mm、接続方法＝ハンダ ＳＰ端子と同じ、削り出しなので、高価ですが、 それだけの事は有ります
取付例。　Ａｃｃｕｐｈａｓｅ　Ｃ−２２０．５台目、Ａｃｃｕｐｈａｓｅ　Ｃ−２２０．６台目、Ａｃｃｕｐｈａｓｅ　Ｃ−２２０．７台目、Ａｕｒｅｘ　ＳＹ−Λ８８�U．８台目、ＢＧＷ−１０００、ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４、ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４．２台目、ＤＢ　ＳＹＳＴＥＭＳ　ＤＢ−１／ＤＢ−２．２台目、ＤＥＮＯＮ　ＰＯＡ−８０００．３台目、ＤＥＮＯＮ　ＰＯＡ−８０００．４台目、ＤＥＮＯＮ　ＰＲＡ−２０００ＲＧ．２台目、ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ．５台目、ＨＣＡ−８３００、ＨＭＡ−９５００．１５台目、ＨＭＡ−９５００．２４台目、ＨＭＡ−９５００．２８台目、ＨＭＡ−９５００．３７台目、ＨＭＡ−９５００．３８台目、ＨＭＡ−９５００ｍｋ�U．３２台目、ＨＭＡ−９５００ｍｋ�U．４１台目、ＨＭＡ−９５００ｍｋ�U．４６台目、ＨＭＡ−９５００ｍｋ�U．６３台目、ＨＭＡ−９５００ｍｋ�U．６８台目、ＨＭＡ−９５００ｍｋ�U．６９台目、ＨＭＡ−９５００ｍｋ�U．７１台目、ＪＢＬ　ＳＡ６００ 、ＫＥＮＷＯＯＤ　ＫＴ−９７００、ＫＥＮＷＯＯＤ　Ｌ−０２ａ　３台目、ＫＥＮＷＯＯＤ　Ｌ−０２ａ．４台目、ＫＥＮＷＯＯＤ　Ｌ−０２ａ　６台目、ＫＥＮＷＯＯＤ　Ｌ−０２ａ．１２台目、ＫＥＮＷＯＯＤ　Ｌ−０２ａ. 15台目、ＫＥＮＷＯＯＤ　Ｌ−０２ａ. 16台目、ＫＥＮＷＯＯＤ　Ｌ−０２ａ. 17台目、ＫＥＮＷＯＯＤ　Ｌ−０２ａ．２２台目、ＫＹＯＣＥＲＡ　Ｂ−９１０、　ＫＹＯＣＥＲＡ　Ｂ−９１０．３台目、Ｍａｒａｎｔｚ　＃５１０．２台目、Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　Ｎｏ．２３．５Ｌ、ＭｃＩｎｔｏｓｈ　Ｃ２２．７台目、ＭｃＩｎｔｏｓｈ　Ｃ２９．６台目、ＭｃＩｎｔｏｓｈ　Ｃ２９．２台目、Ｃ３４Ｖ．２台目、ＭｃIｎｔｏｓｈ　ＭＣ２２５５．６台目、Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１、Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１．７台目、Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１．８台目、Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１．　１０台目、ＯＮＫＹＯ　Ｍ−５０９、ＱＵＡＤ　４０５．１３台目、ＱＵＡＤ　６０６．４台目、ＱＵＡＤ　６０６．３台目、ＱＵＡＤ　６０６．４台目、ＱＵＡＤ　６０６．３台目、Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．５台目、Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．７台目、Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．　８台目、　Ｓａｎｓｕｉ　Ｃ−２３０１．２台目、ＳＯＮＹ　ＴＡ−Ｅ８８、STELLAVOX　ＰＷ１、ＹＡＭＡＨＡ　Ｂ−１．１１台目

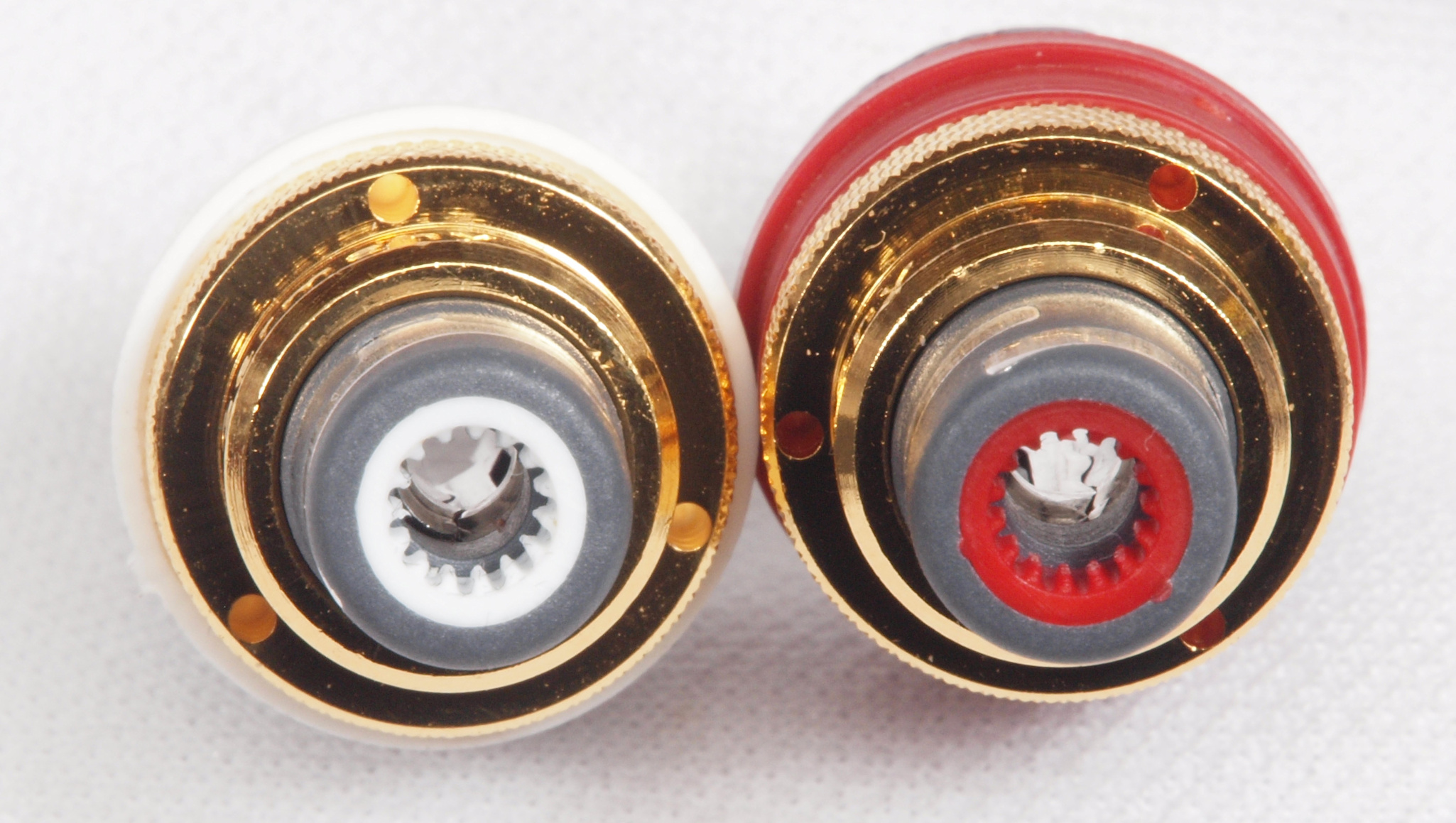

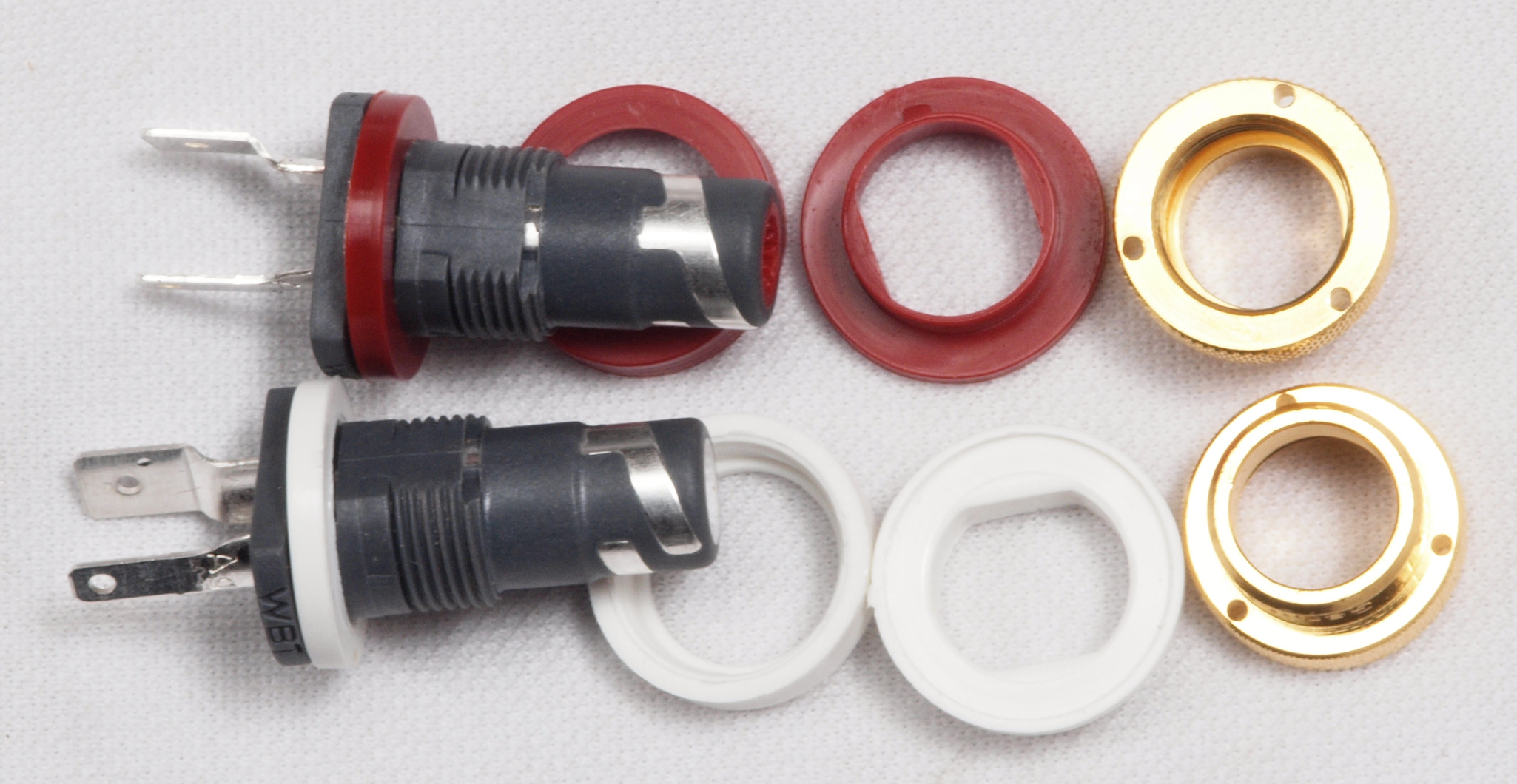

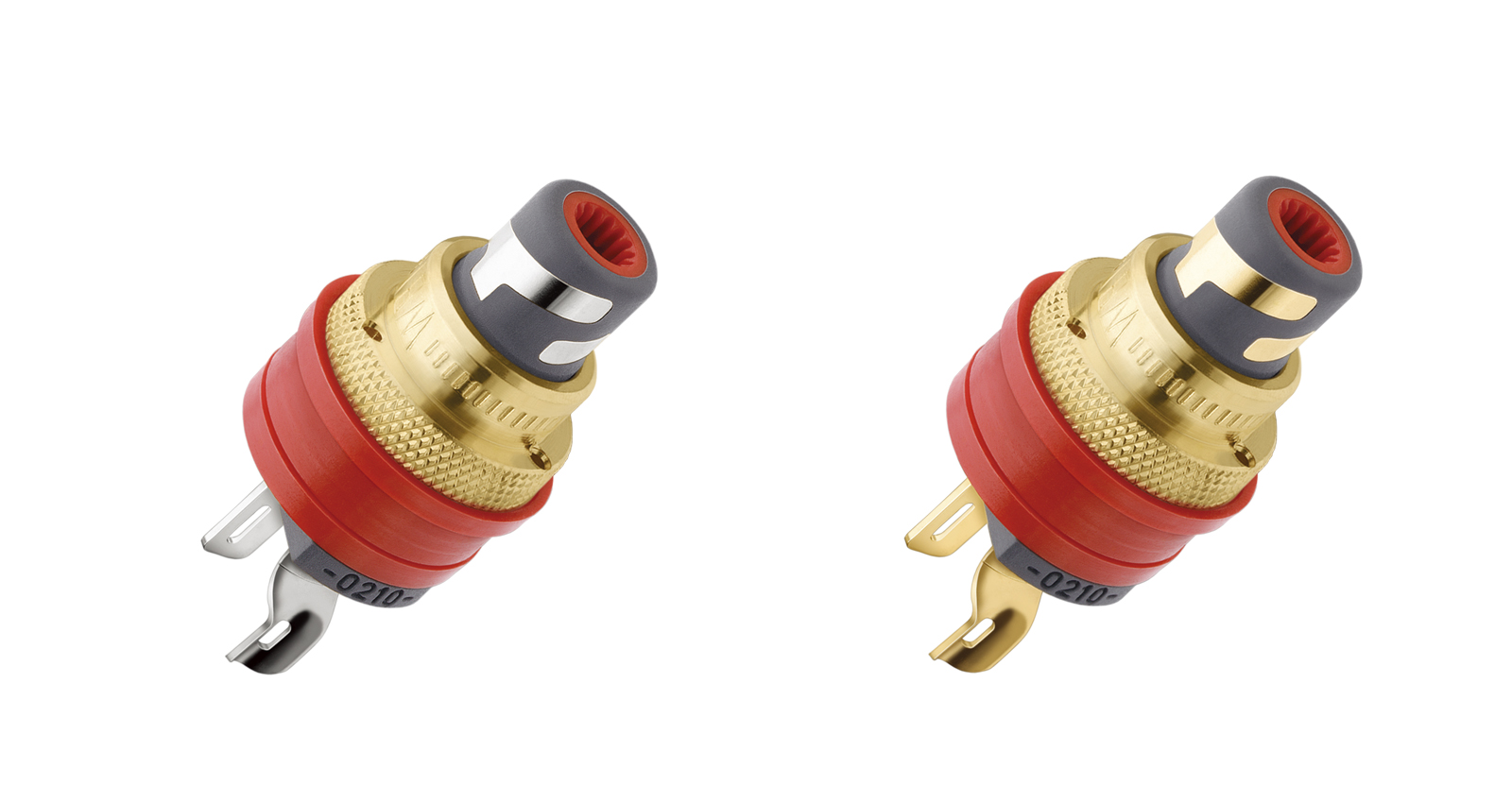

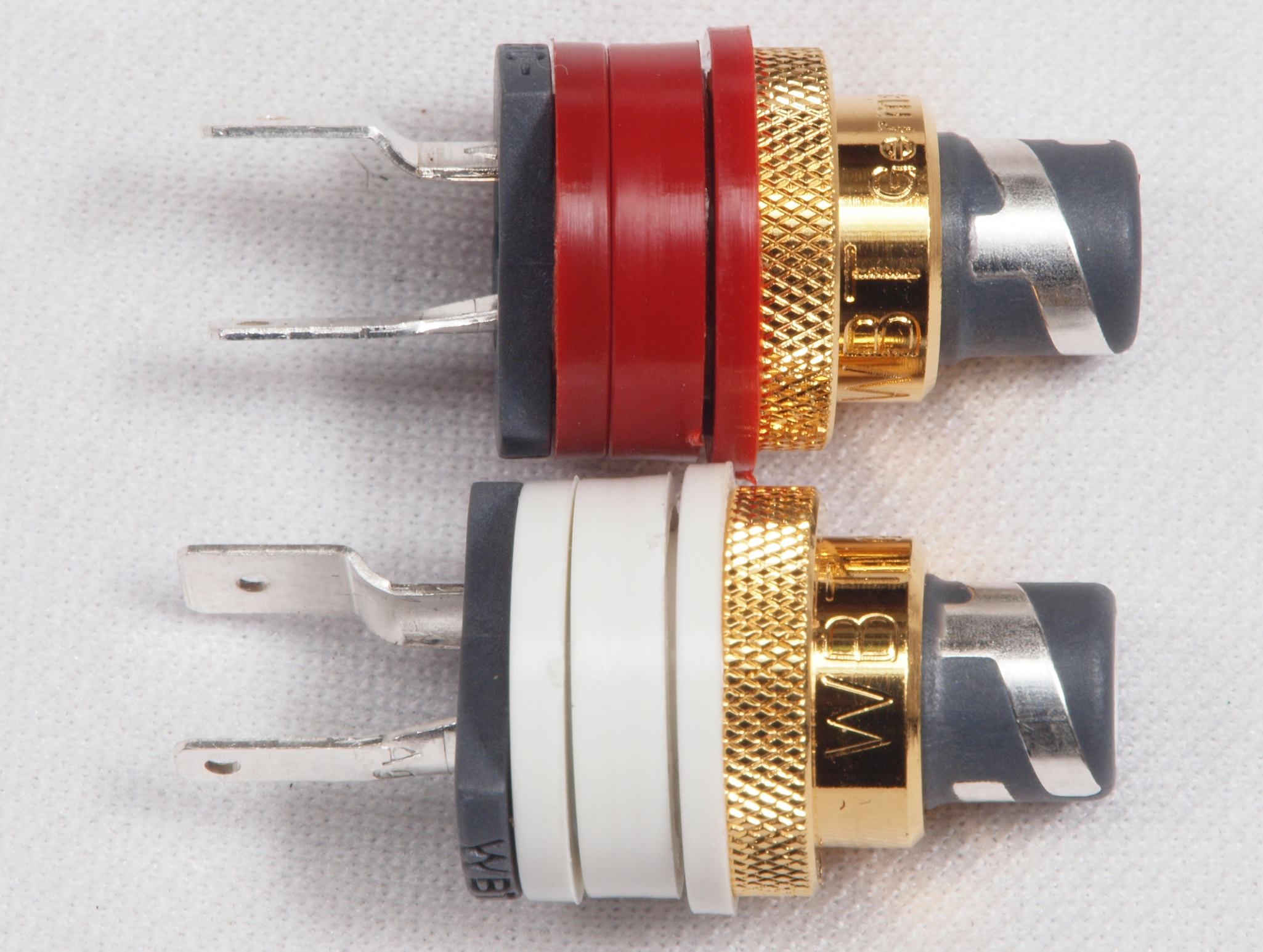

ＷＢＴ−０２１０Ａｇ 　　特長、インピーダンス75Ωを獲得する 　　新規構造ＲＣＡコアキシャルソケット 価格 ２５，３００円/２個（税込）在庫有。 コネクター＝高純度銀プラチナメッキ、スリーブ（ボディ）＝アルミ・マグネシウム合金 セラミック塗装、外径＝17.0mm、ボーリング径＝12.0mm、接続方法＝ハンダ

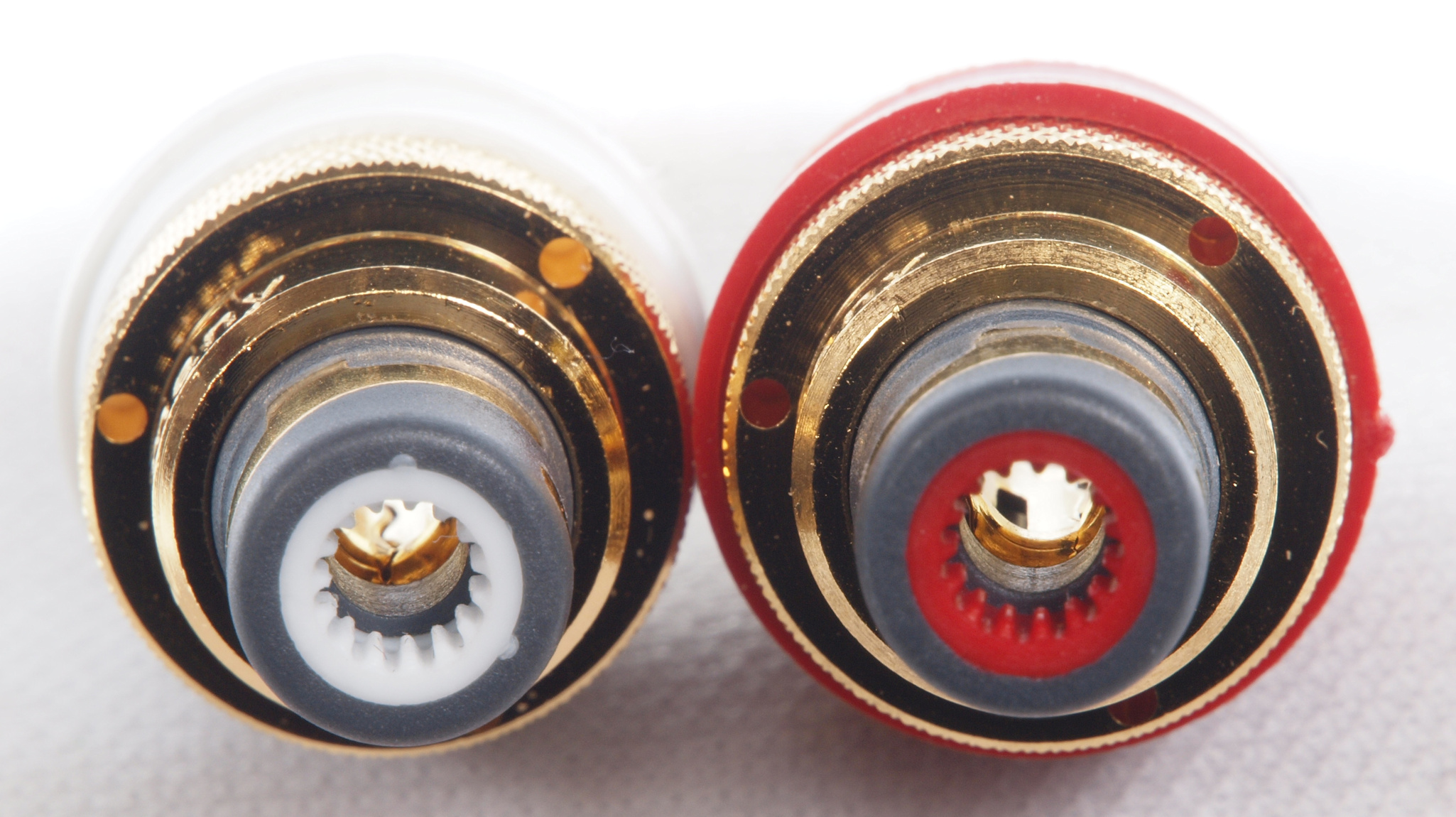

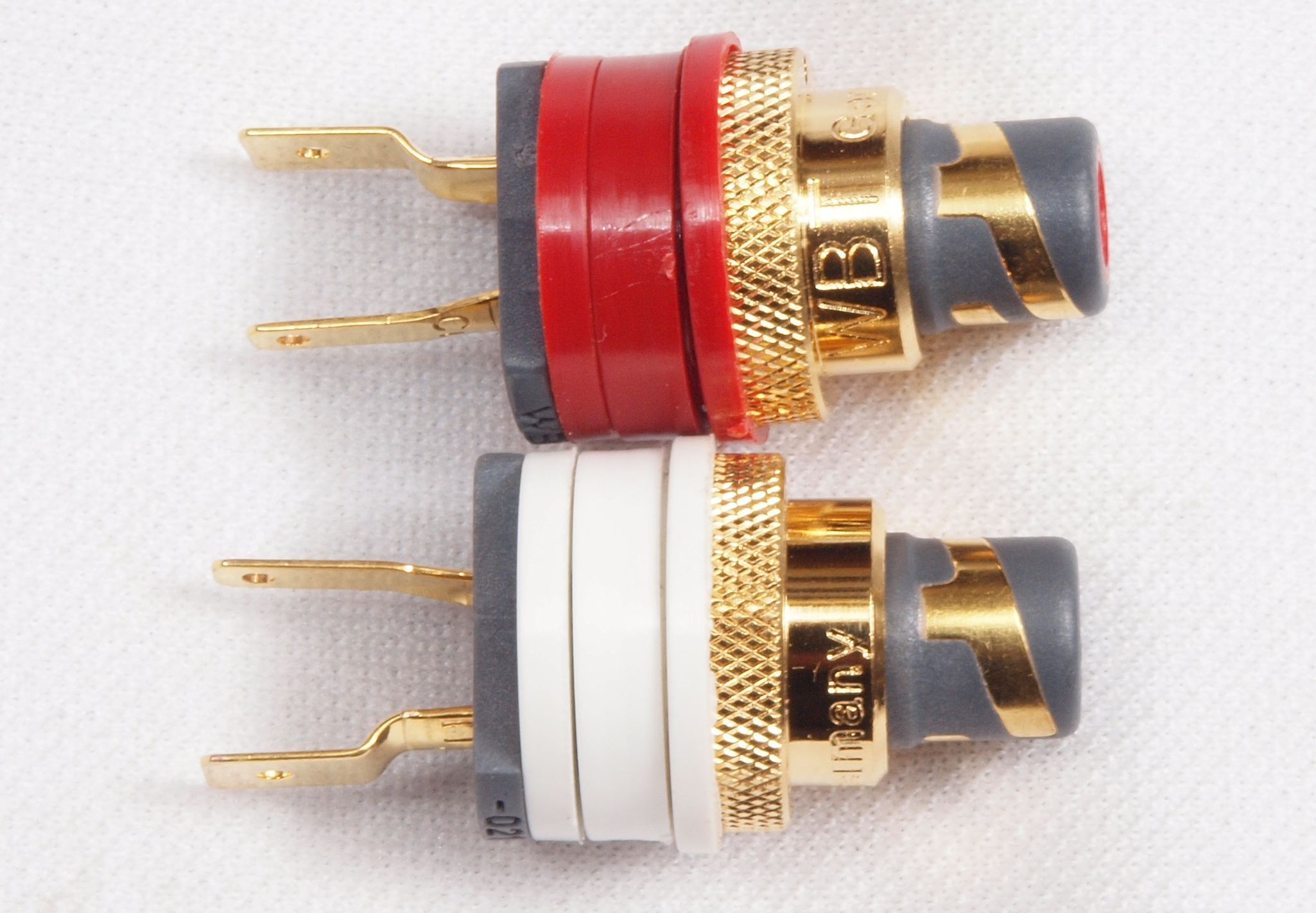

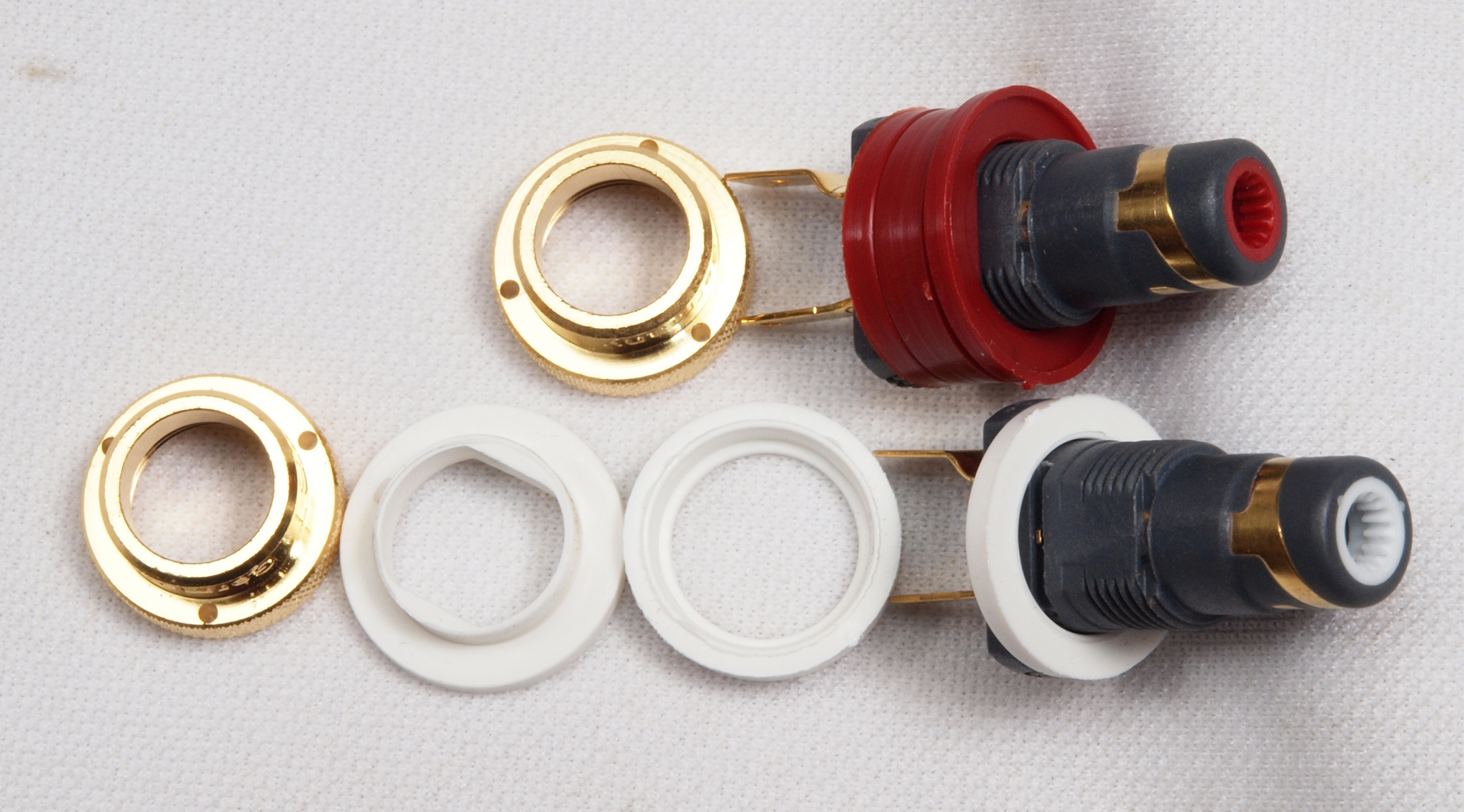

ＷＢＴ−０２１０Ｃｕ 　　特長、インピーダンス75Ωを獲得する 　　新規構造ＲＣＡコアキシャルソケット 価格 １７，６００円/２個（税込）在庫有。 コネクター＝高純度銅金メッキ、スリーブ（ボディ）＝アルミ・マグネシウム合金 セラミック塗装、外径＝17.0mm、ボーリング径＝12.0mm、接続方法＝ハンダ
配線接続端子「サンドイッチスペード 　「詳しくはこちら」

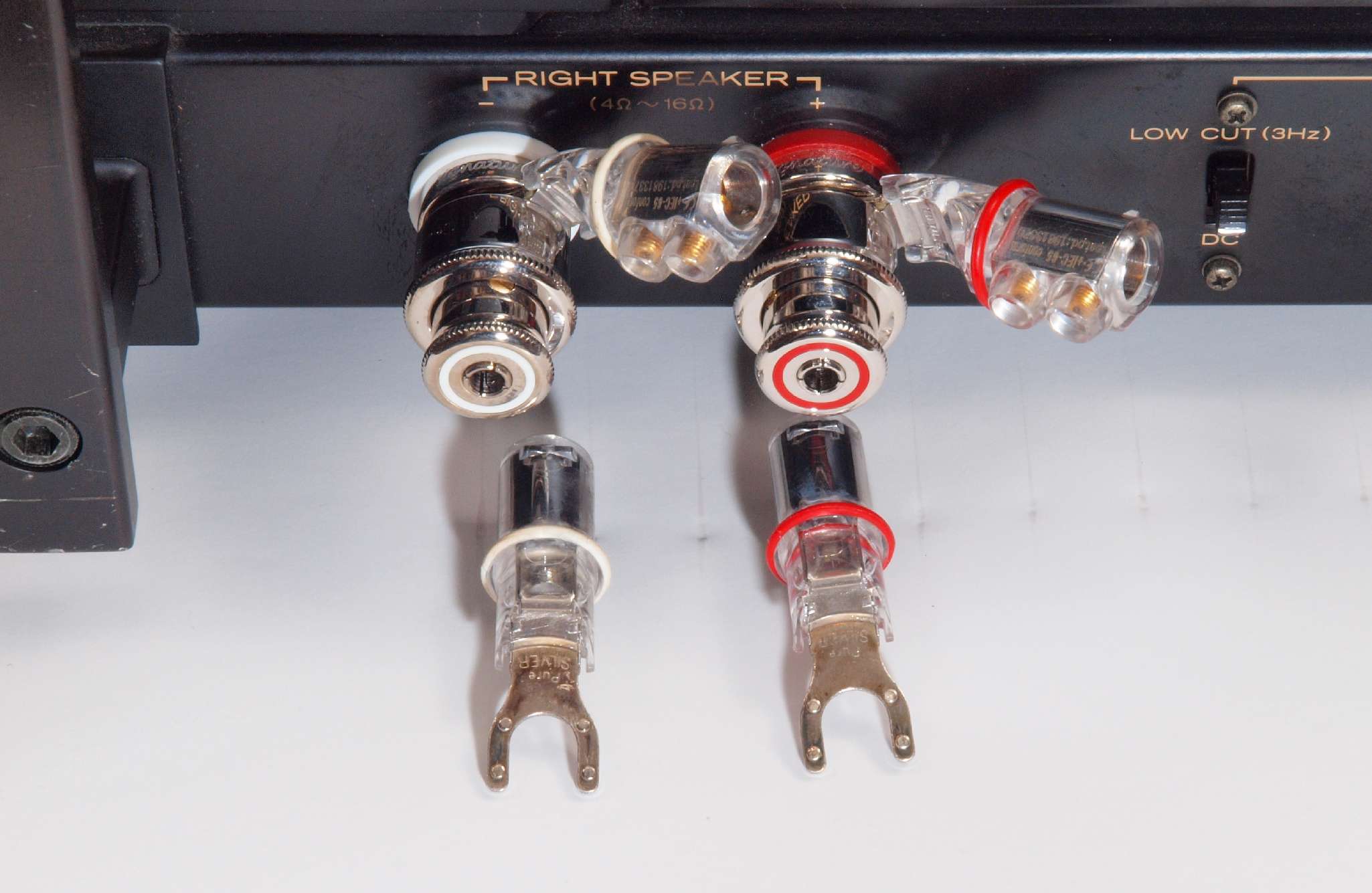

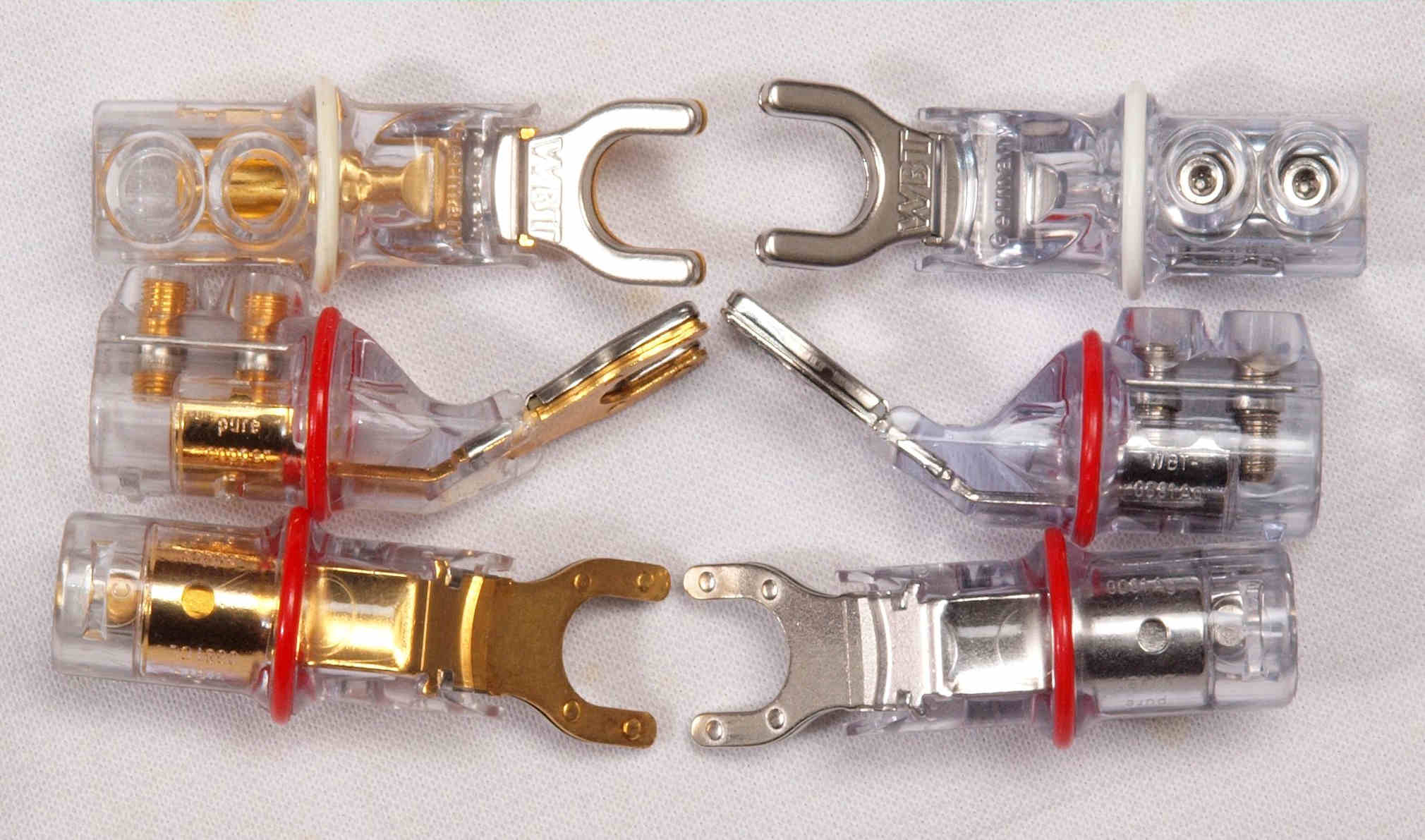

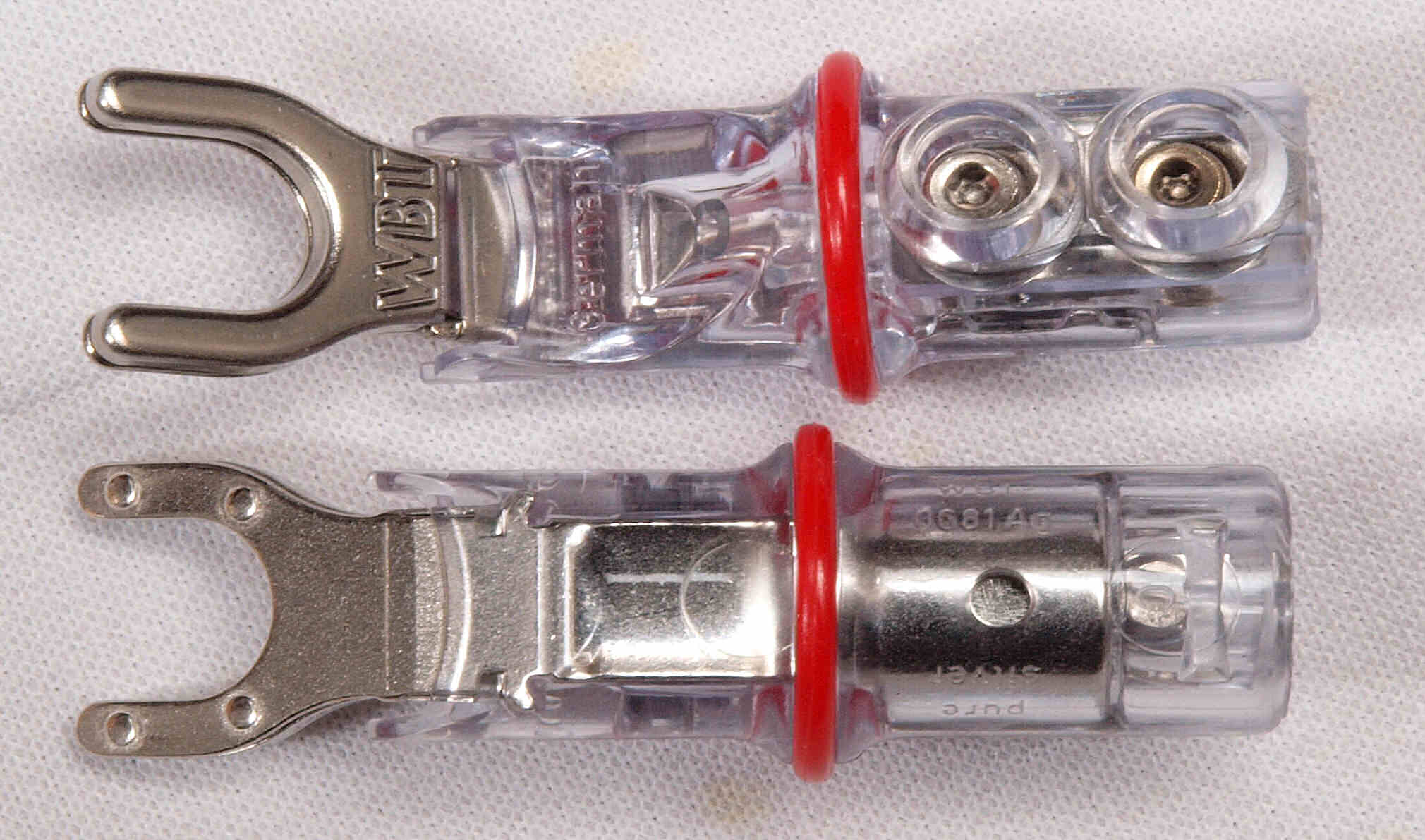

WBT-0681Ag サンドイッチスペード nextgen 　　　希望小売価格 ４８,４００円（税込） 　　 4個（赤x2/白x2）在庫有。 導体＝純銀、フォーク部内寸＝8mm、対応導体線径＝10平方ミリメートル（約3.6mmφ）までのワイヤー 取付例。　ＪＢＬ　ＳＡ６００

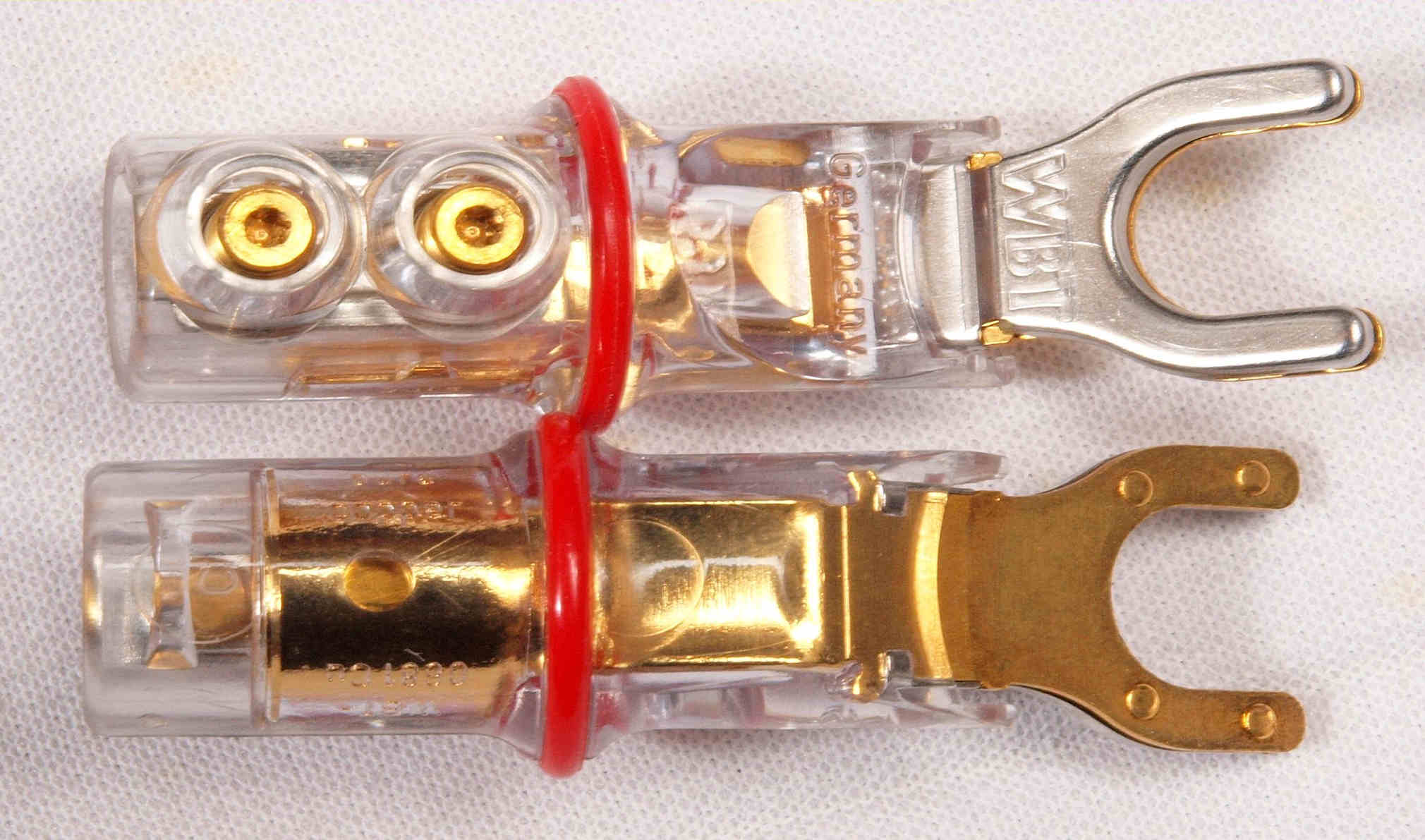

WBT-0681Cu サンドイッチスペード nextgen 　　希望小売価格 ２３,１００円（税込） 　　4個（赤x2/白x2）在庫有。 導体＝純銅、フォーク部内寸＝8mm、対応導体線径＝10平方ミリメートル（約3.6mmφ）までのワイヤー 取付例。　Stellavox　PW1 Acoustic Research ＡＭＰ．５台目

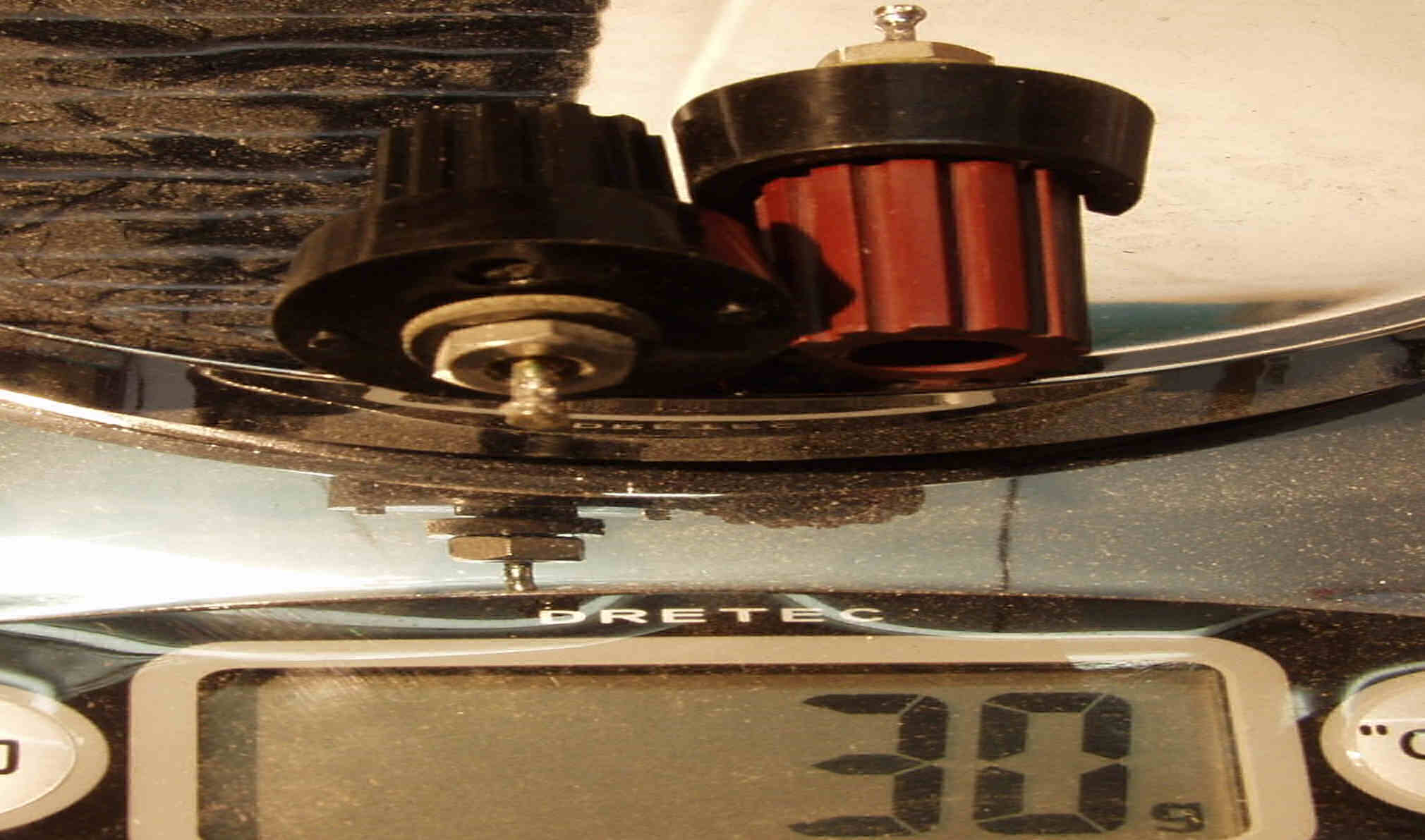

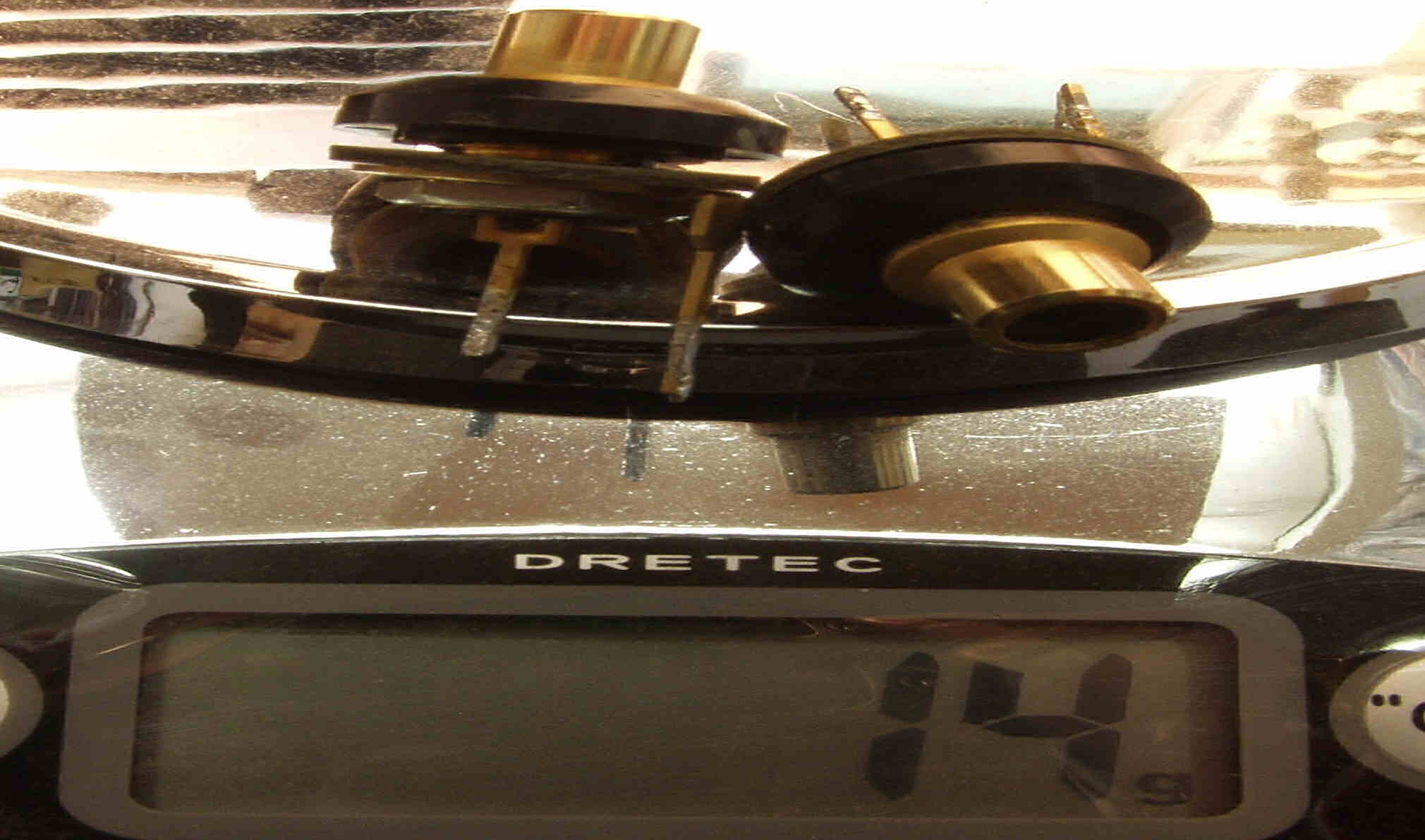

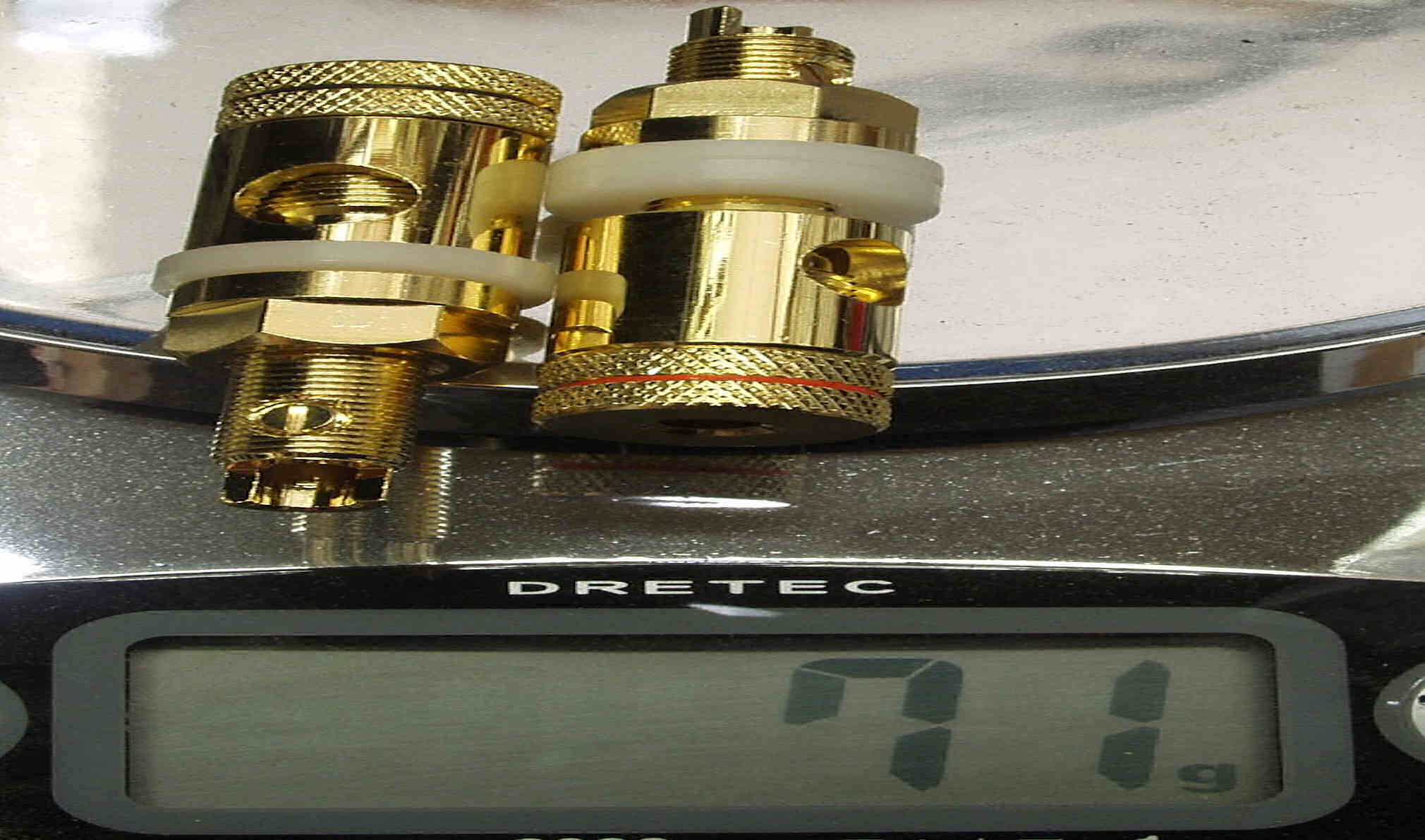

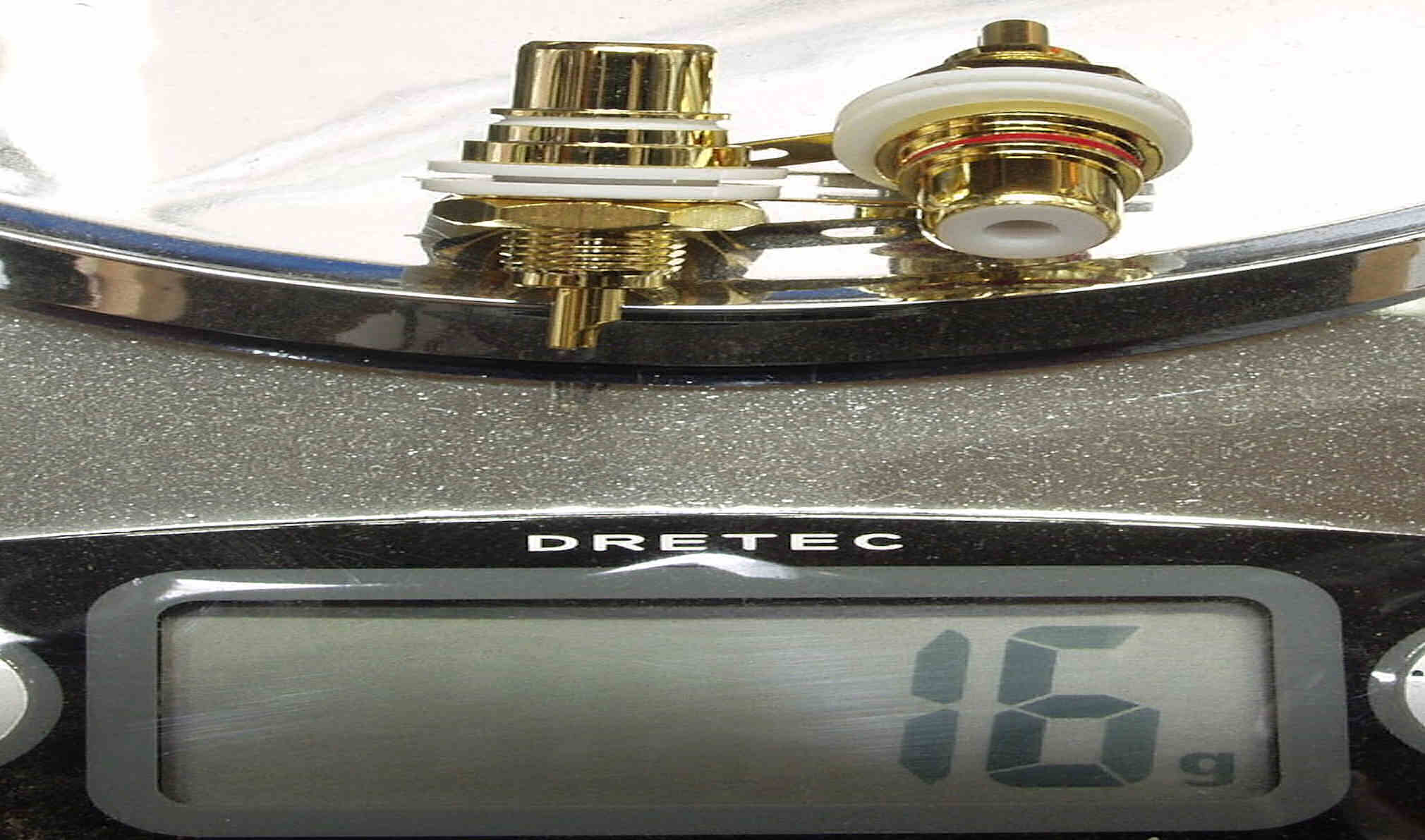

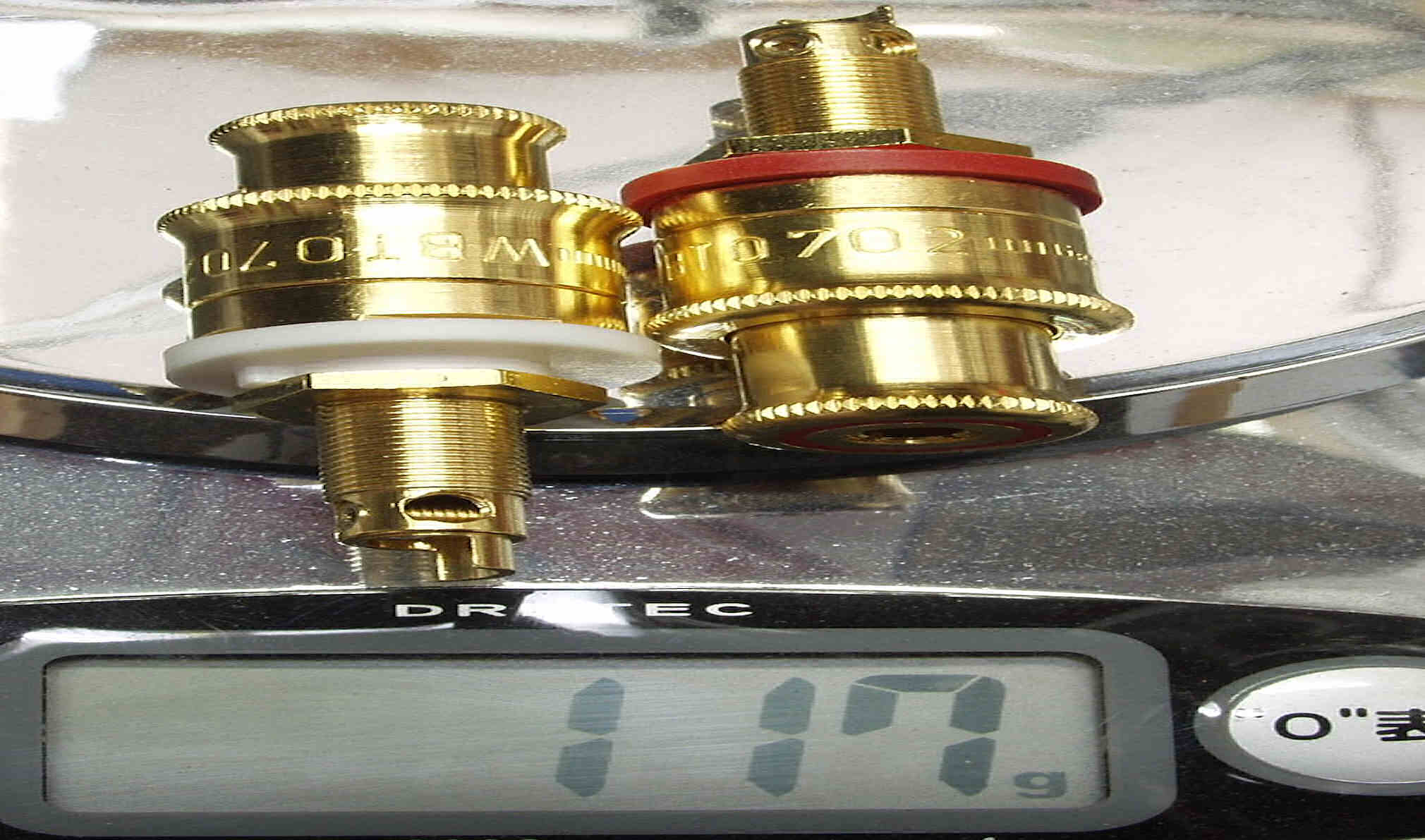

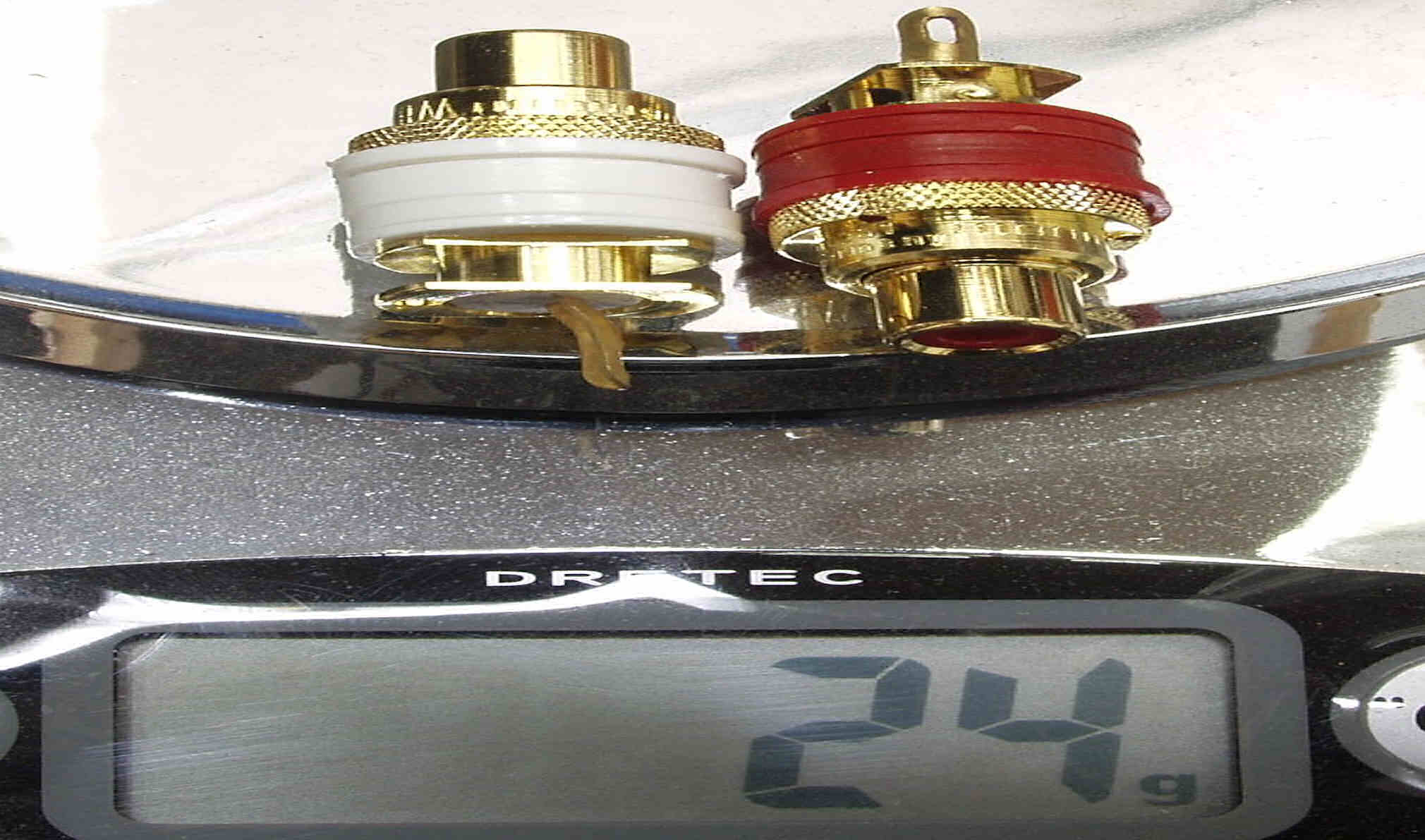

ＳＰ端子の比較 WBT-0702 オール真鍮製 日立　ＨＭＡ９５００ｍｋ�Uで使用していた物 ＲＣＡ端子の比較　　　　　　　　　　　　　その他の比較はこちら WBT-0201 RCAコアキシャルソケット 当方で使用している物 日立　ＨＭＡ９５００ｍｋ�Uで使用していた物

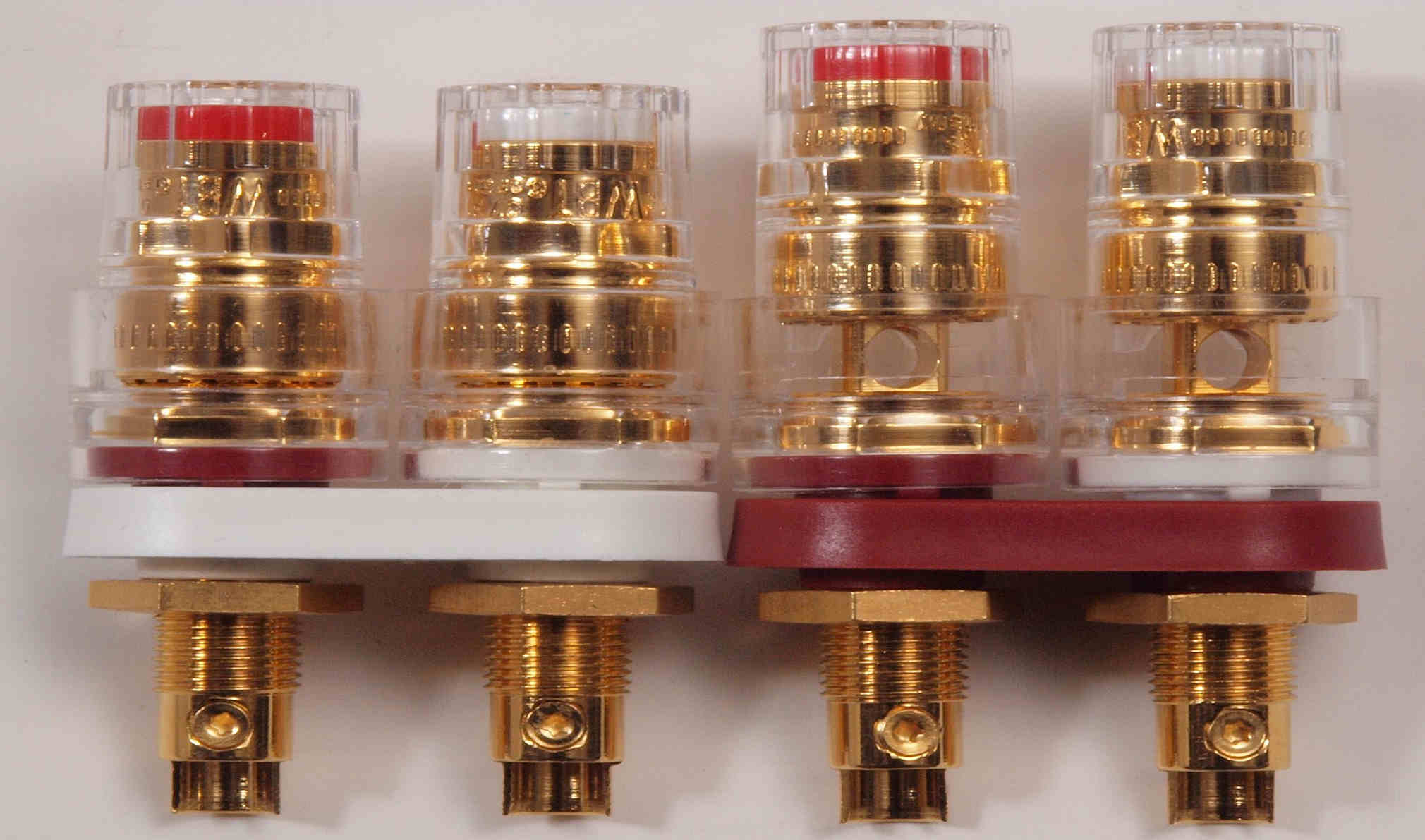

wbt-8
