ＹＡＭＡＨＡ　Ｃ−１．　2台目修理記録
　　　　Ｂ−３．　２台目、Ｂ−６．　２台目ユーザー。　　　　　　　2021／4／4到着　　５／２２完成
Ａ．　修理前の状況
  • 修理をお願い希望するYAMAHA製のアンプ3機種です。
    いずれも、長期間電源を入れておらず詳細なコンディションは不明です。
    多分正常な動作は期待できないと思われますので分解点検修理を希望します。
    趣味にしていたオーディオを本気で再開するためのベンチマーク 動機づけ としたいと考えております。
    貴殿のHPは以前より拝見させていただいております。
    数あるオーディオ修理を生業とされている中でお願いするのであれば 是非貴方様の処で思っているところです。



Ｂ．原因・現状

Ｃ．　修理状況
Ｄ．使用部品
  • オ−デオ用電解コンデンサ−　　　　　　　７８個（ニチコン・ミュ−ズ使用）。
    フイルム・コンデンサ−　　　　　　　　　　　４５個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　　 ２４個。
    リレ−　　　　　　　　　　　　　　　　　　　　　　１個。
    Ｖ−ＦＥＴ　　　　　　　　　　　　　　　　　　　　　４個。
    ＦＥＴ（電界トランジスタ−）　　　　　　　　　１３個。
    ＴＲ（トランジスター）　　　　　　　　　　　　　　７７個。
    テフロン絶縁ＲＣＡ端子　　　　　　　　　　　１６組３２個。
    ３Ｐインレット　　　　　　　　　　　　　　　　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。


Ｅ．　調整・測定

Ｖ．　ＶＵメーター校正

Ｆ．　上位測定器による　調整・測定

Ｇ．　修理費　　２００，０００円　　　オーバーホール修理
　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＹＡＭＡＨＡ　Ｃ−１　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

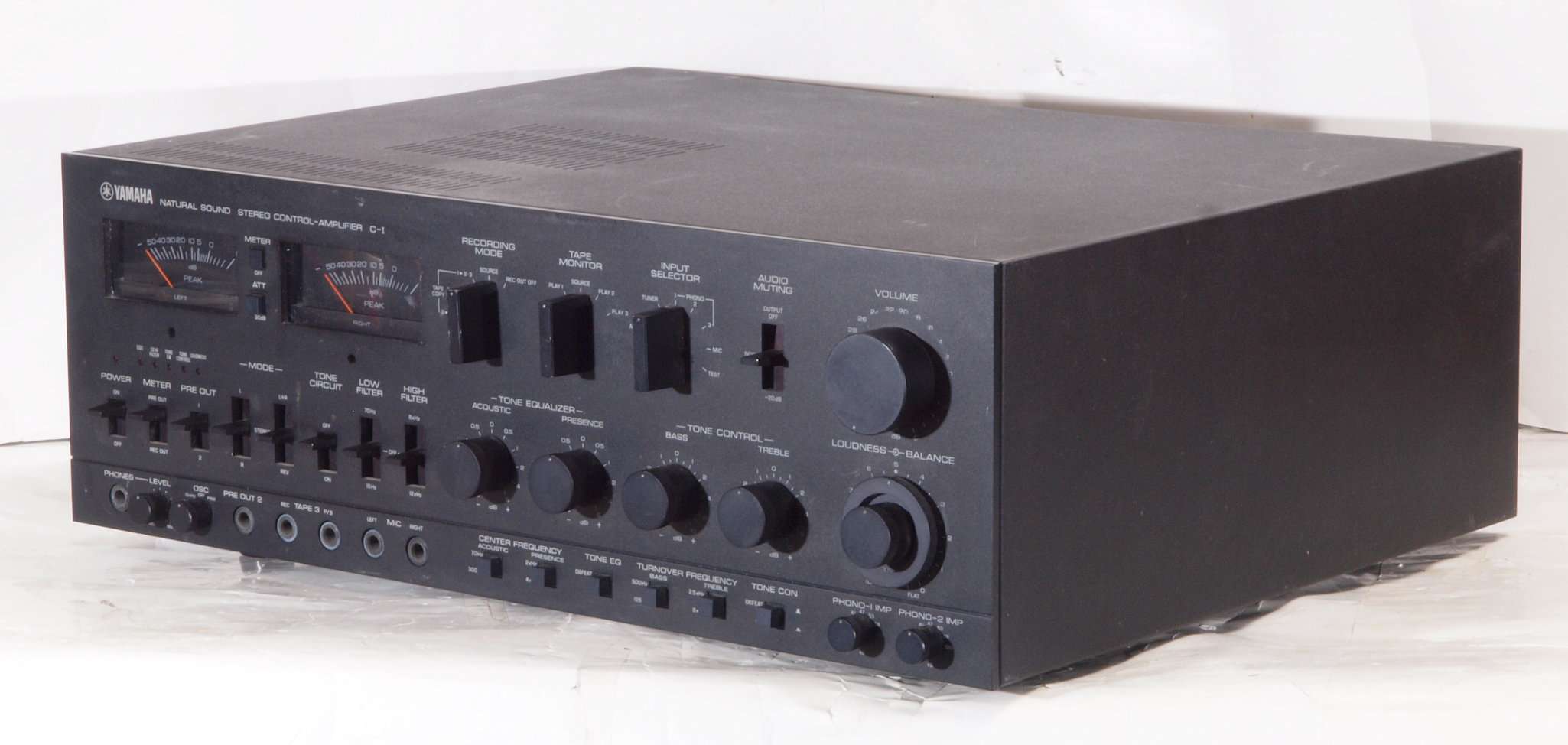

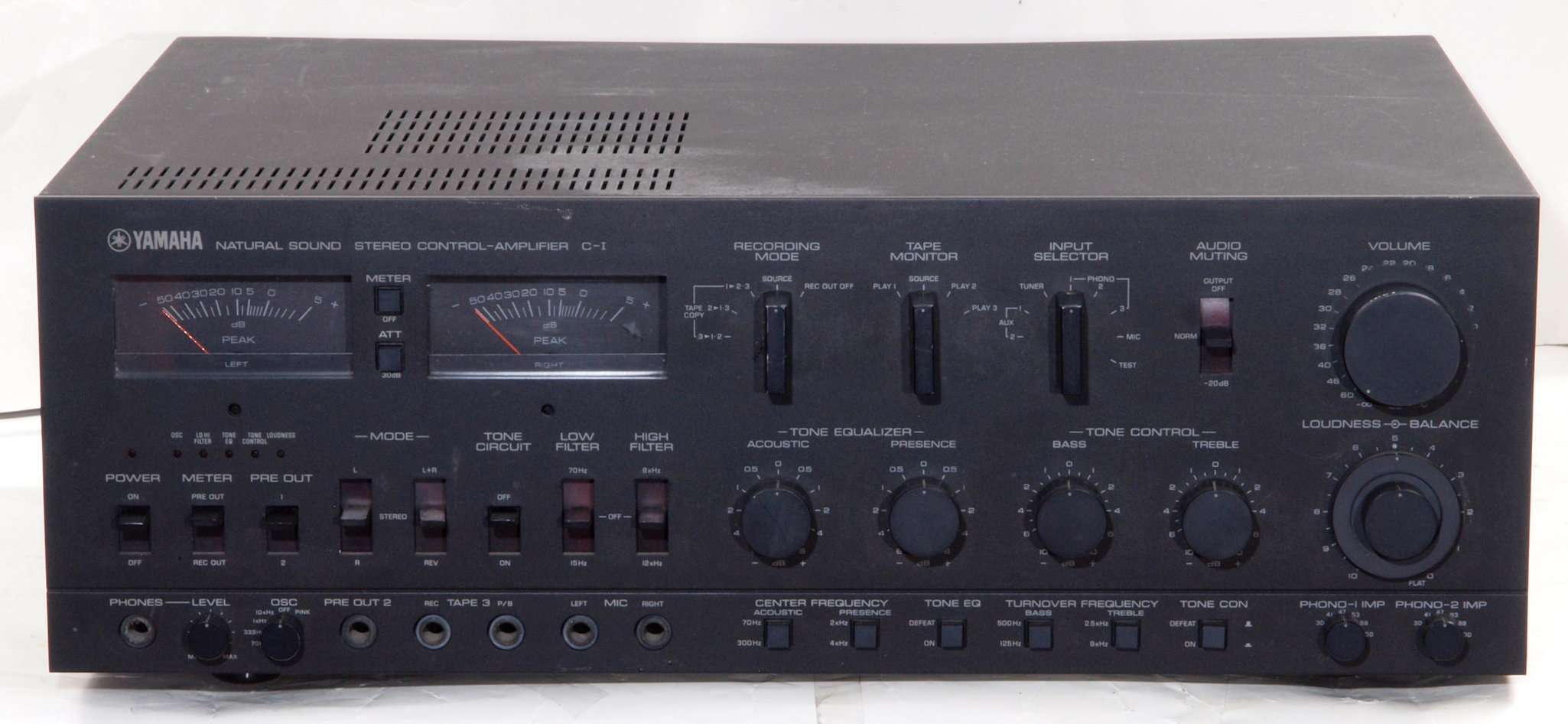

Ａ１１．　点検中　前から見る
Ａ１２．　点検中、　前右から見る。

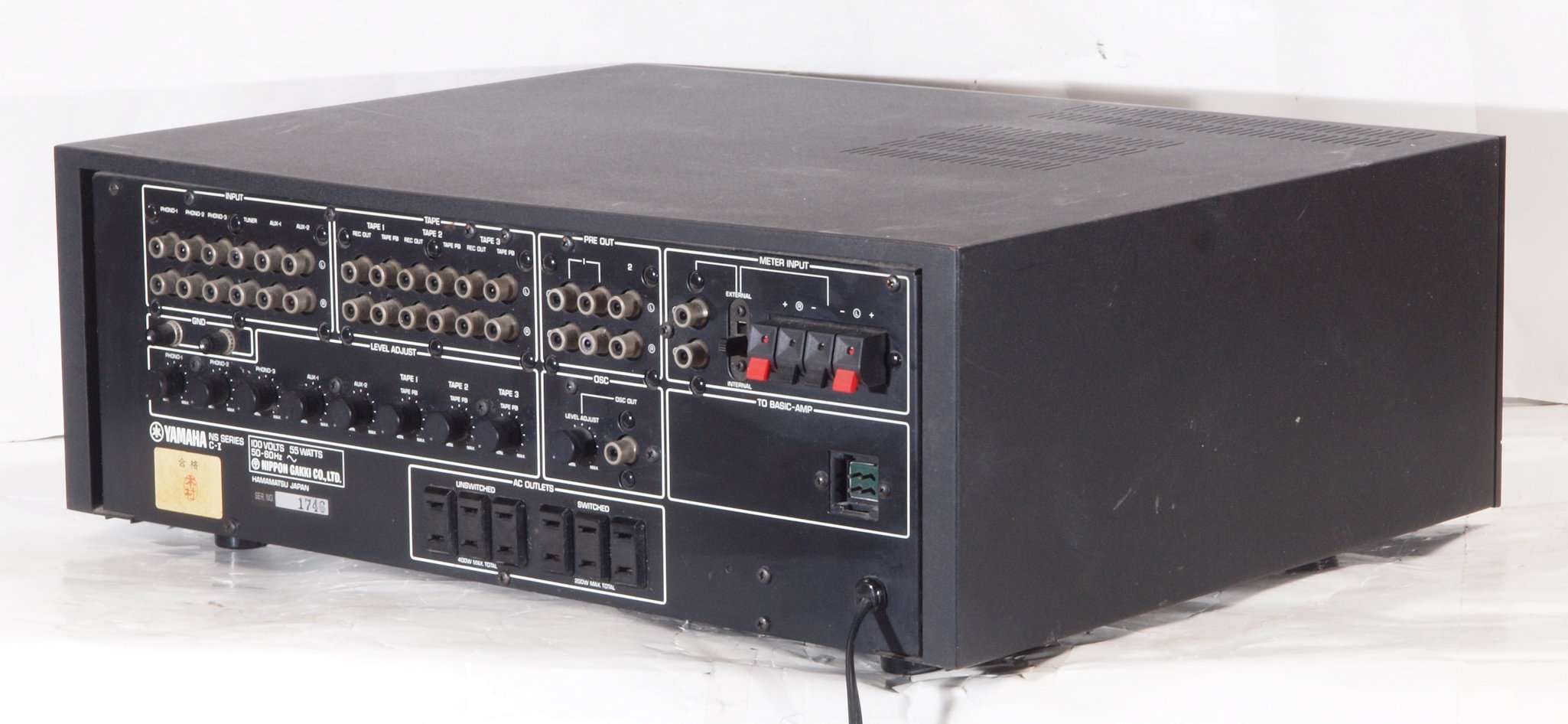

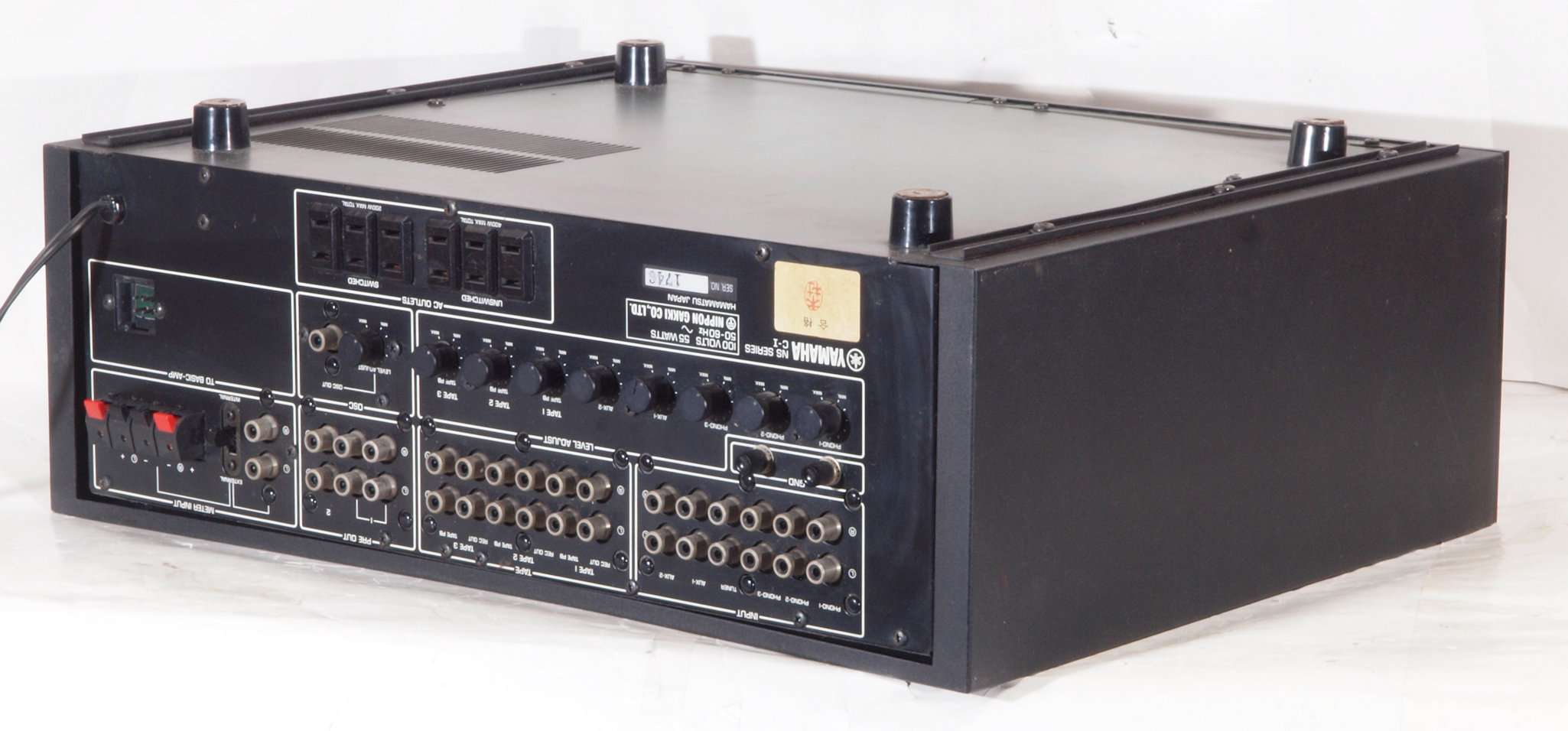

Ａ１３．　点検中　後から見る

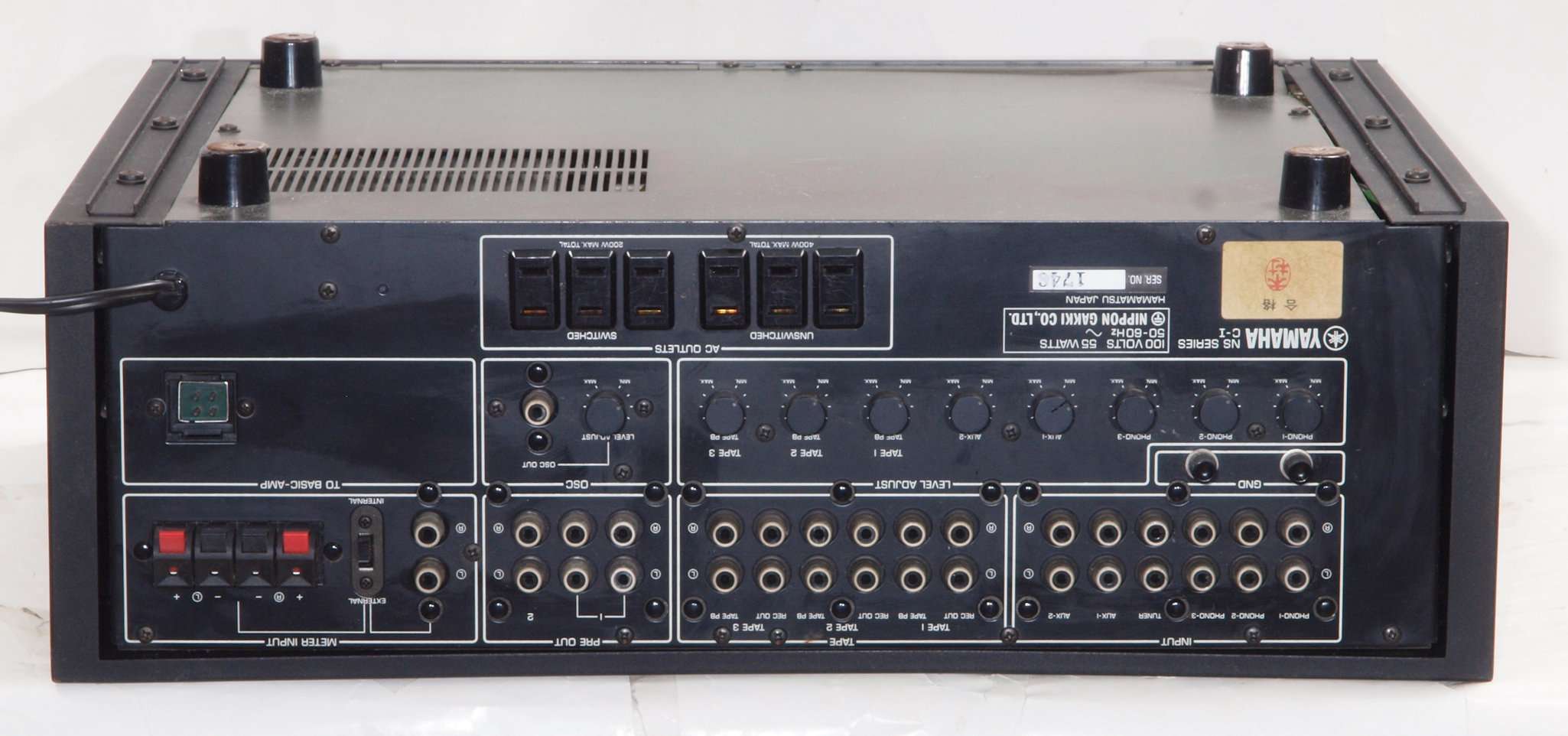

Ａ１４．　点検中、　後左から見る。
Ａ１５．　点検中、　上から見る

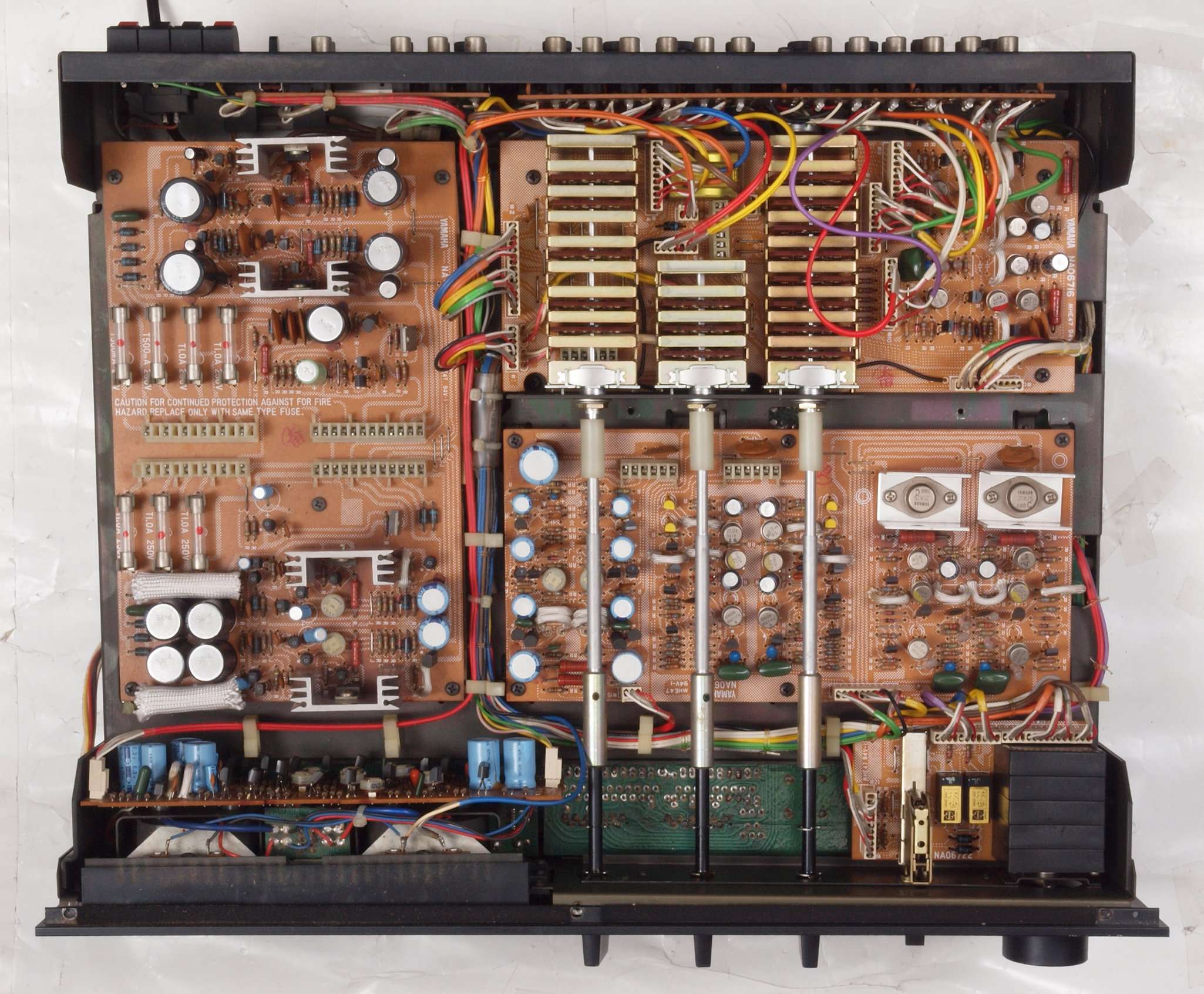

Ａ１６．　点検中　上下蓋を取り、上から見る

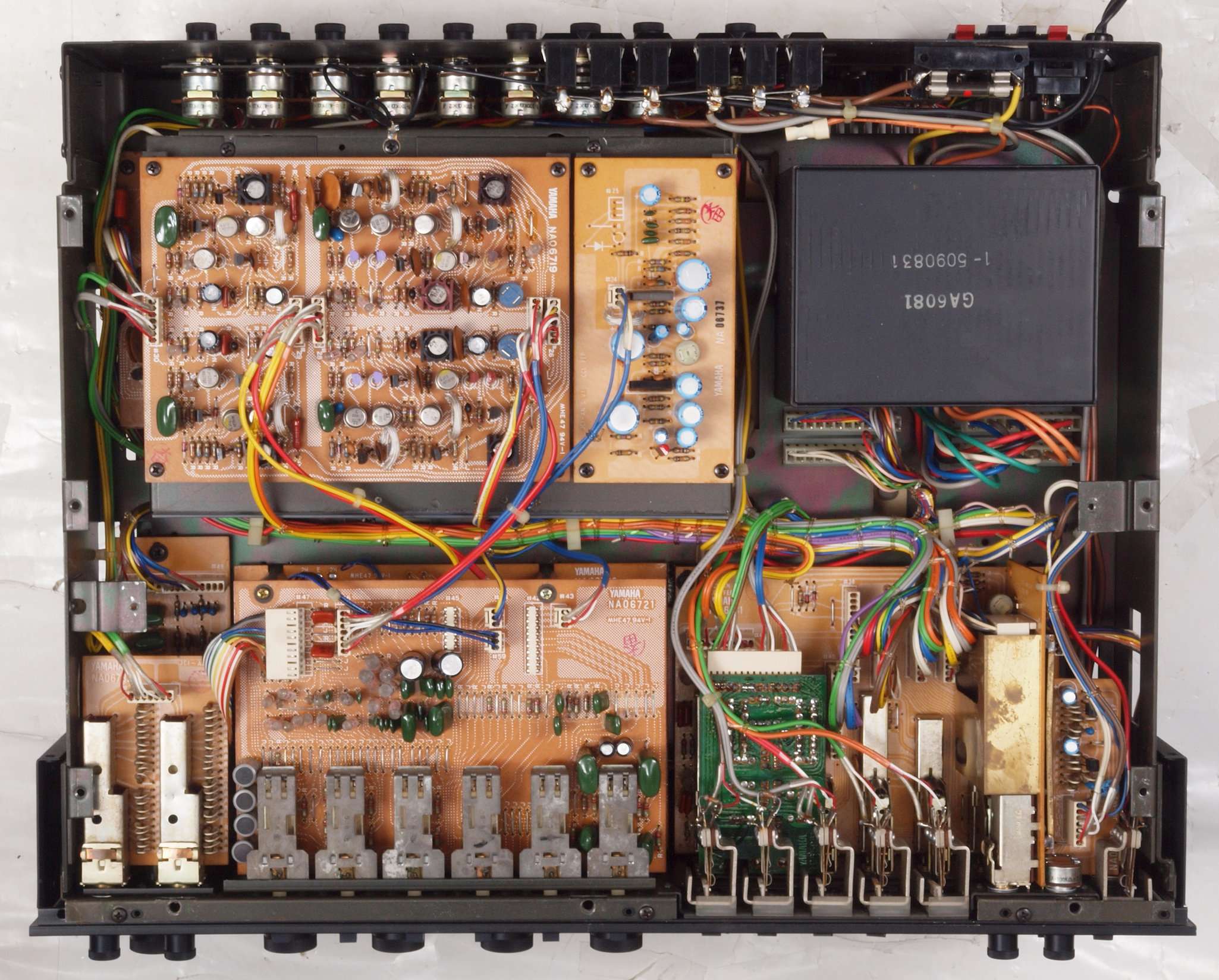

Ａ１７．　点検中　上下蓋・シールドを取り、上から見る

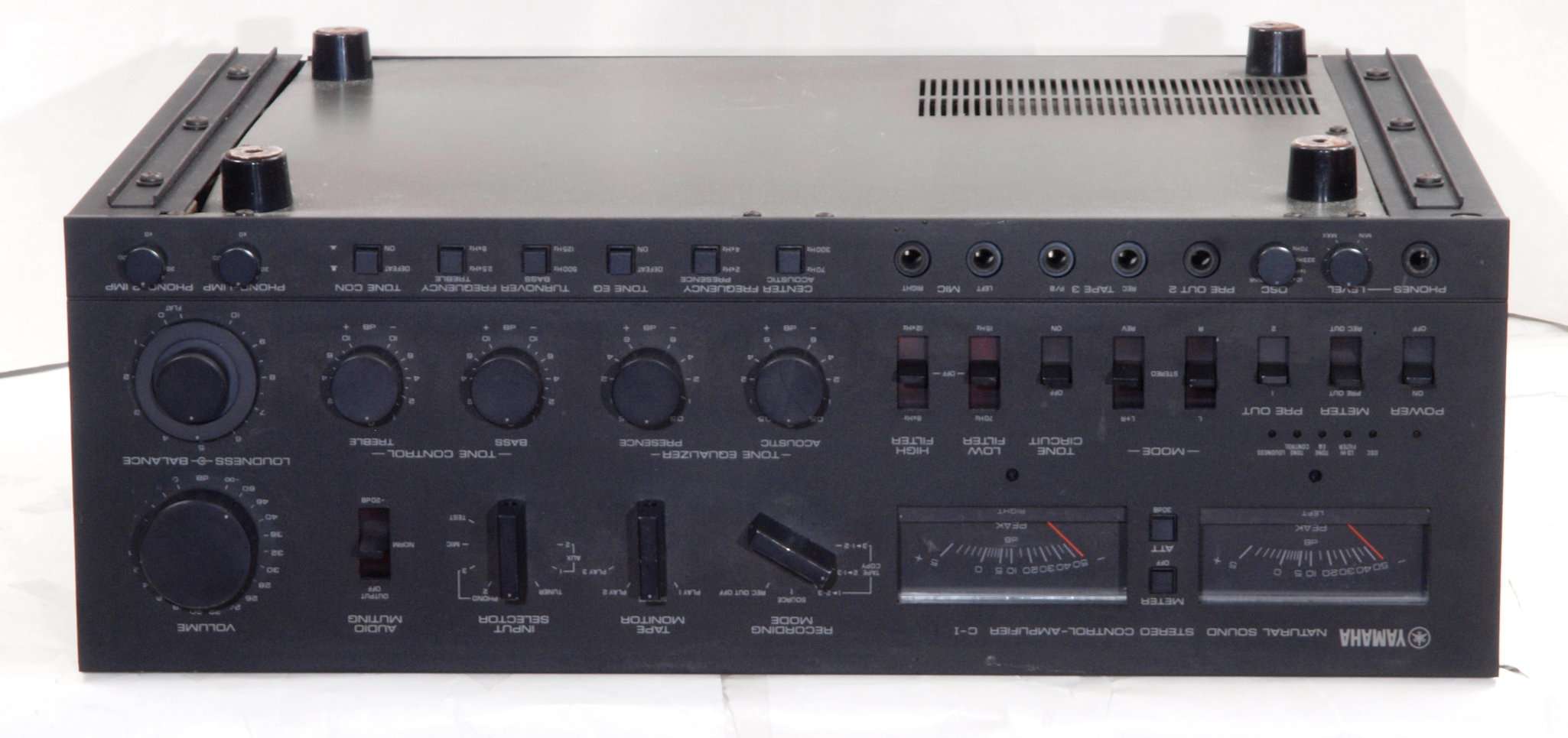

Ａ２１．　点検中、　下前から見る。
Ａ２２．　点検中、　下前左から見る。

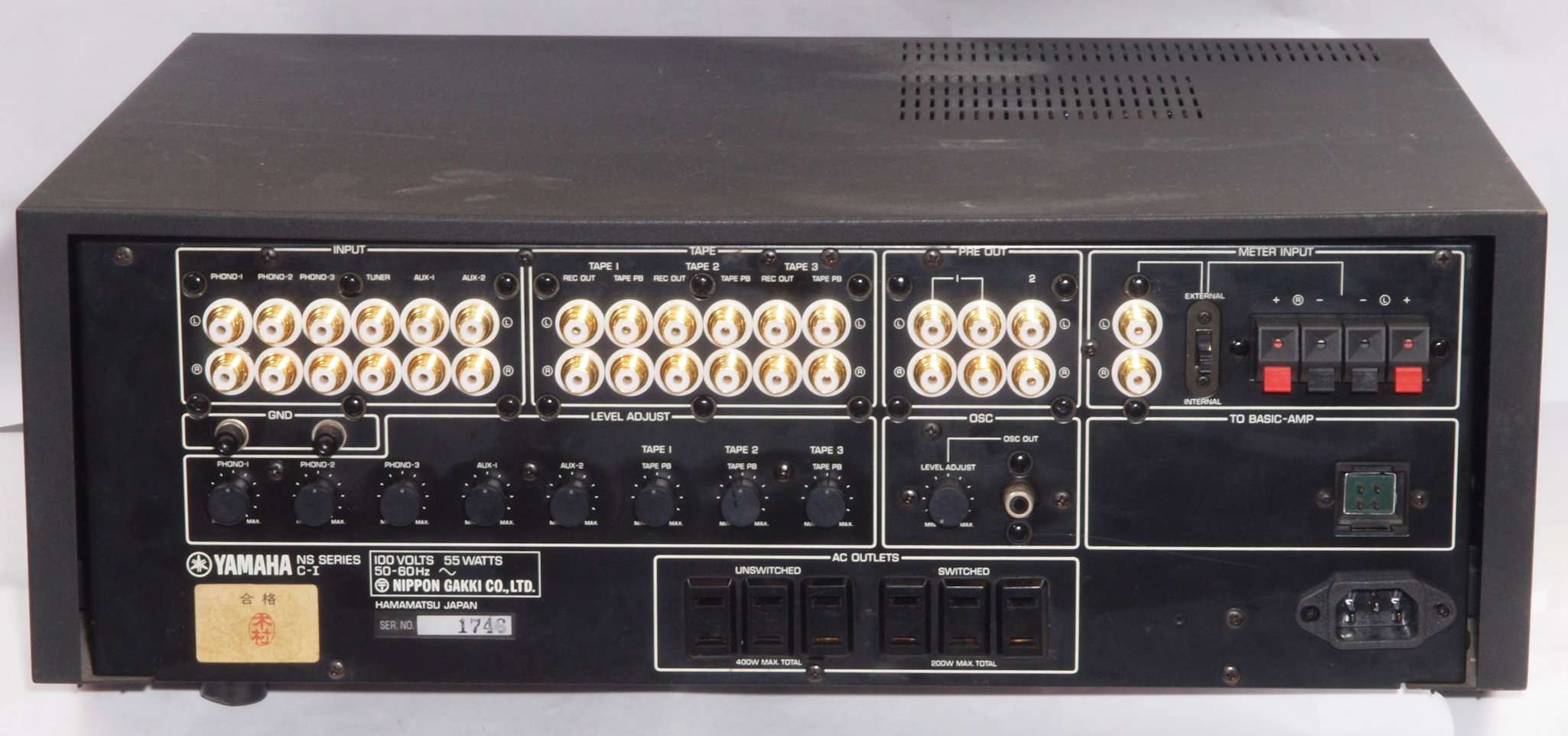

Ａ２３．　点検中、　下後から見る。
Ａ２４．　点検中、　下後右から見る。

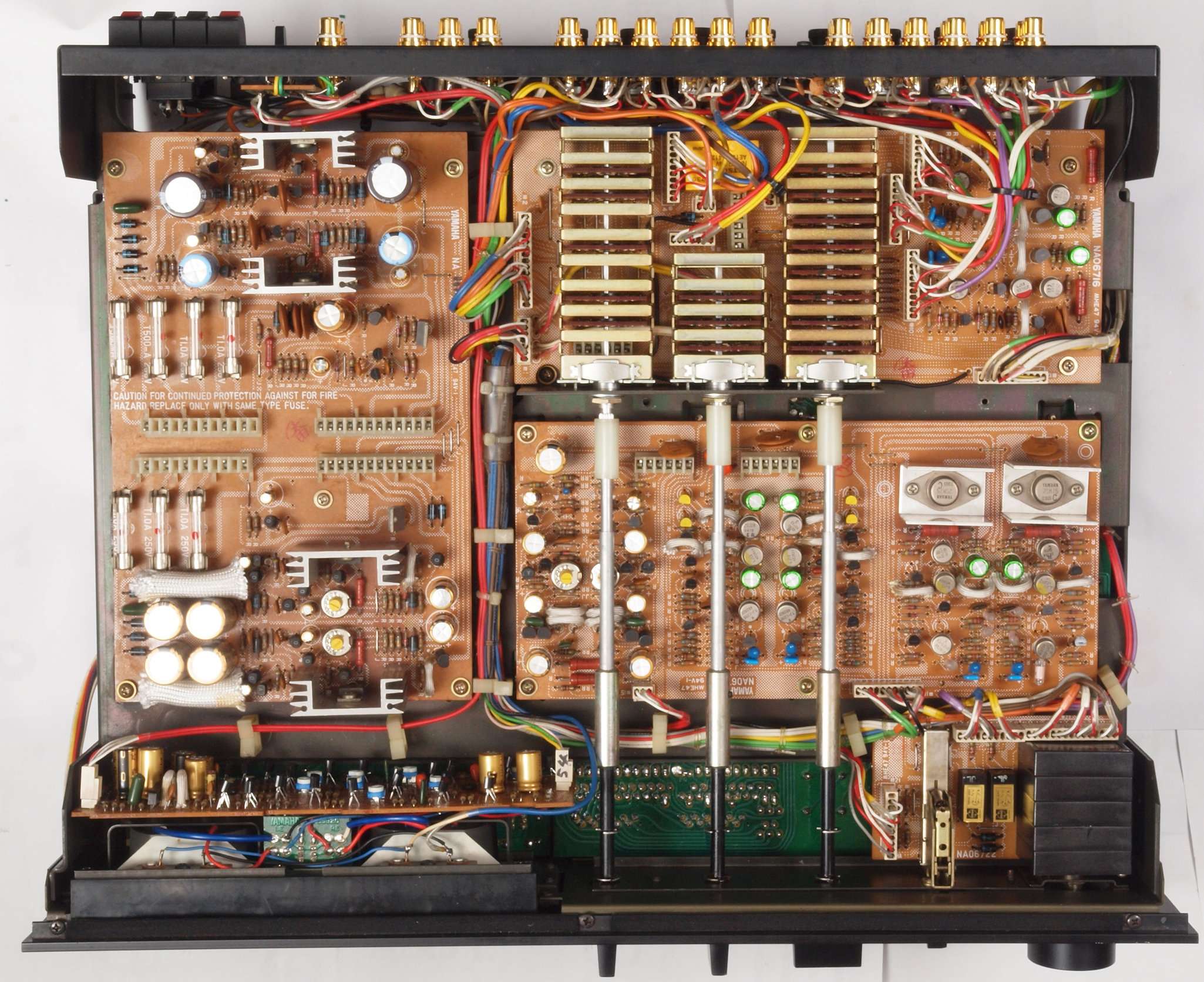

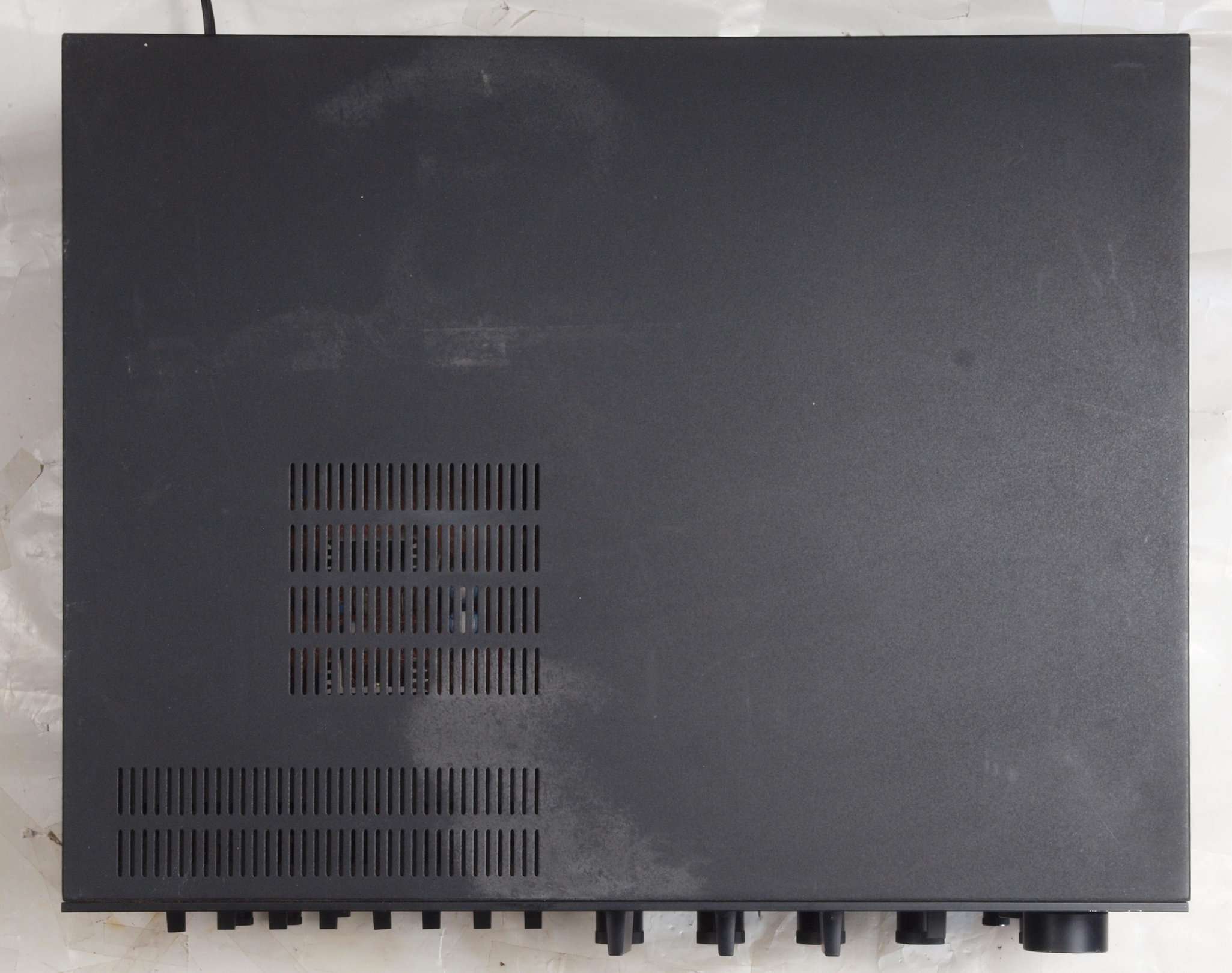

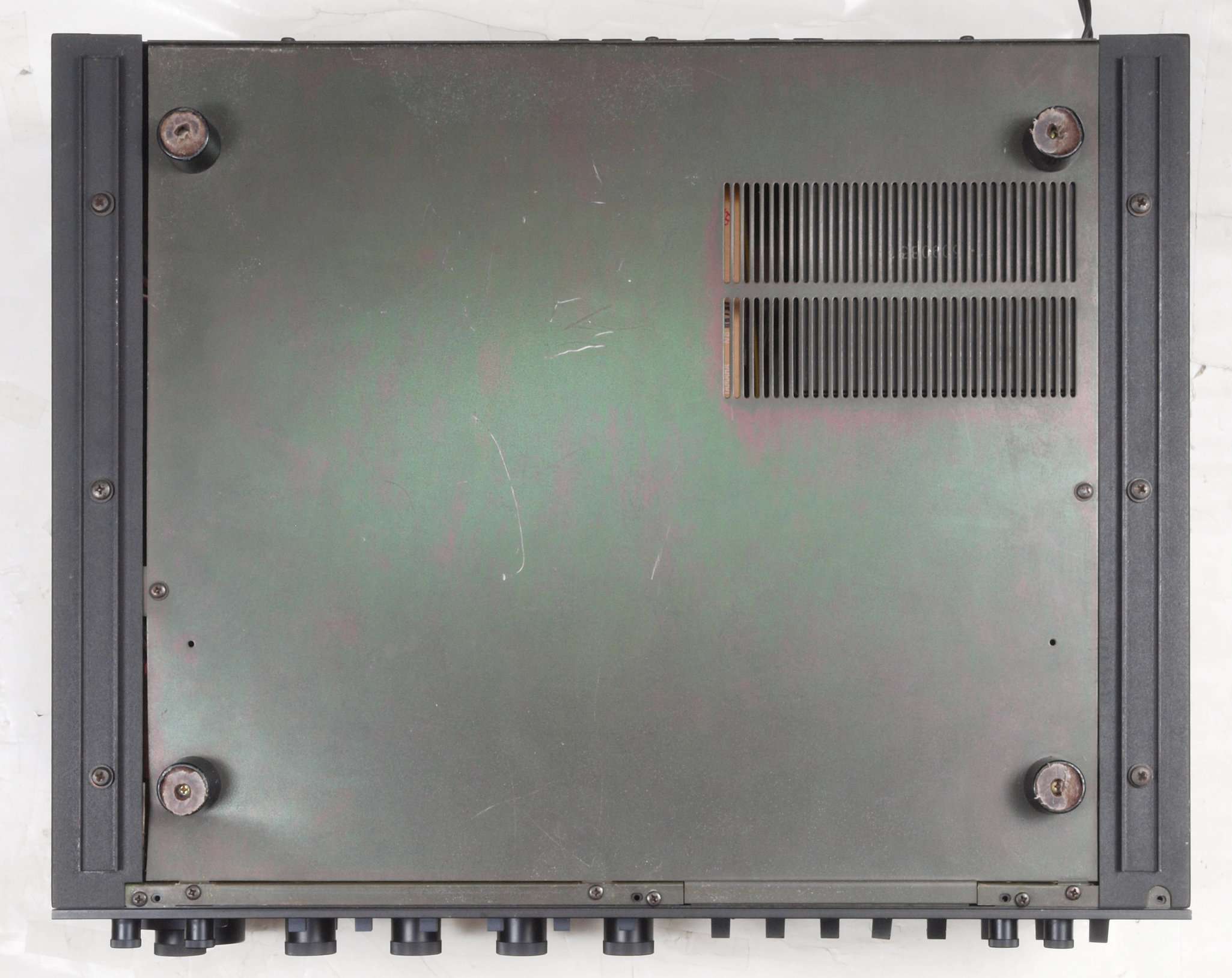

Ａ２５．　点検中、　下から見る。
Ａ２５２．　点検中、　下から見る。前右足凹み
Ａ２５３．　点検中、　下から見る。前左足凹み
Ａ２５４．　点検中、　下から見る。後右足凹み

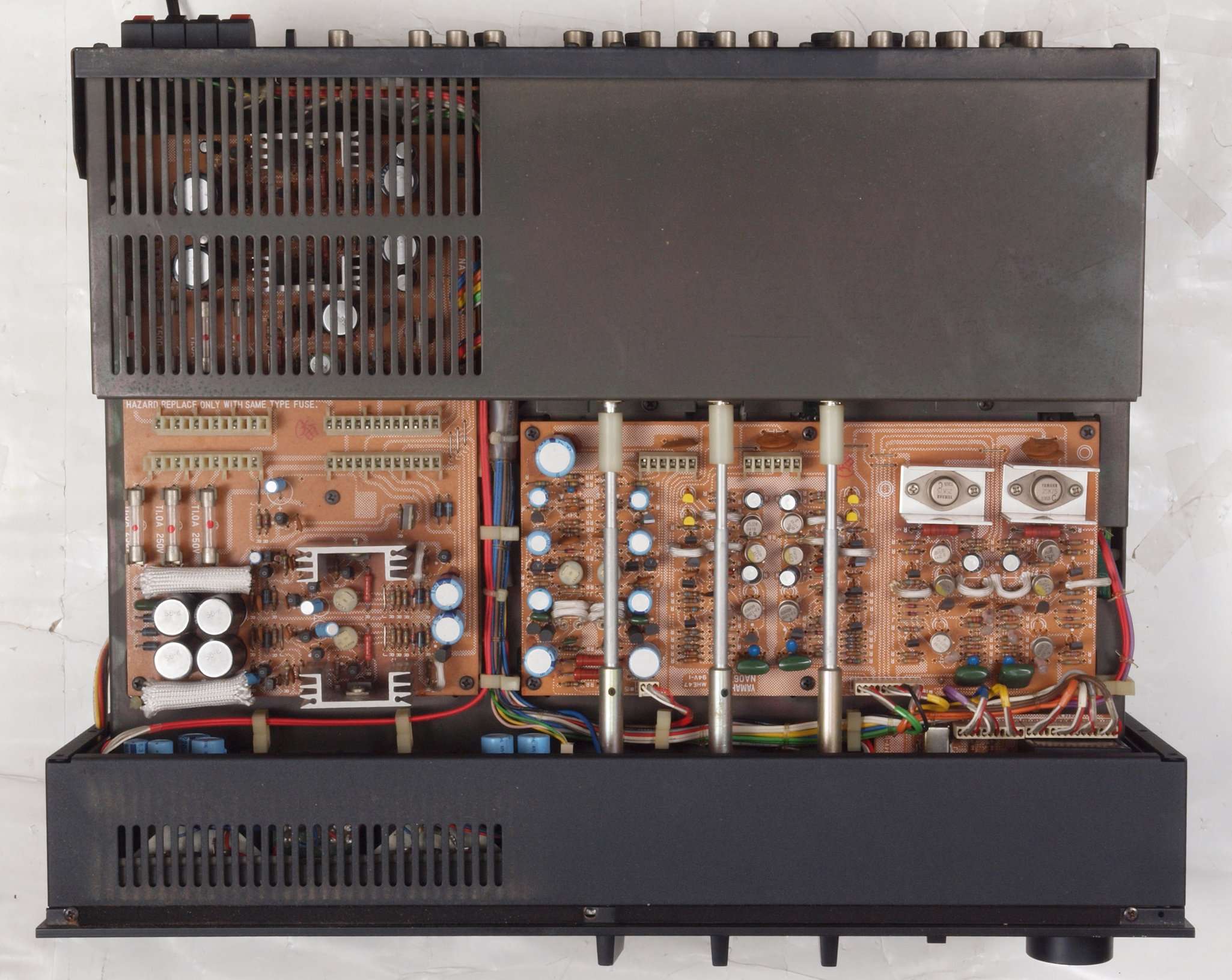

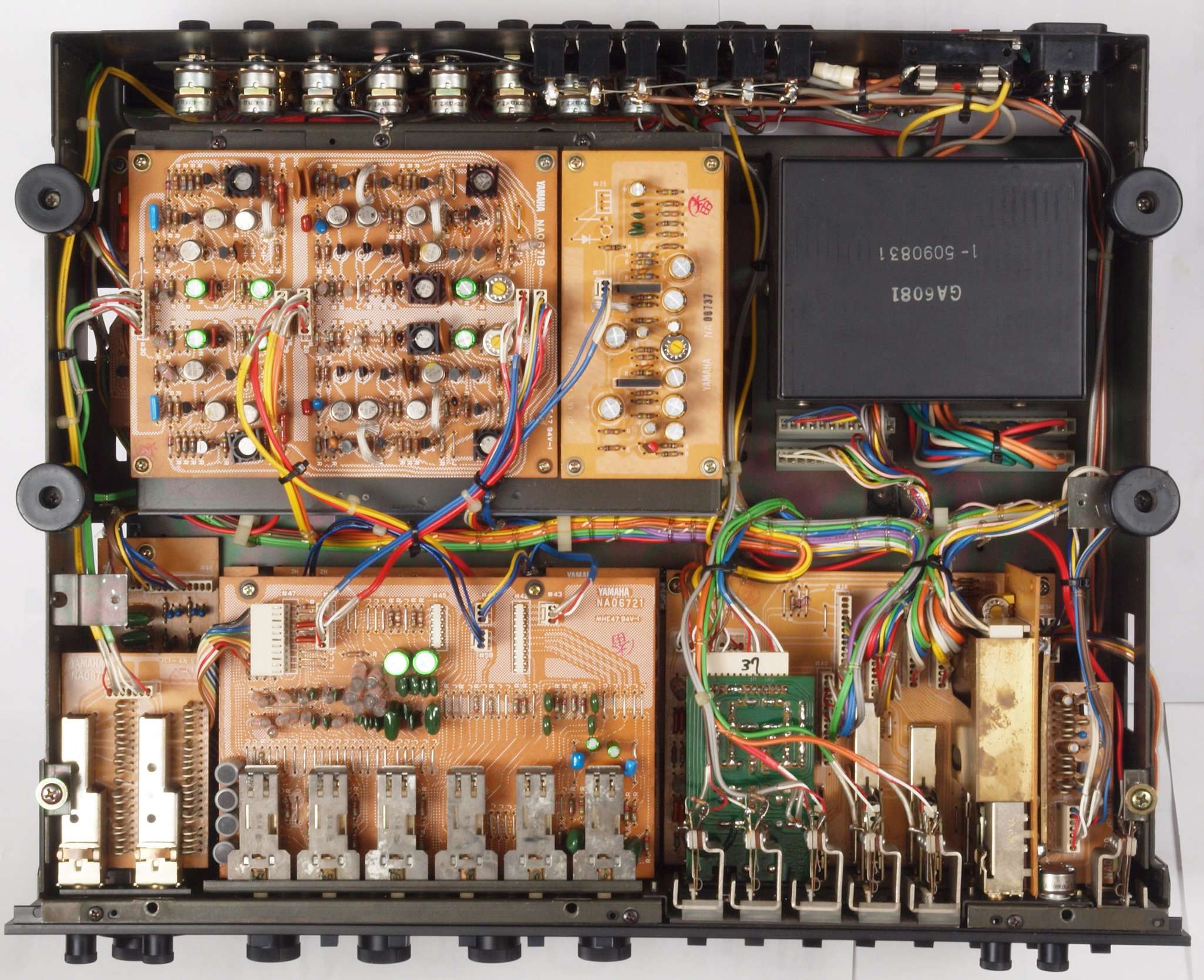

Ａ２６．　点検中　下蓋を取り、下から見る

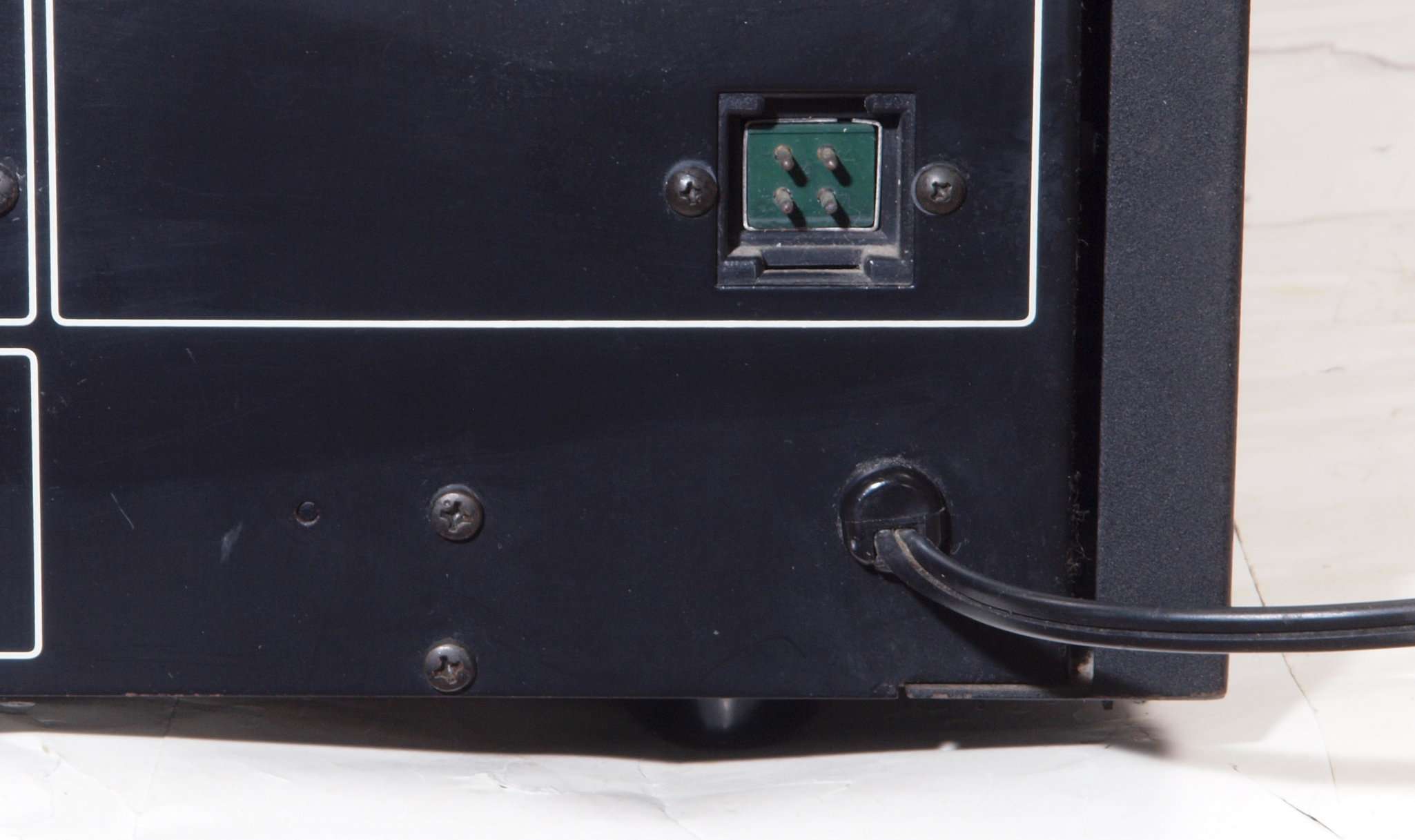

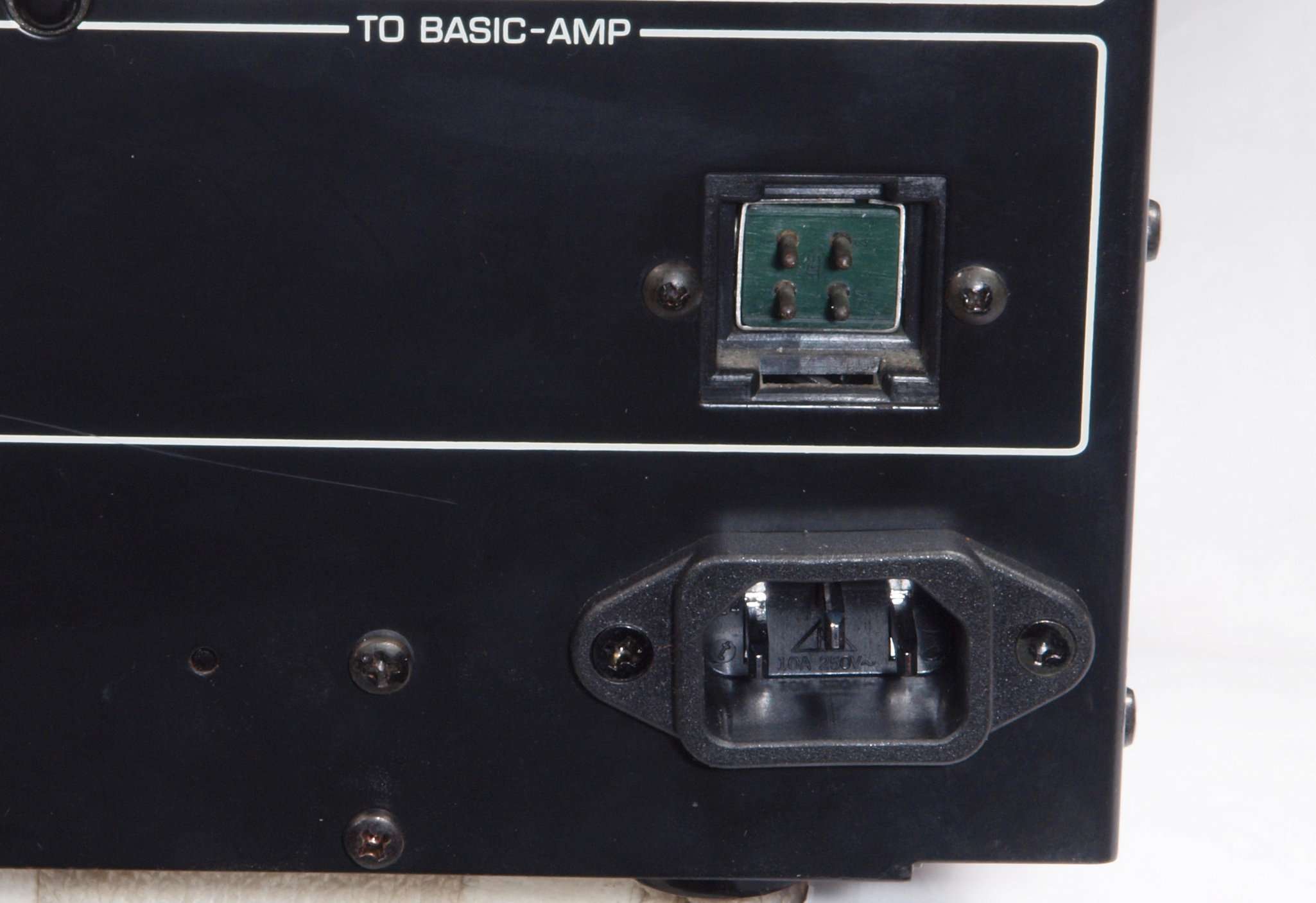

Ａ３１．　点検中　電源コード取り付け部。
Ａ３２．　点検中　電源コード取り付け部。　３Pインレットに交換、FURUTECH　FI-10(R) ロジウムメッキ使用。

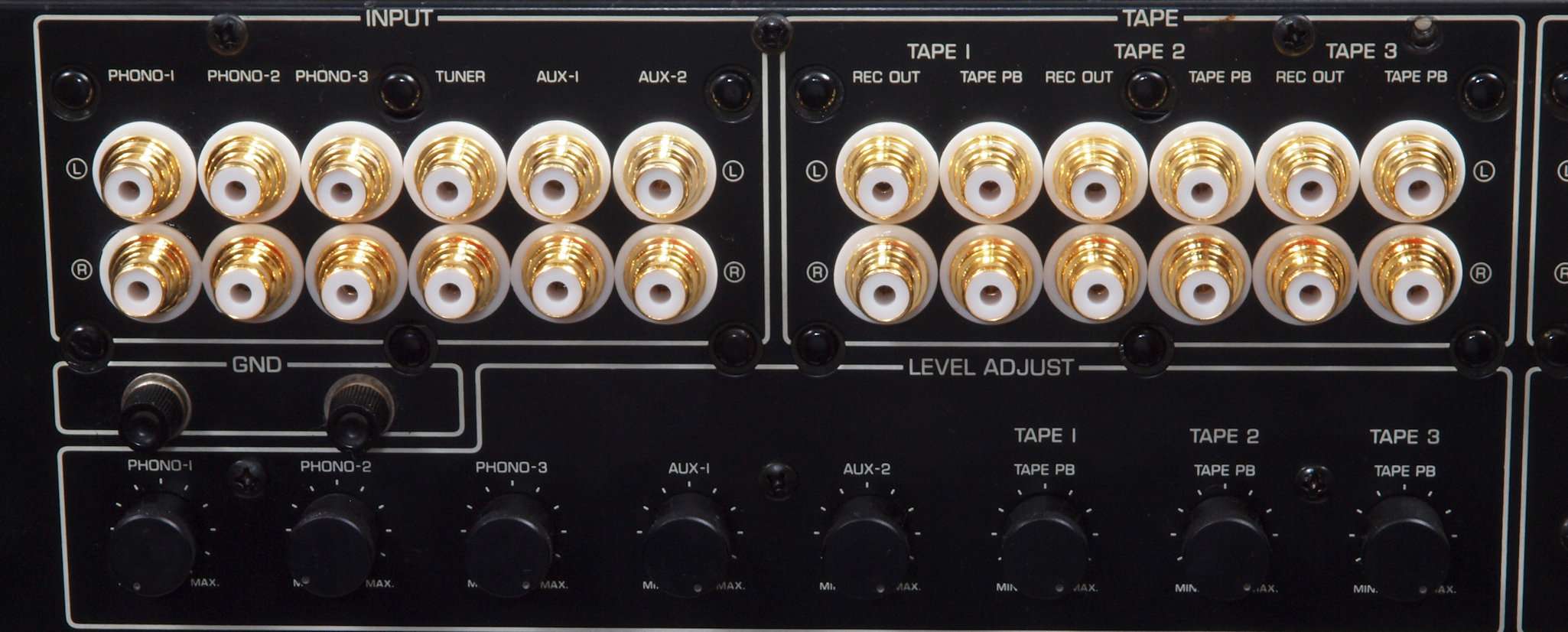

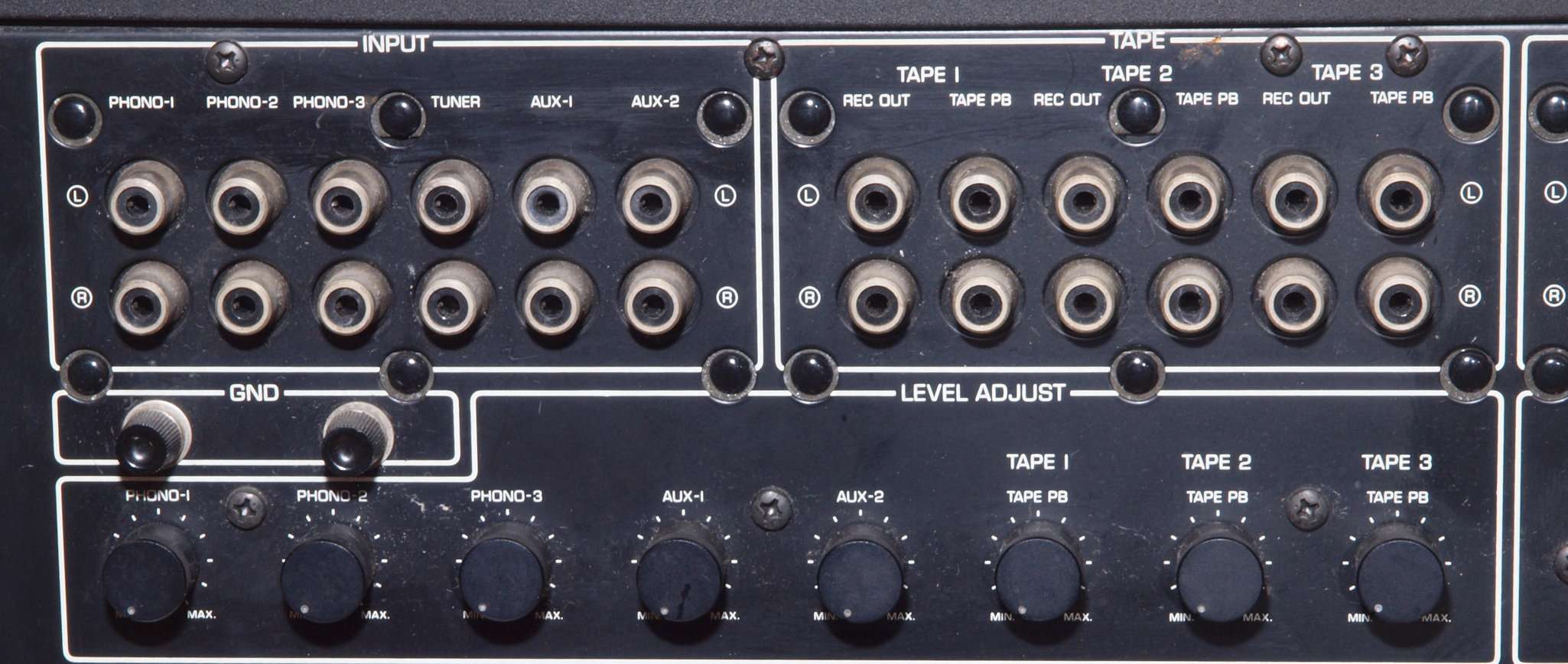

Ａ４１．　点検中　入力ＲＣＡ端子郡。
Ａ４２．　点検中　入力ＲＣＡ端子郡。　テフロン絶縁ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込み。

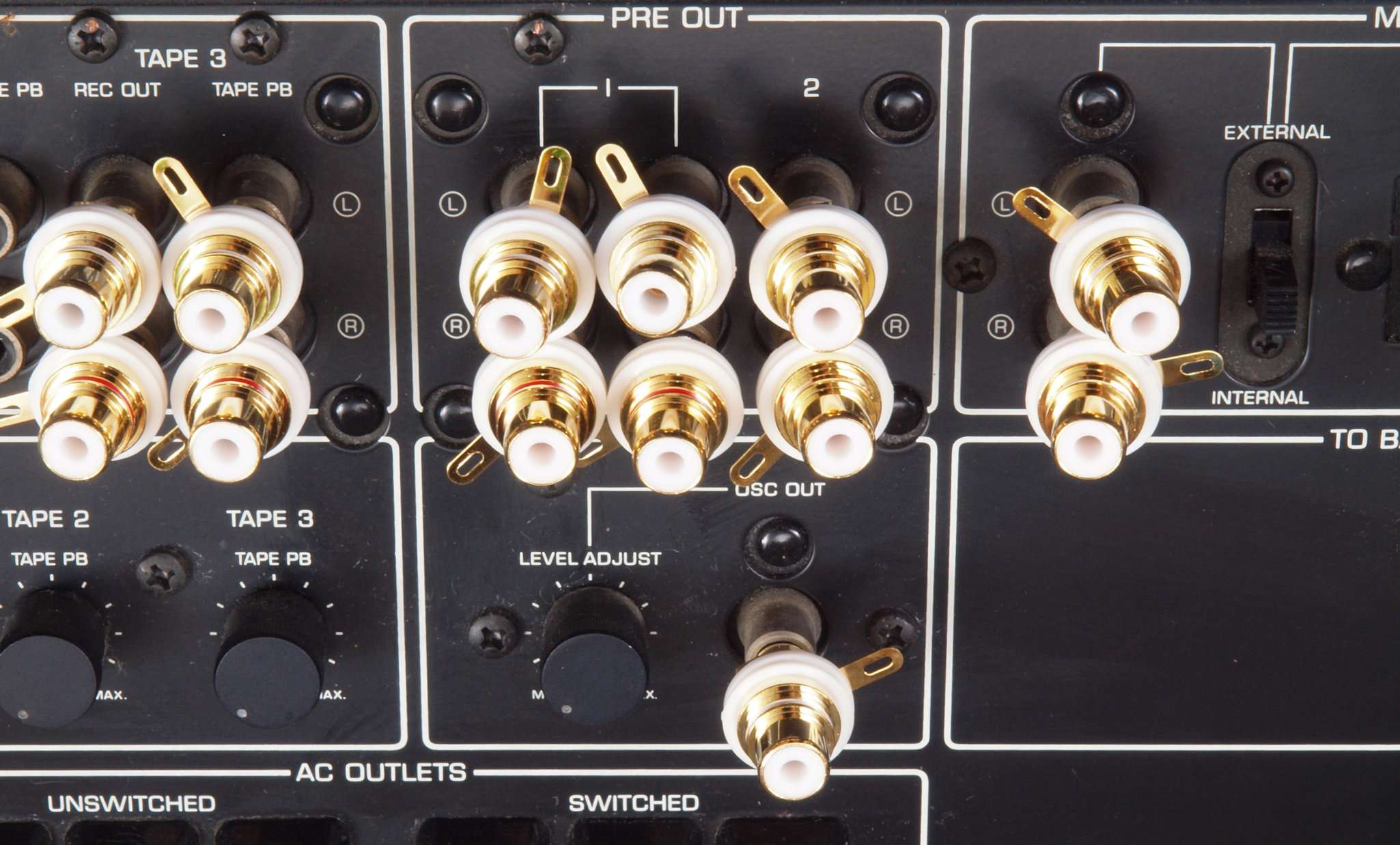

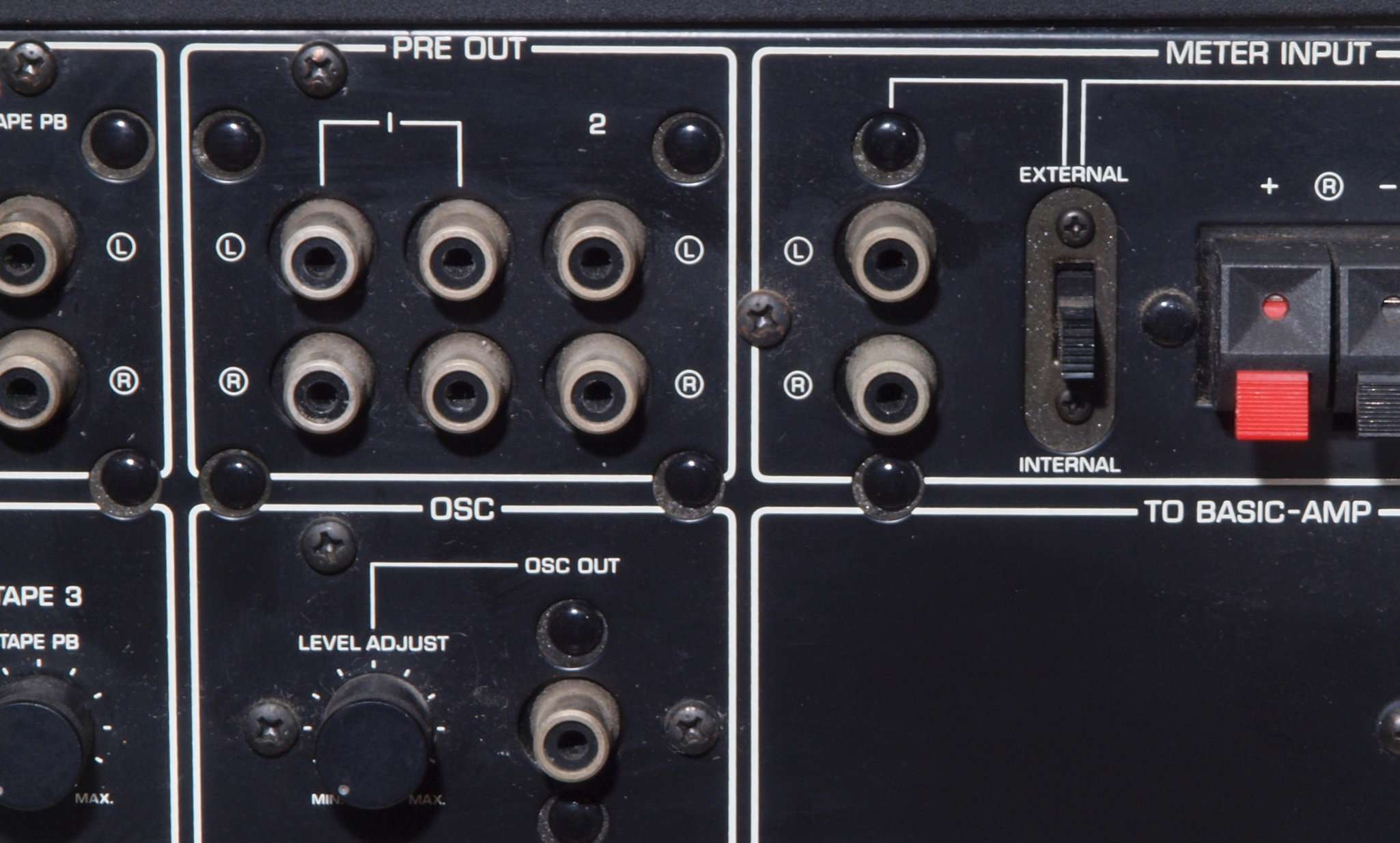

Ａ５１．　点検中　出力ＲＣＡ端子郡。
Ａ５２．　点検中　出力ＲＣＡ端子郡。　テフロン絶縁ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込み。

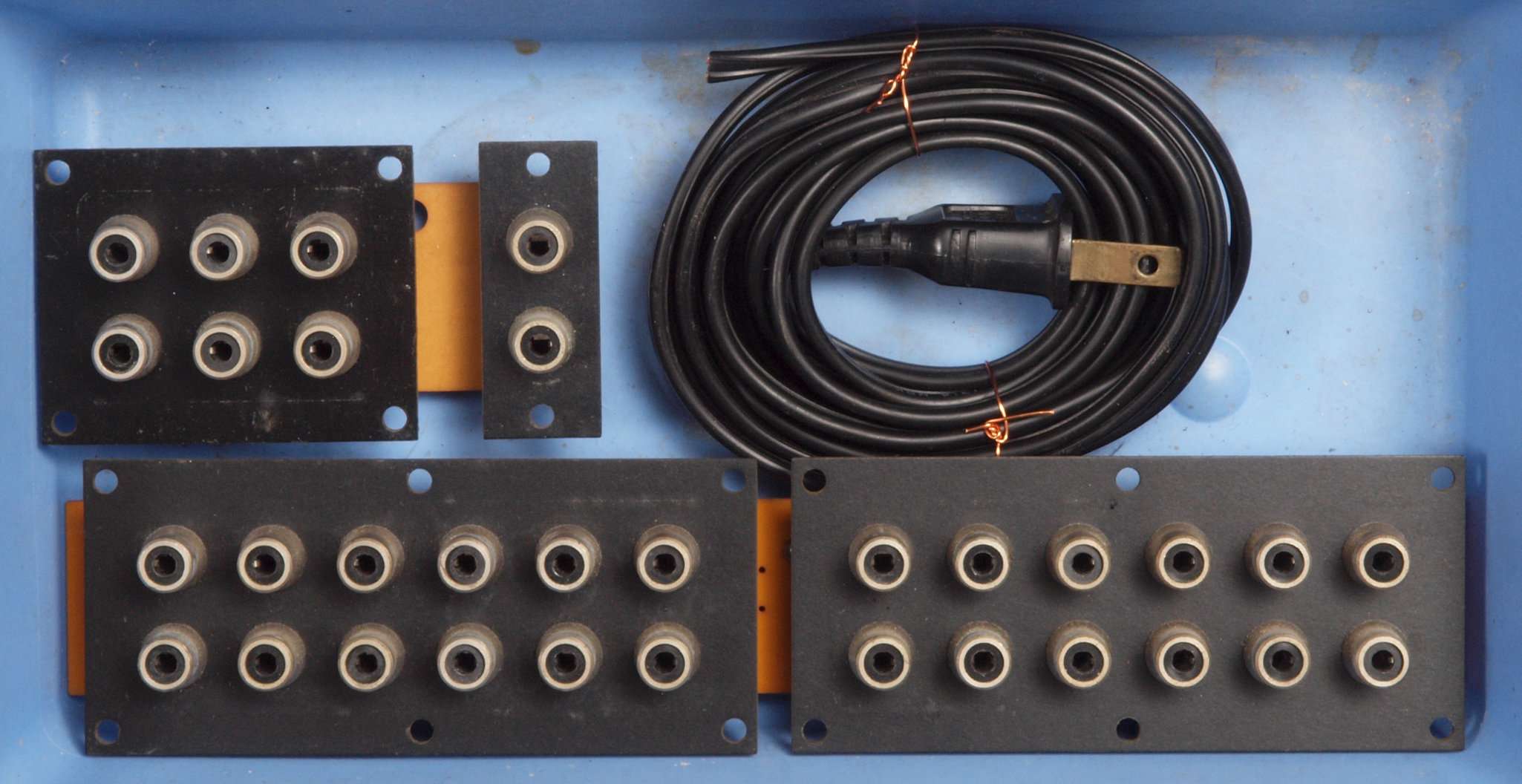

Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ５４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ５５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

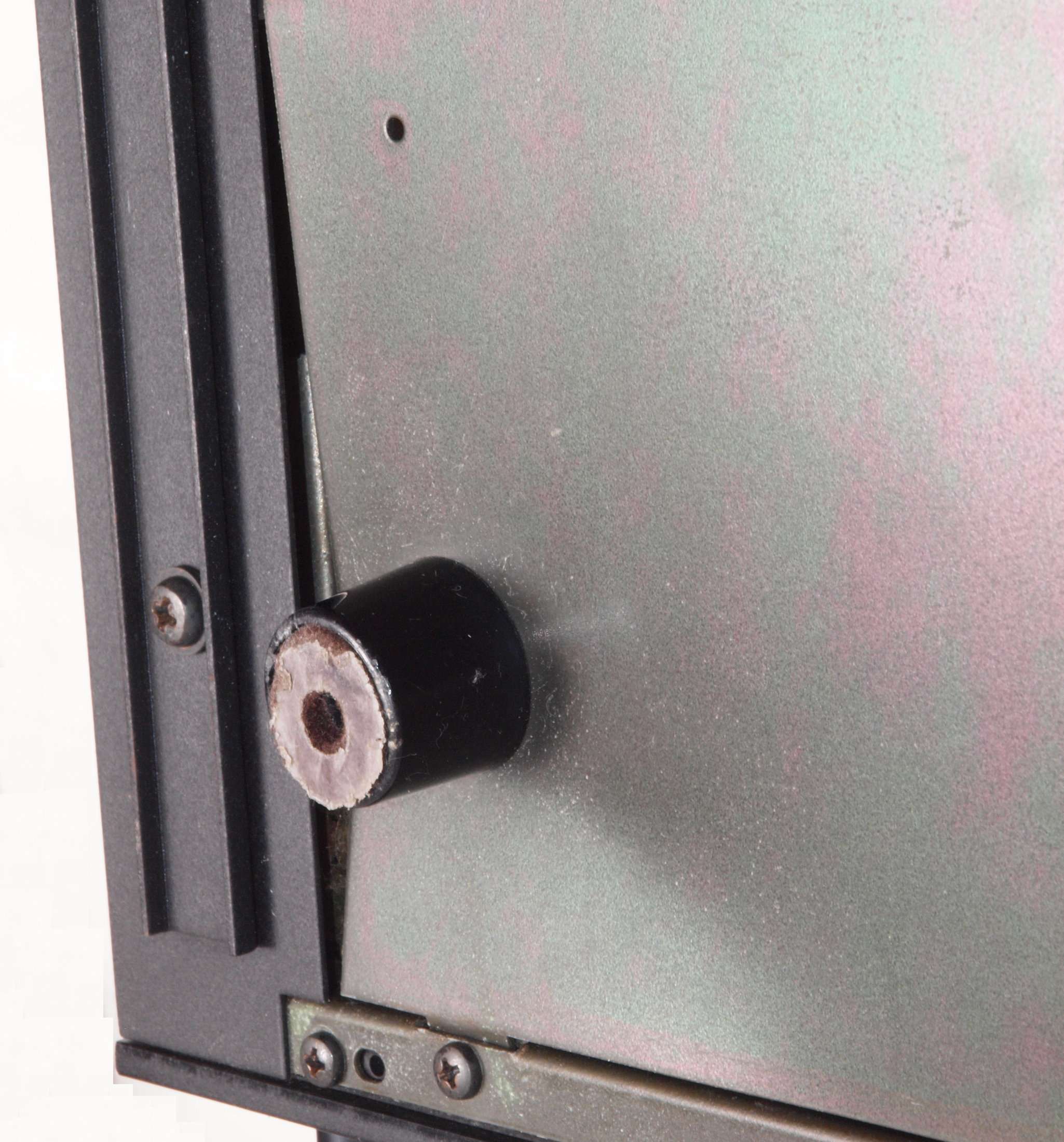

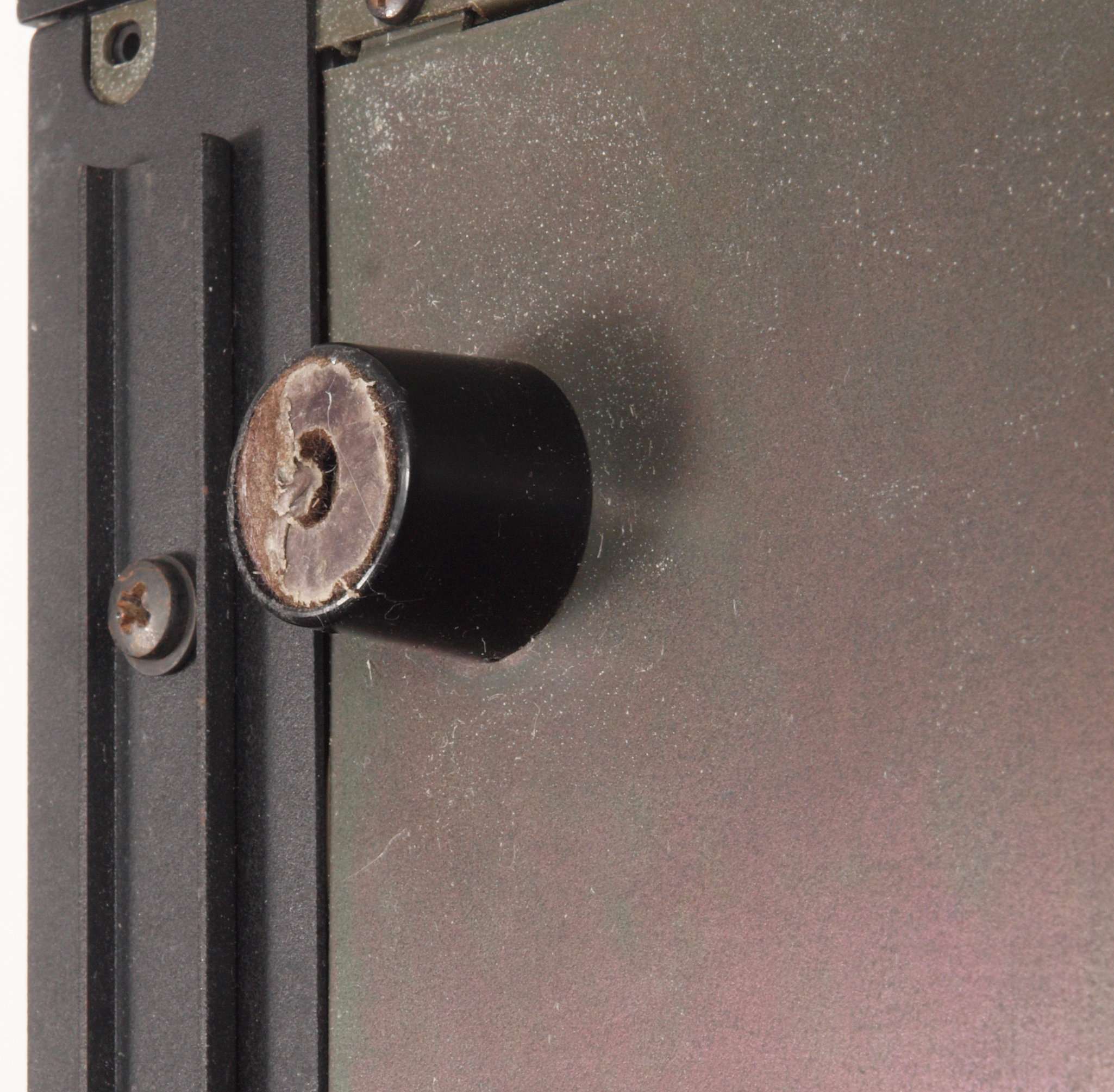

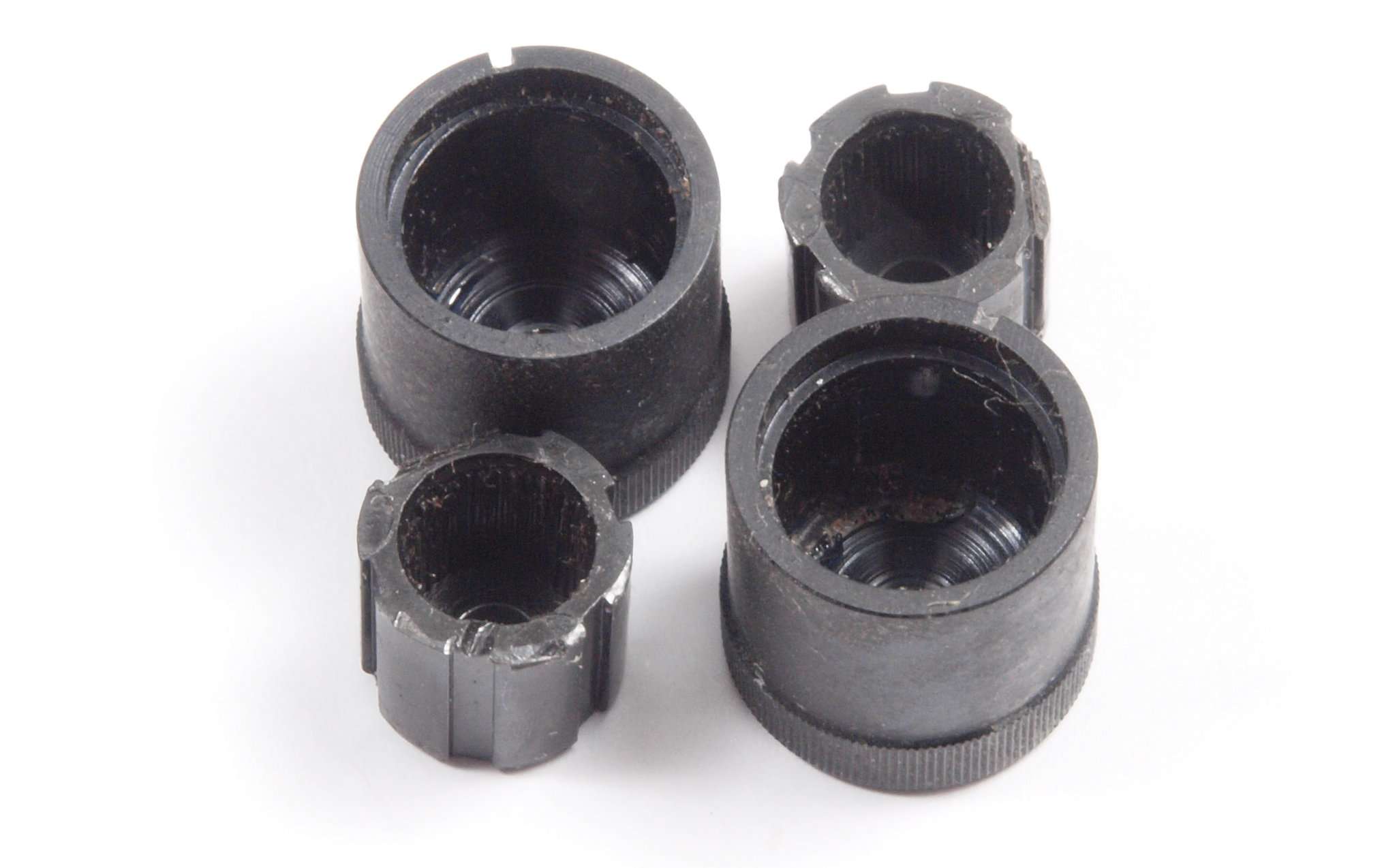

Ａ６１．　点検中　ツマミ、経年劣化で固定接着剤が劣化。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

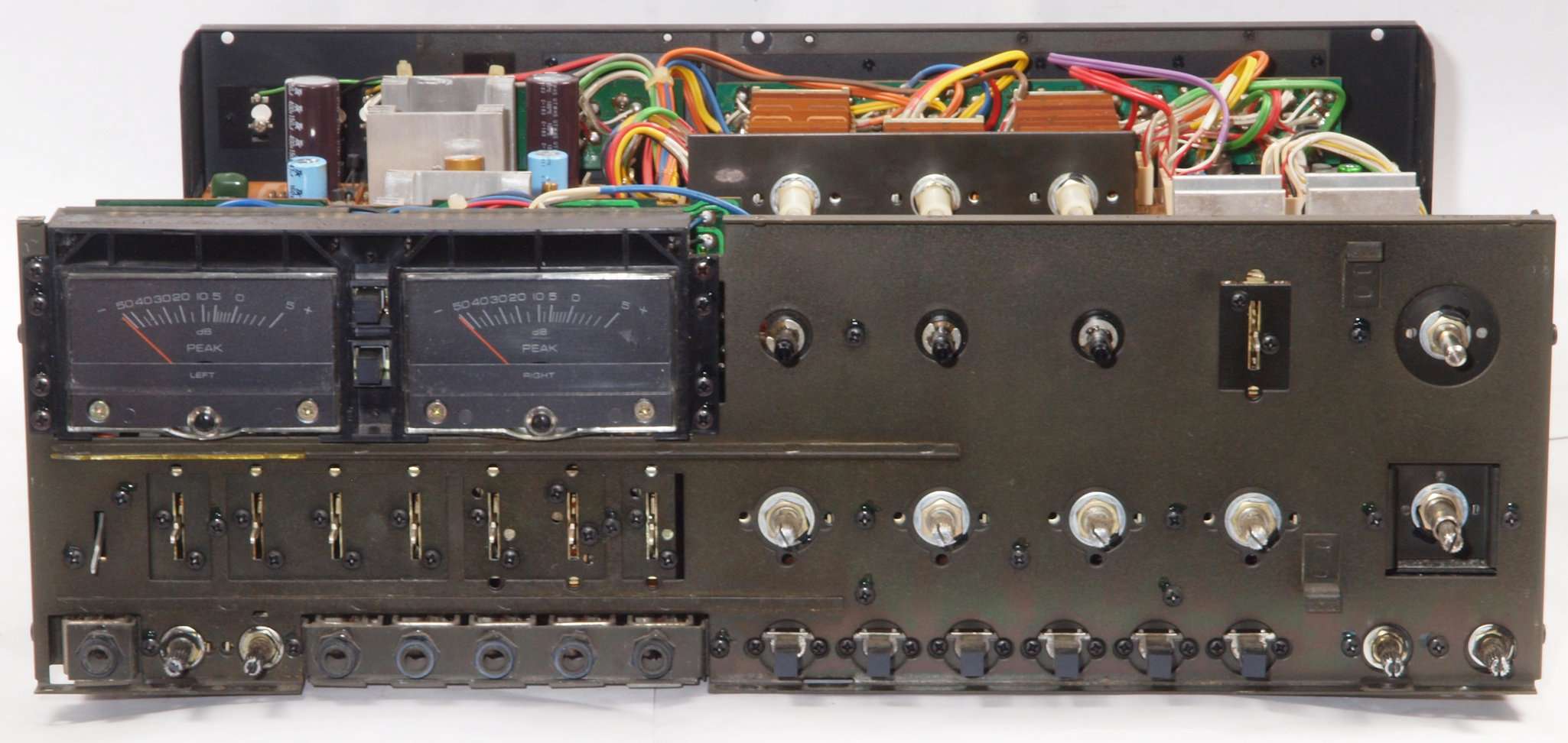

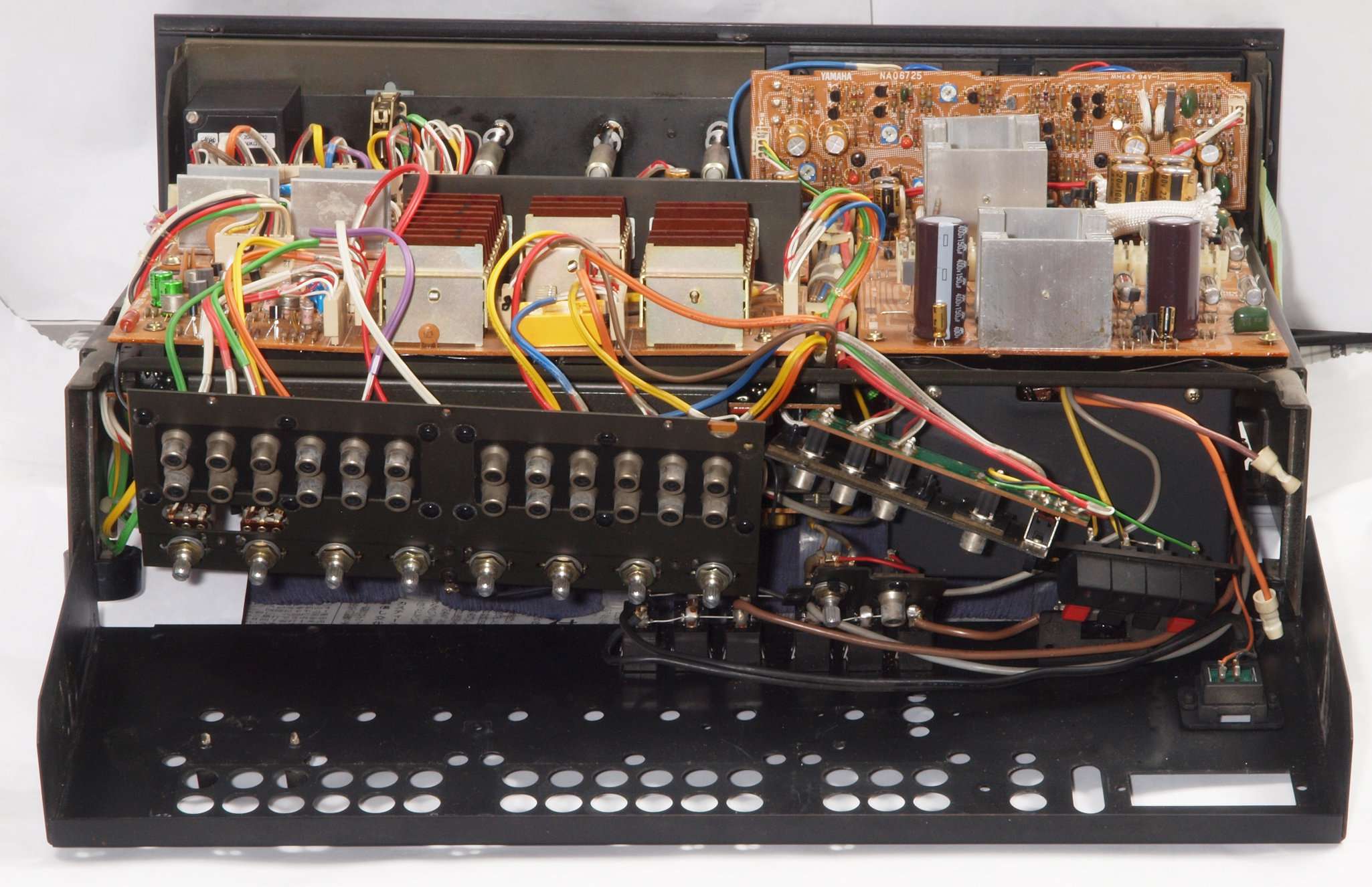

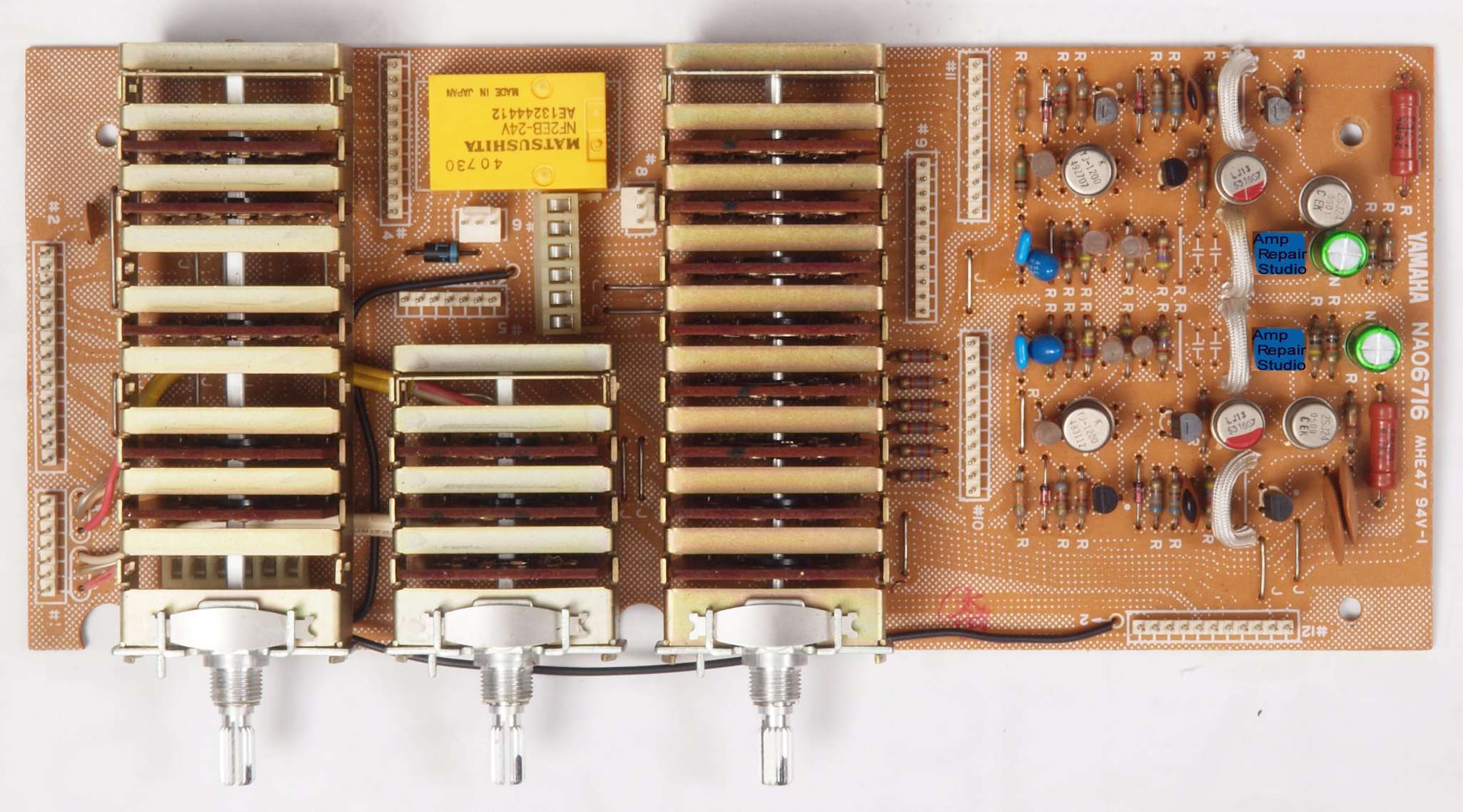

Ｃ１．　修理中　前パネルを取り去り修理中。

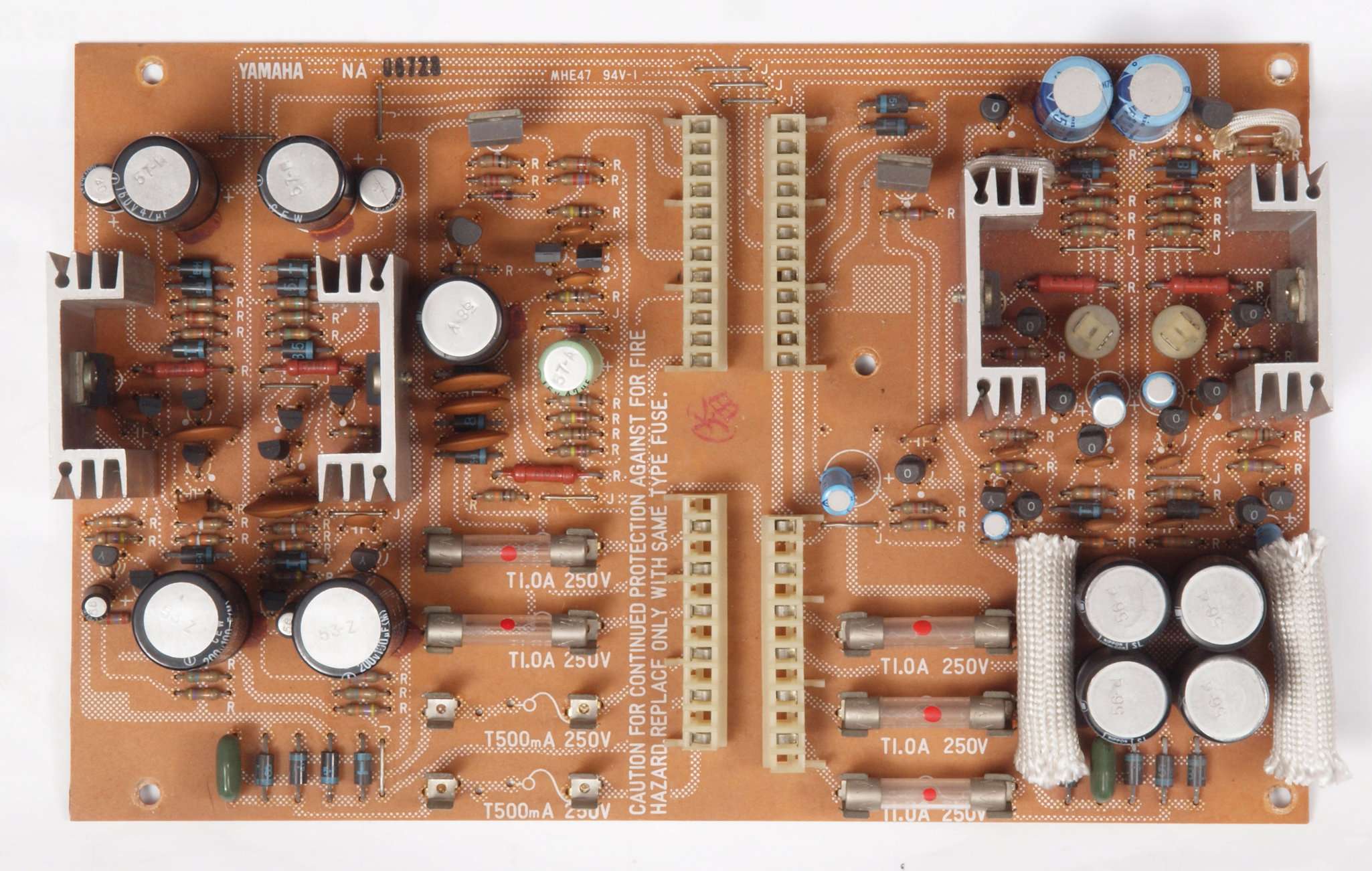

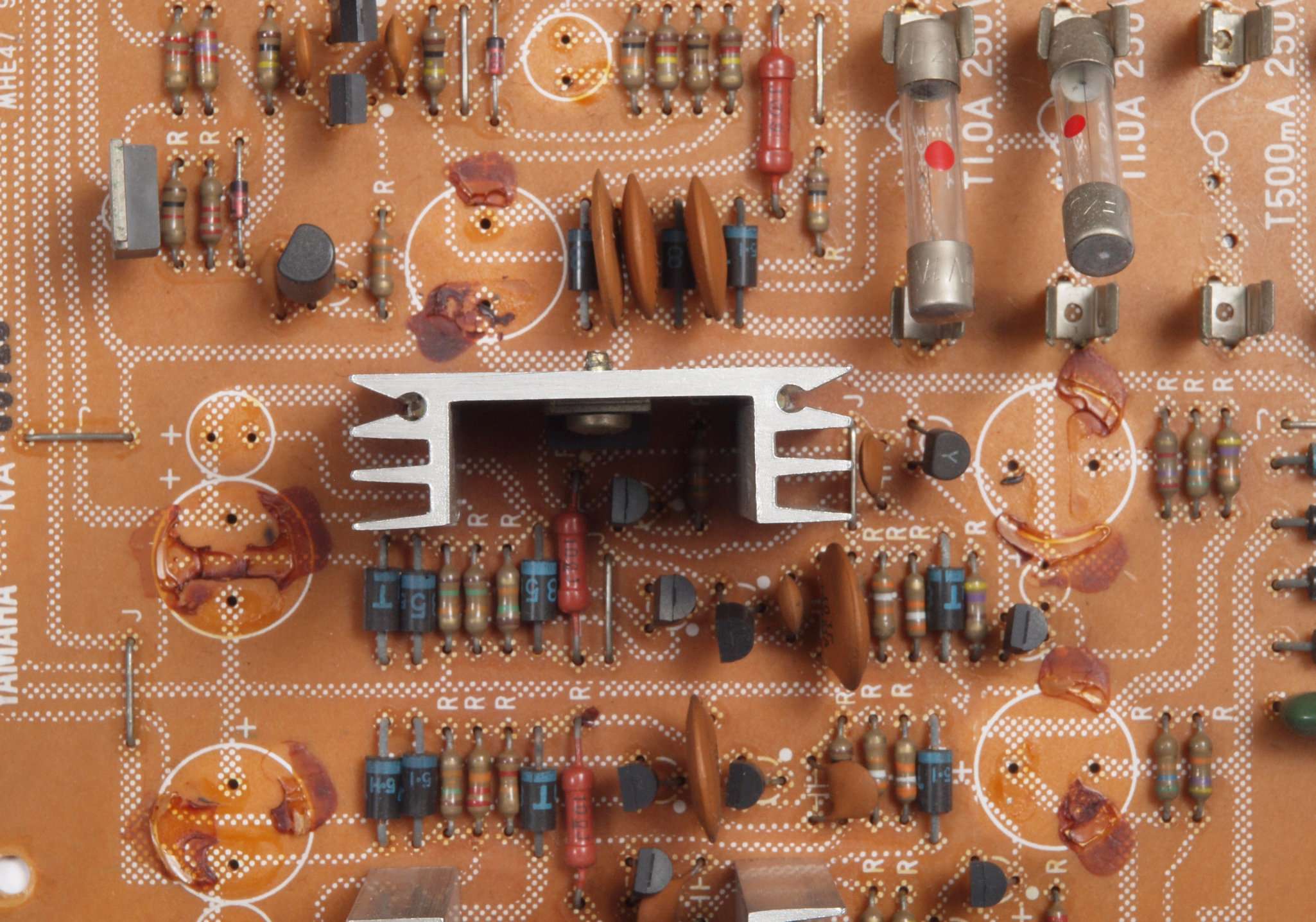

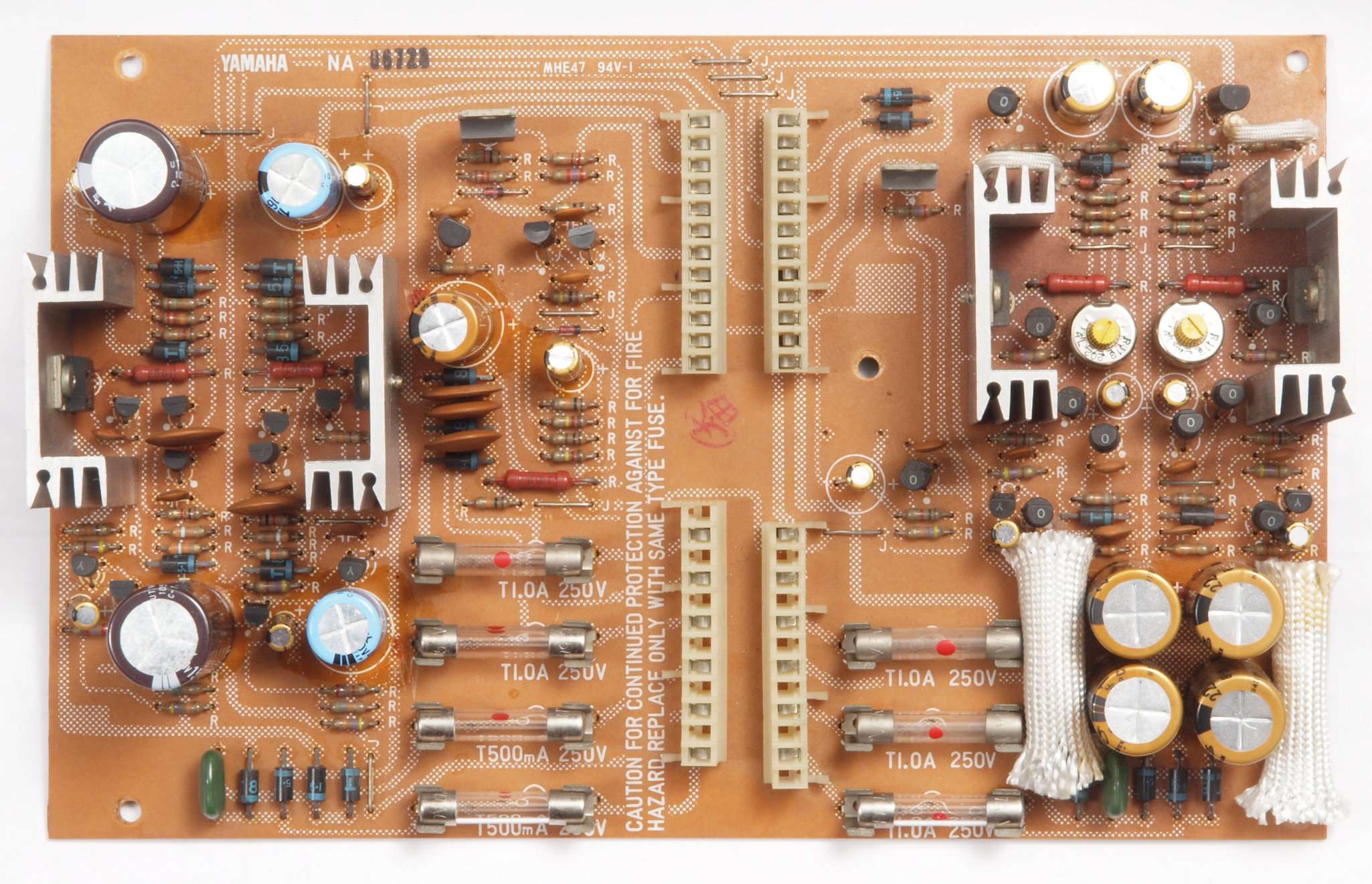

Ｃ１１．修理前　電源基板

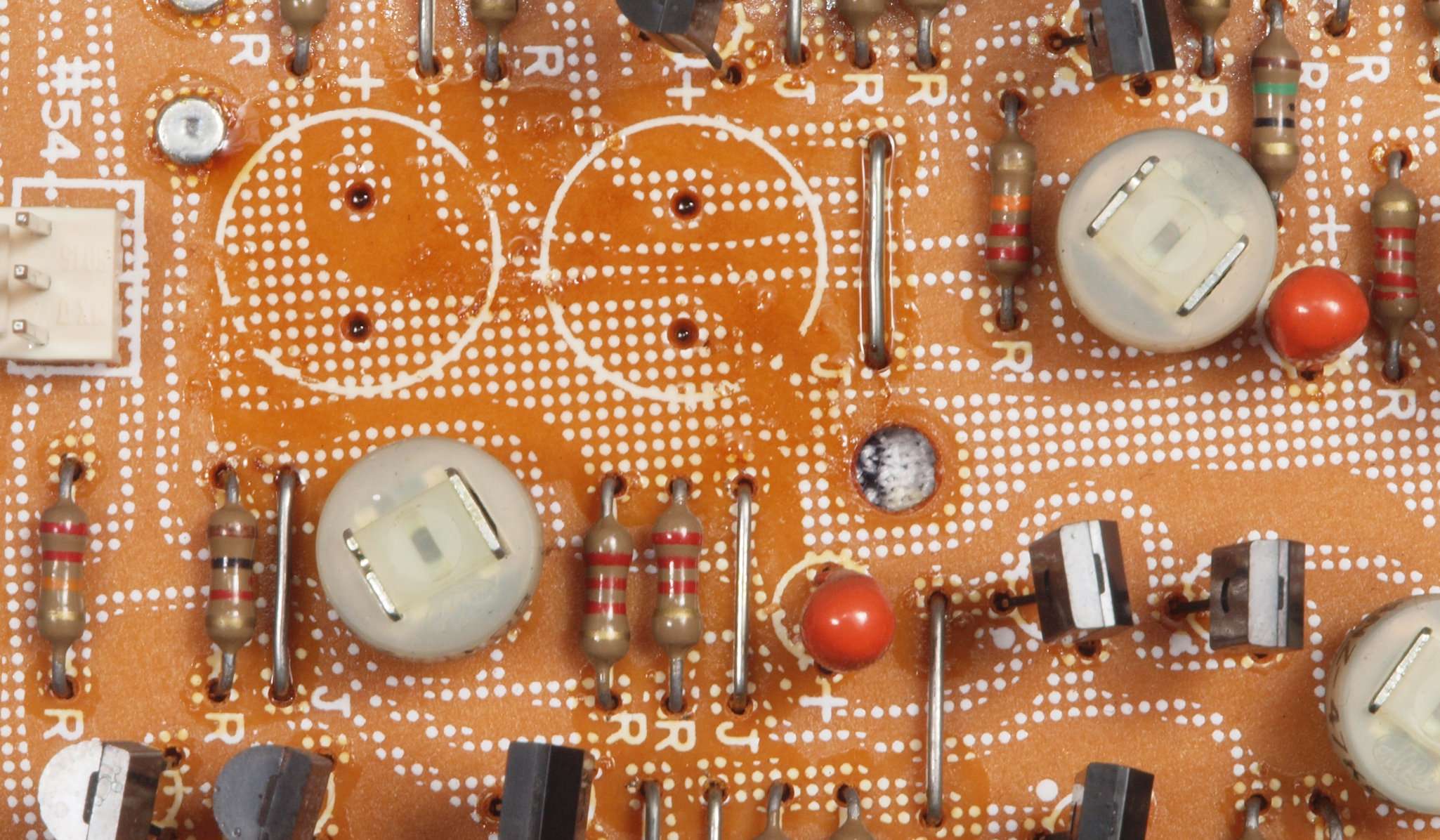

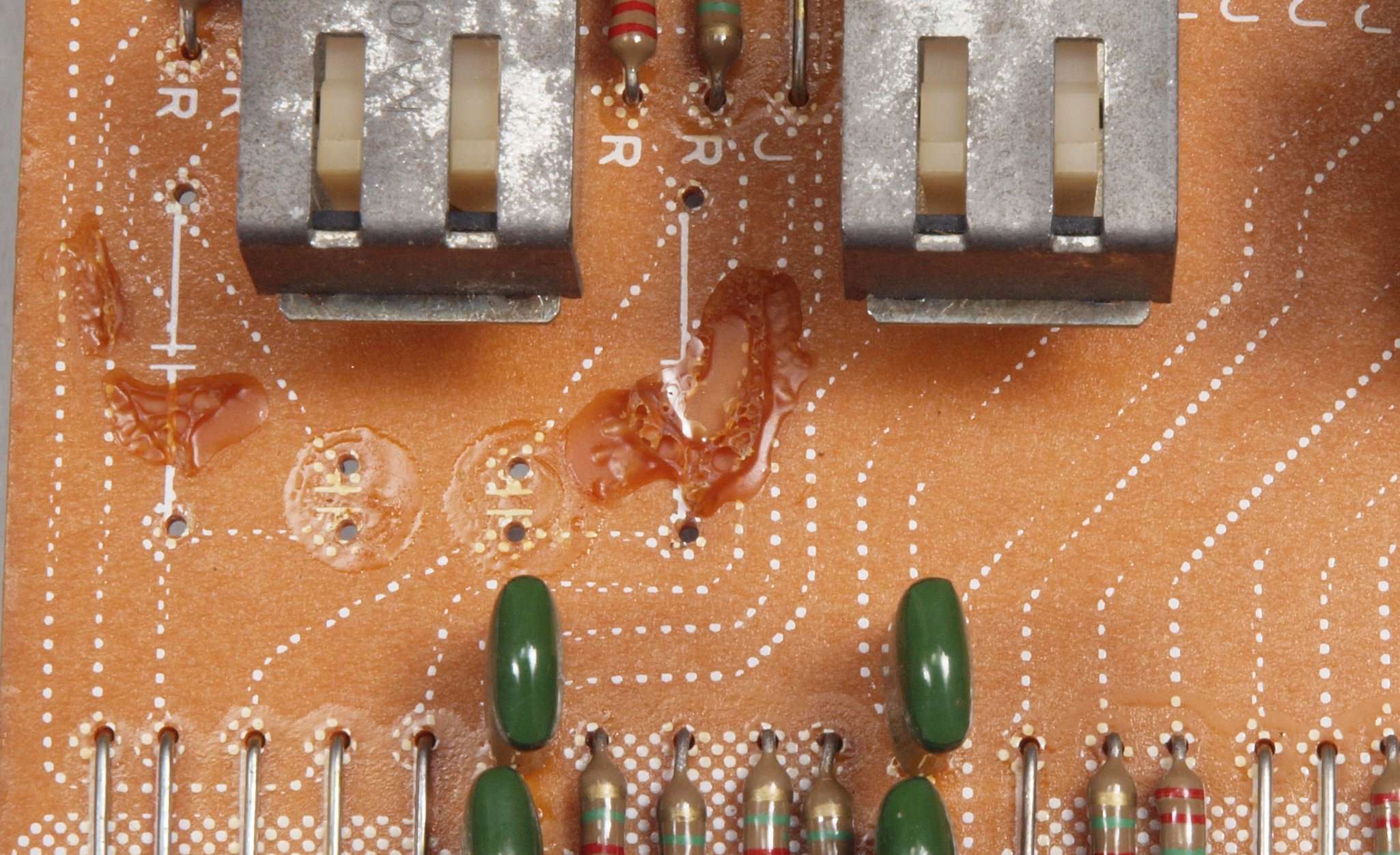

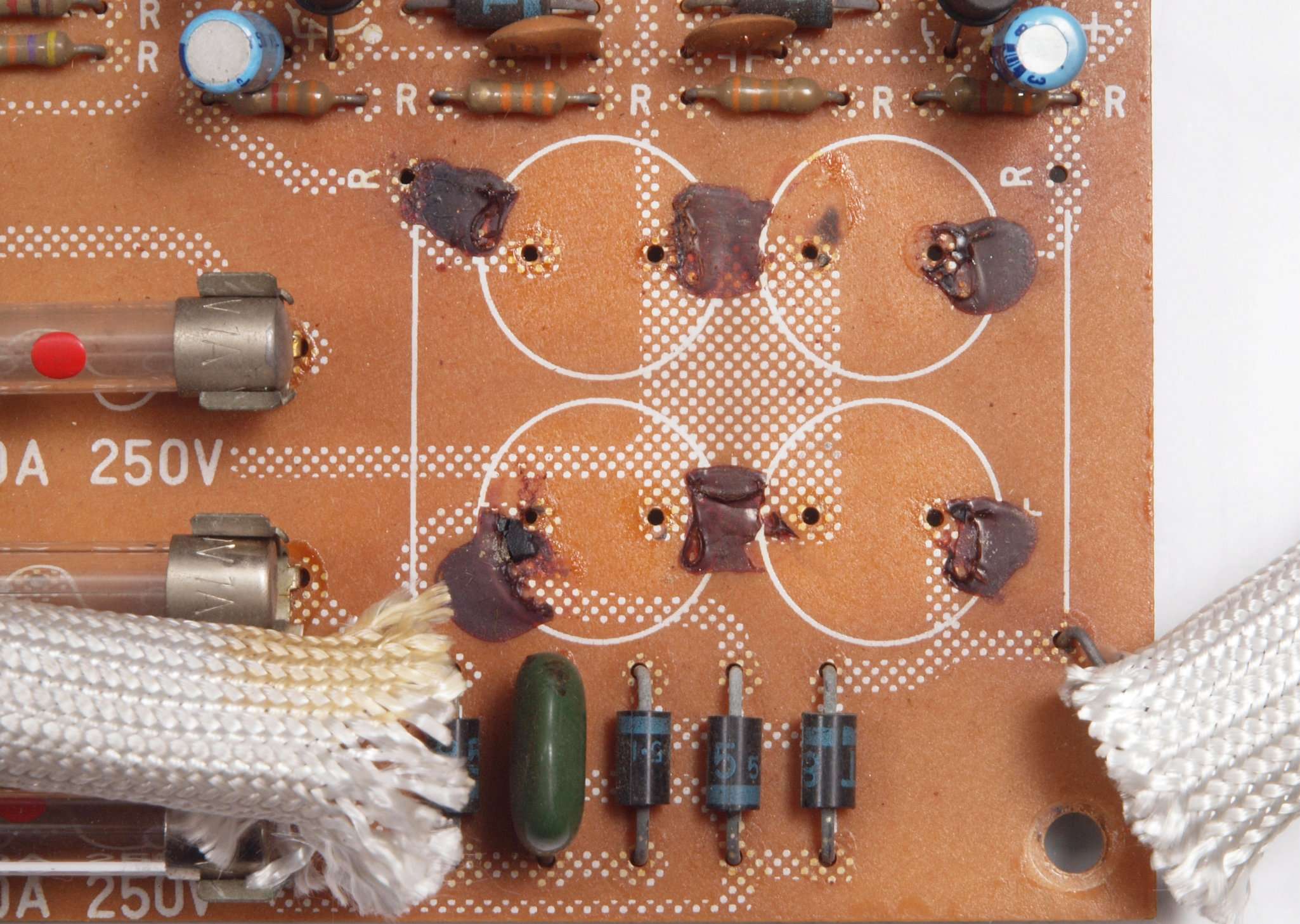

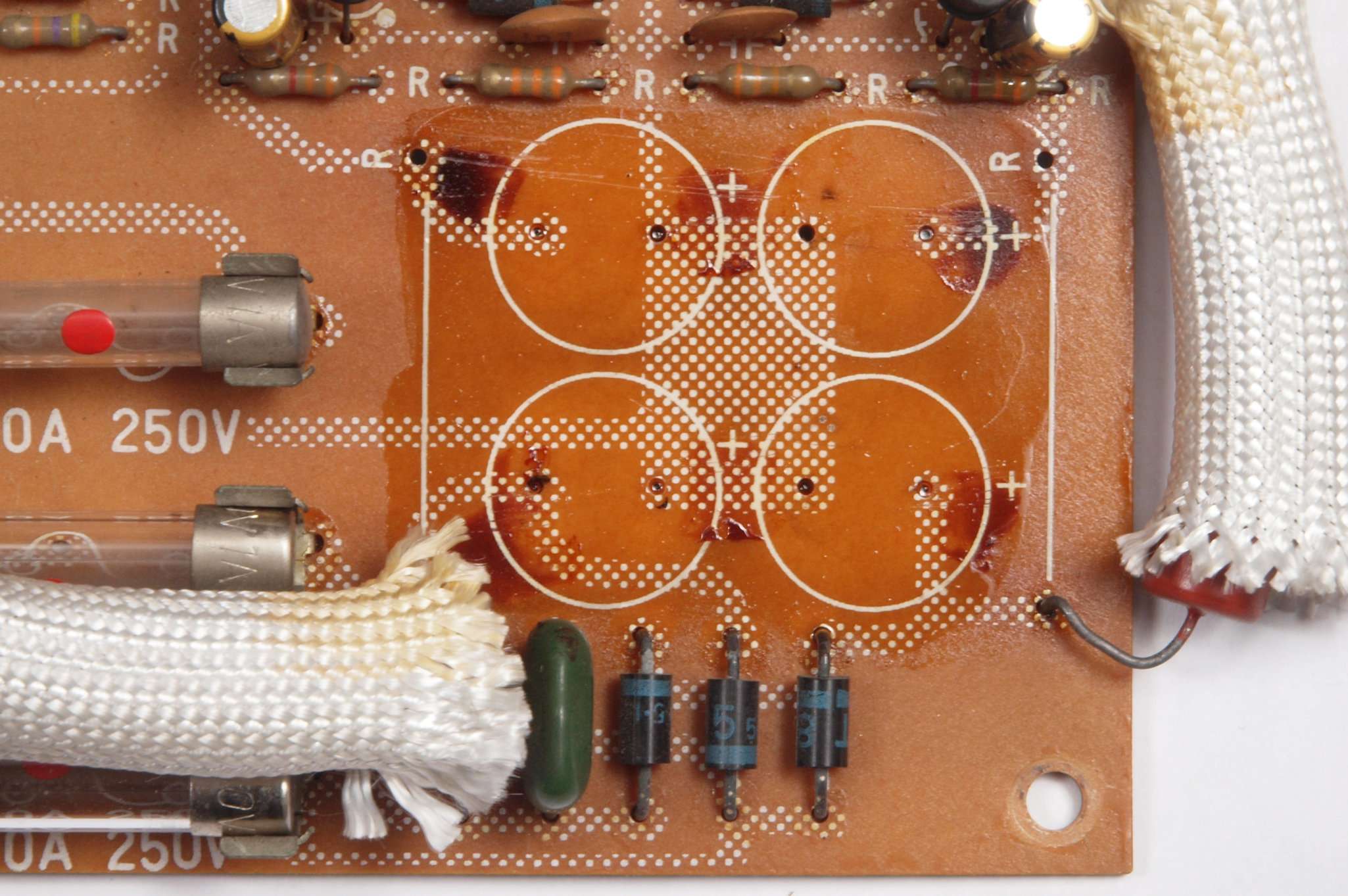

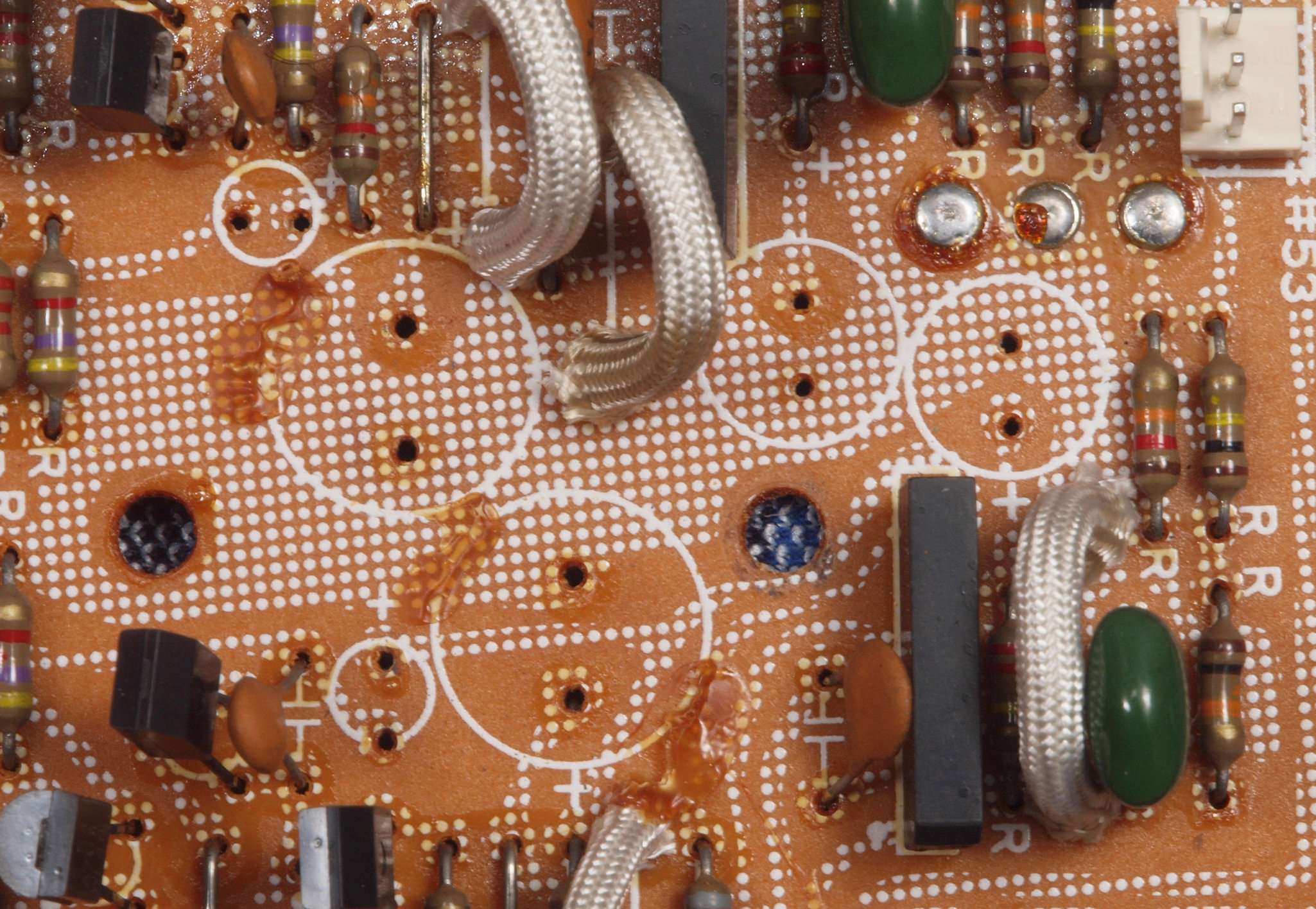

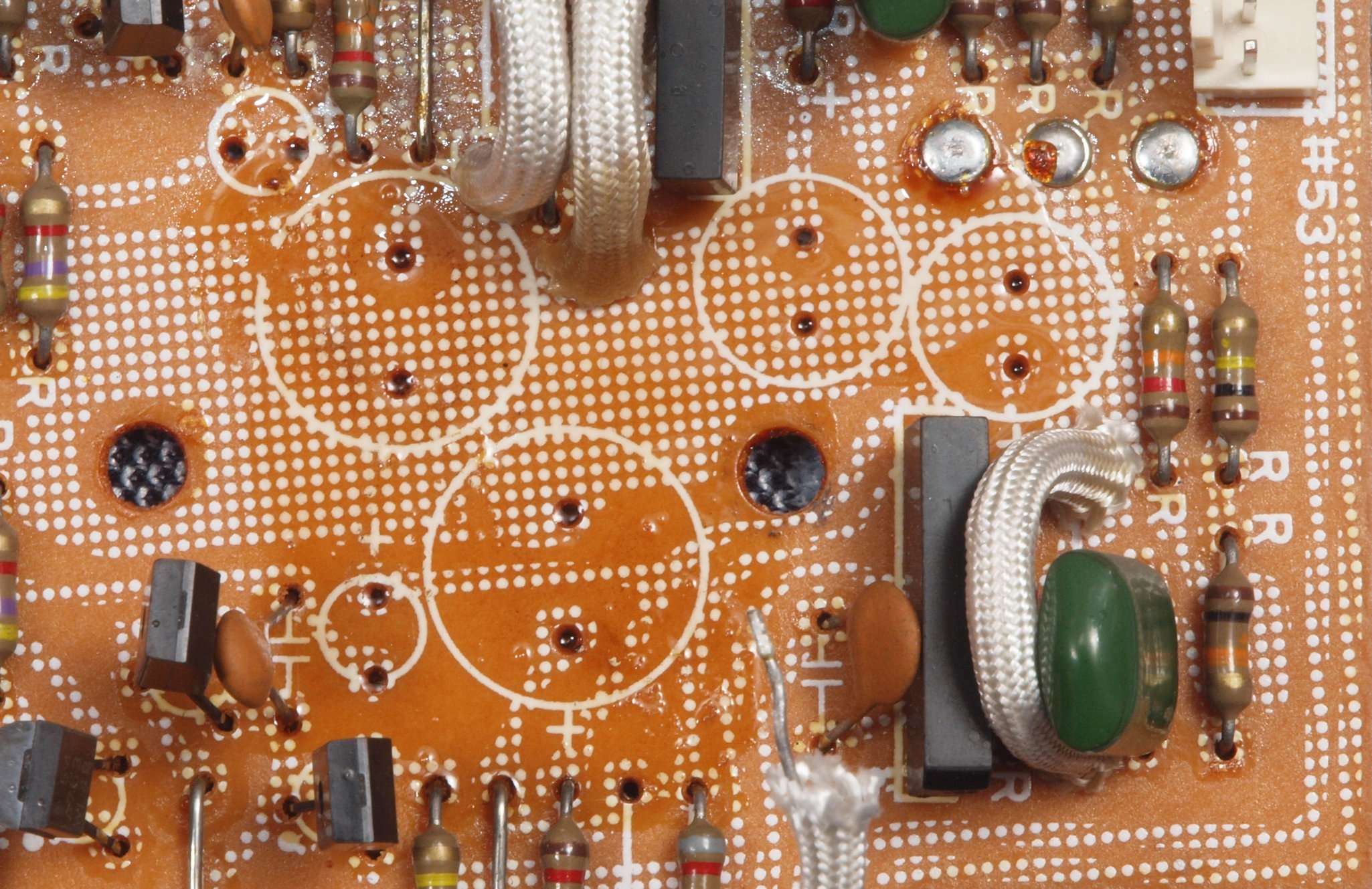

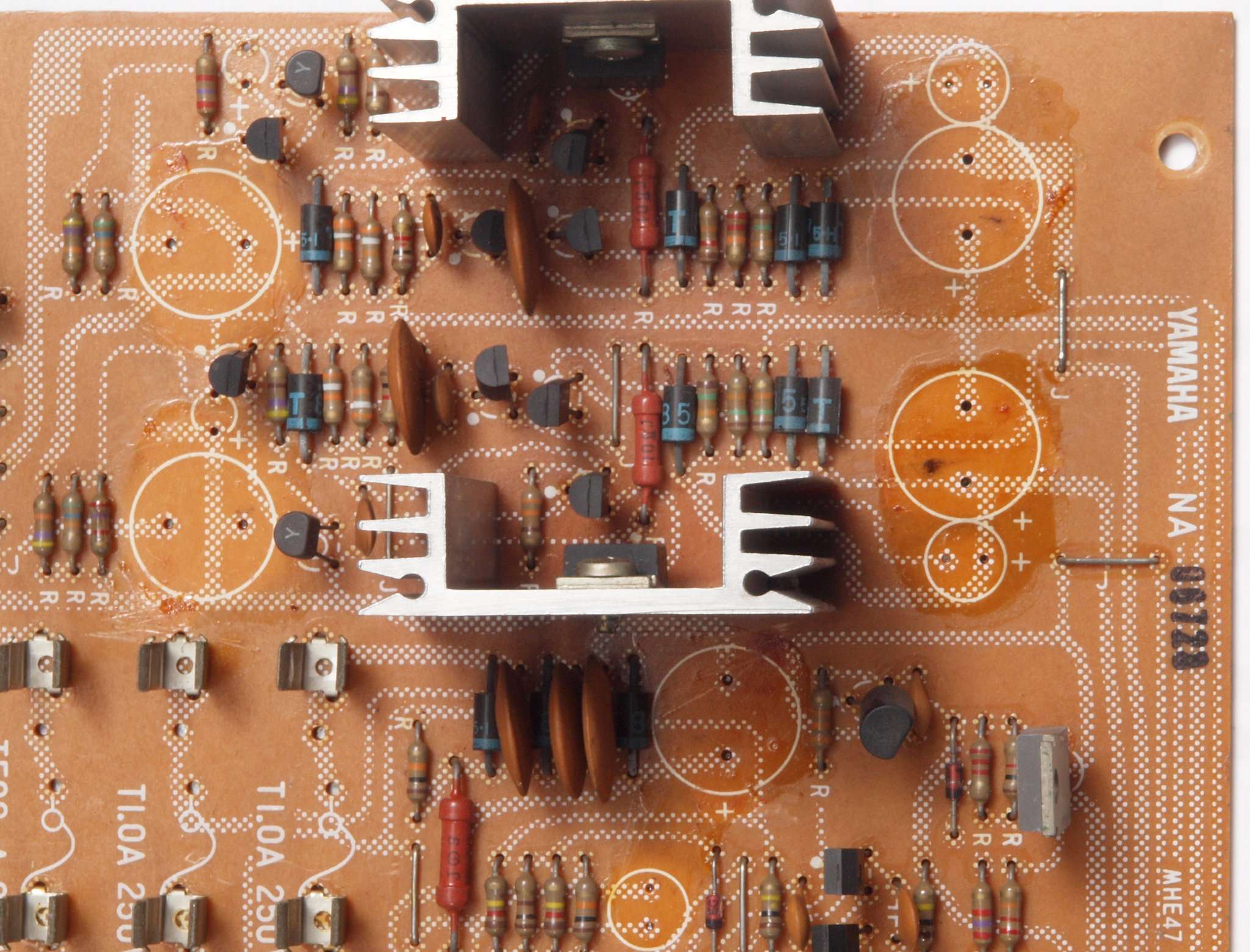

Ｃ１２．修理前　電源基板　電解コンデンサー固定するトルエン溶媒の接着剤。
Ｃ１３．修理中　電源基板　トルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ１４．修理前　電源基板　電解コンデンサー固定するトルエン溶媒の接着剤２。
Ｃ１５．修理中　電源基板　トルエン溶媒の接着剤２を取り去り、コートを塗布後。

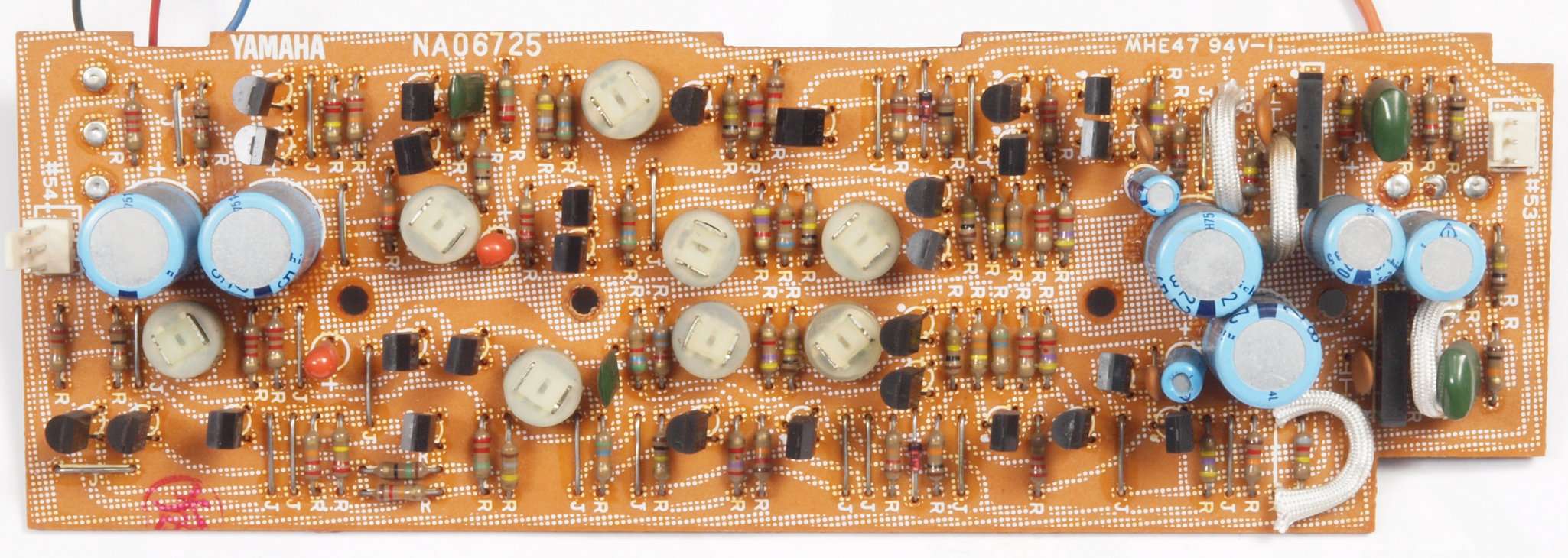

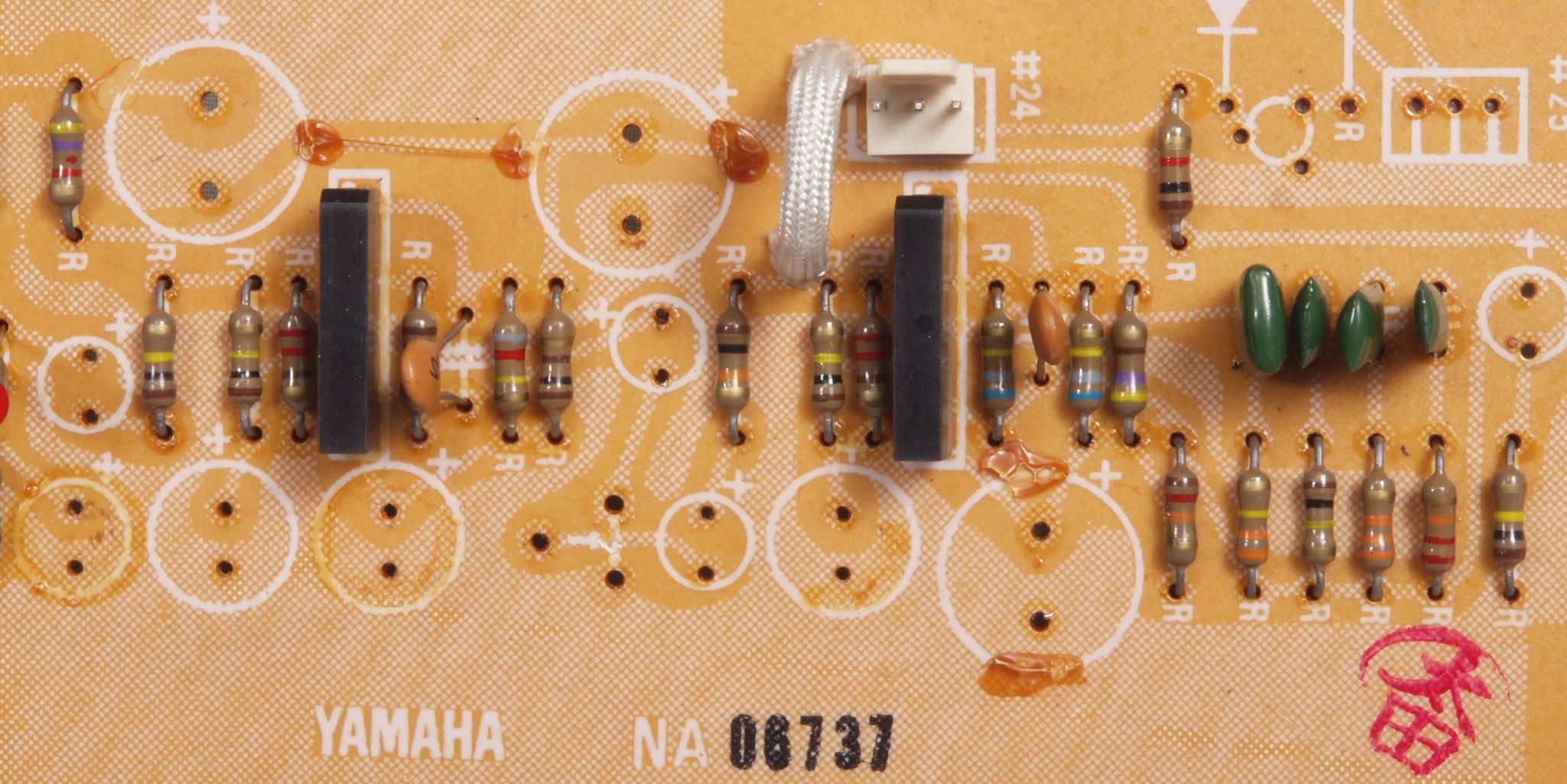

Ｃ１６．修理後　電源基板　半固定VR２個、電解コンデンサ−２１個、足黒ＴＲ（トランジスタ−）２個、ＦＥＴ（電界トランジスタ−）２個交換
Ｃ１７．修理前　電源基板裏　修理履歴あり
Ｃ１８．修理中　電源基板裏　ＴＲ（トランジスター）の足の半田部分の銅箔を広げる。

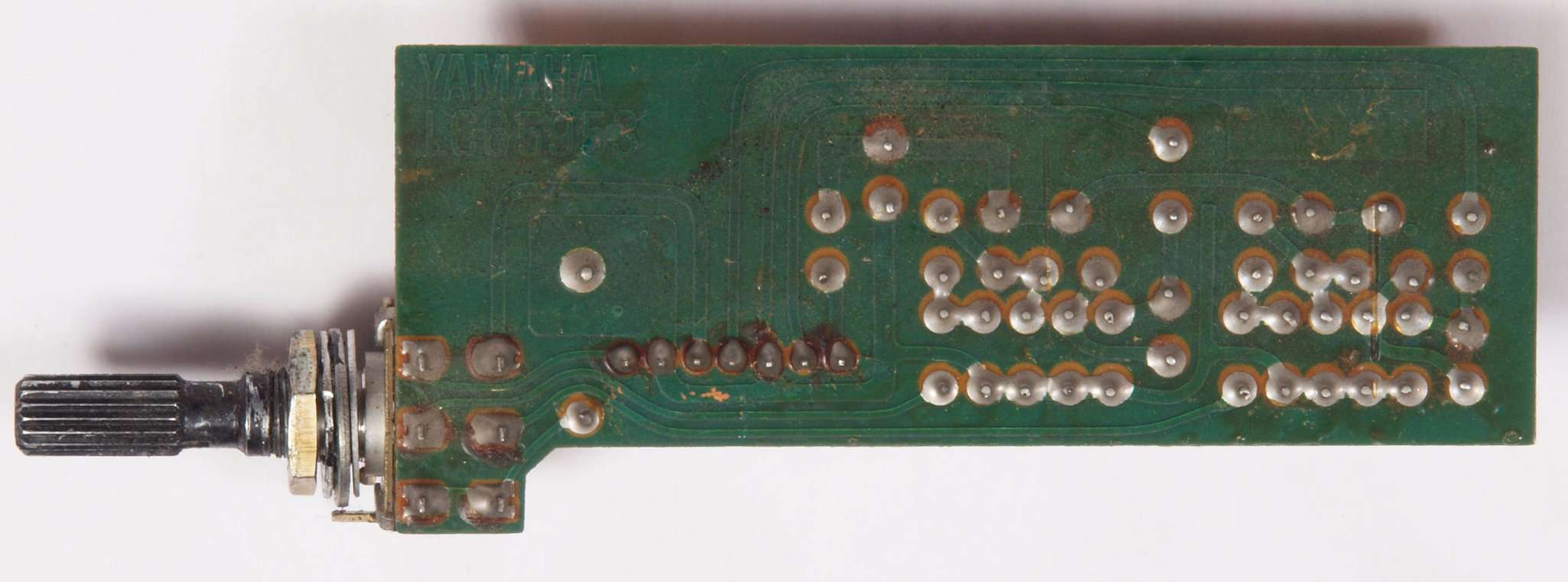

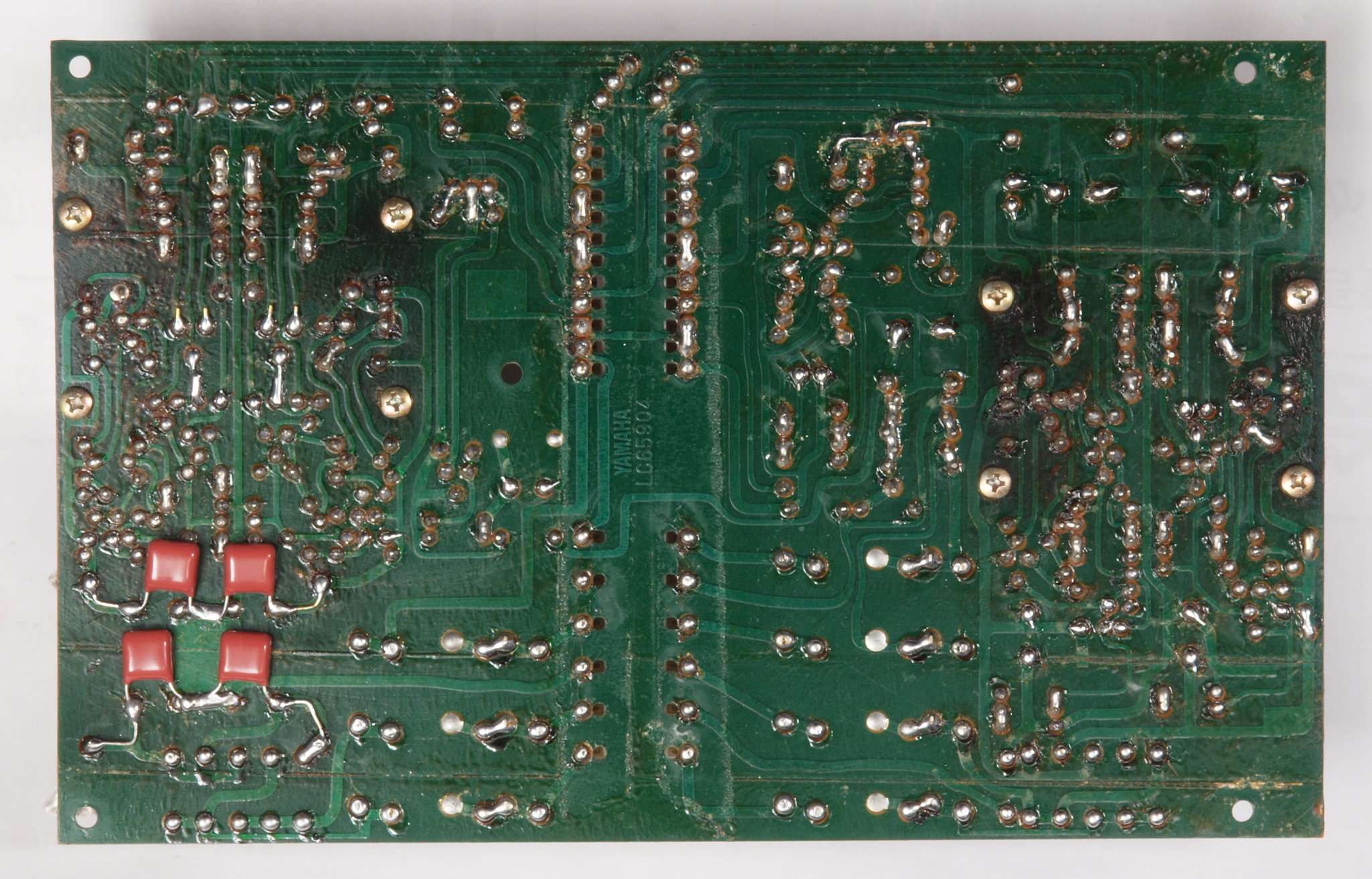

Ｃ１９．修理（半田補正）後　電源基板裏。　全半田やり直しする、フイルムコンデンサー４個追加。
Ｃ１Ａ．完成電源基板裏。　洗浄後、コート液を塗る。

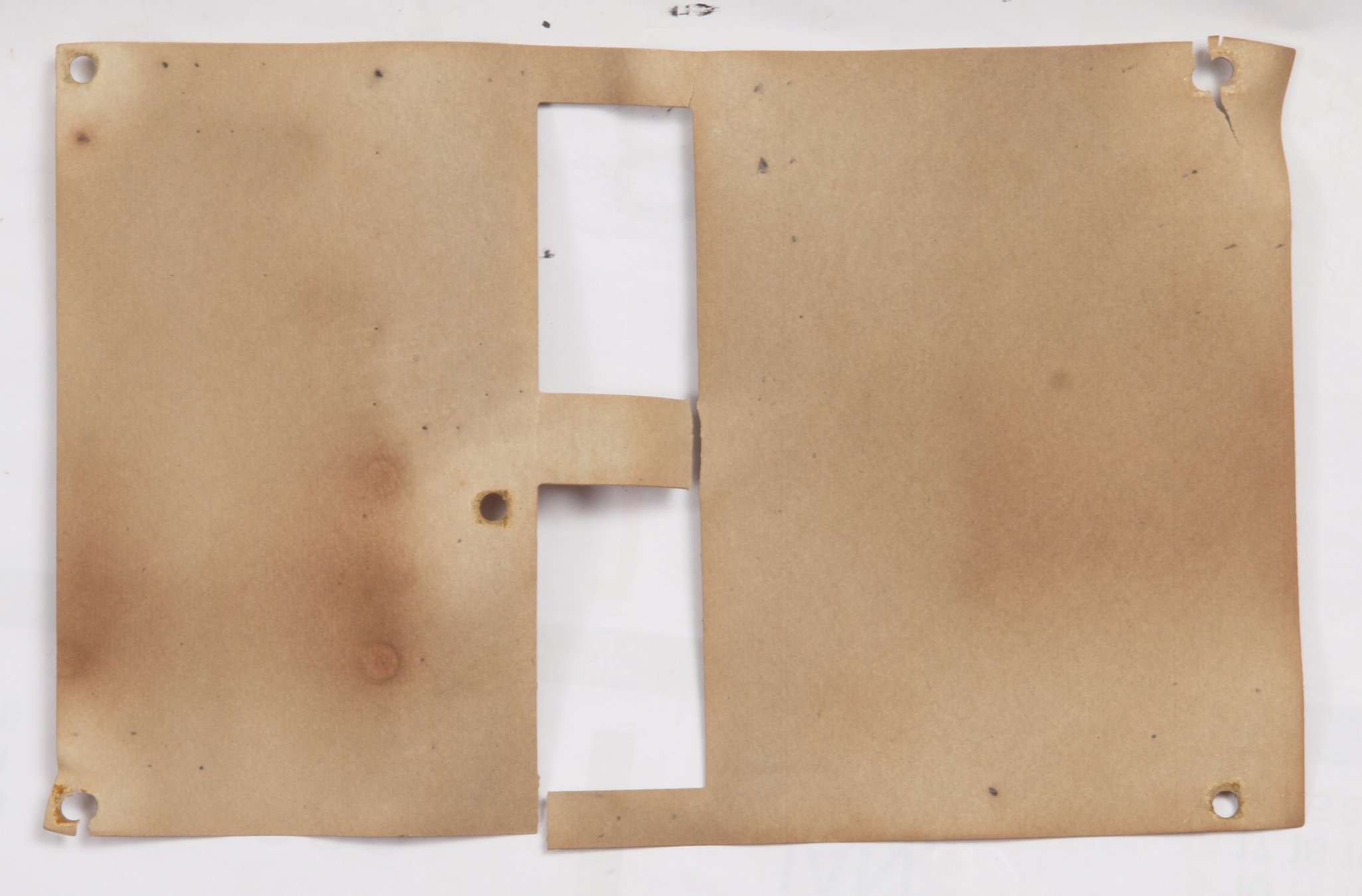

Ｃ１Ｂ．修理前　電源基板下の絶縁紙。重なる修理で切れている。

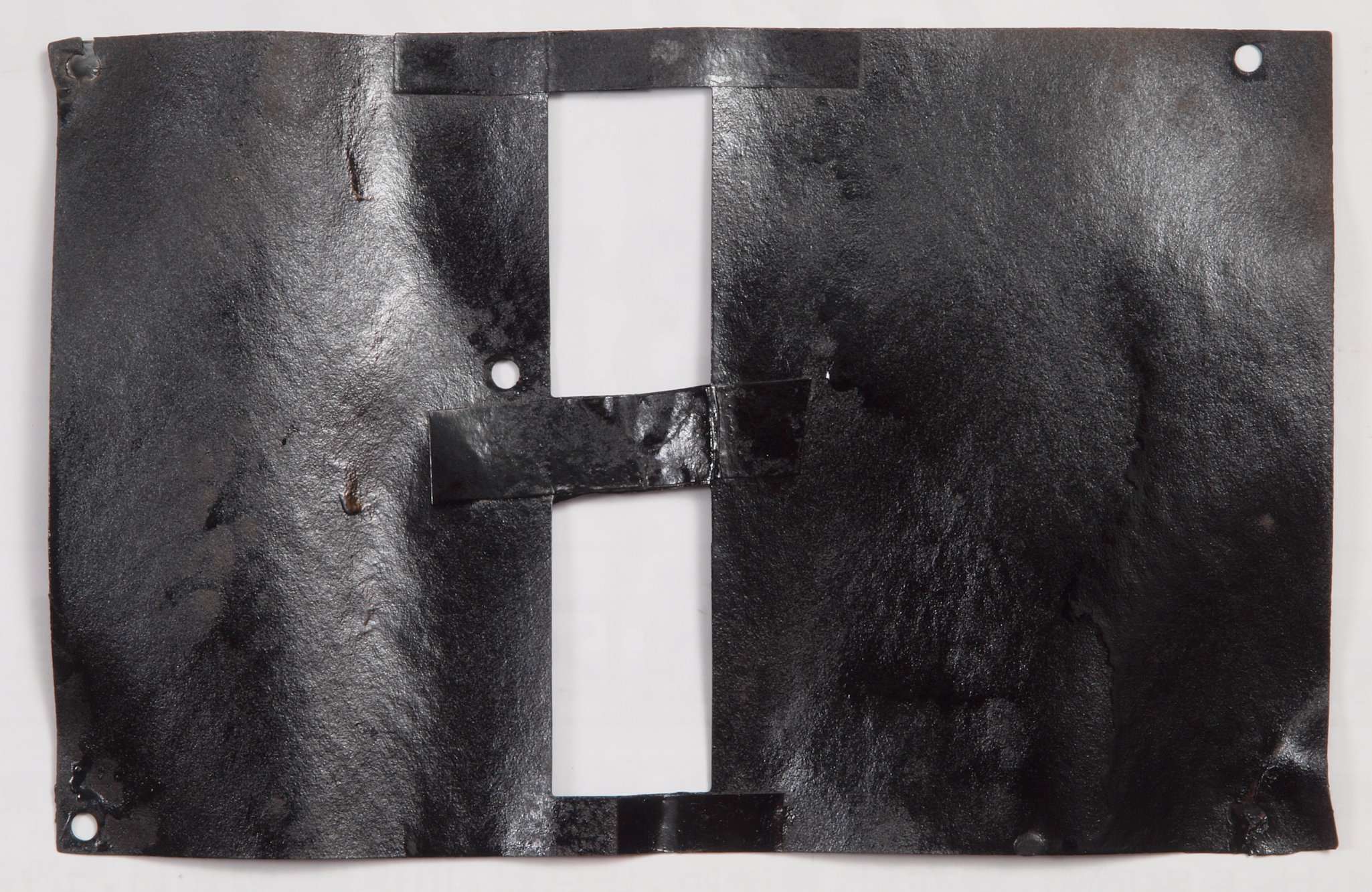

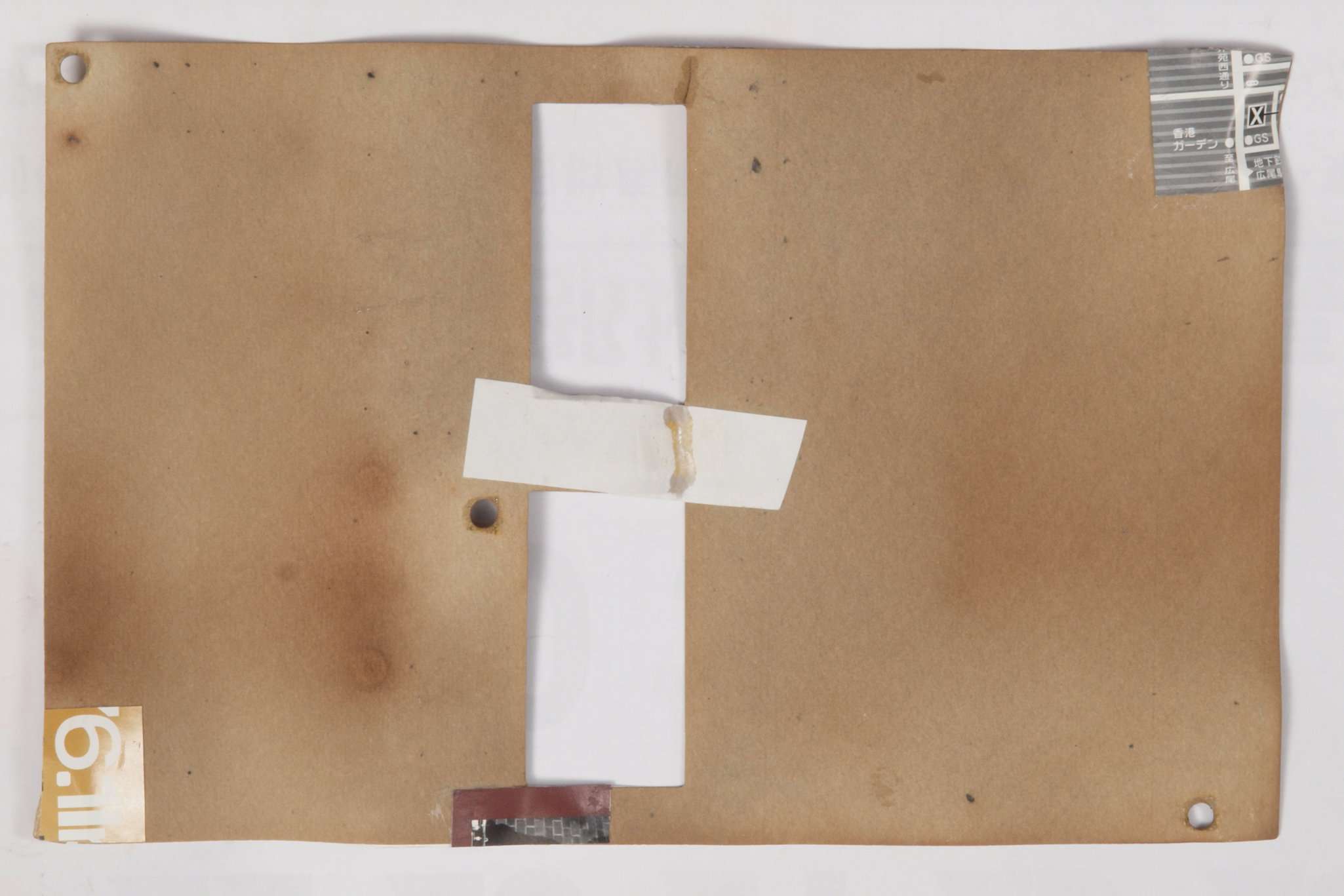

Ｃ１Ｃ．修理中　電源基板下の絶縁紙。継ぎ接ぎする。
Ｃ１Ｄ．修理後　電源基板下の絶縁紙。軽く塗装する。

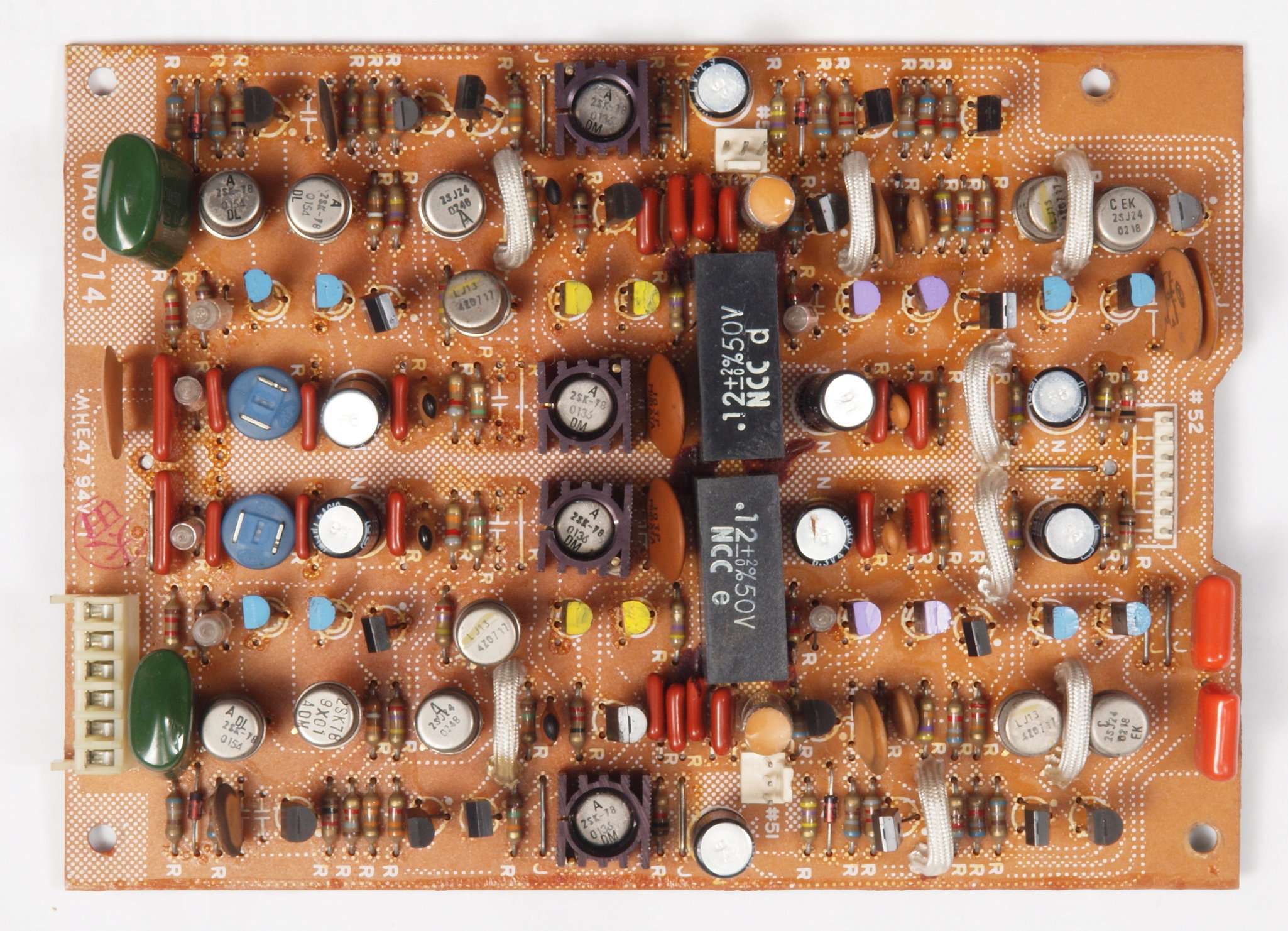

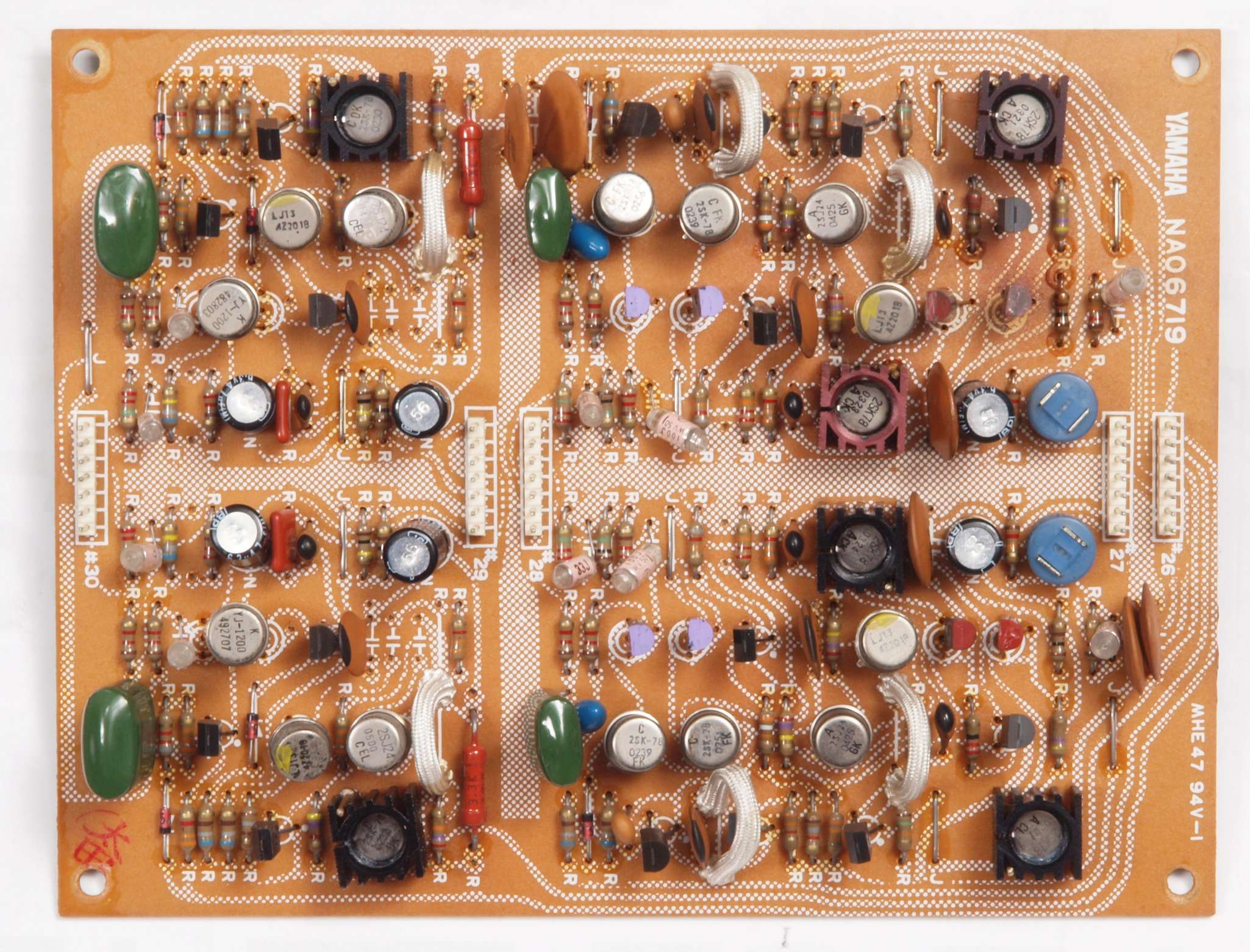

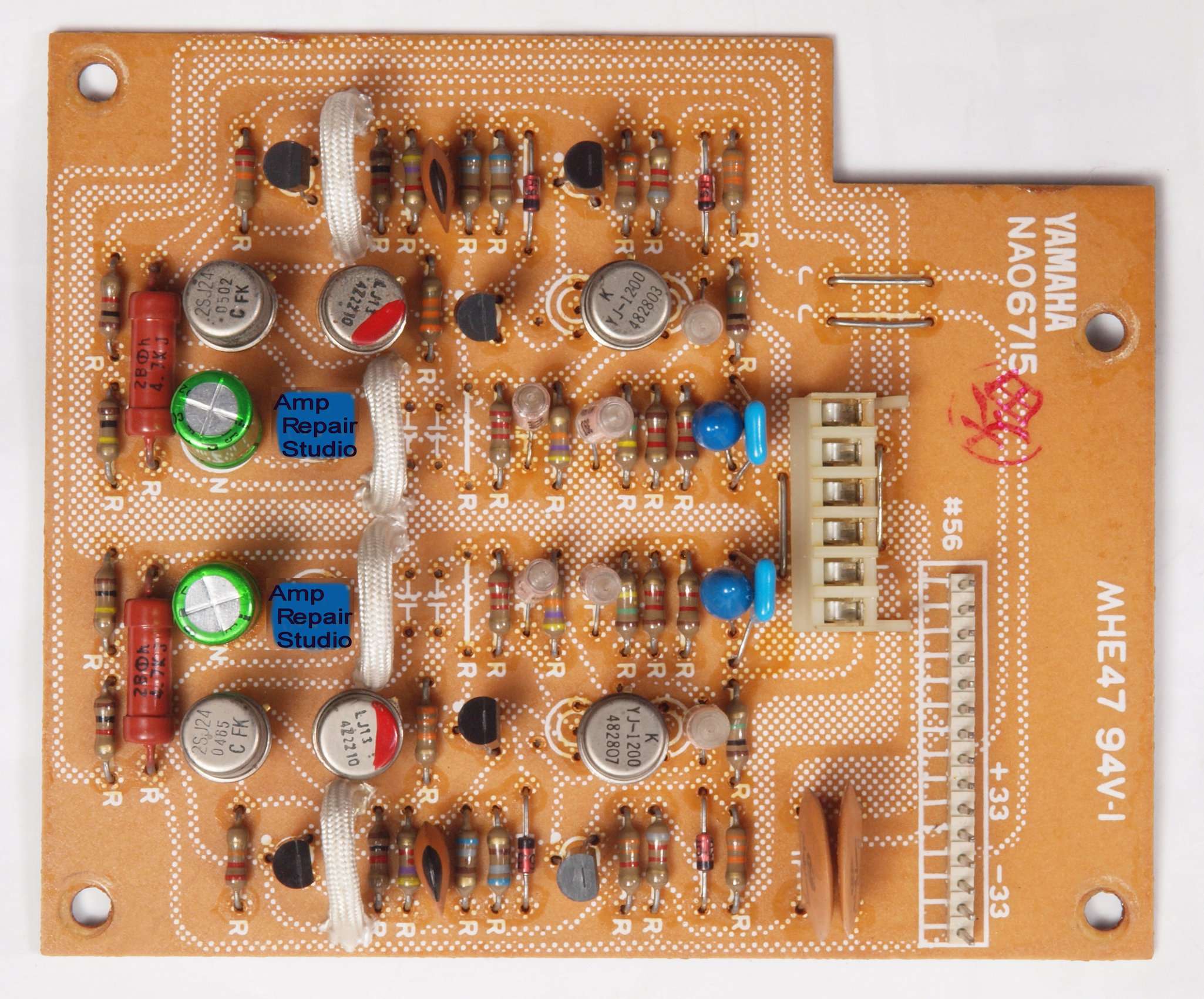

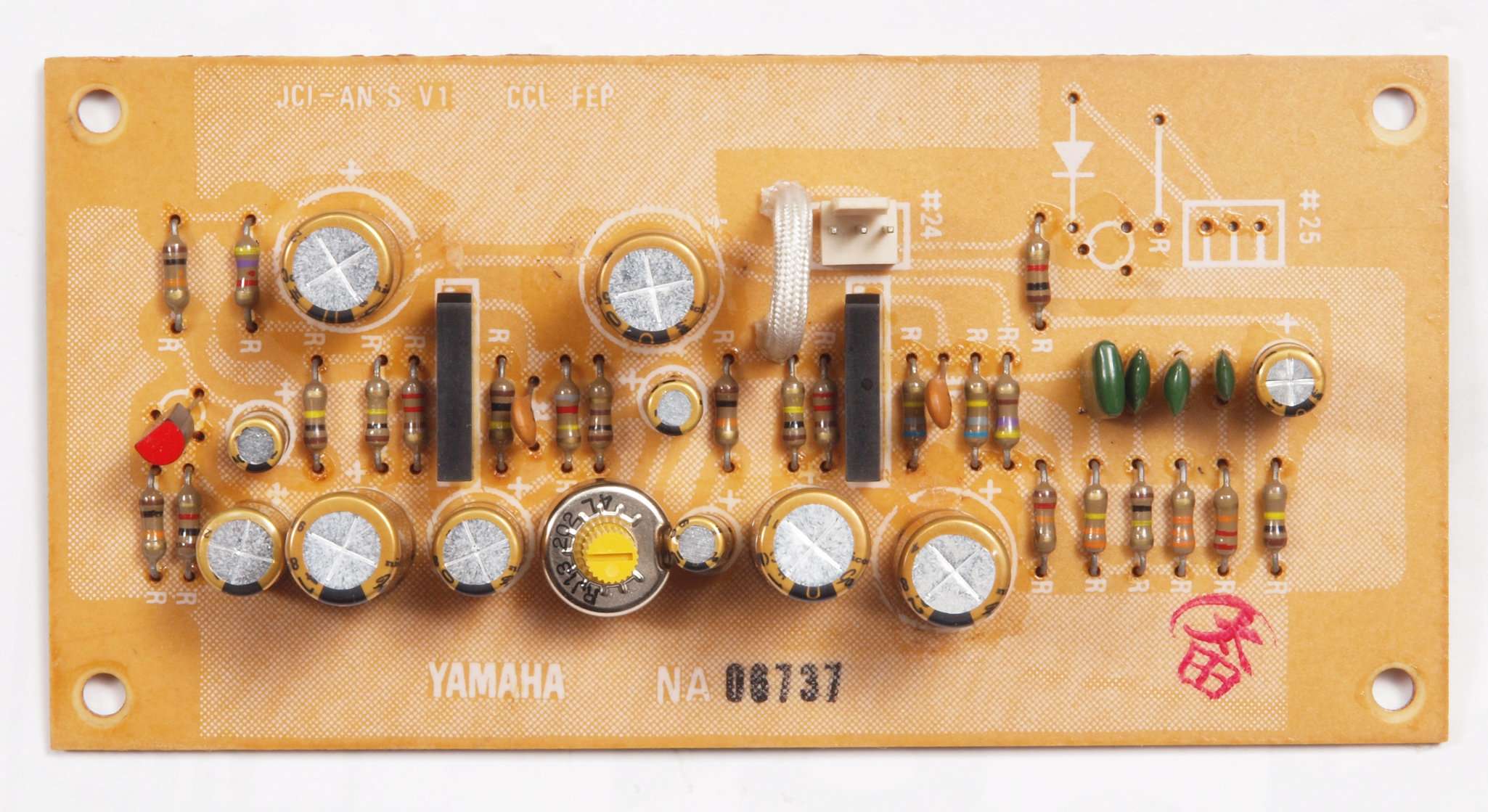

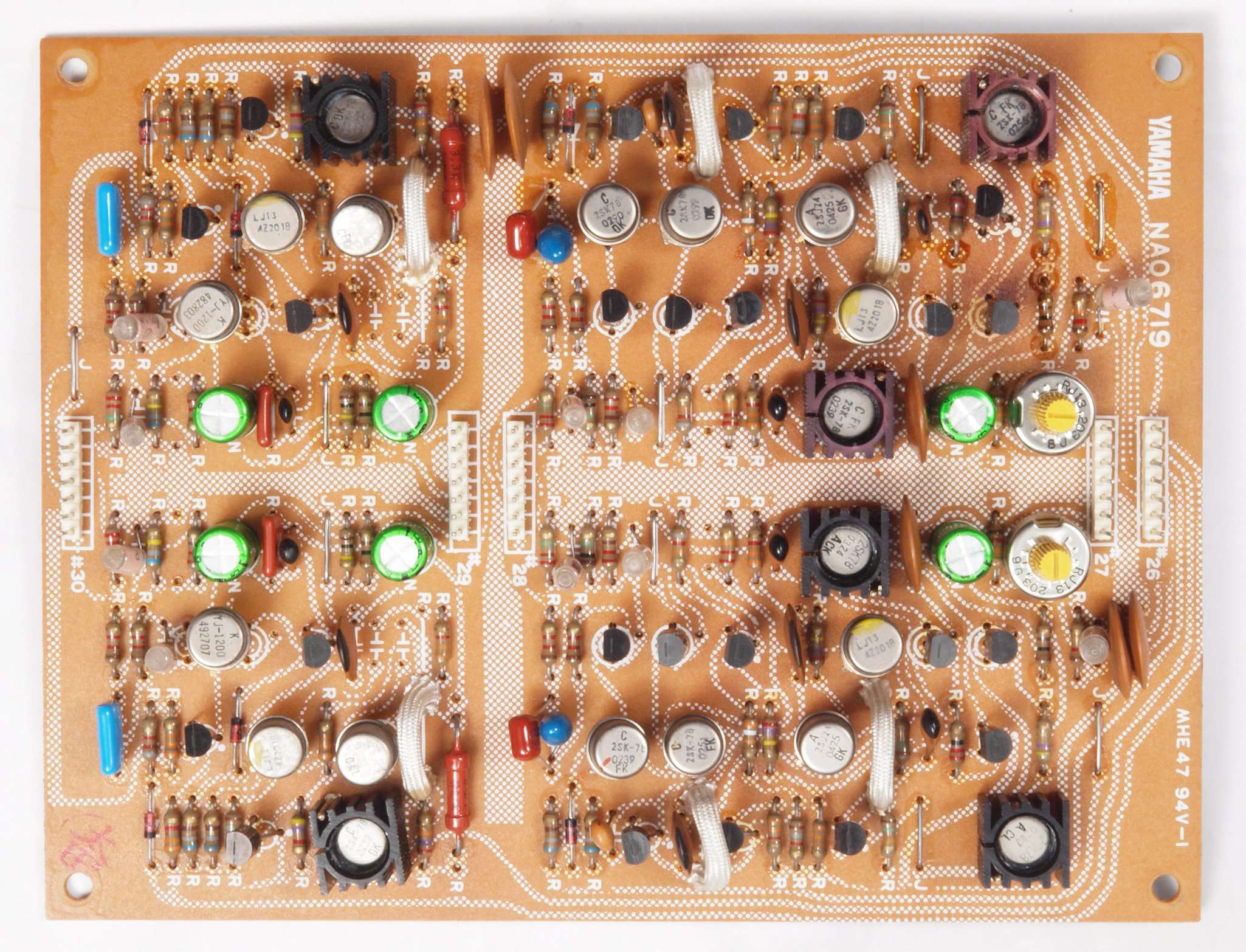

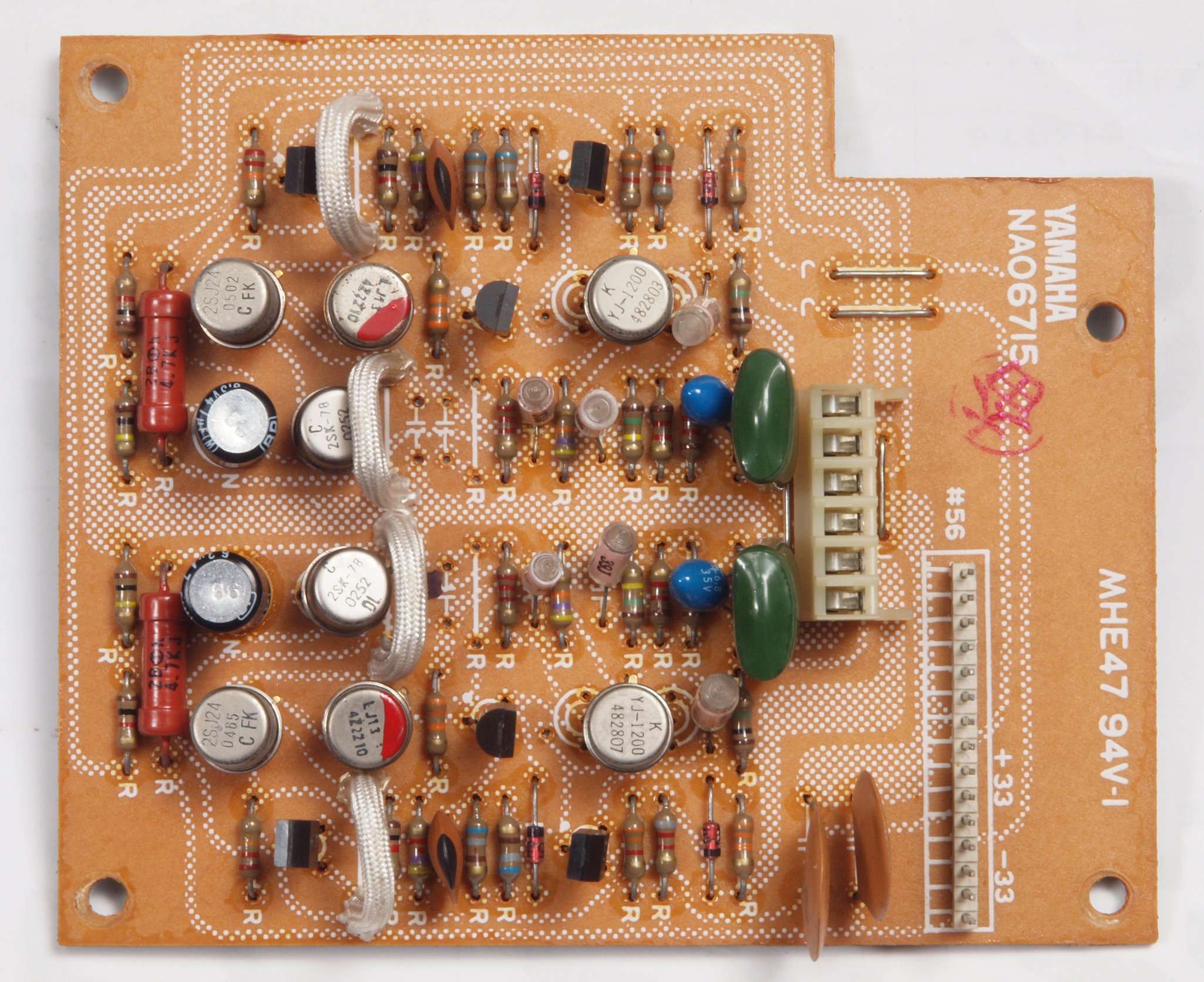

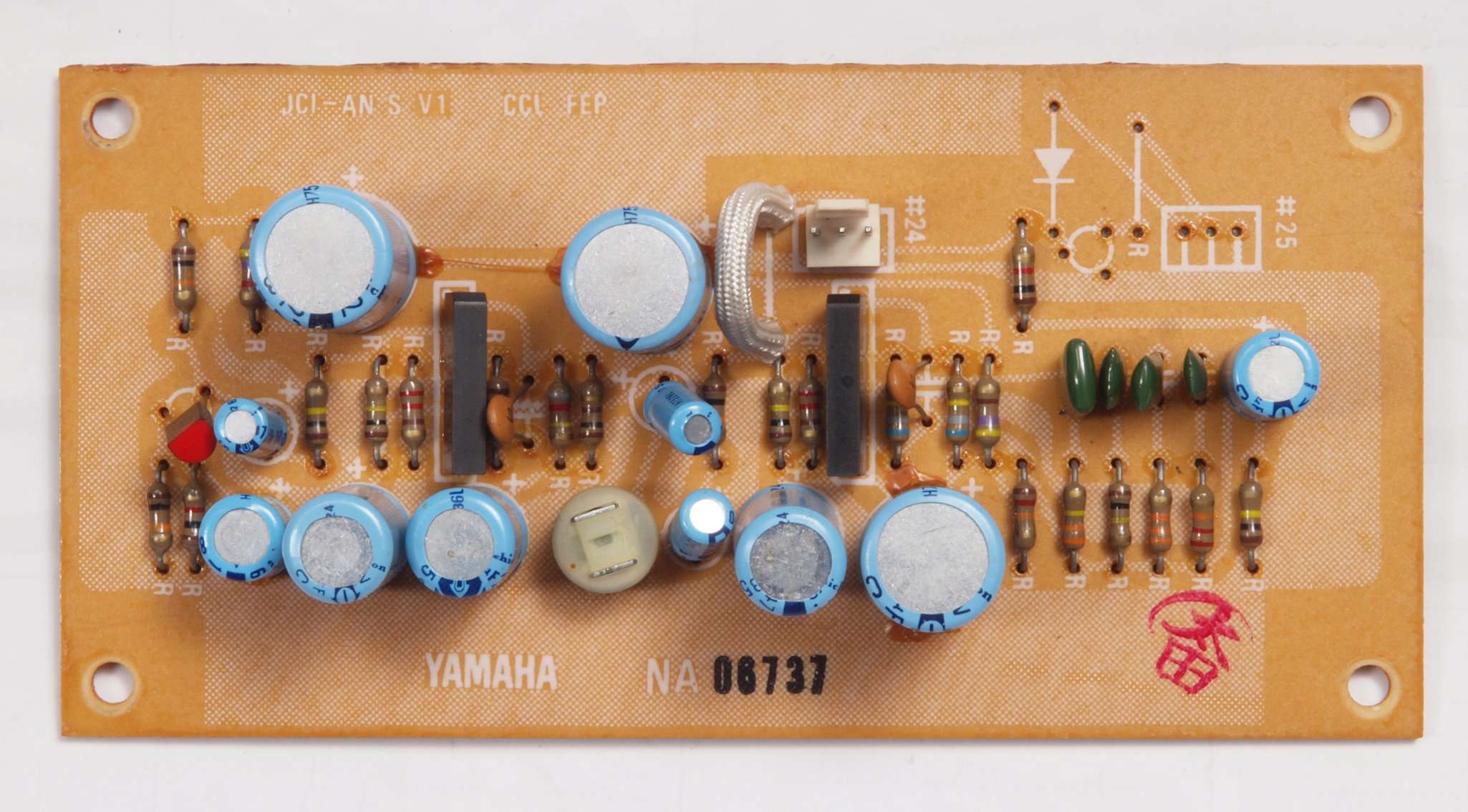

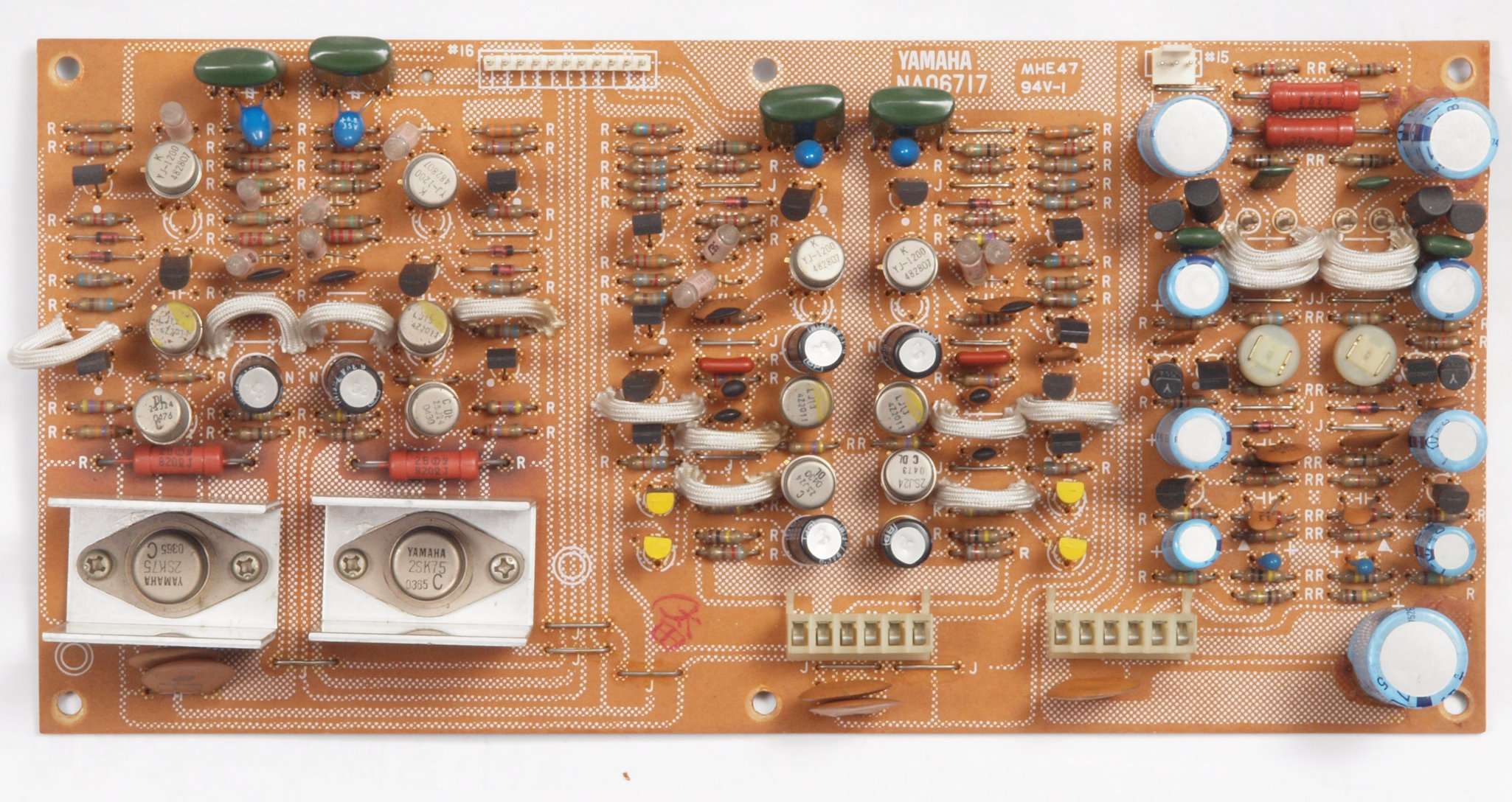

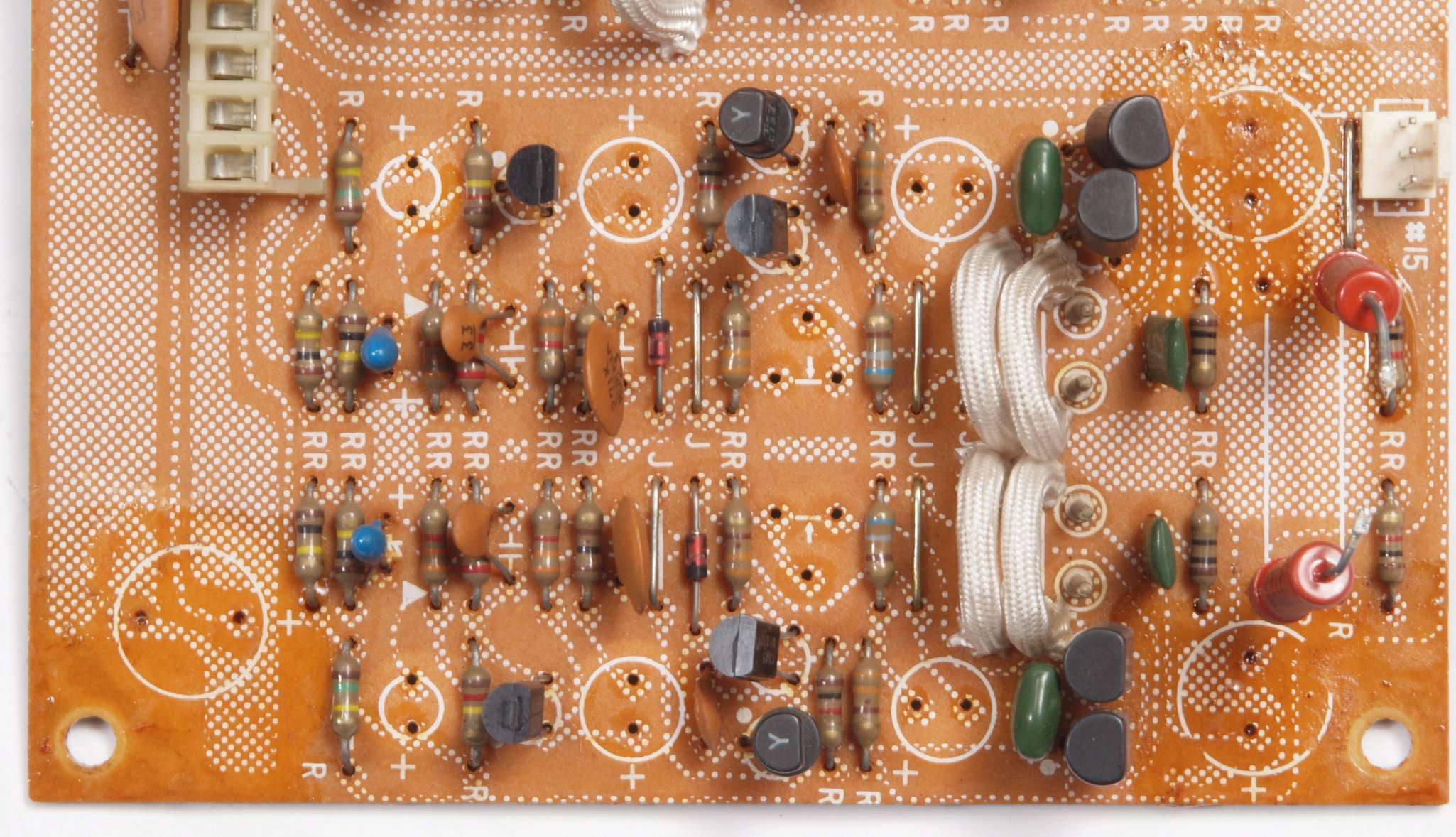

Ｃ２１．修理前　ＥｑｕａｌｉｚｅｒＡＭＰ基板

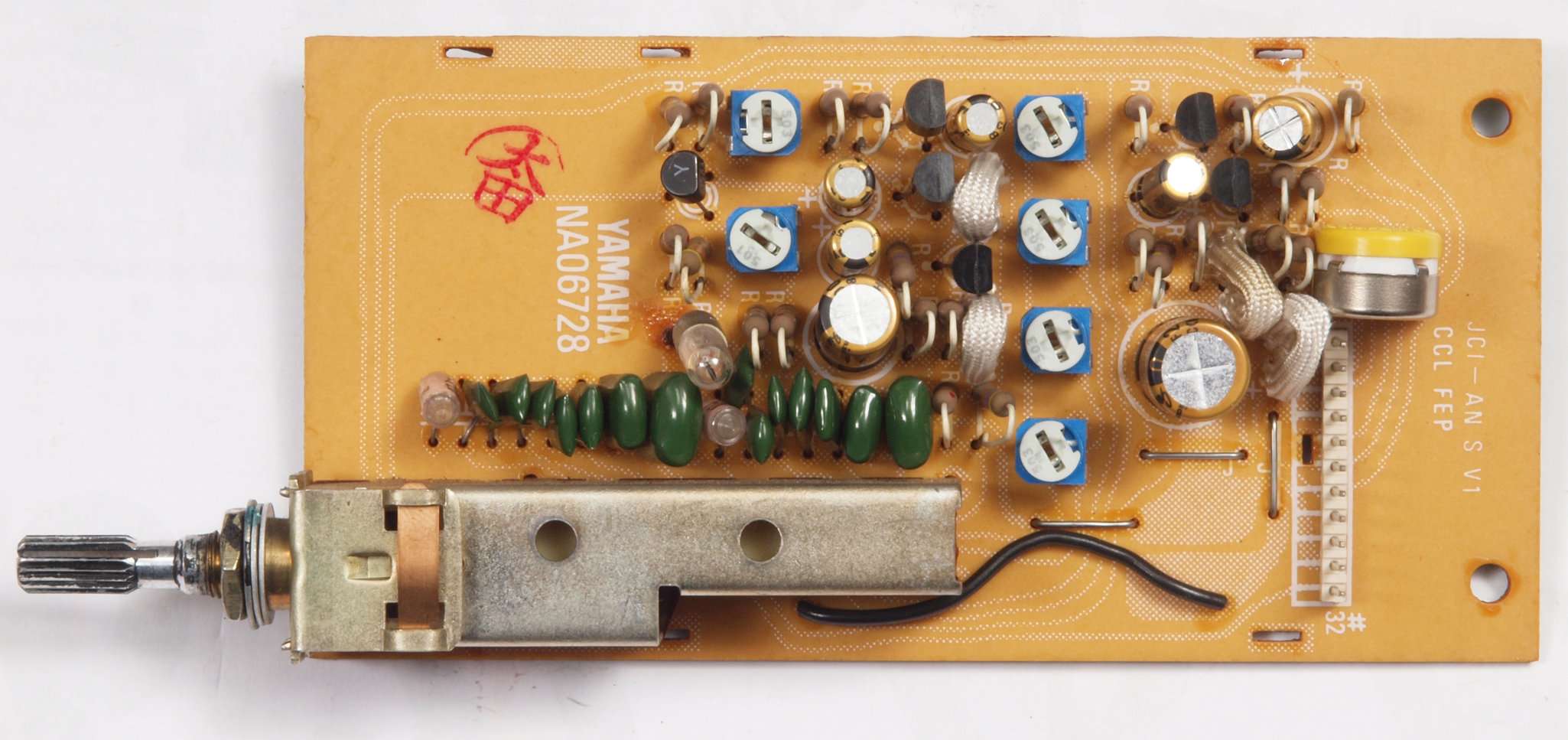

Ｃ２２．修理後　ＥｑｕａｌｉｚｅｒＡＭＰ基板　　足黒ＴＲ（トランジスター）１８個、電解コンデンサ−８個、フイルムコンデンサー２個、半固定ＶＲ２個交換

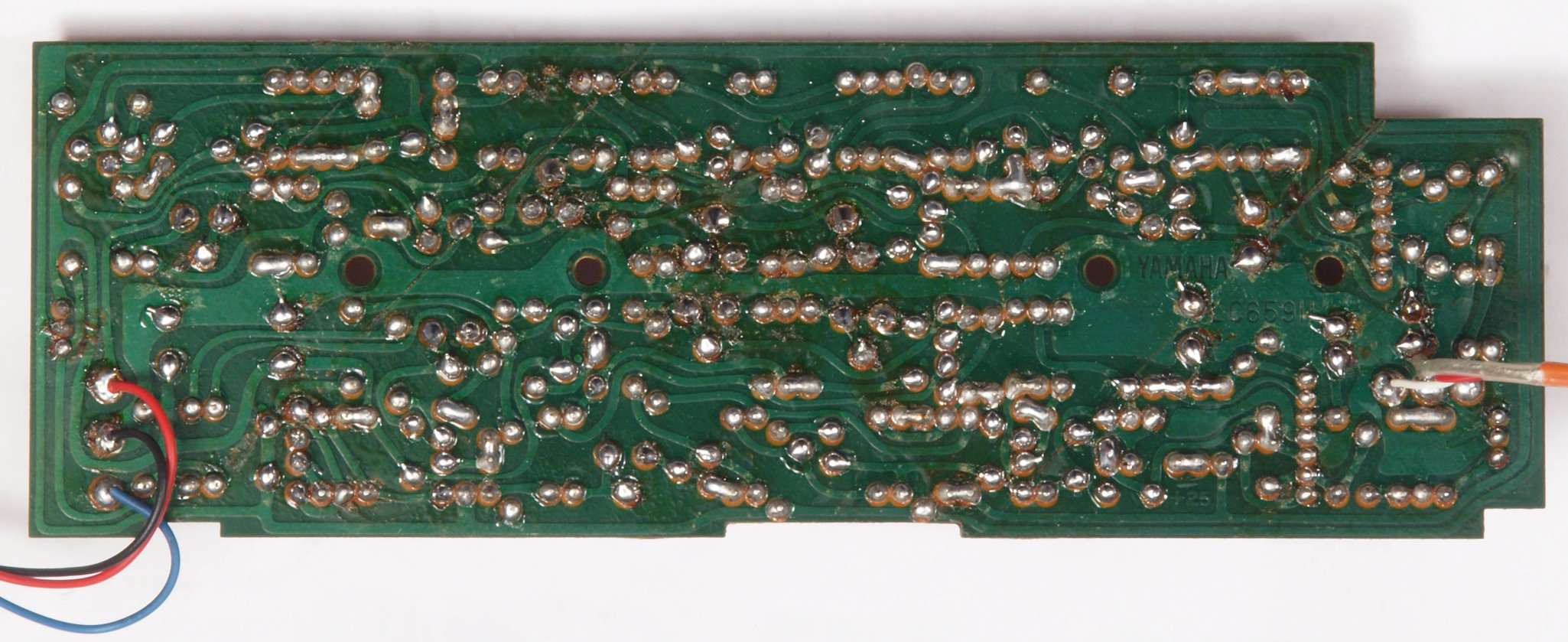

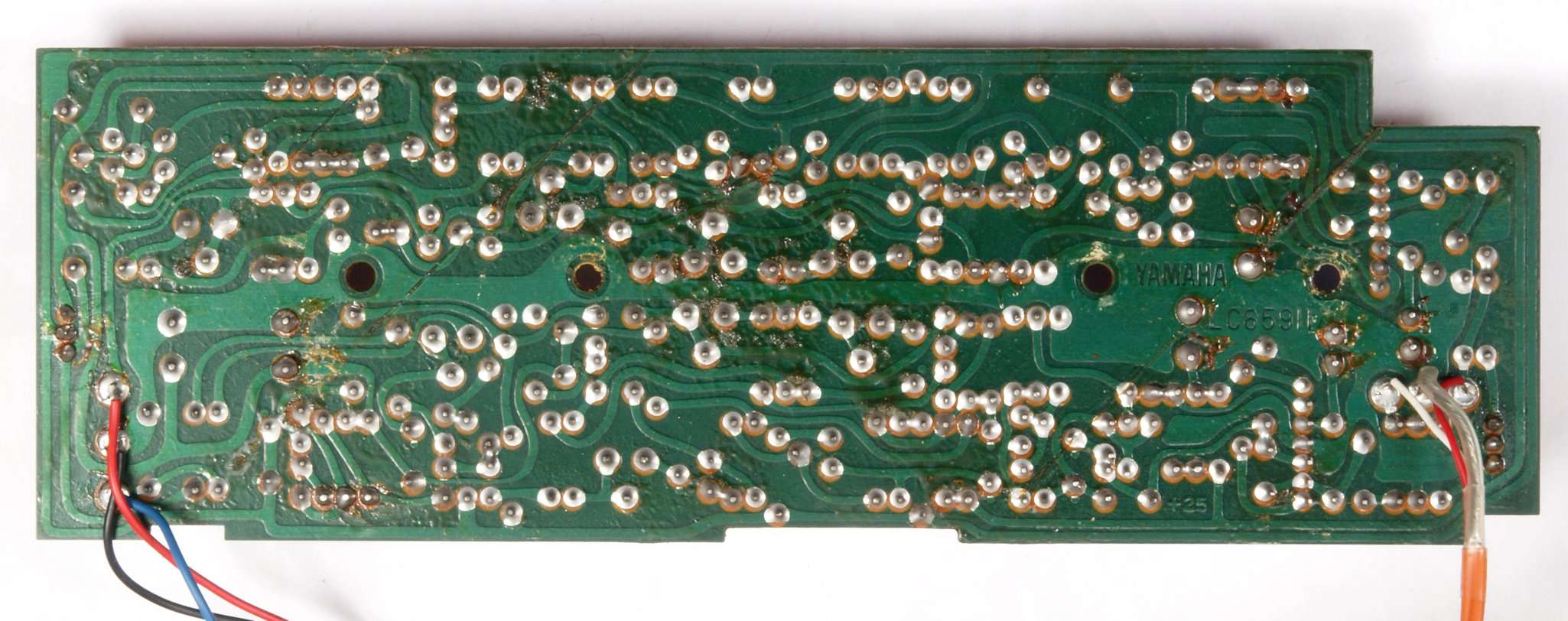

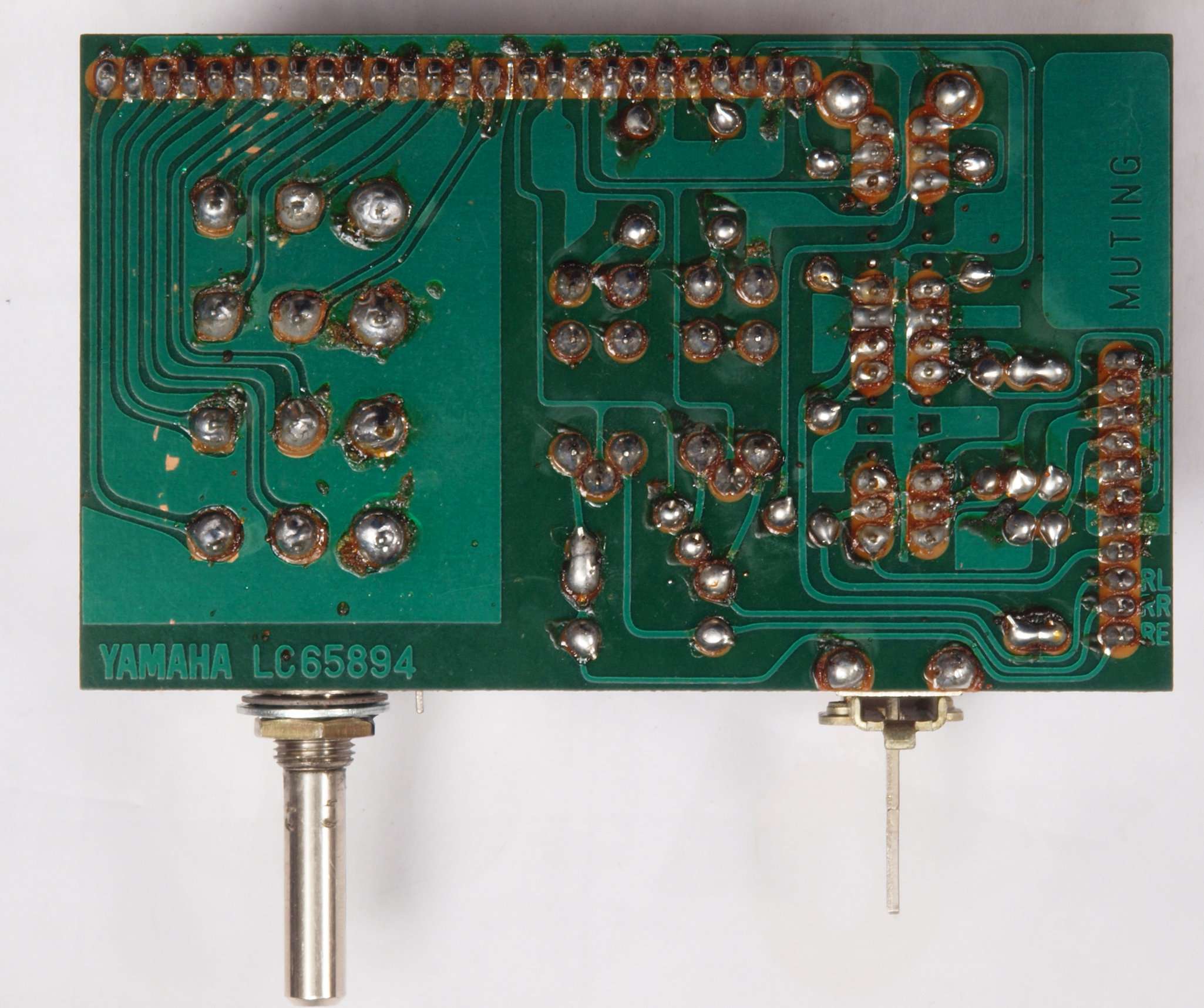

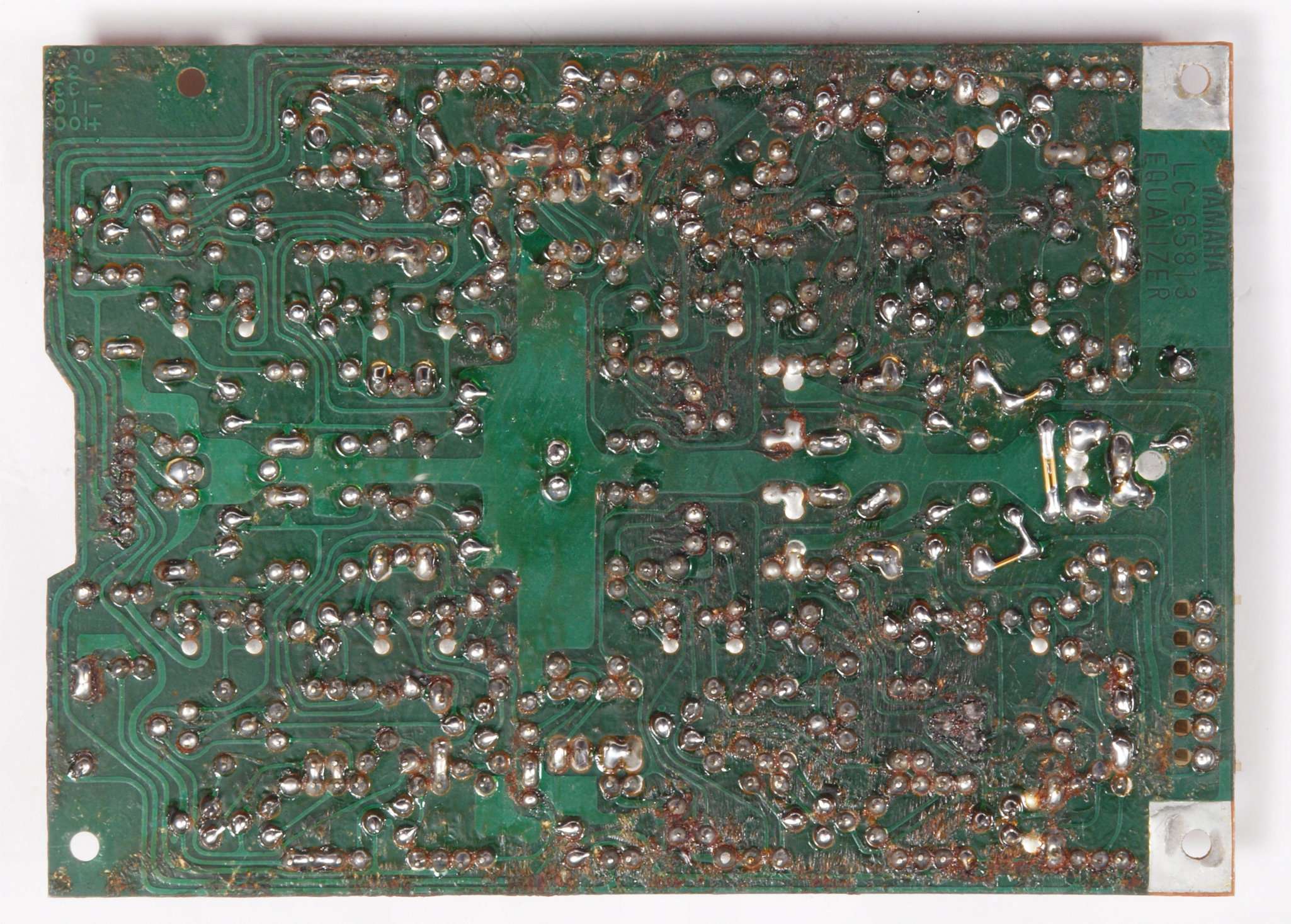

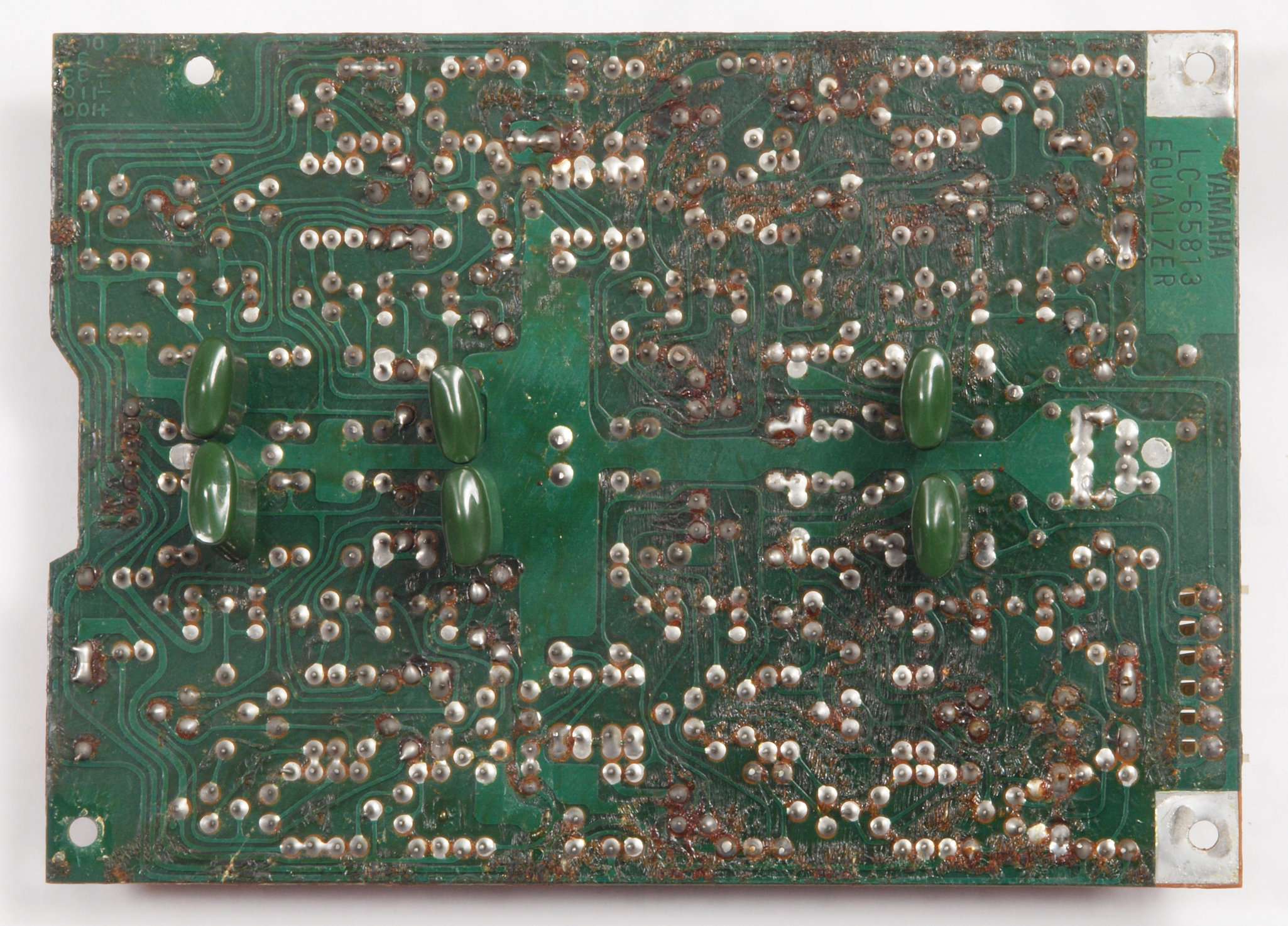

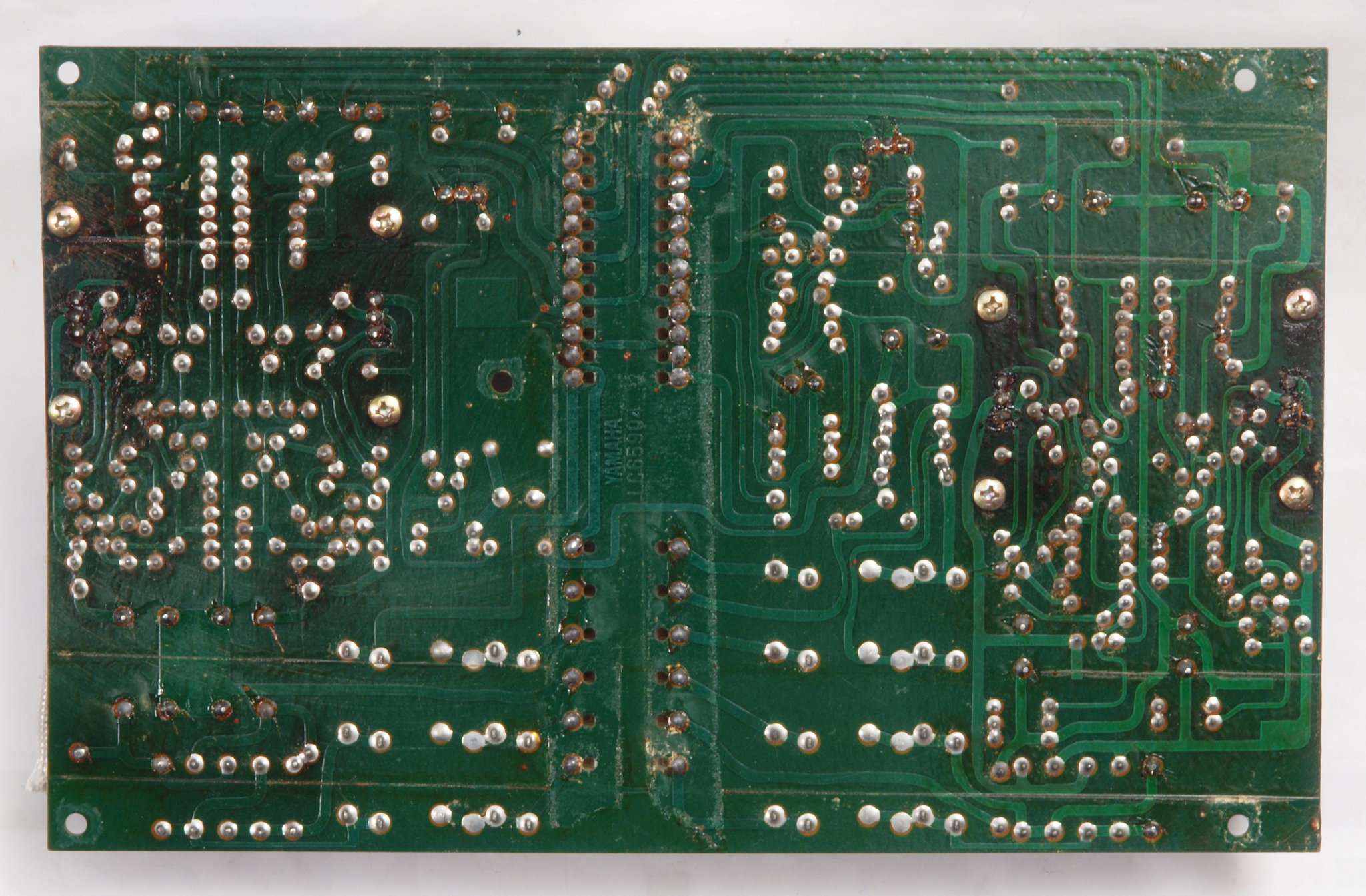

Ｃ２３．修理前　ＥｑｕａｌｉｚｅｒＡＭＰ基板裏

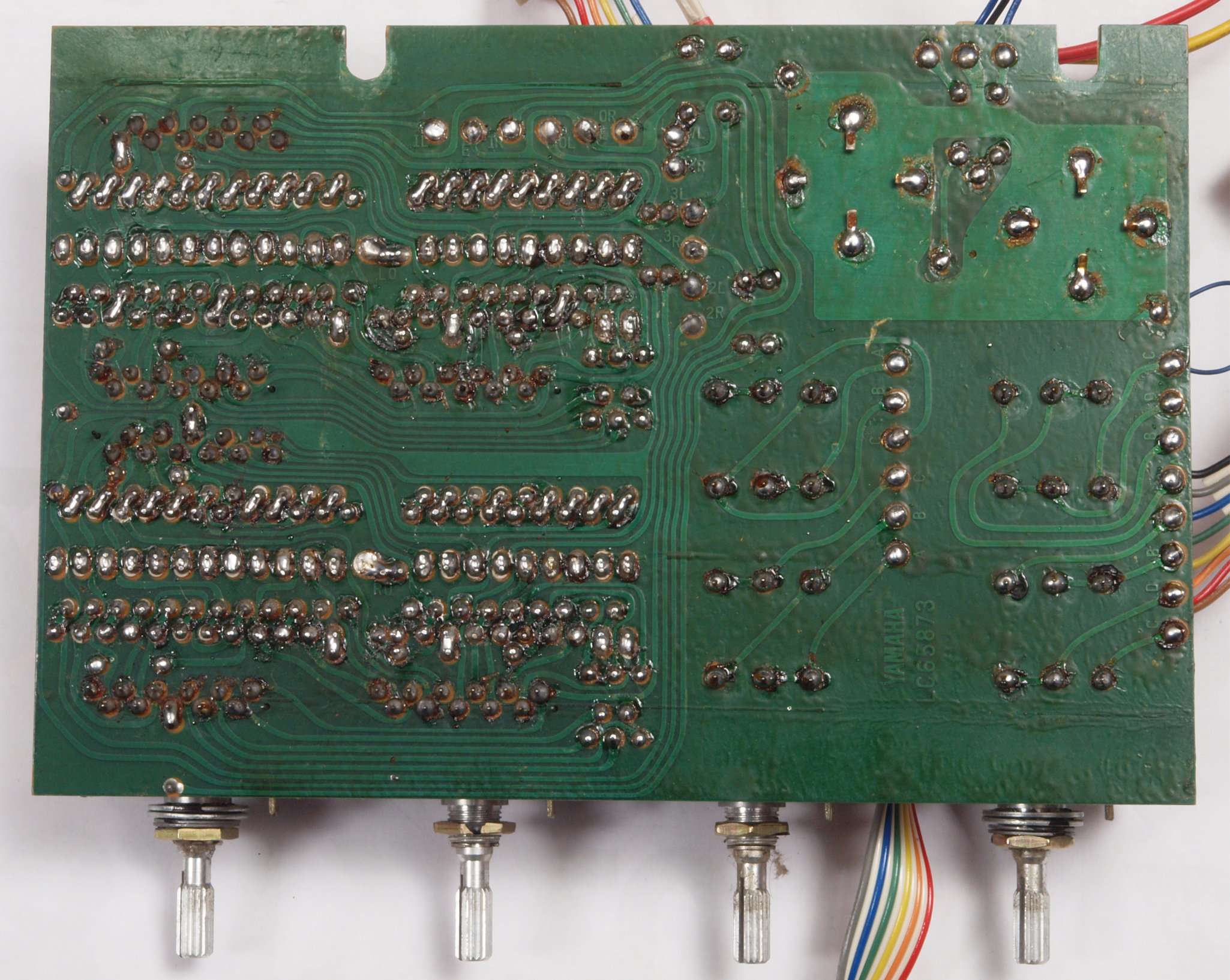

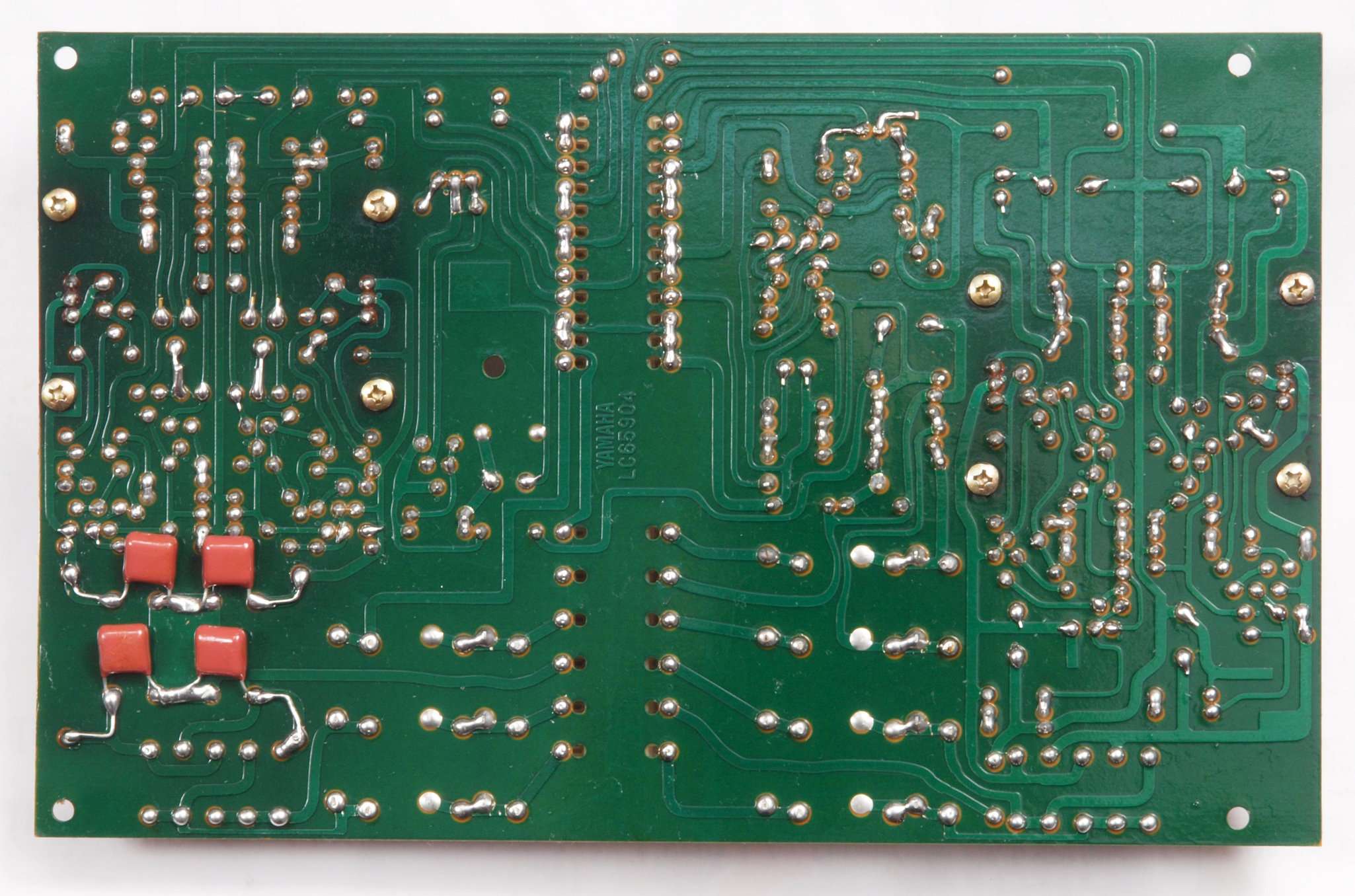

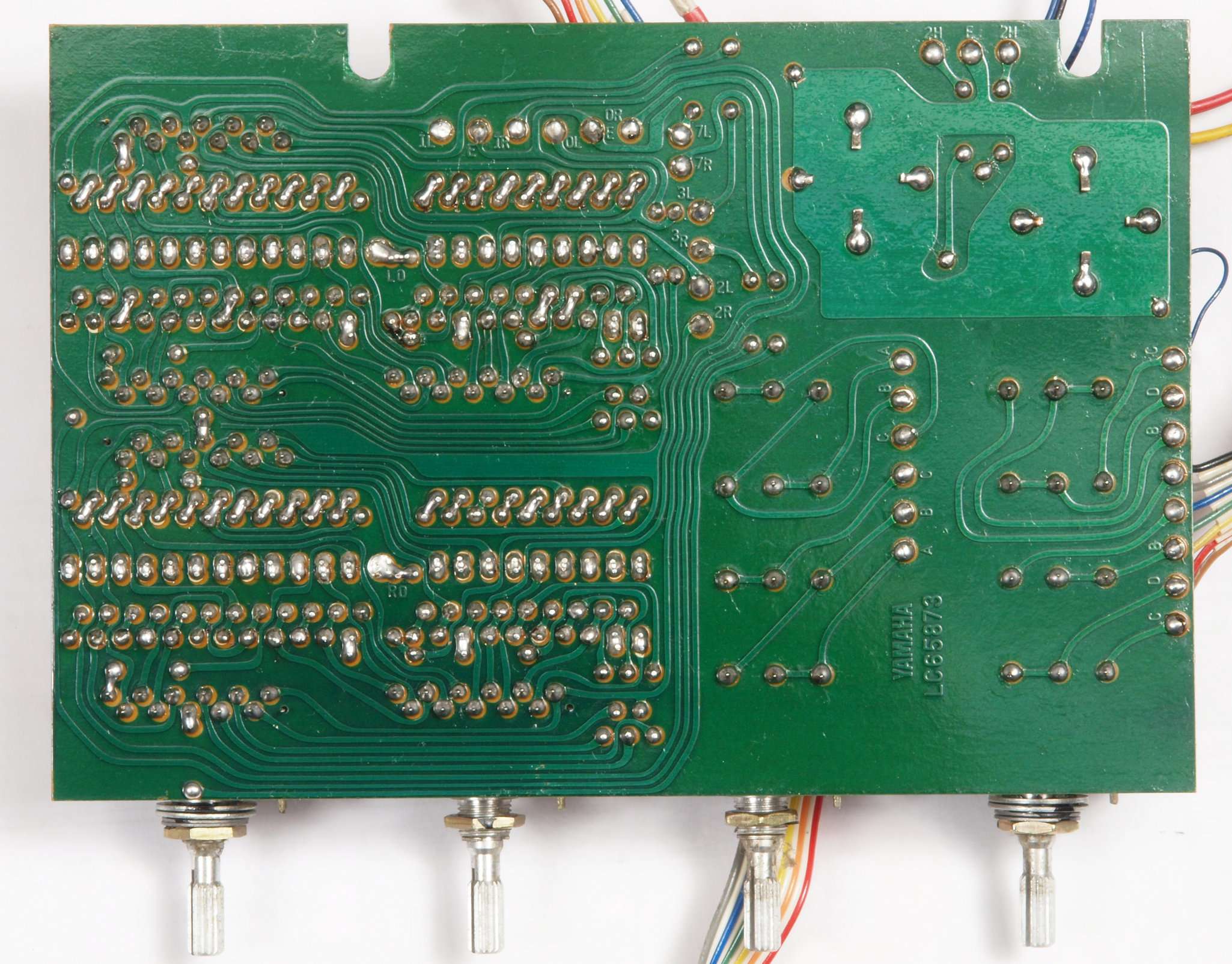

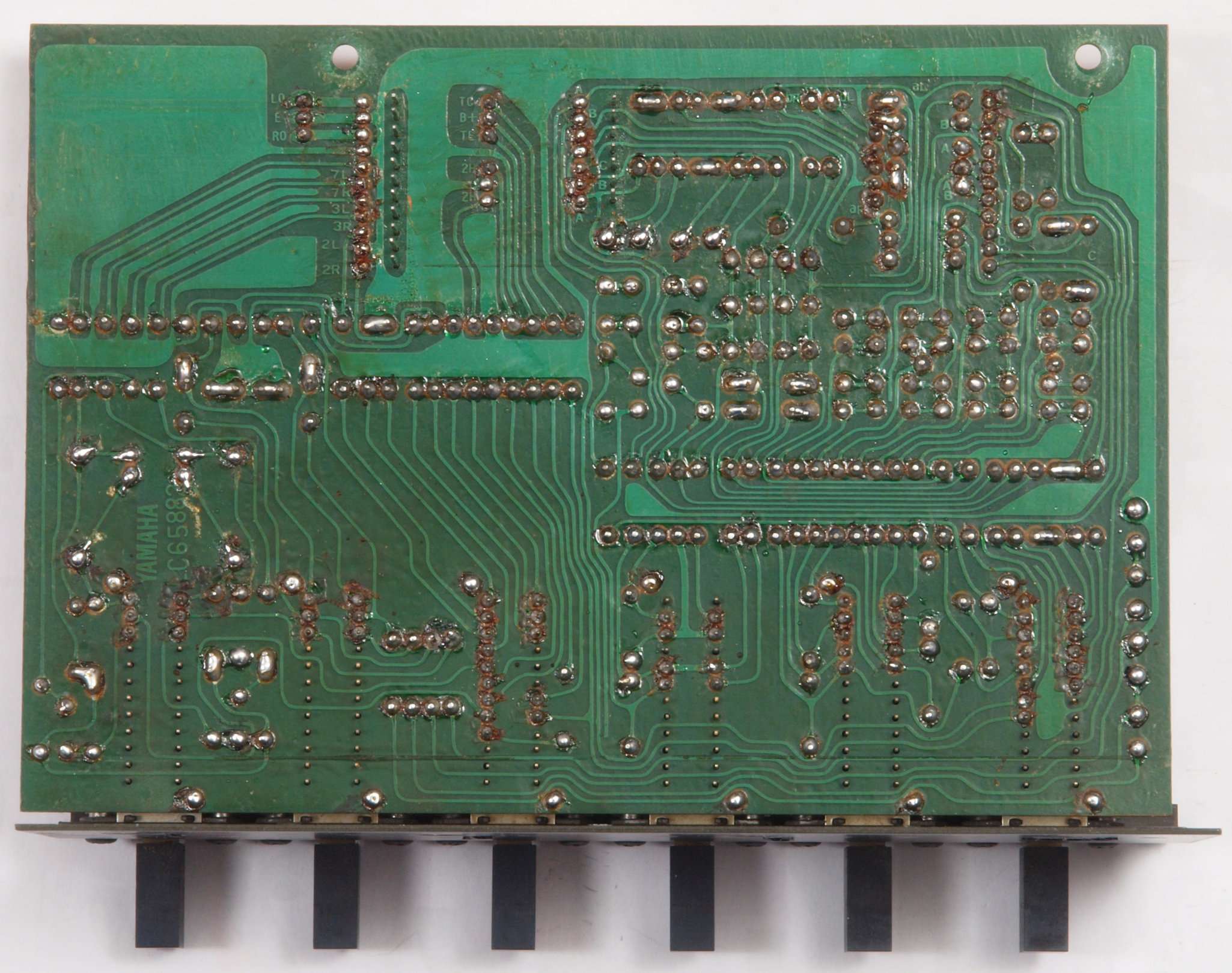

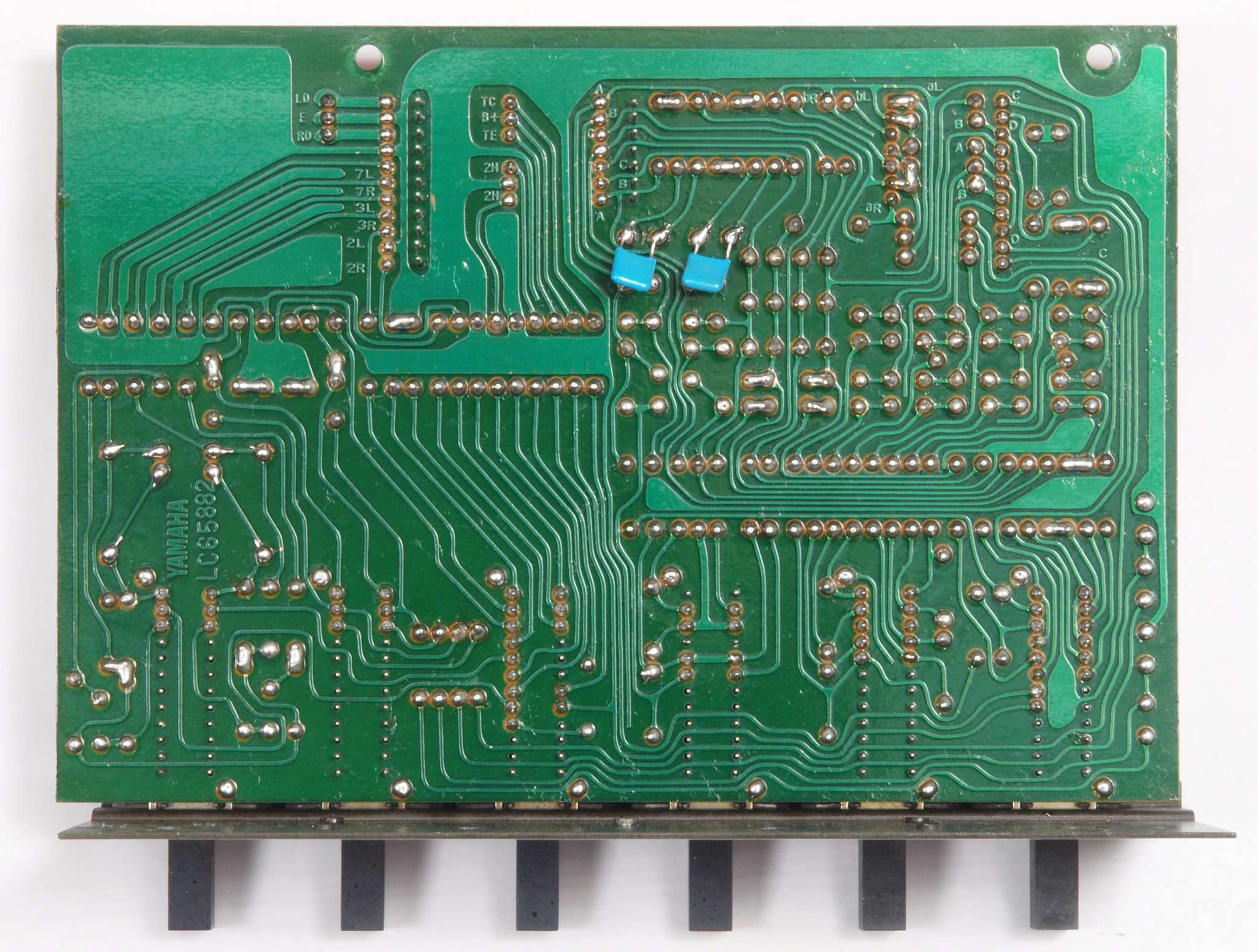

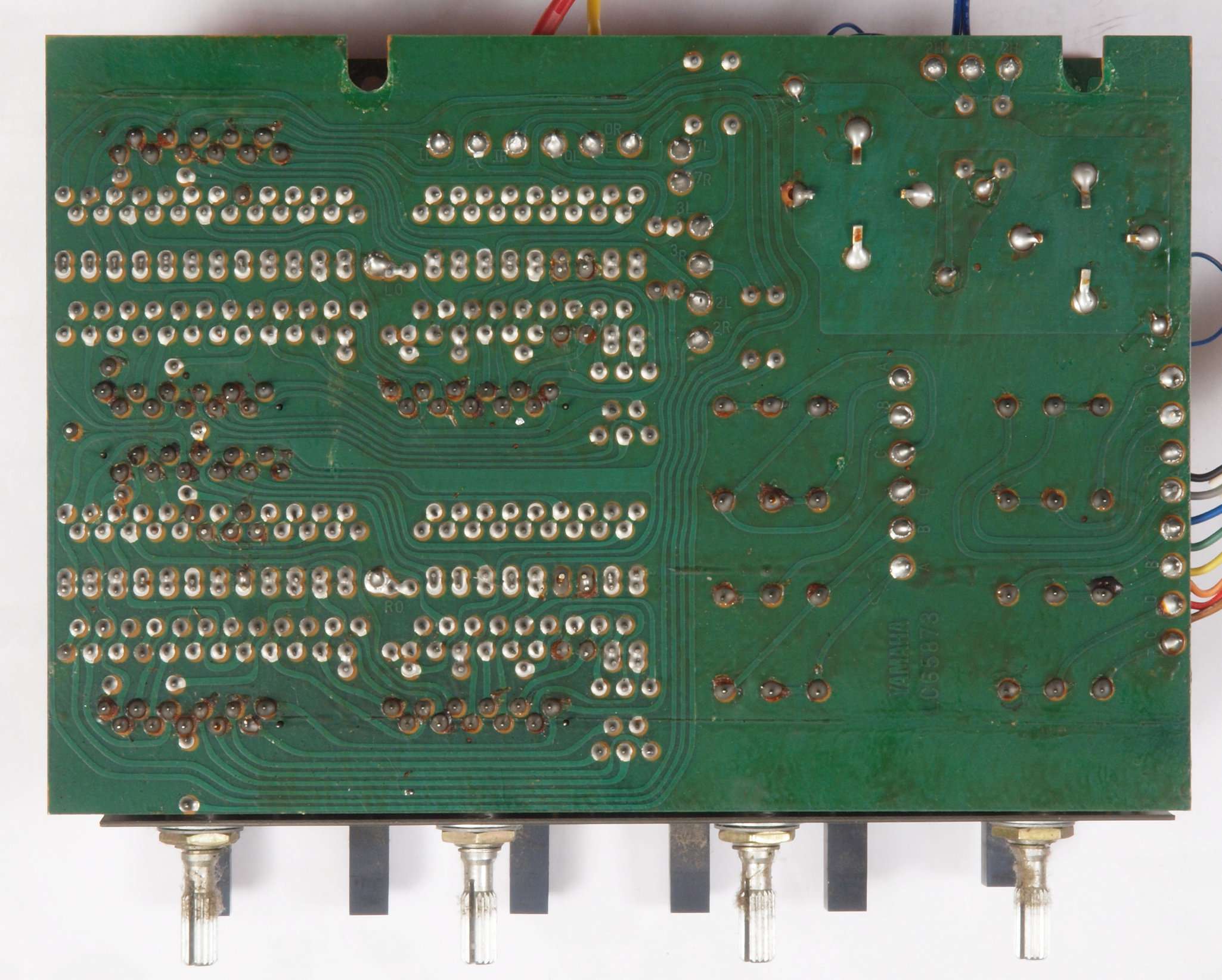

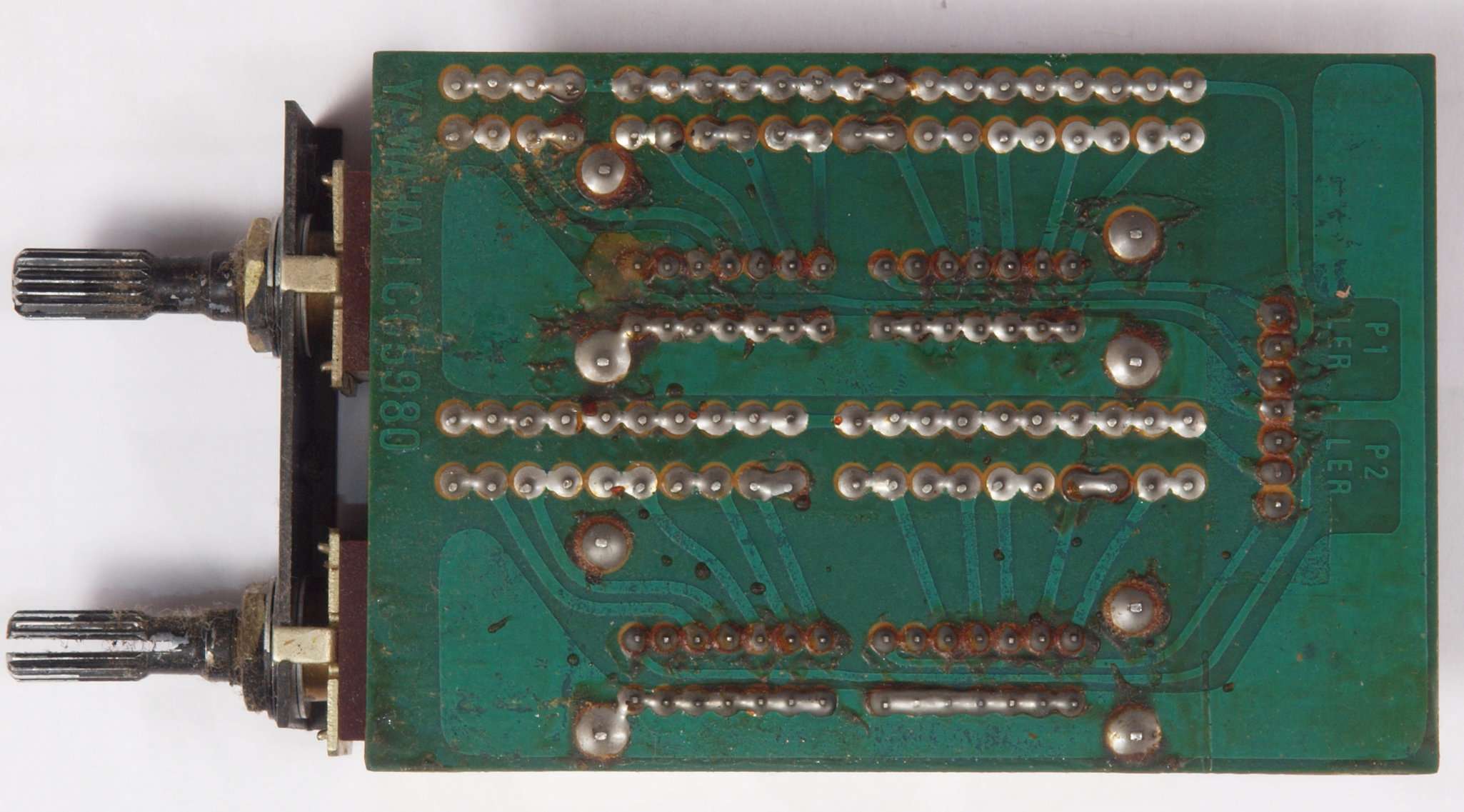

Ｃ２４．修理（半田補正）後　ＥｑｕａｌｉｚｅｒＡＭＰ基板裏。　全半田やり直しする

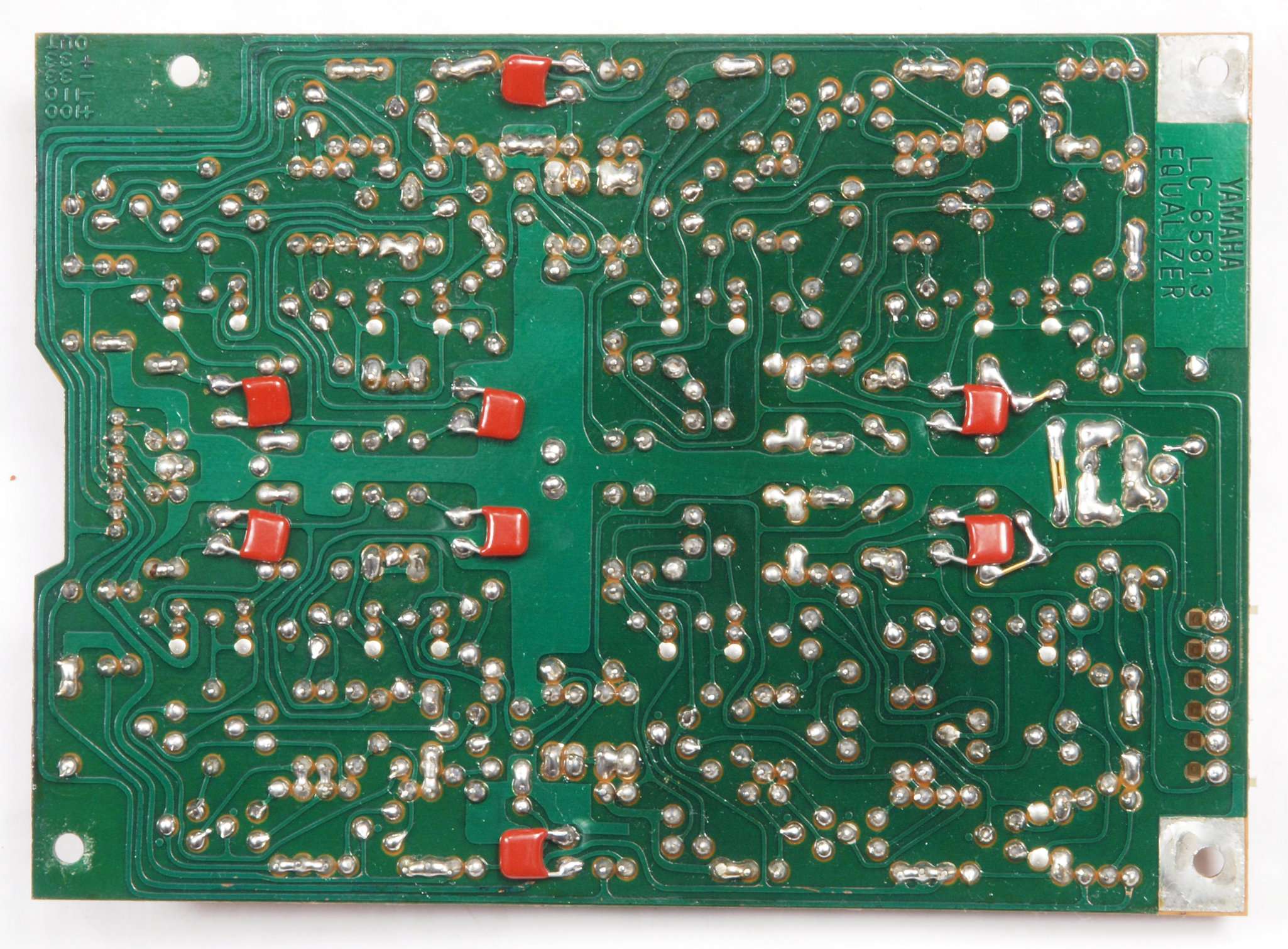

Ｃ２５．完成ＥｑｕａｌｉｚｅｒＡＭＰ基板裏。　洗浄後、コート液を塗る。フイルムコンデンサー８個追加。
Ｃ３１．修理前　ＴａｐｅＢｕｆｆｅｒＡＭＰ基板。Ｖ−ＦＥＴ２個焼損。

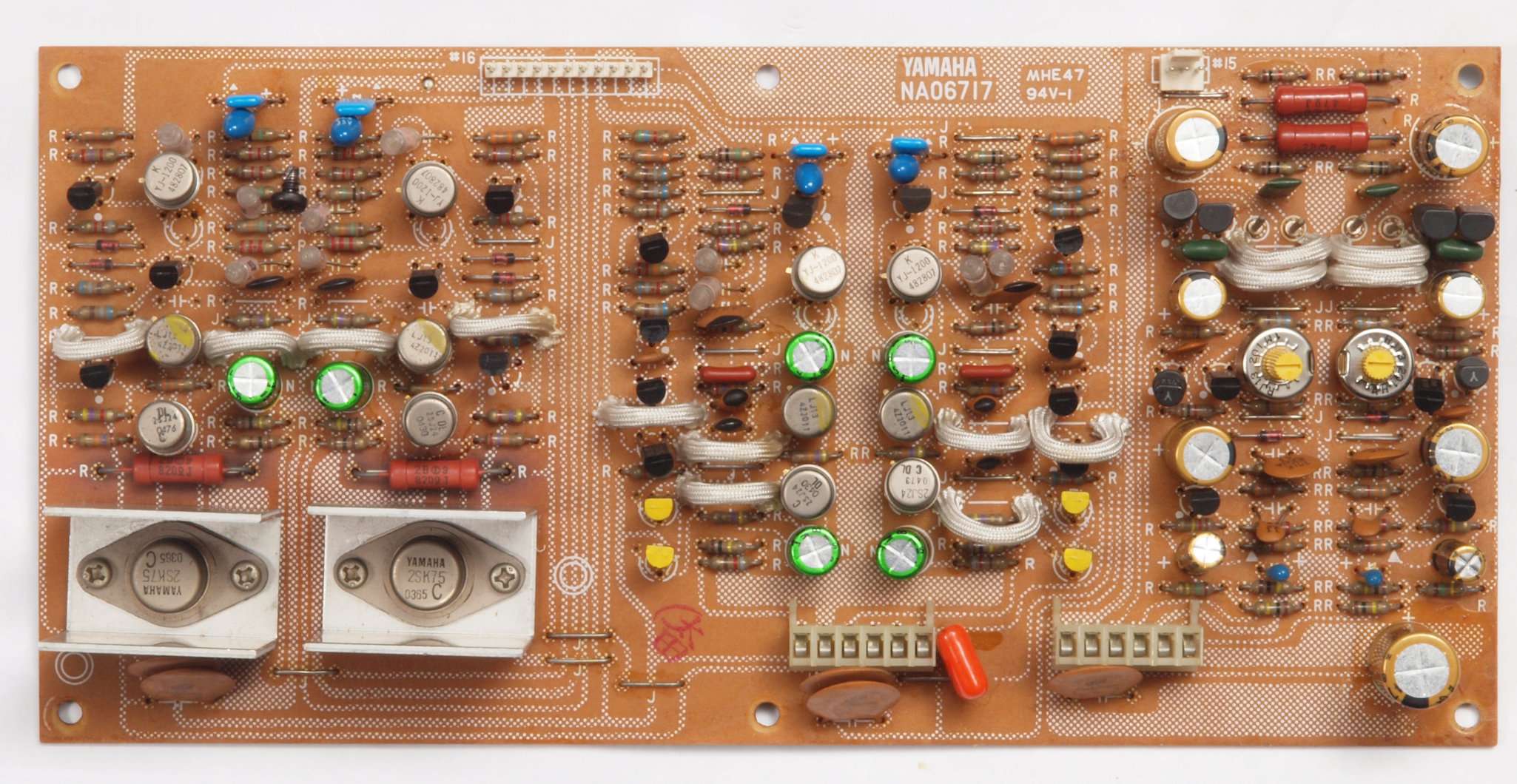

Ｃ３２．修理後　ＴａｐｅＢｕｆｆｅｒＡＭＰ基板。　電解コンデンサ−２個、Ｖ−ＦＥＴ２個、足黒ＴＲ（トランジスタ−）６個、フイルムコンデンサー２個交換

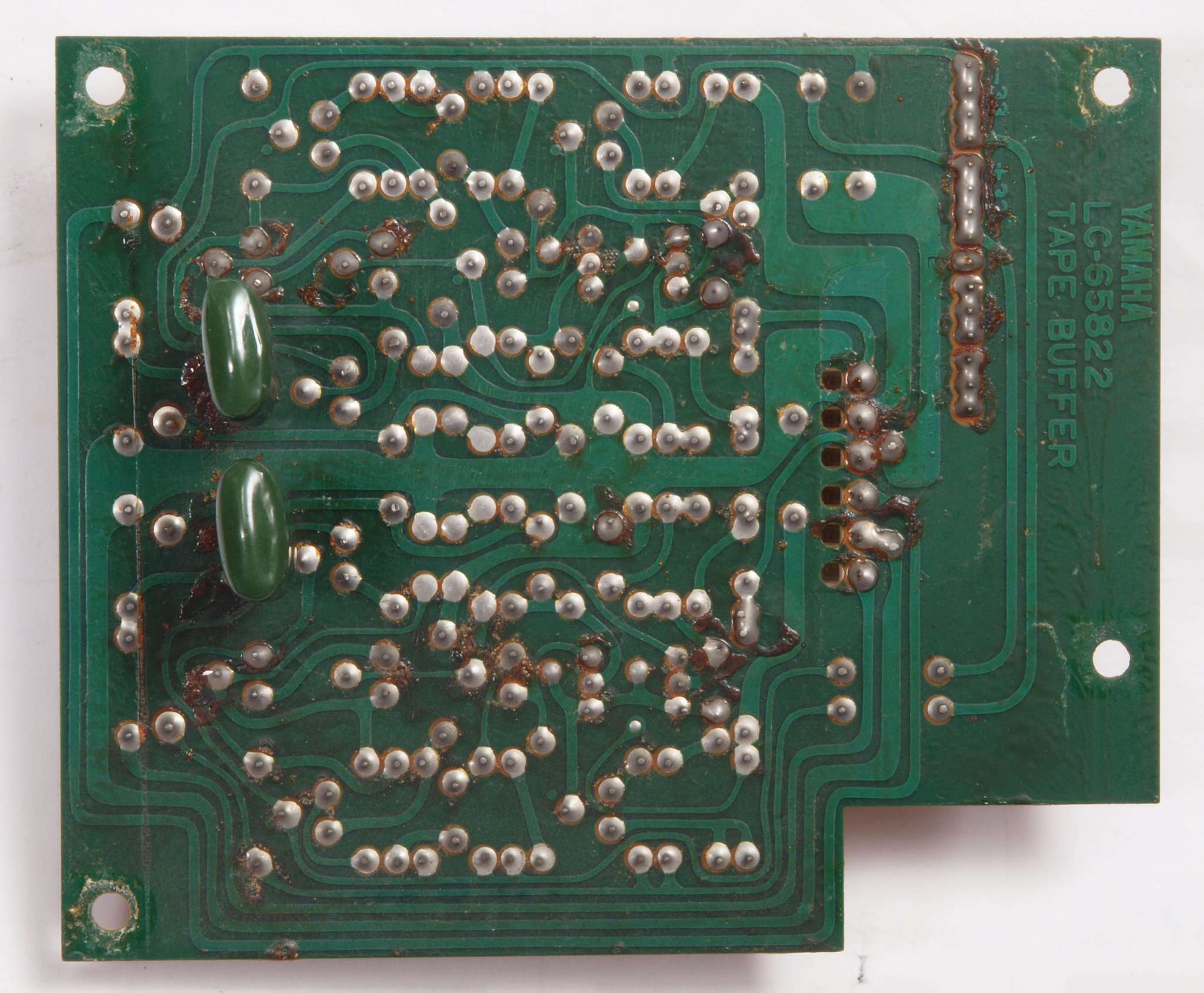

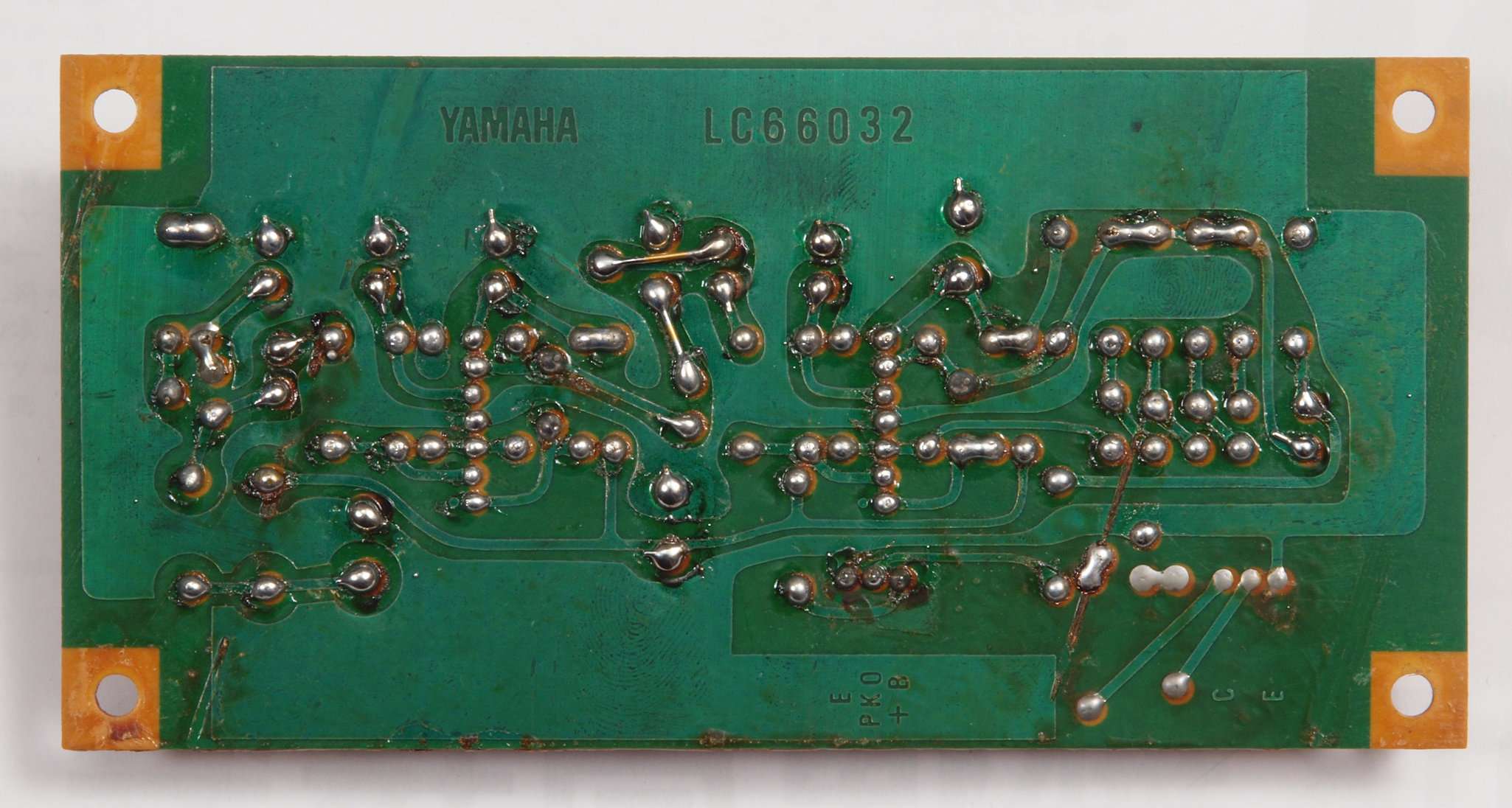

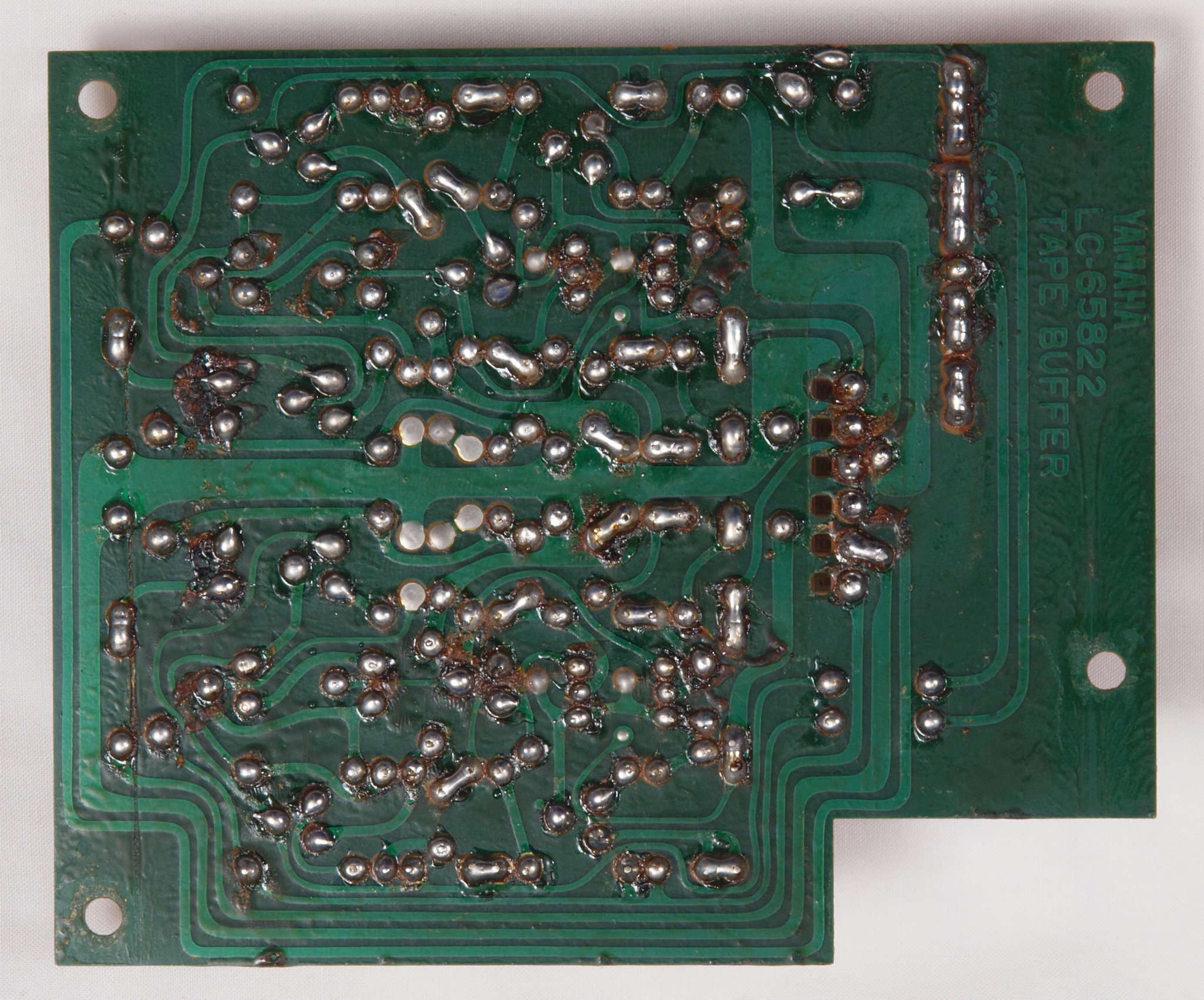

Ｃ３３．修理前　ＴａｐｅＢｕｆｆｅｒＡＭＰ基板裏
Ｃ３４．修理（半田補正）後　ＴａｐｅＢｕｆｆｅｒＡＭＰ基板裏。　全半田やり直しする

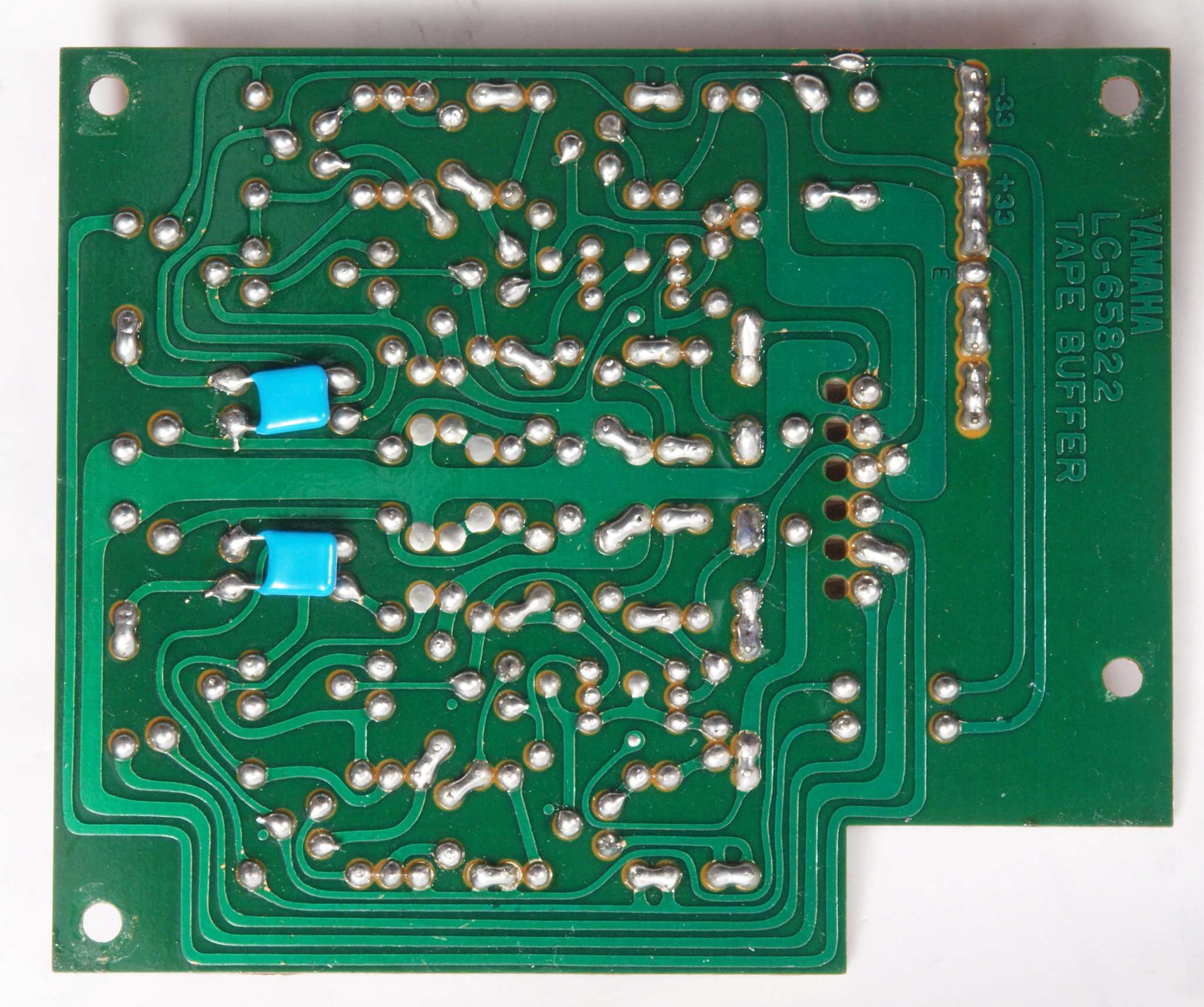

Ｃ３５．完成ＴａｐｅＢｕｆｆｅｒＡＭＰ基板裏。　フイルムコンデンサー２個交換、洗浄後、コート液を塗る。
Ｃ４１．修理前　ＦｕｎｃｔｉｏｎＡＭＰ基板
Ｃ４２．修理後　ＦｕｎｃｔｉｏｎＡＭＰ基板　リレー１個、Ｖ−ＦＥＴ２個、電解コンデンサ−２個、フイルムコンデンサー４個交換。

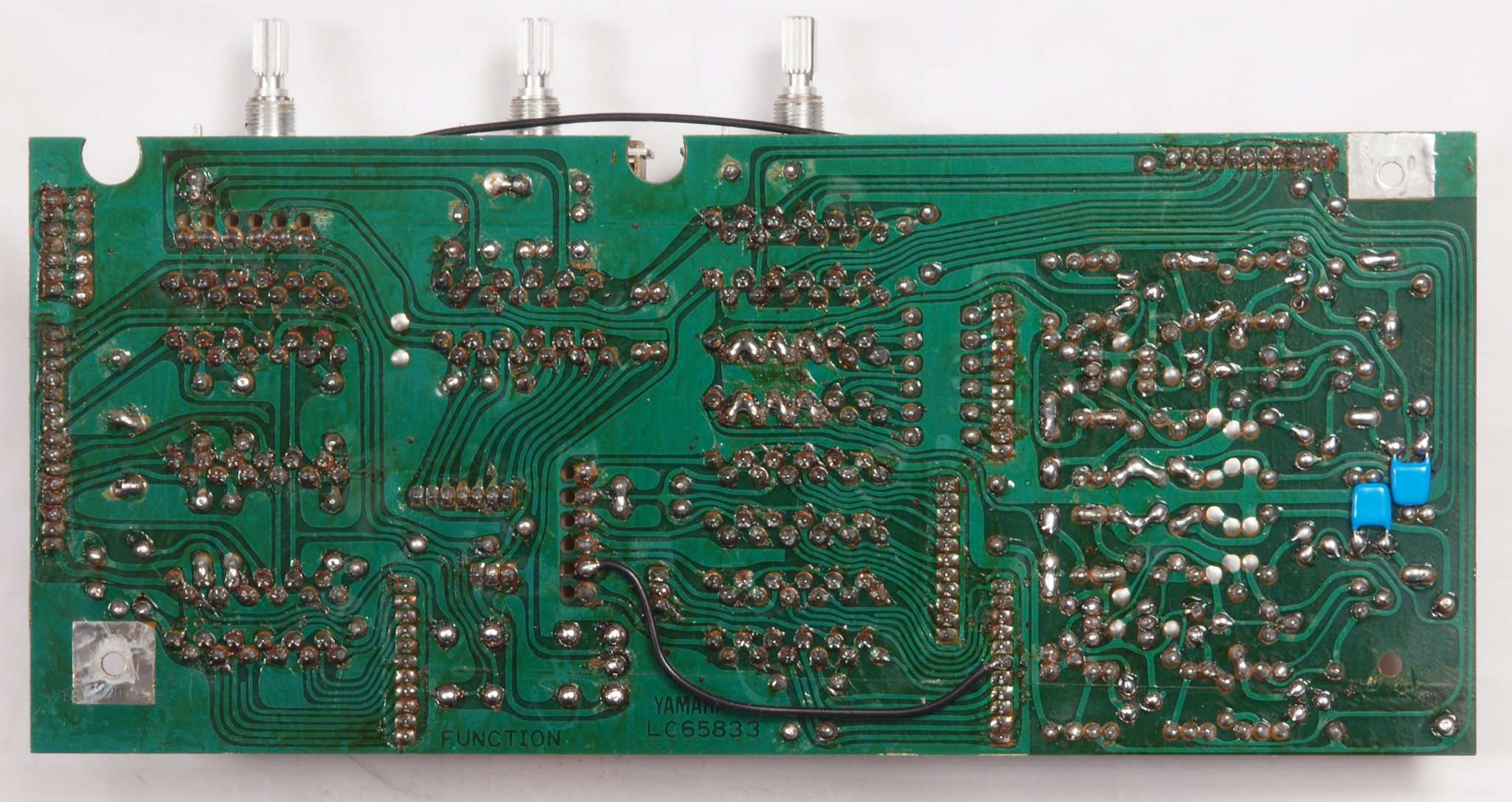

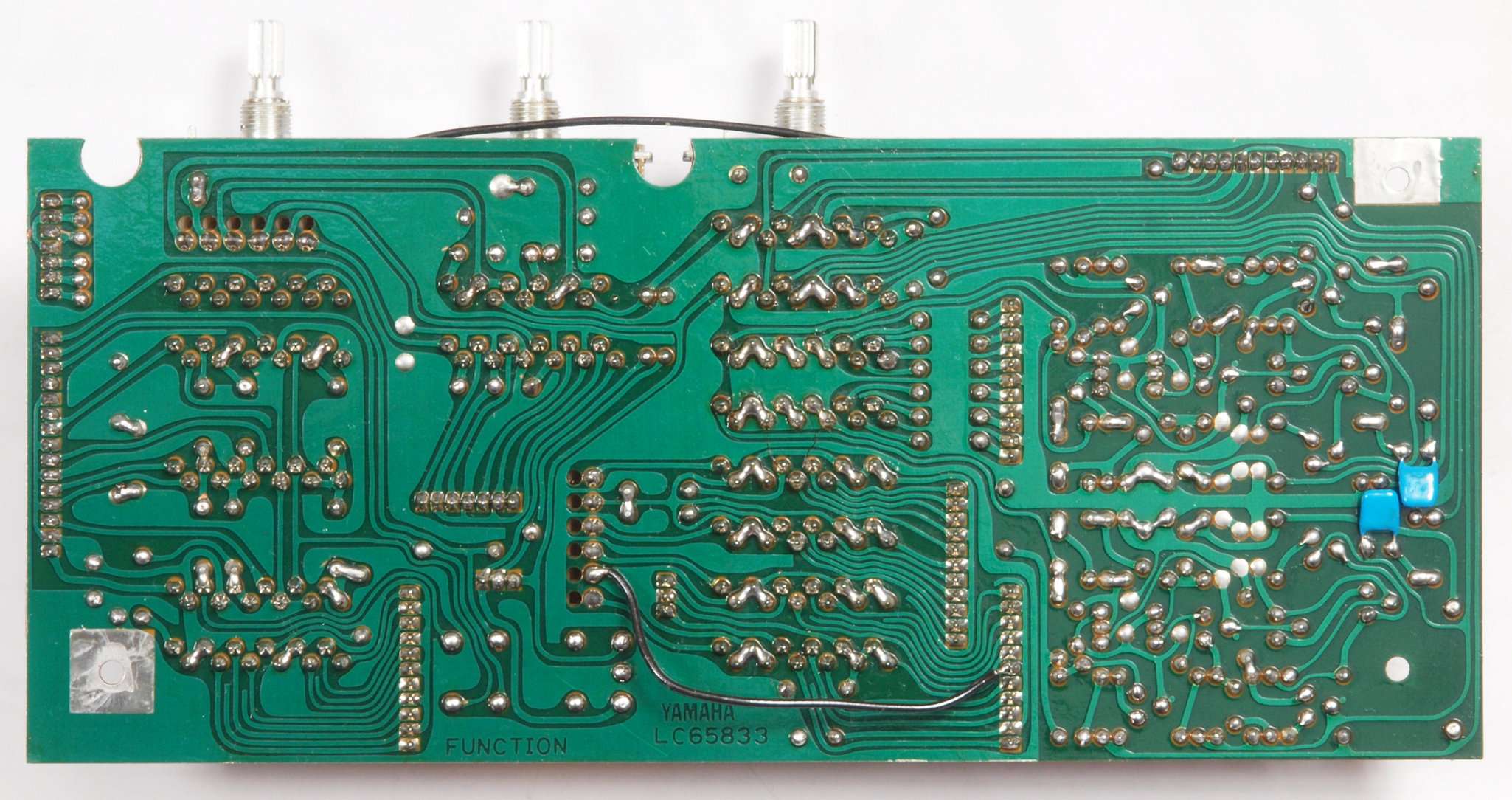

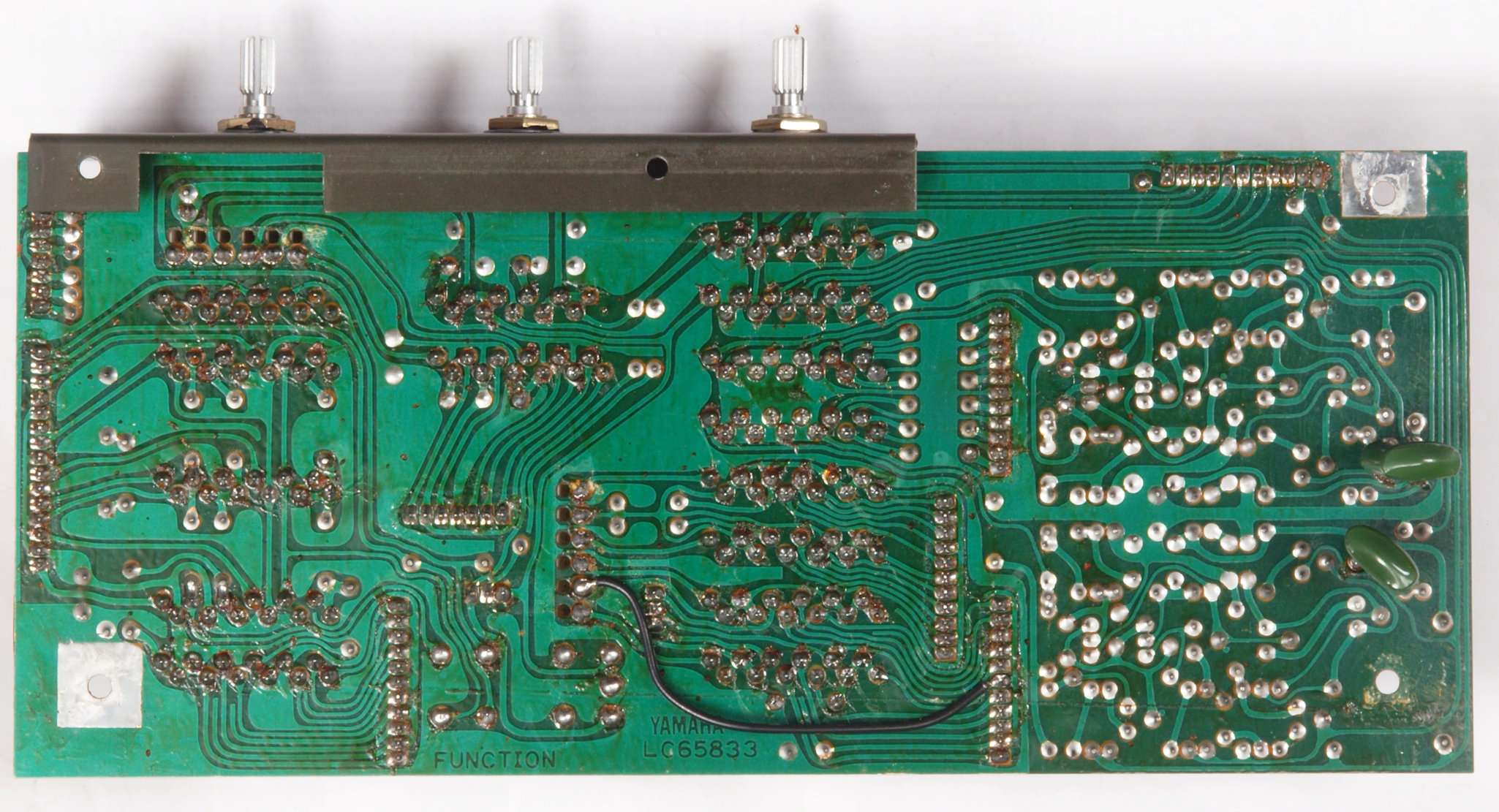

Ｃ４３．修理前　ＦｕｎｃｔｉｏｎＡＭＰ基板裏
Ｃ４４．修理（半田補正）後　ＦｕｎｃｔｉｏｎＡＭＰ基板裏。　全半田やり直しする
Ｃ４５．完成ＦｕｎｃｔｉｏｎＡＭＰ基板裏。　洗浄後、コート液を塗る。

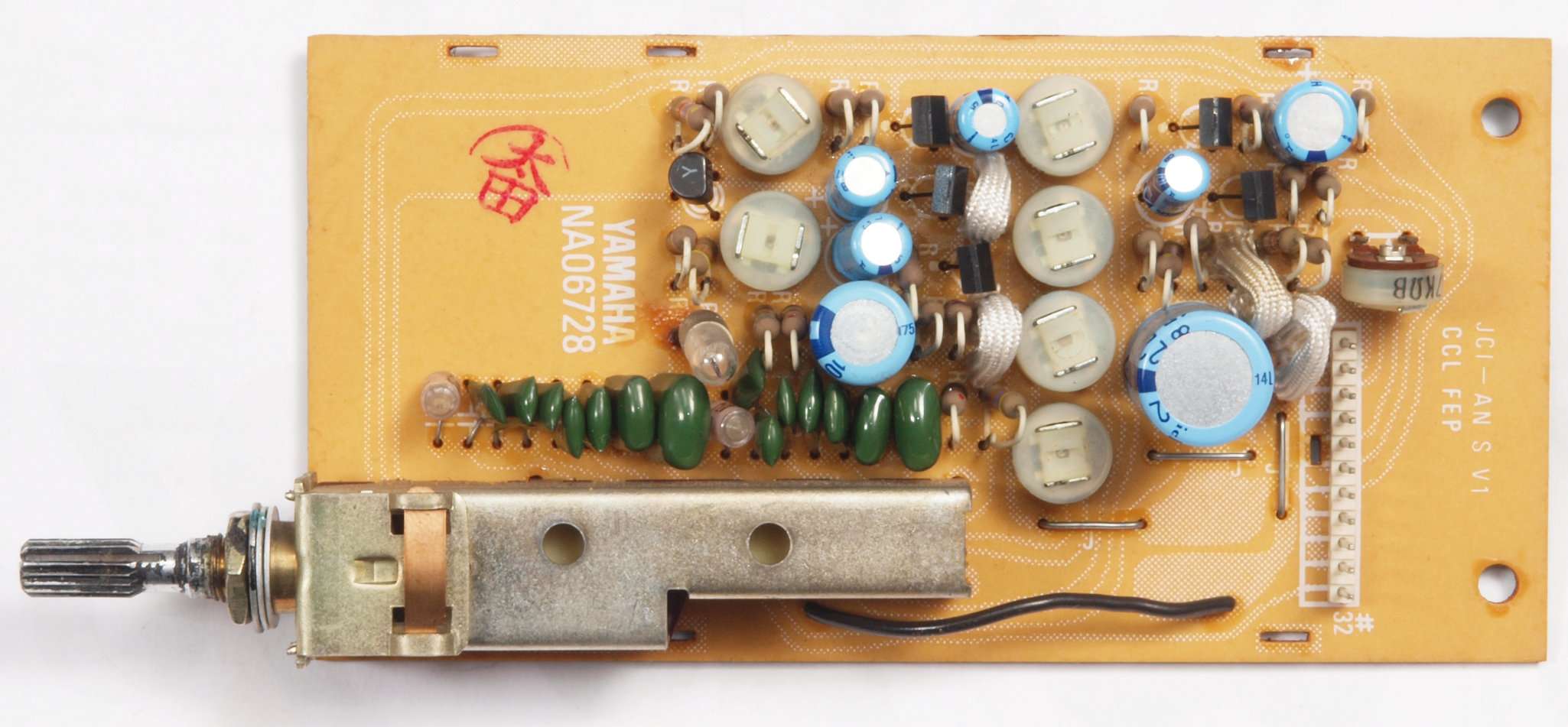

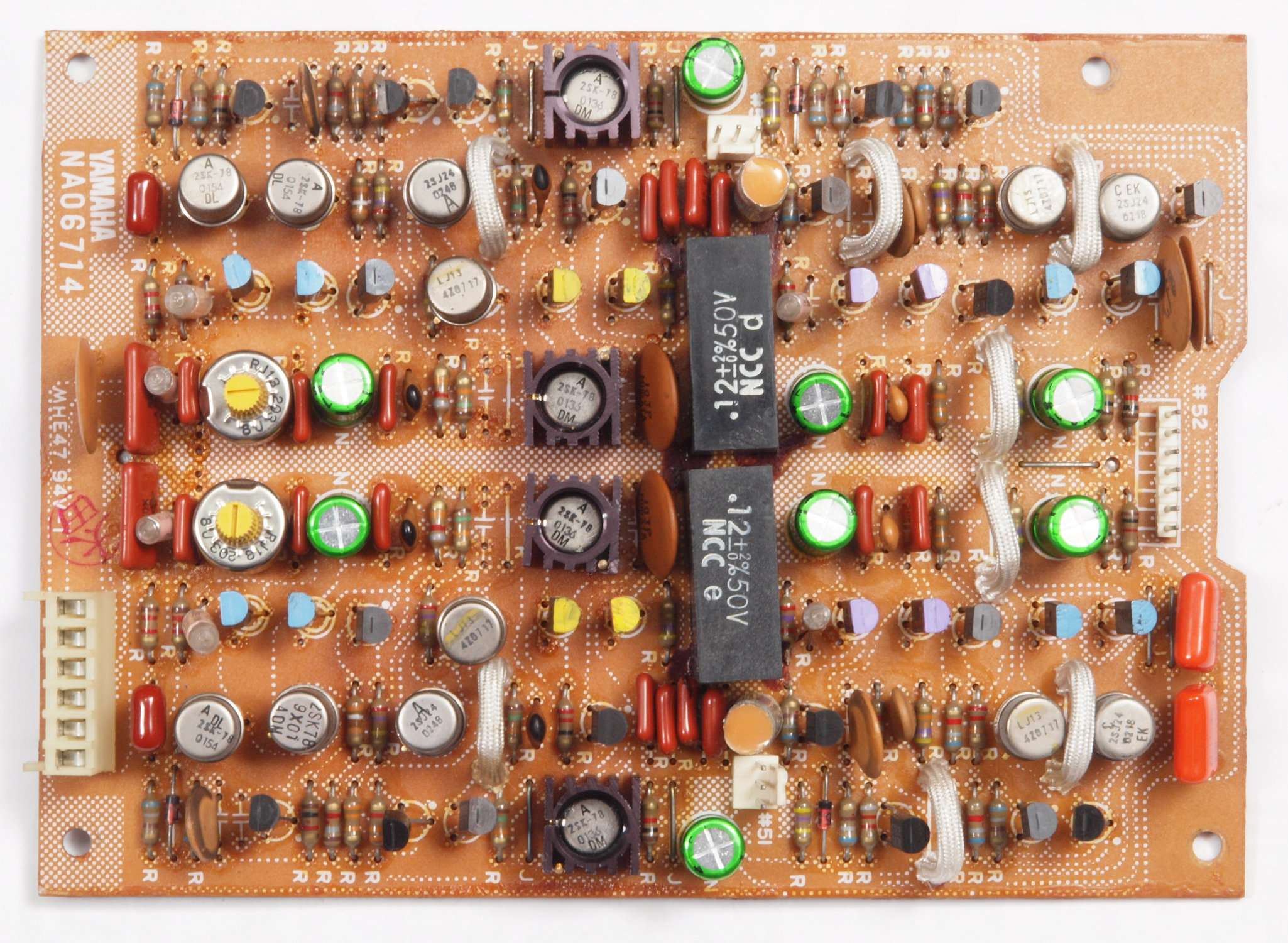

Ｃ５１．修理前　ＦｌａｔＡＭＰ基板

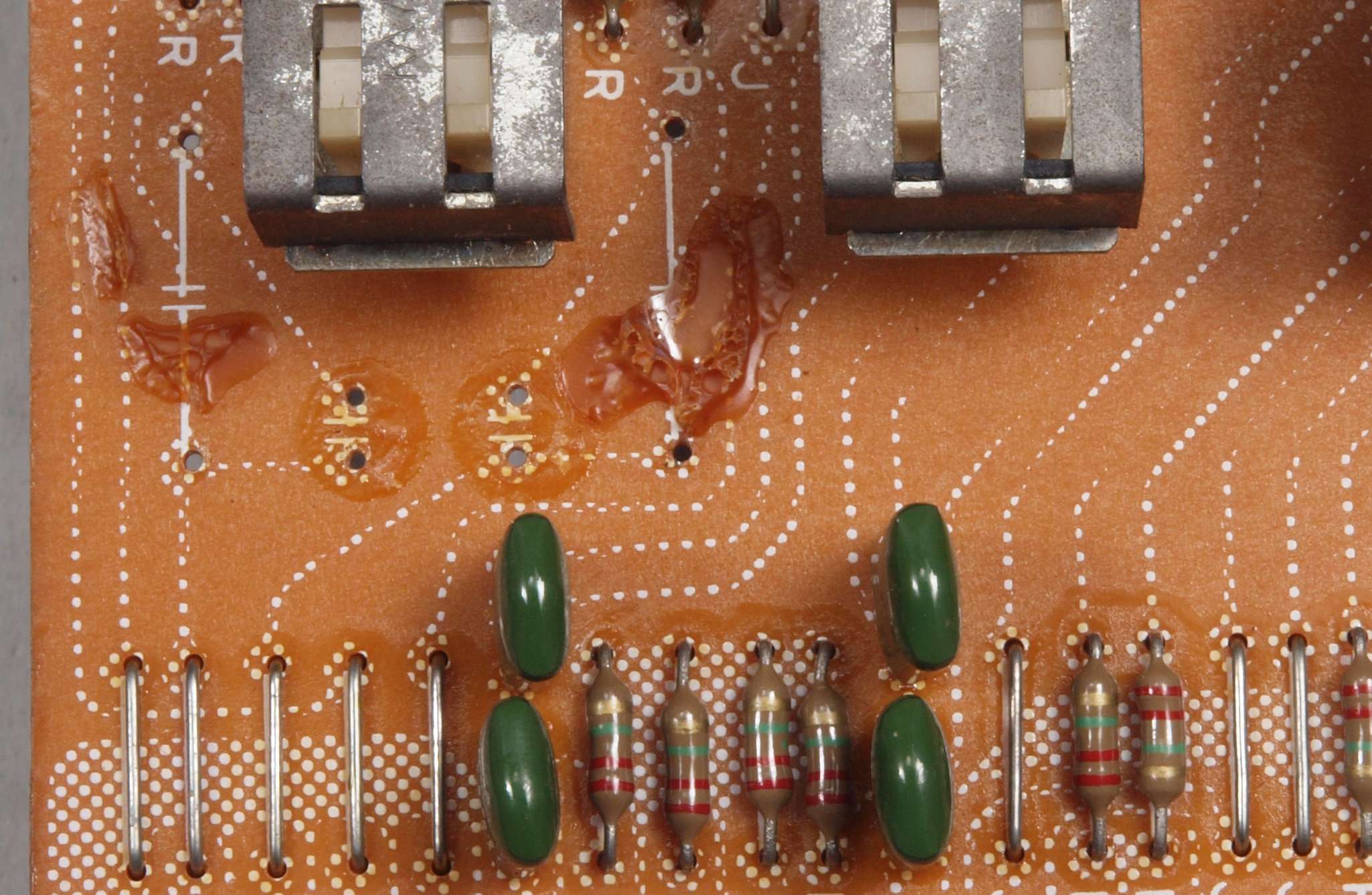

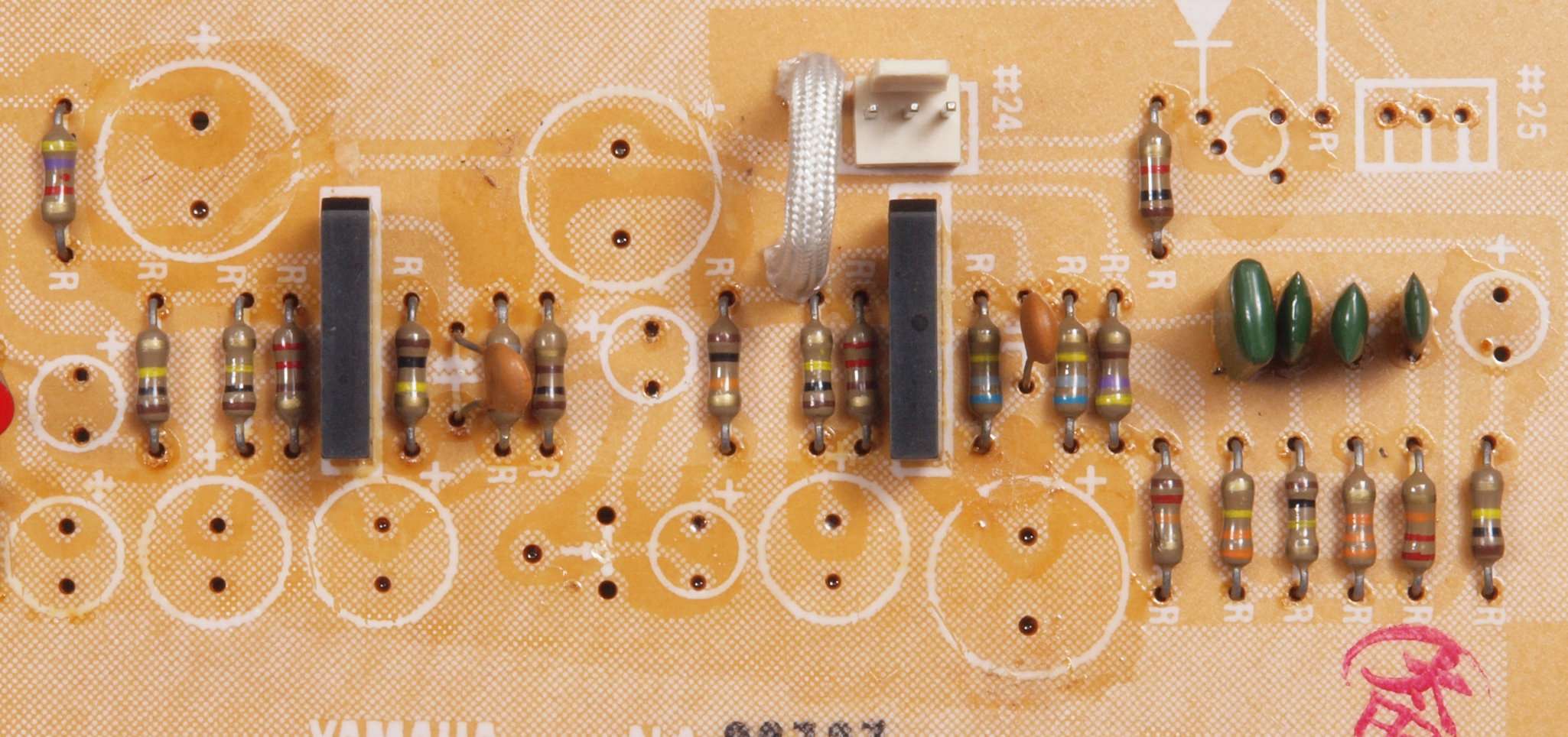

Ｃ５２．修理中　ＦｌａｔＡＭＰ基板　トルエン溶媒の接着剤。
Ｃ５３．修理中　ＦｌａｔＡＭＰ基板　トルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ５４．修理後　ＦｌａｔＡＭＰ基板　半固定ＶＲ２個、電解コンデンサー１５個、フイルムコンデンサー１１個、足黒ＴＲ（トランジスター）１８個交換
Ｃ５５．修理前　ＦｌａｔＡＭＰ基板裏

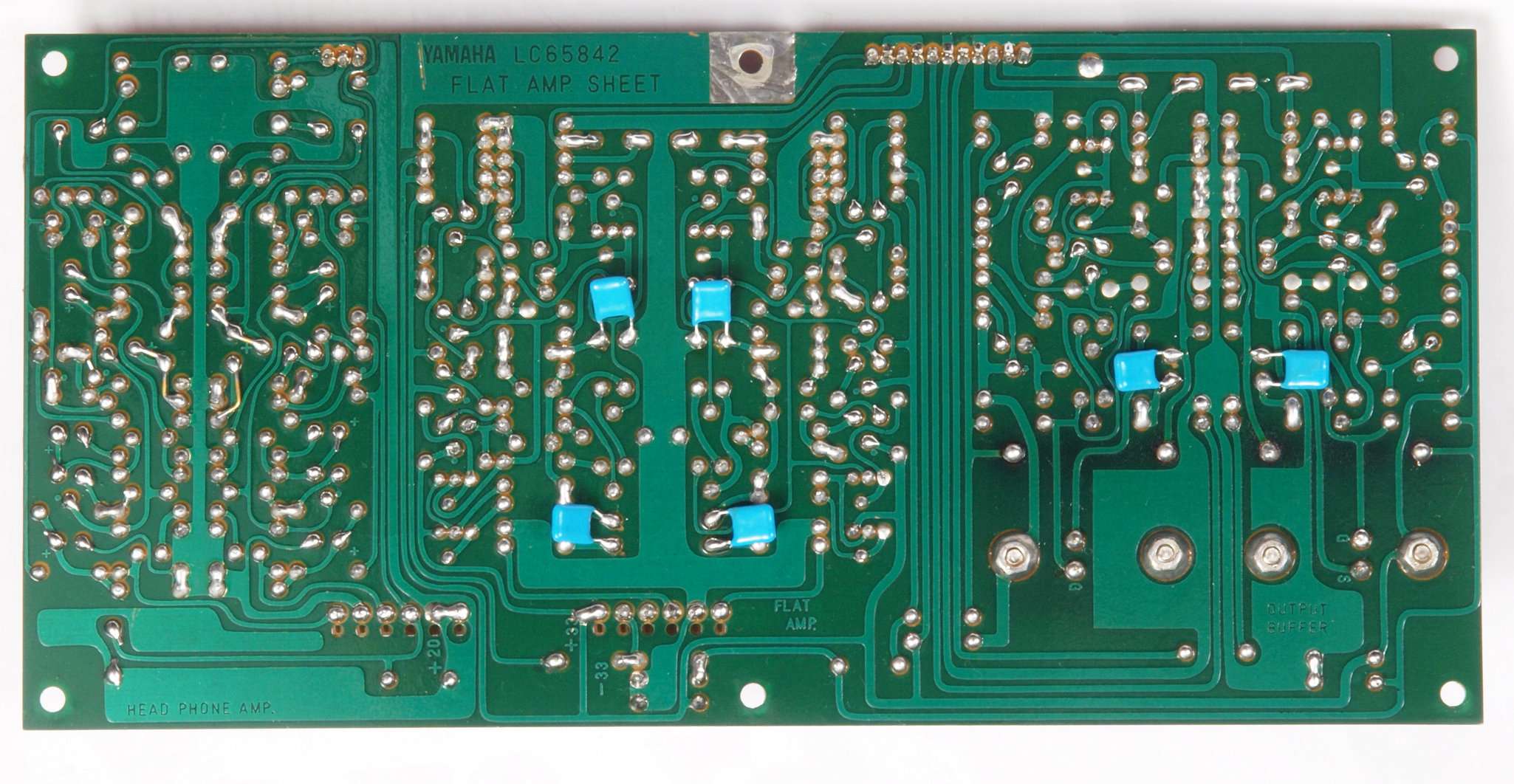

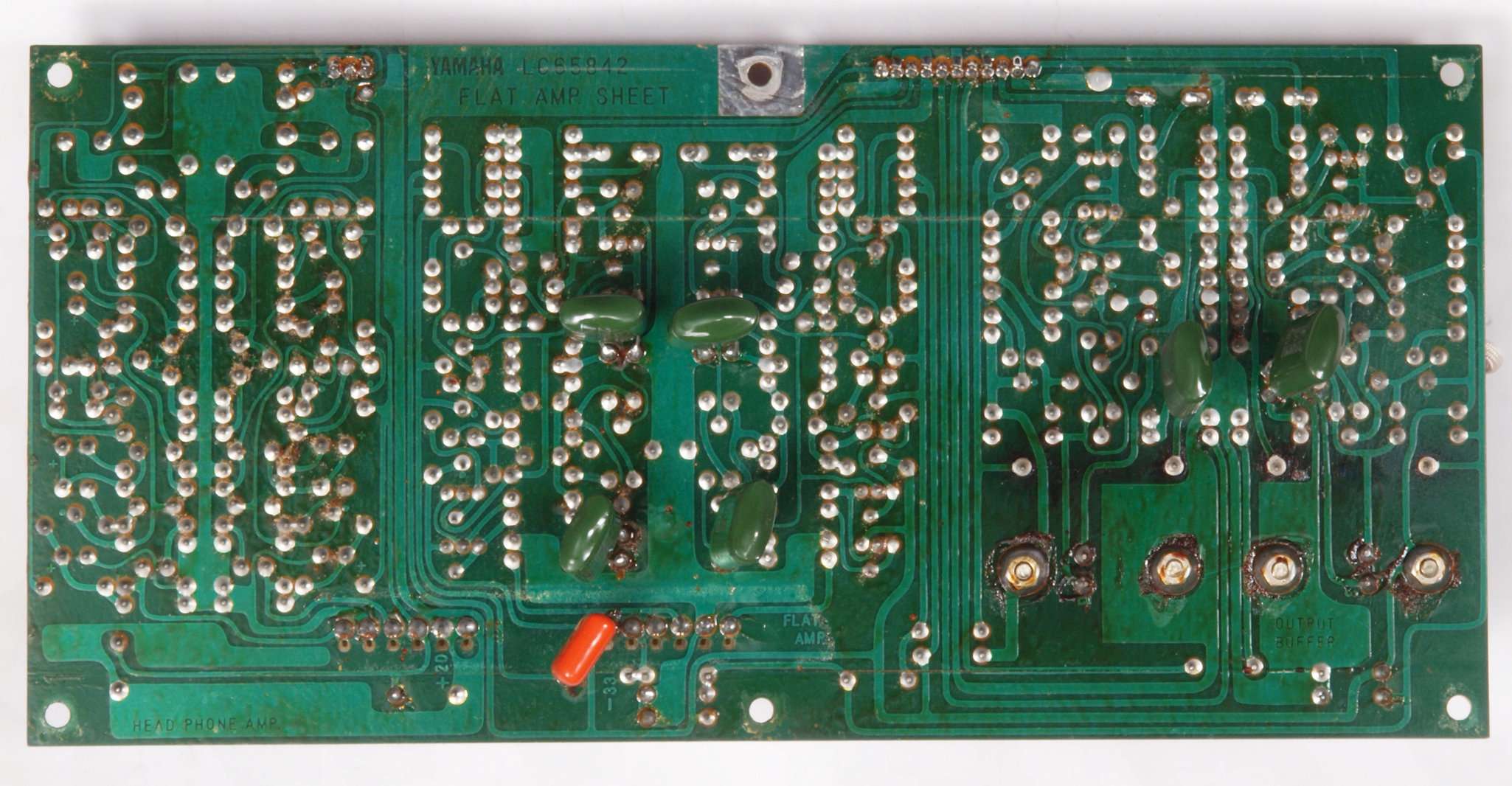

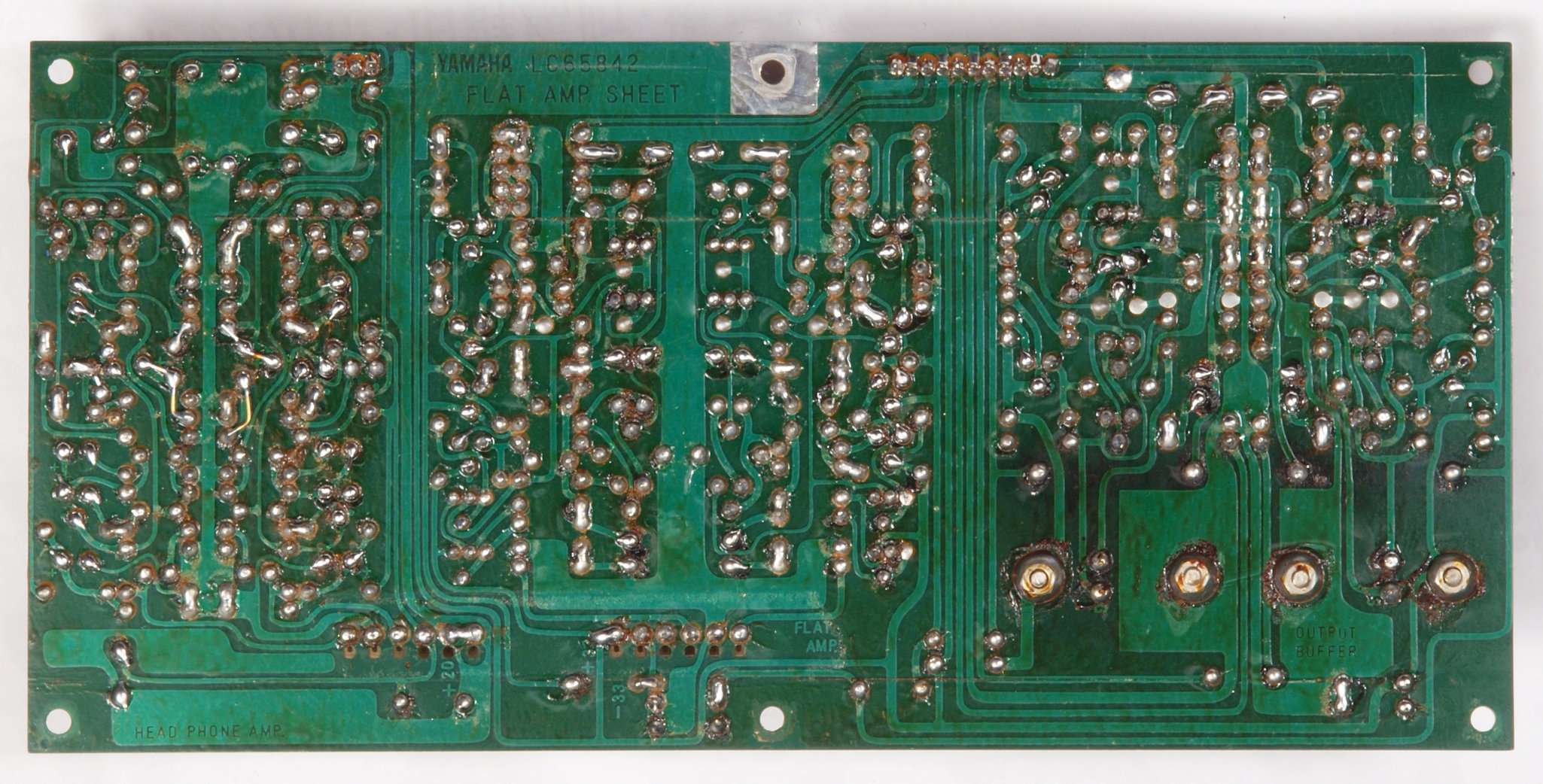

Ｃ５６．修理（半田補正）後　ＦｌａｔＡＭＰ基板裏。　全半田やり直しする
Ｃ５７．完成ＦｌａｔＡＭＰ基板裏。　洗浄後、コート液を塗る。
Ｃ６１．修理前　ＬｏｕｄｎｅｓｓＡＭＰ基板
Ｃ６２．修理中　ＬｏｕｄｎｅｓｓＡＭＰ基板。バランスＶＲ＋ＬｏｕｄｎｅｓｓＶＲの点検。

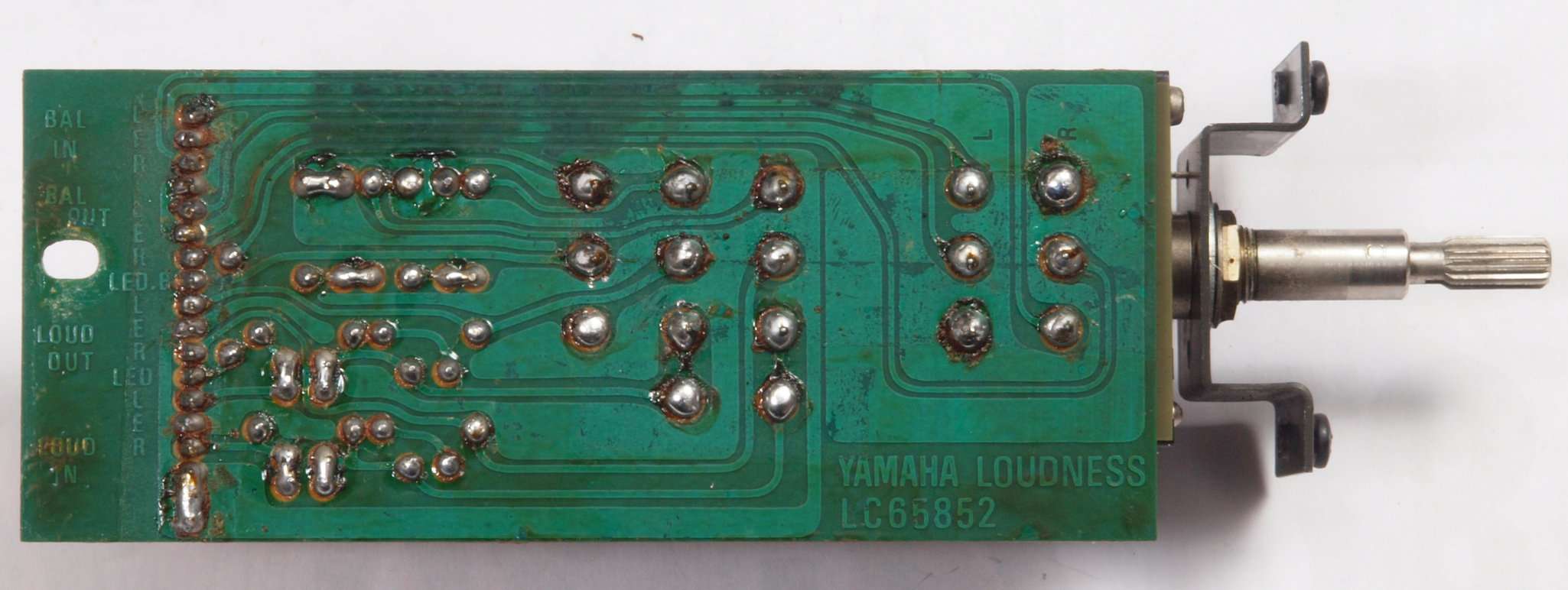

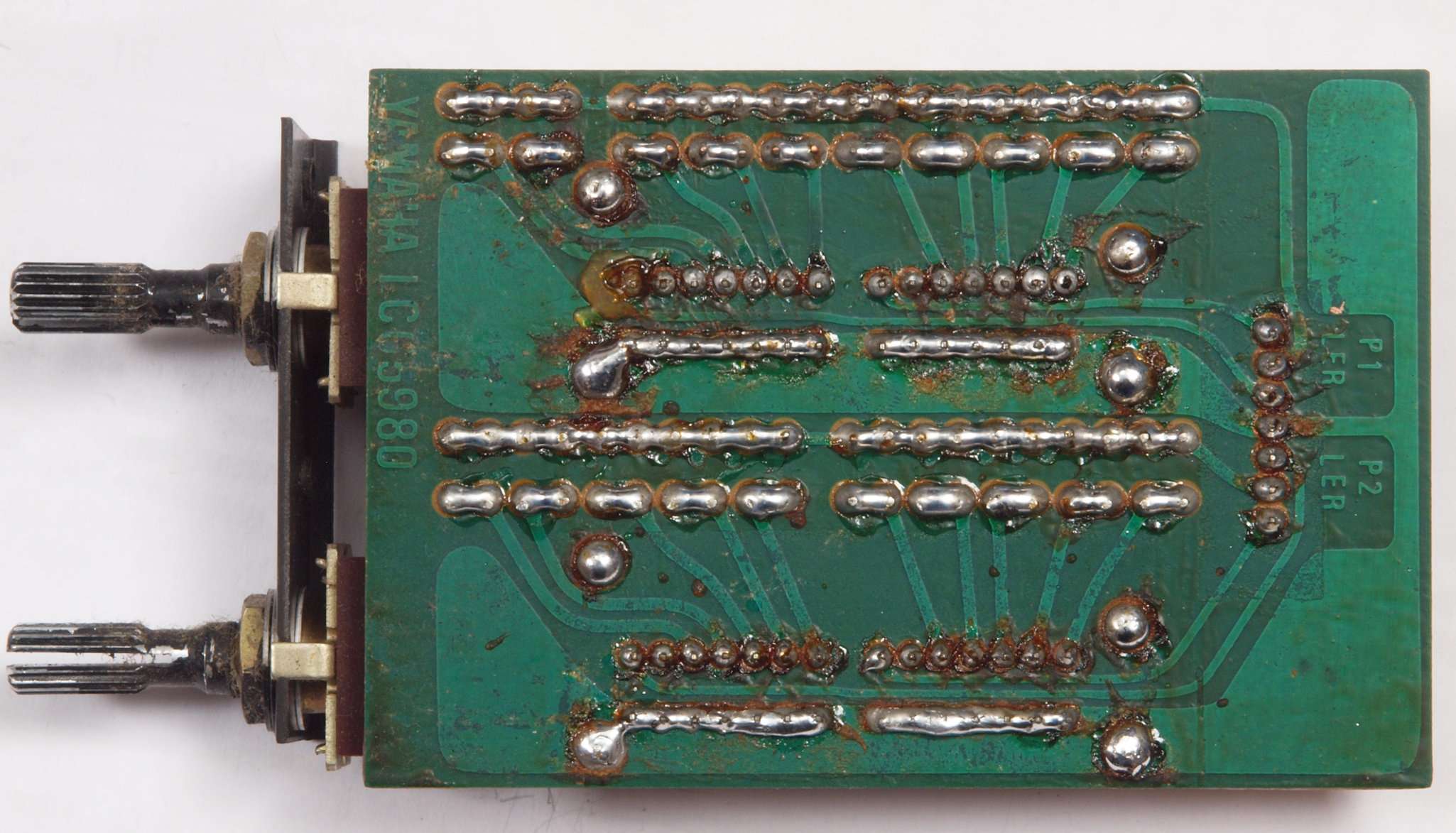

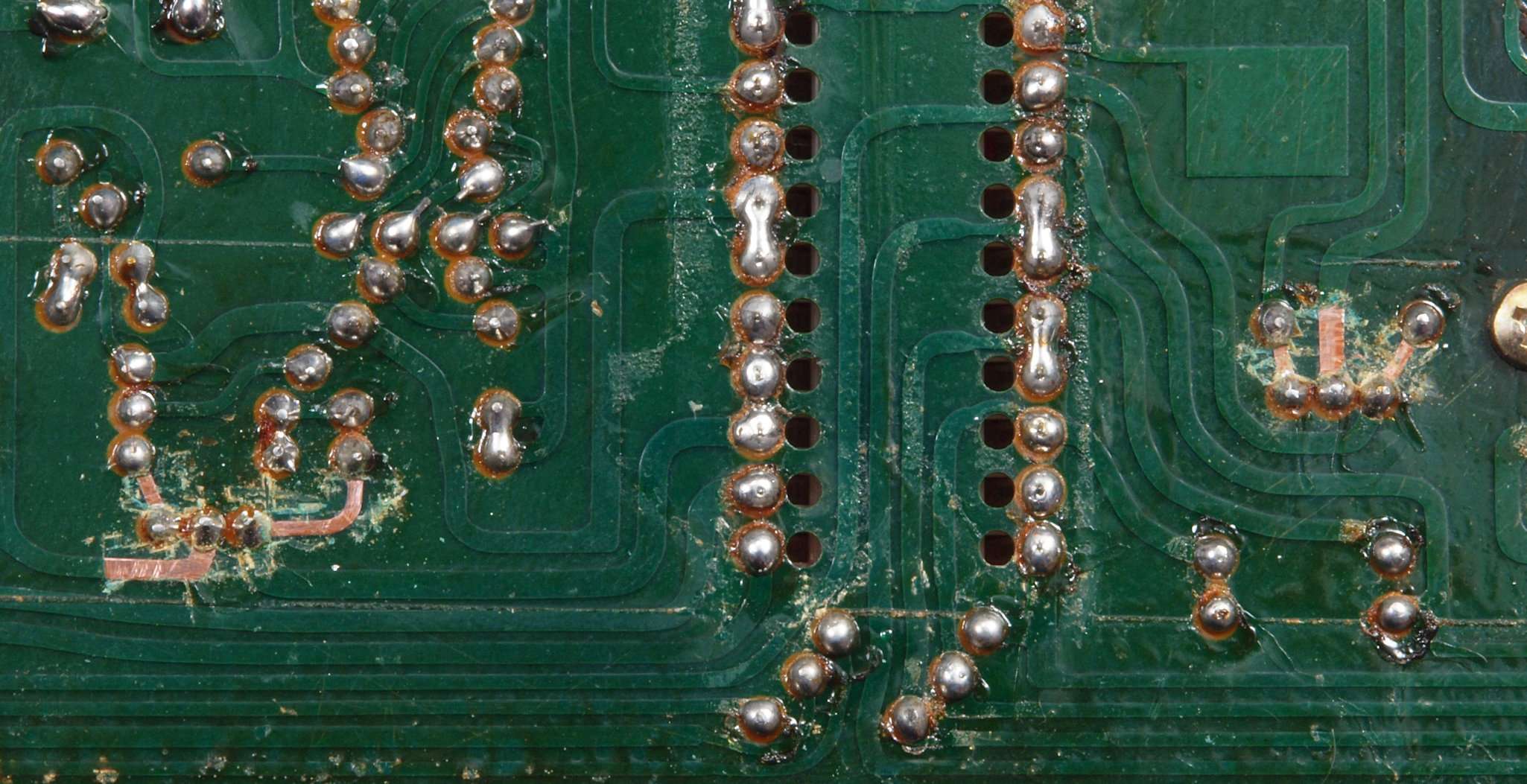

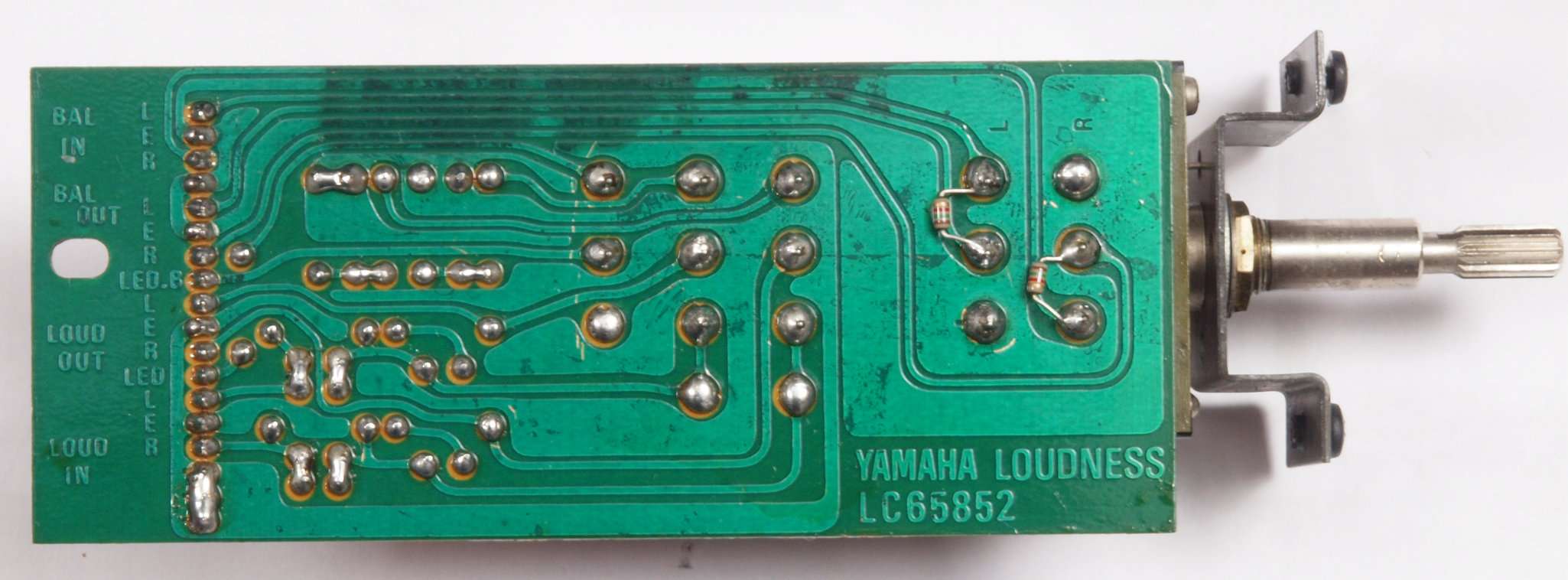

Ｃ６３．修理前　ＬｏｕｄｎｅｓｓＡＭＰ基板裏、強力な接点復活材使用で、基板の銅箔に腐食が見られます。

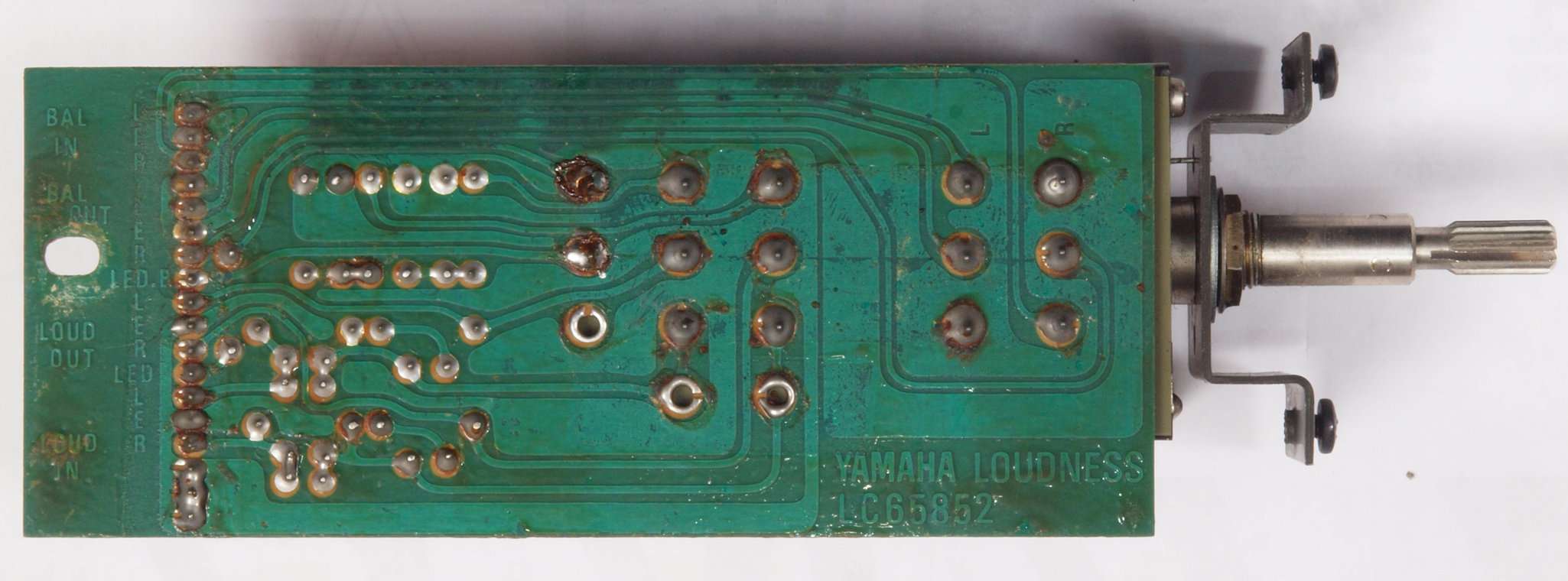

Ｃ６４．修理（半田補正）後　ＬｏｕｄｎｅｓｓＡＭＰ基板裏。　全半田やり直しする
Ｃ６５．完成ＬｏｕｄｎｅｓｓＡＭＰ基板裏。　洗浄後、コート液を塗る。

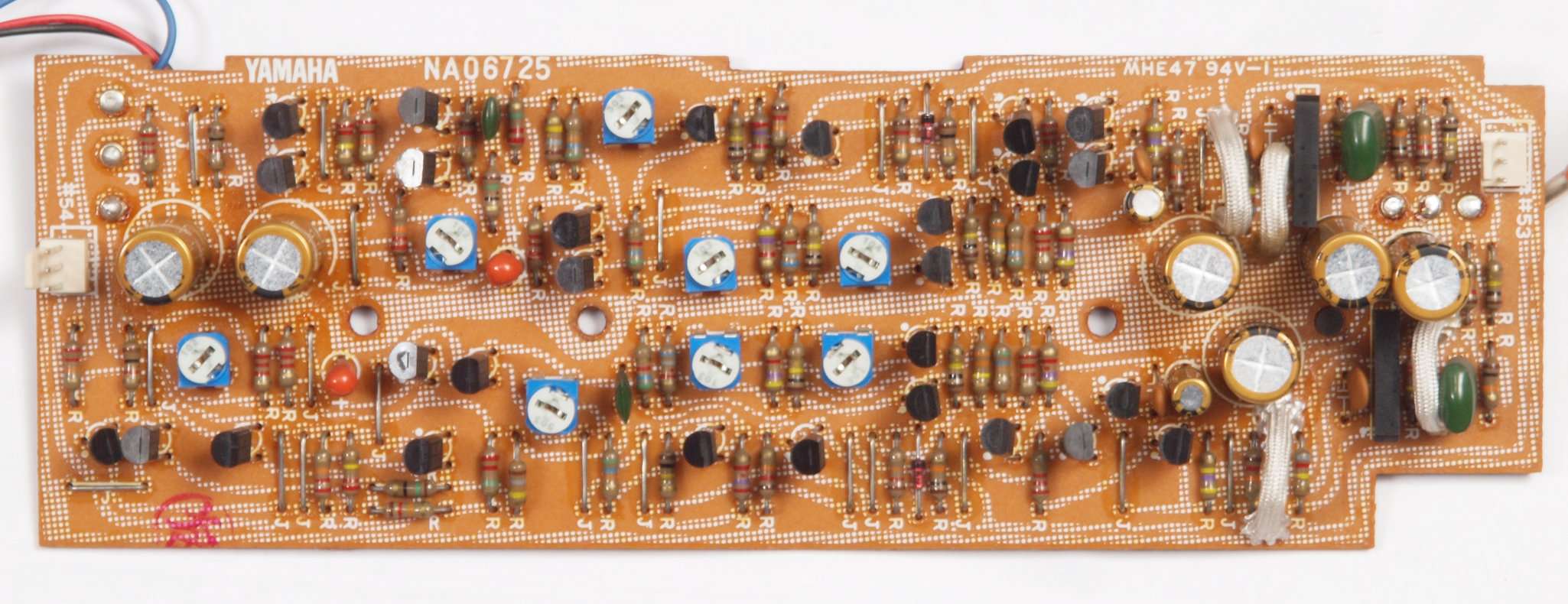

Ｃ７１．修理前　ＴｏｎｅＡＭＰ基板

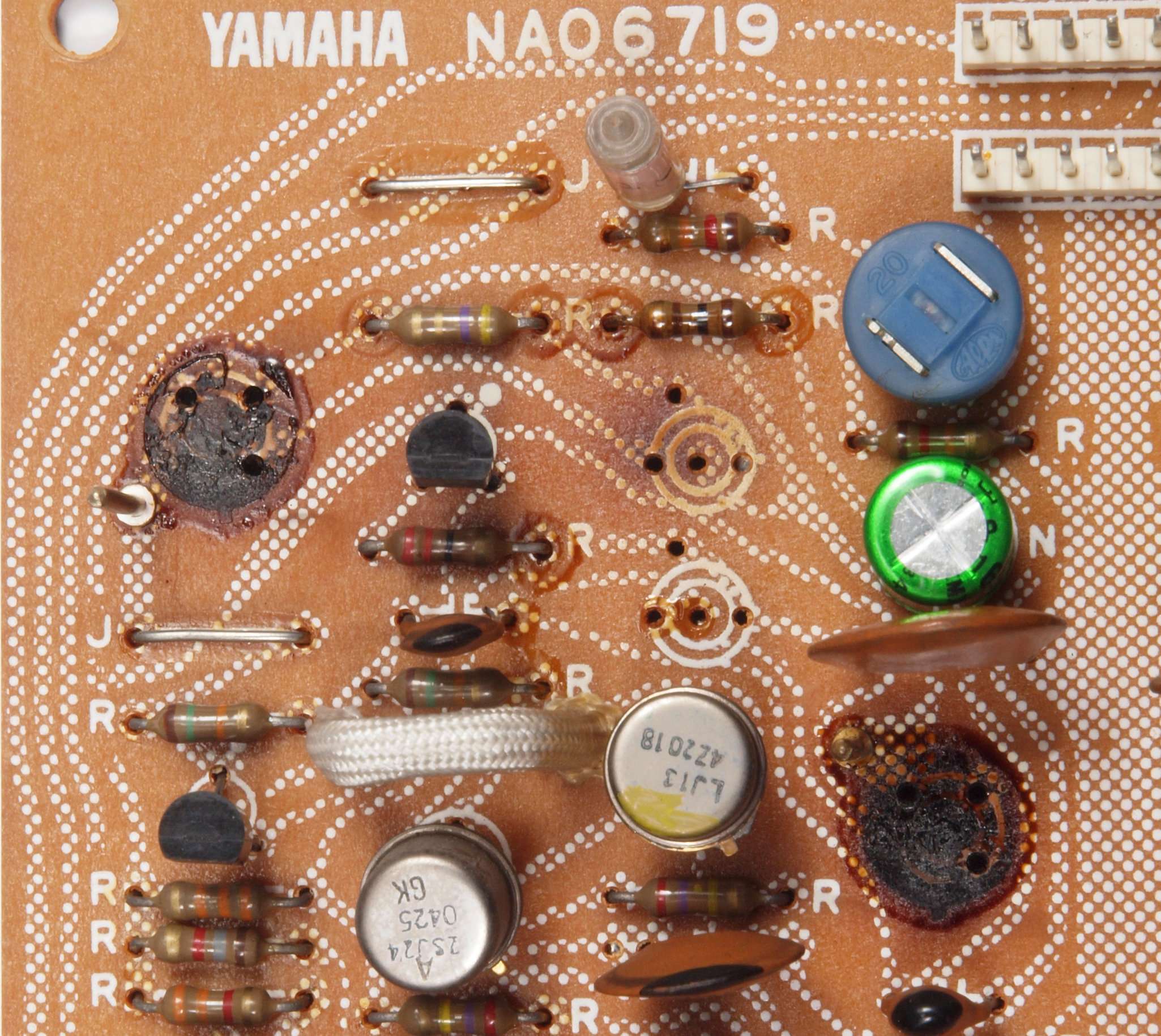

Ｃ７１２．修理中　ＴｏｎｅＡＭＰ基板。Ｖ−ＦＥＴ４個焼損。
Ｃ７２．修理後　ＴｏｎｅＡＭＰ基板。　Ｖ−ＦＥＴ２個、ＦＥＴ（電界効果トランジスター）８個、半固定ＶＲ２個、電解コンデンサ−６個、フイルムコンデンサー８個交換

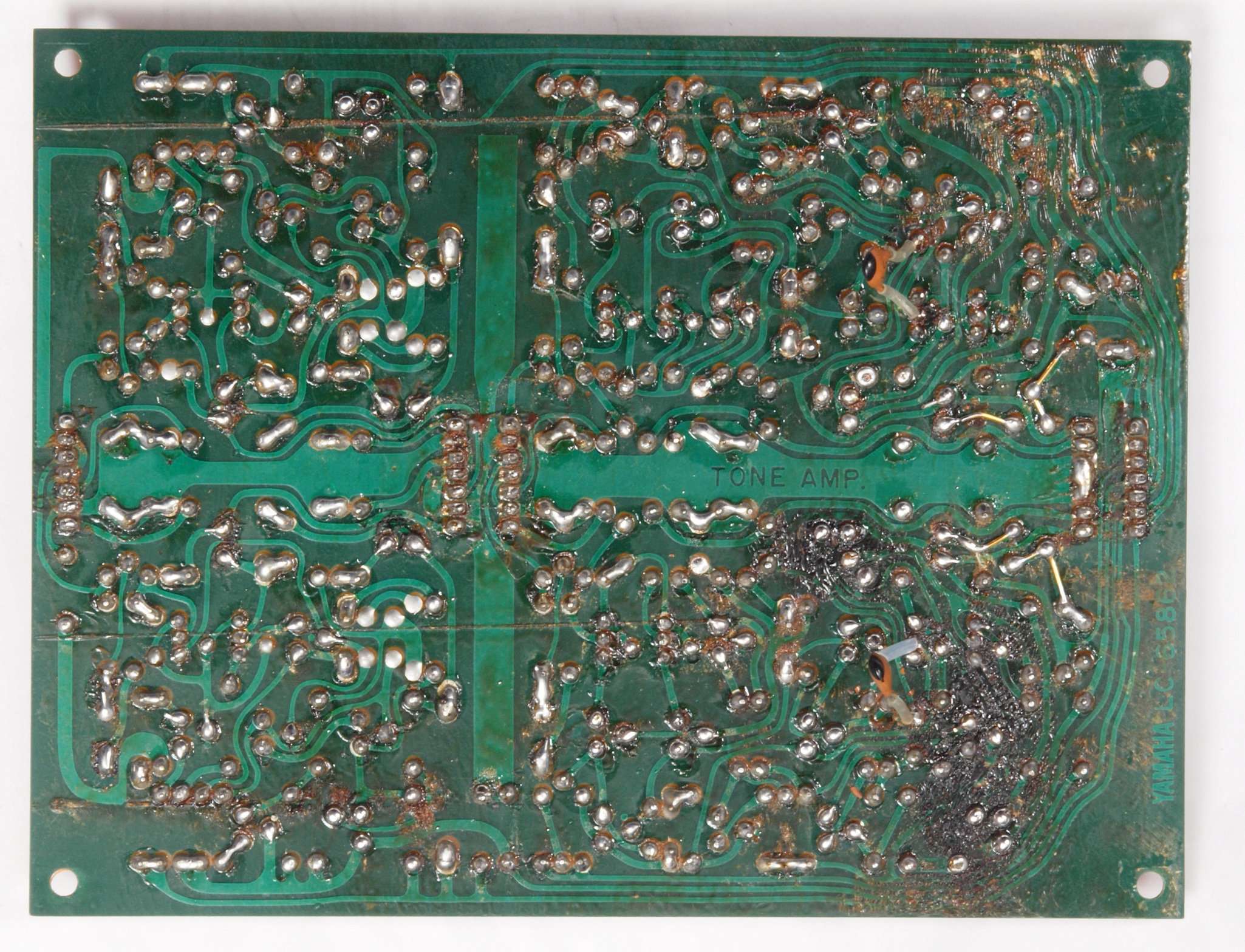

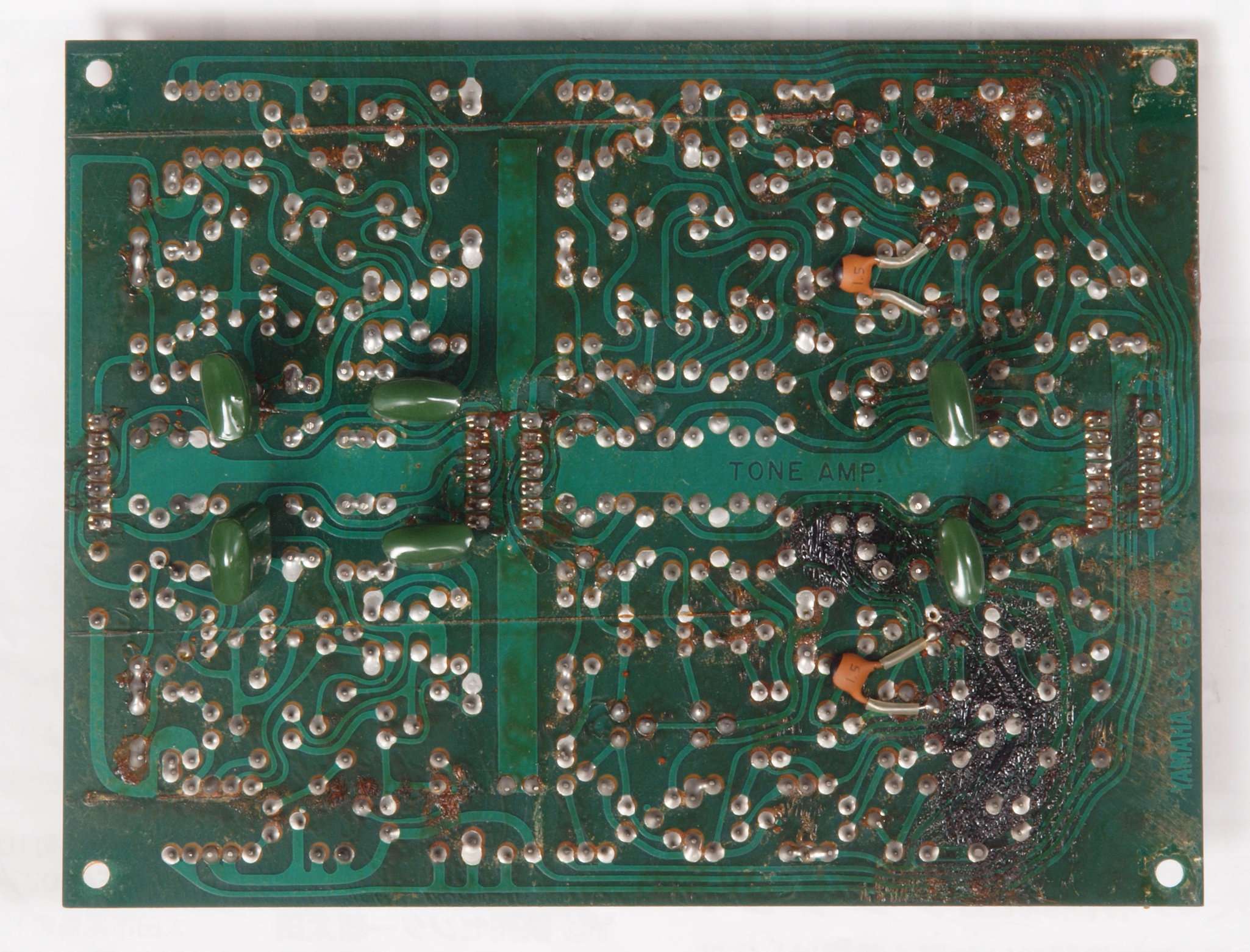

Ｃ７３．修理前　ＴｏｎｅＡＭＰ基板裏
Ｃ７４．修理（ハンダ補正後）後　　ＴｏｎｅＡＭＰ基板裏。　全半田やり直しする

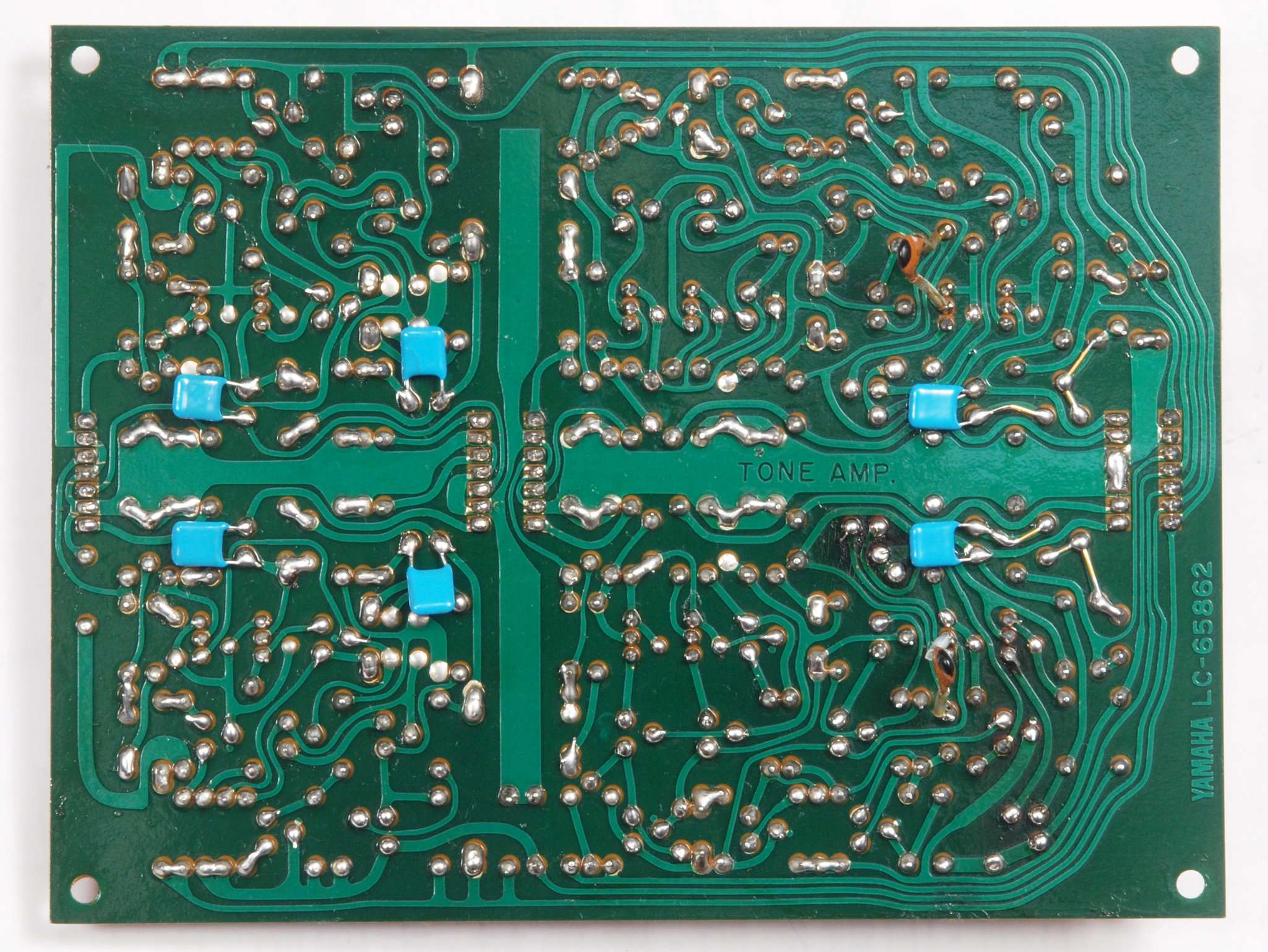

Ｃ７５．完成ＴｏｎｅＡＭＰ基板裏。　洗浄後、コート液を塗る。

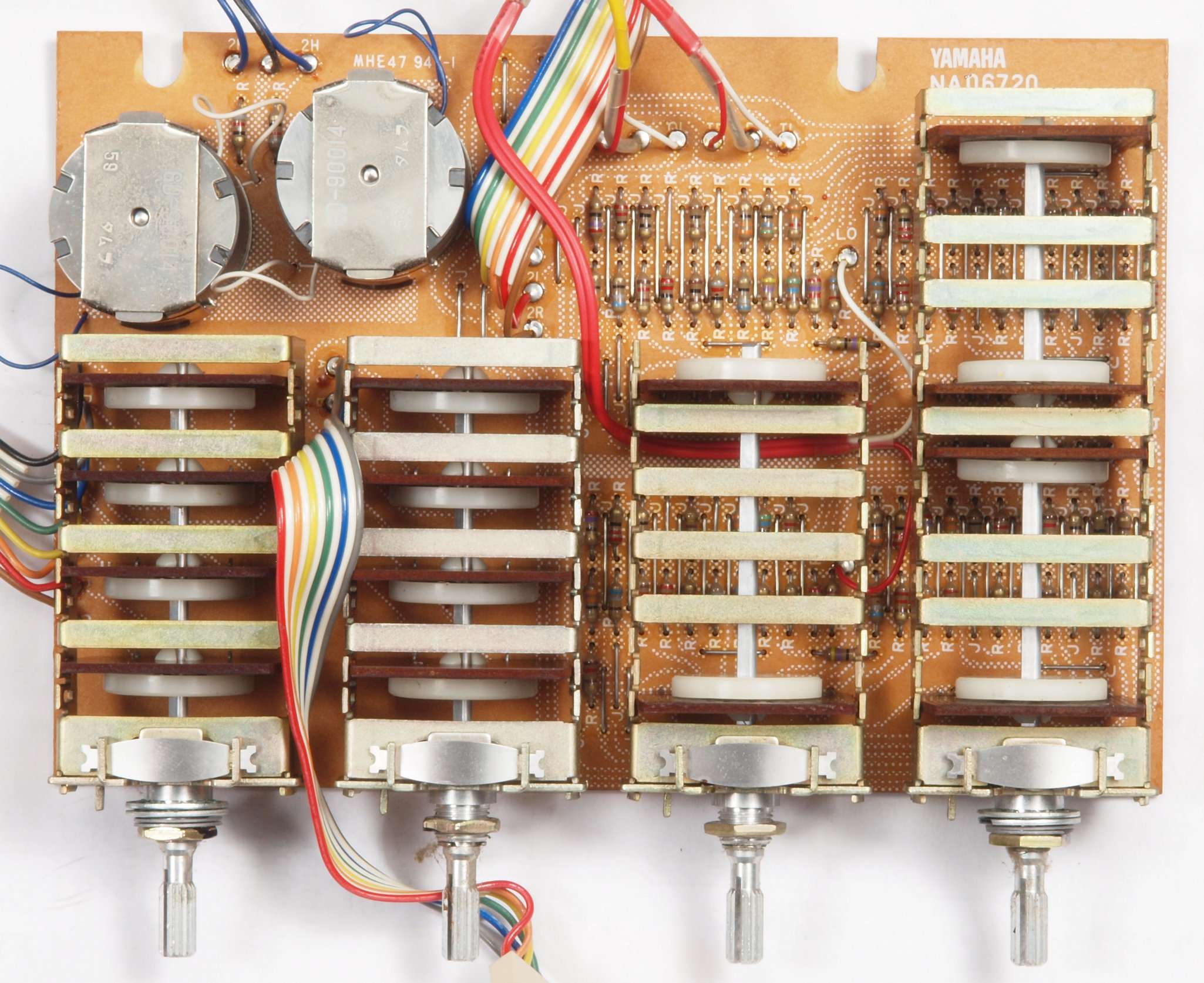

Ｃ８１．修理前　ＴｏｎｅＶｏｌｕｍｅ基板

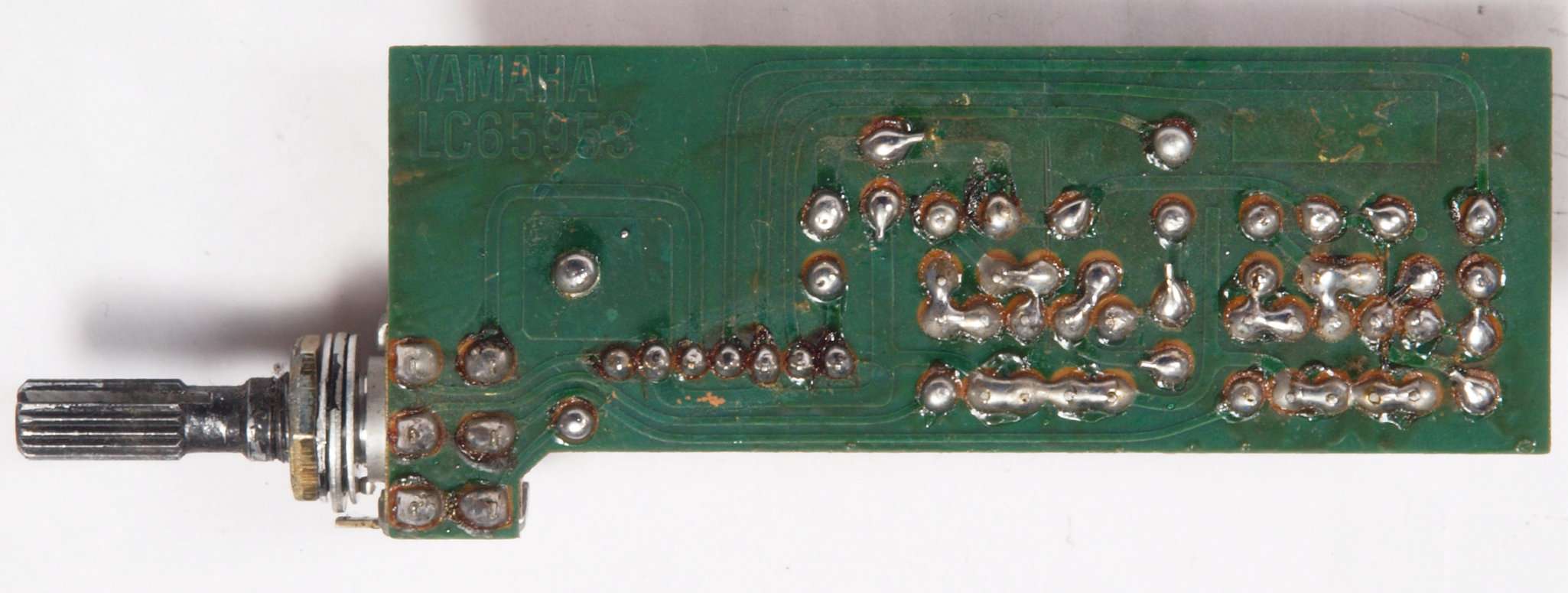

Ｃ８３．修理前　ＴｏｎｅＶｏｌｕｍｅ基板裏

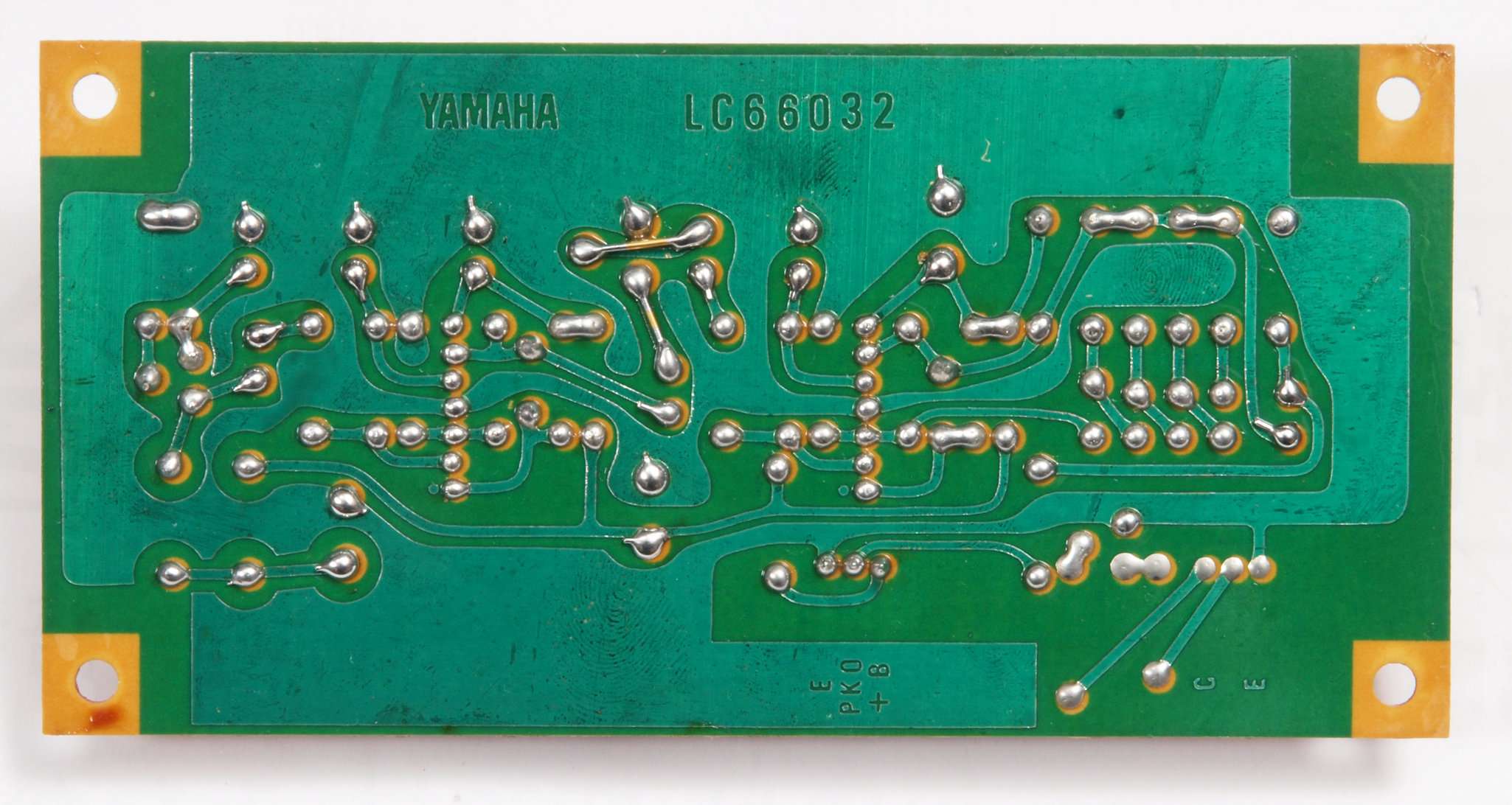

Ｃ８４．修理（ハンダ補正後）後　　ＴｏｎｅＶｏｌｕｍｅ基板裏。　全半田やり直しする
Ｃ８５．完成ＴｏｎｅＶｏｌｕｍｅ基板裏。　洗浄後、コート液を塗る。

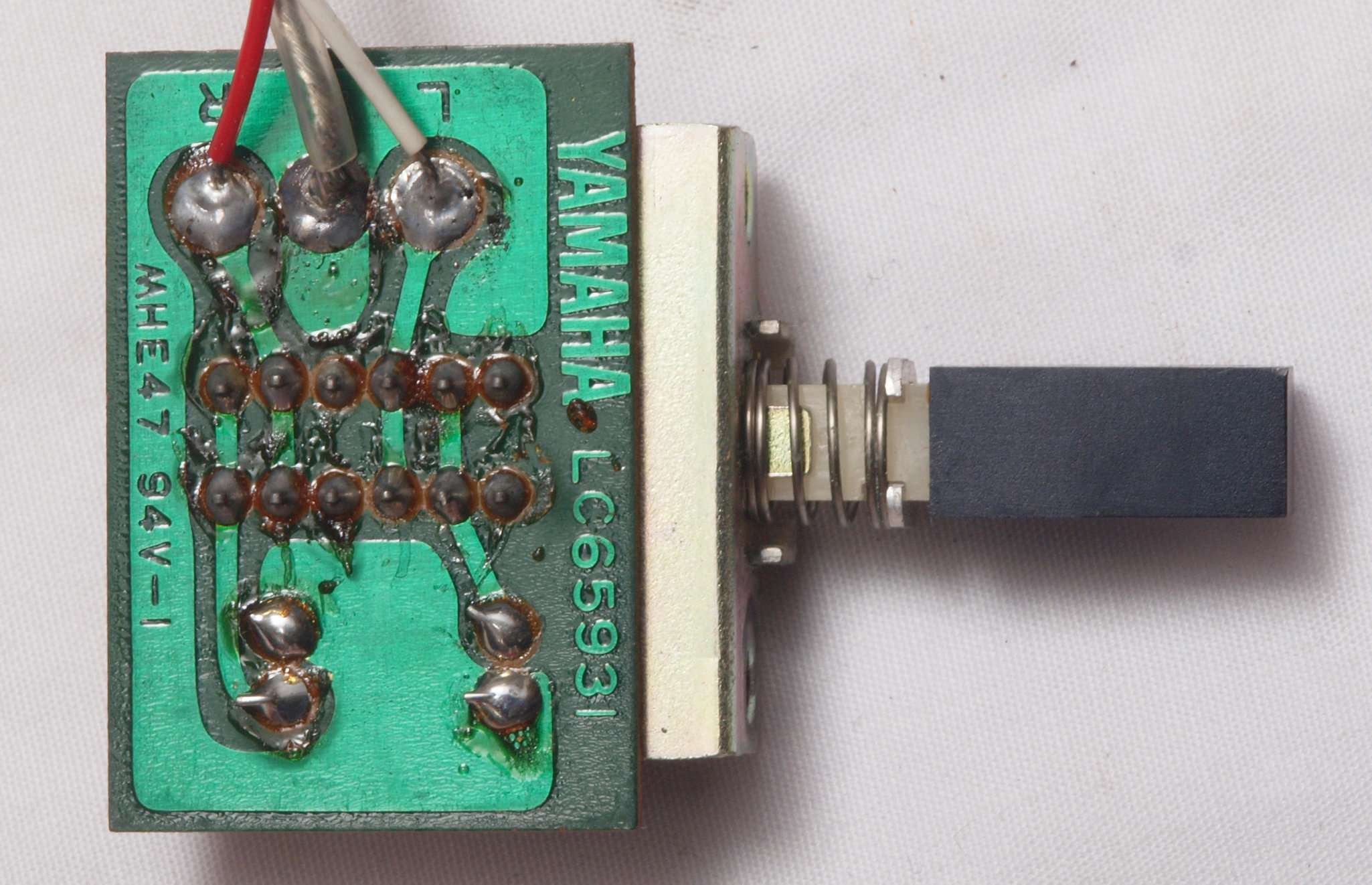

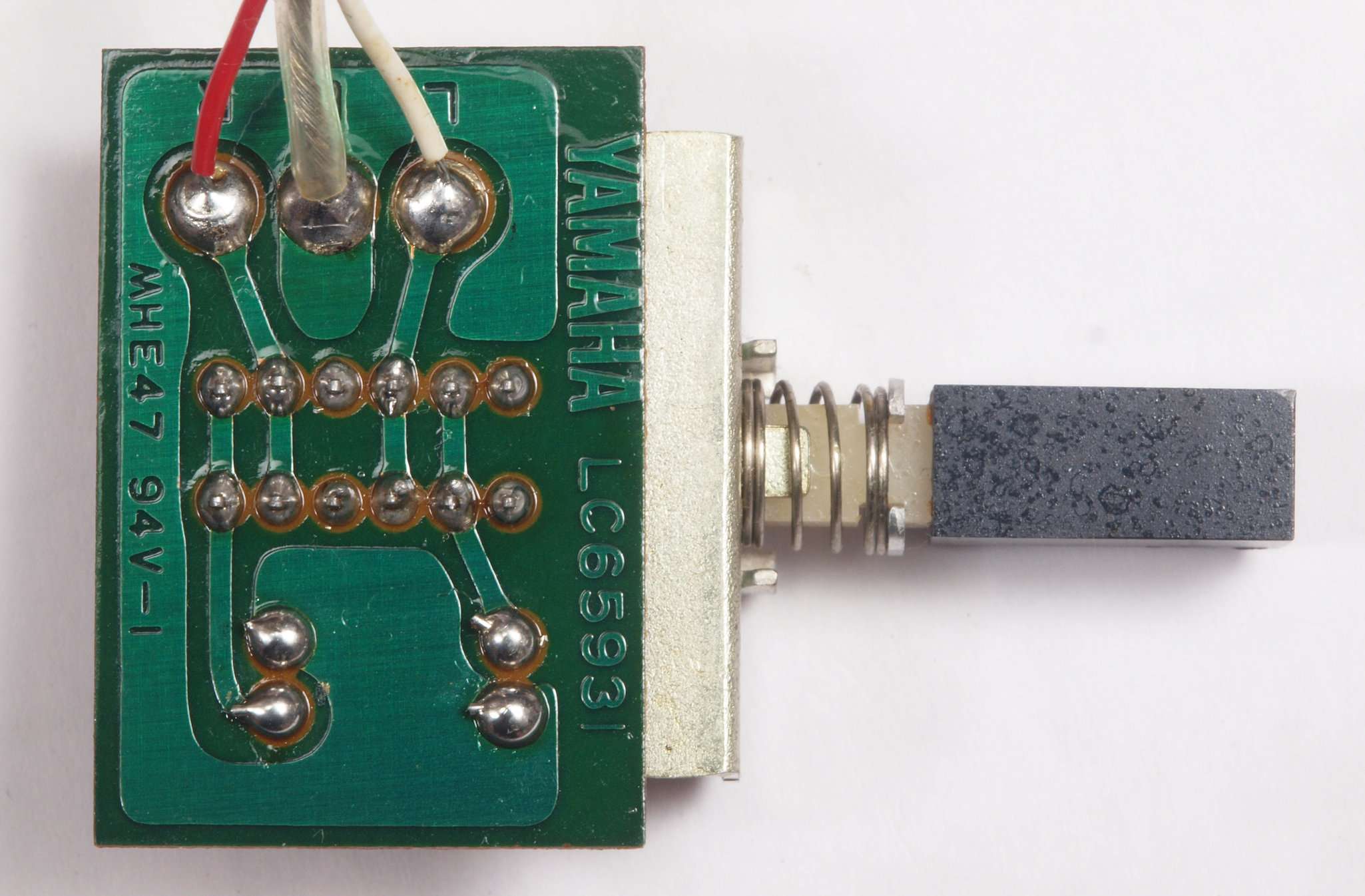

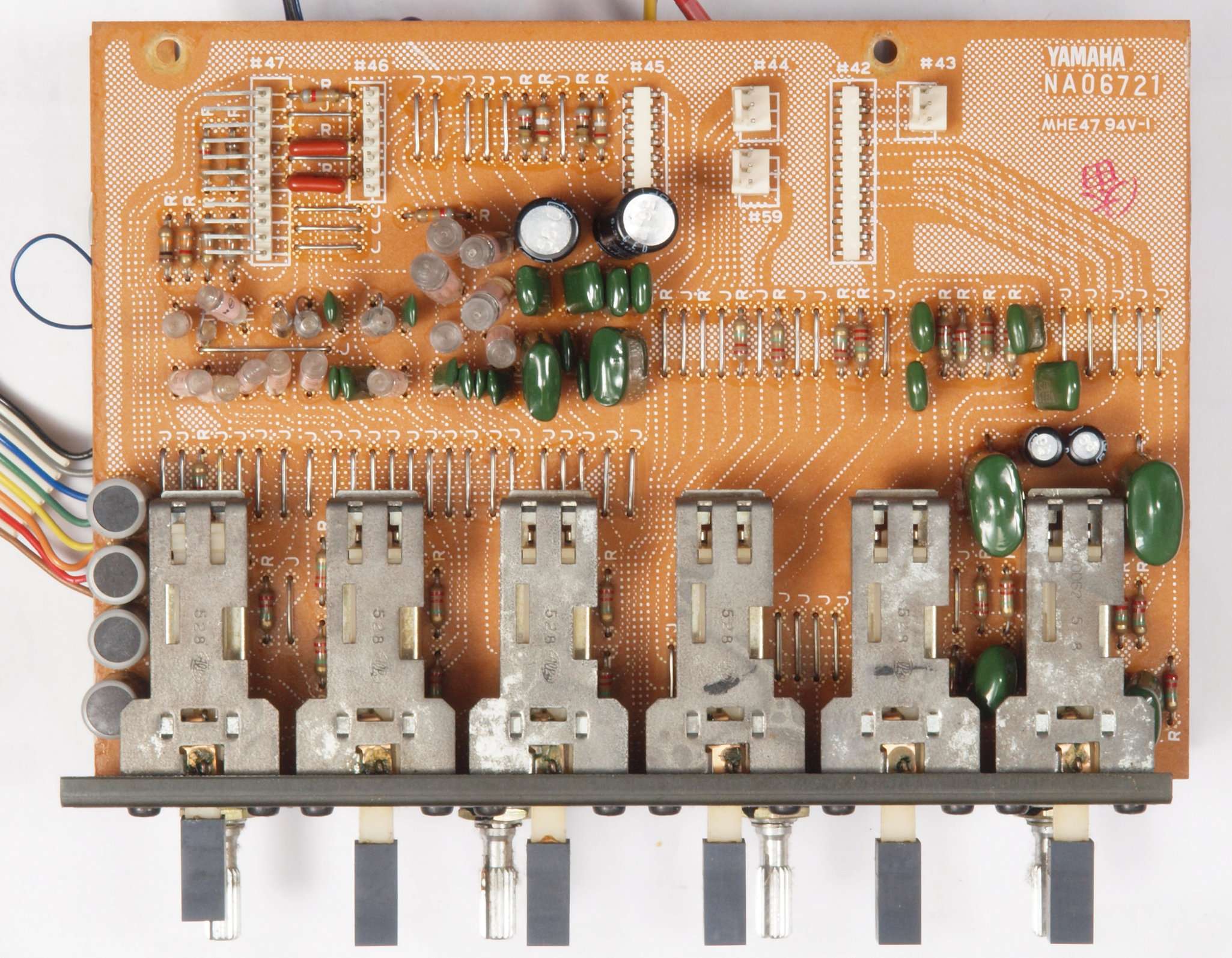

Ｃ９１．修理前　ＴｏｎｅＰｕｓｈＳＷ基板
Ｃ９２．修理中　ＴｏｎｅＰｕｓｈＳＷ基板　トルエン溶媒の接着剤。
Ｃ９３．修理中　ＴｏｎｅＰｕｓｈＳＷ基板　トルエン溶媒の接着剤を取り去り、コートを塗布後。

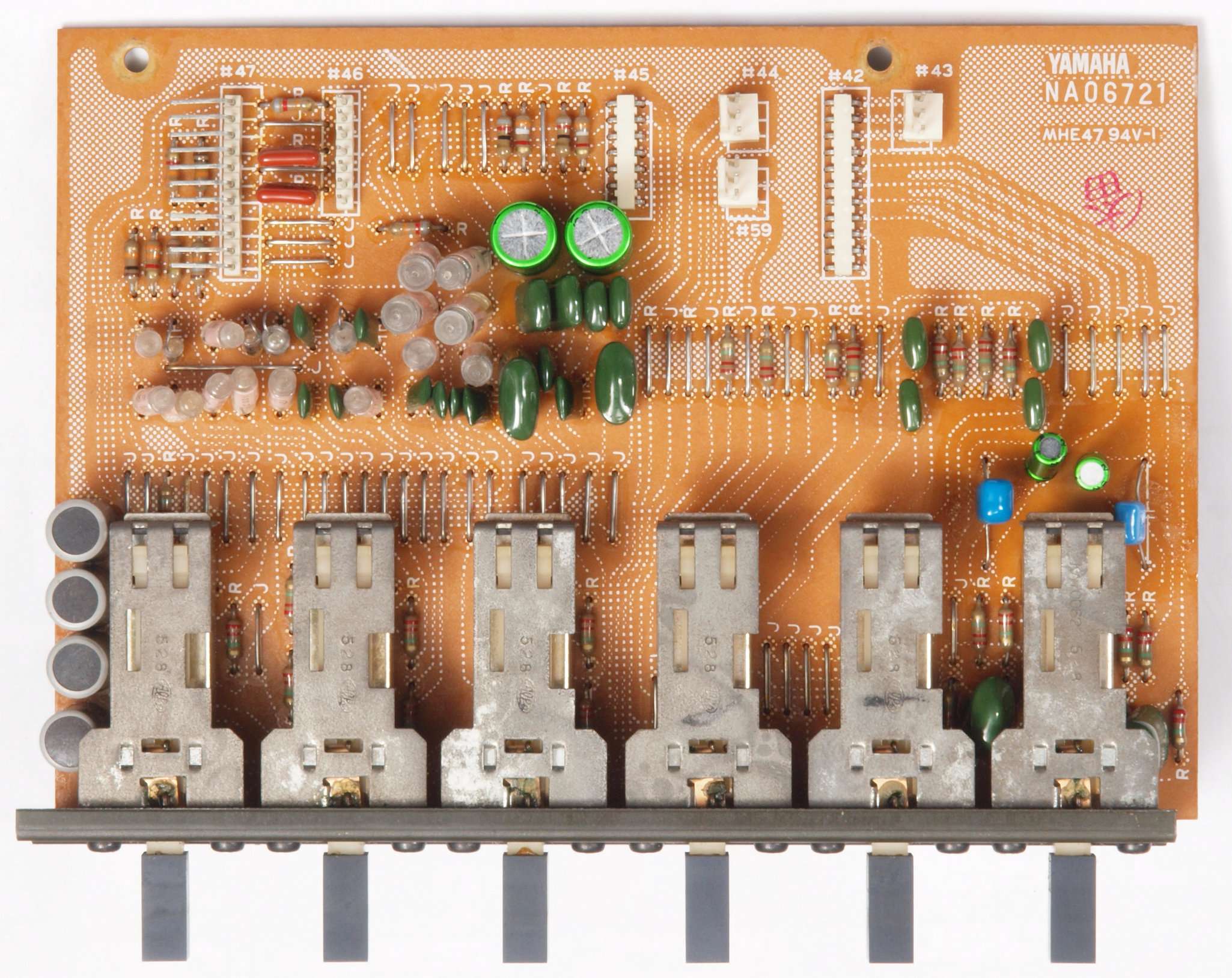

Ｃ９４．修理後　ＴｏｎｅＰｕｓｈＳＷ基板　　電解コンデンサ−４個、フイルムコンデンサー４個交換
Ｃ９５．修理前　ＴｏｎｅＰｕｓｈＳＷ基板裏
Ｃ９６．修理（ハンダ補正後）後　ＴｏｎｅＰｕｓｈＳＷ基板裏。　全半田やり直しする
Ｃ９７．完成ＴｏｎｅＰｕｓｈＳＷ基板裏。　洗浄後、コート液を塗る。

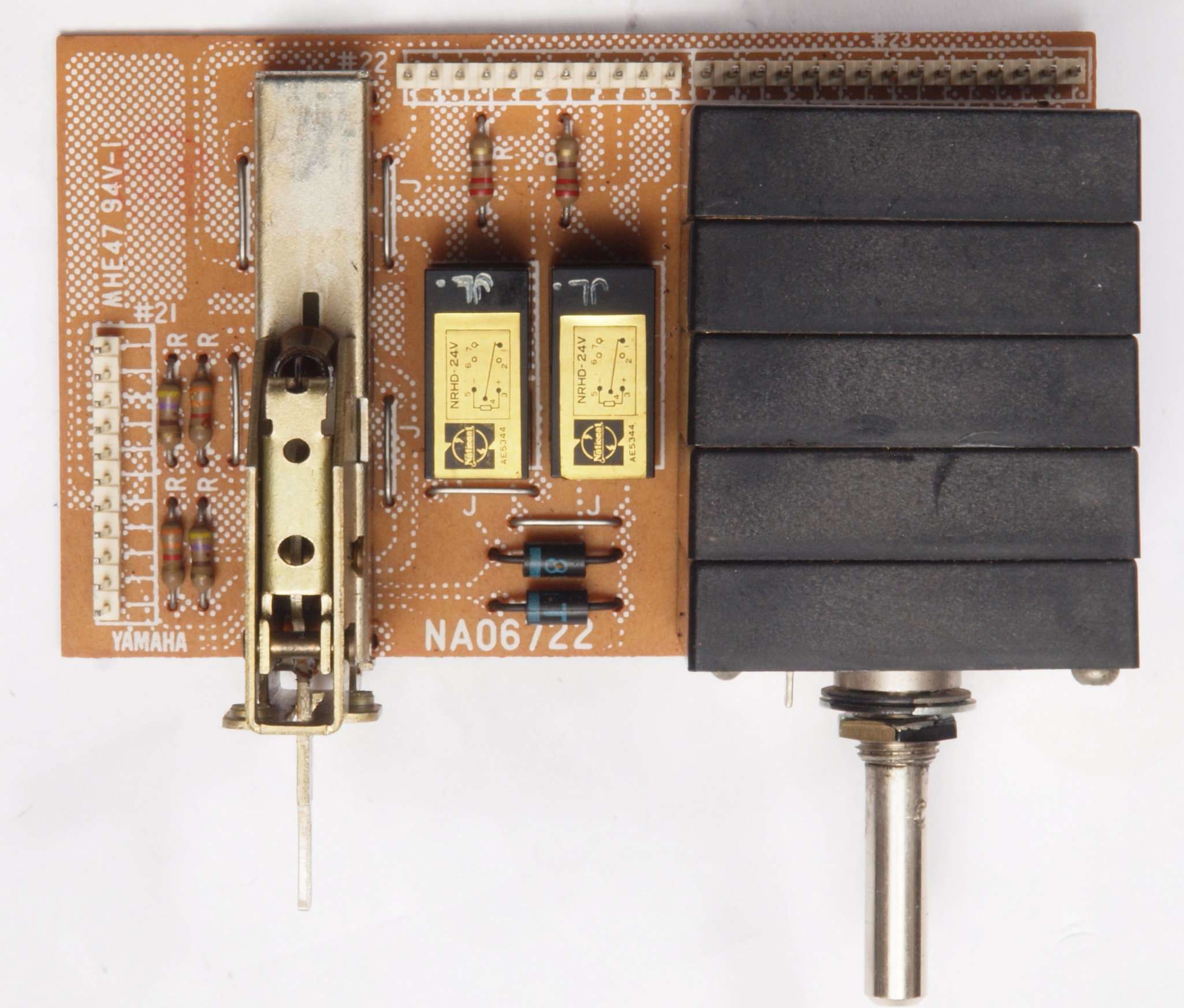

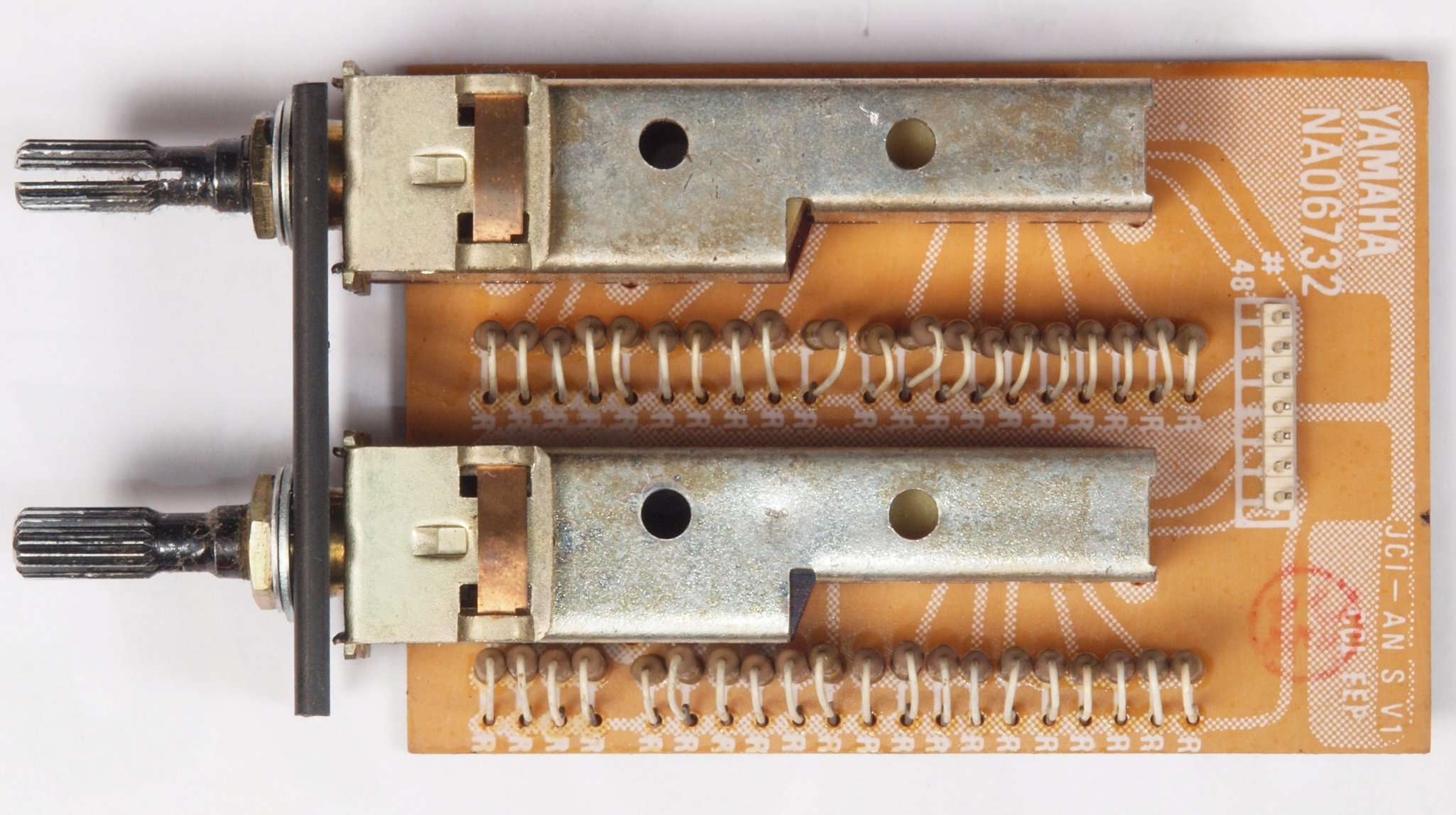

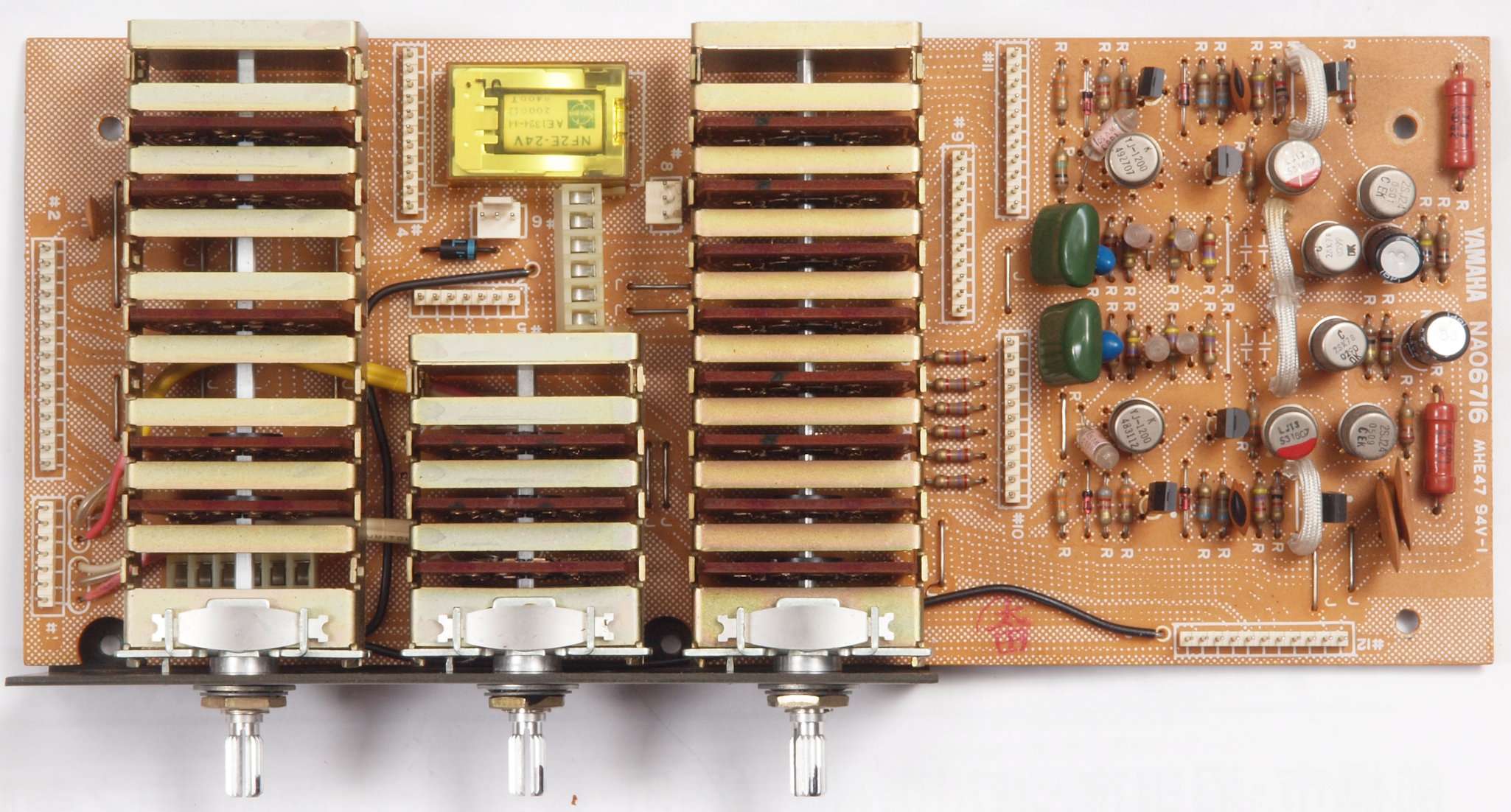

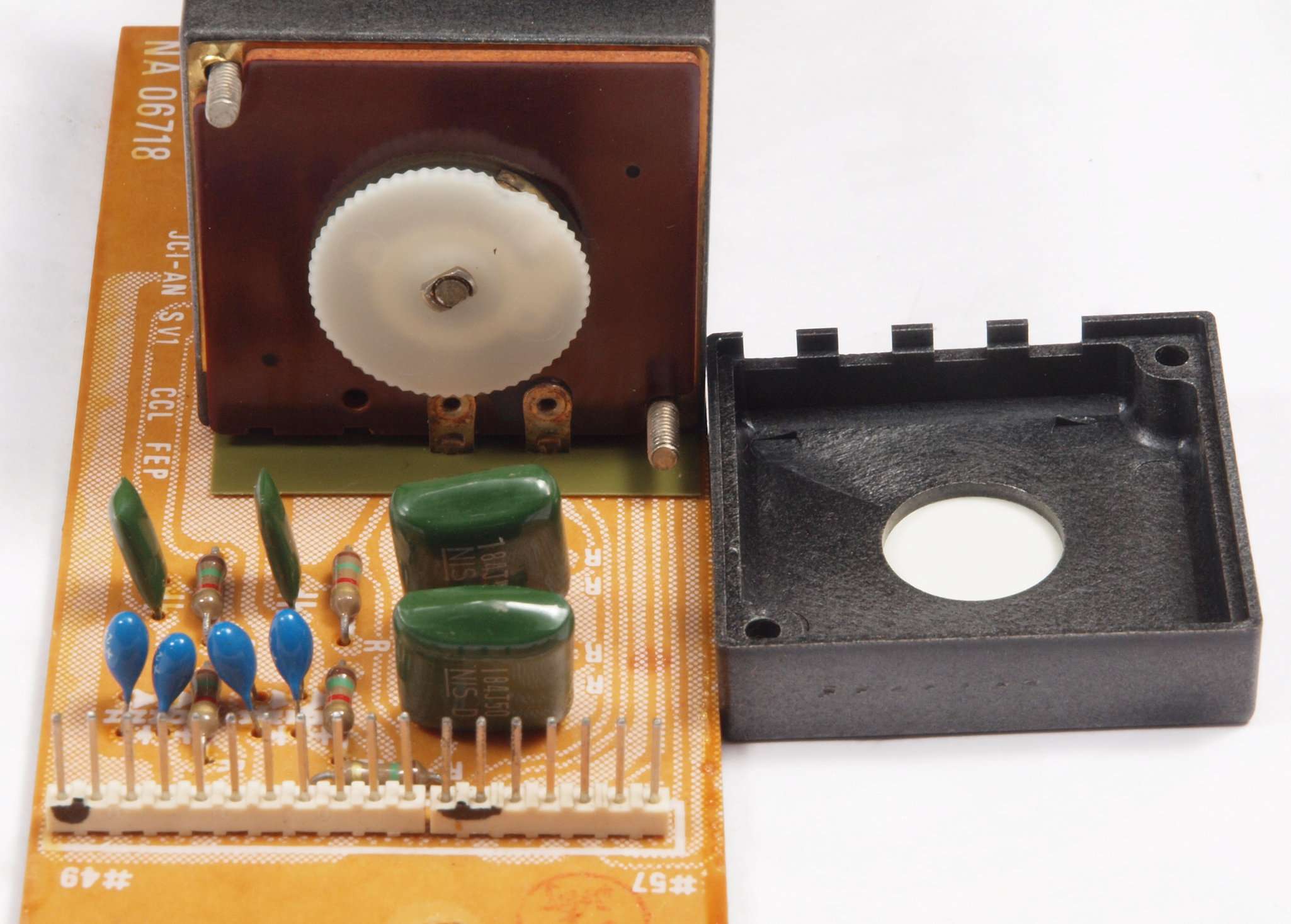

ＣＡ１．修理前　メインＶＲ＆Ｍｕｔｉｎｇ回路基板

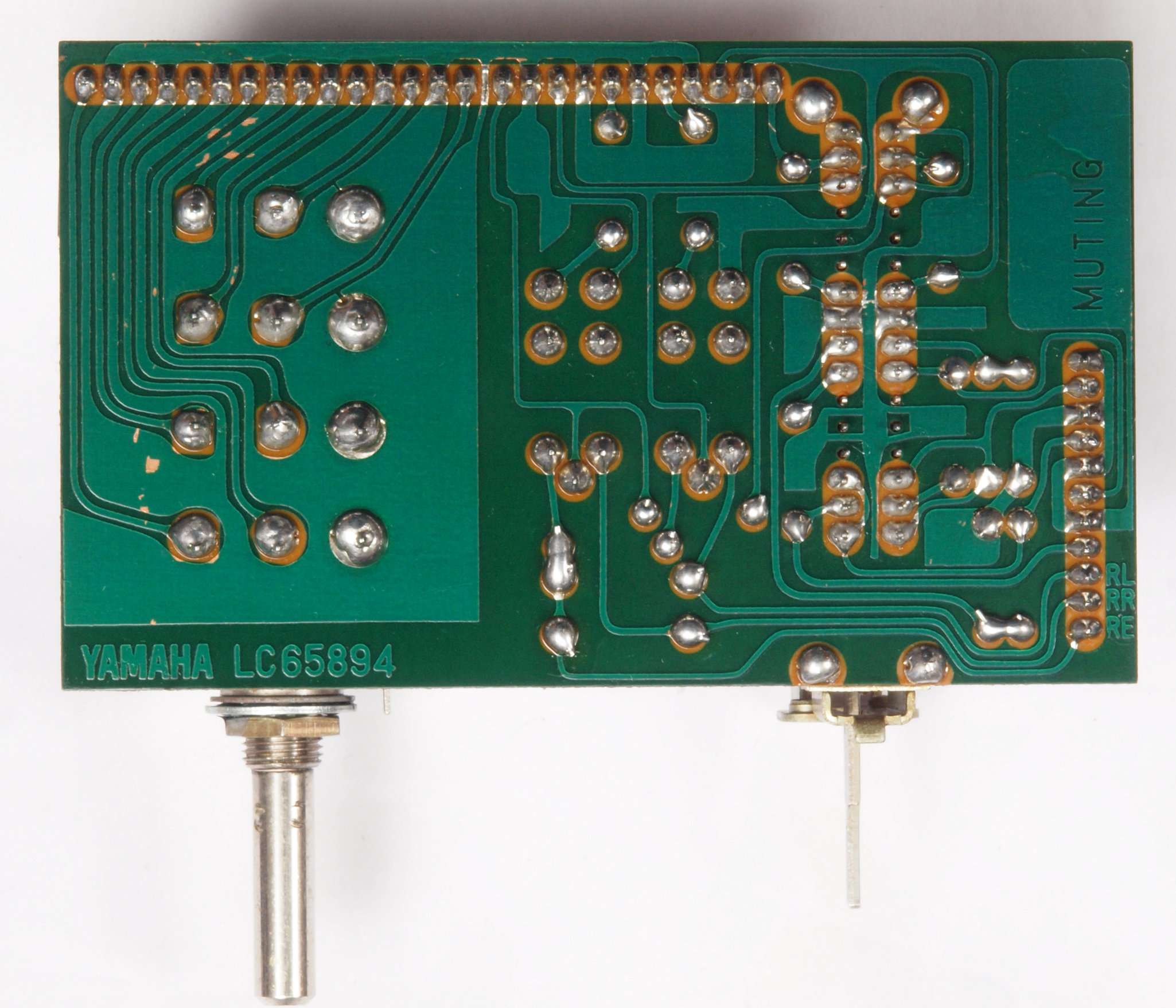

ＣＡ２．修理前　メインＶＲＭｕｔｉｎｇ回路基板裏

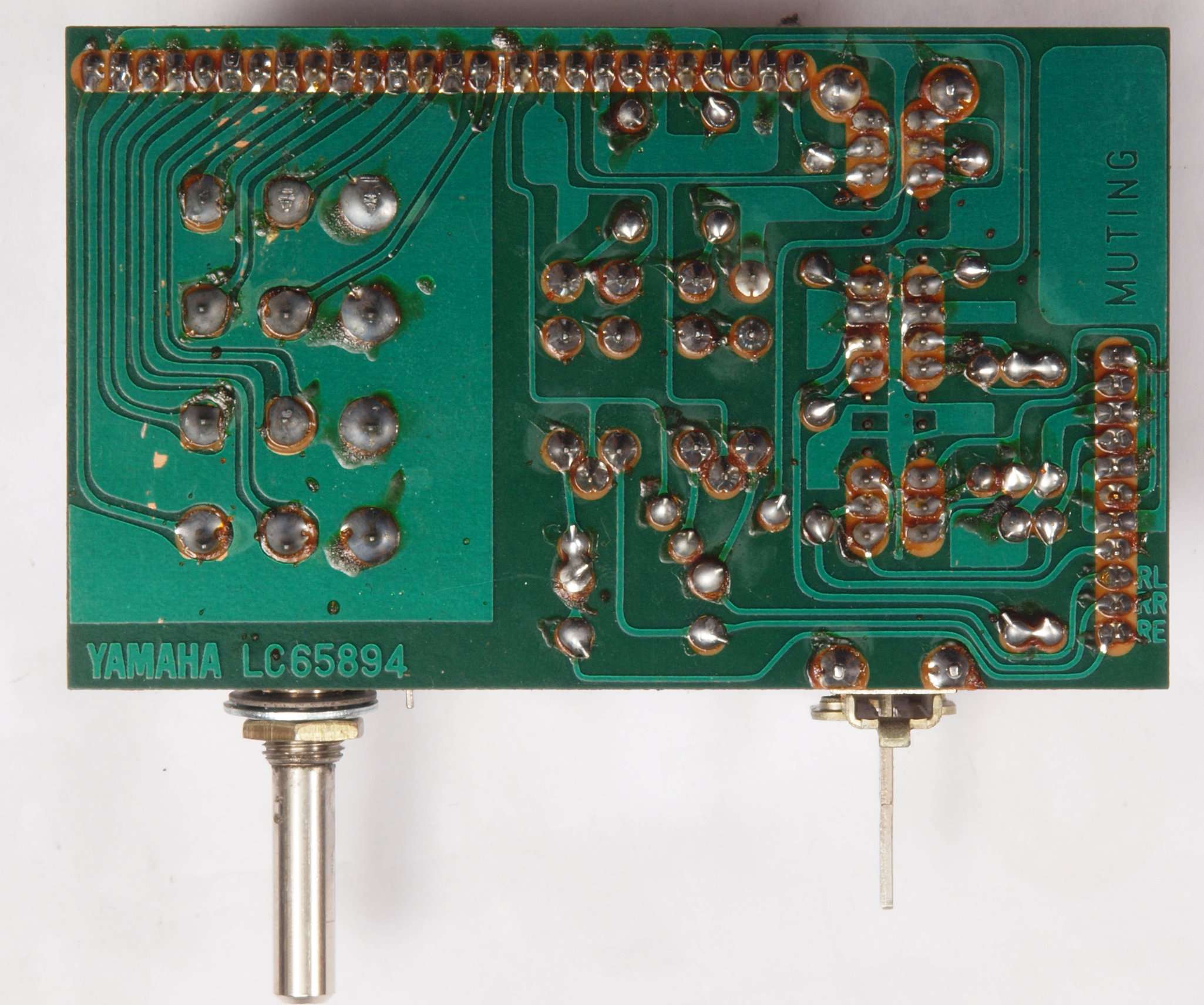

ＣＡ３．修理（ハンダ補正後）後　メインＶＲＭｕｔｉｎｇ回路基板裏。　全半田やり直しする
ＣＡ４．完成メインＶＲＭｕｔｉｎｇ回路基板裏。　洗浄後、コート液を塗る。
ＣＢ１．修理前　ＭｅｔｅｒAMP基板
ＣＢ２．修理中　ＭｅｔｅｒAMP基板　トルエン溶媒の接着剤。

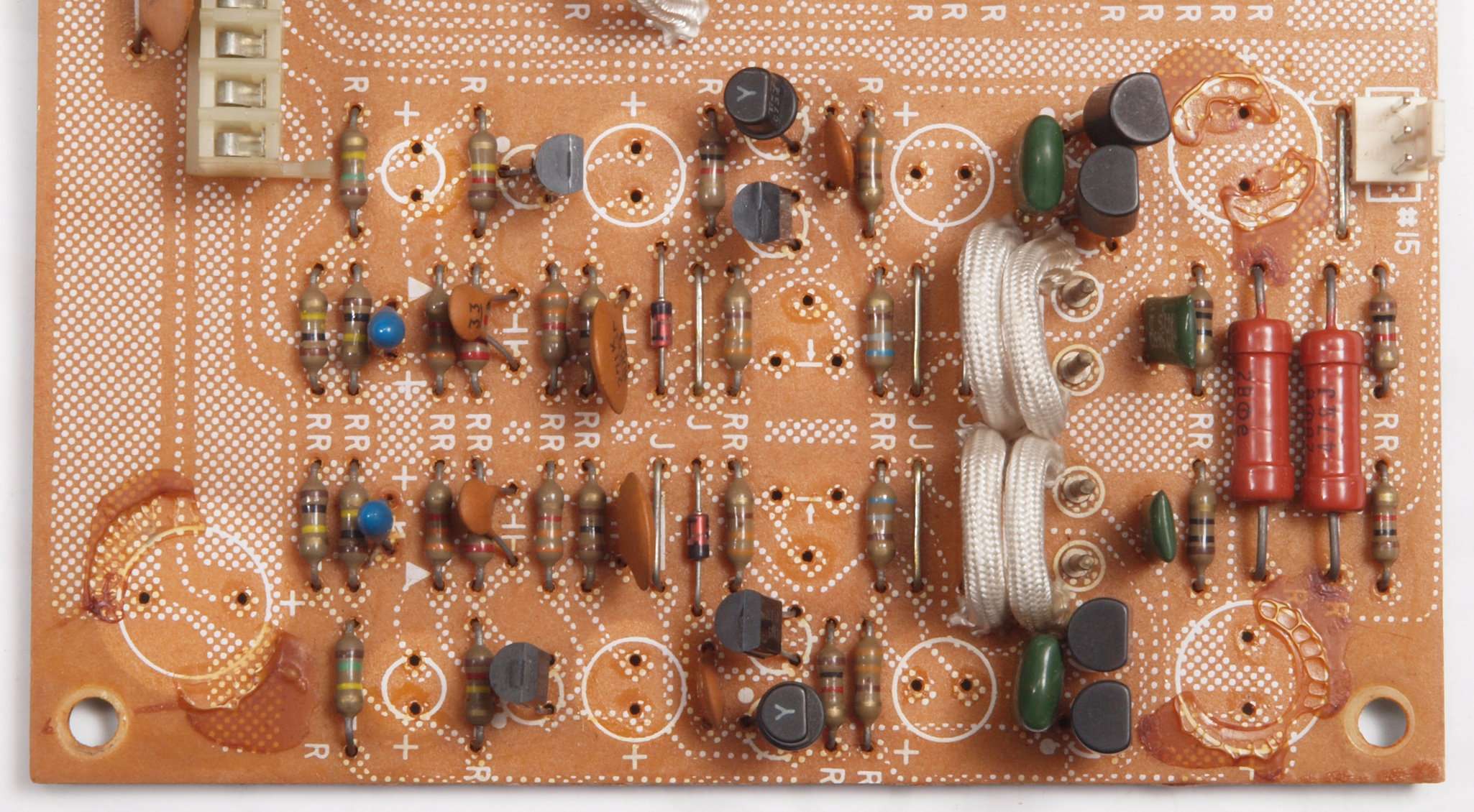

ＣＢ３．修理中　ＭｅｔｅｒAMP基板　トルエン溶媒の接着剤を取り去り、コートを塗布後。
ＣＢ４．修理中　ＭｅｔｅｒAMP基板　トルエン溶媒の接着剤２。
ＣＢ５．修理中　ＭｅｔｅｒAMP基板　トルエン溶媒の接着剤２を取り去り、コートを塗布後。
ＣＢ６．修理後　ＭｅｔｅｒAMP基板。　半固定ＶＲ８個、電解コンデンサ−７個、足黒ＴＲ（トランジスタ−）２６個交換
ＣＢ７．修理前　ＭｅｔｅｒAMP基板裏
ＣＢ８．修理（ハンダ補正後）後　ＭｅｔｅｒAMP基板裏。　全半田やり直しする
ＣＢ９．完成ＭｅｔｅｒAMP基板裏。　洗浄後、コート液を塗る。

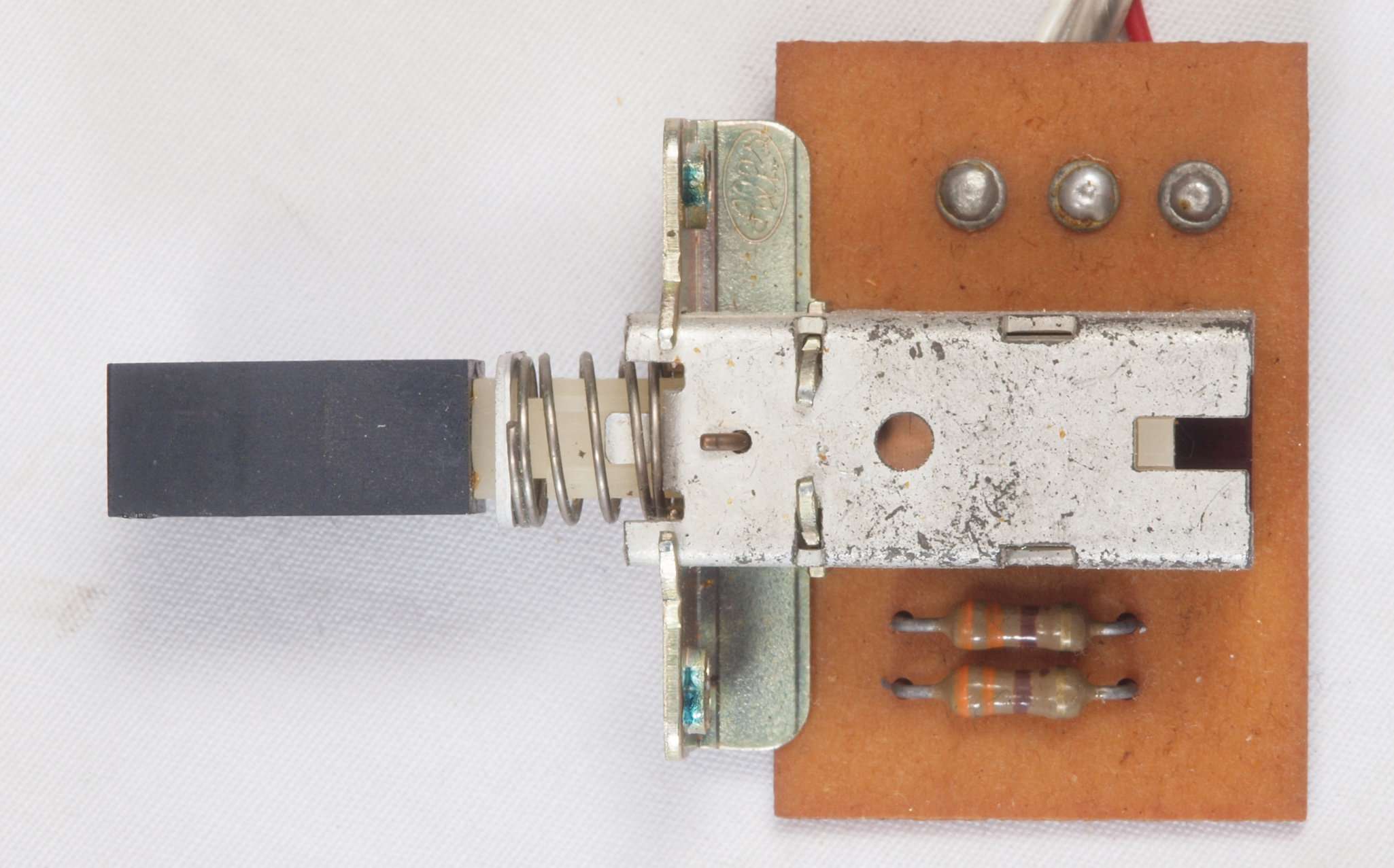

ＣＢＡ．修理前　ＭｅｔｅｒＳＷ基板
ＣＢＢ．修理前　ＭｅｔｅｒＳＷ基板裏
ＣＢＣ．修理（ハンダ補正後）後　ＭｅｔｅｒＳＷ基板裏。　全半田やり直しする
ＣＢＤ．完成ＭｅｔｅｒＳＷ基板裏。　洗浄後、コート液を塗る。
ＣＢＥ．修理前　ＭｅｔｅｒＳＷ基板２
ＣＢＦ．修理前　ＭｅｔｅｒＳＷ基板２裏
ＣＢＧ．修理（ハンダ補正後）後　ＭｅｔｅｒＳＷ基板２裏。　全半田やり直しする
ＣＢＨ．完成ＭｅｔｅｒＳＷ基板２裏。　洗浄後、コート液を塗る。
ＣＣ１．修理前　ＯＳＣ回路基板

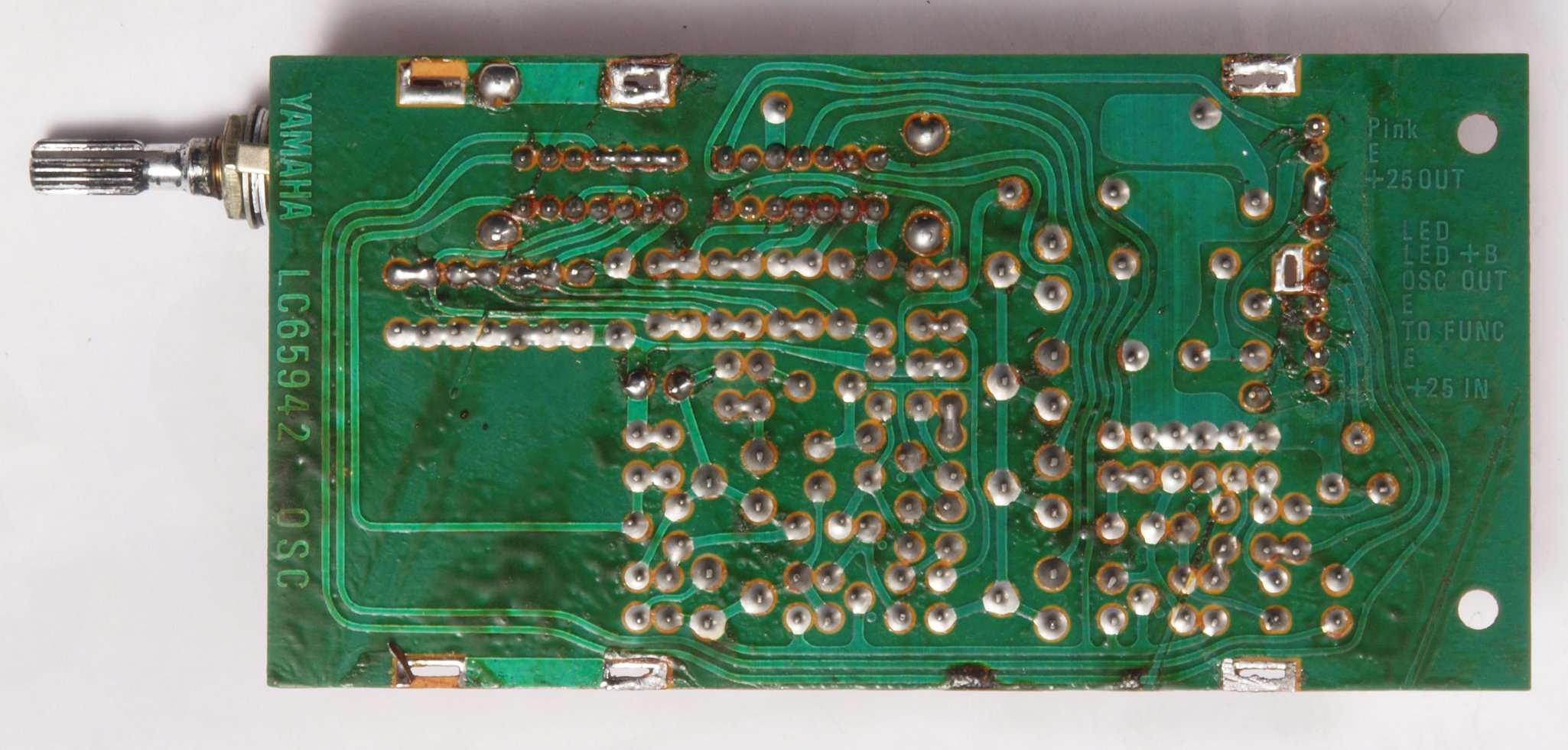

ＣＣ２．修理後　ＯＳＣ回路基板。　半固定ＶＲ７個、電解コンデンサ−６個、足黒ＴＲ（トランジスタ−）５個交換

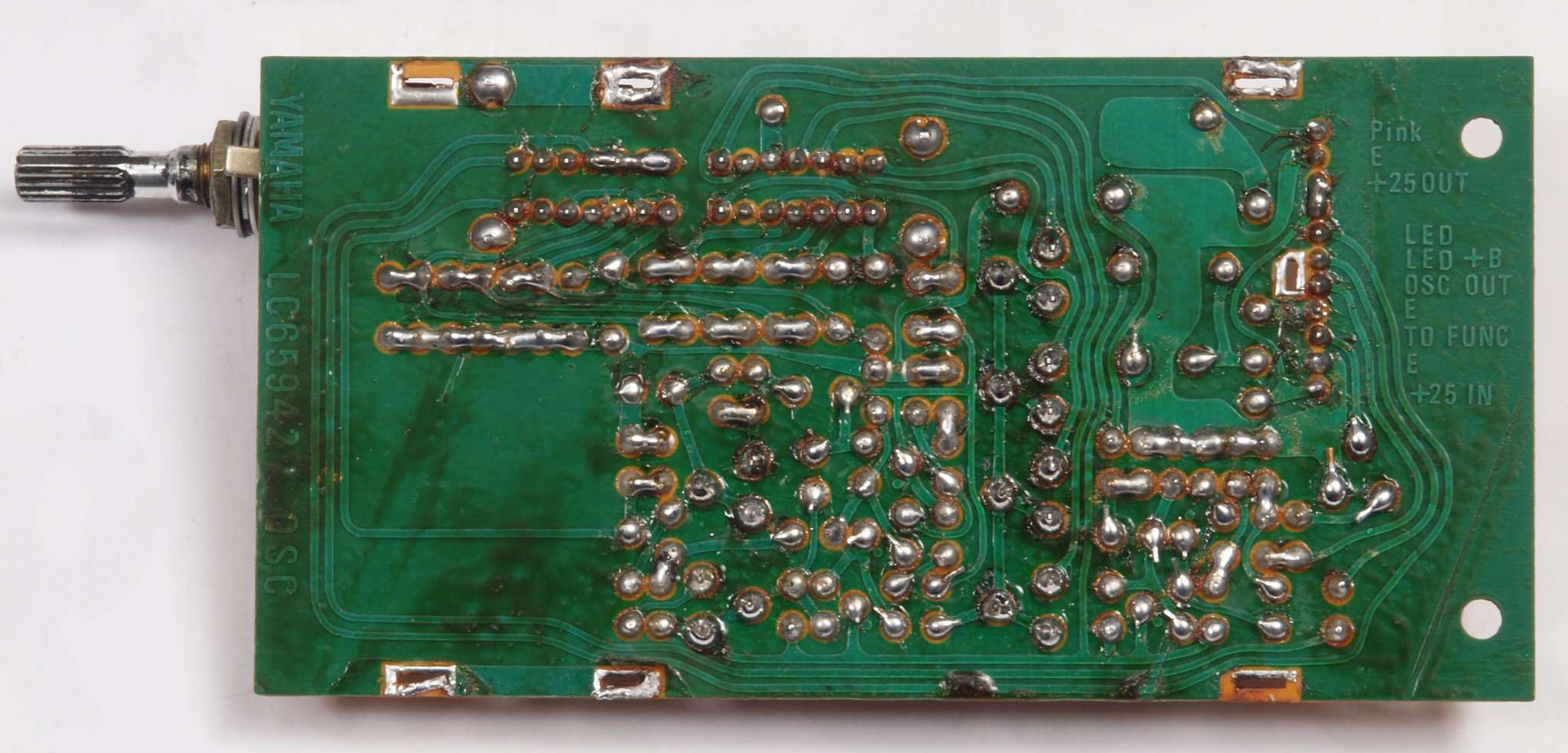

ＣＣ３．修理前　ＯＳＣ回路基板裏
ＣＣ４．修理（ハンダ補正後）後　ＯＳＣ回路基板裏。　全半田やり直しする
ＣＣ５．完成ＯＳＣ回路基板裏。　洗浄後、コート液を塗る。

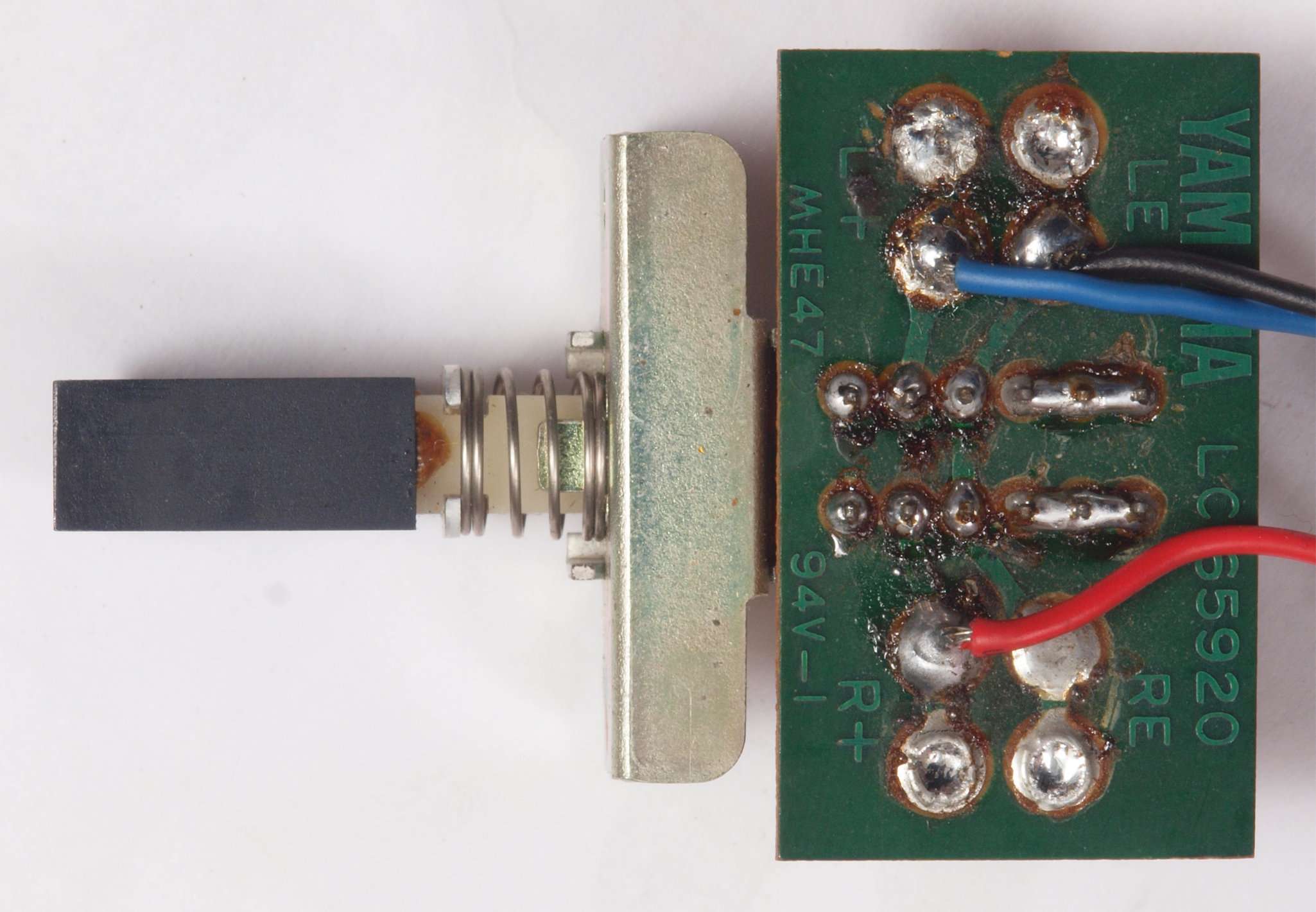

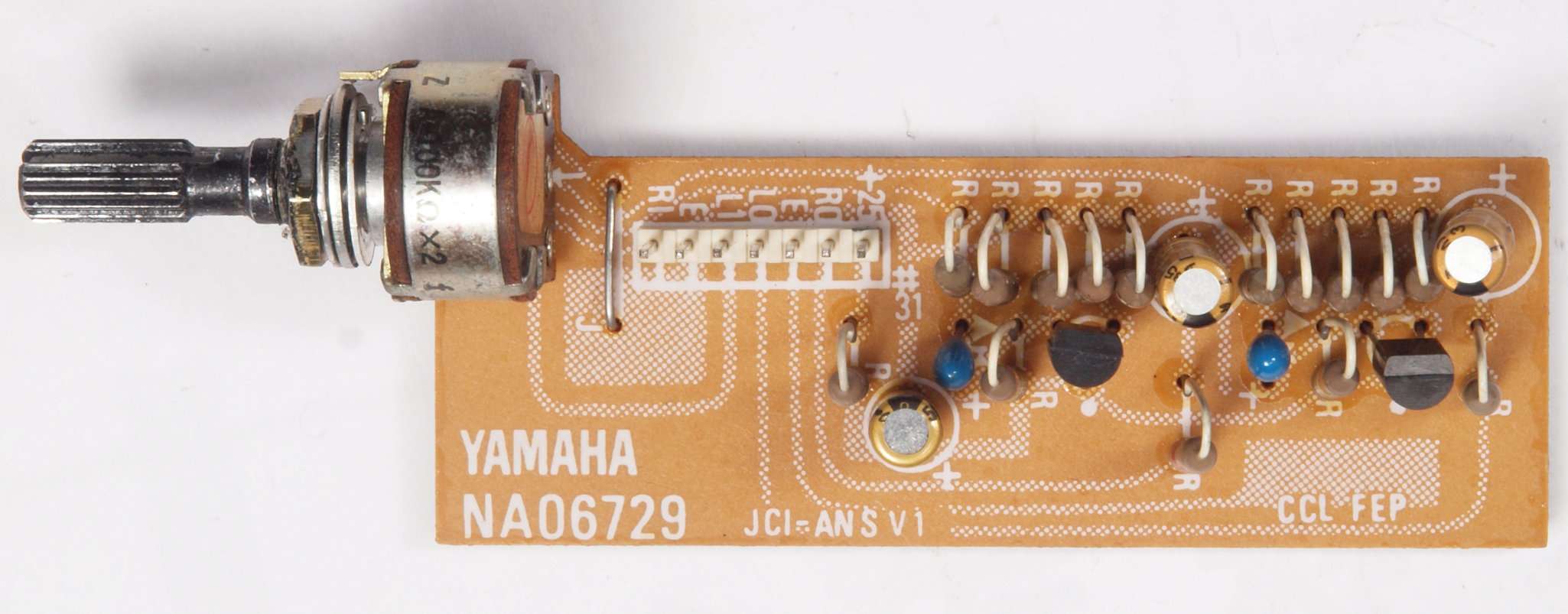

ＣＤ１．修理前　ＨｅａｄＰｈｏｎｅＶＲ基板
ＣＤ２．修理後　ＨｅａｄＰｈｏｎｅＶＲ基板　電解コンデンサ−３個、足黒ＴＲ（トランジスタ−）２個交換

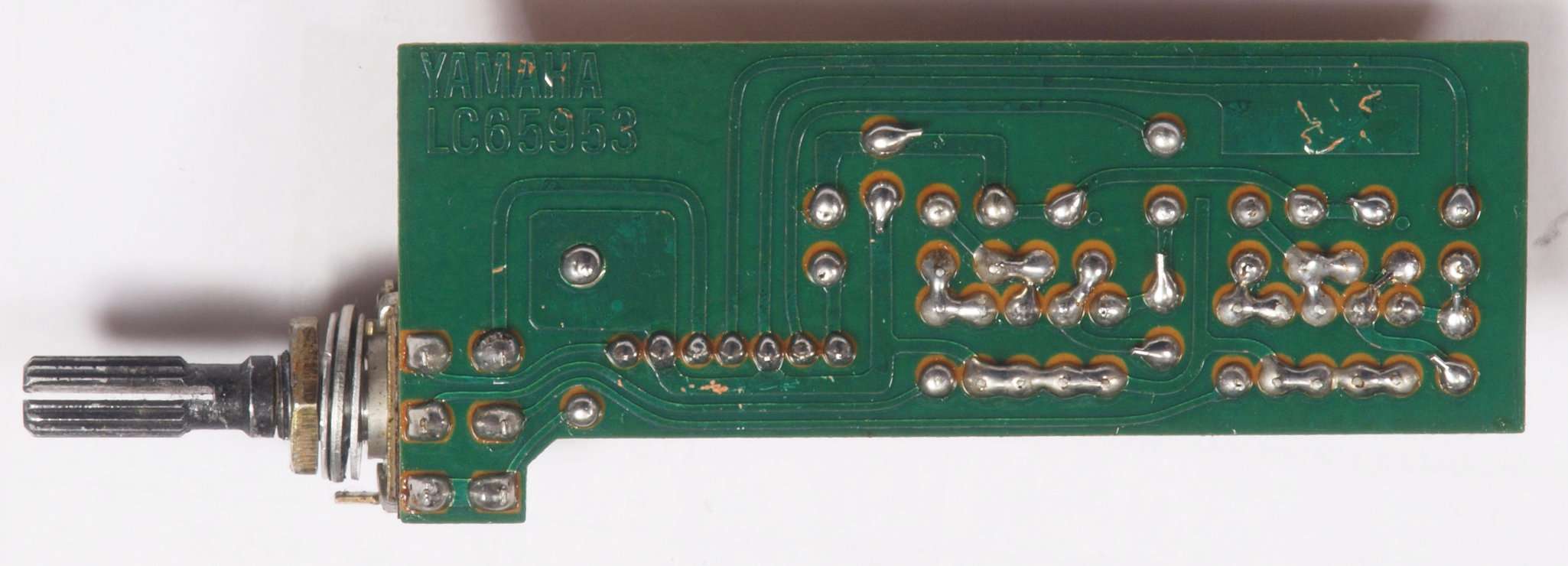

ＣＤ３．修理前　ＨｅａｄＰｈｏｎｅＶＲ基板裏
ＣＤ４．修理（ハンダ補正後）後　ＨｅａｄＰｈｏｎｅＶＲ基板裏。　全半田やり直しする
ＣＤ５．完成ＨｅａｄＰｈｏｎｅＶＲ基板裏。　洗浄後、コート液を塗る。

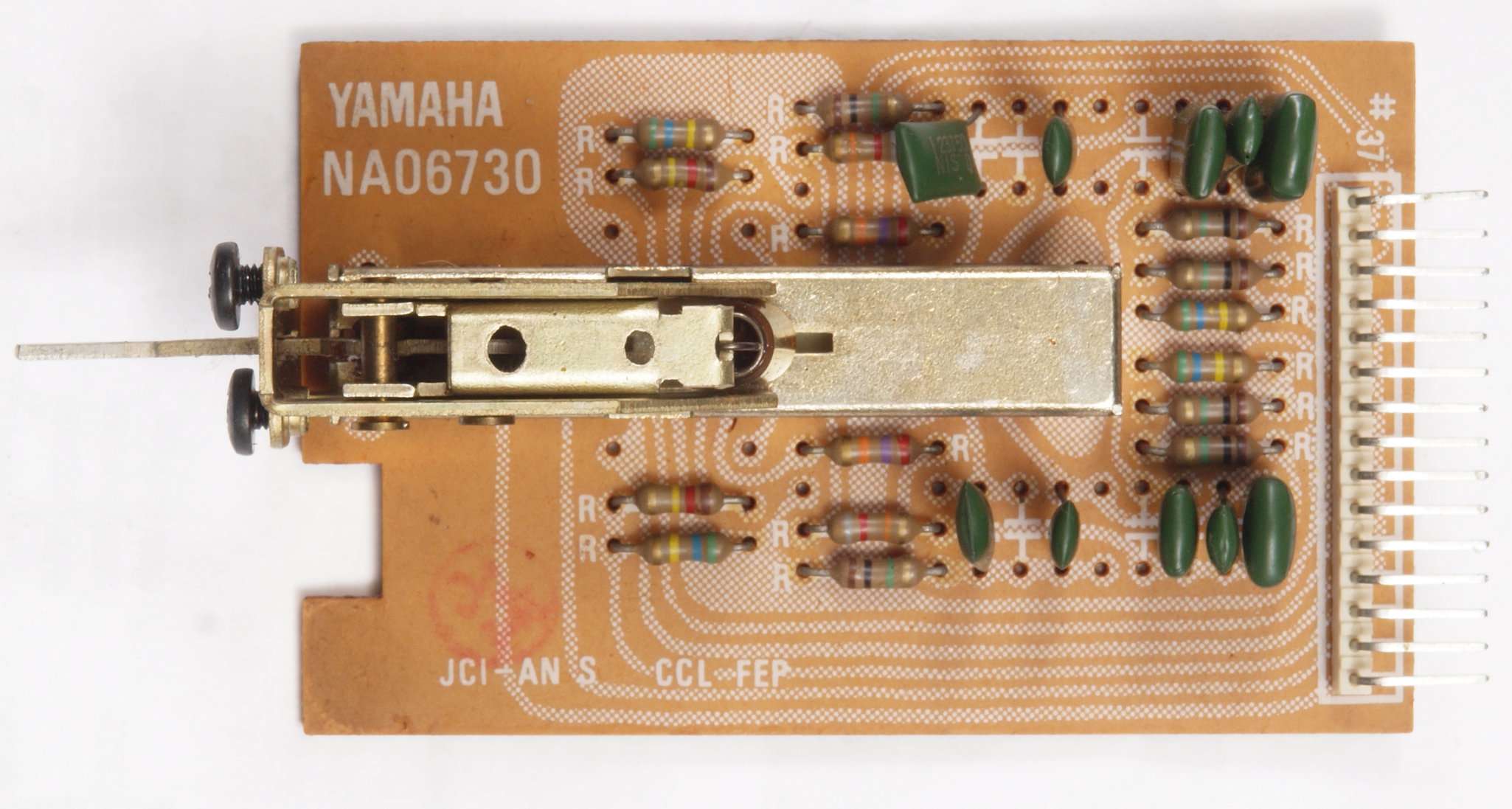

ＣＥ１．修理前　Ｆｉｌｔｅｒ回路基板
ＣＥ３．修理前　Ｆｉｌｔｅｒ回路基板裏

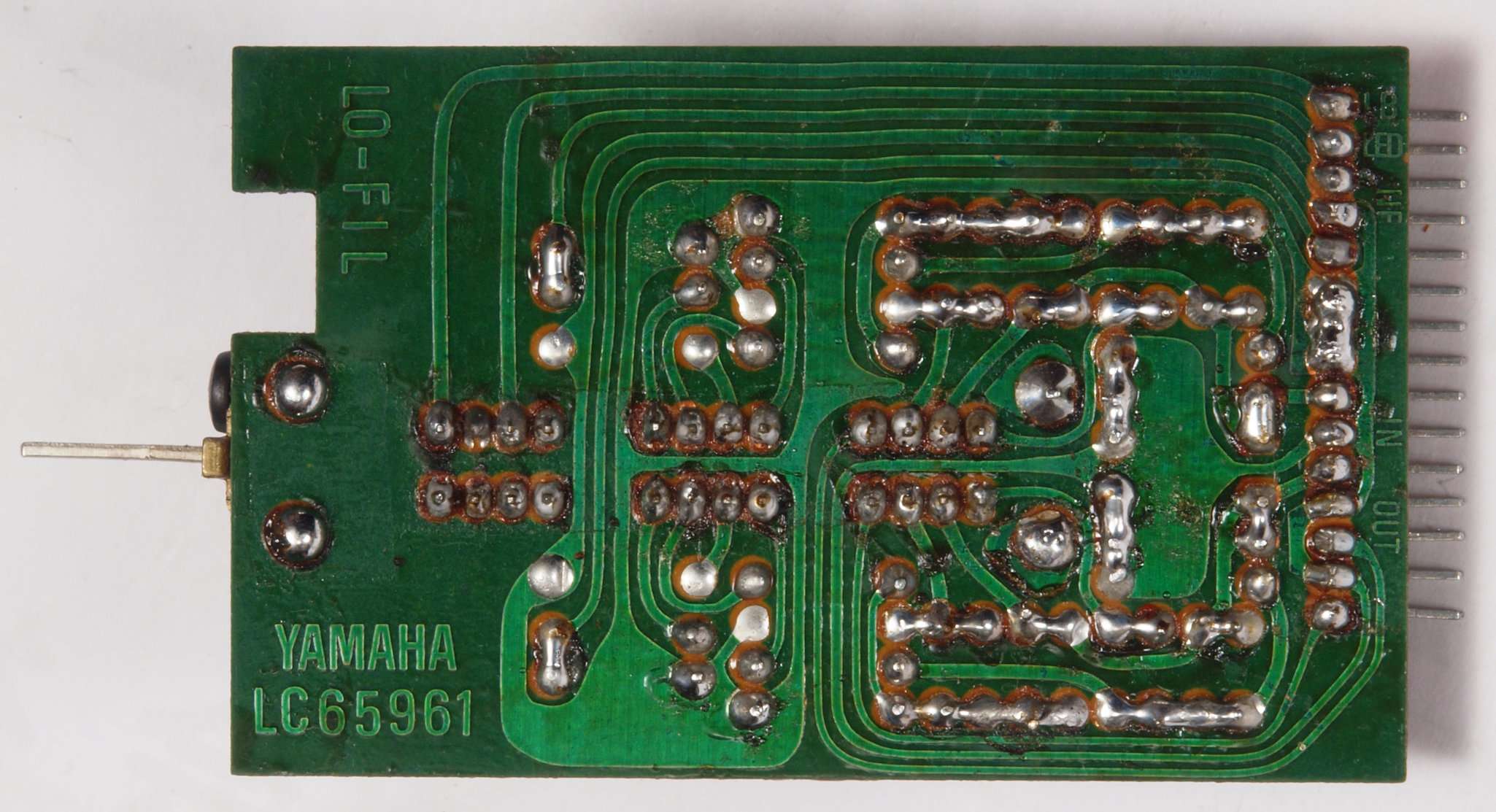

ＣＥ４．修理（ハンダ補正後）後　Ｆｉｌｔｅｒ回路基板裏。　全半田やり直しする

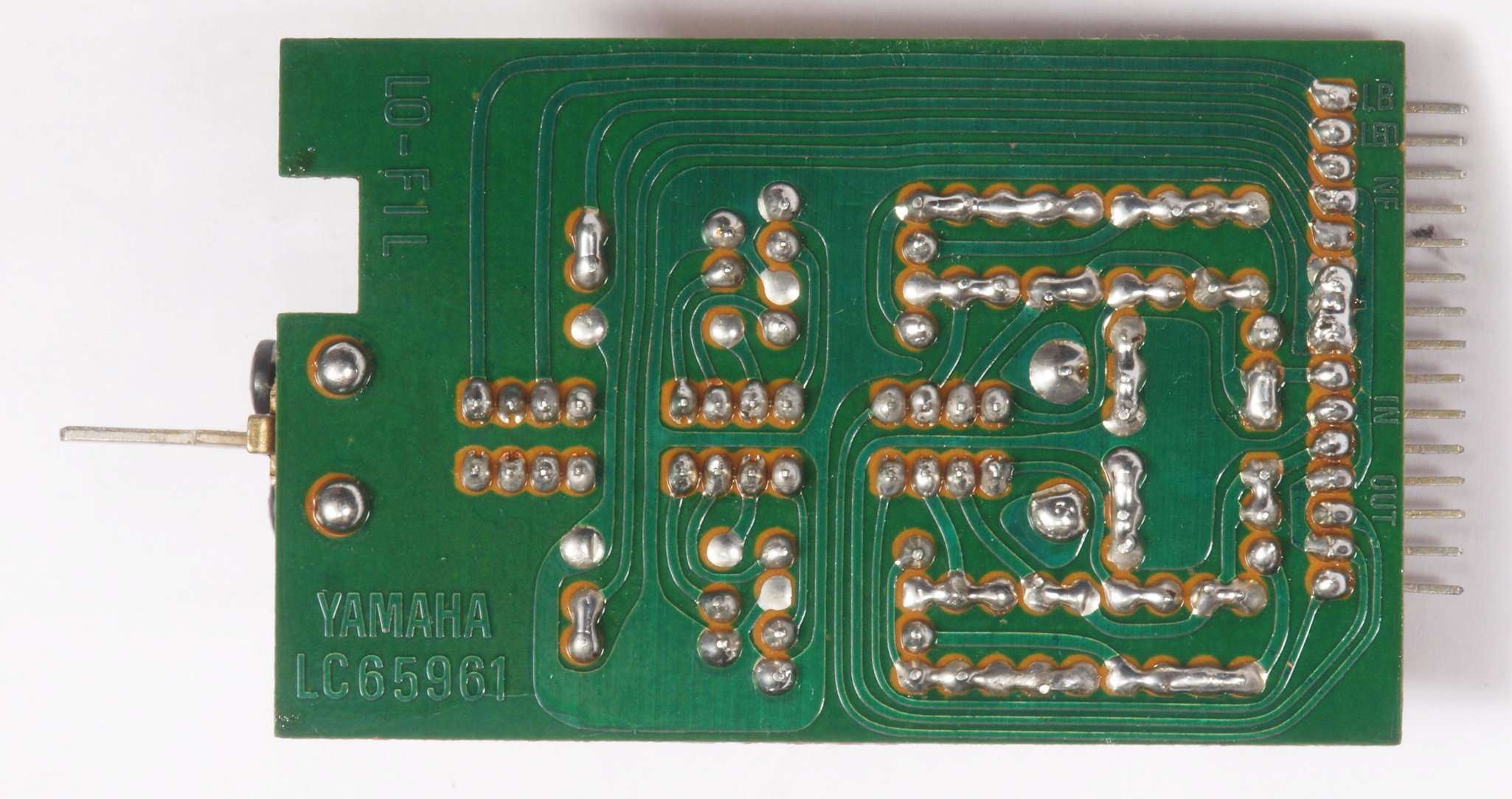

ＣＥ５．完成Ｆｉｌｔｅｒ回路基板裏。　洗浄後、コート液を塗る。

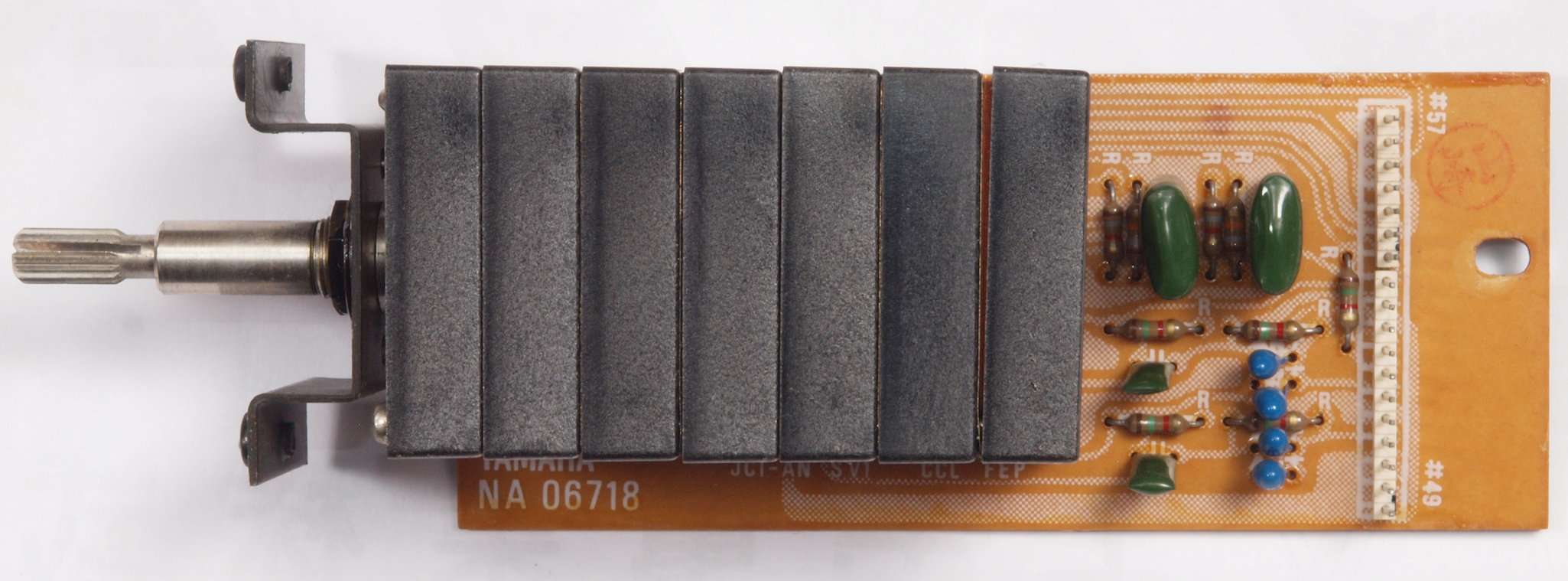

ＣＦ１．修理前　ＬｅｖｅｒＳＷ基板

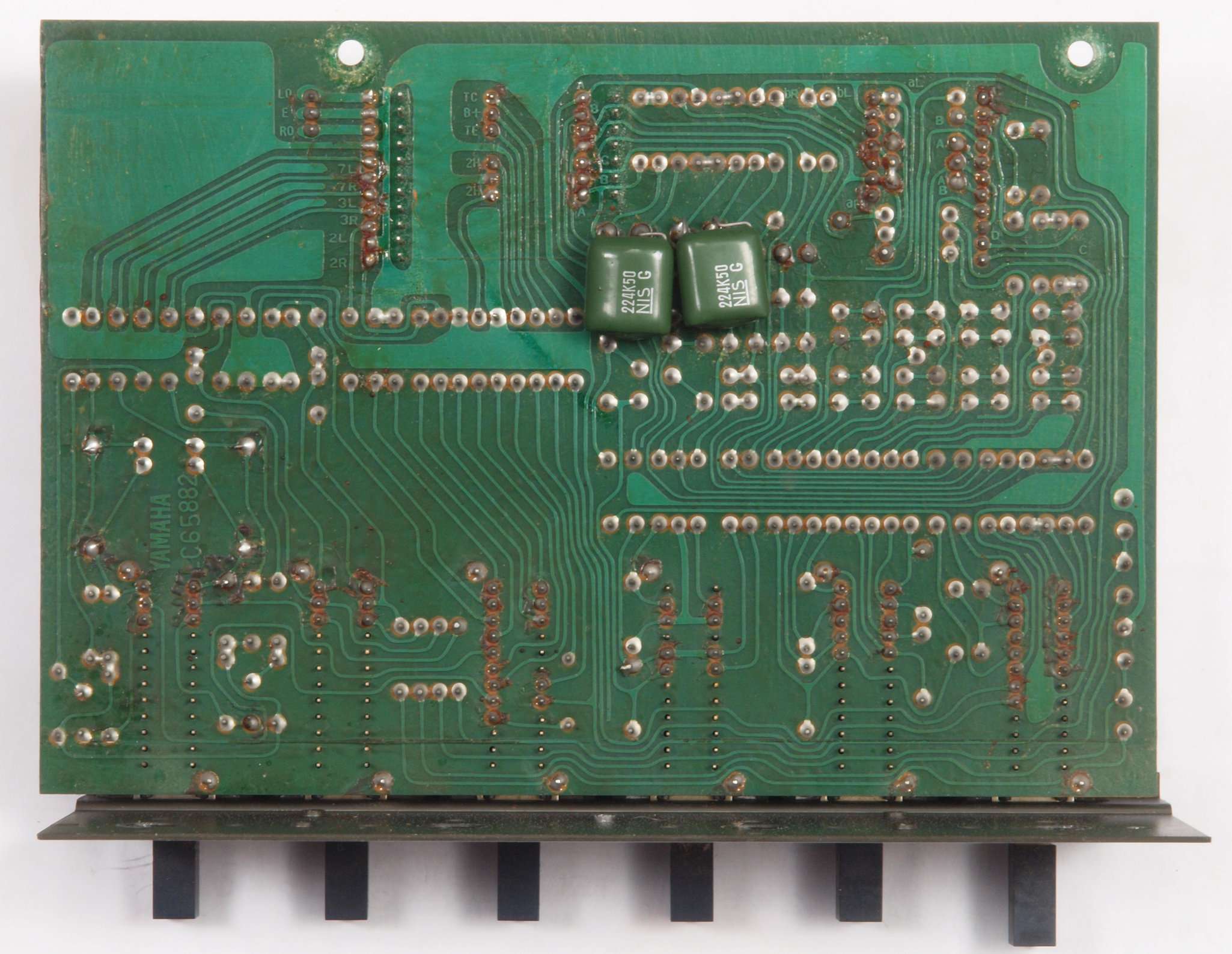

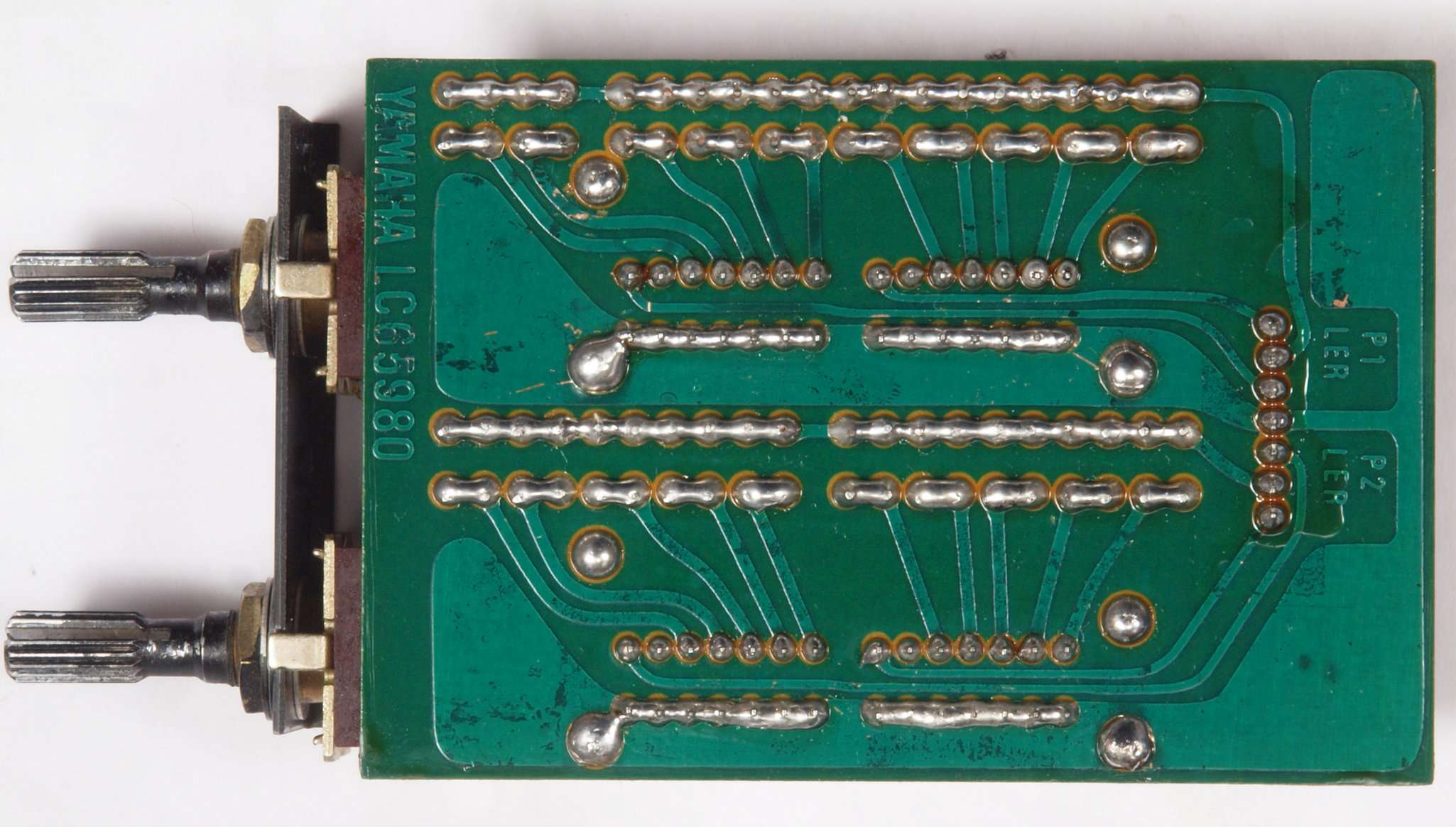

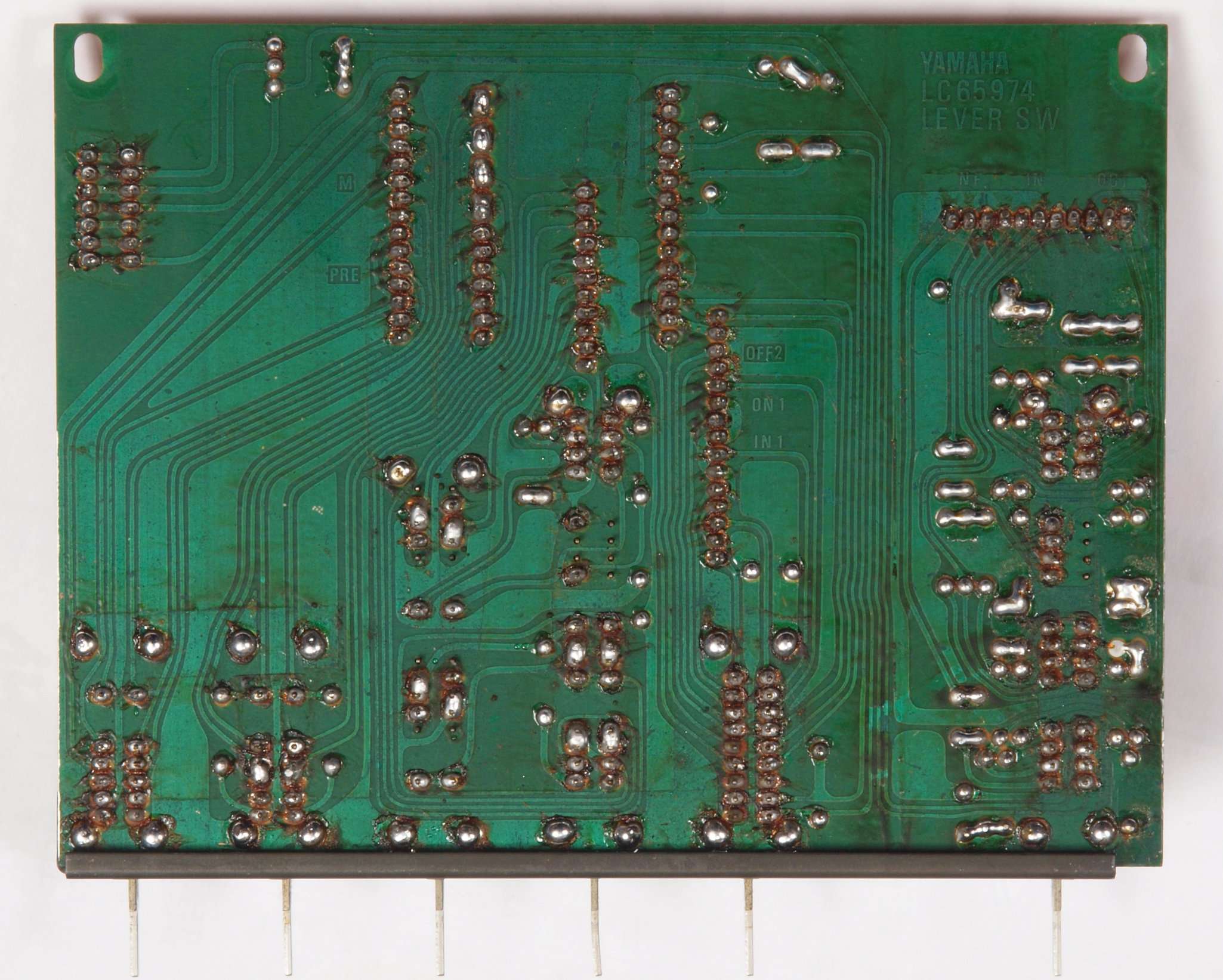

ＣＦ３．修理前　ＬｅｖｅｒＳＷ基板裏

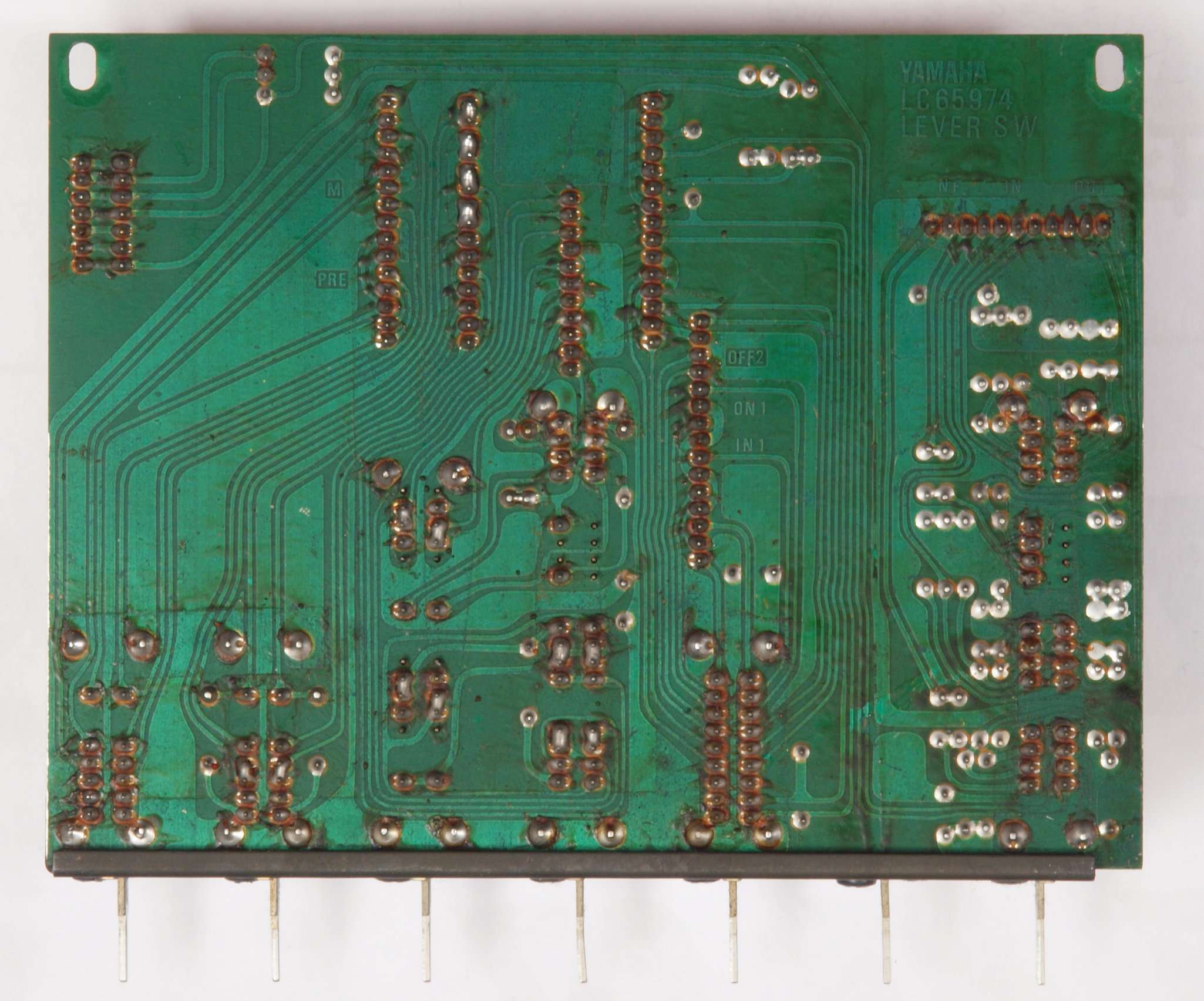

ＣＦ４．修理（ハンダ補正後）後　ＬｅｖｅｒＳＷ基板裏。　全半田やり直しする

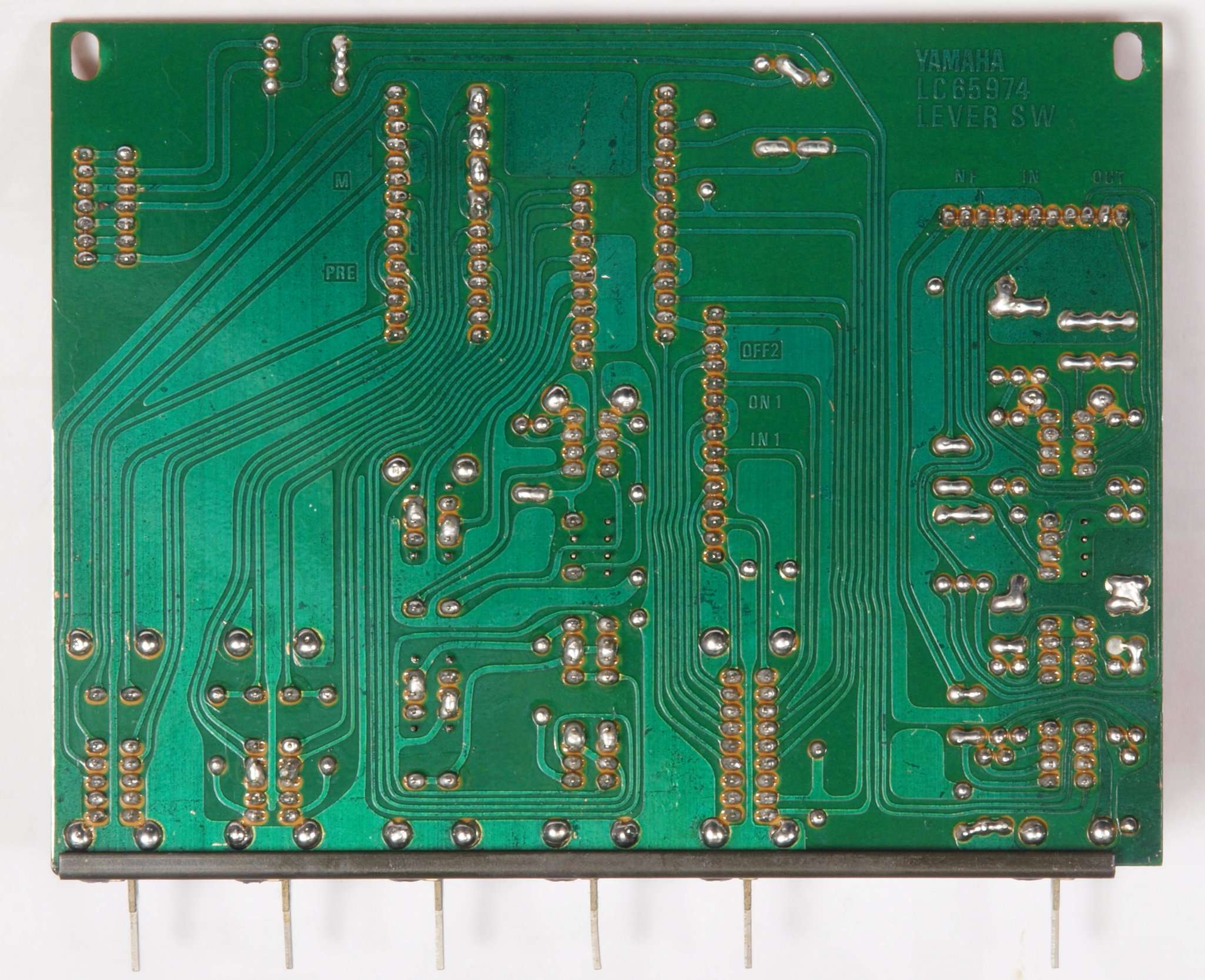

ＣＦ５．完成ＬｅｖｅｒＳＷ基板裏。　洗浄後、コート液を塗る。
ＣＧ１．修理前　ＩｍｐｅａｄａｎｃｅＳｅｌｅｃｔｏｒ回路基板
ＣＧ３．修理前　ＩｍｐｅａｄａｎｃｅＳｅｌｅｃｔｏｒ回路基板裏、強力な接点復活材使用で、基板の銅箔に腐食が見られます。
ＣＧ４．修理（ハンダ補正後）後　ＩｍｐｅａｄａｎｃｅＳｅｌｅｃｔｏｒ回路基板裏。　全半田やり直しする
ＣＧ５．完成ＩｍｐｅａｄａｎｃｅＳｅｌｅｃｔｏｒ回路基板裏。　洗浄後、コート液を塗る。

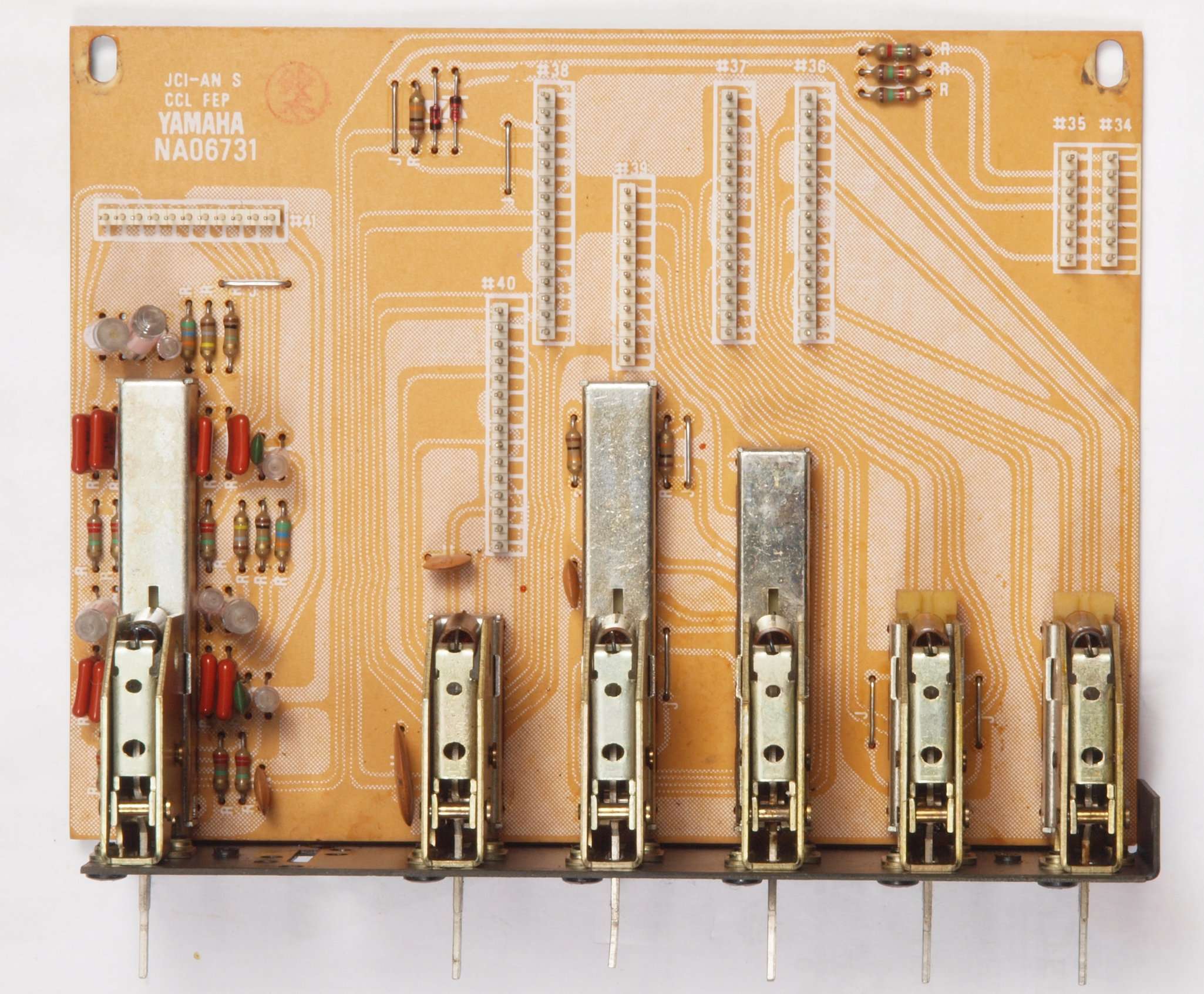

ＣＨ１．修理前　ＰｉｎｋＮｏｉｓｅ回路基板
ＣＨ２．修理中　ＰｉｎｋＮｏｉｓｅ回路基板。　トルエン溶媒の接着剤。

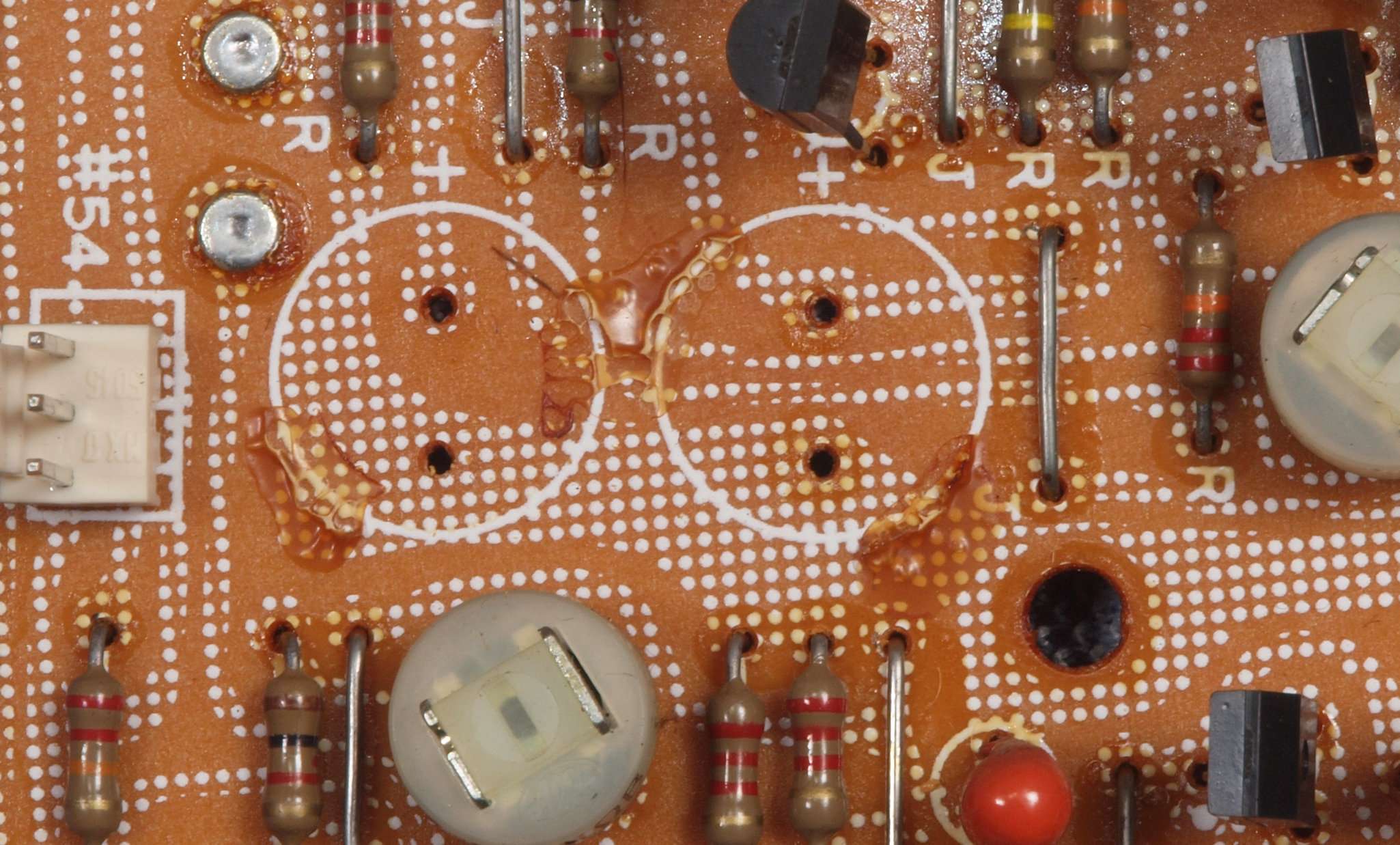

ＣＨ３．修理中　ＰｉｎｋＮｏｉｓｅ回路基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。
ＣＨ４．修理後　ＰｉｎｋＮｏｉｓｅ回路基板　電解コンデンサ−１１個、半固定ＶＲ１個交換
ＣＨ５．修理前　ＰｉｎｋＮｏｉｓｅ回路基板裏
ＣＨ６．修理（ハンダ補正後）後　ＰｉｎｋＮｏｉｓｅ回路基板裏。　全半田やり直しする
ＣＨ７．完成ＰｉｎｋＮｏｉｓｅ回路基板裏。　洗浄後、コート液を塗る。
ＣＩ０．裏パネルを倒し、修理中。

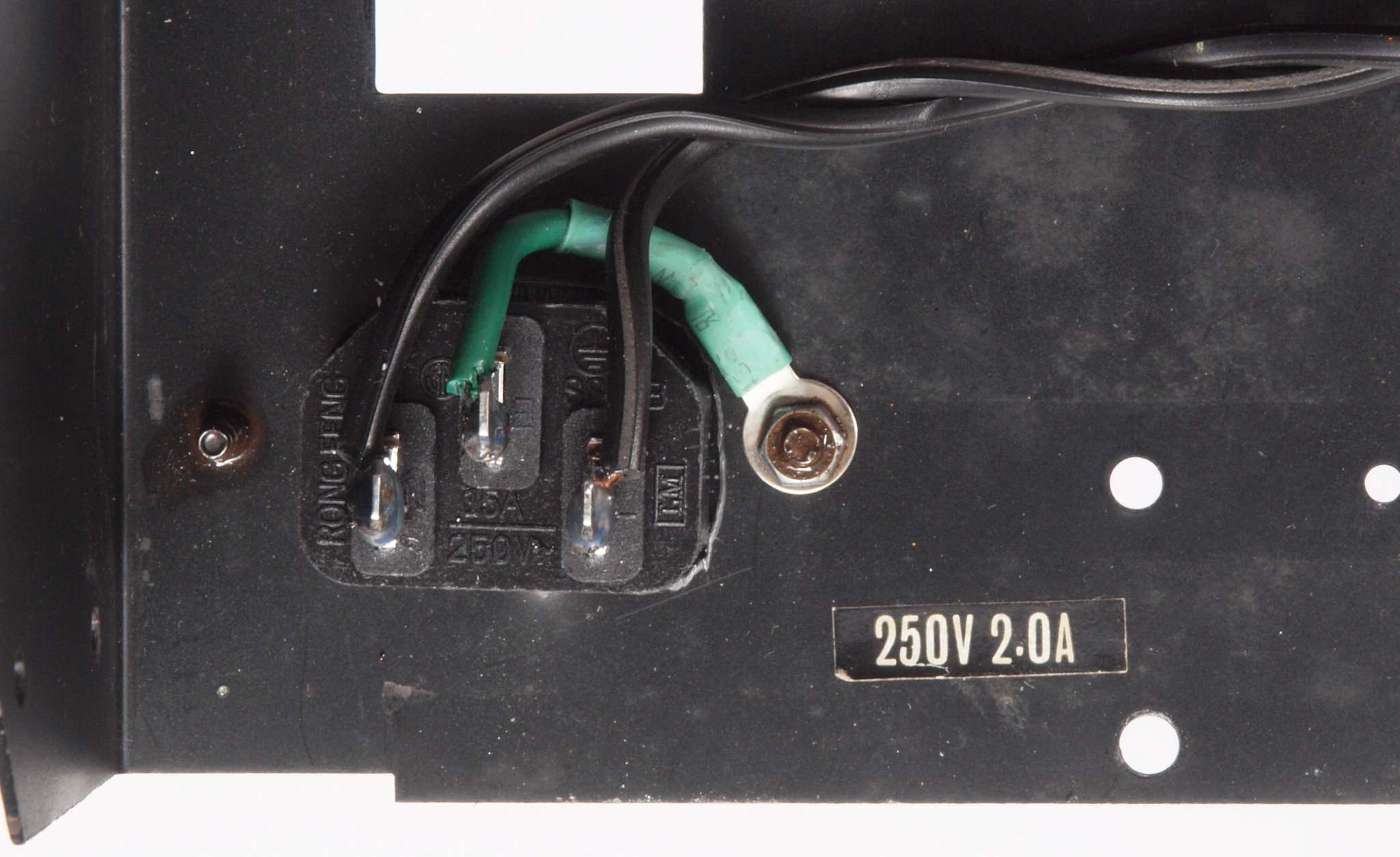

ＣＩ１．　修理前　電源コード取り付け部。

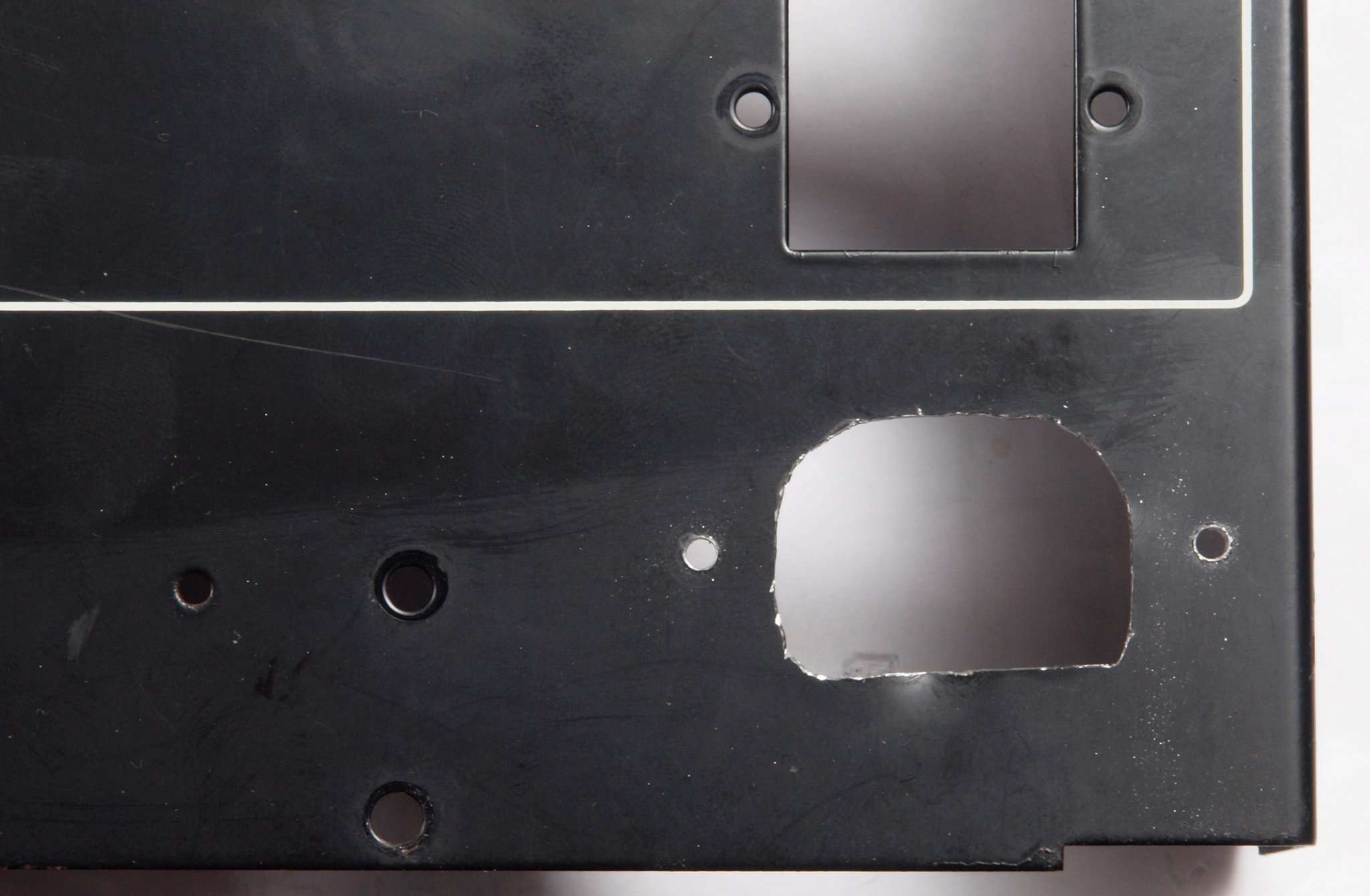

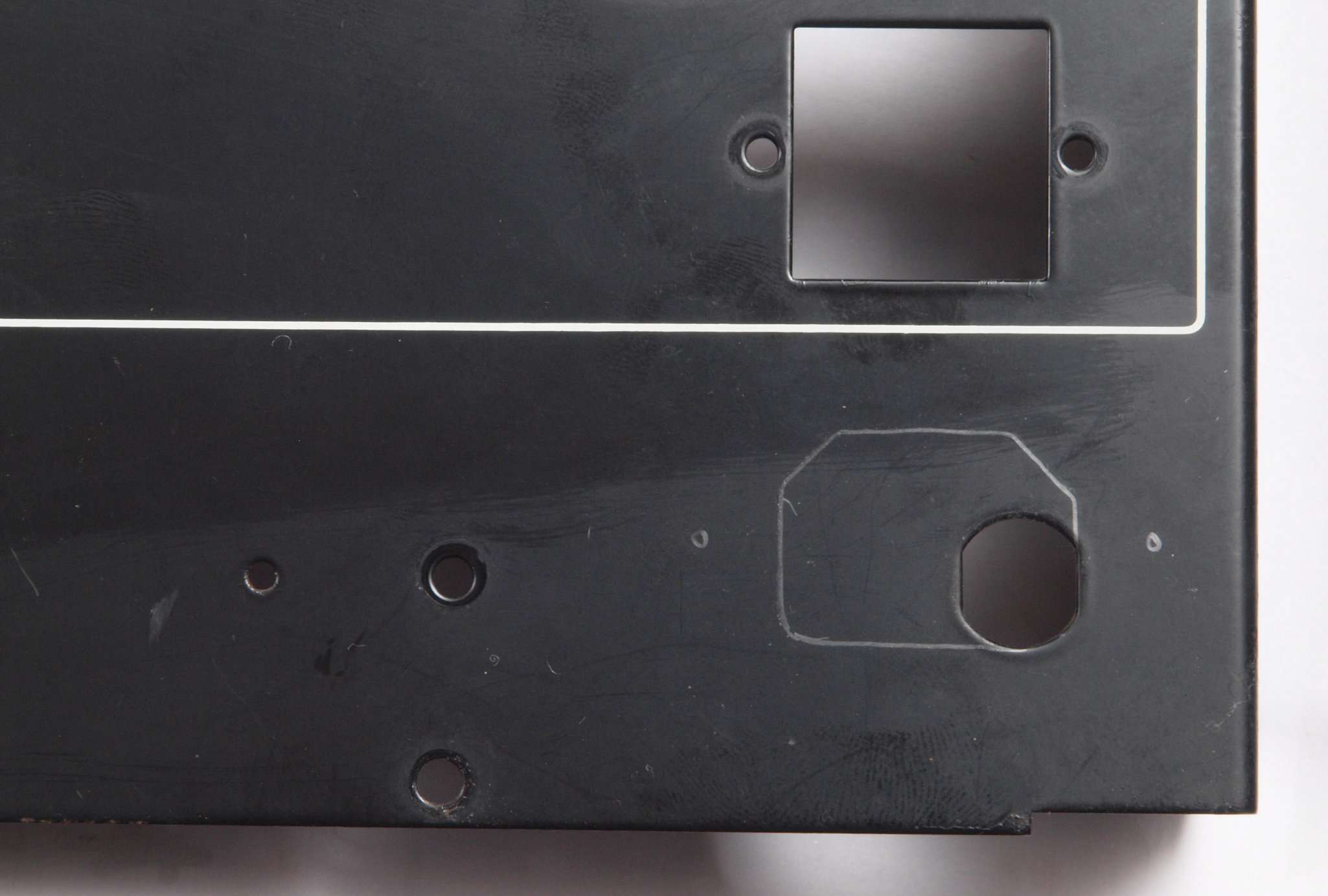

ＣＩ２．　修理中　電源コード取り３Pインレット取り付け穴加工。
ＣＩ３．　修理中　電源コード取り３Pインレット取り付け穴加工。　ハンドツールなので時間がかかる。

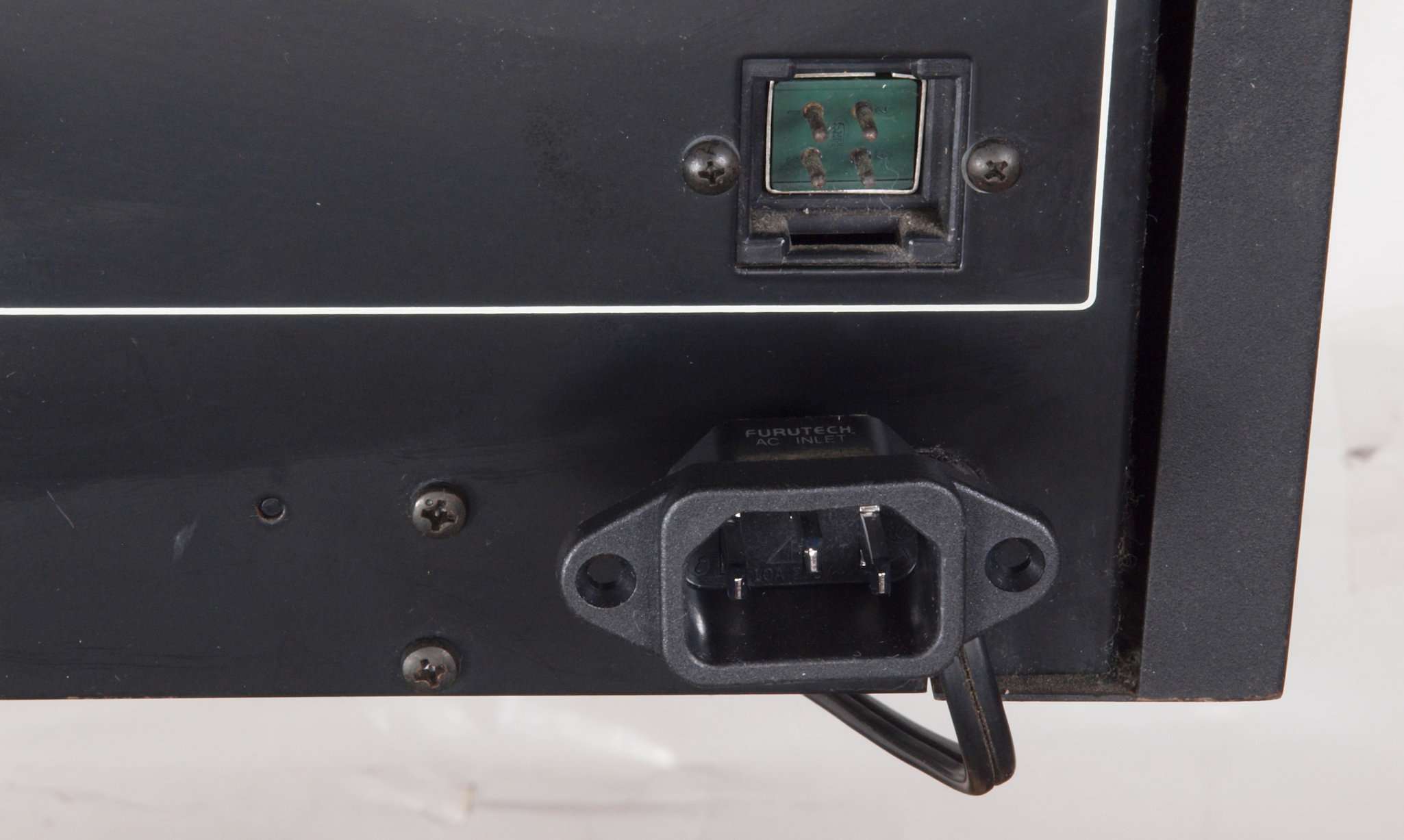

ＣＩ４．　修理後　３Ｐインレット取り付け。　FURUTECH　FI-10(R)ロジウムメッキ使用。
ＣＩ５．　修理後　３Ｐインレット裏配線。しっかりとアース取る。
ＣＪ１．　修理前　入力ＲＣＡ端子郡。

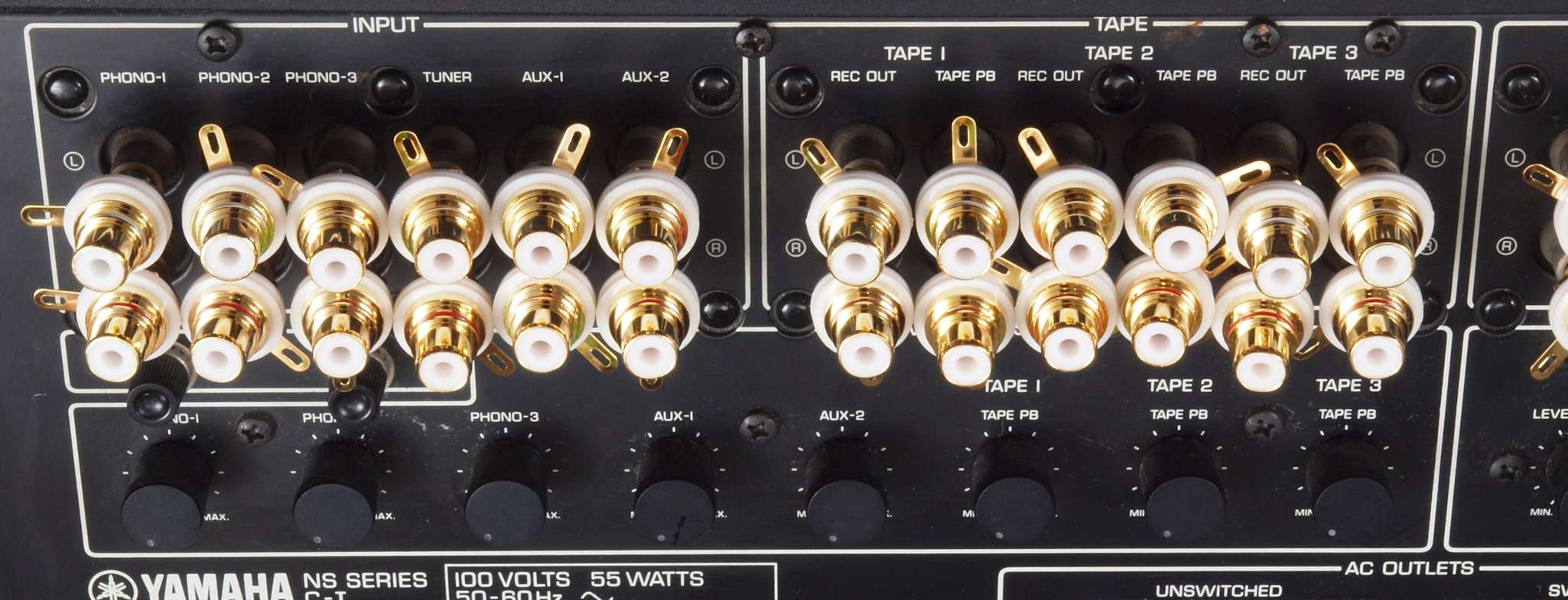

ＣＪ２．　修理（交換）後　入力ＲＣＡ端子郡。テフロン絶縁ＲＣＡ端子に交換。
ＣＫ１．　修理前　出力ＲＣＡ端子郡。
ＣＫ２．　修理（交換）後　出力ＲＣＡ端子郡。テフロン絶縁ＲＣＡ端子に交換。

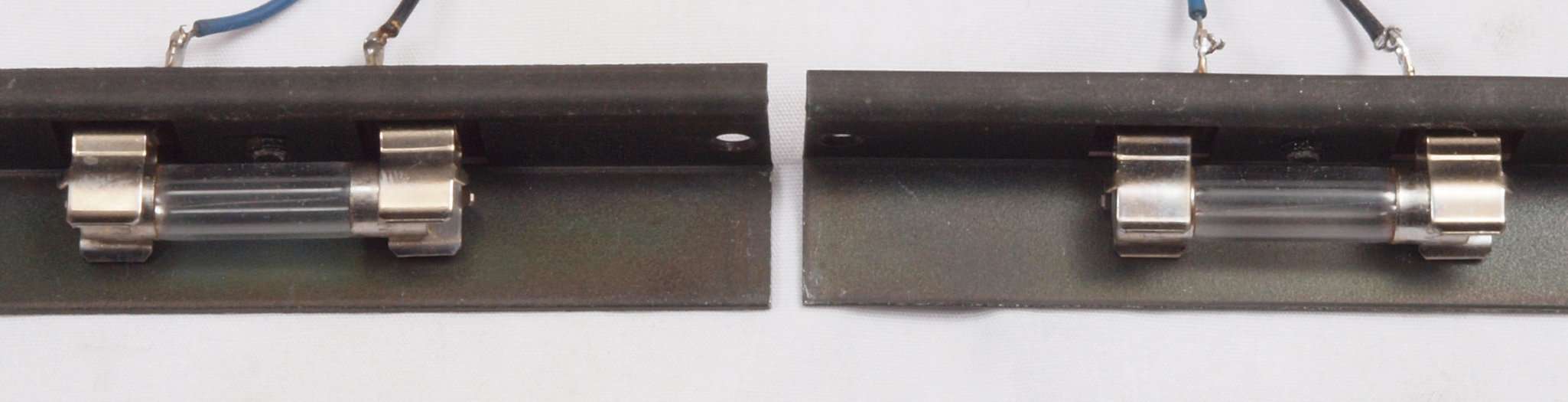

ＣＬ１．　修理中　VUメータ測定ランプ、綺麗。

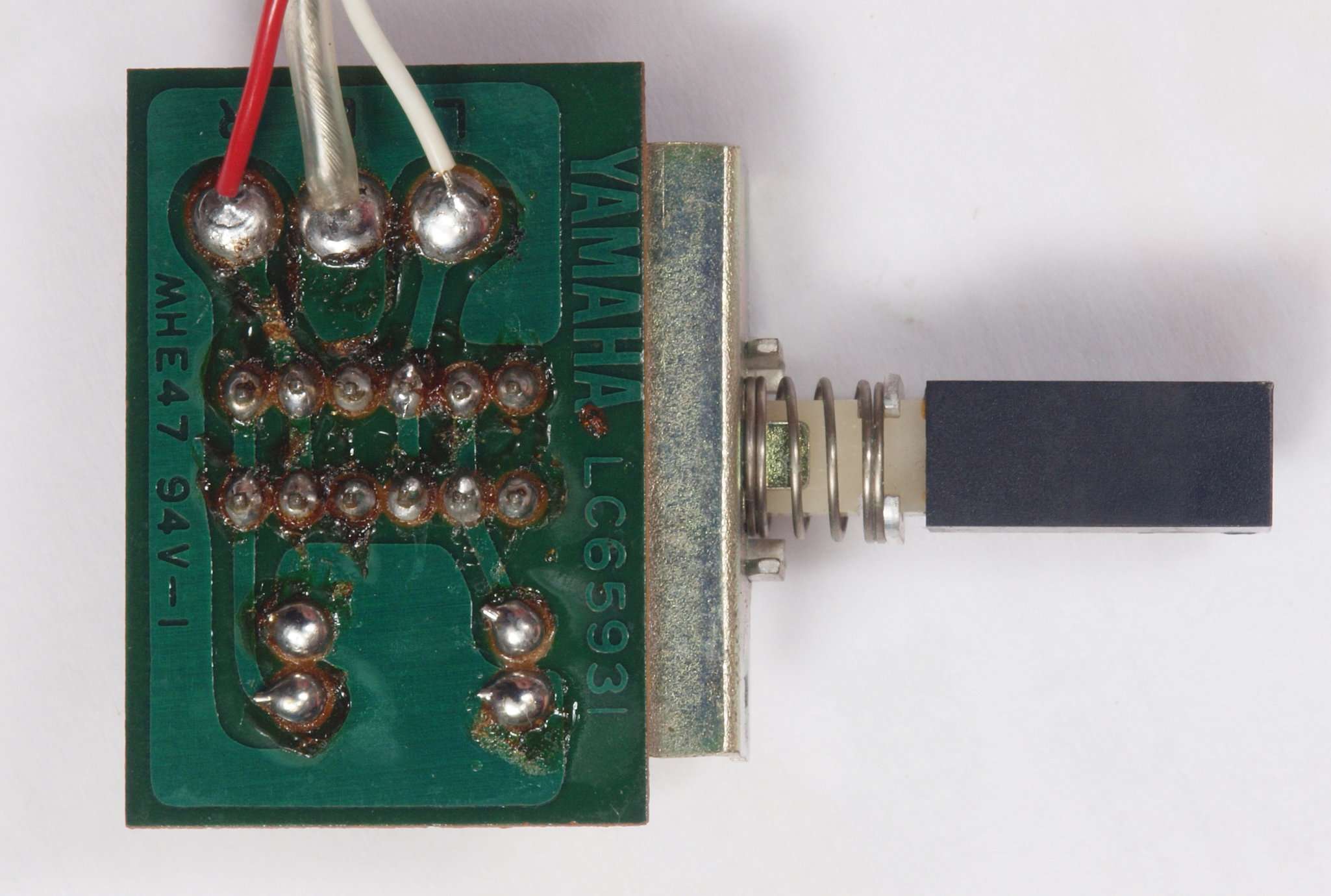

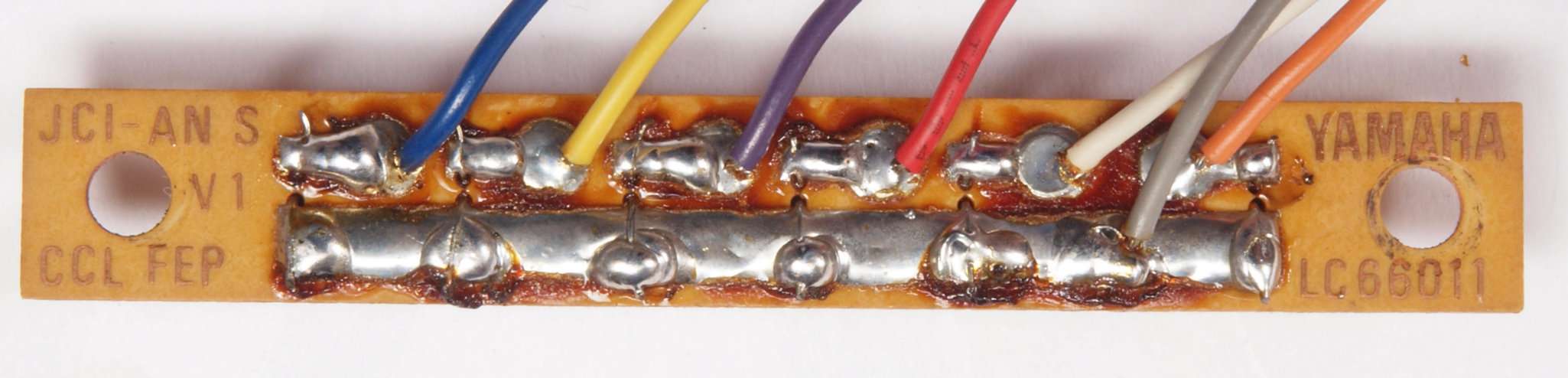

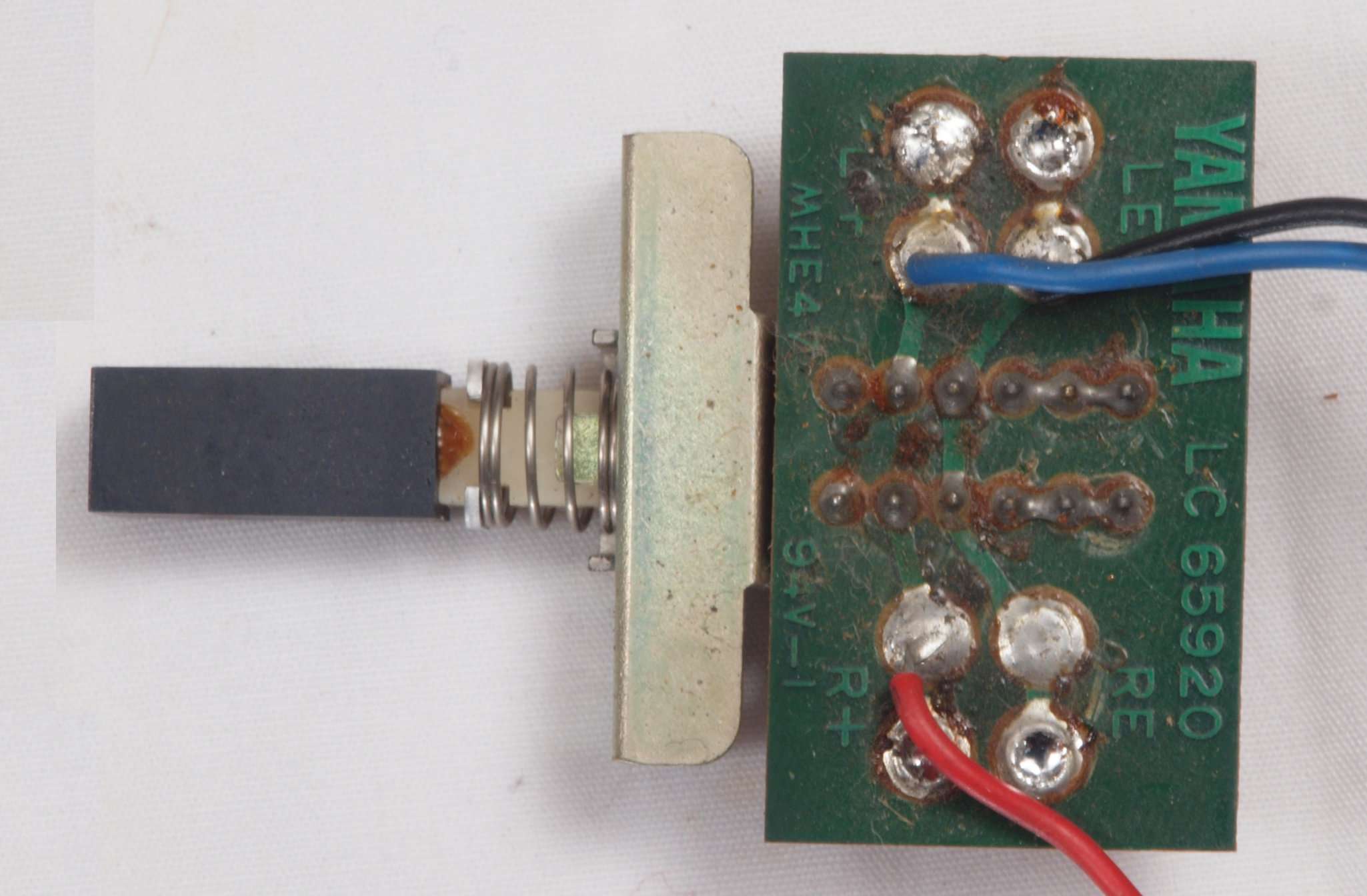

ＣＭ１．修理前　ＬＥＤ基板

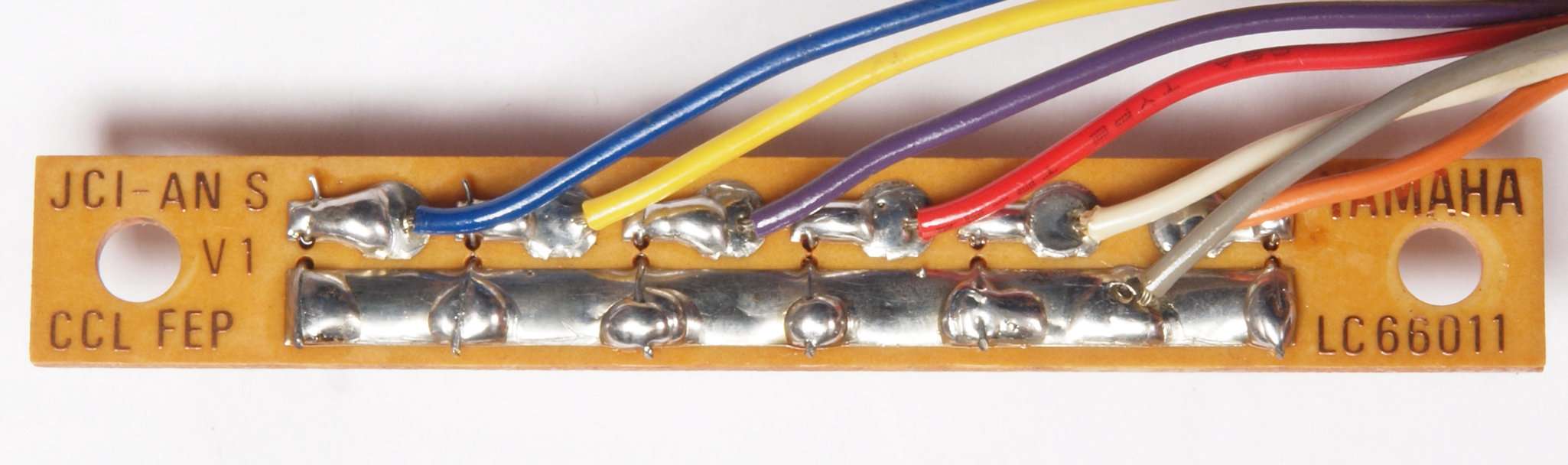

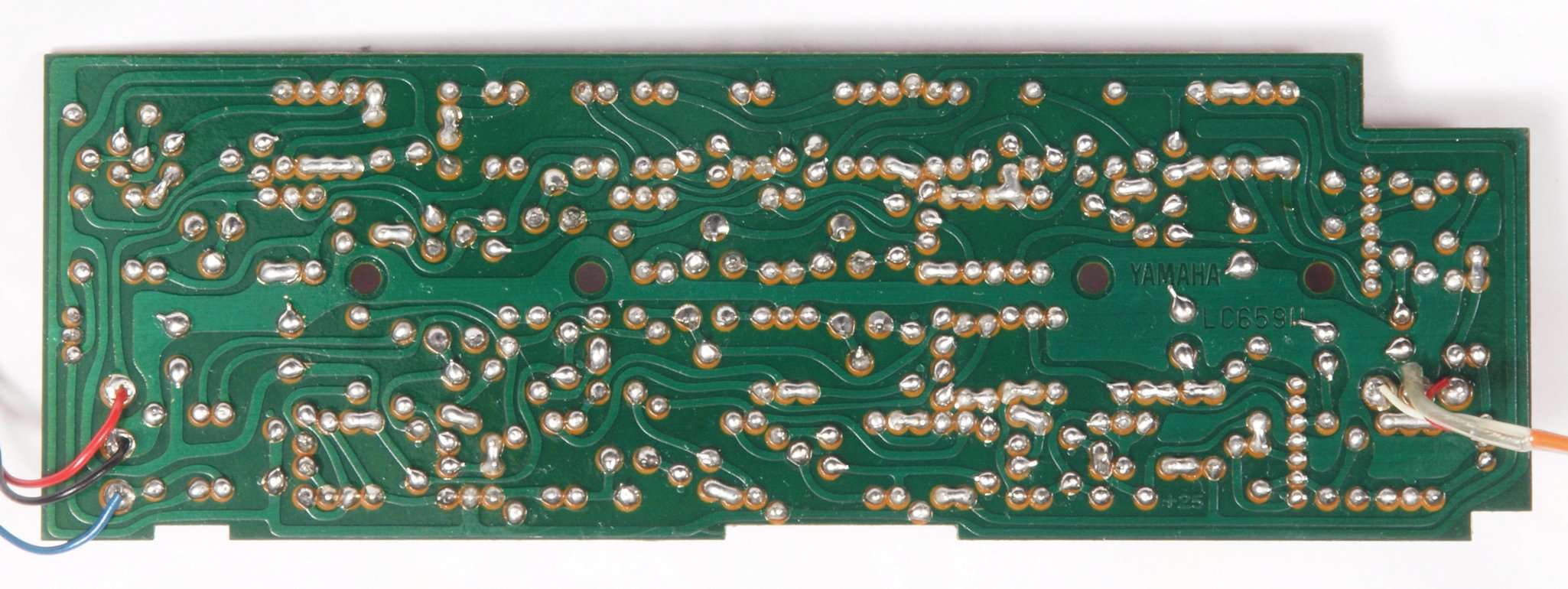

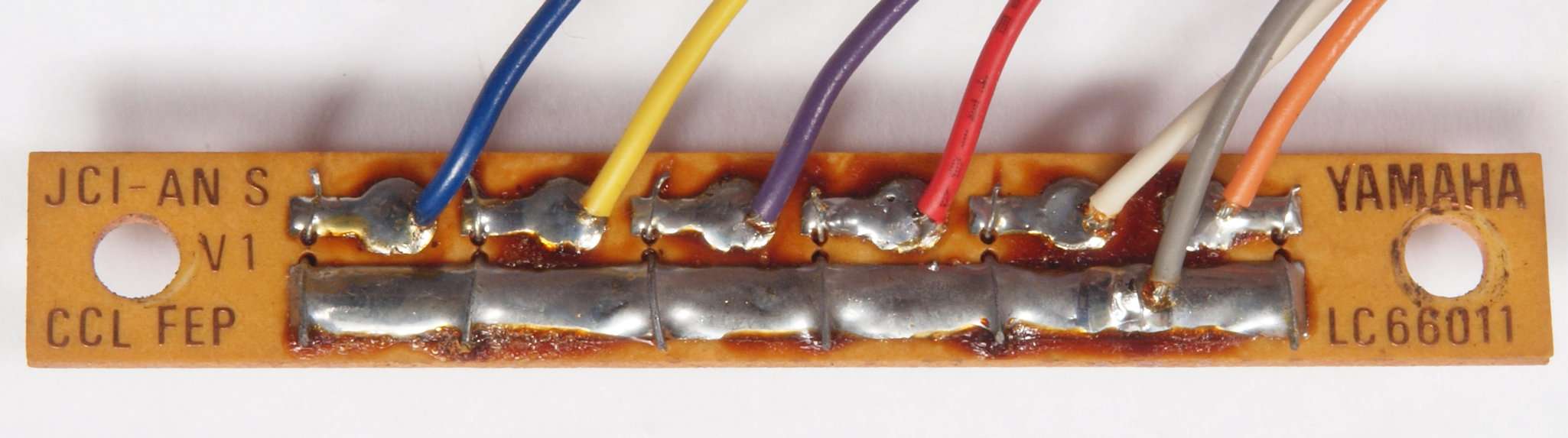

ＣＭ２．修理前　ＬＥＤ基板裏
ＣＭ３．修理（ハンダ補正後）後　ＬＥＤ基板裏。　全半田やり直しする

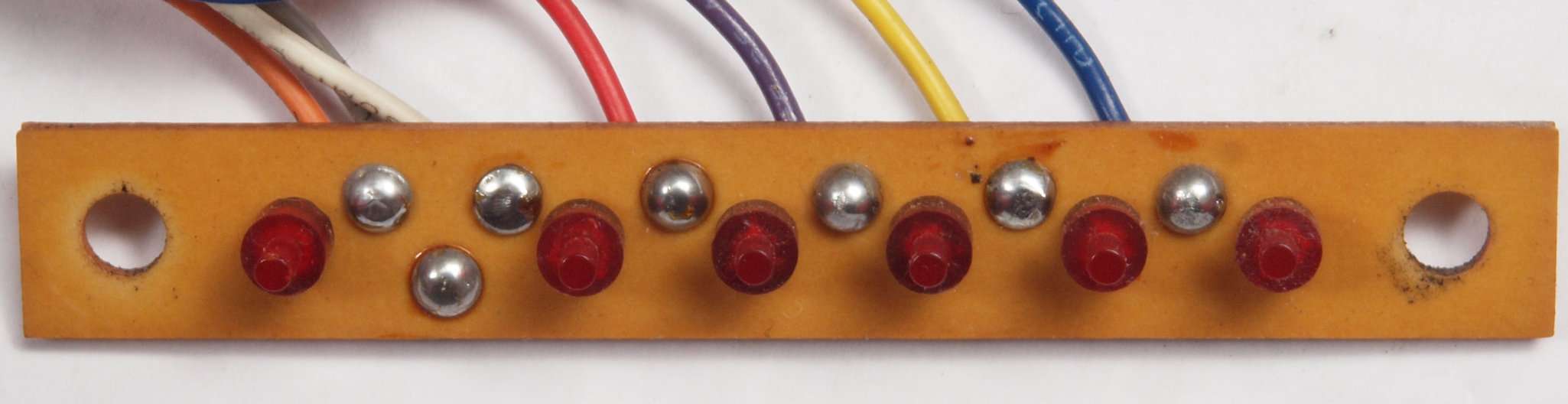

ＣＭ４．完成ＬＥＤ基板裏。　洗浄後、コート液を塗る。

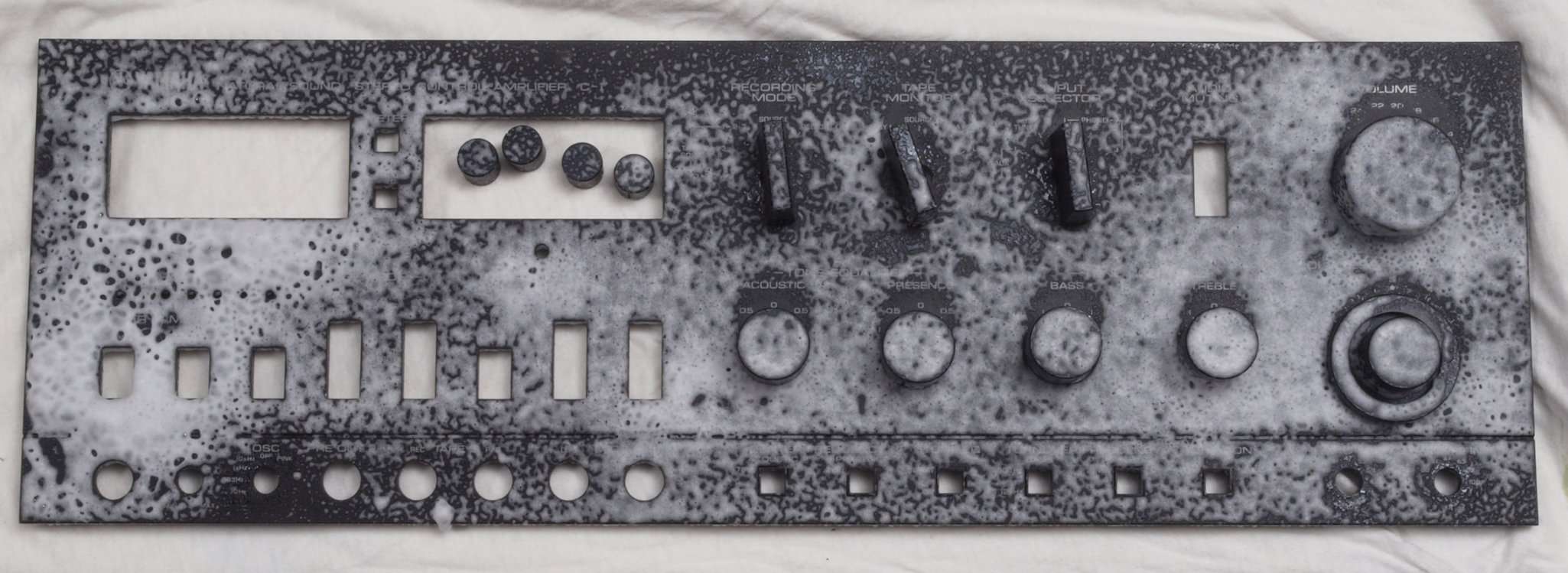

ＣＮ１．修理中　前パネル清掃中。

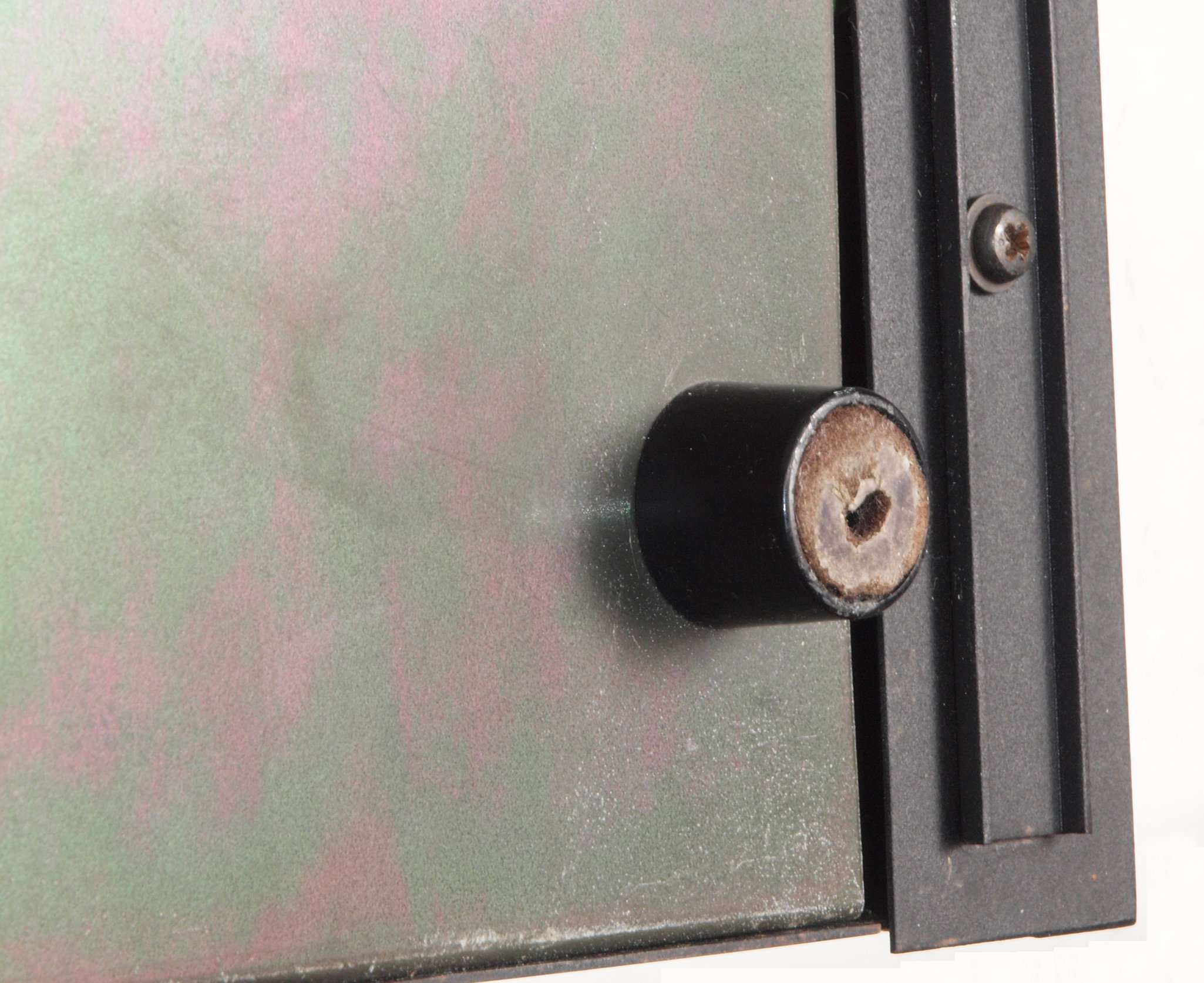

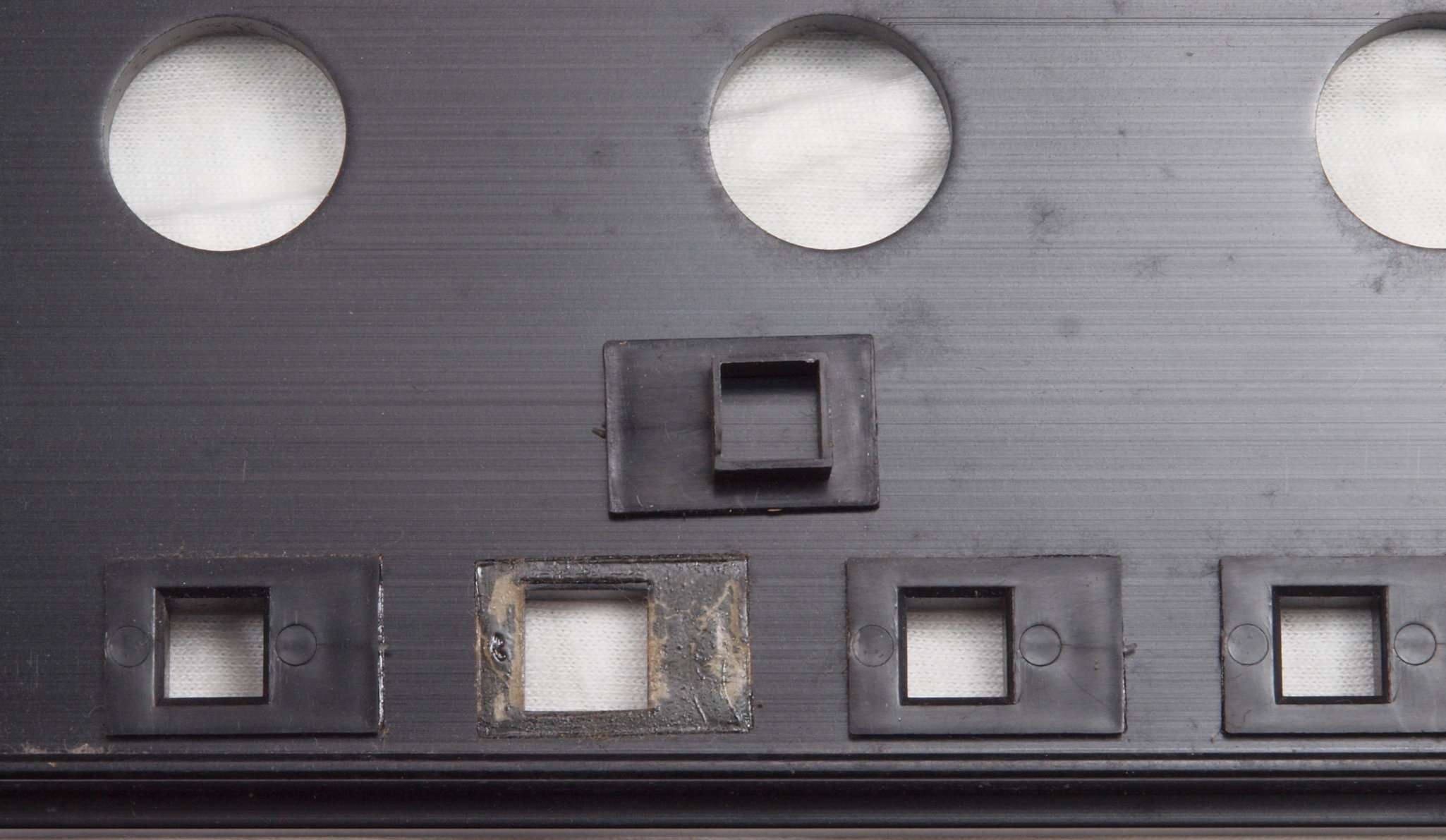

ＣＮ２．修理中　前パネル裏プシュＳＷエスカッションの接着劣化。

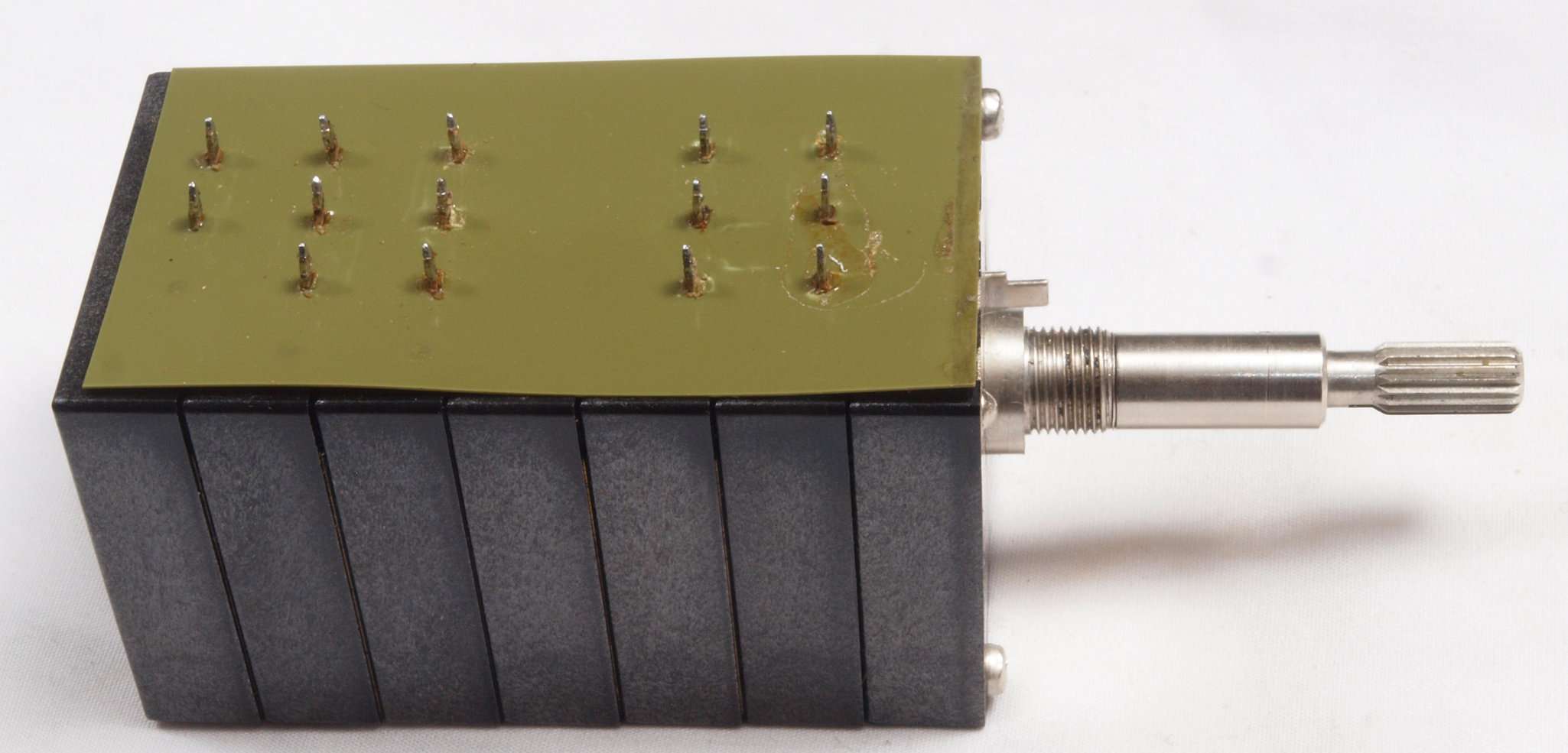

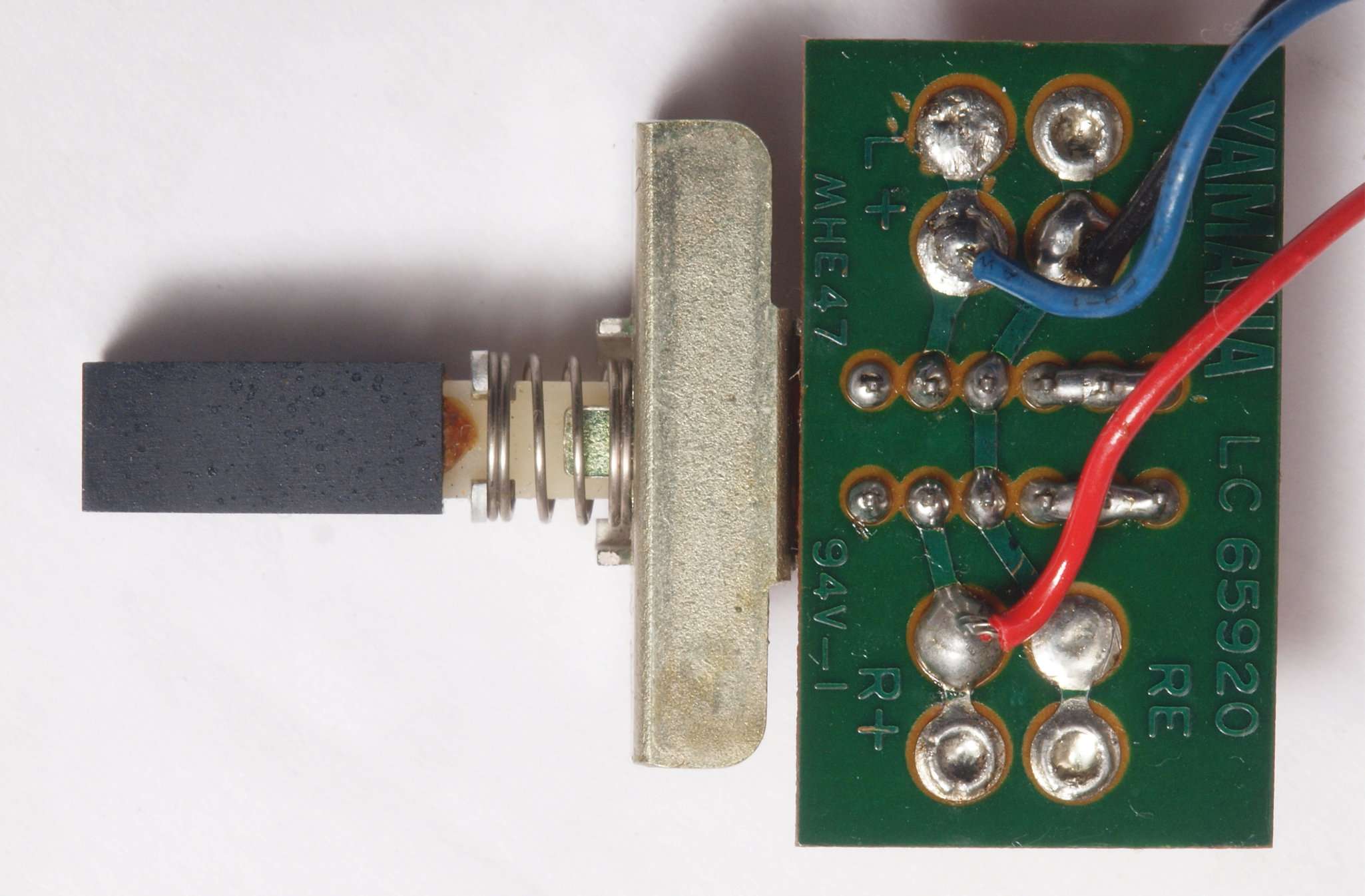

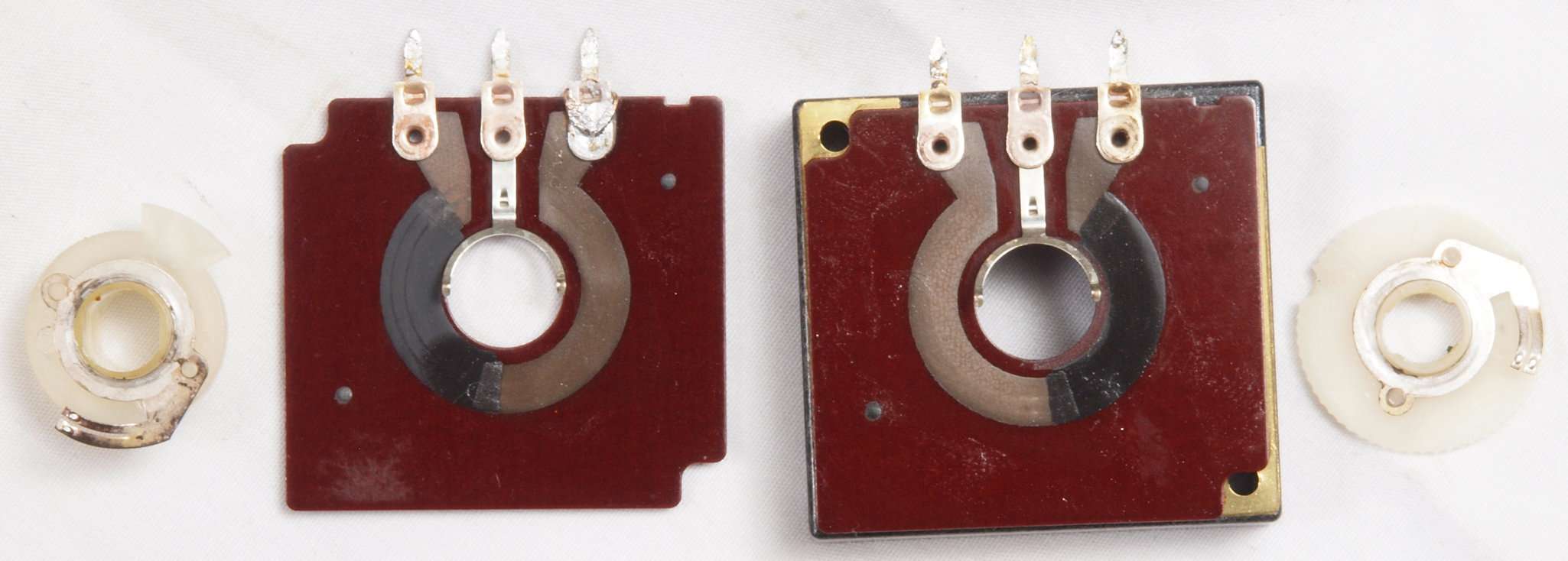

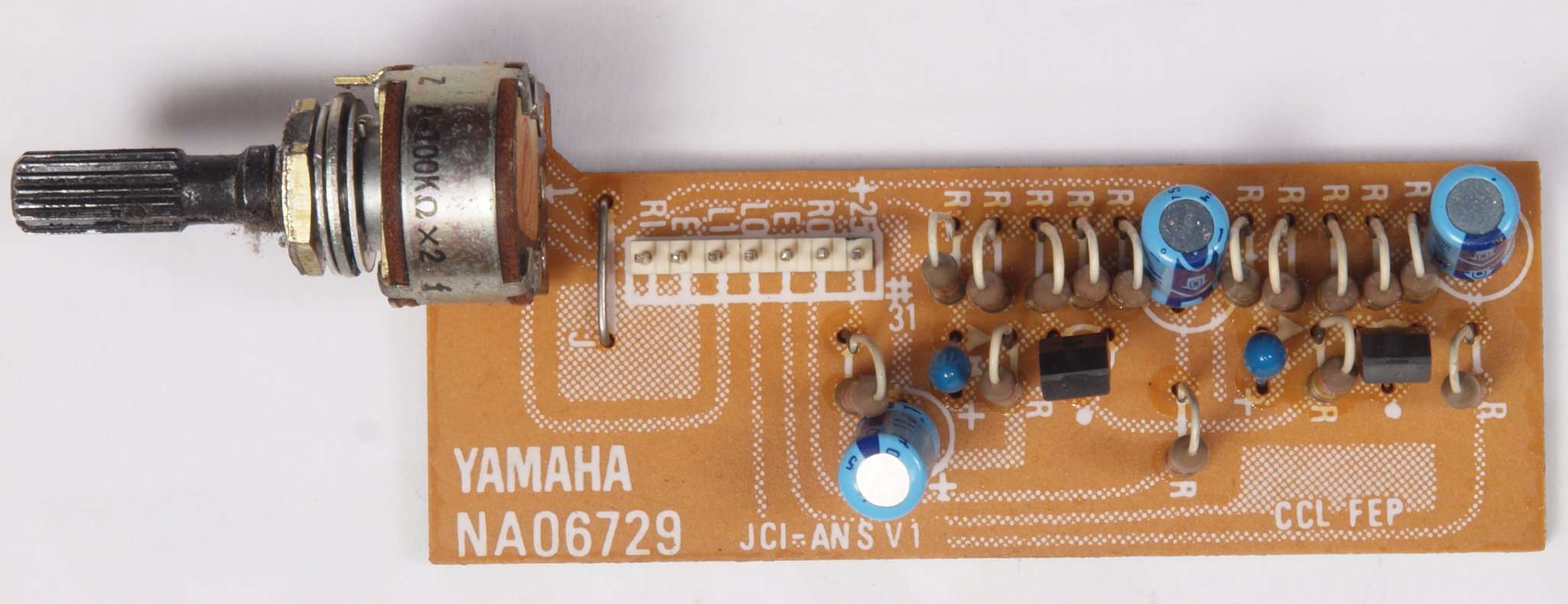

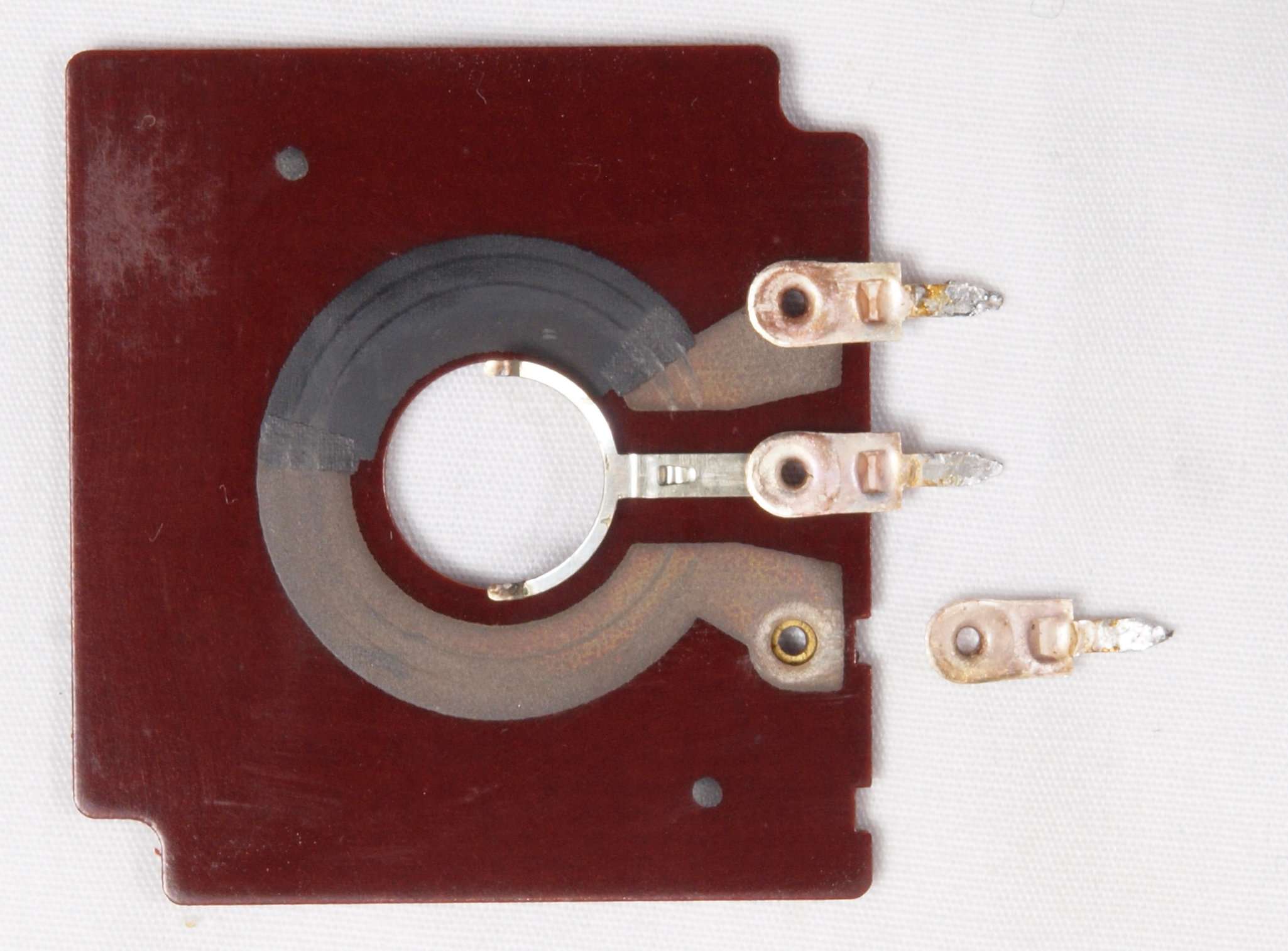

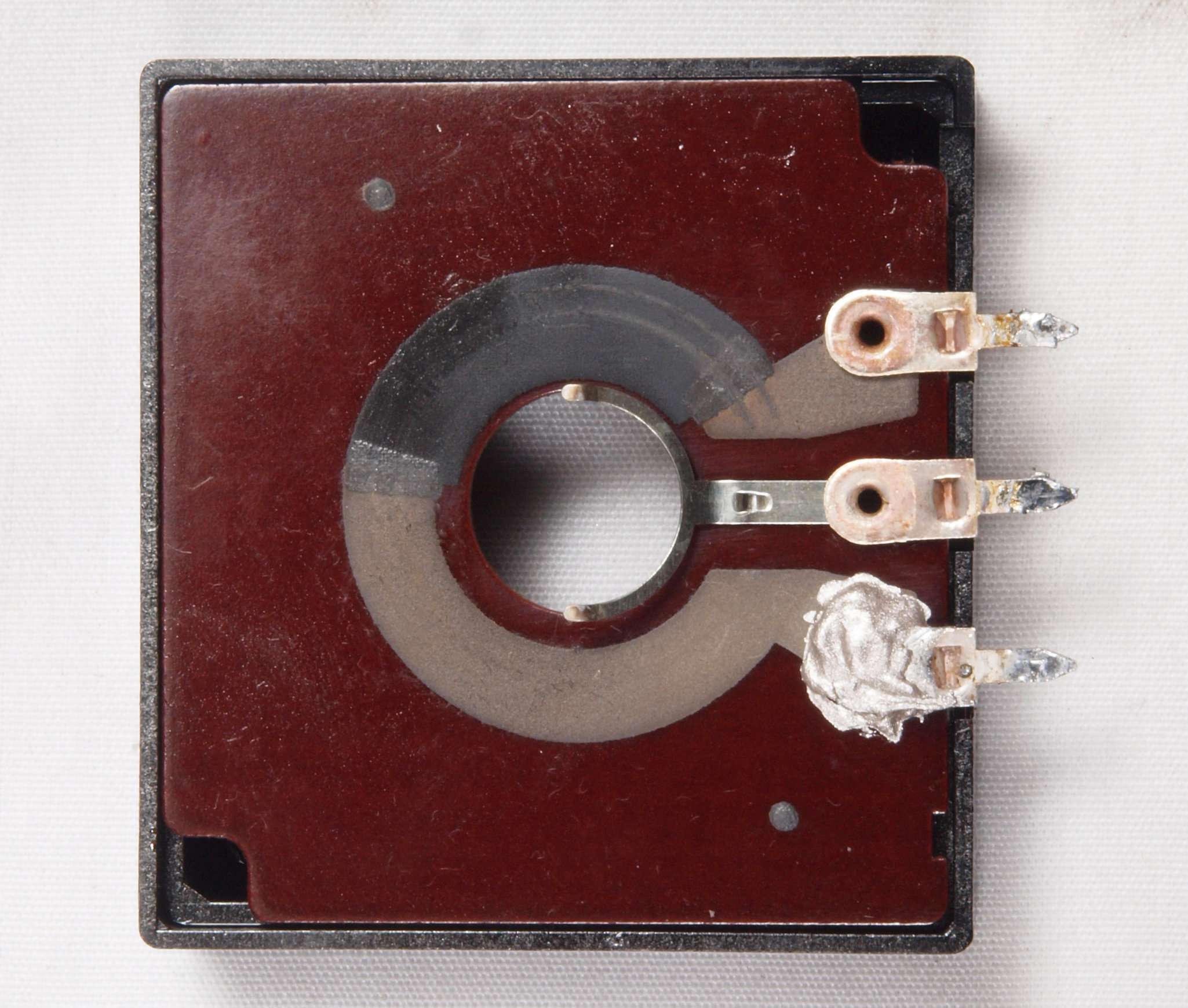

ＣＯ１．　修理中　バランスＶＲの抵抗体。　端子が接続不良。
ＣＯ２．　修理中　バランスＶＲの抵抗体。　導電接着剤＋半田リベットで固定する。
ＣＯ３．　修理後　　バランスＶＲの抵抗体。
ＣＯ４．　完成バランスＶＲ。

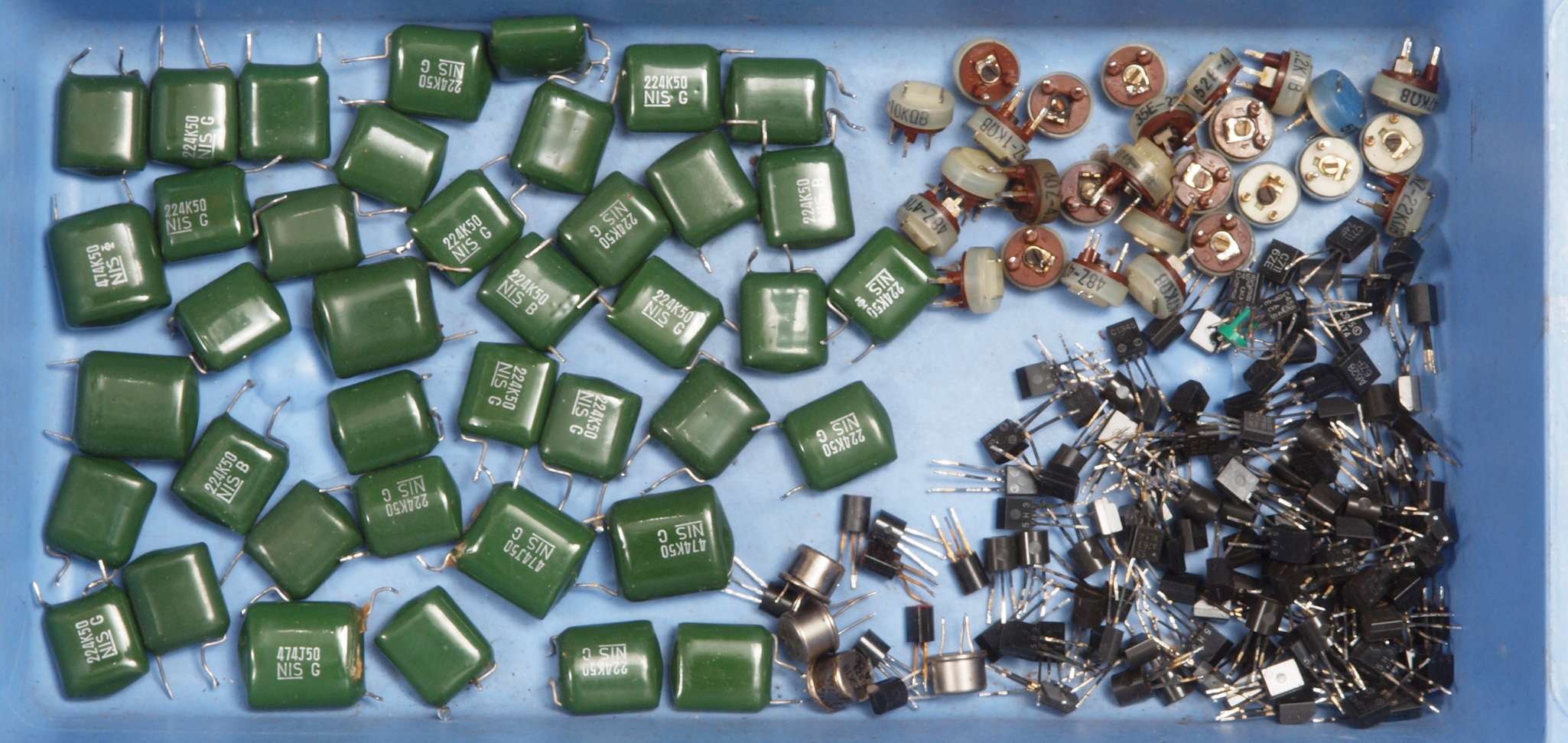

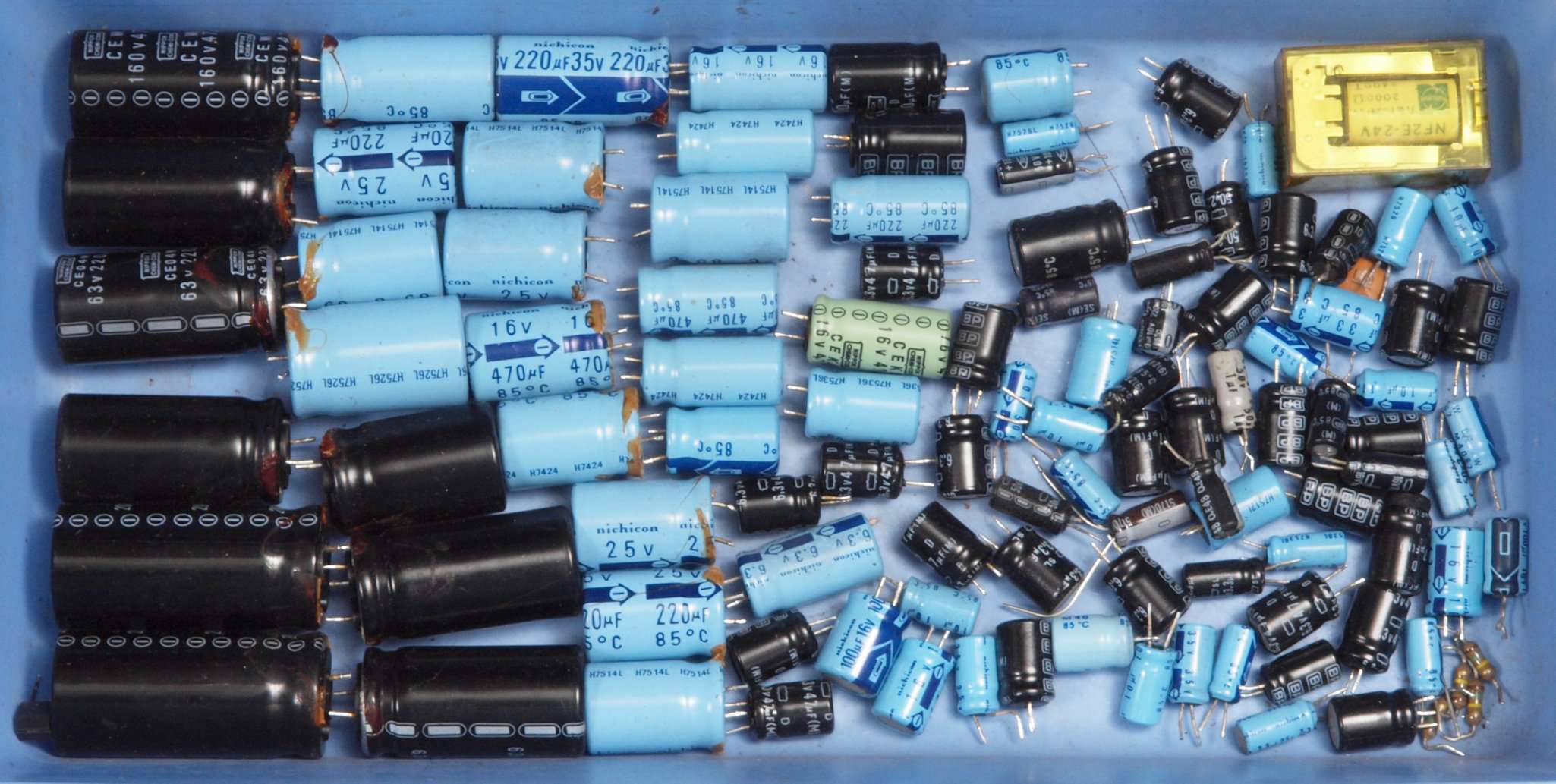

ＣＰ１．交換部品

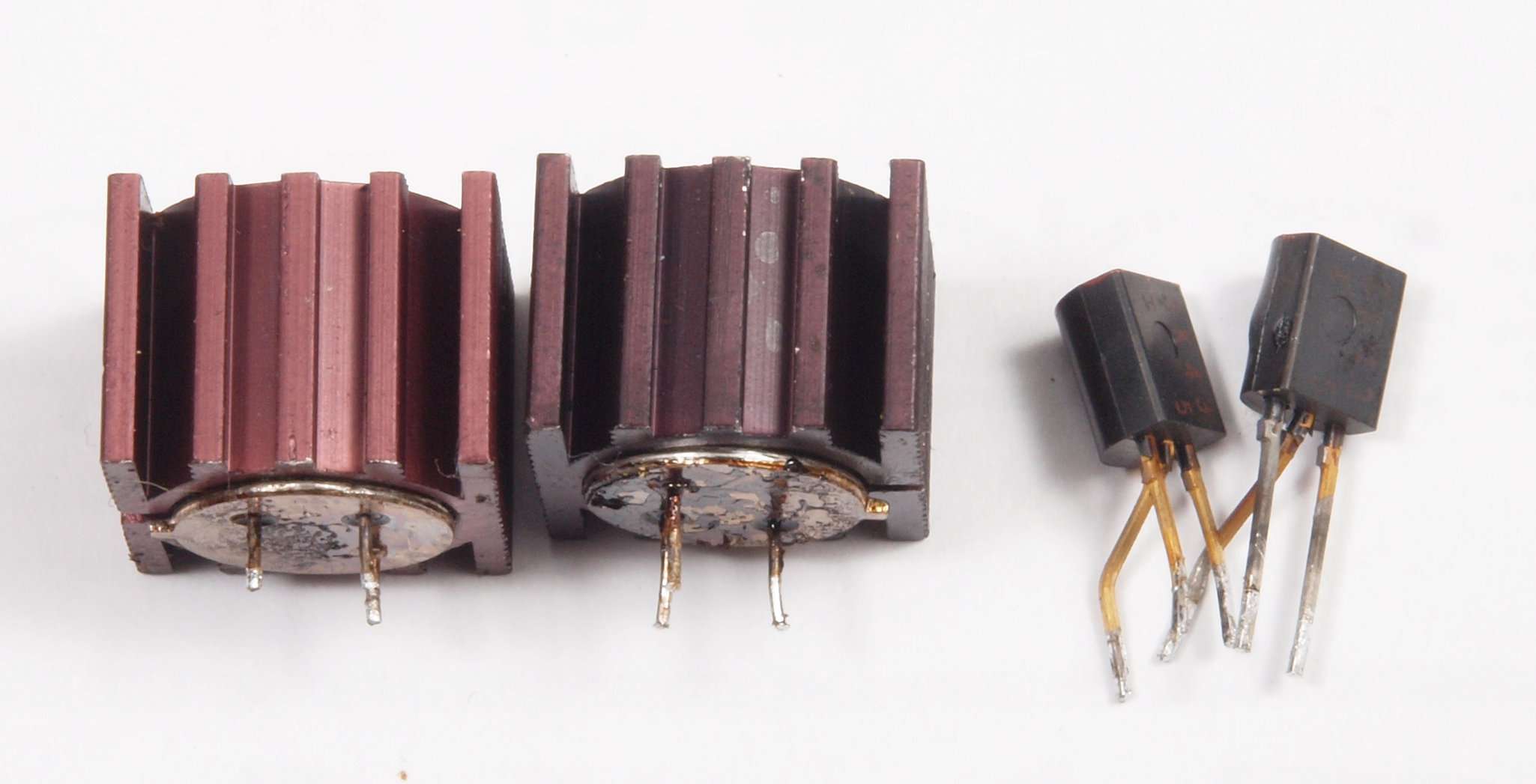

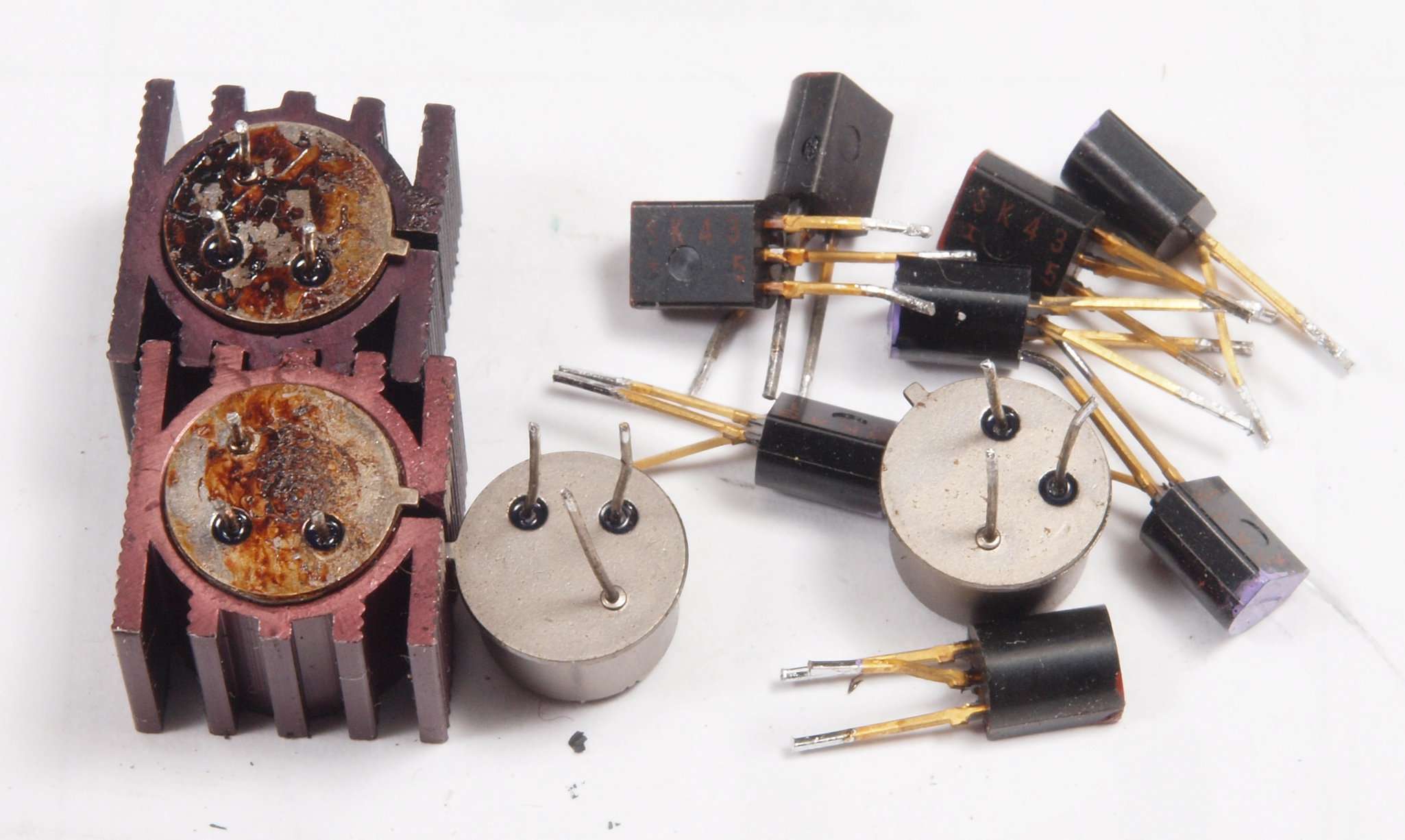

ＣＰ２．交換部品。　焼損Ｖ−ＦＥＴ４個。
ＣＰ３．交換部品。　焼損Ｖ−ＦＥＴ。

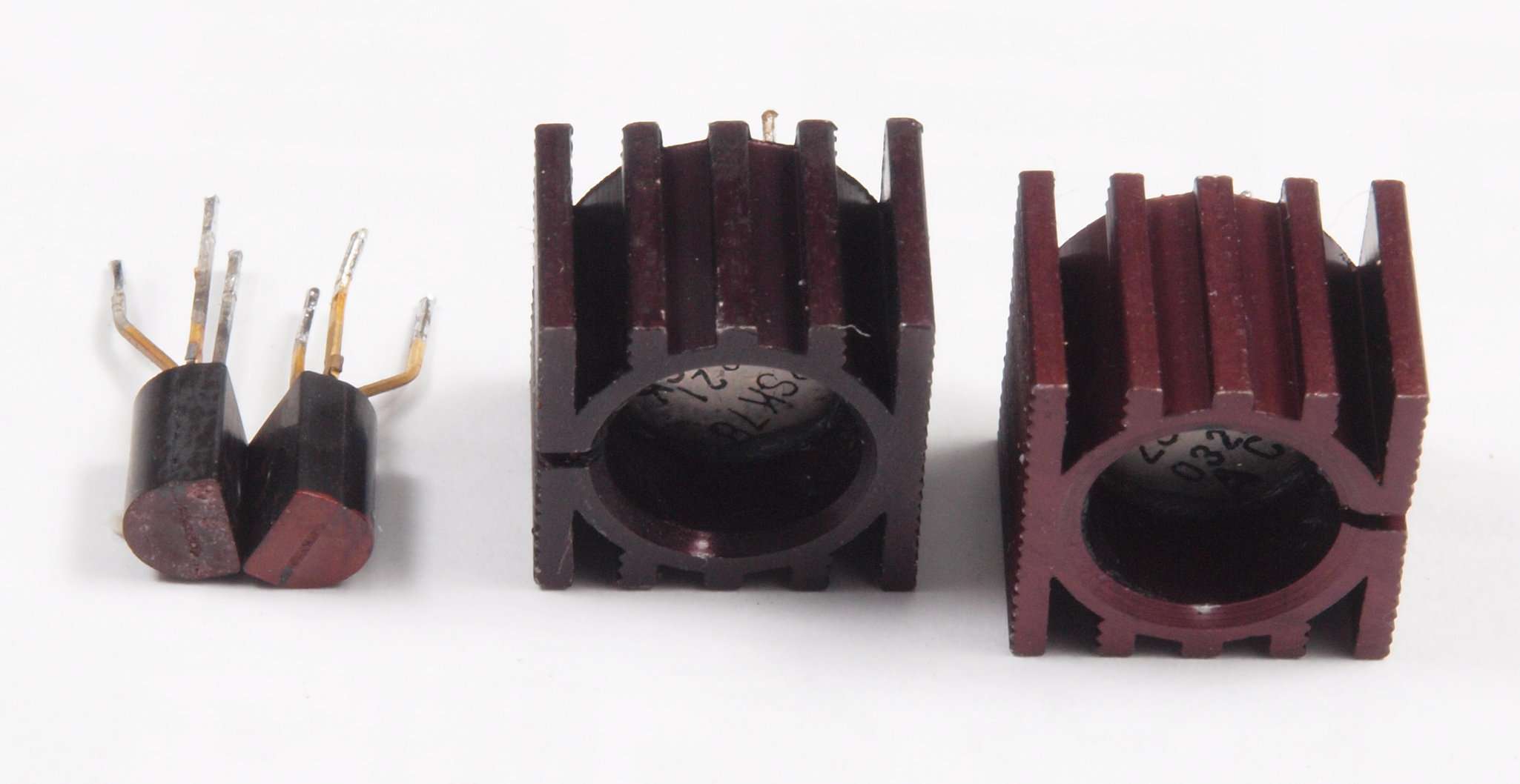

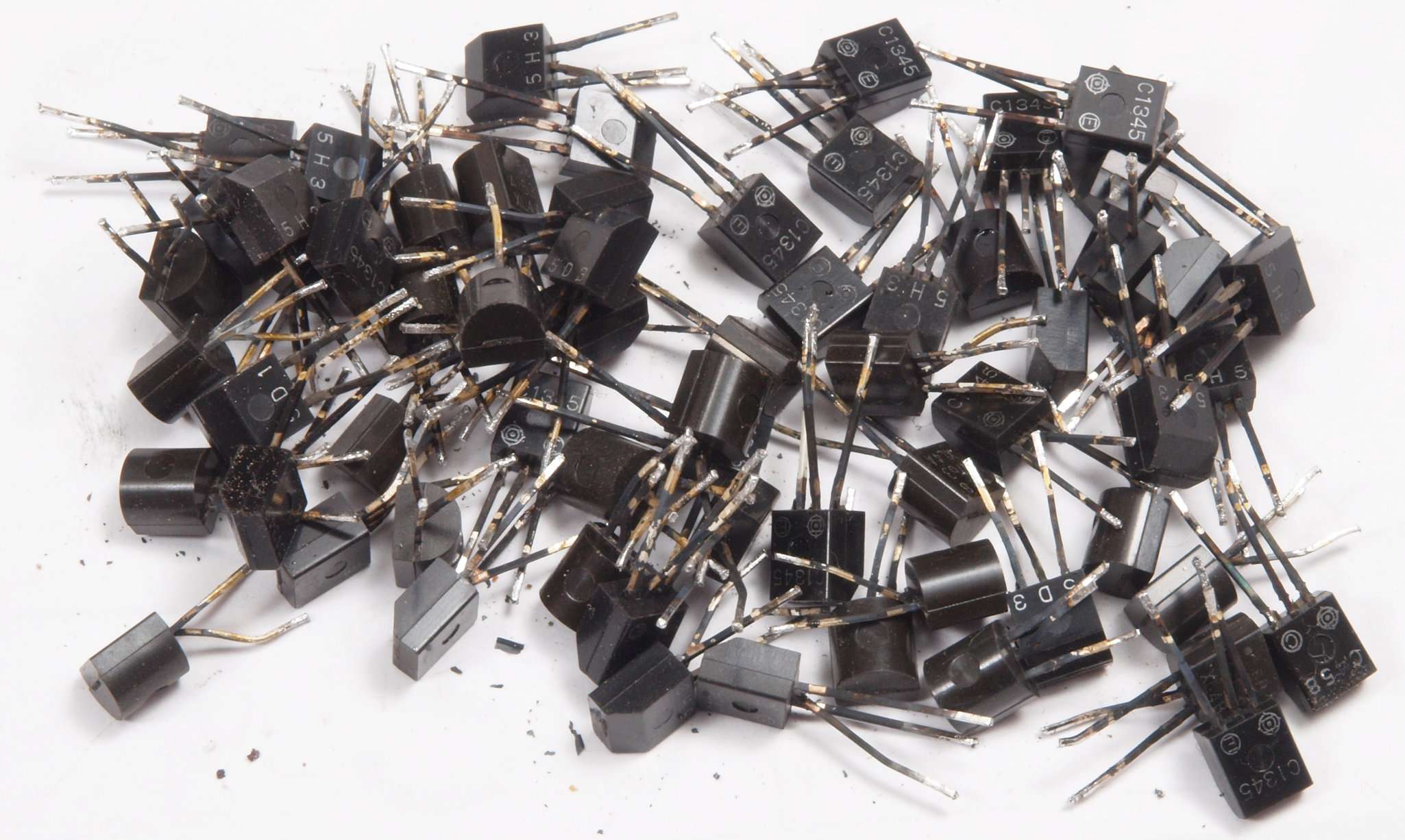

ＣＰ４．交換部品。足黒ＴＲ（トランジスター）。

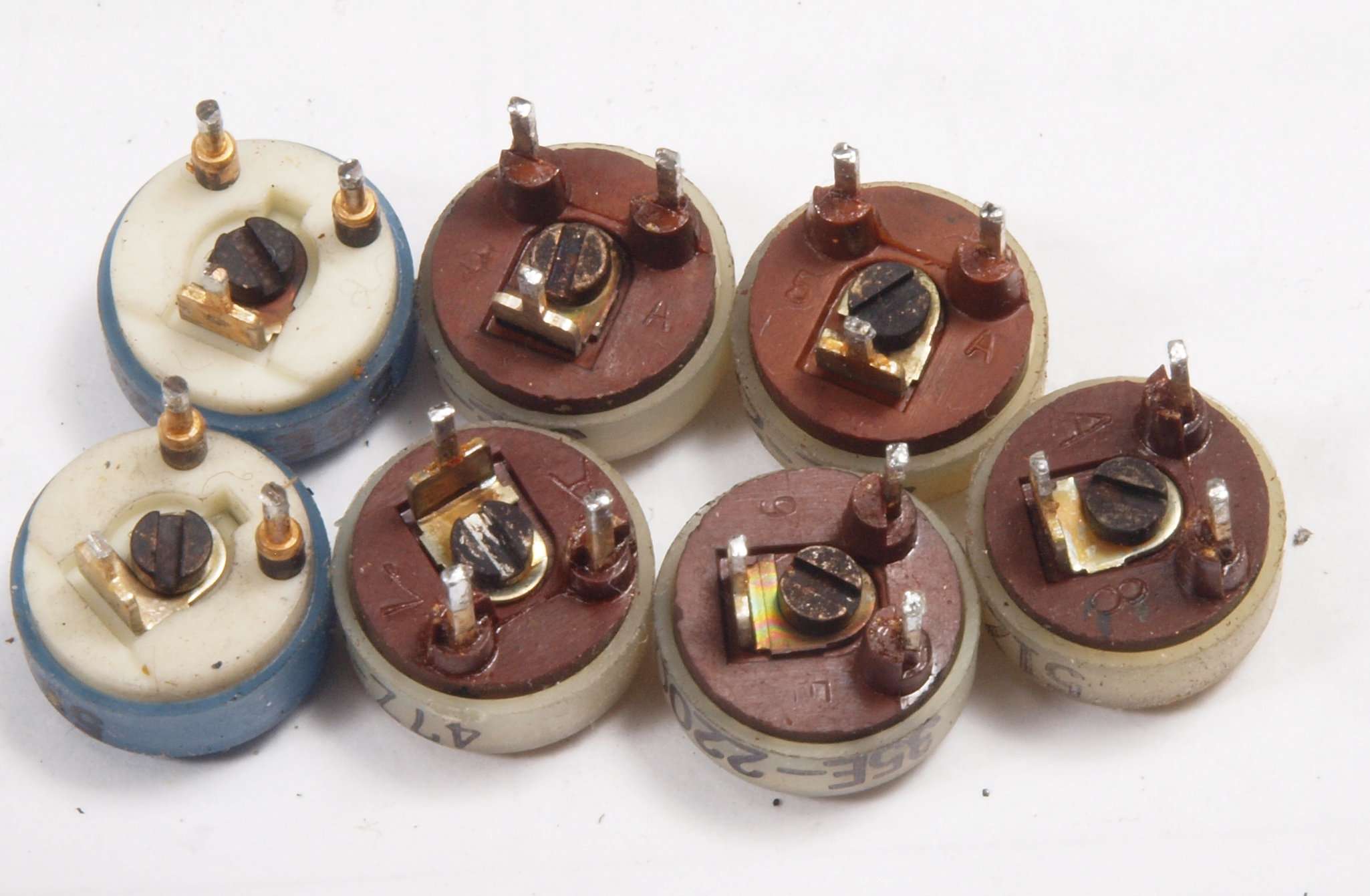

ＣＰ５．交換部品。足黒半固定ＶＲ。
ＣＱ１．修理前　上から
ＣＱ２．修理後　上から
ＣＱ３．修理前　下から
ＣＱ４．修理後　下から

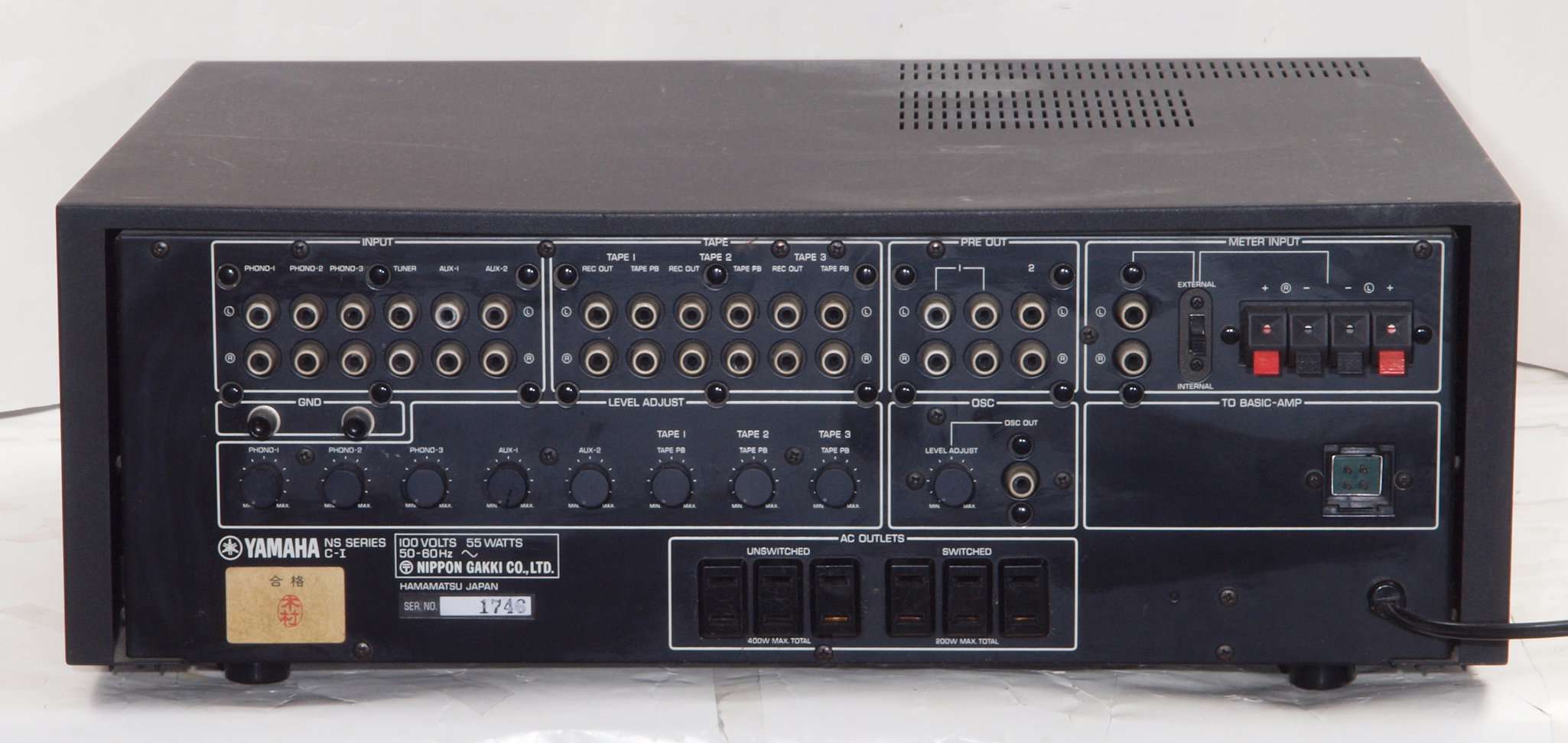

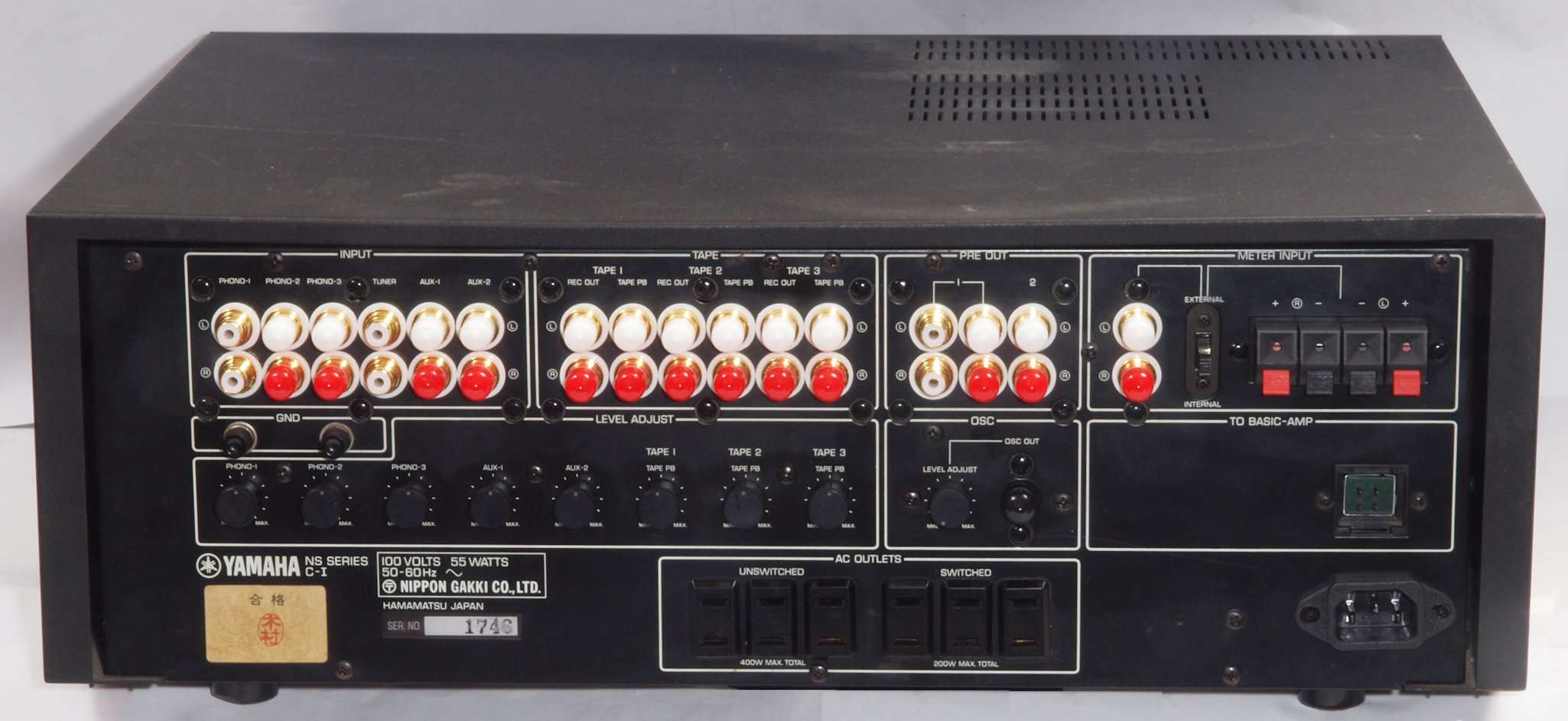

ＣＱ６．完成後から

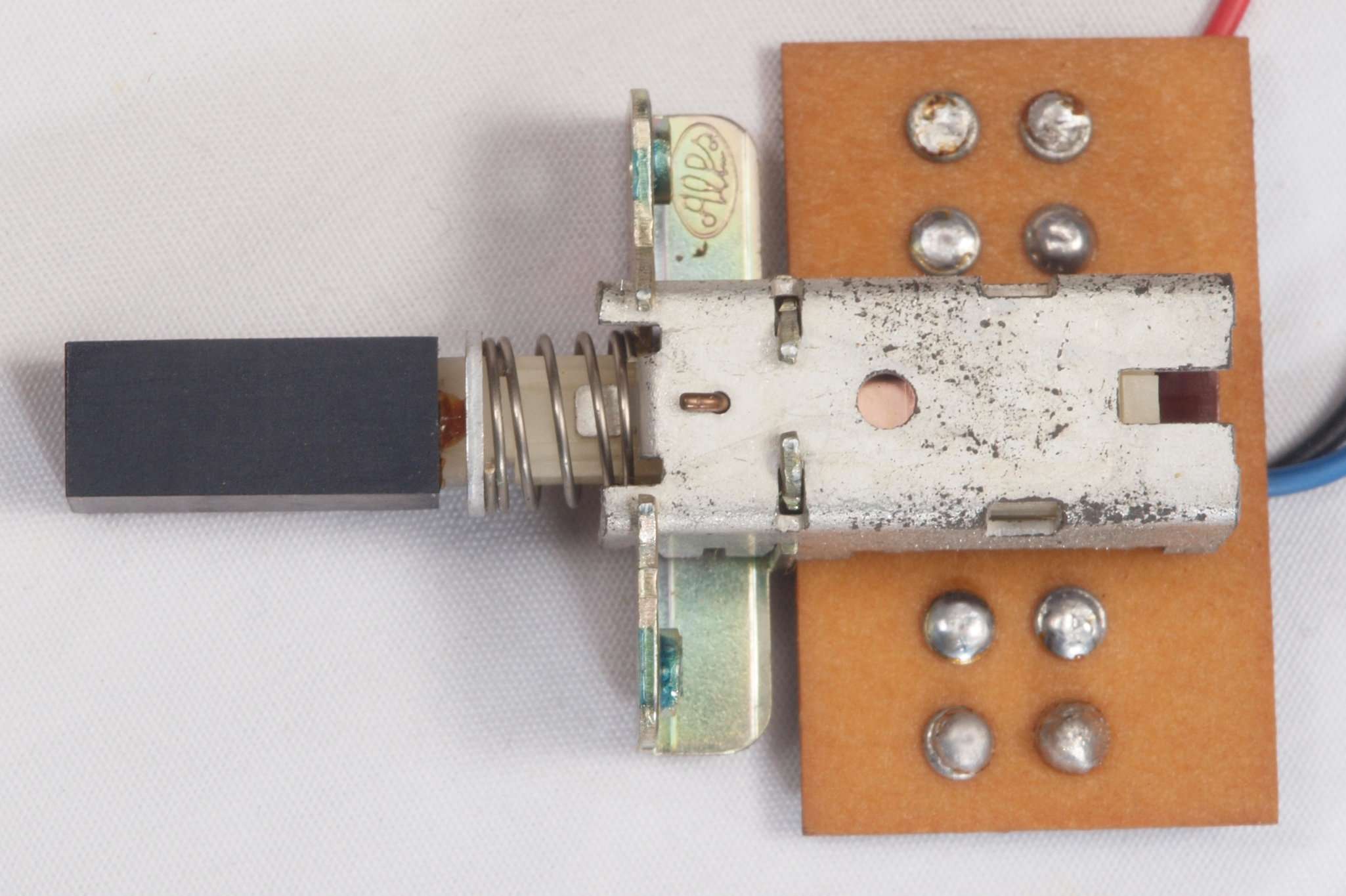

ＣＱ７．プシュＳＷボタンエスカッションを取る。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

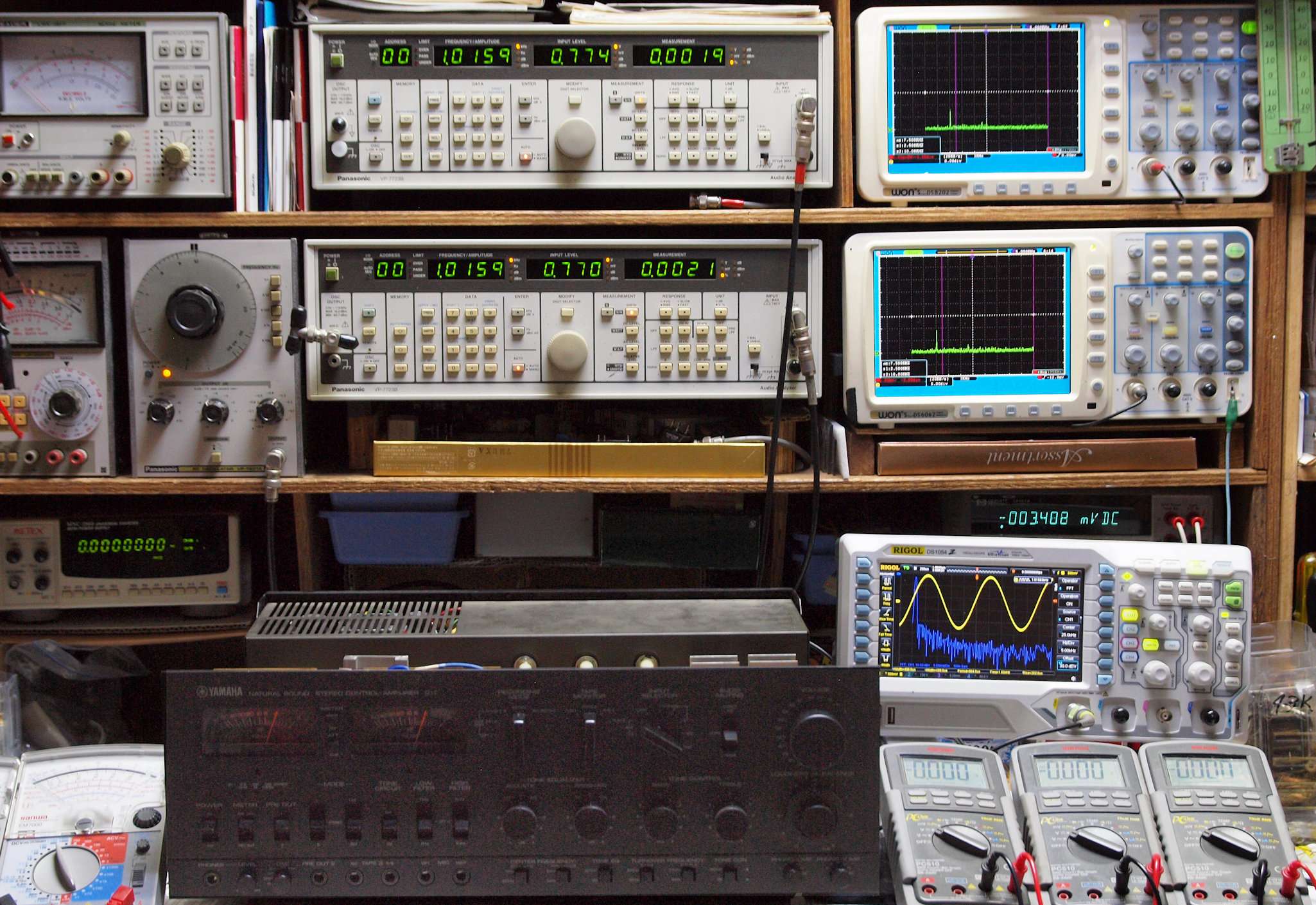

Ｅ０．　出力・歪み率測定・調整、「電源電圧は５０ＨＺ　１００Ｖ」。
　　　　「見方」。

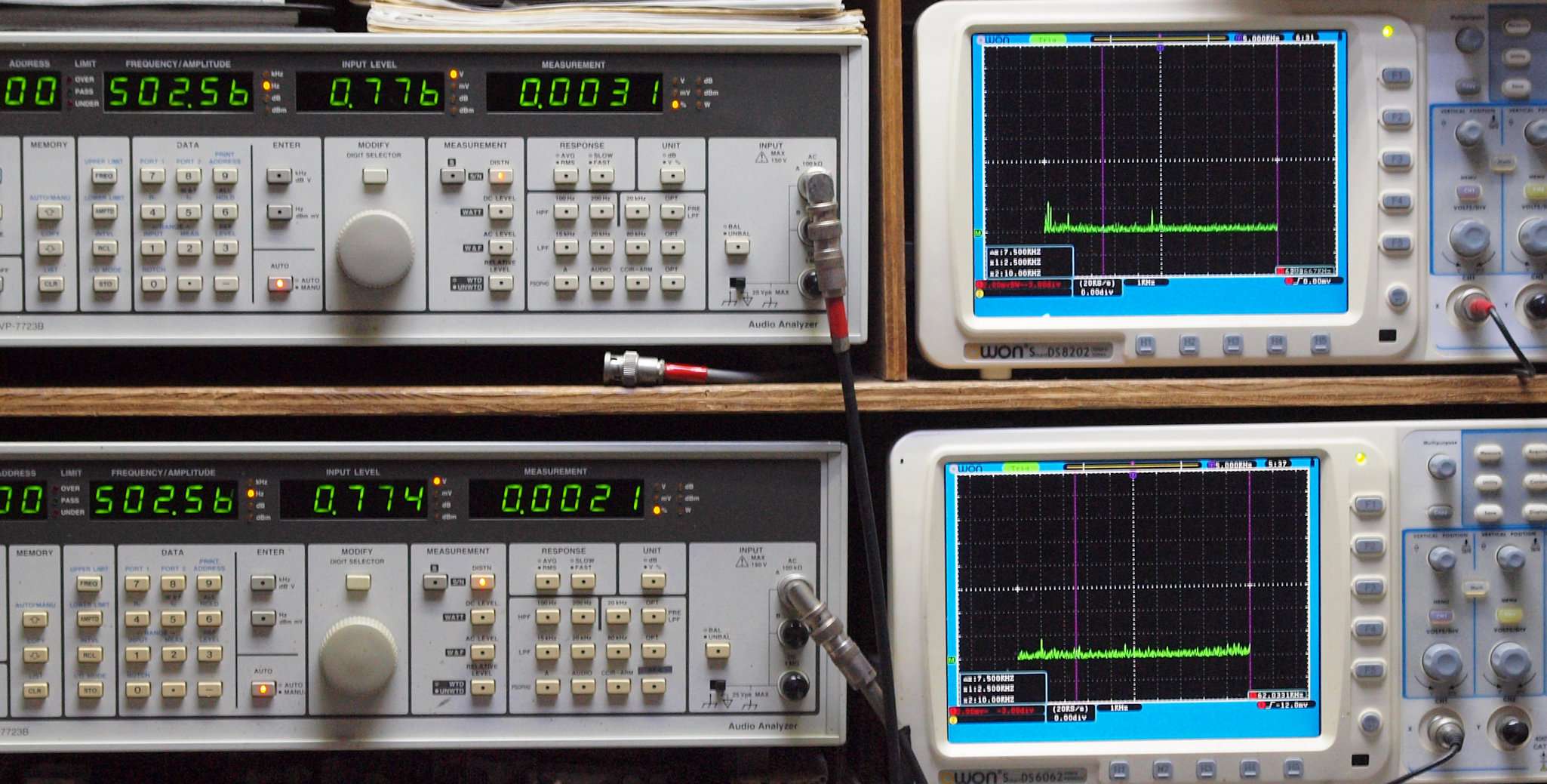

　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

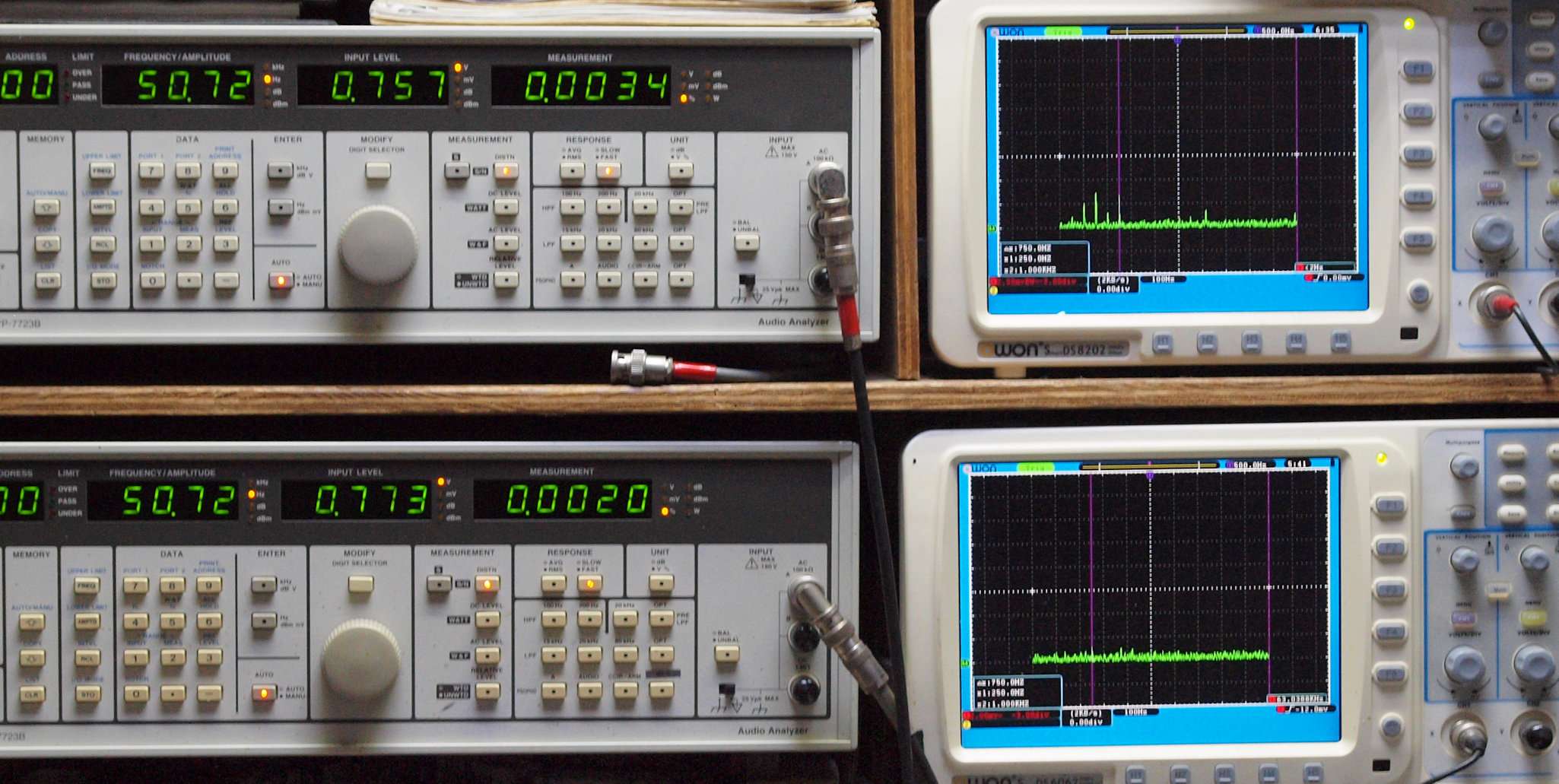

Ｅ１１．ＡＵＸ　５０Ｈｚ入力。Ｒ側出力電圧＝０．７５７Ｖ、　０．００３４％歪み。
　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７３Ｖ、　０．００２０％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１２．ＡＵＸ　１００Ｈｚ入力。Ｒ側出力電圧＝０．７５０Ｖ、　０．００３０％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７７Ｖ、　０．００２０％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１３．ＡＵＸ　５００Ｈｚ入力。Ｒ側出力電圧＝０．７７６Ｖ、　０．００３１％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７４Ｖ、　０．００２１％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

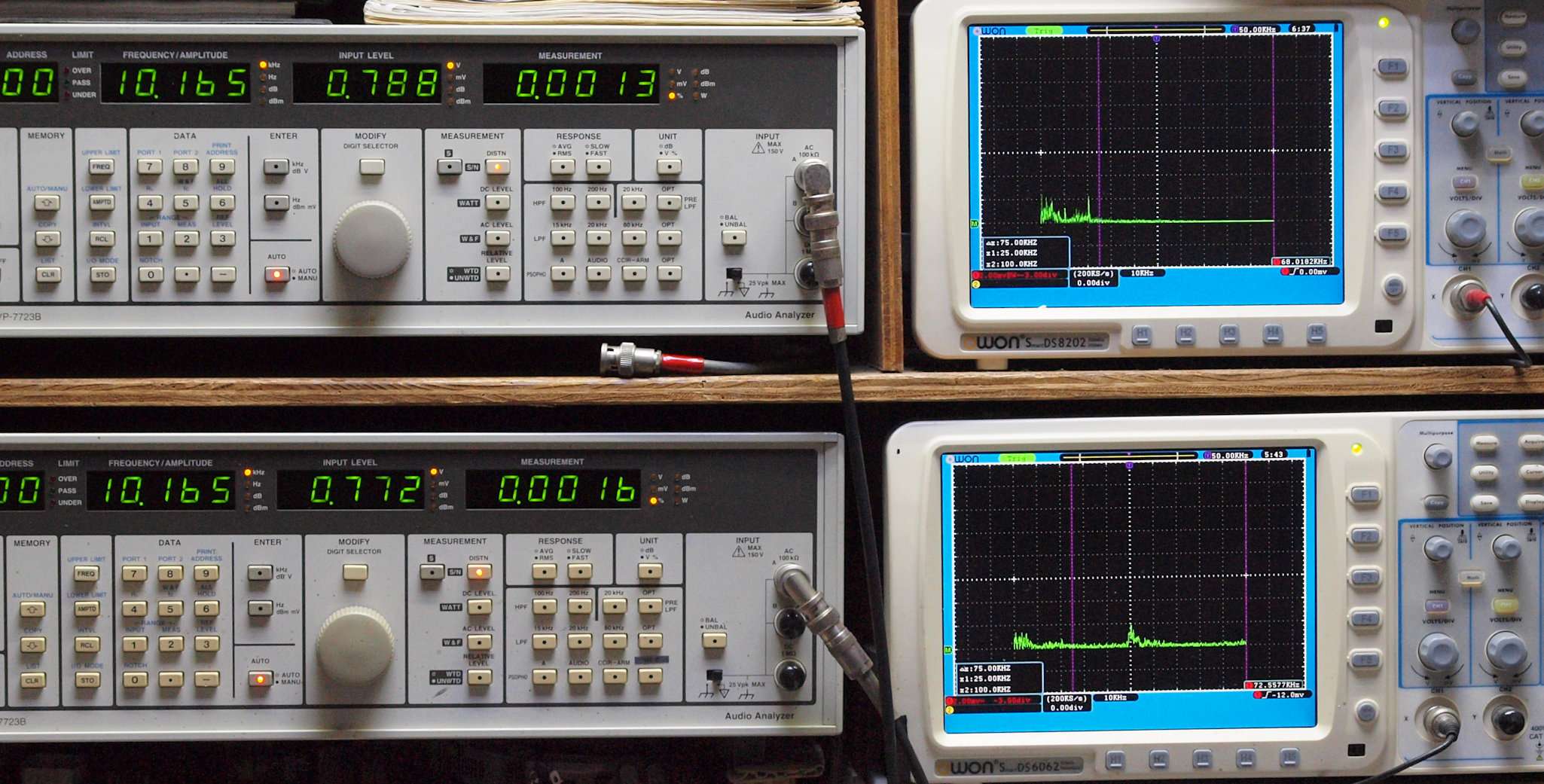

Ｅ１４．ＡＵＸ　１ｋＨｚ入力。Ｒ側出力電圧＝０．７８４Ｖ、　０．００２９％歪み。
　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７８２Ｖ、　０．００２１％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１５．ＡＵＸ　５ｋＨｚ入力。Ｒ側出力電圧＝０．７７９Ｖ、　０．００１６％歪み。
　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７３Ｖ、　０．００１８％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

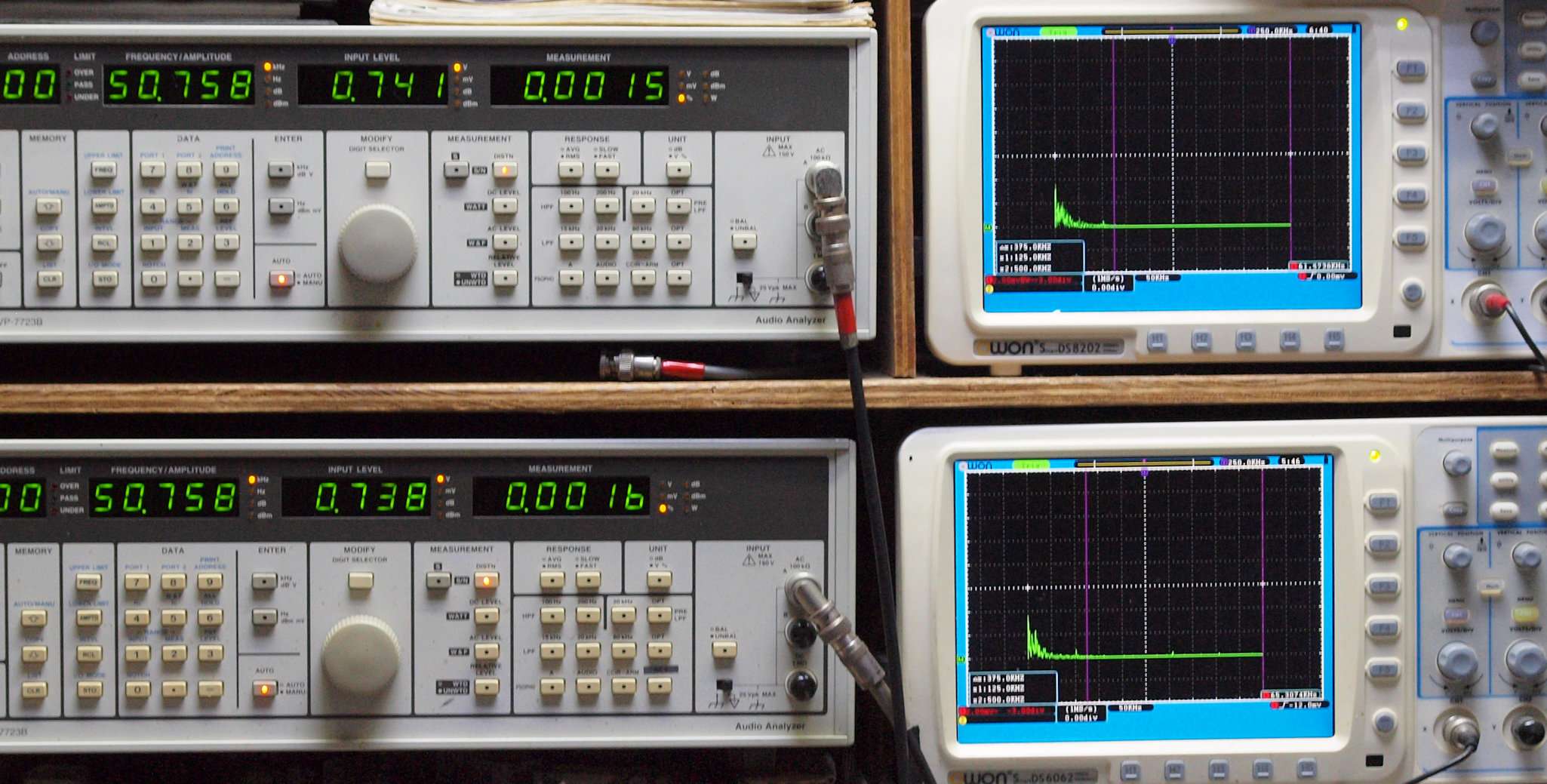

Ｅ１６．ＡＵＸ　１０ｋＨｚ入力。Ｒ側出力電圧＝０．７８８Ｖ、　０．００１３％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７２Ｖ、　０．００１６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．ＡＵＸ　５０ｋＨｚ入力。Ｒ側出力電圧＝０．７４１Ｖ、　０．００１５％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７３８Ｖ、　０．００１６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

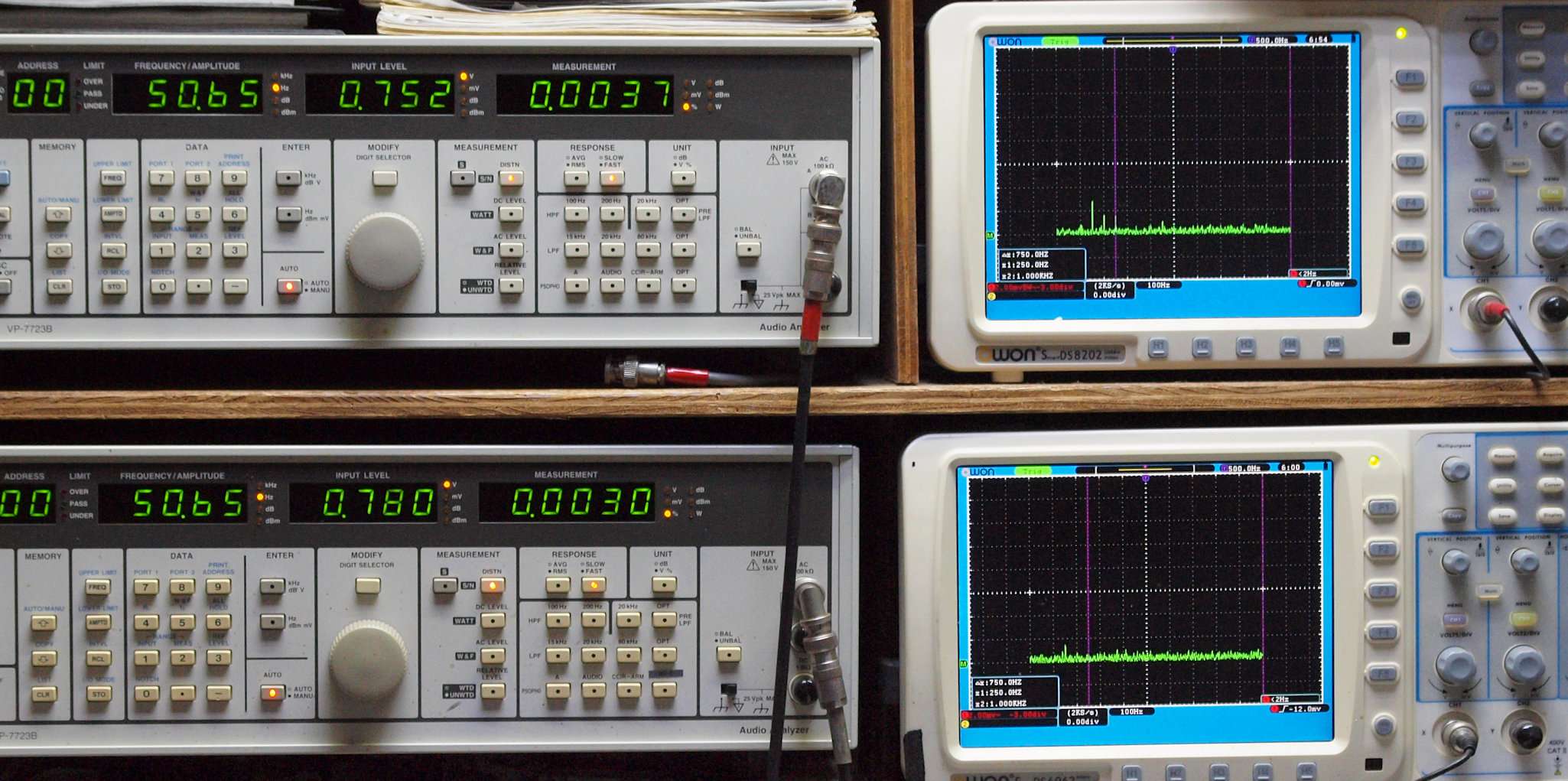

Ｅ２１．ＭＭ　５０Ｈｚ入力。Ｒ側出力電圧＝０．７５２Ｖ、　０．００３７％歪み。
　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７８０Ｖ、　０．００３０％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．ＭＭ　１００Ｈｚ入力。Ｒ側出力電圧＝０．７３８Ｖ、　０．００３３％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７５Ｖ、　０．００３１％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

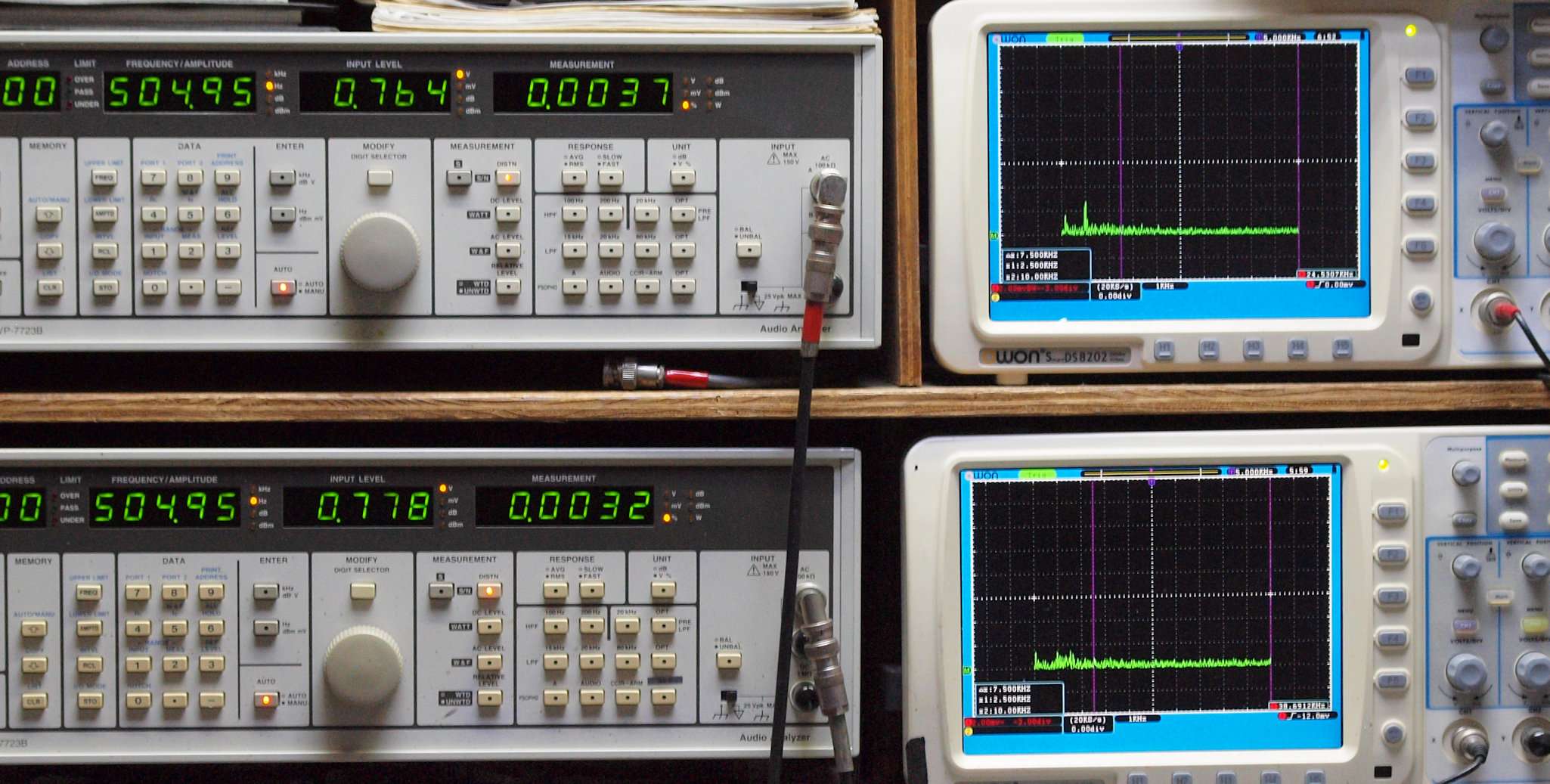

Ｅ２３．ＭＭ　５００Ｈｚ入力。Ｒ側出力電圧＝０．７６４Ｖ、　０．００３７％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７８Ｖ、　０．００３２％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

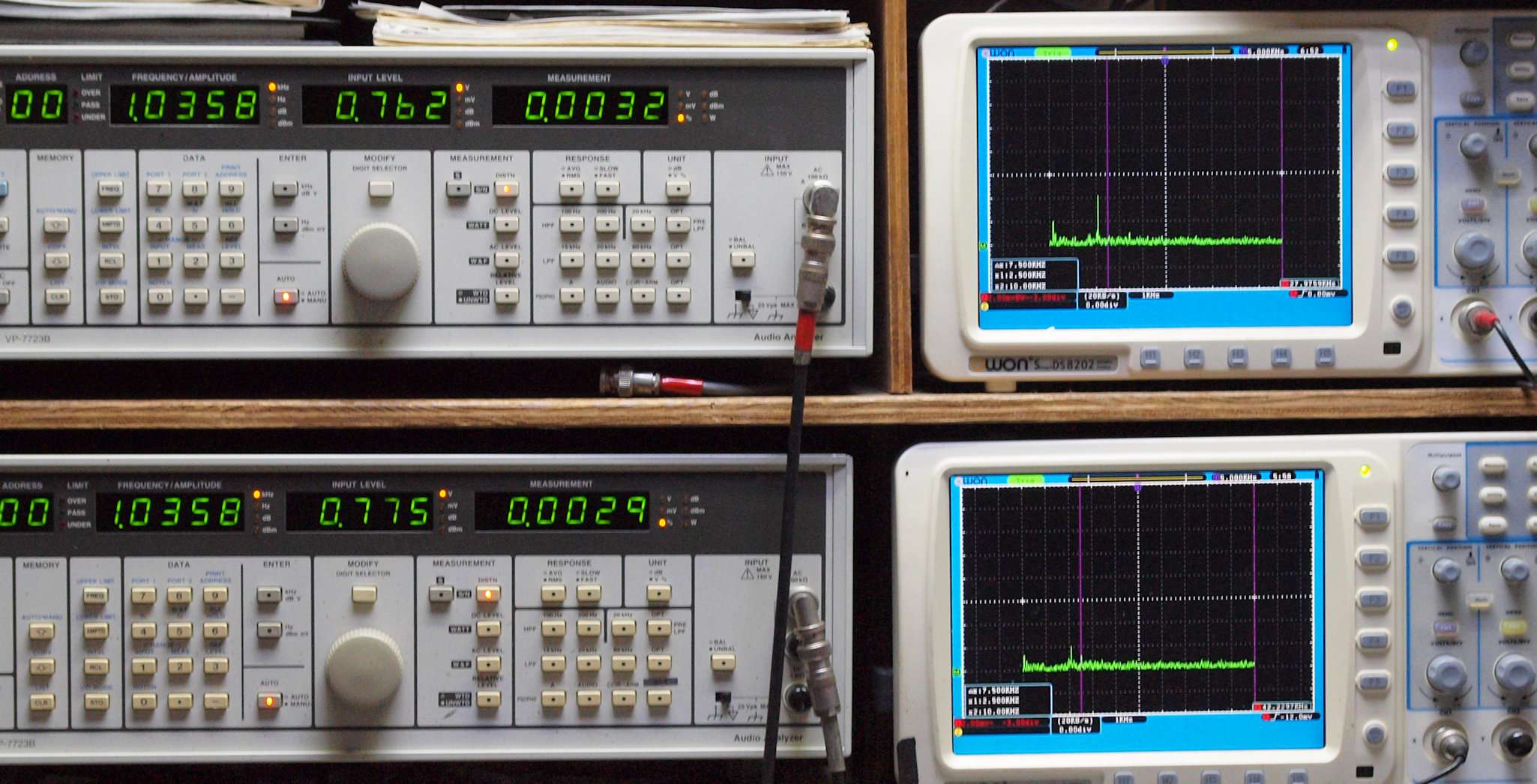

Ｅ２４．ＭＭ　１ｋＨｚ入力。Ｒ側出力電圧＝０．７６２Ｖ、　０．００３２％歪み。
　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７５Ｖ、　０．００２９％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

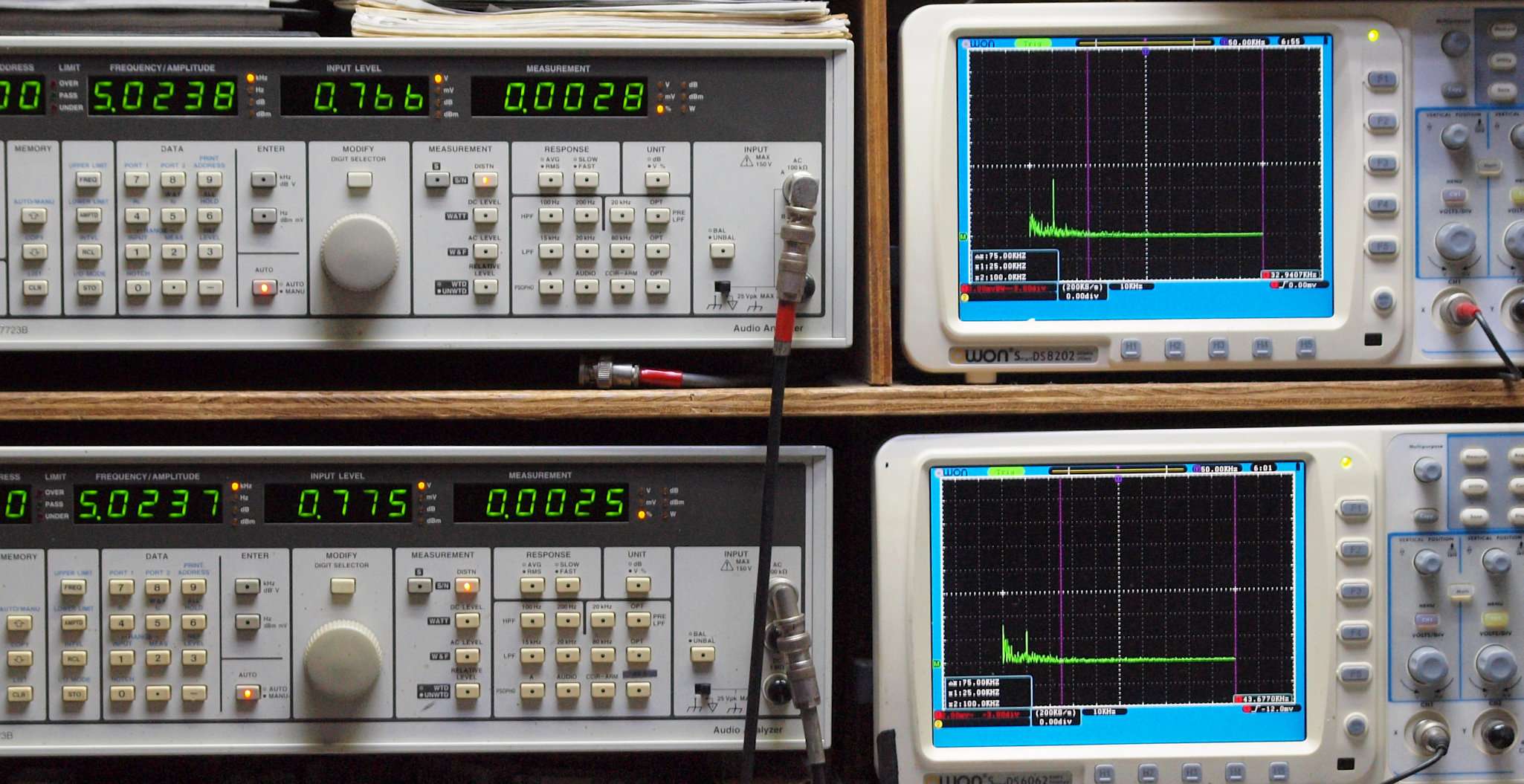

Ｅ２５．ＭＭ　５ｋＨｚ入力。Ｒ側出力電圧＝０．７６６Ｖ、　０．００２８％歪み。
　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７５Ｖ、　０．００２５％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２６．ＭＭ　１０ｋＨｚ入力。Ｒ側出力電圧＝０．７６７Ｖ、　０．００２７％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７７Ｖ、　０．００２６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

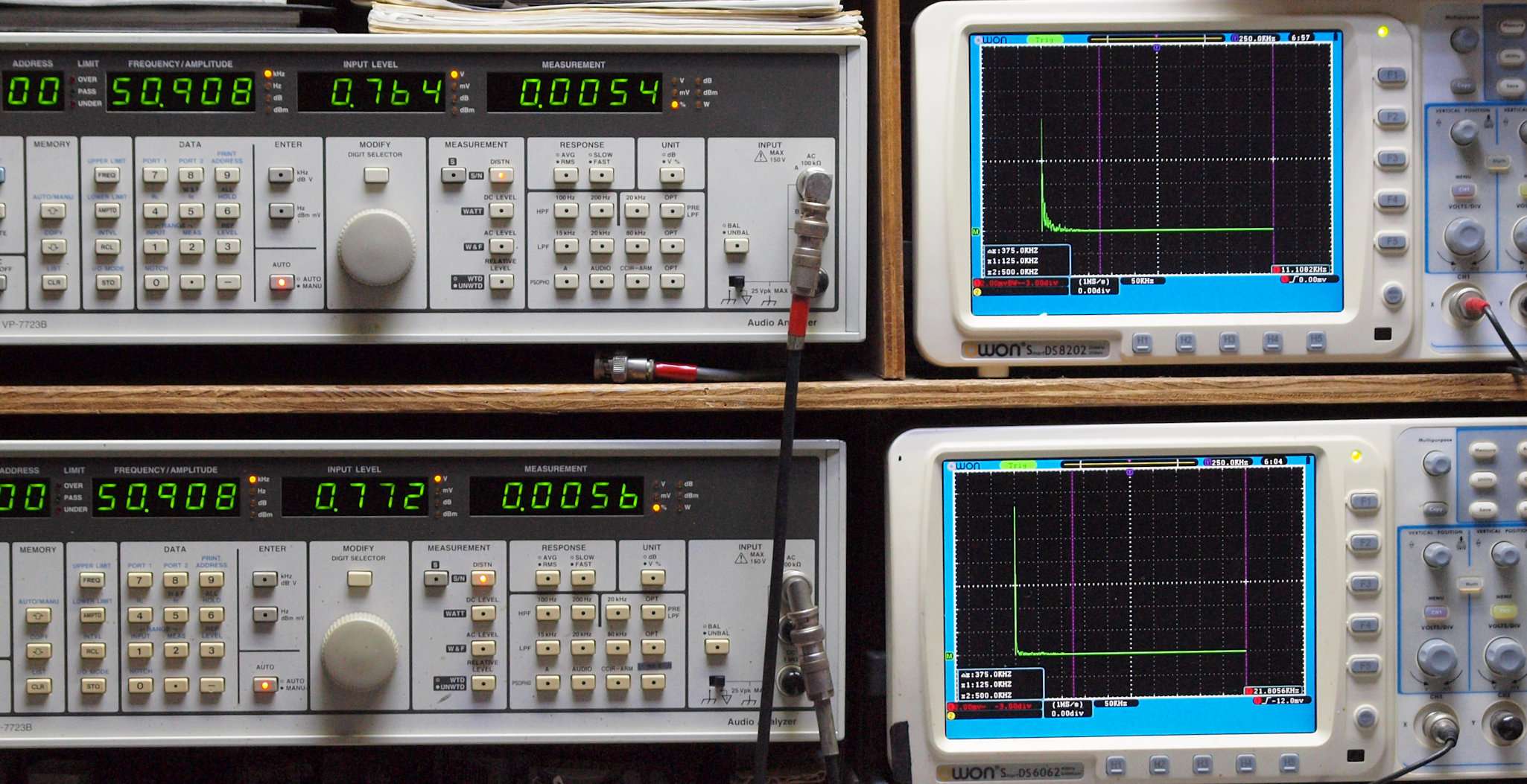

Ｅ２７．ＭＭ　５０ｋＨｚ入力。Ｒ側出力電圧＝０．７６４Ｖ、　０．００５４％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７７２Ｖ、　０．００５６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

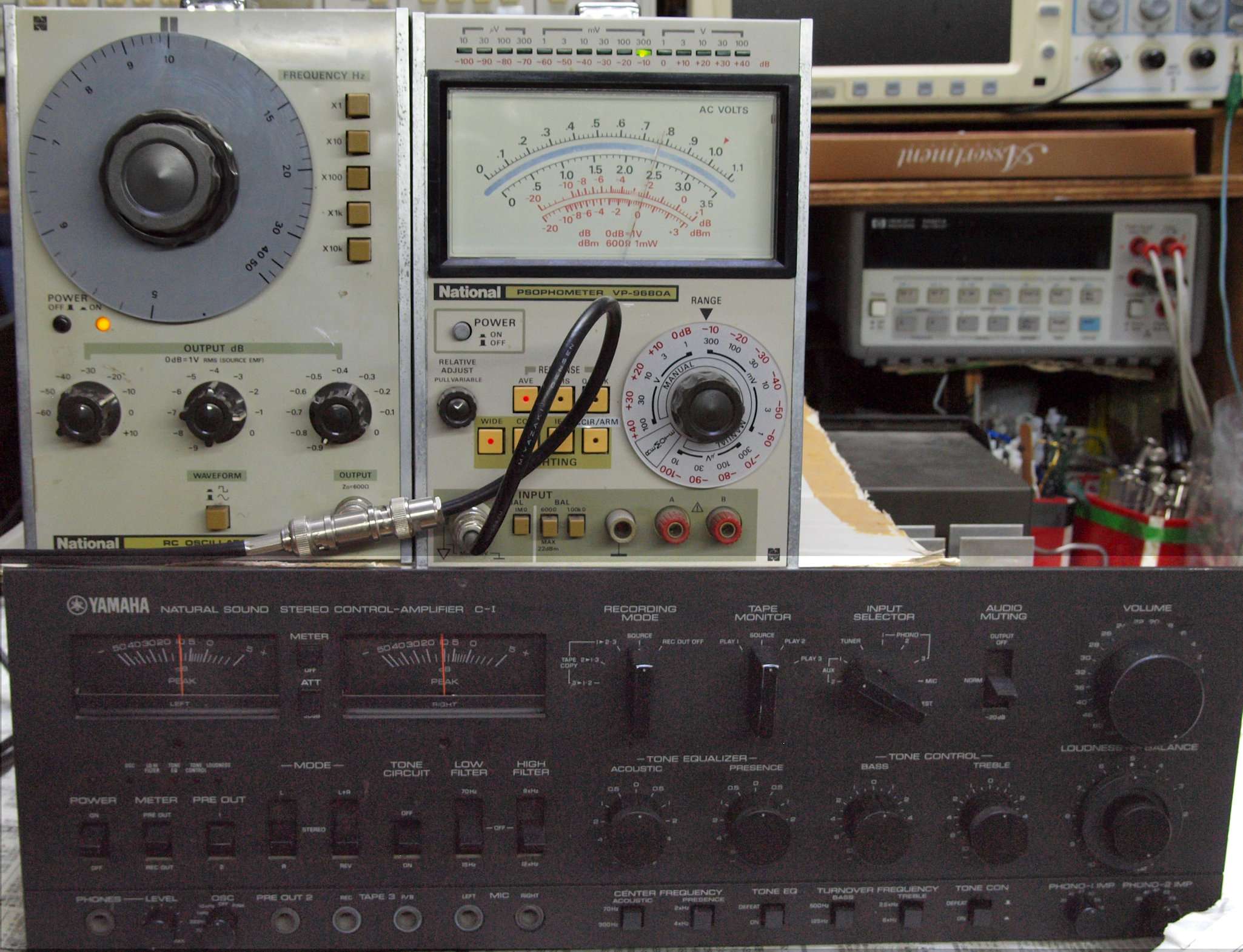

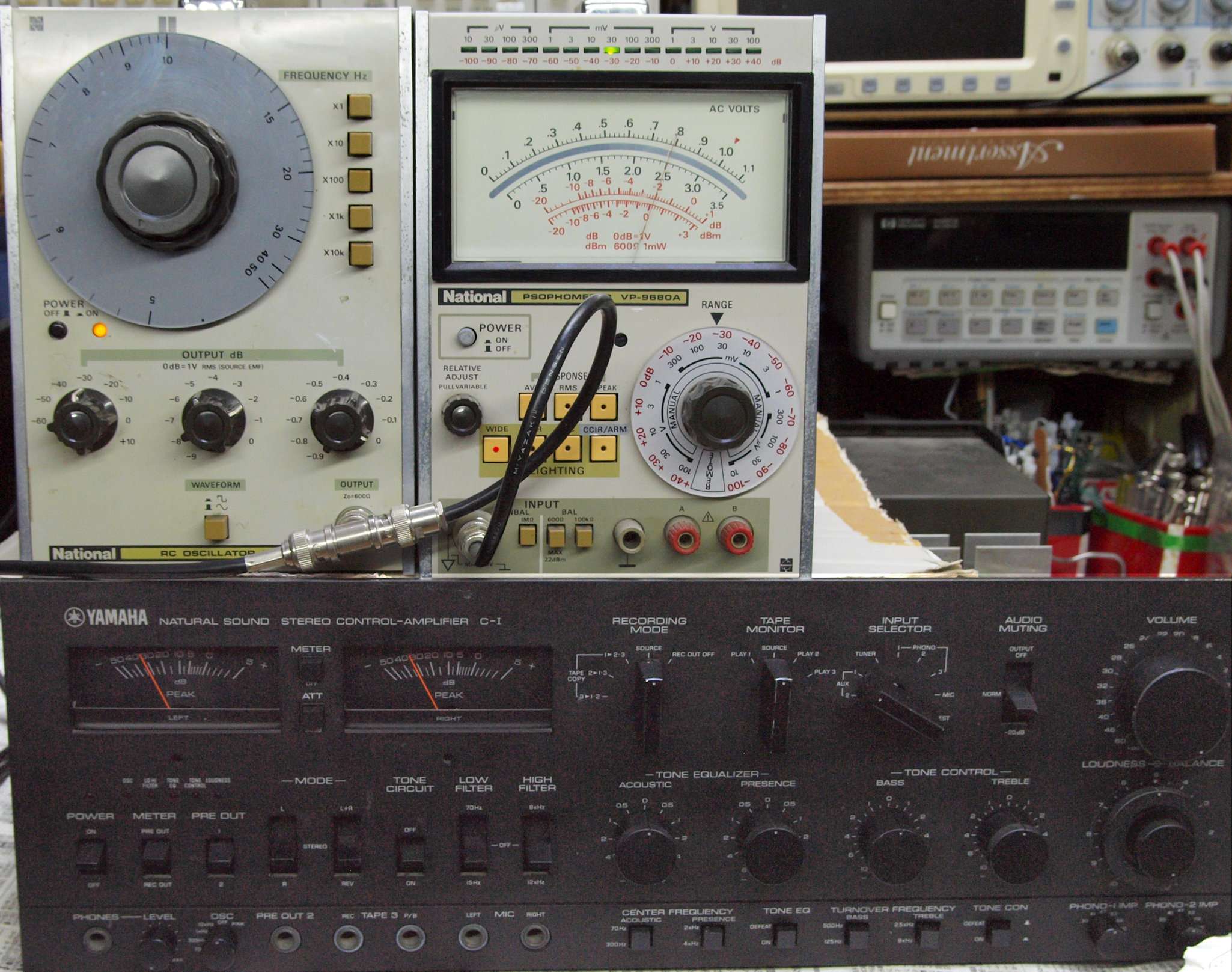

Ｅ３１．ＶＵメーター校正０ｄＢ。

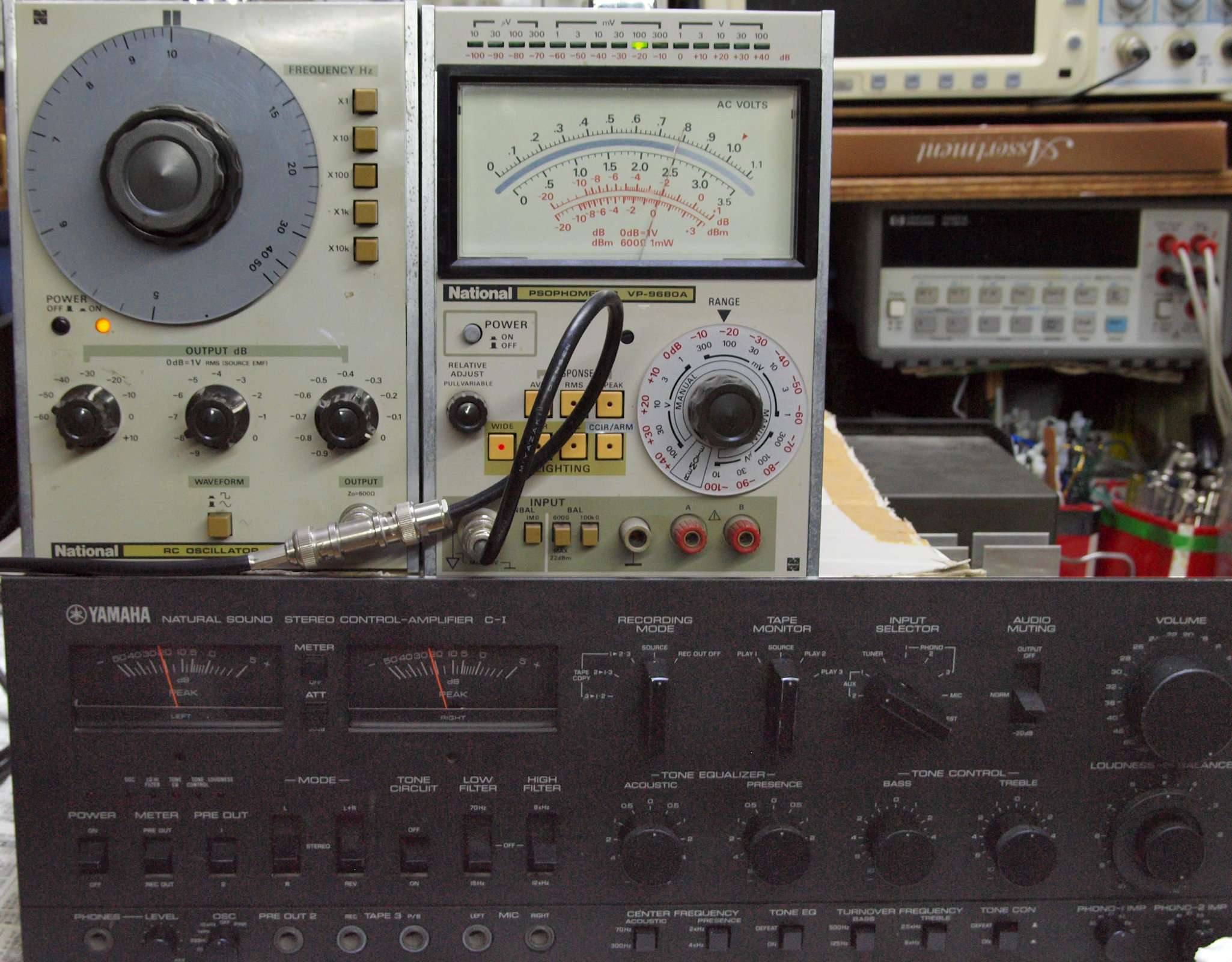

　　　　　　　左ＶＰ−７２０１Ａより１ｋＨＺ/０ｄＢ＝０．７７５Ｖ出力。右はＮｏｉｚｅＭｅｔｅｒ　ＶＰ−９６８０Ａ。
Ｅ３２．ＶＵメーター校正−１０ｄＢ。
　　　　　　　左ＶＰ−７２０１Ａより１ｋＨＺ/−１０ｄＢ＝２４５ｍＶ出力。右はＮｏｉｚｅＭｅｔｅｒ　ＶＰ−９６８０Ａ。
Ｅ３３．ＶＵメーター校正−２０ｄＢ。
　　　　　　　左ＶＰ−７２０１Ａより１ｋＨＺ/−２０ｄＢ＝７７．５ｍＶ出力。右はＮｏｉｚｅＭｅｔｅｒ　ＶＰ−９６８０Ａ。
Ｅ３４．ＶＵメーター校正−３０ｄＢ。
　　　　　　　左ＶＰ−７２０１Ａより１ｋＨＺ/−２０ｄＢ＝２４．５ｍＶ出力。右はＮｏｉｚｅＭｅｔｅｒ　ＶＰ−９６８０Ａ。
Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

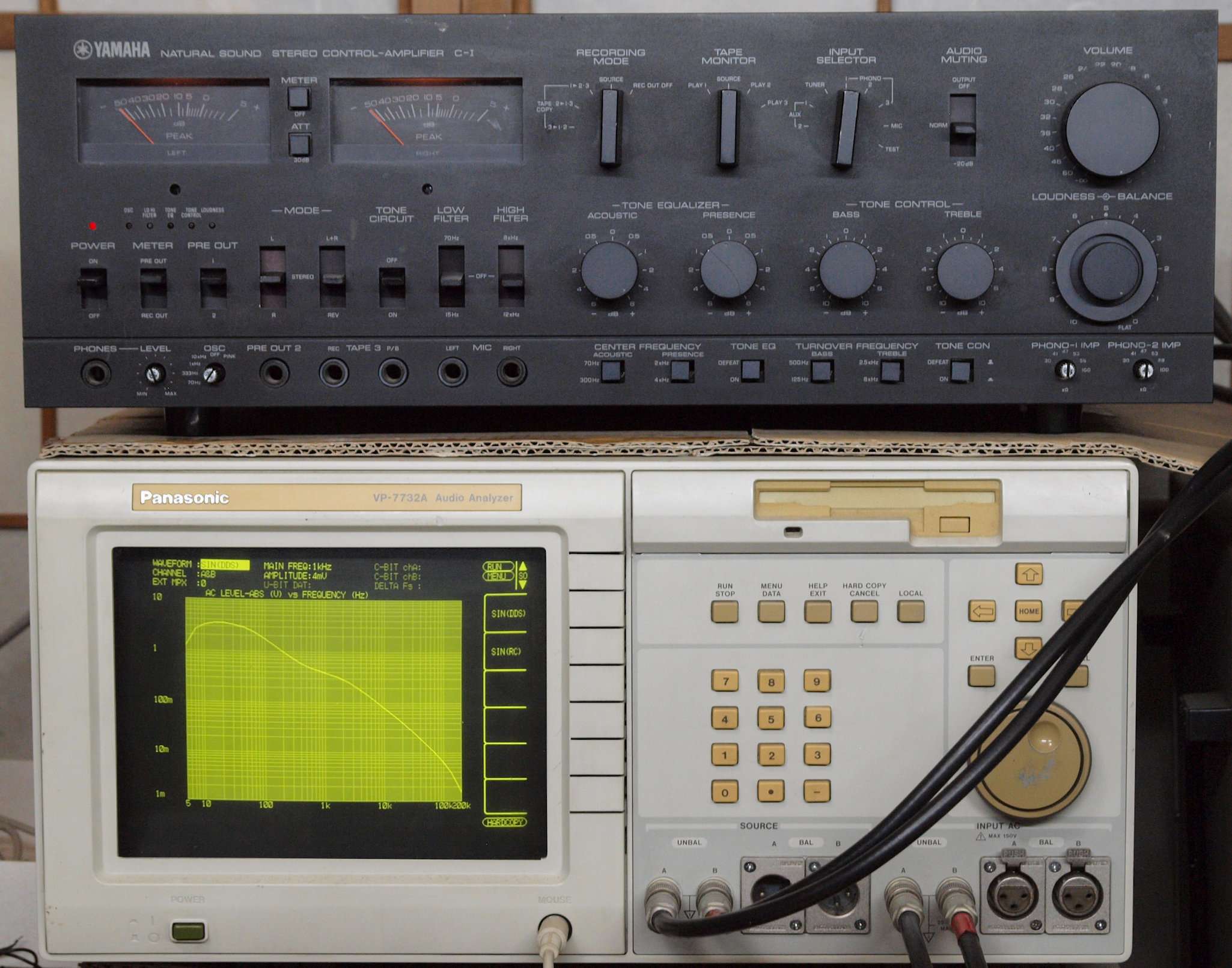

Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。　　「電源電圧は５０ＨＺ　１００Ｖ」

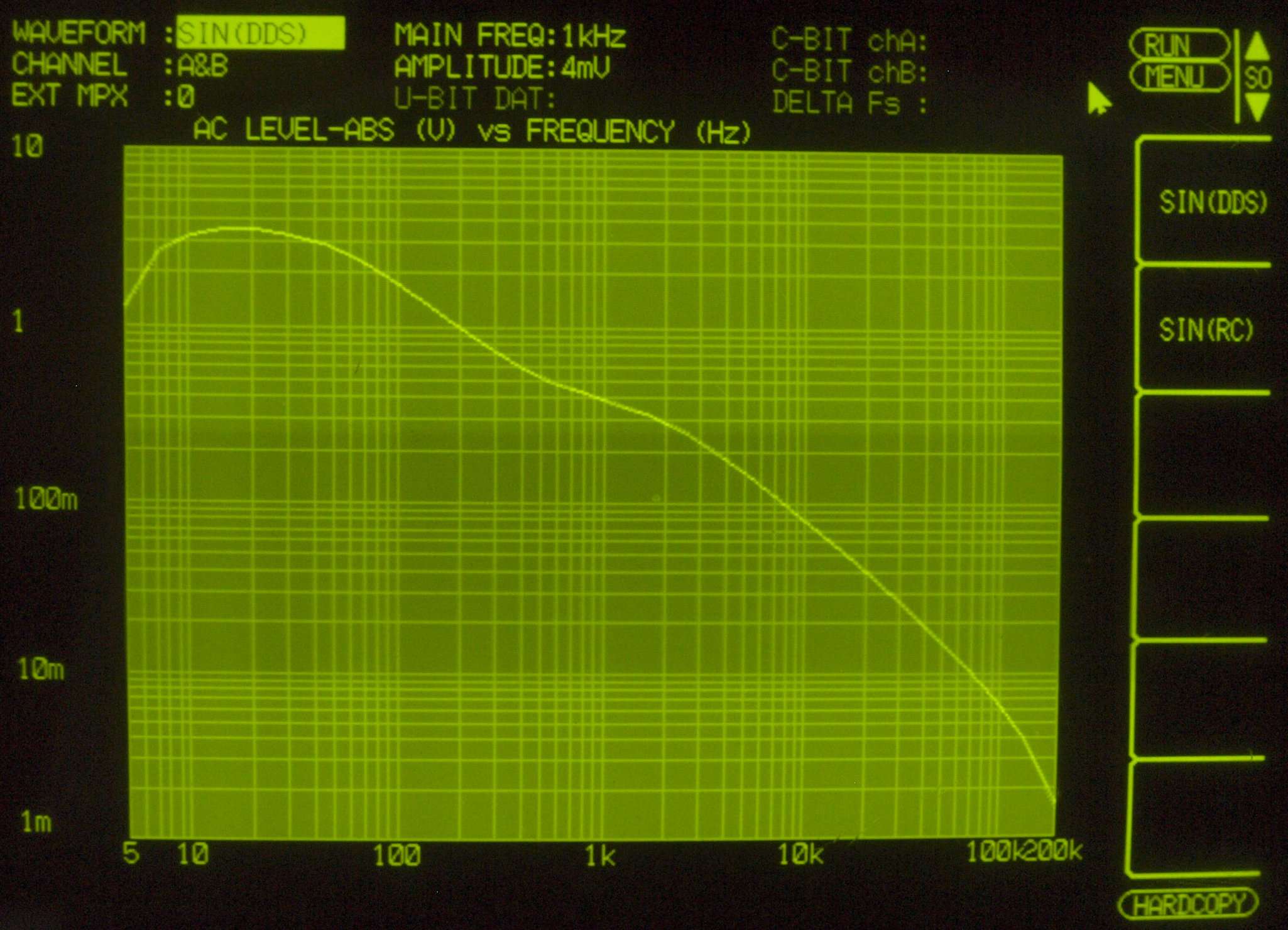

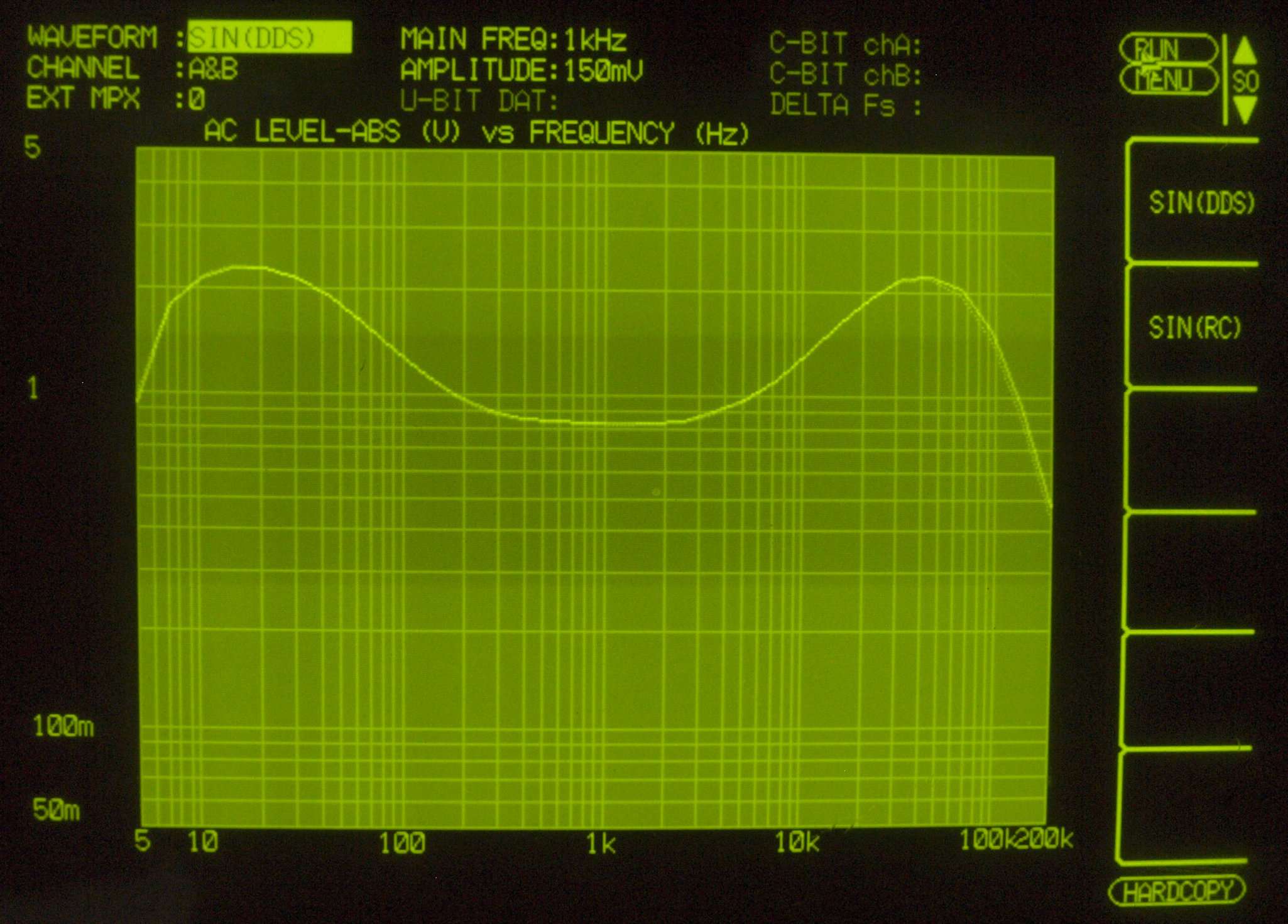

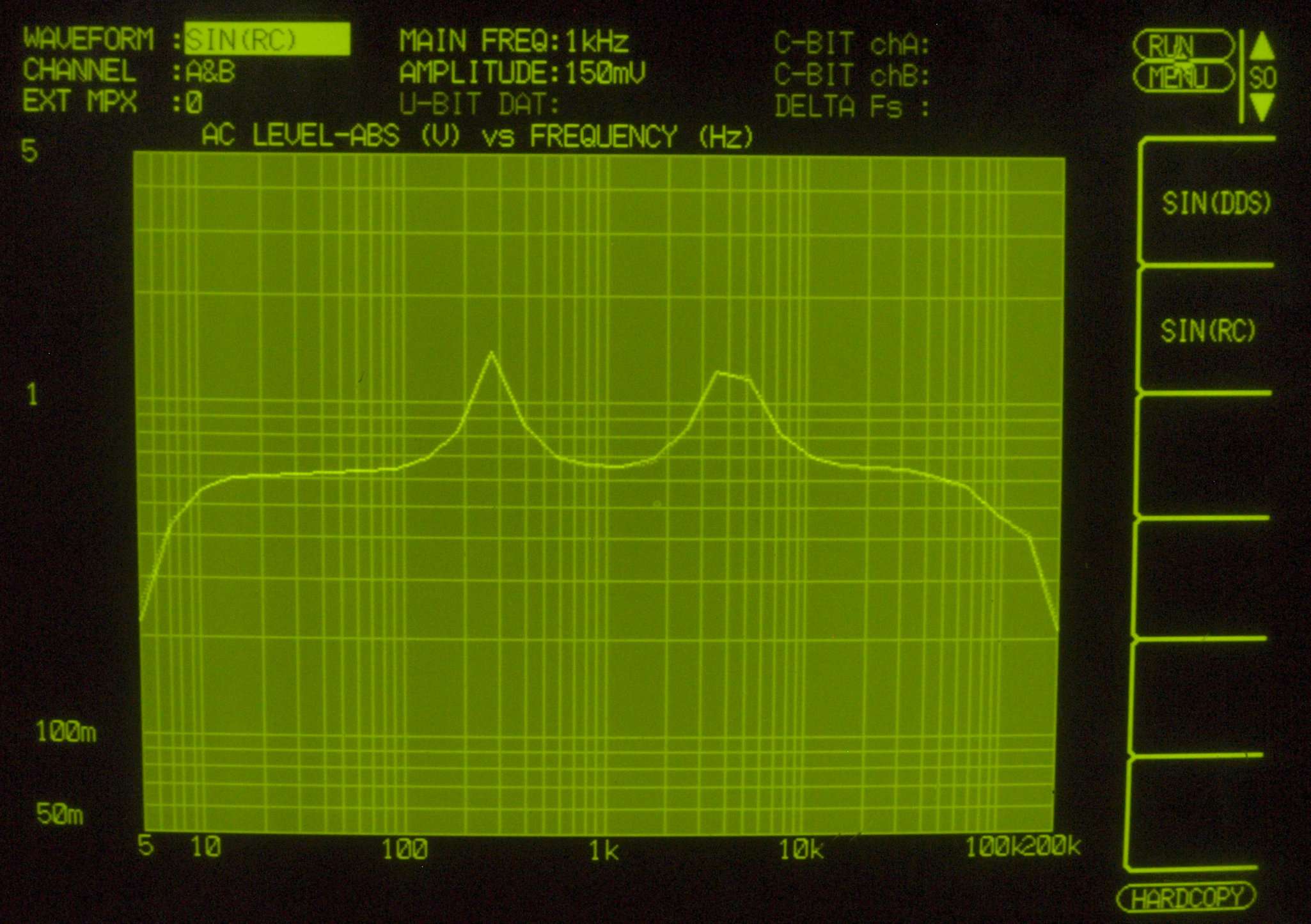

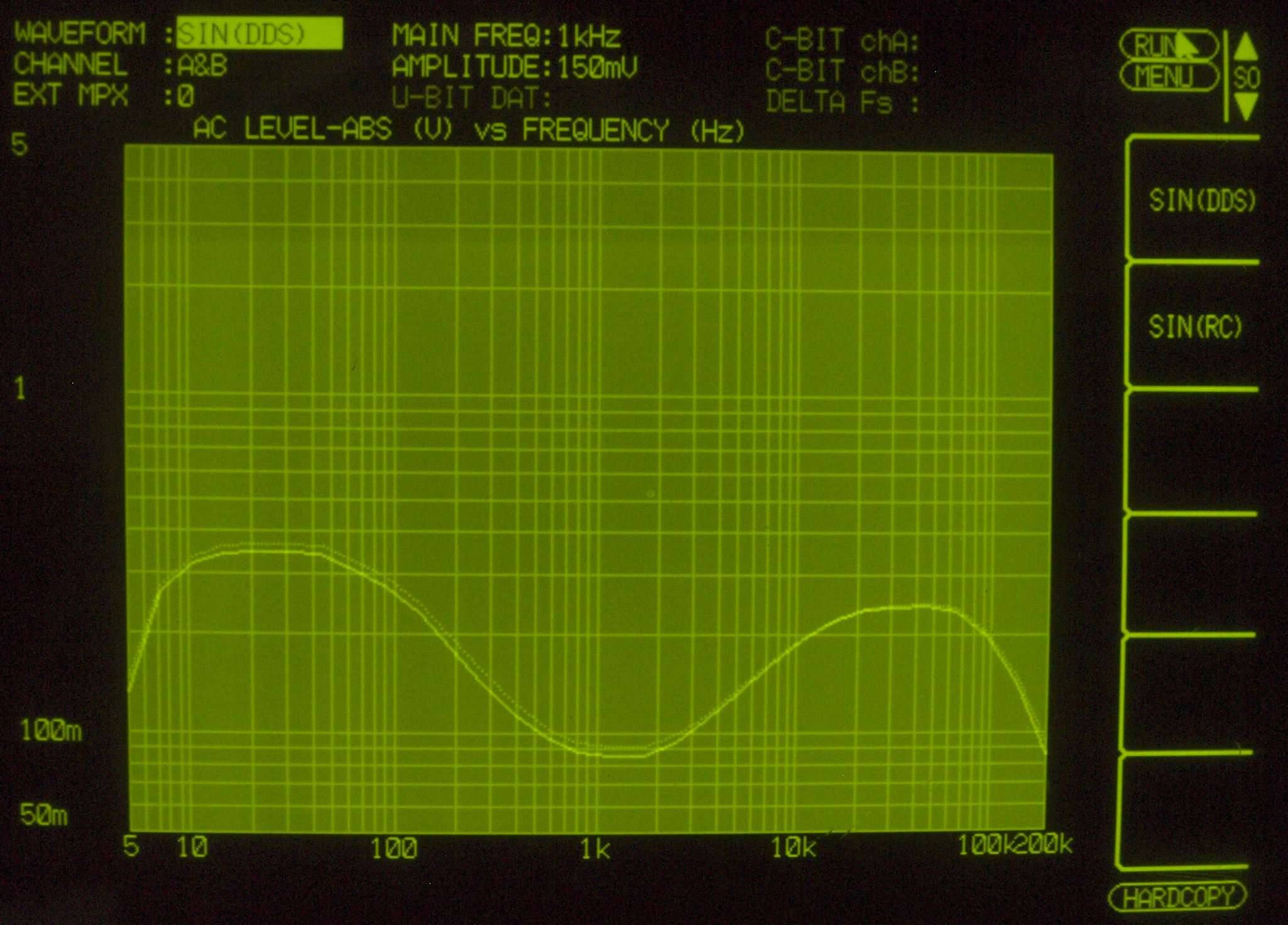

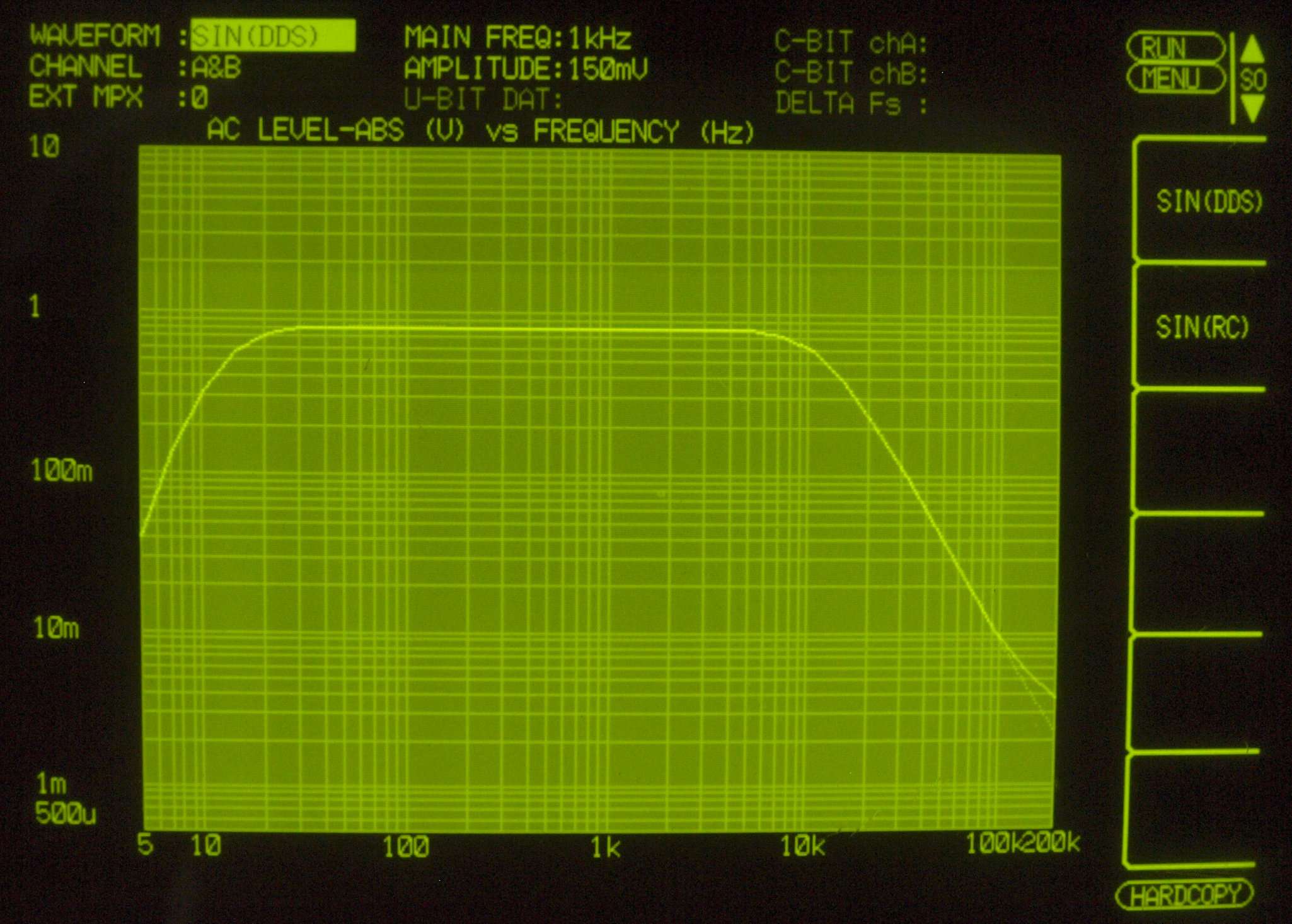

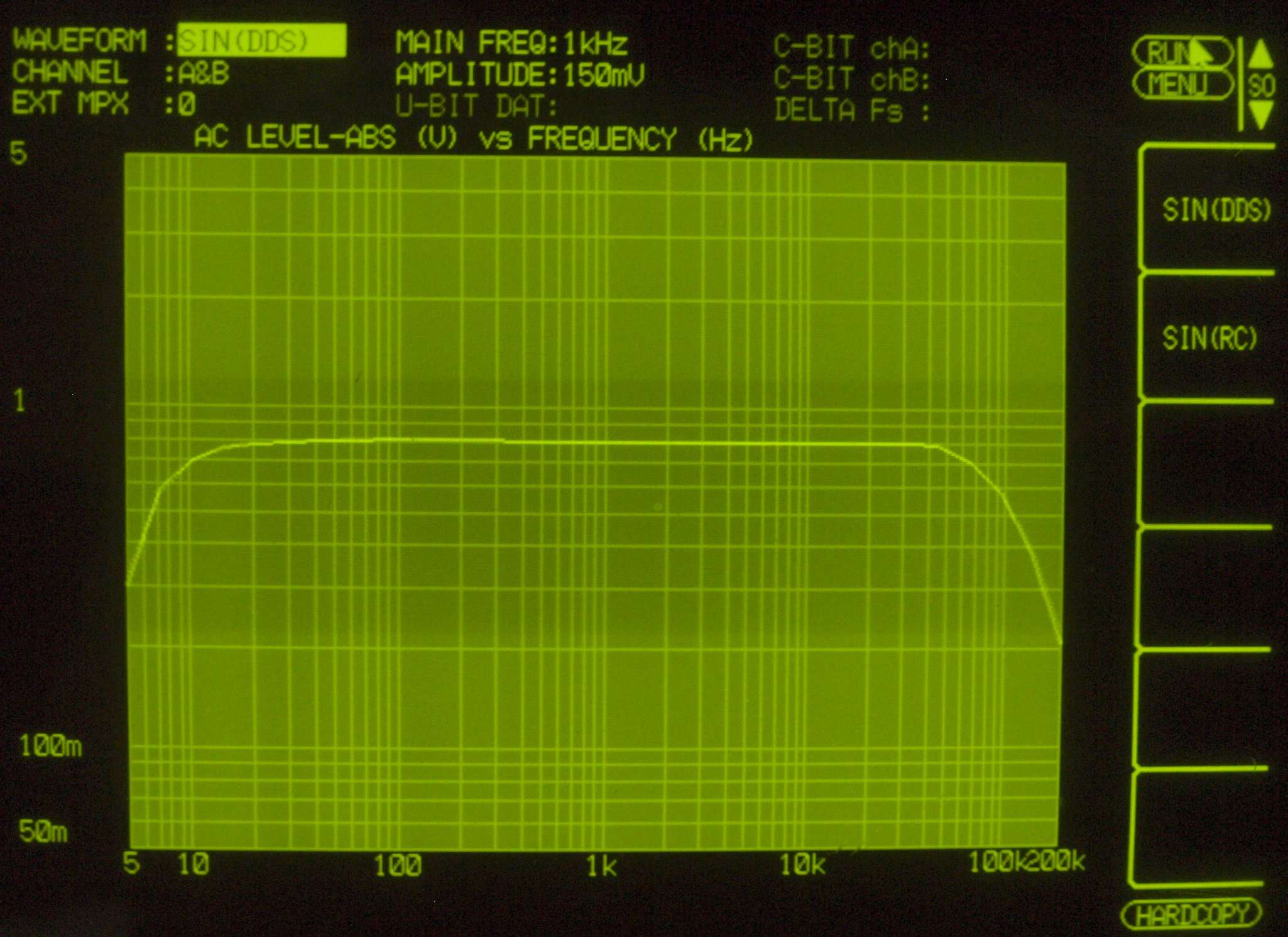

Ｆ１．　入出力特性測定。

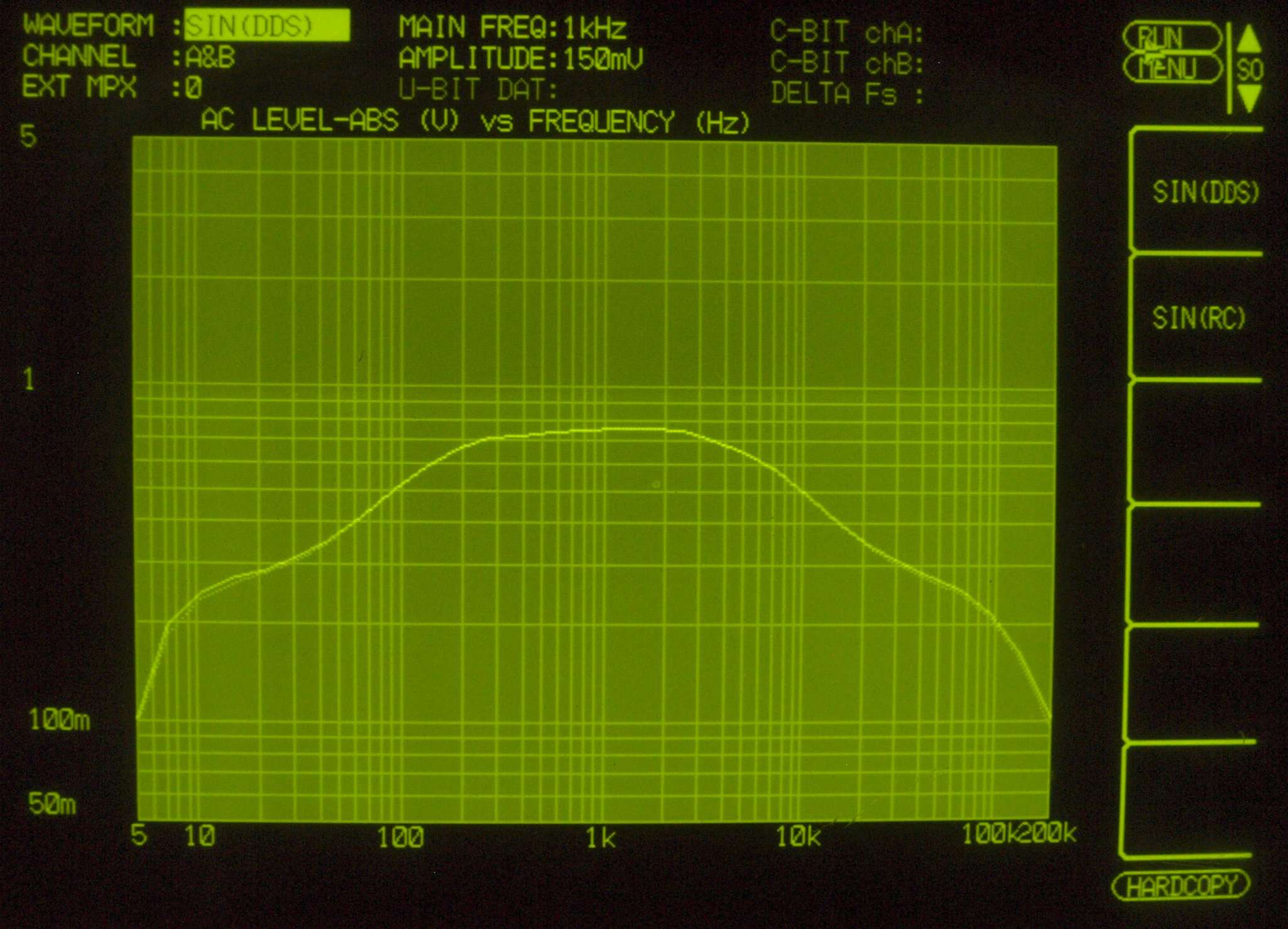

　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色。

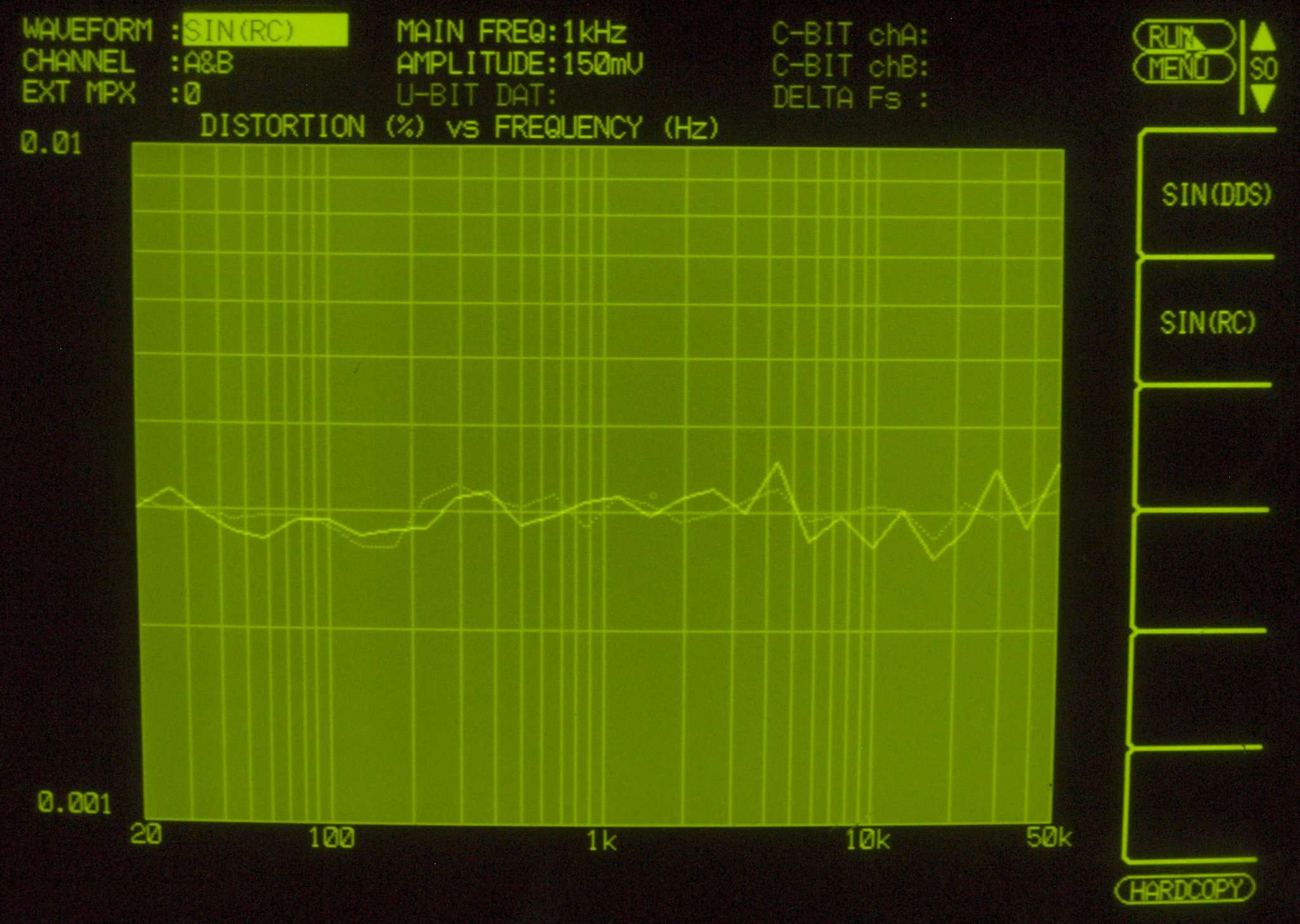

Ｆ２．　歪み率特性測定。
　　　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色。

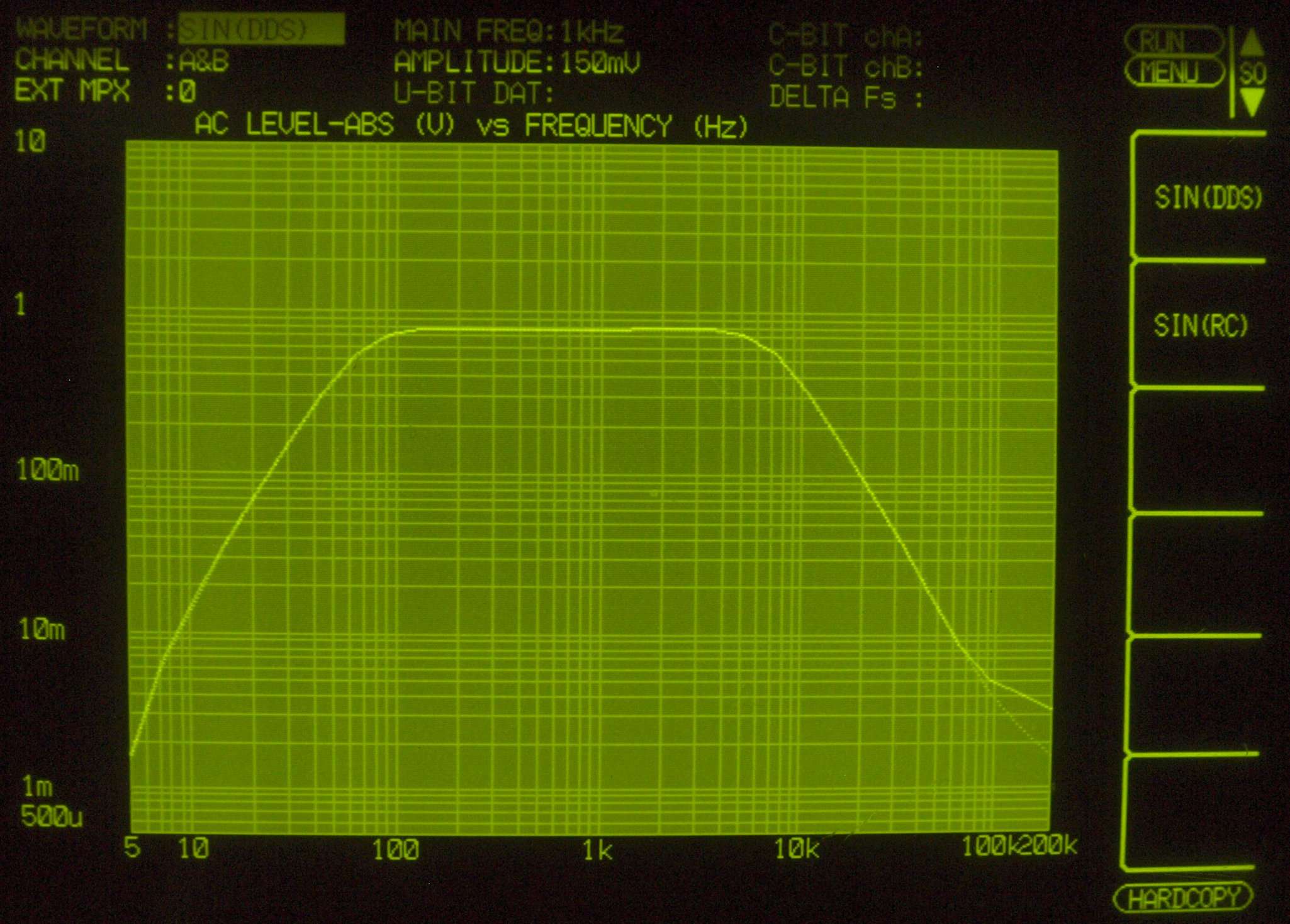

Ｆ１１．　入出力特性測定。　ＢＡＳＳ（５００Ｈｚ）　＆　ＴＲＥＢＬＥ（２．５ｋＨｚ）　最大。
　　　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色。

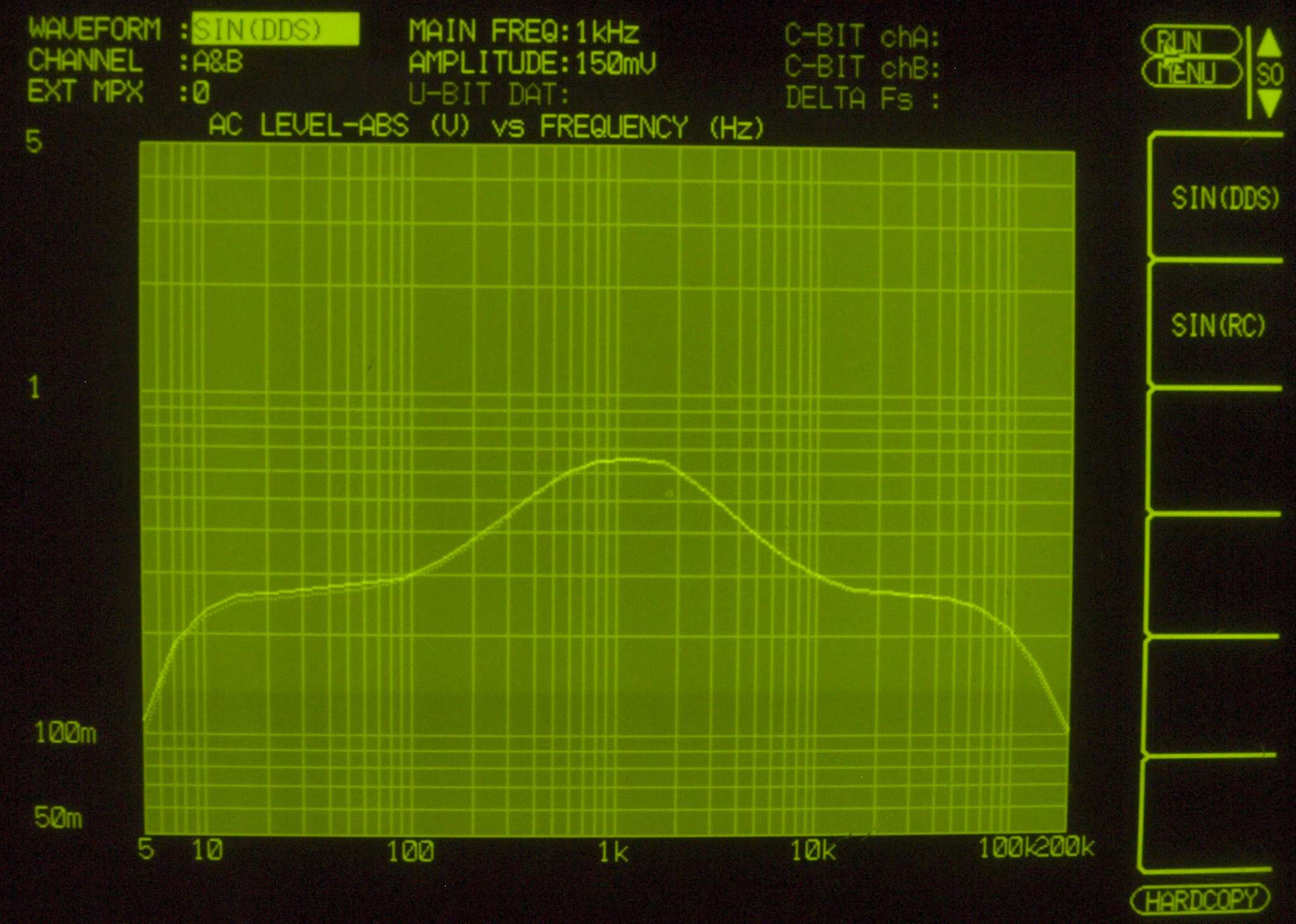

Ｆ１２.　入出力特性測定。　ＢＡＳＳ（５００Ｈｚ）　＆　ＴＲＥＢＬＥ（２．５ｋＨｚ）　最小。
　　　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色。
Ｆ１３.　入出力特性測定。　ＢＡＳＳ（１２５Ｈｚ）　＆　ＴＲＥＢＬＥ（８ｋＨｚ）　最大。
　　　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色。
Ｆ１４.　入出力特性測定。　ＢＡＳＳ（１２５Ｈｚ）　＆　ＴＲＥＢＬＥ（８ｋＨｚ）　最小。
　　　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色。

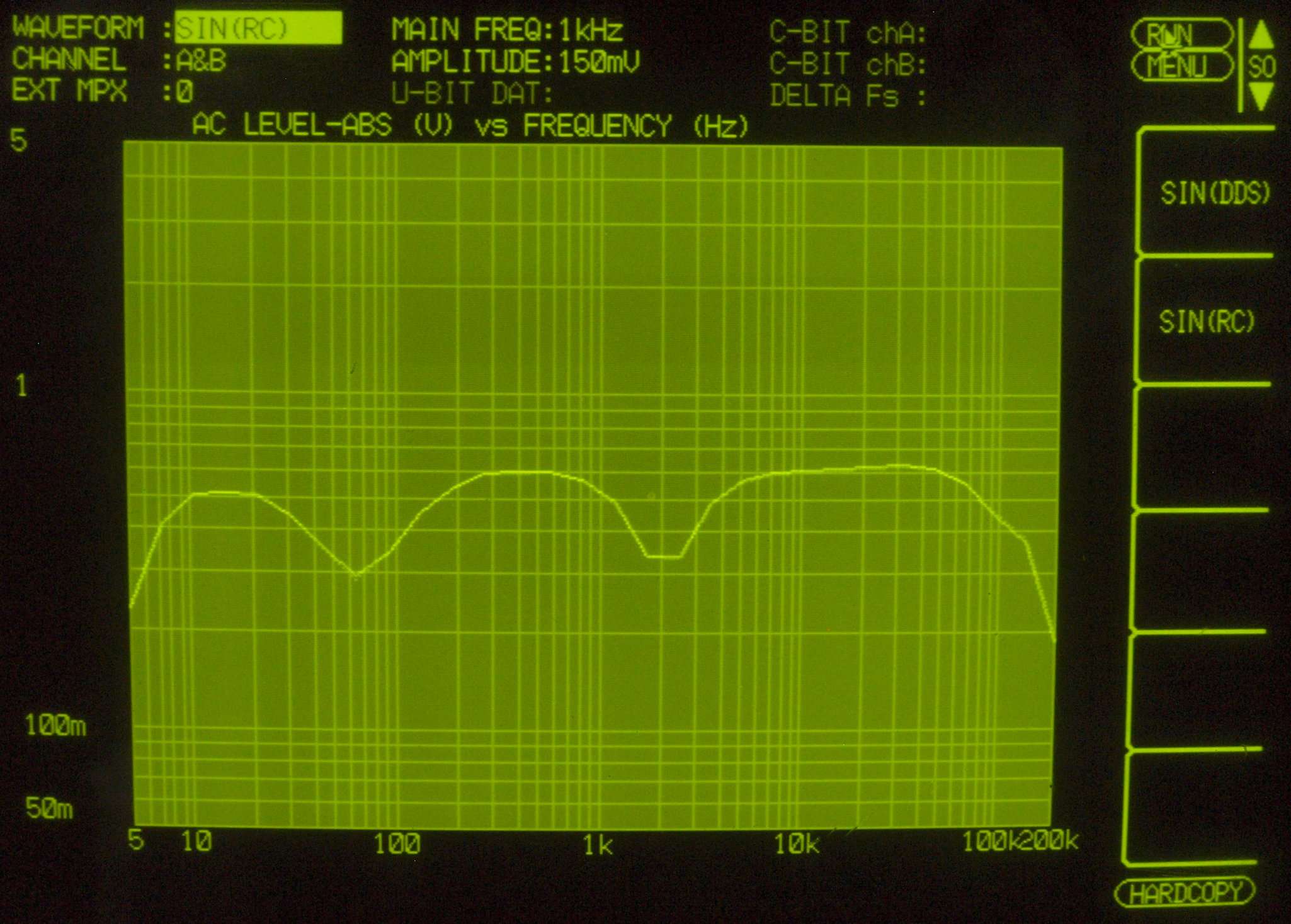

Ｆ２１.　入出力特性測定。　ＴｏｎｅＥｑｕａｌｉｚｅｒ。　Ａｃｏｕｓｔｉｃ（７０Ｈｚ）　＆　（Ｐｒｅｓｅｎｃｅ２ｋＨｚ）　最大。
　　　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色。
Ｆ２２.　入出力特性測定。　ＴｏｎｅＥｑｕａｌｉｚｅｒ。Ａｃｏｕｓｔｉｃ（７０Ｈｚ）　＆　（Ｐｒｅｓｅｎｃｅ２ｋＨｚ）　最小。
　　　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色。
Ｆ２３.　入出力特性測定。　ＴｏｎｅＥｑｕａｌｉｚｅｒ。　Ａｃｏｕｓｔｉｃ（３００Ｈｚ）　＆　（Ｐｒｅｓｅｎｃｅ４ｋＨｚ）　最大。
　　　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色。
Ｆ２４.　入出力特性測定。　ＴｏｎｅＥｑｕａｌｉｚｅｒ。　Ａｃｏｕｓｔｉｃ（３００Ｈｚ）　＆　（Ｐｒｅｓｅｎｃｅ４ｋＨｚ）　最小。
　　　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色。
Ｆ３１．　入出力特性測定。　７０Ｈｚ　ＬｏｗＦｉｌｔｅｒ＋８ｋＨｚ　ＨｉｇｈＦｉｌｔｅｒ　ＯＮ
　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ３２．　入出力特性測定。　１５Ｈｚ　ＬｏｗＦｉｌｔｅｒ＋１２ｋＨｚ　ＨｉｇｈＦｉｌｔｅｒ　ＯＮ
　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ。　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ４．　入出力特性測定。　ＬｏｕｄｎｅｓｓＭａｘ。
　　　　　　　ＡＵＸ　入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ５．　入出力特性測定（MM入力）＝ＰＨＯＮＯ
　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｅ４．２４時間エ−ジング。　右はＭｕｓｉｃＲｅｆeｒｅｎｃｅ ＲＭ−５．　２台目
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

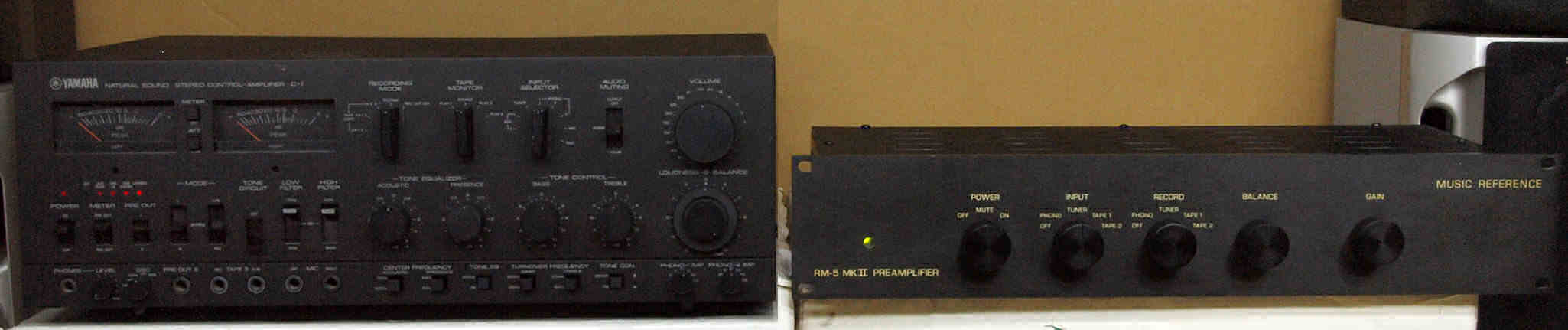

Ｙ１．　設置状況、　全体を見る。

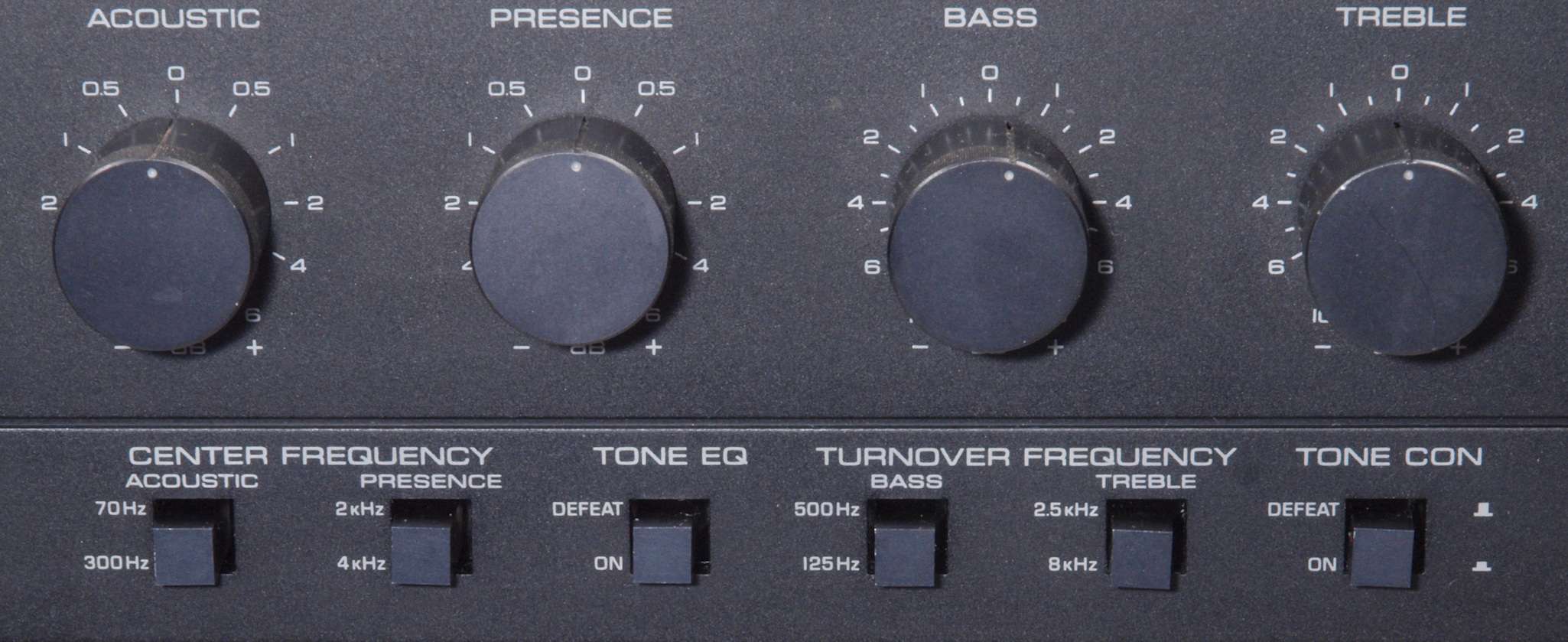

Ｓ．　ＹＡＭＡＨＡ　Ｃ１　の仕様（カタログ・マニアルより）　
型式 コントロールアンプ　Ｃ１
アンプ特性
入力感度/インピーダンス Phono1、2=2〜8mV(可変)/30kΩ、41kΩ、47kΩ、53kΩ、59kΩ、100kΩ
Phono3=2〜8mV(可変)/47kΩ
Aux1、2、Tape PB1、2、3=150mV以上(可変)/50kΩ
Mic=2mV/50kΩ
Ext Meter=775mV/0dB/110kΩ
最大許容入力 Phono=25mV〜100mV(20Hz)
　　　　 200mV〜800mV(1kHz)
　　　　 800mV〜3200mV(10kHz)
Aux1、2、Tape PB1、2、3=12V(感度150mV時)
Mic=200mV
出力レベル/インピーダンス Pre out1、2=775mV/300Ω
Rec out1、2、3=150mV/1kΩ
Headphone=50mW(8Ω)/47Ω
OSC=775mV/180Ω
最大出力レベル Pre out1、2=7.75V、　Rec out1、2、3=12V
周波数特性 Phono1、2、3=30Hz〜15kHz ±0.2dB(RIAA偏差)
Aux1、2、Tuner、Tape1、2、3=5Hz〜100kHz +0 -1.5dB
Mic=20Hz〜20kHz ±0.5dB
SN比(IHF-Aネットワーク) Phono1、2、3=70dB(IHF-Aネットワーク)
Tuner、Aux1、2、Tape1、2、3=90dB(IHF-Aネットワーク)
Mic=60dB(IHF-Aネットワーク)
ノイズレベル Headphone=0.019μW(8Ω)
残留ノイズ=7.75μV(Volume min)
　　　　　　　 15.5μV(Volume -30dB)
歪率(20Hz〜20kHz) Phono1、2、3=0.02%以下(775mV)
　　　　　　　　　0.02%以下(5V)
Tuner、Aux1、2、3、Tape1、2、3=0.02%以下(775mV)
　　　　　　　　　　　　　　　　　　　　　0.02%以下(5V)
Mic=0.02%以下(775mV)
トーンコントロール特性 Bass(fTO=125Hz、500Hz)
　　=0、±0.5、±1、±1.5、±2.0、±3.0、±4.0±5.0、±6.0、±8.0、±10.0dB(at 20Hz)
Treble (fTO=2.5kHz、8kHz)
　　=0、±0.5、±1、±1.5、±2.0、±3.0、±4.0±5.0、±6.0、±8.0、±10.0dB(at 20kHz)
※0のポジションでは完全フラット
トーンイコライザー特性 Acoustic(fc=70Hz、300Hz)=0、±0.5、±1、±2.0、±4.0、±6.0dB
Presence (fc=2kHz、4kHz)=0、±0.5、±1、±2.0、±4.0、±6.0dB
※0のポジションでは完全フラット
フィルター特性 Low Filter...fc=15Hz=-12dB/oct、fc=70Hz=-12dB/oct
High Filter...fc=8kHz=-12dB/oct、fc=12kHz=-12dB/oct
連続可変ボリューム確度
目盛 ステップエラー ギャングエラー
0〜-15dB=
-15〜-30dB=
-30〜-70dB=		 ±0.5dB
±1dB
±1.5dB		 ±0.5dB
±1dB
±1.5dB
オーディオミューティング -20dB、off(メーター、Headphoneは動作)
オシレーター特性
周波数 70Hz、333Hz、1kHz、10kHz、Pink noise切換
出力レベル Rec out=150mV
Pre out=775mV
Ext out=0〜775mV可変
レベルメーター特性
指示範囲 -50dB〜+5dB
指示誤差 -20dB〜+5dB ±1dB
-20dB〜-40dB ±2dB
-40dB〜-50dB ±3dB
周波数特性 20Hz〜20kHz ±1dB
応答時間 100μsec
復帰時間 1sec
ATT -30dB
Ext Meter in感度/インピーダンス 775mV(0dB)/110kΩ
総合
使用半導体 FET=110個、トランジスタ=143個、IC=4個、ダイオード=58個
ツェナーダイオード=2個、LED=6個
ACアウトレット switched=3系統、200W、　unswitched=3系統、400W
消費電力 55W
外形寸法 幅460x高さ170x奥行389mm
重量 17kg
価格 受注生産品￥400,000(1975年頃)
　　　 　　　　　　　　　　　　　　　　　　　　yam-c1_25i
ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。　
　Copyright(C) 2020　Amp Repair Studio All right reserved.
