ＨＭＡ−９５００ｍｋ�U．　７０台目修理記録

２０２３／６／２５．到着　　　７／８完成

注意　このＡＭＰはアースラインが浮いています。 　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません、＋−の撚りのあるのも使用出来ません。 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 【症状】 20年以上前にオークションにて入手しました。 CD再生中に右チャンネルが突然音が出なくなり、 しばらくすると元に戻ったので、一度電源を切り、 もう一度電源を入れ直してしばらく聴いていると、 焦げ臭いニオイがしたため、慌てて電源を切りました。 それ以降、右チャンネルから音が出なくなっています。 （左チャンネルは問題なし） 正面右側の天板を触ると、とても熱くなっていました。 【ご依頼事項】 故障修理およびオーバーホール ＜パーツ交換＞ 電源コード: SAEC AC-6000 RCA端子 : FUTECH FP901(R) スピーカー端子 : WBT-0702PL ＜その他＞ 　アンプを譲って頂いた方は、このアンプの開発者で アンプと一緒に一部の保守部材も頂きました。（ラムダコンデンサーなど） 　これらの部材がどこまで役立つかは分かりませんが、出来れば新品部材なので交換して頂ければと思います。 　 なお交換部材についてですが、電源コードのSAEC AC-6000は今回アンプと一緒に同梱しておりますが、それ以外の部材は 別便にて後日お送りいたします。 B．　原因 ＤＣ入力を使用し、ＤＣ漏れのあるプリＡＭＰを接続の為、Ｒ側ＡＭＰが過大入力となりヒューズ溶断。 ヒューズ抵抗劣化。 ＲＬモジュールＴＲ（トランジスター）劣化。 Ｃ．　修理状況 ＳＰ接続リレー交換。 初段ＦＥＴ（電界効果トランジスター）交換、FET=Field effect transistor。 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用） 全ヒューズ入抵抗交換。 ＳＰ接続交換　ＷＢＴ−０７０２ＰＬ。 ＲＣＡ端子交換　 FUTECH FP901(R) 支給品。 配線手直し、補強。 モジュール修理、修理の様子はこちら。 電源基板の整流ブリッジをファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換。 規定容量ヒｭーズに交換。 １部ＴＲ（トランジスター）交換。 電源コード交換、支給品。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　２個。 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　６個。 ヒューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　　　３０個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　３１個 。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　４個。 ＳＰ端子　ＷＢＴ−０７０２ＰＬ　　　　　　　　　　　　　　　　　１組４個。 ＲＣＡ端子　FUTECH FP901(R) 支給品　　　　　　　　　１組２個。 電源コードSAEC AC-6000 支給品　　　　　　　　　　　　　１本。 ファストリカバリー 整流ダイオード（ 3A／ 200V）　　　　　　８本。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　８個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　１５５，０００円　　　　オーバーホール修理。 　　　但し、最終測定時に結果が悪くて、終段ＦＥＴ（電界効果トランジスター）交換費用は別途。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

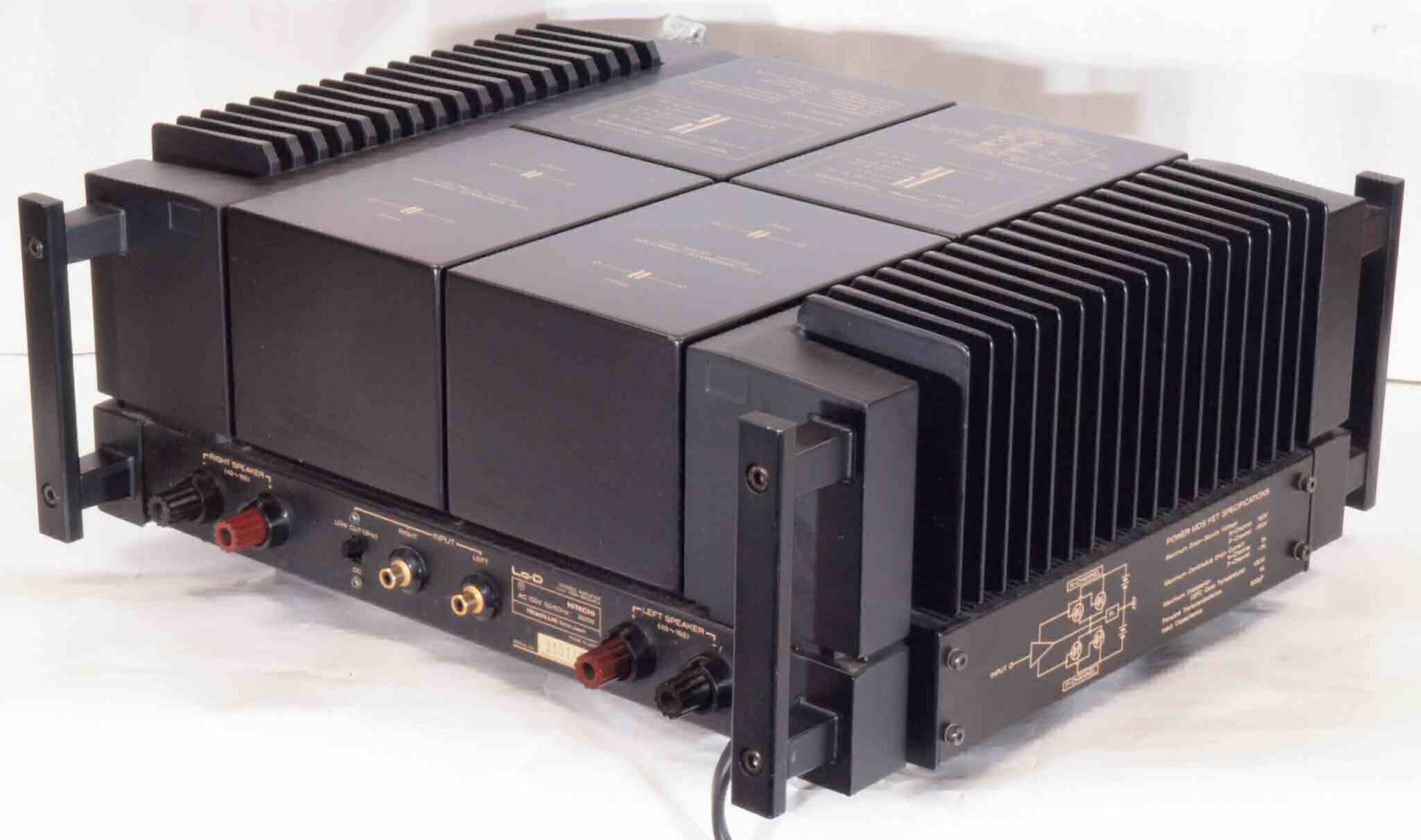

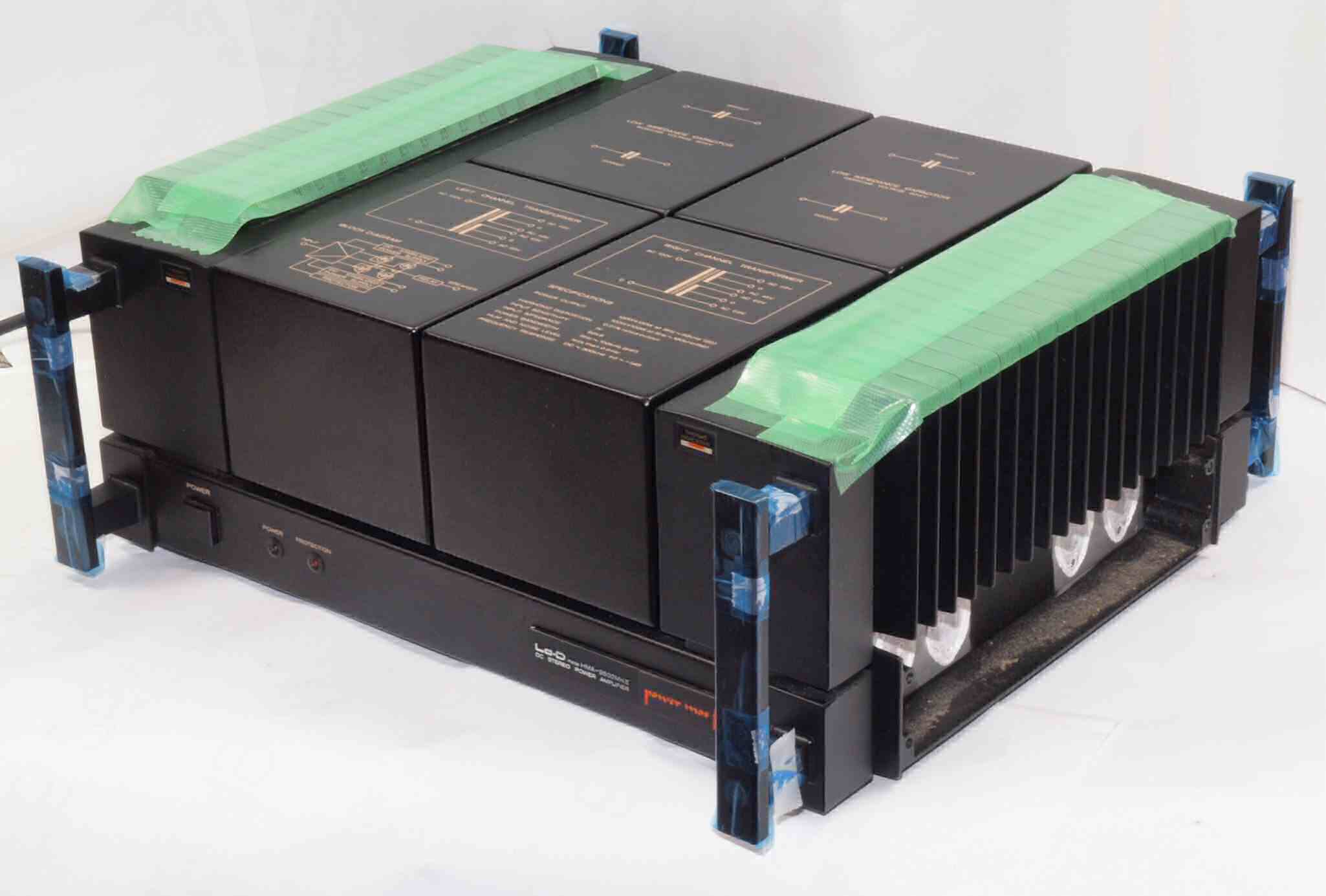

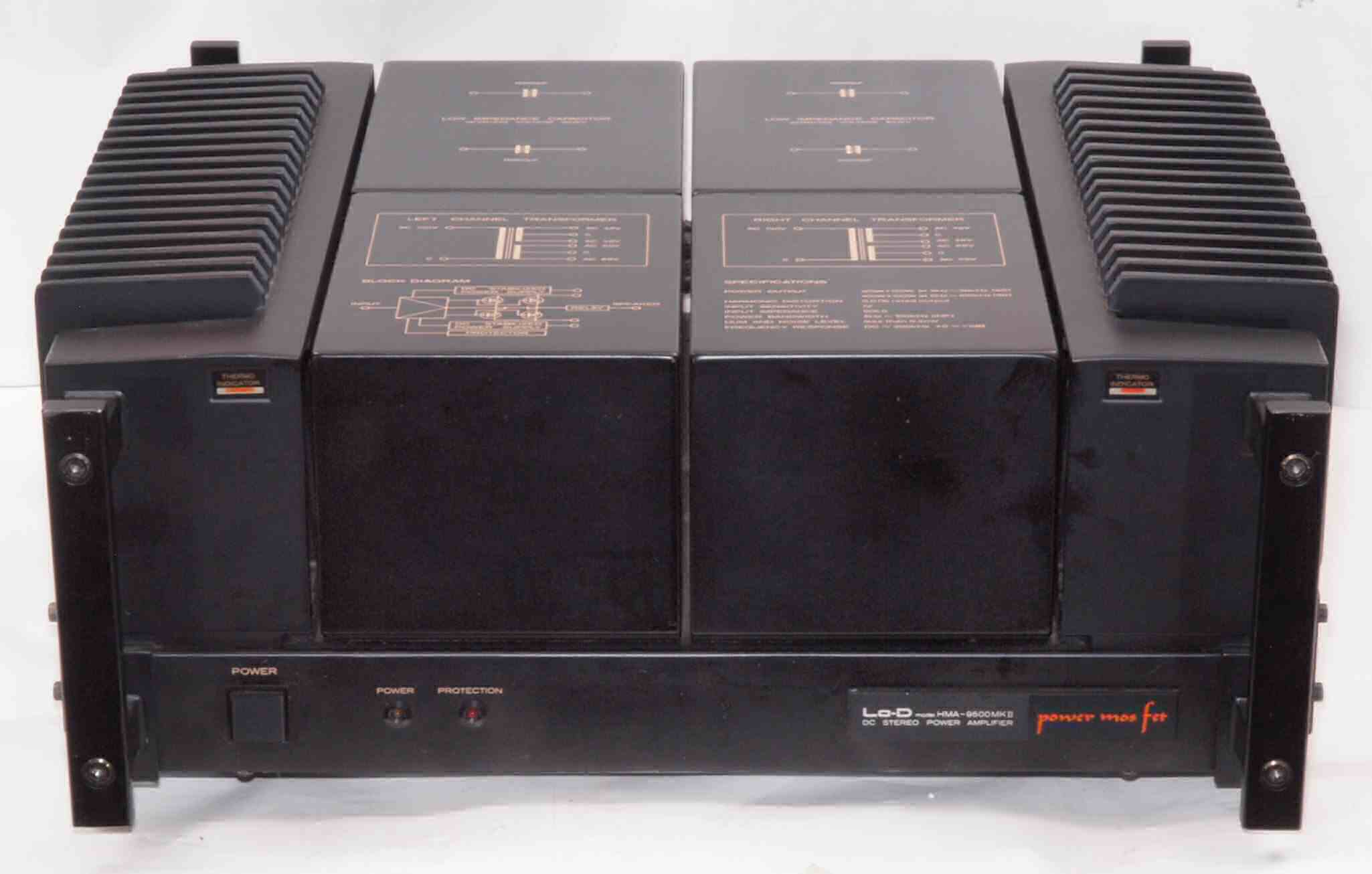

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

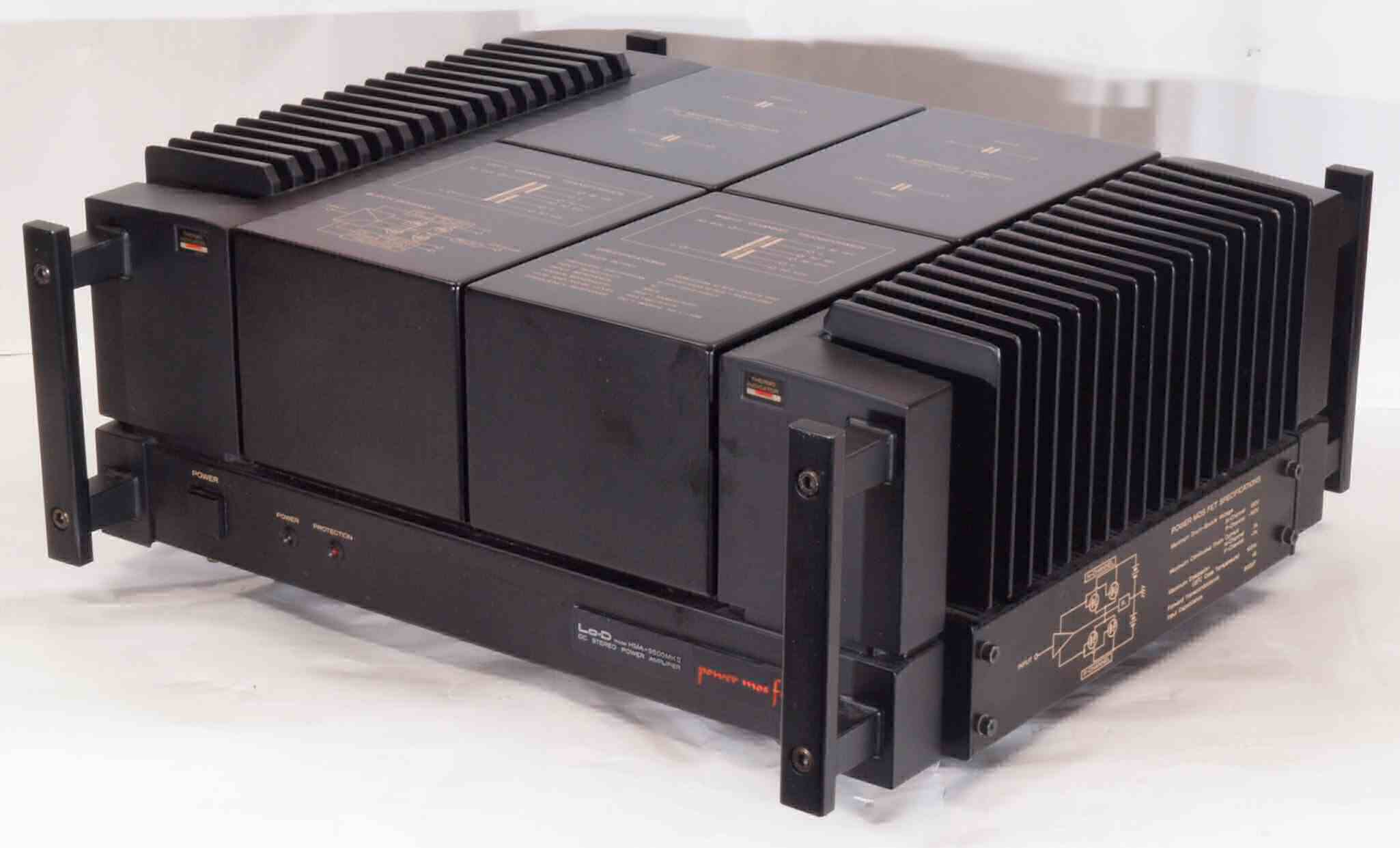

Ａ１２．　点検中　前右から見る

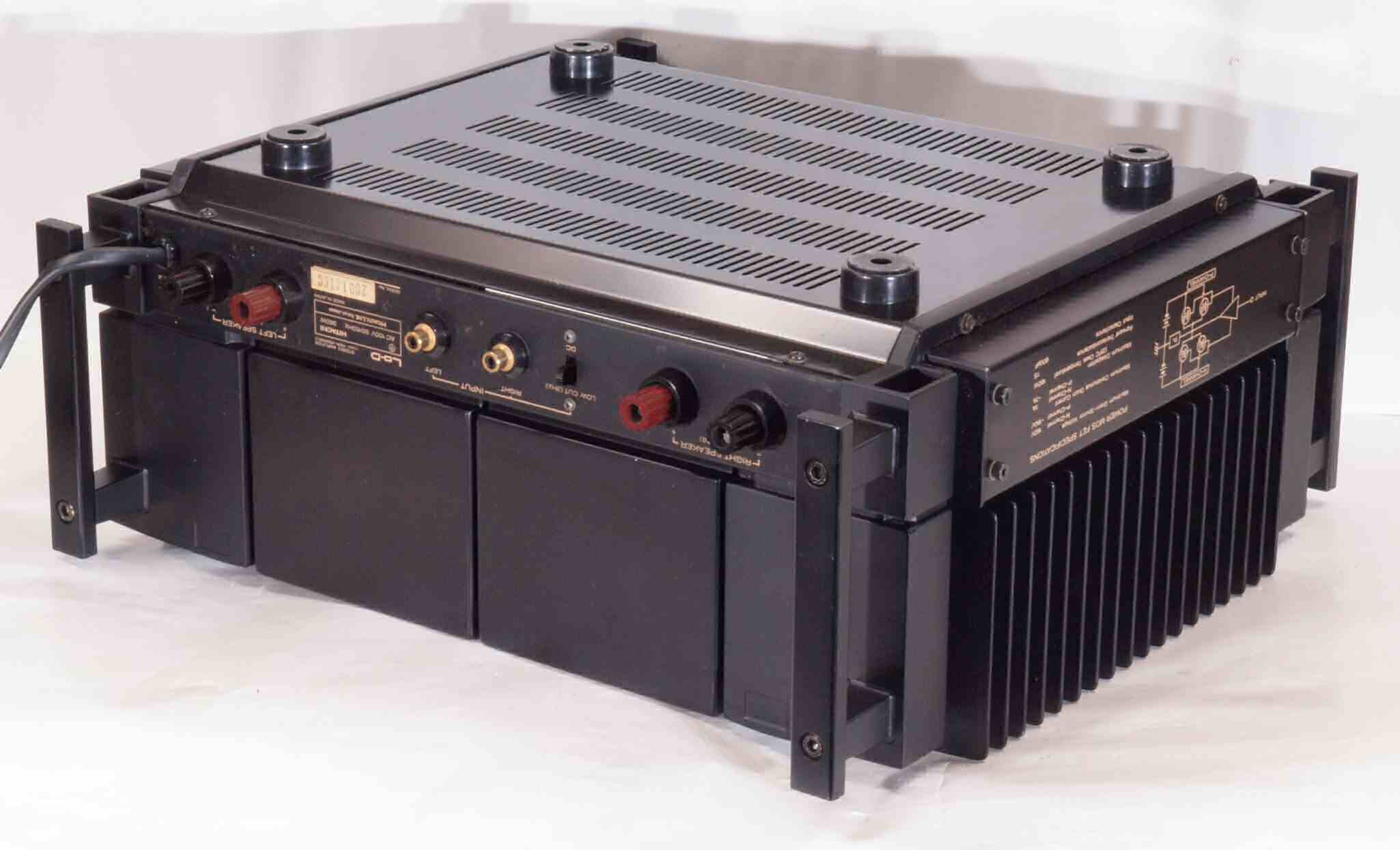

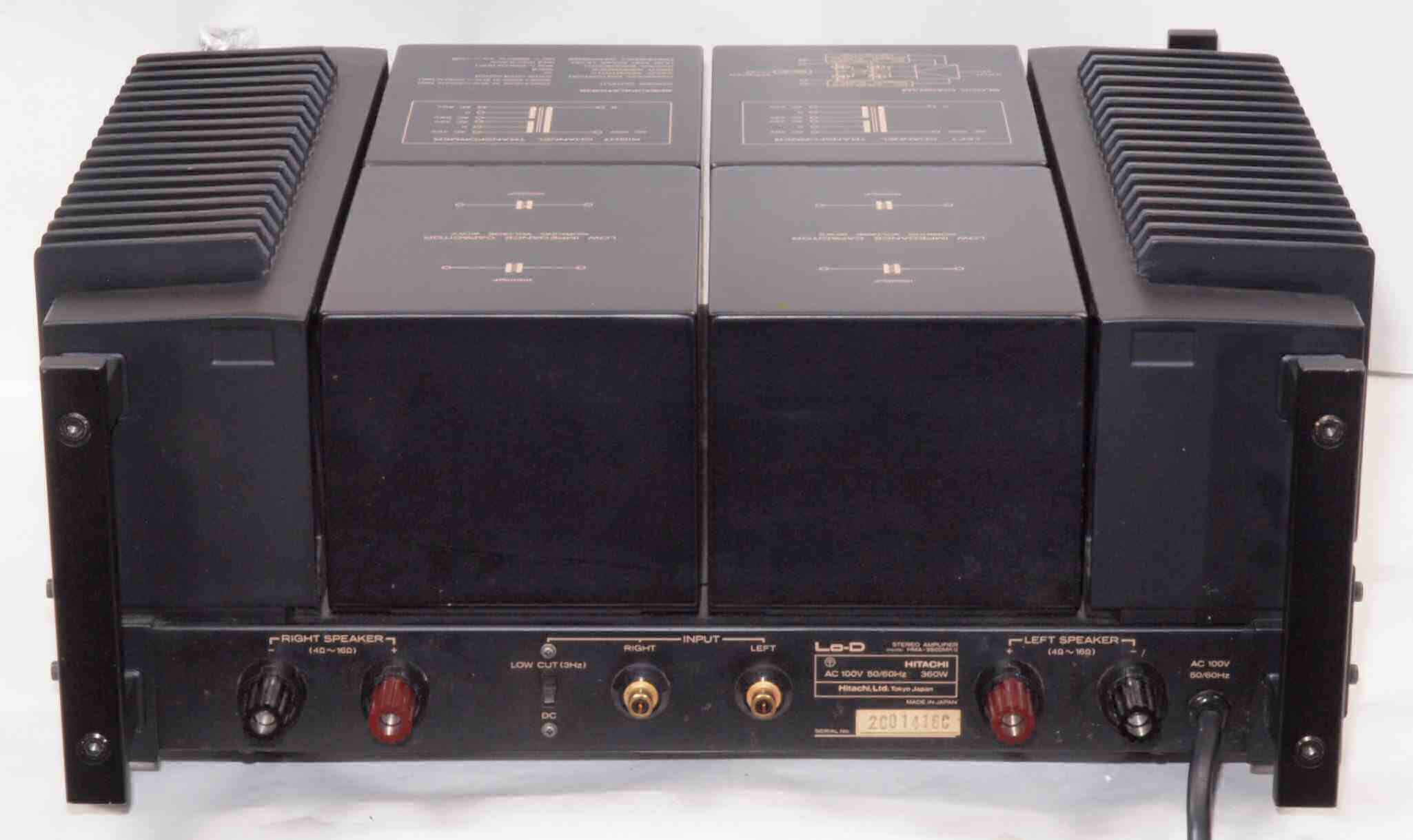

Ａ１３．　点検中　後から見る

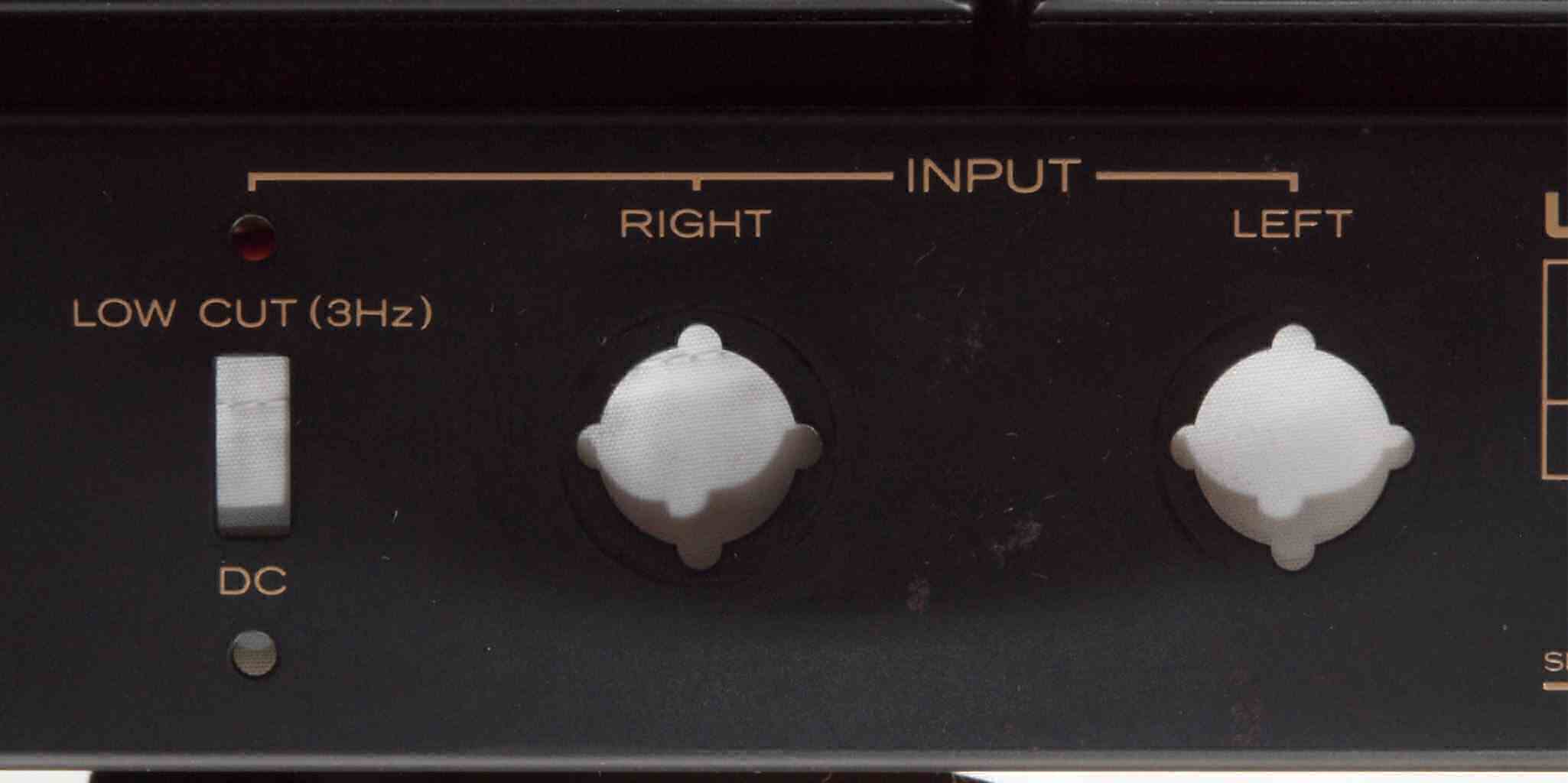

Ａ１４．　点検中　後から見る。　ＤＣ入力選択。

Ａ１５．　点検中　後左から見る

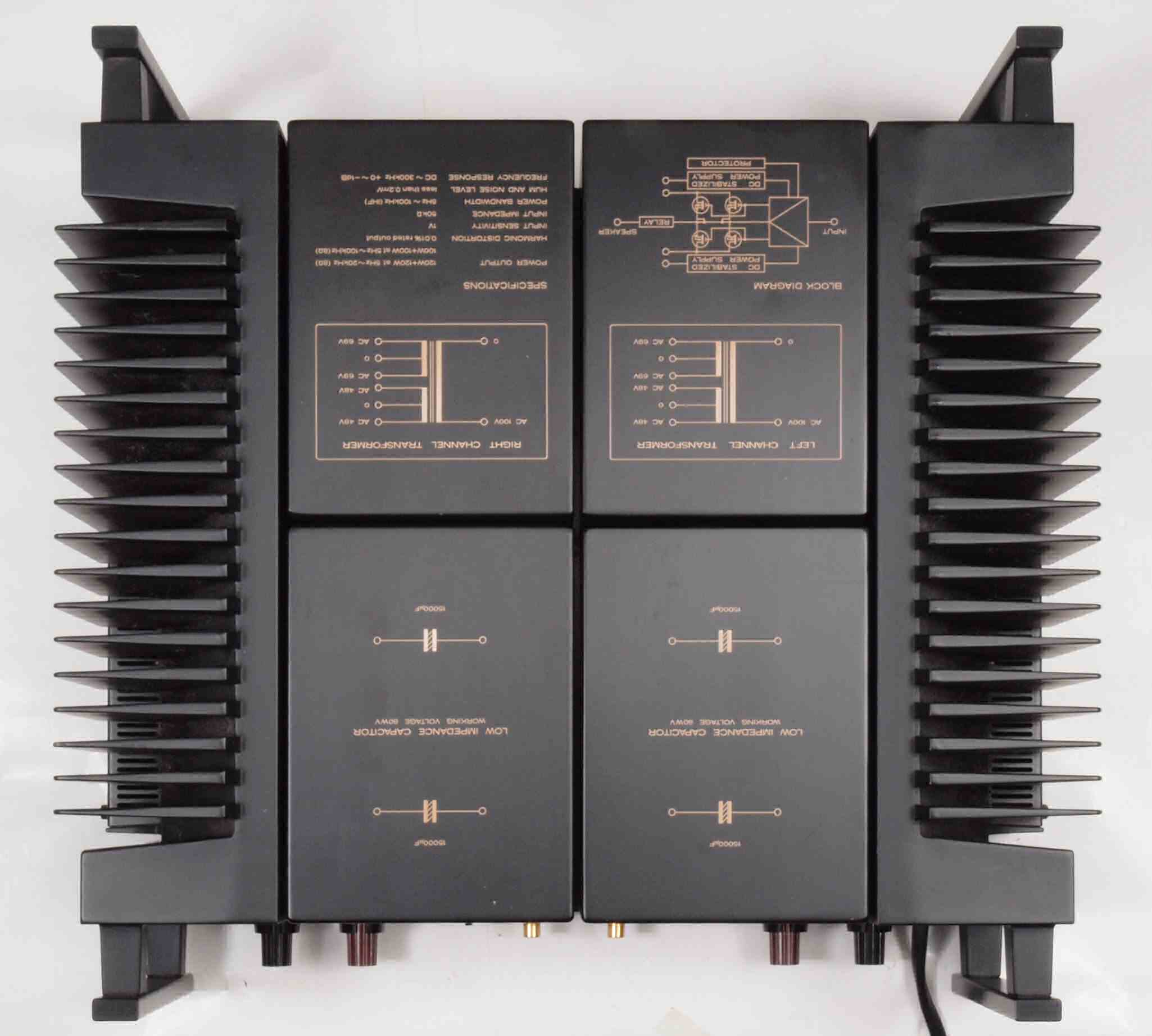

Ａ１６．　点検中　上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

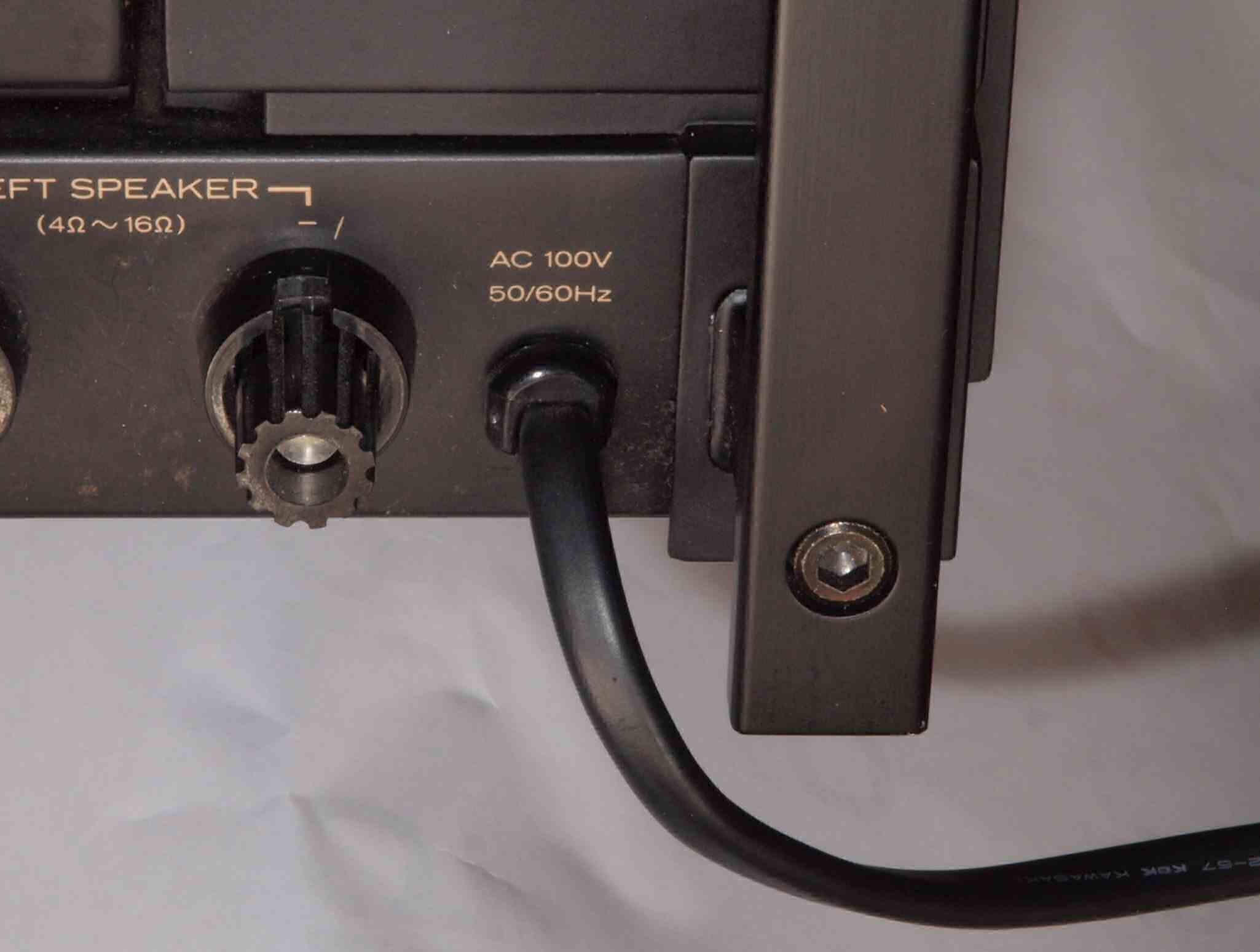

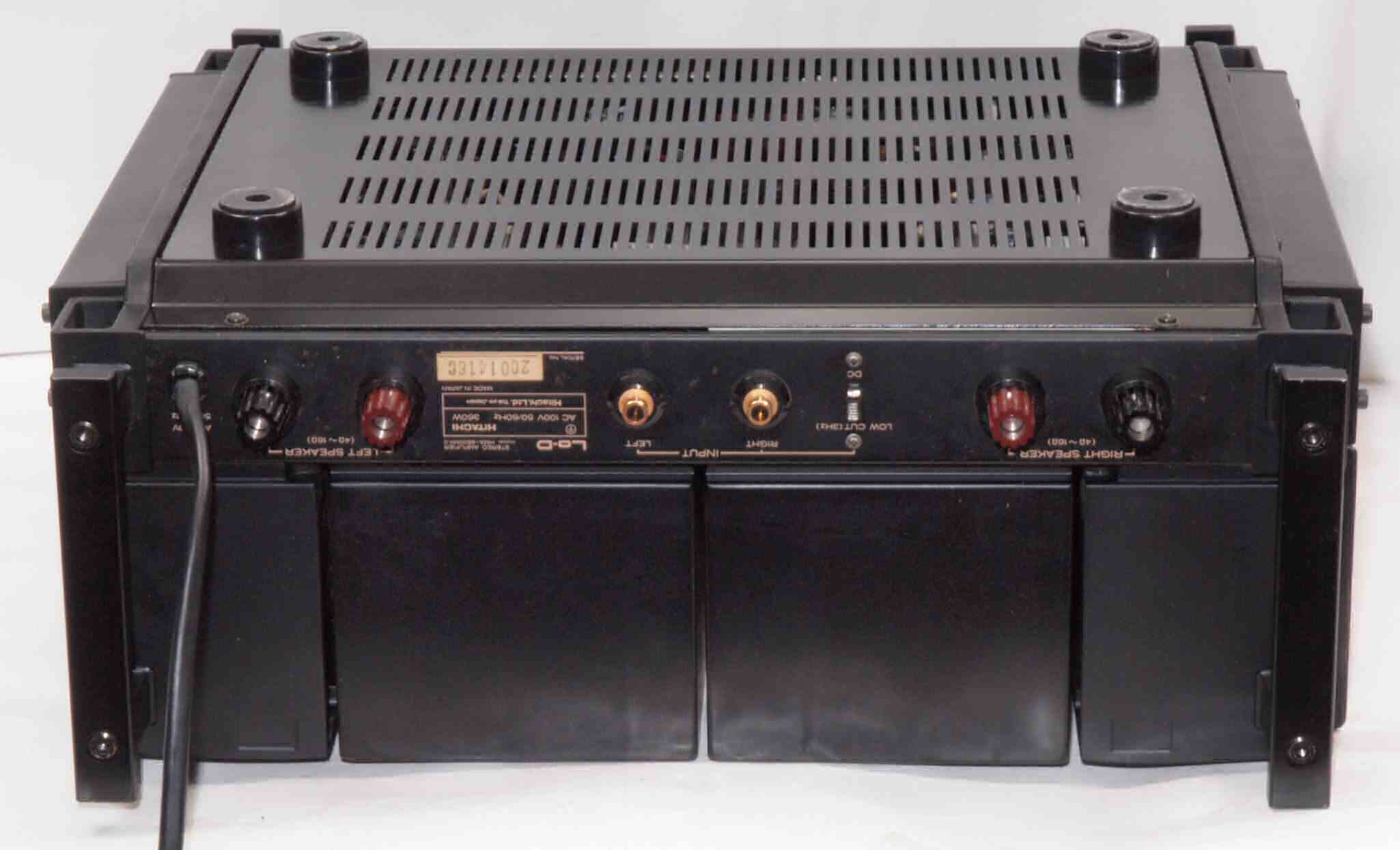

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

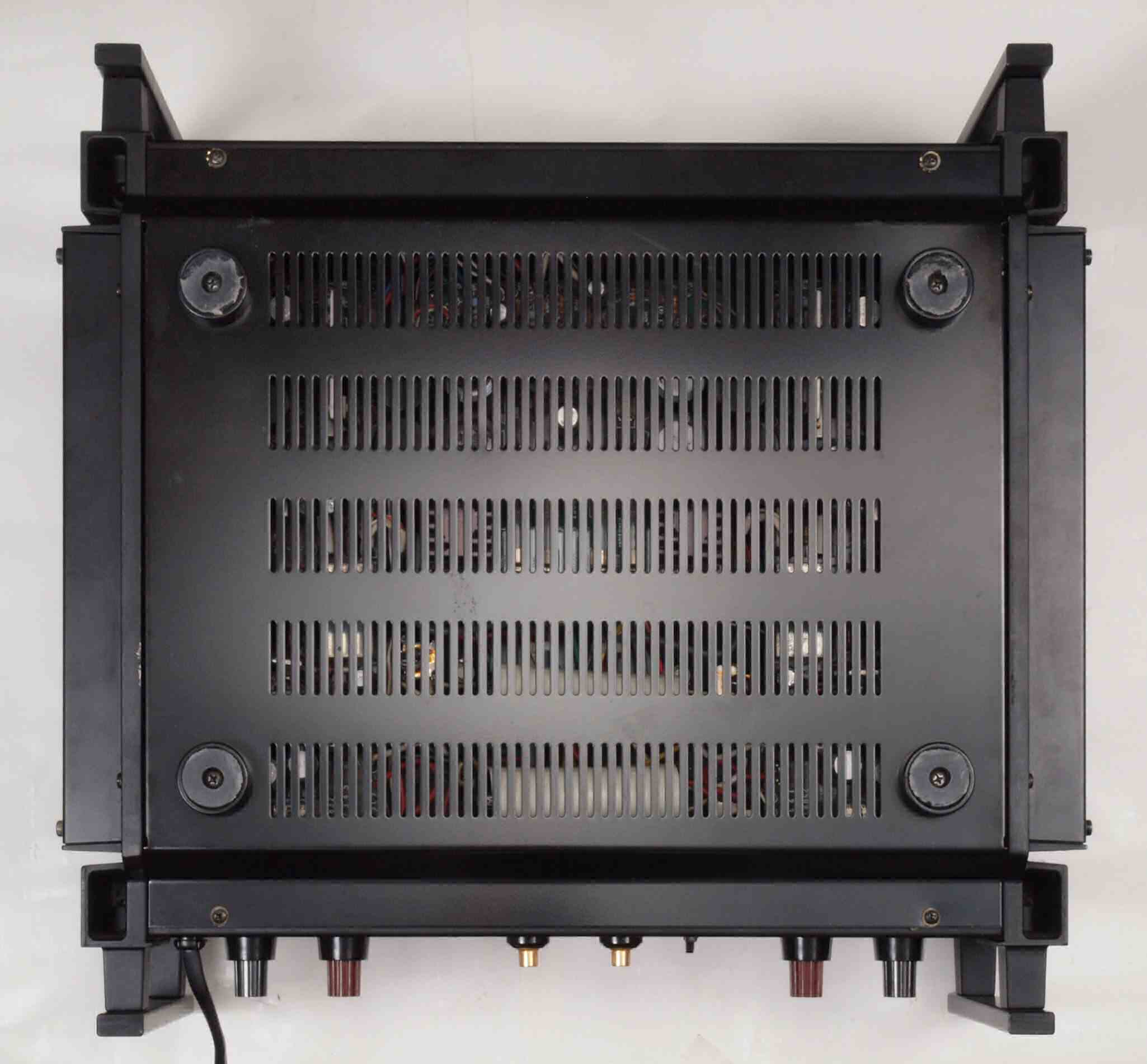

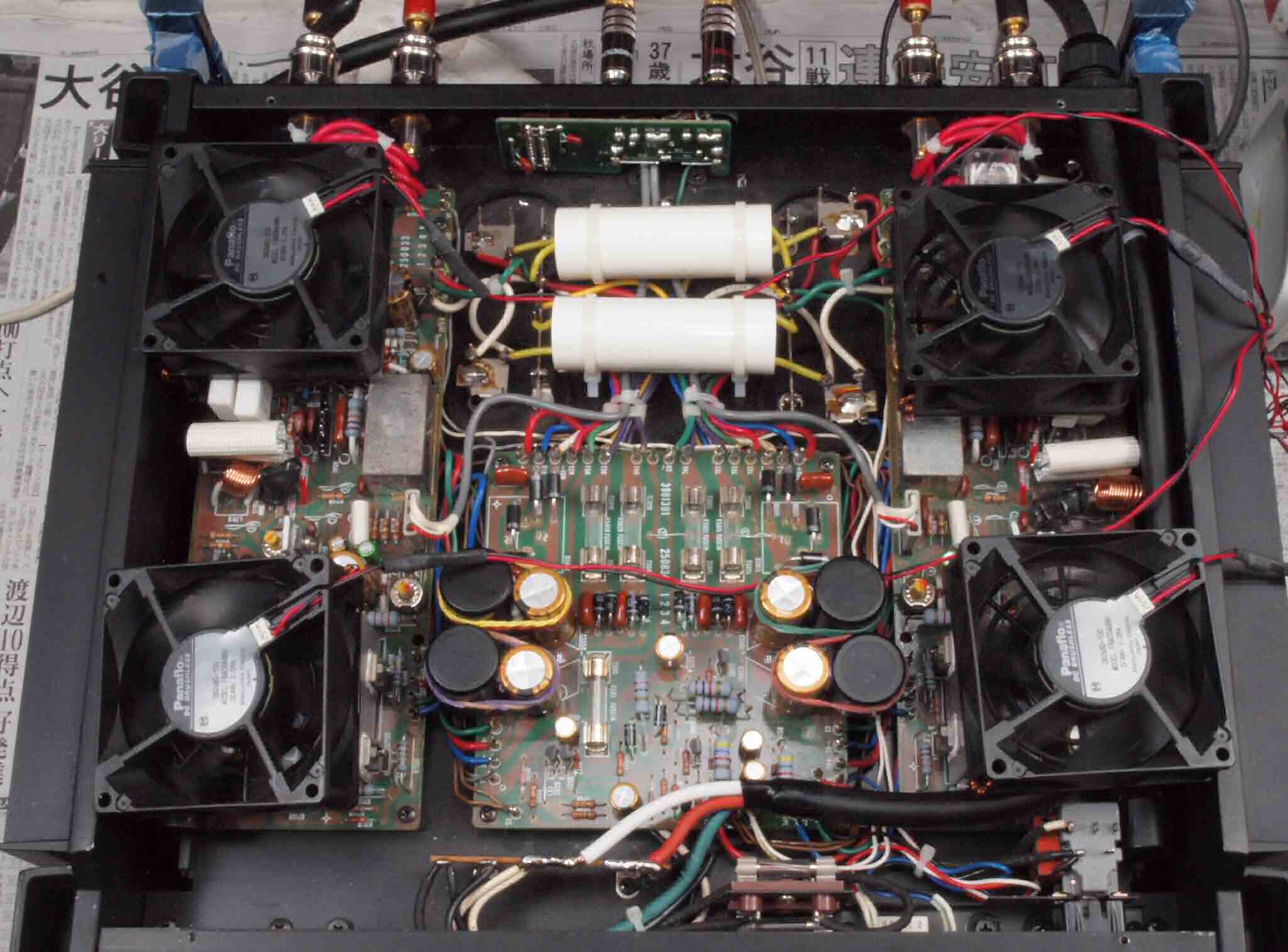

Ａ２５．　点検中　下から見る。

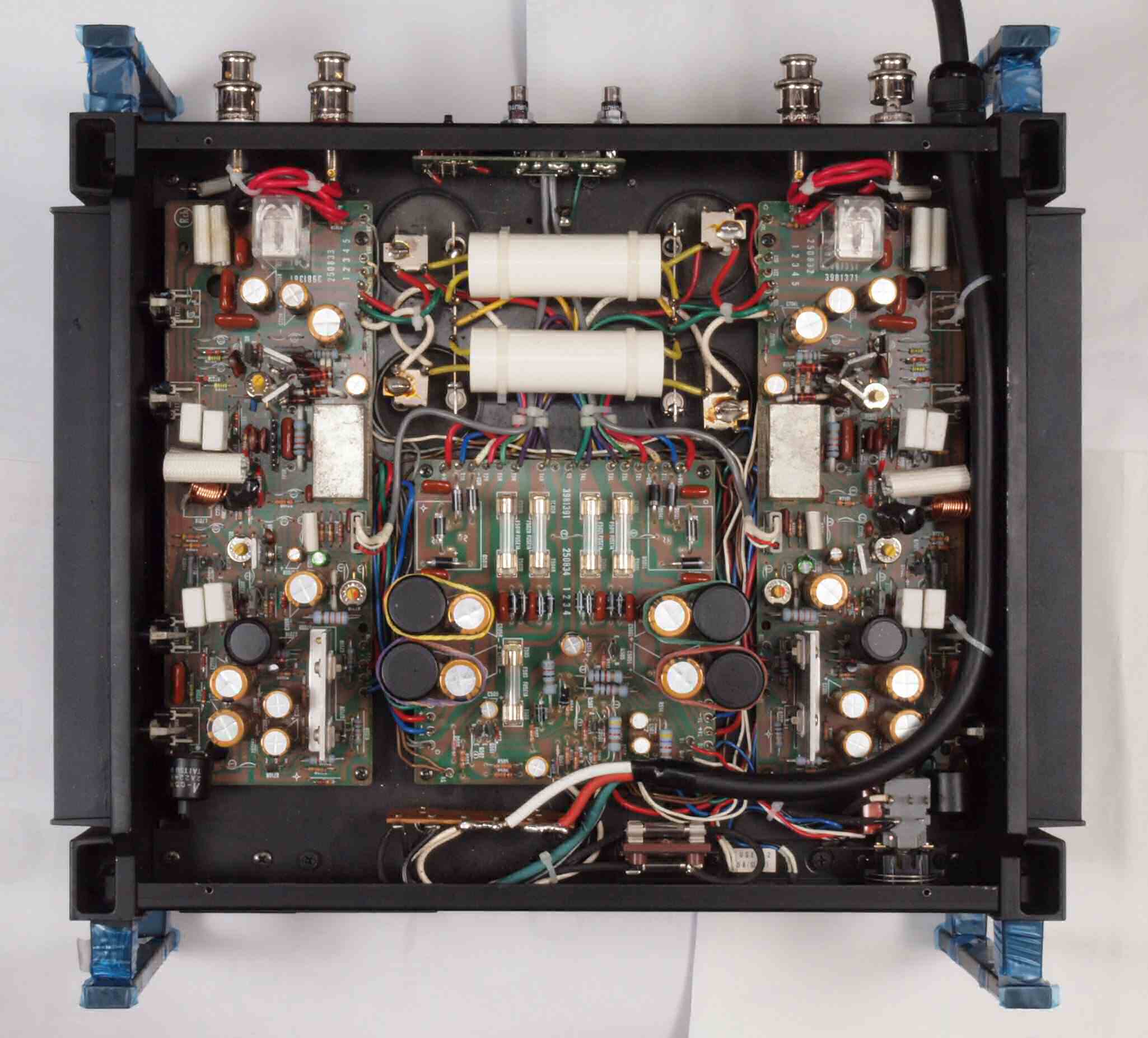

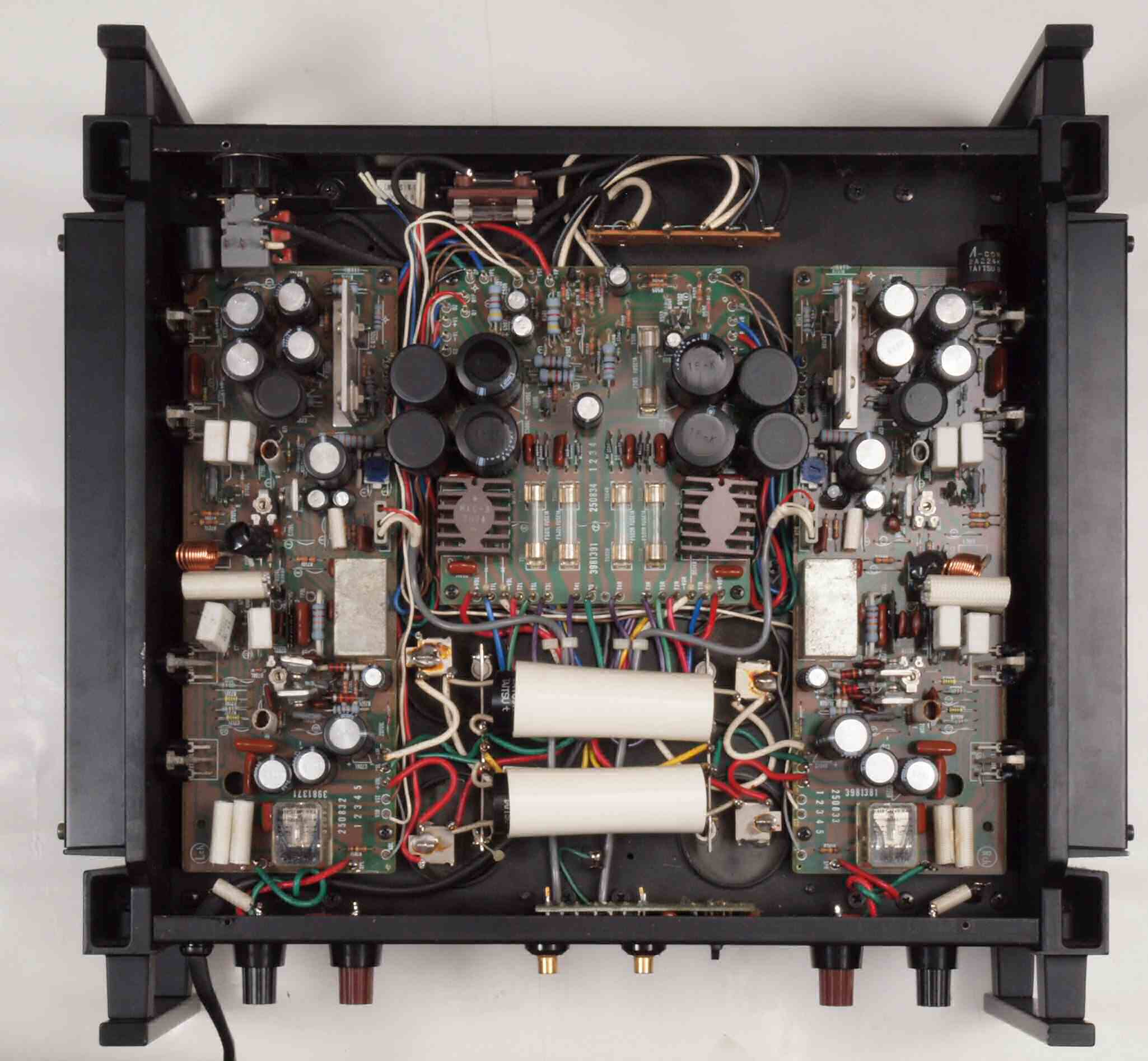

Ａ３１．　点検中　下蓋を取り、下から見る

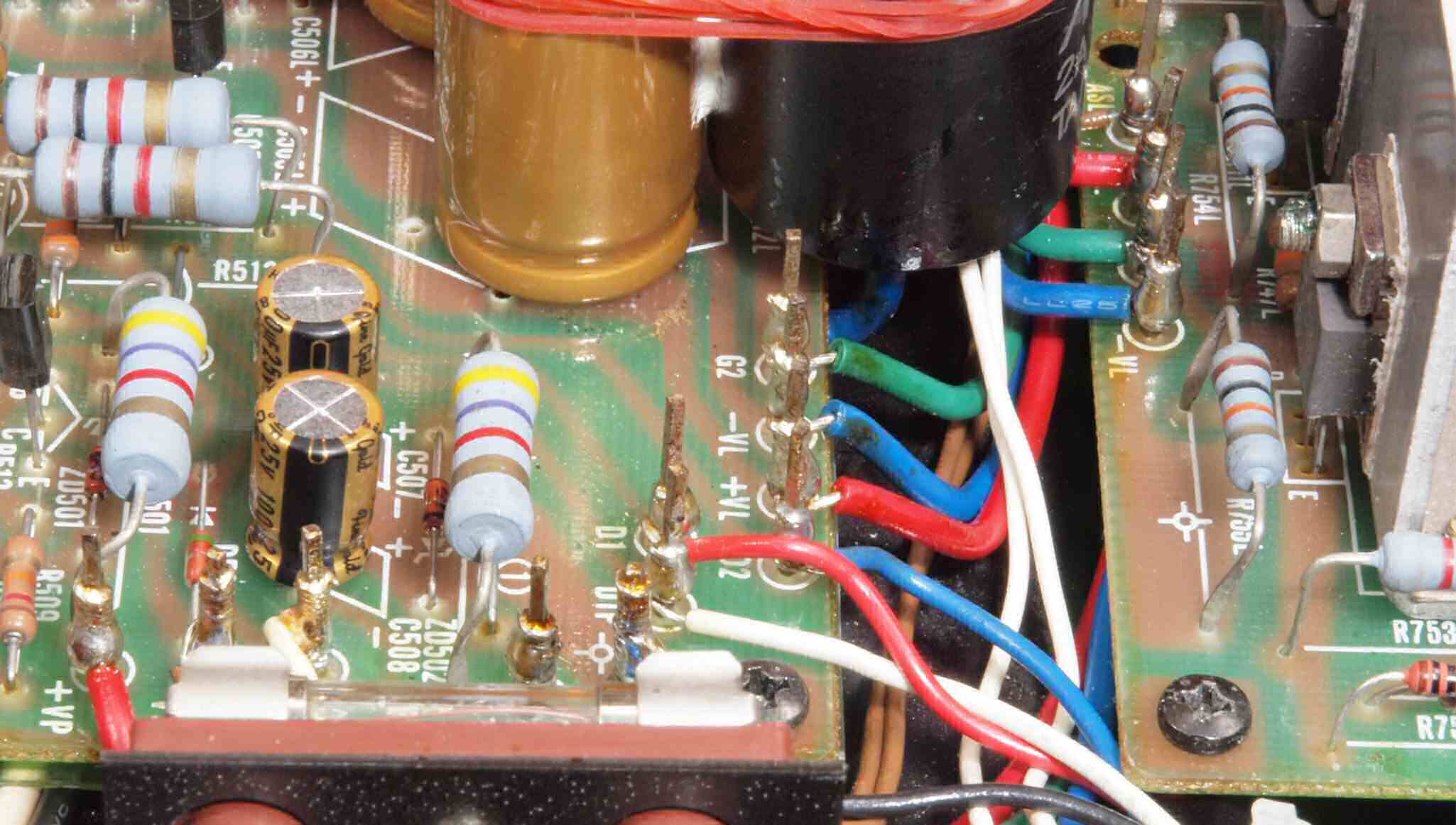

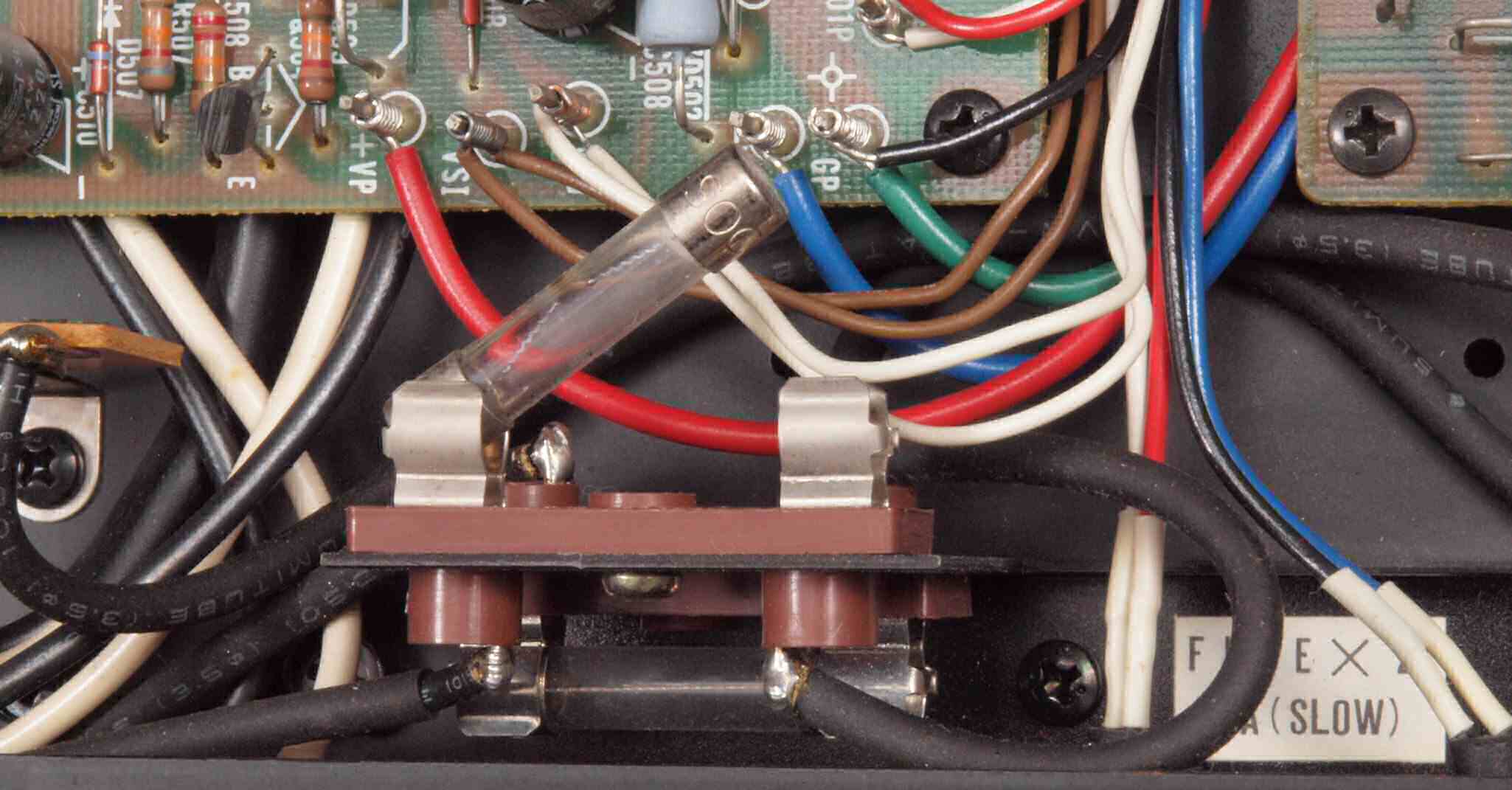

Ａ３２．　点検中　焼損した右側１次ヒューズ。

Ａ３３．　点検中　電源トランスの詰め物を見る。右側は少し焼けている。

Ａ４１．　点検中　　Ｒ側ドライブ基板の電解コンデンサー頭のビニールのむけは少ない。

Ａ４２．　点検中　　L側ドライブ基板の電解コンデンサー頭のビニールのむけは無。

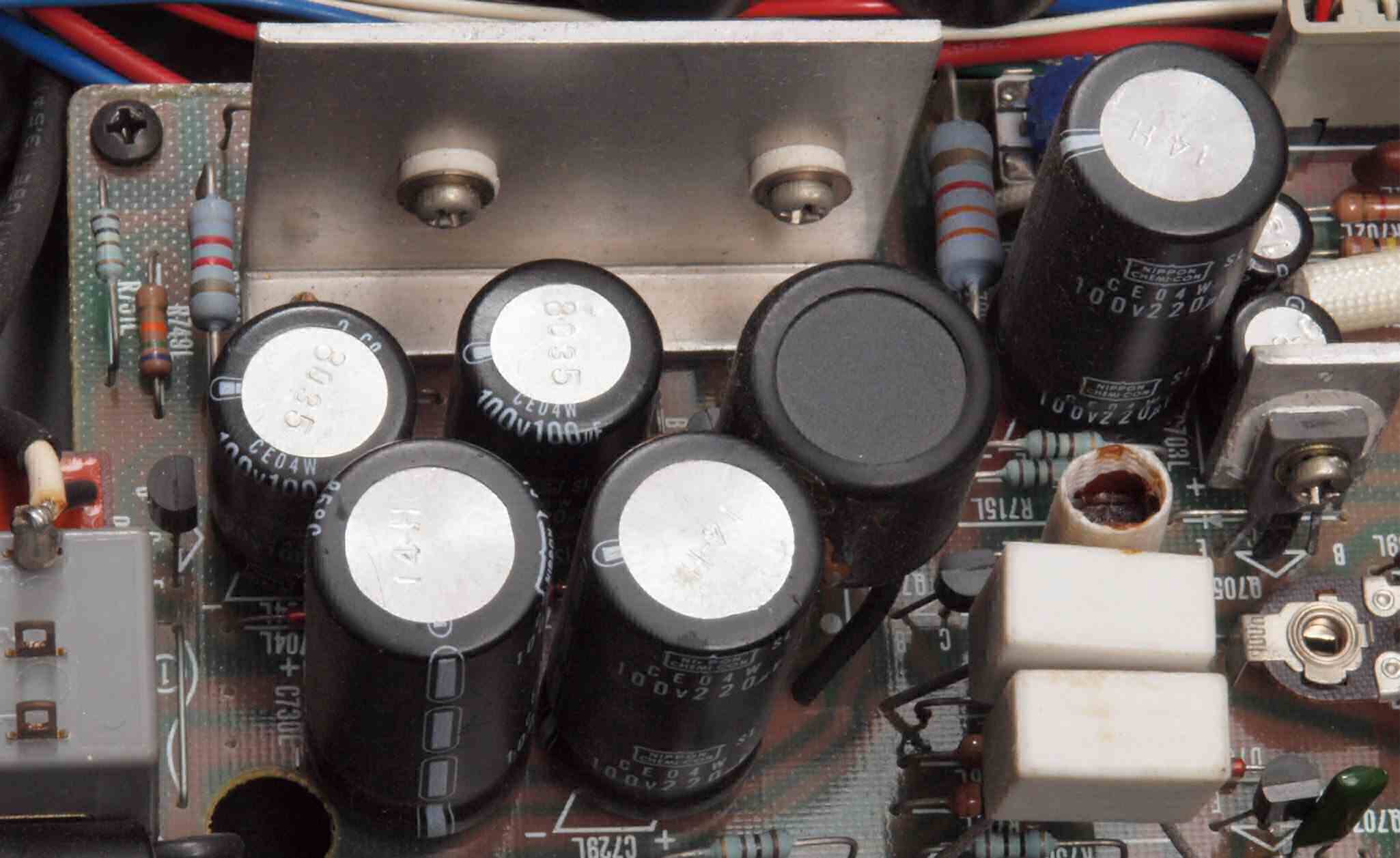

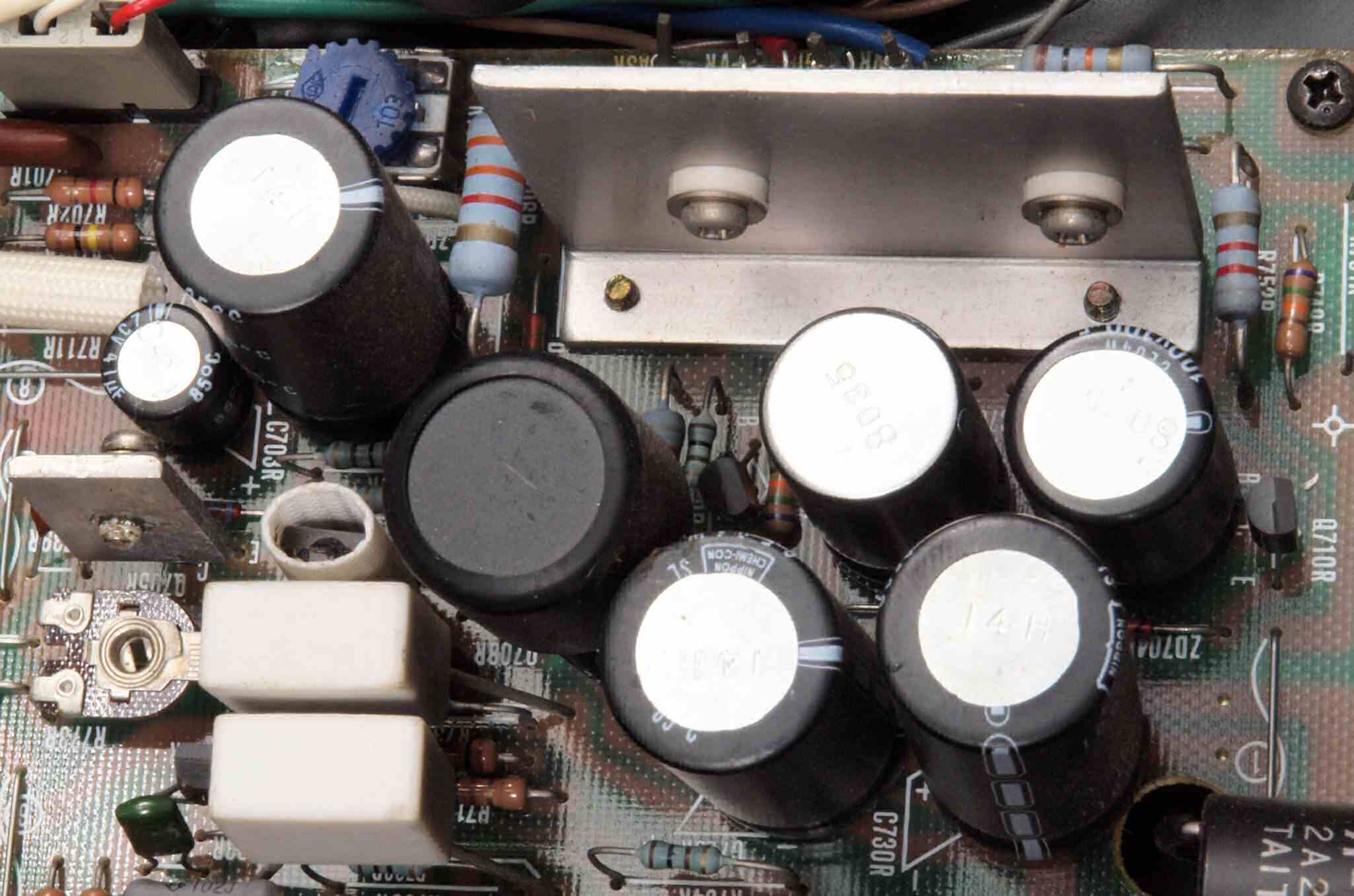

Ａ５１．　点検中　電解コンデンサー外観比較、１００μ／１００Ｖ

Ａ５２．　点検中　電解コンデンサー外観比較、２２０μ／１００Ｖ

Ａ６１．　点検中　電源基板の整流ブリッジを「ファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換可能。

Ａ７１．　点検中　入力ＲＣＡ端子。

Ａ７１１．　点検中　入力ＲＣＡ端子。　FUTECH FP901(R) に交換。

Ａ７１２．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２０１に交換可能です。

Ａ７１３．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２１０Ａｇに交換可能です。

Ａ７１４．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２１０Ｃｕに交換可能です。

Ａ７２．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ７３．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ７４．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ７５．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ７６．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ７７．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

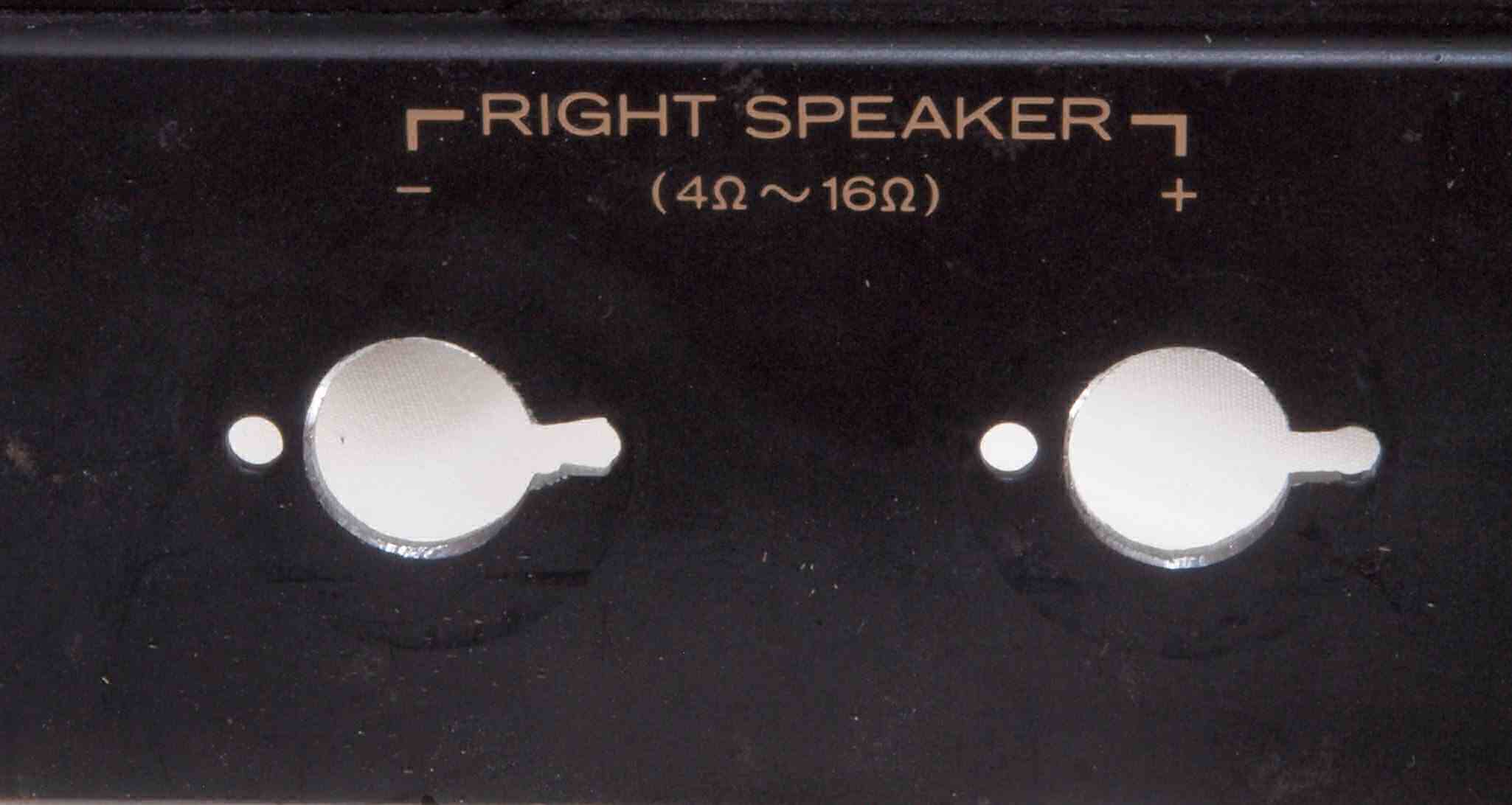

Ａ８１．　点検中　Ｒ−ＳＰ端子

Ａ８２．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０２ＰＬ　に交換。

Ａ８３．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０２に交換可能です。

Ａ８４．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０５Ａｇに交換可能です。

Ａ８５．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０５Ｃｕに交換可能です。

Ａ８６．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７３５に交換可能です、但し既存の取り付け穴が見えます。

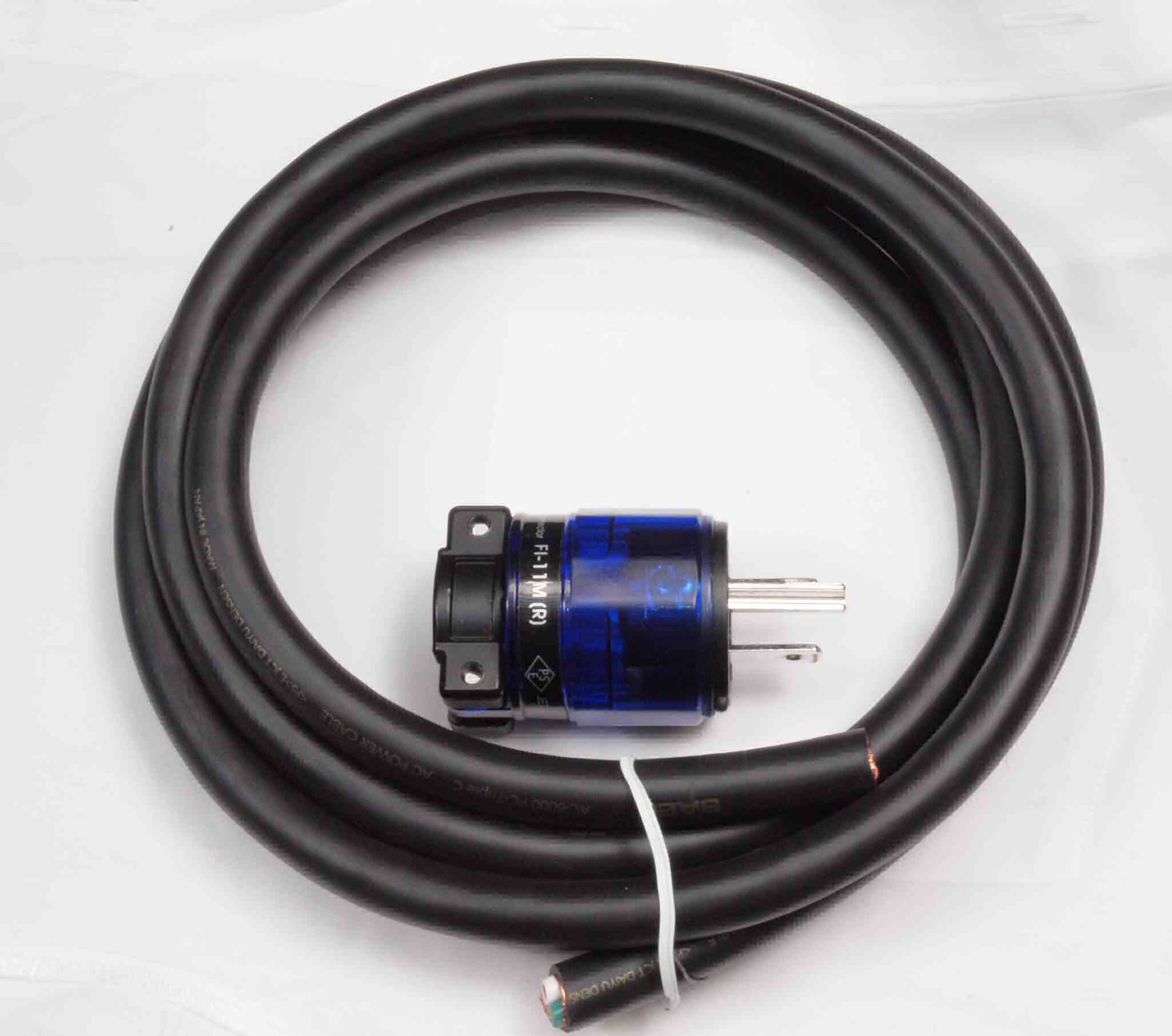

Ａ９１．　点検中　支給品　ＳＡＥＣ　ＡＣ６０００　ＰＣ−Ｔｒｉｐｌｅ　Ｃ　電源コード＋ＦＵＲＵＴＥＣＨ　ＦＩ−１１Ｍ−ＮＩＲプラグ。

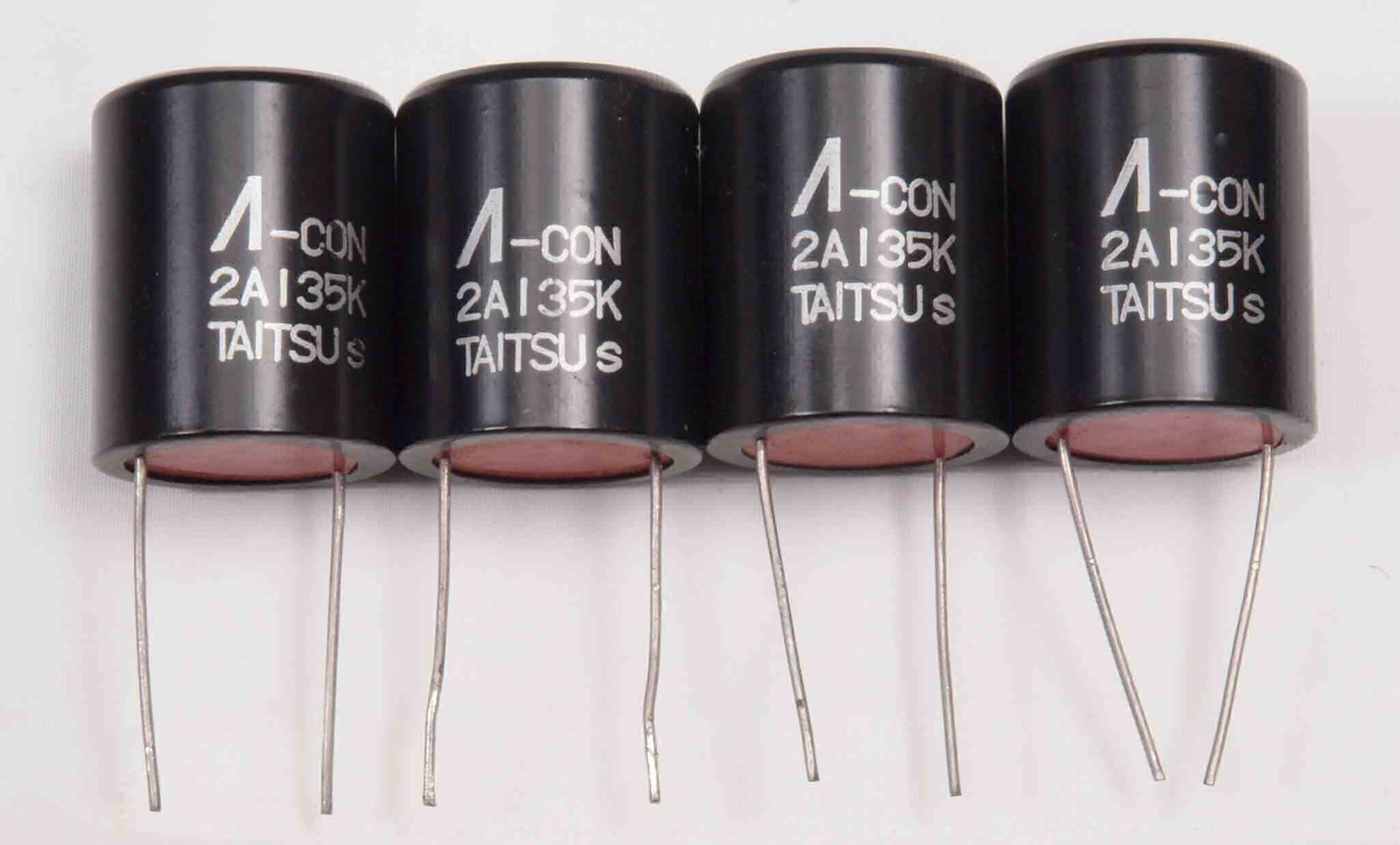

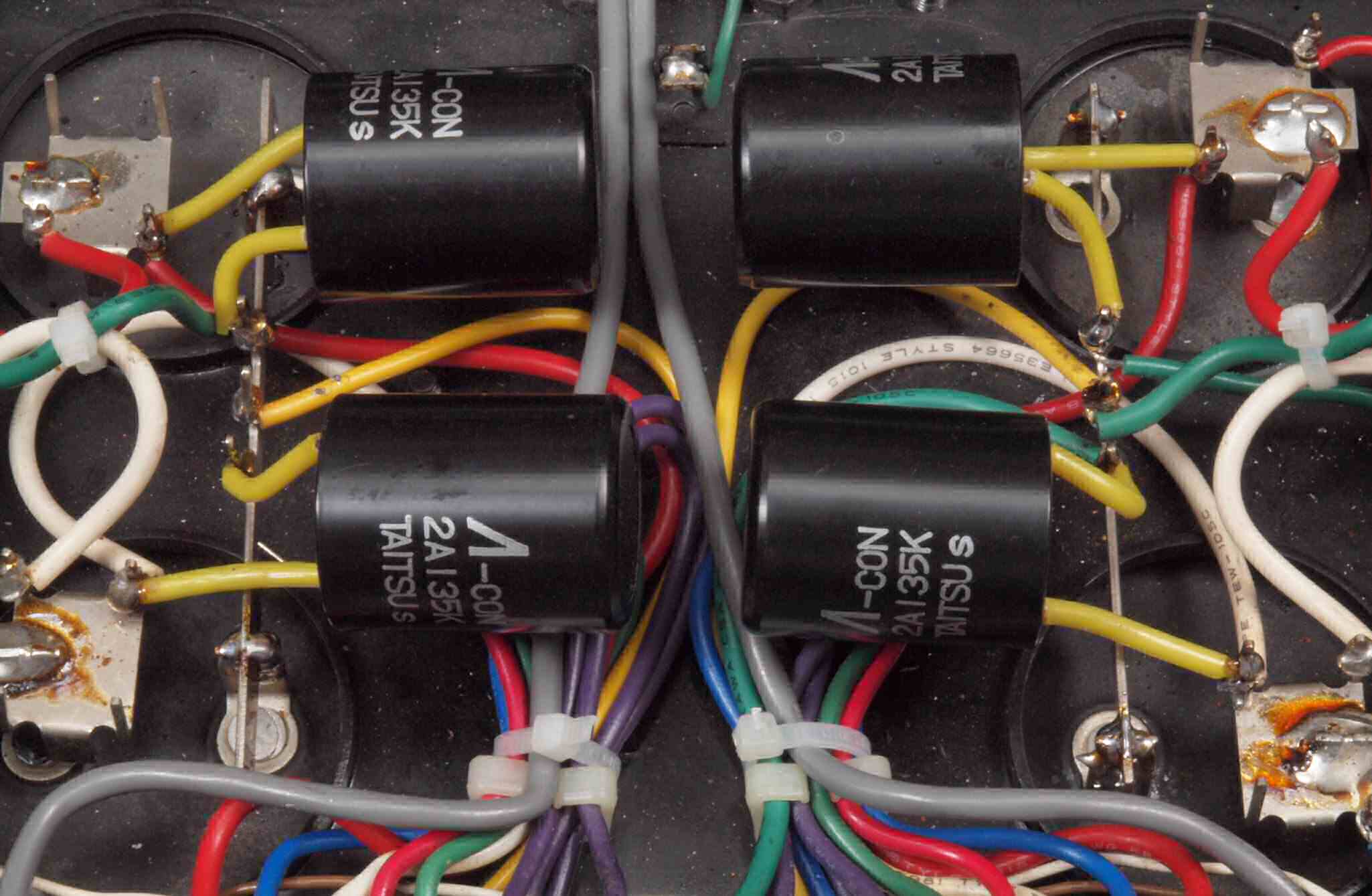

Ａ９２．　点検中　支給品Λコンデンサー

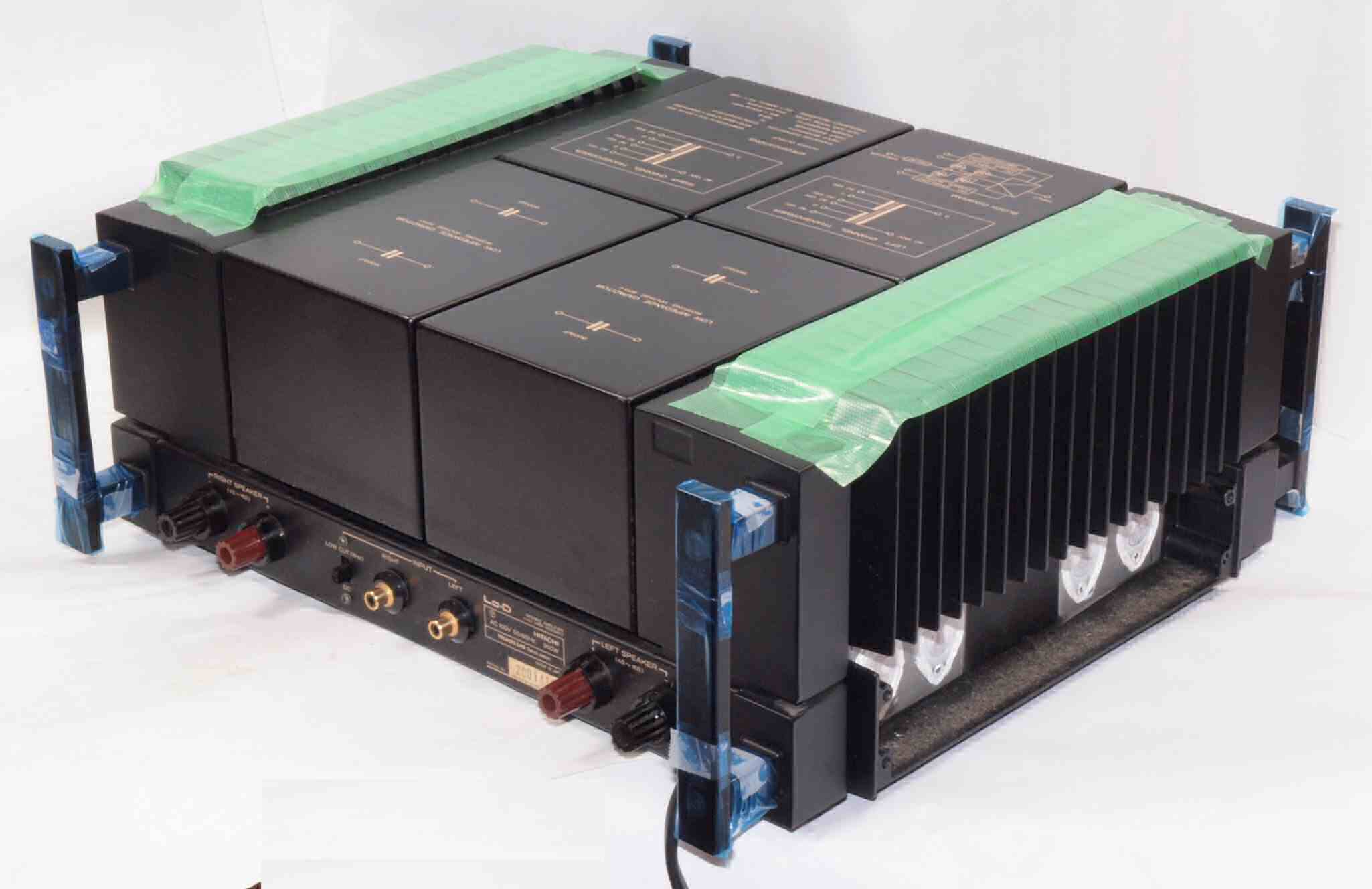

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理前　下になる放熱器や取っ手の部分を養生する。

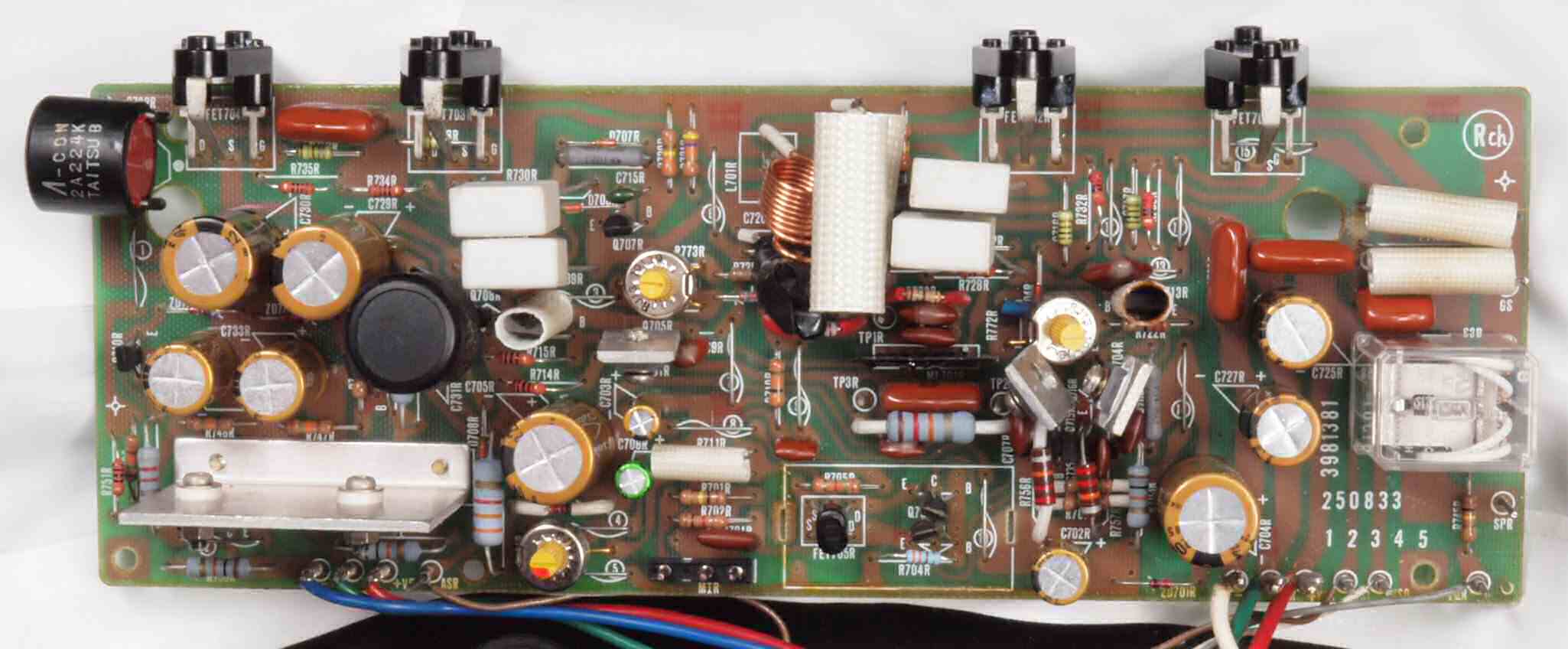

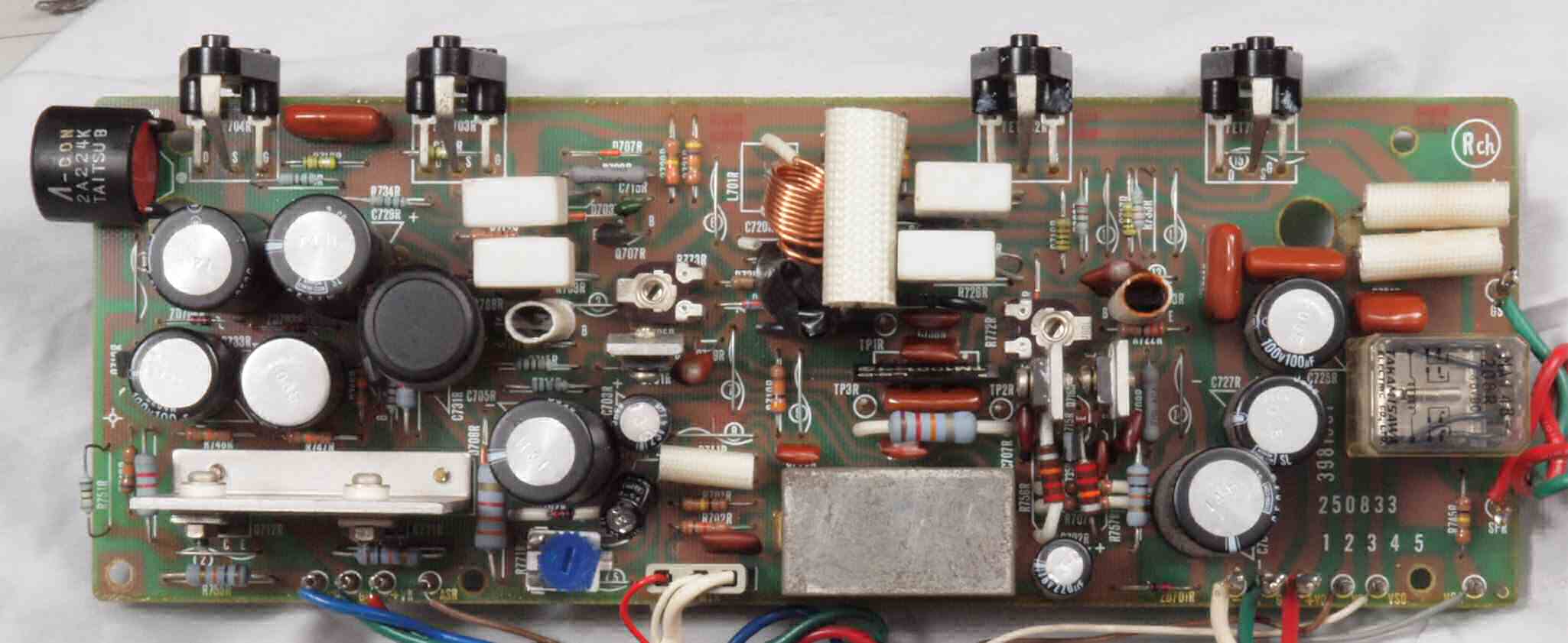

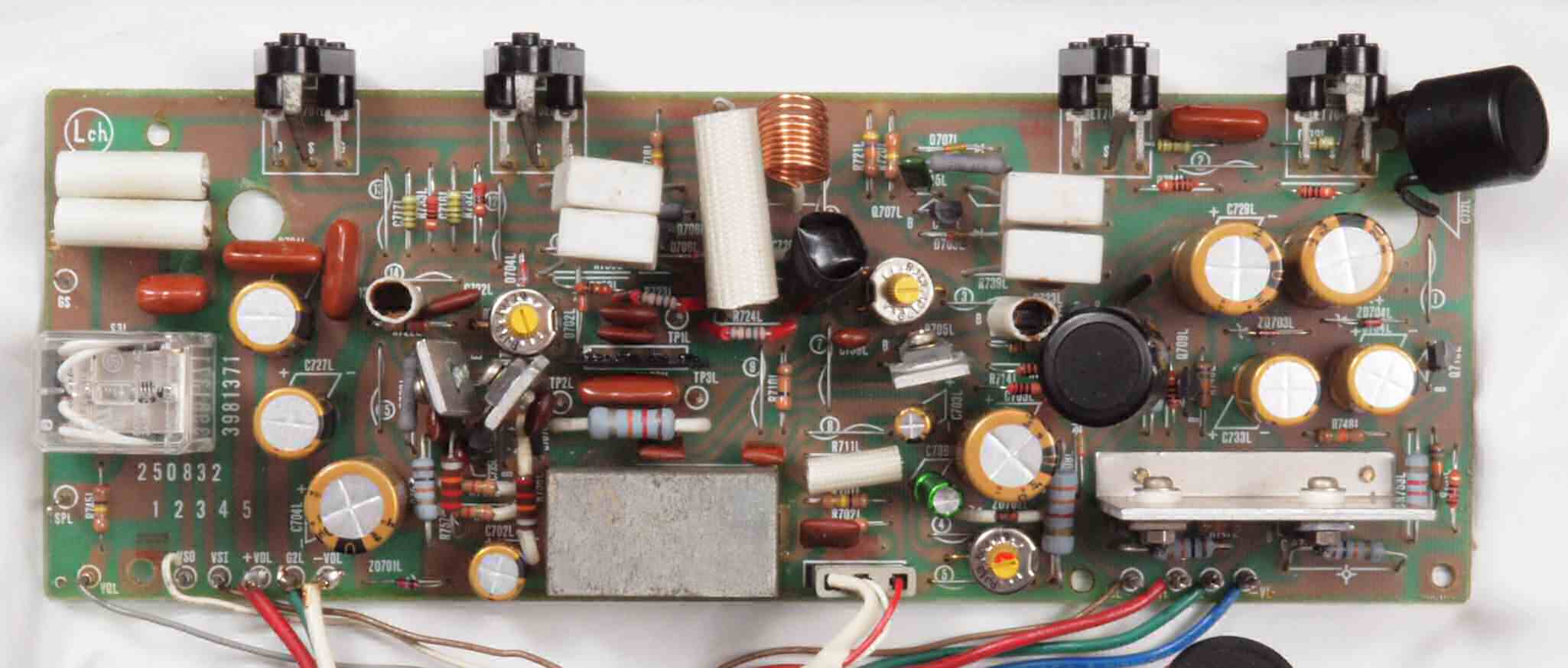

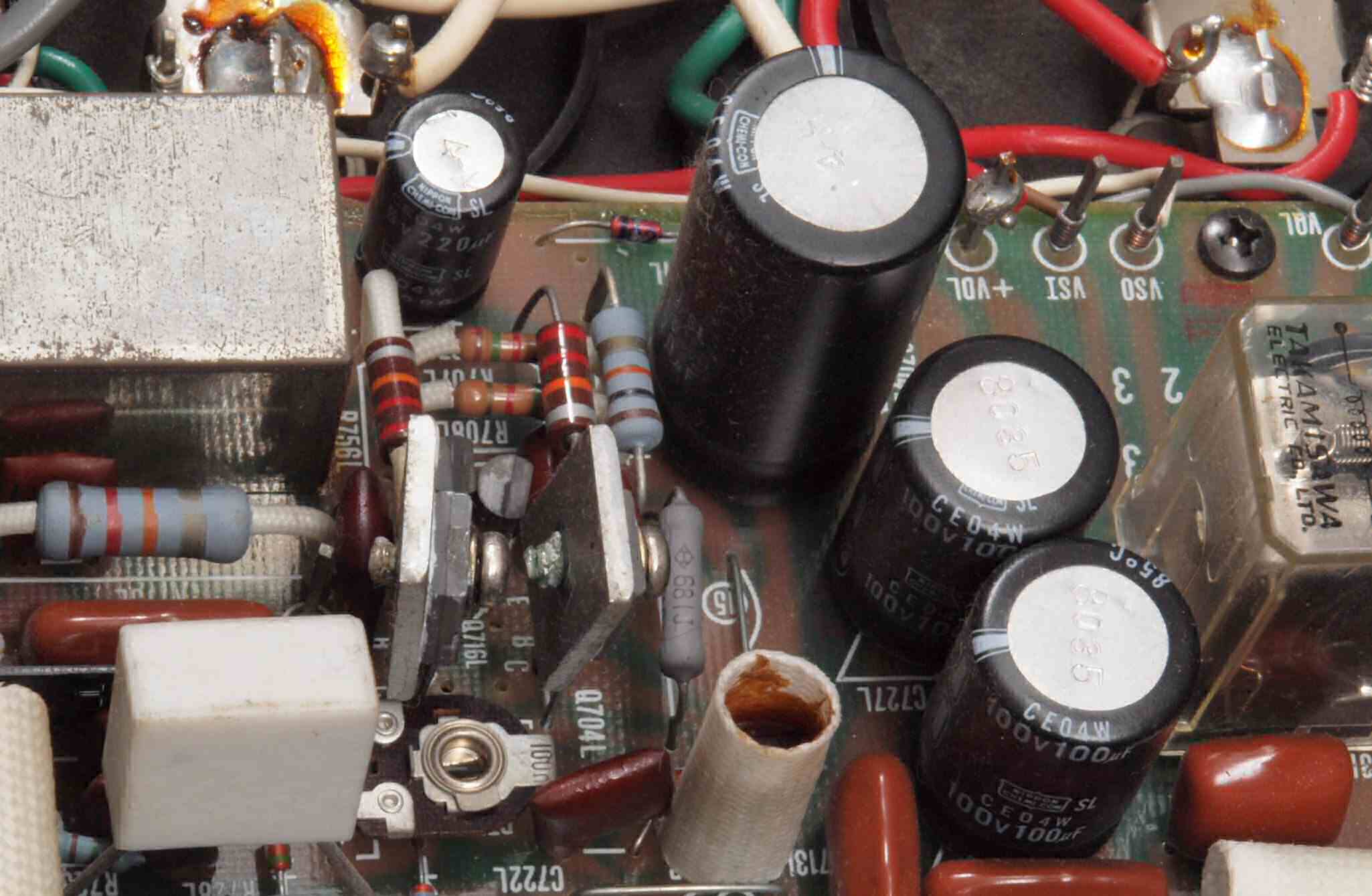

Ｃ１１．　修理前　Ｒ側ドライブ基板。

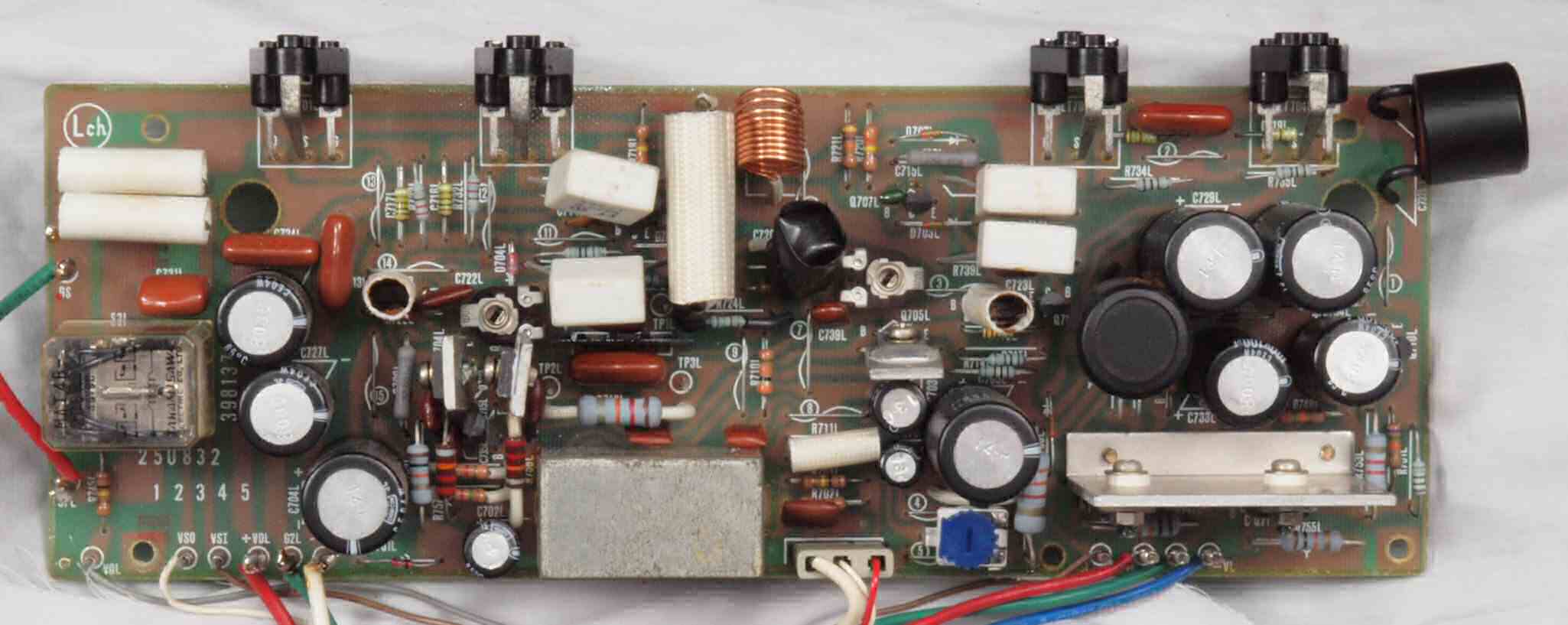

Ｃ１２．　修理後　Ｒ側ドライブ基板。 　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換、モジュール修理交換部品は除く。

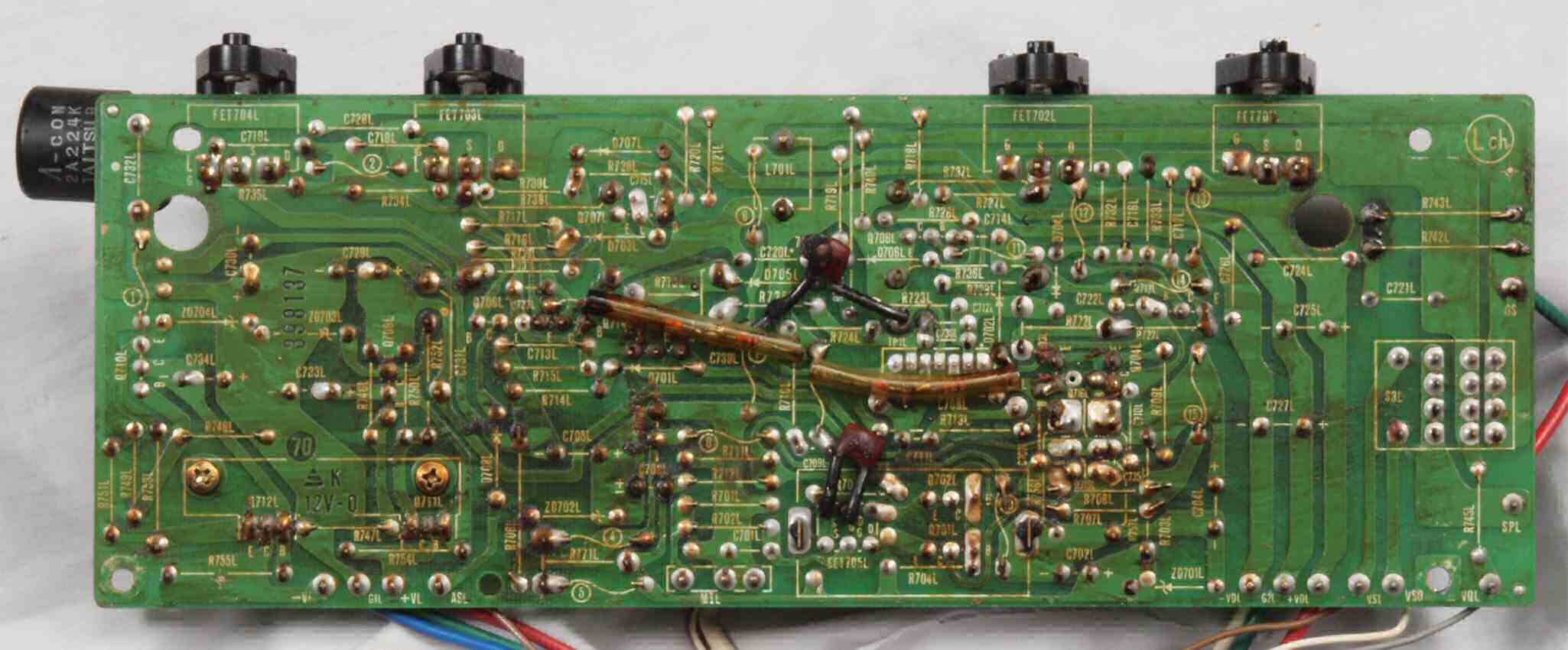

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

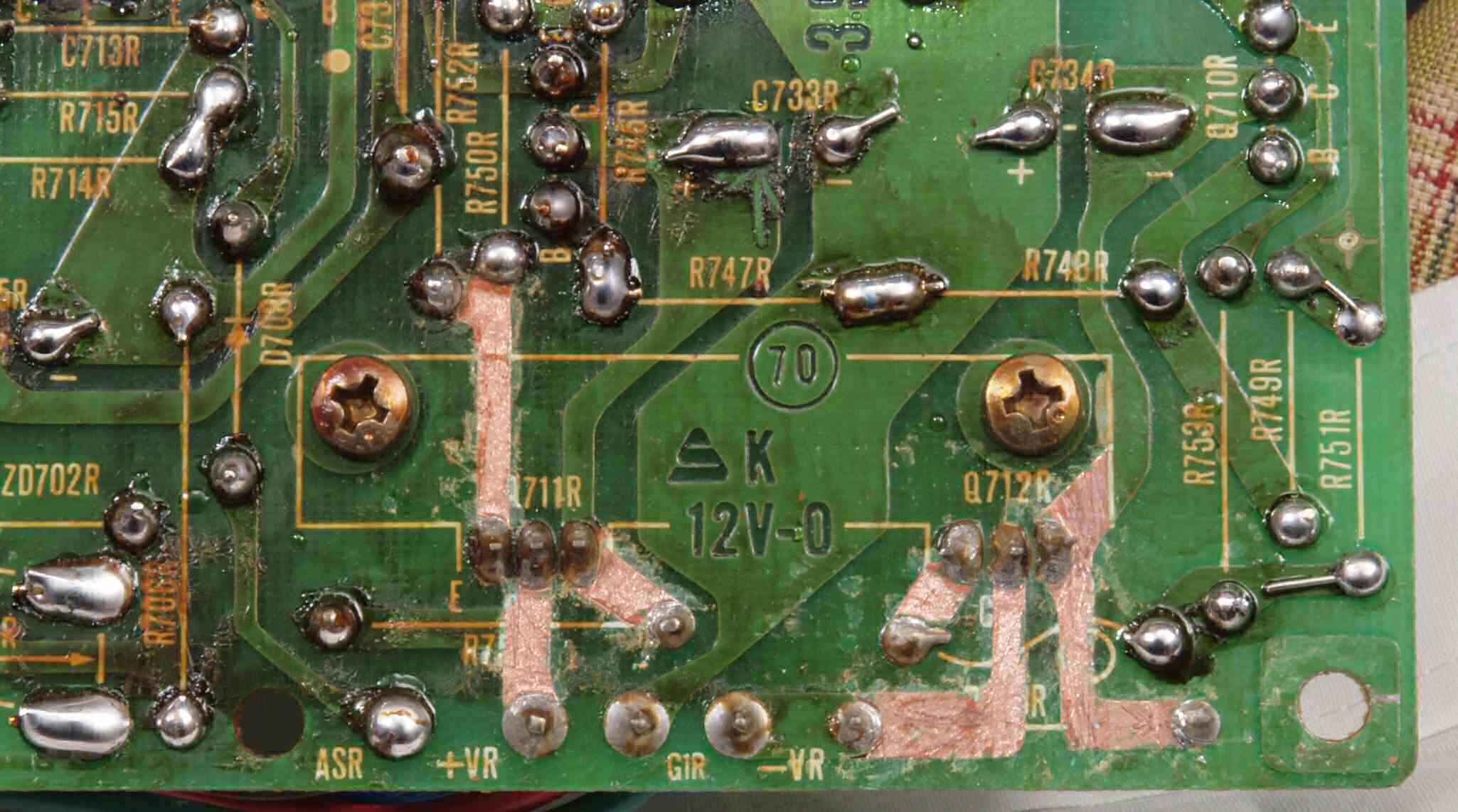

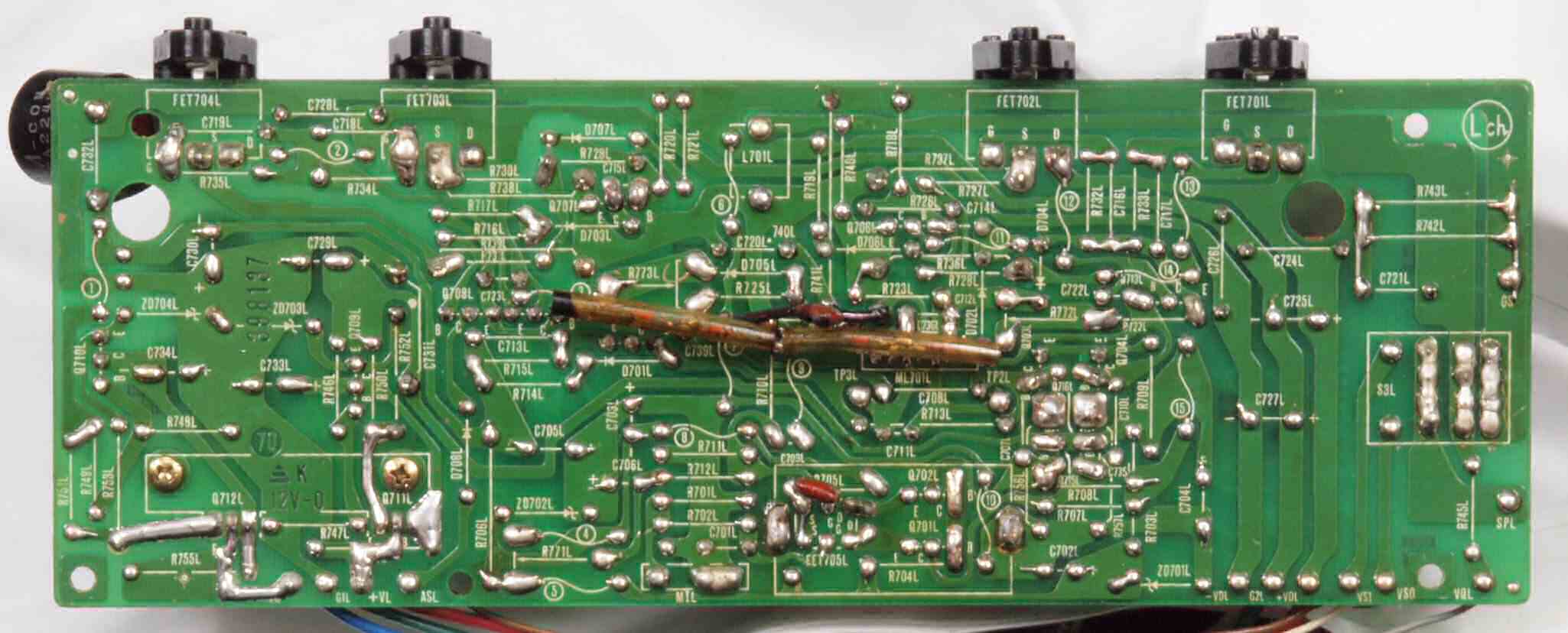

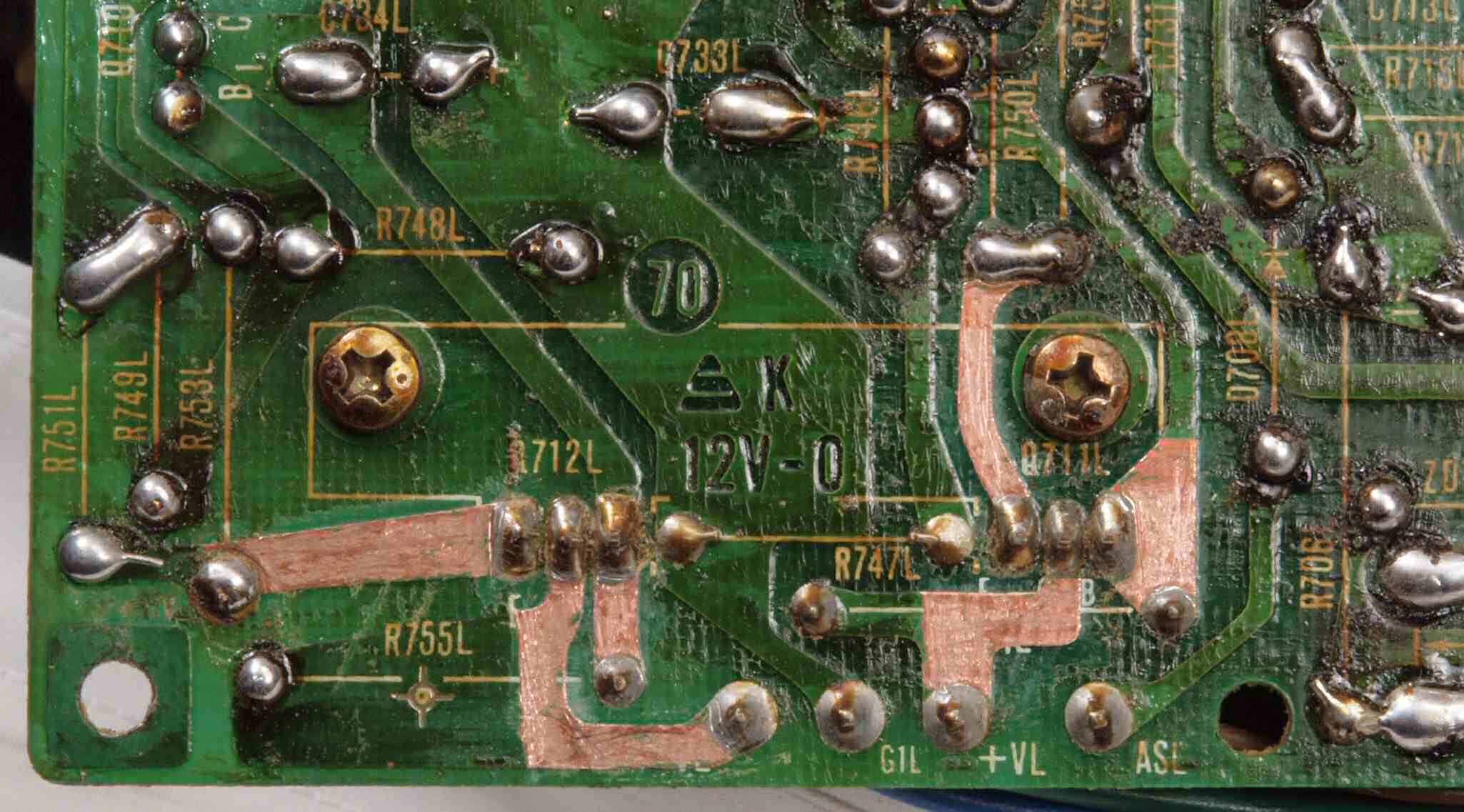

Ｃ１４．　修理中　Ｒ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

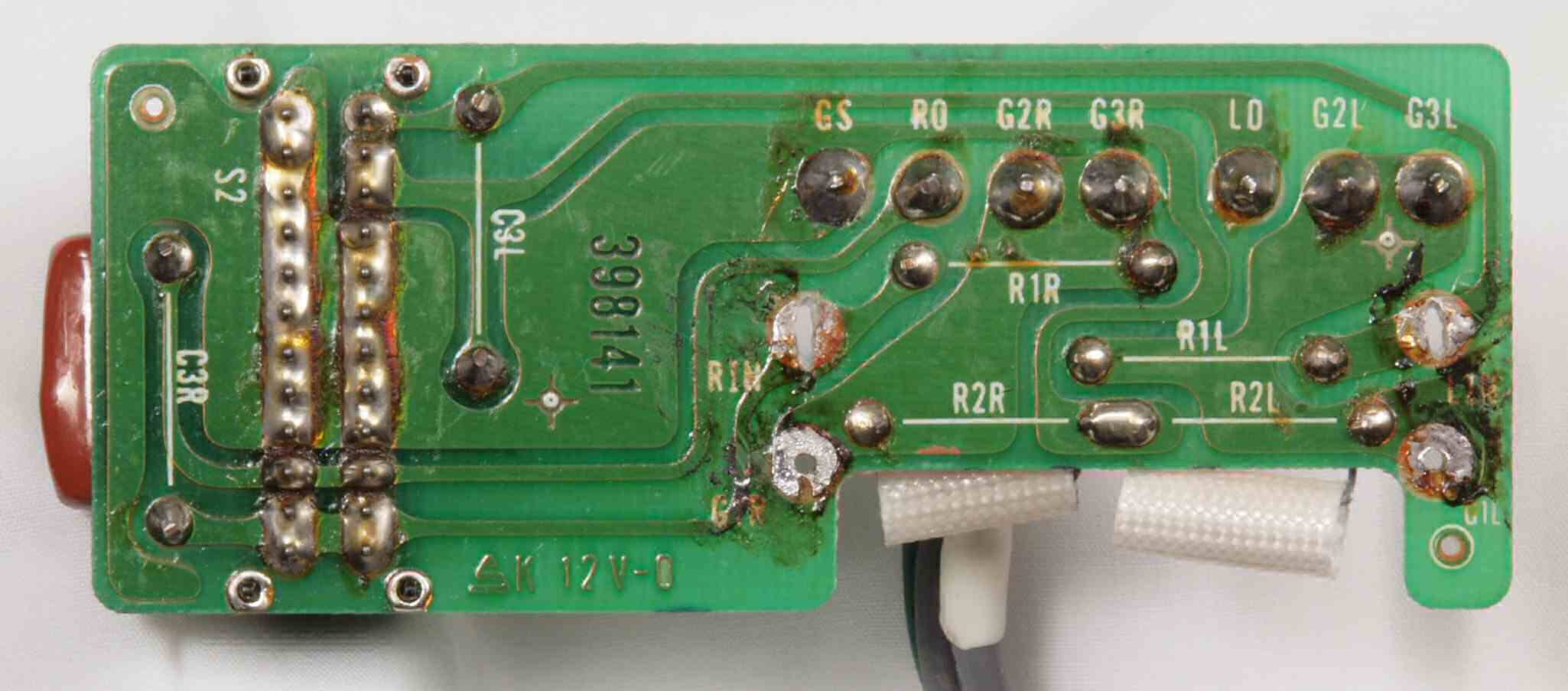

Ｃ１５．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ１６．　完成Ｒ側ドライブ基板裏　　洗浄後防湿材を塗る。

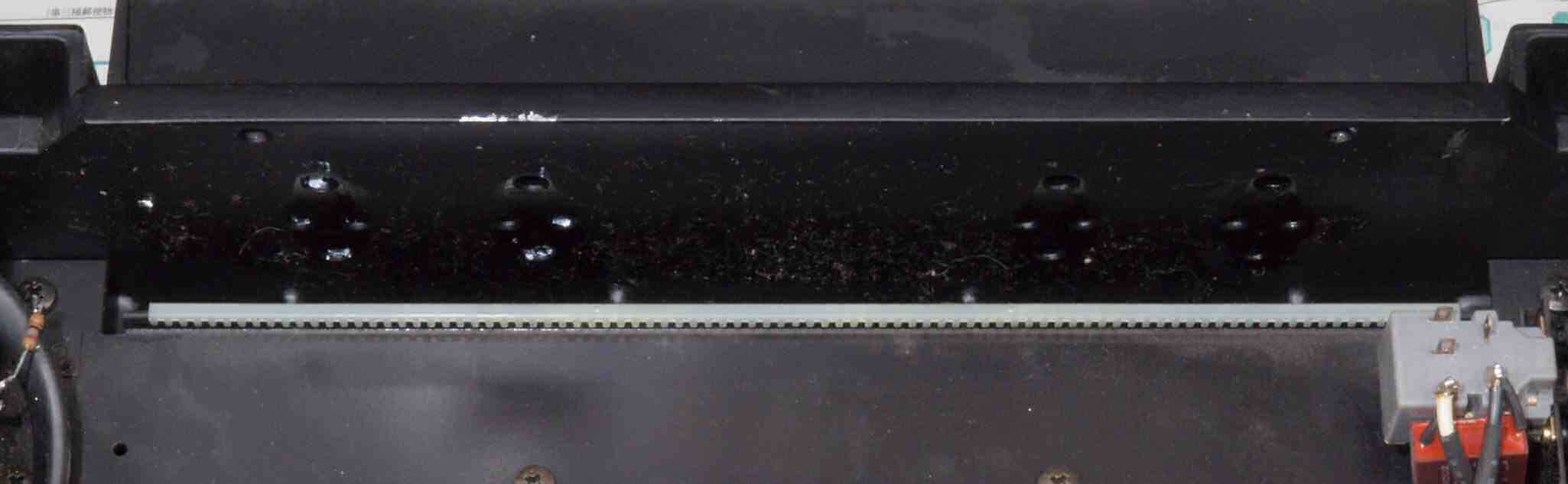

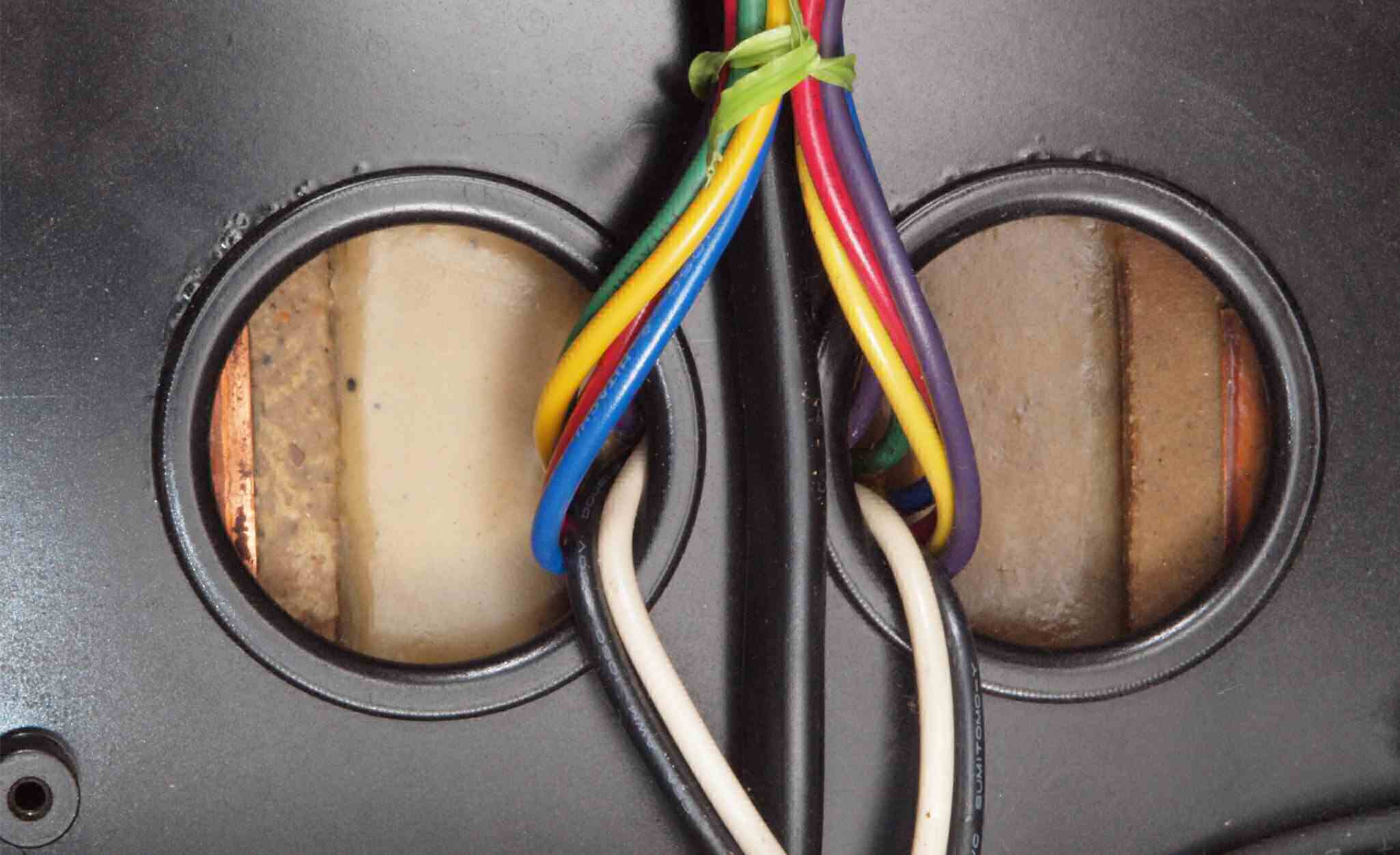

Ｃ１７．　修理（清掃）前　Ｒ側放熱器裏の埃。

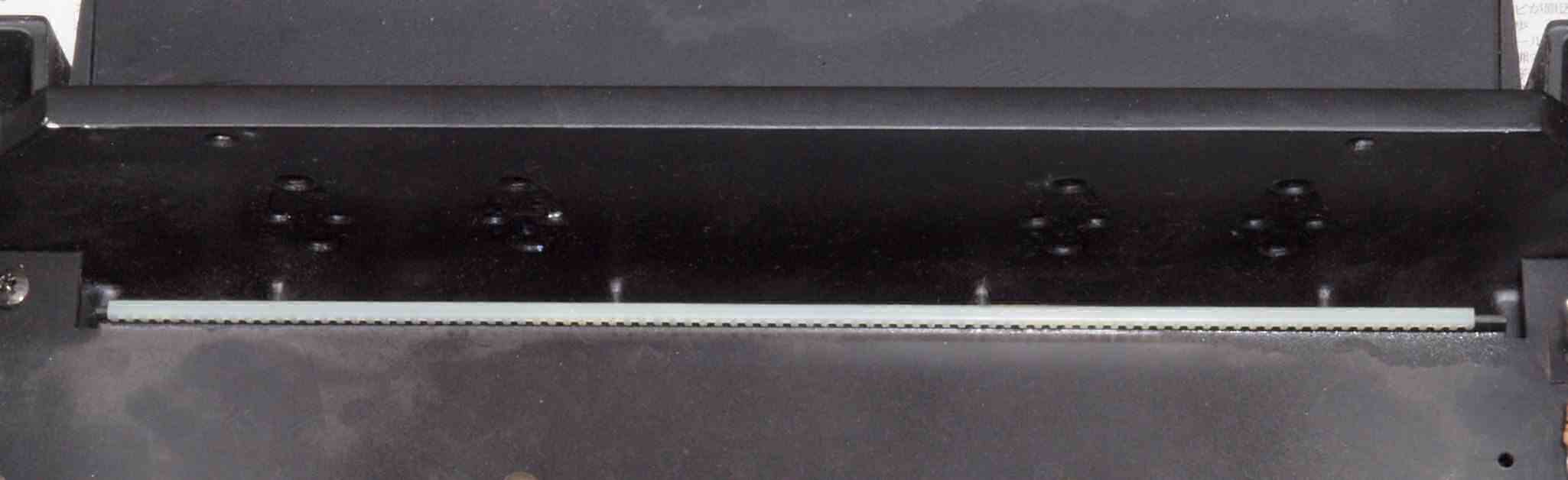

Ｃ１８．　修理（清掃）後　Ｒ側放熱器裏の埃。

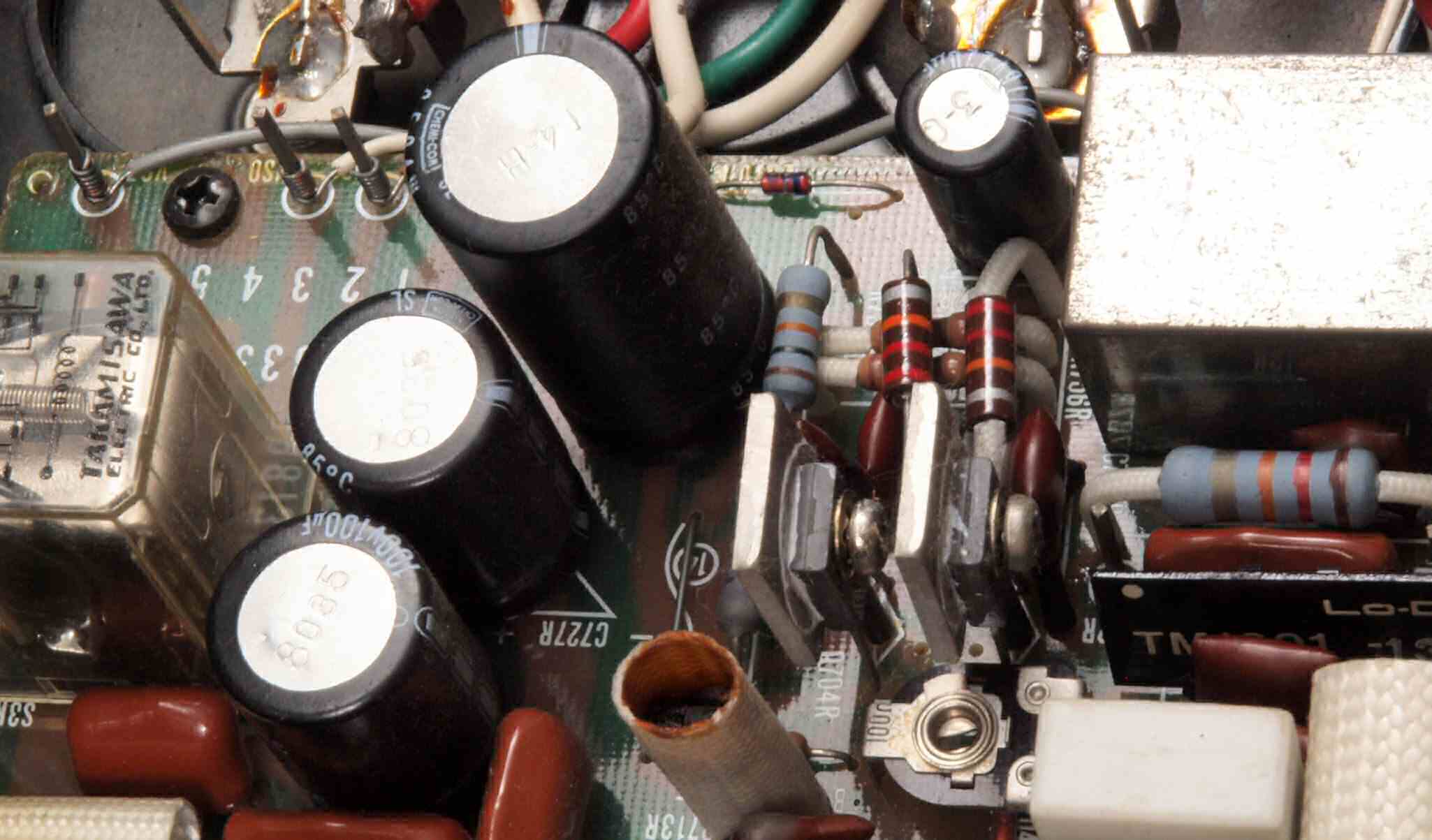

Ｃ２１．　修理前　Ｌ側ドライブ基板。

Ｃ２２．　修理後　Ｌ側ドライブ基板。 　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換、モジュール修理交換部品は除く。

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

Ｃ２４．　修理中　Ｌ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ２５．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。

Ｃ２６．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る。

Ｃ２７．　修理（清掃）前　L側放熱器裏の埃。

Ｃ２８．　修理（清掃）後　L側放熱器裏の埃。

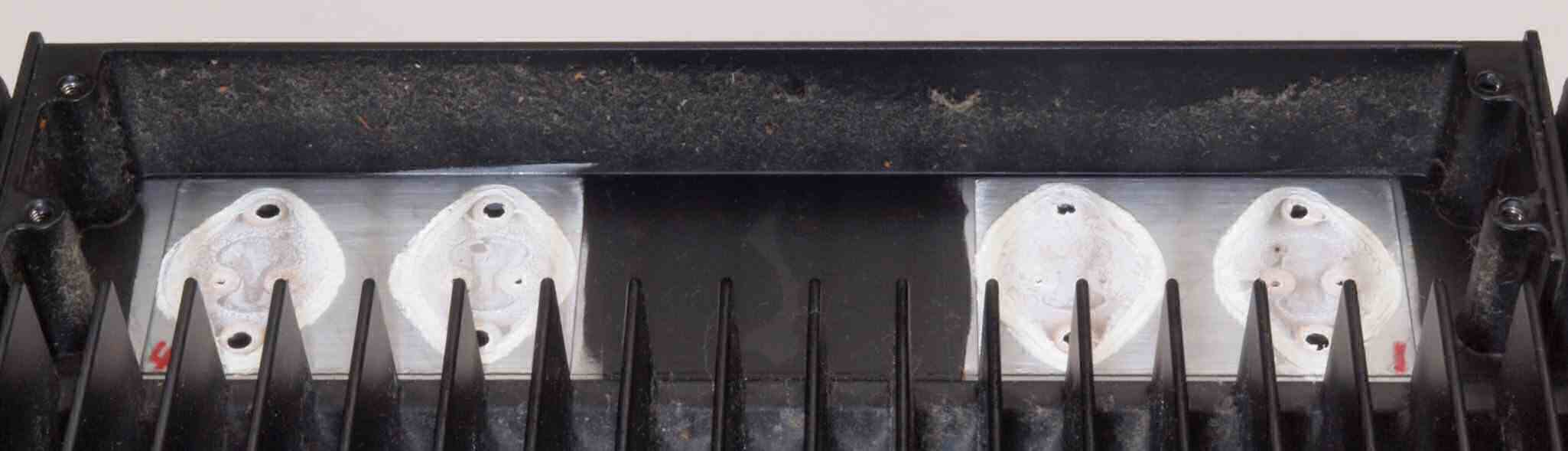

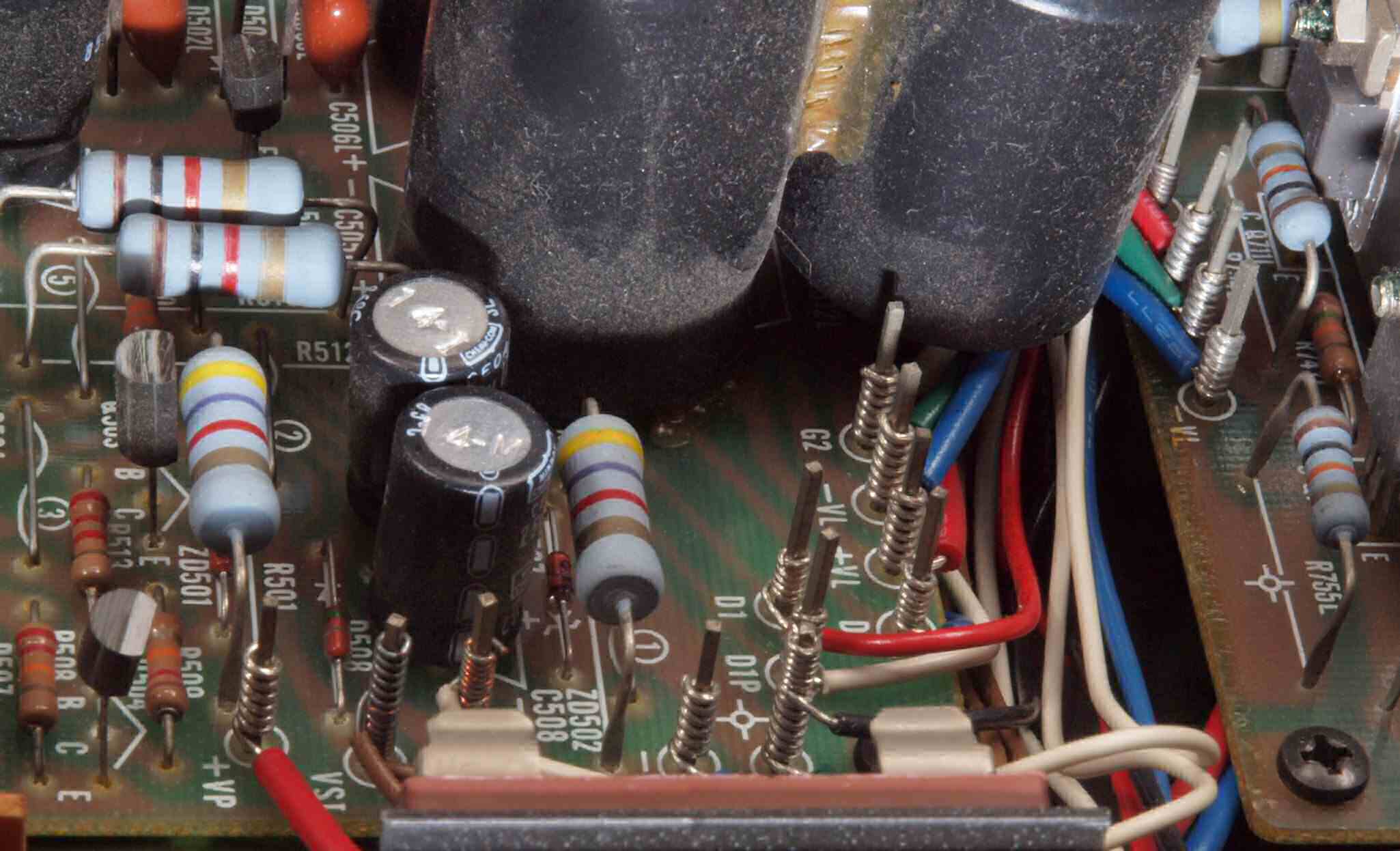

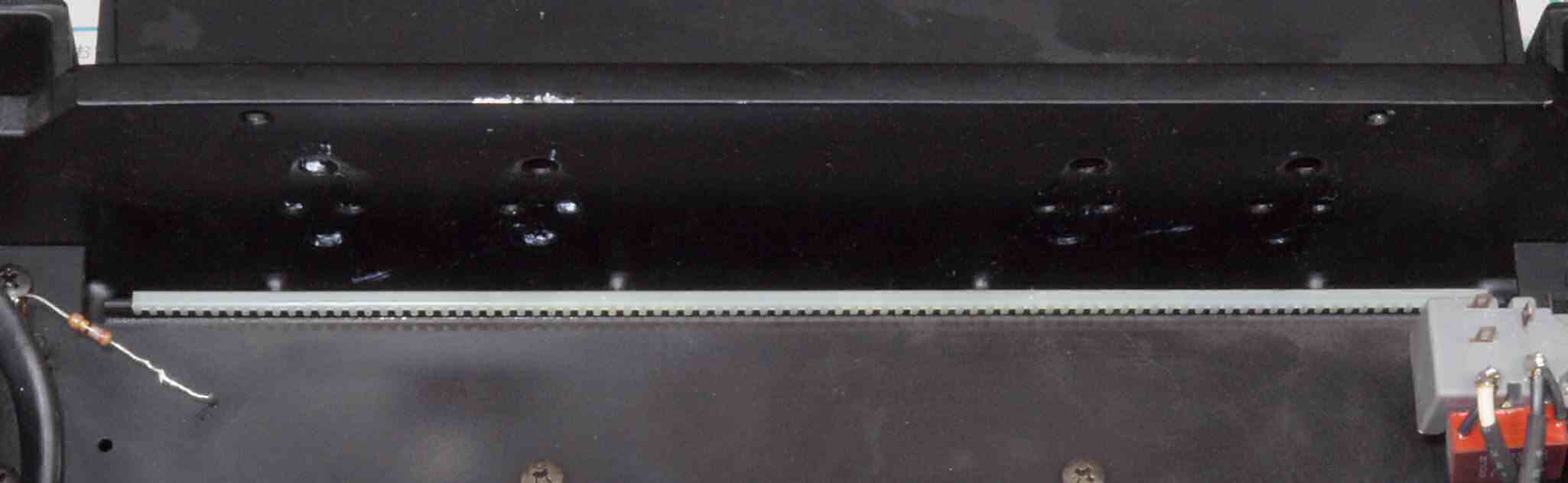

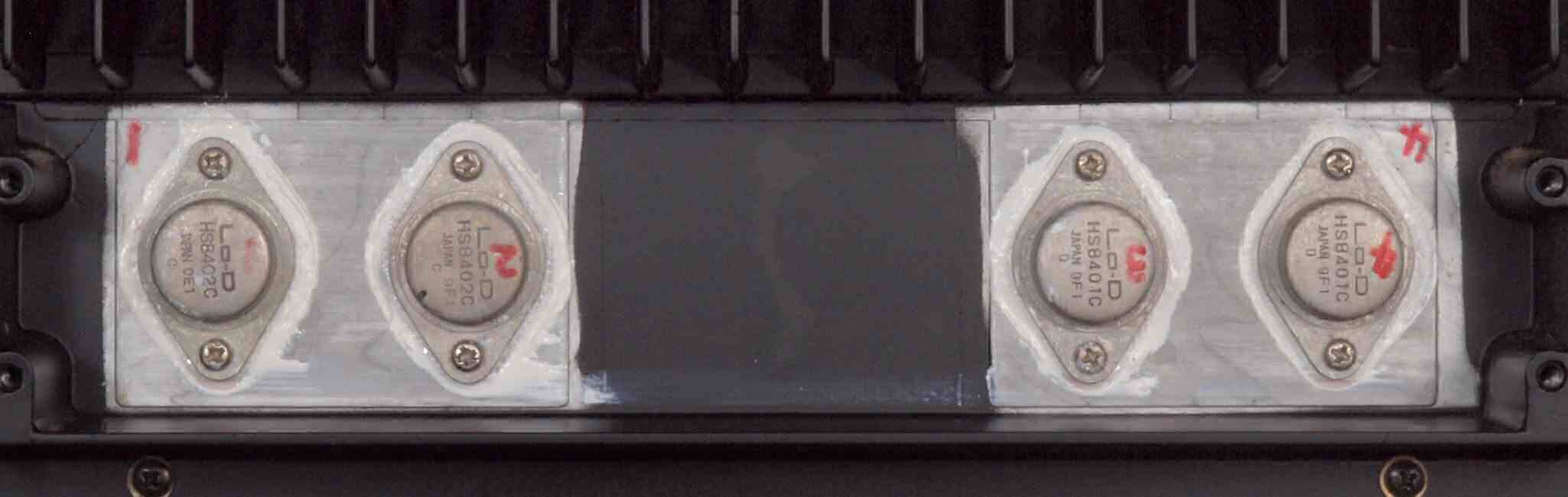

Ｃ３１．　修理中　Ｒ側終段ＦＥＴ（電界効果トランジスター）周りの埃。

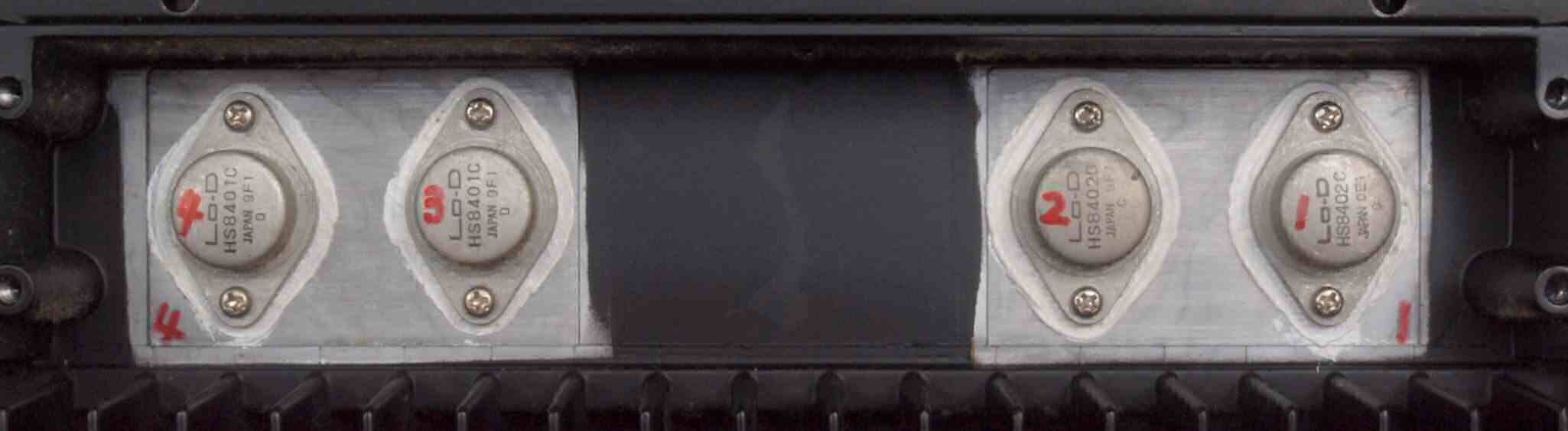

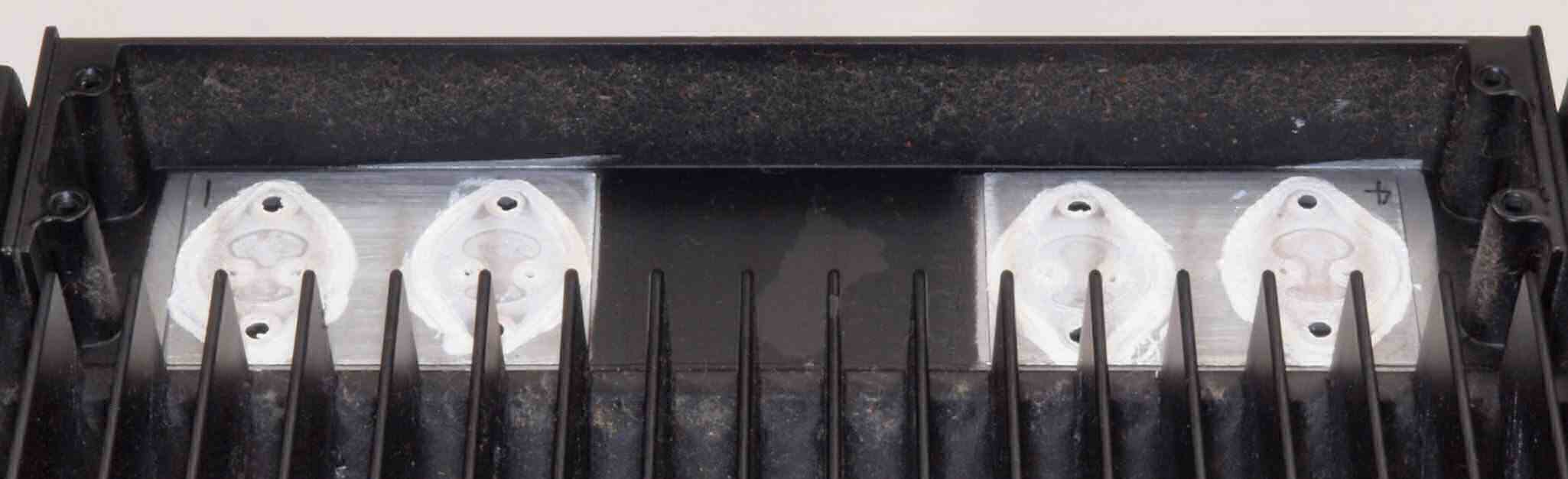

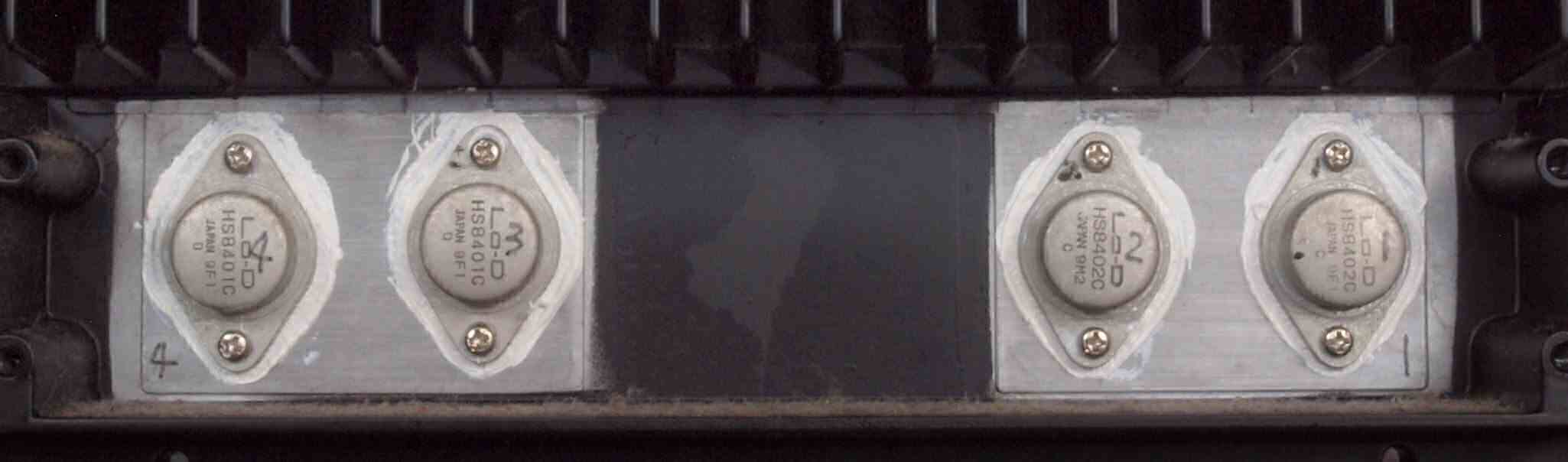

Ｃ３２．　修理前　清掃後、Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３３．　修理中　R側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。 　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコンオイル＝2.60〜2.75、雲母＝5〜8と 、２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

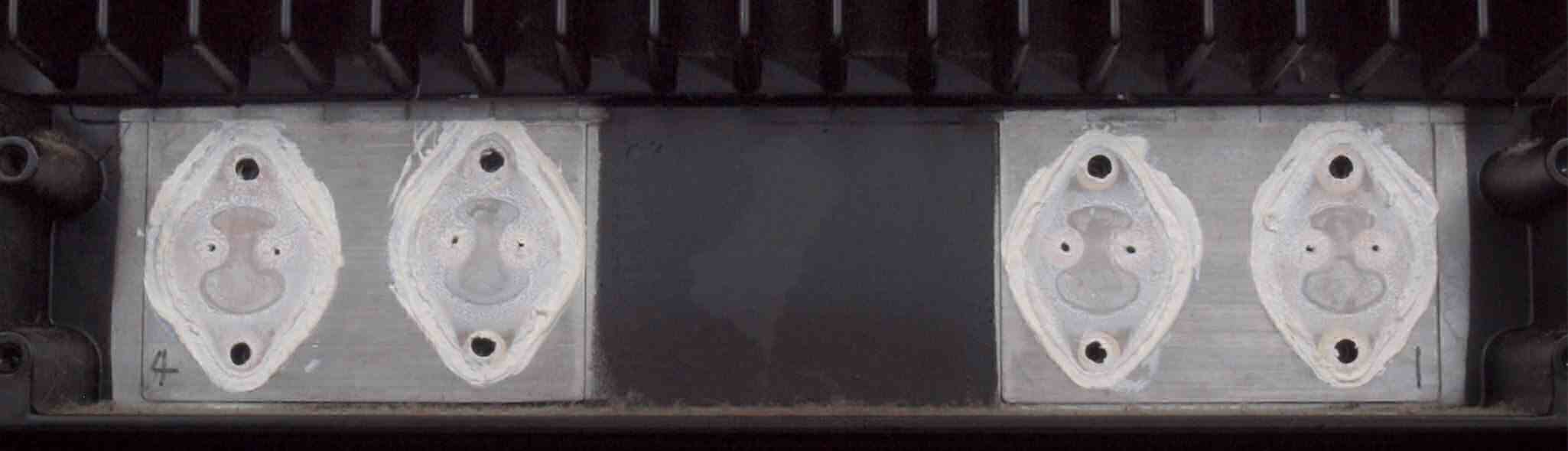

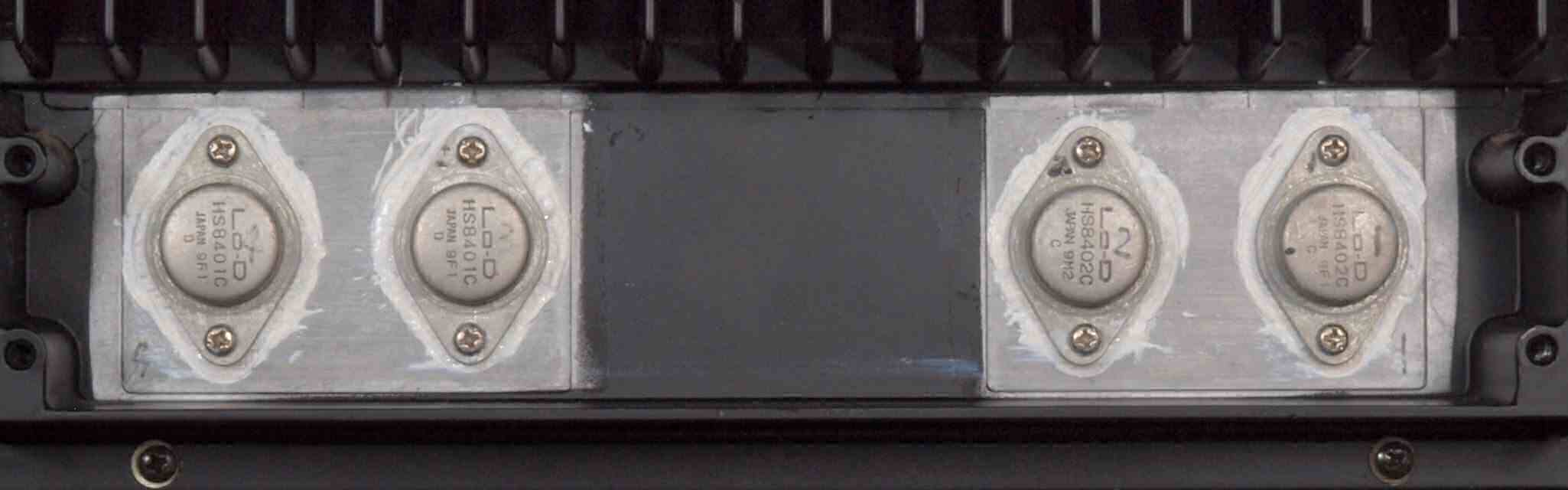

Ｃ３４．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３５．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）周りの埃。

Ｃ３６．　修理前　清掃後、Ｌ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３７．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。 　　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコン＝2.60〜2.75、雲母＝5〜8と、 ２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３８．　修理後　L側終段ＦＥＴ（電界効果トランジスター）

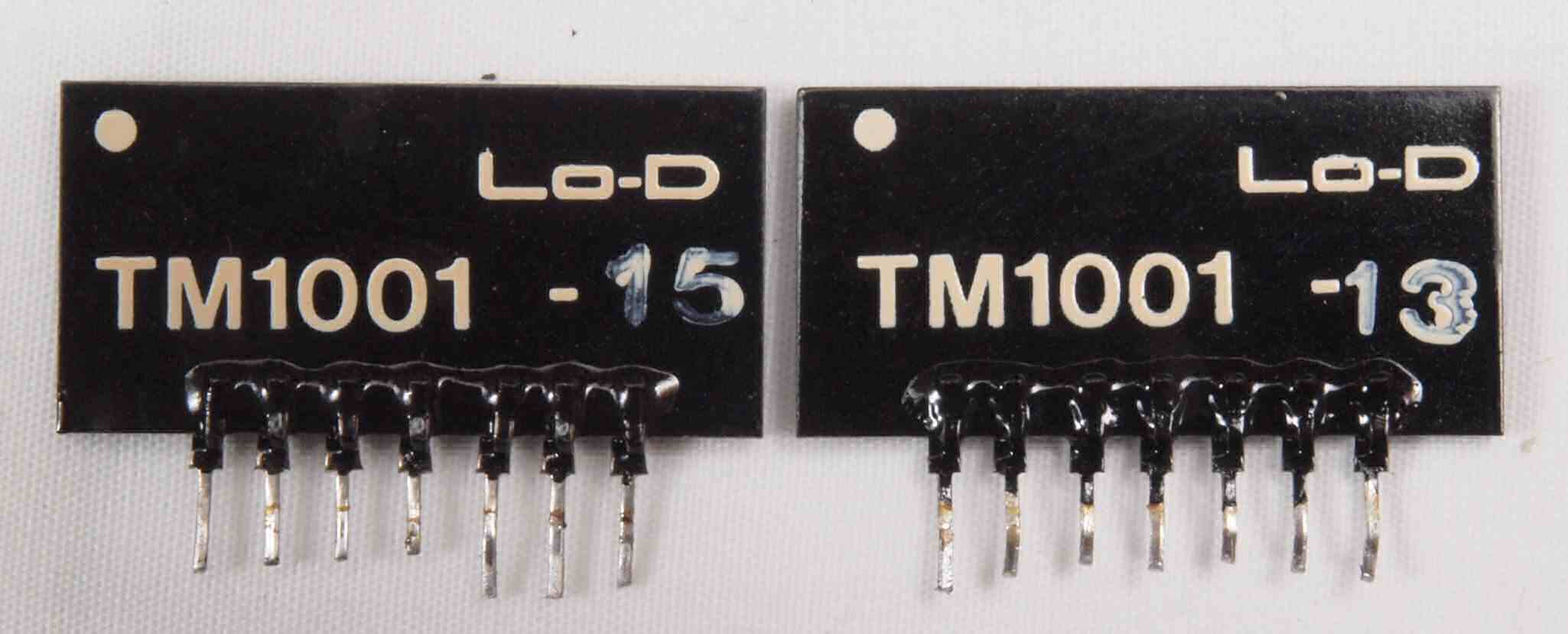

Ｃ４１．　修理前　ＲＬモジュール。　左右でロットが異なる。

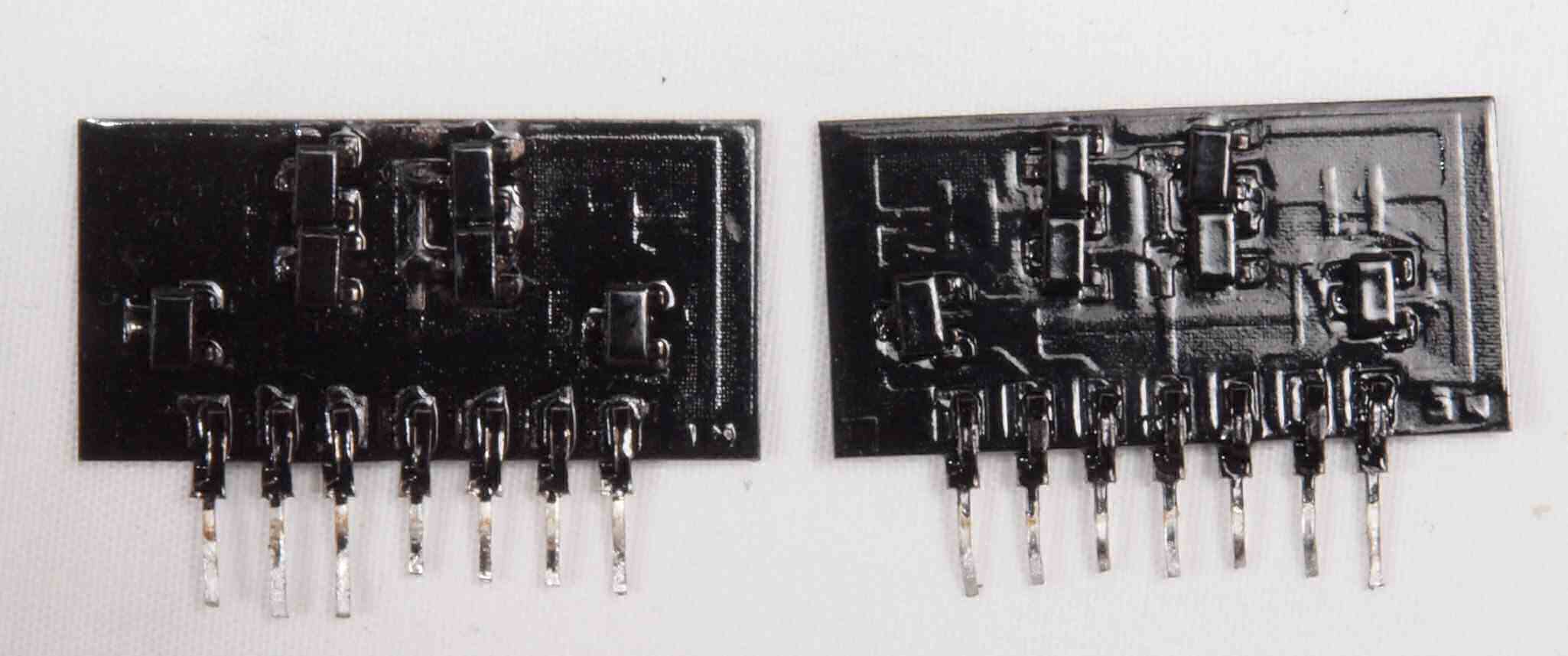

Ｃ４２．　修理前　ＲＬモジュール裏。

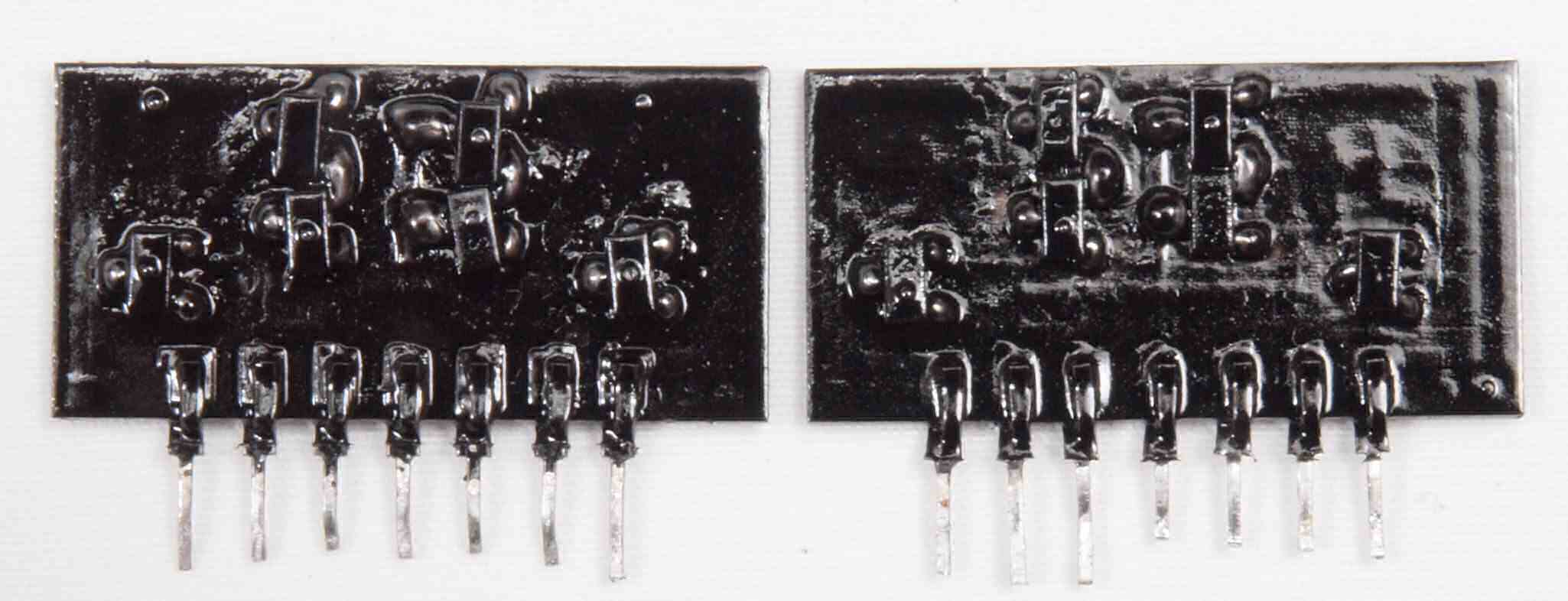

Ｃ４３．　修理中　ＲＬモジュール裏。　ＴＲ（トランジスター）６個交換し、洗浄後軽くラッカーを吹く。

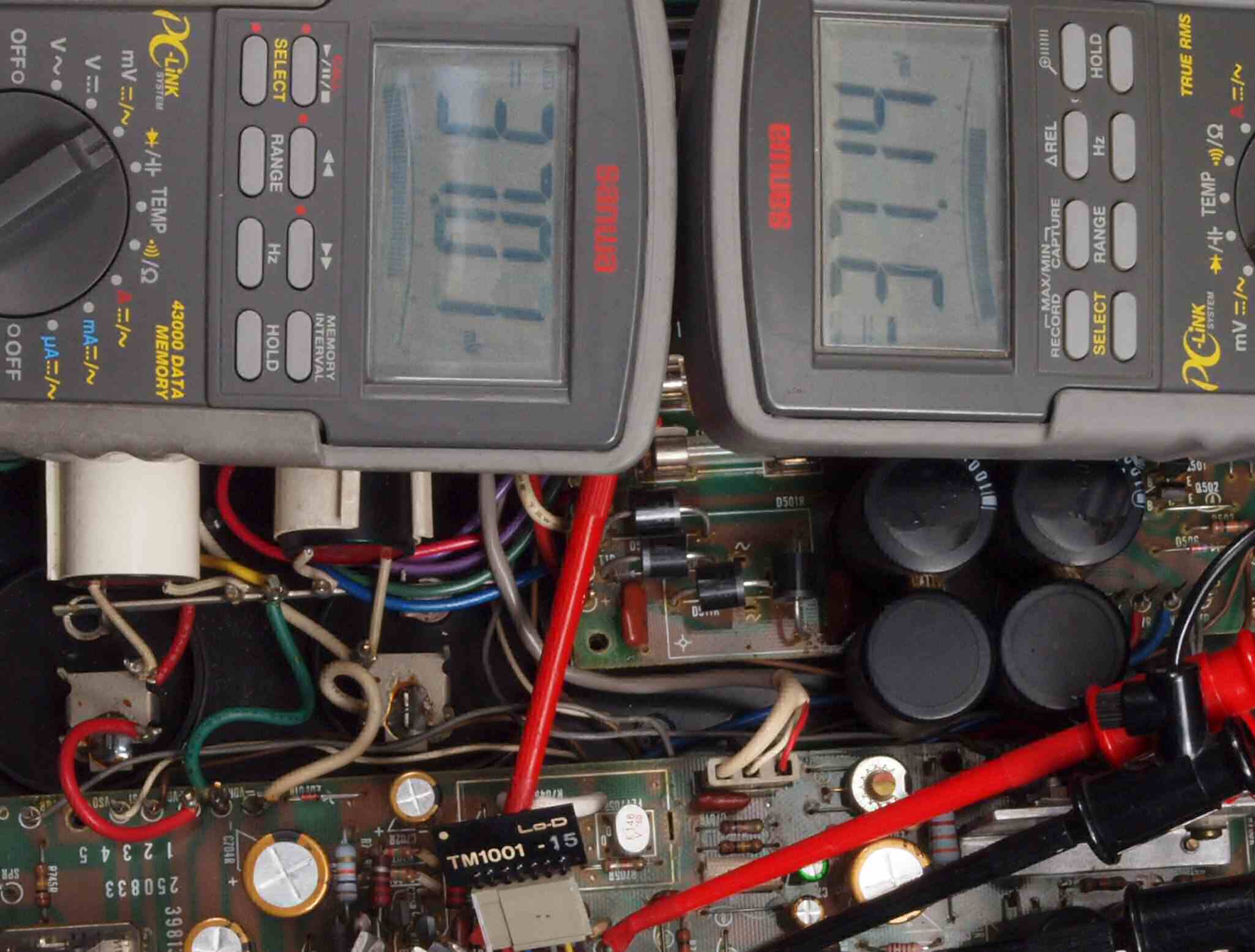

Ｃ４４．　修理中　専用機でＲ側モジュール修理・測定・調整中。

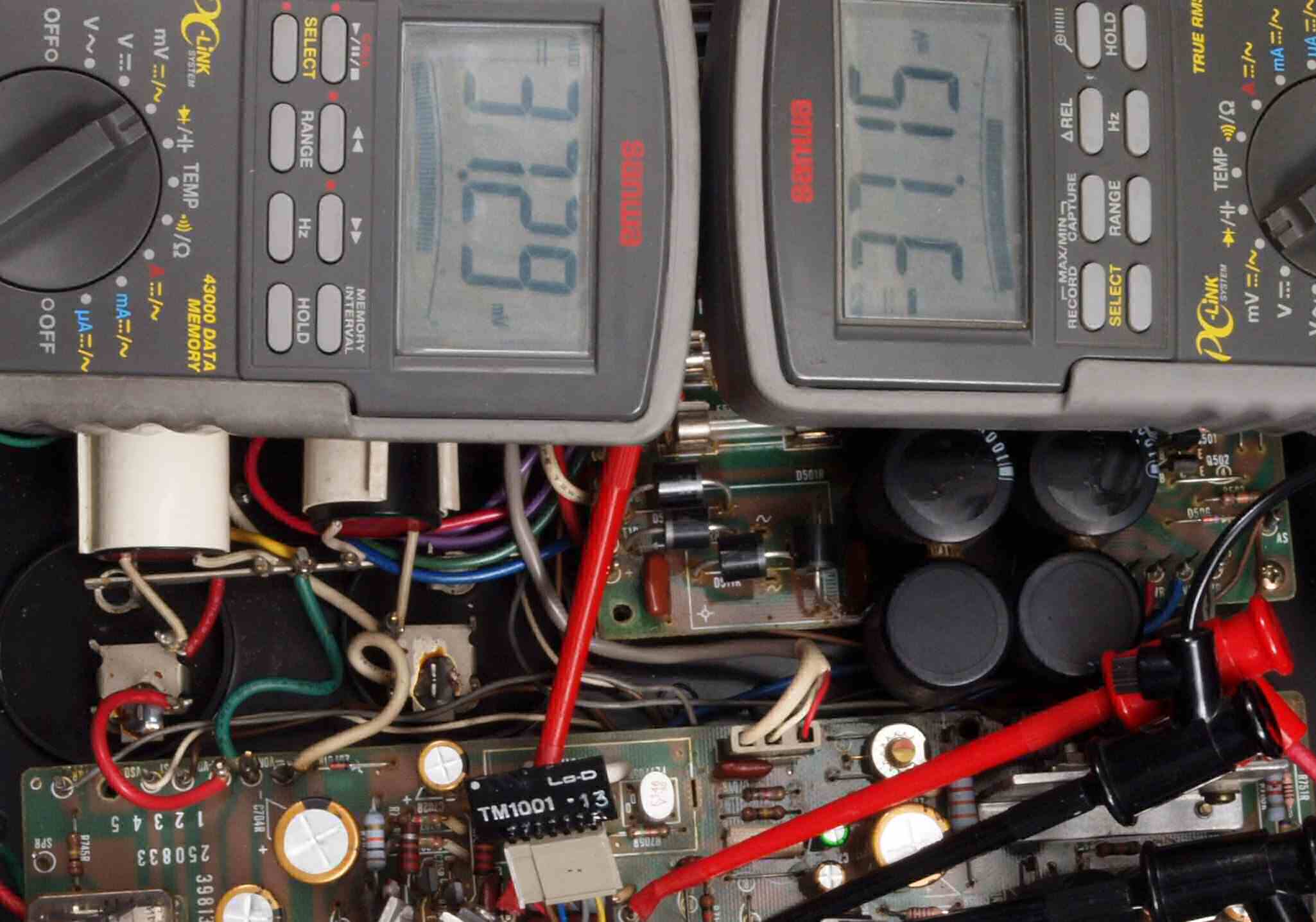

Ｃ４５．　修理中　専用機でＬ側モジュール修理・測定・調整中。

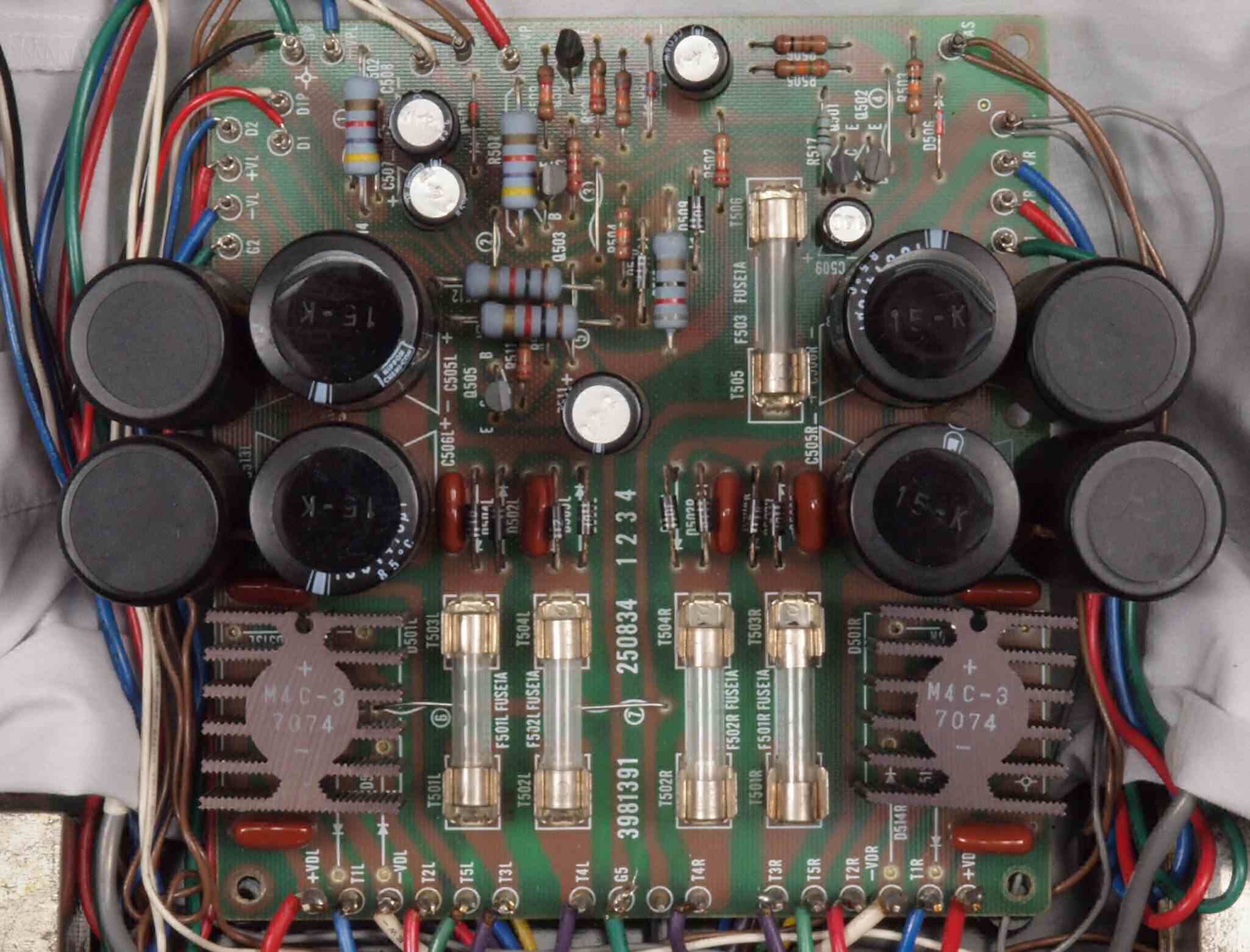

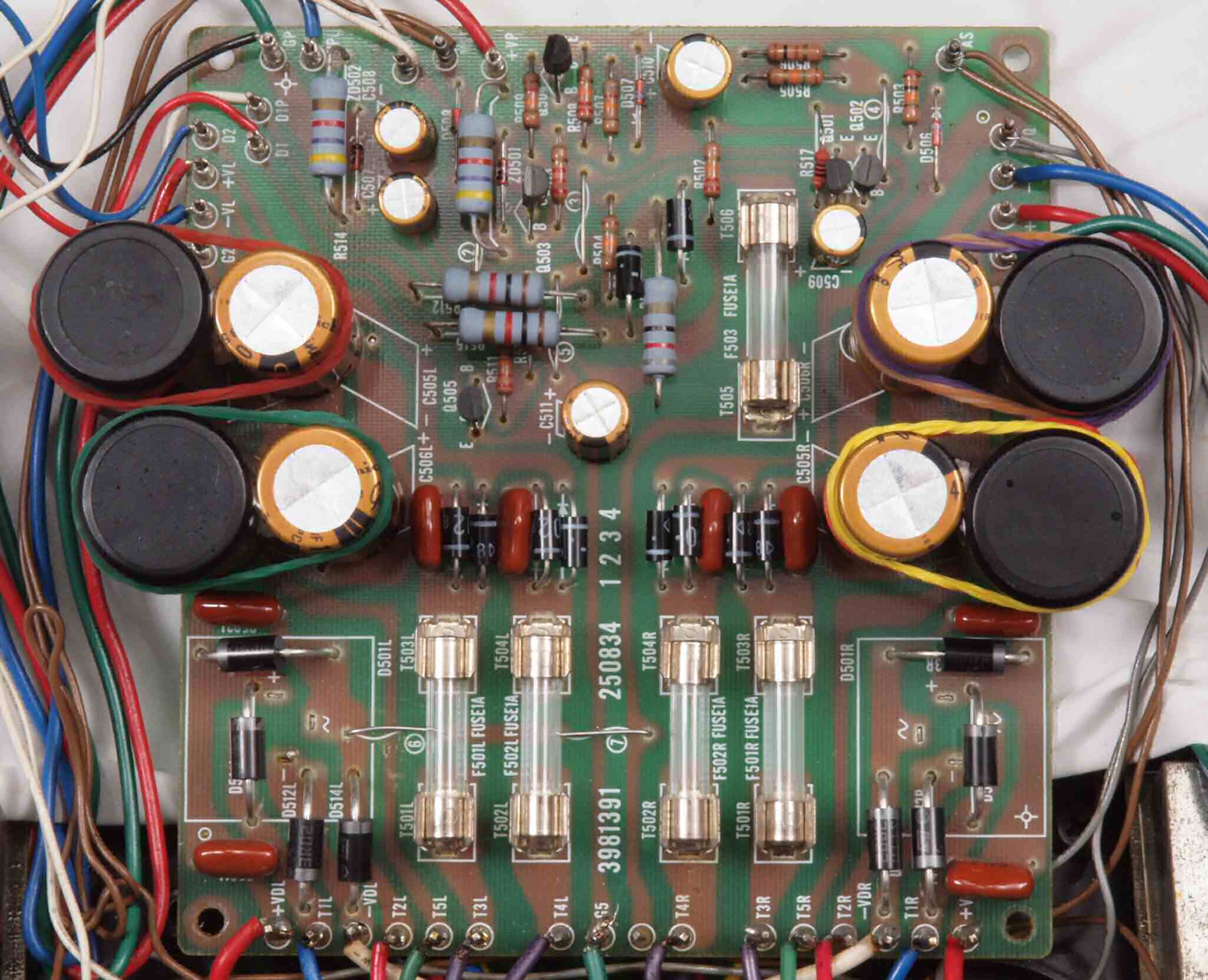

Ｃ５１．　修理前　電源基板。

Ｃ５２．　修理後　電源基板。　ヒューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１４本、ＴＲ（トランジスター）４個交換。 　　　　　　　　　　　整流ブリッジを「ファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換。　輪ゴムは接着材が硬化するまで固定する。

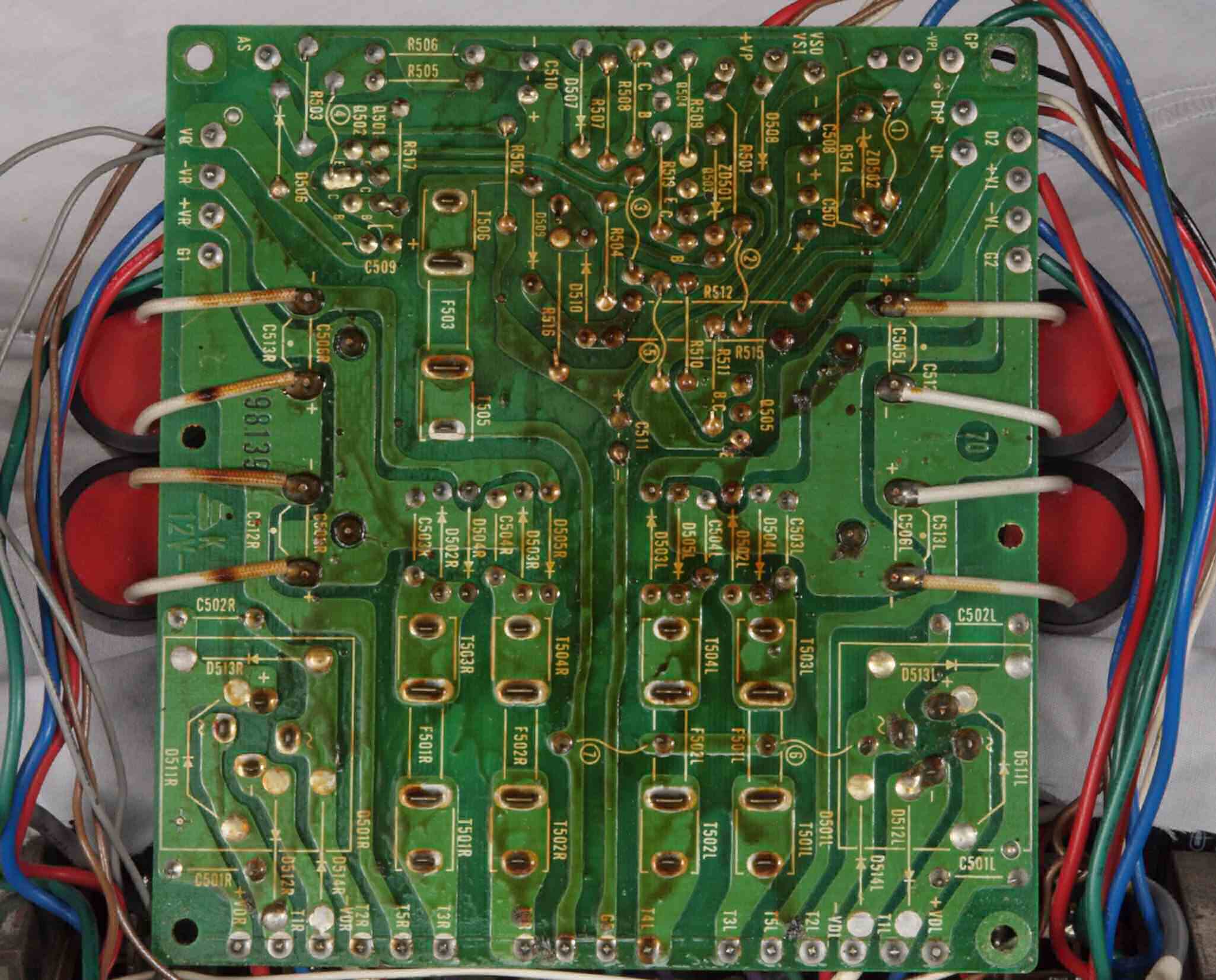

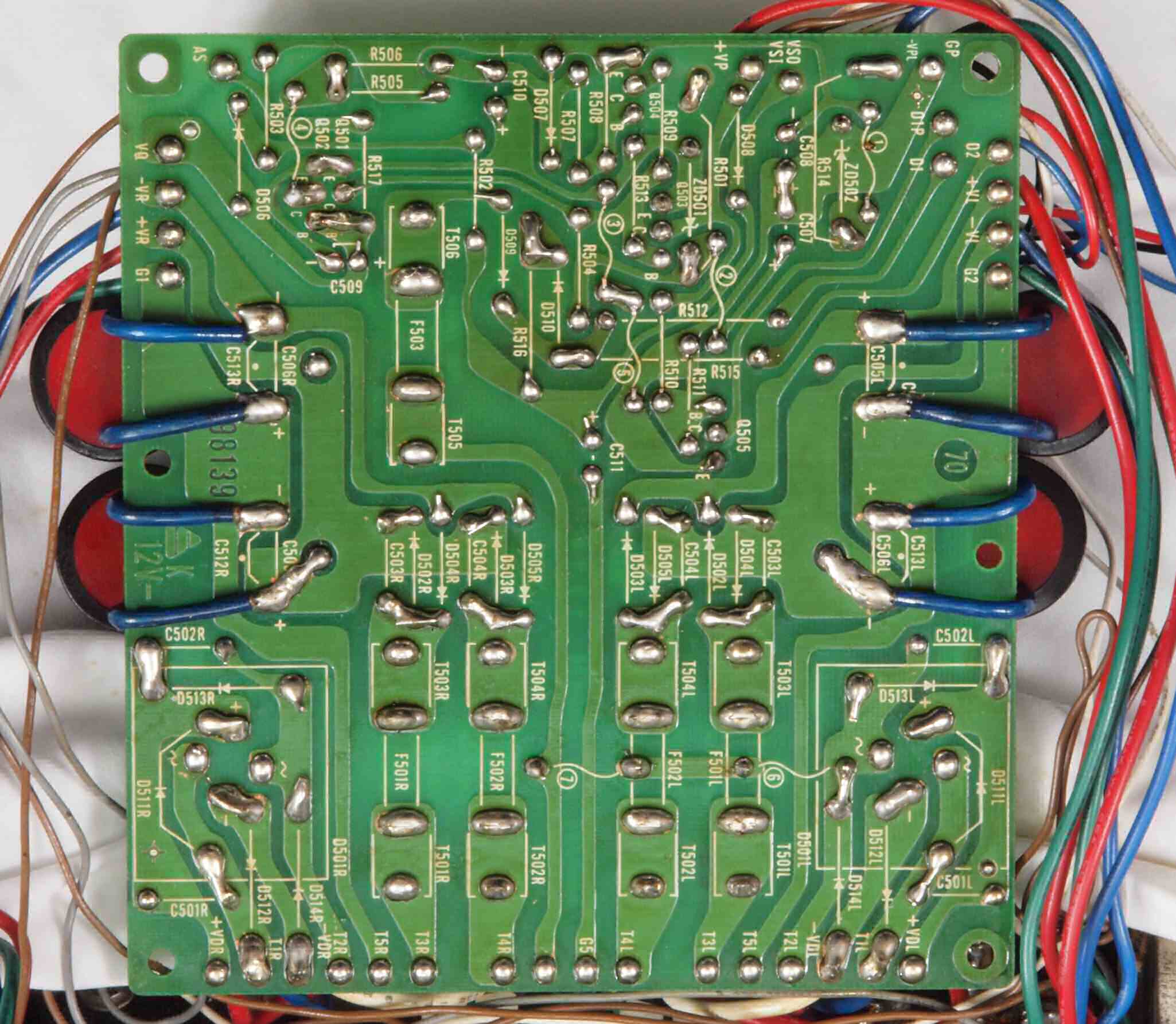

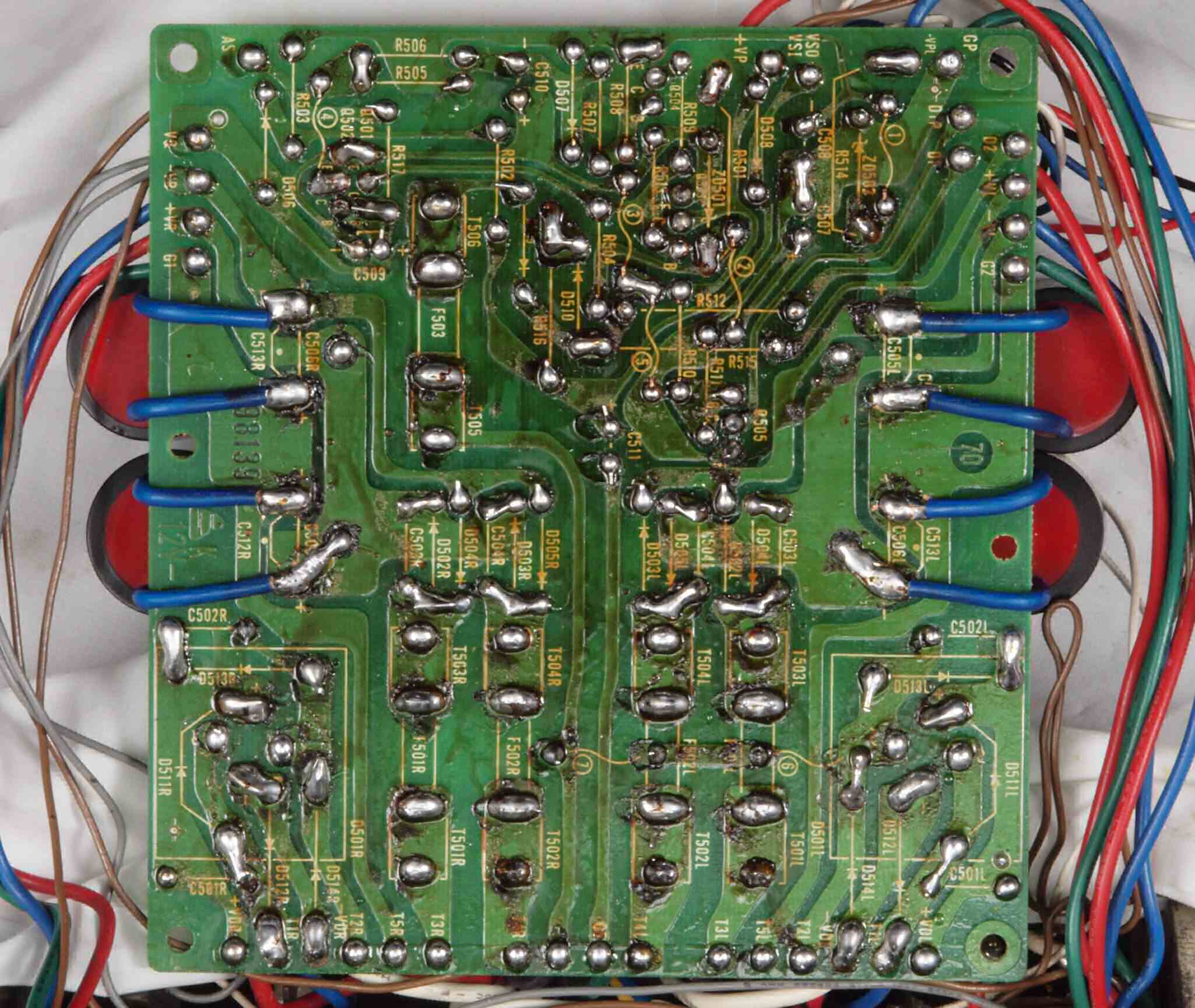

Ｃ５３．　修理前　電源基板裏

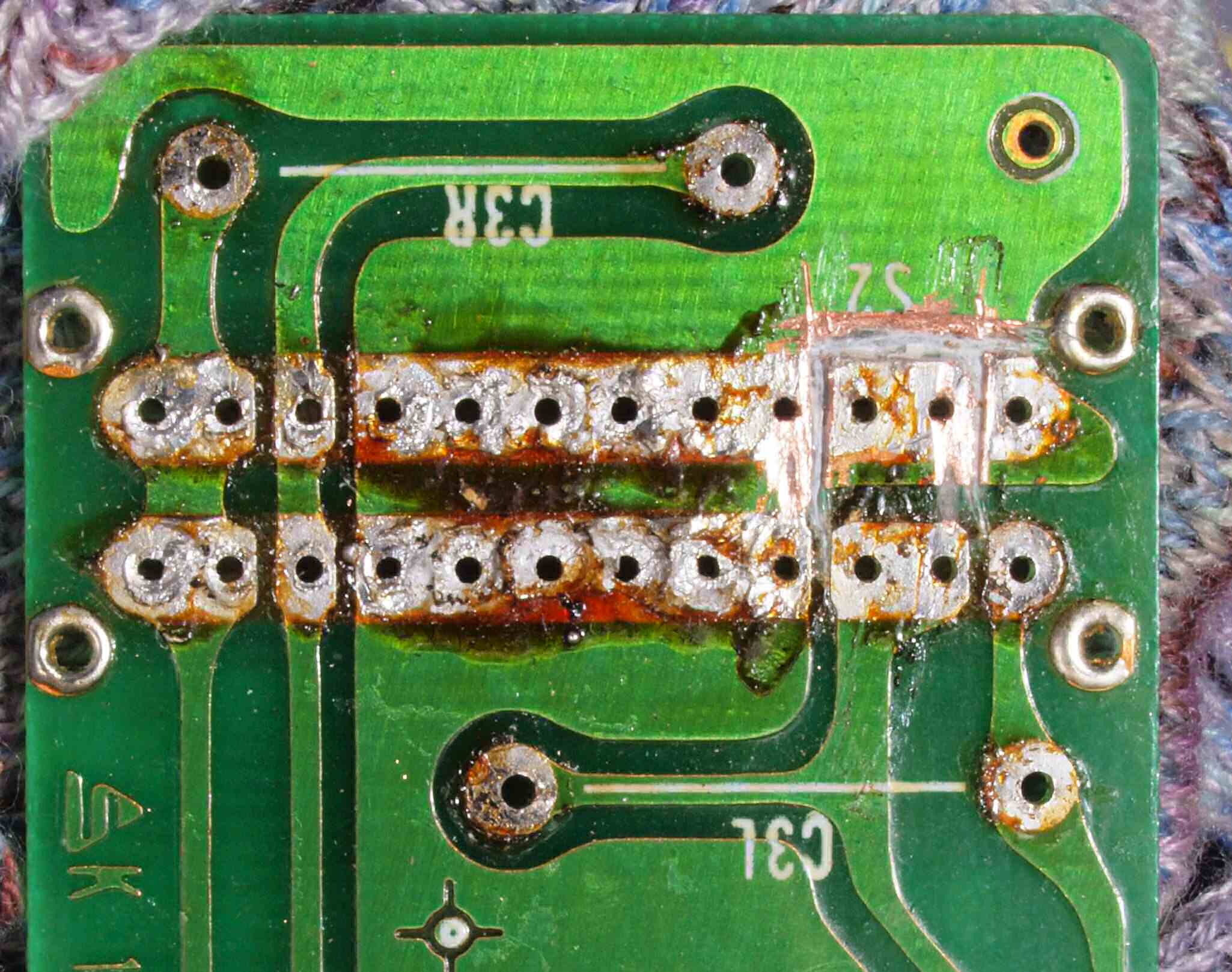

Ｃ５４．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする。

Ｃ５５．　完成電源基板裏　　洗浄後防湿材を塗る

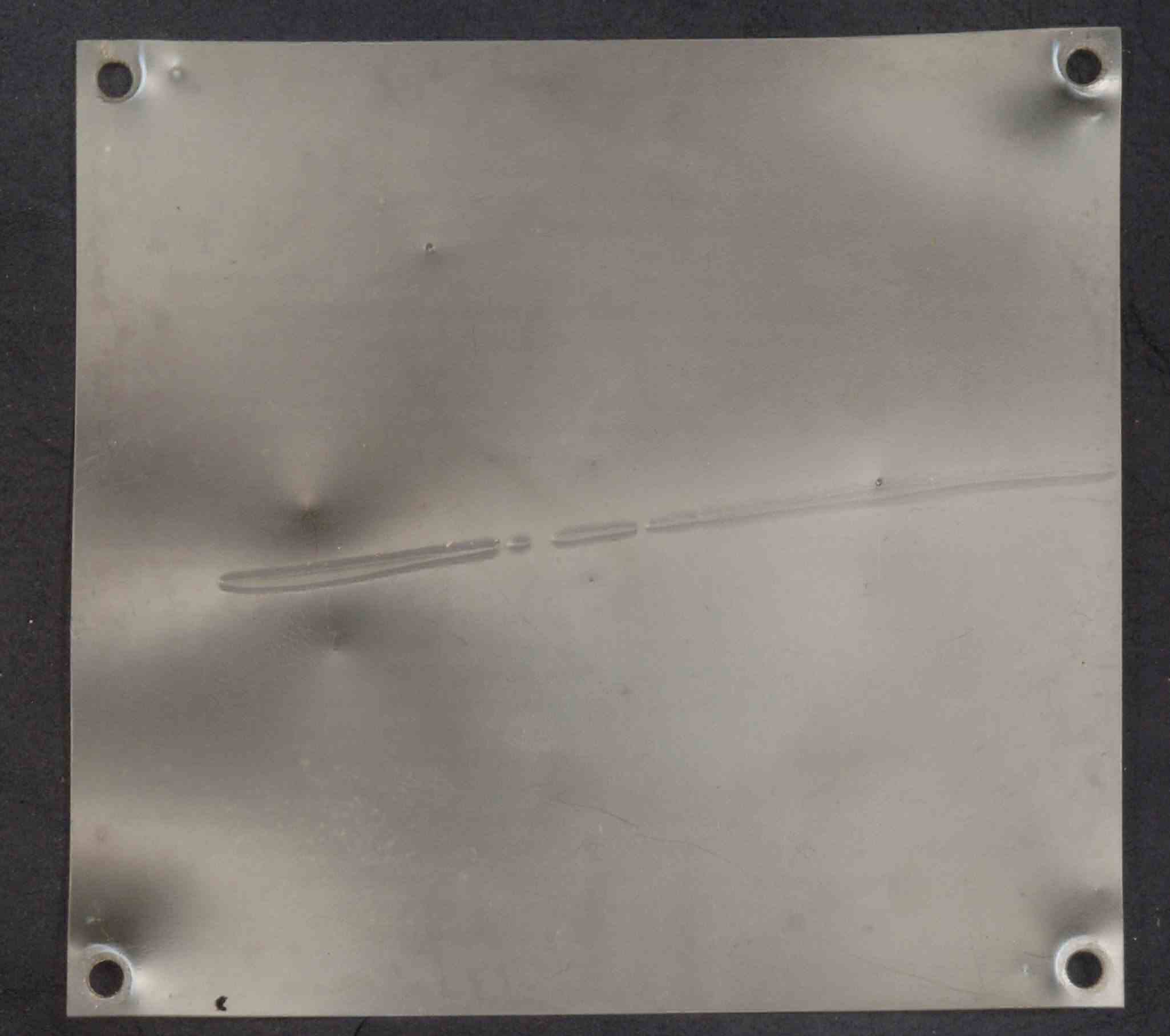

Ｃ５６．　修理中　絶縁シート。　過大電流による変形あり。

Ｃ６１．　修理前　ＲＣＡ端子

Ｃ６２．　修理中　ＲＣＡ端子取り付け穴。

Ｃ６３．　修理後　ＲＣＡ端子　 FUTECH FP901(R) に交換。

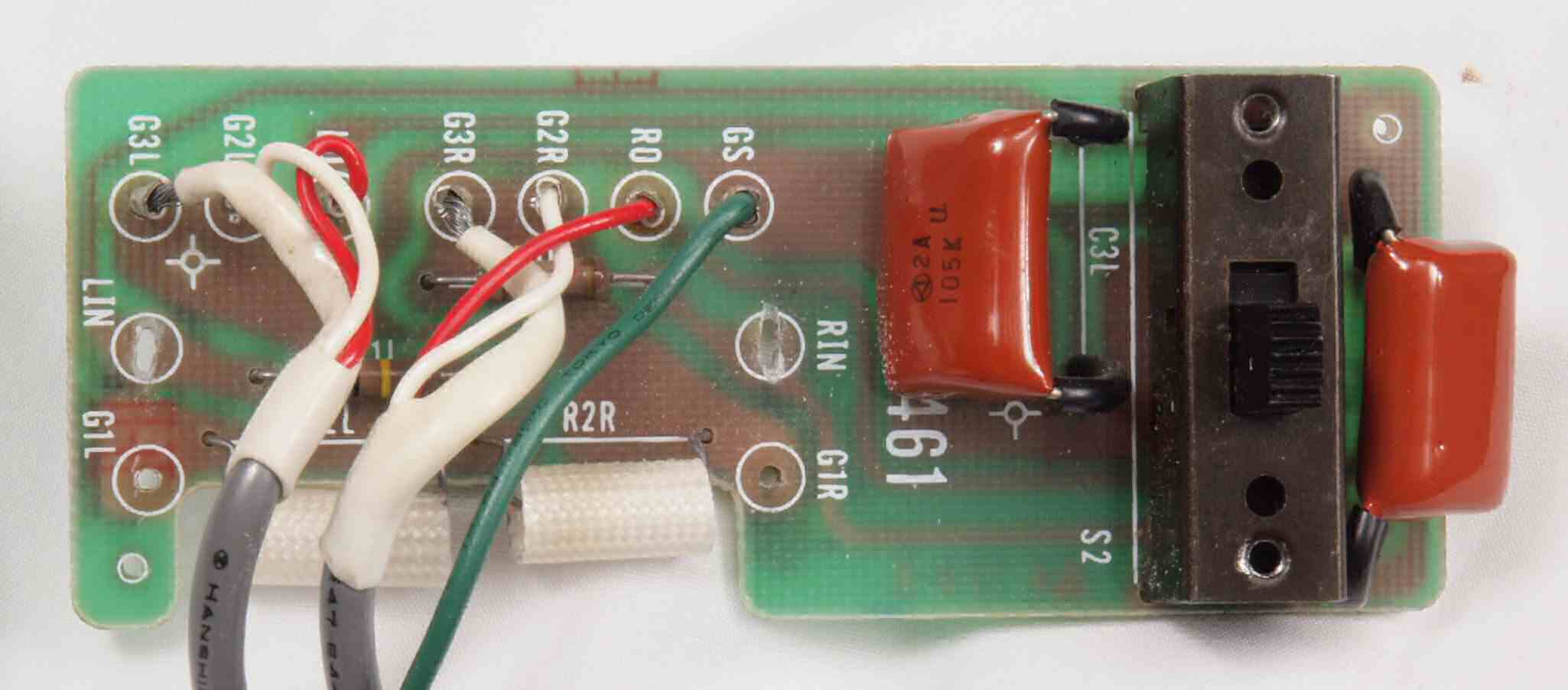

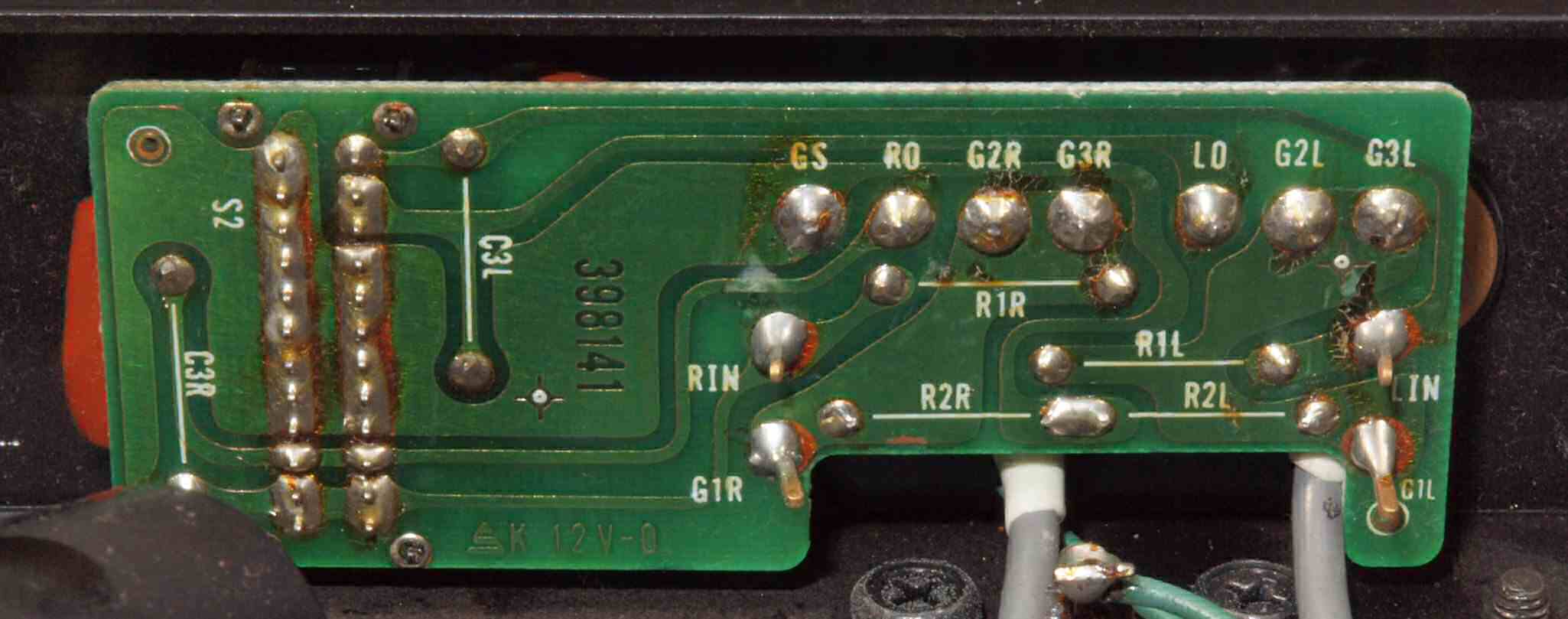

Ｃ７１．　修理前　入力ＲＣＡ端子基板

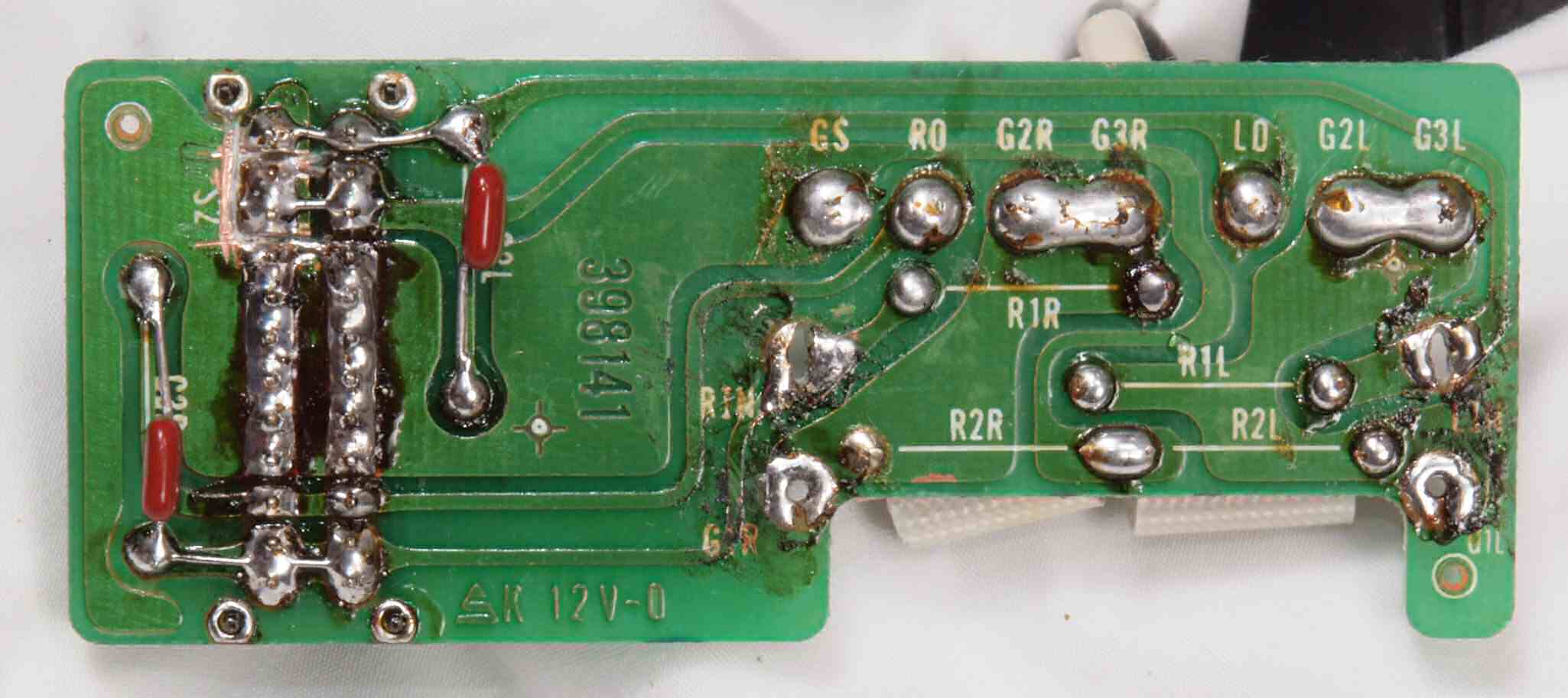

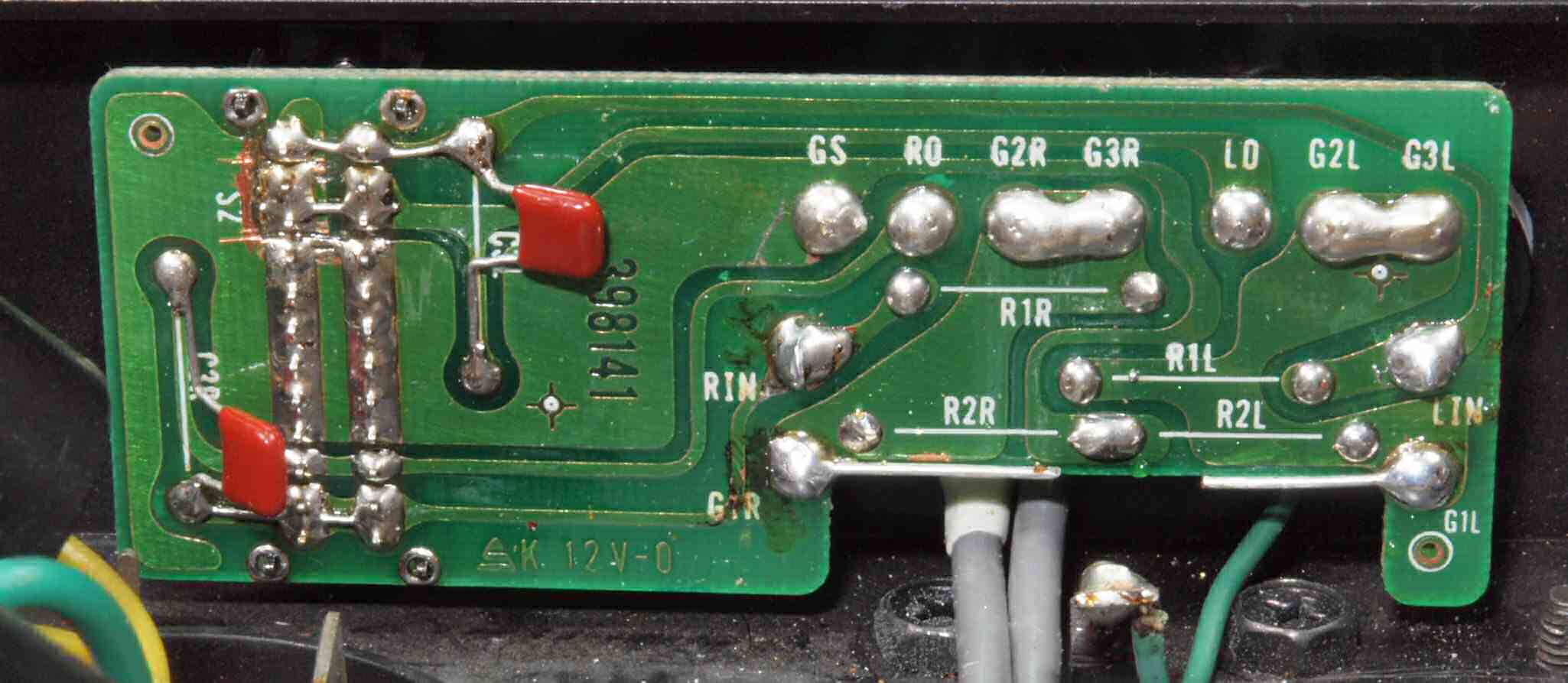

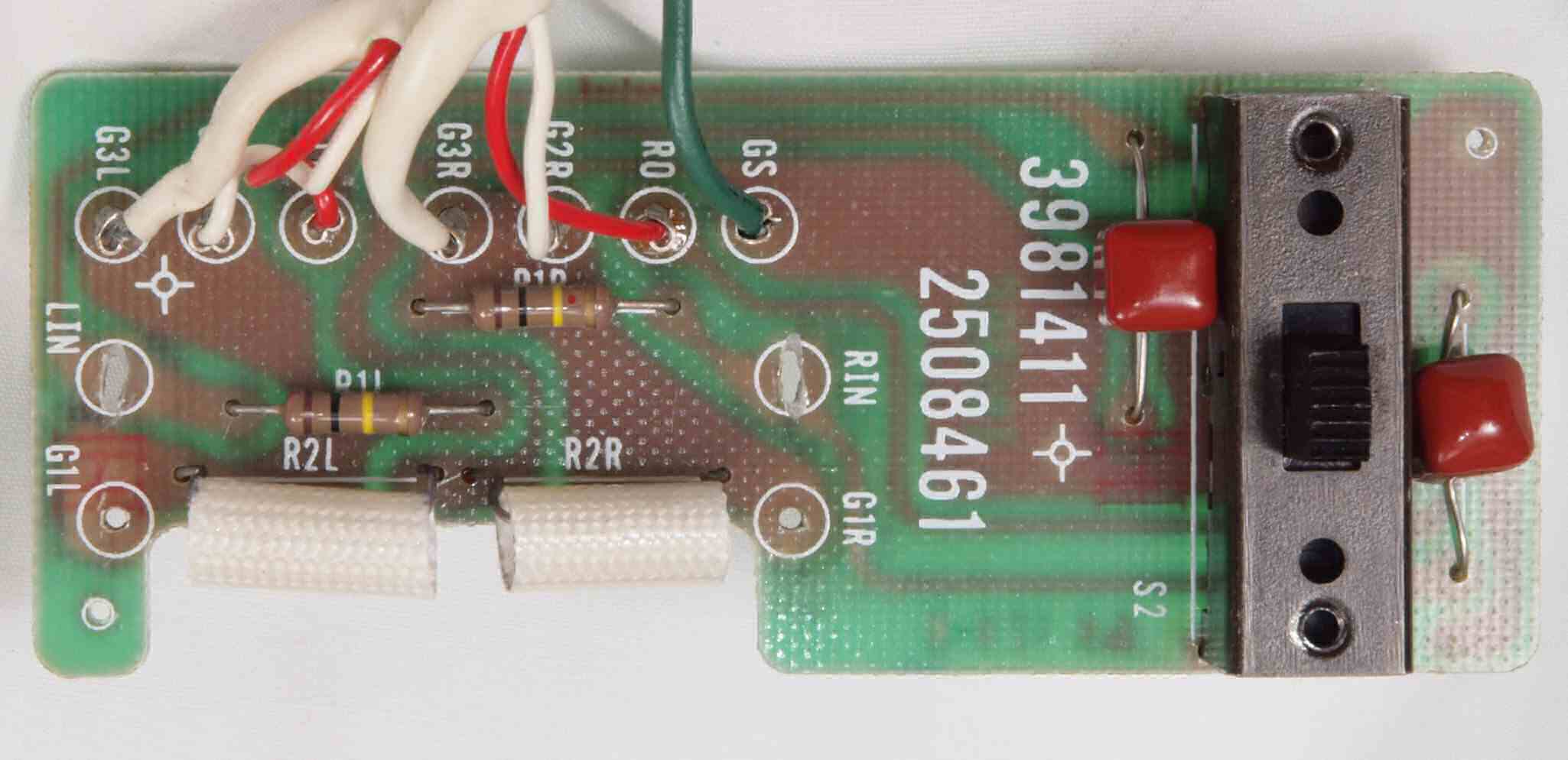

Ｃ７２．　修理後　入力ＲＣＡ端子基板。　フイルムコンデンサー２個交換。

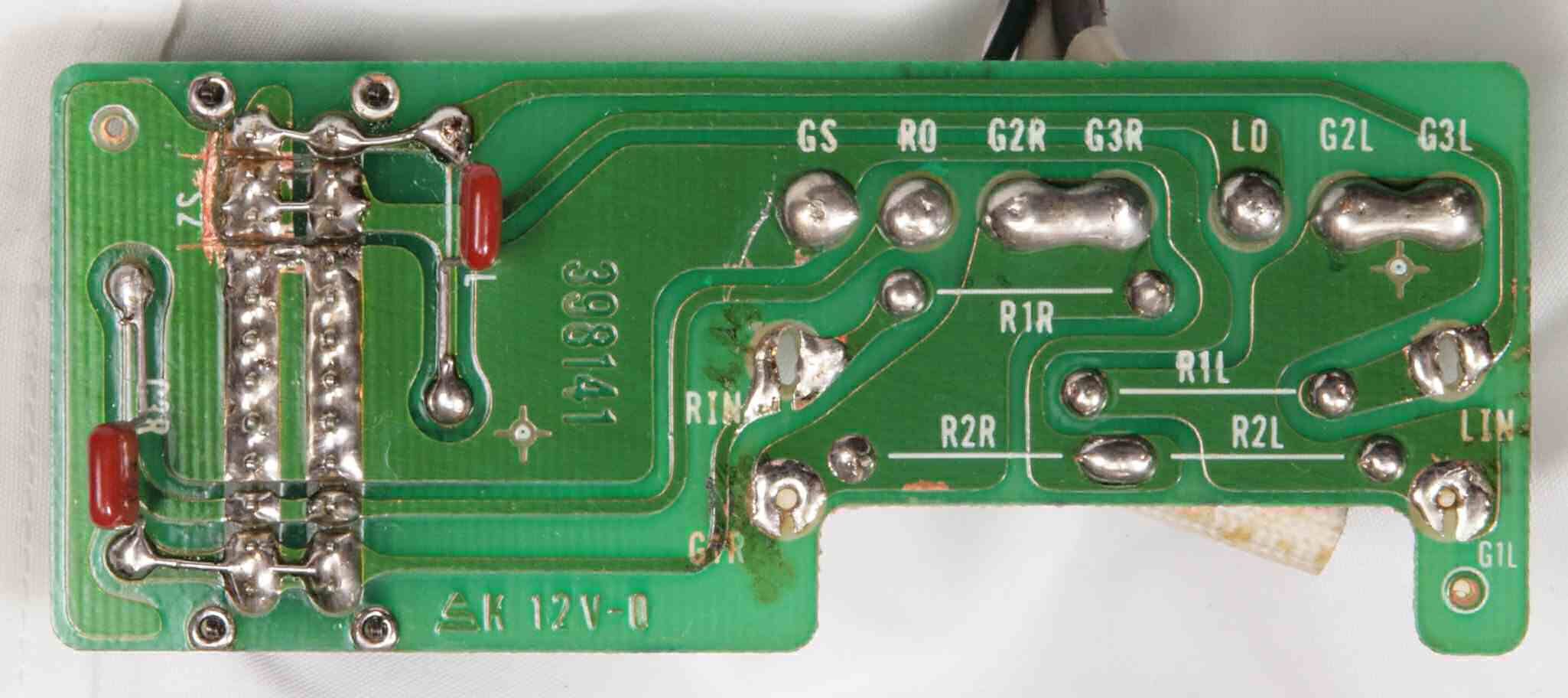

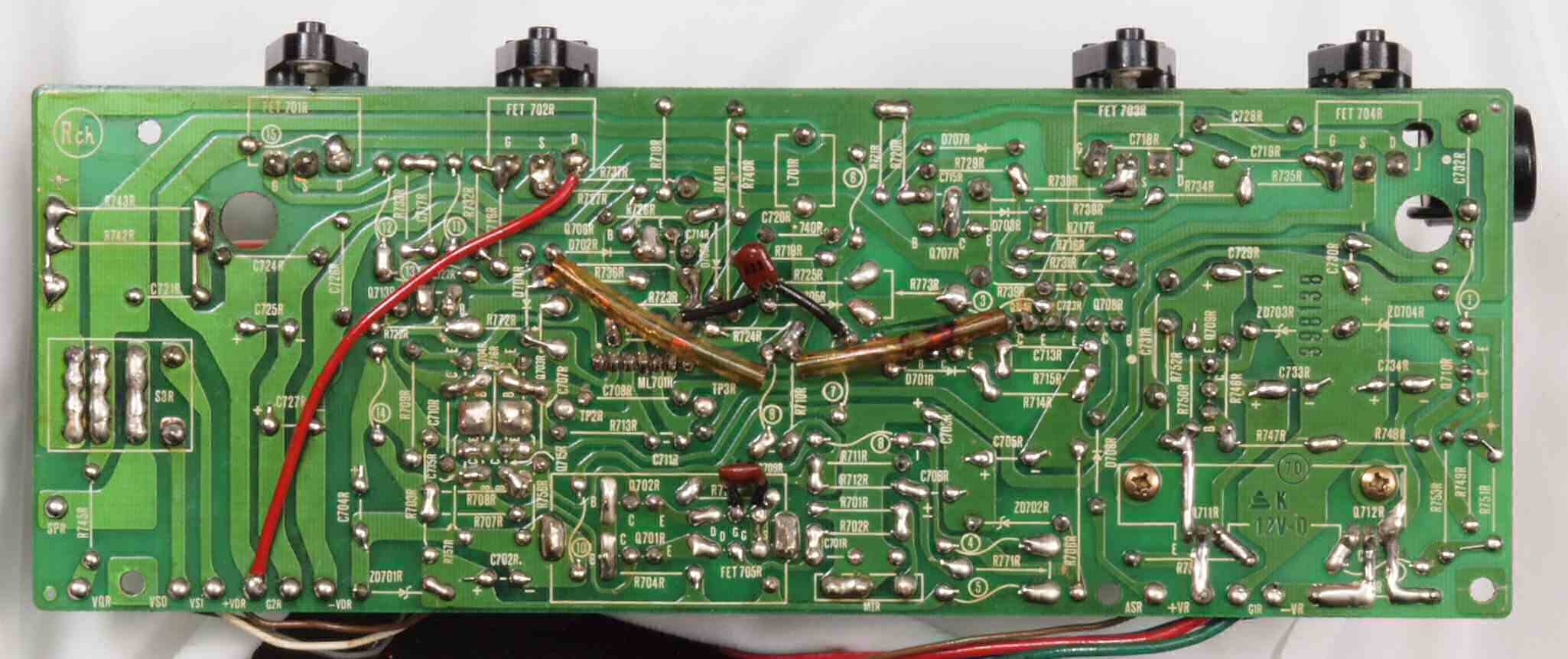

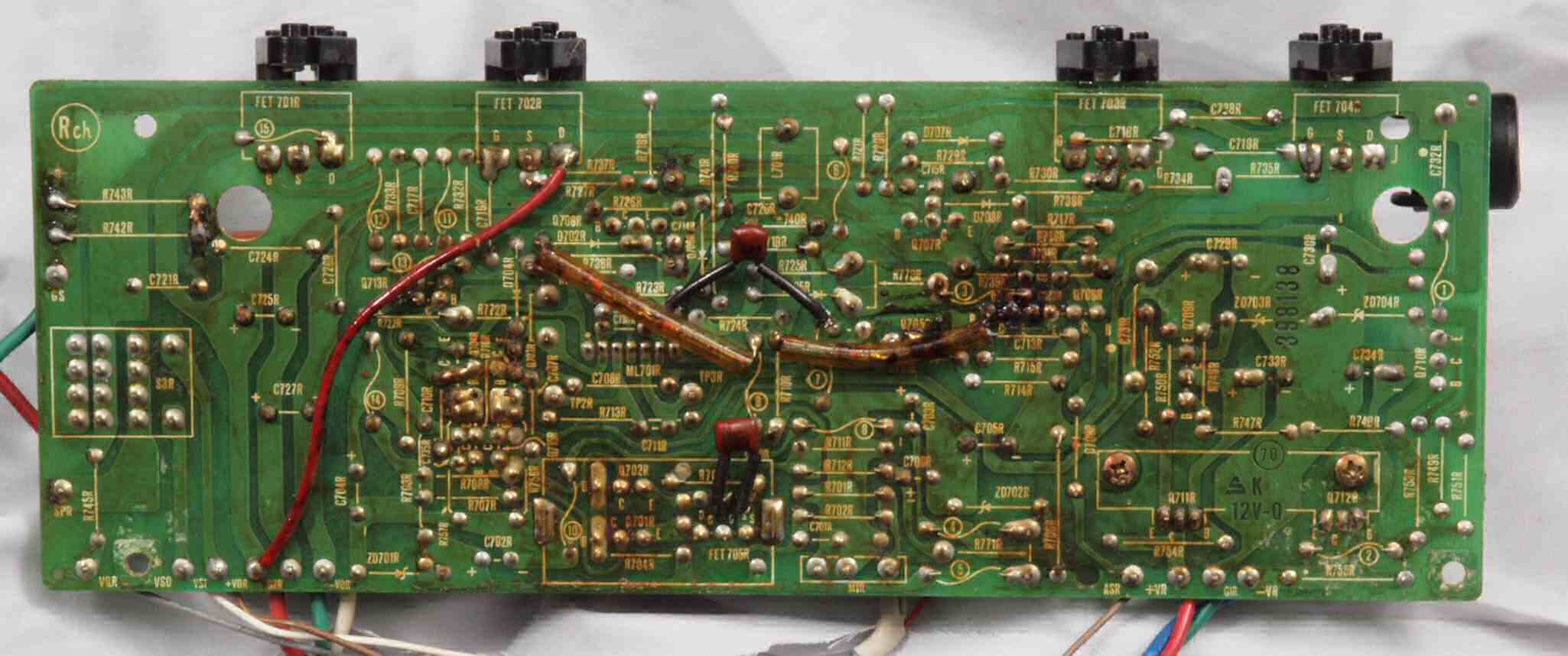

Ｃ７３．　修理前　入力ＲＣＡ端子基板裏

Ｃ７４．　修理中　入力ＲＣＡ端子基板裏　Ｌ側もＷ−ＳＷにする為、基板改造。

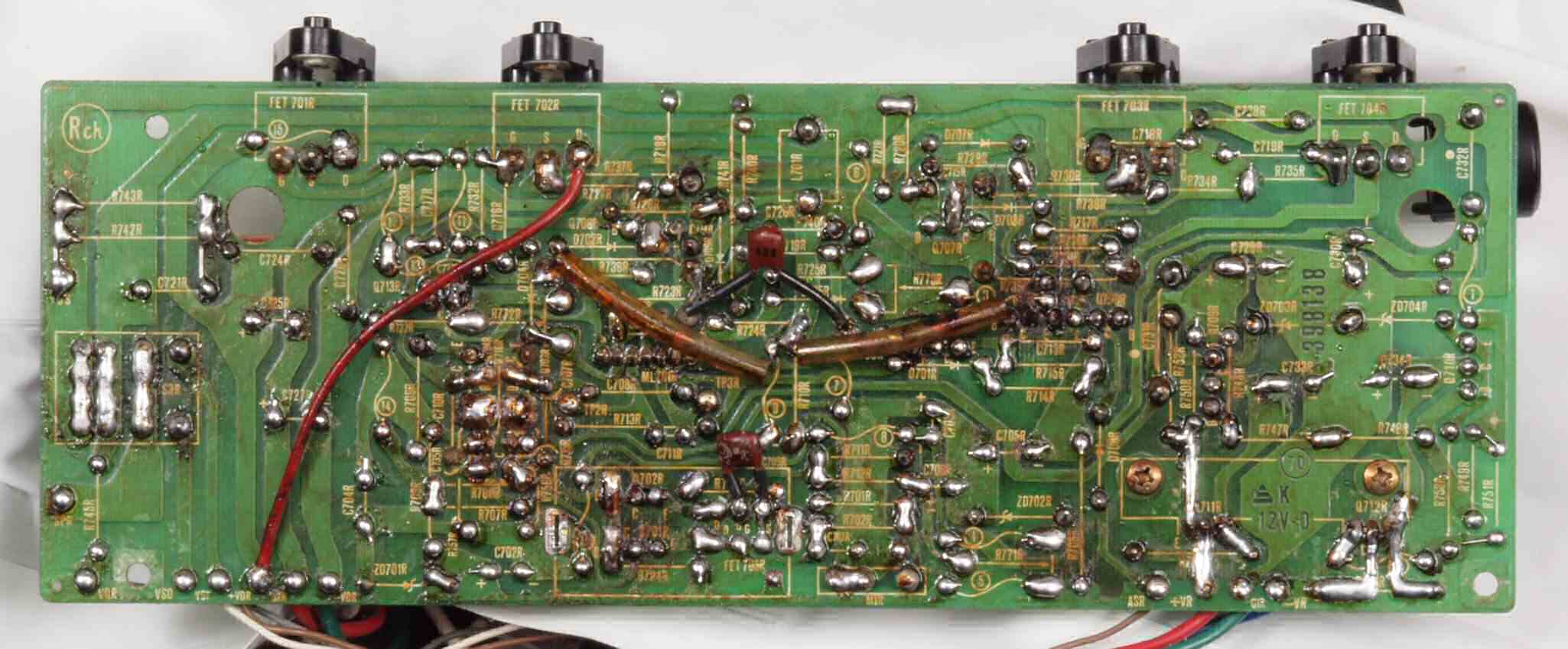

Ｃ７５．　修理（半田補正）後　入力ＲＣＡ端子基板裏　　半田を全部やり直す。　フイルムコンデンサー２個増設。

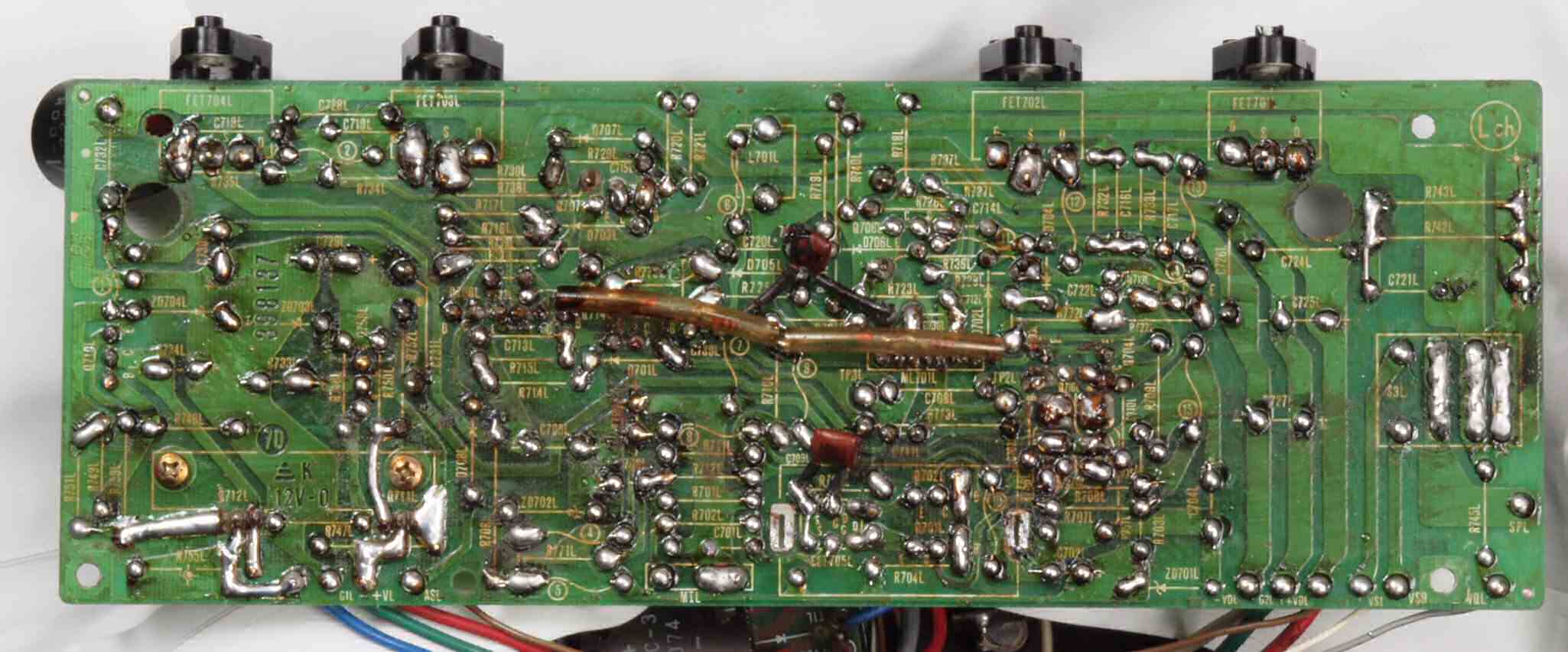

Ｃ７６．　完成入力ＲＣＡ端子裏　洗浄後防湿材を塗る。

Ｃ７７．　修理前　入力ＲＣＡ端子基板取付裏

Ｃ７８．　修理後　入力ＲＣＡ端子基板取付裏

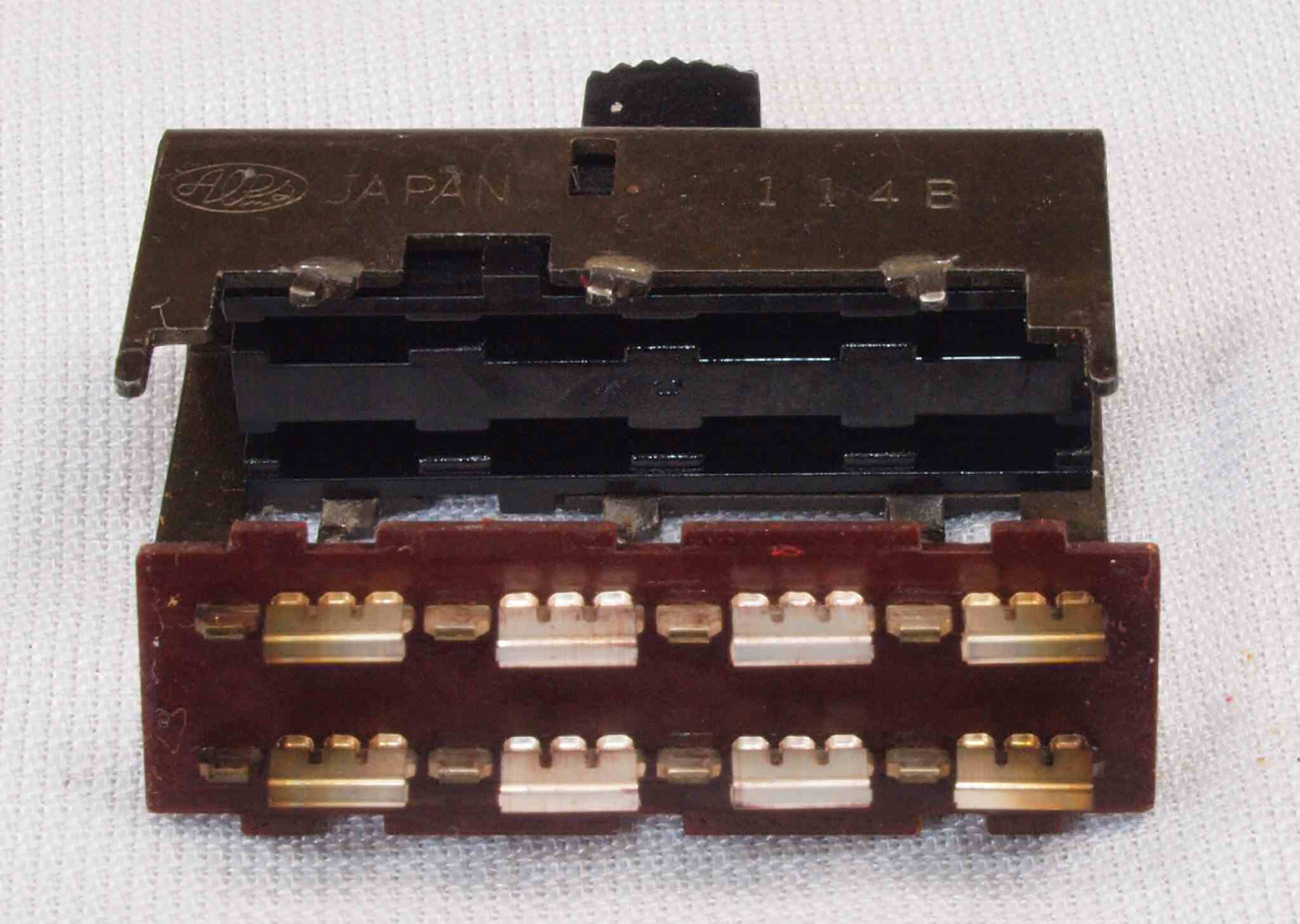

Ｃ８１．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。

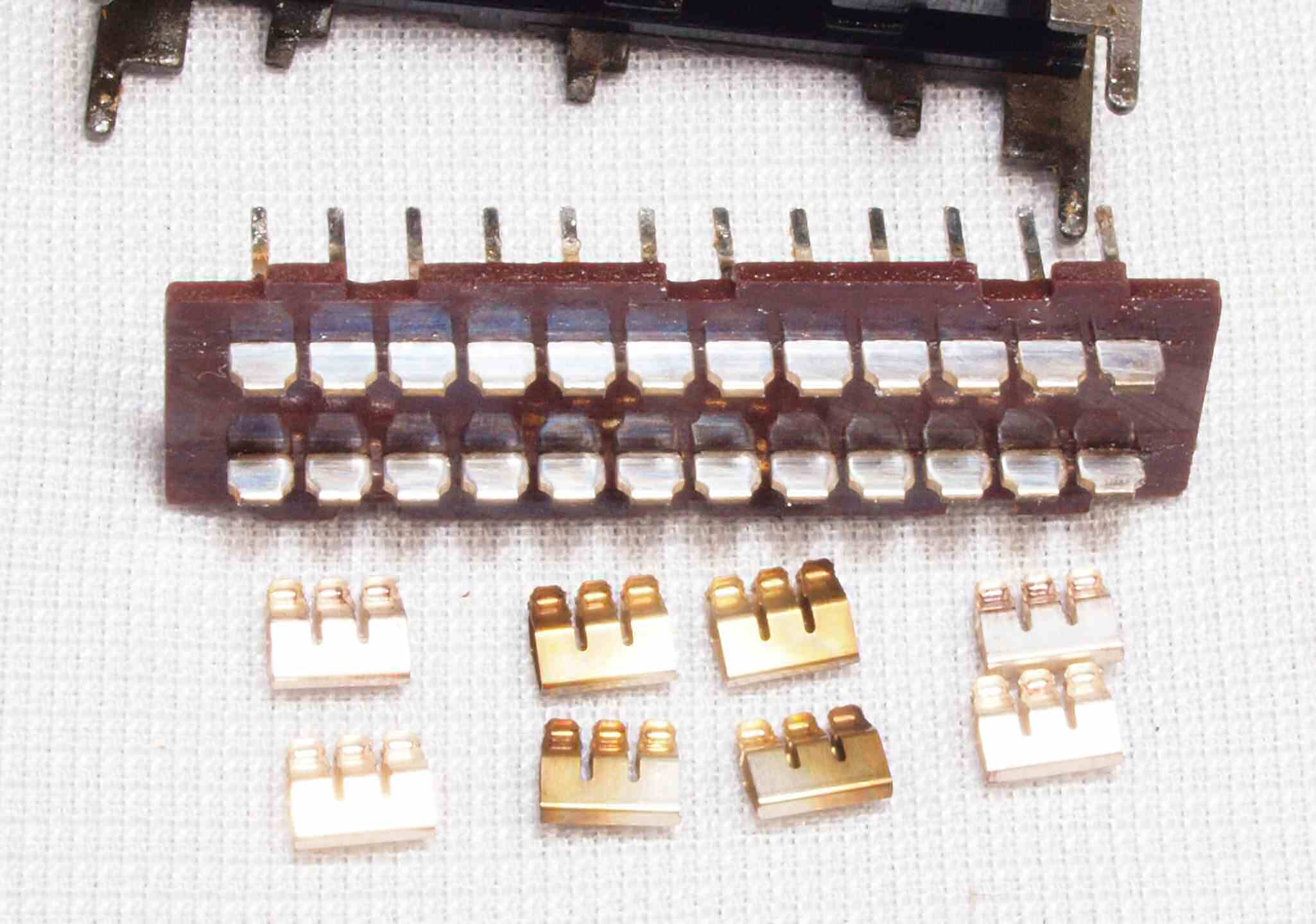

Ｃ８２．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解、肝心の接触端子部。

Ｃ８３．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。端子を洗浄する。肝心の接触端子は綺麗な内側のを使用。

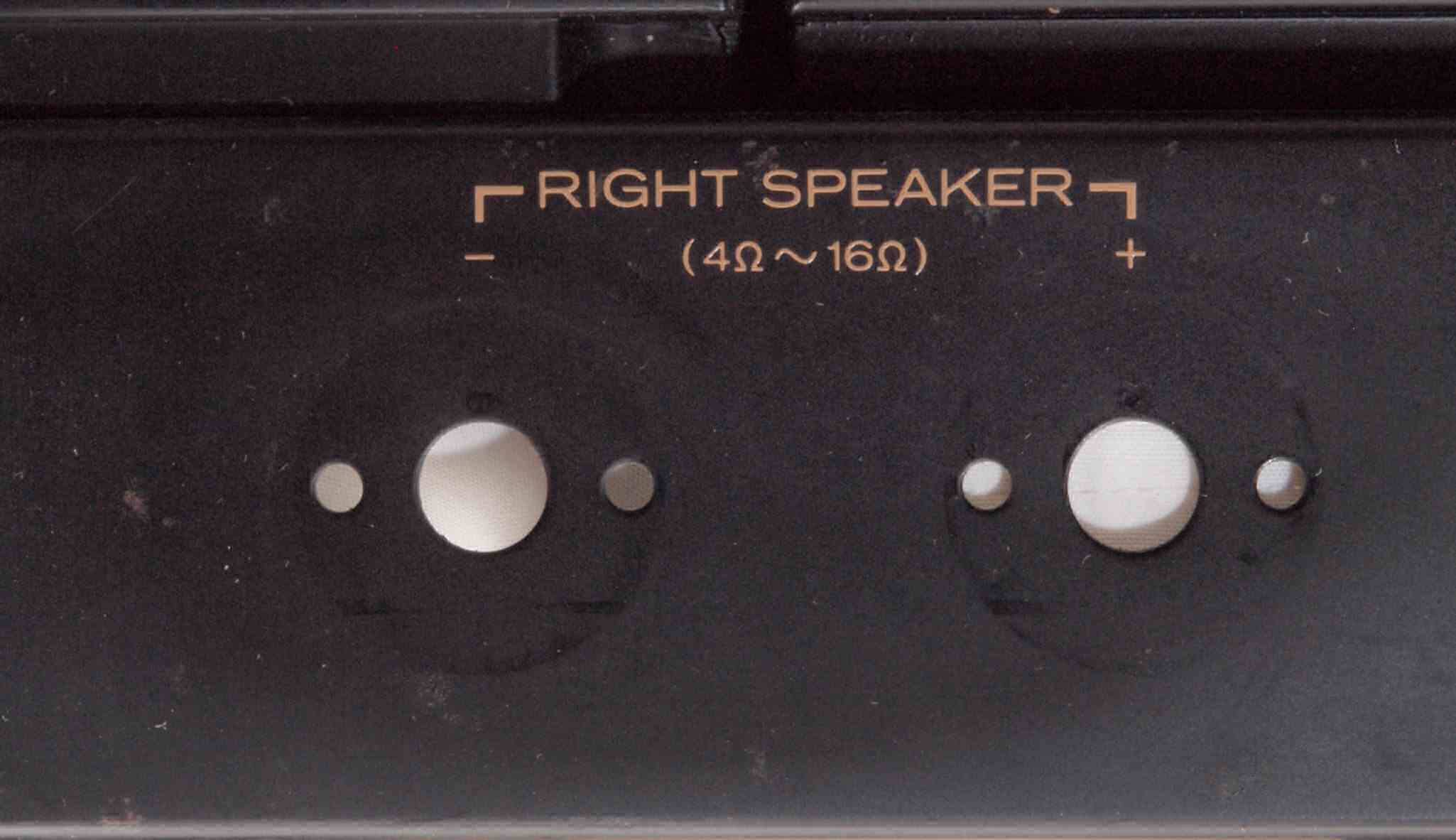

Ｃ９１．　修理前　Ｒ−ＳＰ端子

Ｃ９２．　修理中　　Ｒ−ＳＰ接続端子穴加工前

Ｃ９３．　修理中　　Ｒ−ＳＰ接続端子穴加工後

Ｃ９４．　修理（交換）後　Ｒ−ＳＰ端子、　ＷＢＴ−０７０２ＰＬに交換。

Ｃ９５．　修理前　Ｒ−ＳＰ端子裏配線

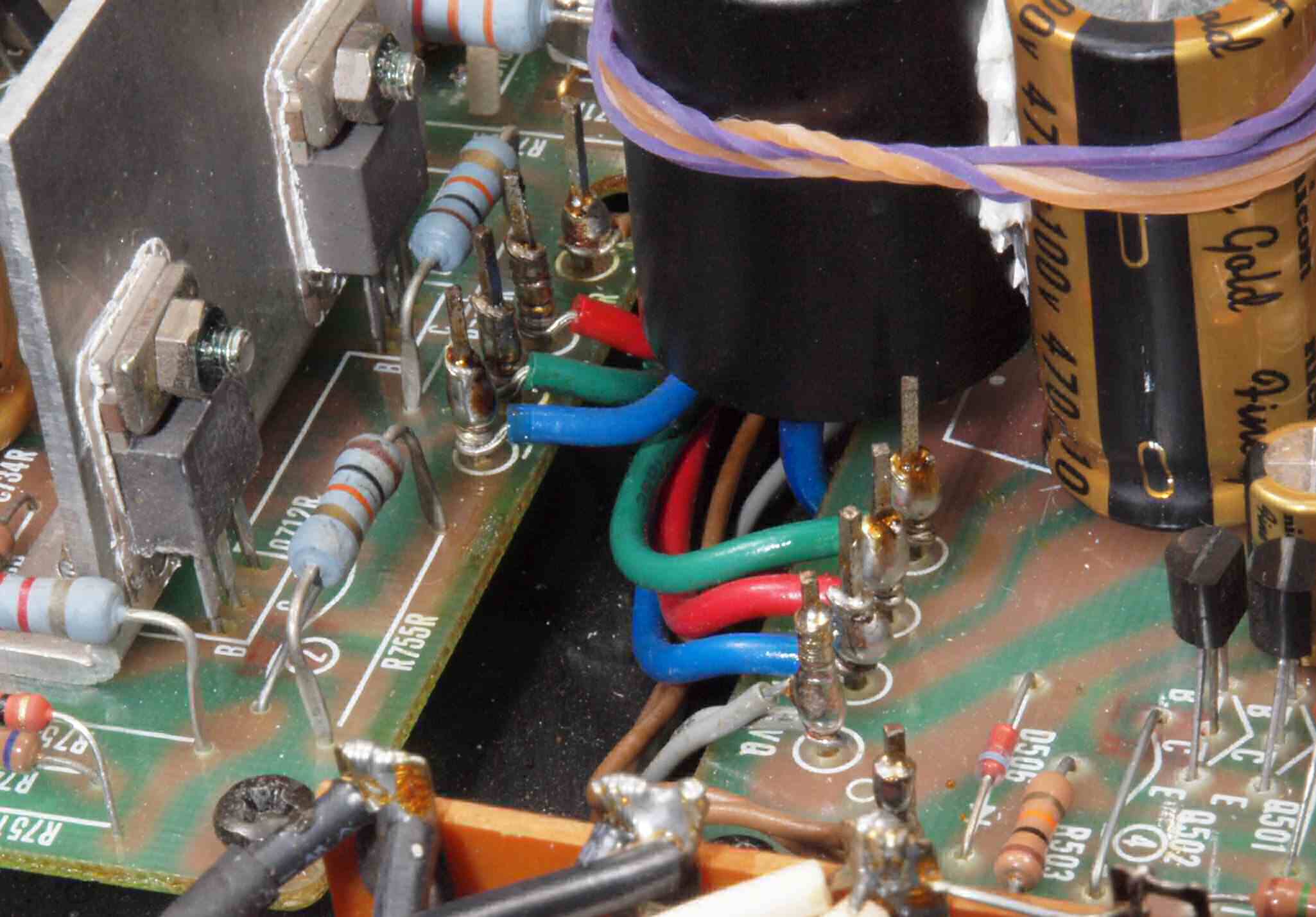

Ｃ９６．　修理後　Ｒ−ＳＰ端子裏配線。 　　　　　　　　　　　　　　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら。 　　　　　　　　　　　　　　白く着いているのは湿度が高かった為、接着材の蒸気、やがて消えます。

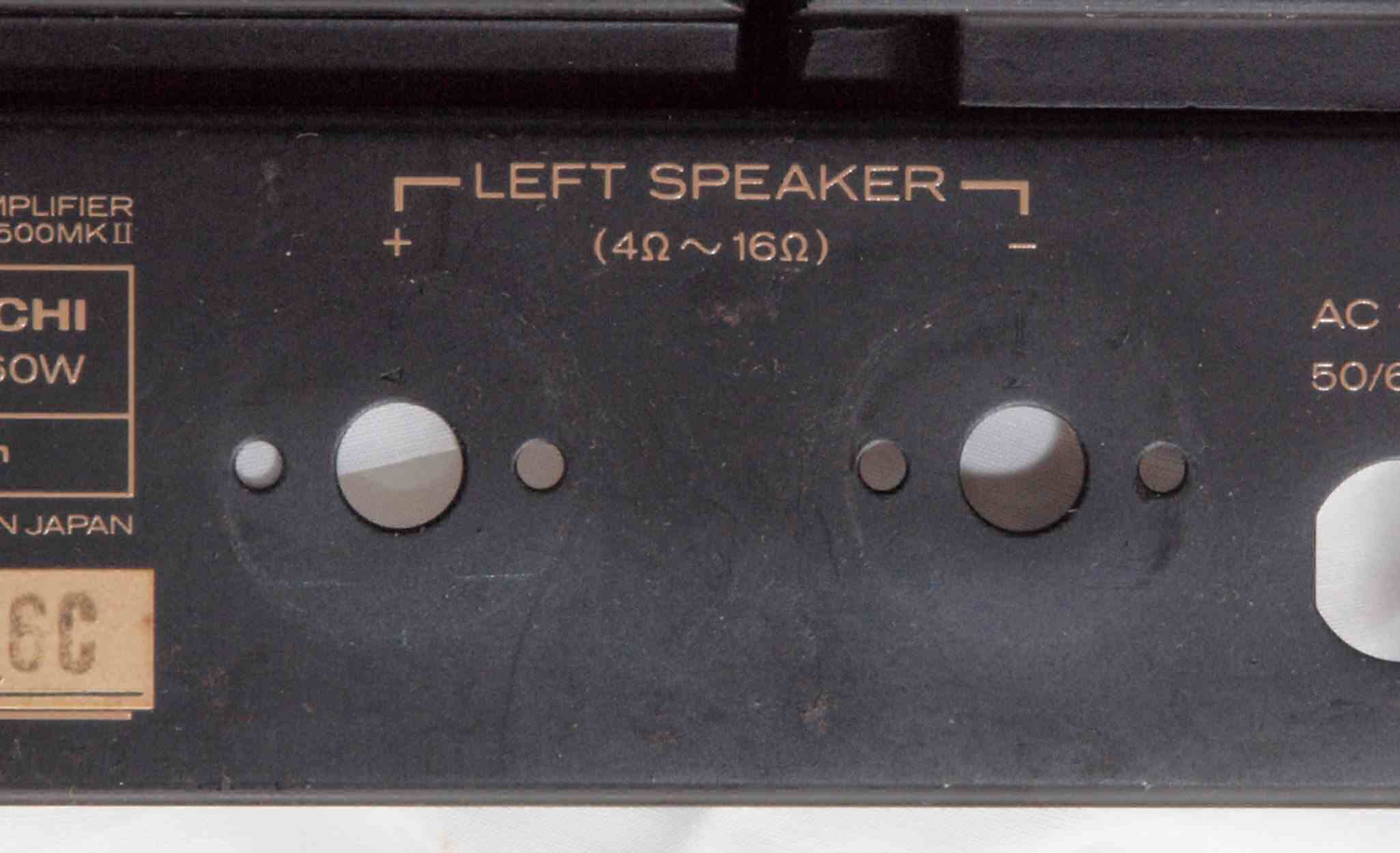

ＣＡ１．　修理前　Ｌ−ＳＰ端子

ＣＡ２．　修理中　Ｌ−ＳＰ接続端子穴加工前

ＣＡ３．　修理中　Ｌ−ＳＰ接続端子穴加工後

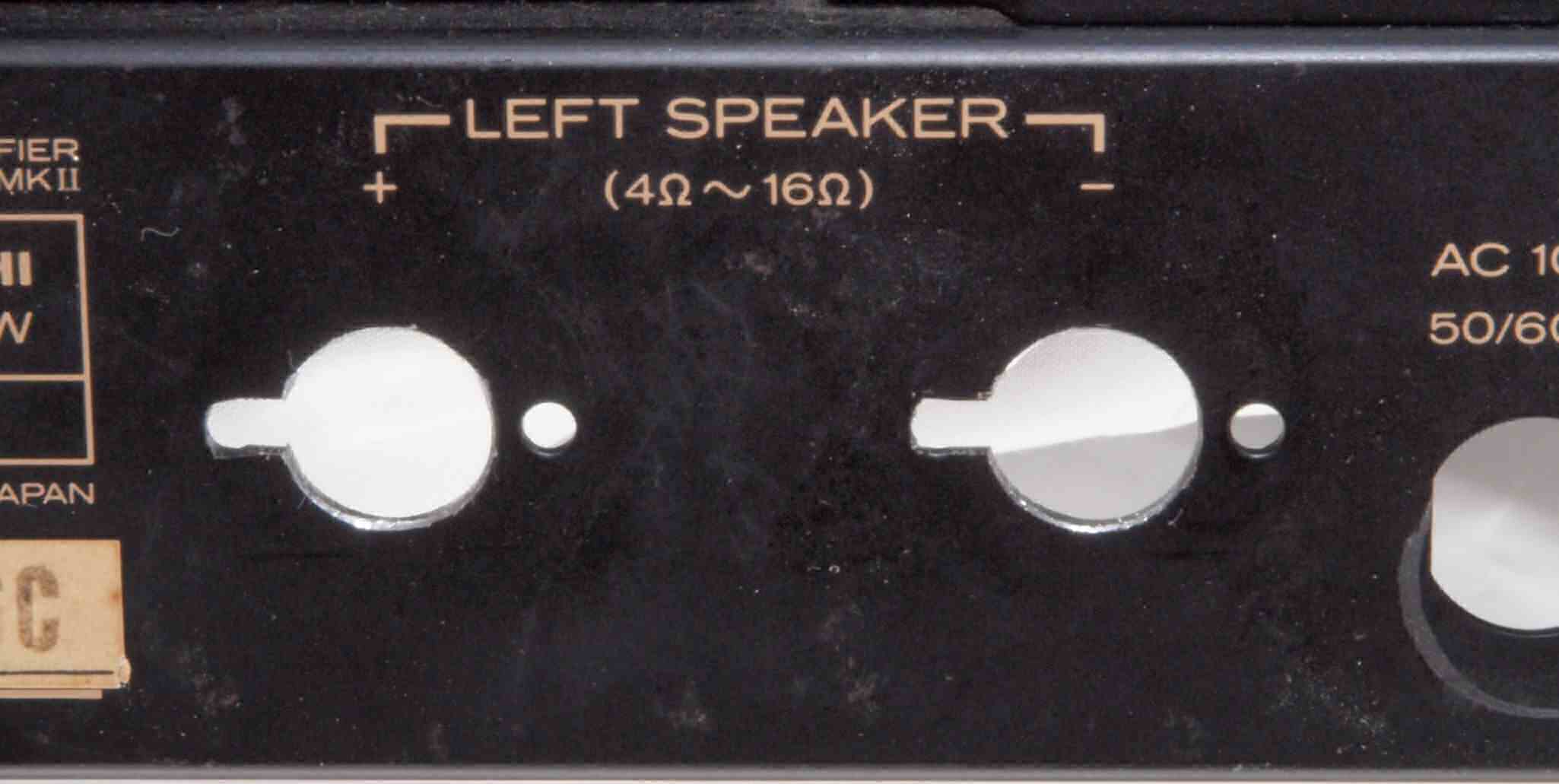

ＣＡ４．　修理（交換）後　Ｌ−ＳＰ端子、　ＷＢＴ−０７０２ＰＬに交換。

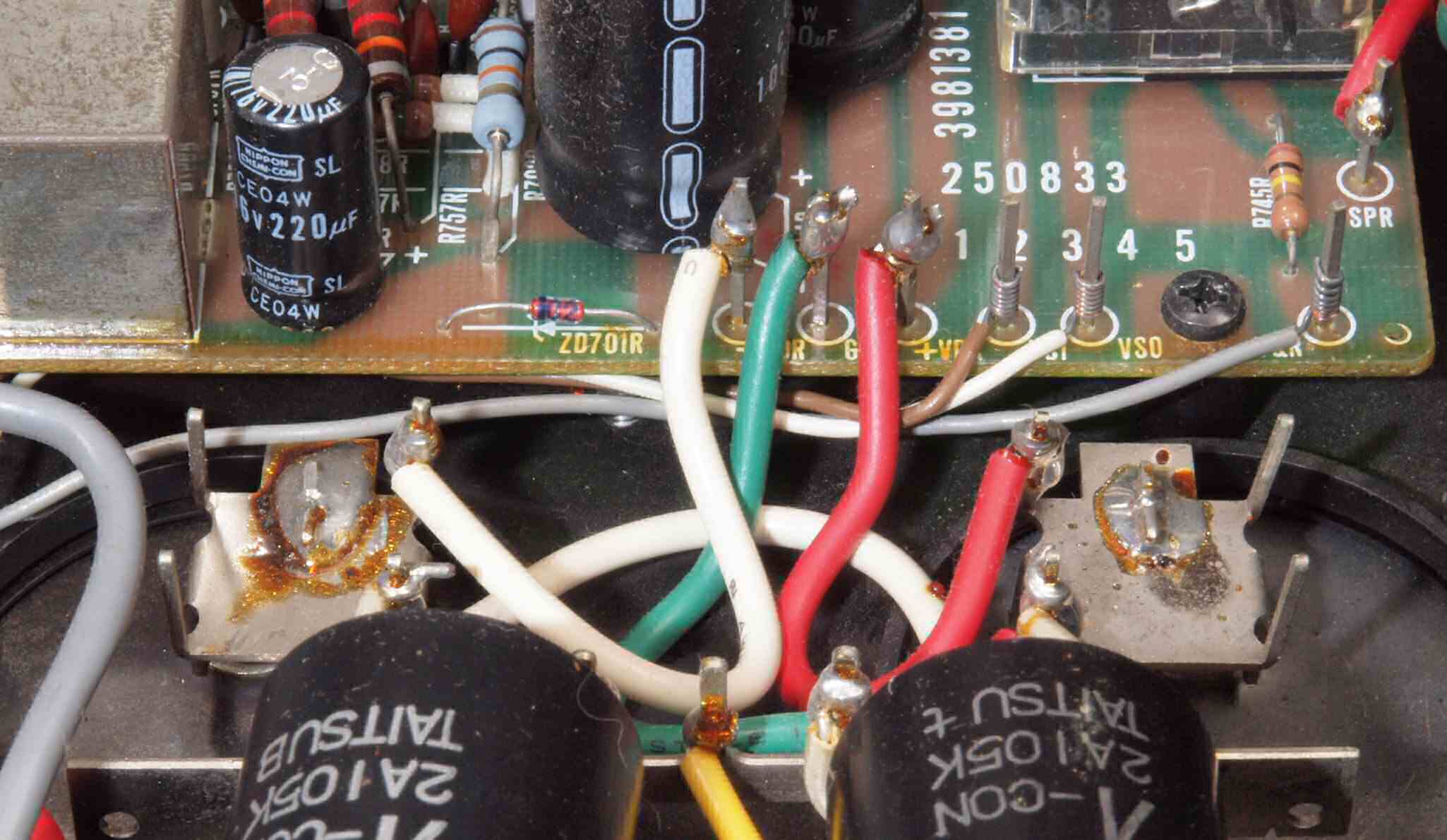

ＣＡ５．　修理前　Ｌ−ＳＰ端子裏配線。

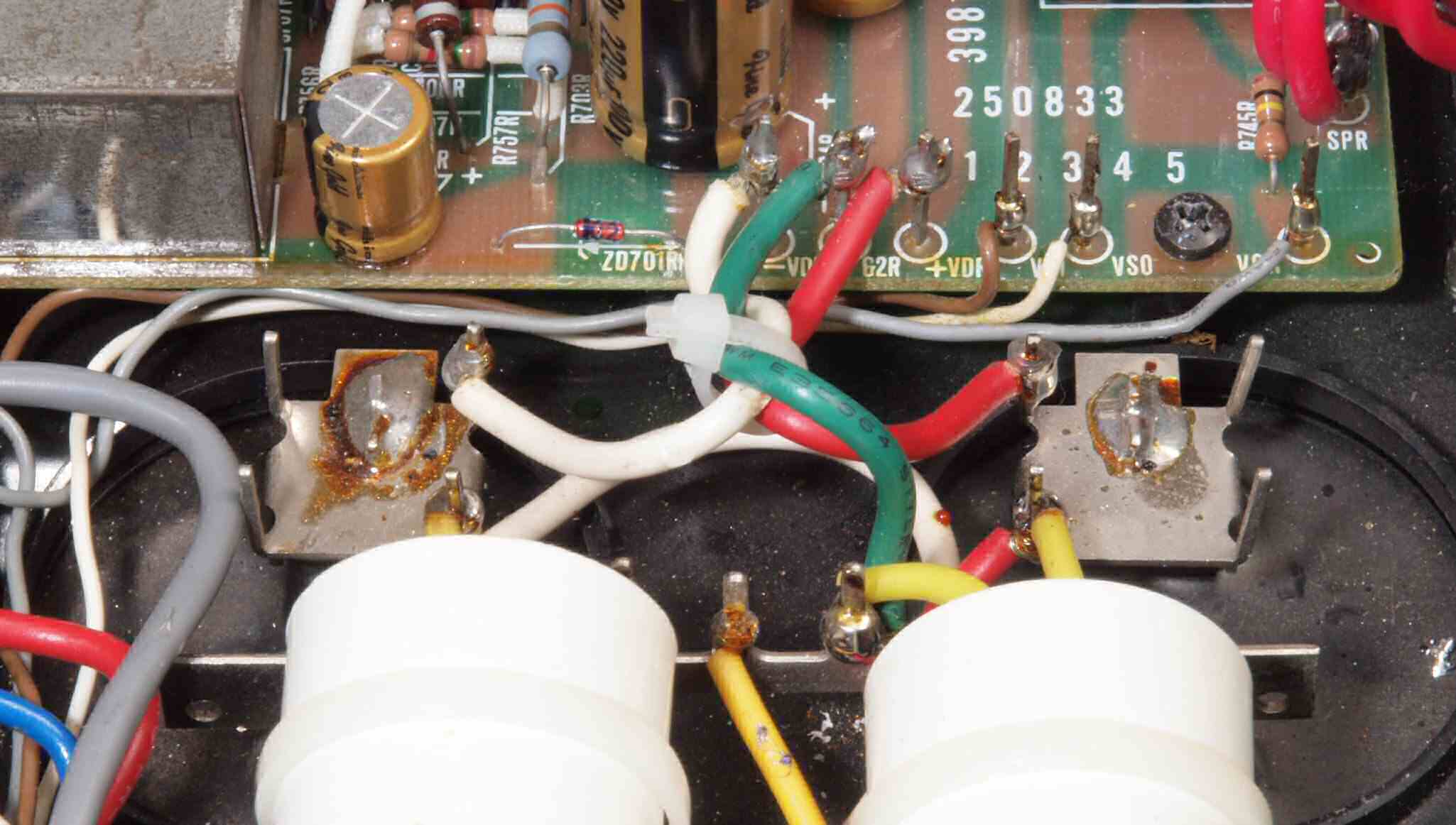

ＣＡ６．　修理後　Ｌ−ＳＰ端子裏配線。 　　　　　　　　　　　　　　　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら 　　　　　　　　　　　　　　白く着いているのは湿度が高かった為、接着材の蒸気、やがて消えます。

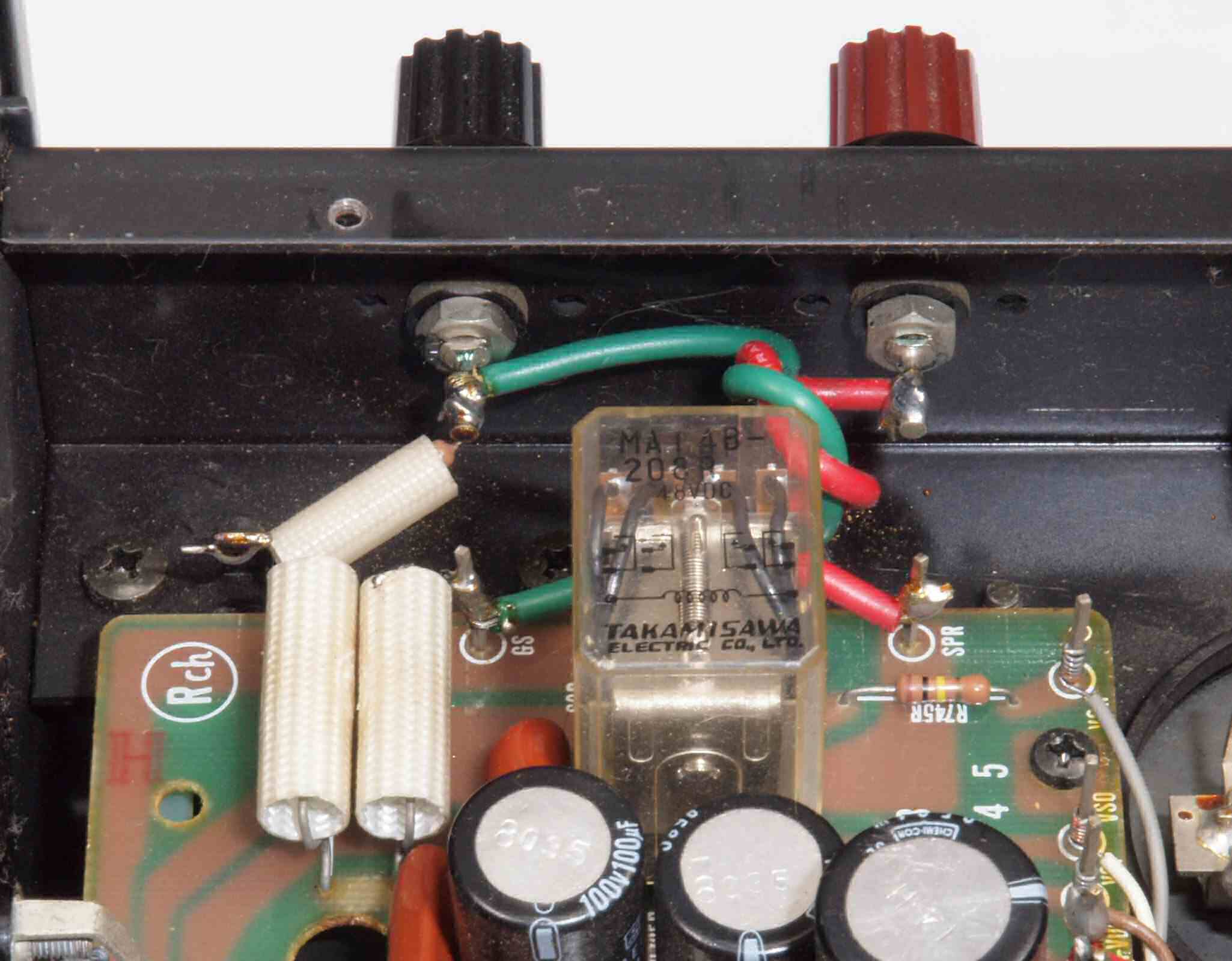

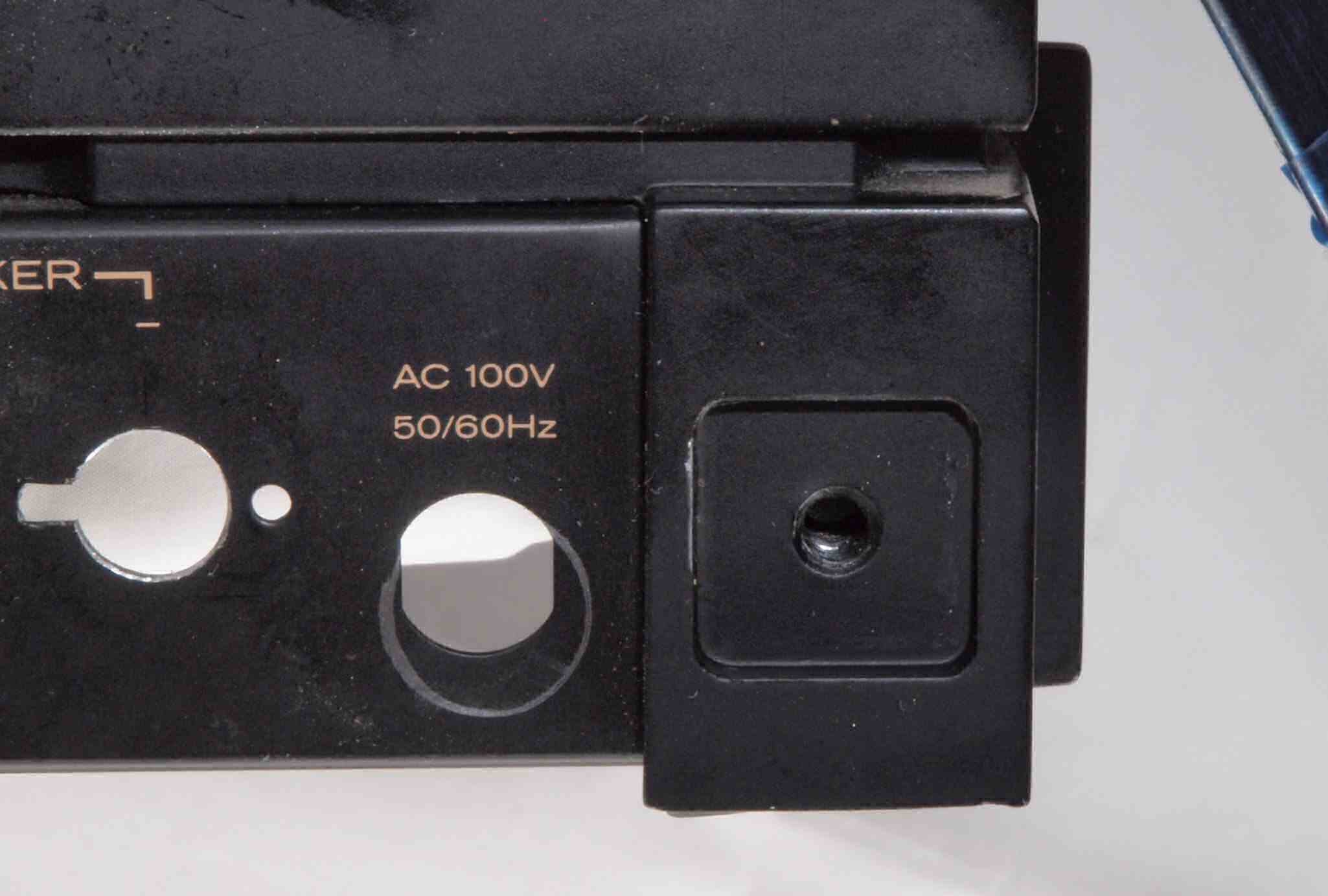

ＣＢ１．　修理前　電源ケーブル取り付け部。

ＣＢ２．　修理中　電源ケーブル取り付け部穴加工前。 　　　　　　　　　　　　　　　　　SP接続端子との距離を取る為に、下右方向へ広げる為、昔ながらのヤスリで削る。

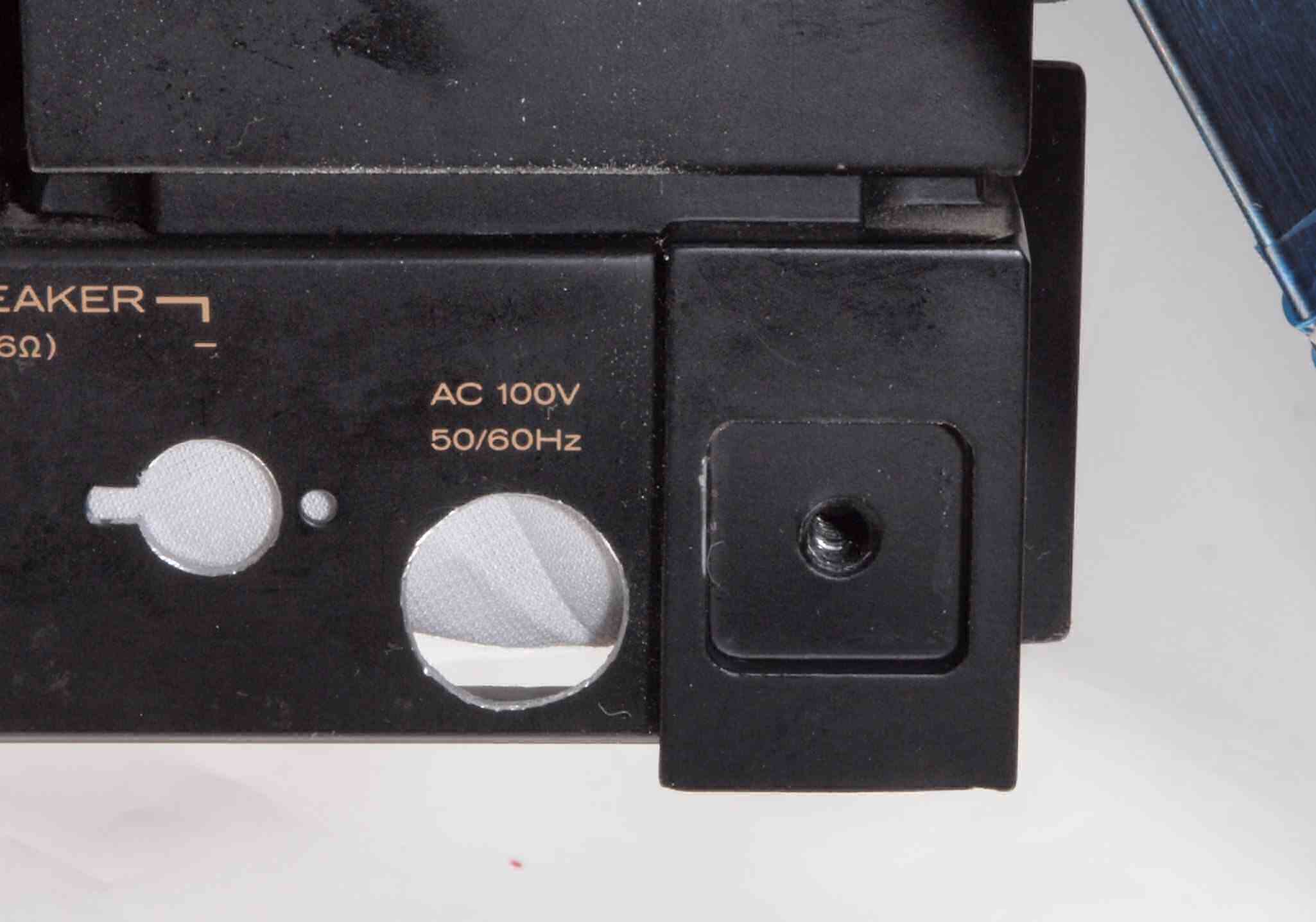

ＣＢ３．　修理中　電源ケーブル取り付け部穴加工後

ＣＢ４．　修理後　電源ケーブル取り付け部

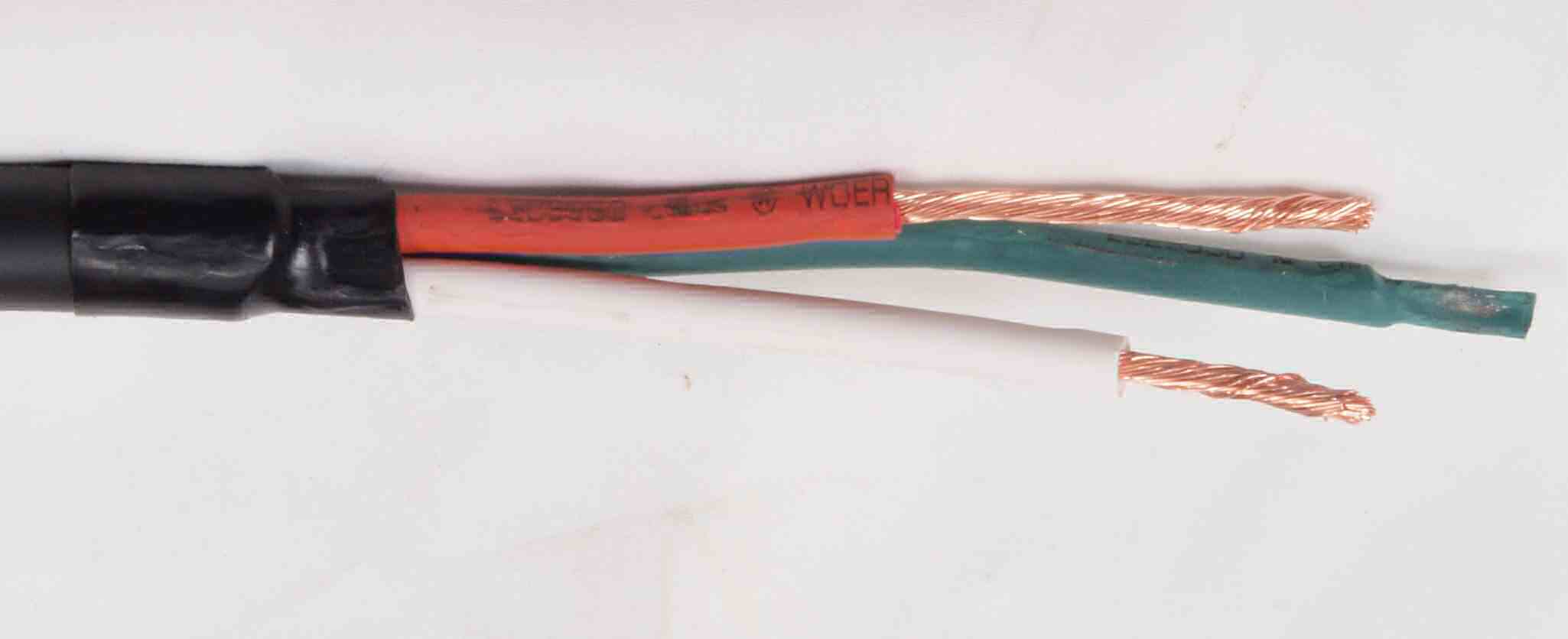

ＣＢ５．　修理中　電源ケーブル端末処理。

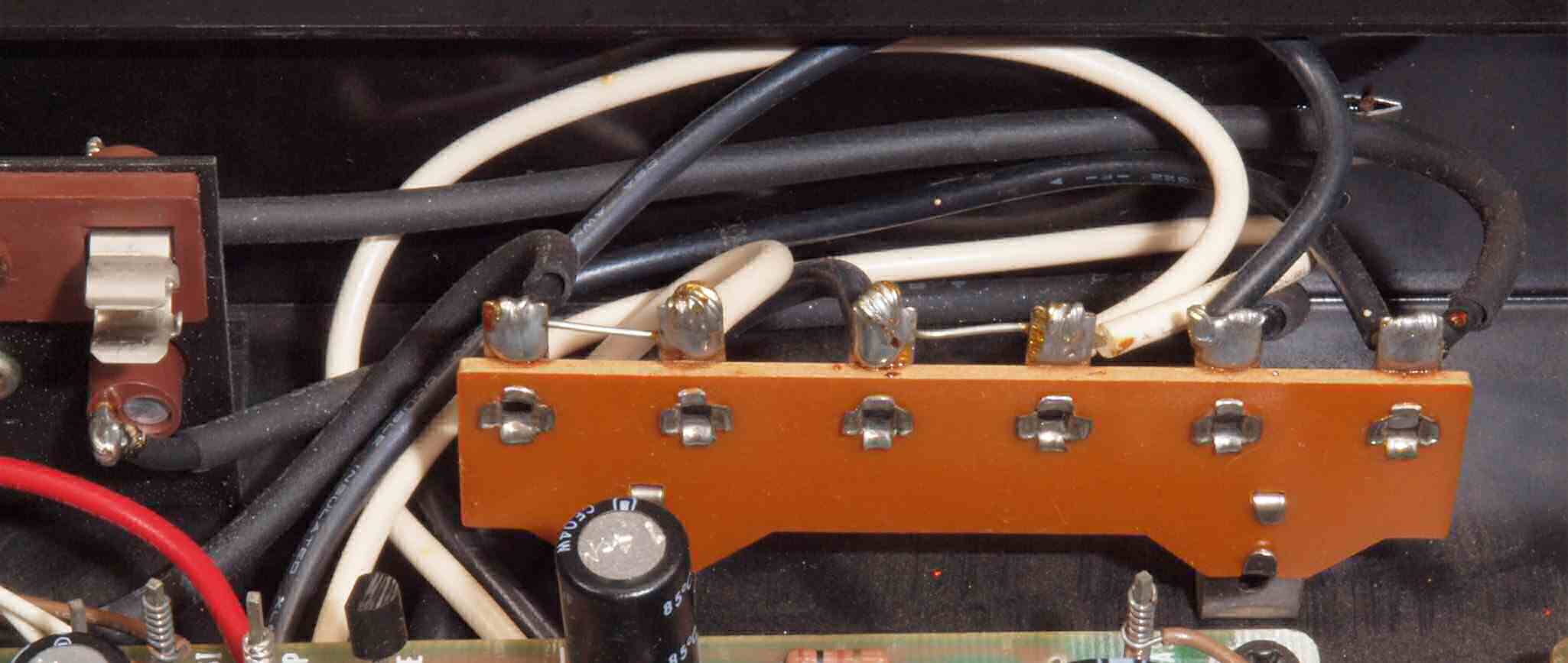

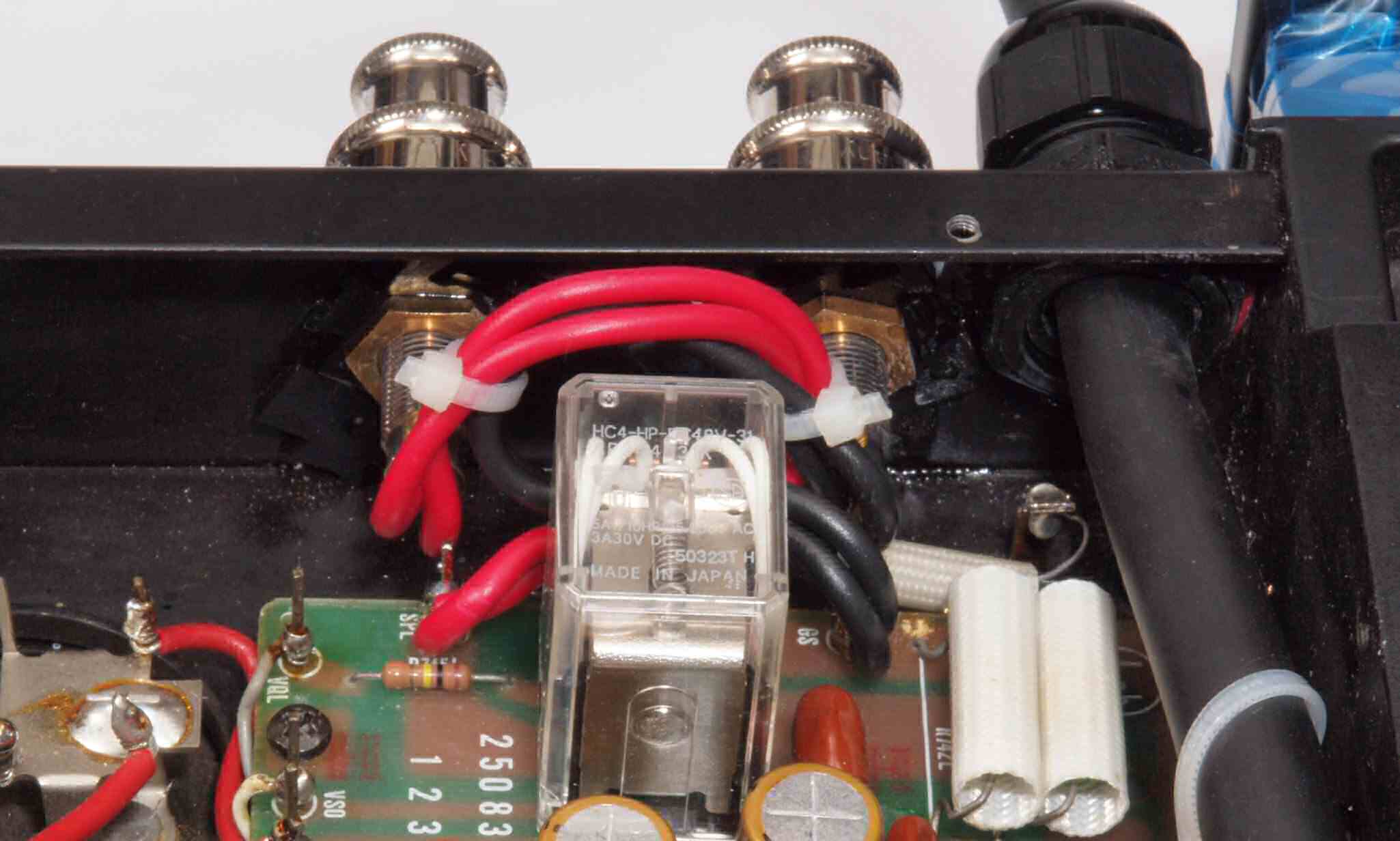

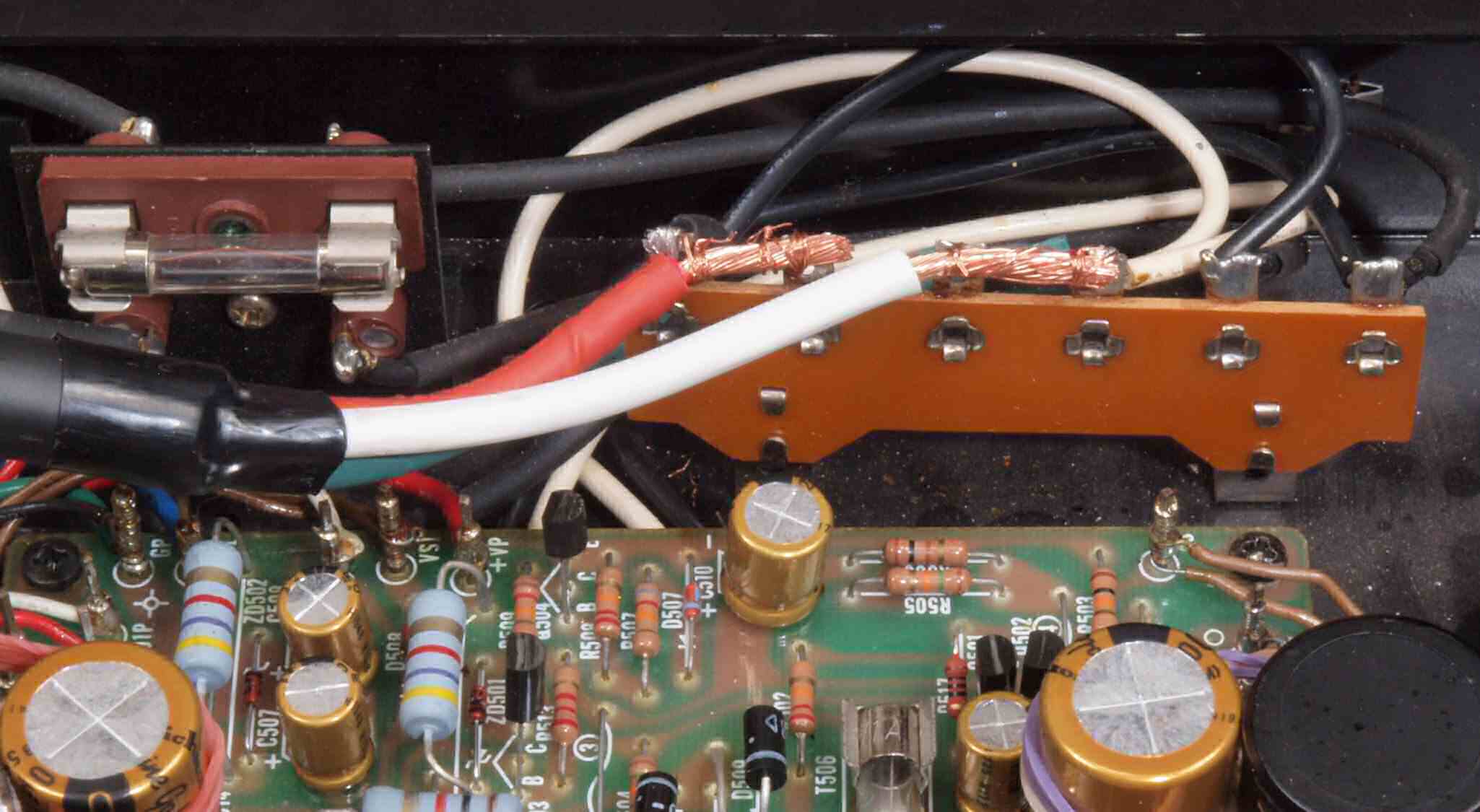

ＣＢ６．　修理前　ラグ端子に電源ケーブル取り付。

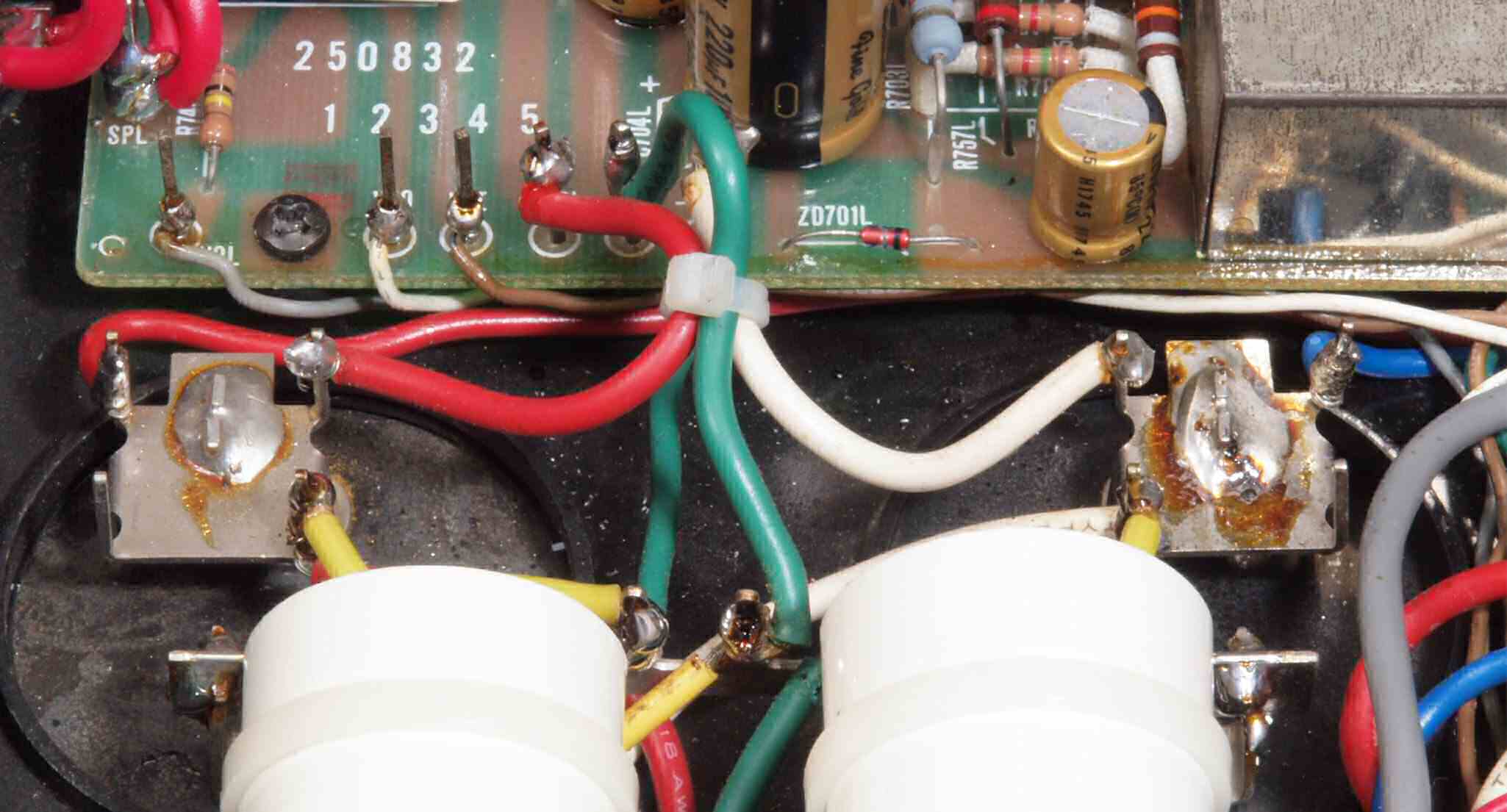

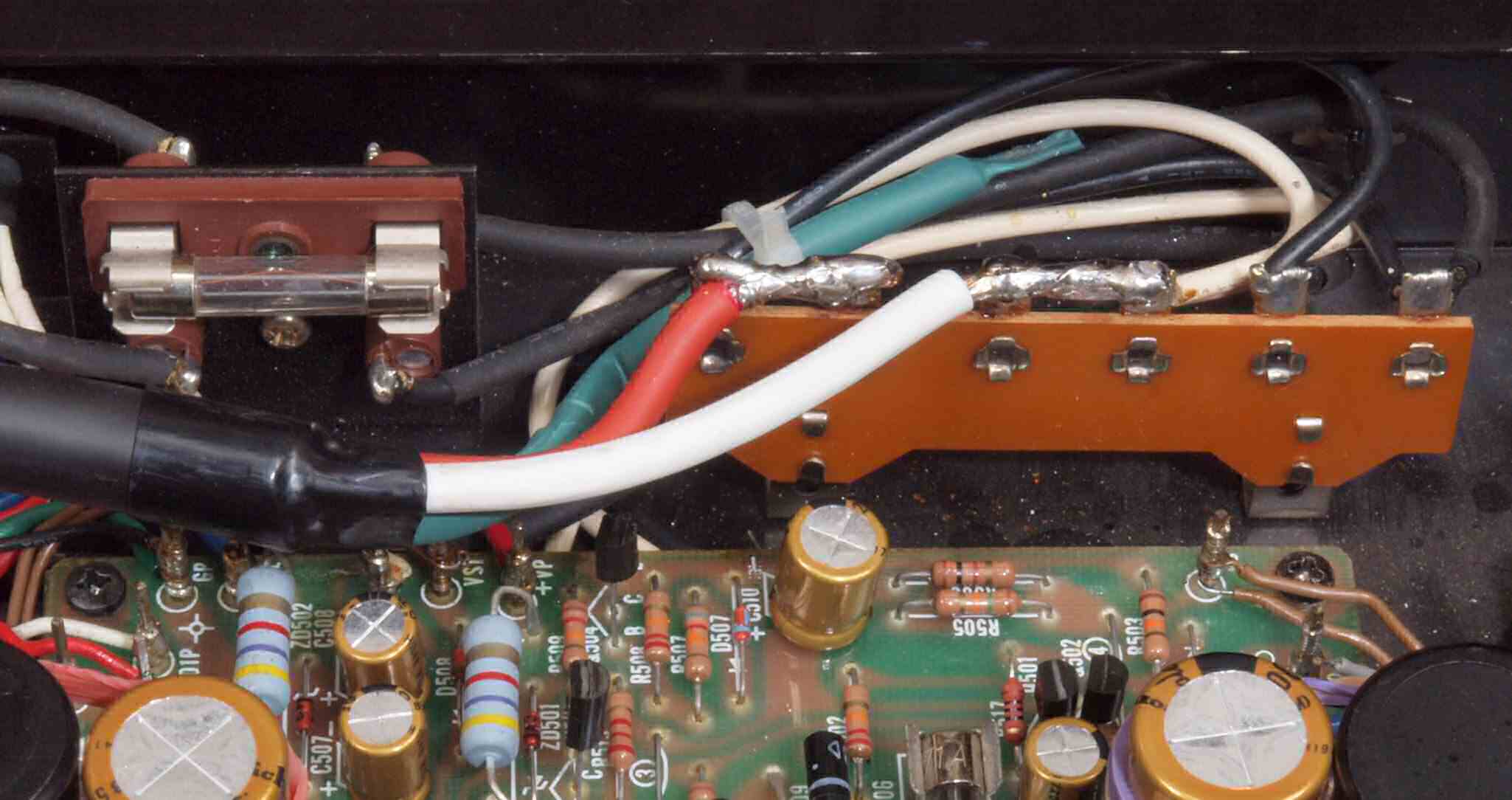

ＣＢ７．　修理中　ラグ端子に電源ケーブル取り付。　端子板に銅線で固定する。

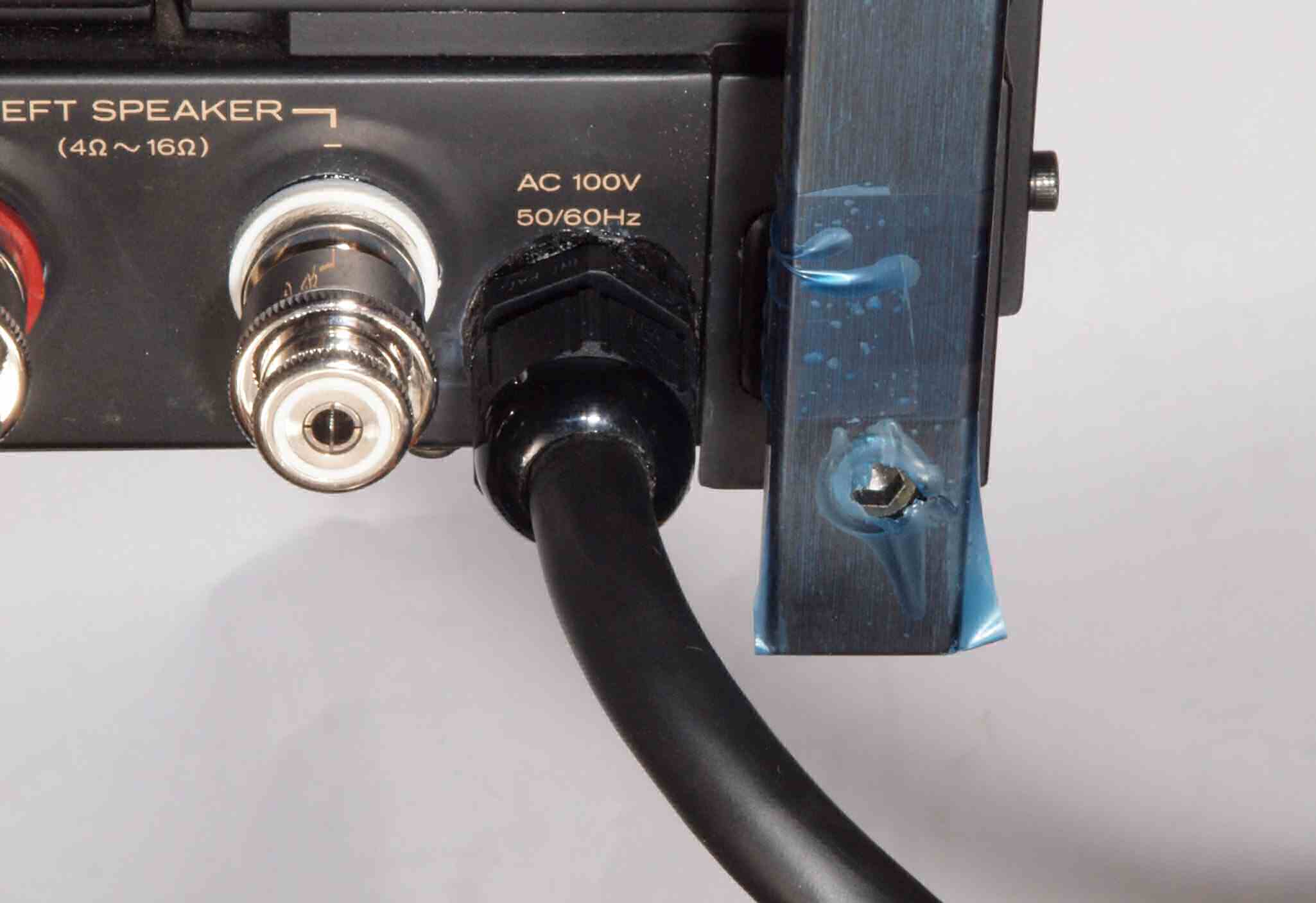

ＣＢ８．　修理後　ラグ端子に電源ケーブル取り付。　さらに半田で固定する。

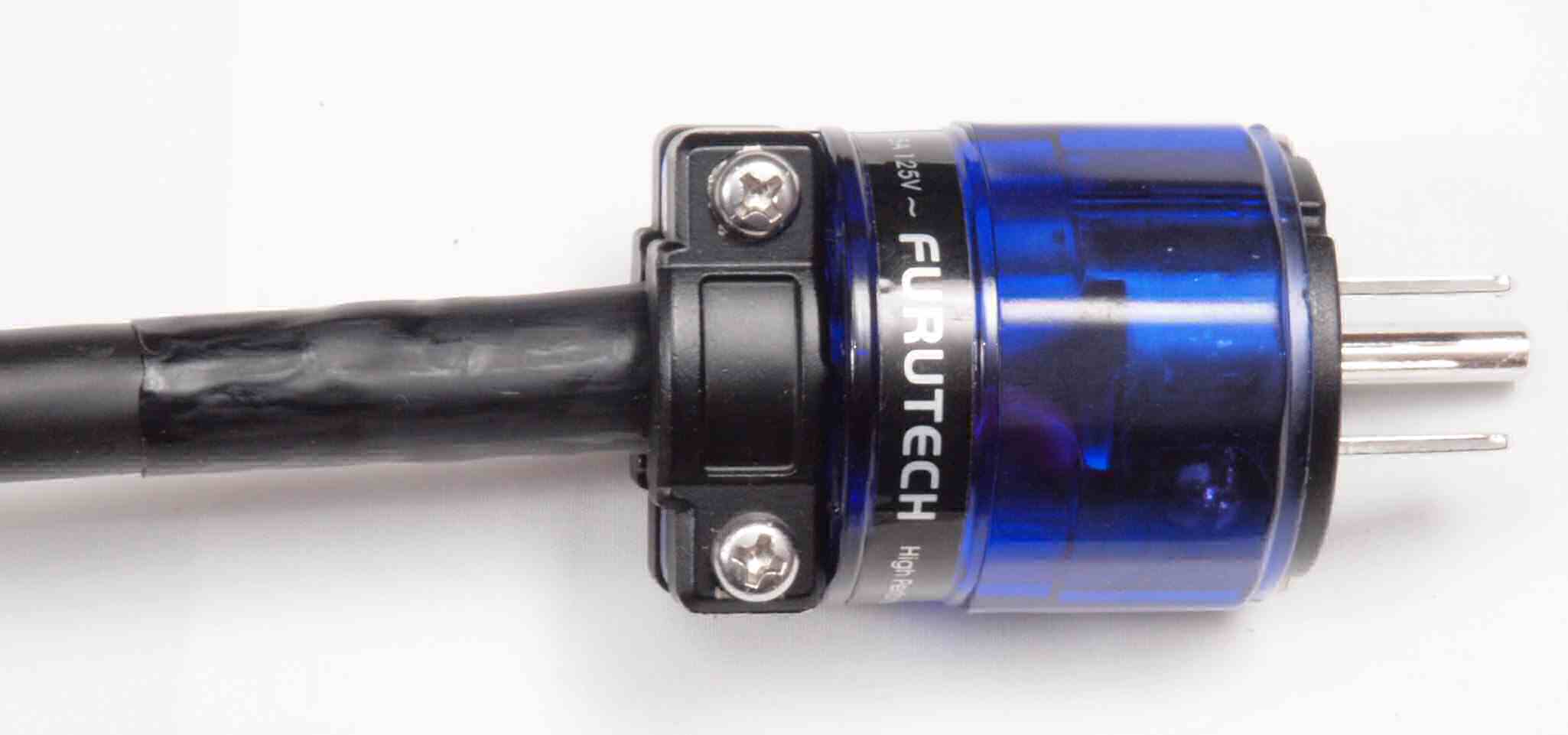

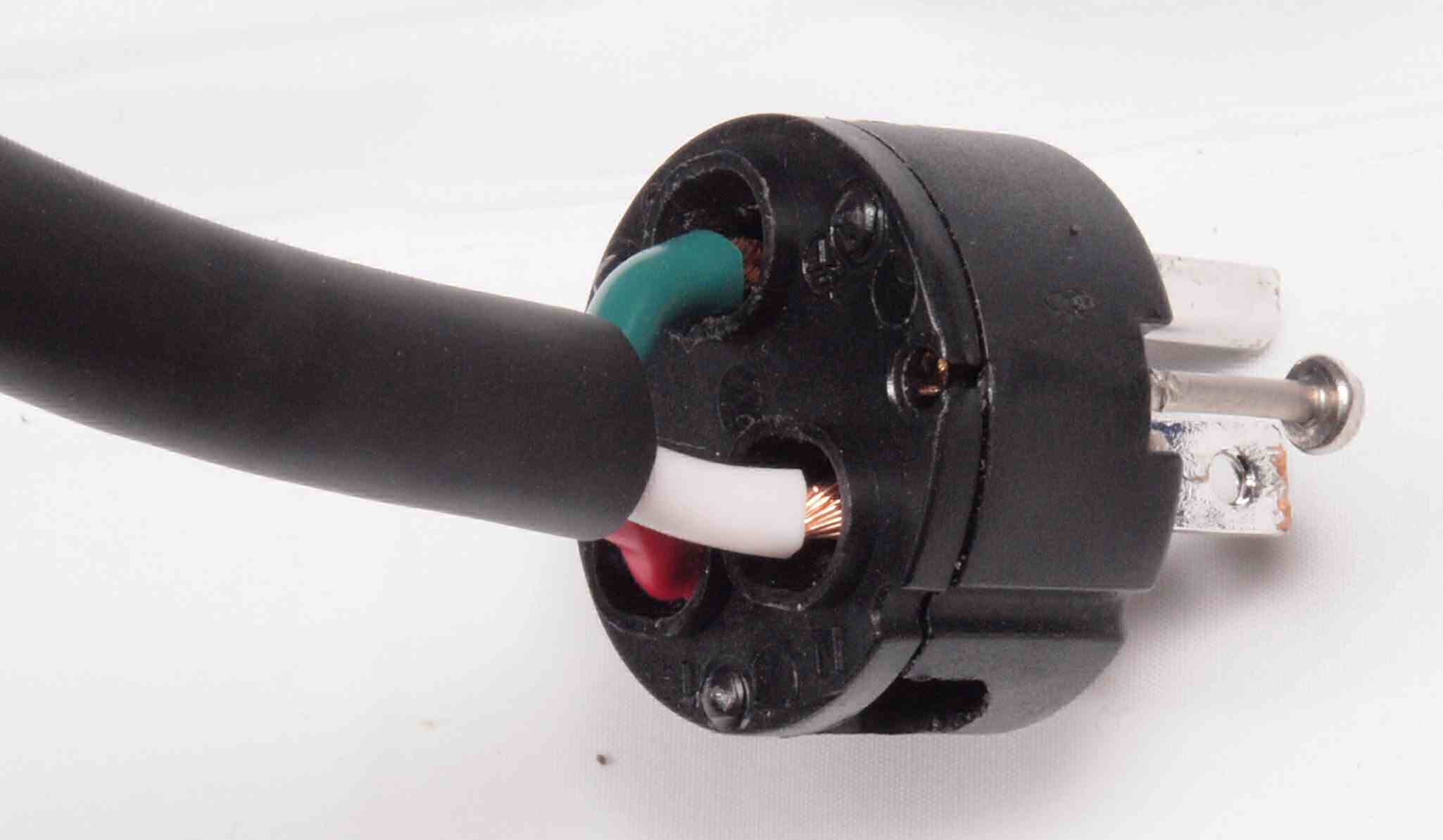

ＣＢ９．　修理中　電源ケーブル「ＳＡＥＣ　ＡＣ６０００　ＰＣ−Ｔｒｉｐｌｅ　Ｃ」　に　「ＦＵＲＵＴＥＣＨ　ＦＩ−１１Ｍ−ＮＩＲ」を取り付ける。 　　　　　　　　　　　ばらせないので差し込み接続。

ＣＢＡ．　修理後　電源ケーブル＋コンセント。

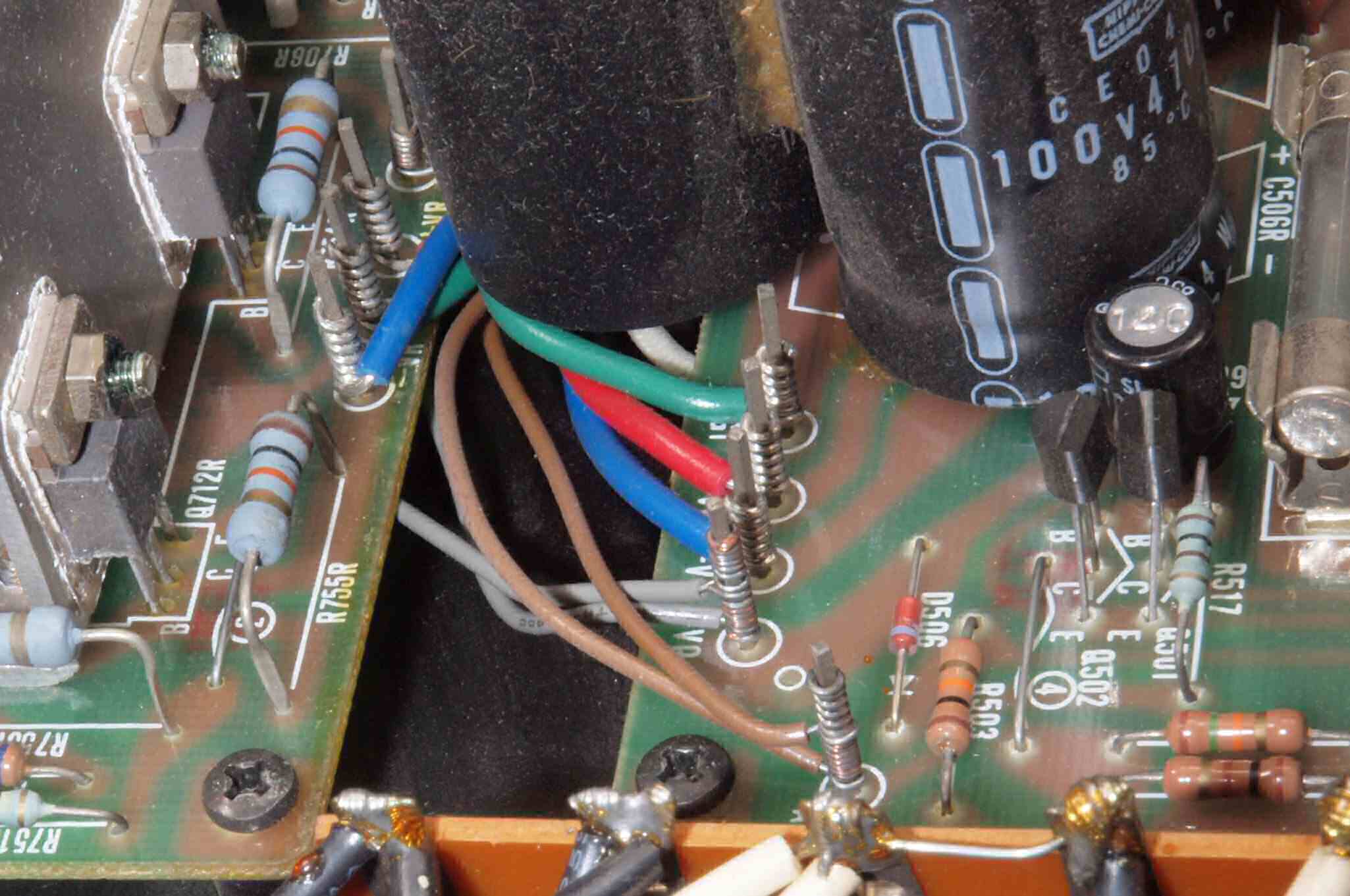

ＣＣ１．　修理前　Ｒ側ドライブ基板へのラッピング線

ＣＣ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＣ３．　修理前　Ｌ側ドライブ基板へのラッピング線

ＣＣ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＣ５．　修理前　R側ドライブ基板−電源基板へのラッピング線

ＣＣ６．　修理後　R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

ＣＣ７．　修理前　Ｌ側ドライブ基板−電源基板

ＣＣ８．　修理後　Ｌ側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

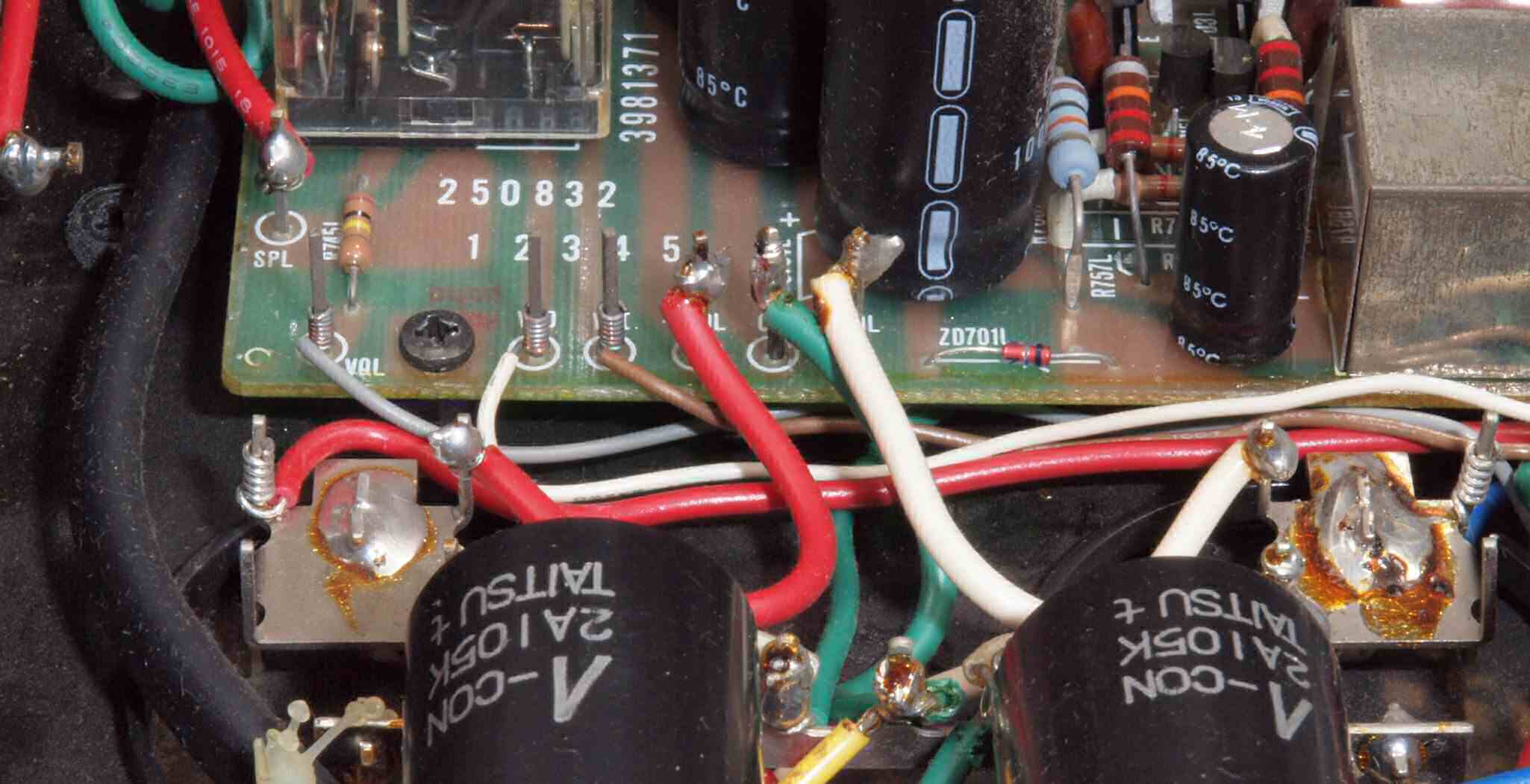

ＣＤ１．　修理（交換）後　支給品Λコンデンサーに交換する。

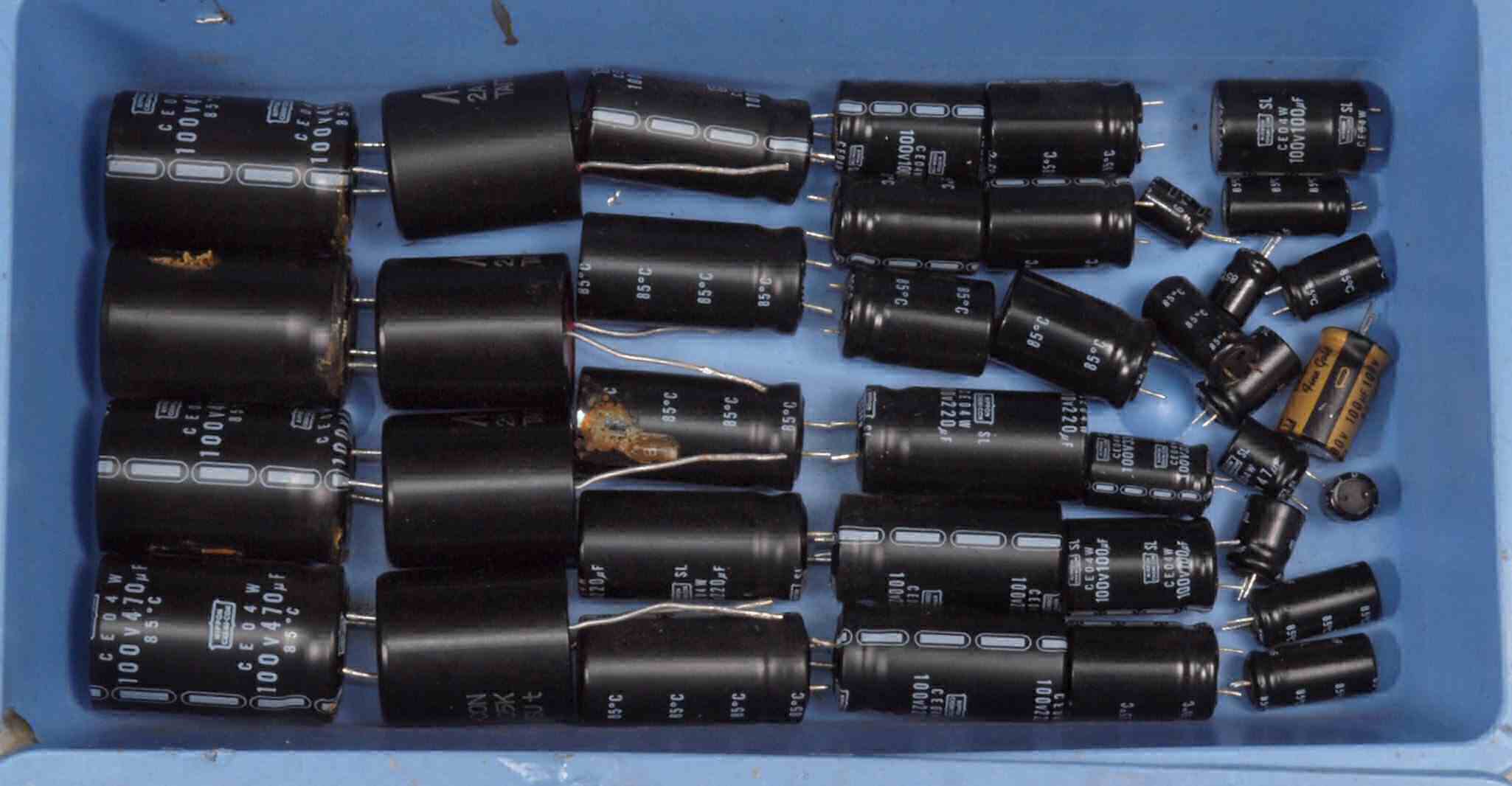

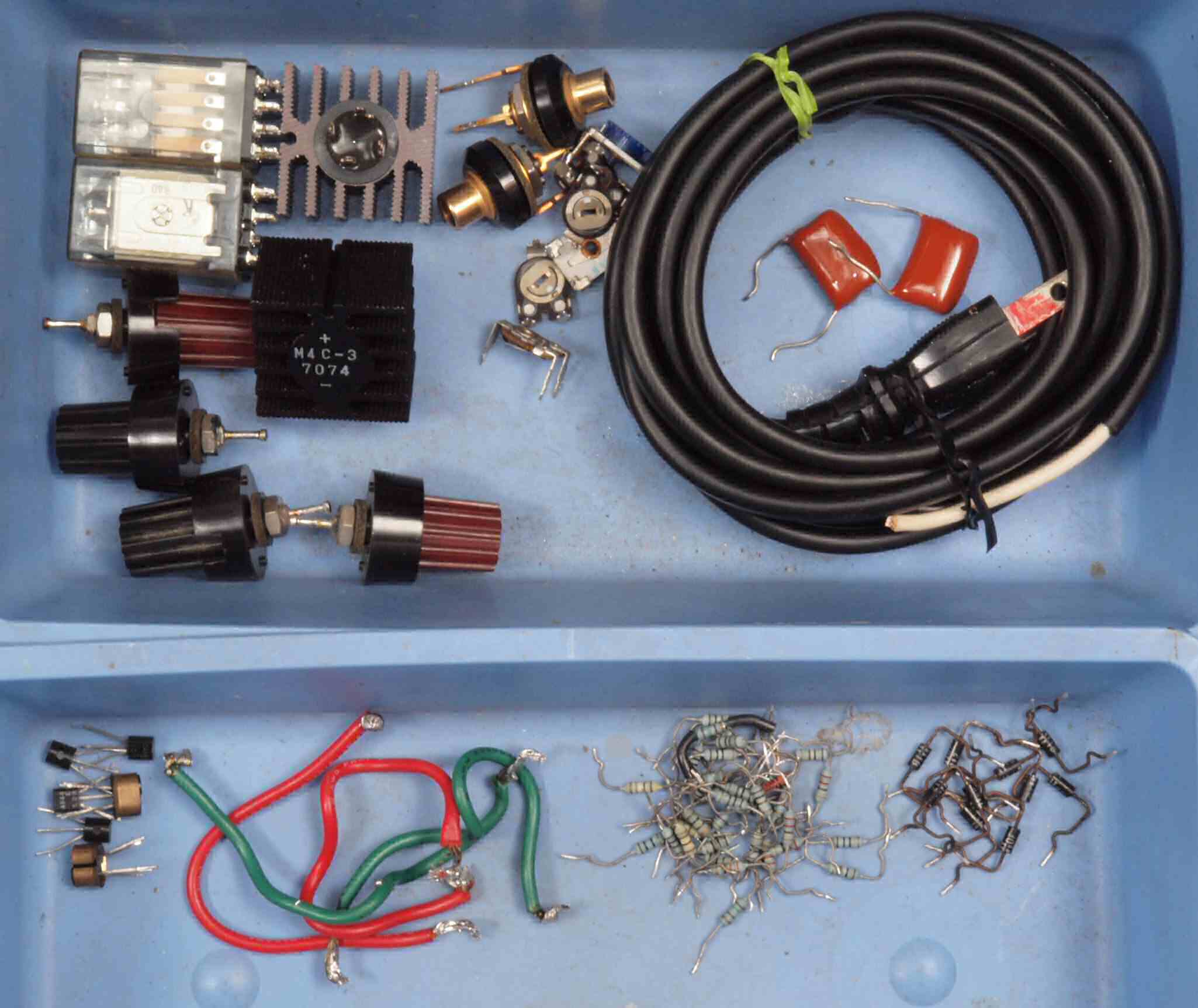

ＣＥ１．　交換した部品。

ＣＥ２．　交換した部品２。

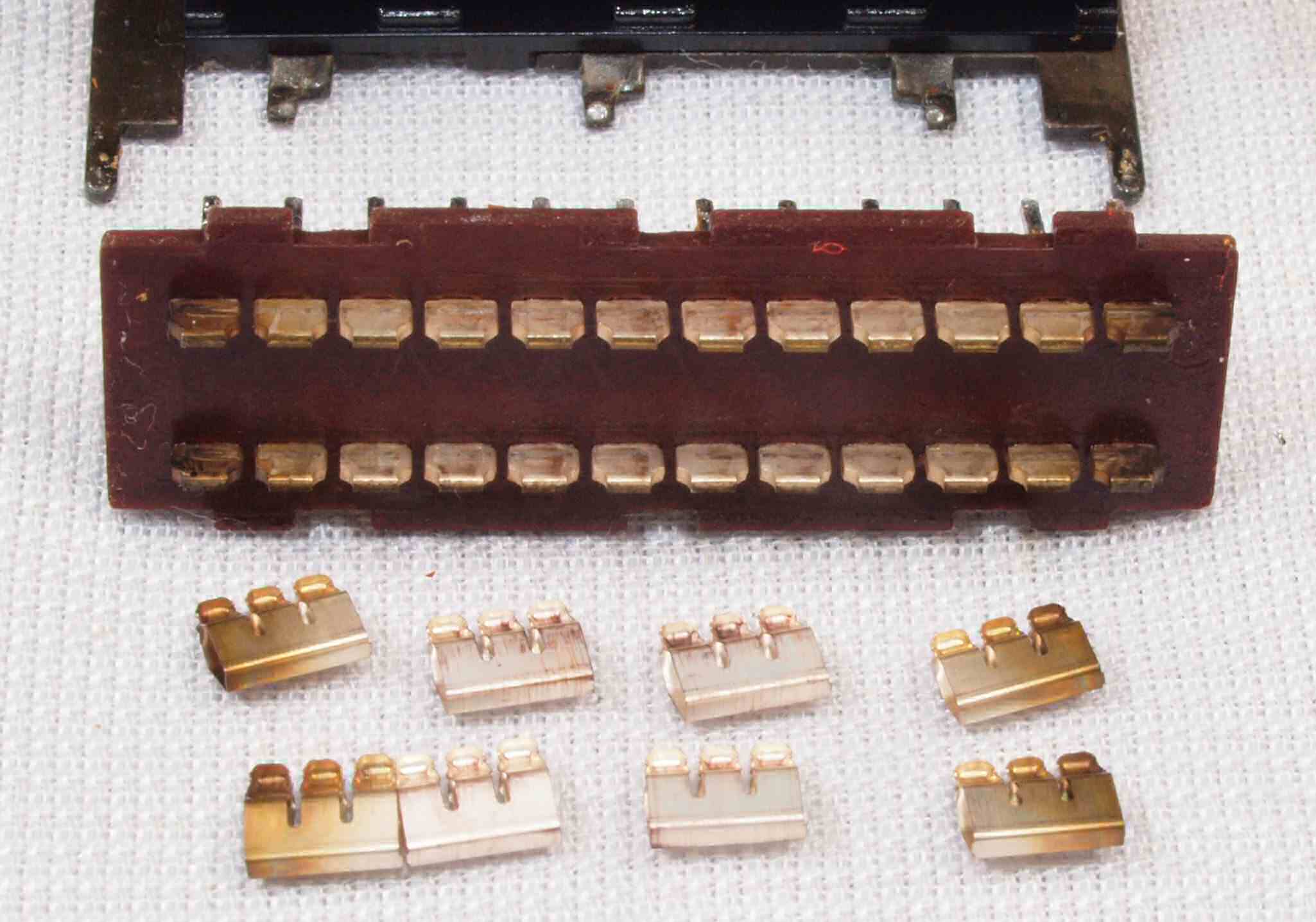

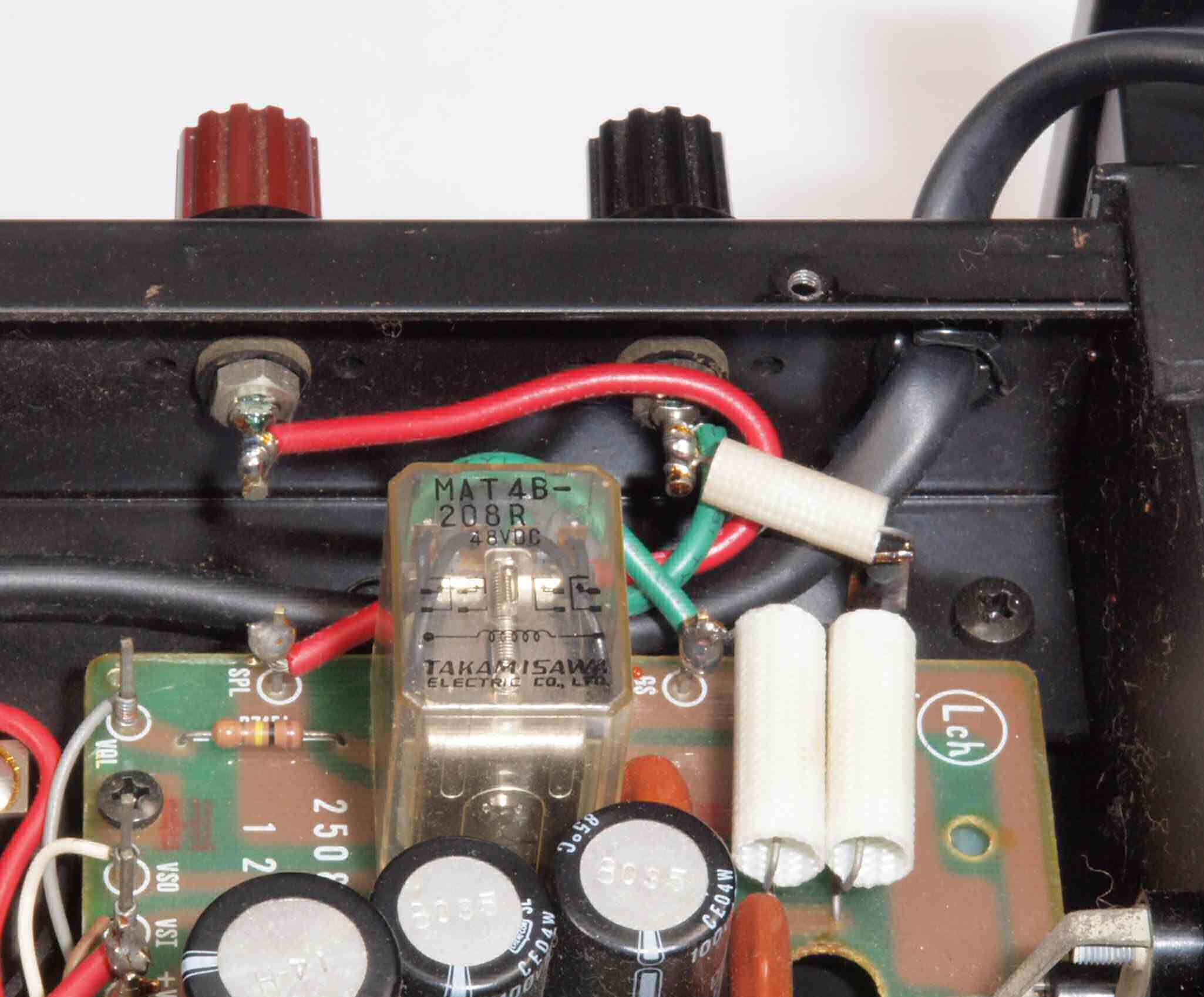

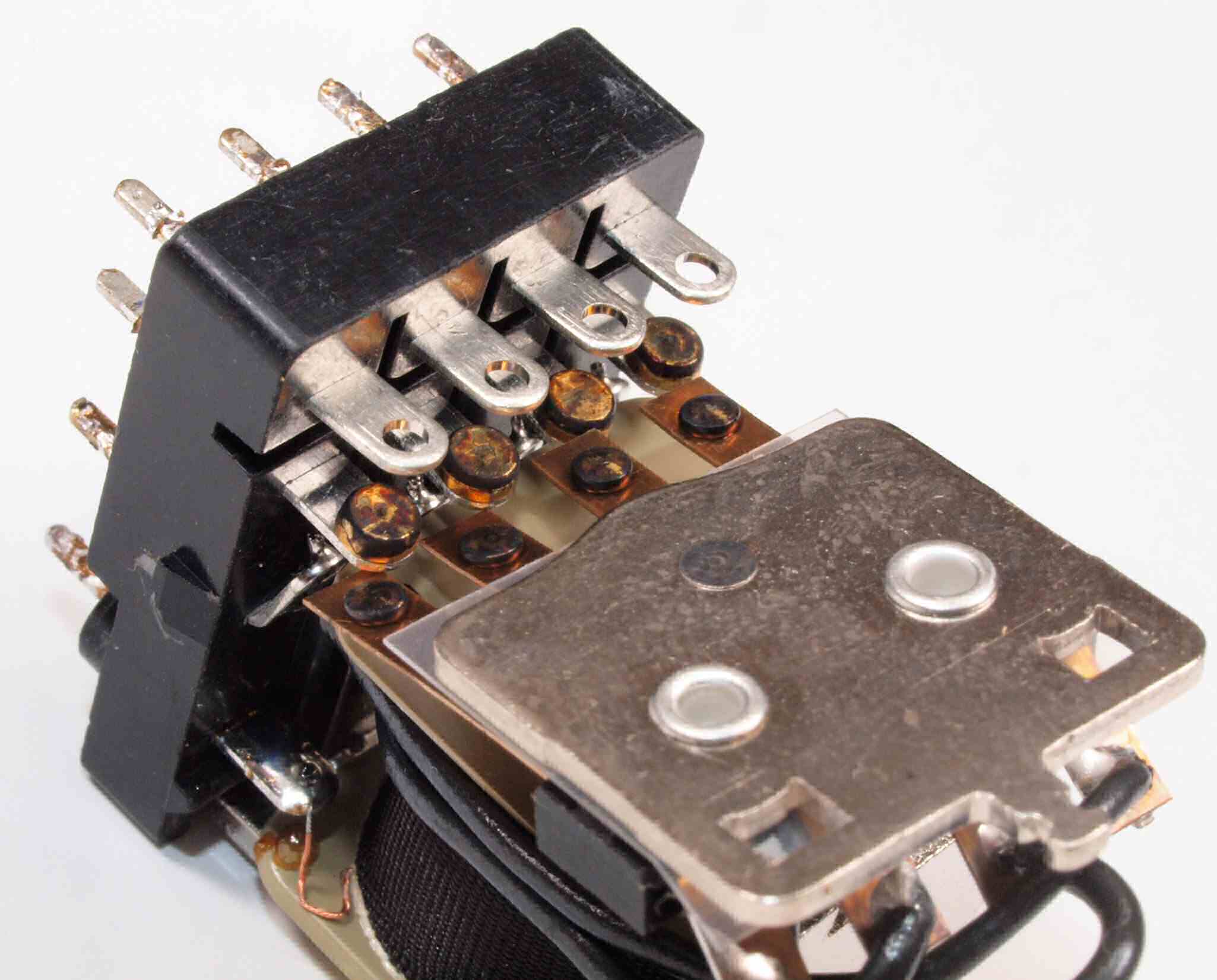

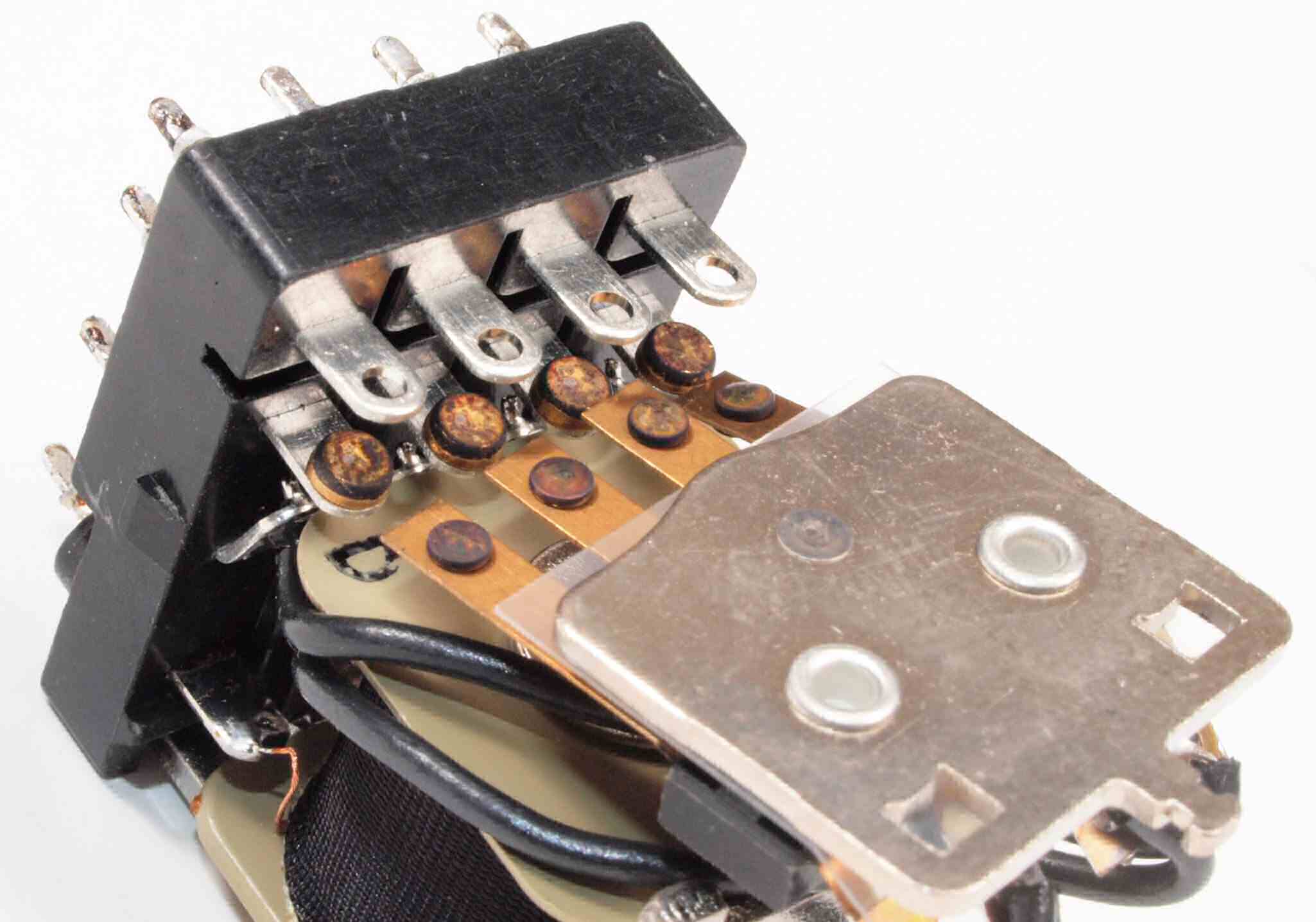

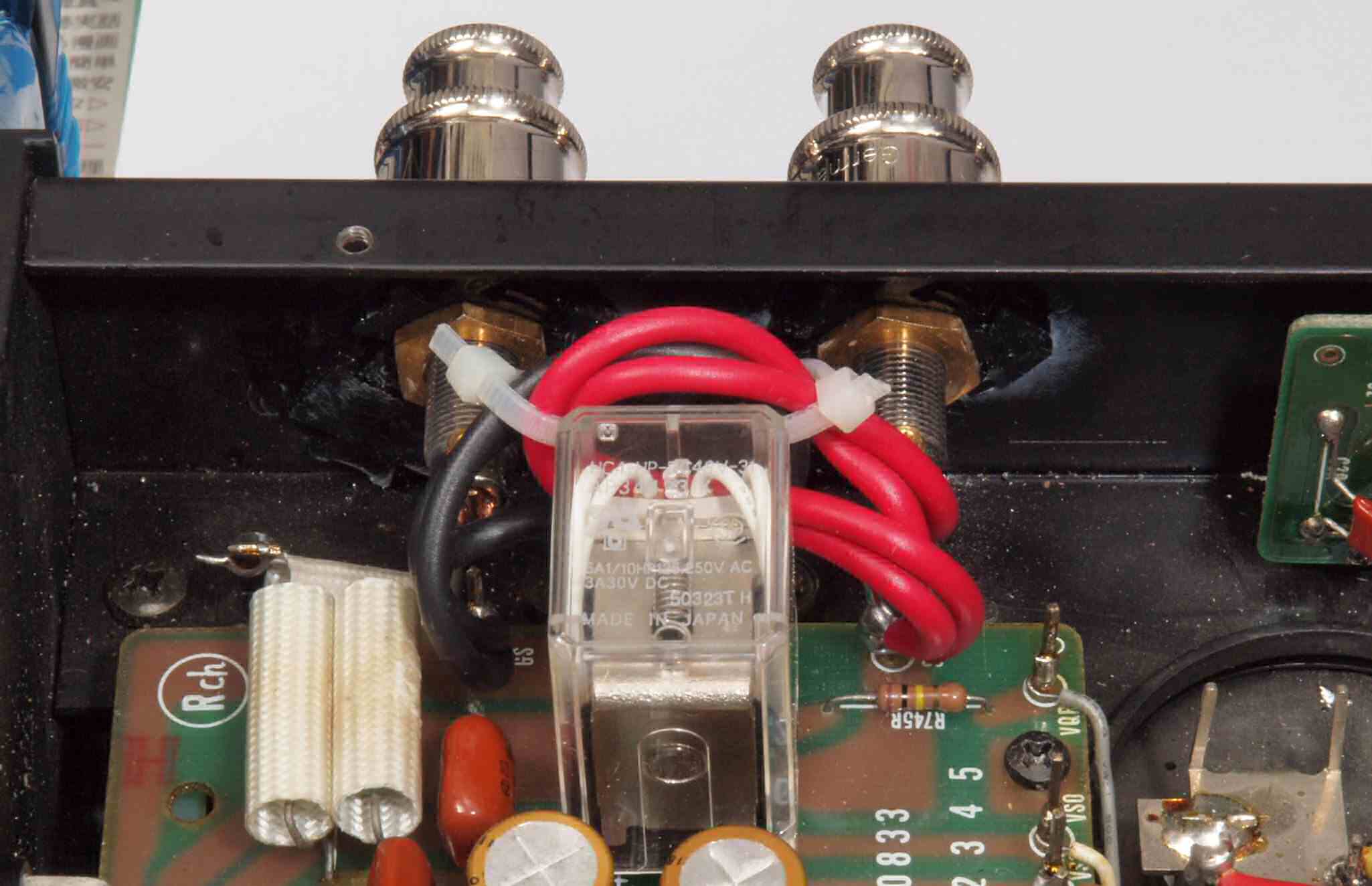

ＣＥ３．　交換した部品、接点が酸化して黒いＳＰ接続リレー。光っている所が通電部分。

ＣＦ１．　修理前　下から見る

ＣＦ２．　修理後　下から見る

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６６２％歪み。 　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６７７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００２７７％歪み。 　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００４８０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

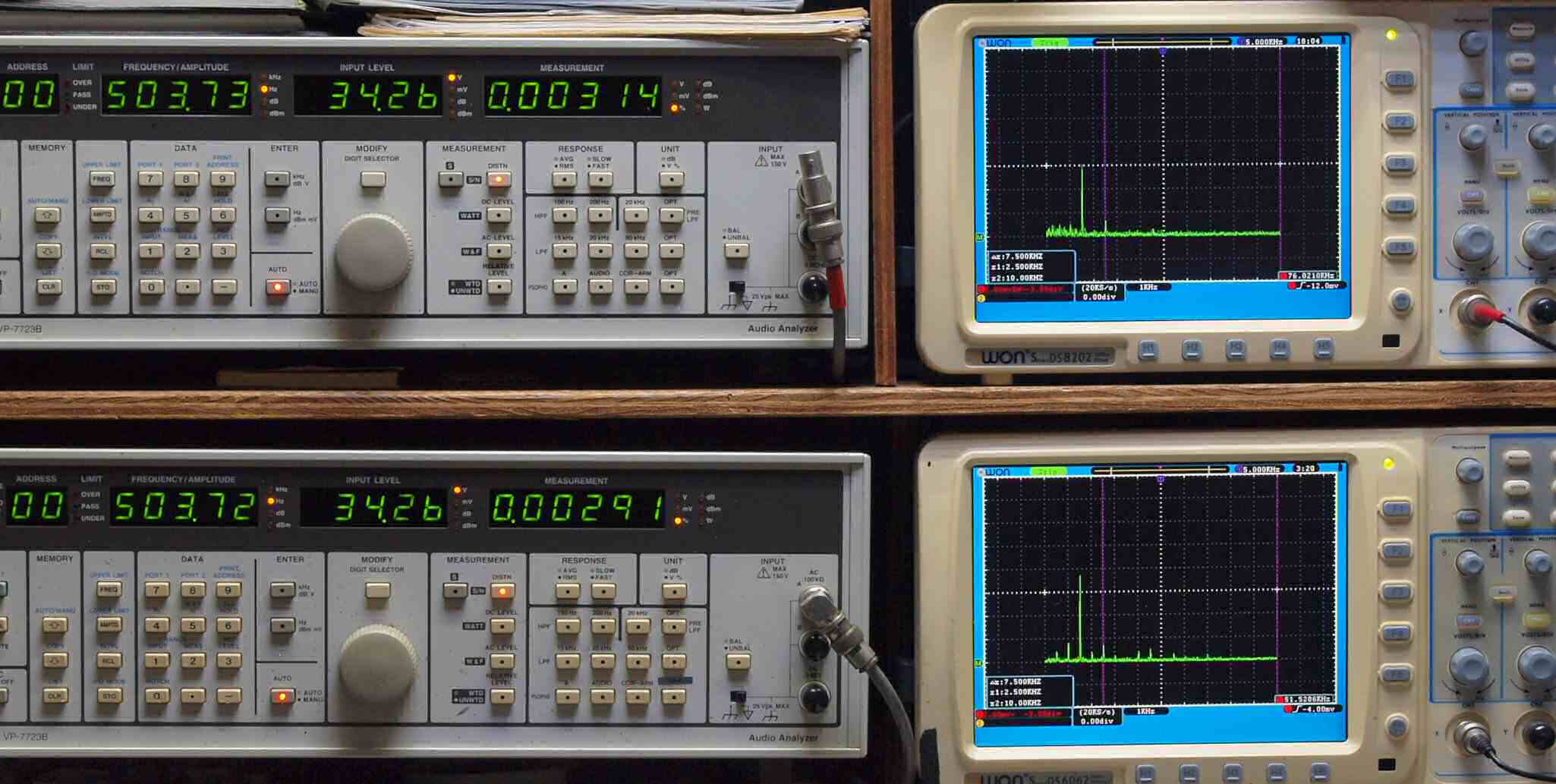

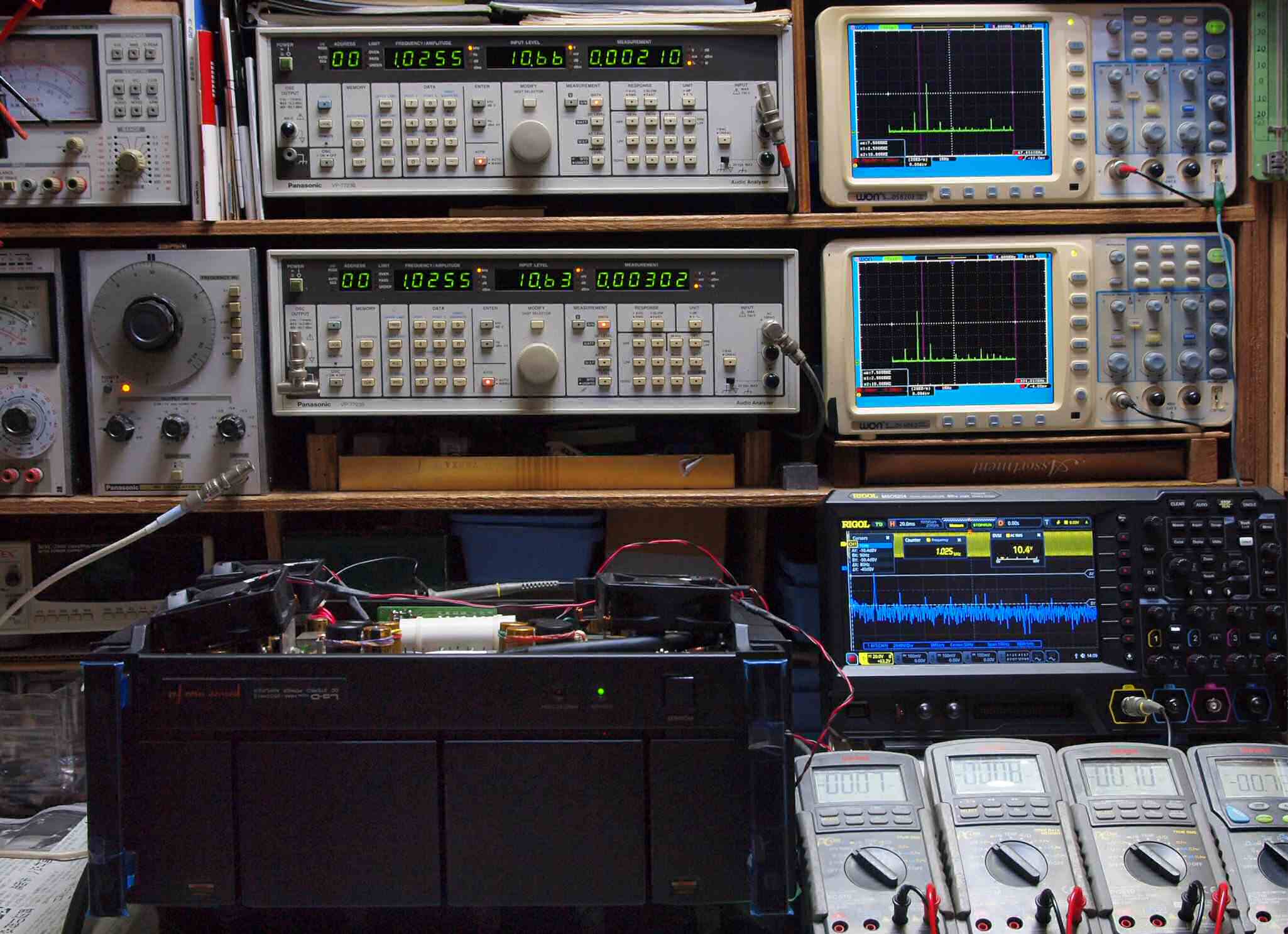

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００２１３歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００２９１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３４５％歪み。 　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３３９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１３８９％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１４７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１００％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１５８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０６６２％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０６７７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

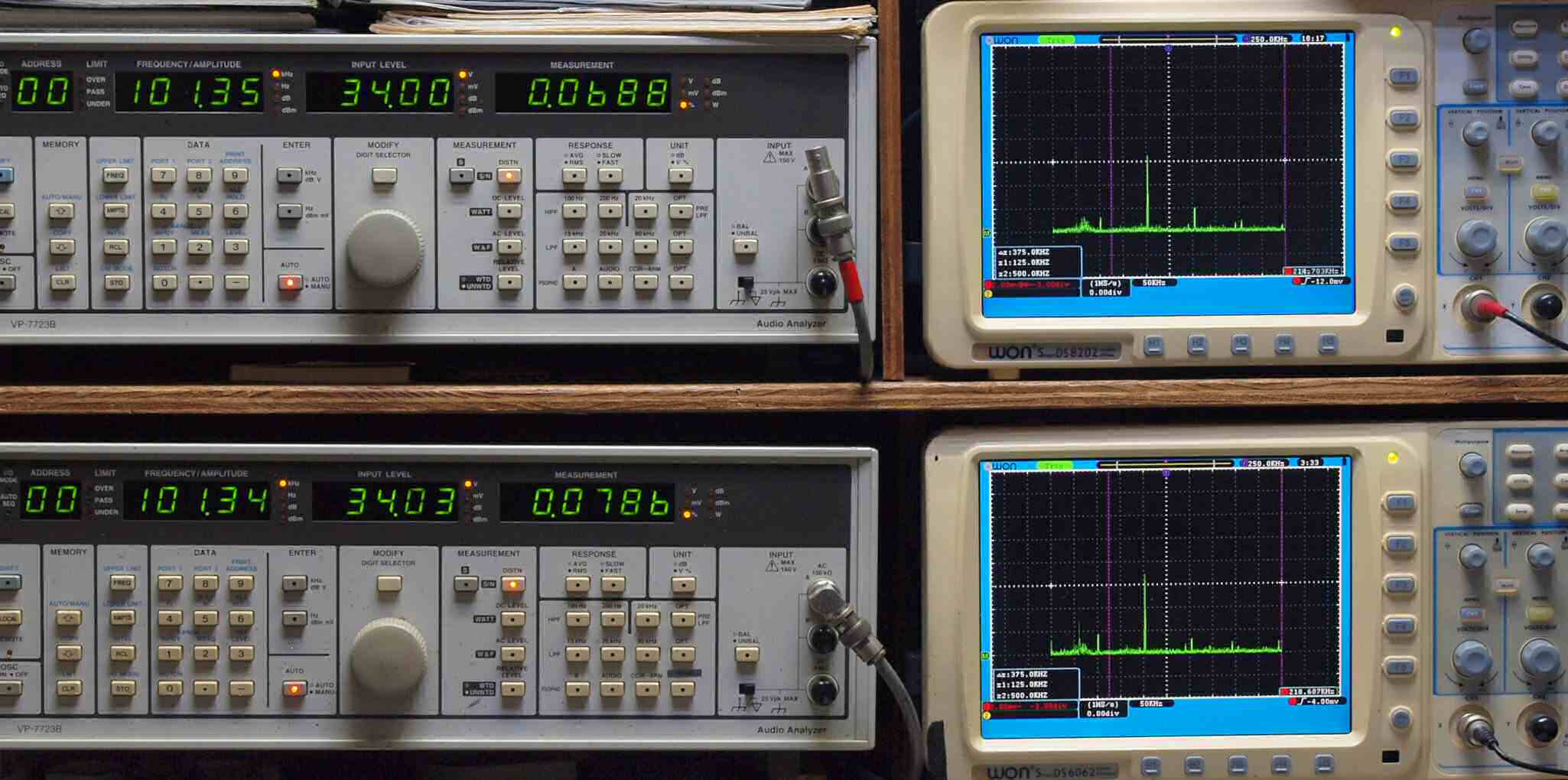

Ｅ８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０６８８％歪み。 　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０７８６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　このＡＭＰの特色で、全く落ちない！

Ｅ９．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

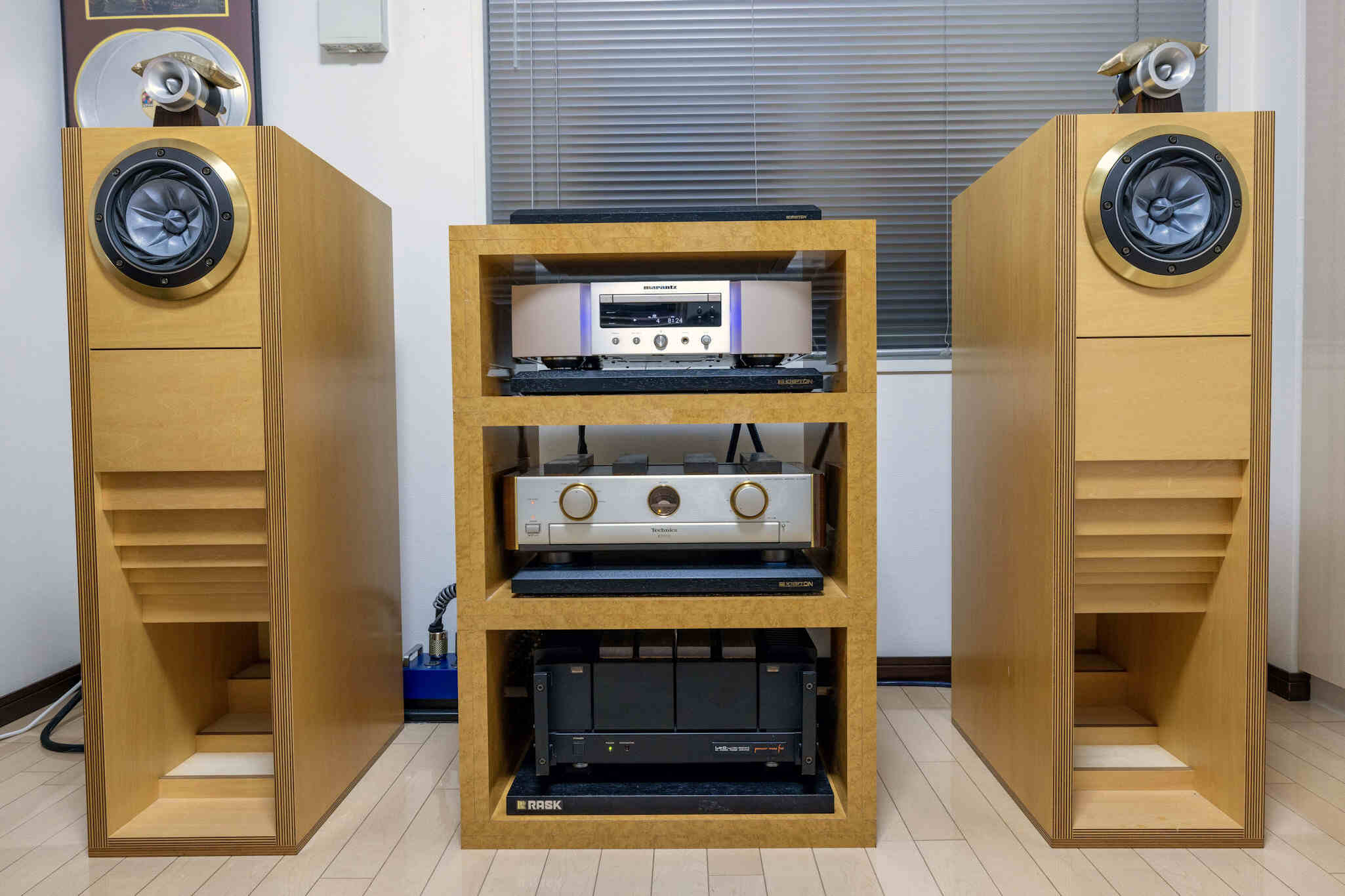

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体正面から見る。

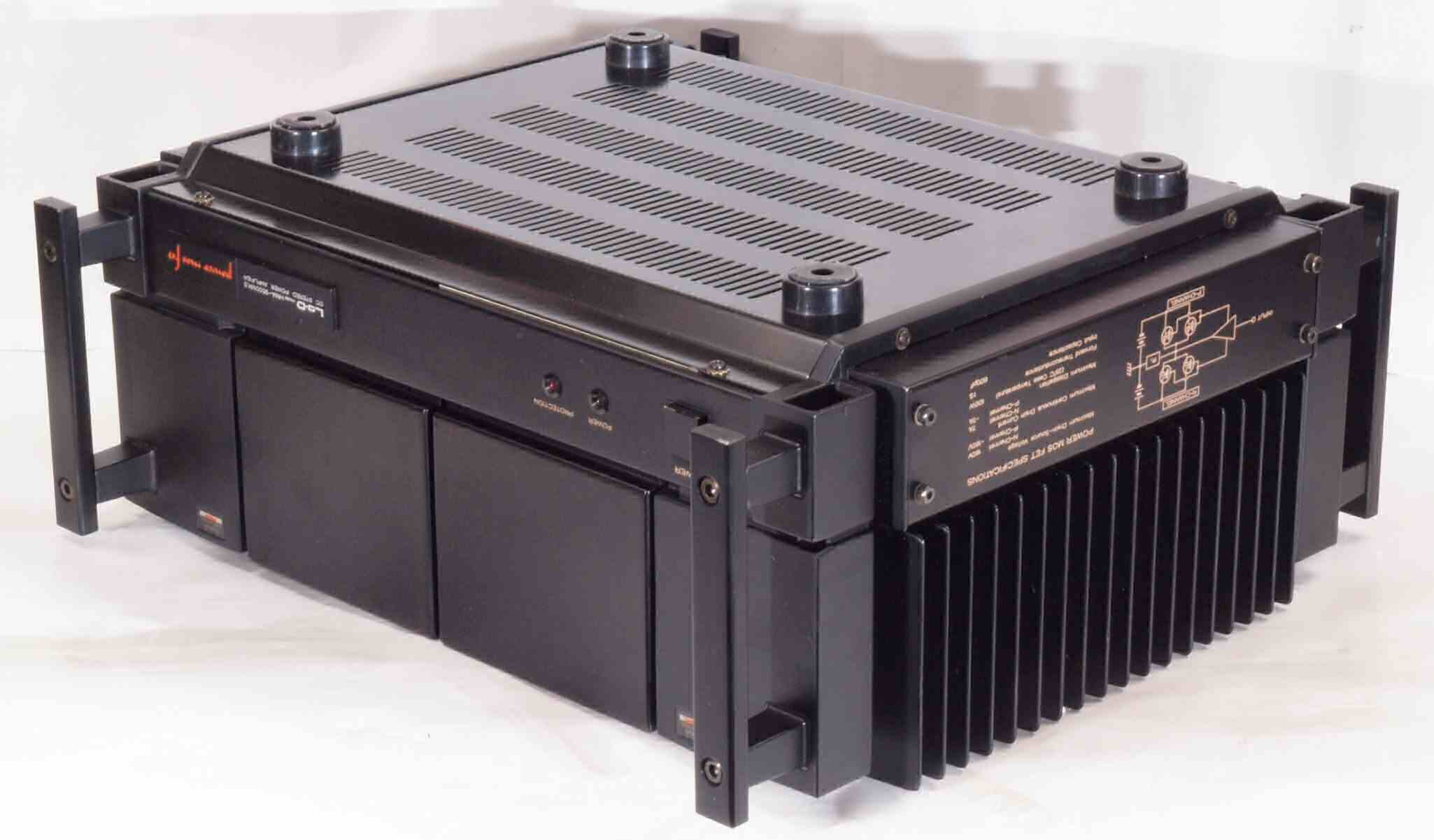

9500mk2-p3d
