VacuumTubeTester Hickok TV-2B/Uで
ＫＴ－８８、ＫＴ－８８ＳＶ、６５５０ＥＨ　Ｇｍ、Ｉｐ測定

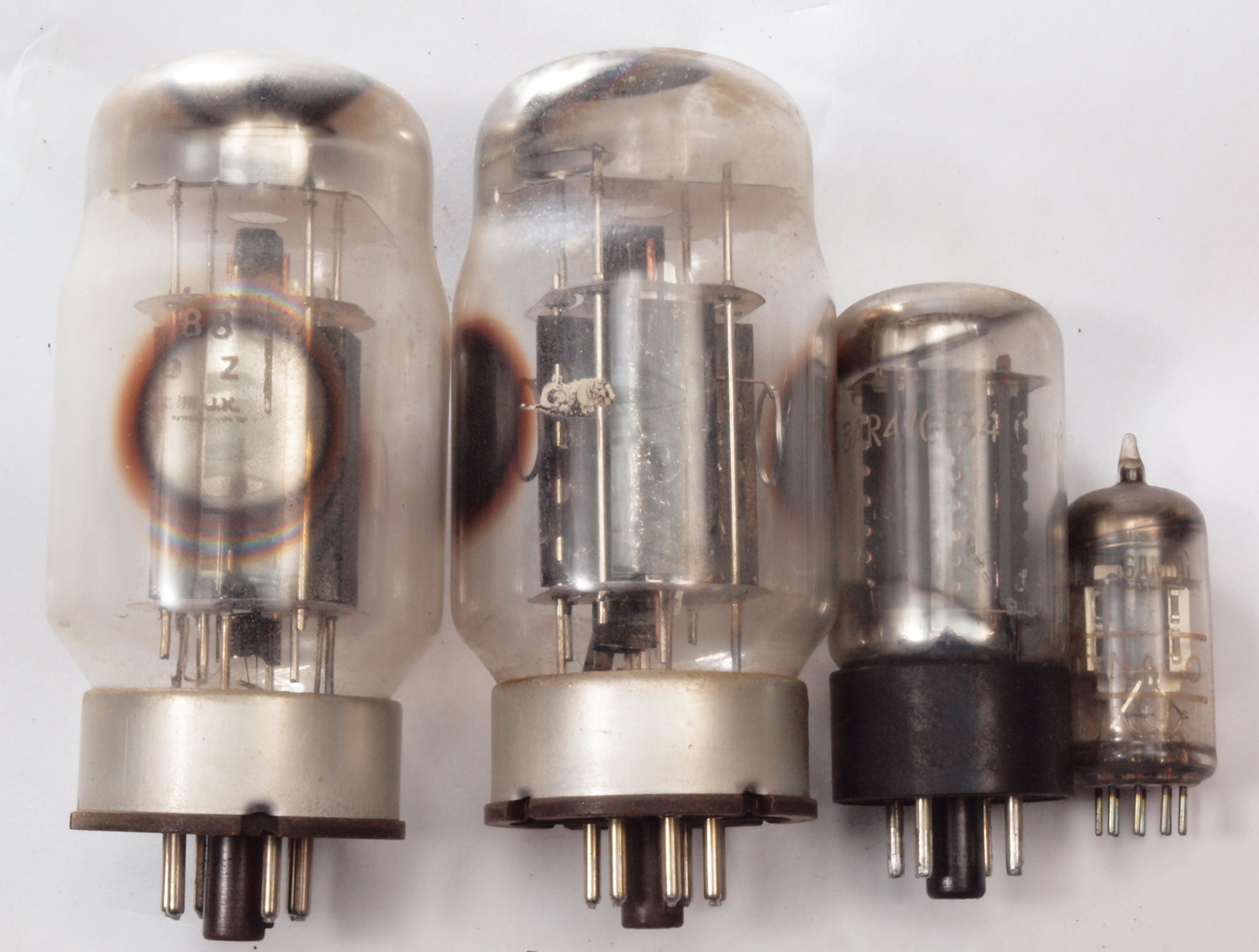

SOVTEK　ＫＴ－８８。
  • １本目　ＫＴ－８８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝１１４．５ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１１７００μmho、Ｉｐ＝１０９．５ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１３４００μmho、Ｉｐ＝１２７．２ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１３０００μmho、Ｉｐ＝１２２．２ｍＡ。

GrooveTubes　GT-KT88SV。　Ｄｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　３台目＆Ｄｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　４台目
  • １本目　ＫＴ－８８ＳＶ　測定。　Ｇｍ＝１４０００μmho、Ｉｐ＝１３７ｍＡ。
    ２本目　ＫＴ－８８ＳＶ　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１３７ｍＡ。
    ３本目　ＫＴ－８８ＳＶ　測定。　Ｇｍ＝１４５００μmho、Ｉｐ＝１３５．７ｍＡ。
    ４本目　ＫＴ－８８ＳＶ　測定。　Ｇｍ＝１４５００μmho、Ｉｐ＝１３０．２ｍＡ。

ＧｏｌｄＬｉｏｎ ＫＴ－８８。
  • １本目　ＫＴ－８８　測定。　Ｇｍ＝１３０００μmho、Ｉｐ＝１１７．１ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１２５００μmho、Ｉｐ＝１１６．３ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１０４．４ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１０．９ｍＡ。

ＧｏｌｄＬｉｏｎＫＴ８８　その２。Ｍｉｃｈａｅｌｓｏｎ ＆ Ａｕｓｔｉｎ　ＴＶＡ－１．　１０台目
  • １本目　ＫＴ－８８　測定。　　Ｇｍ＝１３５００μ、Ｉｐ＝１２３．２ｍＡ。
    ２本目　ＫＴ－８８　測定。　　Ｇｍ＝１３０００μ、Ｉｐ＝１２０．６ｍＡ。
    ３本目　ＫＴ－８８　測定。　　Ｇｍ＝１３５００μ、Ｉｐ＝１２３．０ｍＡ。
    ４本目　ＫＴ－８８　測定。　　Ｇｍ＝１３０００μ、Ｉｐ＝１２１．３ｍＡ。

中国製　ＫＴ－８８。
  • １本目　ＫＴ－８８　測定。　Ｇｍ＝１４０００μmho、Ｉｐ＝１２４．３ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１２９．５ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１３０００μmho、Ｉｐ＝１０２．６ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１３２００μmho、Ｉｐ＝１１４．６ｍＡ。

Ｅｌｅｃｔｒｏ－Ｈａｒｍｏｎｉｘ　６５５０ＥＨ。
  • １本目　６５５０ＥＨ　測定。　Ｇｍ＝１２５００μmho、Ｉｐ＝１１８．８ｍＡ。
    ２本目　６５５０ＥＨ　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１４．７ｍＡ。
    ３本目　６５５０ＥＨ　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝１１０．０ｍＡ。
    ４本目　６５５０ＥＨ　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１３．３ｍＡ。

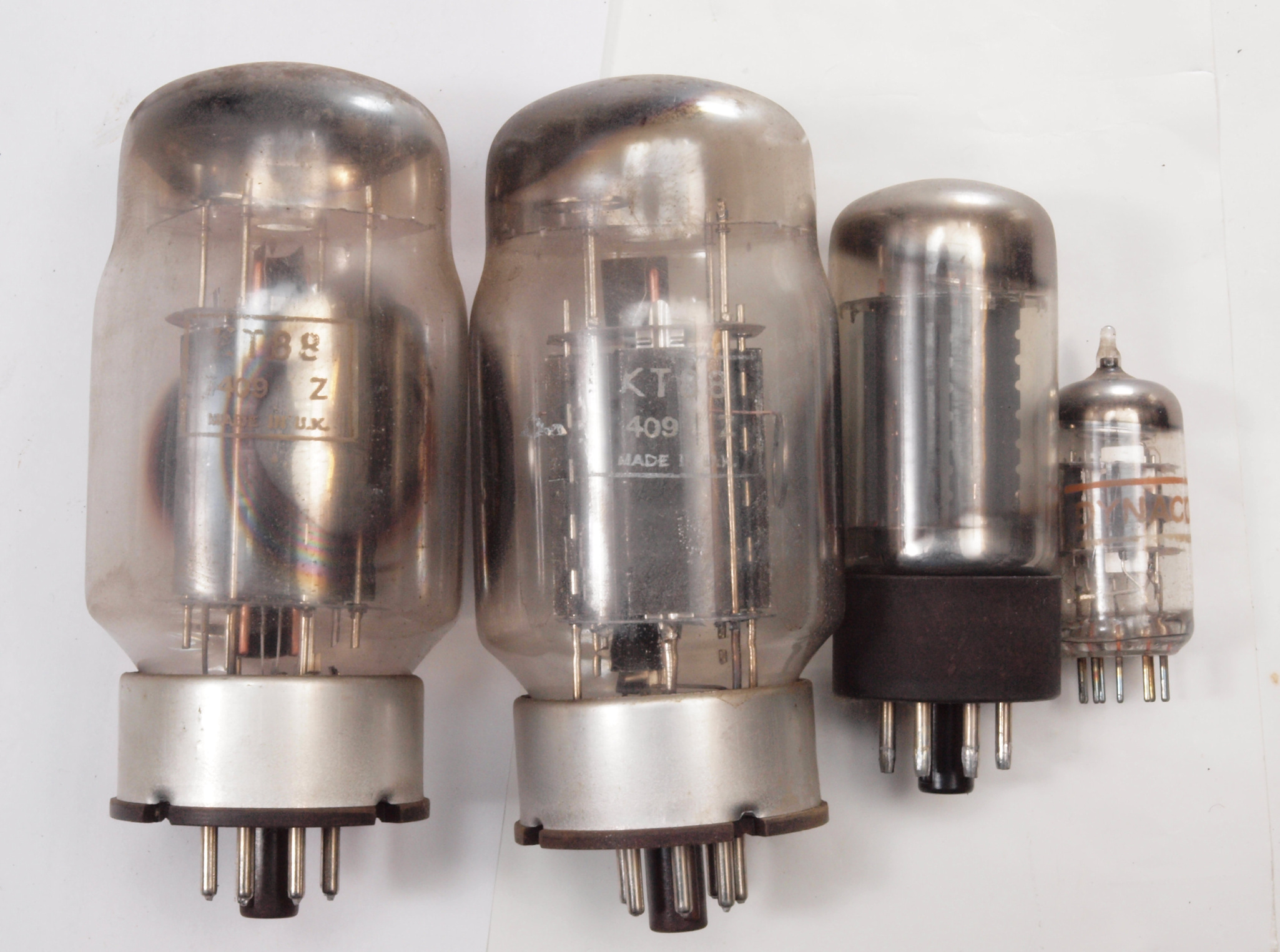

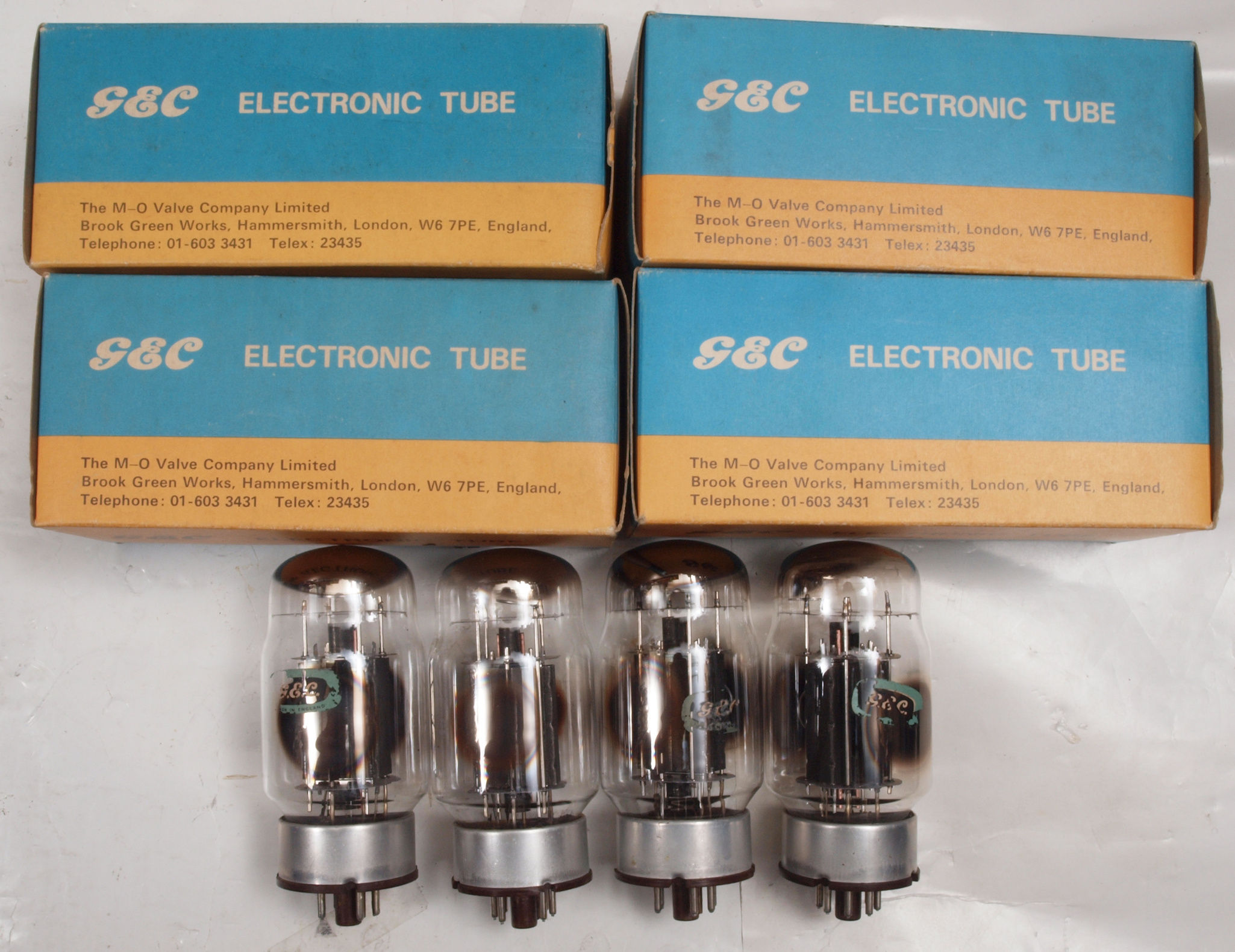

G.E.C　ＫＴ８８。　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　８台目。
  • Ａ組。
    １本目　ＫＴ－８８　測定。　Ｇｍ＝１２５００μmho、Ｉｐ＝１０８．７ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１０３．９ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１２５００μmho、Ｉｐ＝１０９．５ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝９３．０ｍＡ。
    Ｂ組。
    １本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１５．６ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝１２３．６ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝１１２．２ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１７．０ｍＡ。
    Ｃ組。
    １本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１４．５ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝１１２．７ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１５．０ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１５．３ｍＡ。

Svetlana　Ｓロゴ　ＫＴ８８。　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　７台目。
  • １本目　ＫＴ－８８　測定。　Ｇｍ＝１３２００μmho、Ｉｐ＝１２５．０ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１３５００μmho、Ｉｐ＝１２５．７ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１３０００μmho、Ｉｐ＝１２４．８ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１３０００μmho、Ｉｐ＝１２１．３ｍＡ。

SOVTEK　６５５０。　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　６台目。
  • １本目　６５５０　測定。　Ｇｍ＝４２００μmho、Ｉｐ＝１３６．１ｍＡ。
    ２本目　６５５０　測定。　Ｇｍ＝３５００μmho、Ｉｐ＝１４０．２ｍＡ。
    ３本目　６５５０　測定。　Ｇｍ＝３７００μmho、Ｉｐ＝１４１．５ｍＡ。
    ４本目　６５５０　測定。　Ｇｍ＝２５００μmho、Ｉｐ＝１３０．０ｍＡ。
Ａ．　ＹＡＨＯＯオークションで購入、　SOVTEK　ＫＴ－８８　４本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１５００μmho
　　　　「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝－１５Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく（横幅2050ドット）表示されます。

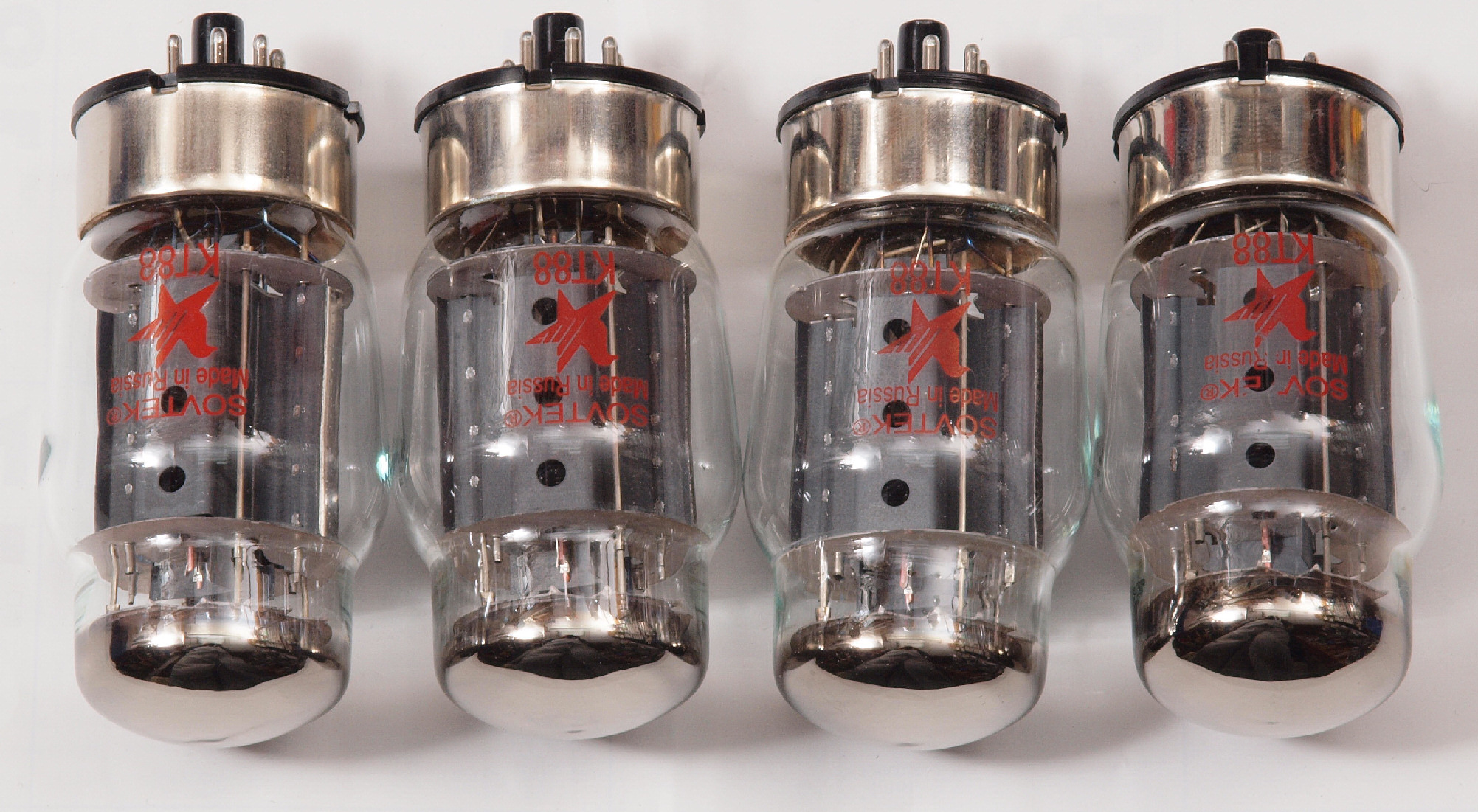

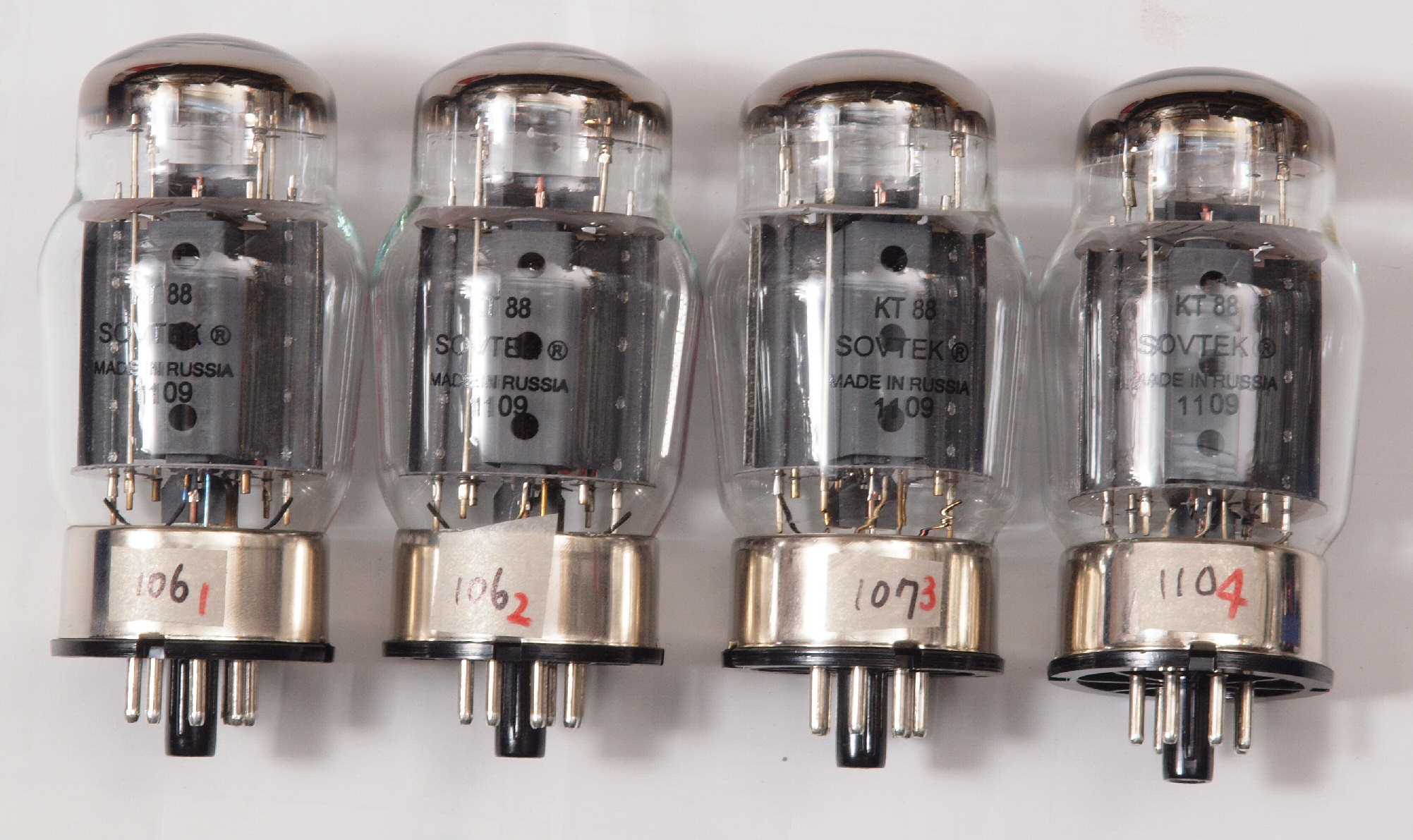

SOVTEK　ＫＴ－８８　４本　左から　１本目、２本目、、４本目。

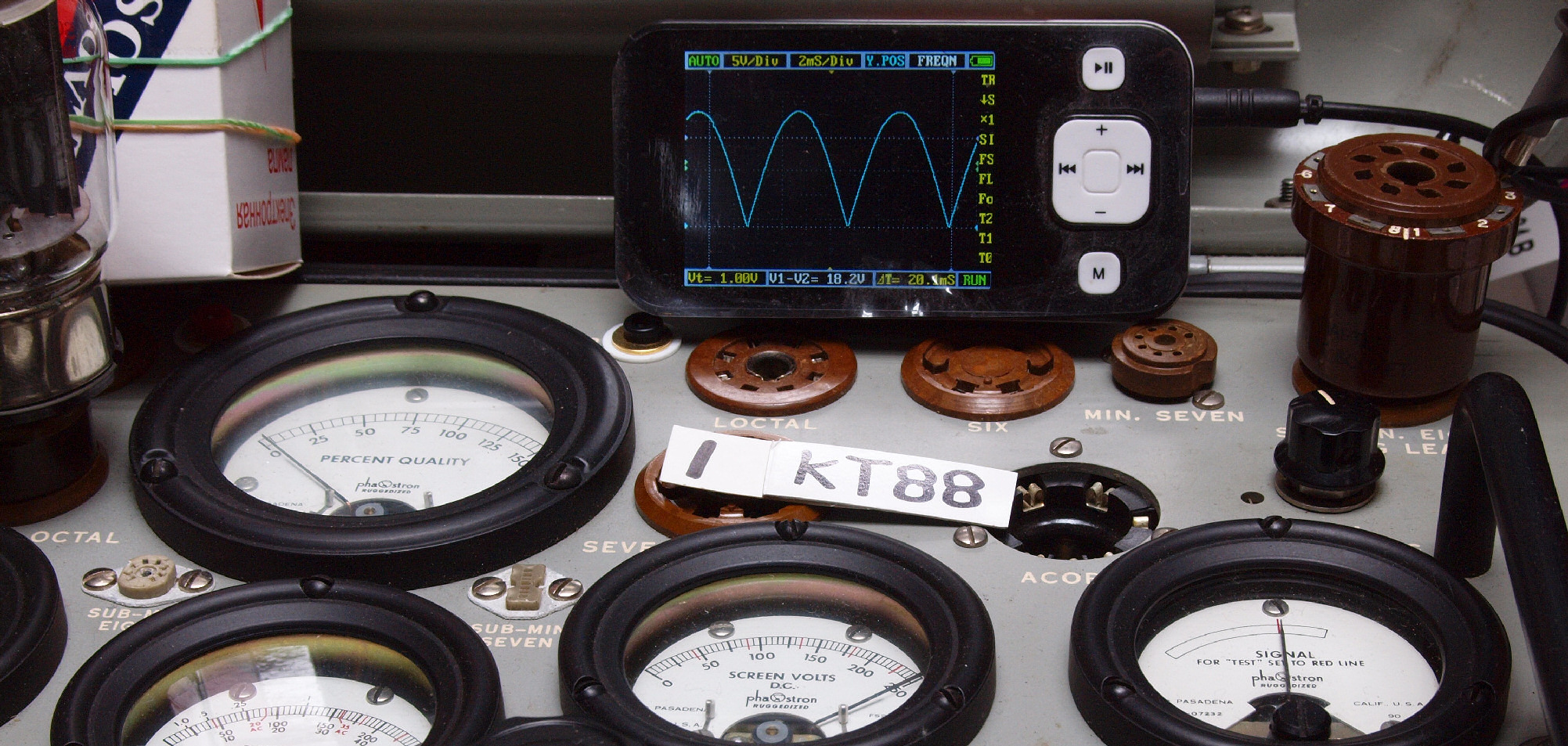

  • １本目　ＫＴ－８８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝１１４．５ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１１７００μmho、Ｉｐ＝１０９．５ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１３４００μmho、Ｉｐ＝１２７．２ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１３０００μmho、Ｉｐ＝１２２．２ｍＡ。

ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
１００＝１２５００μmho、１０５＝１３１２５μmho、１１０＝１３７５０μmho。
TV-7D/uでの測定条件　「Ｅｐ＝１８０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝－３．２Ｖ」なので、上記値とはは異なる。

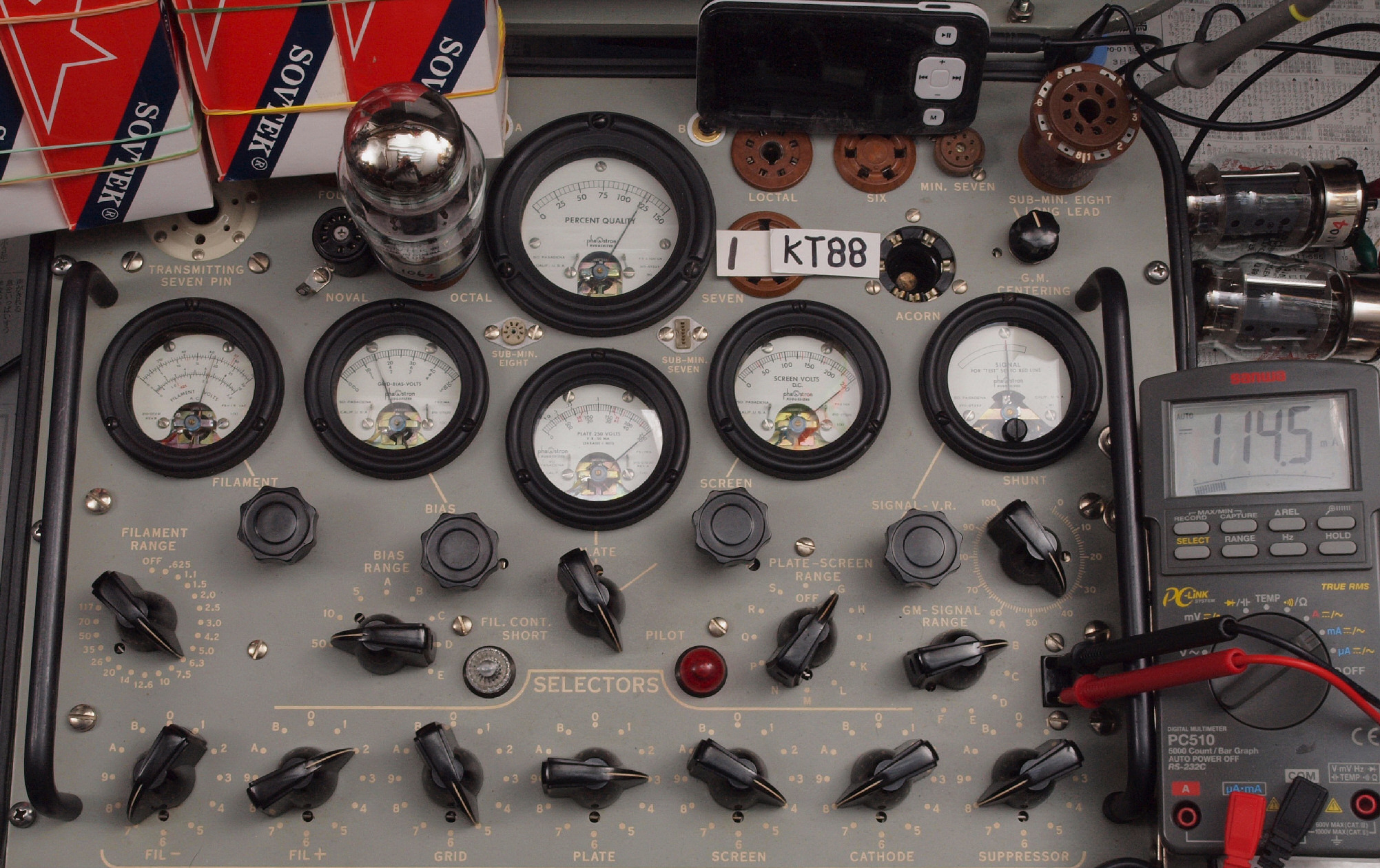

Ａ１．　１本目　ＫＴ－８８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝１１４．５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」、

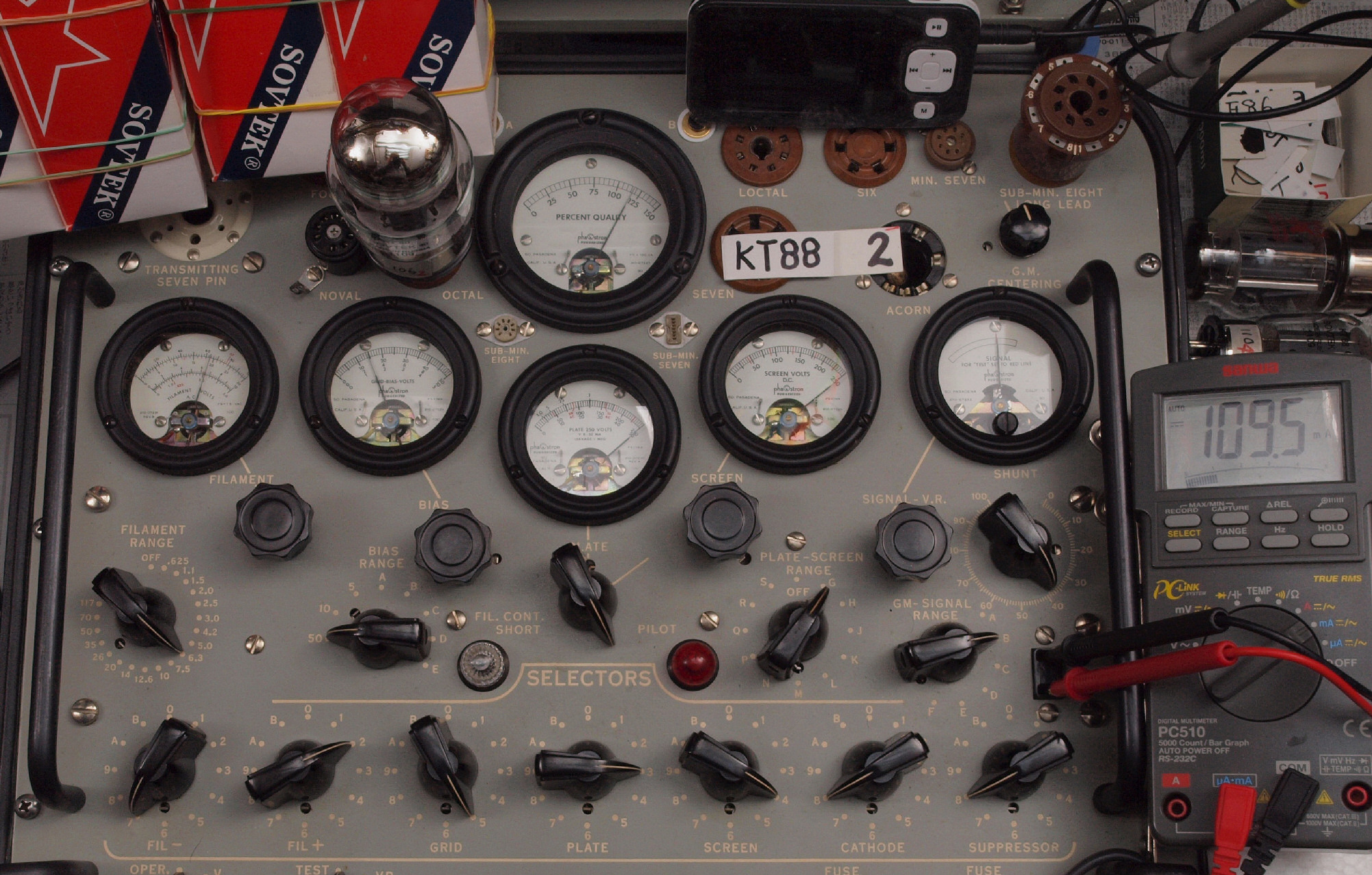

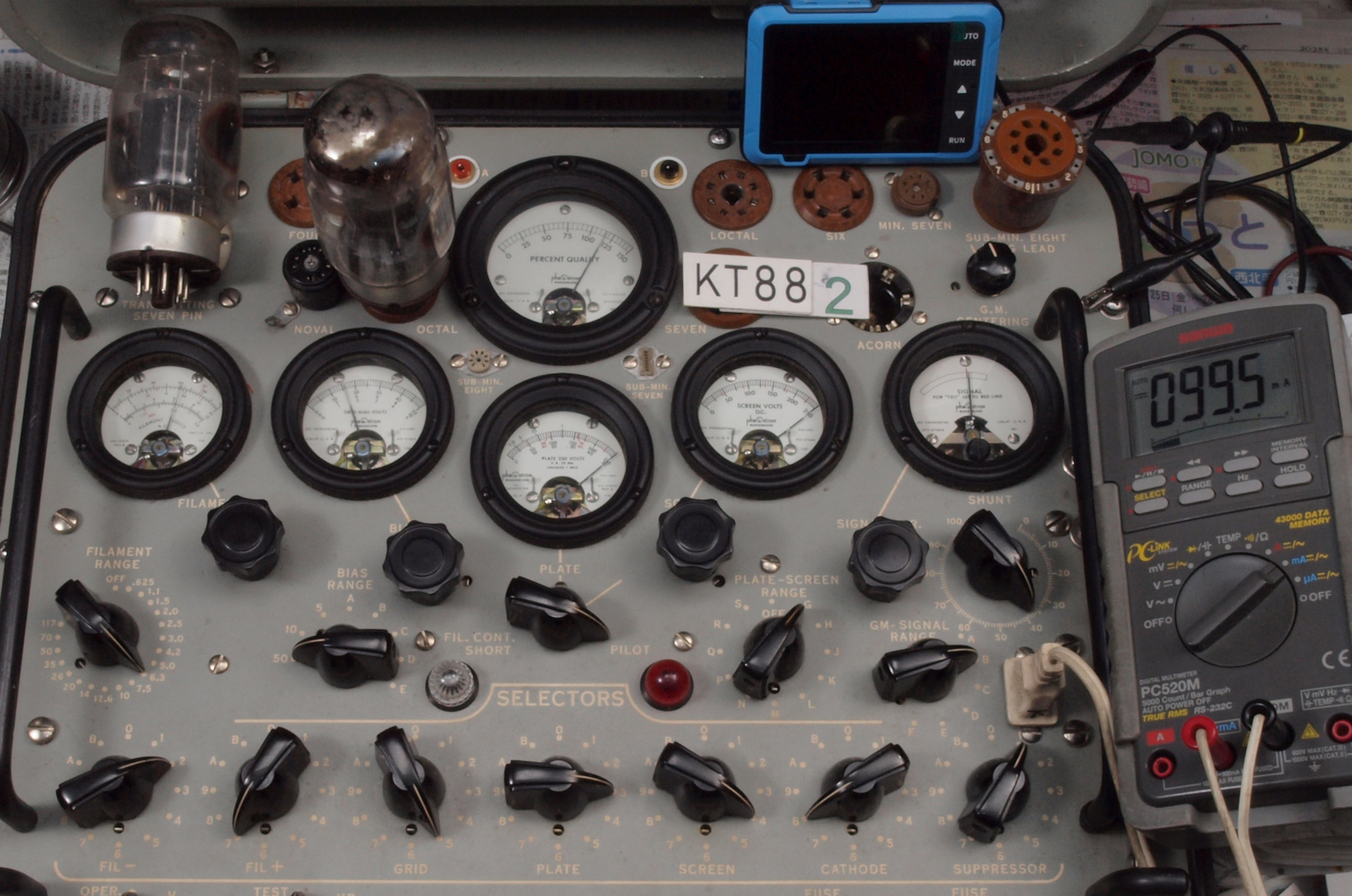

Ａ２．　２本目　ＫＴ－８８　測定。　Ｇｍ＝１１７００μmho、Ｉｐ＝１０９．５ｍＡ。

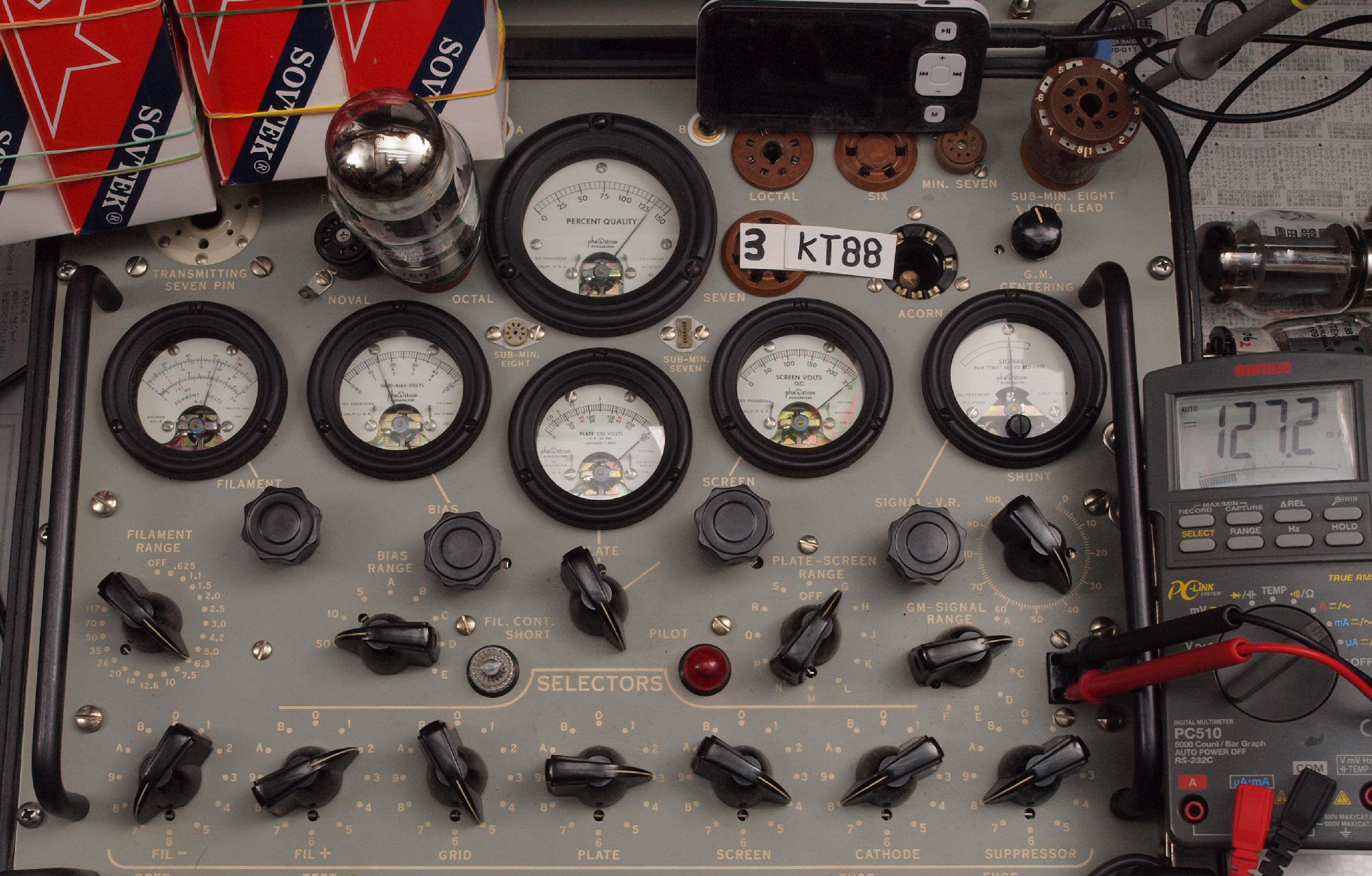

Ａ３．　３本目　ＫＴ－８８　測定。　Ｇｍ＝１３４００μmho、Ｉｐ＝１２７．２ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」
Ａ４．　４本目　ＫＴ－８８　測定。　Ｇｍ＝１３０００μmho、Ｉｐ＝１２２．２ｍＡ。
Ｂ．　GrooveTubes　GT-KT88SV　４本の「Ｇｍ　＆　Ｉｐ」測定。　Ｄｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　３台目＆Ｄｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　４台目
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１５００μmho
　　　　「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝－１５Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく（横幅2050ドット）表示されます。
左から　１本目、２本目、、４本目。
  • １本目　ＫＴ－８８ＳＶ　測定。　Ｇｍ＝１４０００μmho、Ｉｐ＝１３７ｍＡ。
    ２本目　ＫＴ－８８ＳＶ　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１３７ｍＡ。
    ３本目　ＫＴ－８８ＳＶ　測定。　Ｇｍ＝１４５００μmho、Ｉｐ＝１３５．７ｍＡ。
    ４本目　ＫＴ－８８ＳＶ　測定。　Ｇｍ＝１４５００μmho、Ｉｐ＝１３０．２ｍＡ。
Ｂ１．　１本目　ＫＴ－８８ＳＶ。　Gm測定＝１４０００μmho、Ｉｐ＝１３７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」
Ｂ２．　２本目　ＫＴ－８８ＳＶ。　Gm測定＝１５０００μmho、Ｉｐ＝１３７ｍＡ。
Ｂ３．　３本目　ＫＴ－８８ＳＶ。　Gm測定＝１４５００μmho、Ｉｐ＝１３５．７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」
Ｂ４．　４本目　ＫＴ－８８ＳＶ。　Gm測定＝１４５００μmho、Ｉｐ＝１３０．２ｍＡ。

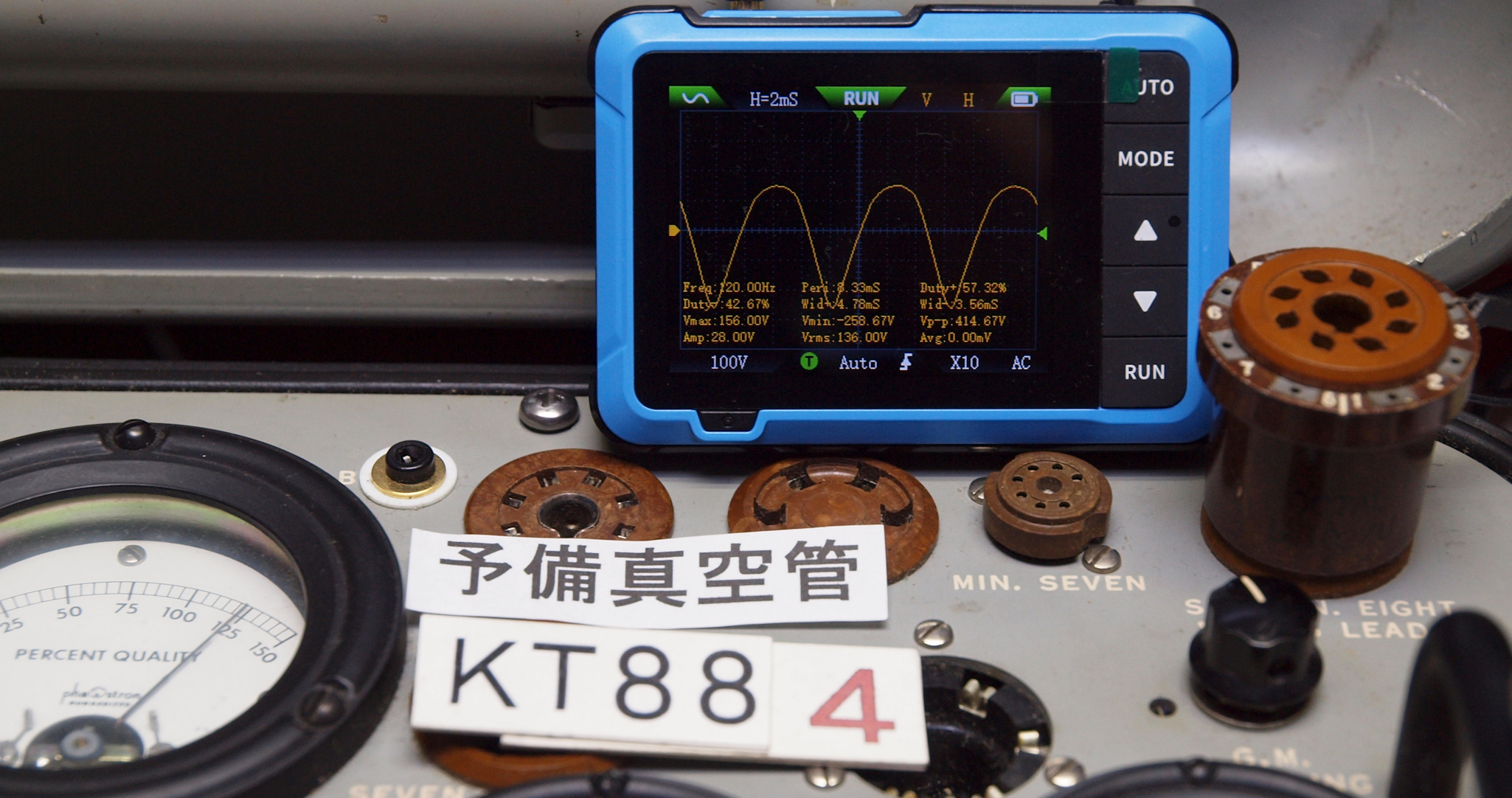

Ｂ５．　プレート電圧波形を観測しながら測定する。

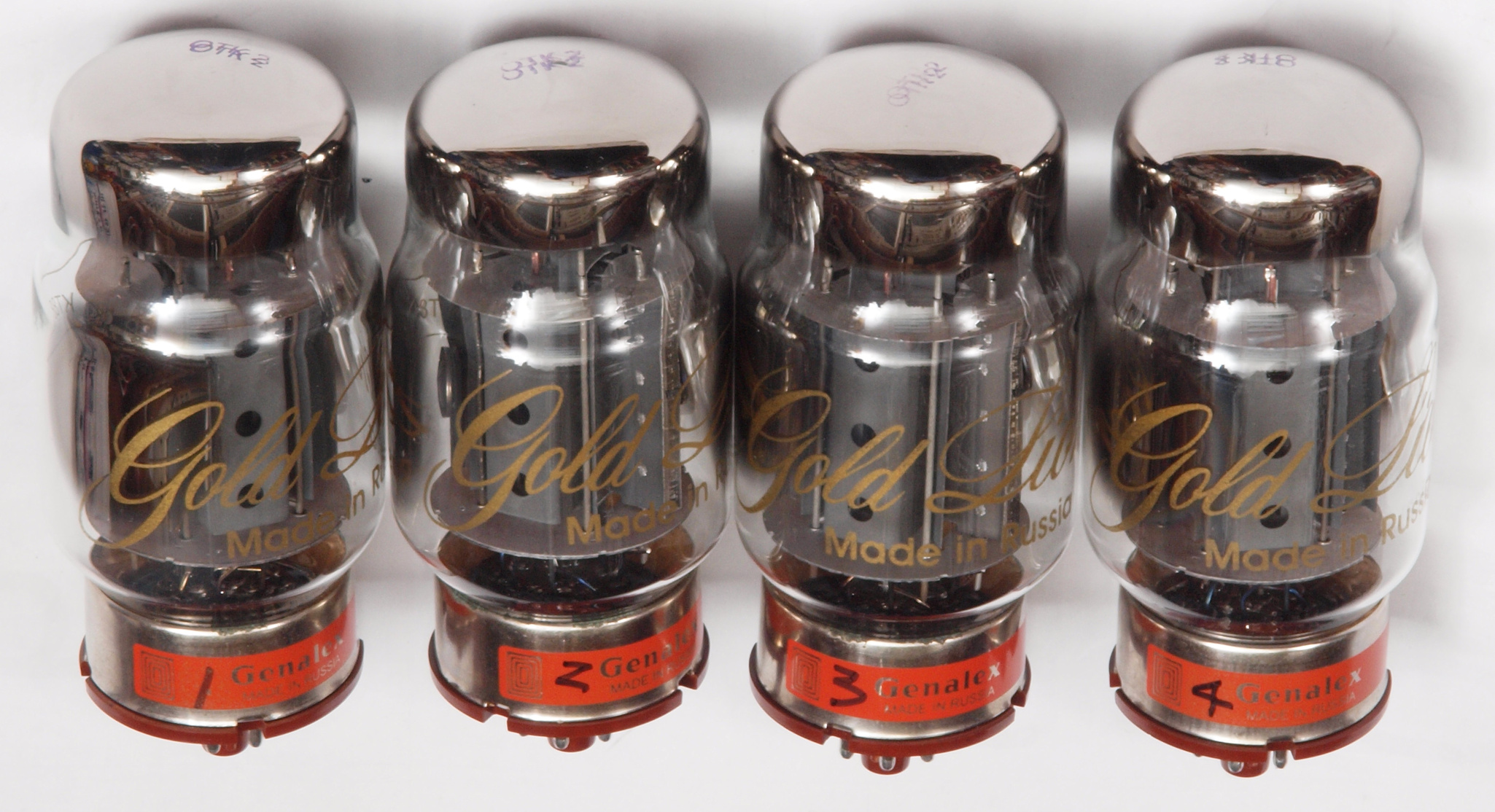

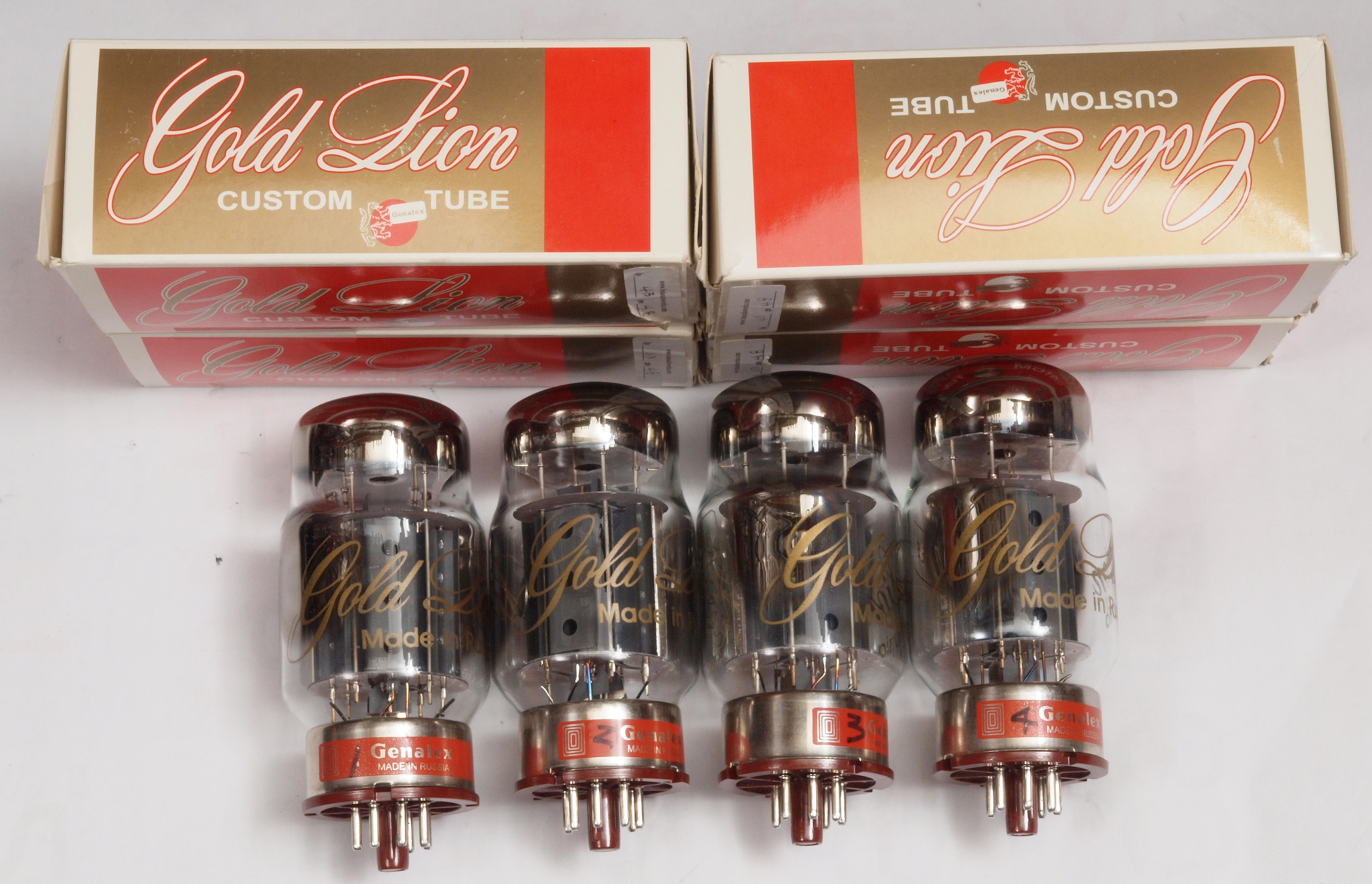

Ｃ．　Goｌｄ　Ｌｉｏｎ　KT88　４本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１５００μmho
　　　　「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝－１５Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく（横幅2050ドット）表示されます。
左から　１本目、２本目、、４本目。
  • １本目　ＫＴ－８８　測定。　Ｇｍ＝１３０００μmho、Ｉｐ＝１１７．１ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１２５００μmho、Ｉｐ＝１１６．３ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１０４．４ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１０．９ｍＡ。

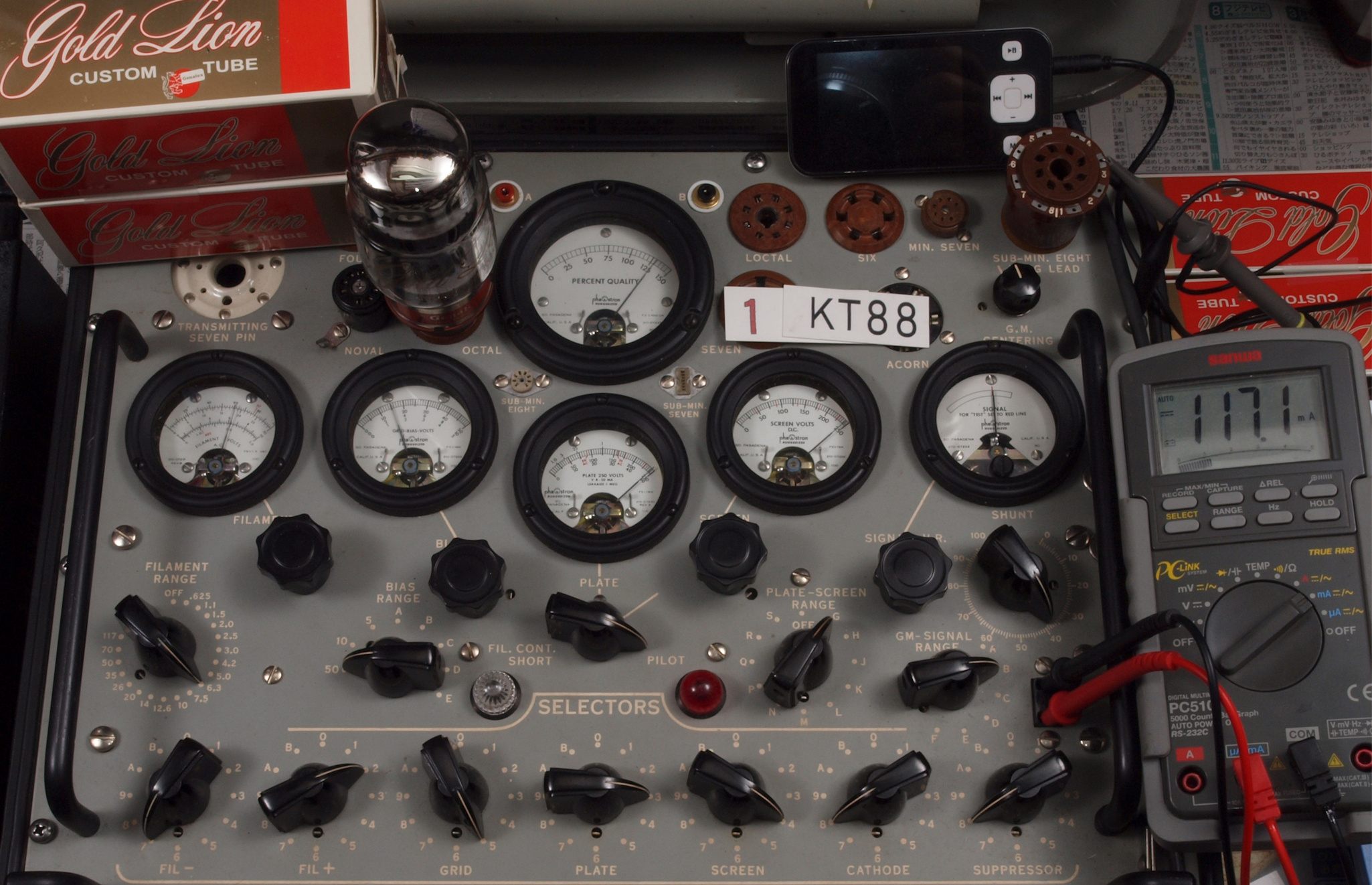

Ｃ１．　１本目　ＫＴ－８８。　Gm測定＝１３０００μmho、Ｉｐ＝１１７．１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」

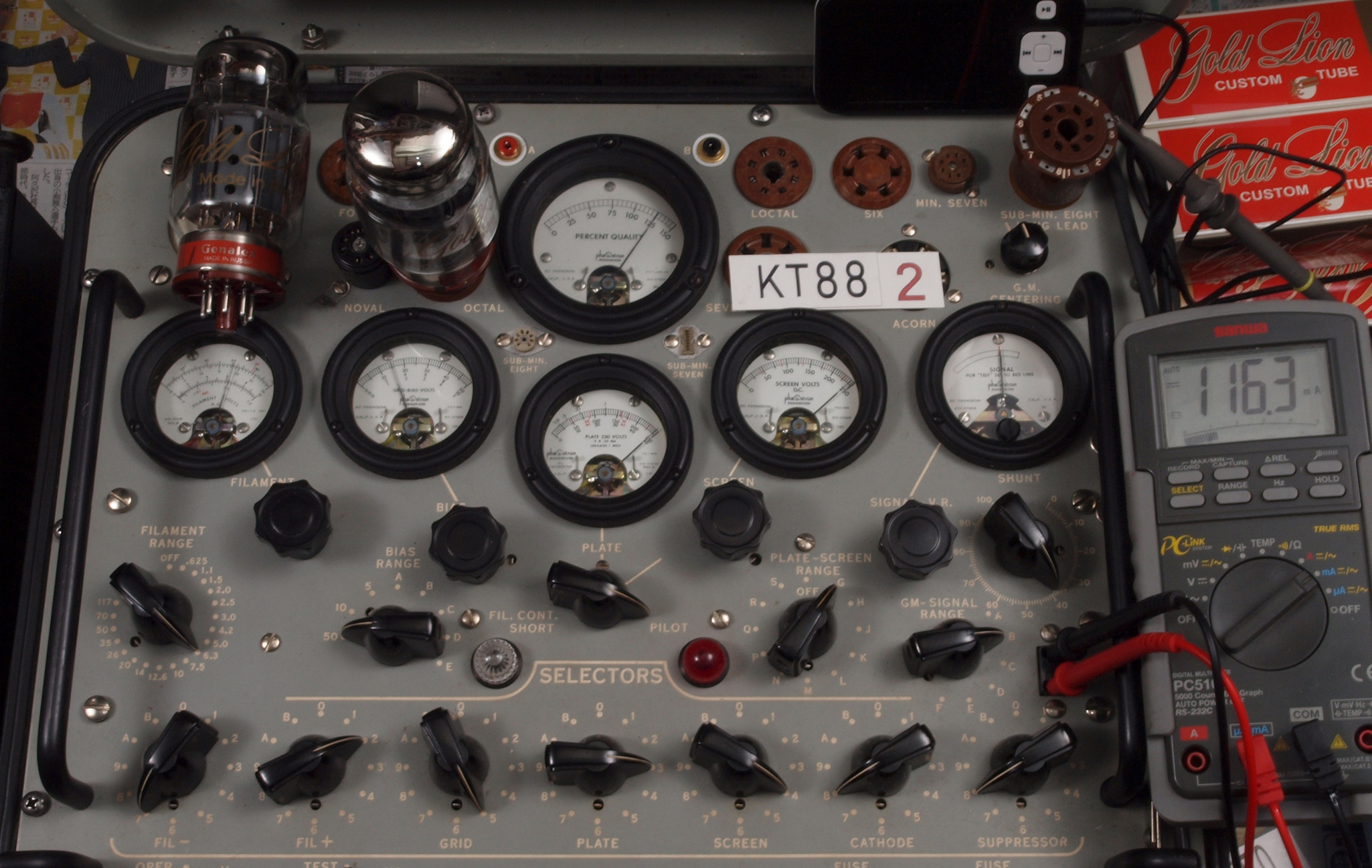

Ｃ２．　２本目　ＫＴ－８８。　Gm測定＝１２５００μmho、Ｉｐ＝１１６．３ｍＡ。
Ｃ３．　３本目　ＫＴ－８８。　Gm測定＝１１５００μmho、Ｉｐ＝１０４．４ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」
Ｃ４．　４本目　ＫＴ－８８。　Gm測定＝１１５００μmho、Ｉｐ＝１１０．９ｍＡ。
Ｃ５．　プレート電圧波形を観測しながら測定する。
ＣＢ．　ＧｏｌｄＬｉｏｎ ＫＴ８８　４本（２ペア）測定。Ｍｉｃｈａｅｌｓｏｎ ＆ Ａｕｓｔｉｎ　ＴＶＡ－１．　１０台目
　　　　　　　測定条件不明ですが、Ｉｐ＝とＧｍの測定結果付き
　　　　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１５００μmho
　　　　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ、Ｉｐ＝１４０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
ＧｏｌｄＬｉｏｎ ＫＴ８８　４本（２ペア）。左から１本目、、４本目。
  • １本目　ＫＴ８８ 測定。　　Ｇｍ＝１３５００μ、Ｉｐ＝１２３．２ｍＡ。
    ２本目　ＫＴ８８ 測定。　　Ｇｍ＝１３０００μ、Ｉｐ＝１２０．６ｍＡ。
    ３本目　ＫＴ８８ 測定。　　Ｇｍ＝１３５００μ、Ｉｐ＝１２３．０ｍＡ。
    ４本目　ＫＴ８８ 測定。　　Ｇｍ＝１３０００μ、Ｉｐ＝１２１．３ｍＡ。

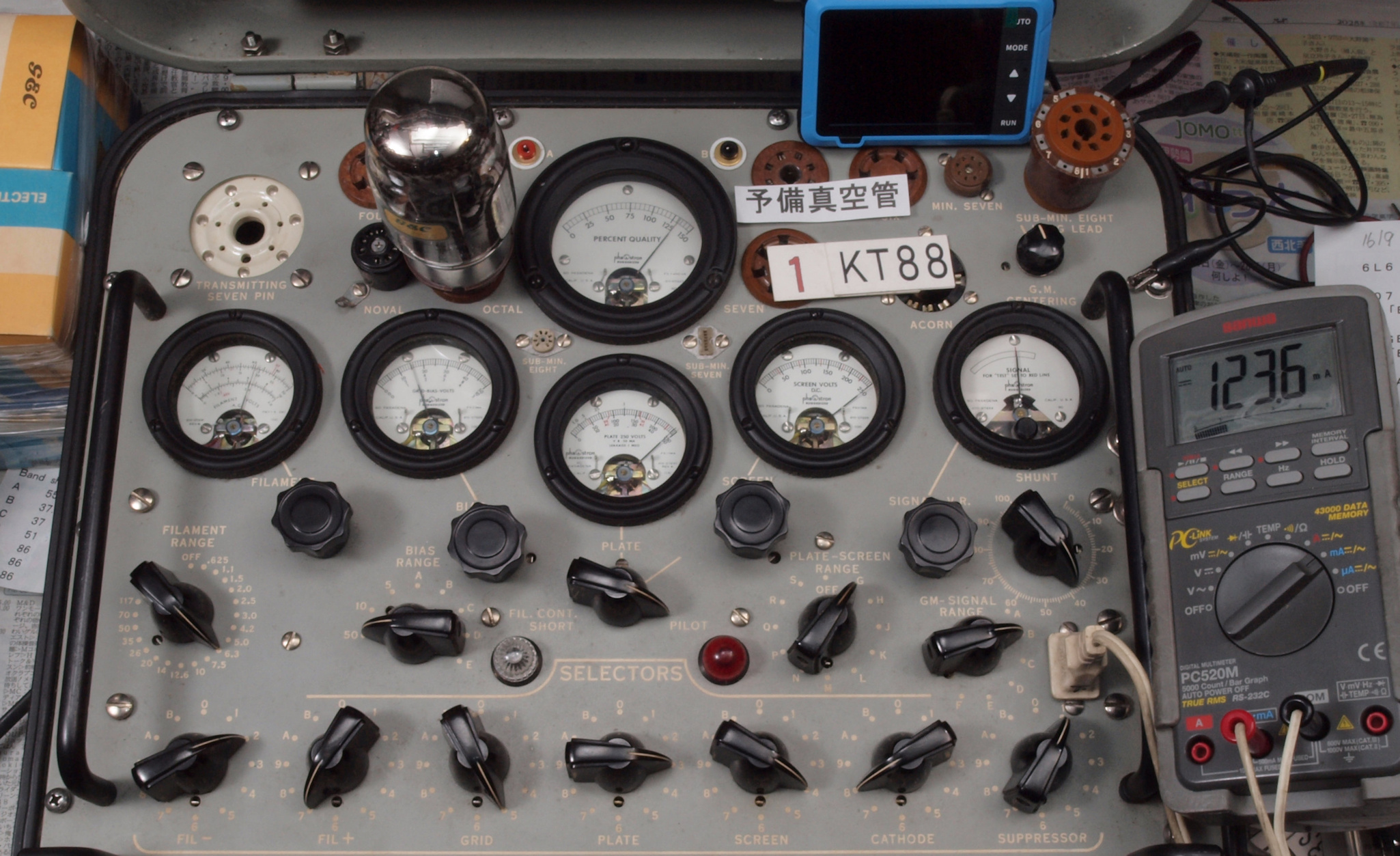

ＣＢ１．　１本目　ＫＴ８８。　　Ｇｍ測定＝１３５００μ、Ｉｐ＝１２３．２ｍＡ。
　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定。　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」
ＣＢ２．　２本目　ＫＴ８８。　　Ｇｍ測定＝１３０００μ、Ｉｐ＝１２０．６ｍＡ。
ＣＢ３．　３本目　ＫＴ８８。　　Ｇｍ測定＝１３５００μ、Ｉｐ＝１２３．０ｍＡ。
　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定。　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」

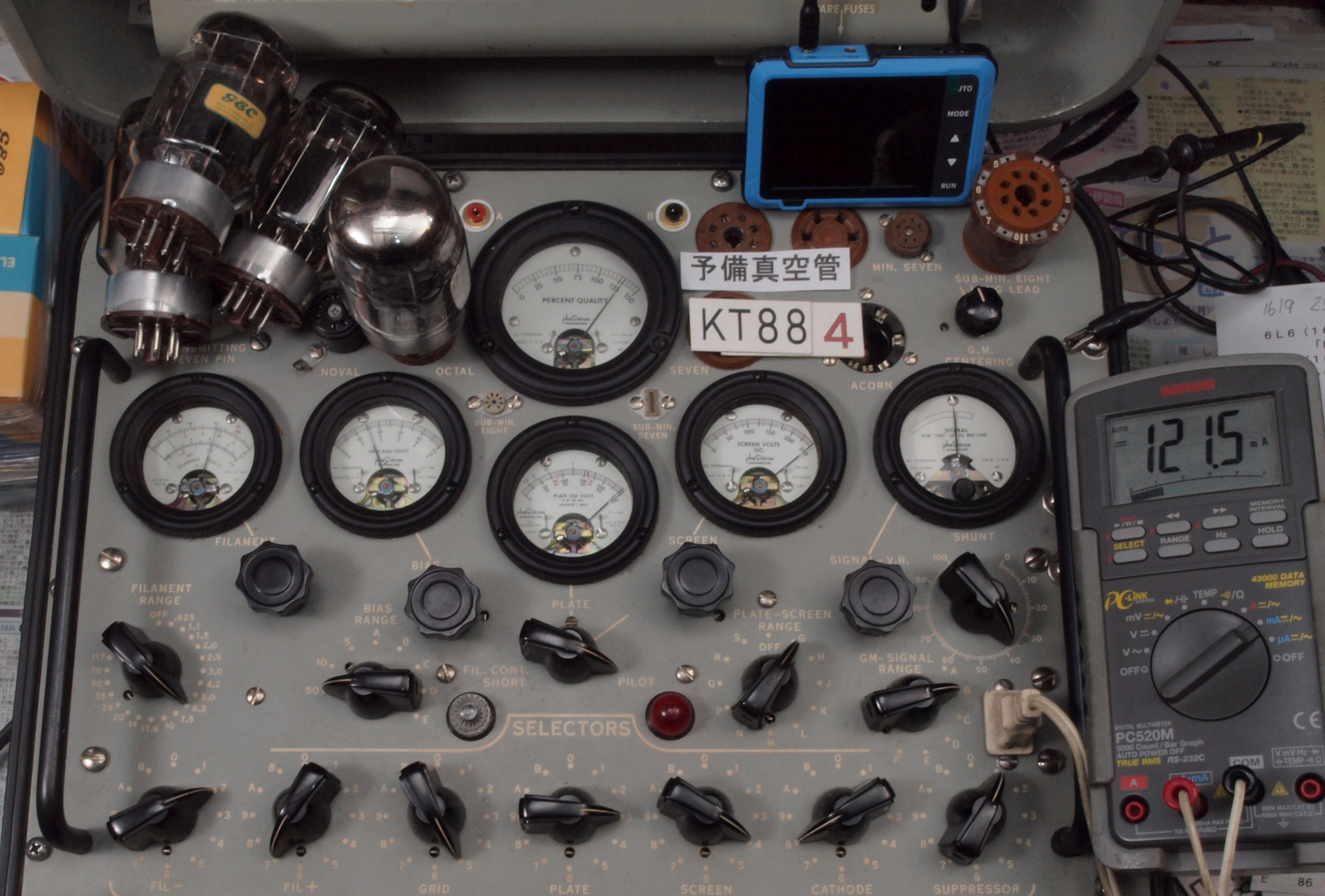

ＣＢ４．　４本目　ＫＴ８８。　　Ｇｍ測定＝１３０００μ、Ｉｐ＝１２１．３ｍＡ。
Ｄ．　中国製　KT88　４本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１５００μmho
　　　　「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝－１５Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく（横幅2050ドット）表示されます。
左から　１本目、２本目、、４本目。
  • １本目　ＫＴ－８８　測定。　Ｇｍ＝１４０００μmho、Ｉｐ＝１２４．３ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝１２９．５ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１３０００μmho、Ｉｐ＝１０２．６ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１３２００μmho、Ｉｐ＝１１４．６ｍＡ。

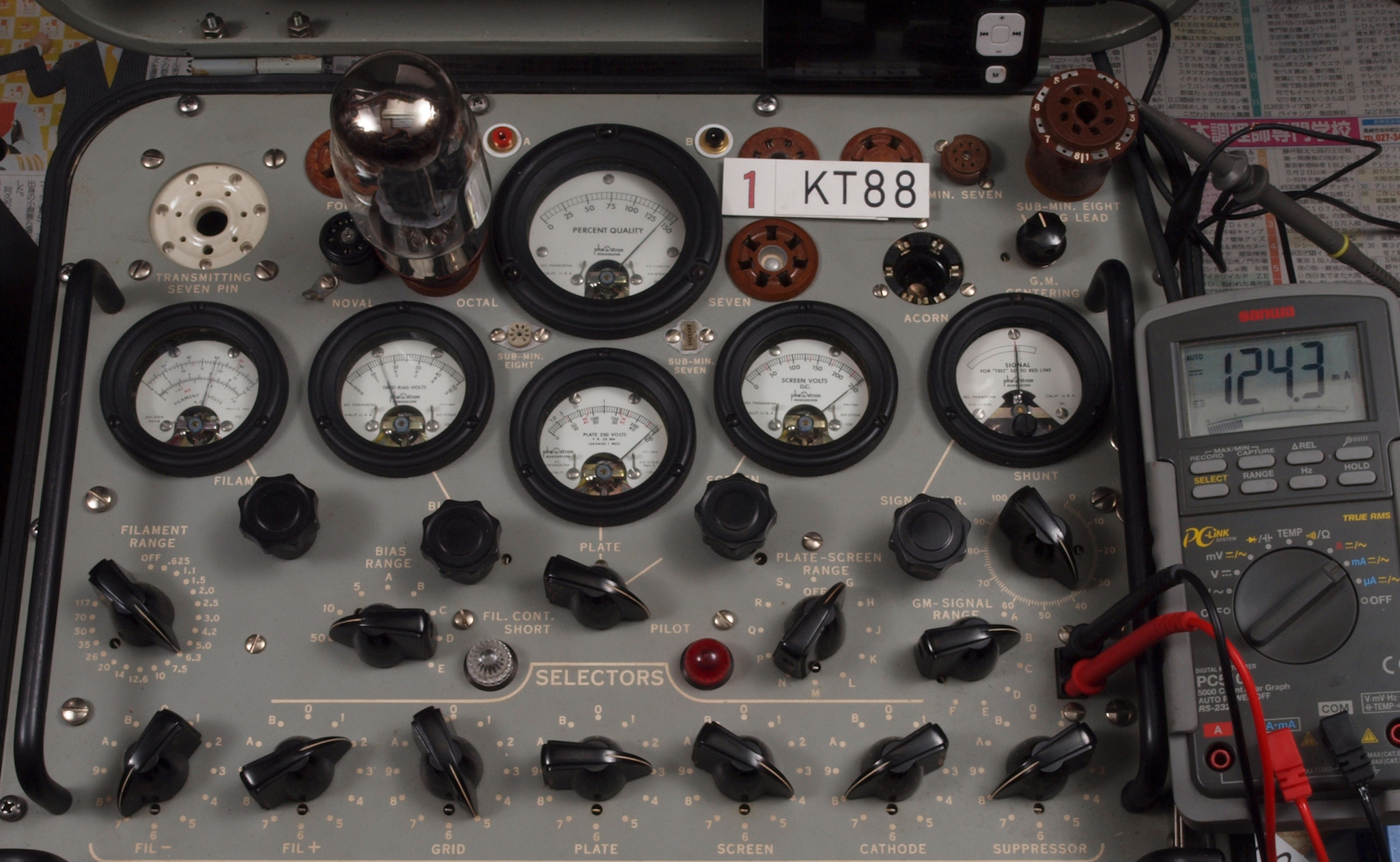

Ｄ１．　１本目　ＫＴ－８８。　Gm測定＝１４０００μmho、Ｉｐ＝１２４．３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」

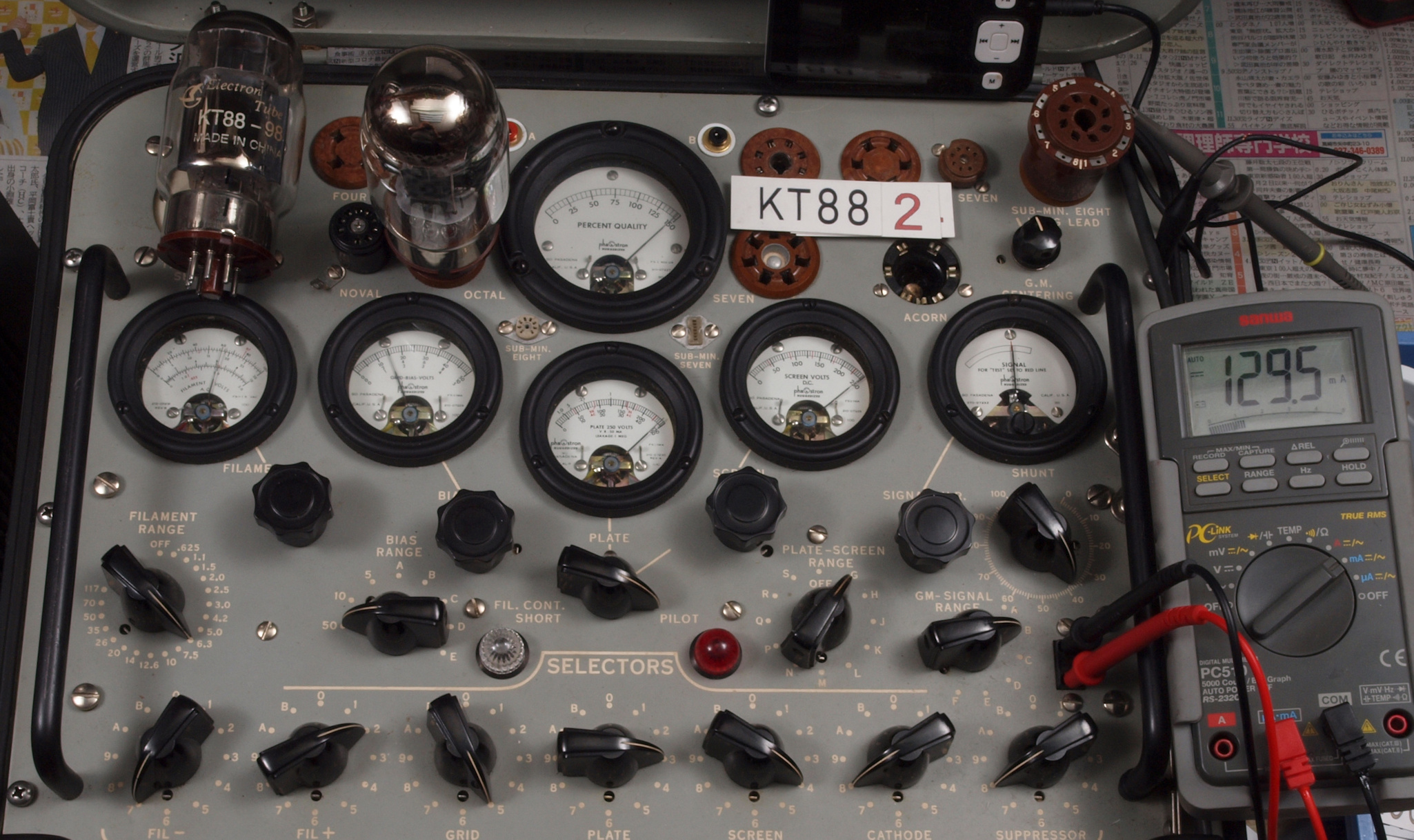

Ｄ２．　２本目　ＫＴ－８８。　Gm測定＝１５０００μmho、Ｉｐ＝１２９．５ｍＡ。

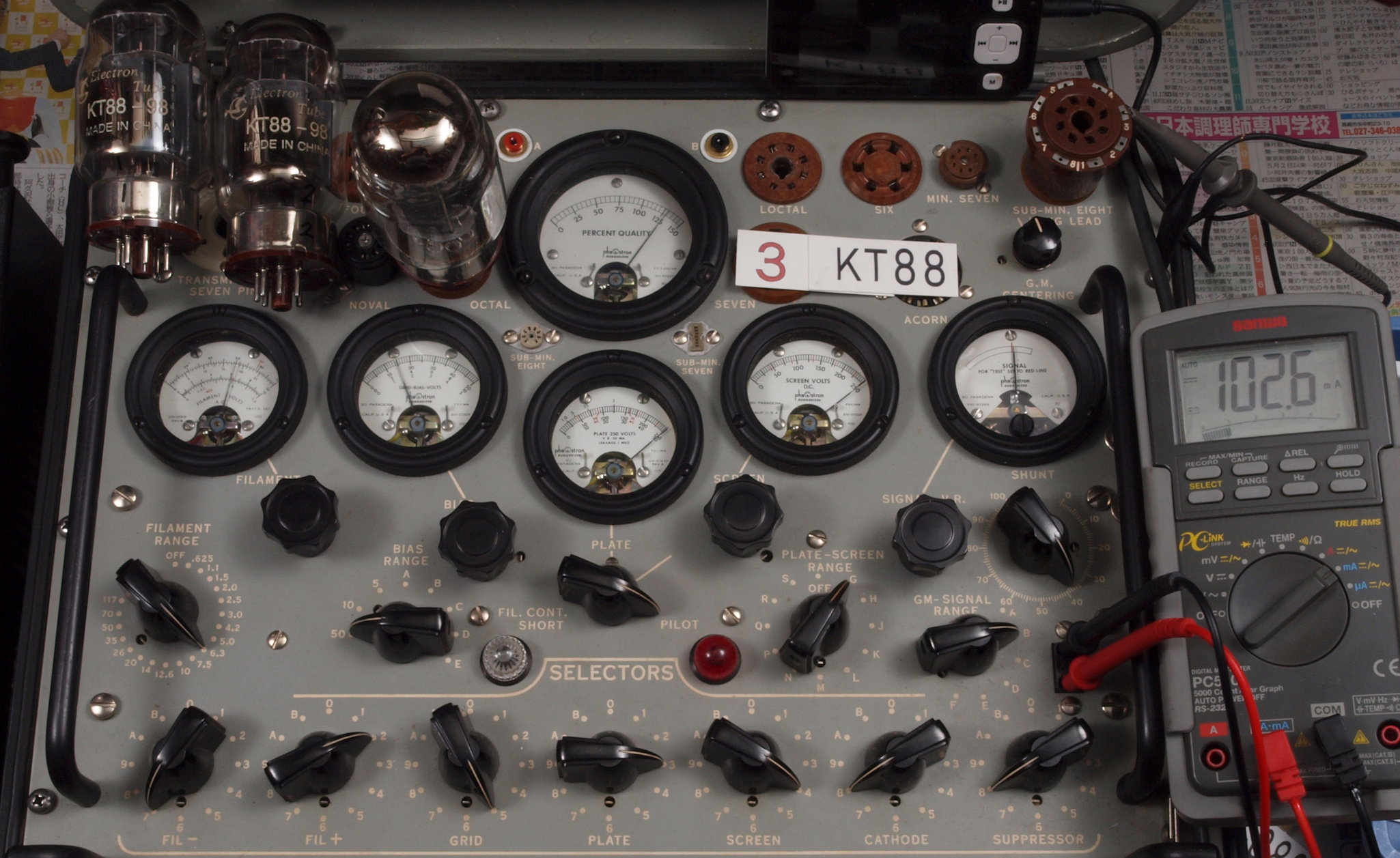

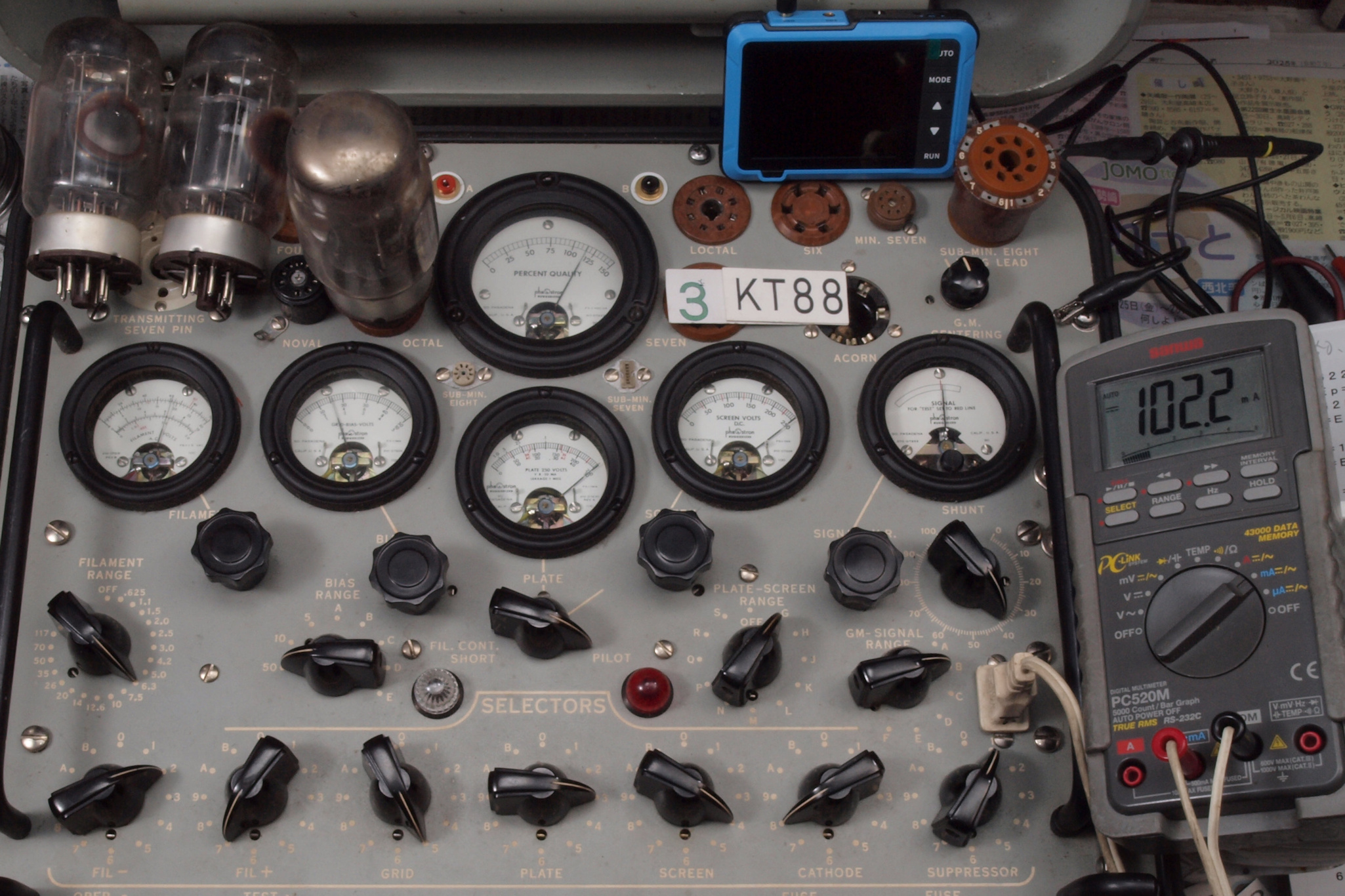

Ｄ３．　３本目　ＫＴ－８８。　Gm測定＝１３０００μmho、Ｉｐ＝１０２．６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」
Ｄ４．　４本目　ＫＴ－８８。　Gm測定＝１３２００μmho、Ｉｐ＝１１４．６ｍＡ。
Ｅ．　Ｅｌｅｃｔｒｏ－Ｈａｒｍｏｎｉｘ　６５５０ＥＨ　４本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１５００μmho
　　　　「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝－１５Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく（横幅2050ドット）表示されます。
右から　１本目、２本目、、４本目。
  • １本目　６５５０ＥＨ　測定。　Ｇｍ＝１２５００μmho、Ｉｐ＝１１８．８ｍＡ。
    ２本目　６５５０ＥＨ　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１４．７ｍＡ。
    ３本目　６５５０ＥＨ　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝１１０．０ｍＡ。
    ４本目　６５５０ＥＨ　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１３．３ｍＡ。
E１．　１本目　６５５０ＥＨ。　Gm測定＝１２５００μmho、Ｉｐ＝１１８．８ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」
Ｅ２．　２本目　６５５０ＥＨ。　Gm測定＝１１５００μmho、Ｉｐ＝１１４．７ｍＡ。
Ｅ３．　３本目　６５５０ＥＨ。　Gm測定＝１１０００μmho、Ｉｐ＝１１０．０ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ」
Ｅ４．　４本目　６５５０ＥＨ。　Gm測定＝１１５００μmho、Ｉｐ＝１１３．３ｍＡ。
Ｅ５．　プレート電圧波形を観測しながら測定する。

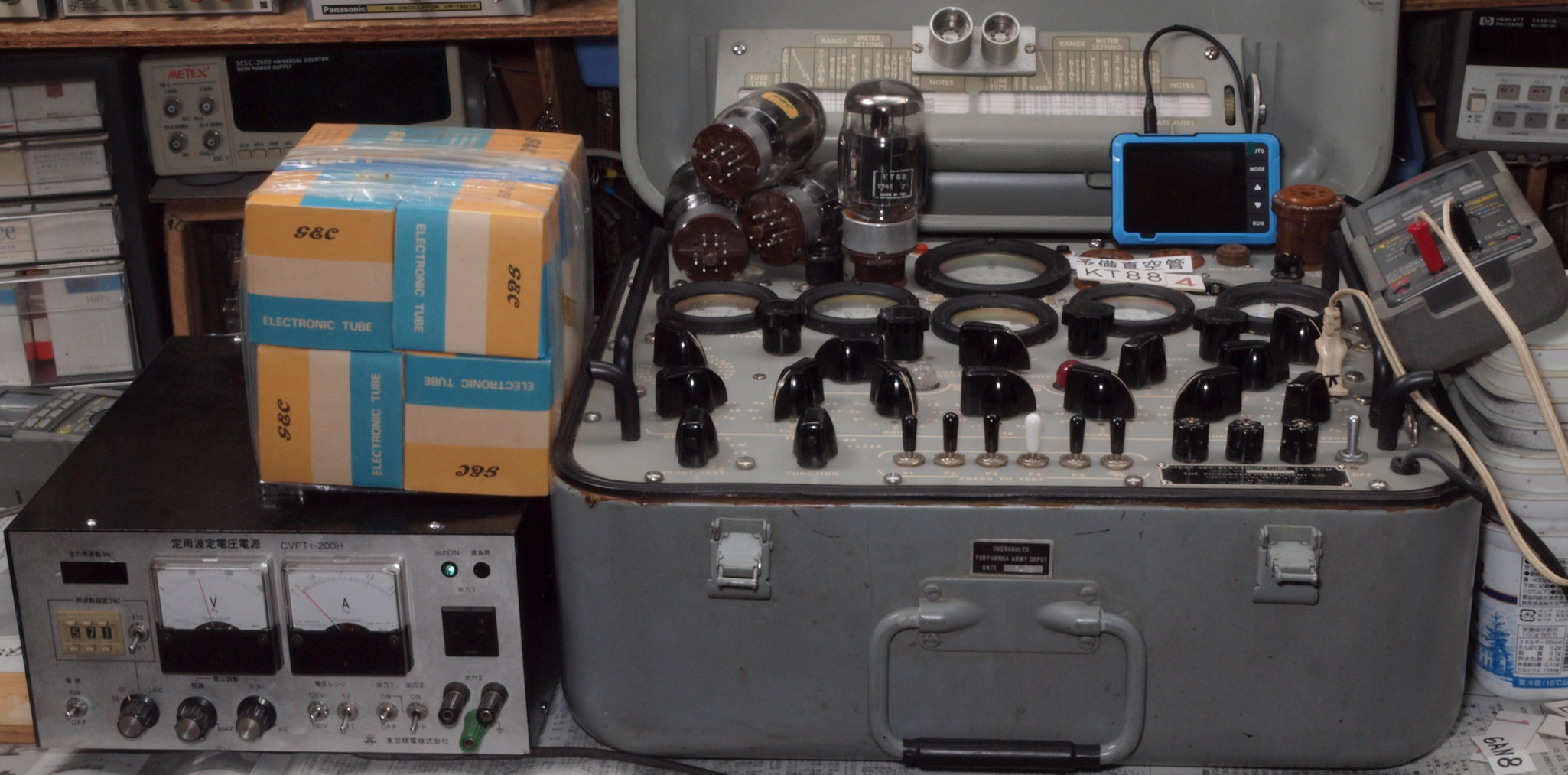

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

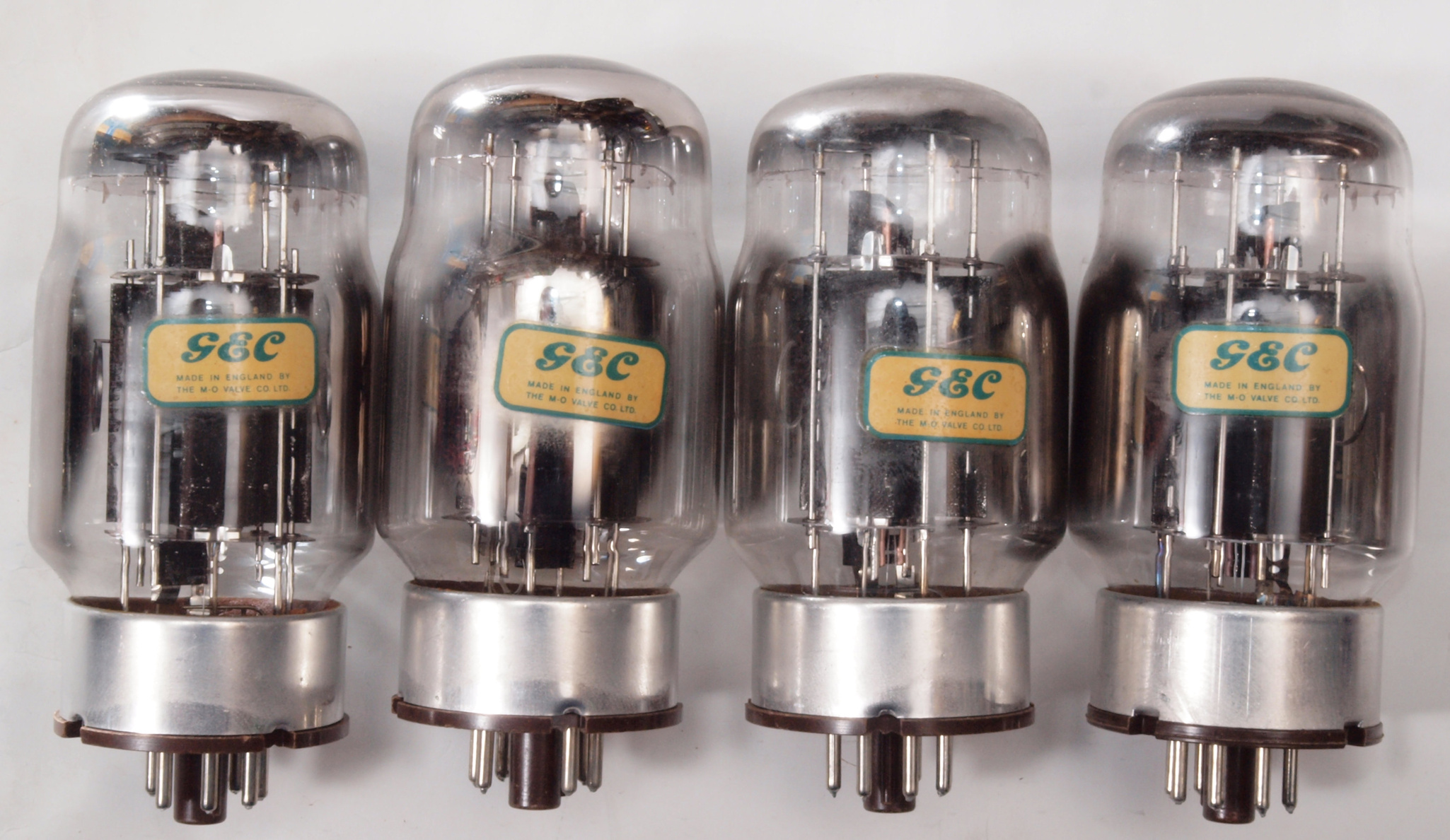

Ｇ． 　Ｇ．Ｅ．Ｃ　ＫＴ８８　の「Ｇｍ　＆　Ｉｐ」測定。Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　８台目。
　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ、Ｉｐ＝１４０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

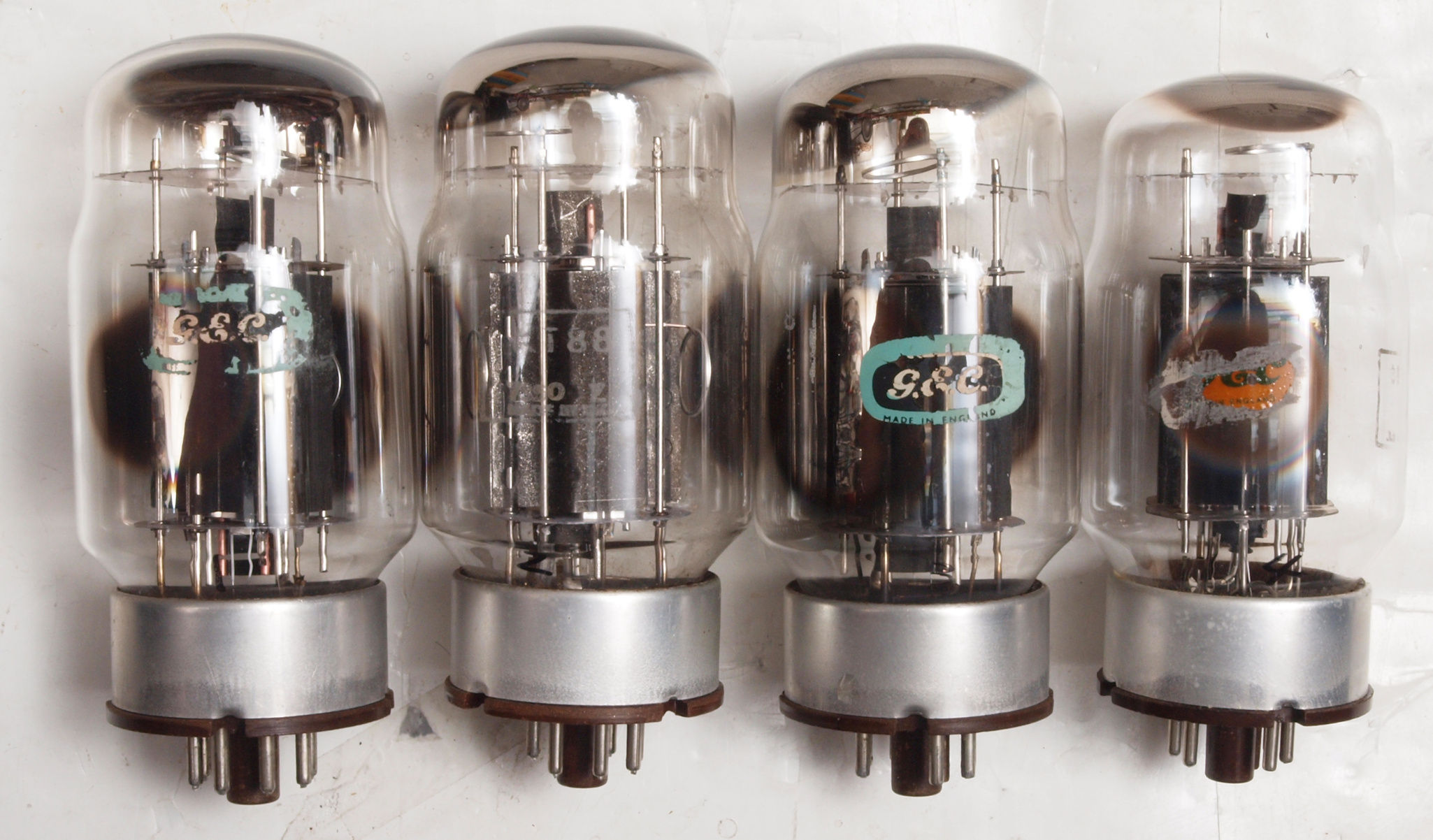

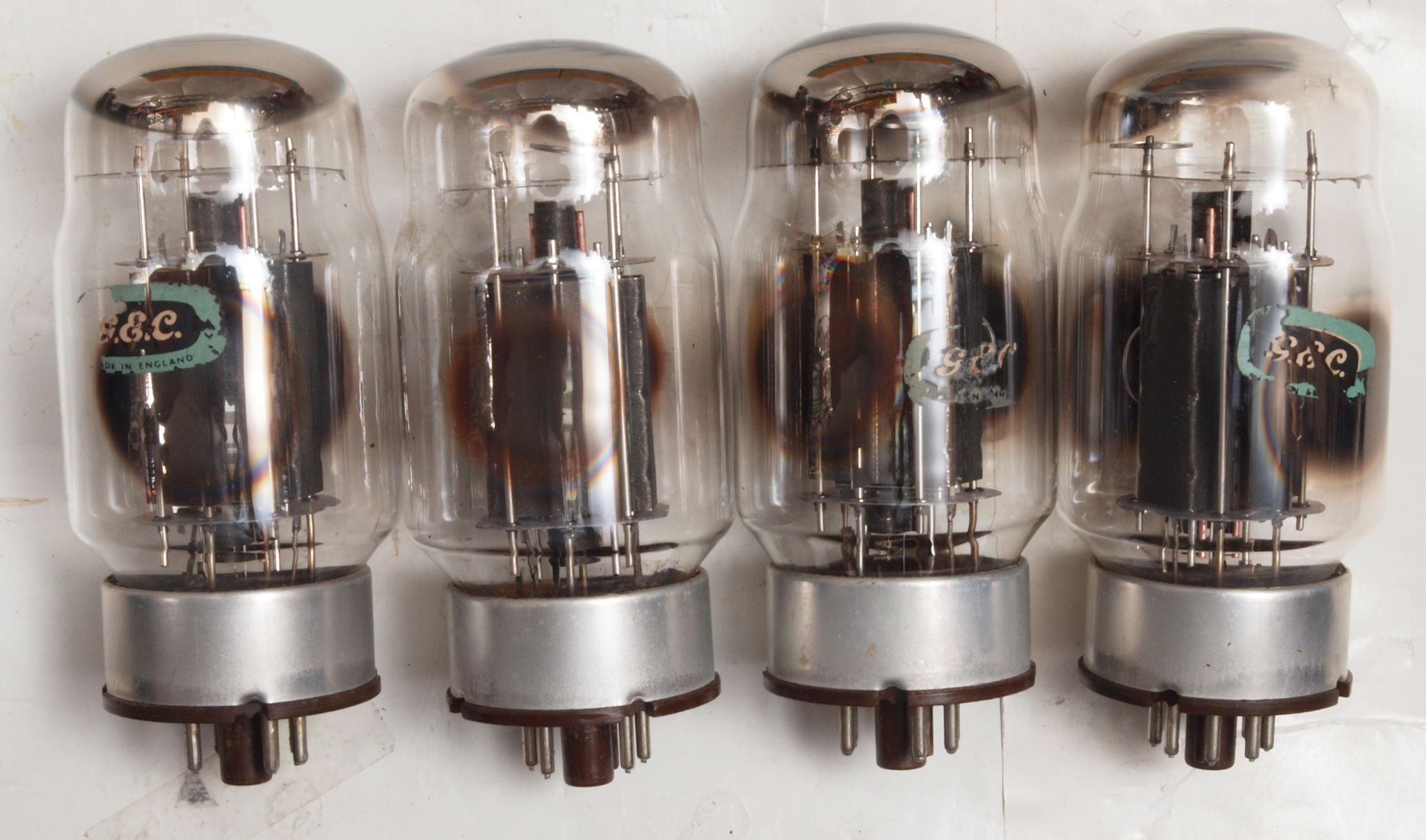

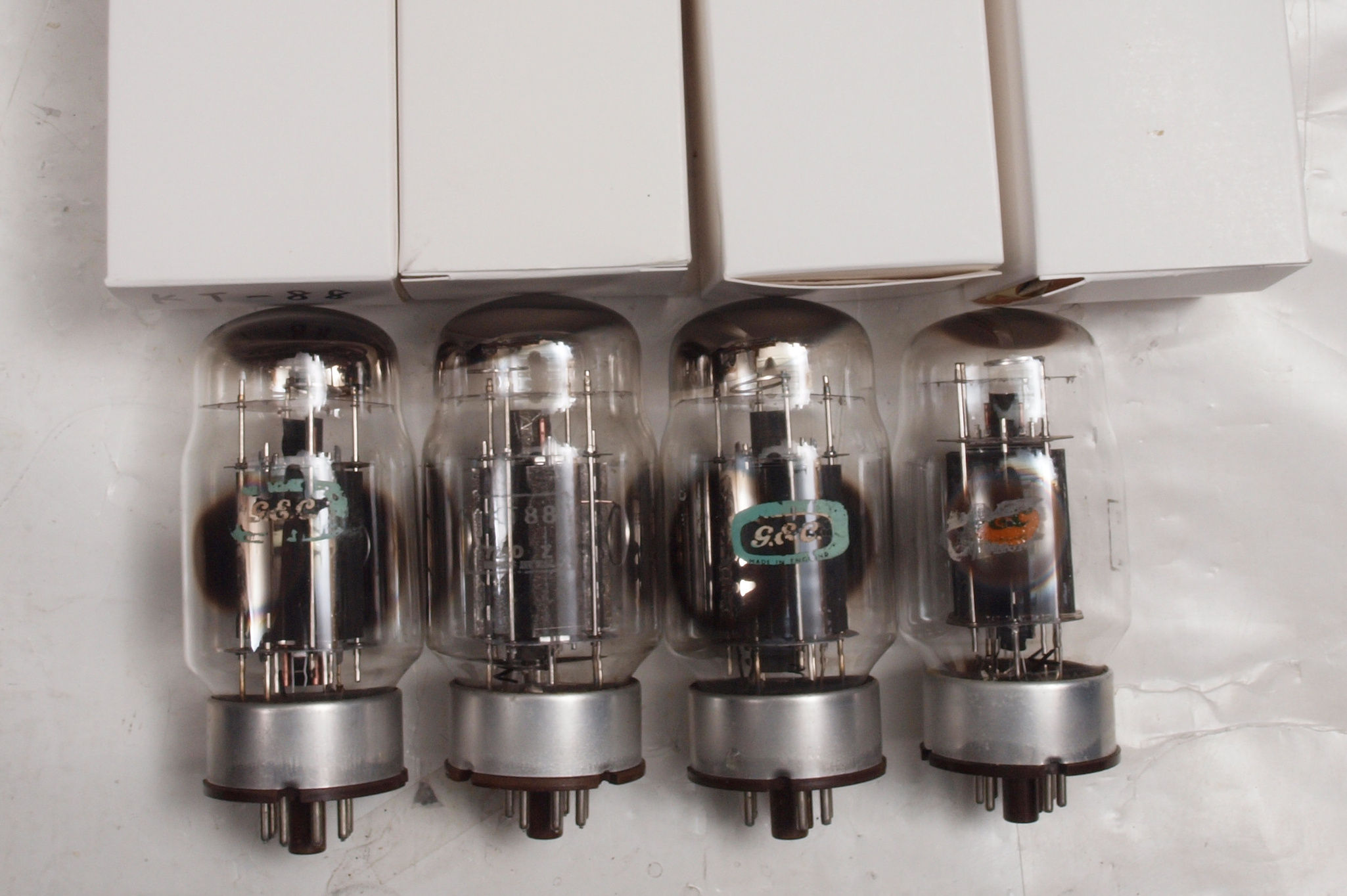

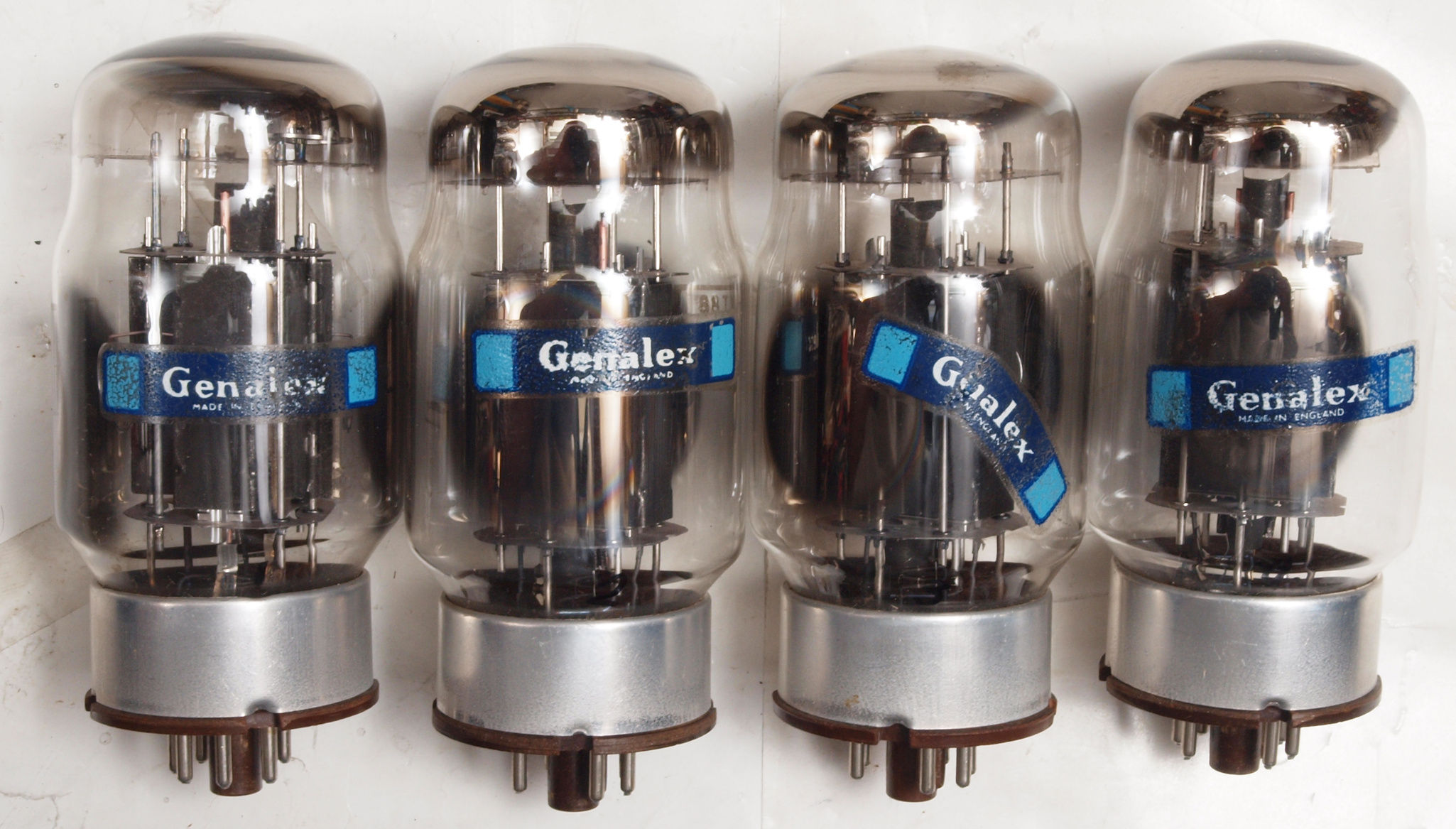

ＧＡ．　Ａ組真空管。左から　ＫＴ８８－１本目、、、４本目。 Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　８台目 Ａ組　ＫＴ８８
  • １本目　ＫＴ－８８　測定。　Ｇｍ＝１２５００μmho、Ｉｐ＝１０８．７ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１０３．９ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１２５００μmho、Ｉｐ＝１０９．５ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１０５００μmho、Ｉｐ＝９３．０ｍＡ。

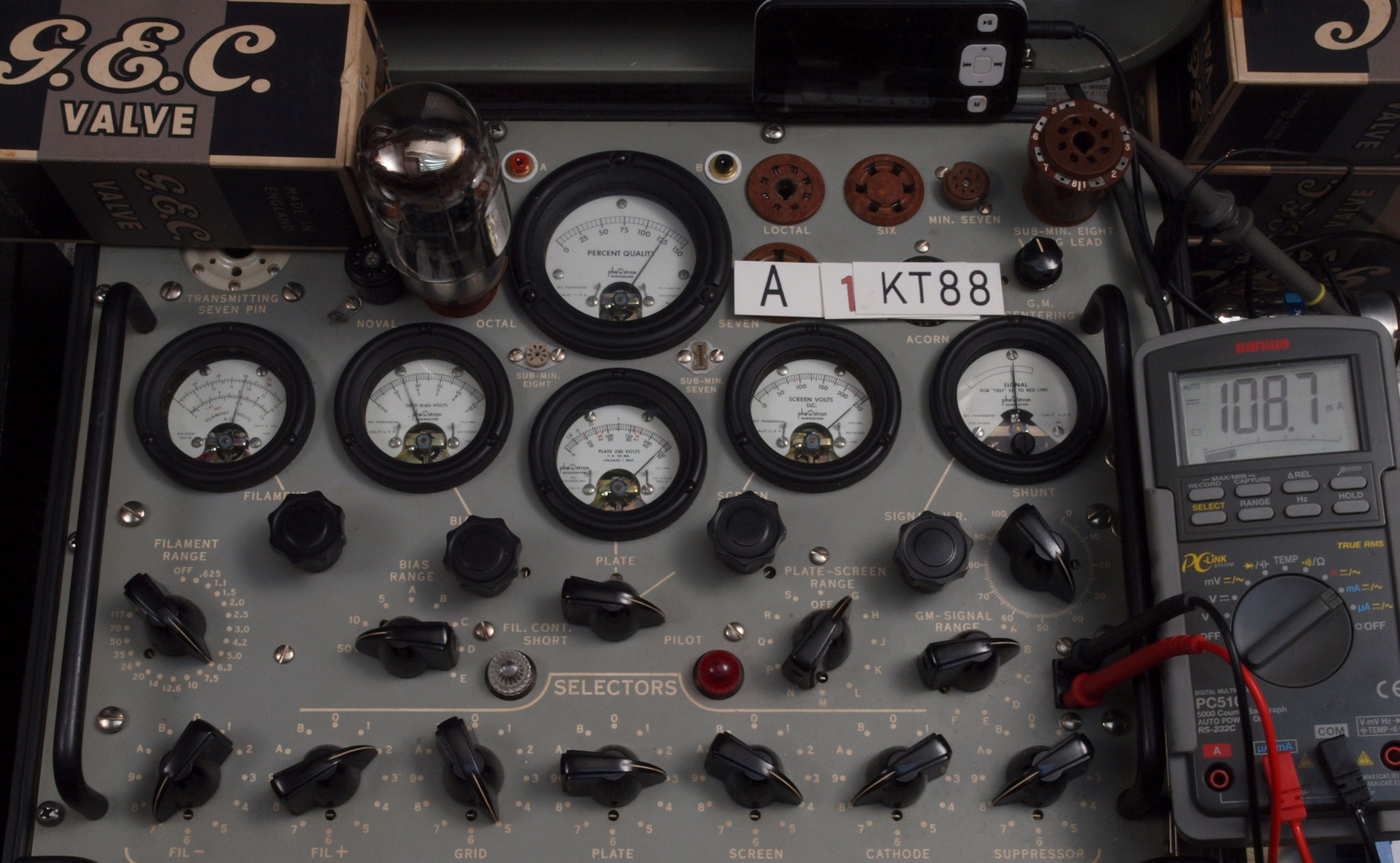

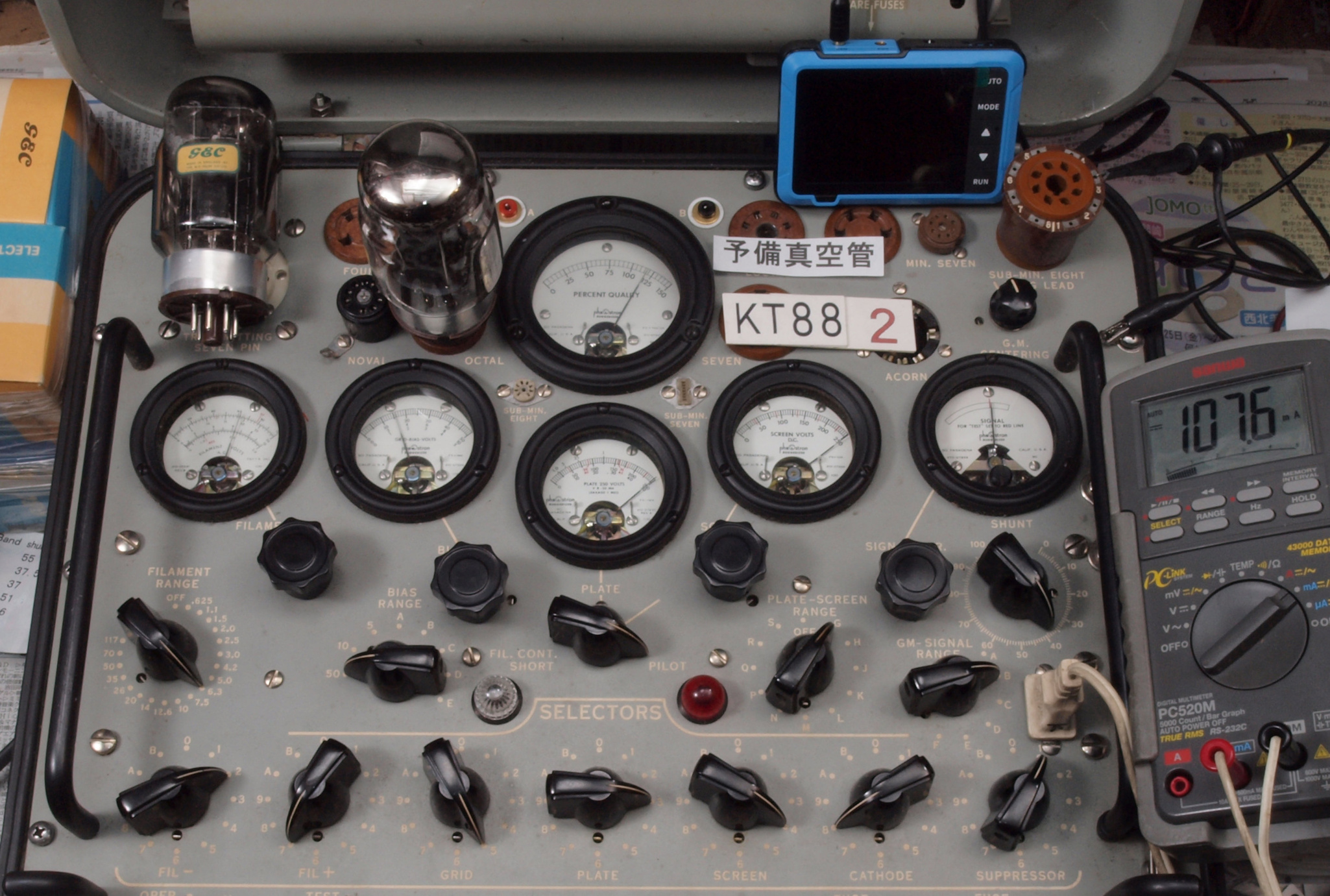

ＧＡ１．　Ａ組１本目ＫＴ８８。　Gm測定＝１２５００μmho、Ｉｐ＝１０８．７ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

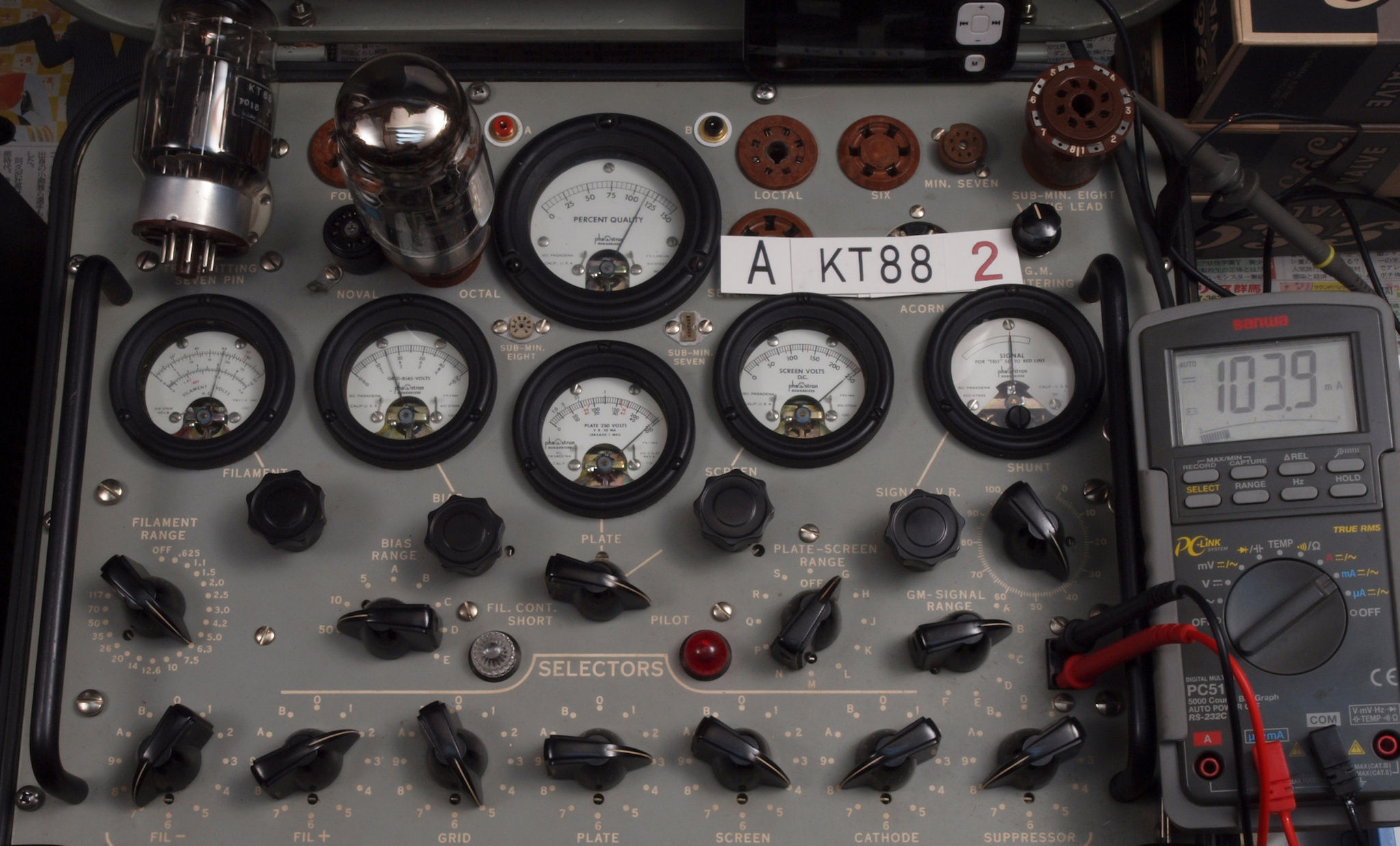

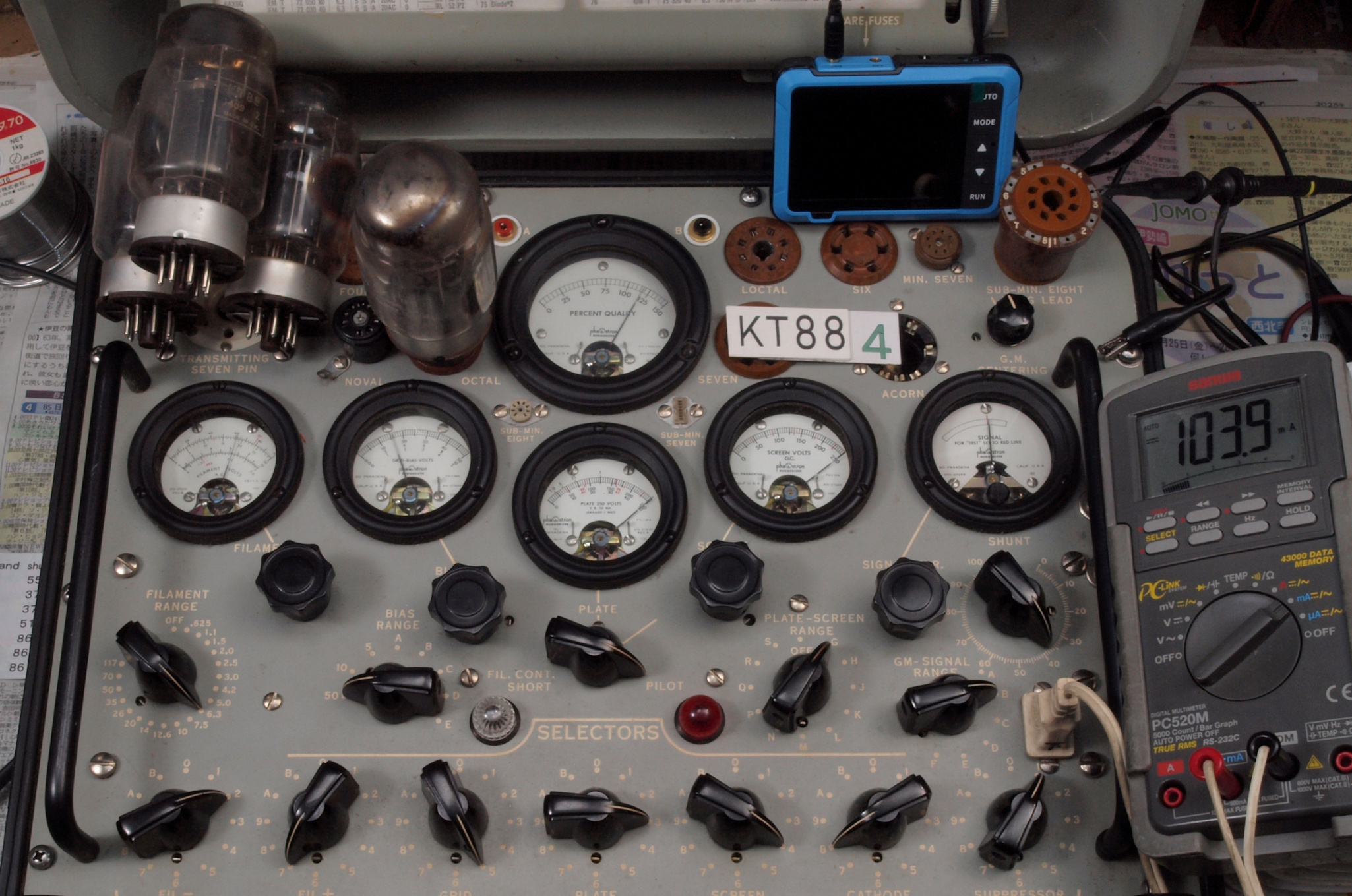

ＧＡ２．　Ａ組２本目付属ＫＴ８８。　Gm測定＝１１５００μmho、Ｉｐ＝１０３．９ｍＡ。

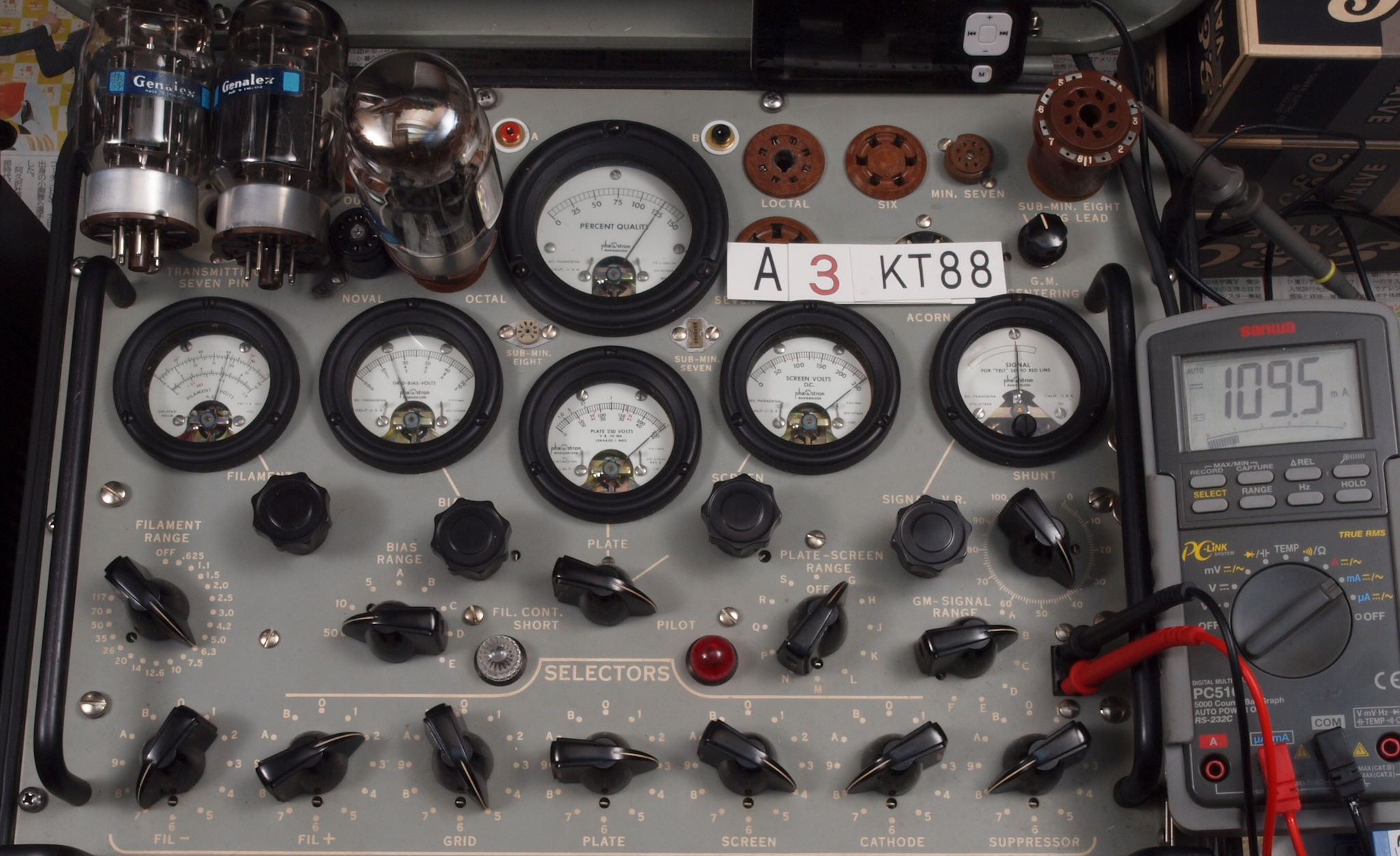

ＧＡ３．　Ａ組３本目付属ＫＴ８８。　Gm測定＝１２５００μmho、Ｉｐ＝１０９．５ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

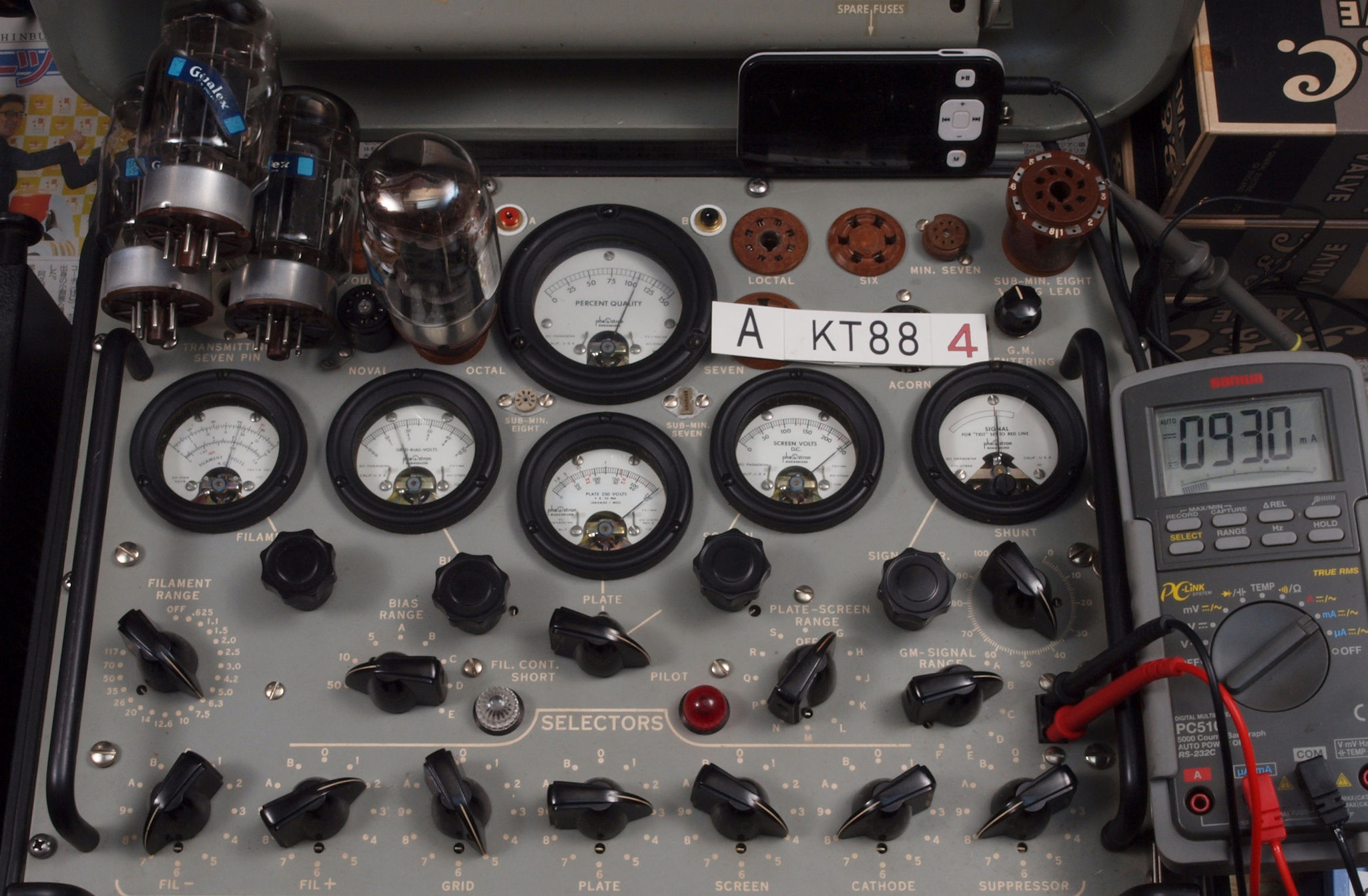

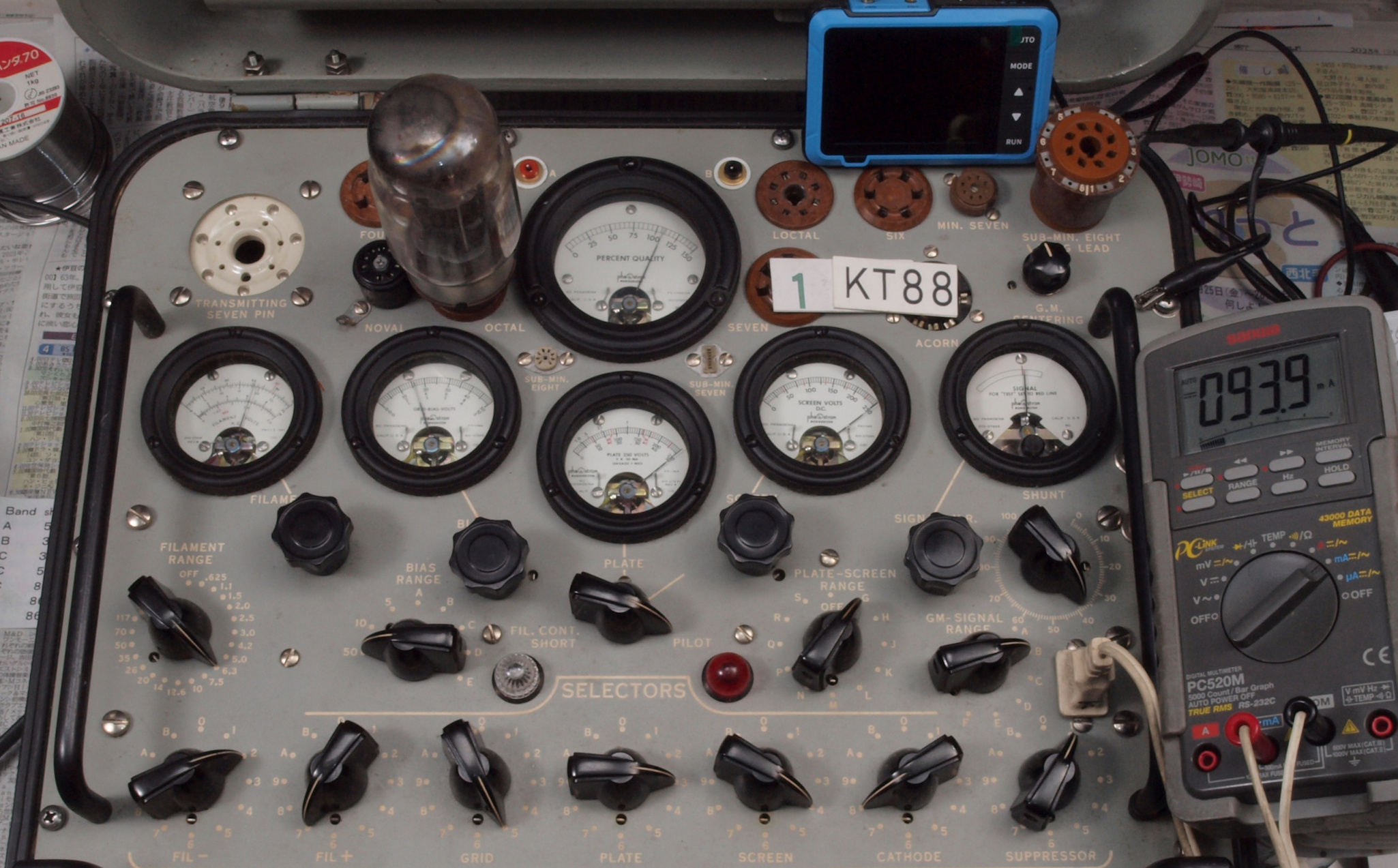

ＧＡ４．　Ａ組４本目付属ＫＴ８８。　Gm測定＝１０５００μmho、Ｉｐ＝９３．０ｍＡ。

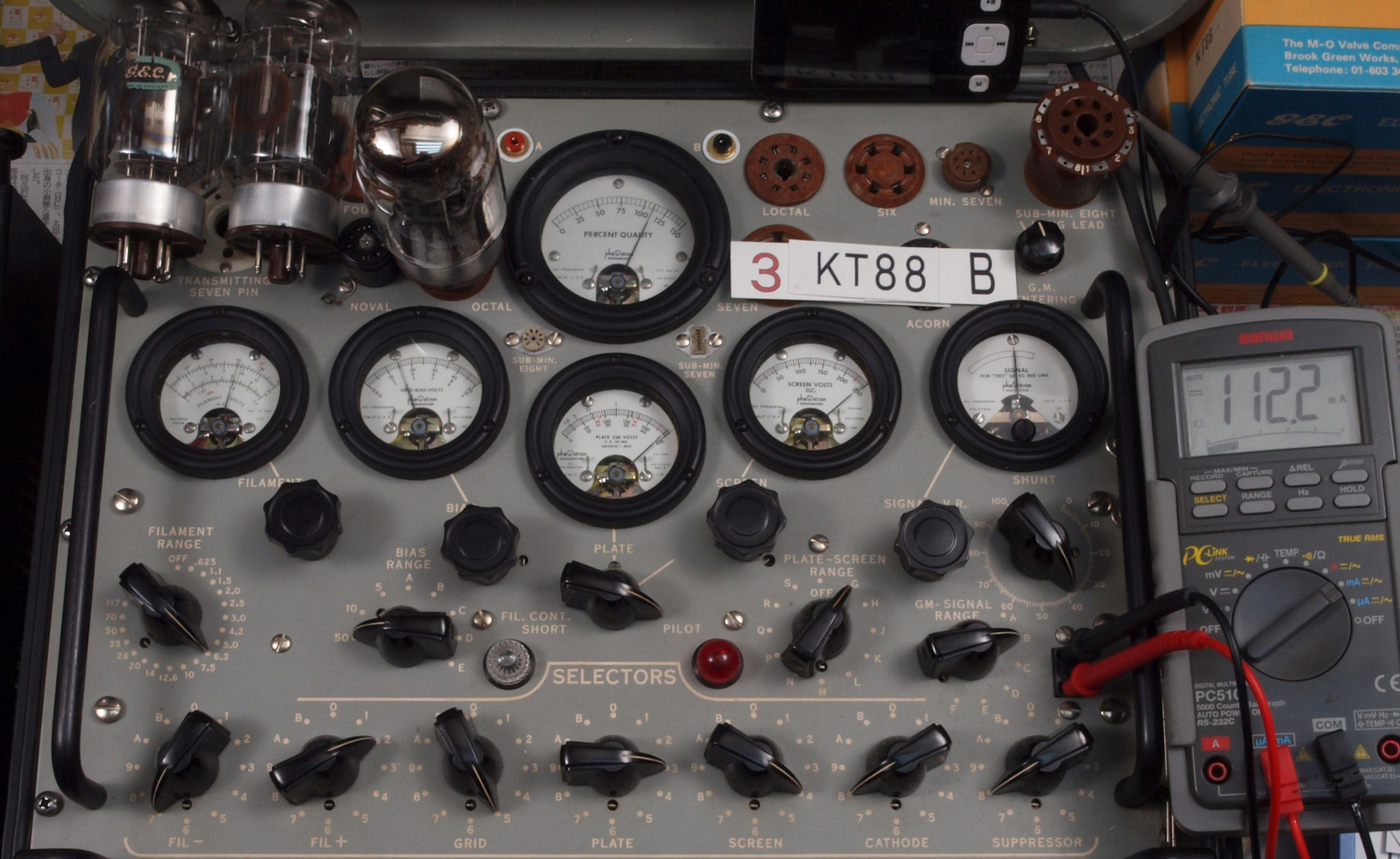

ＧＢ．　Ｂ組真空管。左から　ＫＴ８８－１本目、、、４本目。 Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　８台目　Ｂ組　ＫＴ８８　
  • １本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１５．６ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１２０００μmho、Ｉｐ＝１２３．６ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝１１２．２ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１７．０ｍＡ。

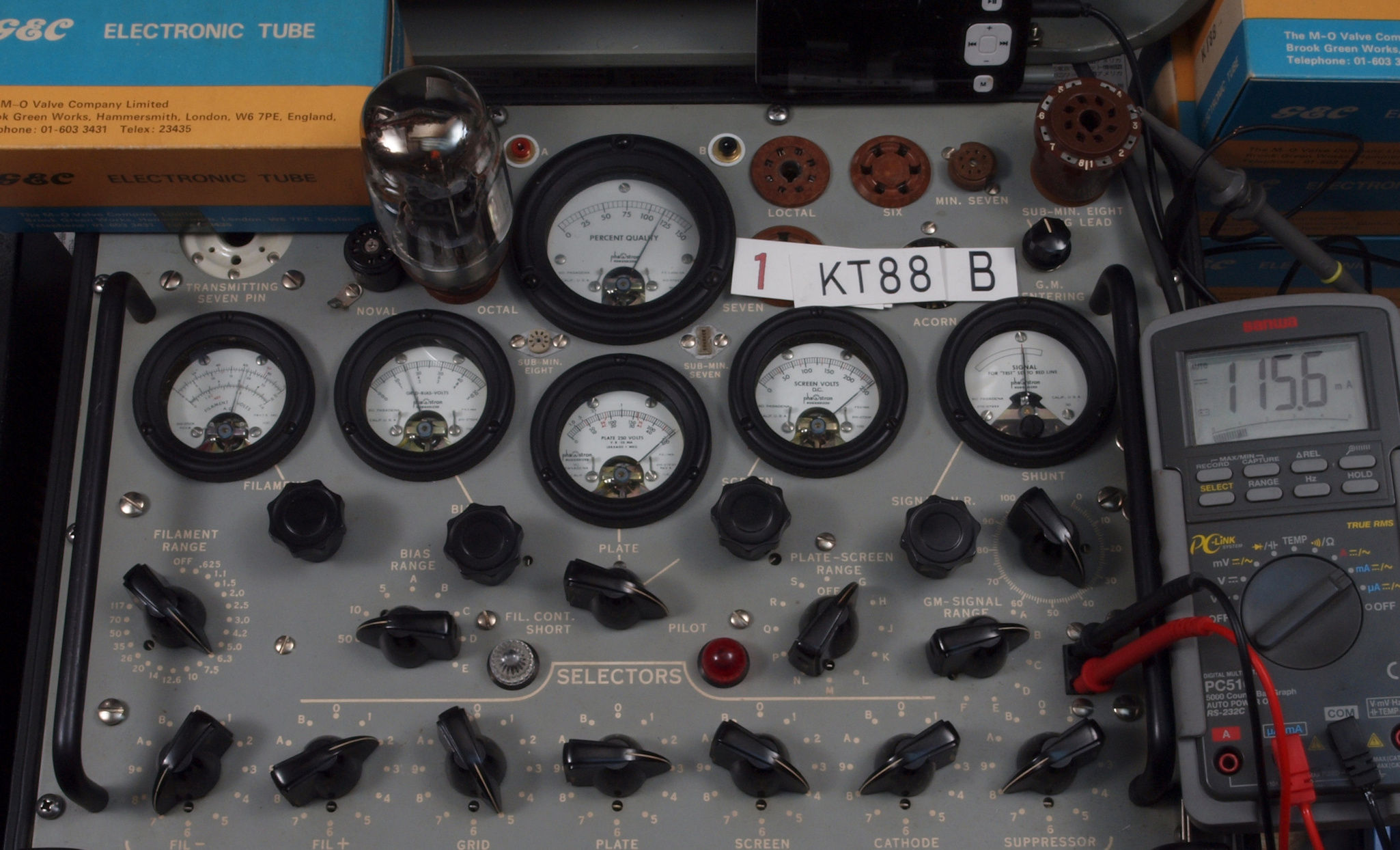

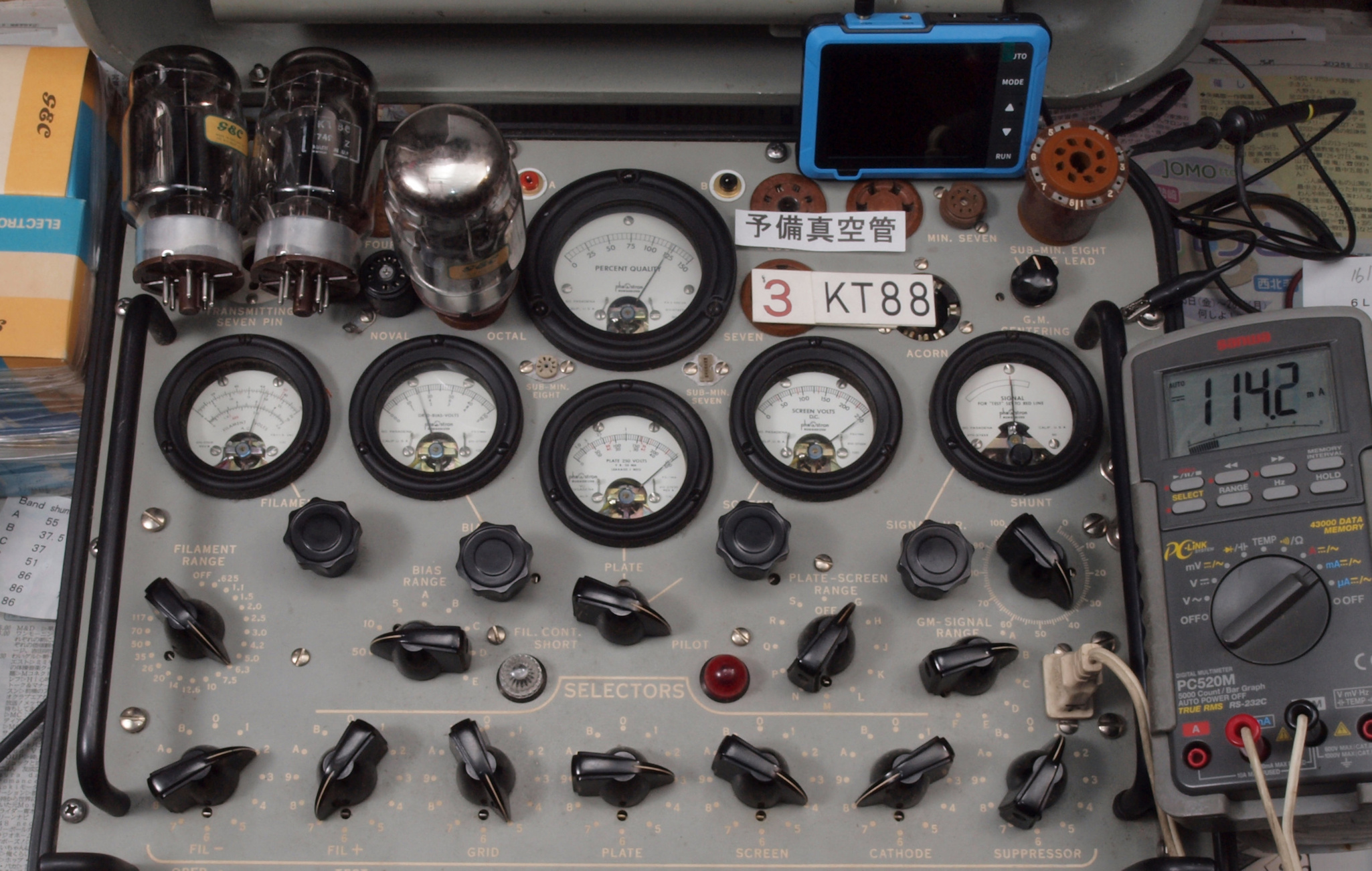

ＧＢ１．　Ｂ組１本目ＫＴ８８。　Gm測定＝１１５００μmho、Ｉｐ＝１１５．６ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

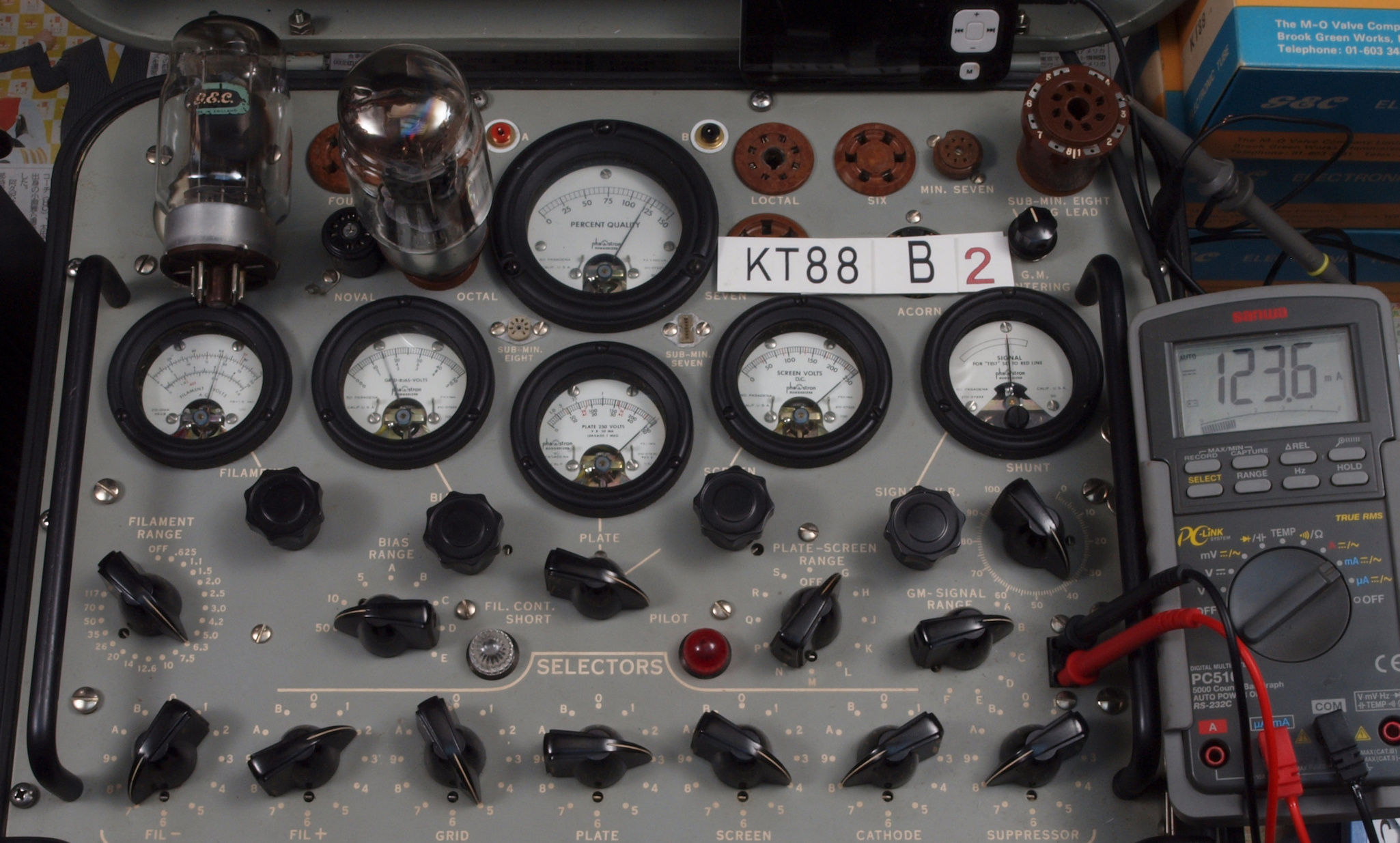

ＧＢ２．　Ｂ組２本目付属ＫＴ８８。　Gm測定＝１２０００μmho、Ｉｐ＝１２３．６ｍＡ。
ＧＢ３．　Ｂ組３本目付属ＫＴ８８。　Gm測定＝１１０００μmho、Ｉｐ＝１１２．２ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

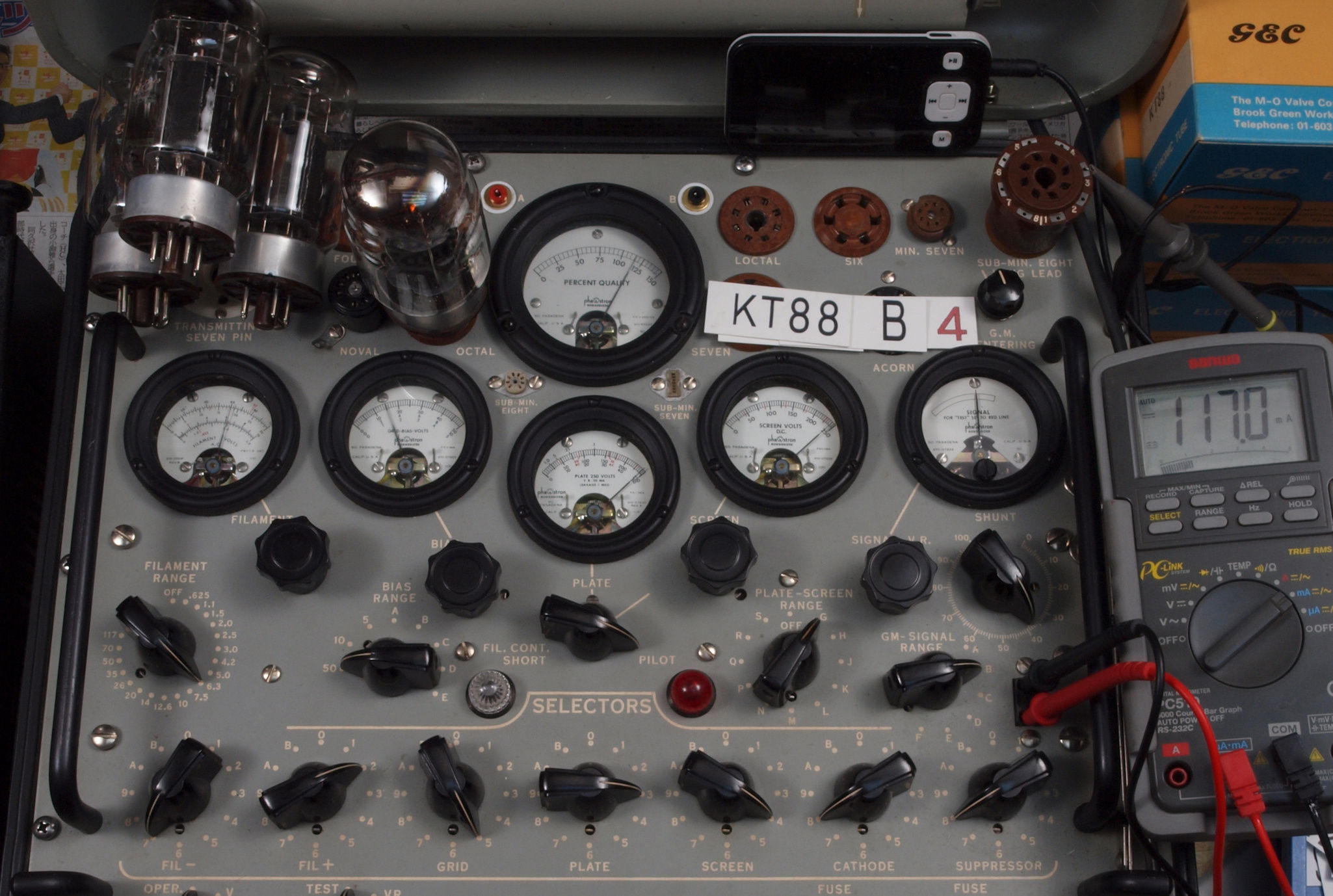

ＧＢ４．　Ｂ組４本目付属ＫＴ８８。　Gm測定＝１１５００μmho、Ｉｐ＝１１７．０ｍＡ。
ＧＣ．　Ｃ組真空管。左から　ＫＴ８８－１本目、、、４本目。 Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　８台目 Ｃ組　ＫＴ８８。
  • １本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１４．５ｍＡ。
    ２本目　ＫＴ－８８　測定。　Ｇｍ＝１１０００μmho、Ｉｐ＝１１２．７ｍＡ。
    ３本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１５．０ｍＡ。
    ４本目　ＫＴ－８８　測定。　Ｇｍ＝１１５００μmho、Ｉｐ＝１１５．３ｍＡ。

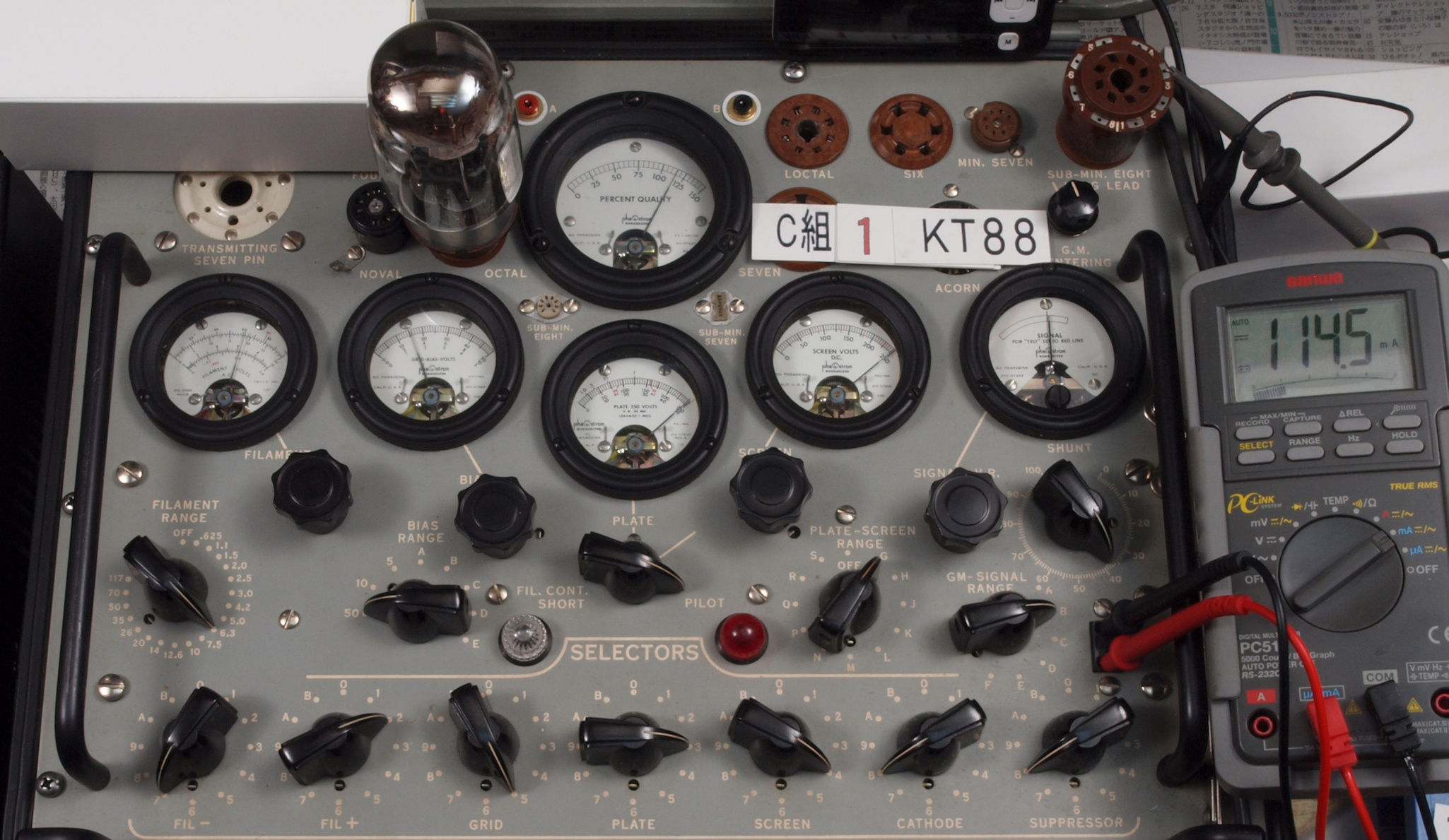

ＧＣ１．　Ｃ組１本目ＫＴ８８。　Gm測定＝１１５００μmho、Ｉｐ＝１１４．５ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

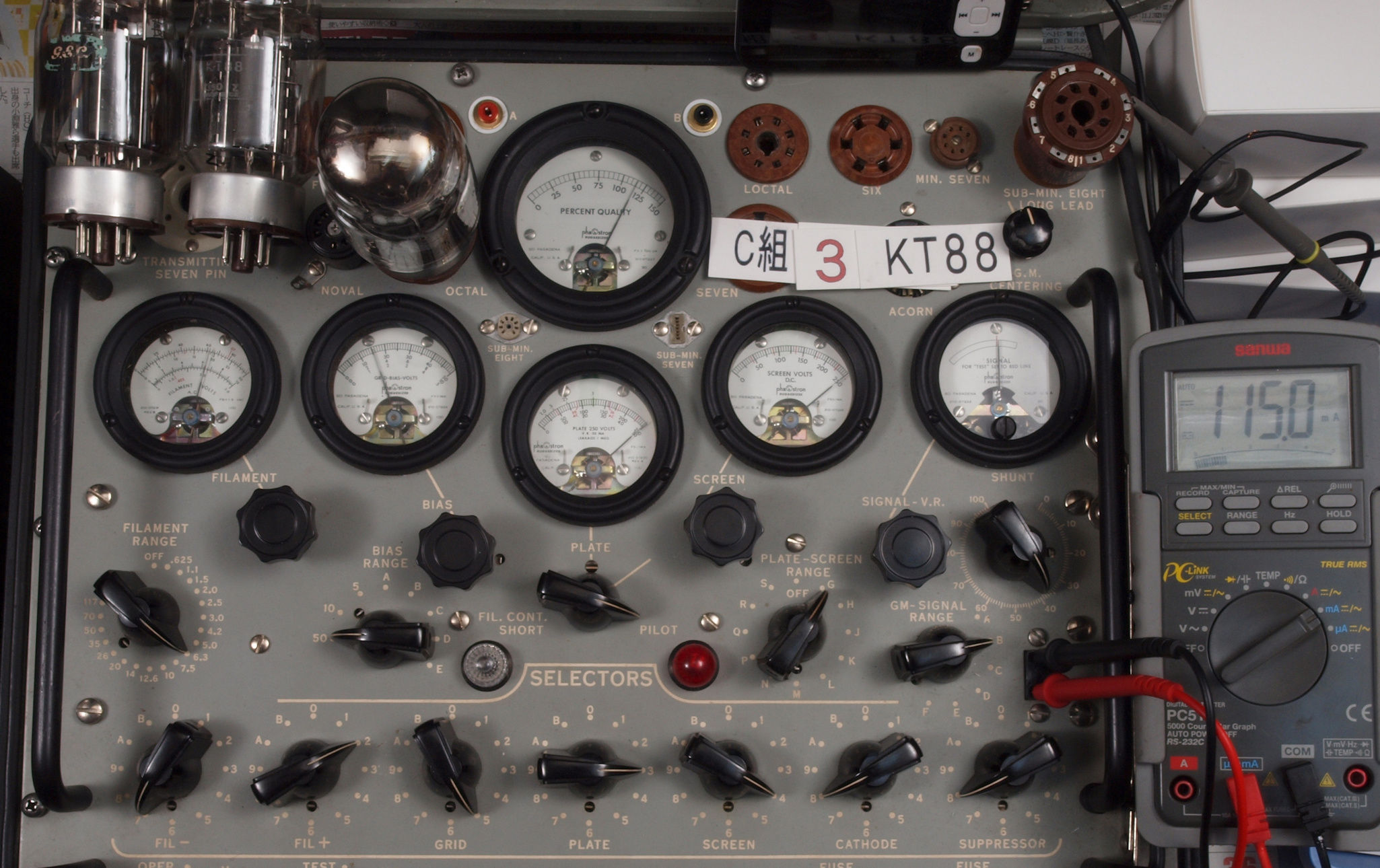

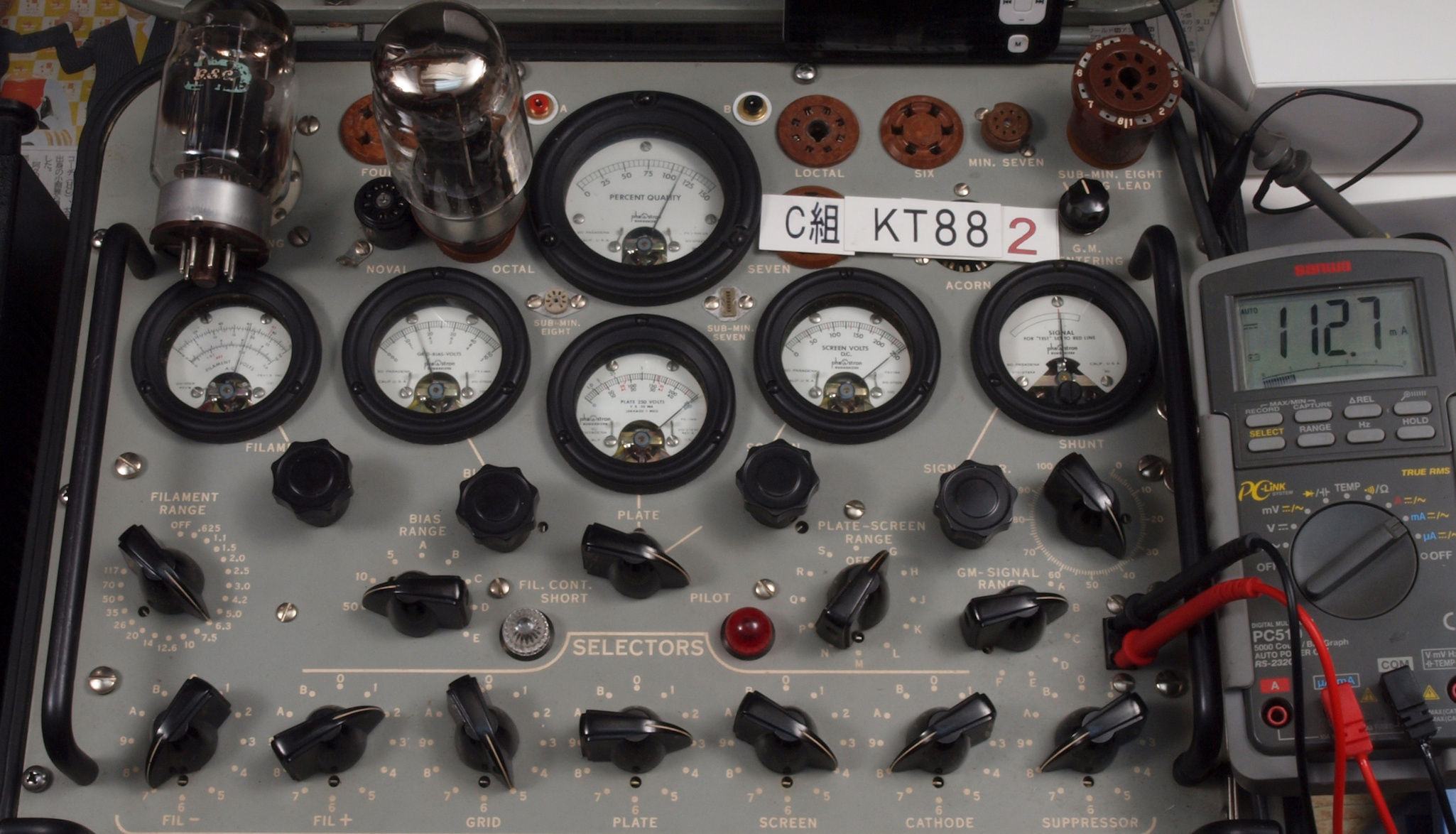

ＧＣ２．　Ｃ組２本目付属ＫＴ８８。　Gm測定＝１１０００μmho、Ｉｐ＝１１２．７ｍＡ。

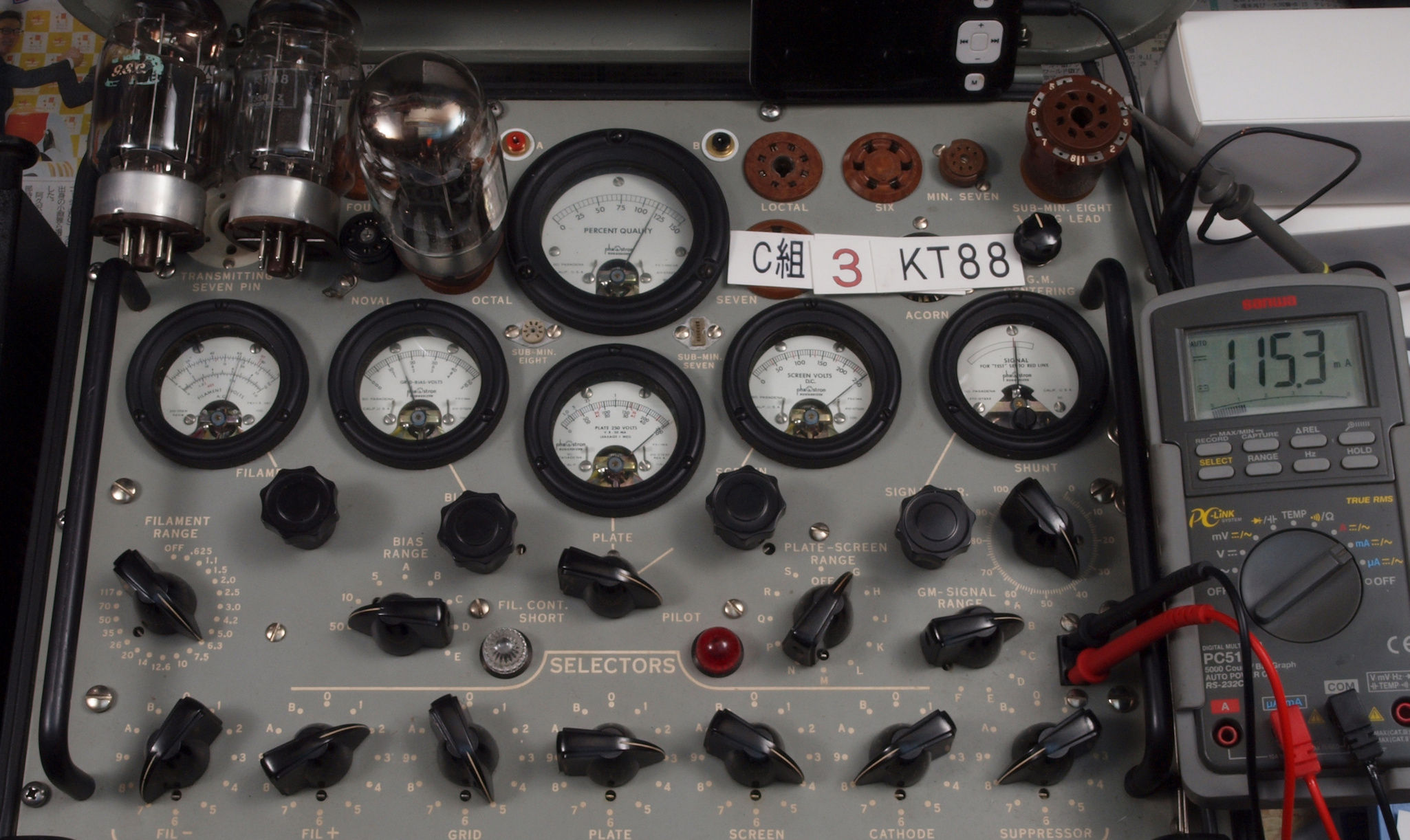

ＧＣ３．　Ｃ組３本目付属ＫＴ８８。　Gm測定＝１１５００μmho、Ｉｐ＝１１５．０ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
ＧＣ４．　Ｃ組４本目付属ＫＴ８８。　Gm測定＝１１５００μmho、Ｉｐ＝１１５．３ｍＡ。

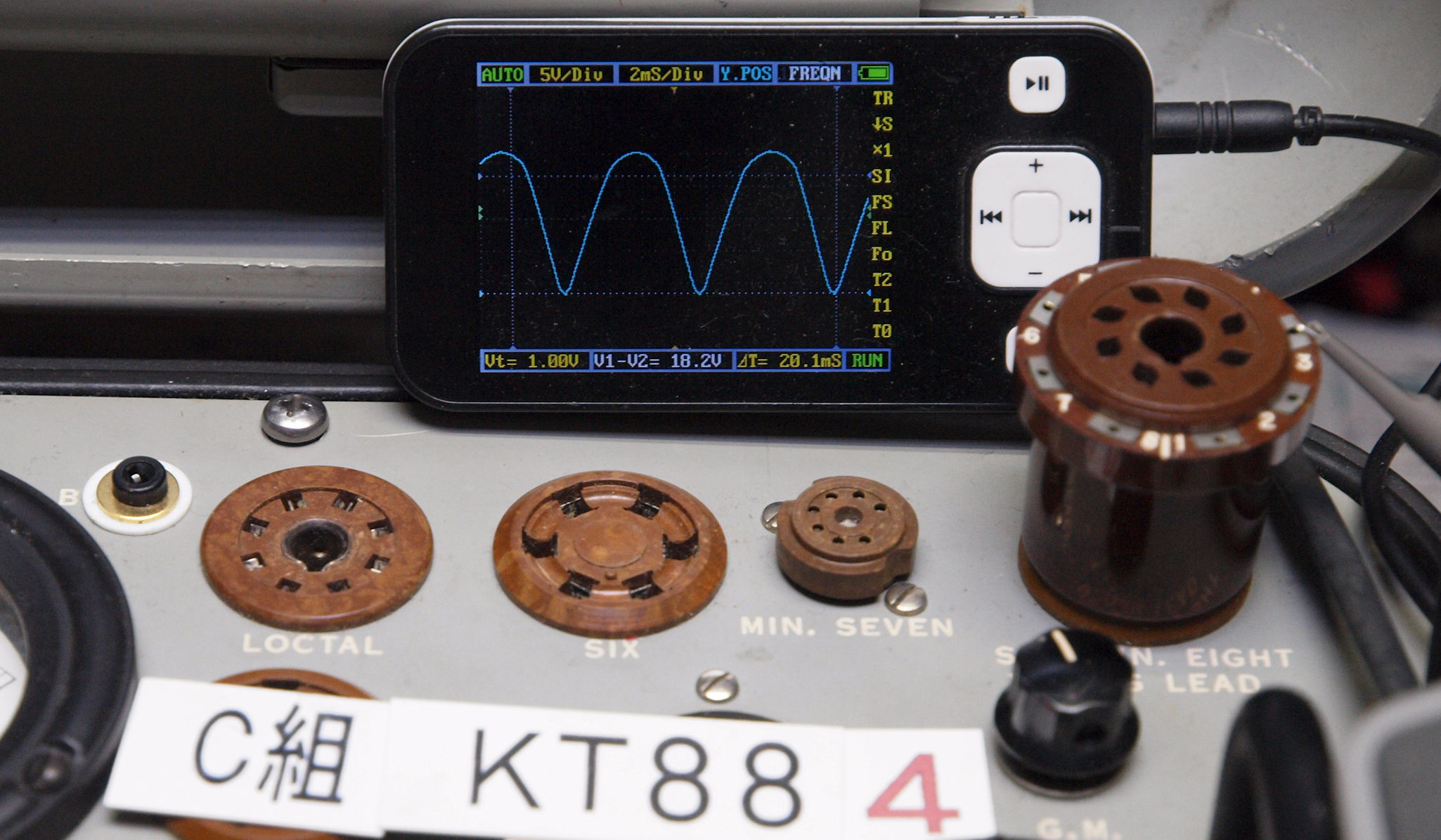

プレート波形を観測しながら測定する。
電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
Ｓ．　Svetlana　Ｓロゴ　ＫＴ８８。　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　７台目。
Ｓ０． 　購入真空管　ＫＴ８８　Svetlana　Sロゴ 右から　１本目、２本目、３本目、４本目。　購入先。
　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ、Ｉｐ＝１４０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

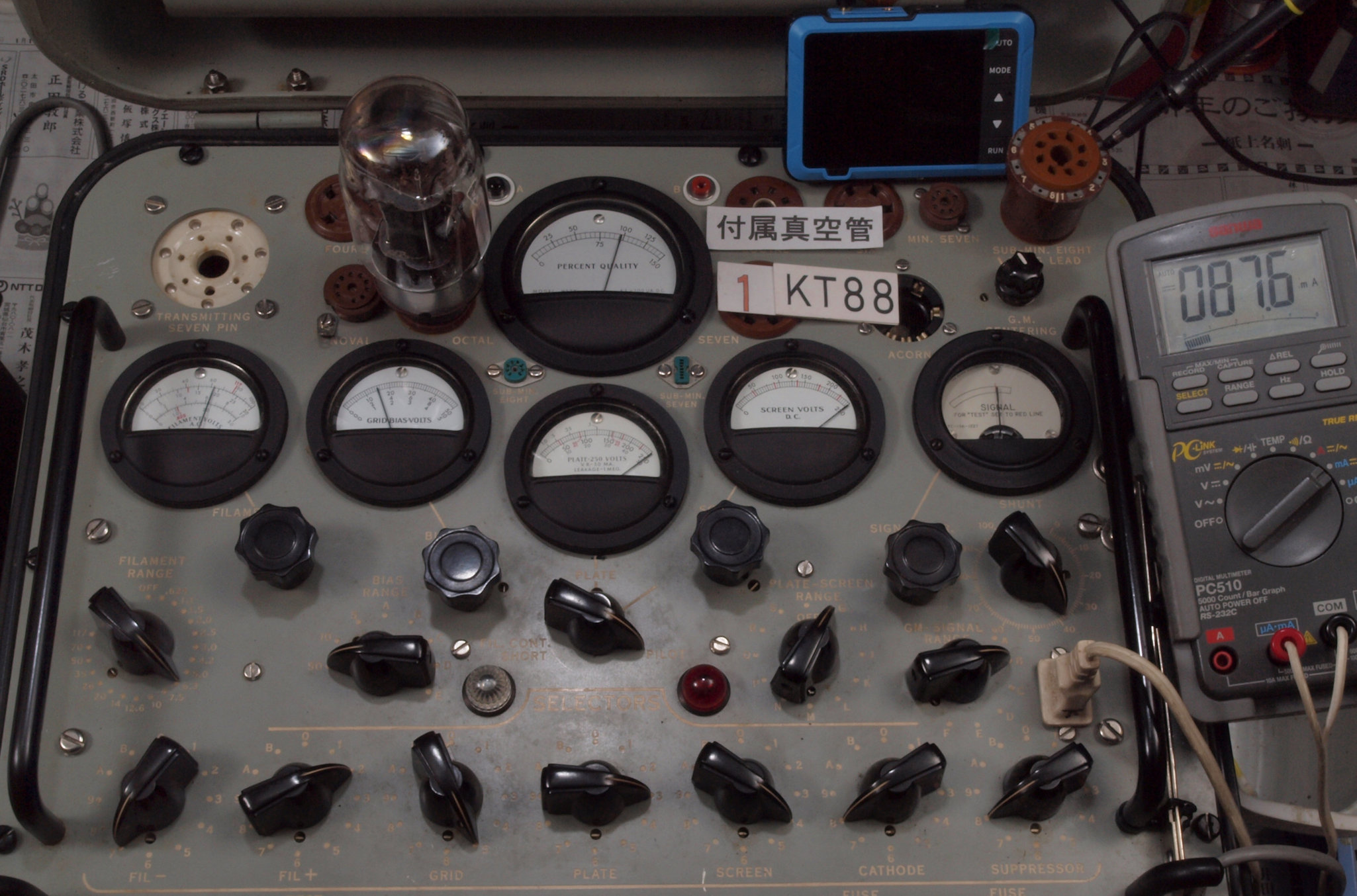

Ｓ１．　購入真空管　ＫＴ８８　１本目。　Gm測定＝１３２００μmho、Ｉｐ＝１２５．０ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ｓ２．　購入真空管購入　ＫＴ８８　２本目。　Gm測定＝１３５００μmho、Ｉｐ＝１２５．７ｍＡ。
Ｓ３．　購入真空管購入　ＫＴ８８　３本目。　Gm測定＝１３０００μmho、Ｉｐ＝１２４．８ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ｓ４．　購入真空管購入　ＫＴ８８　４本目。　Gm測定＝１３０００μmho、Ｉｐ＝１２１．３ｍＡ。
プレート波形を観測しながら測定する。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
Ｕ．　SOVTEK　６５５０。　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　６台目。
　付属真空管「６５５０」上から　１本目、２本目。
　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝－１５Ｖ、Ｉｐ＝１４０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

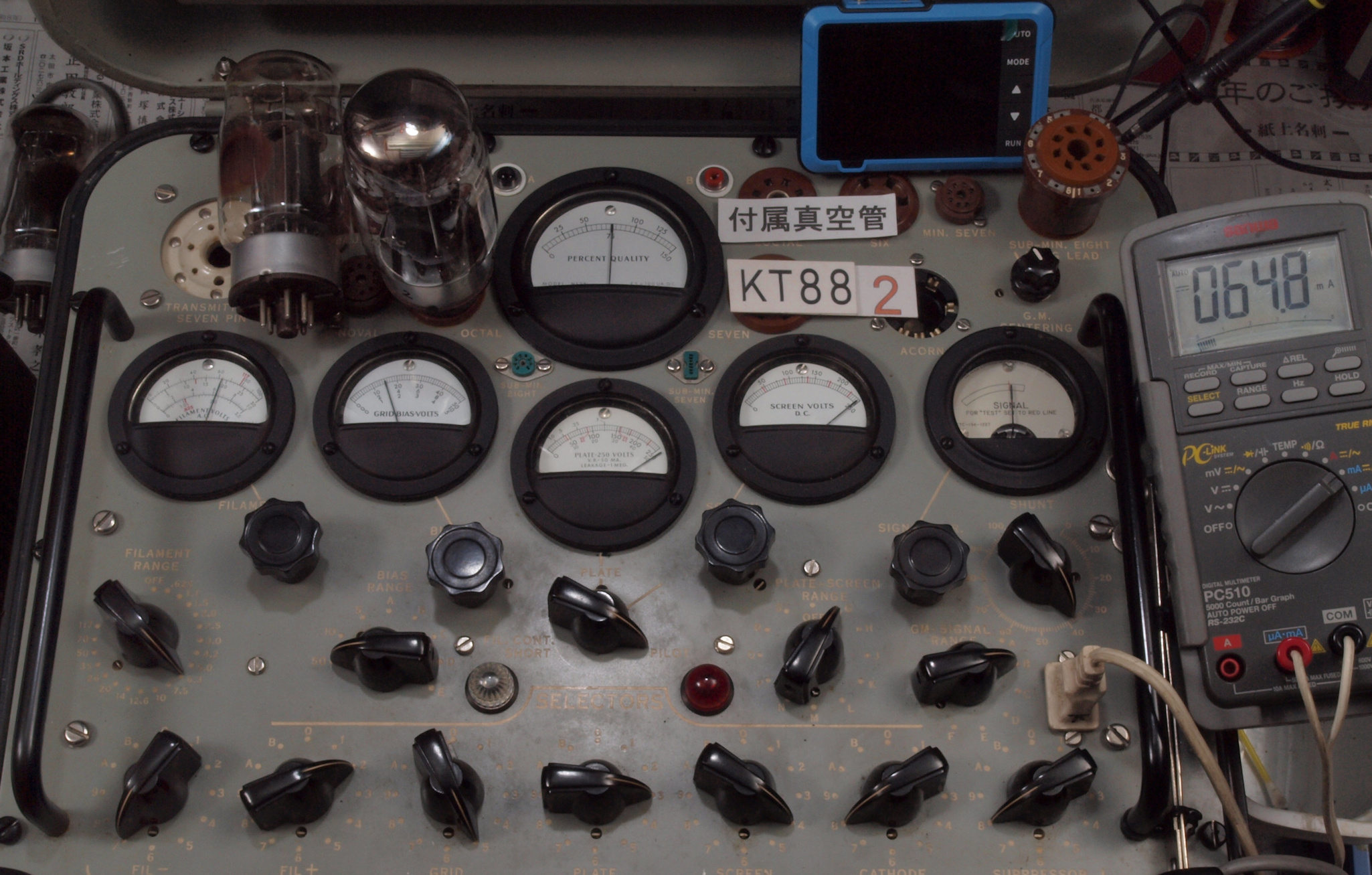

Ｕ１．　付属真空管「６５５０」１本目。　Gm測定＝４２００μmho、Ｉｐ＝１３６．１ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ｕ２．　付属真空管付属「６５５０」２本目。　Gm測定＝３５００μmho、Ｉｐ＝１４０．２ｍＡ。
Ｕ３． 　付属真空管「６５５０」上から　３本目、４本目。
Ｕ４．　付属真空管付属「６５５０」３本目。　Gm測定＝３７００μmho、Ｉｐ＝１４１．５ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝－１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

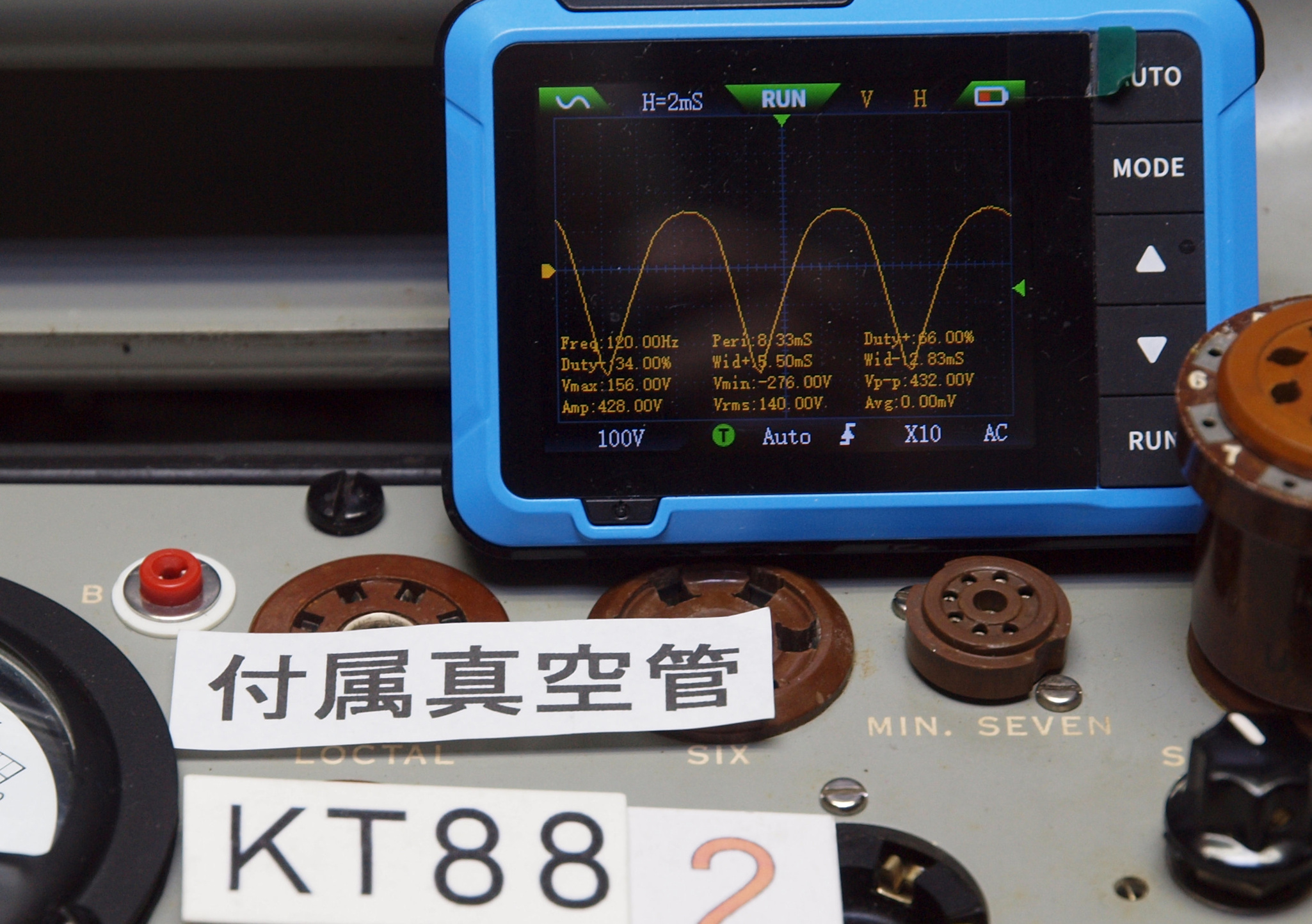

Ｕ９２．　付属真空管付属「６５５０」４本目。　Gm測定＝２５００μmho、Ｉｐ＝１３０ｍＡ。
