Vacuum Tube Tester Hickok TV-2B/Uで
６ＤＪ８、Ｅ８８ＣＣ，６９２２ＥＨ　Ｇｍ、Ip測定
ＹＡＨＯＯオークションで購入、　ＥｌｅｃｔｒｏＨａｒｍｏｎｉｘ　６９２２ＥＨ　４本測定。
  • １本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２５００μmho、ＩＰ＝１１．３２ｍＡ。
    　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２５００μmho、ＩＰ＝１２．３８ｍＡ。
    ２本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２０００μmho、ＩＰ＝１３．０３ｍＡ。
    　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２０００μmho、ＩＰ＝１０．９１ｍＡ。
    ３本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２２００μmho、ＩＰ＝１１．５６ｍＡ。
    　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２０００μmho、ＩＰ＝１１．５８ｍＡ。
    ４本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１１５００μmho、ＩＰ＝１０．８８ｍＡ。
    　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１１０００μmho、ＩＰ＝１０．４３ｍＡ。
  • 平均　ユニット　Ｇｍ＝１１９６３μmho、ＩＰ＝１１．５１ｍＡ。

６ＤＪ８ ４本測定。 ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−５．１．　２台目
  • １本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝１７．６４ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１８．１９ｍＡ。
    ２本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１７．６７ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１７．２２ｍＡ。
    ３本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝９０００μmho、　　Ｉｐ＝１４．４９ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝９３００μmho、　　Ｉｐ＝１４．４０ｍＡ。
    ４本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝１１０００μmho、　Ｉｐ＝１７．０１ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１７．００ｍＡ。

６ＤＪ８ ４本測定。 ＰＲＡ−１０００Ｂ．　２台目
  • １本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝１７．６４ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１８．１９ｍＡ。
    ２本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１７．６７ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１７．２２ｍＡ。
    ３本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝９０００μmho、　　Ｉｐ＝１４．４９ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝９３００μmho、　　Ｉｐ＝１４．４０ｍＡ。
    ４本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝１１０００μmho、　Ｉｐ＝１７．０１ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１７．００ｍＡ。

ＪＪ　 Ｅ８８ＣＣ ４本測定。 ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−５．１．　２台目
  • １本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝２３．７６ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝１００００μmho、　Ｉｐ＝２２．３７ｍＡ。
    ２本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝１９．９４ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝１９．９７ｍＡ。
    ３本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１００００μmho、　Ｉｐ＝１７．０１ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝９５００μmho、　　Ｉｐ＝１７．０３ｍＡ。
    ４本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝２３．０３ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝７０００μmho、　　Ｉｐ＝１３．６５ｍＡ。　

ＪＪ　 Ｅ８８ＣＣ ４本測定。 ＲＭ−９再修理。
  • １本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１１２００μmho、　Ｉｐ＝１６．５ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝１６．９ｍＡ。
    ２本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１１３００μmho、　Ｉｐ＝１３．３ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝１４．７ｍＡ。
    ３本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１６．０ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝１３０００μmho、　Ｉｐ＝１５．９ｍＡ。
    ４本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１２４００μmho、　Ｉｐ＝１５．７ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１３．８ｍＡ。　　

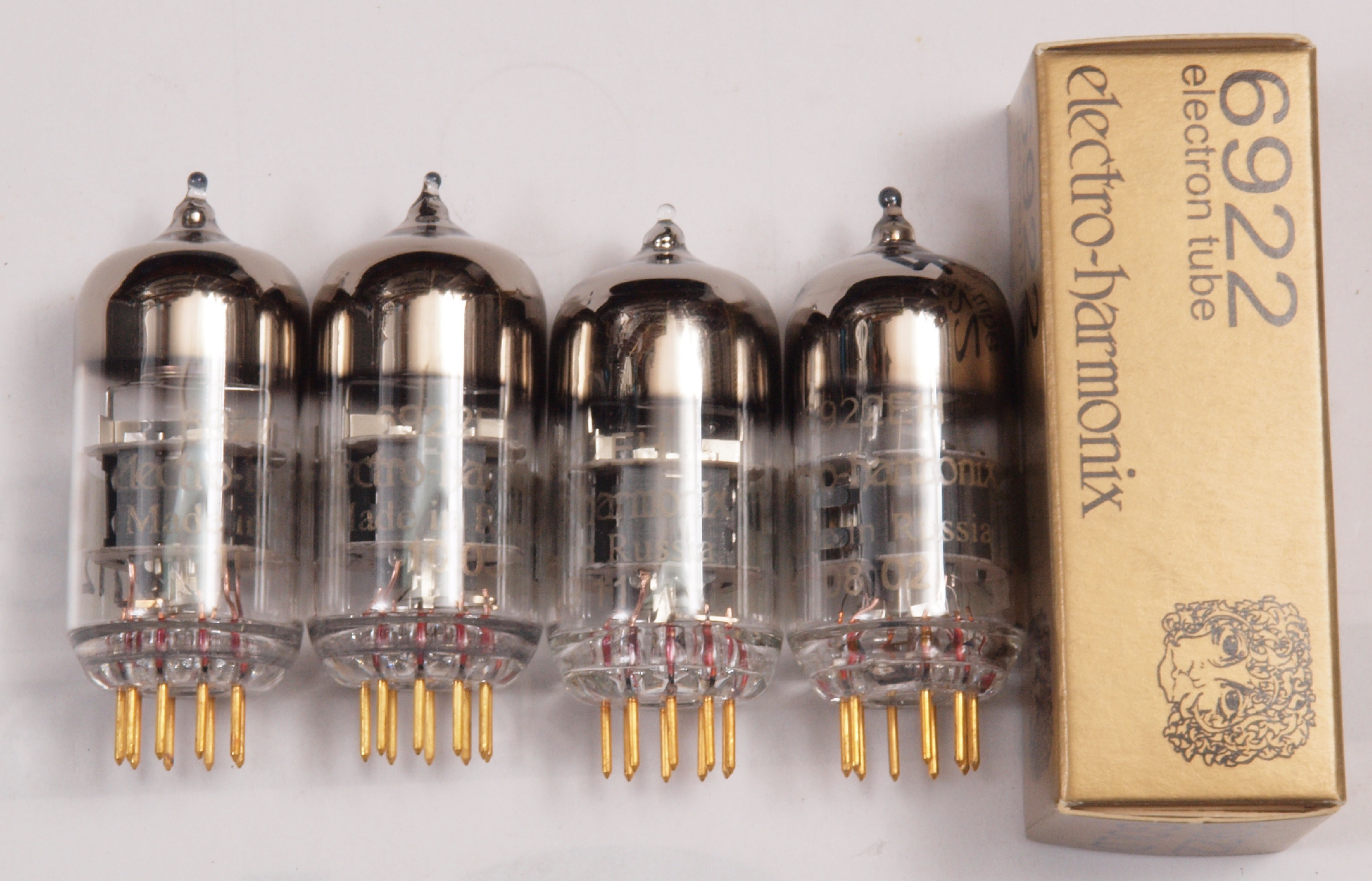

Ａ．　６９２２ＥＨ　４本測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の　６９２２、ＥＣＣ８３、６ＤＪ８　相互コンダクタンス＝１２５００μmho
　　　　　　　「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ、Ｉｐ＝１５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

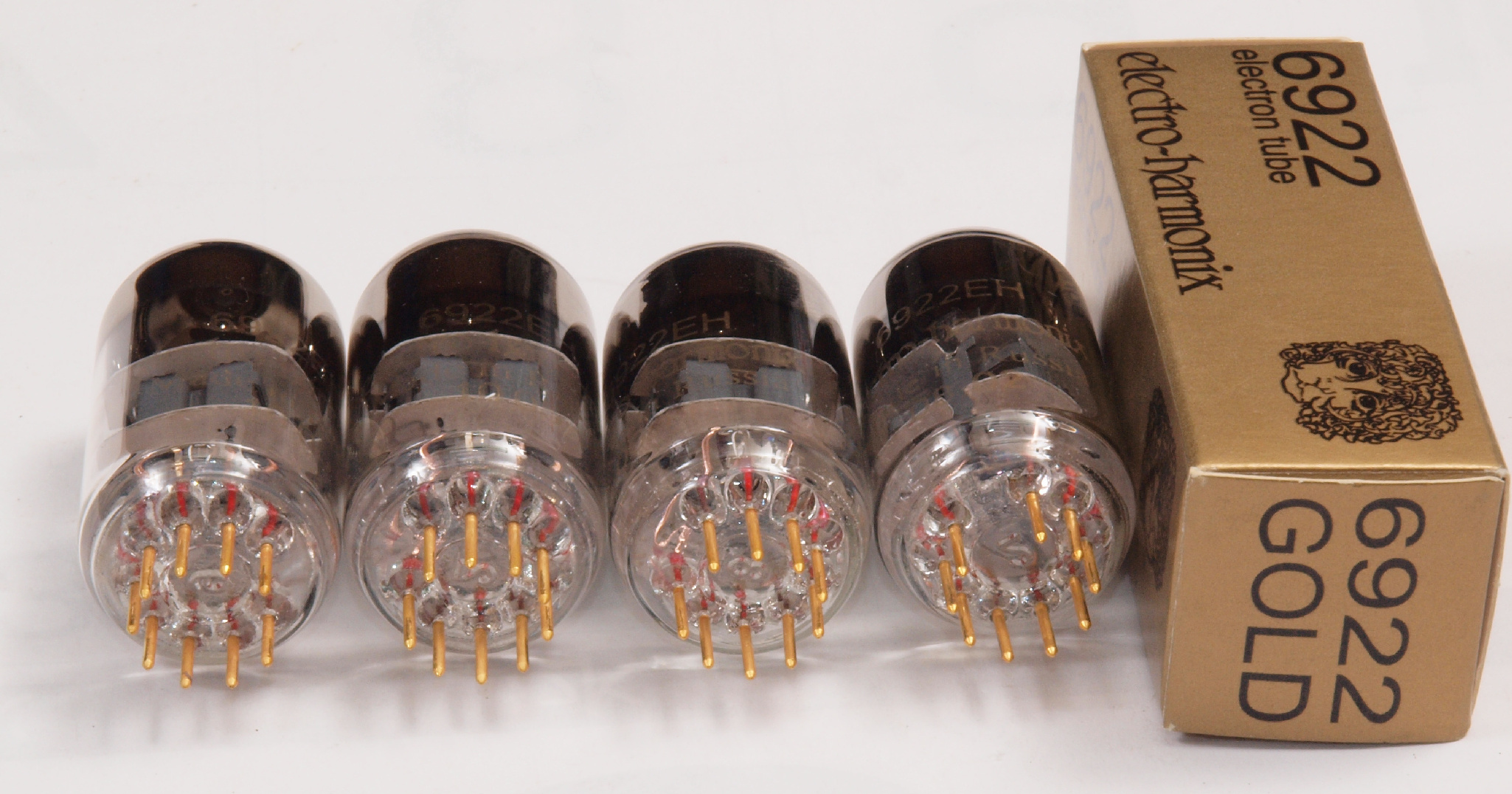

左から１本目、２本目、３本目、４本目。
  • １本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２５００μmho、ＩＰ＝１１．３２ｍＡ。
    　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２５００μmho、ＩＰ＝１２．３８ｍＡ。
    ２本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２０００μmho、ＩＰ＝１３．０３ｍＡ。
    　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２０００μmho、ＩＰ＝１０．９１ｍＡ。
    ３本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２２００μmho、ＩＰ＝１１．５６ｍＡ。
    　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２０００μmho、ＩＰ＝１１．５８ｍＡ。
    ４本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１１５００μmho、ＩＰ＝１０．８８ｍＡ。
    　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１１０００μmho、ＩＰ＝１０．４３ｍＡ。
  • 平均　ユニット　Ｇｍ＝１１９６３μmho、ＩＰ＝１１．５１ｍＡ。

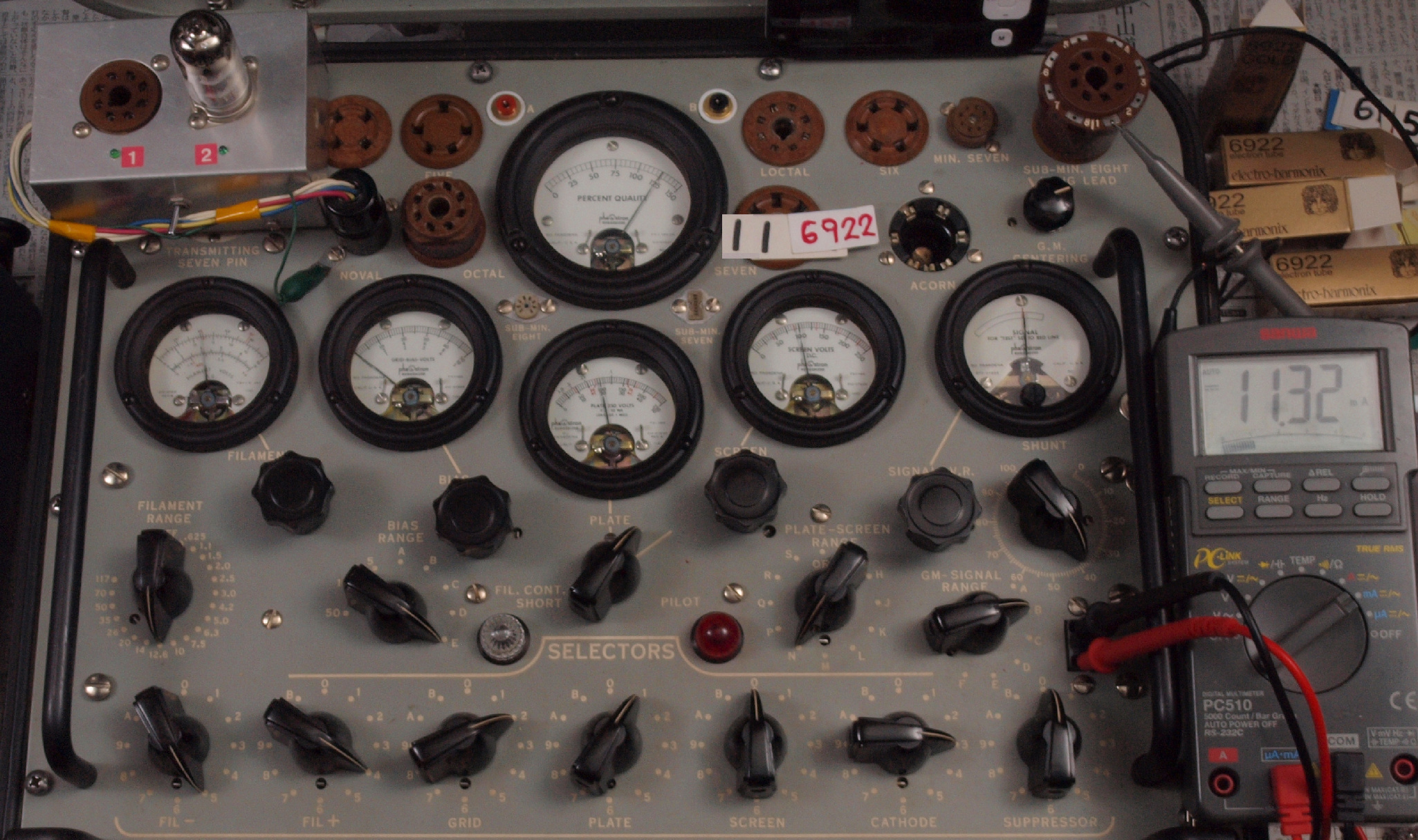

Ａ１１．　６９２２ＥＨ−１本目ユニット１測定。　Ｇｍ測定＝１２５００μmho、ＩＰ＝１１．３２ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｒｋ＝２８８Ω」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ａ１２．　６９２２ＥＨ−１本目ユニット２測定。　Ｇｍ測定＝１２５００μmho、ＩＰ＝１２．３８ｍＡ。
Ａ２１．　６９２２ＥＨ−２本目ユニット１測定。　Ｇｍ測定＝１２０００μmho、ＩＰ＝１３．０３ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｒｋ＝２８８Ω」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

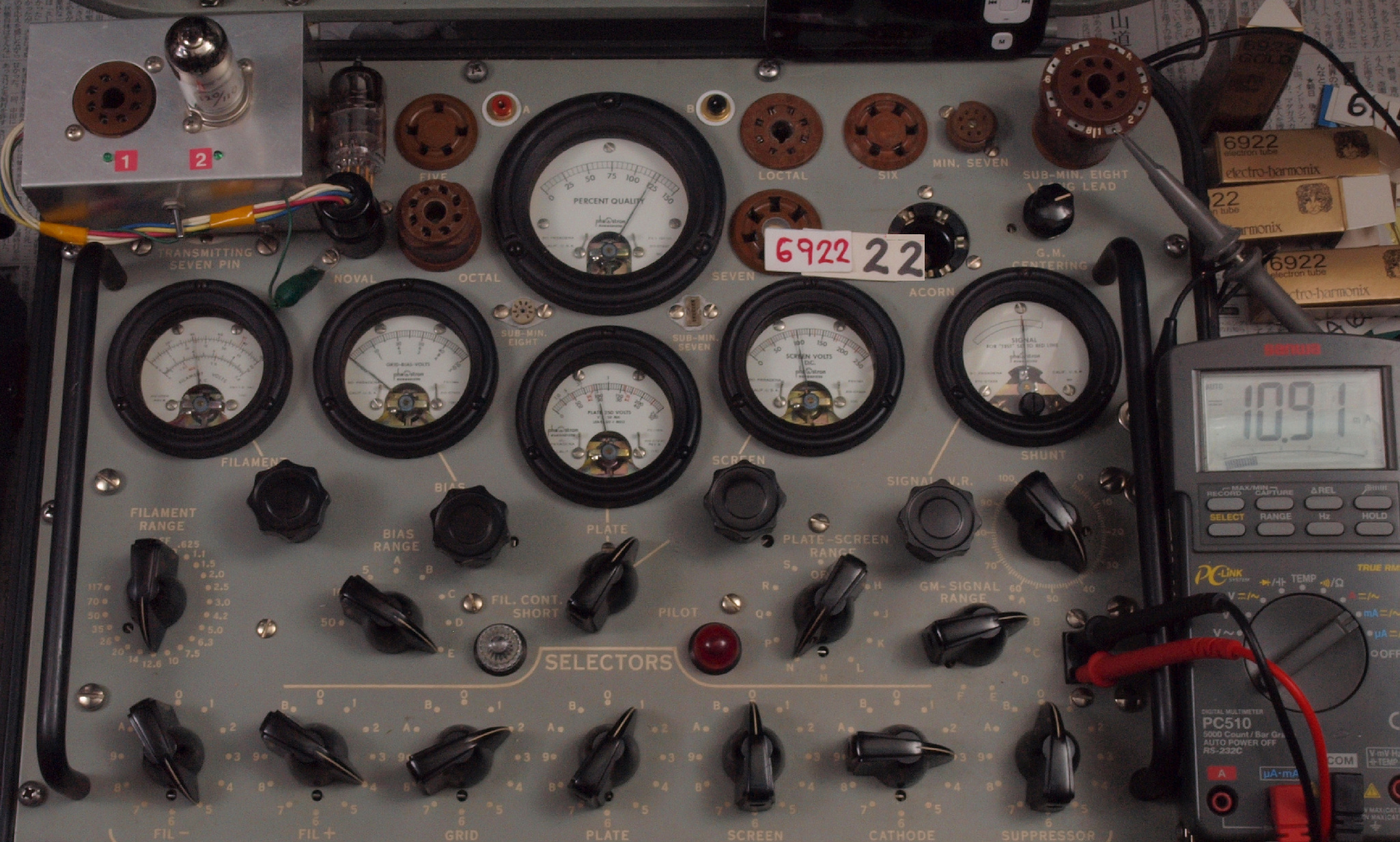

Ａ２２．　６９２２ＥＨ−２本目ユニット２測定。　Ｇｍ測定＝１２０００μmho、ＩＰ＝１０．９１ｍＡ。

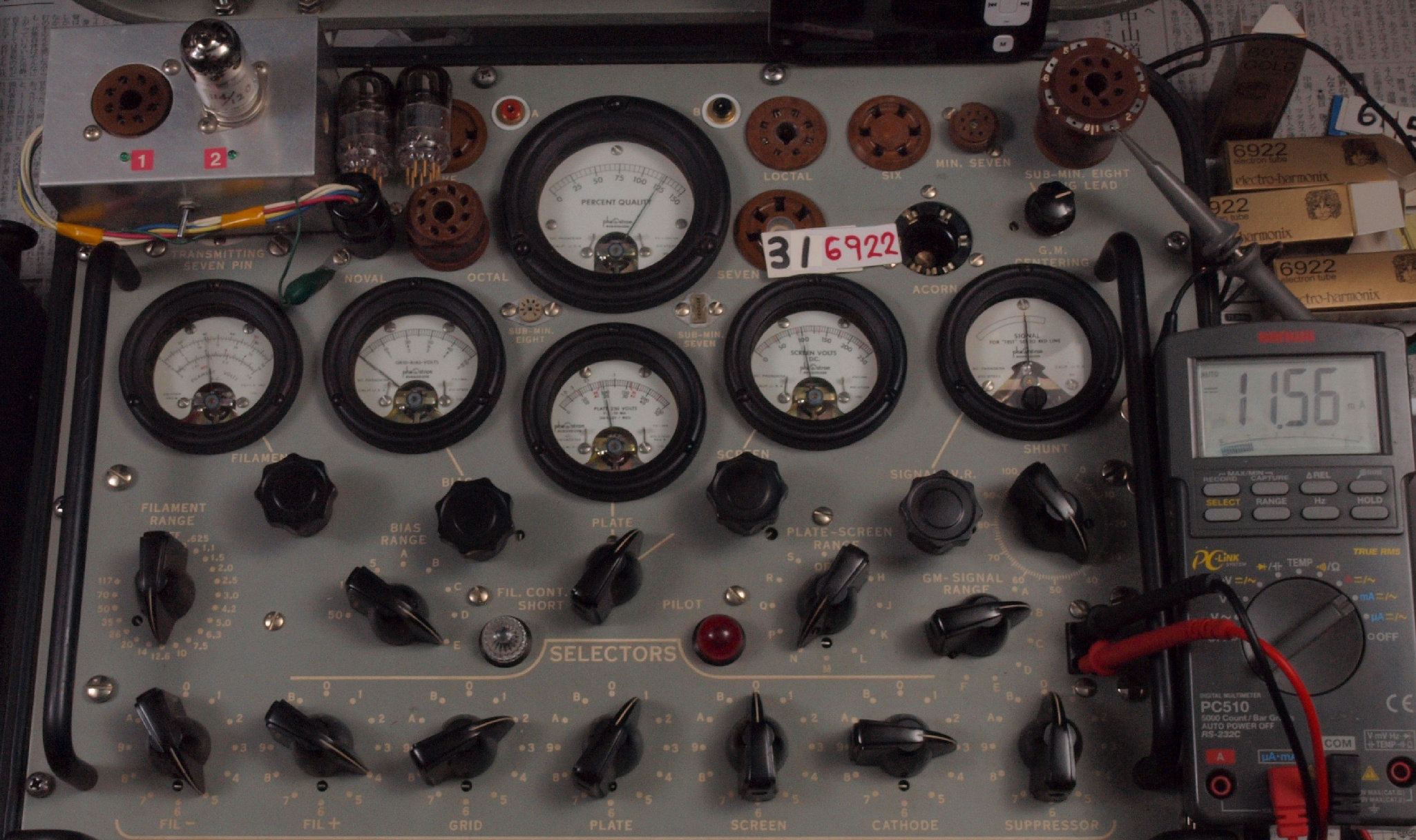

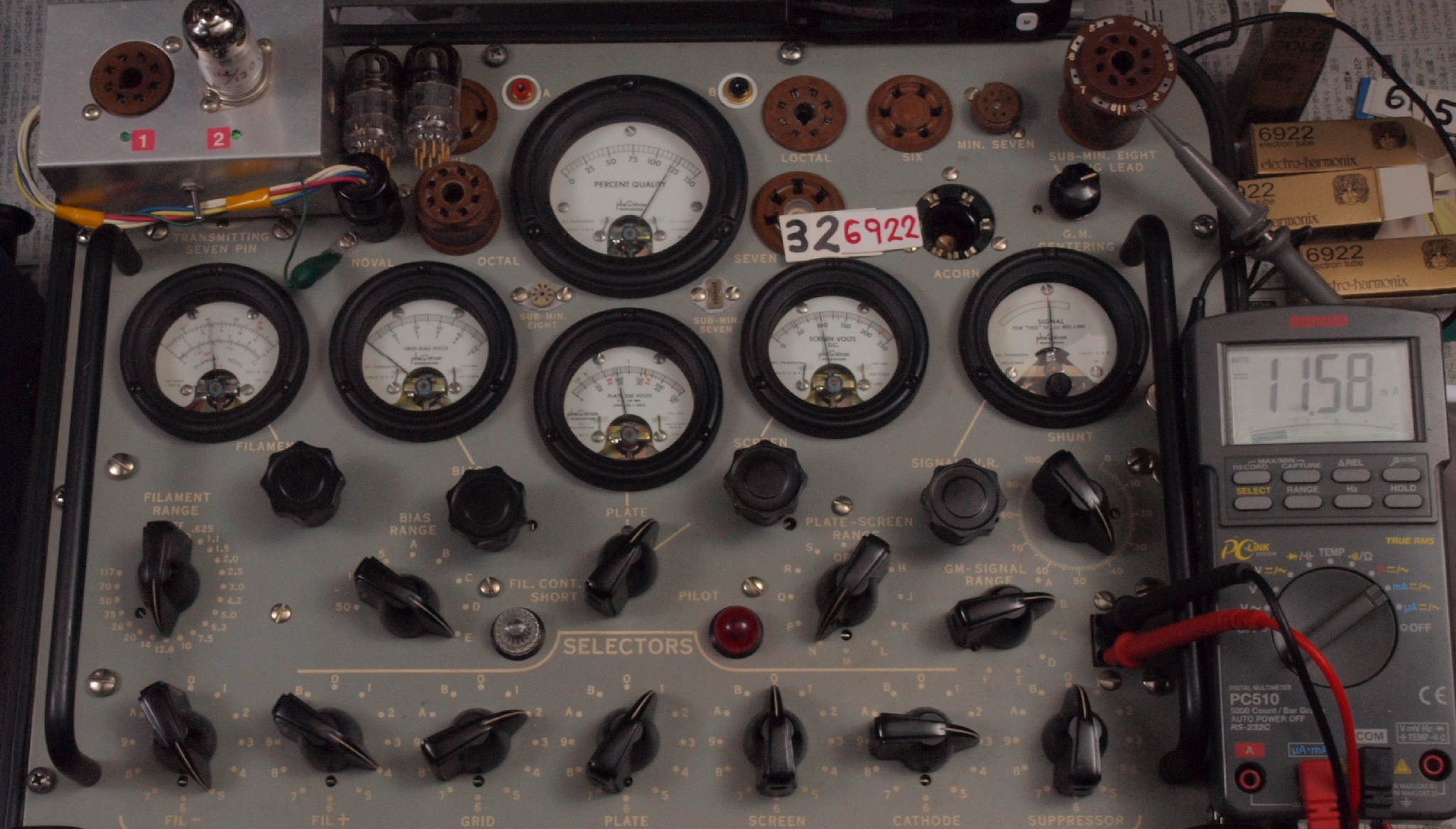

Ａ３１．　６９２２ＥＨ−３本目ユニット１測定。　Ｇｍ測定＝１２２００μmho、ＩＰ＝１１．５６ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｒｋ＝２８８Ω」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ａ３２．　６９２２ＥＨ−３本目ユニット２測定。　Ｇｍ測定＝１２０００μmho、ＩＰ＝１１．５８ｍＡ。
Ａ４１．　６９２２ＥＨ−４本目ユニット１測定。　Ｇｍ測定＝１１５００μmho、ＩＰ＝１０．８８ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｒｋ＝２８８Ω」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

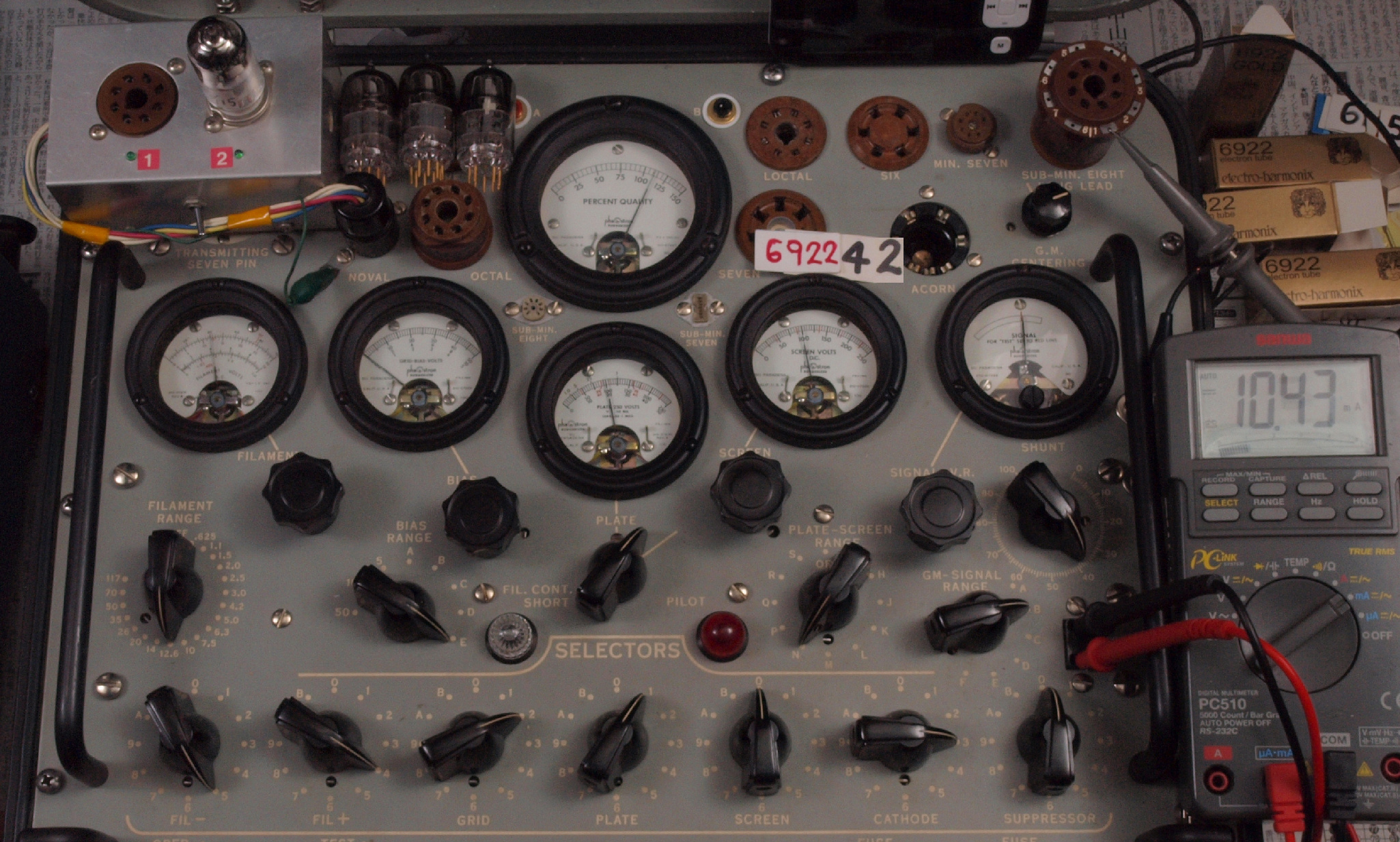

Ａ４２．　６９２２ＥＨ−４本目ユニット２測定。　Ｇｍ測定＝１１０００μmho、ＩＰ＝１０．４３ｍＡ。

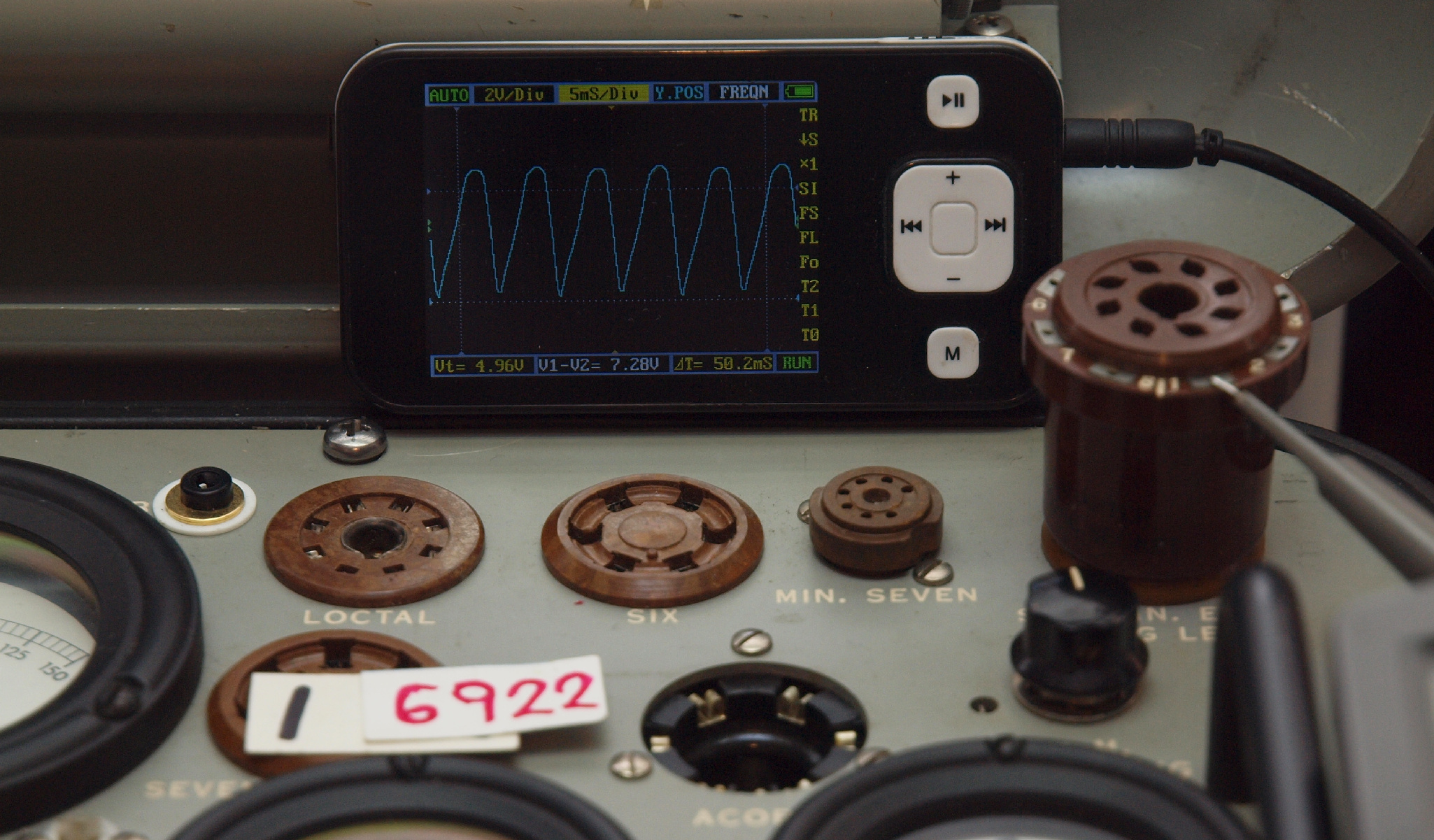

Ａ５．　プレート電圧波形を観測しながら測定する。
Ａ６．　測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
Ｂ．　６ＤＪ８ ４本測定。 ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−５．１．　２台目
　　　　　相互コンダクタンス＝１２２５０μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」
1960/1962ナショナル真空管ハンドブック、全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸ、RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより。
右から ６ＤＪ８ １番目、２番目、、４番目、５６５１、６ＪＣ６、６ＧＣ５ １番目、２番目、６ＣＡ４。
  • 相互コンダクタンス＝１２２５０μmho、Ｉｐ＝１５ｍＡがＲＣＡの規格値。
    １本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝１７．６４ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１８．１９ｍＡ。
    ２本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１７．６７ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１７．２２ｍＡ。
    ３本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝９０００μmho、　Ｉｐ＝１４．４９ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝９３００μmho、　Ｉｐ＝１４．４０ｍＡ。
    ４本目 ６ＤＪ８ ユニット１　Ｇｍ測定＝１１０００μmho、　Ｉｐ＝１７．０１ｍＡ。
    　　　　　　　　ユニット２　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１７．００ｍＡ。
Ｂ１１．　１本目 ６ＤＪ８ ユニット１。　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝１７．６４ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。
Ｂ１２．　１本目 ６ＤＪ８ ユニット２。　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１８．１９ｍＡ。
Ｂ２１．　２本目 ６ＤＪ８ ユニット１。　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１７．６７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。
Ｂ２２．　２本目 ６ＤＪ８ ユニット２。　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１７．２２ｍＡ。
Ｂ３１．　３本目 ６ＤＪ８ ユニット１。　Ｇｍ測定＝９０００μmho、　Ｉｐ＝１４．４９ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。
Ｂ３２．　３本目 ６ＤＪ８ ユニット２。　Ｇｍ測定＝９３００μmho、　Ｉｐ＝１４．４０ｍＡ。
Ｂ４１．　４本目 ６ＤＪ８ ユニット１。　Ｇｍ測定＝１１０００μmho、　Ｉｐ＝１７．０１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。
Ｂ４２．　４本目 ６ＤＪ８ ユニット２。　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１７．００ｍＡ。
Ｃ．　６ＤＪ８ ４本測定。 ＰＲＡ−１０００Ｂ．　２台目
Ｃ０．　６ＤＪ８（ＥＣＣ８８）の測定。左から１本目、、、４本目。
　　　　　　　真空管ハンドブック（規格表）の　ＥＣＣ８８（６ＤＪ８）　相互コンダクタンス＝１２５００μmho
　　　　　　　「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ、Ｉｐ＝１５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｃ１１．　６ＤＪ８（ＥＣＣ８３）−１本目ユニット１測定。　Ｇｍ測定＝４０００μmho、ＩＰ＝５．１２ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ｃ１２．　６ＤＪ８（ＥＣＣ８３）−１本目ユニット２測定。　Ｇｍ測定＝８０００μmho、ＩＰ＝１１．２４ｍＡ。
Ｃ２１．　６ＤＪ８（ＥＣＣ８３）−２本目ユニット１測定。　Ｇｍ測定＝８５００μmho、ＩＰ＝１１．５３ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ｃ２２．　６ＤＪ８（ＥＣＣ８３）−２本目ユニット２測定。　Ｇｍ測定＝５５００μmho、ＩＰ＝７．８９ｍＡ。
Ｃ３１．　６ＤＪ８（ＥＣＣ８３）−３本目ユニット１測定。　Ｇｍ測定＝８５００μmho、ＩＰ＝１３．３５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ｃ３２．　６ＤＪ８（ＥＣＣ８３）−３本目ユニット２測定。　Ｇｍ測定＝１００００μmho、ＩＰ＝１４．３３ｍＡ。
Ｃ４１．　６ＤＪ８（ＥＣＣ８３）−４本目ユニット１測定。　Ｇｍ測定＝９５００μmho、ＩＰ＝１１．０４ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ｃ４２．　６ＤＪ８（ＥＣＣ８３）−４本目ユニット２測定。　Ｇｍ測定＝１０６００μmho、ＩＰ＝１３．８４ｍＡ。
Ｇ．　ＪＪ　Ｅ８８ＣＣ（６ＤＪ８）４本測定。　 ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−５．１．　２台目
　　　　相互コンダクタンス＝１２２５０μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」
1960/1962ナショナル真空管ハンドブック、全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸ、RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより。

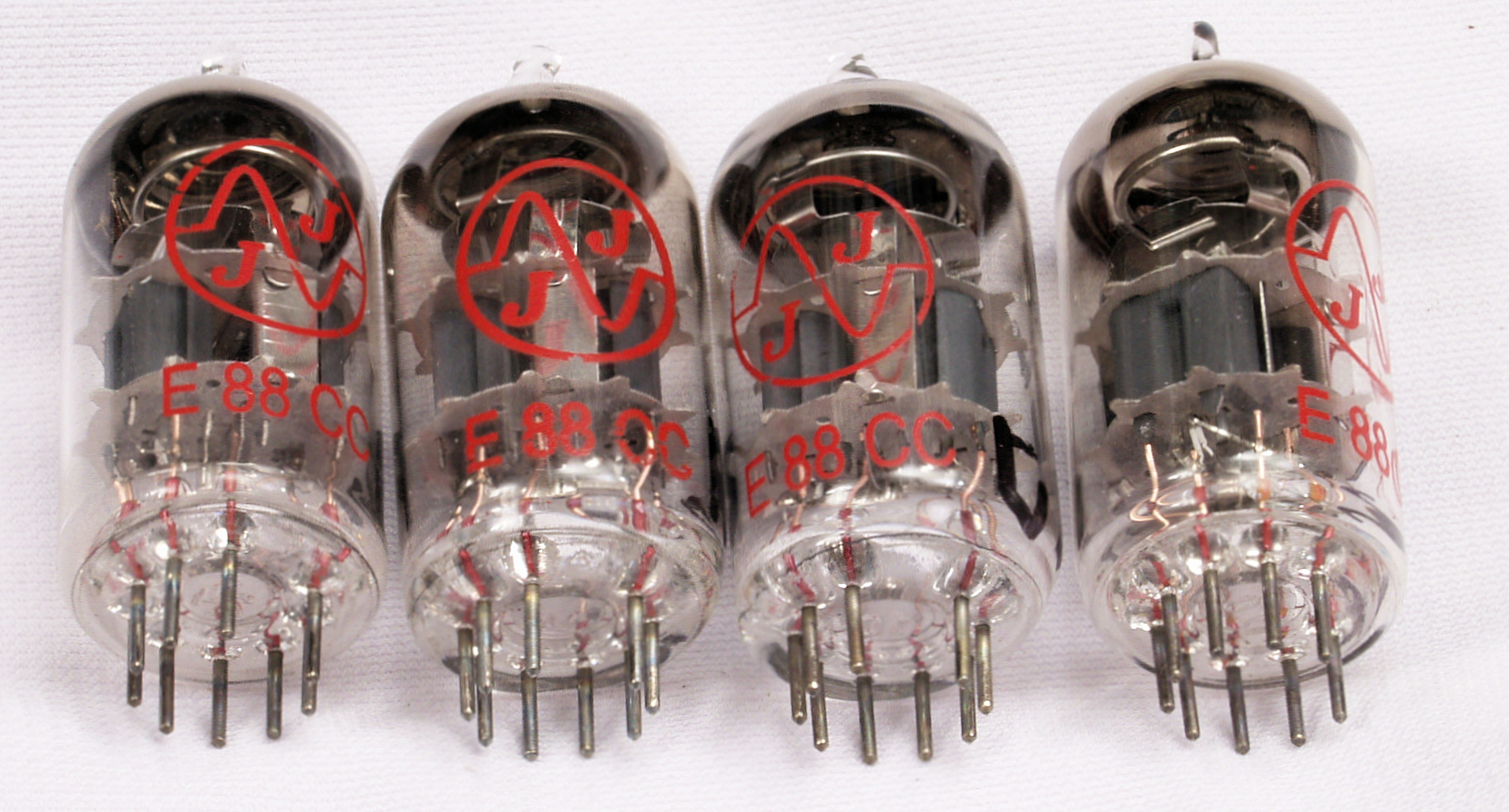

ＪＪ　 Ｅ８８ＣＣ 右から１番目、２番目、３番目、４番目。
  • １本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝２３．７６ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝１００００μmho、　Ｉｐ＝２２．３７ｍＡ。
    ２本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝１９．９４ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝１９．９７ｍＡ。
    ３本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１００００μmho、　Ｉｐ＝１７．０１ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝９５００μmho、　Ｉｐ＝１７．０３ｍＡ。
    ４本目 Ｅ８８ＣＣ ユニット１　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝２３．０３ｍＡ。
    　　　　　　　　　ユニット２　Ｇｍ測定＝７０００μmho、　Ｉｐ＝１３．６５ｍＡ。
Ｇ１１．　１本目 Ｅ８８ＣＣ ユニット１。　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝２３．７６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。
Ｇ１２．　１本目 Ｅ８８ＣＣ ユニット２。　Ｇｍ測定＝１００００μmho、　Ｉｐ＝２２．３７ｍＡ。
Ｇ２１．　２本目 Ｅ８８ＣＣ ユニット１。　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝１９．９４ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。
Ｇ２２．　２本目 Ｅ８８ＣＣ ユニット２。　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝１９．９７ｍＡ。
Ｇ３１．　３本目 Ｅ８８ＣＣ ユニット１。　Ｇｍ測定＝１００００μmho、　Ｉｐ＝１７．０１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。
Ｇ３２．　３本目 Ｅ８８ＣＣ ユニット２。　Ｇｍ測定＝９５００μmho、　Ｉｐ＝１７．０３ｍＡ。
Ｇ４１．　４本目 Ｅ８８ＣＣ ユニット１。　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝２３．０３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。
Ｇ４２．　４本目 Ｅ８８ＣＣ ユニット２。　Ｇｍ測定＝７０００μmho、　Ｉｐ＝１３．６５ｍＡ。

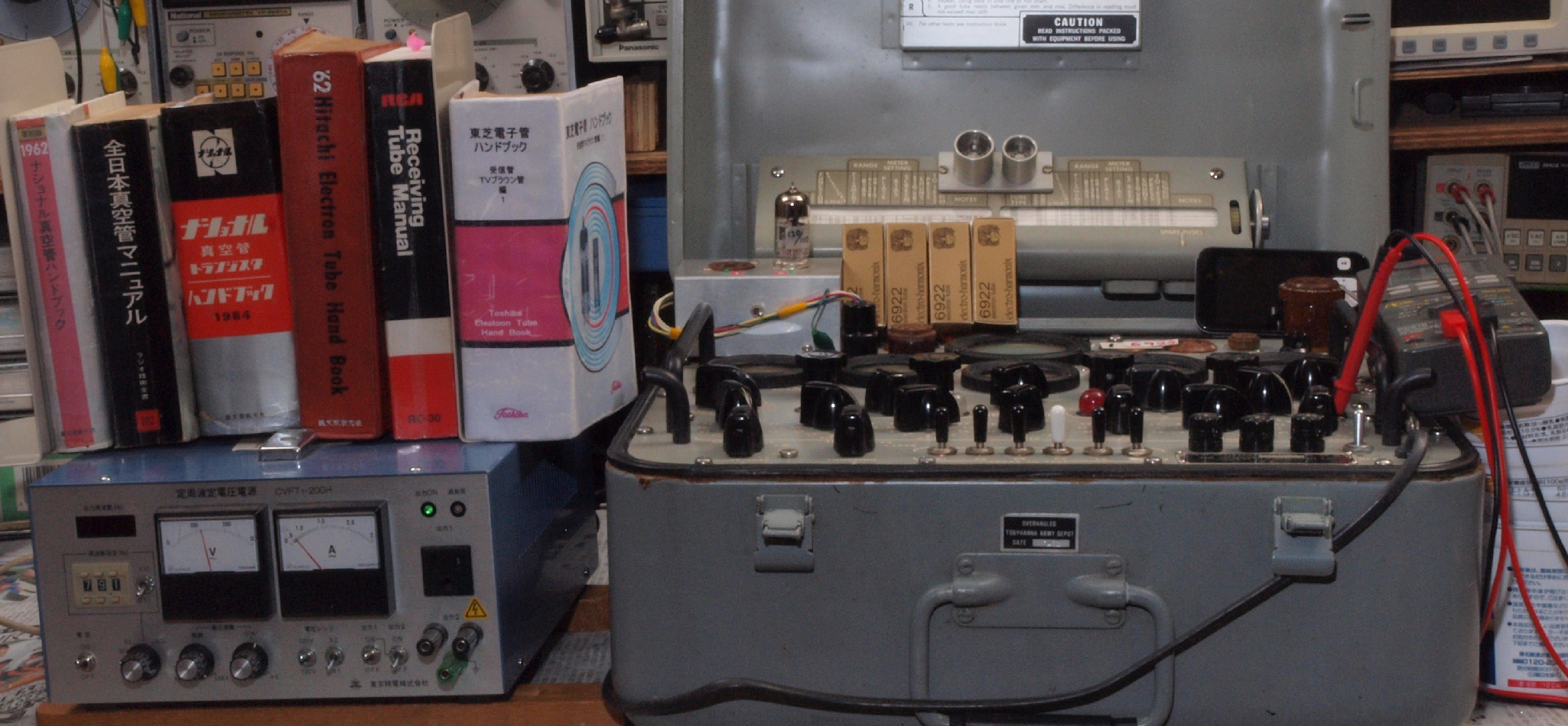

電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
プレート波形を観測しながら測定する。
Ｕ．ＪＪ　 Ｅ８８ＣＣ ４本測定。 ＲＭ−９再修理。
Ｕ．　付属出力真空管Ｅ８８ＣＣ。　左からＲ１、Ｒ２、Ｌ１、Ｌ２。
　　　　真空管ハンドブック（規格表）の、
　　　　Ｅ８８ＣＣ相互コンダクタンス＝１２２５０μmho、「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｕ０．　付属出力真空管Ｅ８８ＣＣ。　左からＲ１、Ｒ２、Ｌ１、Ｌ２。
Ｕ１１．　Ｅ８８ＣＣ　Ｒ１、ユニット１測定。　Ｇｍ＝１１２００μmho、ＩＰ＝１６．５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。
Ｕ１２．　Ｅ８８ＣＣ　Ｒ１、ユニット２測定。　Ｇｍ＝１２０００μmho、ＩＰ＝１６．９ｍＡ。

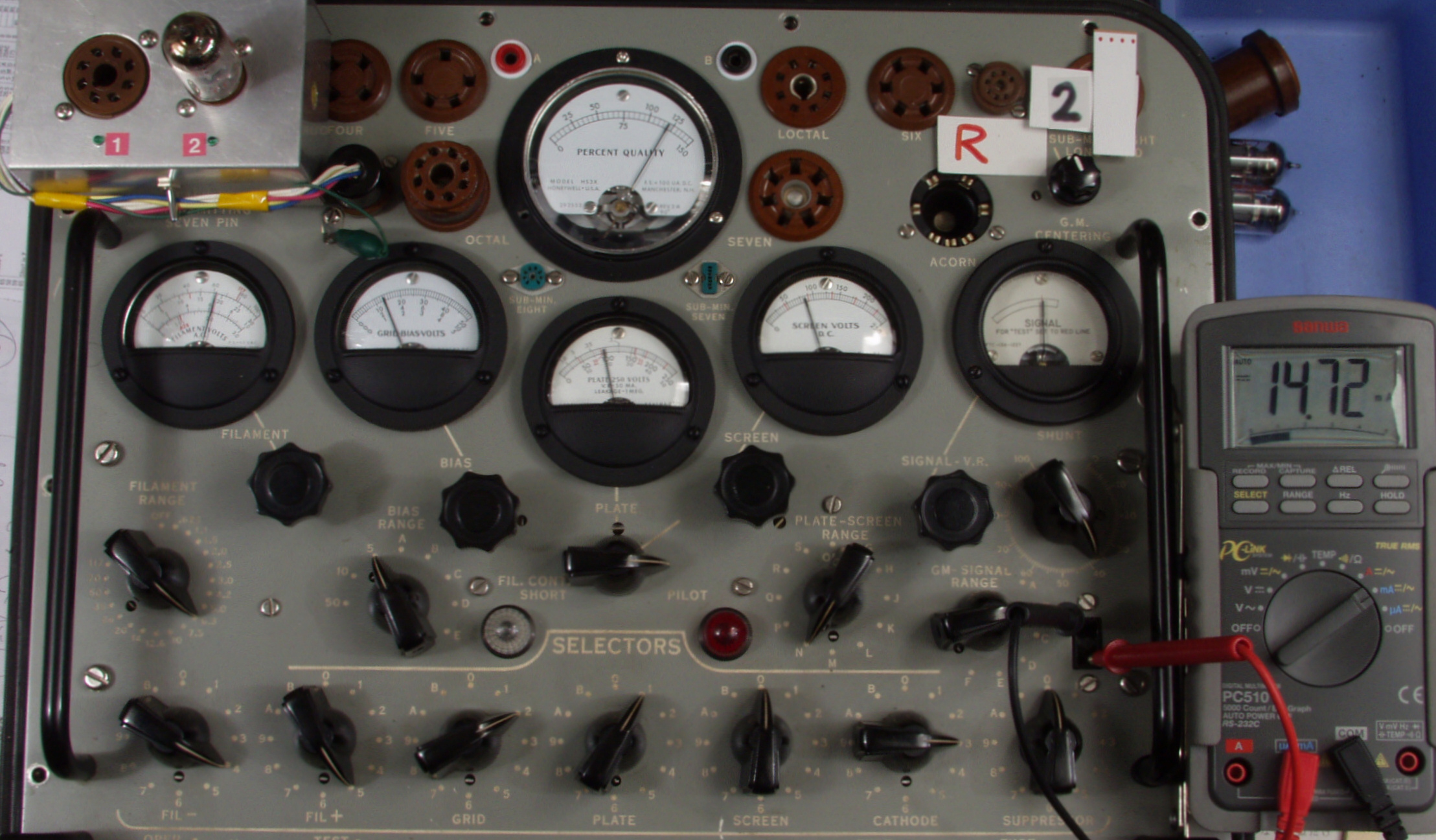

Ｕ２１．　Ｅ８８ＣＣ　Ｒ２、ユニット１測定。　Ｇｍ＝１１３００μmho、ＩＰ＝１３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。
Ｕ２２．　Ｅ８８ＣＣ　Ｒ２、ユニット２測定。　Ｇｍ＝１２０００μmho、ＩＰ＝１４．７ｍＡ。
Ｕ３１．　Ｅ８８ＣＣ　Ｌ１、ユニット１測定。　Ｇｍ＝１２５００μmho、ＩＰ＝１６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。
Ｕ３２．　Ｅ８８ＣＣ　Ｌ１、ユニット２測定。　Ｇｍ＝１３０００μmho、ＩＰ＝１５．９ｍＡ。

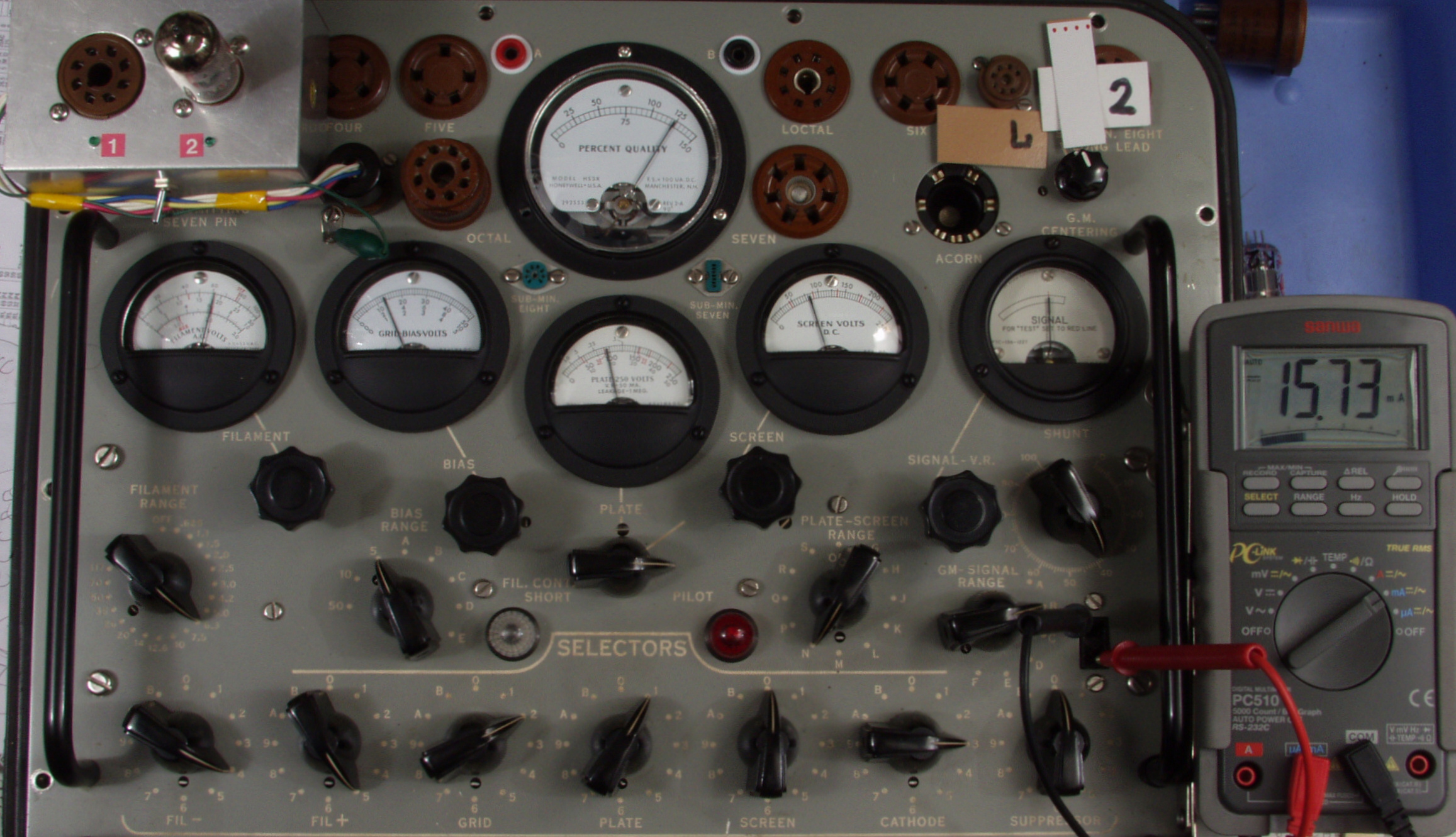

Ｕ４１．　Ｅ８８ＣＣ　Ｌ２、ユニット１測定。　Ｇｍ＝１２４００μmho、ＩＰ＝１５．７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。
Ｕ４２．　Ｅ８８ＣＣ　Ｌ２、ユニット２測定。　Ｇｍ＝１１５００μmho、ＩＰ＝１３．８ｍＡ。
