ＭｕｓｉｃＲｅｆeｒｅｎｃｅ　ＲＭ−９．　(５．５年後)再修理記録
前回修理はこちら　　　同時修理　ＭｕｓｉｃＲｅｆeｒｅｎｃｅ　ＲＭ−５　
　　平成２１年７月１日到着　　７月２８日完成　
A．　修理前の状況
  • 左チャンネルから音がでなくなっており、ヒューズが飛んでました。
    ヒューズを正常なものに替えても音が出ないので、ＭＴ管を手持ちのものと交換し、その後、出力管の交換も行いましたが無理でした。
    ＭＴ管のバランスボタンを押すと「ブチブチ」とスピーカが飛びそうな音とバリアス調整用のランプ一緒に点灯します。

B．　原因
  • ６ＣＡ７不良。
    ドライブ回路故障。
    基板ソケット銅箔剥離。　真空管の抜き差しは、基板にソケットがじか付けなので、丁寧に行って下さい。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる付属真空管測定
Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる購入真空管測定　購入先

Ｃ．　修理状況
  • 基板手直し
    半田補強
    配線手直し、補強

Ｄ．　使用部品
  • 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個
    スズメッキ線

Ｅ．　調整・測定

Ｆ．　修理費　　　　　　　　　　３１，０００円　 　通常修理。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。
Ｃ．修理状況。
Ｃ１．　修理中　古いゴム足。　へたると低くなり通風が悪くなる。
Ｃ２．　修理中　新しいゴム足
Ｃ３．　修理中　新旧ゴム足比較
Ｃ４．　修理後　下から見る
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる付属真空管測定 。
ＵＡ．　付属出力真空管Ｅ８８ＣＣ。　左からＲ１、Ｒ２、Ｌ１、Ｌ２。
　　　　真空管ハンドブック（規格表）の、
　　　　Ｅ８８ＣＣ相互コンダクタンス＝１２２５０μmho、「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
ＵＢ．　付属出力真空管Ｅ８８ＣＣ。　左からＲ１、Ｒ２、Ｌ１、Ｌ２。
Ｕ１１．　Ｅ８８ＣＣ　Ｒ１、ユニット１測定。　Ｇｍ＝１１２００μmho、ＩＰ＝１６．５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。
Ｕ１２．　Ｅ８８ＣＣ　Ｒ１、ユニット２測定。　Ｇｍ＝１２０００μmho、ＩＰ＝１６．９ｍＡ。
Ｕ２１．　Ｅ８８ＣＣ　Ｒ２、ユニット１測定。　Ｇｍ＝１１３００μmho、ＩＰ＝１３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。
Ｕ２２．　Ｅ８８ＣＣ　Ｒ２、ユニット２測定。　Ｇｍ＝１２０００μmho、ＩＰ＝１４．７ｍＡ。
Ｕ３１．　Ｅ８８ＣＣ　Ｌ１、ユニット１測定。　Ｇｍ＝１２５００μmho、ＩＰ＝１６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。
Ｕ３２．　Ｅ８８ＣＣ　Ｌ１、ユニット２測定。　Ｇｍ＝１３０００μmho、ＩＰ＝１５．９ｍＡ。
Ｕ４１．　Ｅ８８ＣＣ　Ｌ２、ユニット１測定。　Ｇｍ＝１２４００μmho、ＩＰ＝１５．７ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。
Ｕ４２．　Ｅ８８ＣＣ　Ｌ２、ユニット２測定。　Ｇｍ＝１１５００μmho、ＩＰ＝１３．８ｍＡ。
Ｕ５０．　Ｒ側付属出力真空管「ＪＪ−ＥＬ３４」測定。　左から１，２，３，４本目。
　　　　　真空管ハンドブック（規格表）の、
　　　　　ＥＬ３４（６ＣＡ７）相互コンダクタンス＝１１０００μmho、
　　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７０ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｕ５１．　Ｒ側１本目、「ＪＪ−ＥＬ３４」測定。　Ｇｍ＝−−μmho、ＩＰ＝０．０ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｕ５１１．　Ｒ側１本目、の不良球「ＪＪ−ＥＬ３４」。外観は綺麗！
Ｕ５１２．　Ｒ側１本目、の不良球「ＪＪ−ＥＬ３４」。カソードへの電極の溶接が取れている！
Ｕ５２．　Ｒ側２本目、「ＪＪ−ＥＬ３４」測定。　Ｇｍ＝１０７００μmho、ＩＰ＝６５．２ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｕ５３．　Ｒ側３本目、「ＪＪ−ＥＬ３４」測定。　Ｇｍ＝１０７００μmho、ＩＰ＝６６．３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｕ５４．　Ｒ側４本目、「ＪＪ−ＥＬ３４」測定。　Ｇｍ＝１０５００μmho、ＩＰ＝６３．９ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｕ６０．　Ｌ側付属出力真空管「ＪＪ−ＥＬ３４」測定。　左から１，２，３，４本目。
　　　　　真空管ハンドブック（規格表）の、
　　　　　ＥＬ３４（６ＣＡ７）相互コンダクタンス＝１１０００μmho
　　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７０ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｕ６１．　Ｌ側１本目、「ＪＪ−ＥＬ３４」測定。　Ｇｍ＝１０５００μmho、ＩＰ＝６４．６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｕ６２．　Ｌ側２本目、「ＪＪ−ＥＬ３４」測定。　Ｇｍ＝１００００μmho、ＩＰ＝６２．０ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｕ６３．　Ｌ側３本目、「ＪＪ−ＥＬ３４」測定。　Ｇｍ＝１０５００μmho、ＩＰ＝６３．０ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｕ６４．　Ｌ側４本目、「ＪＪ−ＥＬ３４」測定。　Ｇｍ＝１０５００μmho、ＩＰ＝６６．１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｖ．TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる新品購入真空管測定 。

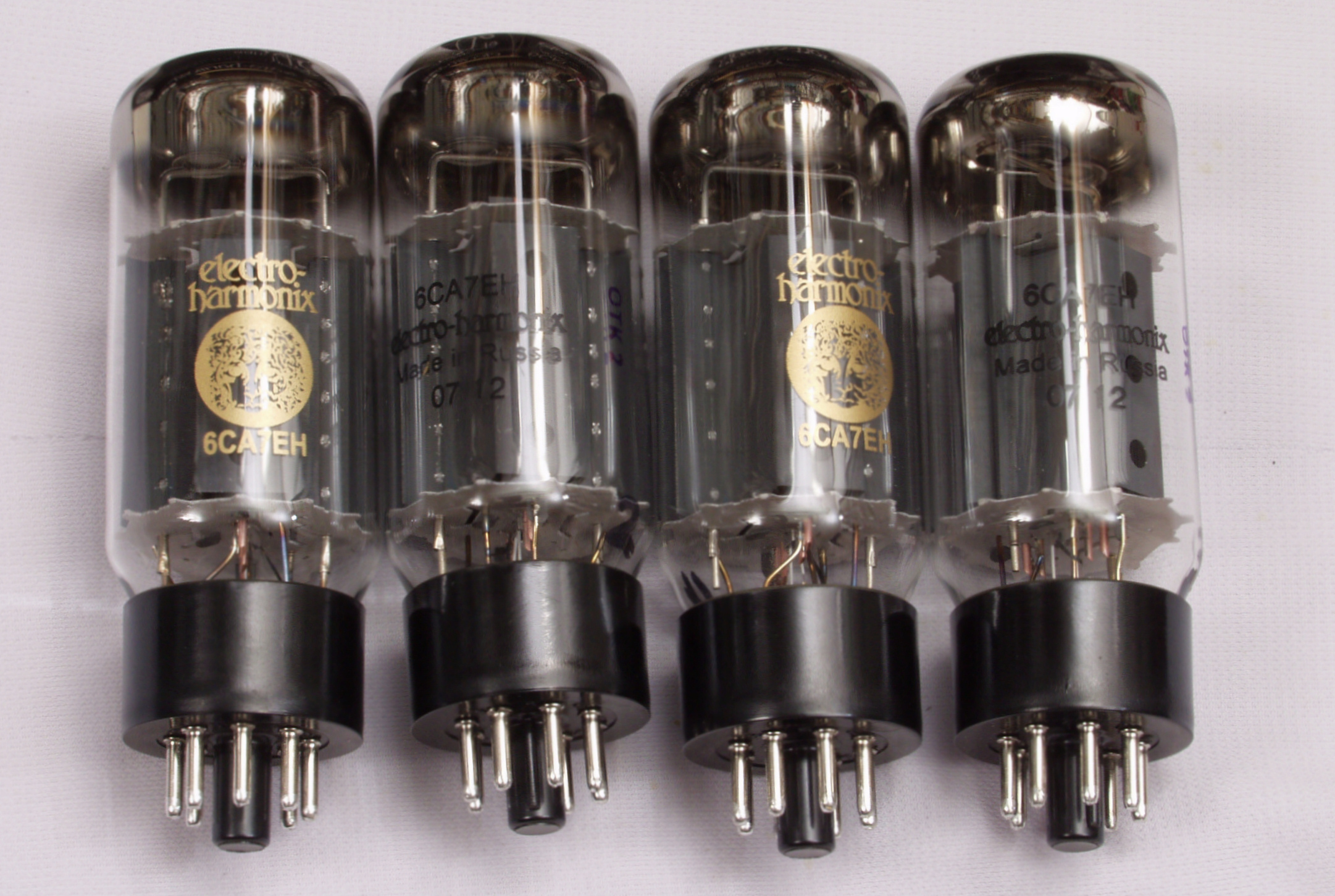

Ｖ１Ａ．　新品購入真空管６ＣＡ７ＥＨ（６ＣＡ７）。　左から１本目．．４本目。
　　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　　６ＣＡ７ＥＨ（６ＣＡ７）相互コンダクタンス＝１１０００μmho、
　　　　　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７０ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｖ１Ｂ．　新品購入真空管６ＣＡ７ＥＨ（６ＣＡ７）外箱。　左上＝１本目、右上＝２本目、左下＝３本目、右下＝４本目．

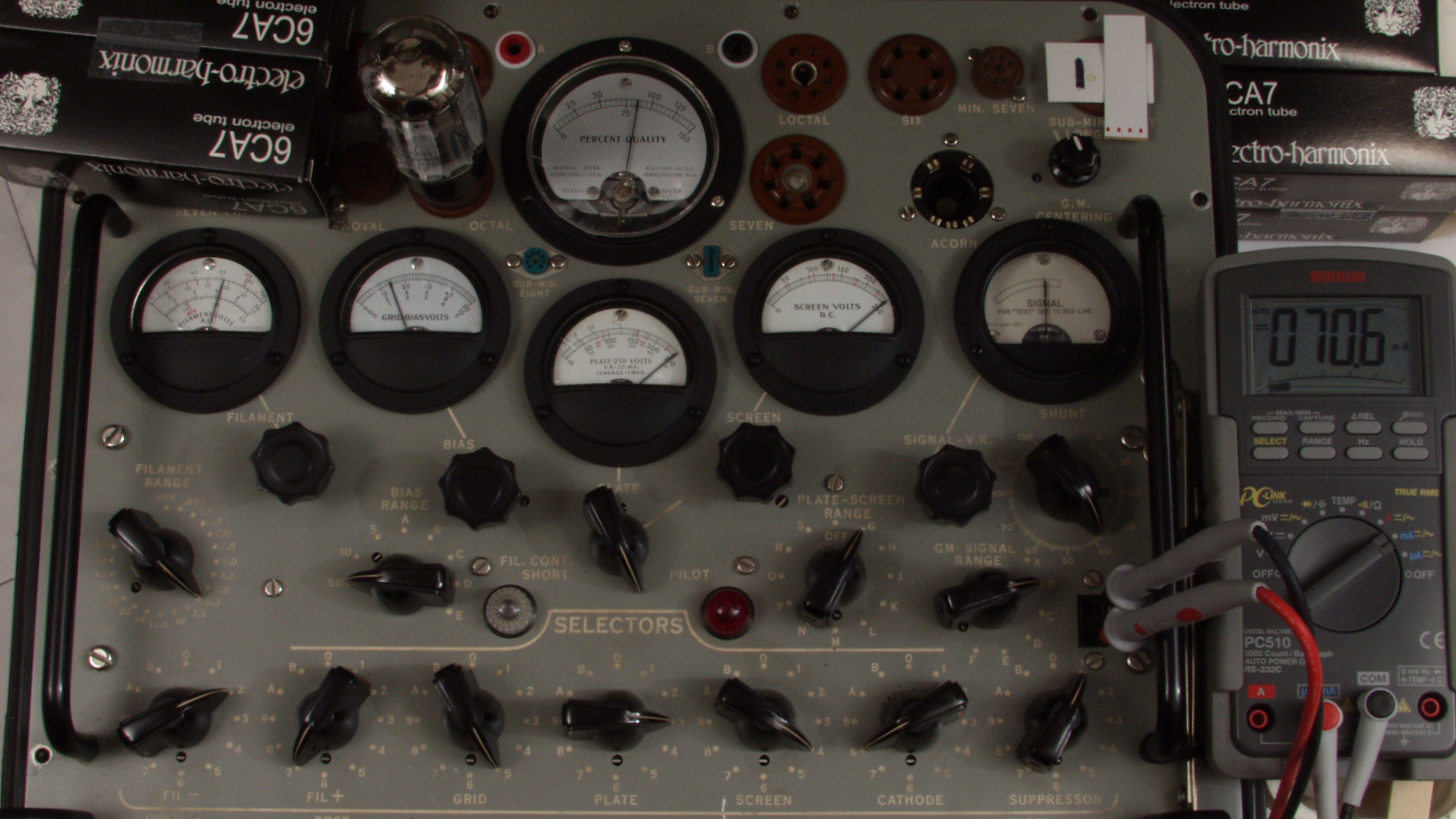

Ｖ１．　１本目、「６ＣＡ７ＥＨ」測定。　Ｇｍ＝８５００μmho、ＩＰ＝７０．６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｖ２．　２本目、「６ＣＡ７ＥＨ」測定。　Ｇｍ＝９４００μmho、ＩＰ＝６９．２ｍＡ。
Ｖ３．　３本目、「６ＣＡ７ＥＨ」測定。　Ｇｍ＝８０００μmho、ＩＰ＝６１．２ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

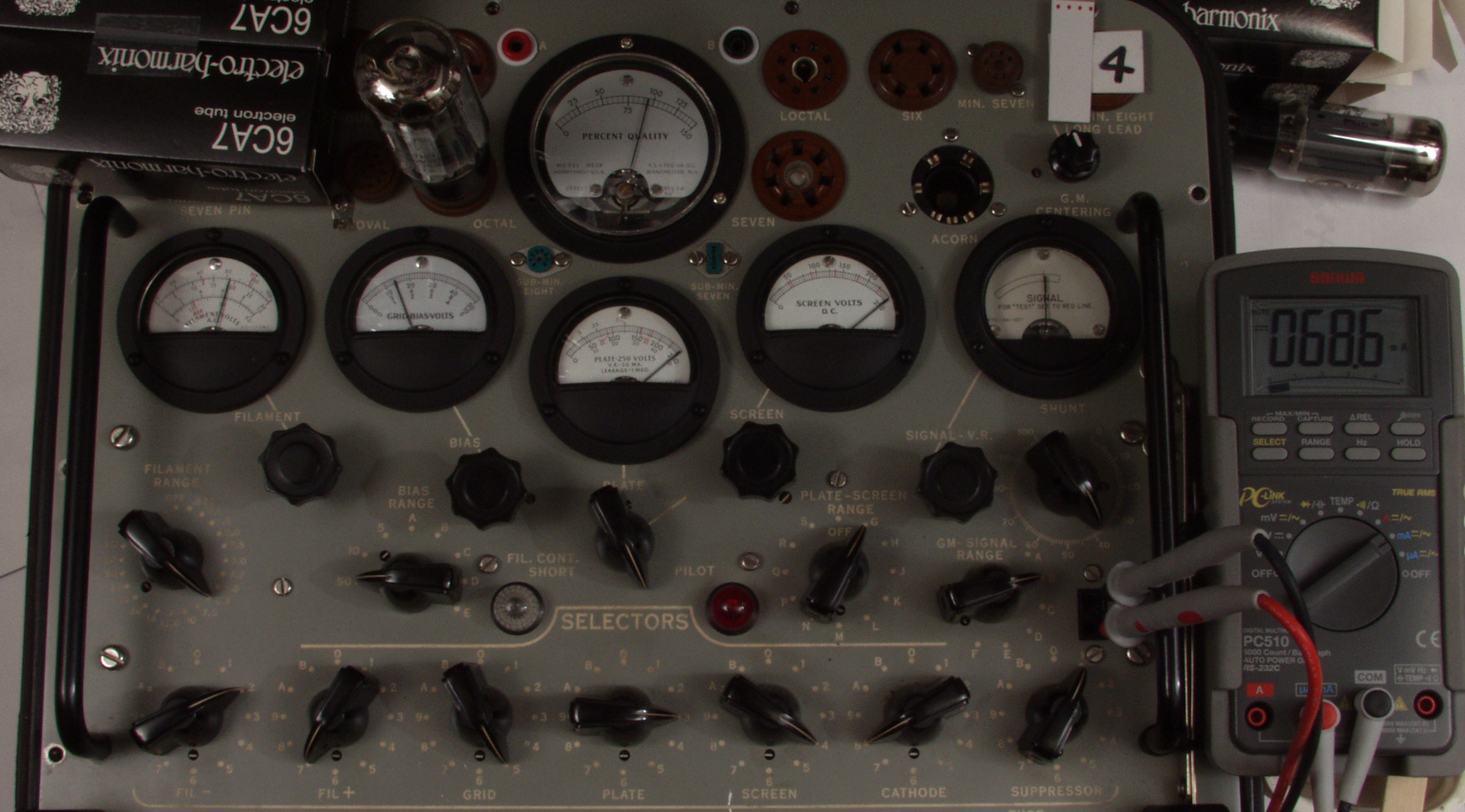

Ｖ４．　４本目、「６ＣＡ７ＥＨ」測定。　Ｇｍ＝９５００μmho、ＩＰ＝６８．６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｖ１Ｃ．　新品購入真空管６ＣＡ７ＥＨ（６ＣＡ７）。　左から５本目．．８本目。
　　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　　６ＣＡ７ＥＨ（６ＣＡ７）相互コンダクタンス＝１１０００μmho、
　　　　　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７０ｍＡ、Ｅｇ１＝−１４Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｖ１Ｄ．　新品購入真空管６ＣＡ７ＥＨ（６ＣＡ７）外箱。　左上＝５本目、右上＝６本目、左下＝７本目、右下＝８本目．
Ｖ５．　５本目、「６ＣＡ７ＥＨ」測定。　Ｇｍ＝８７００μmho、ＩＰ＝６６．１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」
Ｖ６．　６本目、「６ＣＡ７ＥＨ」測定。　Ｇｍ＝９０００μmho、ＩＰ＝６４．２ｍＡ。

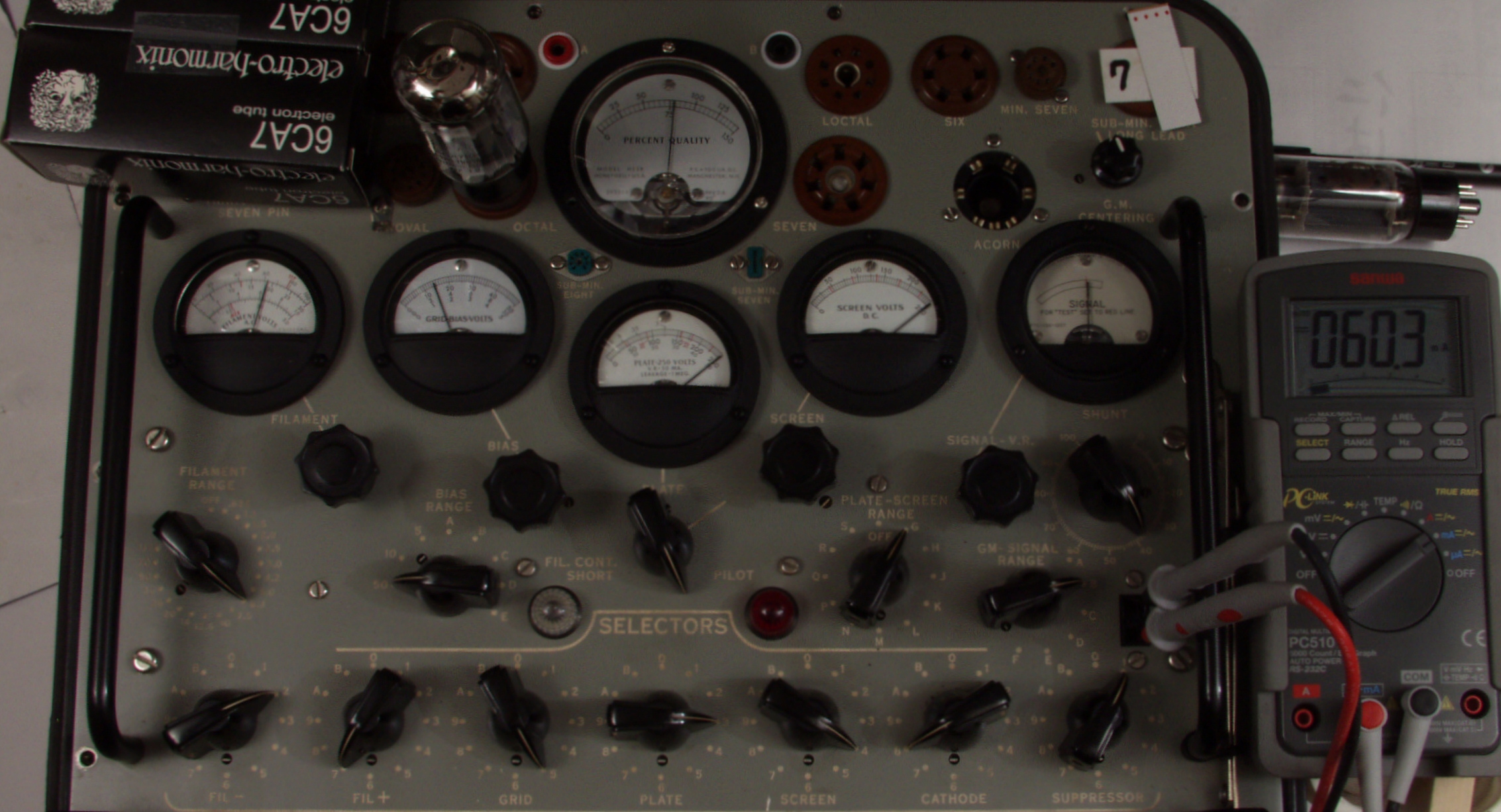

Ｖ７．　７本目、「６ＣＡ７ＥＨ」測定。　Ｇｍ＝８０００μmho、ＩＰ＝６０．３ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

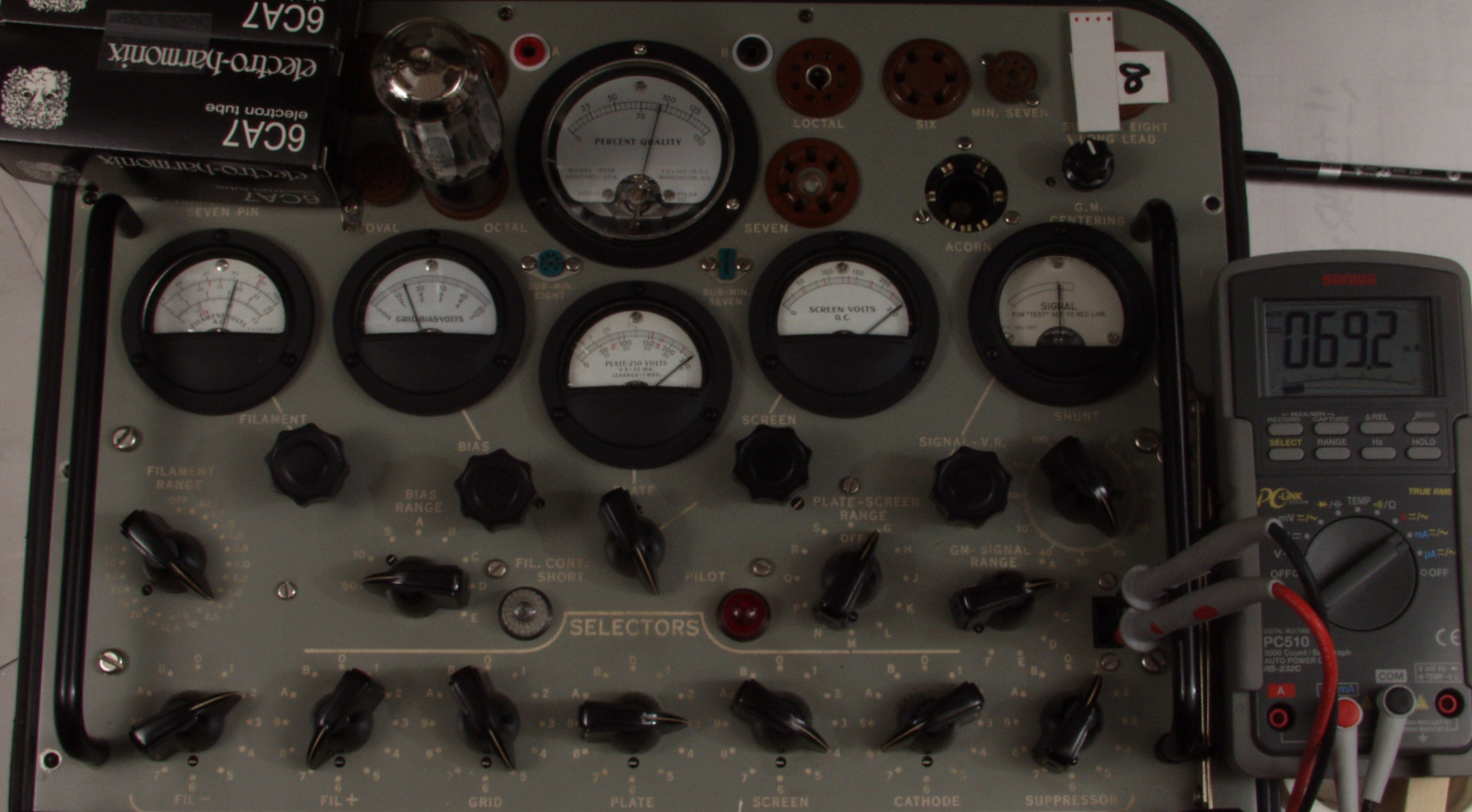

Ｖ８．　８本目、「６ＣＡ７ＥＨ」測定。　Ｇｍ＝９４００μmho、ＩＰ＝６９．２ｍＡ。
Ｅ．　調整・測定

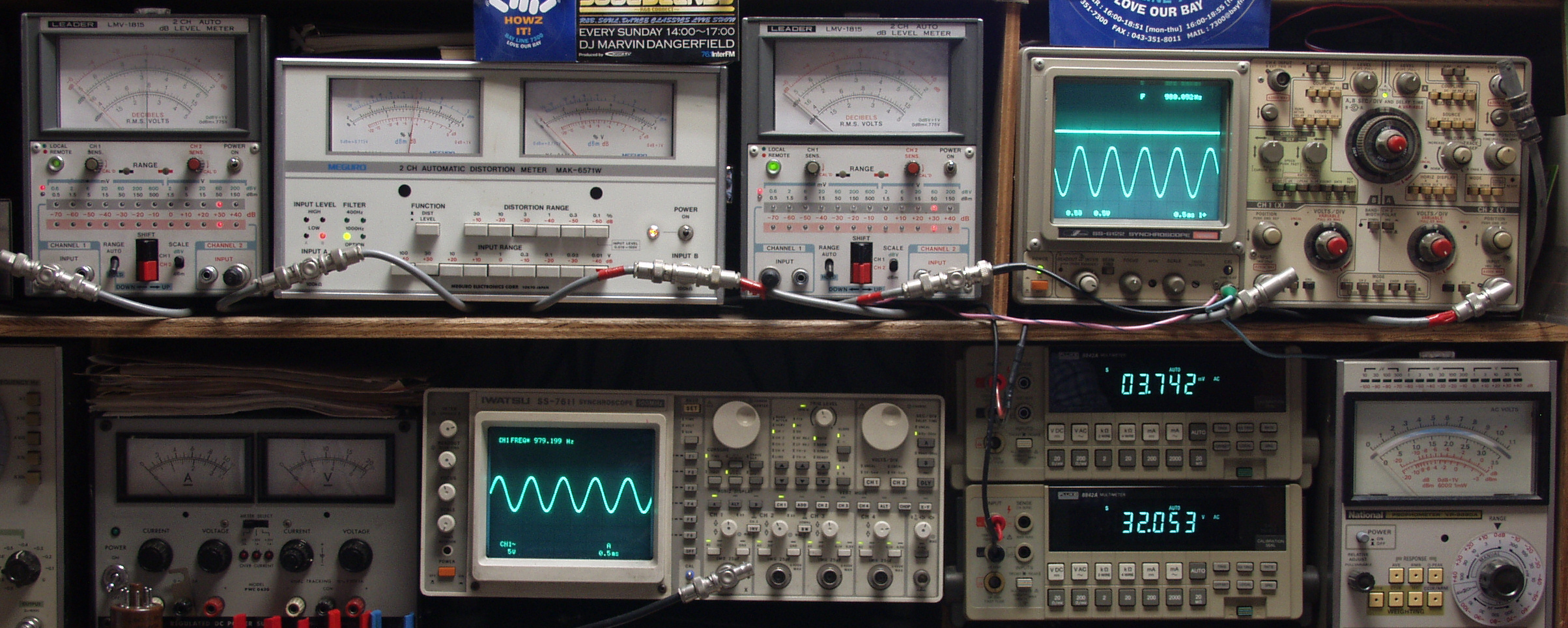

Ｅ１．　出力・歪み率測定・調整
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定
Ｅ２Ａ．　Ｒ側ＳＰ出力３２Ｖ＝１２８Ｗ、　歪み率＝２％、　　１０００ＨＺ入力
Ｅ２Ｂ．　Ｌ側ＳＰ出力３２Ｖ＝１２８Ｗ、　歪み率＝２％、　　１０００ＨＺ入力
Ｅ３Ａ．　Ｒ側ＳＰ出力３２Ｖ＝１２８Ｗ、　歪み率＝２％、　　４００ＨＺ入力
Ｅ３Ｂ．　Ｒ側ＳＰ出力３２Ｖ＝１２８Ｗ、　歪み率＝２％、　　４００ＨＺ入力

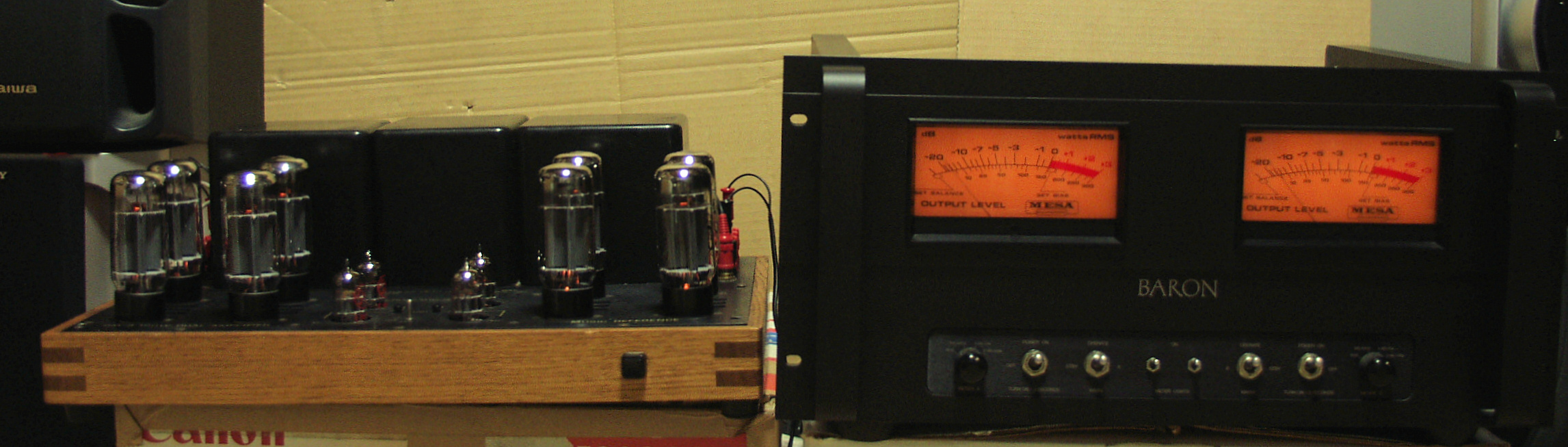

Ｅ７．　２４時間エ−ジング中。 　右は「ＭＥＳＡ　Ｅｎｇｉｎｅｅｒｉｎｇ　ＢＡＲＯＮ」
　　　 　　　　　　　　　　　　　　　　　　　rm-9219
