ＤＥＮＯＮ　ＰＲＡ−１０００Ｂ．　２台目修理記録

平成２８年１０月１５日持込　　　平成２９年８月１９日お届

Ａ．　修理前の状況 昭和５３年11月２９日、プリＰＯＡ−１０００Ｂと同時購入品。 友人による１部修理・改造あり。 現状、音出ず。 Ｂ．　原因 各部品の経年劣化。 Ｃ．　修理状況 基盤修理。 全真空管ソケット交換。 電解コンデンサ−増量交換。 フイルムコンデンサ−交換。 ＲＣＡ入力端子交換。 基盤・配線手直し、補強。 半固定ＶＲ交換。 高圧安定化出力ＴＲ（トランジスター）交換。 ＴＲ（トランジスター）交換。 Ｄ．　使用部品 整流ダイオ−ド　　　　　　　　　　　　　　　　　　４個。 フイルムコンデンサ−　　　　　　　　　　　　　１８個。 タイト製ＭＴソケット　　　　　　　　　　　　　　　１０個。 電解コンデンサ−　　　　　　　　　　　　　　　　３５個。 ブロック電解コンデンサ−　　　　　　　　　　　　２個。 フイルムコンデンサ−　　　　　　　　　　　　　１８個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　７個。 高圧安定化出力ＴＲ（トランジスター）　　　　　１個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　１２個 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２B／Ｕによる付属真空管測定 ６ＤＪ８　Ｇｍ、ＩＰ測定。 ＥＣＣ８０３Ｓ　Ｇｍ、ＩＰ測定。 ６ＡＵ６　Ｇｍ、ＩＰ測定。 Ｅ．　調整・測定 Ｆ．　上位測定機器での調整・測定 Ｇ．　修理費　　１２０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途支給です。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＤＥＮＯＮ　ＰＲＡ１０００Ｂ　の仕様（マニアルより）

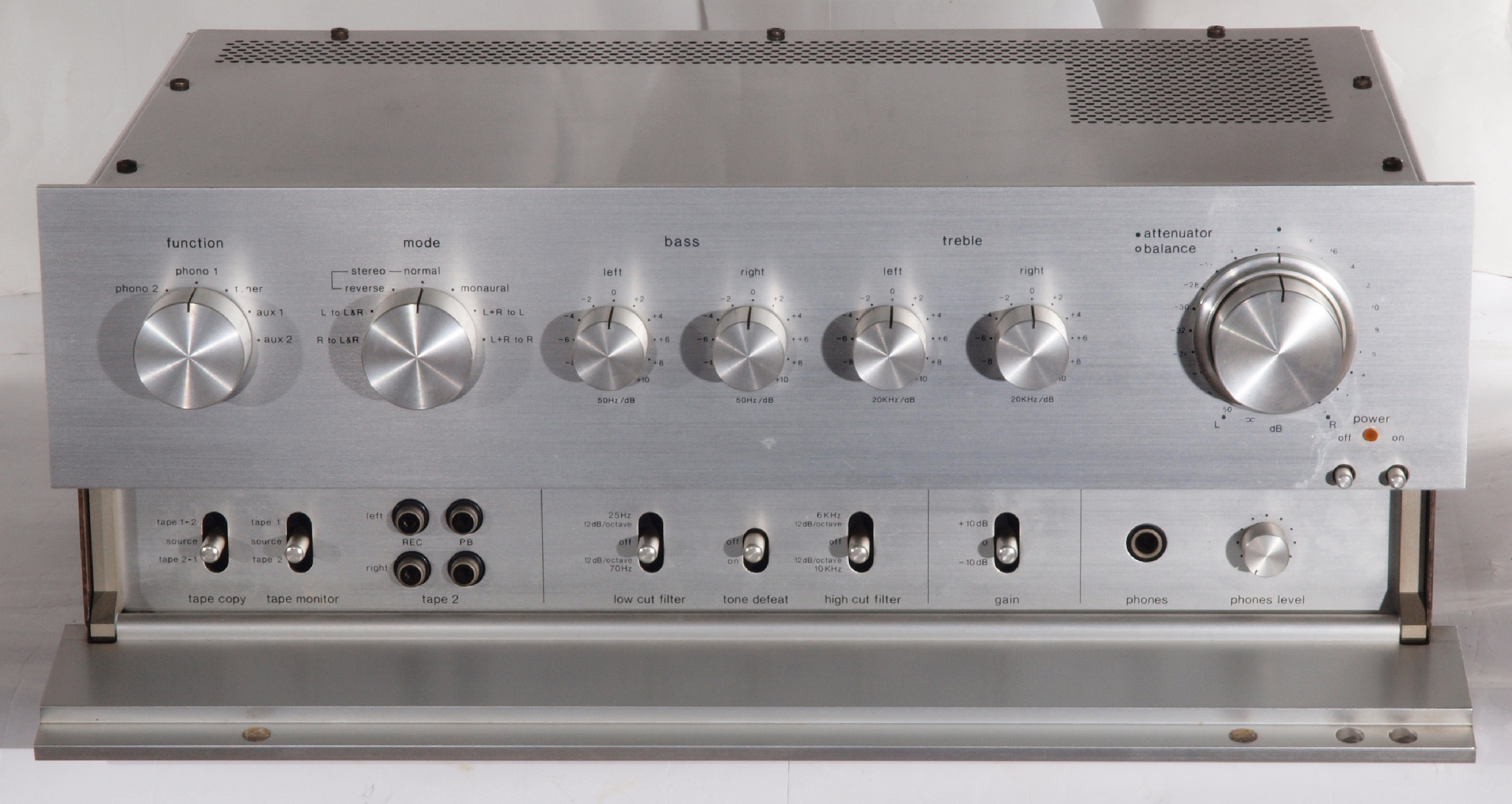

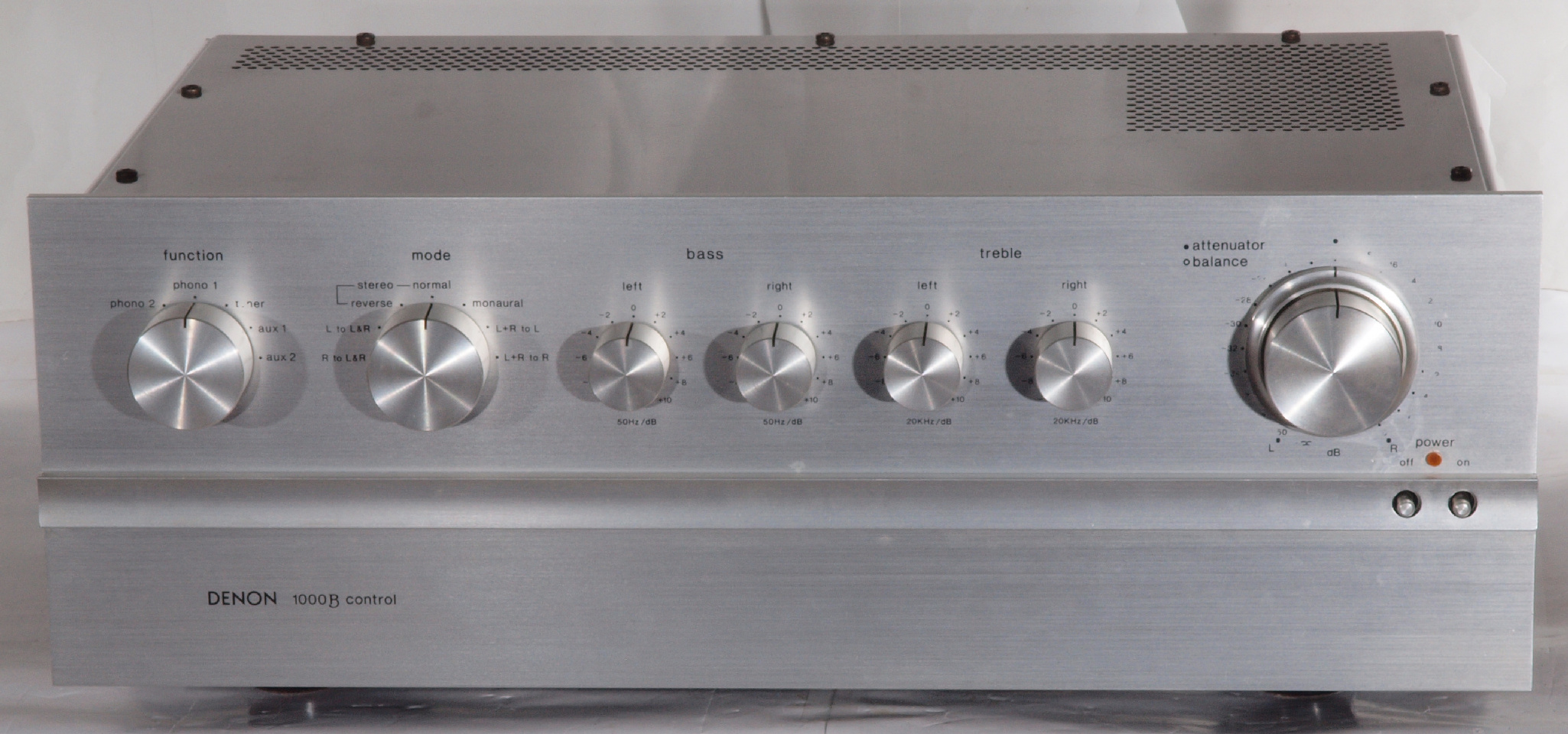

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　　ポケットを開け、前から見る

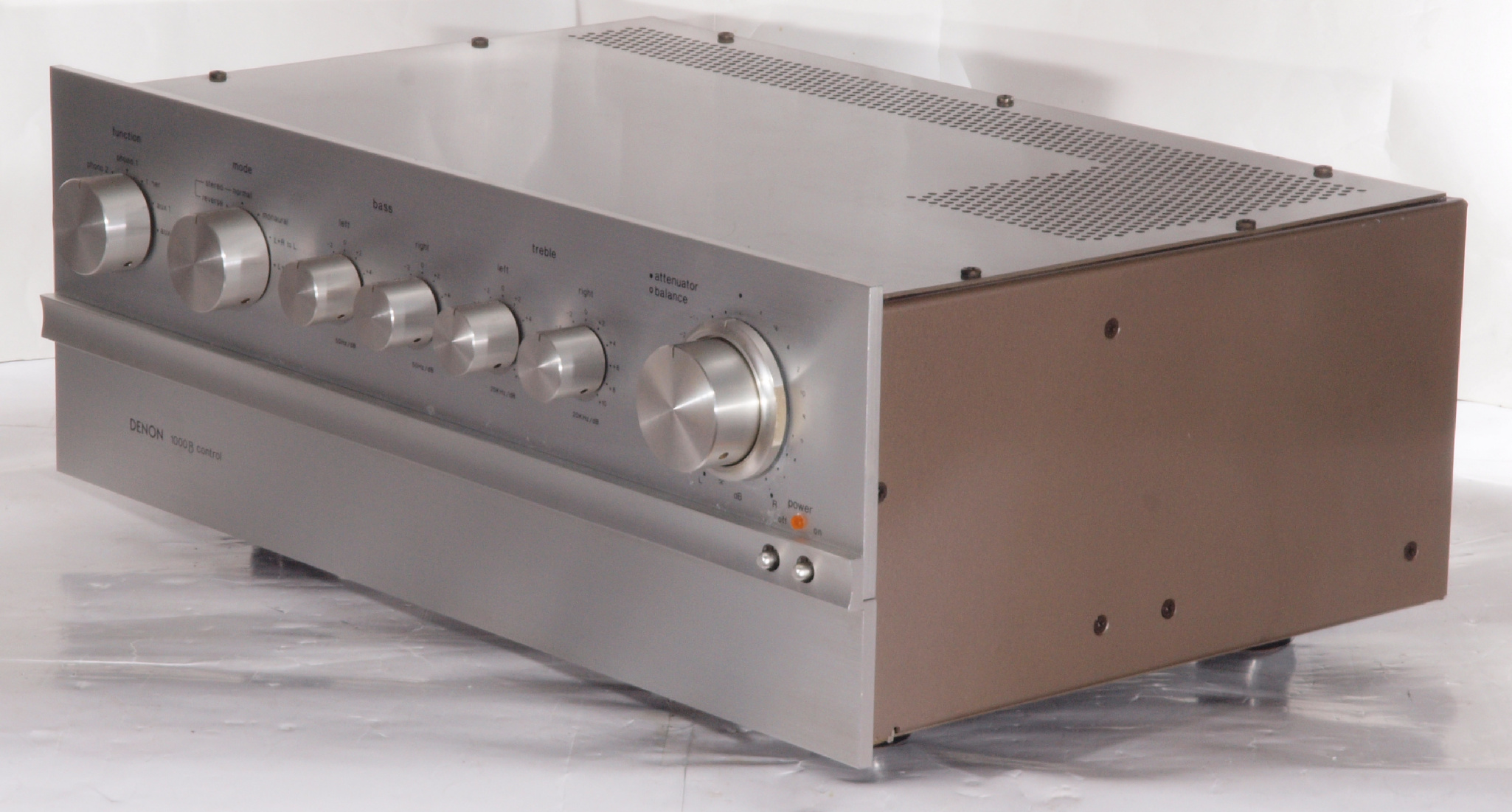

Ａ１３．　点検中　前右から見る

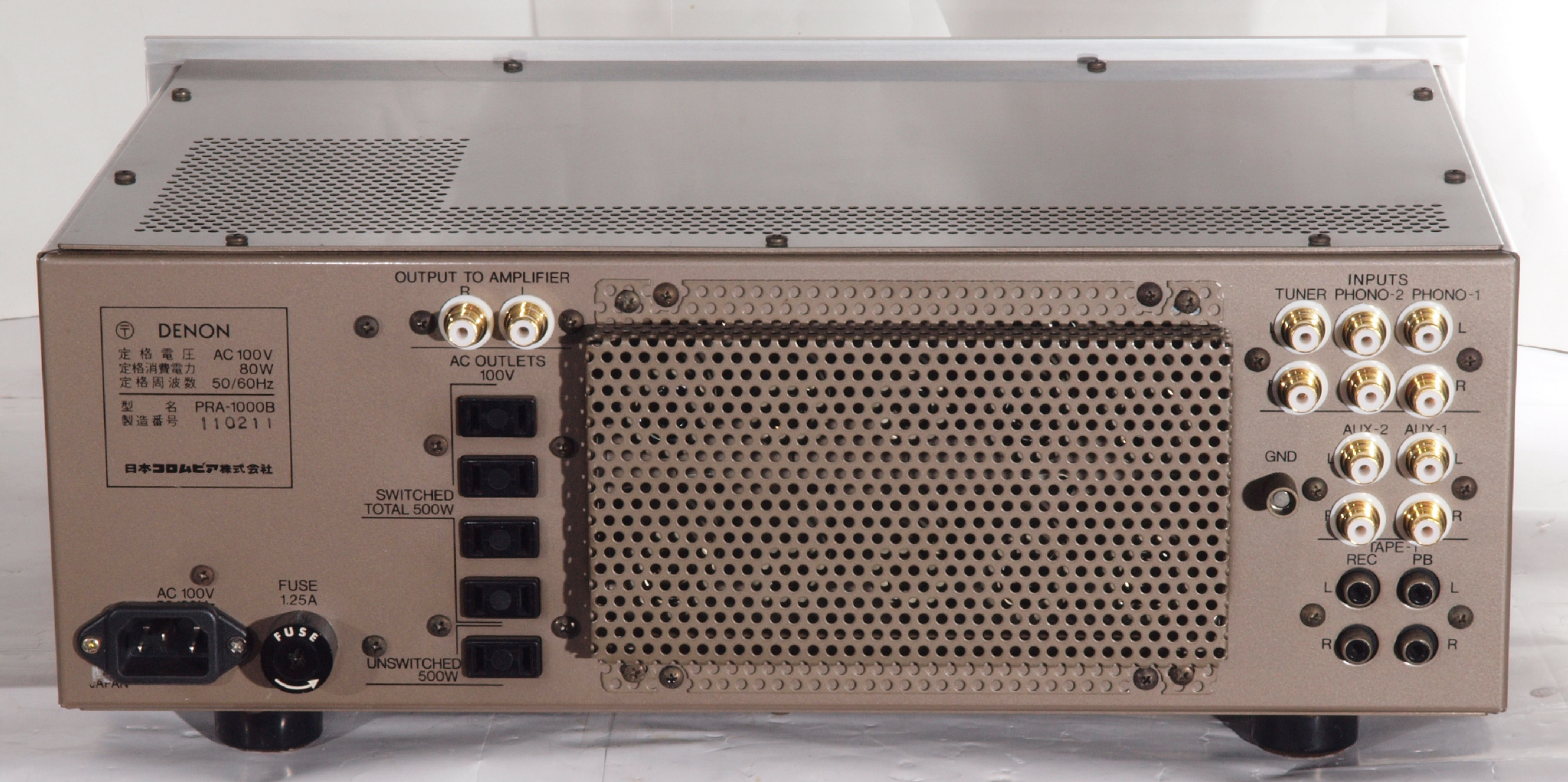

Ａ１４．　点検中　後から見る

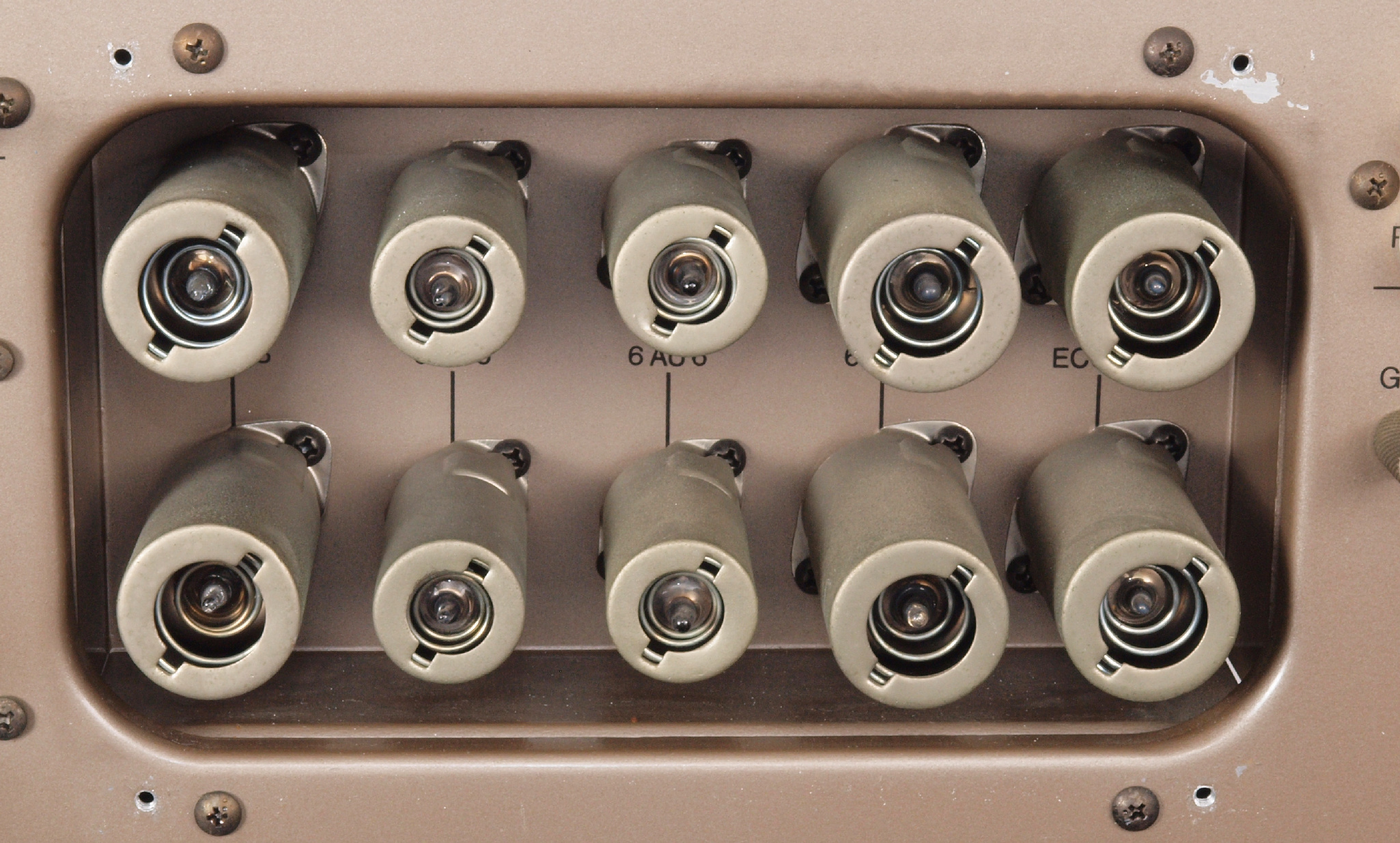

Ａ１４２．　点検中　後から見る。　真空管。

Ａ１４３．　点検中　後から見る。　真空管ソケット比較。９ピンは左＝テフロン製は使用不可、右＝タイト製を選択して交換可能。

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　上から見る

Ａ１７．　点検中　上ケースを取り、上から見る

Ａ１８．　点検中　　電源基板の液漏れしている電解コンデンサー

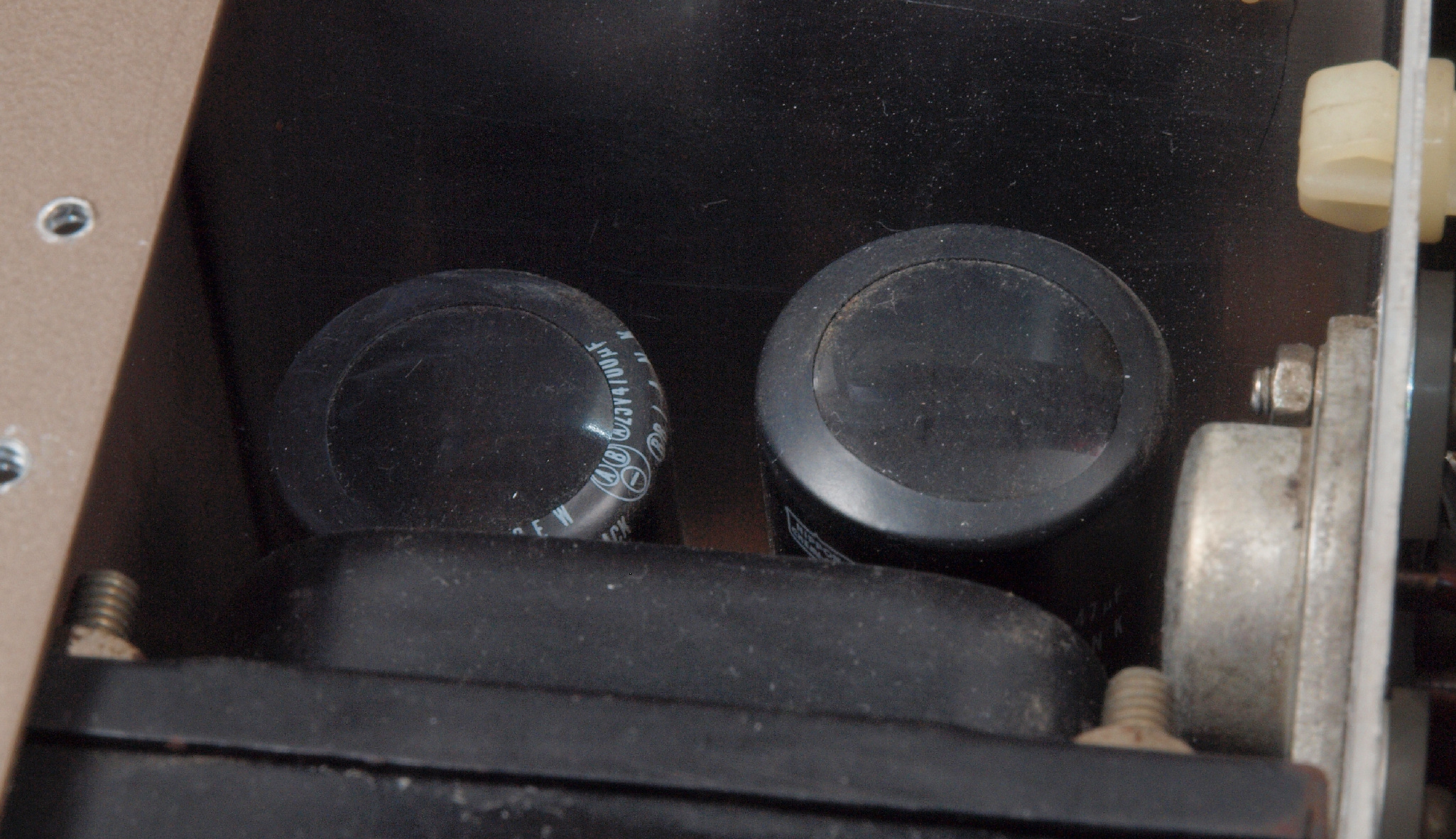

Ａ１９．　点検中　　高圧電源の頭の膨れた電解コンデンサ。ー

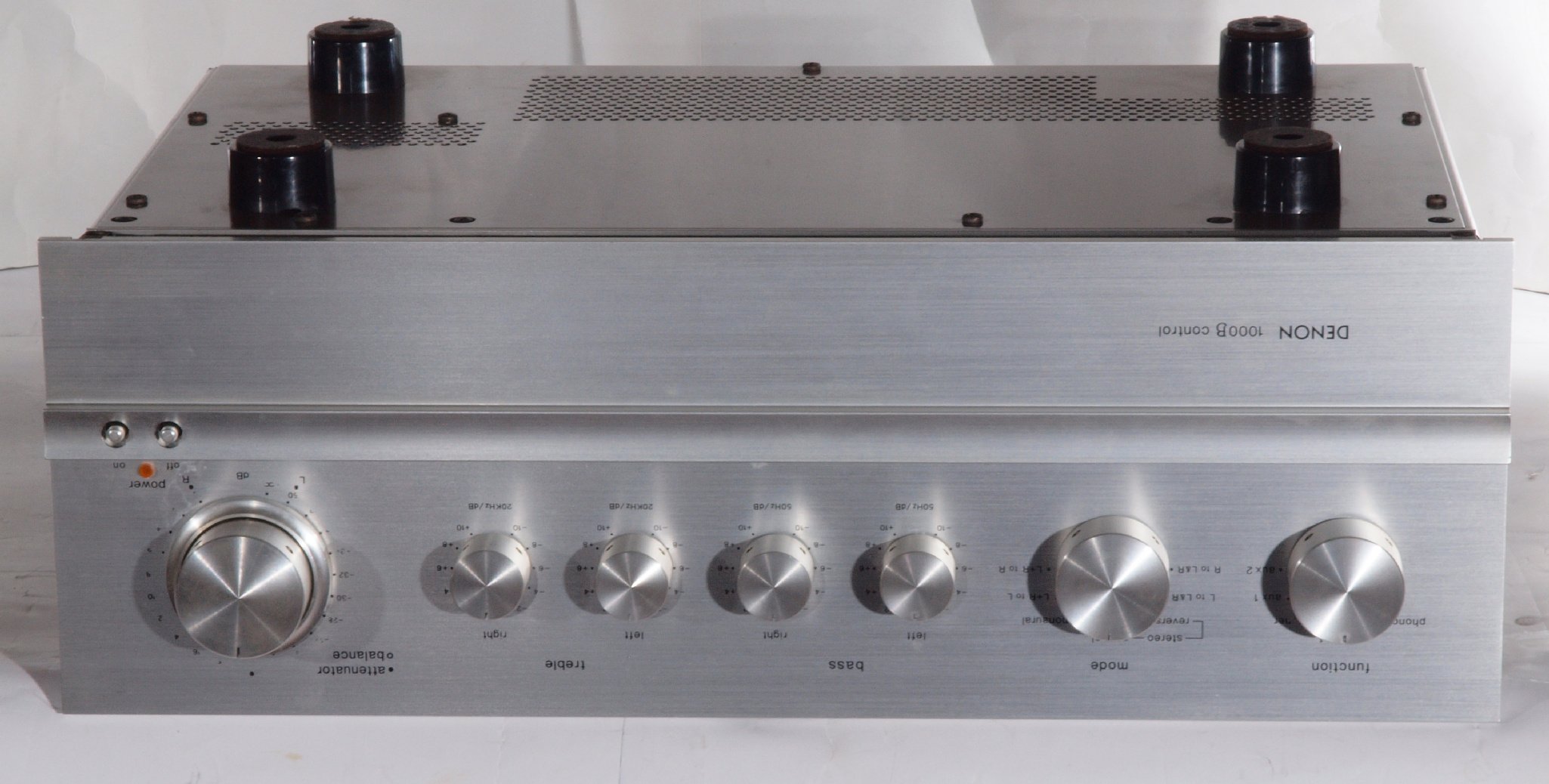

Ａ２１．　点検中　下前から見る

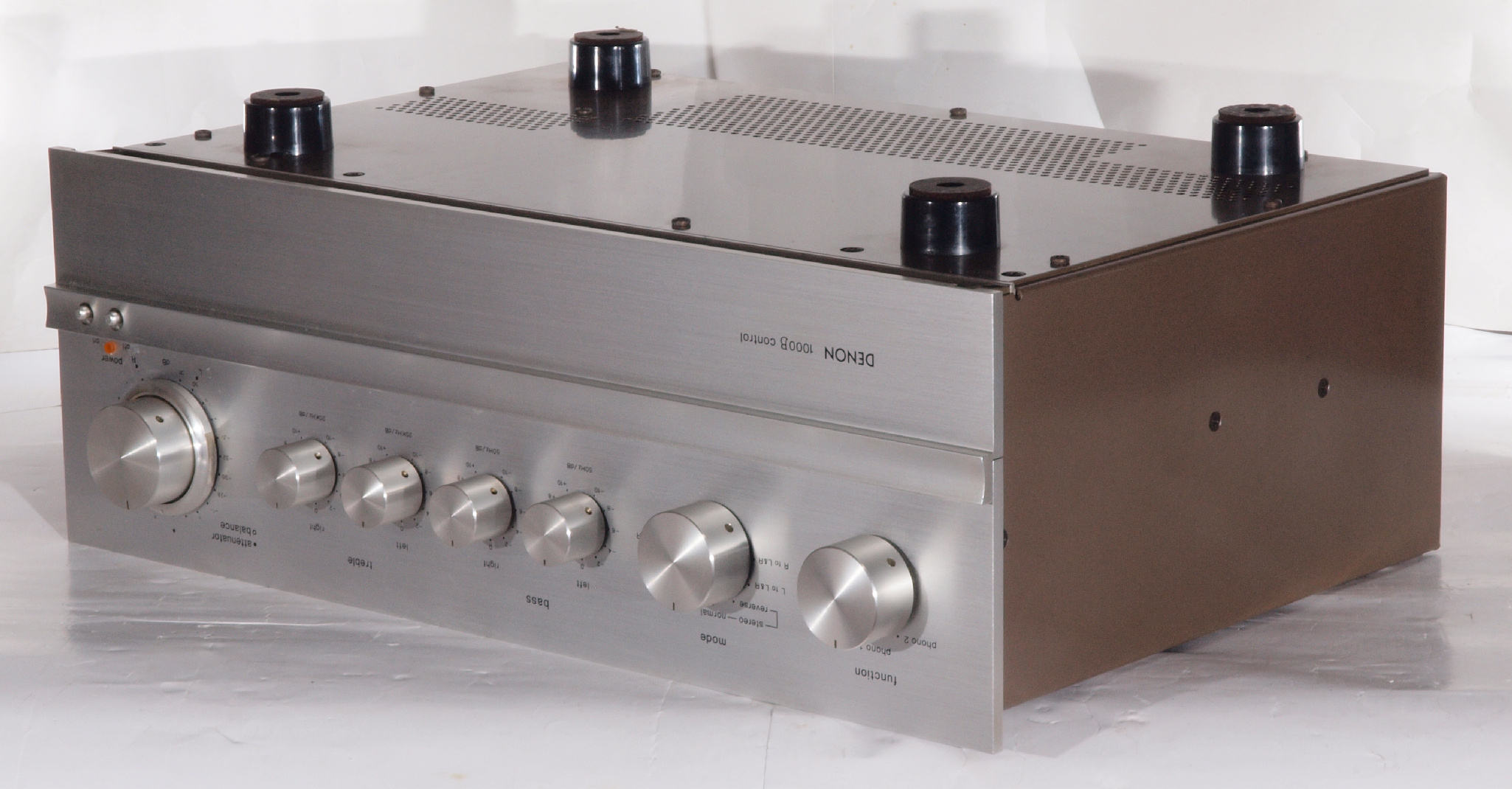

Ａ２２．　点検中　下前左から見る

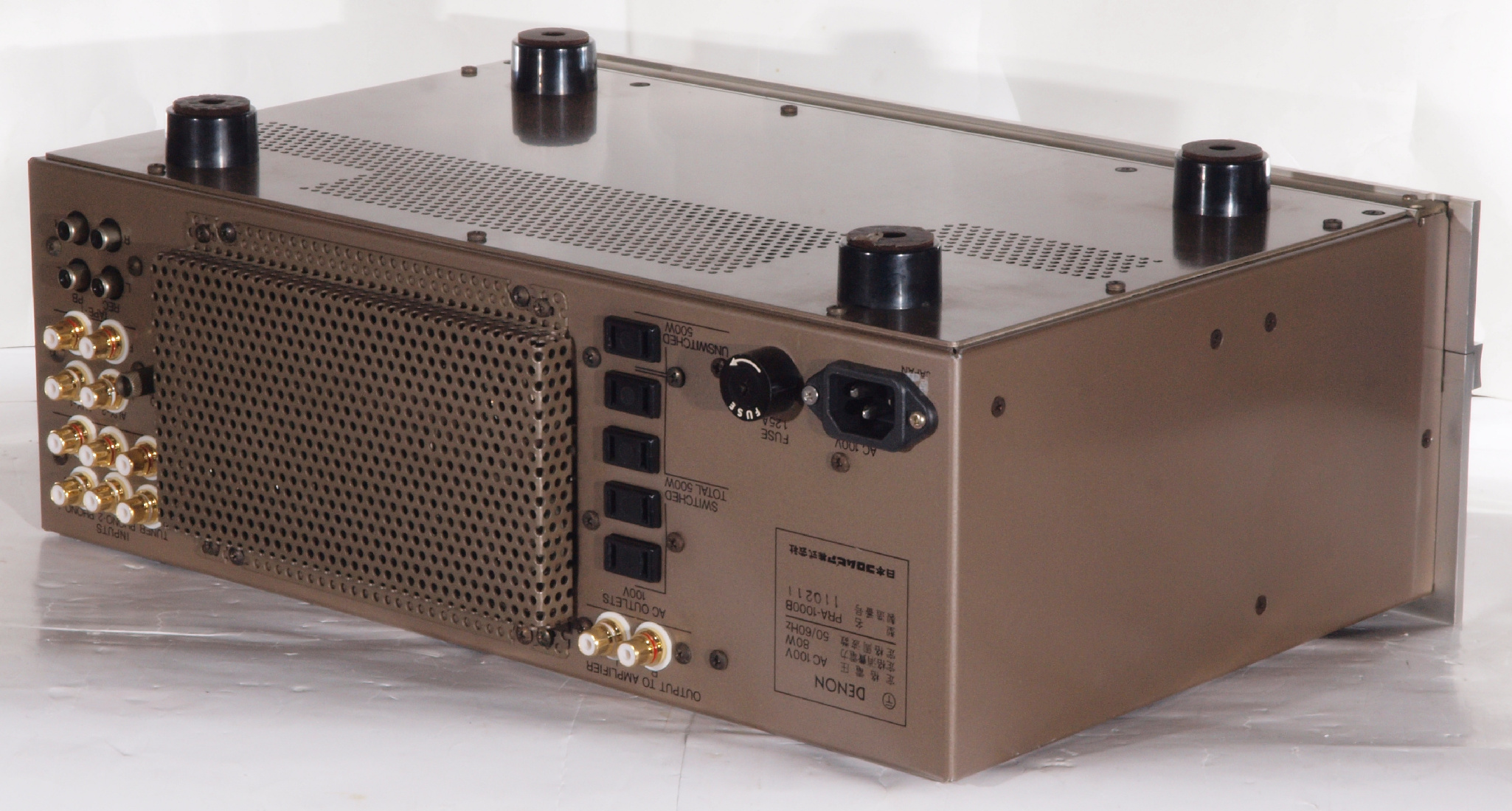

Ａ２３．　点検中　下後から見る

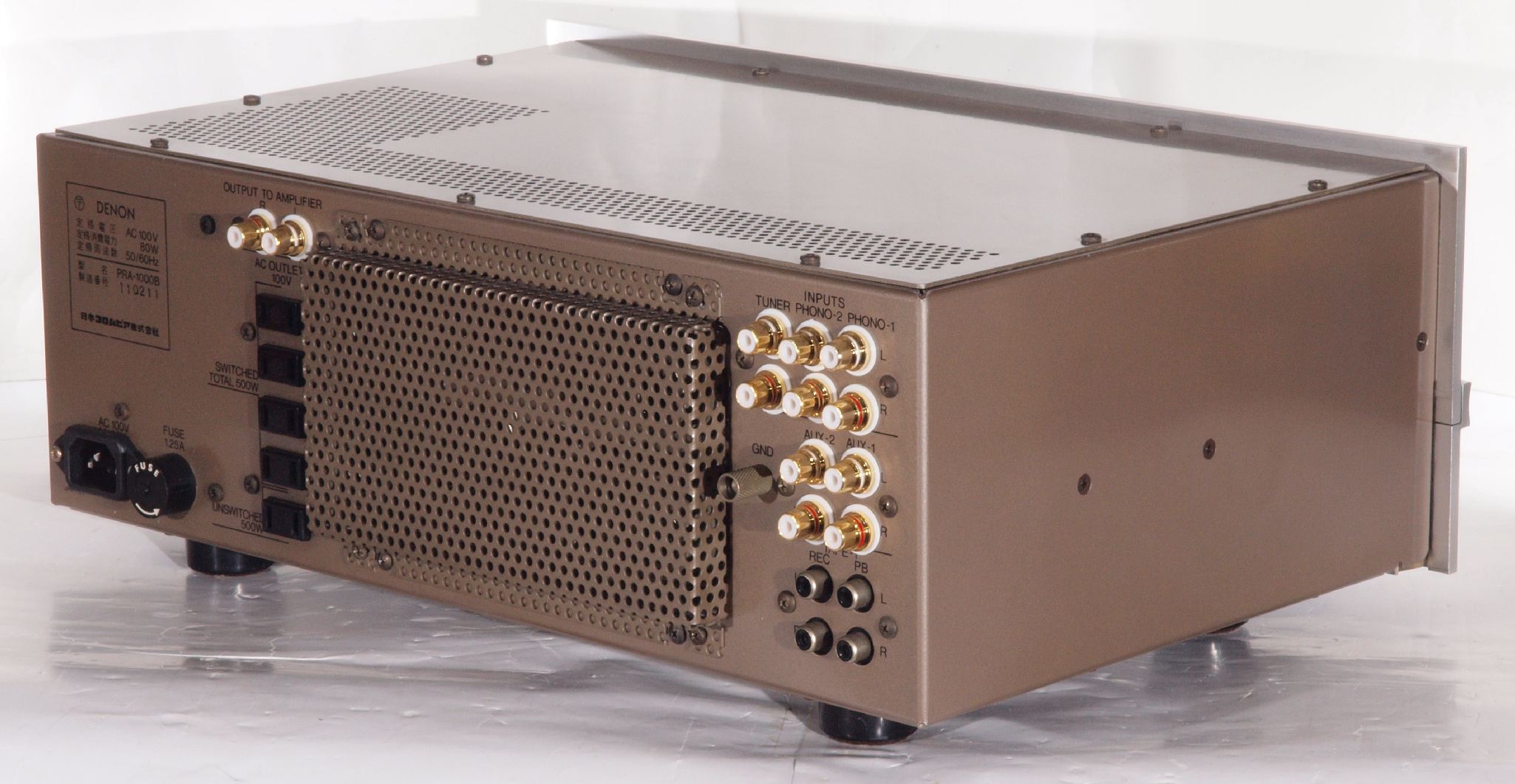

Ａ２４．　点検中　下後右から見る

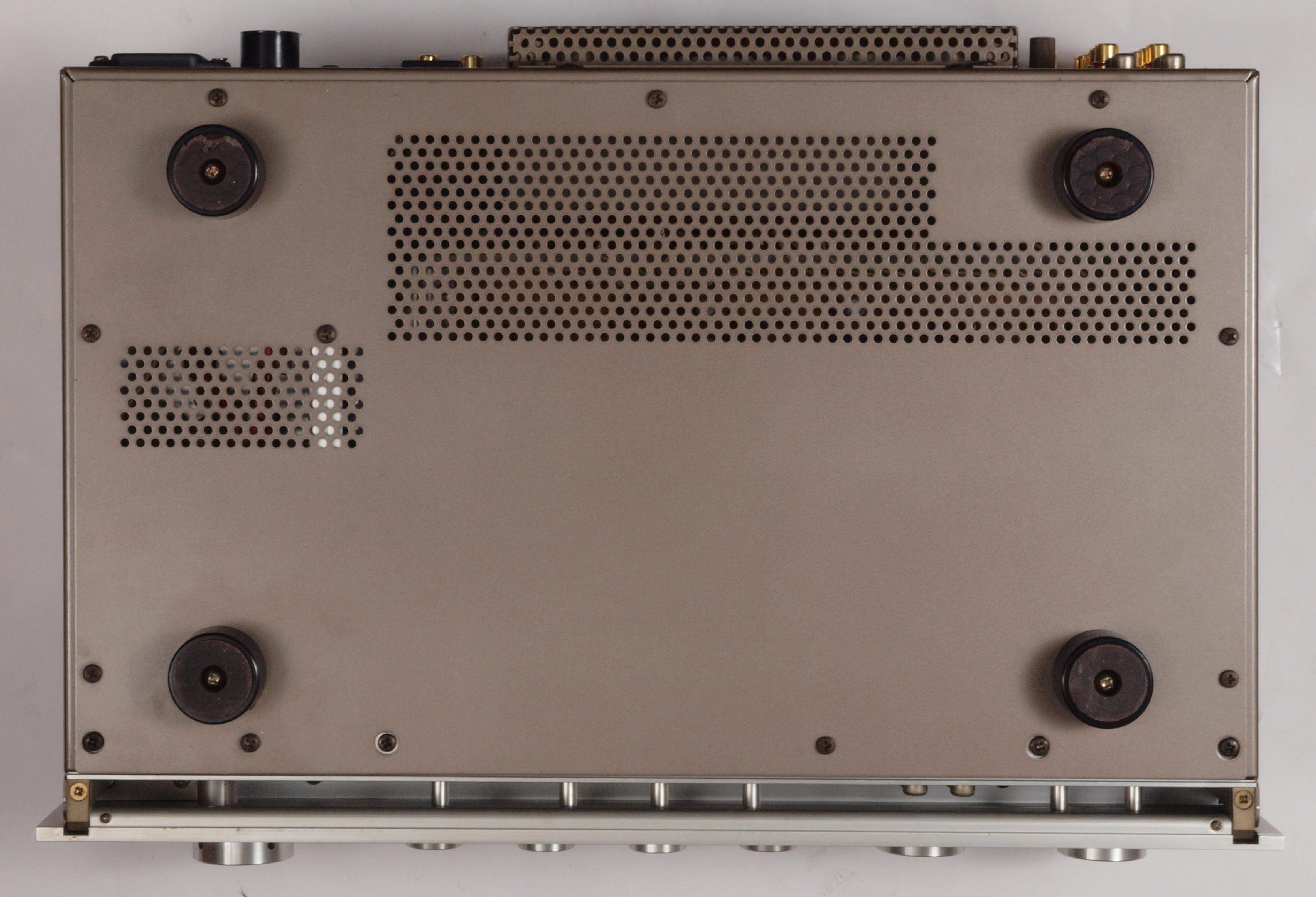

Ａ２５．　点検中　下から見る。

Ａ２６．　点検中　下蓋を取り、下から見る

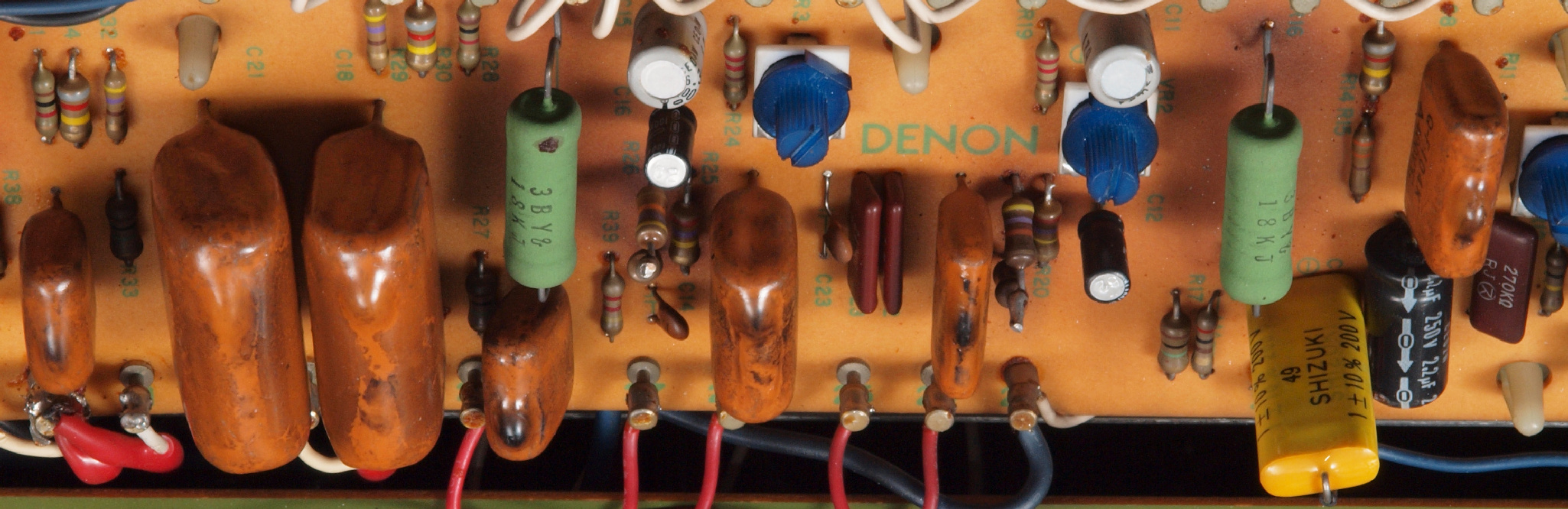

Ａ２７．　点検中　Ｒ側アンプ基板のペーパーコンデンサーのパラフィン。

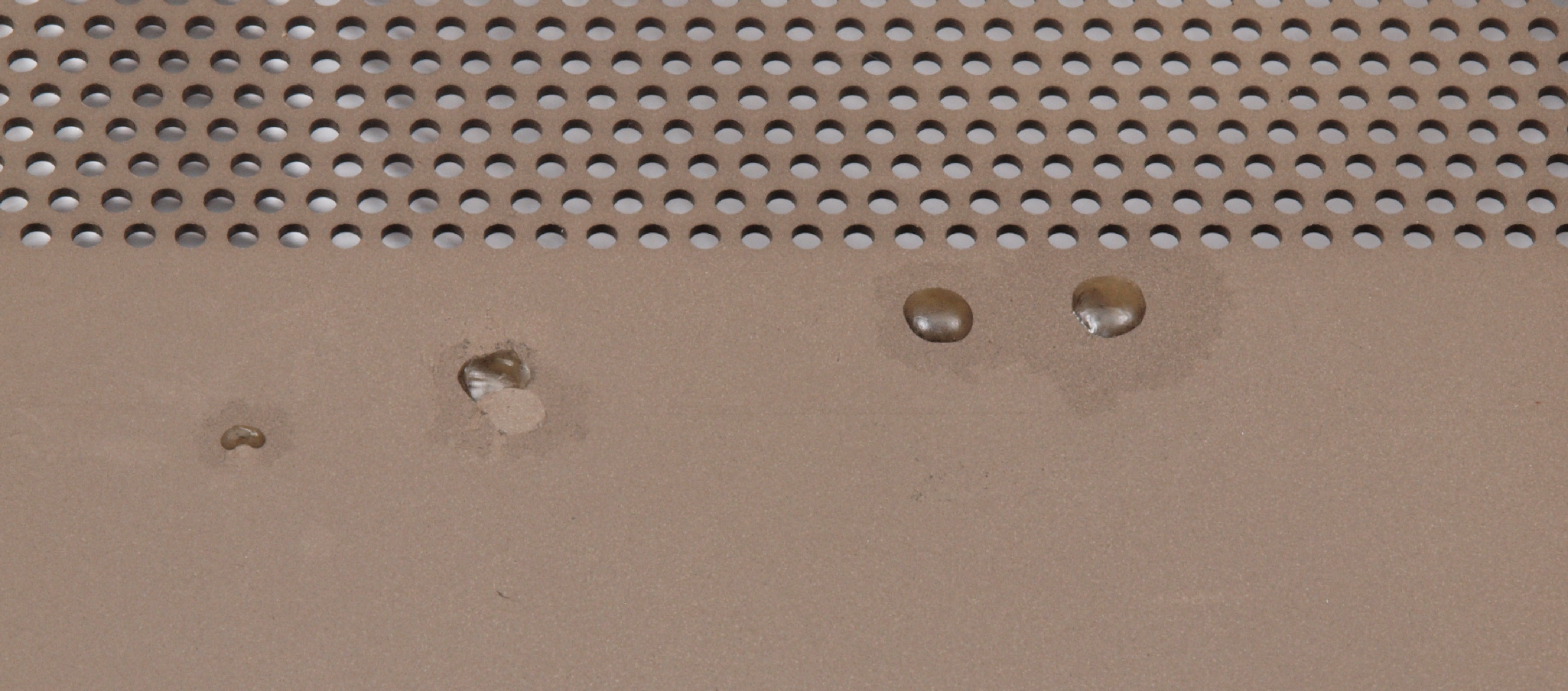

Ａ２８．　点検中　下蓋に付いたＲ側アンプ基板のペーパーコンデンサーのパラフィン

Ａ３１．　点検中　前回修理で交換した３Ｐインレット。　　　出力ＲＣＡ端子が交換。

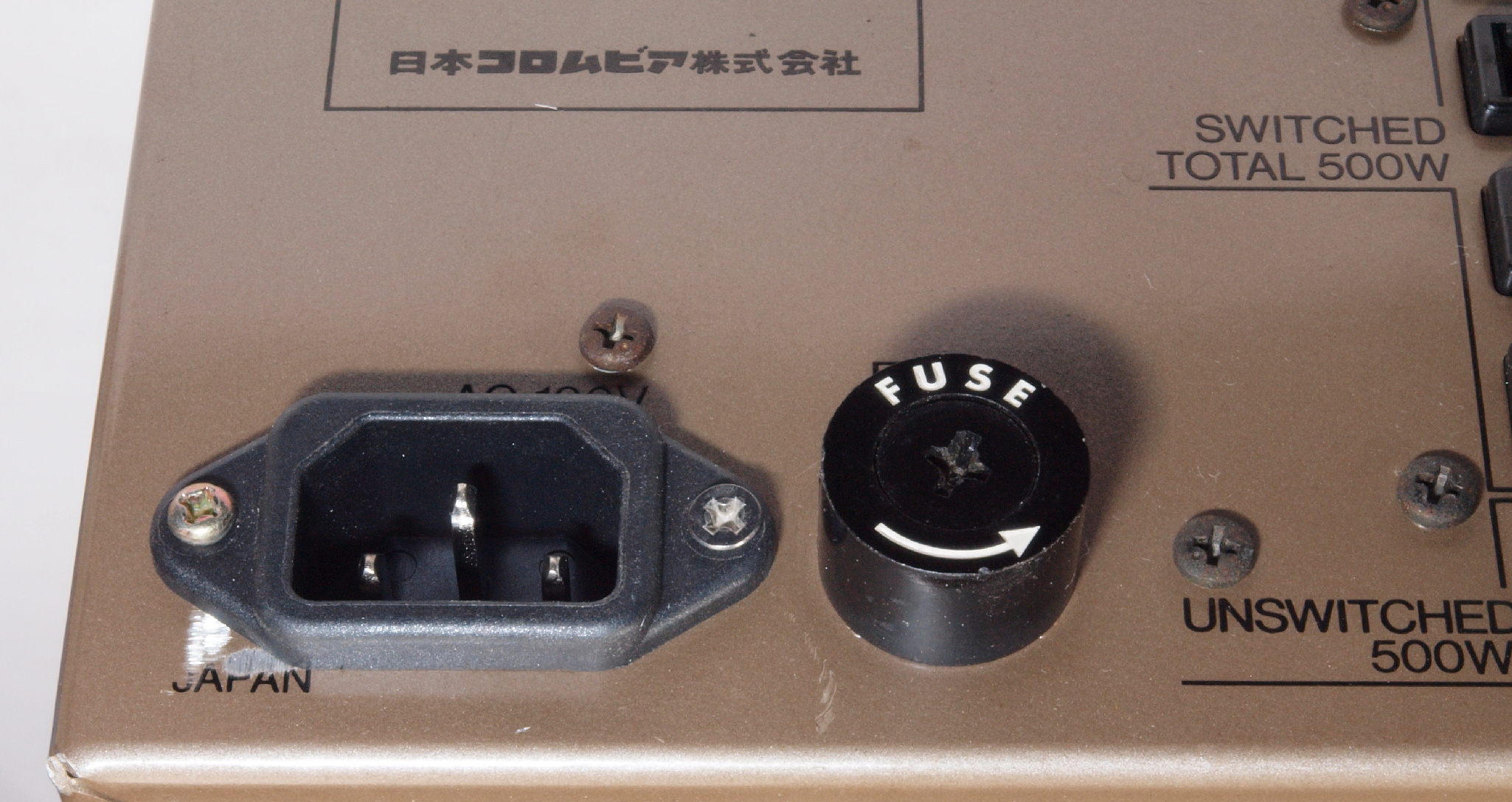

Ａ３２．　点検中　交換３Ｐインレットの下左側に加工キズ。　止めビスも左右で異なる。

Ａ３３．　点検中　前回修理で交換した出力ＲＣＡ端子裏配線。　端子は接着材で固定していない。

Ａ４１．　点検中　前回修理で交換した入力ＲＣＡ端子。

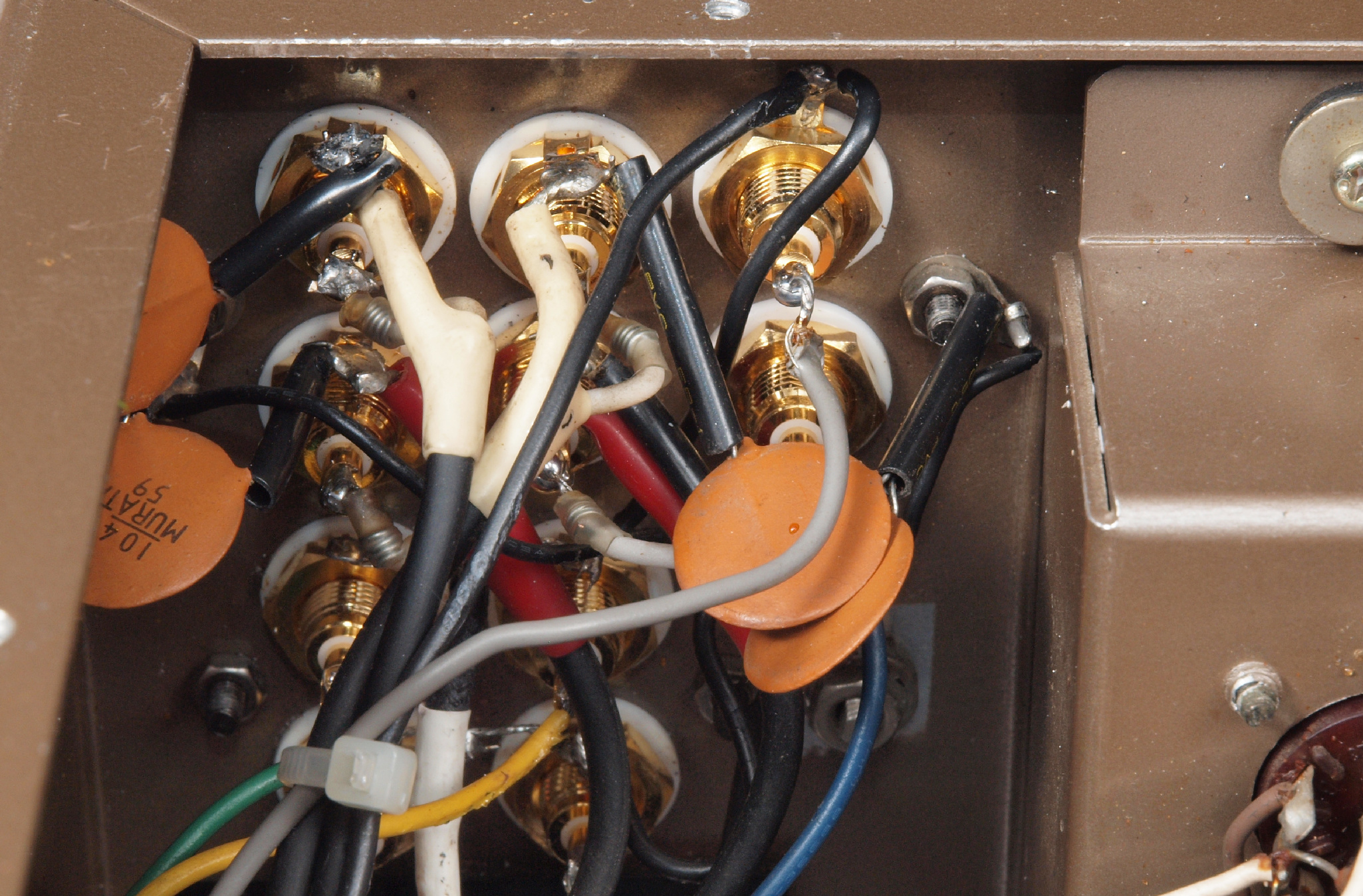

Ａ４２．　点検中　前回修理で交換した入力ＲＣＡ端子裏配線。　端子は接着材で固定していない。

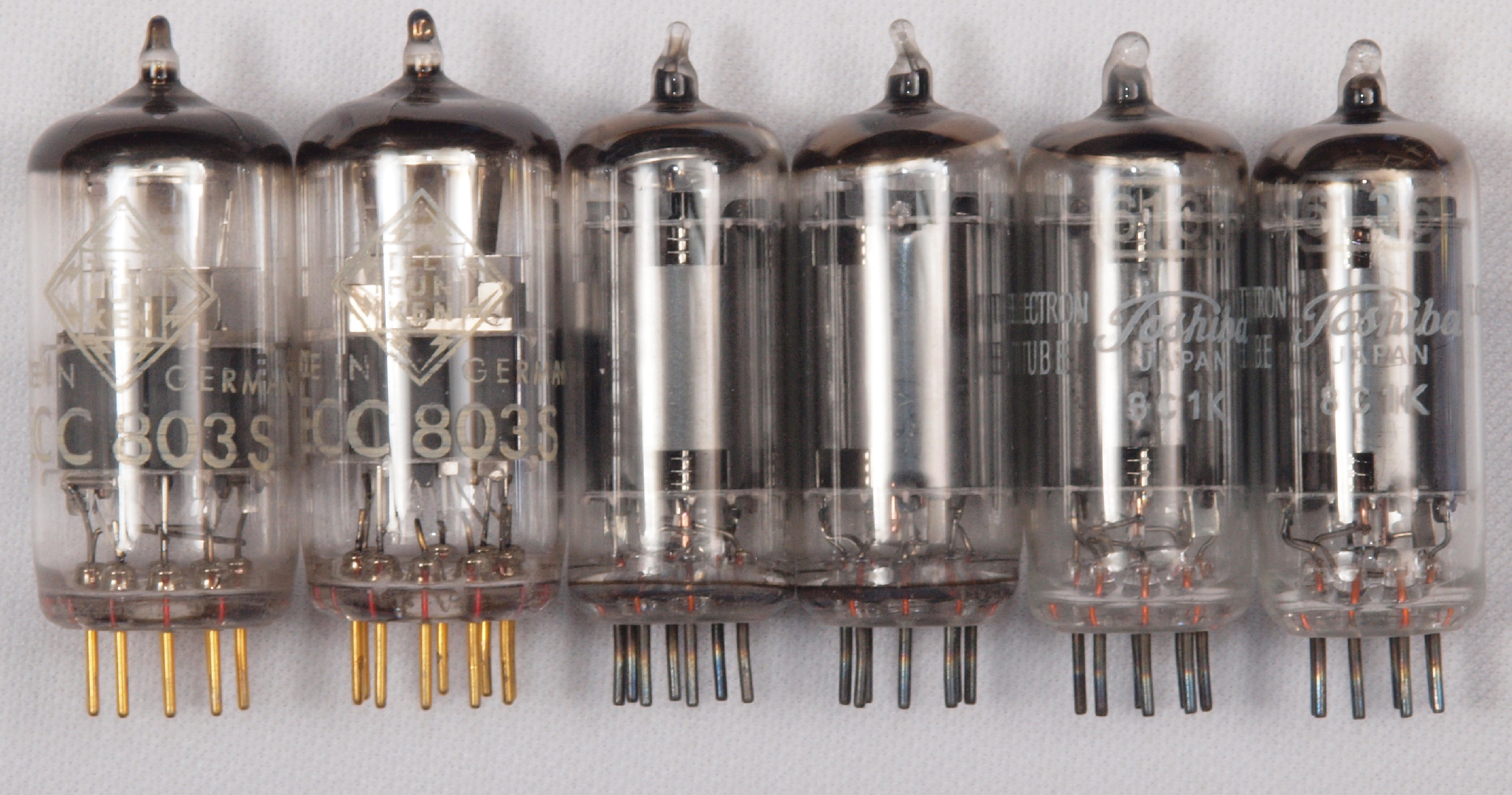

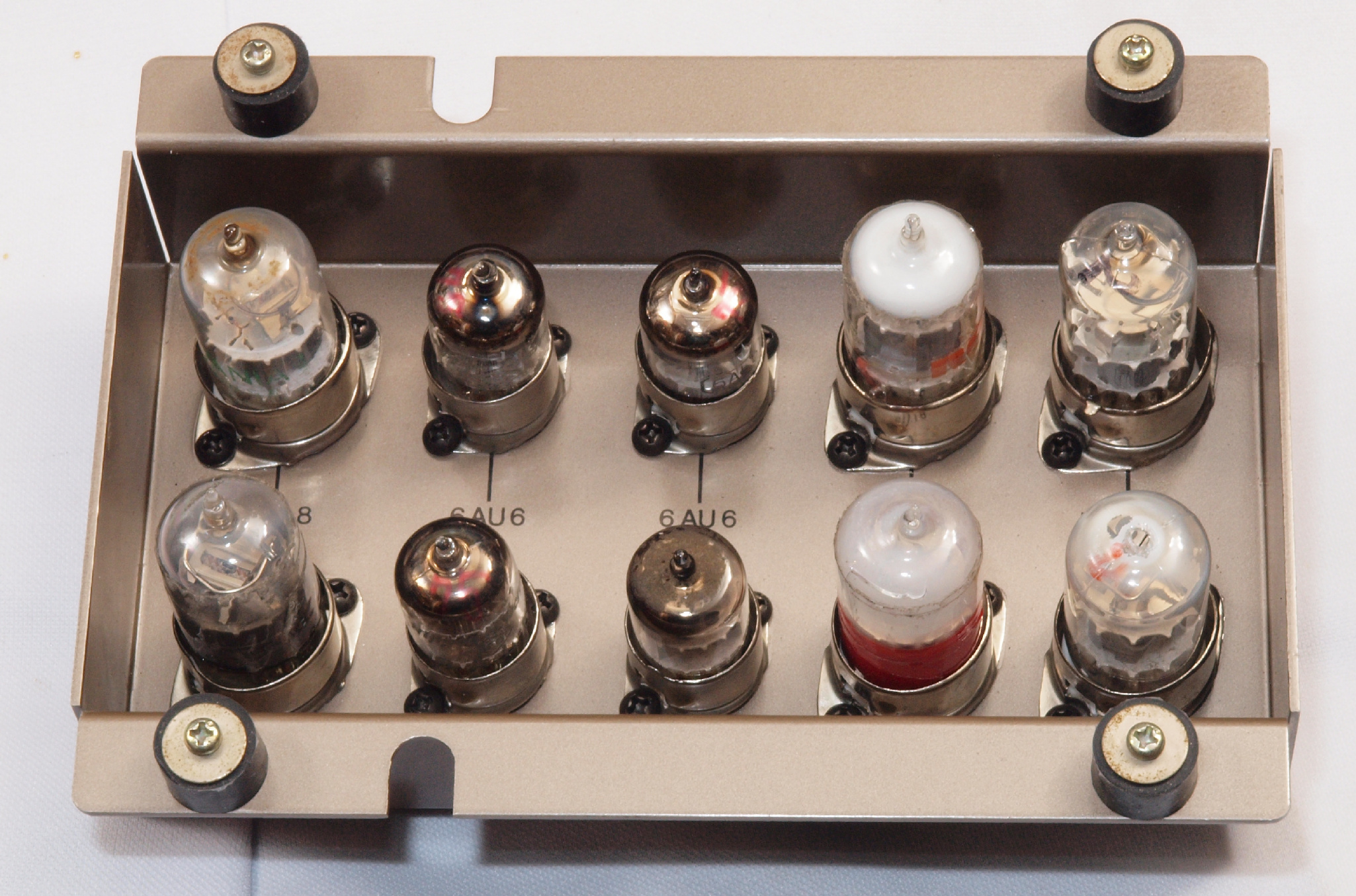

Ａ５１．点検中　真空管１２ＡＸ７（ＥＣＣ８０３）、６ＡＵ６×４本。

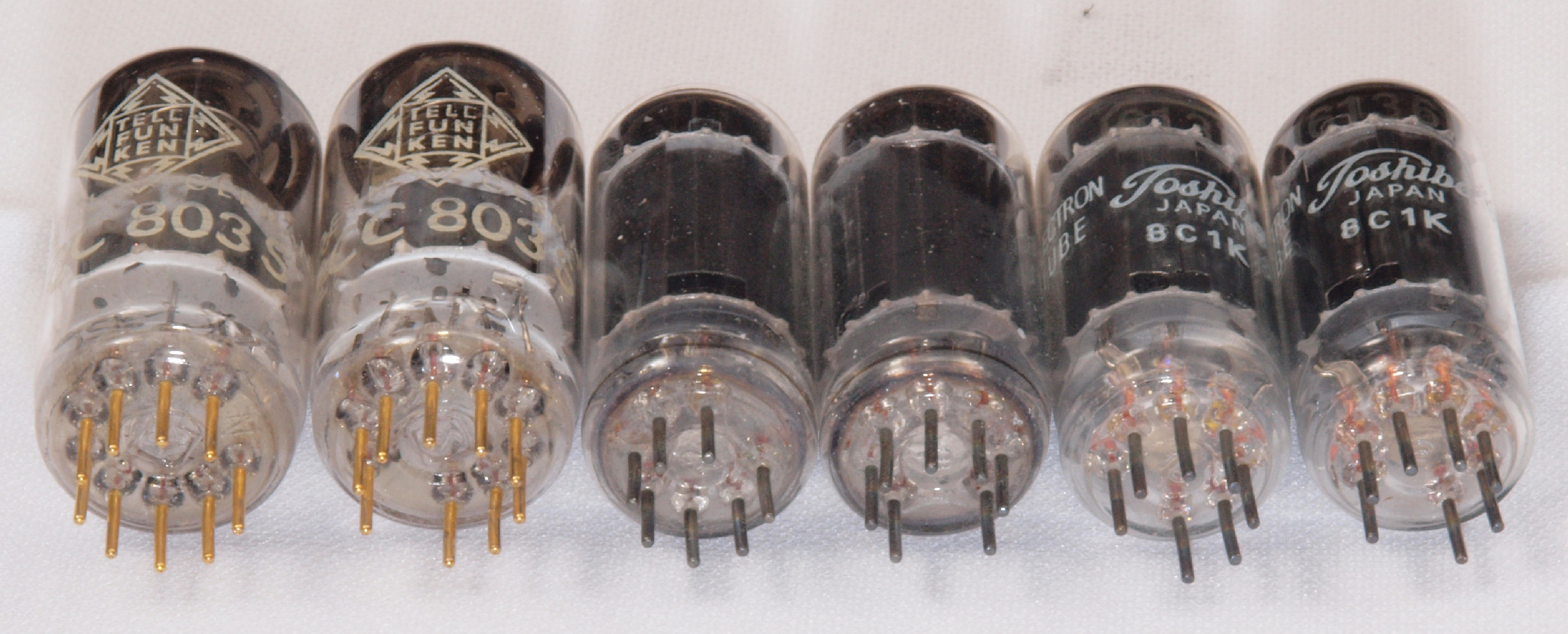

Ａ５２．点検中　真空管１２ＡＸ７（ＥＣＣ８０３ｓ）×２本、６ＡＵ６×４本。

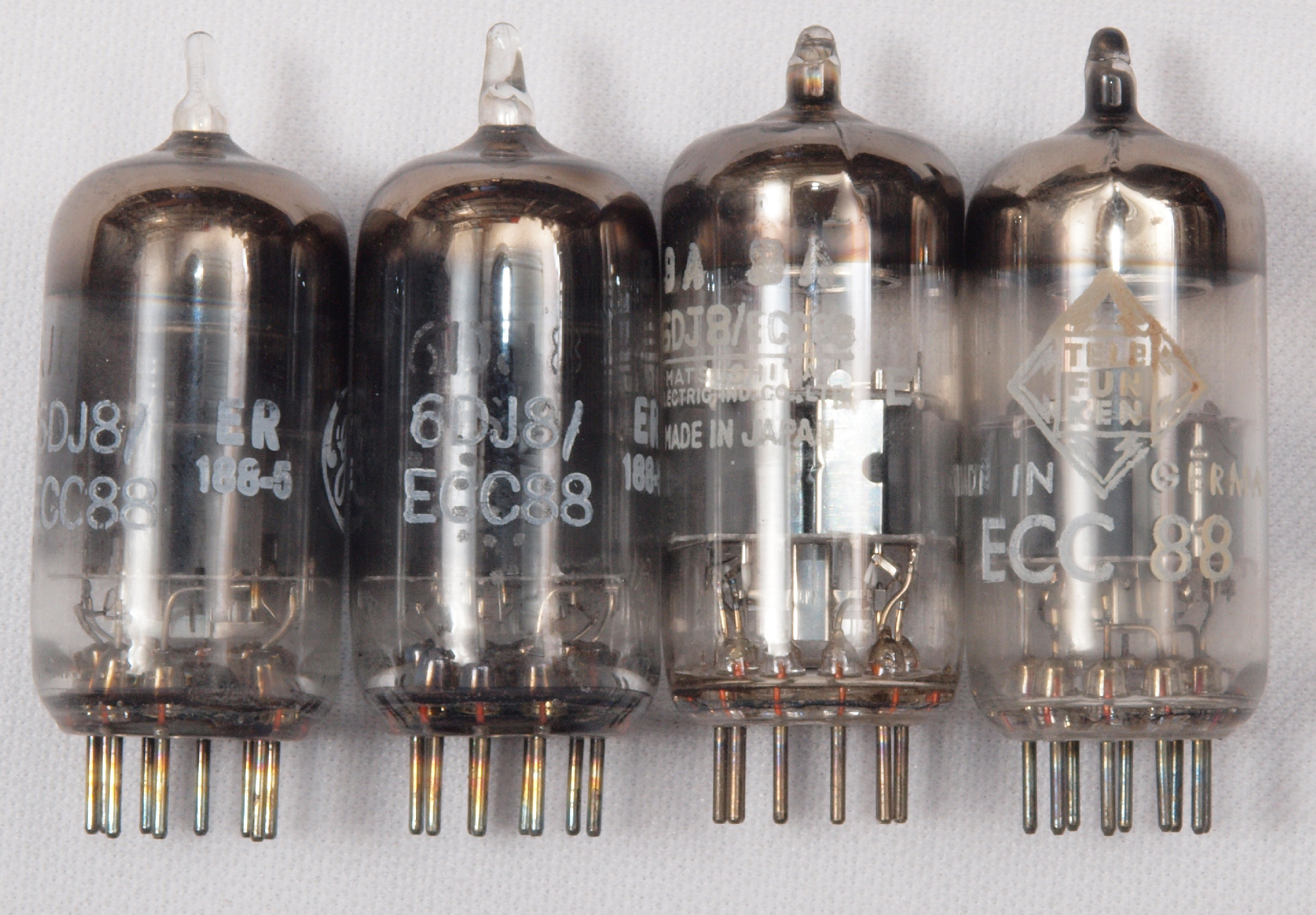

Ａ５３．点検中　真空管６ＤＪ８×２本、６ＤＪ７（ＥＣＣ８８）×２本

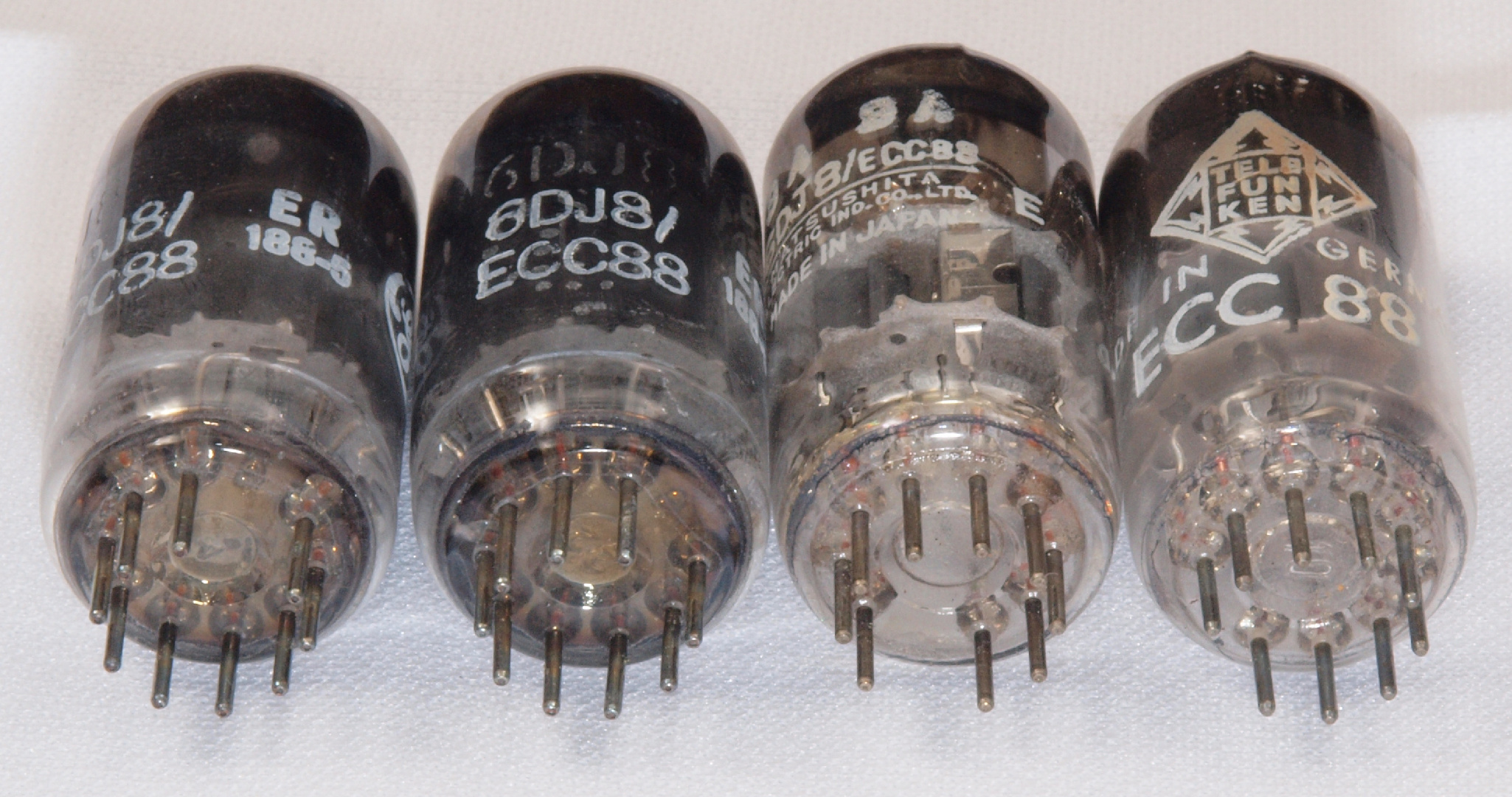

Ａ５４．点検中　真空管６ＤＪ８×３本、ECC88

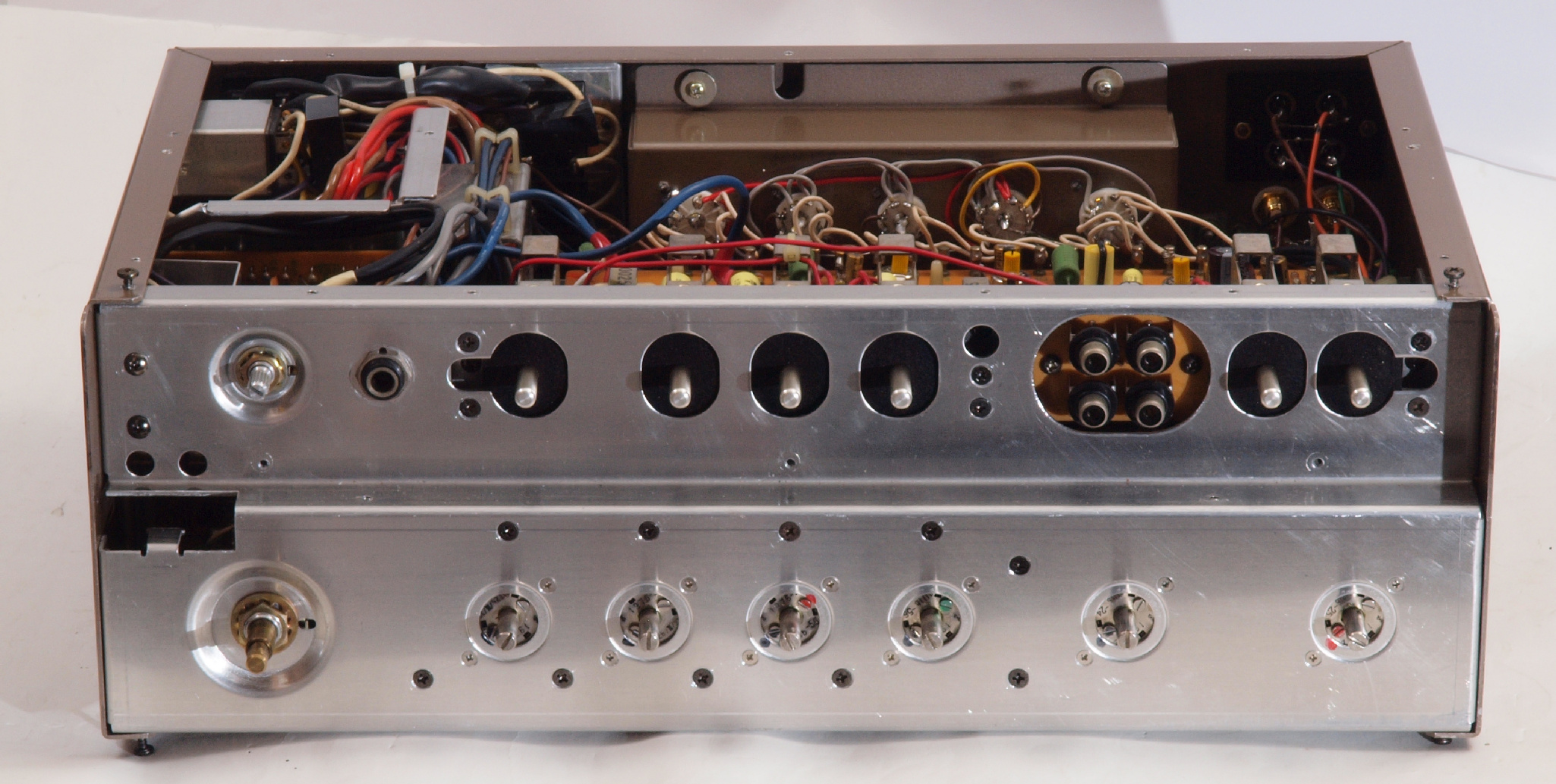

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　　前面パネルを外し修理中、修理の事など全く考慮していない設計なので、修理は大変！

Ｃ１１．　修理前　　電源基板

Ｃ１２．　　修理後　　電源基板　半固定ＶＲ、ＴＲ（トランジスター）４個、電解コンデンサー６個、整流ダイオード４個交換

Ｃ１３．　　修理前　　電源基板裏

１３２．　　修理中　　電源基板裏、整流器の足の半田銅箔を広げる。

Ｃ１４．　　修理（半田補正）後　　電源基板裏

Ｃ１５．　　完成電源基板裏。　洗浄後防湿材を塗る。

Ｃ２１．　修理前　　ヘッドホーンＡＭＰ・ディレイ基板。　ディレイのリレーは６Ｖとなので市場に無し。 　　　　　　　　　　　　　出力をアースするだけなので交換せず（接触不良になっても、性能に影響無し）

Ｃ２２．　　修理後　　ヘッドホーンＡＭＰ・ディレイ基板基板　ＴＲ（トランジスター）１２個、電解コンデンサー１３個交換

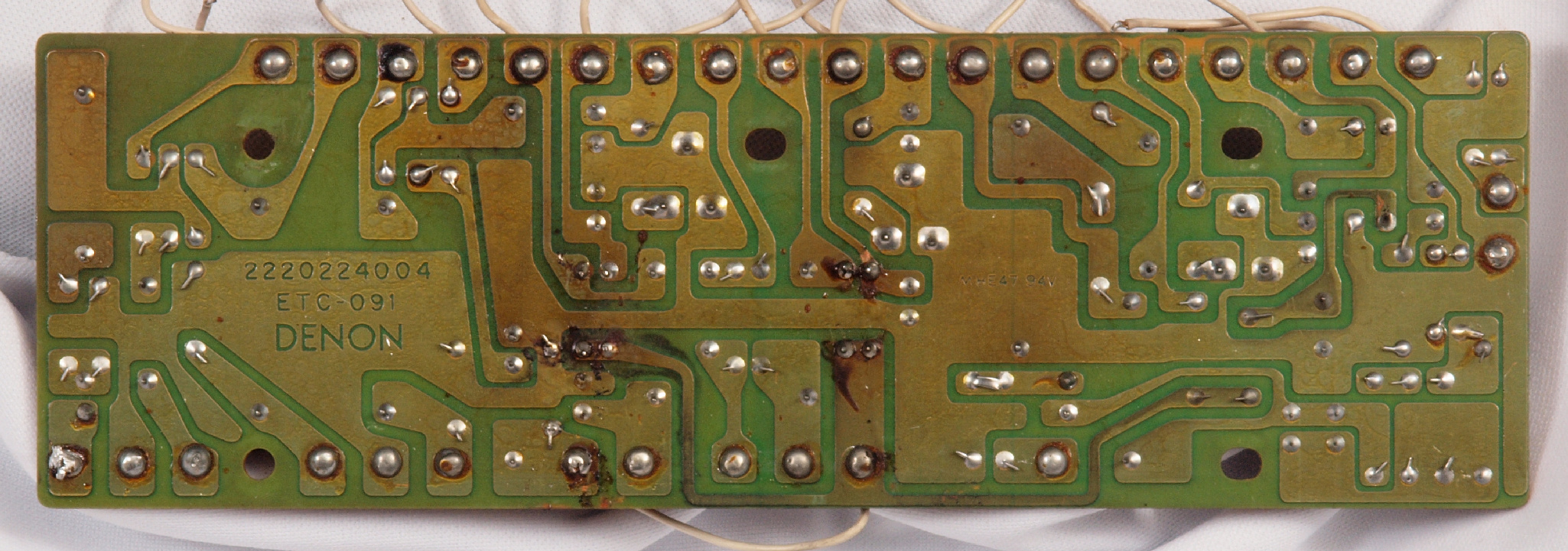

Ｃ２３．　　修理前　　ヘッドホーンＡＭＰ・ディレイ基板基板裏

Ｃ２４．　　修理（半田補正）後　　ヘッドホーンＡＭＰ・ディレイ基板基板裏

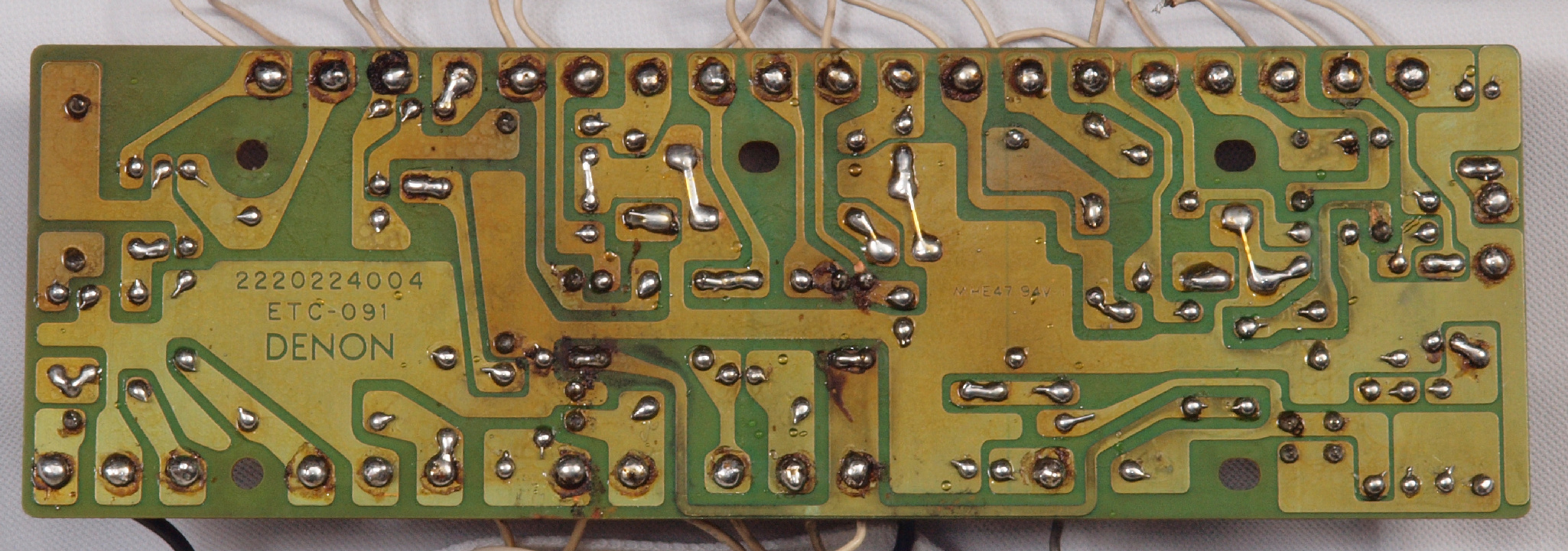

Ｃ２５．　　完成ヘッドホーンＡＭＰ・ディレイ基板基板裏。　洗浄後防湿材を塗る。

Ｃ３１．　修理前　　電源ブロック電解トランジスター。４７μＦ／４５０ＷＶと４７００μＦ／２５ＷＶ。

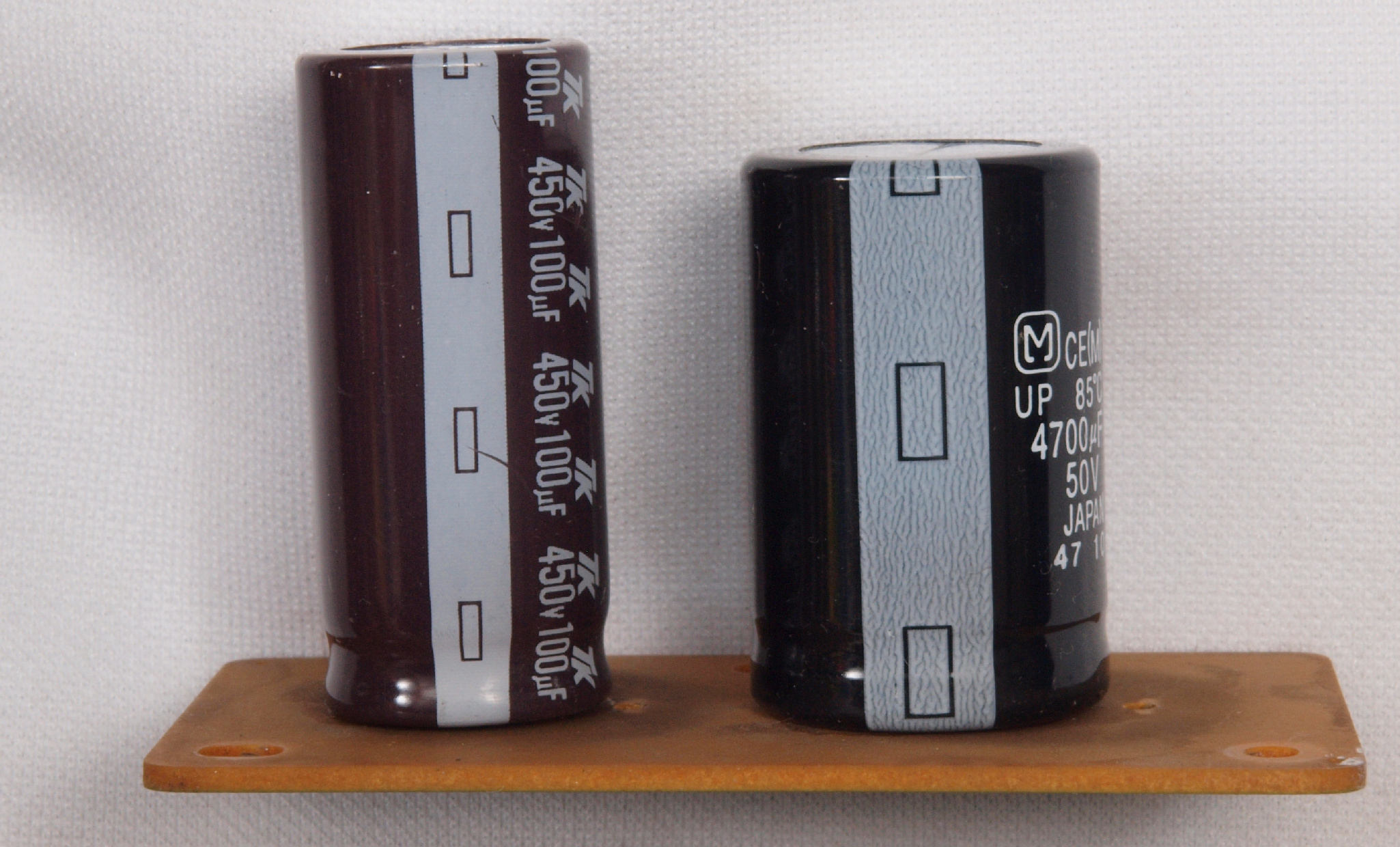

Ｃ３２．　修理後　　電源ブロック電解トランジスター。４７μＦ／４５０ＷＶ→１００μＦ／４００ＷＶ大幅に増量

Ｃ３３．　修理前　　電源ブロック電解トランジスター下配線。

Ｃ３４．　修理後　　電源ブロック電解トランジスター下配線。

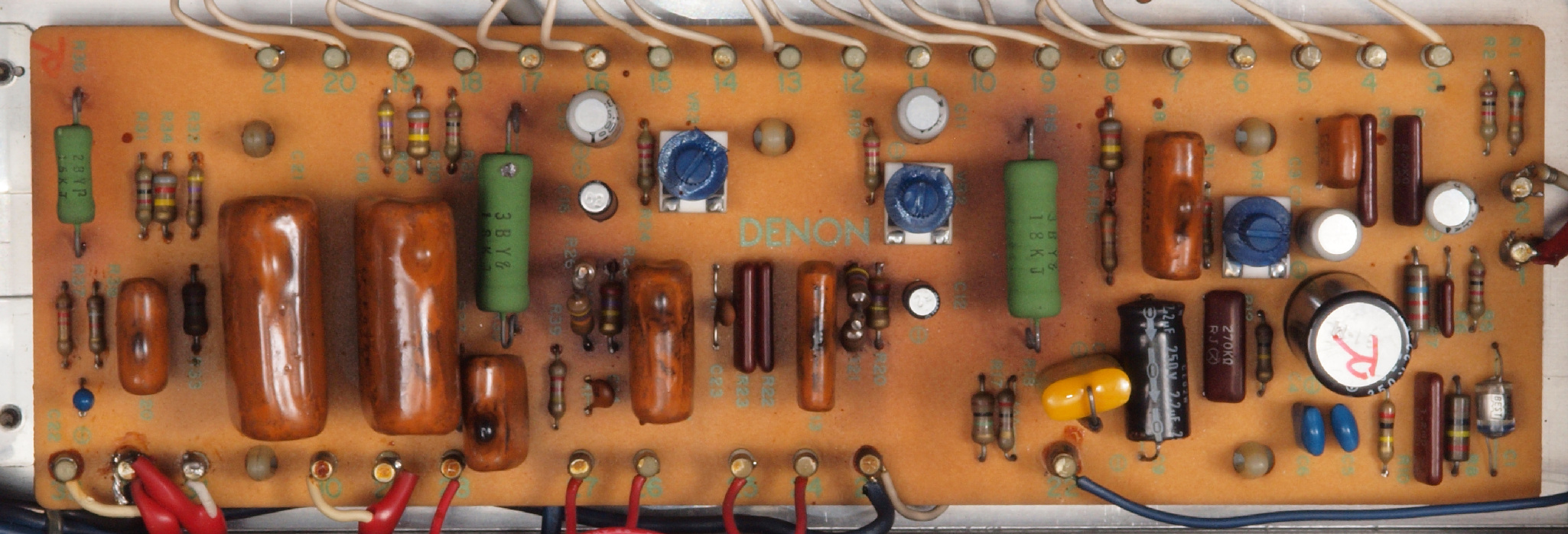

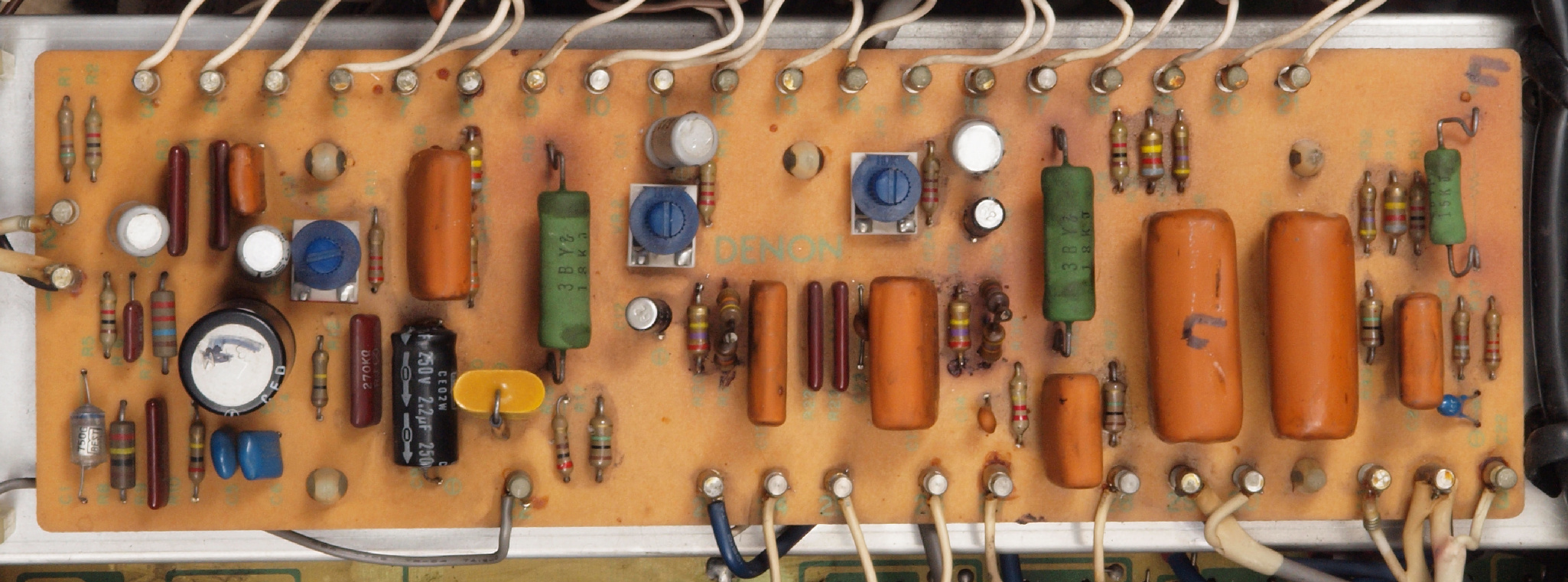

Ｃ４１．　修理前　　Ｒ側基板

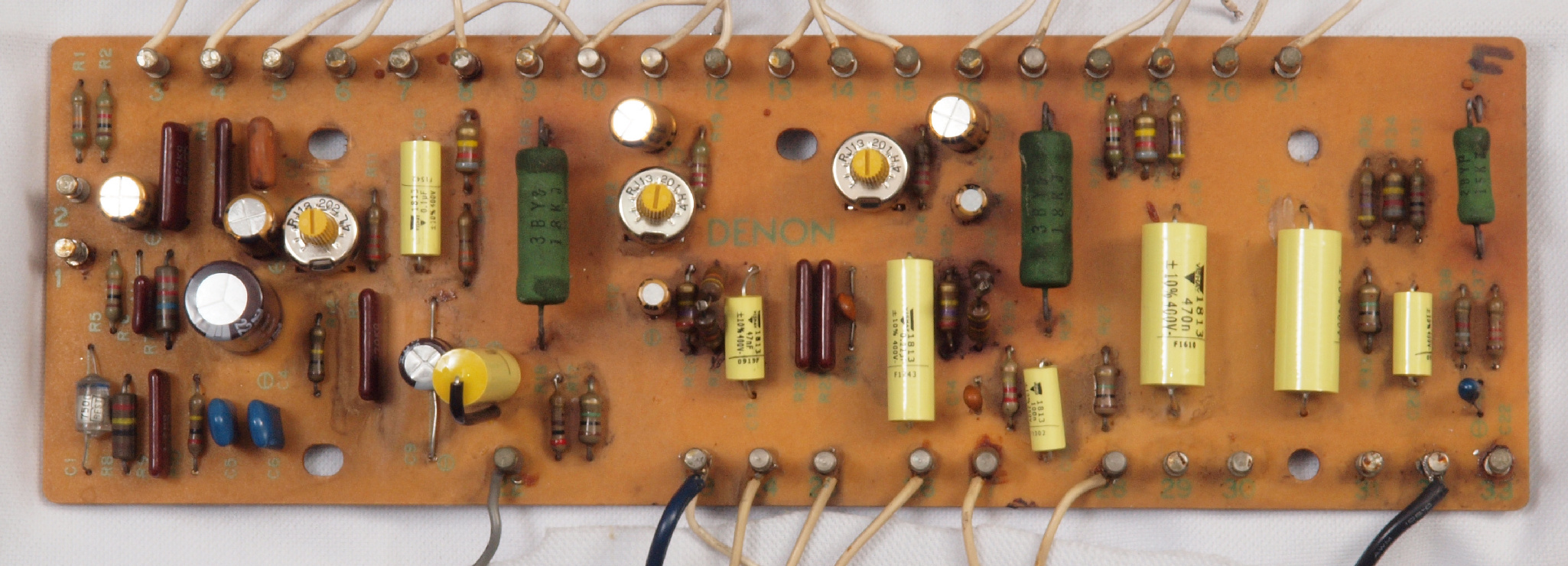

Ｃ４２．　　修理後　　Ｒ側基板　半固定ＶＲ３個、フイルムコンデンサー８個、電解コンデンサー８個交換

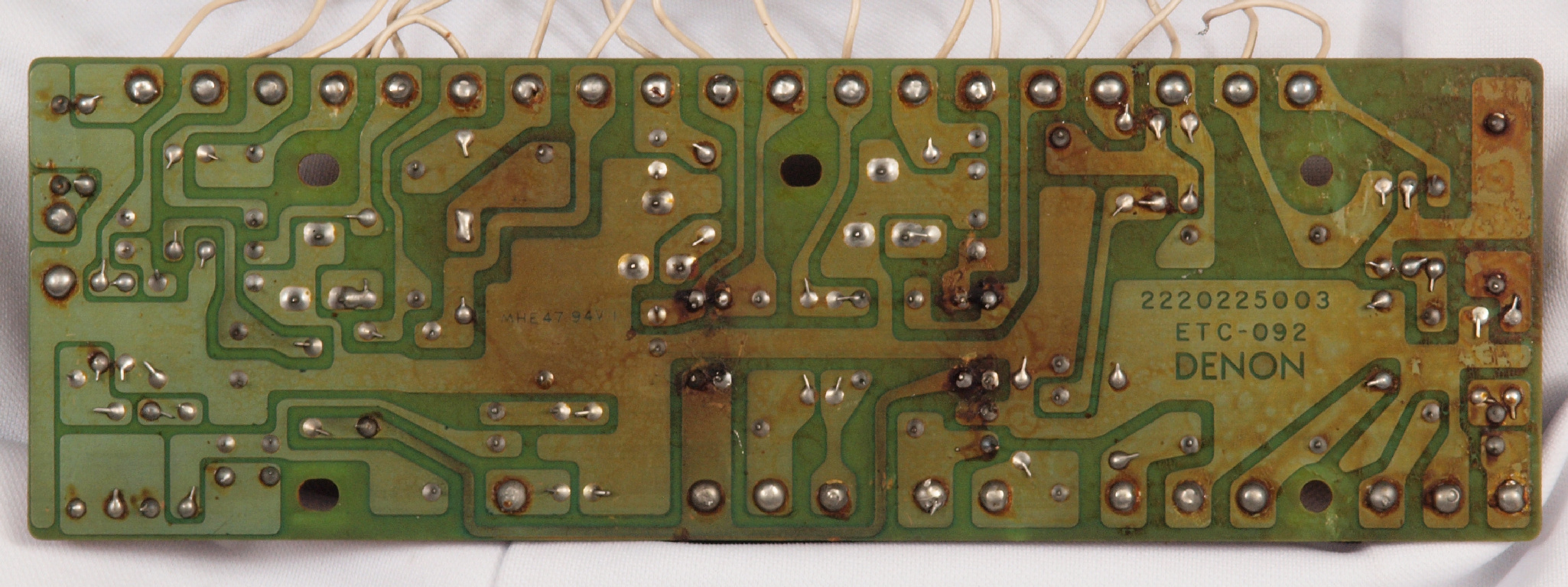

Ｃ４３．　　修理前　　Ｒ側基板裏

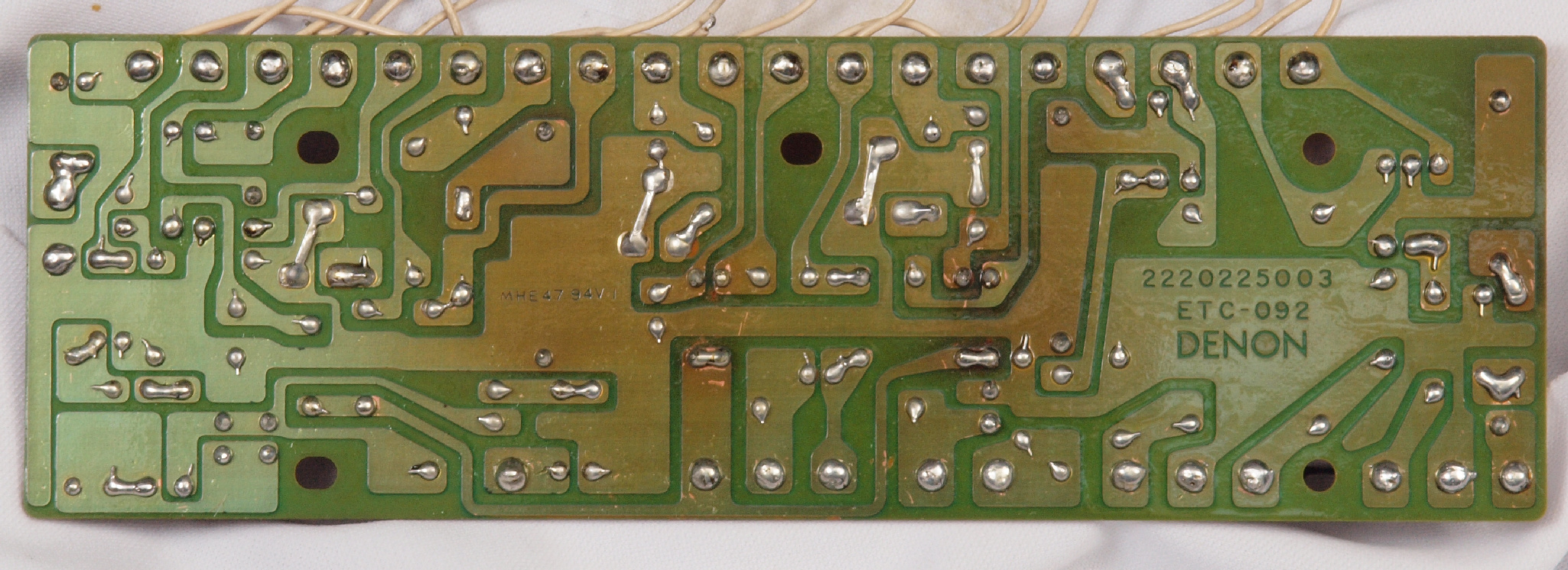

Ｃ４４．　　修理（半田補正）後　Ｒ側基板裏

Ｃ４５．　　完成Ｒ側基板裏。　洗浄後防湿材を塗る。

Ｃ５１．　修理前　　Ｌ側基板

Ｃ５１２．　修理中　　Ｌ側基板。　電解トランジスター液漏れ跡。

Ｃ５２．　　修理後　　Ｌ側基板　半固定ＶＲ３個、フイルムコンデンサー８個、電解コンデンサー８個交換

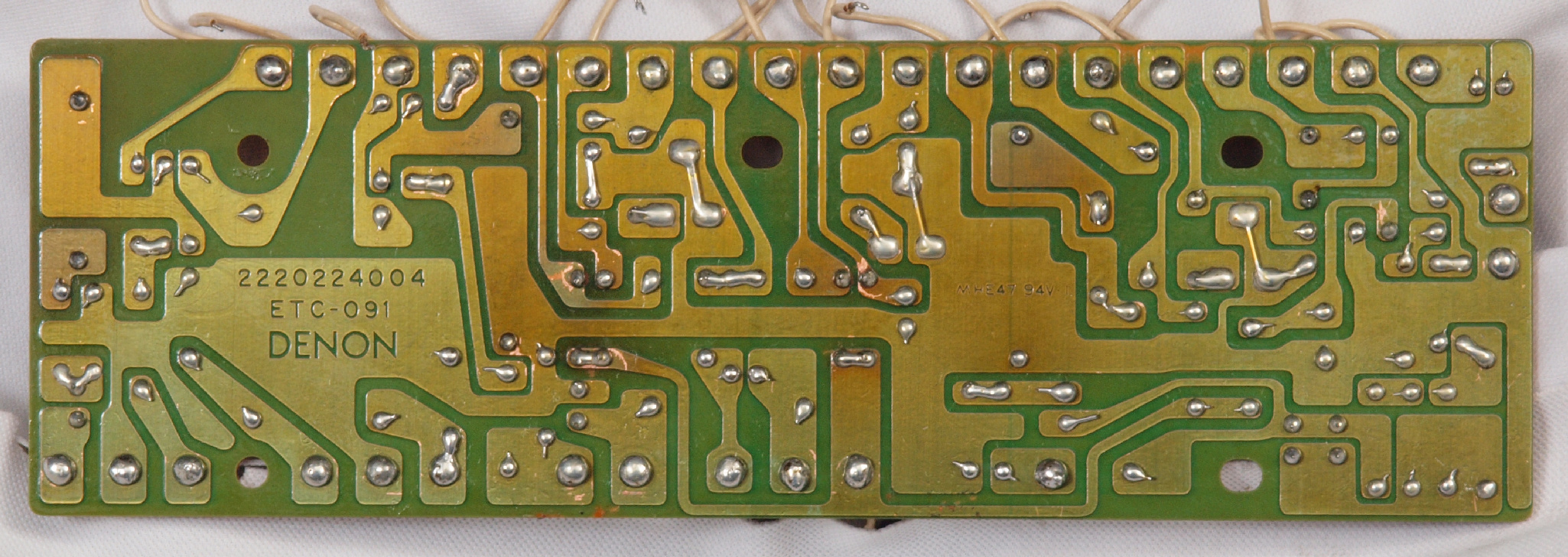

Ｃ５３．　　修理前　　Ｌ側基板裏

Ｃ５４．　　修理（半田補正）後　　Ｌ側基板裏

Ｃ５５．　　完成Ｌ側基板裏。　洗浄後防湿材を塗る。

Ｃ６１．　　修理前　　真空管ソケット

Ｃ６２．　　修理後　　真空管ソケット、金メッキの足の真空管には、金メッキのソケットが身分相応です。

Ｃ６３．　　修理前　　真空管ソケット裏

Ｃ６３２．　　修理中　　真空管ソケット裏配線、　ジャンク真空管（空気管）を挿入し、ピンを固定して配線をする。

Ｃ６４．　　修理後　　真空管ソケット裏配線。　アースラインを設定。

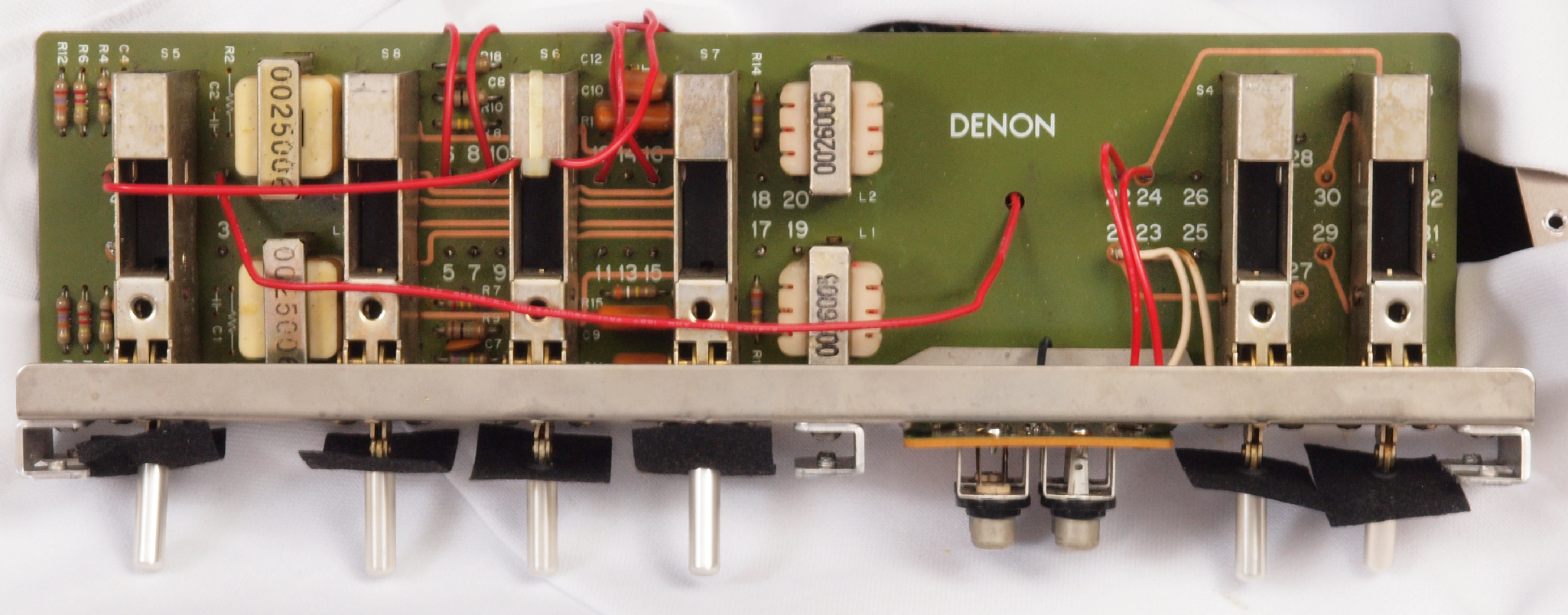

Ｃ７１．　修理前　　ＳＷ基板

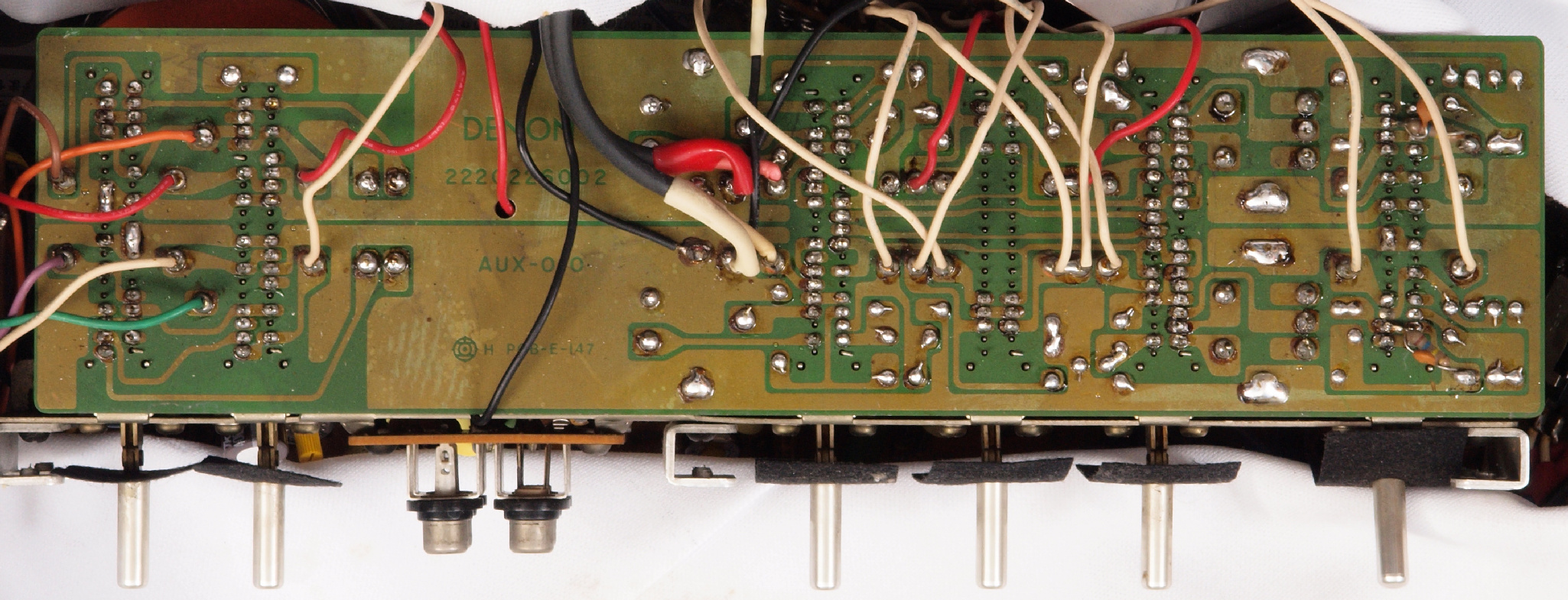

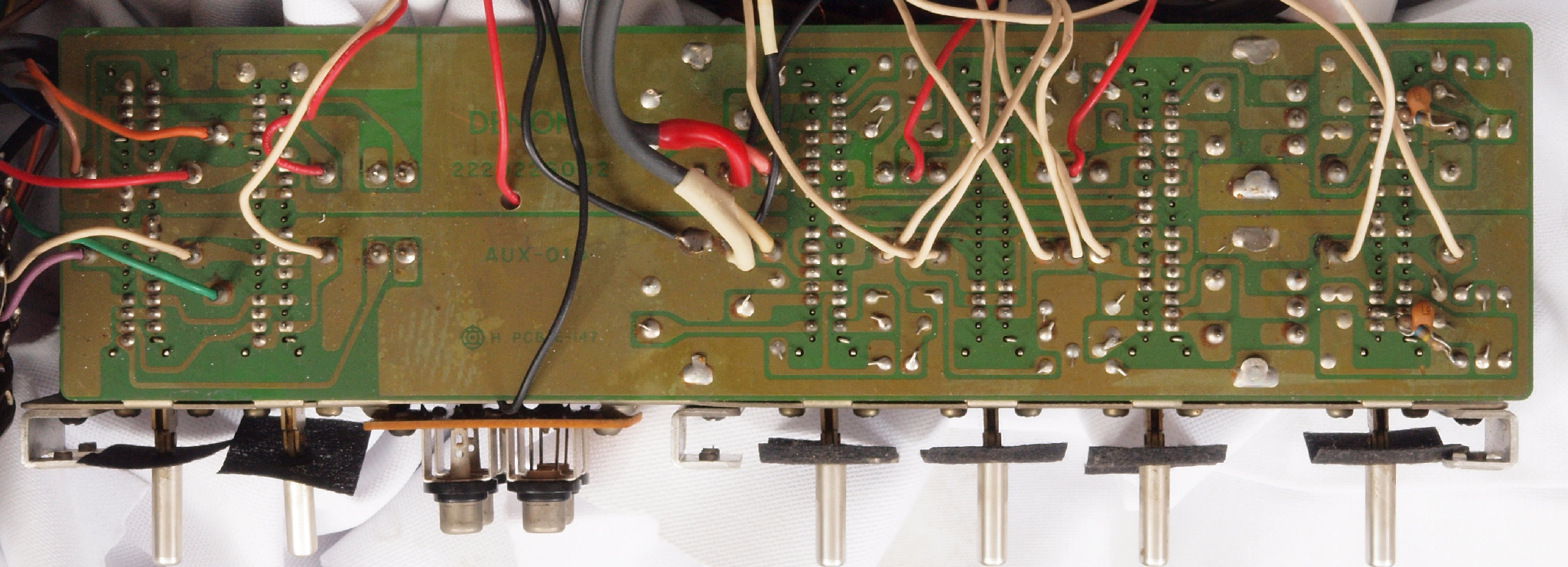

Ｃ７２．　修理前　　ＳＷ基板裏。　日立のＯＥＭ製品か？

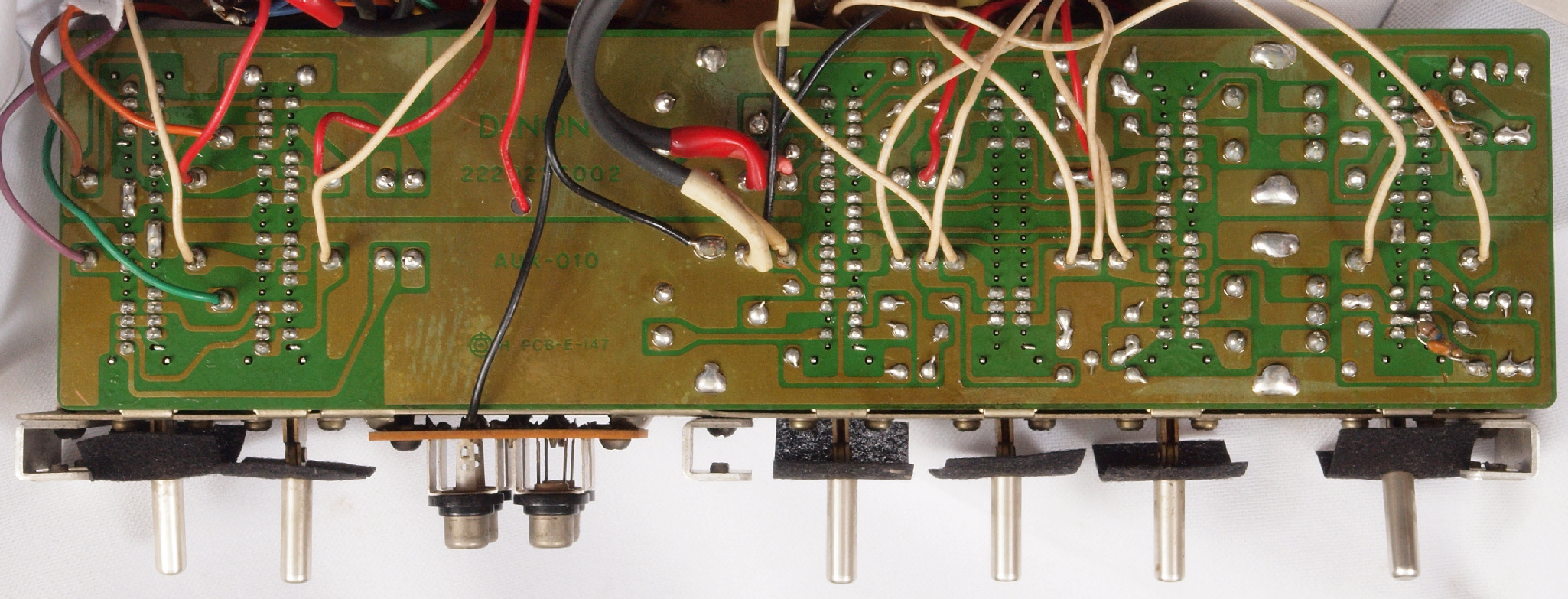

Ｃ７３．　修理（半田補正）後　　ＳＷ基板裏

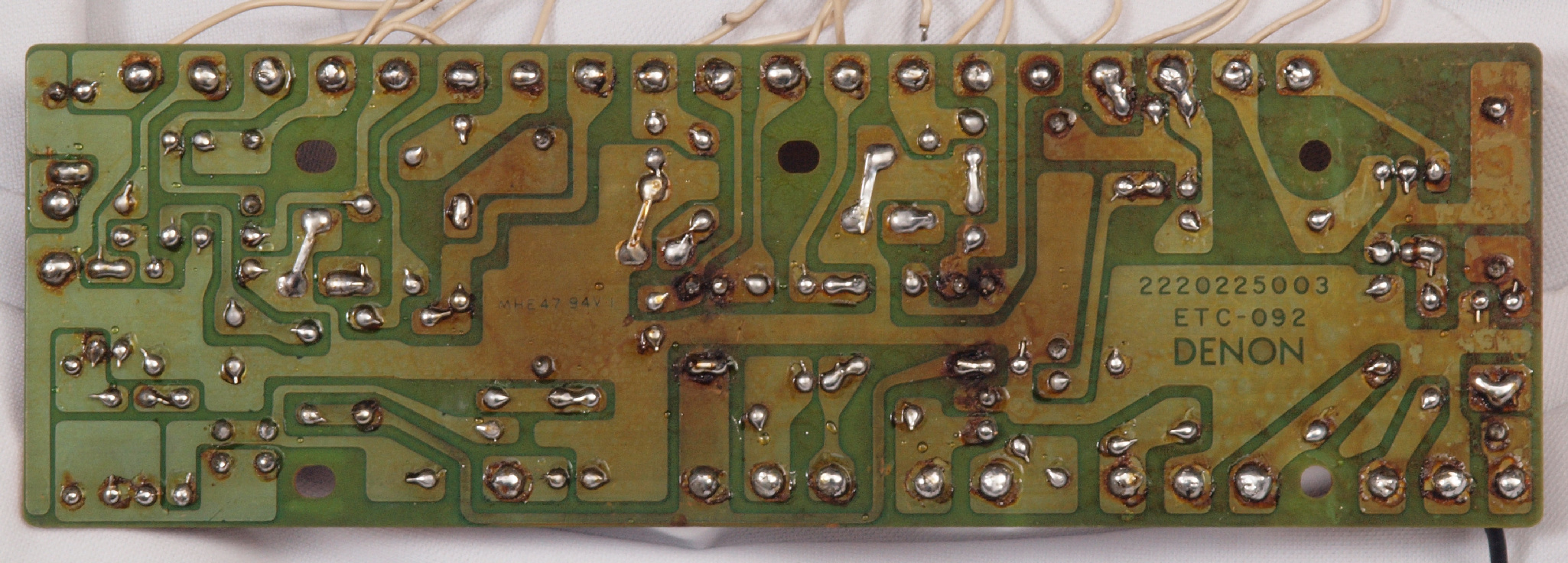

Ｃ７４．　完成ＳＷ基板裏　洗浄後

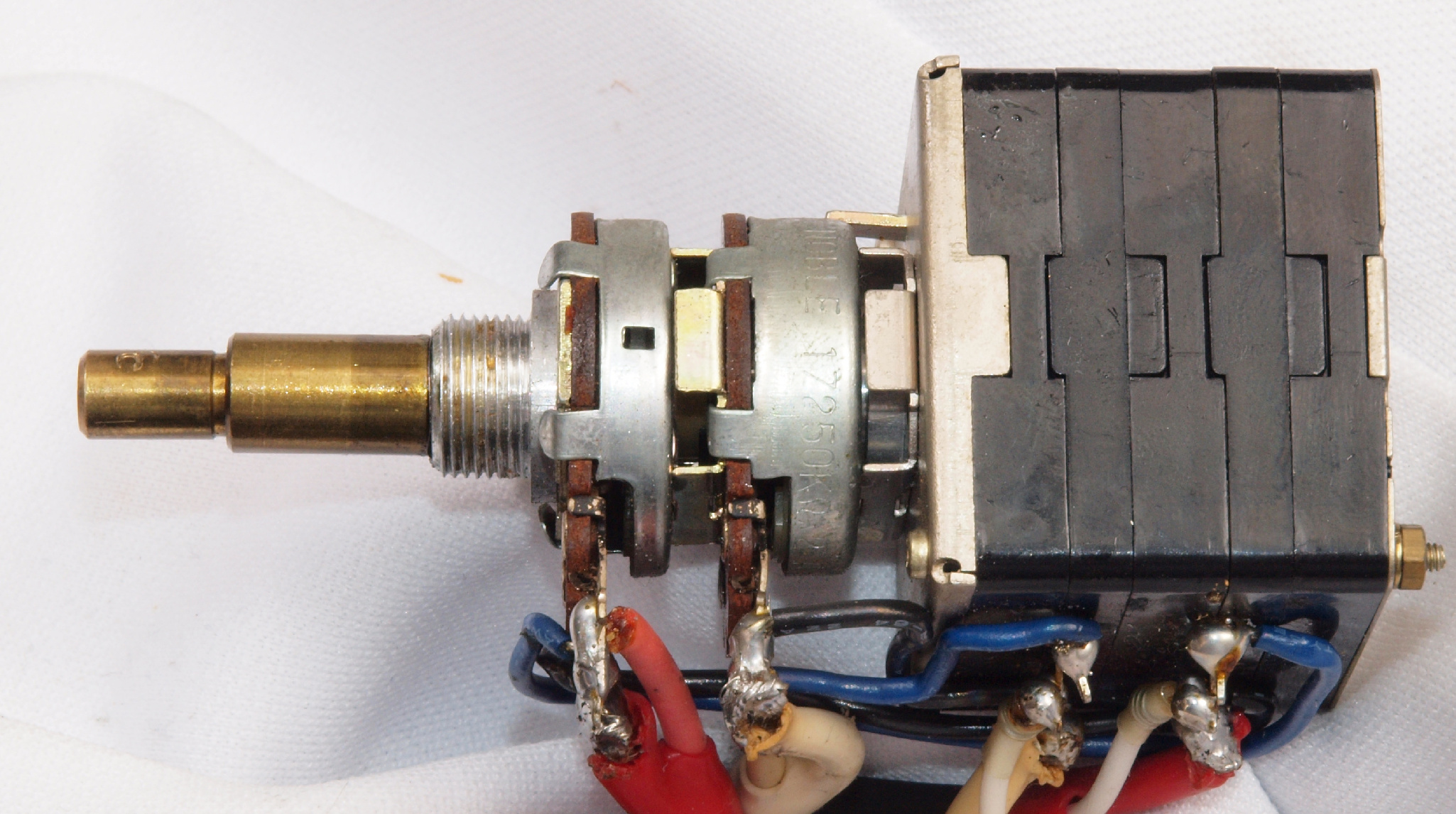

Ｃ８１．　修理中　　特殊なメインＶＲ。　軸のグリスが流れ出さない様に、向きを考慮し、少しずつ噴射する。

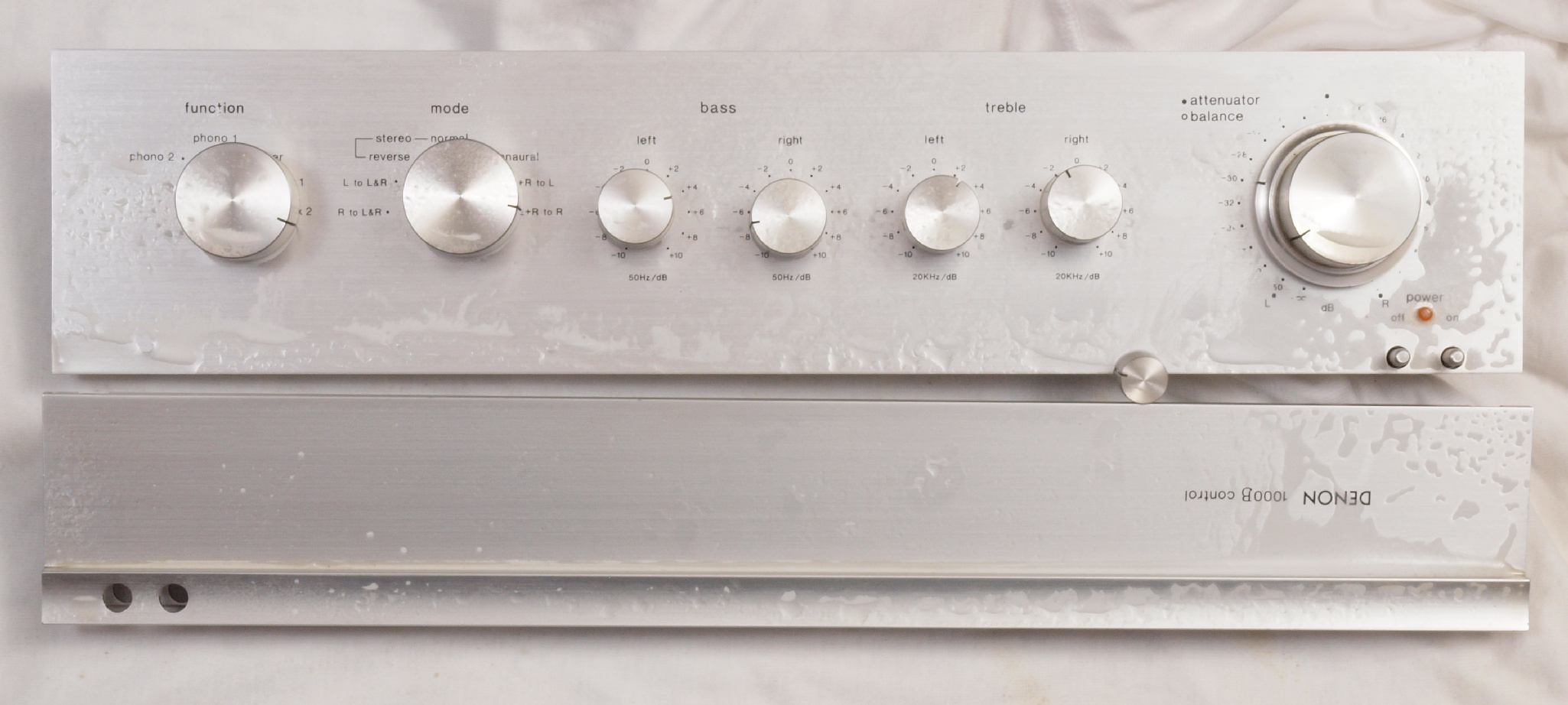

Ｃ９１．　パネル清掃

ＣＡ１．　交換部品

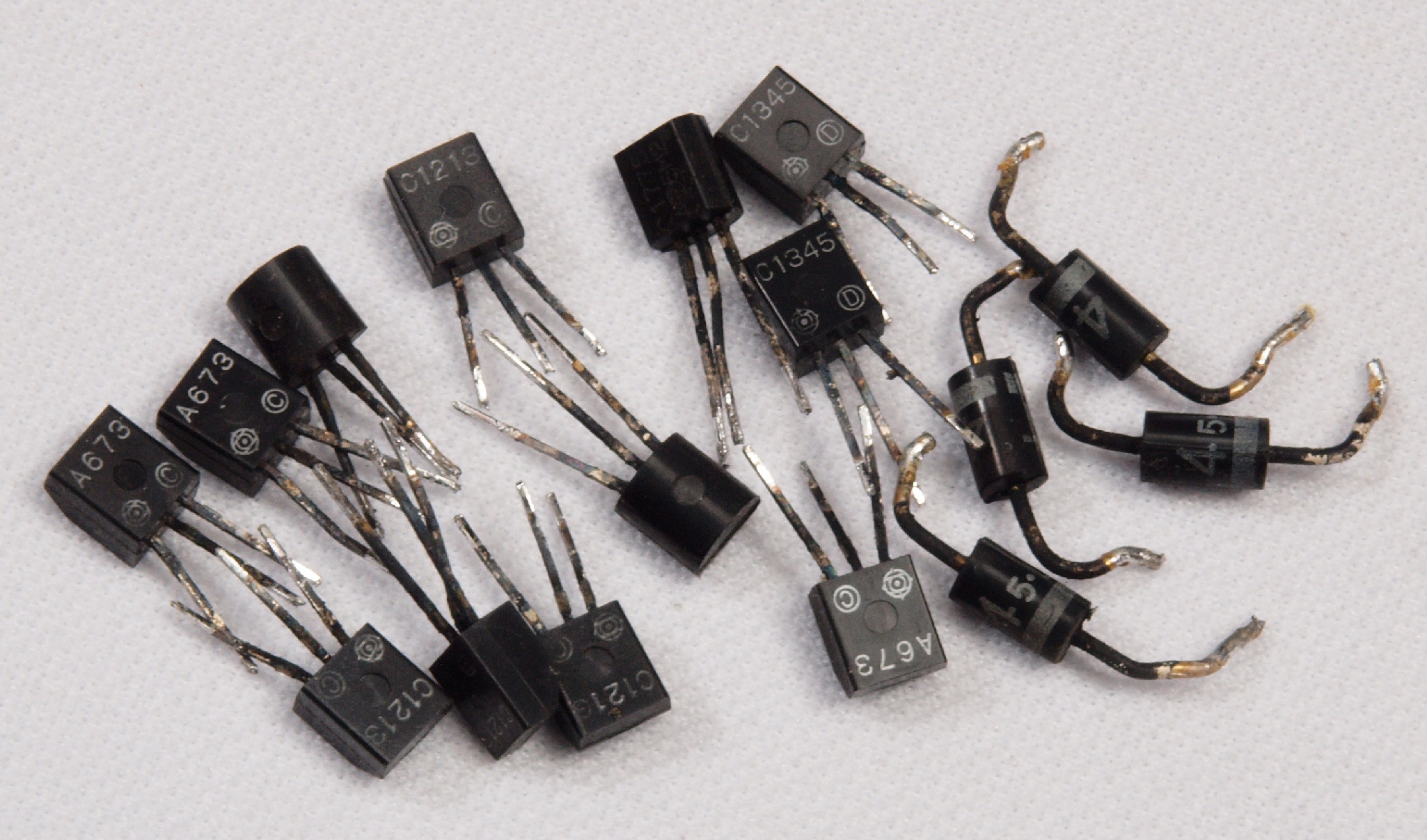

ＣＡ２．　交換部品。　交換した足が真っ黒なＴＲ（トランジスター）、ダイオード。

ＣＢ１．　修理前　上から見る

ＣＢ２．　修理後　上から見る

ＣＢ３．　修理前　下から見る

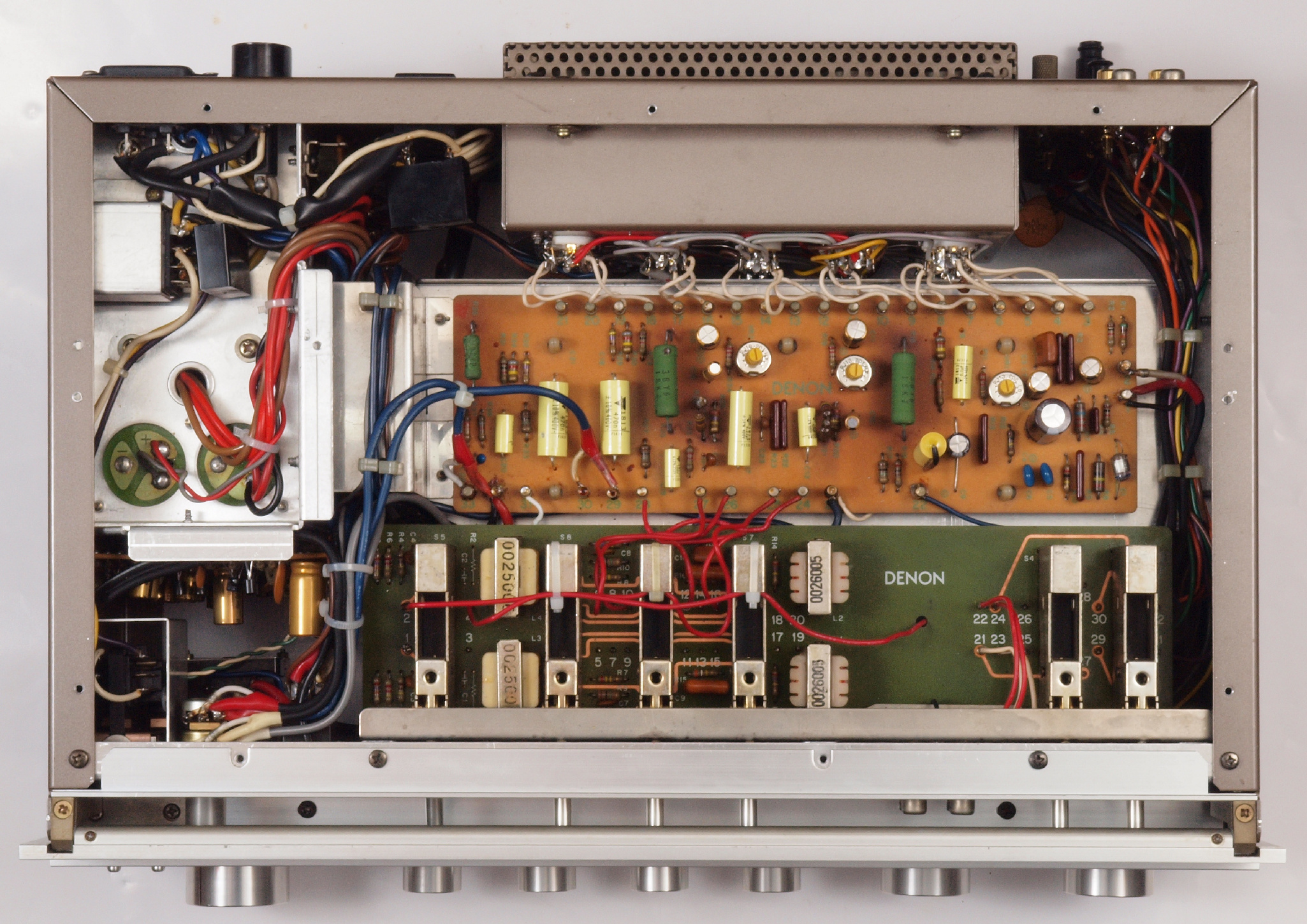

ＣＢ４．　修理後　下から見る

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１．　６ＤＪ８（ＥＣＣ８８）の測定。左から１本目、、、４本目。 　　　　　　　真空管ハンドブック（規格表）の　ＥＣＣ８８（６ＤＪ８）　相互コンダクタンス＝１２５００μmho 　　　　　　　「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ、Ｉｐ＝１５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ１１．　６ＤＪ８（ＥＣＣ８３）−１本目ユニット１測定。　Ｇｍ測定＝４０００μmho、ＩＰ＝５．１２ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｕ１２．　６ＤＪ８（ＥＣＣ８３）−１本目ユニット２測定。　Ｇｍ測定＝８０００μmho、ＩＰ＝１１．２４ｍＡ。

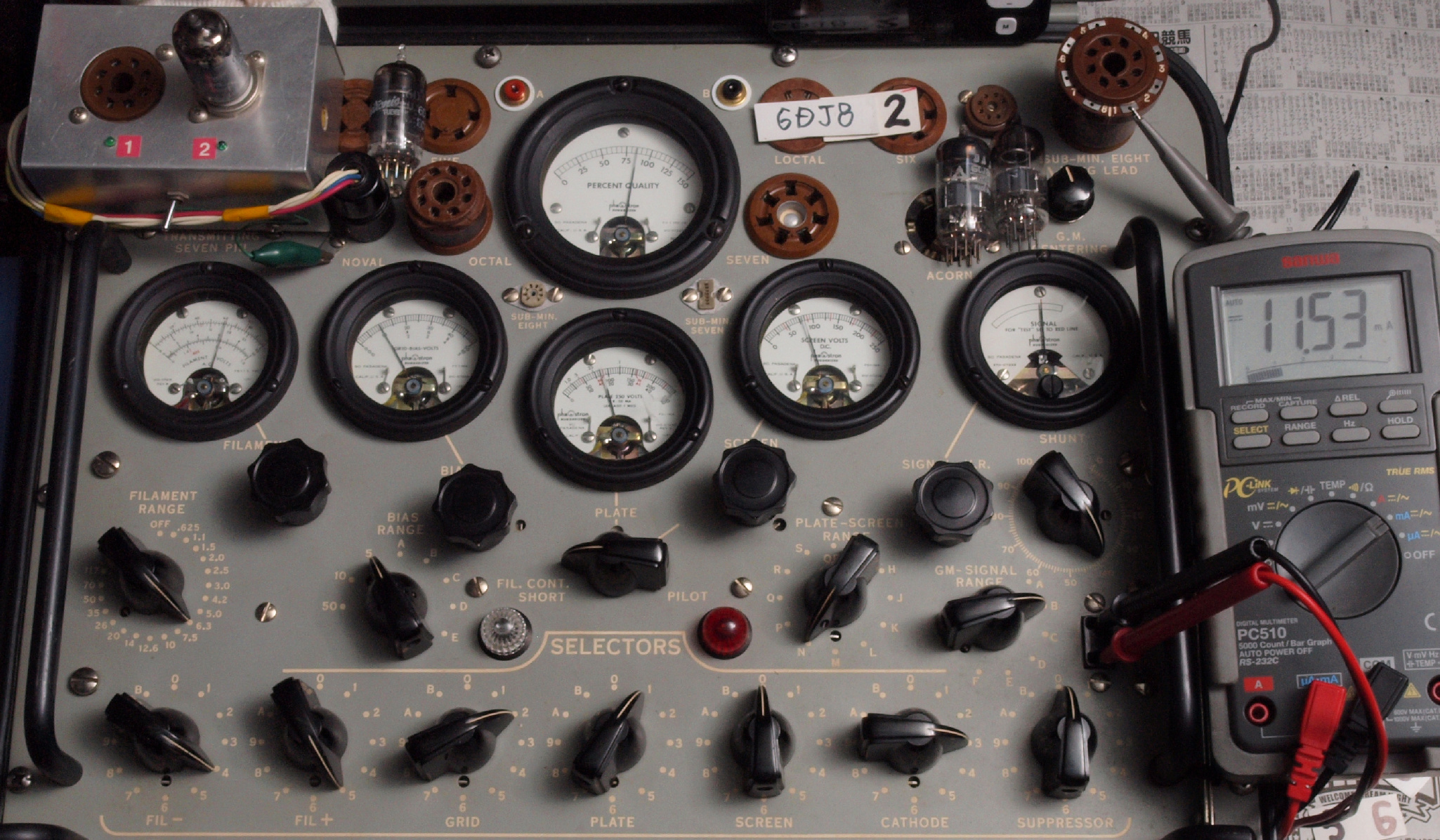

Ｕ２１．　６ＤＪ８（ＥＣＣ８３）−２本目ユニット１測定。　Ｇｍ測定＝８５００μmho、ＩＰ＝１１．５３ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｕ２２．　６ＤＪ８（ＥＣＣ８３）−２本目ユニット２測定。　Ｇｍ測定＝５５００μmho、ＩＰ＝７．８９ｍＡ。

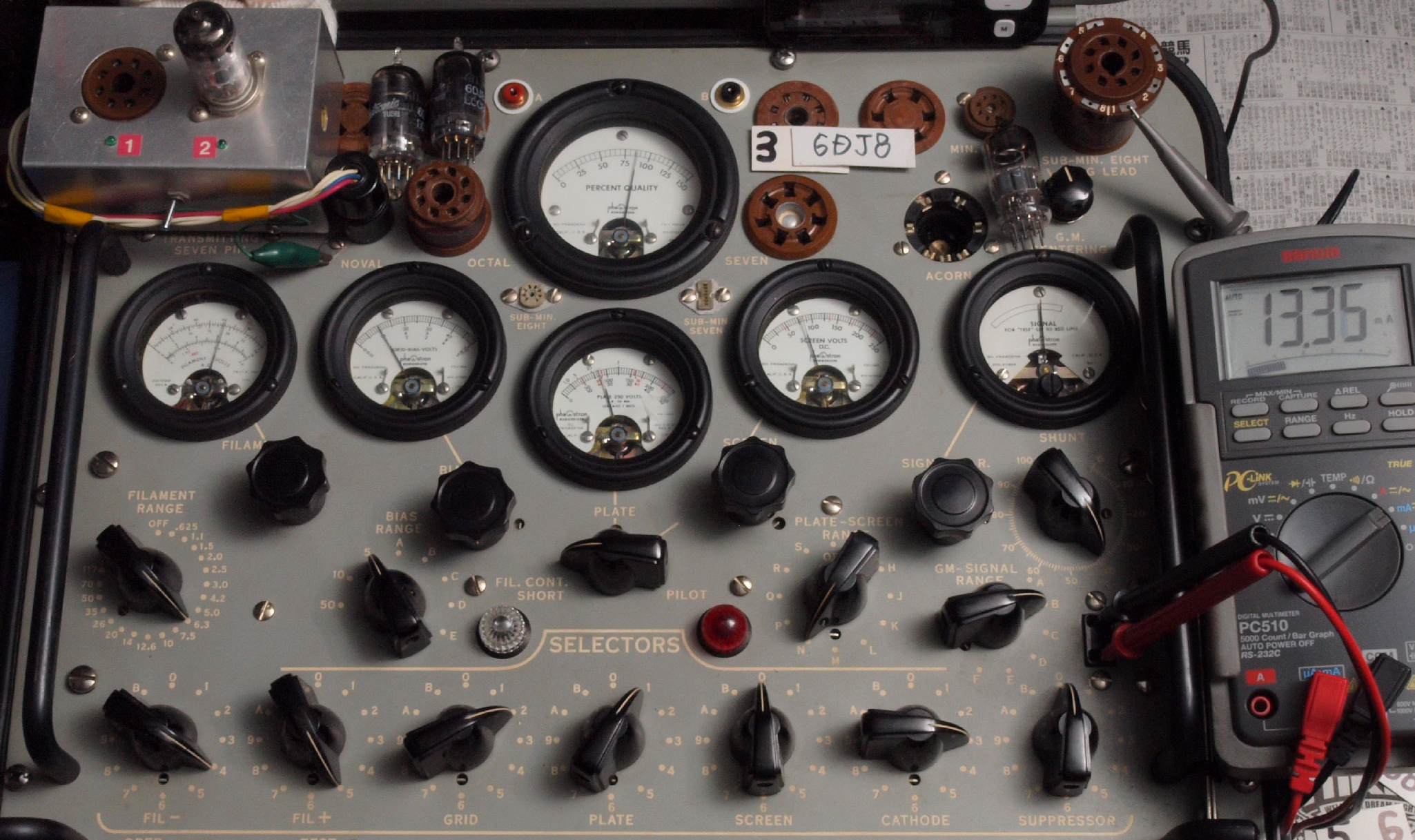

Ｕ３１．　６ＤＪ８（ＥＣＣ８３）−３本目ユニット１測定。　Ｇｍ測定＝８５００μmho、ＩＰ＝１３．３５ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｕ３２．　６ＤＪ８（ＥＣＣ８３）−３本目ユニット２測定。　Ｇｍ測定＝１００００μmho、ＩＰ＝１４．３３ｍＡ。

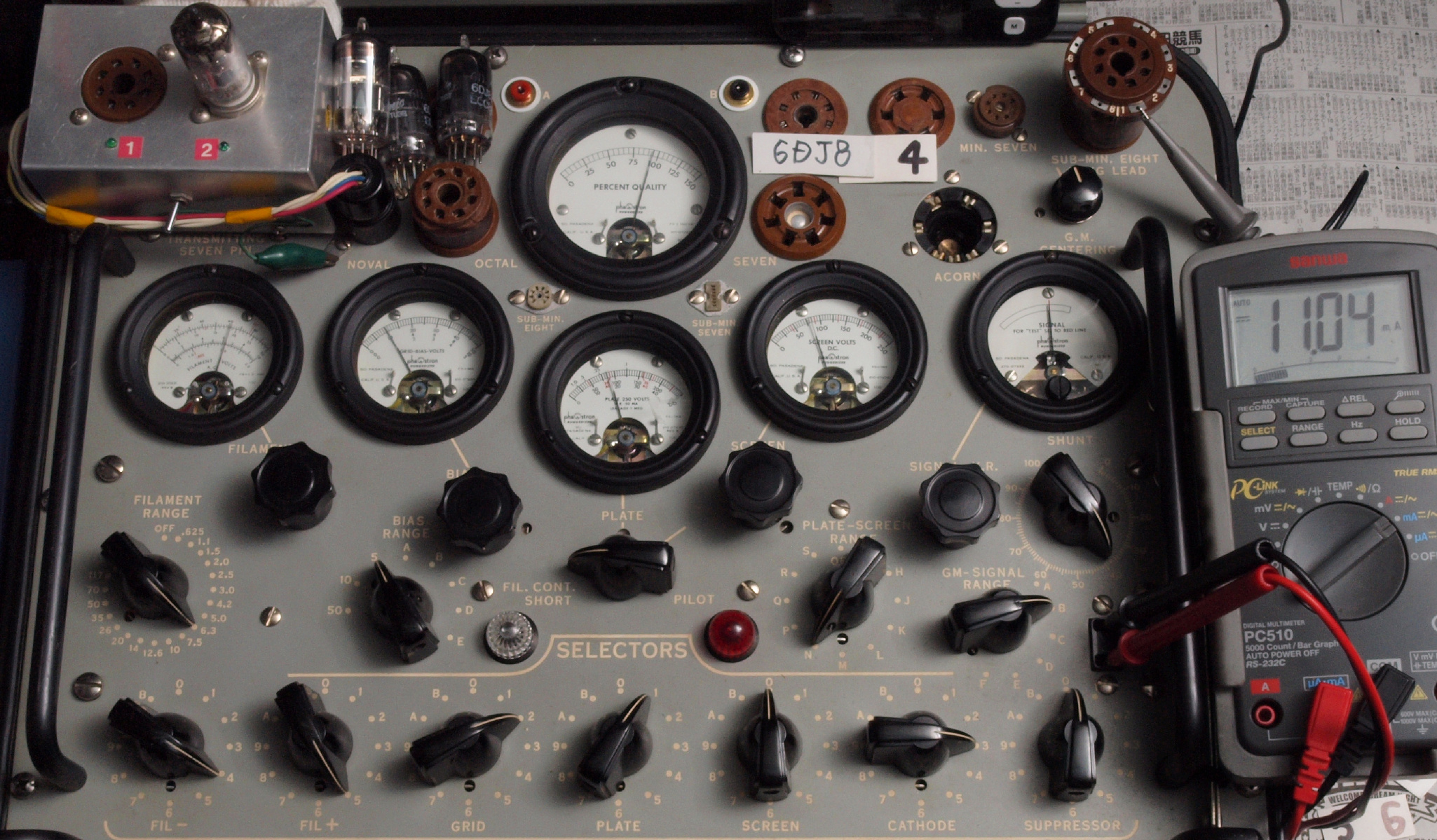

Ｕ４１．　６ＤＪ８（ＥＣＣ８３）−４本目ユニット１測定。　Ｇｍ測定＝９５００μmho、ＩＰ＝１１．０４ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｕ４２．　６ＤＪ８（ＥＣＣ８３）−４本目ユニット２測定。　Ｇｍ測定＝１０６００μmho、ＩＰ＝１３．８４ｍＡ。

Ｕ５．　ECC８０３ｓの測定。左から１本目、２本目。 　　　　　　　真空管ハンドブック（規格表）の　ＥＣＣ８０３ｓ（１２ＡＸ７）　相互コンダクタンス＝１６００μmho 　　　　　　　「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ、Ｉｐ＝１．２ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

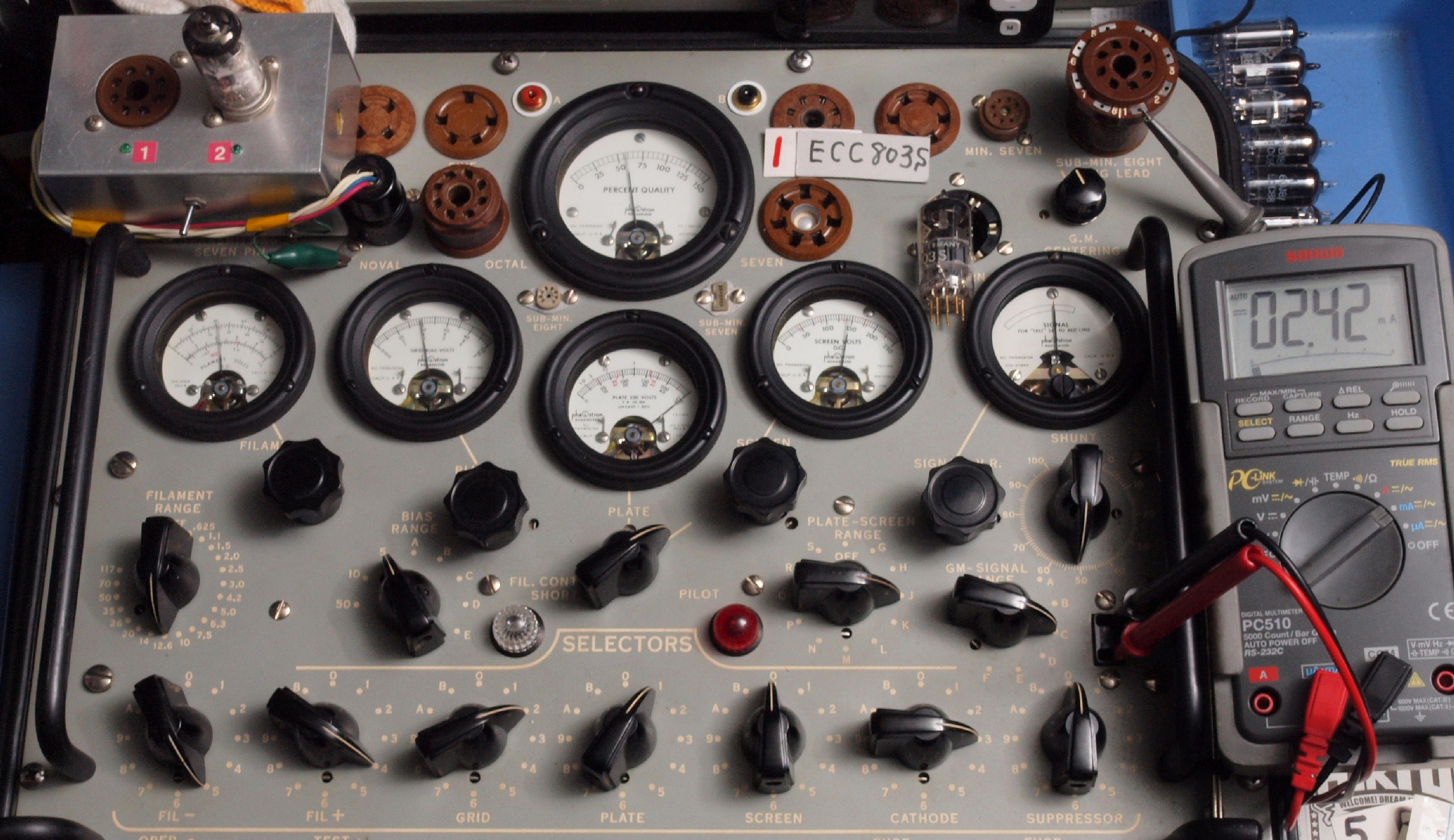

Ｕ５１．　ＥＣＣ８０３ｓ−１本目ユニット１測定。　Ｇｍ測定＝２２８０μmho、ＩＰ＝２．４２ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　Ｃレンジ＝６０００μmhoレンジでの測定。

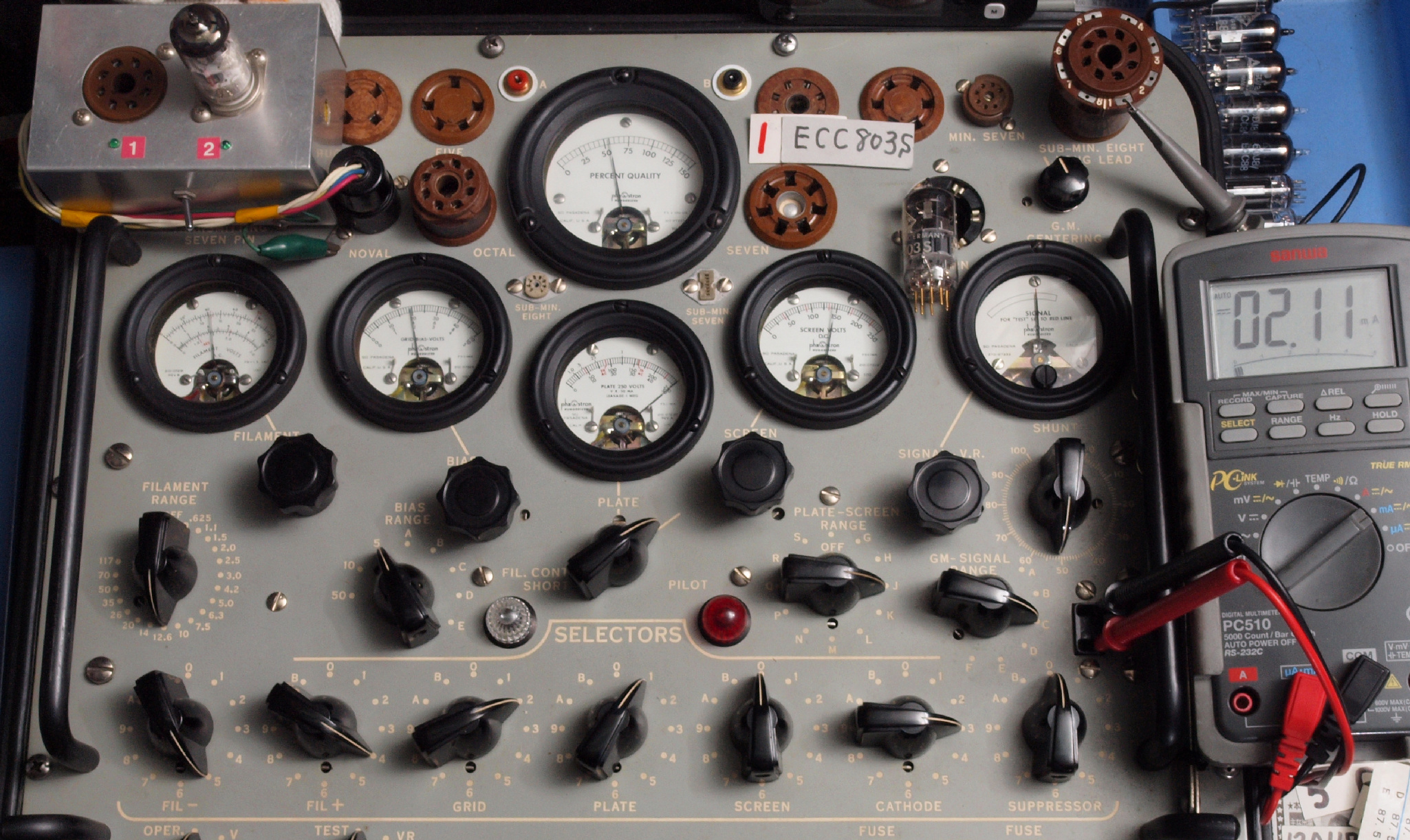

Ｕ５２．　ＥＣＣ８０３ｓ−１本目ユニット２測定。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１１ｍＡ。

Ｕ６１．　ＥＣＣ８０３ｓ−２本目ユニット１測定。　Ｇｍ測定＝２１２０μmho、ＩＰ＝２．０４ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ６２．　ＥＣＣ８０３ｓ−２本目ユニット２測定。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．９７ｍＡ。

Ｕ７．　６ＡＵ６の測定。右から４本目、、１本目。 　　　　　　　真空管ハンドブック（規格表）の６ＡＵ６相互コンダクタンス＝４５００μmho 　　　　　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１（Rk=１００Ω）、Ｉｐ＝７．６ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ７１．　６ＡＵ６−１本目測定。　Ｇｍ測定＝４０５０μmho、ＩＰ＝６．７２ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１（Rk=１００Ω）、Ｉｐ＝７．６ｍＡ」。　Ｃレンジ＝７５００μmhoレンジでの測定。

Ｕ７２．　６ＡＵ６−２本目測定。　Ｇｍ測定＝３７５０μmho、ＩＰ＝６．０８ｍＡ。

Ｕ７３．　６ＡＵ６−３本目測定。　Ｇｍ測定＝４０００μmho、ＩＰ＝６．４２ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１２５Ｖ、Ｅｇ１（Rk=１００Ω）、Ｉｐ＝７．６ｍＡ」。　Ｃレンジ＝７５００μmhoレンジでの測定。

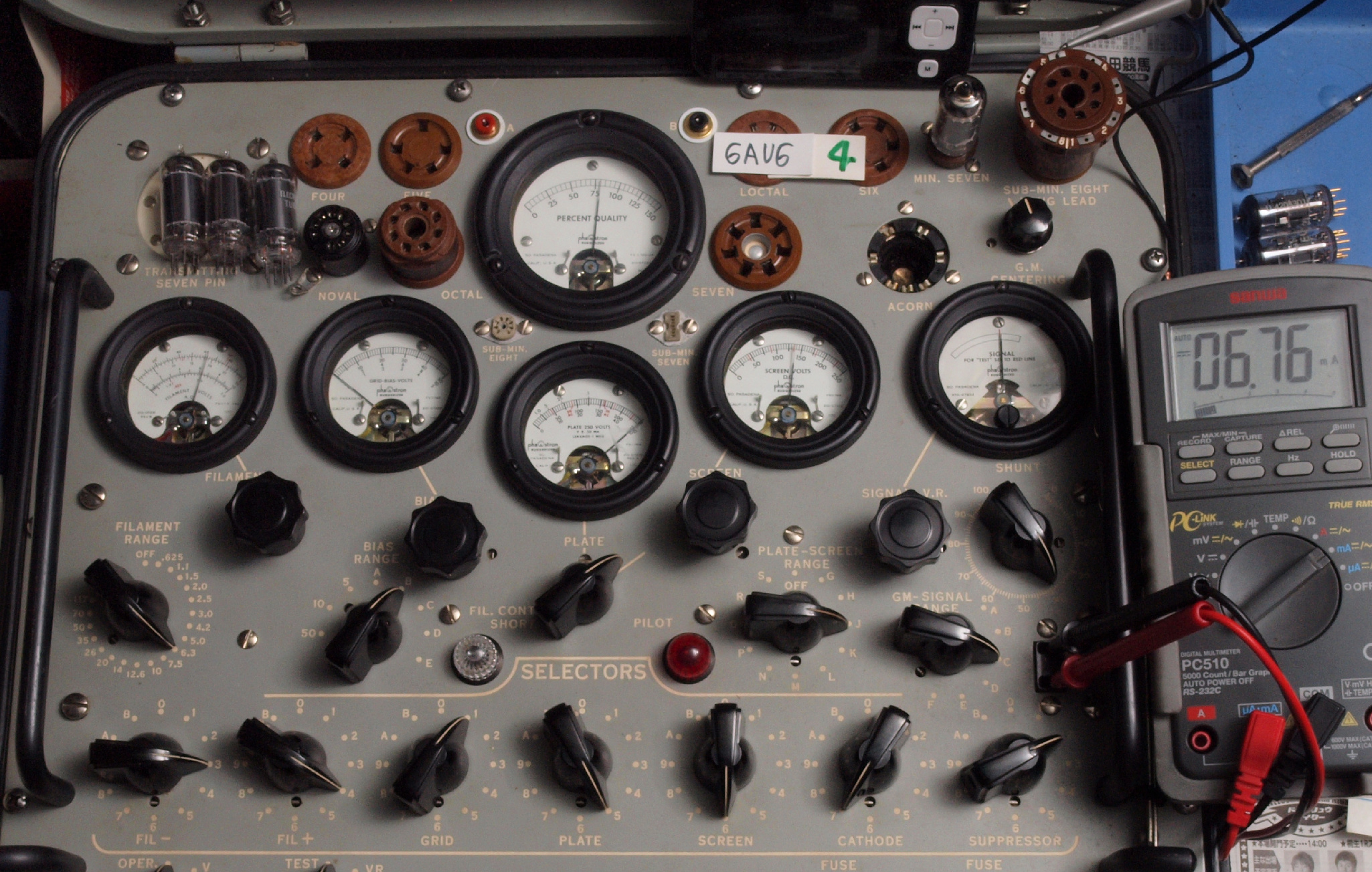

Ｕ７４．　６ＡＵ６−４本目測定。　Ｇｍ測定＝４０００μmho、ＩＰ＝６．７６ｍＡ。

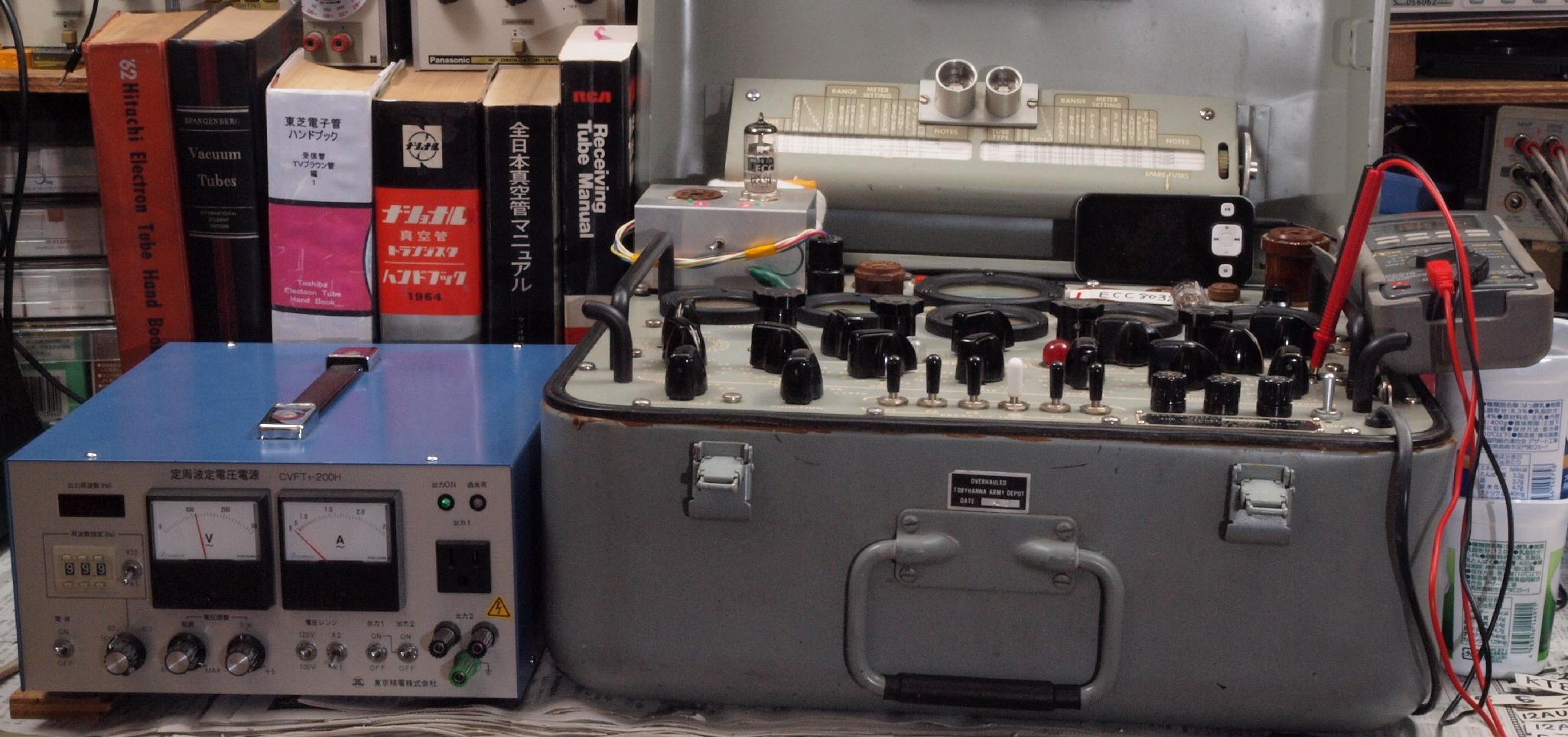

プレート波形を観測しながら測定する。

測定電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１８０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１３８０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１８６％歪み。 　　　　　　　 　　　　　　 　　 　　Ｌ側出力電圧＝２Ｖ、　０．０１３５２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１８０％歪み。 　　　　　 　　　　　　　　　　 　　 Ｌ側出力電圧＝２Ｖ、　０．０１４０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１８４％歪み。 　　　　　　　　　　　　　　　 　 Ｌ側出力電圧＝２Ｖ、　０．０１３７０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１７３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１５３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１９４％歪み。 　　　　　　　　　　　 　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０１９０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

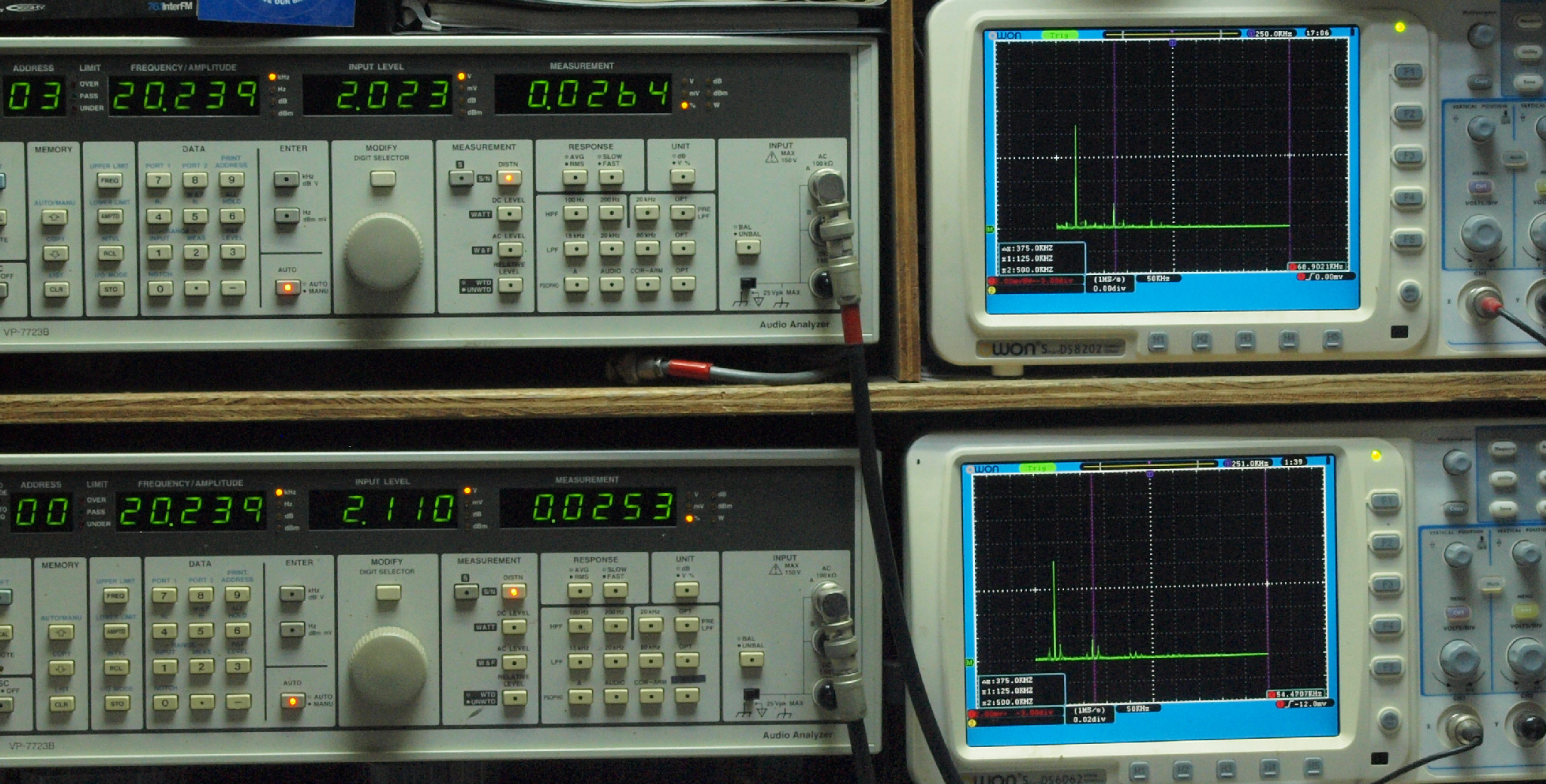

Ｅ１７．　ＡＵＸ_２０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２６４％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側出力電圧＝２Ｖ、　０．０２５３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ１８．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝１．７Ｖ、　０．０８０２％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側出力電圧＝１．９Ｖ、　０．１０９３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

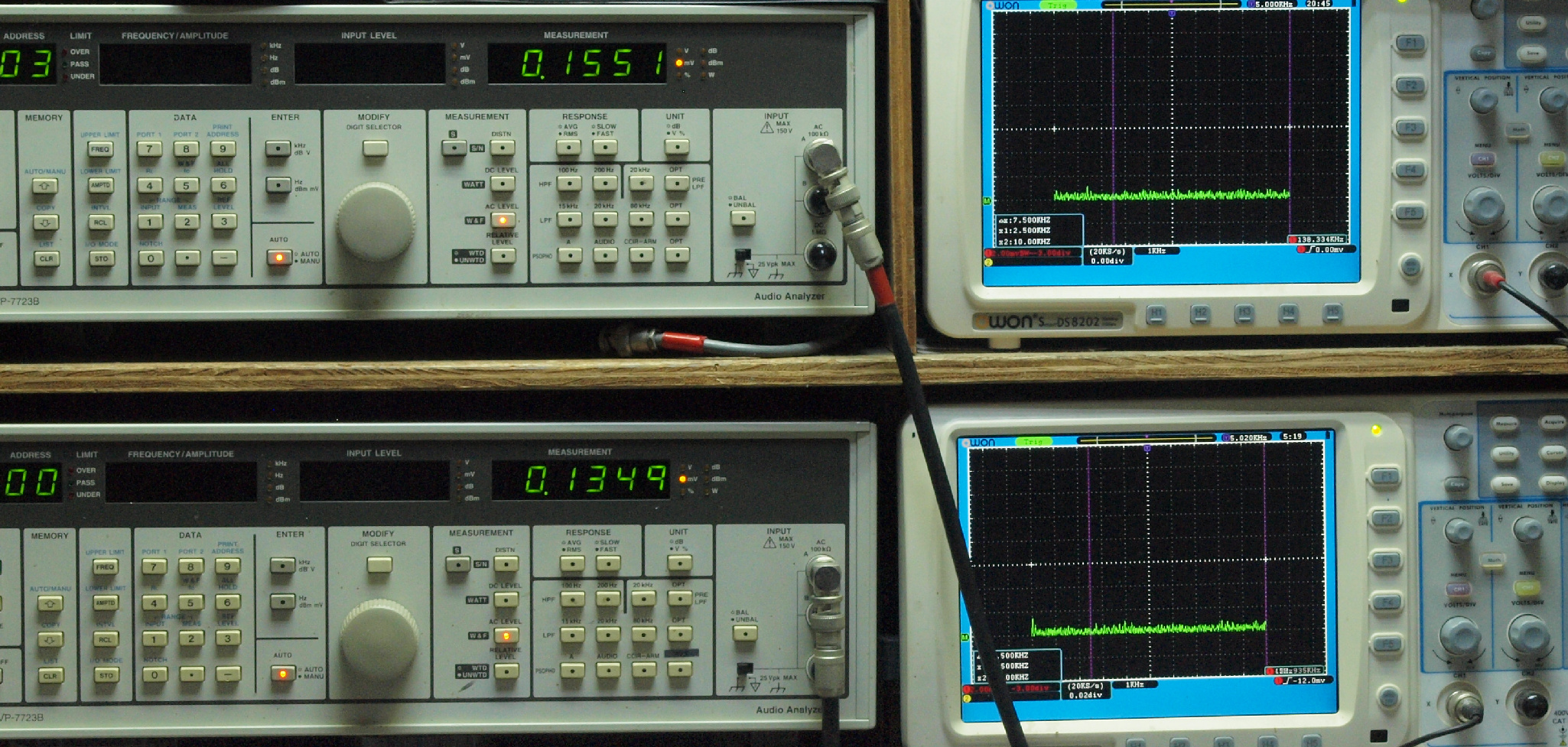

Ｅ１９．　ＡＵＸ入力短絡時の残留雑音。メインＶＲはＭａｘ。　Ｒ側出力＝０．１５５１ｍＶ、Ｒ側出力＝０．１３４９ｍＶ

Ｅ２１．　ＭＭ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１９０％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０１６０％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４０４％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０２９８％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０５３１％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０５９４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３８９％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０４２４％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

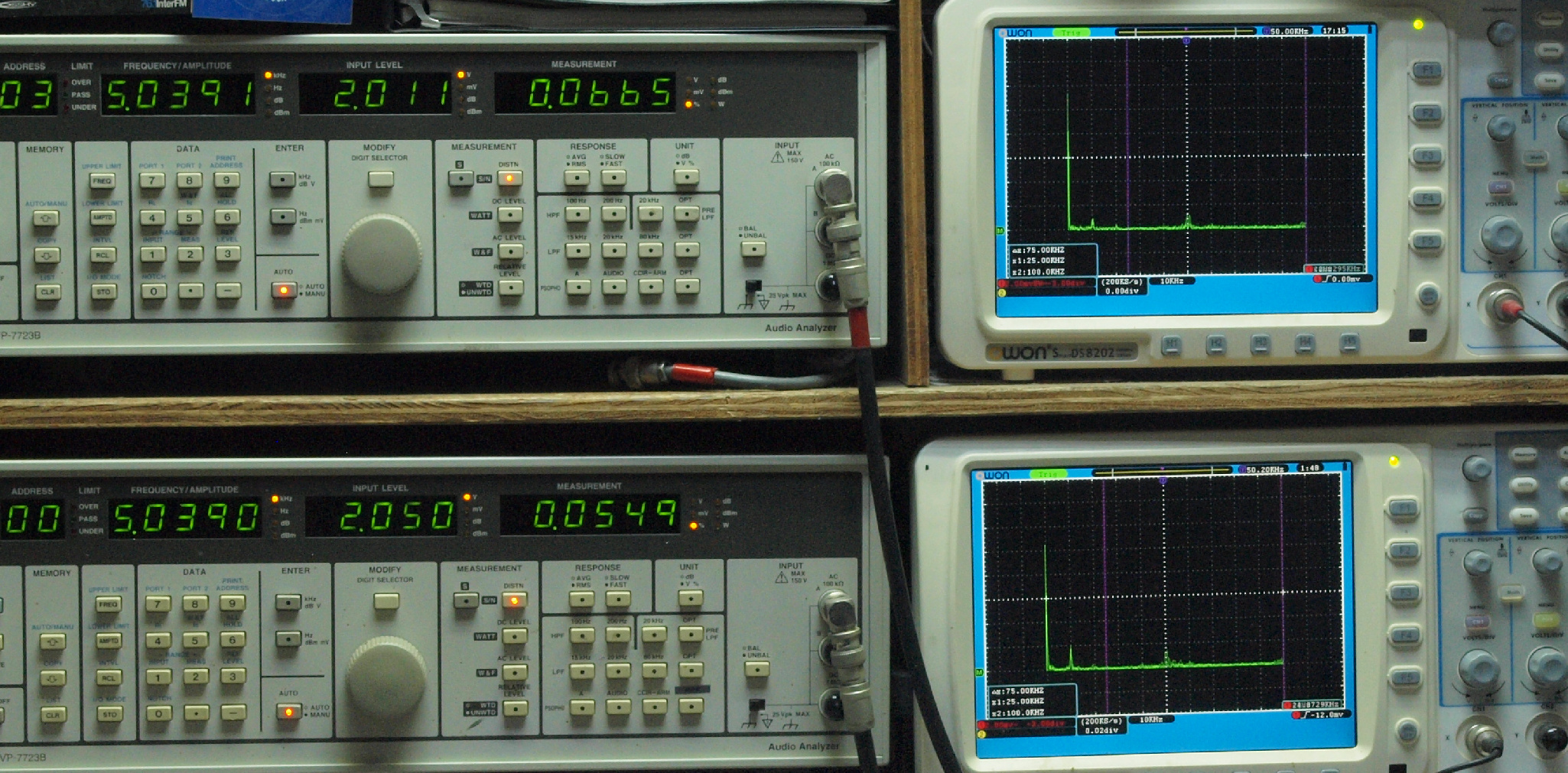

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６６５％歪み。 　　　　　　　　　　　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０５４９％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８７９％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０７３８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

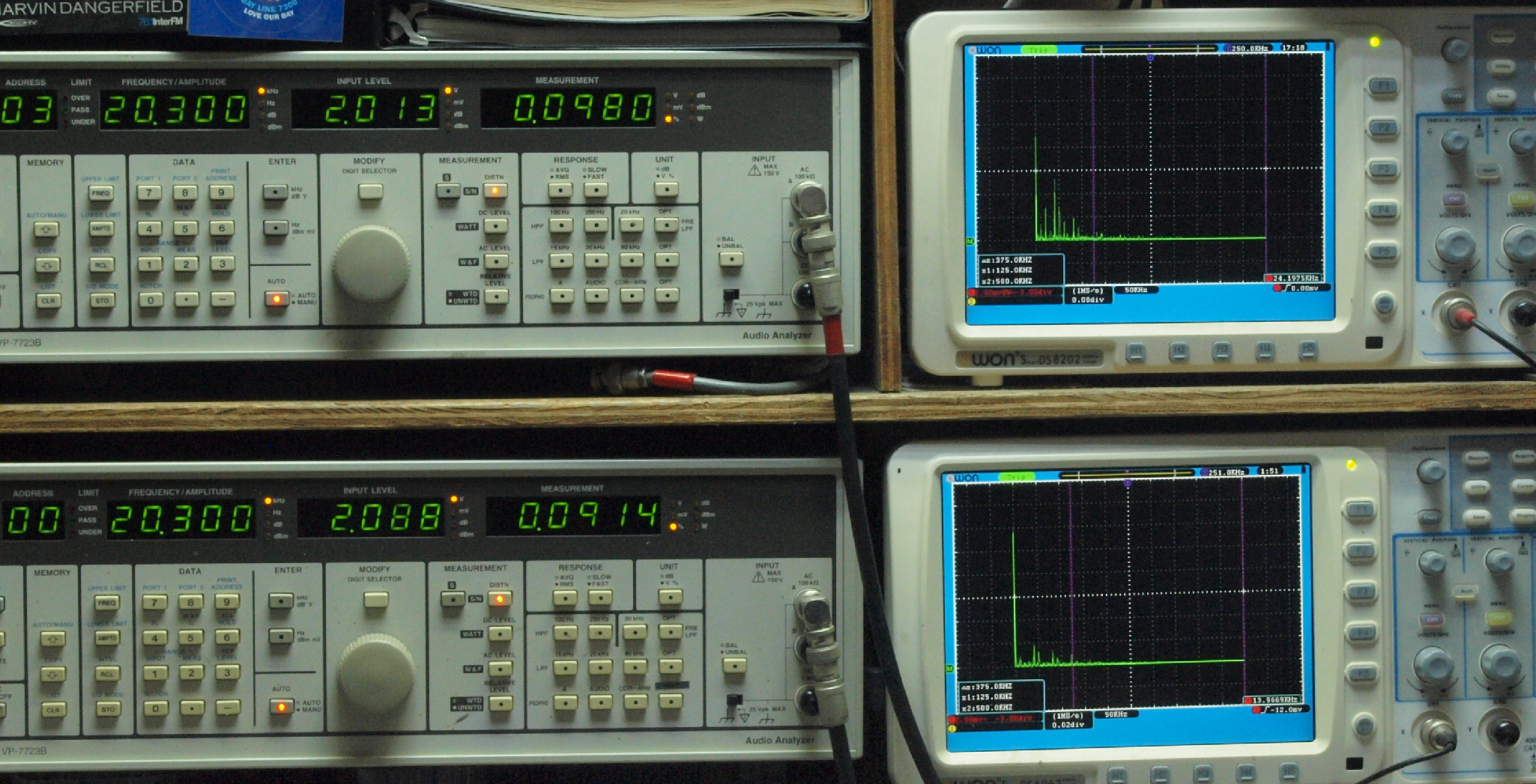

Ｅ２７．　ＭＭ_２０ｋＨｚ入力、Ｒ側出力電圧２Ｖ、　０．０９８０％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧２Ｖ、　０．０９１４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧２Ｖ、　０．１３４６％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧２Ｖ、　０．１４８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

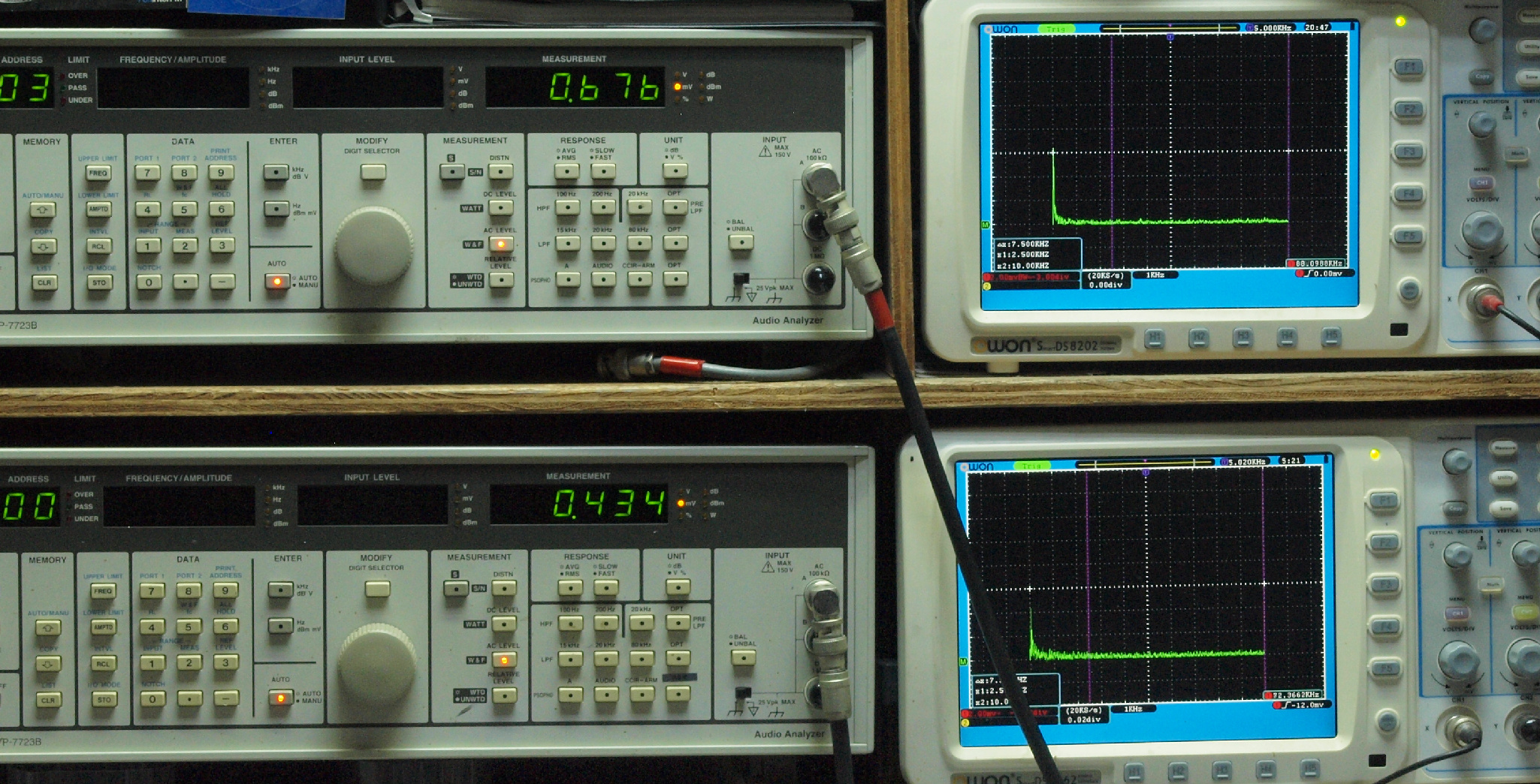

Ｅ２９．　ＭＭ入力端子短絡時の残留雑音。メインＶＲはＭａｘ。　Ｒ側出力＝０６７６ｍＶ、Ｒ側出力＝０．４３４ｍＶ。

Ｆ．　上位測定器によるプリＡＭＰ調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーで自動測定

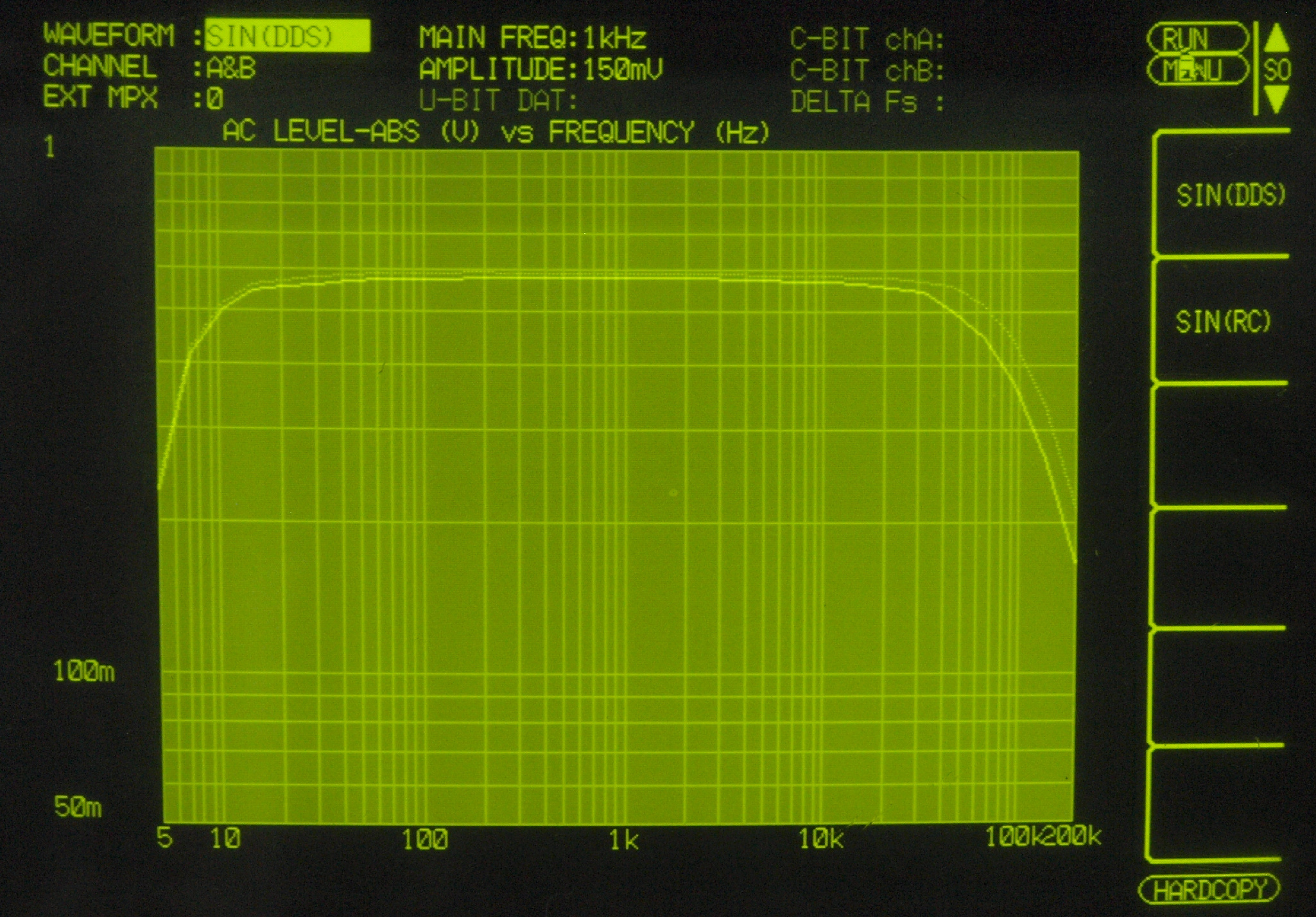

Ｆ１１．　入出力特性測定（AUX入力）。　左右のバラツキは真空管の性能差異による物。 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｆ２１．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬE　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２２．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３１．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（２５ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（６ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３２．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（７０ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（１０ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　　入力電圧＝２ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｙ．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−１０００Ｂ　の仕様（カタログ・マニアルより）

型式 管球式コントロールアンプ　ＰＲＡ−１０００Ｂ 入力感度/インピーダンス Phono1＝2.5mV/50kΩ、　Phono2＝2.5mV/30kΩ Tuner、Aux1/2＝250mV/200kΩ、Tape1/2＝250mV/200kΩ Phono最大許容入力 600mV（1kHz） RIAA偏差 20Hz〜20kHz （+0.3 -0.5dB） 定格出力 1Vrms 最大出力 75Vrms（1kHz） 全高調波歪率 0.06％以下（出力5V、1kHz） トーンコントロール可変範囲 Bass＝±10dB（50Hz）、　Treble＝±10dB（20kHz） フィルター特性 Low＝25Hz/70Hz、（-12dB/oct）、　High＝6kHz/10kHz、（-12dB/oct） 周波数特性（Aux in） 8Hz〜100kHz （+0 -1.0dB以内）（AUX IN Tone Defeat） 20Hz〜20kHz （+0 -1.0dB以内）（AUX IN Tone Flat） SN比 Phono＝71dB（IHFAネットワーク仕様） Tuner、Aux、TapeＰＢ＝83dB クロストーク（Tone Defeat、Phono in〜Line out） -90dB以下（1kHz）、　-70dB以下（10kHz） ゲインコントロール +10dB、0、-10dB テープモニター ２系統テープコピー　1→2、2→1 ヘッドホン出力レベル、周波数特性 30mW（8Ω）、　25Hz〜100KHz（+0／-3dB） 消費電力 85W 外形寸法 幅410×高さ152×奥行271mm 重量 8.5kg 価格 \230,000（1975年頃）受注生産品
