| ＭＩＣＲＯＳＥＩＫＩ ＲＰ１１１０. ２３台目修理記録 |
| 同時修理ＲＢ−１５００． ２台目 ＲＹ−１５００Ｄ． ２台目再修理 ２０１７／１０／２１到着 ２０１８／１０／１９完成 |
Ａ． 修理前の状況
Ｓ． 修理前点検測定 Ｂ． 原因
Ｃ． 修理状況 Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ４５，０００円。 ３台目からの、お馴染みさん価格。 ポンプユニットを捜すのに時間が掛かりました。 |

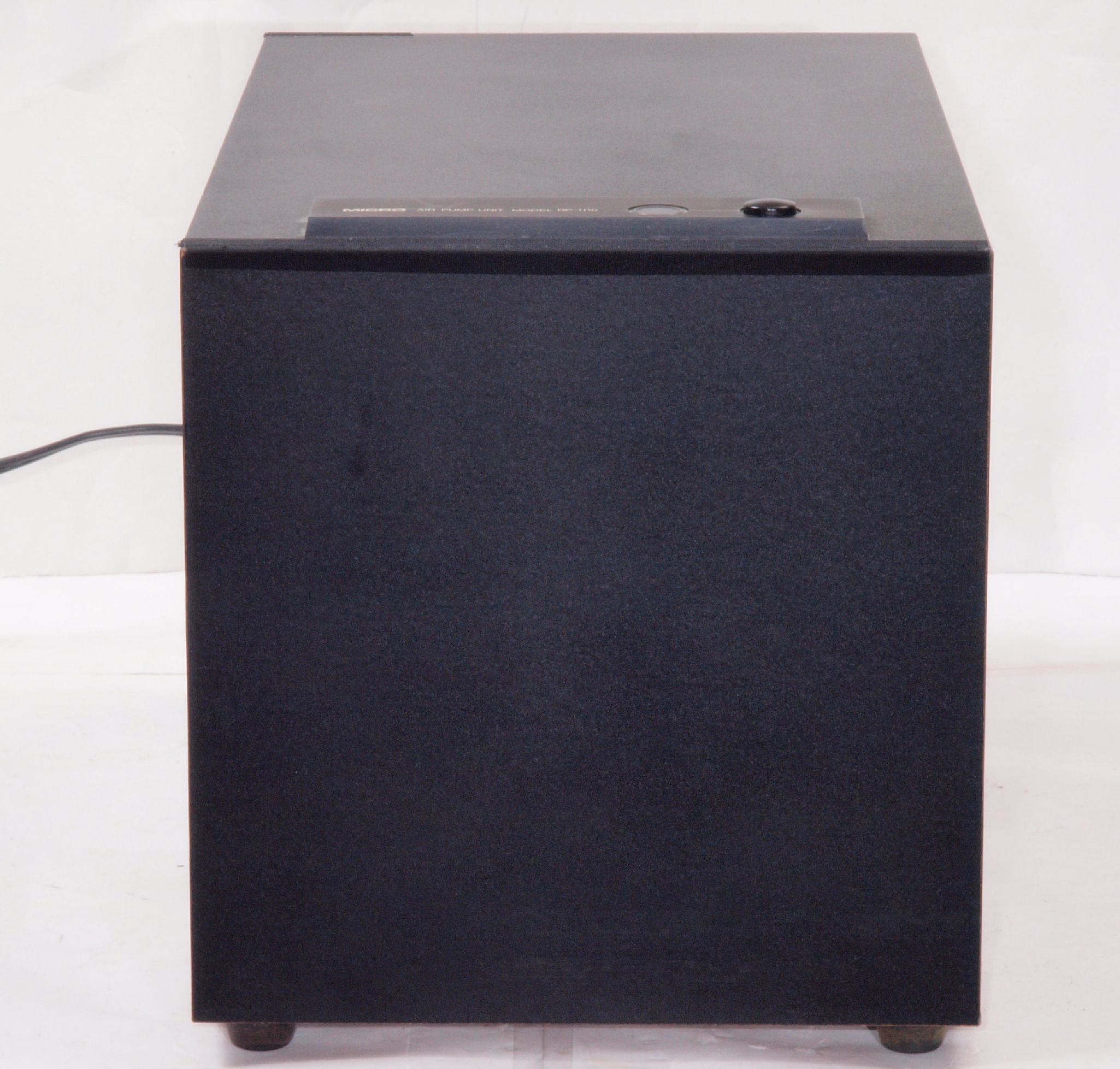

| Ａ． 修理前の状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１． 点検中、 前から見る。 |
 |

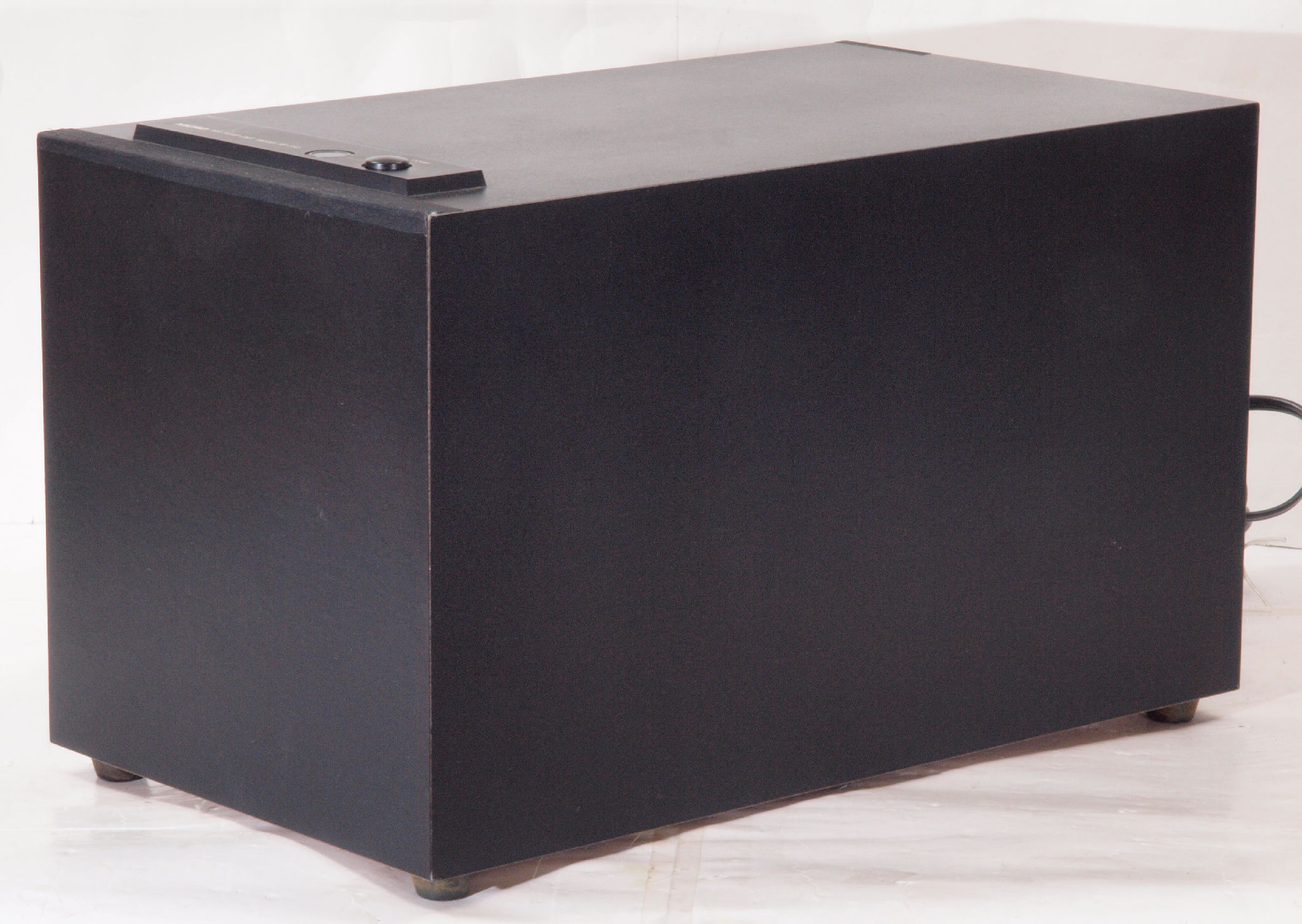

| Ａ１２． 点検中、 前右から見る |
 |

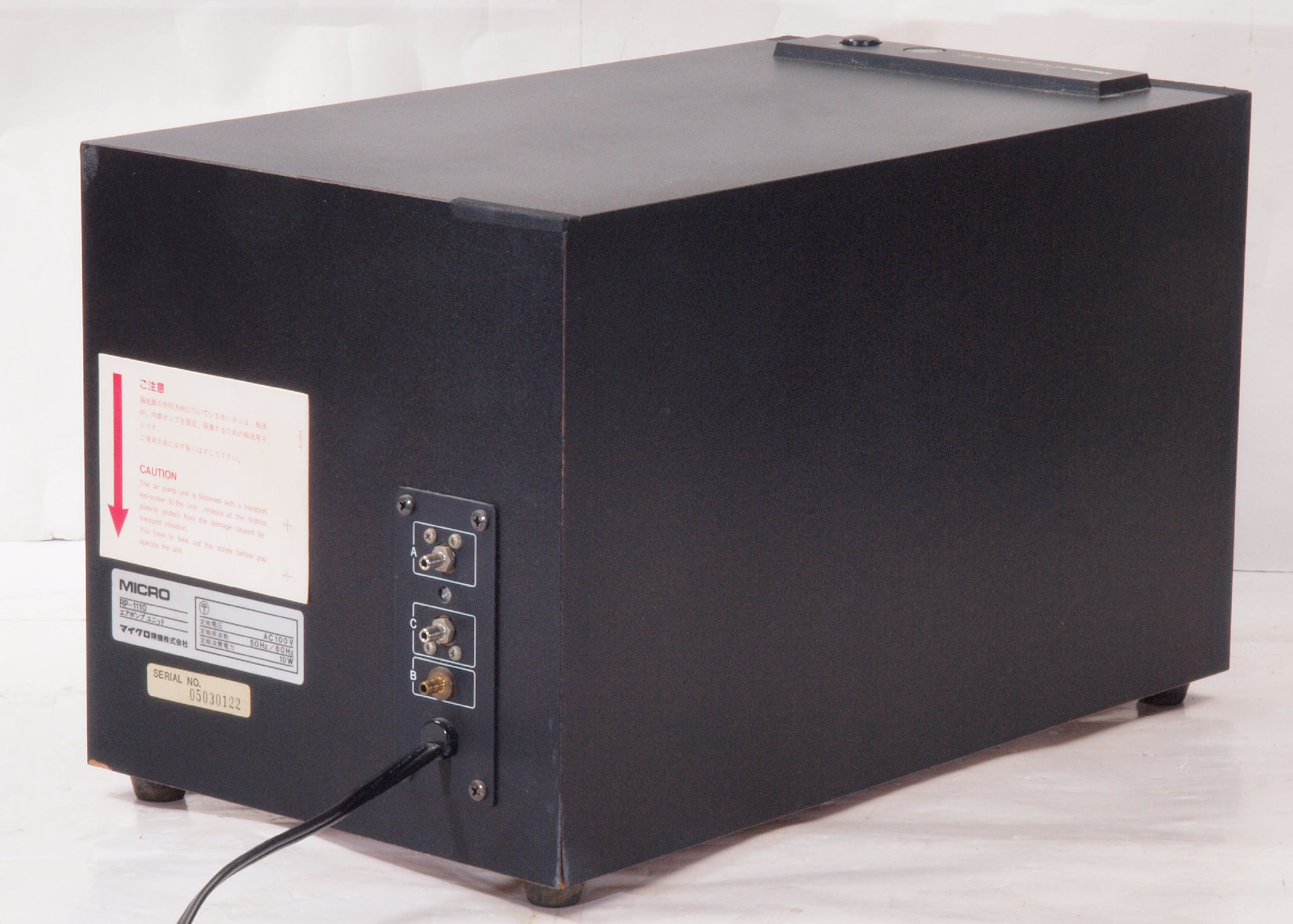

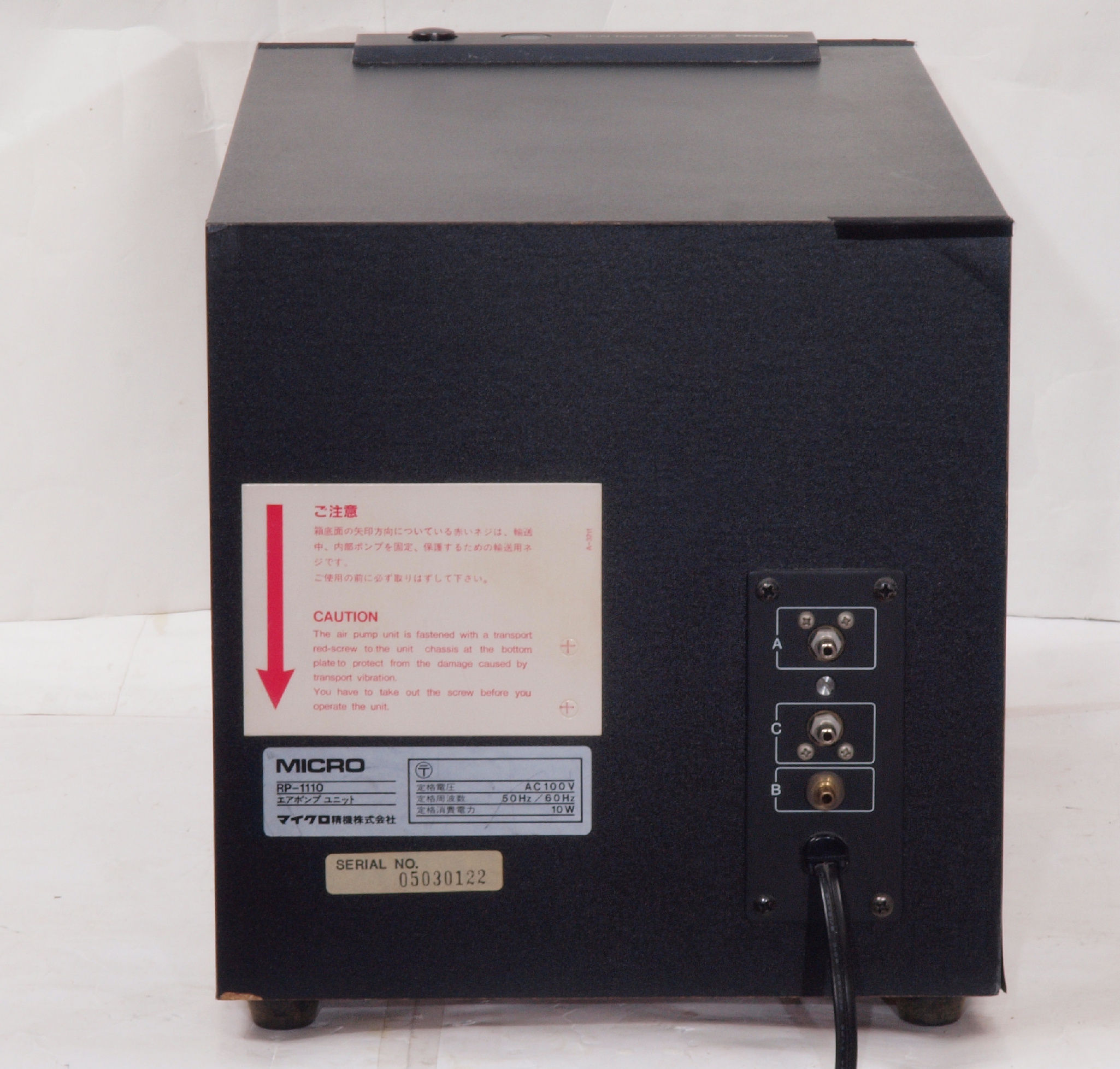

| Ａ１３． 点検中 後から見る |
 |
| Ａ１３２． 点検中 後から見る。 乾燥中に張り紙が剥げる。 |
 |

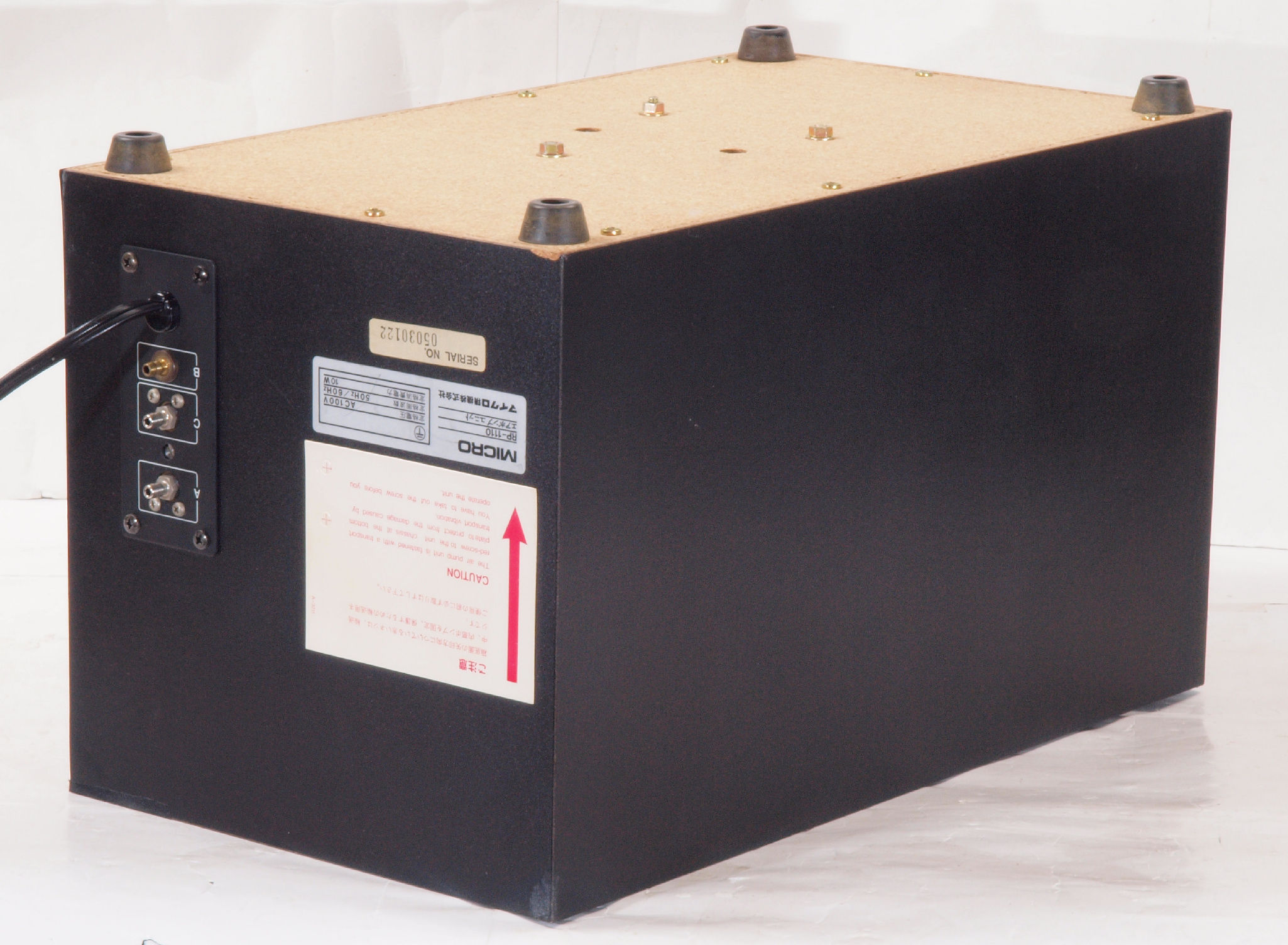

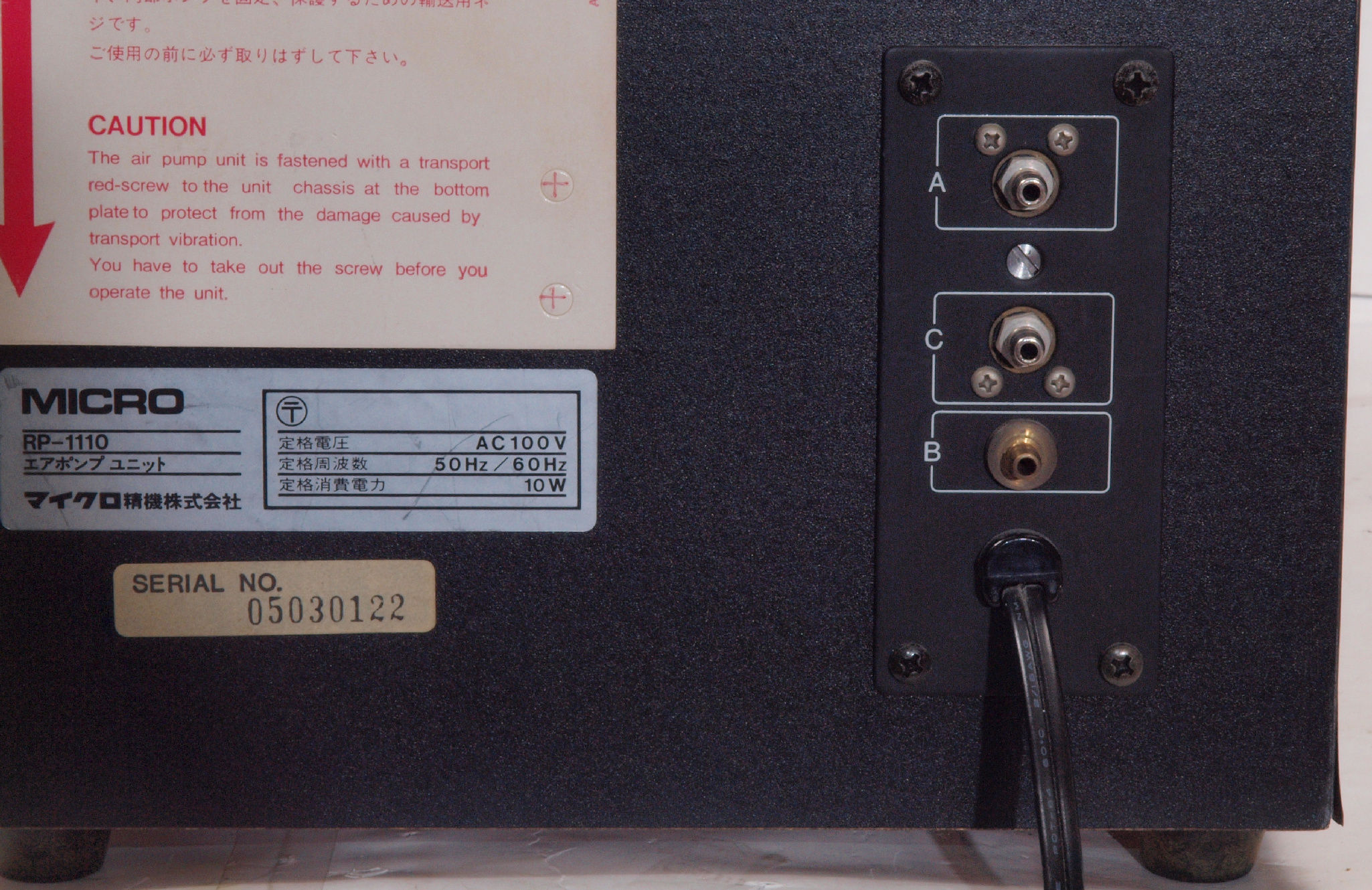

| Ａ１４． 点検中、 後から、電源入り口、吐出口見る。 |
 |
| Ａ１５． 点検中、 後左から見る |
 |

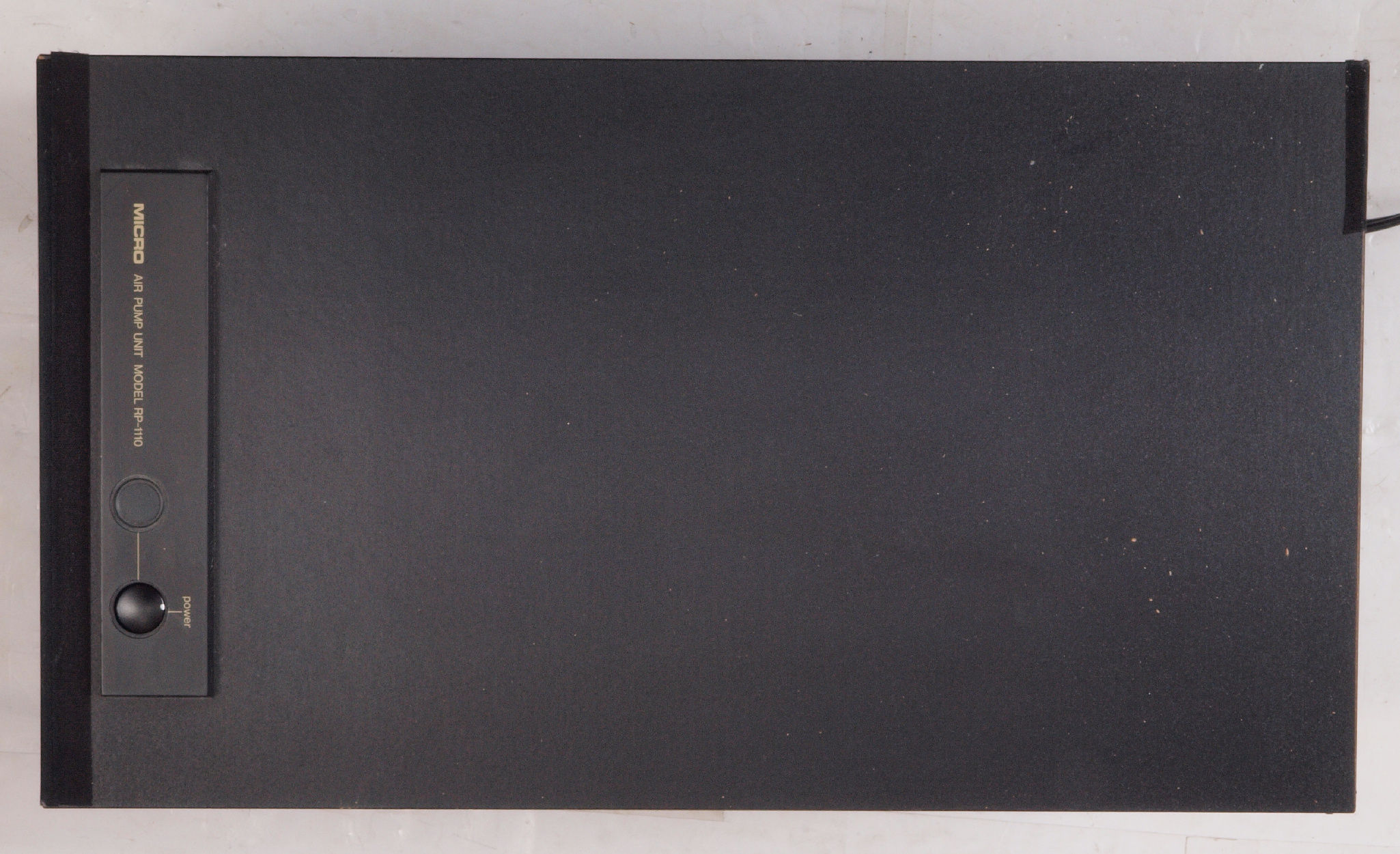

| Ａ１６． 点検中、 上から見る |
 |
| Ａ２１． 点検中、 下前左から見る |
 |
| Ａ２２． 点検中、 下後右から見る |
 |

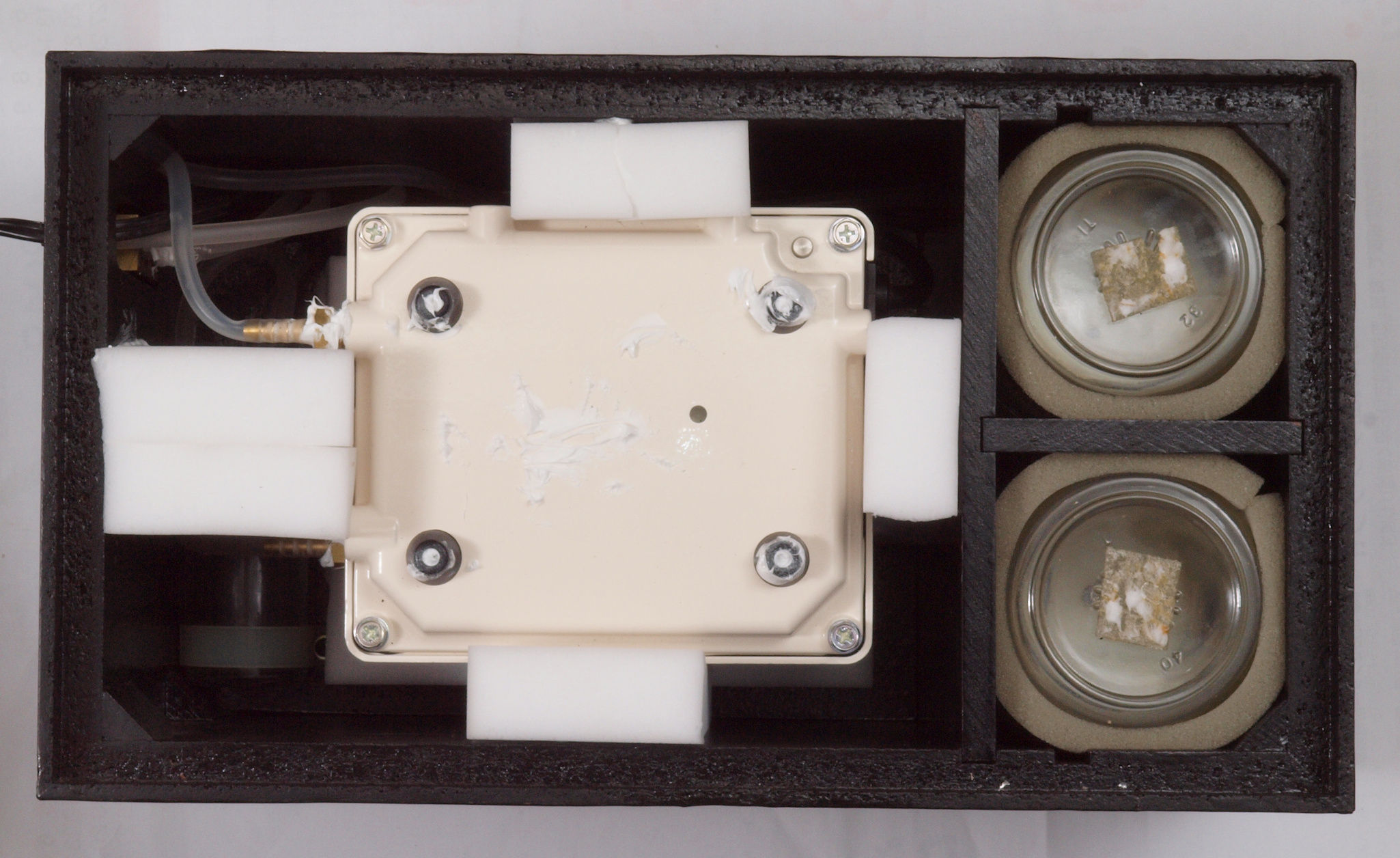

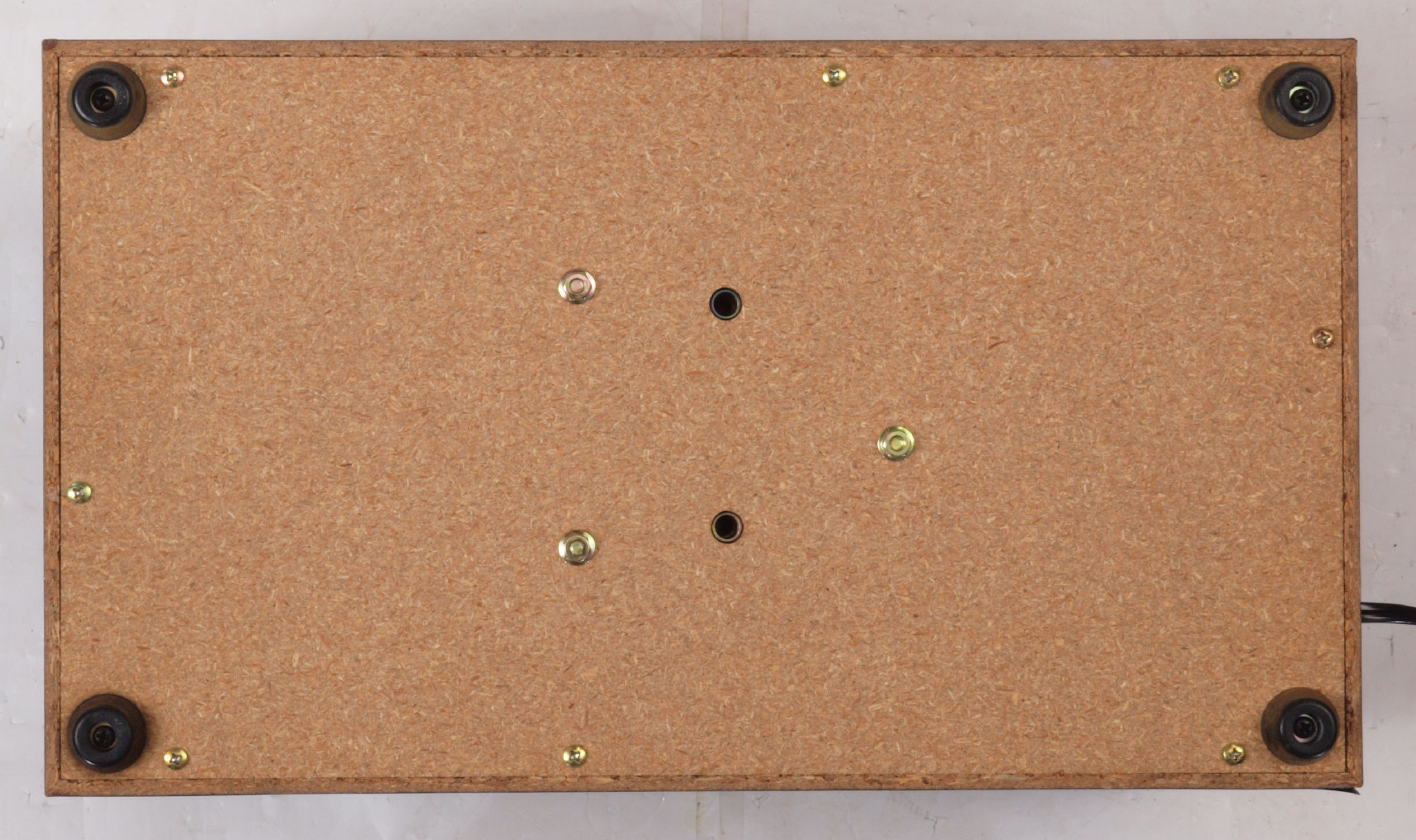

| Ａ３１． 点検中、 下から見る。 |
 |

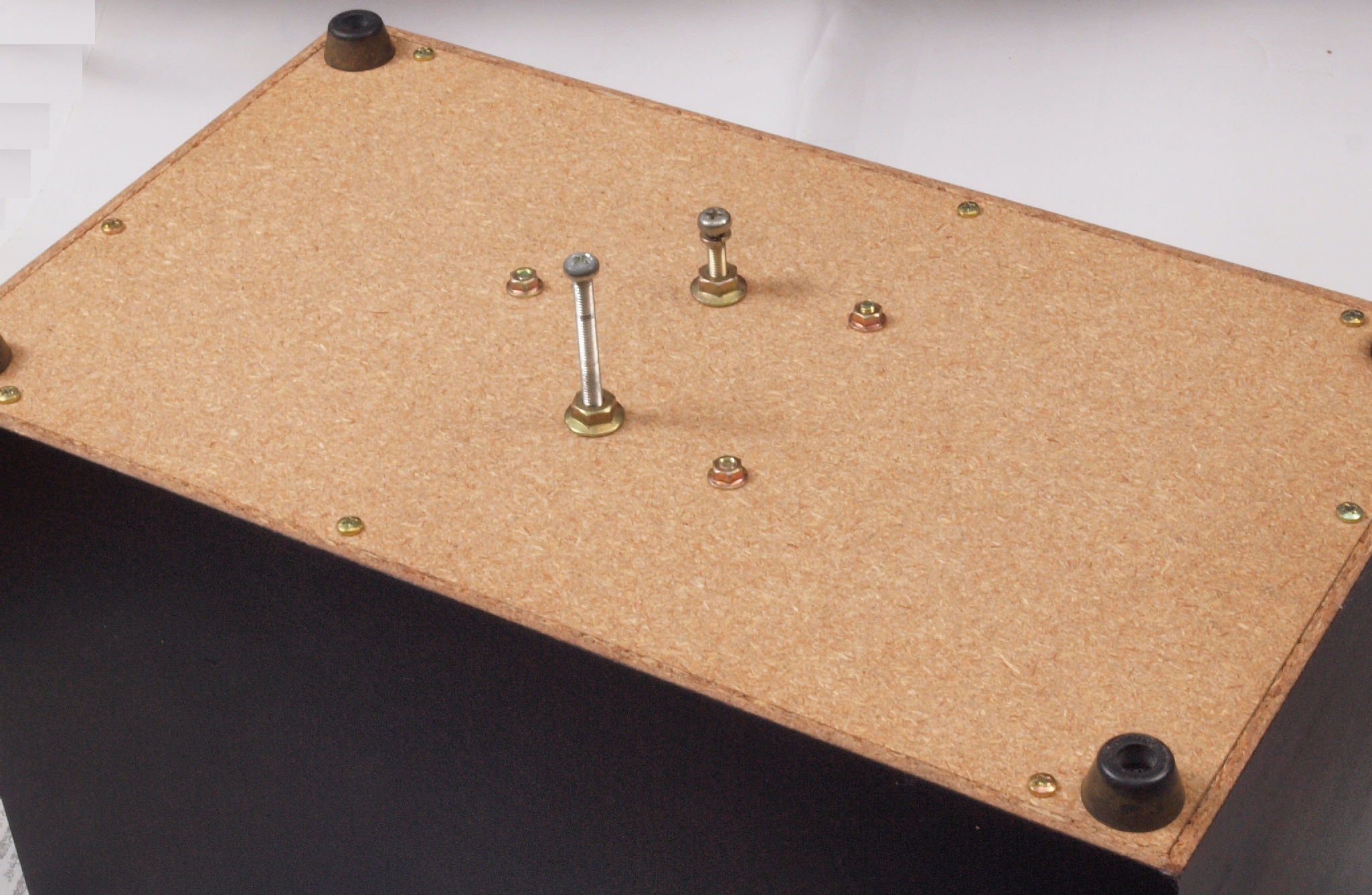

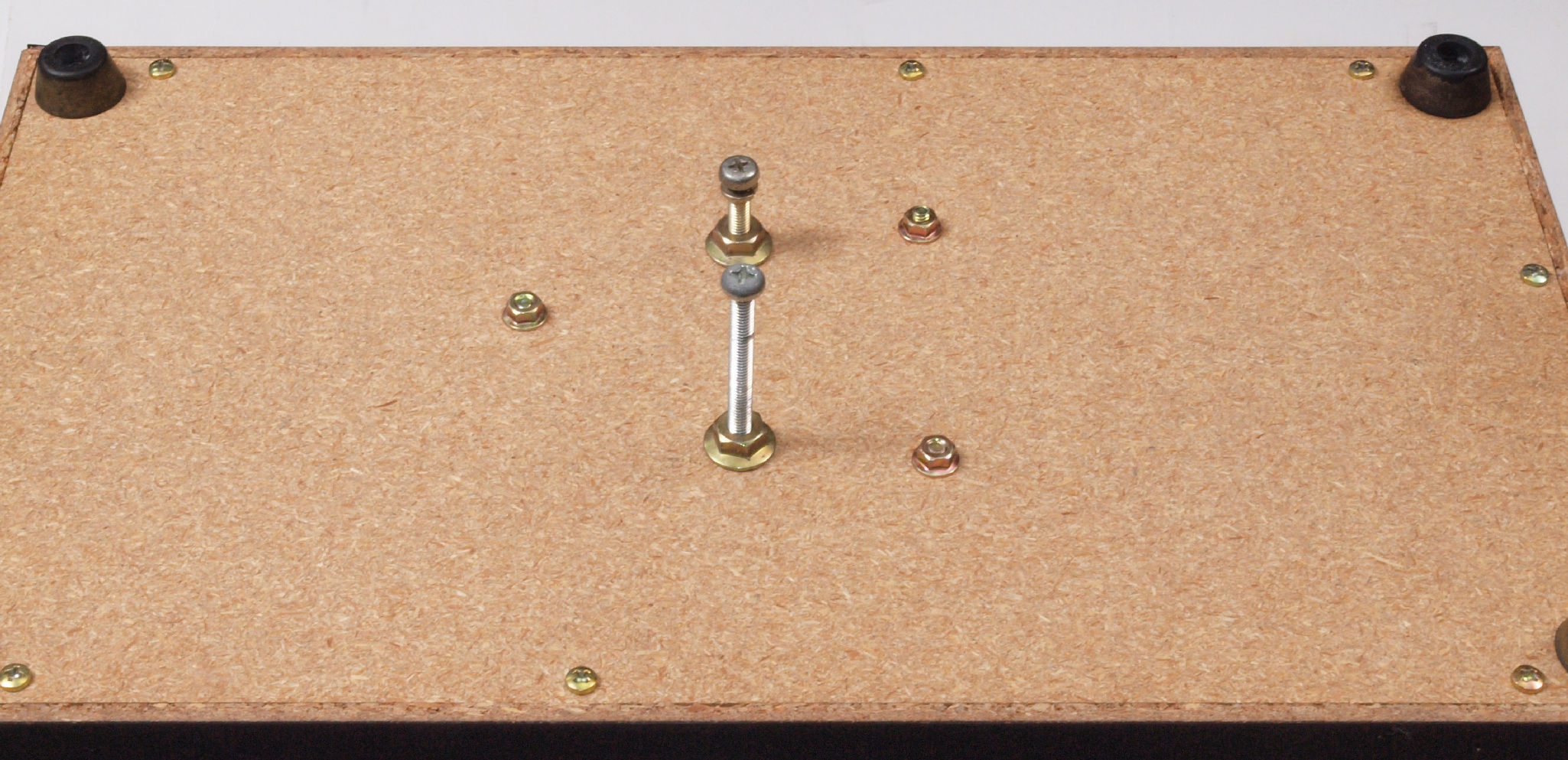

| Ａ３２． 点検中、 この様にポンプをビスで固定する。 |
 |
| Ａ３３． 点検中、 この様にポンプをビスで固定する。 |
 |
| Ａ３４． 点検中、 下蓋、ポンプを取り、下から見る。 |
 |

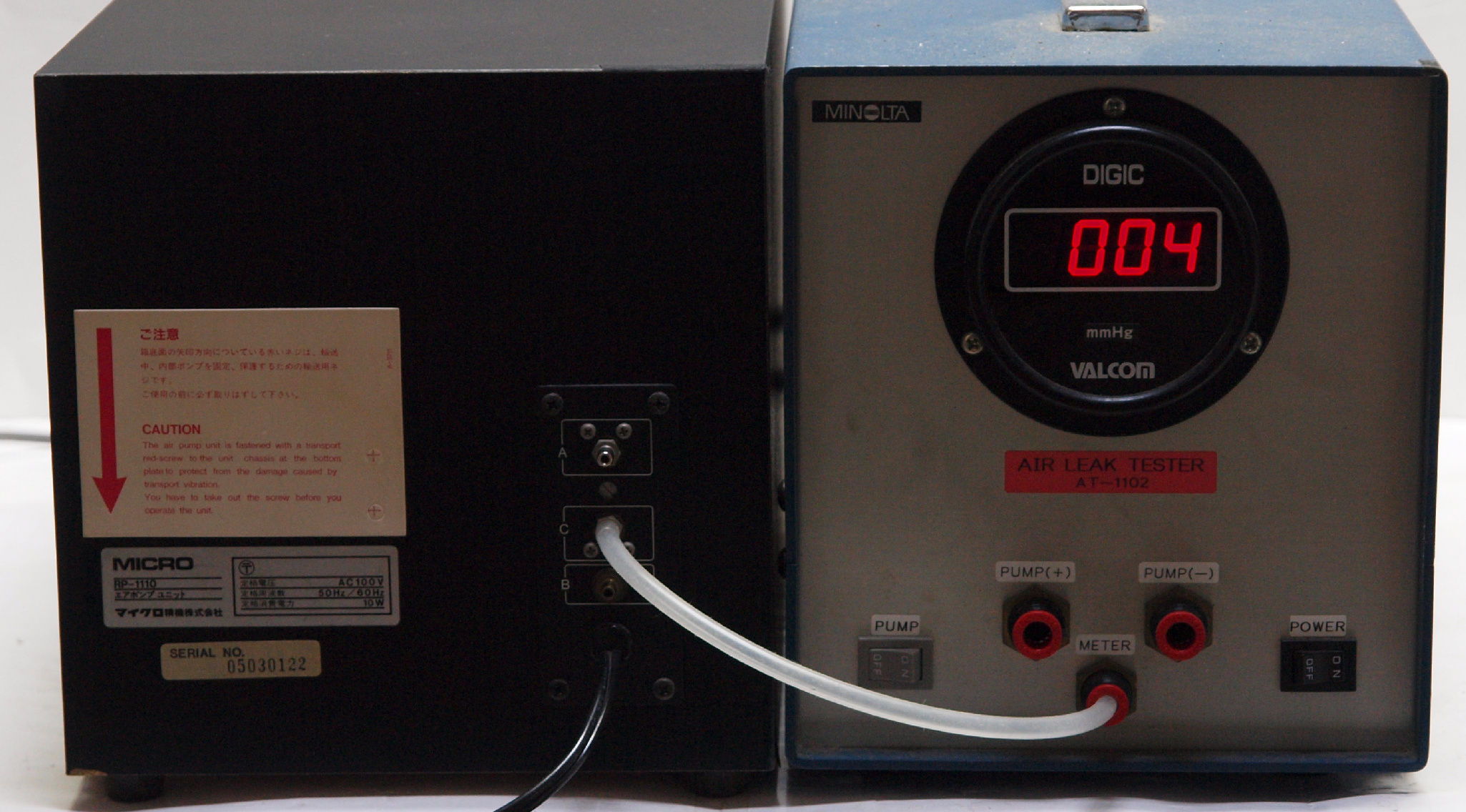

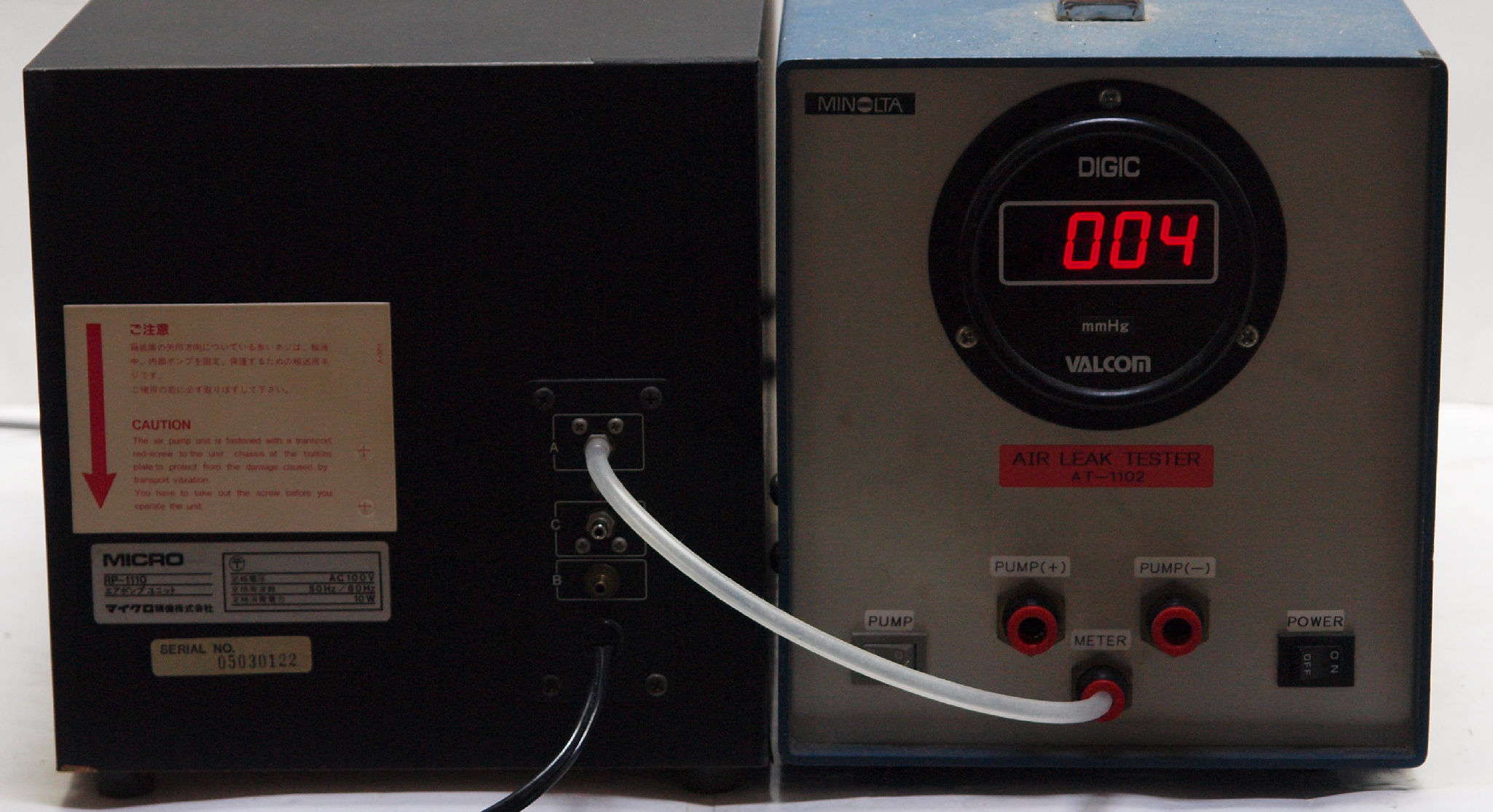

| Ｓ． 修理前点検・測定.。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｓ１． 測定中 「Ａ＝吐き出し」 の圧力測定。 |
 |
| Ｓ２． 測定中 「Ｃ＝吸い込」 の圧力測定。 |
 |
| Ｓ3． 測定中 「B＝チャンバー入力のみ」 。 |

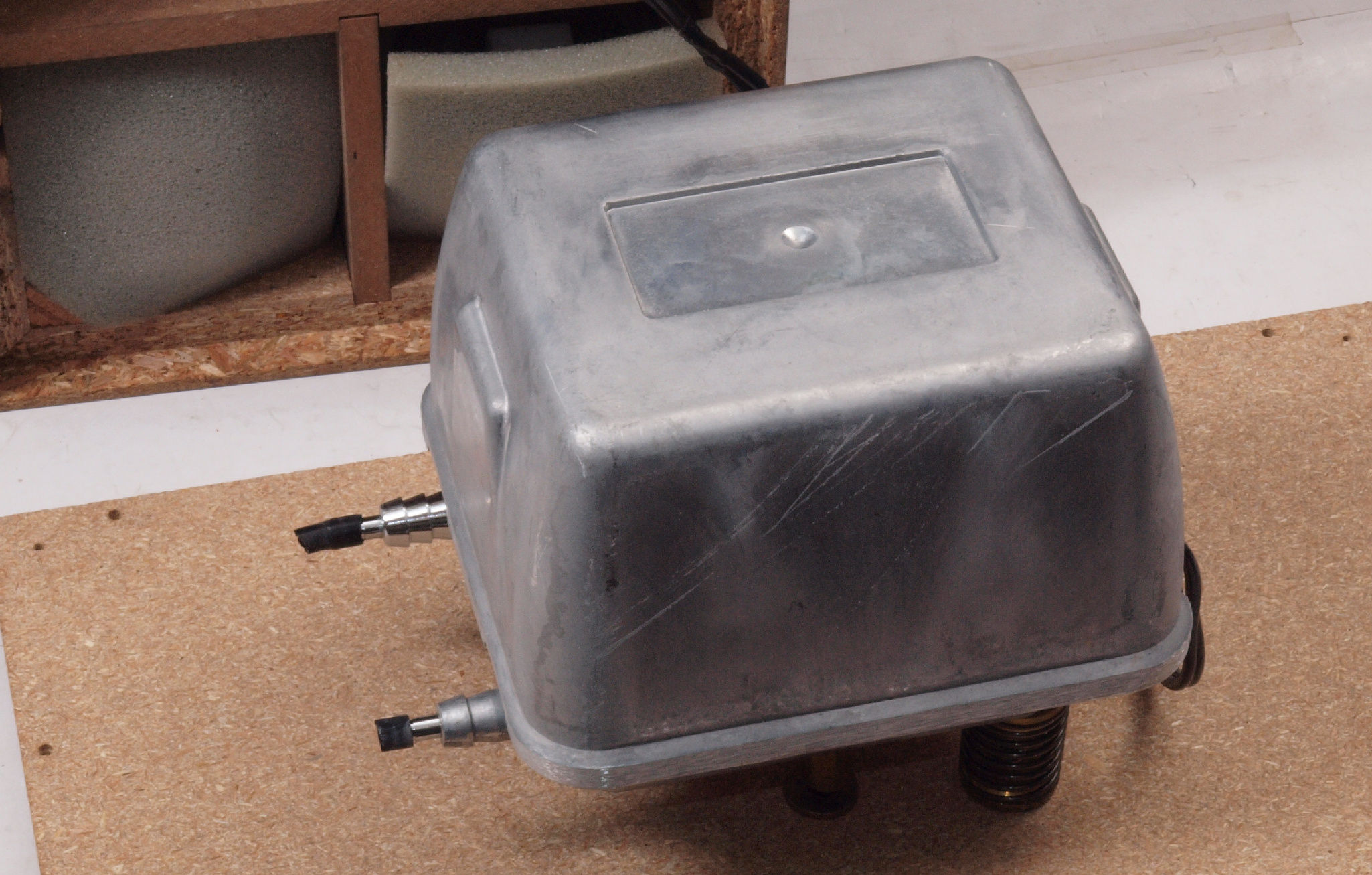

| Ｃ． 修理状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１． 修理中 ポンプ取り出し。 |
 |
| Ａ３１． 点検中、 下蓋、ポンプを取り、下から見る。 |
|

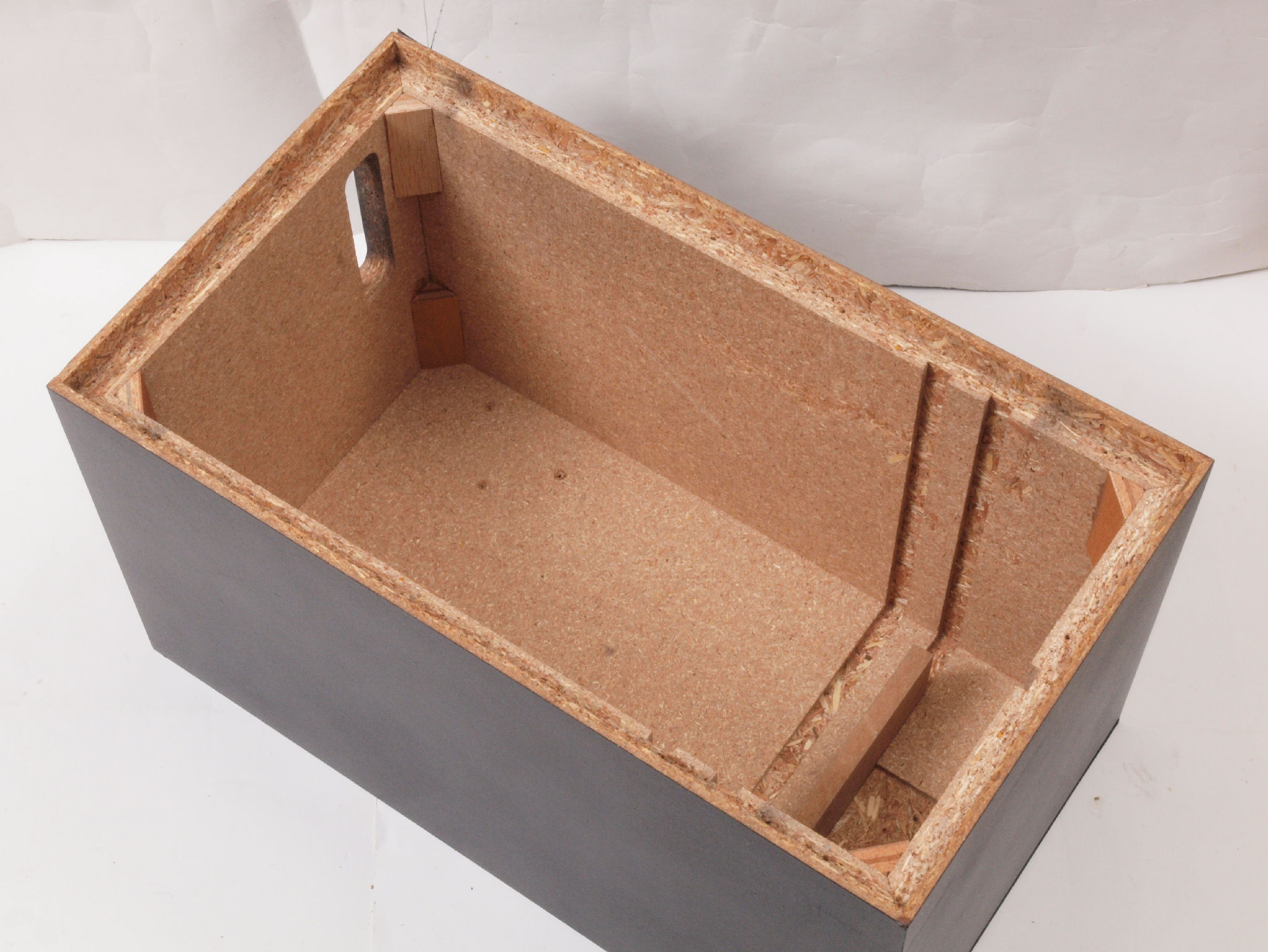

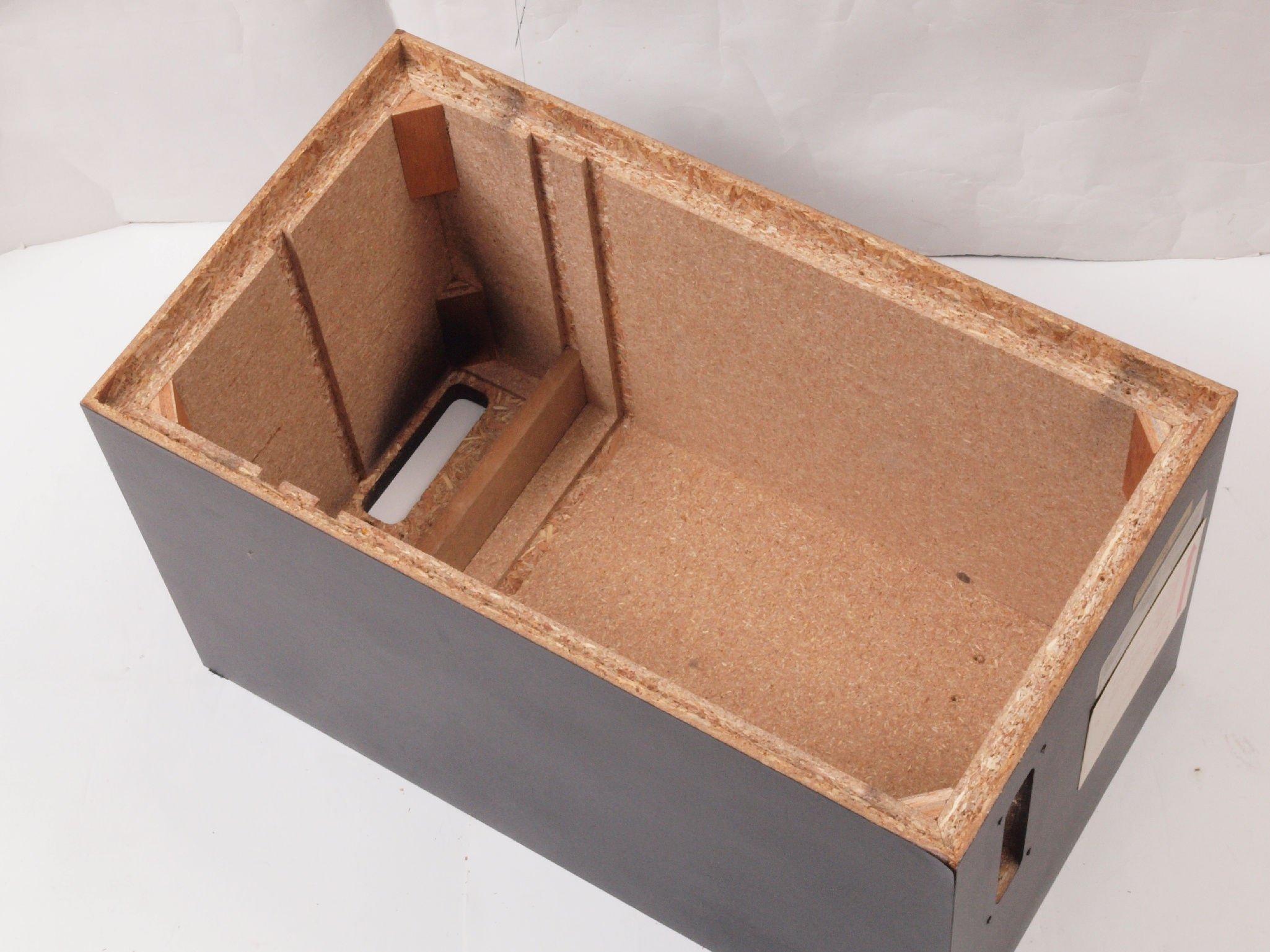

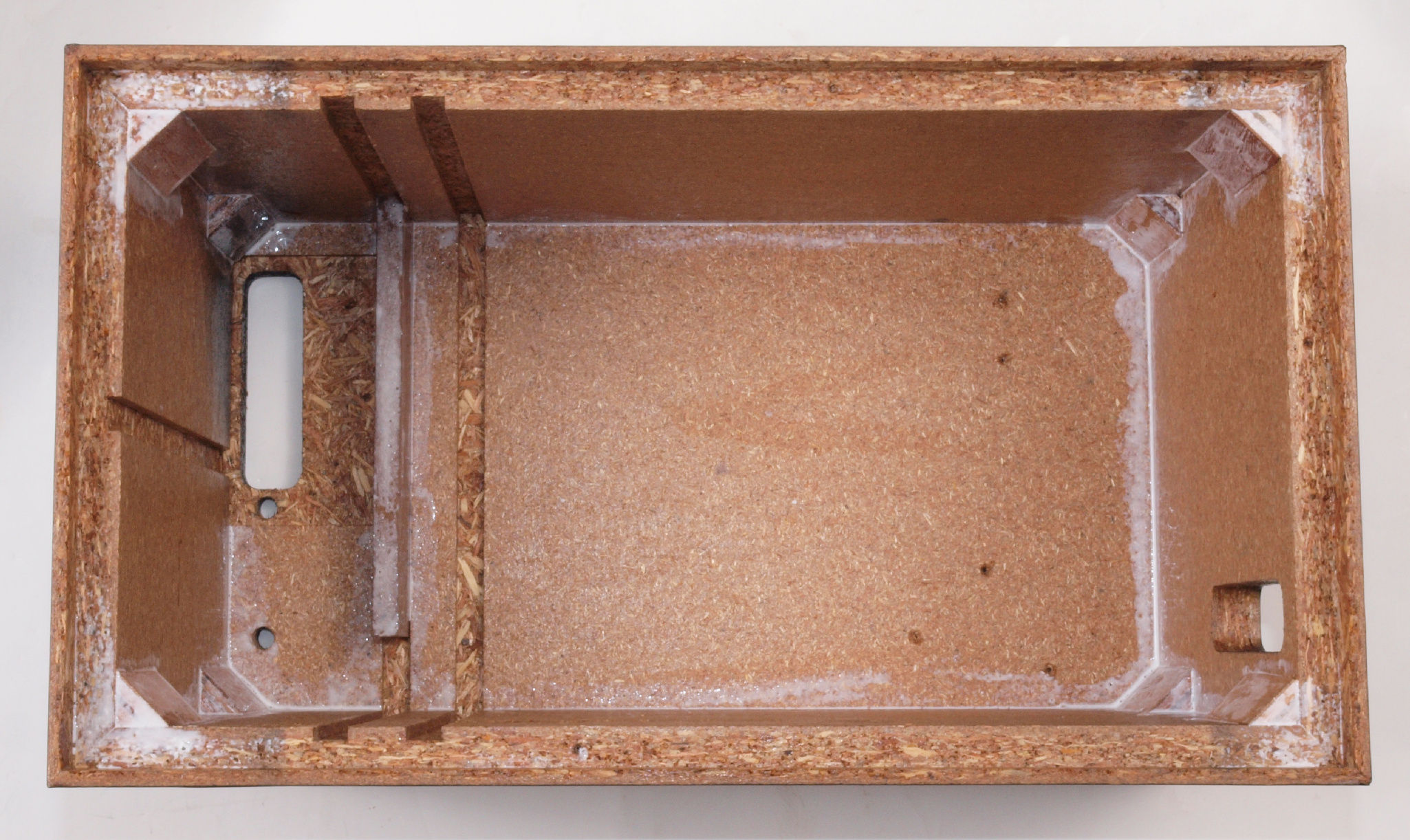

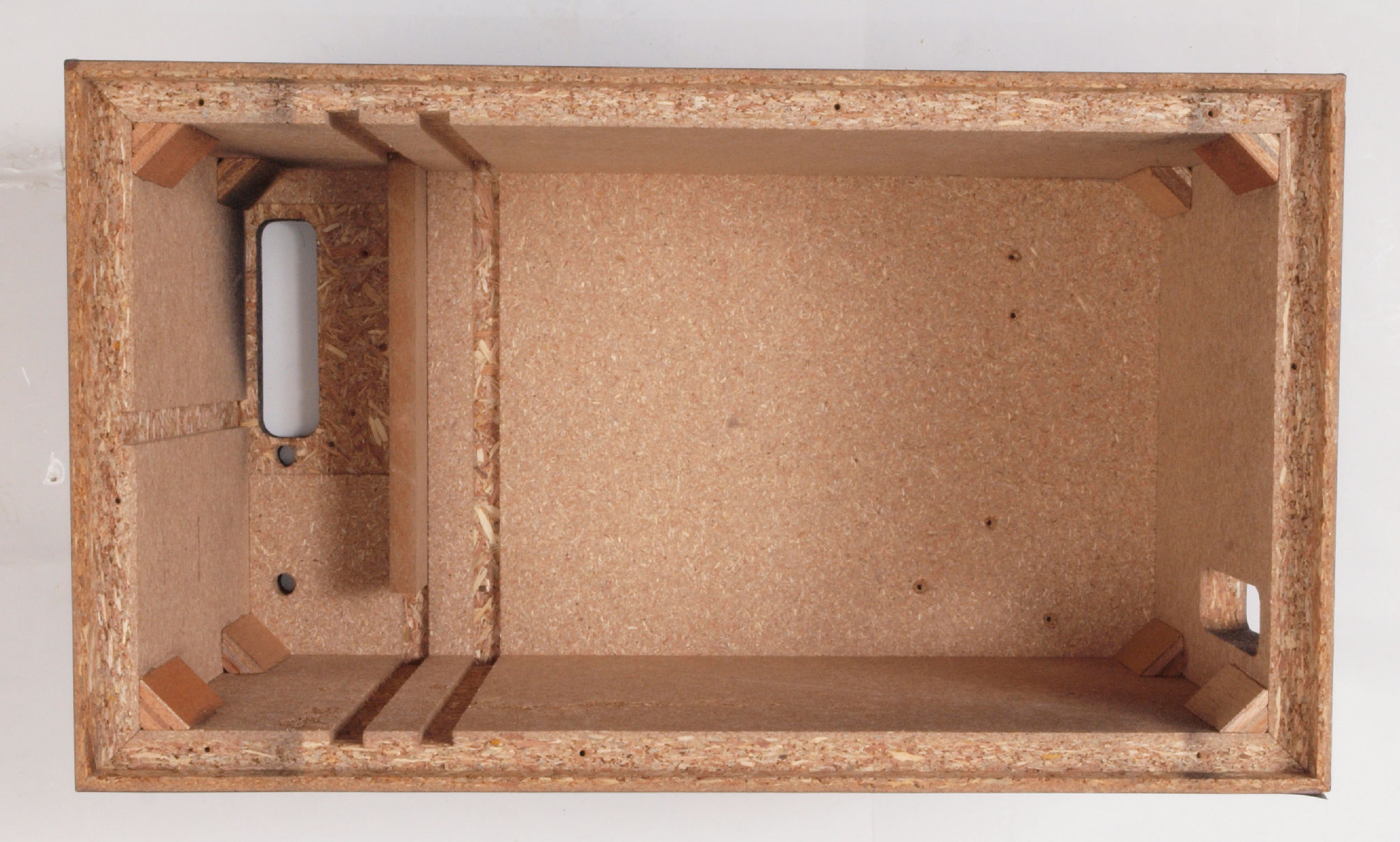

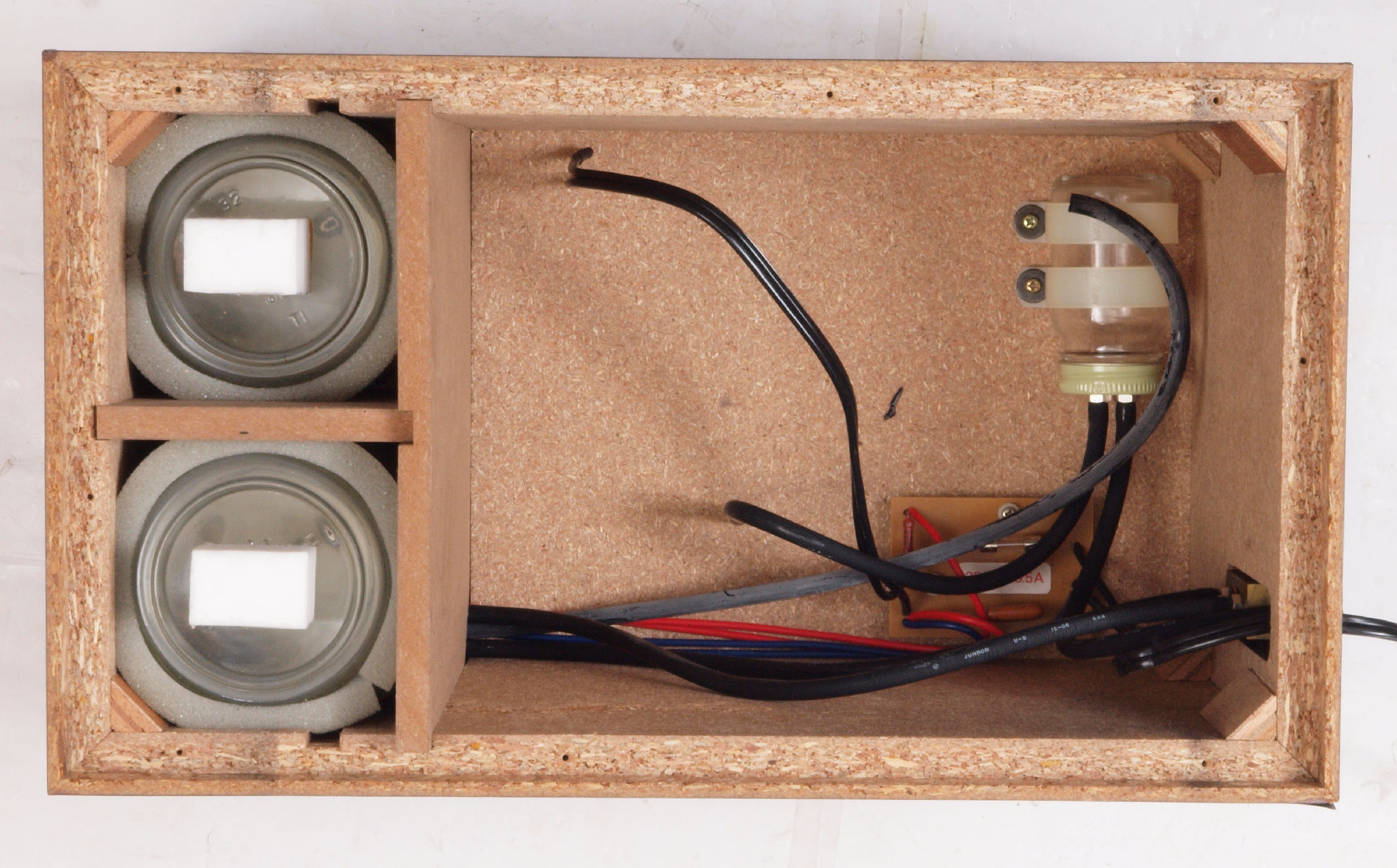

| Ｃ３２． 修理中 チャンバー、仕切り板、SW、端子を取り、下から見る。 |
 |

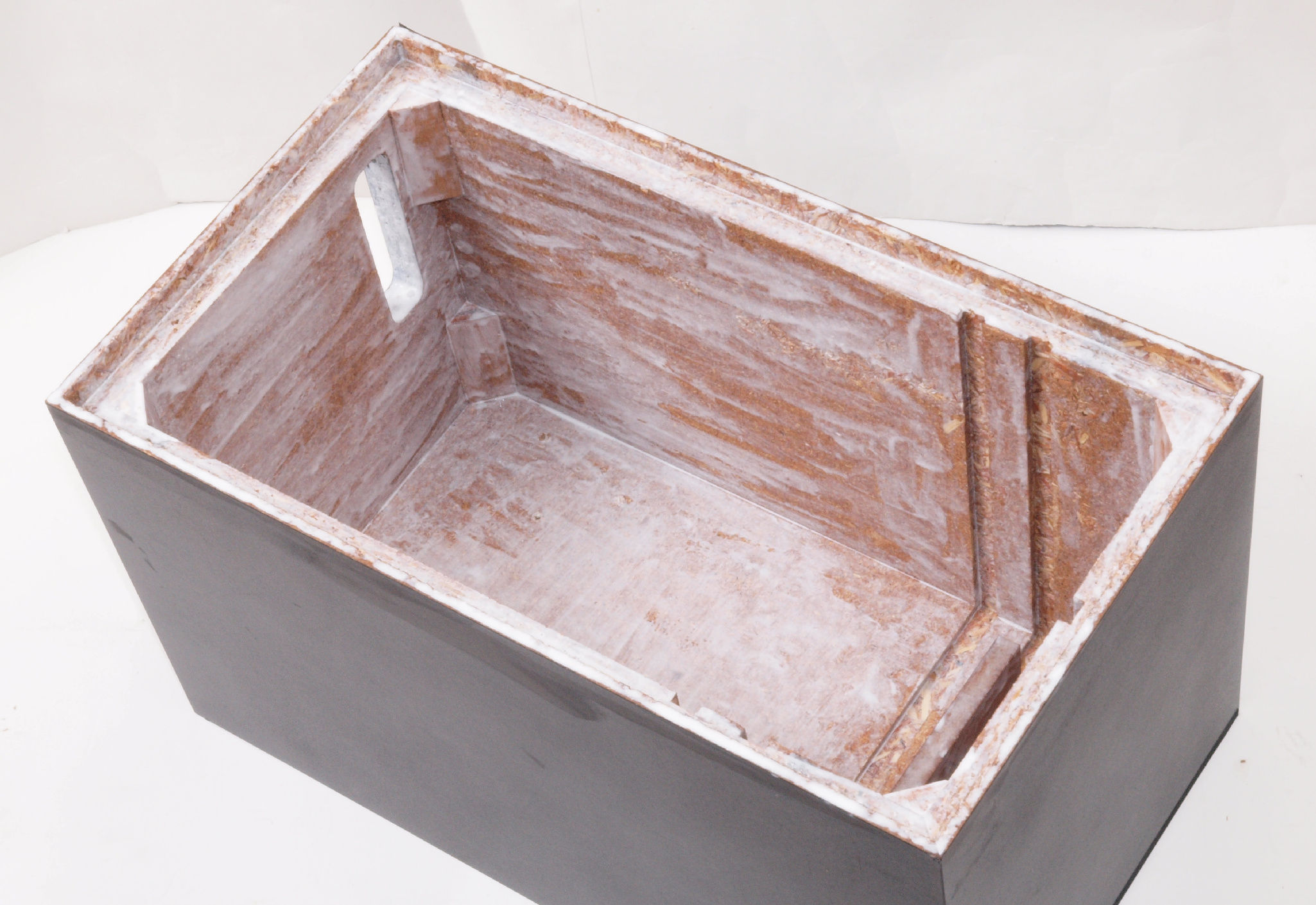

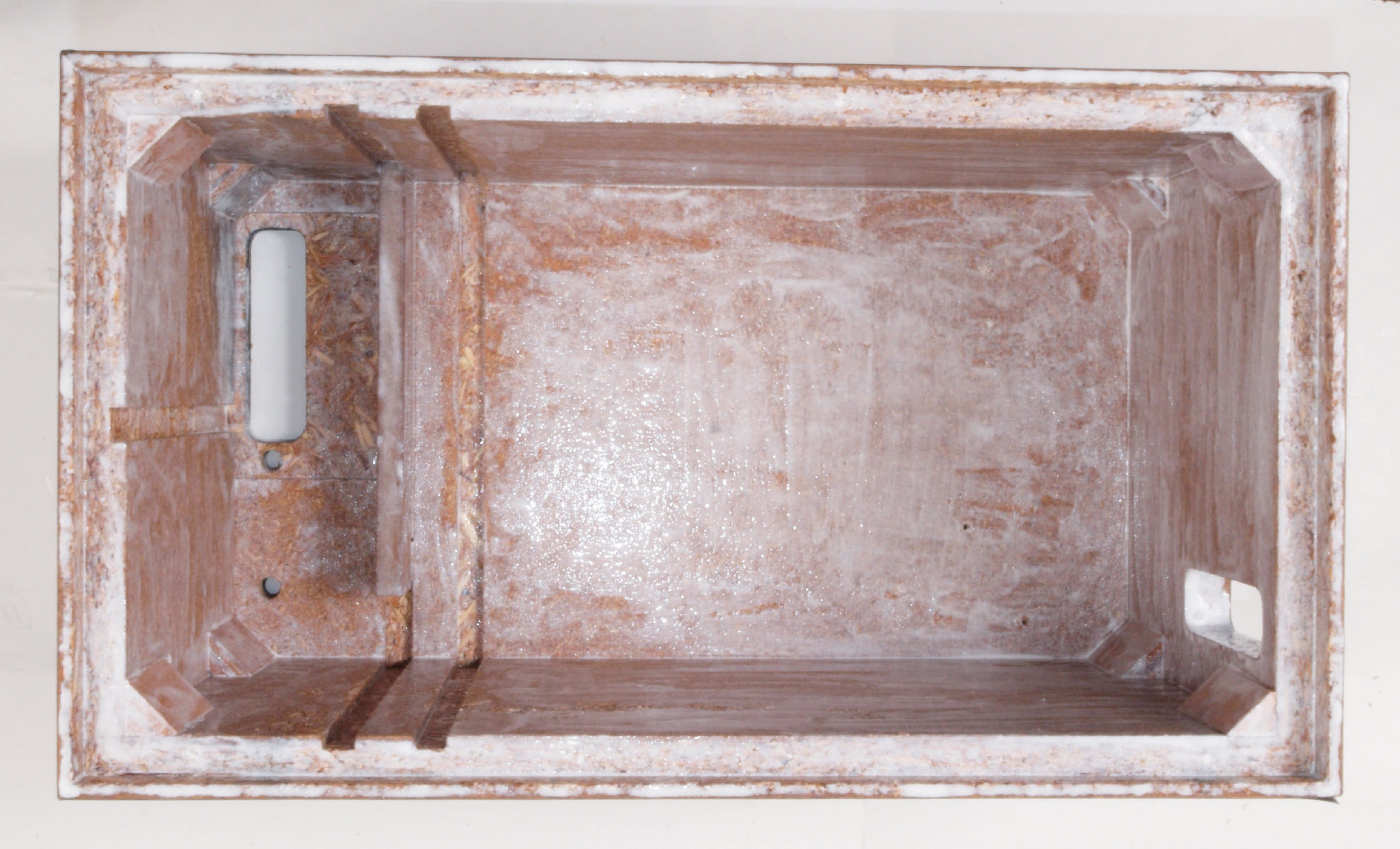

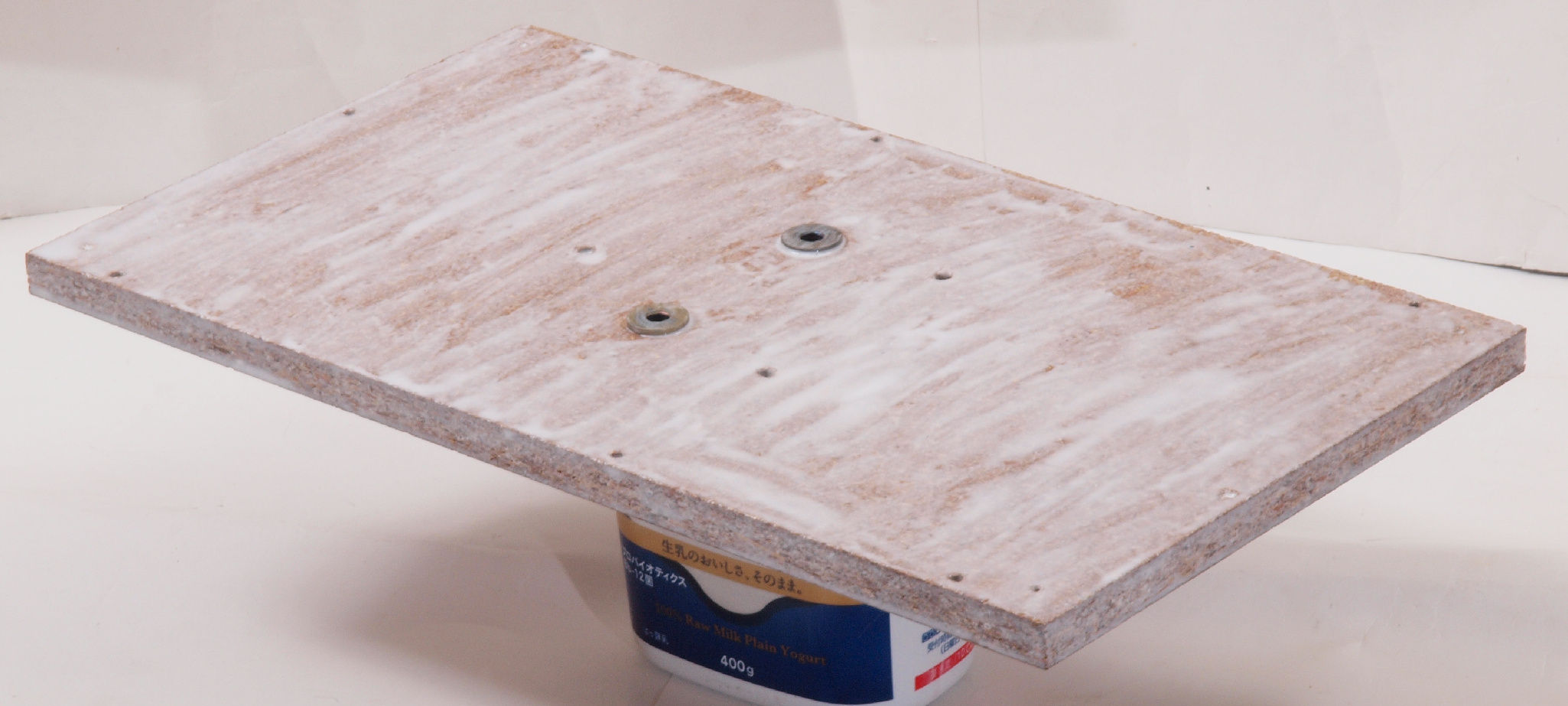

| Ｃ３３． 修理中 圧縮板にボンドを塗って固める。 |
 |
| Ｃ３４． 修理中 更に乾燥後力の掛かる所には再度ボンドを塗って固める。 |
|

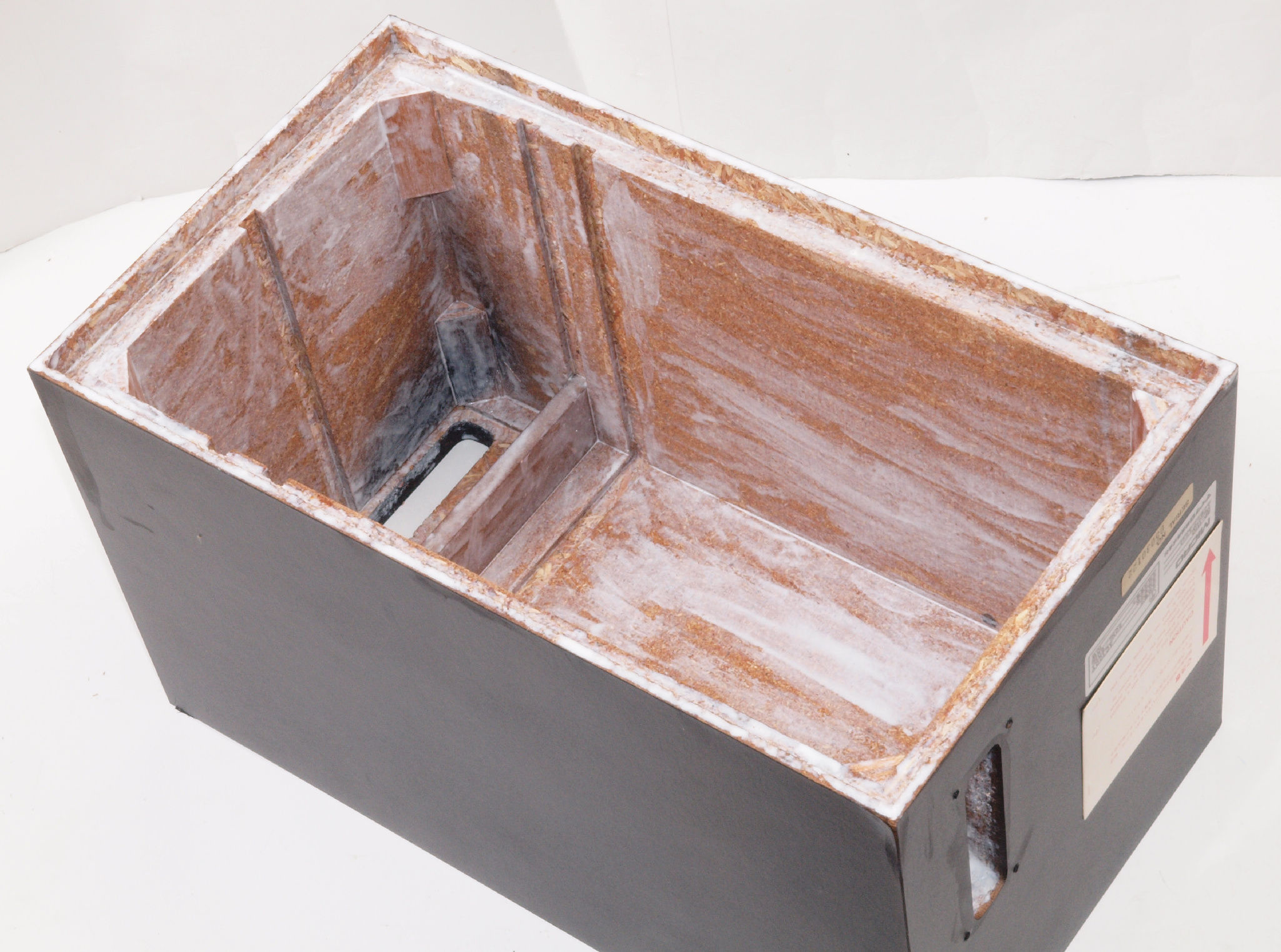

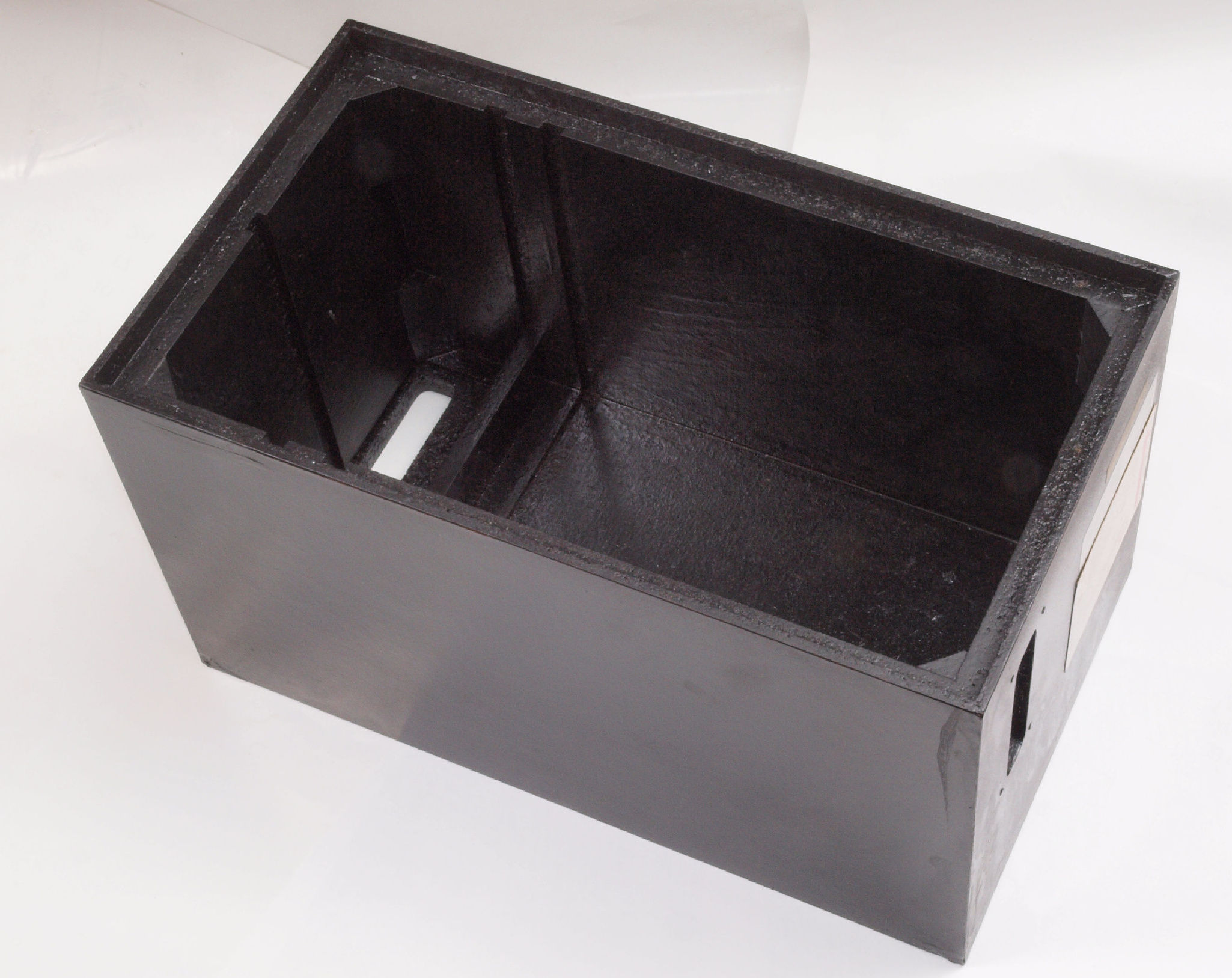

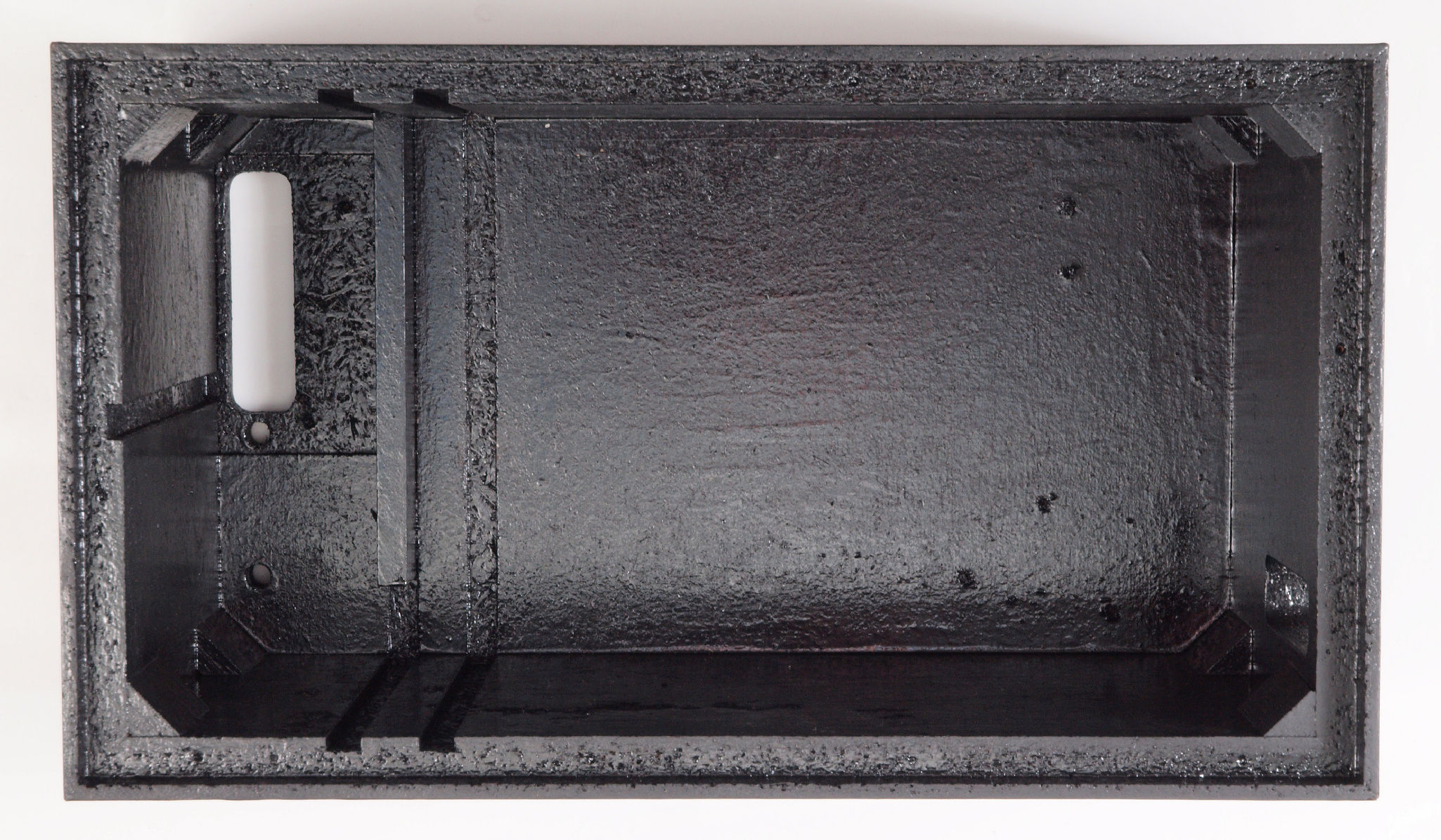

| Ｃ３５． 修理後 さらに、塗装する。 |
 |

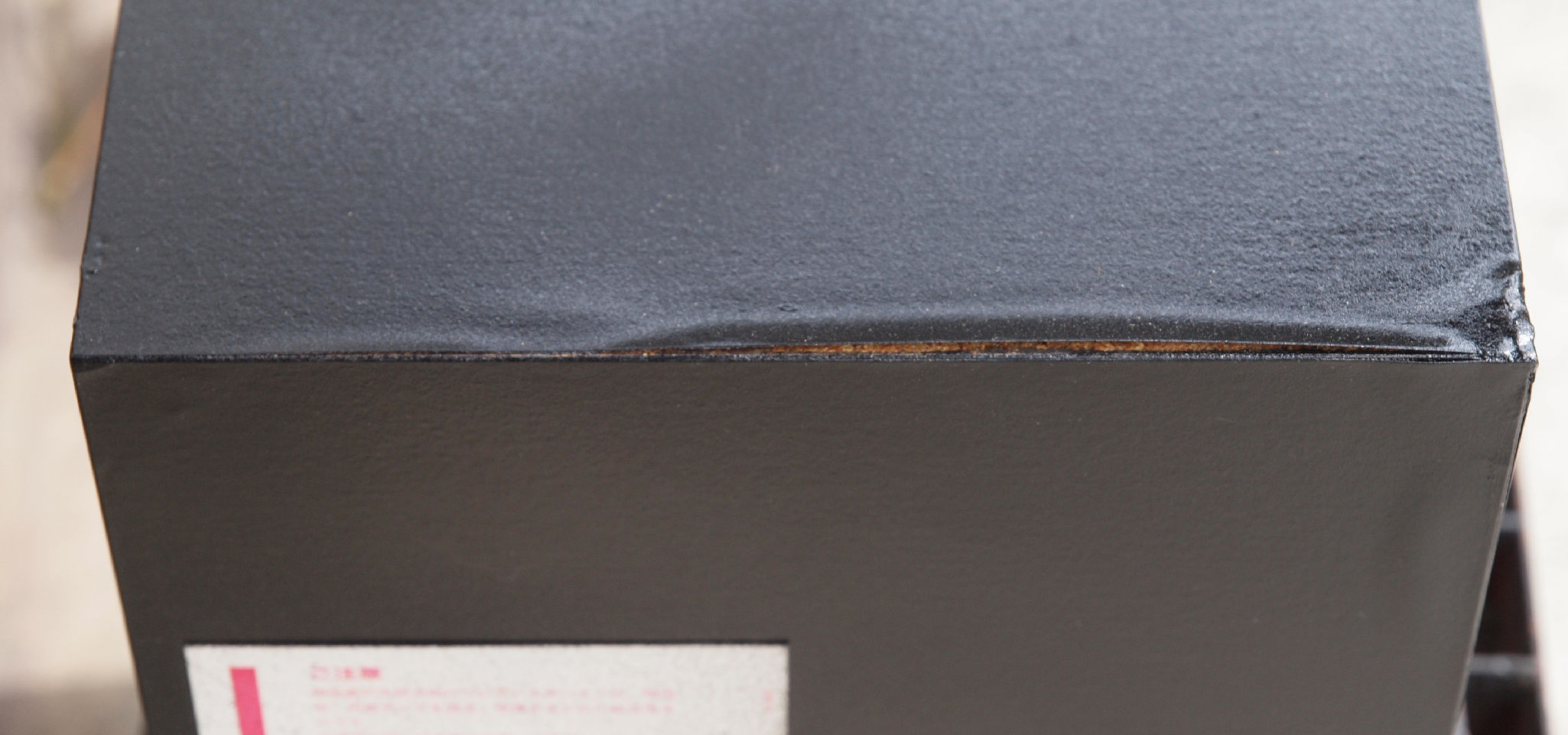

| Ｃ４１． 修理前 接着材が劣化した木箱圧縮板右側。 |
 |
| Ｃ４２． 修理中 圧縮板にボンドを塗って固める、右側。 |
 |
| Ｃ４３． 修理後 さらに、塗装する。 |
 |
| Ｃ４４． 修理前 接着材が劣化した木箱圧縮板左側。 |
 |
| Ｃ４５． 修理中 圧縮板にボンドを塗って固める、左側。 |
 |
| Ｃ４６． 修理後 さらに、塗装する。 |
 |
| Ｃ５１． 修理前 「操作パネル取り付」 の穴 |
 |
| Ｃ５２． 修理中 「操作パネル取り付」 の穴、ボンドを染みこませる。 |
 |

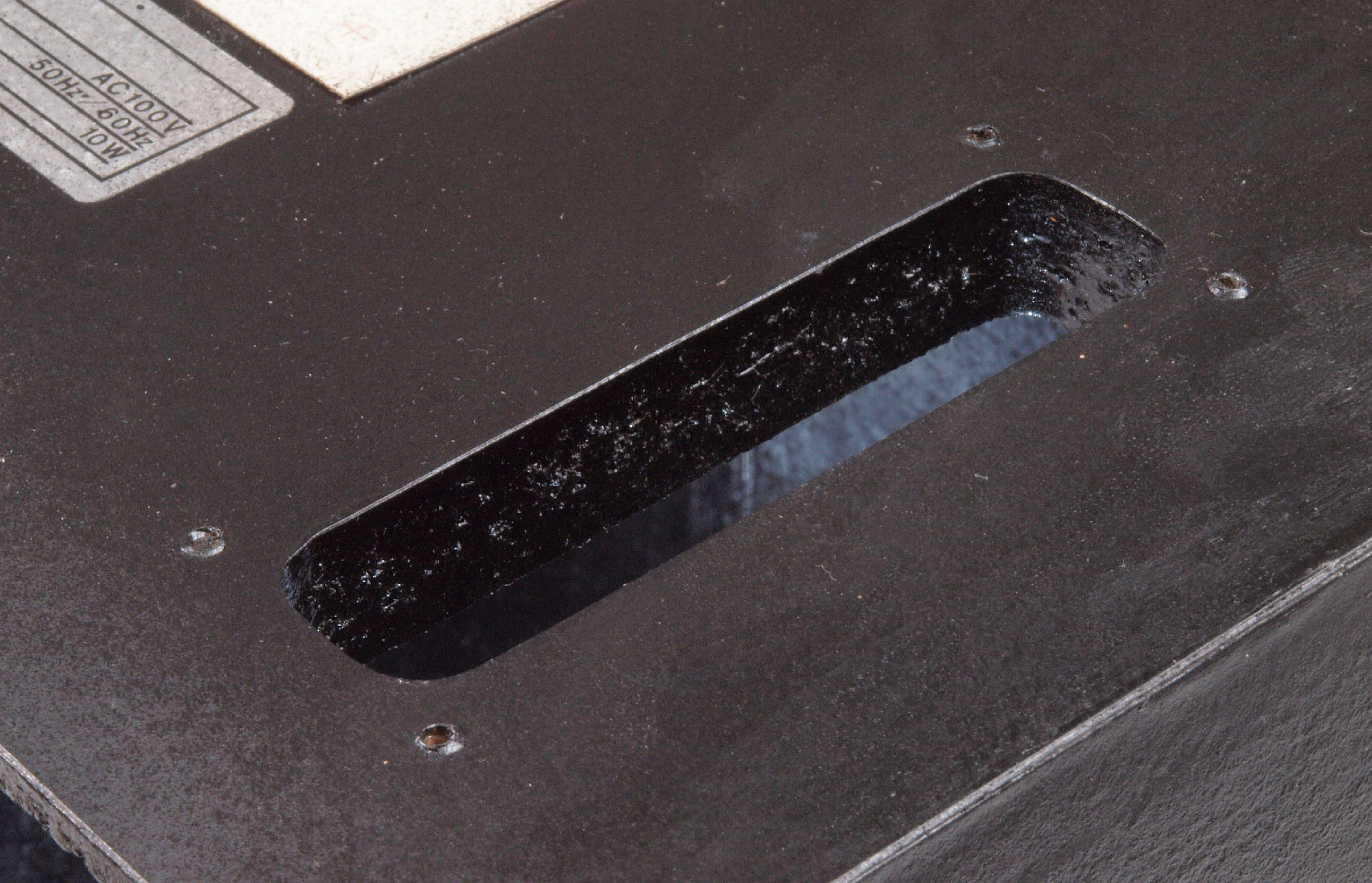

| Ｃ５３． 修理後 さらに、塗装する。 |
 |

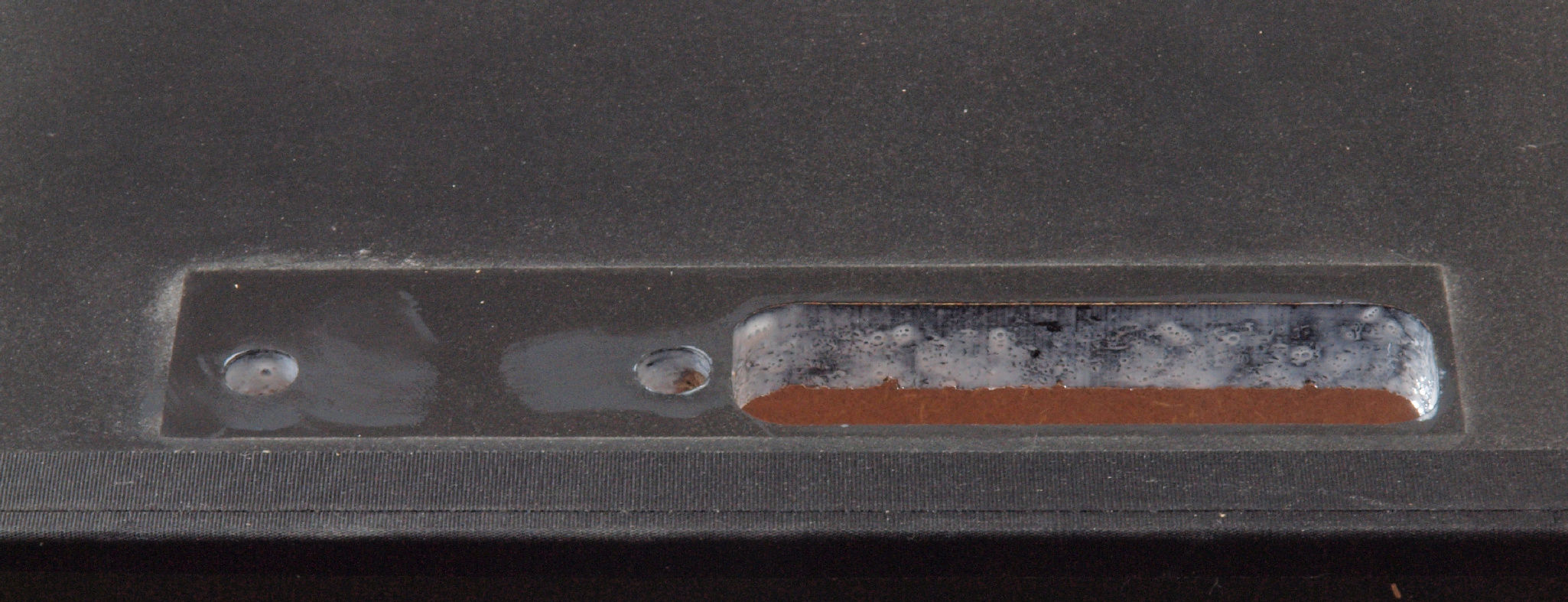

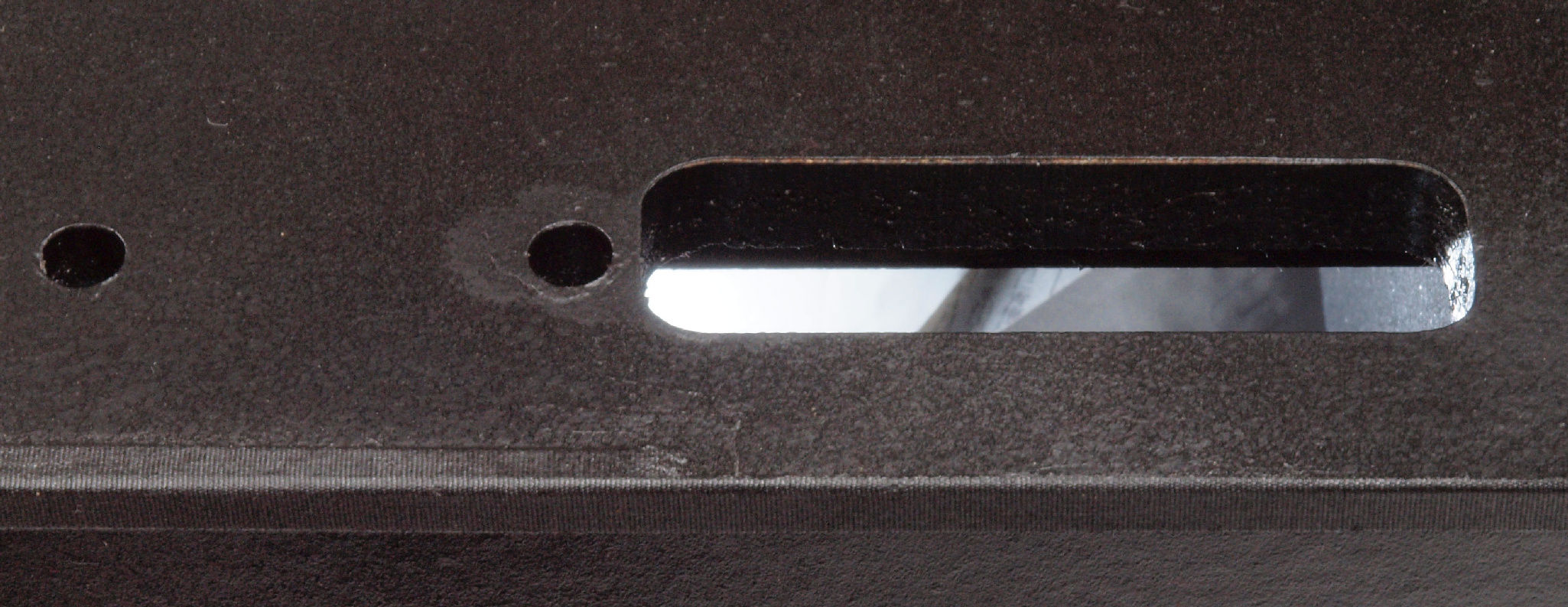

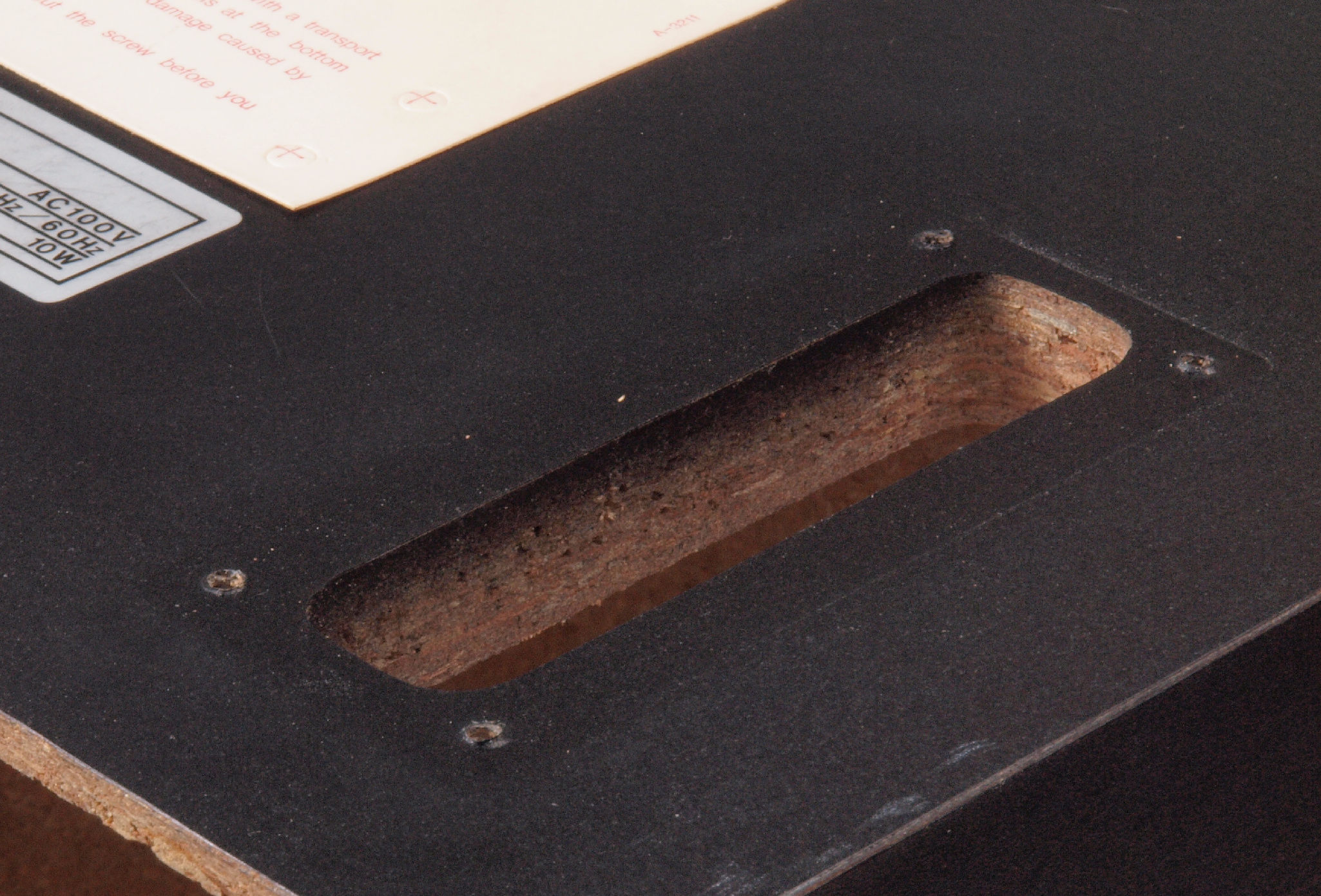

| Ｃ５４． 修理前 「電源入り口、吐出口取り付け板」 の穴 |
 |

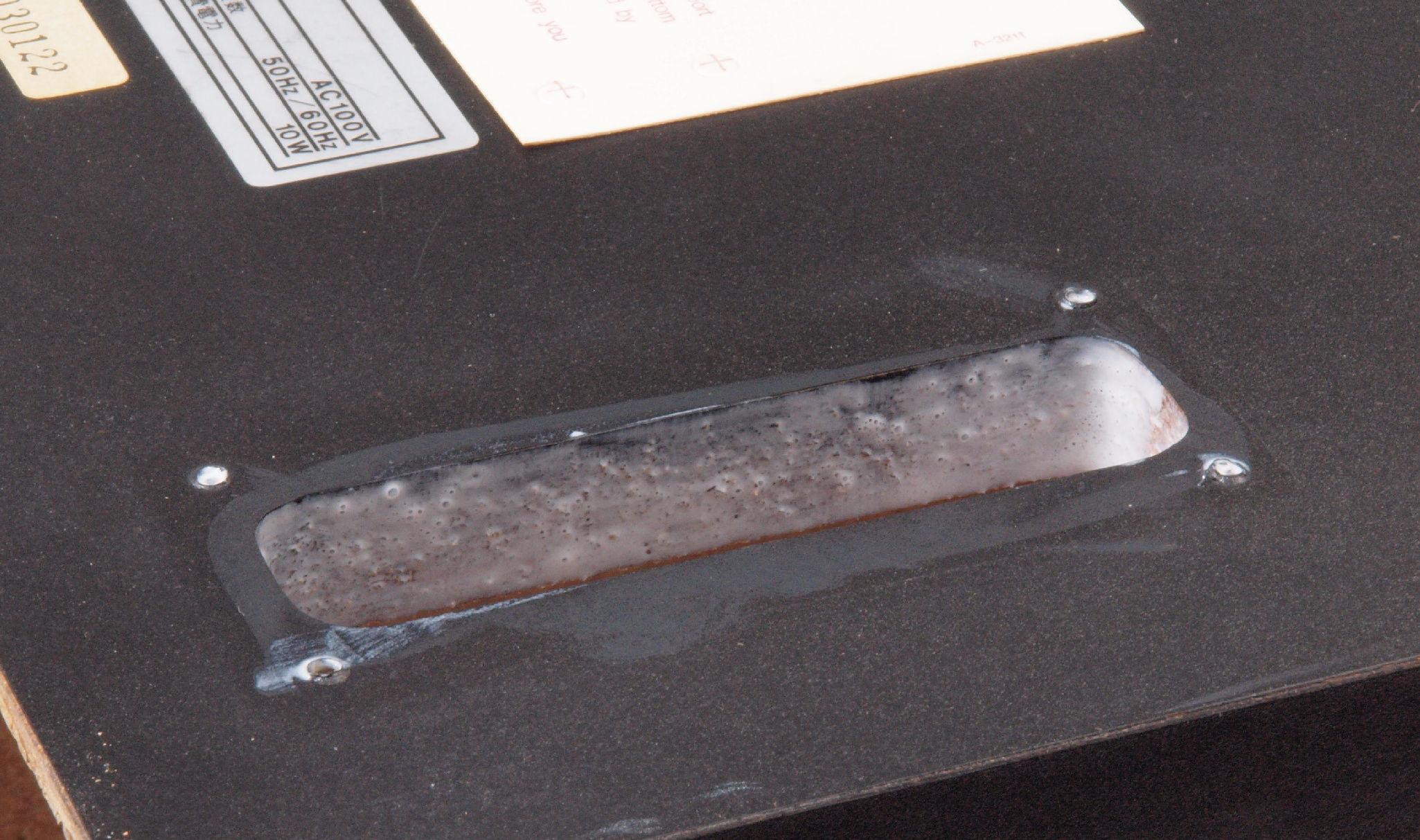

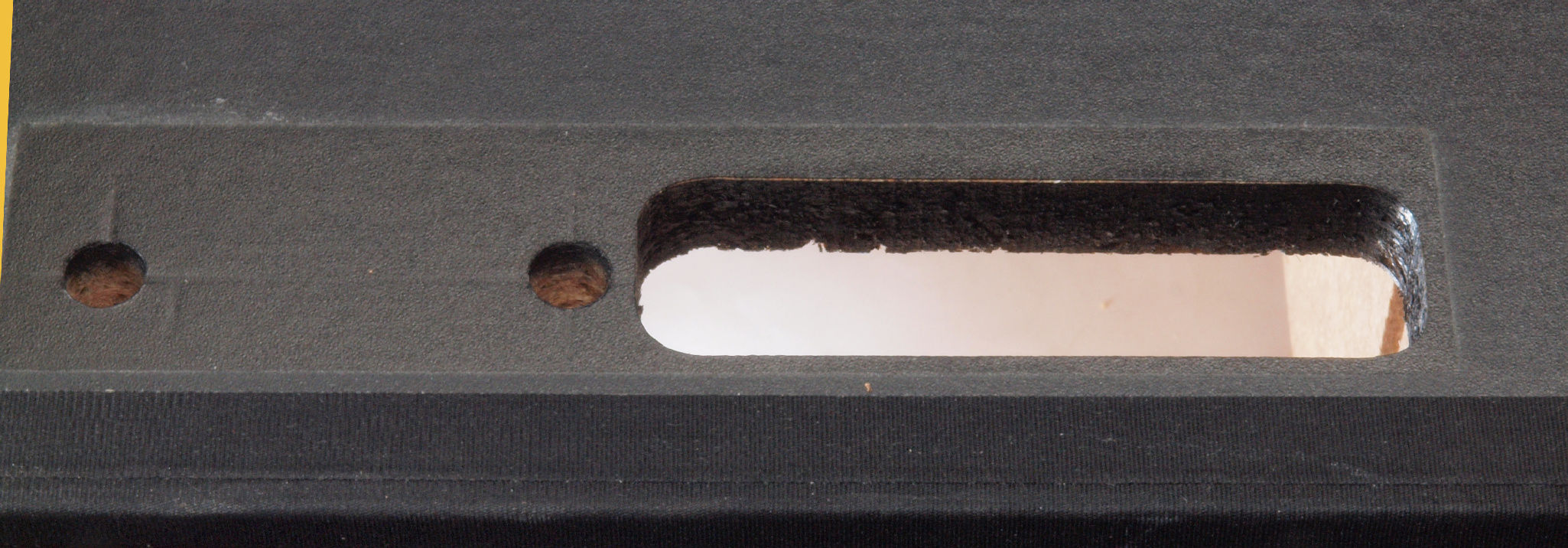

| Ｃ５５． 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。 |
 |
| Ｃ５６． 修理後 さらに、塗装する。 |
 |

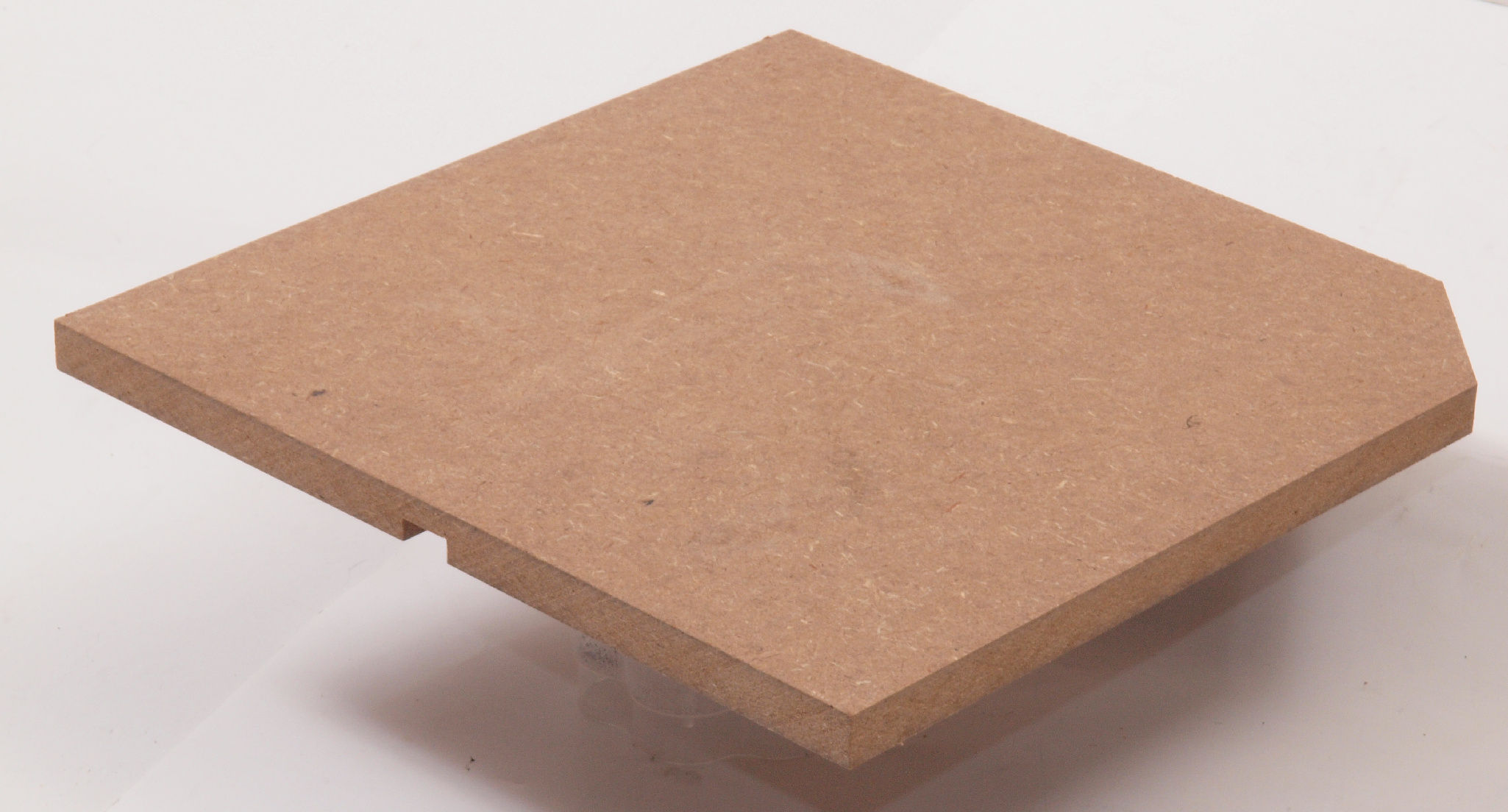

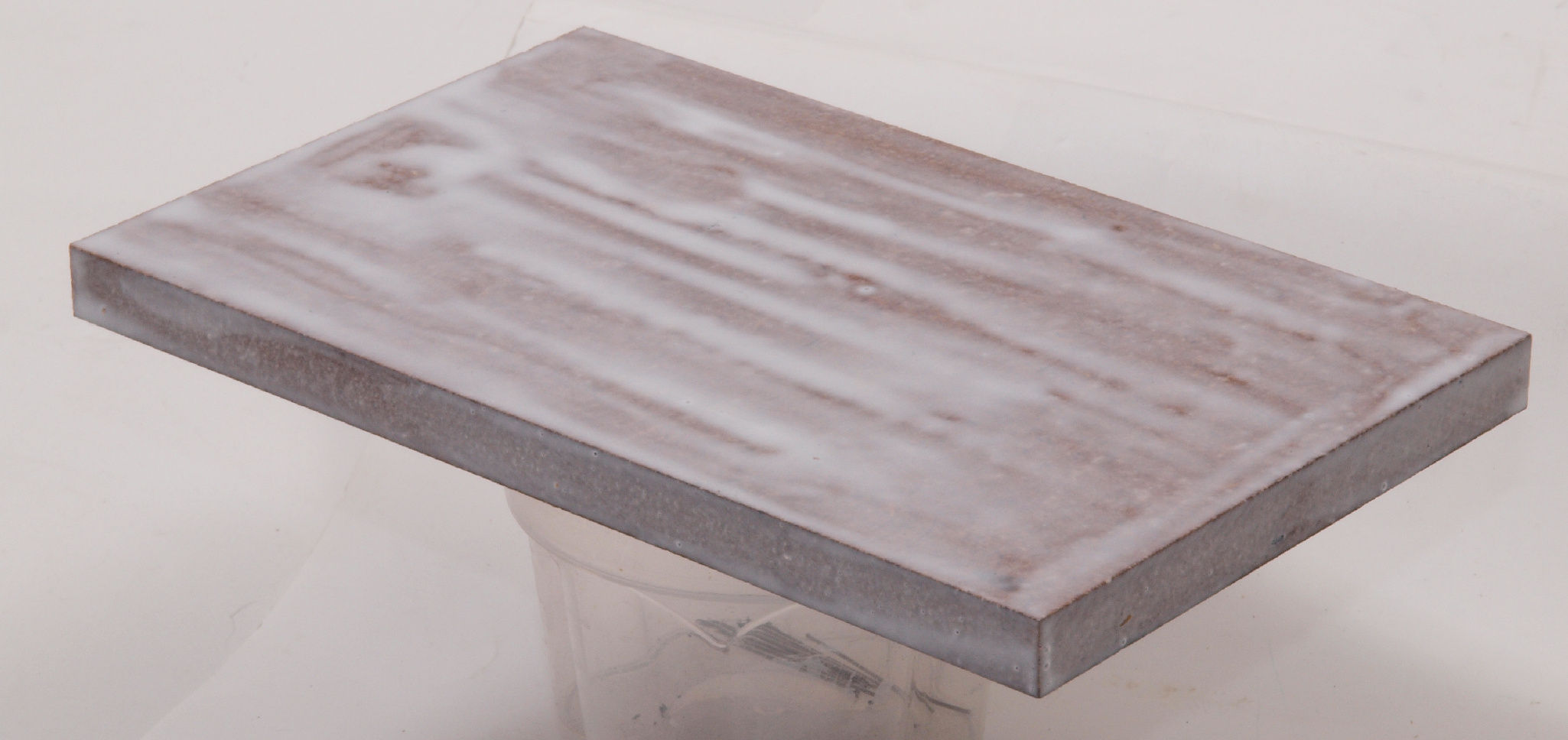

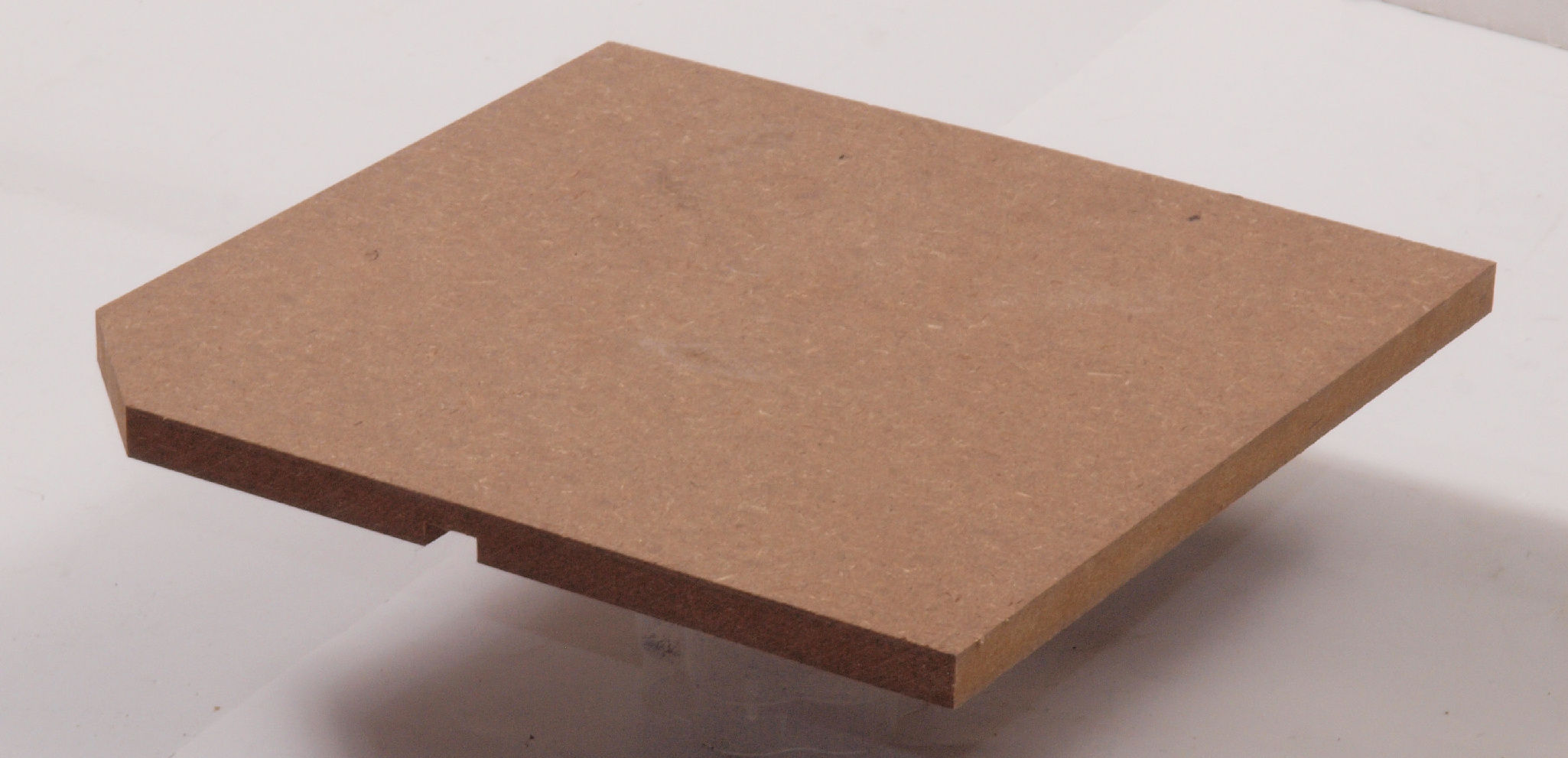

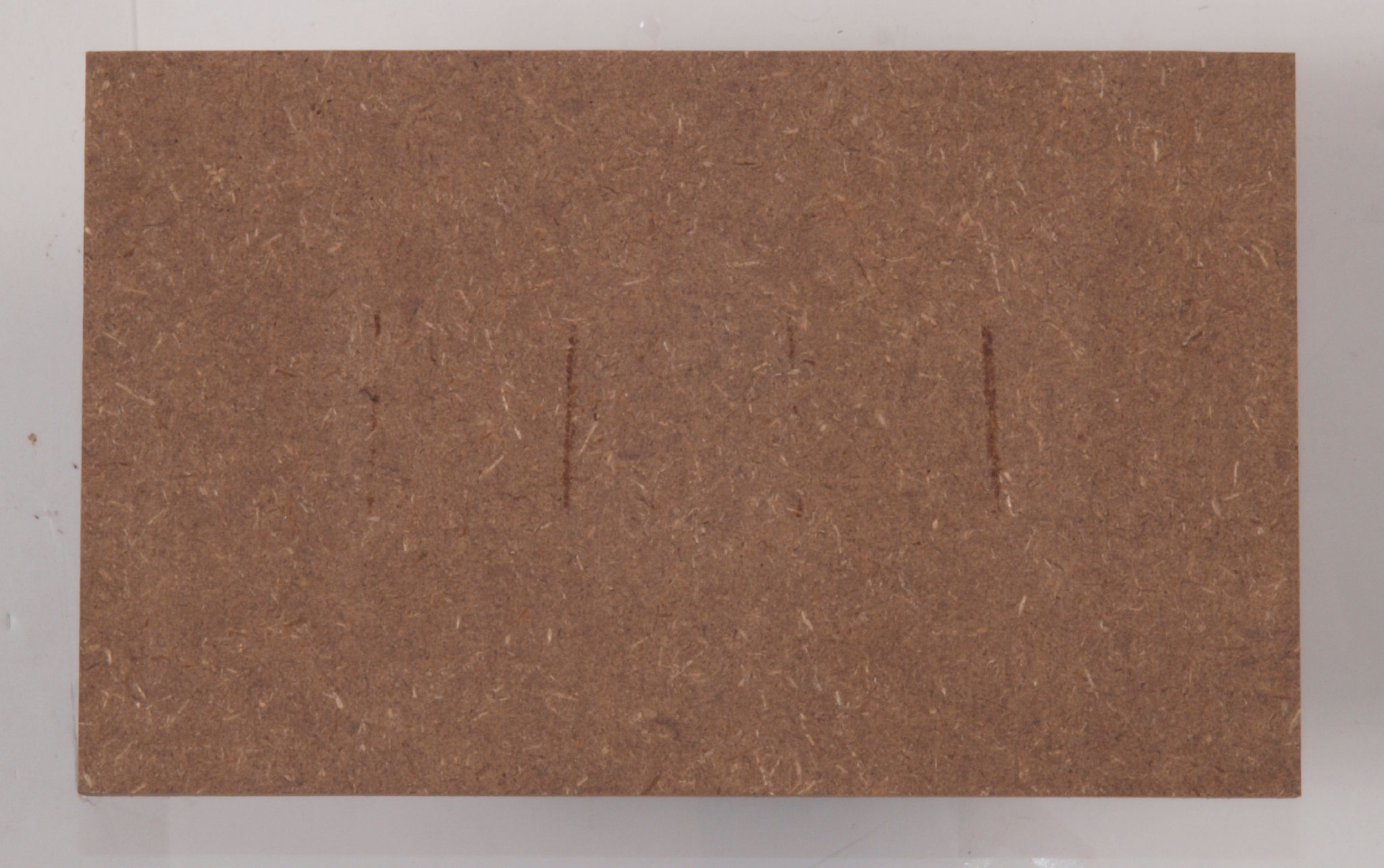

| Ｃ６１． 修理前 チャンバー仕切圧縮板。 |
 |

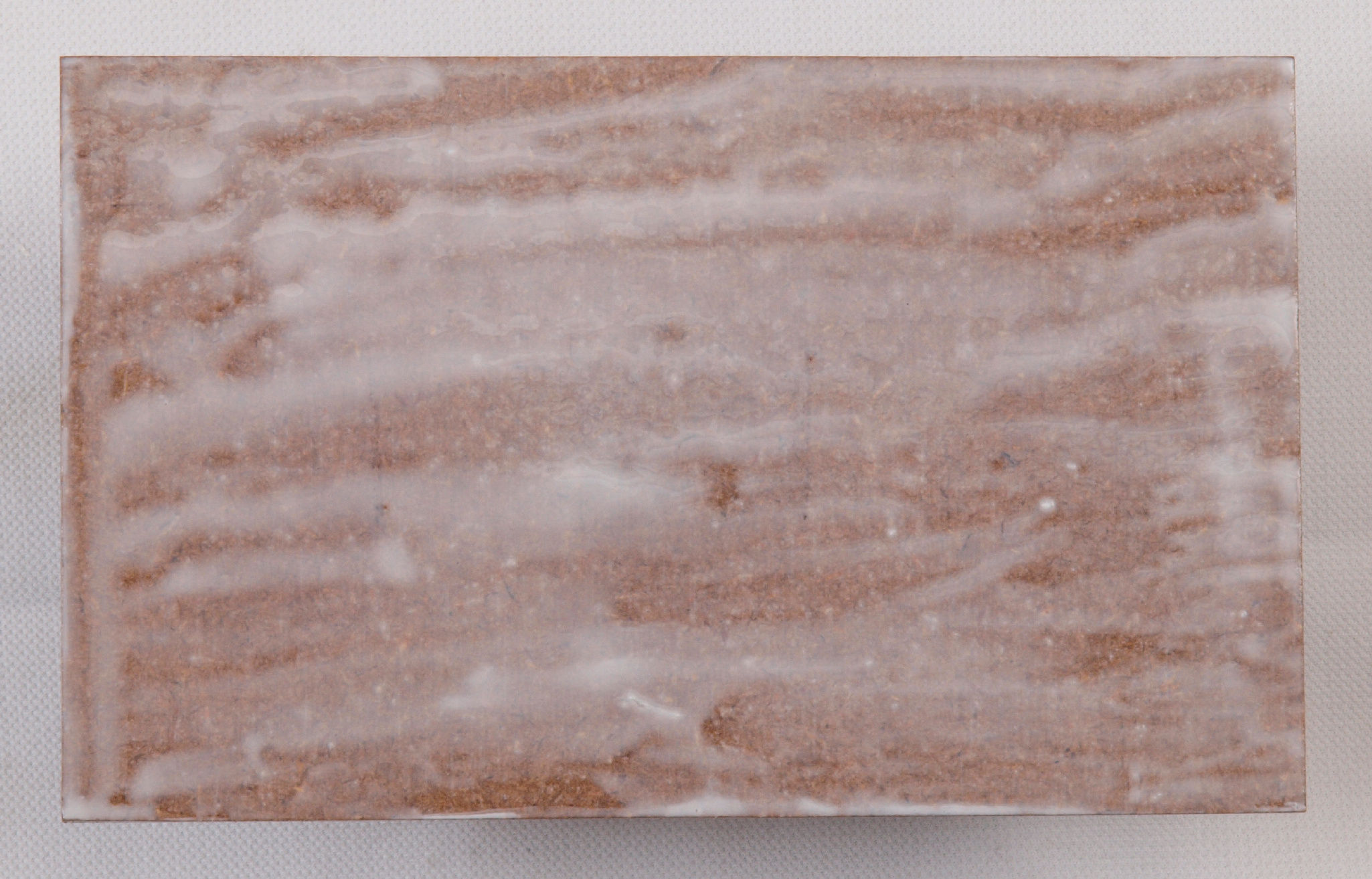

| Ｃ６２． 修理中 チャンバー仕切圧縮板。ボンドを塗って固める。 |
 |

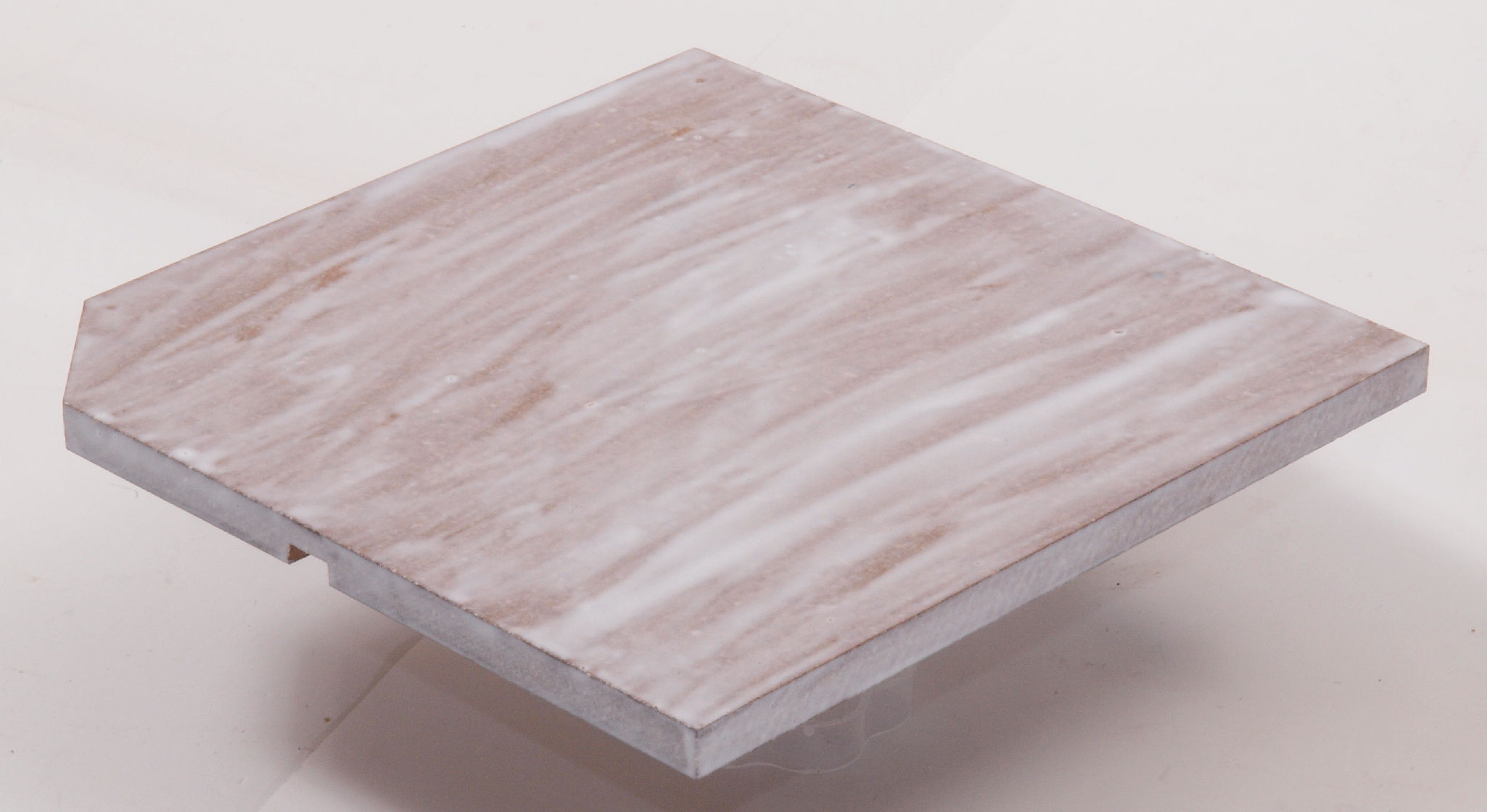

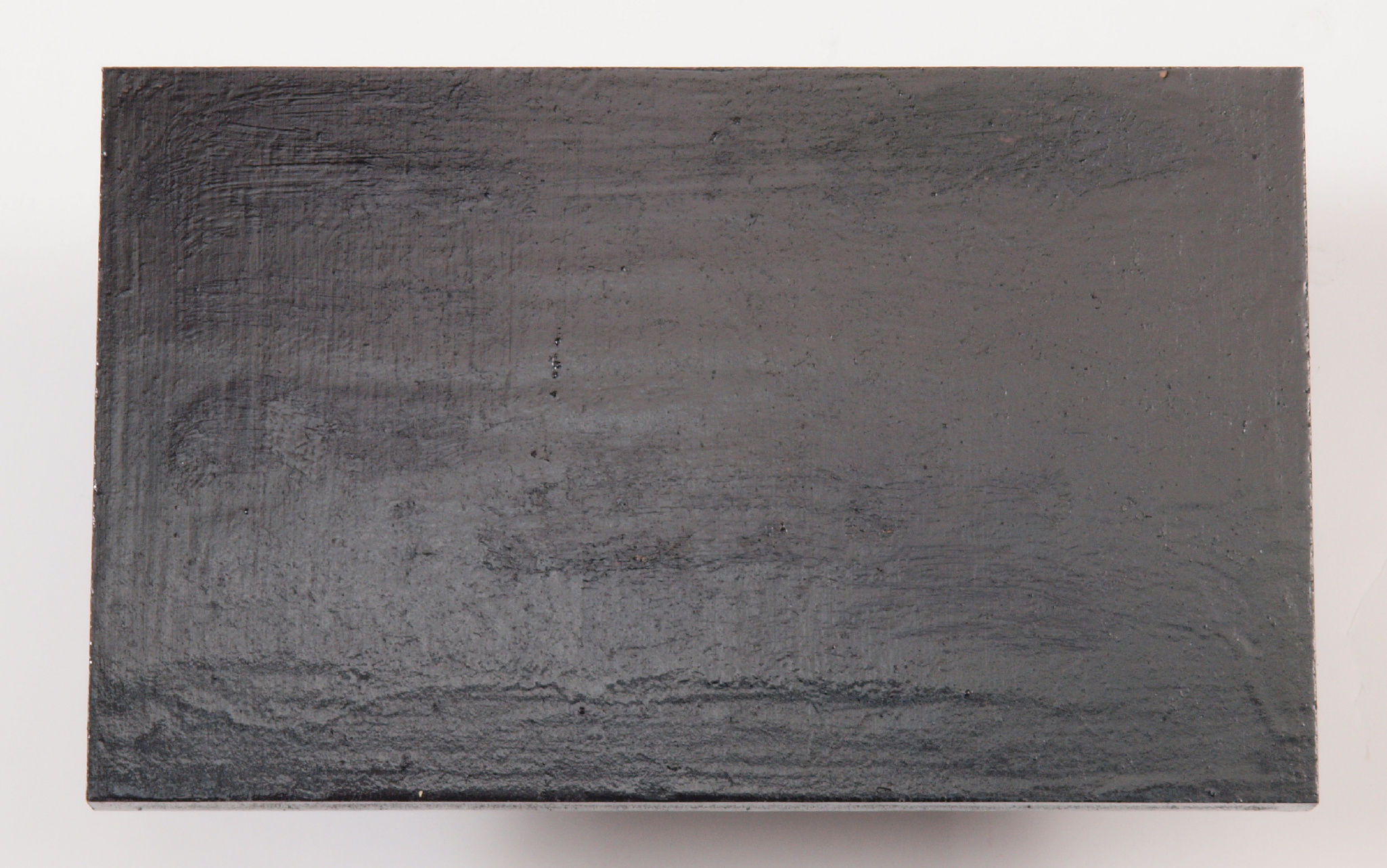

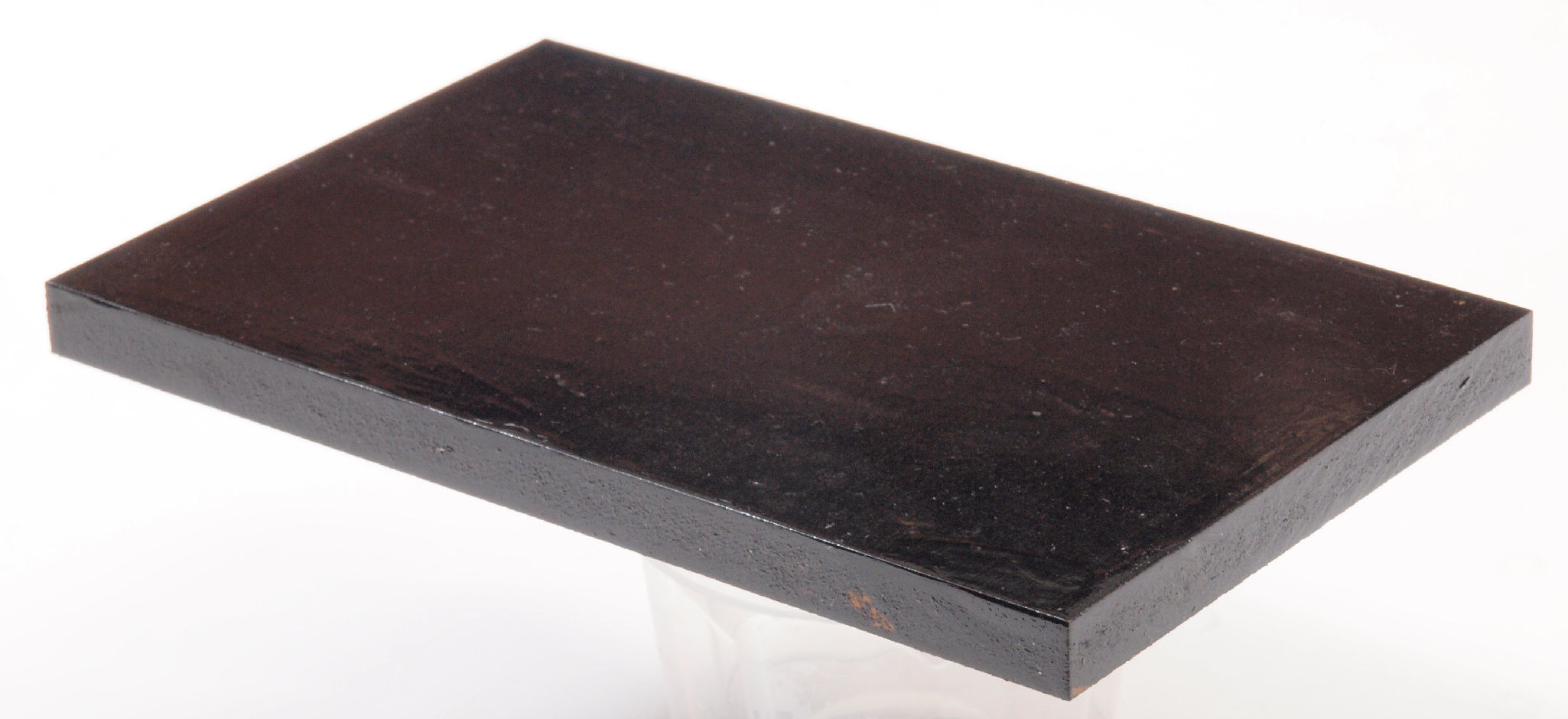

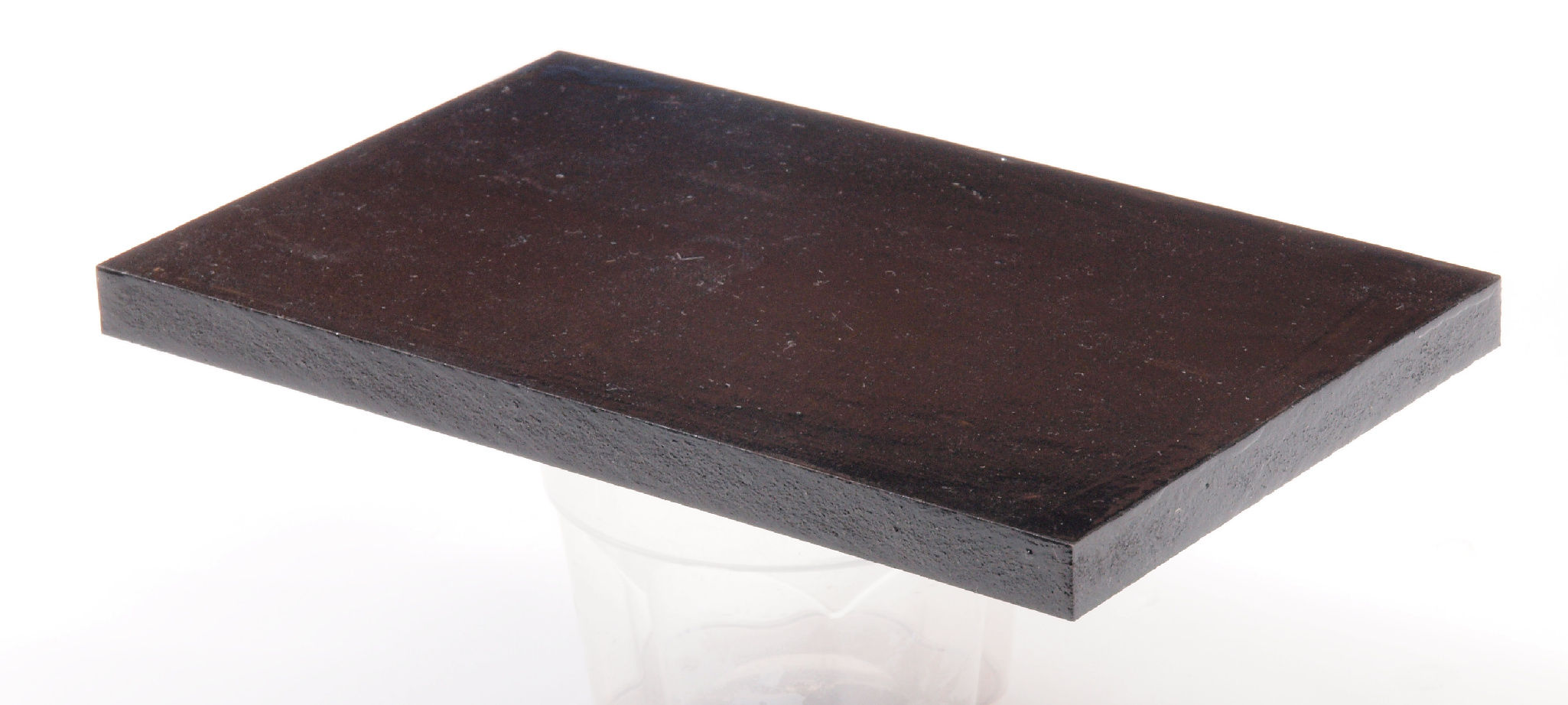

| Ｃ６３． 修理後 さらに、塗装する。 |
 |
| Ｃ６４． 修理前 チャンバー仕切圧縮板裏。 |
 |
| Ｃ６５． 修理中 チャンバー仕切圧縮板裏。ボンドを塗って固める。 |
 |

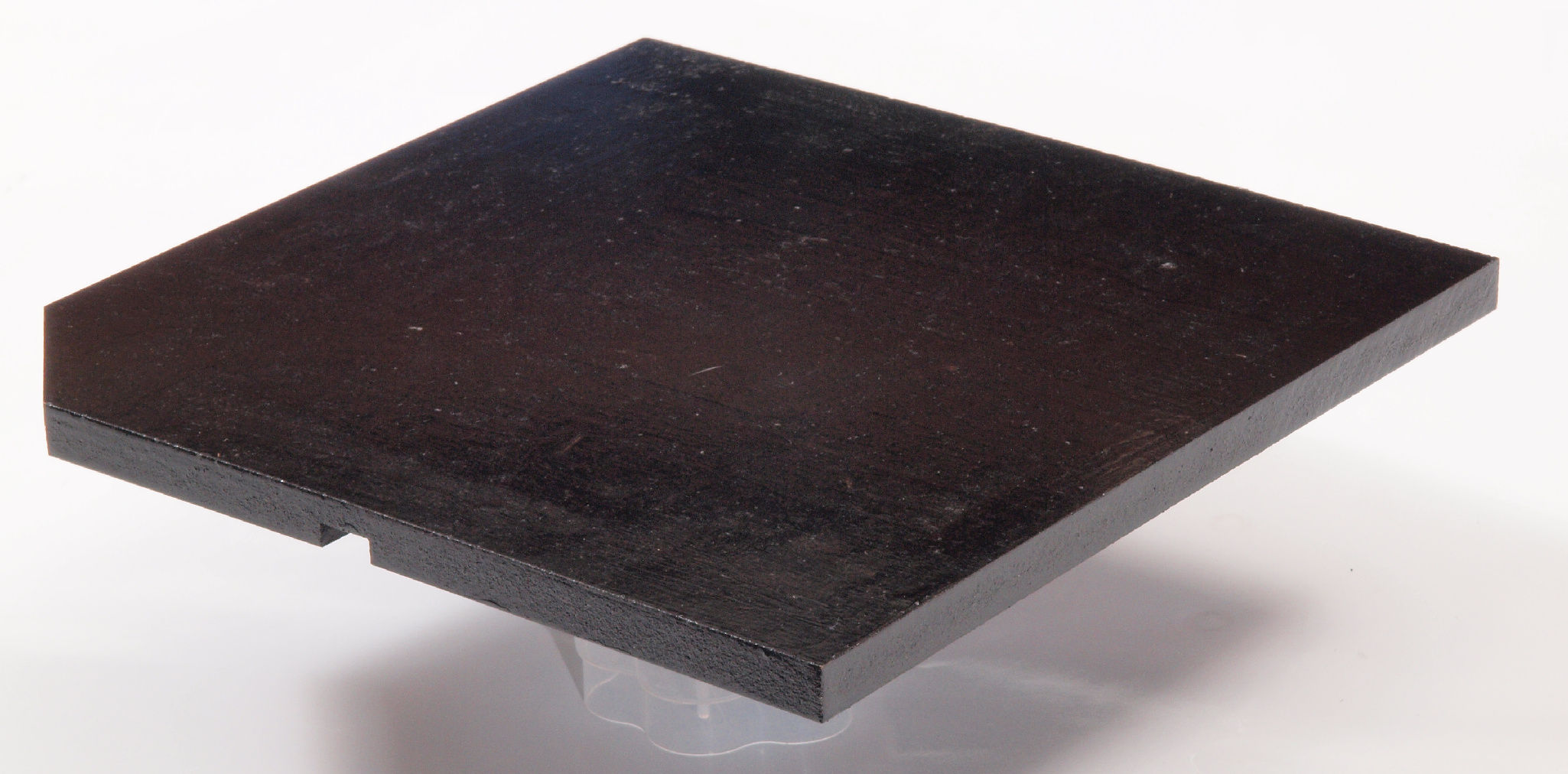

| Ｃ６６． 修理後 さらに、塗装する。 |
 |
| Ｃ６７． 修理中 チャンバー仕切圧縮板裏反対側。 |
 |
| Ｃ６８． 修理中 チャンバー仕切圧縮板裏反対側。ボンドを塗って固める。 |
 |
| Ｃ６９． 修理後 さらに、塗装する。 |
 |

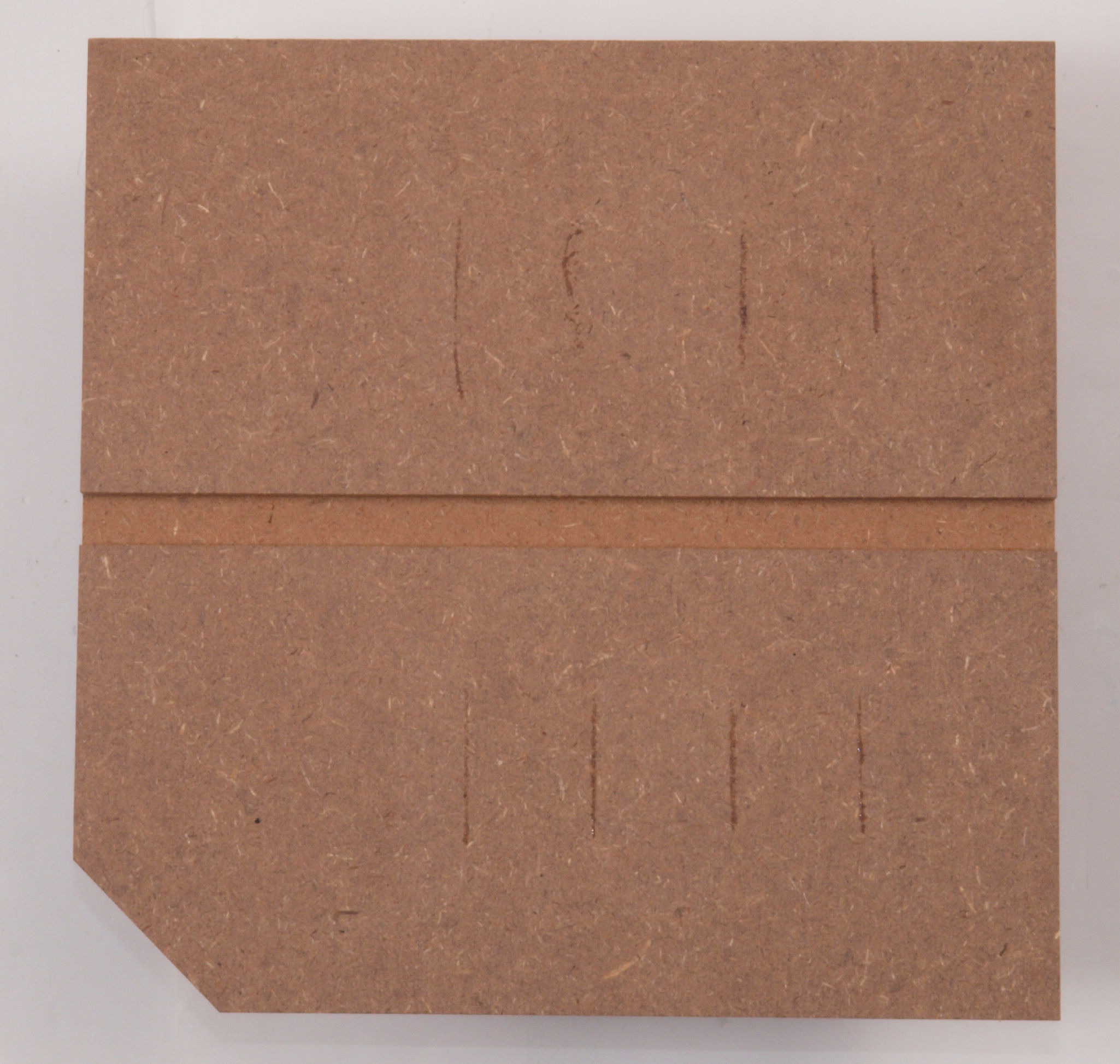

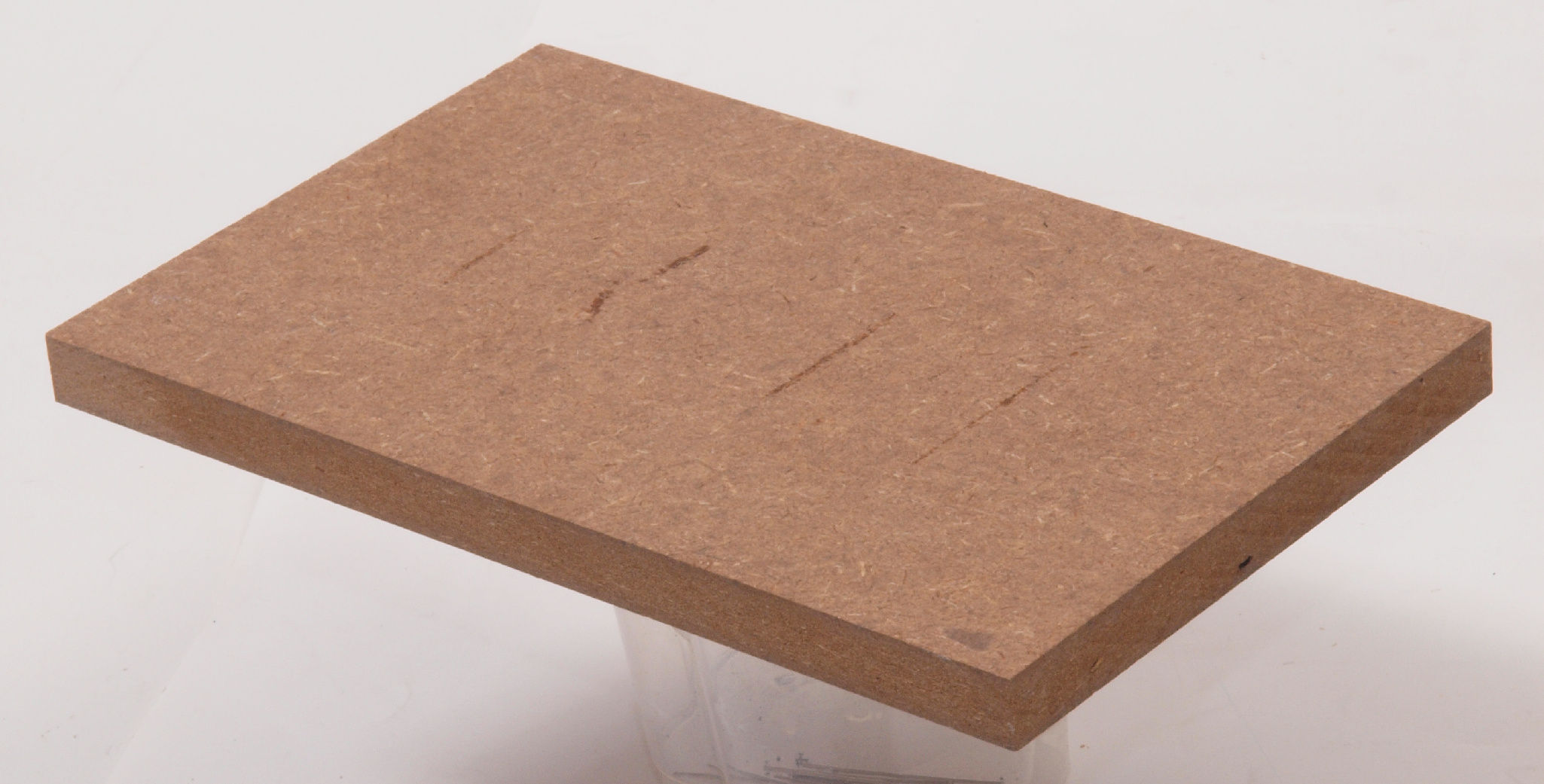

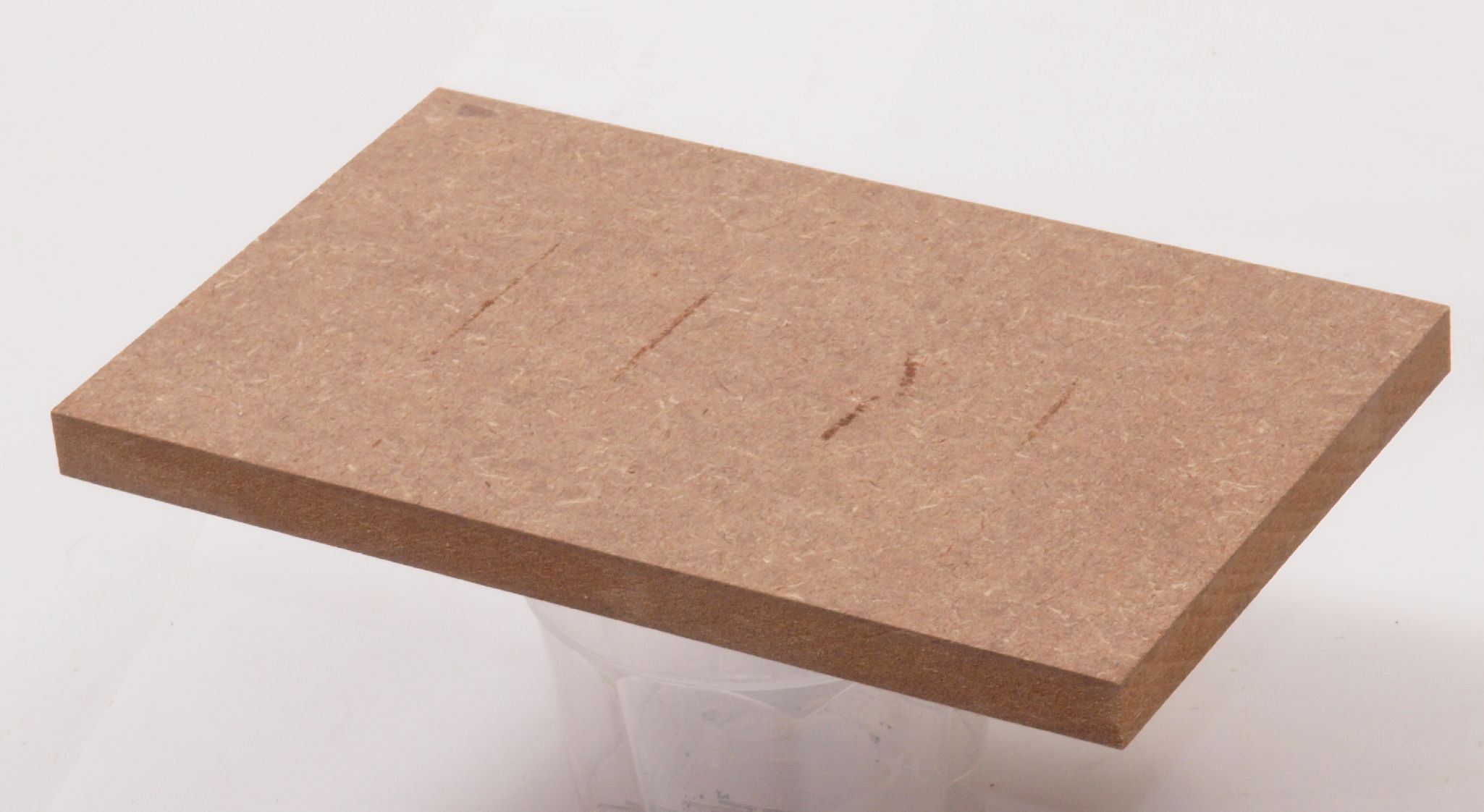

| Ｃ７１． 修理前 チャンバー仕切圧縮板２。 |
 |

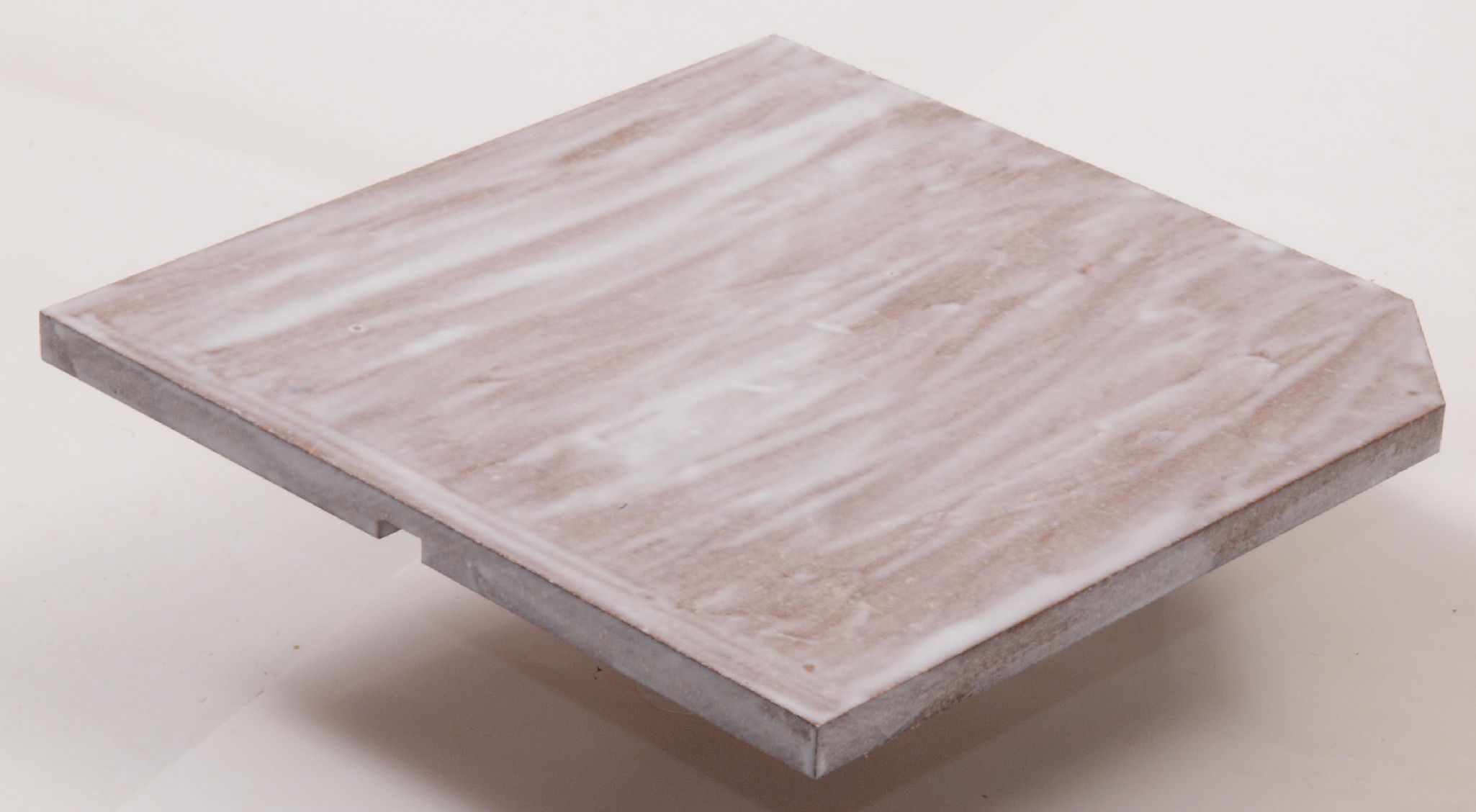

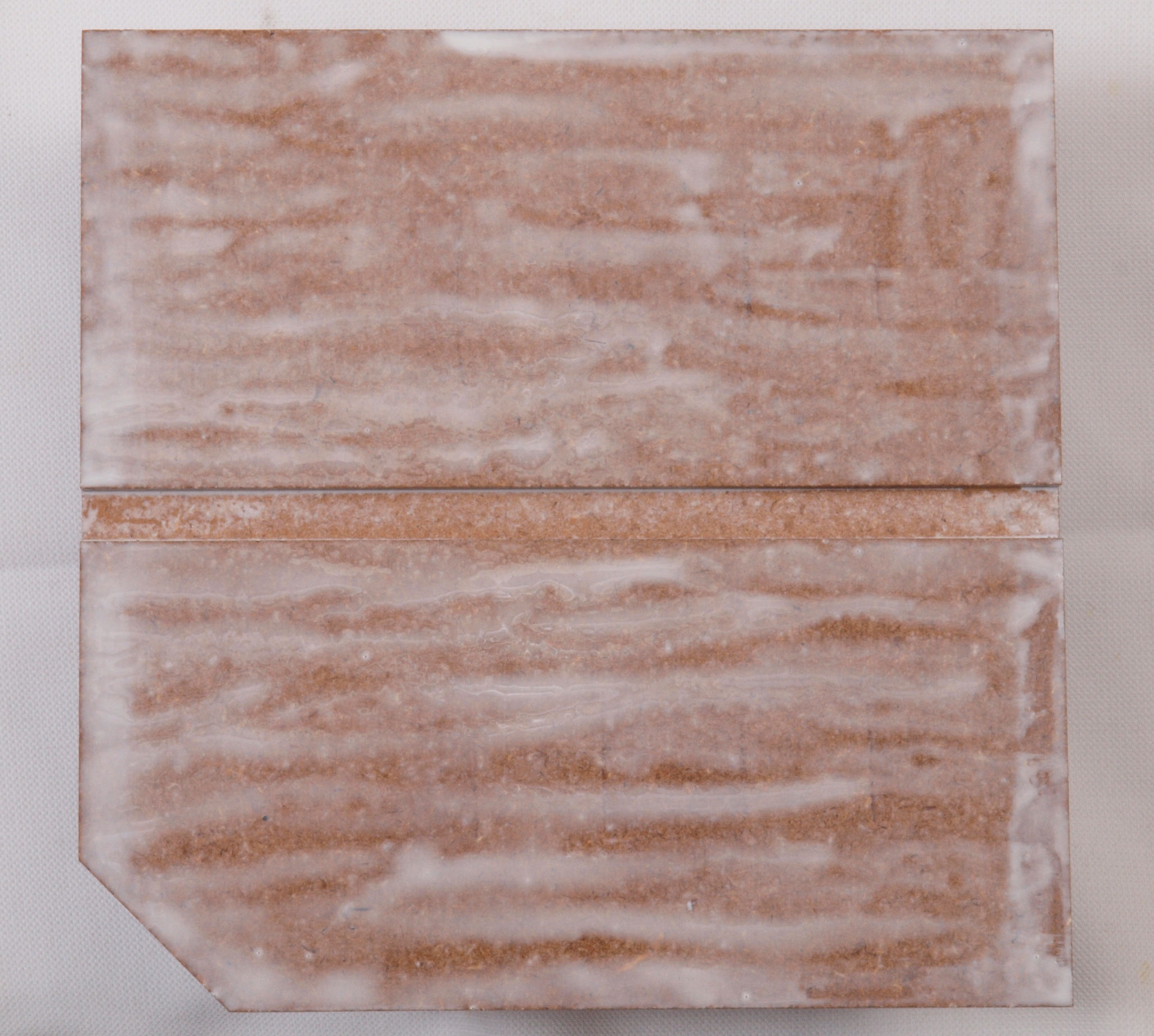

| Ｃ７２． 修理中 チャンバー仕切圧縮板２。ボンドを塗って固める。 |
 |

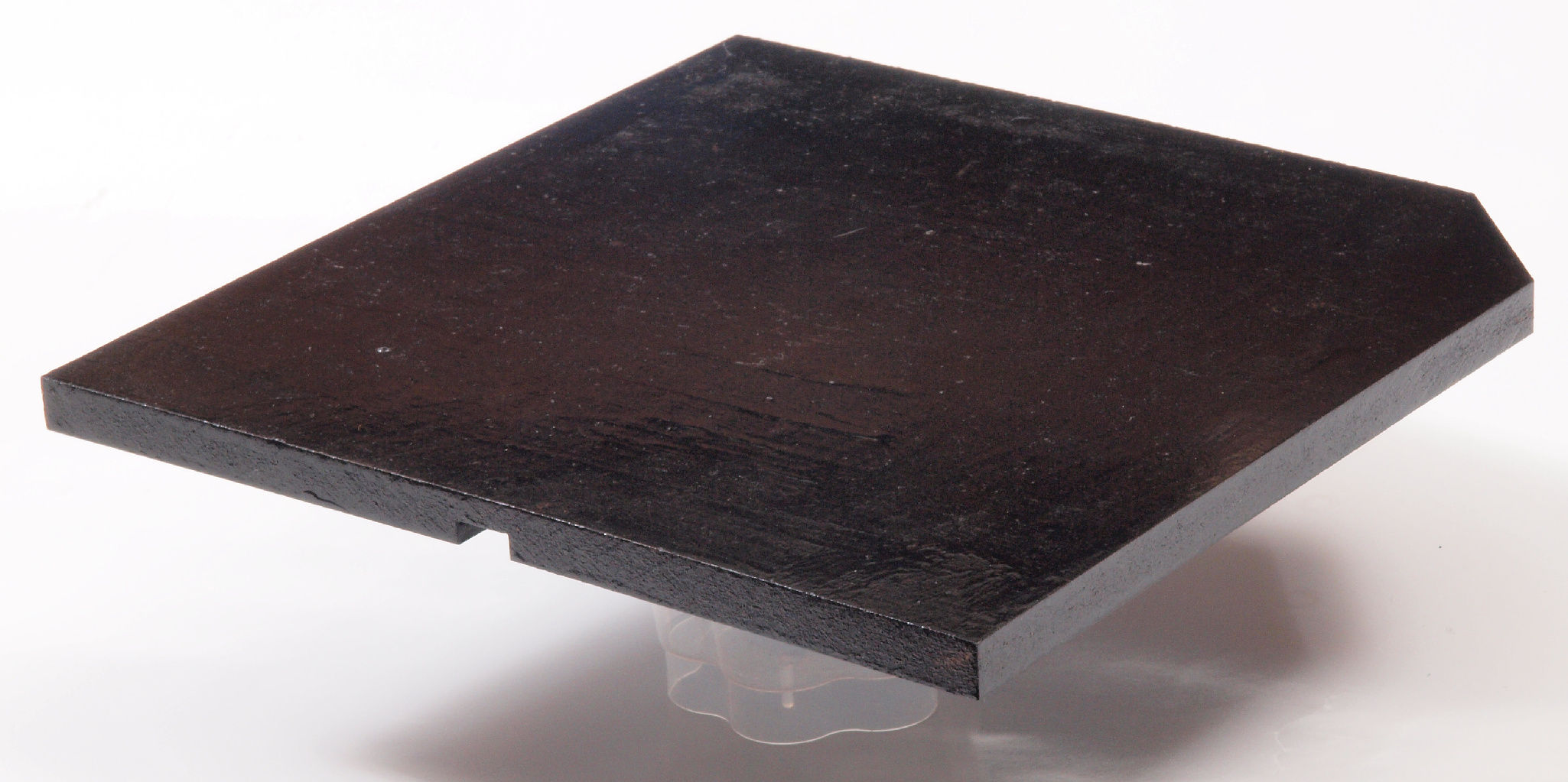

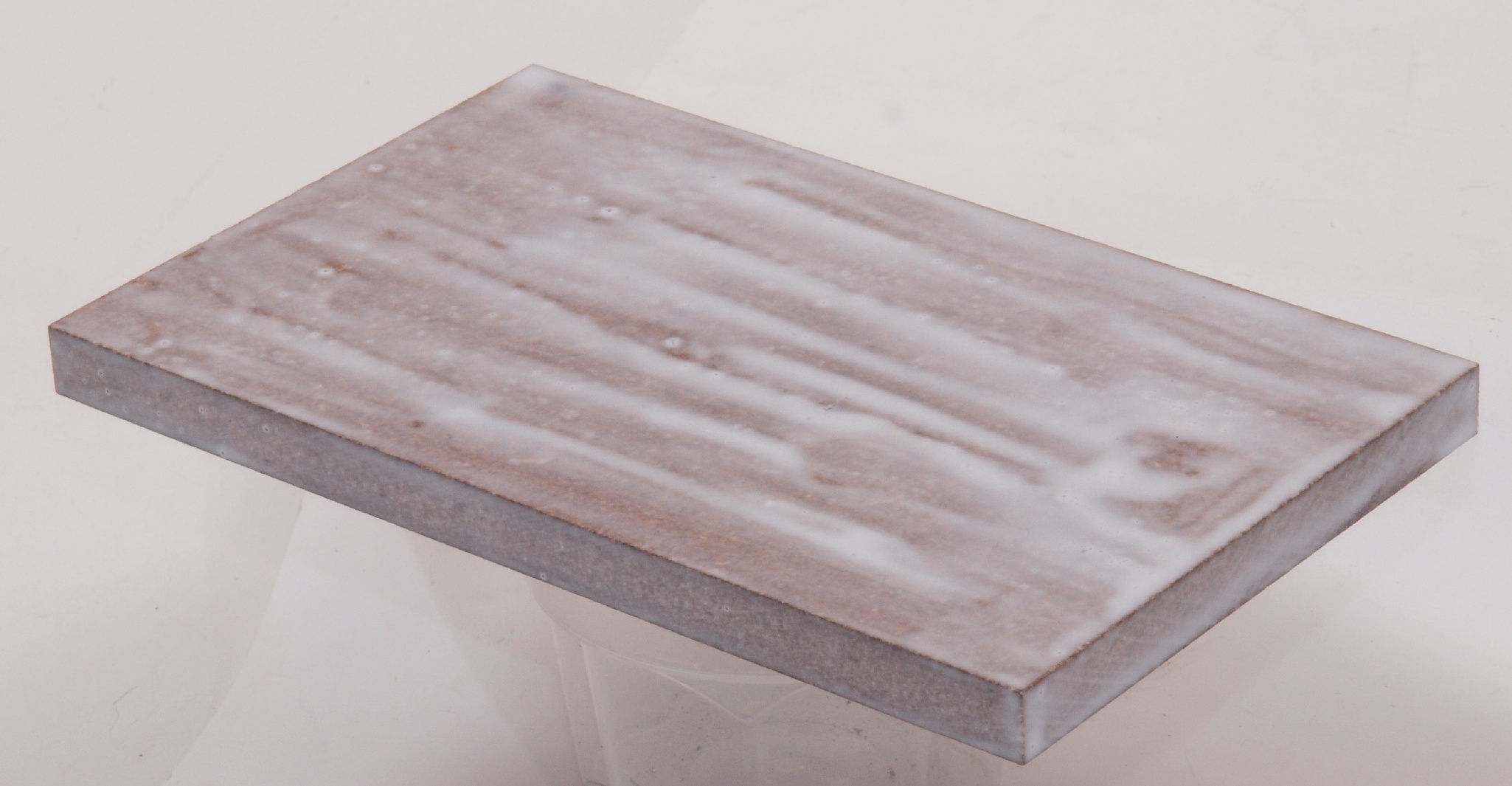

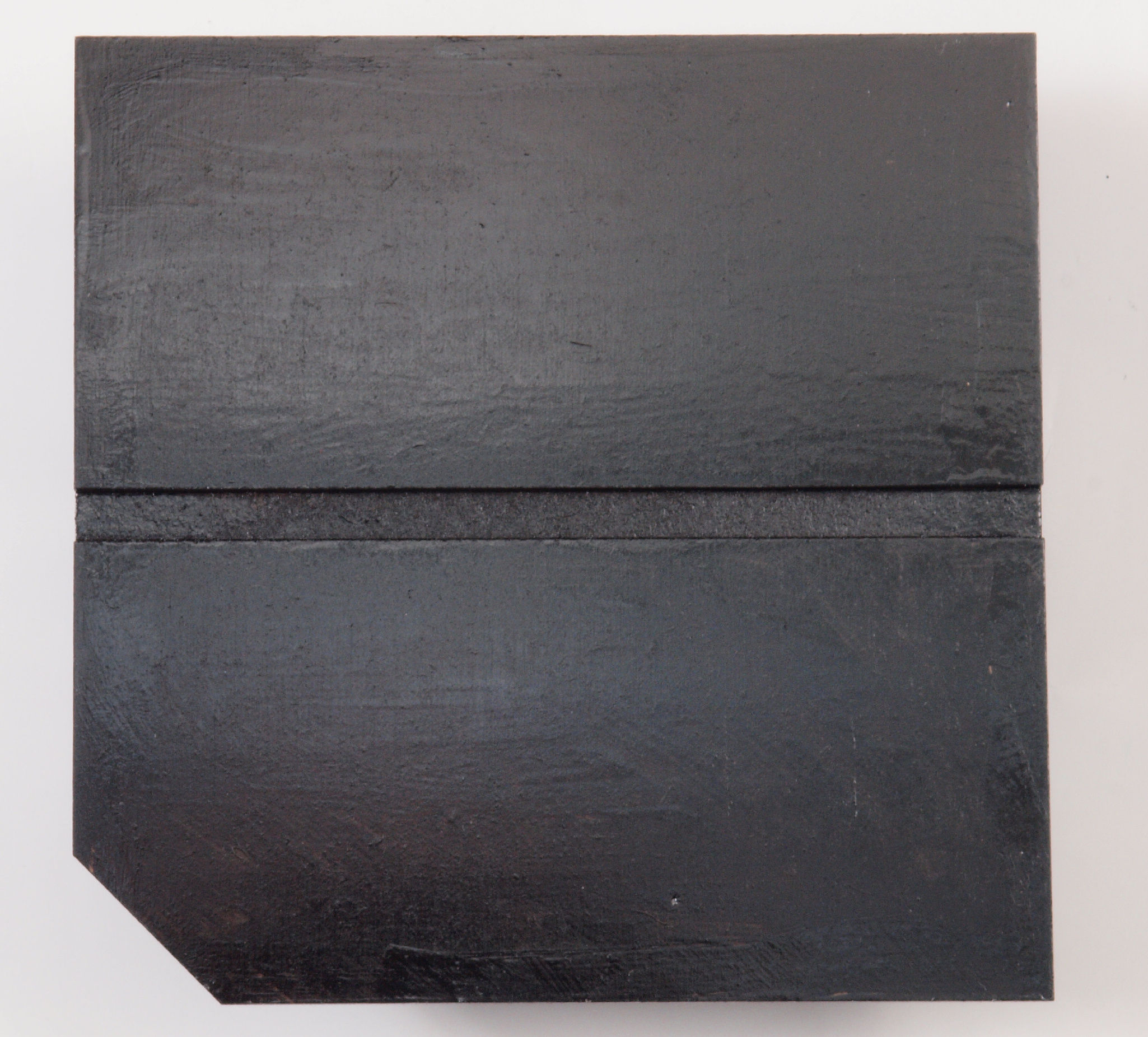

| Ｃ７３． 修理後 さらに、塗装する。 |
 |
| Ｃ７４． 修理前 チャンバー仕切圧縮板２裏。 |
 |
| Ｃ７５． 修理中 チャンバー仕切圧縮板２裏。ボンドを塗って固める。 |
 |
| Ｃ７６． 修理後 さらに、塗装する。 |
 |
| Ｃ７７． 修理中 チャンバー仕切圧縮板２裏反対側。 |
 |
| Ｃ７８． 修理中 チャンバー仕切圧縮板２裏反対側。ボンドを塗って固める。 |
 |
| Ｃ７９． 修理後 さらに、塗装する。 |
 |

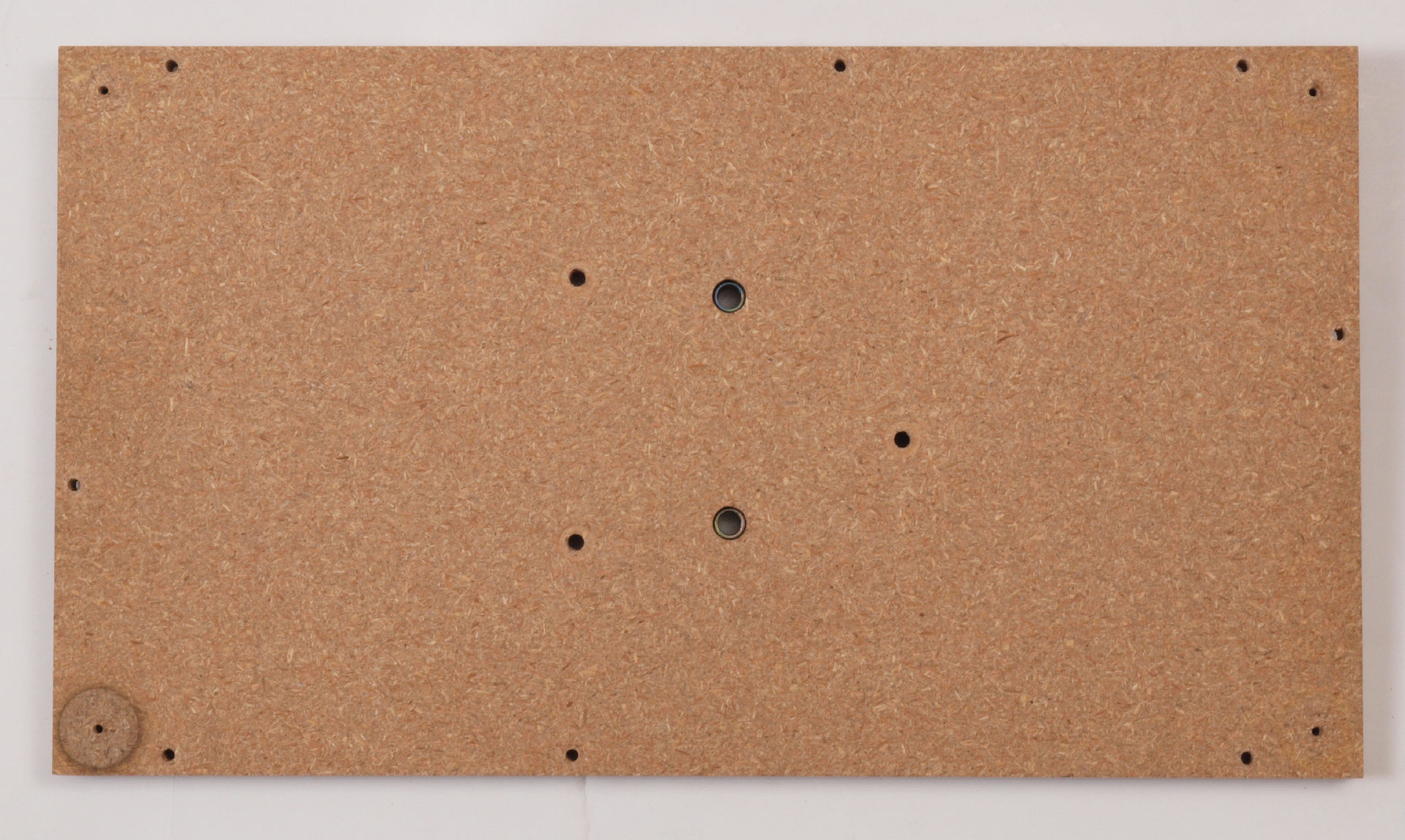

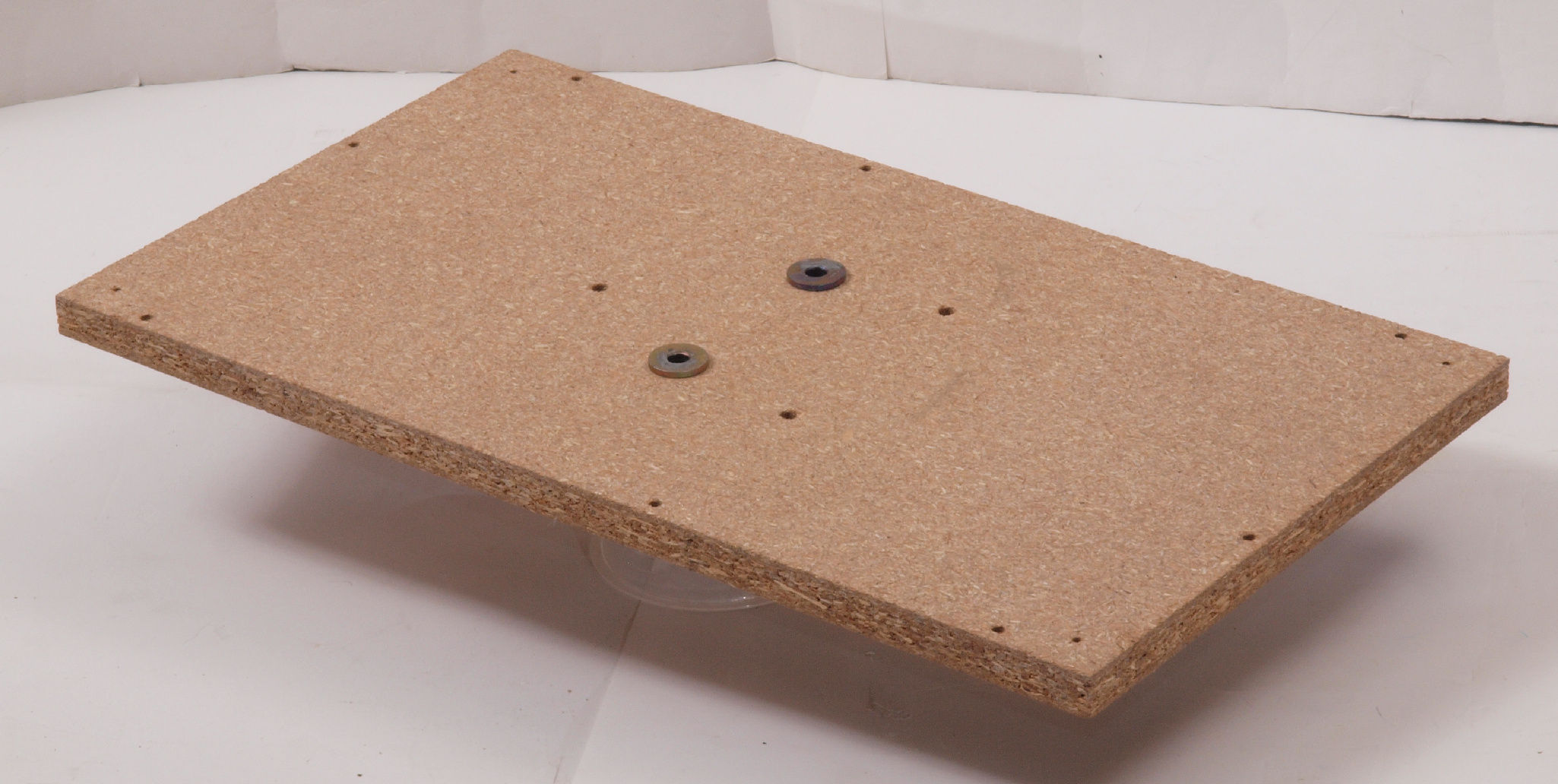

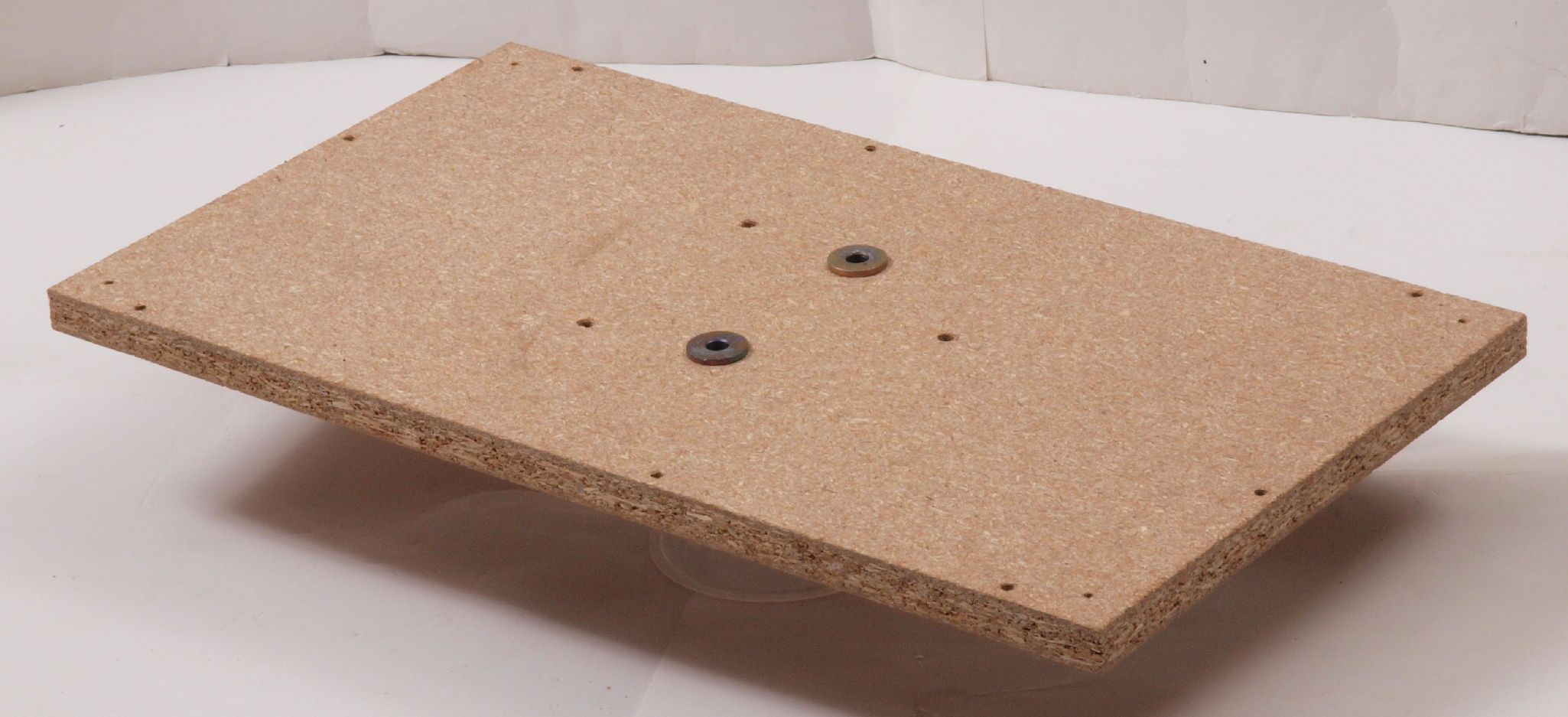

| Ｃ８１． 修理前 取り外した下蓋表。 |
 |

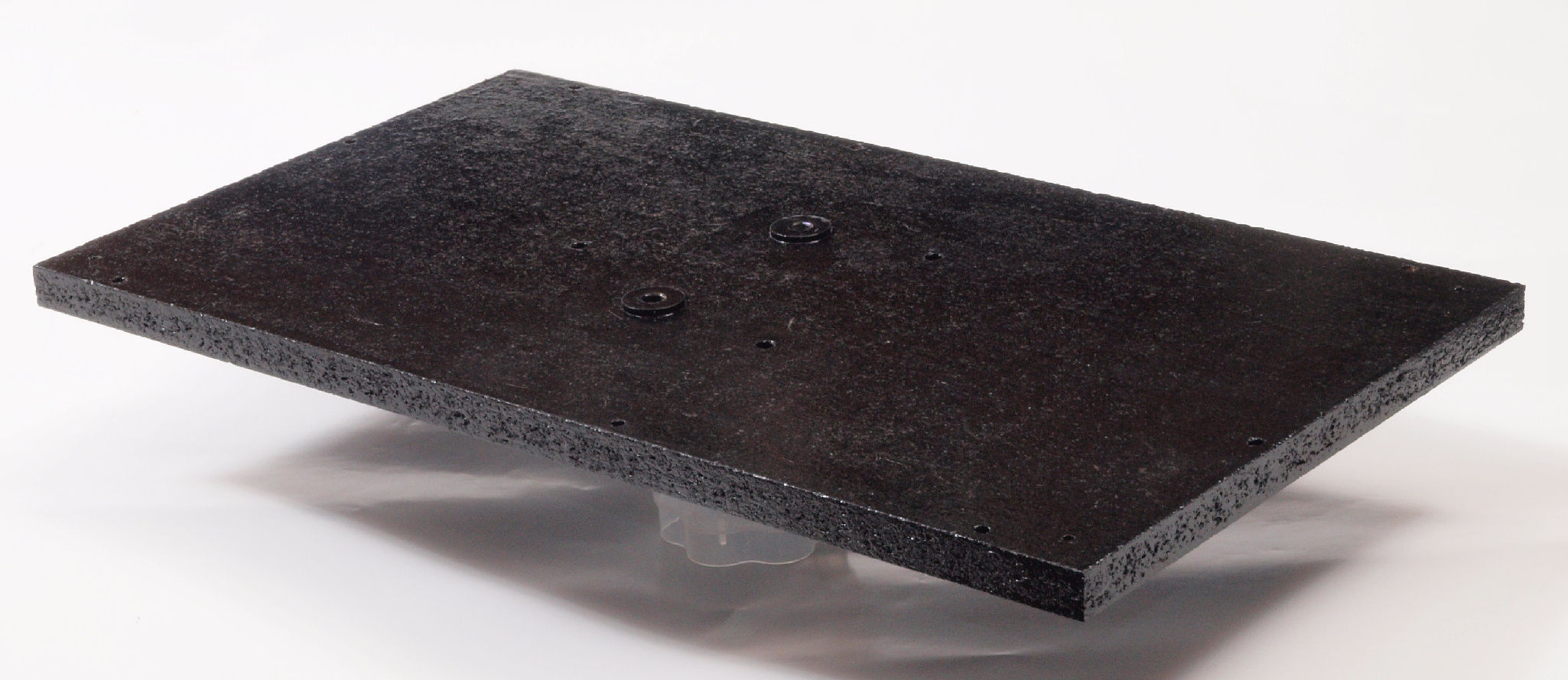

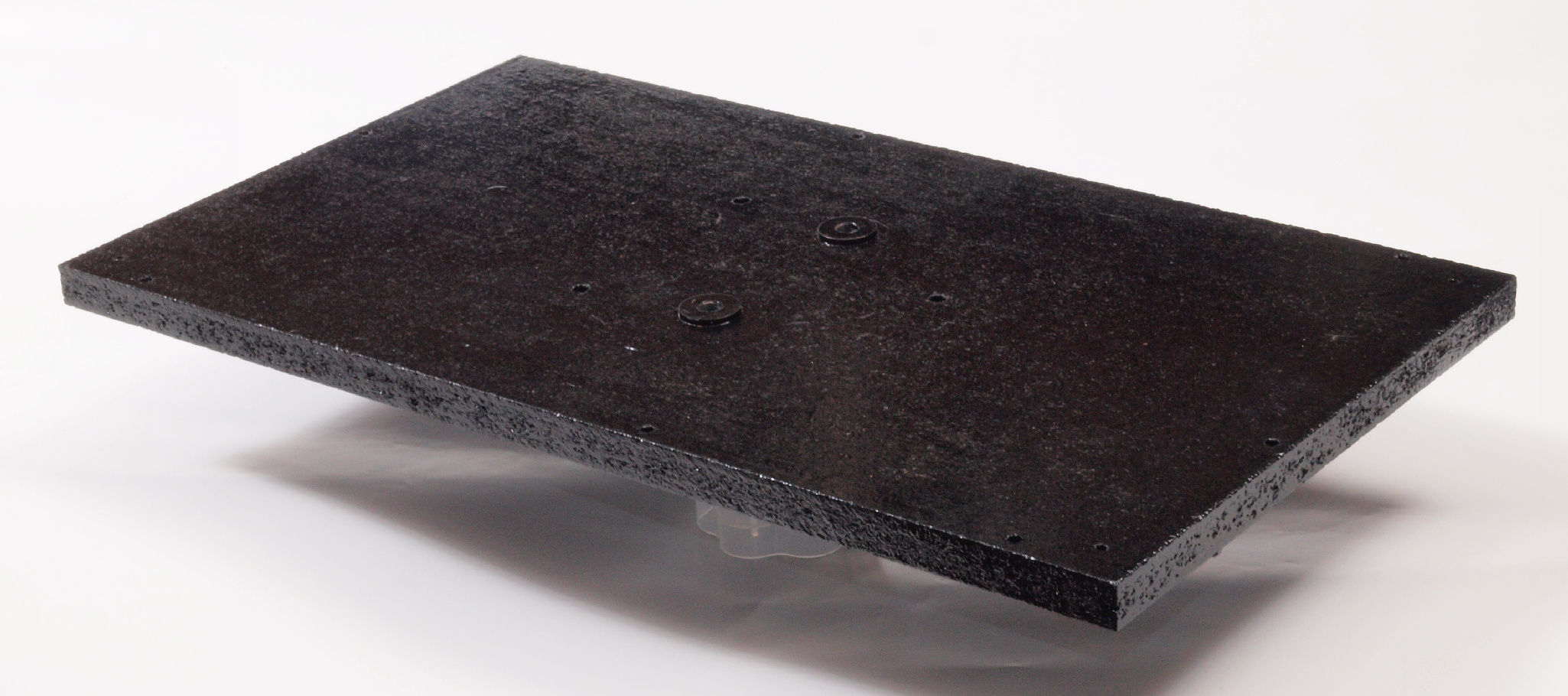

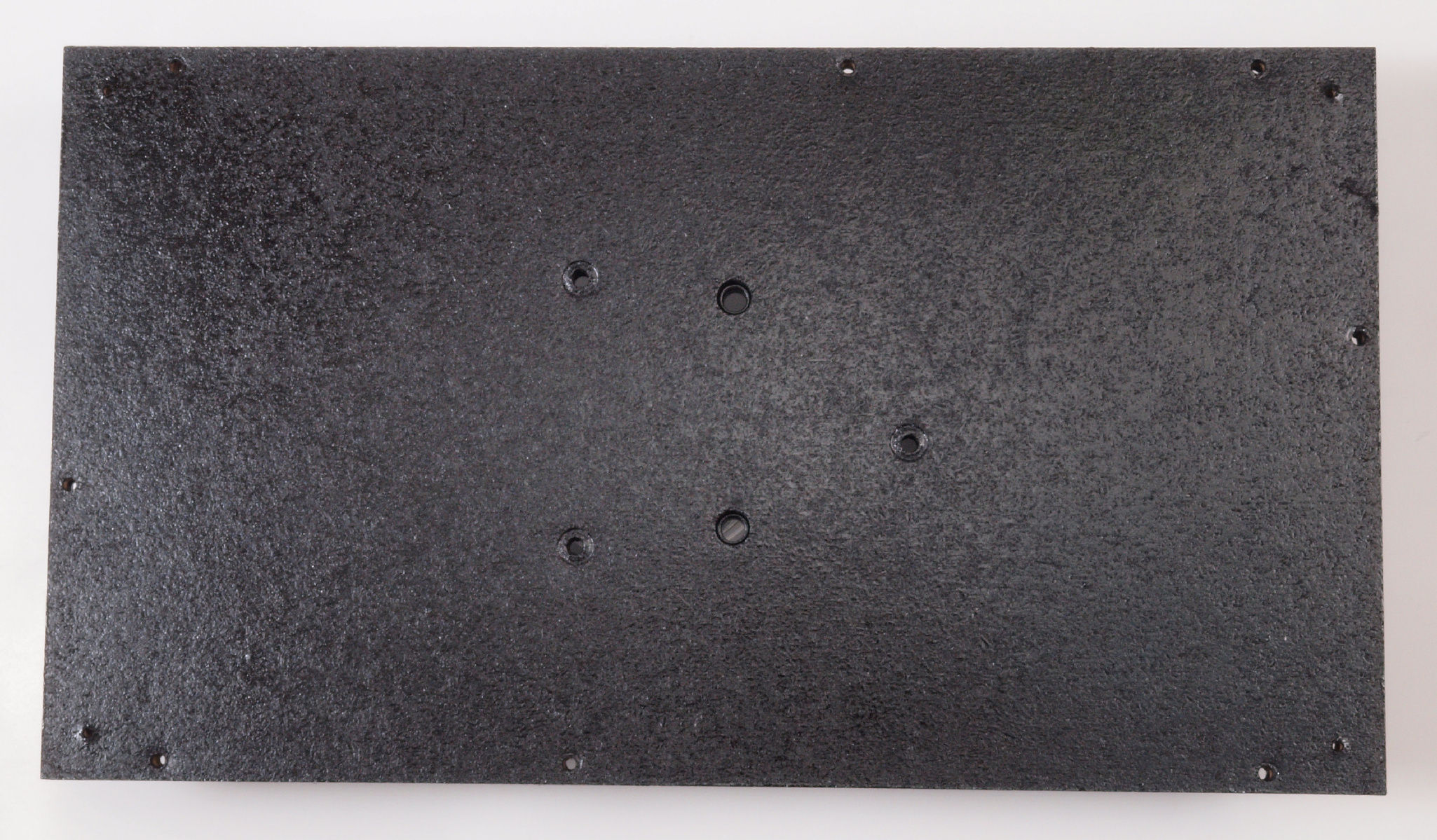

| Ｃ８２． 修理（塗装）後 取り外した下蓋表。 |
 |
| Ｃ８３． 修理前 下蓋（底板）裏右横側。 |
 |

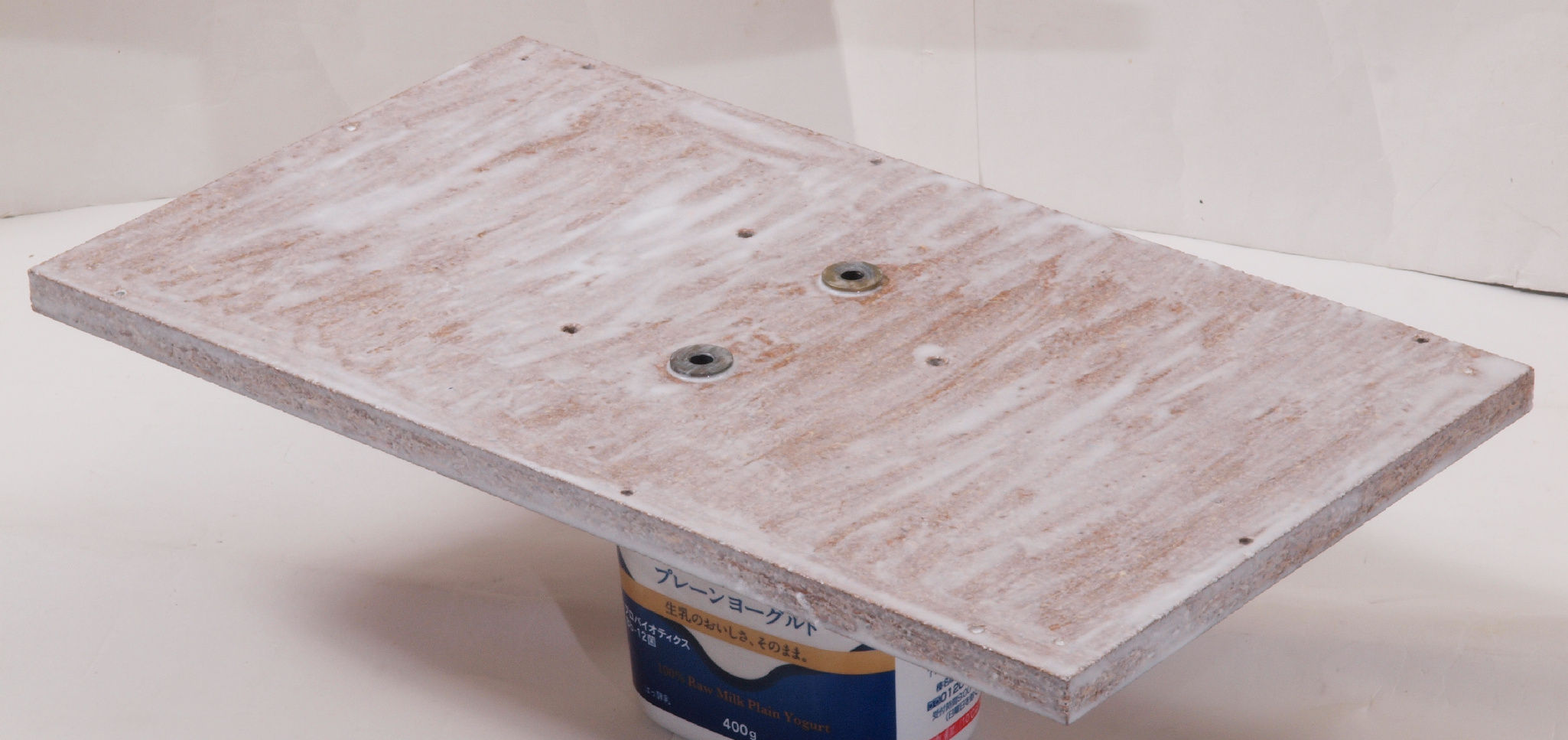

| Ｃ８４． 修理中 下蓋（底板）裏右横側、ボンドを染みこませる。 |
 |
| Ｃ８５． 修理（塗装）後 下蓋（底板）裏右横側、 さらに塗装する。 |
 |
| Ｃ８６． 修理前 下蓋（底板）裏左横側。 |
 |
| Ｃ８７． 修理中 下蓋（底板）裏左横側、ボンドを染みこませる。 |
 |
| Ｃ８８． 修理（塗装）後 下蓋（底板）裏左横側、 さらに塗装する。 |
 |

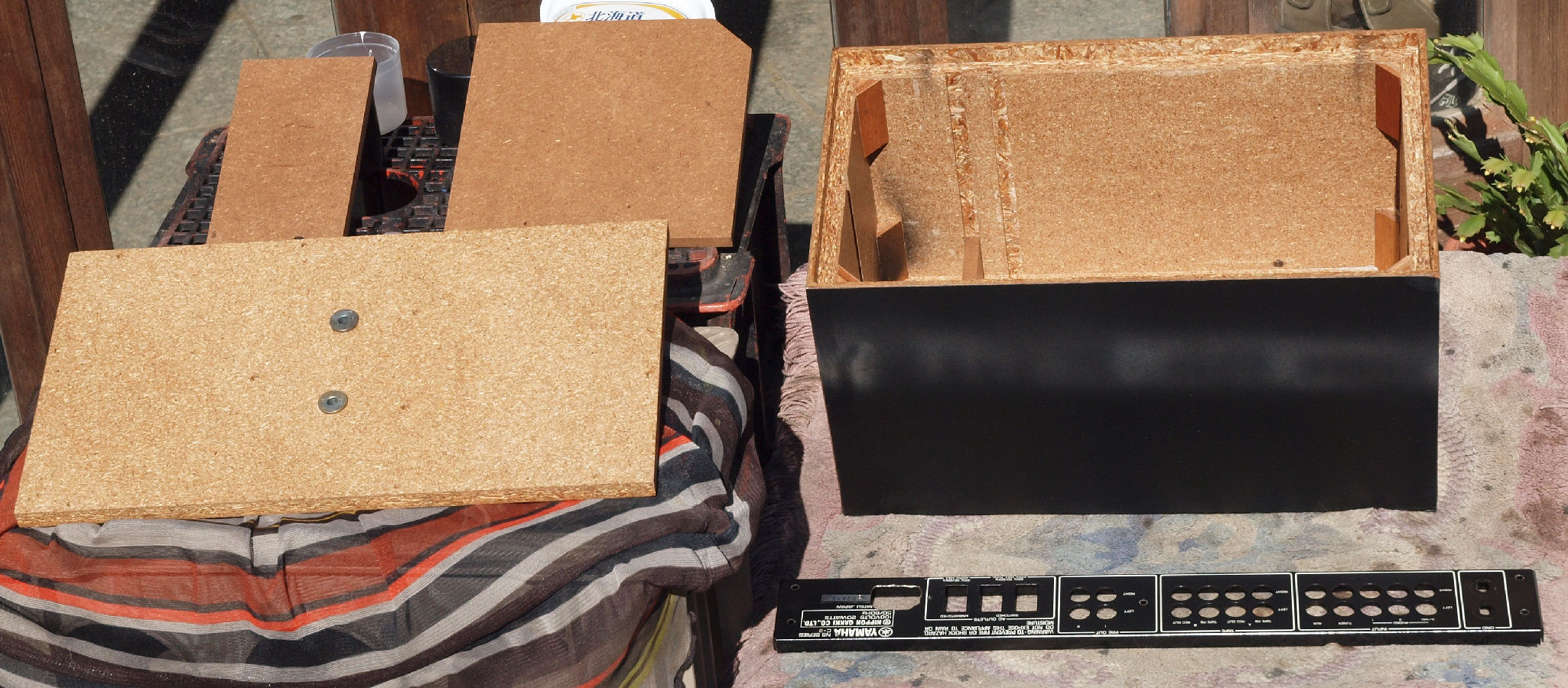

| Ｃ８９． 修理中 天日で乾燥中。 |
 |

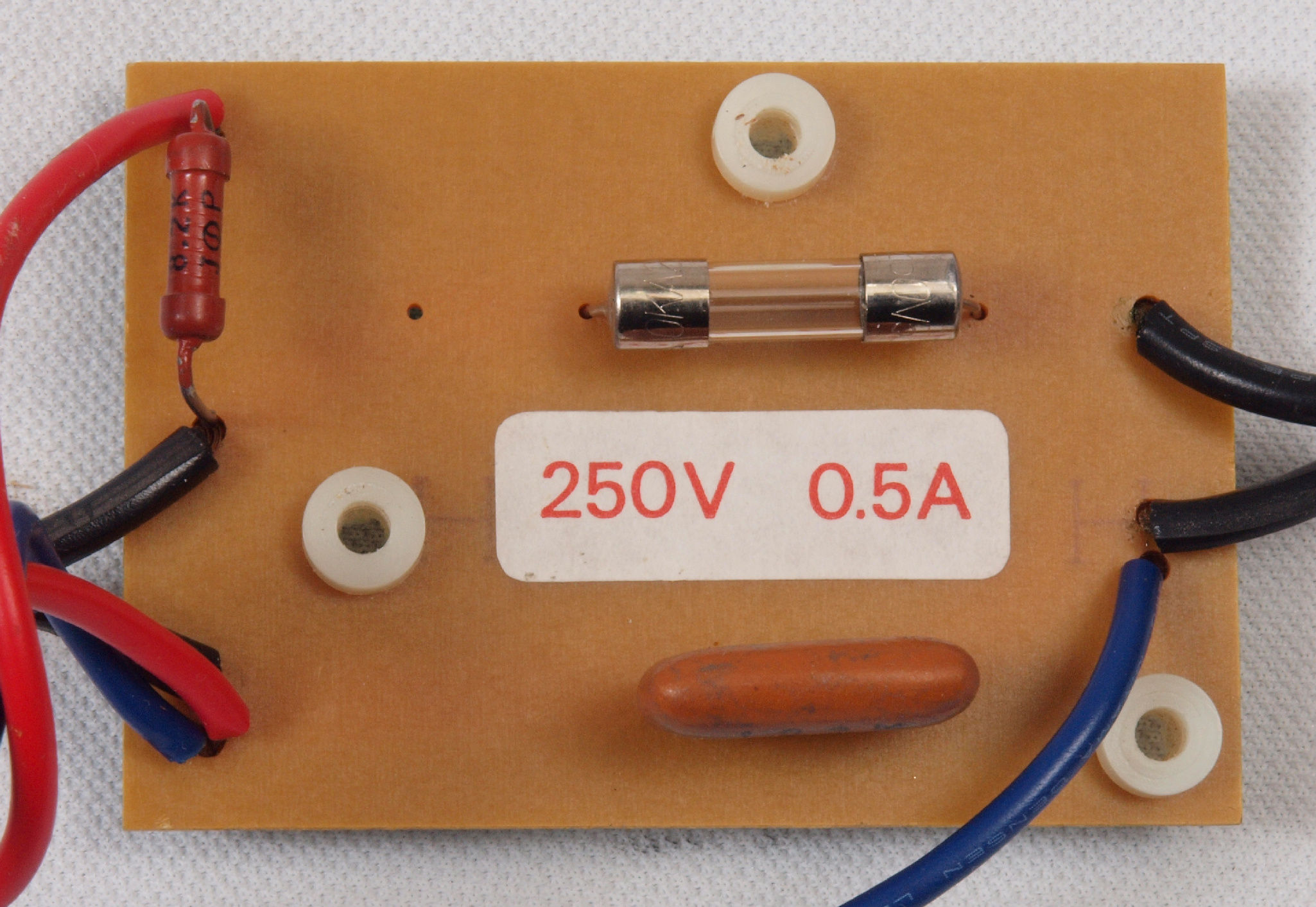

| Ｃ９１． 修理前 ヒューズ基板。 |
 |
| Ｃ９２． 修理前 ヒューズ基板裏。 |
 |

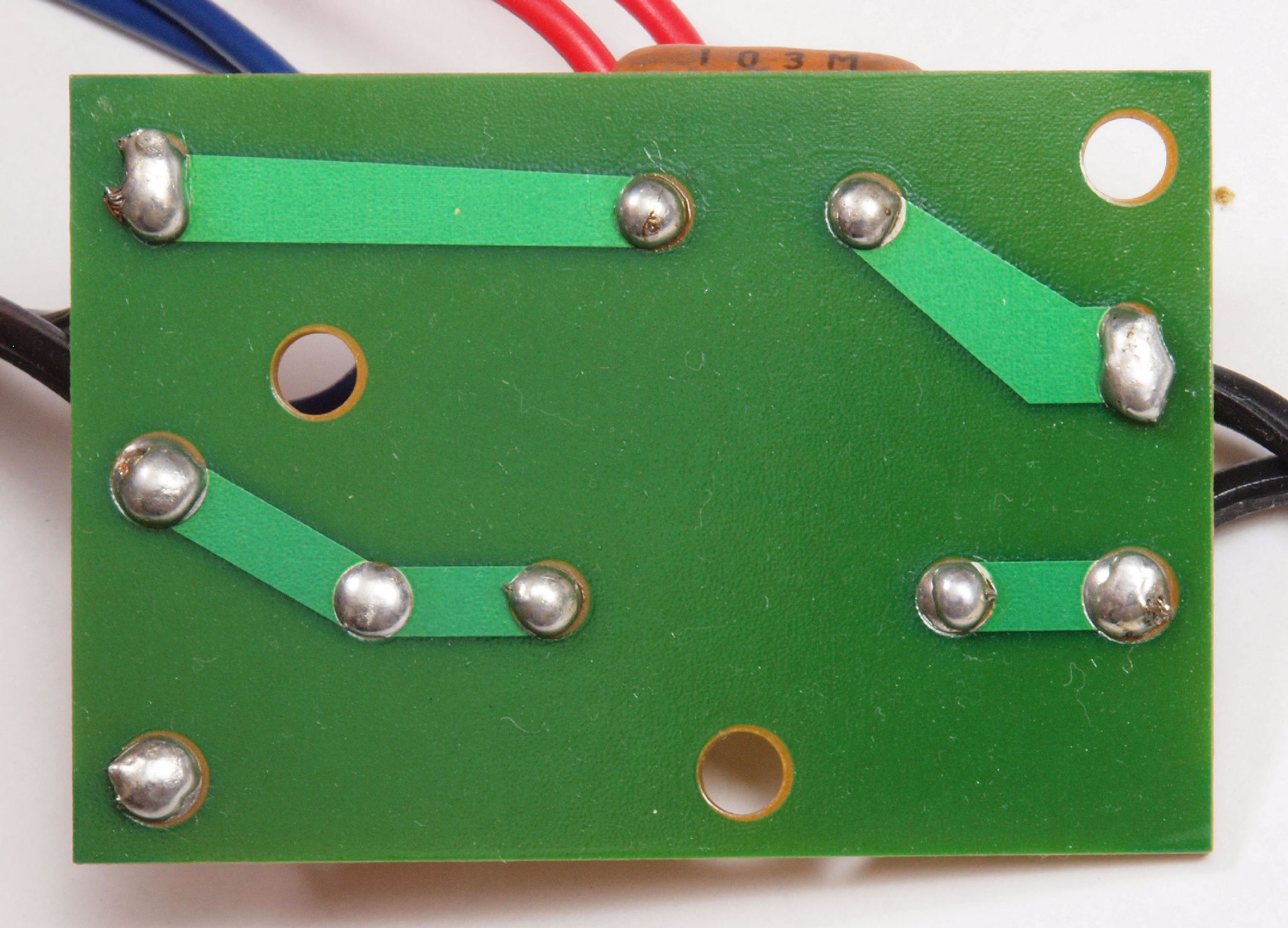

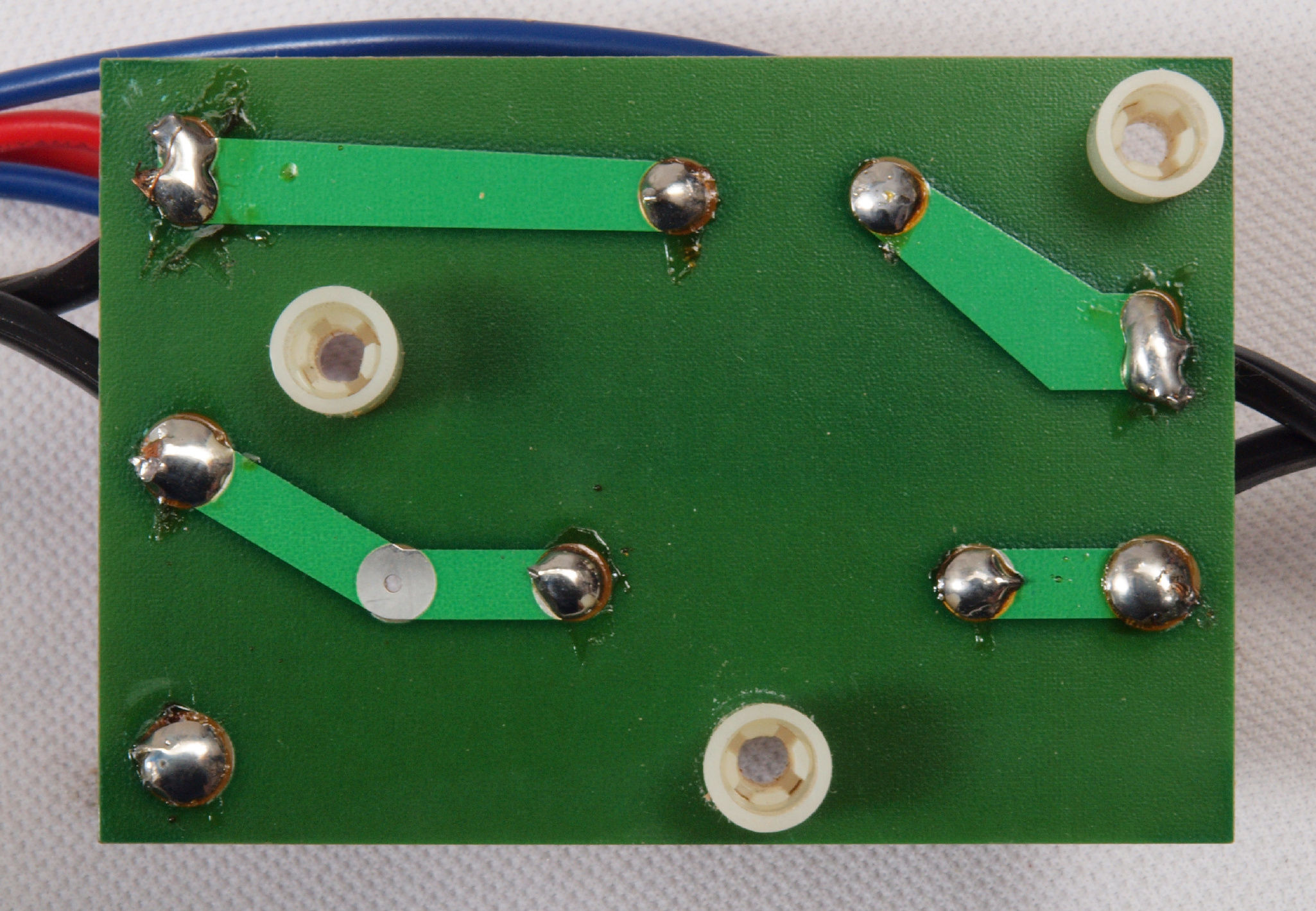

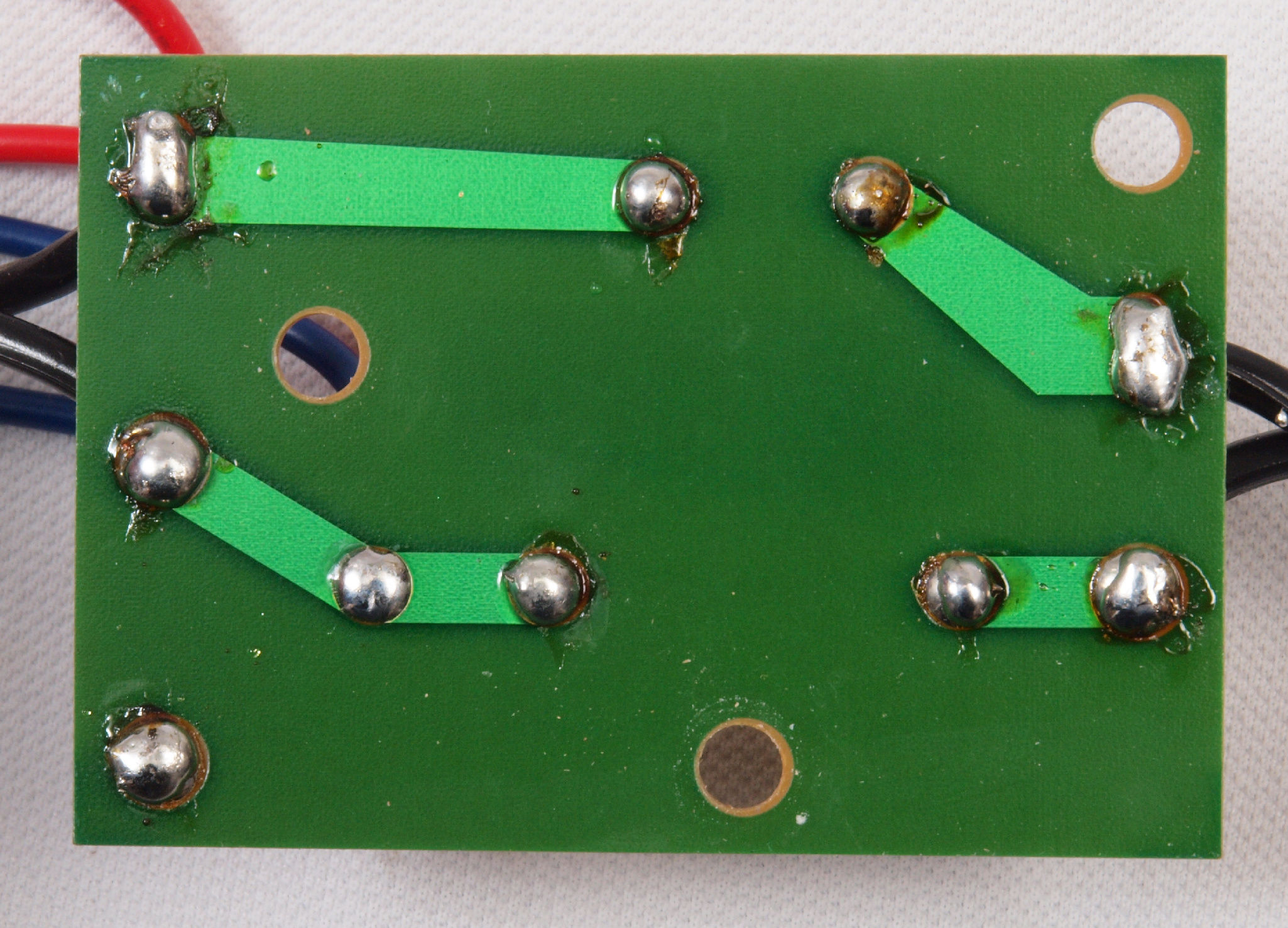

| Ｃ９３． 修理（半田補正）後 ヒューズ基板裏。 |
 |
| Ｃ９４． 完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。 |
 |

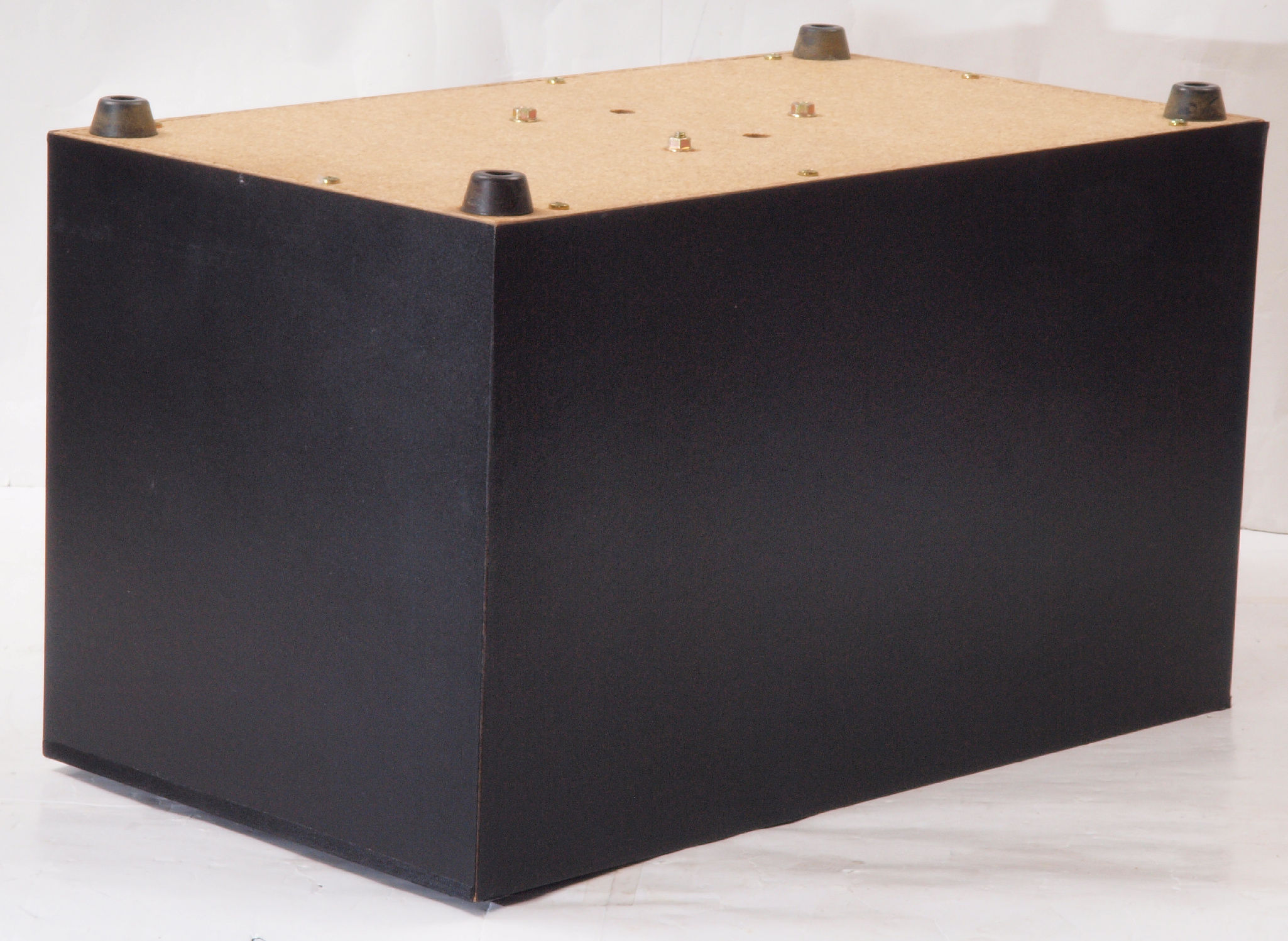

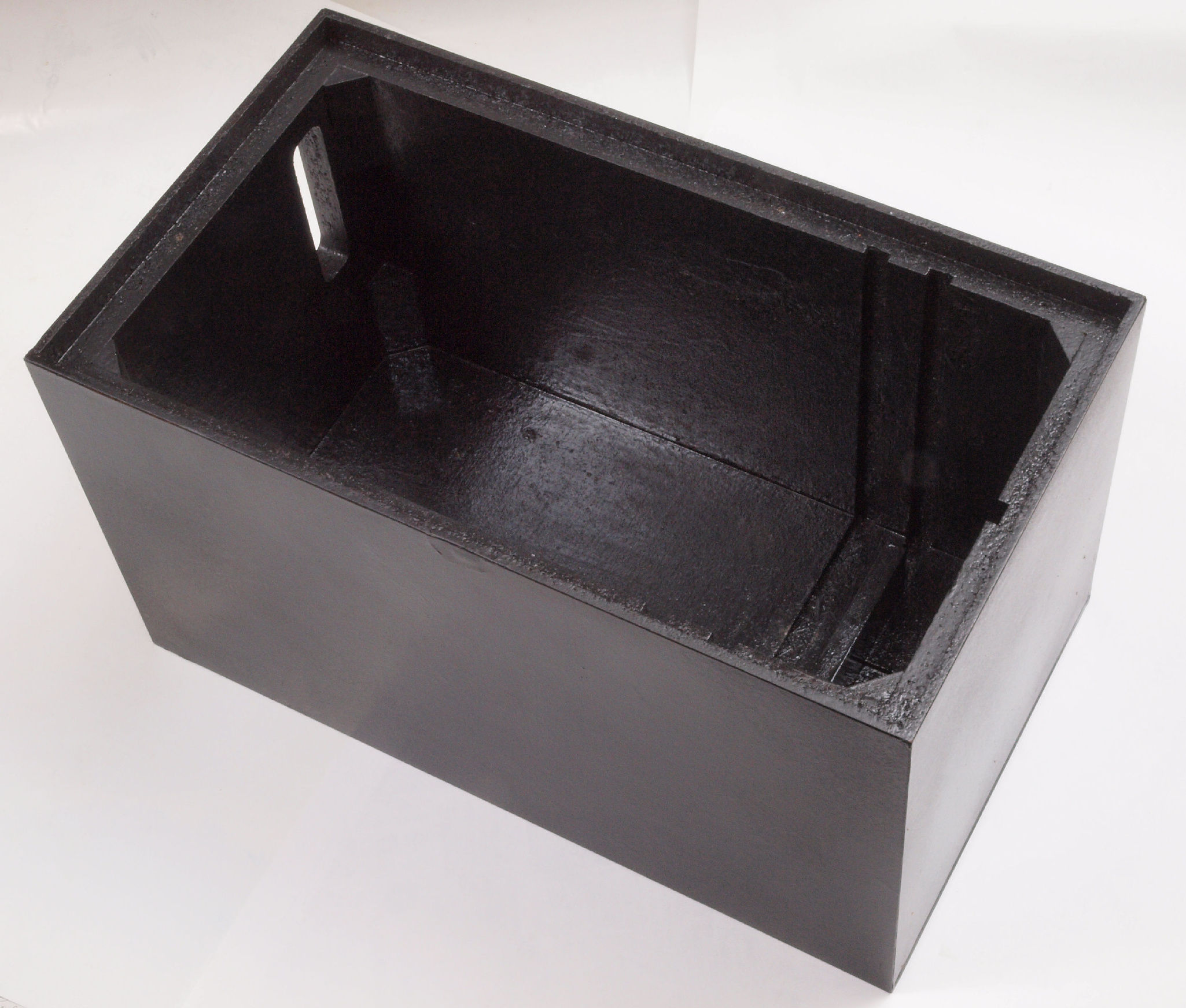

| ＣＡ１． 修理完成後 |
 |

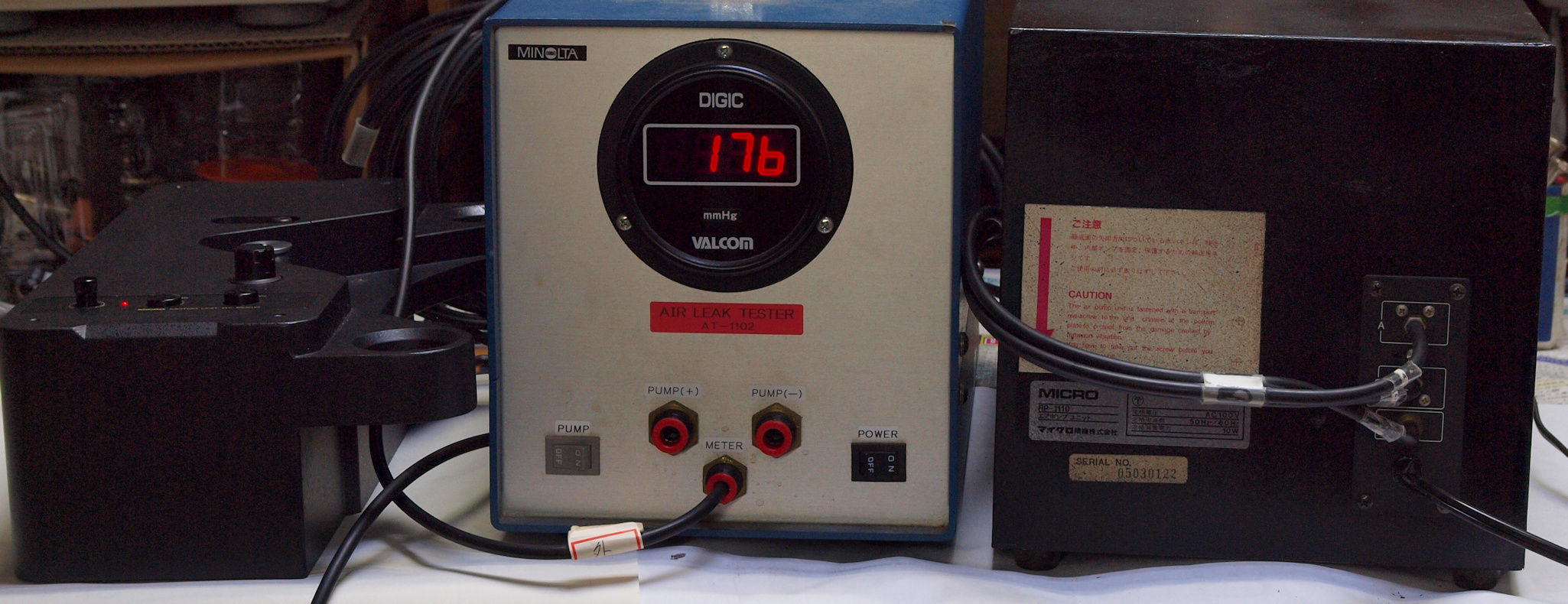

| Ｅ． 調整・測定.。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０． ＲＹ−１５００Ｄに接続して測定する。 |

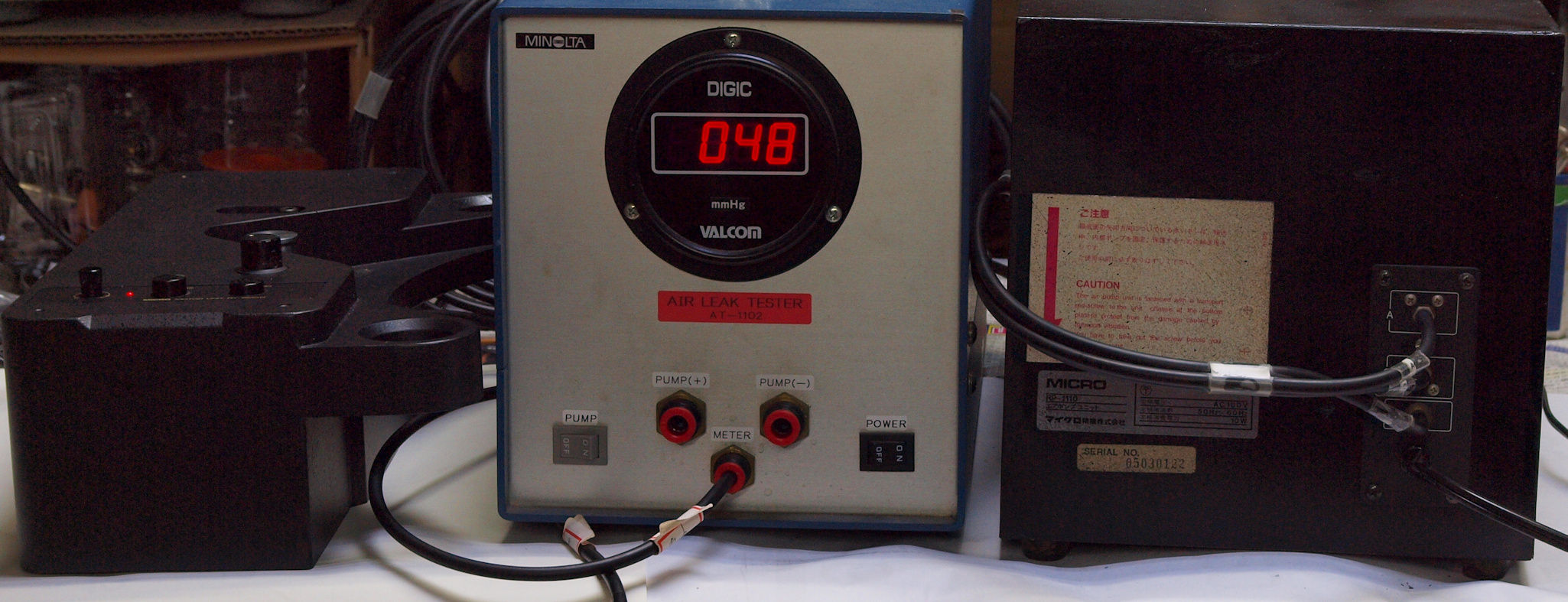

| Ｅ１． 圧力測定 ターンテーブル浮かし圧力。 |
 |

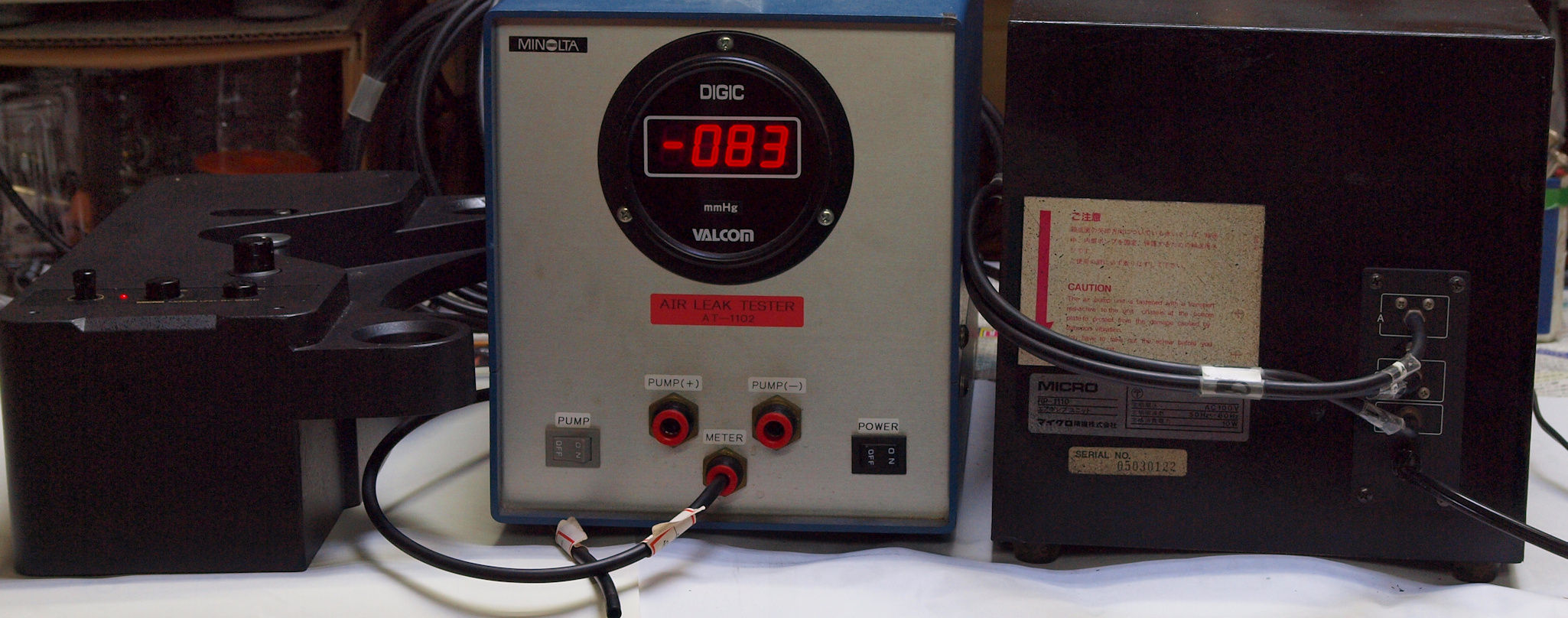

| Ｅ２． 圧力測定 レコード吸着圧力。 |
 |
| Ｅ３． 圧力測定 レコード取り外し圧力。 |
 |
