ＭＩＣＲＯＳＥＩＫＩ ＲＰ１１１０．Ver２の検討

平成２９年１０月２１日到着　　１０月３０日完成

Ａ．　Pompunit ＲＰ１１１０に付いて。 Ｔ．　純正品（(株)テクノ高槻） Ｙ．　安永エアポンプ(株)の製品、外形同じで吐出量違いで2種類あり、価格は殆ど同じです。 ＹＰ−６Ｖ．．．８０００シリーズ以外用。 ＹＰ−１５Ｖ．．．８０００シリーズ用。

Ａ．　Pompunit ＲＰ１１１０に付いて。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　小生が修理の中から推測した結果です。

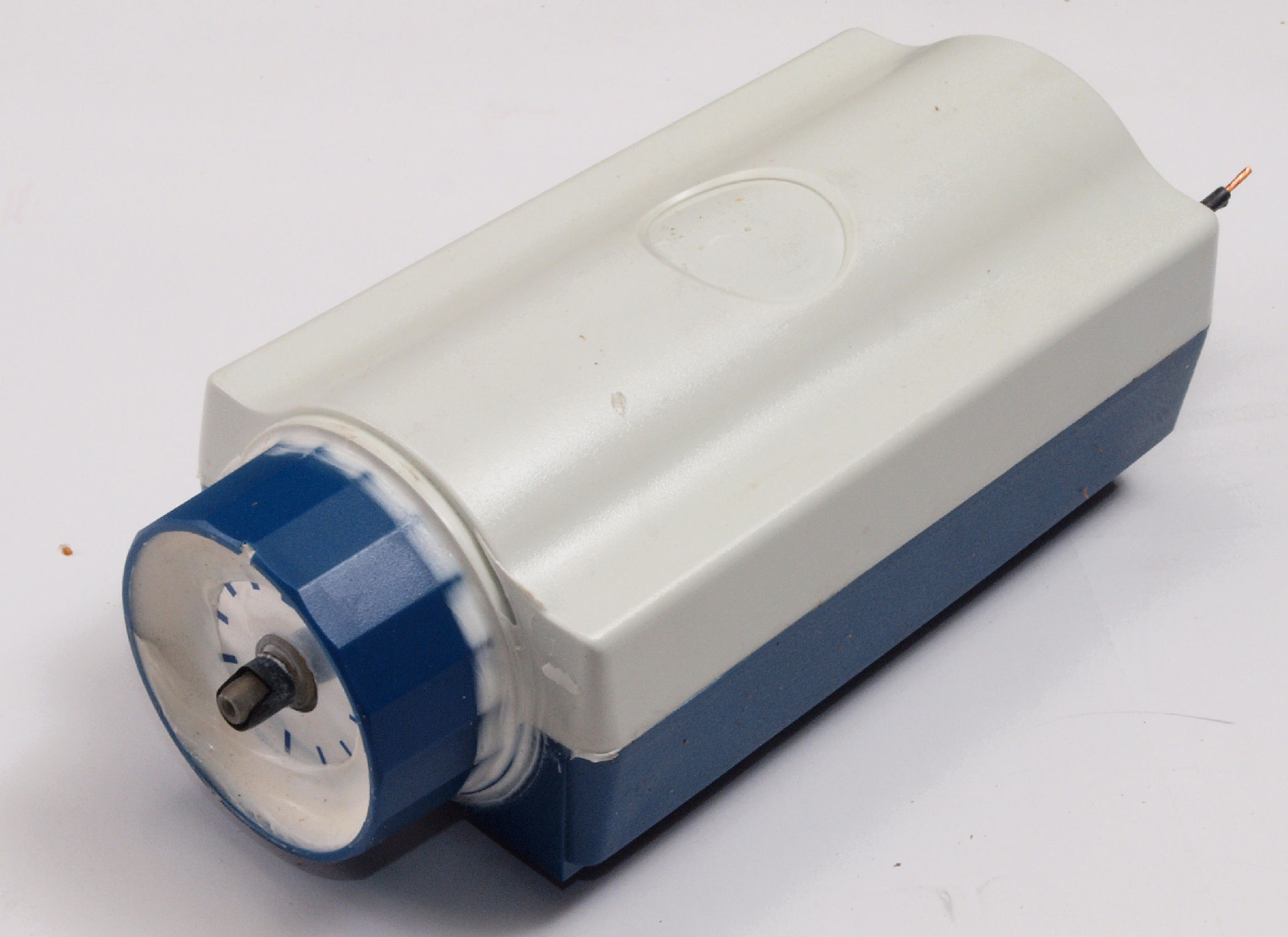

Ａ１．　当初の製品はメーカー製のポンプを使用。

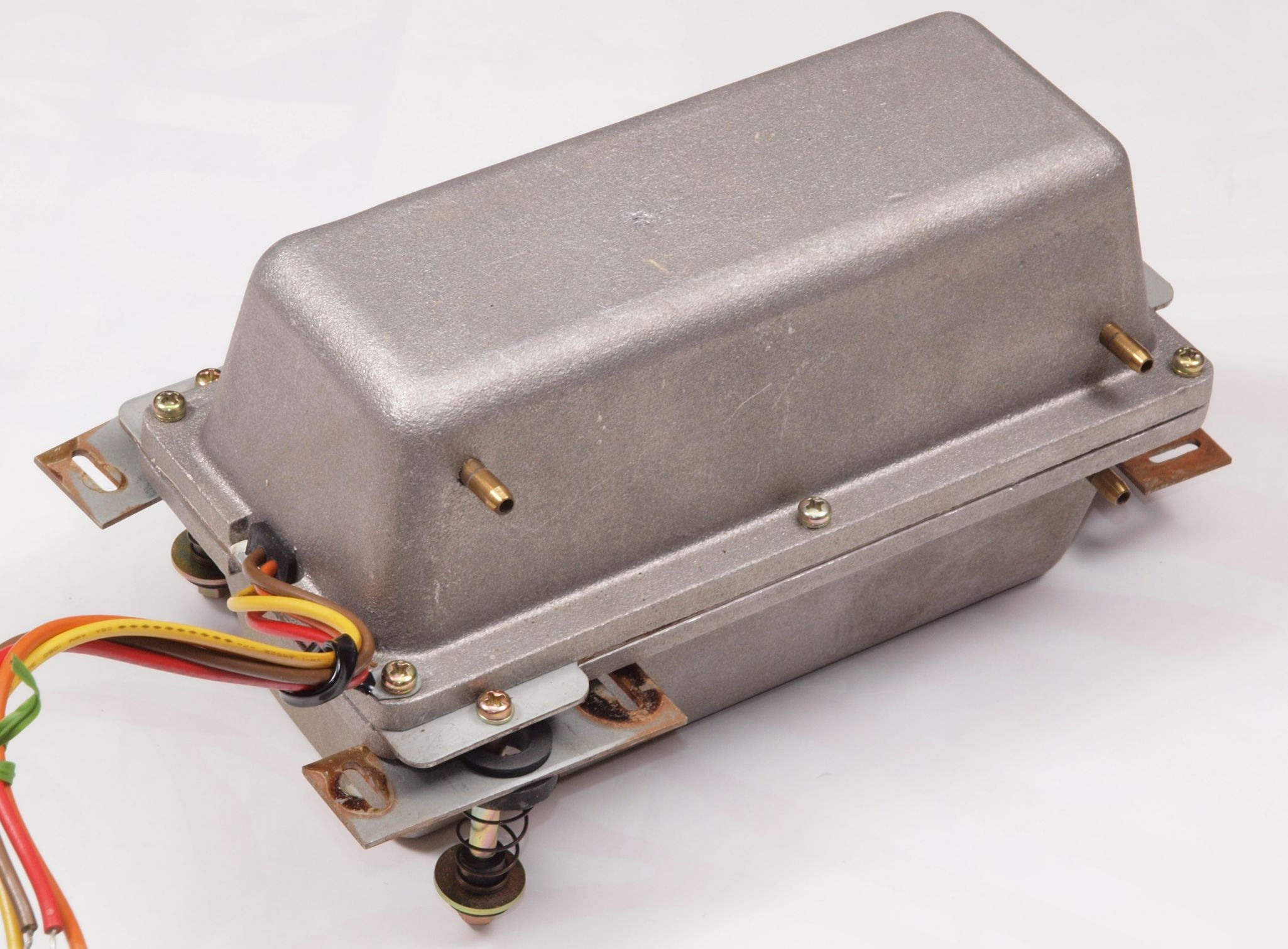

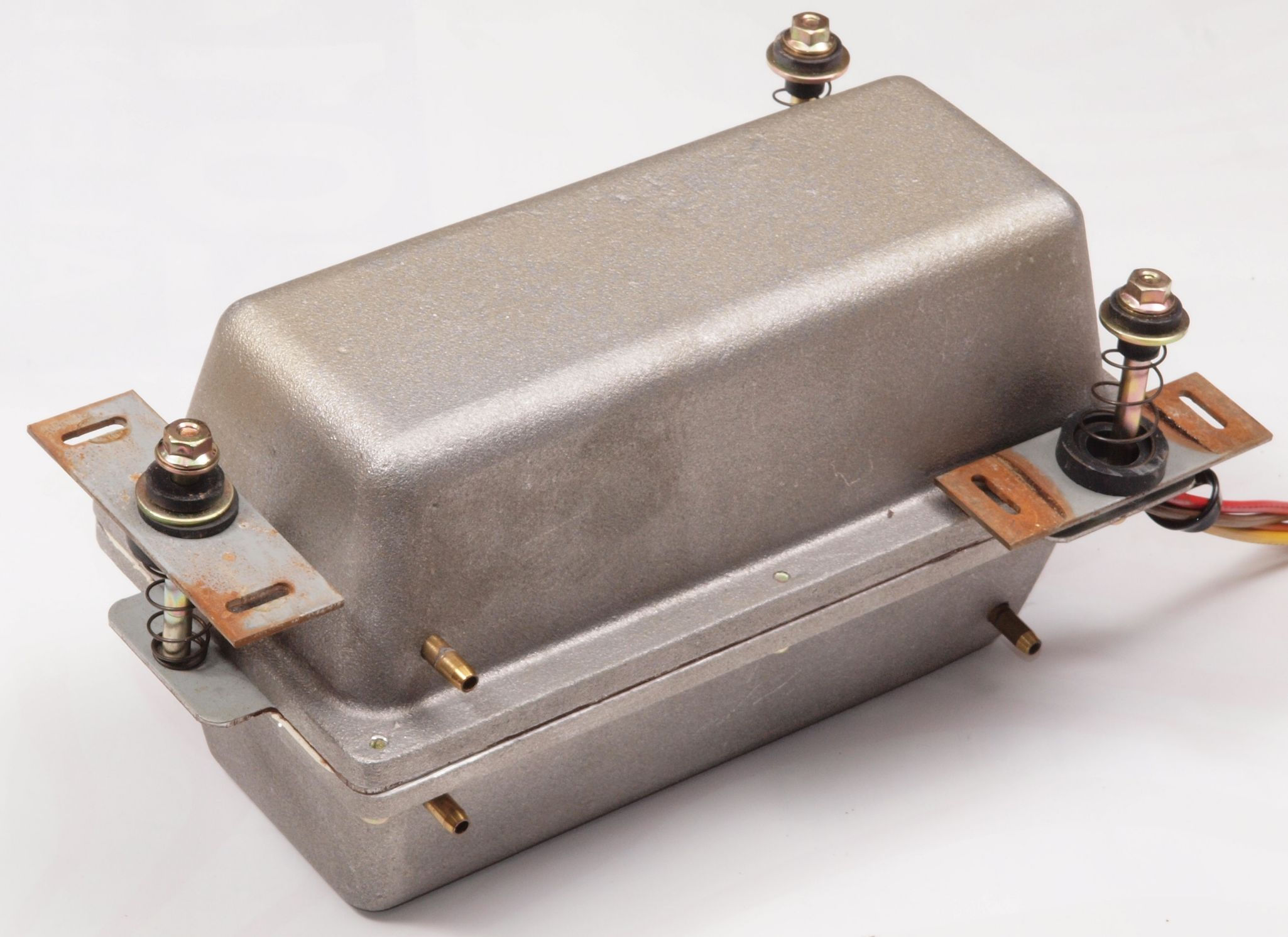

Ａ２．　タンテーブルが重くなり。２個のユニットを使用し、アルミケースに封入。

Ａ３．　更に大型になり、下記を使用。

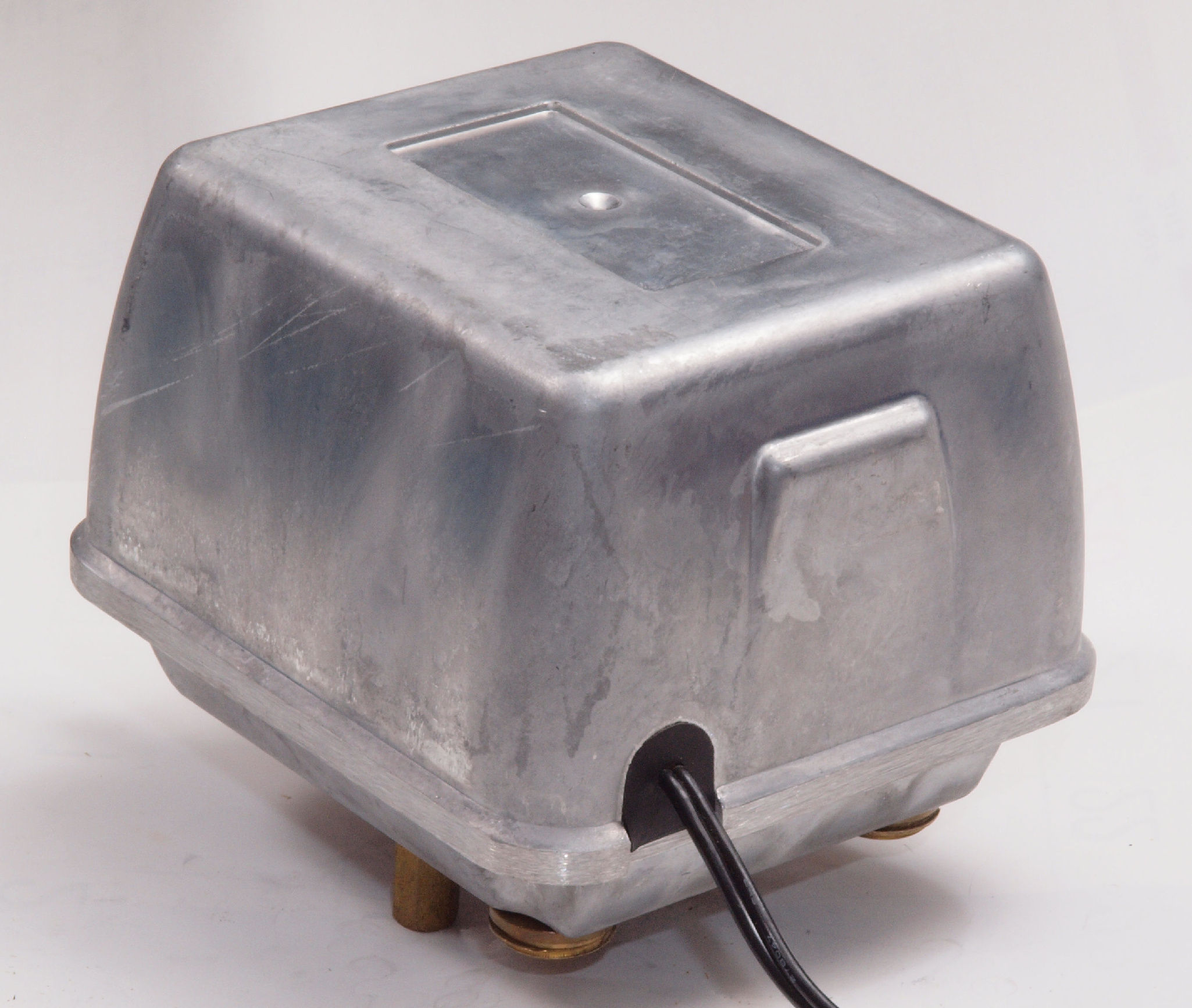

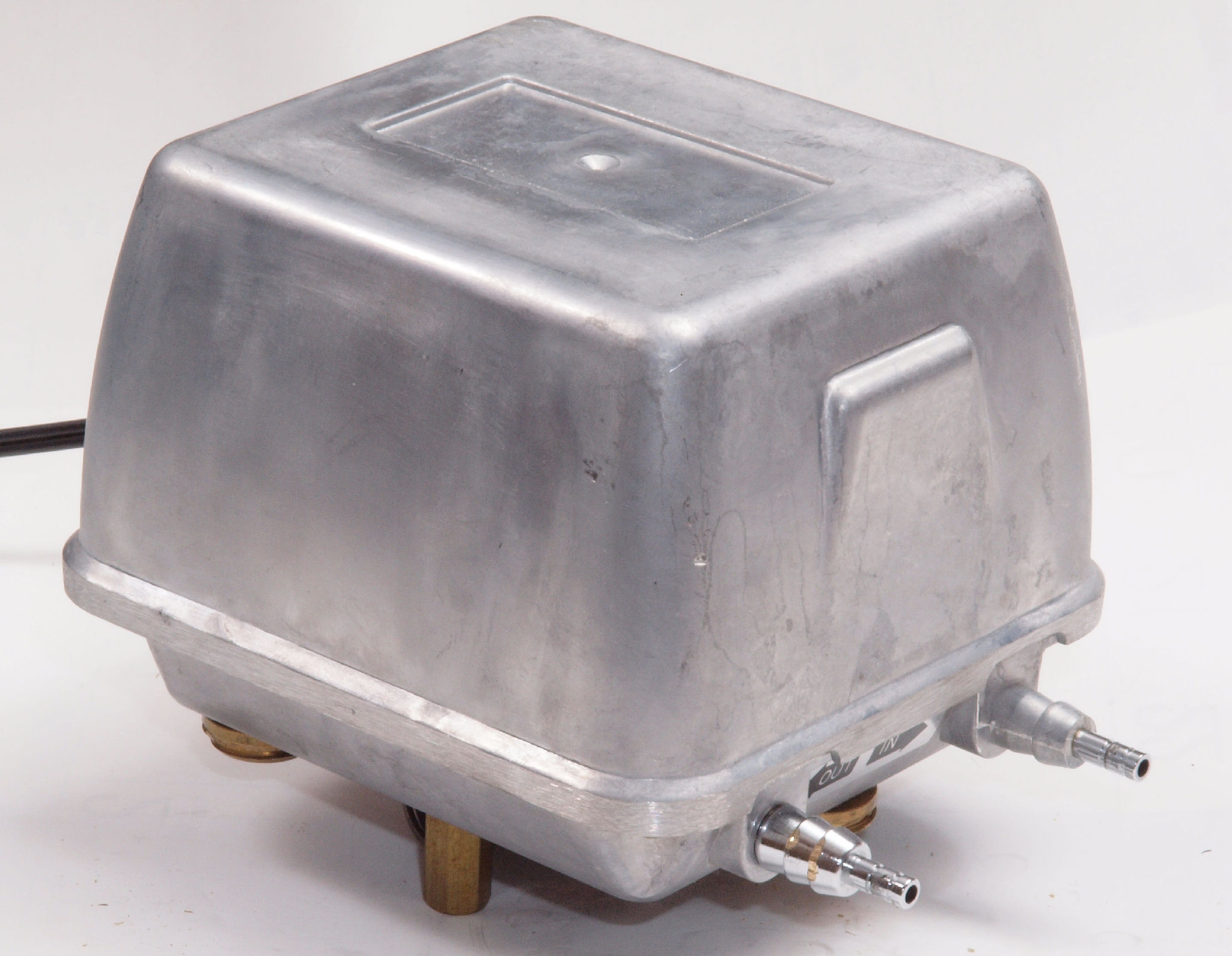

Ｔ．　純正品（(株)テクノ高槻）。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　点検中、　前右から見る。

Ｔ２．　点検中、　後左から見る

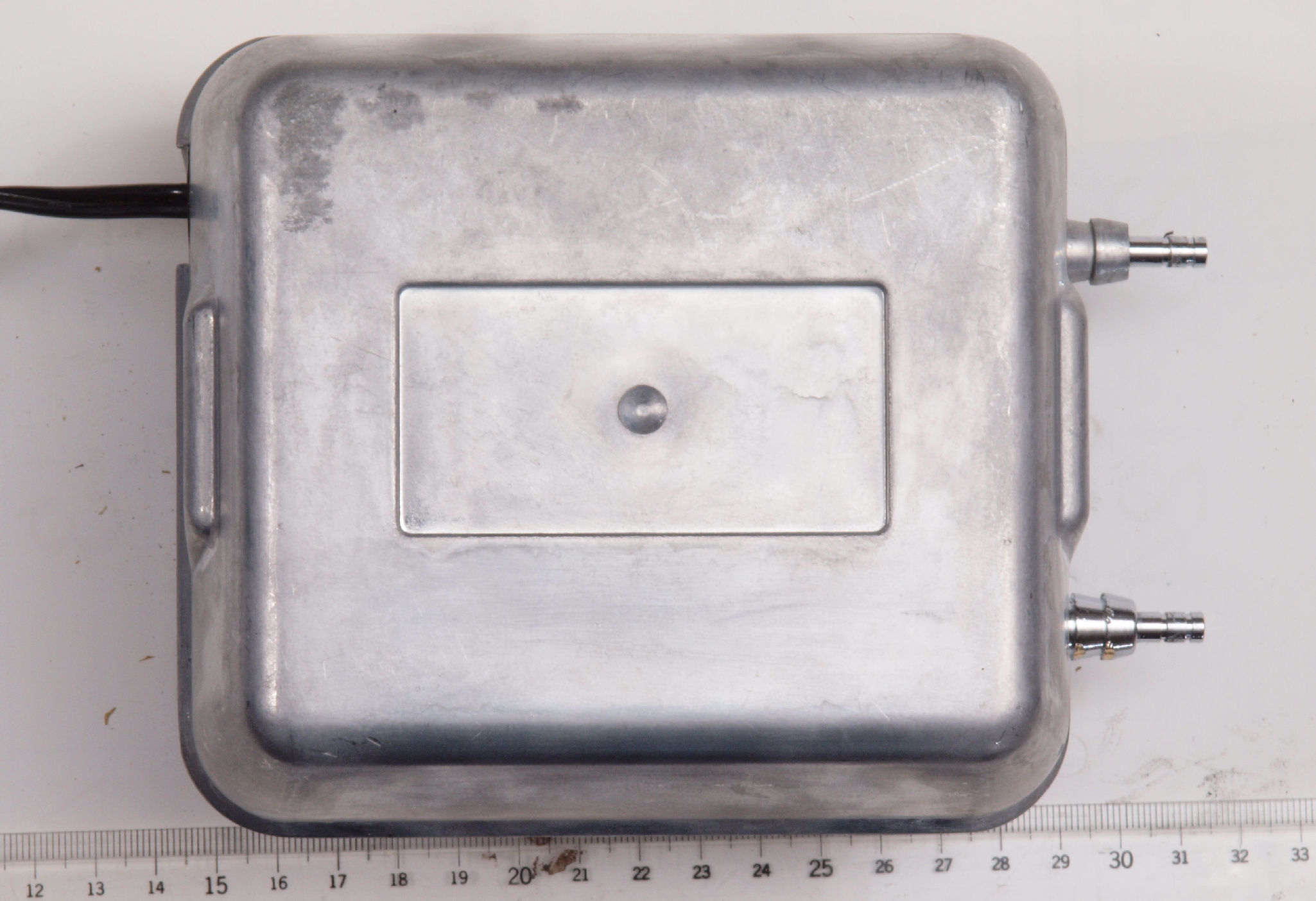

Ｔ３．　点検中、　上から見る

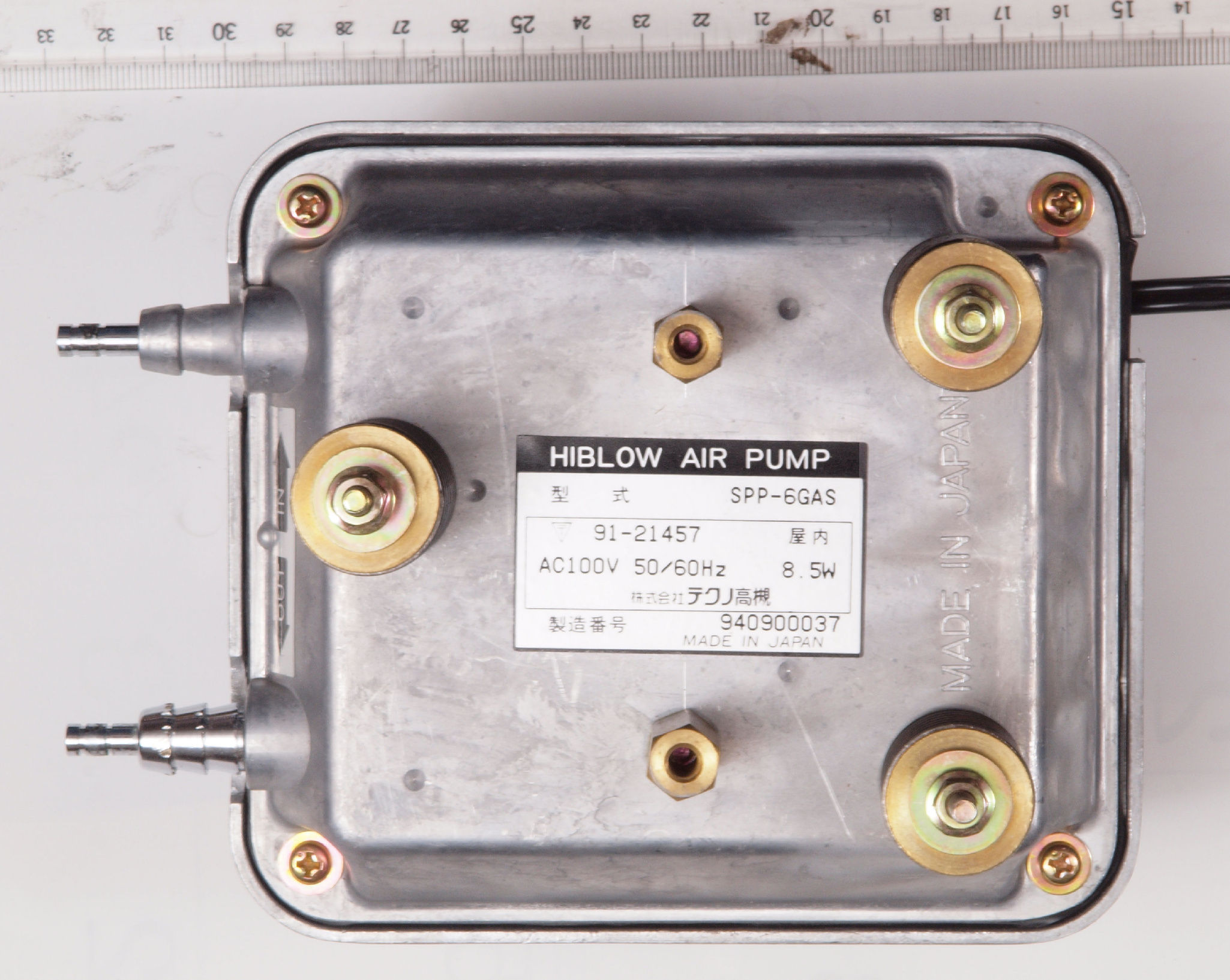

Ｔ４．　点検中、　下から見る。

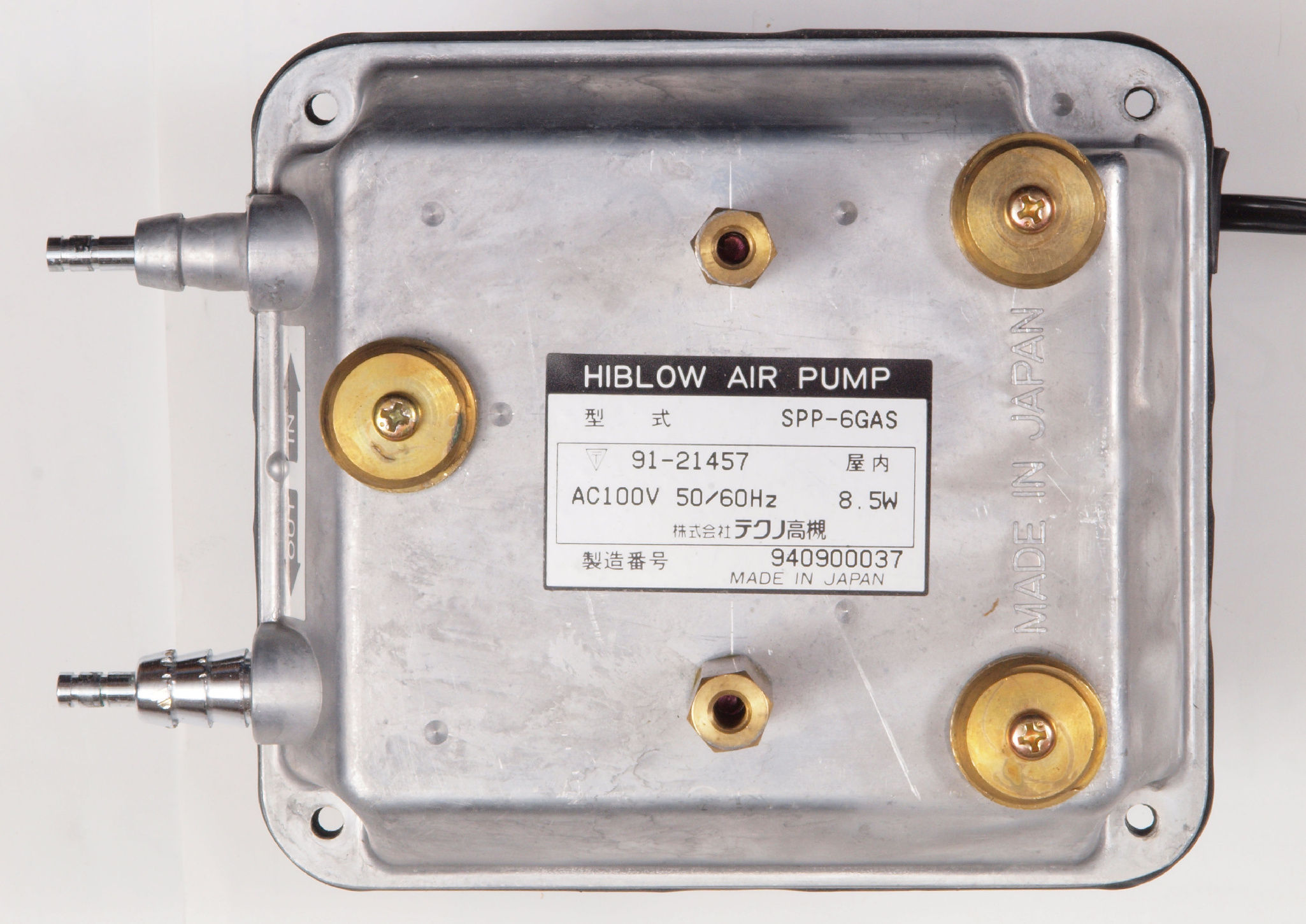

Ｔ５．　点検中、　下から見る。スプリング外す。ビス類は固く接着されている。これを取り外し移動する。

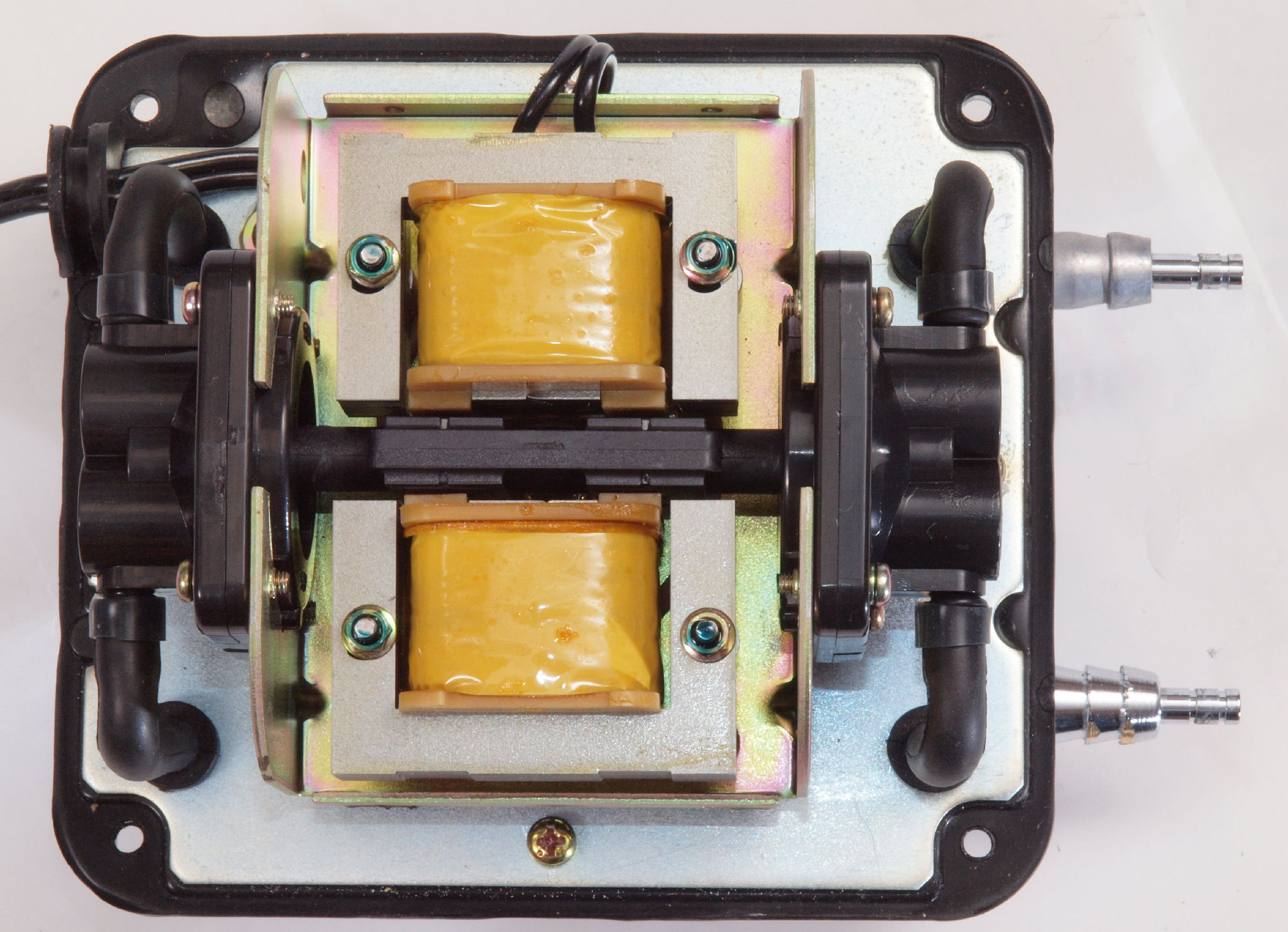

Ｔ６．　点検中、　カバーを外し、上から見る

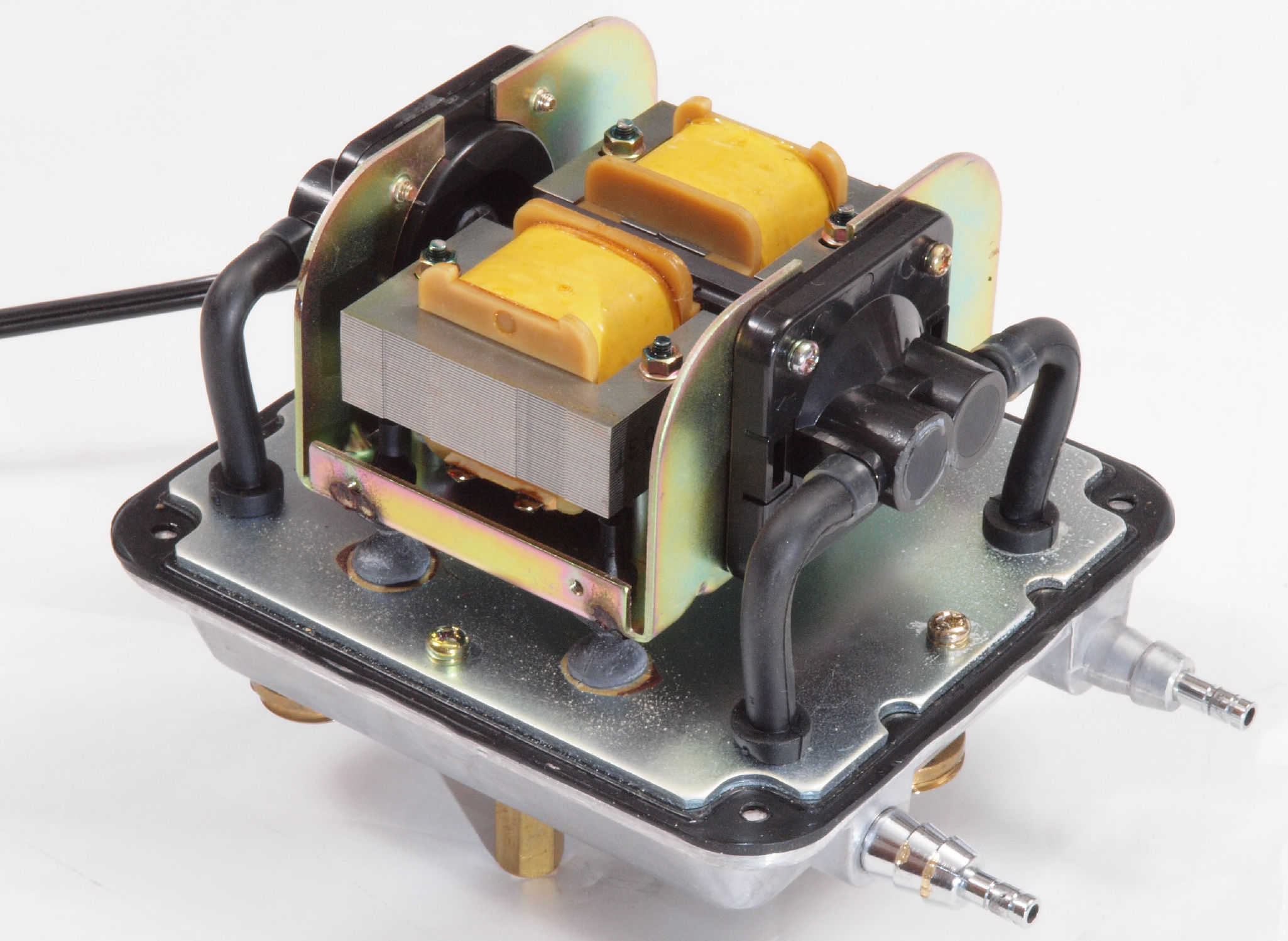

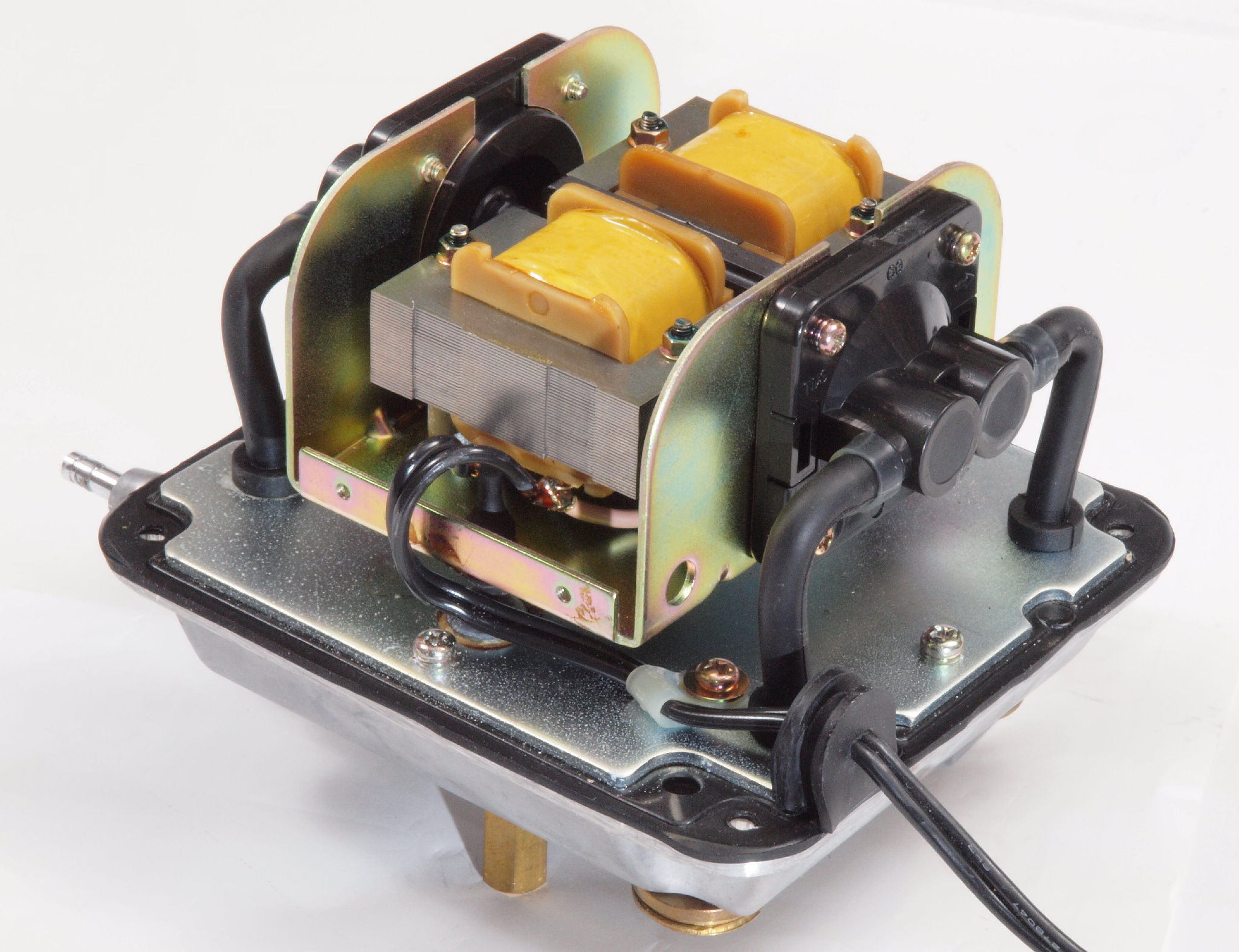

Ｔ７．　点検中、　カバーを外し、　前右から見る。

Ｔ８．　点検中、　カバーを外し、後左から見る

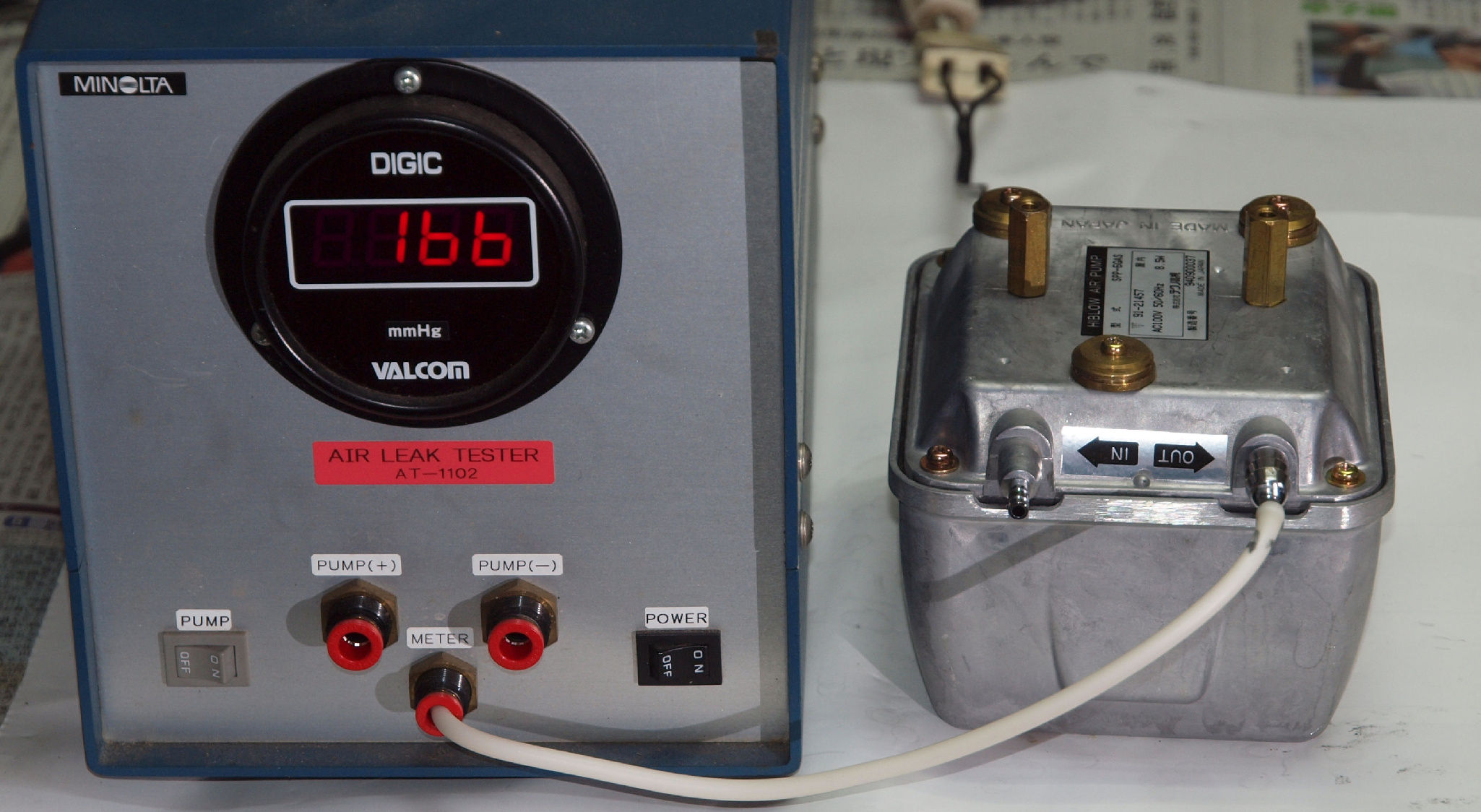

Ｔ９．　測定中　「Ａ＝吐き出し」　の圧力測定。

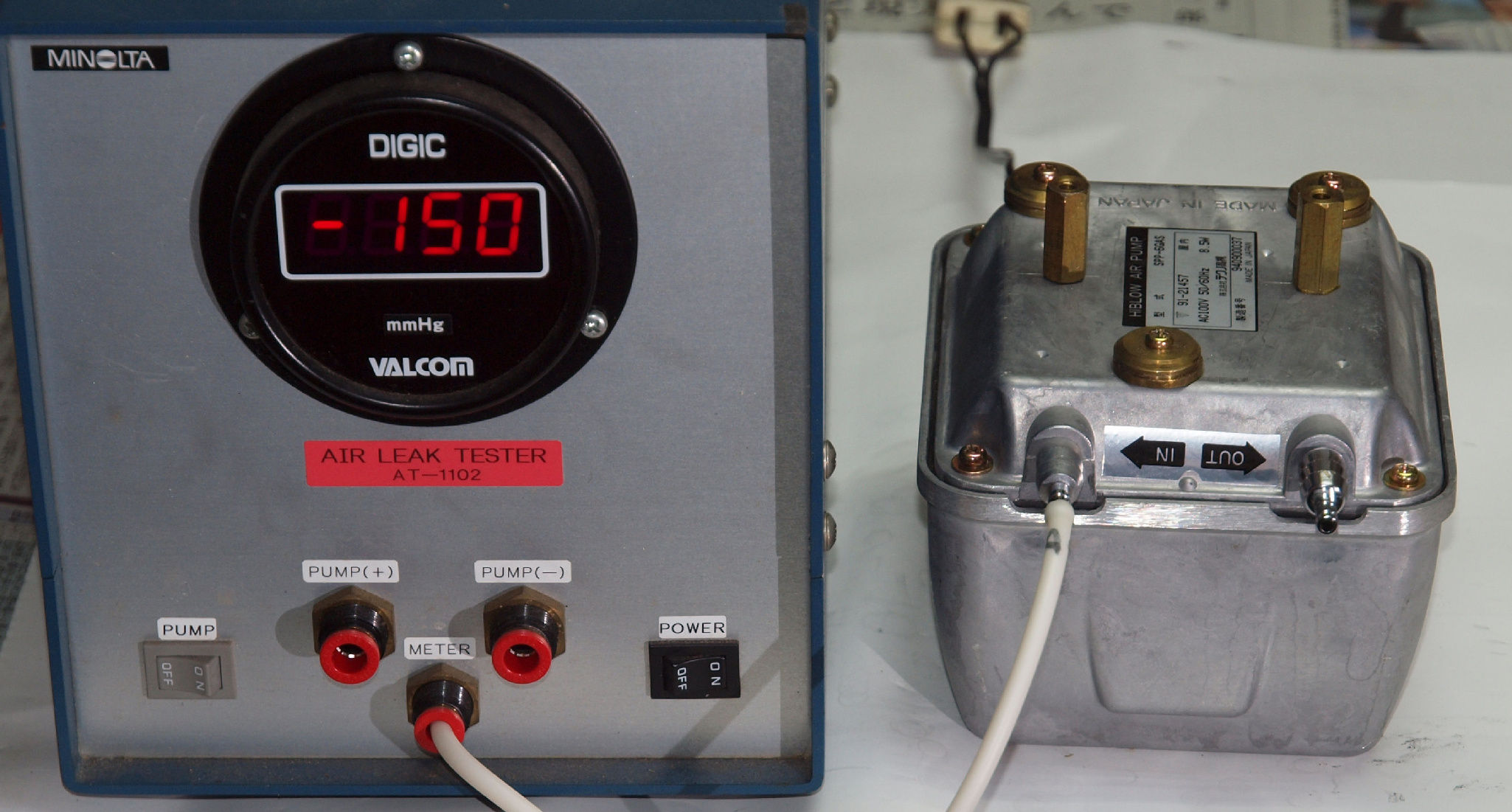

ＴＡ．　測定中　「Ｃ＝吸い込」　の圧力測定。

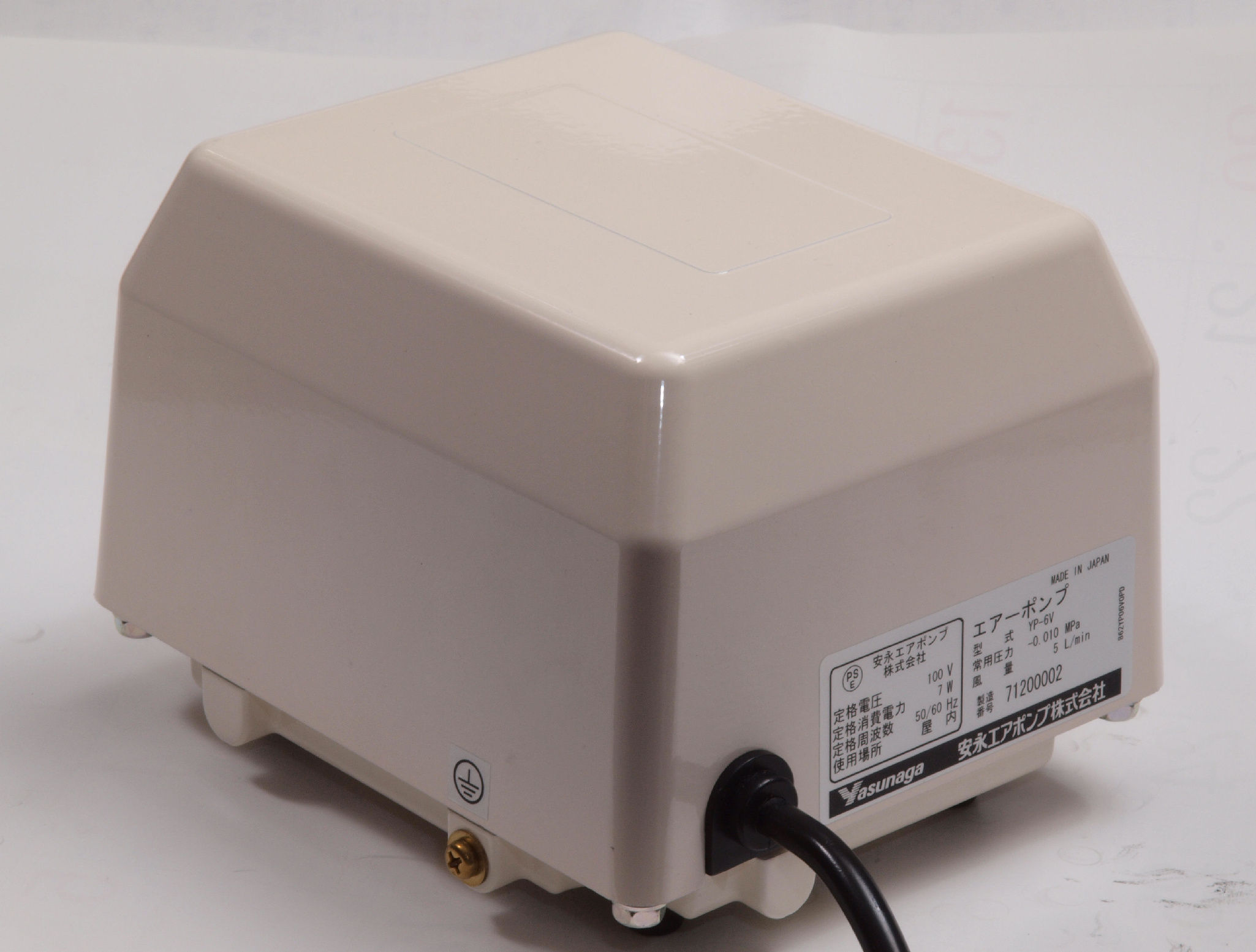

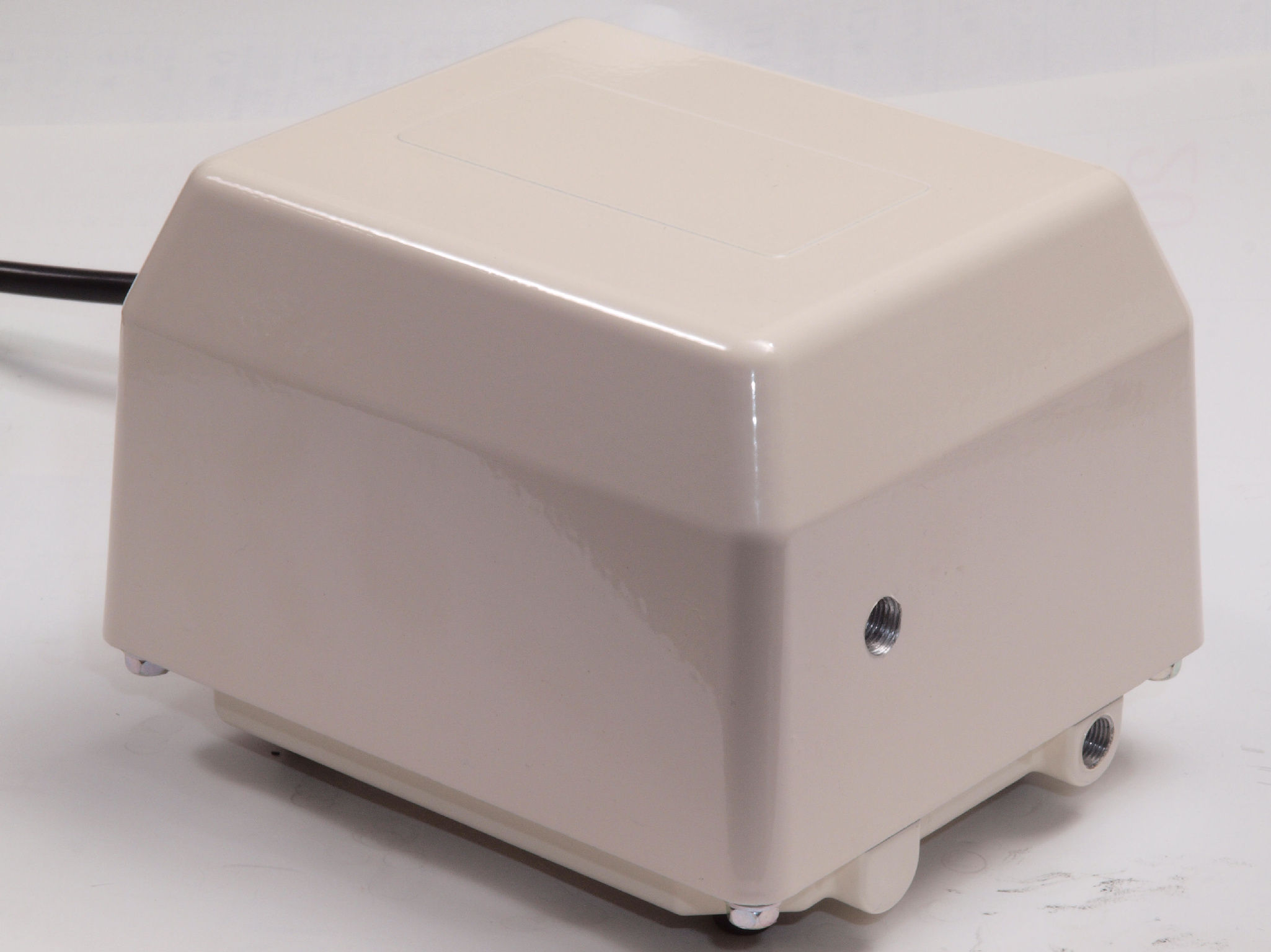

Ｙ．　安永エアポンプ(株)の製品。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　ＹＰ−６Ｖ点検中、　前右から見る。

Ｙ２．　ＹＰ−６Ｖ点検中、　後左から見る

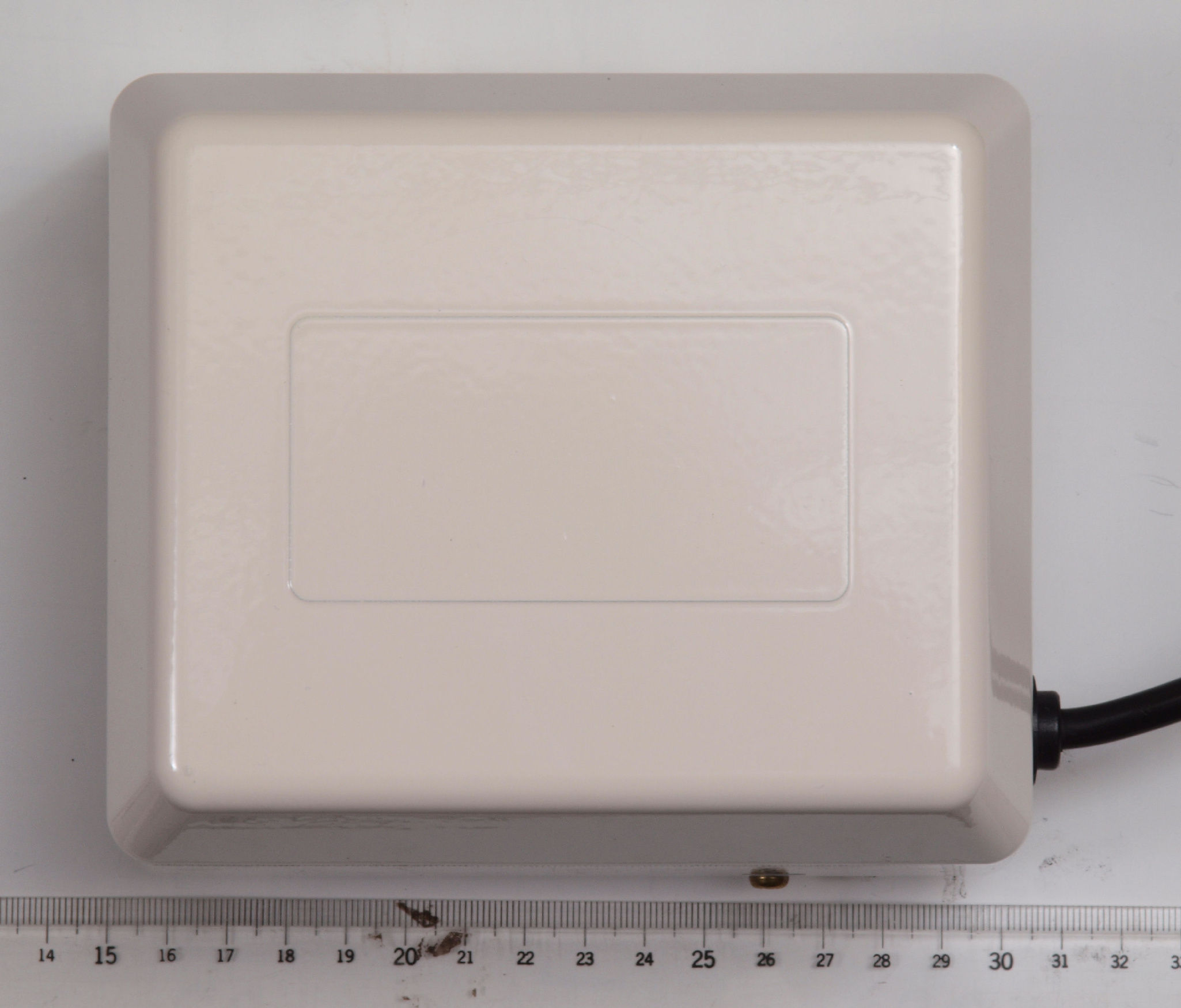

Ｙ３．　ＹＰ−６Ｖ点検中、　上から見る

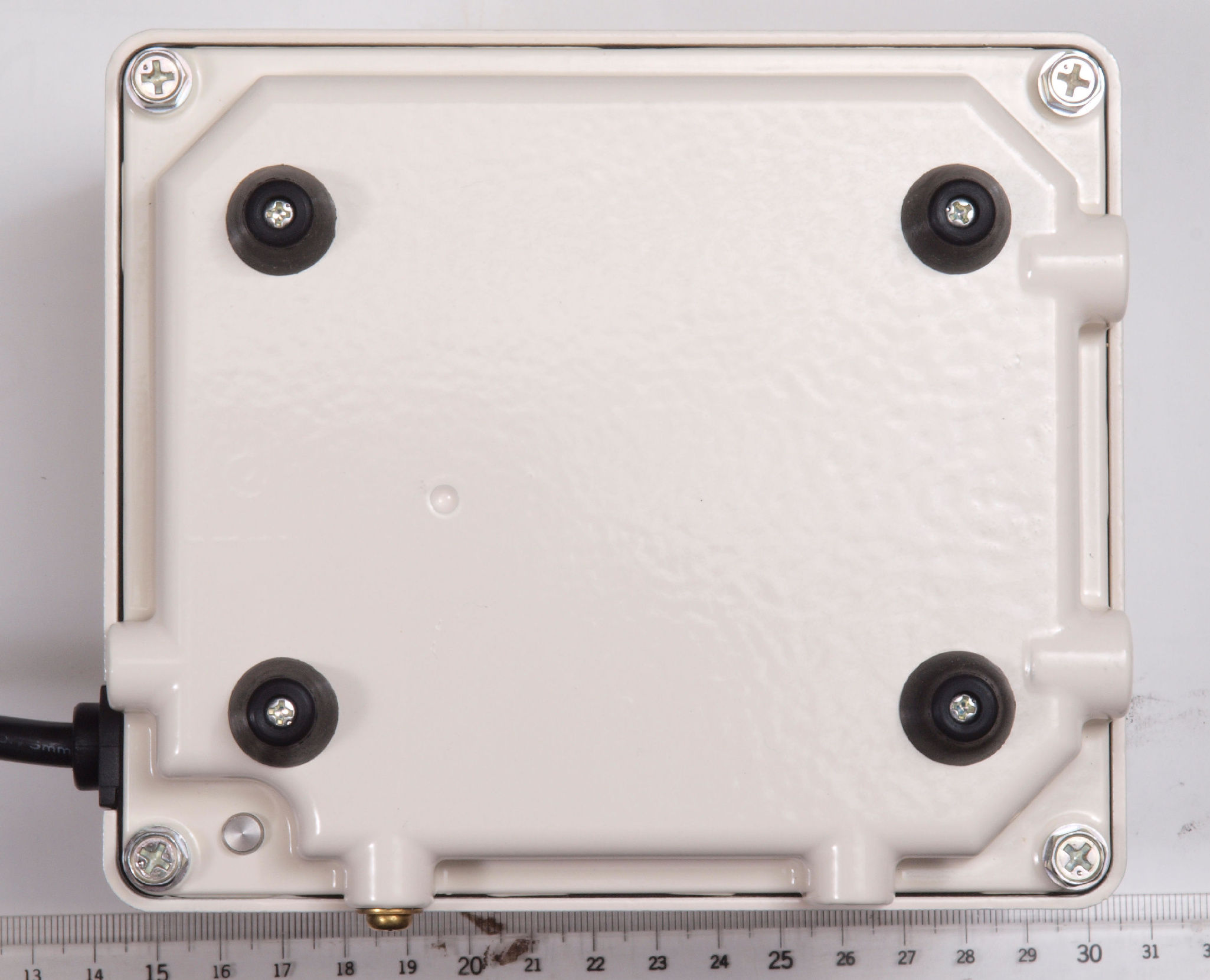

Ｙ４．　ＹＰ−６Ｖ点検中、　下から見る。

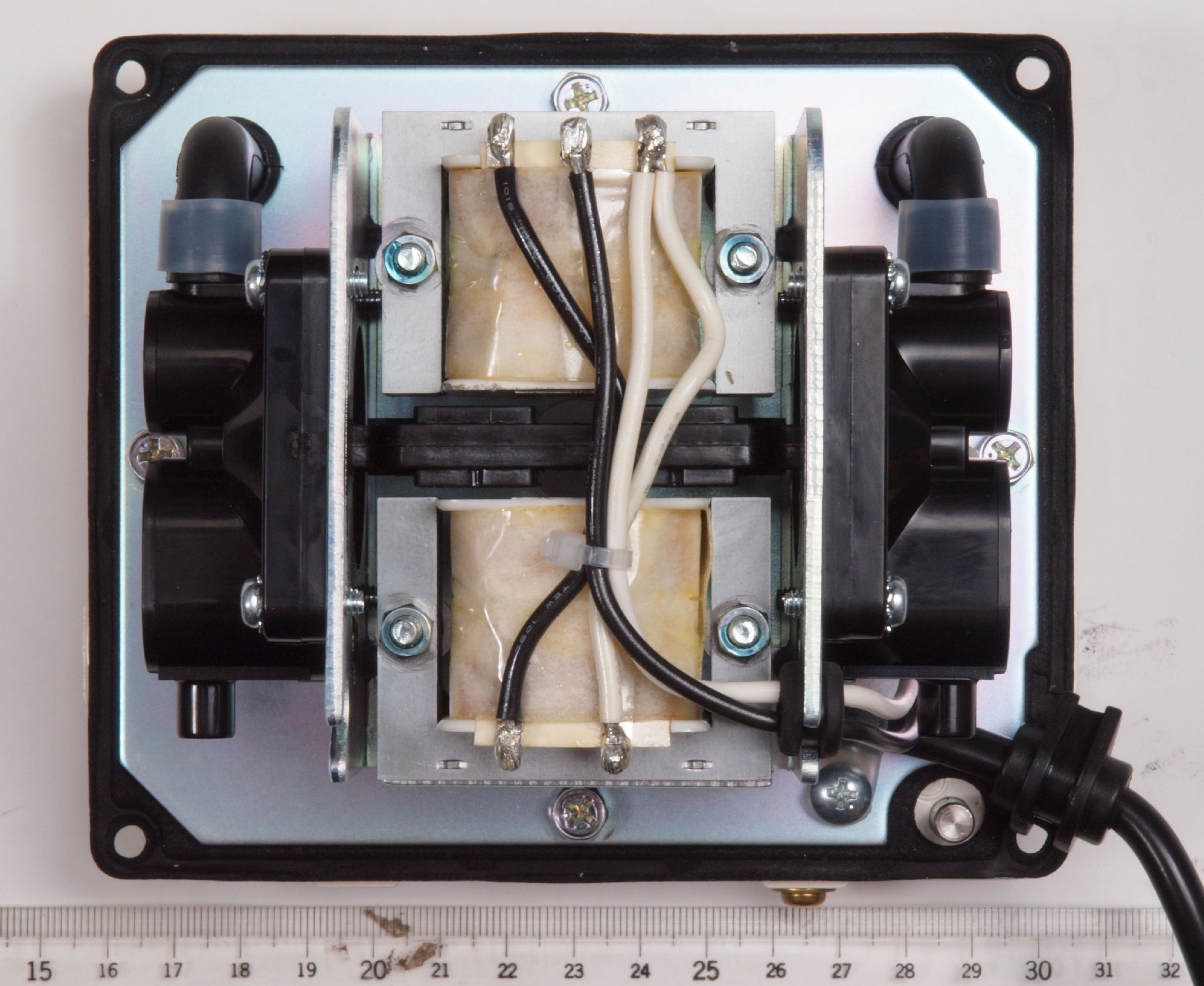

Ｙ５．　ＹＰ−６Ｖ点検中、　カバーを外し、上から見る

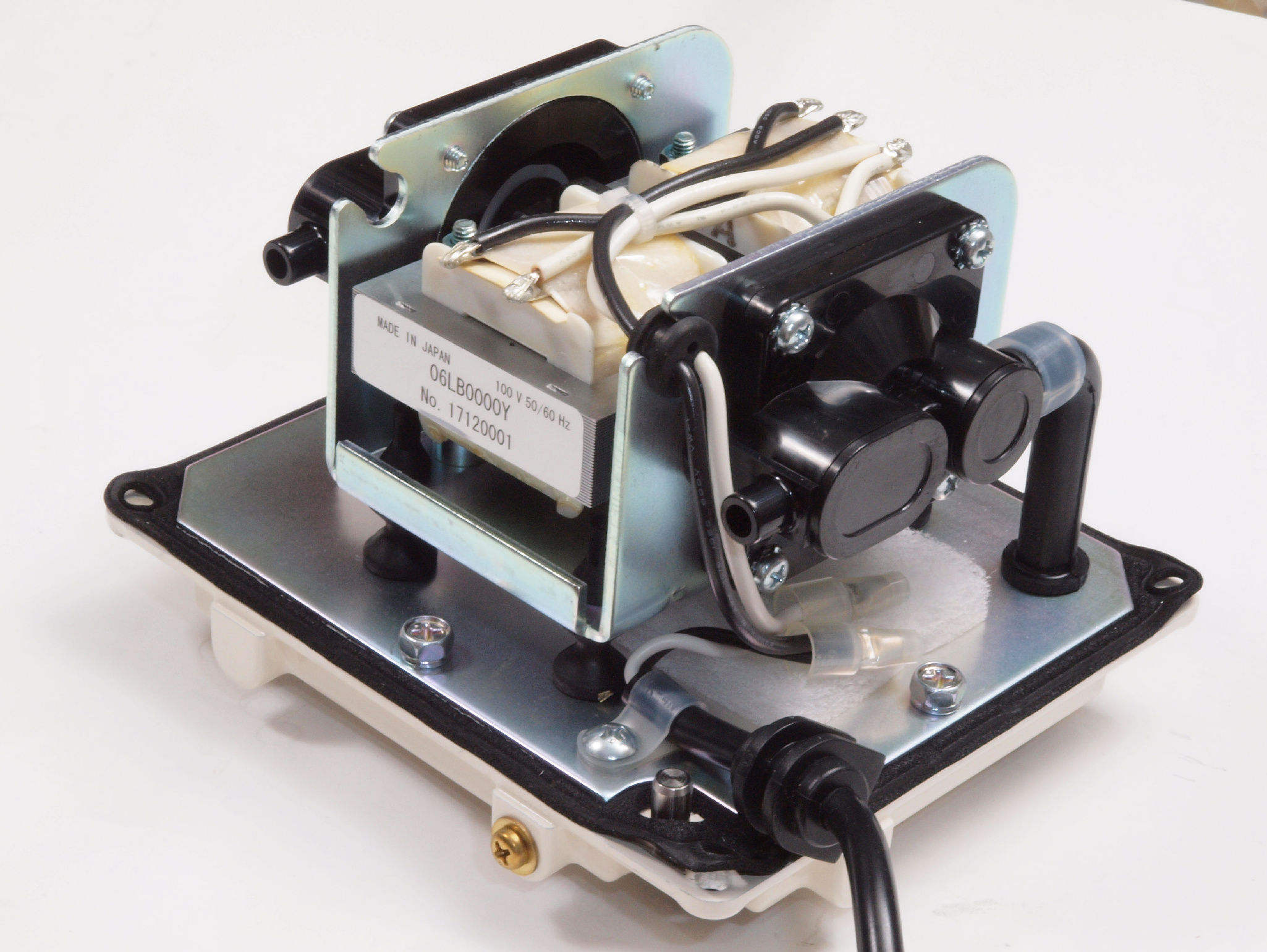

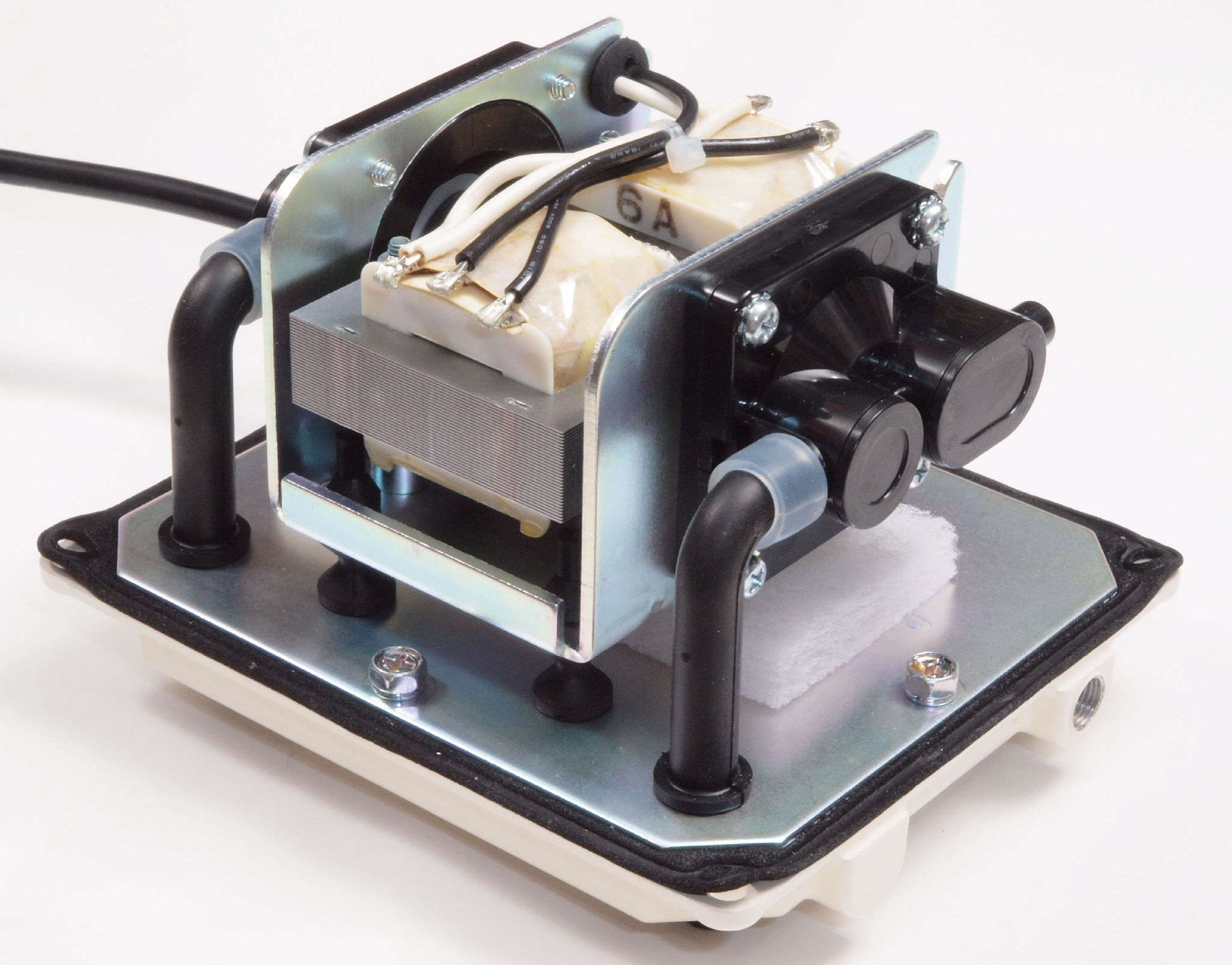

Ｙ６．　ＹＰ−６Ｖ点検中、　カバーを外し、　前右から見る。

Ｙ７．　ＹＰ−６Ｖ点検中、　カバーを外し、　後左から見る。

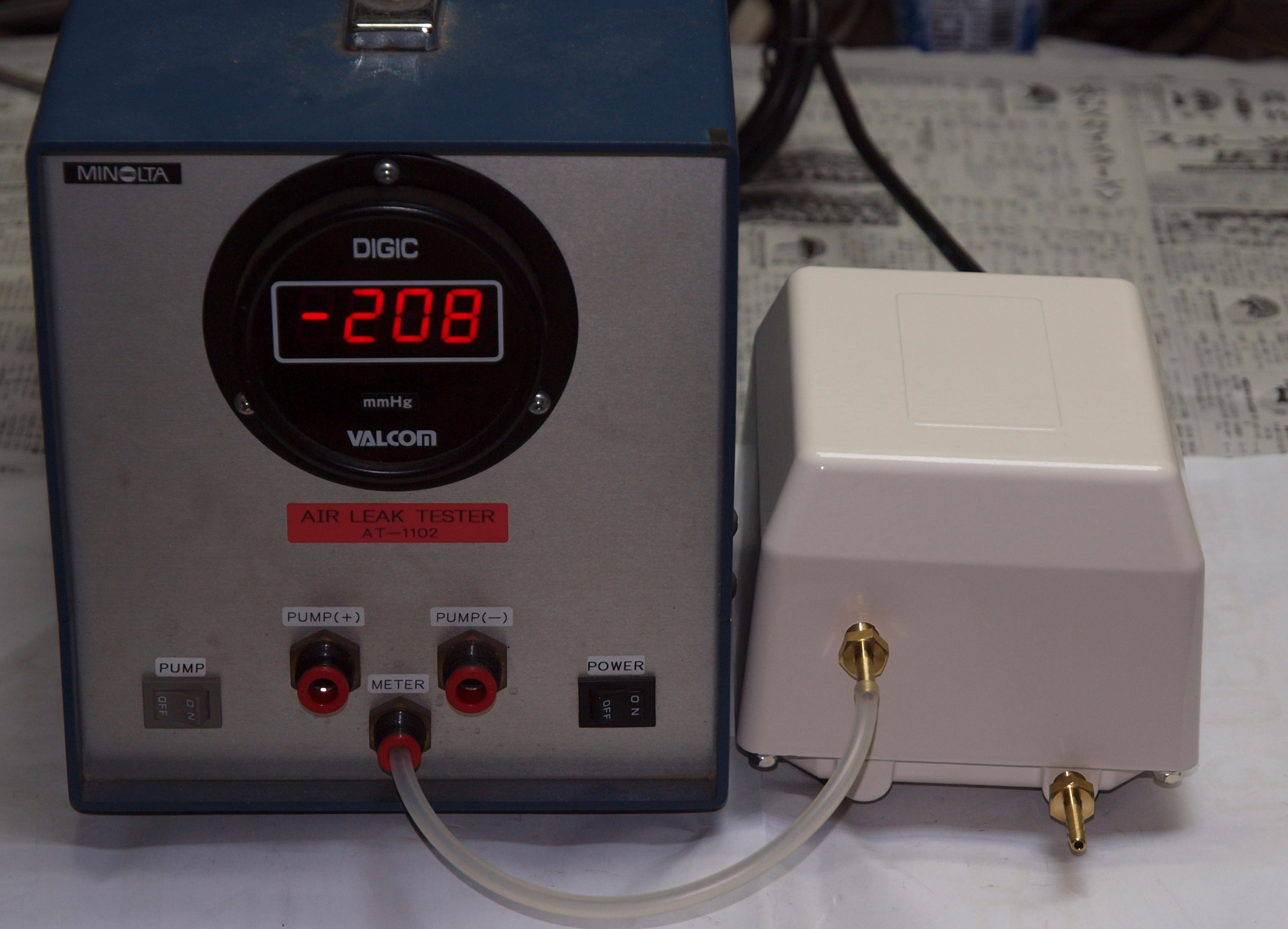

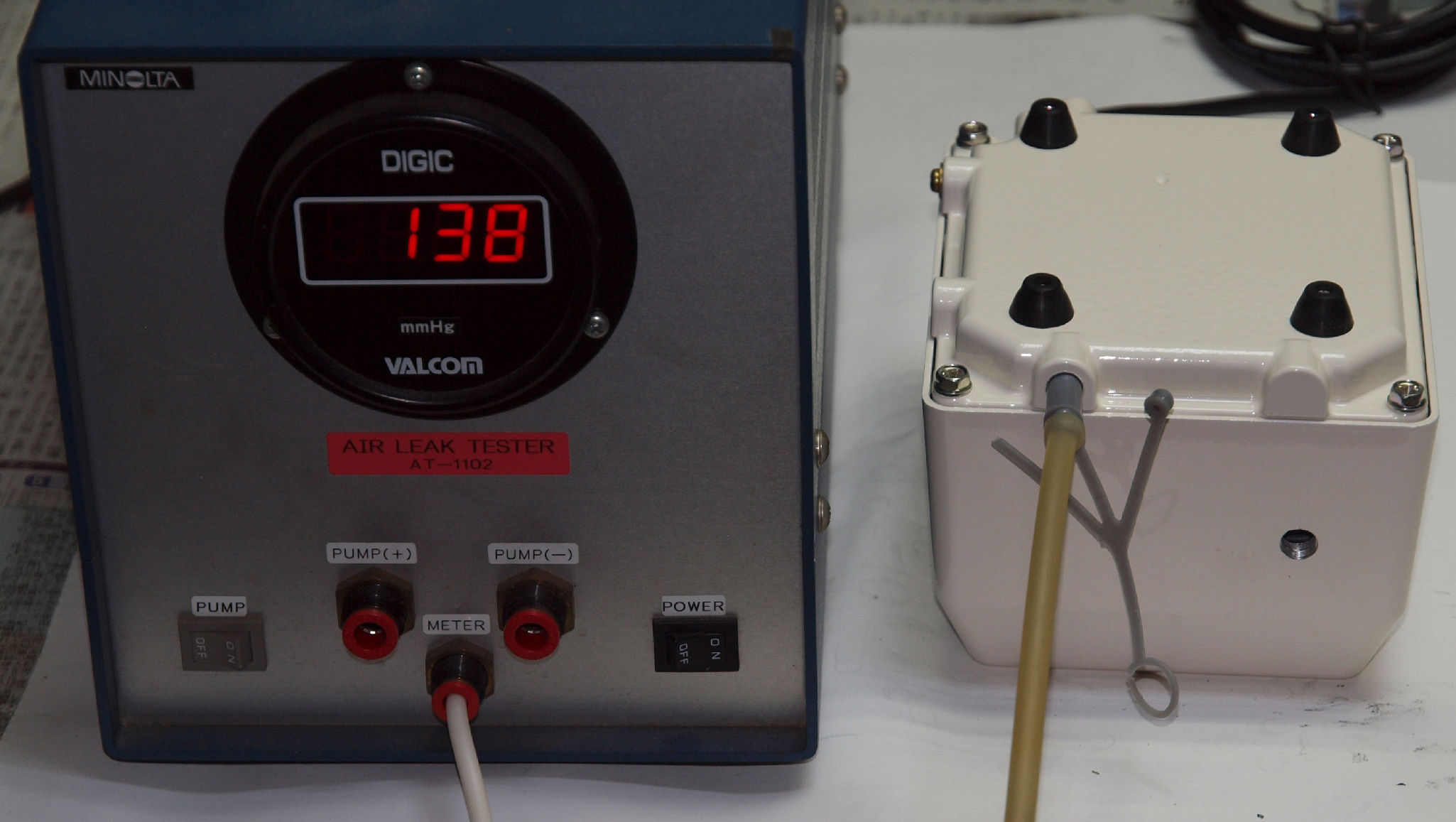

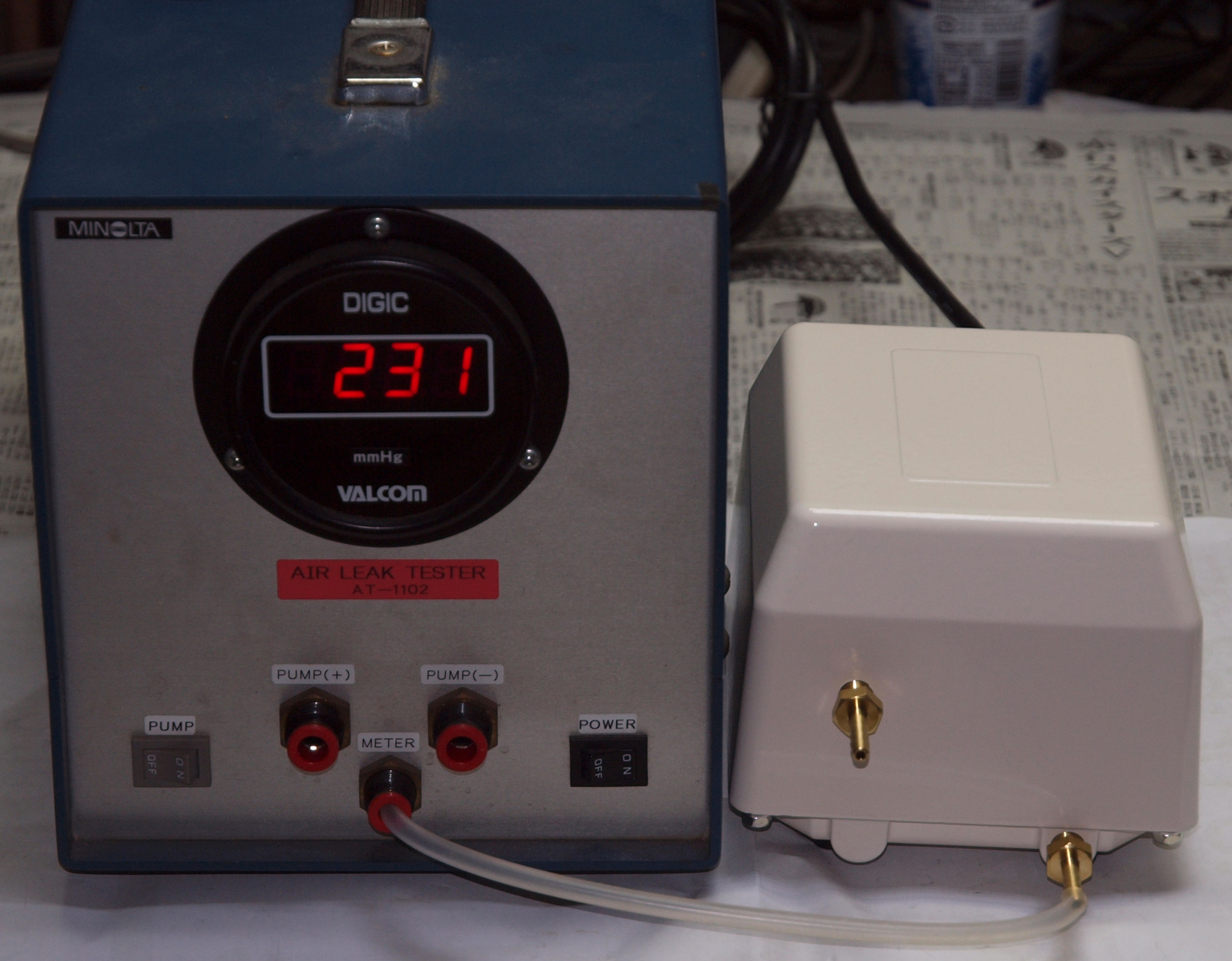

Ｙ８．　ＹＰ−６Ｖ測定中　「Ａ＝吐き出し」　の圧力測定。

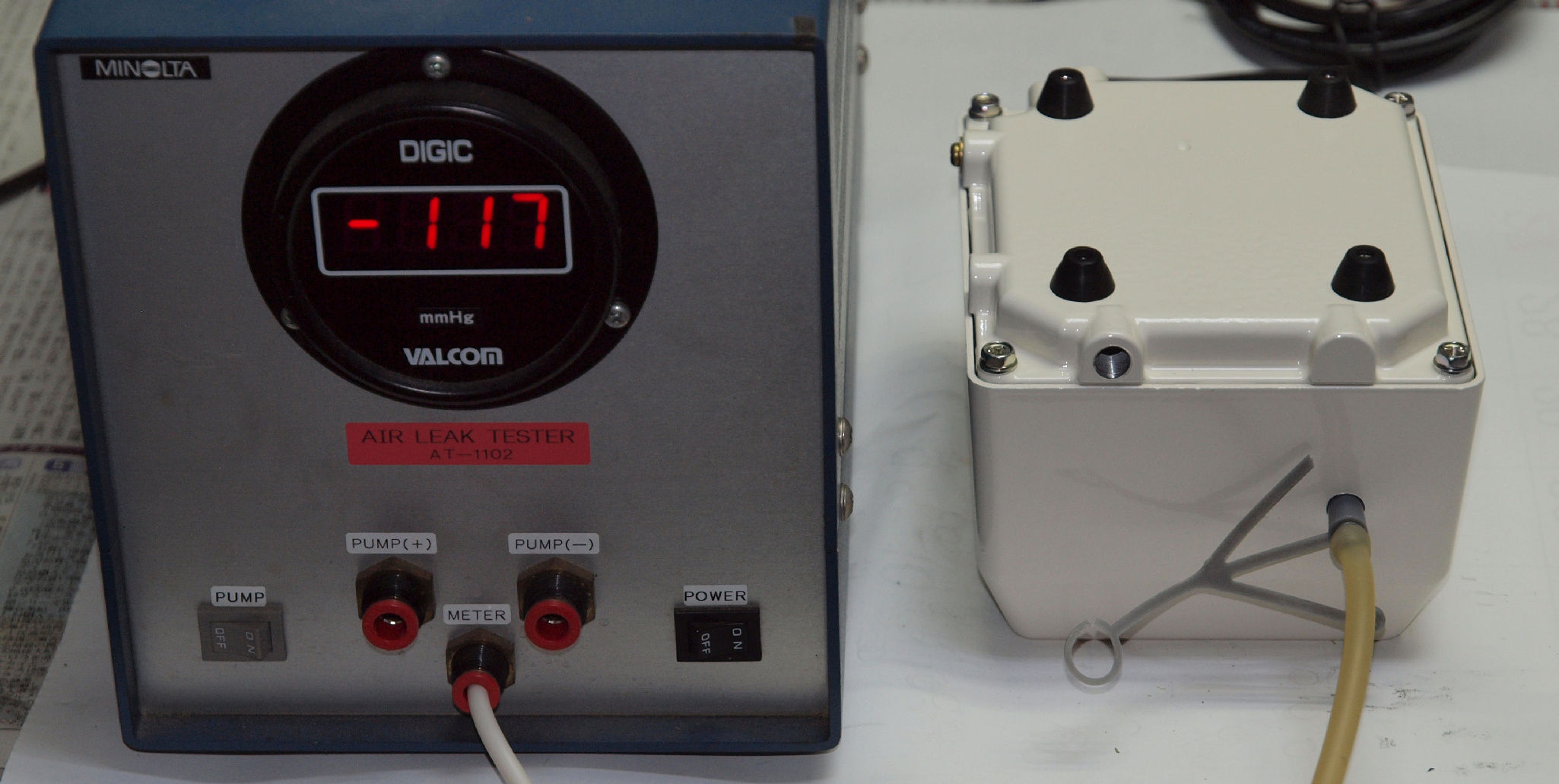

Ｙ９．　ＹＰ−６Ｖ測定中　「Ｃ＝吸い込」　の圧力測定。

Ｙ１０．　ＹＰ−１５Ｖ測定中　「Ａ＝吐き出し」　の圧力測定。　外形は同じですが、電磁石が少し大きい。

Ｙ１２．　ＹＰ−１５Ｖ測定中　「Ｃ＝吸い込し」　の圧力測定。　外形は同じですが、電磁石が少し大きい。
