QUAD−QC�U．　２台目修理

同時修理QUAD−QC�U　ＱＵＡＤ�U．　５台目修理　ＱＵＡＤ�U．　６台目修理　　　平成２９年１０月２８日到着　　１２月１７日完成

A．　修理前の状況 ＱＵＡＤ�U．　６台目に接続して使用。 B．　原因 ＥＱ回路故障 他経年変化による劣化。 Ｃ．　修理状況 電解コンデンサ交換。 フイルムコンデンサー交換。 劣化ハンダ補正。 ＥＱ回路修理。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 １２ＡＸ７　Ｇｍ、ＩＰ測定。 ＥＦ８６（６２６７）　　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる予備真空管測定、別ファイルが開きます。 １２ＡＸ７　Ｇｍ、ＩＰ測定。 ＥＦ８６（６２６７）　Ｇｍ、ＩＰ測定。 ＫＴ６６　Ｇｍ、ＩＰ測定。 ＧＺ３２　エミッション測定。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　４個交換。 フイルムコンデンサ−　　　　　　　　　　　　　　　　　　　　６個交換。 Ｅ．　調整・測定 Ｇ．　修理費　　　　　　　　　　７０，０００円　　　オーバホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＱＵＡＤ�Uプリ　の仕様（マニアル・カタログより）

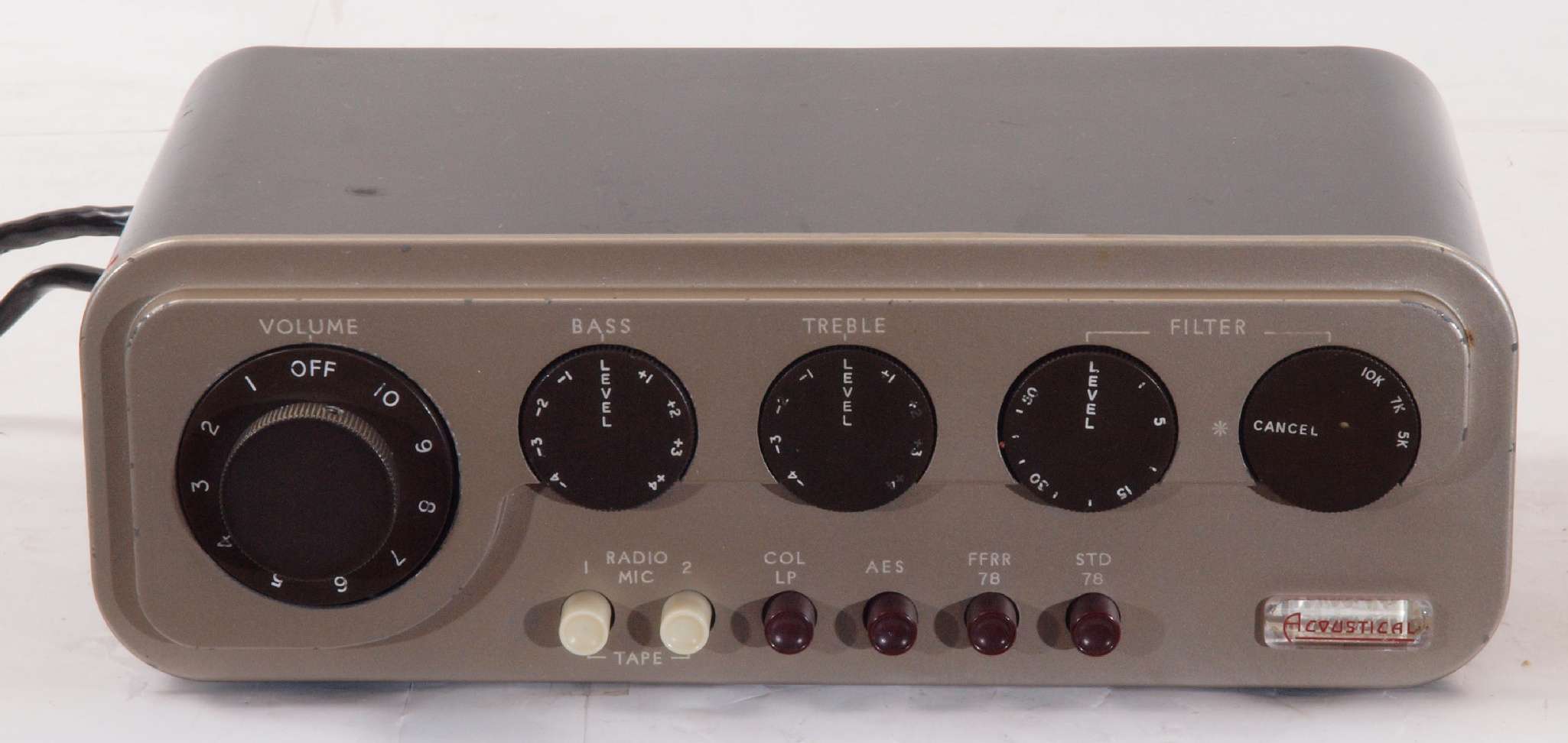

Ａ．　修理前の状況 Ａ１１．　前から見る。　真空管は交換後の物。

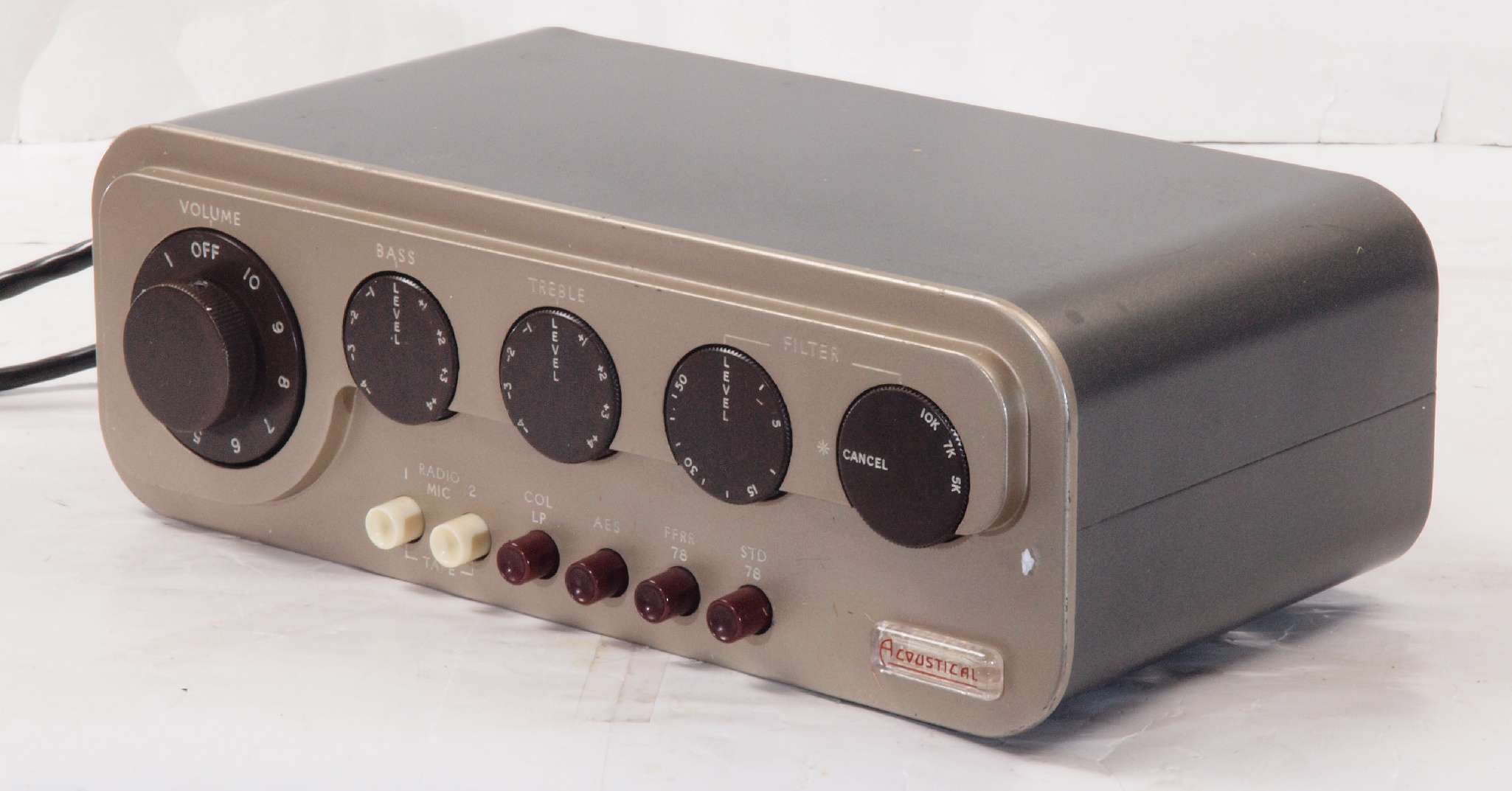

Ａ１２．　点検　前右から見る

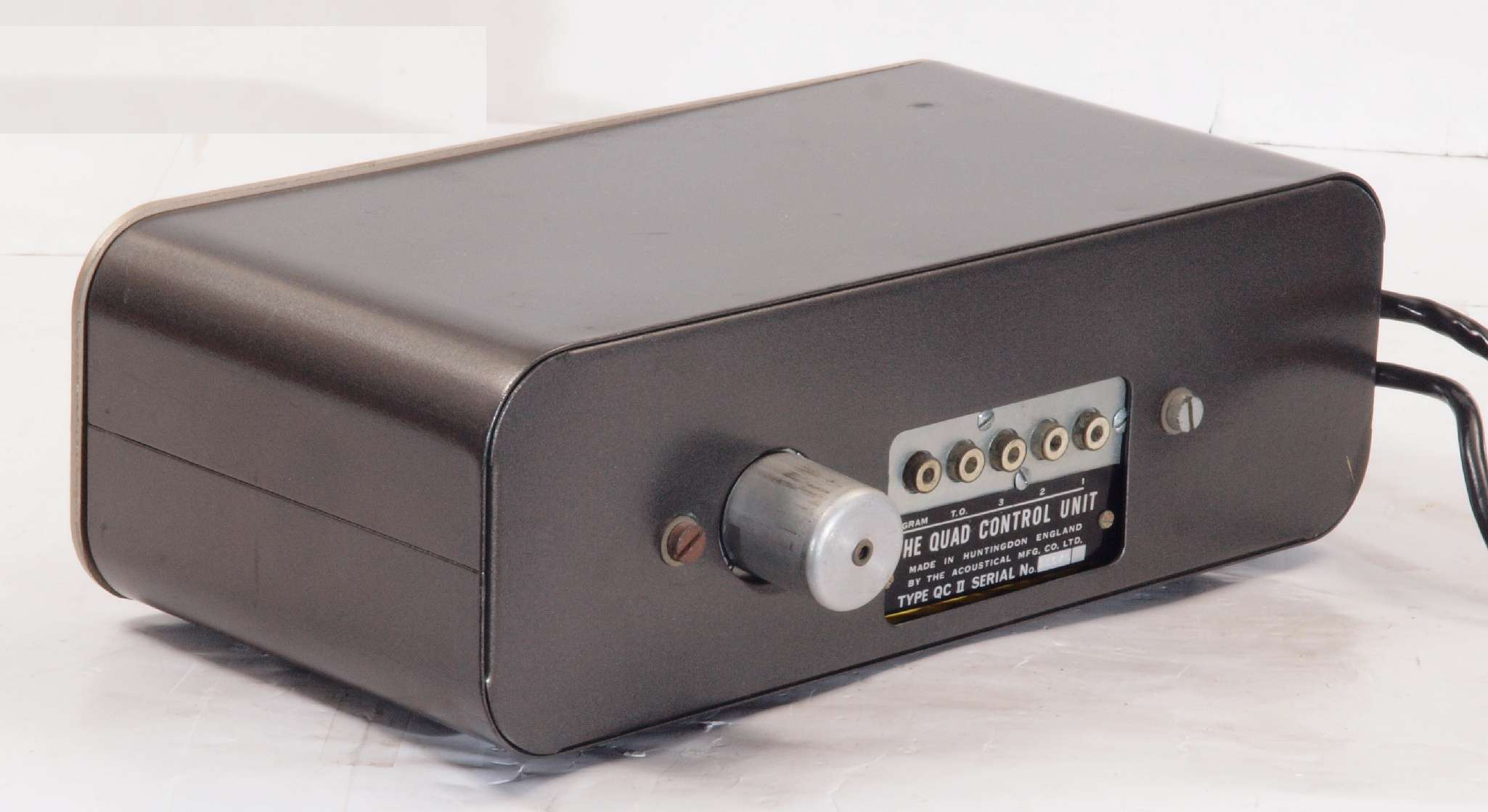

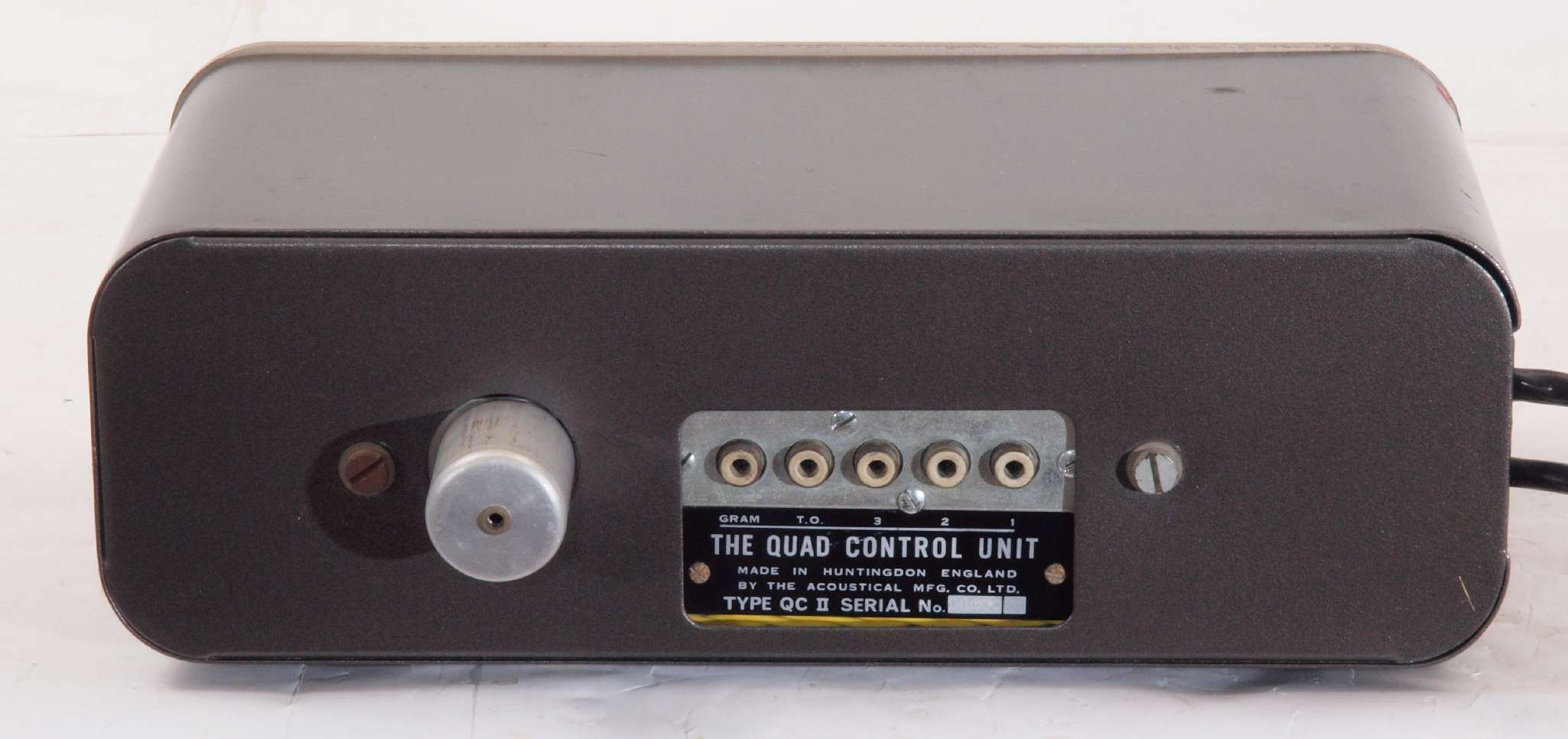

Ａ１３．　点検　後から見る

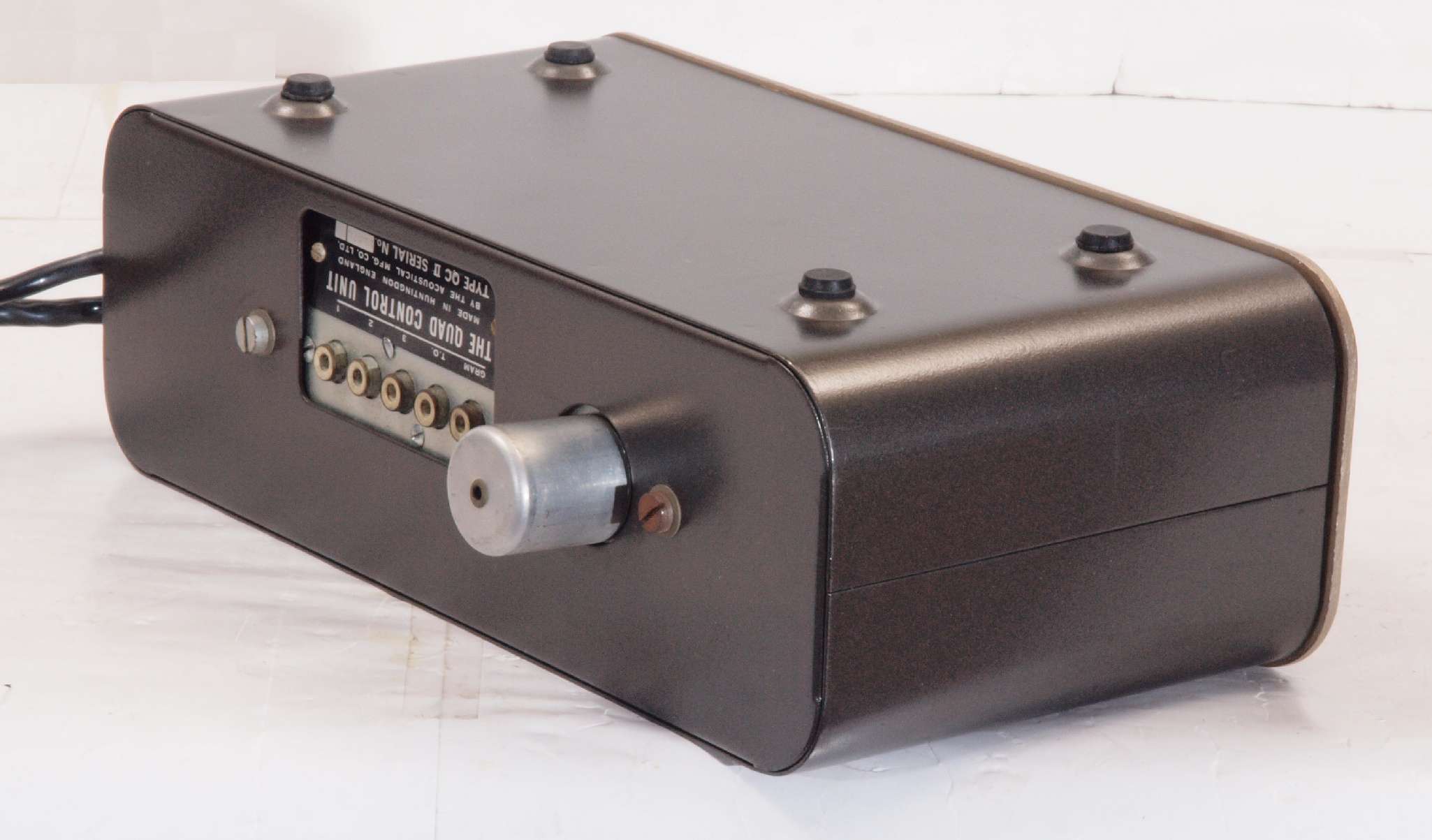

Ａ１４．　点検　後左から見る

Ａ１５．　点検　上から見る

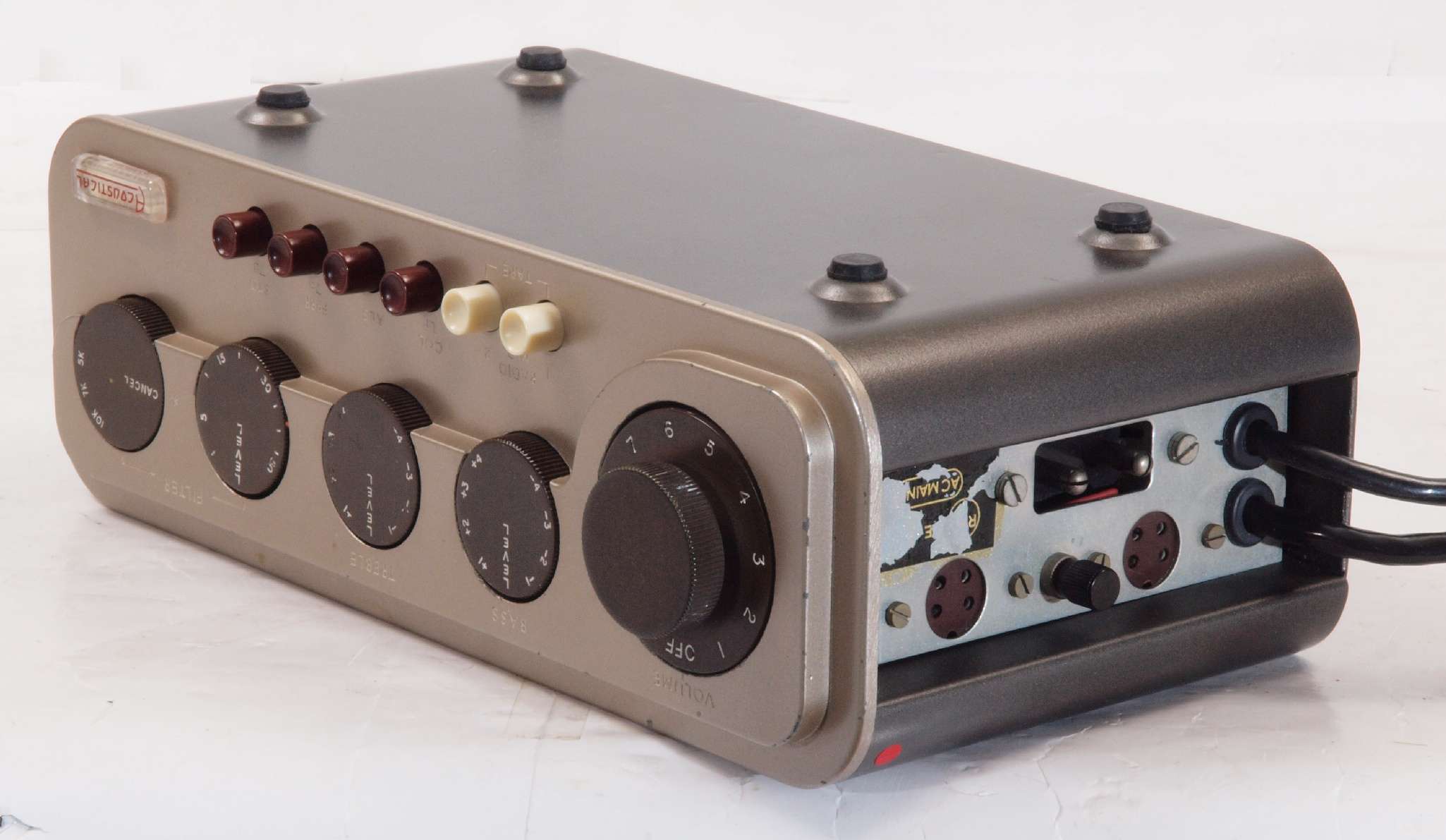

Ａ２１．　点検中　下前左から見る

Ａ２２．　点検中　下後右から見る

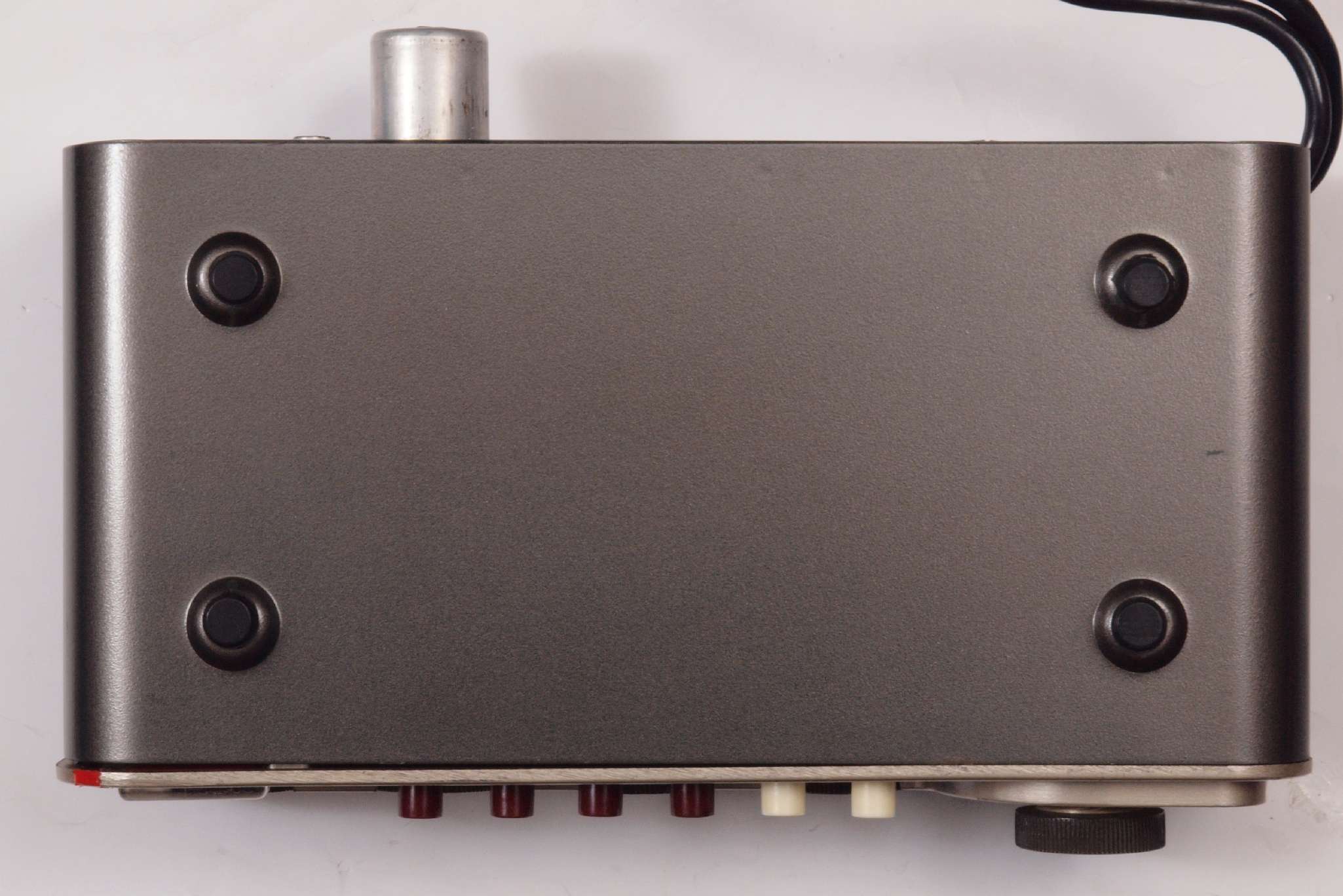

Ａ２３．　点検中　下から見る

Ａ３１．　点検中　付属電源コード

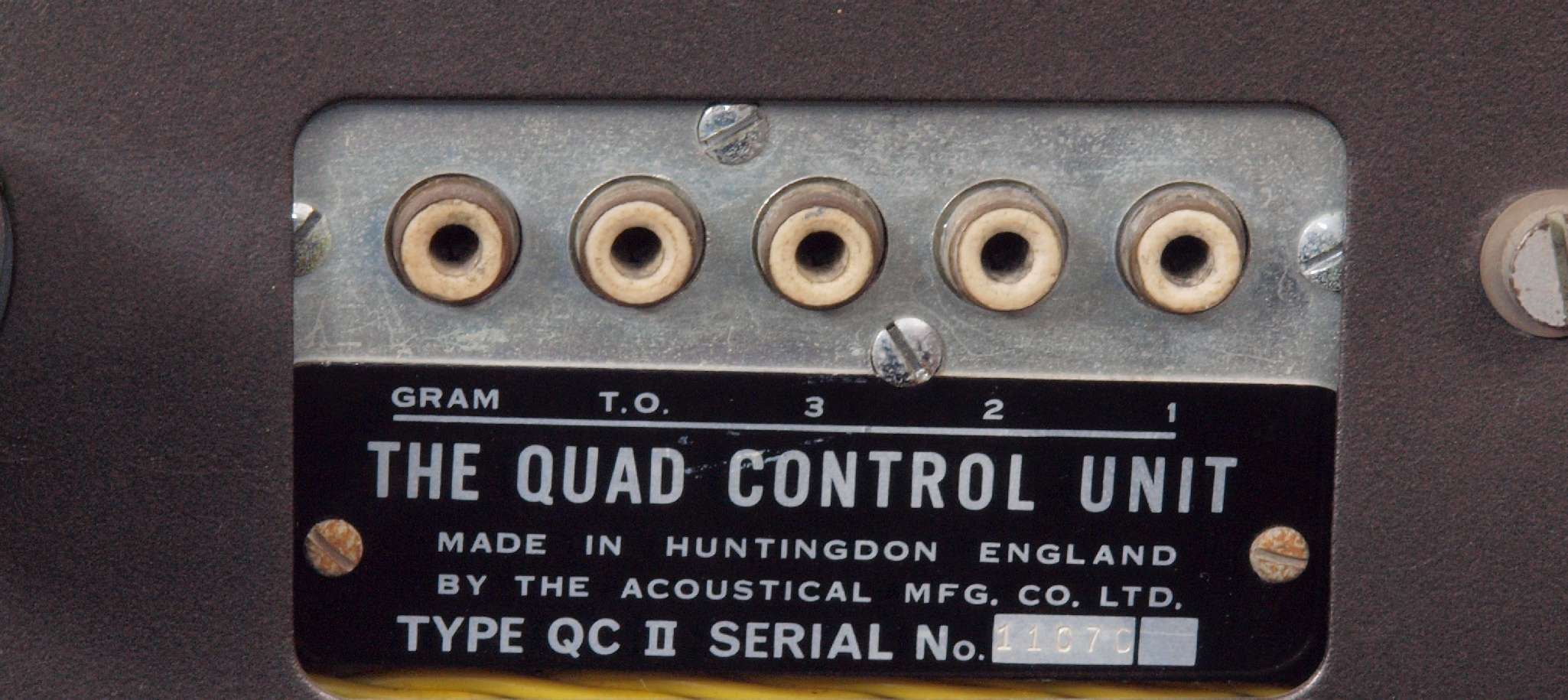

Ａ３２．　点検中　入出力ＲＣＡ端子、　間隔狭く、引っ込みタイプなので、現在のコネクターは使用不可

Ａ４１．　点検中　古い電解コンデンサー。

Ａ５１．　付属真空管。　上から、６２６７、１２ＡＸ７

Ｃ．　修理状況 Ｃ１１．　修理前　ケースから出し、上から見る。

Ｃ１２．　修理中　ケースから出し、真空管を抜き、上から見る。

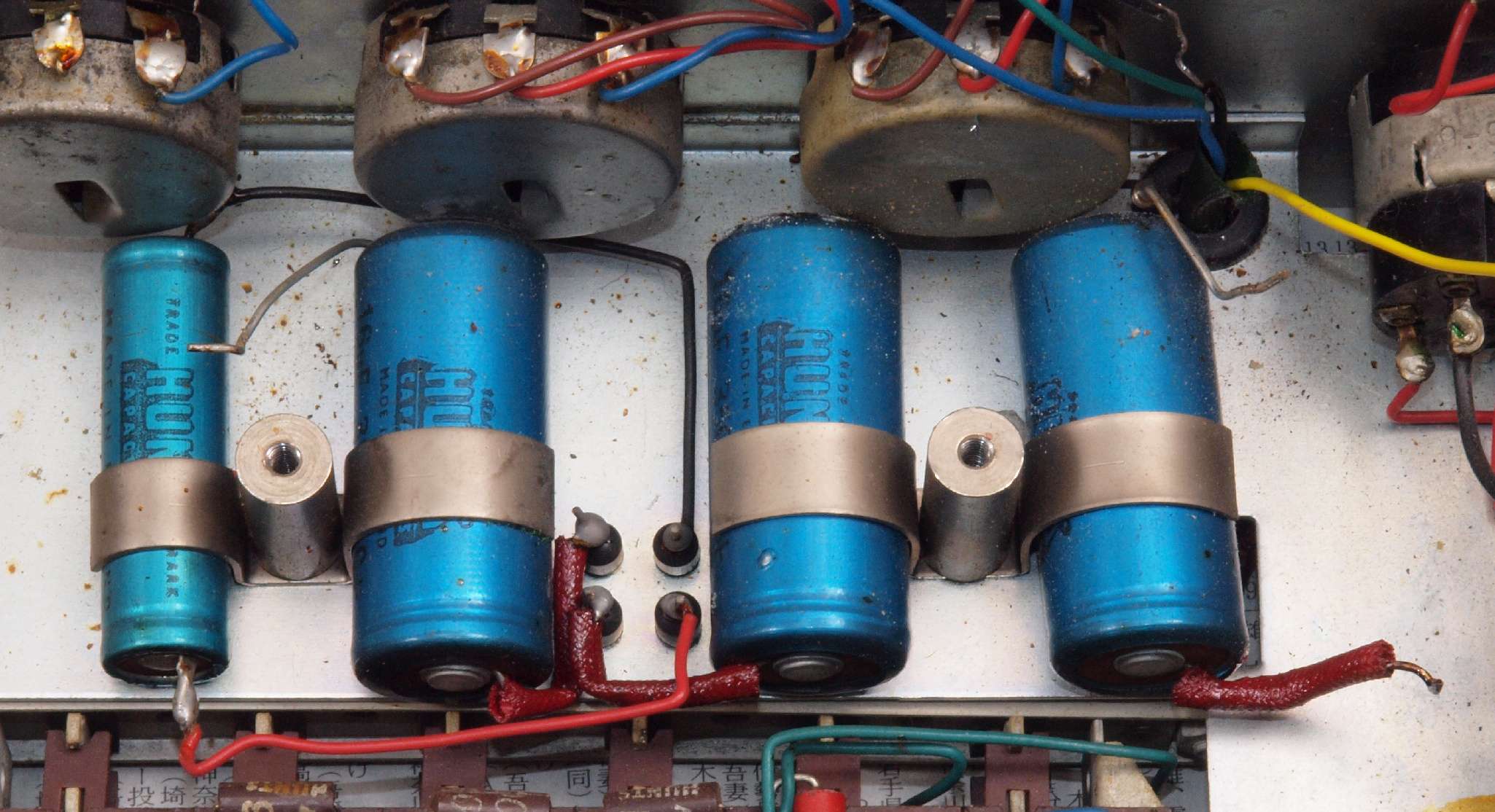

Ｃ１３．　修理中　基板を取り除くと、電解コンデンサーが表れる。

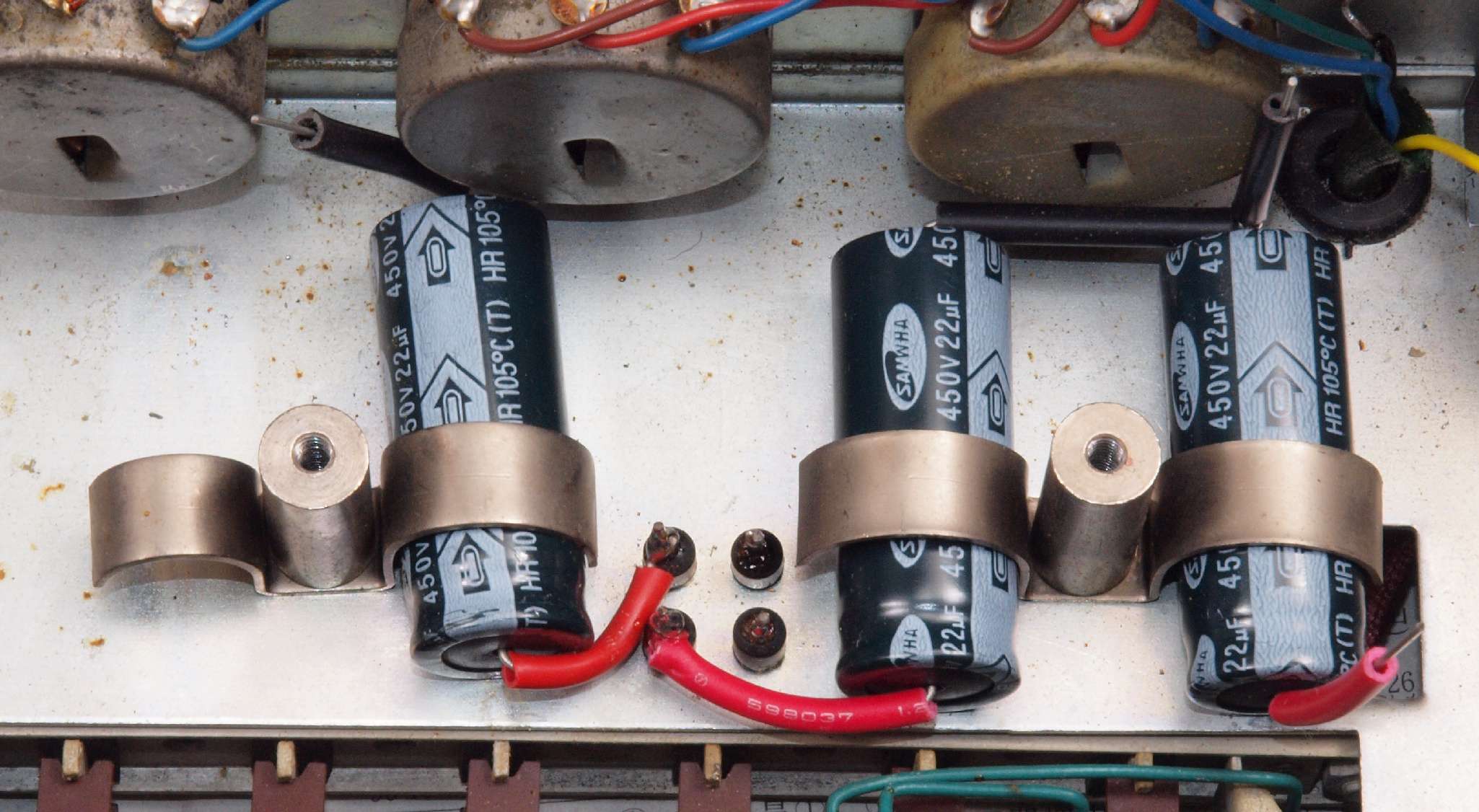

Ｃ１４．　修理中　電解コンデンサーを増容量交換。

Ｃ１５．　修理後　ケースから出し、上から見る。　電解コンデンサー３個、フイルムコンデンサー２個交換。

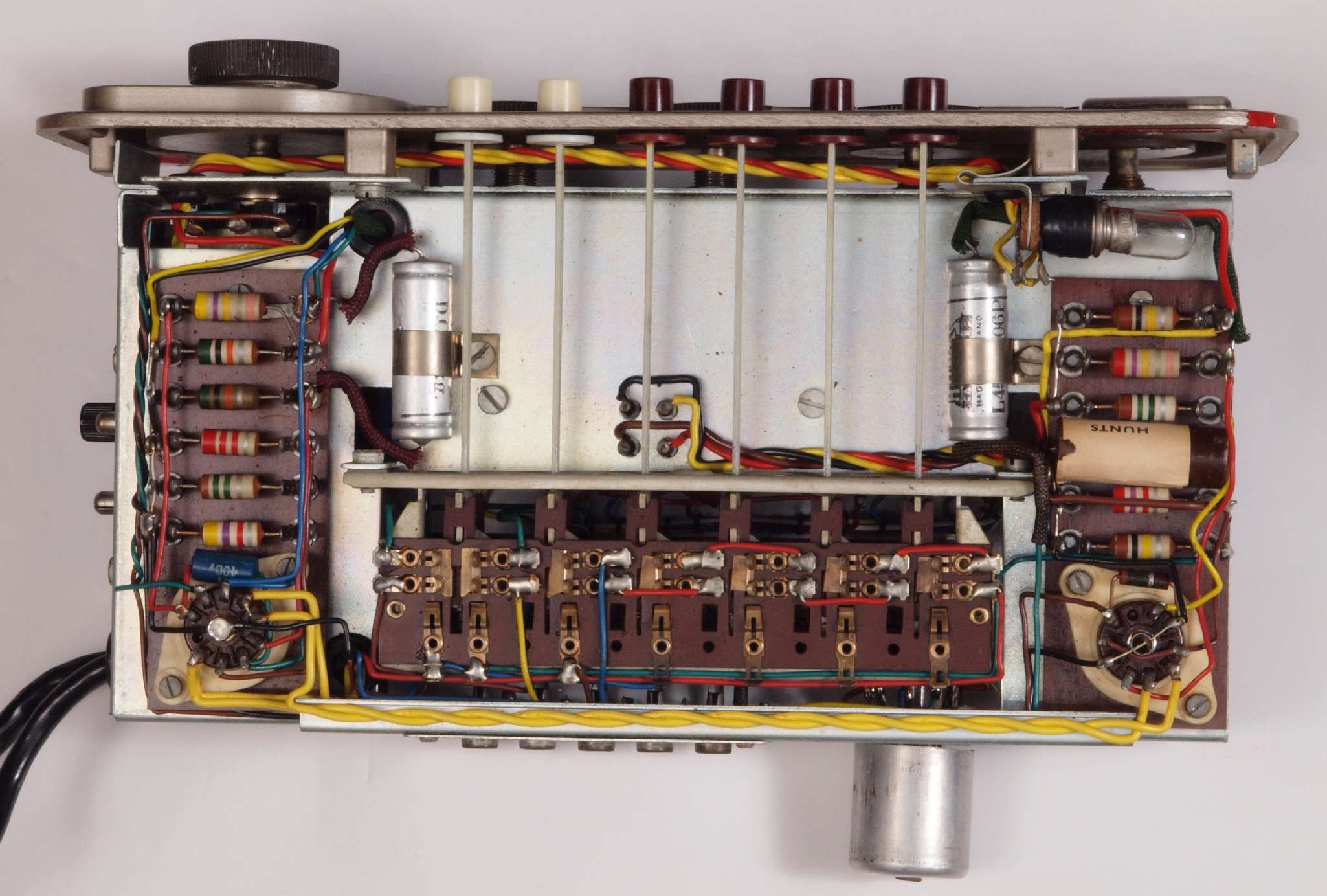

Ｃ２１．　修理前　ケースから出し、下から見る。

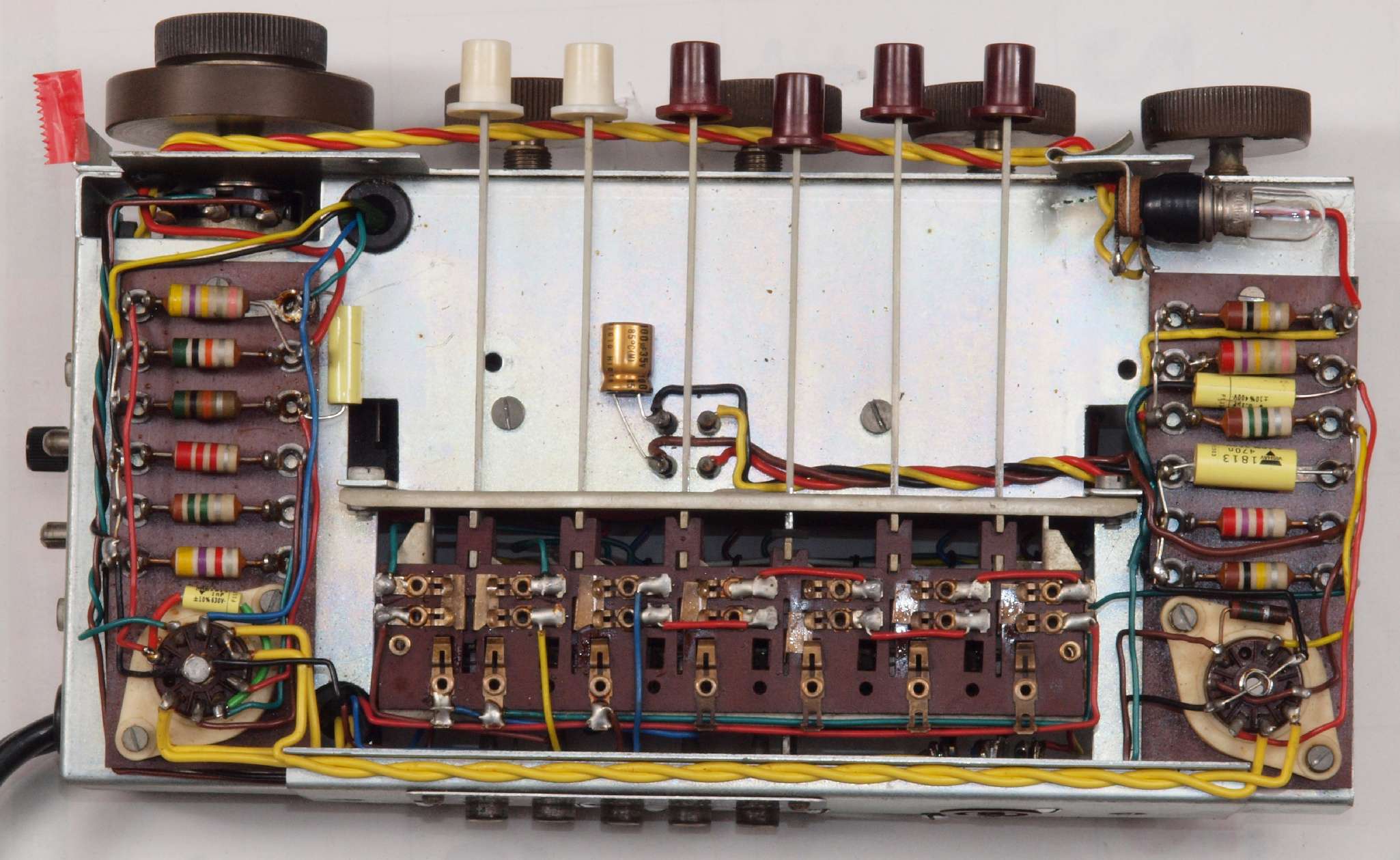

Ｃ２２．　修理後　ケースから出し、下から見る。　電解コンデンサー１個、フイルムコンデンサー４個交換。

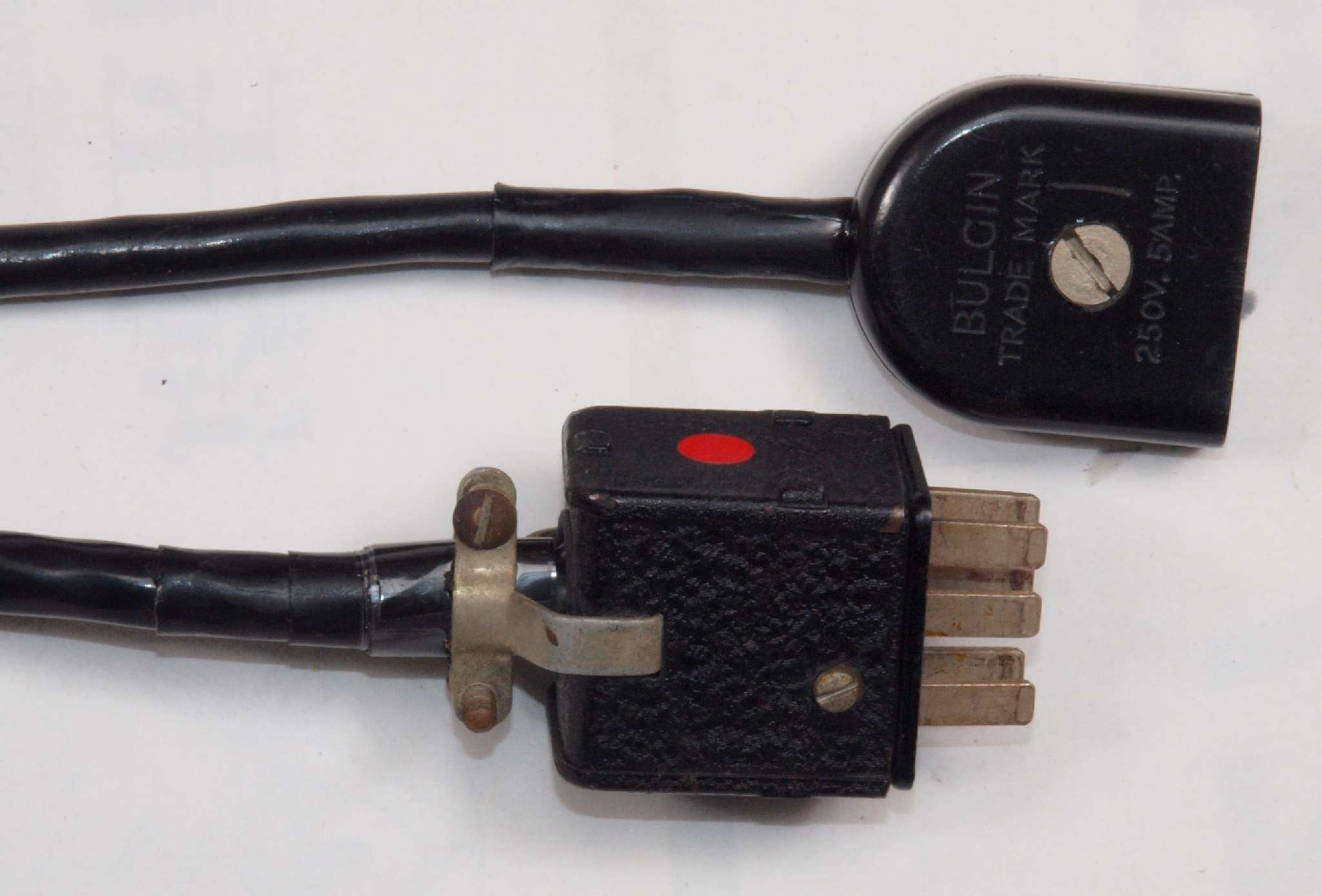

Ｃ３１．　修理前　付属電源コード＋付属接続コード。

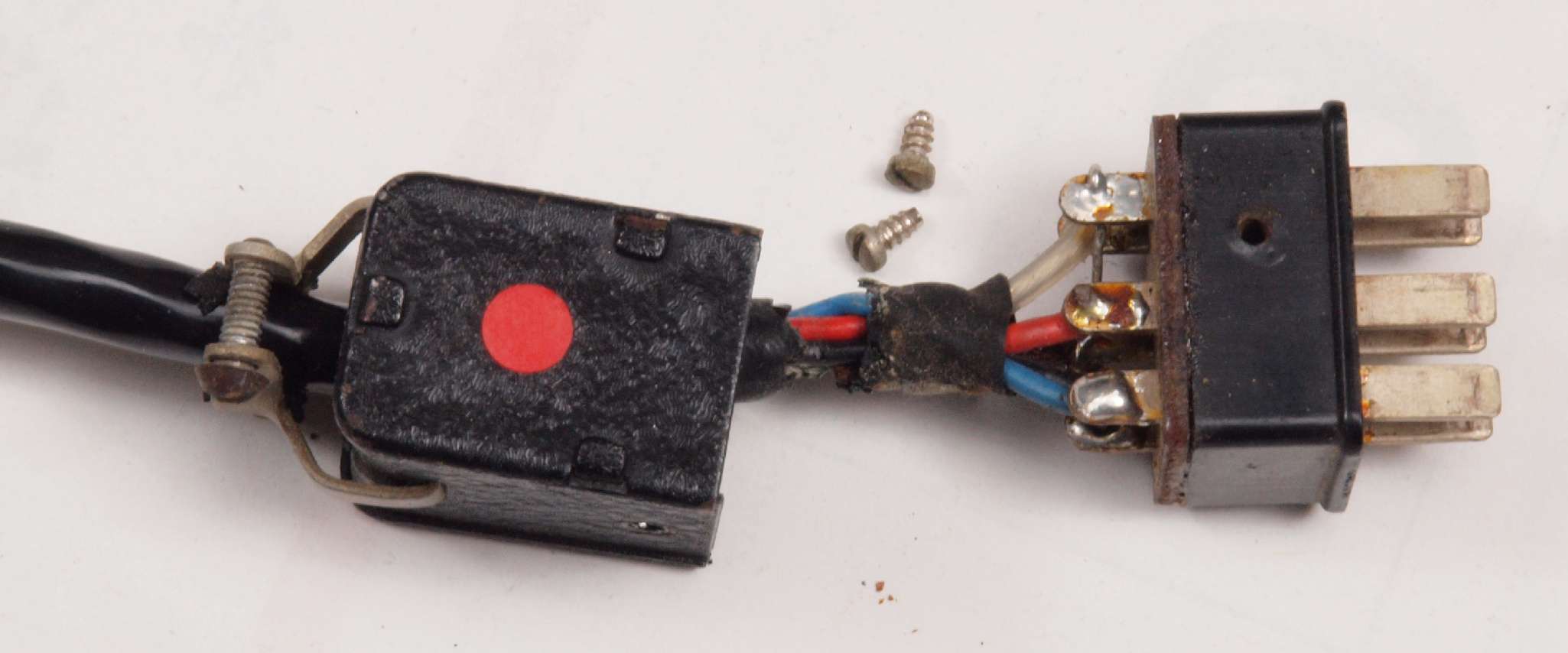

Ｃ３２．　修理中　付属電源コード。　撚り線をネジ止めすると、ブツブツと切れるので、半田をしみ込ませると良い。

Ｃ３３．　修理中　付属接続コード。　経年劣化で、絶縁チューブもズタズタ。

Ｃ３４．　修理中　付属接続コード。　絶縁チューブ交換する。

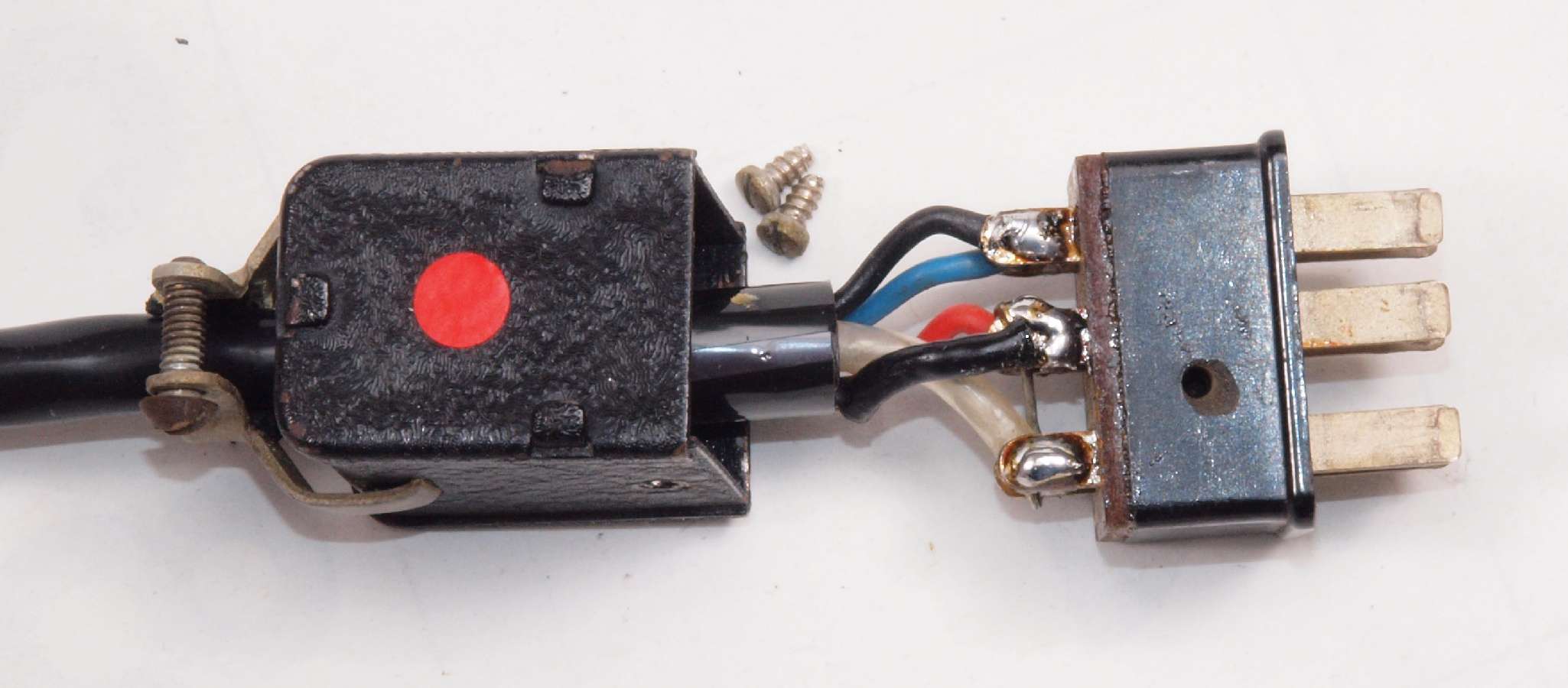

Ｃ３５．　修理後　付属電源コード＋付属接続コード。

Ｃ４１．　交換部品（ＱＵＡＤ　ＱＣ�U＋QUAD�U．　１−２台目共）。

Ｅ１．　　２４時間エージング。　左は、ＭＲ−７８

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 。 　　　　真空管ハンドブック（規格表）の、 　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 　　　　６２６７（ＥＦ８６）相互コンダクタンス＝２０００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

付属真空管　上から、６２６７、１２ＡＸ７

Ｕ１１．　付属「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．１２ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ１２．　付属「１２ＡＸ７」　ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．１４ｍＡ。

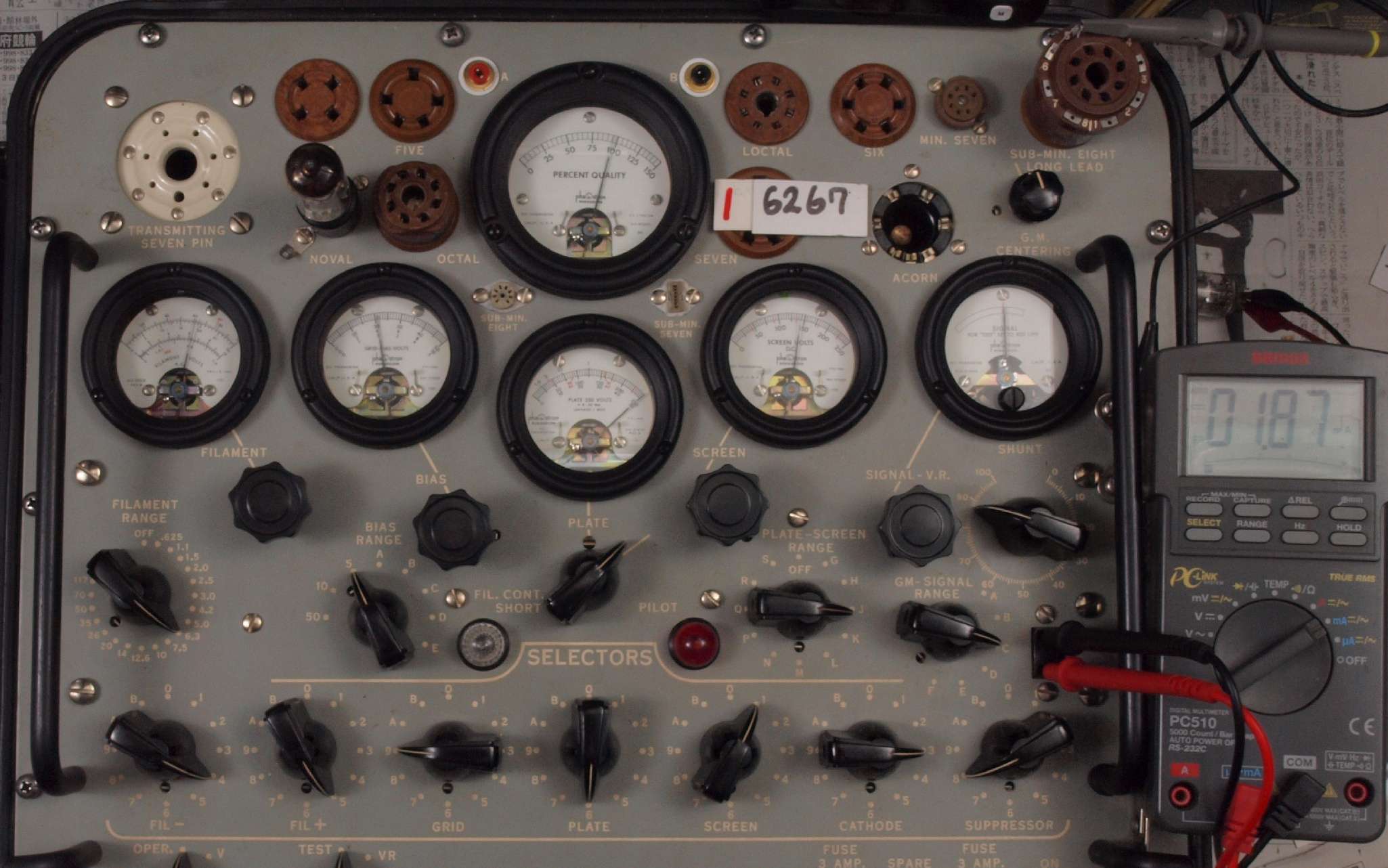

Ｕ２．　付属「６２６７」。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．８７ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＱＵＡＤ�Uプリ　の仕様（マニアル・カタログより）

型式 管球式プリアンプ　ＱＵＡＤ�Uプリ 出力電圧 １．４Ｖ 全高調波歪率 ０．１％以下（１．４Ｖ出力時） 周波数特性 20Hz〜20kHz /+-1dB 入力感度 Phono=４mV ＲＡＤＩＯ、ＴＡＰＥ=７０mV/100kΩ MicroPhone=1.5mV/100kΩ SN比 70dB以上 トーンコントロール ＋−１５ｄＢ（１００Ｈｚ、１０ｋＨｚ） フイルター周波数 5kHz, 7kHz, 10kHz クロストーク 40dB／20Hz〜20kHz 電源 330V/4mA, 6.3V/1.1A 使用真空管 EF86(6267、　ECC83(12AX7) 外形寸法 幅２６３×高さ８８×奥行１５０mm 重量 ３．１kg
