QUAD 22 1台目修理 | ||||||||||||||||||||||||||
同時修理 QUADU. 1台目修理 QUADU. 2台目修理 平成24年8月24日持込 10月11日完成 | ||||||||||||||||||||||||||
A. 修理前の状況
B. 原因
L. ステップアップ(昇圧)トランス点検・水分抜き。
T. バラック修理後の測定(QUAD22.1台目+QUADU.1台目+QUADU.2台目) C. 修理状況
U. TubeTester HickokTV−2B/Uによる付属真空管測定 D. 使用部品
G. 修理費 25,000円 特別に通常修理。 3台目からの、お馴染みさん価格。 但し、真空管は別途です。 S. QUAD 22 の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||

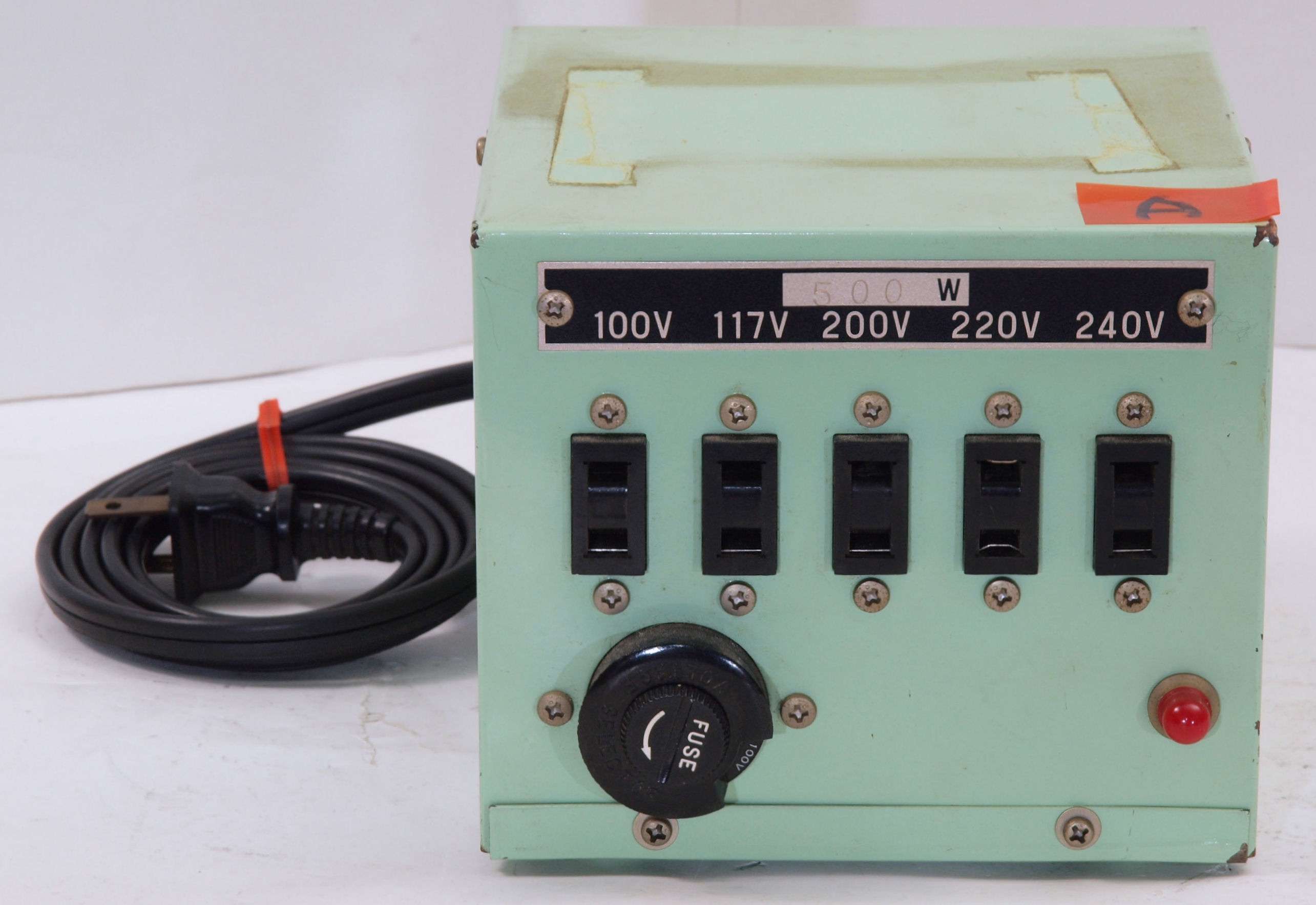

A. 修理前の状況 A11. ステップアップ 前から見る |
||||||||||||||||||||||||||
A12. ステップアップトランス 前右から見る | ||||||||||||||||||||||||||

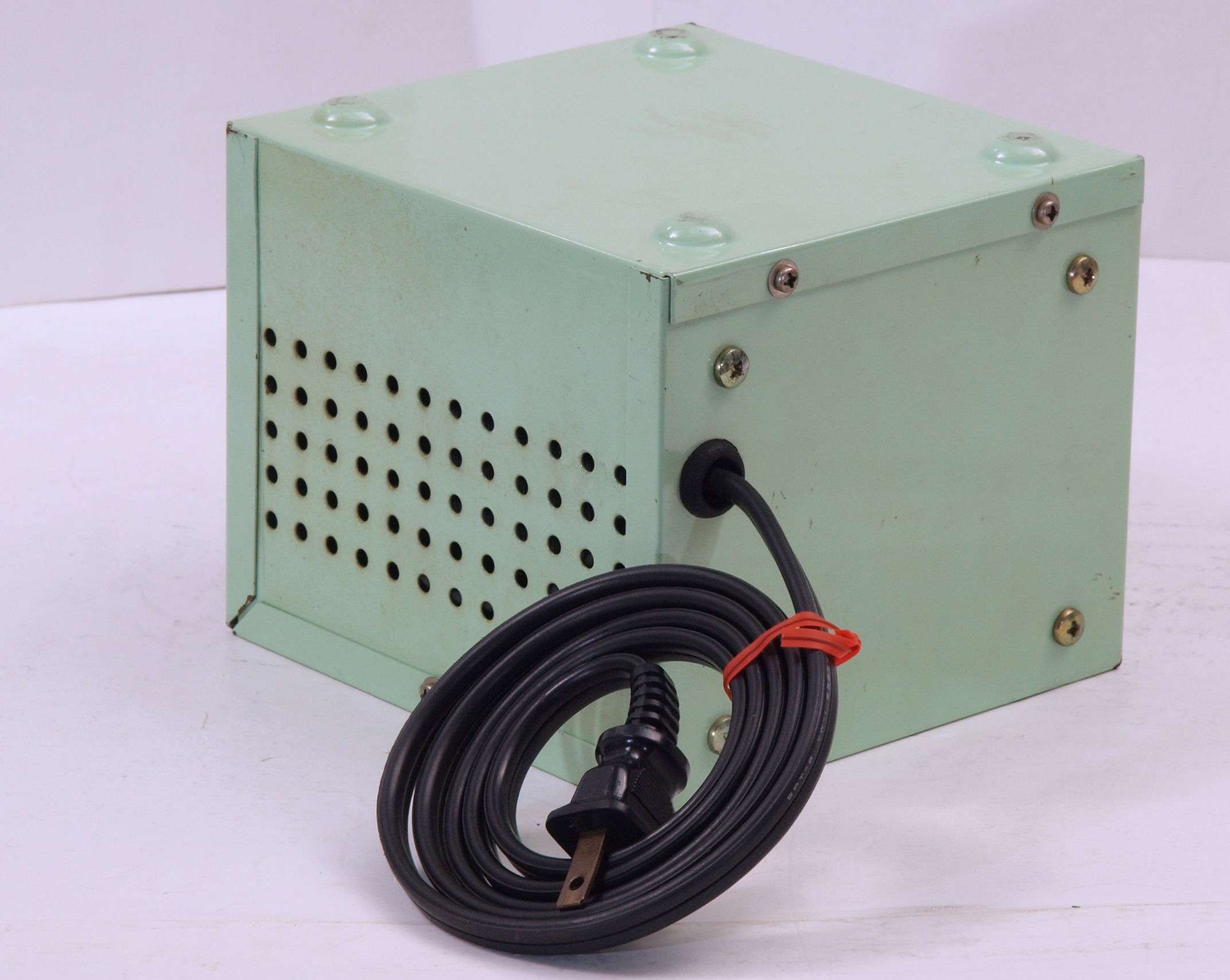

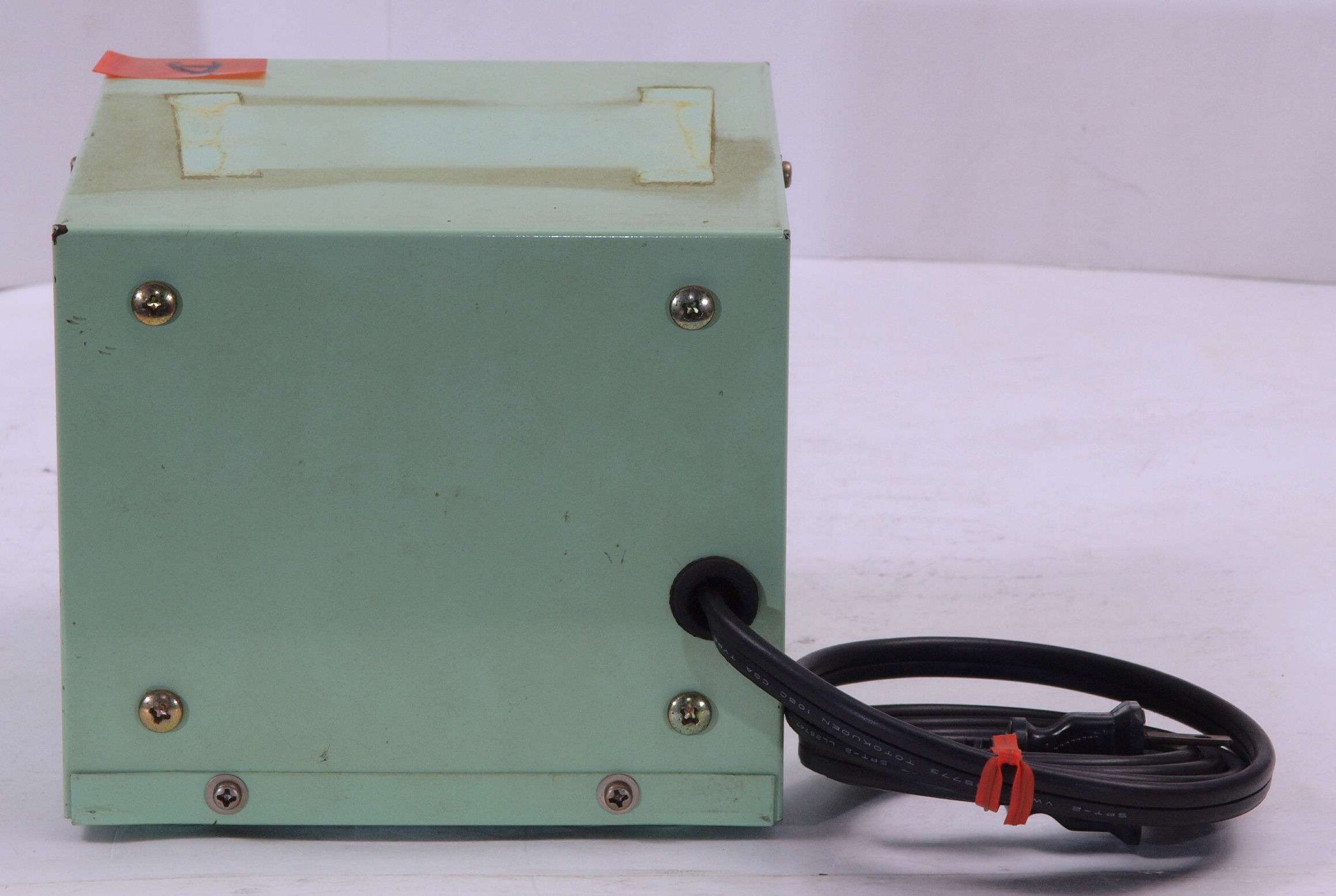

A13. ステップアップトランス 後から見る | ||||||||||||||||||||||||||
A14. ステップアップトランス 後左から見る | ||||||||||||||||||||||||||

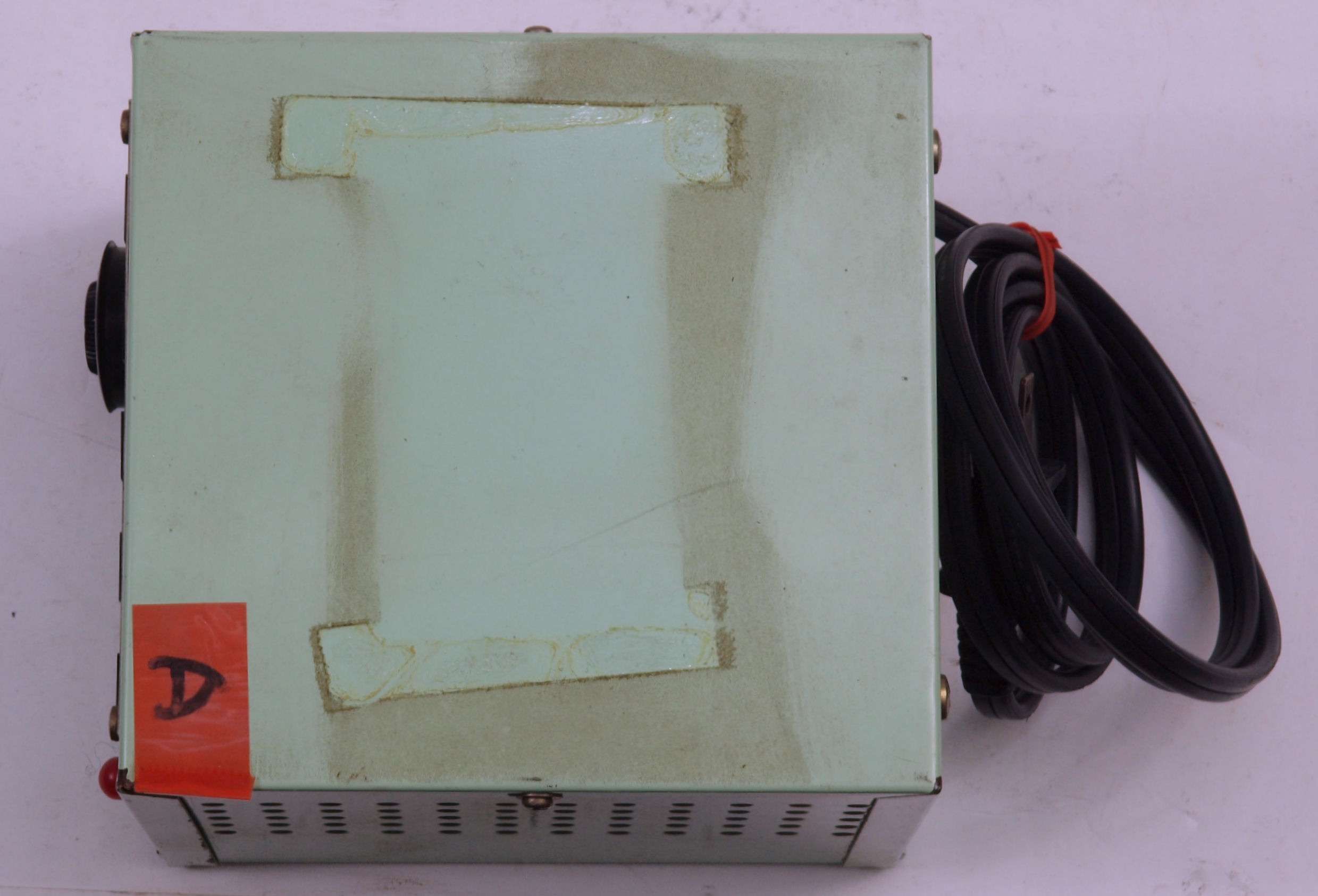

A15. ステップアップトランス 上から見る | ||||||||||||||||||||||||||

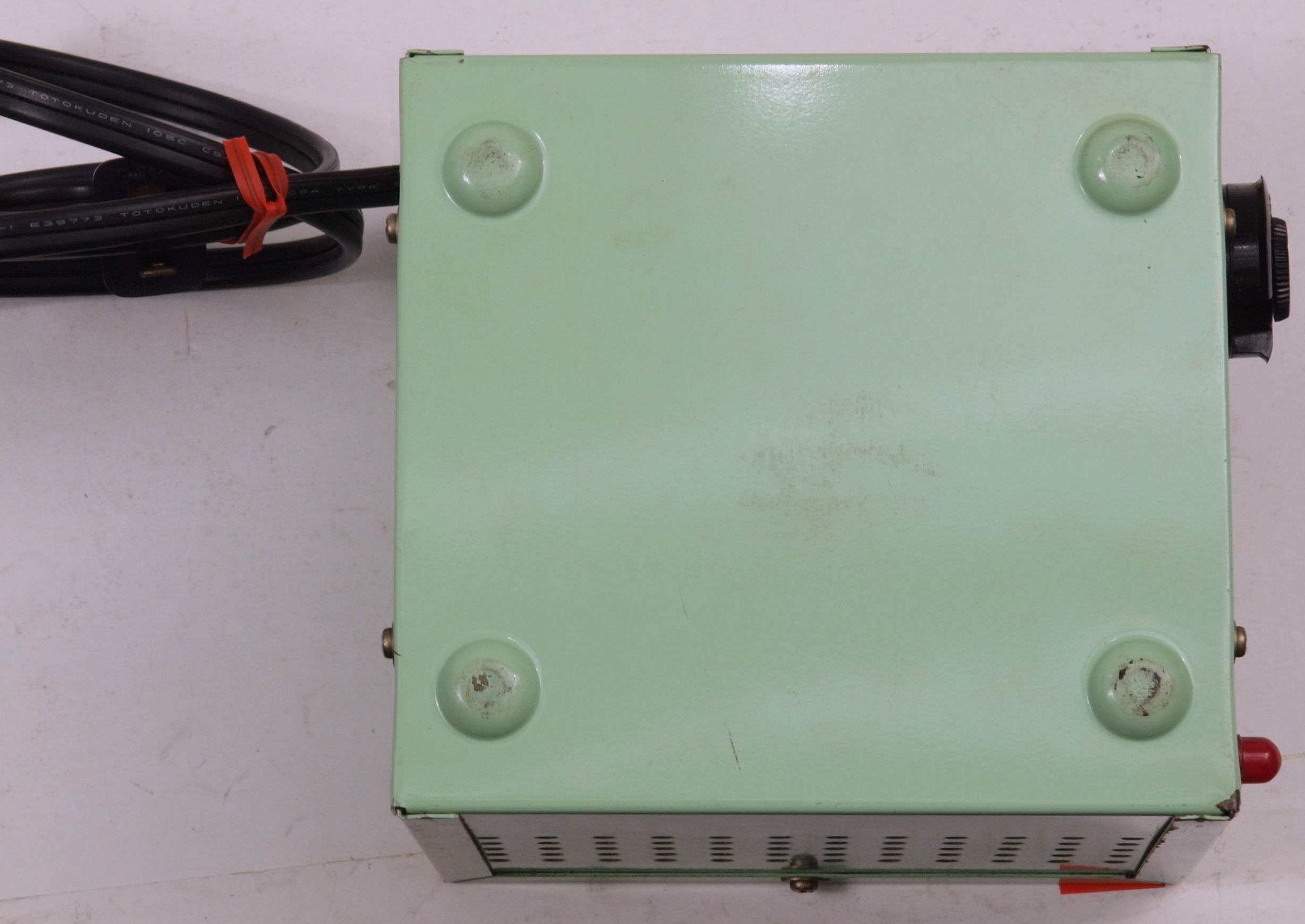

A16. ステップアップトランス 下から見る | ||||||||||||||||||||||||||

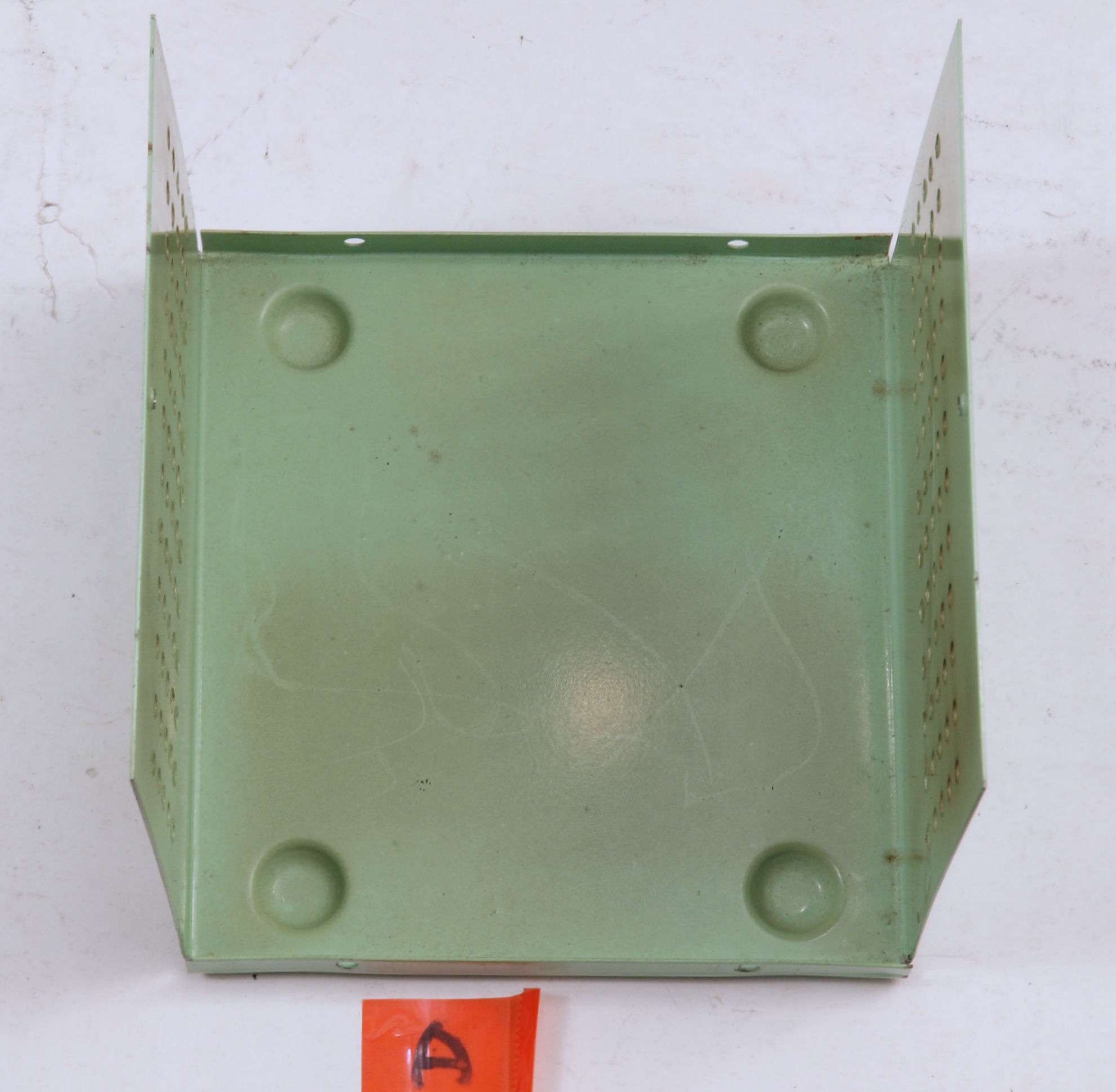

A17. ステップアップトランス 下蓋裏側見る | ||||||||||||||||||||||||||

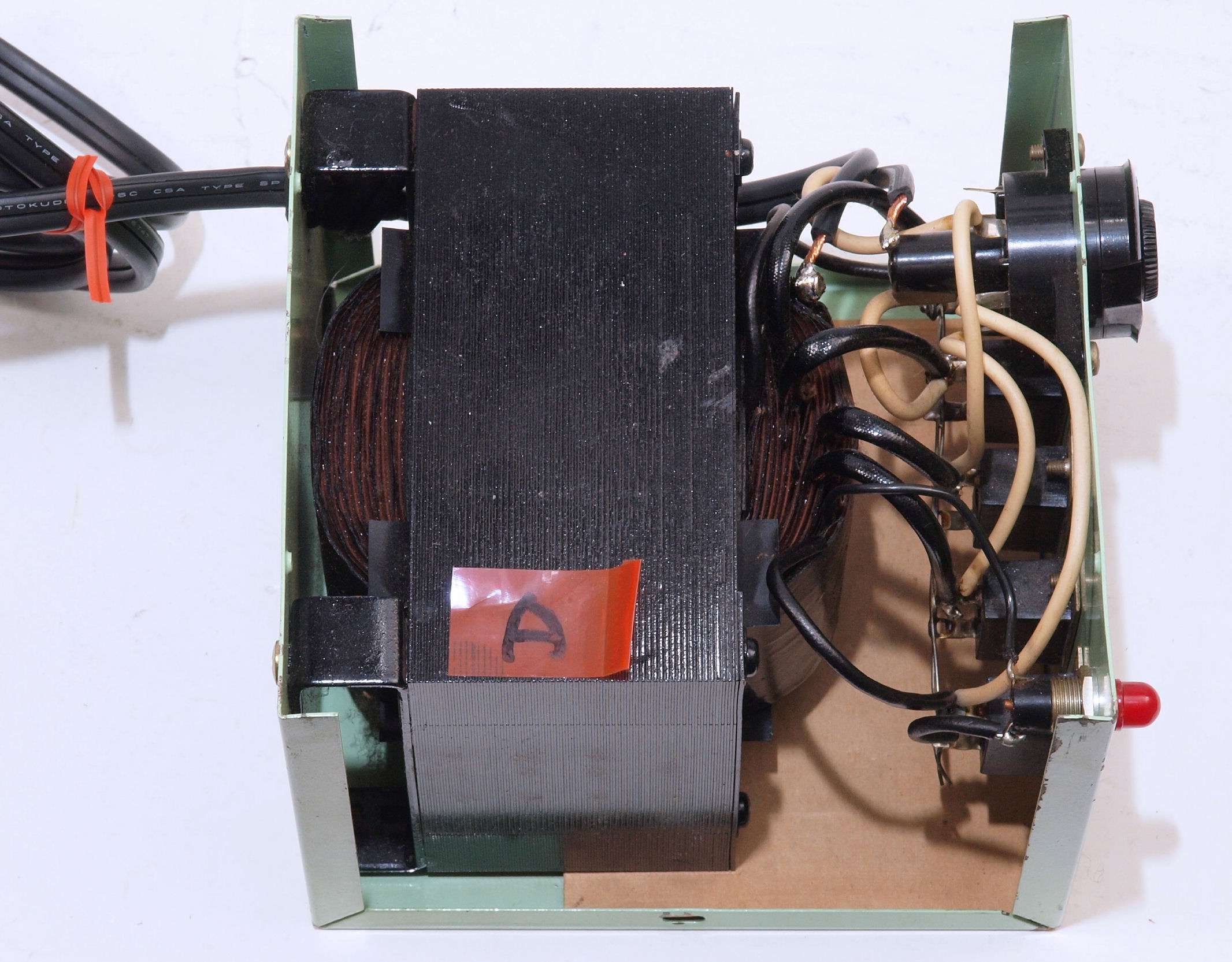

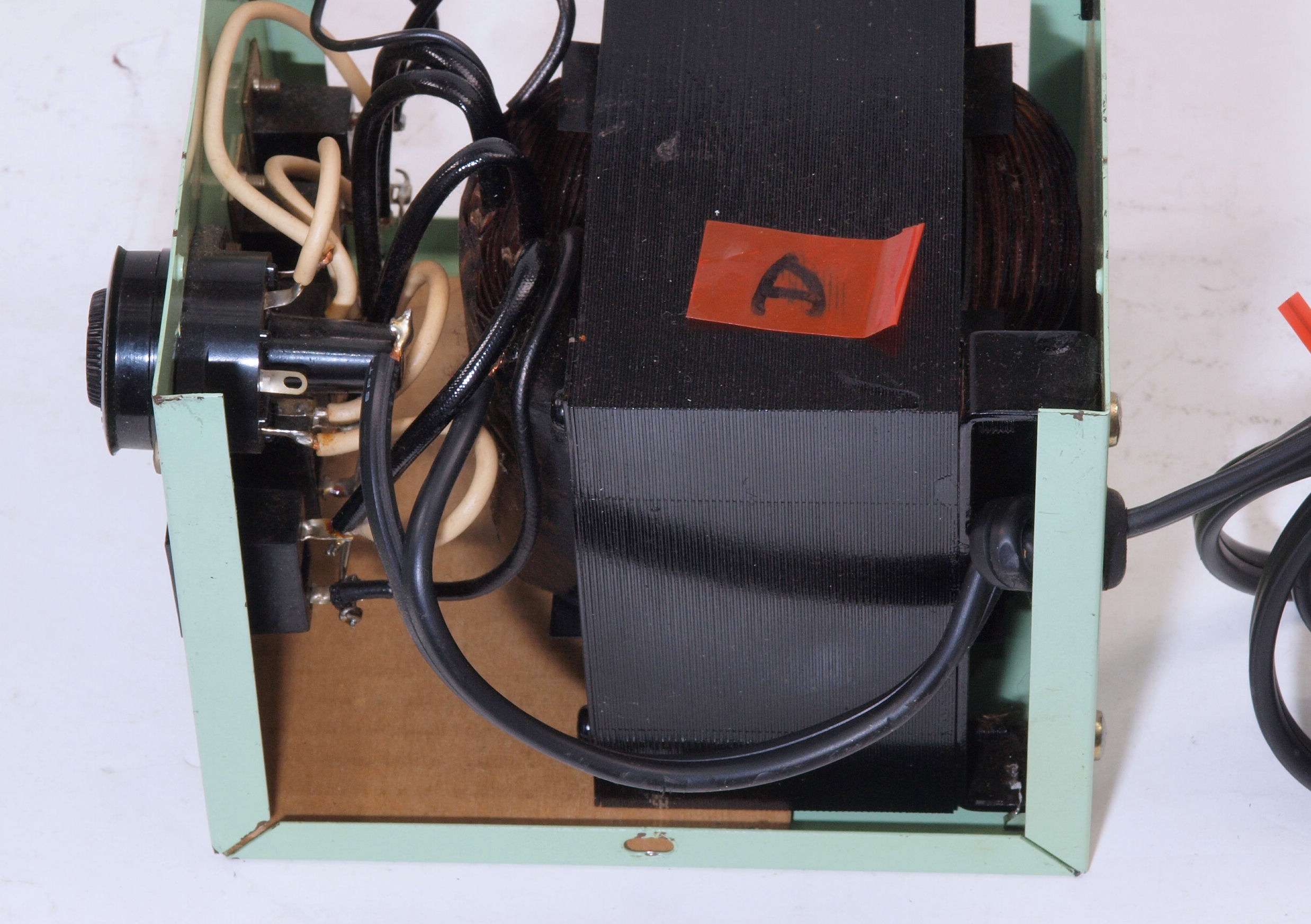

A18. ステップアップトランス 内部見る | ||||||||||||||||||||||||||
A18. ステップアップトランス トランス下のクションが移動している。 | ||||||||||||||||||||||||||

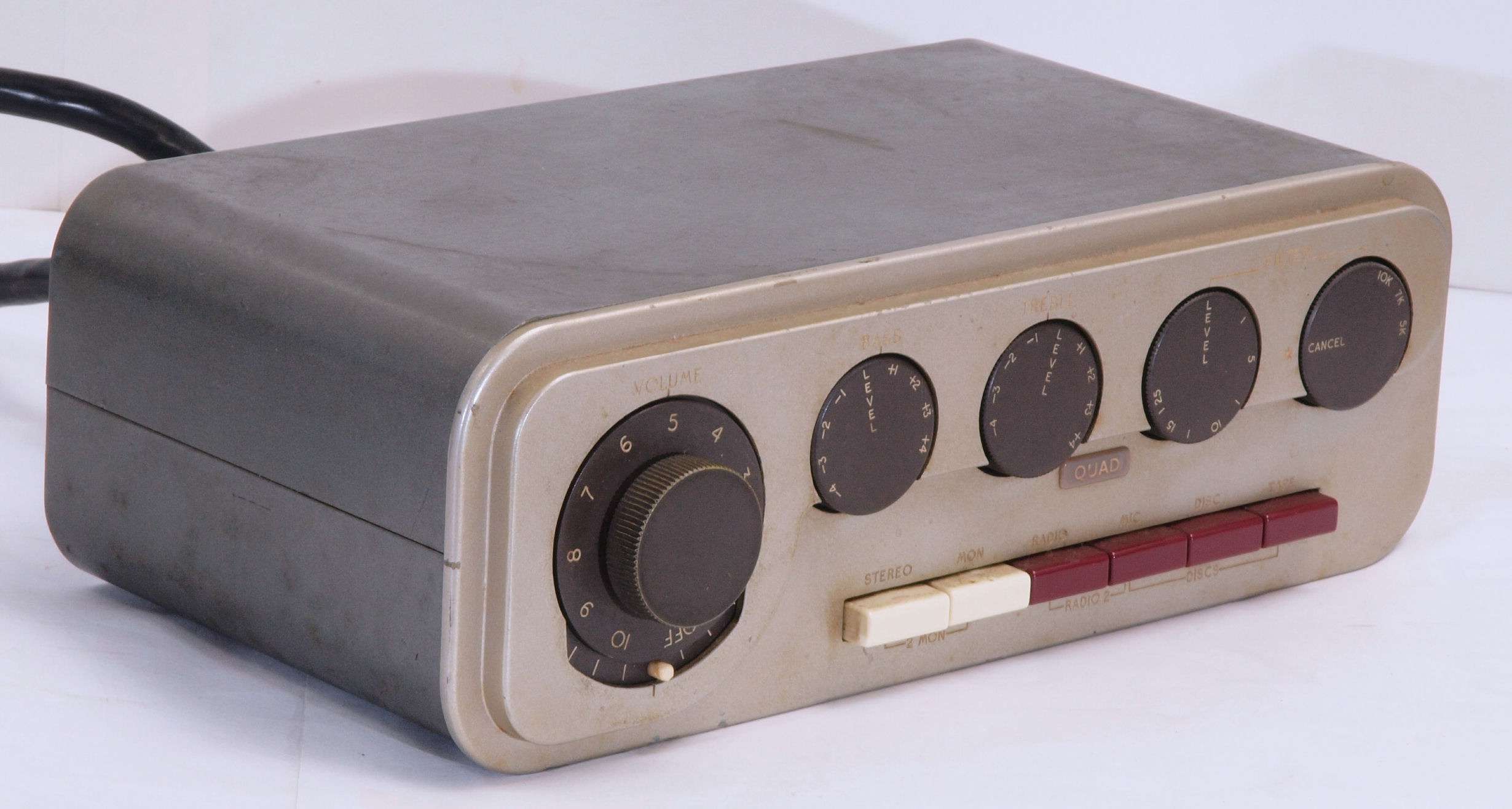

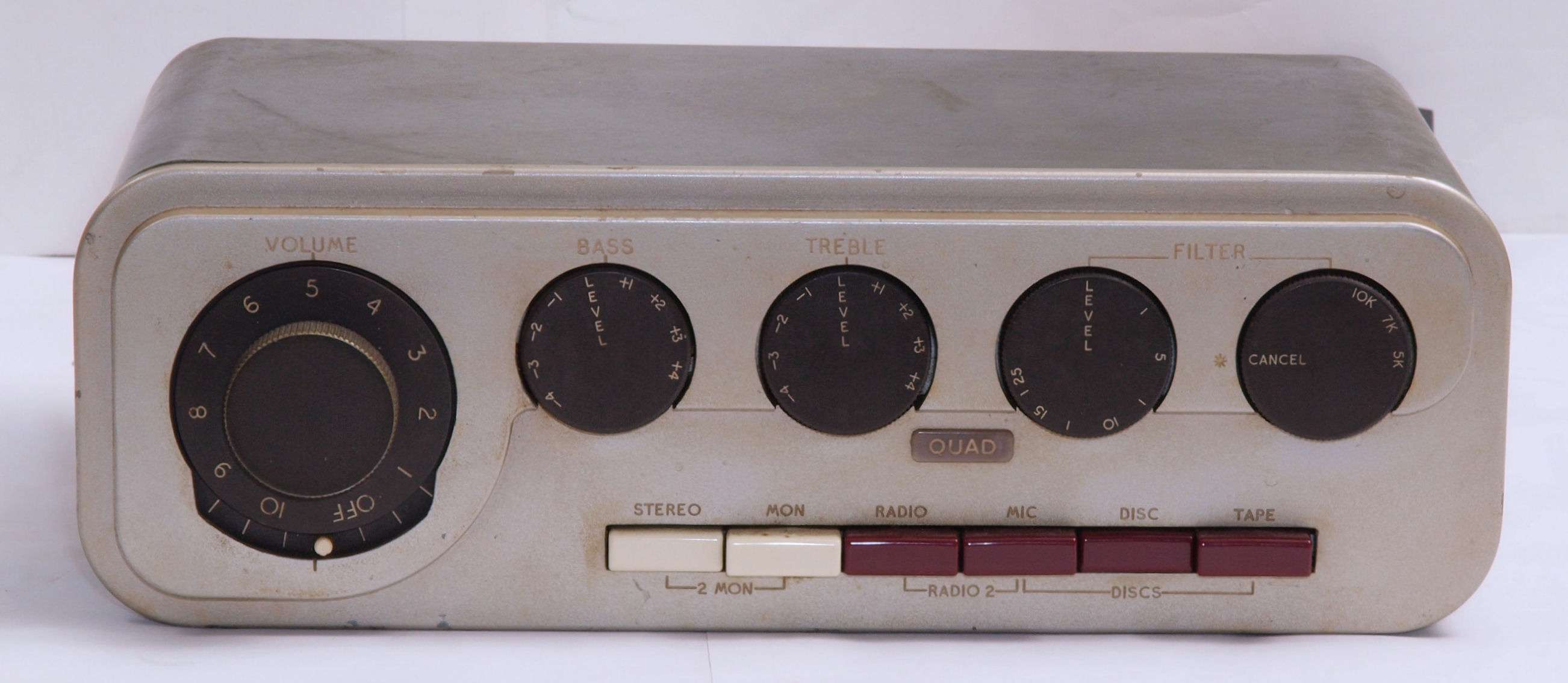

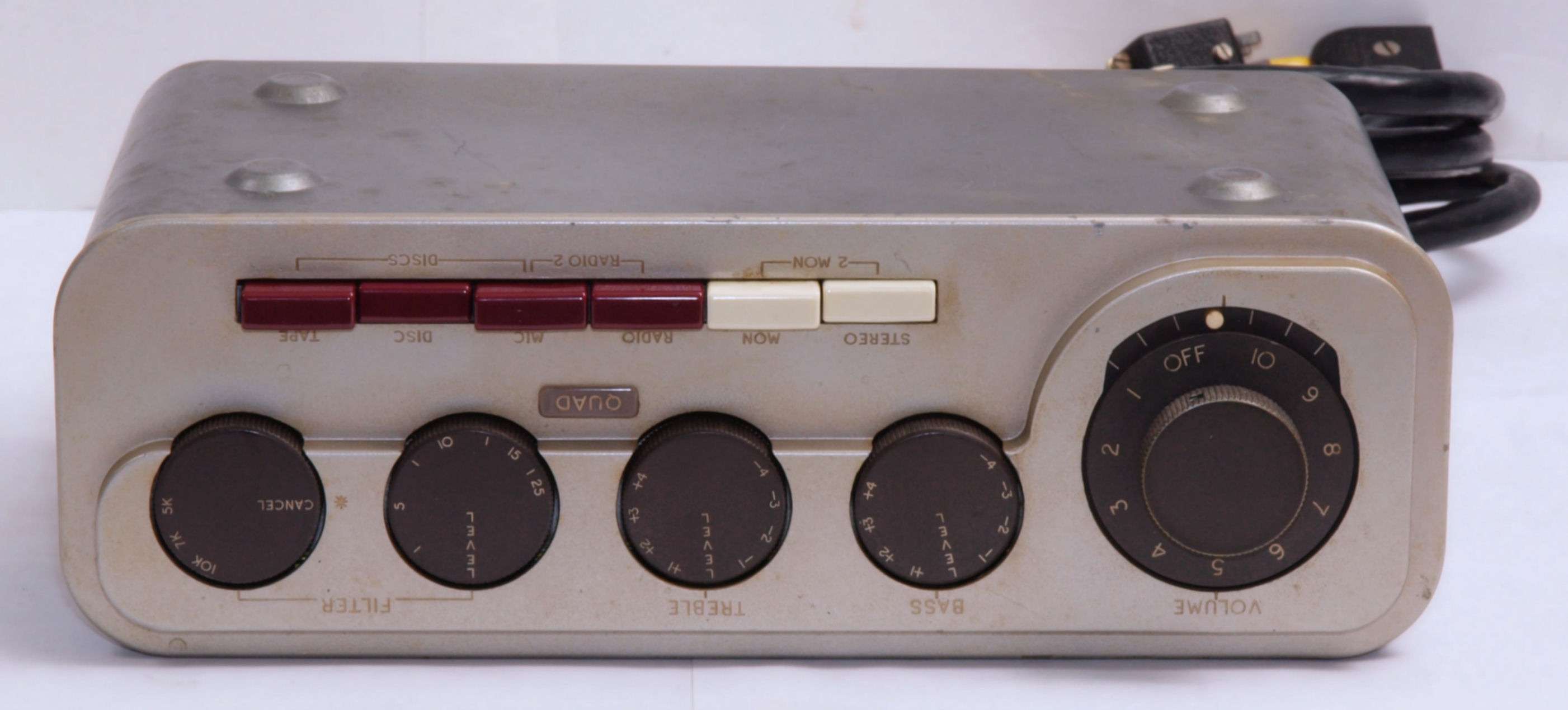

A21. 点検 前から見る | ||||||||||||||||||||||||||
A22. 点検 前左から見る | ||||||||||||||||||||||||||

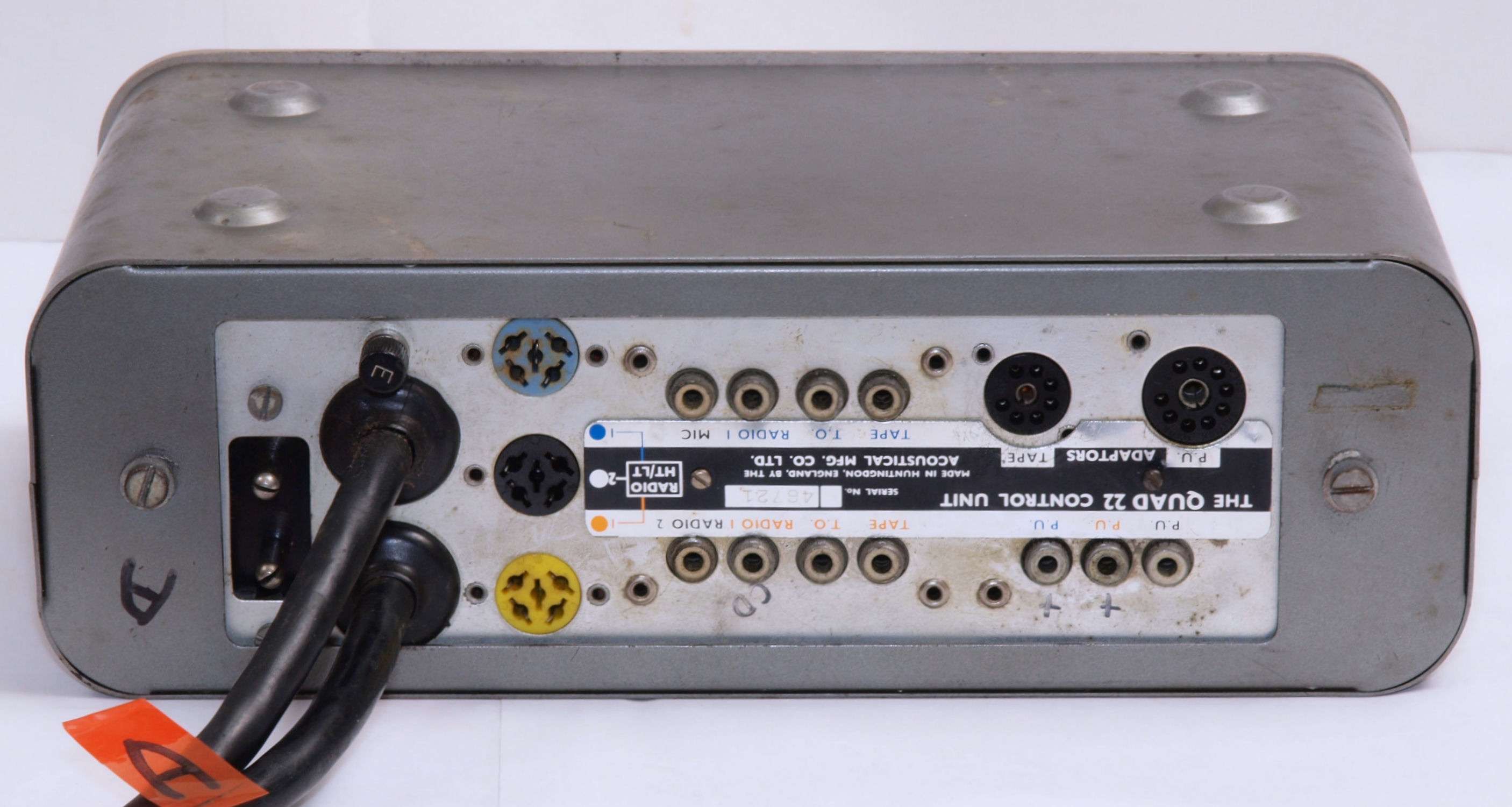

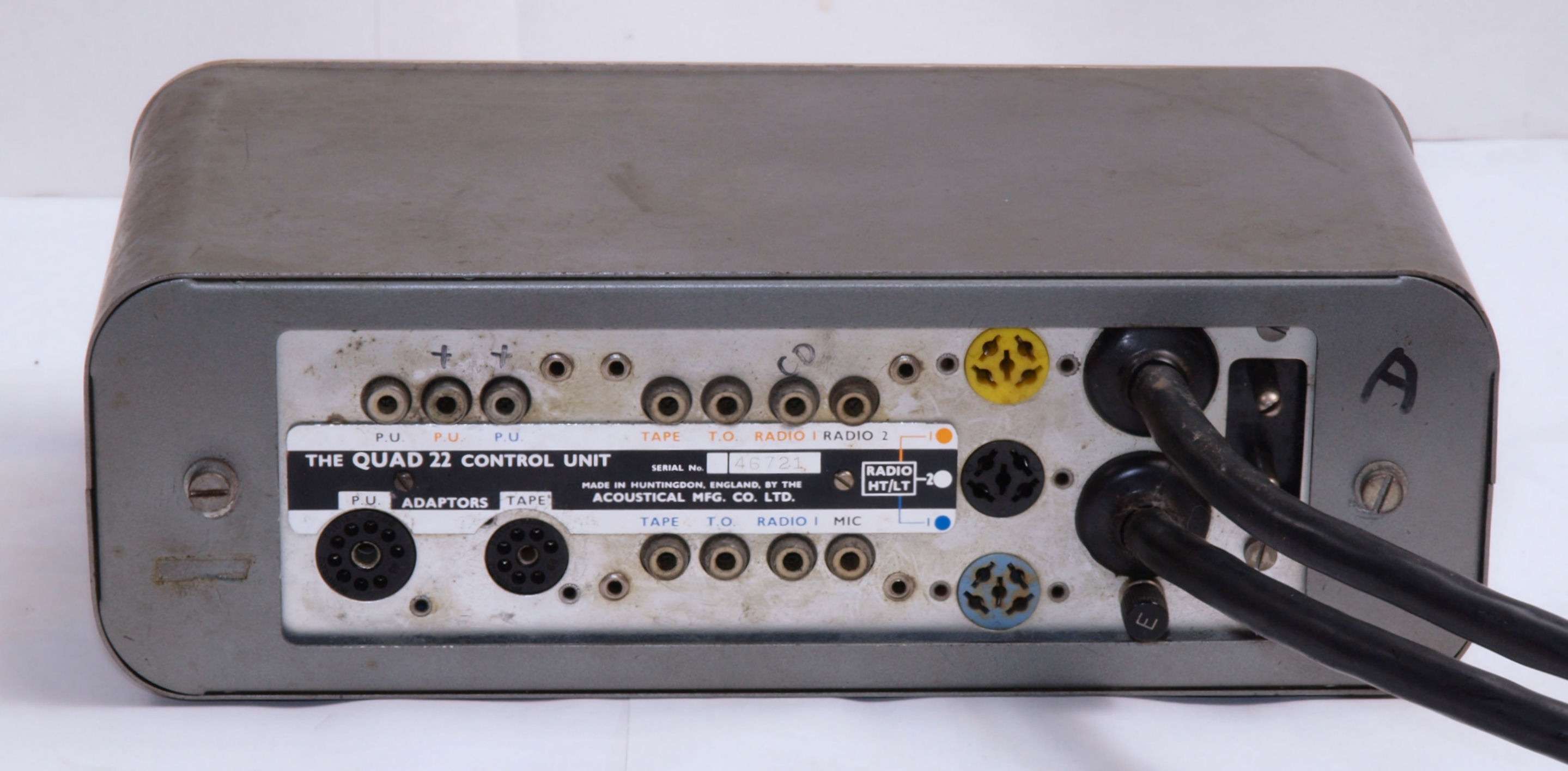

A23. 点検 後から見る | ||||||||||||||||||||||||||
A24. 点検 上から見る | ||||||||||||||||||||||||||

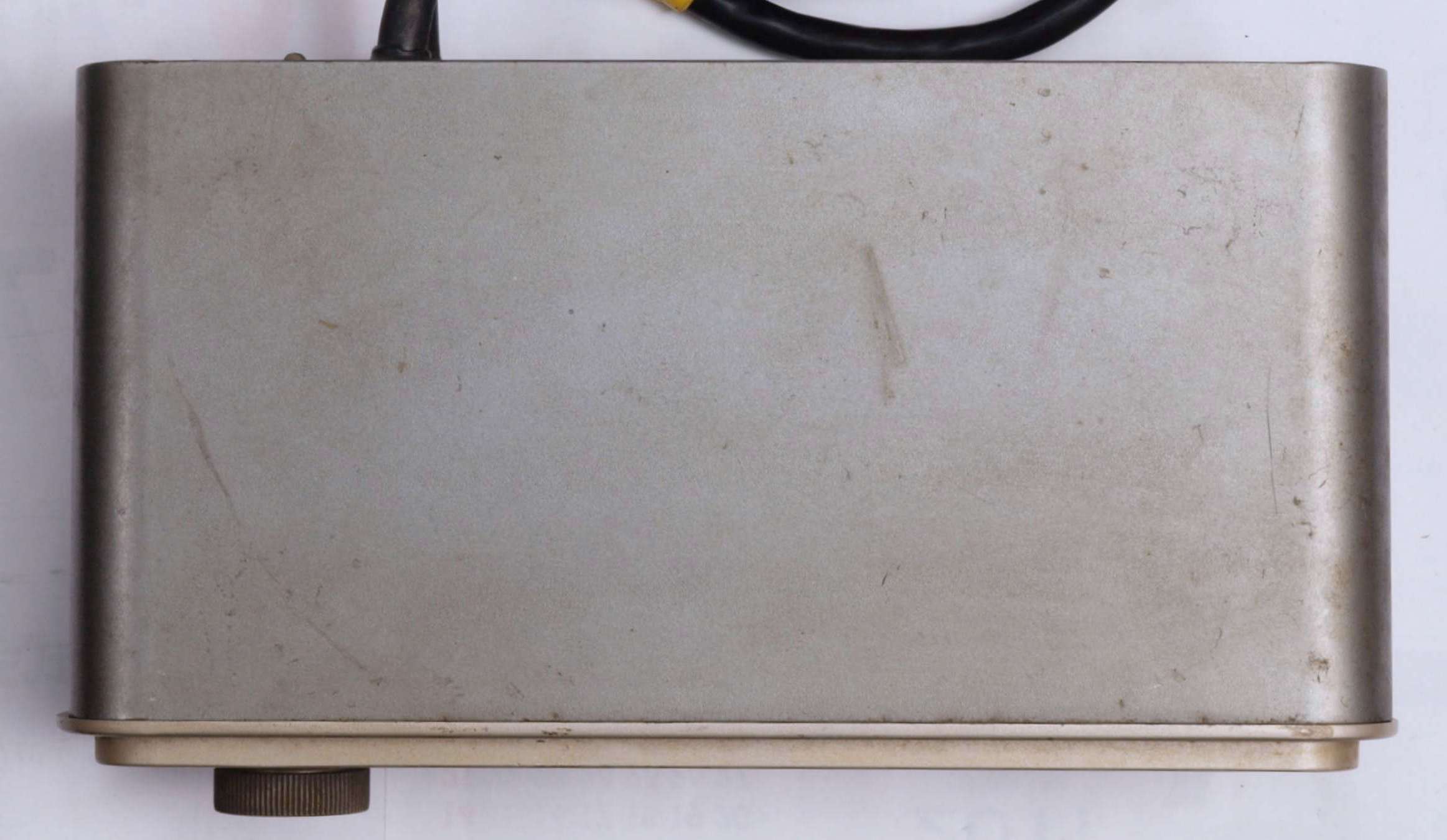

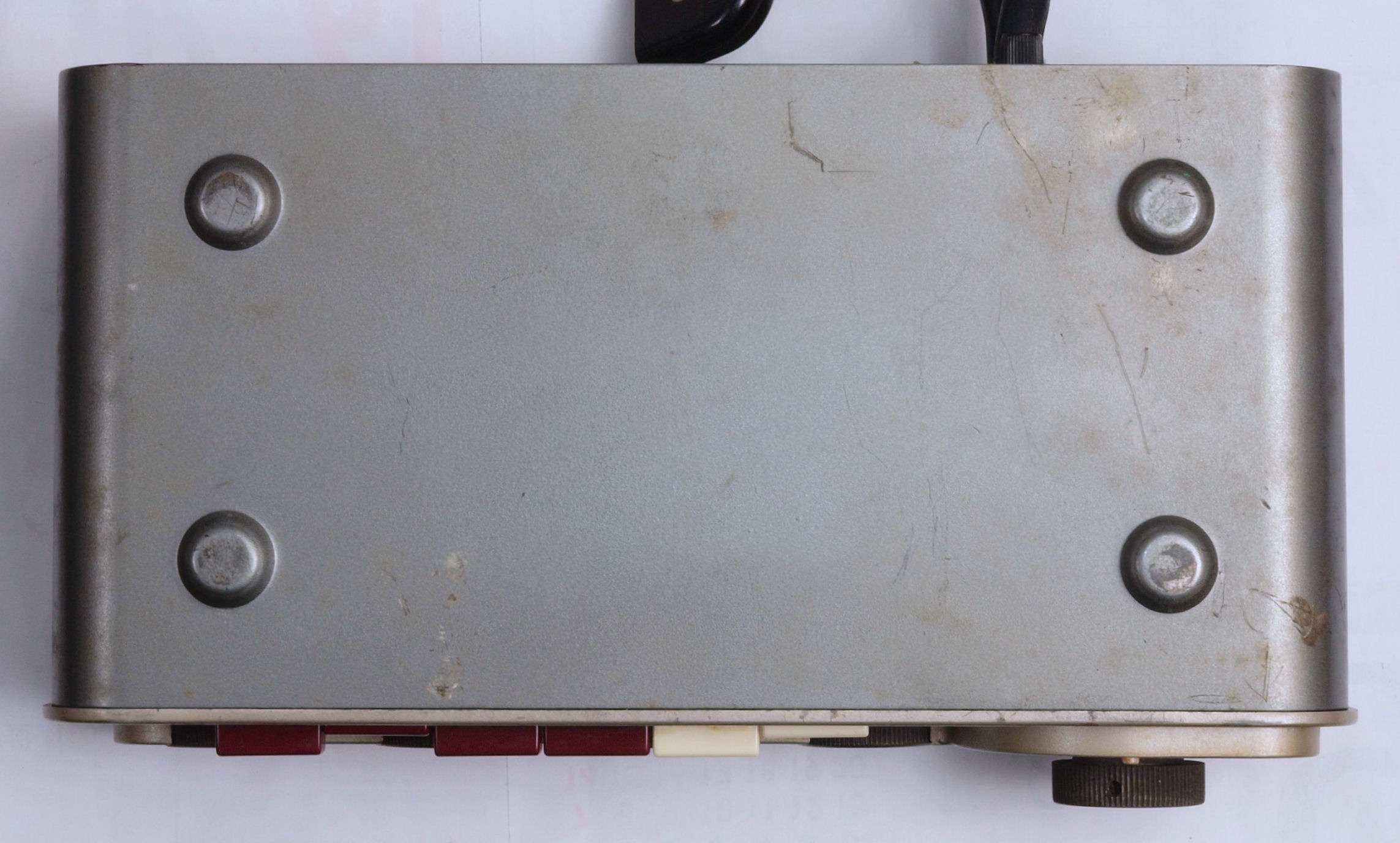

A25. 点検 下から見る | ||||||||||||||||||||||||||
A26. 点検 下前から見る | ||||||||||||||||||||||||||

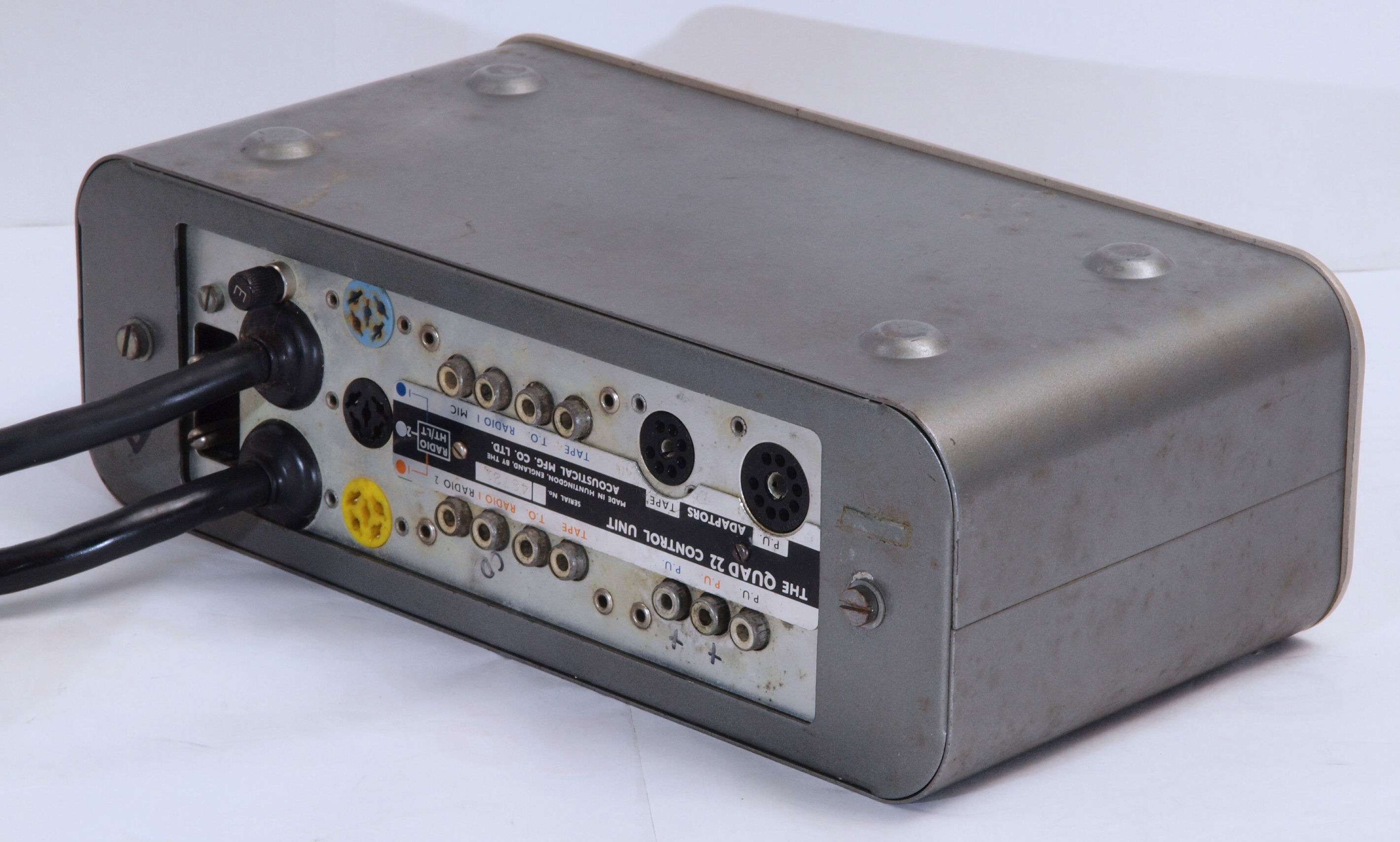

A27. 点検 下後から見る | ||||||||||||||||||||||||||
A28. 点検 下後右から見る | ||||||||||||||||||||||||||

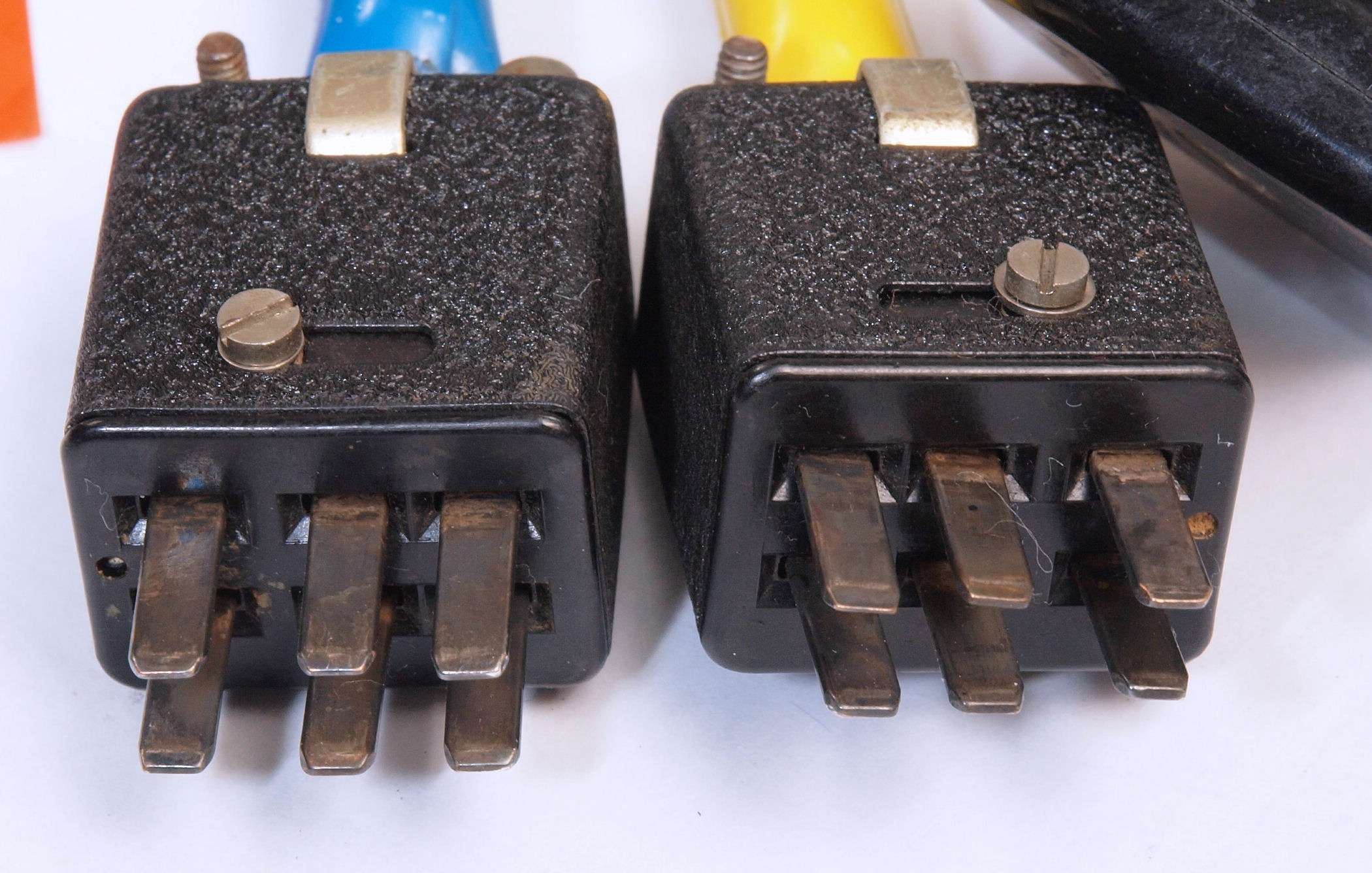

A31. 点検中 マインAMP接続コネクター | ||||||||||||||||||||||||||

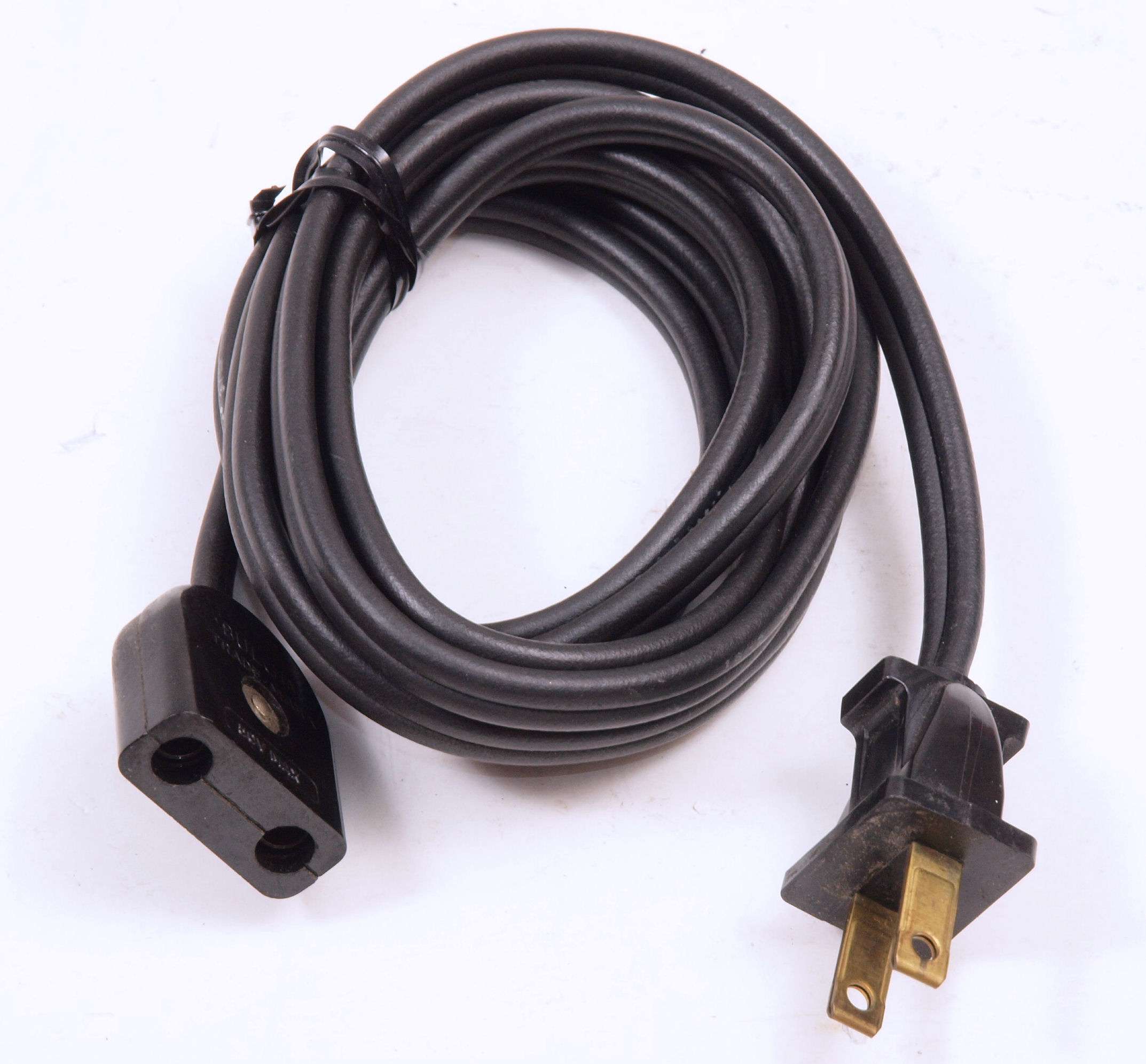

A32. 点検中 付属電源コード | ||||||||||||||||||||||||||

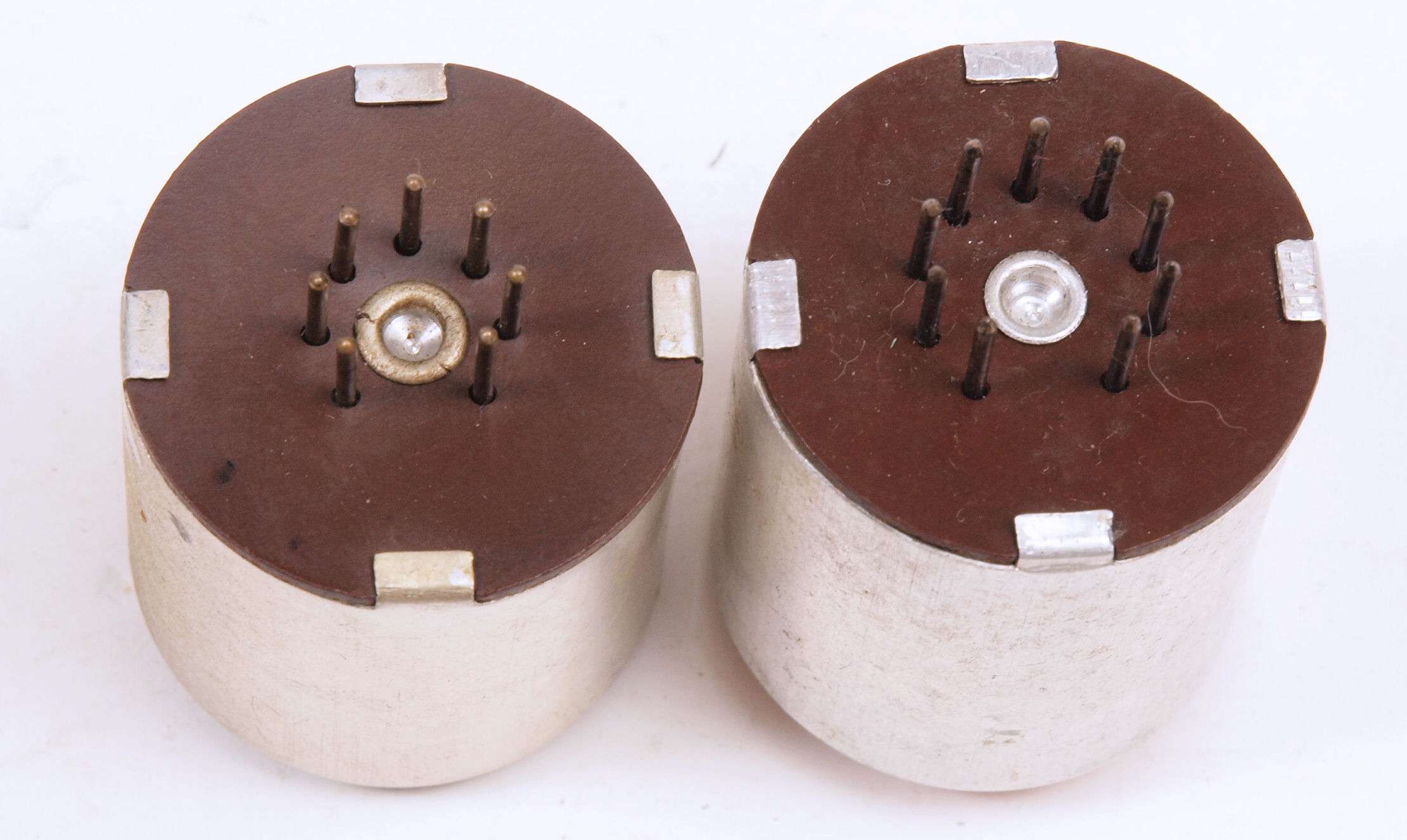

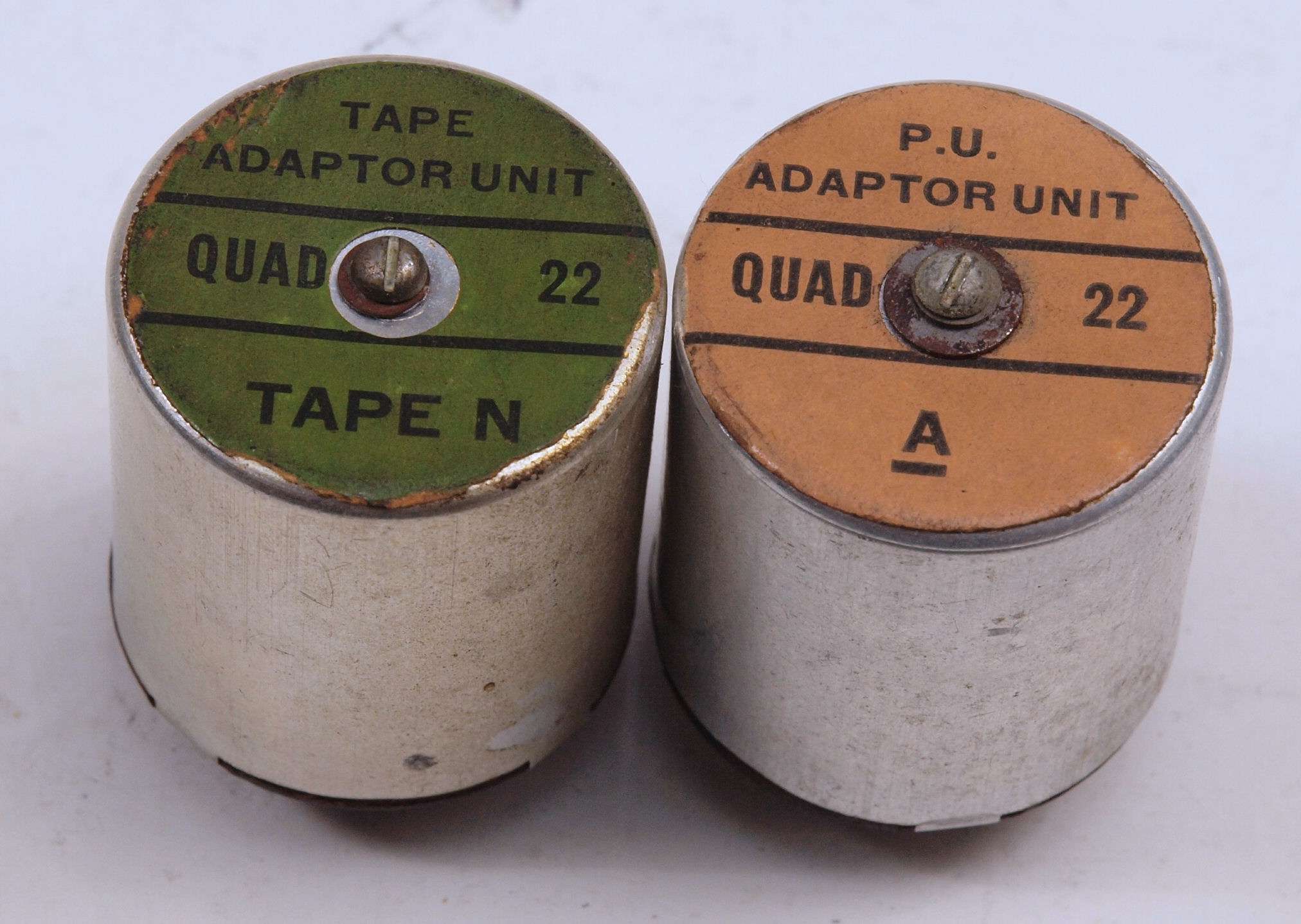

A33. 点検中 付属、右=Pickup Adaptor、 右=Tape Input Adaptor。 | ||||||||||||||||||||||||||

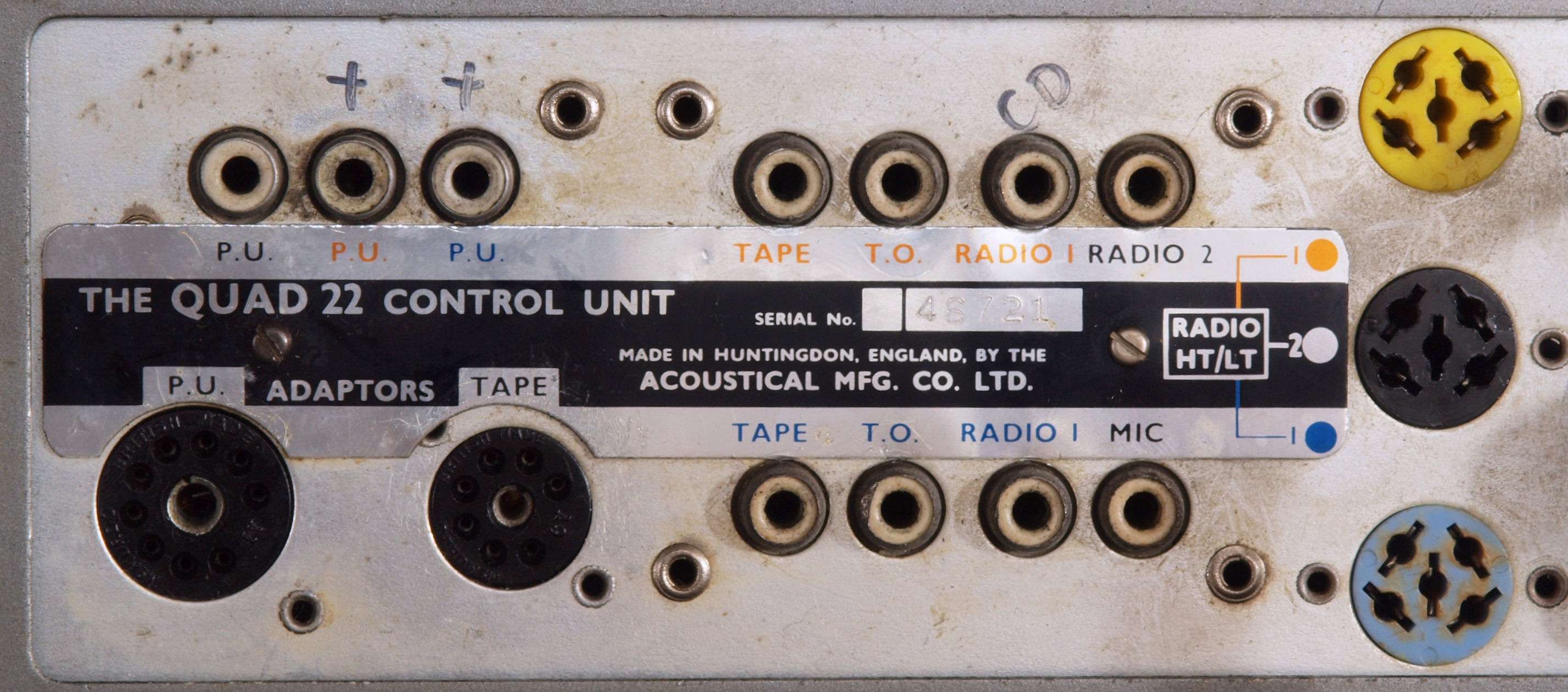

A41. 点検中 入出力RCA端子郡等 | ||||||||||||||||||||||||||
A42. 点検中 入出力RCA端子、 間隔狭く、引っ込みタイプなので、現在のコネクターは使用不可 | ||||||||||||||||||||||||||
A43. 点検中 入出力RCA端子、 間隔狭く、RCAコネクターは1つおきでないと交換できない | ||||||||||||||||||||||||||
A51. ステップアップ(昇圧)トランス点検・水分抜き。
|
||||||||||||||||||||||||||

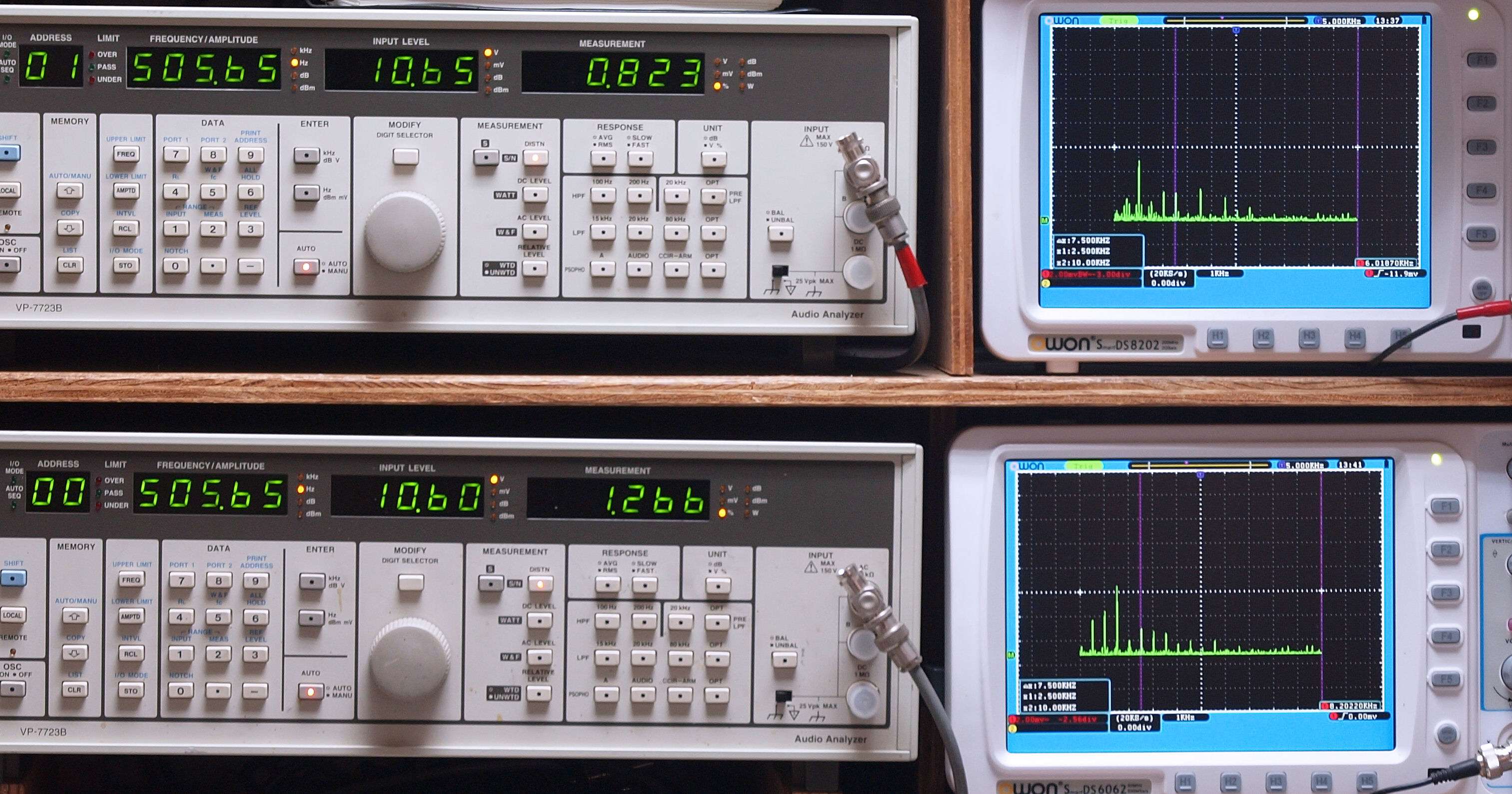

T. バラック修理後の測定(QUAD22.1台目+QUADU.1台目+QUADU.2台目) T1. 出力・歪み率測定・調整 「見方」。 上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。 下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。 下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。 |
||||||||||||||||||||||||||
T11. RADIO_500Hz入力、R側SP出力電圧11V=15W出力、 0.82%歪み。 L側SP出力電圧11V=15W出力、 1.27%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||

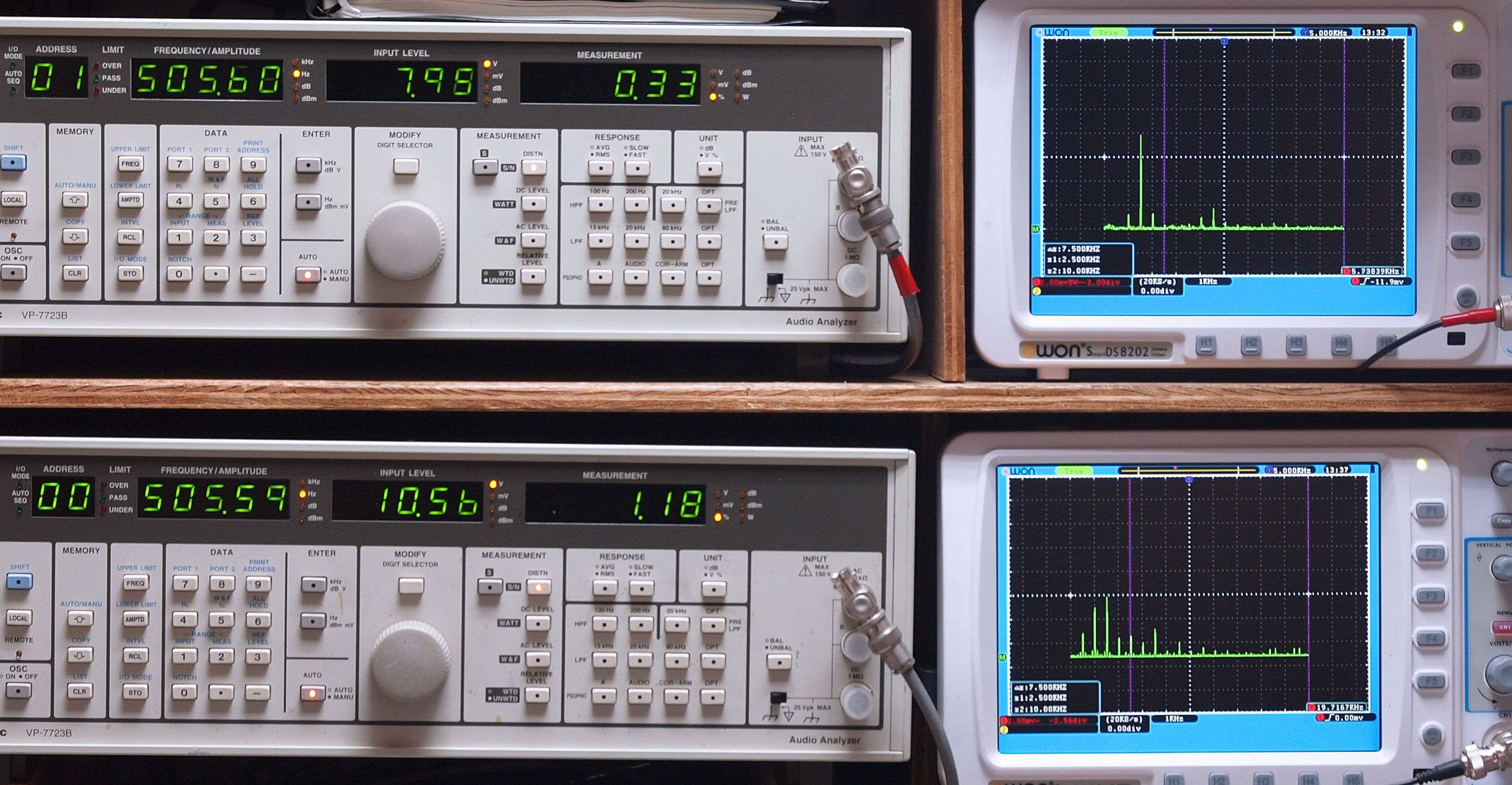

T11. RADIO_500Hz入力、R側SP出力電圧8V=8W出力、 0.33%歪み。 L側SP出力電圧11V=15W出力、 1.2%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||

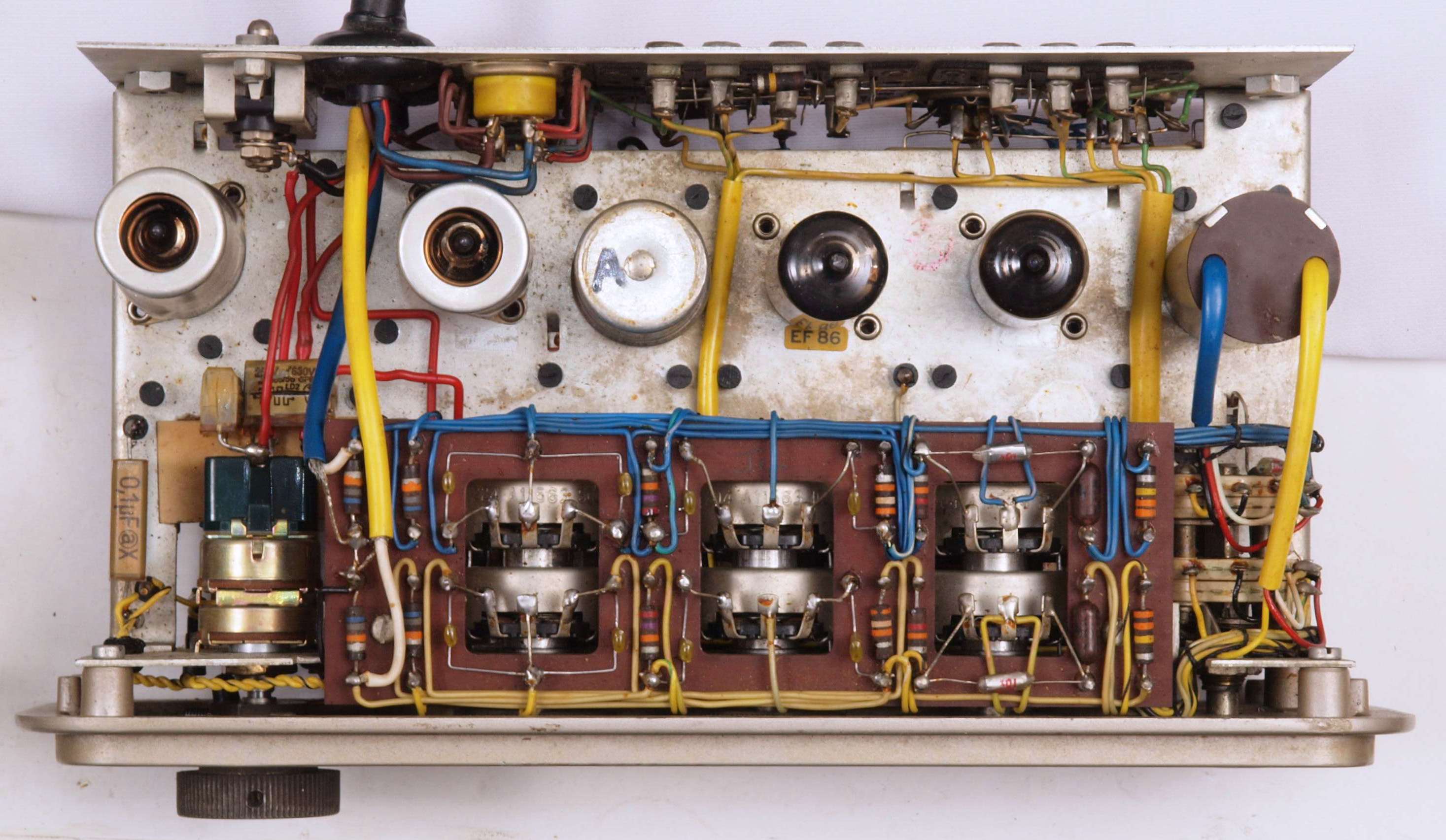

C. 修理状況 C11. 修理前 ケースから出し、上から見る。 |
||||||||||||||||||||||||||

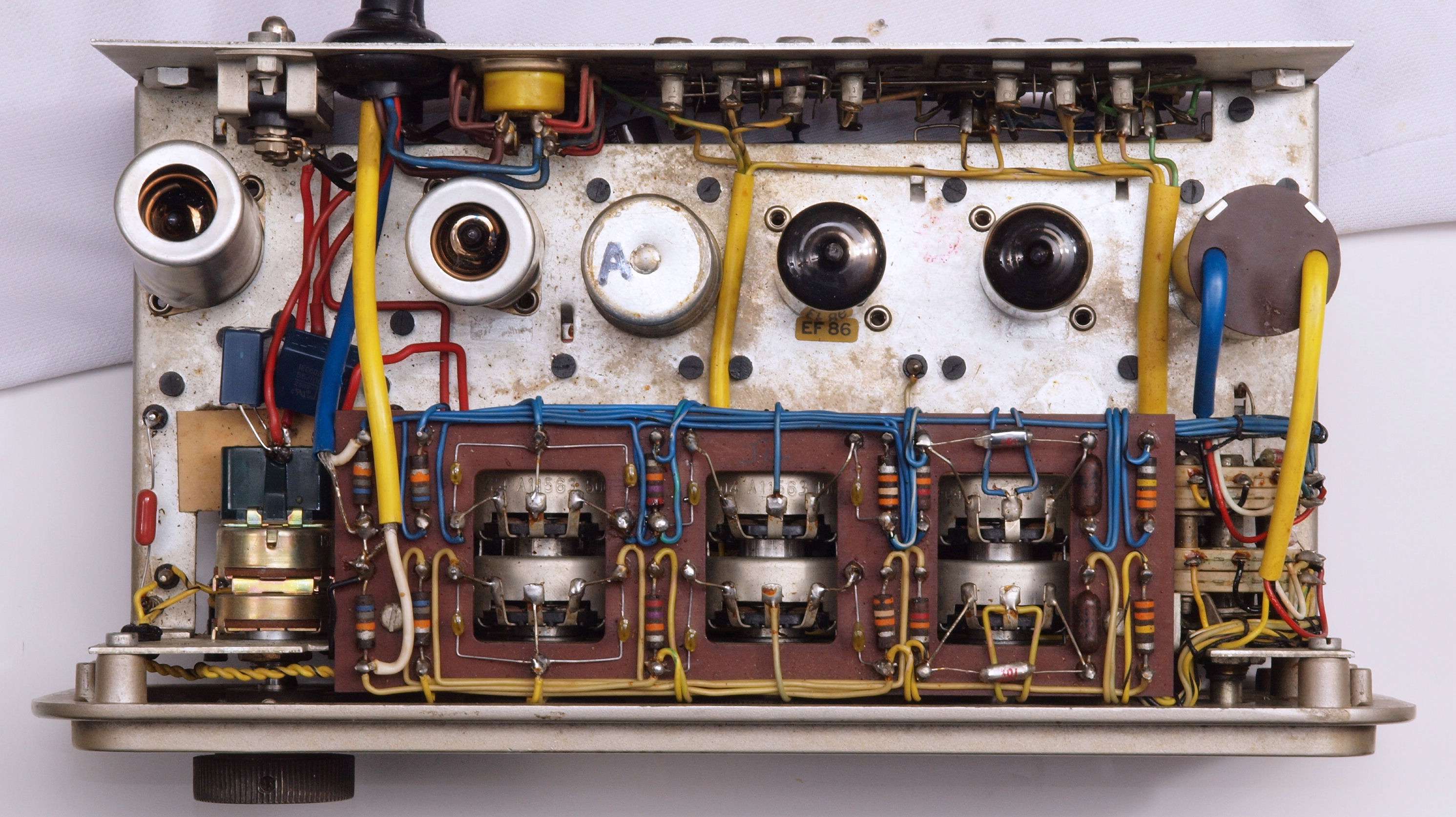

C12. 修理後 ケースから出し、上から見る。 | ||||||||||||||||||||||||||
C13. 修理前 ケースから出し、真空管を外し、上から見る。 | ||||||||||||||||||||||||||

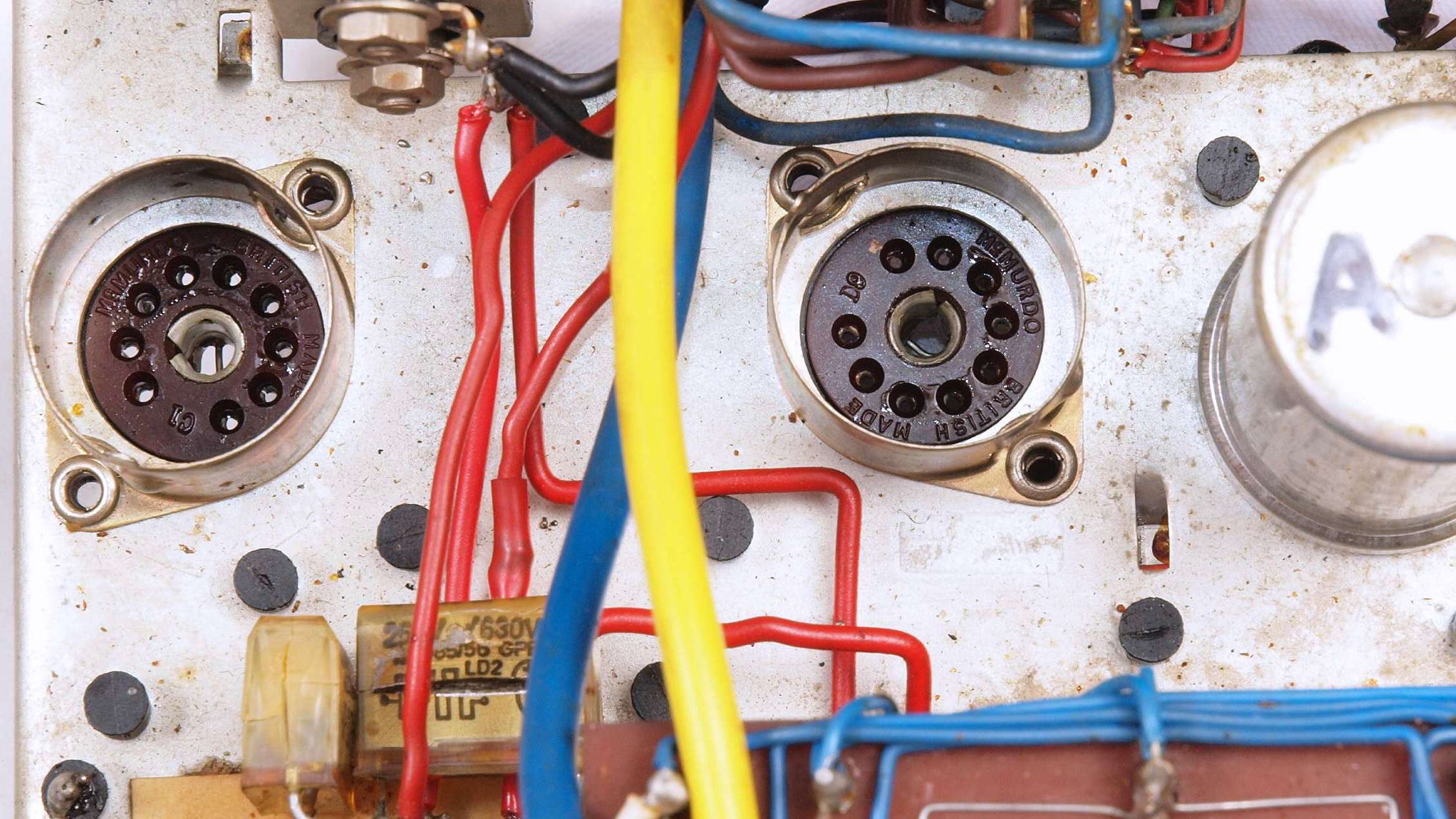

C132. 修理中 真空管ソケットに接点復活材が付着している。 | ||||||||||||||||||||||||||

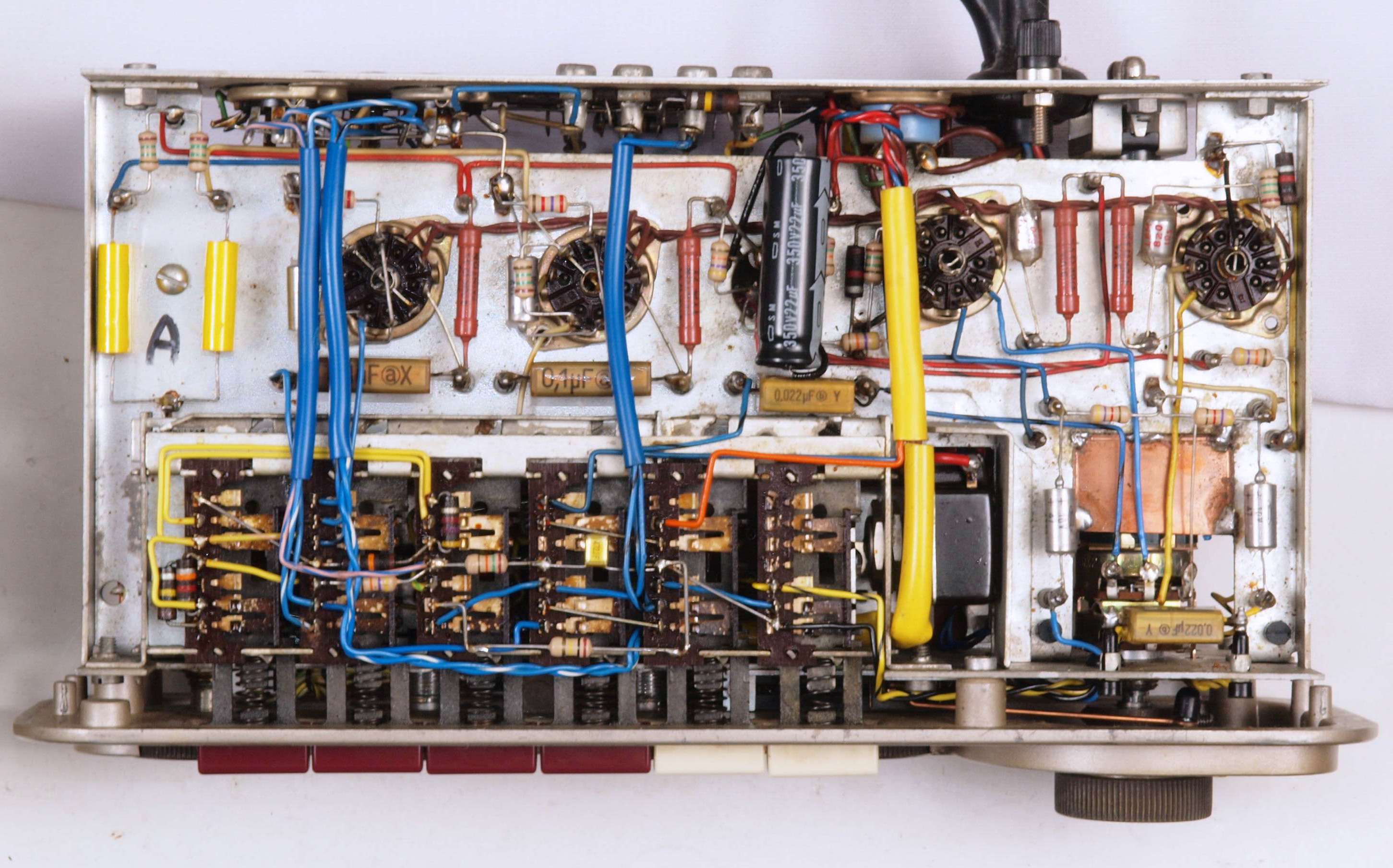

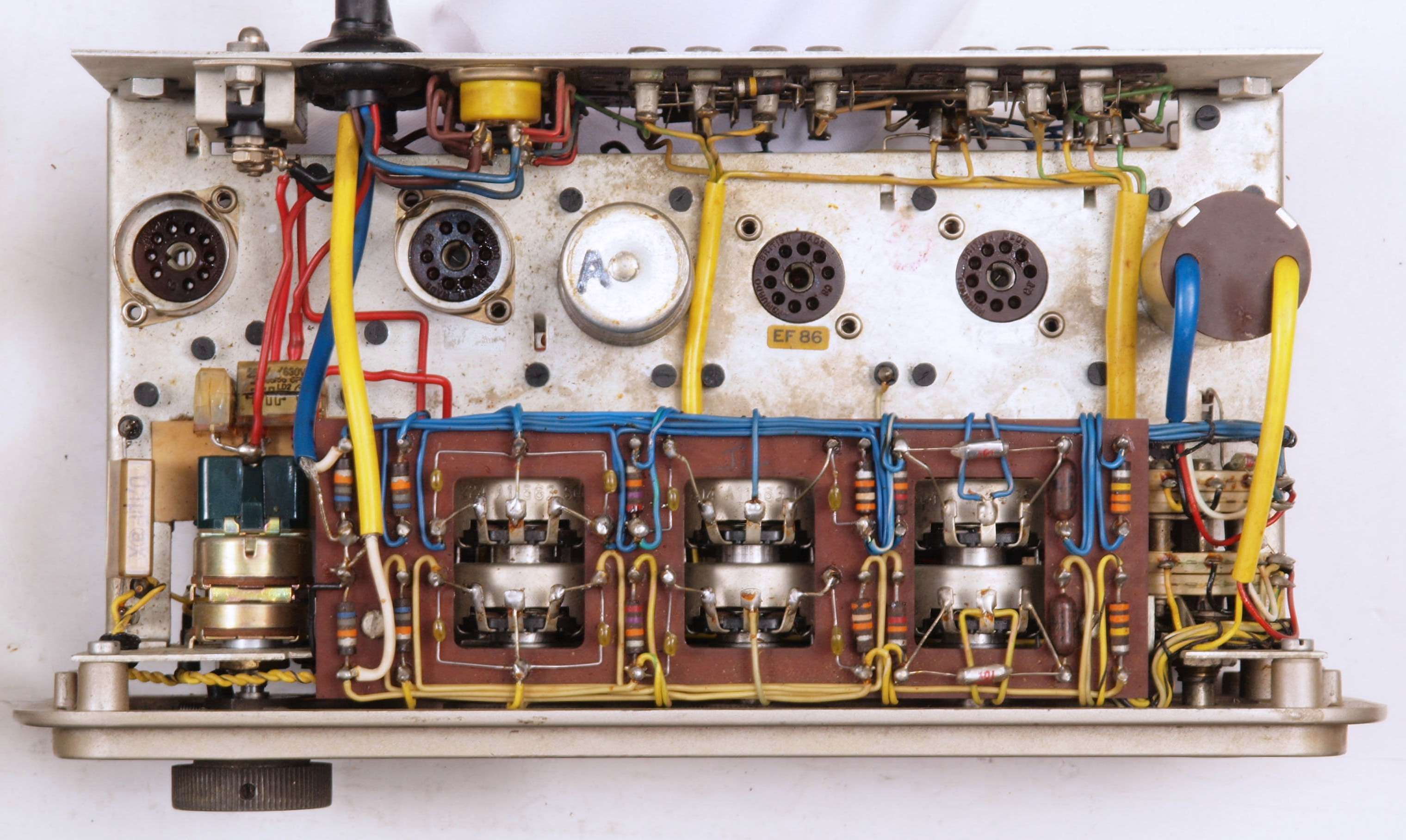

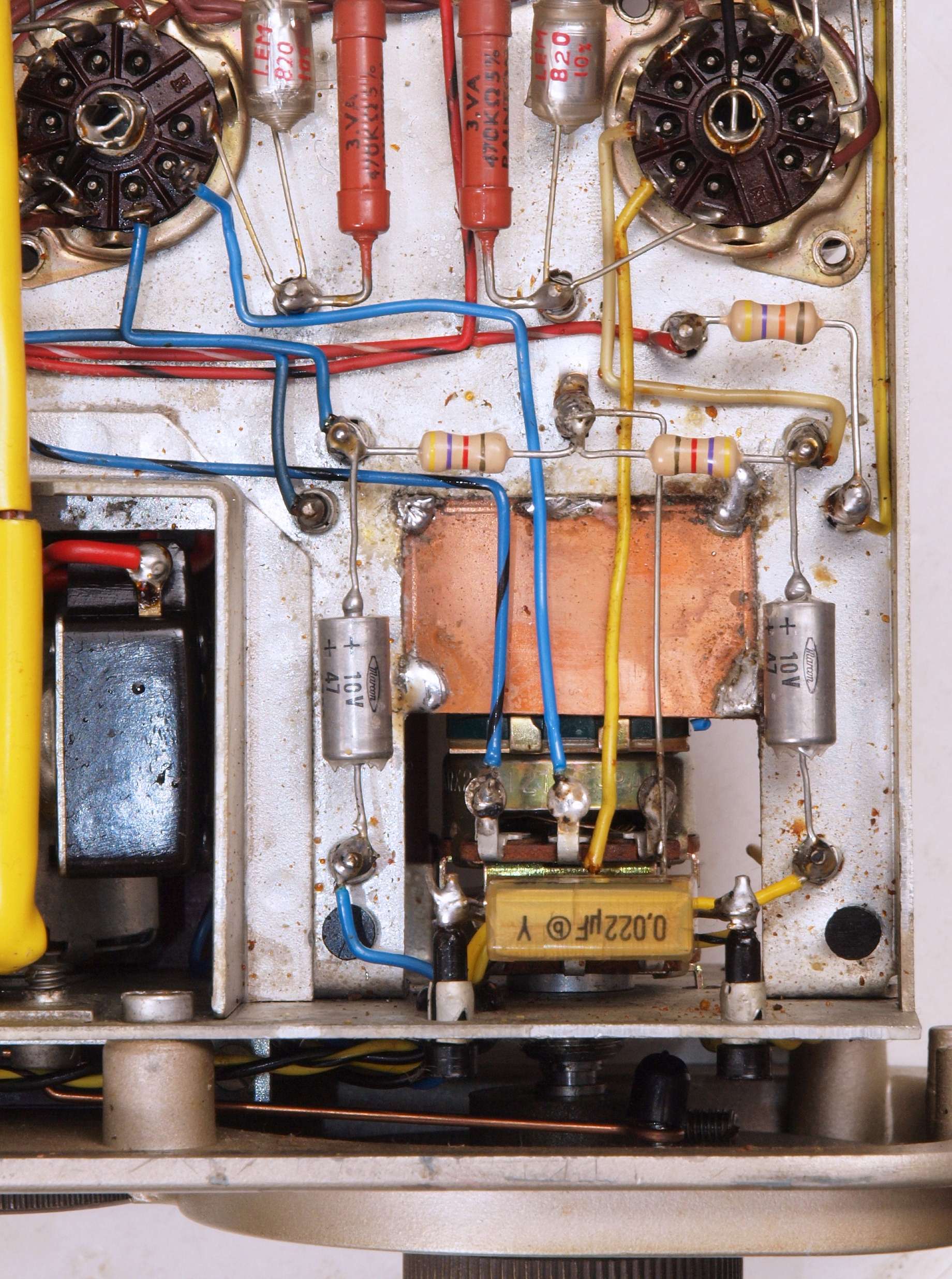

C21. 修理前 ケースから出し、下から見る。 | ||||||||||||||||||||||||||
C22. 修理後 ケースから出し、下から見る。 | ||||||||||||||||||||||||||

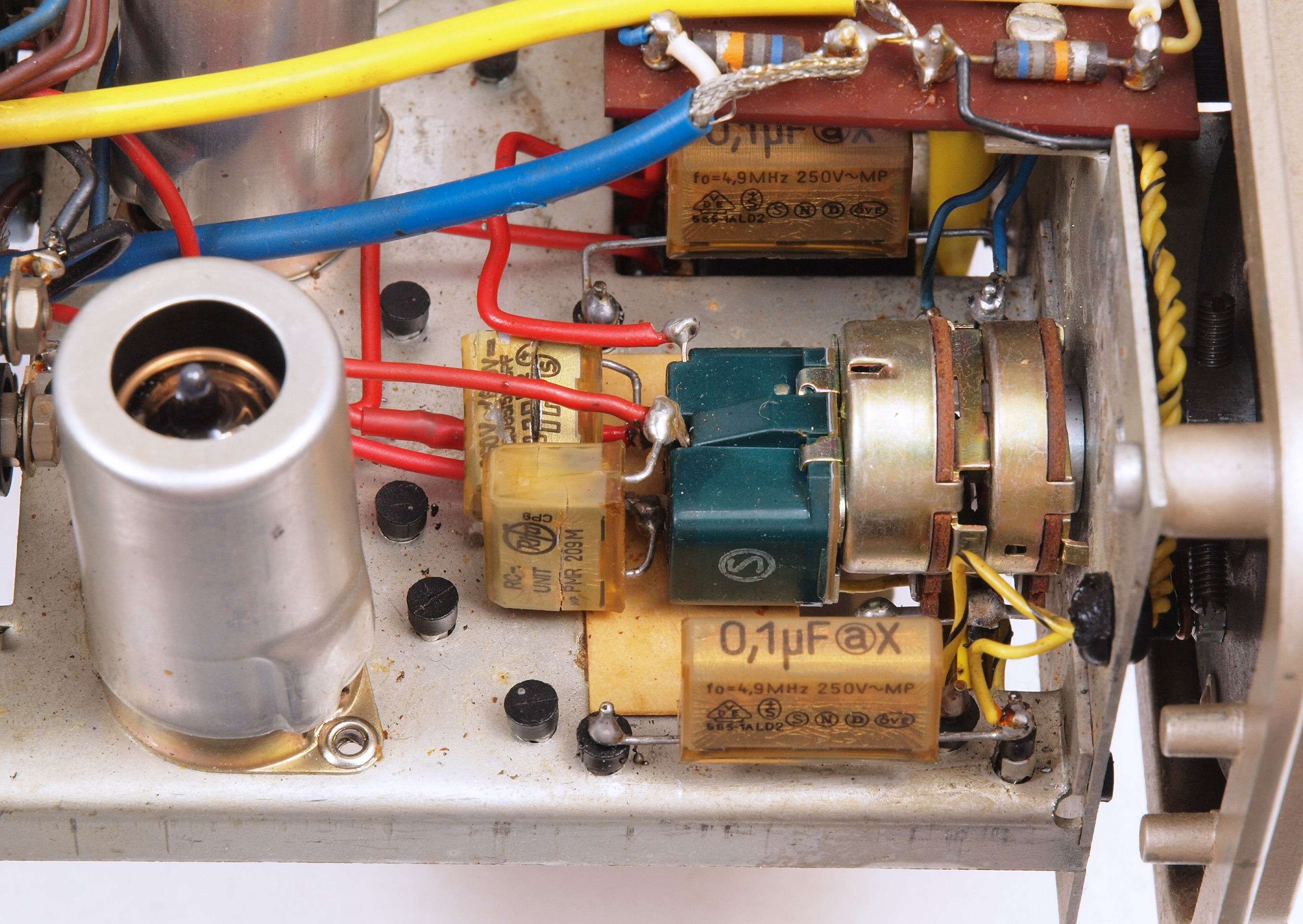

C31. 修理前、メインVRが交換されている。 | ||||||||||||||||||||||||||
C32. 修理前、メインVRが交換されている、下から見る。 | ||||||||||||||||||||||||||

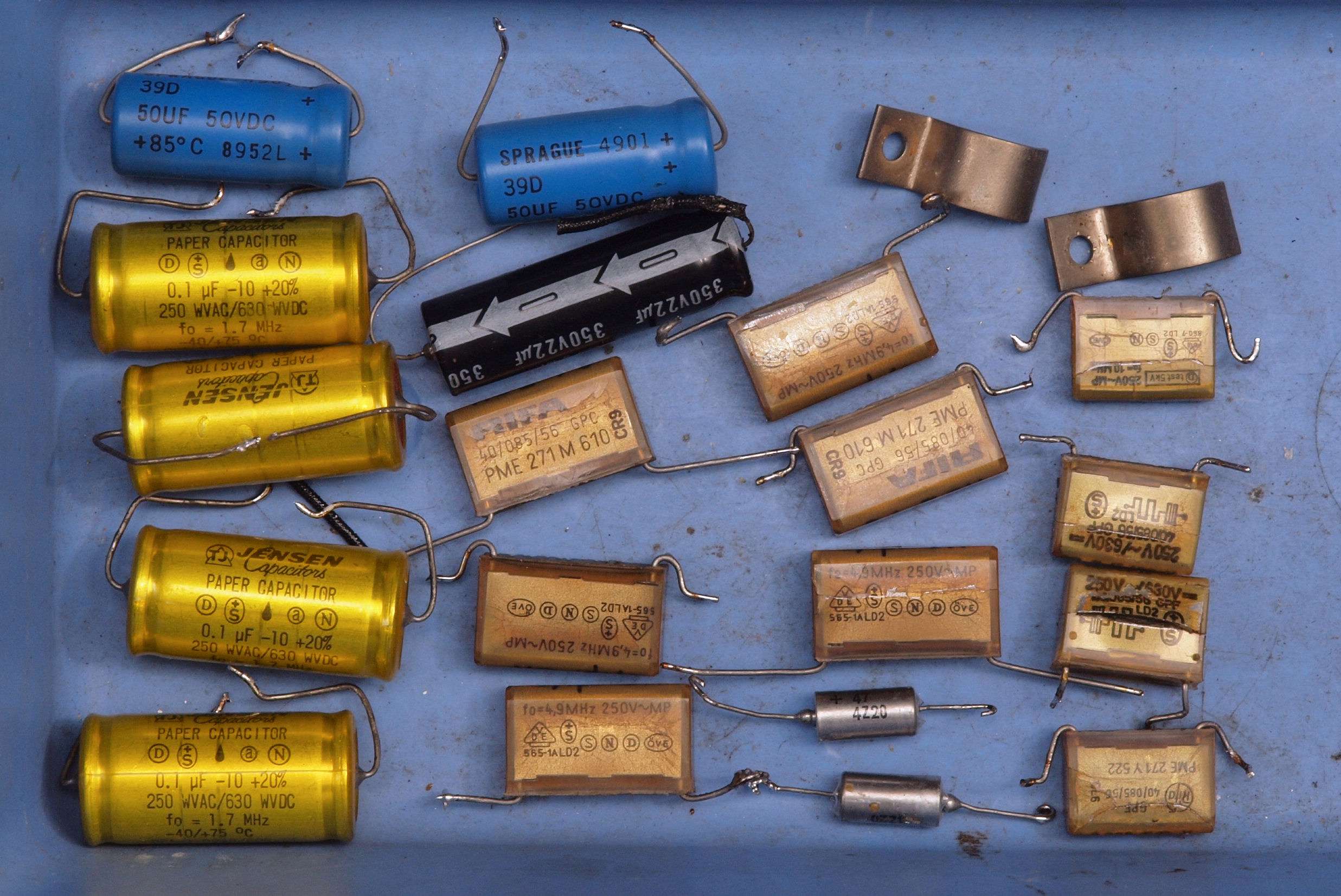

C81. 交換部品(QUAD22+QUADU. 1−2台目共)。 | ||||||||||||||||||||||||||

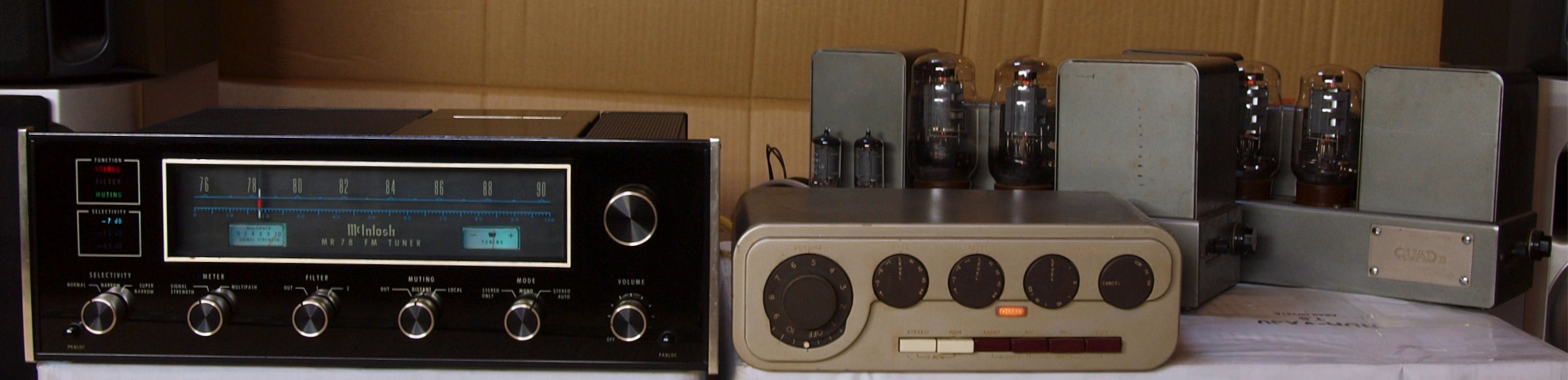

E1. 24時間エージング。 左は、MR−78 | ||||||||||||||||||||||||||
U. TubeTester HickokTV−2B/Uによる付属真空管測定 。 真空管ハンドブック(規格表)の、 12AX7(ECC83)相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」。 6267(EF86)相互コンダクタンス=2000μmho「Ep=250V、Ip=3mA、Esg=140V、Eg1=−2V」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。 |
||||||||||||||||||||||||||

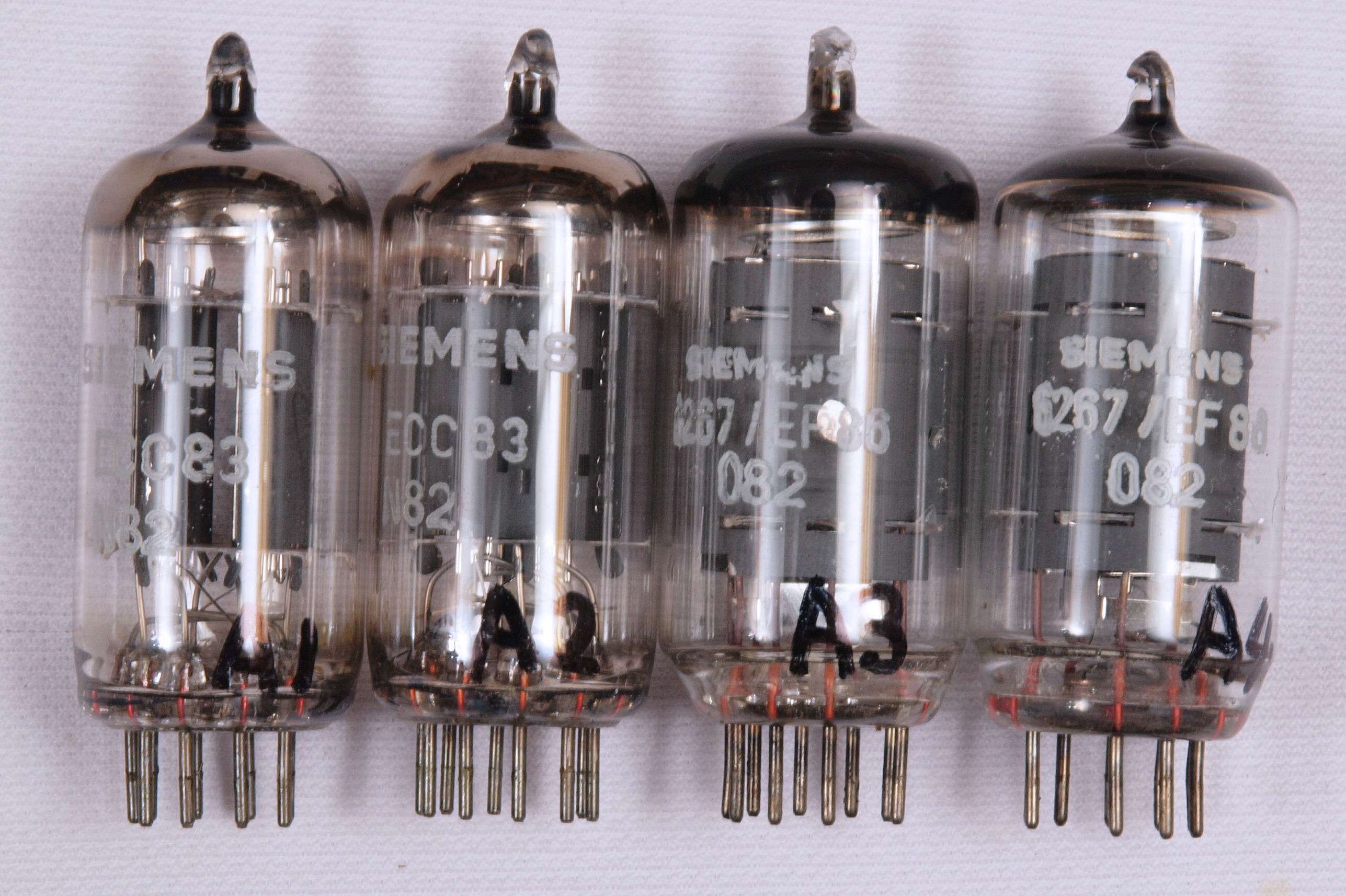

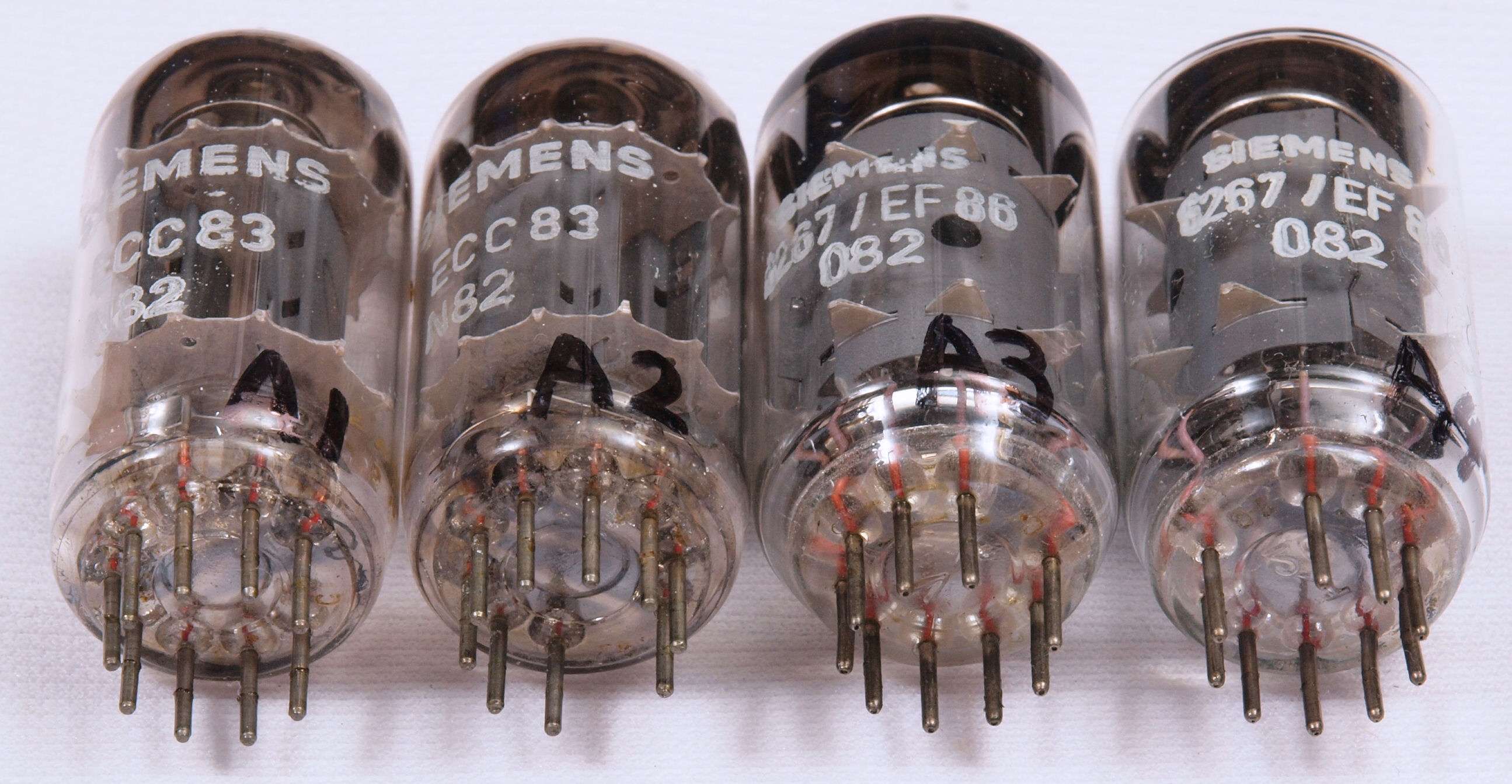

付属真空管 「12AX7(ECC83)」、左から1、2本目。 「6267(EF86)」、左から3、4本目。 | ||||||||||||||||||||||||||

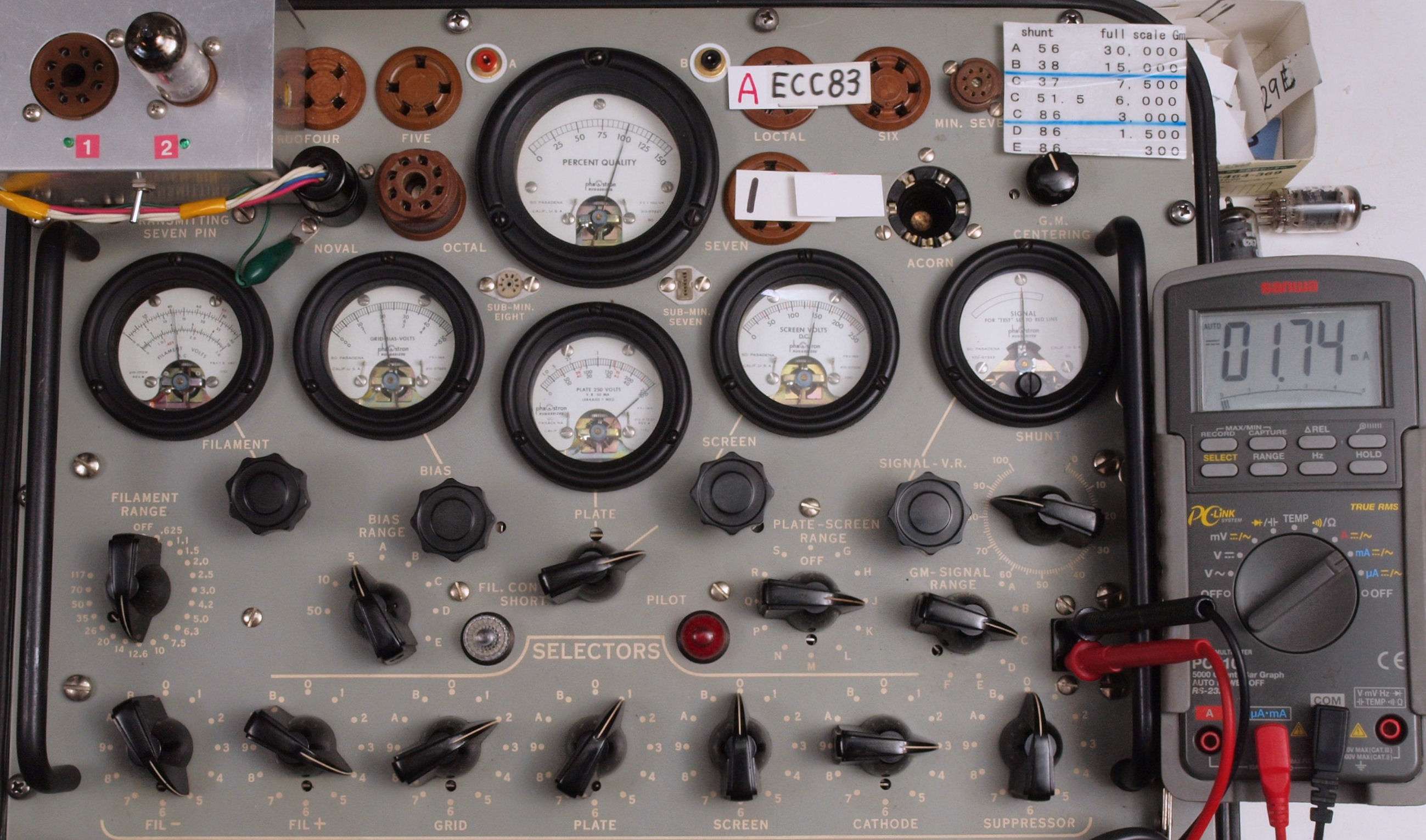

U11. 付属1本目「12AX7」 ユニット1。 Gm測定=2000μmho、IP=1.74mA。 Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」 現在の新品製品の測定はこちら |
||||||||||||||||||||||||||

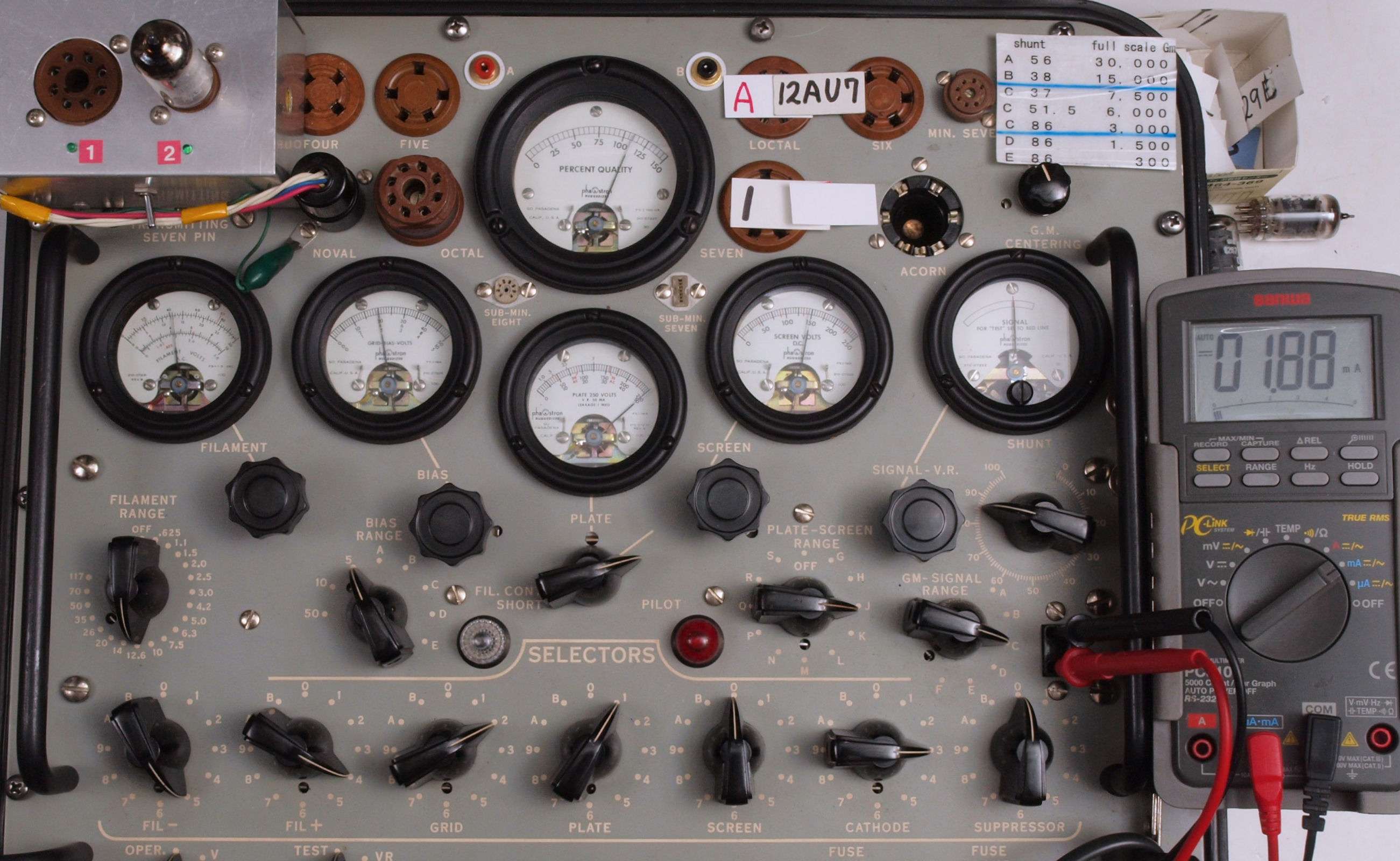

U12. 付属1本目「12AX7」 ユニット2。 Gm測定=2200μmho、IP=1.88mA。 Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」 |
||||||||||||||||||||||||||

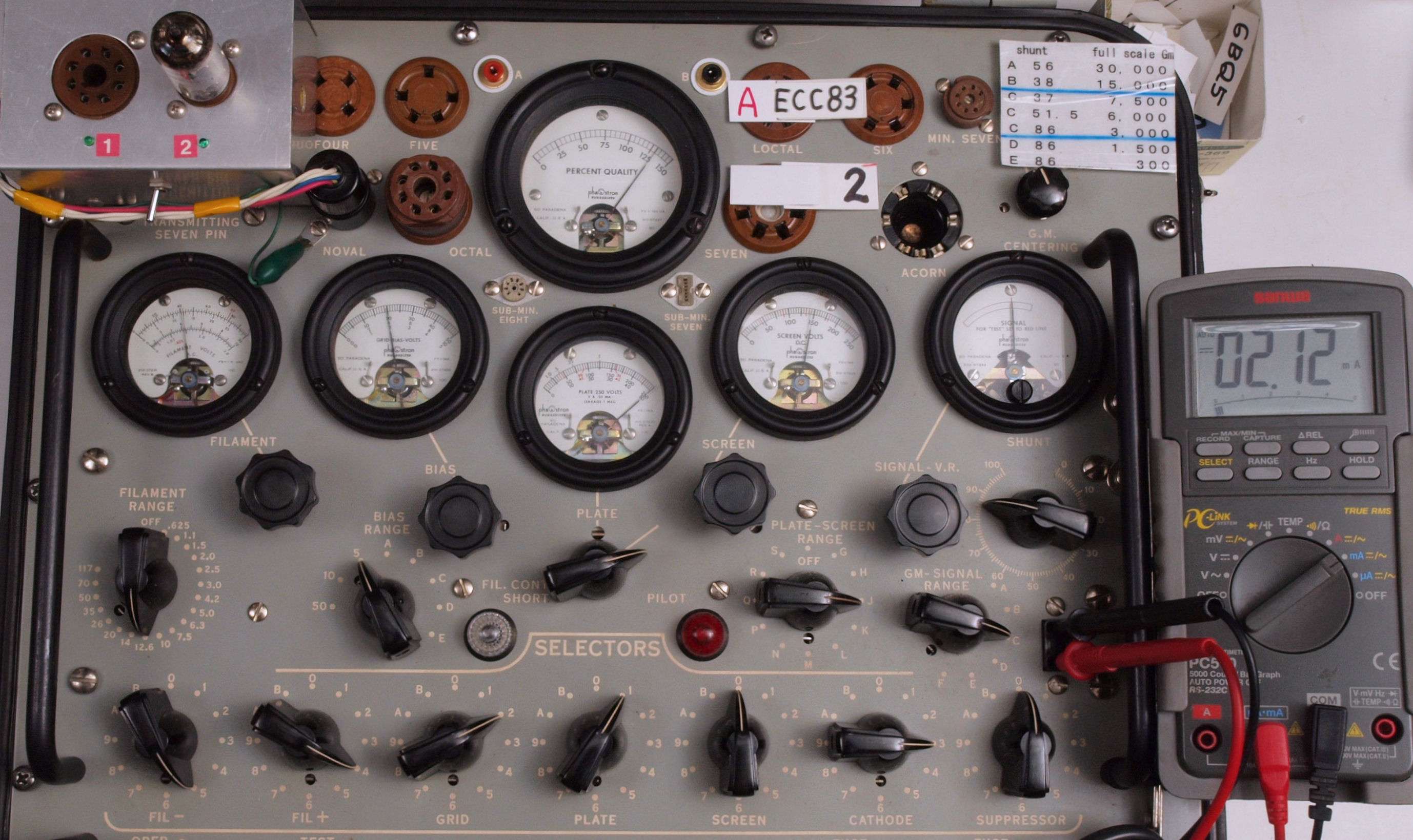

U21. 付属2本目「12AX7」 ユニット1。 Gm測定=2600μmho、IP=2.12mA。 Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」 |
||||||||||||||||||||||||||

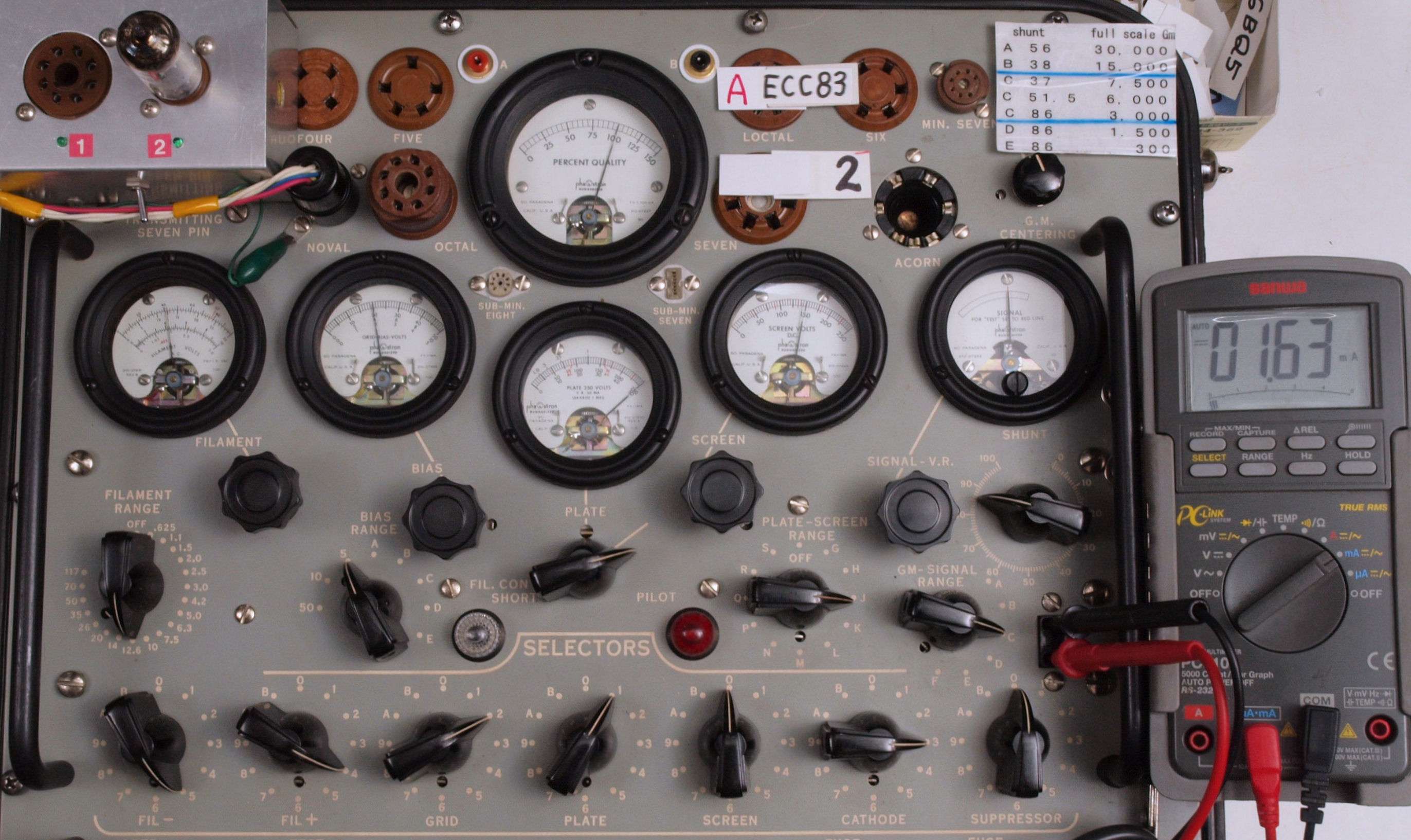

U22. 付属2本目「12AX7」 ユニット2。 Gm測定=2000μmho、IP=1.63mA。 Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」 |
||||||||||||||||||||||||||

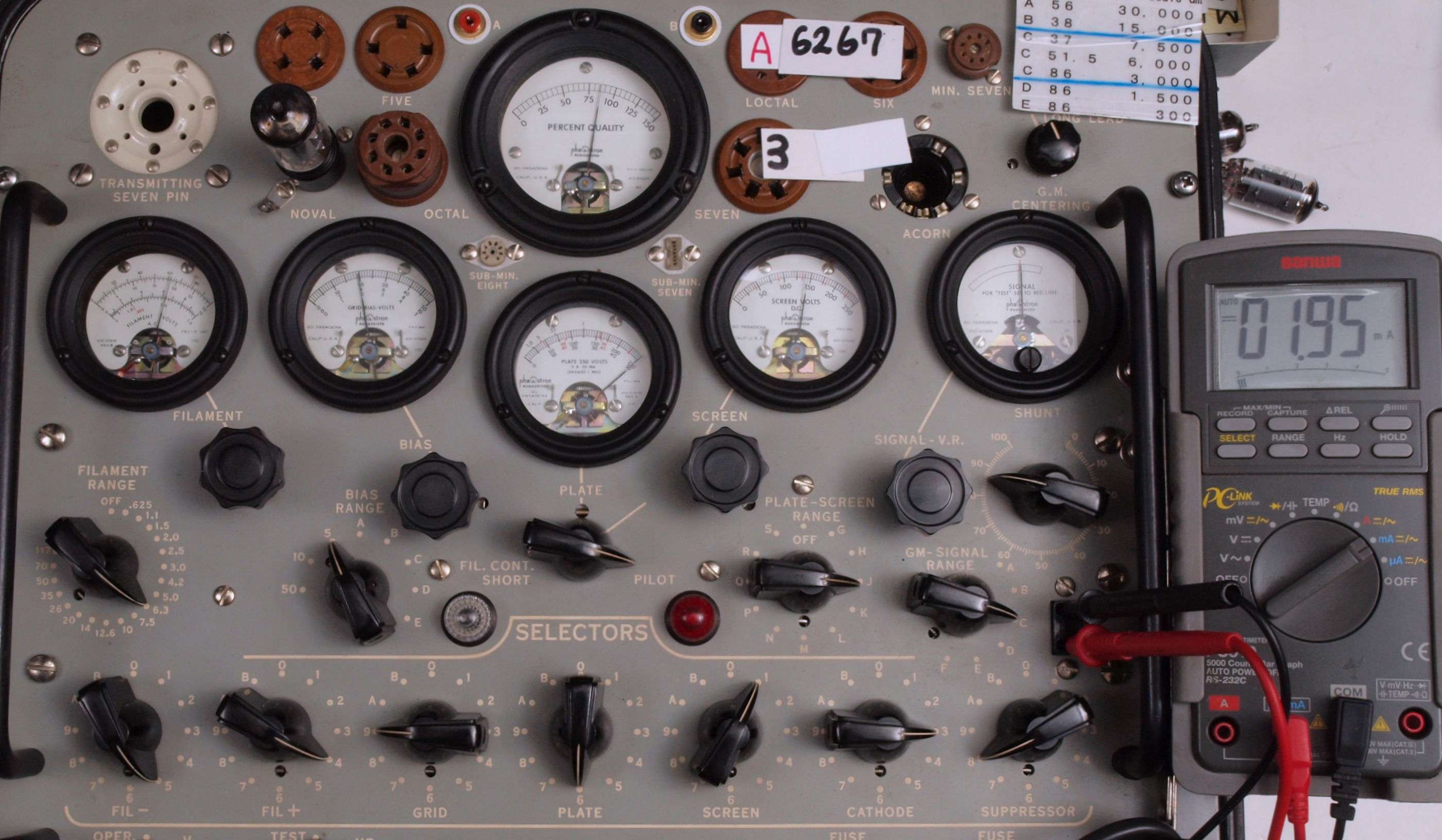

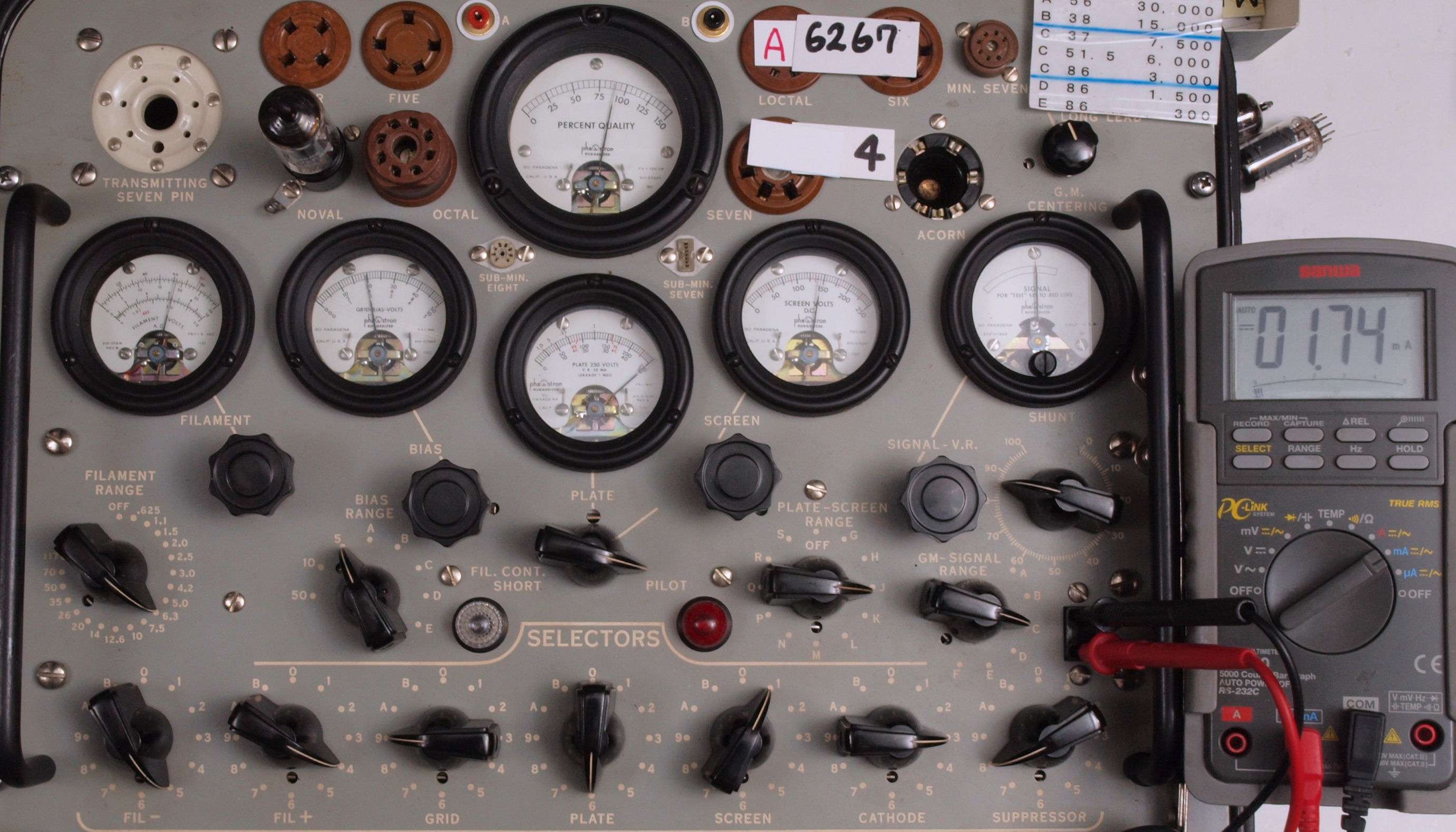

U4. 付属1本目「6267」。 Gm測定=1700μmho、IP=1.95mA。 Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Esg=150V、Eg1=−2V」 現在の新品製品の測定はこちら |
||||||||||||||||||||||||||
U5. 付属2本目「6267」。 Gm測定=1800μmho、IP=1.74mA。 Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Esg=150V、Eg1=−2V」 |
||||||||||||||||||||||||||
S. QUAD22 の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
quad22_11a | ||||||||||||||||||||||||||
