QUAD�U．　４台目修理

同時修理　ＱＵＡＤ�U．　３台目修理　ＱＵＡＤ２２．　２台目修理　　　平成２４年８月２４日持込　　１０月６日完成

A．　修理前の状況 夫の形見。 B．　原因 経年変化による劣化。 Ｌ．　電源トランス、出力トランス点検・水分抜き。 長く未通電の高圧トランスは水分を抜いてから使用する。 これを怠ると、層間絶縁破壊が起こる。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ６２６７　Ｇｍ、ＩＰ測定。 ＫＴ６６　Ｇｍ、ＩＰ測定。 ＧＺ３４　エミッション測定。 Ｇ．　修理費　　　　　　　　　　１０，０００円　　点検・見積もり費用のみ。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｓ．　ＱＵＡＤ�U　の仕様（マニアル・カタログより）

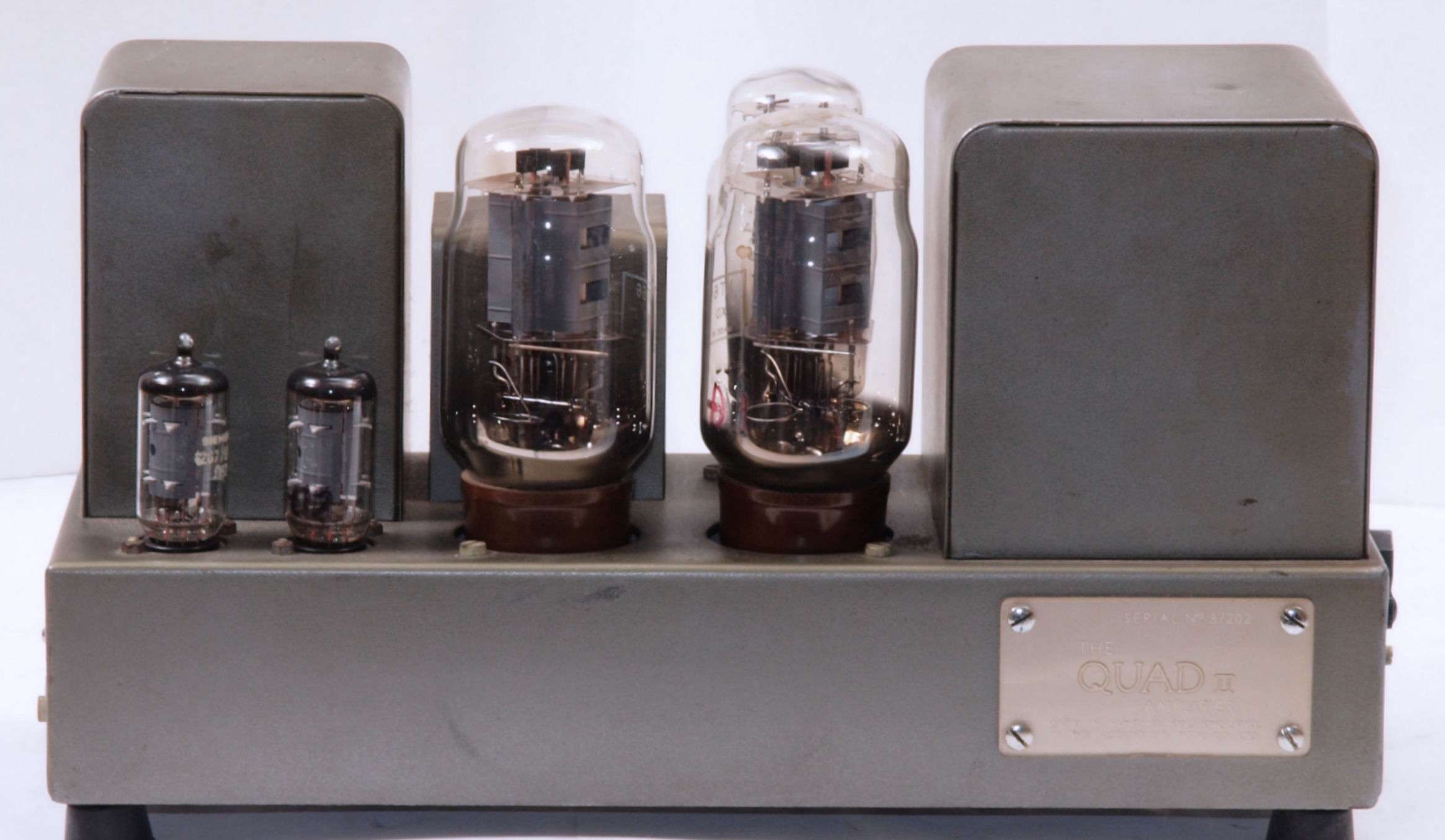

Ａ．　修理前の状況 Ａ１１．　前から見る

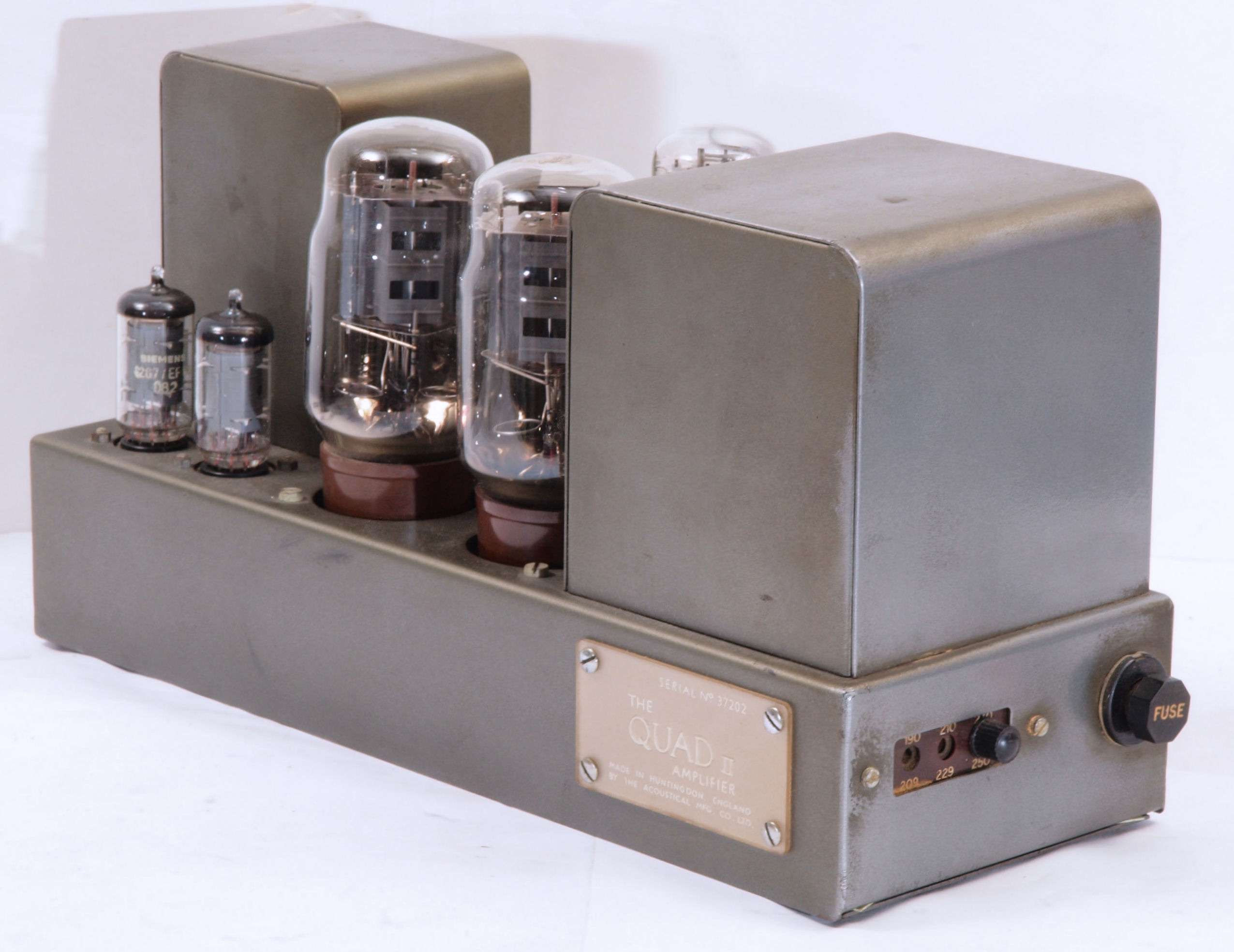

Ａ１２．　点検　前右から見る

Ａ１３．　点検　前左から見る

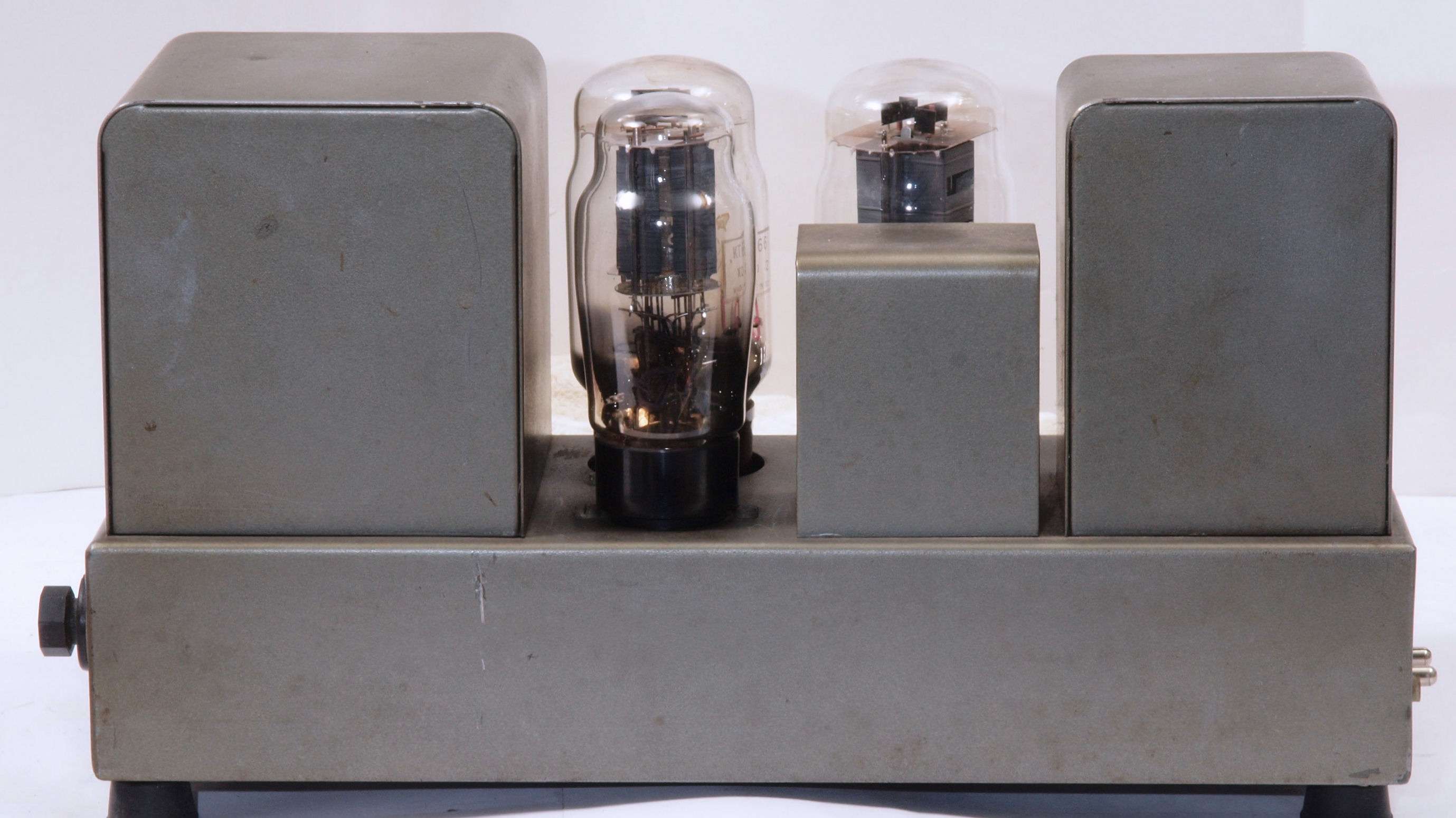

Ａ１４．　点検　後から見る

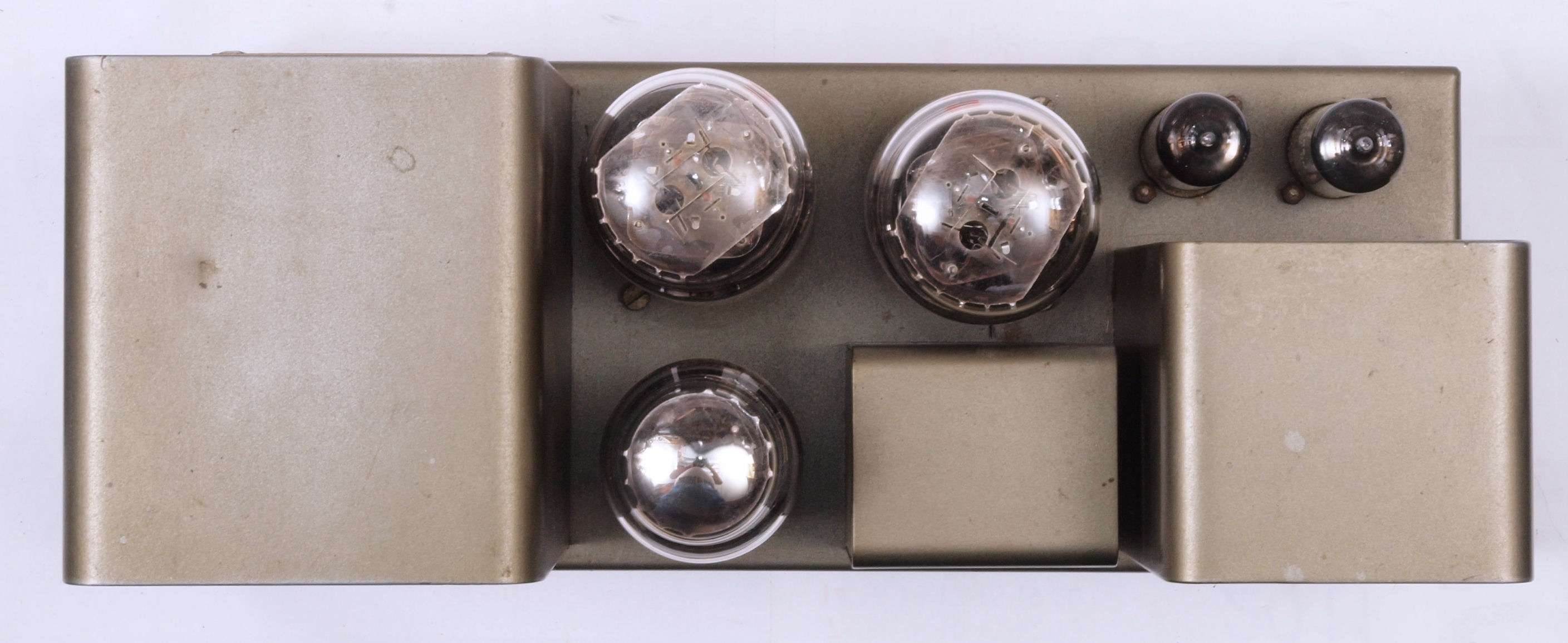

Ａ１５．　点検　上から見る

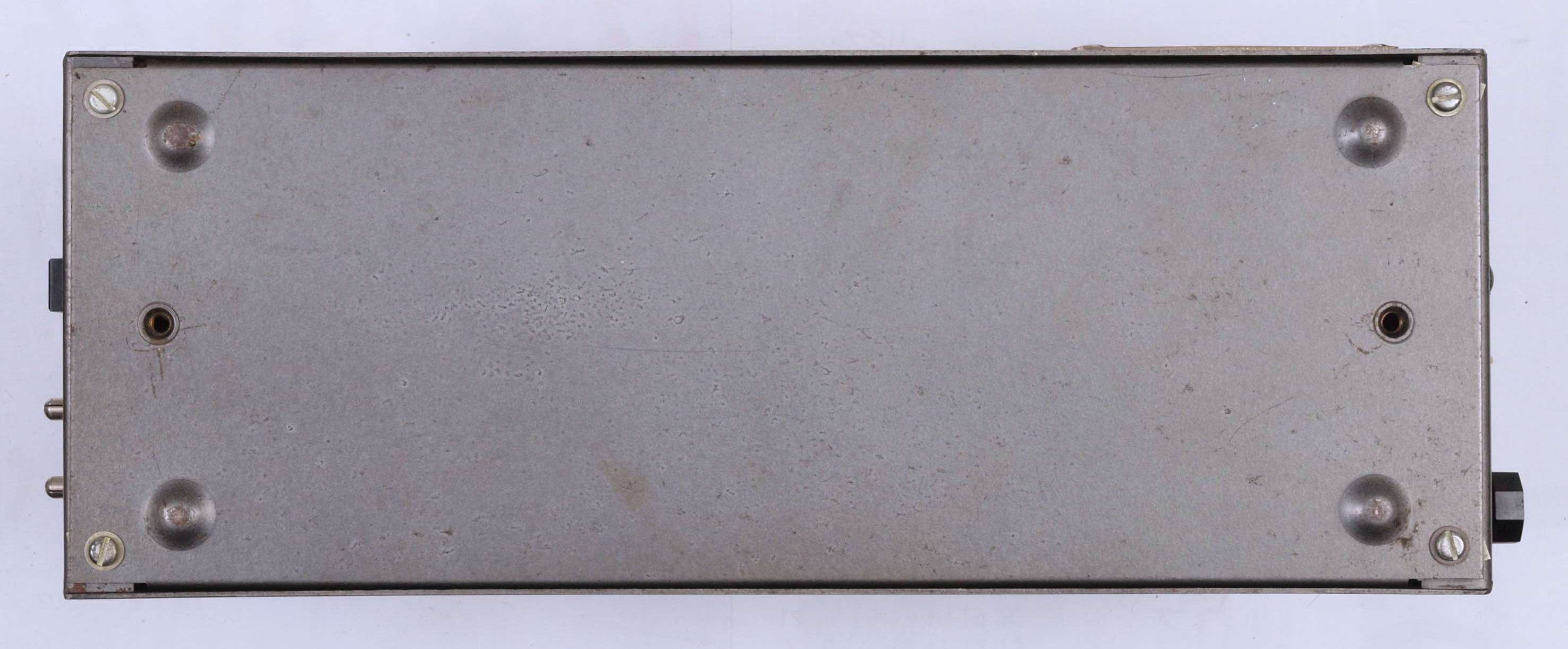

Ａ１６．　点検　下から見る

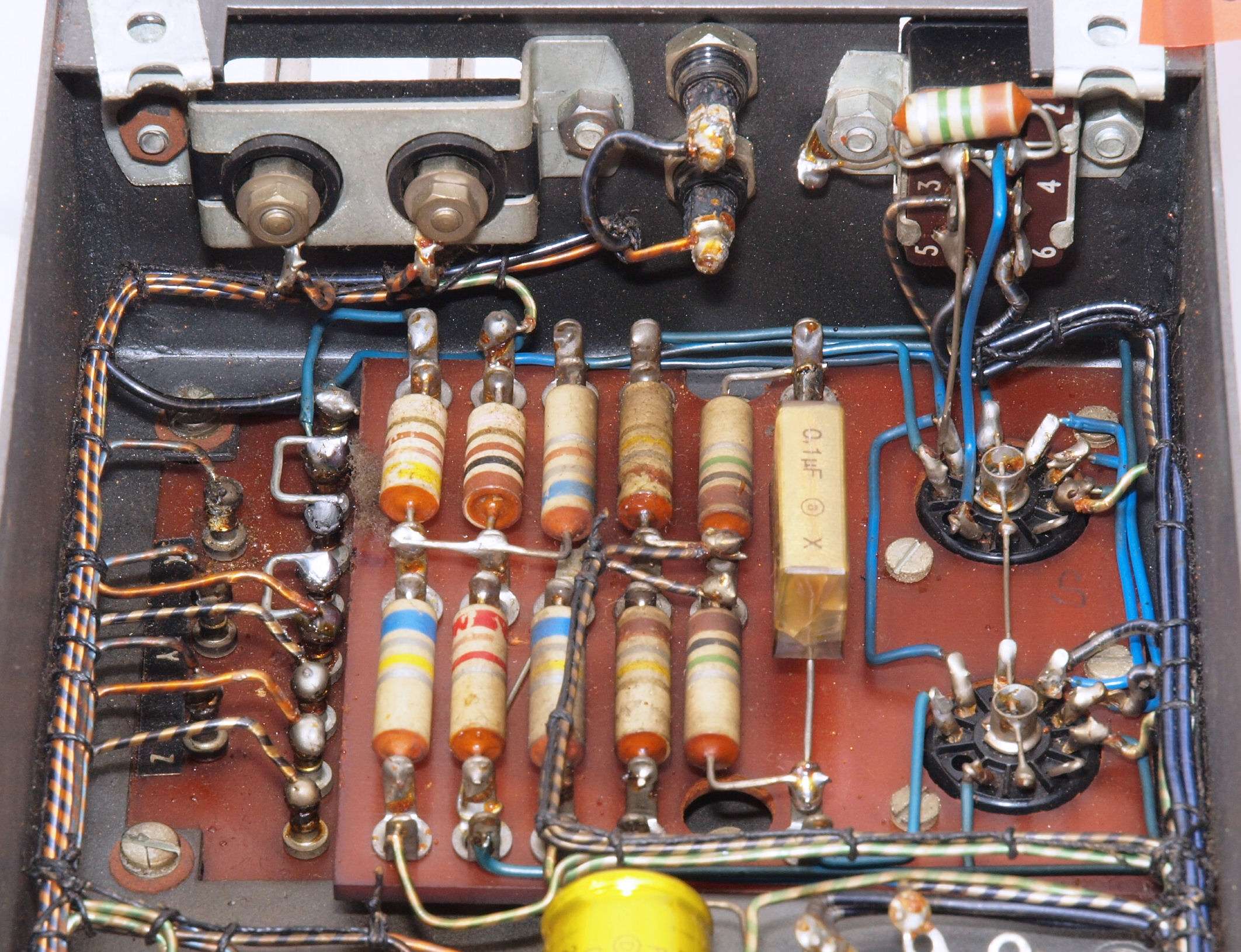

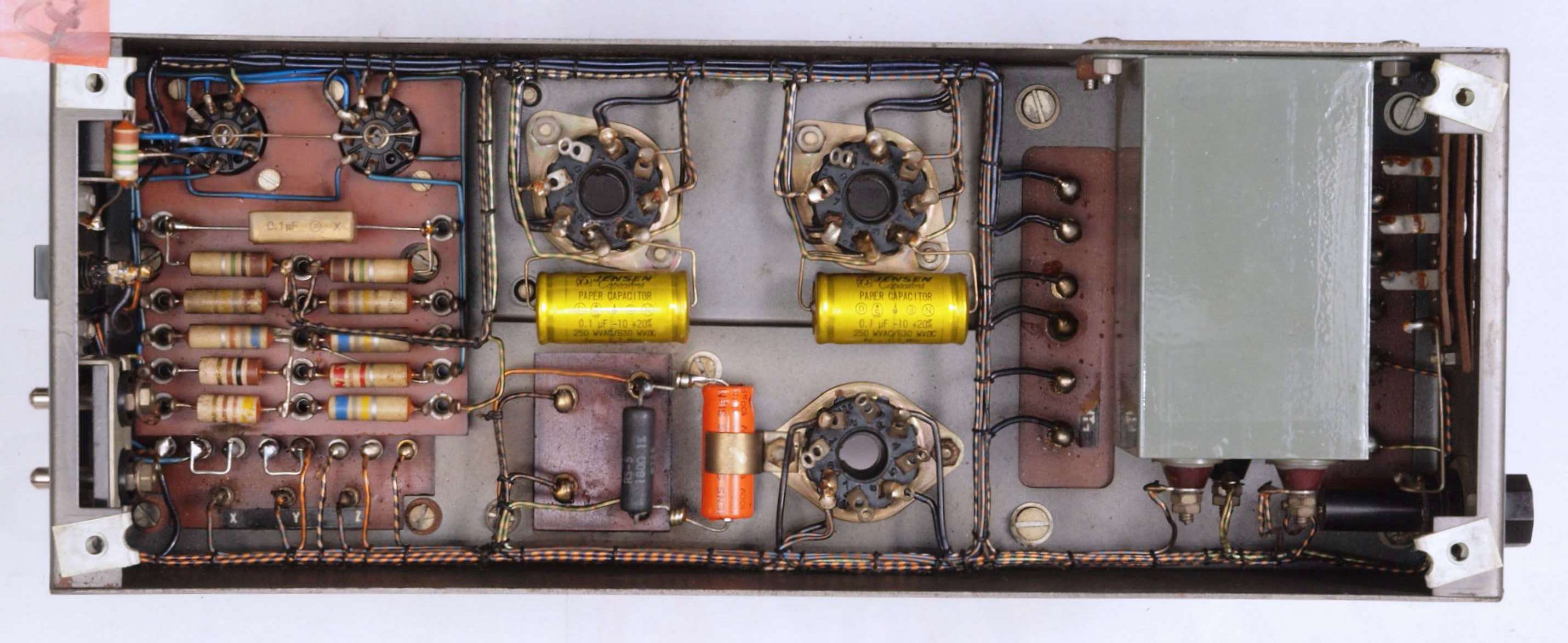

Ａ２１．　点検　下蓋を取り、下から見る

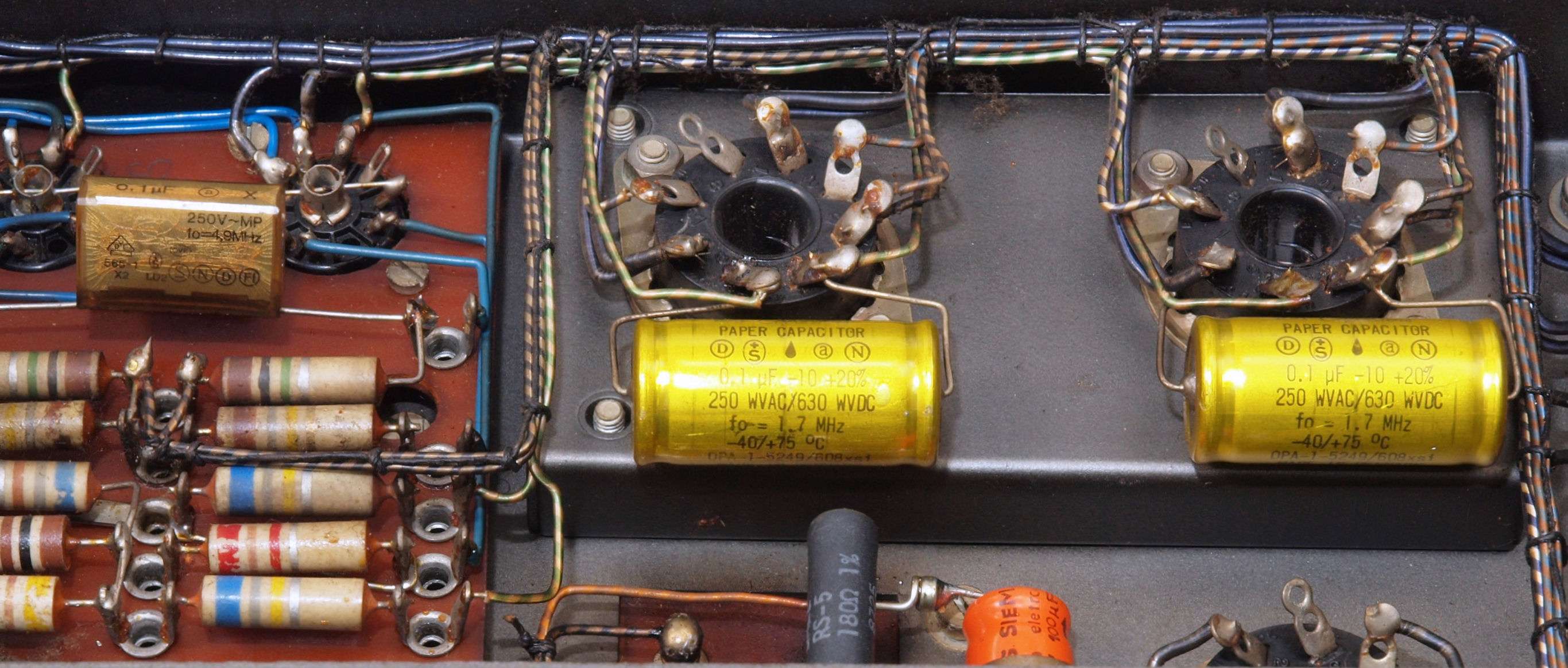

Ａ２２．　点検　ヒビ割れているフイルムコンデンサー

Ａ２３．　点検　入力端子郡裏を見る

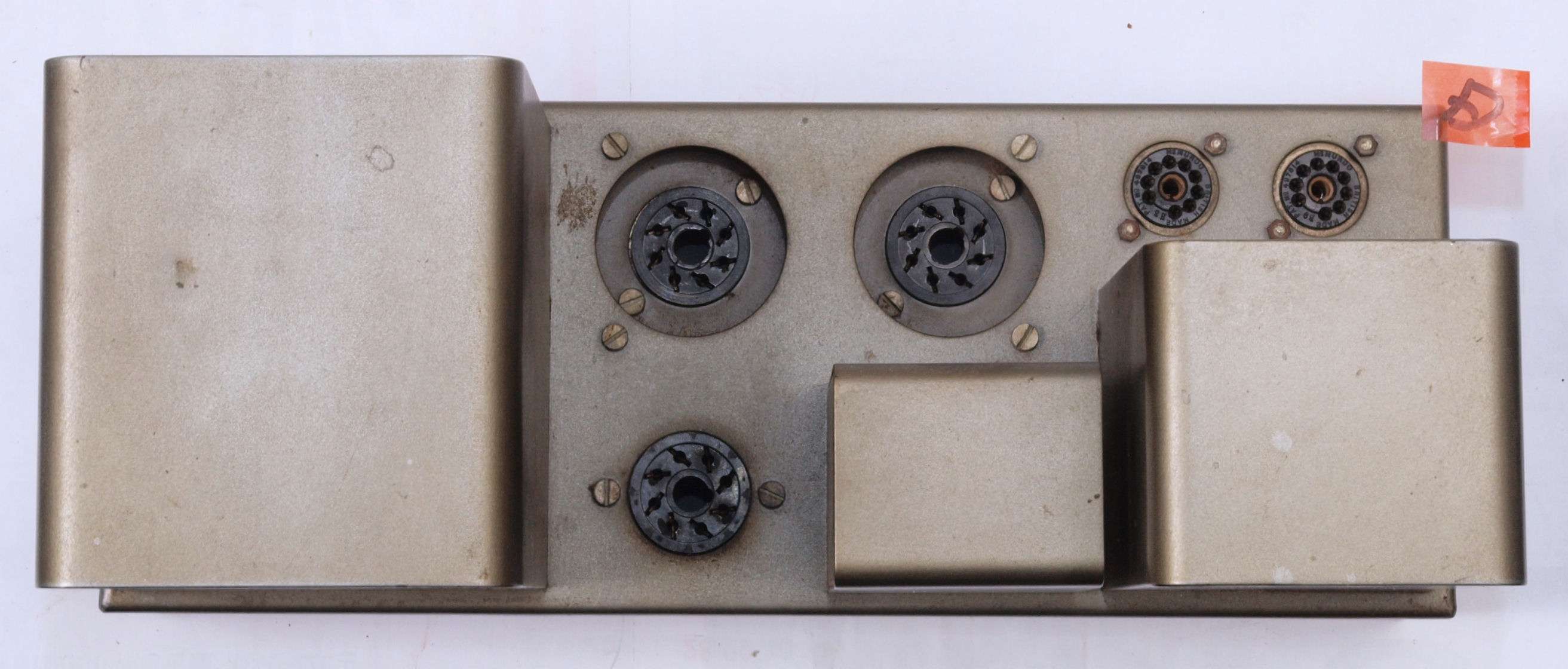

Ａ３１．　点検　真空管を取り去り、上から見る

Ａ４１．　電源トランス、出力トランス点検・水分抜き。 　　　　　　 長期休眠の機器は通電前に、トランスの水分抜き処理。　左＝３台目、　右＝４台目。 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、 巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する（１０〜２０時間連続）

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 。 　　　　真空管ハンドブック（規格表）の、 　　　　６２６７（ＥＦ８６）相互コンダクタンス＝２０００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。 　　　　ＫＴ６６相互コンダクタンス＝６３００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝８５ｍＡ、Ｅｇ１＝−１５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。 　５ＧＫ４（５ＡＲ４５）エミション測定＝VacuumTubeTester Hickok TV-2B/U　の「５Ｕ４」検査方法による、破棄値＝７５。

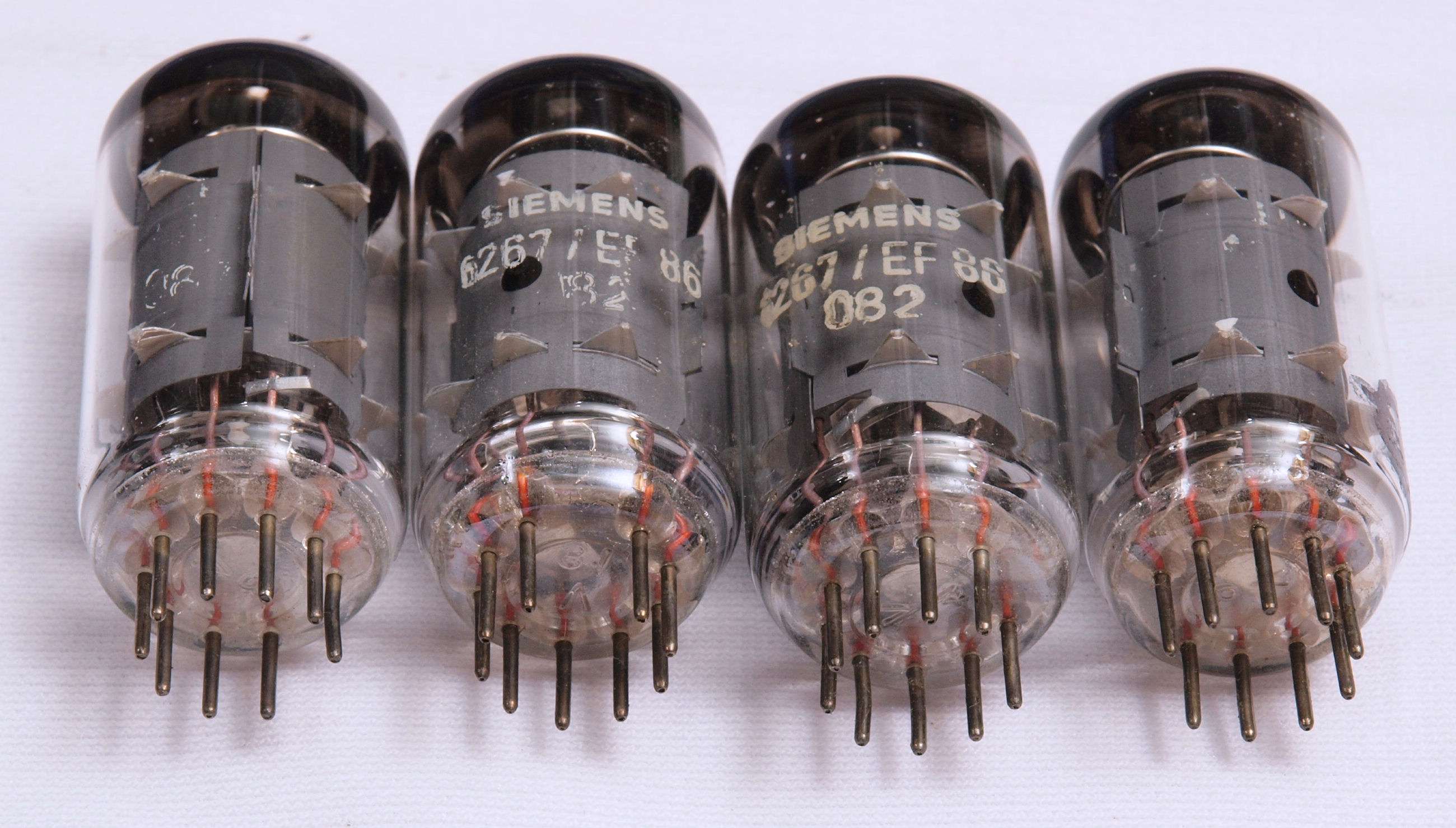

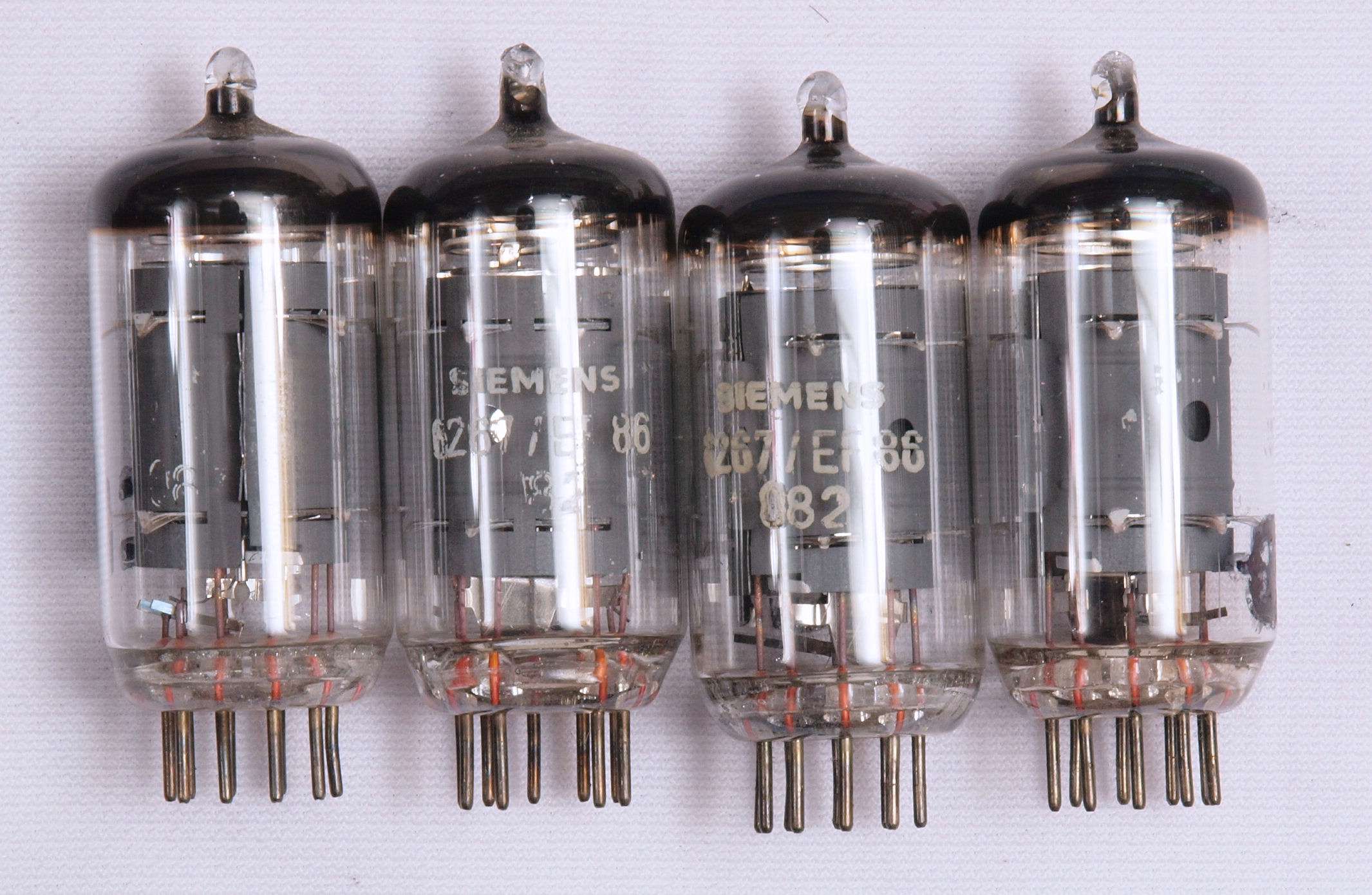

Ｕ１．　付属真空管　「６２６７（ＥＦ８６）」、左から１、２本目＝ＱＵＡＤ�U　C用。３、４本目＝ＱＵＡＤ�U　D用。

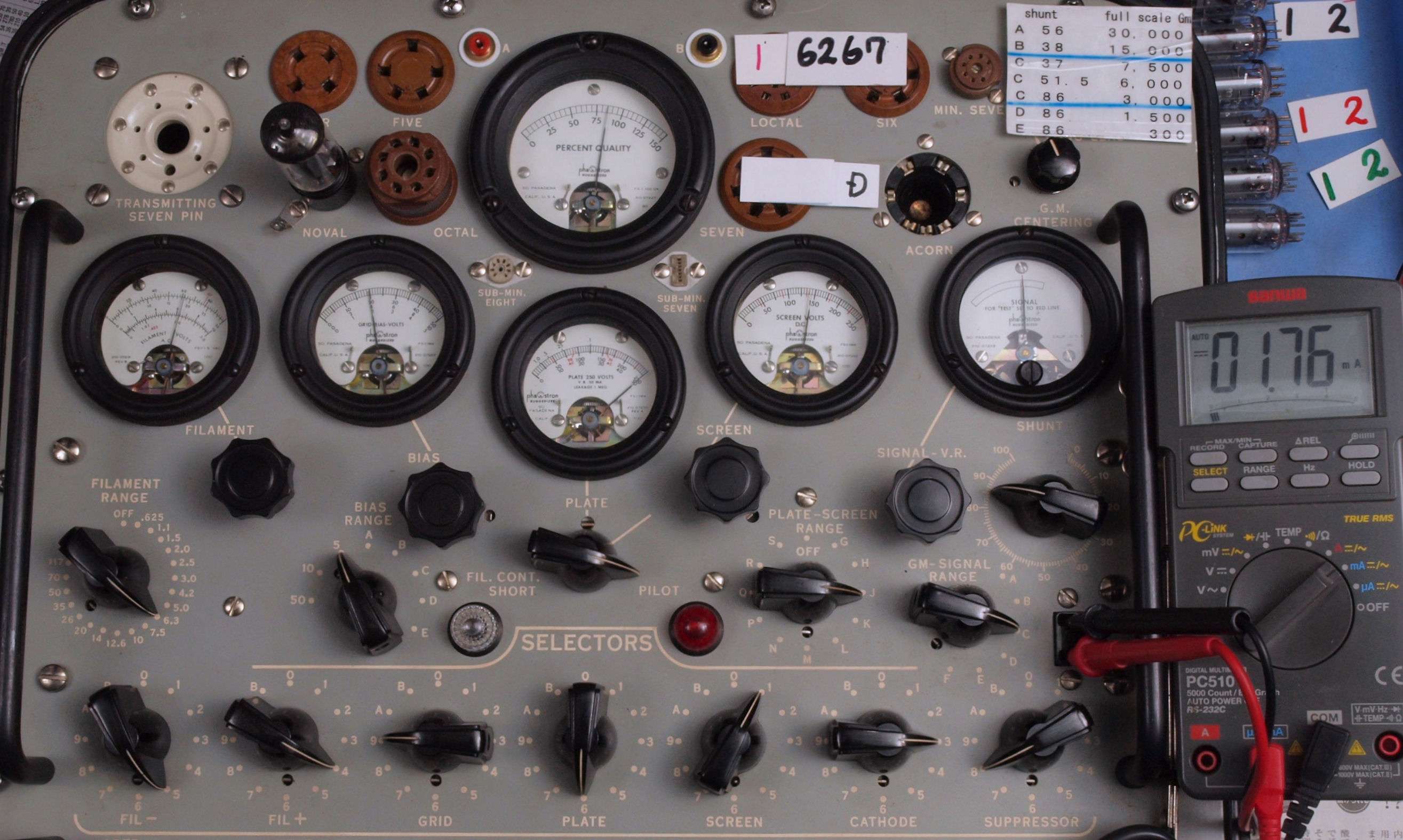

Ｕ１１．　付属１本目「６２６７」。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．７６ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　現在の新品製品の測定はこちら

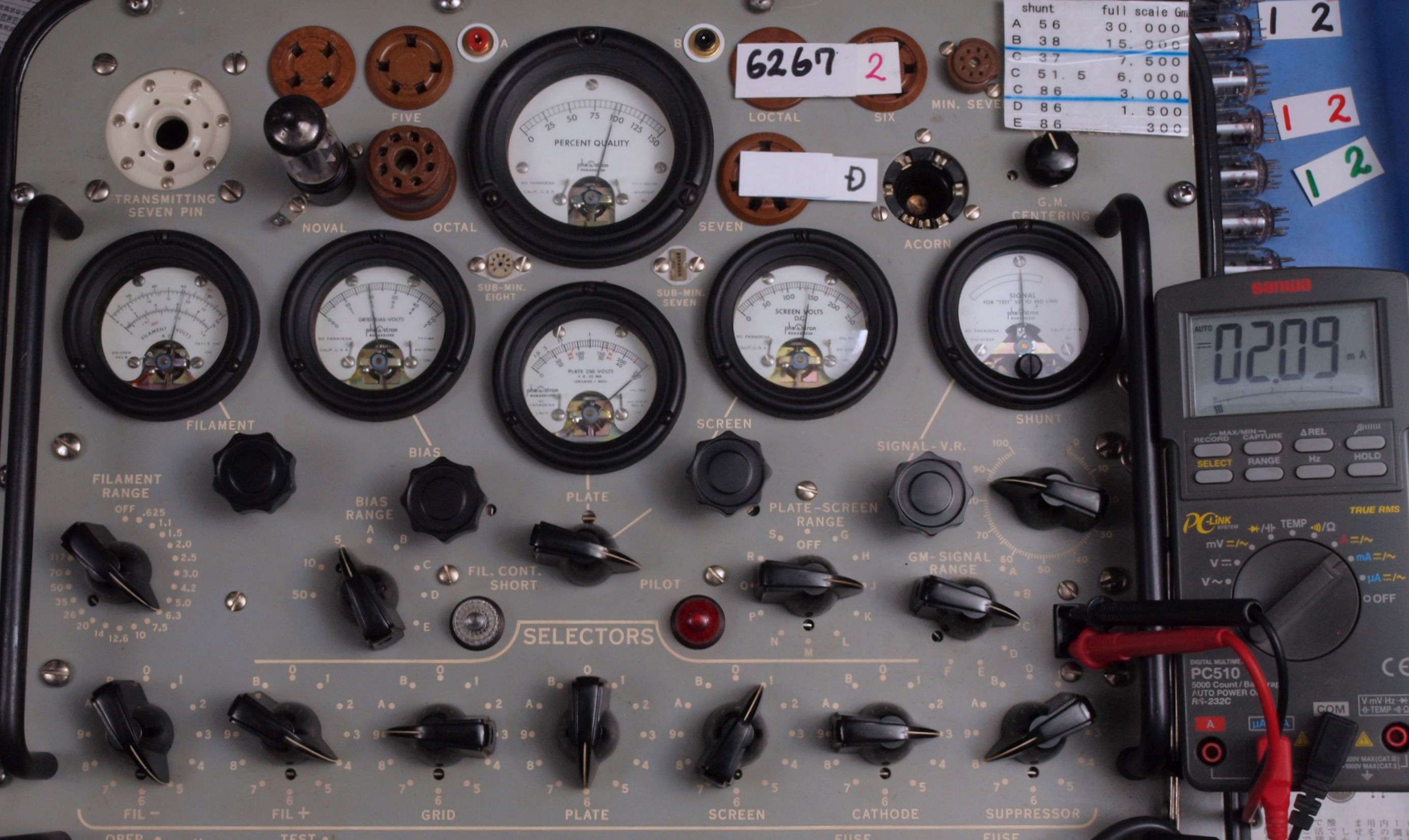

Ｕ１２．　付属２本目「６２６７」。　Ｇｍ測定＝１９００μmho、ＩＰ＝２．０９ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」

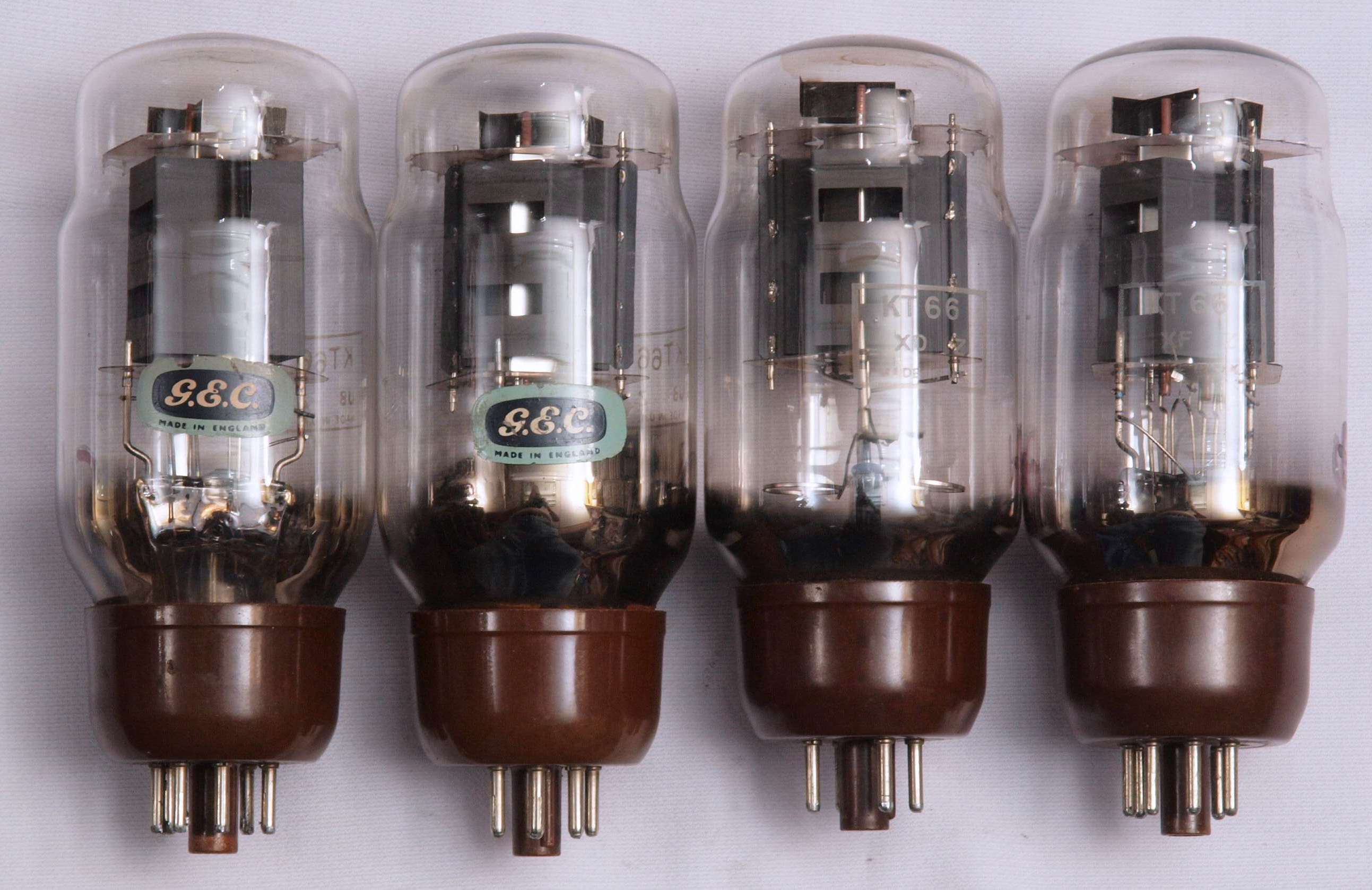

Ｕ２．　付属真空管　「ＫＴ６６」、左から１、２本目＝ＱＵＡＤ�U　C用。３、４本目＝ＱＵＡＤ�U　D用。

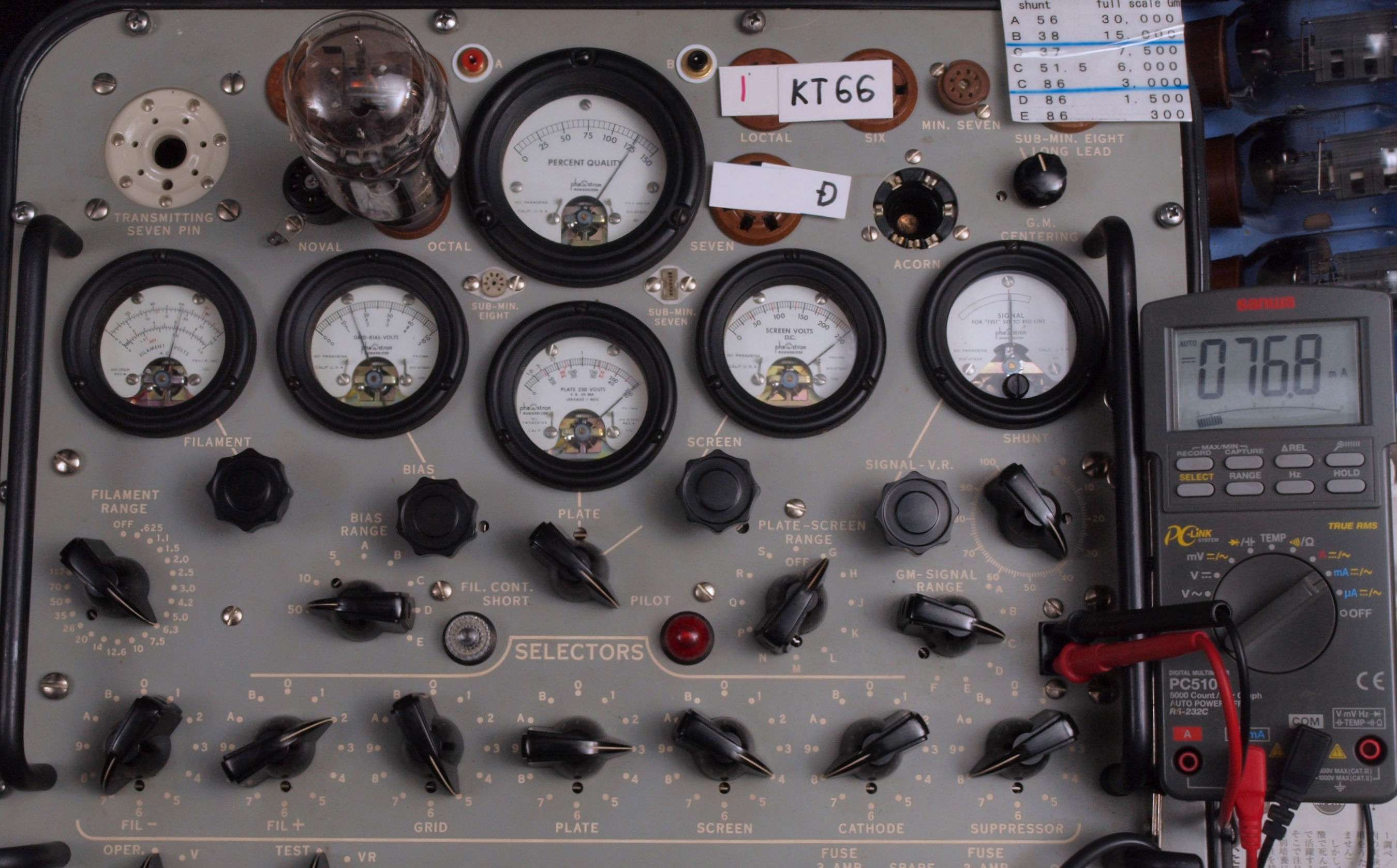

Ｕ２１．　付属１本目「ＫＴ６６」。　Ｇｍ測定＝６２５０μmho、ＩＰ＝７６．８ｍＡ。 　　　　　　　　Ｃレンジ＝７５００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」

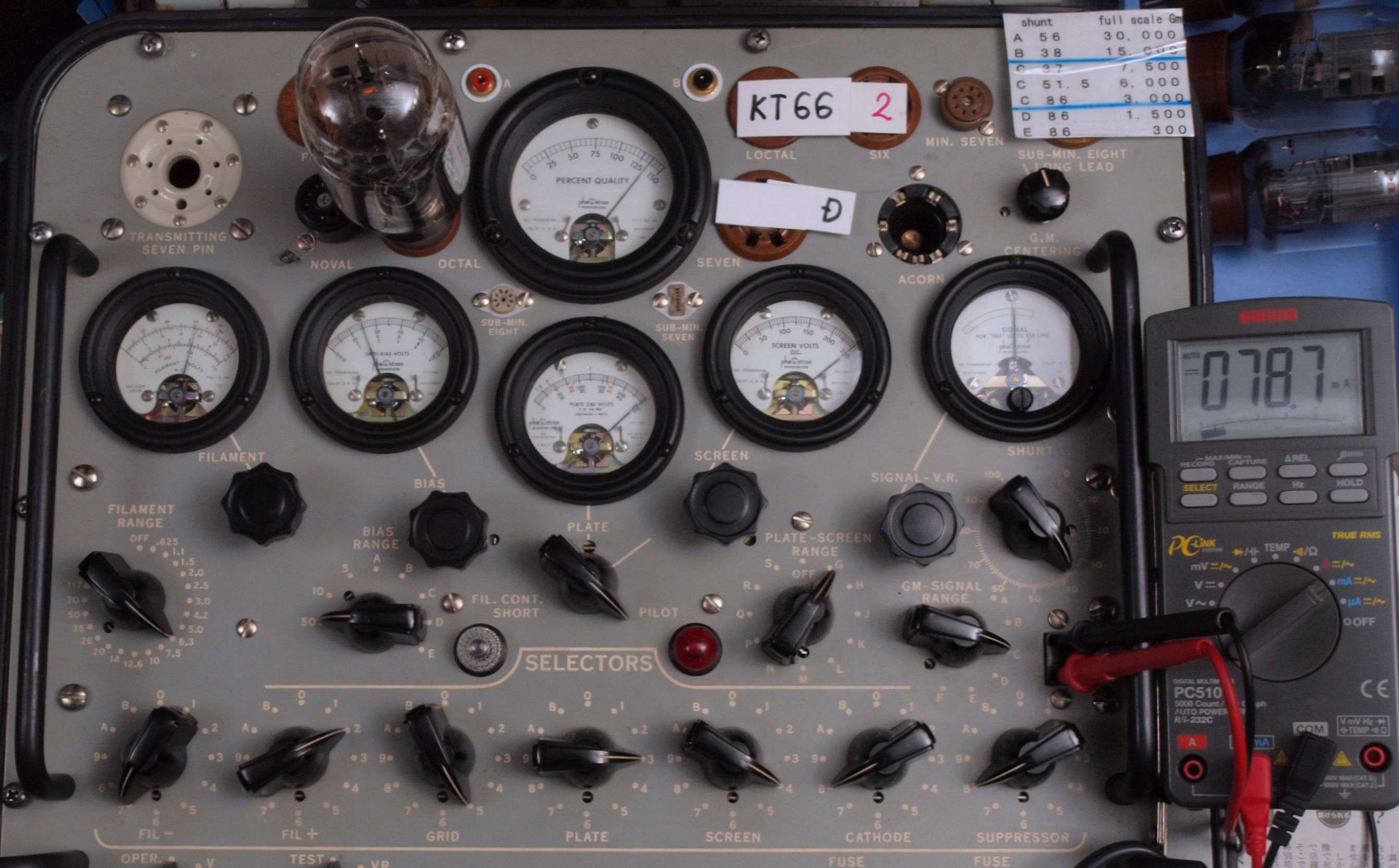

Ｕ２２．　付属２本目「ＫＴ６６」。　Ｇｍ測定＝６７５０μmho、ＩＰ＝７８．７ｍＡ。

Ｕ３．　付属真空管　「ＧＺ３４（５ＡＲ４）」、左から１本目＝ＱＵＡＤ�U　Ａ用。　２本目＝ＱＵＡＤ�U　Ｂ用。 　　　　　　　　　　　　　　　　　　　　　　　　　左から３本目＝ＱＵＡＤ�U　Ｃ用。　２本目＝ＱＵＡＤ�U　Ｄ用。

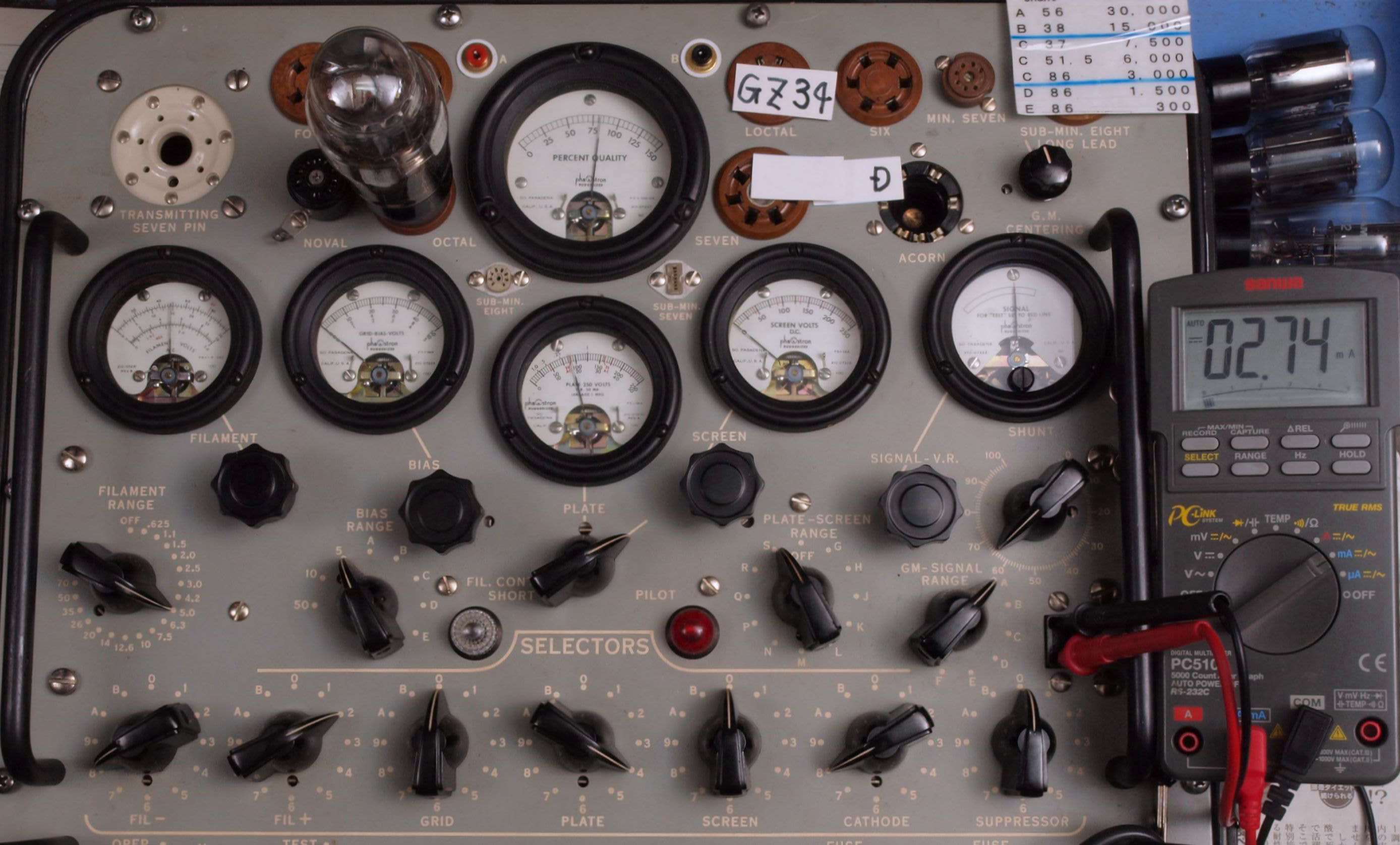

Ｕ３１．　付属「ＧＺ３４（５ＡＲ４）」ユニット１　エミション測定＝８０、Ｉｐ＝２．７４ｍＡ。 　　　　　　Vacuum Tube Tester Hickok TV-2B/U　の「５Ｕ４」検査方法による、破棄値＝７５。

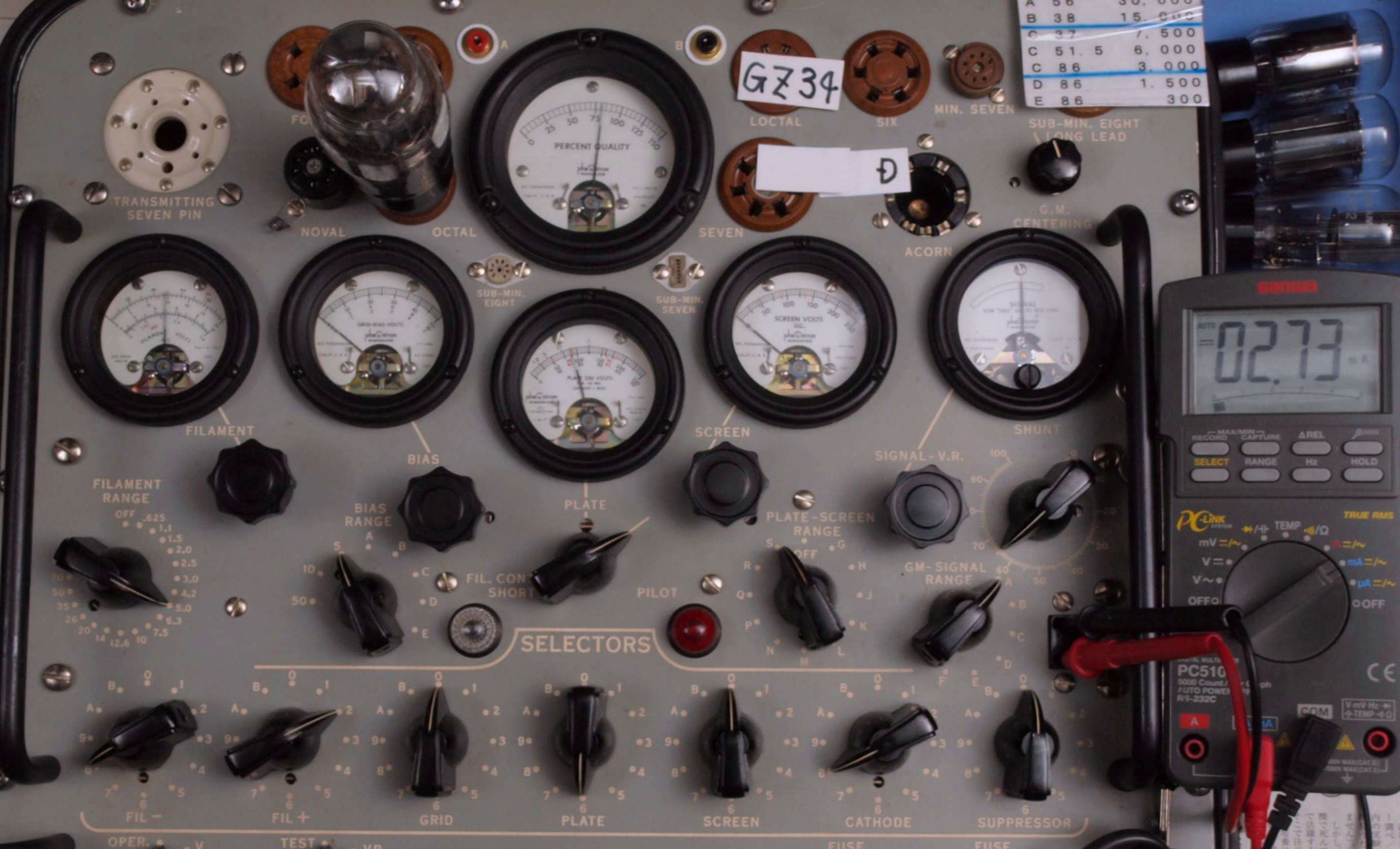

Ｕ３２．　付属「ＧＺ３４（５ＡＲ４）」ユニット２　エミション測定＝８０、Ｉｐ＝２．７３ｍＡ。 　　　　　　Vacuum Tube Tester Hickok TV-2B/U　の「５Ｕ４」検査方法による、破棄値＝７５。

Ｓ．　ＱＵＡＤ�U　の仕様（マニアル・カタログより）

型式 管球式アンプ　QUAD�U 出力 15W時20Hz〜20kHz 全高調波歪率 0.1%（70Hz 出力12W時）0.25% （50Hz 出力12W時） 周波数特性 20Hz〜20kHz /-0.2dB。10Hz〜50kHz /-0.5dB。 入力感度 1.4V（出力15W時） SN比 ８０dB以上 ダンピングファクター ５ 電源 AC200-250V/40-80Hz(100-130V) 使用真空管 KT66×２、　EF86×２、　GZ32 外形寸法 幅３１３×高１６５×奥行１０６mm 重量 約９kg
