ＭｕｓｉｃＲｅｆeｒｅｎｃｅ　ＲＭ−９　修理記録

平成１６年１月２４到着　　　４月８日完成

A．　修理前の状況 現在の状態 １．ＤＣバランス調整用の右側のランプが切れています。 ２．電源を入れて温もってくると左チャンネルの音が歪むことがあります。（出力管を入れ替えたら直ったのかもしれません） 　 B．　原因 経年の熱による基盤破壊、半田不良多数 Ｃ．　修理状況 基盤修理 全真空管ソケット交換 電解コンデンサ−増量交換 フイルムコンデンサ−交換 ＲＣＡ入力端子交換 基盤・配線手直し、補強 半固定ＶＲ交換 ＳＰ接続端子交換 Ｄ．　使用部品 フイルムコンデンサ−　　　　　　　 ４個 タイト製ＵＳソケット　　　　　　　　　４個 タイト製ＭＴソケット　　　　　　　　　８個 ＲＣＡ入力端子　　　　　　　　　　　２個 電解コンデンサ−　　　　　　　　　　１６個 半固定ＶＲ　　　　　　　　　　　　　　４個 リレー　　　　　　　　　　　　　　　　　　１個 ＳＰ接続端子　　　　　　　　　　　　　　　８個 Ｅ．　調整・測定 Ｆ．　修理費　　１００，０００円　　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途支給です。

A．　修理前の状況 Ａ１．　修理前　上から見る。　６ＣＡ７パラＰＰで１００Ｗ／１０００Ｗ

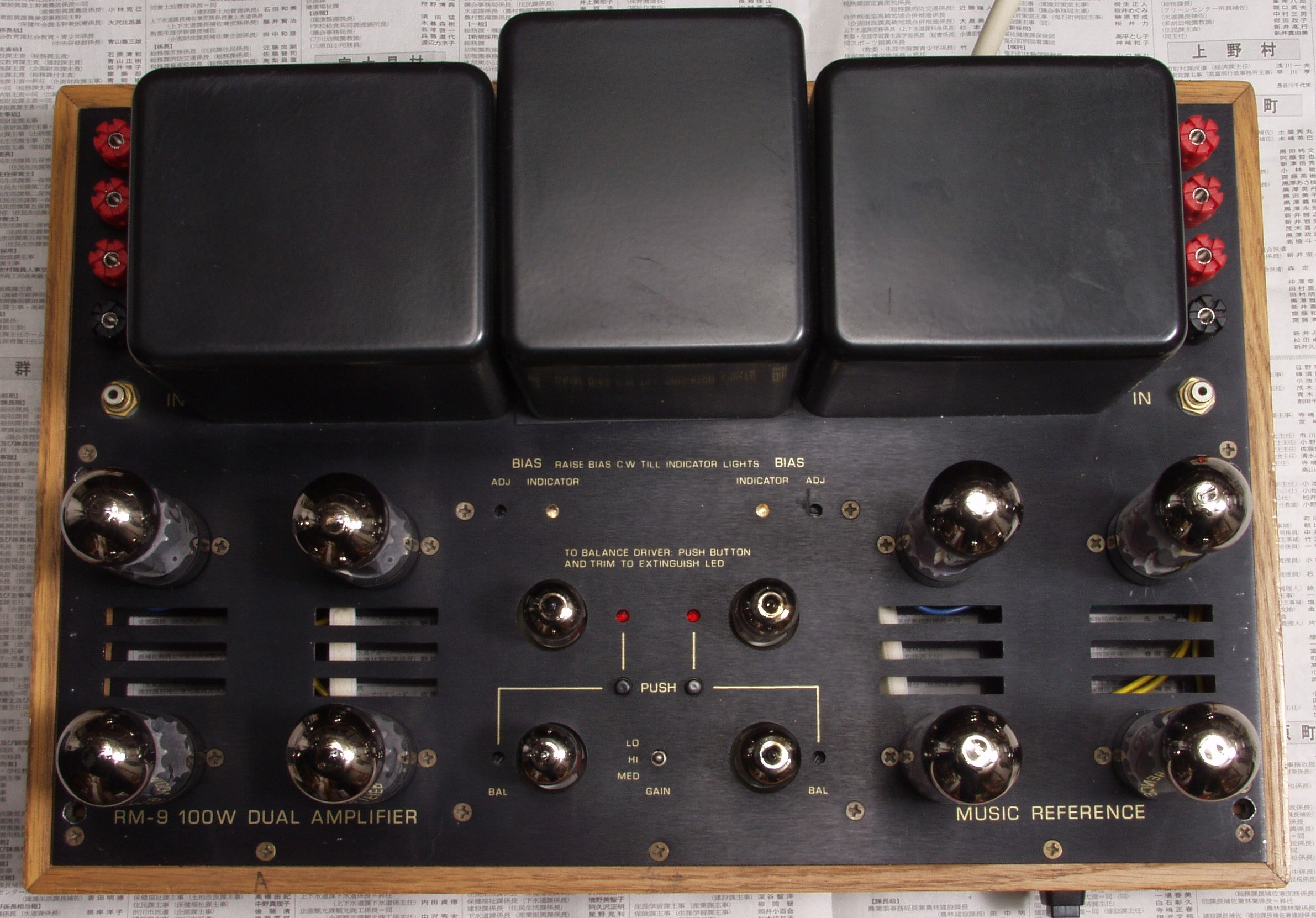

Ａ１B．　修理後　上から見る。

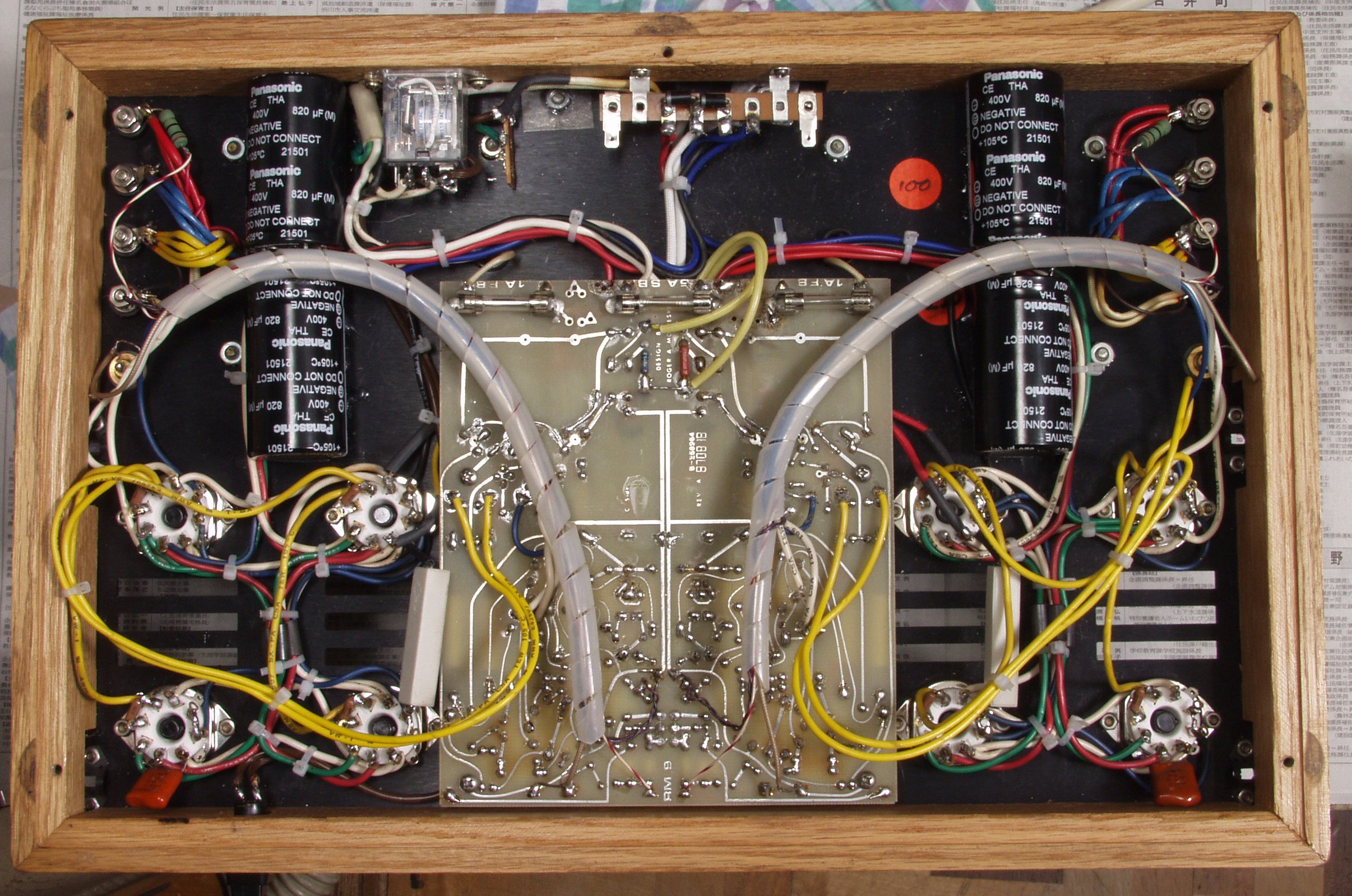

Ａ２．　修理前　下から見る

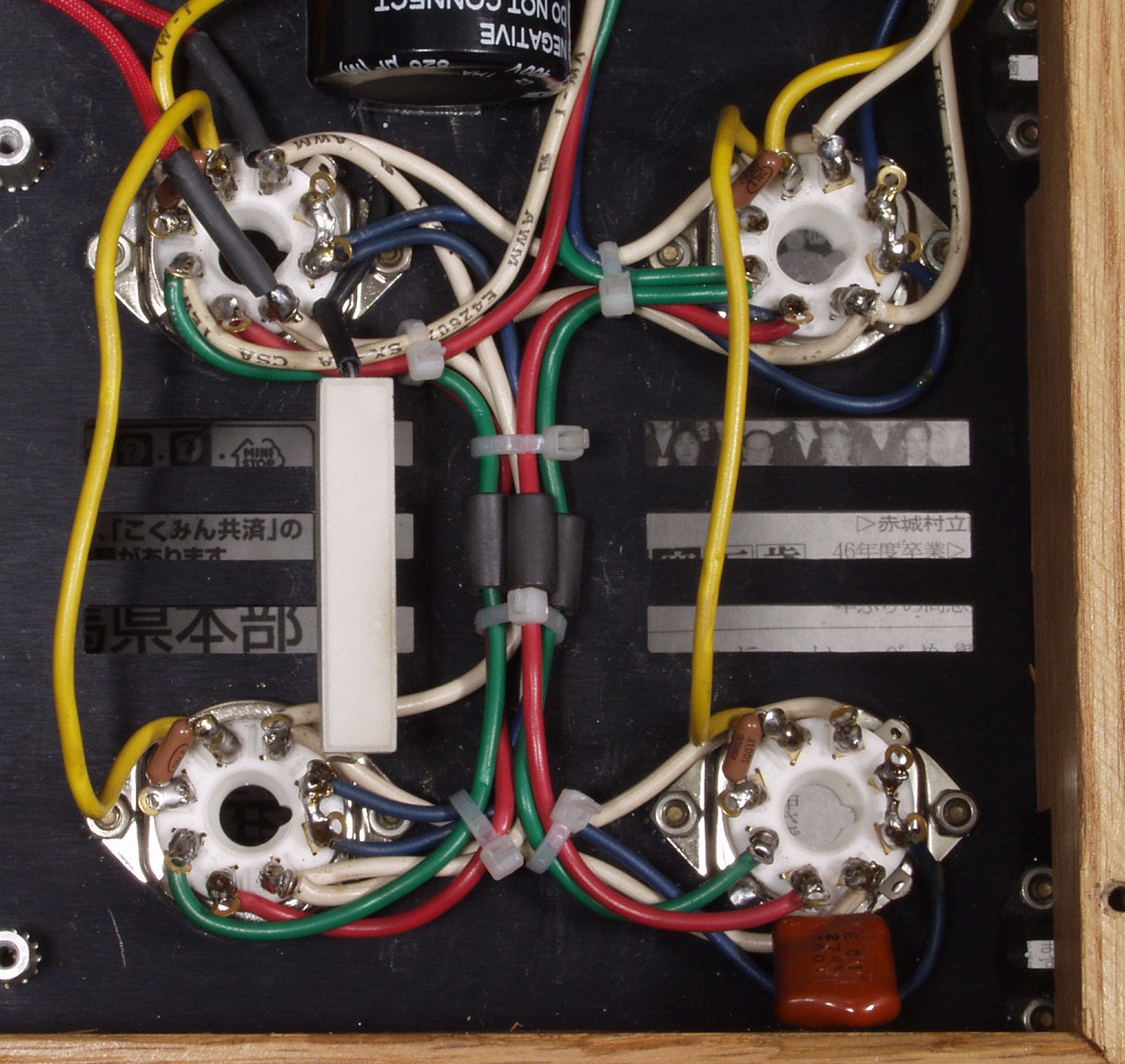

Ａ２Ｂ．　修理後　下から見る

Ａ３．　修理前　６ＣＡ７のソケット周り、セメダインで接着してある！

Ａ４．　修理前　グリットとプレートの配線が、縛線されている

Ａ５．　修理前　何でも縛線すれば良いと考えている！

Ａ６．　修理前　出力・歪み測定　ＳＰ出力＝２７Ｖ＝９１Ｗ　歪み率＝６％　１０００ＨＺ

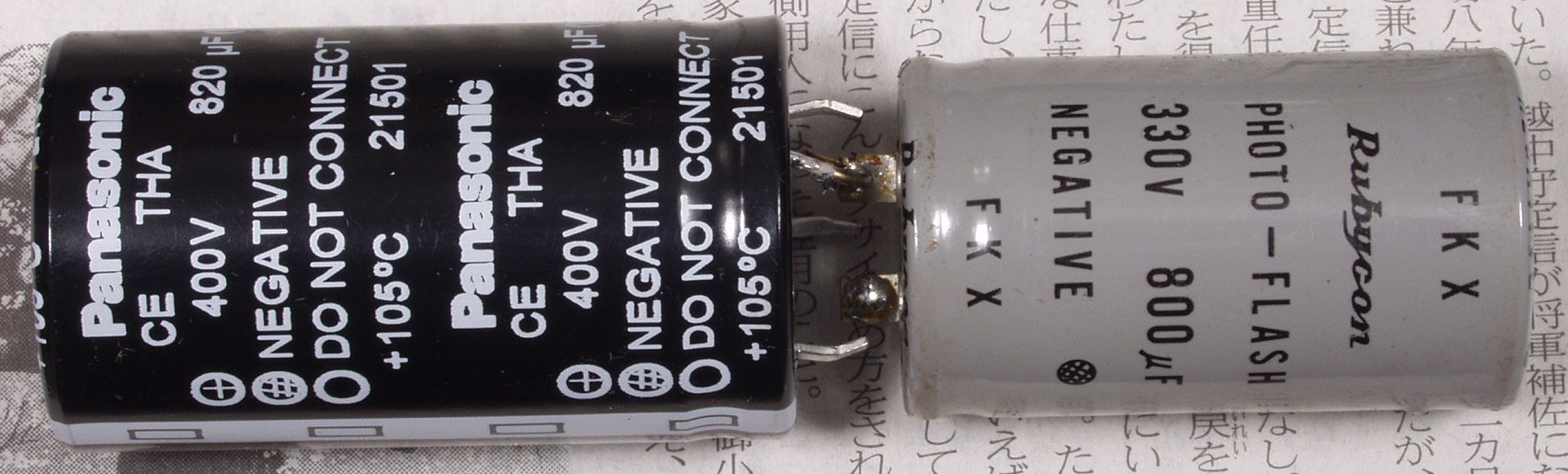

Ａ７．　電解コンデンサー比較　左＝交換する　８２０μ／４００Ｖ　右＝古い　８００μ／３３０Ｖ

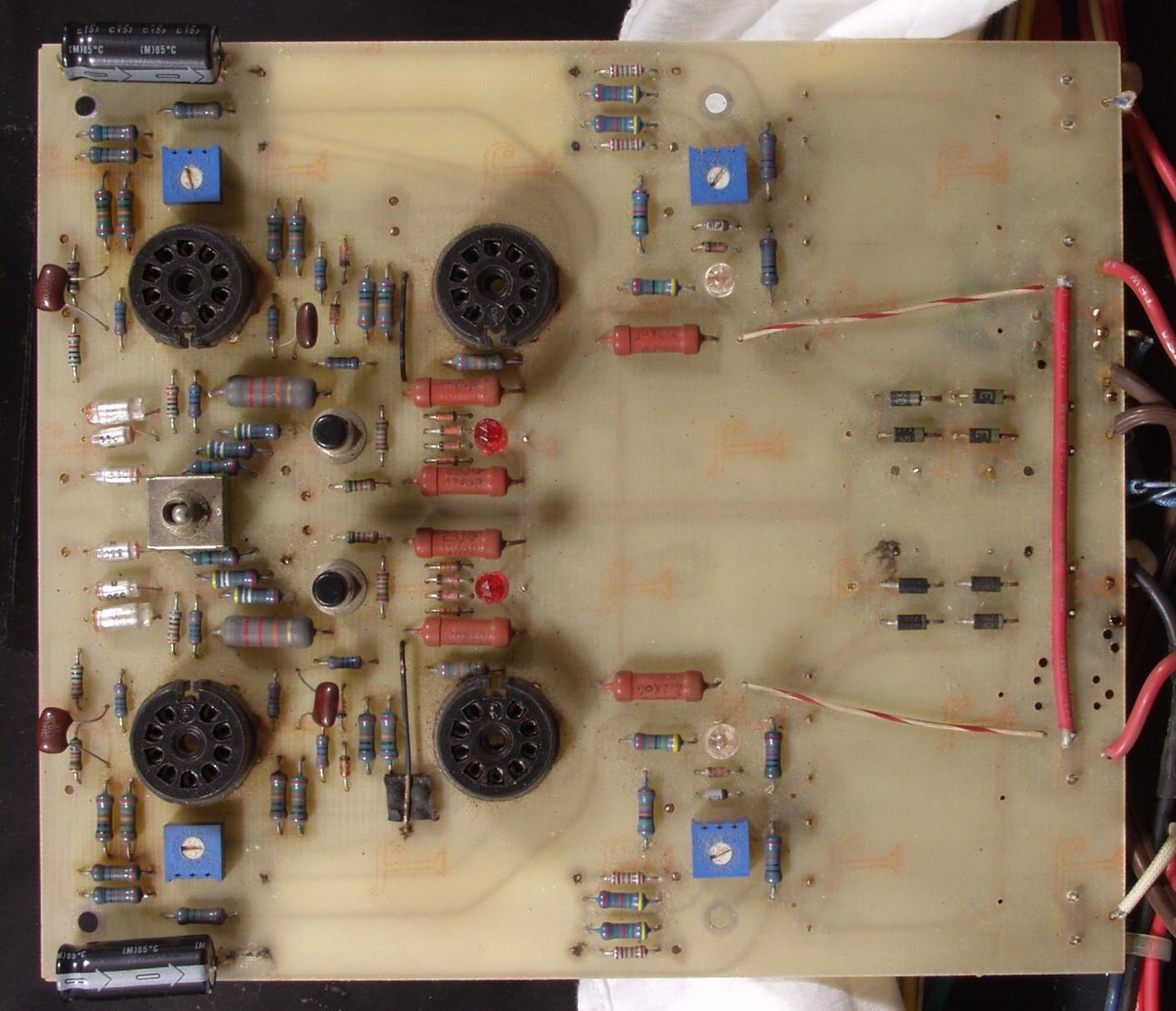

Ｃ．　修理状況。 Ｃ１Ａ．　修理前　ドライブ基盤

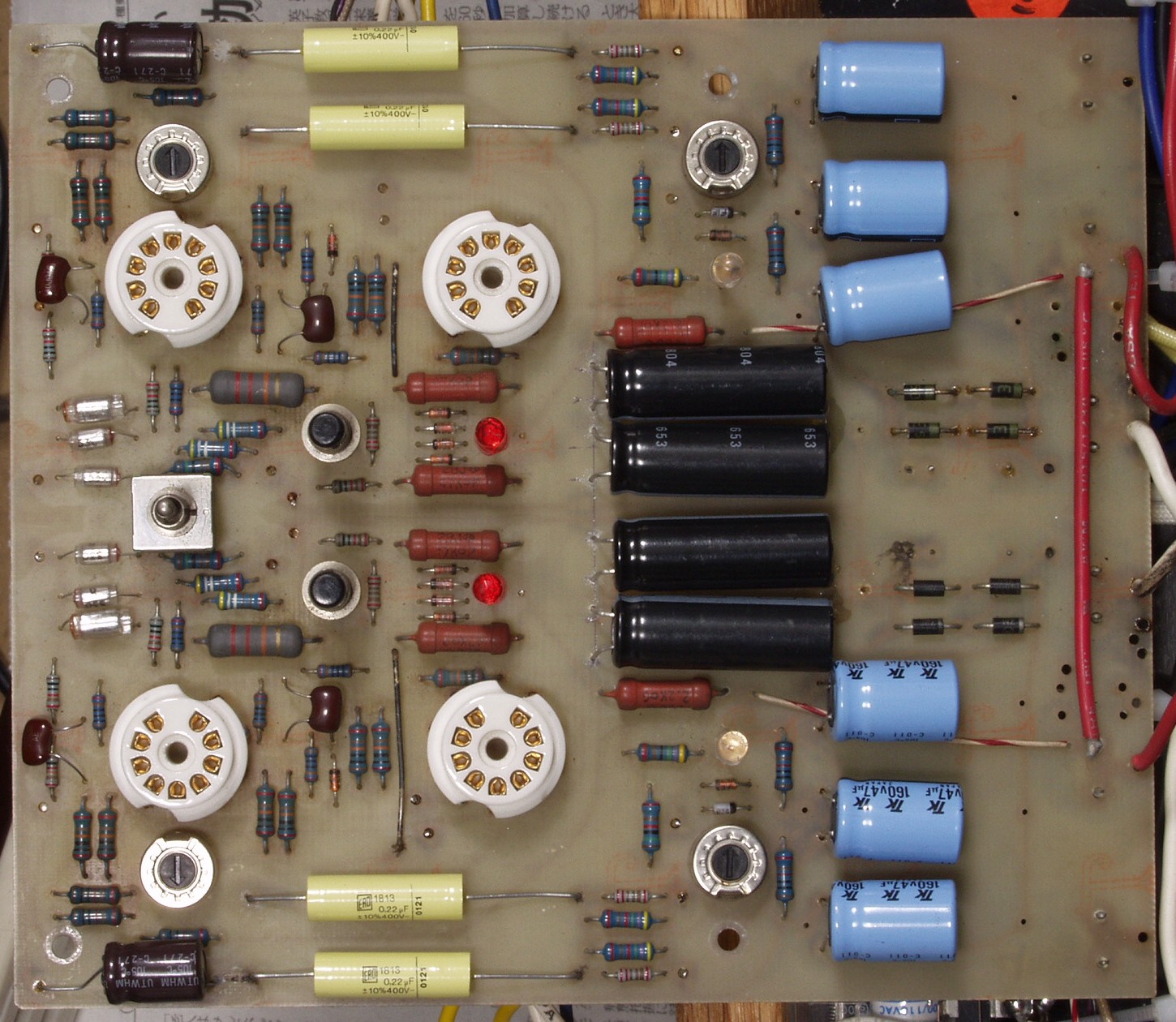

Ｃ１Ｂ．　修理後　ドライブ基盤　MT９ピンソケット４個、半固定ＶＲ４個、フィルムコンデンサー４個、電解コンデンサー１２個交換

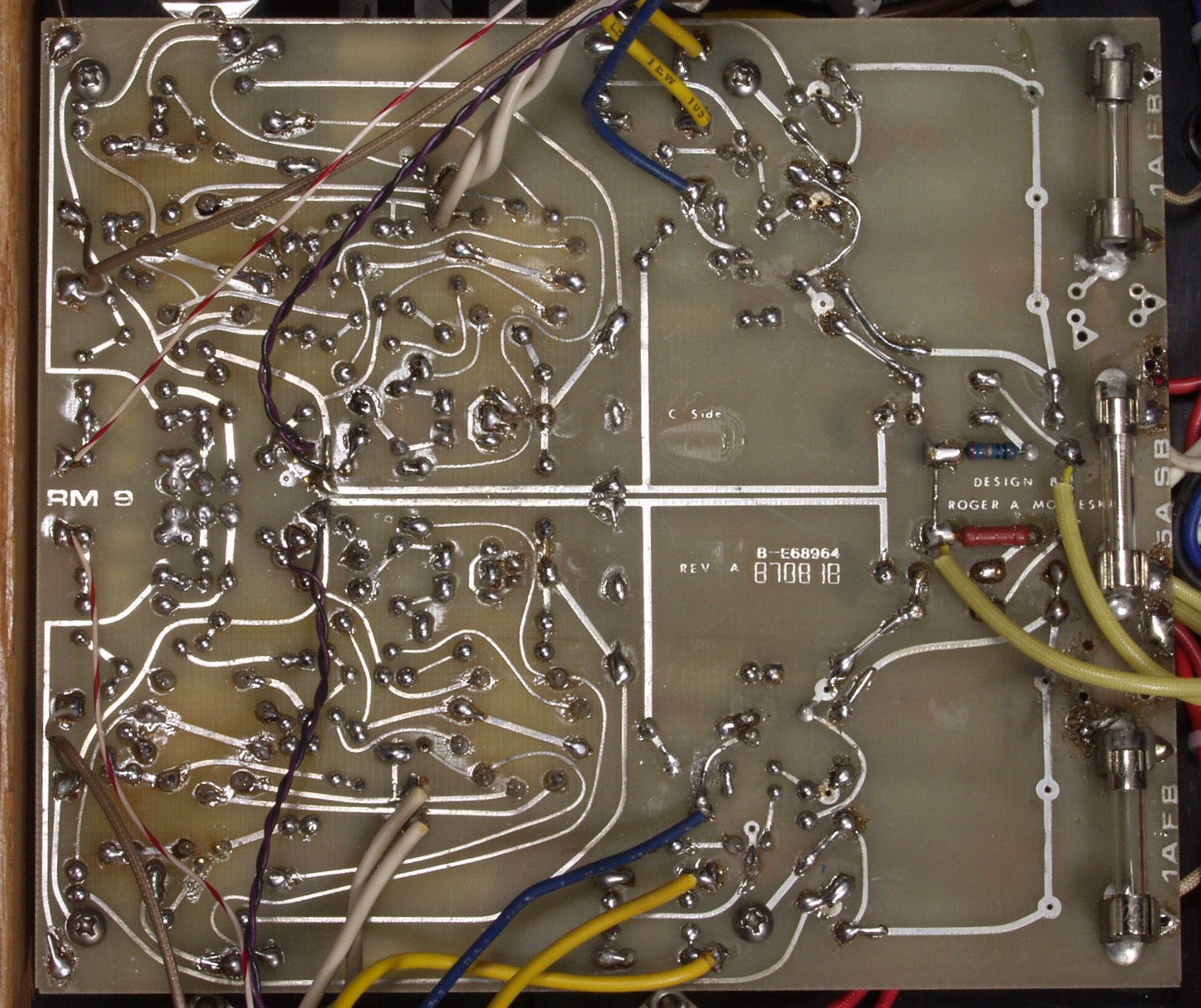

Ｃ１Ｃ．　修理前　ドライブ基盤裏　基板裏に部品を取り付けるのは、止めた方が良い

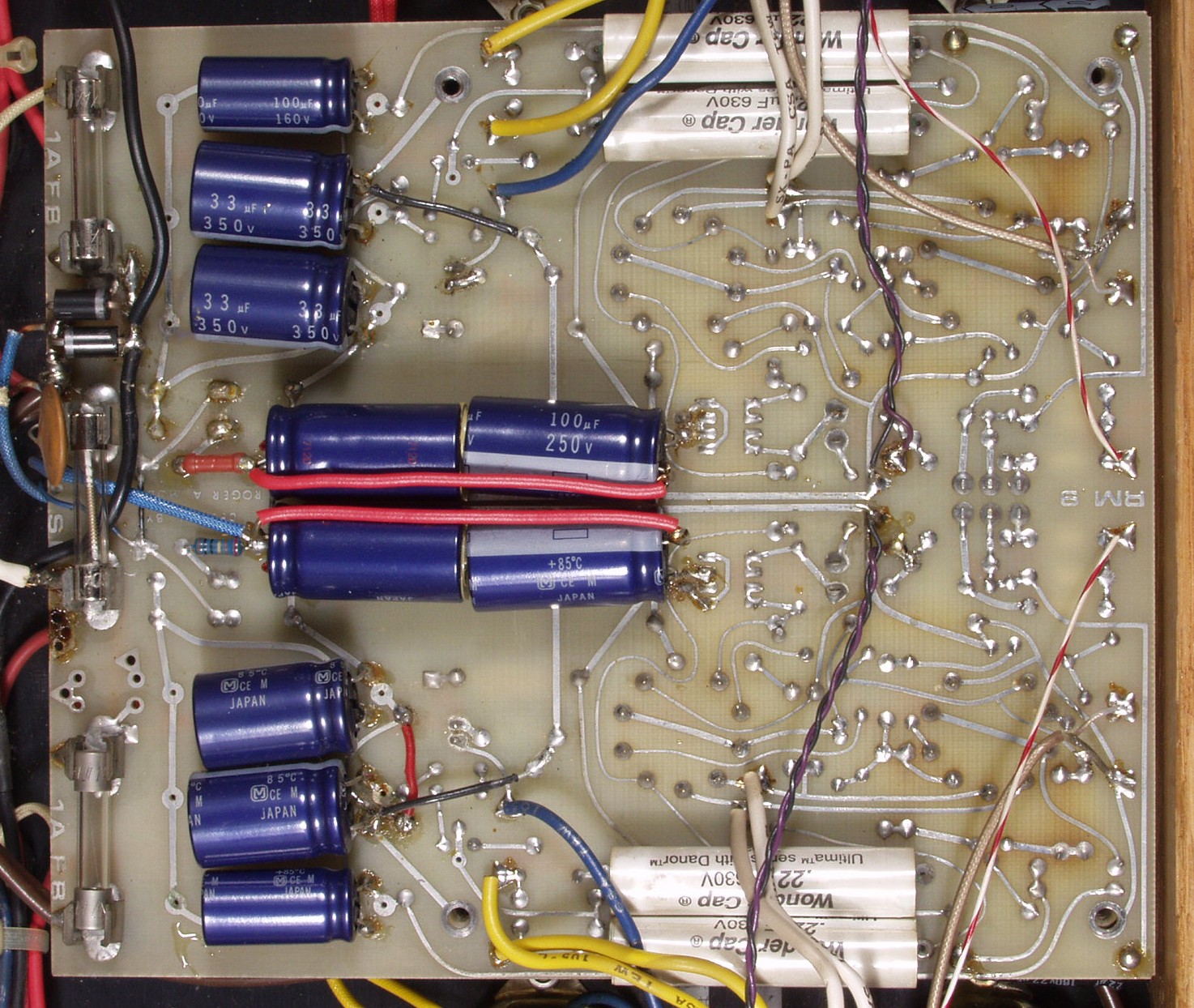

Ｃ１Ｄ．　修理後　ドライブ基盤　裏　部品は全て表に移動する

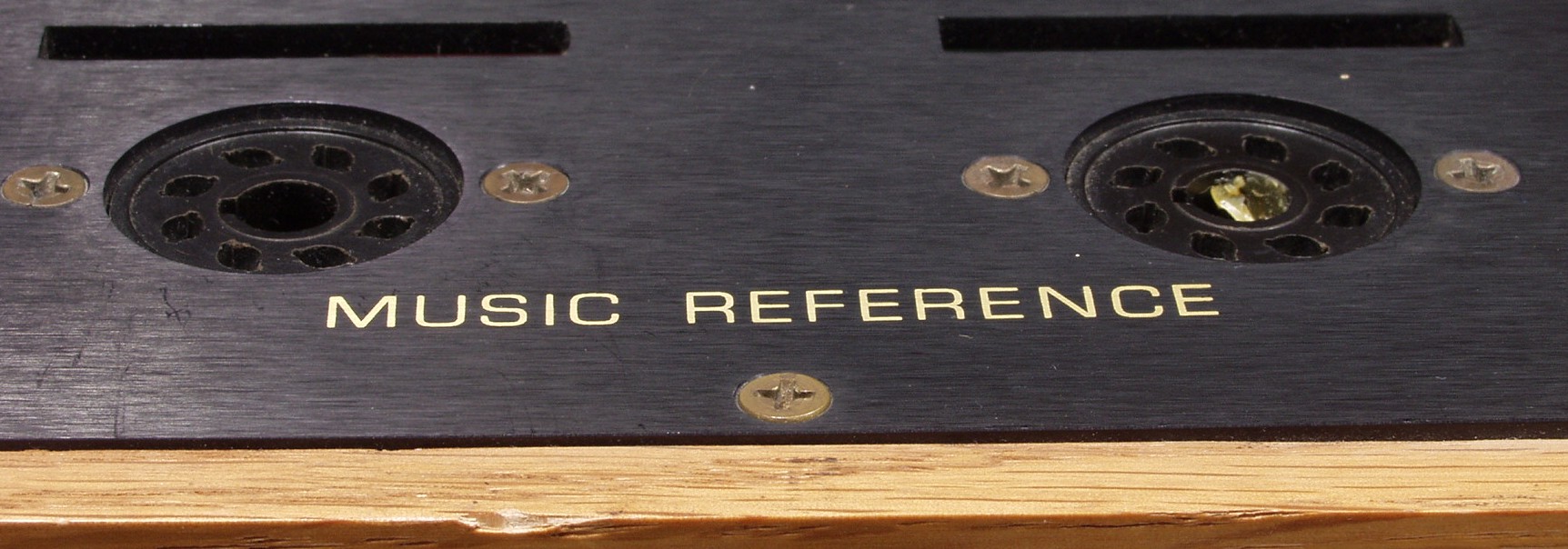

Ｃ２Ａ．　修理前　６ＣＡ７　ＧＴソケット　シャシにツライチで無い、足の接触が少ない

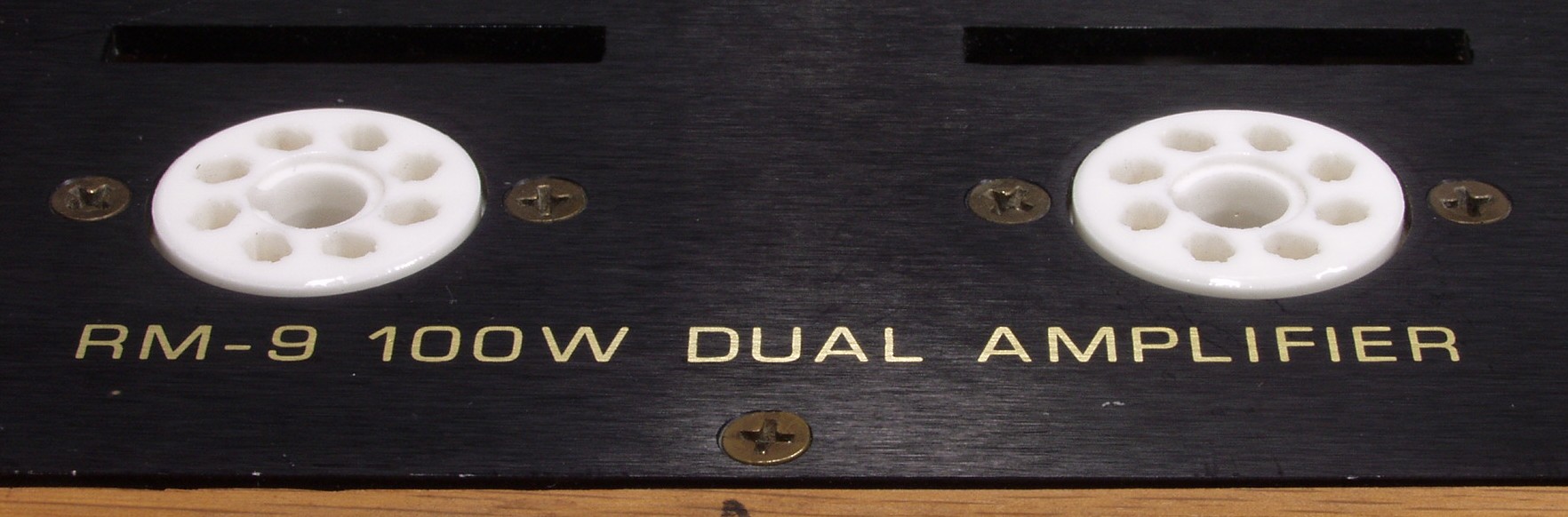

Ｃ２Ｂ．　修理後　　６ＣＡ７　ＧＴソケット　シャシより出ている

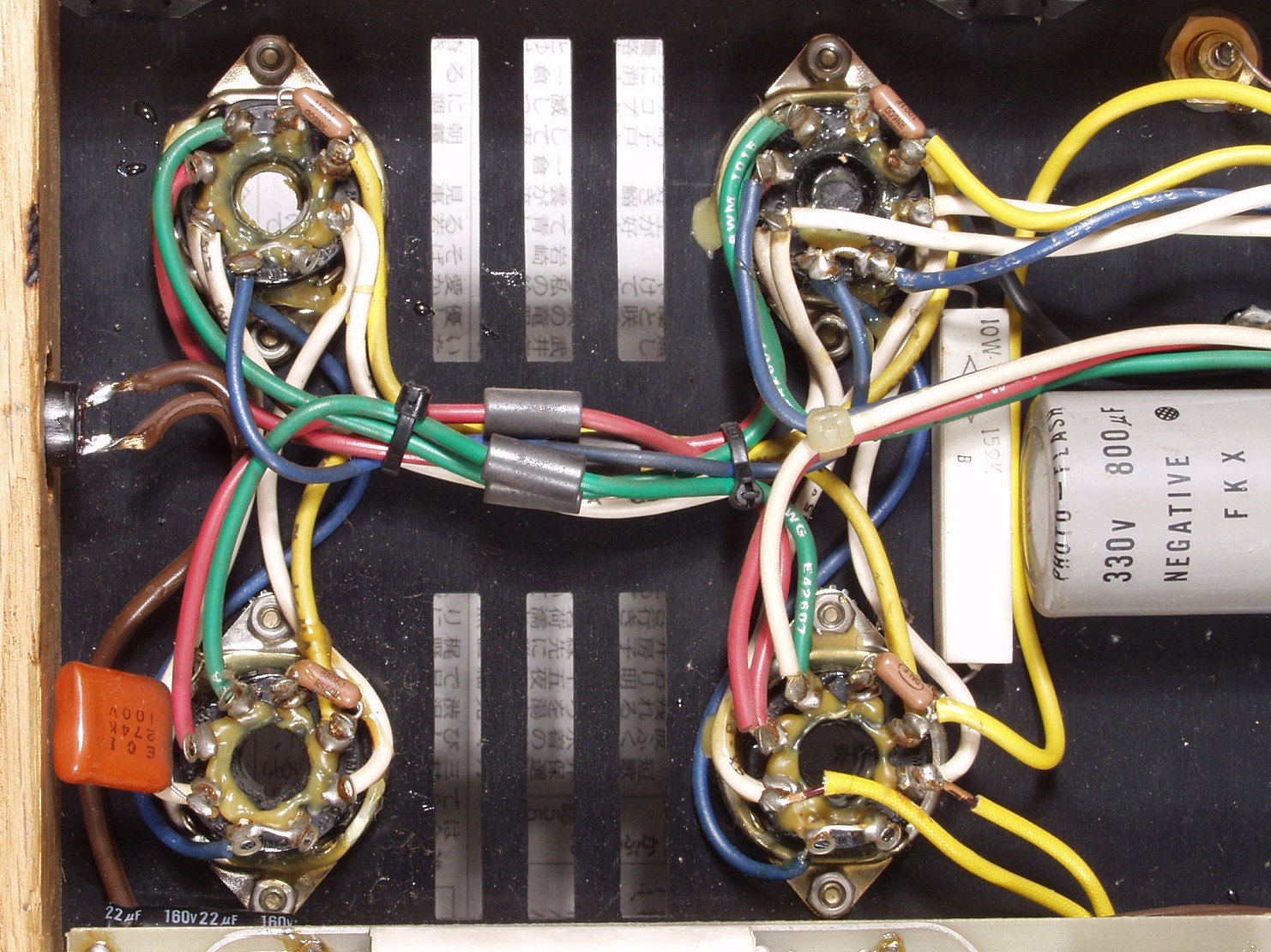

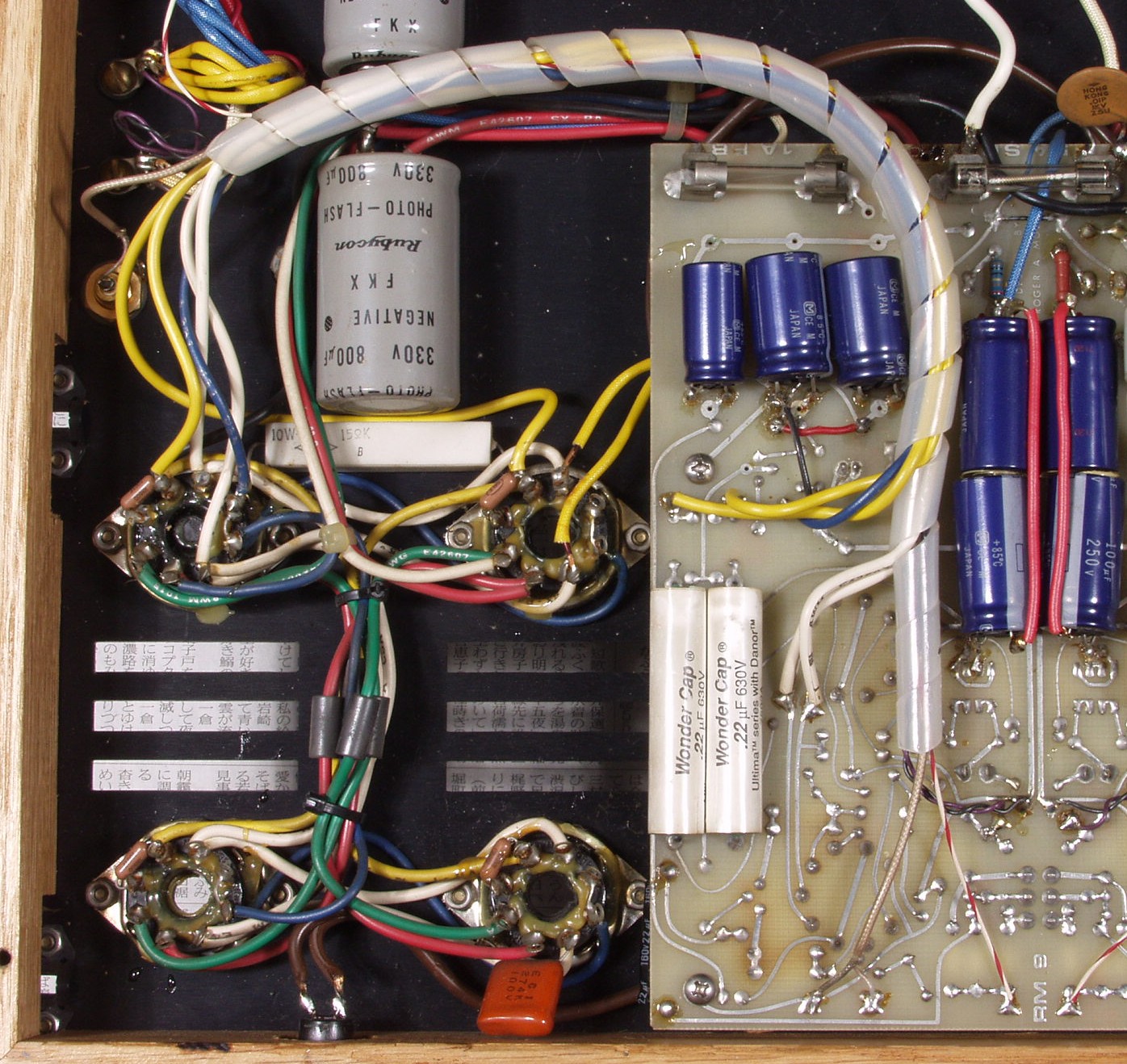

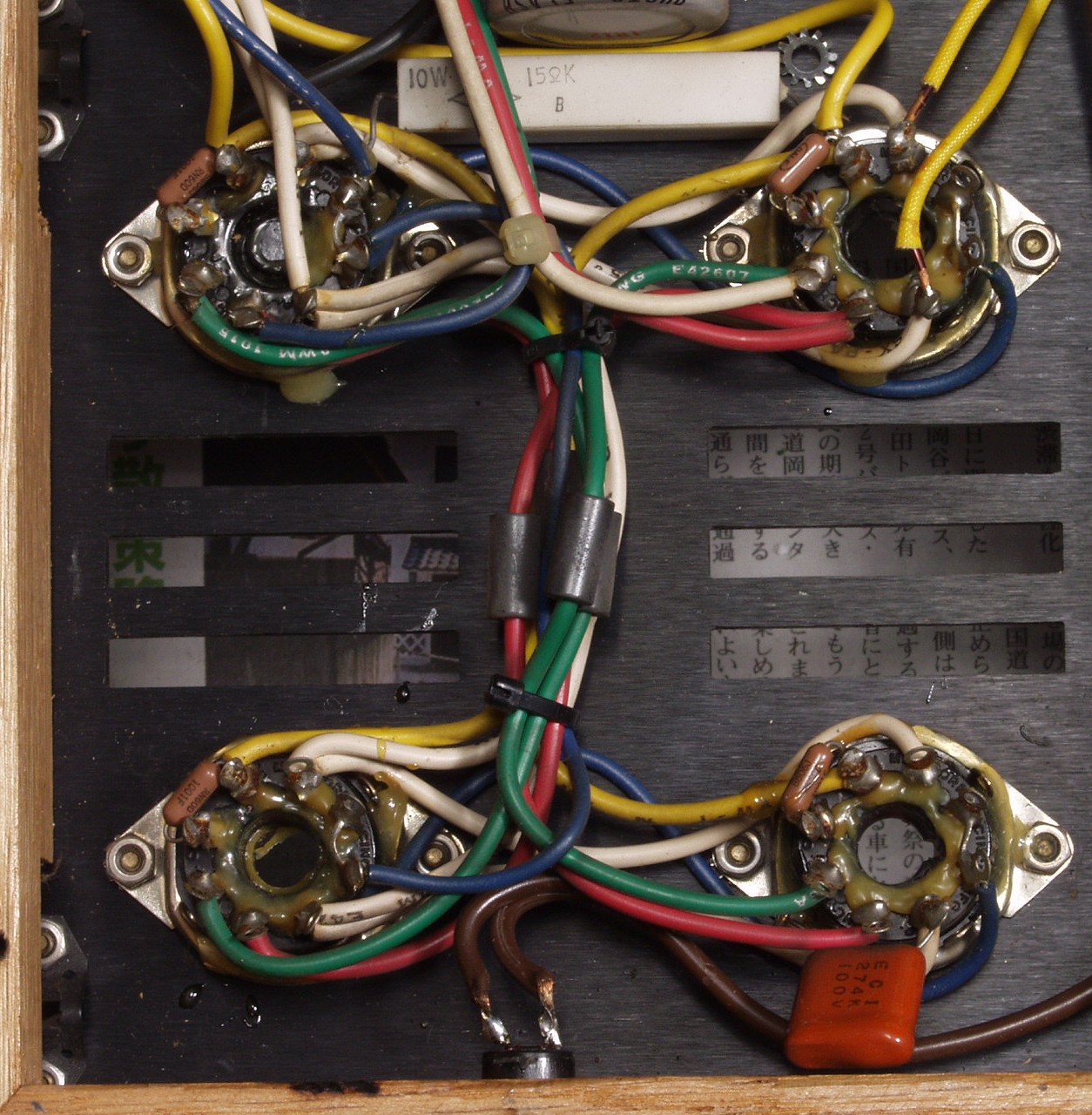

Ｃ３Ａ．　修理前　Ｒ側６ＣＡ７部分

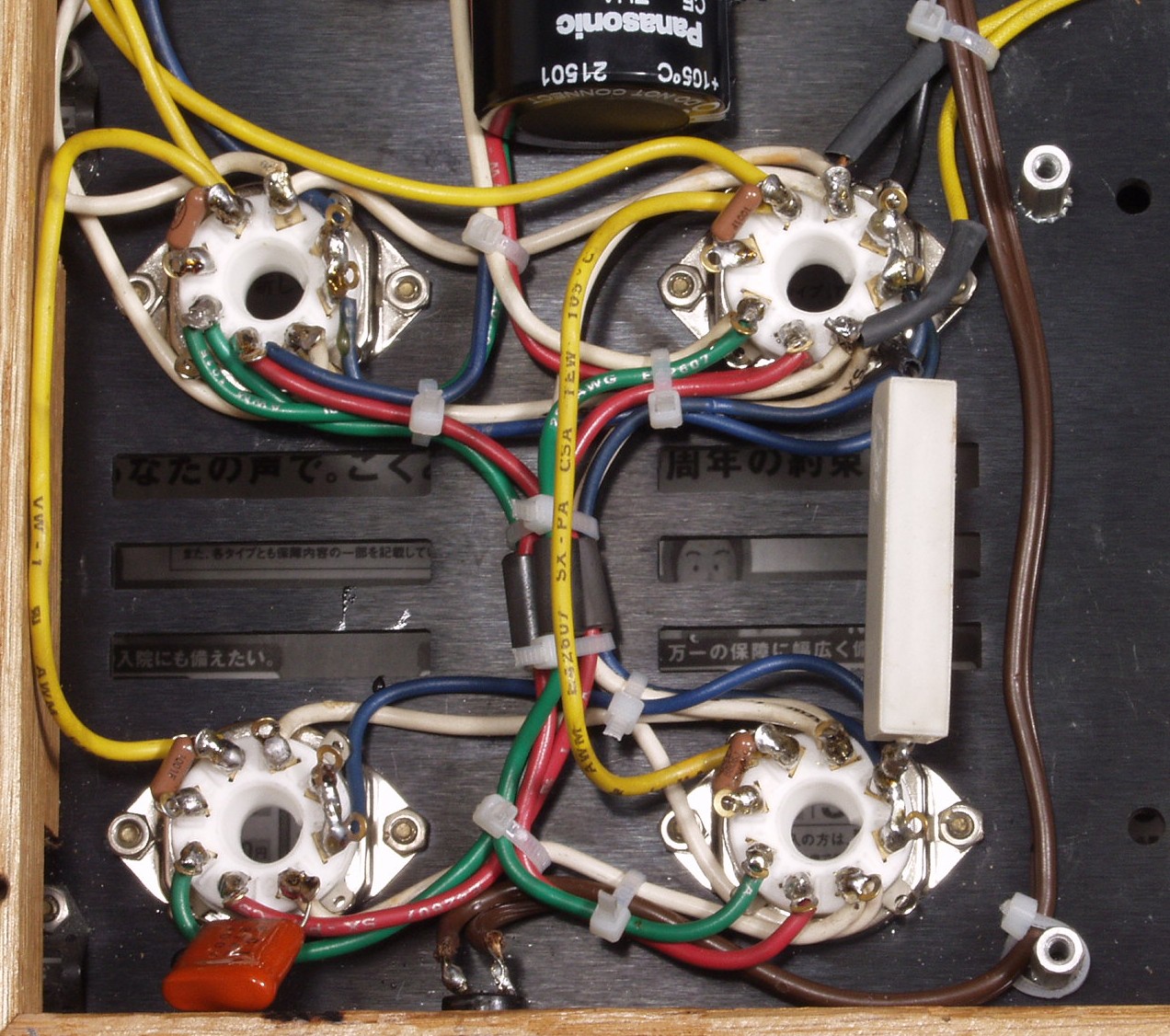

Ｃ３Ｂ．　修理後　Ｒ側６ＣＡ７部分　グリッド配線は、結線から外す

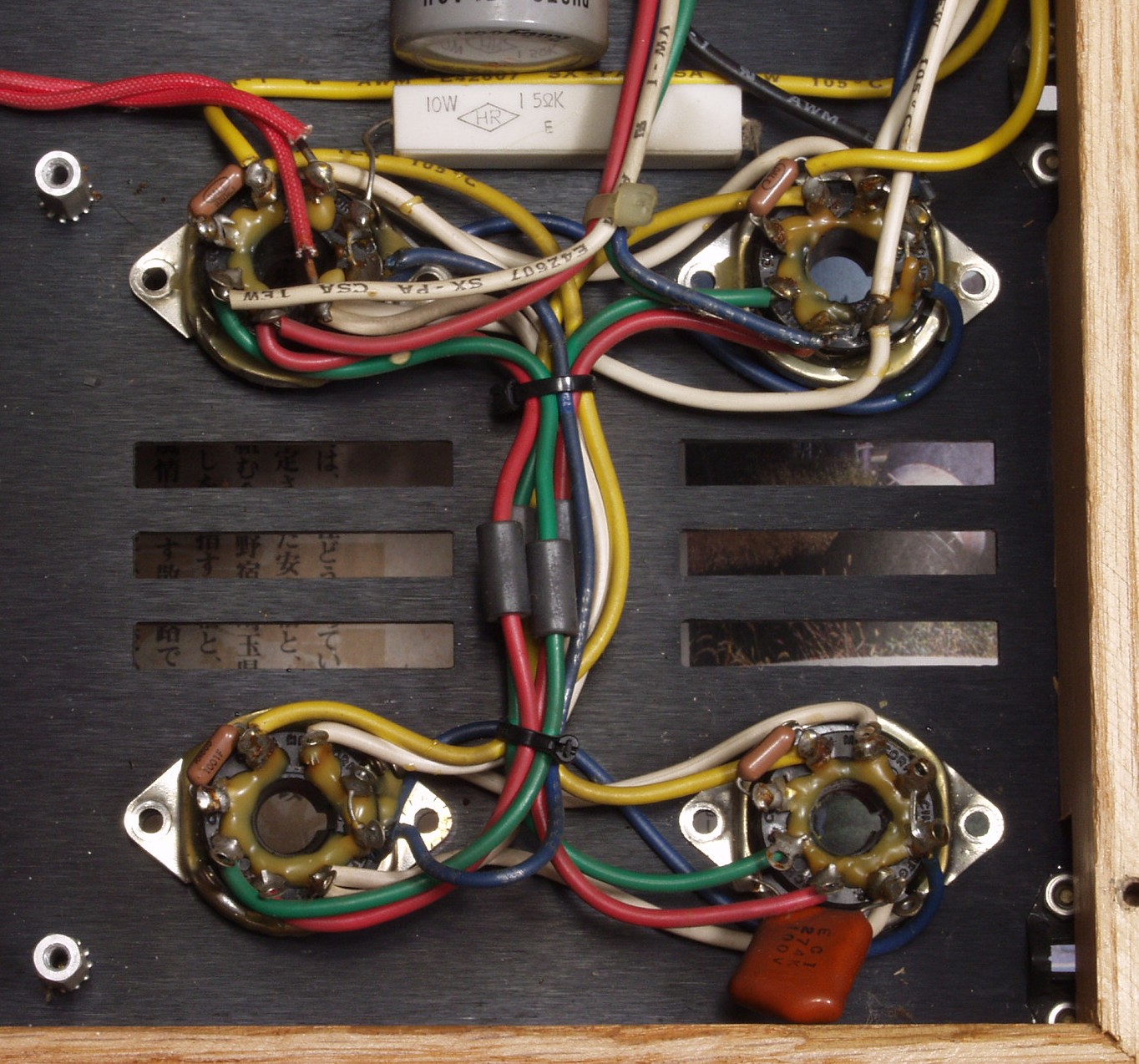

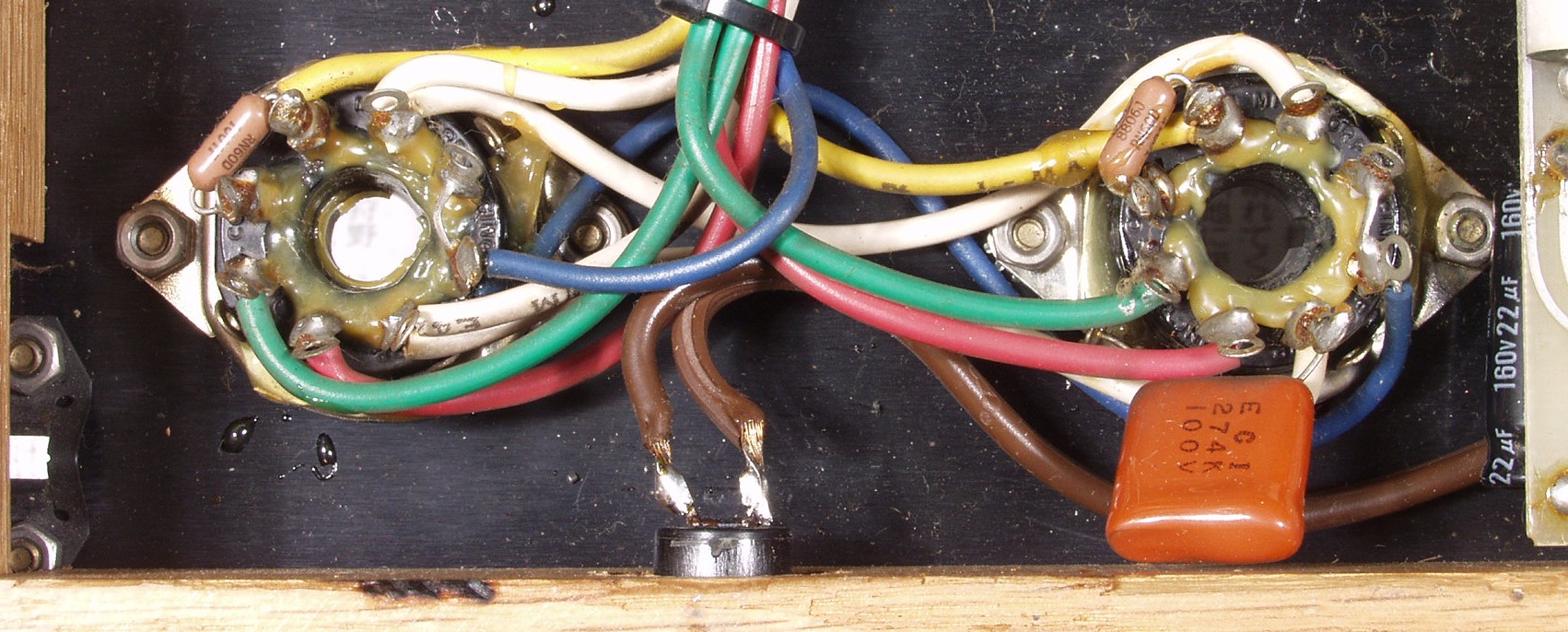

Ｃ３Ｃ．　修理前　Ｌ側６ＣＡ７部分

Ｃ３Ｄ．　修理後　Ｌ側６ＣＡ７部分　　グリッド配線は、結線から外す

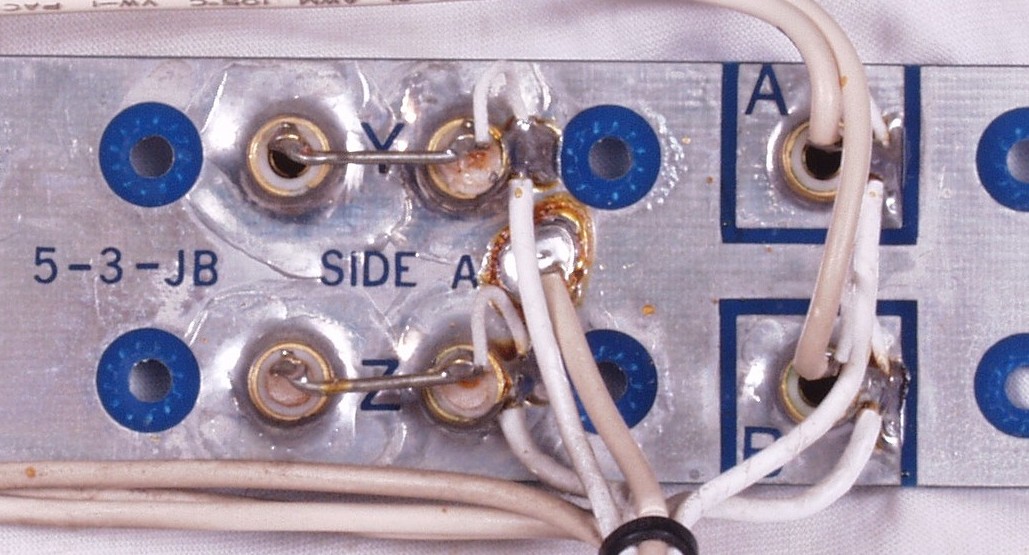

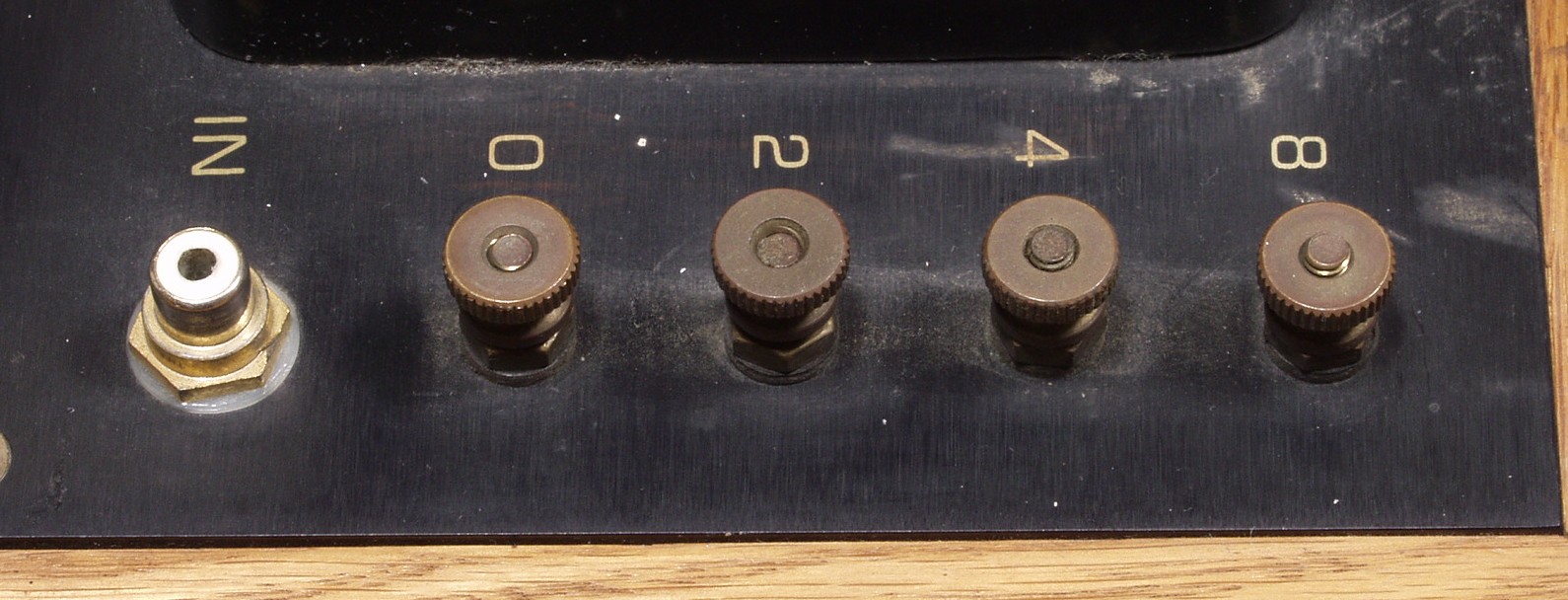

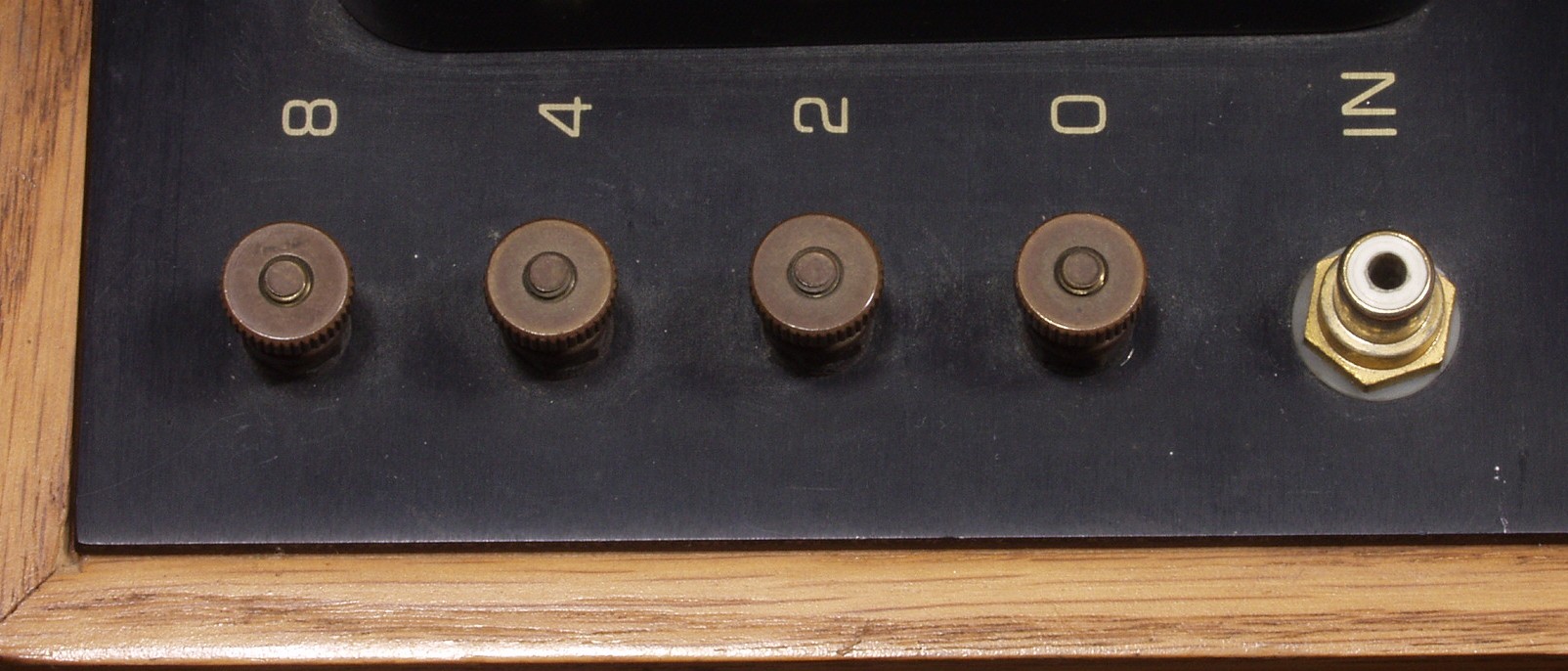

Ｃ４Ａ．　修理前　R-SP端子

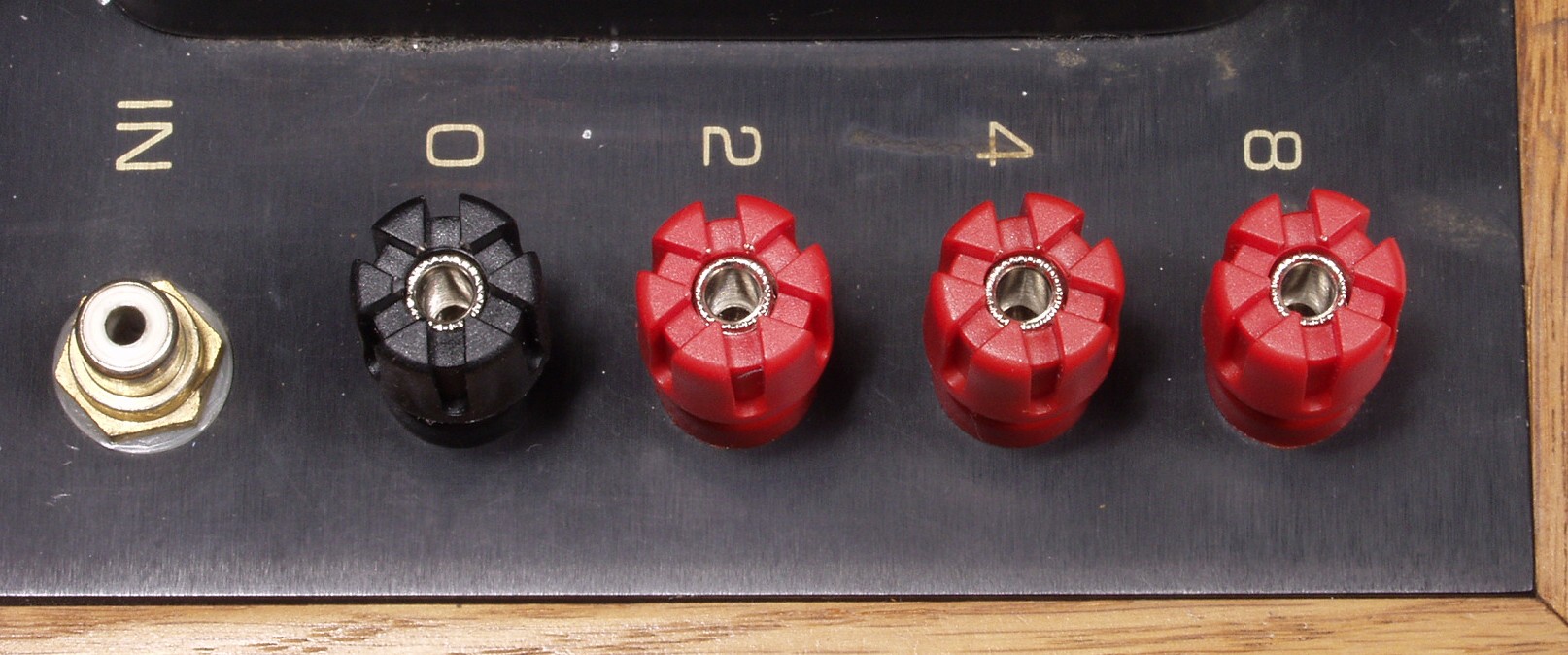

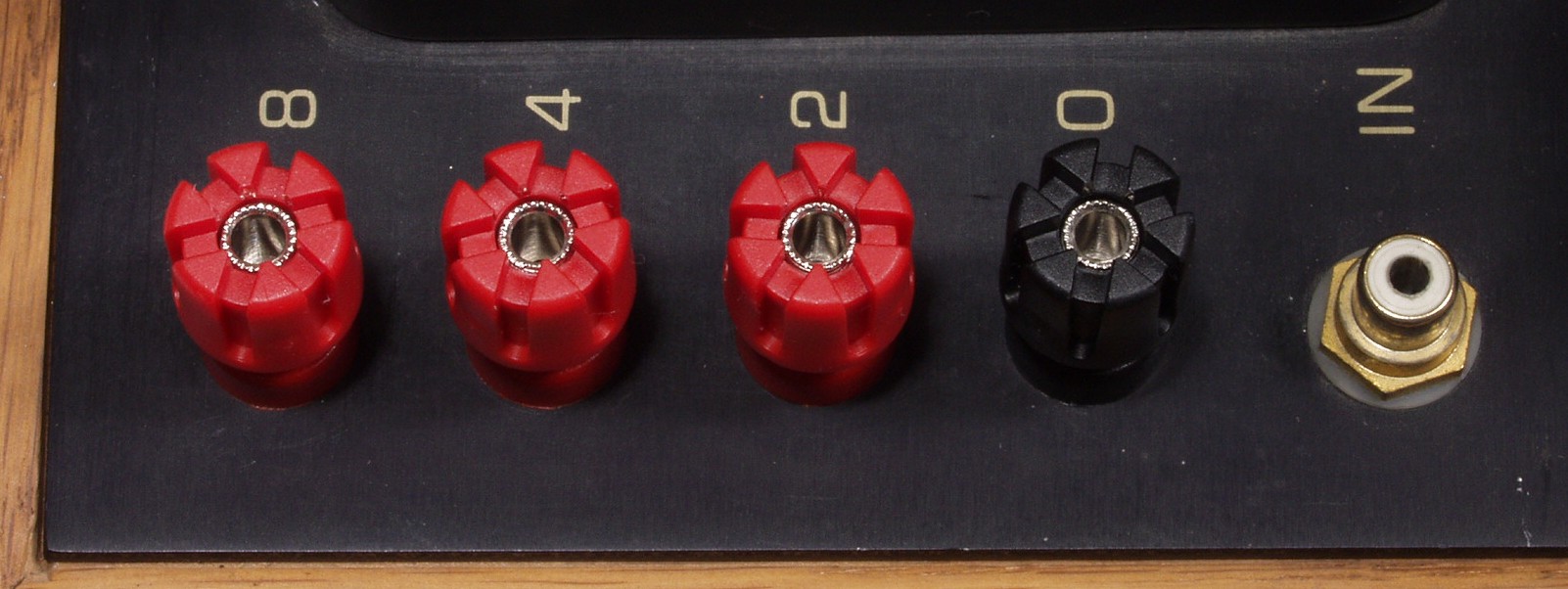

Ｃ４B．　修理後　R-SP端子

Ｃ４C．　修理前　L-SP端子

Ｃ４D．　修理後　L-SP端子

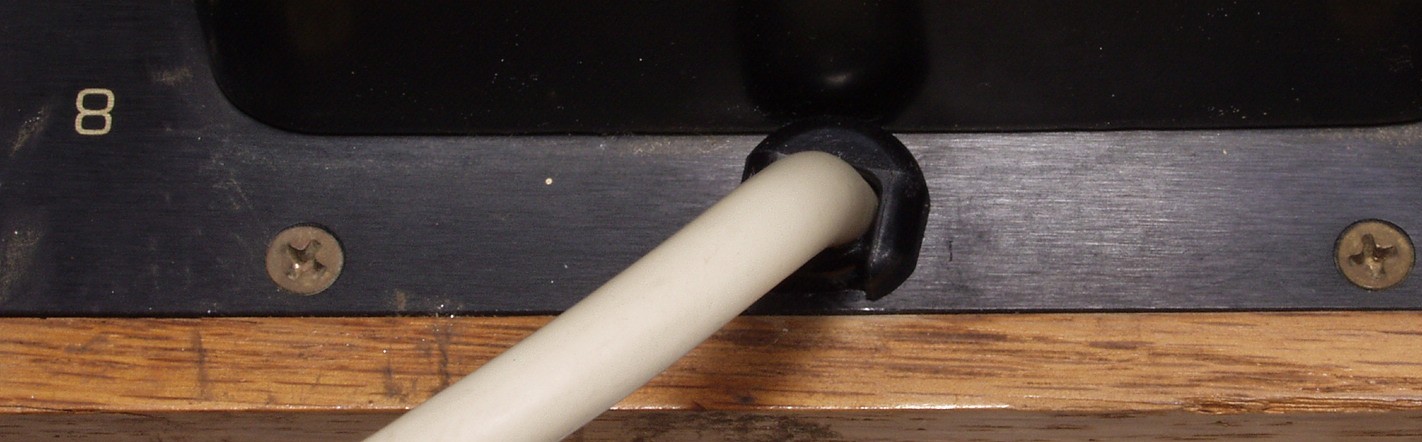

Ｃ５．　修理後　電源コード固定

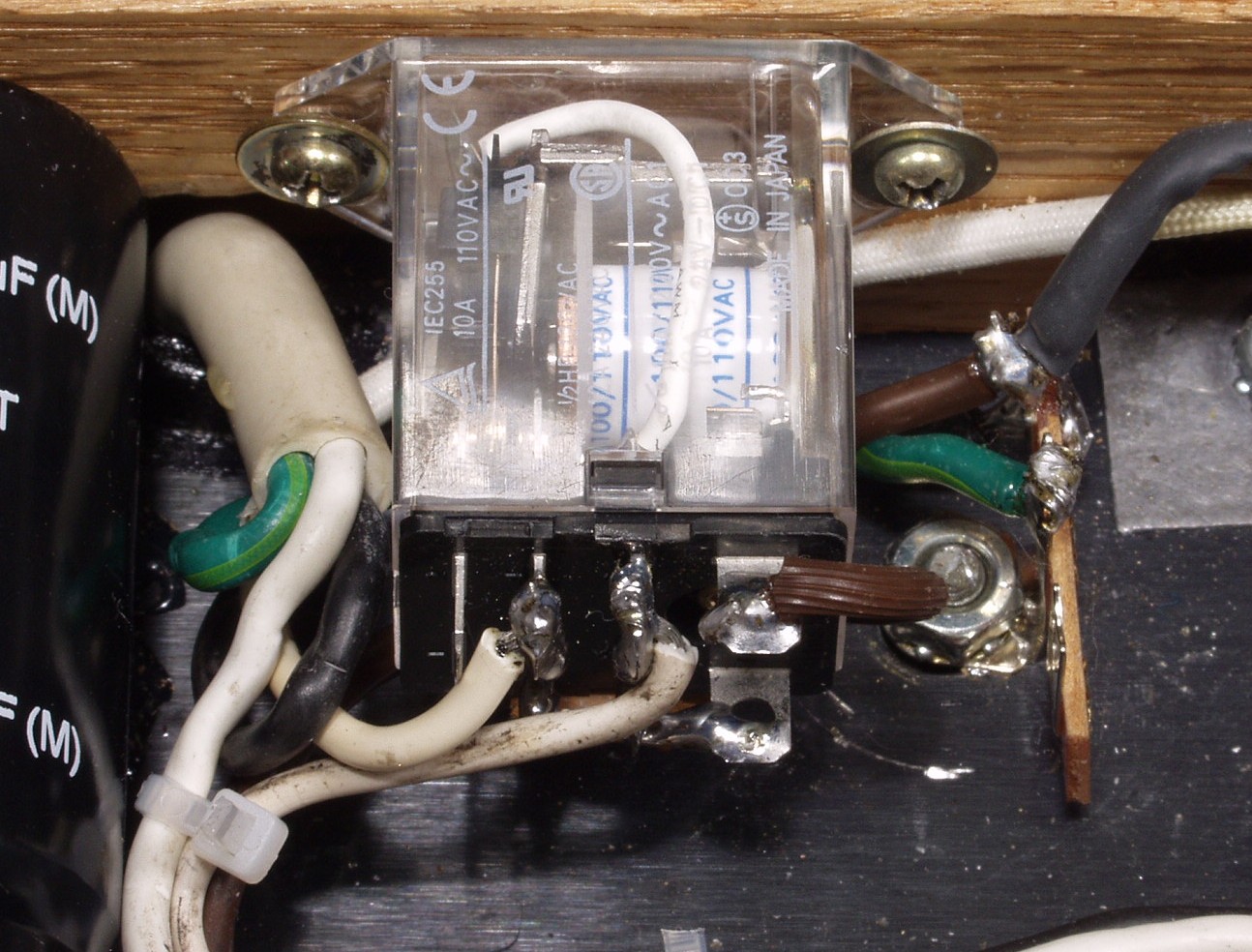

Ｃ６．　修理後　電源投入リレー

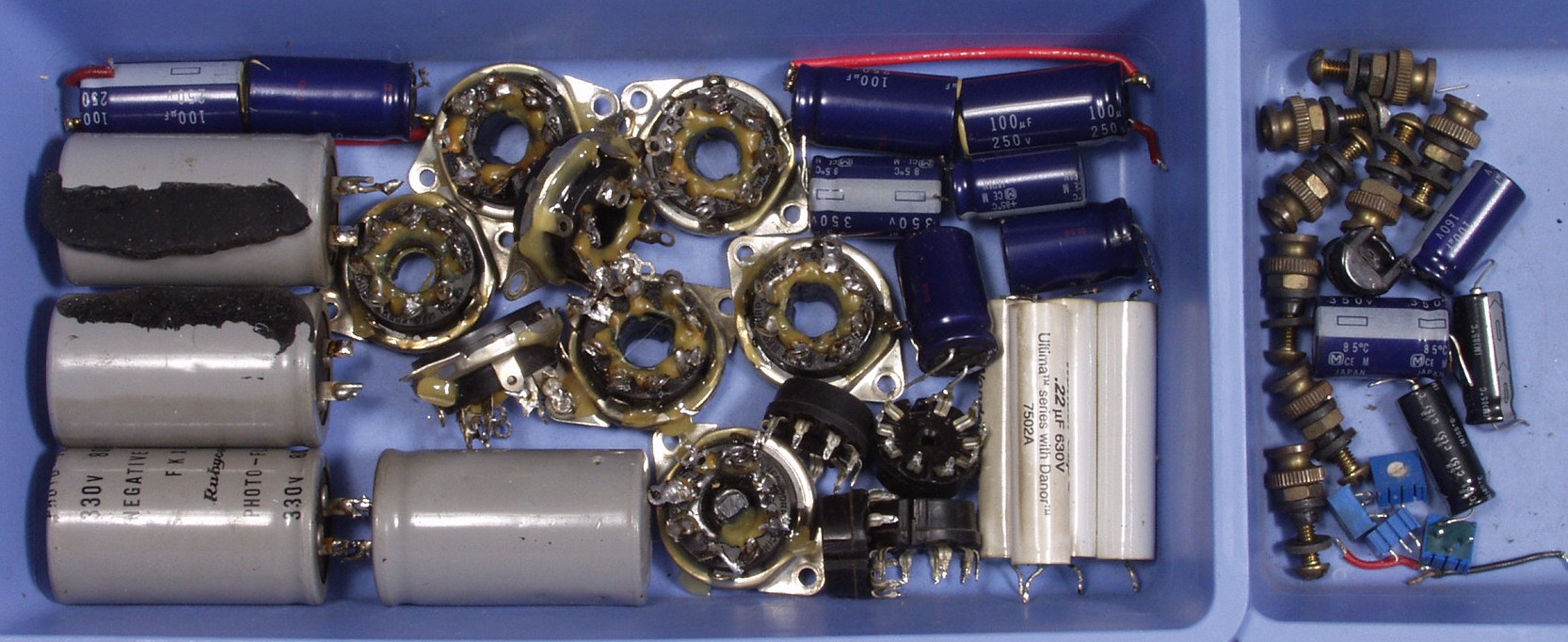

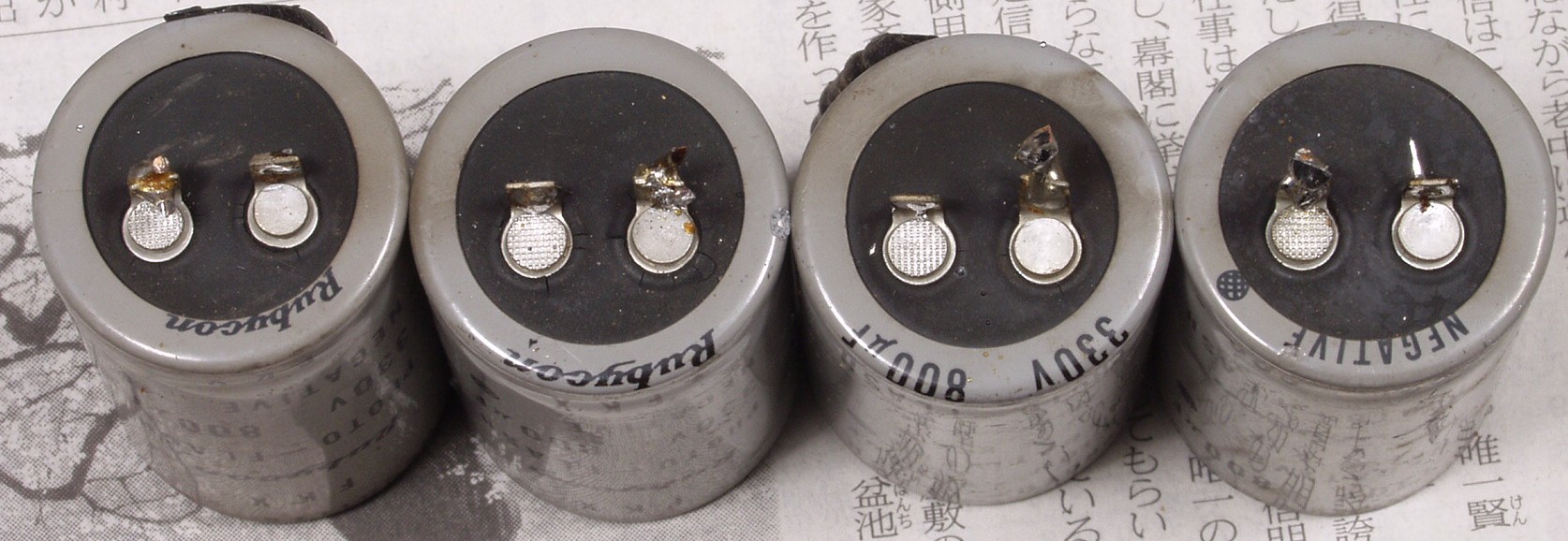

Ｃ７．　交換部品

Ｃ８．　交換部品　端子の周りのゴムにヒビが入っている

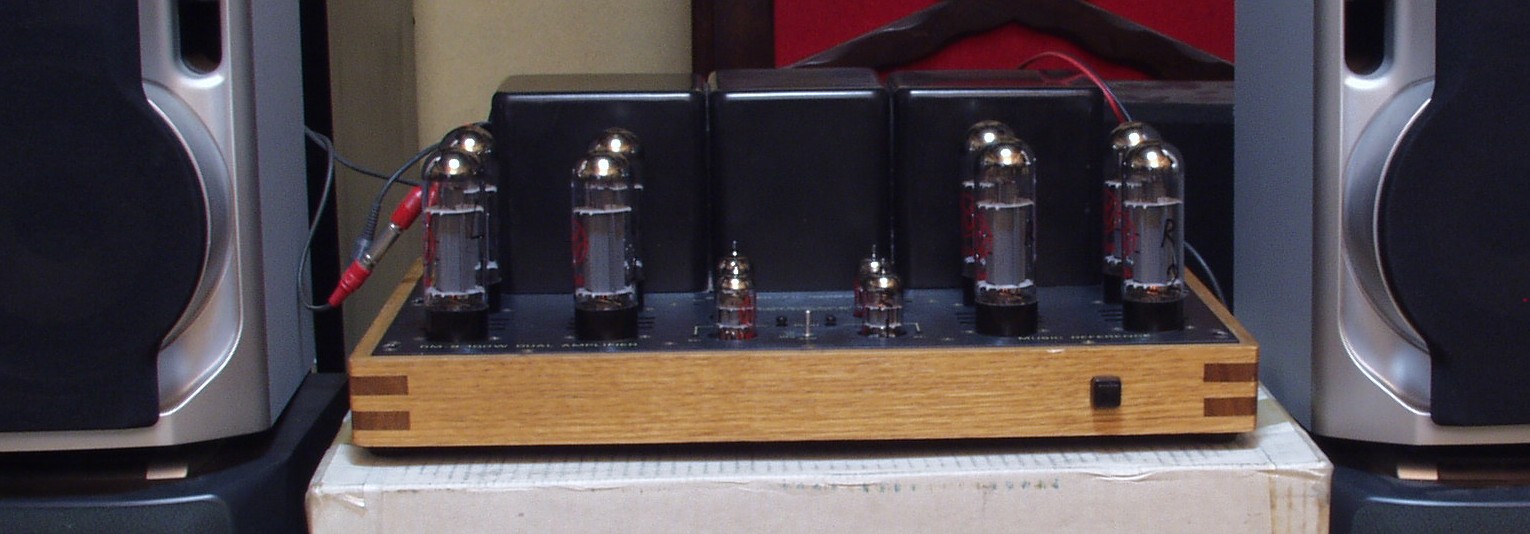

Ｃ９Ａ．　完成

Ｃ９Ｂ．　完成

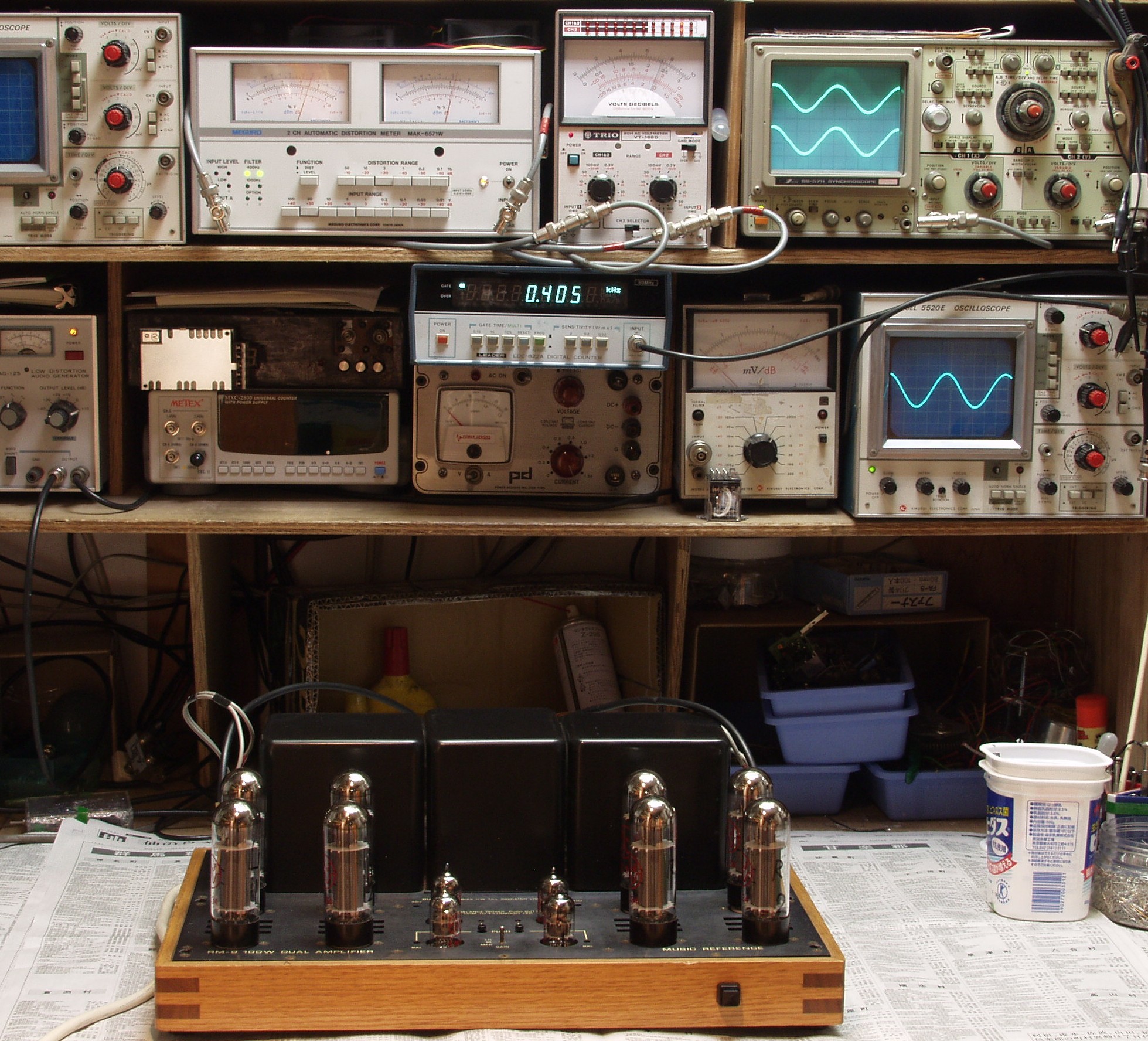

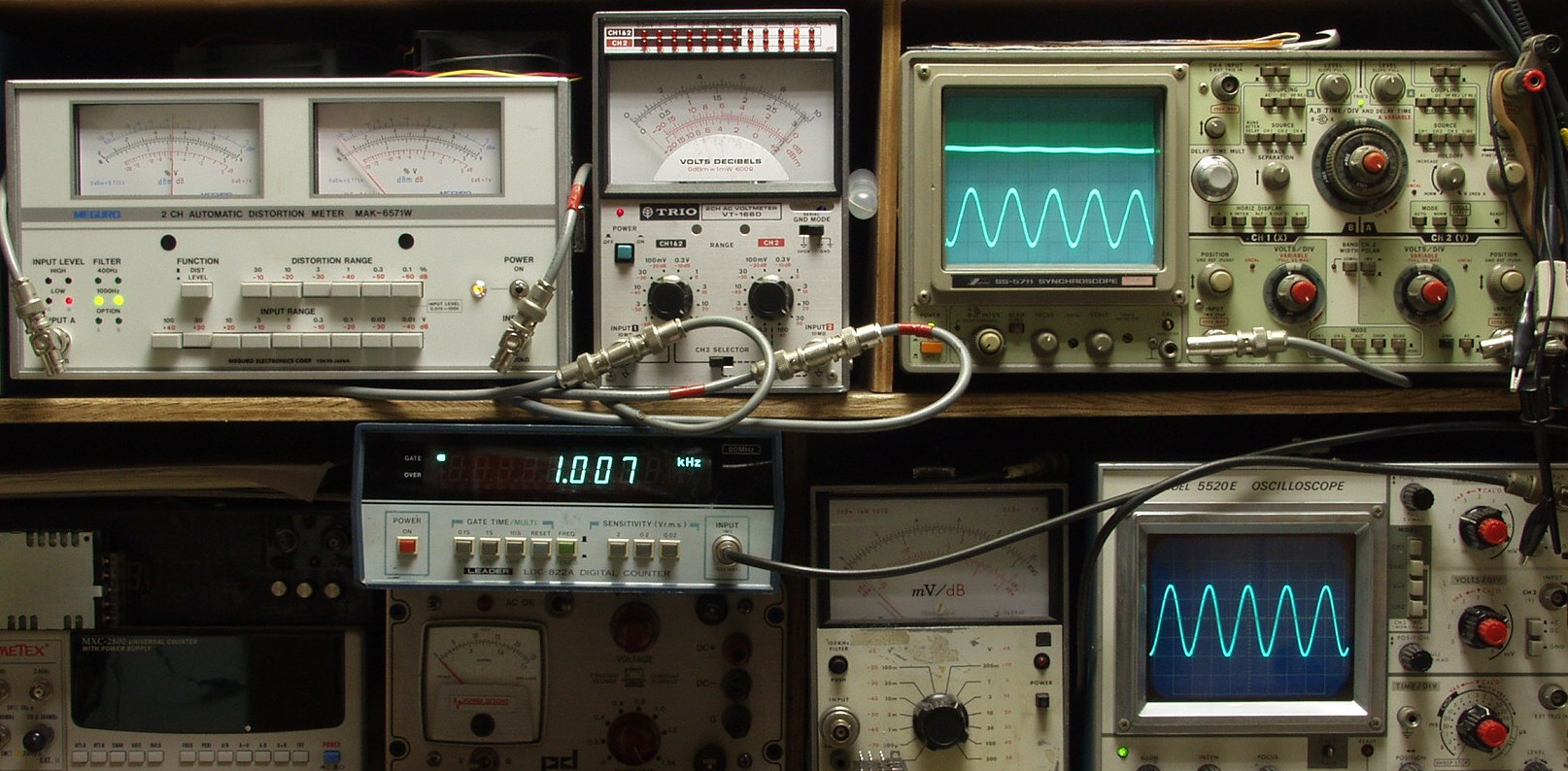

Ｅ．　調整・測定 Ｅ１．　調整・出力測定 　　　　＜見方＞ 　　　　　下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーデオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

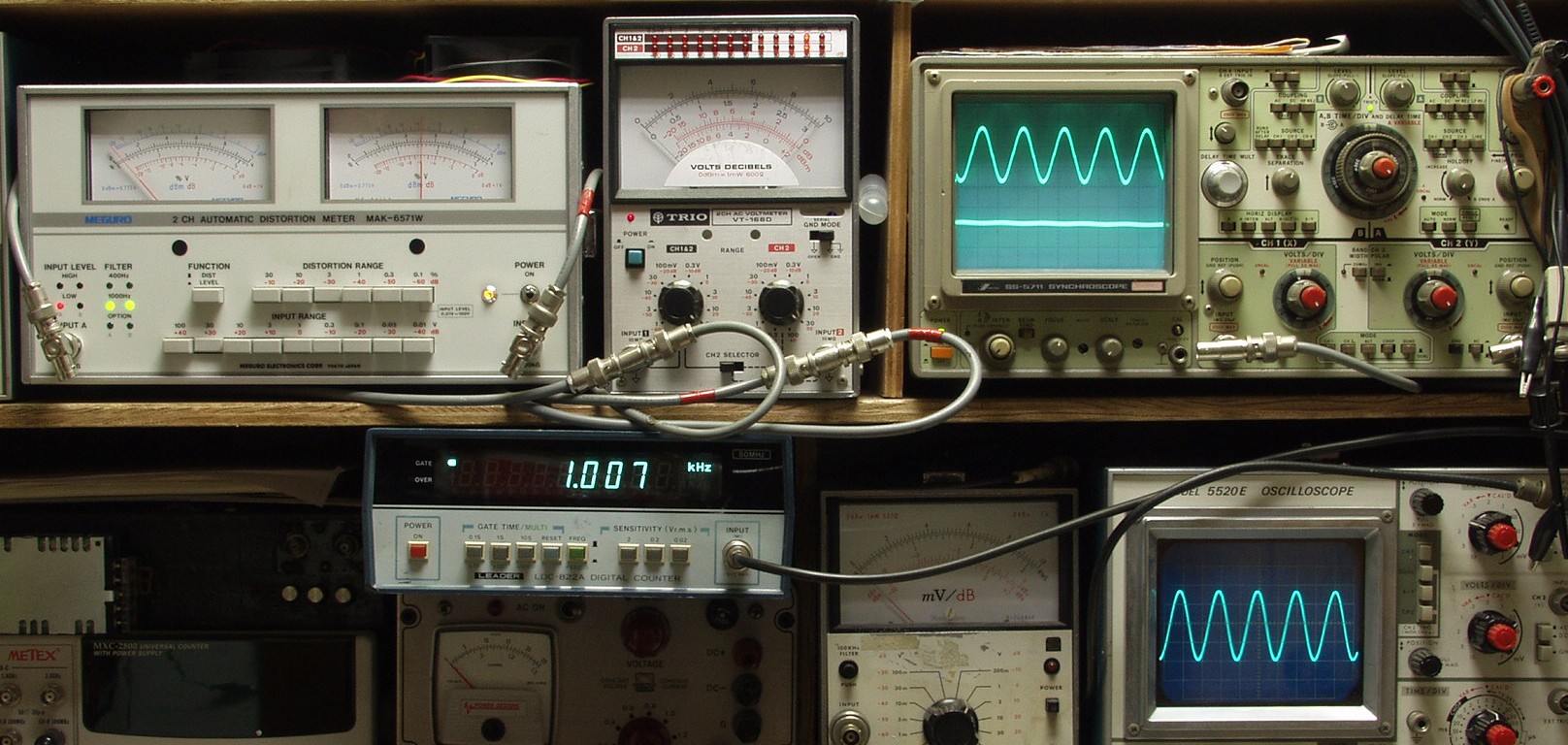

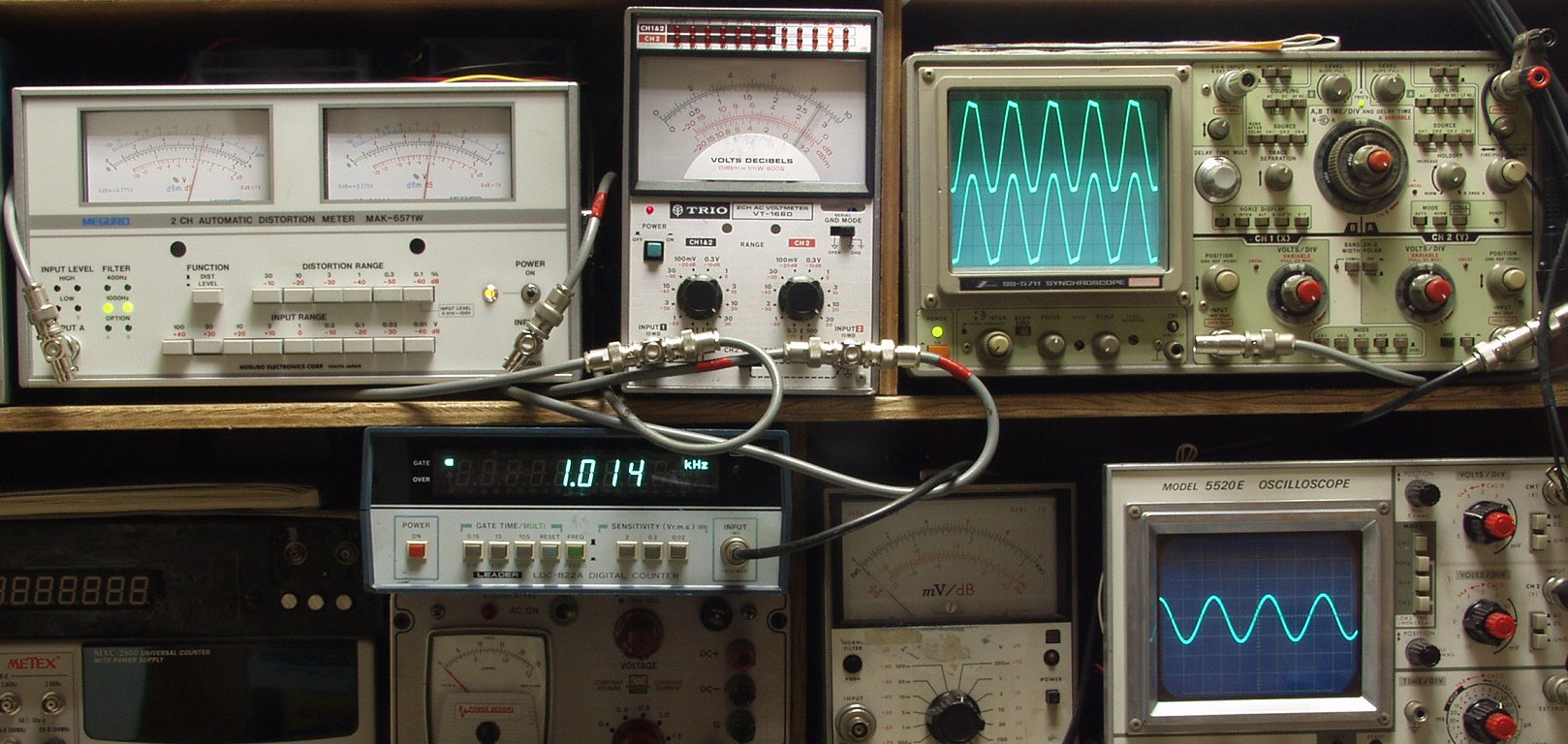

Ｅ２Ａ．　Ｒ側ＳＰ出力３０Ｖ＝１１２Ｗ、　歪み率＝１．５％、　　１０００ＨＺ

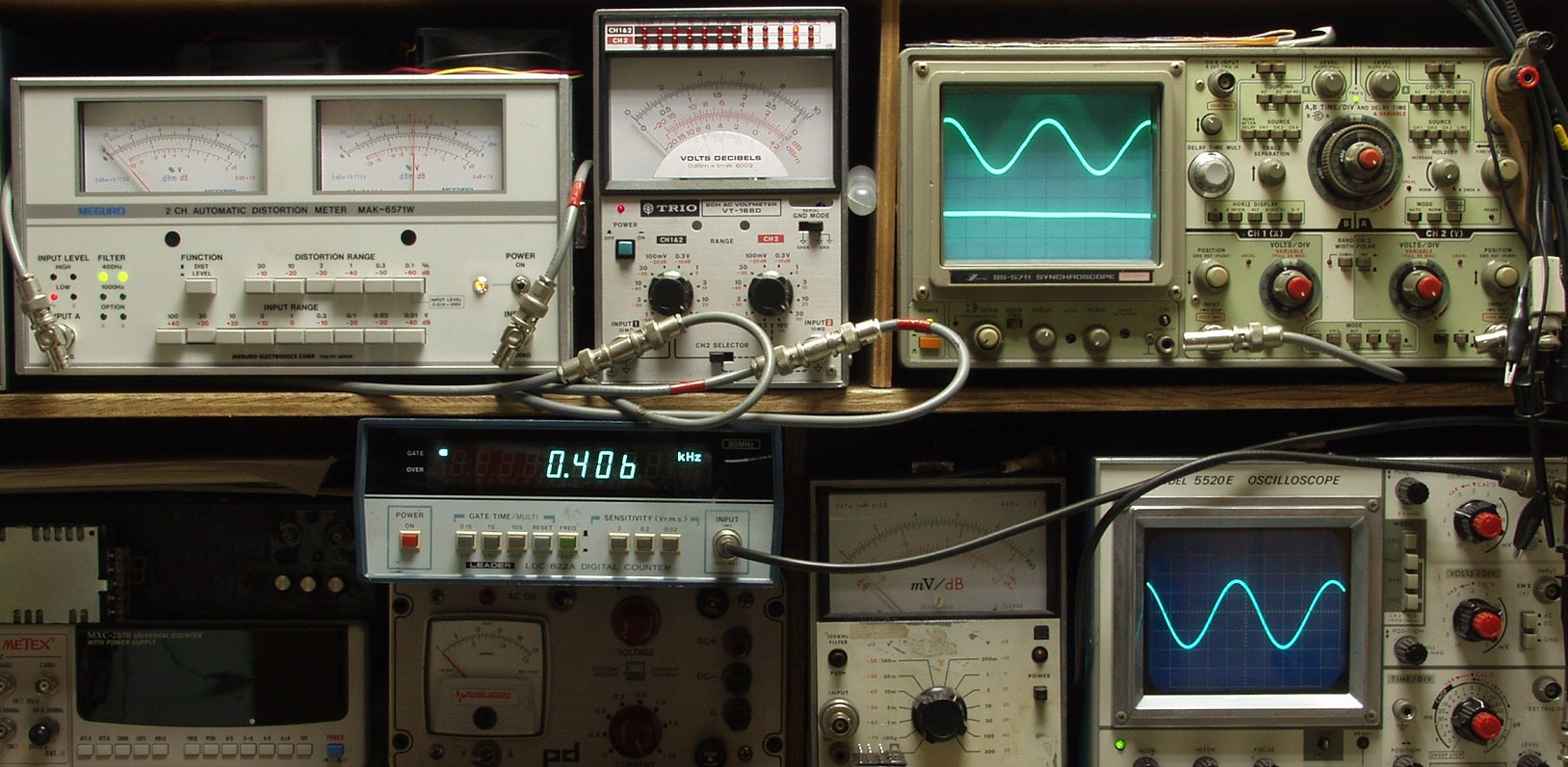

Ｅ２Ｂ．　Ｒ側ＳＰ出力３０Ｖ＝１１２Ｗ、　歪み率＝１．５％、　　４００ＨＺ

Ｅ２Ｃ．　Ｌ側ＳＰ出力３０Ｖ＝１１２Ｗ、　歪み率＝１．５％、　　１０００ＨＺ

Ｅ２Ｄ．　Ｌ側ＳＰ出力３０Ｖ＝１１２Ｗ、　歪み率＝１．５％、　　４０００ＨＺ

Ｅ７．　１２時間エ−ジング中。

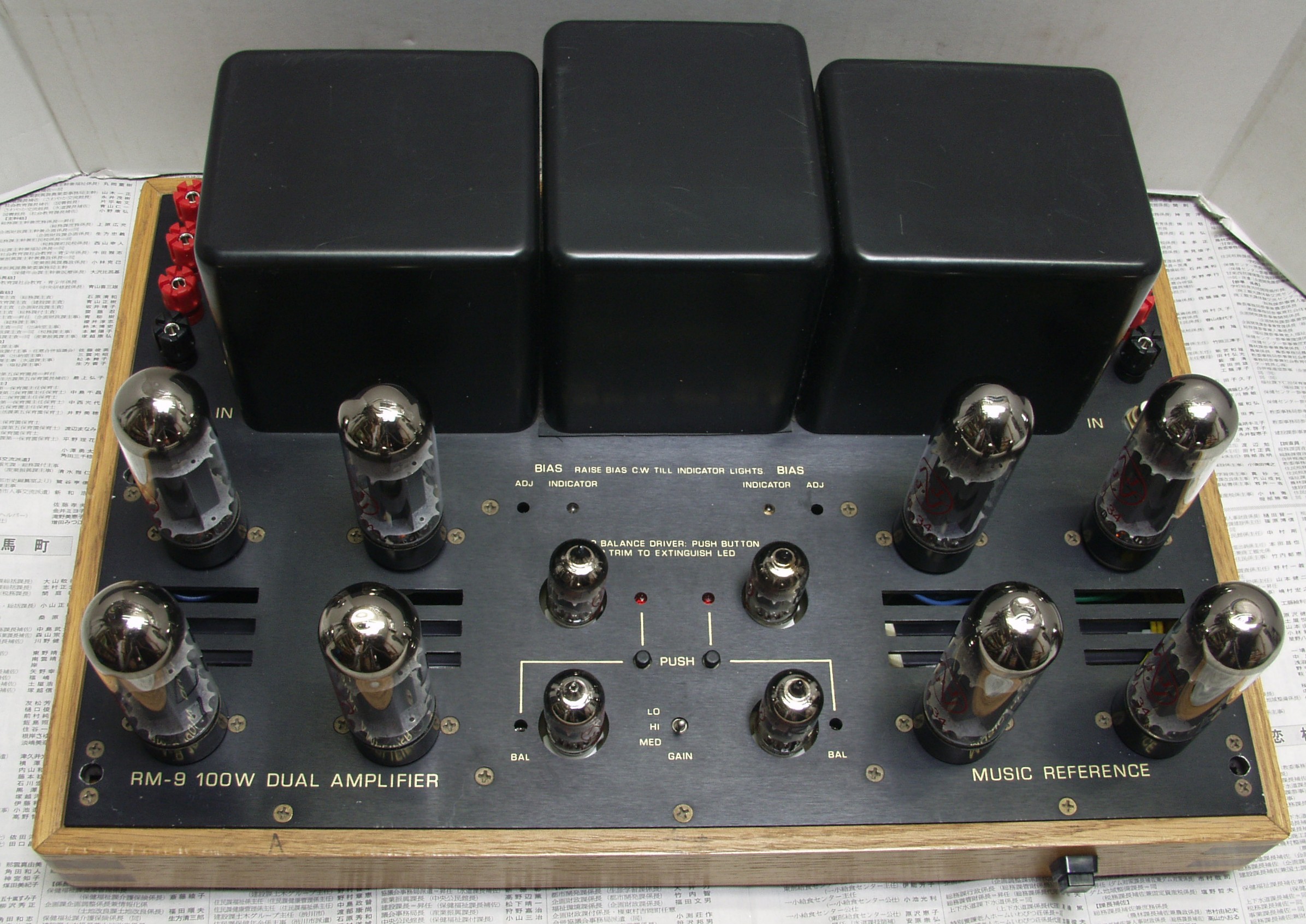

rm-9-y
