ＹＡＭＡＨＡ　Ｂ－１．　３台目修理記録

平成１９年９月２６日到着　　１２月５日完成

寸評

ヤマハがＯＥＭで作らせたＶ－ＦＥＴが使用されております（写真Ｃ８１～Ｃ９６）。
これの代替えは大変です、２～３個パラにしないと損失が足りませんし、物理的に大変です。
放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
プロテクト回路に、未熟な所が有り、「４台目Ｂ－１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
温度感知して作動（多分８０度Ｃ）しても、終段ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
改造方法は修理の中にヒント有り。
長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

Ａ．　修理前の状況

１ヶ月余り前にオークションで入手した　パワーアンプ　YAMAHA　B-1（UC-1）です。過去、2度のメンテナンスをして、現在完動ということでした。ワンオーナーで代理出品でした。
自宅へ来たときは、驚くほどの迫力のある音で感動しました。発熱はかなりの高温になりました。高音部に時々ですが、ジャリと音がすることがありました。古い機械なので、大切に大切にと気を付けていました。ラックに入れずに木の床に直に置き、クーラーを効かせて、聞いていました。
故障の経緯は、しばらく前から、B-1ともう１台のアンプと２台のスピーカーを切り替器にて切り替えておりました。必ず１台の電源を落した後、次の１台の電源ををつけるようにしていました。１週間前のことです。不注意で、２台の電源をつけてしまいました。「あ！」と思って、すぐに２台の電源を切りました。３～５秒くらいでしたが、既に遅かったようです。 B-1の左CHからは「バリバリ」とノイズがし、音はかすかに聞こえるのみでした。

Ｎ．　荷作りの様子

T．　バラック修理での測定

Ｂ．　原因・現状

現在プロテクト外ずれない。
経年変化による劣化。

Ｃ．　修理状況

大型を除く、全電解コンデンサー交換。
ペーパーコンデンサーをメタライズド・フイルム・コンデンサーに交換。
半固定ＶＲ交換。
劣化ＴＲ（トランジスター）交換劣化。
不良FET(Field Effect Transistor)交換。
入力切り替えリレー交換。
ＳＰ接続リレー交換。

ＵＣ．　ＵＣ－１　修理

Ｄ．　使用部品

オーディオ用電解コンデンサー　　　　　　　３８個（ニチコン・ミューズ使用）。
フイルム・コンデンサー　　　　　　　　　　　２４個。
半固定ＶＲ　　　　　　　　　　　　　　　　　　１２個。
ＴＲ（トランジスター）　　　　　　　　　　　　　２７個。
FET(Field Effect Transistor)　　　　　　　　　　２個。
リレー　　　　　　　　　　　　　　　　　　　　　　　１個。
ＳＰ接続リレー　　　　　　　　　　　　　　　　　　５個。

Ｅ．　調整・測定

Ｇ．　修理費（改造費）　　１２０，０００円　　オーバーホール修理。

Ｈ．　納品後のユーザーメール

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）

Ｎ．　荷作りの様子。

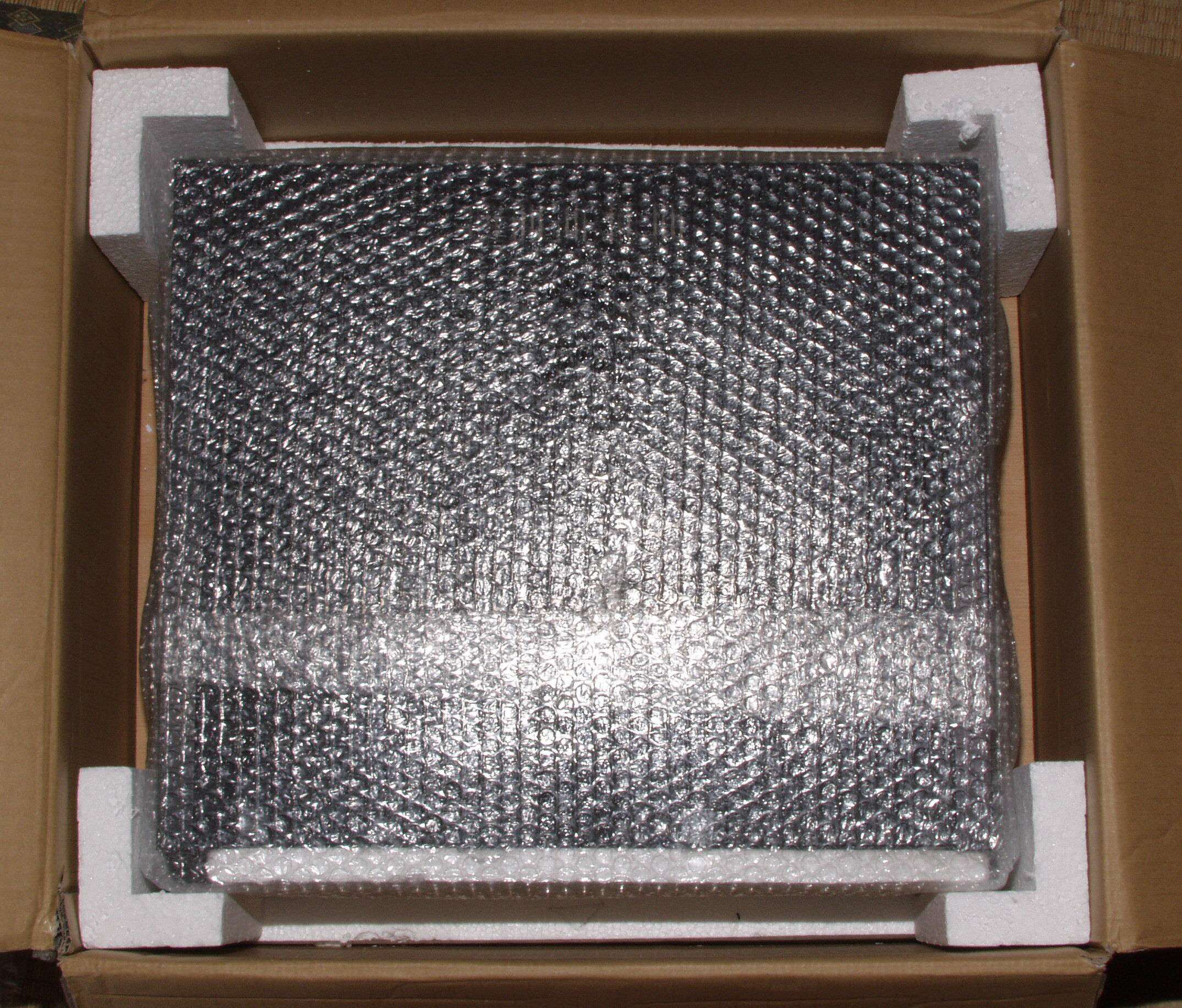

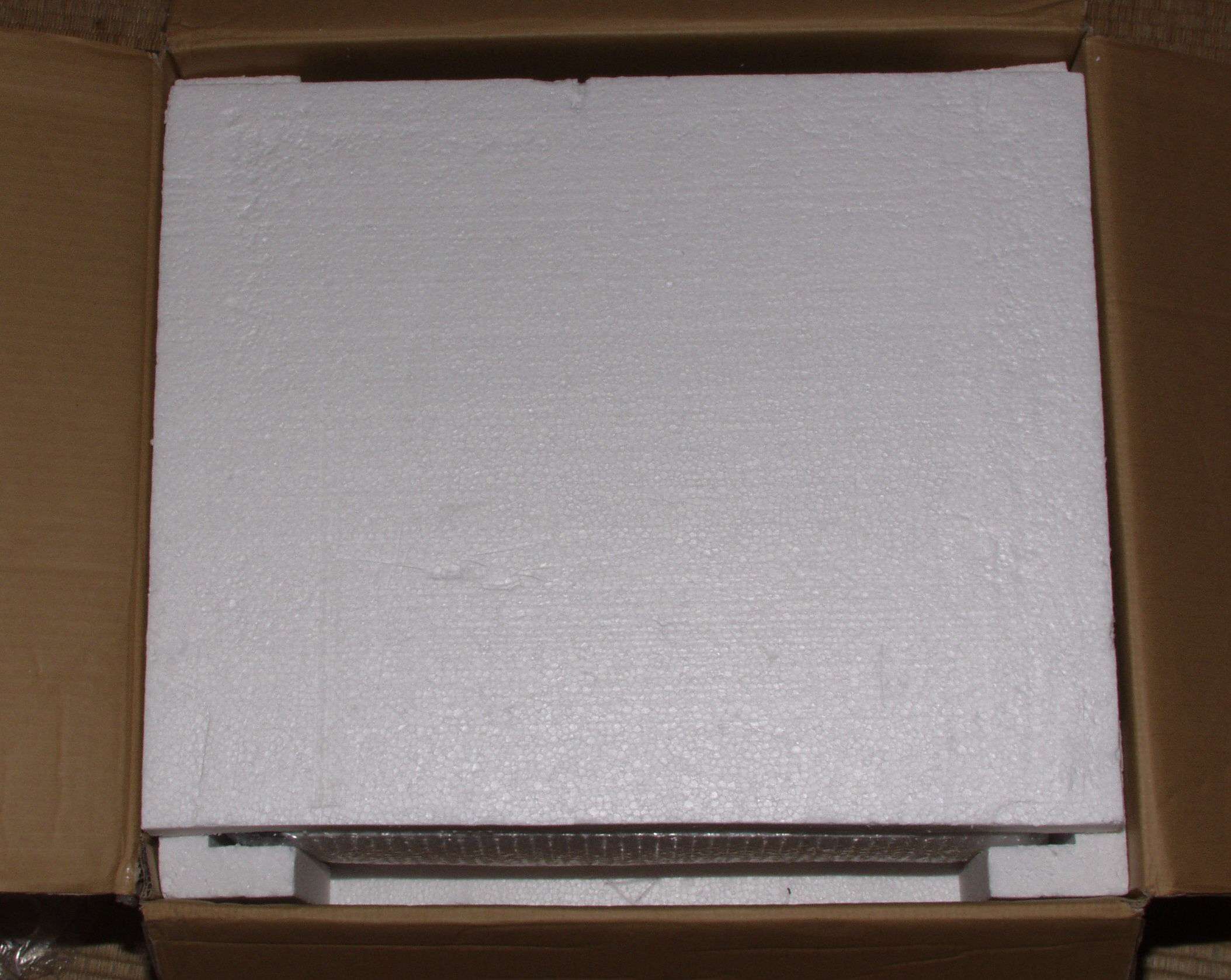

Ｎ１．　開いた所、上に発泡スチロール

Ｎ２．　角にしっかりと角発泡スチロールで押さえる

Ｎ３．　下にも発泡スチロール

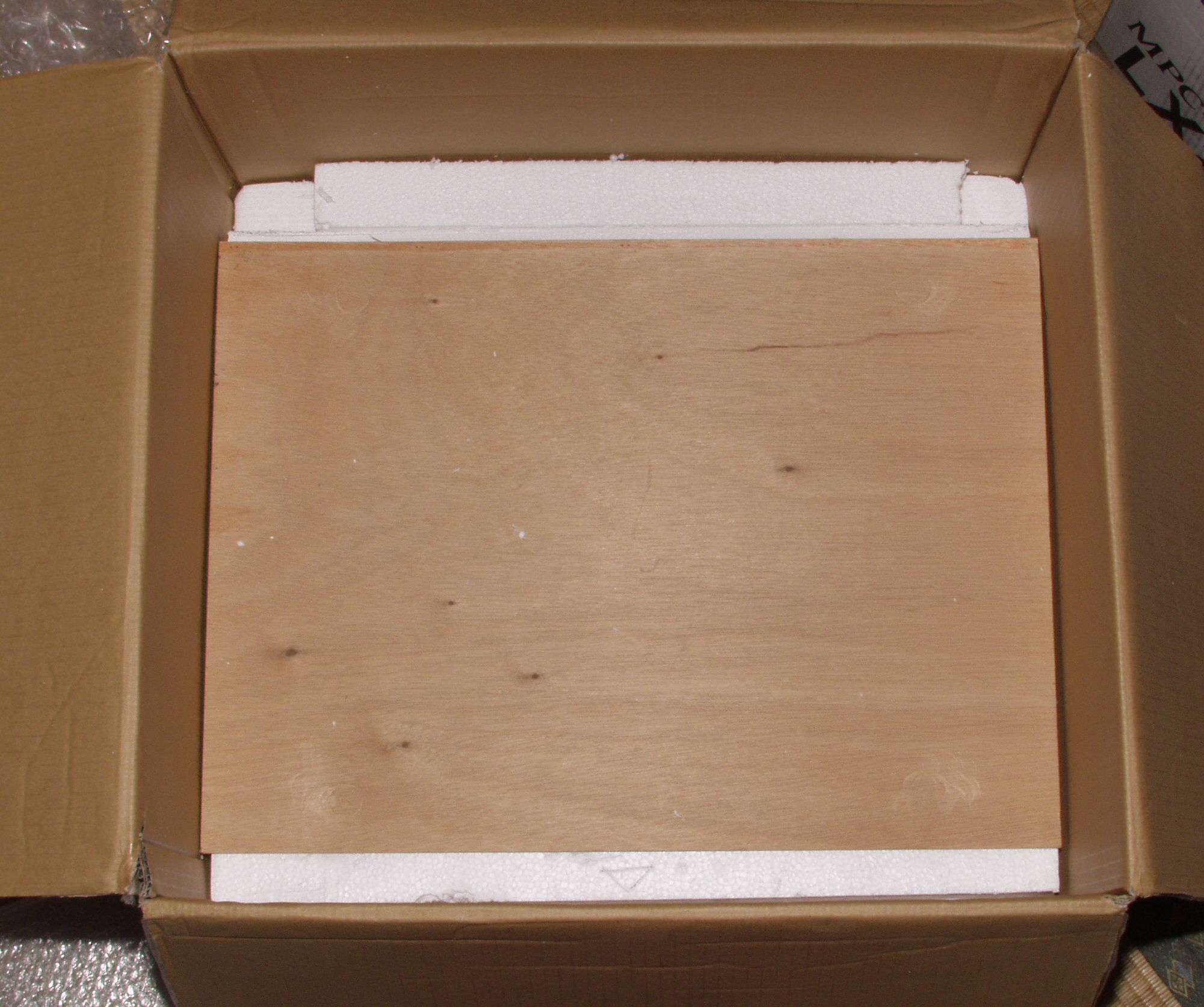

Ｎ４．　下にベニヤ板を強いてダンボール箱を補強する

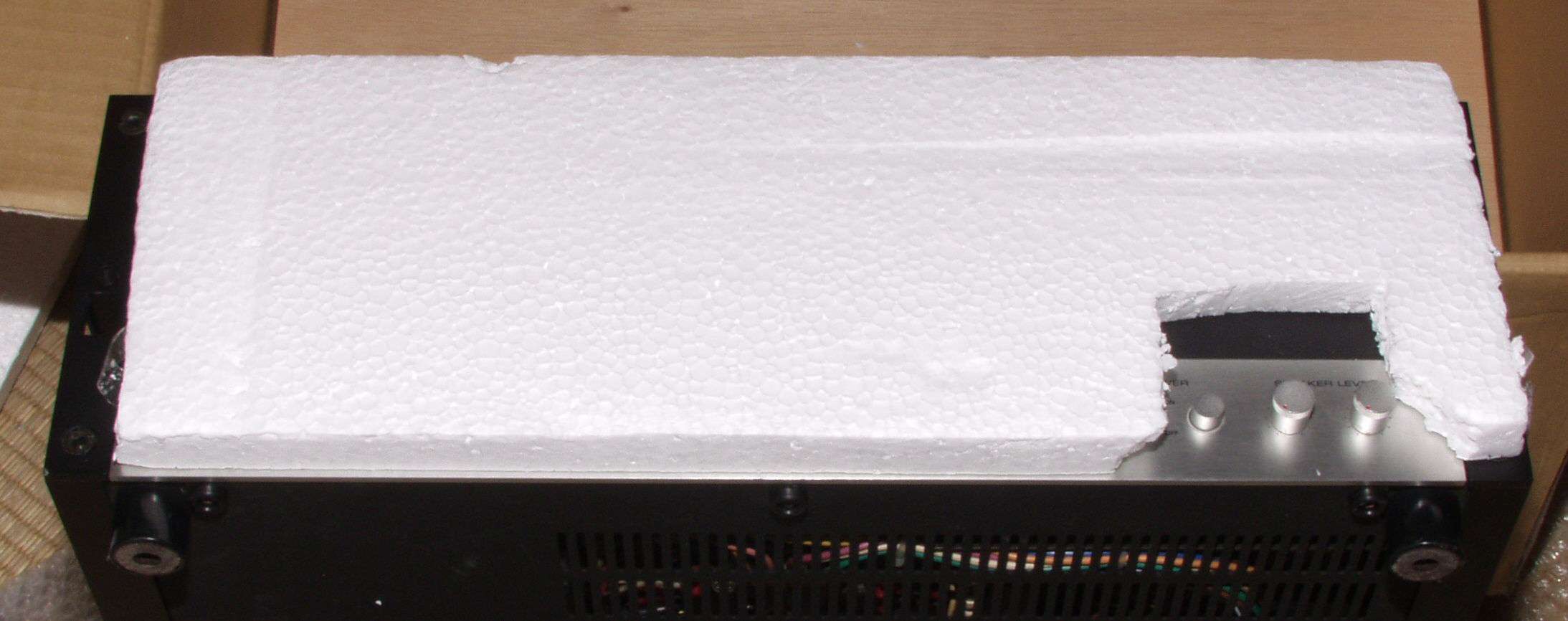

Ｎ５．　前の部分を発泡スチロールで保護、ツマミの部分は切り取る

Ａ．　修理前の状況
Ａ１．　修理前点検中、上から見る

Ａ２．　修理前点検中、下から見る

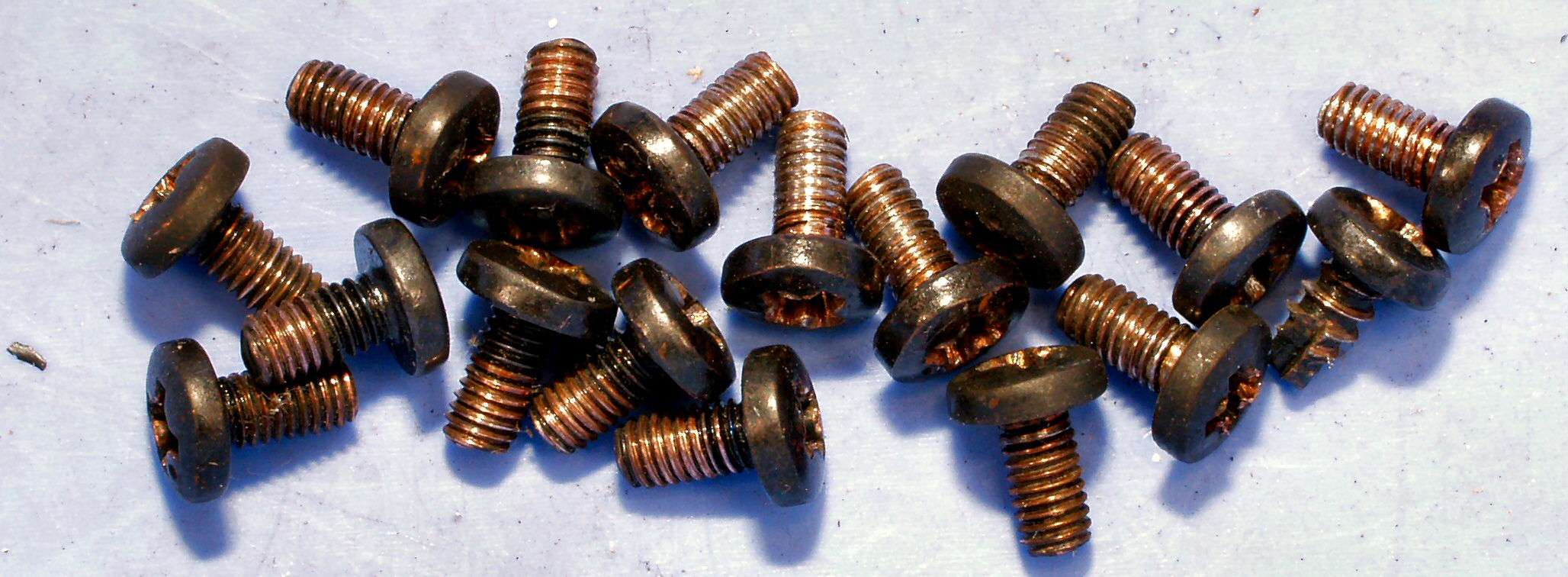

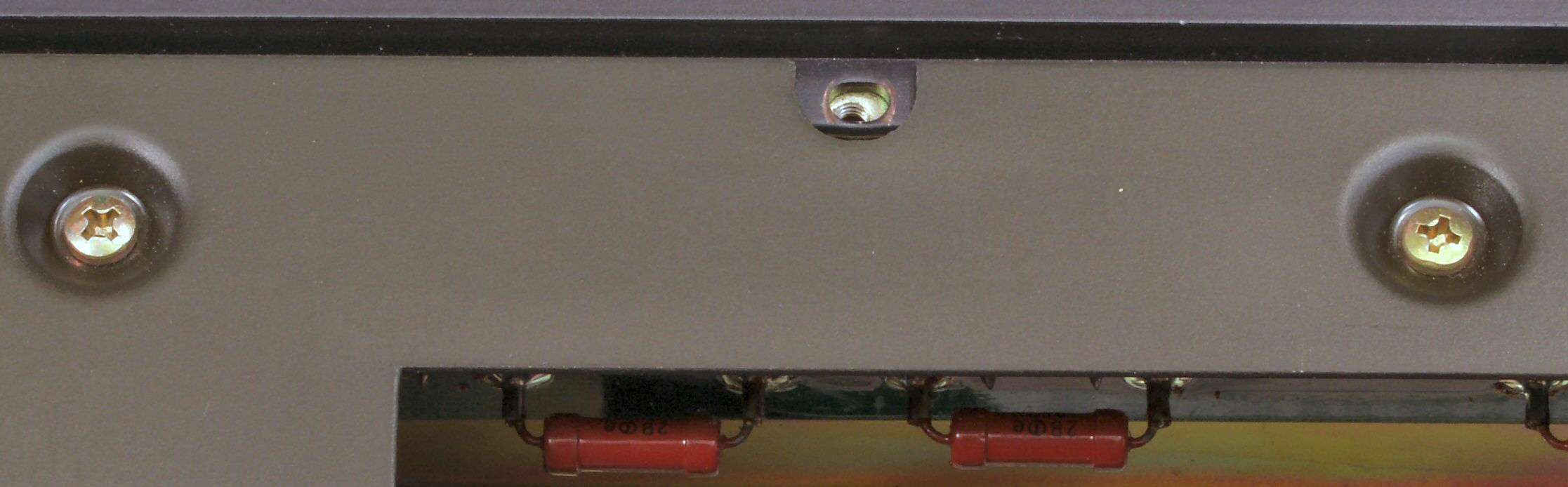

Ａ３．　修理前点検中、ケースの止めネジ右側の物は大分山が潰れている

Ａ３．　修理前点検中　使用する電解コンデンサーの比較。　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、使用出来ない場所があります
　　　　　　　　　　　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ

T．　バラック修理での測定

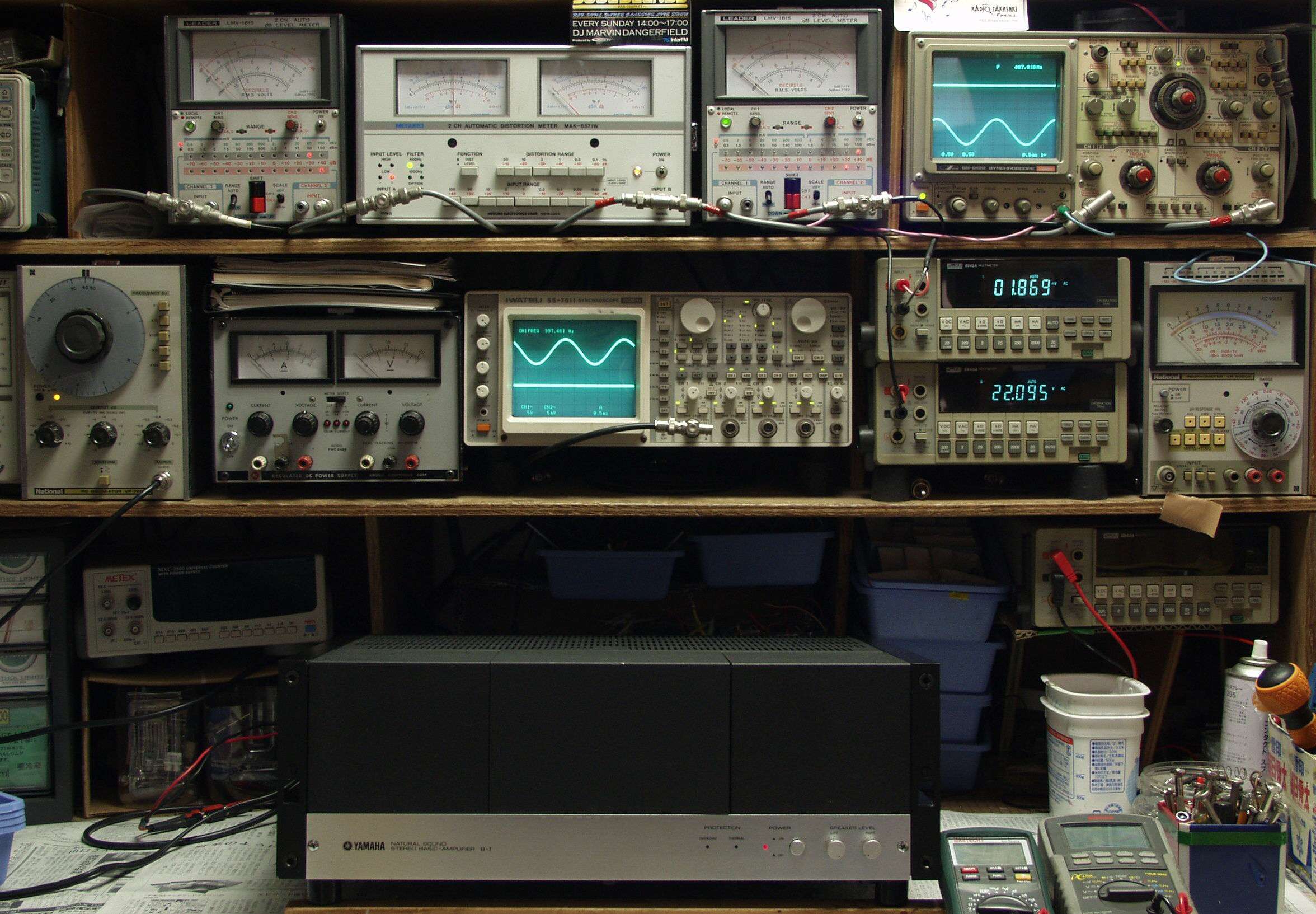

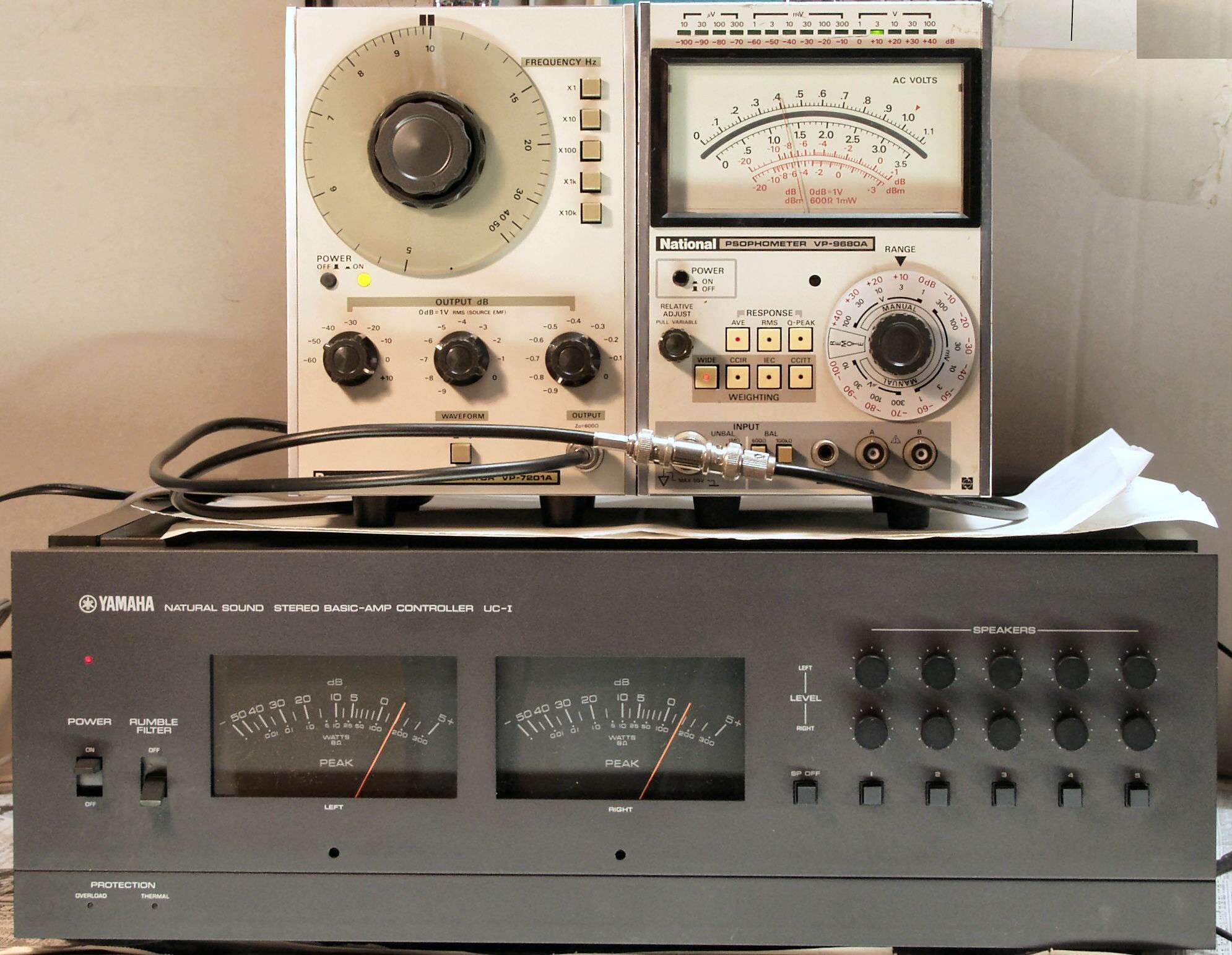

T１．　出力・歪み率測定

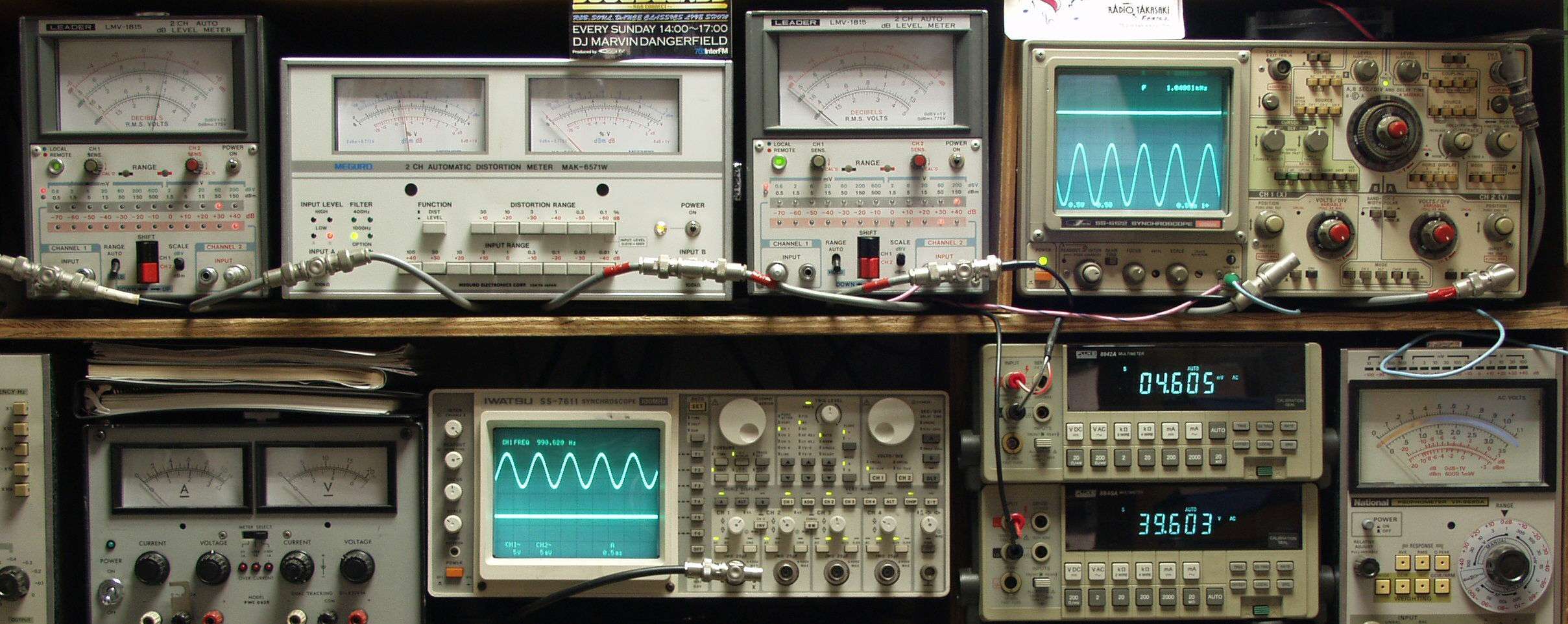

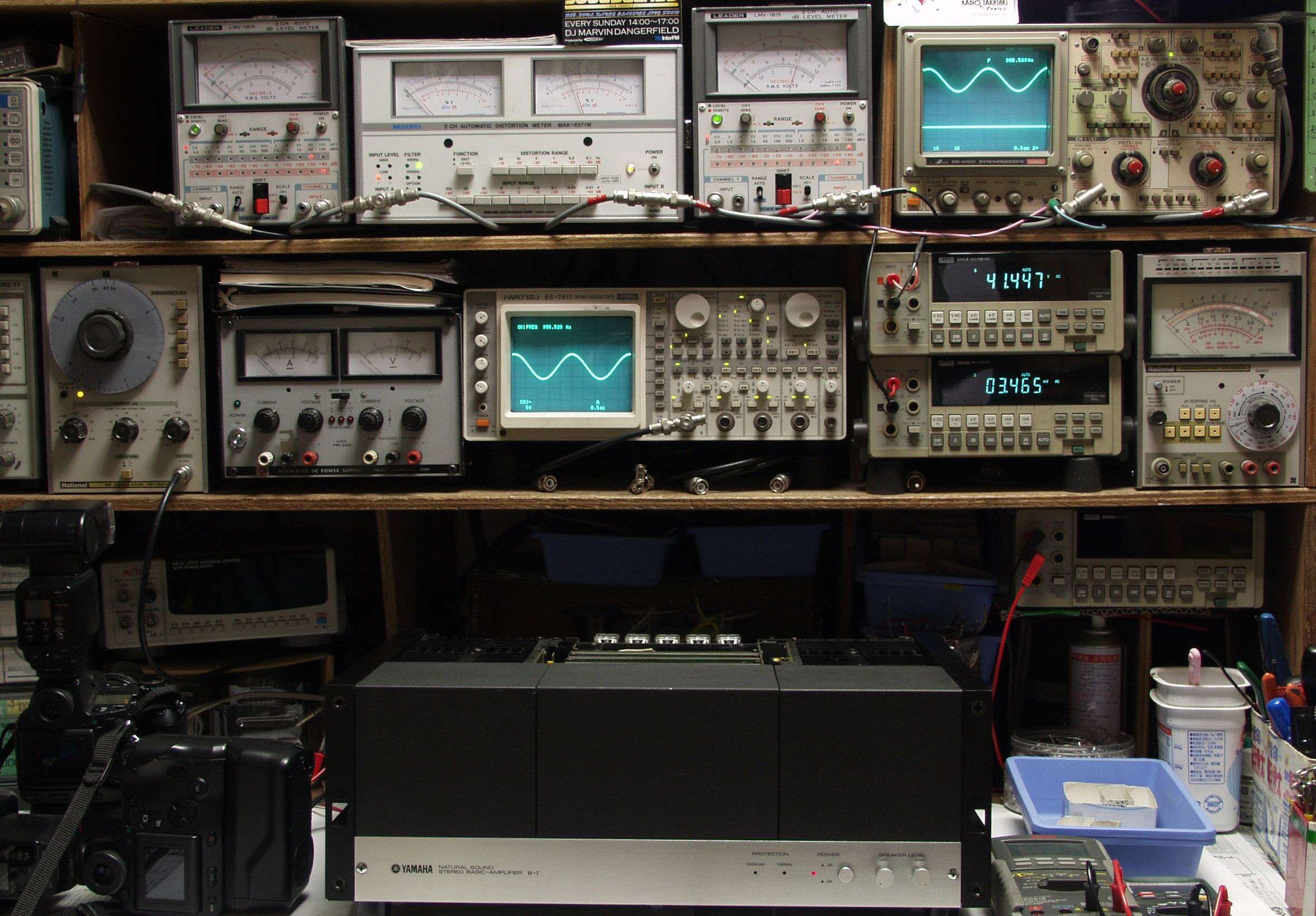

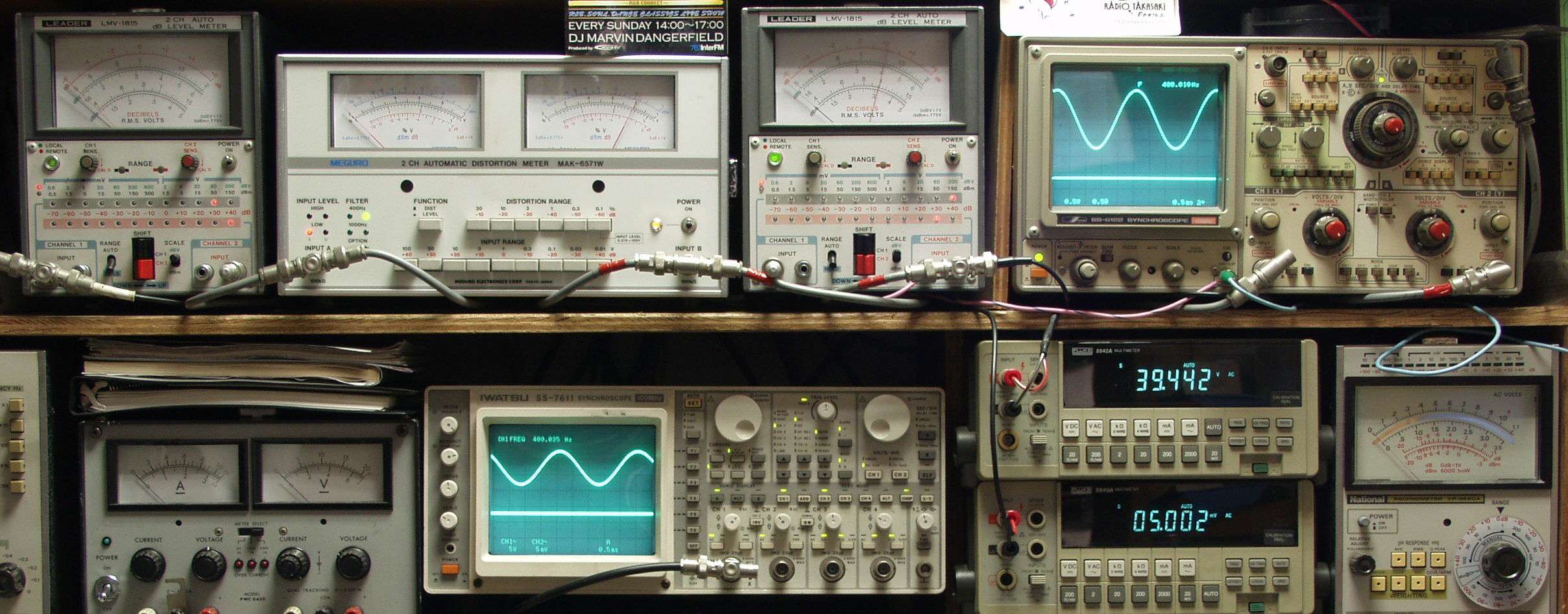

　　　　＜見方＞

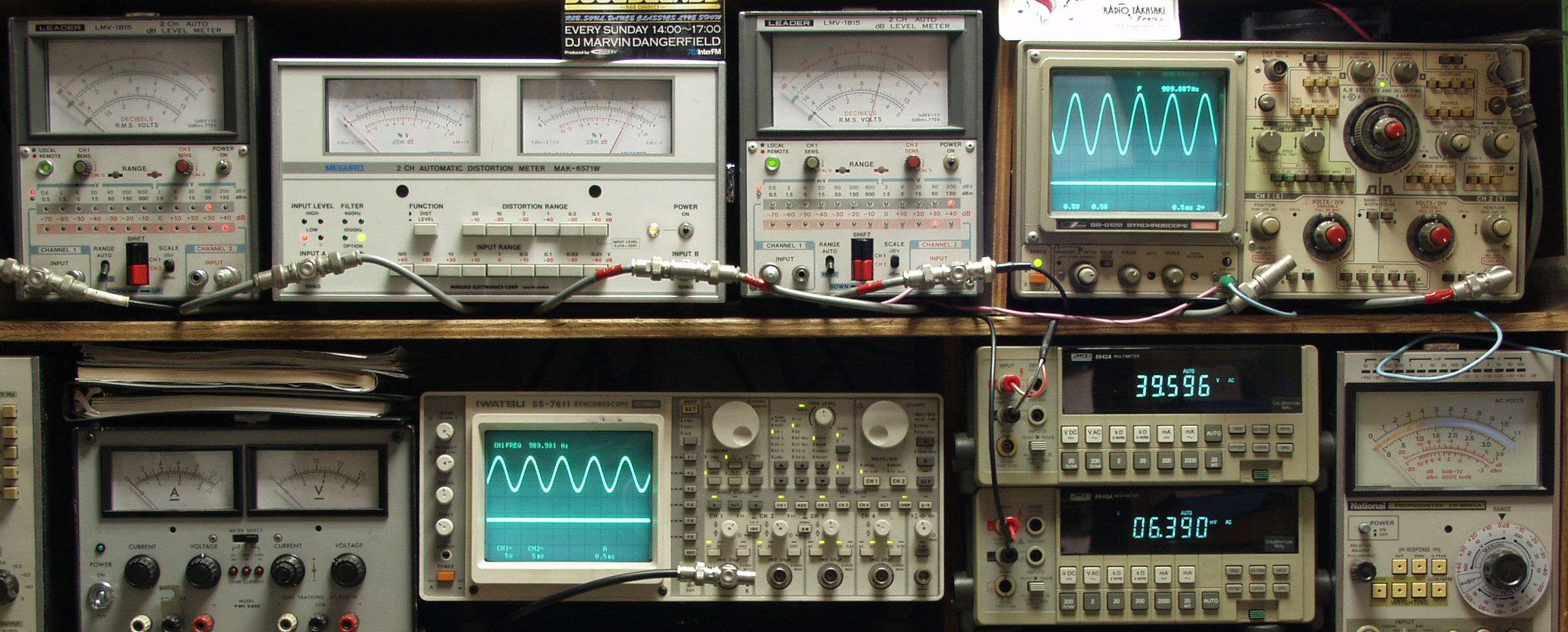

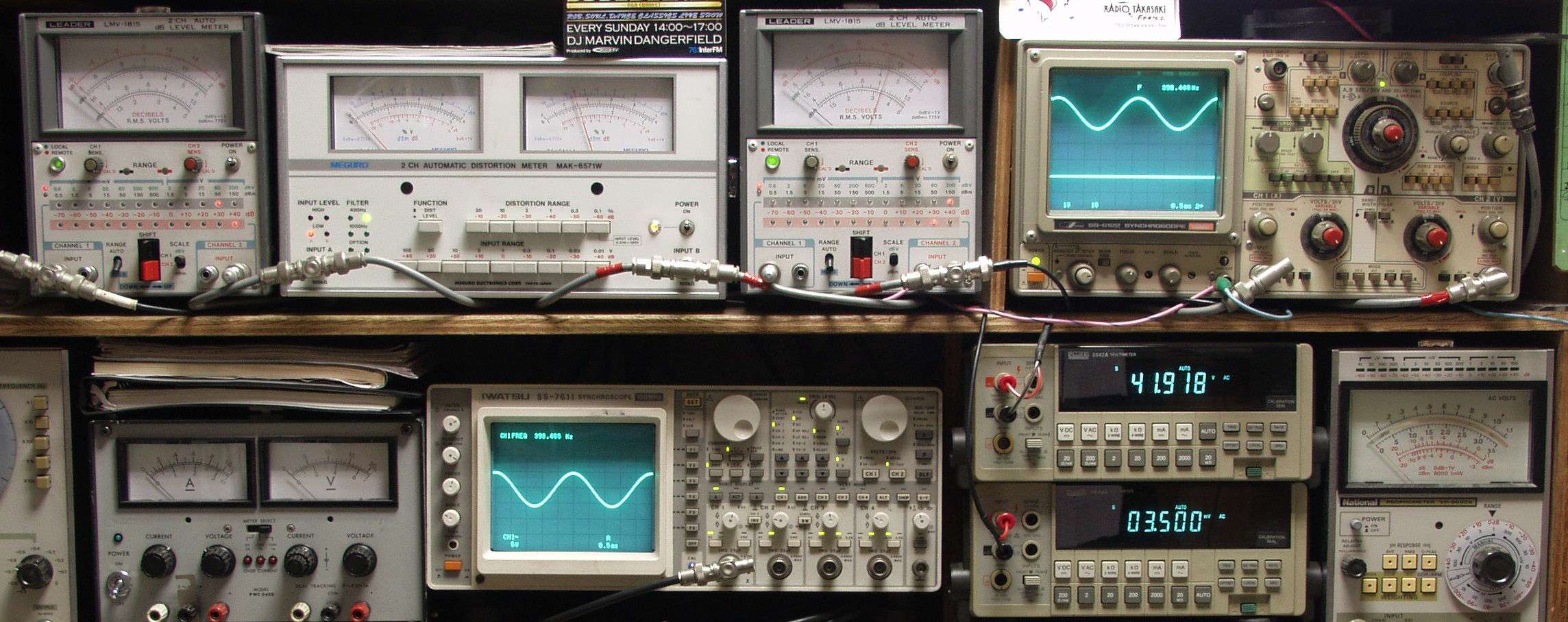

　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

T２１．　Ｒ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．８％歪み　１０００ＨＺ

Ｔ２２．　Ｌ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．４％歪み　１０００ＨＺ

Ｔ３１．　Ｒ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．８％歪み　４００ＨＺ

Ｔ３２．　Ｌ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．４％歪み　４００ＨＺ

Ｃ．　修理状況
Ｃ１．　修理中　基板を外したシャーシ

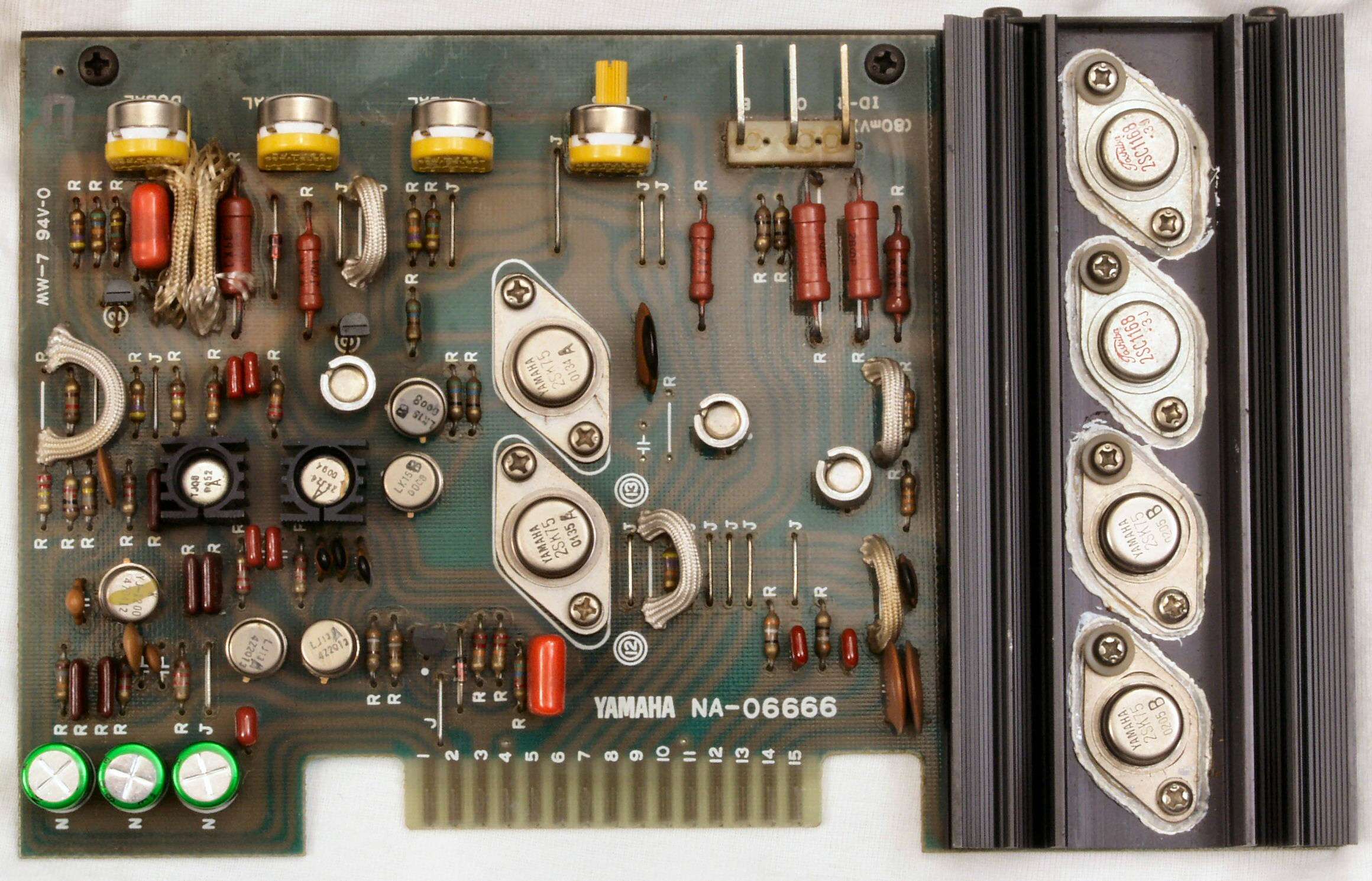

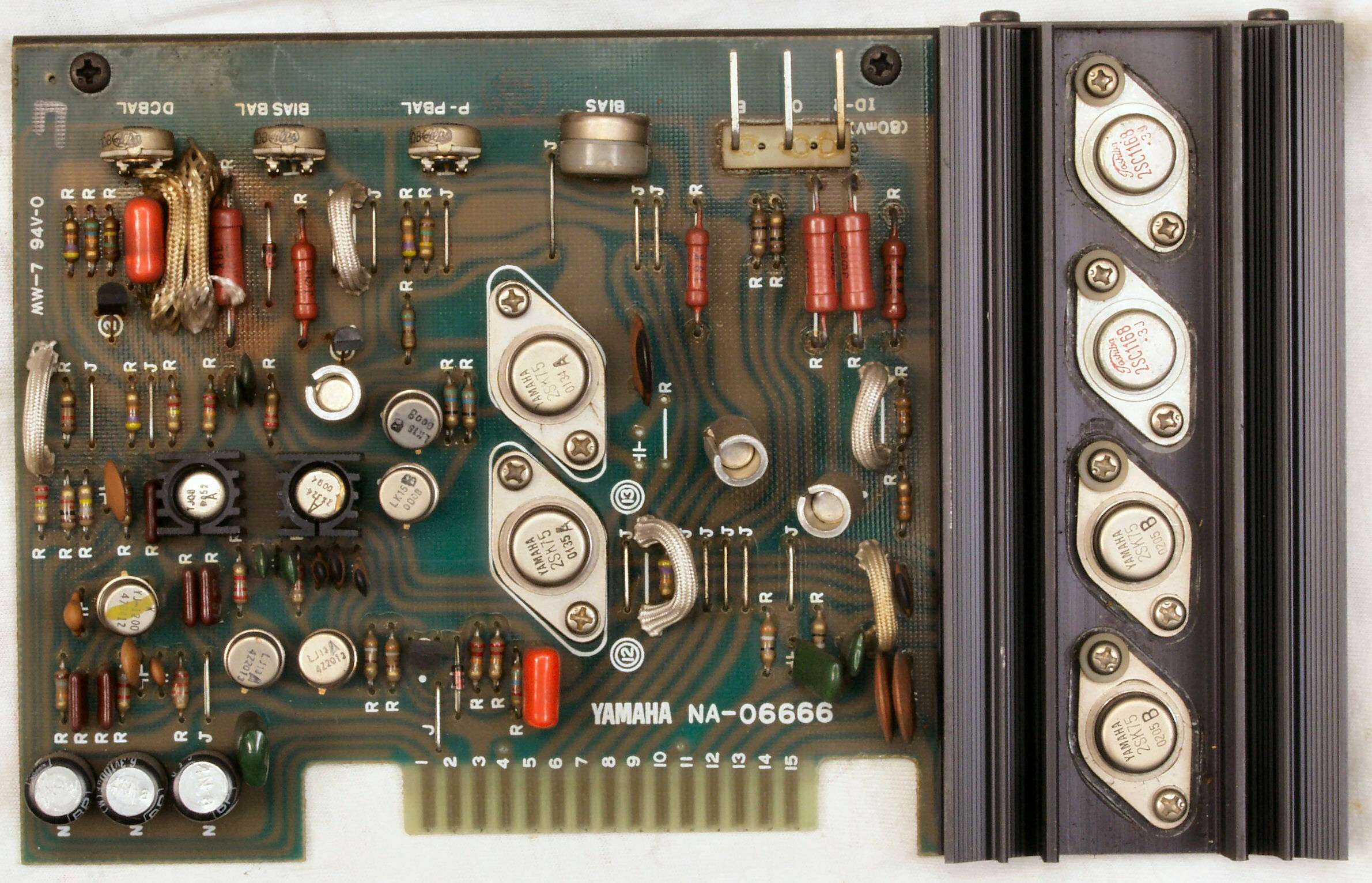

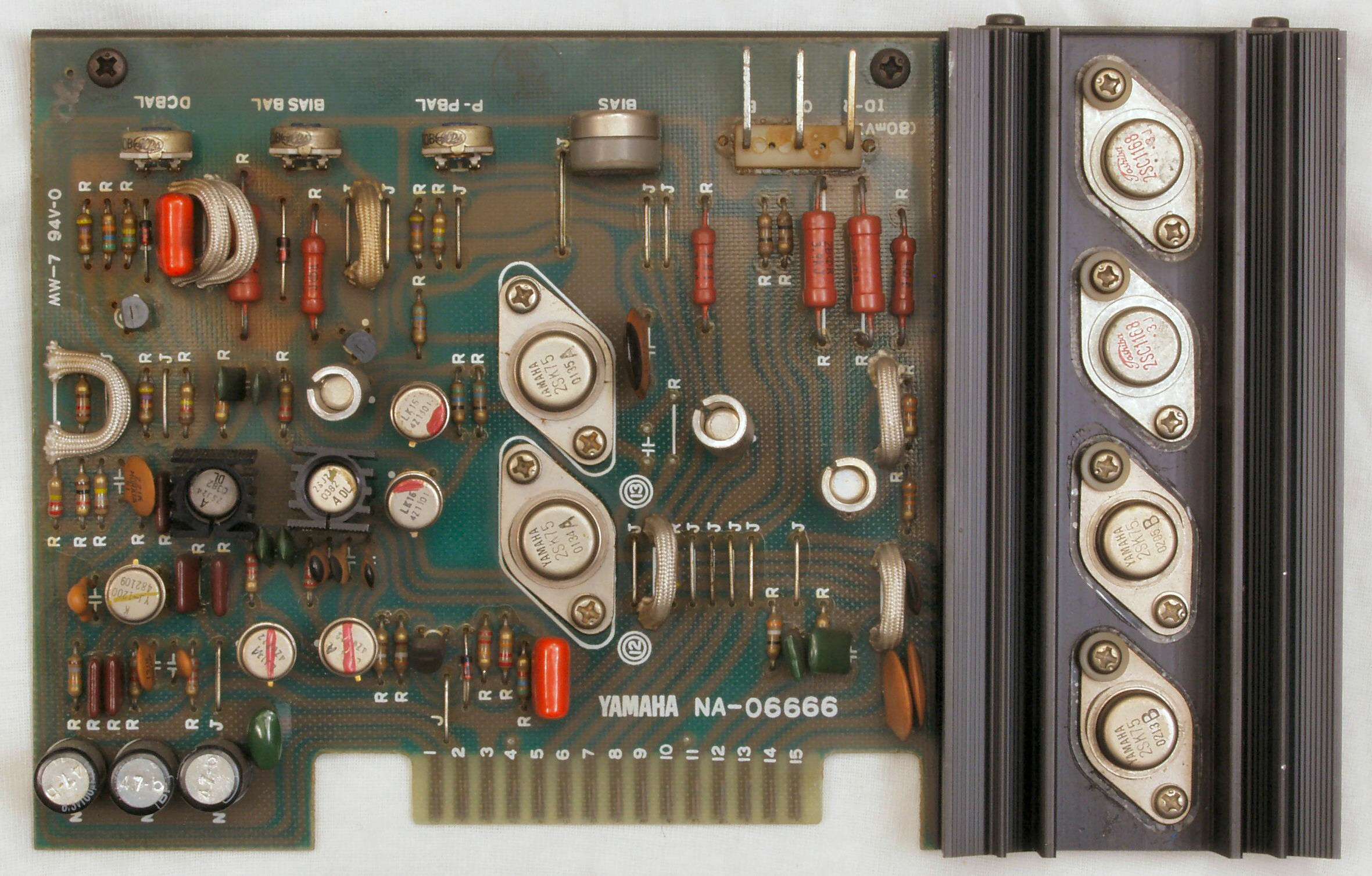

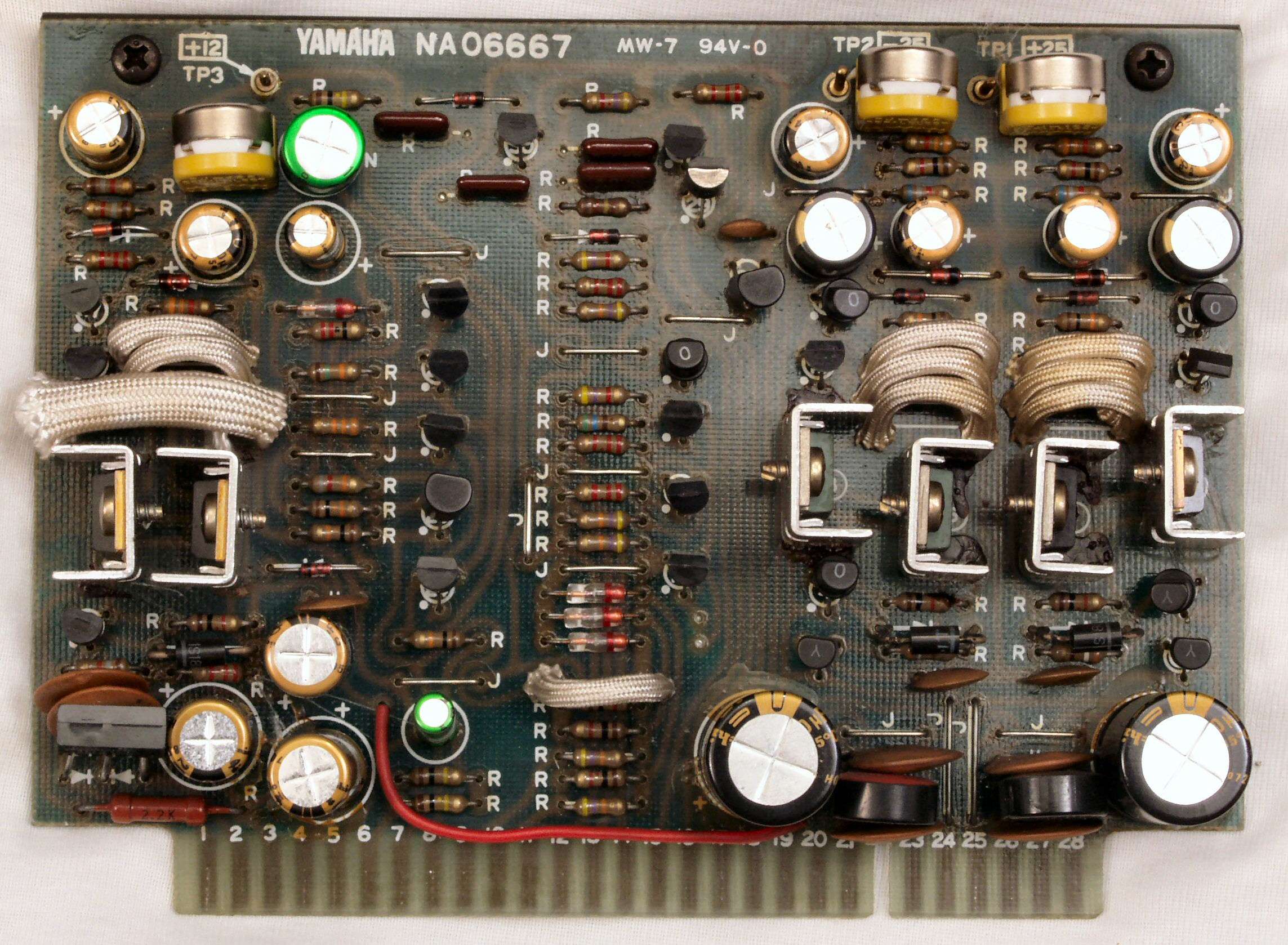

Ｃ１１．　修理前　Ｒ側ドライブ基板

Ｃ１２．　修理後　Ｒ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー７個交換

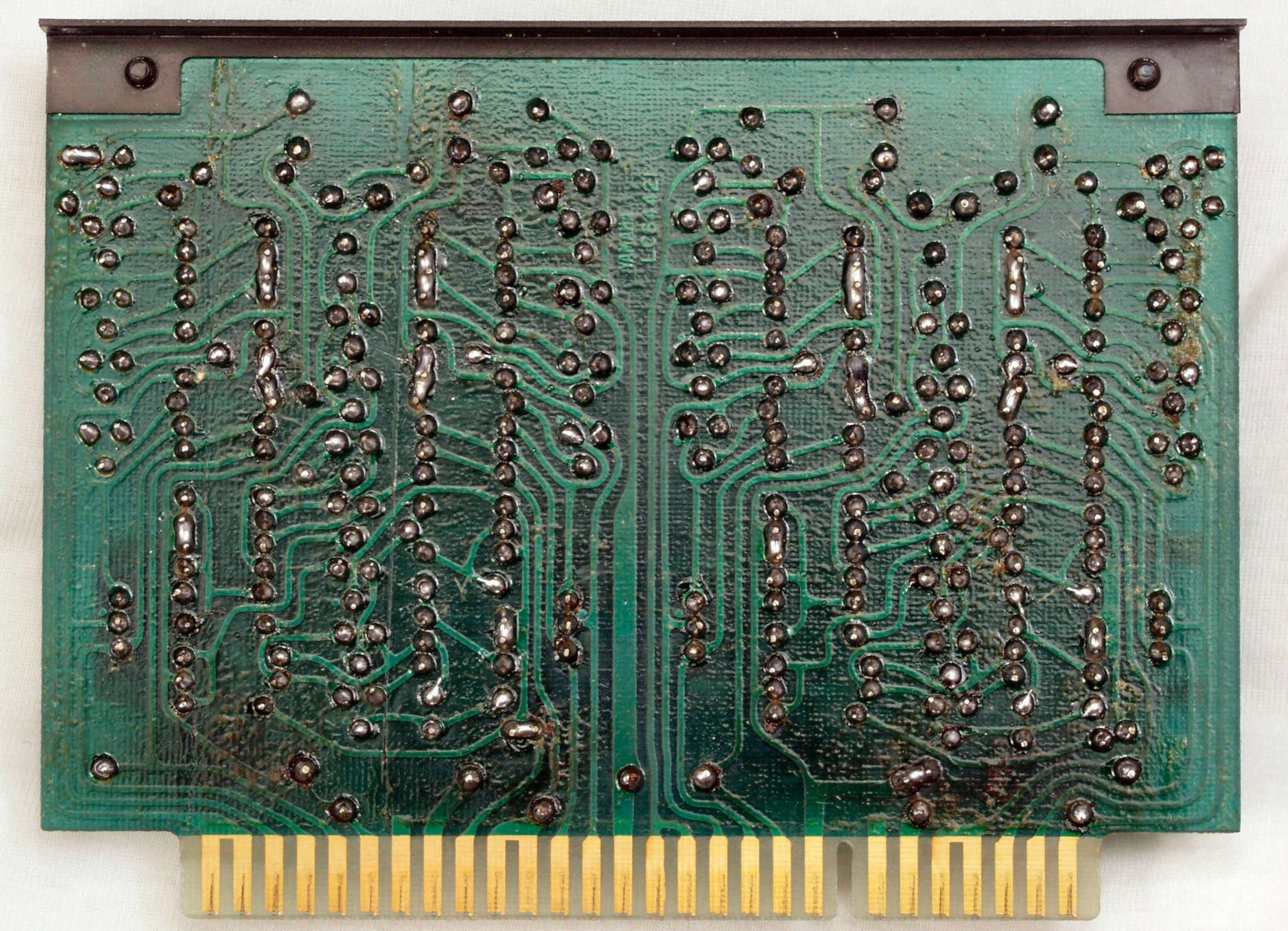

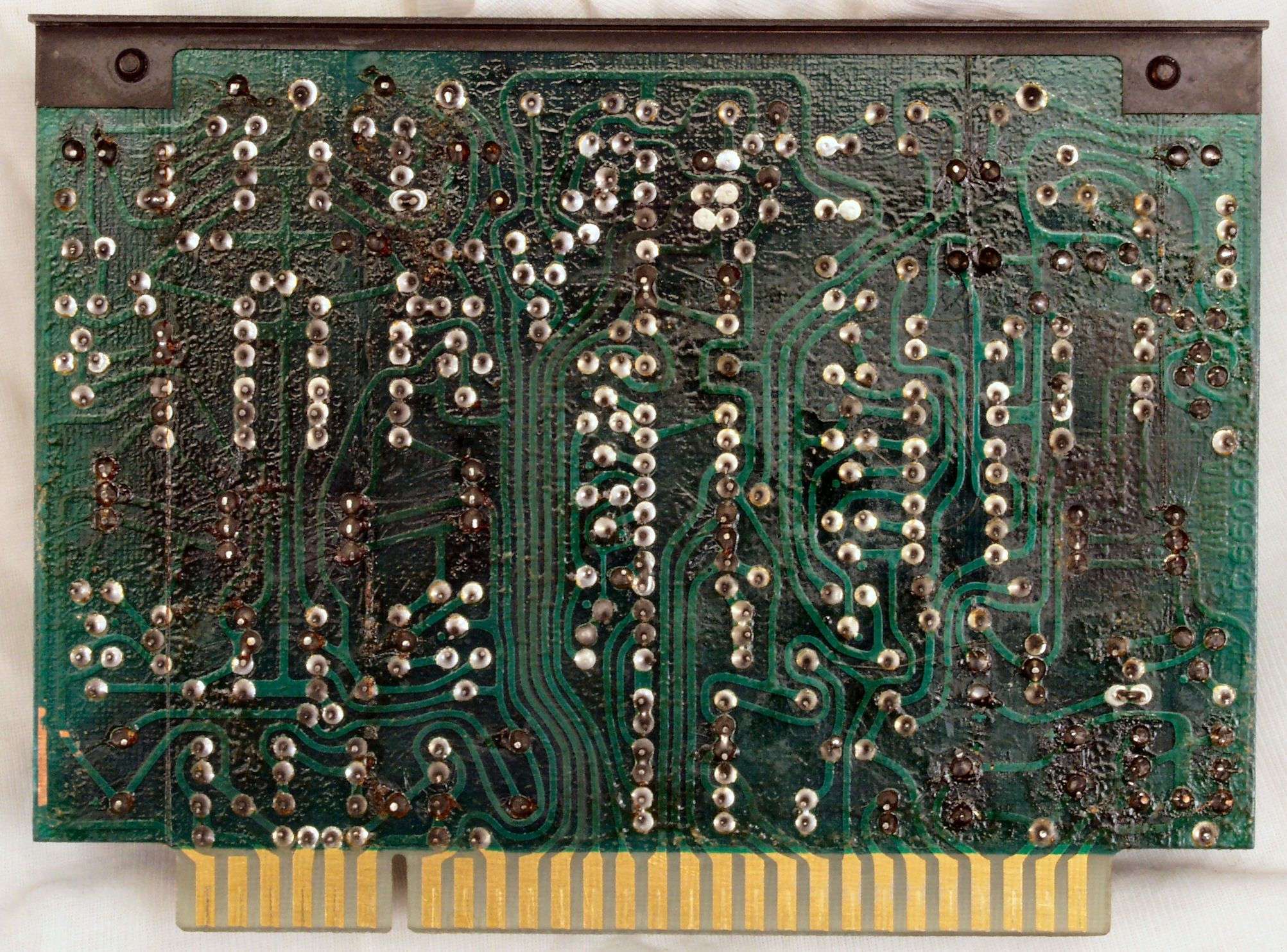

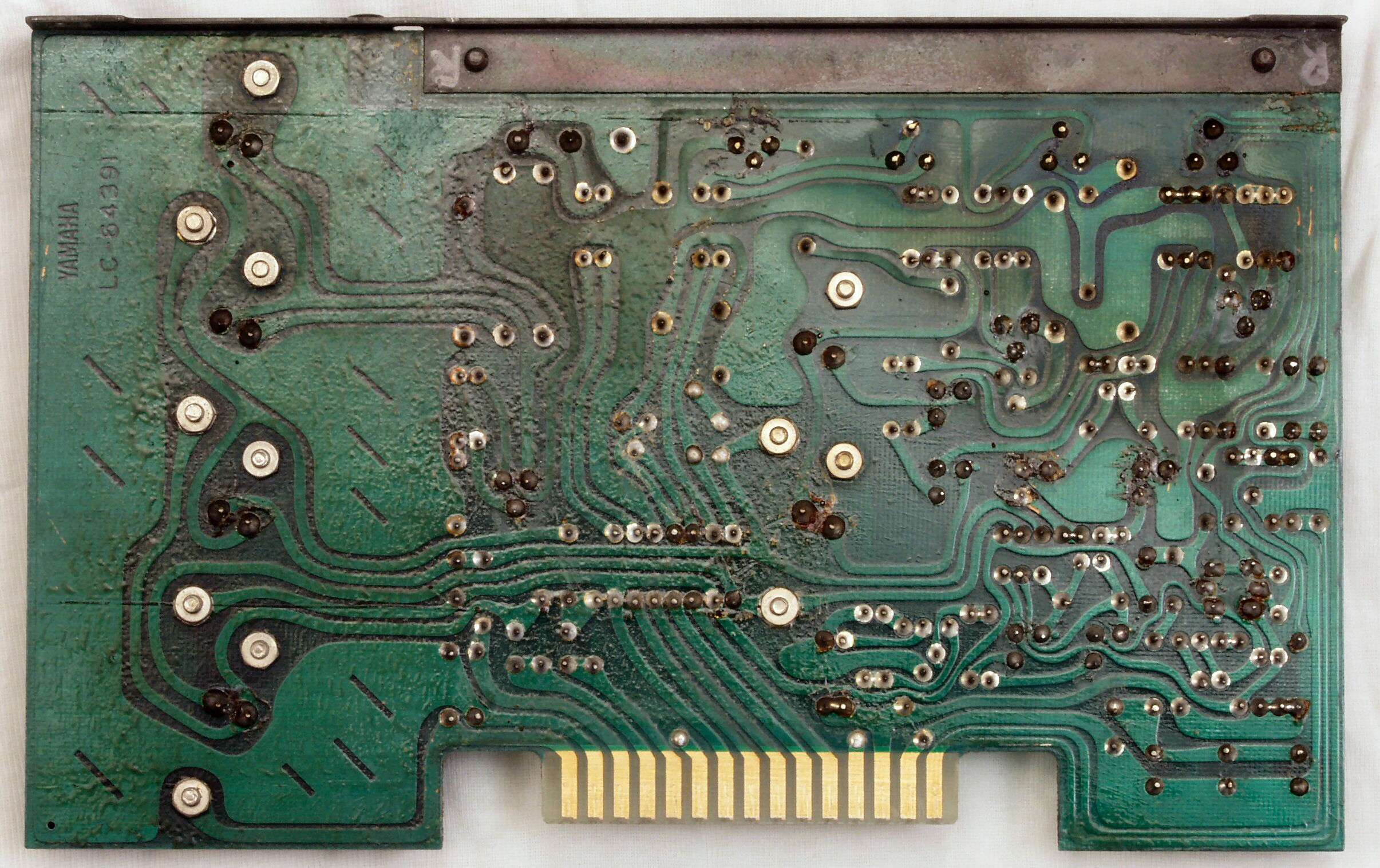

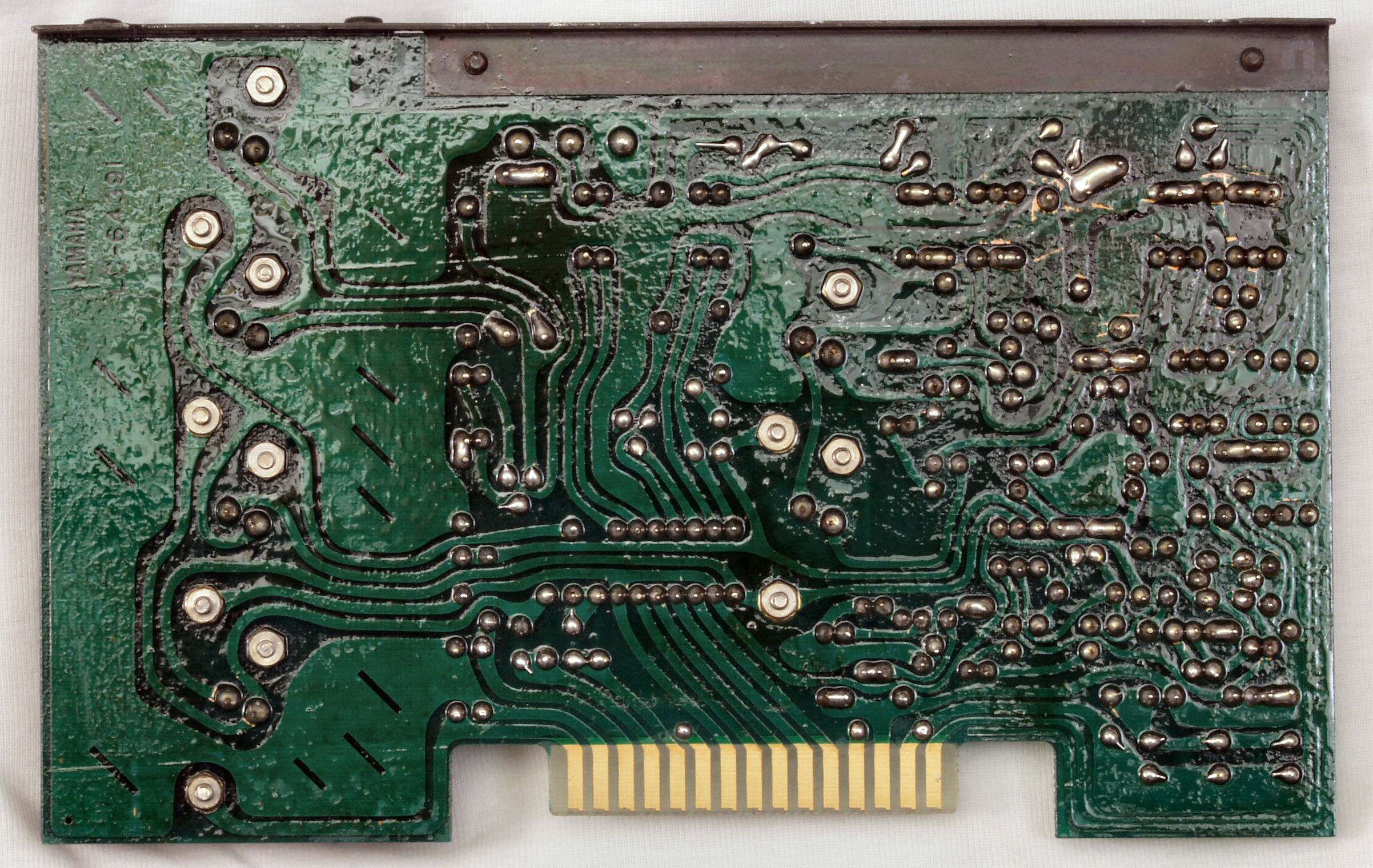

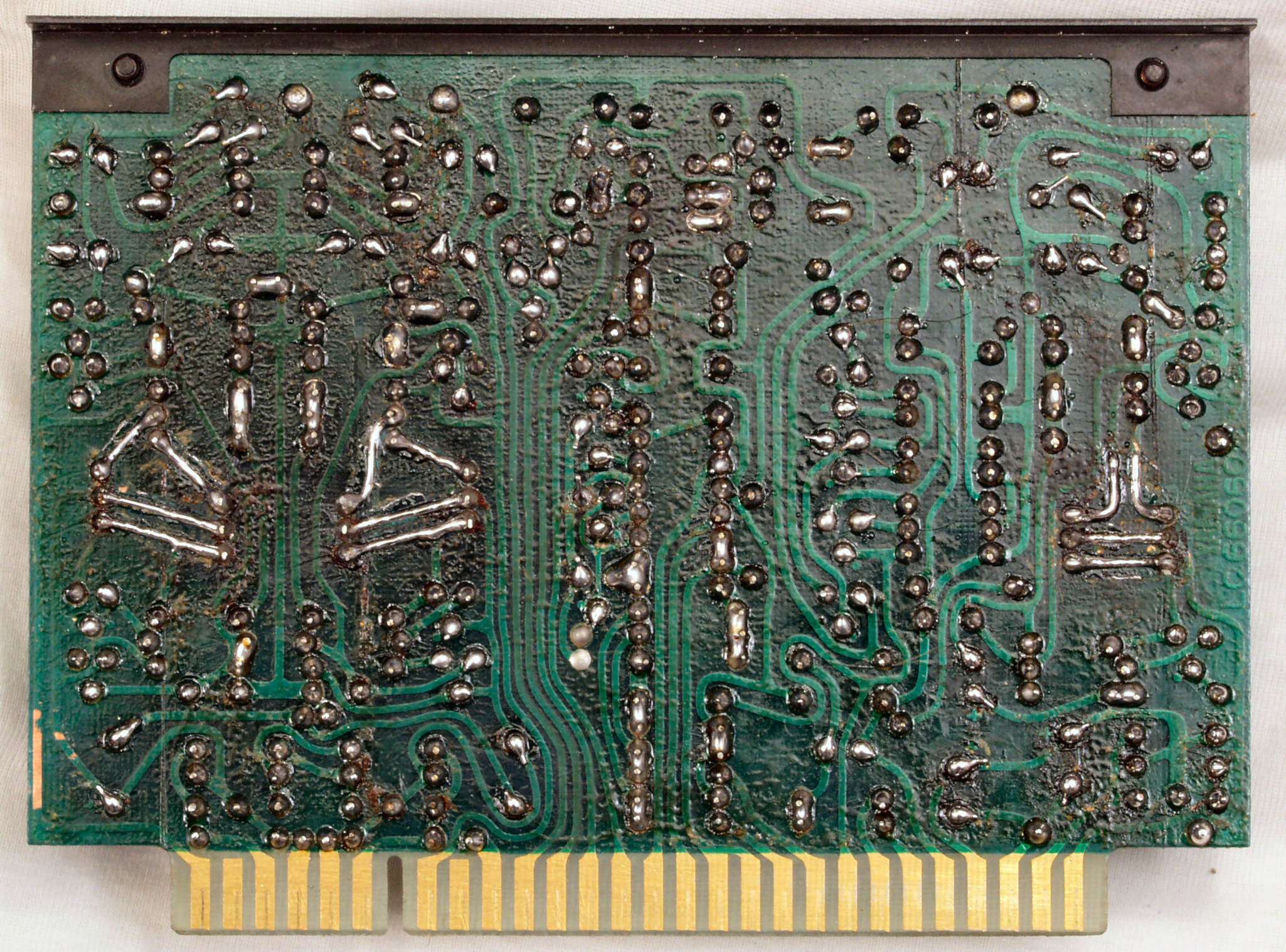

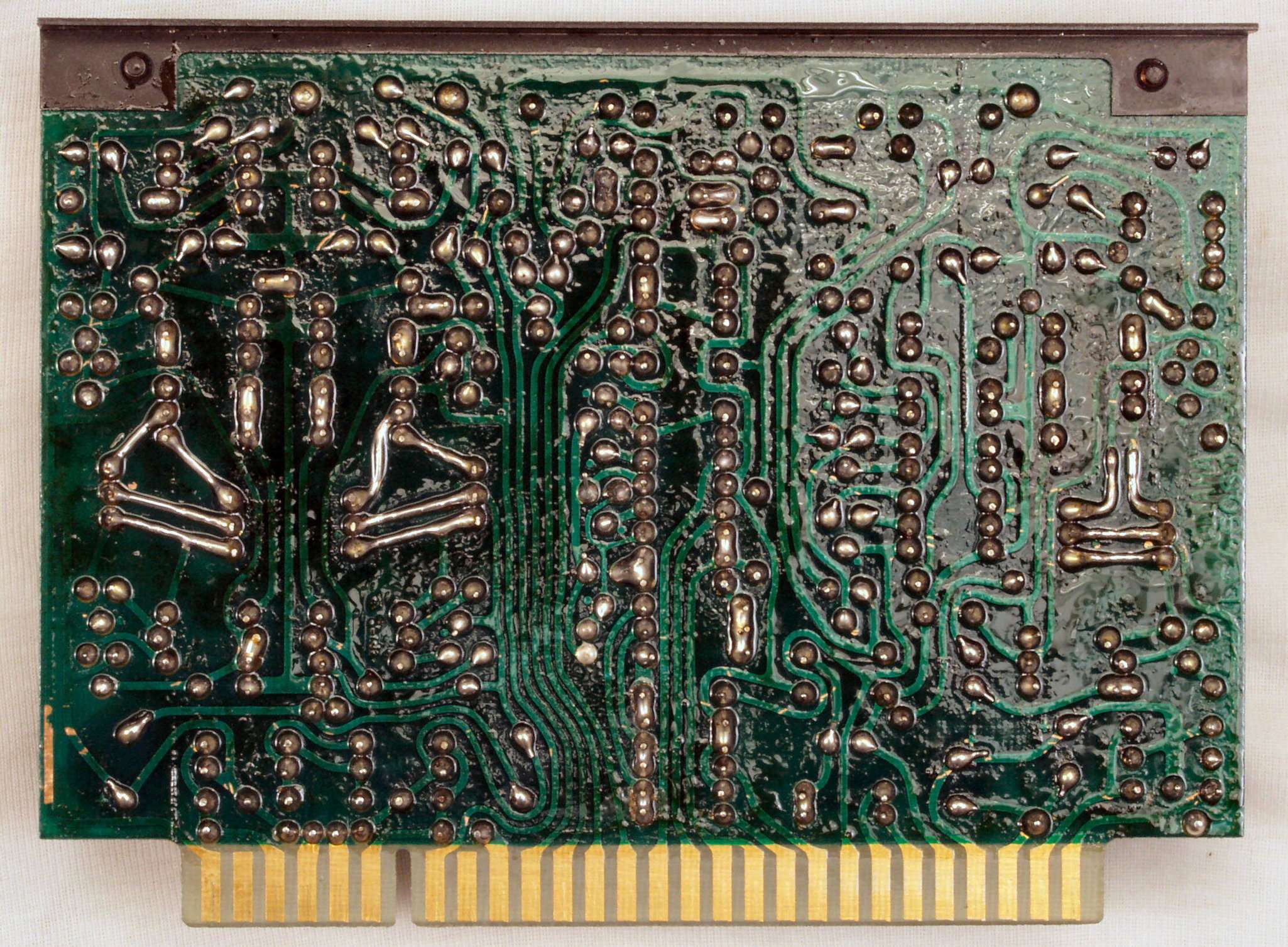

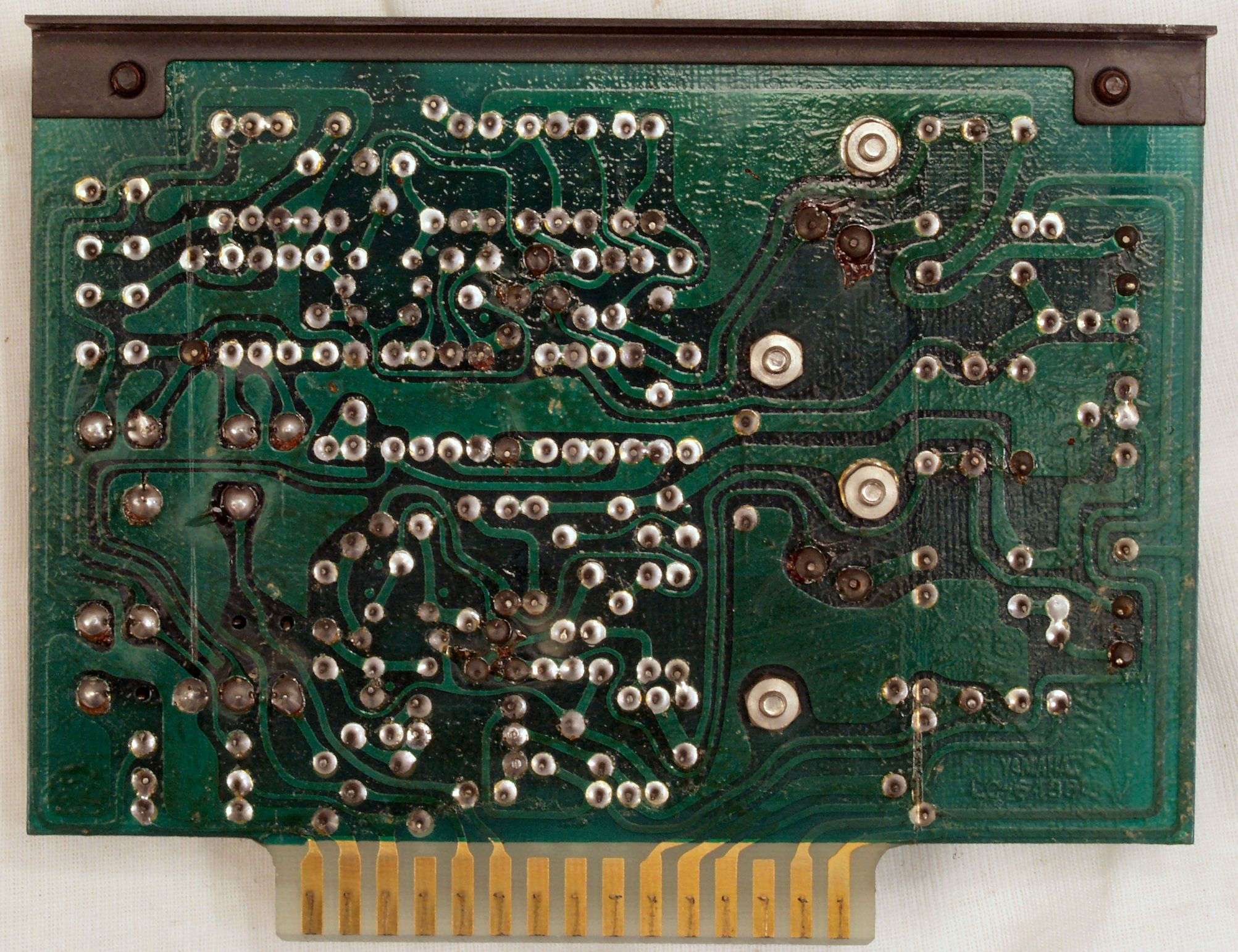

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

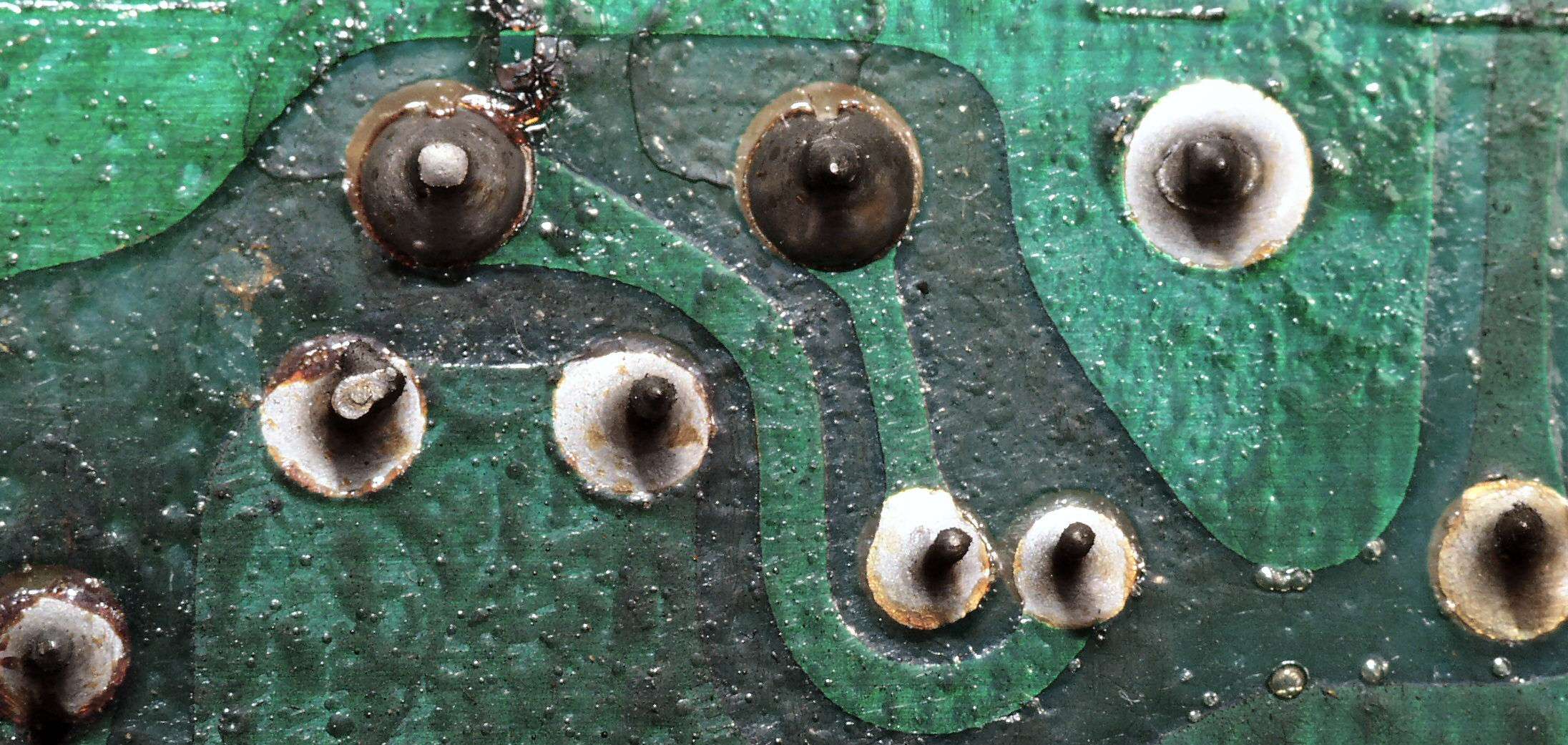

Ｃ１３２．　修理中　Ｒ側ドライブ基板裏　半田不良ｹ所

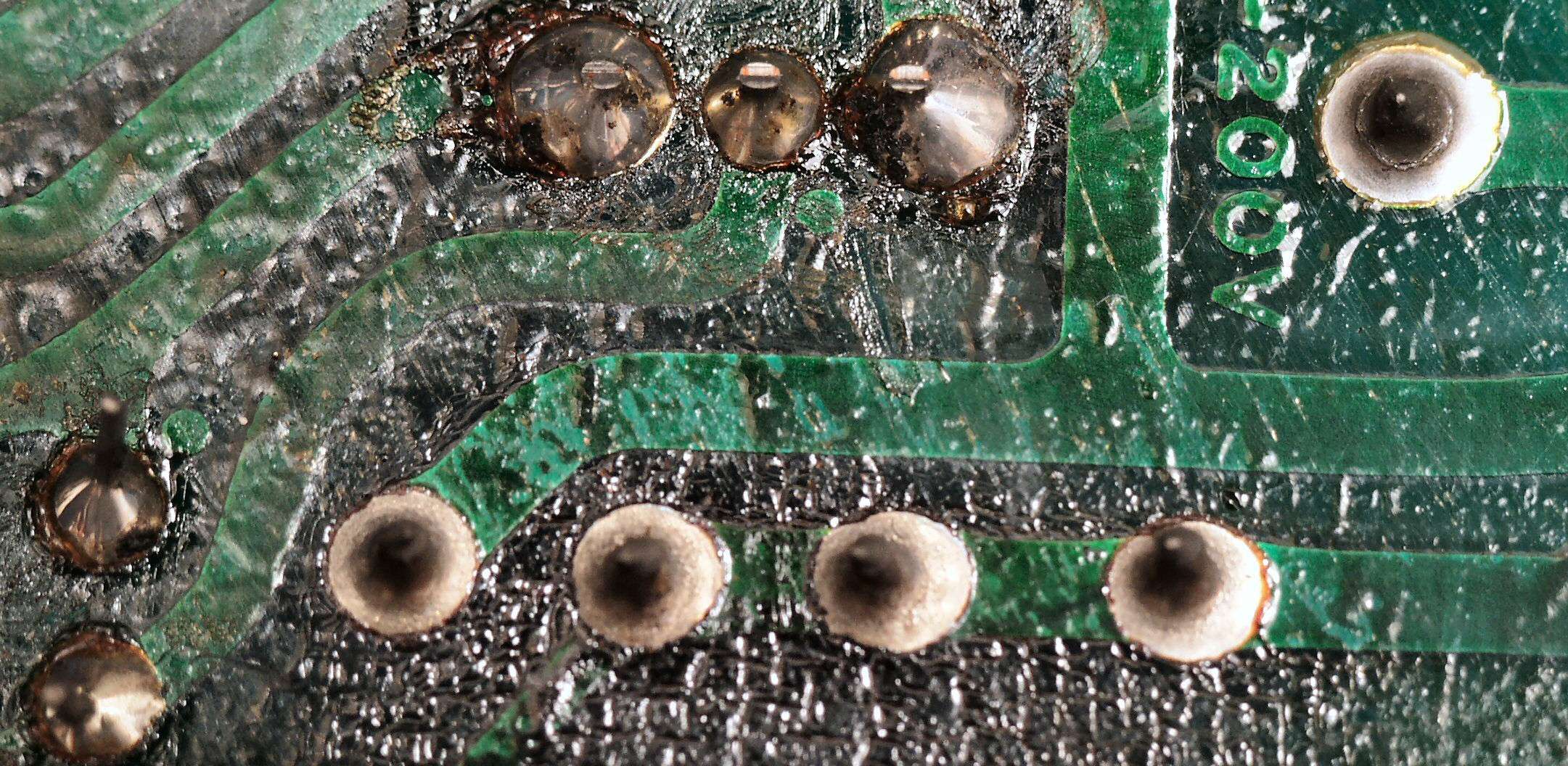

　　　　　　　　　　　　　　　このＡＭＰの基板は、銅箔が薄く、半田の糊代も少ないので、半田不良になり安い。

Ｃ１４．　修理（半田補正）後　Ｒ側ドライブ基板裏。　全ての半田をやり修す。

Ｃ１５．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る

Ｃ２１．　修理前　Ｌ側ドライブ基板

Ｃ２２．　修理後　Ｌ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー７個交換

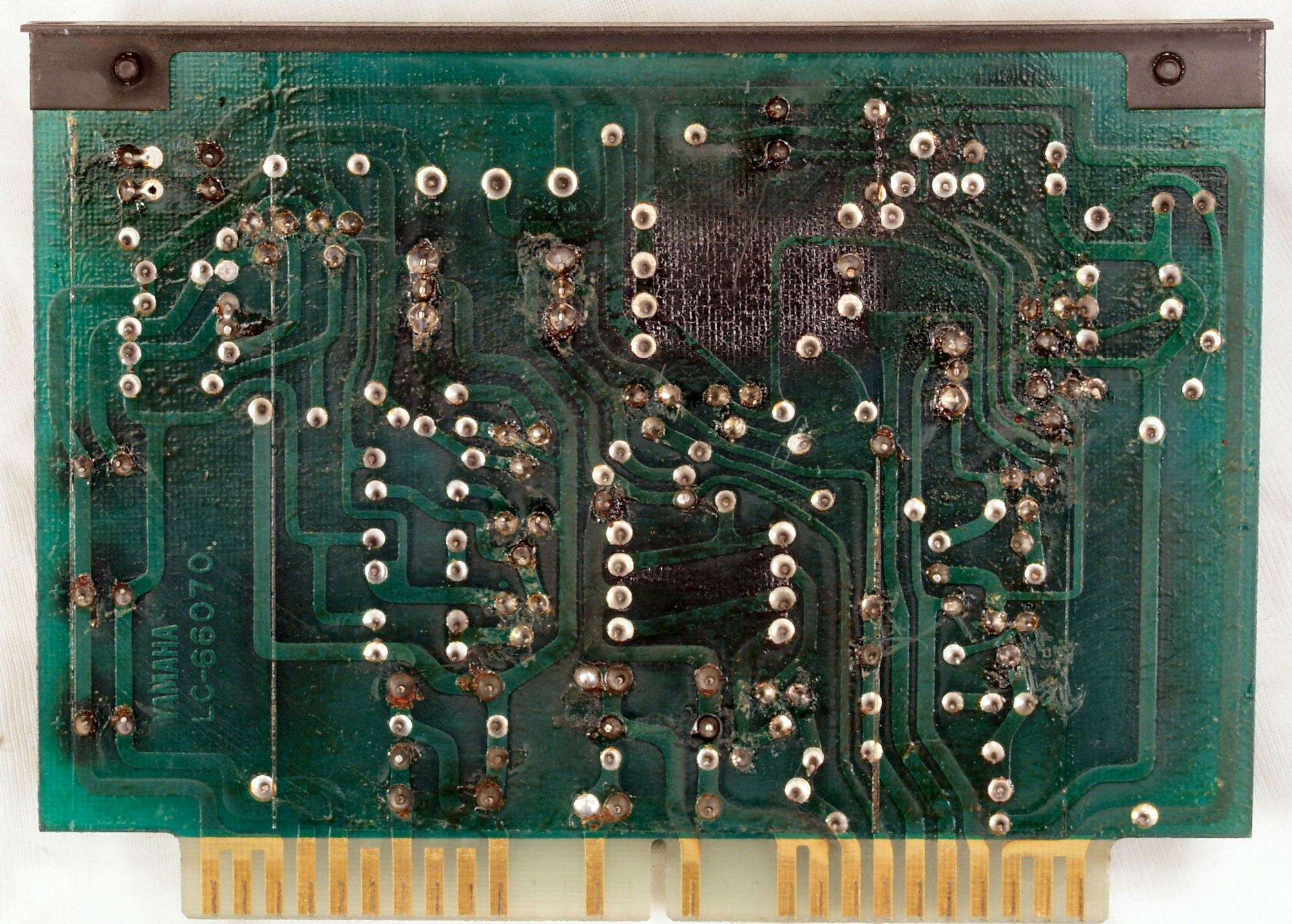

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全ての半田をやり修す。

Ｃ２５．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る

Ｃ２６．　修理（清掃）後のドライブ基板コネクター足

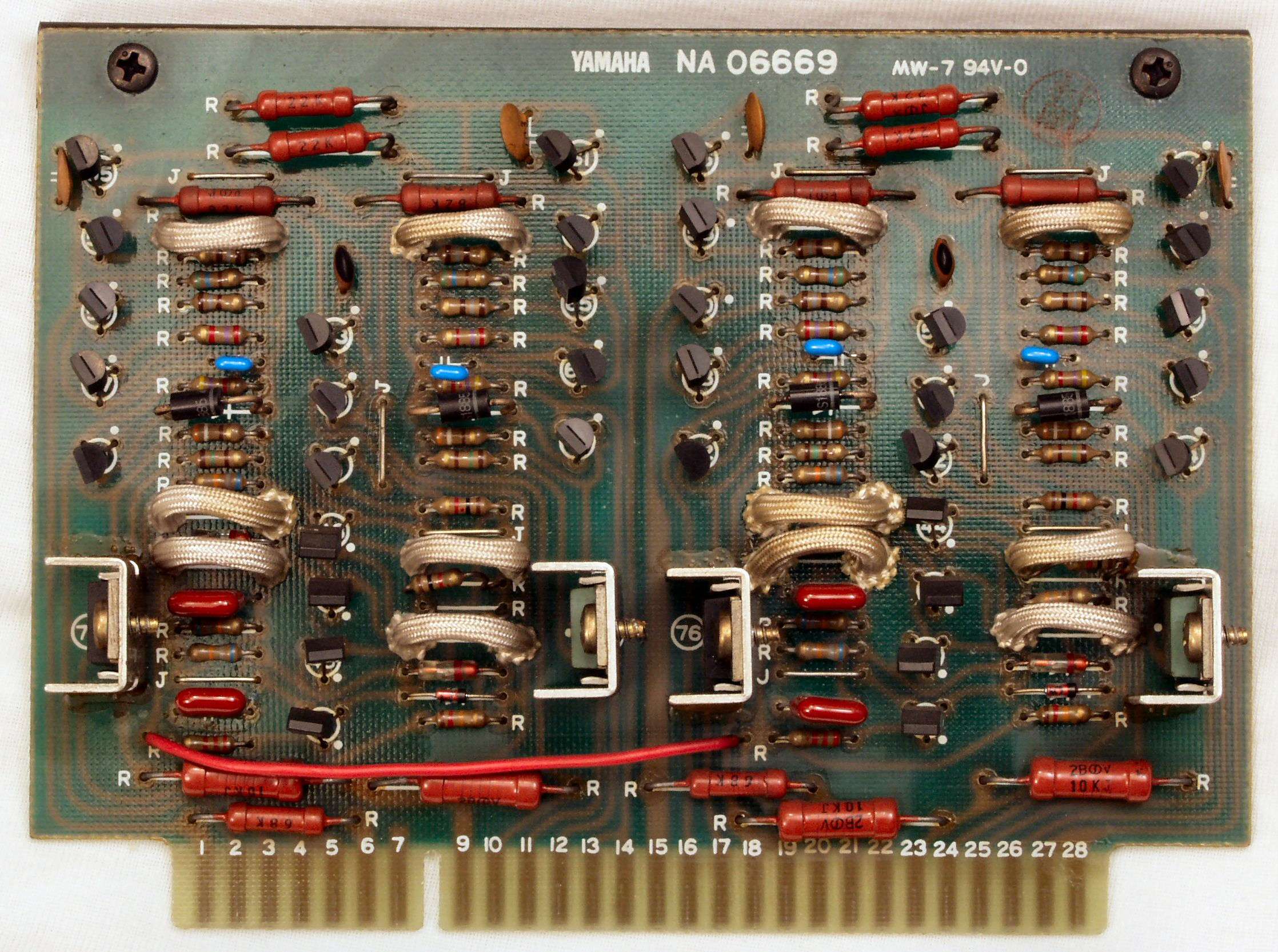

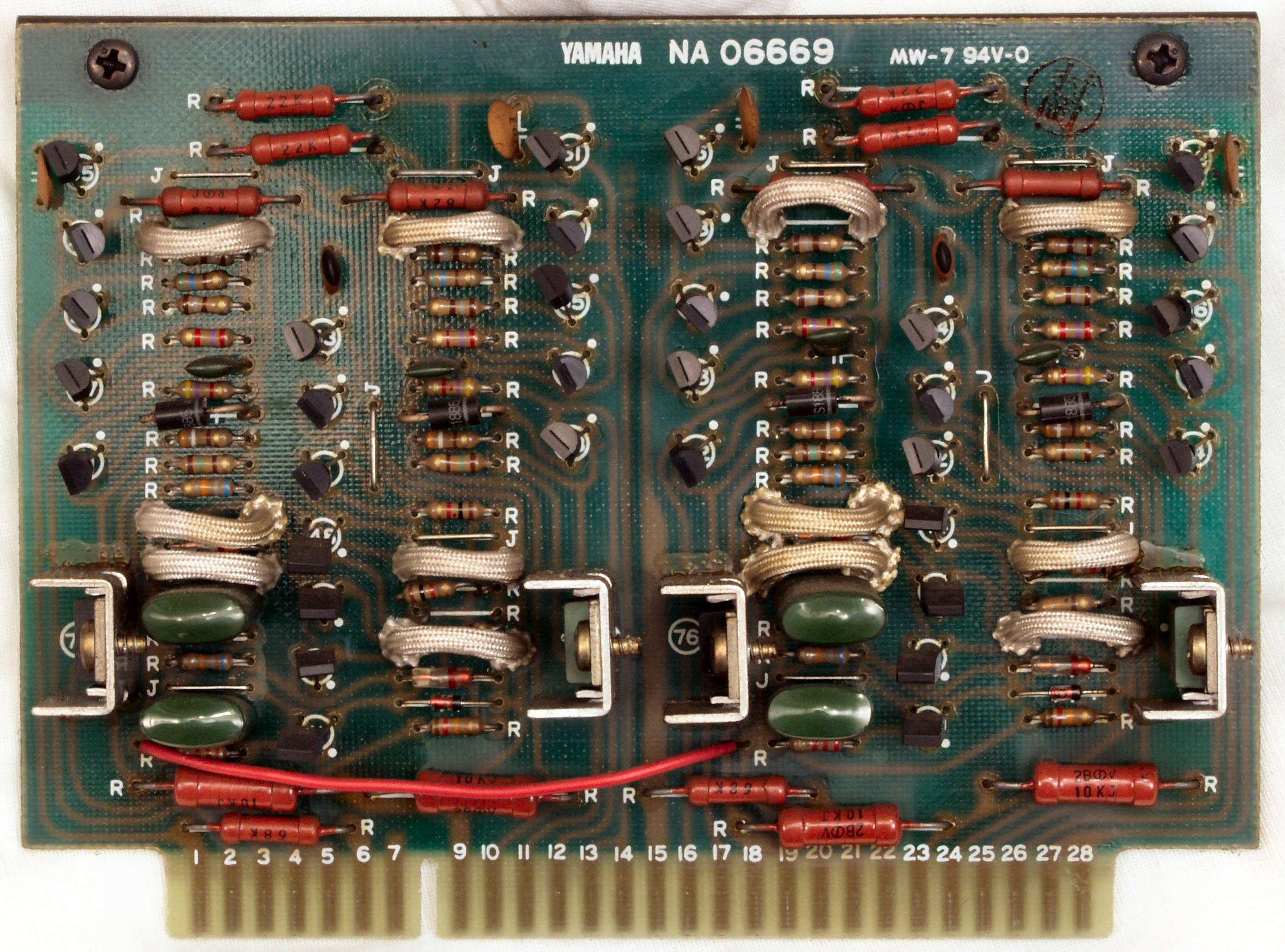

Ｃ３１．　修理前　Ｆｉｌｔｅｒ基板

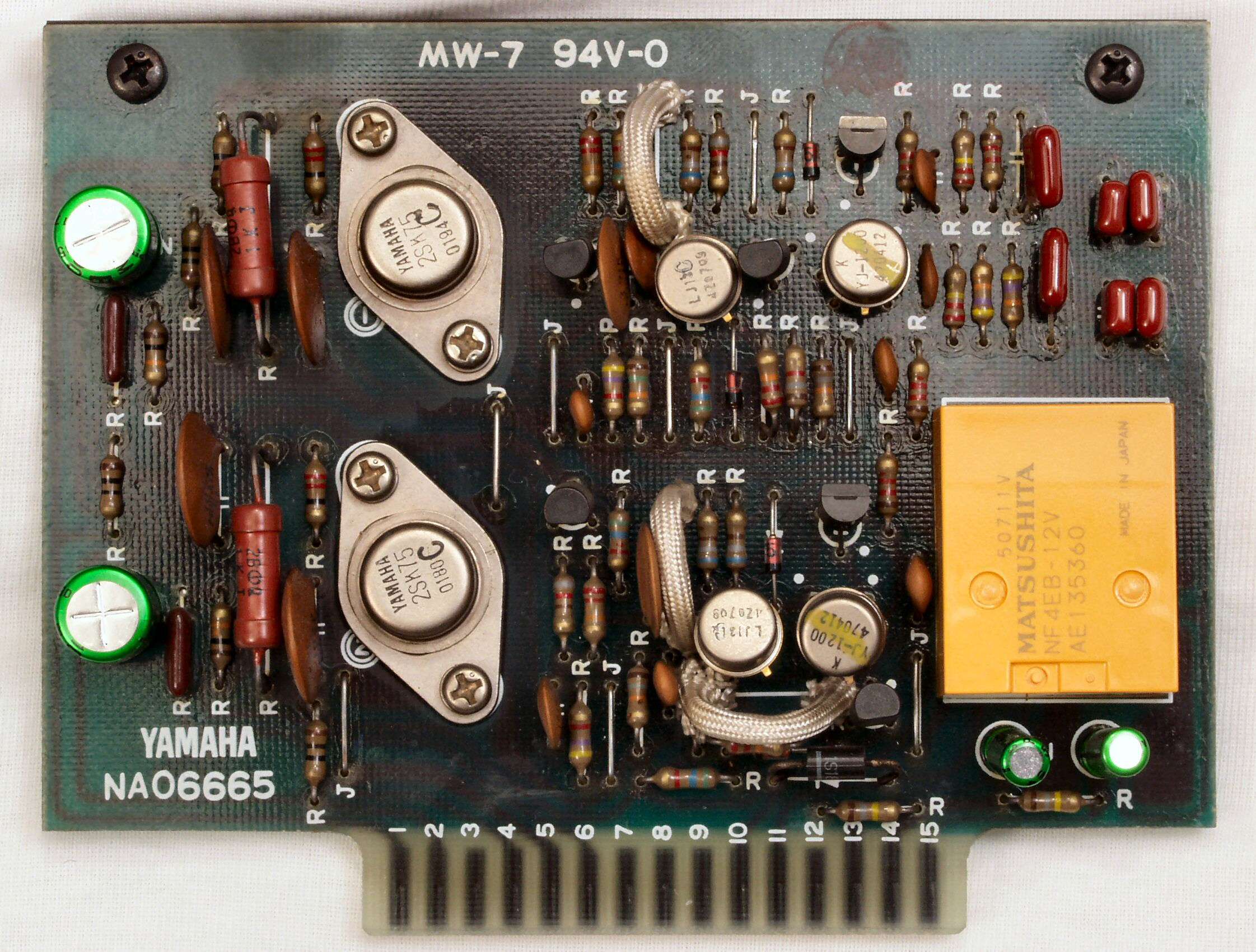

Ｃ３２．　修理後　Ｆｉｌｔｅｒ基板　リレー、電解コンデンサー４個、フィルムコンデンサー６個交換

Ｃ３２２．　再修理中　Ｆｉｌｔｅｒ基板、テスト中、片側が歪みが多く、安定しないため点検した所、FET(Field Effect Transistor)の足が腐食し、

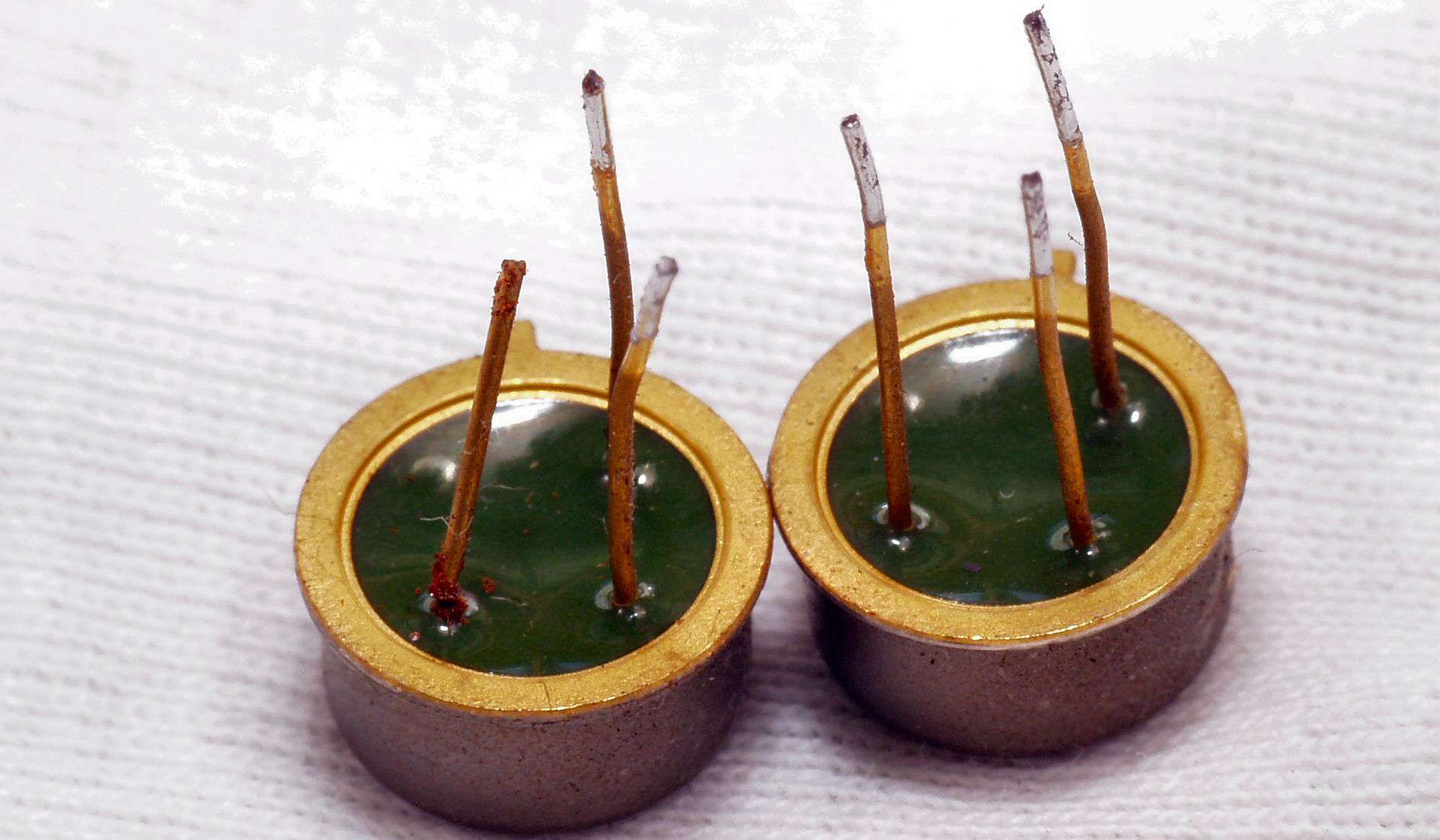

　　　　　　　　　　　　　　　　　　　　　　　　接触不良になっているので交換、幸いにも互換FET(Field Effect Transistor)の在庫有り。

Ｃ３２３．　再修理後　Ｆｉｌｔｅｒ基板　FET(Field Effect Transistor)２個交換

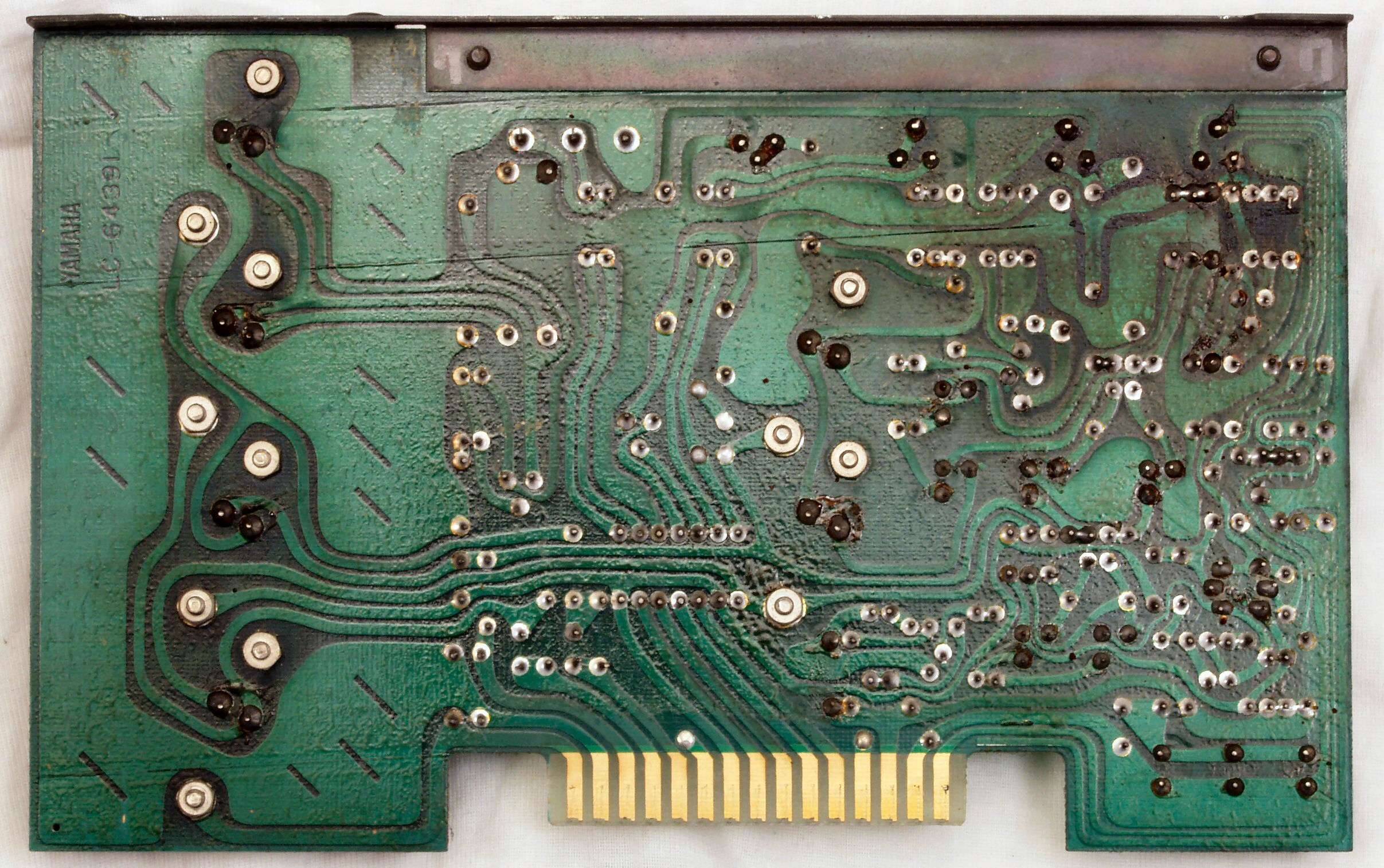

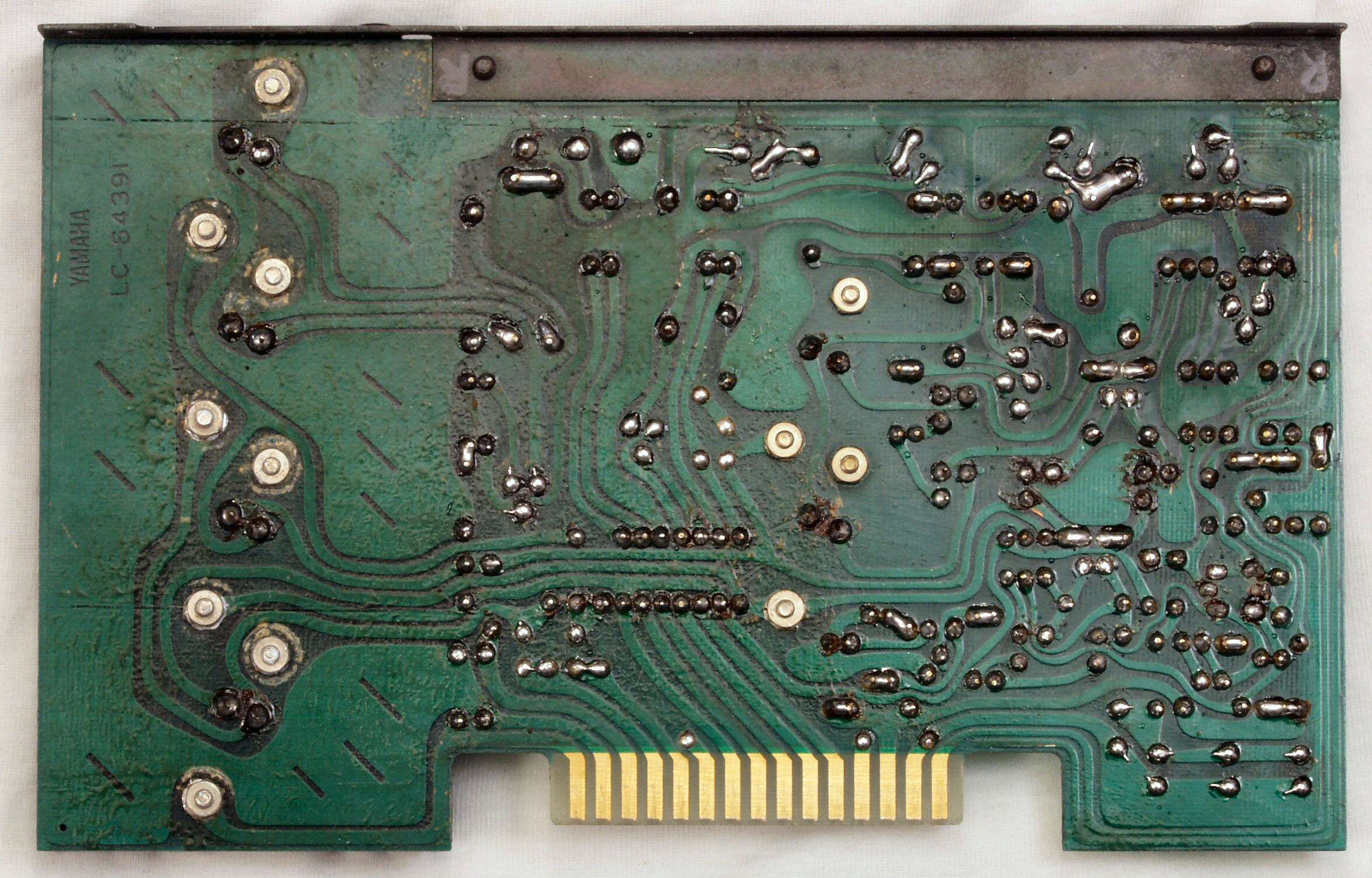

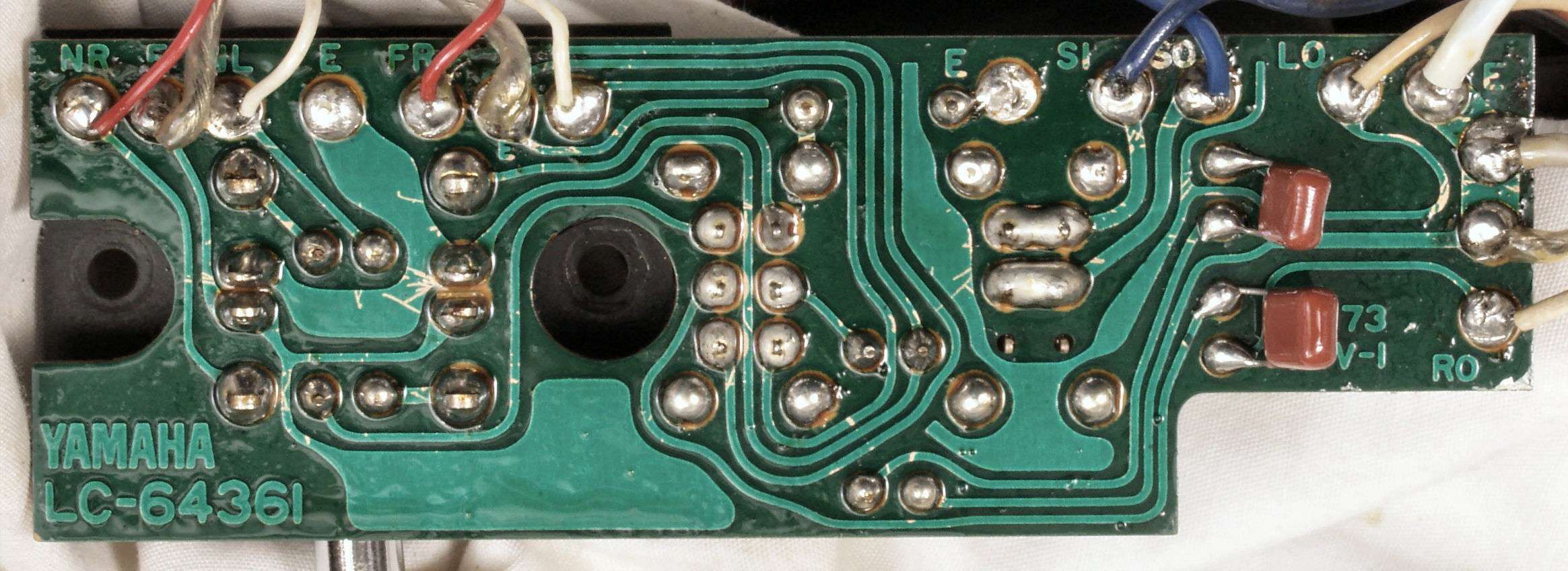

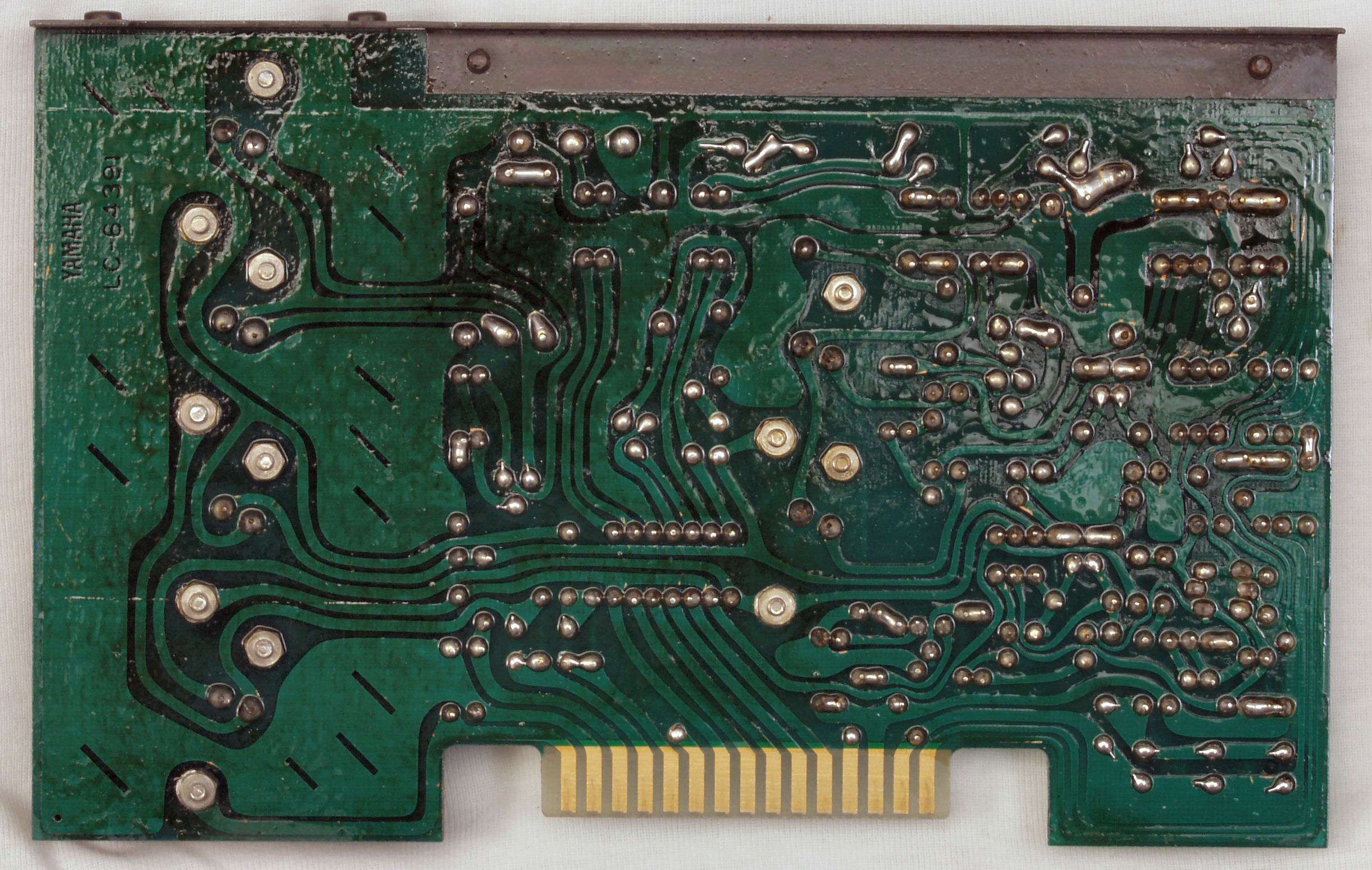

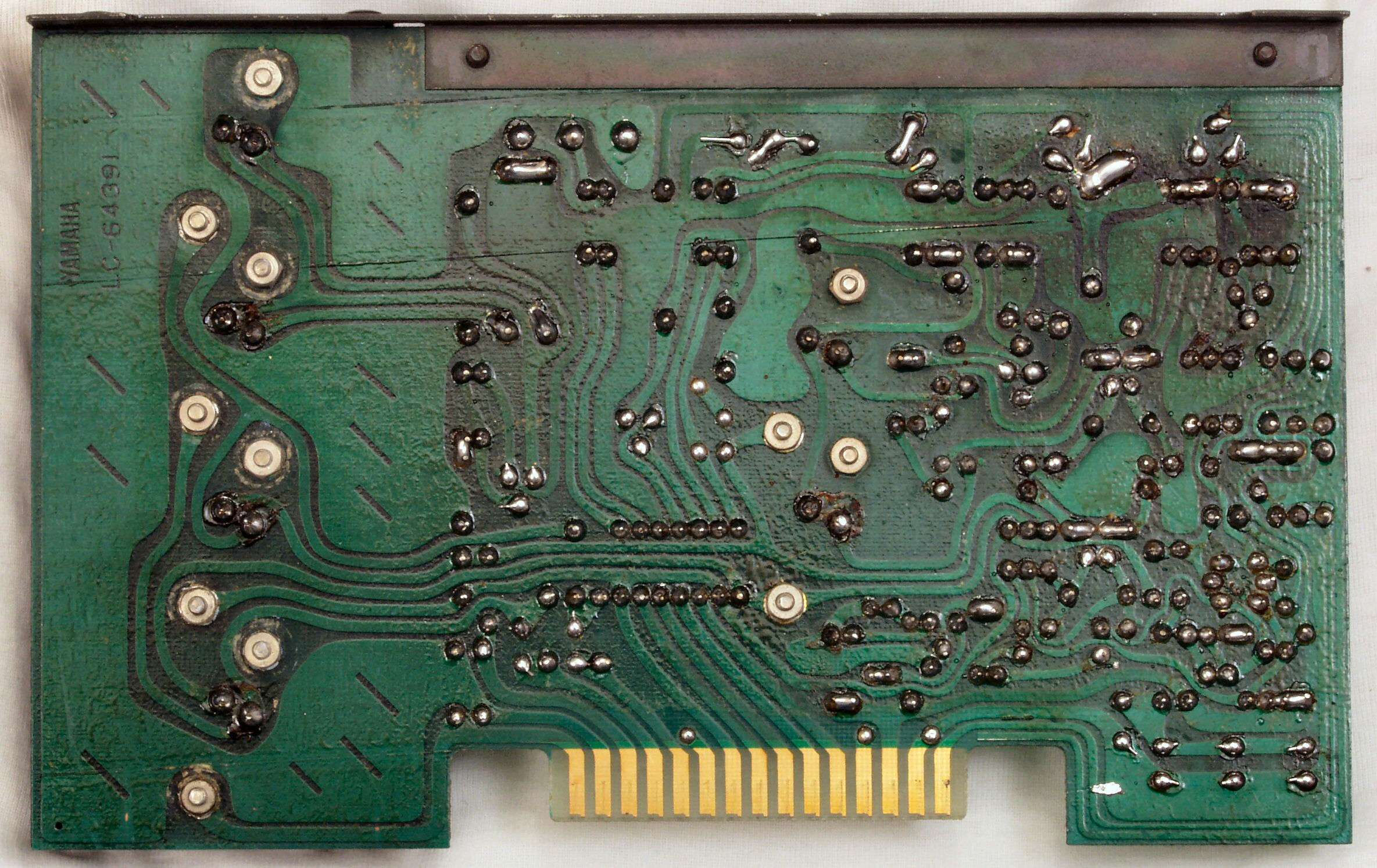

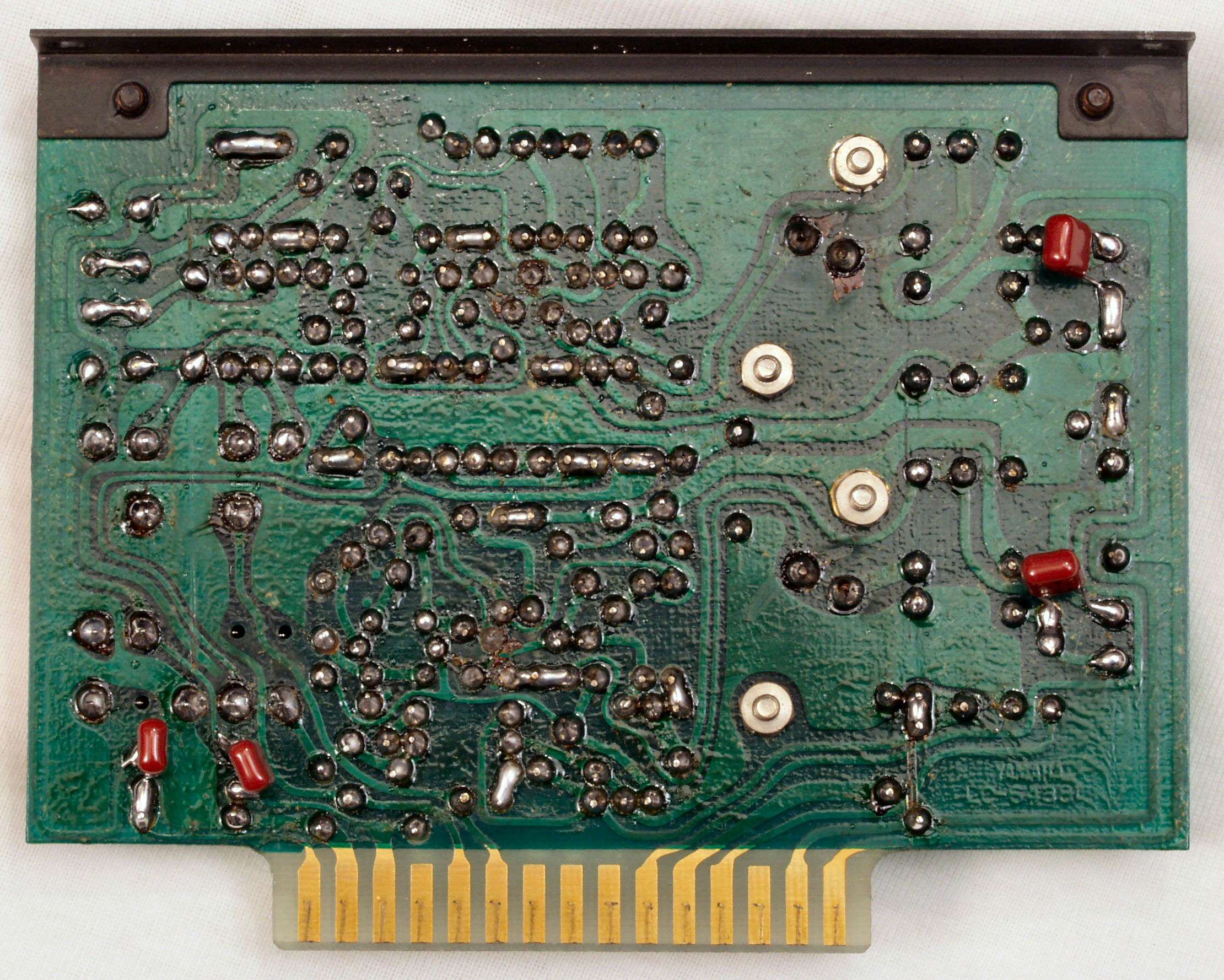

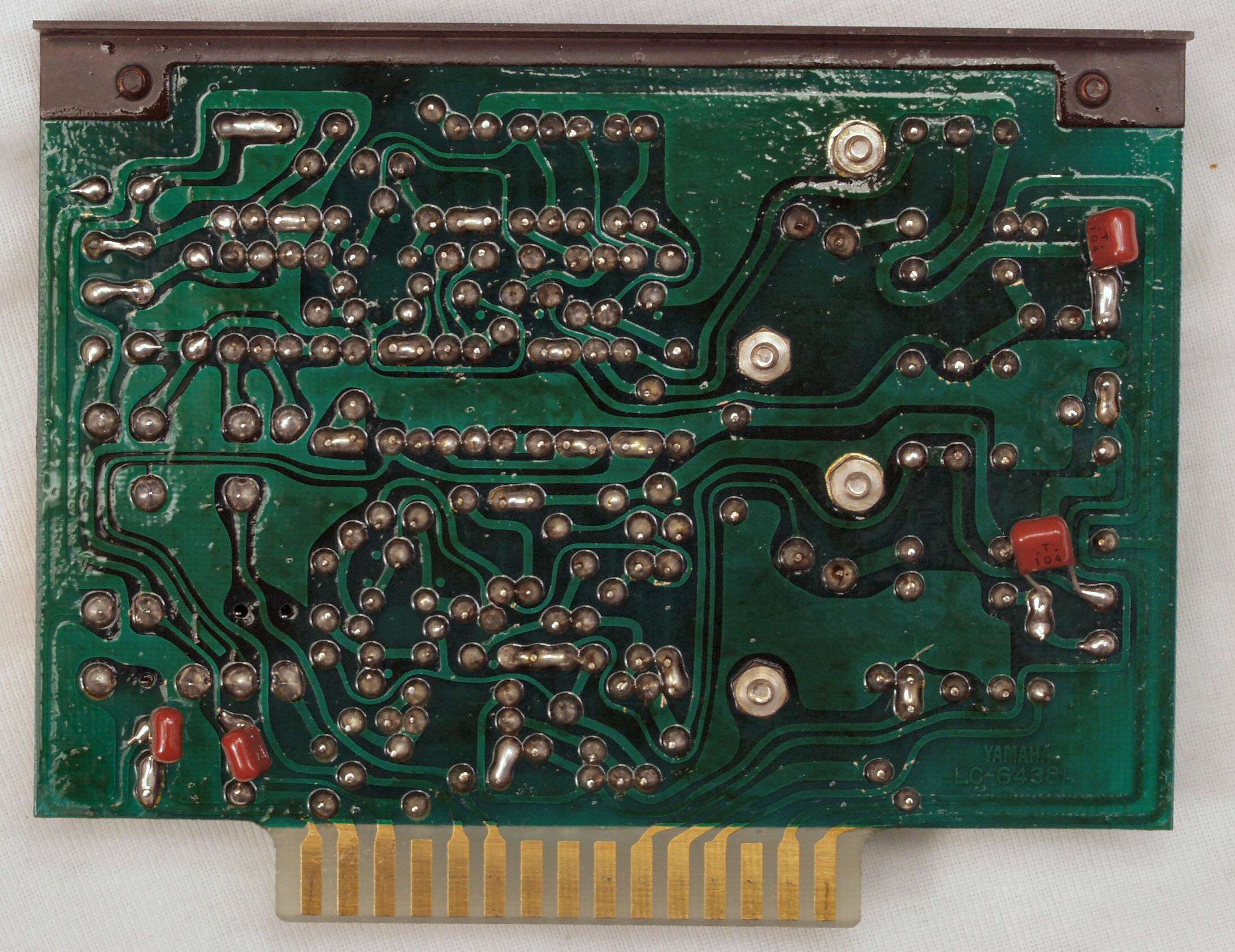

Ｃ３３．　修理前　Ｆｉｌｔｅｒ基板裏

Ｃ３４．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏、フィルムコンデンサー４個追加。　全ての半田をやり修す。

Ｃ３５．　完成Ｆｉｌｔｅｒ基板裏、洗浄後防湿材を塗る

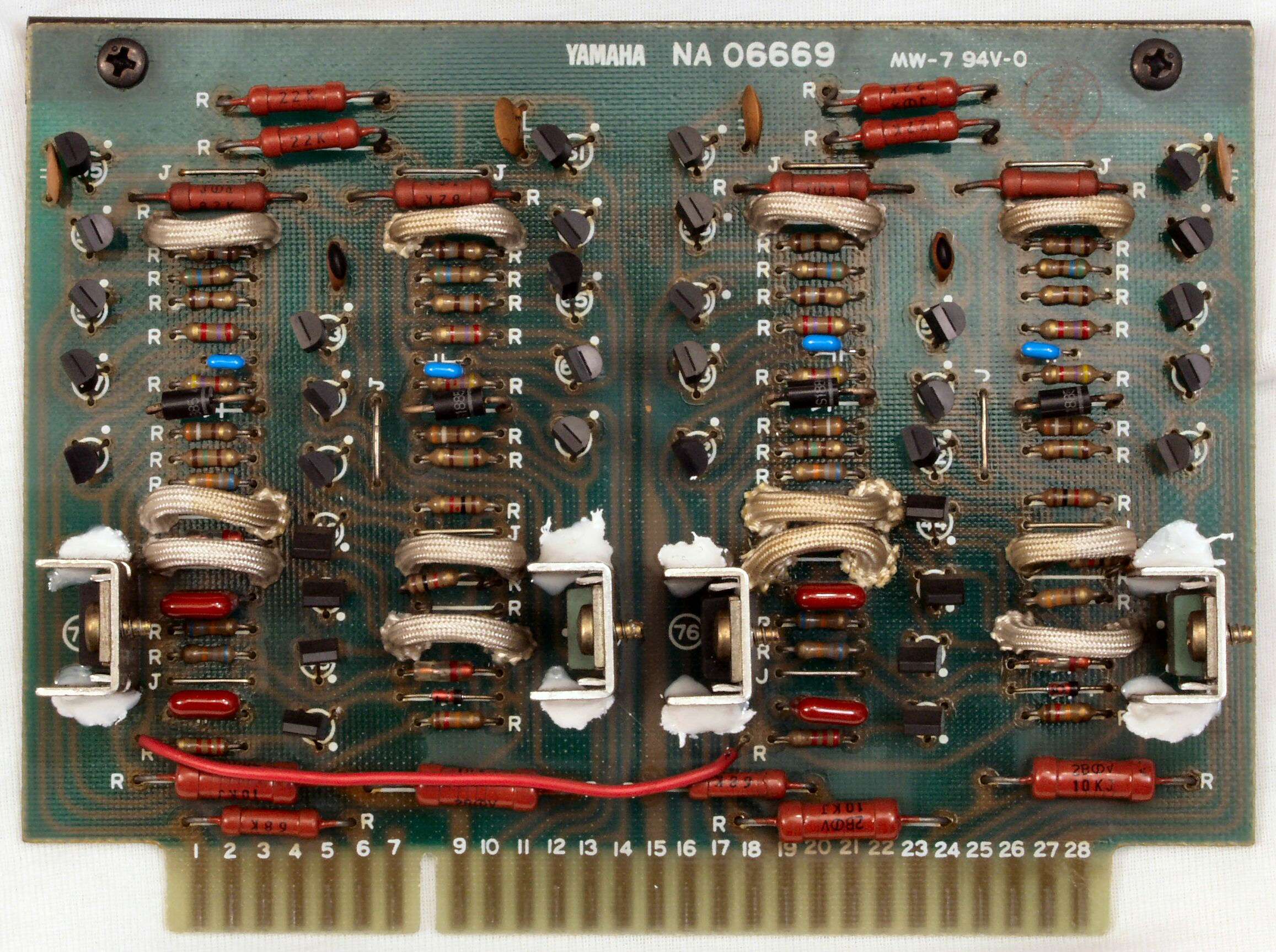

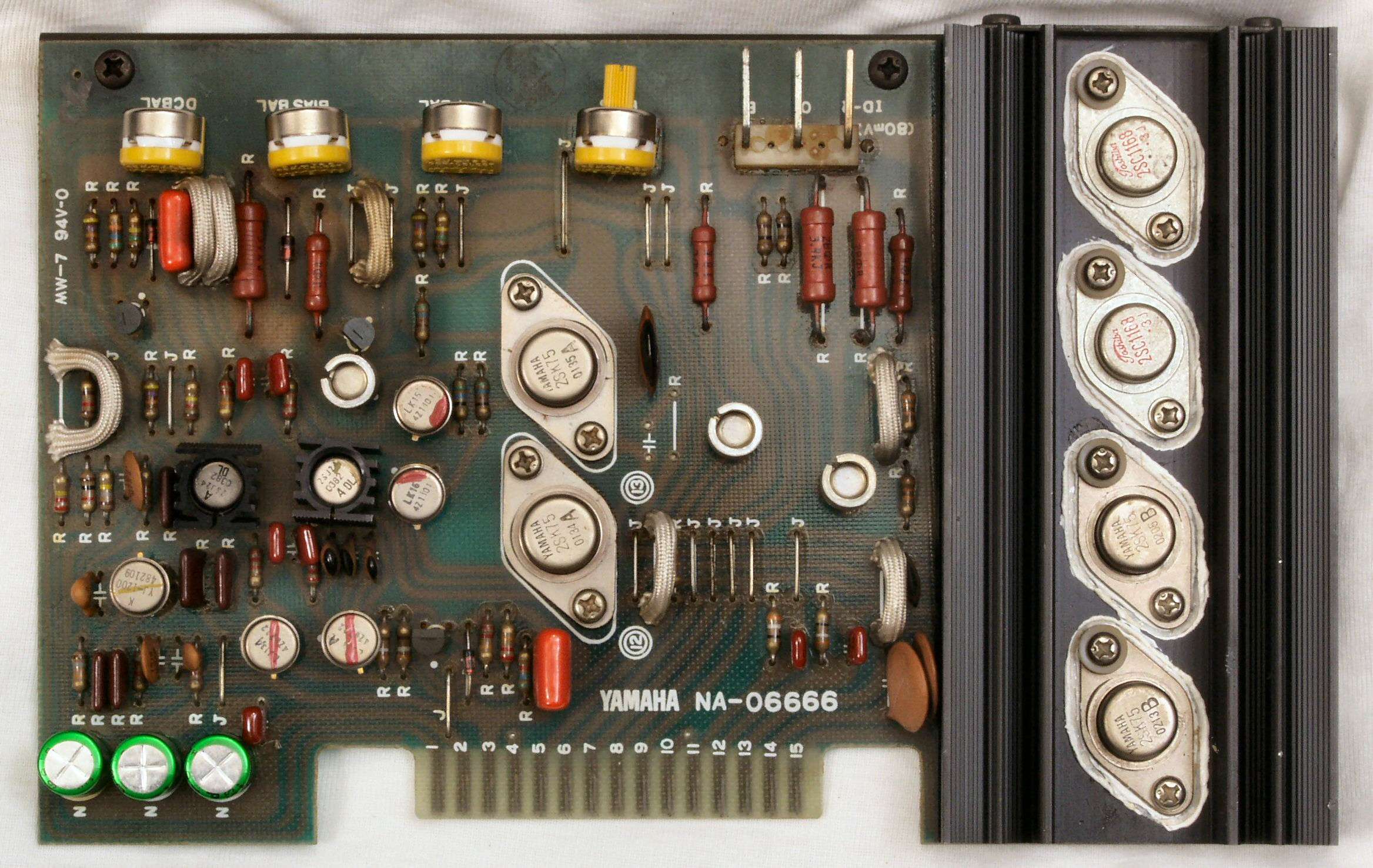

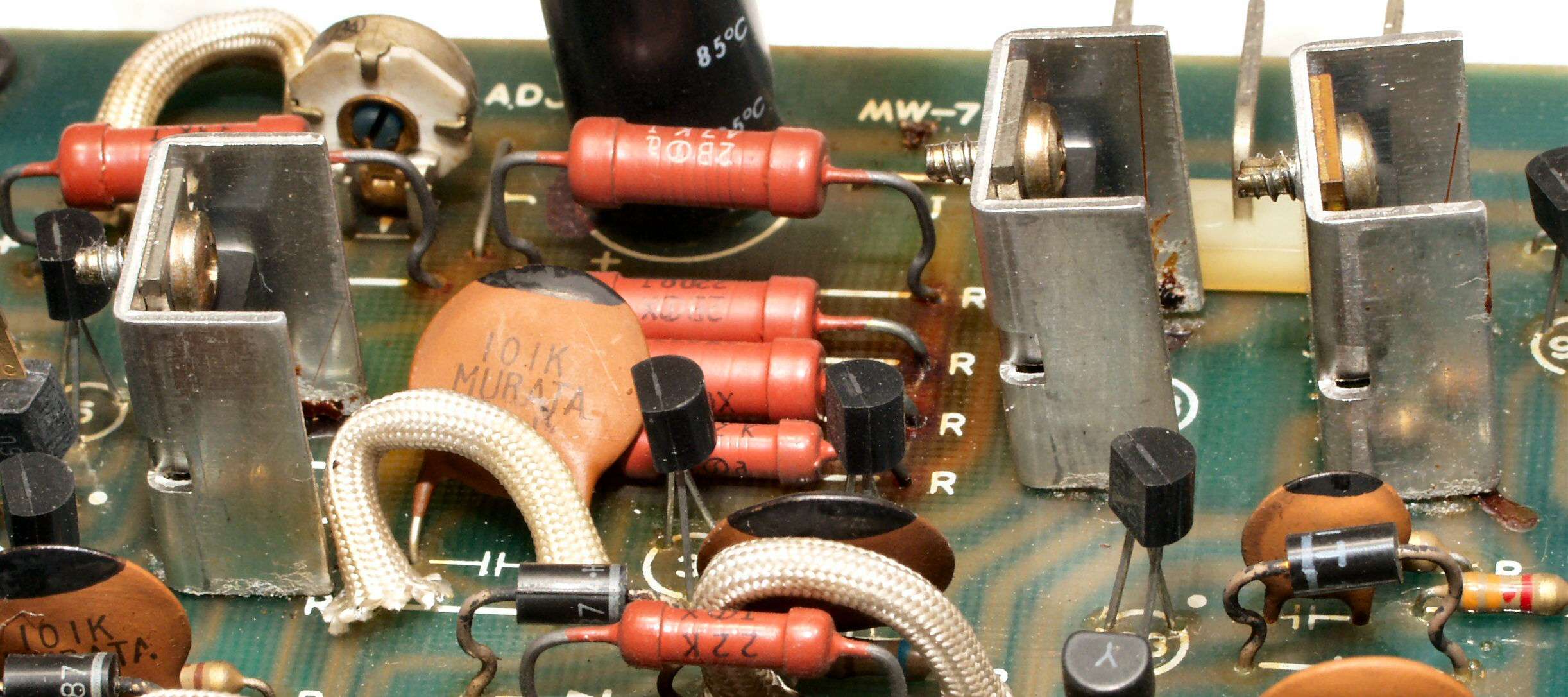

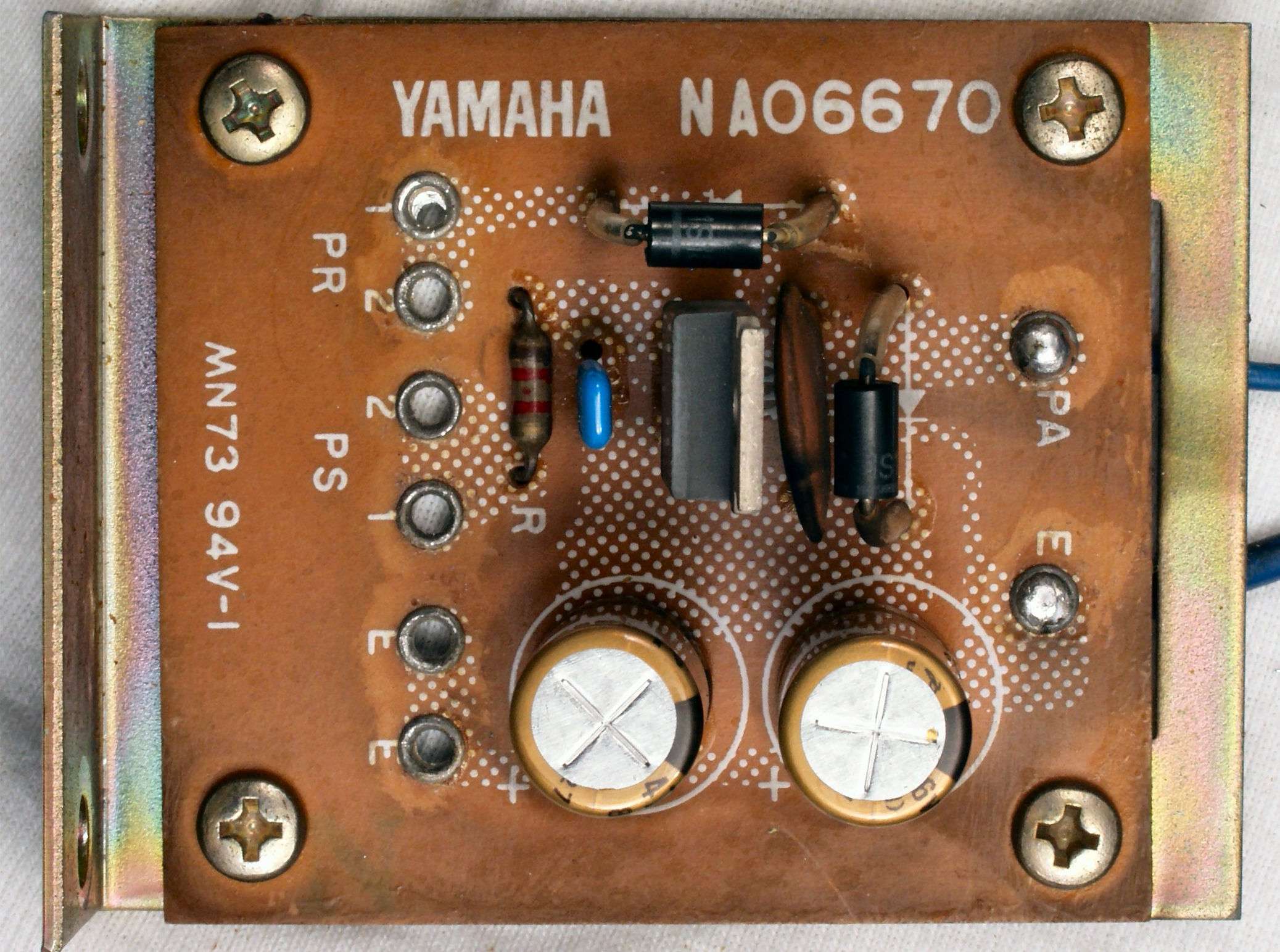

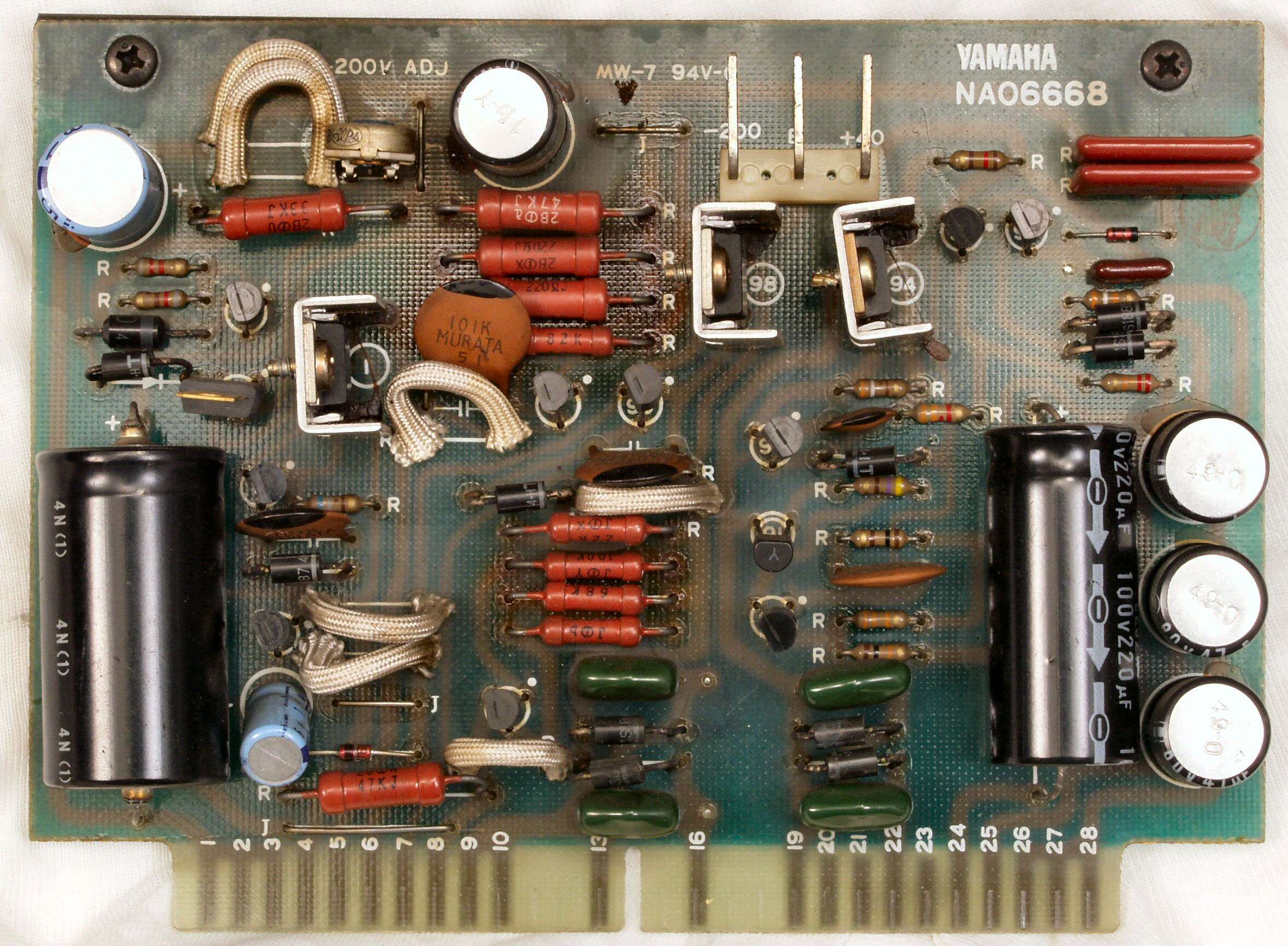

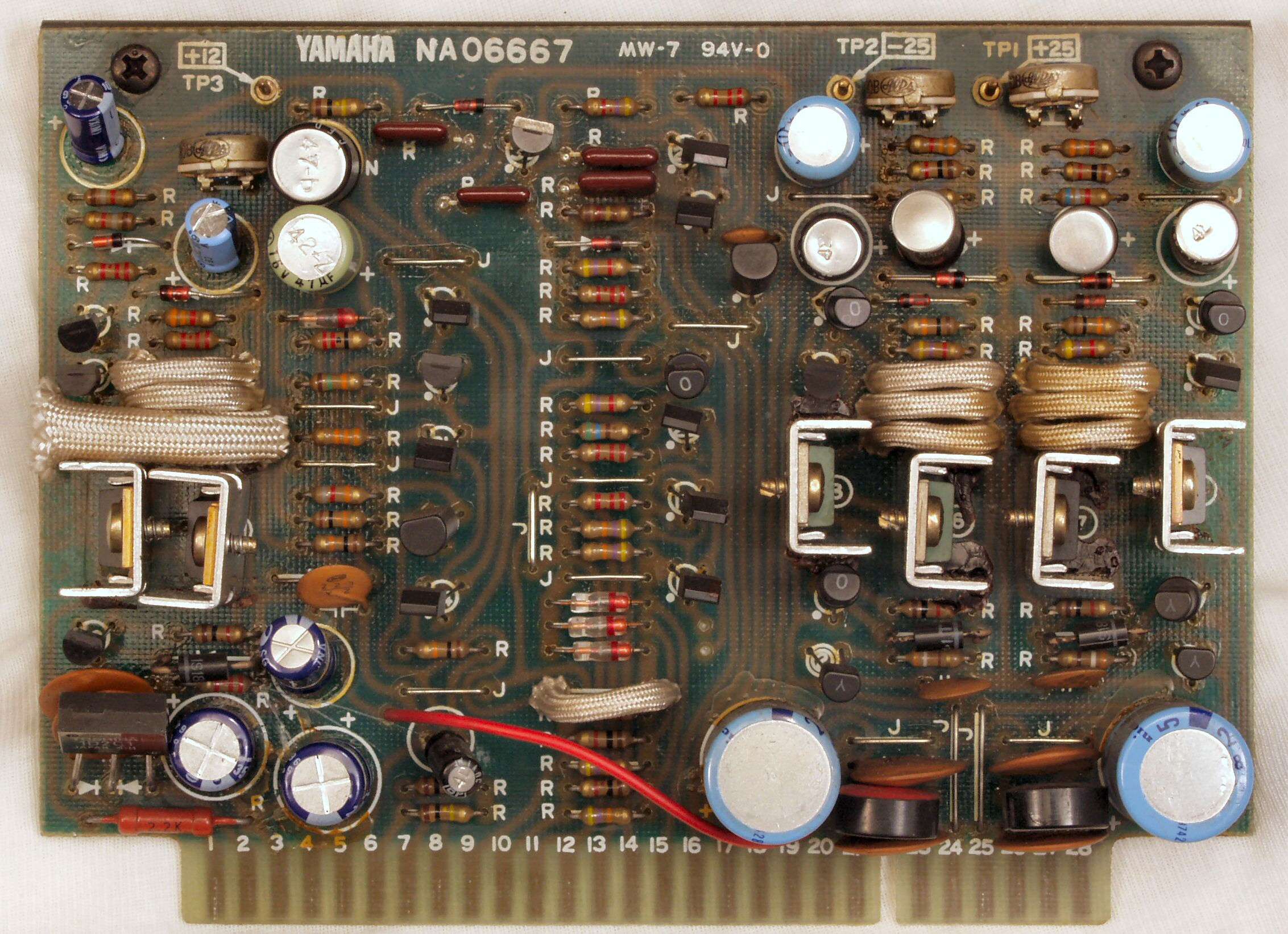

Ｃ４１．　修理前　電源１基板

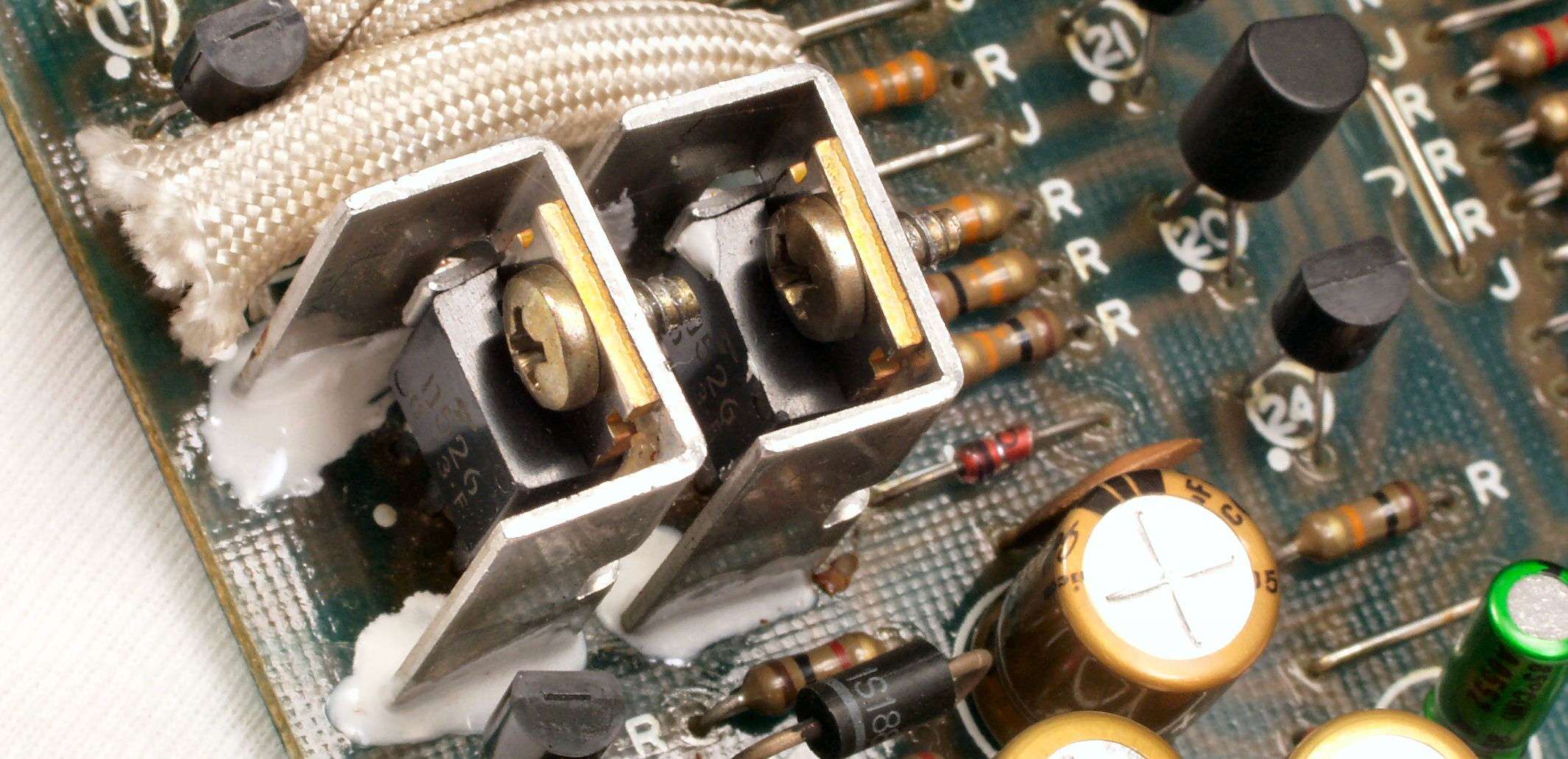

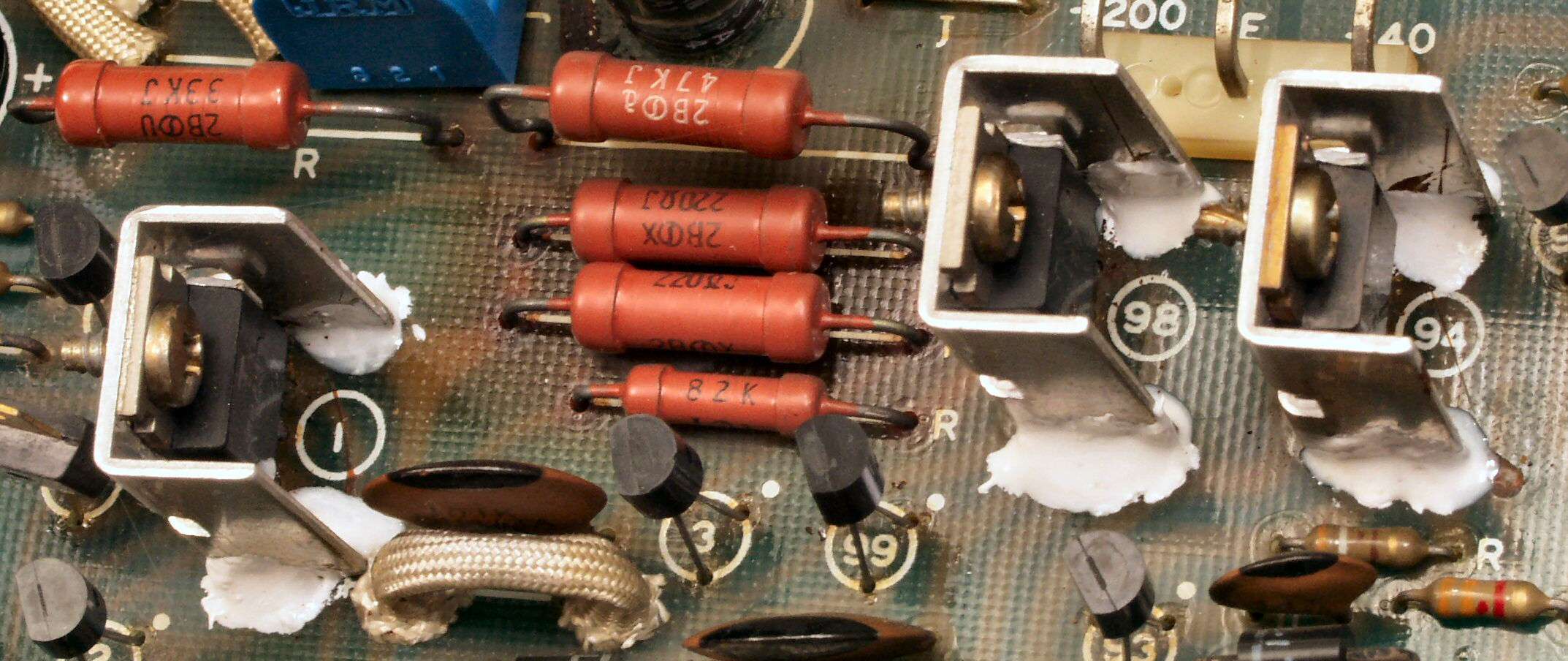

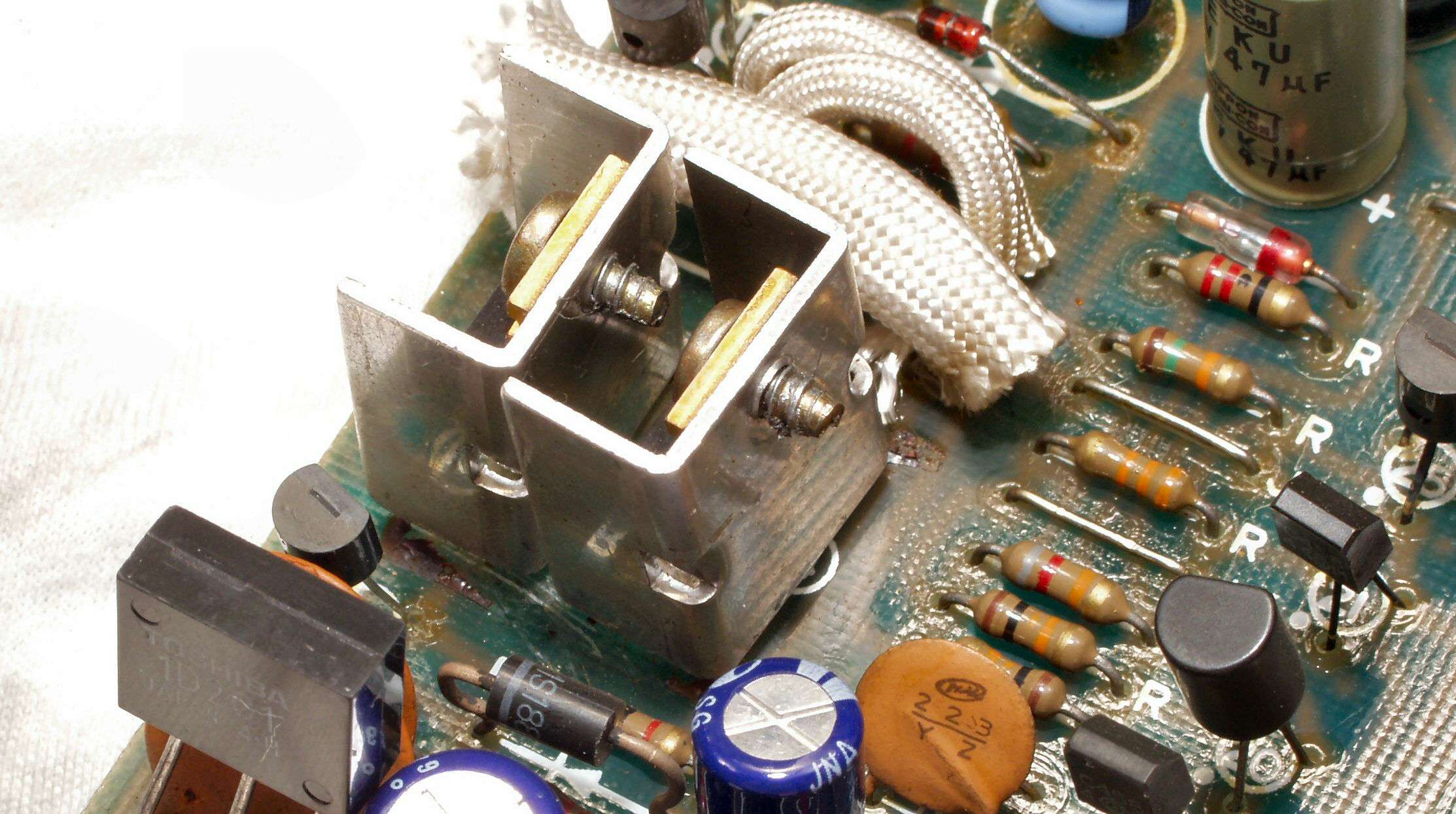

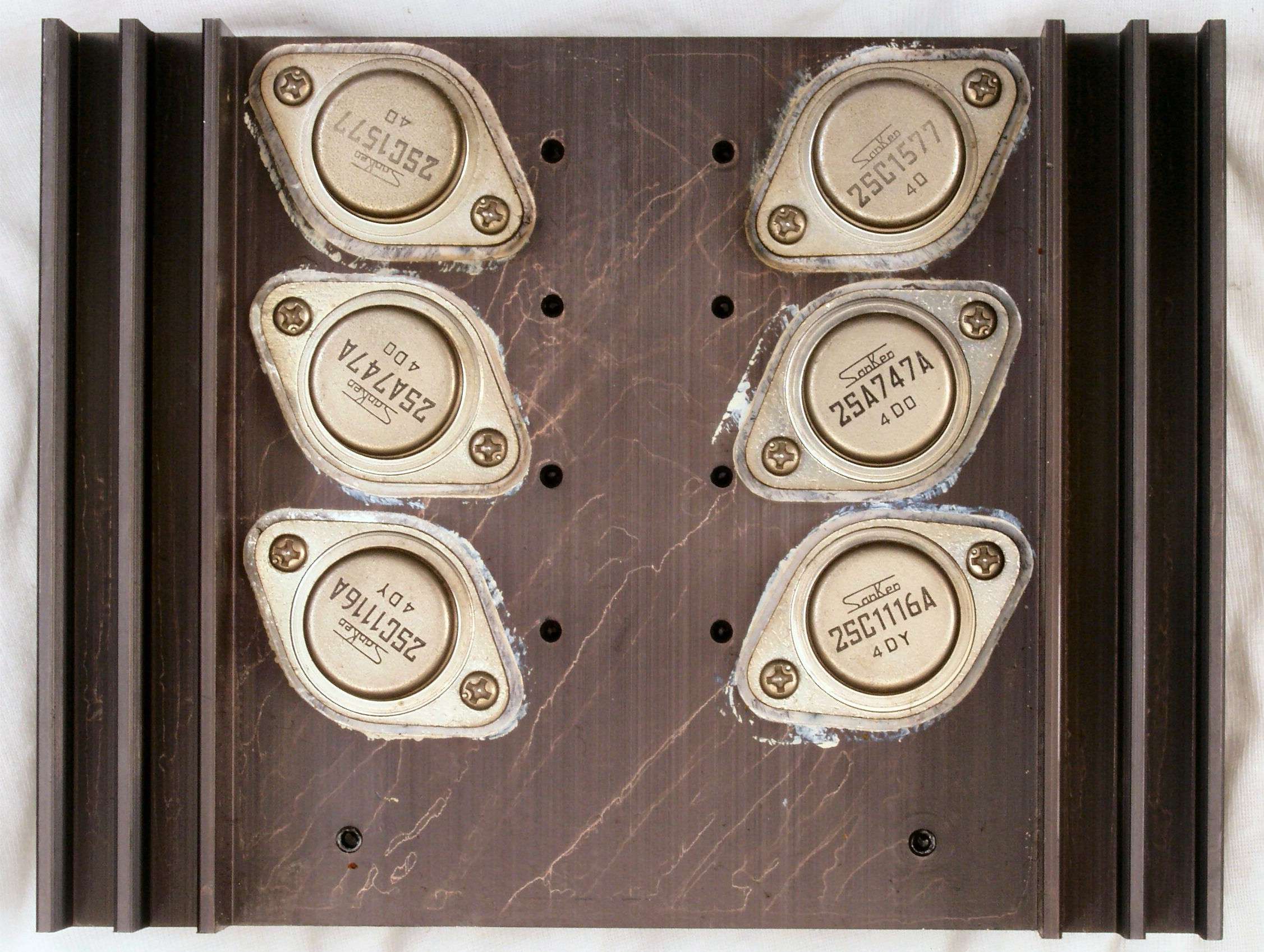

Ｃ４１２．　修理中　電源１基板、ＴＲ（トランジスター）の放熱器の接着が劣化して機能していない。3個とも

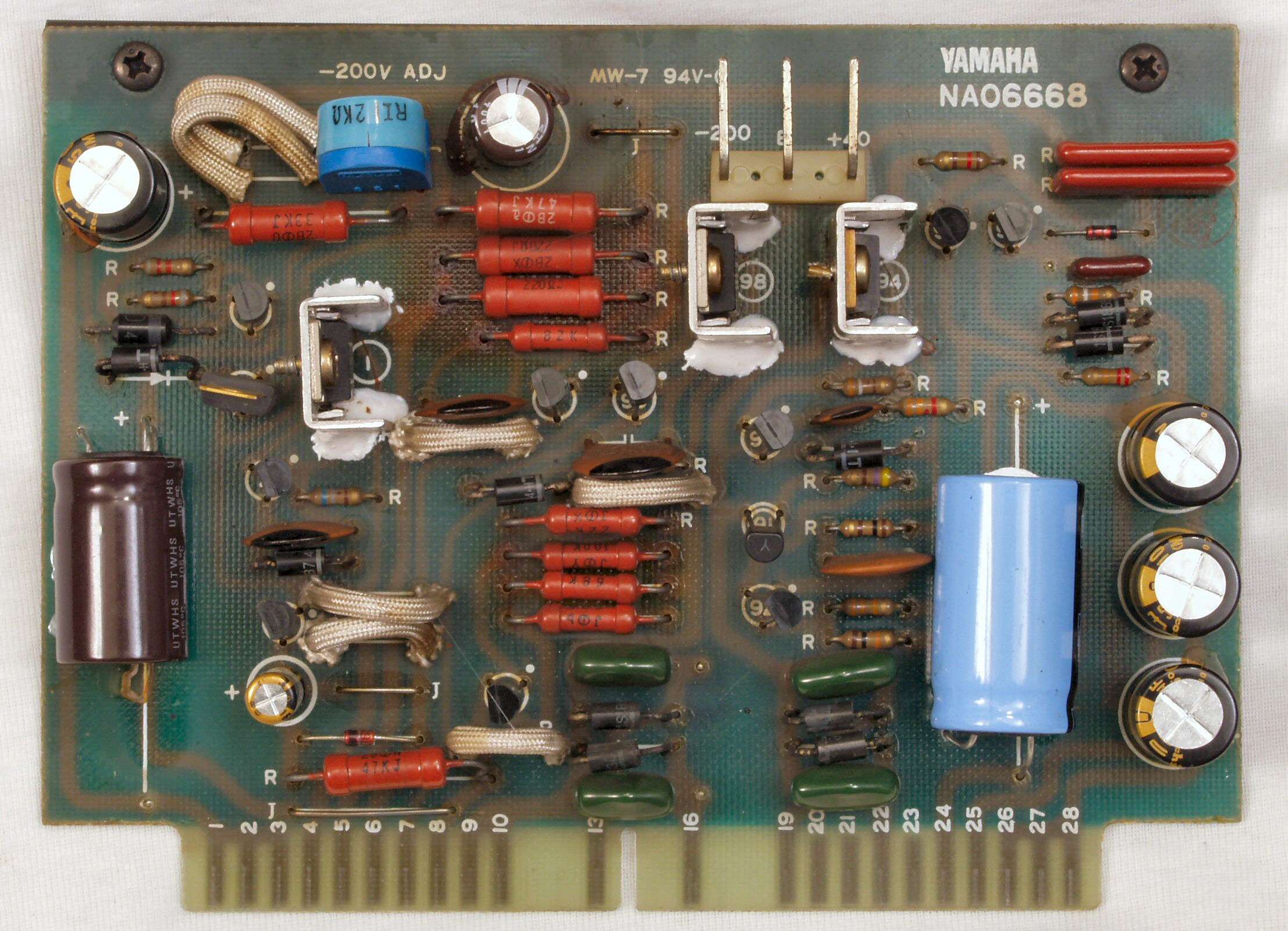

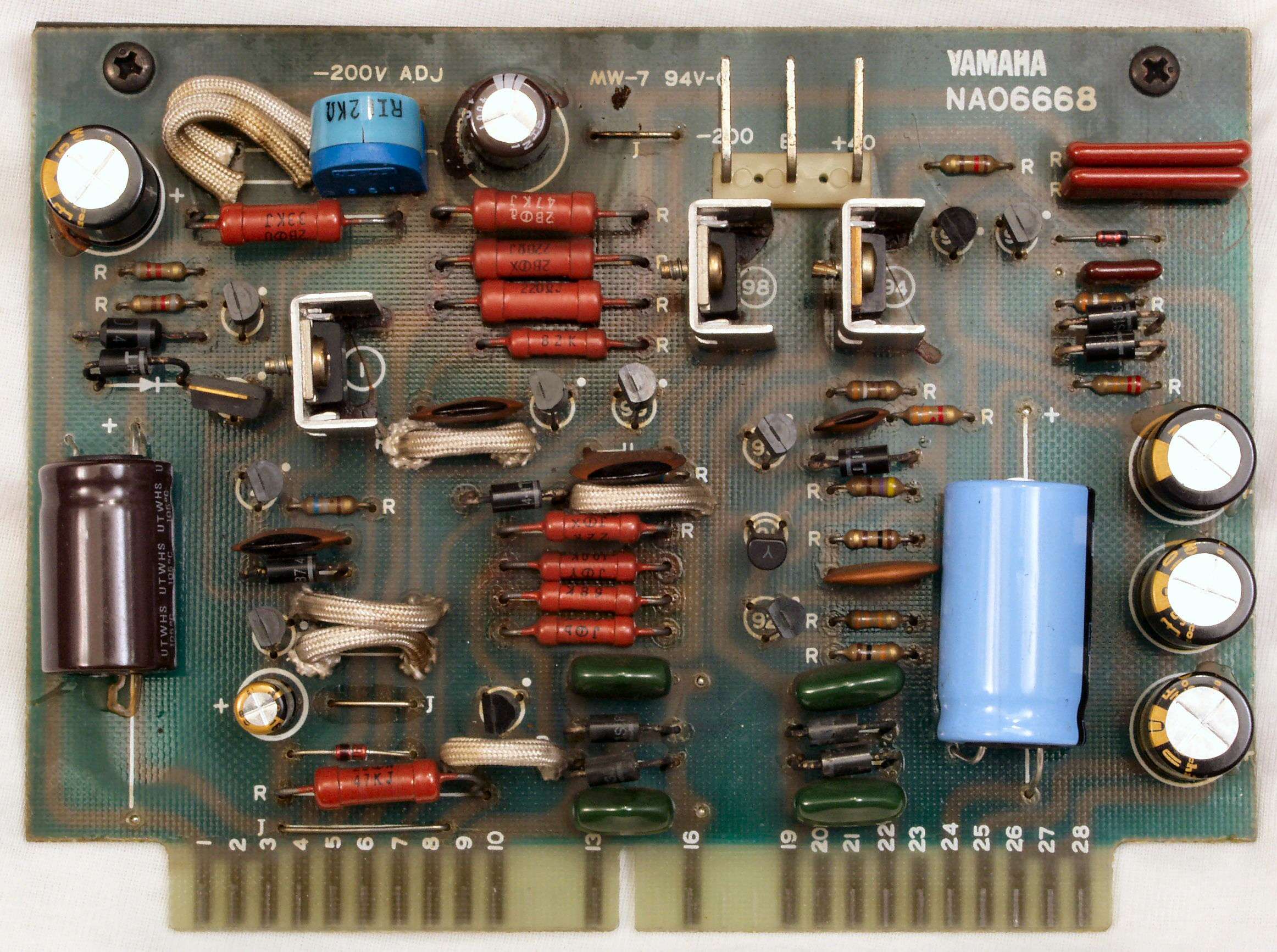

Ｃ４２．　修理後　電源１基板　　半固定ＶＲ１、電解コンデンサー８個交換

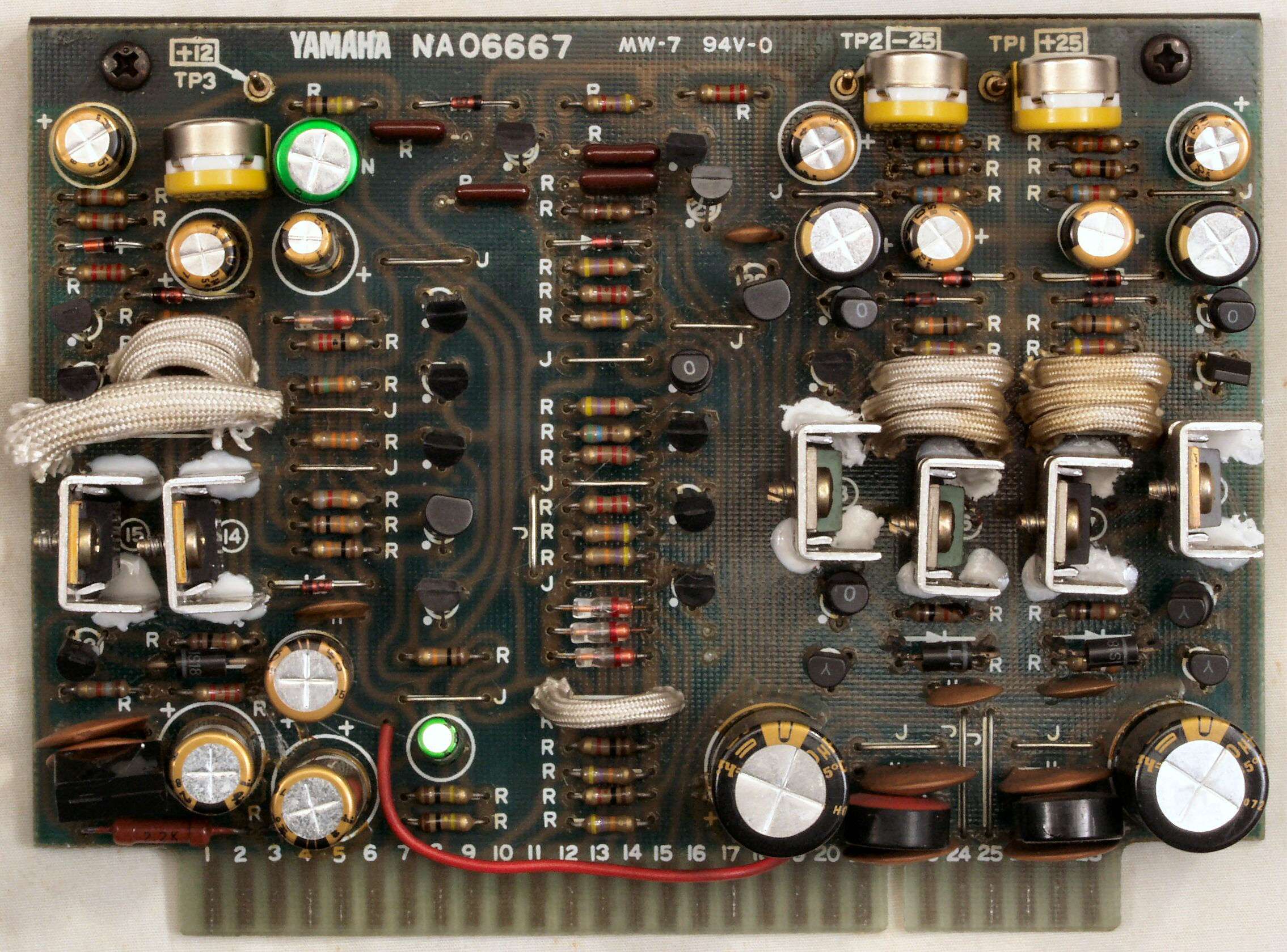

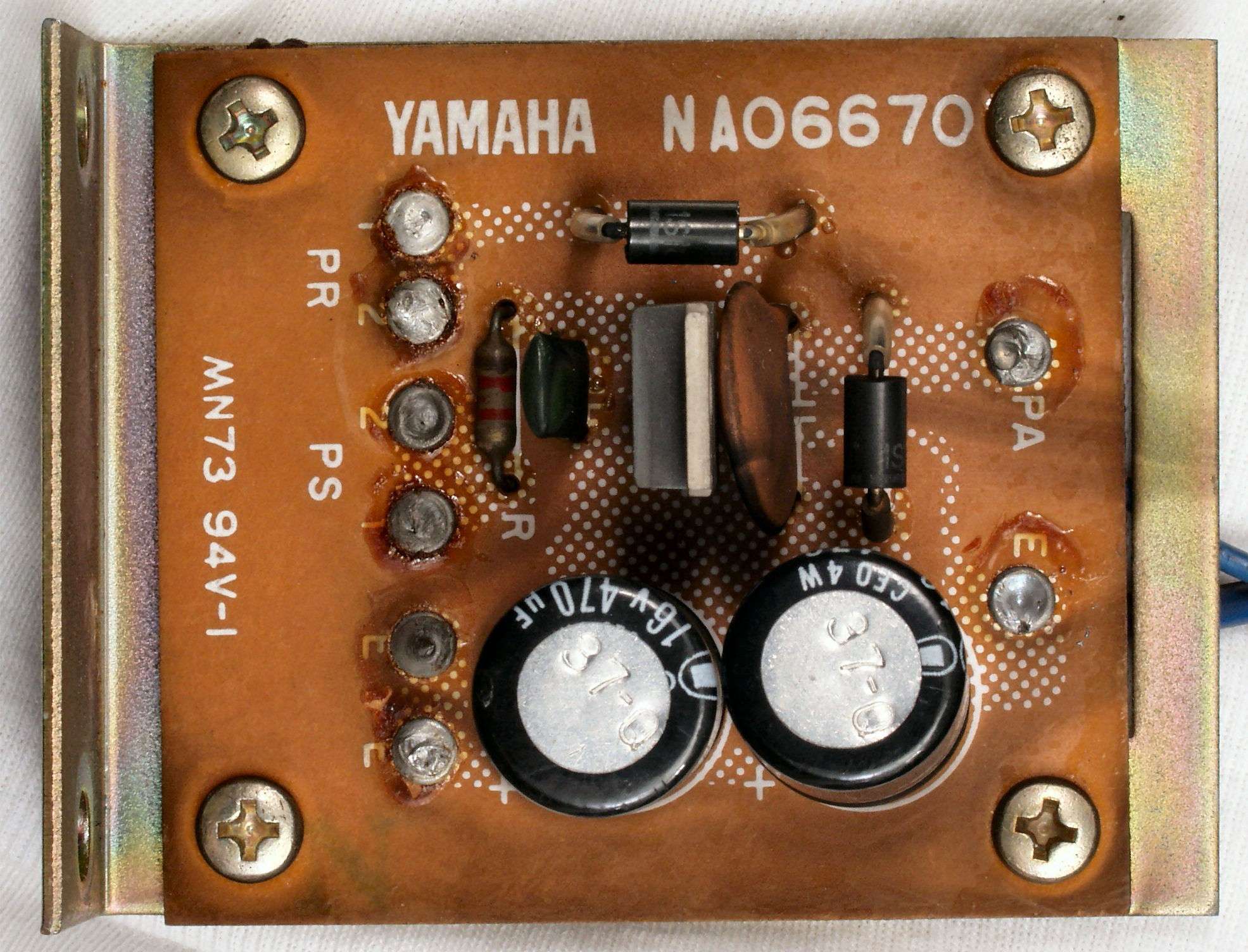

Ｃ４２２．　完成電源１基板

Ｃ４２３．　完成電源１基板、放熱器をしっかり接着する。

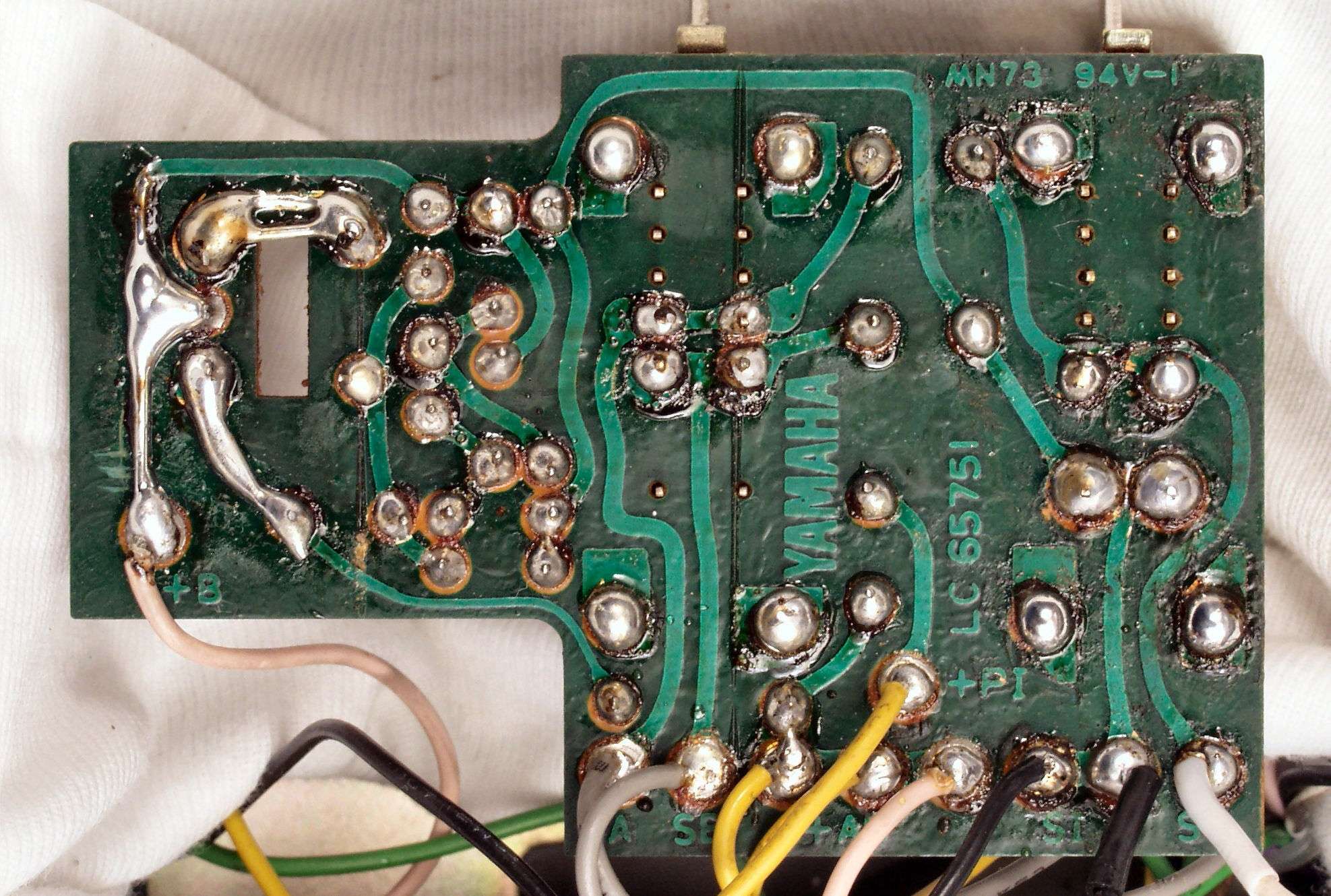

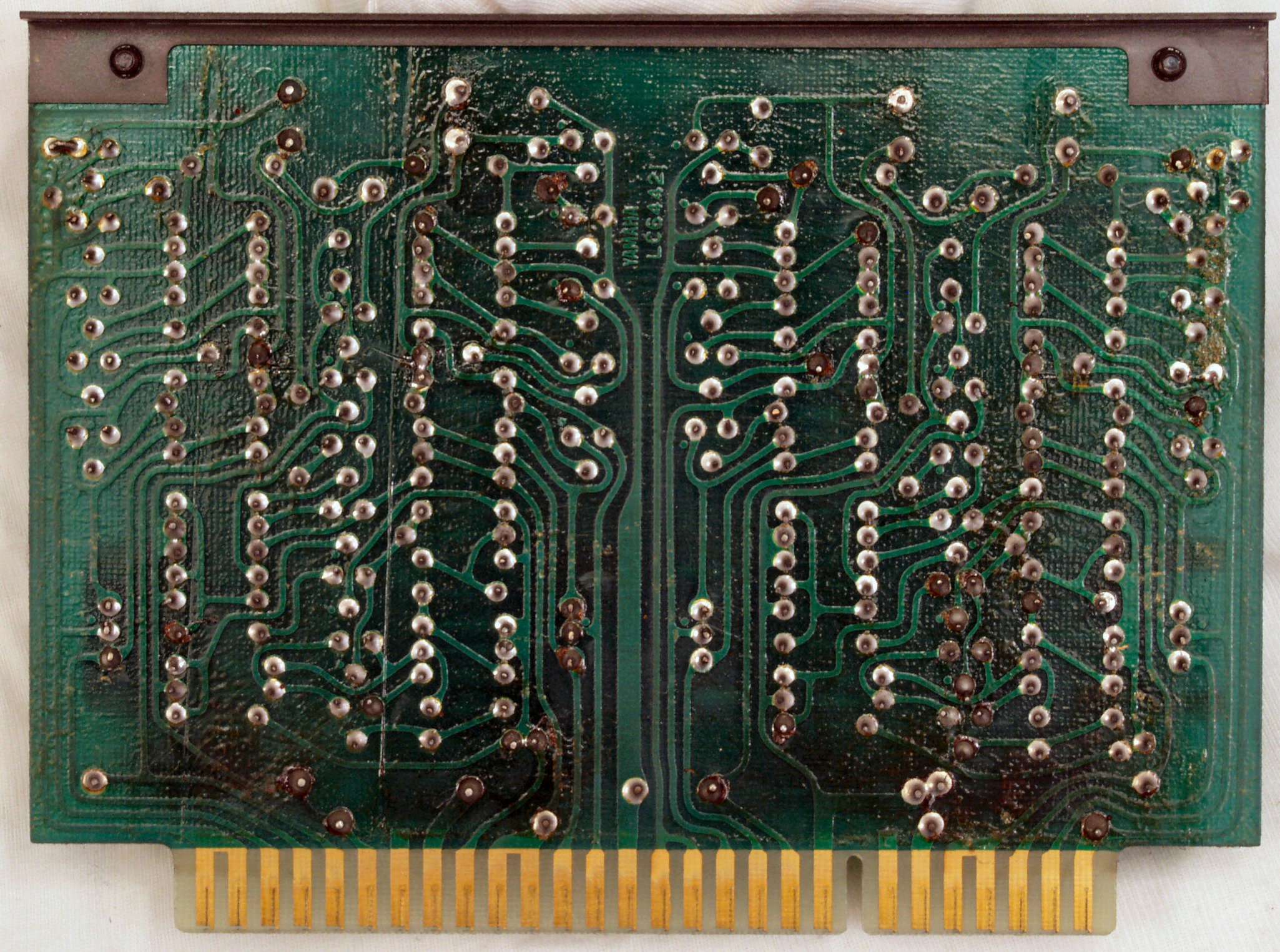

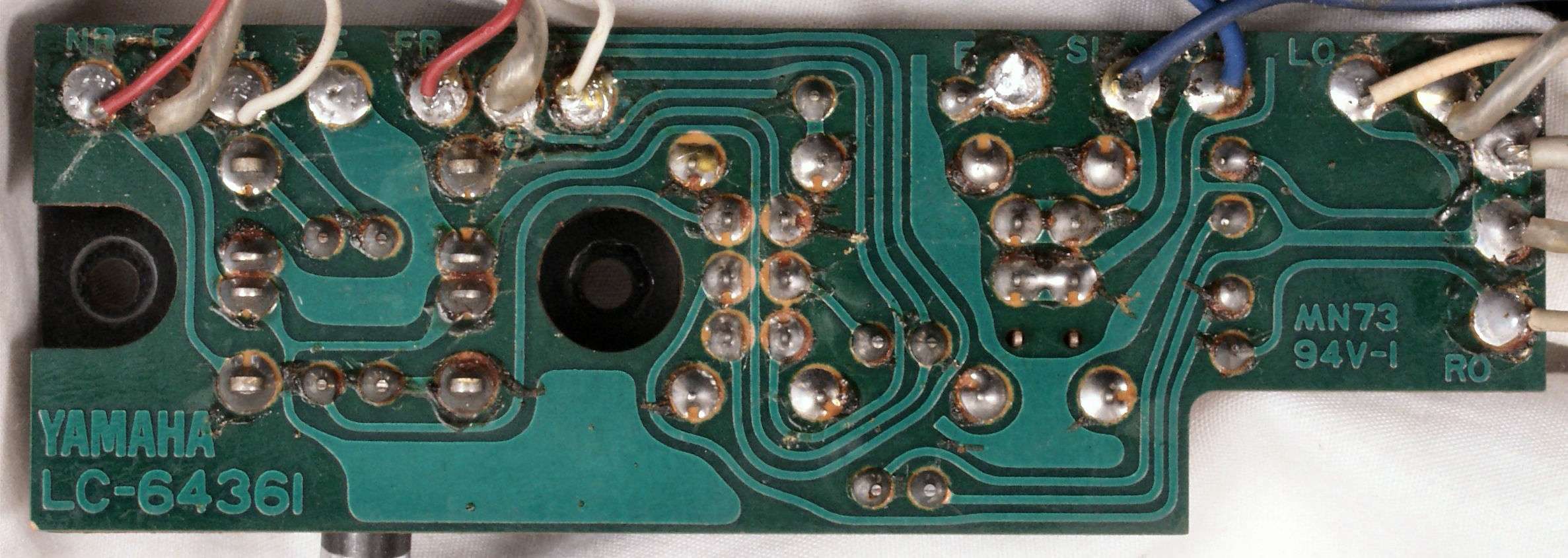

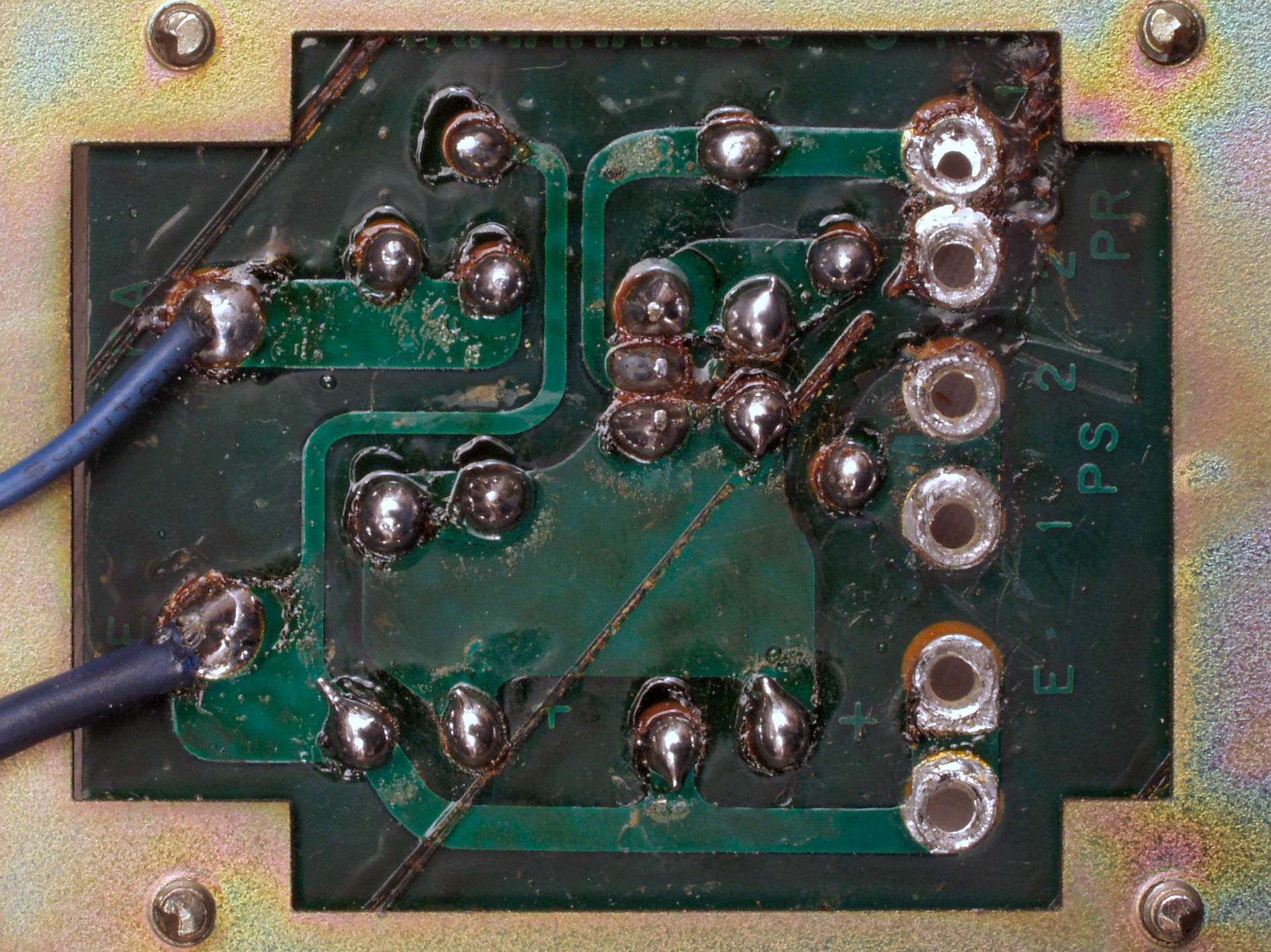

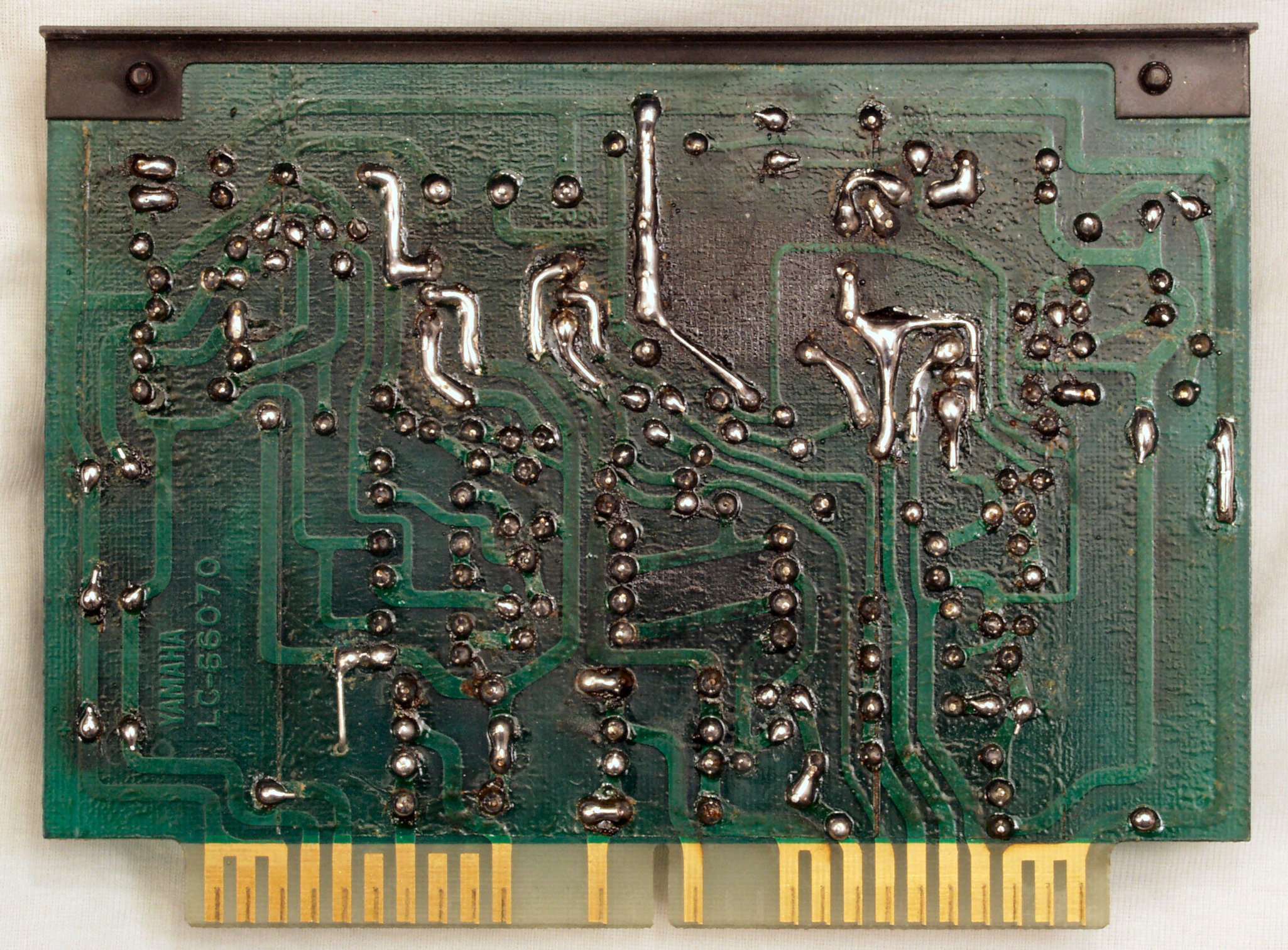

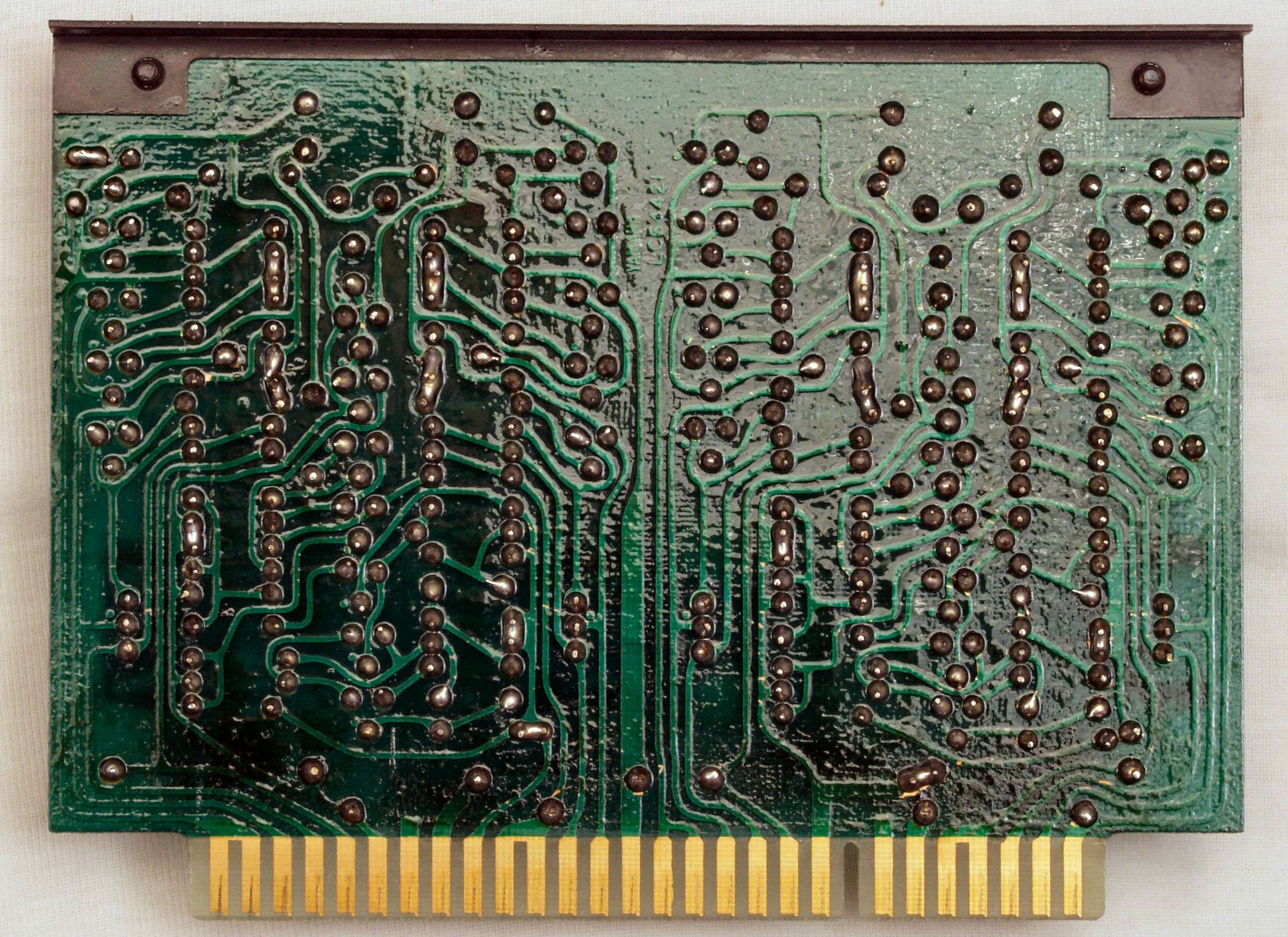

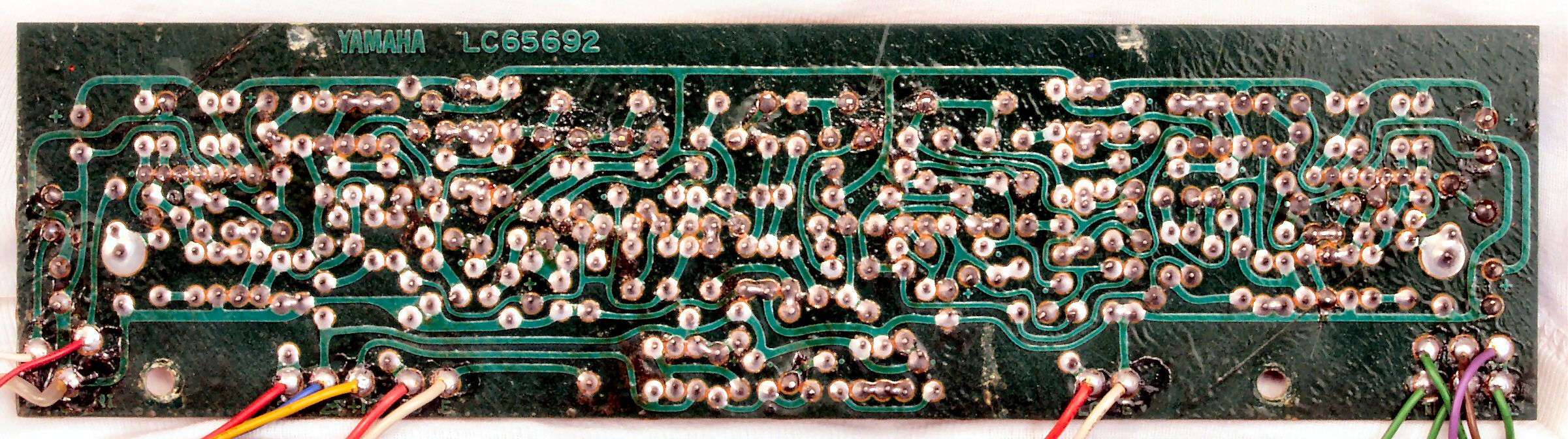

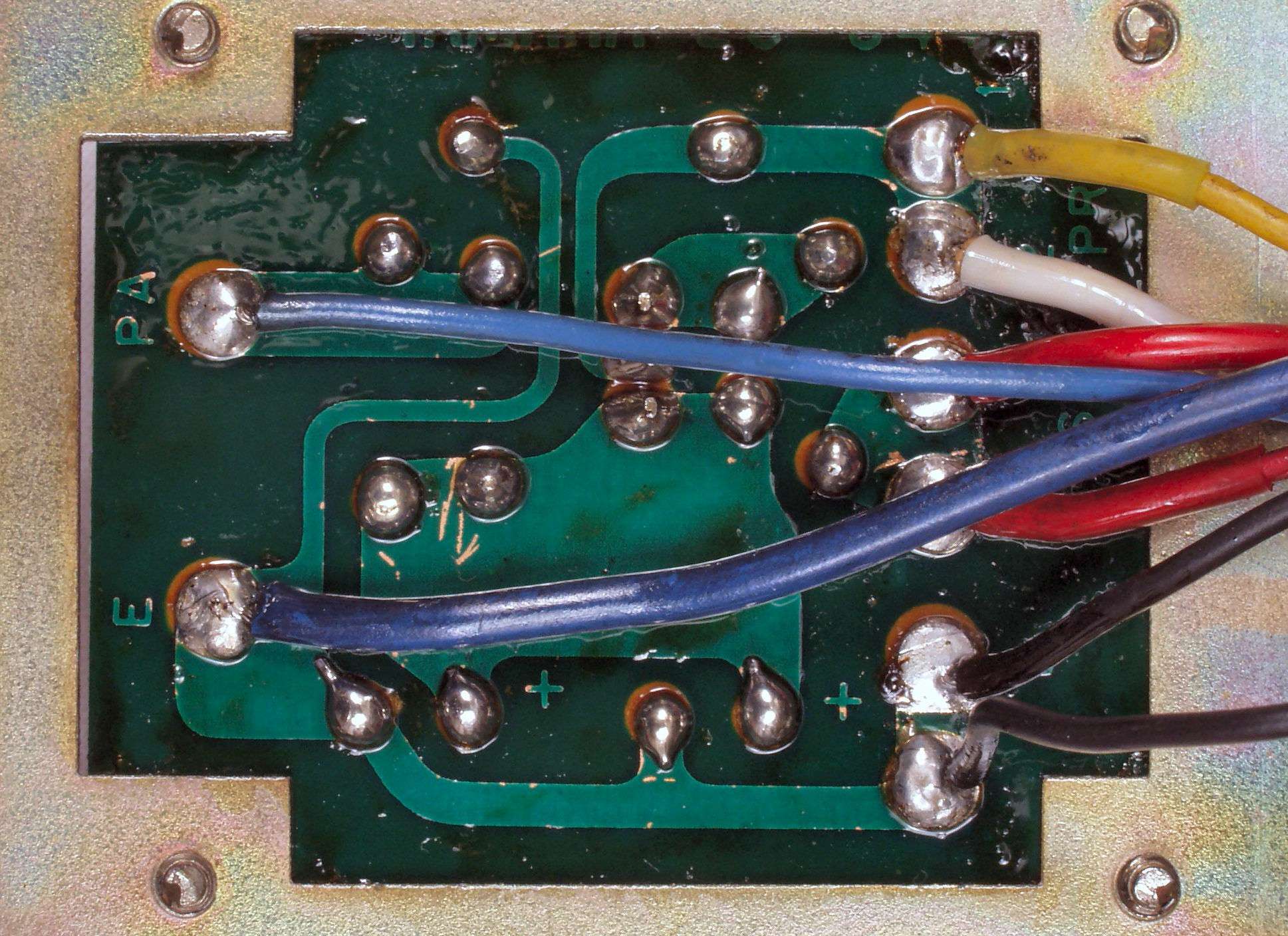

Ｃ４３．　修理前　電源１基板裏

Ｃ４３２．　修理前　電源１基板裏、半田不良ヶ所。

Ｃ４４．　修理（半田補正）後　電源１基板裏。　全ての半田をやり修す。

Ｃ４５．　完成電源１基板裏、洗浄後防湿材を塗る

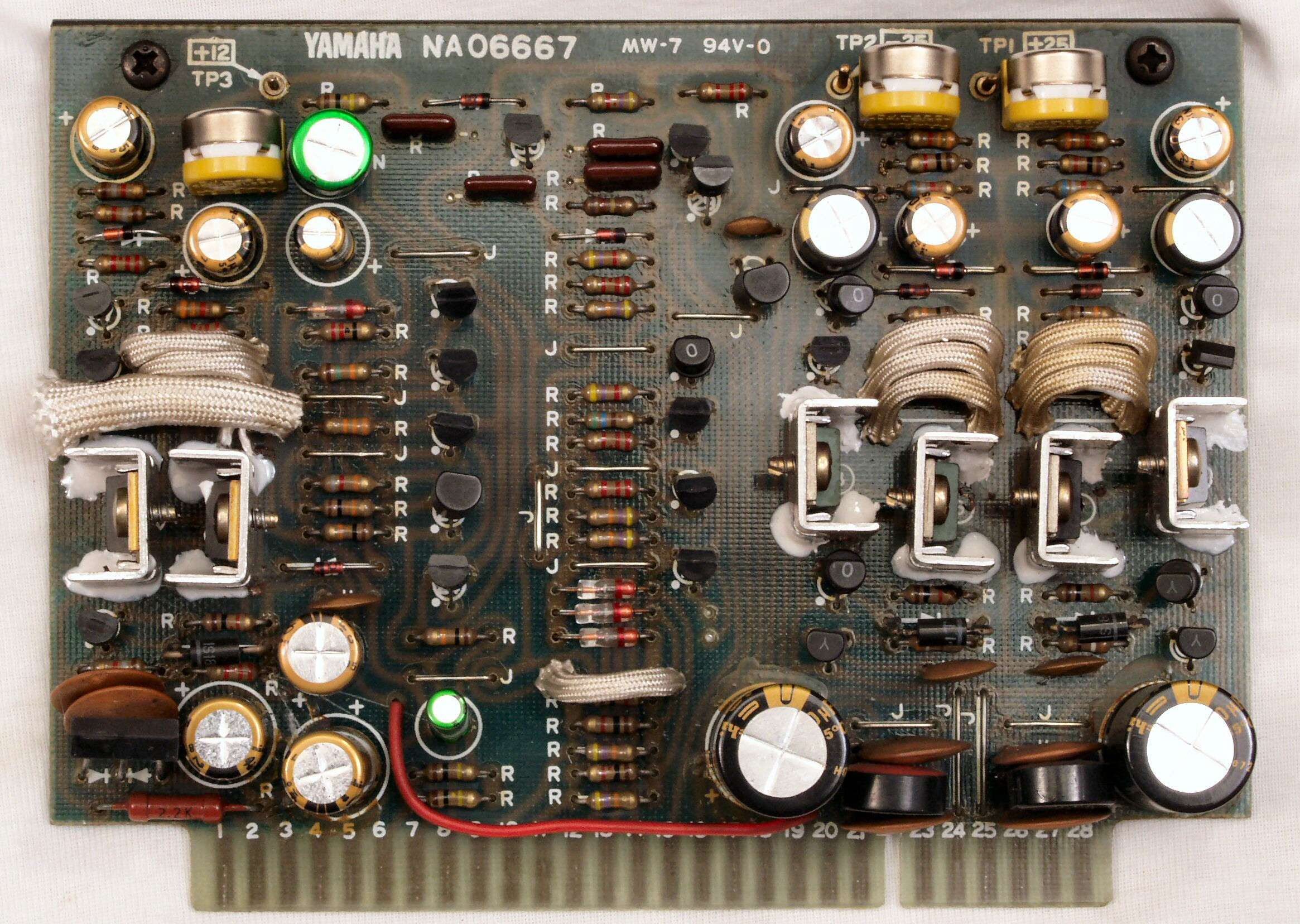

Ｃ５１．　修理前　電源２基板

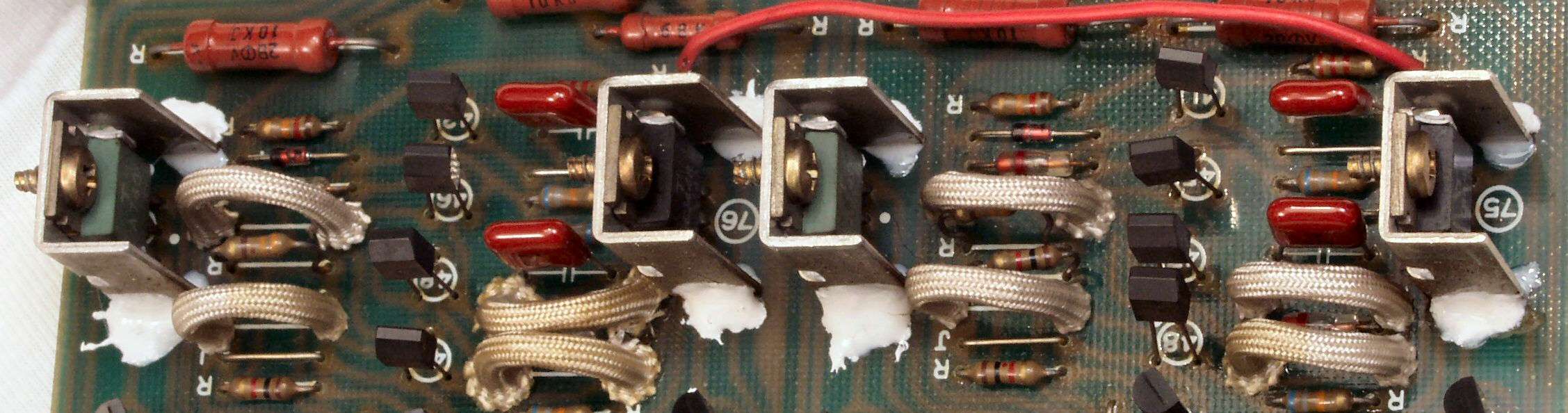

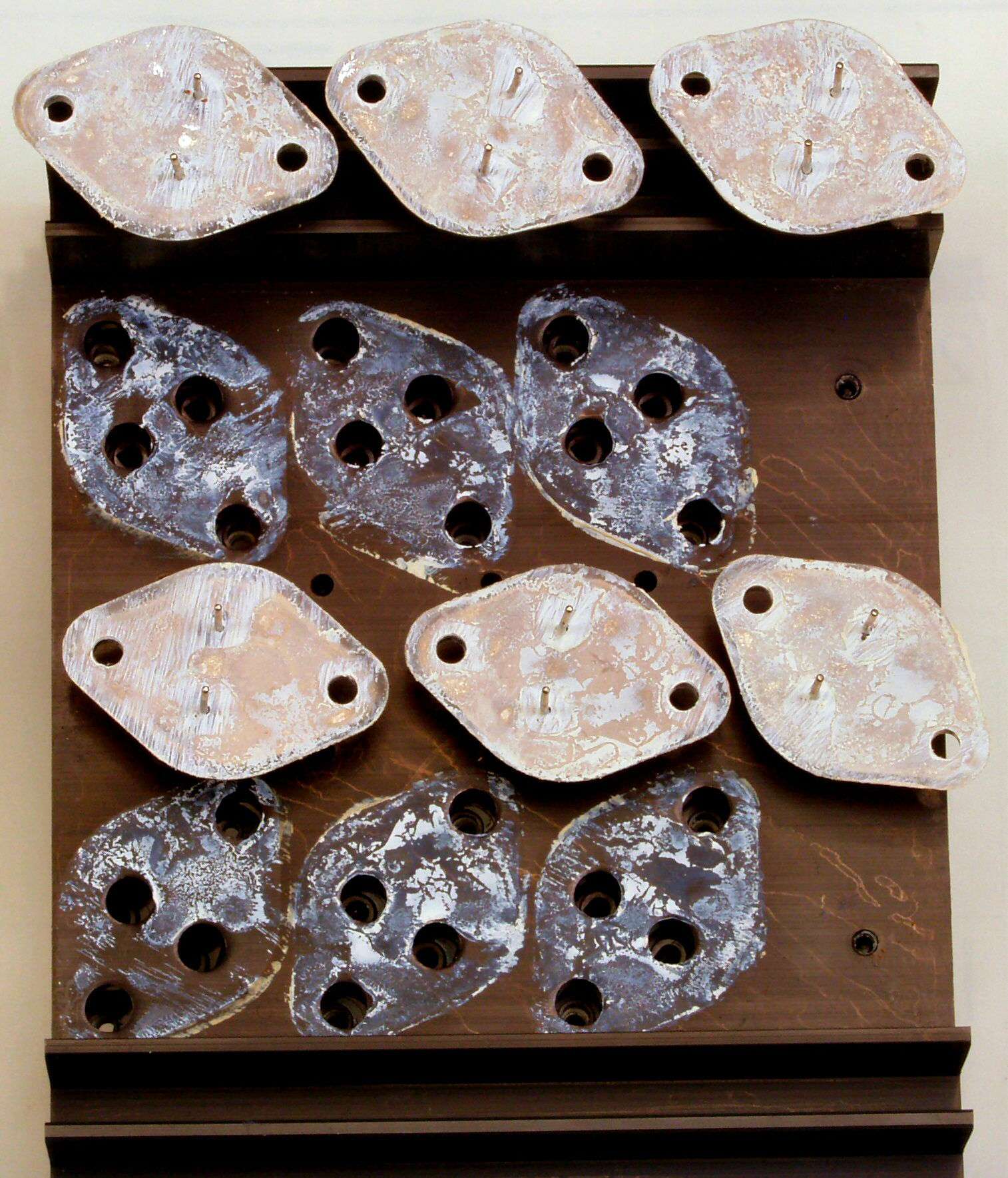

Ｃ５１２．　修理中　電源２基板、ＴＲ（トランジスター）の放熱器の接着が劣化して機能していない。２個とも

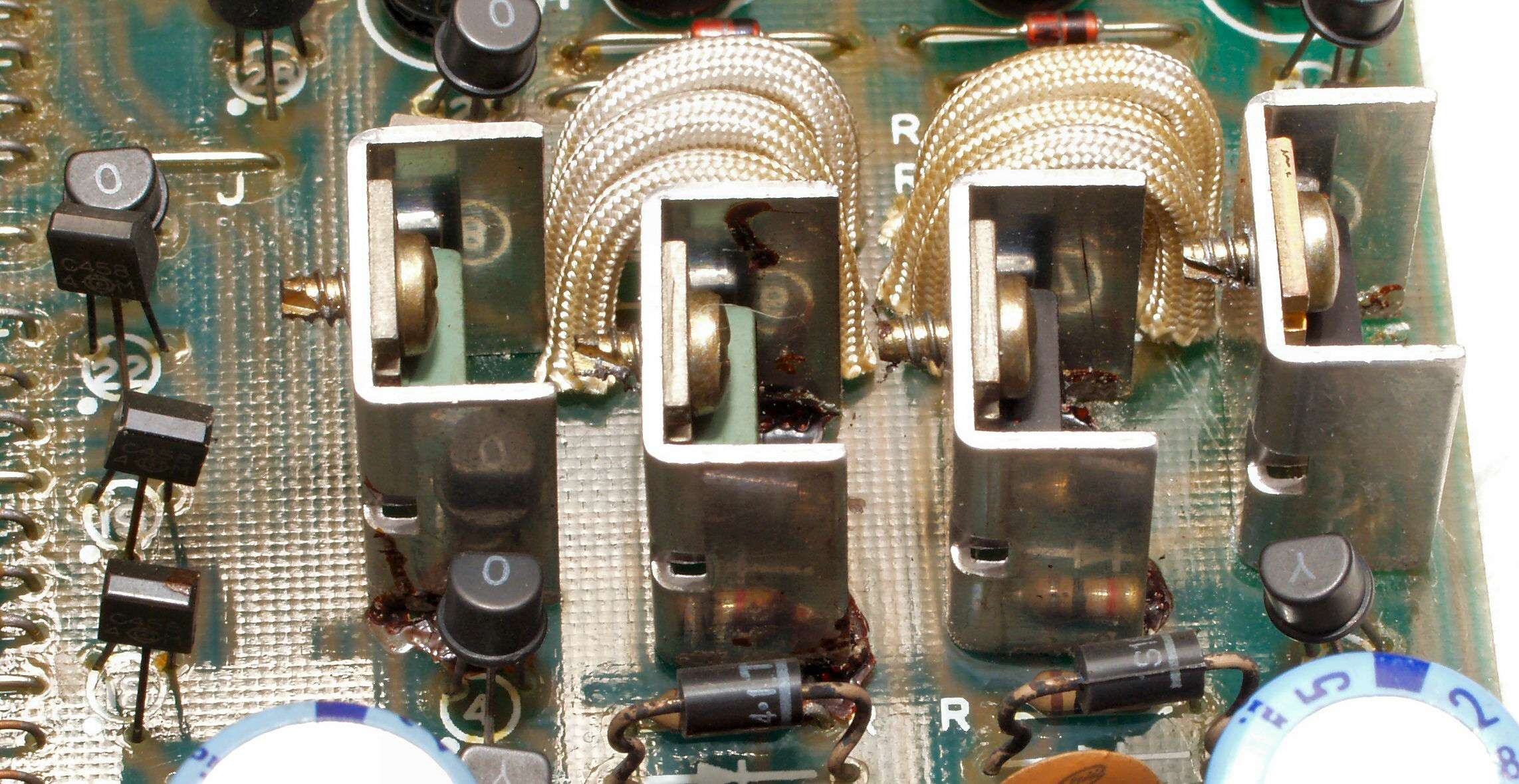

Ｃ５１３．　修理中　電源２基板、ＴＲ（トランジスター）の放熱器の接着が劣化して機能していない。４個とも

Ｃ５２．　修理後　電源２基板　　ＴＲ（トランジスター）１０個、半固定ＶＲ３、電解コンデンサー１６個交換

Ｃ５２２．　完成電源２基板

Ｃ５２３．　完成電源２基板、放熱器をしっかり接着する

Ｃ５２４．　完成電源２基板、放熱器をしっかり接着する２

Ｃ３２５．　再修理後　電源２基板、テスト中、フルパワー時、SP出力リレーが落ちる、
　　　　　　　　　　　　　　　　前の修理（かなり前の修理）で定電圧回路の出力ＴＲ（トランジスター）が逆接続になっていた！！
　　　　　　　　　　　　　　　　写真「Ｃ５Ｂ－１．　完成電源２基板」と比べてください

Ｃ５３．　修理前　電源２基板裏

Ｃ５４．　修理（半田補正）後　電源２基板裏。　全ての半田をやり修す。

Ｃ５５．　完成電源２基板裏、洗浄後防湿材を塗る

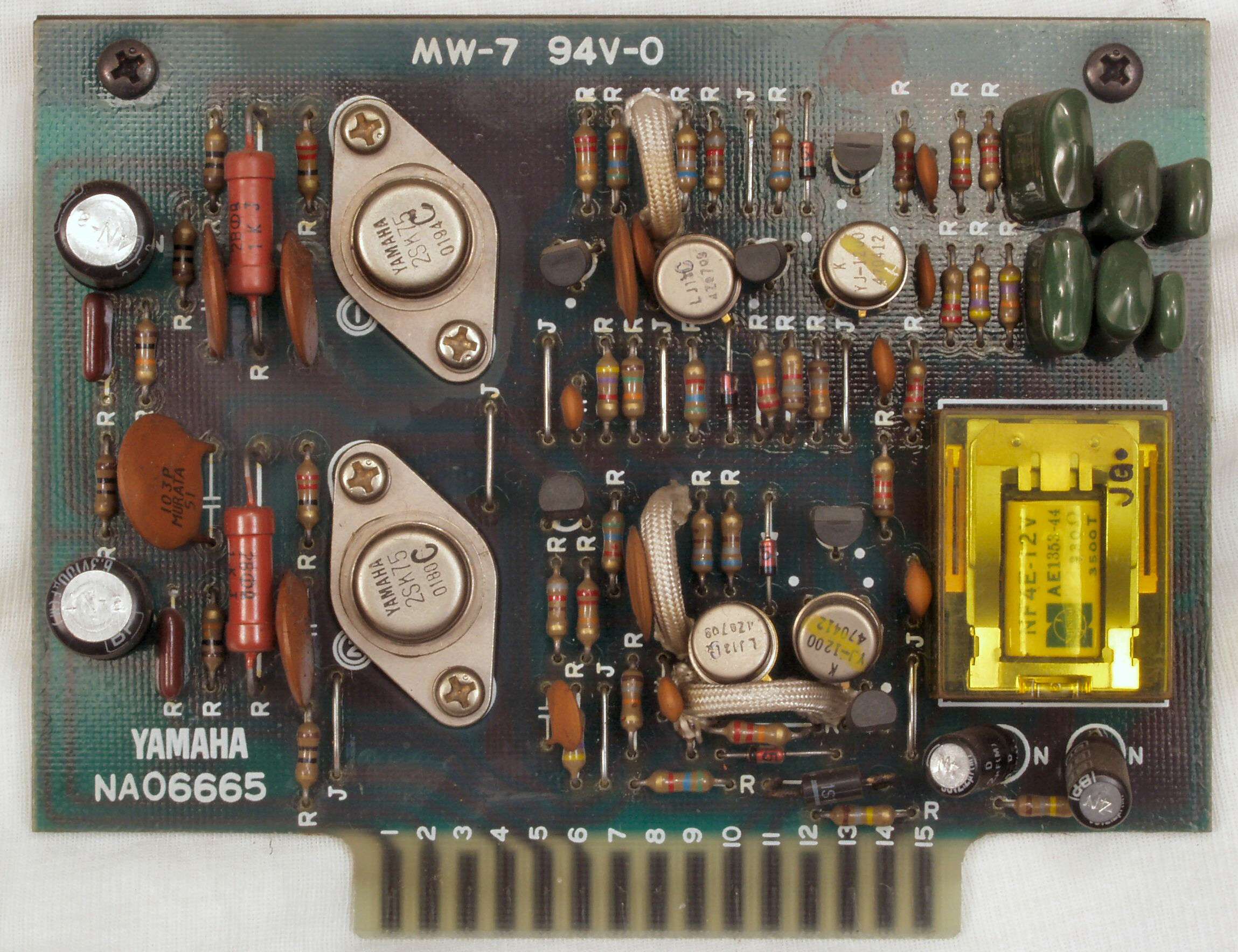

Ｃ６１．　修理前　電源３基板

Ｃ６２．　修理後　電源３基板　　フィルムコンデンサー８個交換

Ｃ６３．　完成電源３基板

Ｃ６４．　完成電源３基板、放熱器をしっかり接着する

Ｃ６５．　修理前　電源３基板裏

Ｃ６６．　修理（半田補正）後　電源３基板裏。　全ての半田をやり修す。

Ｃ６７．　完成電源３基板裏、洗浄後防湿材を塗る

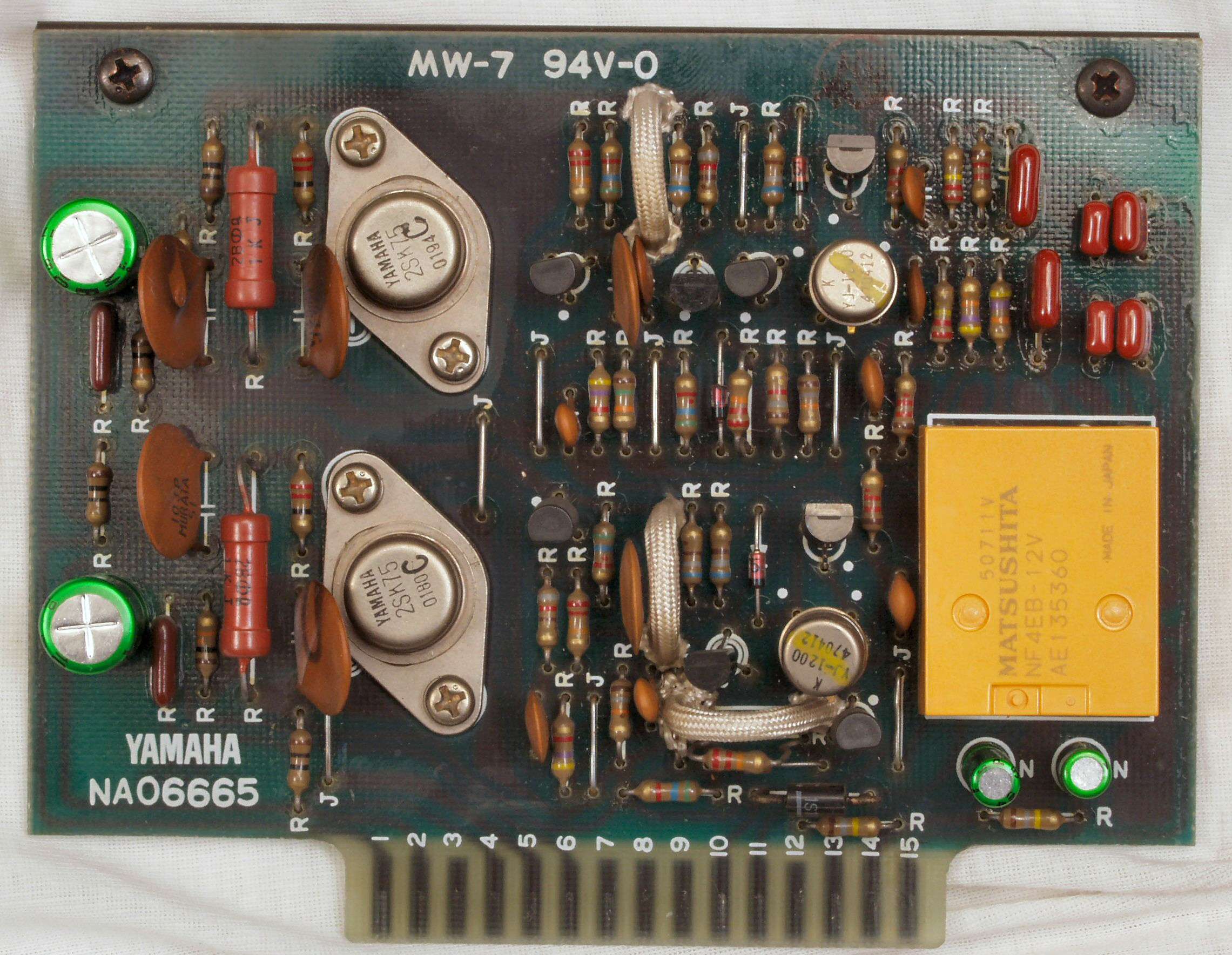

Ｃ７１．　修理前　電源出力ＴＲ基板　２個交換の後あり

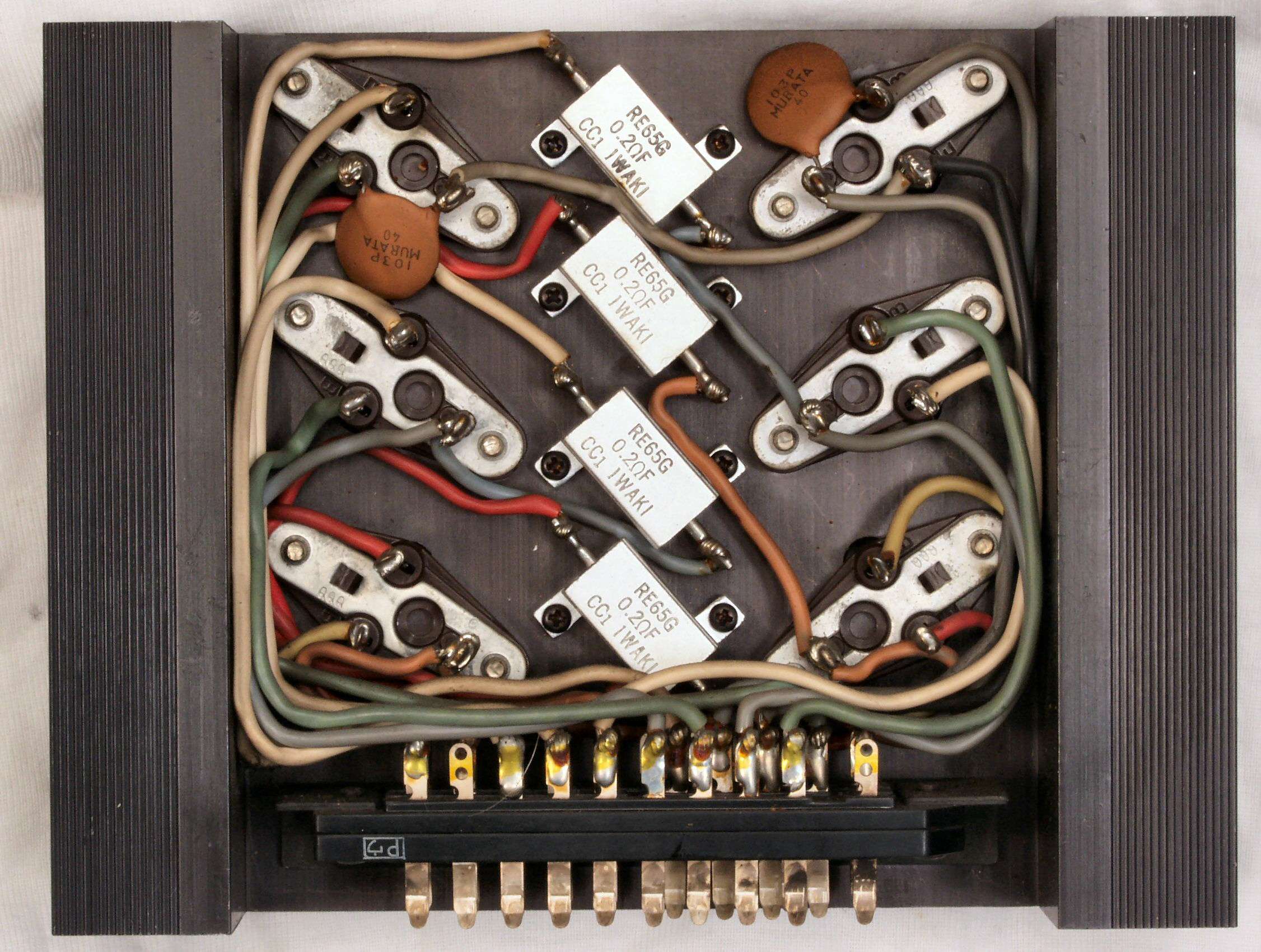

Ｃ７２．　修理中　電源出力ＴＲ基板、放熱シリコン点検

Ｃ７３．　修理後　電源出力ＴＲ基板

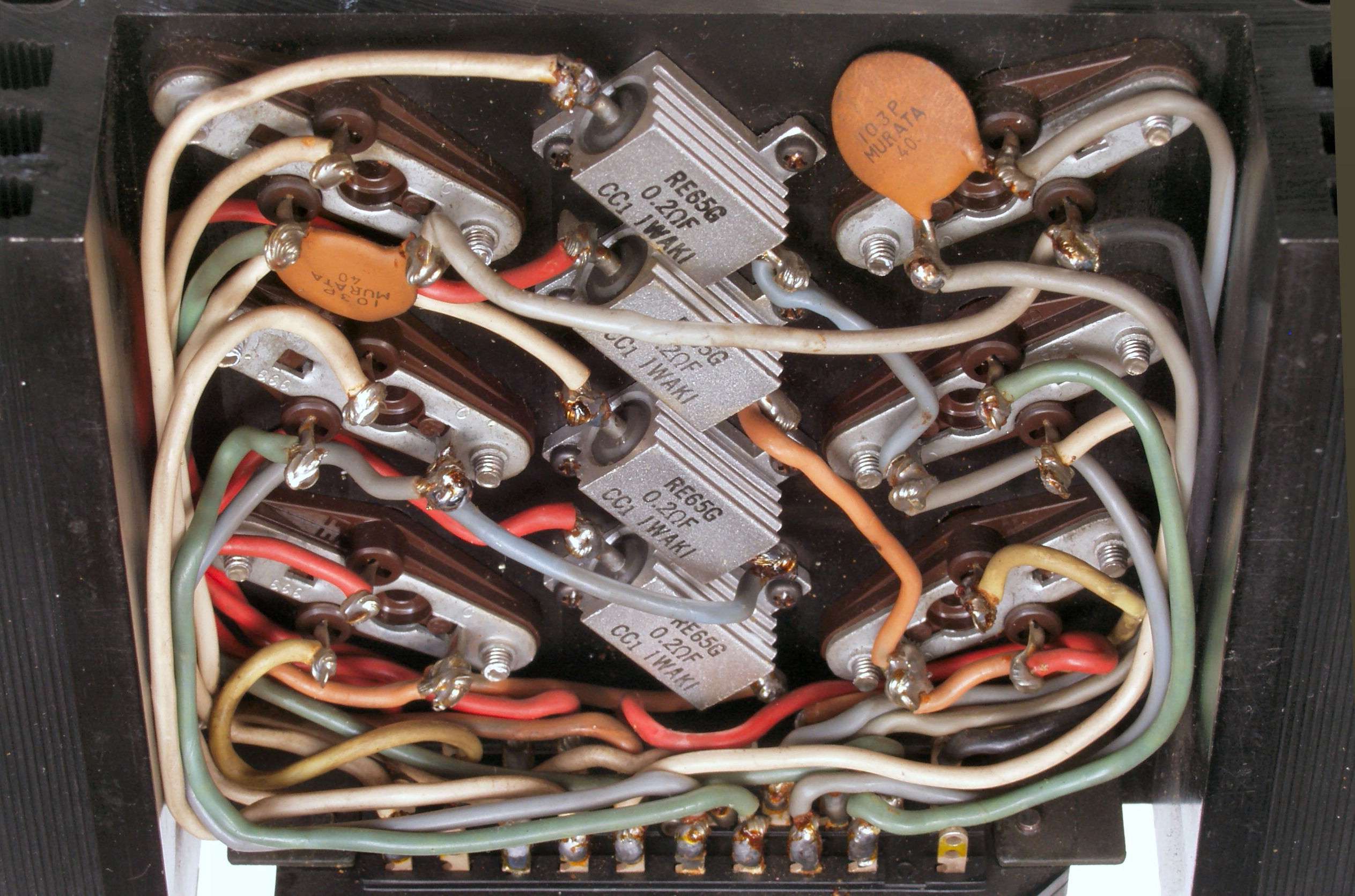

Ｃ７４．　修理前　電源出力ＴＲ基板裏

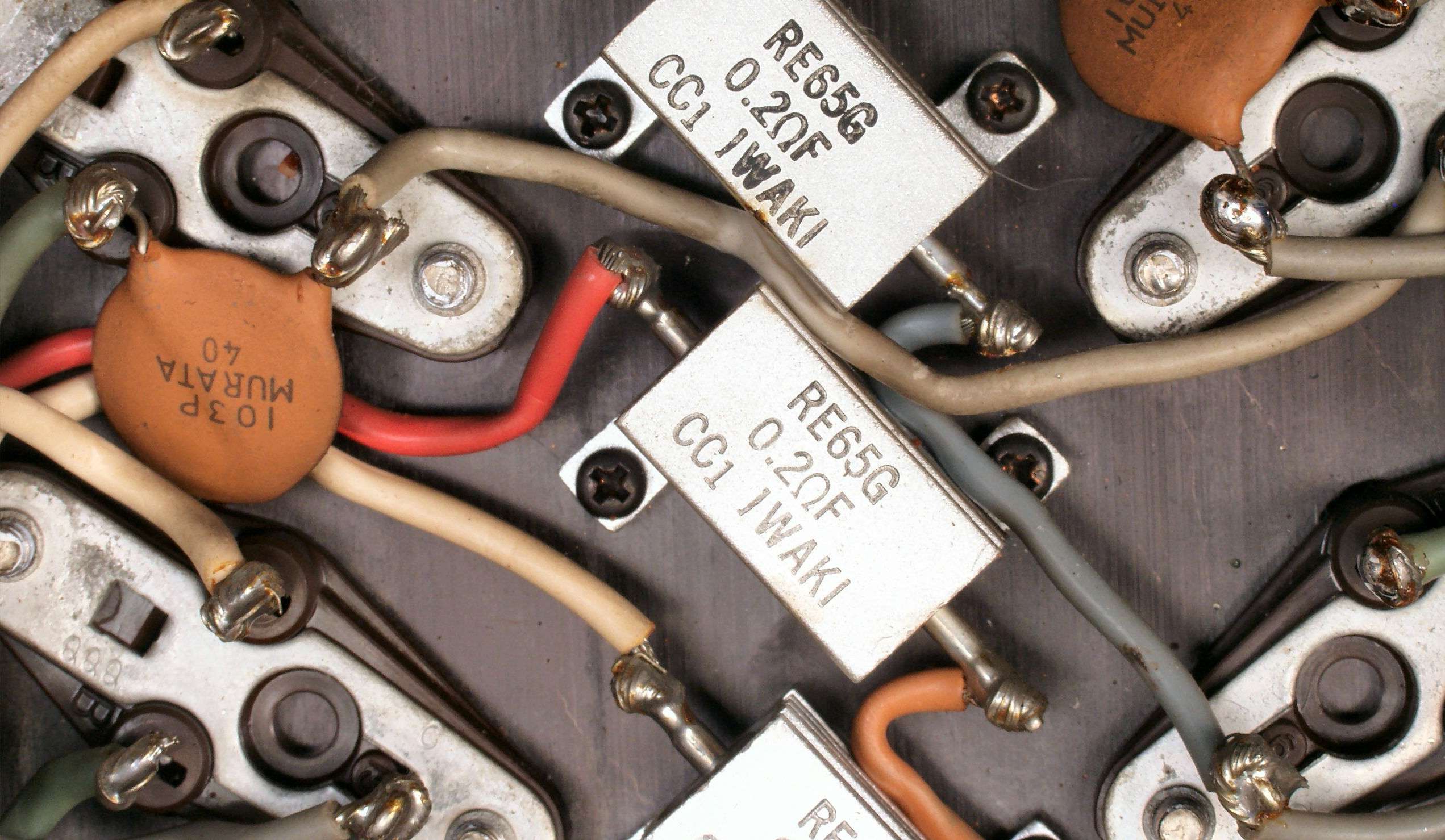

Ｃ７４２．　修理前　電源出力ＴＲ基板裏、配線の引き回しが悪く、抵抗の発熱で、絶縁ビニールが痩せている！！

Ｃ７４３．　修理前　電源出力ＴＲ基板裏、配線の引き回しを変更し、抵抗から離す。

Ｃ７５．　修理中　電源出力ＴＲ基板裏、半田補正中

Ｃ７６．　完成電源出力ＴＲ基板裏

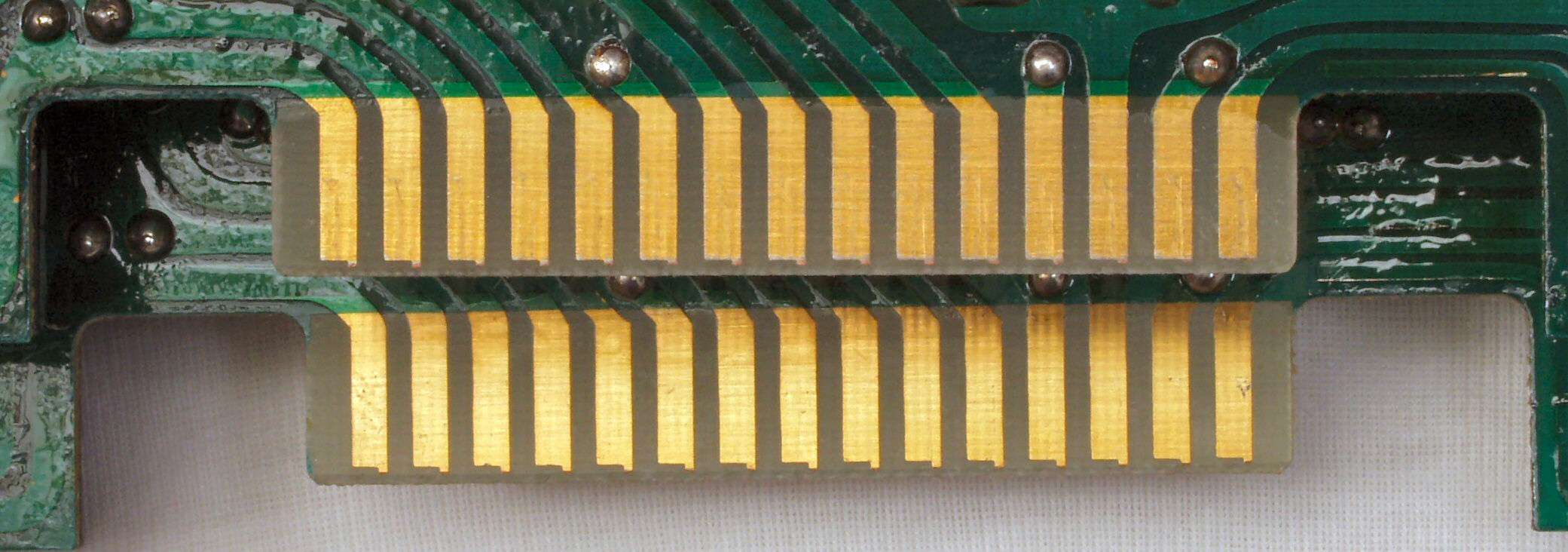

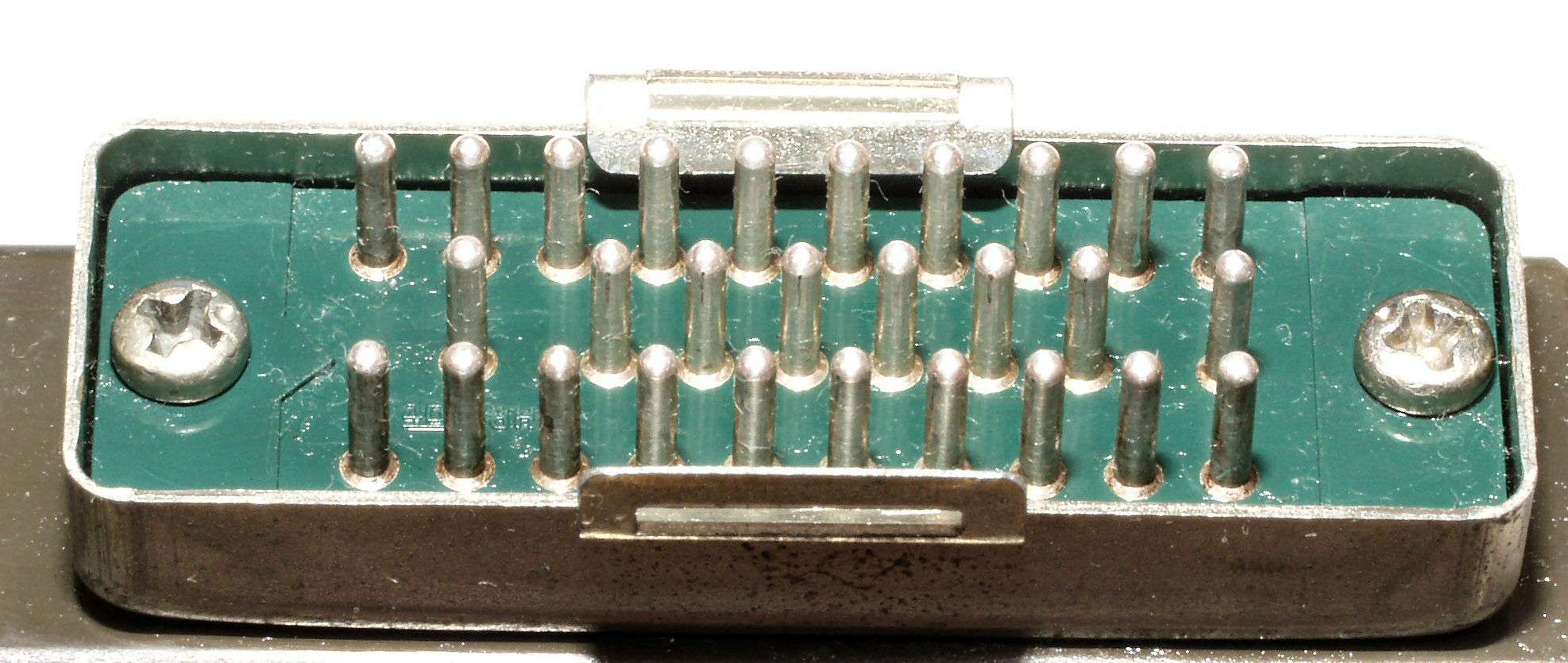

Ｃ７７．　修理前　電源出力ＴＲ基板コネクター足

Ｃ７８．　修理（清掃）後　電源出力ＴＲ基板コネクター足

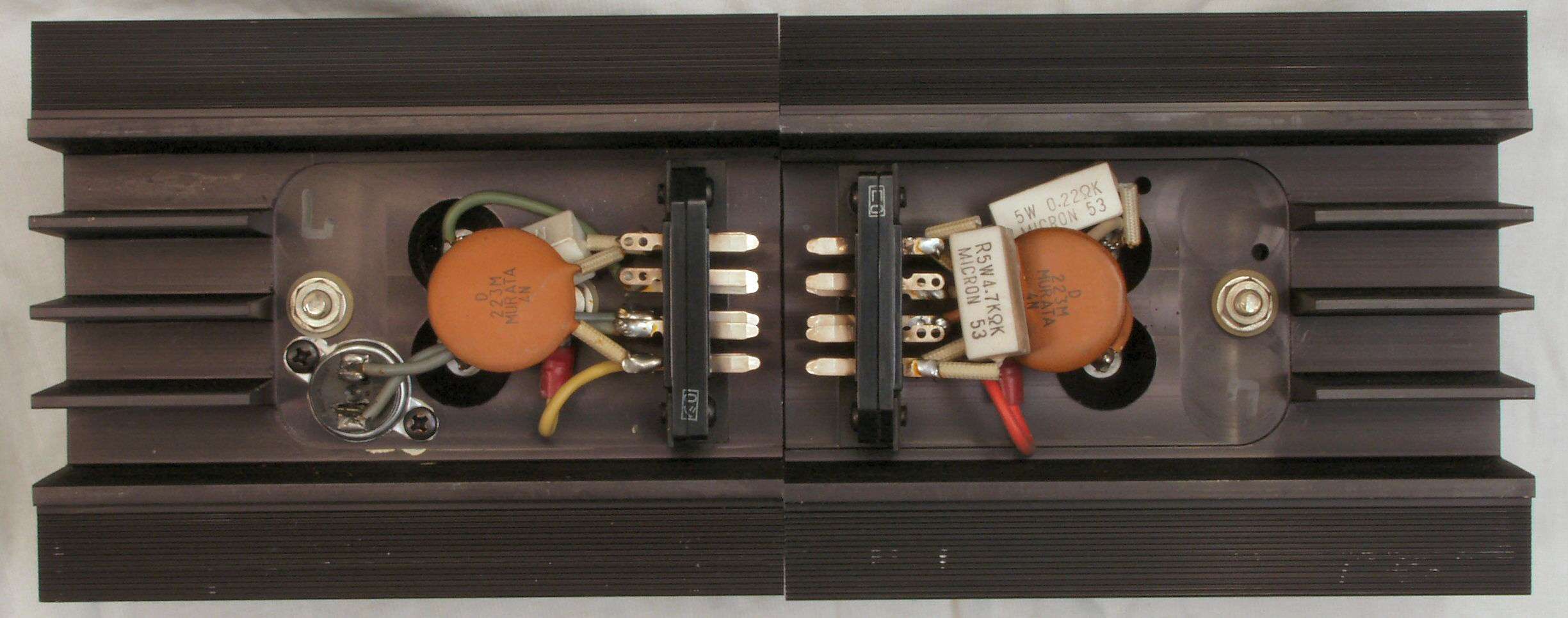

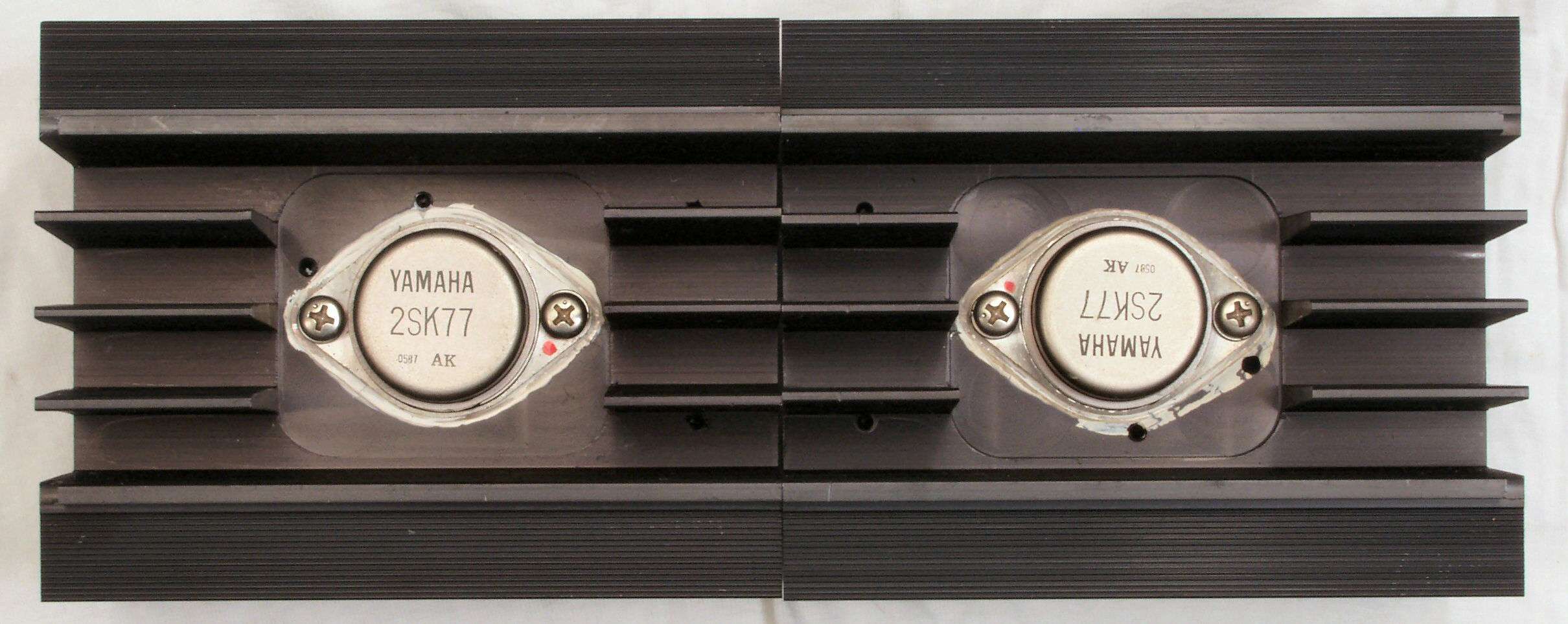

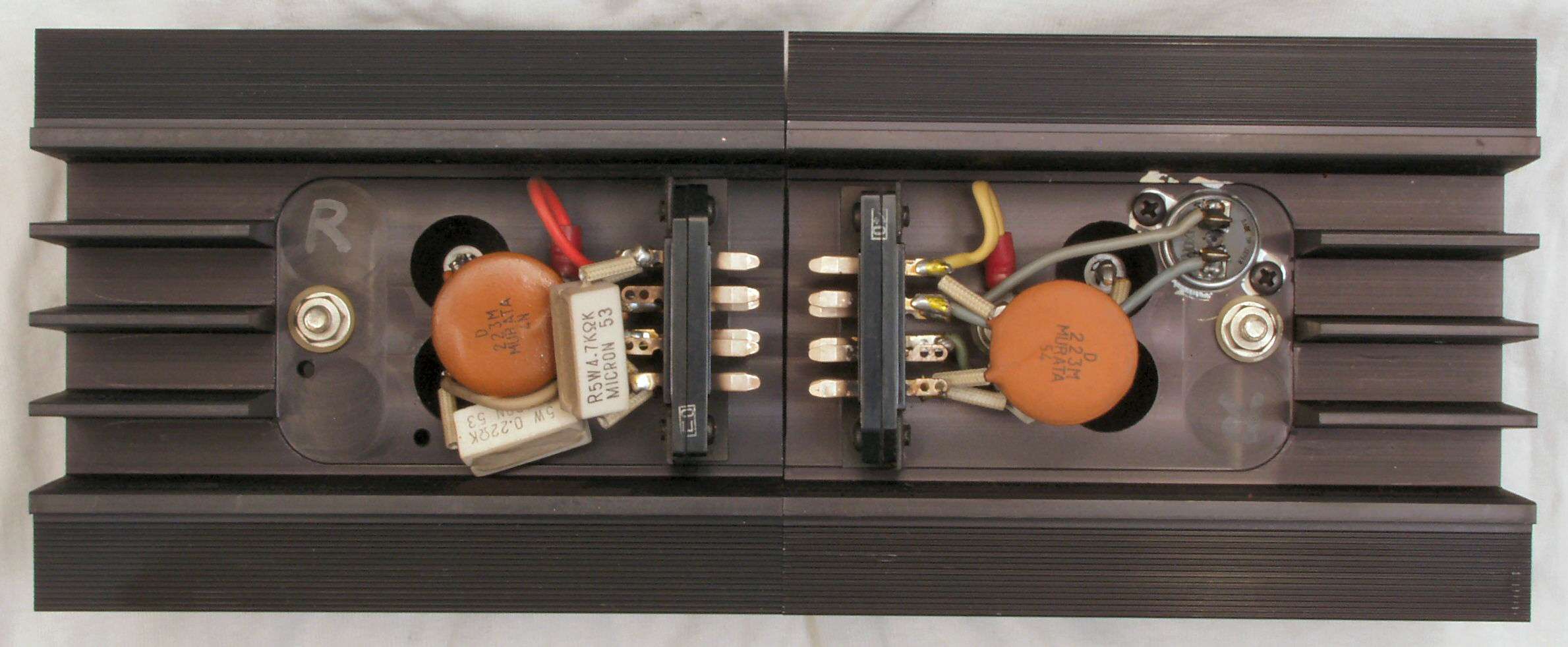

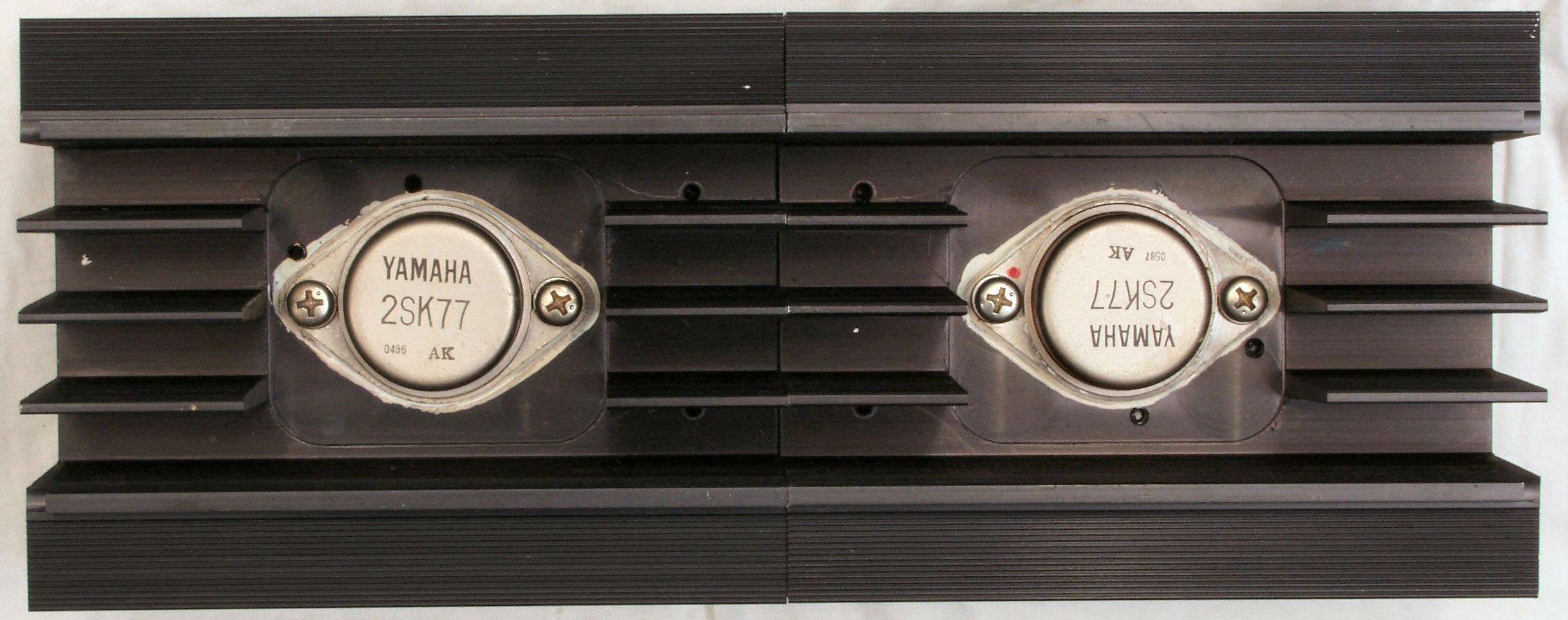

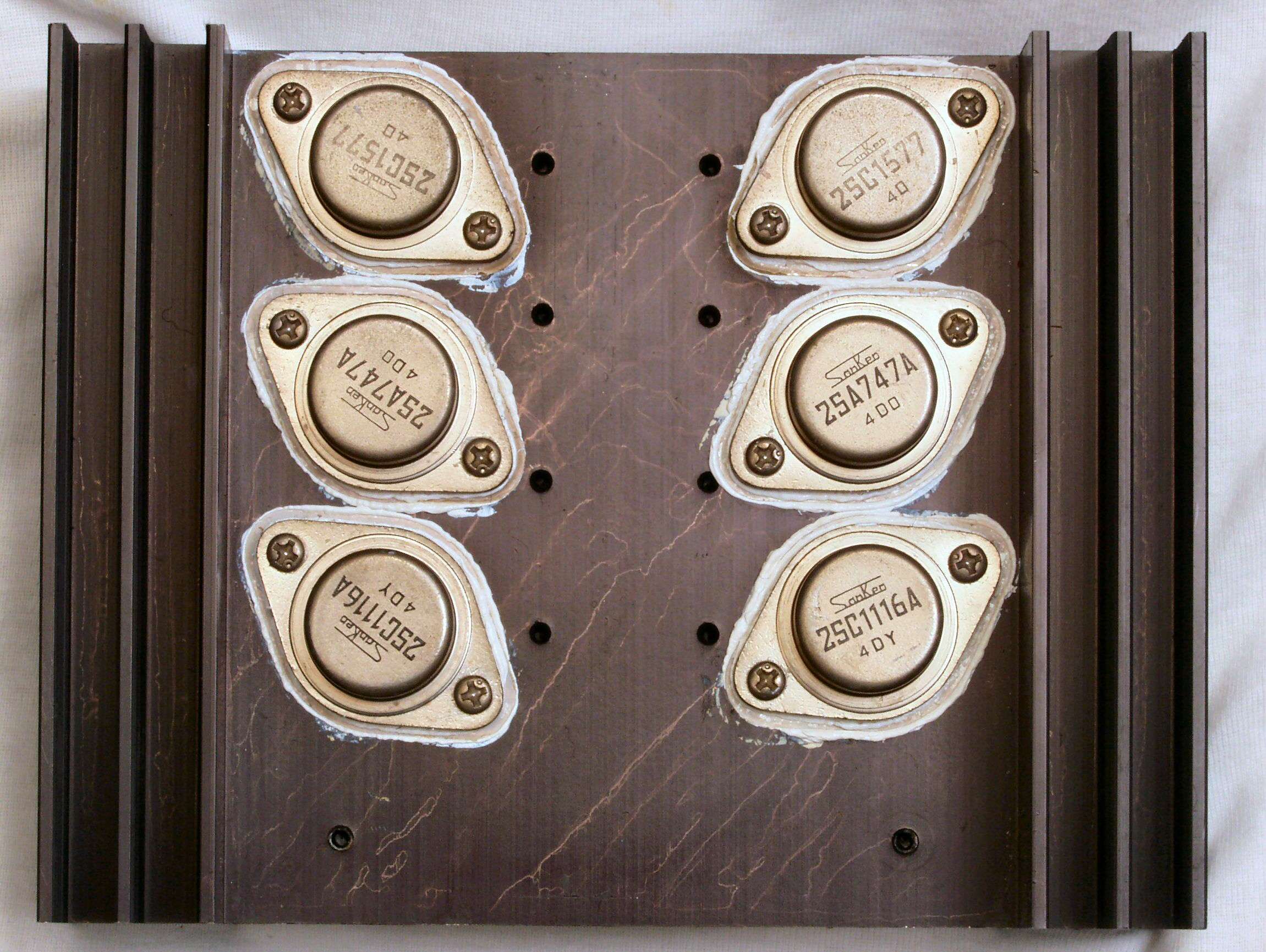

C８１．　修理前　Ｒ側終段出力FET(Field Effect Transistor)

C８２．　修理前　Ｒ側終段出力FET(Field Effect Transistor)裏

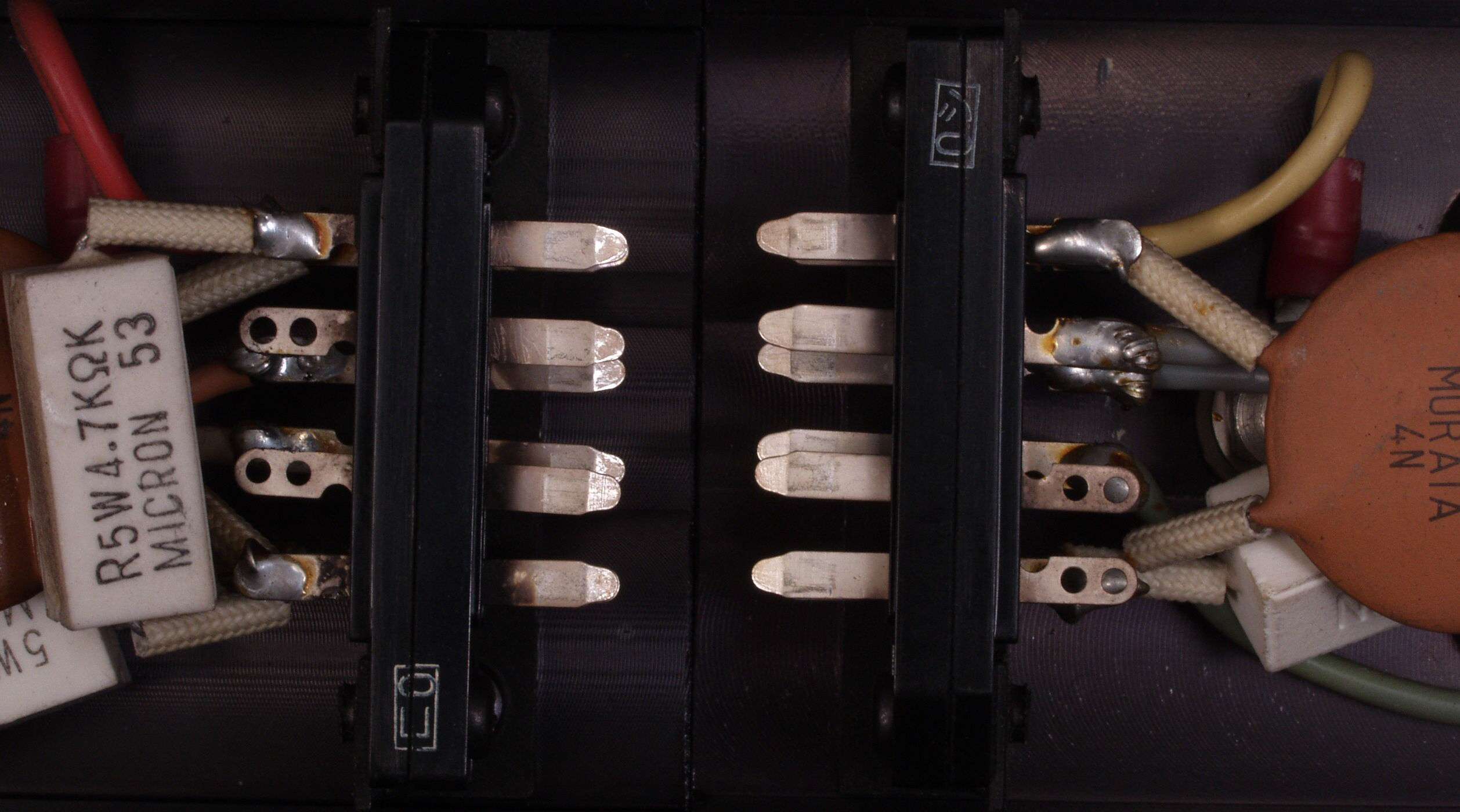

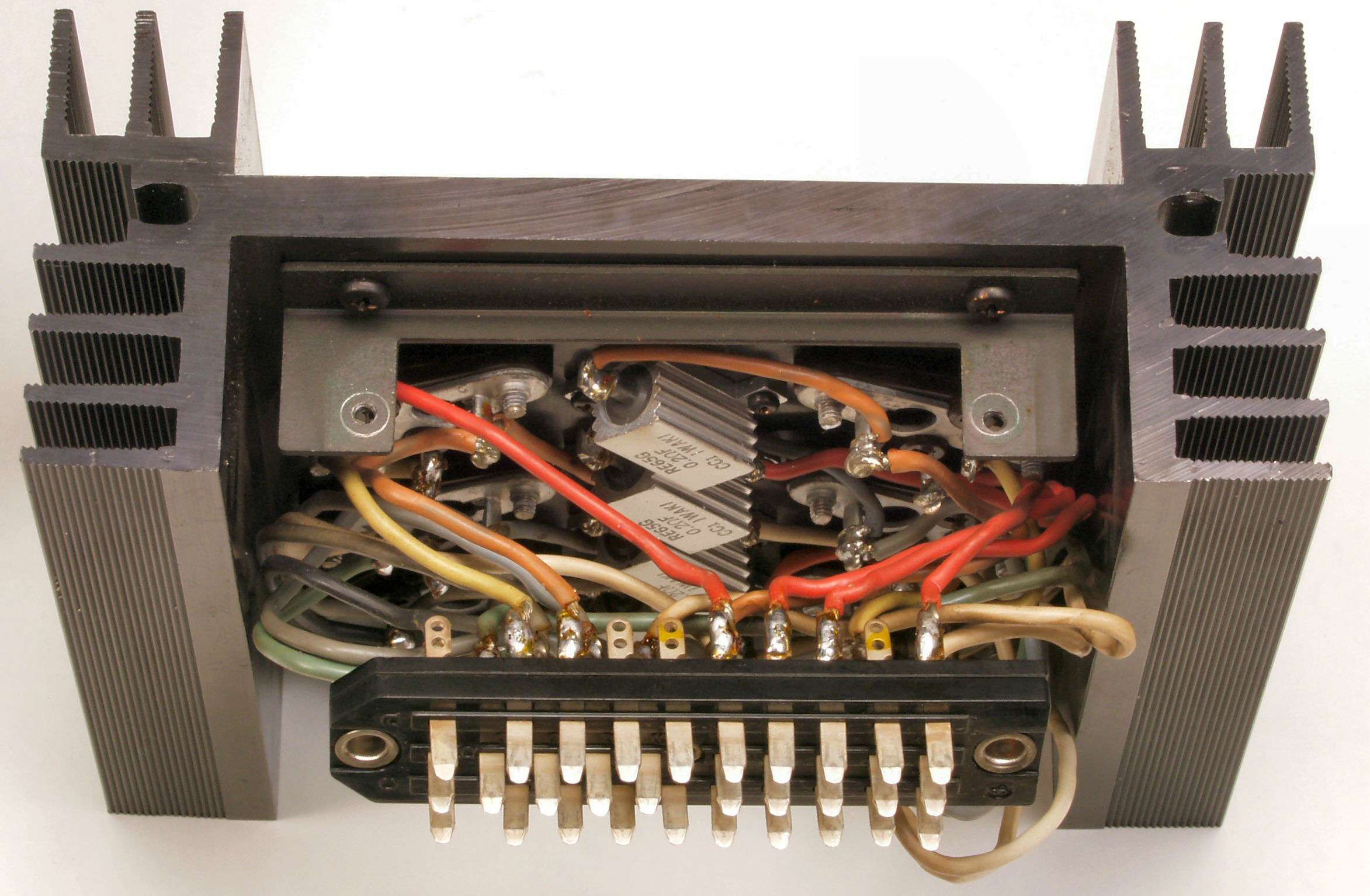

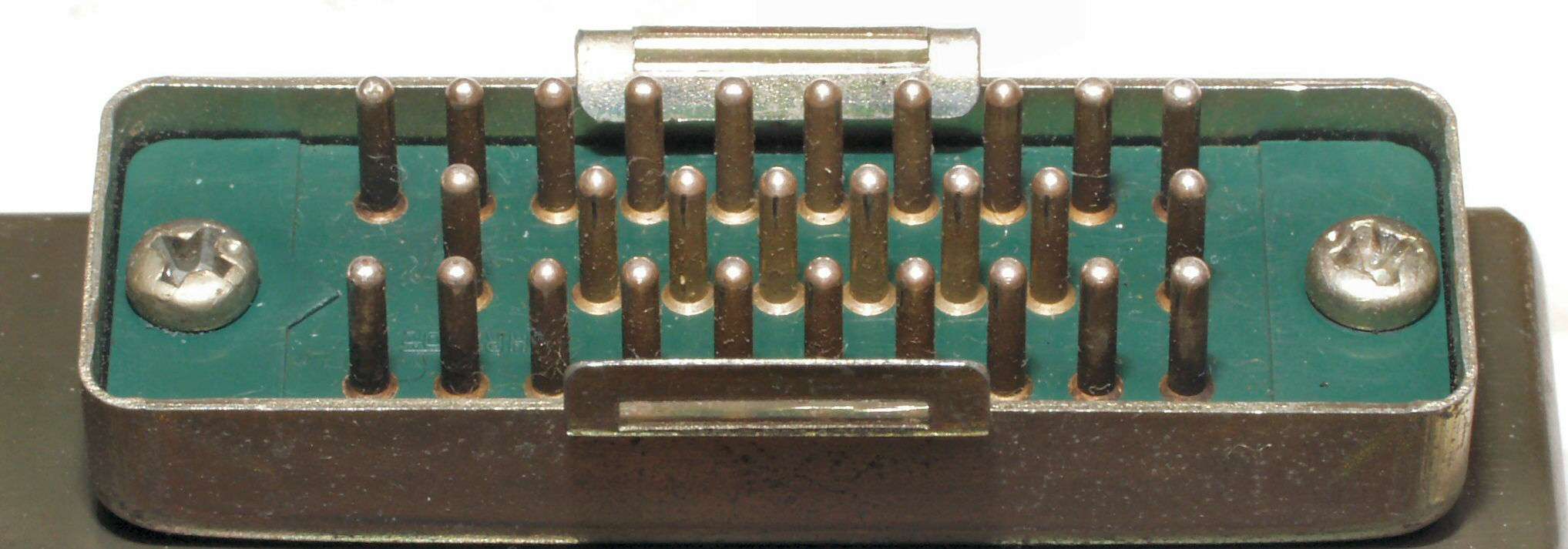

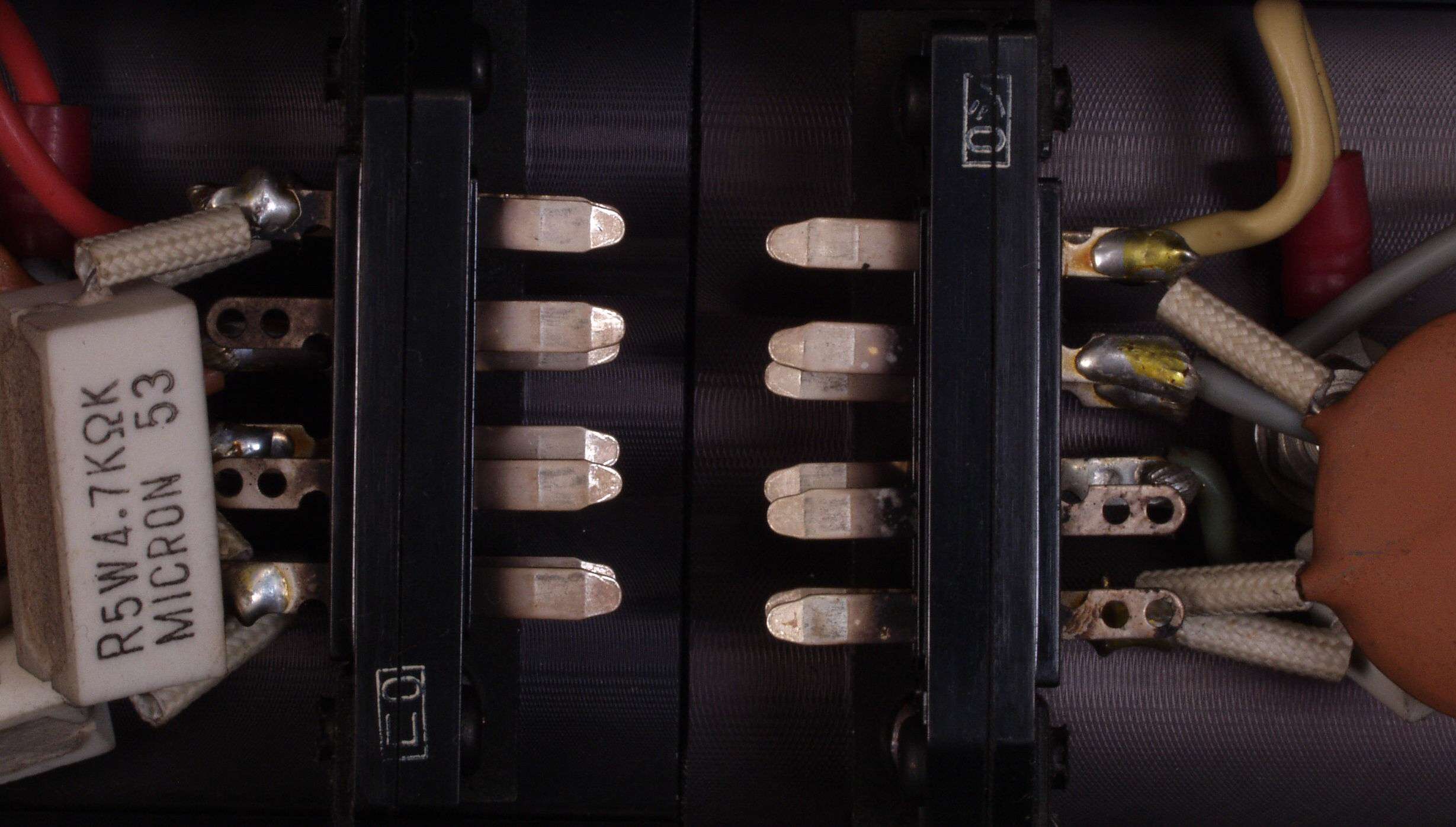

Ｃ８３．　修理前　Ｒ側終段出力FET(Field Effect Transistor)コネクター足

Ｃ８４．　修理（清掃）後　Ｒ側終段出力FET(Field Effect Transistor)コネクター足

C９１．　修理前　Ｌ側終段出力FET(Field Effect Transistor)

C９２．　修理前　Ｌ側終段出力FET(Field Effect Transistor)裏

Ｃ９３．　修理前　Ｌ側終段出力FET(Field Effect Transistor)コネクター足

Ｃ９４．　修理（研磨）後　Ｌ側終段出力FET(Field Effect Transistor)コネクター足

CＡ１．　修理前　　電源投入SW回路

CＡ２．　修理後　　電源投入SW回路　電解コンデンサー２個交換

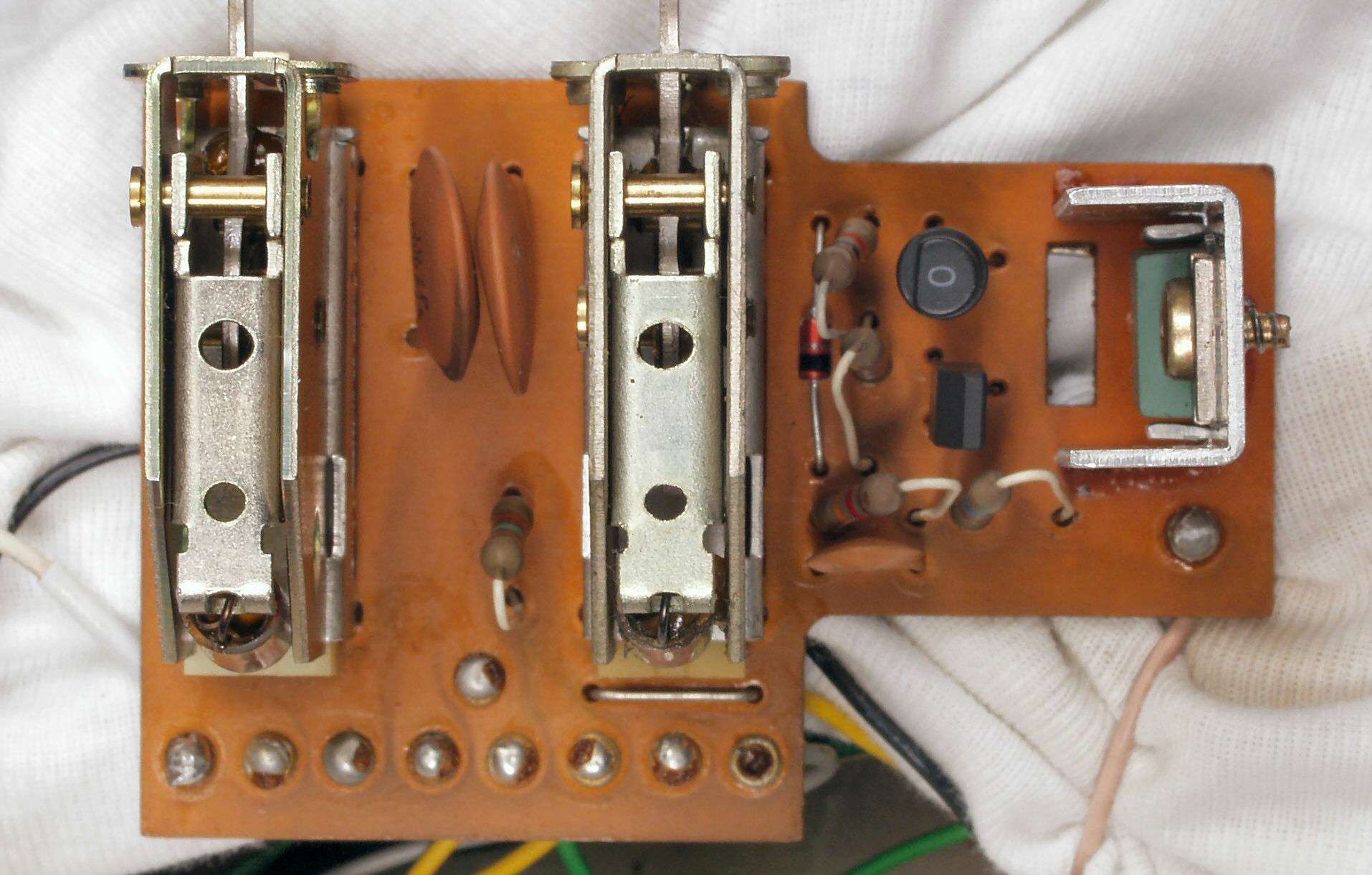

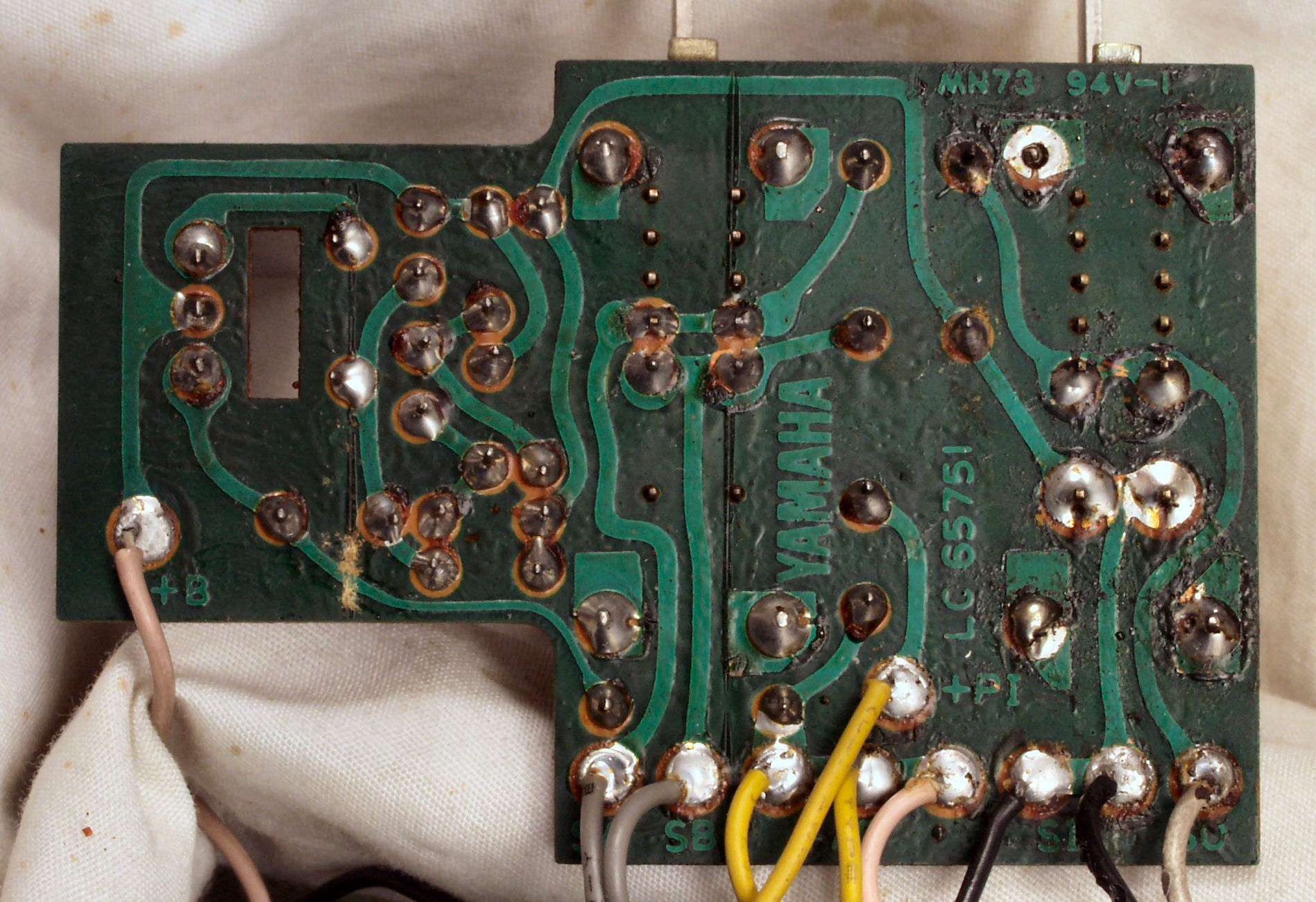

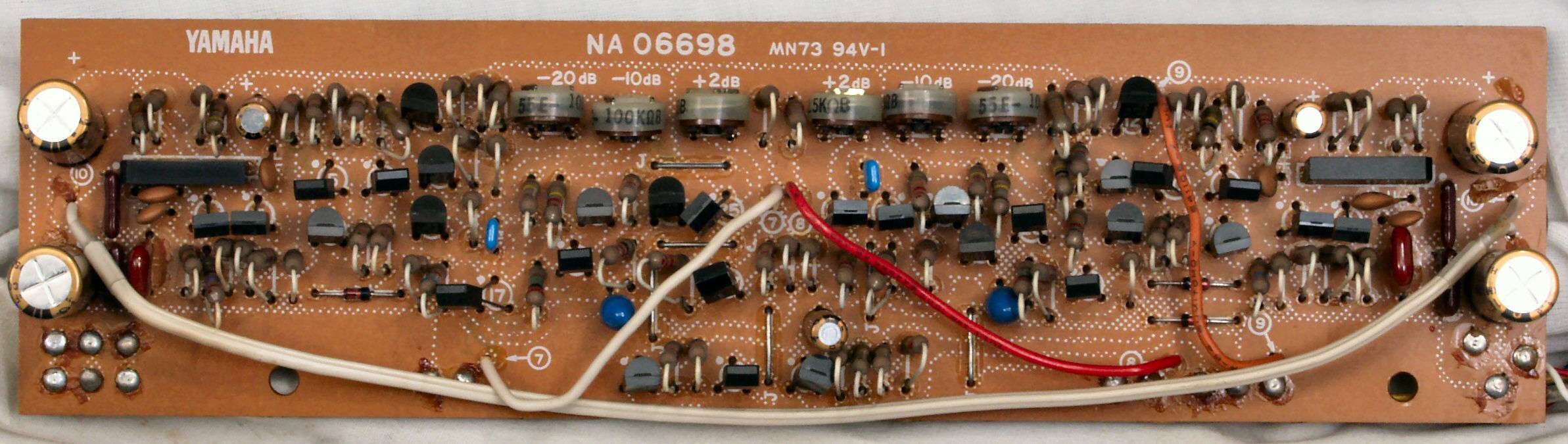

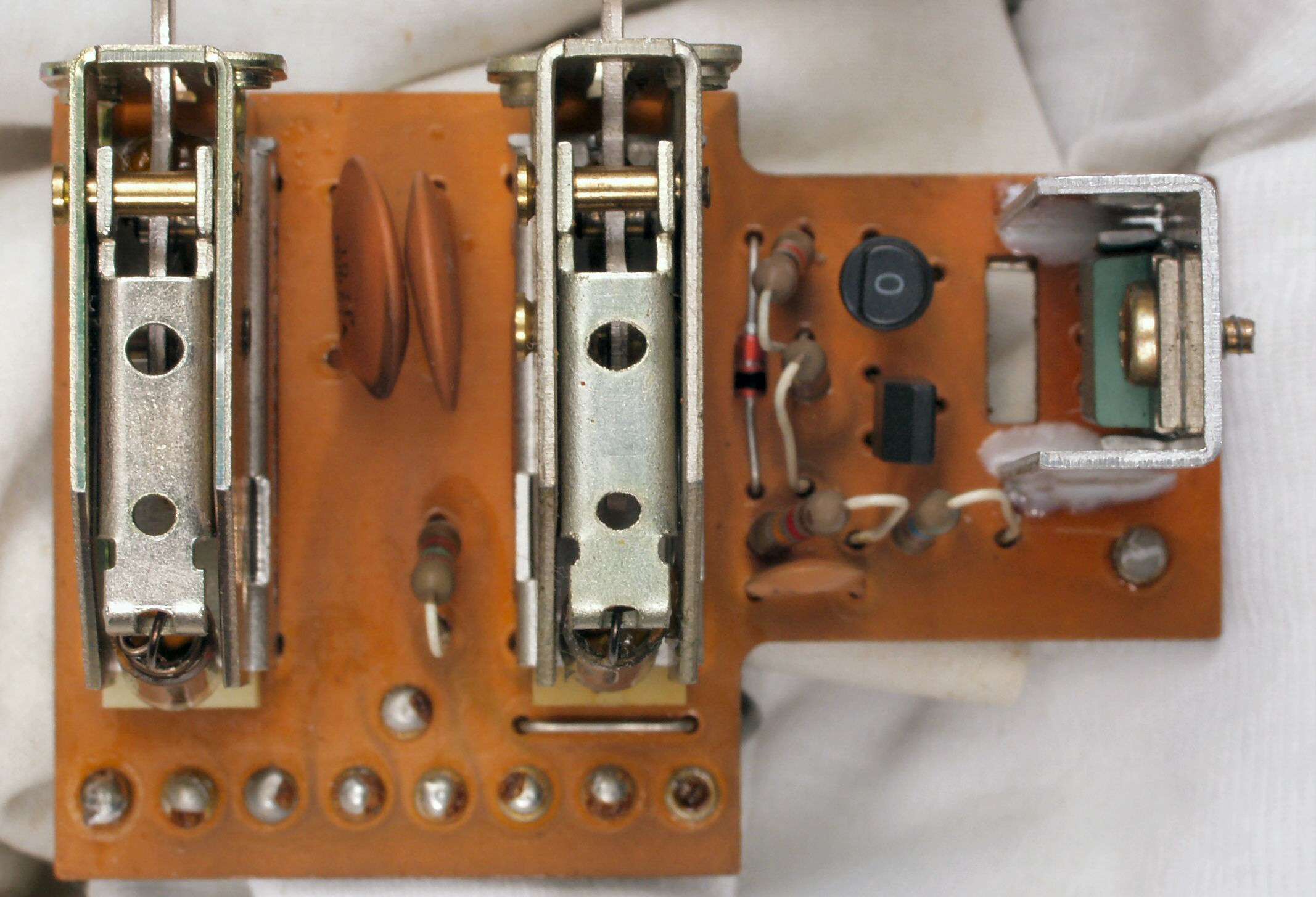

CＡ３．　修理前　　電源投入SW基板

CＡ４．　修理後　　電源投入SW基板　電解コンデンサー２個、フイルムコンデンサー１個交換

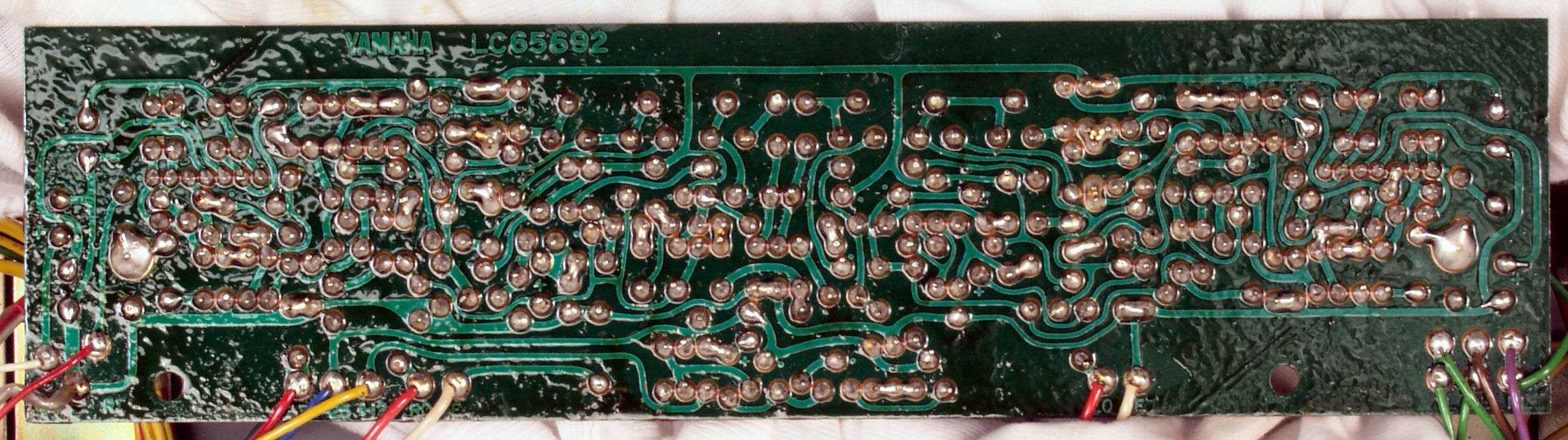

CＡ５．　修理前　電源投入SW基板裏

CＡ６．　修理（半田補正）後　電源投入SW基板裏。　全ての半田をやり修す。

CＡ７．　完成電源投入SW基板裏、洗浄後防湿材を塗る

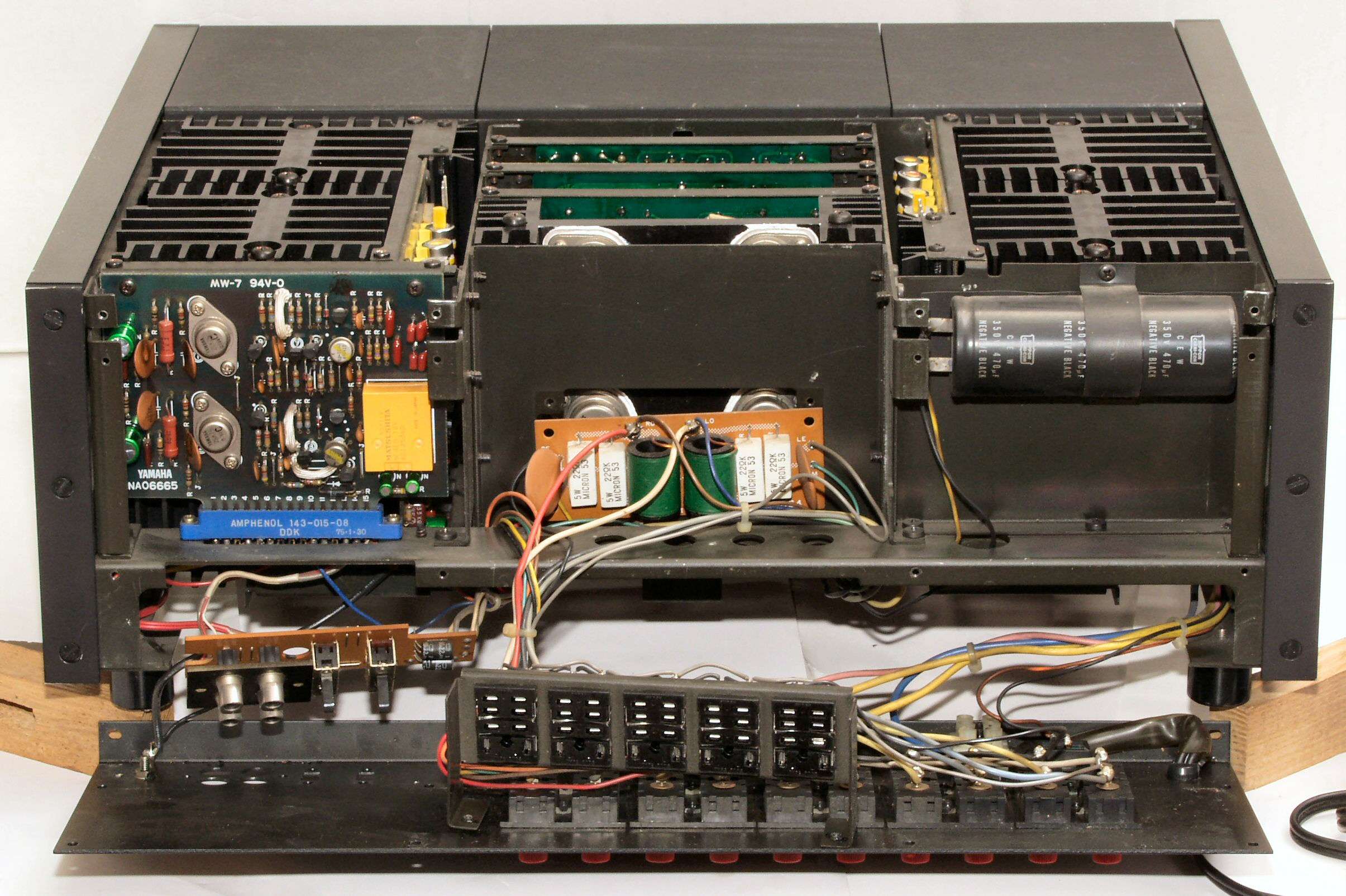

ＣＢ．　後パネルを取り修理中

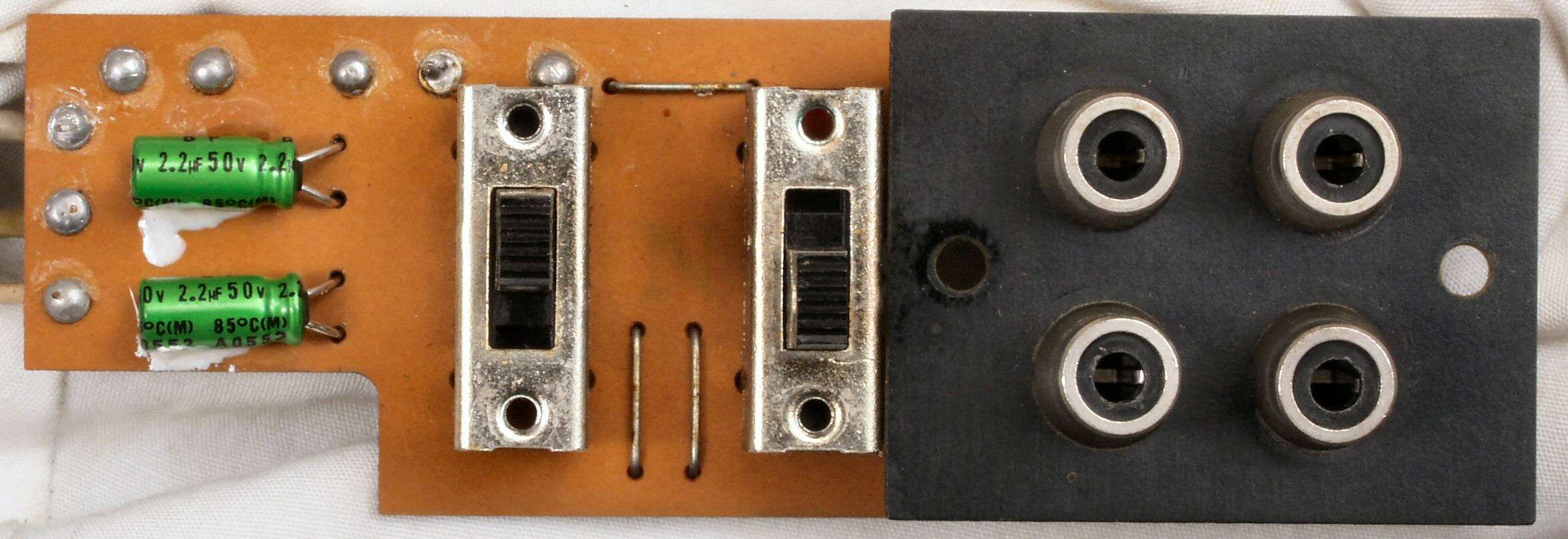

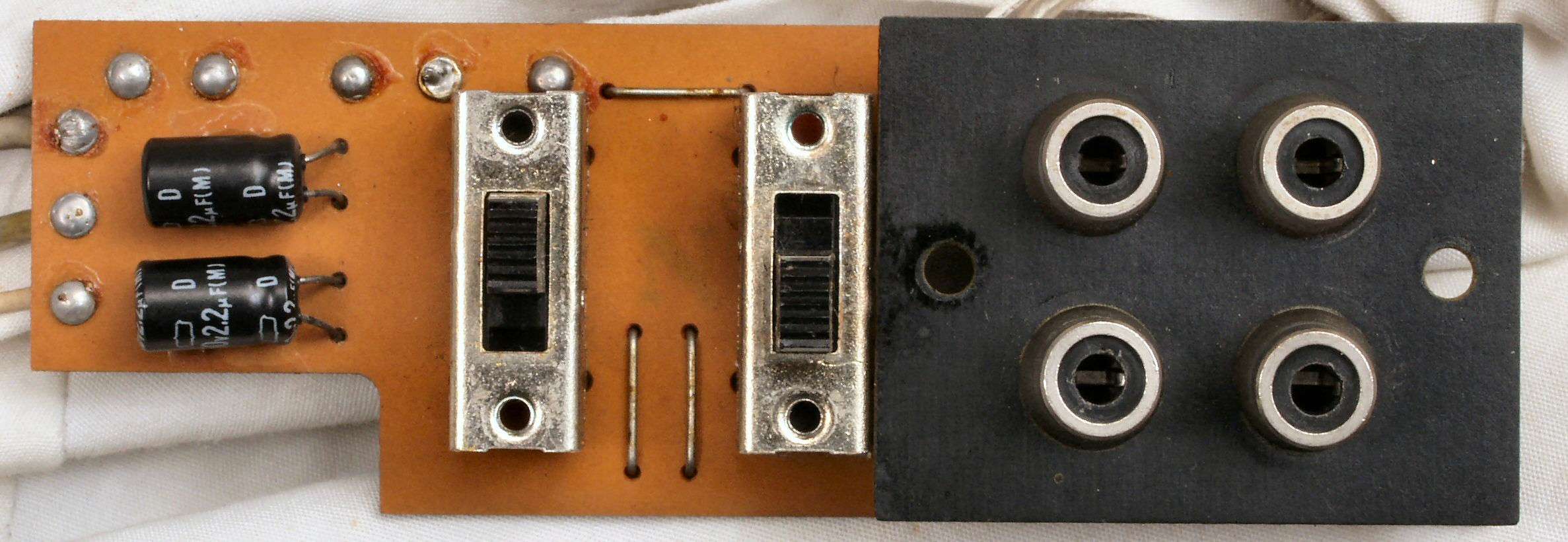

ＣＢ１．　修理前　ＲＣＡ端子基板

ＣＢ２．　修理後　ＲＣＡ端子基板　電解コンデンサー２個交換

ＣＢ３．　修理前　ＲＣＡ端子基板裏

ＣＢ４．　修理（半田補正）後　ＲＣＡ端子基板裏、フイルムコンデンサー２個追加。　全ての半田をやり修す。

ＣＢ５．　完成ＲＣＡ端子基板裏、洗浄後防湿材を塗る

ＣＣ１．　修理前　出力フイルター基板、写真紛失の為参考（２台目から引用）

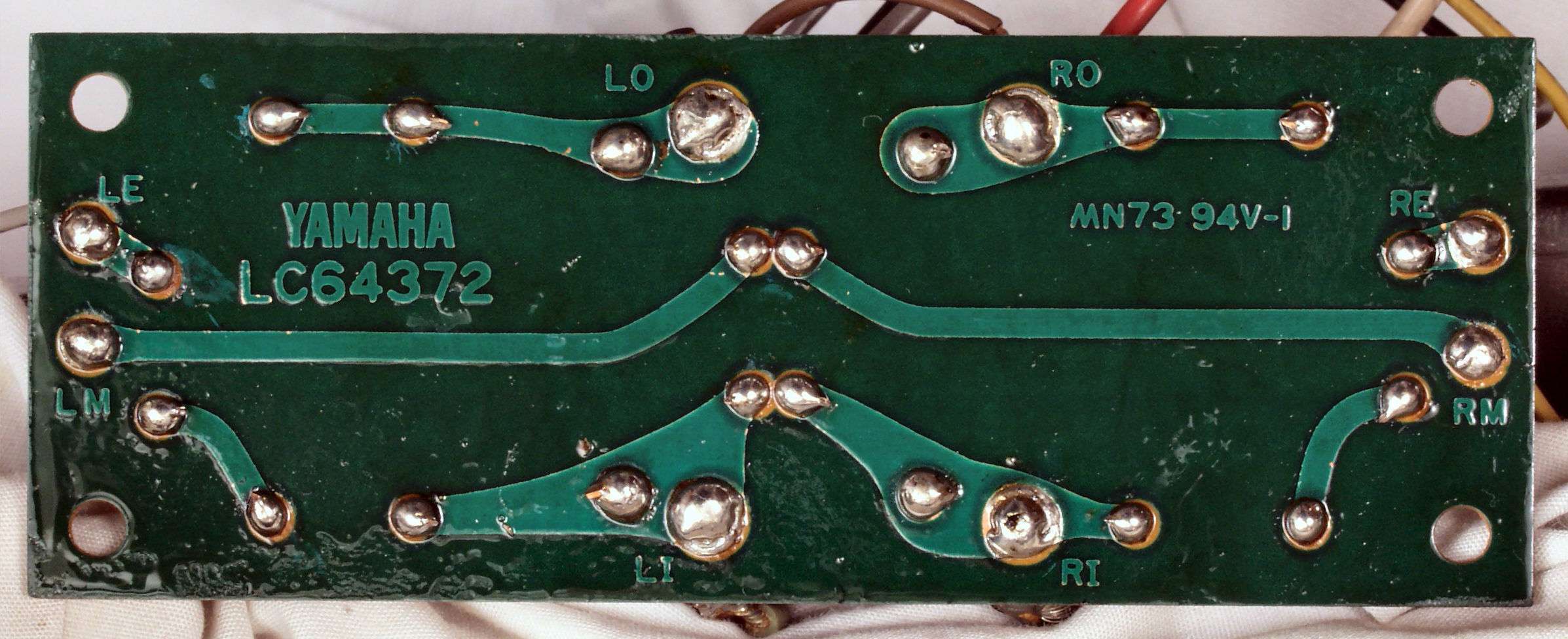

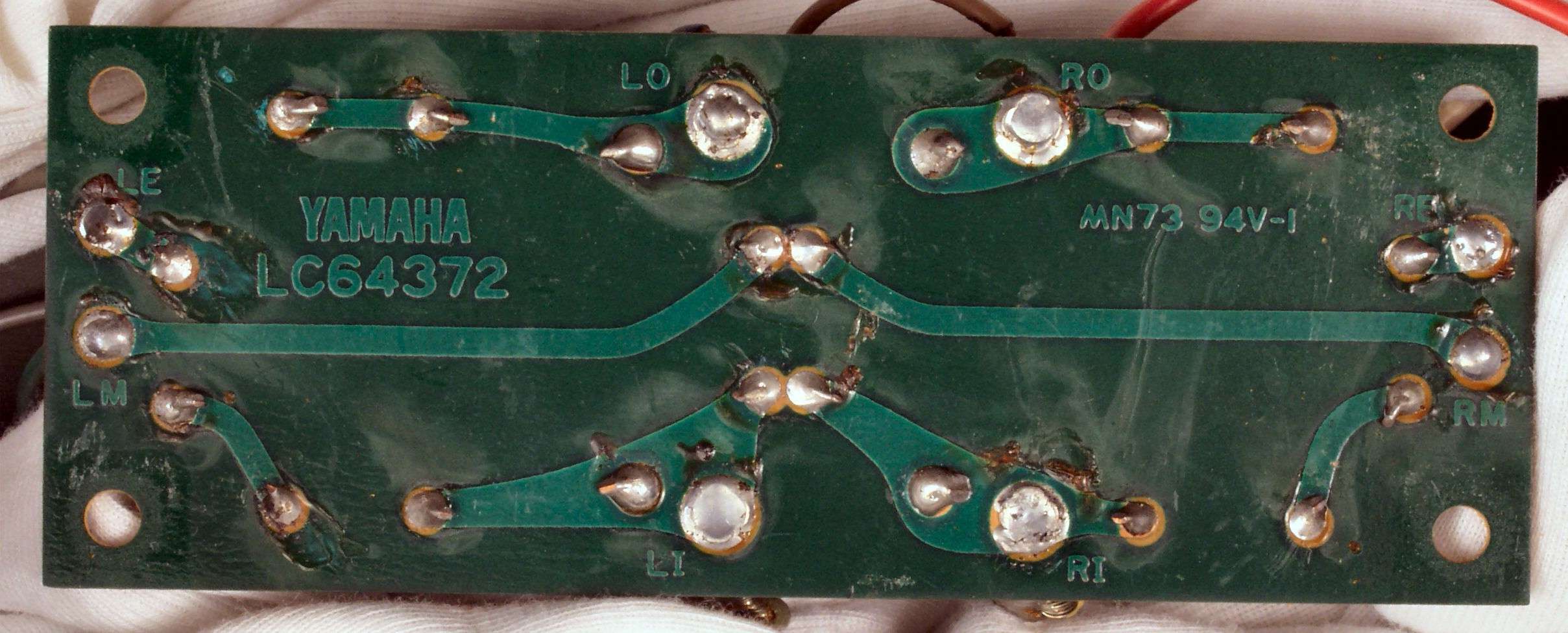

ＣＣ２．　修理前　出力フイルター基板裏

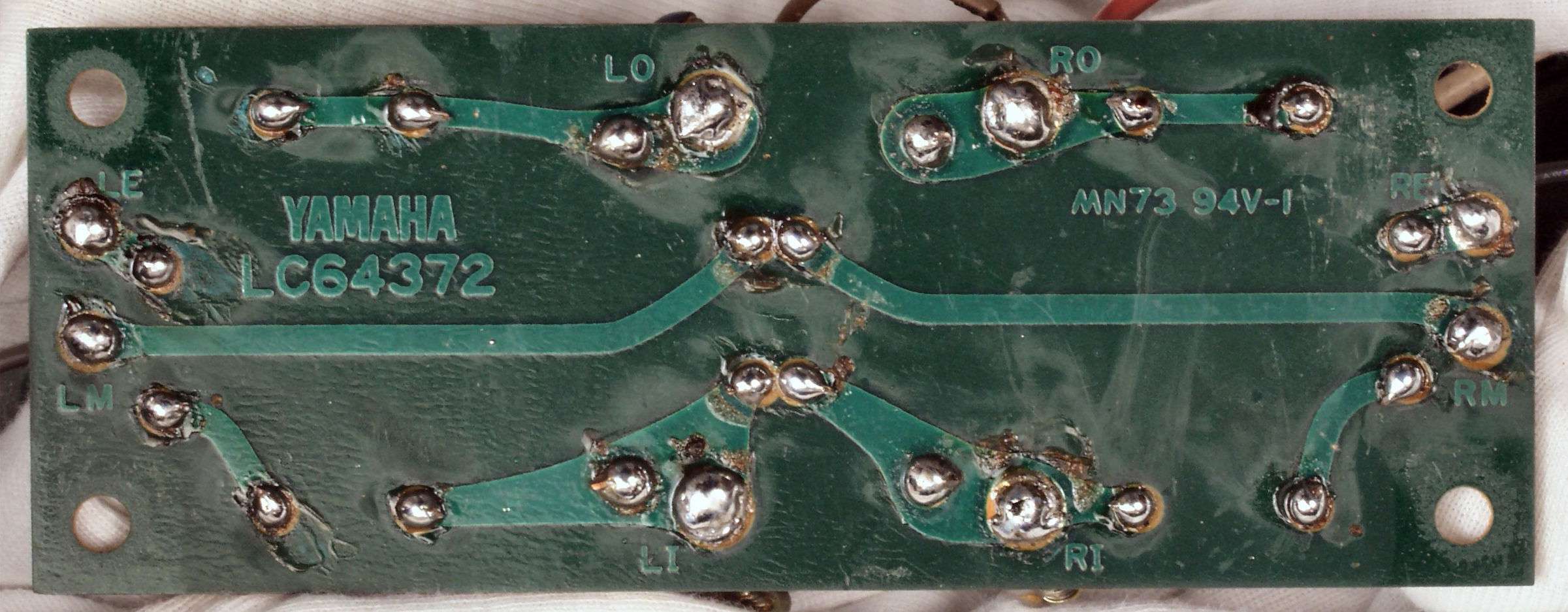

ＣＣ３．　修理（半田補正）後　出力フイルター基板裏。　全ての半田をやり修す。

ＣＣ４．　完成出力フイルター基板裏、洗浄後防湿材を塗る

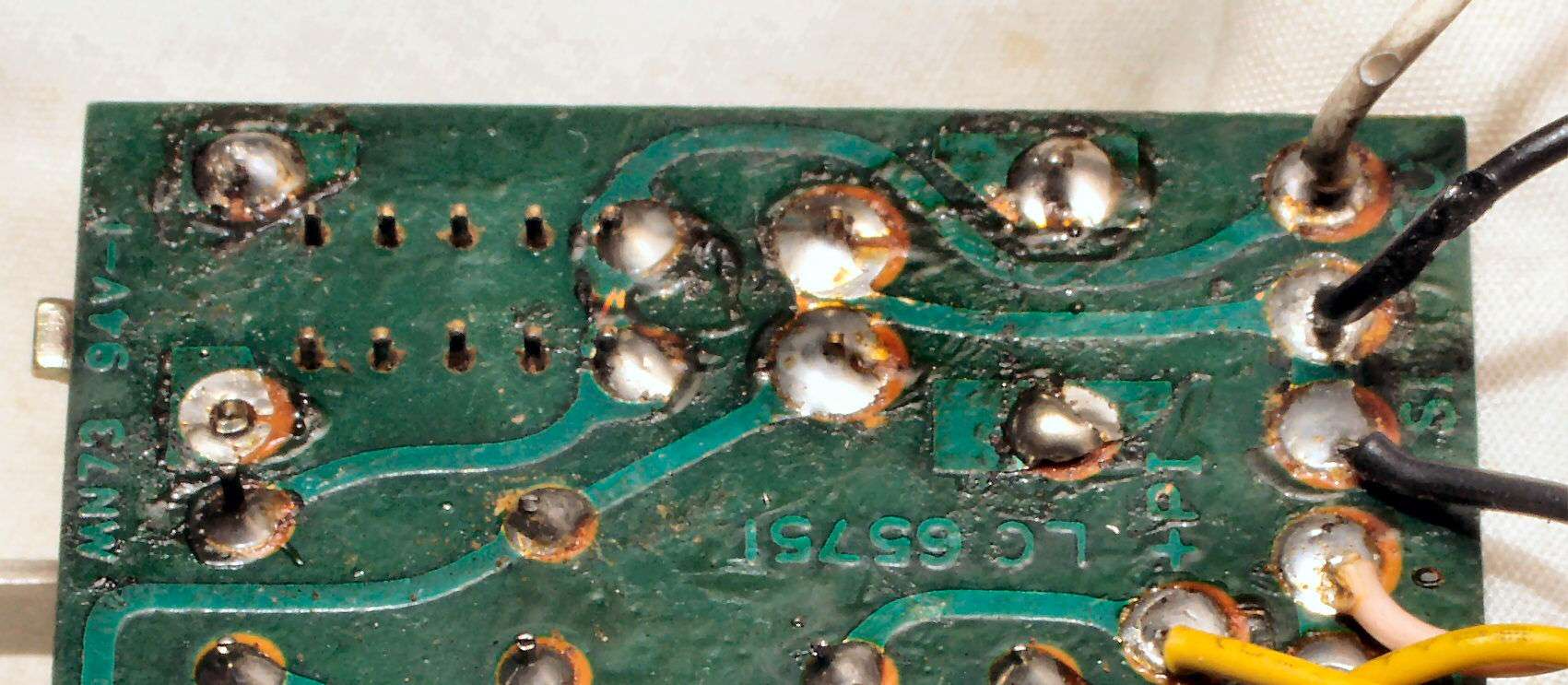

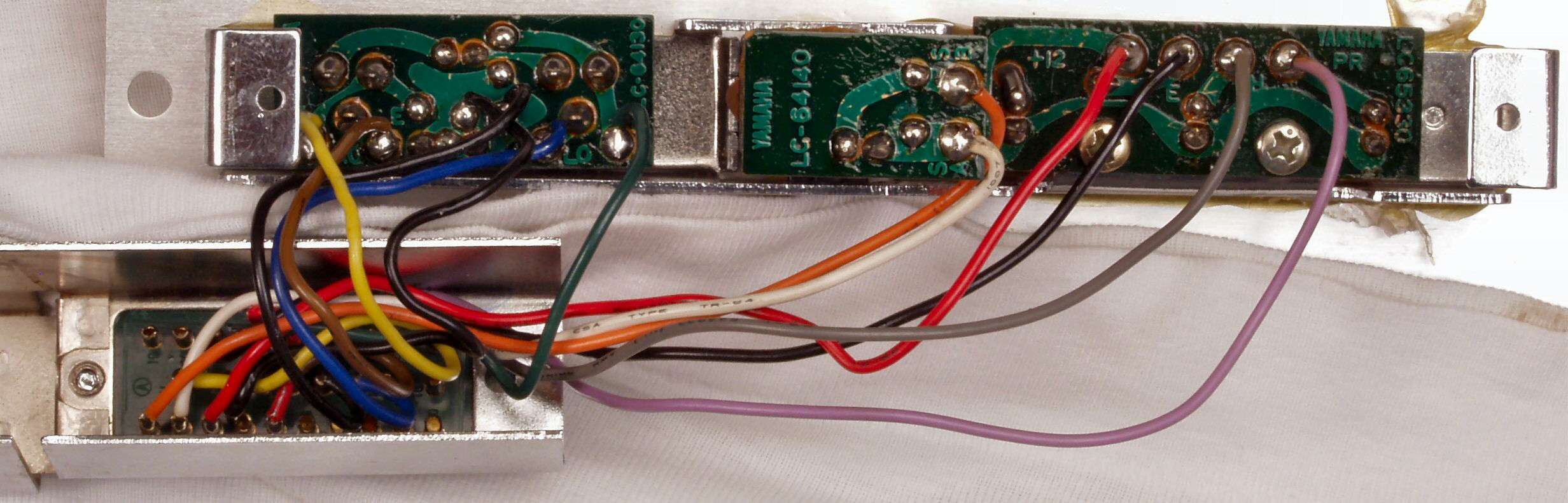

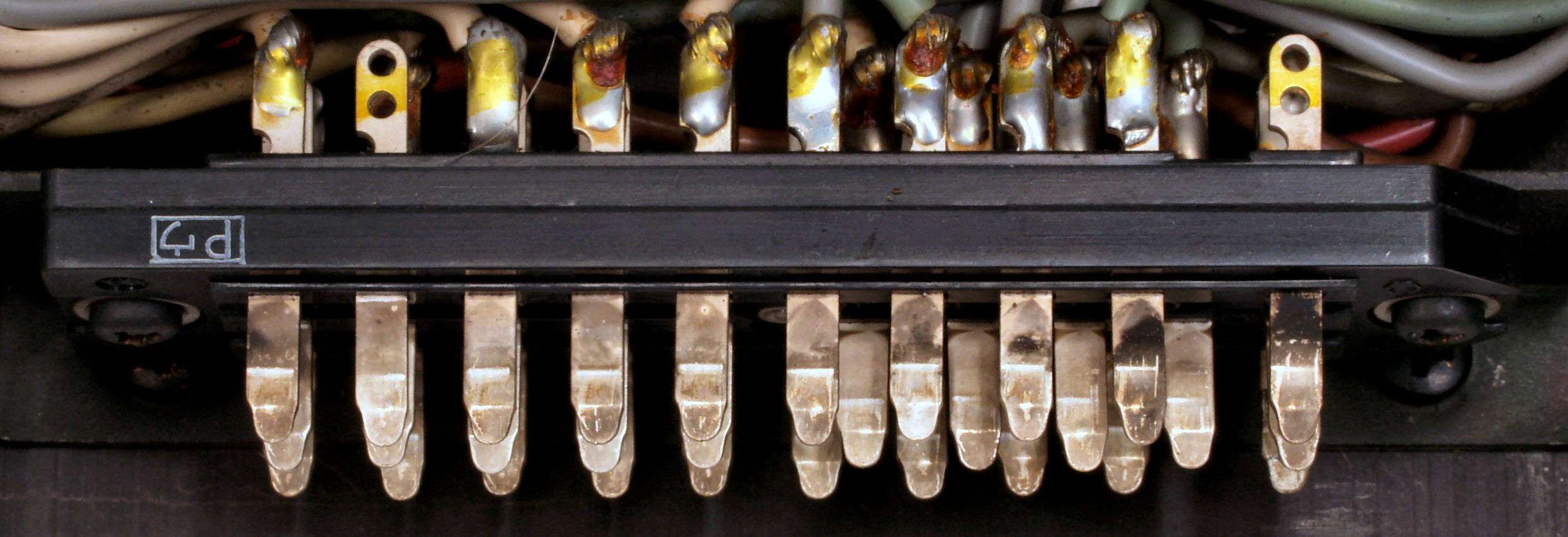

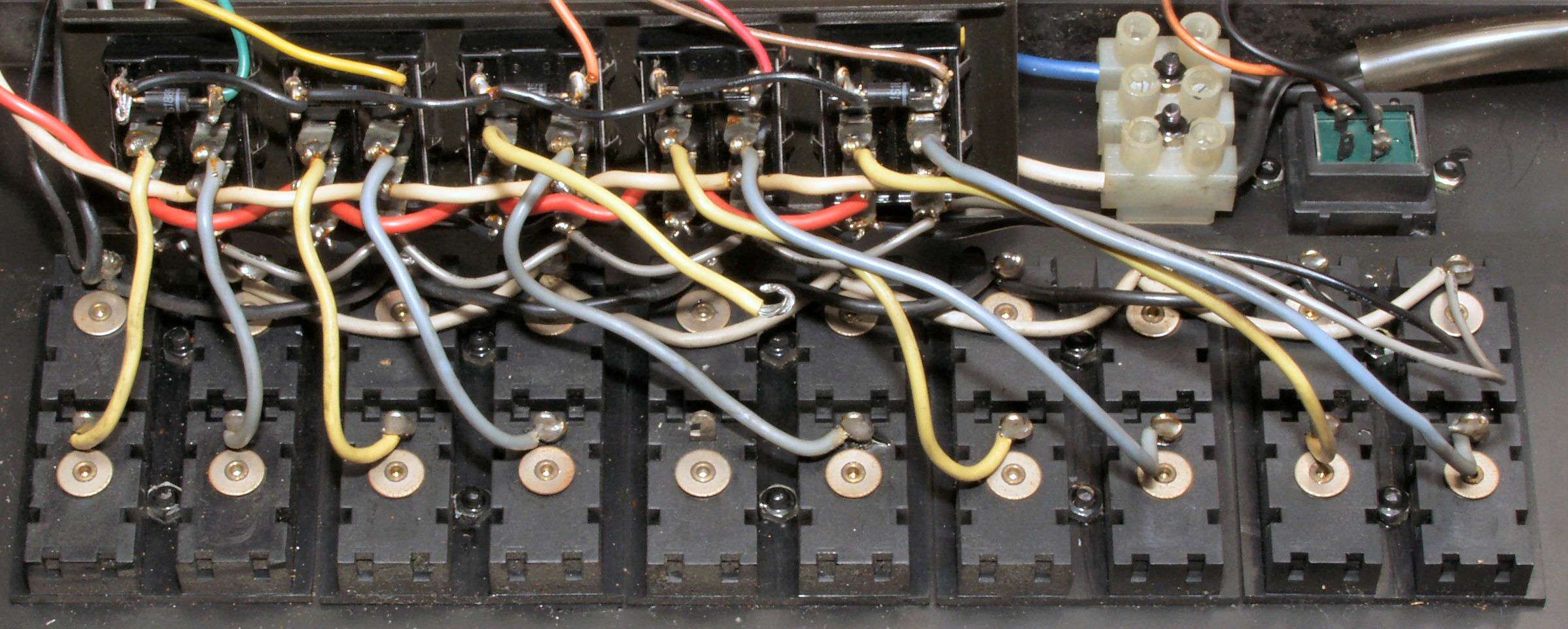

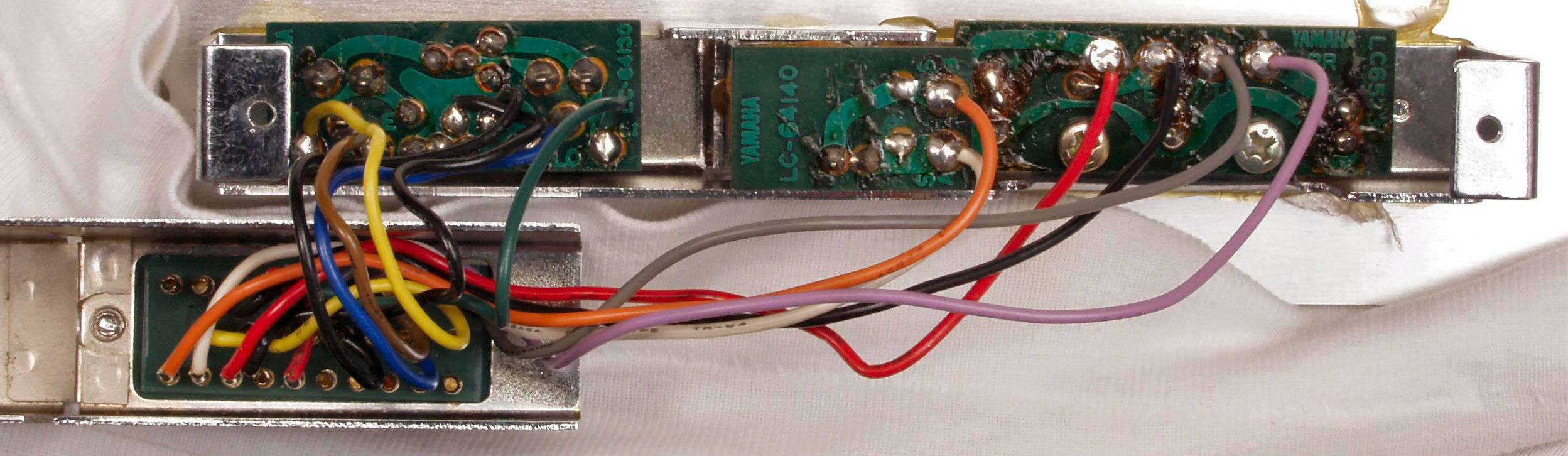

ＣＤ１．　修理前　ＳＰ端子裏・ＳＰ接続リレーソケット端子配線点検・半田補正

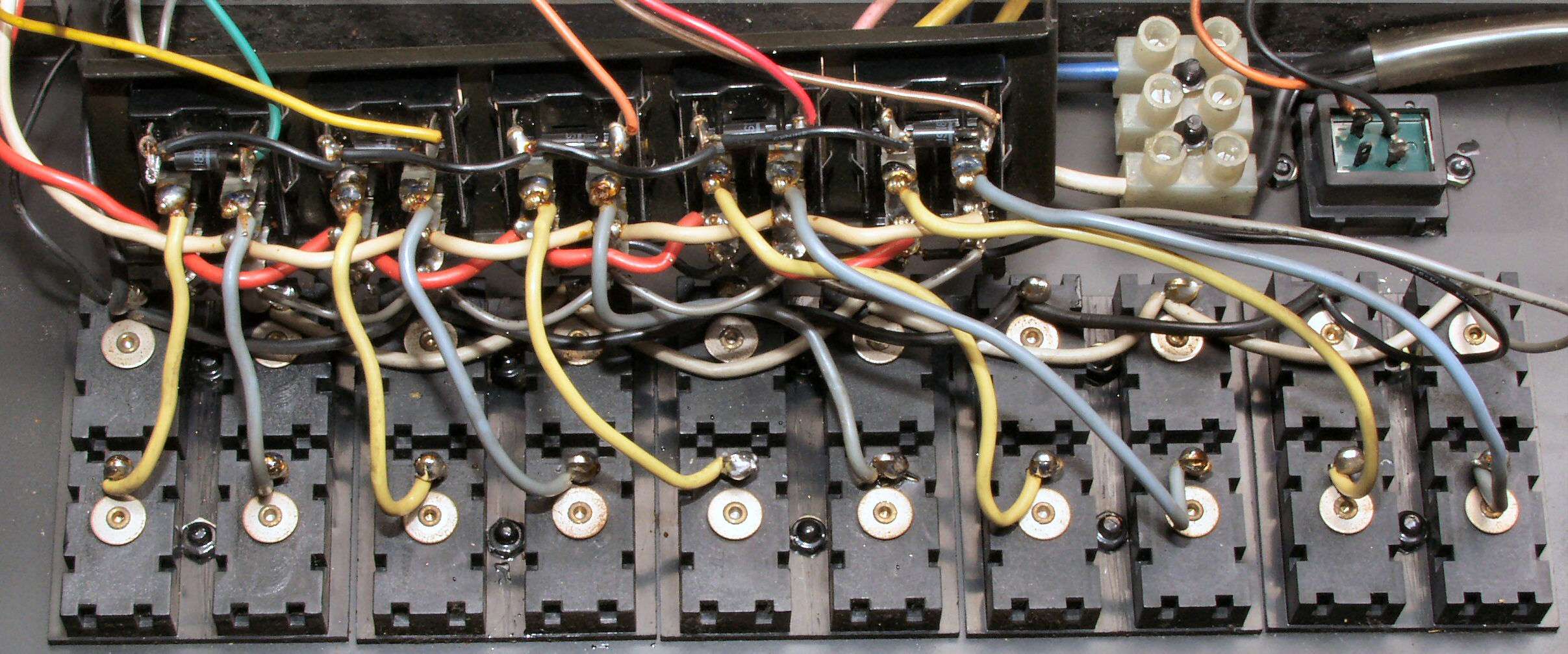

ＣＤ２．　修理中　ＳＰ端子裏の配線に半田がもられていない！！

ＣＤ３．　修理中　ＳＰ端子を見ると全く半田の跡が無い！　よって製造時のミス！

ＣＤ４．　完成、ＳＰ端子裏・ＳＰ接続リレーソケット端子配線点検・半田補正

ＣＤ５．　修理前　ＳＰ接続リレー

ＣＤ６．　修理（交換）後　ＳＰ接続リレー

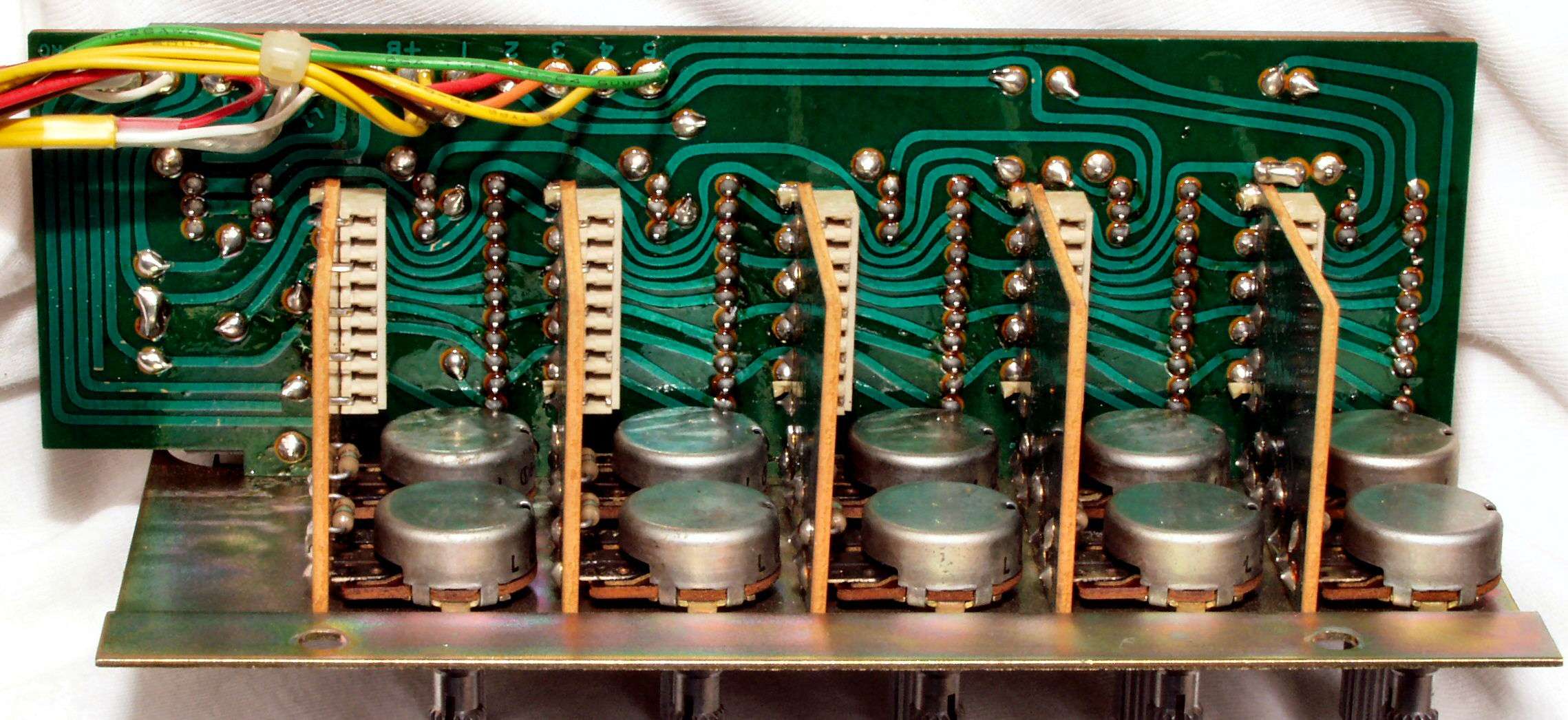

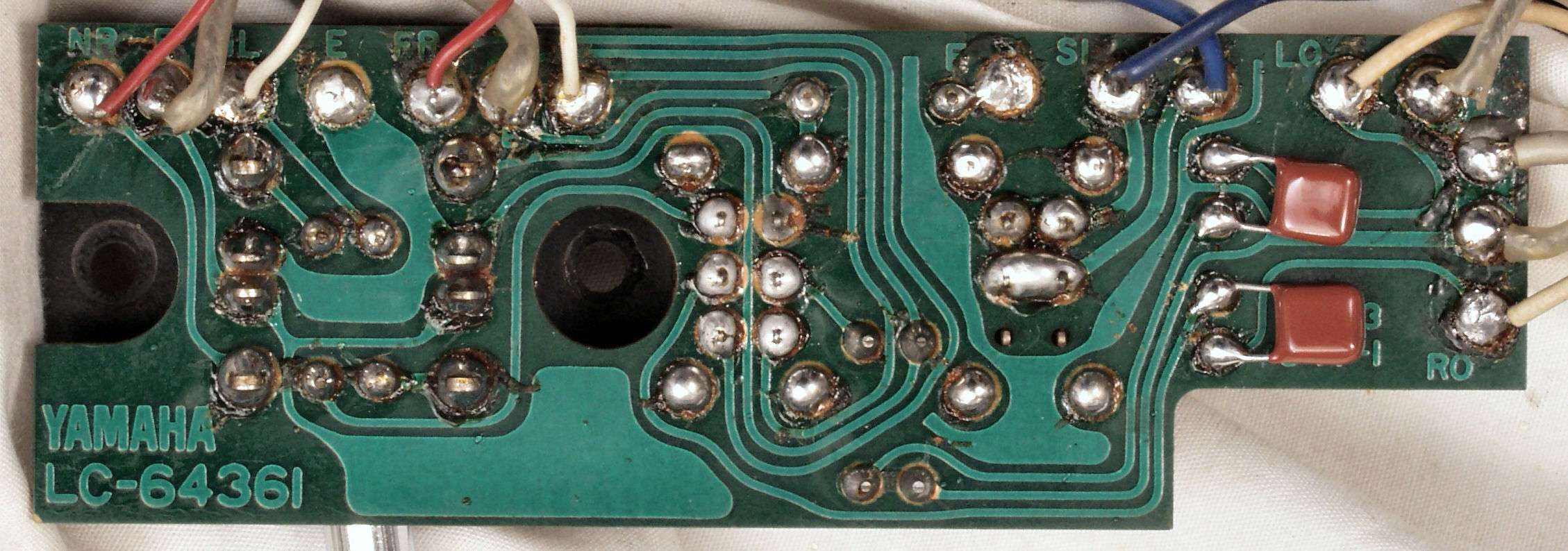

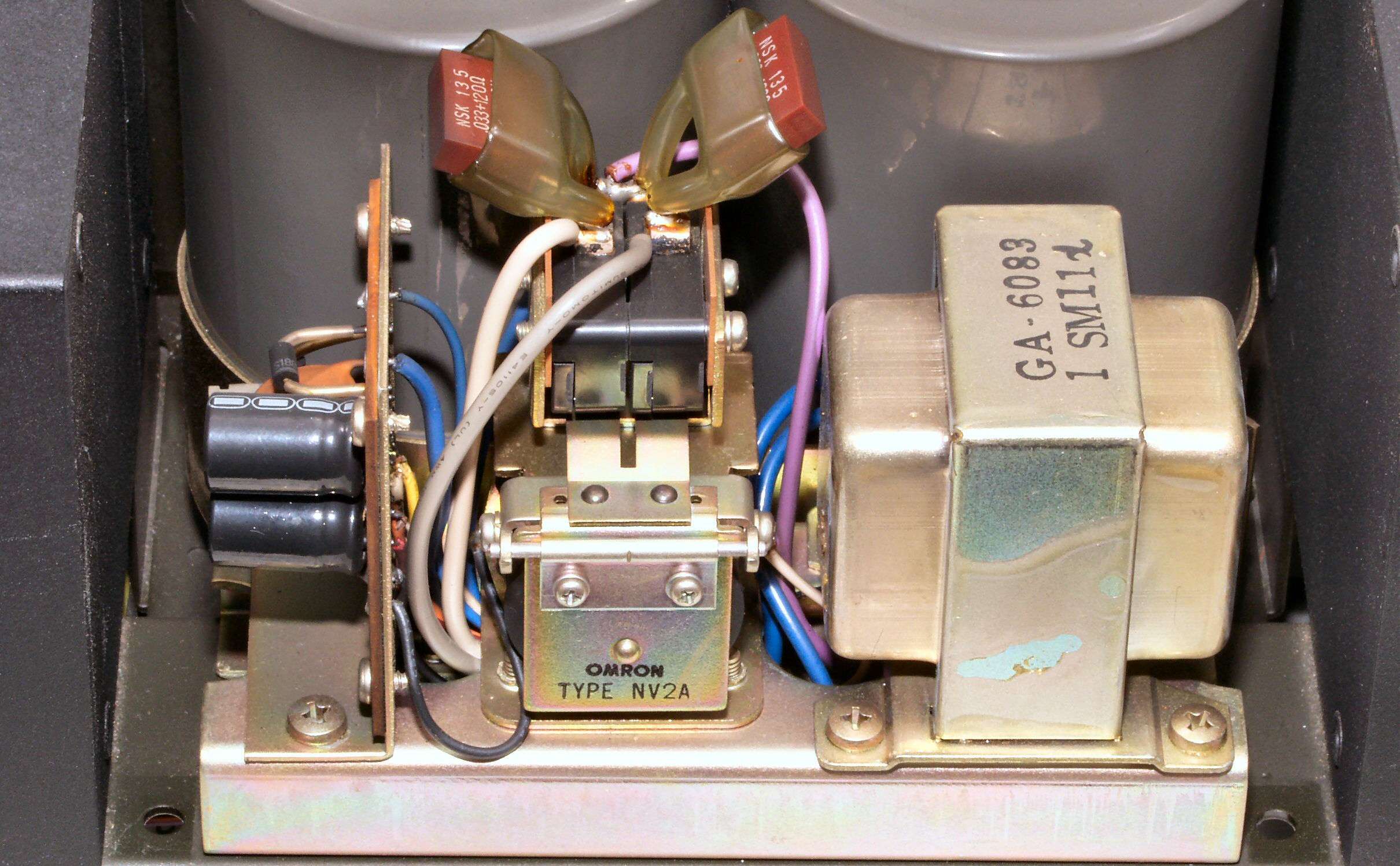

ＣＥ１．　修理前　前パネルＶＲ・電源ＳＷ基板

ＣＥ２．　修理後　前パネルＶＲ・電源ＳＷ基板。半田補正後、洗浄し防湿材を塗る。

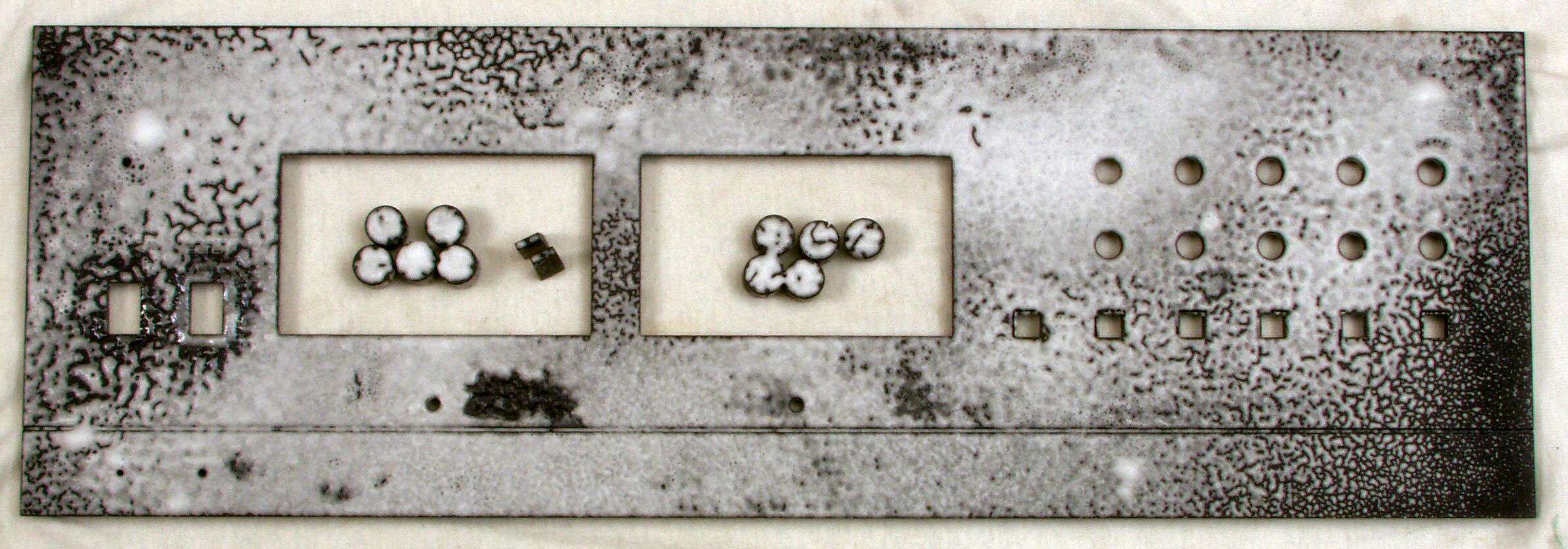

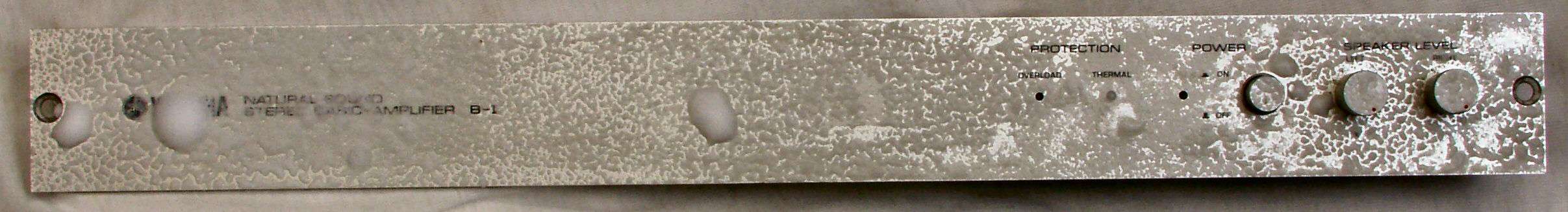

ＣＥ３．　パネル清掃

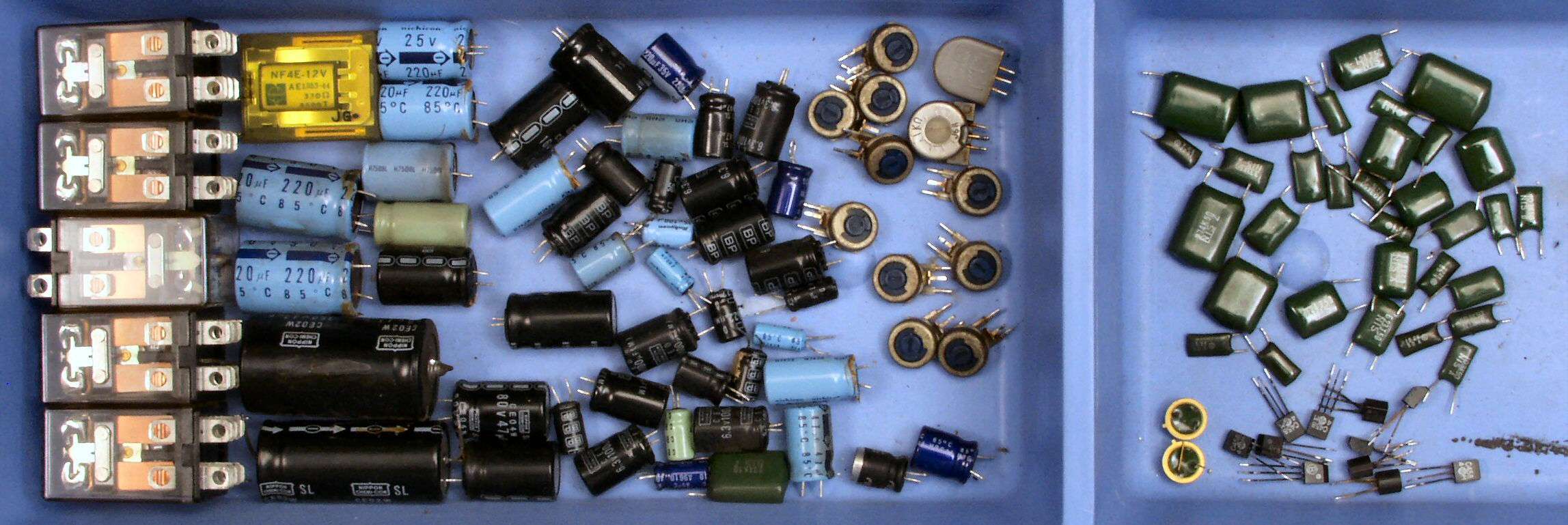

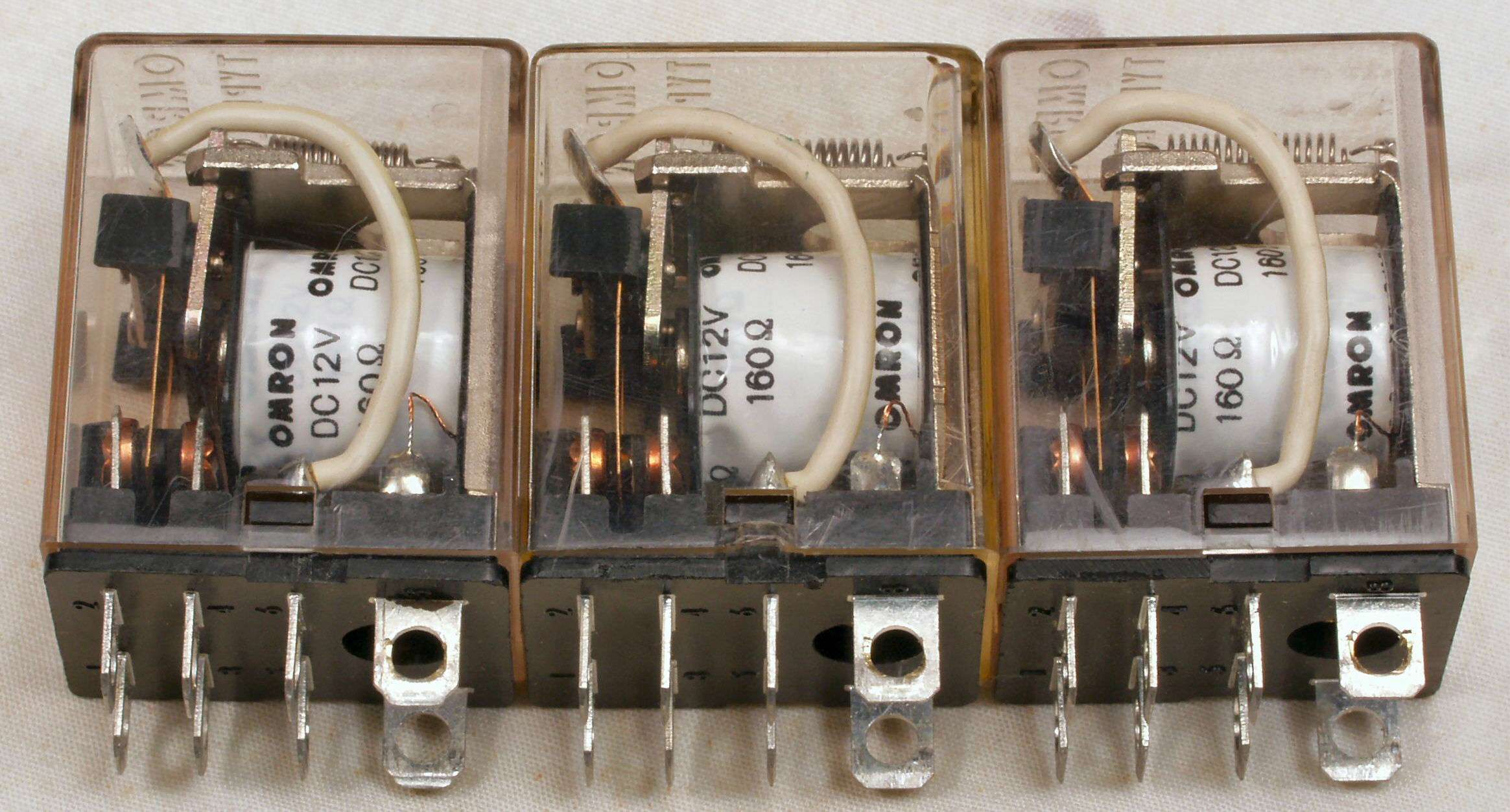

ＣＦ１．　交換部品

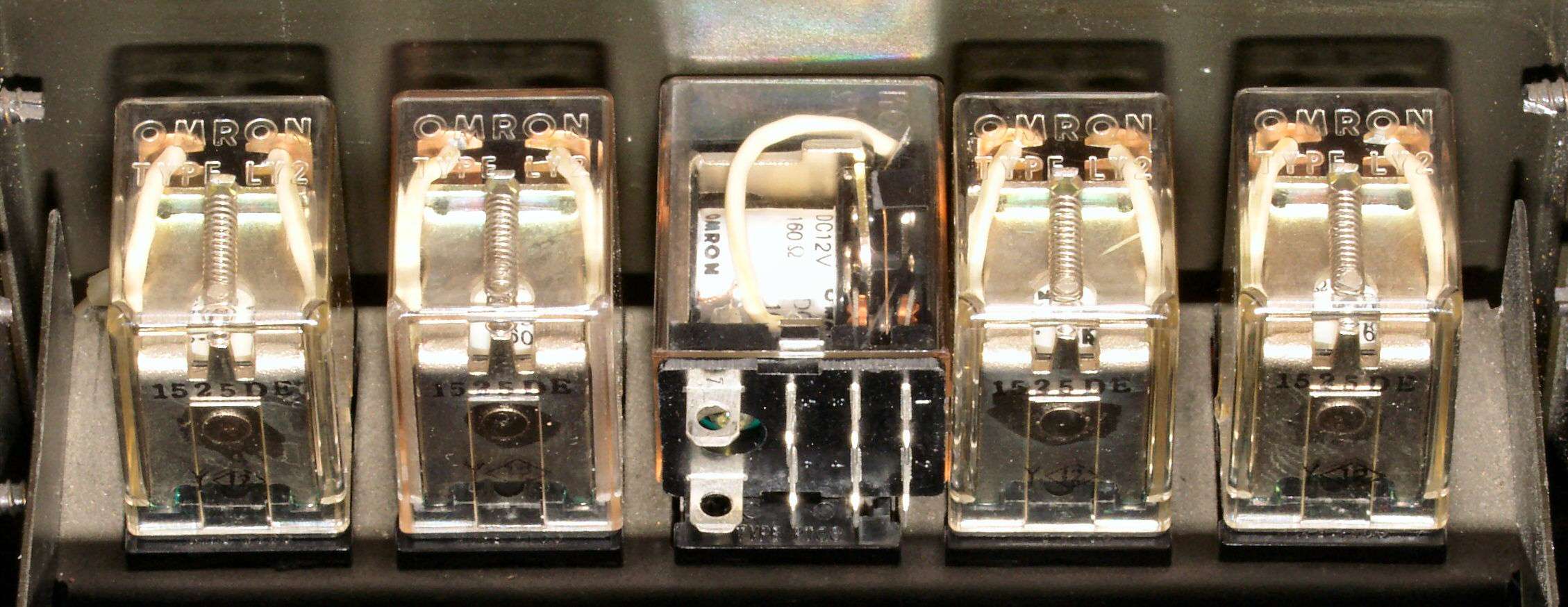

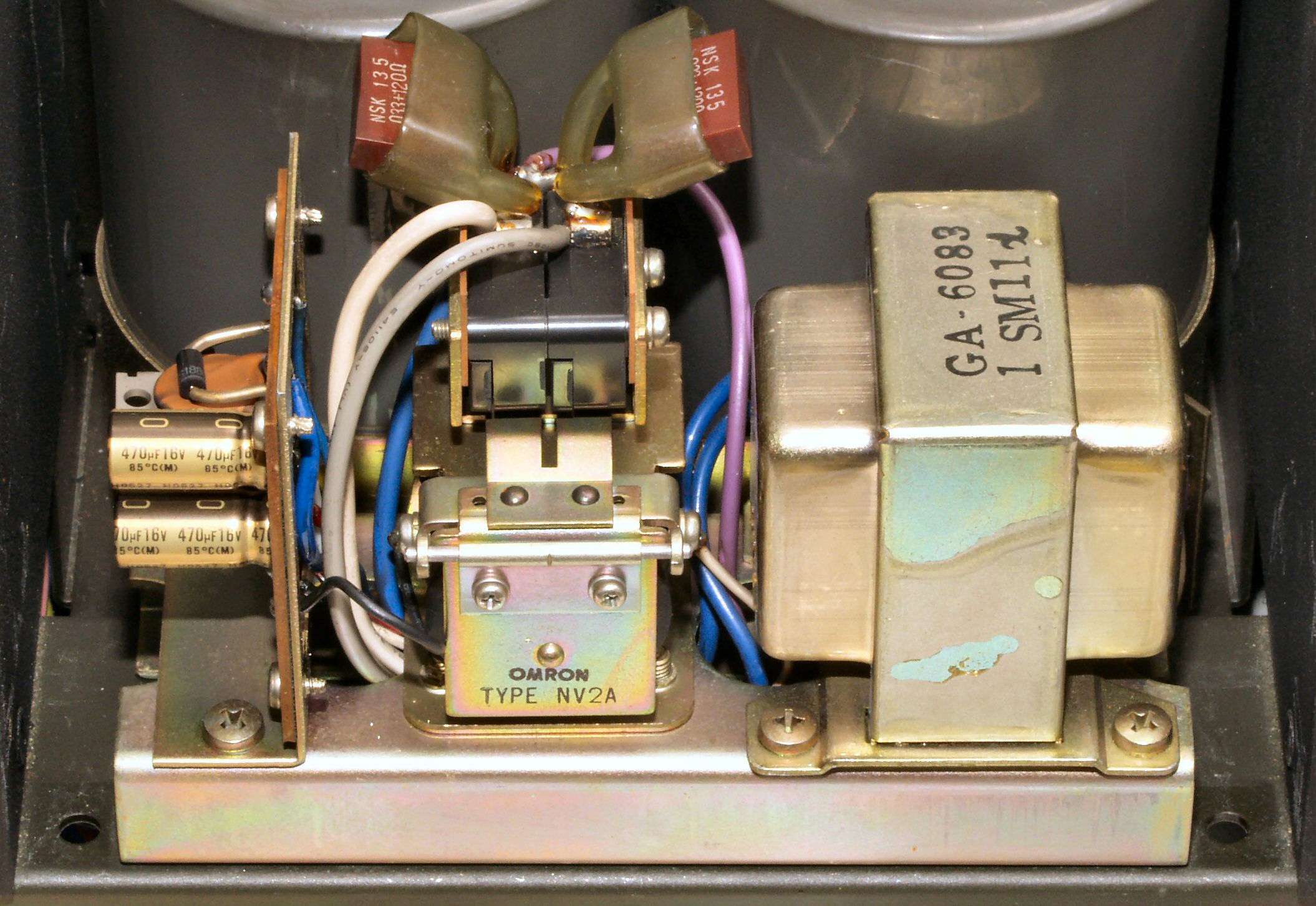

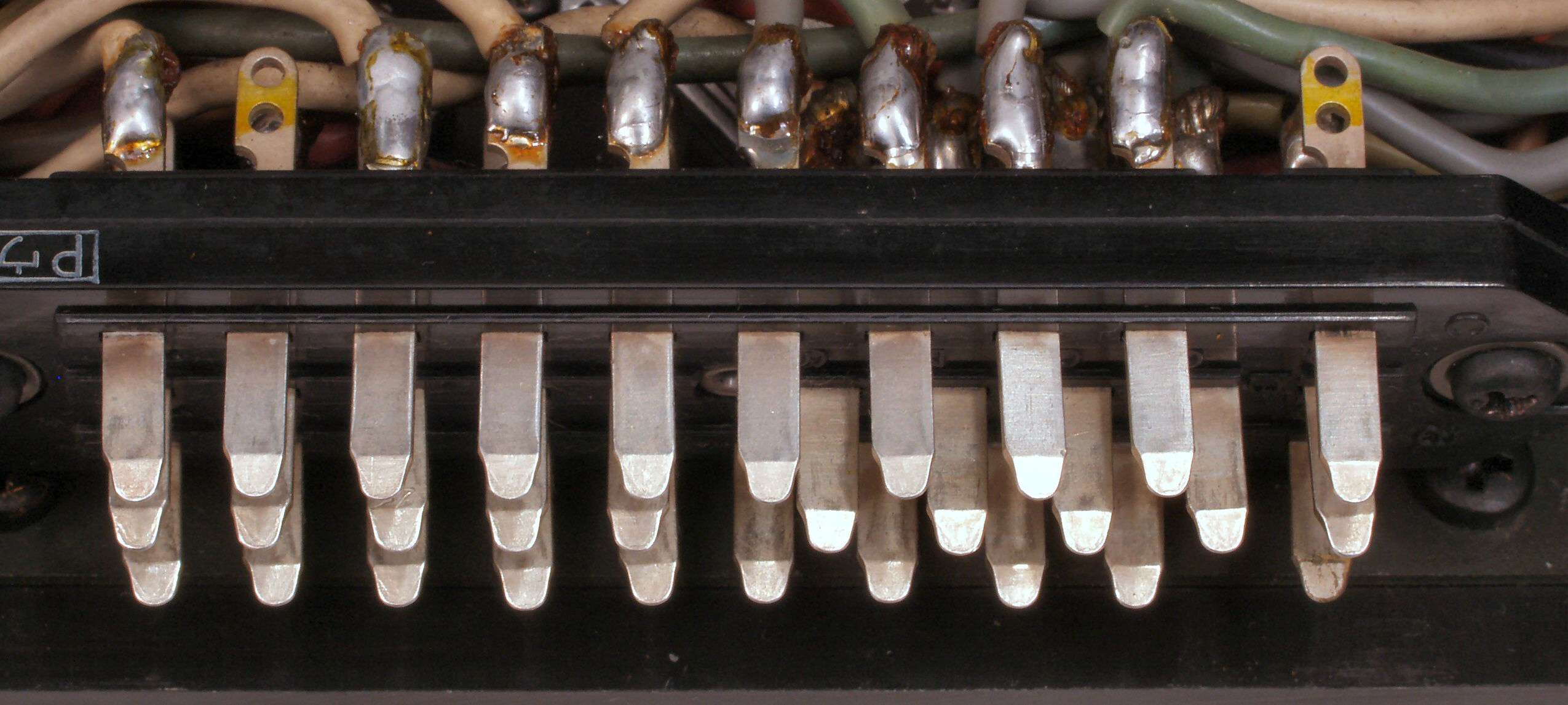

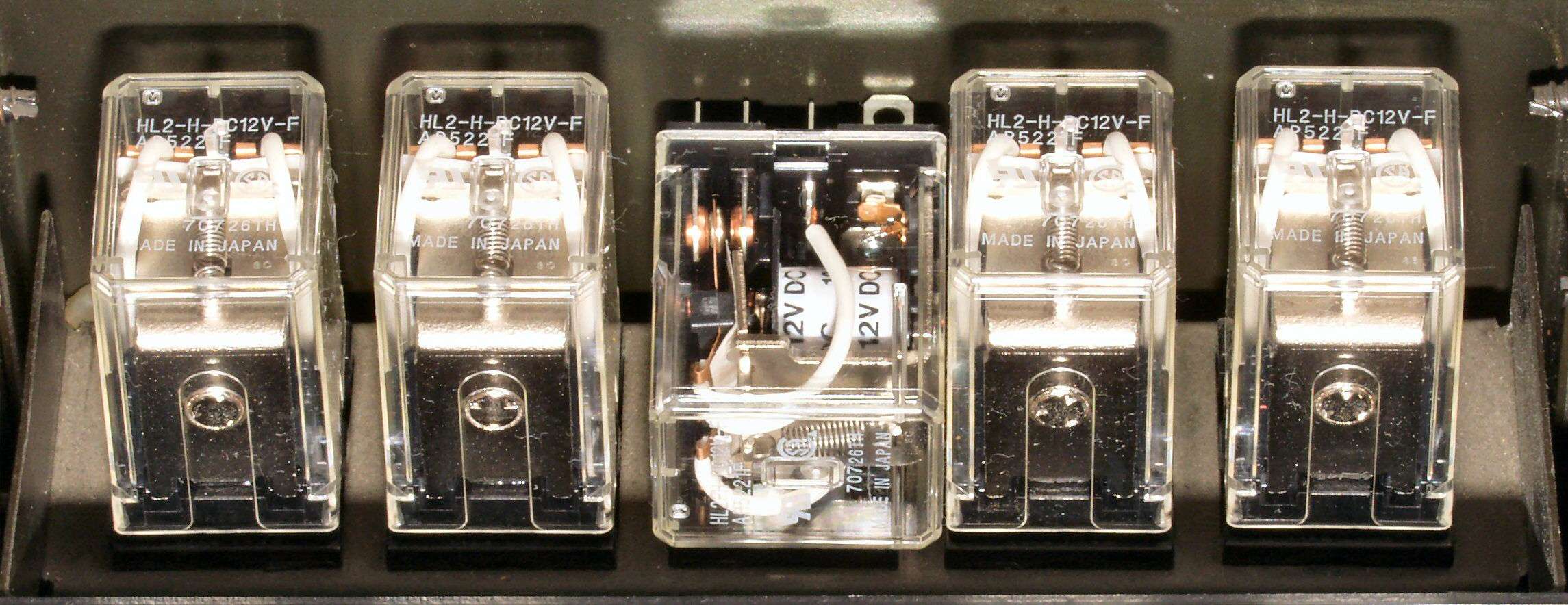

ＣＦ２．　交換部品、ＳＰ接続リレー点検、５個の内、１個（下の真ん中）が空けた形跡が有るので点検する。

ＣＦ３．　交換部品、ＳＰ接続リレー点検、接点が磨かれている？

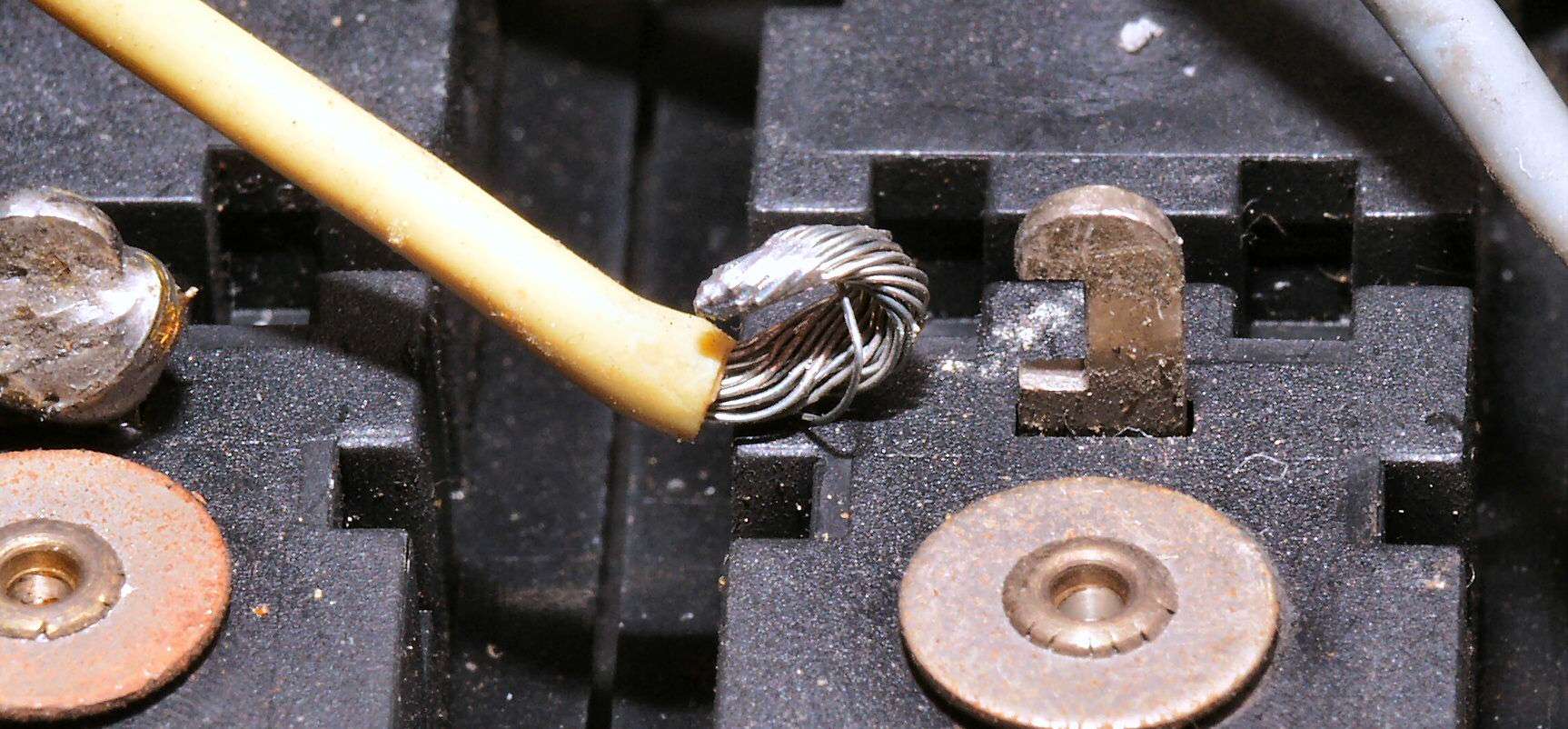

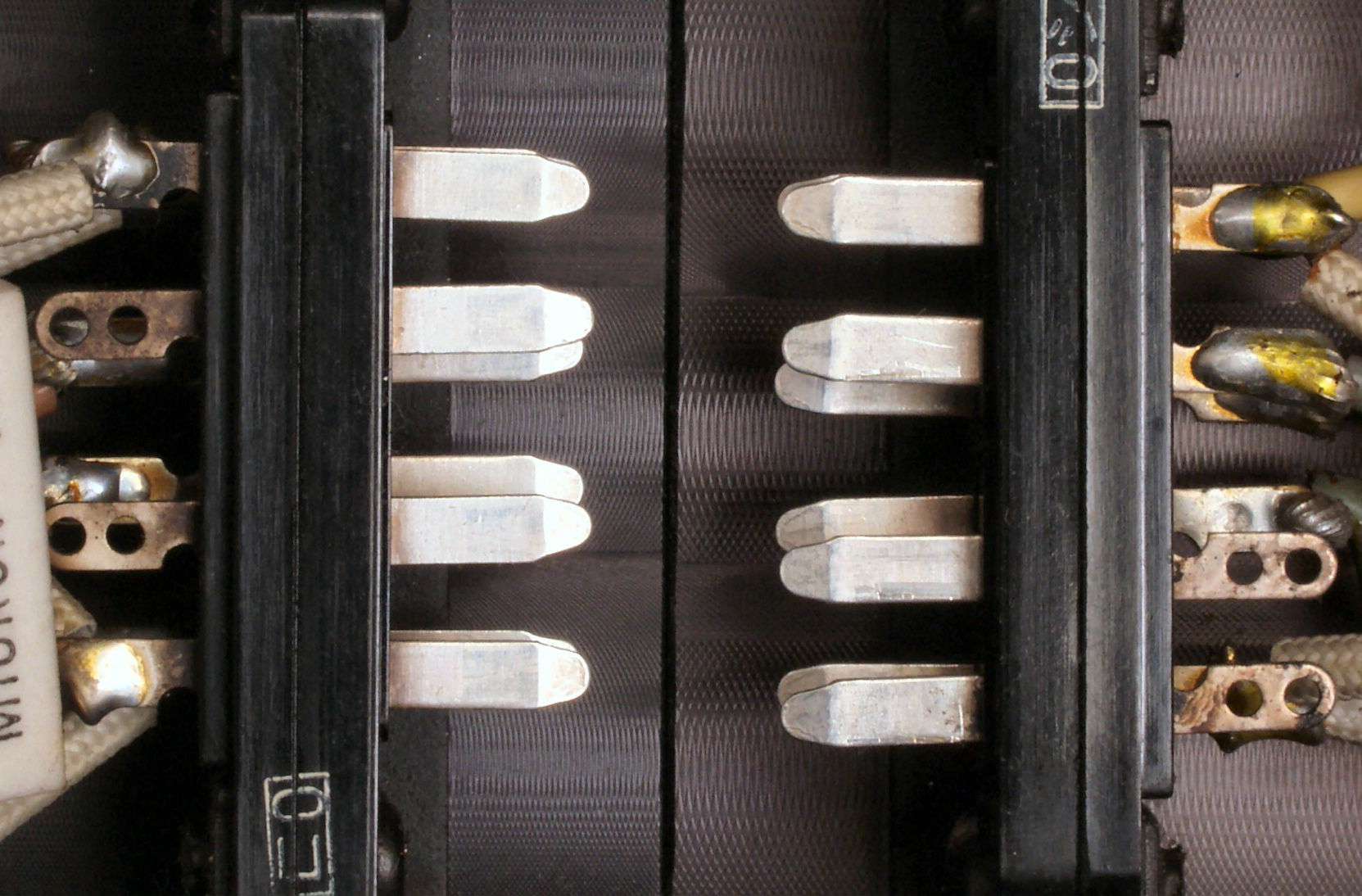

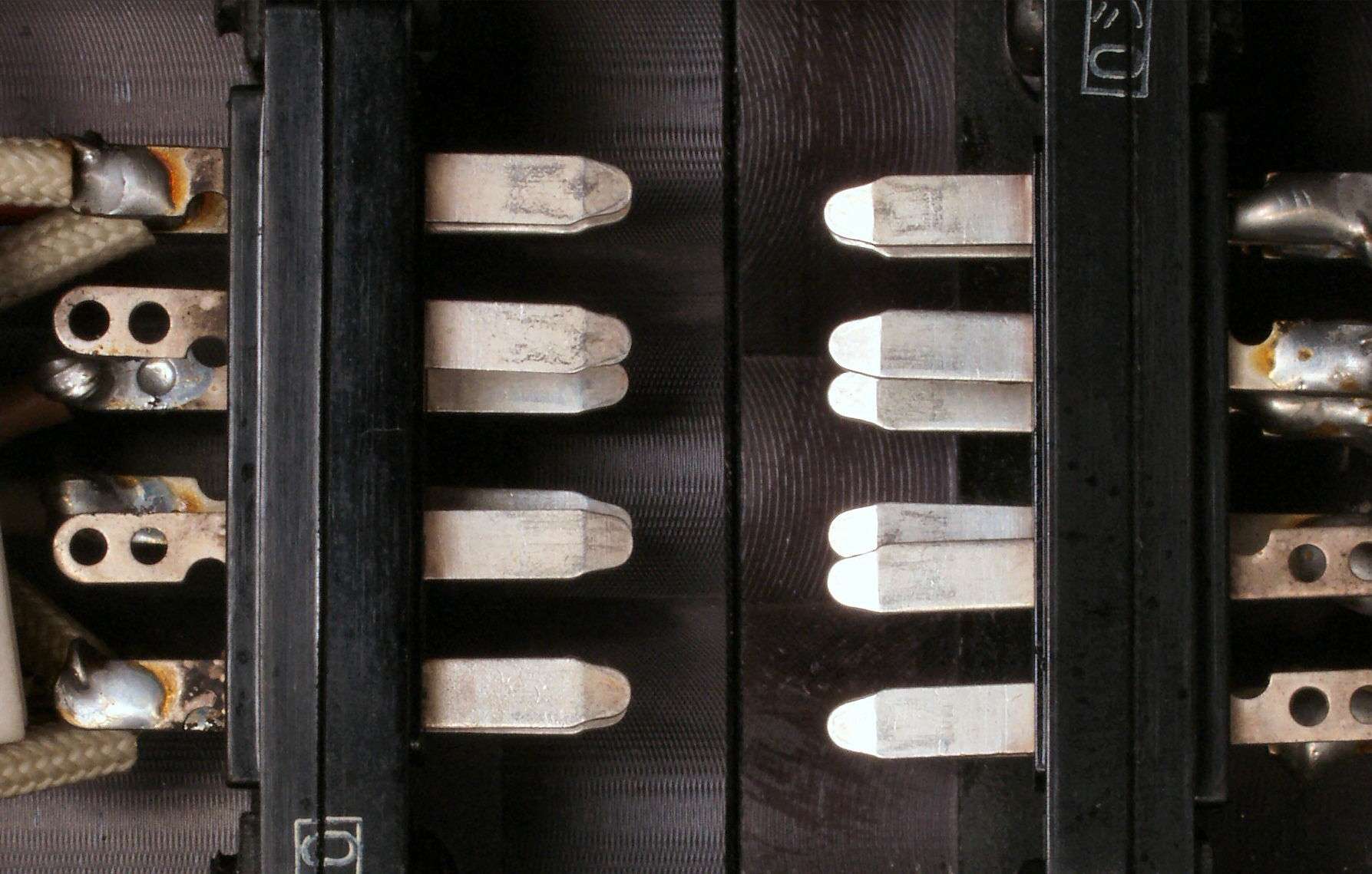

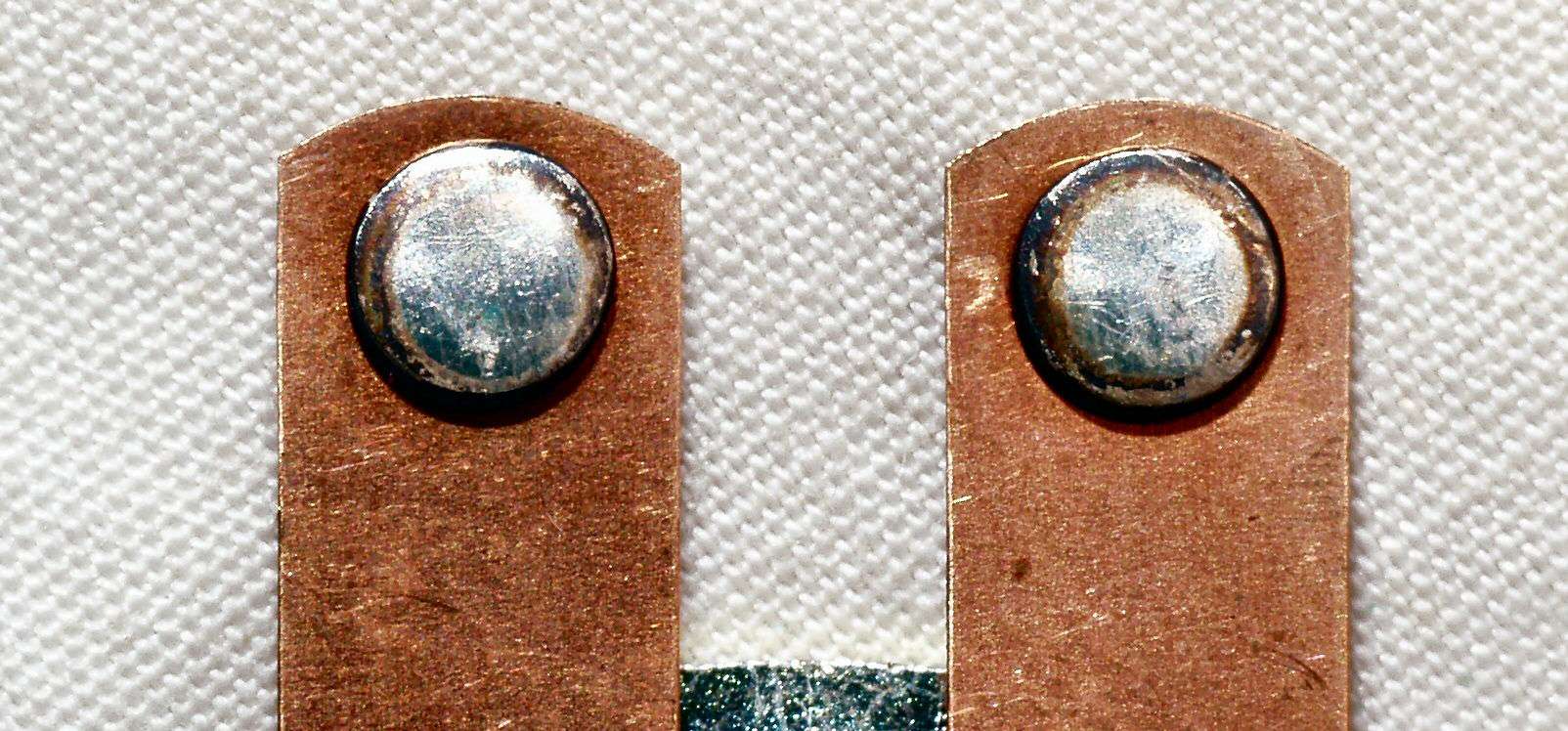

ＣＦ４．　交換部品、ＳＰ接続リレー点検、固定接点が磨かれている、と言うより傷つけられている、接触面積が少なくなる！

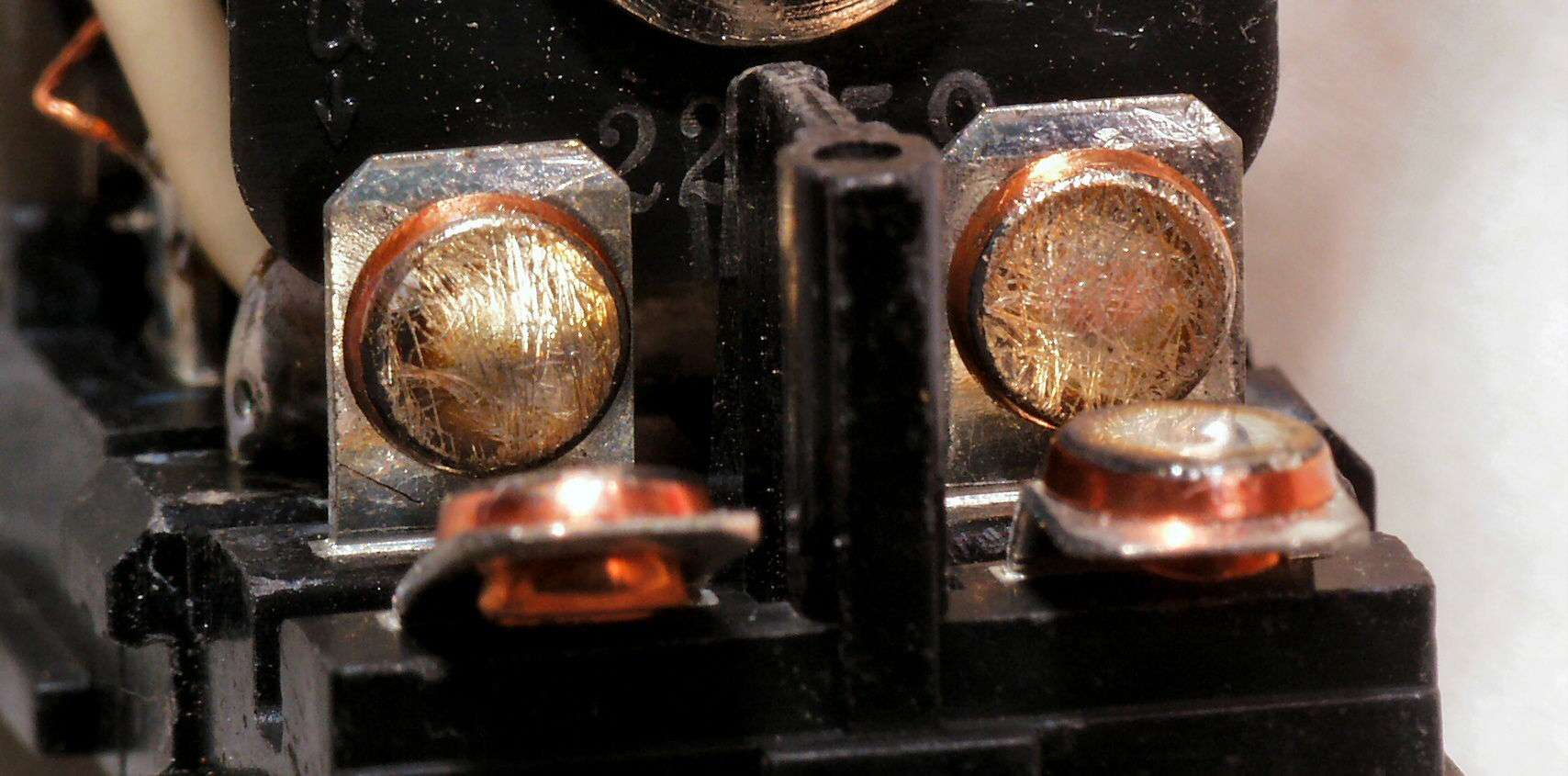

ＣＦ５．　交換部品、ＳＰ接続リレー点検、可動接点が磨かれている、と言うより、傷つけられている、接触面積が少なくなる！

ＣＦ６．　交換部品、ＳＰ接続リレー点検、可動接点が磨かれていない物と比較すると、良く解る。

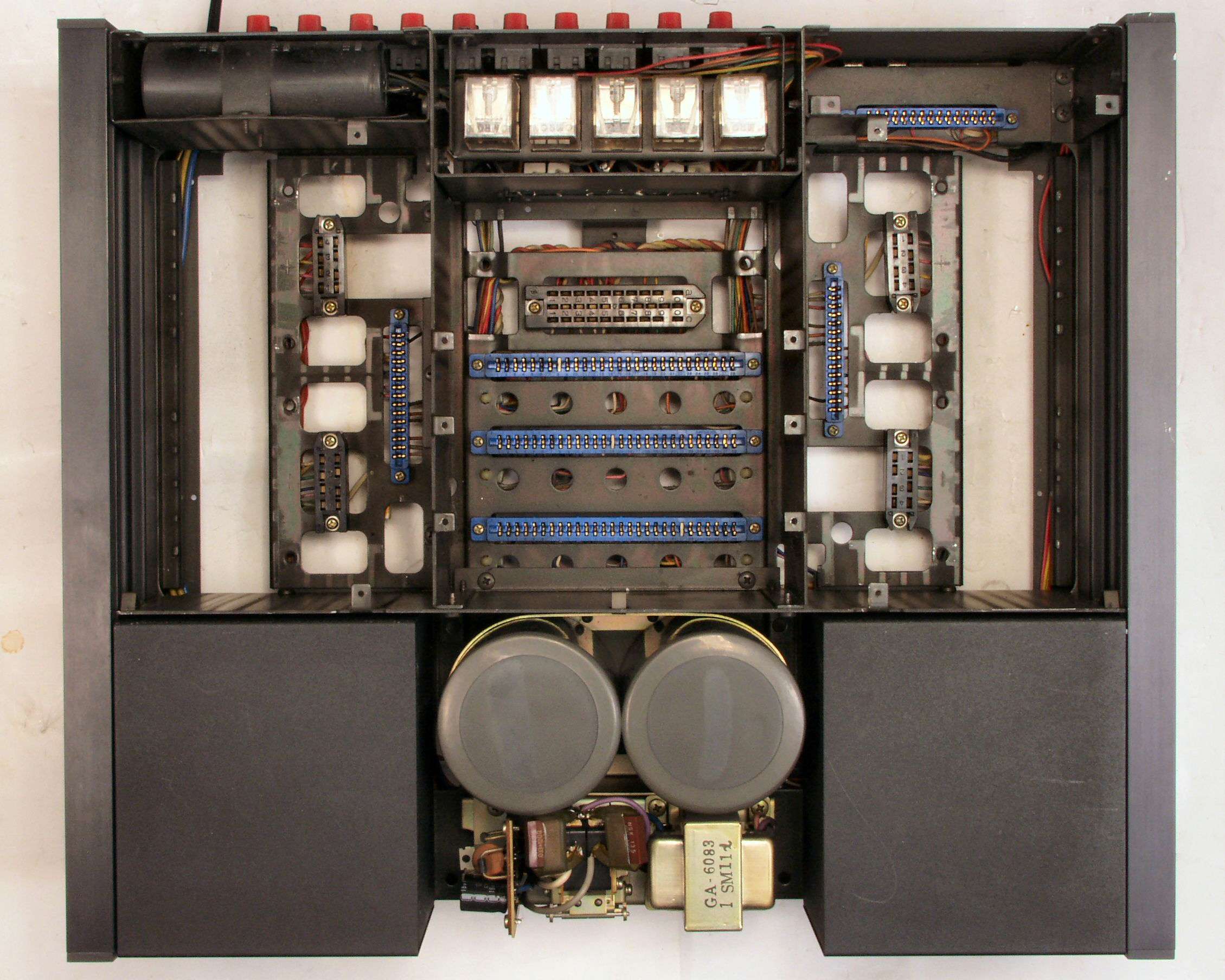

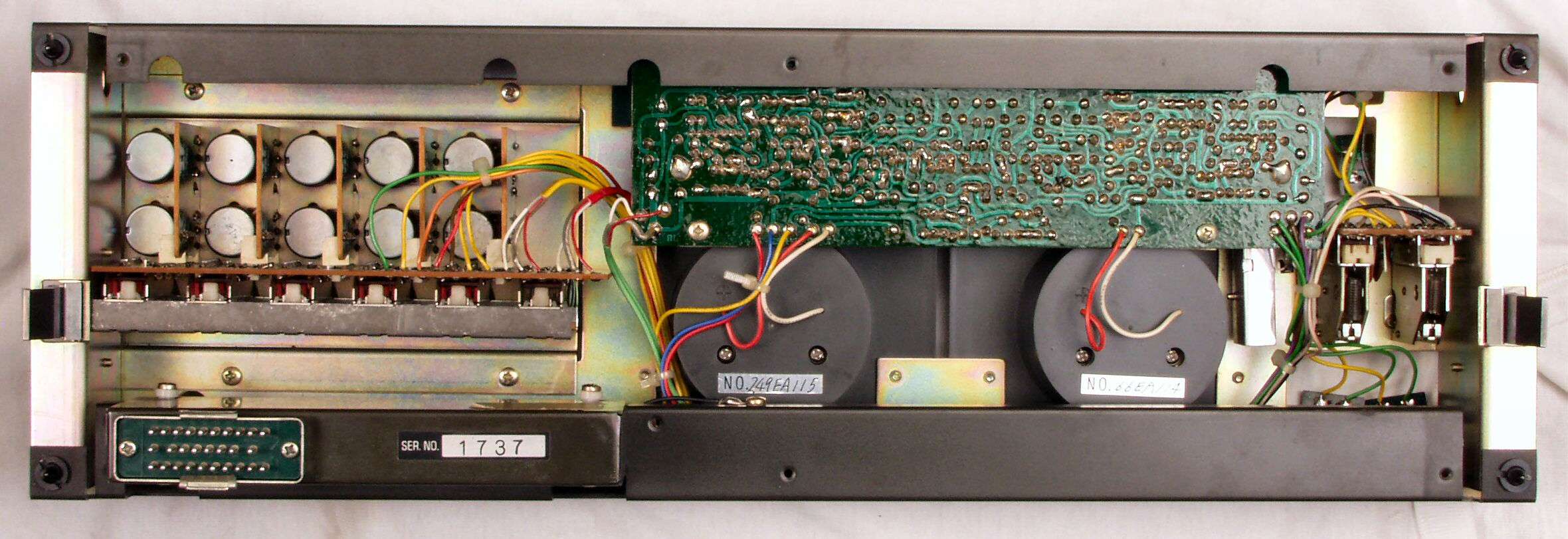

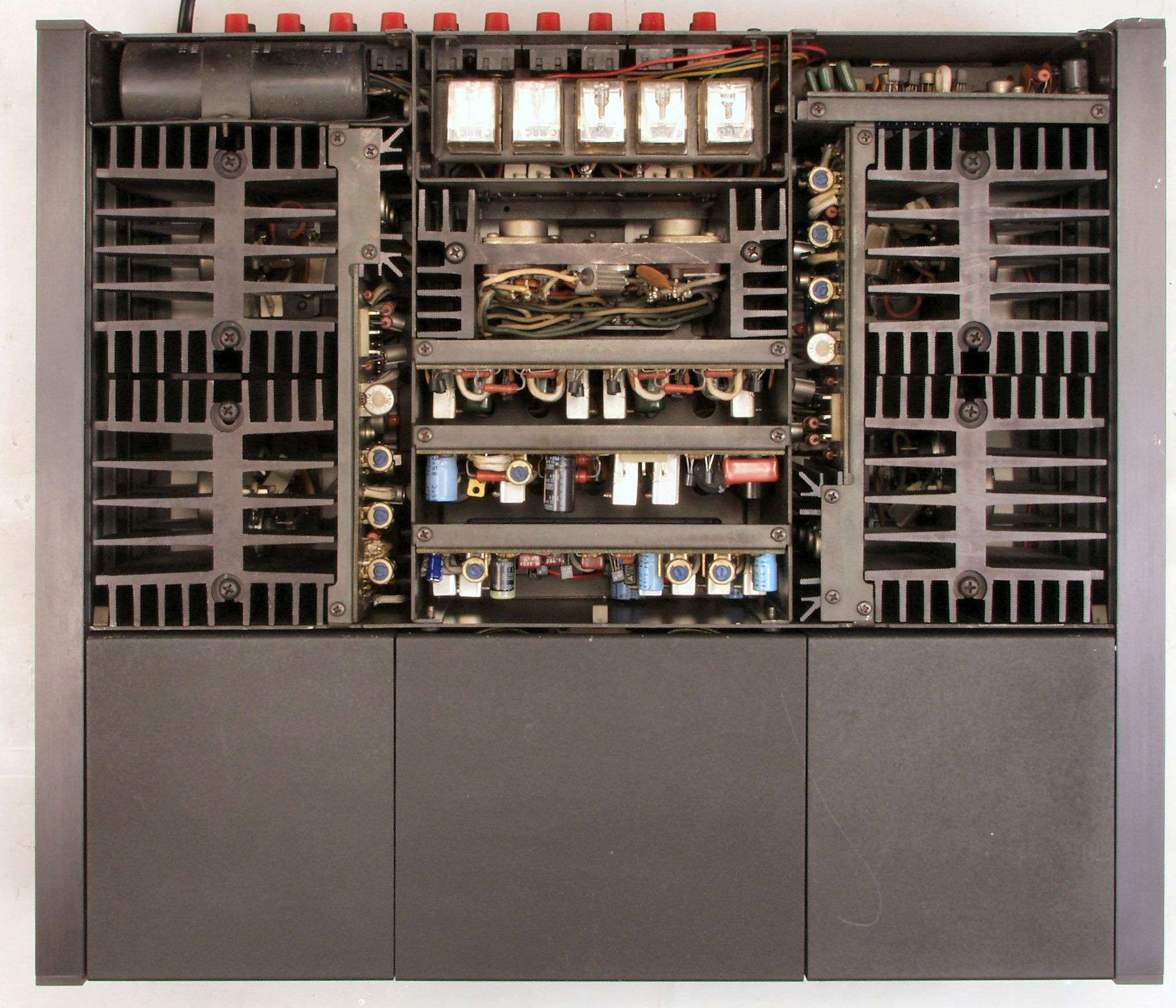

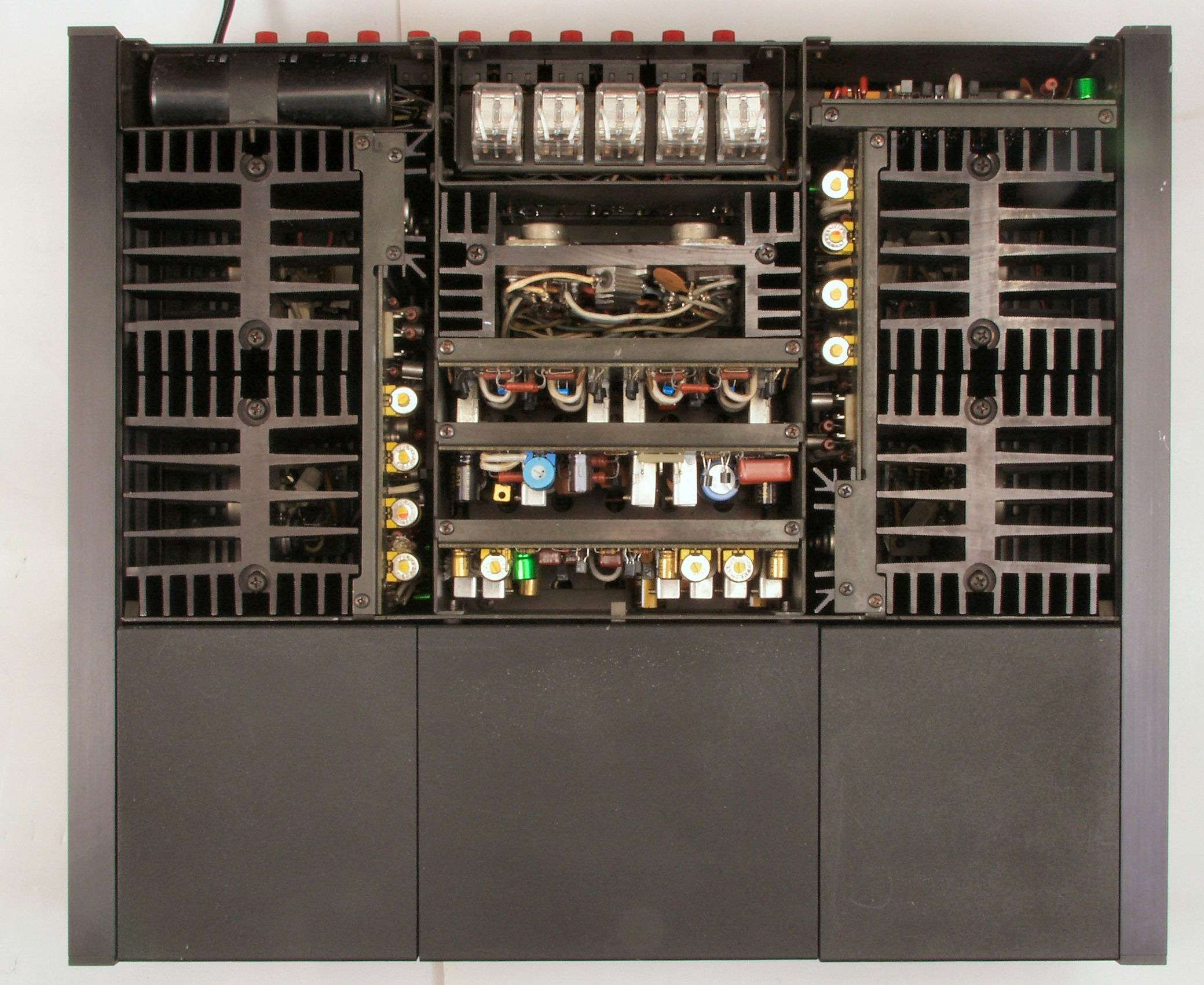

ＣＧ１．　修理前　上から見る

ＣＧ２．　修理後　上から見る

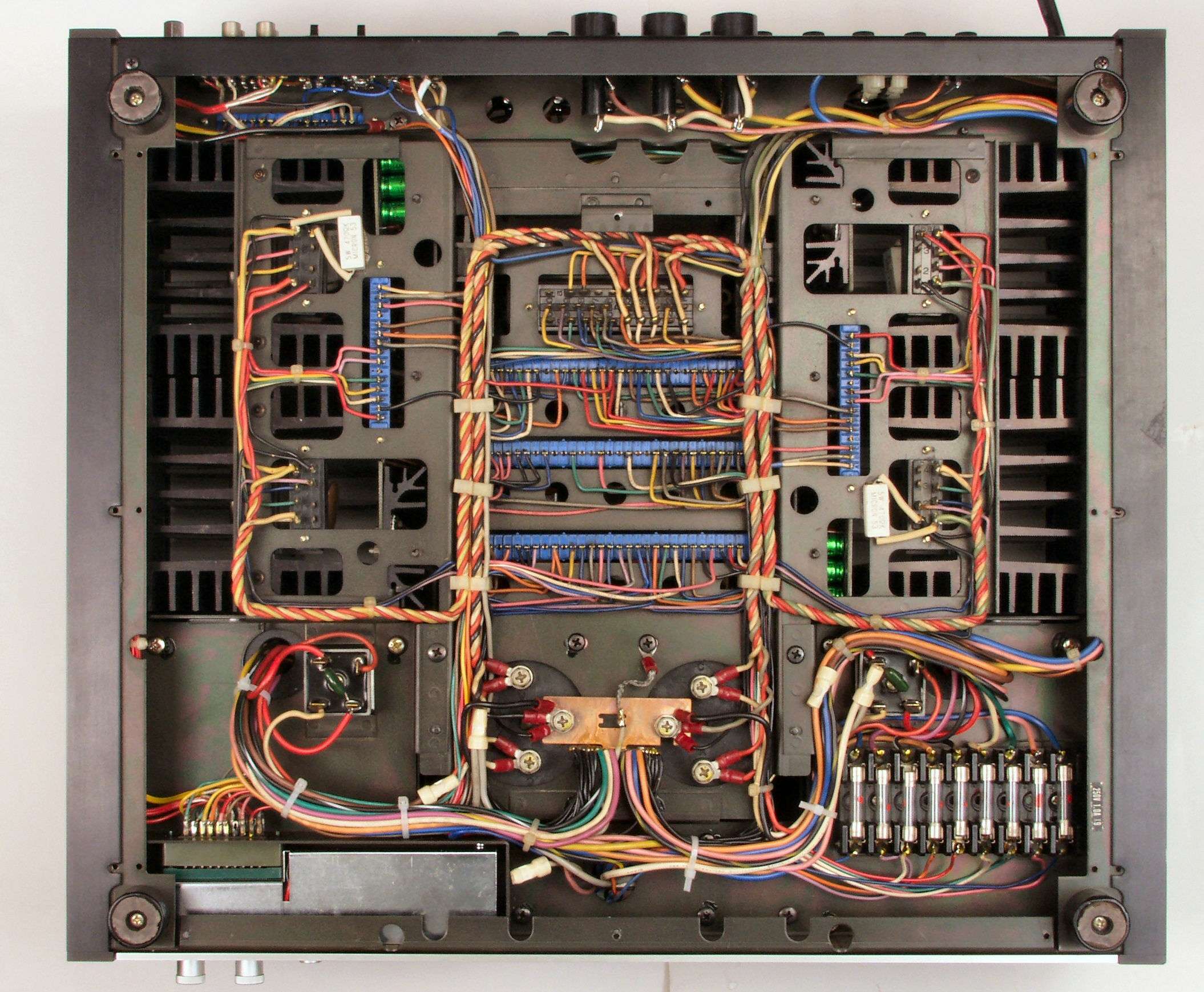

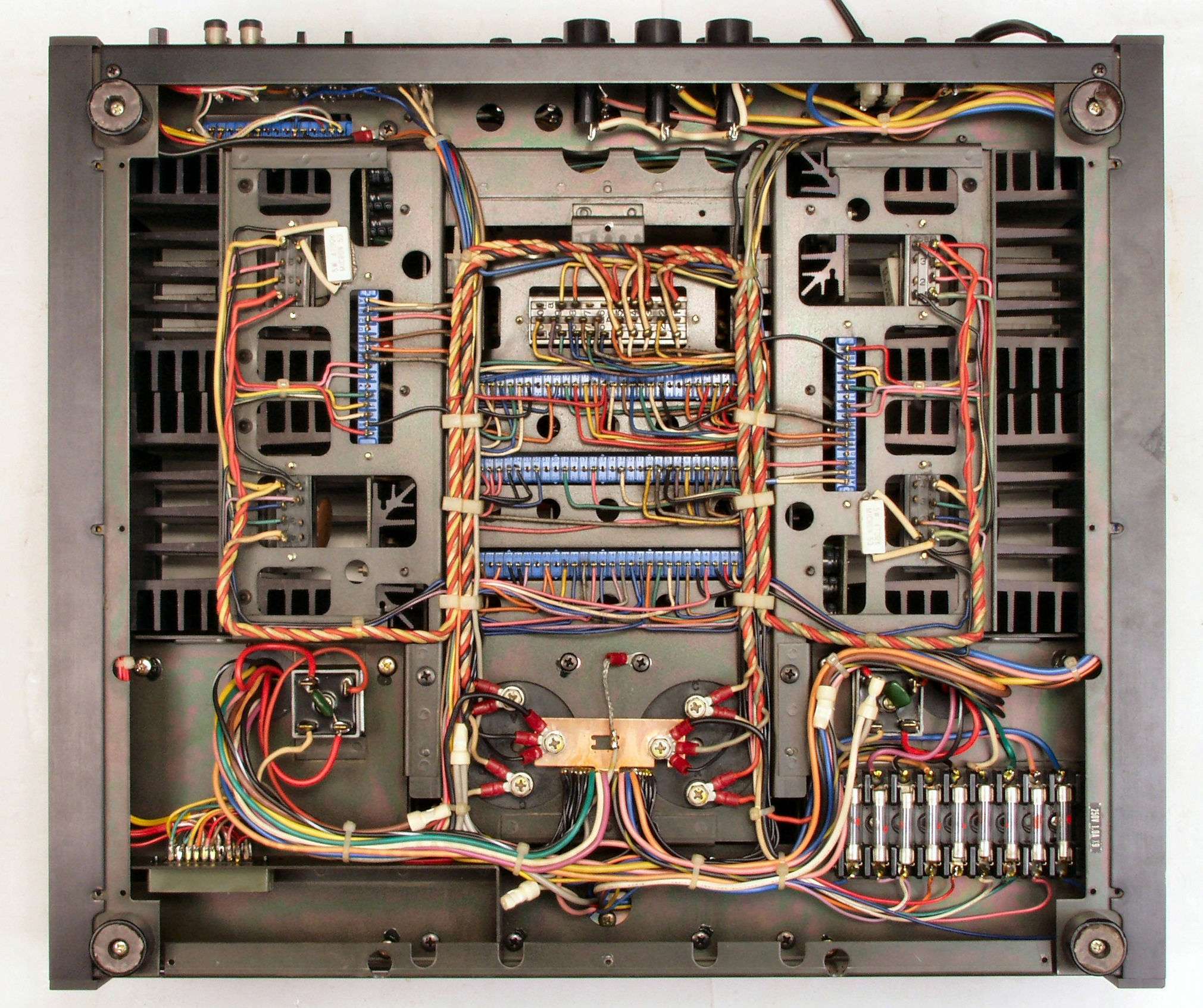

ＣＧ３．　修理前　下から見る

ＣＧ４．　修理後　下から見る

Ｄ．　ＵＣ－１　修理

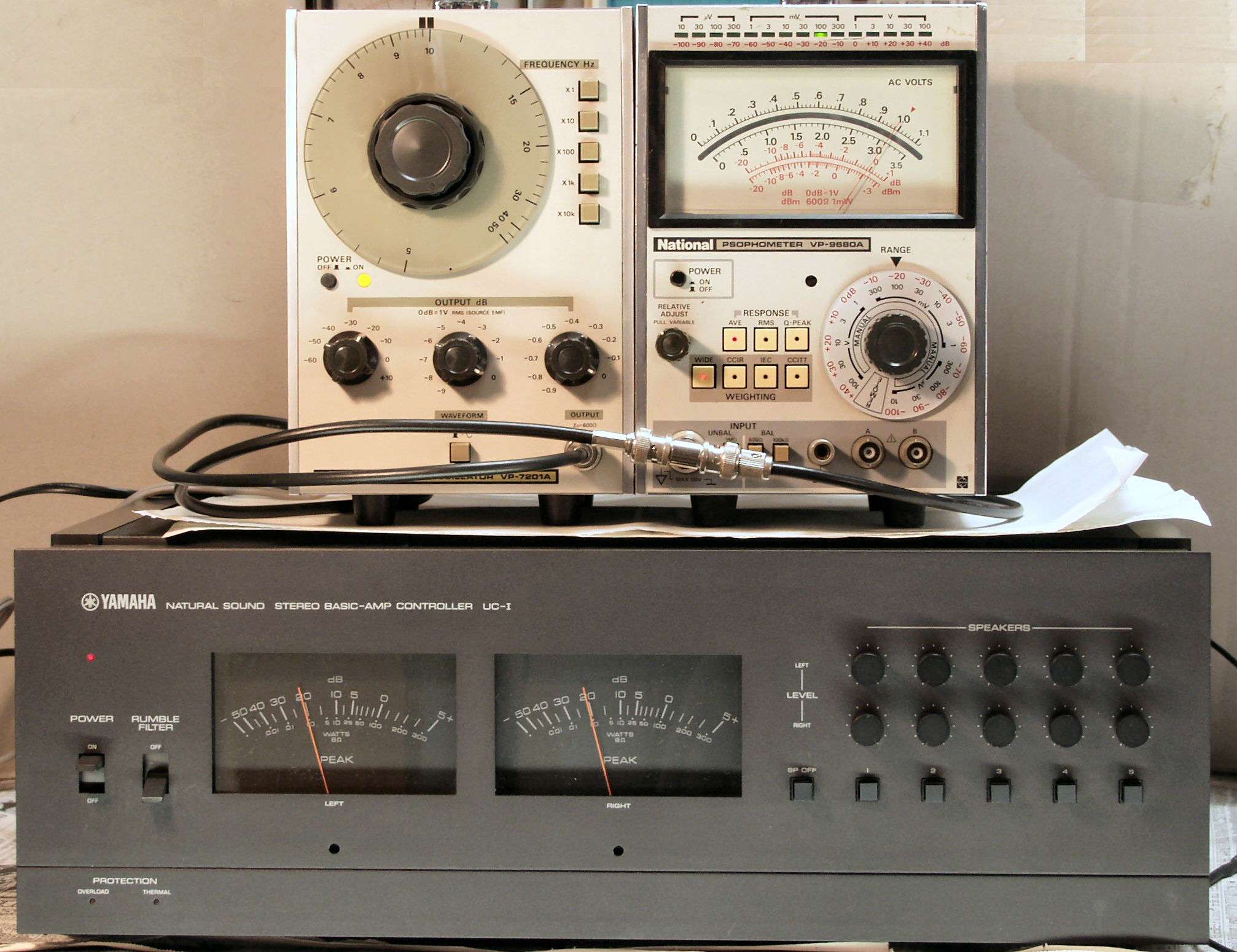

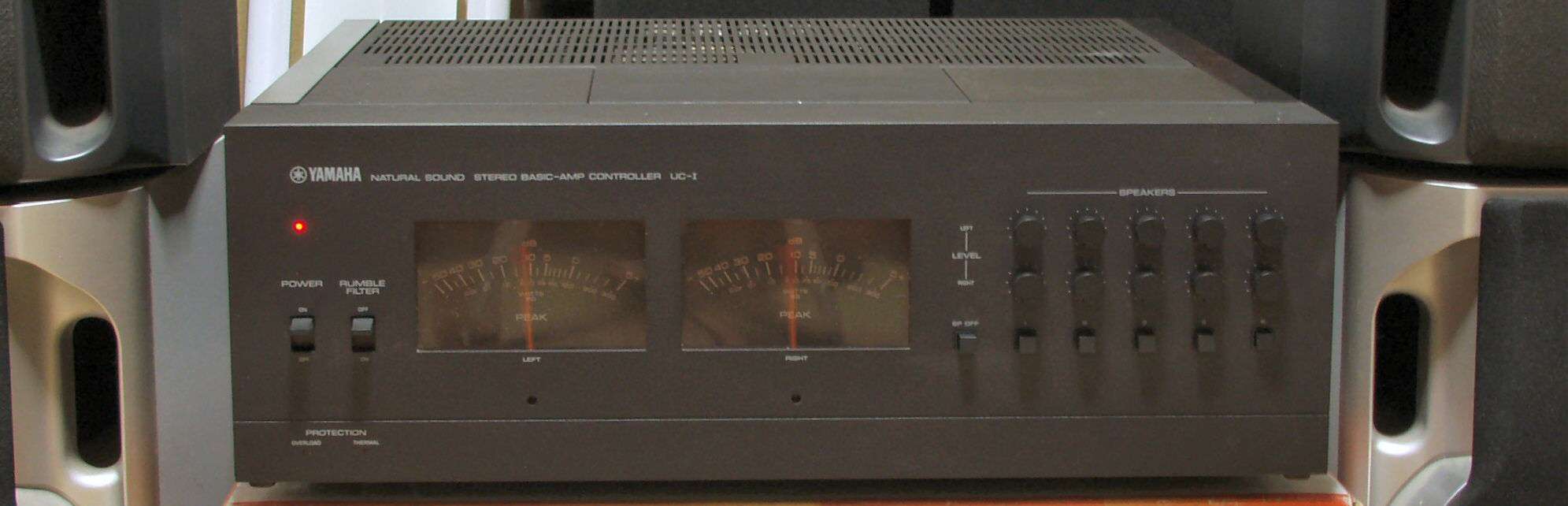

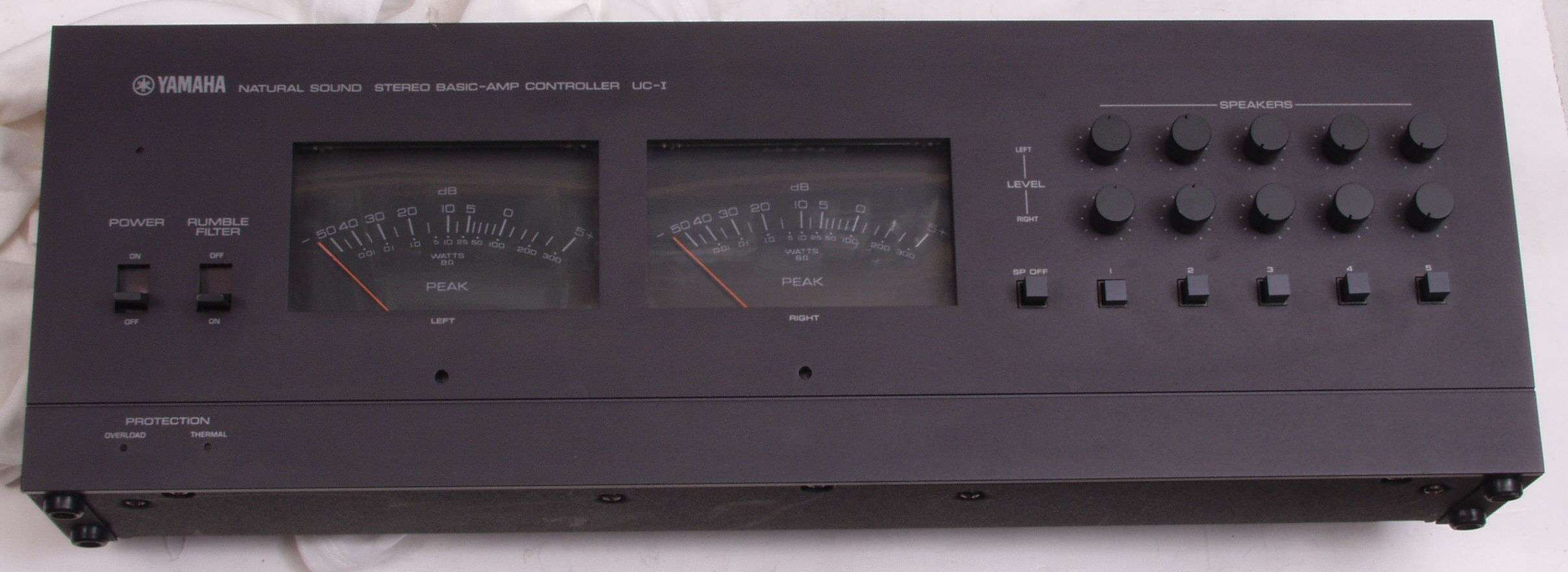

Ｄ１．　ＵＣ－１　前から見る

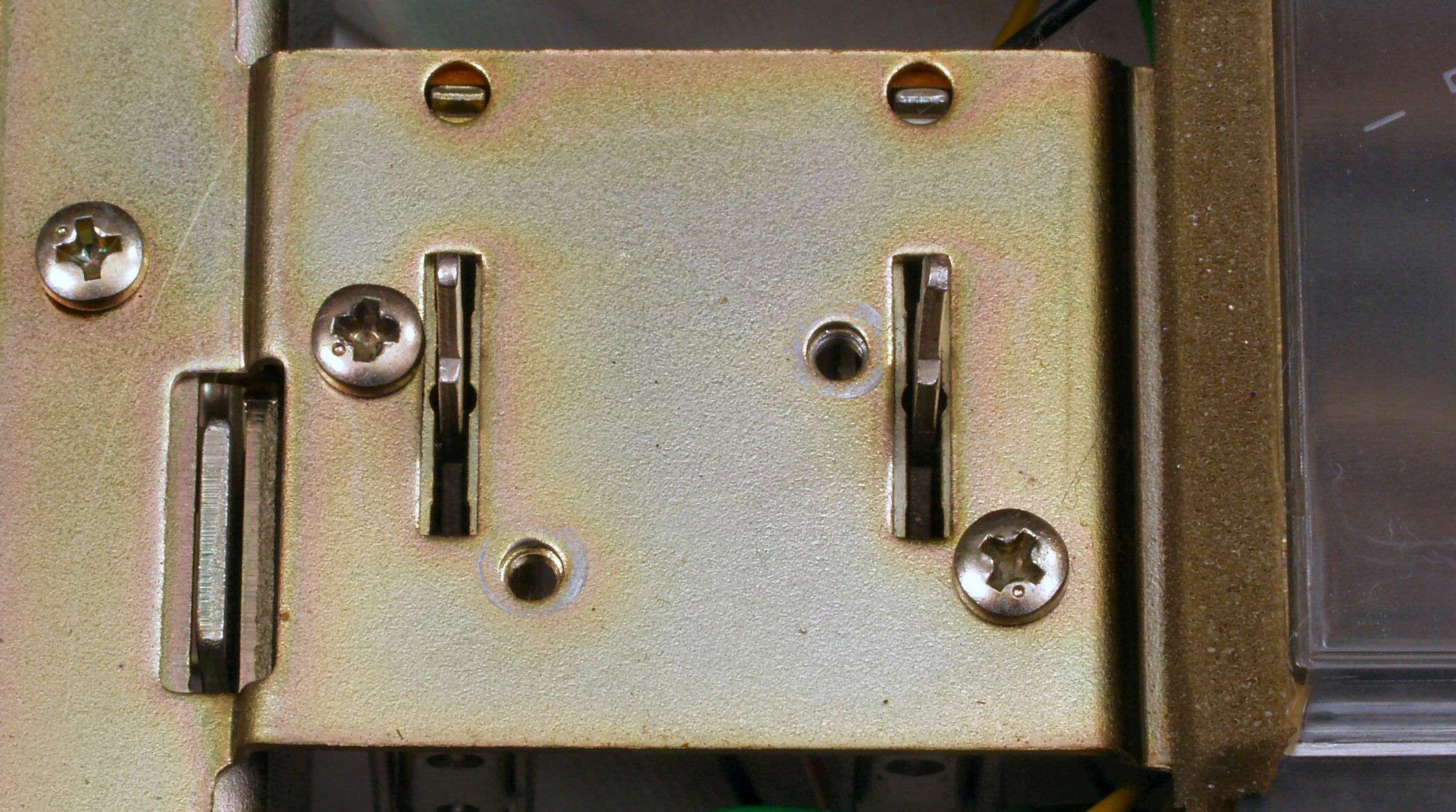

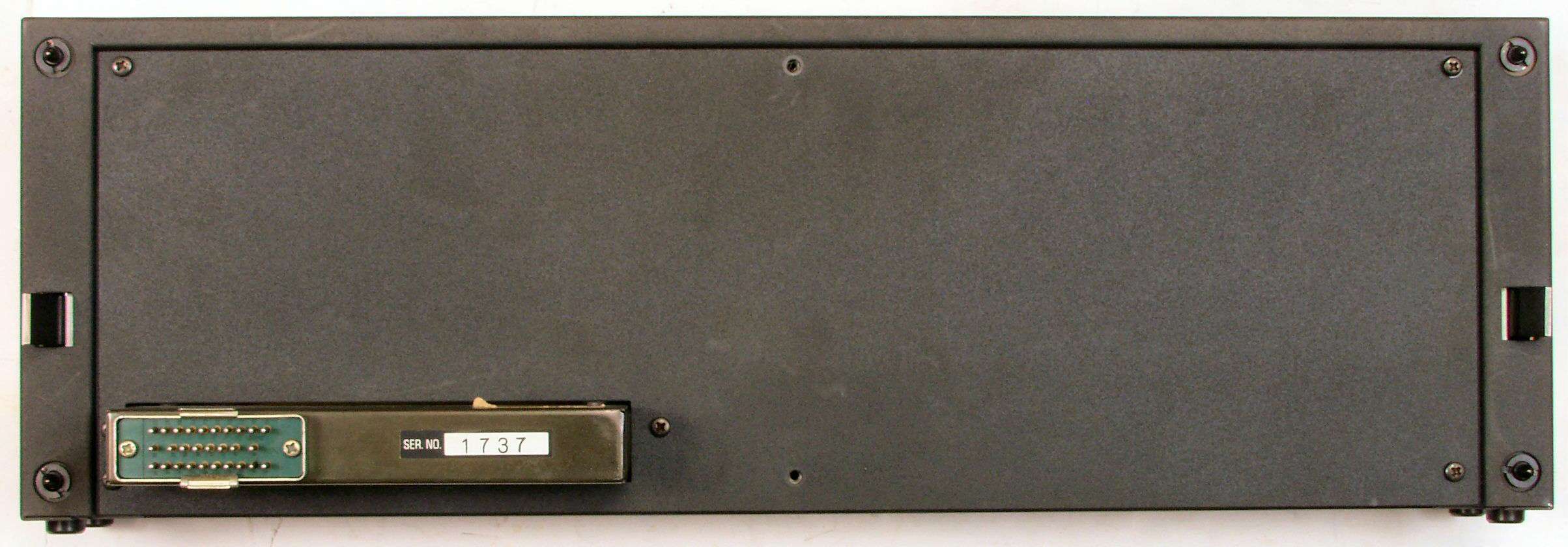

Ｄ２．　ＵＣ－１　後から見る、止ネジが無い

Ｄ３１．　修理前ＵＣ－１　後蓋を取る

Ｄ３２．　修理後ＵＣ－１

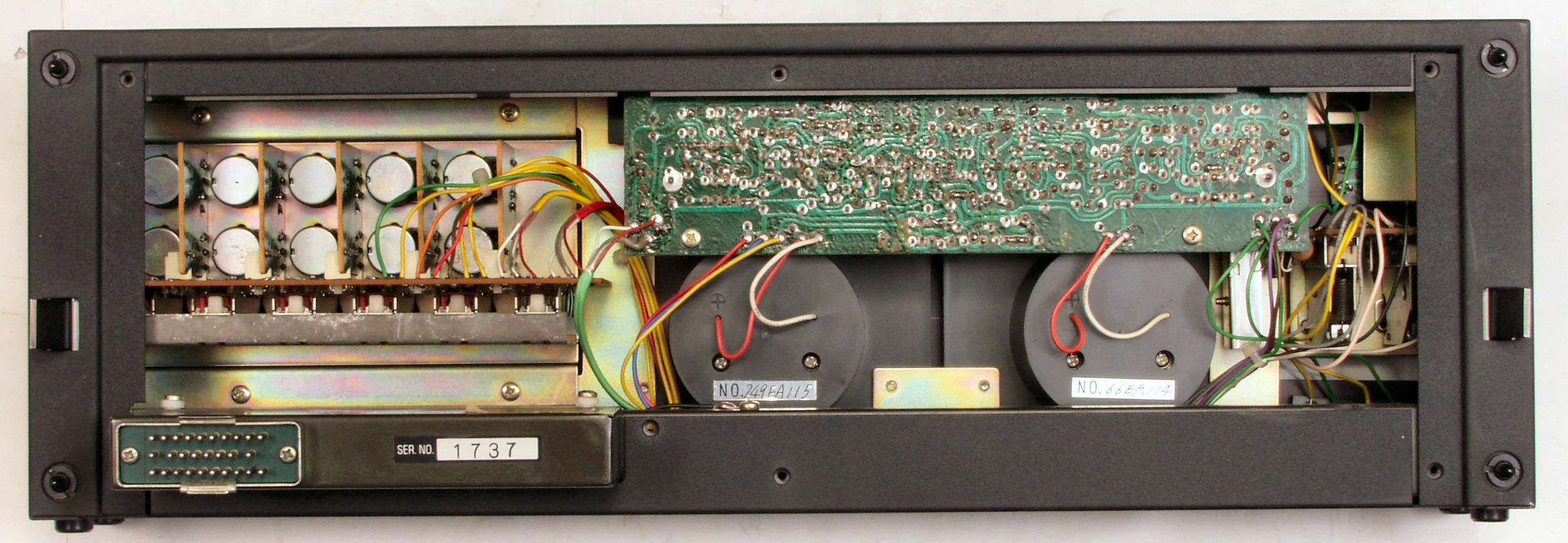

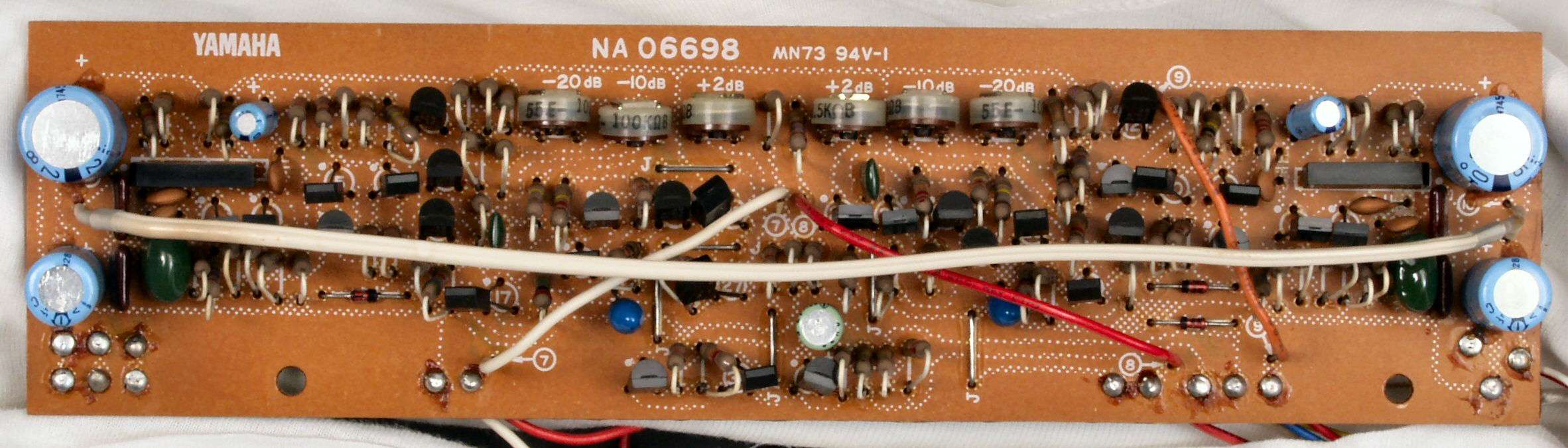

Ｄ４１．　修理前ＵＣ－１　基板

Ｄ４２．　修理前ＵＣ－１　基板、電解コンデンサー６個、フイルムコンデンサー４個交換

Ｄ４３．　修理前ＵＣ－１　基板裏

Ｄ４４．　修理後ＵＣ－１　基板裏

Ｄ４５．　完成ＵＣ－１　基板裏、洗浄後防湿材を塗る

Ｄ５１．　修理中ＵＣ－１　ＳＷの止めネジが２本無い、取り付け跡が有るので、前回の修理時と思われる？

Ｄ５２．　修理前ＵＣ－１　ＳＷ基板

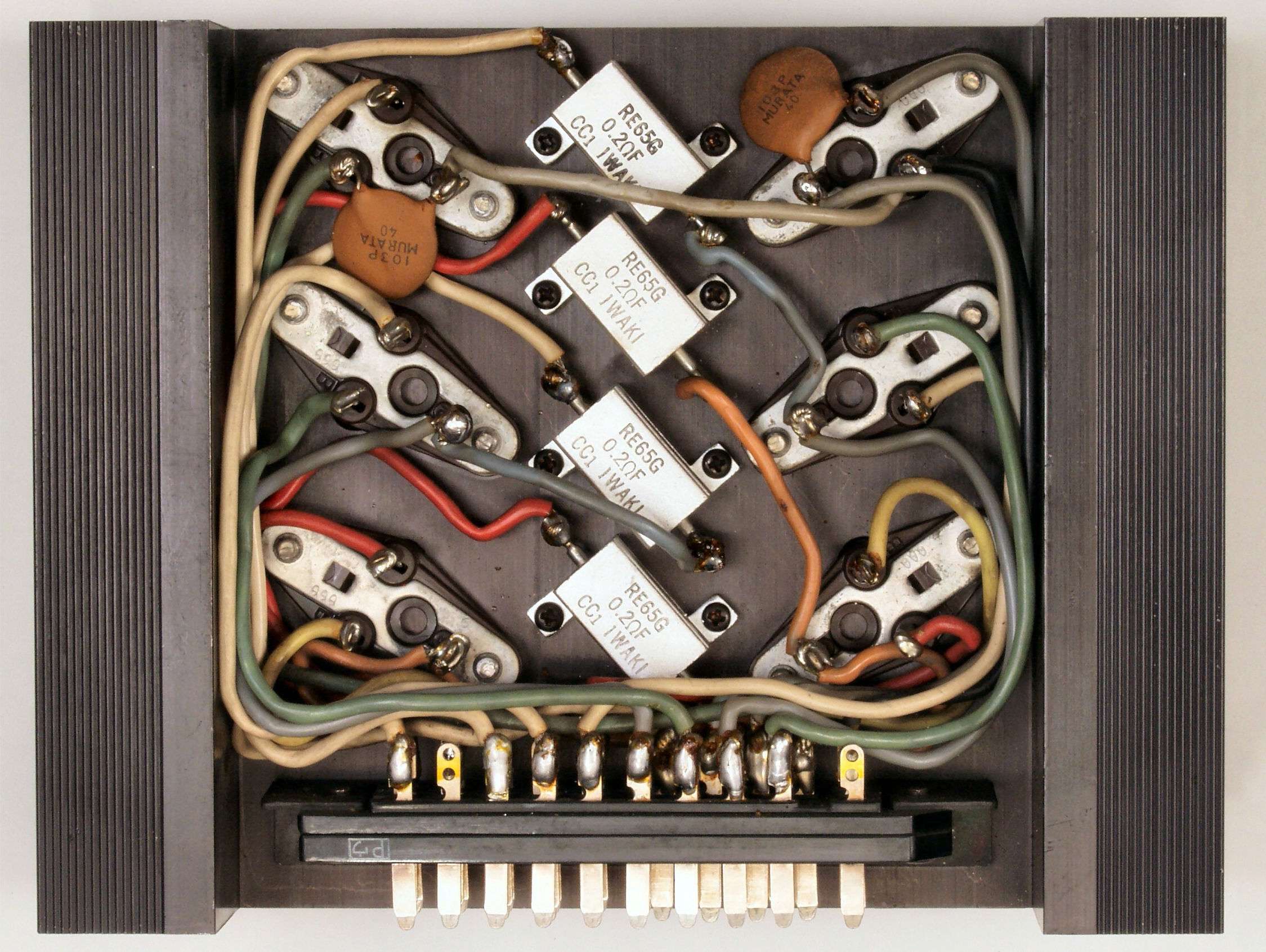

Ｄ５３．　修理後ＵＣ－１　ＳＷ基板、放熱器を接着する。

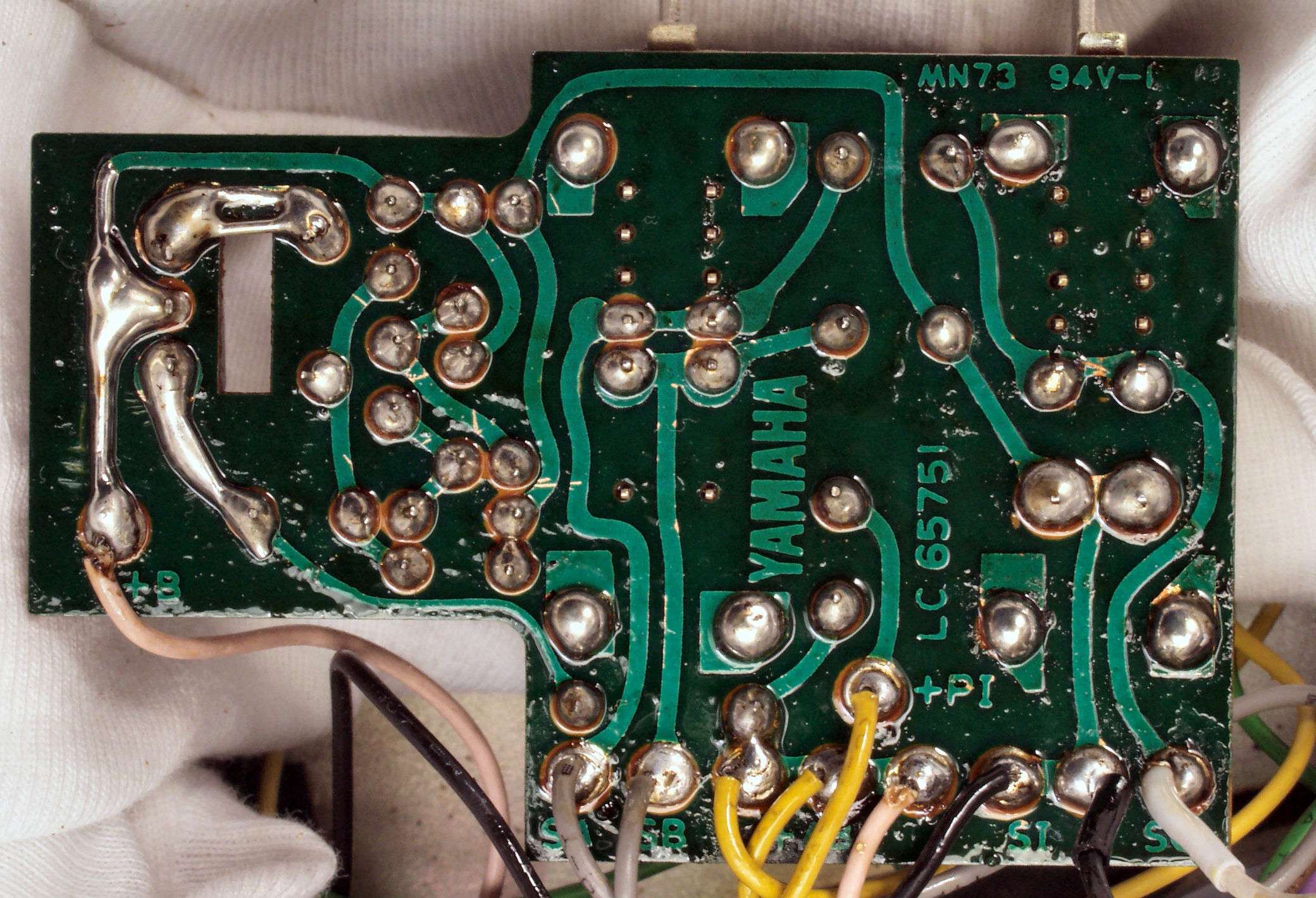

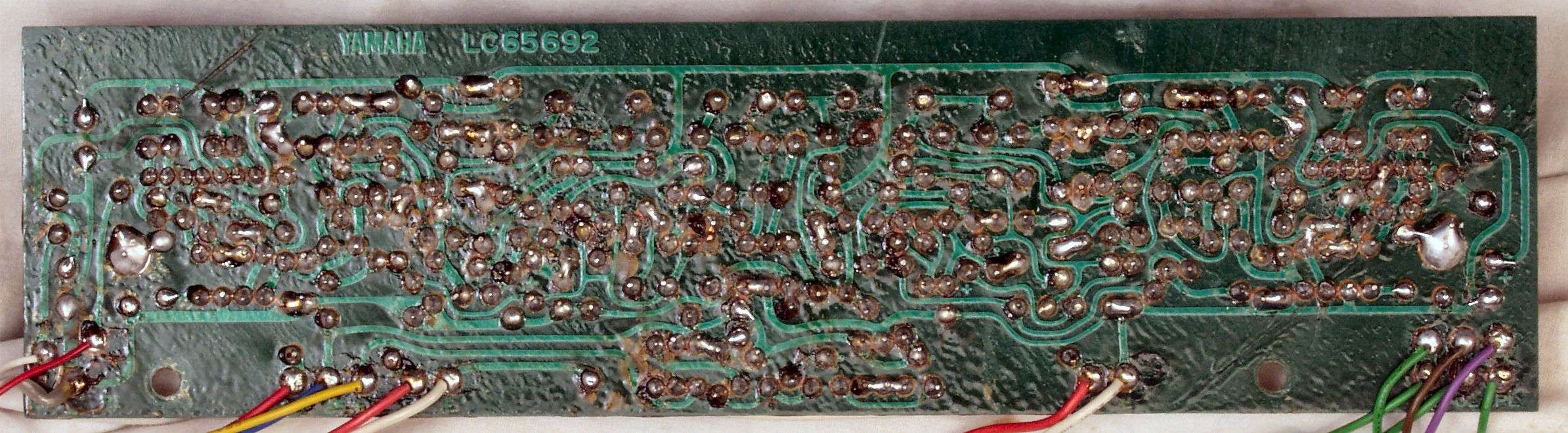

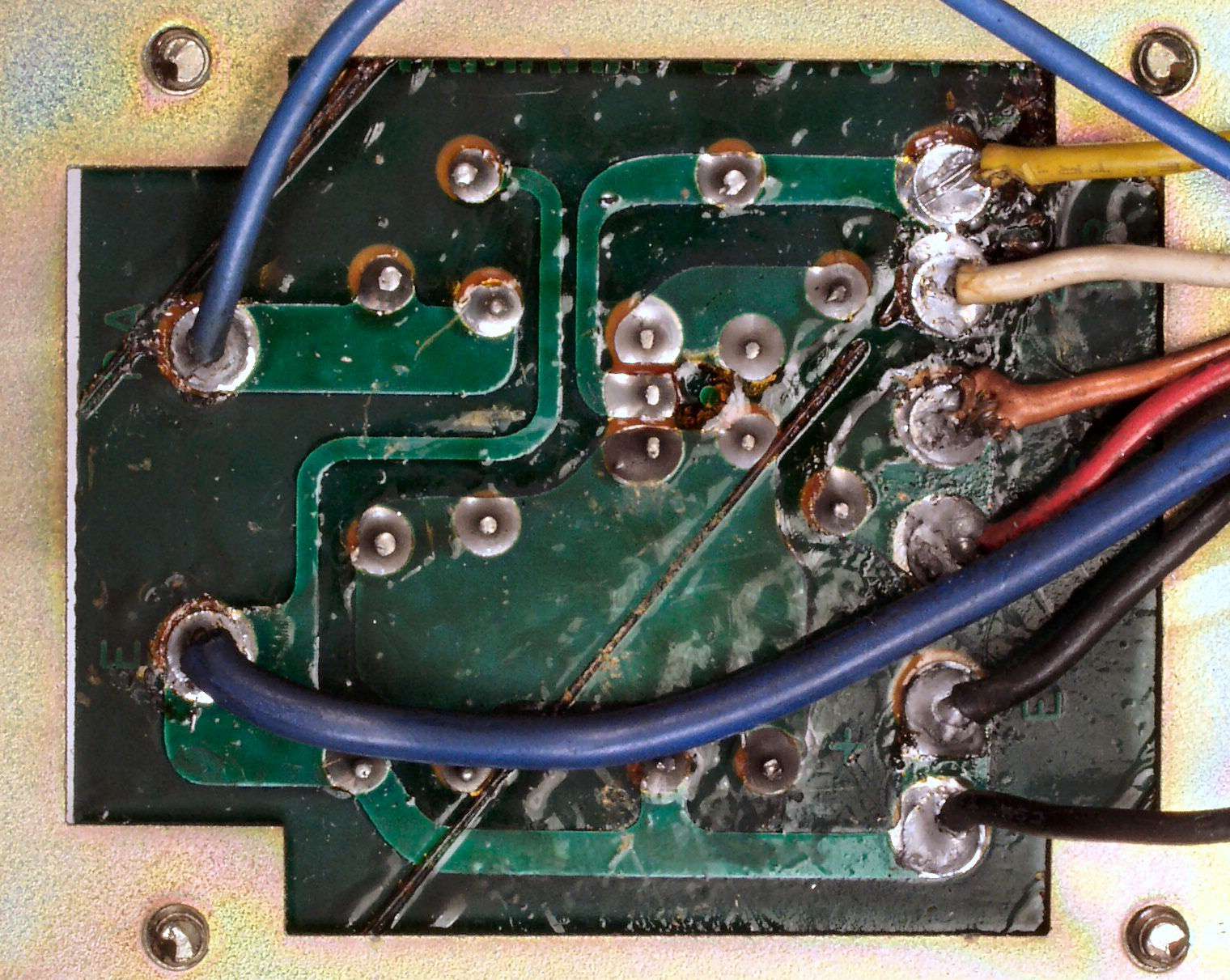

Ｄ５４．　修理前ＵＣ－１　ＳＷ基板裏

Ｄ５４２．　修理中ＵＣ－１　ＳＷ基板裏、未半田部分あり、線もコテで傷つけている！

Ｄ５５．　修理（半田補正）後ＵＣ－１　ＳＷ基板裏、熱を発する所の銅箔は補強する。

Ｄ５６．　完成ＵＣ－１　ＳＷ基板裏、洗浄後防湿材を塗る

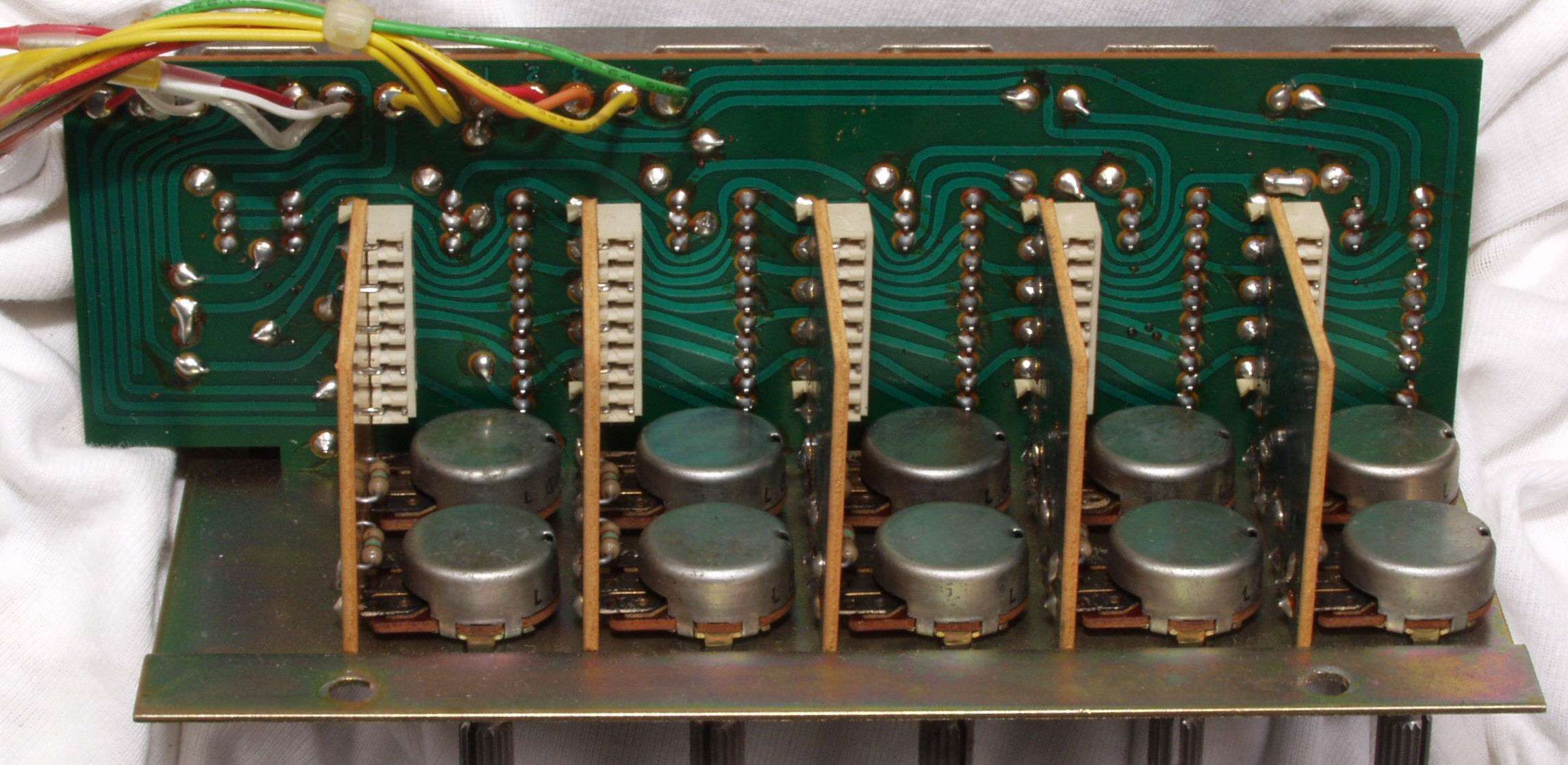

Ｄ６１．　修理前ＵＣ－１　ＶＲ基板

Ｄ６２．　修理（半田補正・洗浄）後ＵＣ－１　ＶＲ基板

Ｄ７１．　修理中ＵＣ－１　前パネルの止めネジが１本無い、取り付け跡が有るので、前回の修理時と思われる？

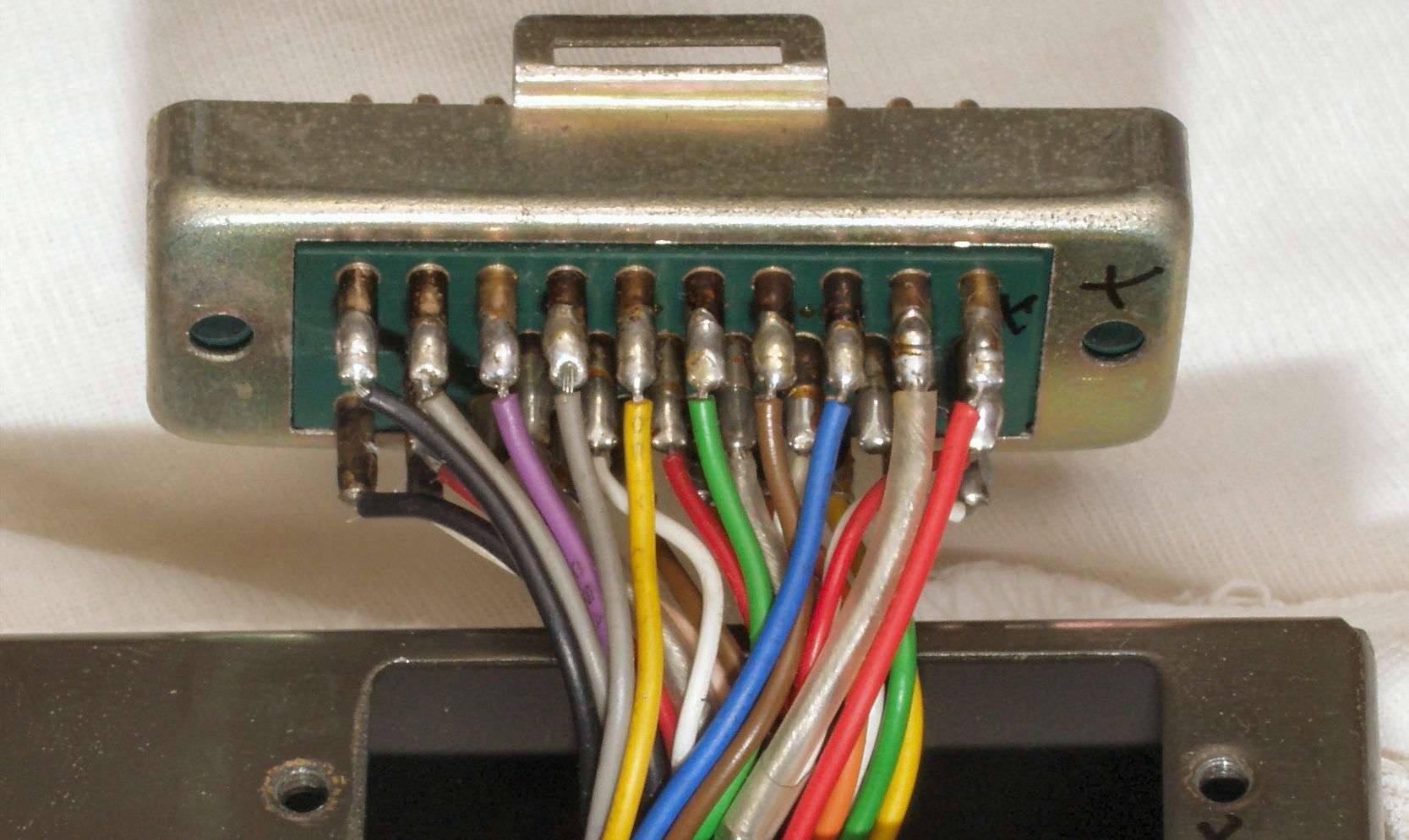

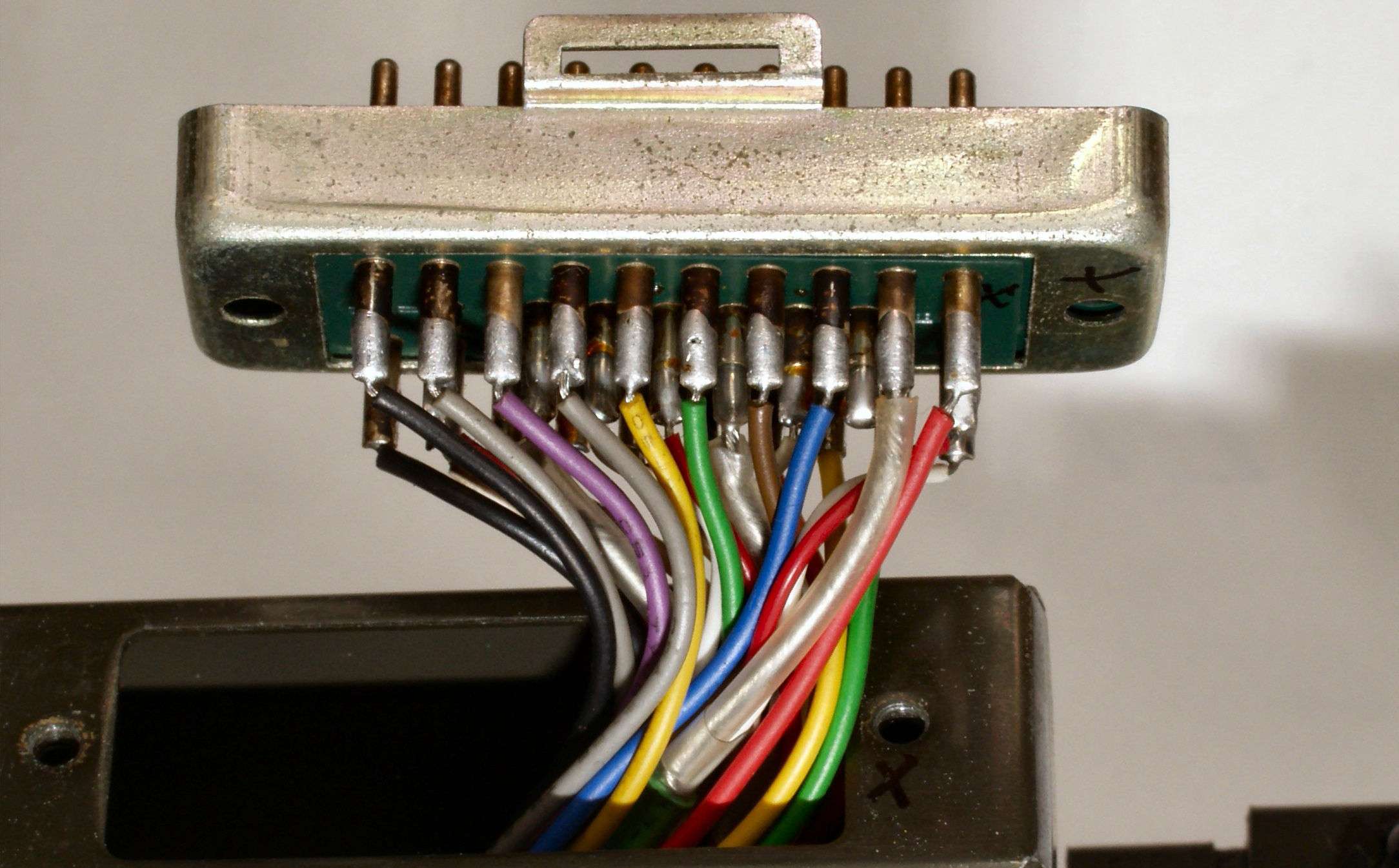

Ｄ７２．　修理前ＵＣ－１　接続コネクター半田点検

Ｄ７３．　修理後ＵＣ－１　接続コネクター半田

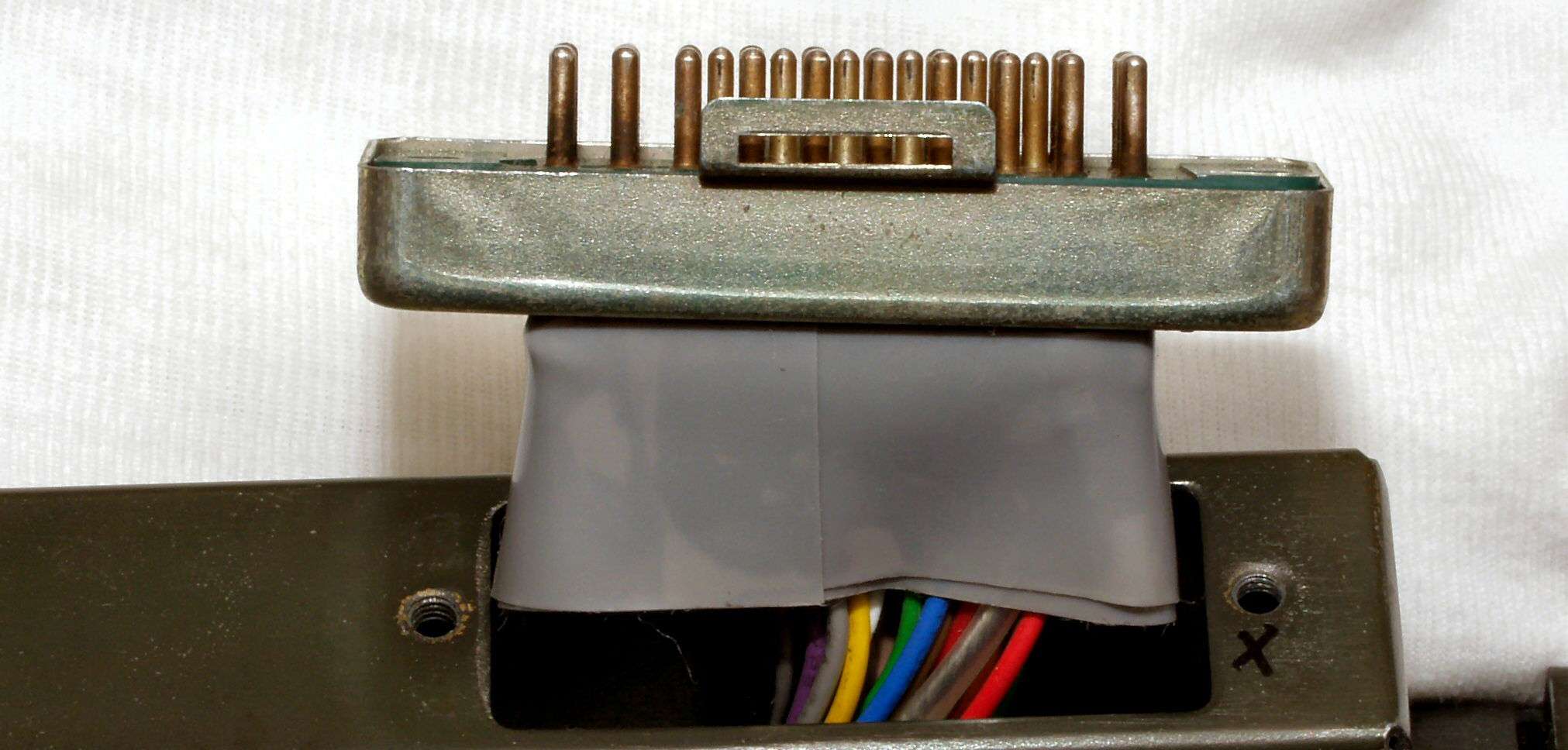

Ｄ７４．　修理後ＵＣ－１　接続コネクター半田、線が取れた時等の短絡防止の為テープを巻く

Ｄ７５．　修理前ＵＣ－１　接続コネクター

Ｄ７６．　修理（洗浄）後ＵＣ－１　接続コネクター、洗浄後

Ｄ８．　修理中ＵＣ－１　パネル清掃

Ｄ９１．　修理中ＵＣ－１　VUレベル設定、－２０ｄＢ

Ｄ９２．　修理中ＵＣ－１　VUレベル設定、－１０ｄＢ

Ｄ９３．　修理中ＵＣ－１　VUレベル設定、＋２ｄＢ

Ｅ．　調整・測定
Ｅ１．　出力・歪み率測定
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

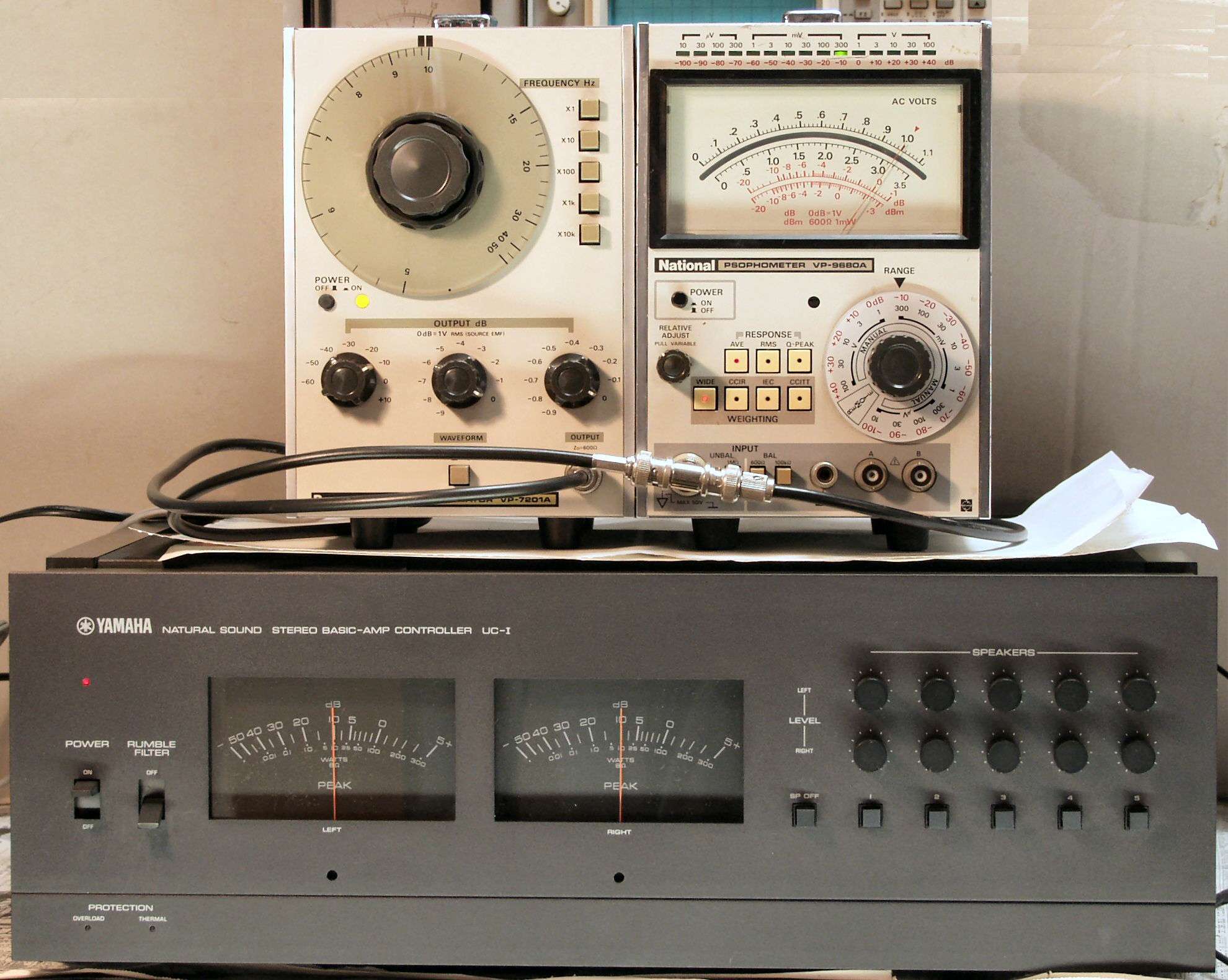

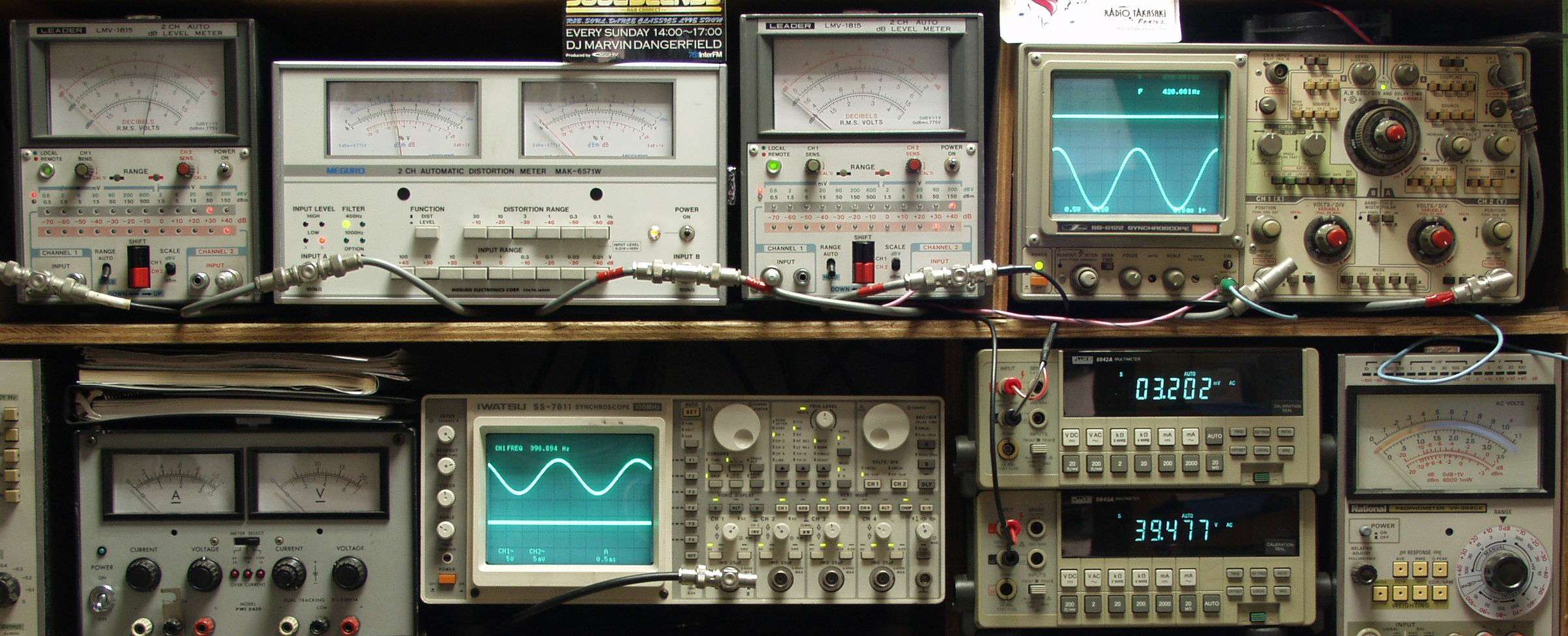

Ｅ２１．　Ｒ側、ＳＰ出力電圧＝４１Ｖ＝２１０Ｗ出力　０．０４％歪み　１０００ＨＺ

Ｅ２２．　Ｌ側、ＳＰ出力電圧＝４１Ｖ＝２１０Ｗ出力　０．０５％歪み　１０００ＨＺ

Ｅ３１．　Ｒ側、ＳＰ出力電圧＝４１Ｖ＝２１０Ｗ出力　０．０４％歪み　４００ＨＺ

Ｅ３２．　Ｌ側、ＳＰ出力電圧＝４１Ｖ＝２１０Ｗ出力　０．０５％歪み　４００ＨＺ

Ｅ４．　２４時間エージング

Ｈ．　納品後のユーザーメール
　　　この迫力ある音が蘇りました。歯切れの良い音に圧倒されます。大切に使っていこうと思います。どうもありがとうございました。

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）　

型式	ステレオ・パワーアンプ　B-1
回路方式	シングルプッシュプルOCL、SEPP回路
パワー段用電源	Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー	３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力	１５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０～２０，０００Ｈｚ，歪み０．１％）１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅	５Ｈｚ～５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター	８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率	０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率	０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性	５Ｈｚ～１００ｋＨｚ（＋０，－１dB）、（１Ｗ，８Ω）
入力インピーダンス	１００ｋΩ
入力感度	７７５ｍＶ
レベル可変幅	１８dB（７７５ｍＶ～６Ｖ）
残留雑音	０．３ｍＶ
ＳＮ比	１００dB
ランブルフィルターｆｃ	１０Ｈｚ，－１２dB／ｏｃｔ
入力端子	ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子	１-２-３-４-５（ＵＣ－１使用時）（Ｂ-１単体の場合は１のみ）
付属回路	オーバーロード・インジケーターパワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）スピーカー保護回路（電圧検出リレー駆動方式）サーマルインジケーター（温度上昇検出保護回路）ランブルフィルタースイッチ
主な使用半導体	FET(Field Effect Transistor)=39個ＴＲ（トランジスター）=113個、 LED=3個、ツェナーダイオード=7個、ダイオード=64個
電源	AC100V、50Hz/60Hz
定格消費電力	440W（電気用品取締法による表示）
寸法	４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量	３７ｋｇ
別売品	専用アダプター　ＵＣ-1
価格	３３５，０００円（１９７４年当時）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）

ピークメーター部	－５０dB～＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部	５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他	パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続	直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ	ブラックアルマイト，梨地仕上げ
寸法	４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量	５．５ｋｇ
別売品	専用コネクターコード
価格	５万円（１９７４年当時）
