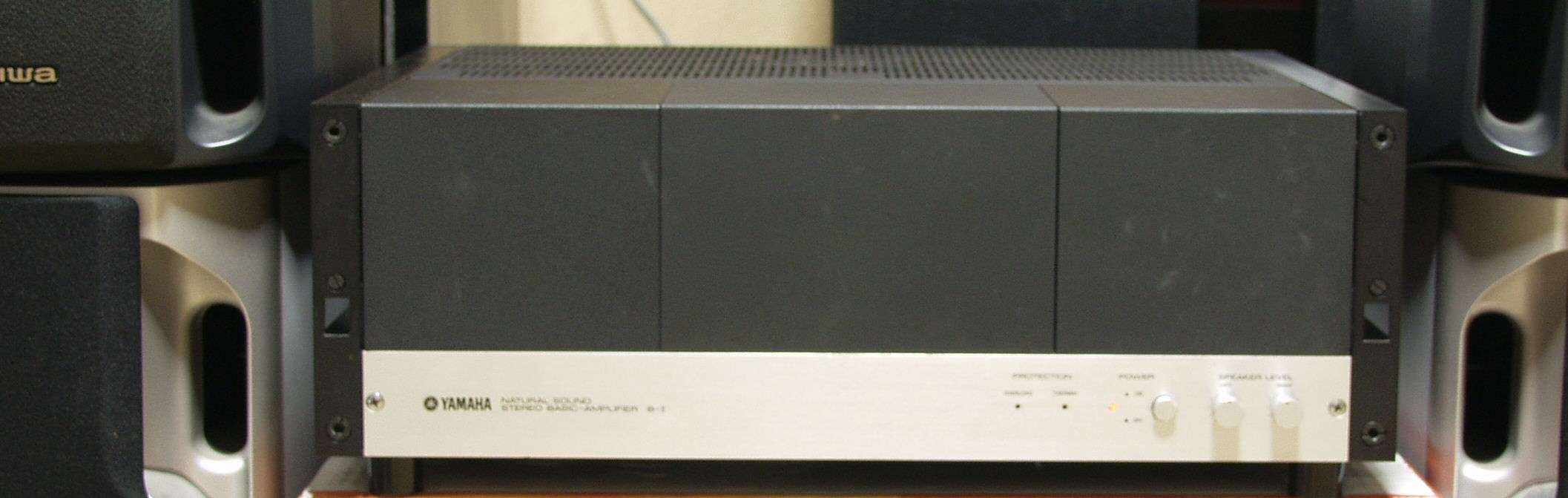

YAMAHA B−1. 2台目修理記録 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
平成18年11月15日到着 12月12日完成 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
寸評
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
A. 修理前の状況
B. 原因・現状
C. 修理状況
D. 使用部品
E. 調整・測定 F. 修理費(改造費) 110,000円 オーバーホール修理。 >> S. YAMAHA B−1 の仕様(マニアルより) U. YAMAHA UC−1 の仕様(マニアルより) |
||||||||||||||||||||||||||||||||||||||||||||||||||||
A. 修理前の状況 A1. 修理前見積り点検中、上から見る |
||||||||||||||||||||||||||||||||||||||||||||||||||||
A2. 修理前見積り点検中、下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A3. 修理前見積り点検中、R側整流ダイオードが交換されている、半田屑がそのまま! | ||||||||||||||||||||||||||||||||||||||||||||||||||||

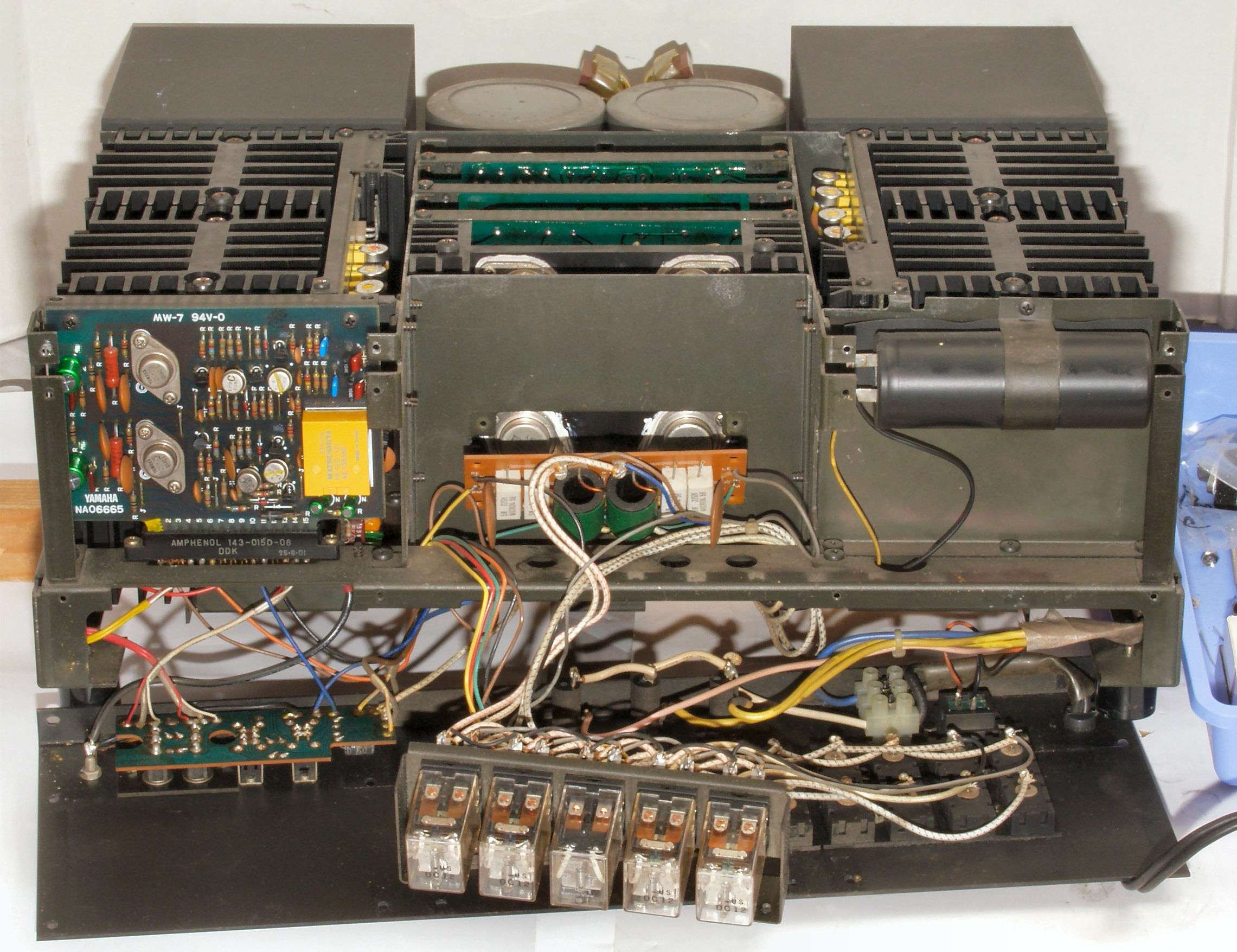

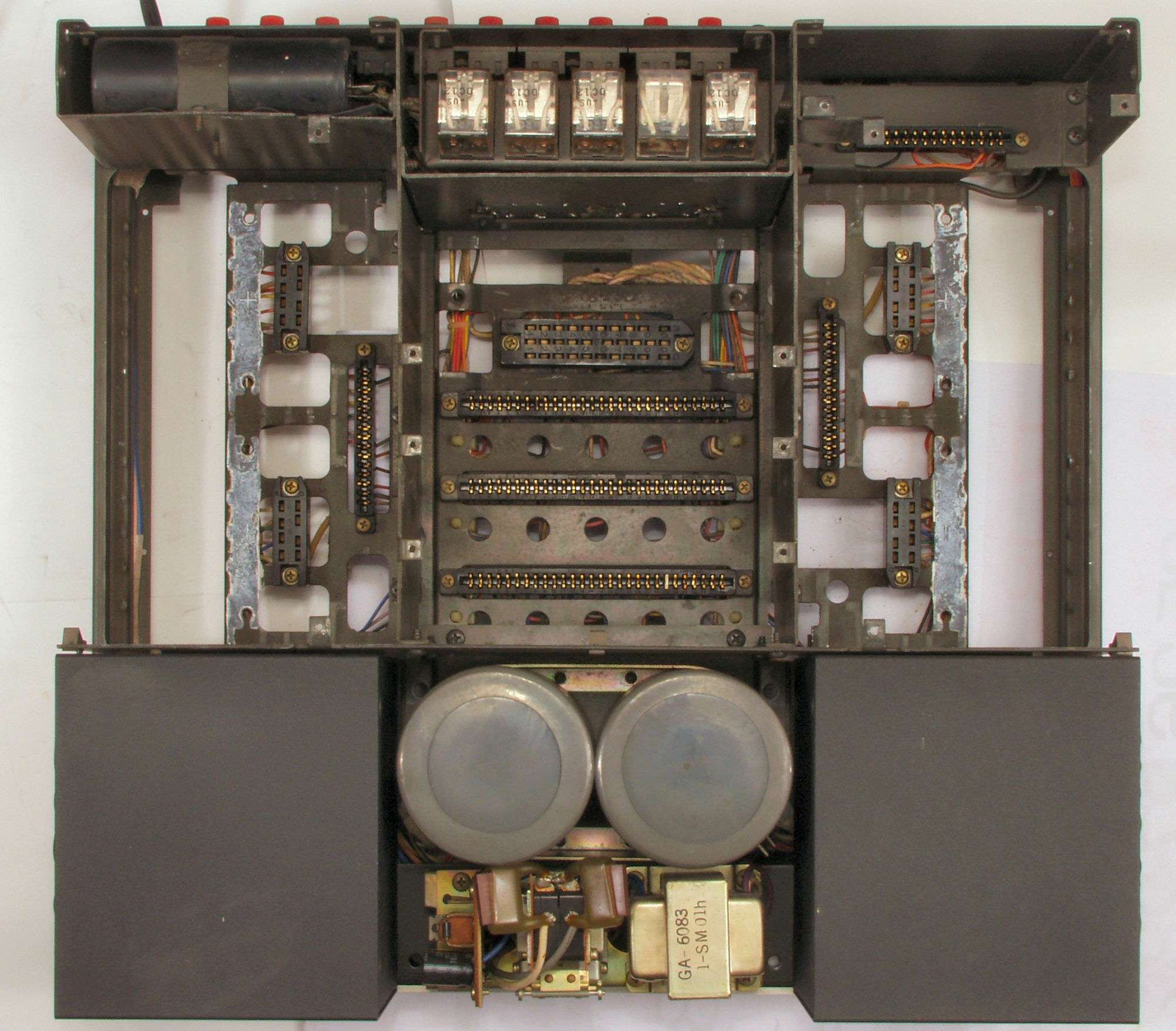

C. 修理状況 C1. 修理中 基板を外したシャーシ |
||||||||||||||||||||||||||||||||||||||||||||||||||||

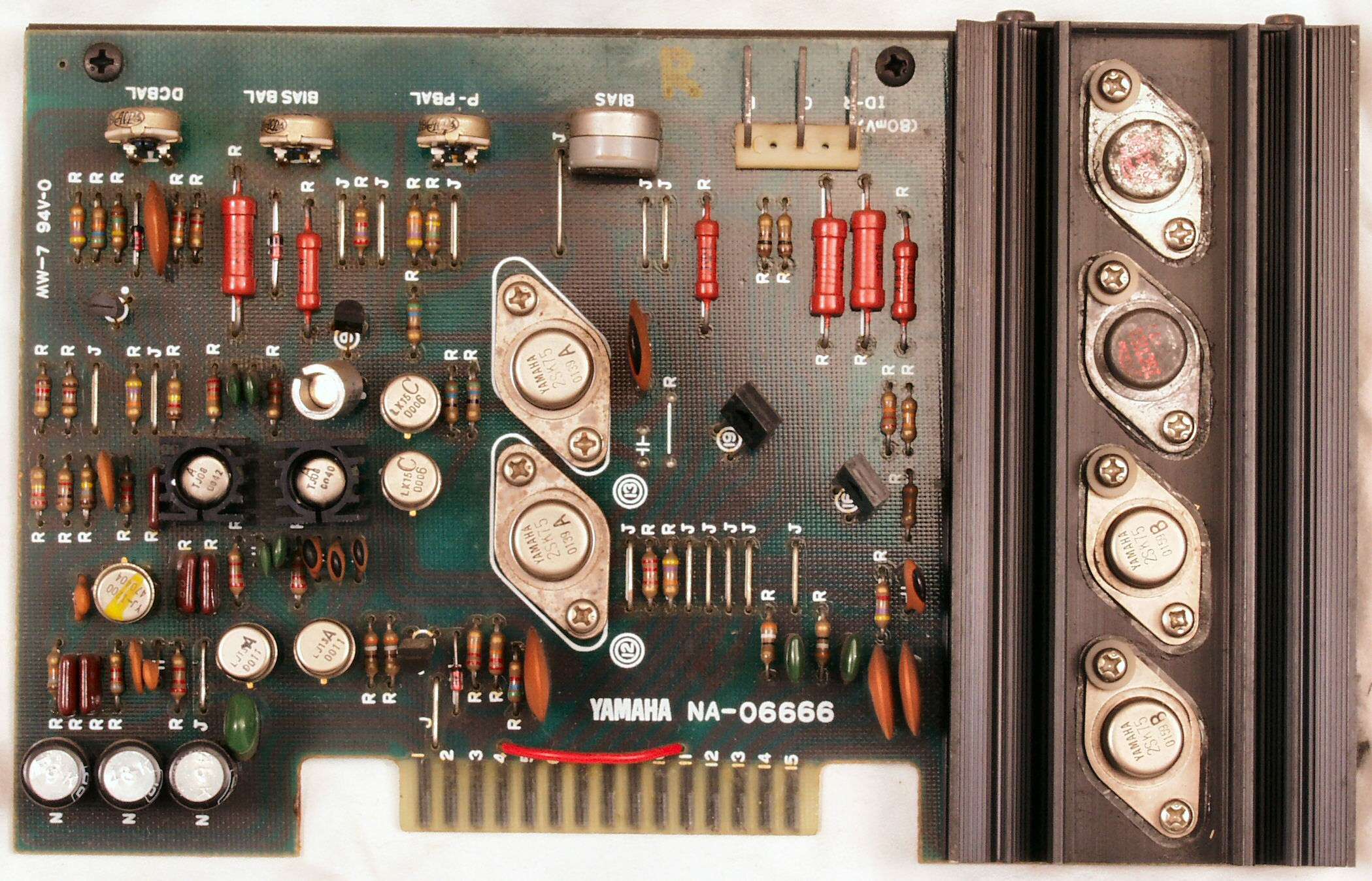

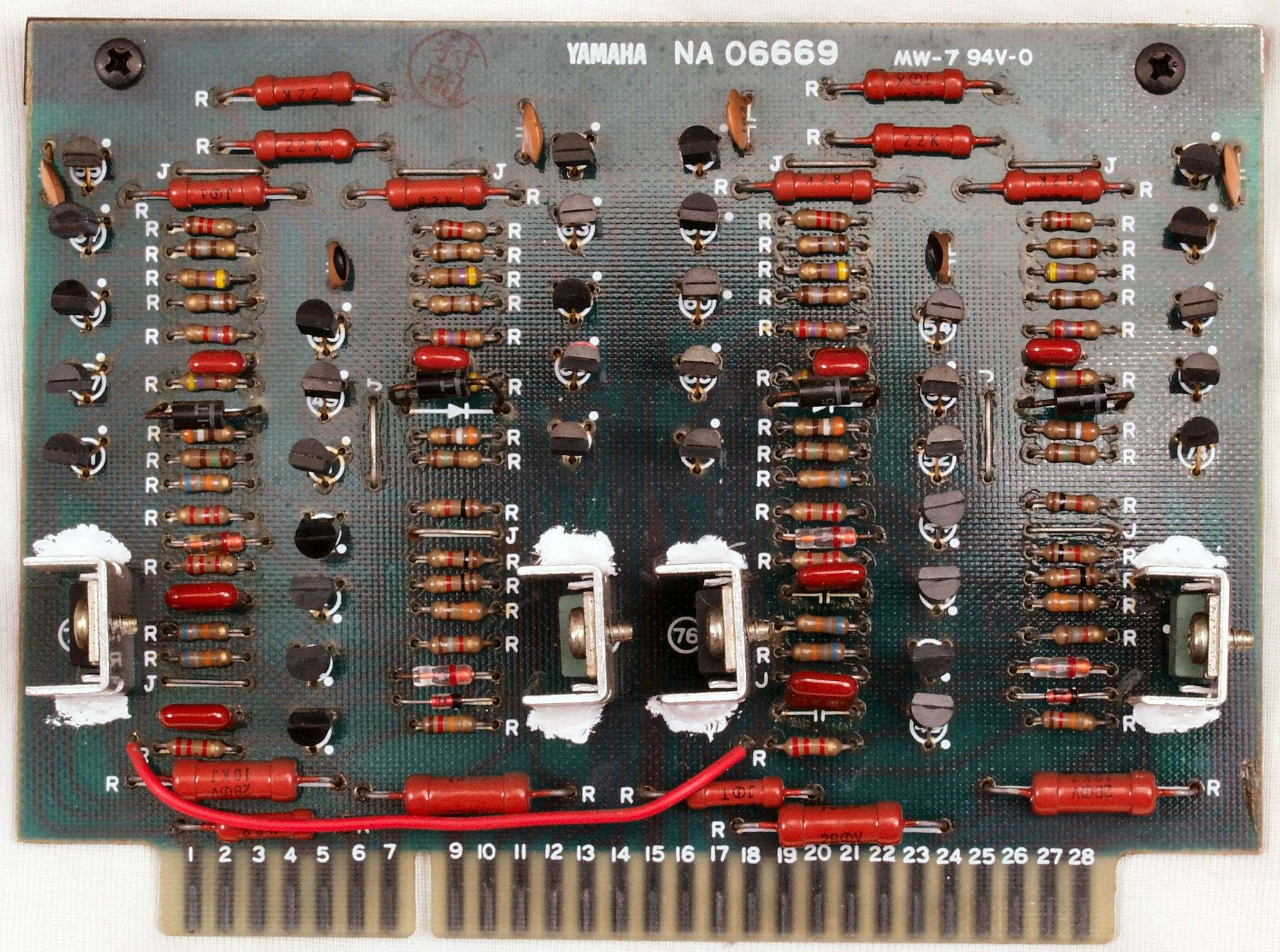

C1A. 修理前 R側ドライブ基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

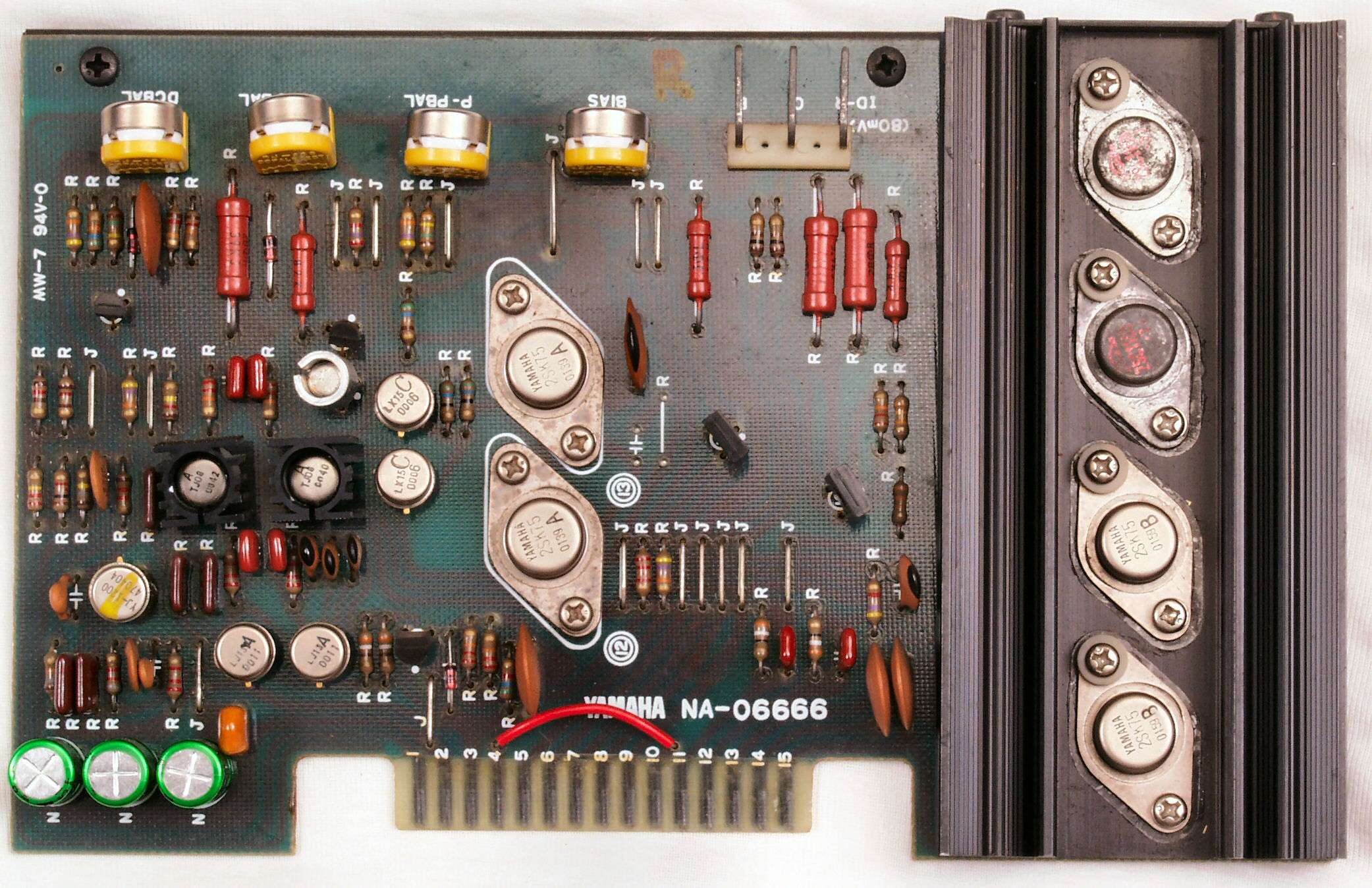

C1B. 修理後 R側ドライブ基板 半固定VR4個、電解コンデンサー3個、フィルムコンデンサー7個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

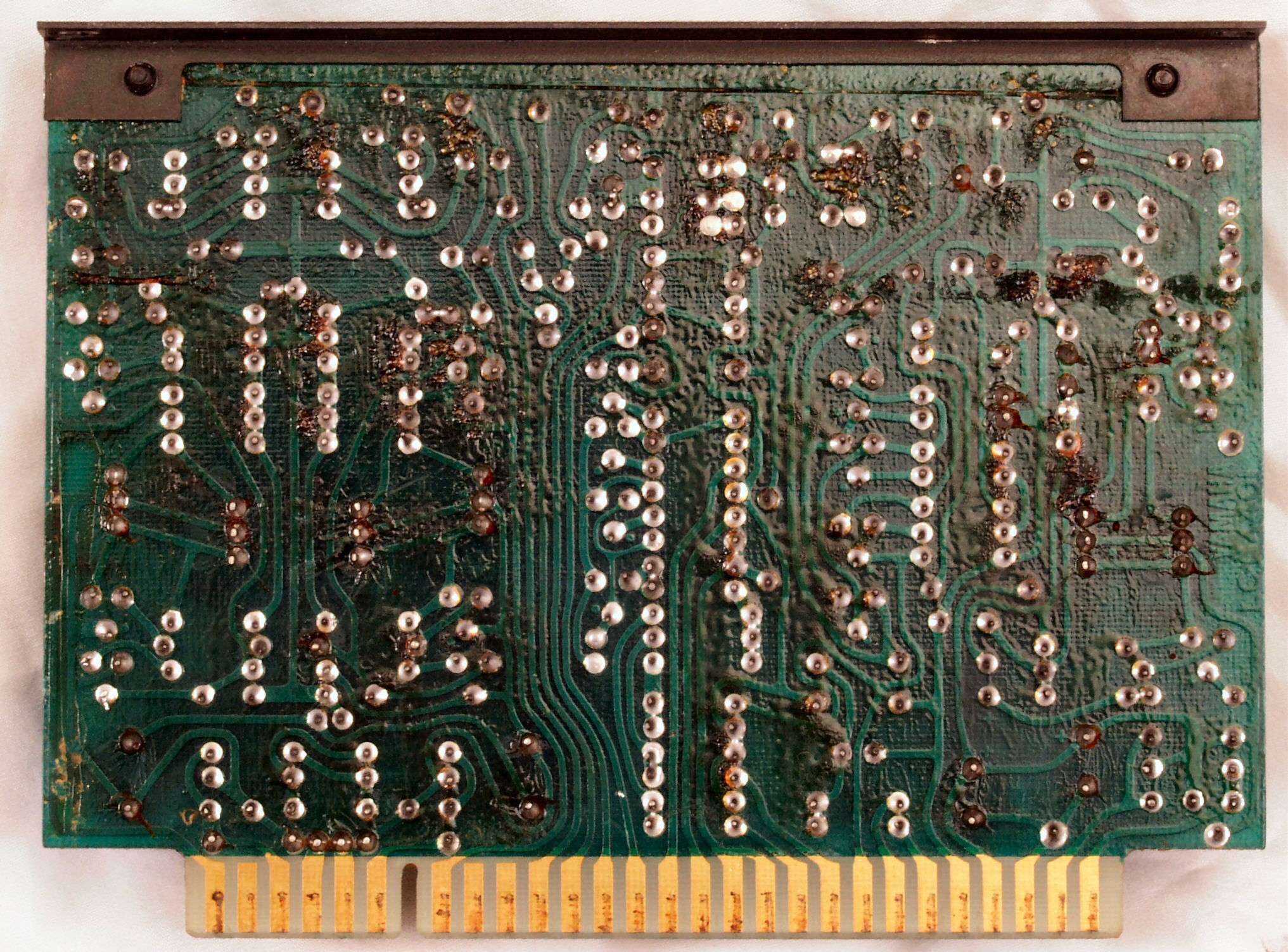

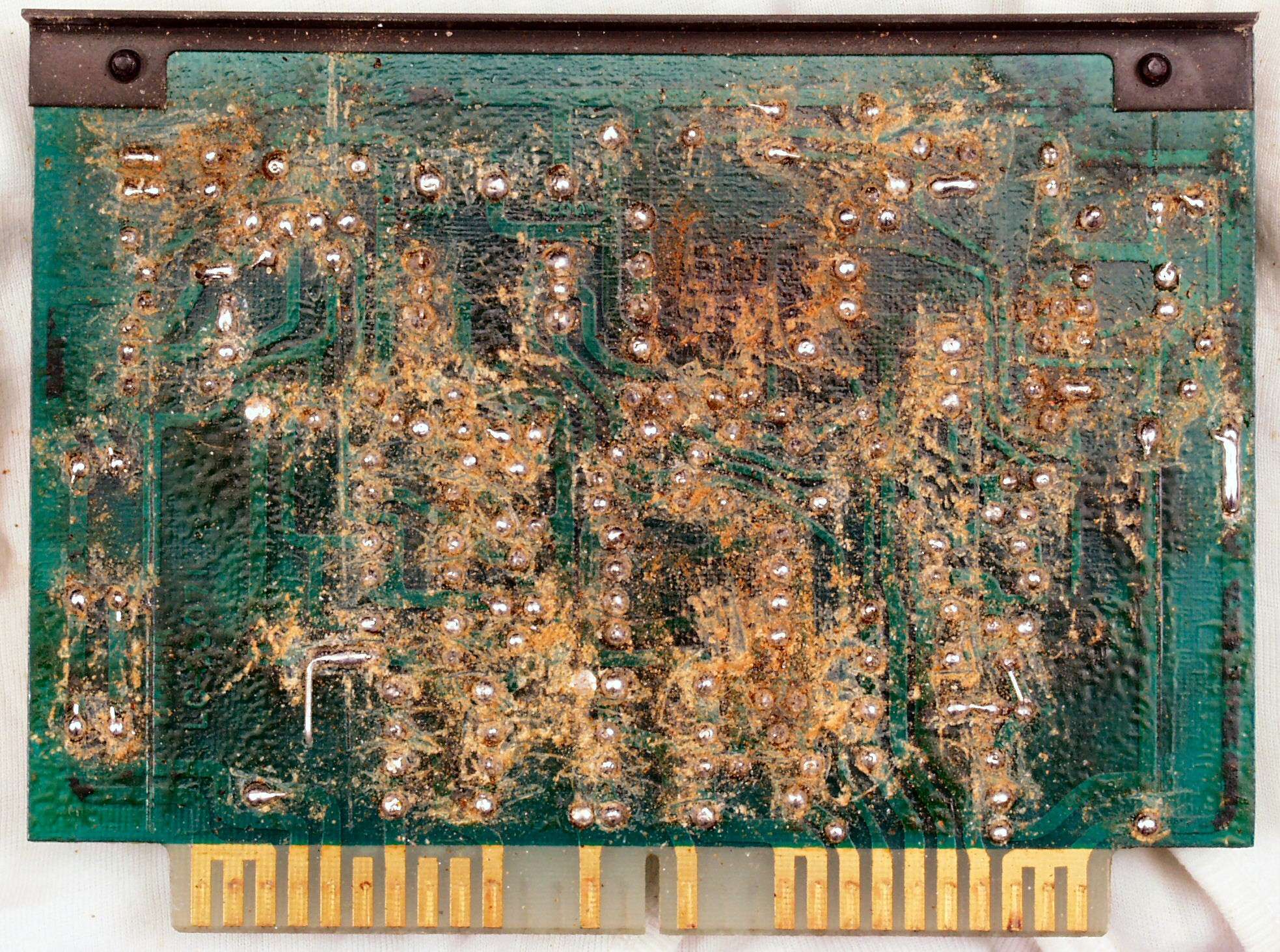

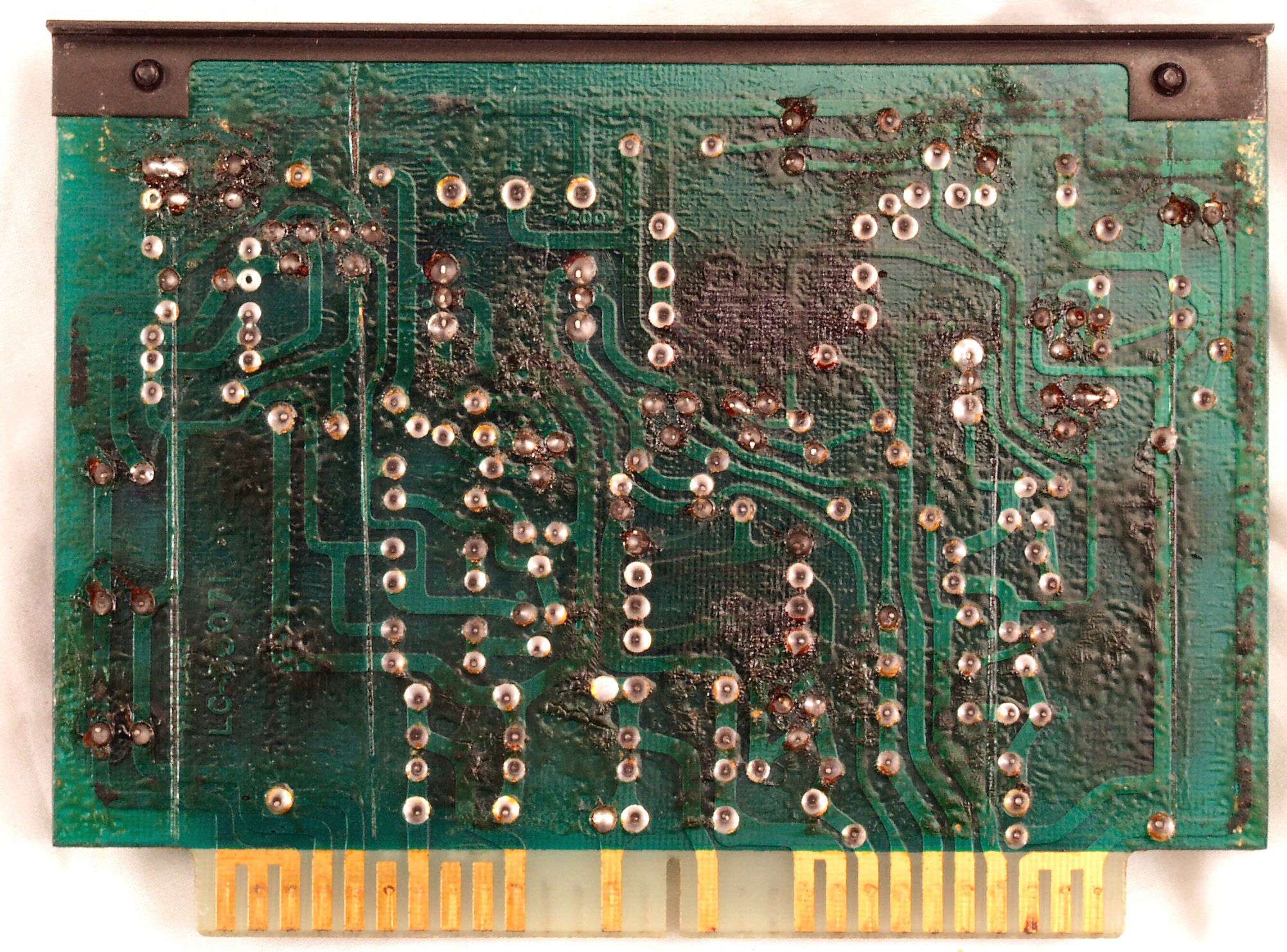

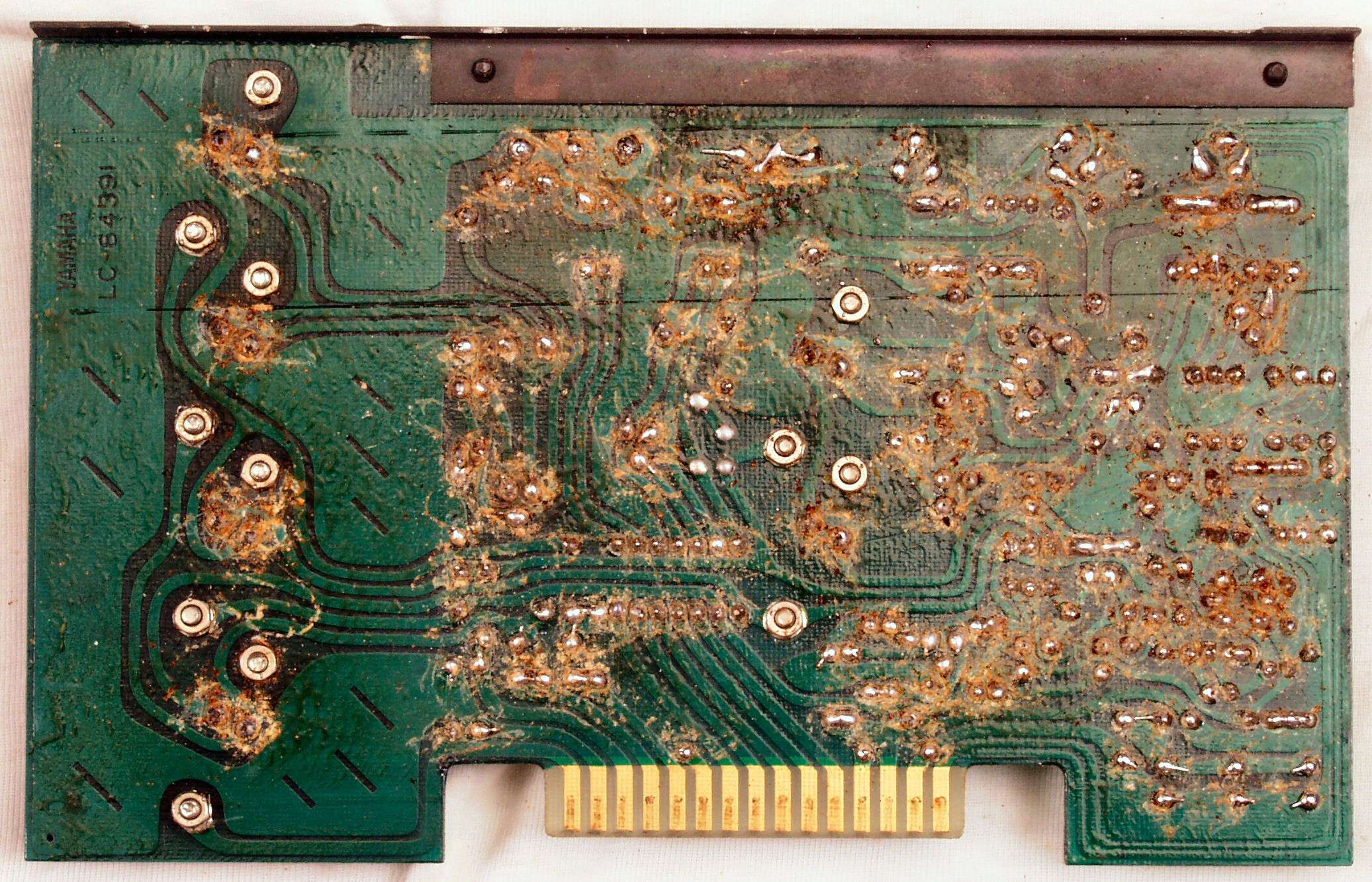

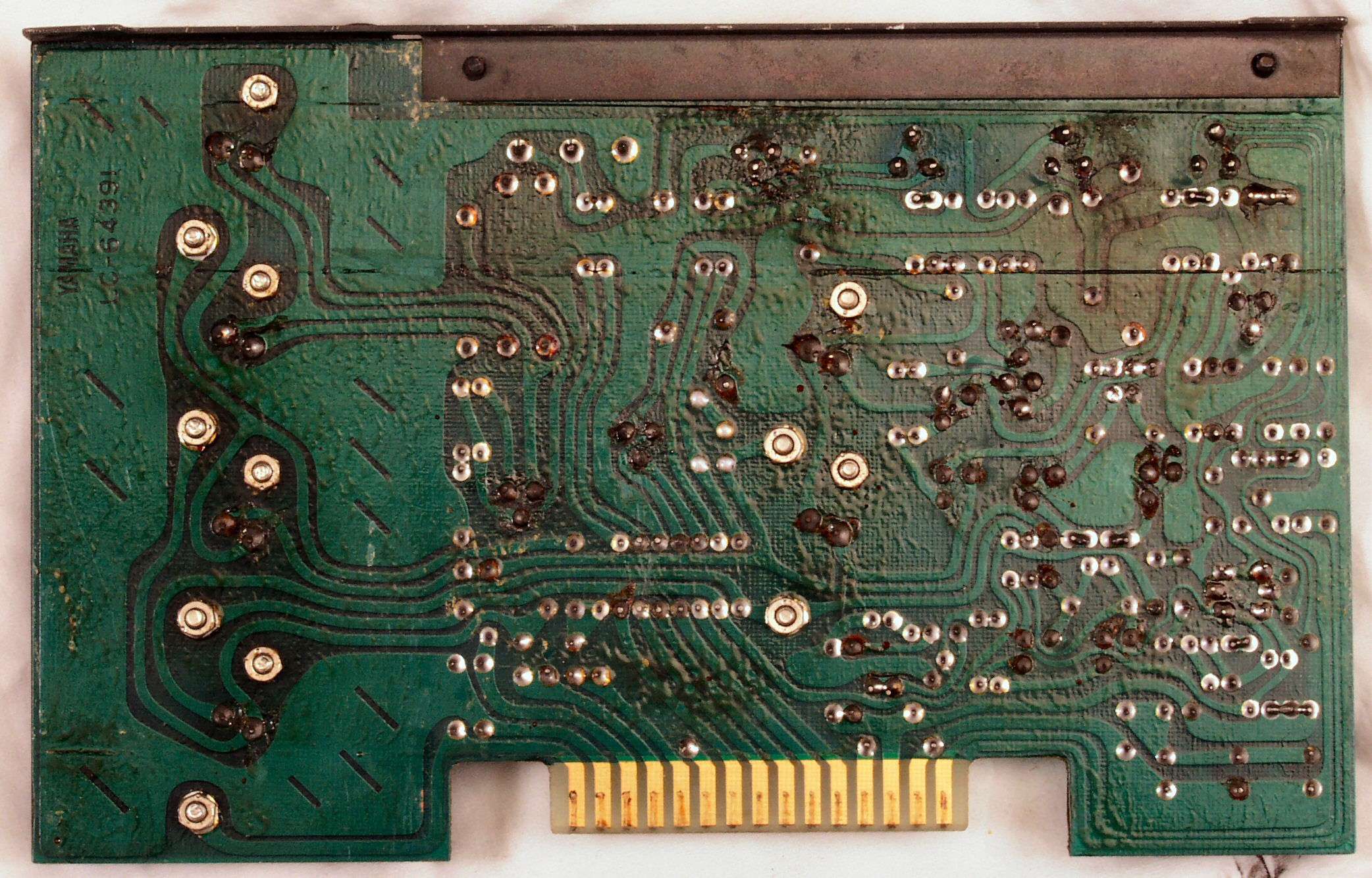

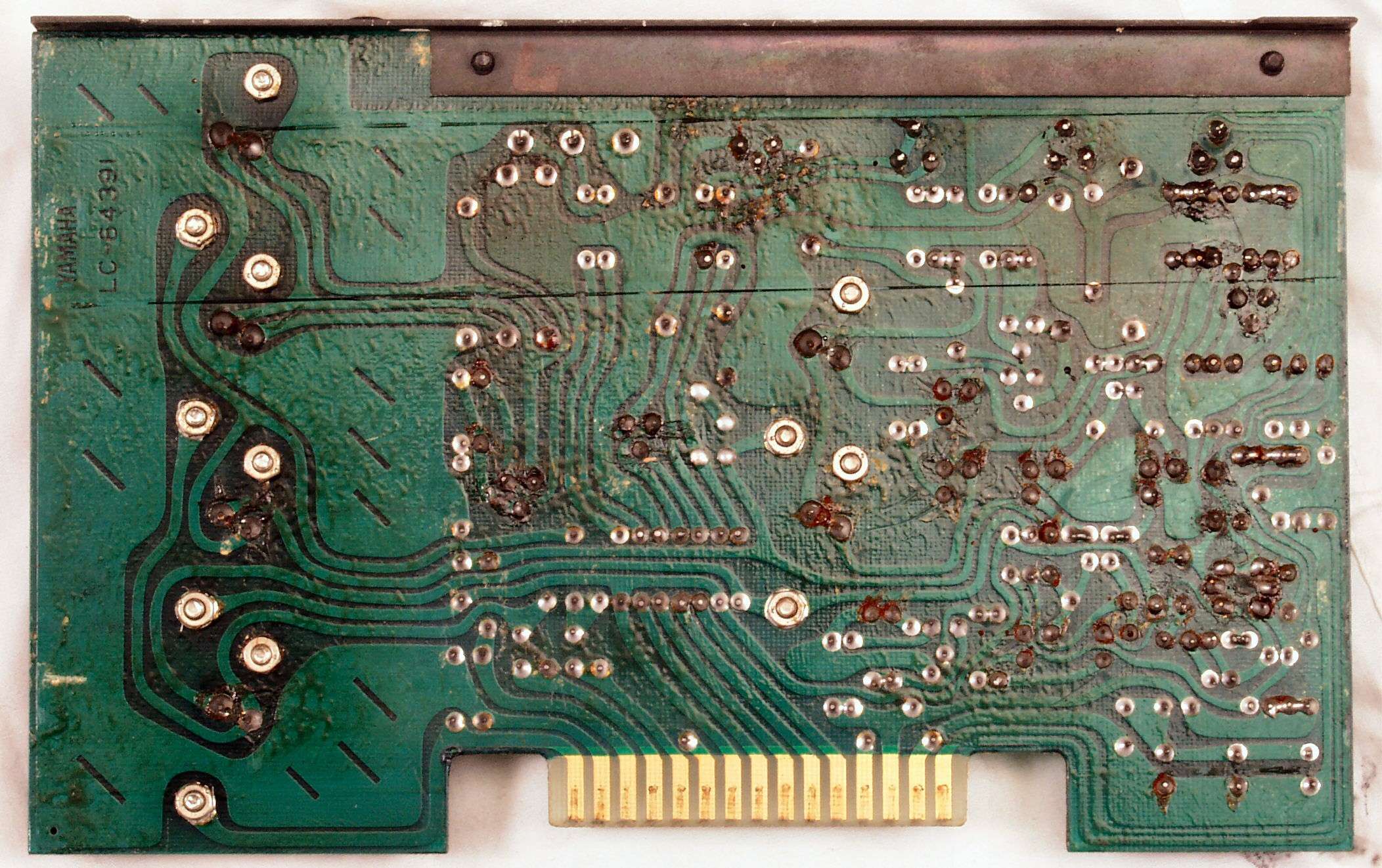

C1C. 修理前 R側ドライブ基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

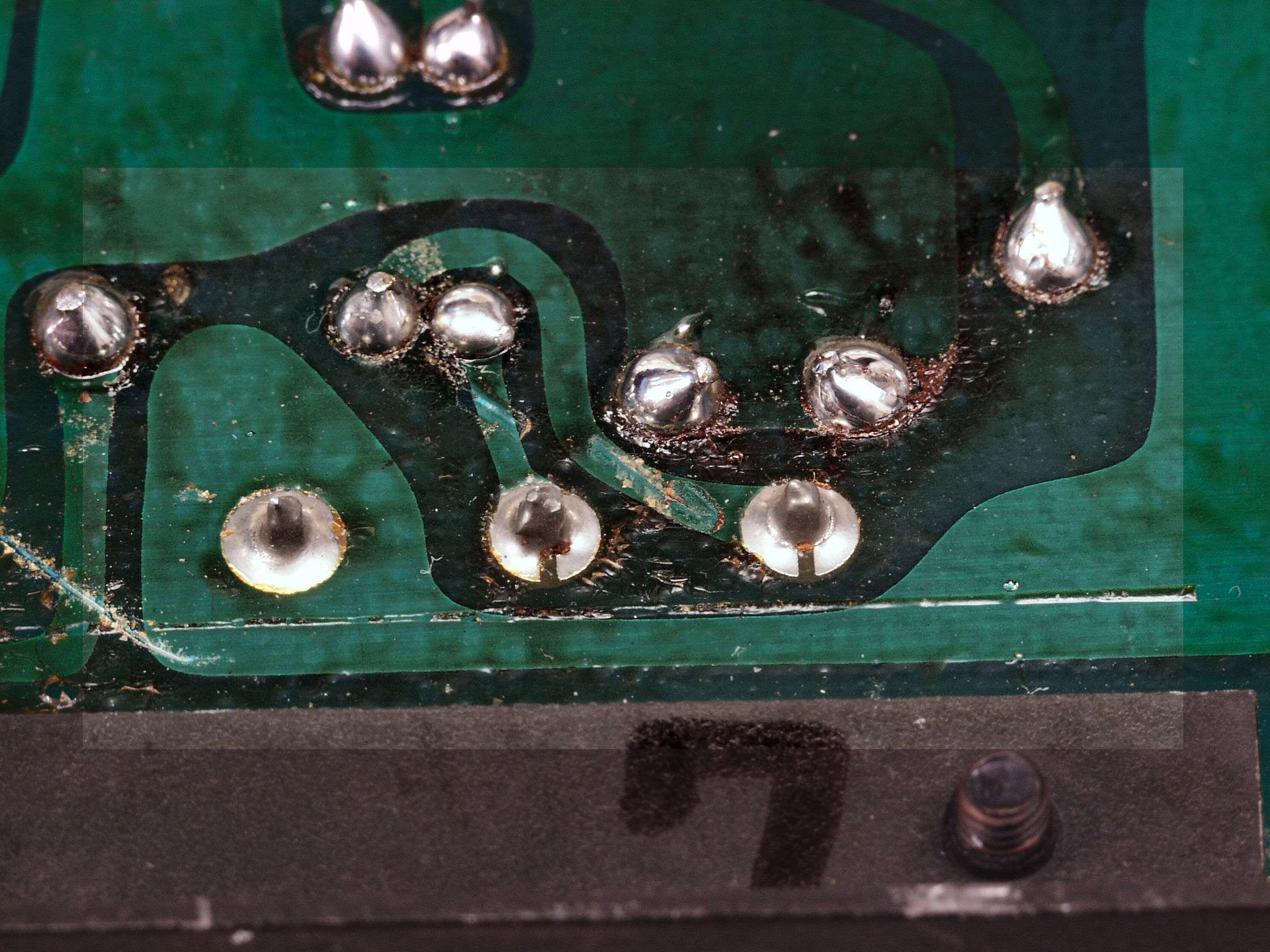

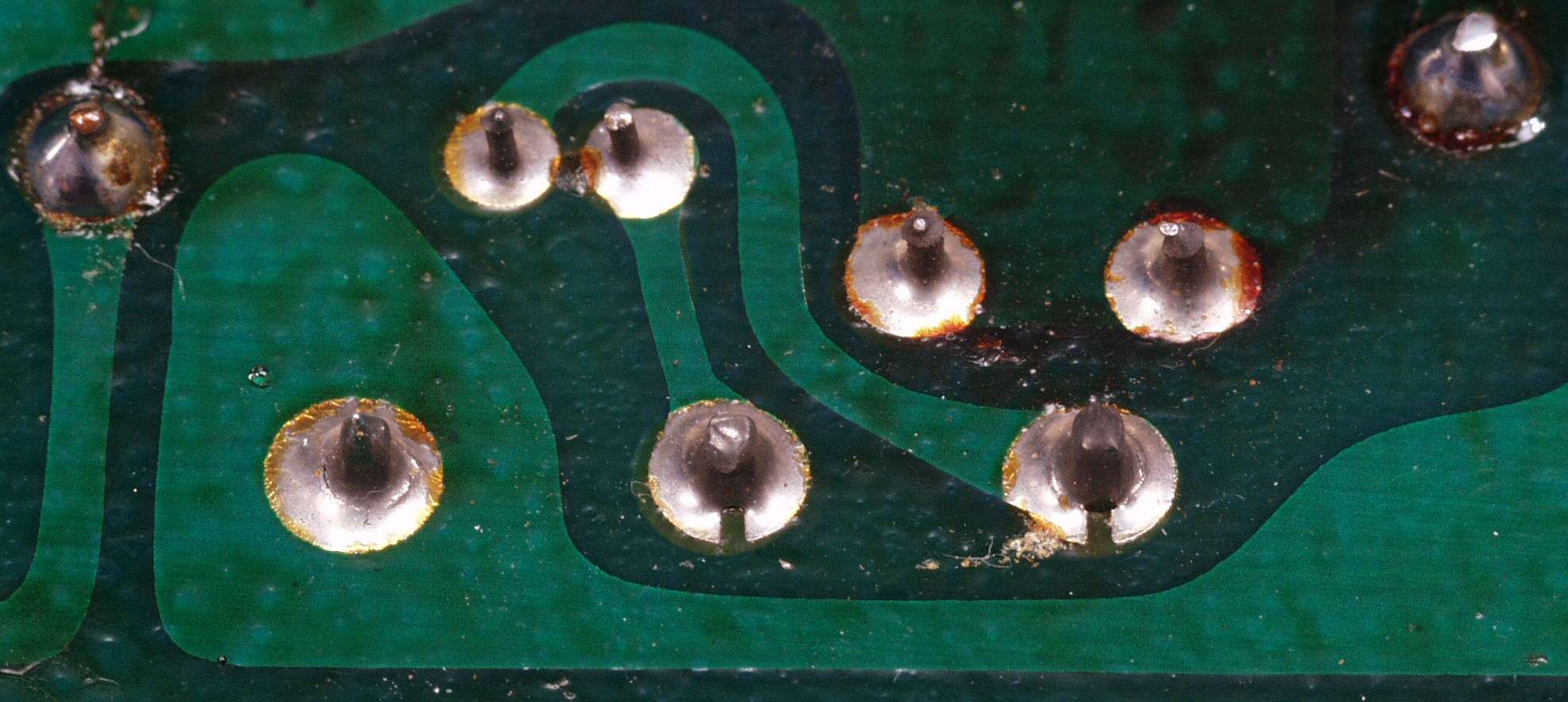

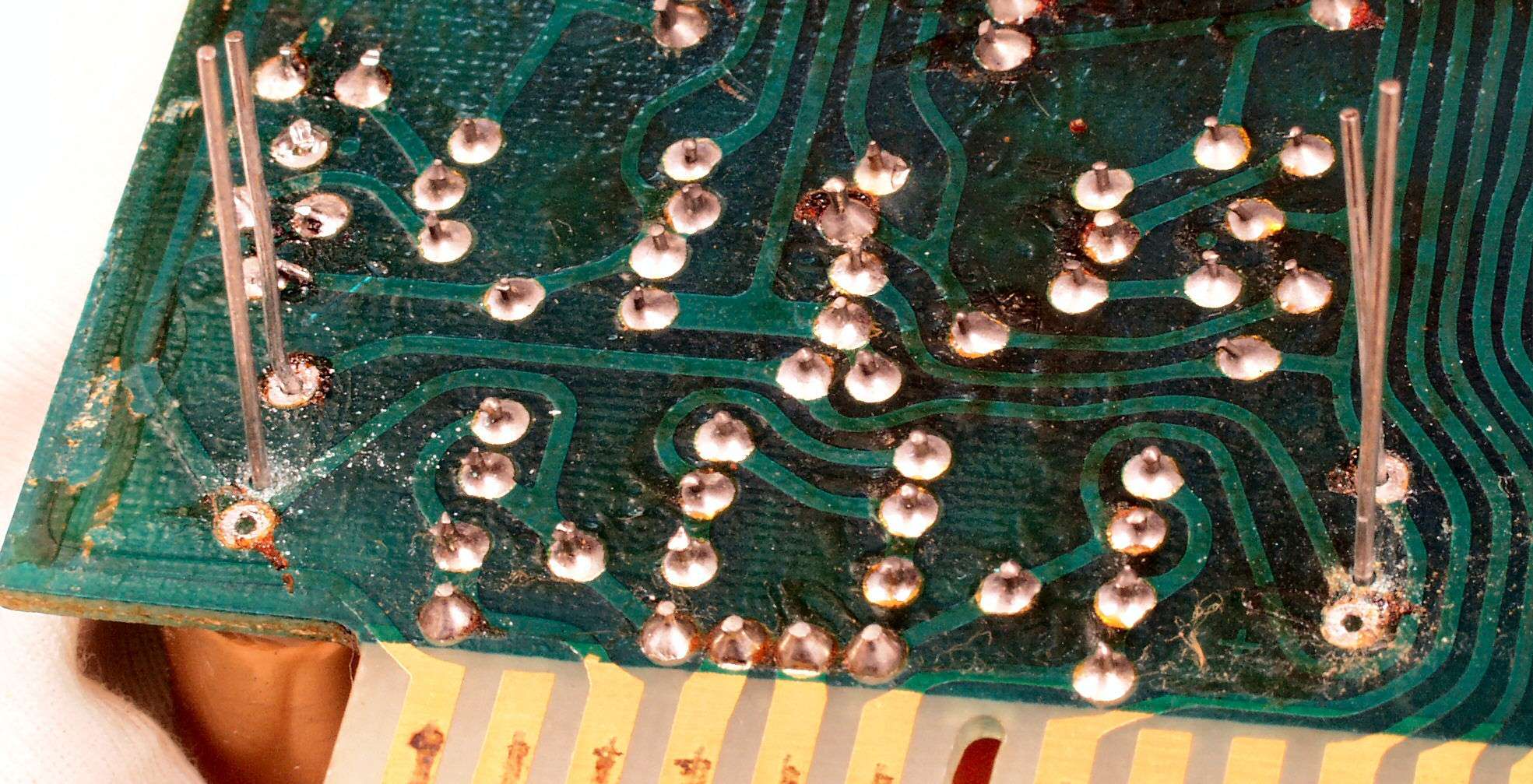

C1C1. 修理中 R側ドライブ基板裏 半田不良ケ所 このAMPの基板は、銅箔が薄く、半田の糊代も少ないので、半田不良になり安い。 |

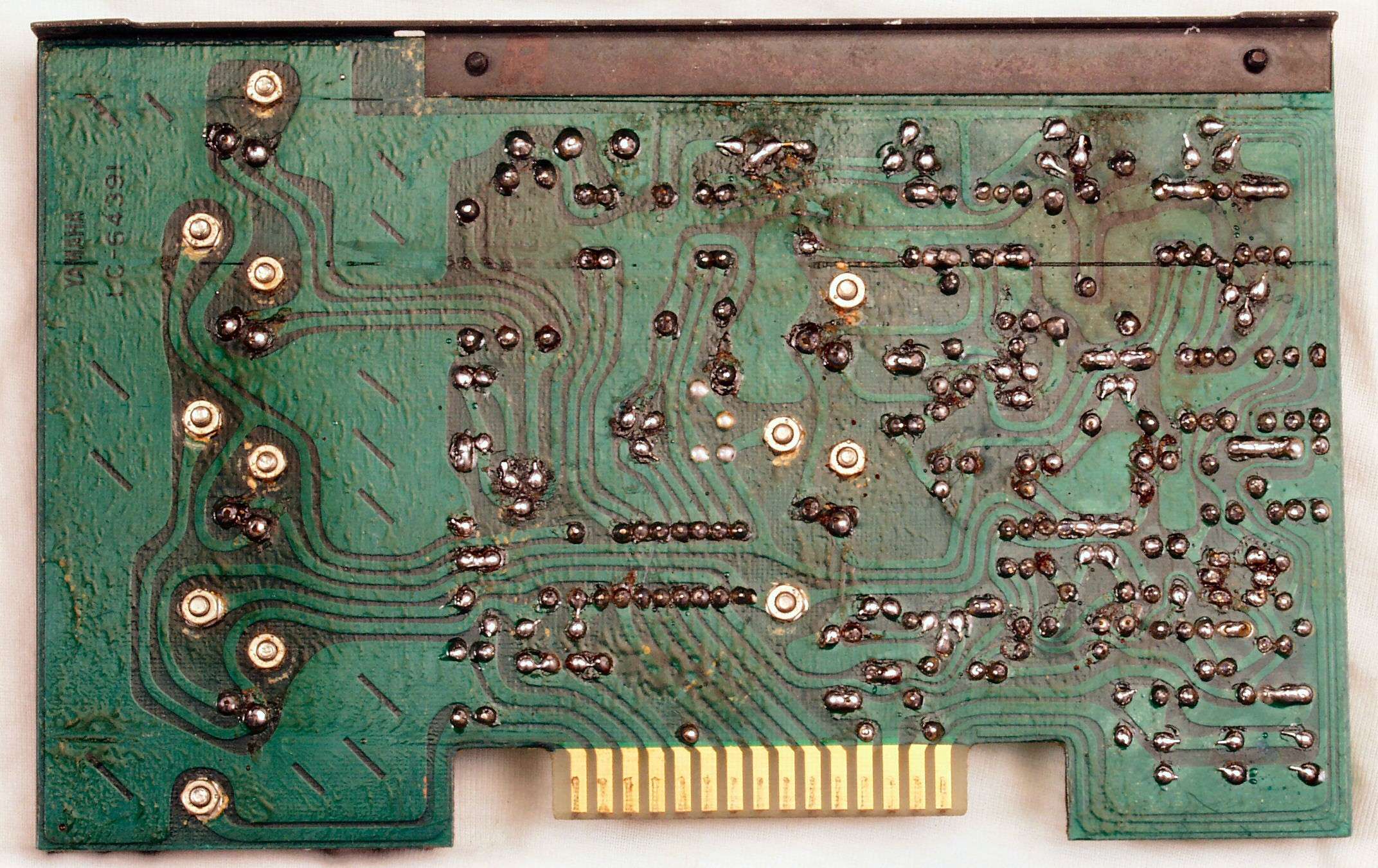

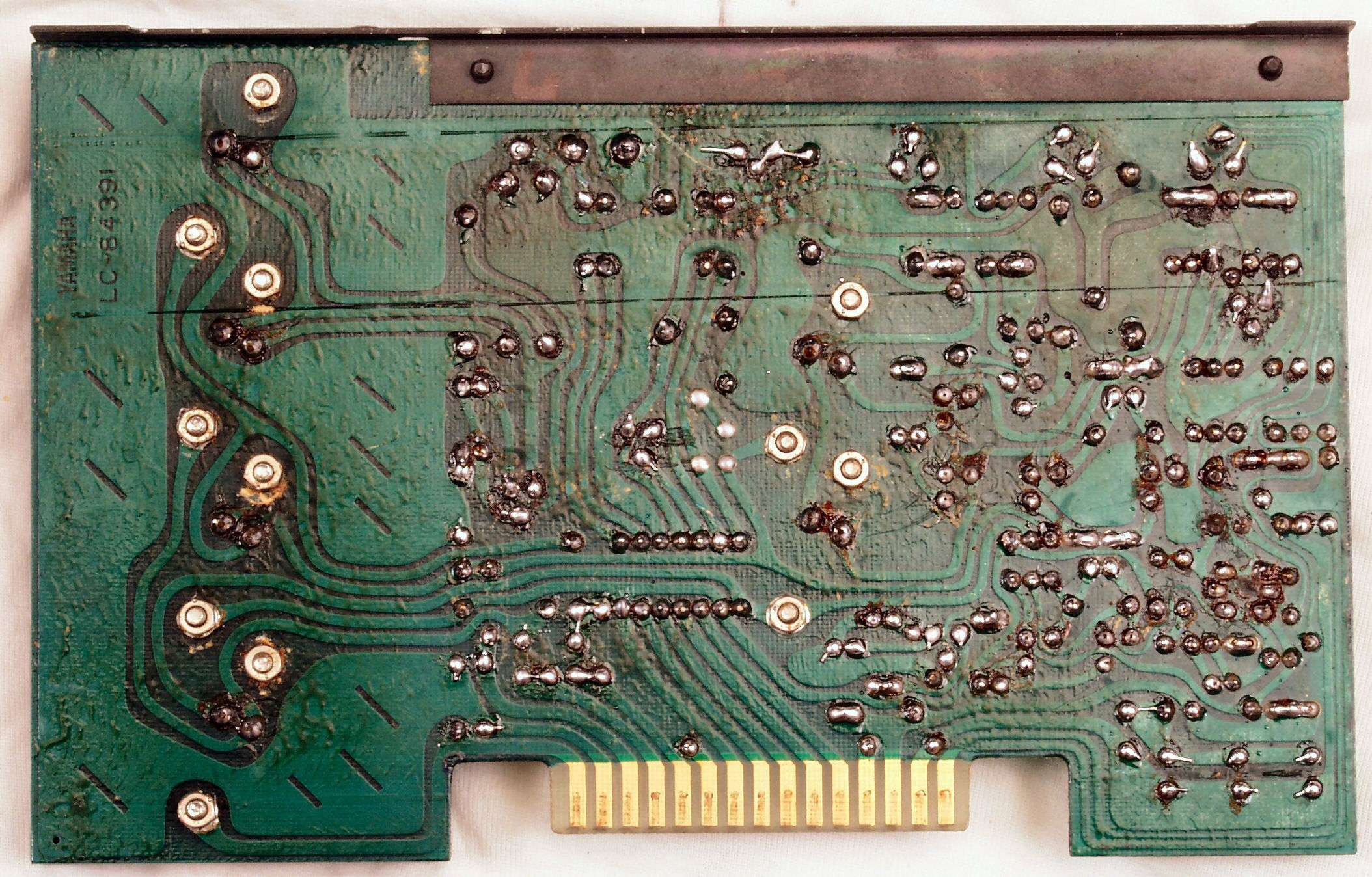

||||||||||||||||||||||||||||||||||||||||||||||||||||
C1D. 修理(半田補正)後 R側ドライブ基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

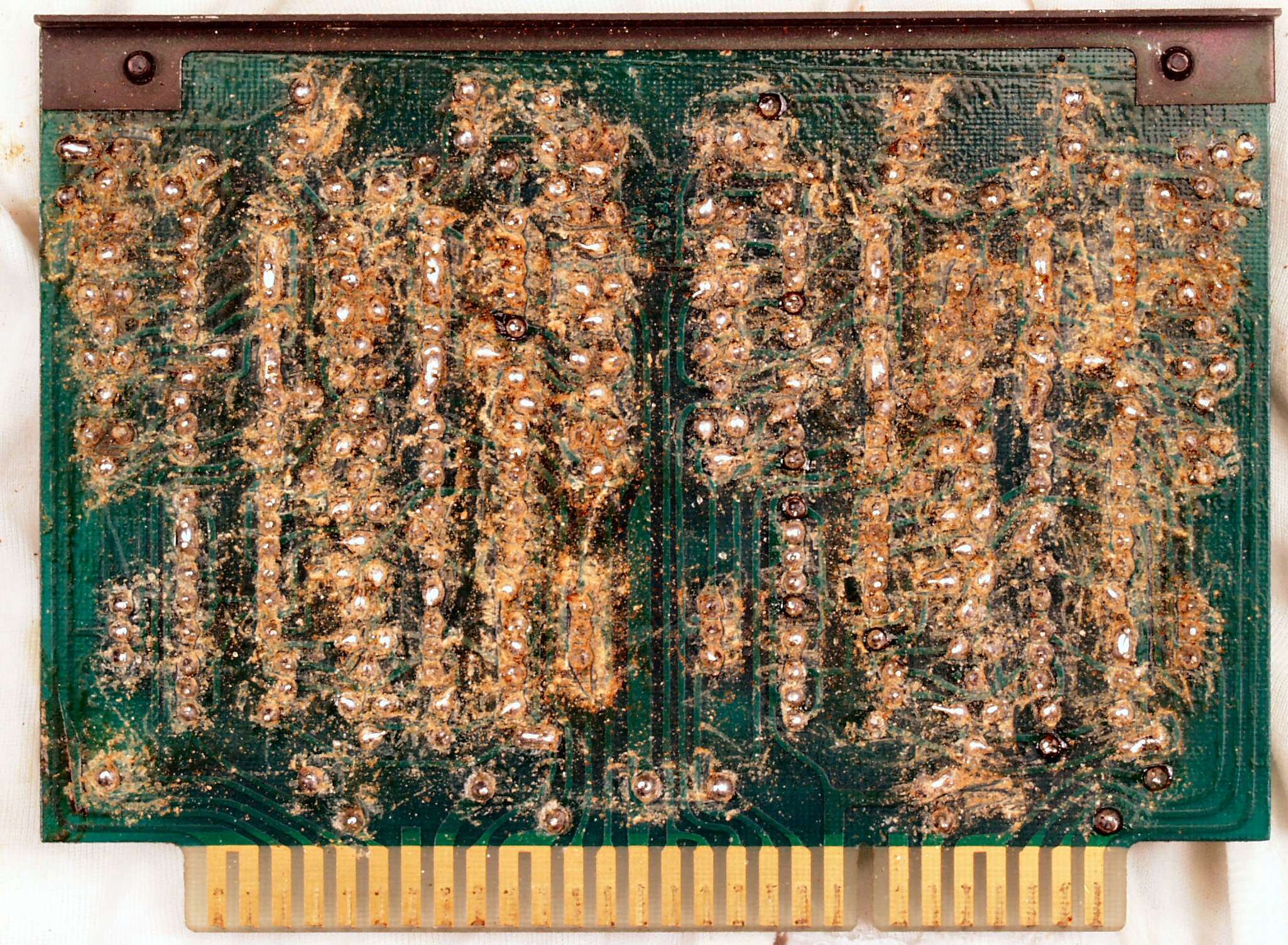

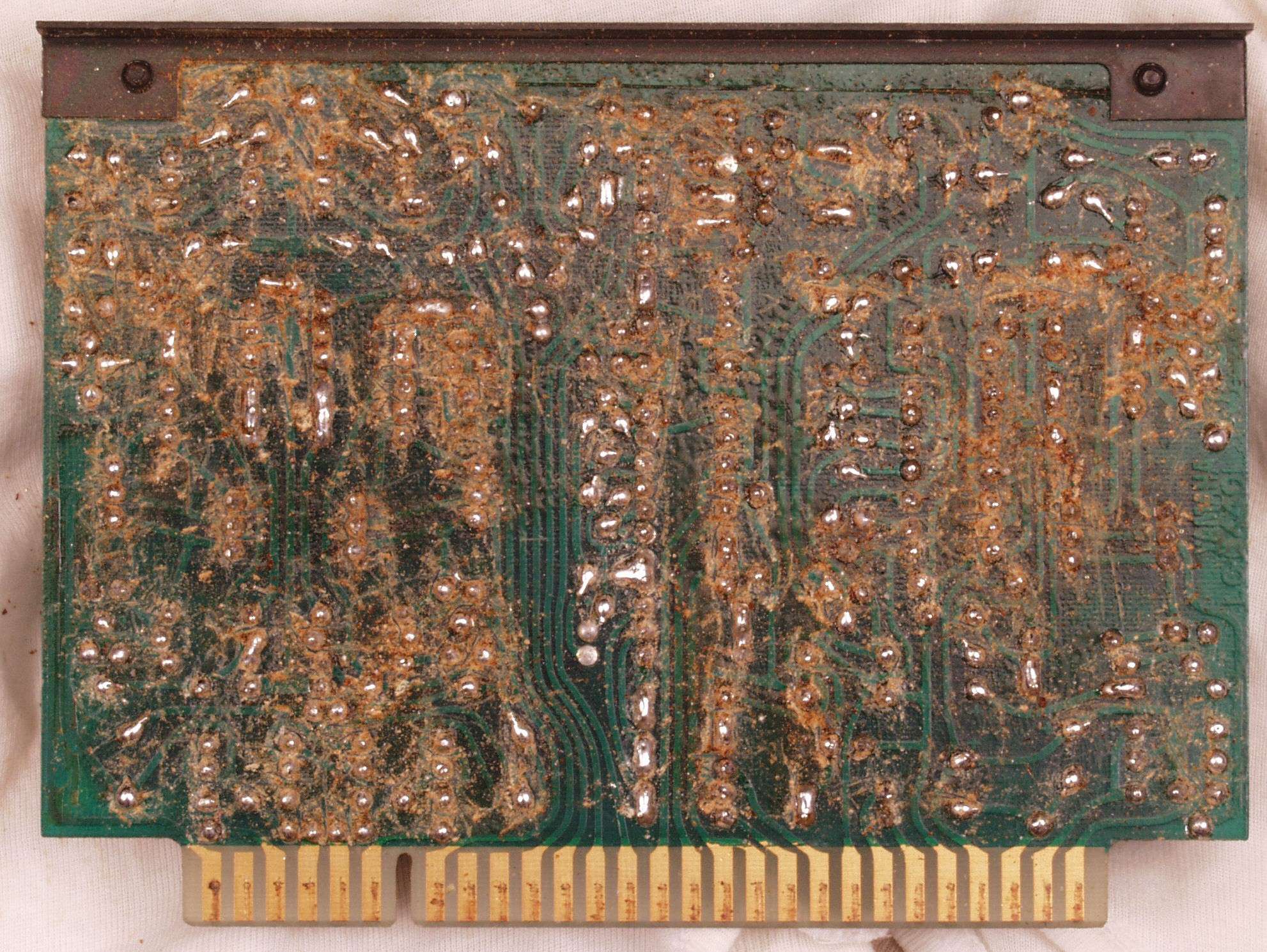

C1E. 修理中 R側ドライブ基板裏 不要な半田フラックスを落とす、単純で面倒くさい長時間の作業 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

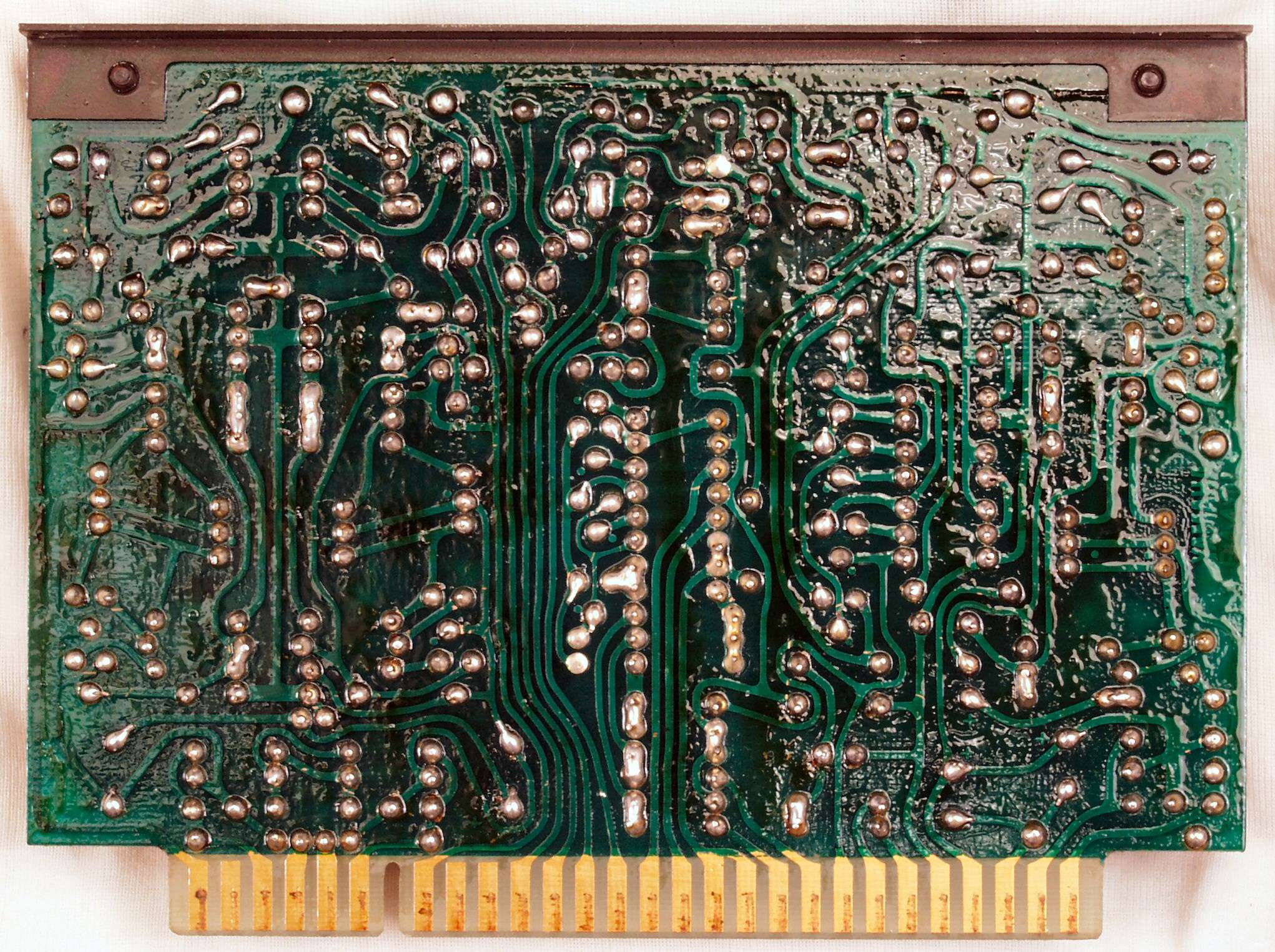

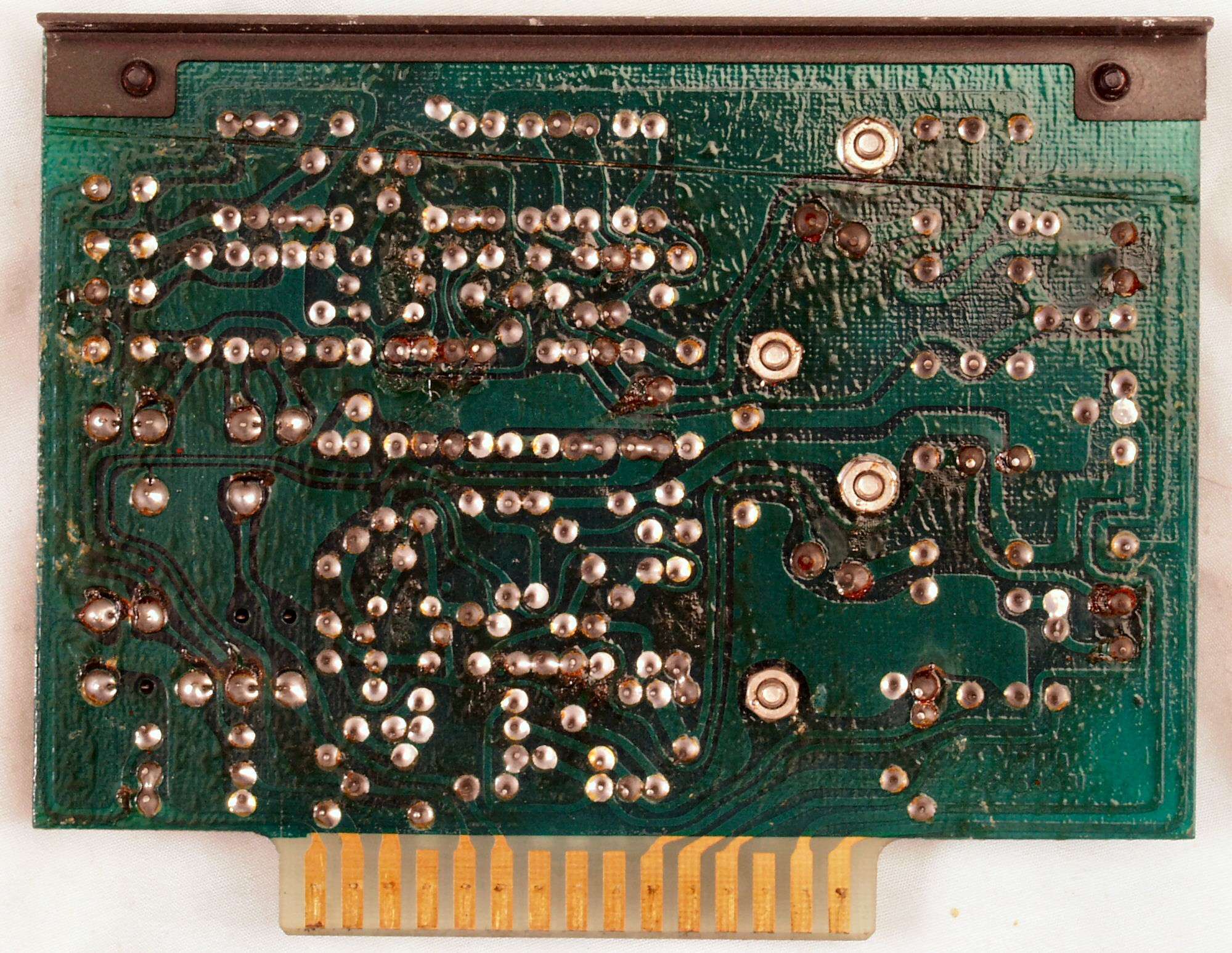

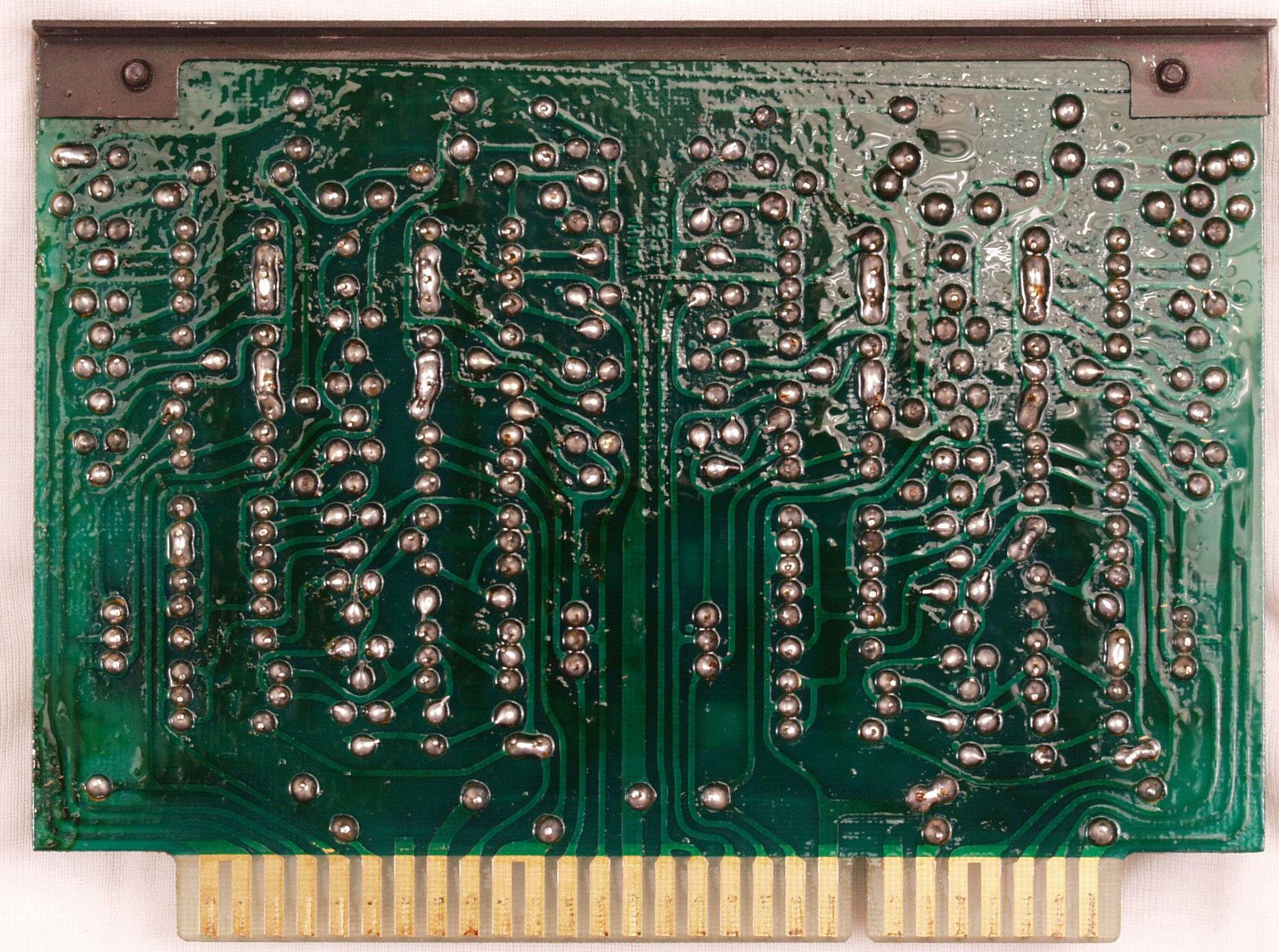

C1F. 完成R側ドライブ基板裏 洗浄後防湿材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C2A. 修理前 L側ドライブ基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

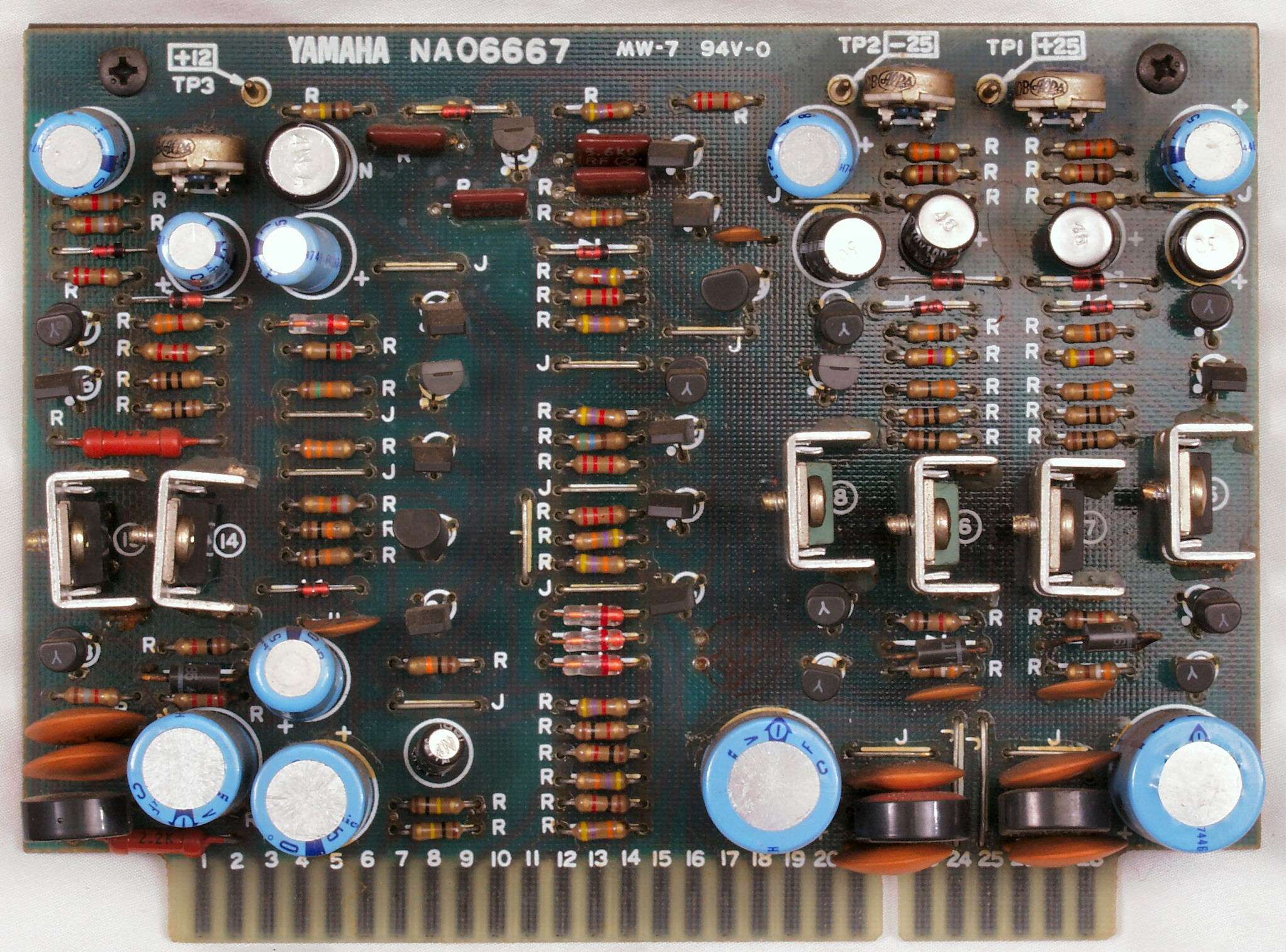

C2B. 修理後 L側ドライブ基板 半固定VR4個、電解コンデンサー3個、フィルムコンデンサー7個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C2C. 修理前 L側ドライブ基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C2C1. 修理(半田補正)中 L側ドライブ基板裏 半田不良ケ所 このAMPの基板は、銅箔が薄く、半田の糊代も少ないので、半田不良になり安い。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
C2D. 修理(半田補正)後 L側ドライブ基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

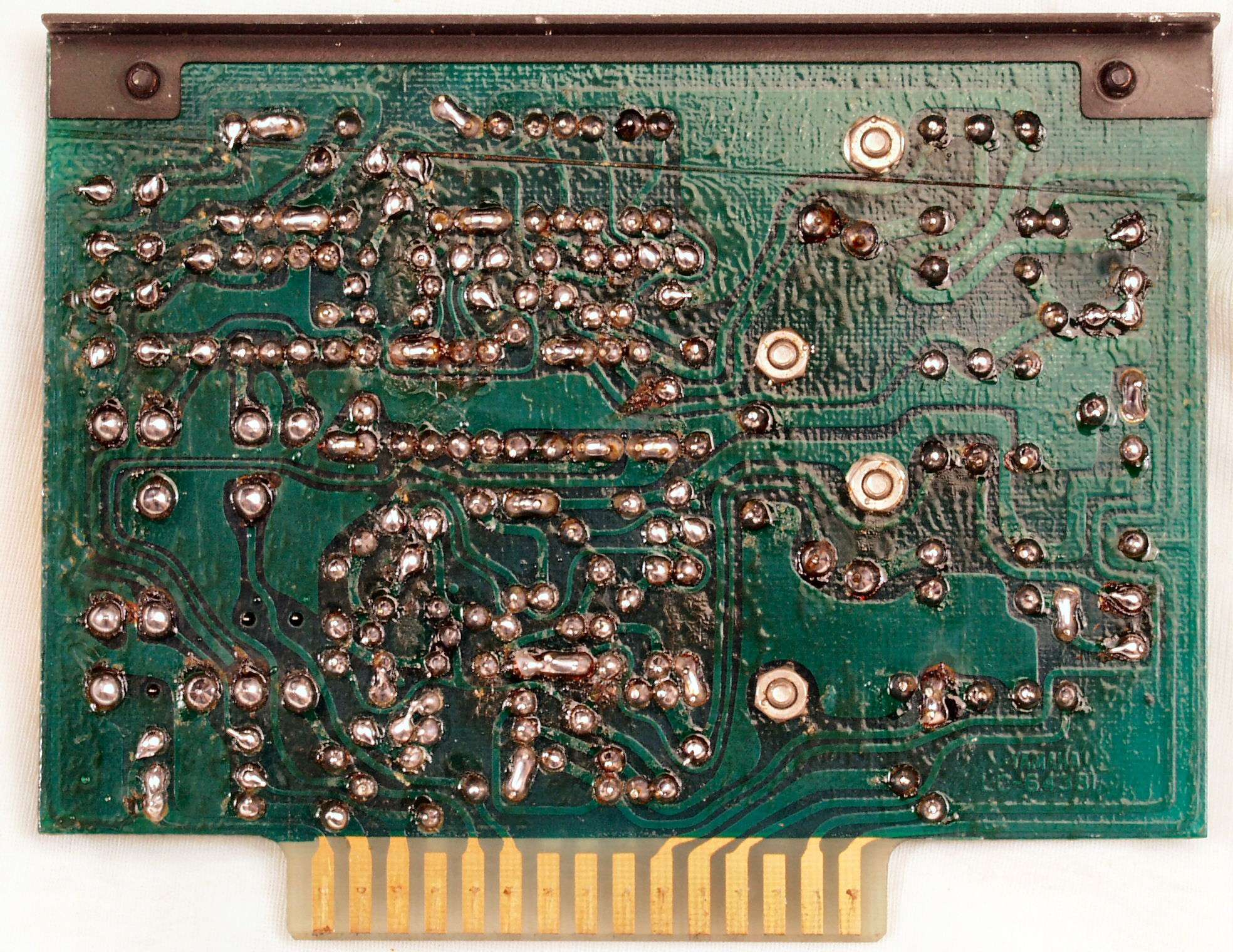

C2E. 修理中 L側ドライブ基板裏 不要な半田フラックスを落とす、単純で面倒くさい長時間の作業 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

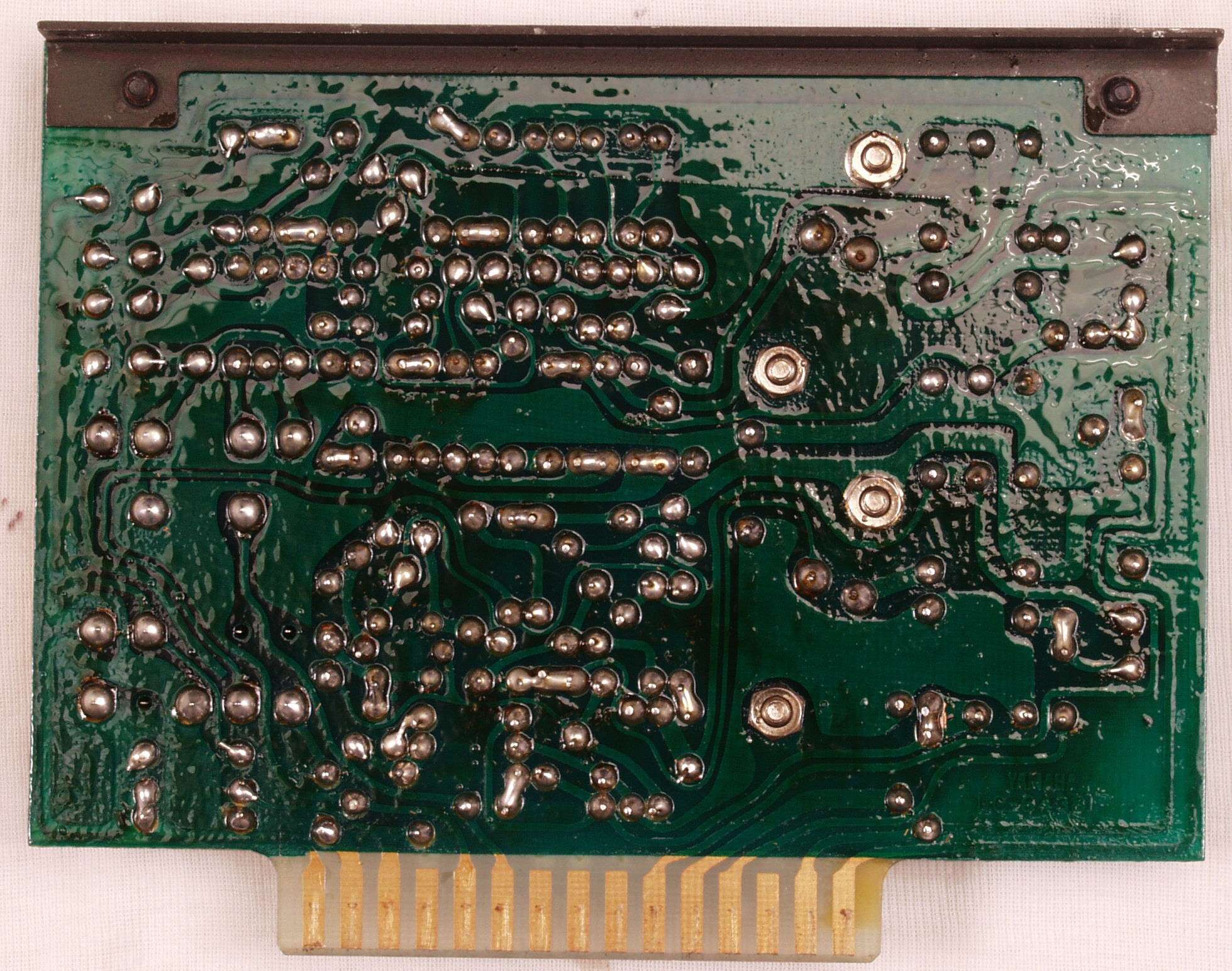

C2F. 完成L側ドライブ基板裏 洗浄後防湿材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

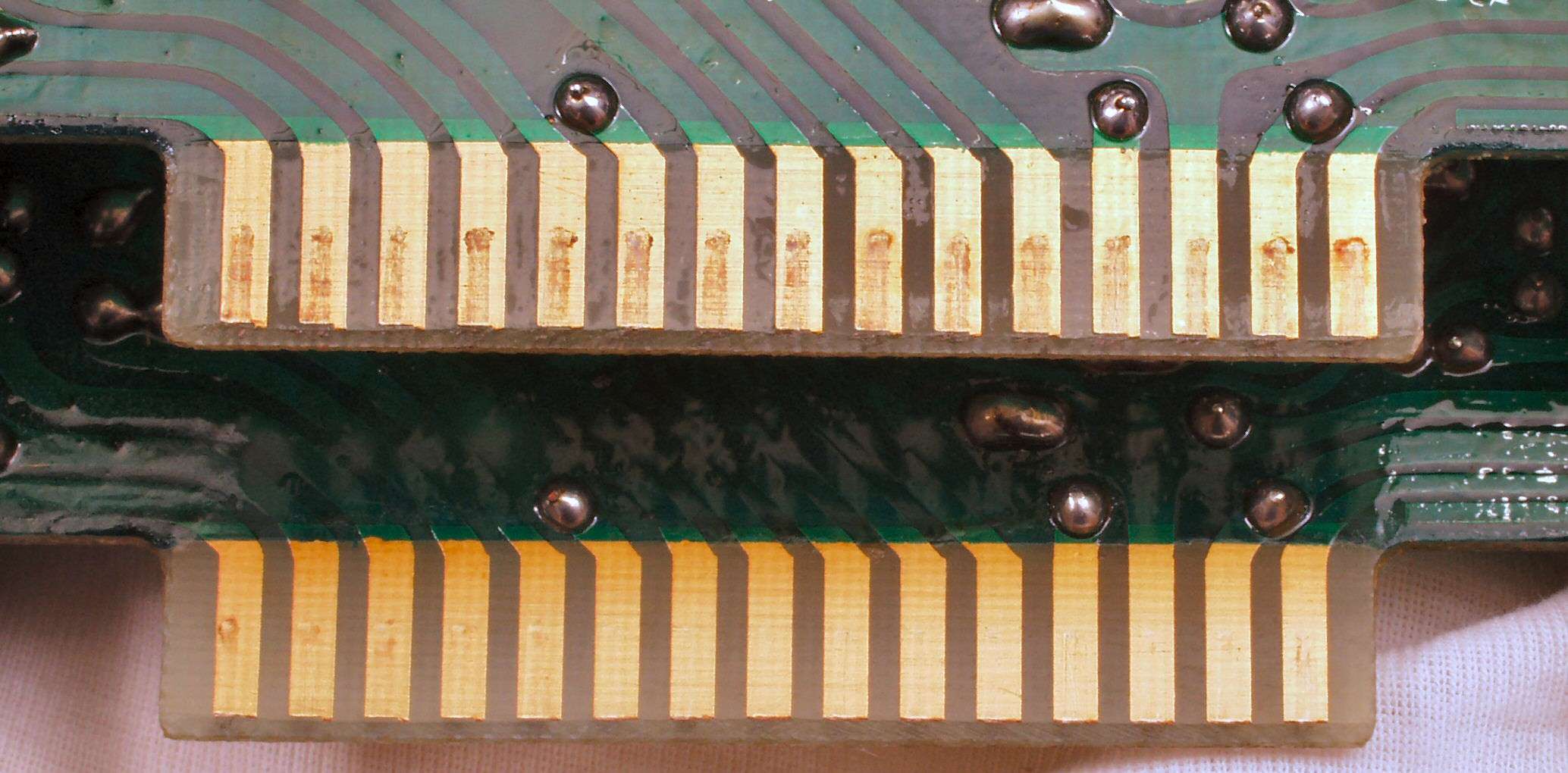

C2G. 修理(洗浄)後のドライブ基板コネクター足、上=前、下=後 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

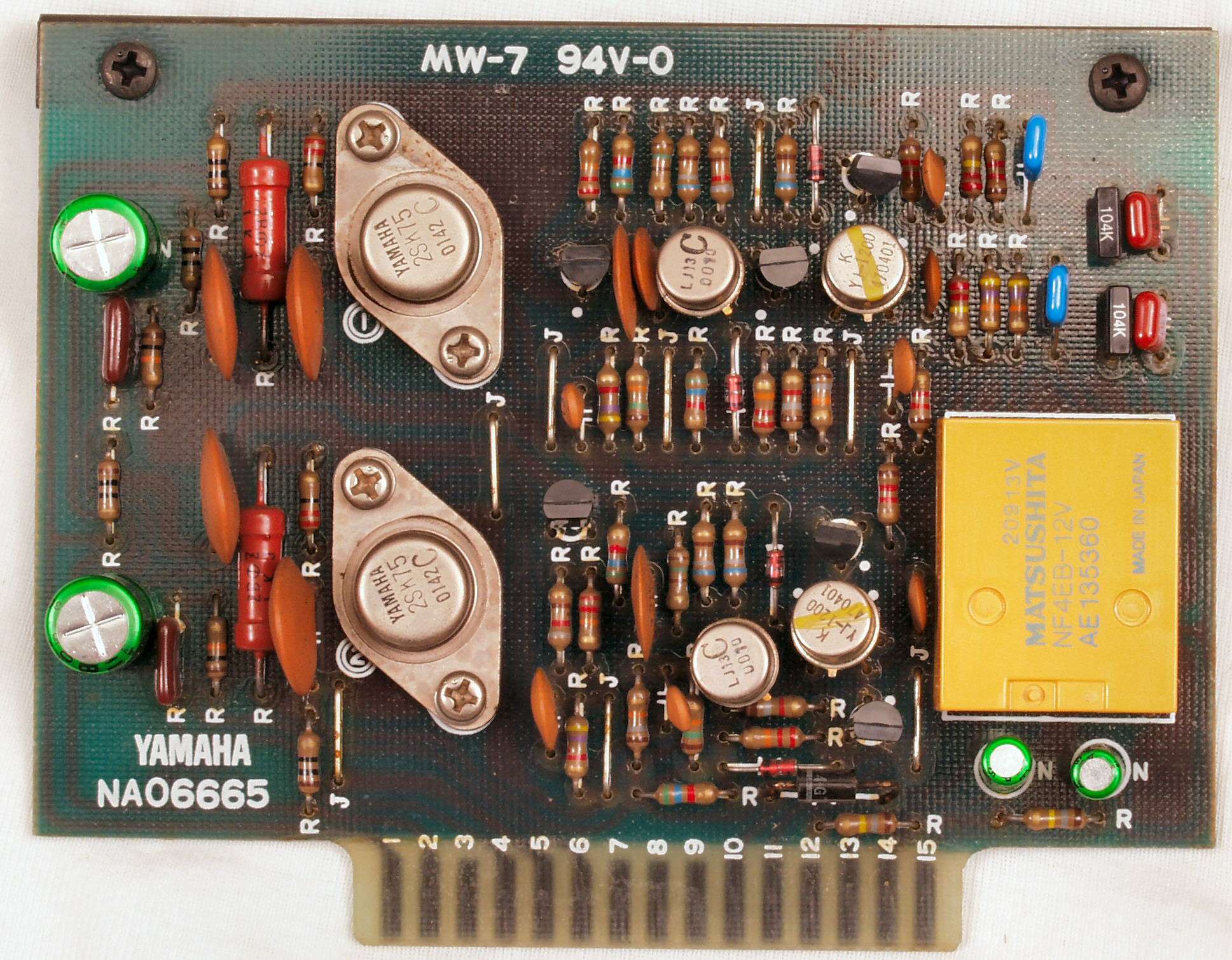

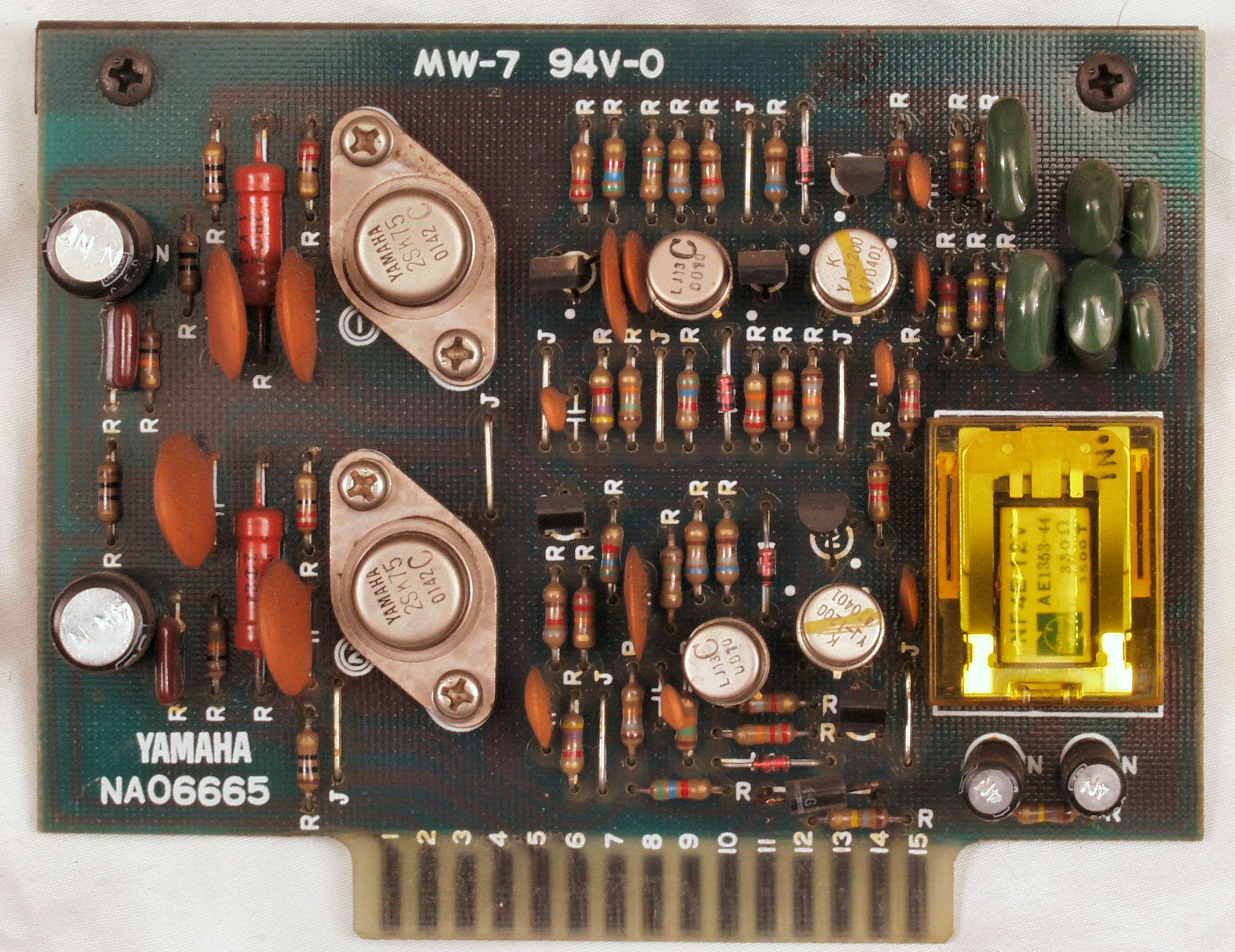

C3A. 修理前 Filter基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C3B. 修理後 Filter基板 TR(トランジスター)6個、リレー、電解コンデンサー4個、フィルムコンデンサー6個 交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C3C. 修理前 Filter基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

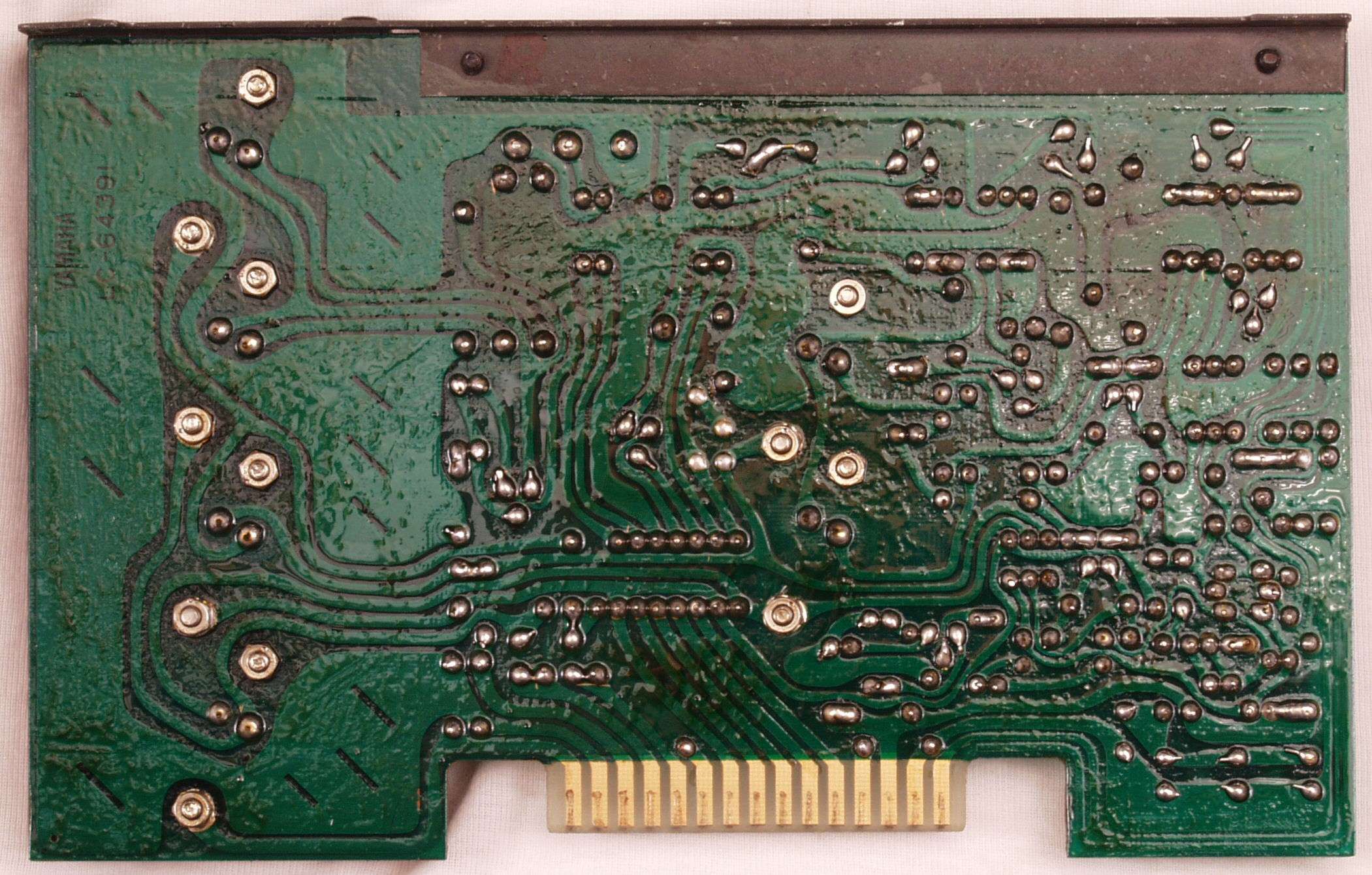

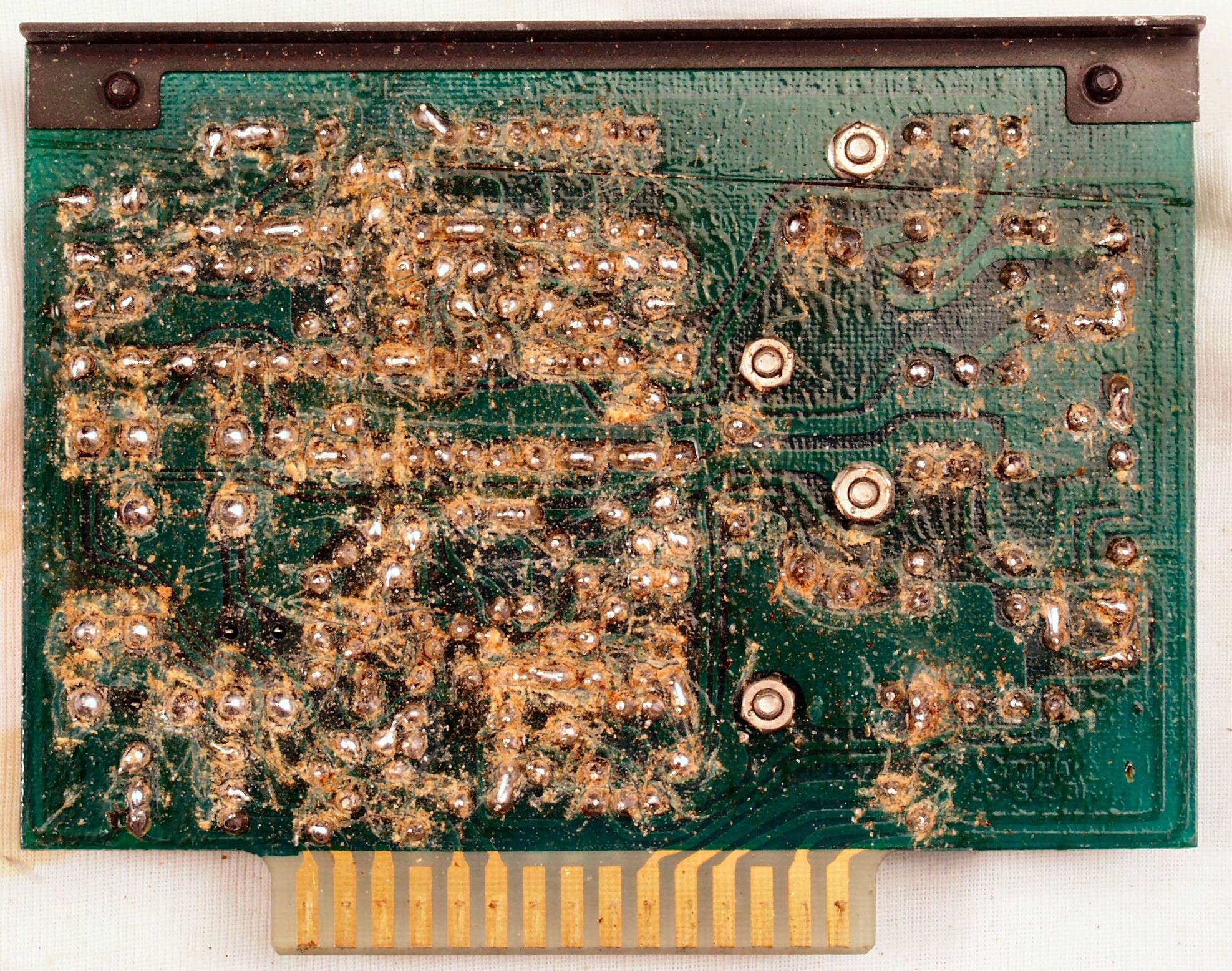

C3D. 修理(半田補正)後 Filter基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C3E. 修理中 Filter基板裏 不要な半田フラックスを落とす、単純で面倒くさい長時間の作業 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

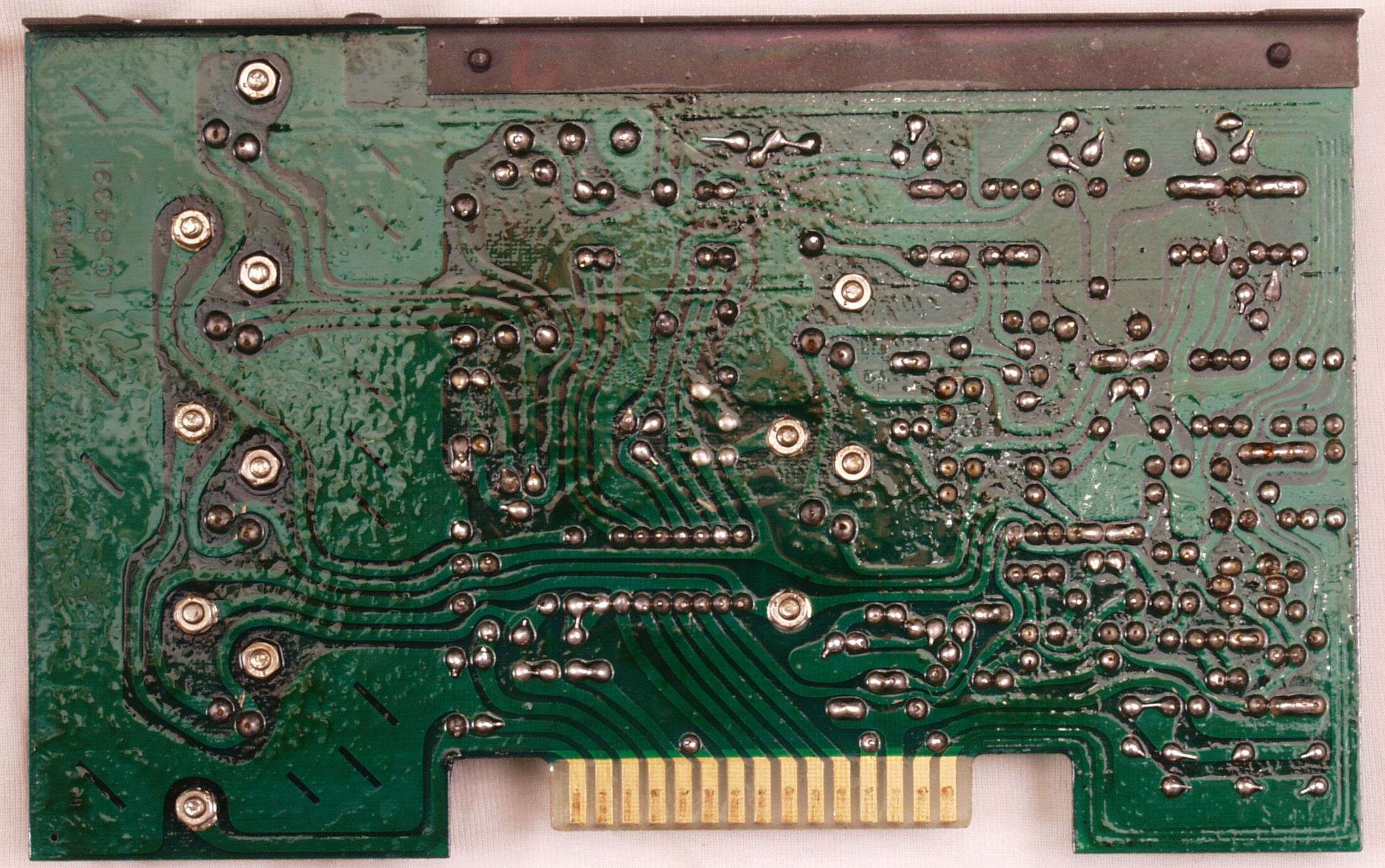

C3F. 完成Filter基板裏、洗浄後防湿材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C4A. 修理前 電源1基板 この基板は他の物より、バージョンが新しい。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

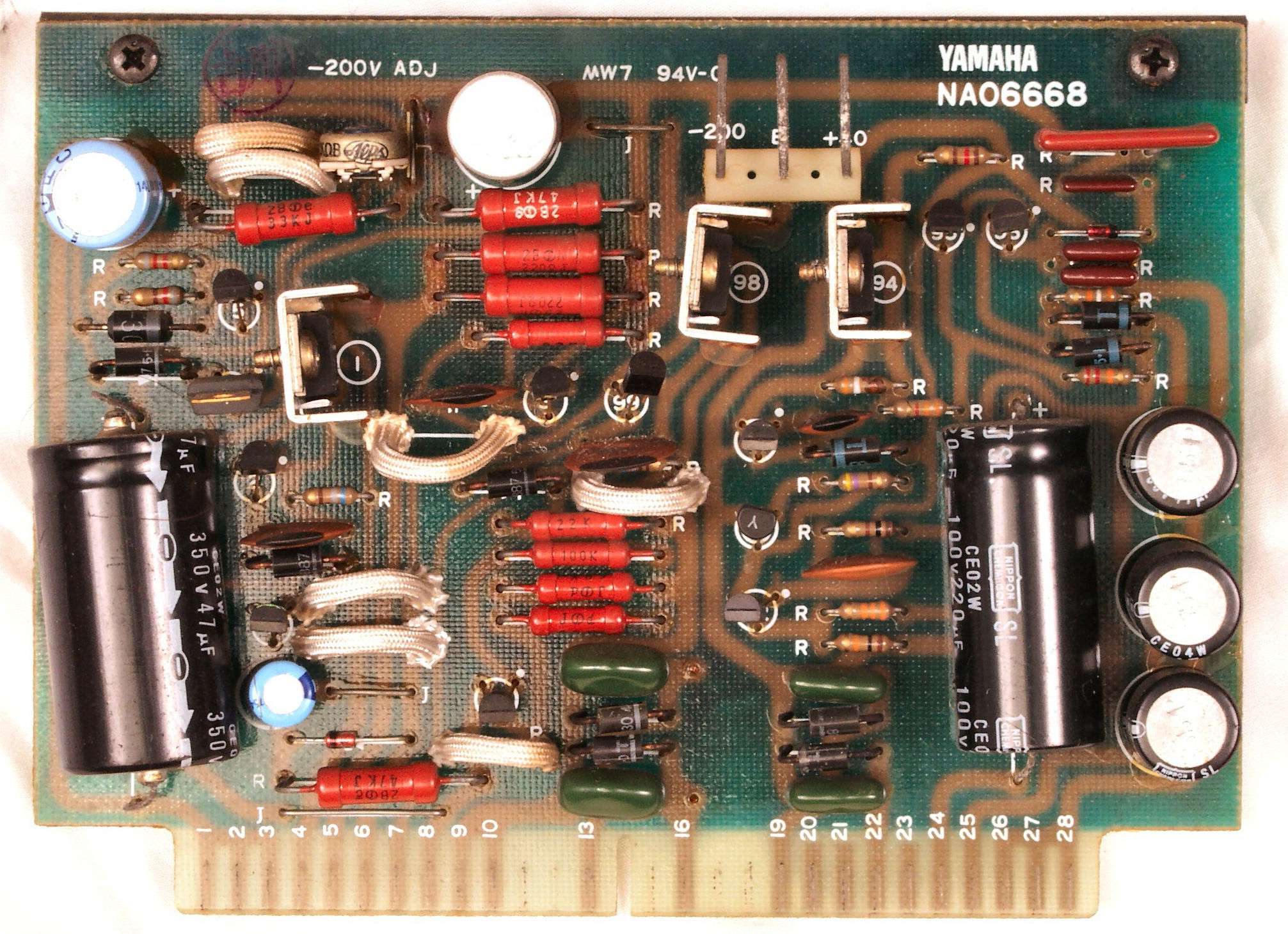

C4B. 修理後 電源1基板 半固定VR1、電解コンデンサー8個 交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C4C. 修理前 電源1基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C4D. 修理(半田補正)後+不要な半田フラックスを落とした電源1基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C4E. 完成電源1基板裏、洗浄後防湿材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

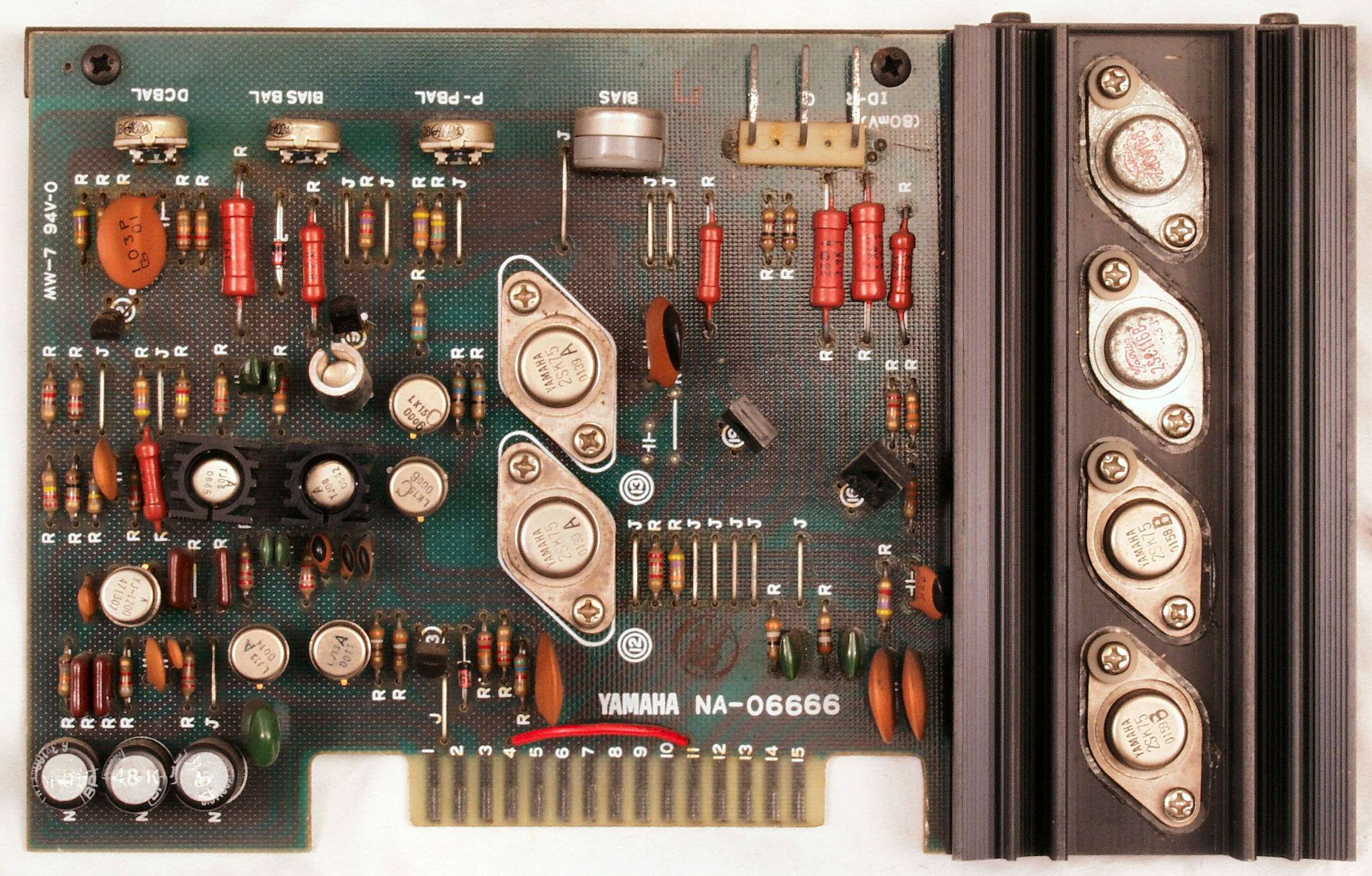

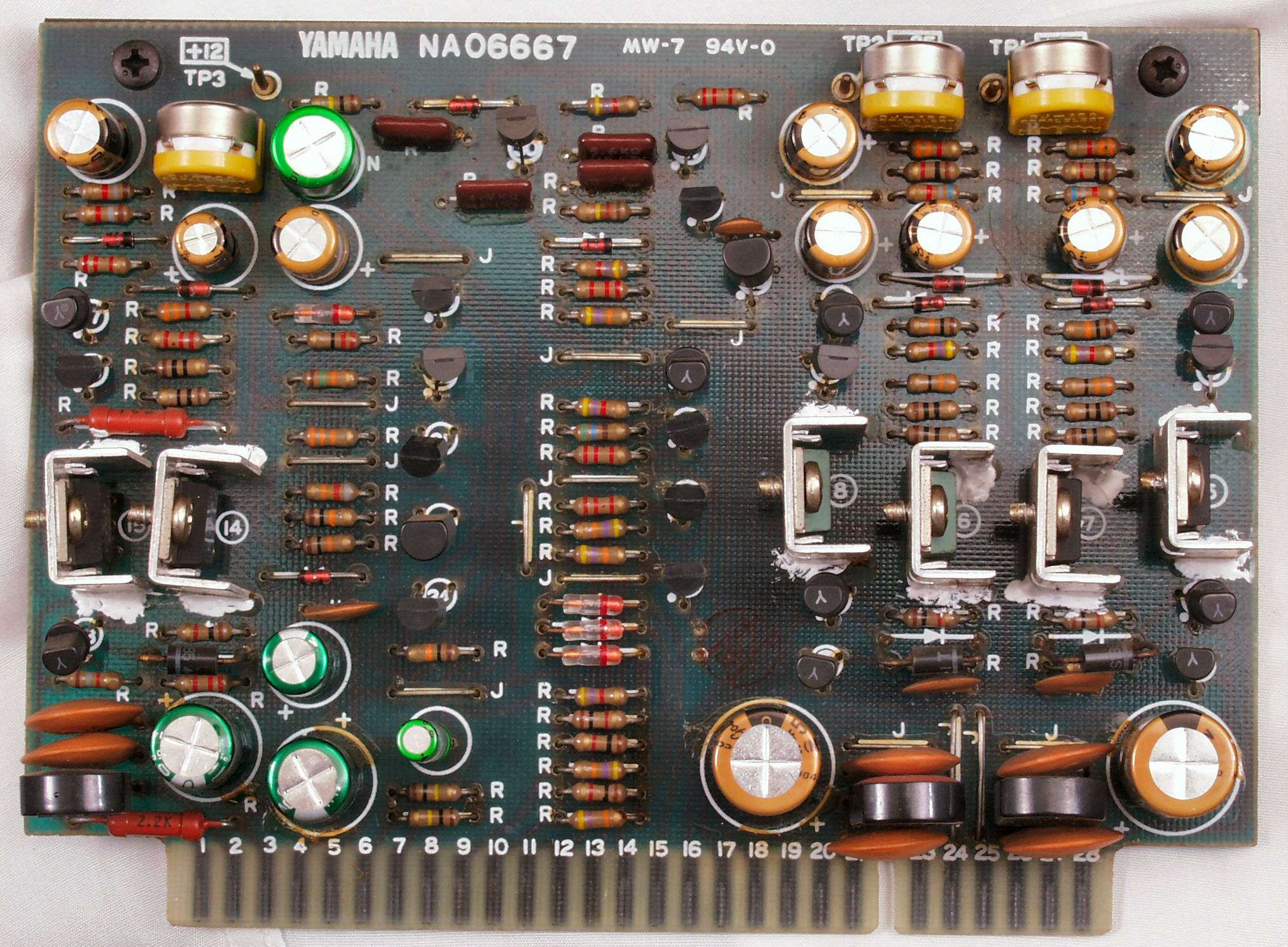

C5A. 修理前 電源2基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C5B. 修理後 電源2基板 TR(トランジスター)10個、半固定VR3、電解コンデンサー16個 交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C5C. 修理前 電源2基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C5C1. 修理中 電源2基板裏 交換する電解コンデンサーの足のピッチが異なるので穴あけする | ||||||||||||||||||||||||||||||||||||||||||||||||||||

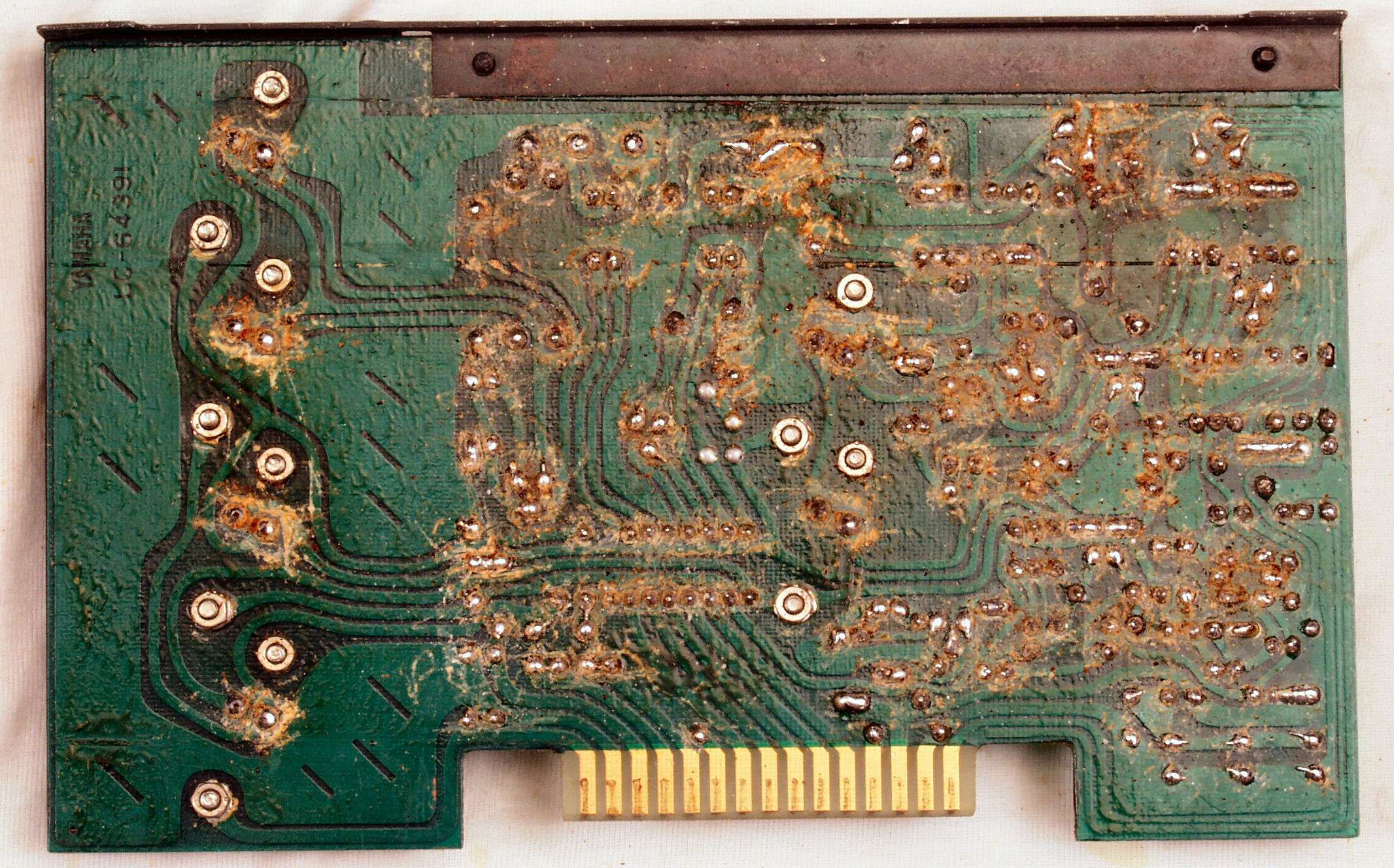

C5D. 修理(半田補正)後+不要な半田フラックスを落とした電源2基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C5E. 完成電源2基板裏、洗浄後防湿材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

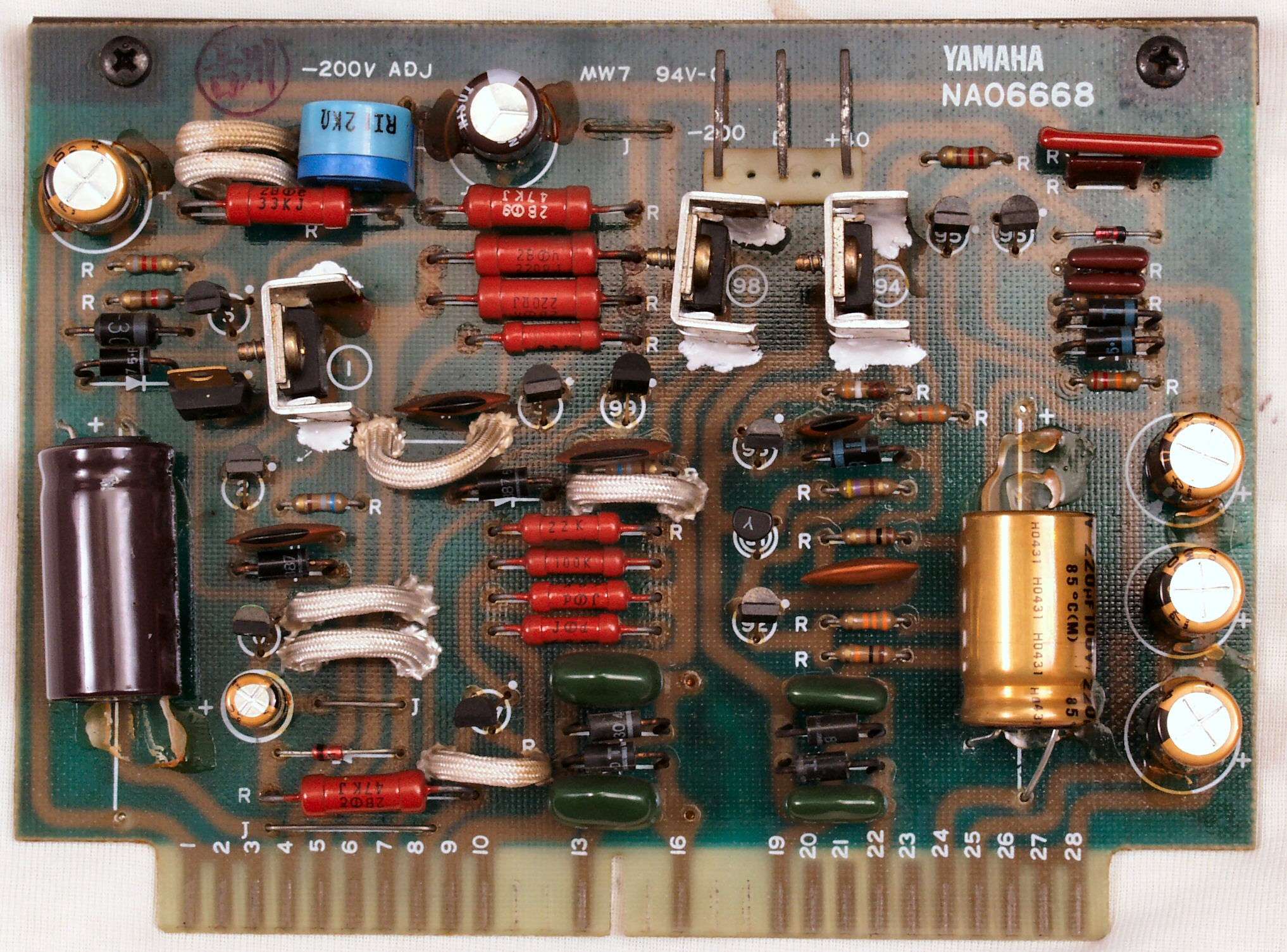

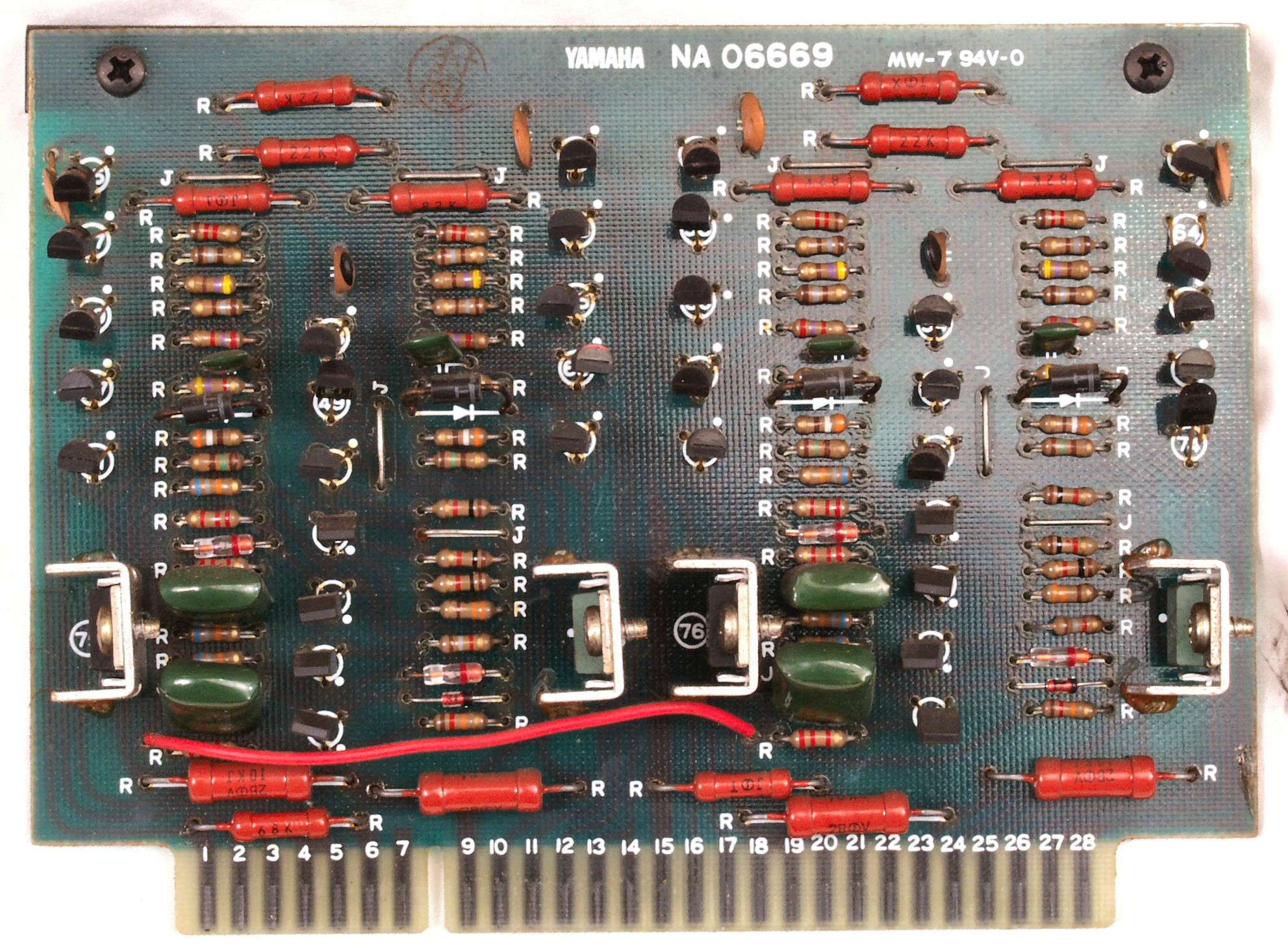

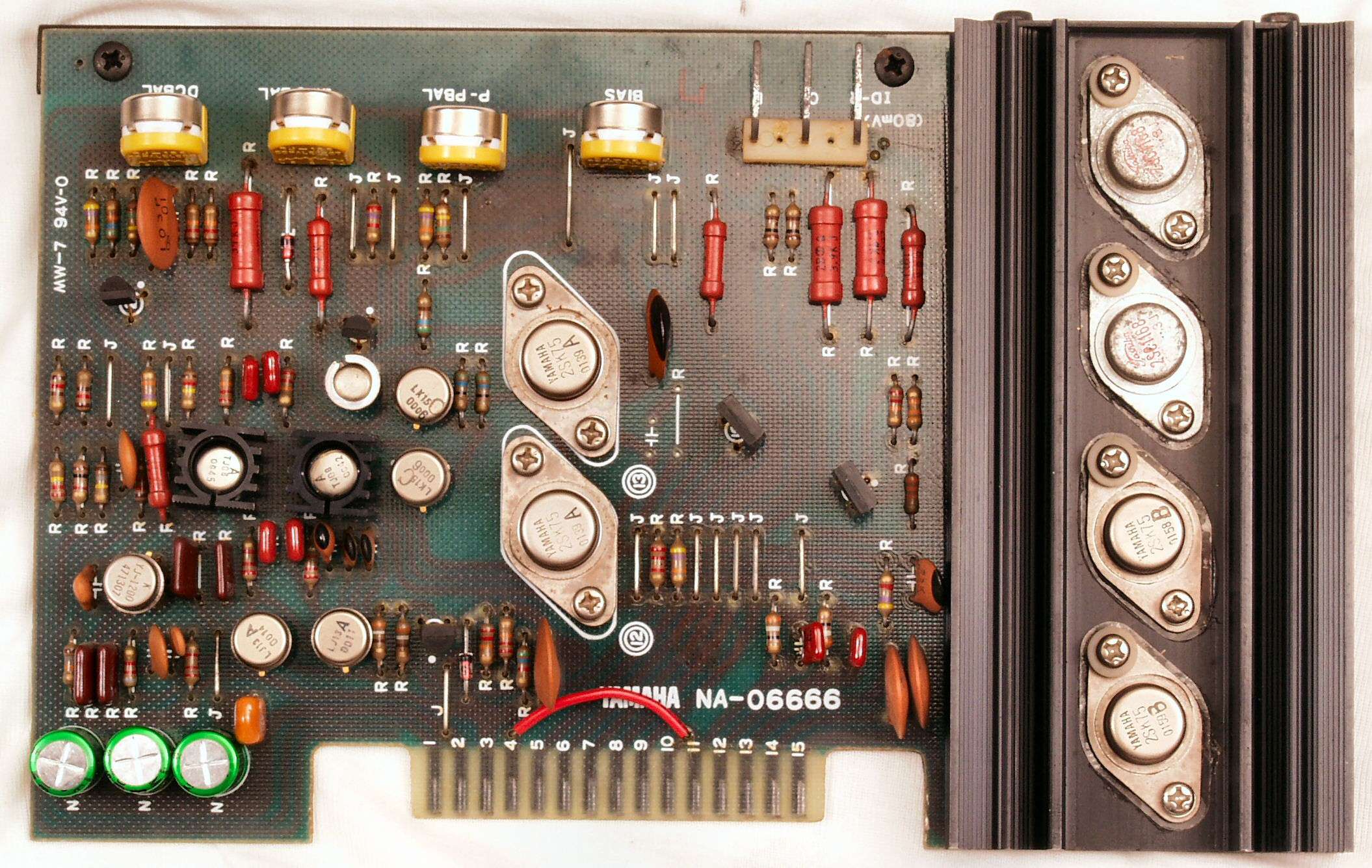

C6A. 修理前 電源3基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

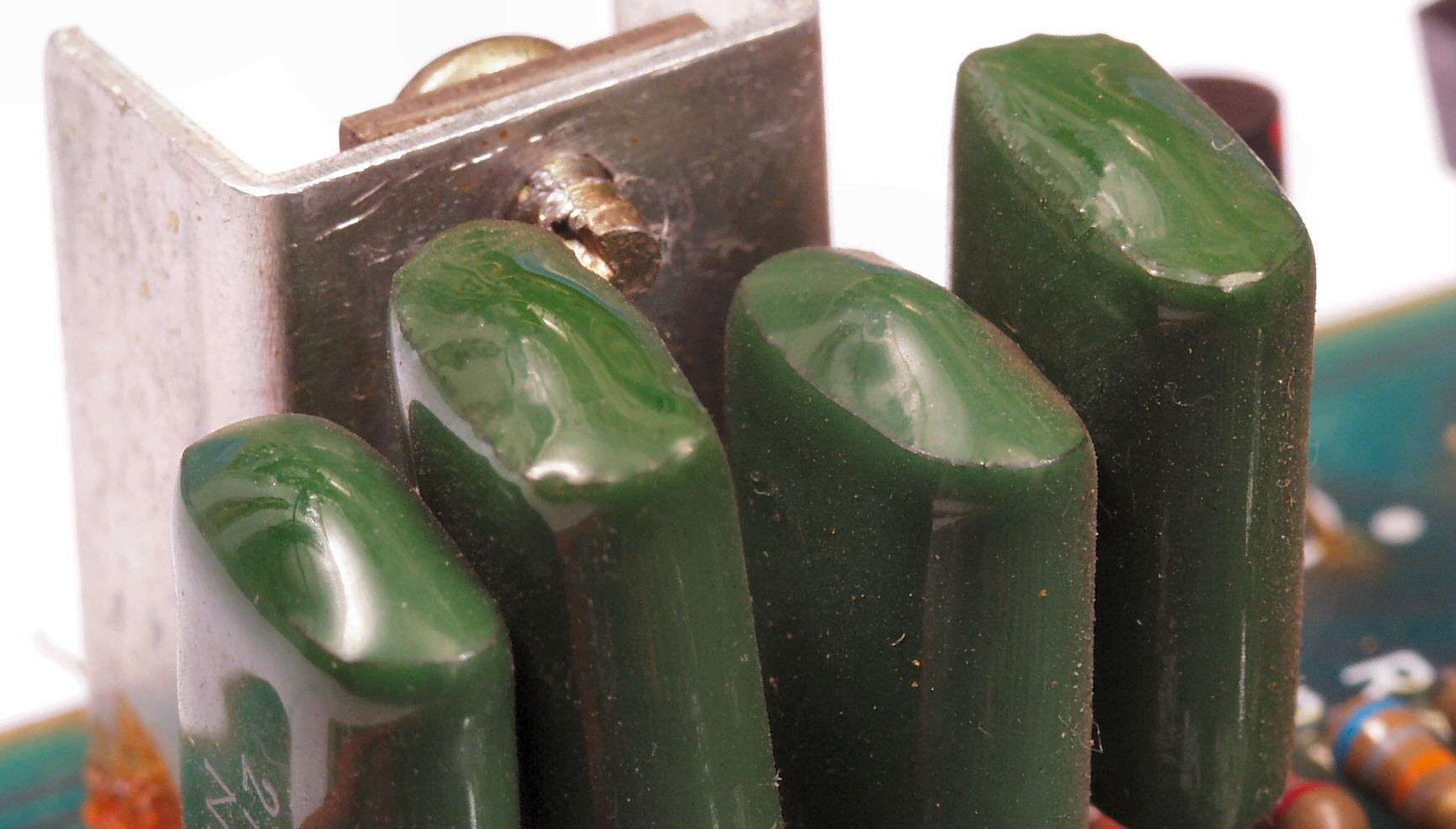

C6A1. 修理中 電源3基板、外装にヒビが入り始めたので交換する。このタイプはいずれこうなる<<こちら参照>> | ||||||||||||||||||||||||||||||||||||||||||||||||||||

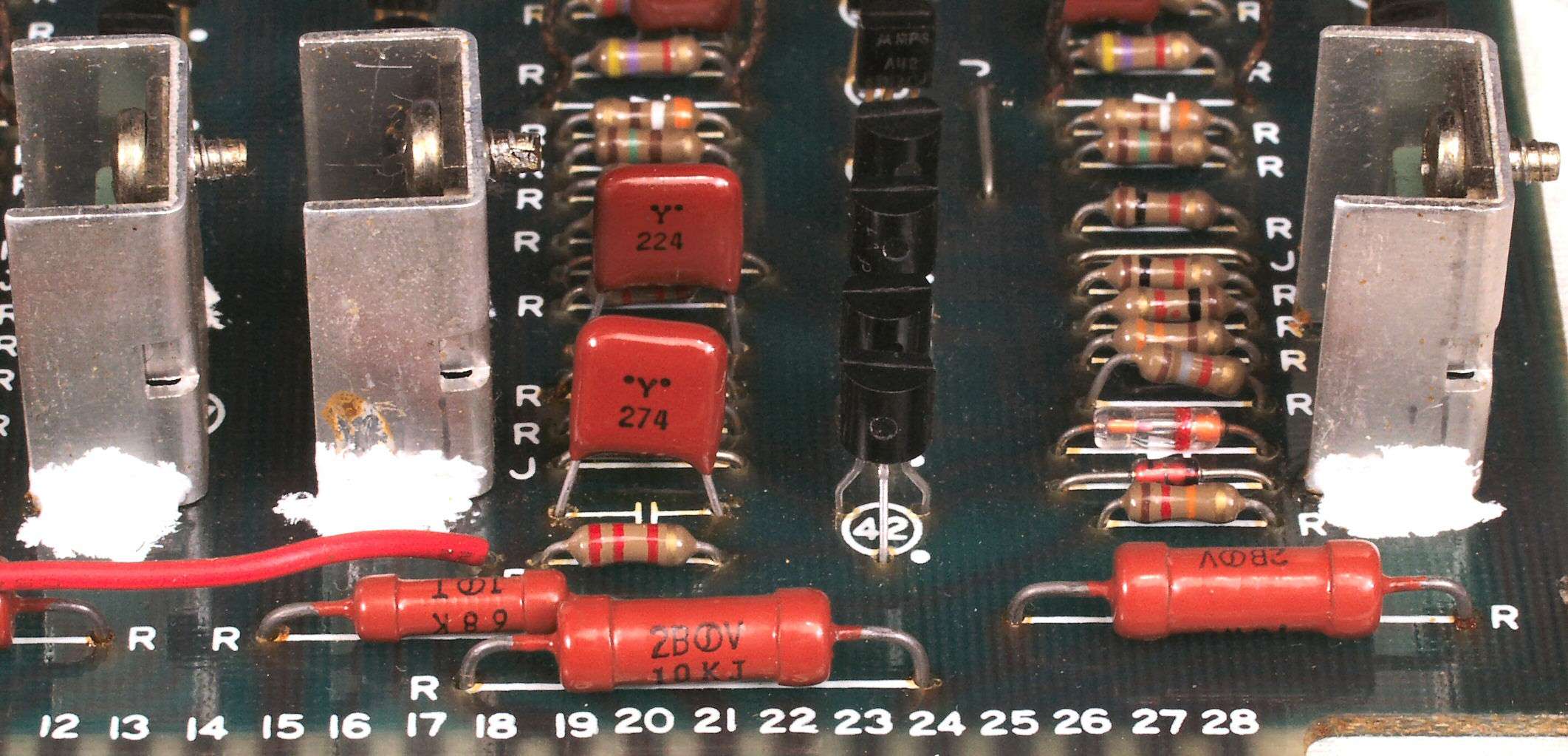

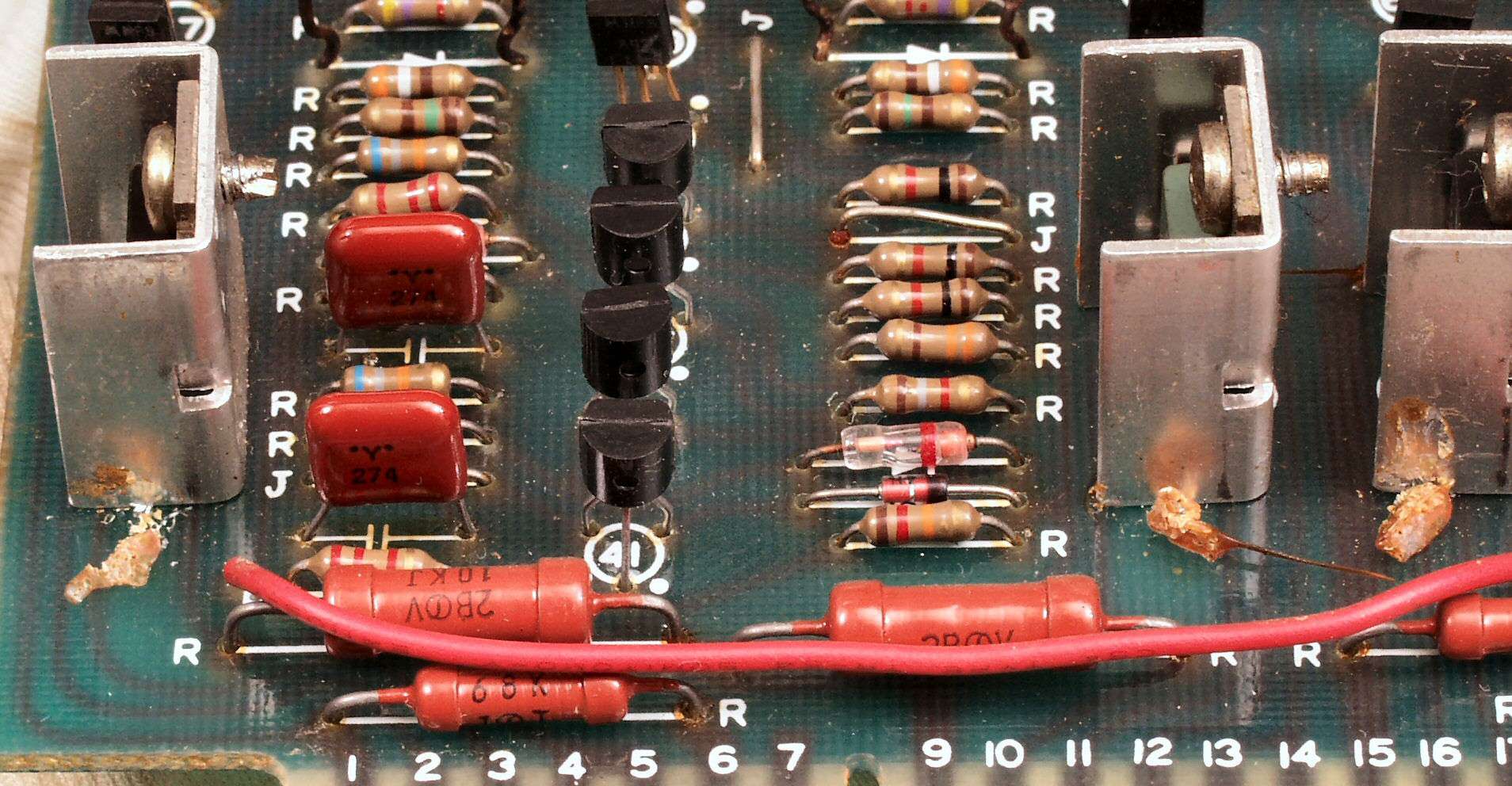

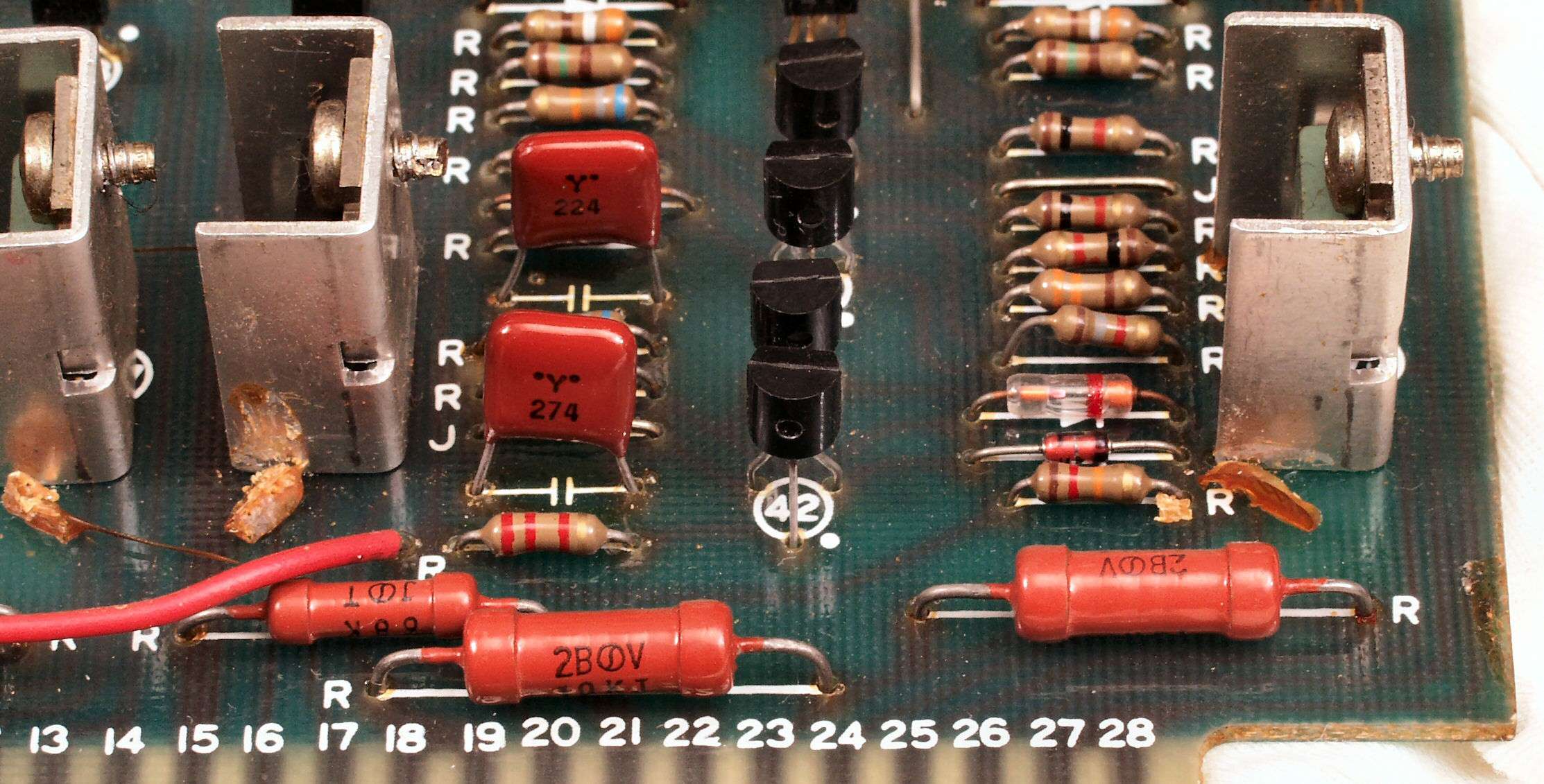

C6A2. 修理中 電源3基板、TR(トランジスター)の放熱器の接着が劣化して機能していない。L側 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

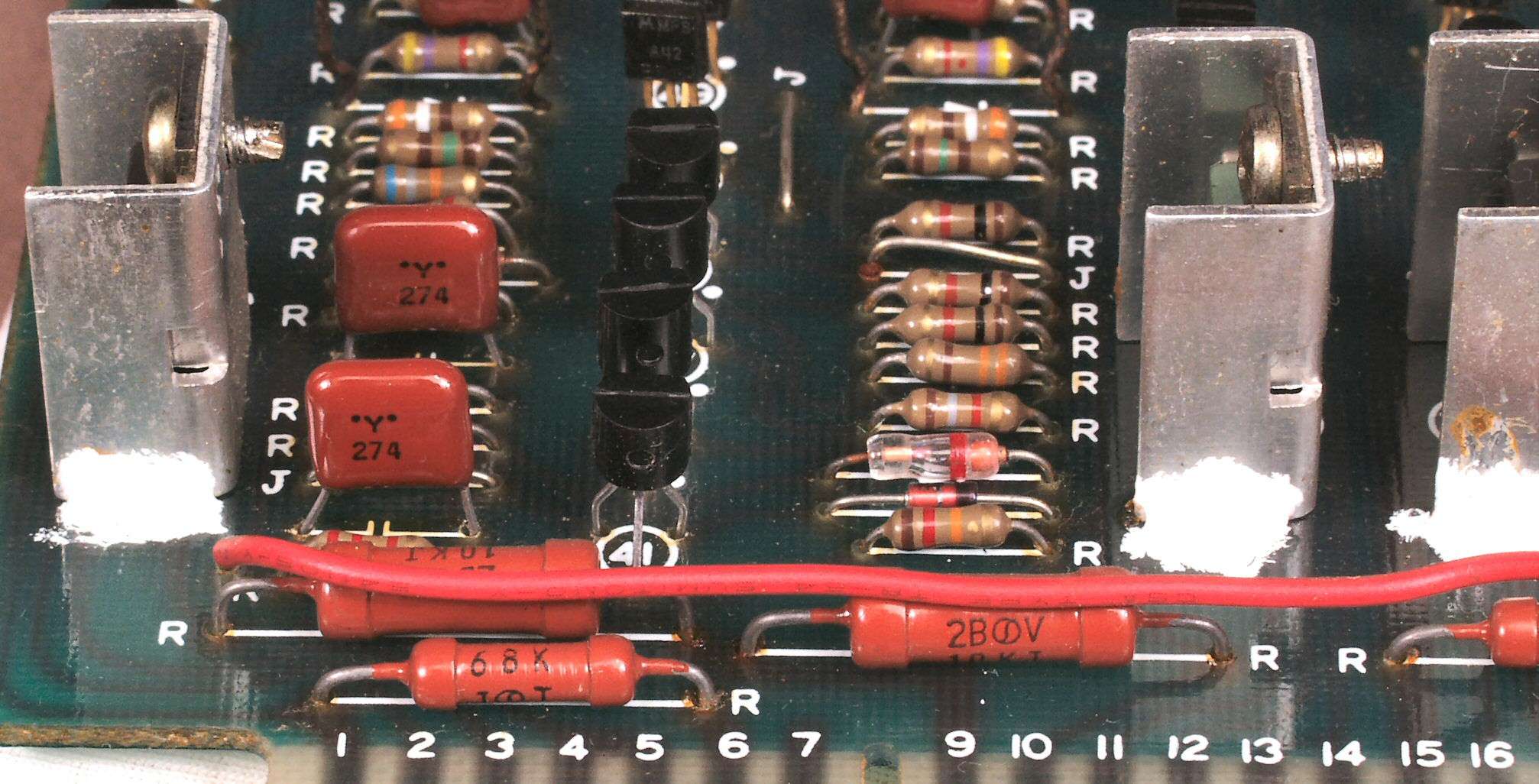

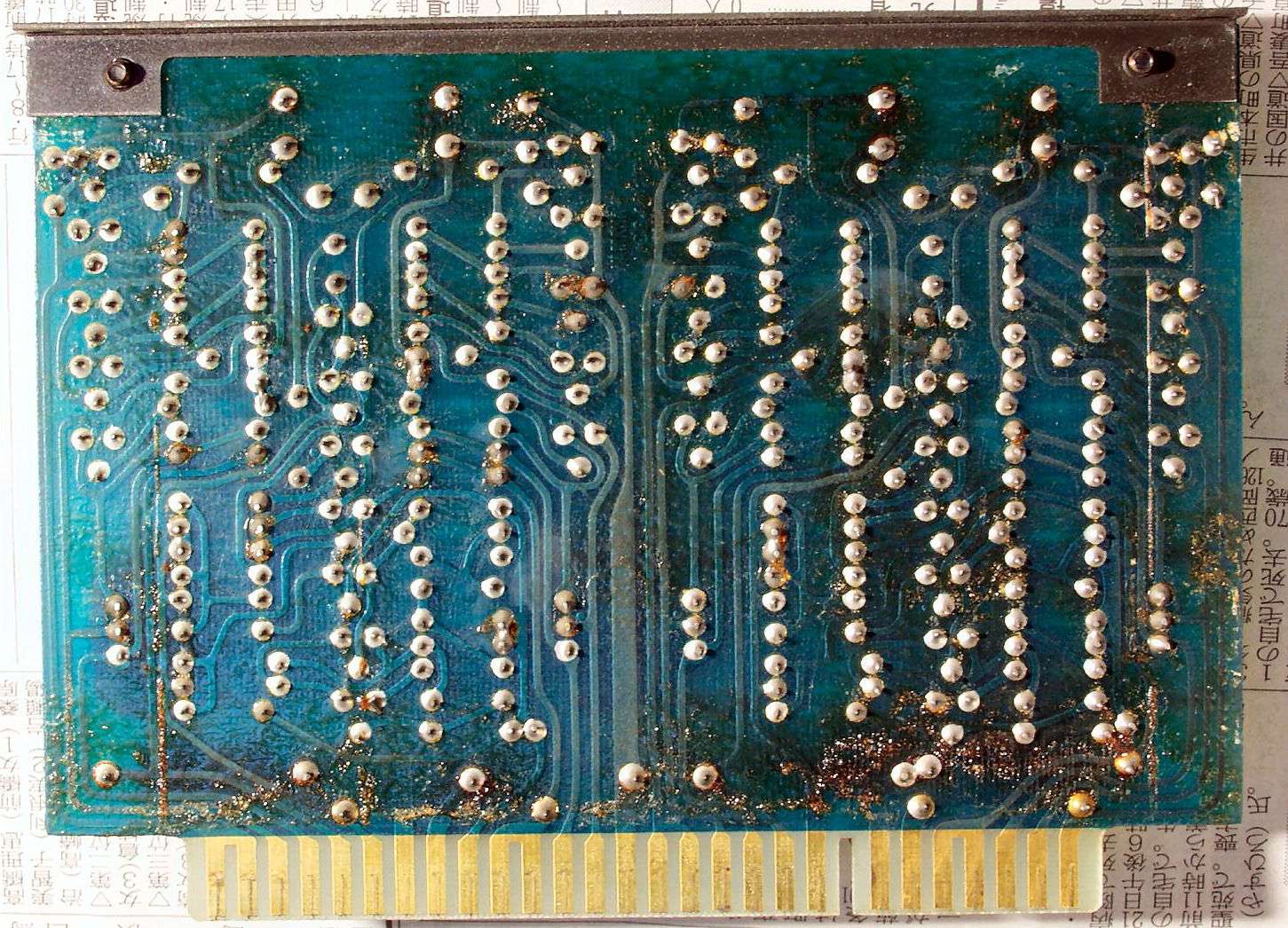

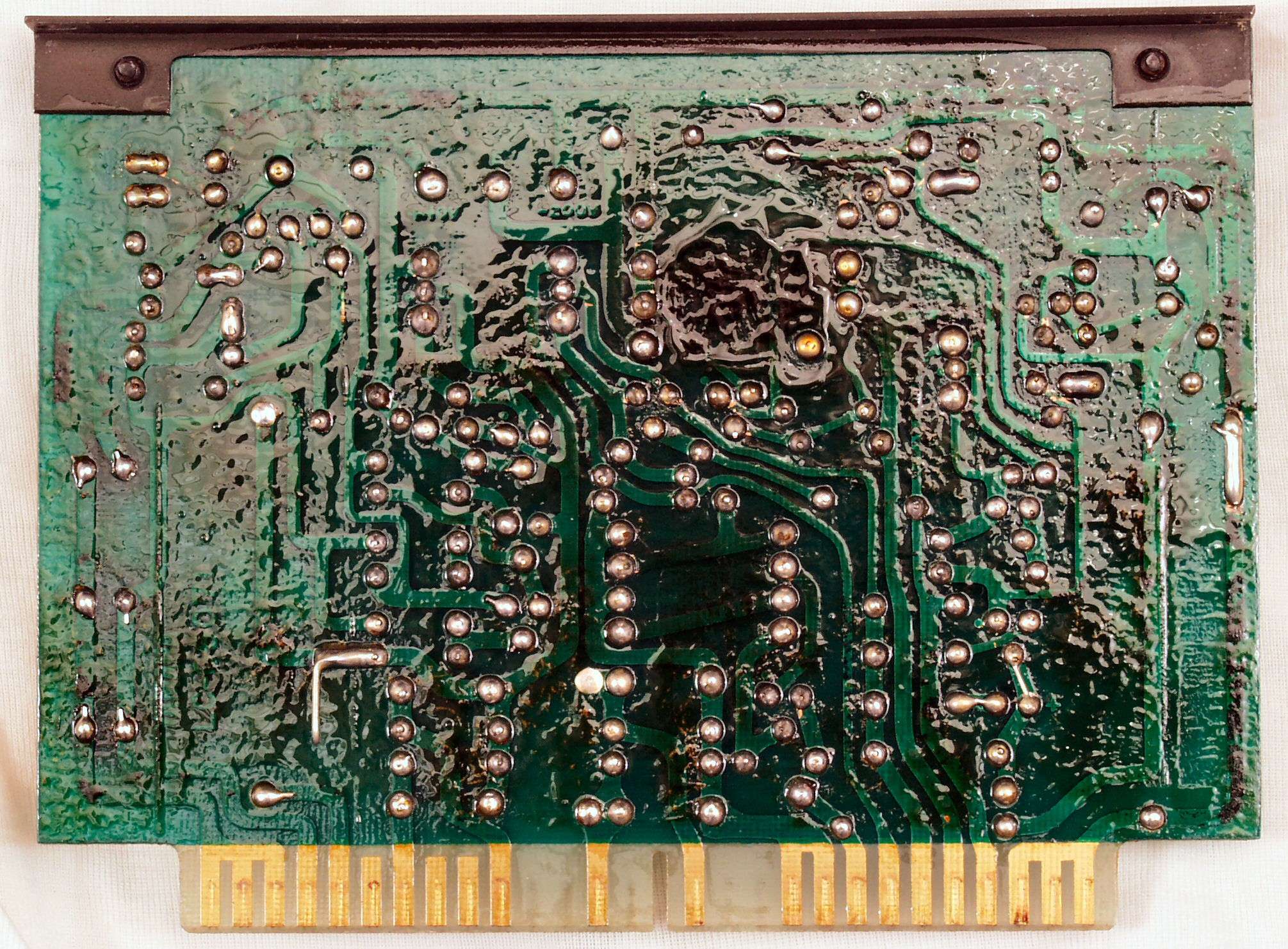

C6A3. 修理後 電源3基板。L側 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C6A4. 修理中 電源3基板、TR(トランジスター)の放熱器の接着が劣化して機能していない。R側 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C6A4. 修理後 電源3基板。R側 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C6B. 修理後 電源3基板 TR(トランジスター)9個、フィルムコンデンサー8個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C6C. 修理前 電源3基板裏(写真紛失の為、参考) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C6D. 修理(半田補正)後+不要な半田フラックスを落とした電源3基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C6E. 完成電源3基板裏、洗浄後防湿材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

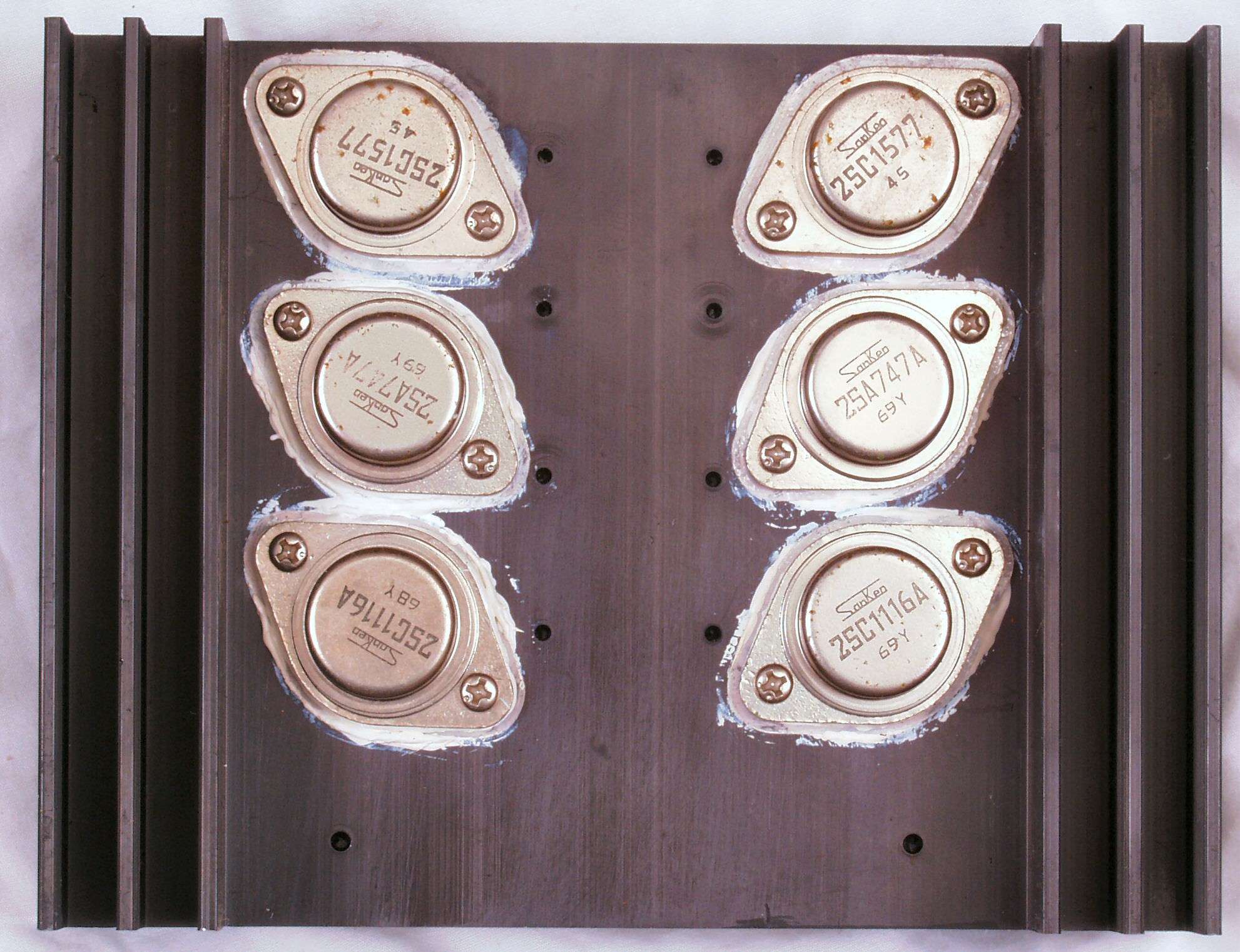

C7A. 修理前 電源出力TR基板 2個交換の後あり | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C7B. 修理後 電源出力TR基板 左側のTR(トランジスター)2個交換。 他は増締めしておく | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C7C. 修理前 電源出力TR基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C7D. 修理(半田補正)後 電源出力TR基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

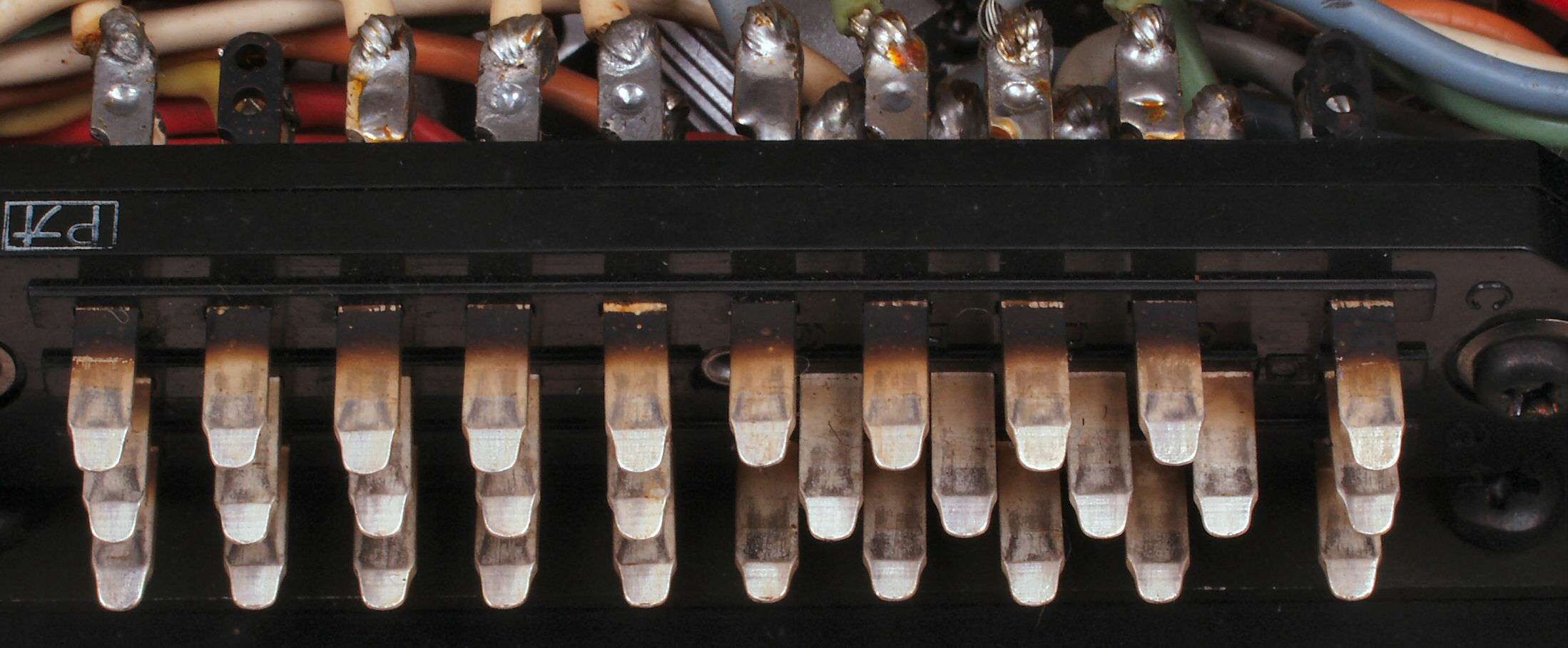

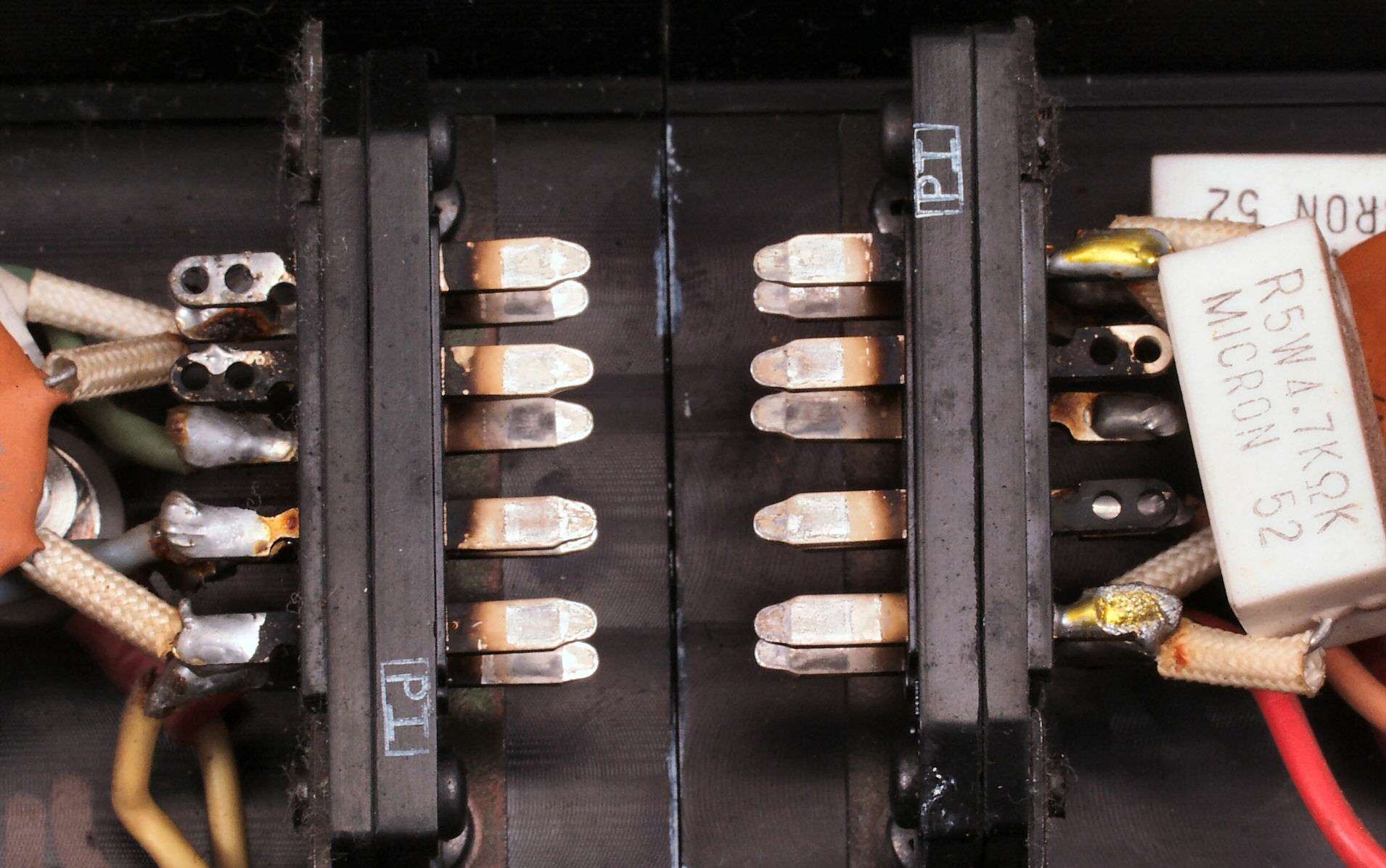

C7E. 修理前 電源出力TR基板コネクター足 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C7F. 修理(洗浄)後 電源出力TR基板コネクター足 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

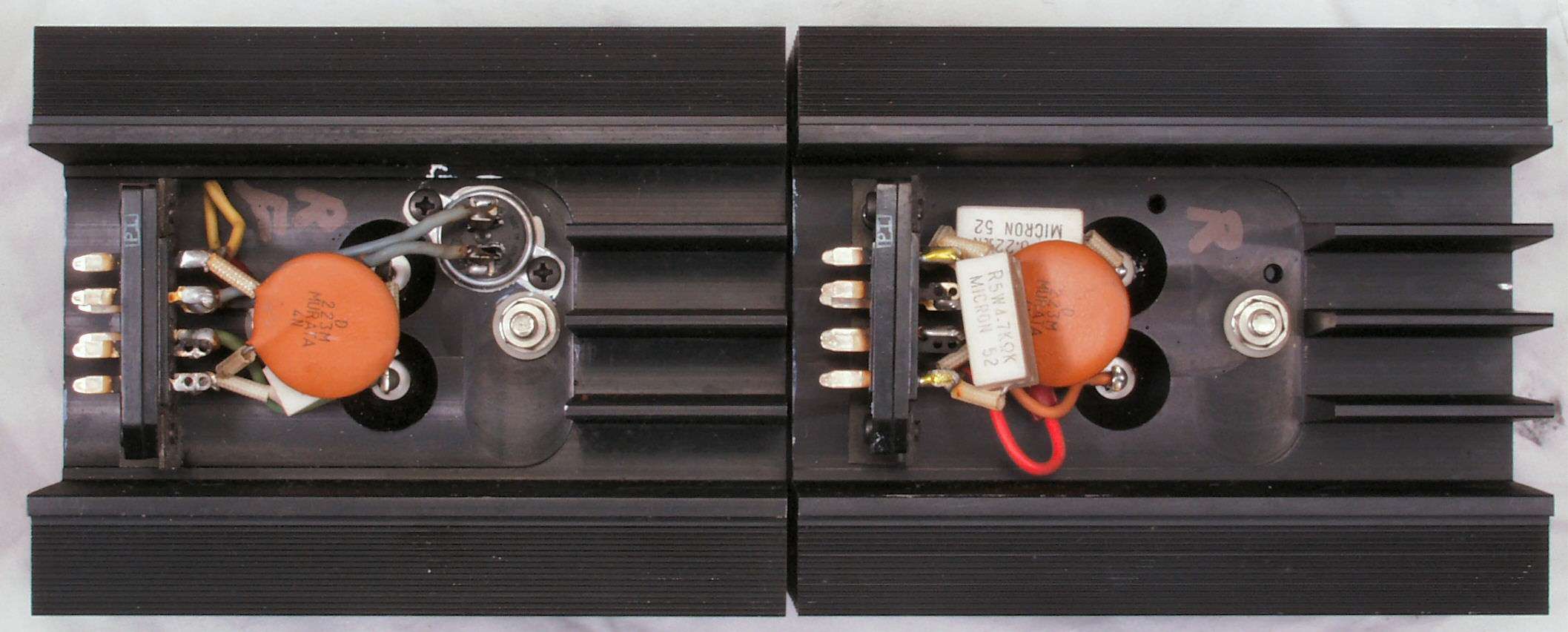

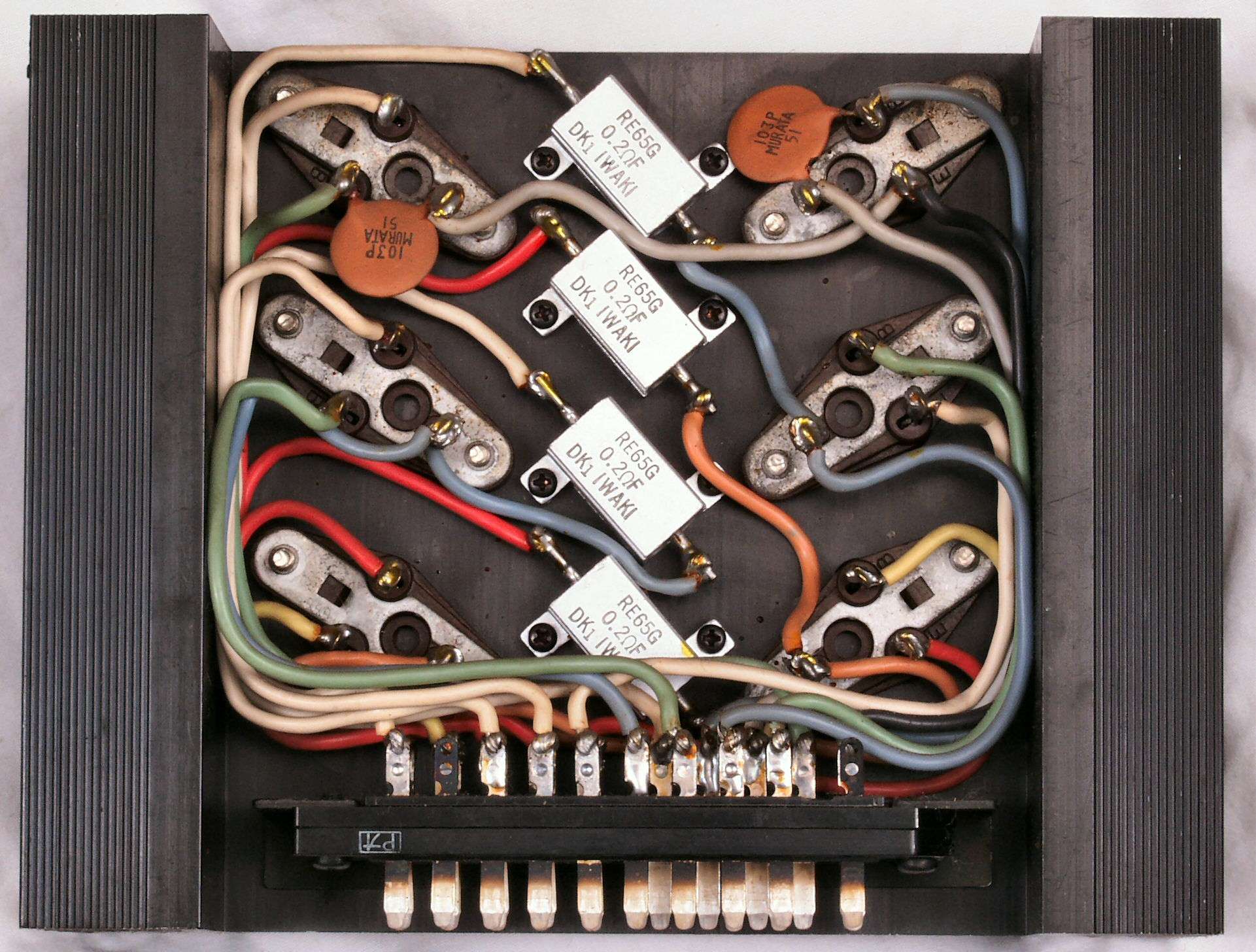

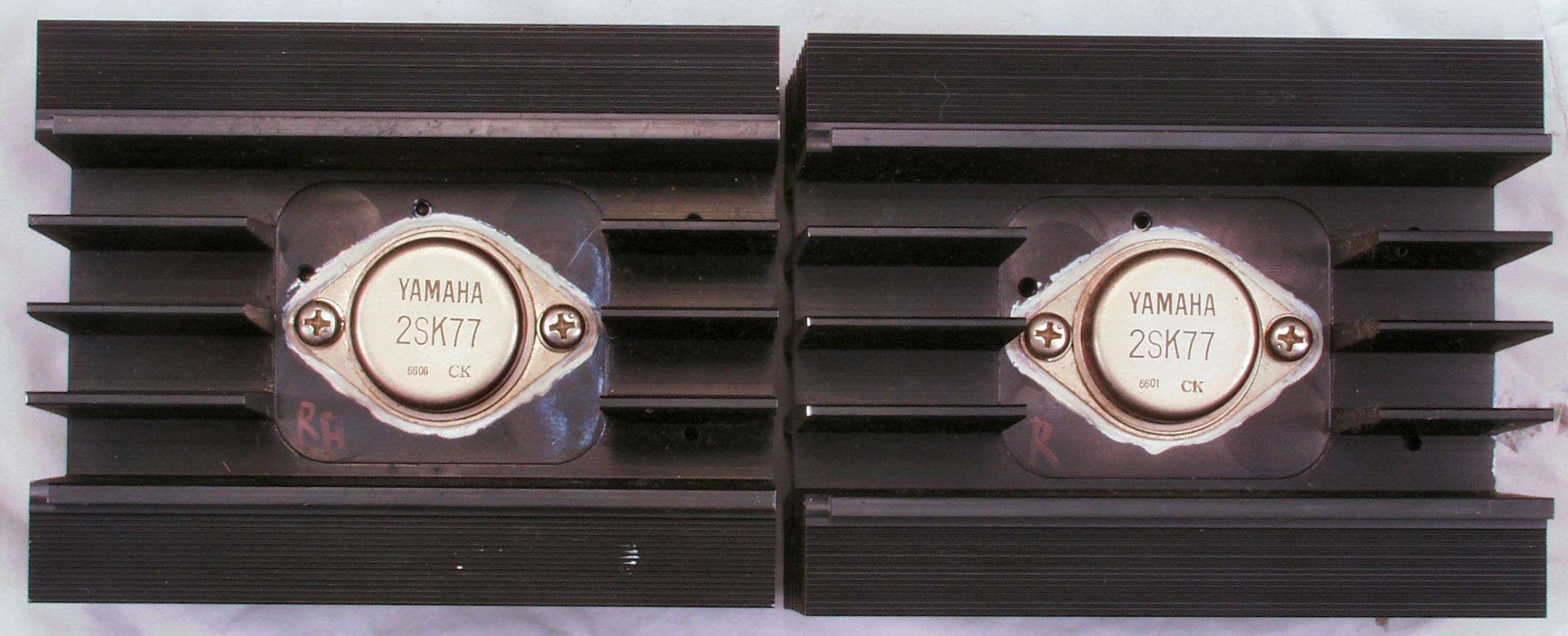

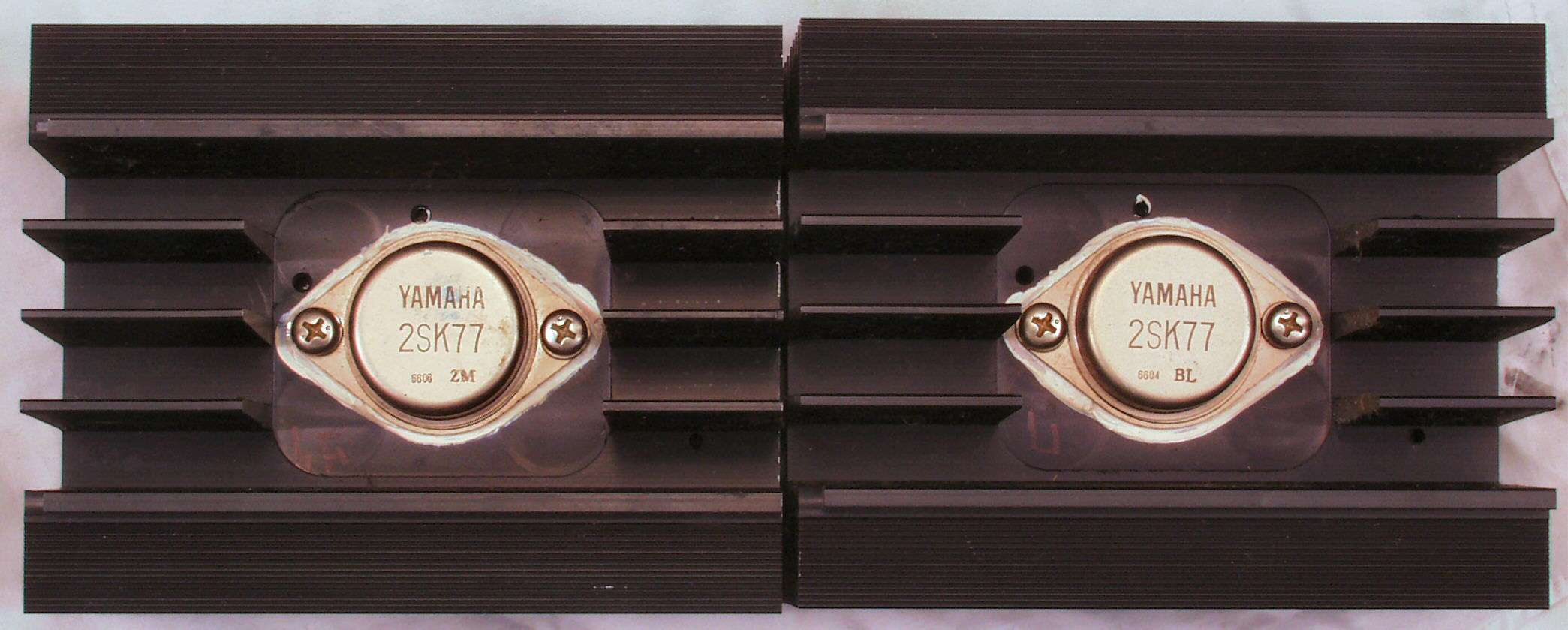

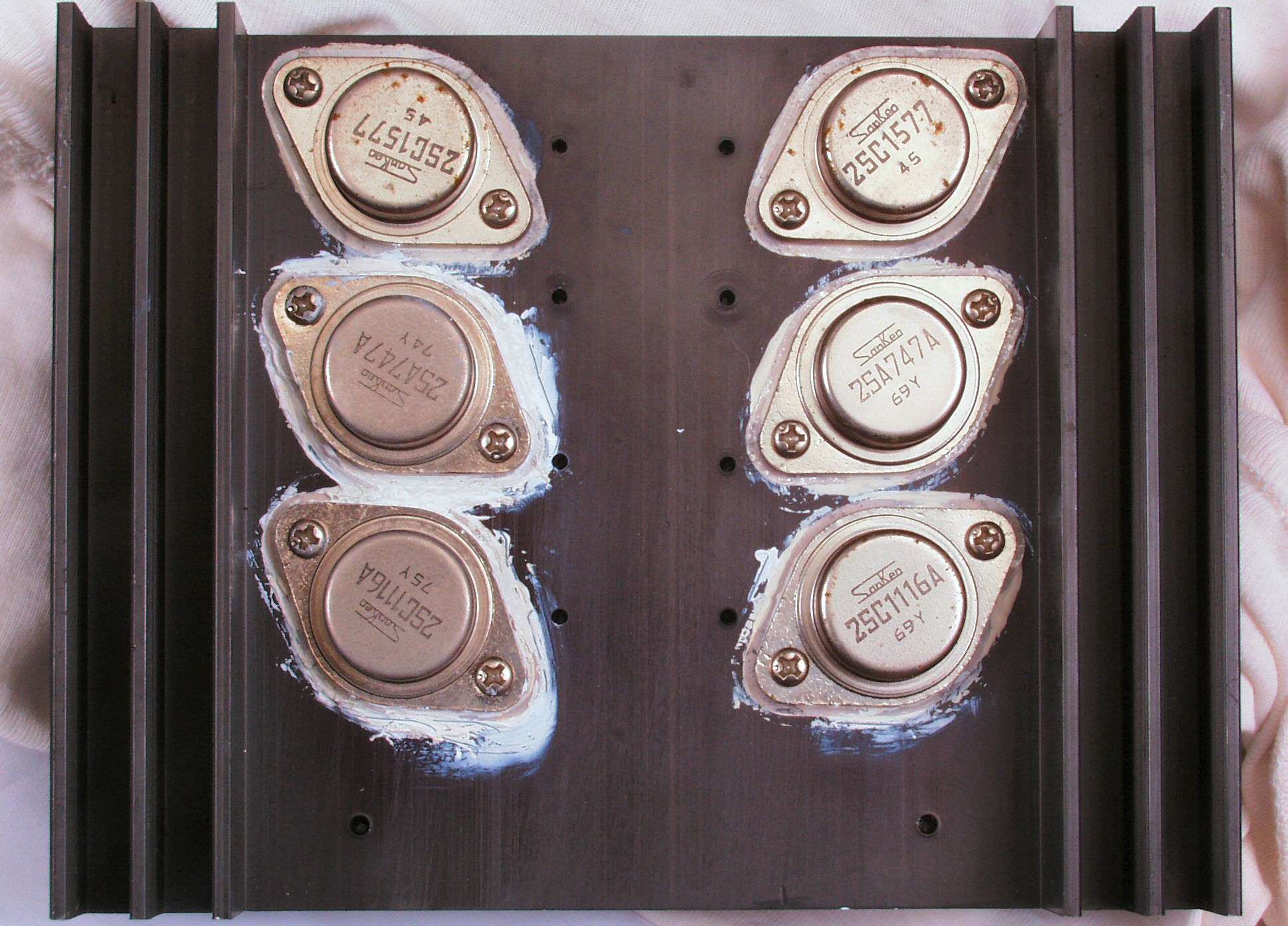

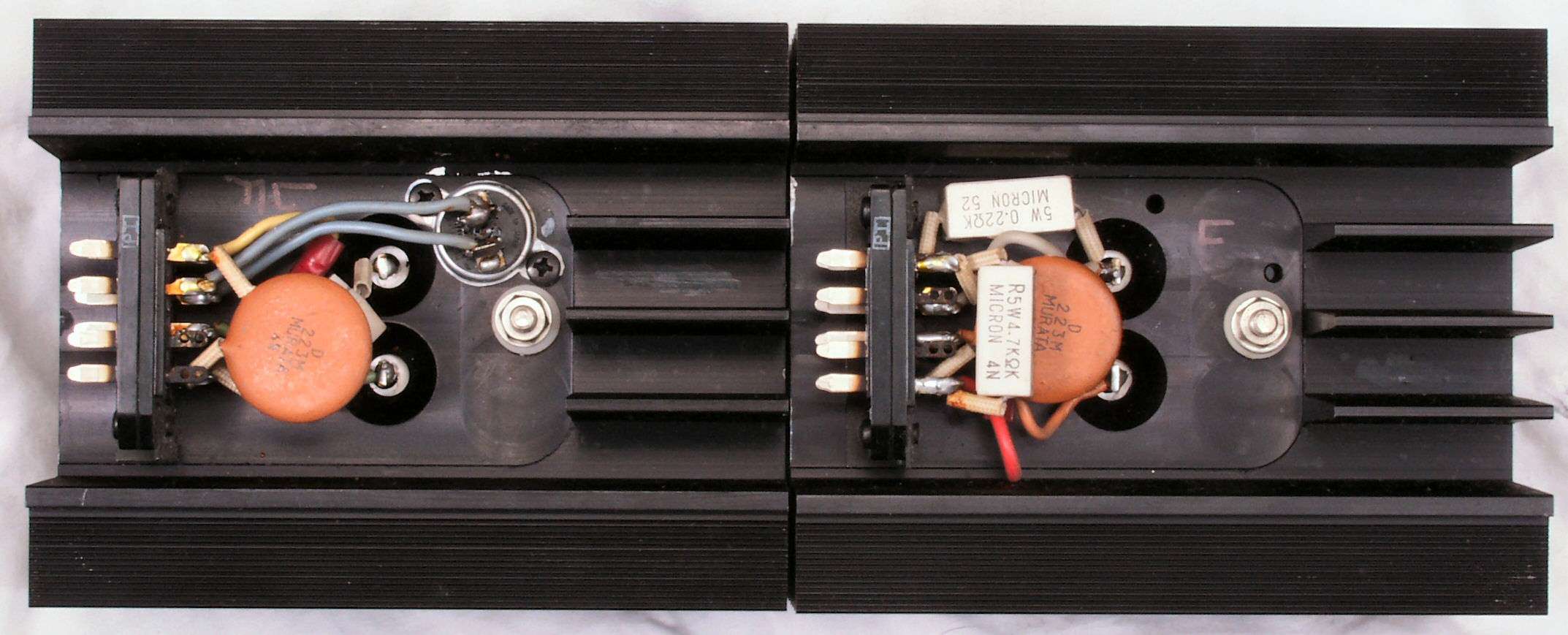

C8A. 修理前 R側終段出力FET(Field Effect Transistor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||

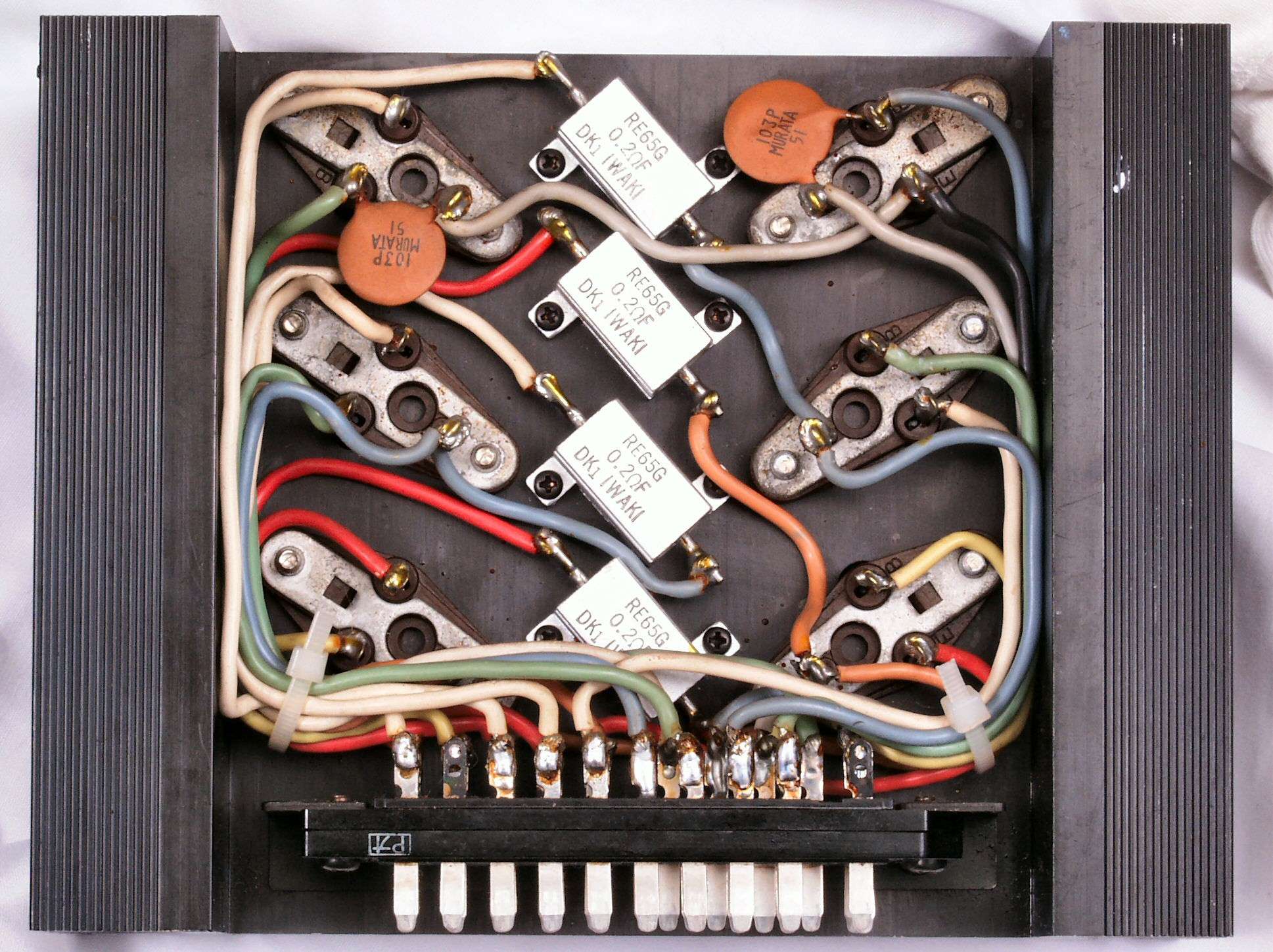

C8B. 修理前 R側終段出力FET(Field Effect Transistor)裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

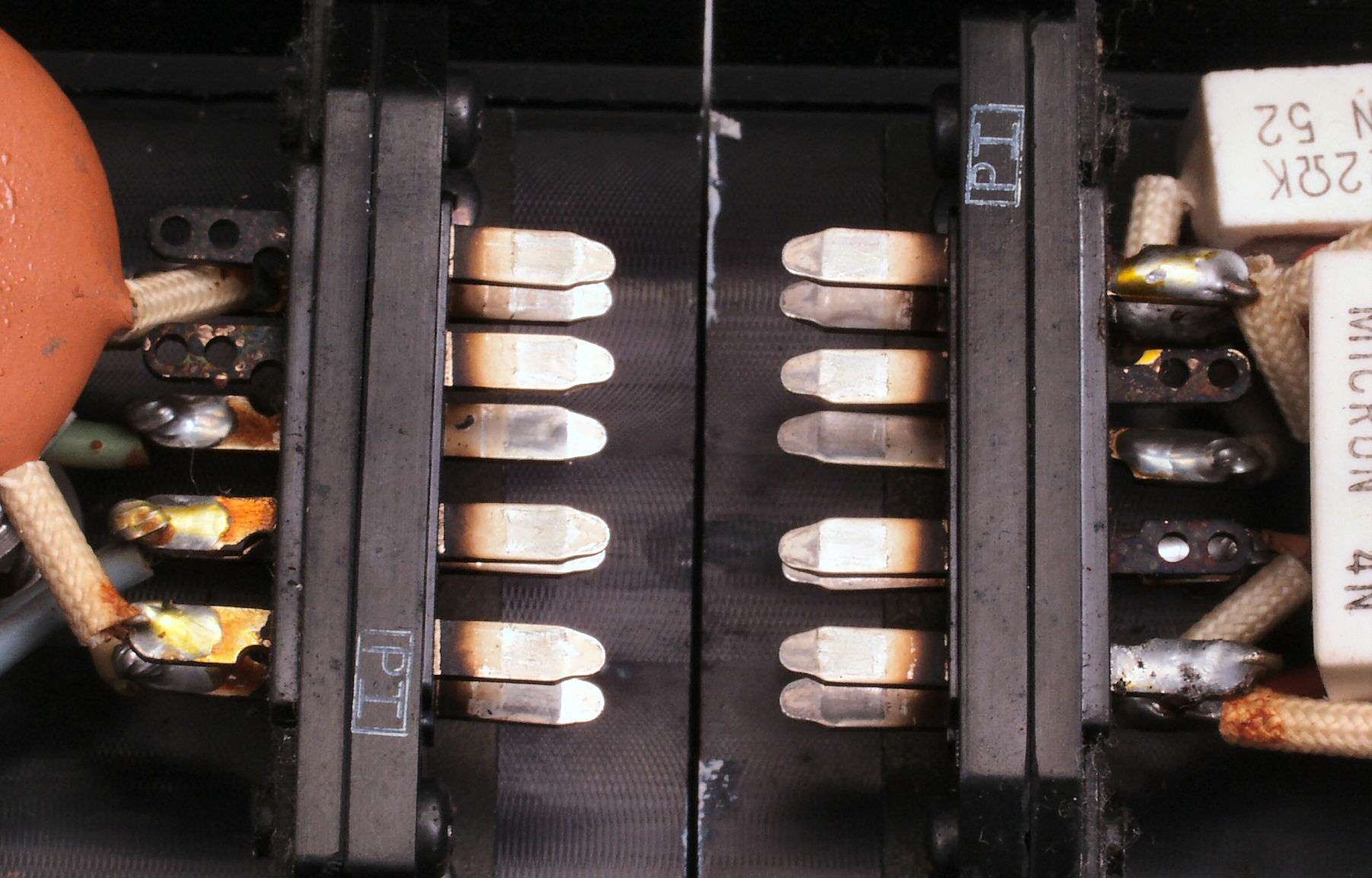

C8C. 修理前 R側終段出力FET(Field Effect Transistor)コネクター足 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

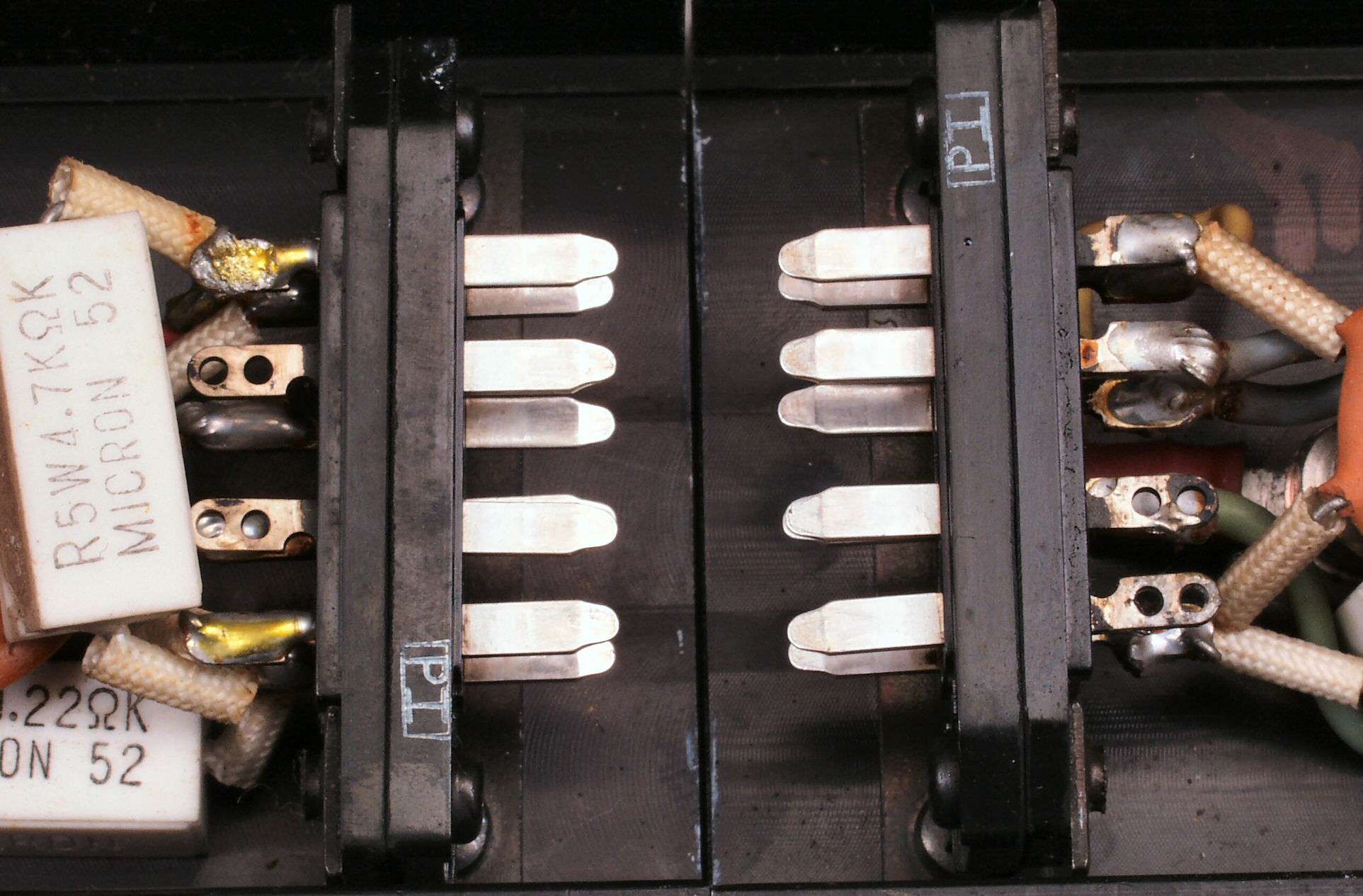

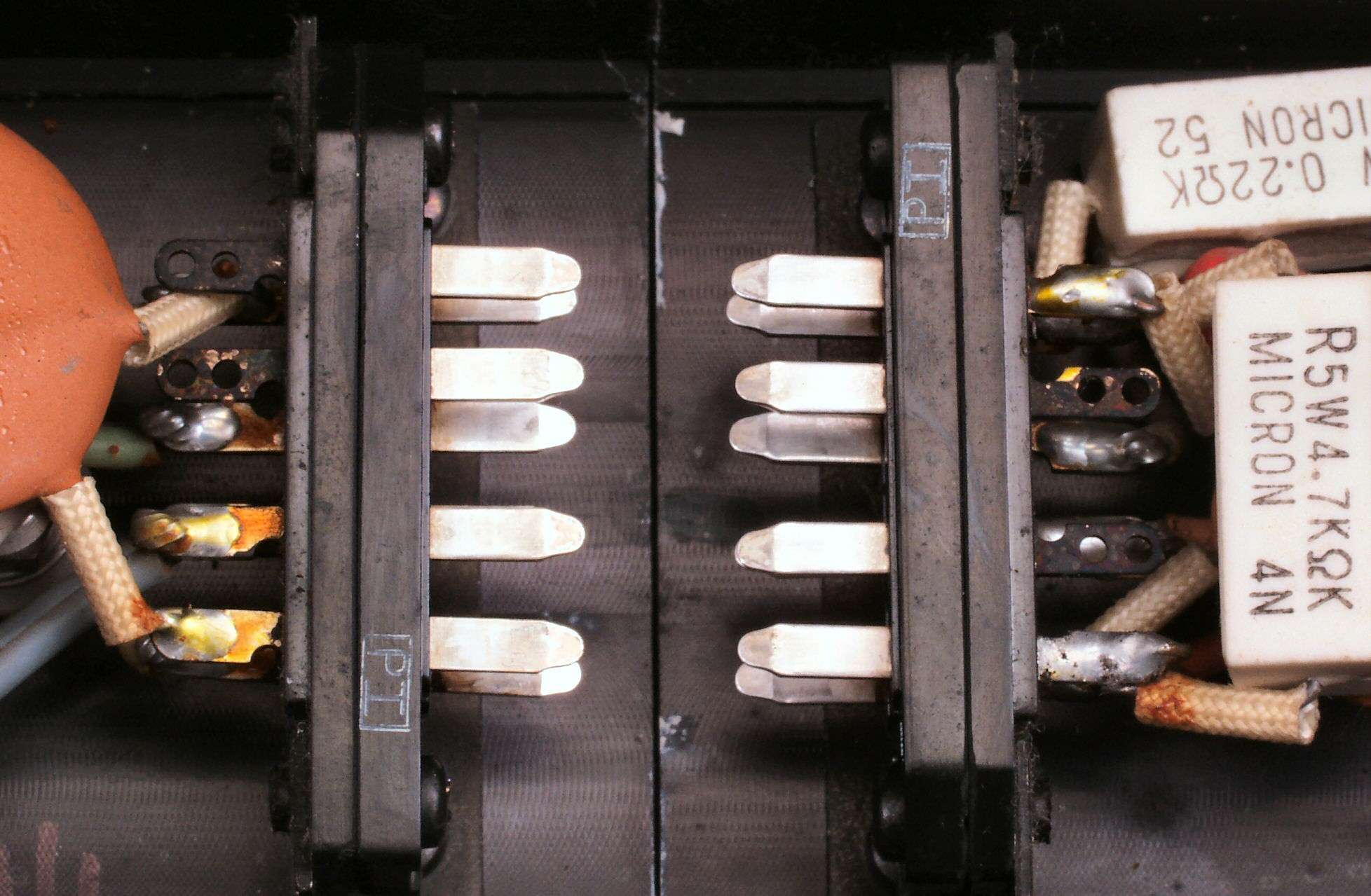

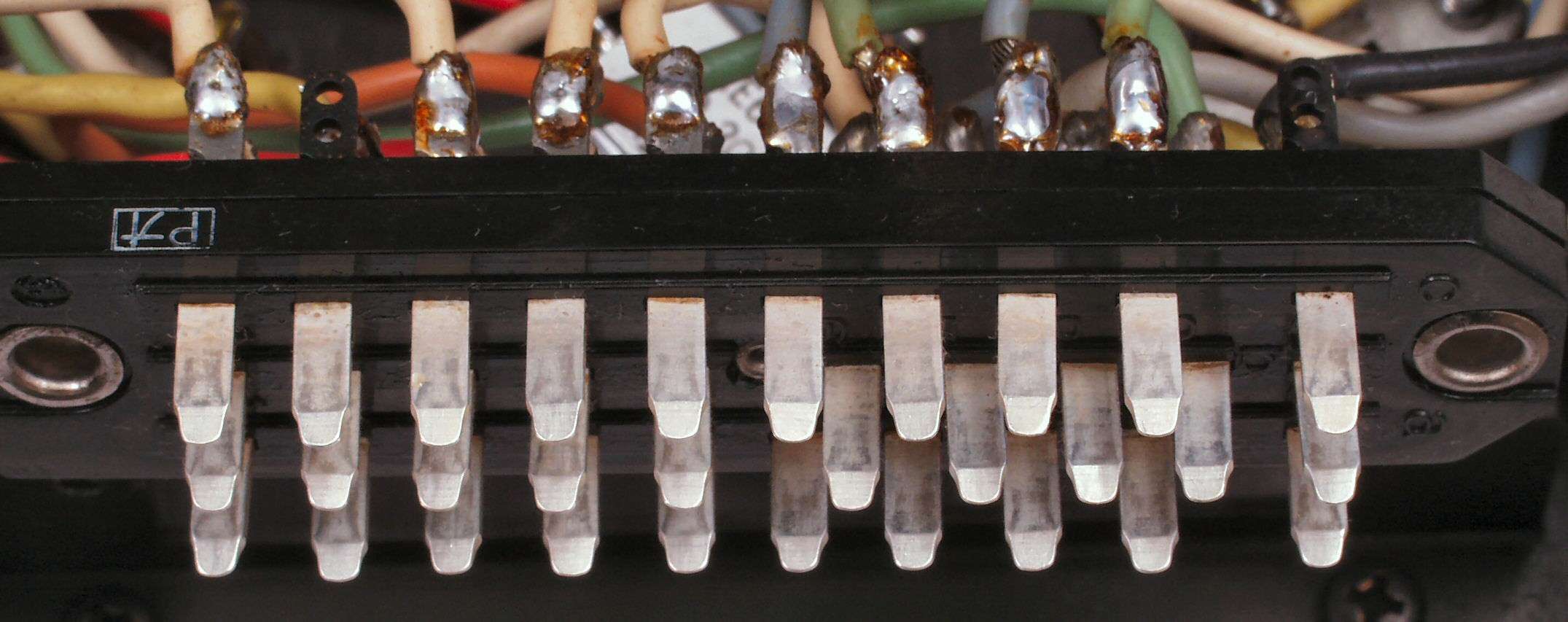

C8D. 修理(洗浄)後 R側終段出力FET(Field Effect Transistor)コネクター足 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C9A. 修理前 L側終段出力FET(Field Effect Transistor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C9B. 修理前 L側終段出力FET(Field Effect Transistor)裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C9C. 修理前 L側終段出力FET(Field Effect Transistor)コネクター足 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C9D. 修理(洗浄)後 L側終段出力FET(Field Effect Transistor)コネクター足 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

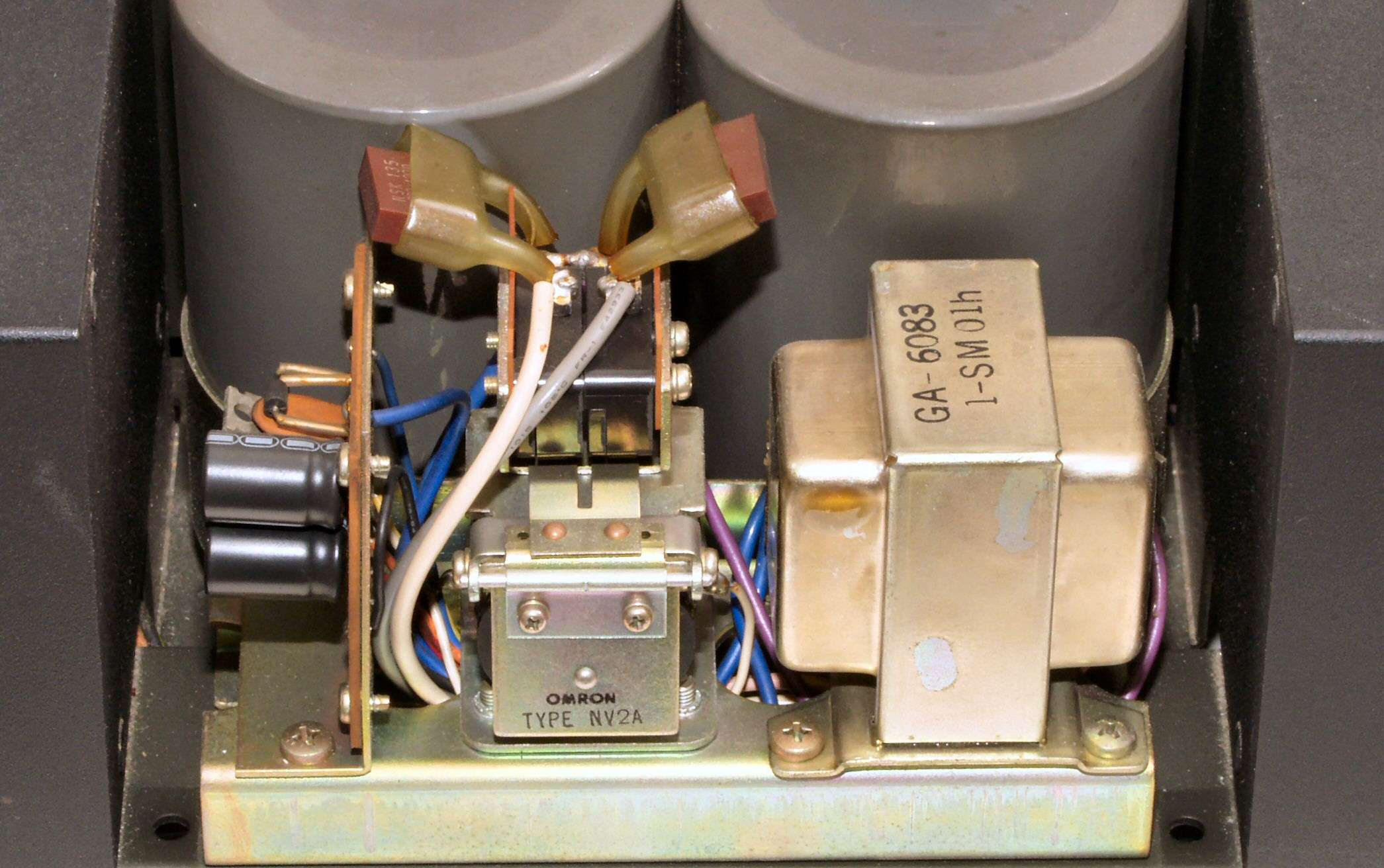

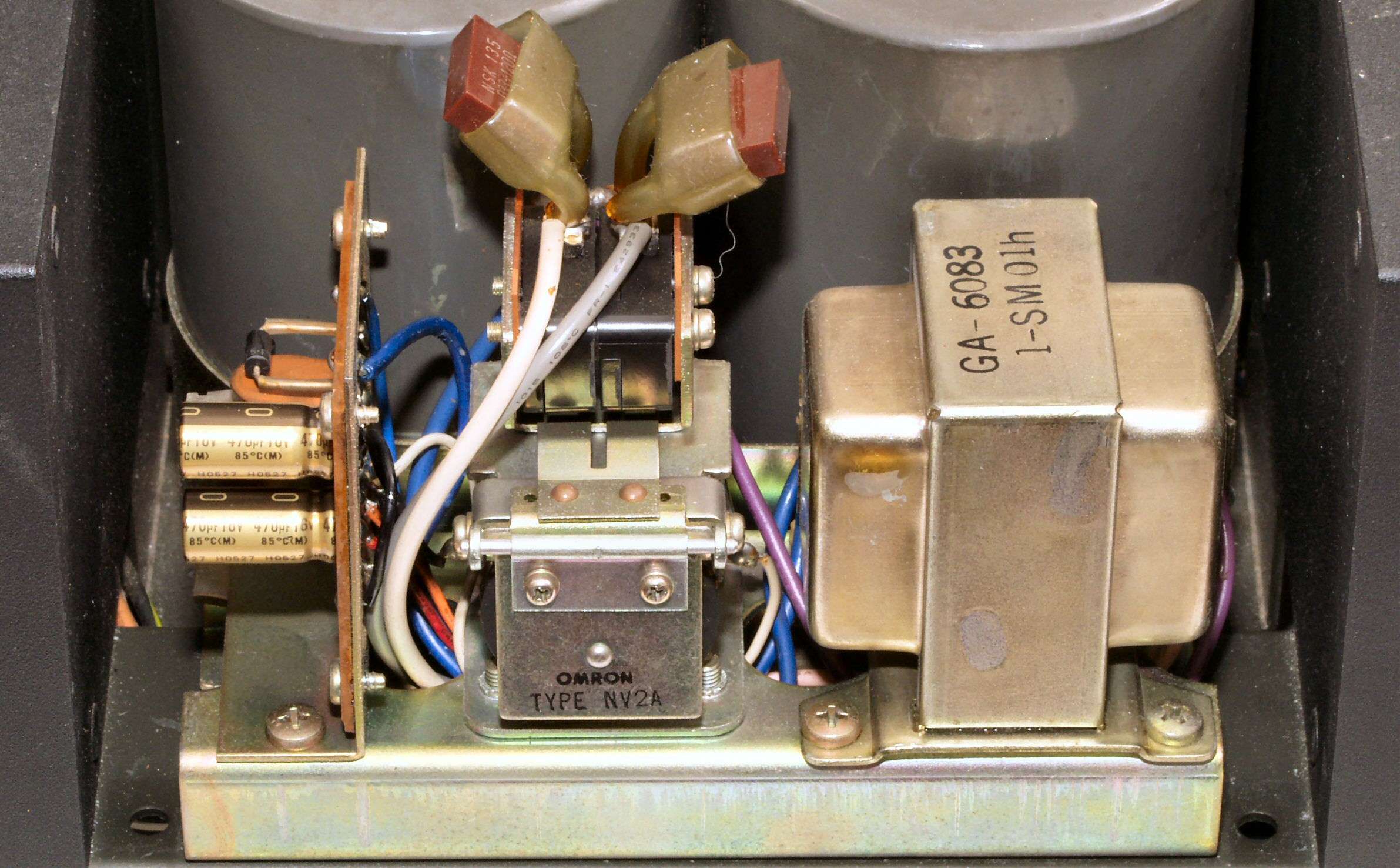

CAA. 修理前 電源投入SW回路 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CAB. 修理後 電源投入SW回路 電解コンデンサー2個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

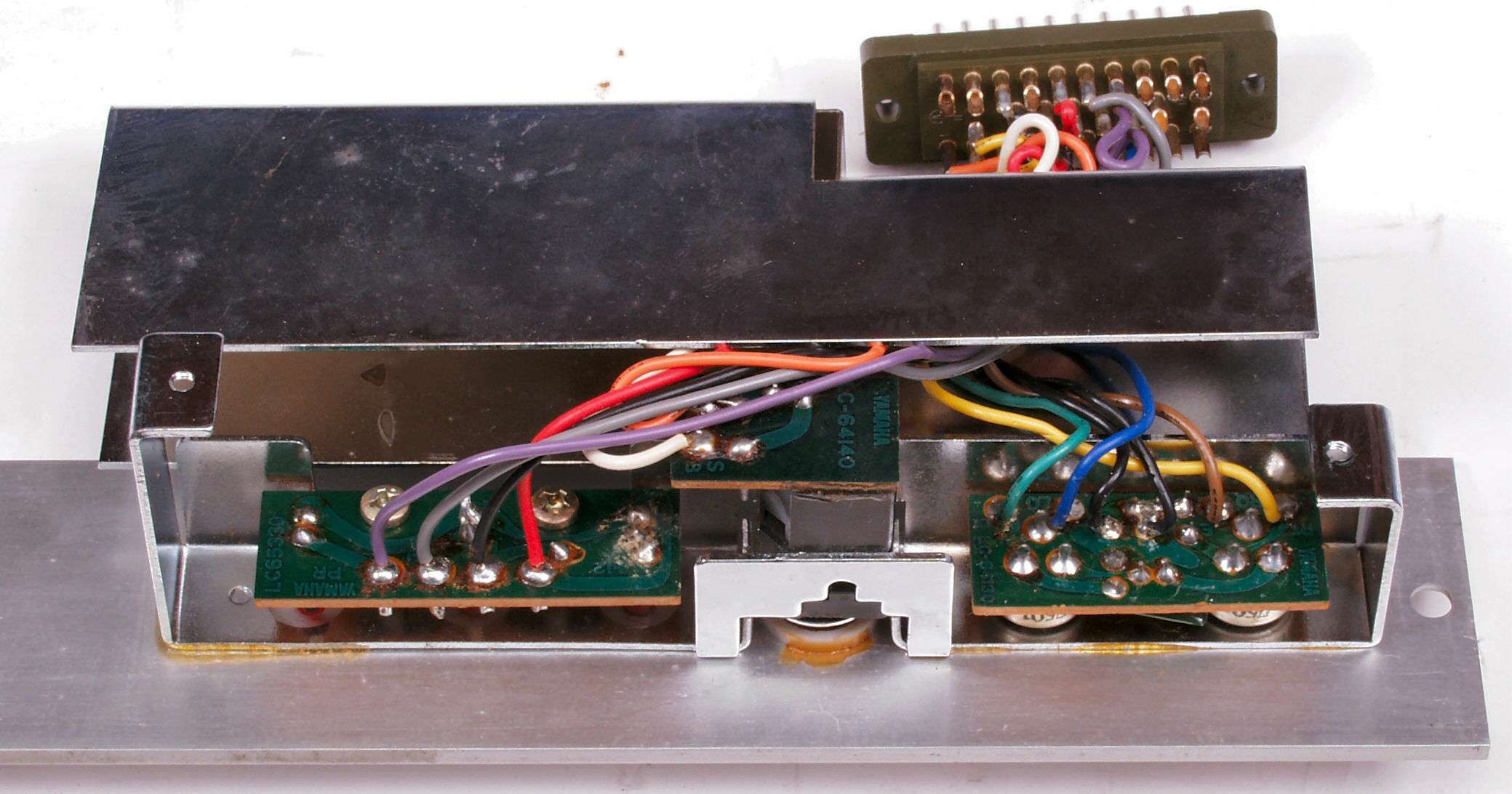

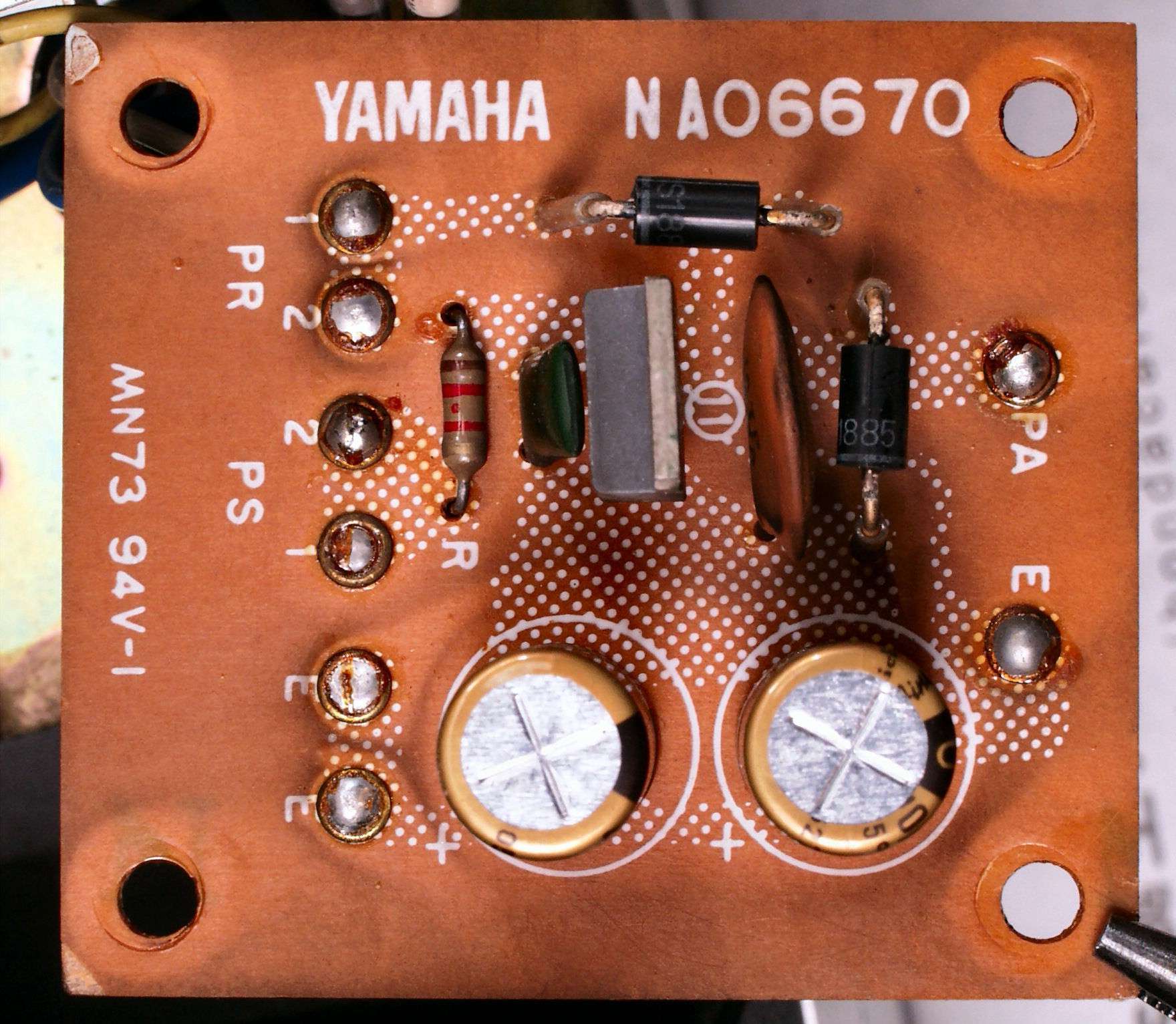

CAC. 修理前 電源投入SW基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

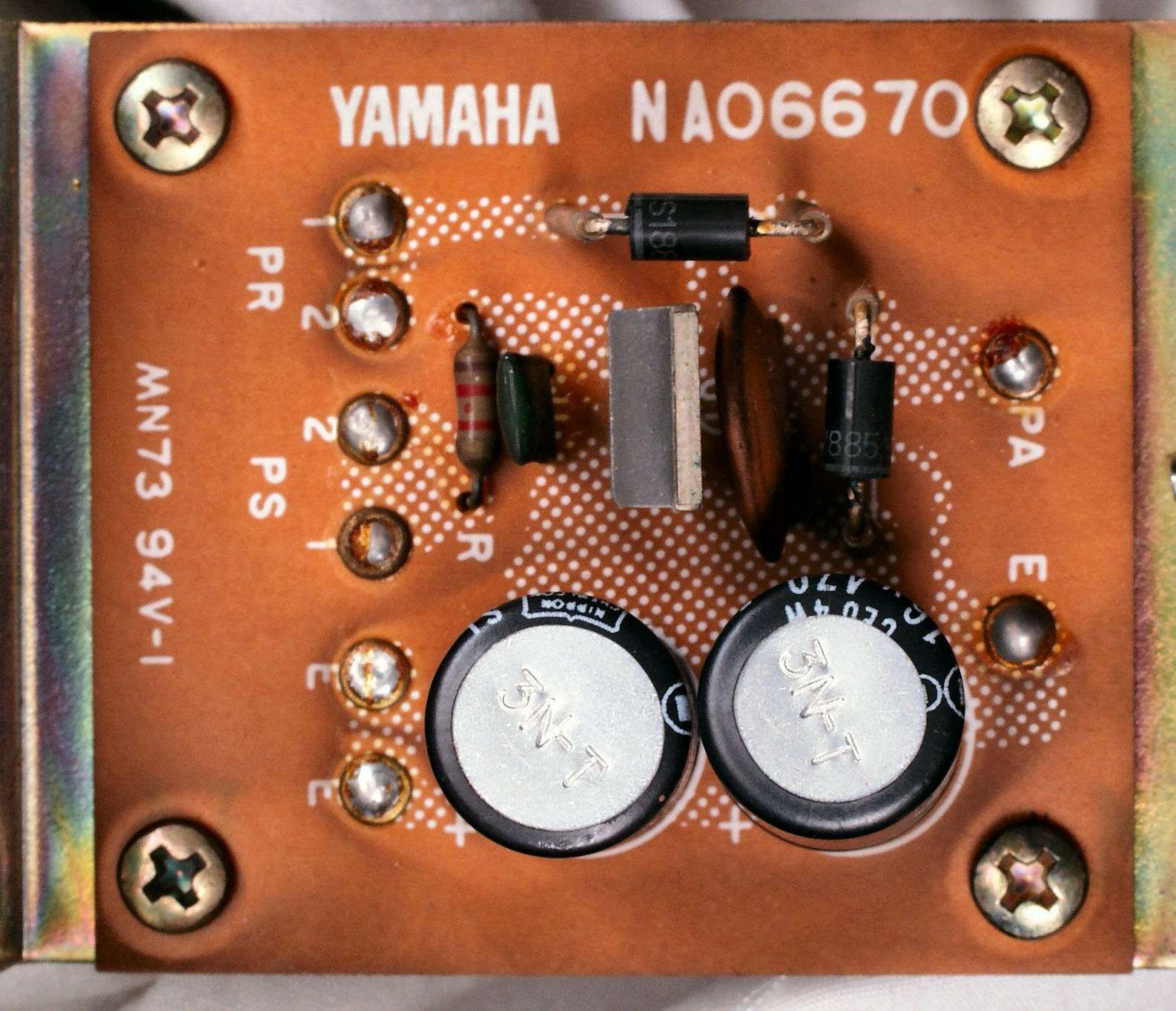

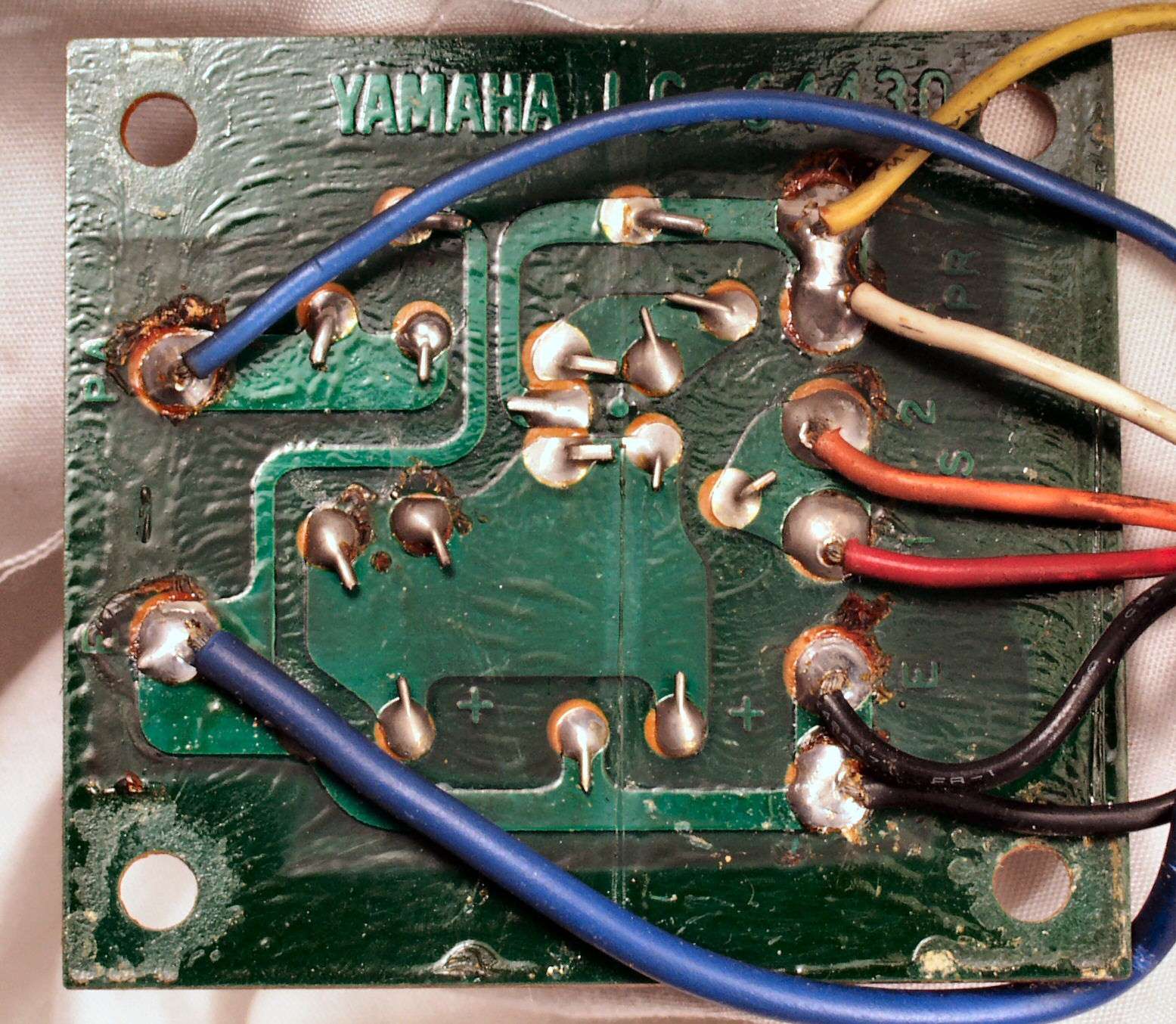

CAD. 修理後 電源投入SW基板 電解コンデンサー2個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CAE. 修理前 電源投入SW基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

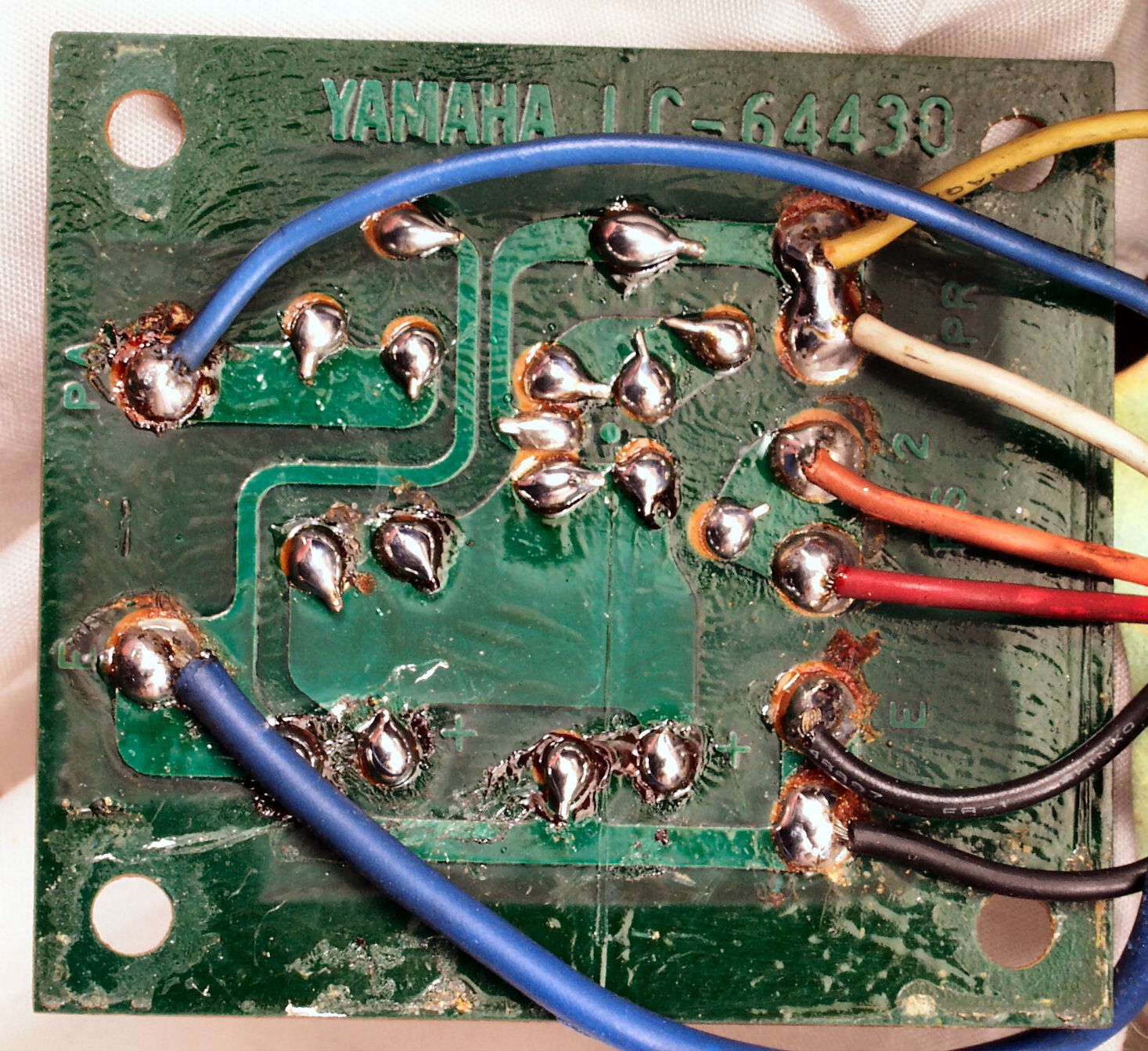

CAF. 修理(半田補正)後 電源投入SW基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

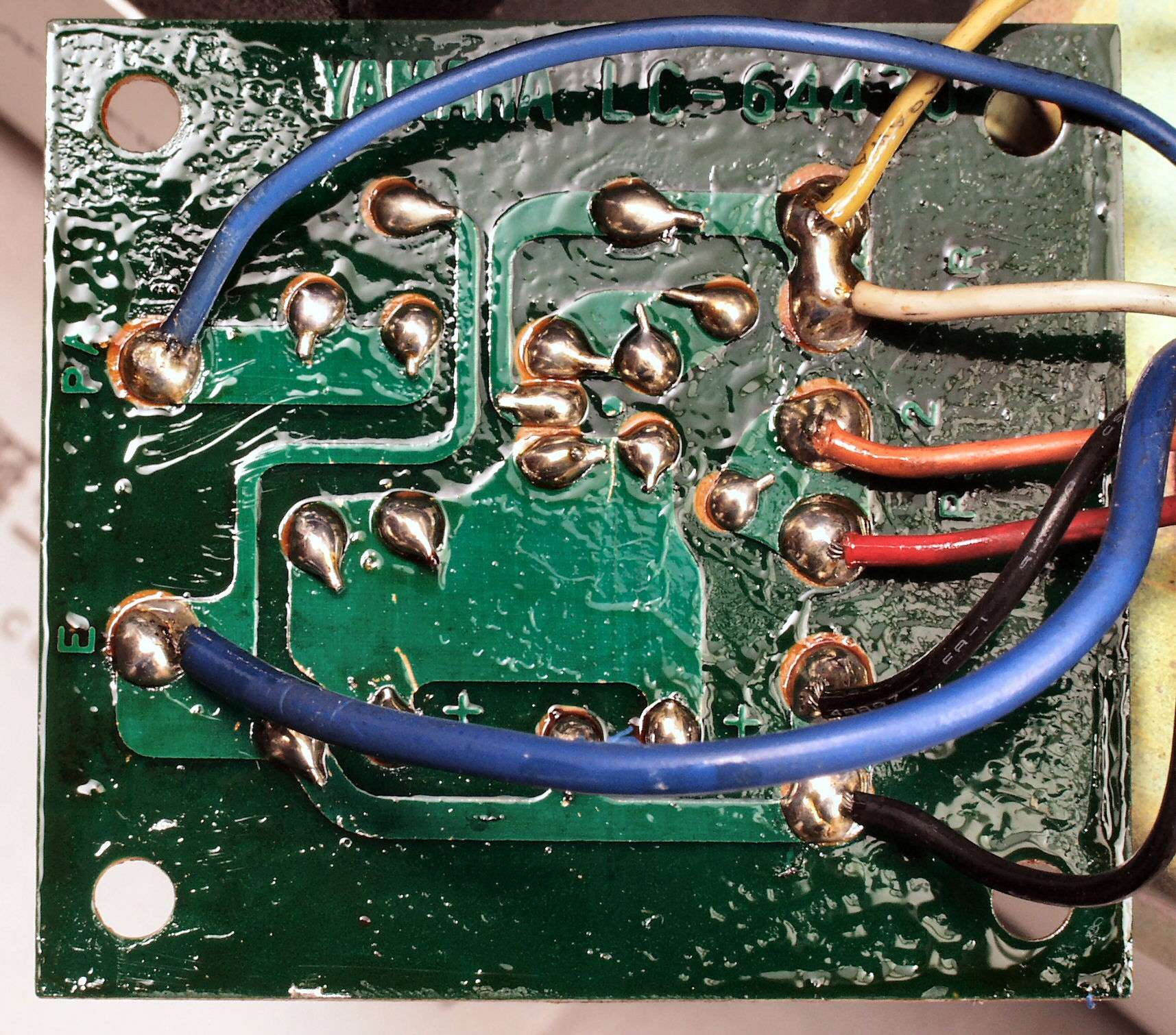

CAG. 完成電源投入SW基板裏、洗浄後防湿材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CB. 後パネルを取り修理中 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

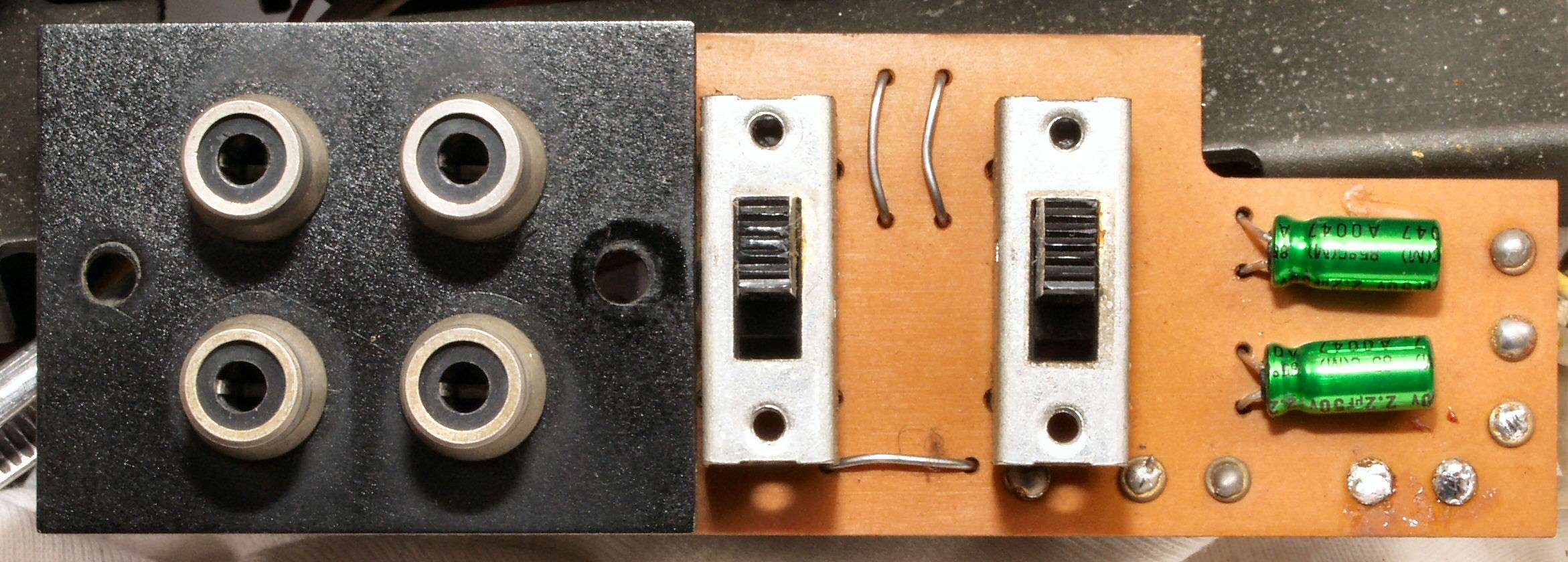

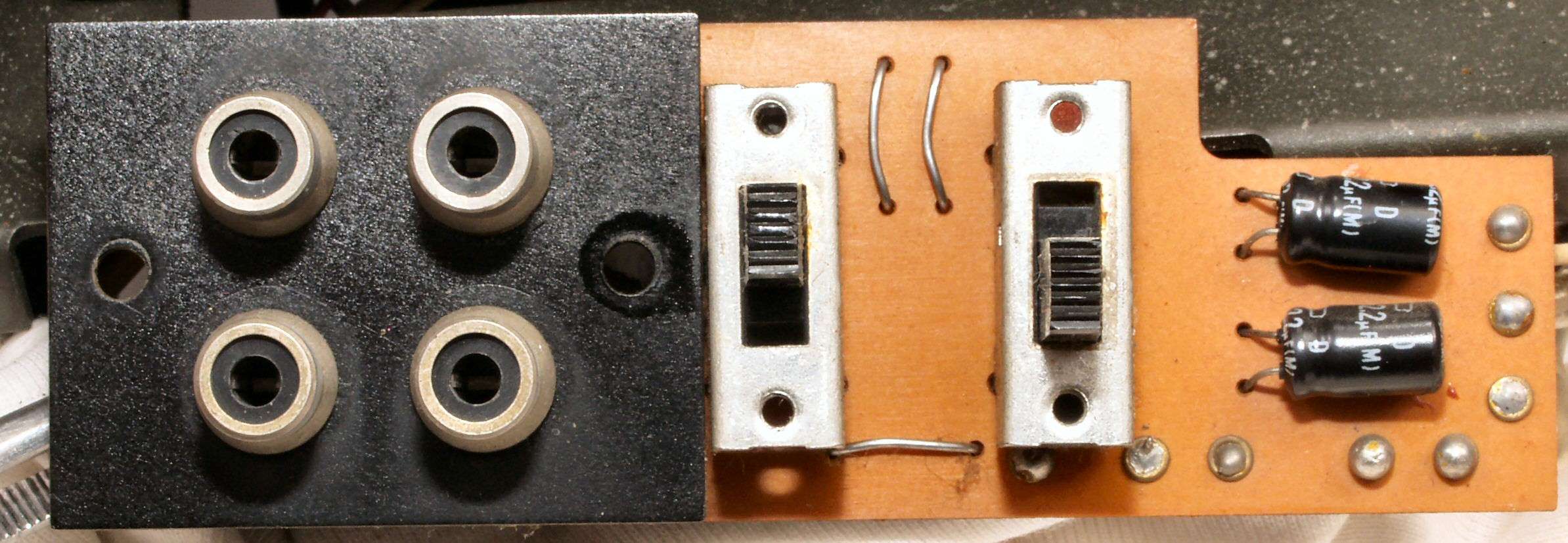

CBA. 修理前 RCA端子基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CBB. 修理後 RCA端子基板 電解コンデンサー2個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

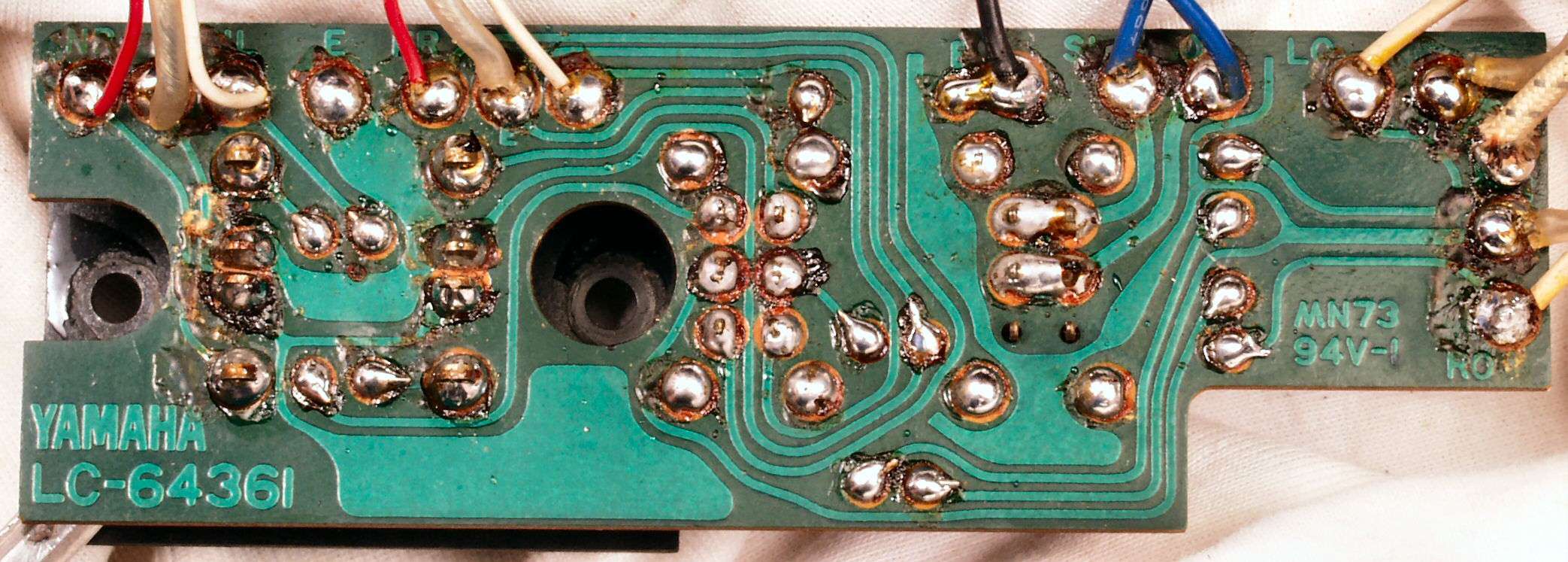

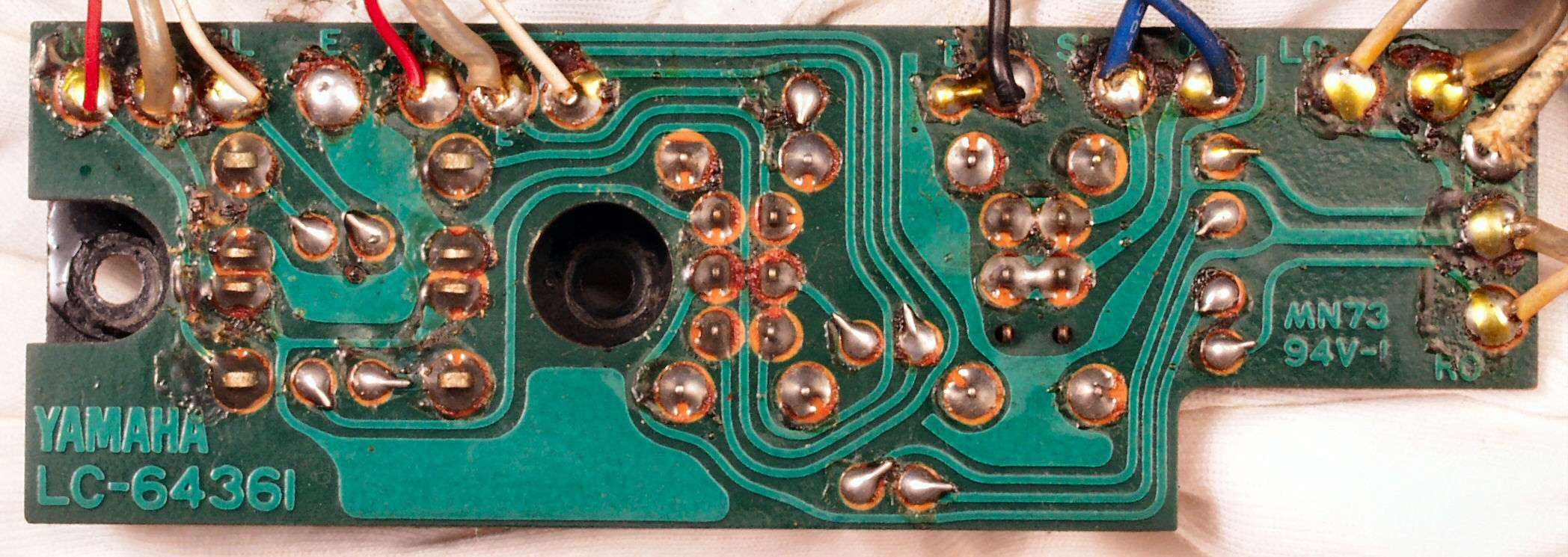

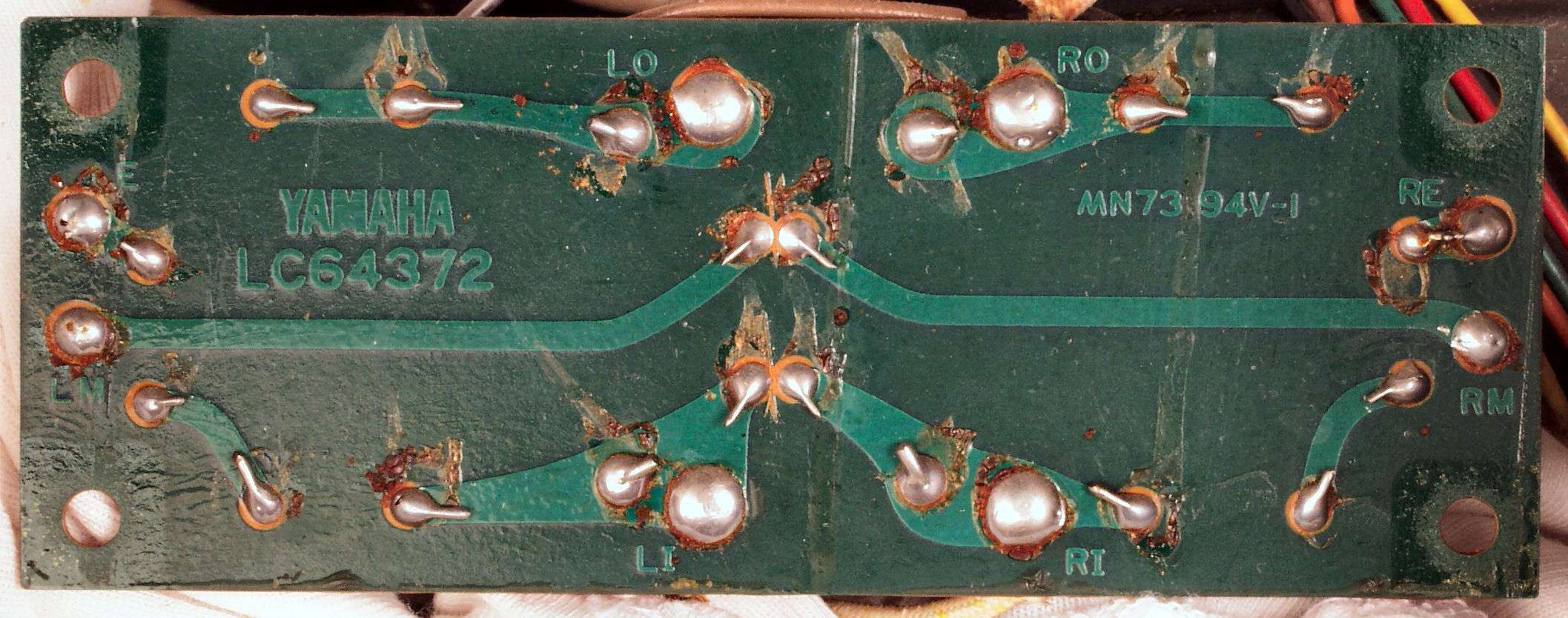

CBC. 修理前 RCA端子基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

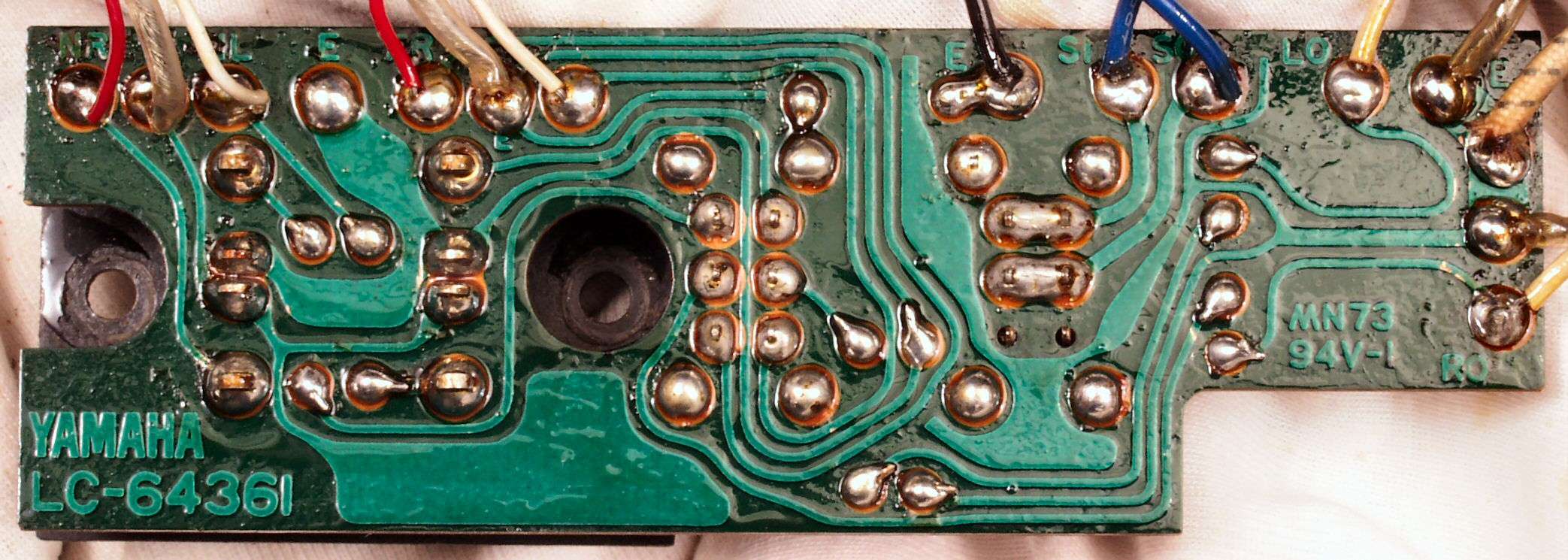

CBD. 修理(半田補正)後 RCA端子基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CBE. 完成RCA端子基板裏、洗浄後防湿材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

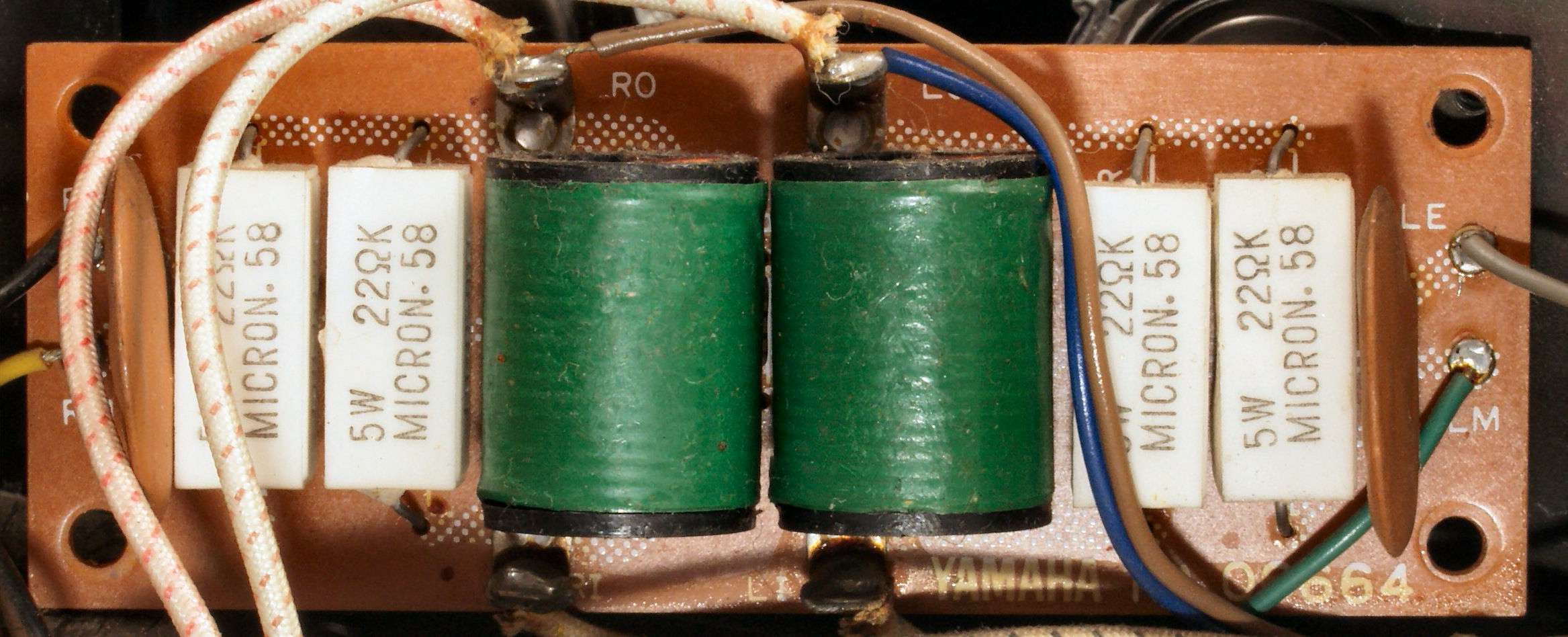

CCA. 修理前 出力フイルター基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

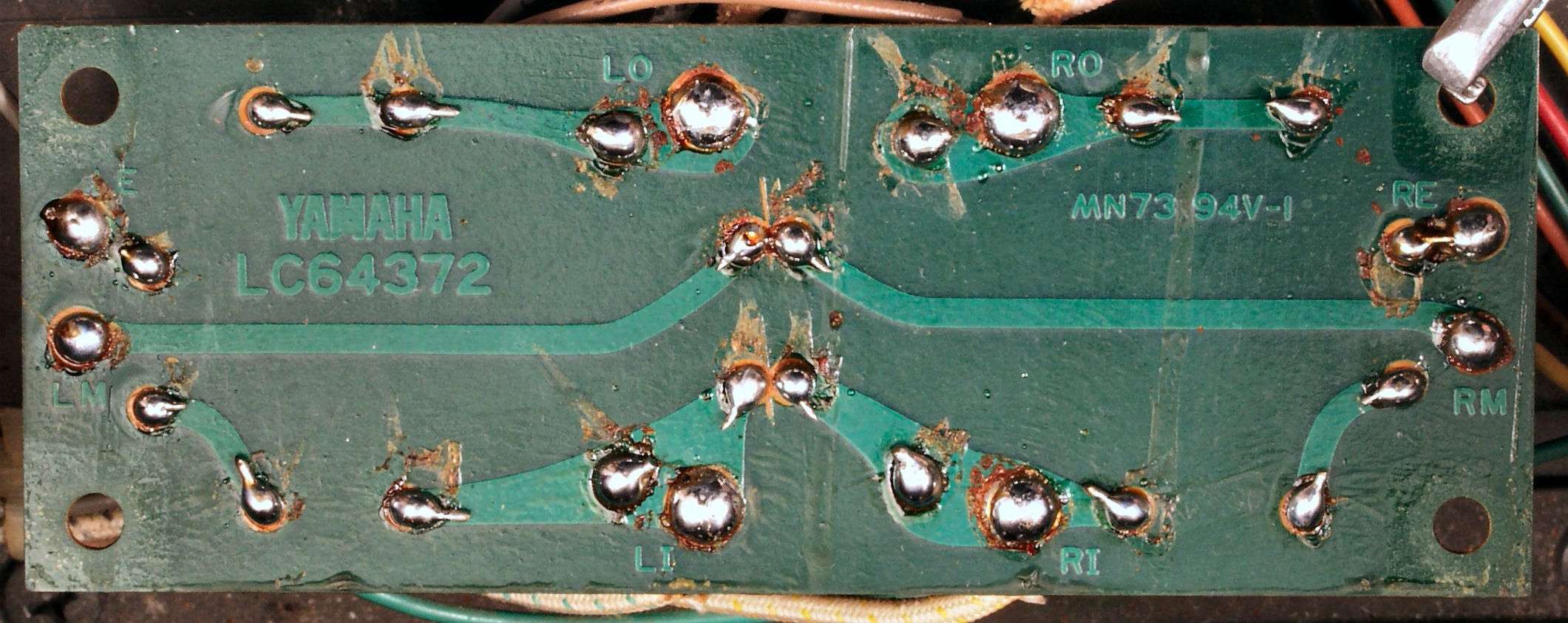

CCB. 修理前 出力フイルター基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CCC. 修理(半田補正)後 出力フイルター基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

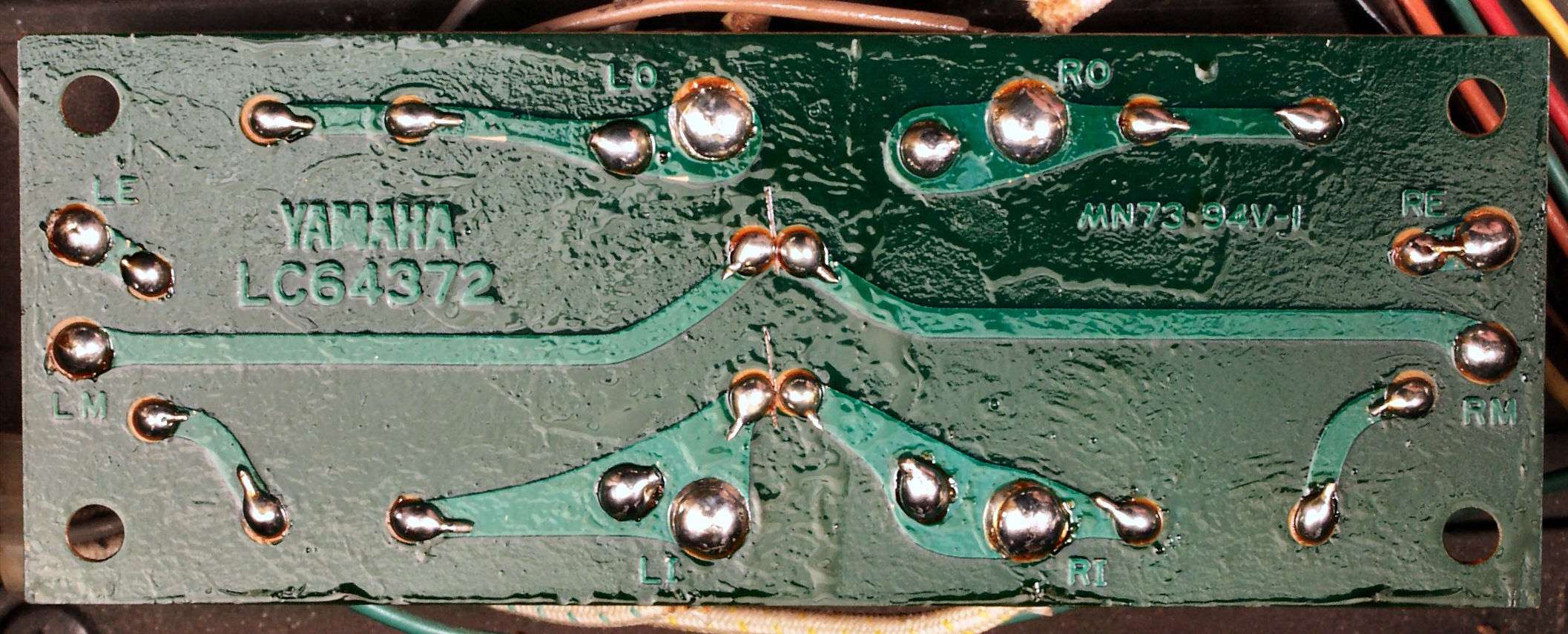

CCD. 完成出力フイルター基板裏、洗浄後防湿材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

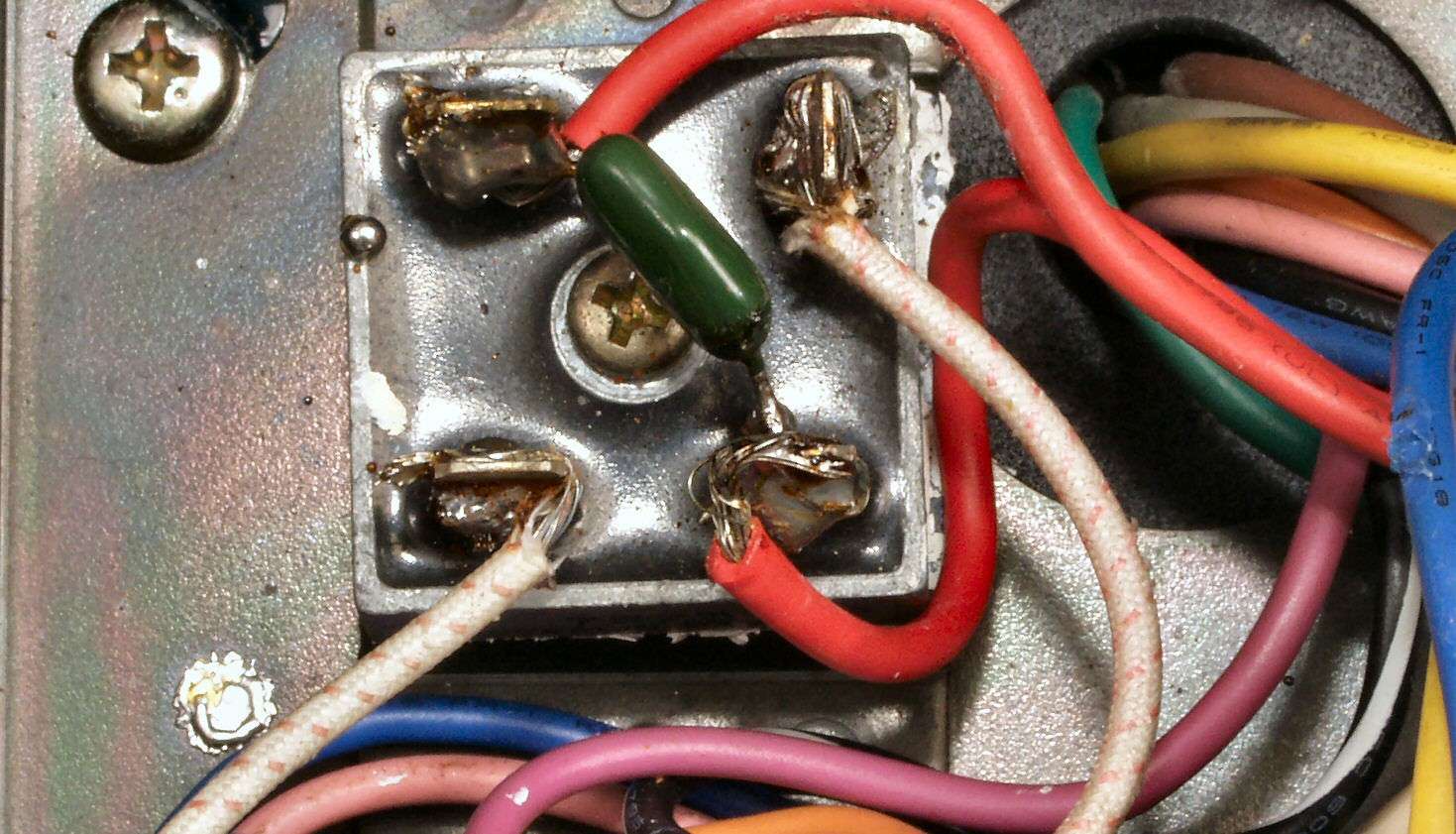

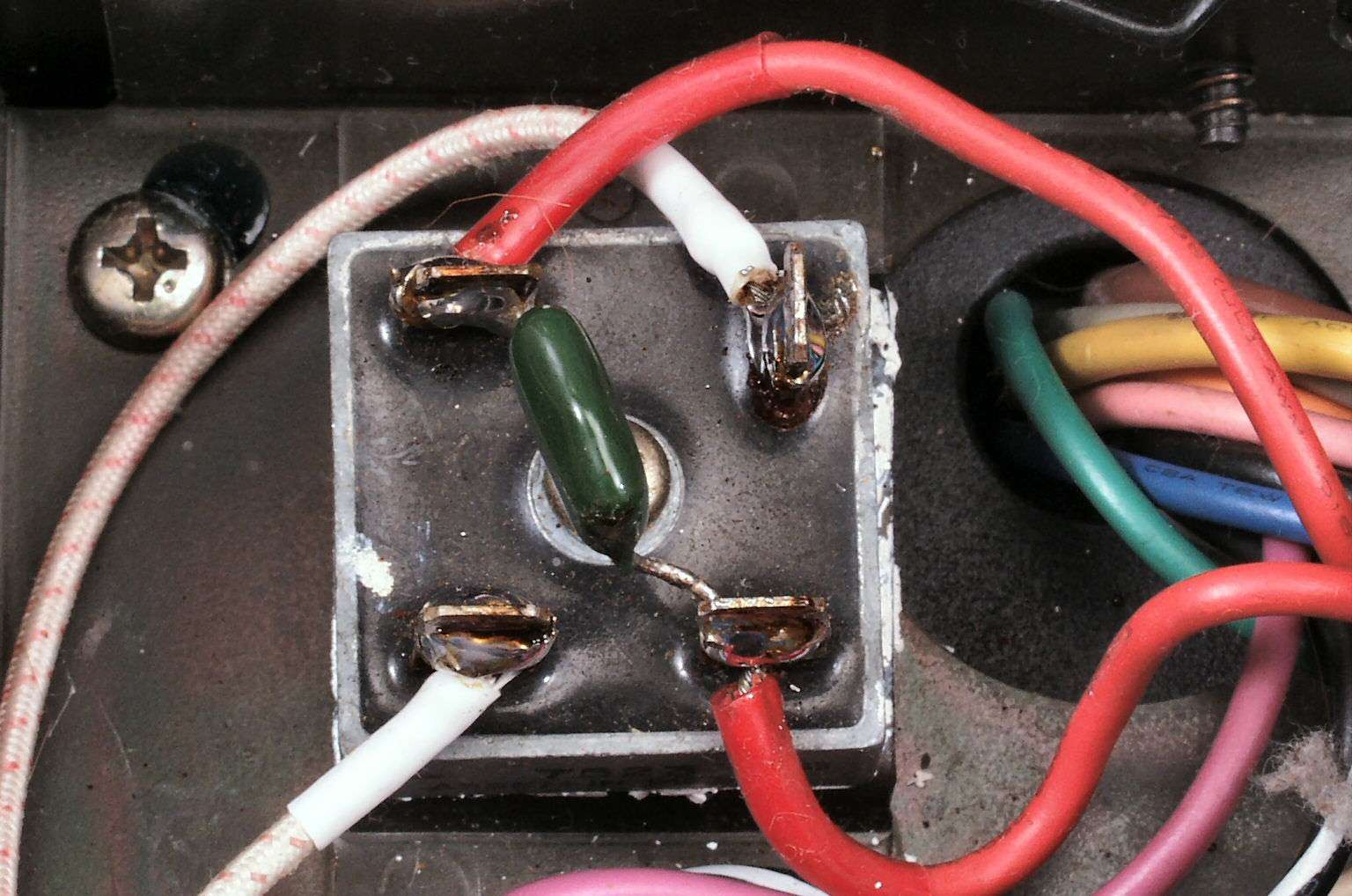

CDA. 修理前 R側整流ダイオードが交換されている、半田屑がそのまま! | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CDB. 修理後 R側整流ダイオード | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CEA. 前パネルVR・電源SW点検 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

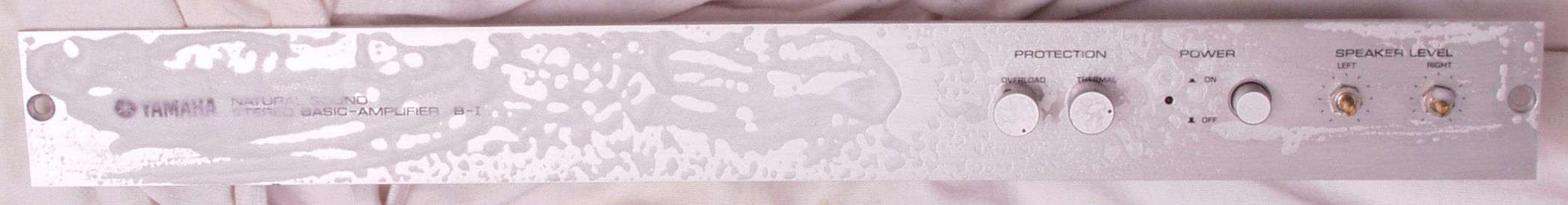

CEB. パネル清掃 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

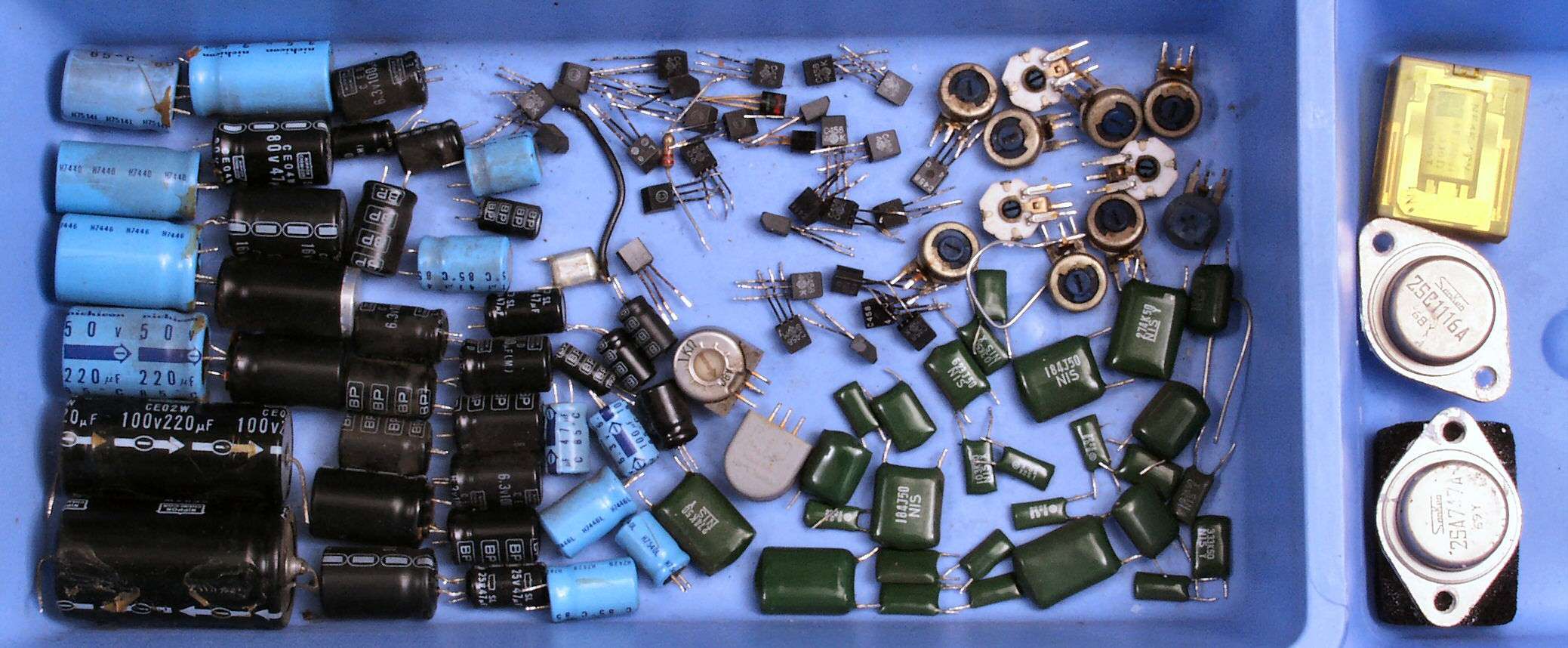

CFA. 交換部品 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

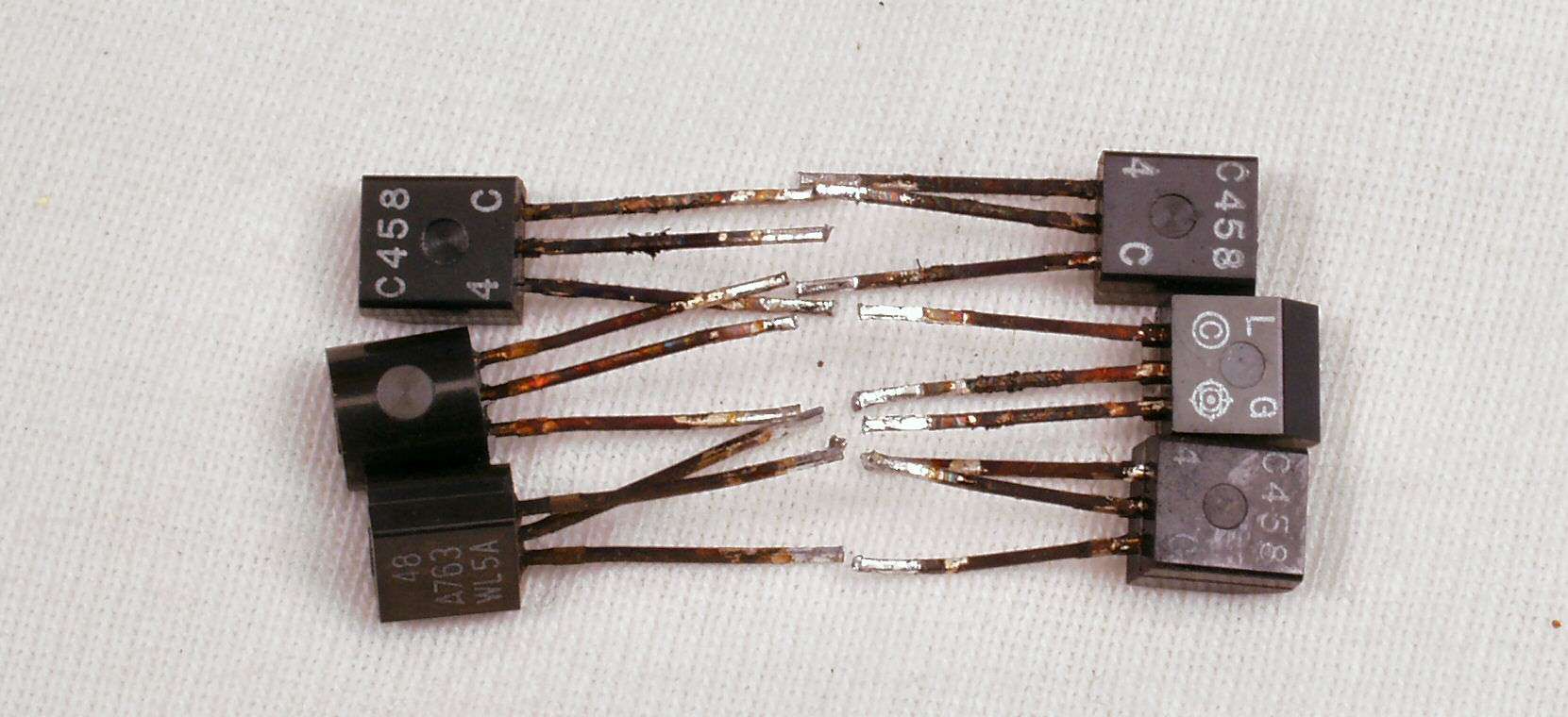

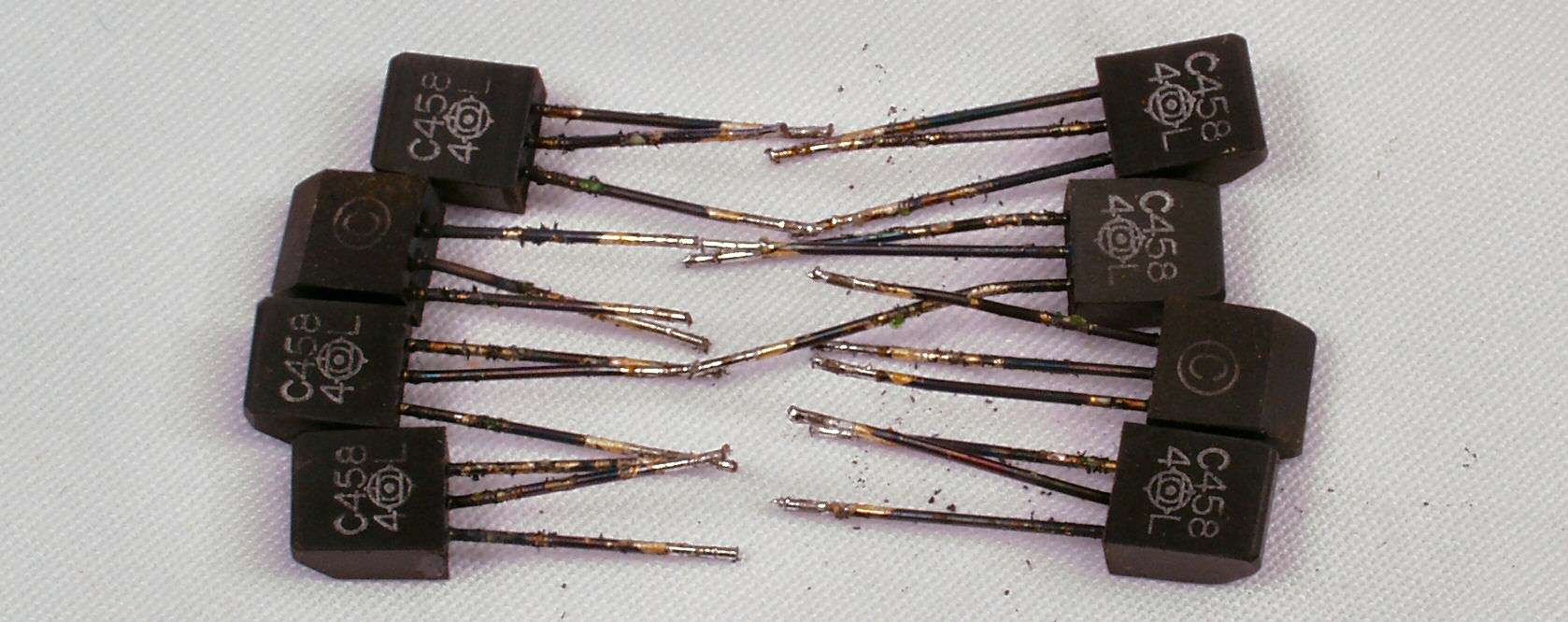

CFB. 交換したTR(トランジスター)、長年の使用で、足が腐食し、毛羽立っている | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CFC. 交換したTR(トランジスター)、長年の使用で、足が腐食し、毛羽立っている | ||||||||||||||||||||||||||||||||||||||||||||||||||||

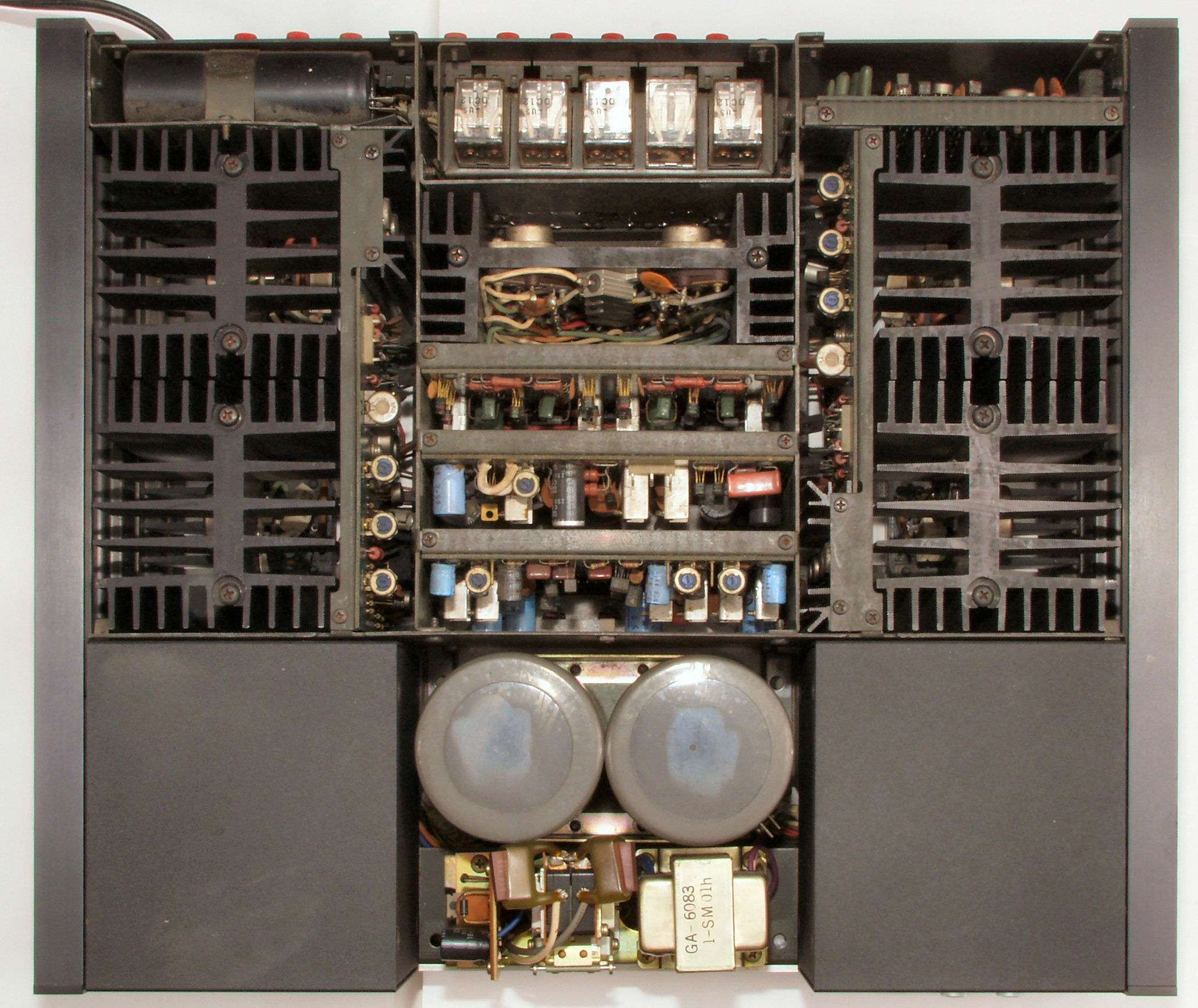

CGA. 修理前 上から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

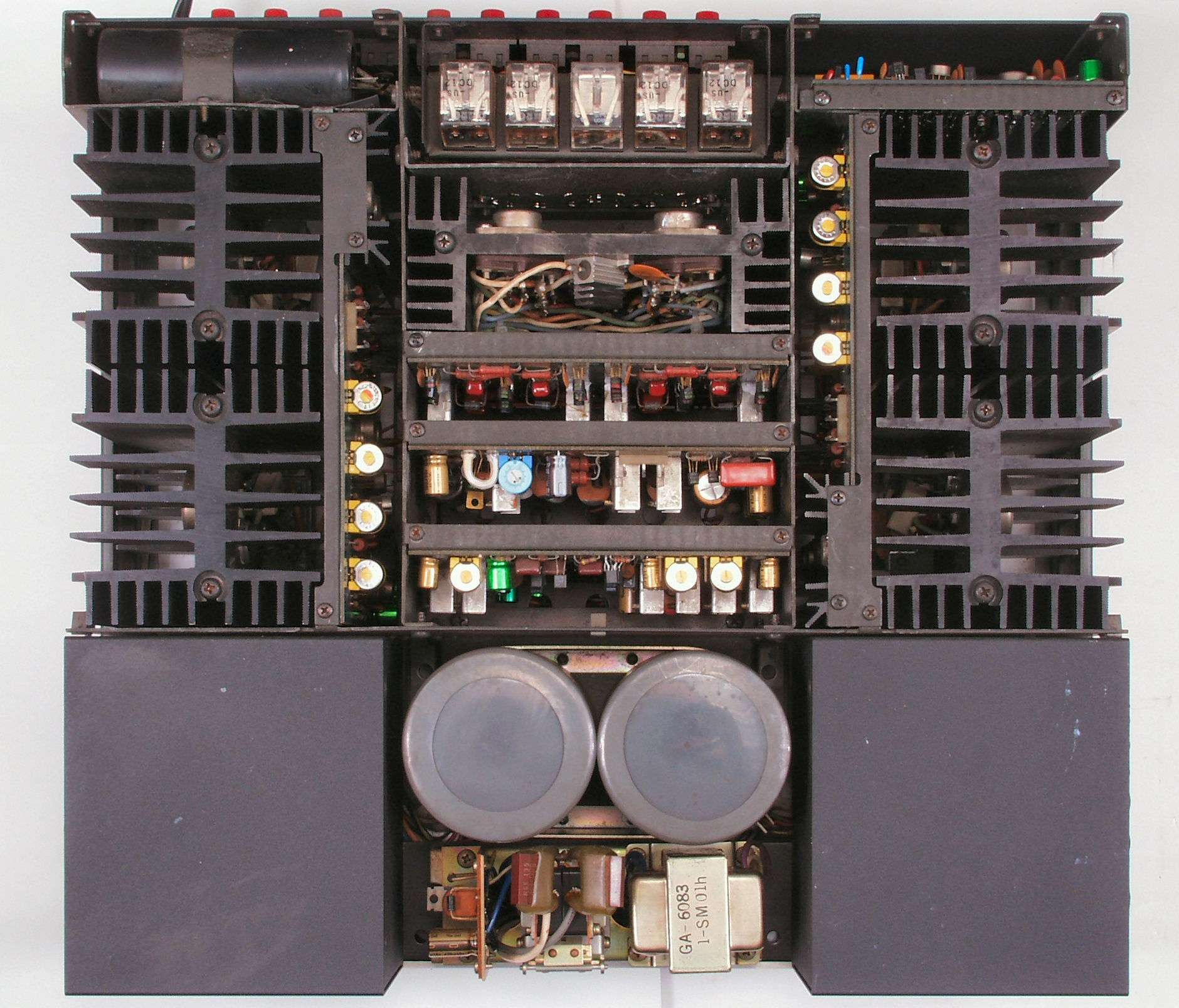

CGB. 修理後 上から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

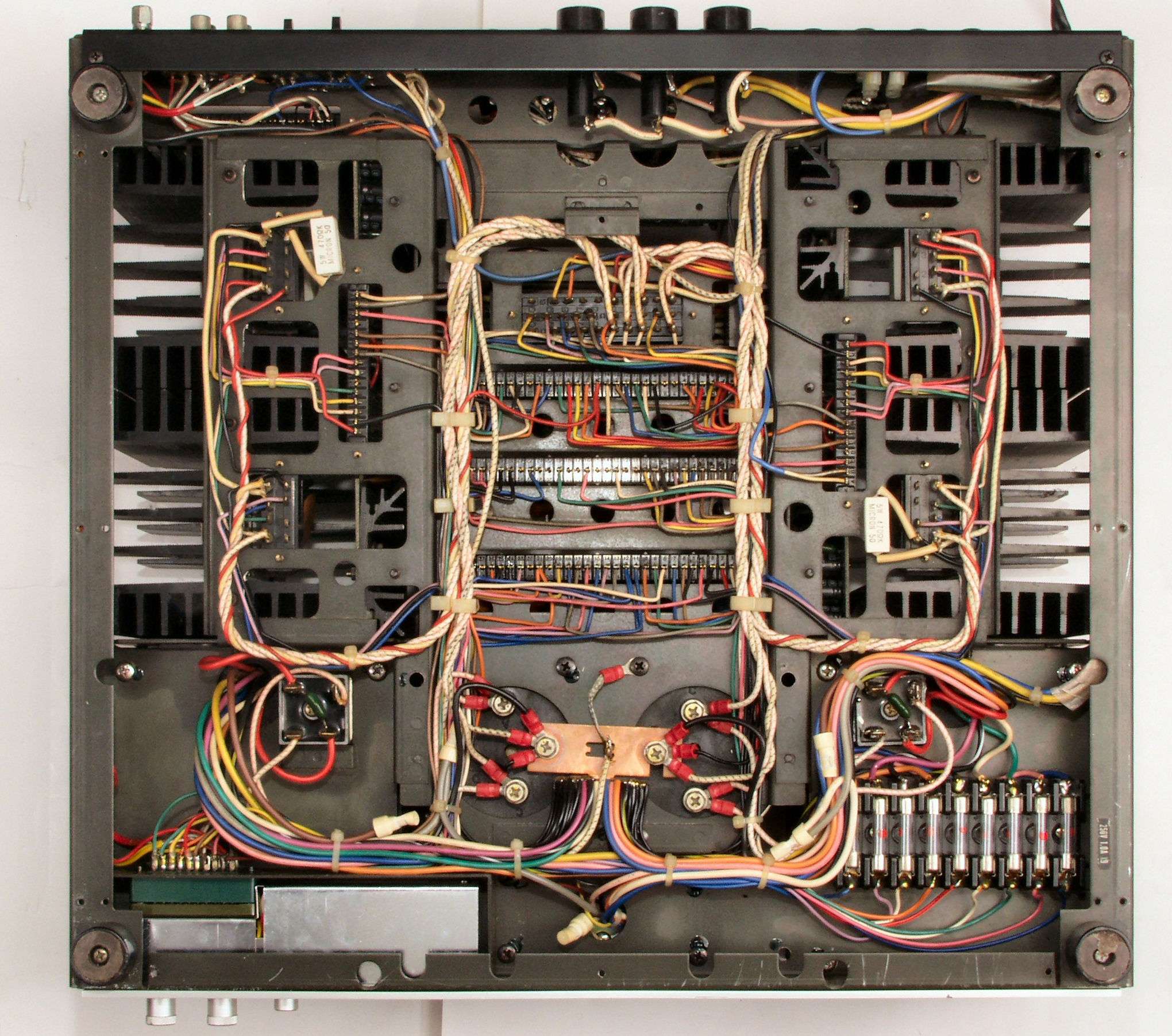

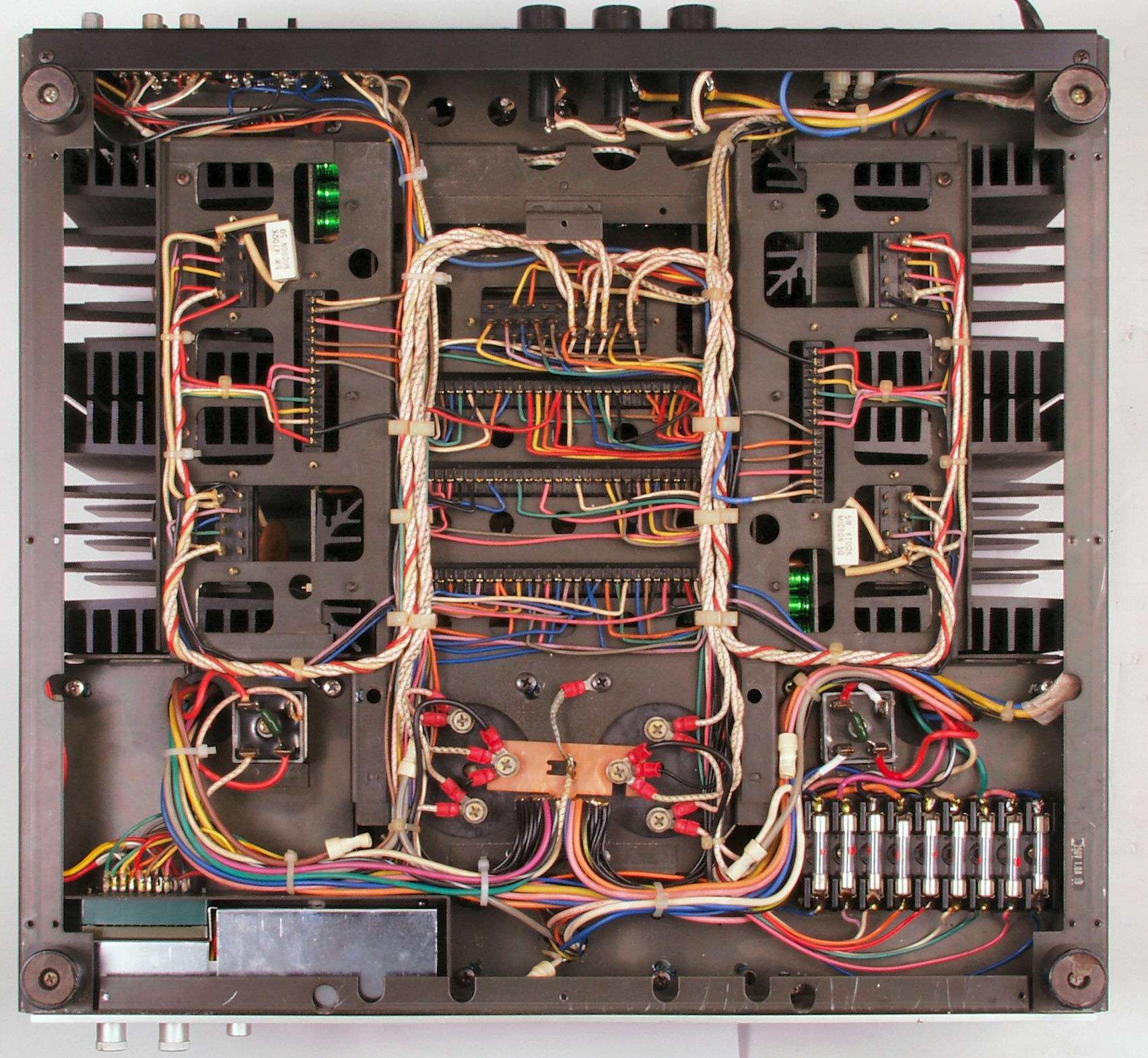

CGC. 修理前 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CGD. 修理後 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

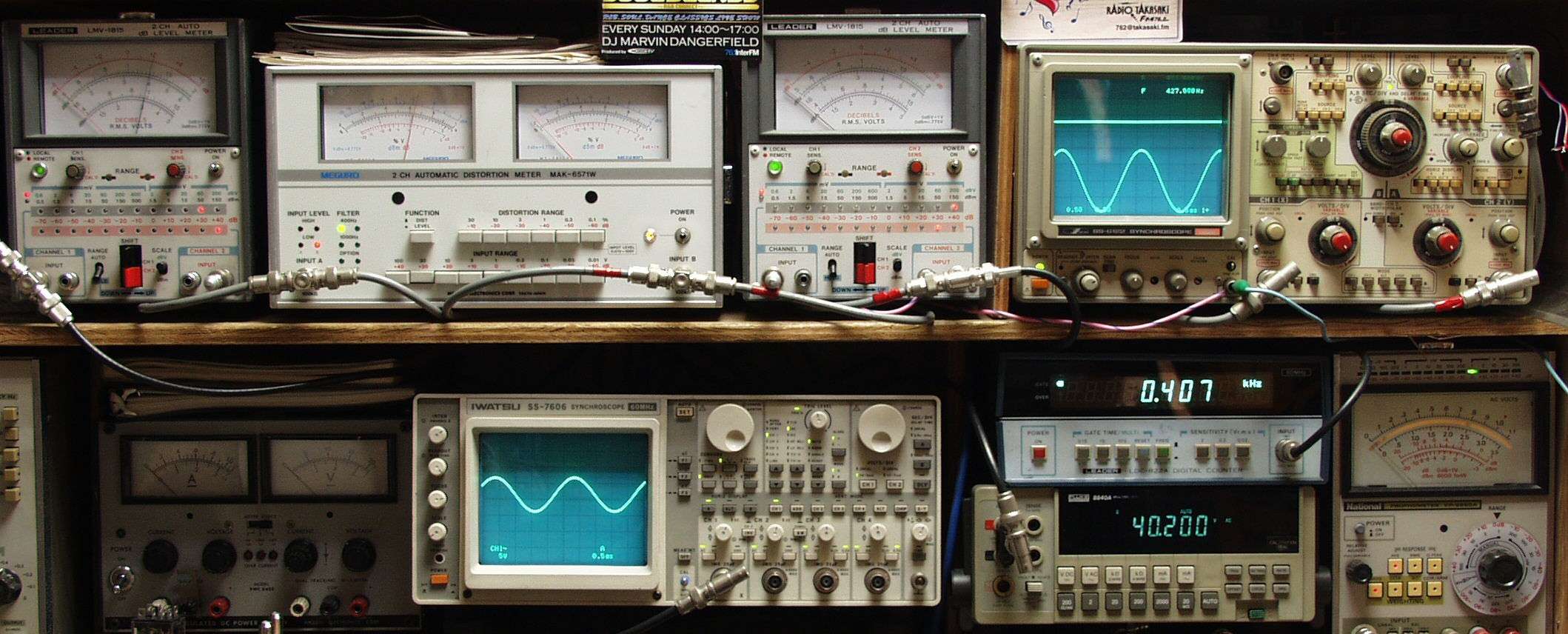

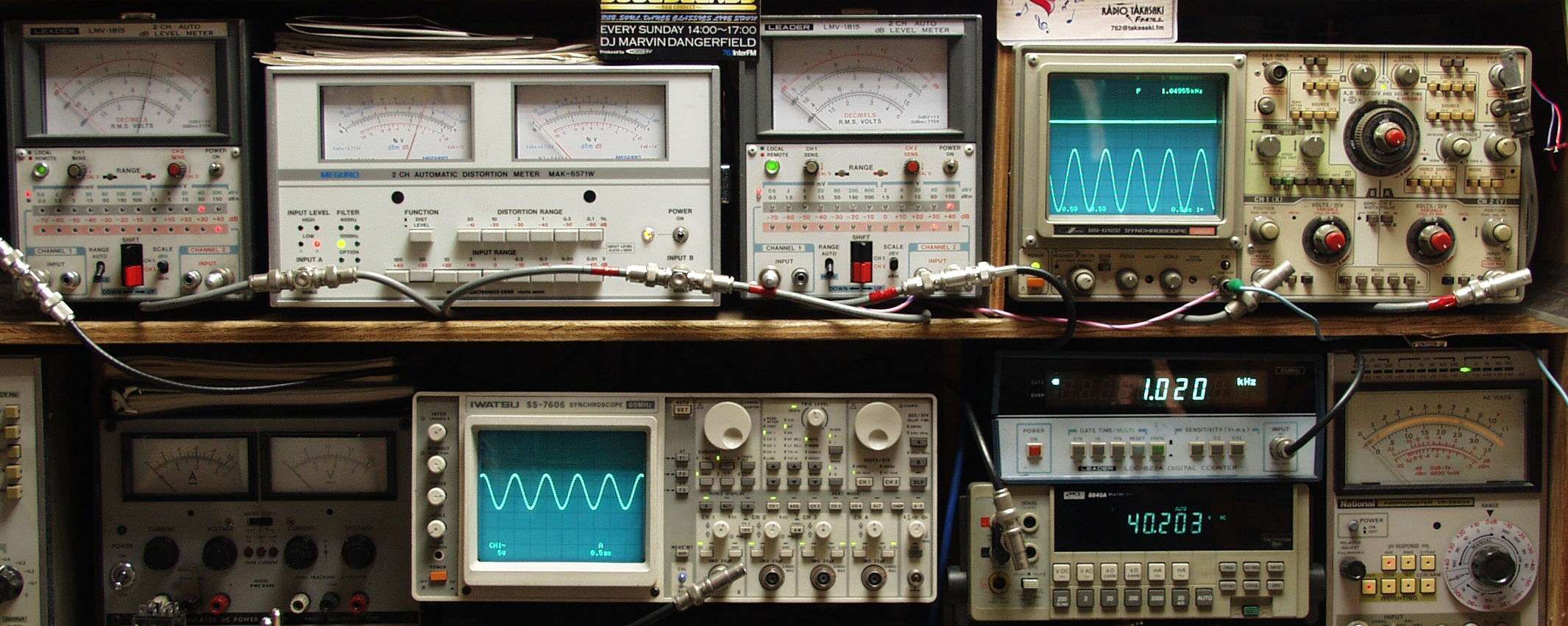

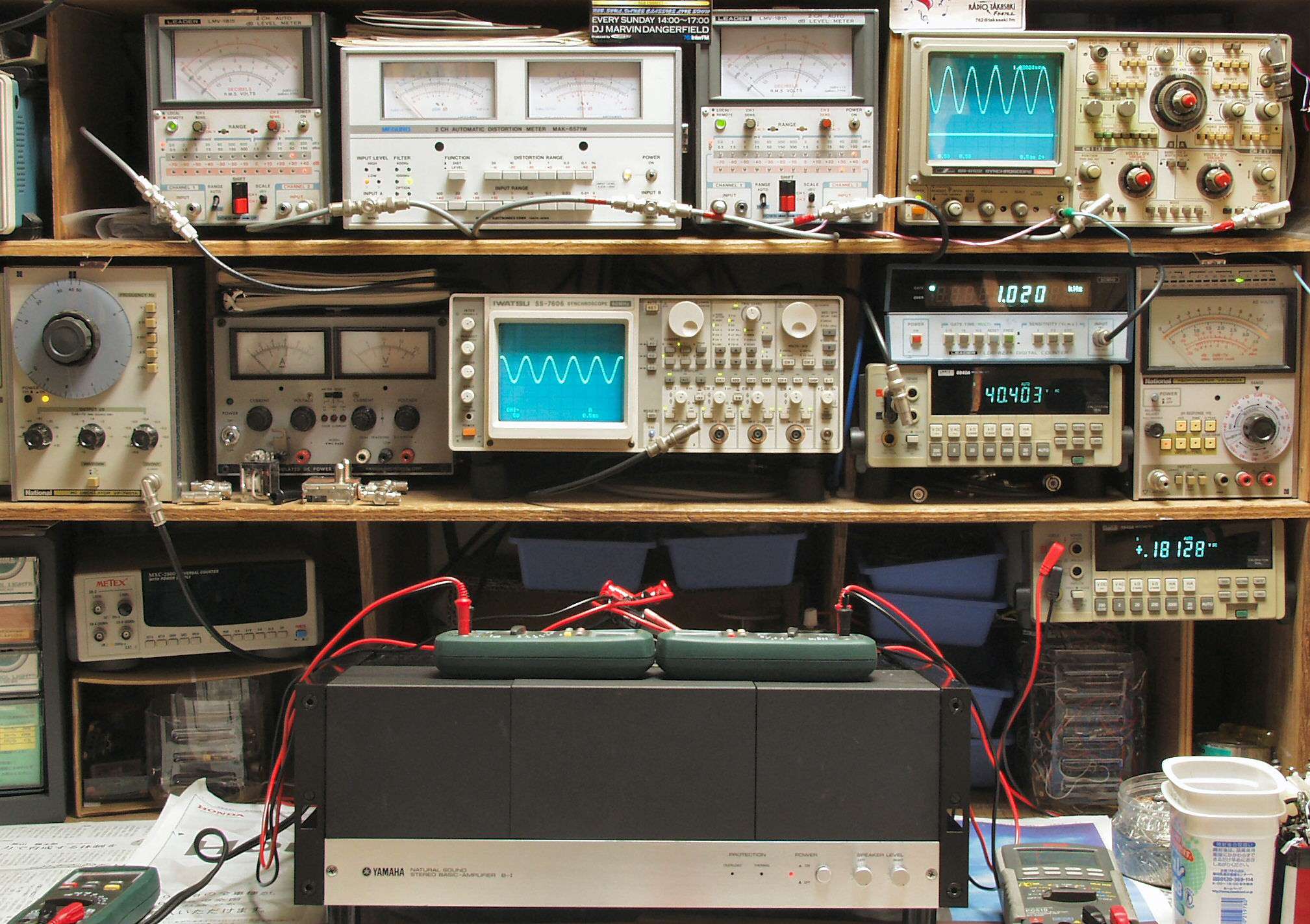

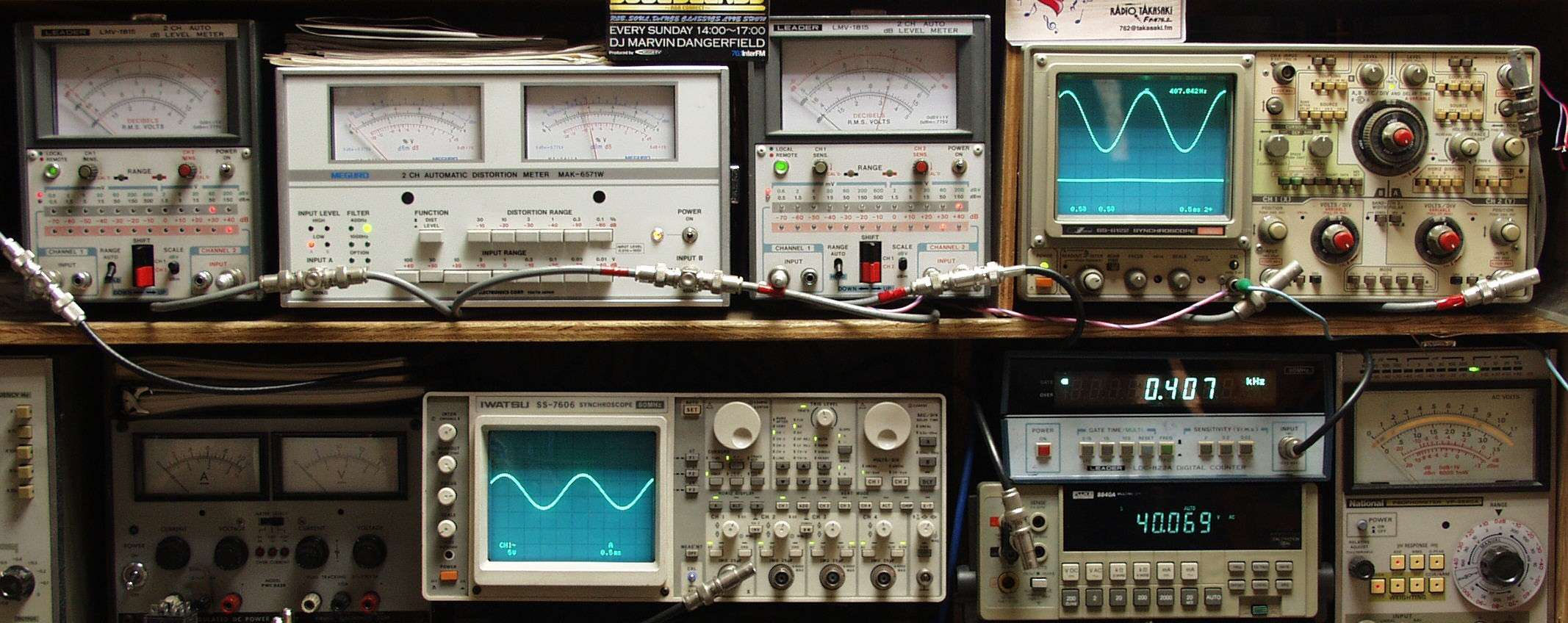

E. 調整・測定 E1. 出力・歪み率測定 <見方> 下左オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、SPからの出力を測定 下中オシロ=入力波形(オーディオ発振器のTTLレベル) 下中右上=周波数計 下中右上デジタル電圧計=SP出力電圧測定RLは切り替えて測定 上左端電圧計=L側SP出力電圧測定、黒針のみ使用 上中左歪み率計=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力 上中右=R側SP出力電圧測定、赤針のみ使用 上右端オシロ=SP出力波形 上=R出力、下=L出力 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E2A. R側、SP出力電圧=40V=200W出力 0.05%歪み 1000HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||||
E2B. L側、SP出力電圧=40V=200W出力 0.07%歪み 1000HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||||
E3A. R側、SP出力電圧=40V=200W出力 0.05%歪み 400HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||||
E3B. L側、SP出力電圧=40V=200W出力 0.06%歪み 400HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||||
E4. 24時間エージング | ||||||||||||||||||||||||||||||||||||||||||||||||||||
S. YAMAHA B−1 の仕様(マニアルより) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
U. YAMAHA UC−1 の仕様(マニアルより) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
