ＫＥＮＷＯＯＤ　Ｌ−０２ａ．　２台目修理

トレイ駆動装置のベルトを製作いたしました。　交換できる人に料布します。　１本１０００円送料別。 注意 接続する機器のＤＣ漏れが無い事が確実以外は、「ＤＣ−ＳｕｂＳｏｎｉｃ」の位置で使用の事。　　「ここ参照」 「Ｓｔｒａｉｇｈｔ−ＤＣ」の位置は使用しない。 純正品の「Σ（シグマ）ケーブル」使用以外の、Σ（シグマ）ドライブ接続は、十分理解した上で行う事。 長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

同時修理　Ｌ−０２Ｔの修理はこちら　　　　　　　　　　　　　　　　　　　　平成１５年３月２２日到着　　　４月７日完成

A．　修理前の状況 オーバーホール修理 Ｂ．原因 熱、経年変化の劣化。 電解コンデンサーをオーディオコンデンサーに交換（チューンＵＰ） Ｃ．　修理状況 ＳＰ出力端子交換。 ＳＰ出力リレー交換。 ドライブ基板のFET／ＴＲ交換。 ＥＱ−ＡＭＰのFET／ＴＲ交換。 ＭＣＡＭＰのFET／ＴＲ交換。 半固定VR交換。 制御リレー交換。 配線手直し、補強。 基板ハンダ補正。 Ｄ．　使用部品 ＳＰ出力端子　　　　　　　　　　　　　　　　　　８個。 ＳＰ出力リレー　　　　　　　　　　　　　　　　　２個。 ドライブ基板のFET　　　　　　　　　　　　　　２個。 ＥＱ−ＡＭＰのFET　　　　　　　　　　　　　　　４個。 制御リレー　　　　　　　　　　　　　　　　　　　１７個。 電解コンデンサー（ミューズ）　　　　　　　　７６個。 フイルムコンデンサー　　　　　　　　　　　　　６個。 半固定VR　　　　　　　　　　　　　　　　　　　　６個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　８個。 Ｅ．　調整・測定 Ｆ．　修理費　　　９８，０００円　　　オーバーホール修理 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ の仕様（マニアル・カタログより）

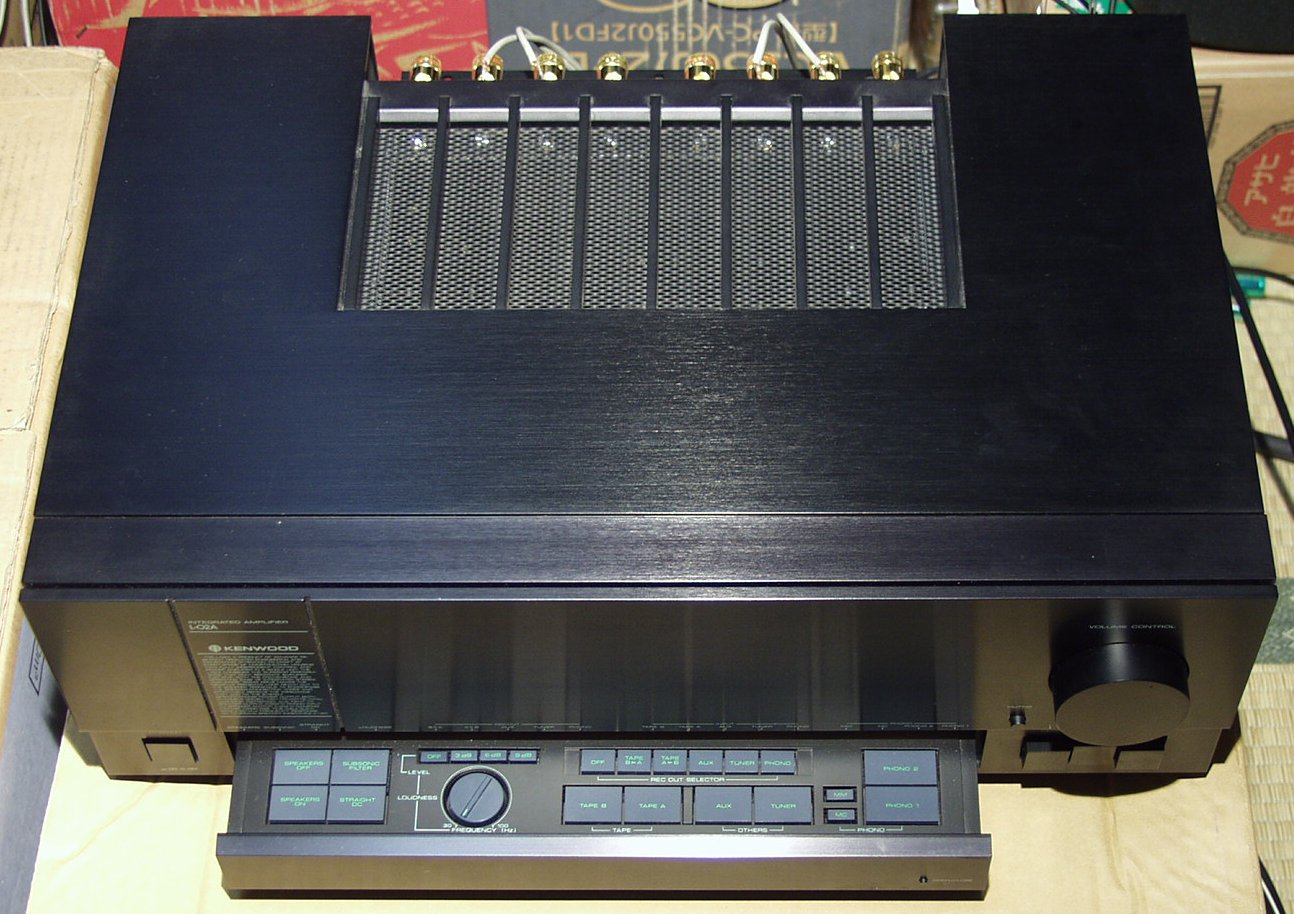

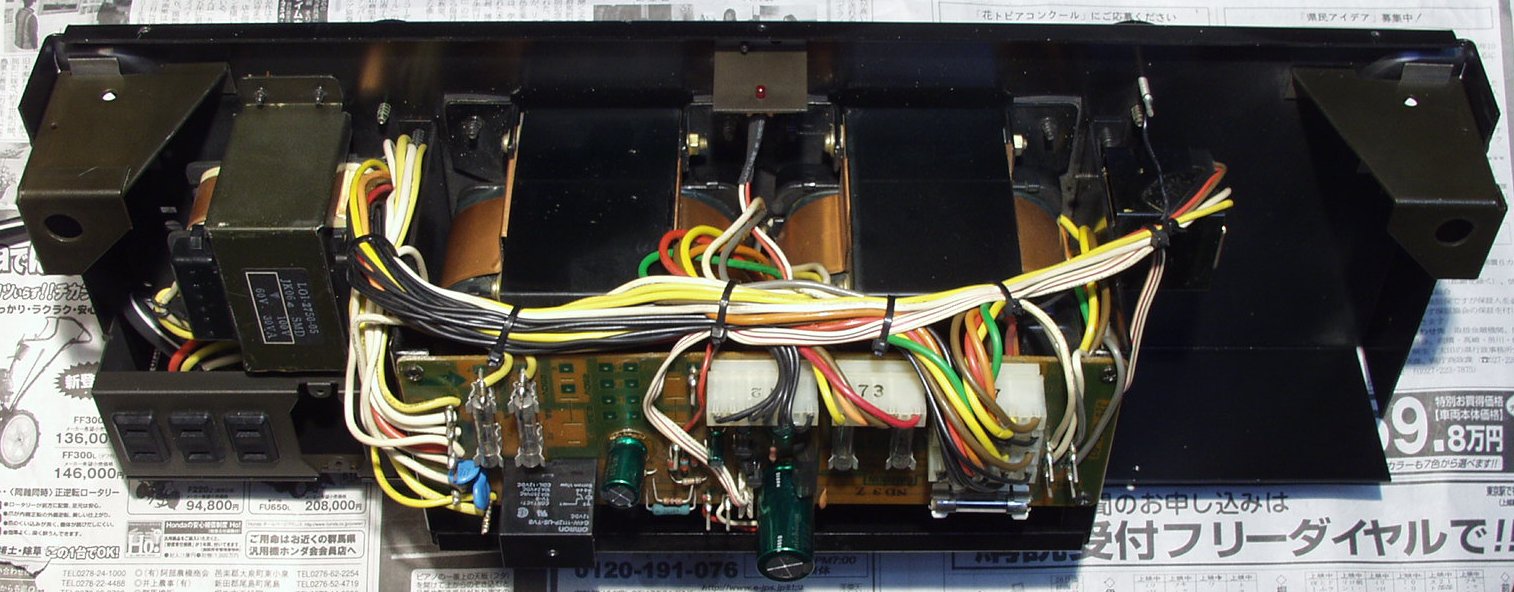

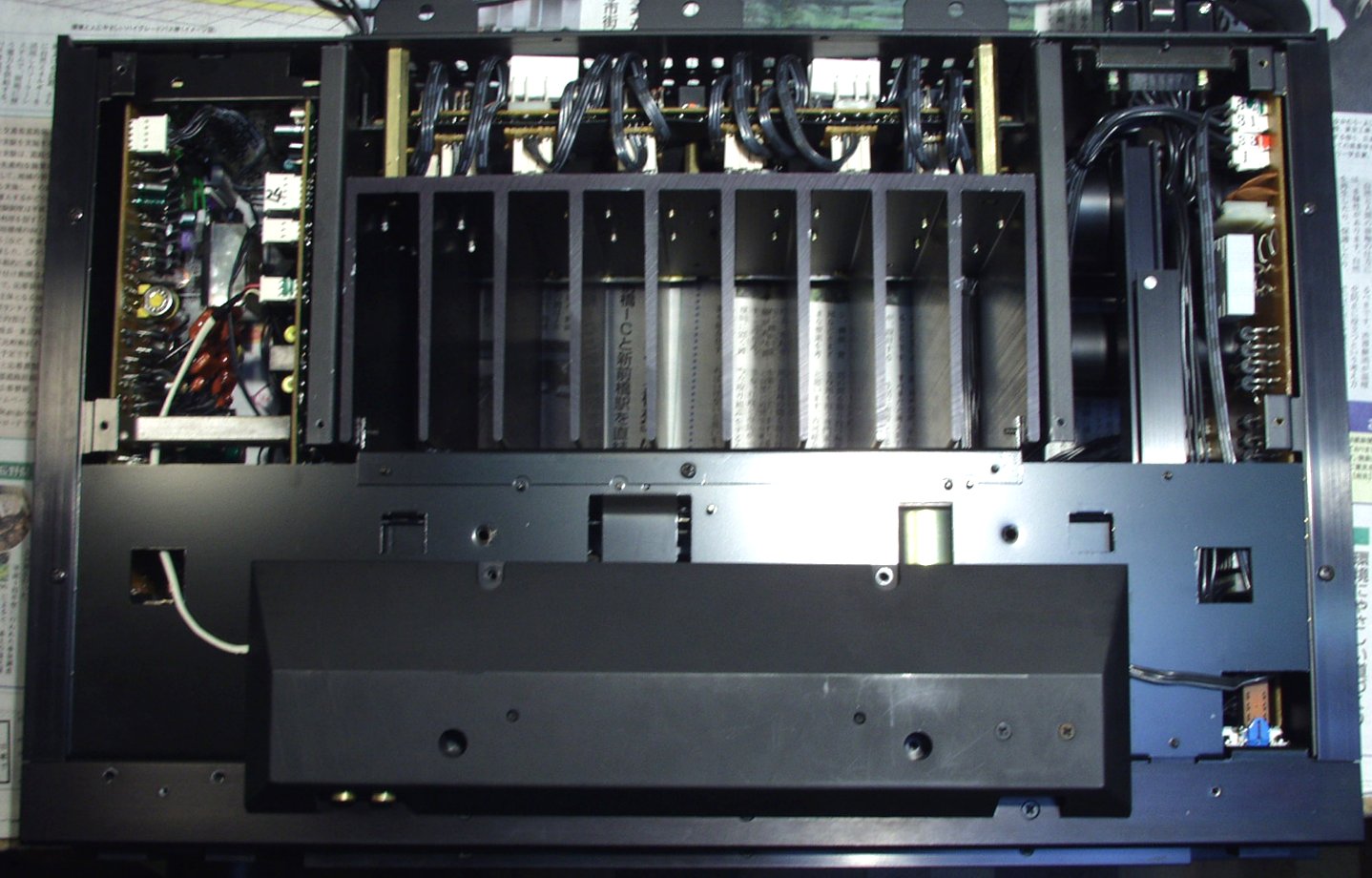

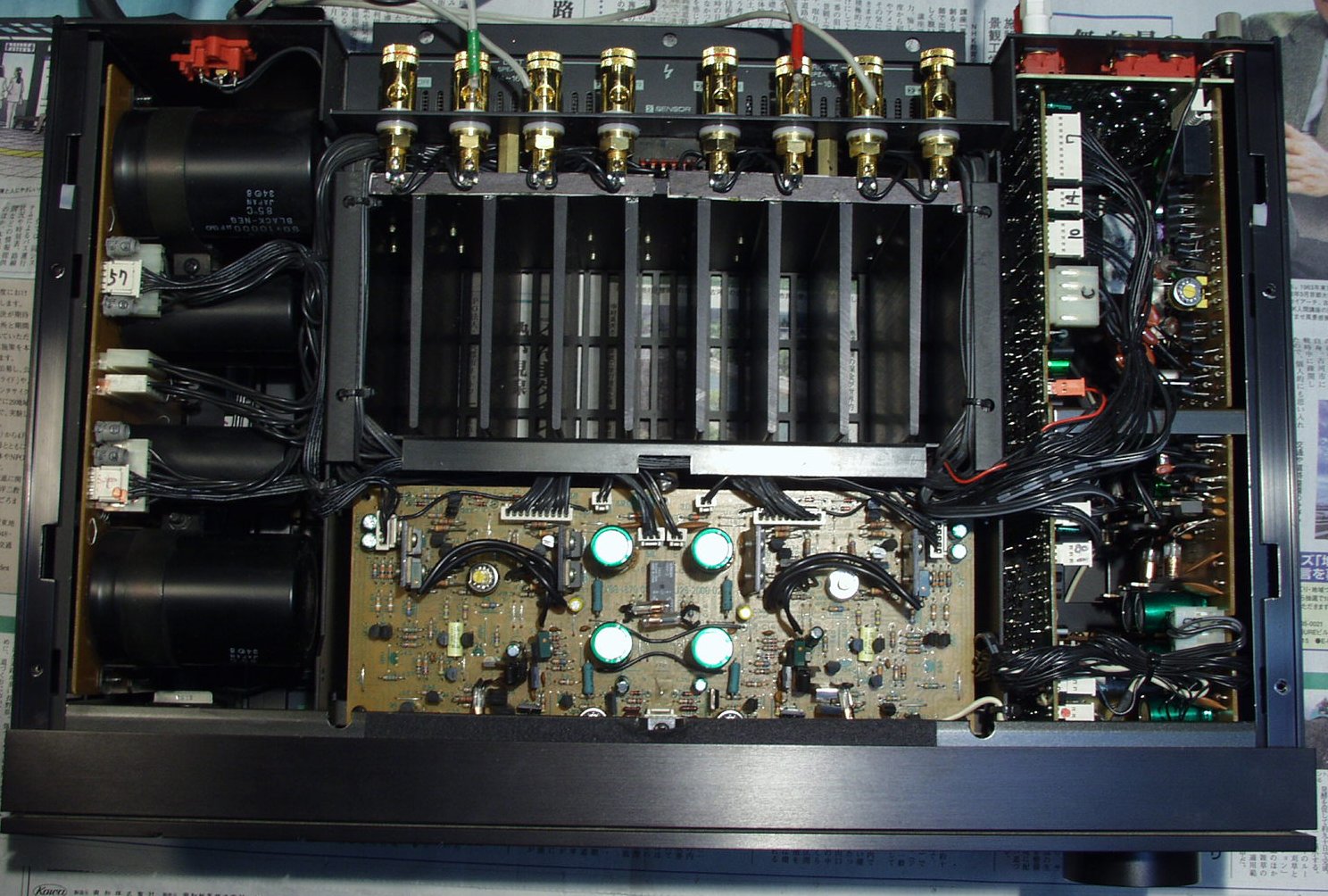

Ａ．　修理前の状況 Ａ１．　上から見る

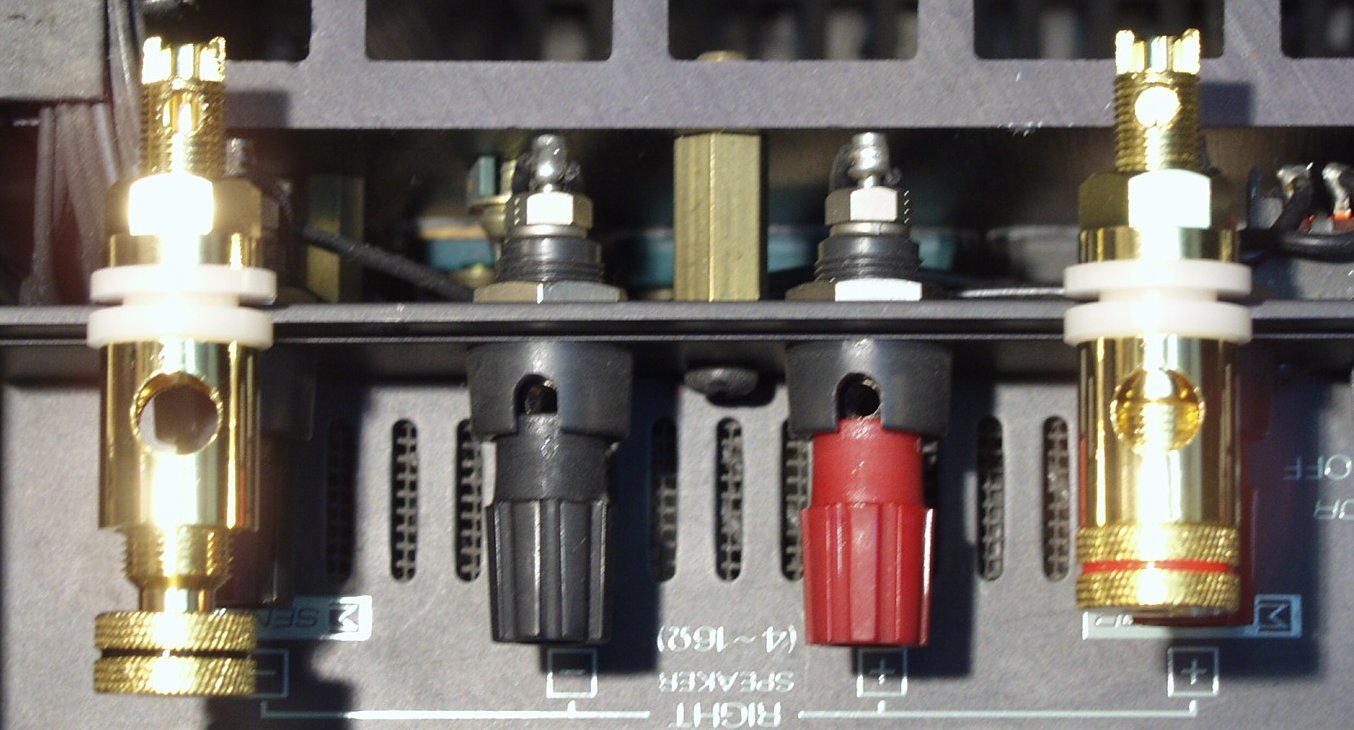

Ａ２．　交換するＳＰ出力端子

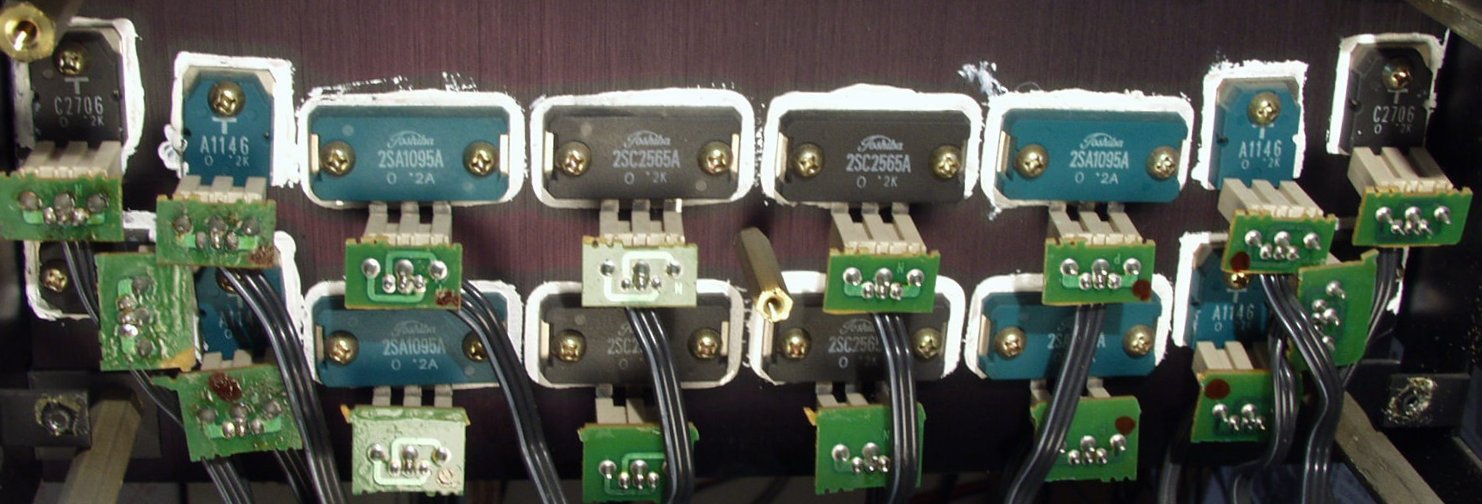

Ｃ．　修理状況 Ｃ１Ａ．　修理前　終段ＴＲ（トランジスター）

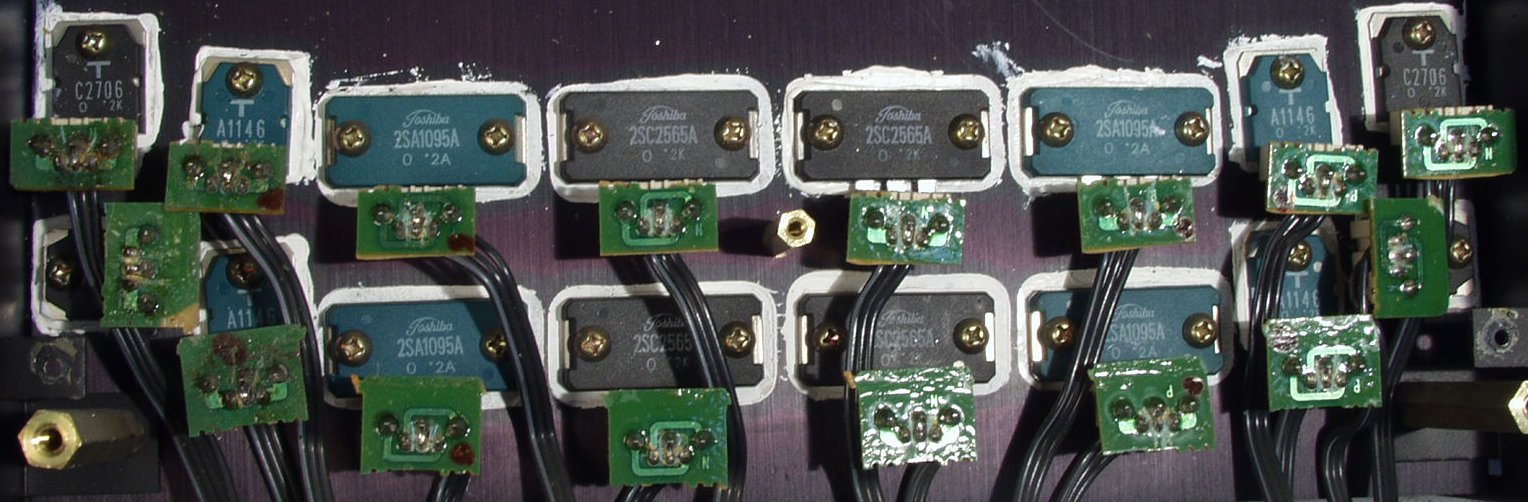

Ｃ１Ｂ．　修理後　終段ＴＲ（トランジスター） 　取り付けネジの増締め、基板のハンダ補正

Ｃ１Ｃ．　修理前　終段基板　プロテクト基板

Ｃ１Ｄ．　修理後　終段基板　プロテクト基板　リレー５個、電解コンデンサー１４個交換 　　　　　　　　　　　　　　　　　　　リレーは同型が市場に無く基板加工が必要です

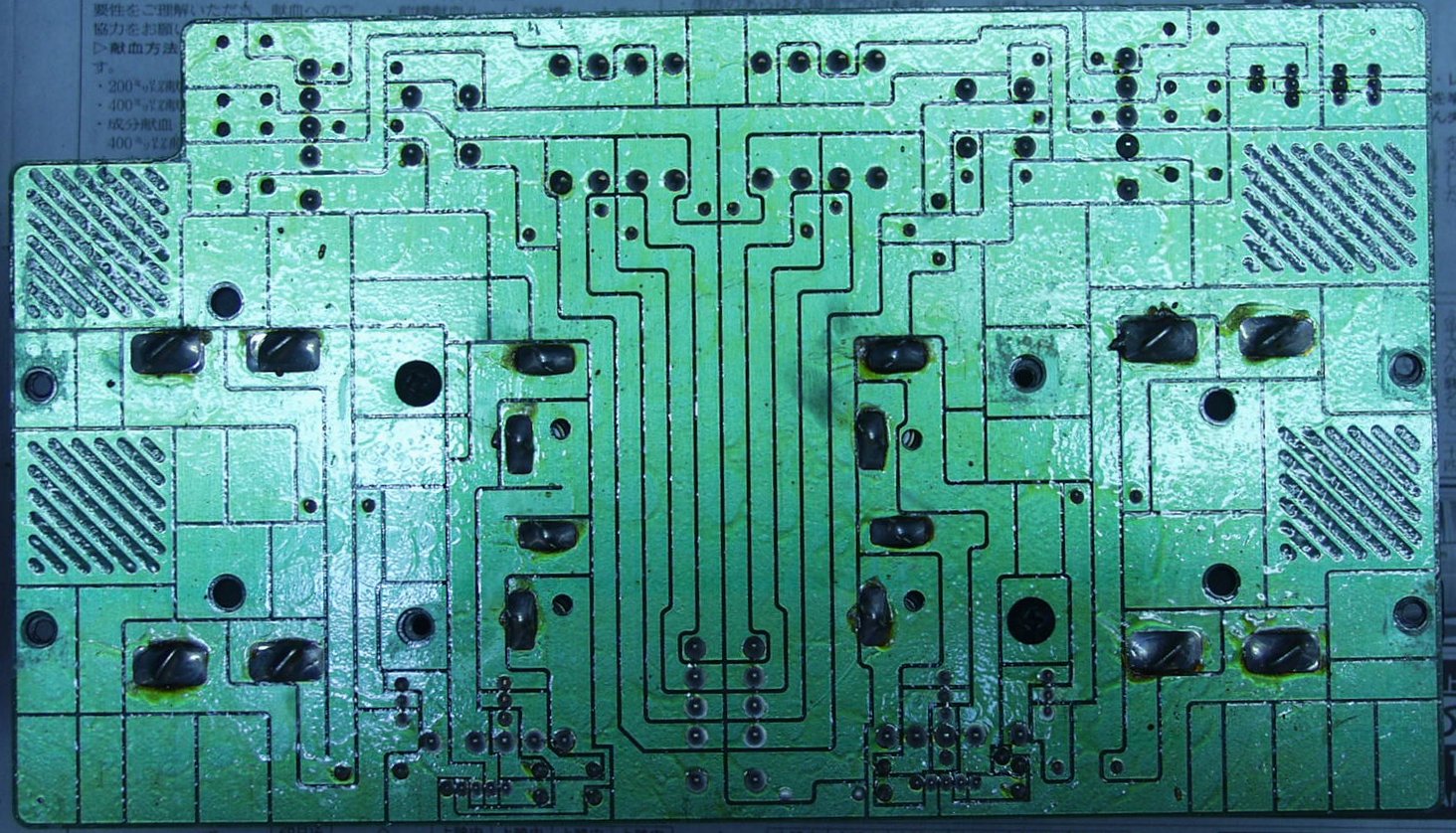

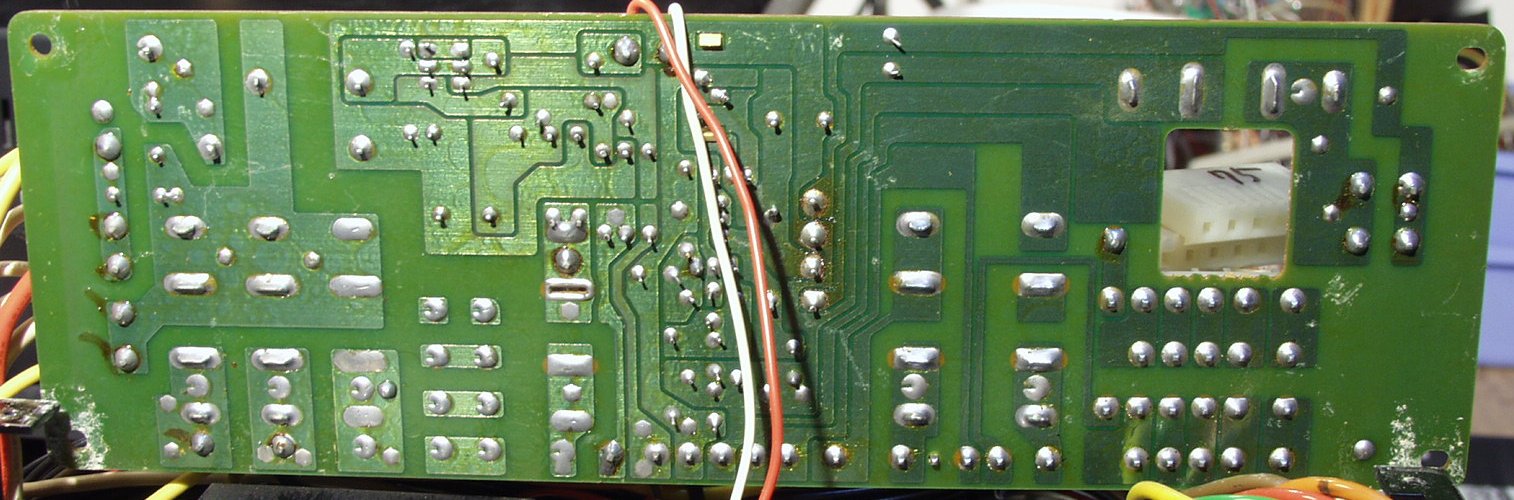

Ｃ１Ｅ．　修理前　終段基板　プロテクト基板裏

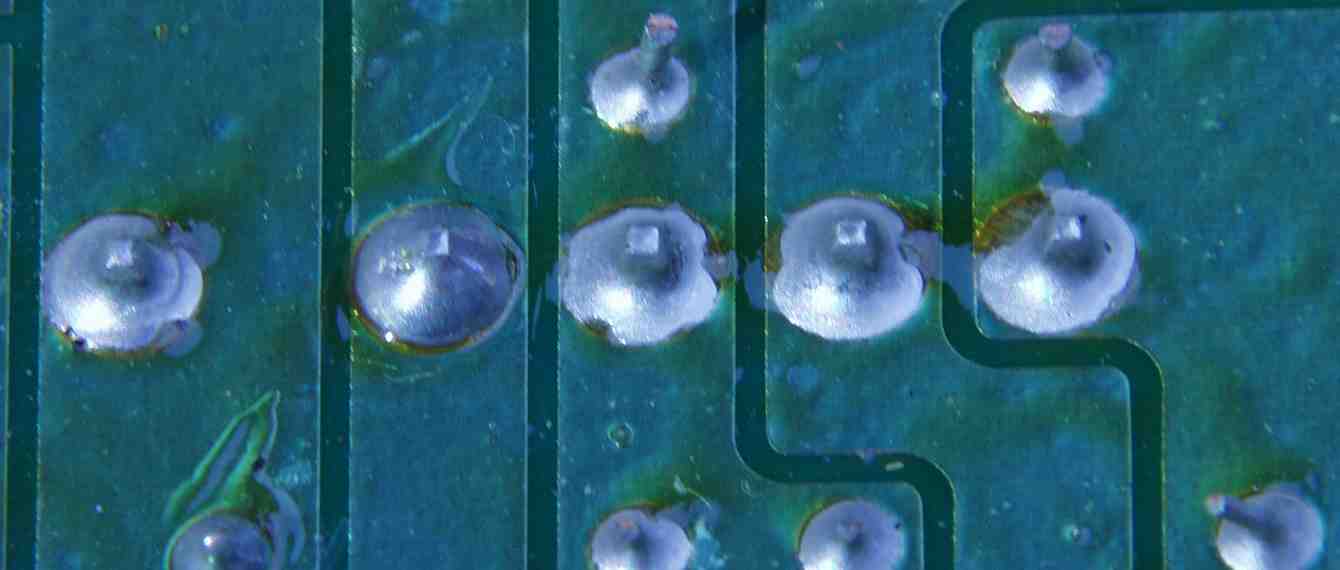

Ｃ１Ｆ．　修理前　終段基板　プロテクト基板裏　のハンダ不良

Ｃ１Ｇ．　修理（半田補正）後　終段基板　プロテクト基板裏

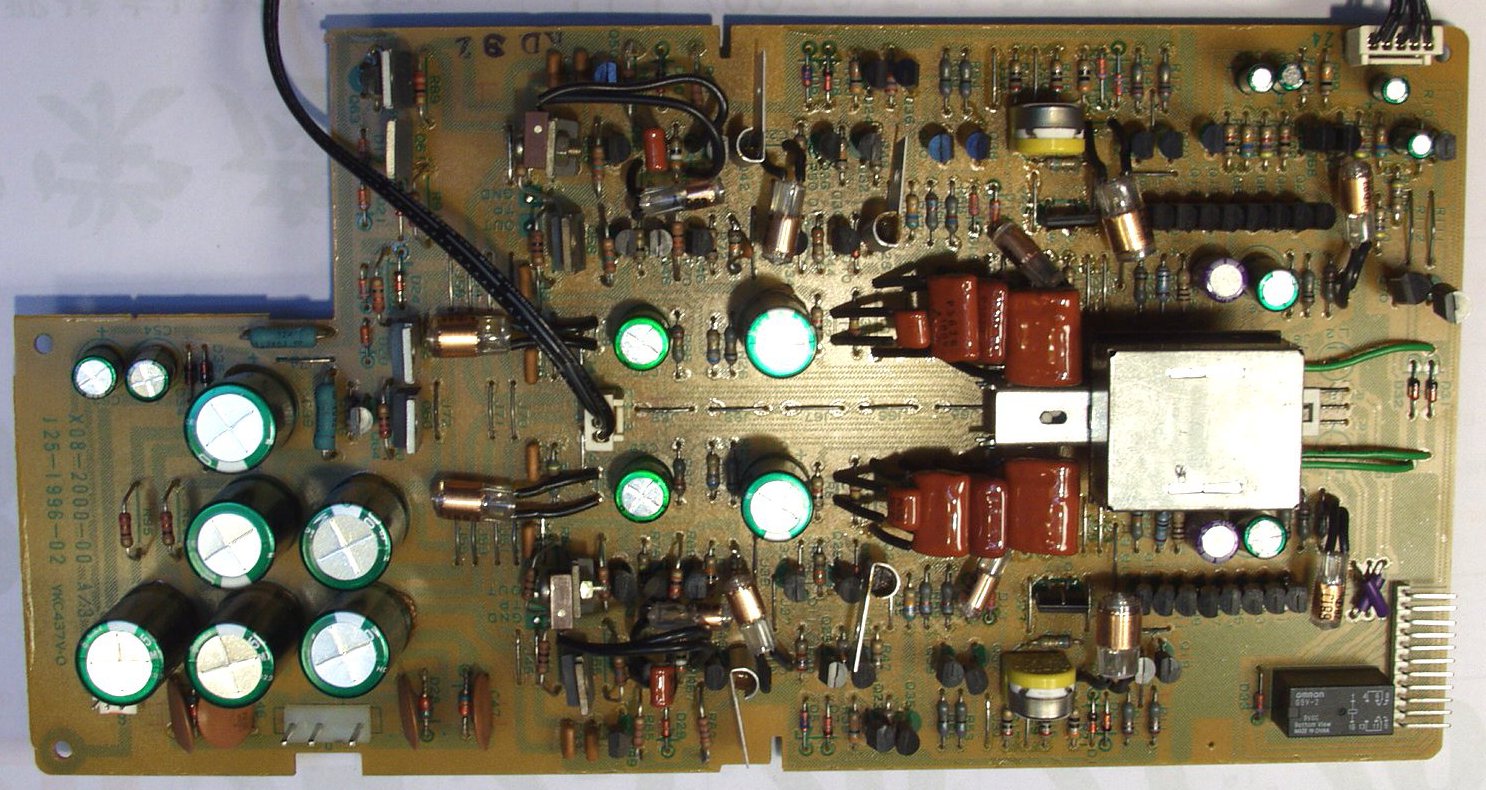

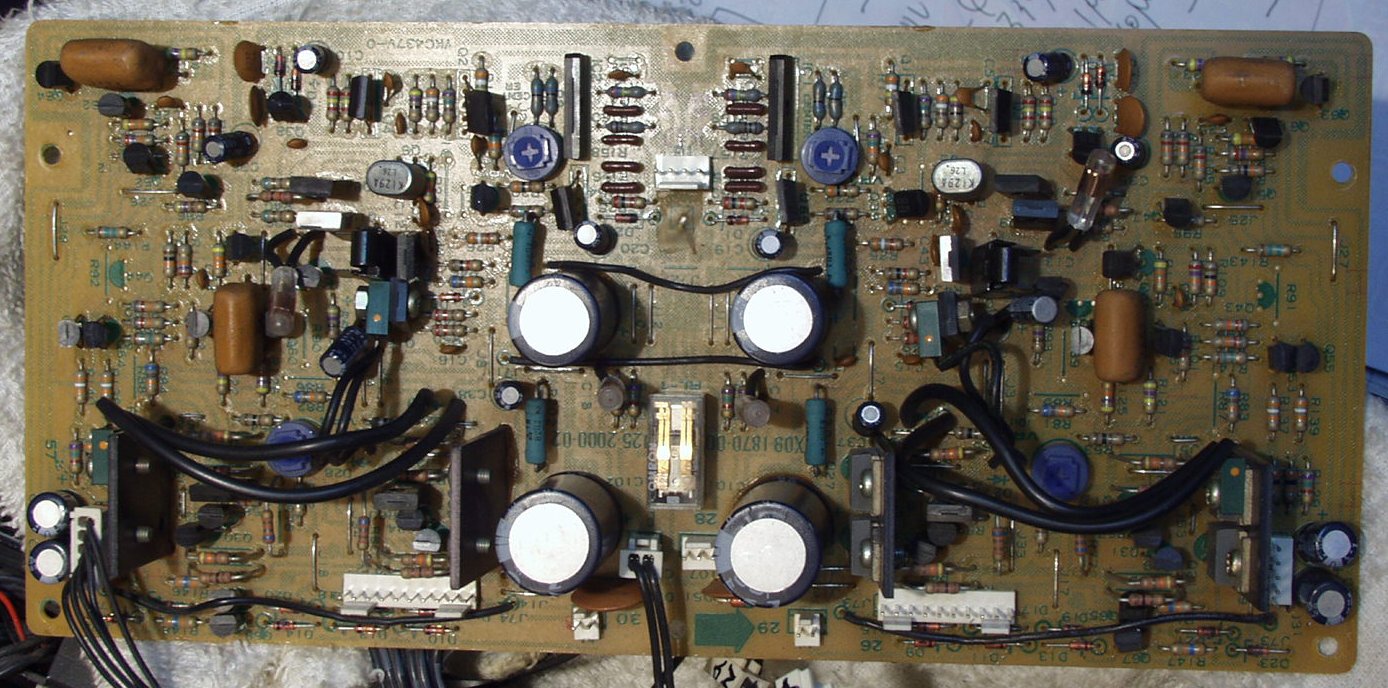

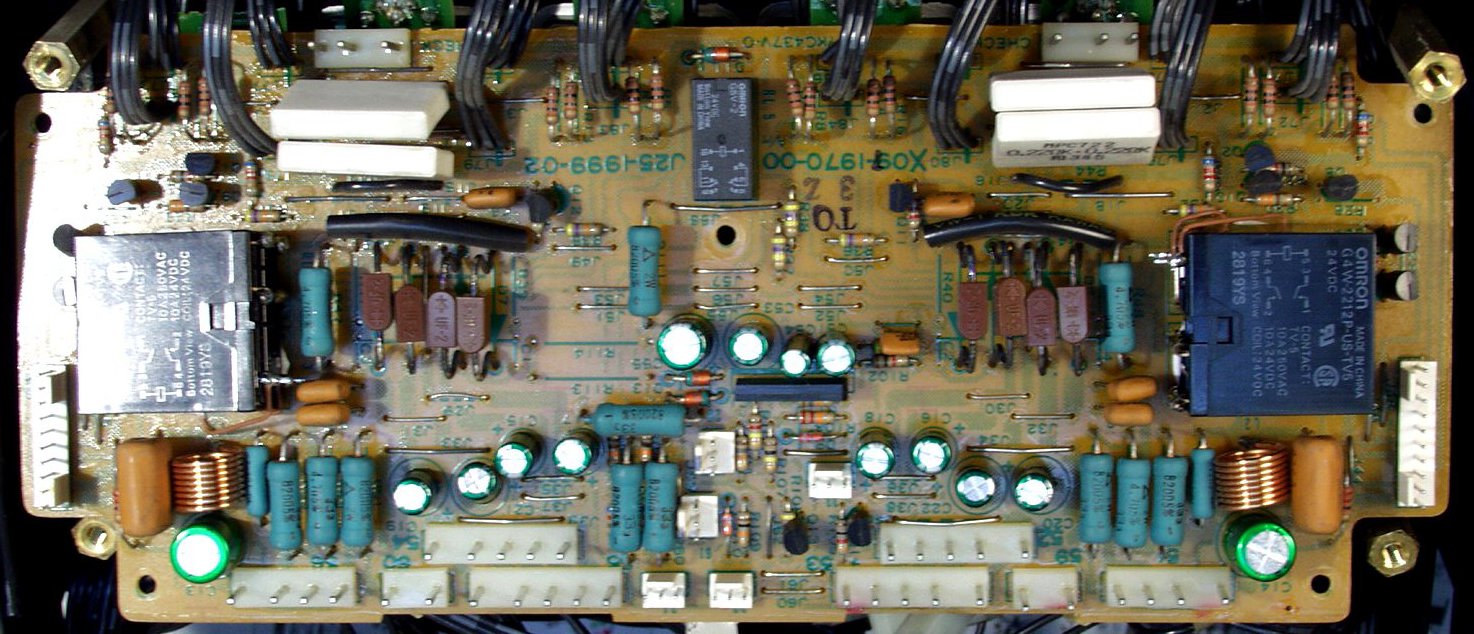

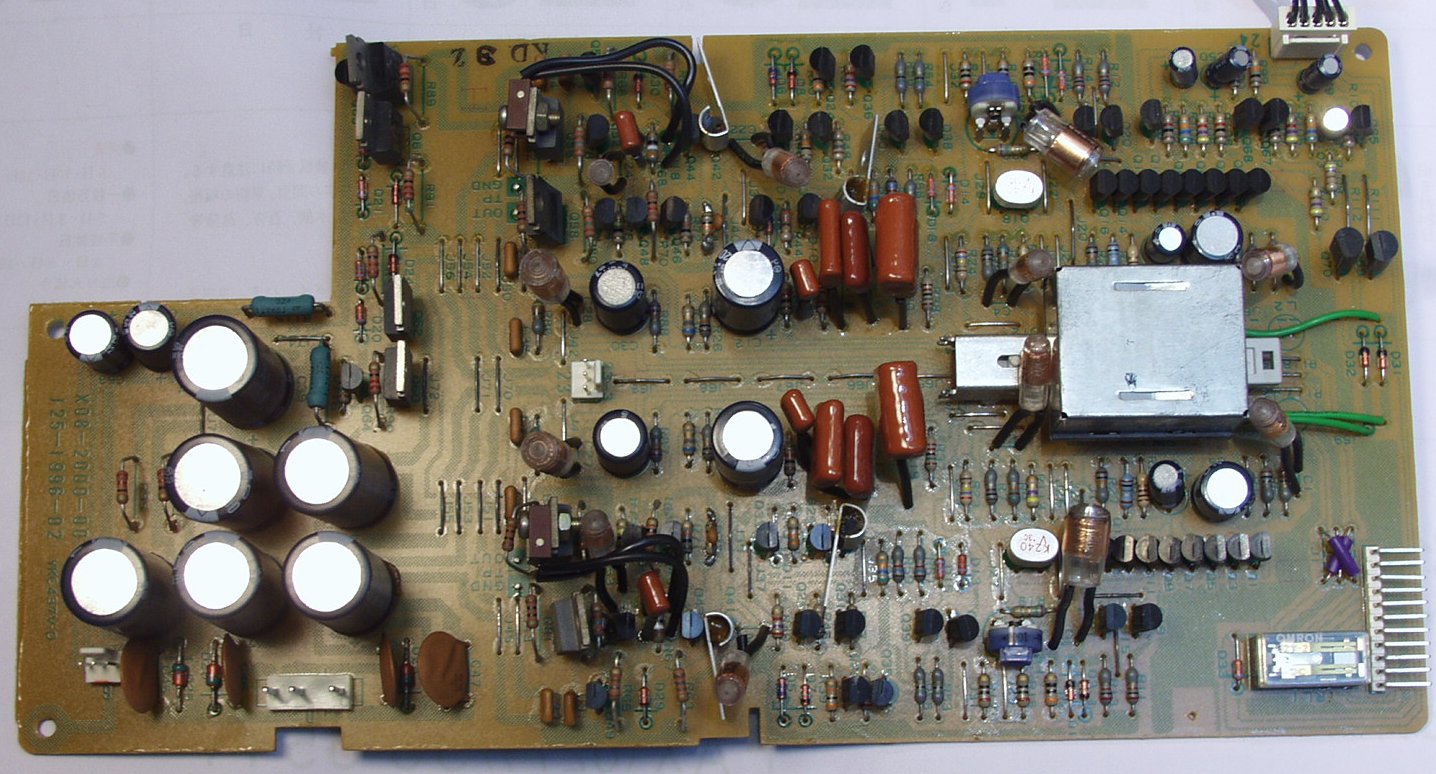

Ｃ２Ａ．　修理前　ドライブＡＭＰ基板

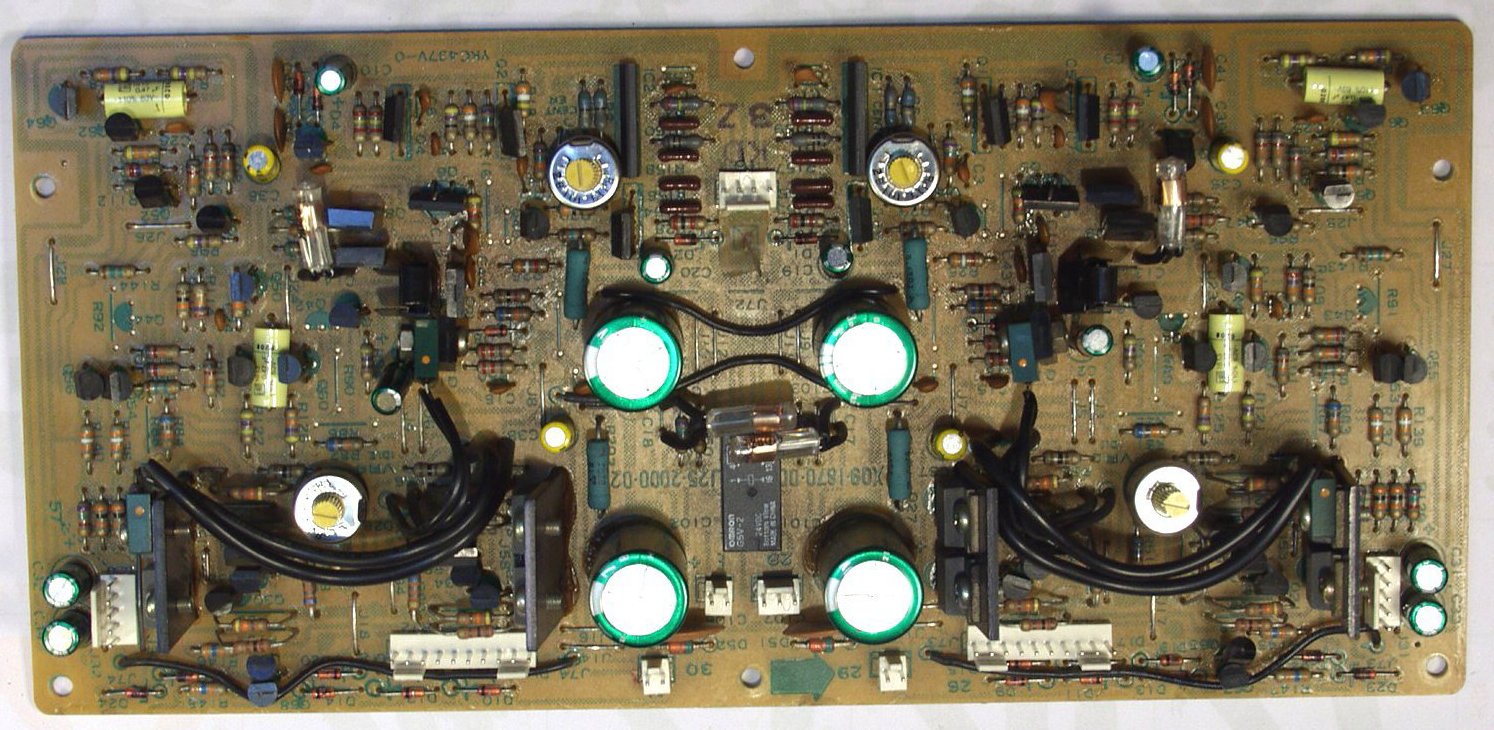

Ｃ２Ｂ．　修理後　ドライブＡＭＰ基板　半固定ＶＲ４個、リレー１個、ＦＥＴ４個、電解コンデンサー１６個、フイルムコンデンサー４個交換

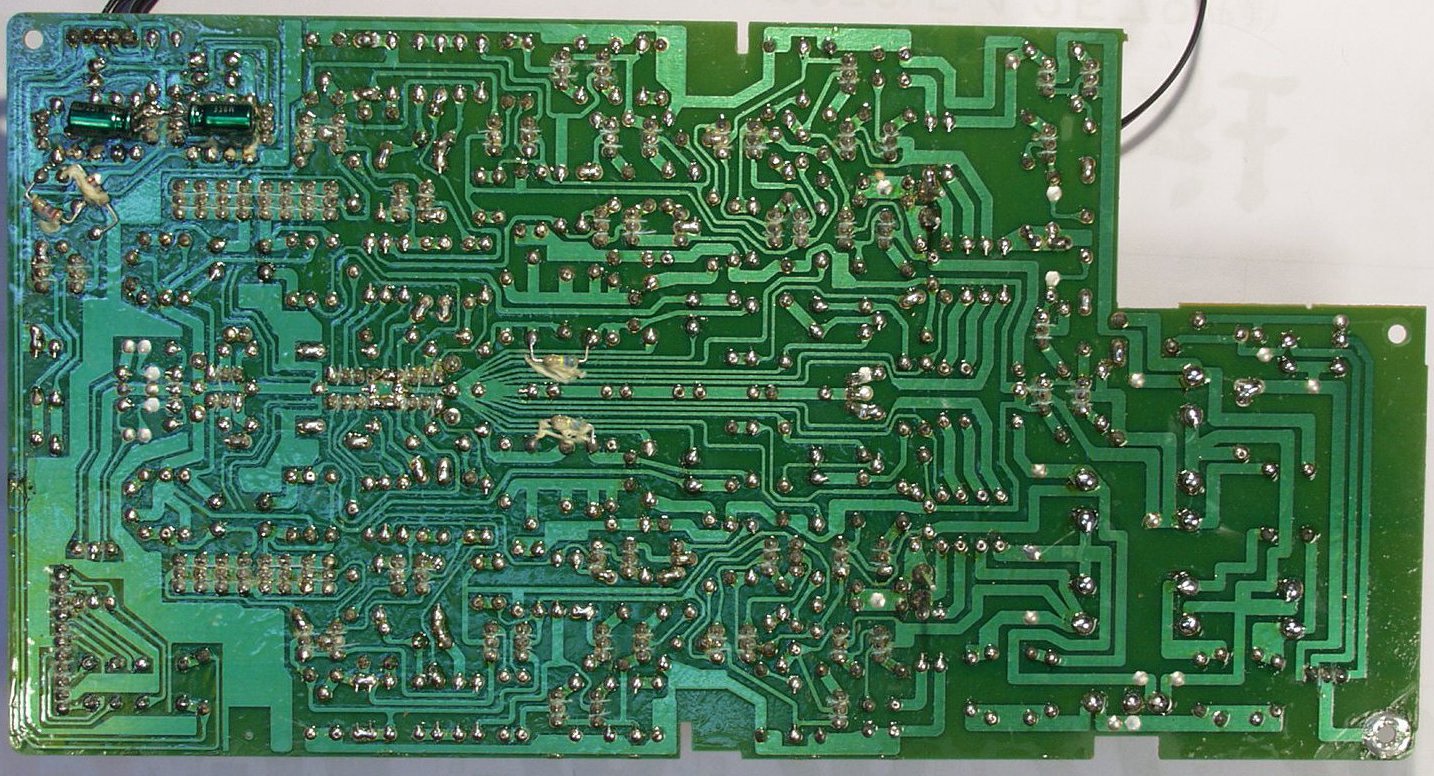

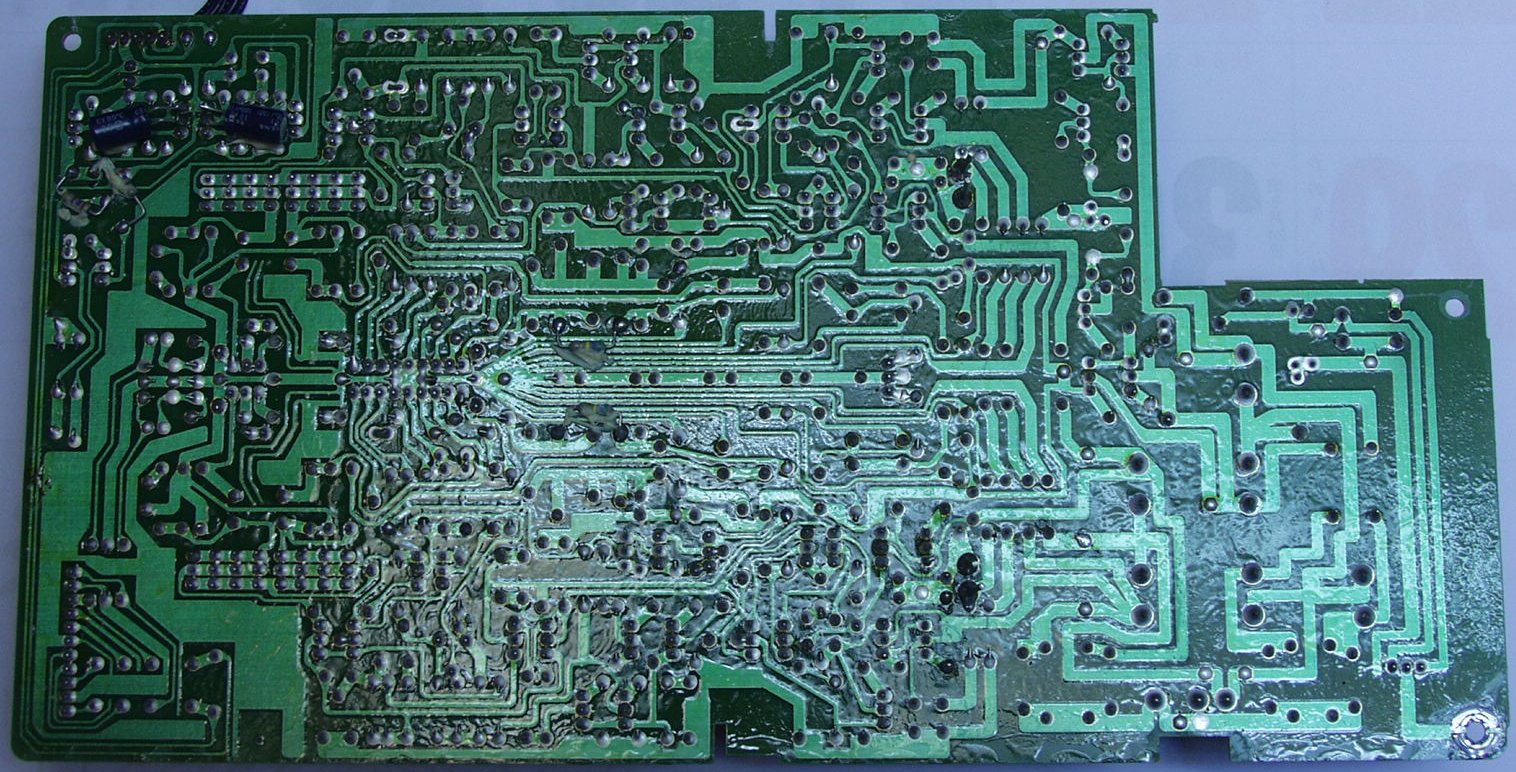

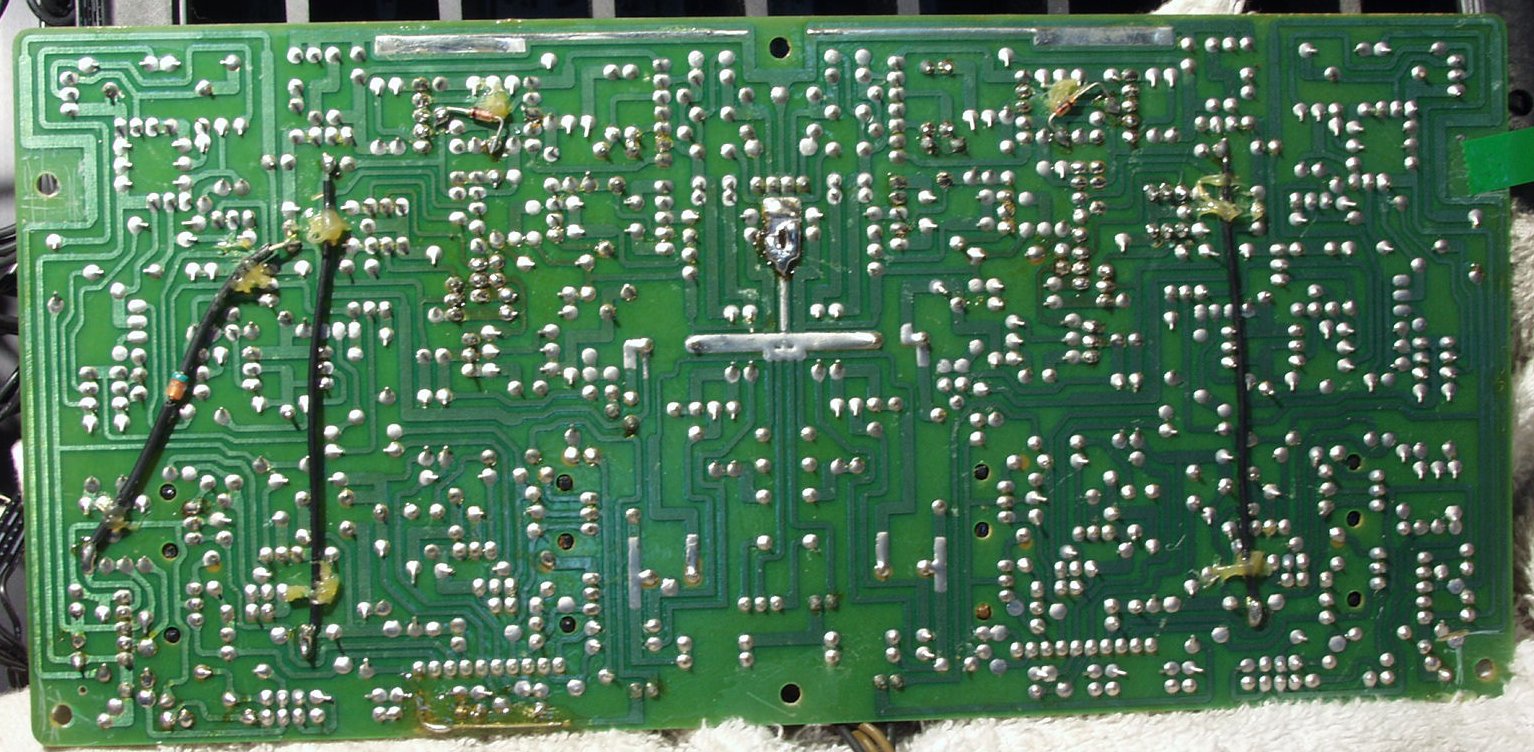

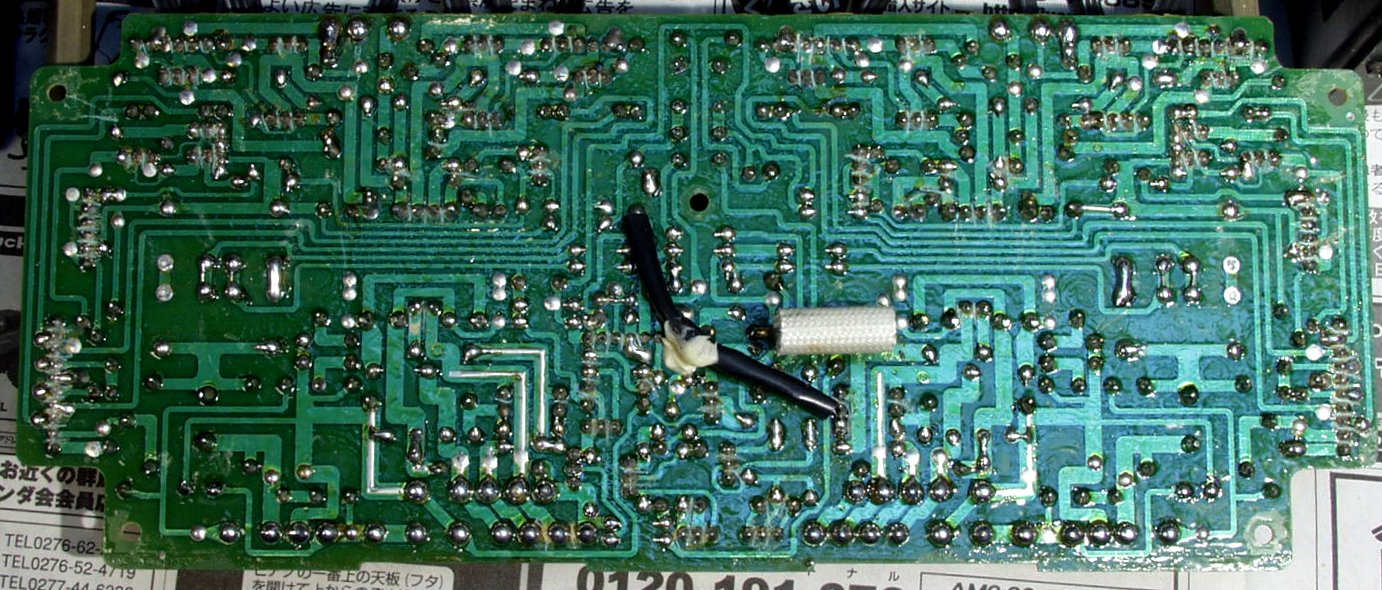

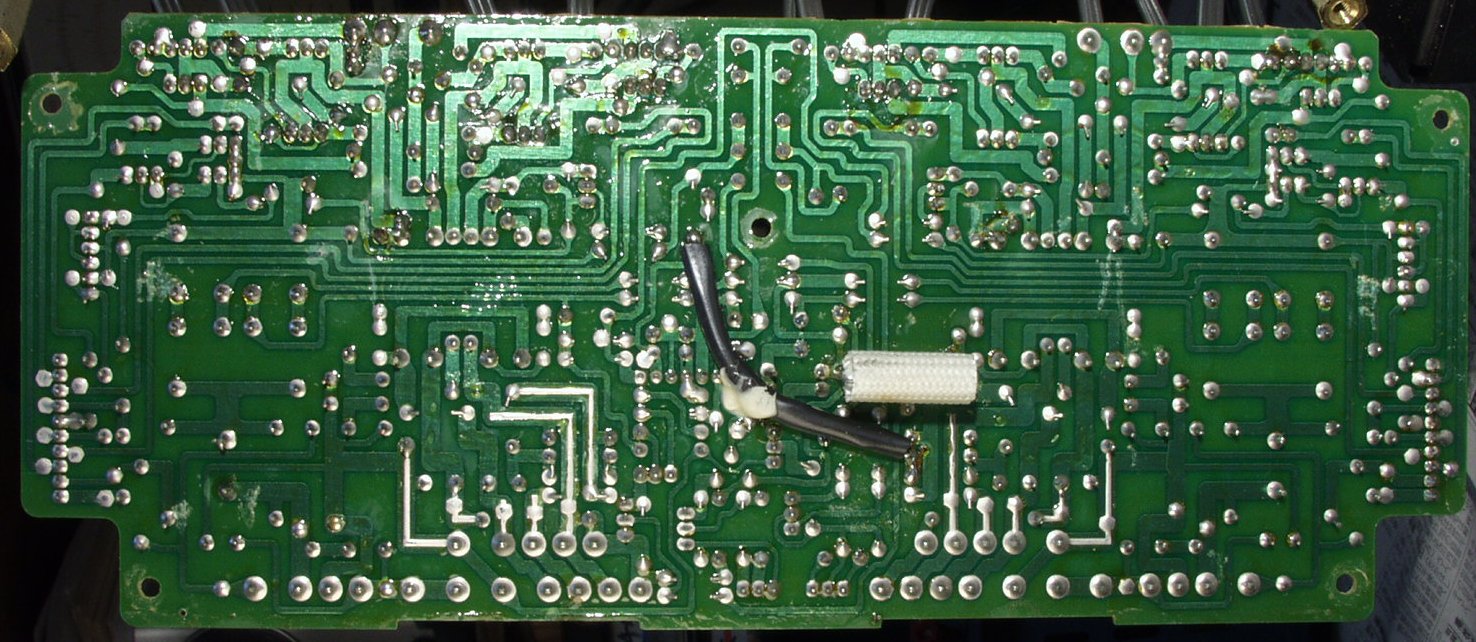

Ｃ２Ｃ．　修理前　ドライブＡＭＰ基板裏

Ｃ２Ｄ．　修理（半田補正）後　ドライブＡＭＰ基板裏

Ｃ３Ａ．　修理前　ＳＷコントロール基板

Ｃ３Ｂ．　修理後　ＳＷコントロール基板　リレー７個、電解コンデンサー２１個、フイルムコンデンサー２個交換

Ｃ３Ｃ．　修理前　ＳＷコントロール基板裏　左中の物は新聞紙が付いています

Ｃ３Ｄ．　修理（半田補正）後　ＳＷコントロール基板裏

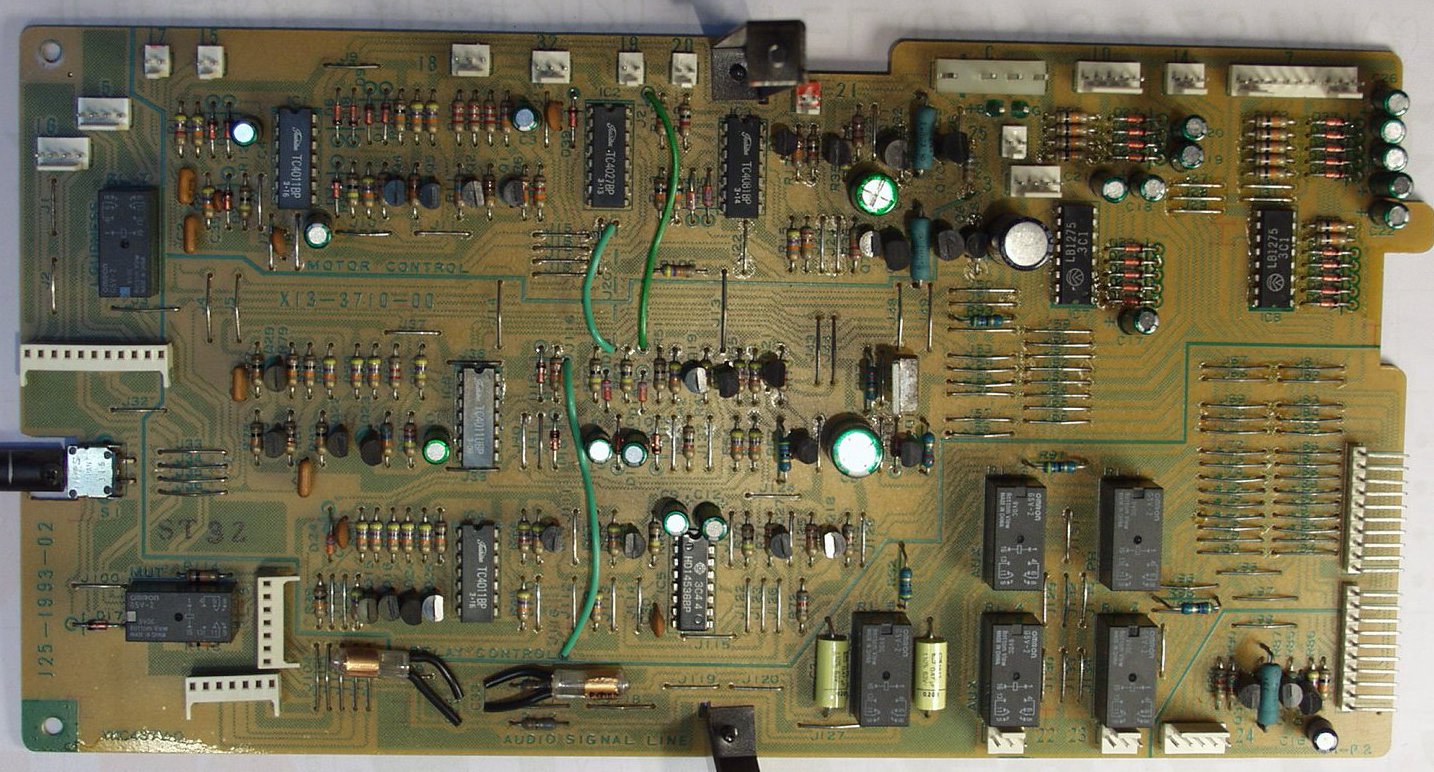

Ｃ４Ａ．　修理前　ＥＱ−ＡＭＰ基板

Ｃ４Ｂ．　修理後　ＥＱ−ＡＭＰ基板　半固定ＶＲ２個、ＦＥＴ２個、電解コンデンサー２０個交換

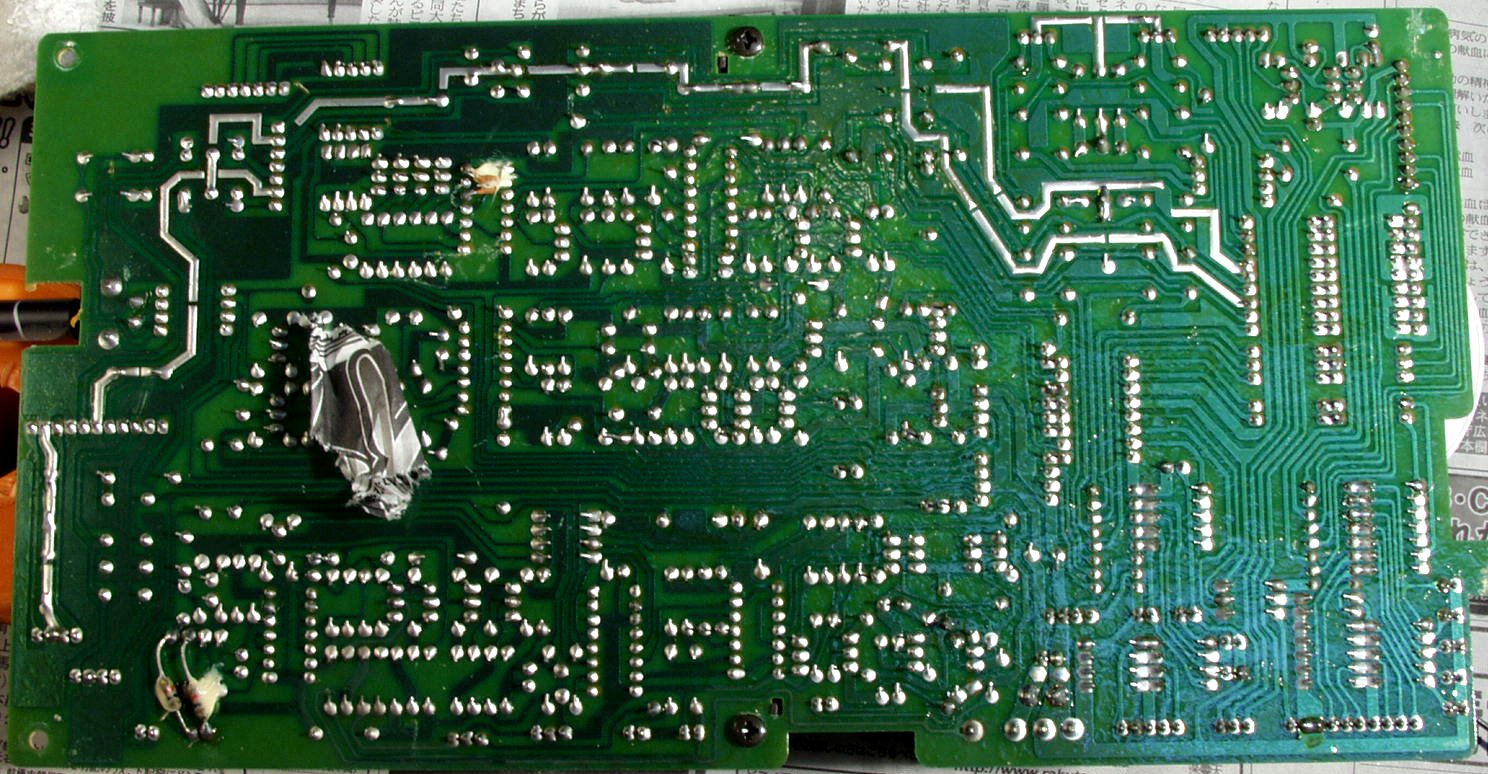

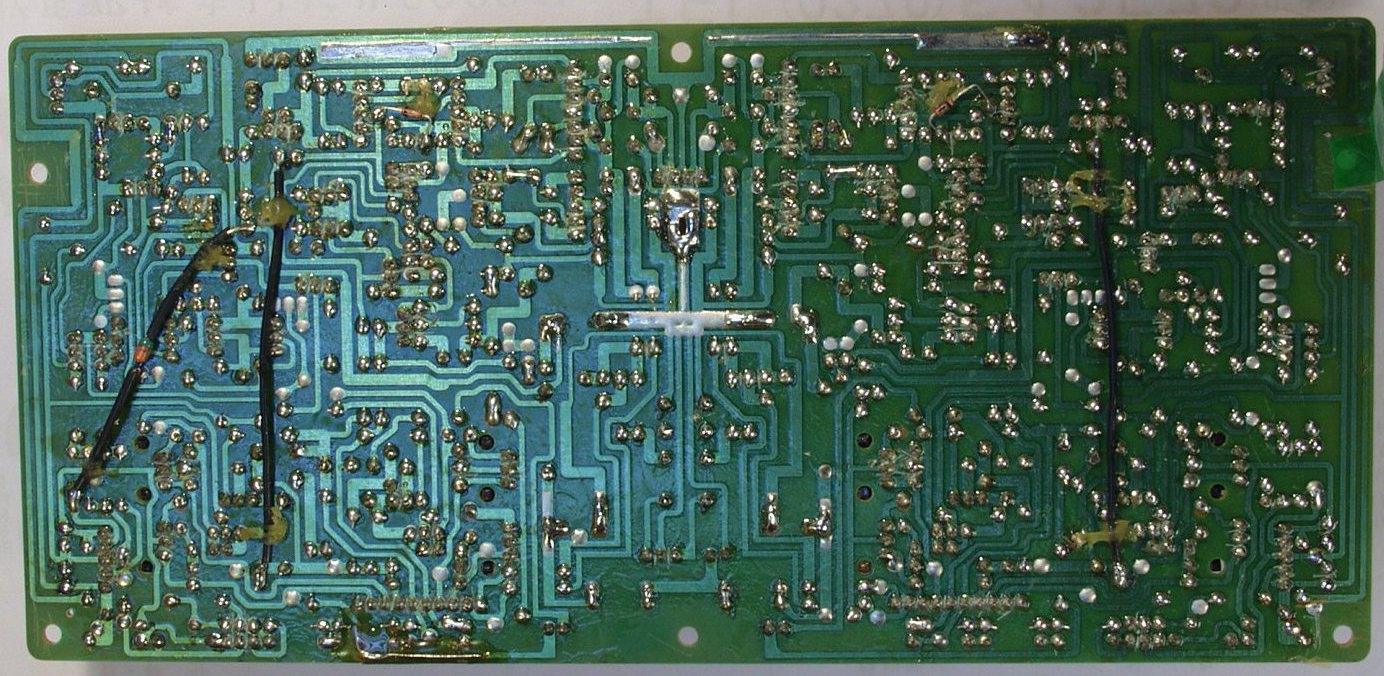

Ｃ４Ｃ．　修理前　ＥＱ−ＡＭＰ基板裏

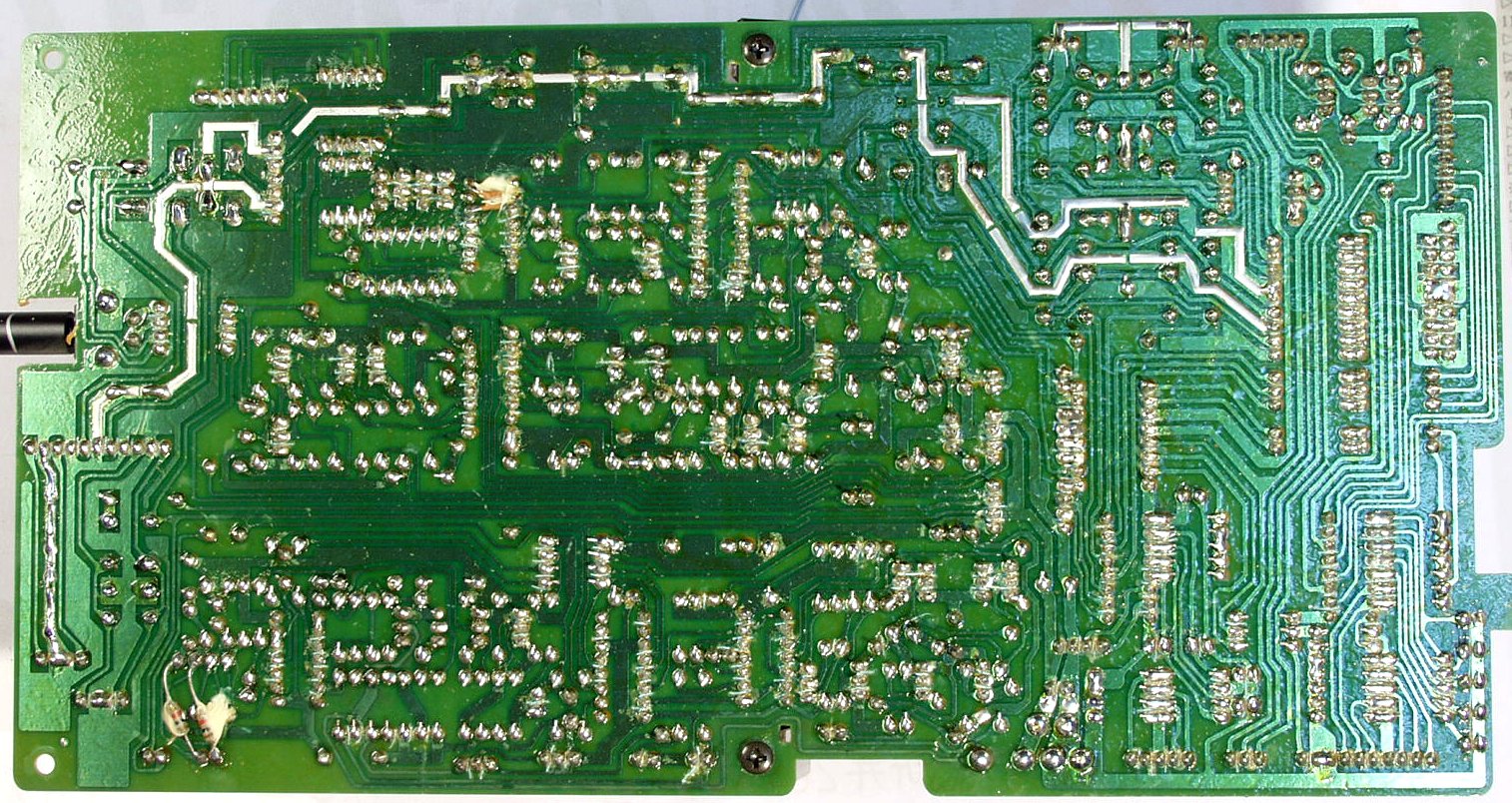

Ｃ４Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏

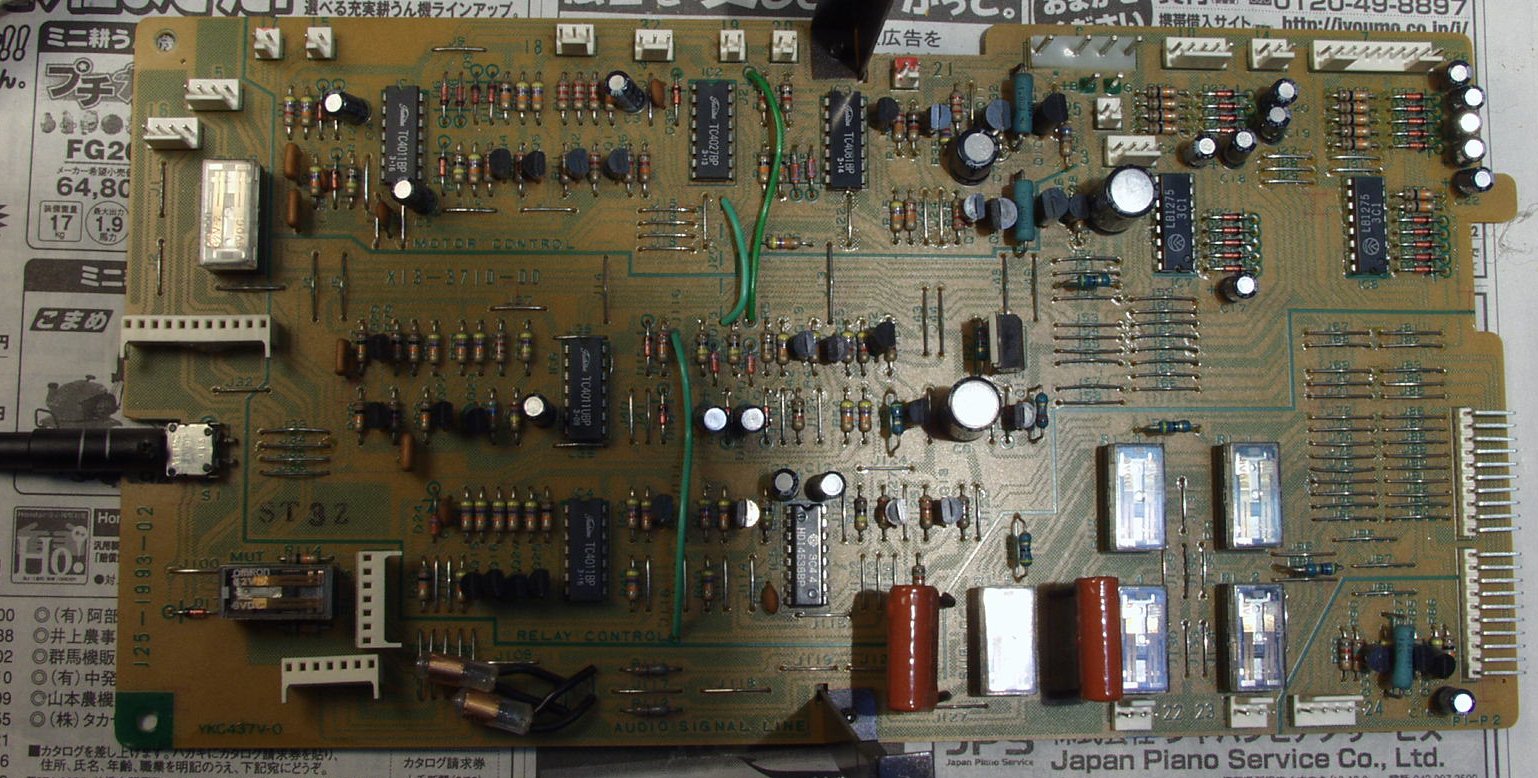

Ｃ５Ａ．　修理前　入力ＲＣＡ端子基板

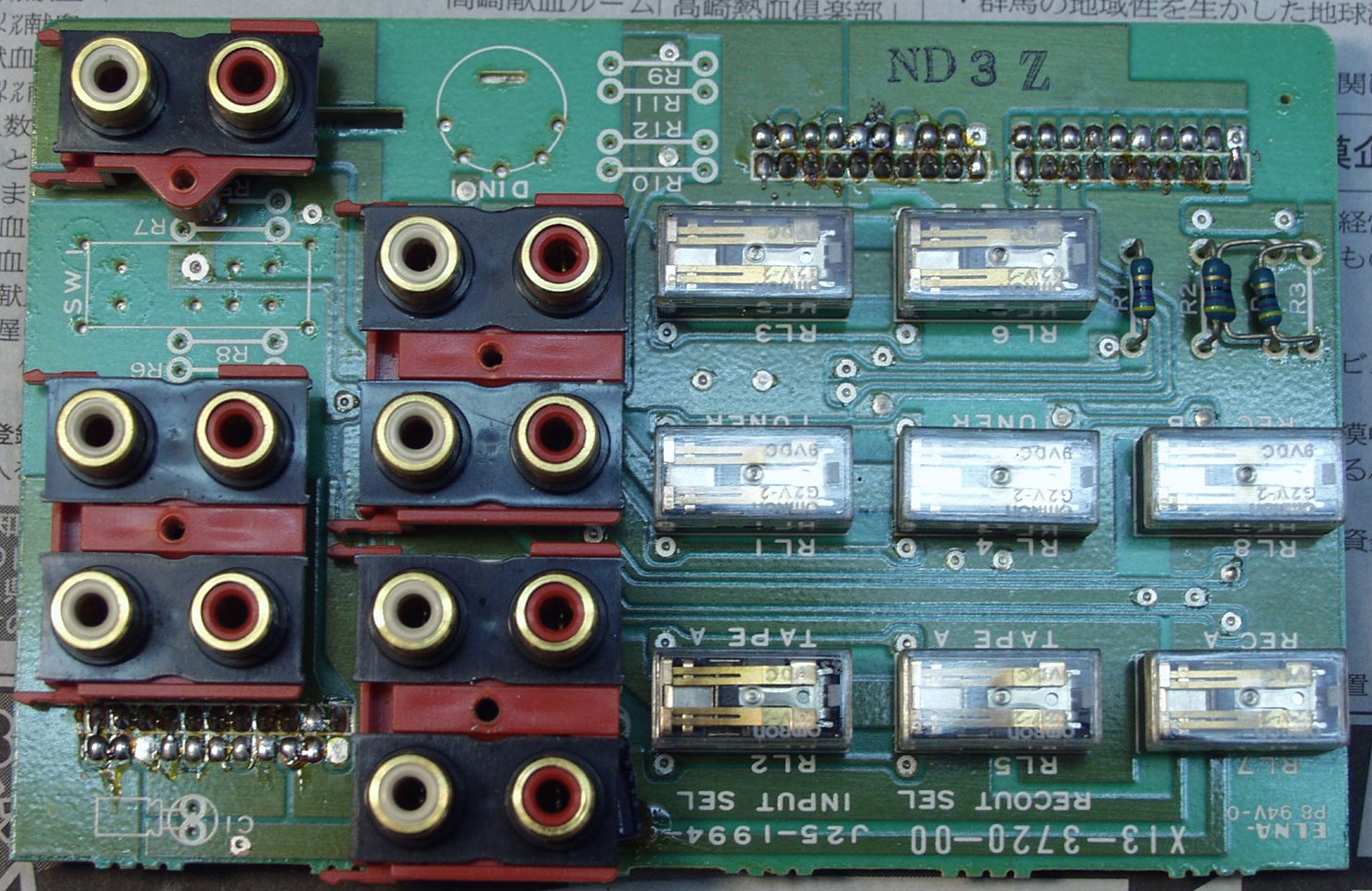

Ｃ５Ｂ．　修理後　入力ＲＣＡ端子基板　リレー８個交換

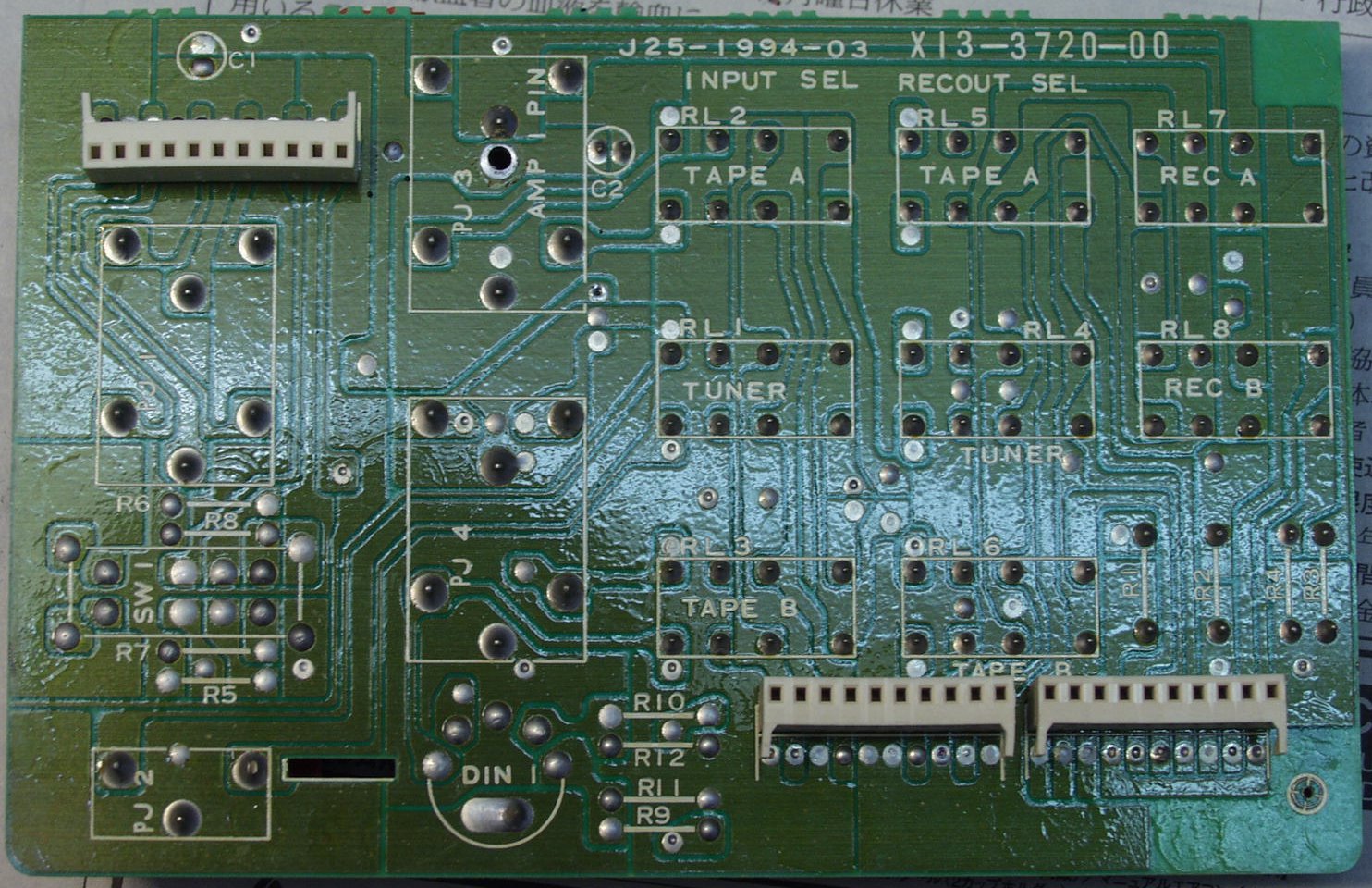

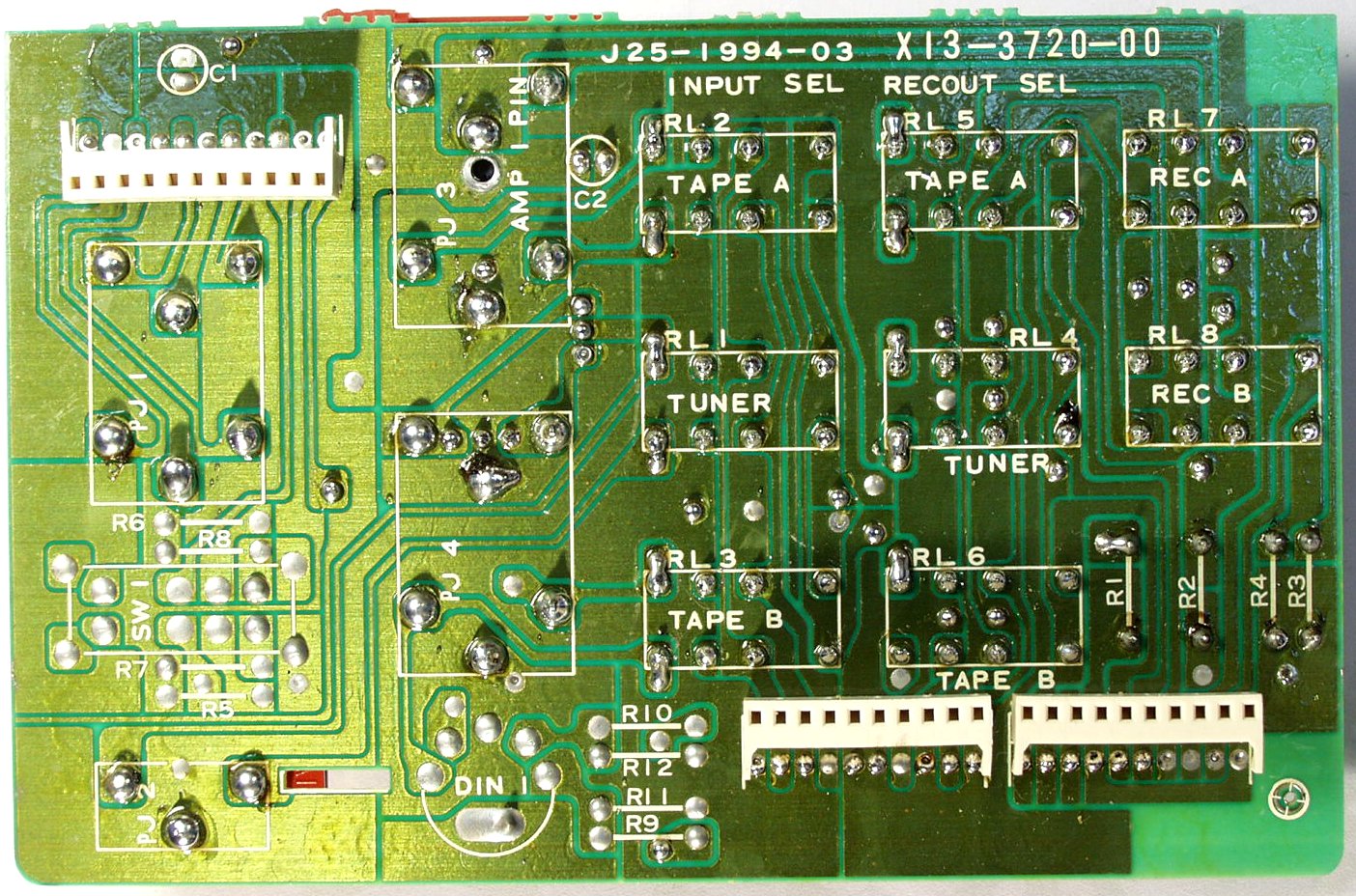

Ｃ５Ｃ．　修理前　入力ＲＣＡ端子基板裏

Ｃ５Ｄ．　修理（半田補正）後　入力ＲＣＡ端子基板裏

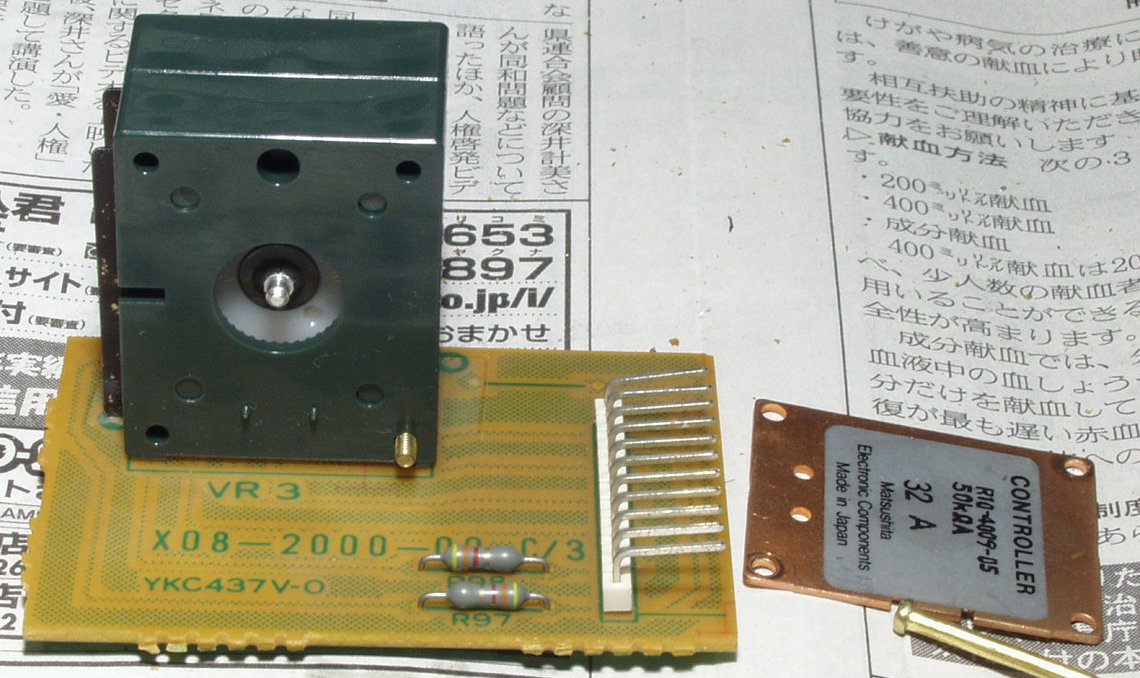

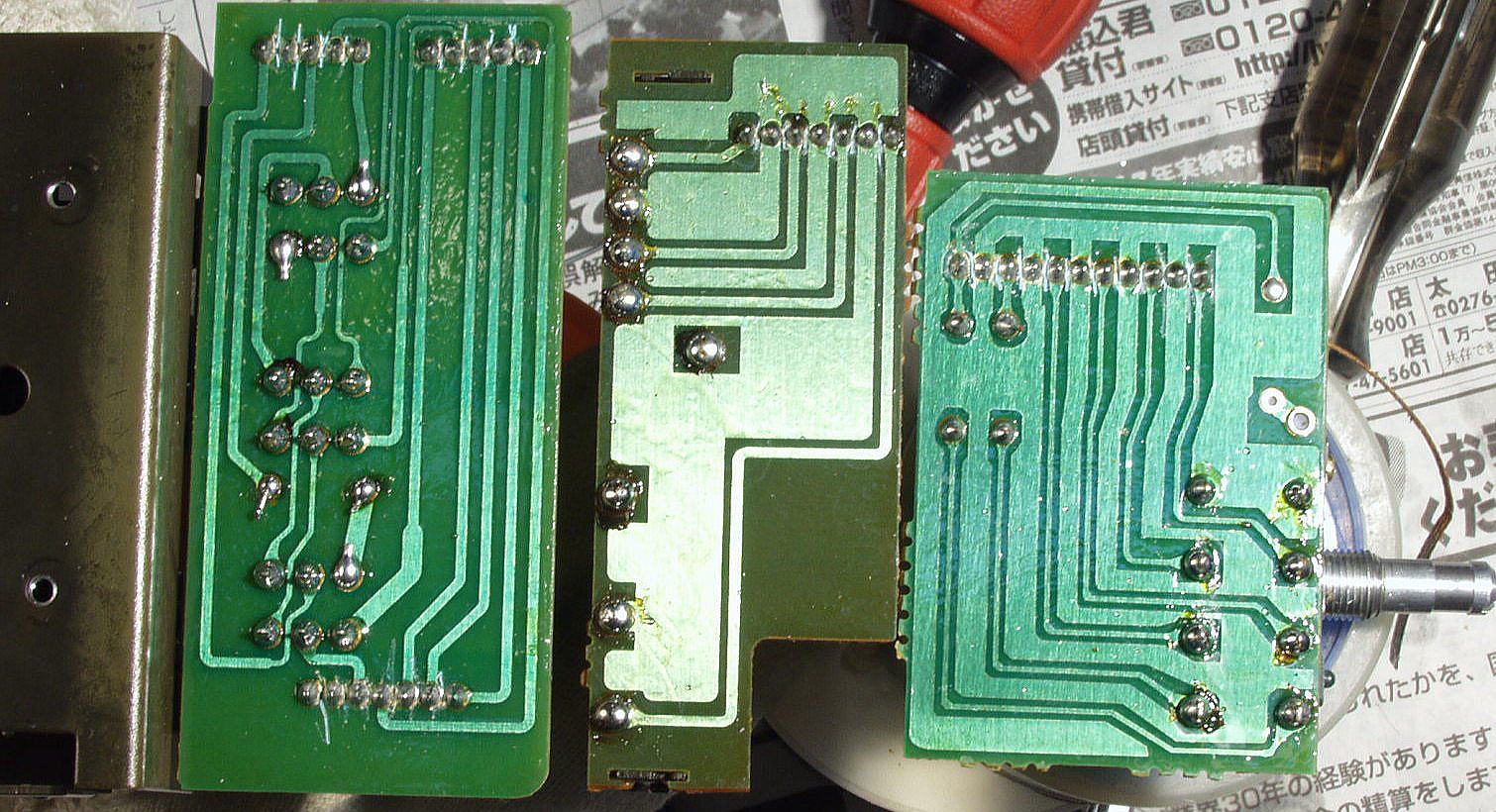

Ｃ５Ｅ．　修理中　ＶＲ清掃　カシメて有るので分解不可

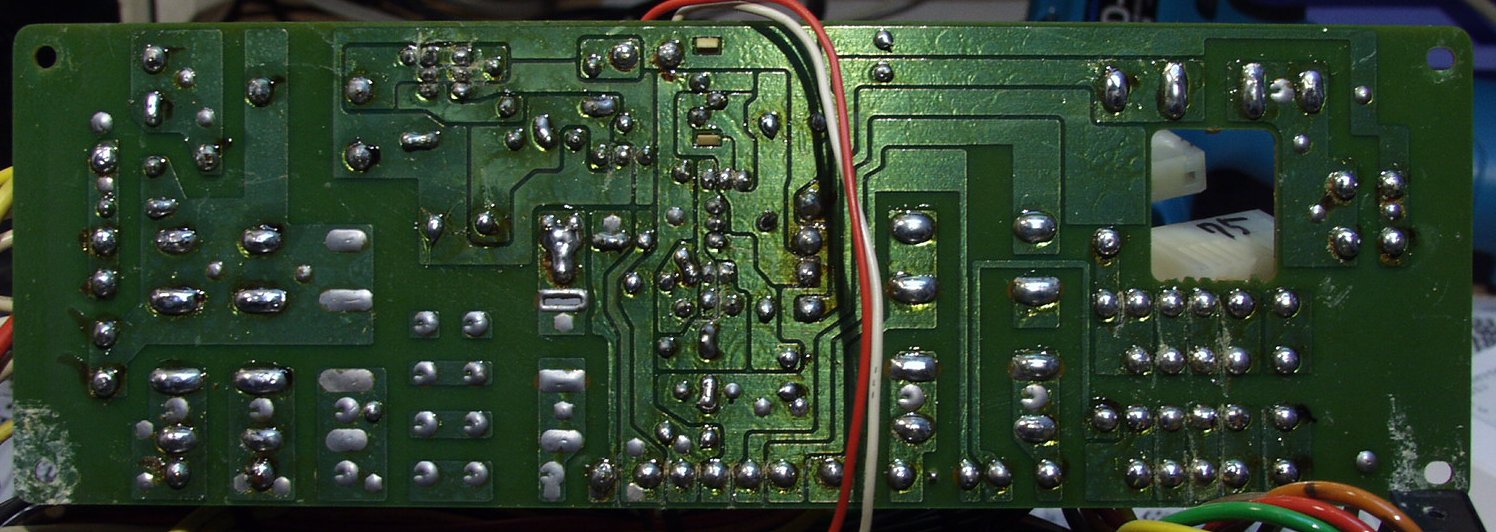

Ｃ５Ｆ．　修理前　ＶＲ、ＳＷ基板裏

Ｃ５Ｇ．　修理（半田補正）後　　ＶＲ、ＳＷ基板裏

Ｃ６Ａ．　修理前　整流基板

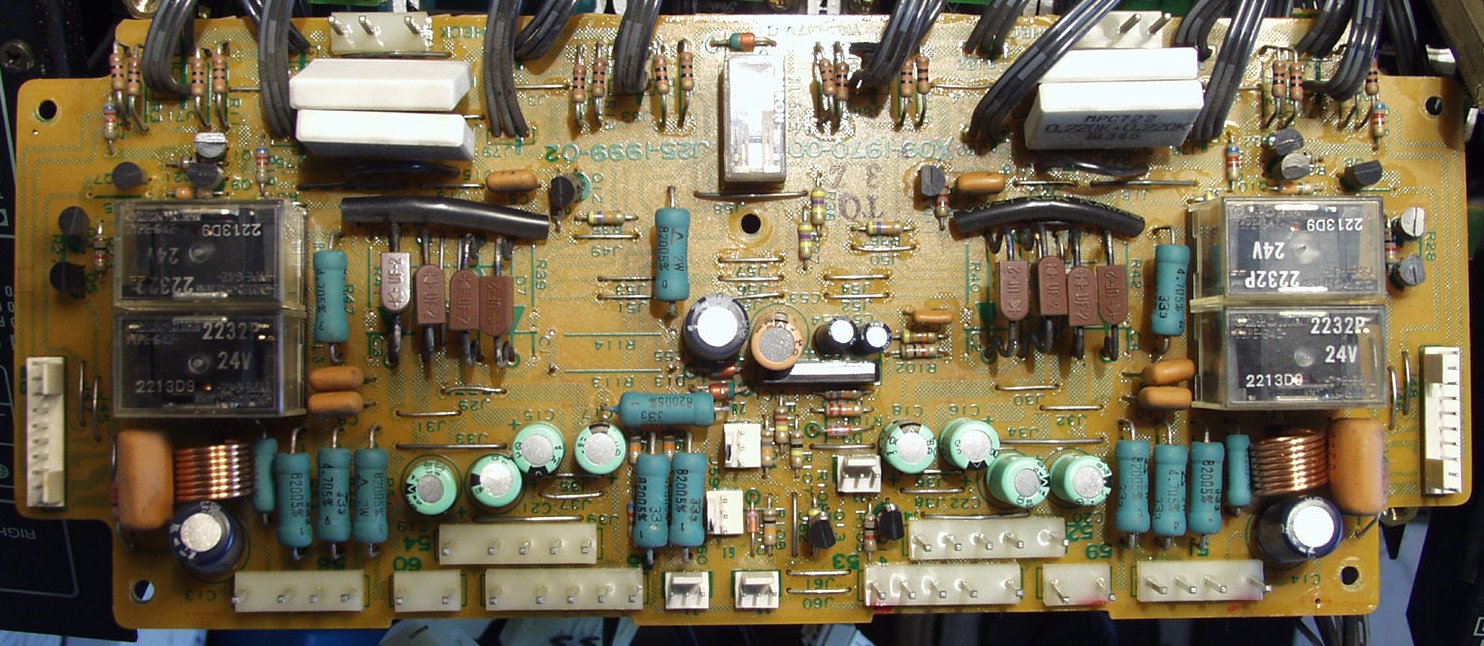

Ｃ６Ｂ．　修理後　整流基板

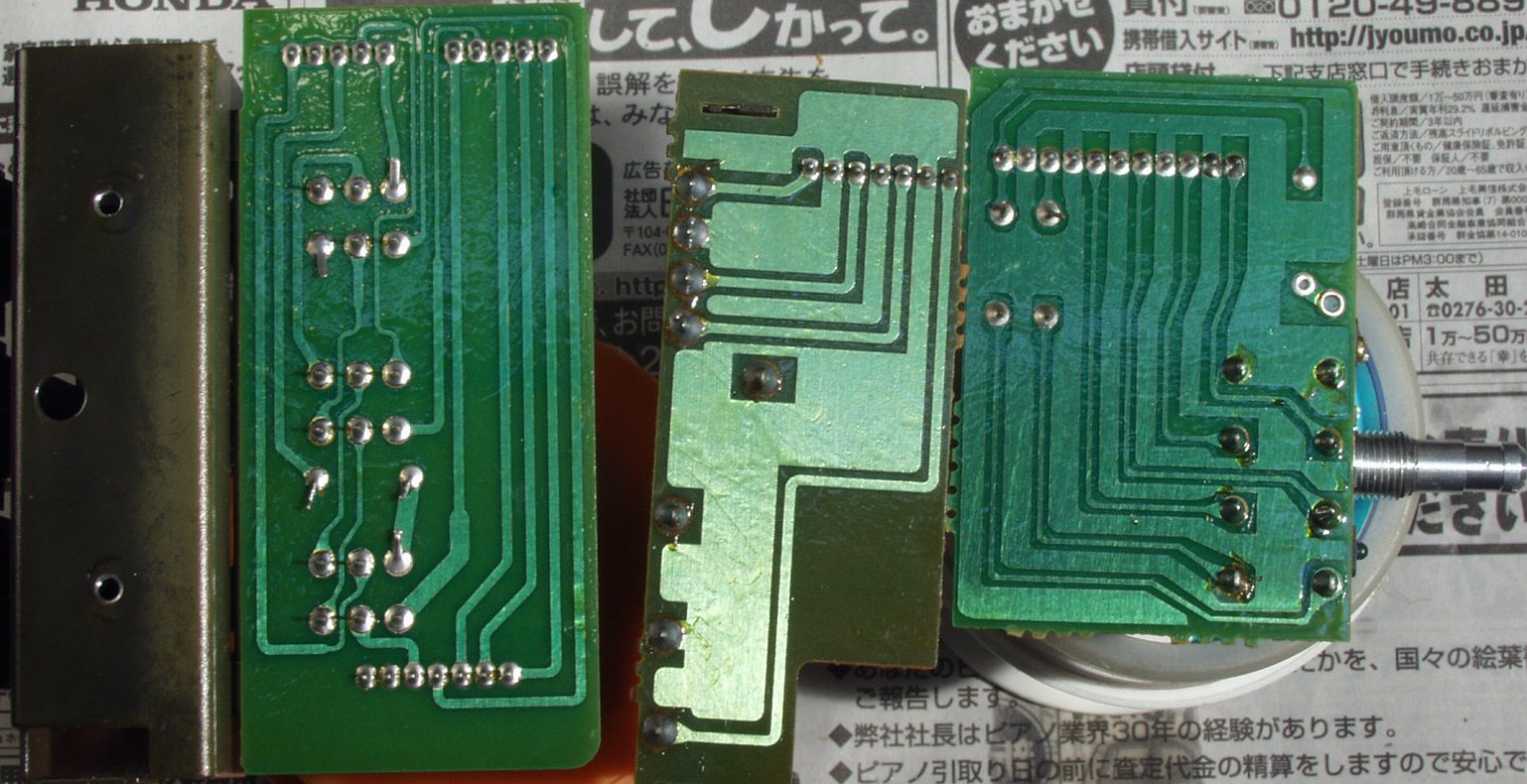

Ｃ６Ｃ．　修理前　整流基板裏

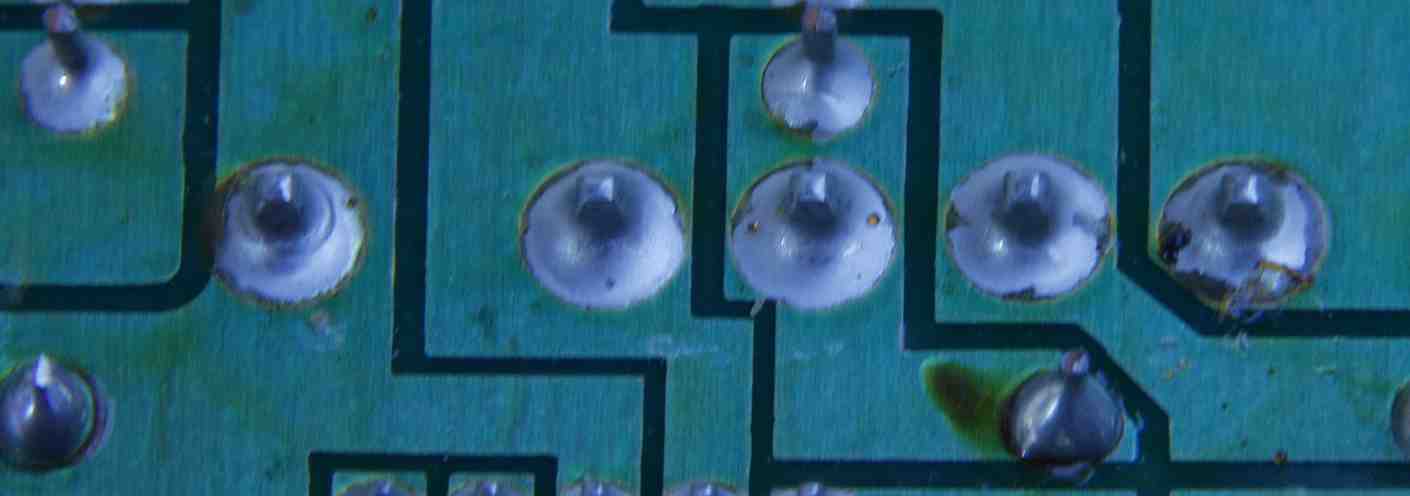

Ｃ６Ｃ１．　修理前　整流基板裏　ハンダ不良

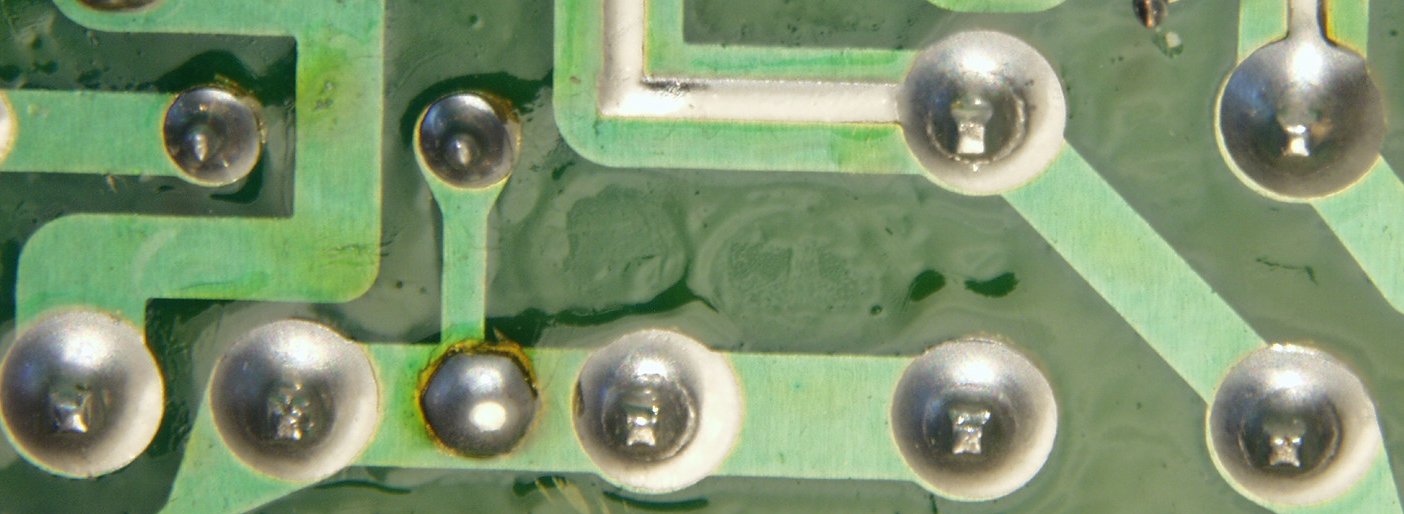

Ｃ６Ｃ２．　修理前　整流基板裏　ハンダ不良２

Ｃ６Ｄ．　修理（半田補正）後　整流基板裏

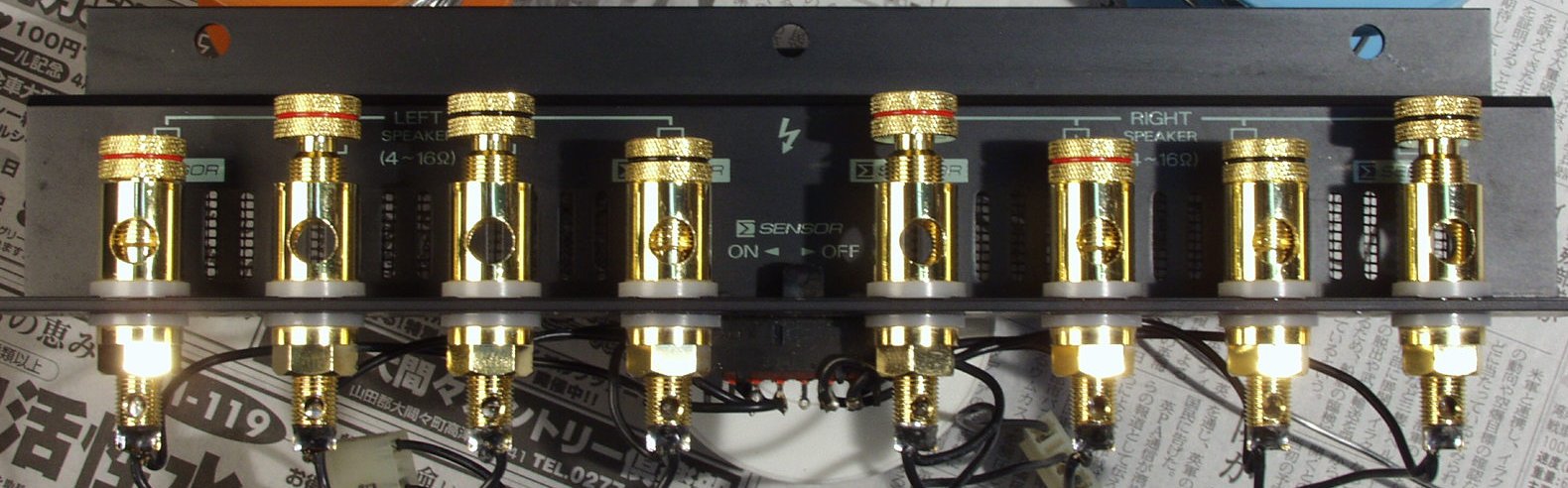

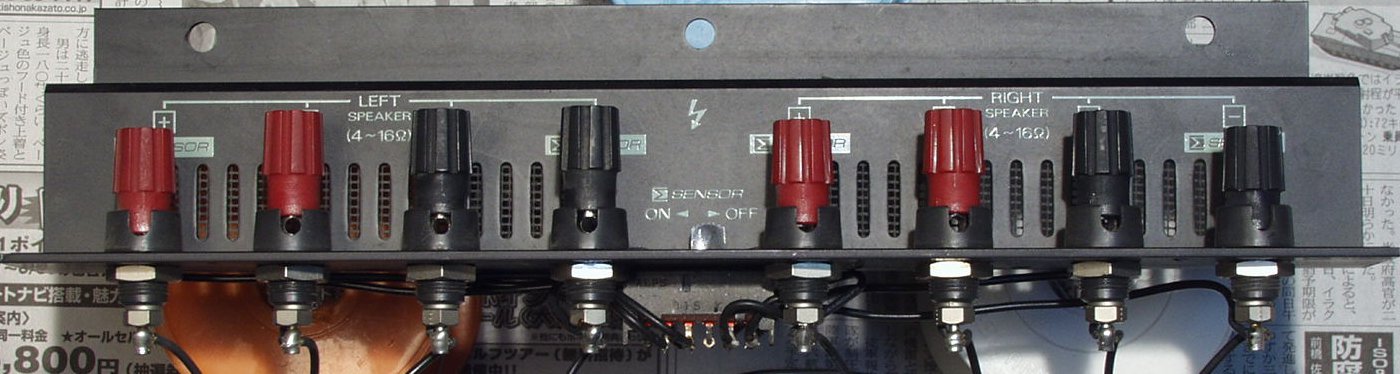

Ｃ７Ａ．　修理前　ＳＰ端子

Ｃ７Ｂ．　修理後　ＳＰ端子

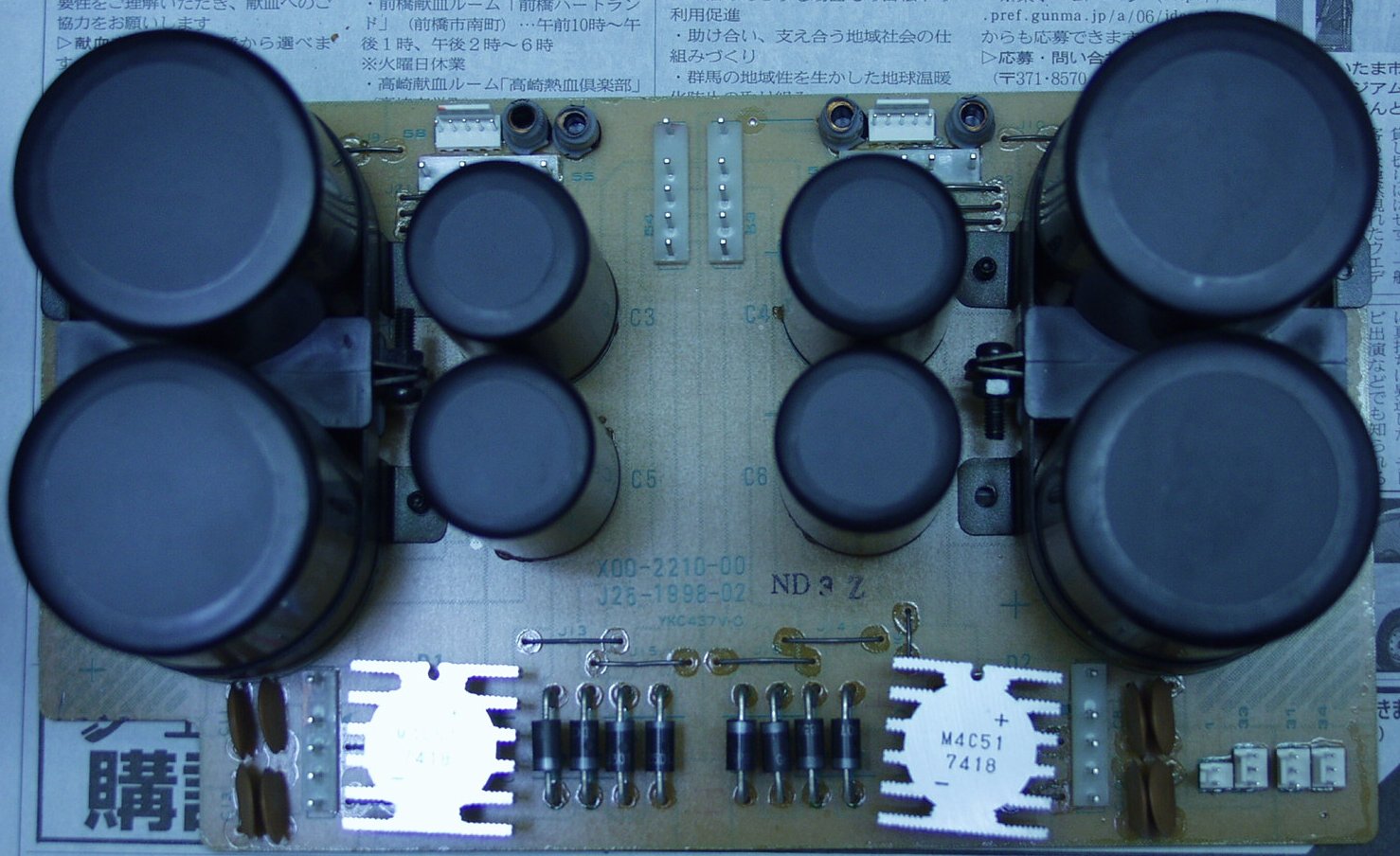

Ｃ８Ａ．　修理前　電源部基板

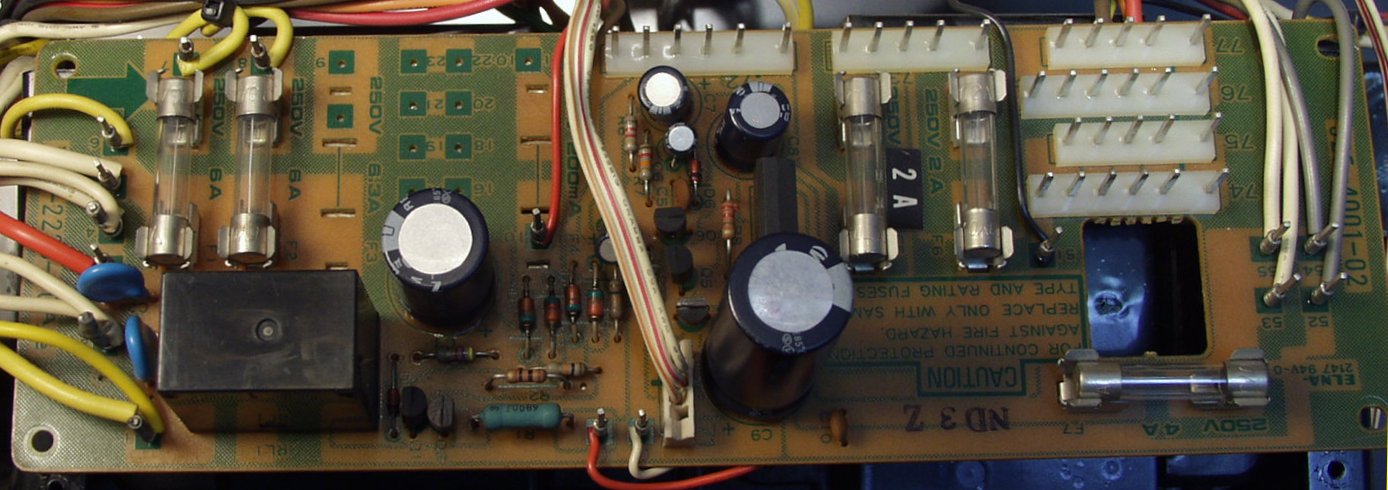

Ｃ８Ｂ．　修理後　電源部基板　電解コンデンサ−６個交換　ラッピングはハンダを浸み込ませる

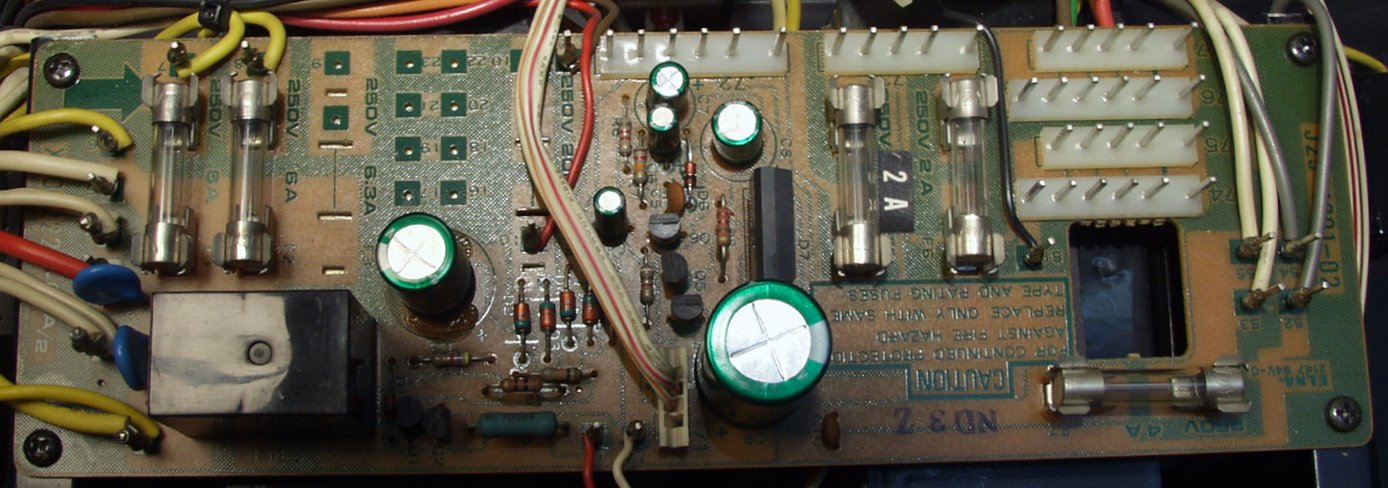

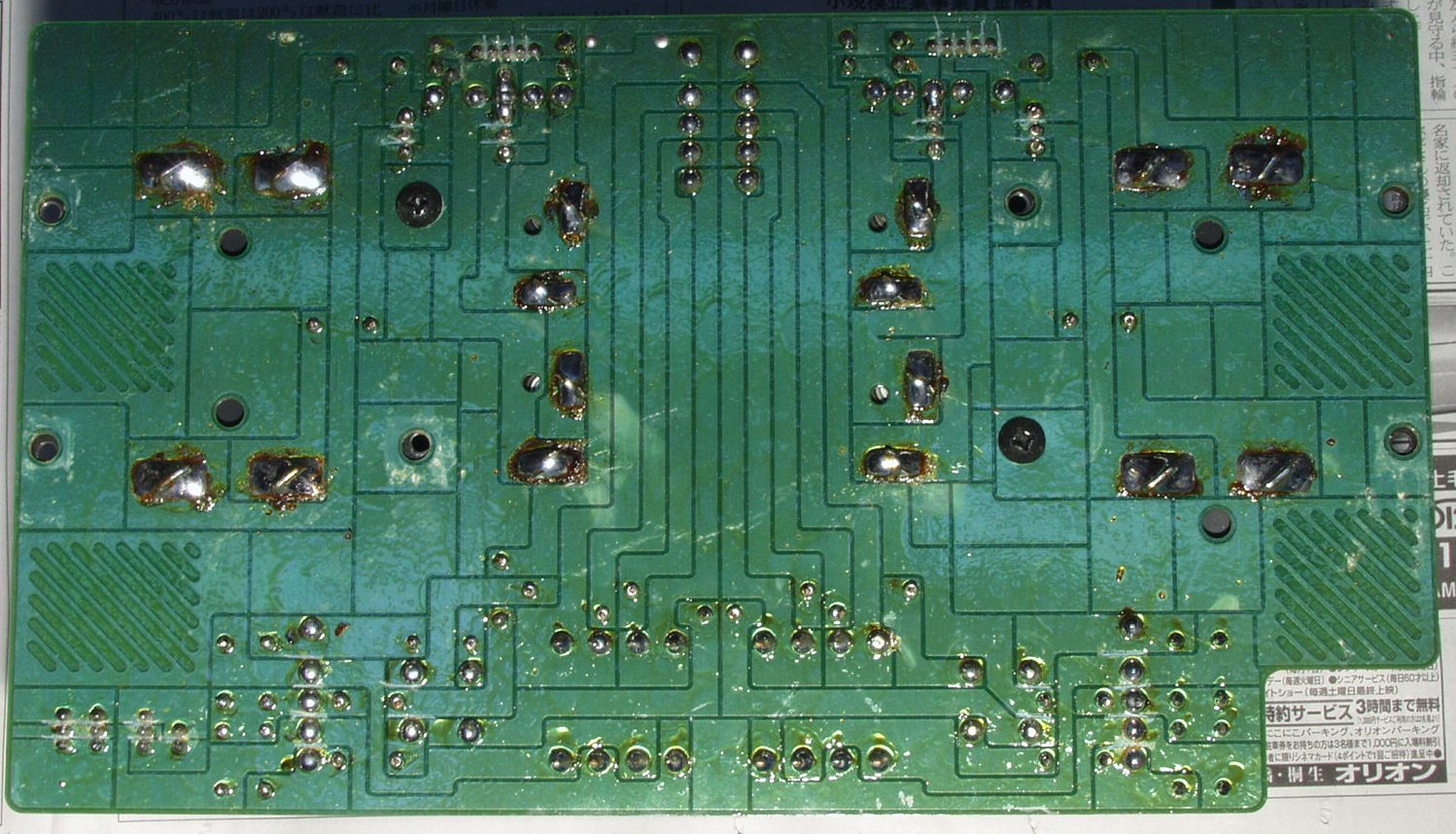

Ｃ８Ｃ．　修理前　電源部基板裏

Ｃ８Ｄ．　修理（半田補正）後　電源部基板裏

Ｃ８Ｅ．　修理完成　電源部

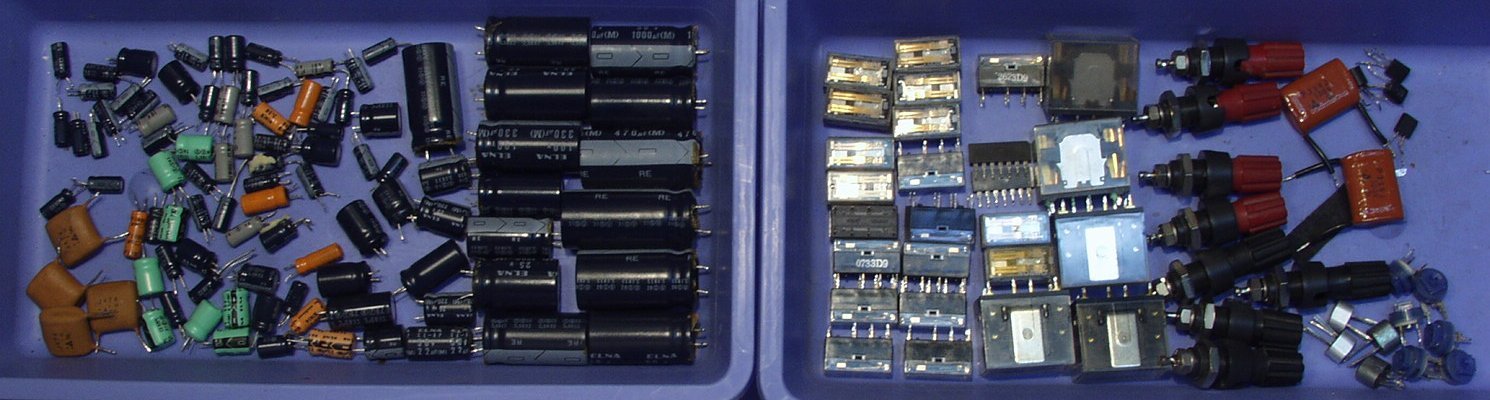

Ｃ９Ａ．　交換部品

Ｃ９Ｂ．　完成　上から見る

Ｃ９Ｃ．　完成　下から見る

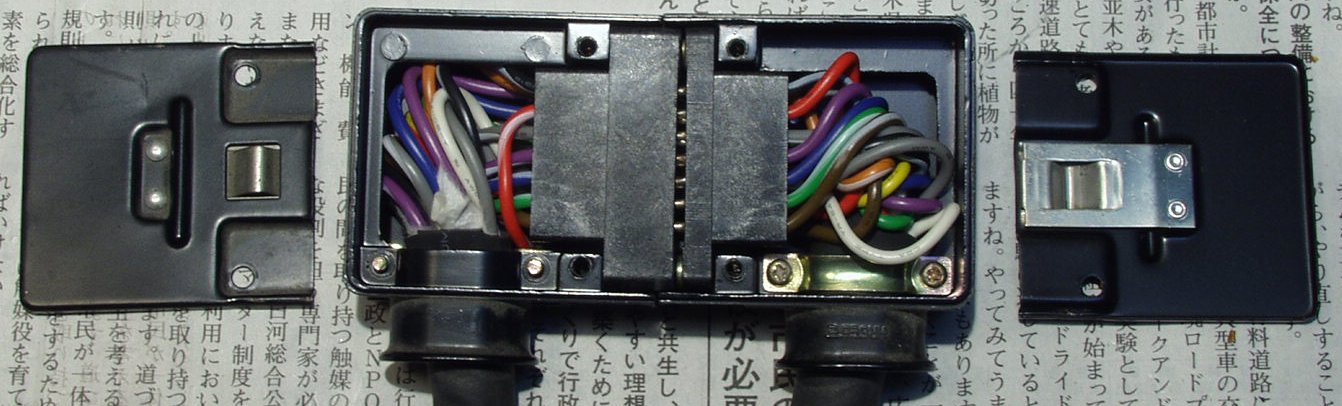

Ｃ９Ｄ．　コネクタ−点検・増締め

Ｃ９Ｅ．　完成

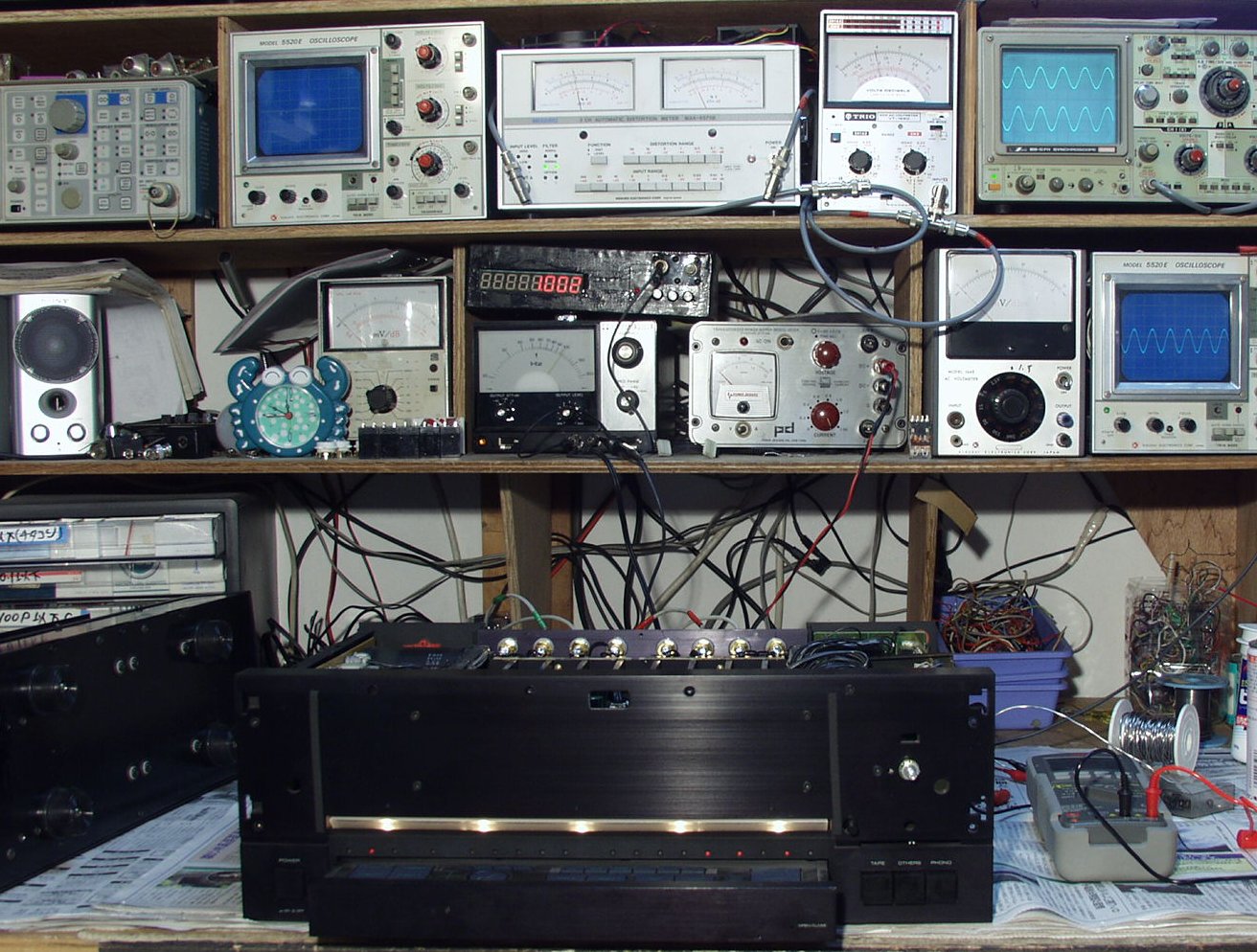

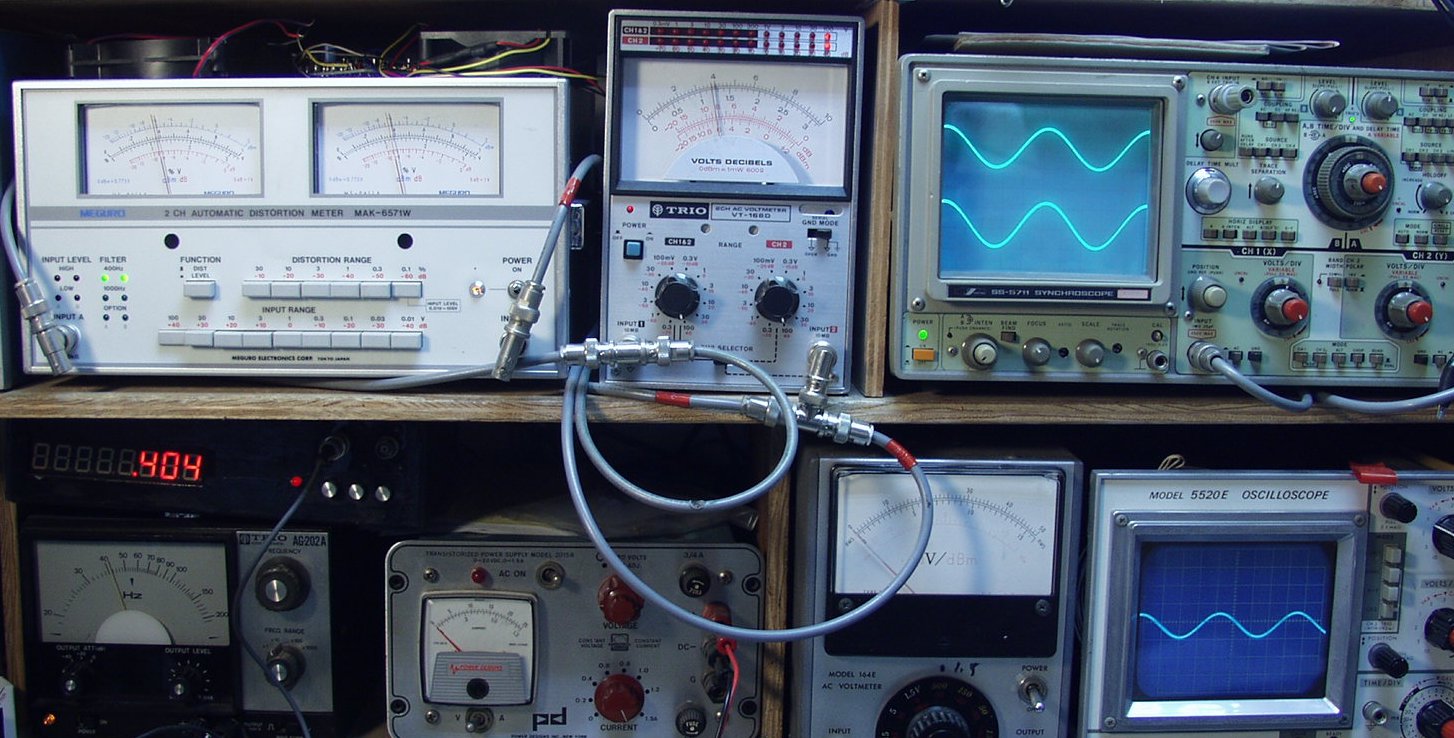

Ｅ．　調整・測定 Ｅ１．　出力、歪み調整・測定

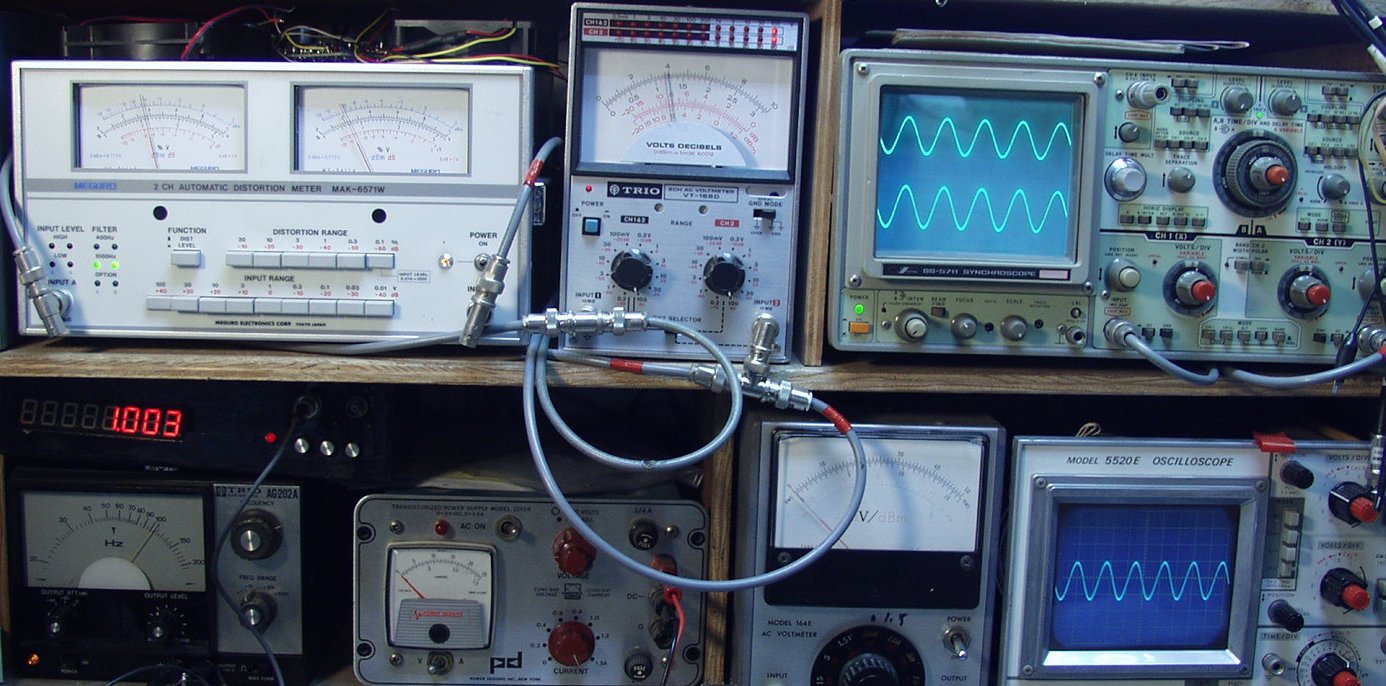

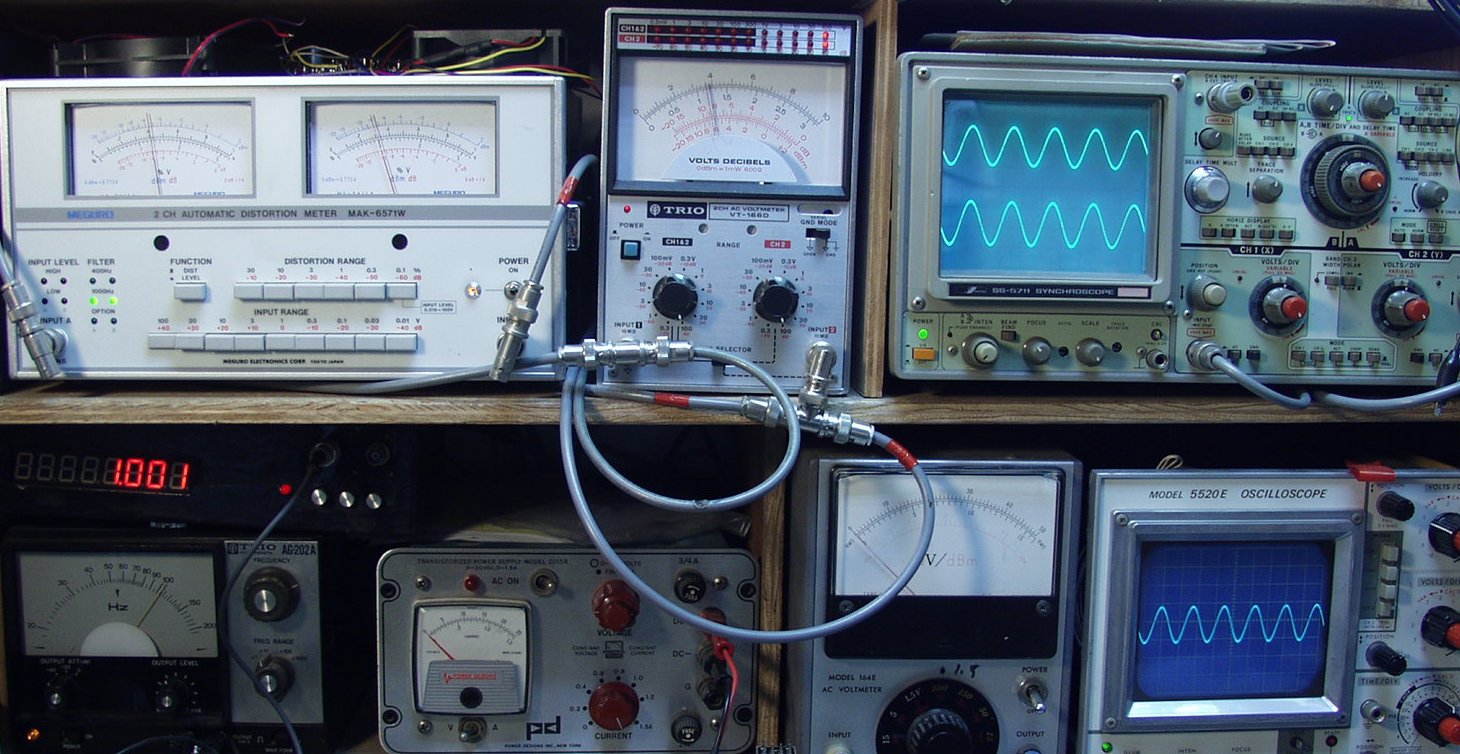

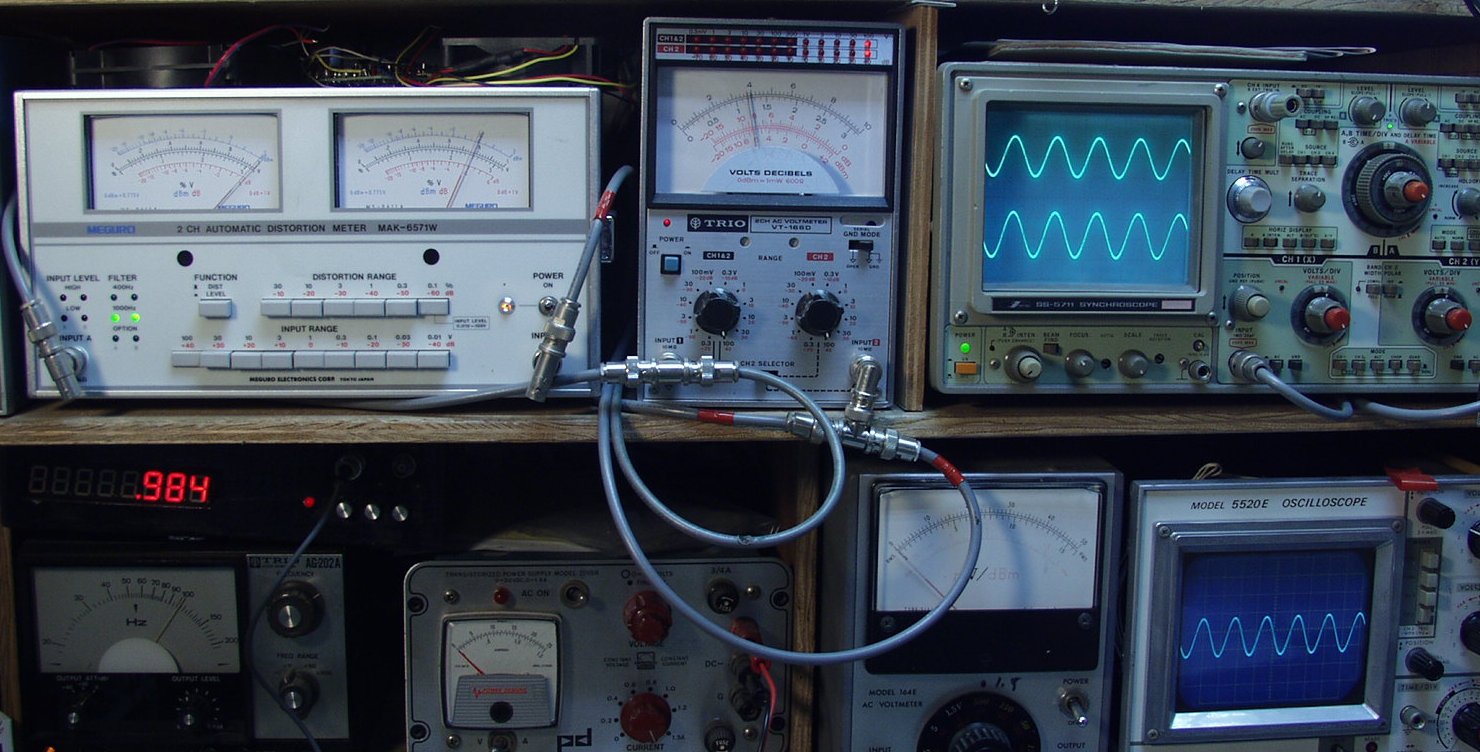

Ｅ２Ａ．　ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．１％　ＡＵＸ入力　１０００ＨＺ 　　　　　　　左＝歪率計　中＝電圧計　右＝出力波形　右下＝入力波形 　　　　　　　左出力＝左＝黒針＝下　　右出力＝右＝赤針＝上

Ｅ２Ｂ．　ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０８％　ＡＵＸ入力　４０００ＨＺ

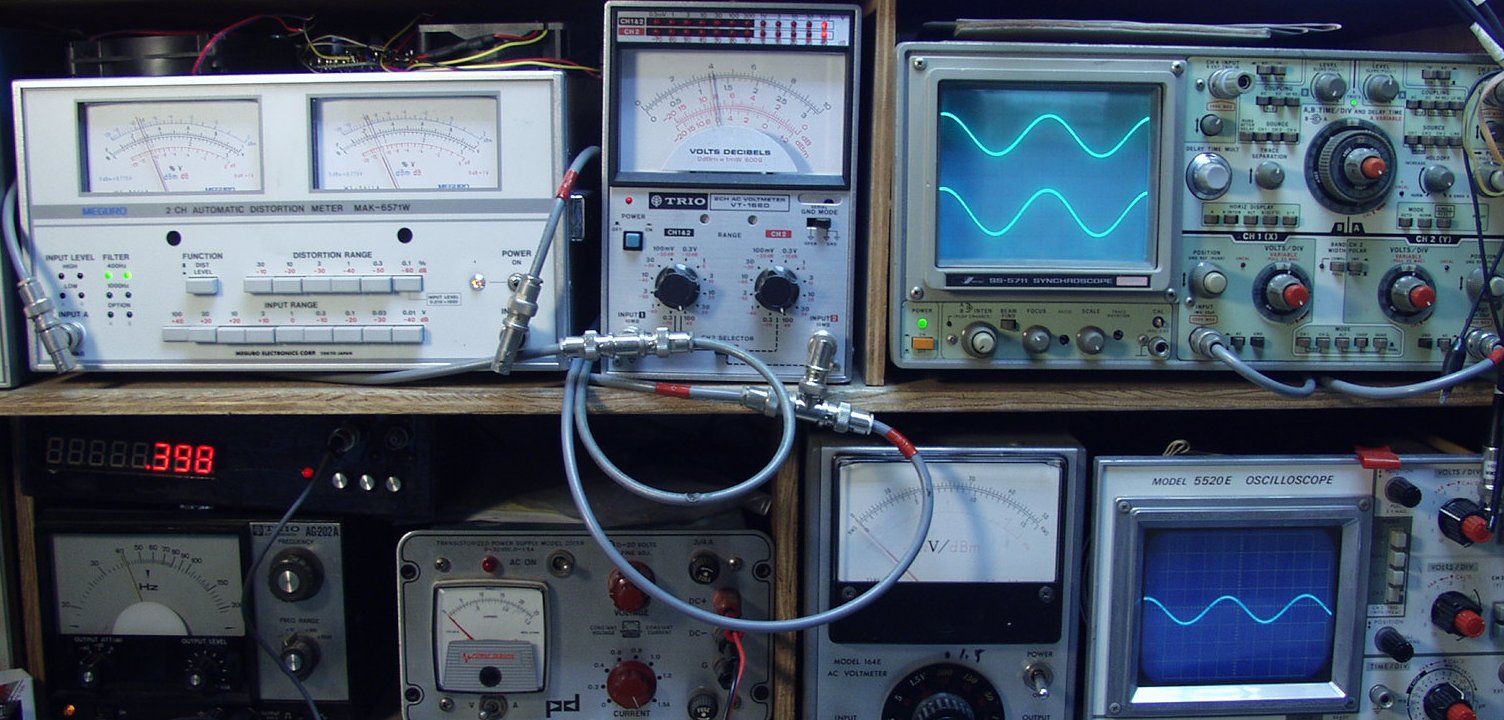

Ｅ３Ａ．　ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０４％　ＭＭ入力　１０００ＨＺ

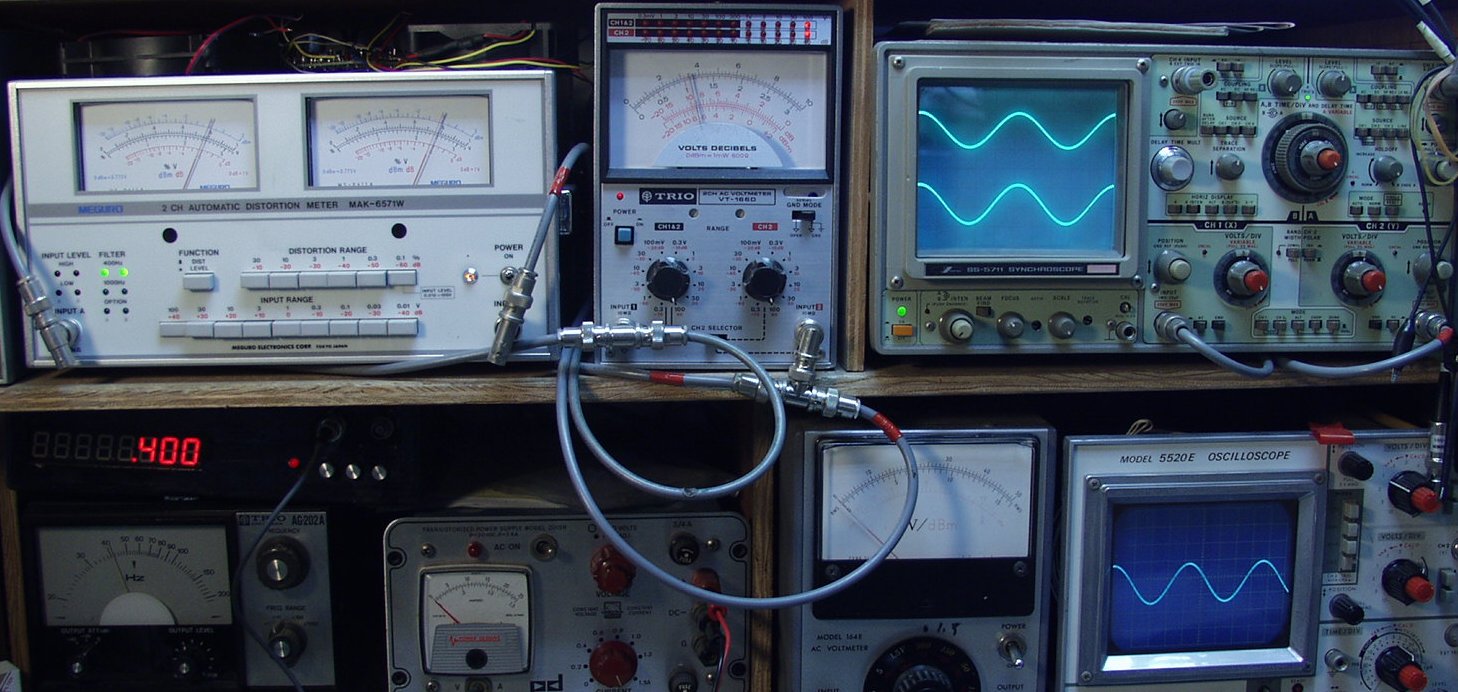

Ｅ３Ｂ．　ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０４％　ＭＭ入力　４００ＨＺ

Ｅ４Ａ．　ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０３％　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０３％　ＭＣ入力　４００ＨＺ

Ｅ５．　　２４時間エージング

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ 　の仕様（マニアル・カタログより）

型式 DLD(ダイナミック・リニアドライブ)サーキット・インテグレーテッドアンプ　L02A 定格出力（両ch動作） 170W＋170W（8Ω、20Hz〜20kHz） 250W＋250W（4Ω、1kHz、THD 0.003％） ダイナミックパワー 390W＋390W（4Ω） 250W＋250W（8Ω） 全高調波歪率 ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥ→ＳＰ端子。 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％。 　　　　1/2定格出力時　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％ ＰＨＯＮＯ→ＳＰ端子（Ｖｏｌ−２０dB） 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ＝０．００４％ 混変調歪率（60Hz：7kHz＝4：1） Tuner、Aux、Tape→SP端子：0.003％（8Ω） 周波数特性（Tuner、Aux、Tape→SP端子） DC〜400kHz -3dB SN比（IHF-A、定格出力時、SP端子） Phono MM＝91dB以上 Phono MC＝73dB以上 Tuner、Aux、Tpae＝110dB以上 サブソニックフィルター 18Hz、6dB/oct ラウドネスコントロール（Volume-30dB） 30Hz〜100Hz連続可変 +3dB/+6dB/+9dB ダンピングファクター（55Hz、8Ω） 10,000以上 ライズタイム 0.9μs スルーレート ±150V/μs 入力感度/インピーダンス（定格出力時、SP端子） Phono MM＝2.5mV/47kΩ Phono MC＝0.1mV/100Ω Tuner、Aux、Tape＝150mV/30kΩ Phono最大許容入力（1kHz、歪率0.0007％） MM＝350mV MC＝15mV Phono RIAA偏差 20Hz〜20kHz ±0.2dB 出力レベル/インピーダンス Tape rec（pin）＝150mV/430Ω Pre out（最大出力）＝2V/600Ω 電源電圧 AC100V、50Hz/60Hz 定格消費電力（電気用品取締法） 420W 電源コンセント 電源スイッチ連動＝2系統、250W 電源スイッチ非連動＝1系統、500W 外形寸法 本体＝幅480×高さ183×奥行343mm 電源部＝幅480×高さ181×奥行163mm ドッキング時＝幅480×高さ183×奥行482mm 重量 本体＝約17.5kg 電源部＝約17kg ドッキング時＝約34.5kg 価格 55万円（1982年発売） 特色。 新開発のＭＭ・ＭＣ入力差替えイコライザーアンプ。 アンプの入力波形＝スピーカーのドライブ波形。 スピーカーの入力端子までを保証するΣドライブ。 低インピーダンス負荷にもすぐれたドライブ能力を示すダイナミック・パワーサプライ。 大容量電源部。 初段にデュアルＦＥＴを使ったＤＣパワーアンプ。 各ステージを完全シールド、相互干渉を防いだシャーシ構造。 鳴きを抑えた重量級設計。 Σドライブ理論にそった独自の回路設計。 着脱可能なセパレート電源。 豊富なファンクションを内蔵したスライドコントロールボックス。 使用上の注意。 周波数によって、大幅にインピーダンスの変化するスピーカーシスムは、定格出力内でもプロテクトが働く場合があります。 入力切り替えはリレーで行われますが、唯一「ＭＭ／ＭＣ」の切り替えはメカＳＷに成ります。 電源ＳＷはリレー投入ですので、長く使用しない場合は、コンセントを抜くか、外部ＳＷで行いましょう。
