ＫＥＮＷＯＯＤ　Ｌ−０２Ｔ　修理記録

同時修理　Ｌ−０２ａの修理はこちら　　平成１８年１１月２６日到着　　　１２月７日完成

Ａ．　修理前の状況 ＦＭ放送の受信はできますが，ときどきステレオ受信できなくなります。上蓋を開けて内部を目視しましたが明らかな異常箇所はありませんでした。 →→当方へ、到着時は受信出来ず T．　修理中の測定 バラック修理の上、測定する。 Ｂ．　原因 経年変化による劣化。 Ｃ．　修理状況 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 出力リレー交換。 配線手直し、補強。 半固定ＶＲ交換。 Ｄ．　使用部品 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　８３個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１５個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　１１０　，０００円　　　　　オーバーホール修理。 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２Ｔ　の仕様（マニアル・カタログより）

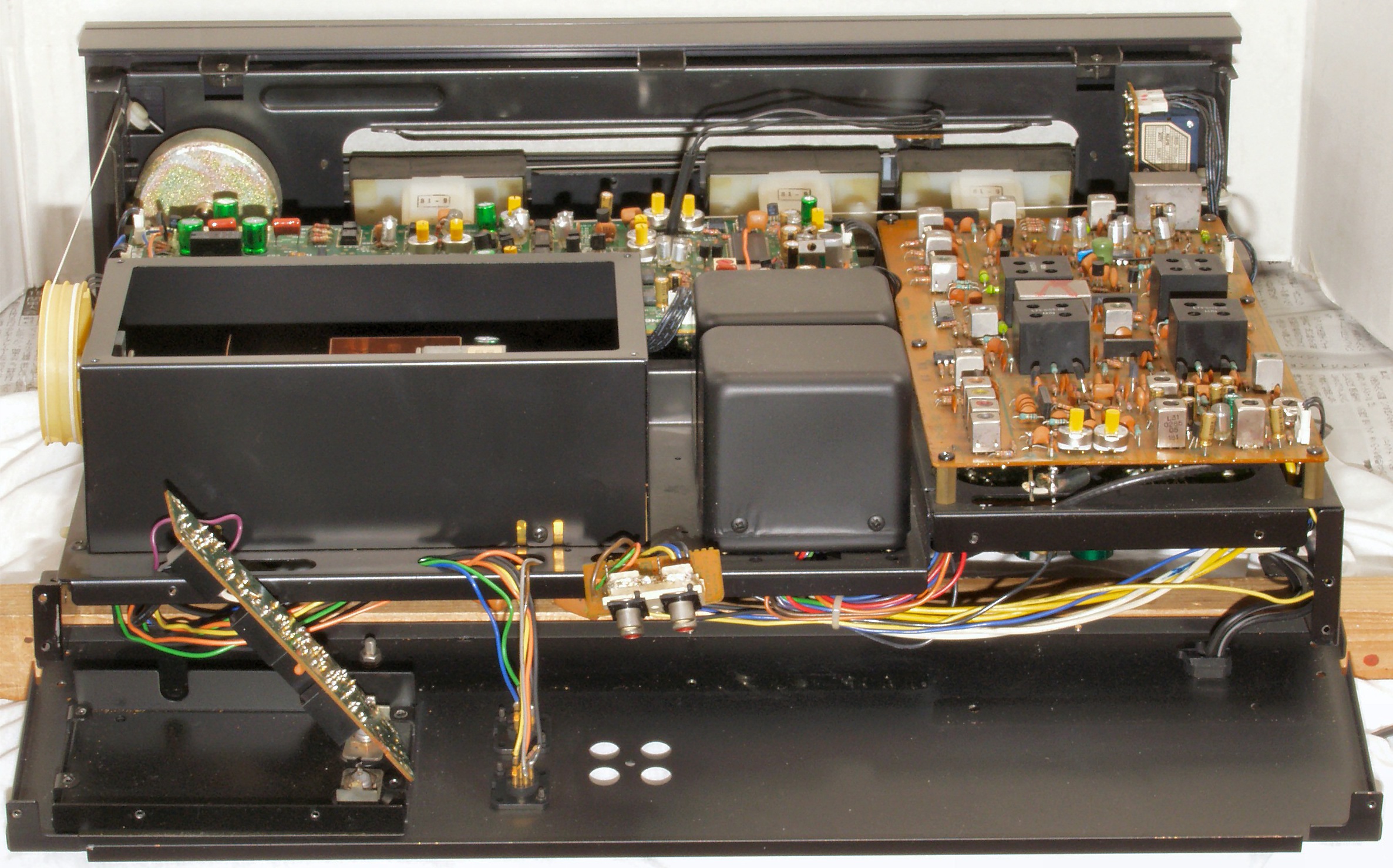

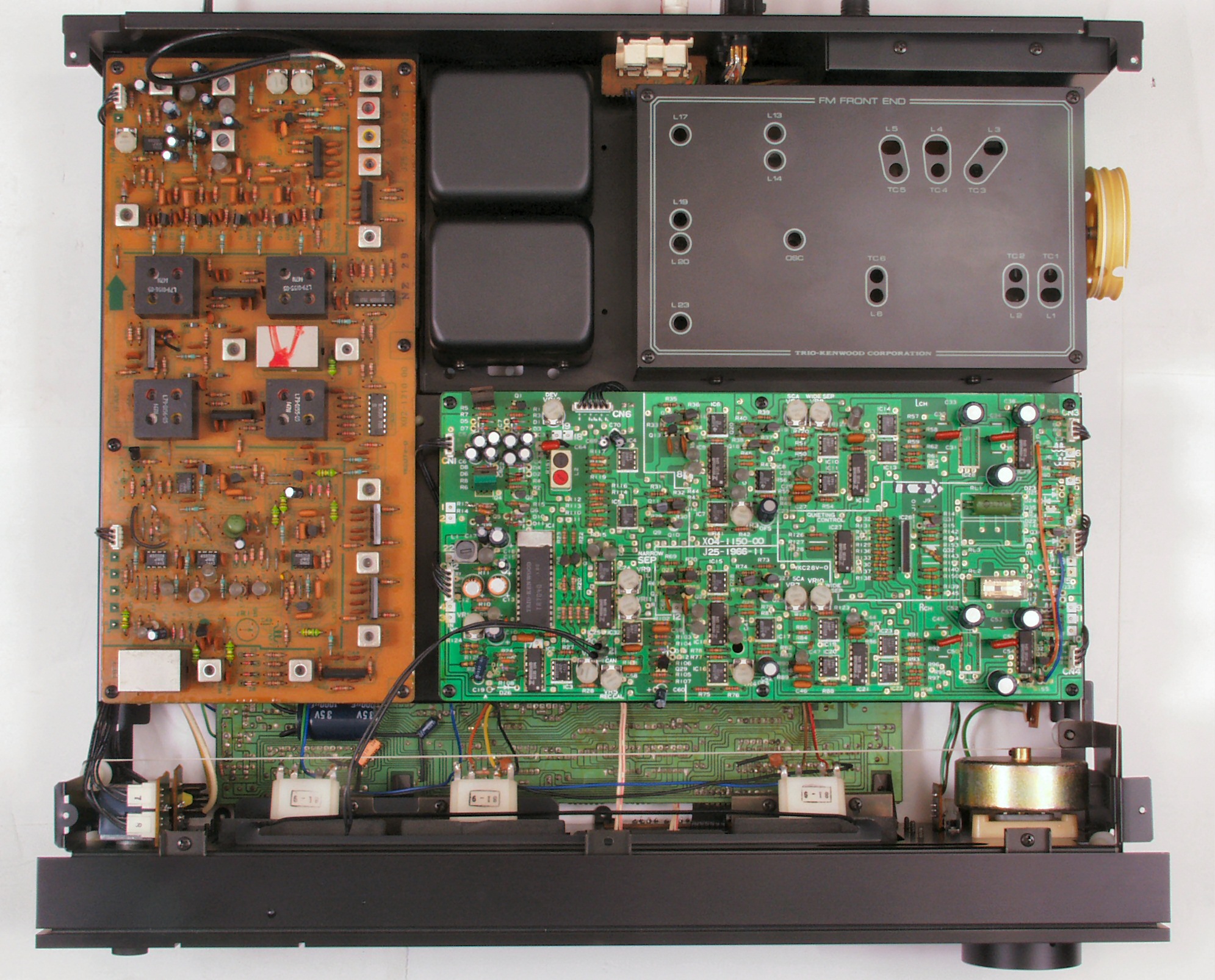

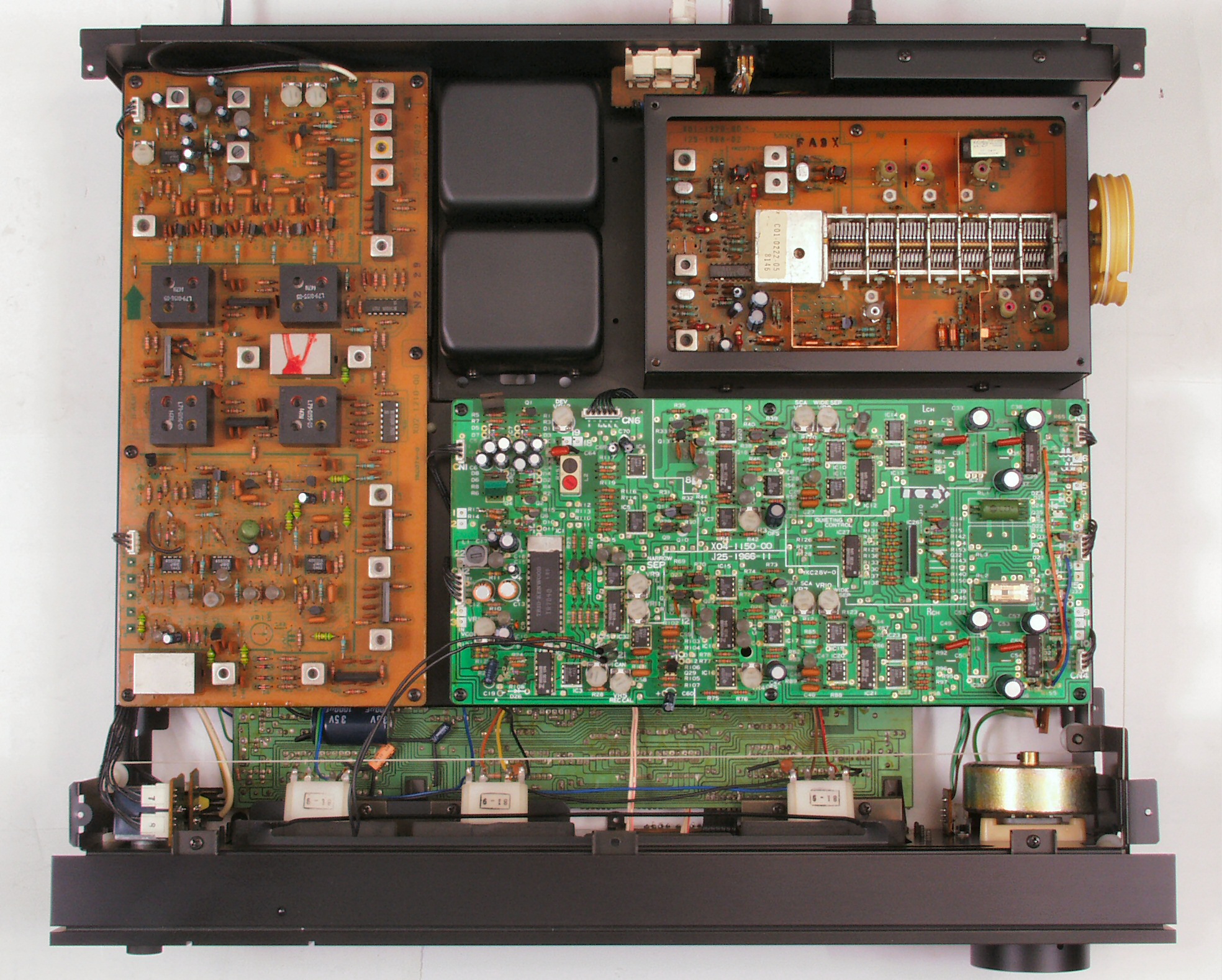

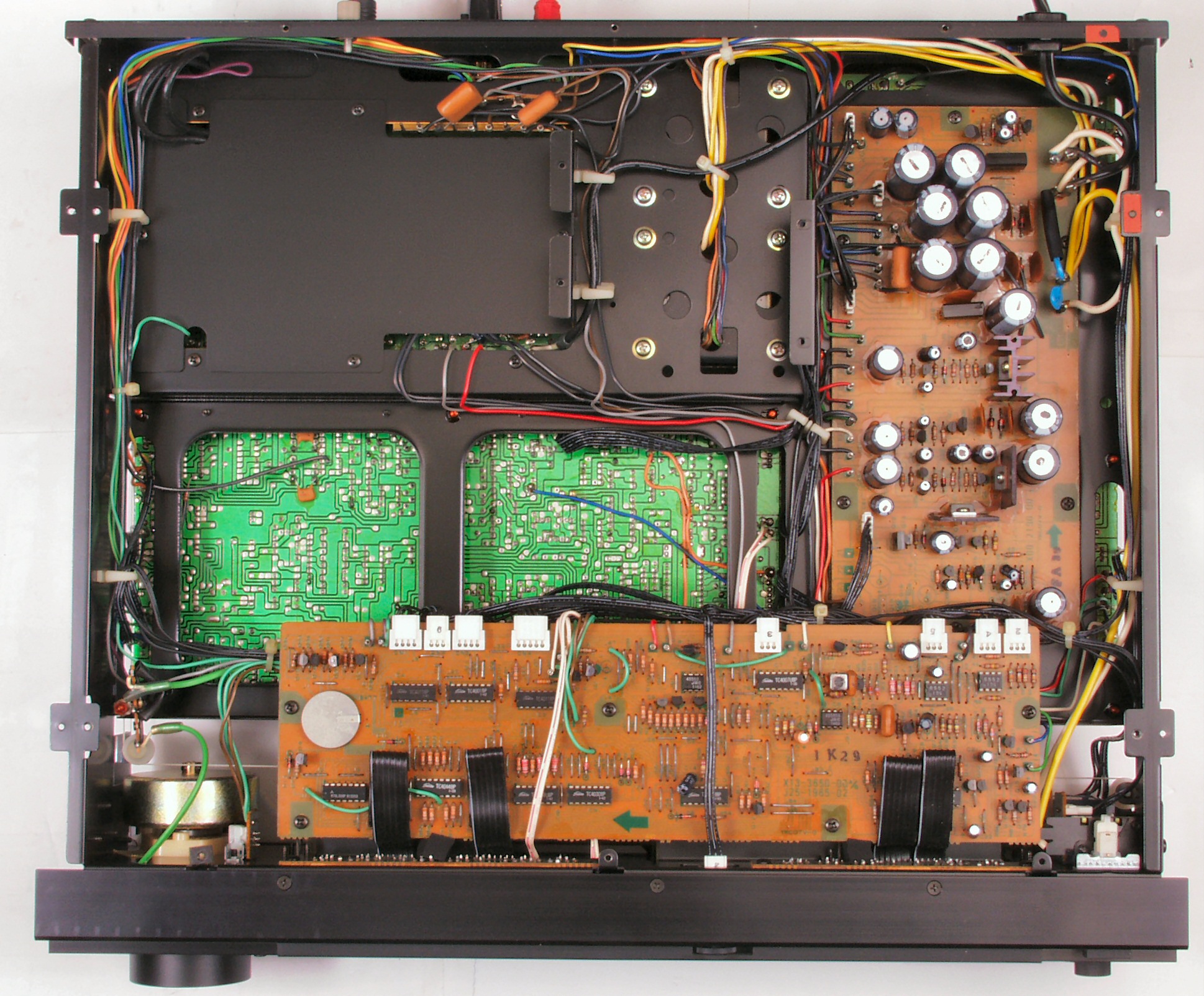

Ａ．　修理前の状況 Ａ１２．　点検中　上蓋を取り、上から見る 　　　　　取扱い説明書から 　　　　　　　電源部は、各動作ステージごとに、独立した電源を設置し、計６巻線の２トランスを使用。 　　　　　　　ＭＰＸ部は３電源、Ｌ・Ｒ信号分離後は、左右完全独立２電源という徹底したもの。

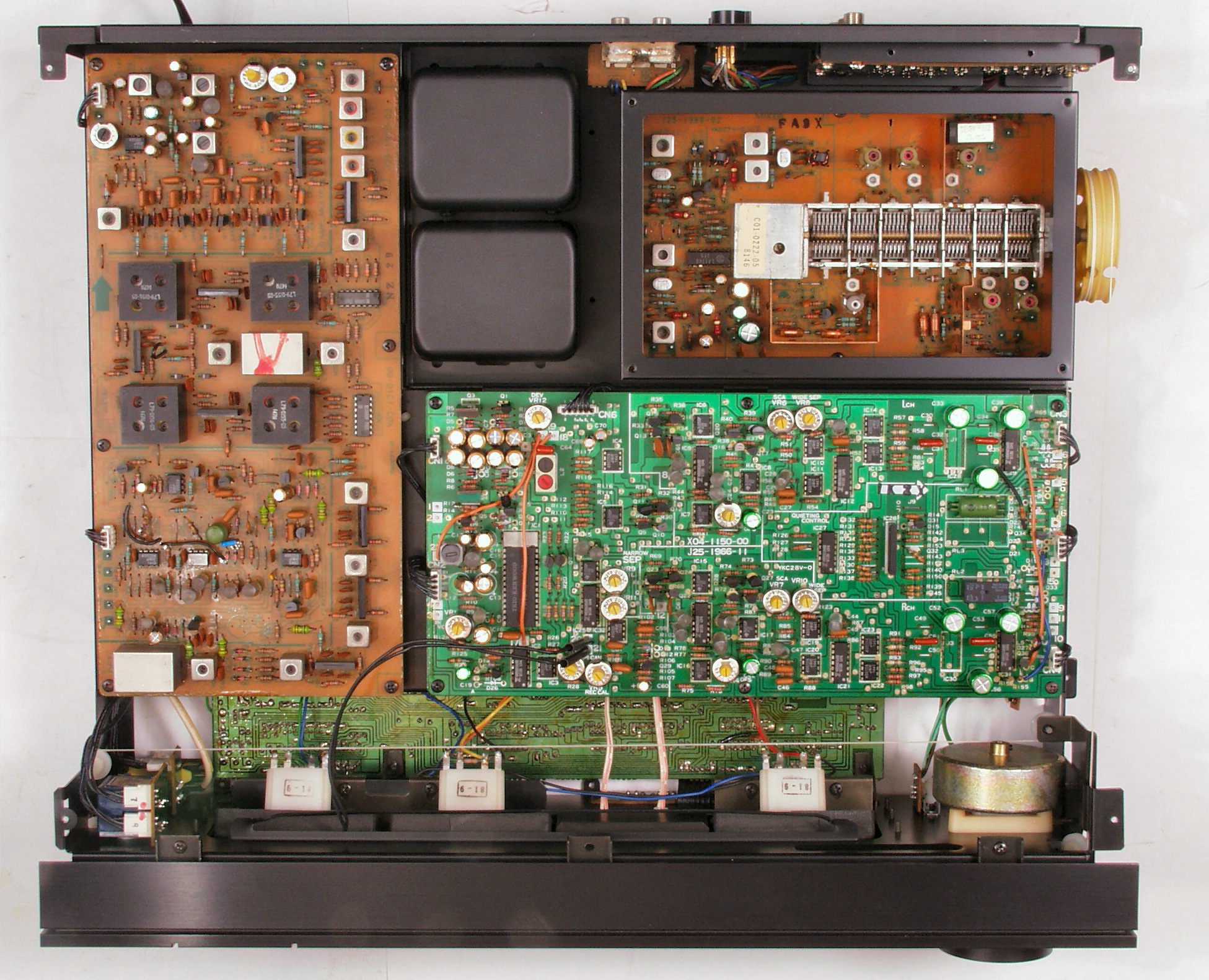

Ａ１２．　点検中　上蓋を取り、ＲＦユニットの蓋も取り、上から見る。　局発に１段同調バッファー持つ。

Ａ２．　点検中　　下蓋を取り、下から見る

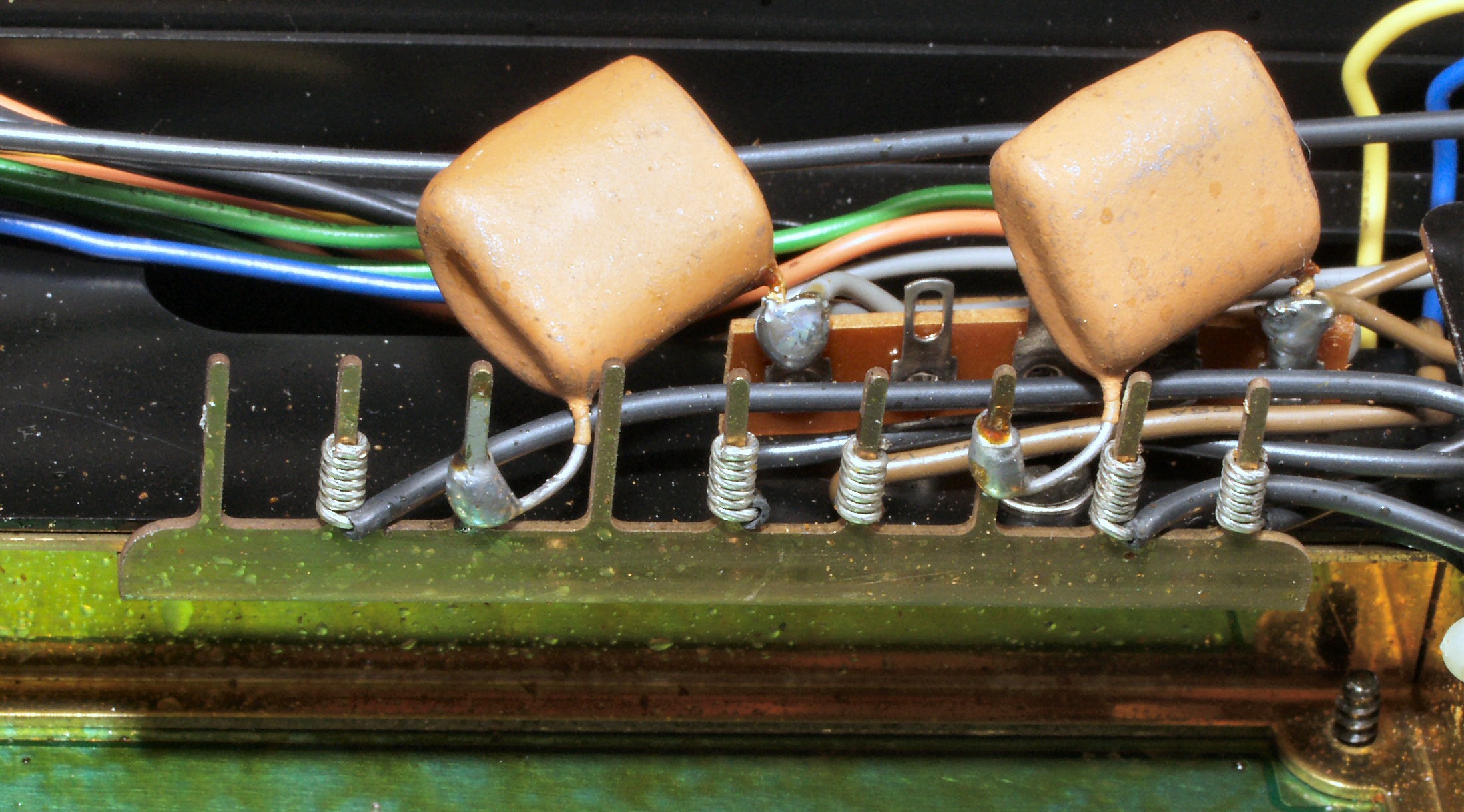

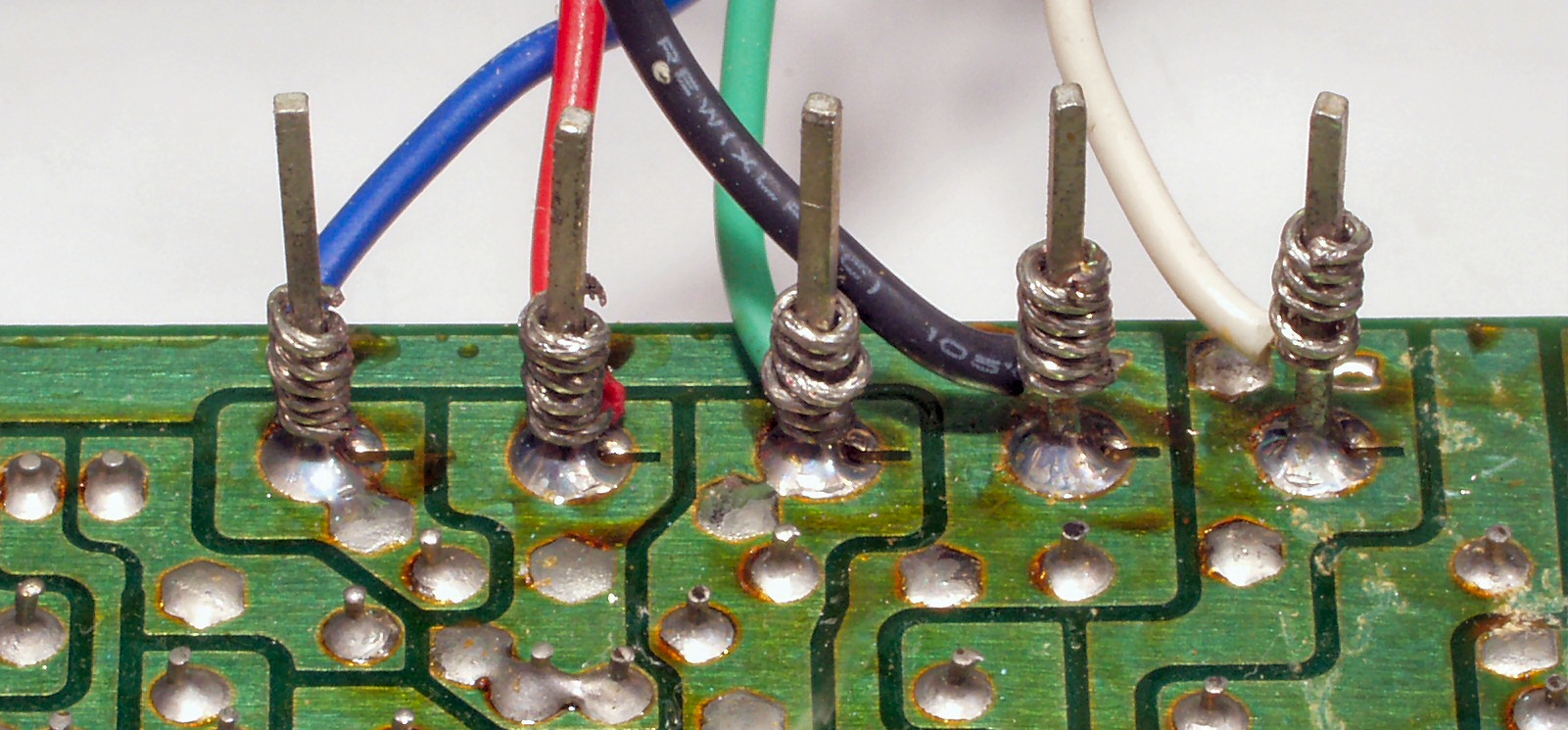

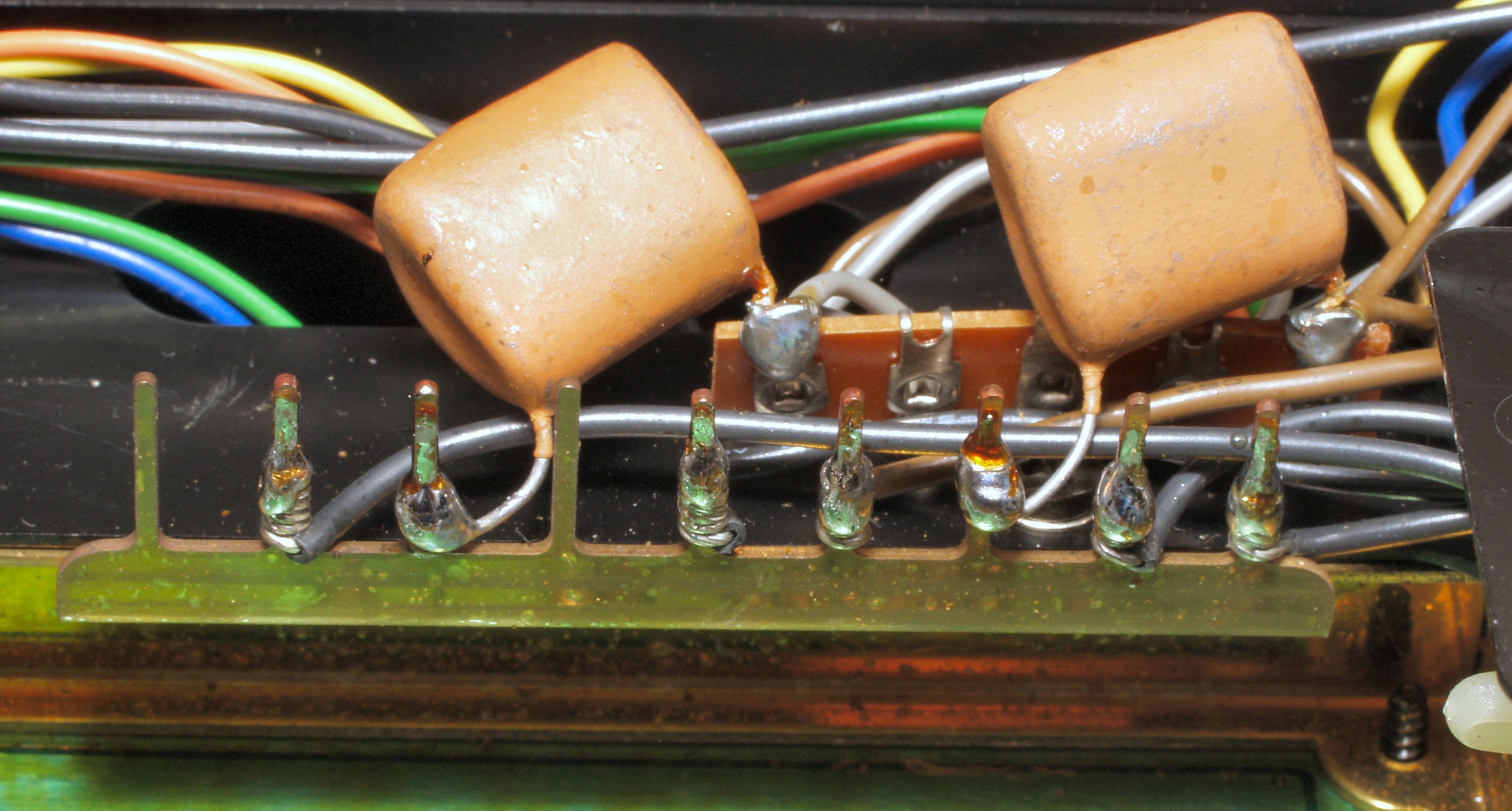

Ａ３１．　点検中　ＫＥＮＷＯＯＤ自慢の「Σドライブ」ケーブル

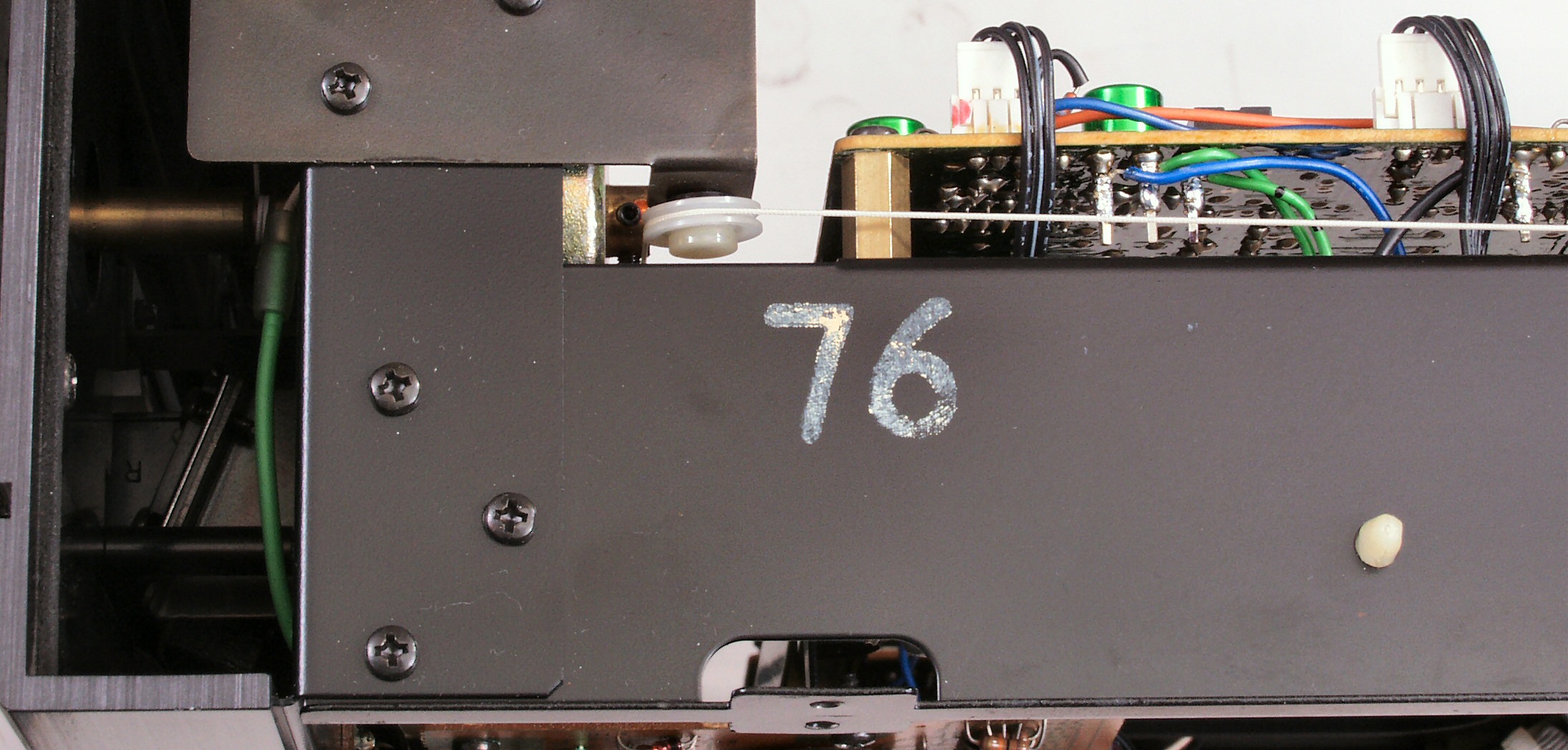

Ａ３２．　点検中　「７６」は製造番号？？

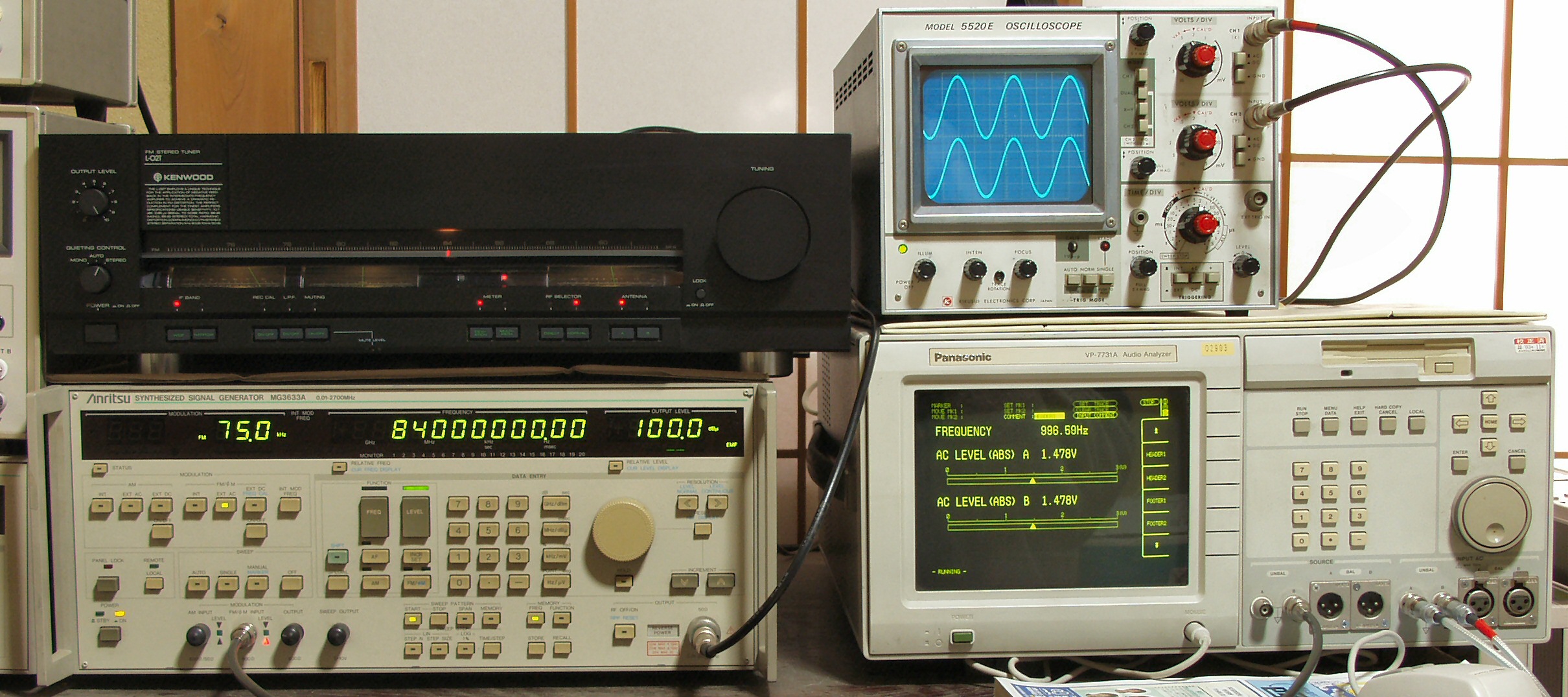

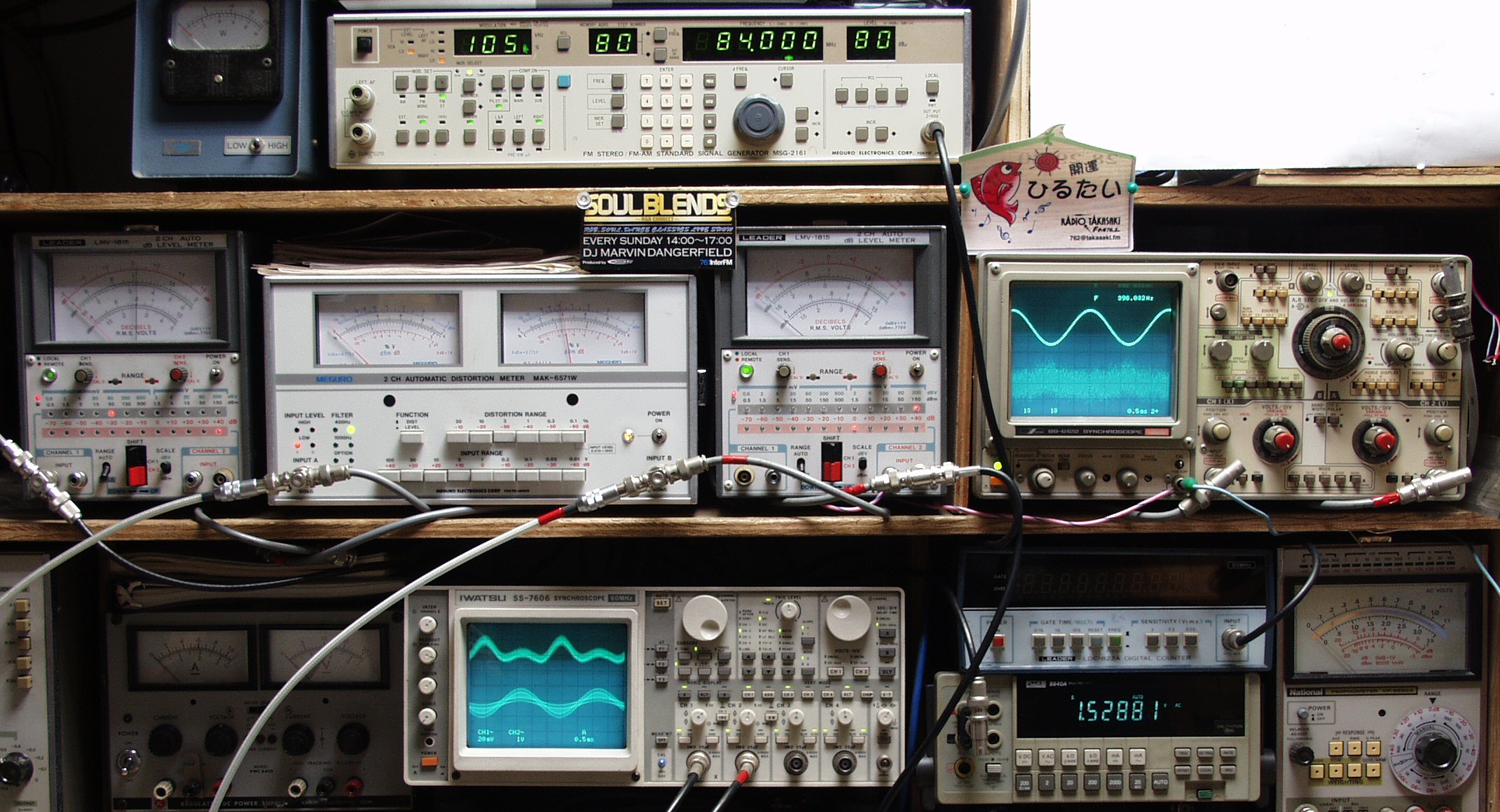

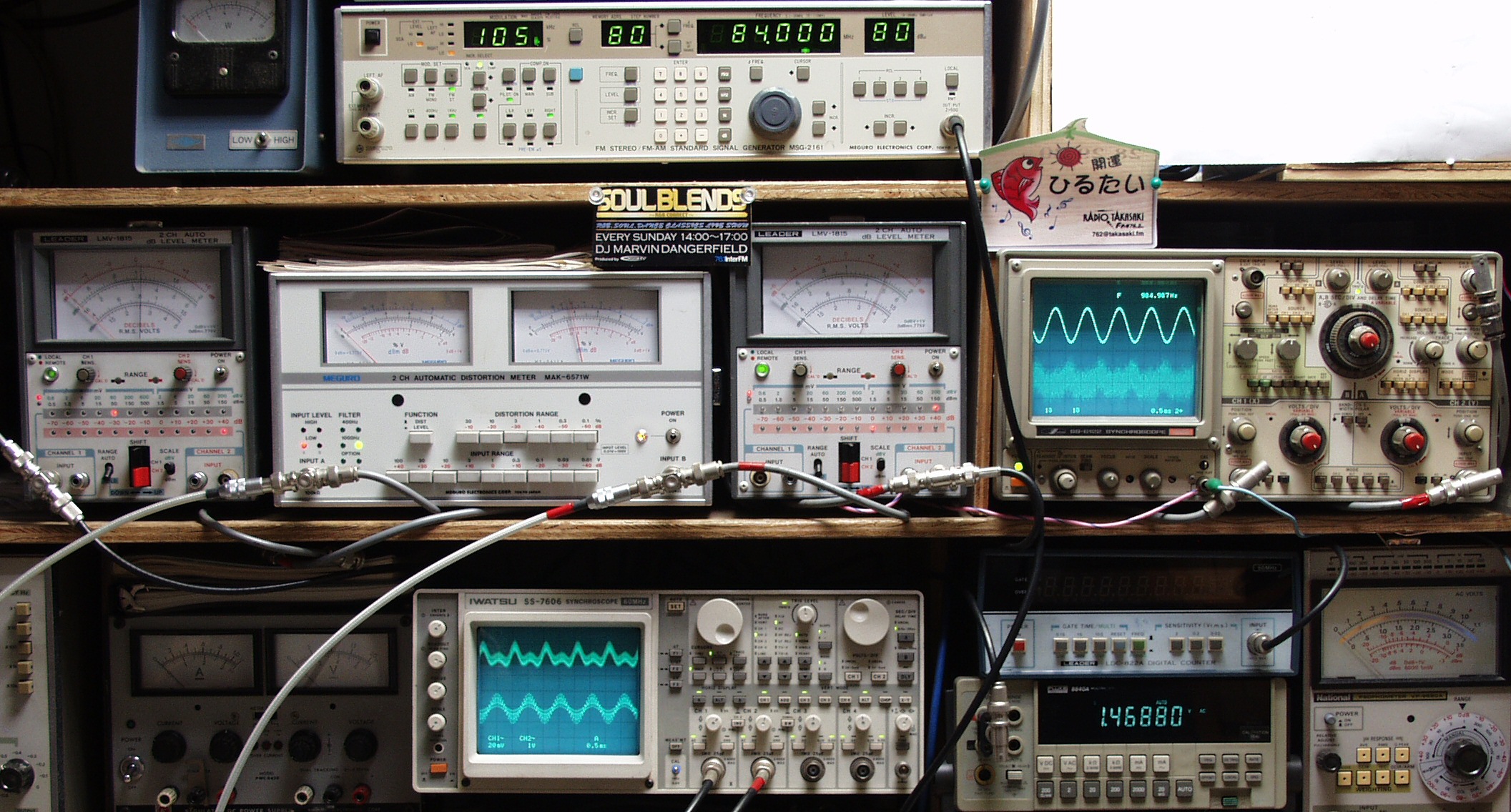

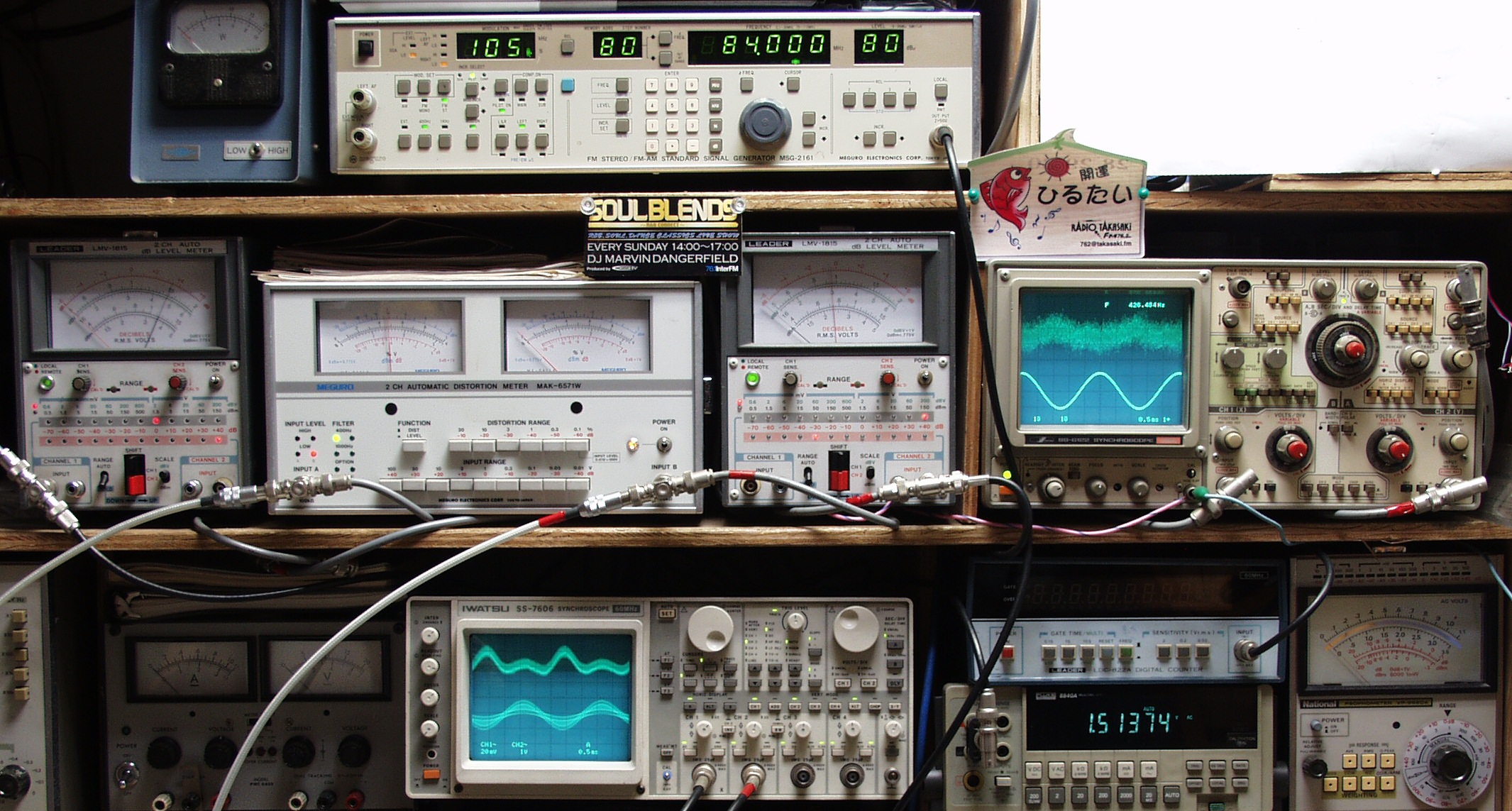

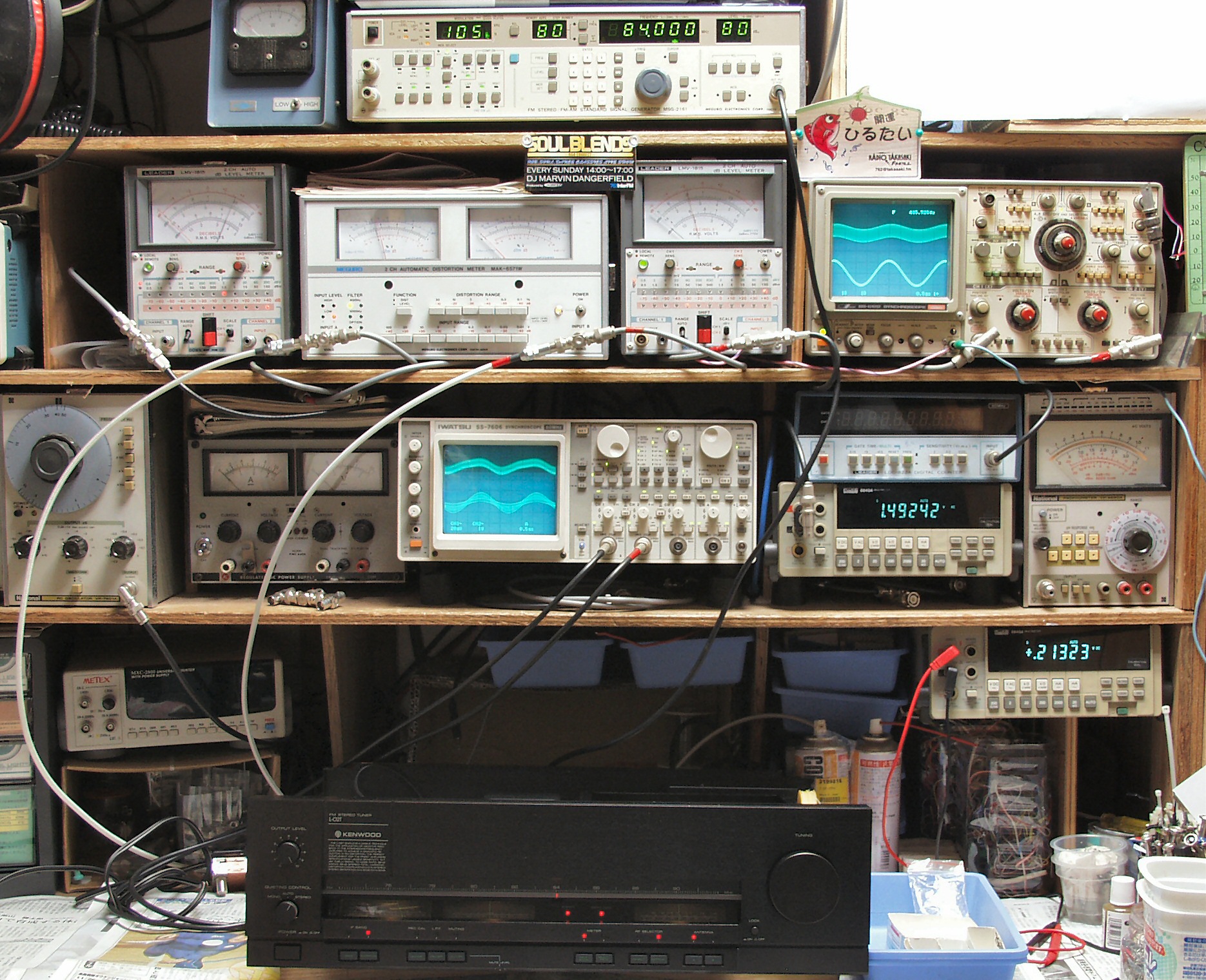

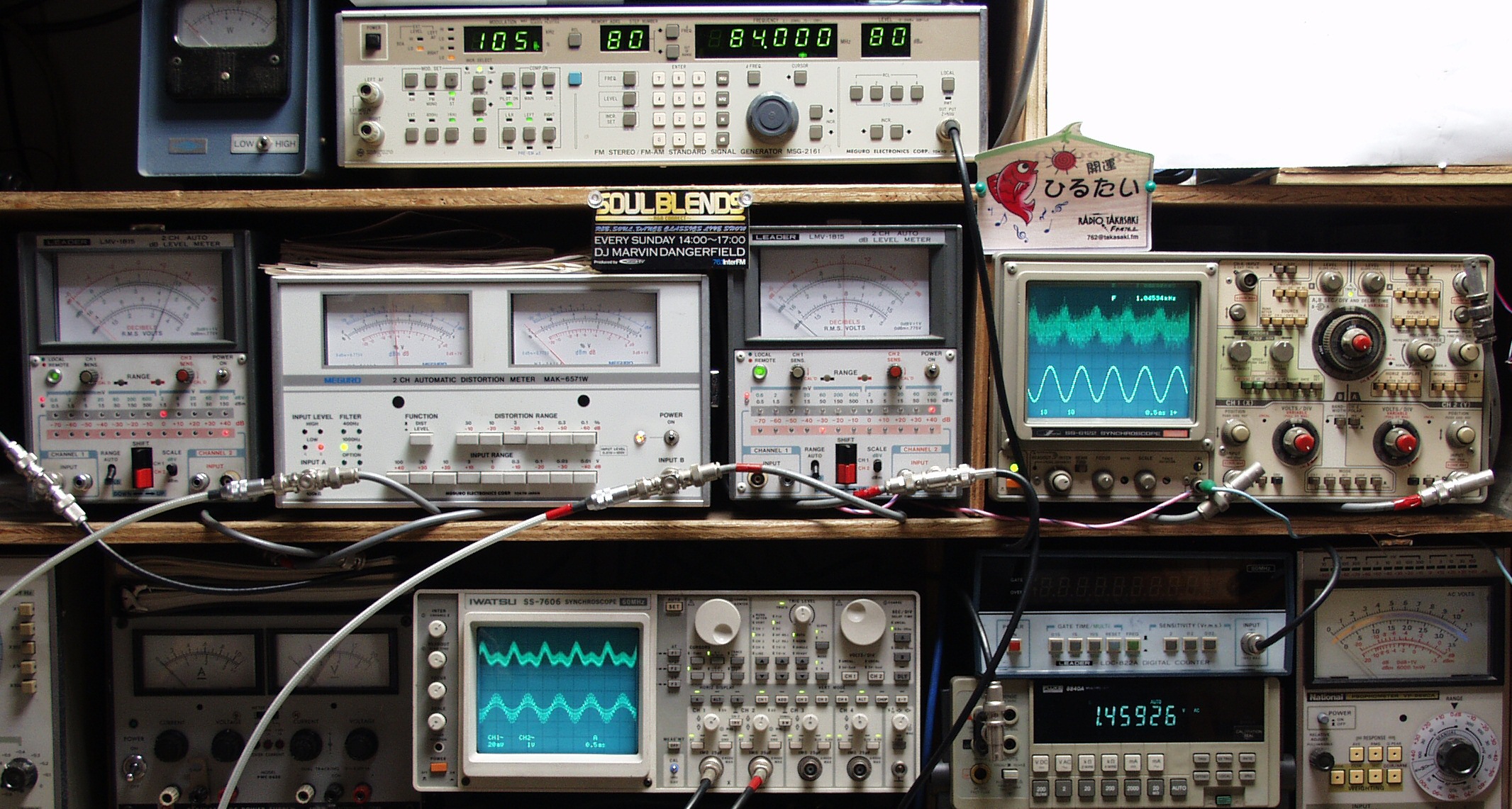

Ｔ．　修理中の測定（バラック修理の上測定した） Ｔ１．　＜見方＞ 　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺ　＆　１ＫＨＺの　変調信号を　８０ｄＢで出す　これを受信し出力を測定する 　　　中左端電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　中中左歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　中中右＝Ｒ側出力電圧測定、赤針のみ使用 　　　中右端オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中＝オシロ＝H＆V出力波形　上＝H出力、下＝V出力 　　　下中右上デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

Ｔ２１．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１KＨＺの　Ｒのみ変調信号を　８０ｄＢで出す。 　　　Ｌ側出力電圧＝２５ｍV（最大５０ｍＶレンジ） 　　　歪み率　Ｌ出力＝、　Ｒ出力＝１．５％（最大３％レンジ） 　　　Ｒ側出力電圧＝１．５V（最大２Ｖレンジ）

Ｔ２２．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１KＨＺの　Ｌのみ変調信号を　８０ｄＢで出す。 　　　Ｌ側出力電圧＝１．５V（最大２Ｖレンジ） 　　　歪み率　Ｌ出力＝１．５％（最大３％レンジ）、　Ｒ出力＝ 　　　Ｒ側出力電圧＝２５ｍV（最大５０ｍＶレンジ）

Ｔ３１．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｒのみ変調信号を　８０ｄＢで出す。 　　　Ｌ側出力電圧＝２５ｍV（最大５０ｍＶレンジ） 　　　歪み率　Ｌ出力＝、　Ｒ出力＝１．５％（最大３％レンジ） 　　　Ｒ側出力電圧＝１．５V（最大２Ｖレンジ）

Ｔ３２．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｌのみ変調信号を　８０ｄＢで出す。 　　　Ｌ側出力電圧＝１．５V（最大２Ｖレンジ） 　　　歪み率　Ｌ出力＝１．５％（最大３％レンジ）、　Ｒ出力＝ 　　　Ｒ側出力電圧＝２５ｍV（最大５０ｍＶレンジ）

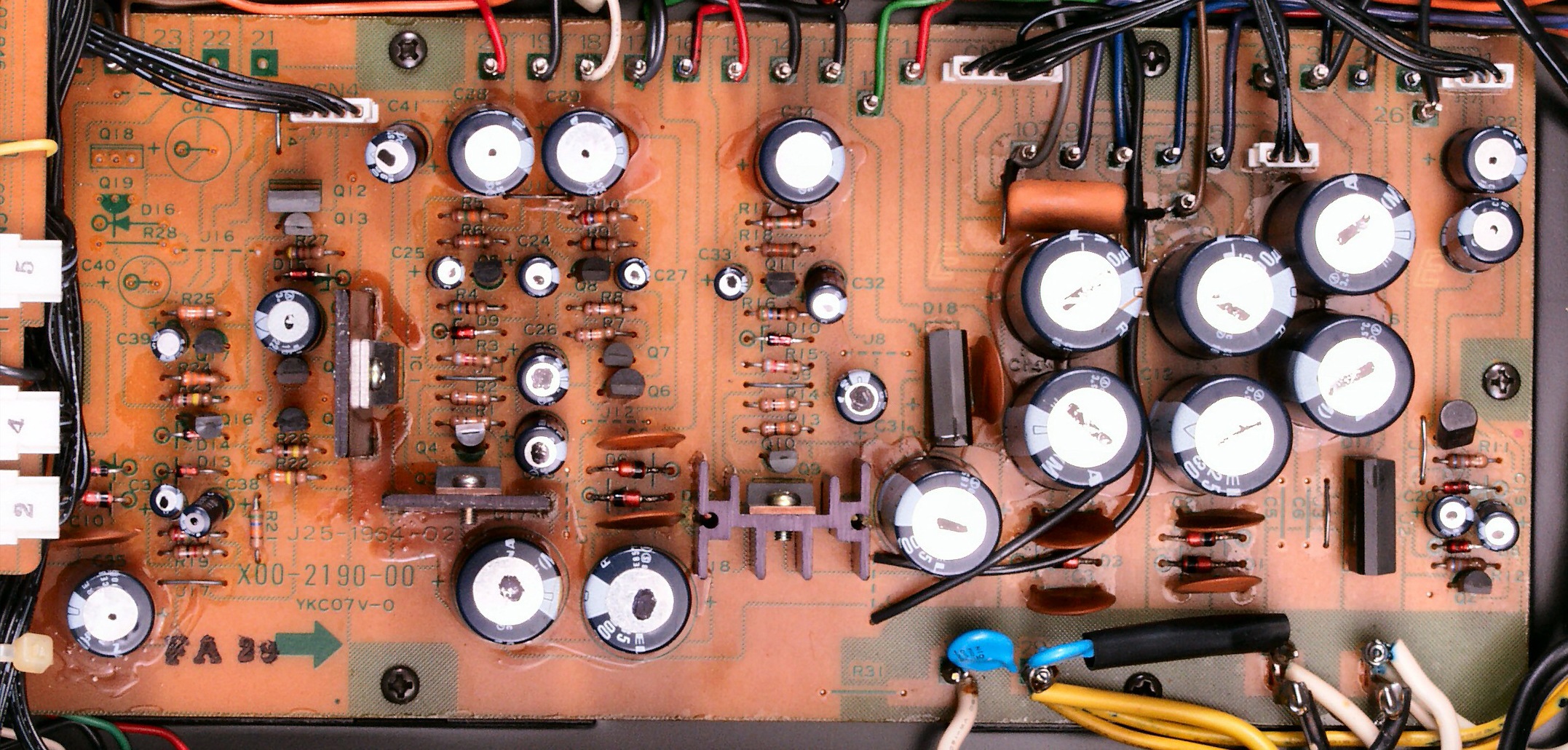

Ｃ．　修理状況 Ｃ１１．　修理前　電源基板

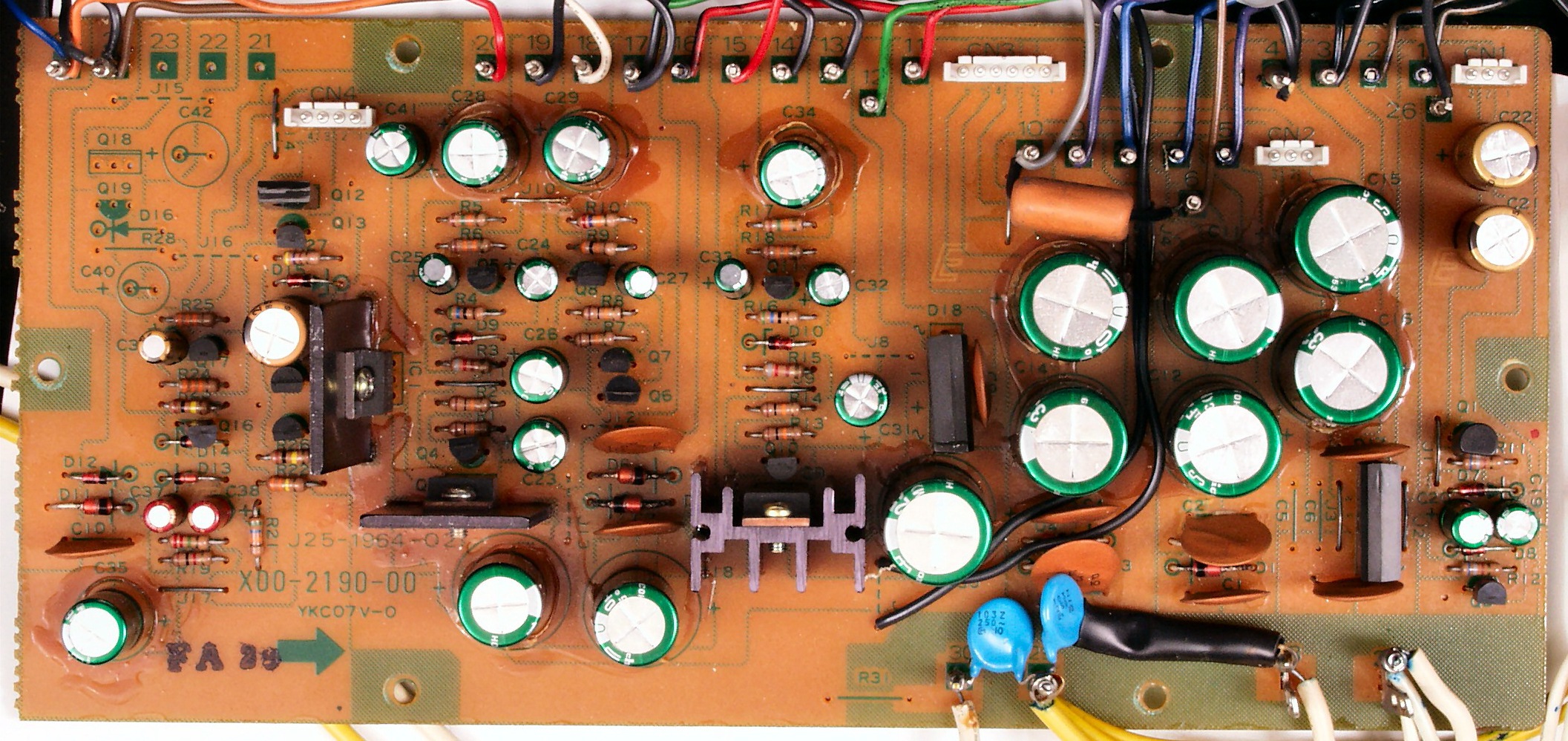

Ｃ１２．　修理後　電源基板　　電解コンデンサー３０個交換

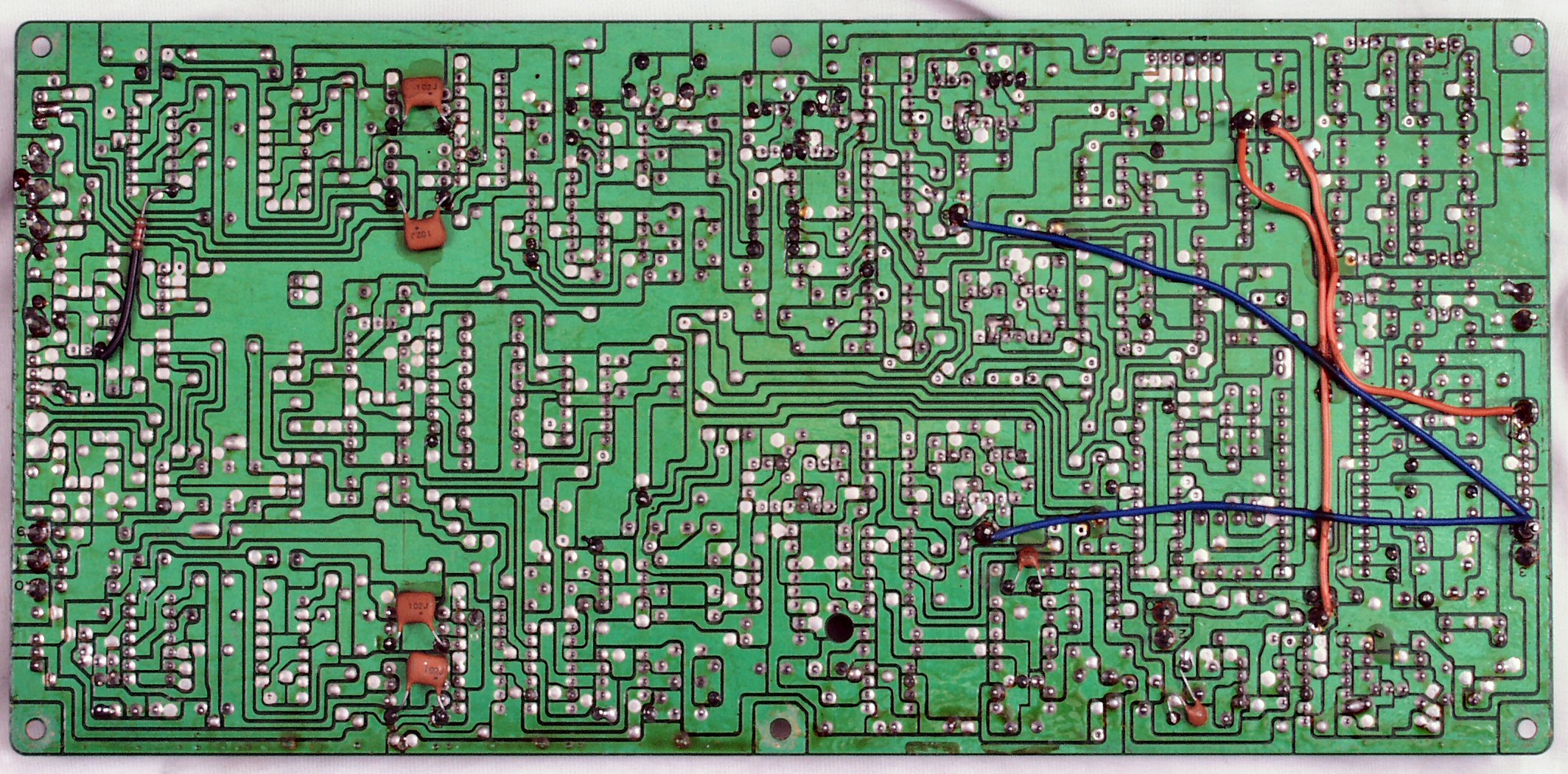

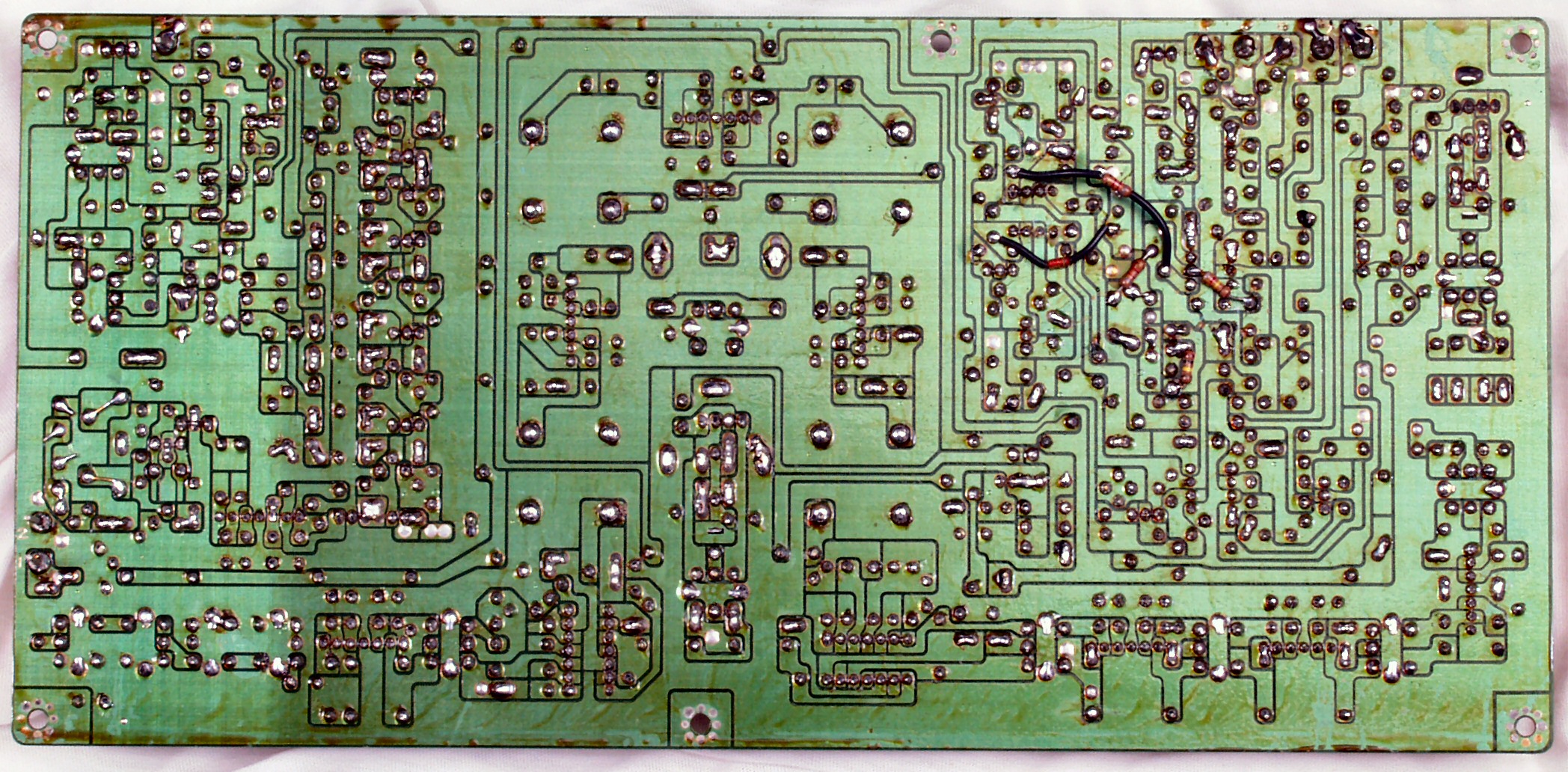

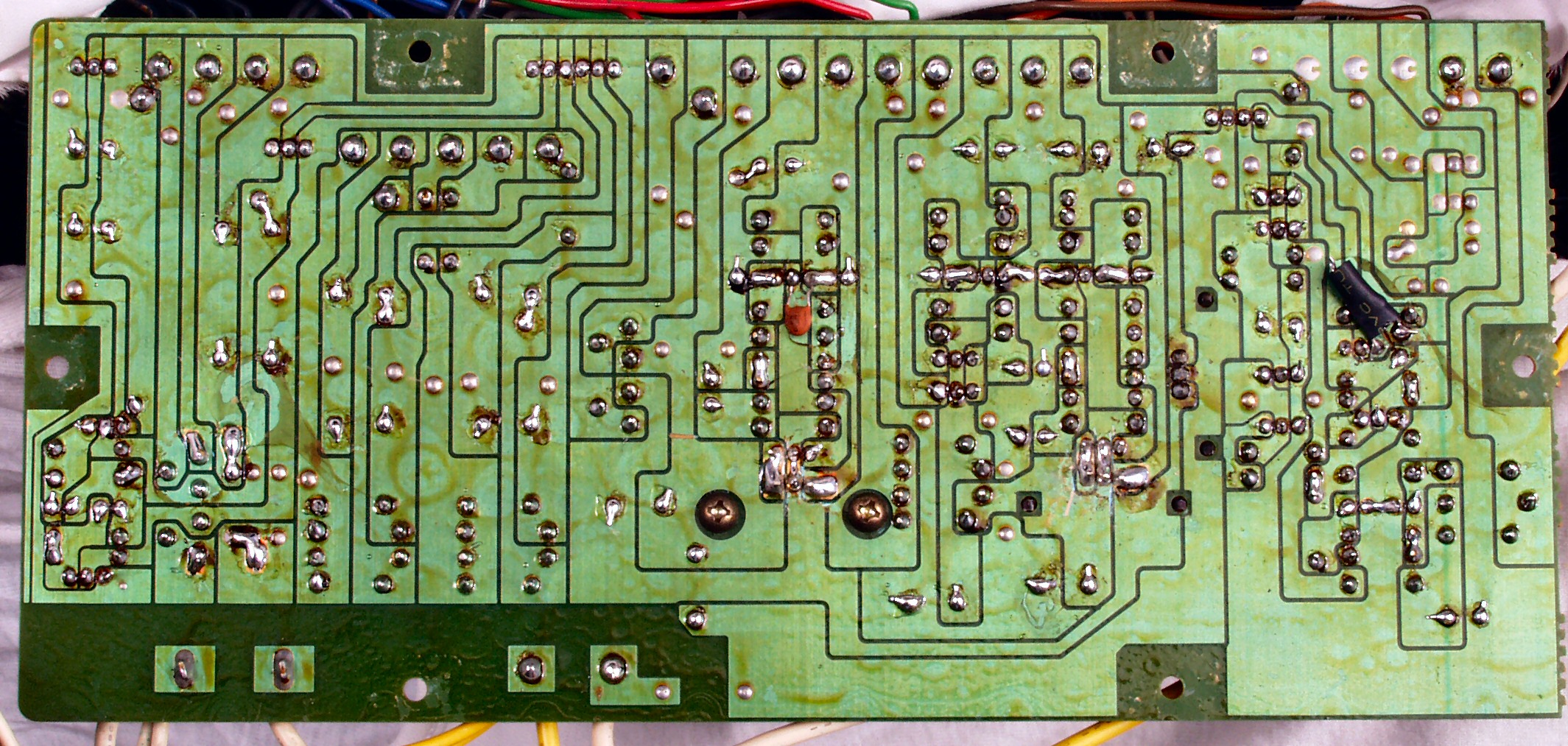

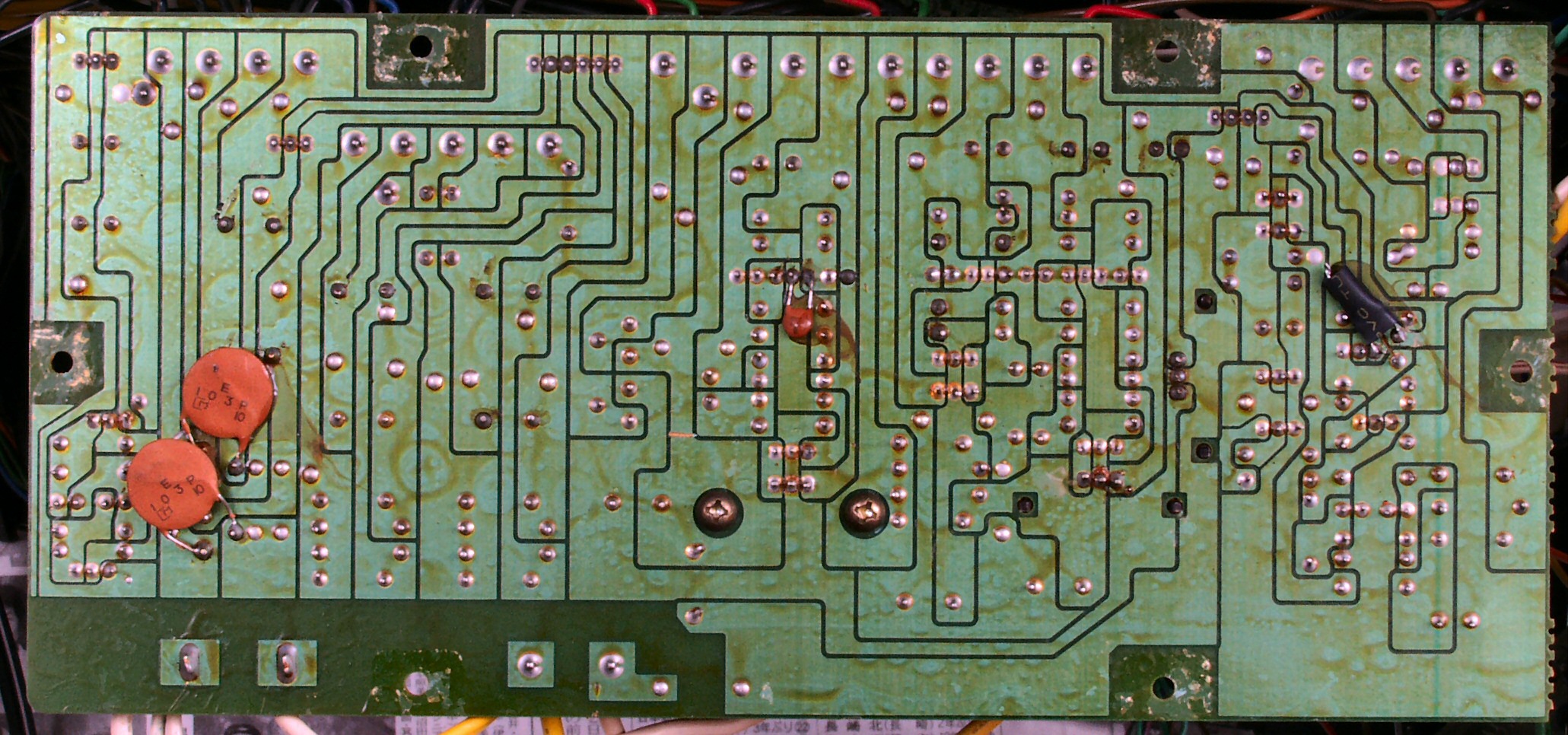

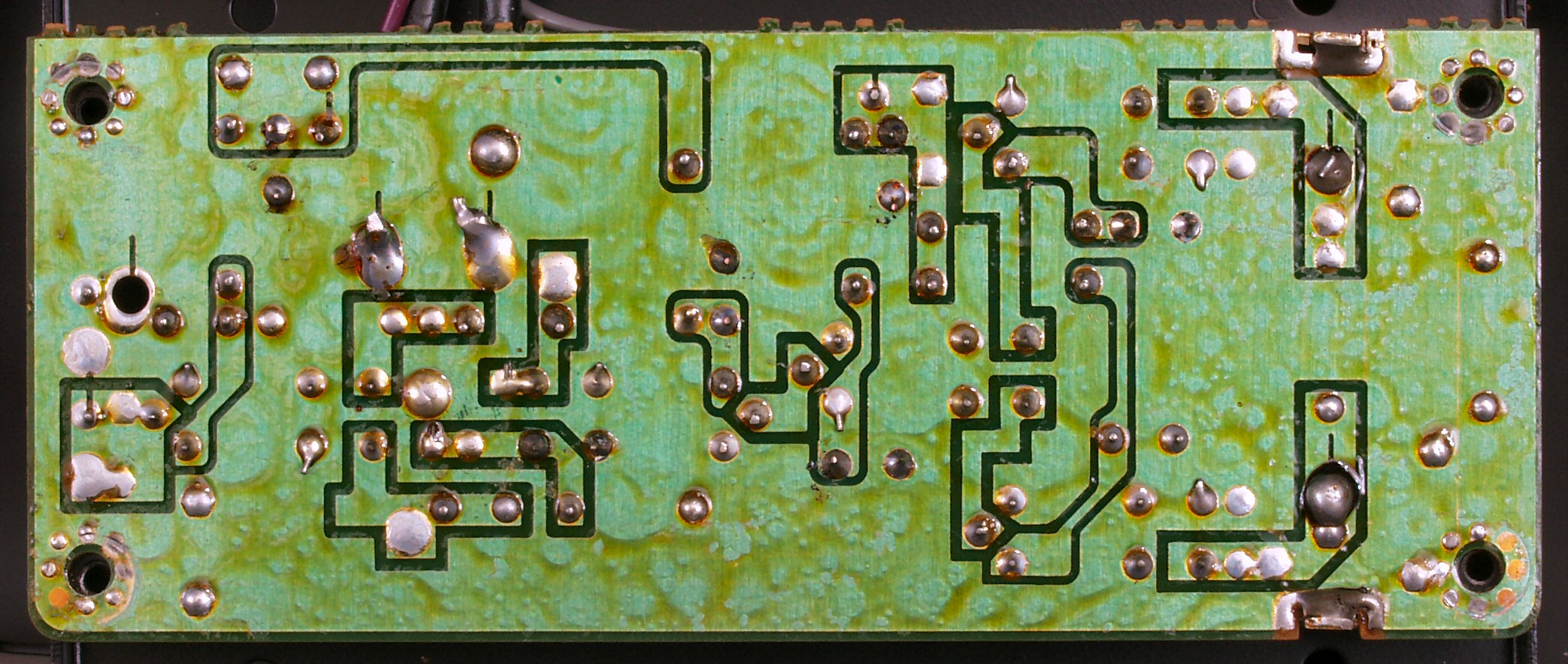

Ｃ１３．　修理前　電源基板裏

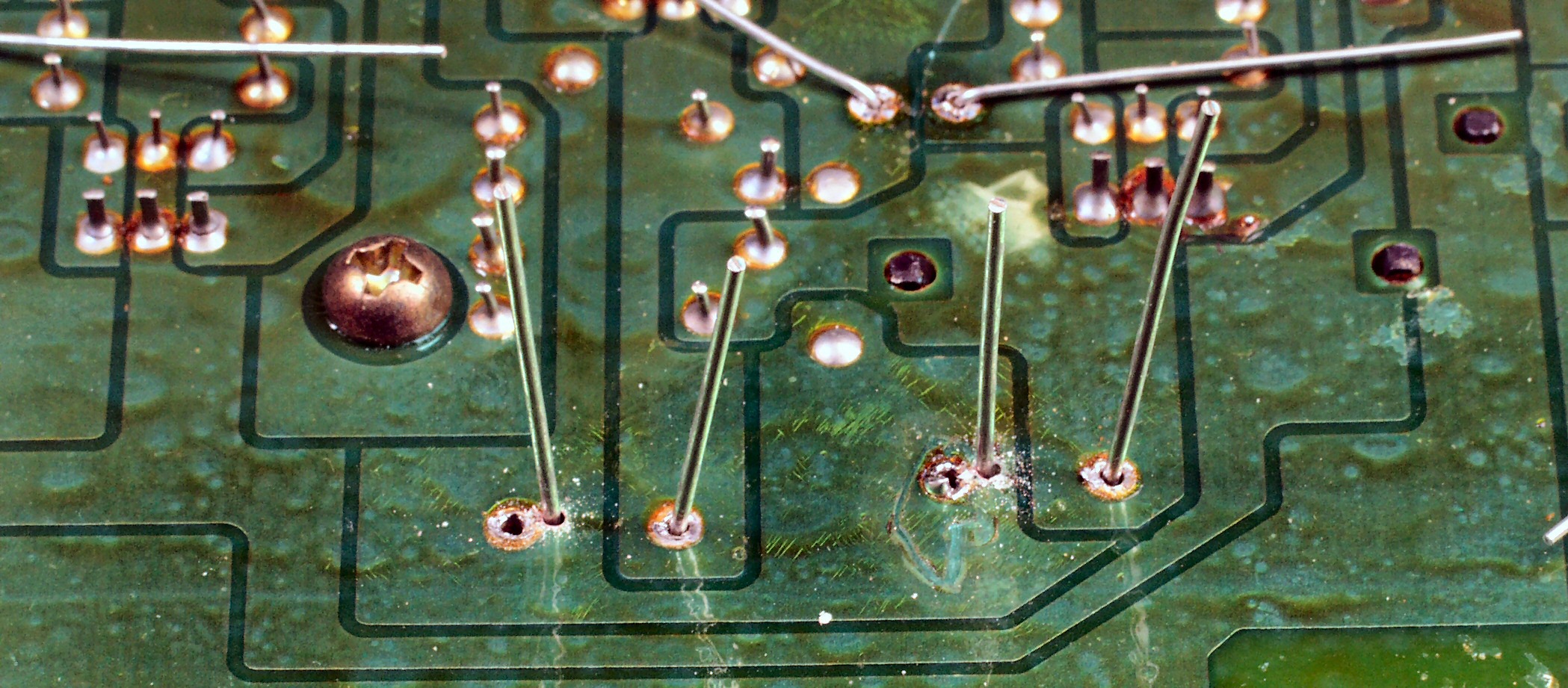

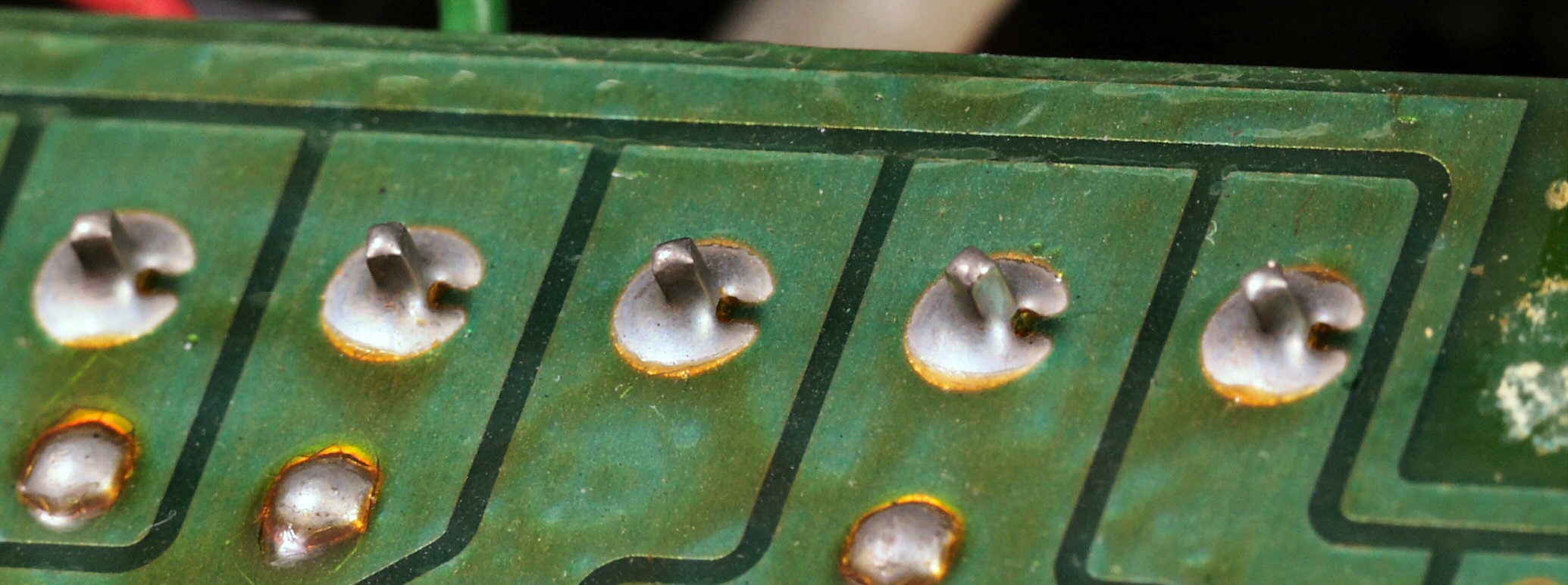

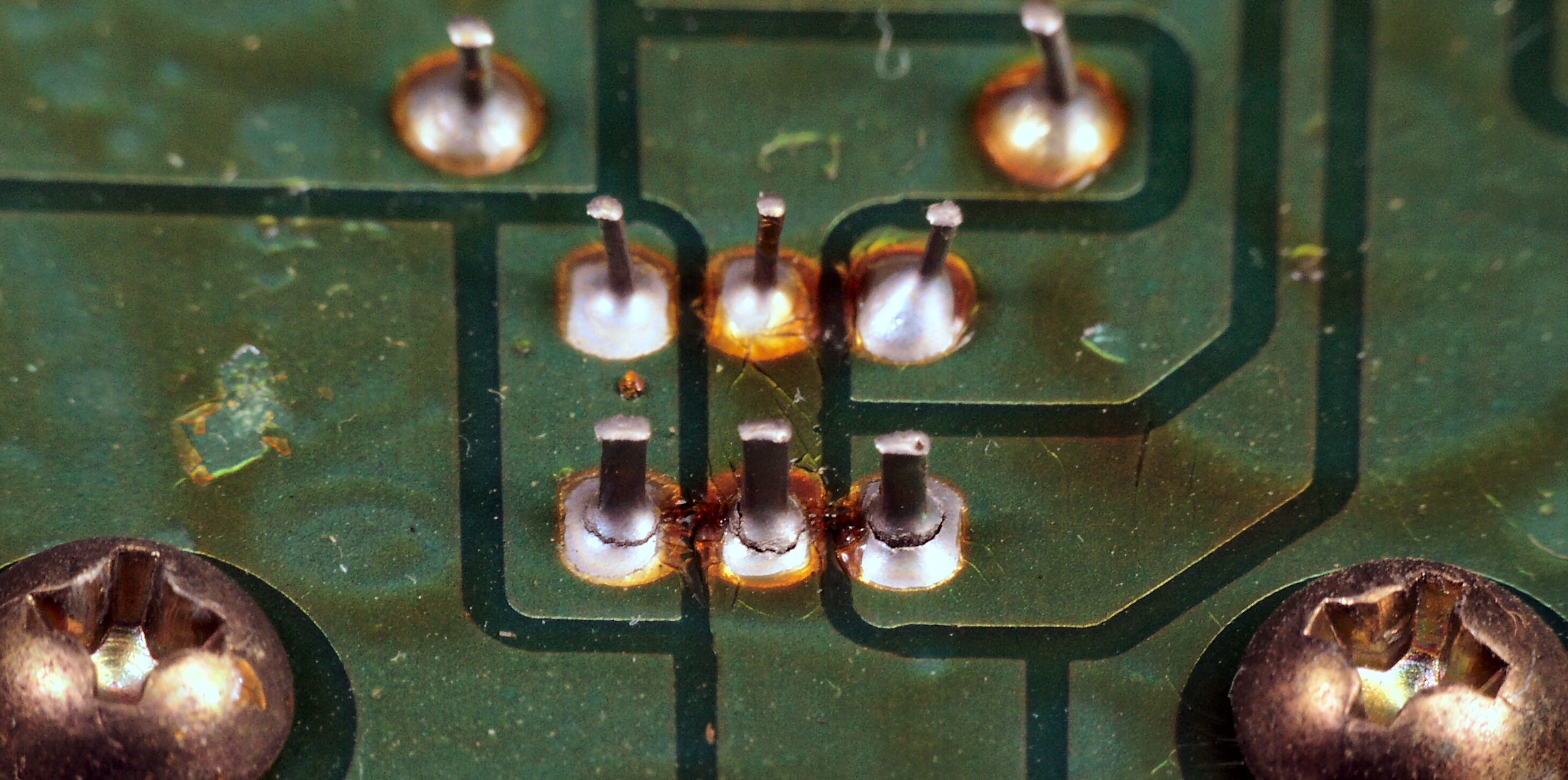

Ｃ１３２．　修理中　電源基板裏　半田ののりが少なく半田不良ｹ所

Ｃ１３３．　修理中　電源基板裏、　ここも、もう少し半田の、のりが欲しい

Ｃ１３４．　修理中　電源基板裏　新しい電解コンデンサーは小型になり、足ピッチが異なるので、穴開けする

Ｃ１４．　修理（半田補正）後　電源基板裏

Ｃ１５．　完成電源基板裏。余分なフラックスを落として、コート液を塗る。

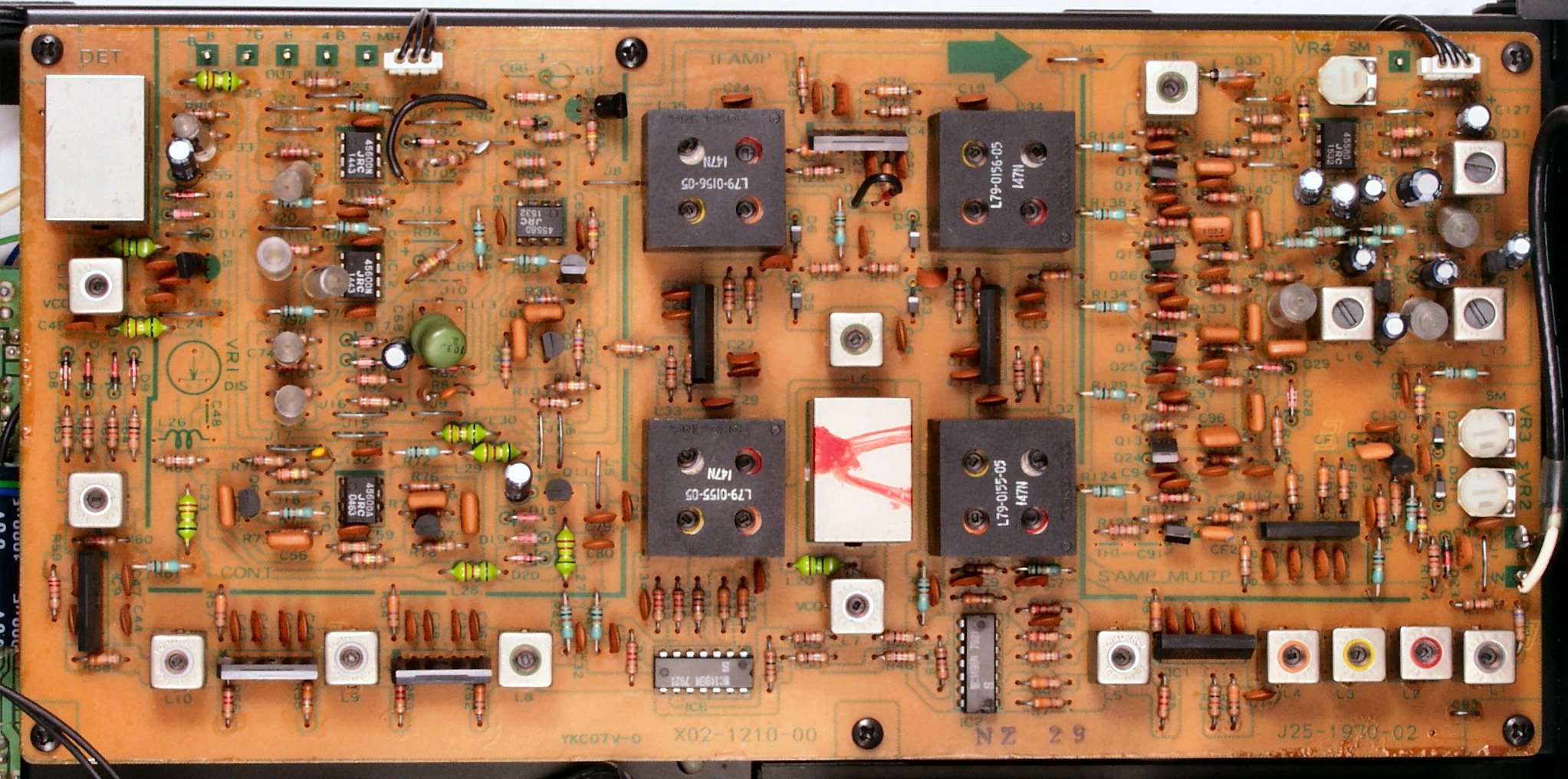

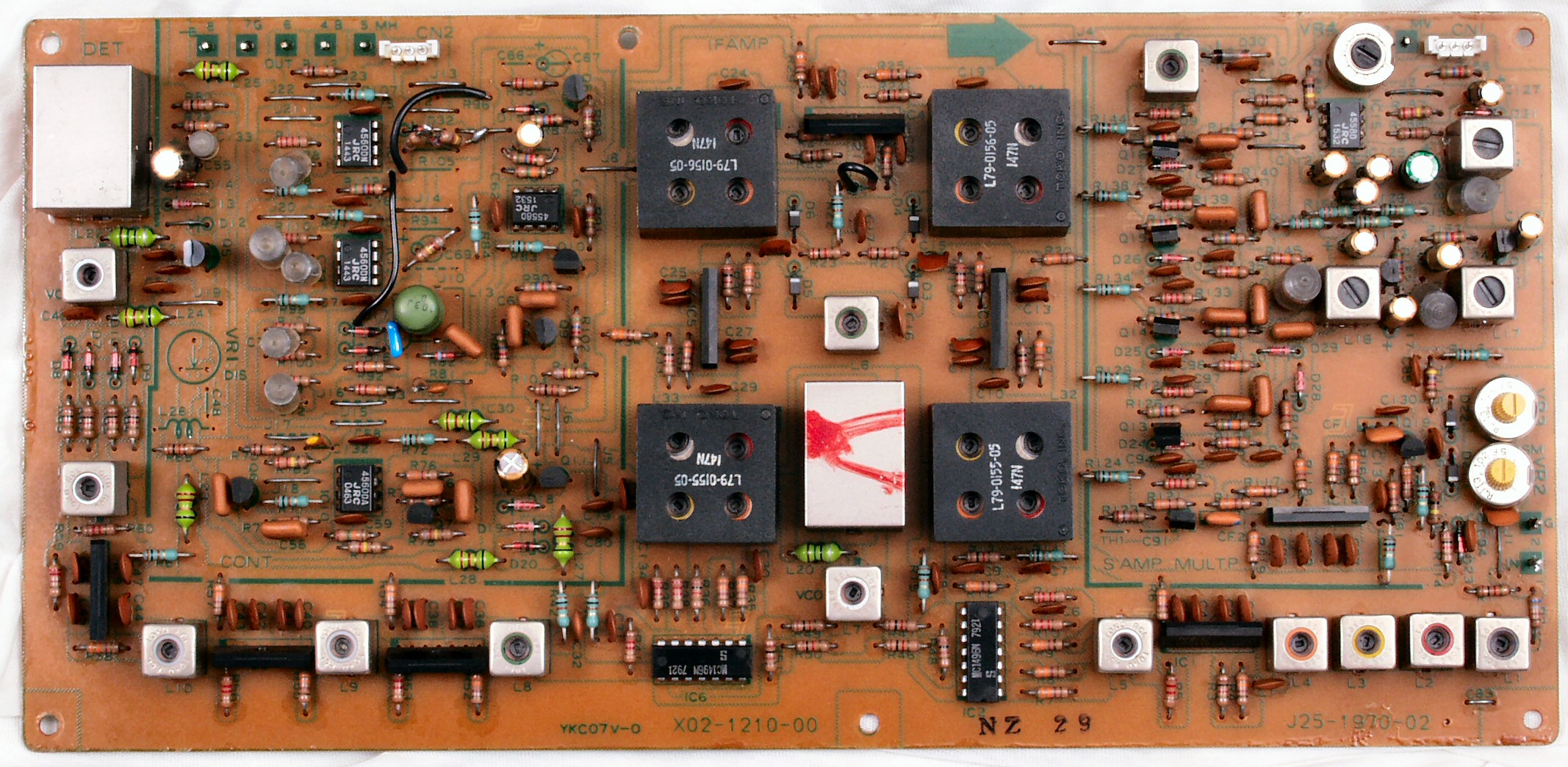

Ｃ３１．　修理前　ＲＦ−ＭＩＸ基板「周波数直線高精度７連バリコン」を採用。　左２番目が局発に１段同調バッファー。 　　　　　　　左端がフロントエンドＩＦ・ＡＧＣ 、オールプッシュプルのフロントエンドＩＦ増幅。

Ｃ３２．　修理後　ＲＦ−ＭＩＸ基板　電解コンデンサー７個交換

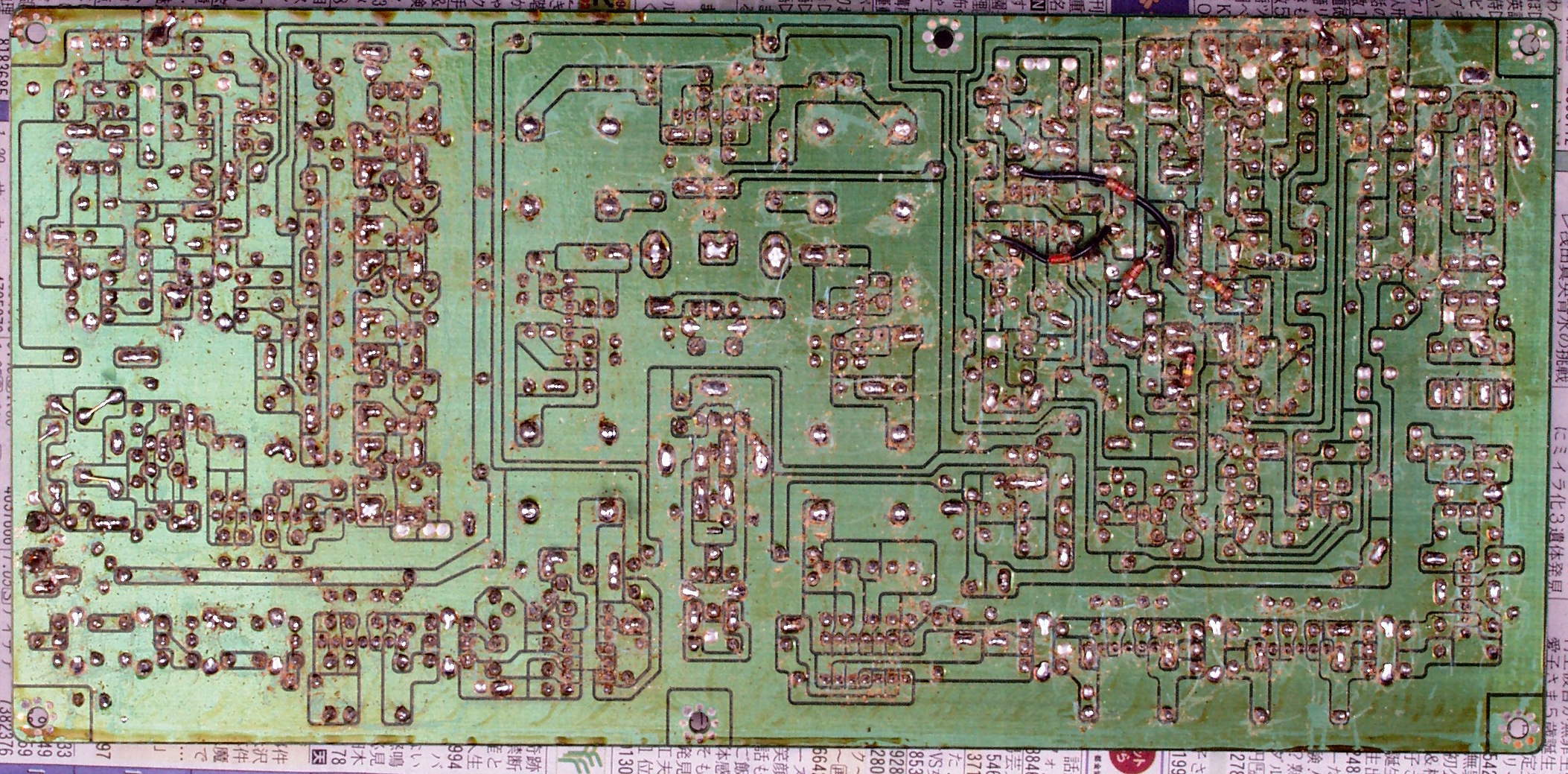

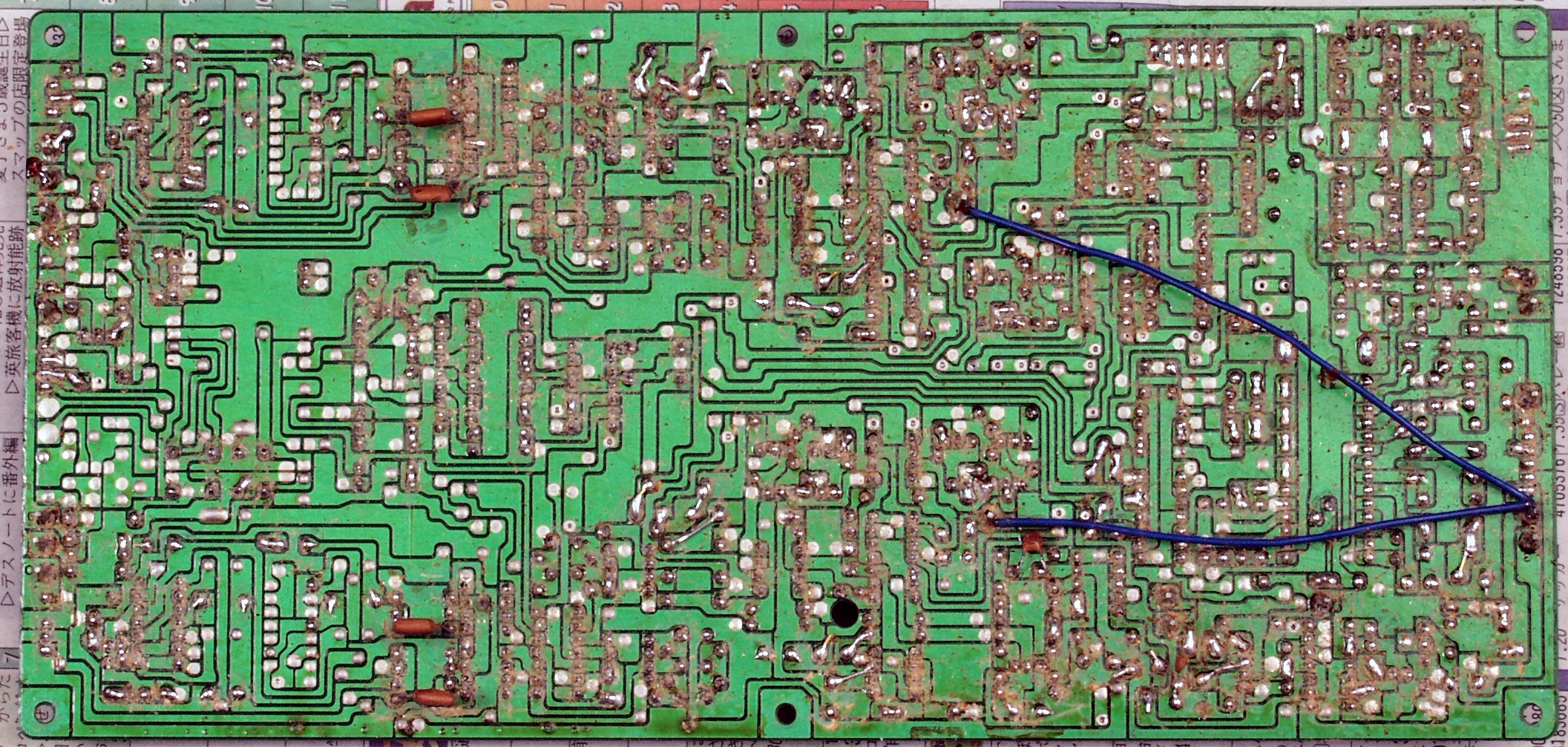

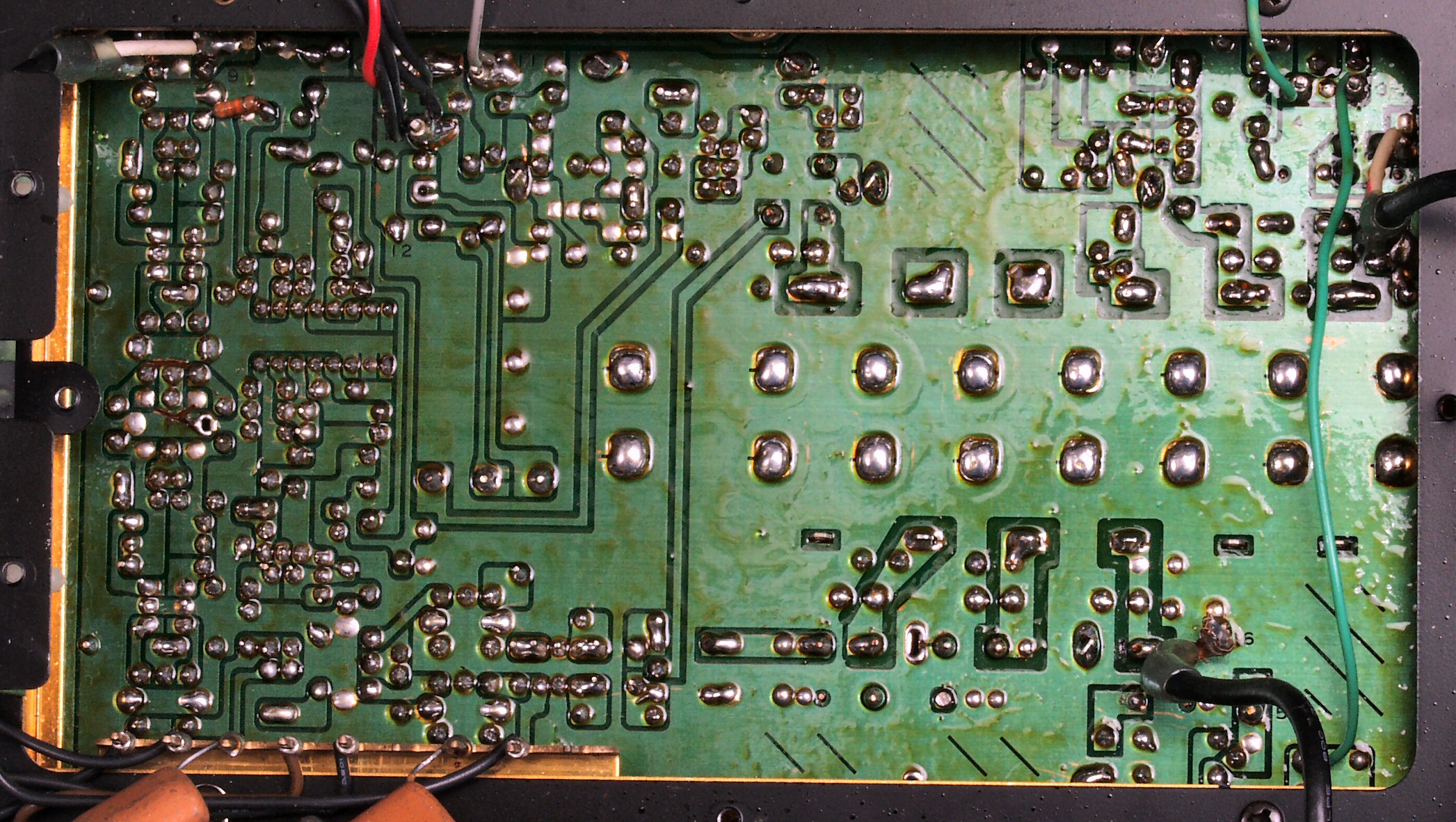

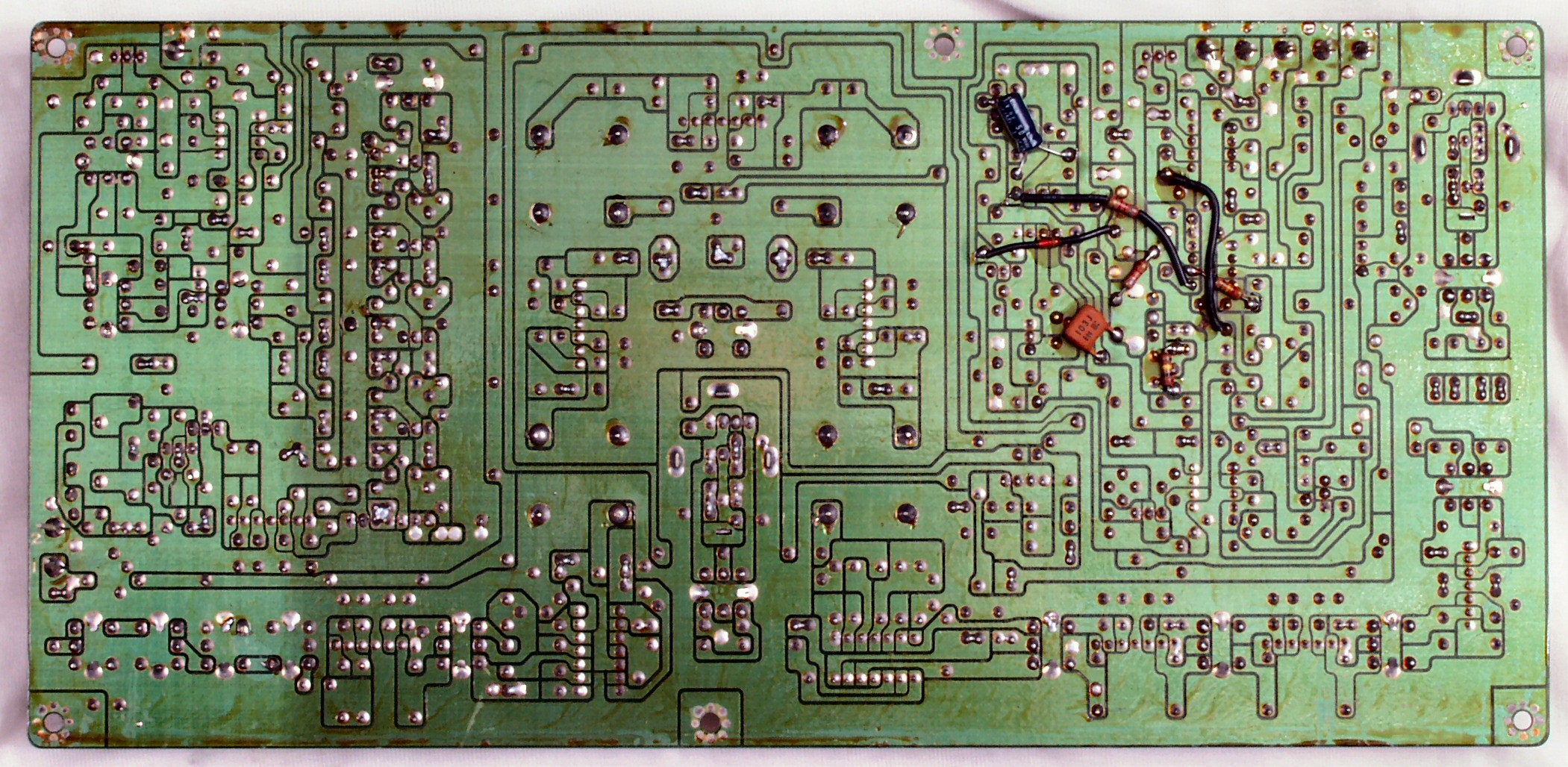

Ｃ３３．　修理前　ＲＦ−ＭＩＸ基板裏

Ｃ３４．　修理（半田補正）後　ＲＦ−ＭＩＸ基板裏

Ｃ３５．　完成ＲＦ−ＭＩＸ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ４１．　修理前　ＩＦ基板「ノンスペクトラムＩＦシステム」。　いったん４．５ＭＨＺに変換して帯域を確保している。

Ｃ４２．　修理後　ＩＦ基板　電解コンデンサー１０個、半固定ＶＲ３個交換

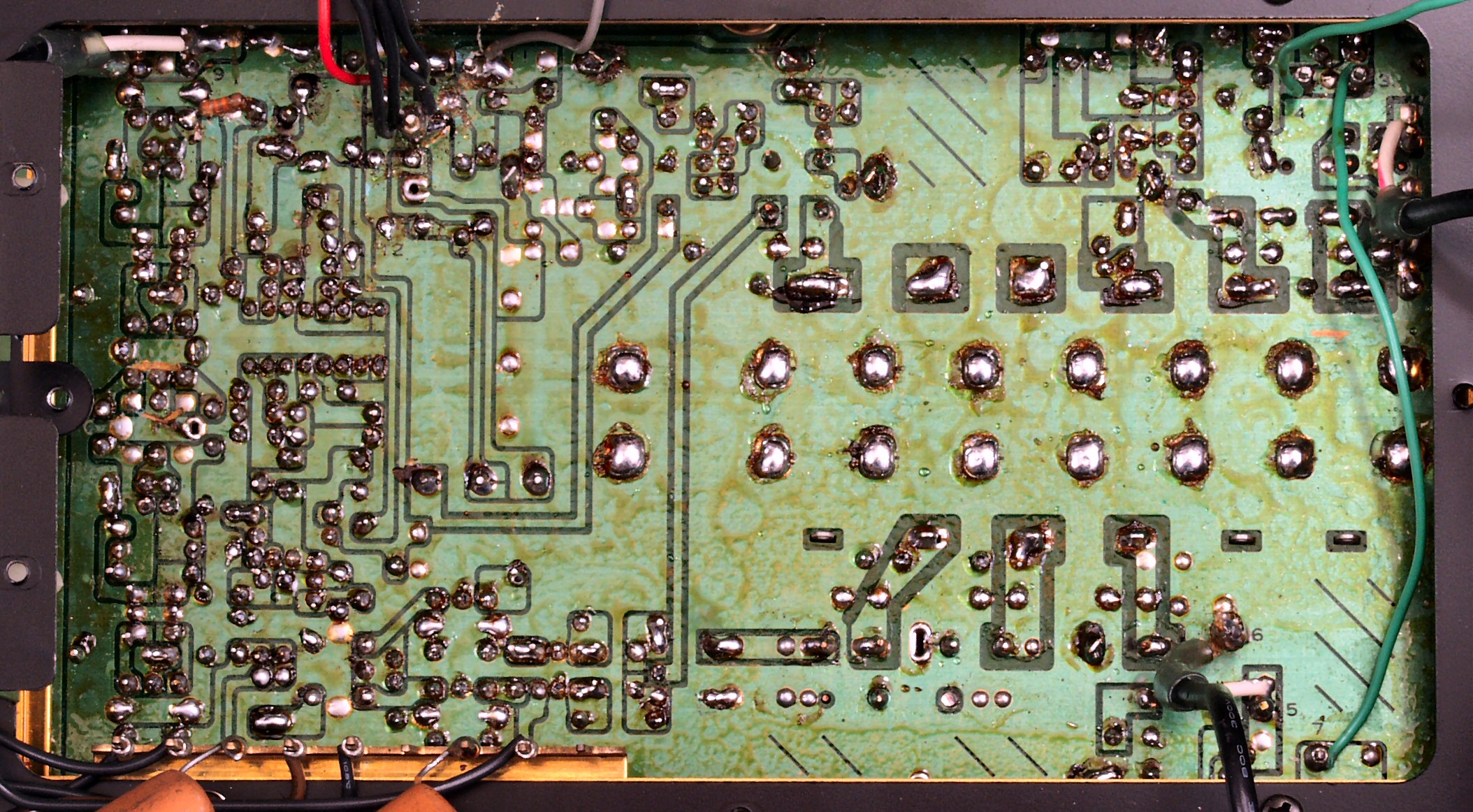

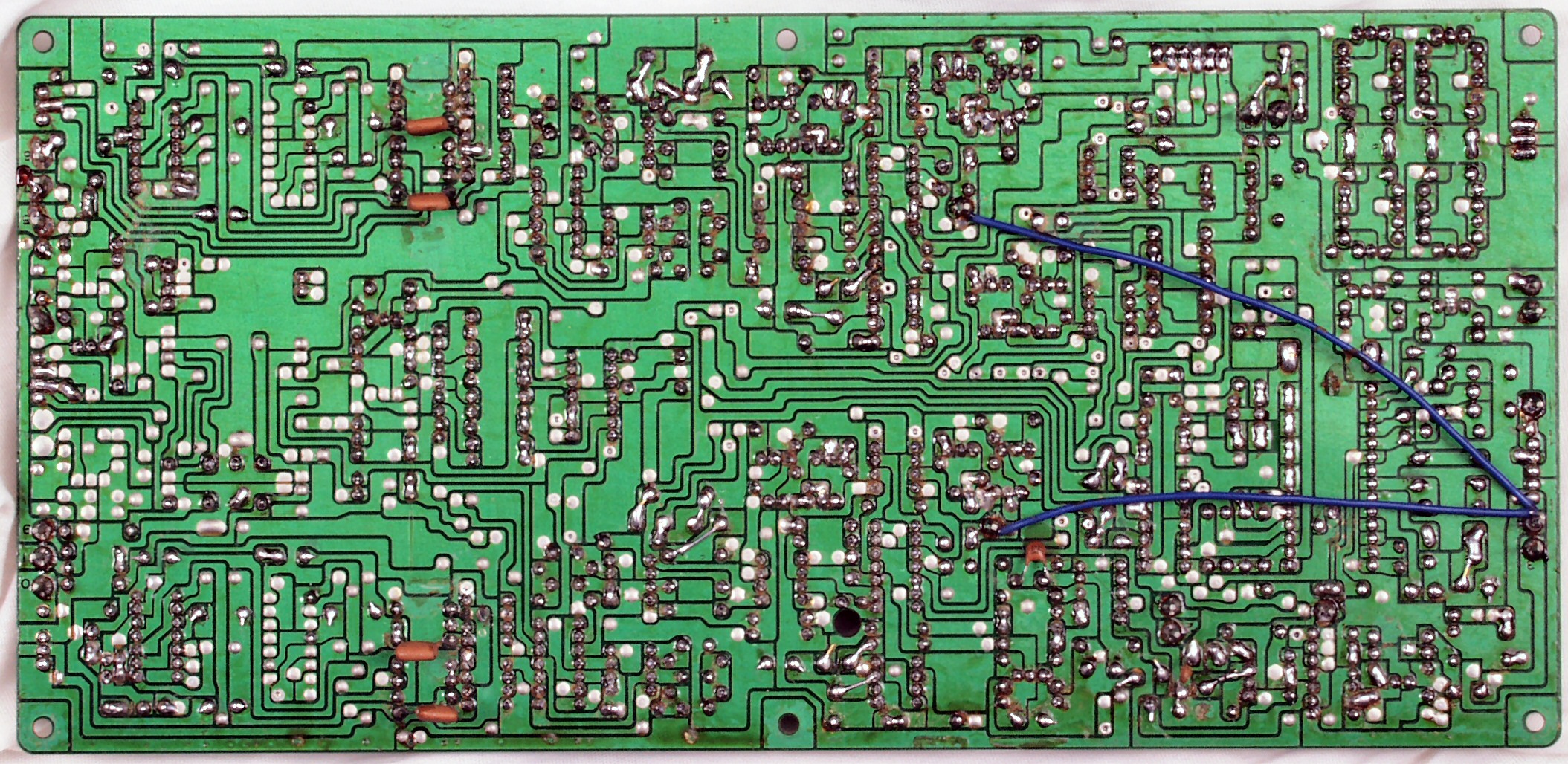

Ｃ４３．　修理前　ＩＦ基板裏

Ｃ４３２．　修理中　ＩＦ基板裏　手直しで取り付けられたコンデンサー・抵抗

Ｃ４３３．　修理後　ＩＦ基板裏　手直しで取り付けられたコンデンサー・抵抗、出来るだけ表へ移動する

Ｃ４４．　修理（半田補正）後　ＩＦ基板裏

Ｃ４５．　修理中　ＩＦ基板裏　不要な半田フラックスを落とす、単純で面倒くさい長時間の作業

Ｃ４６．　完成ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ５１．　修理中　ＭＰＸ基板「ノンステップ・サンプリングホールドＭＰＸ」の配線のラッピングを外し、基板を取り出す 　　　　　　　　　　　コストダウンの為に、コネクターを省略した為ですが、「仕事結果の善し悪し」は、お膳立てが大切、根気よく外す。

Ｃ５２．　修理後　ＭＰＸ基板「ノンステップ・サンプリングホールドＭＰＸ」の配線のラッピング、修理後は半田を染みこませる

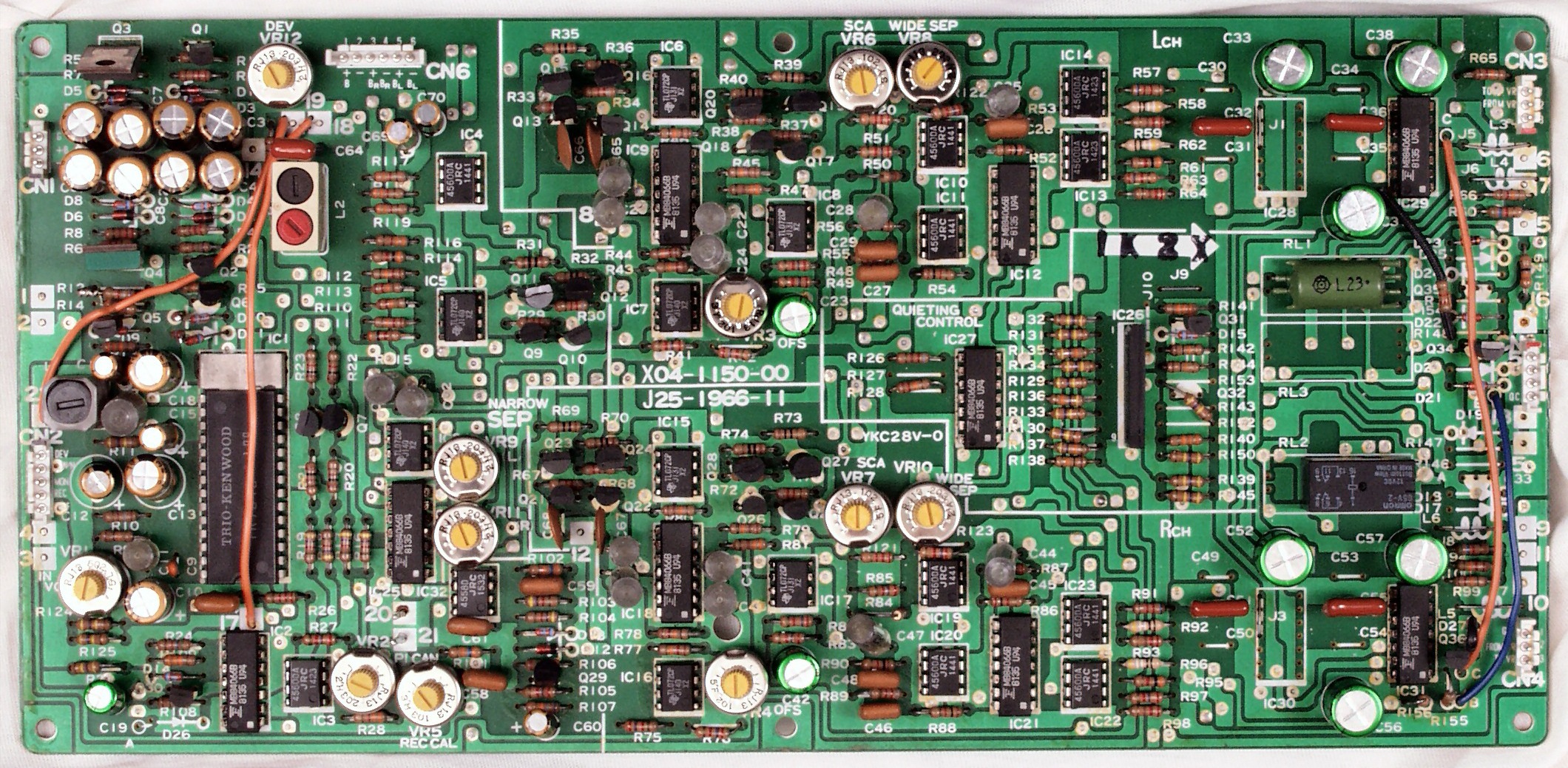

Ｃ５３．　修理前　ＭＰＸ基板「ノンステップ・サンプリングホールドＭＰＸ」

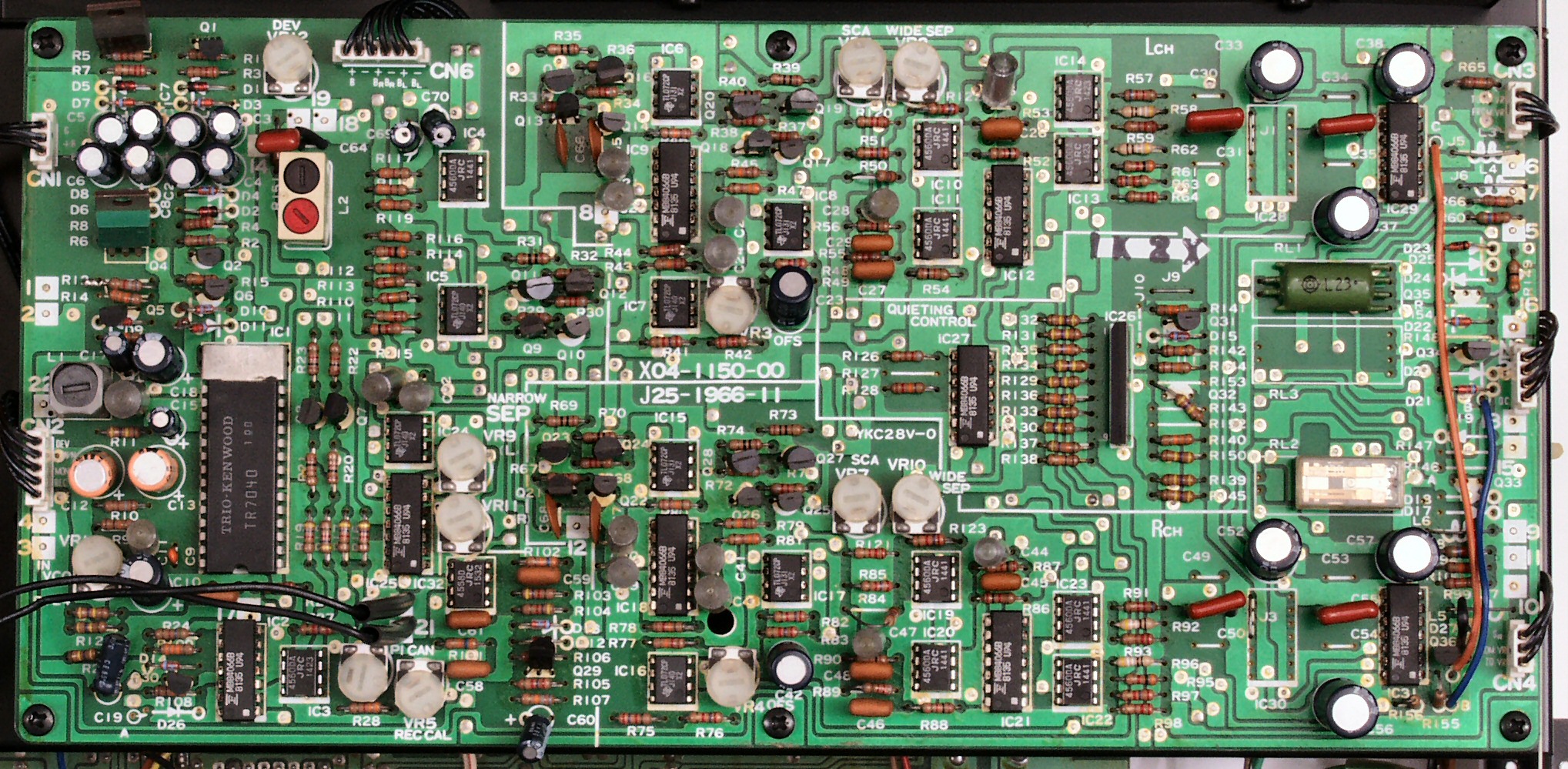

Ｃ５４．　修理後　ＭＰＸ基板　電解コンデンサー２２個、半固定ＶＲ１２個、リレー交換

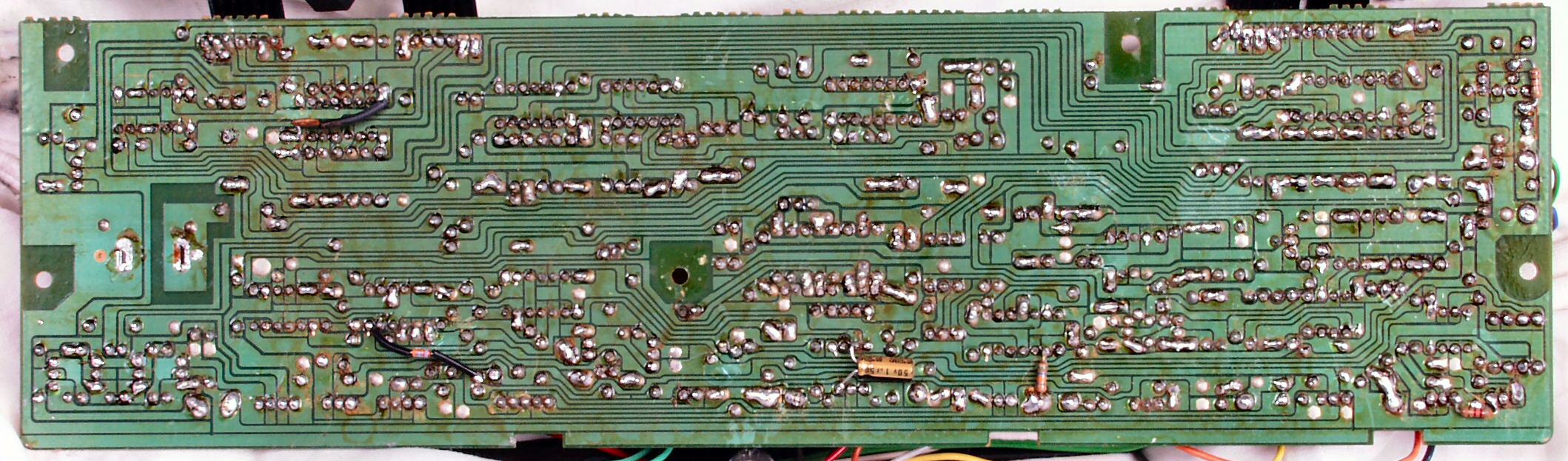

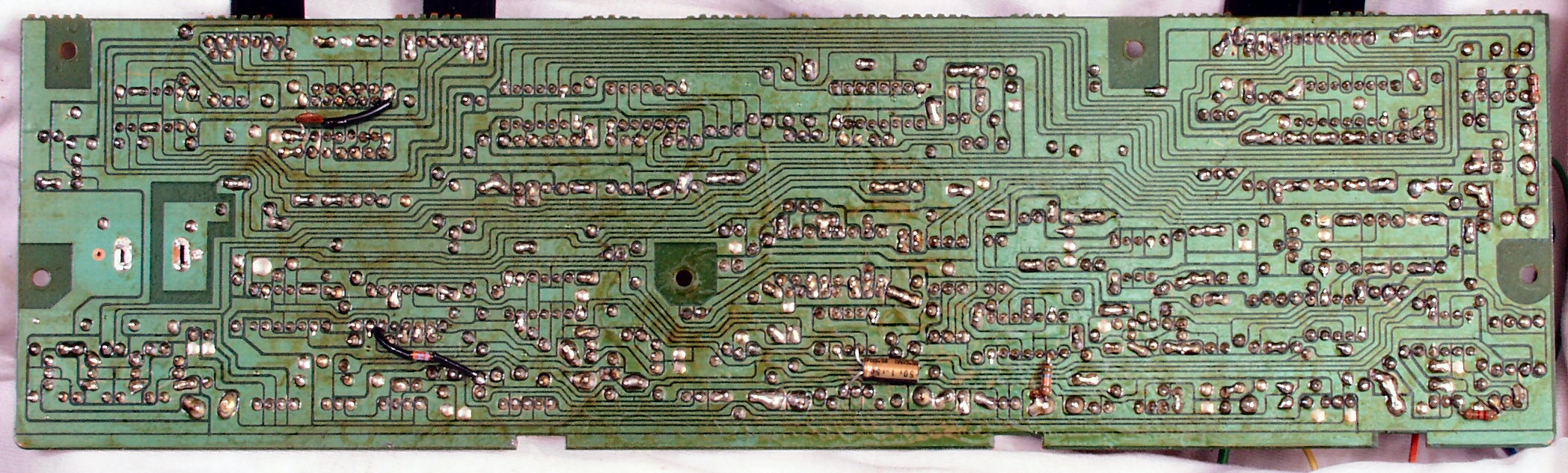

Ｃ５５．　修理前　ＭＰＸ基板裏

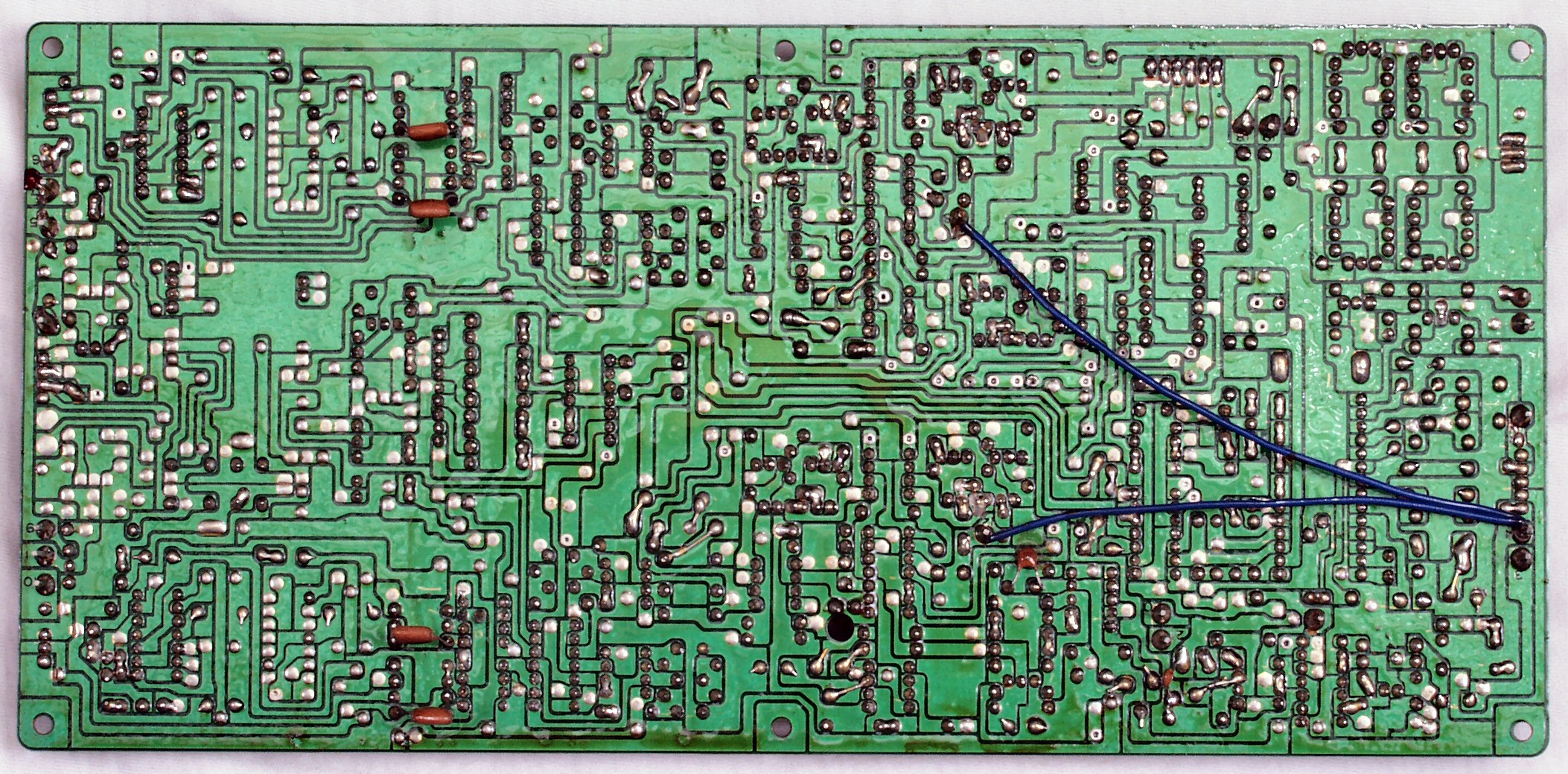

Ｃ５６．　修理（半田補正）後　ＭＰＸ基板裏

Ｃ５７．　修理中　ＭＰＸ基板裏　不要な半田フラックスを落とす、単純で面倒くさい長時間の作業

Ｃ５８．　完成ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。

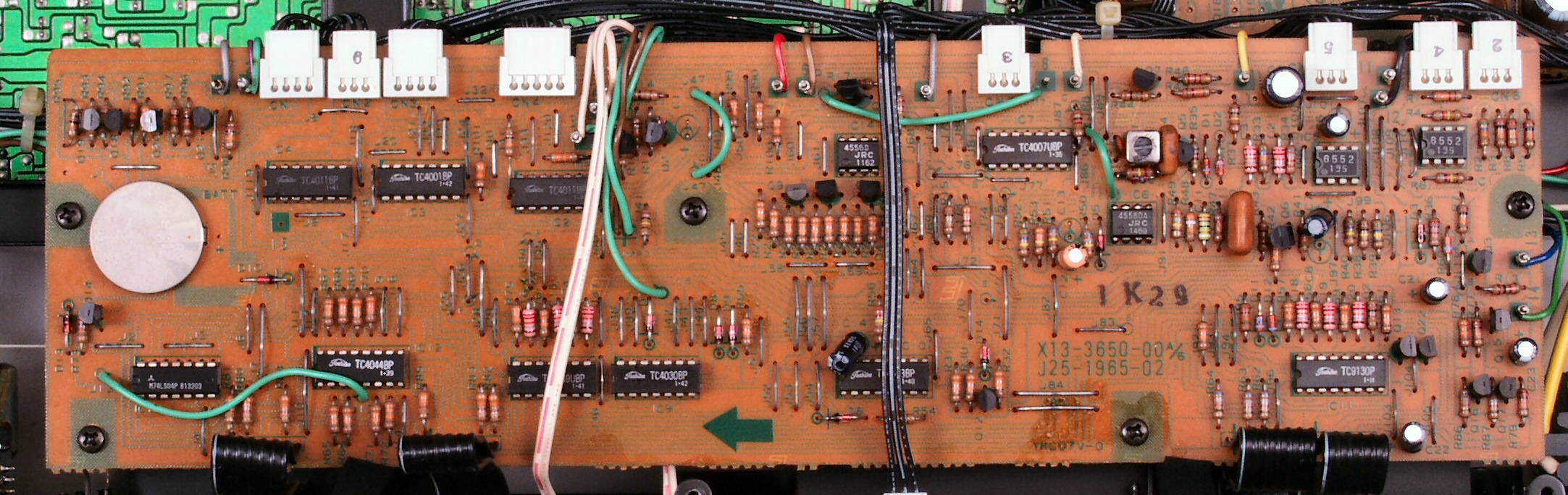

Ｃ６１．　修理前　コントロール基板

Ｃ６２．　修理後　コントロール基板　電解コンデンサー１４個交換

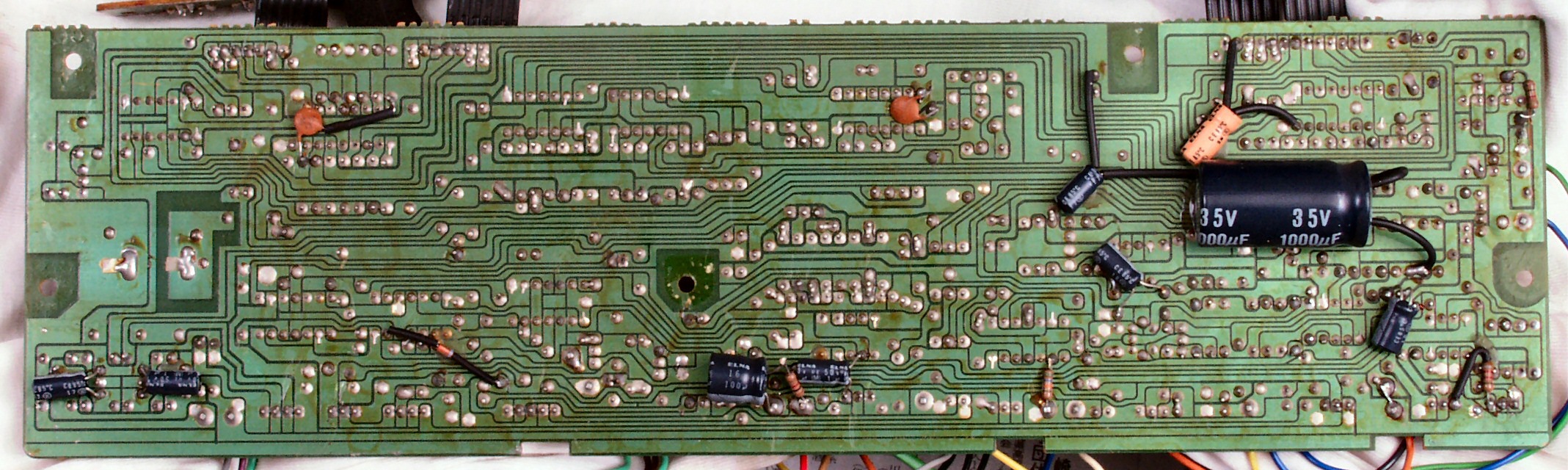

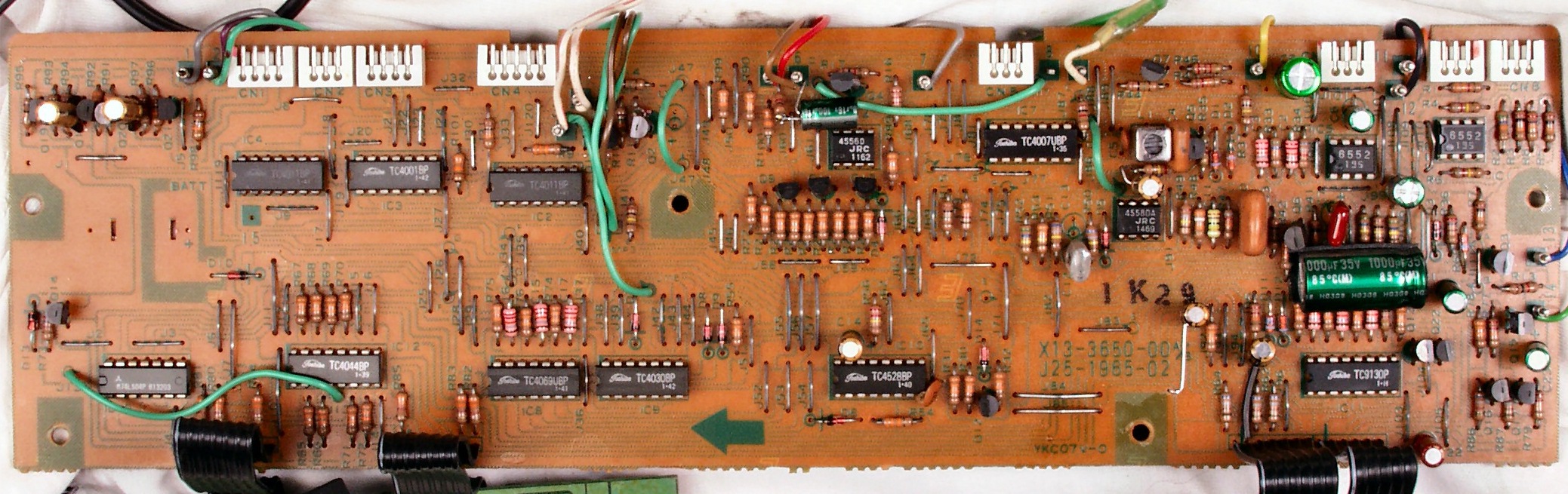

Ｃ６３．　修理前　コントロール基板裏　試作器を思わせる後付部品の多さ！！

Ｃ６４．　修理（半田補正）後　コントロール基板裏　手直しで取り付けられたコンデンサー・抵抗、出来るだけ表へ移動する

Ｃ６５．　完成コントロール基板裏。余分なフラックスを落として、コート液を塗る。

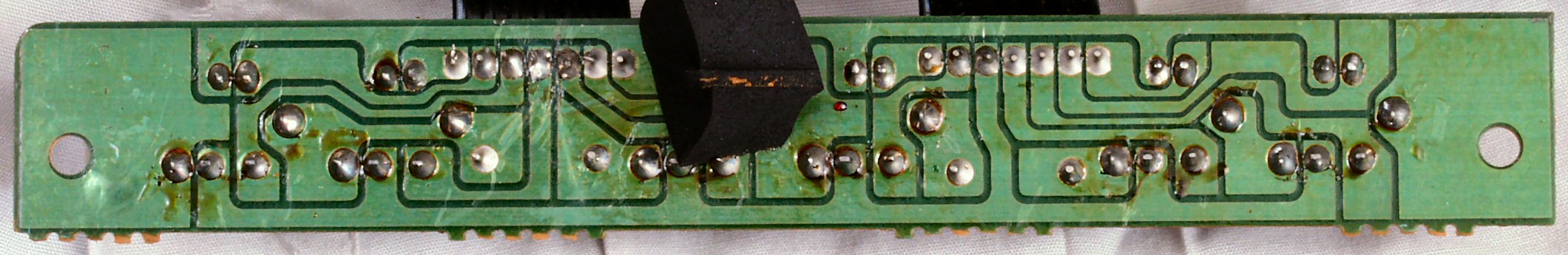

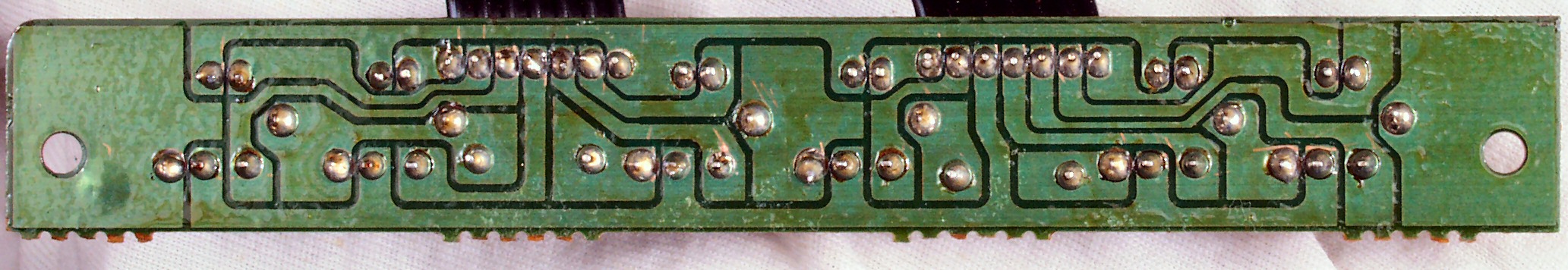

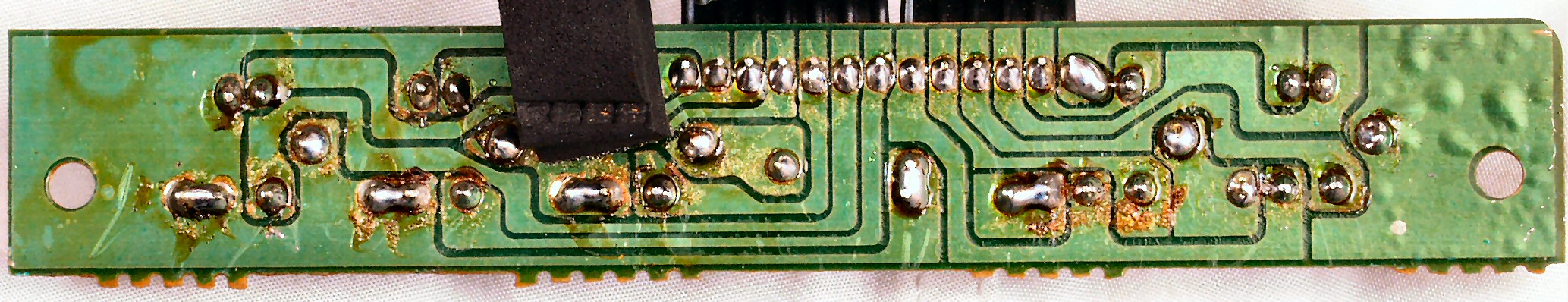

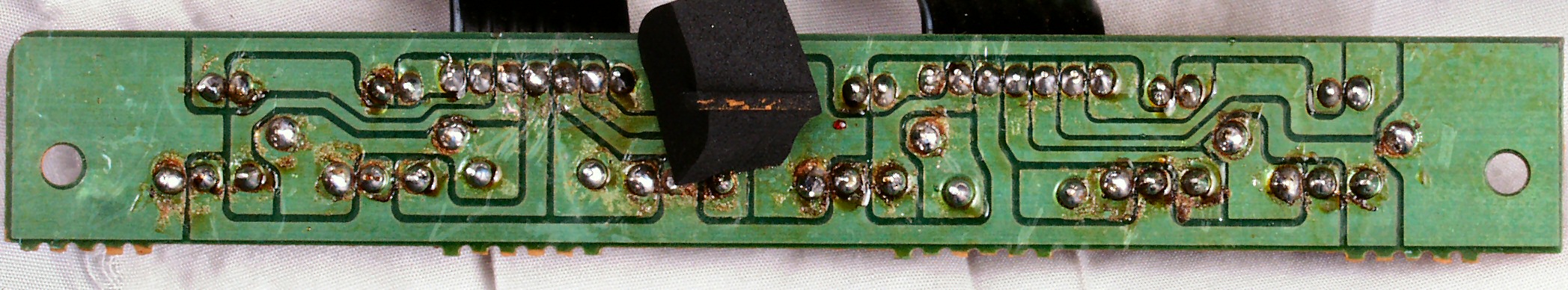

Ｃ７１．　修理前　ＬＥＤ表示基板１裏

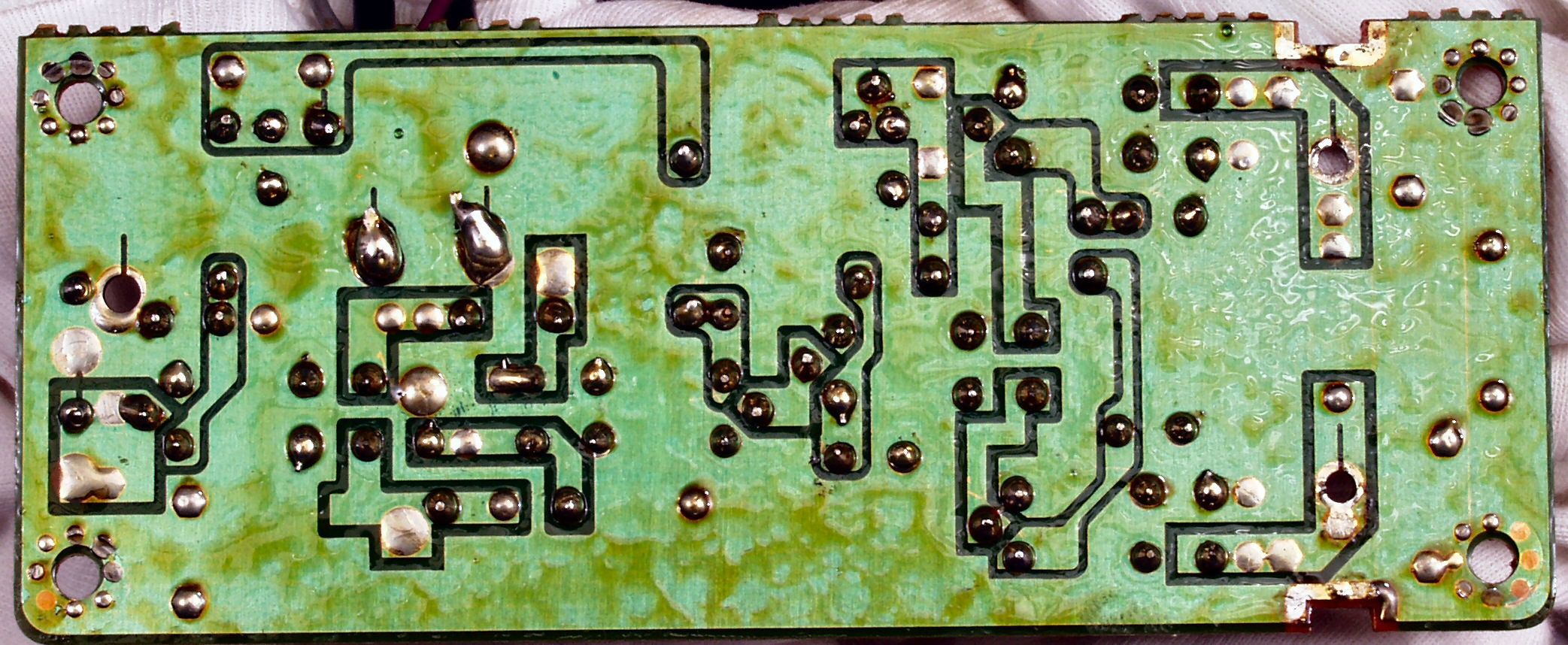

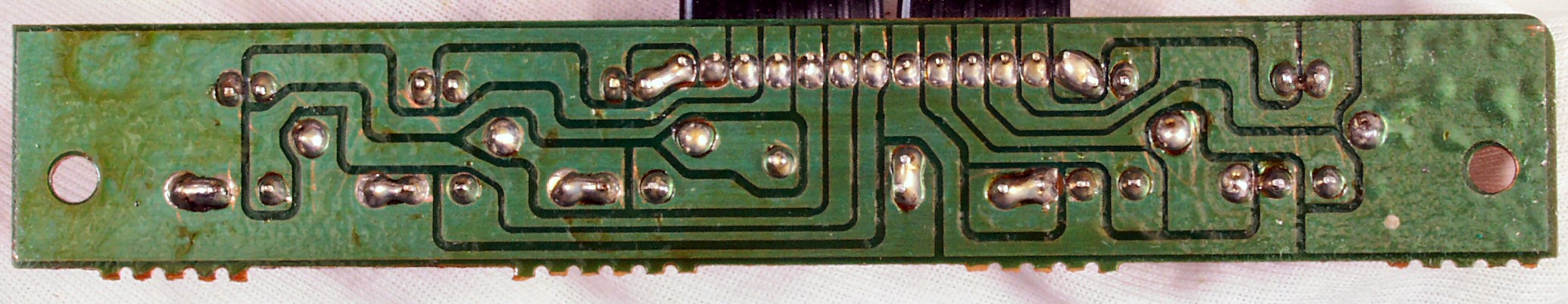

Ｃ７２．　修理（半田補正）後　ＬＥＤ表示基板１裏

Ｃ７３．　洗浄して完成ＬＥＤ表示基板１裏

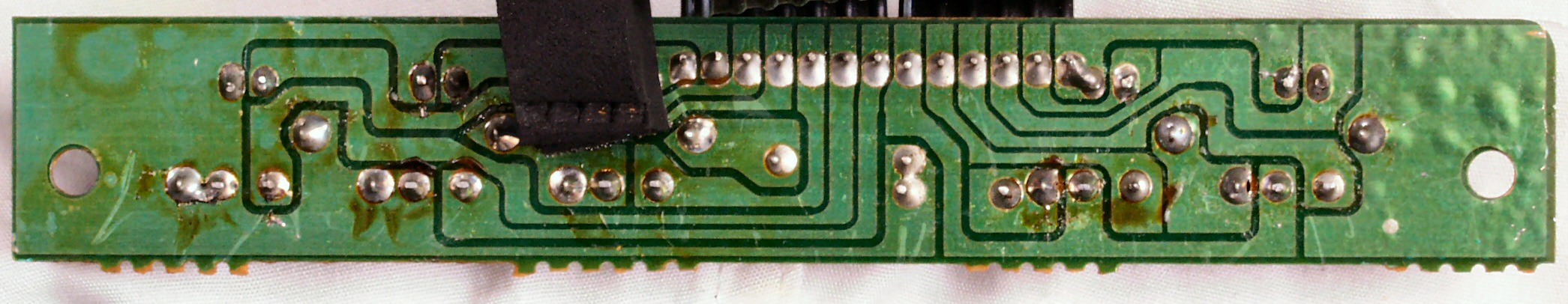

Ｃ８１．　修理前　ＬＥＤ表示基板裏２

Ｃ８２．　修理（半田補正）後　ＬＥＤ表示基板裏２

Ｃ８３．　完成ＬＥＤ表示基板２裏。余分なフラックスを落として、コート液を塗る。

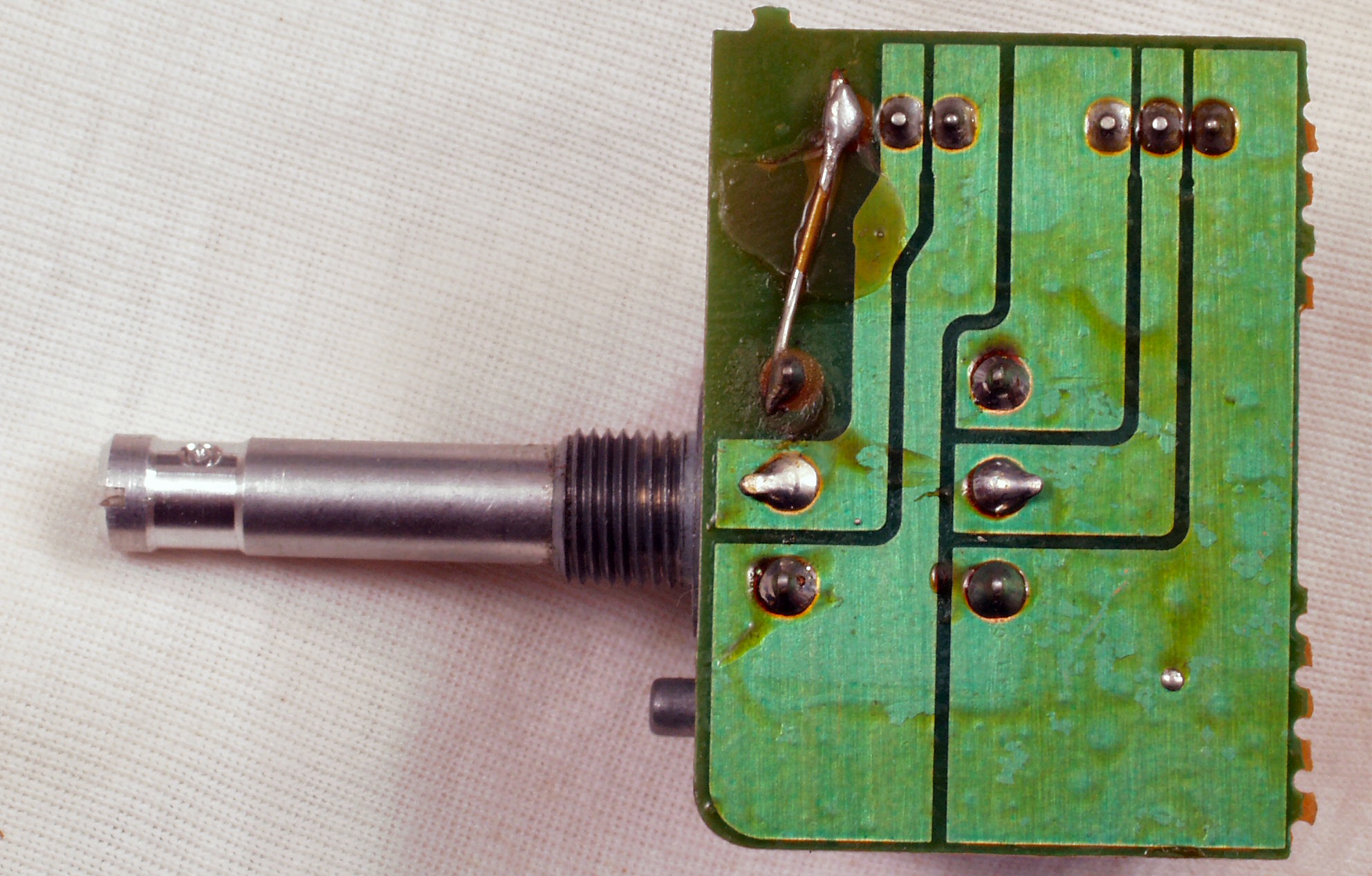

Ｃ９１．　修理前　主ＶＲ基板

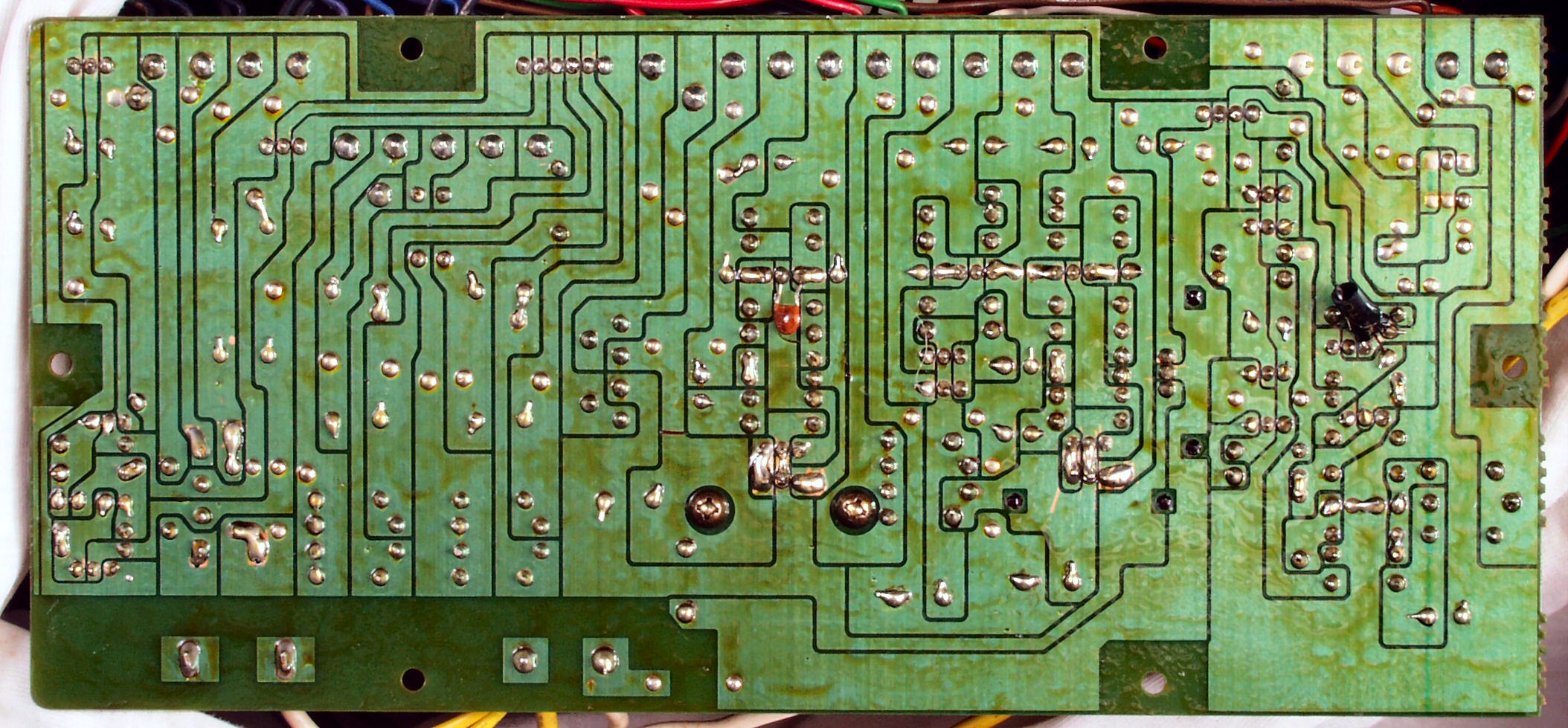

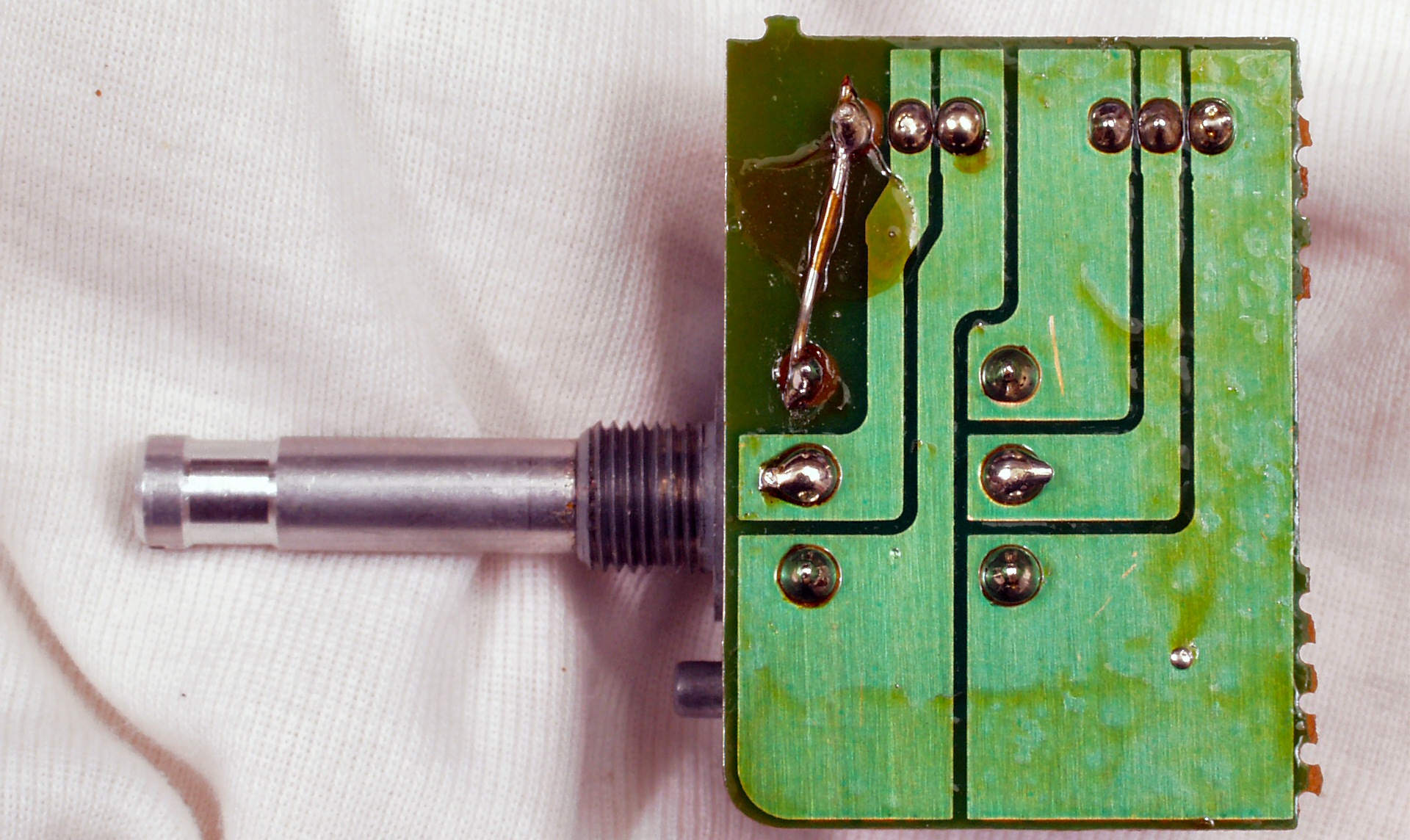

Ｃ９２．　修理（半田補正）後　主ＶＲ基板裏

Ｃ９３．　完成主ＶＲ基板裏。余分なフラックスを落として、コート液を塗る。

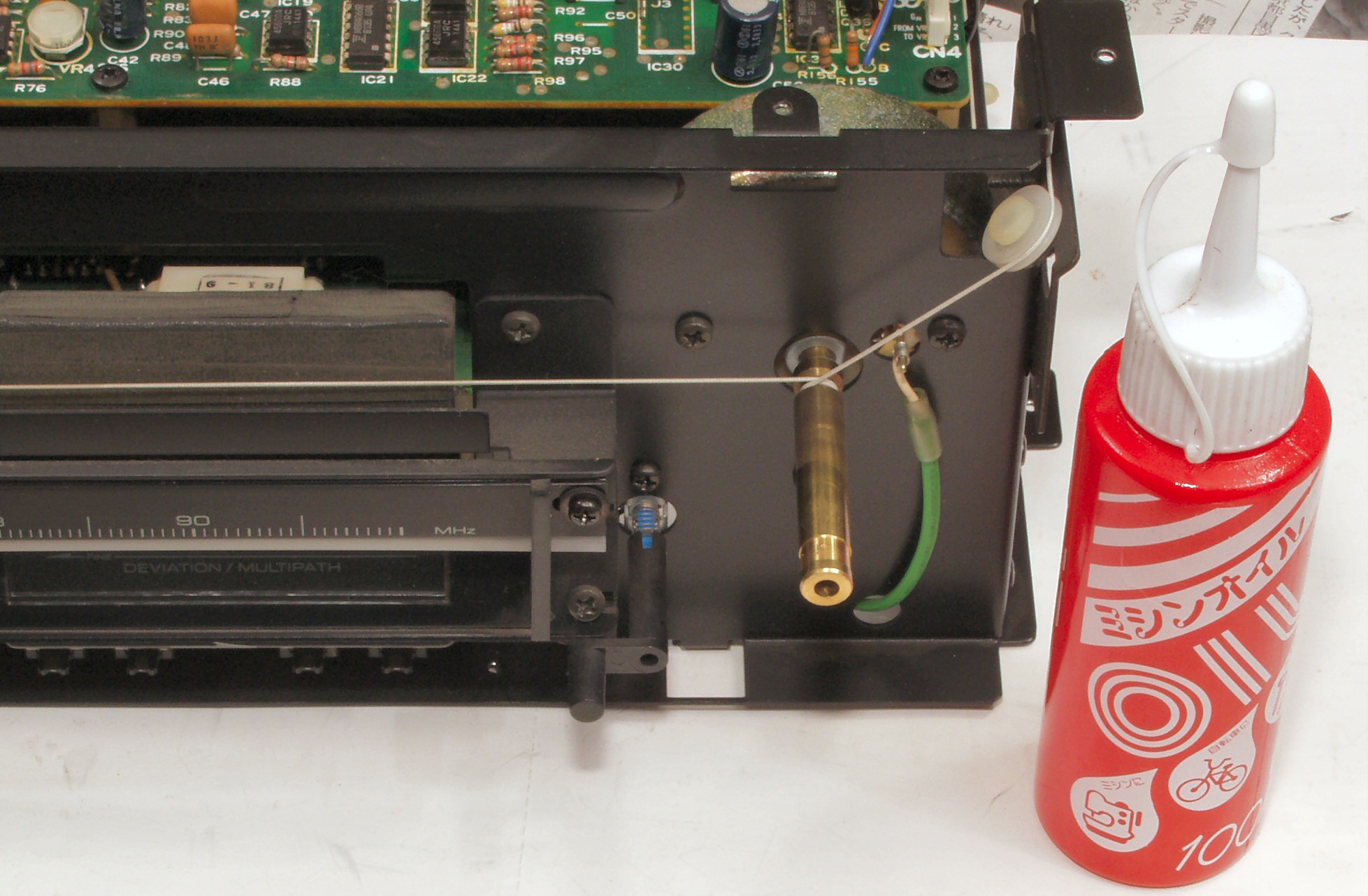

ＣＡ１．　パネルを取り外したので、フライホイール軸に注油する

ＣＢ１．　修理前　アースライン

ＣＢ２．　修理（半田補正）後　アースライン

ＣＣ．　修理中　後ろパネルを外し修理中

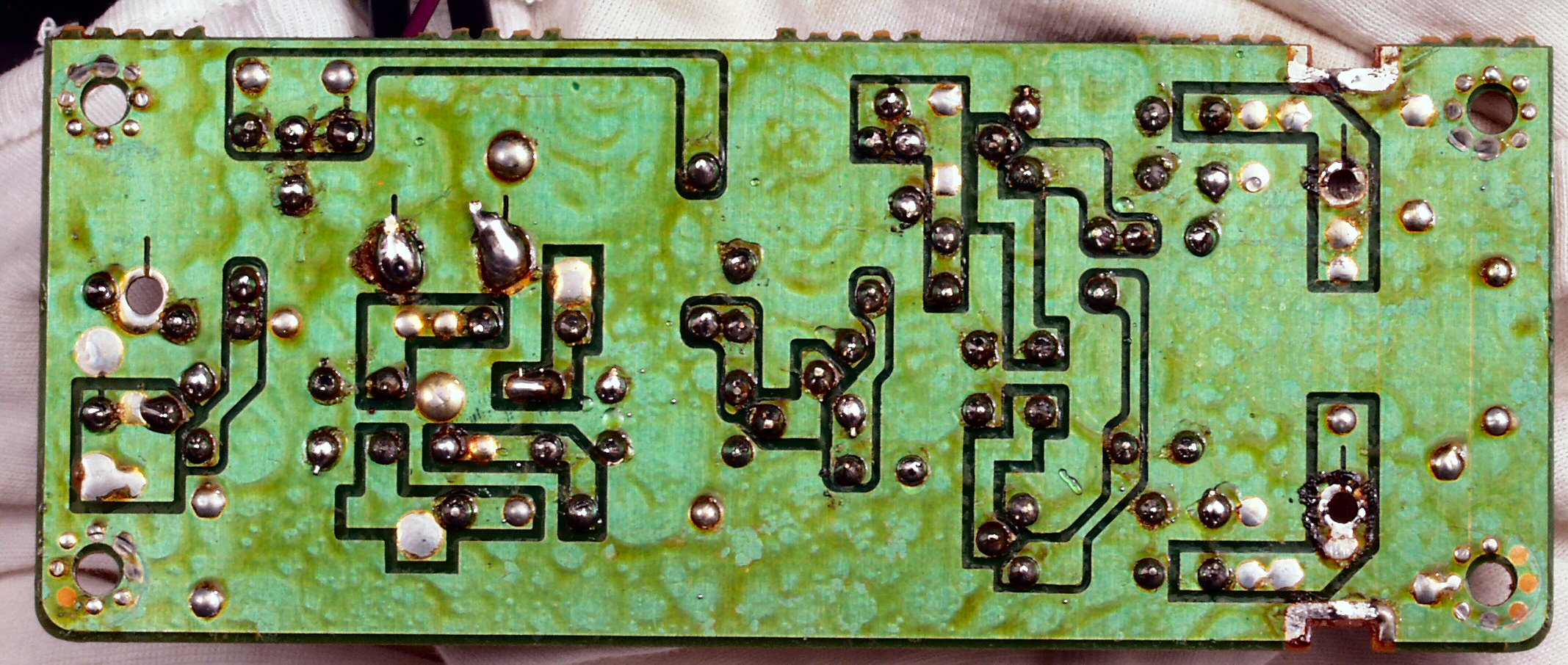

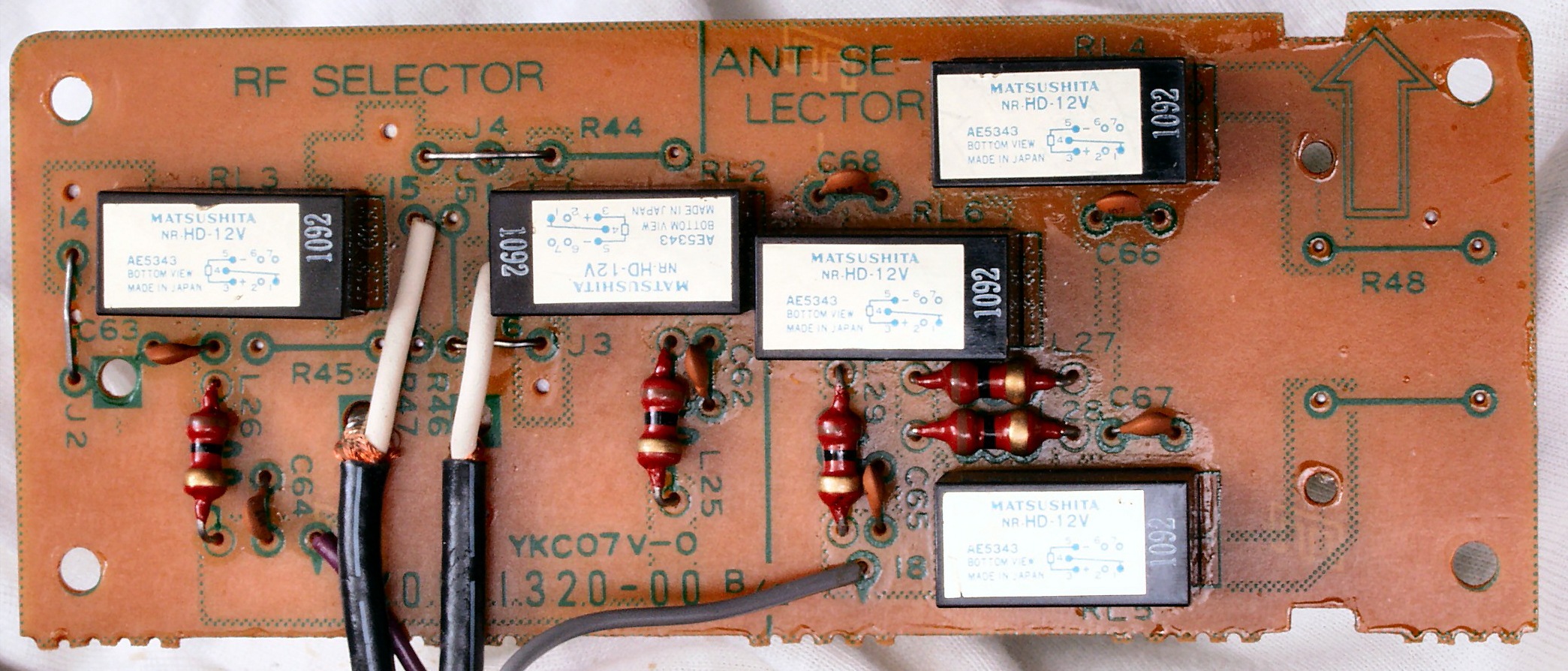

ＣＤ１．　修理前　ＡＮＴ切替へ基板。　ANT=antenna

ＣＤ２．　修理前　ＡＮＴ切替へ基板裏

ＣＤ３．　修理（半田補正）後　ＡＮＴ切替へ基板裏

ＣＤ４．　完成ＡＮＴ切替へ基板裏。余分なフラックスを落として、コート液を塗る。

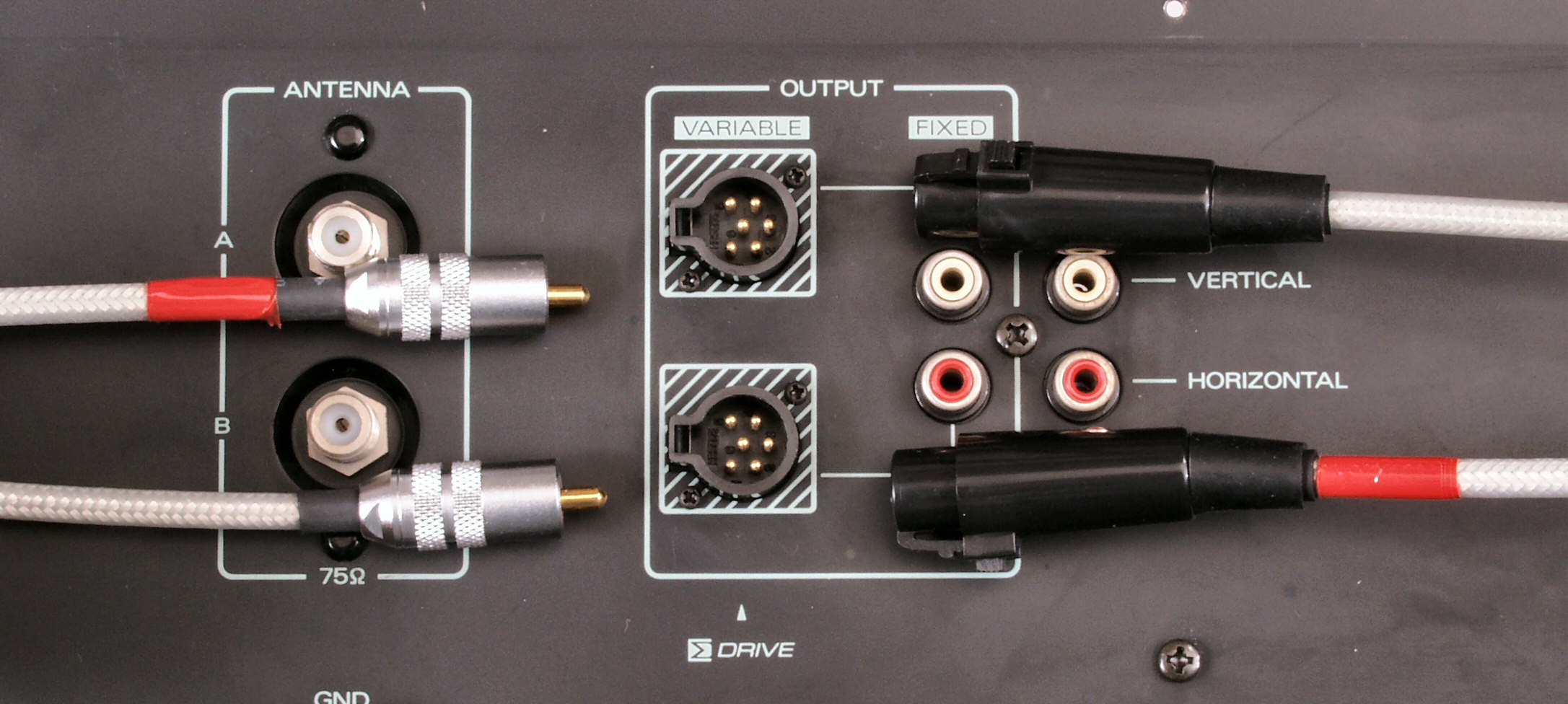

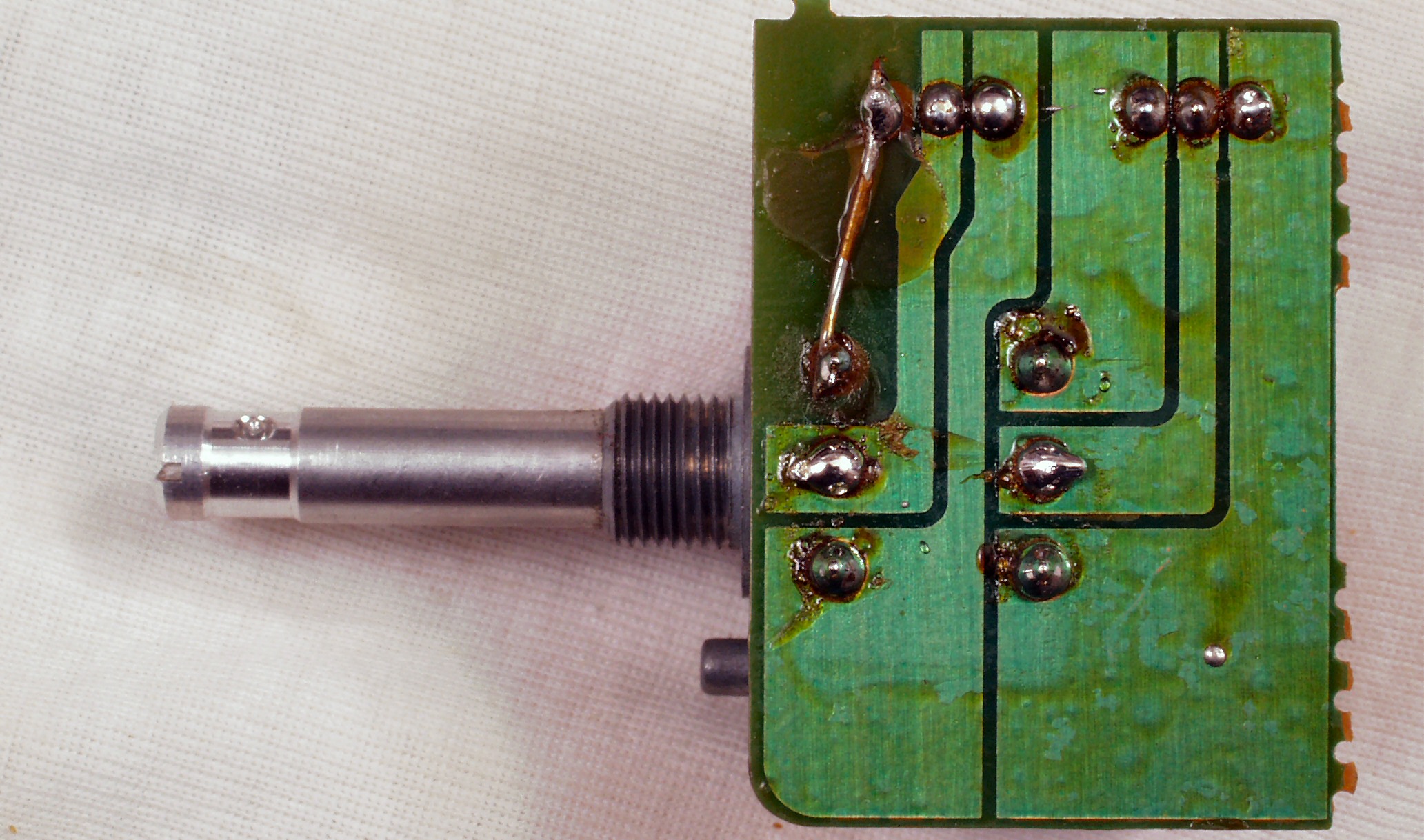

ＣＥ１．　修理前　出力ＲＣＡ端子

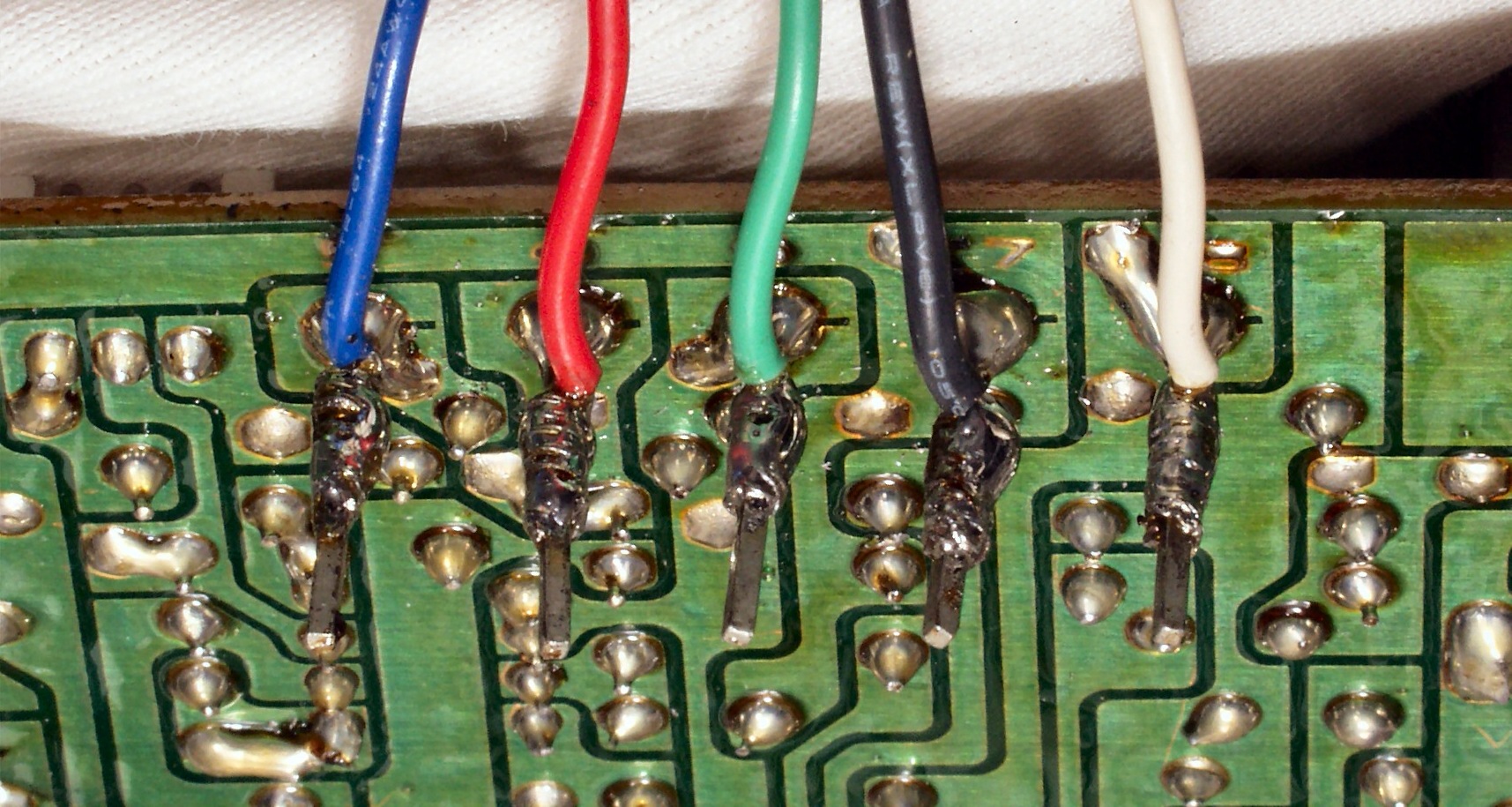

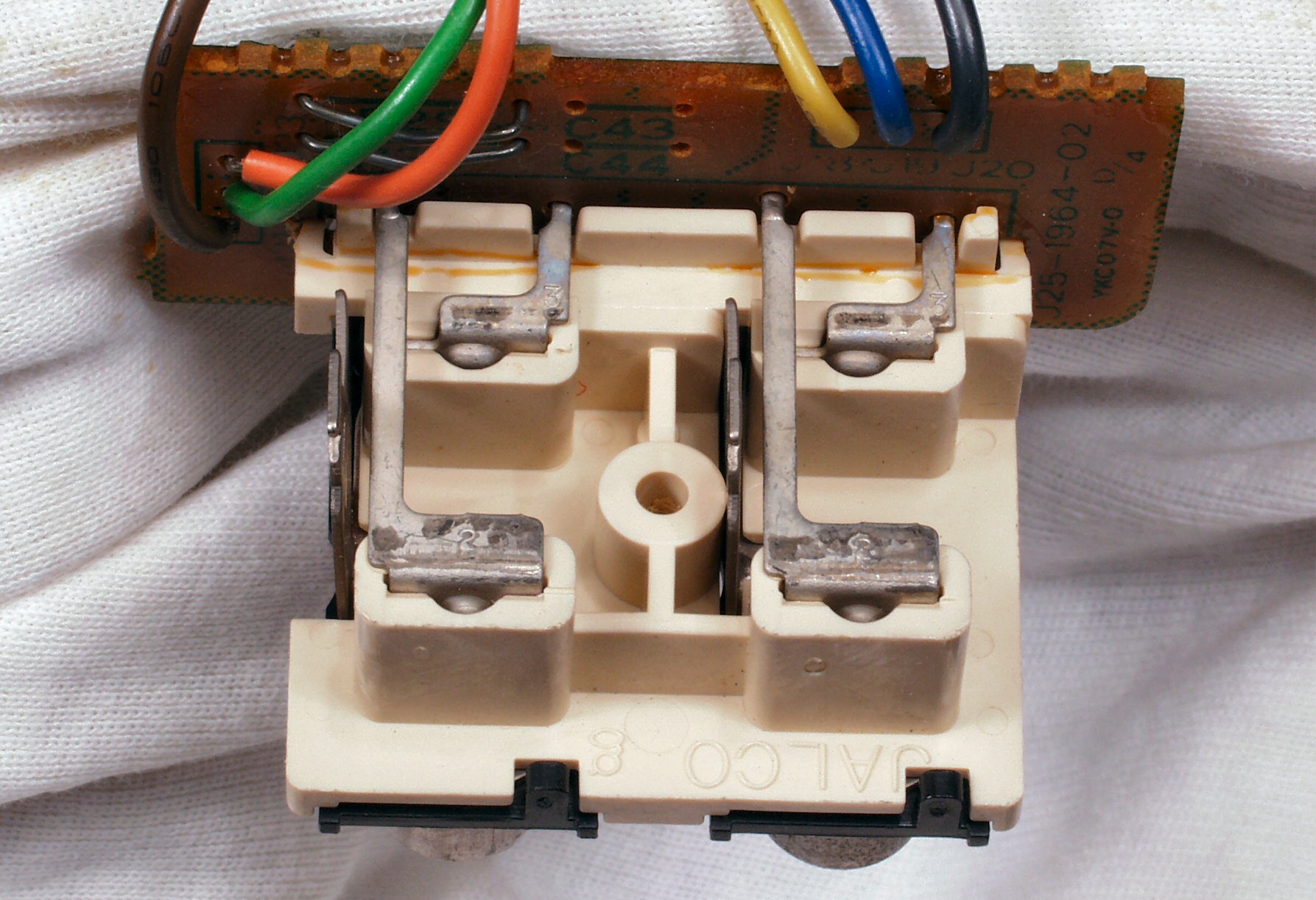

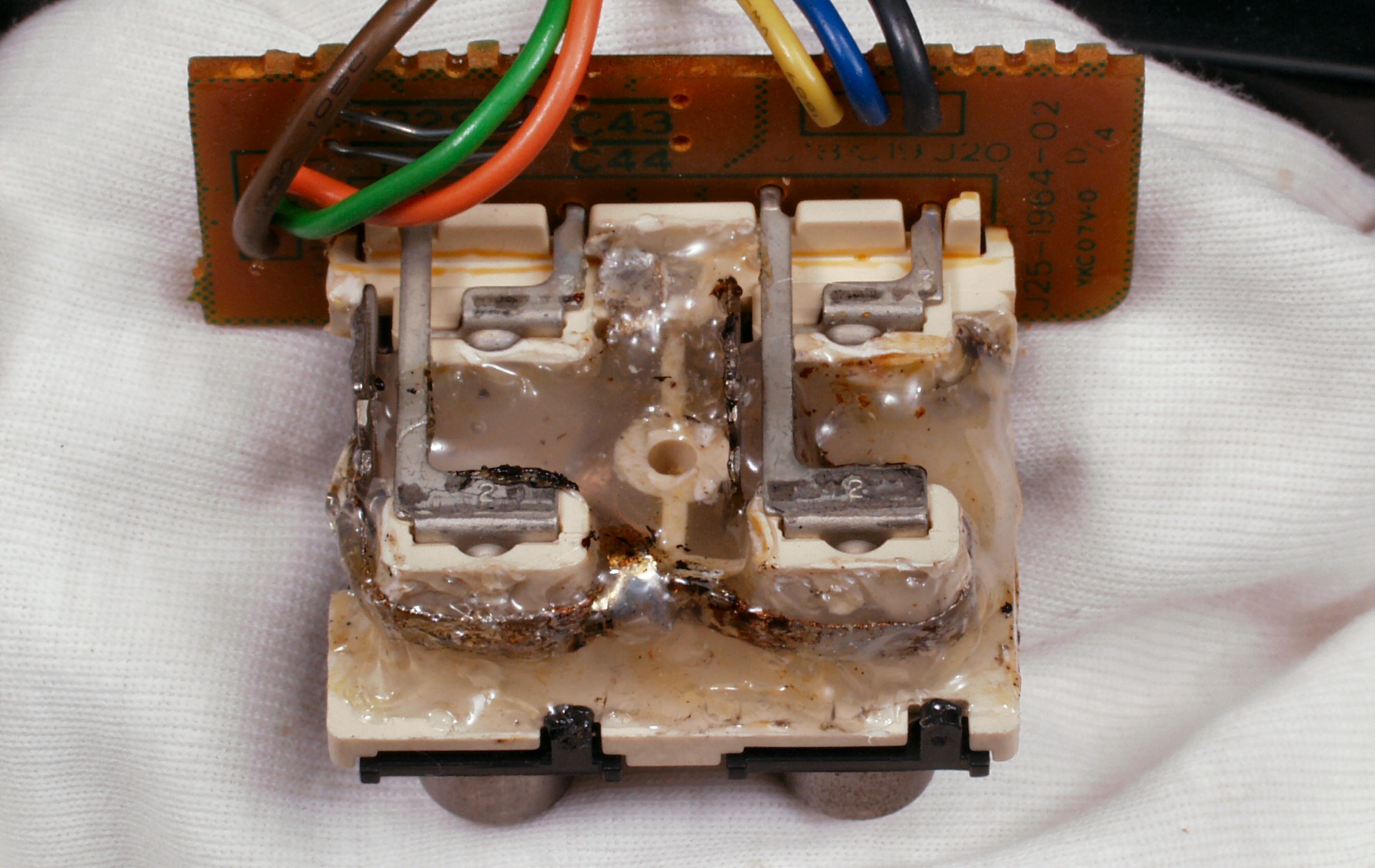

ＣＥ２．　修理後　出力ＲＣＡ端子　網線で補強し、「ホットボンド」を埋める

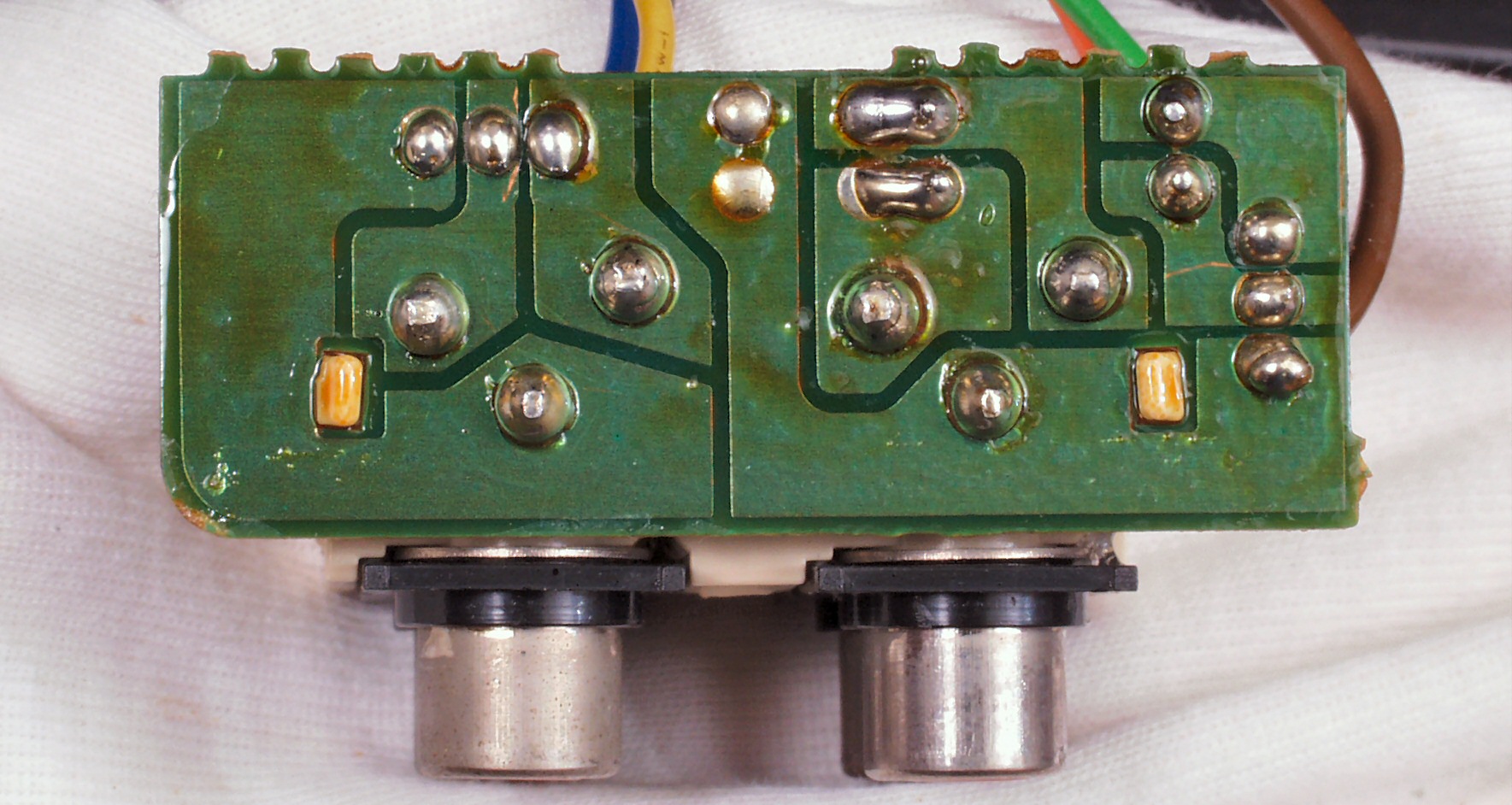

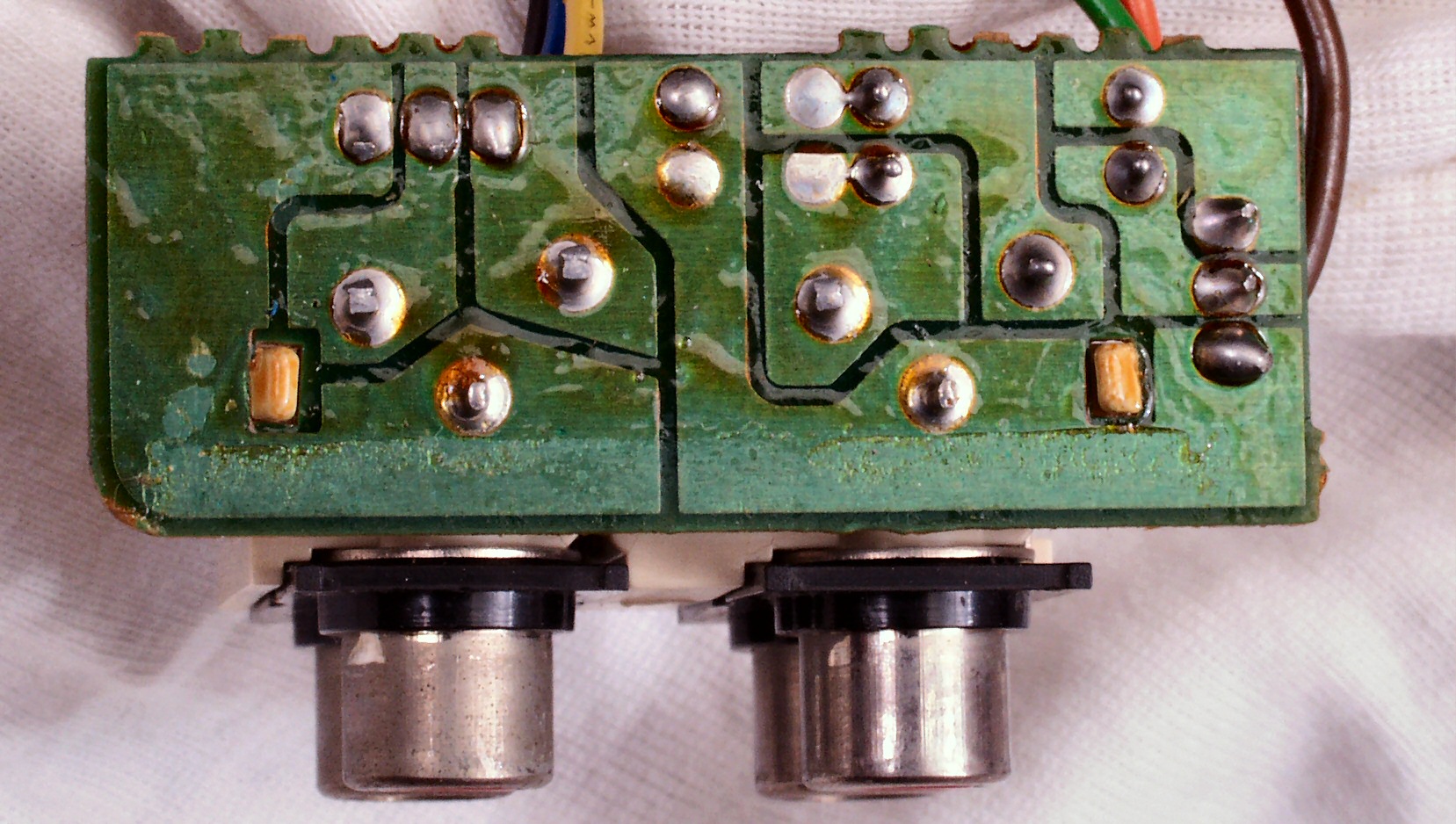

ＣＦ１．　修理前　出力ＲＣＡ端子基板裏

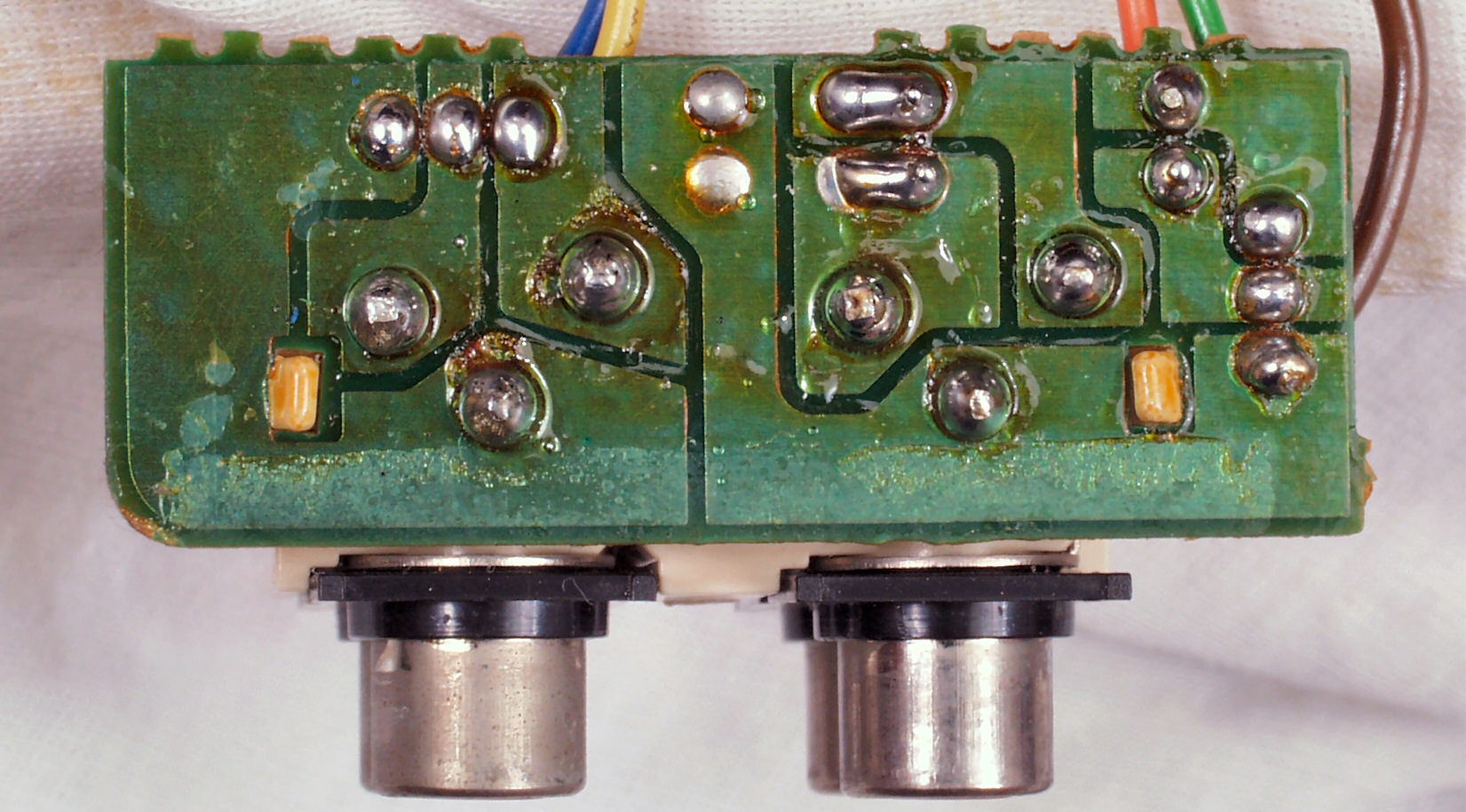

ＣＦ２．　修理（半田補正）後　出力ＲＣＡ端子裏

ＣＦ３．　完成出力ＲＣＡ端子裏。余分なフラックスを落として、コート液を塗る。

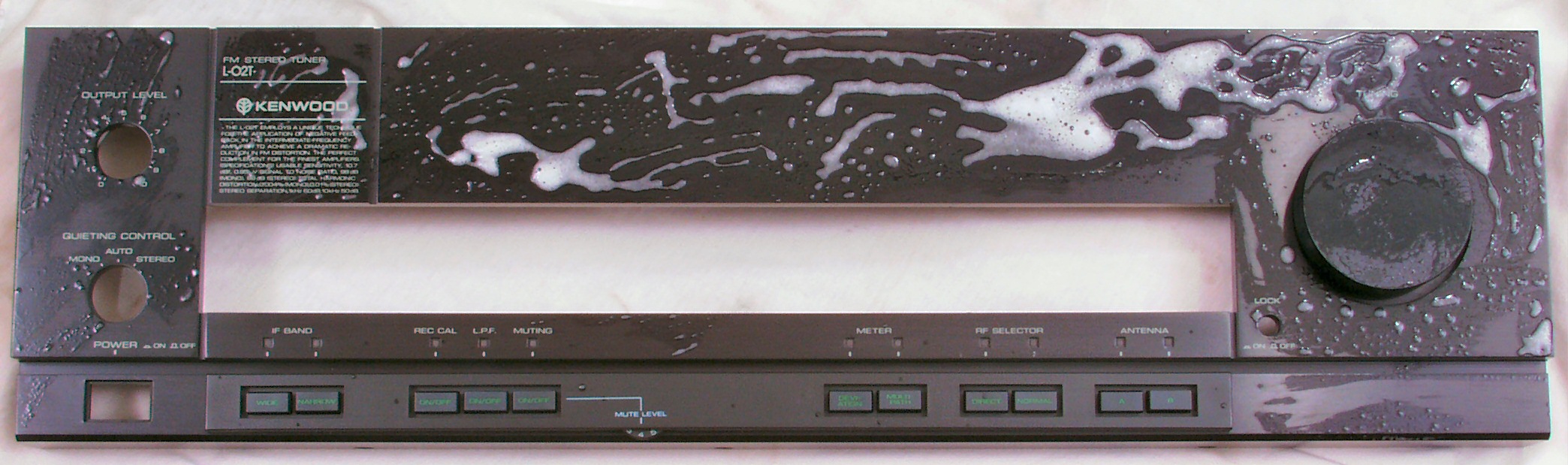

ＣＧ．　パネル清掃　合わせ（重ね）構造なので、洗浄剤は控えめにする

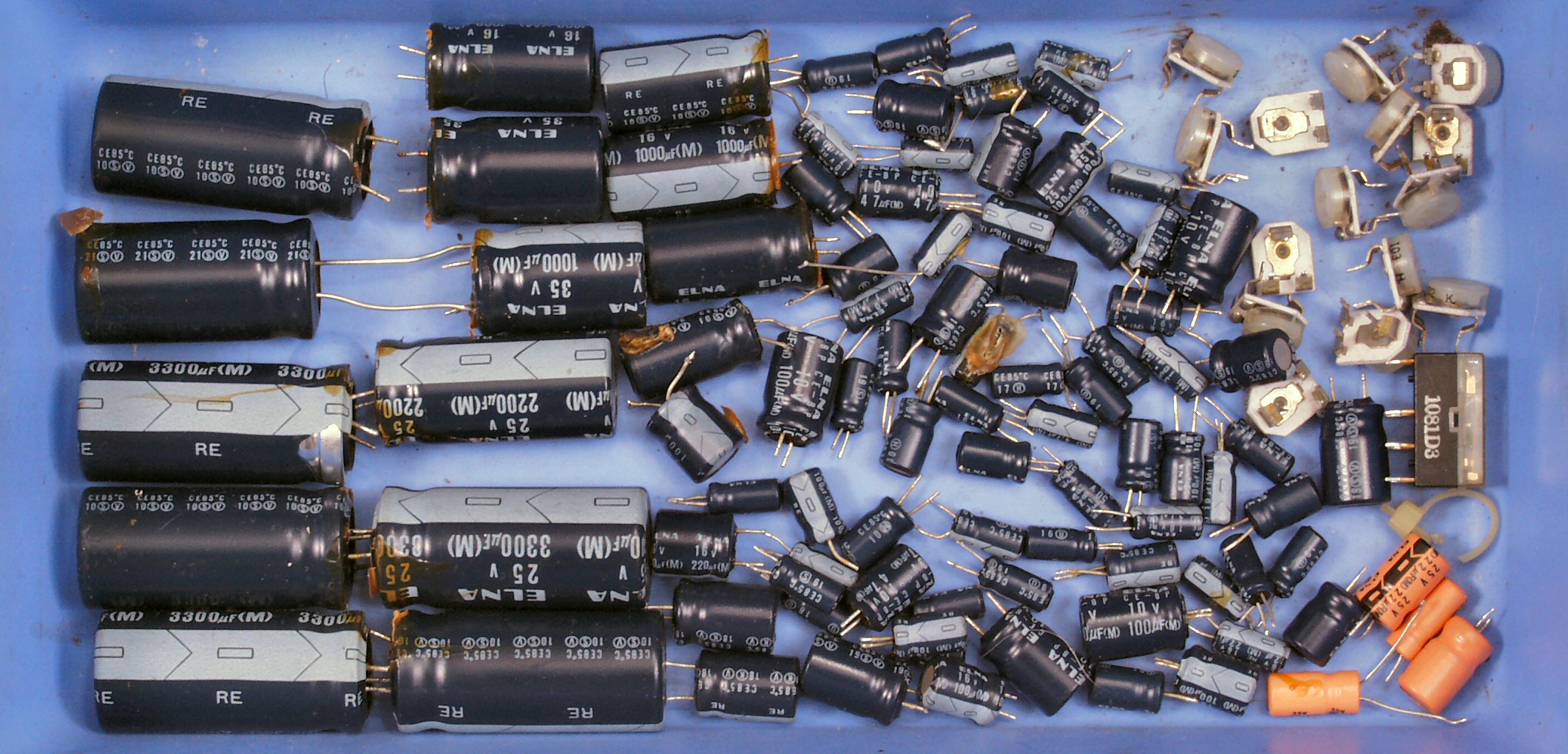

ＣＨ．　交換部品

ＣＩ１．　修理前　上から

ＣＩ２．　修理後　上から

ＣＩ３．　修理前　下から

ＣＩ４．　修理後　下から

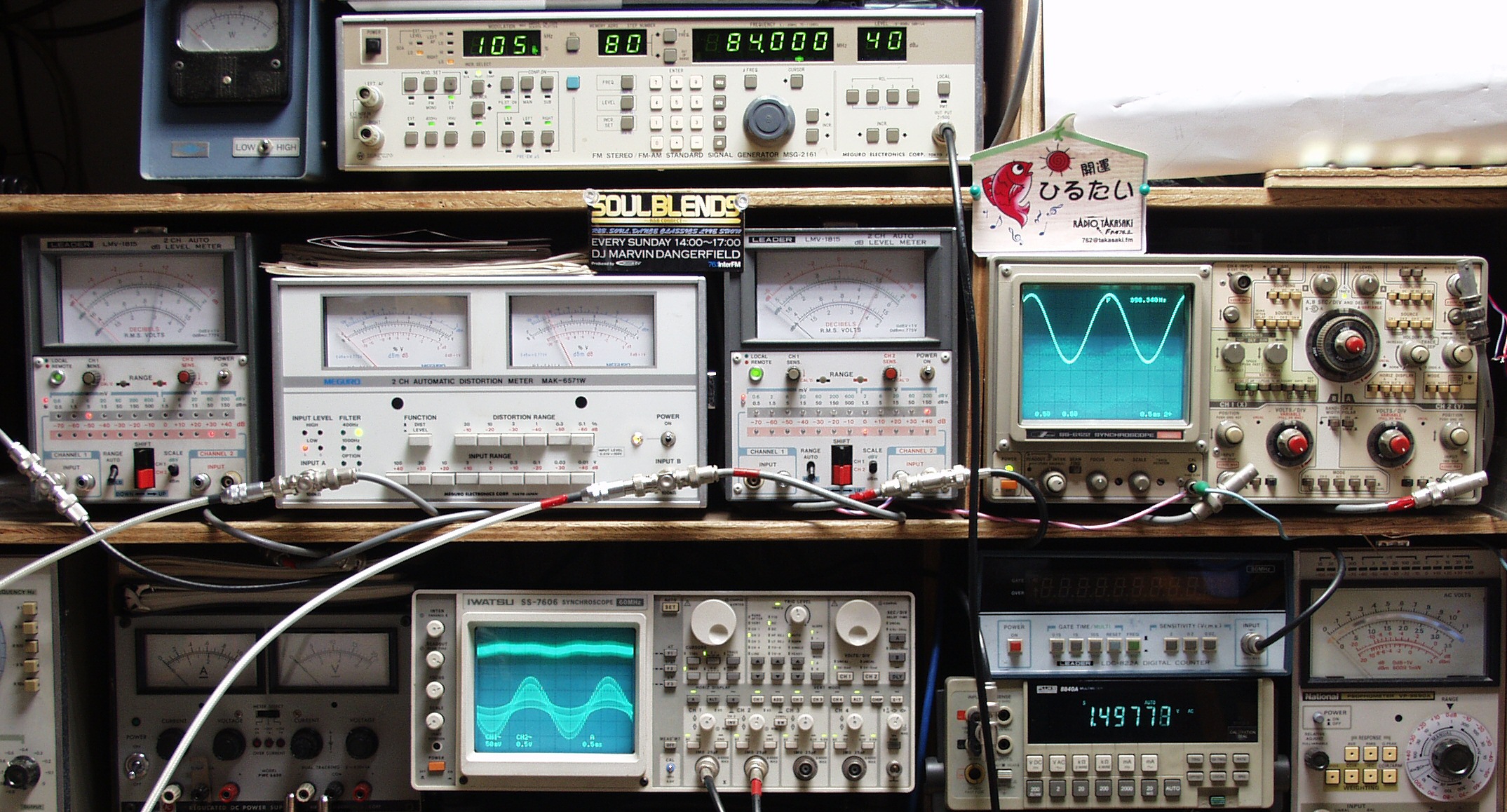

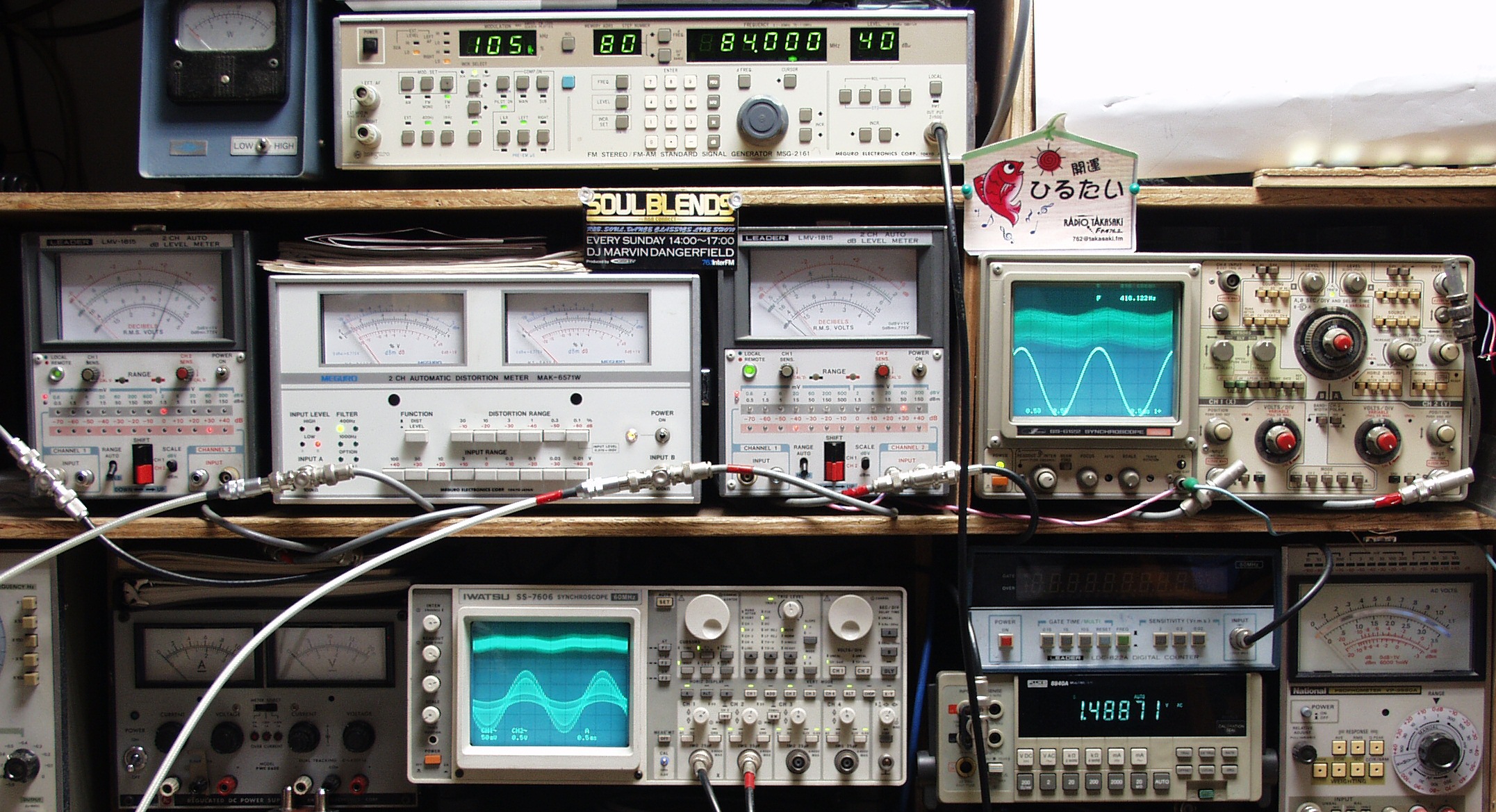

Ｅ．　調整・測定　ＦＭ受信感度、ＲＬ分離測定調整 　＜見方＞ 　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺ　＆　１ＫＨＺの　変調信号を　４０ｄＢで出す　これを受信し出力を測定する 　　　中左端電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　中中左歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　中中右＝Ｒ側出力電圧測定、赤針のみ使用 　　　中右端オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中＝オシロ＝H＆V出力波形　上＝H出力、下＝V出力 　　　下中右上デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

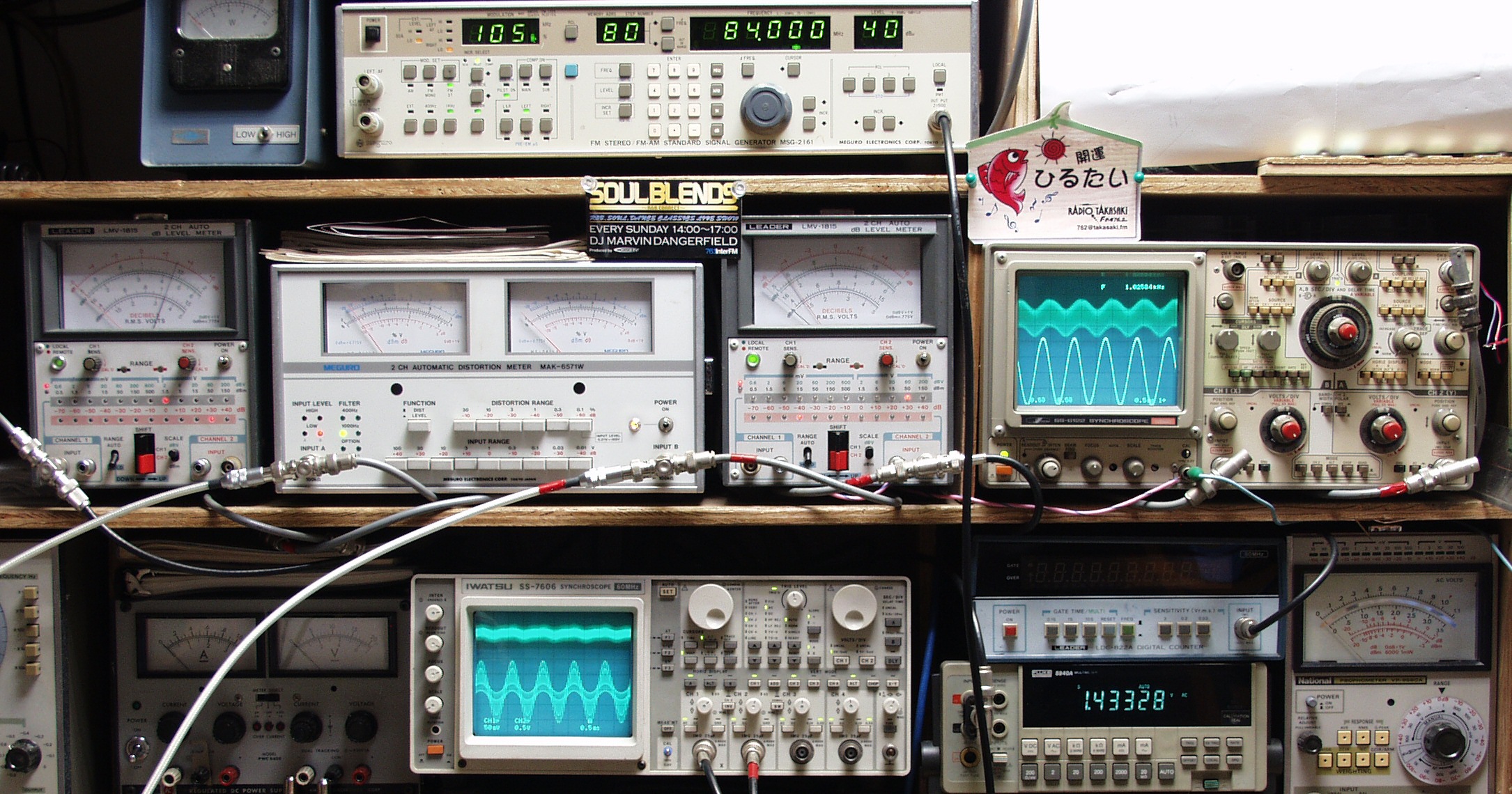

Ｅ２１．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側。Ｌｏｇ１５００／５＝４９．５ｄＢ。 　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１KＨＺの　Rのみ変調信号を　４０ｄＢで出す。 　　　Ｌ側出力電圧＝５ｍV（最大６ｍＶレンジ） 　　　歪み率　Ｌ出力＝、　Ｒ出力＝０．０２％（最大０．１％レンジ） 　　　Ｒ側出力電圧＝１．５V（最大２Ｖレンジ）

Ｅ２２．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側。Ｌｏｇ１５００／５＝４９．５ｄＢ。 　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１KＨＺの　Lのみ変調信号を　４０ｄＢで出す。 　　　Ｌ側出力電圧＝１．５V（最大２Ｖレンジ） 　　　歪み率　Ｌ出力＝０．０１％（最大０．１％レンジ）、　Ｒ出力＝ 　　　Ｒ側出力電圧＝５ｍV（最大１５ｍＶレンジ）

Ｅ３１．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側。Ｌｏｇ１５００／５＝４９．５ｄＢ。 　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Rのみ変調信号を　４０ｄＢで出す。 　　　Ｌ側出力電圧＝５ｍV（最大６ｍＶレンジ） 　　　歪み率　Ｌ出力＝、　Ｒ出力＝０．０２％（最大０．１％レンジ） 　　　Ｒ側出力電圧＝１．５V（最大２Ｖレンジ）

Ｅ３２．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側。Ｌｏｇ１５００／５＝４９．５ｄＢ。 　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Lのみ変調信号を　４０ｄＢで出す。 　　　Ｌ側出力電圧＝１．５V（最大２Ｖレンジ） 　　　歪み率　Ｌ出力＝０．０１％（最大０．１％レンジ）、　Ｒ出力＝ 　　　Ｒ側出力電圧＝５ｍV（最大１５ｍＶレンジ）

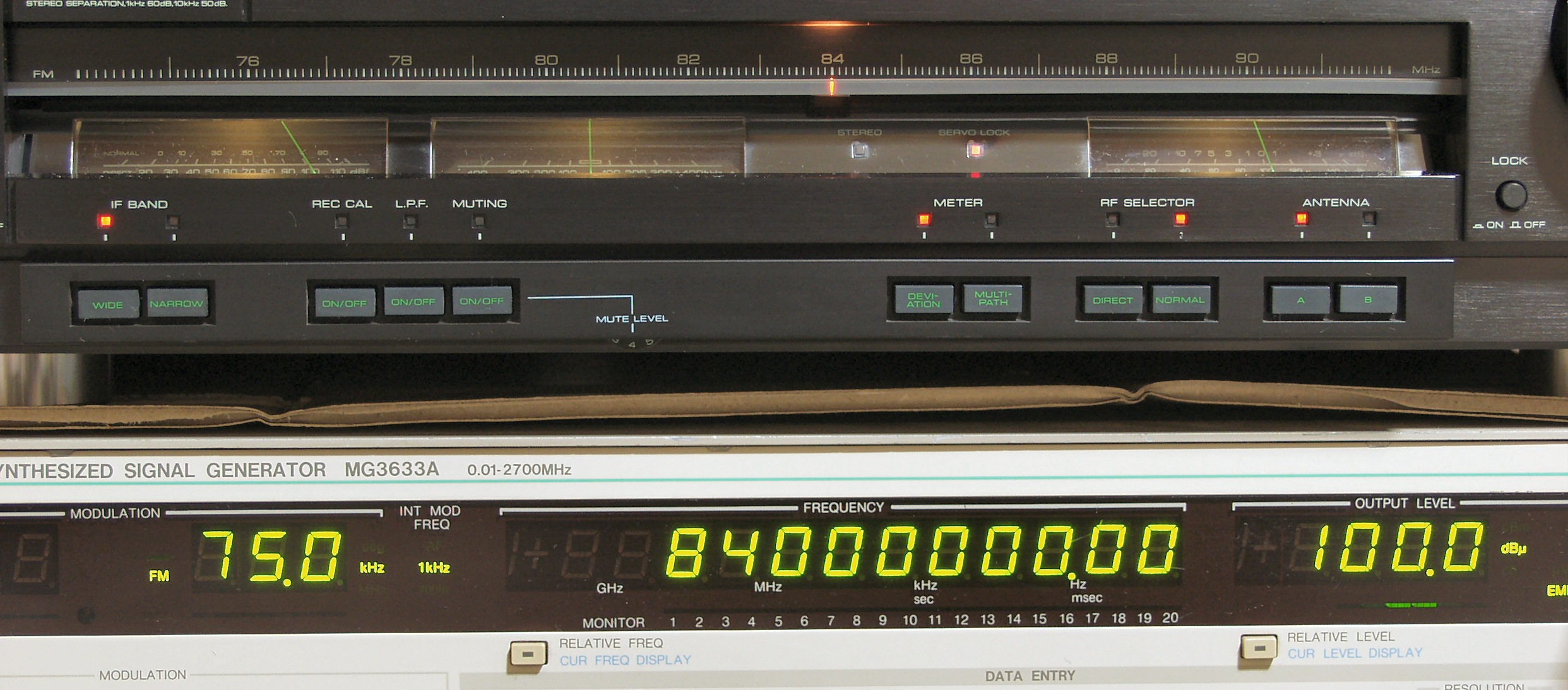

Ｆ．　上位測定器による　調整・測定 Ｆ１．　左下のSSGより信号を受信測定

Ｆ２．　周波数＝８４MHZ、変調度（Deviation）＝１００％、信号強度＝１００ｄBμ

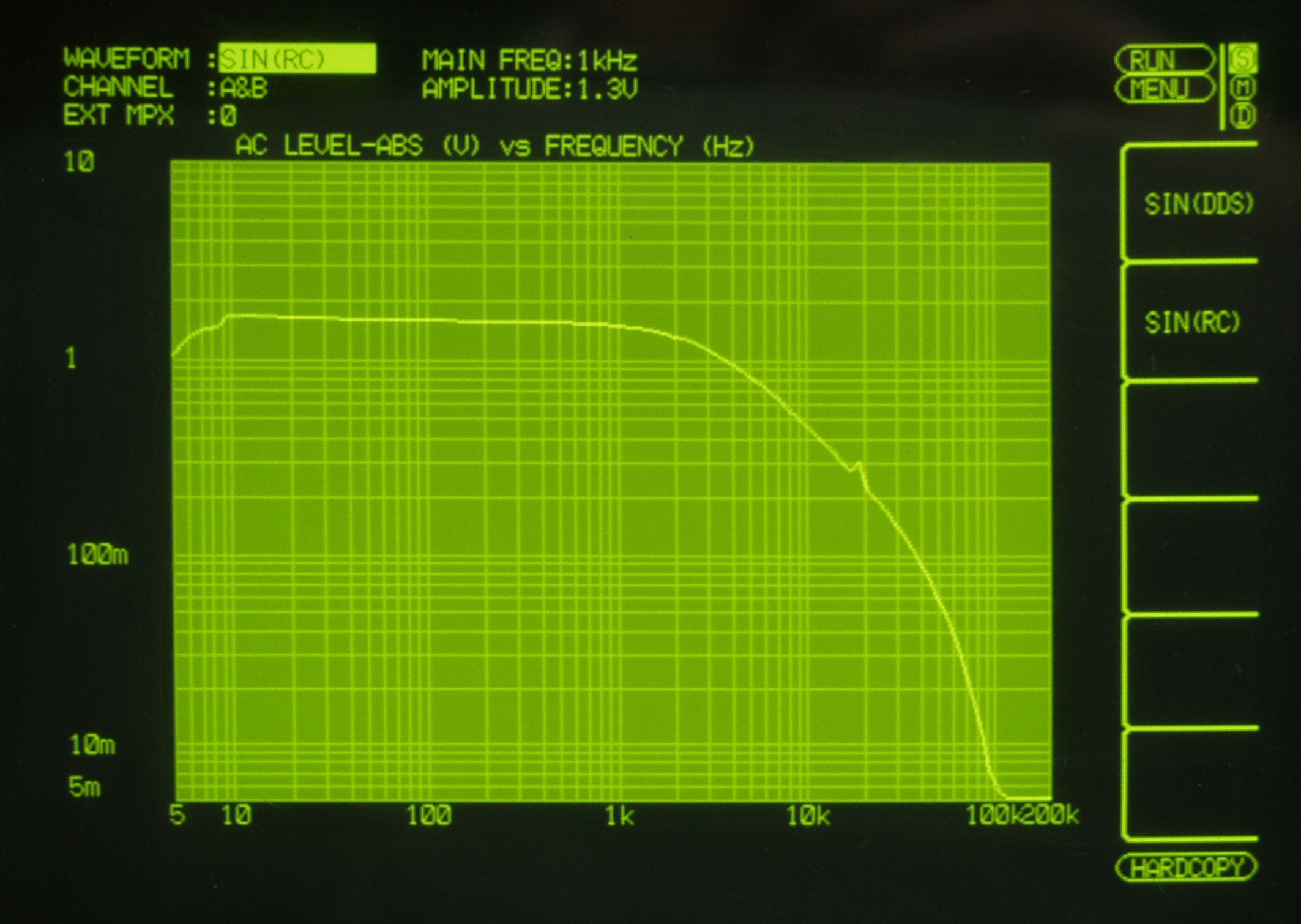

Ｆ３．　入出力特性測定（上記条件）　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４．　２４時間エージング。

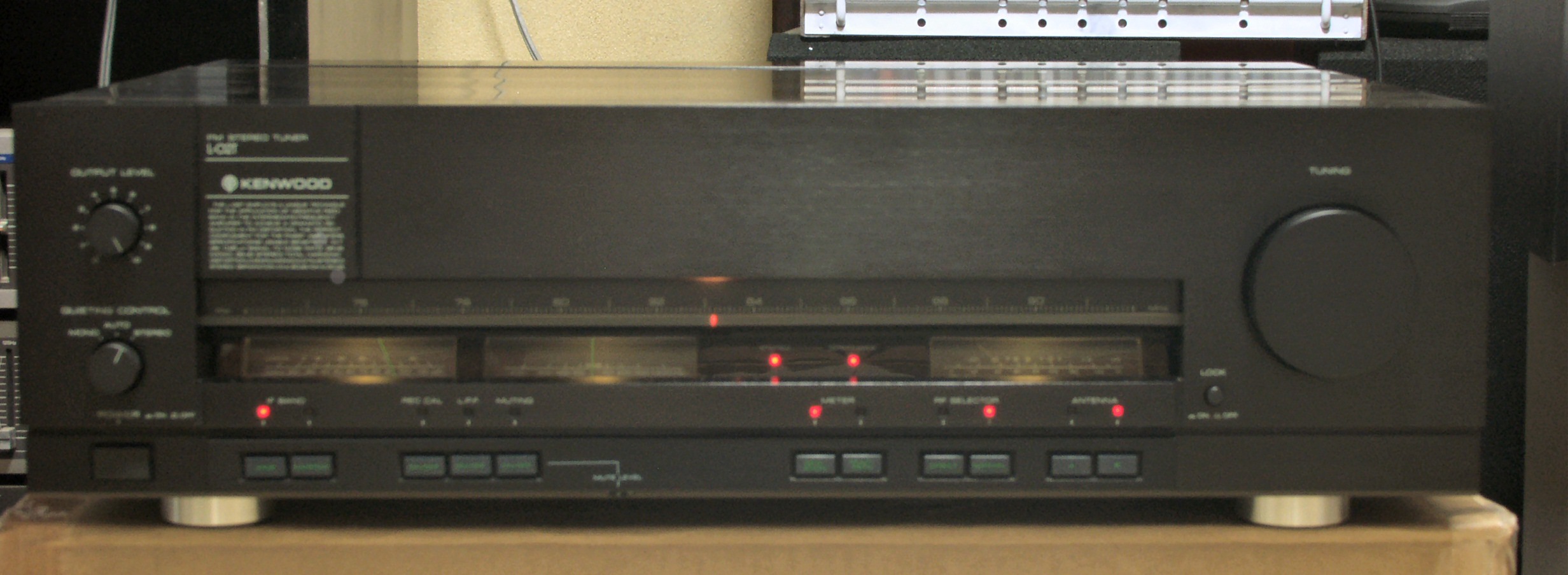

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２Ｔ　の仕様（マニアル・カタログより）

型式 FMステレオチューナー　Ｌ−０２Ｔ 受信周波数範囲 ７６ＭＨｚ〜９０ＭＨｚ アンテナインピーダンス（２系統） Ａ＝７５Ω不平衡。　Ｂ＝７５Ω不平衡 感度 ＮＯＲＭＡＬ（７５Ω）＝１０．７dBｆ（新ＩＨＦ）／０．９５μＶ（ＩＨＦ） 　ＤＩＲＥＣＴ（７５Ω）＝２５．２dBｆ（新ＩＨＦ）／５．０μＶ（ＩＨＦ） ＳＮ比５０dB感度　　　　 ＮＯＲＭＡＬ　ＭＯＮＯ＝１５．８dBｆ（新ＩＨＦ）／１．７μＶ（ＩＨＦ） ＮＯＲＭＡＬ　ＳＴＥＲＥＯ＝３７．２dBf（新ＩＨＦ）／２０μＶ（ＩＨＦ） ＤＩＲＥＣＴ　ＭＯＮＯ ＝３１．２dBf（新ＩＨＦ）／１０μＶ（ＩＨＦ） ＤＩＲＥＣＴ　ＳＴＥＲＥＯ＝５１．６dBf（新ＩＨＦ）／１０５μＶ（ＩＨＦ） 高調波ひずみ率  　　（ＡＮＴ・ＩＮ→Σ・ＯＵＴ　アンテナ入力８５dBf） 　　　　　　　　　 ＷＩＤＥ 　　　　１００Ｈｚ　　０．００４％（ＭＯＮＯ）０．０１５％（ＳＴＥＲＥＯ） 　　　　１ｋＨｚ　　　０．００４％（ＭＯＮＯ）０．０１％（ＳＴＥＲＥＯ） 　　　　６ｋＨｚ　　　　０．０１５％（ＭＯＮＯ）０．０３％（ＳＴＥＲＥＯ） 　　　１５ｋＨｚ　　　　０．０１％（ＭＯＮＯ）　０．１％（ＳＴＥＲＥＯ） 　５０Ｈｚ〜１０ｋＨｚ　０．０１５％（ＭＯＮＯ）０．０４％（ＳＴＥＲＥＯ） ＮＡＲＲＯＷ 　　　　　１００Ｈｚ　　０．００５％（ＭＯＮＯ）０．０８％（ＳＴＥＲＥＯ） 　　　　　　１ｋＨｚ　　　０．０２％（ＭＯＮＯ）　０．０５％（ＳＴＥＲＥＯ） 　　　　　１５ｋＨｚ　　　０．０５％（ＭＯＮＯ）　０．５％（ＳＴＥＲＥＯ） 　　　５０Ｈｚ〜１０ｋＨｚ　０．２％（ＭＯＮＯ）　　０．２％（ＳＴＥＲＥＯ） ＳＮ比  ＡＮＴ・ＩＮ→Σ・ＯＵＴ、１００％変調８５dBf入力） ＭＯＮＯ＝９８dB ＳＴＥＲＥＯ＝８８dB キャプチャーレシオ ０．９dB（ＷＩＤＥ）　２．５dB（ＮＡＲＲＯＷ） 実効選択度（ＩＨＦ） ＮＡＲＲＯＷ＝　６５dB（±３００ｋＨｚ） ＷＩＤＥ＝　　　　４５dB ステレオセパレーション  　　（ＡＮＴ・ＩＮ→Σ・ＯＵＴ） ＷＩＤＥ　　　　　１ｋＨｚ　　　　　　　　６０dB 　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ５０dB 　　　　　　　　　１５ｋＨｚ　　　　　　　４５dB ＮＡＲＲＯＷ　　１ｋＨｚ　　　　　　　　４７dB 　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ３５dB 周波数特性（ＡＮＴ・ＩＮ→Σ・ＯＵＴ） １５Ｈｚ〜１５ｋＨｚ、　　＋０．２dB　−０．５dB イメージ妨害比 １２０dB。（８４ＭＨｚ　ＮＯＲＭＡＬ） ＩＦ妨害比 １２０dB。（８４ＭＨｚ　ＮＯＲＭＡＬ） スプリアス妨害比 １２０dB。（８４ＭＨｚ　ＮＯＲＭＡＬ） ＡＭ抑圧比 ７０dB サブキャリア抑圧比 ローパスフィルターＯＮ ＝７０dB  ローパスフィルターＯＦＦ＝６５dB レックキャリブレーション ４４０Ｈｚ、　５０％変調 出力レベル＆インピーダンス（１ｋＨｚ、１００％変調） 固定出力　　　　　　＝　０．７５Ｖ／１Ω以下  Σ出力（可変）出力＝　１．５Ｖ／１Ω以下 マルチパス出力 垂直出力＝　０．５Ｖ／３ｋΩ  水平出力＝　０．０１Ｖ／１０ｋΩ ダイヤルスケール・アジャスター ±２mm 電源電圧・電源周波数 １００Ｖ　　５０Ｈｚ／６０Ｈｚ 定格消費電力（電気用品取締法に基づく表示） ２８Ｗ 外形寸法 約４８０mm（Ｗ）×１４７．５mm（Ｈ）×４２３mm（Ｄ） 重量 約１２．４ｋｇ 価格 ３０万円　１９８２年
