Ａｕｒｅｘ　ＳＹ−Λ８８�U．　６台目修理記録

平成１８年８月１日持込　　　　８月１７日完成

注意　このＡＭＰには、出力回路にプロテクトが有りません。　よって、出力にはＤＣ漏れの危険が有ります。 　　　　メインＡＭＰと「ＤＣ入力接続」するときは、十分に注意すること。「出来れば避けた方が良い」　 詳しくはこちら参照　詳しくはこちら参照２

Ａ．　修理前の状況 　YAHOOオークションで購入、現在40代後半ですが、当時は購入できなかったものです。 20年以上ケミコンを替えないのはやはり怖いので、ボーナスが出るのを機会にオーバーホールをしておきたいと思いました このアンプのイコライザーと蛇口全開(になるはず)の音は、今の新品の同価格のモノでは出ないと感じています。 Ｔ．　修理前点検測定 歪みが多い Ｂ．　原因 経年変化による劣化で歪み多し。 Ｃ．　修理状況 出力接続リレ−修理。 初段ＦＥＴ交換。 ＲＬバイアス・バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 メインＶＲ・バランスＶＲ解体清掃。 ＲＣＡ端子交換（内ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１を３組使用）。 整流ダイオード交換（支給品）。 Ｄ．　使用部品 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　８個。 メタライズド・ポリエステル・フィルムコンデンサー　　 　１８個。 電源電解コンデンサー　　　　　　　　　　　　　　　　　　 　１６個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　 　２６個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　２０個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　３個（支給品） ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　　　　　３組（定価で工賃込み） Ｅ．　調整・測定 Ｆ．　上位測定器による調整・測定 Ｇ．　修理費　　　１４０，０００円　　　　オーバーホール修理。 Ｓ．　TOSHIBA 　Ａｕｒｅｘ　ＳＹ−Λ８８�U の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　点検中　上から見る。

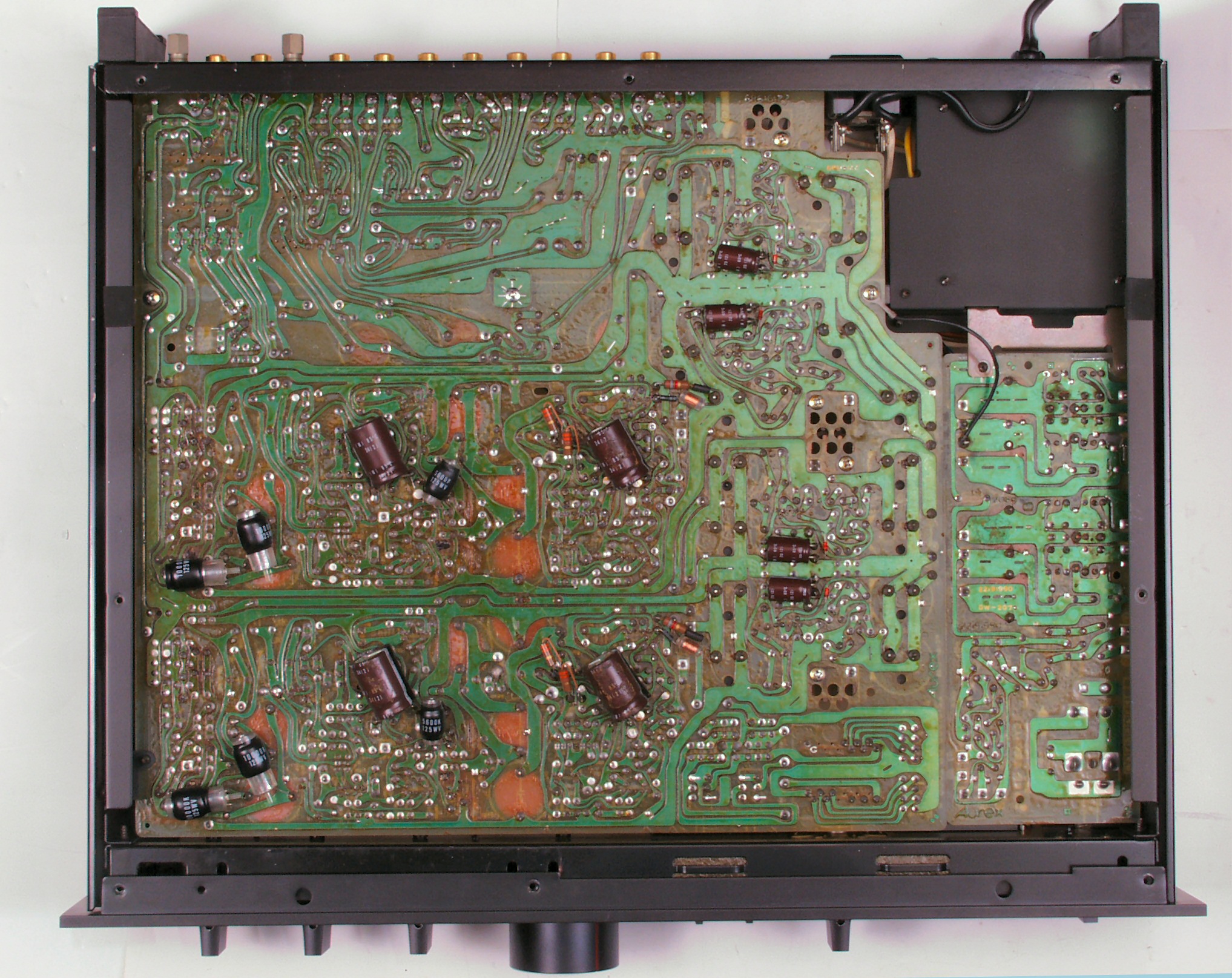

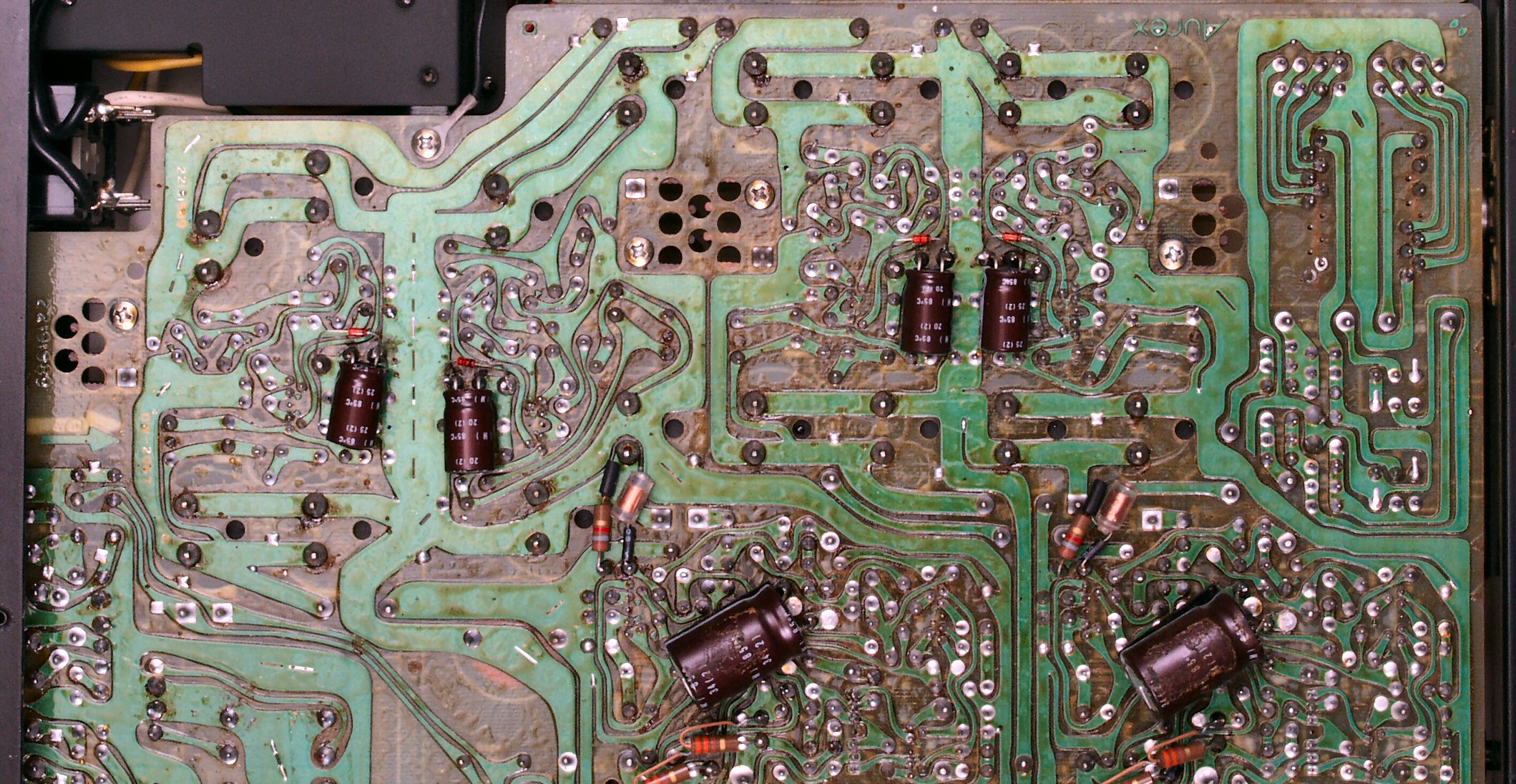

Ａ２．　点検中　下から見る、電解コンデンサーの接着剤が綺麗に除去されている

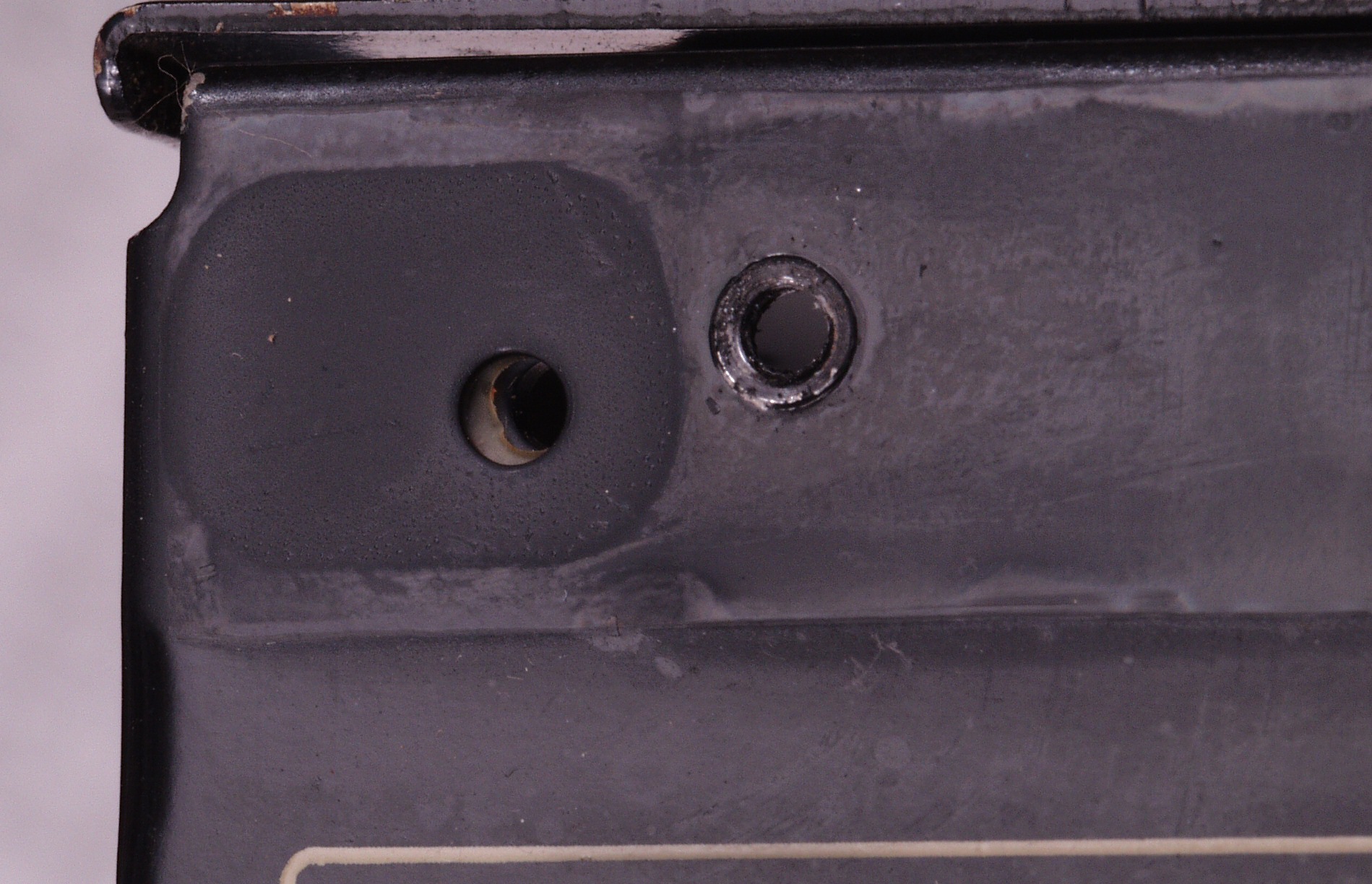

Ａ３．　点検中　後パネルの止めネジが無い！　錆びているのでかなり前からと推測される

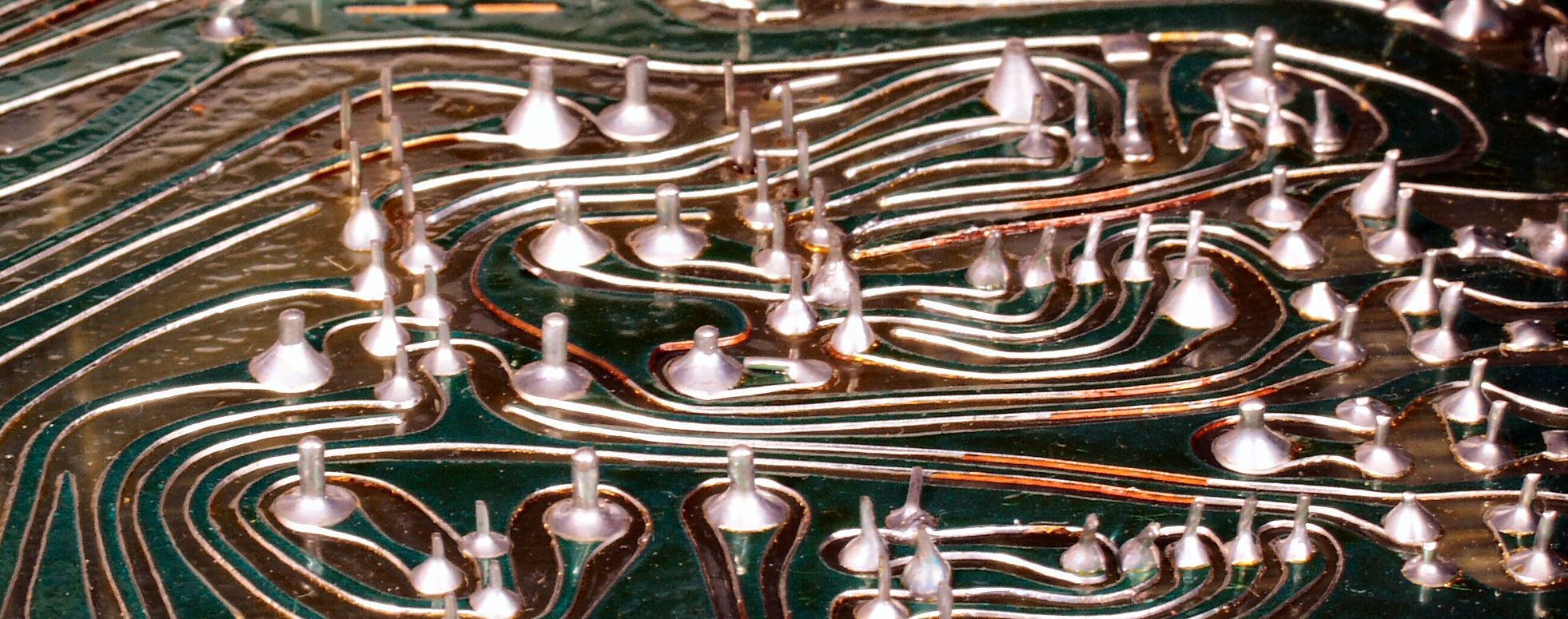

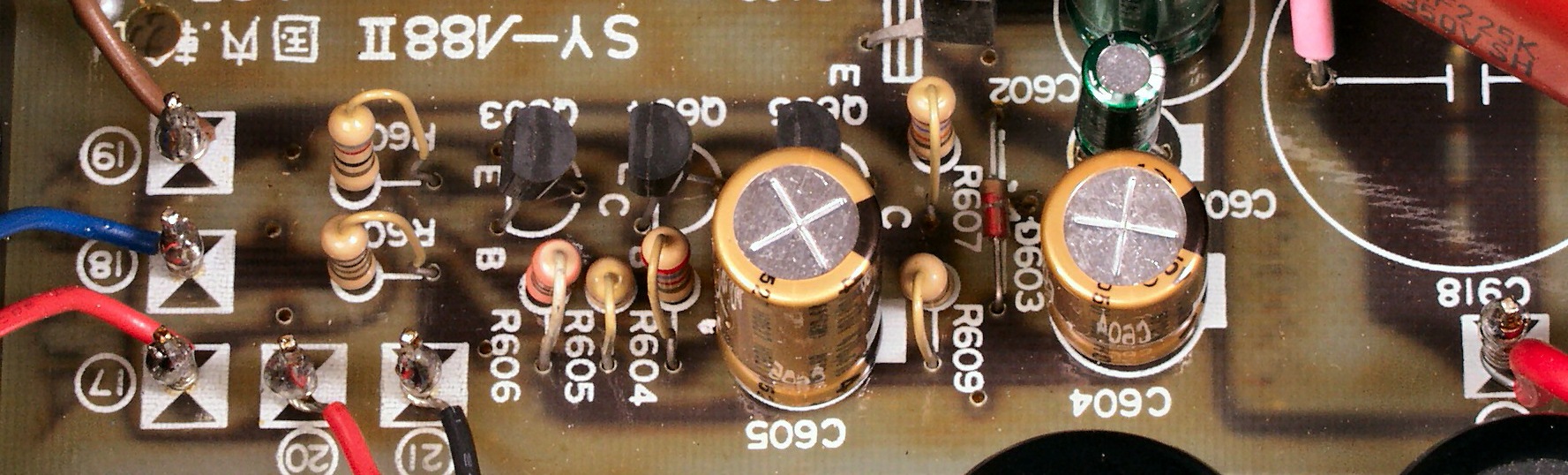

Ａ４．　点検中　基盤の銅箔（板）の厚さに圧倒　しかし半田付けは大変

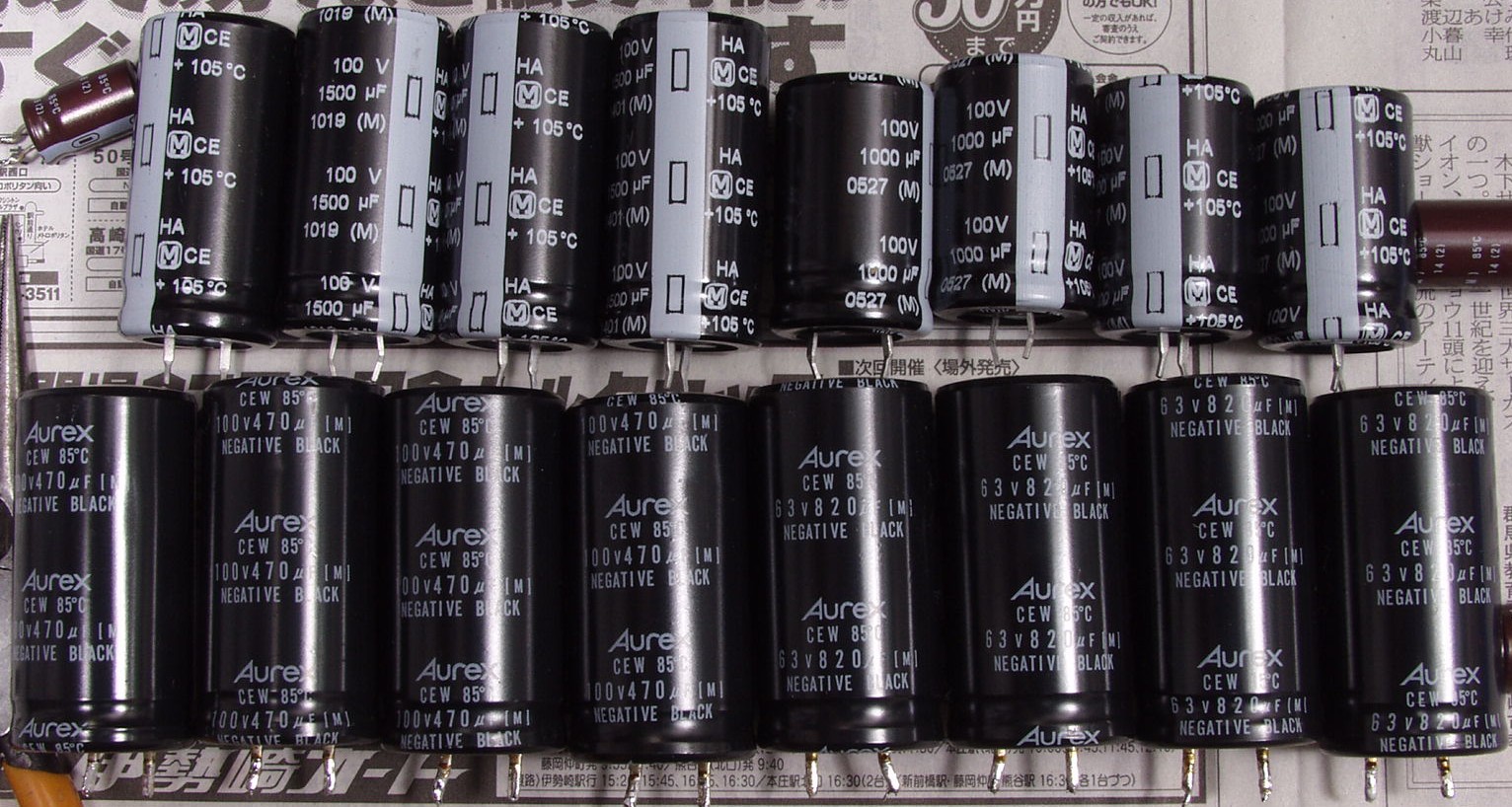

Ａ５．　電解コンデンサー　左上＝交換する１５００μ　　　　　右上＝交換する１０００μ／１００Ｖ 　　　　　　　　　　　　　　　　　左下＝付いていた４７０μ　　　　右下＝付いていた８２０μ／６３Ｖ　Ａｕｒｅｘの名前が！！

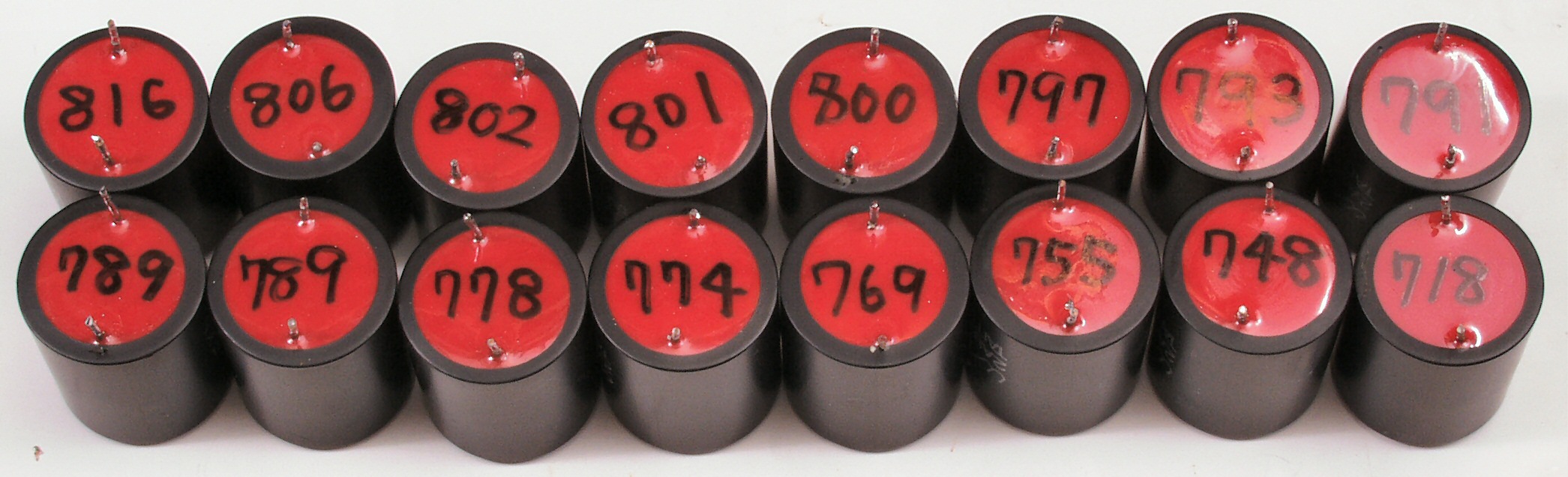

Ａ６．　取り外したλコンデンサーの容量測定結果。　但し安い測定器なので絶対値は不信用 　　　　　　年月は確実にコンデンサーを変化させます。　これでも、λコン神話は健在？

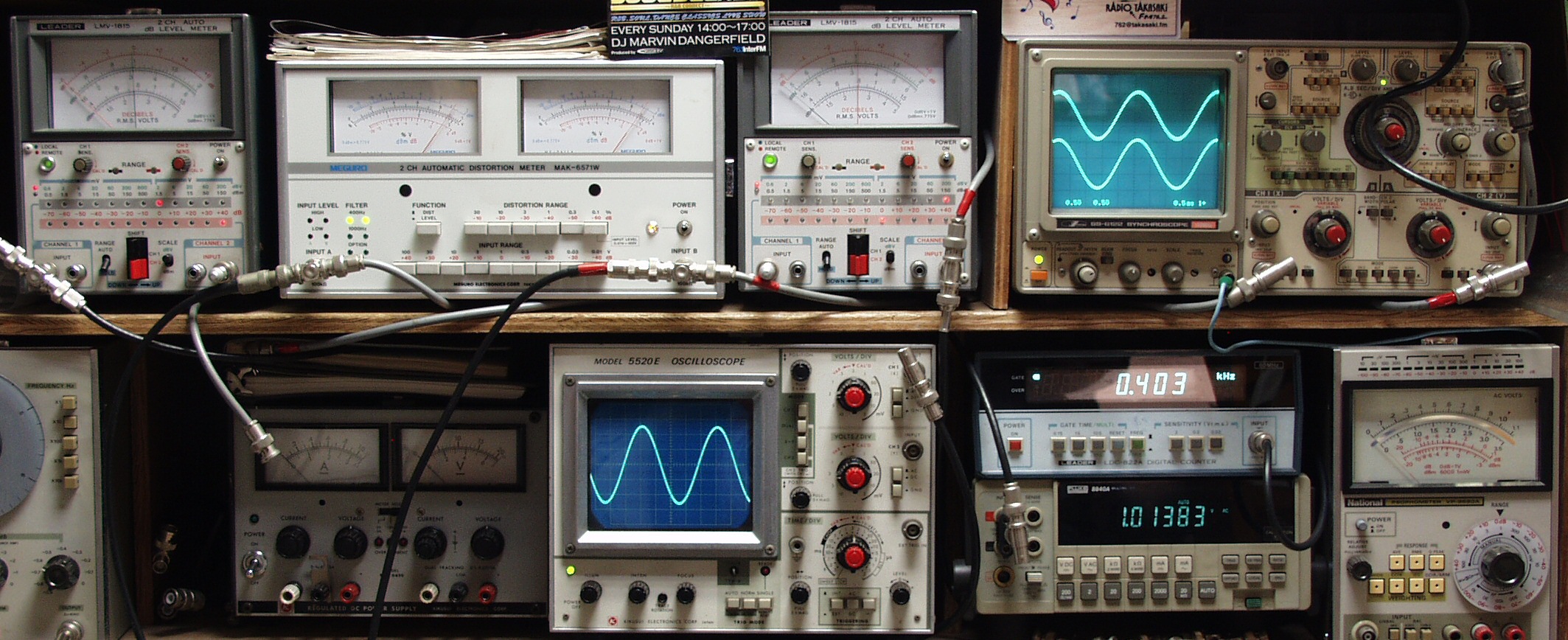

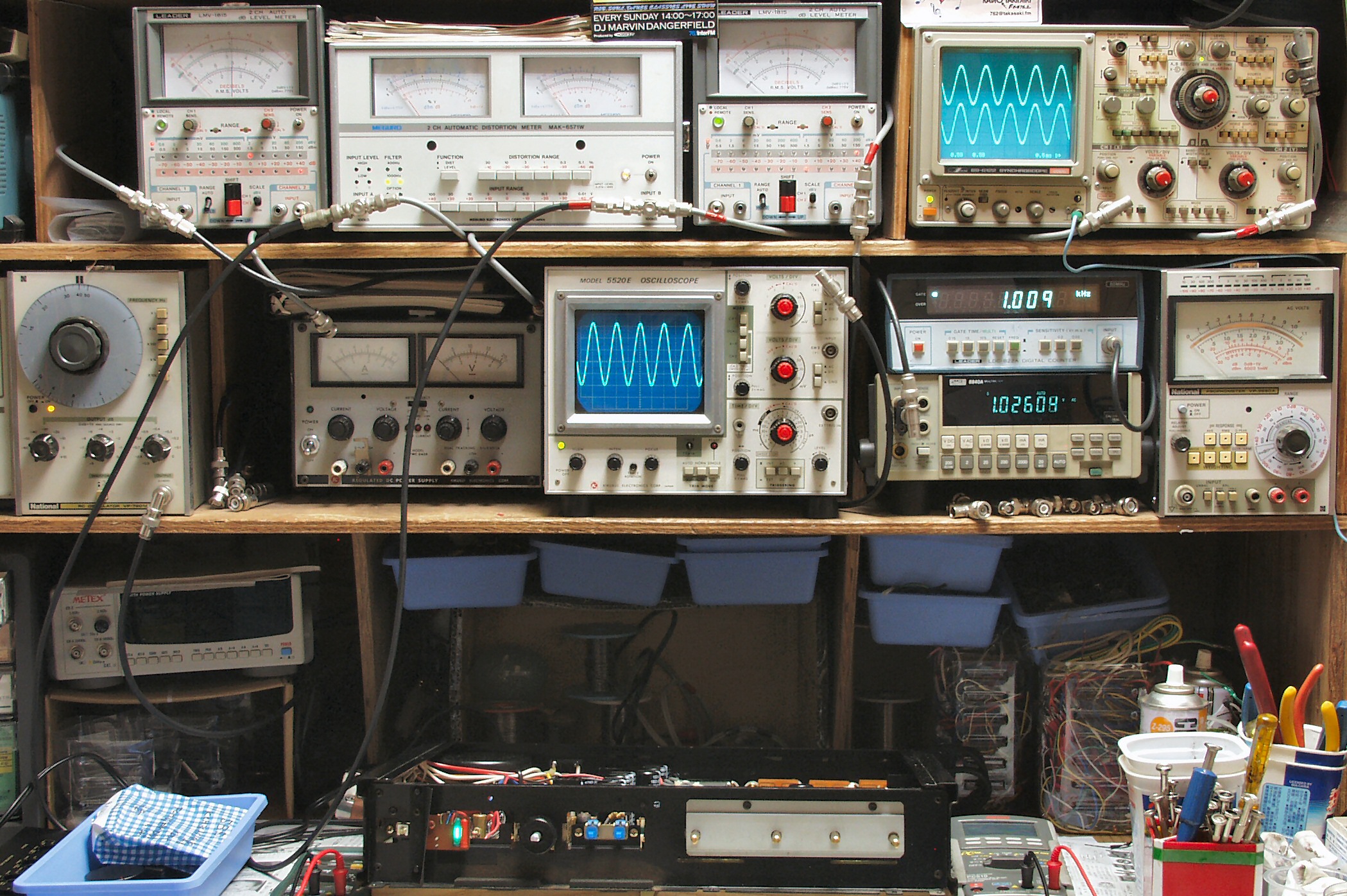

Ｔ．　修理前点検測定 Ｔ１．　修理前出力・歪み率測定 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のＴＴＬレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

Ｔ２．　修理前測定出力＝１Ｖ（ＶＲは最大）　　０．０８％歪み　　ＡＵＸ入力　　４００ＨＺ

Ｔ３．　修理前測定出力＝１Ｖ（ＶＲは最大）　　０．２％歪み　　ＭＭ入力　　４００ＨＺ

Ｔ４．　修理前測定出力＝１Ｖ（ＶＲは最大）　　０．３％歪み　　ＭＣ入力　　４００ＨＺ

Ｃ．　修理状況 Ｃ１１．　修理前　ＡＭＰ部

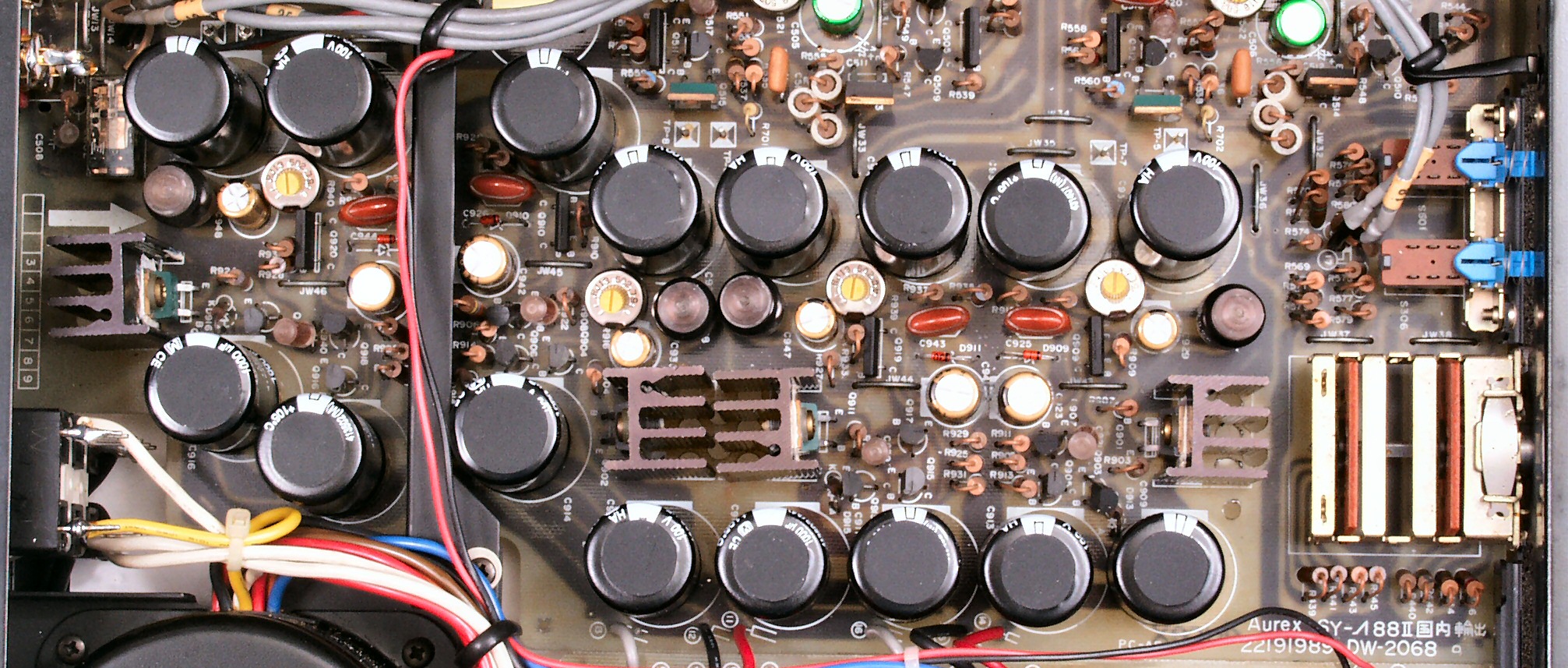

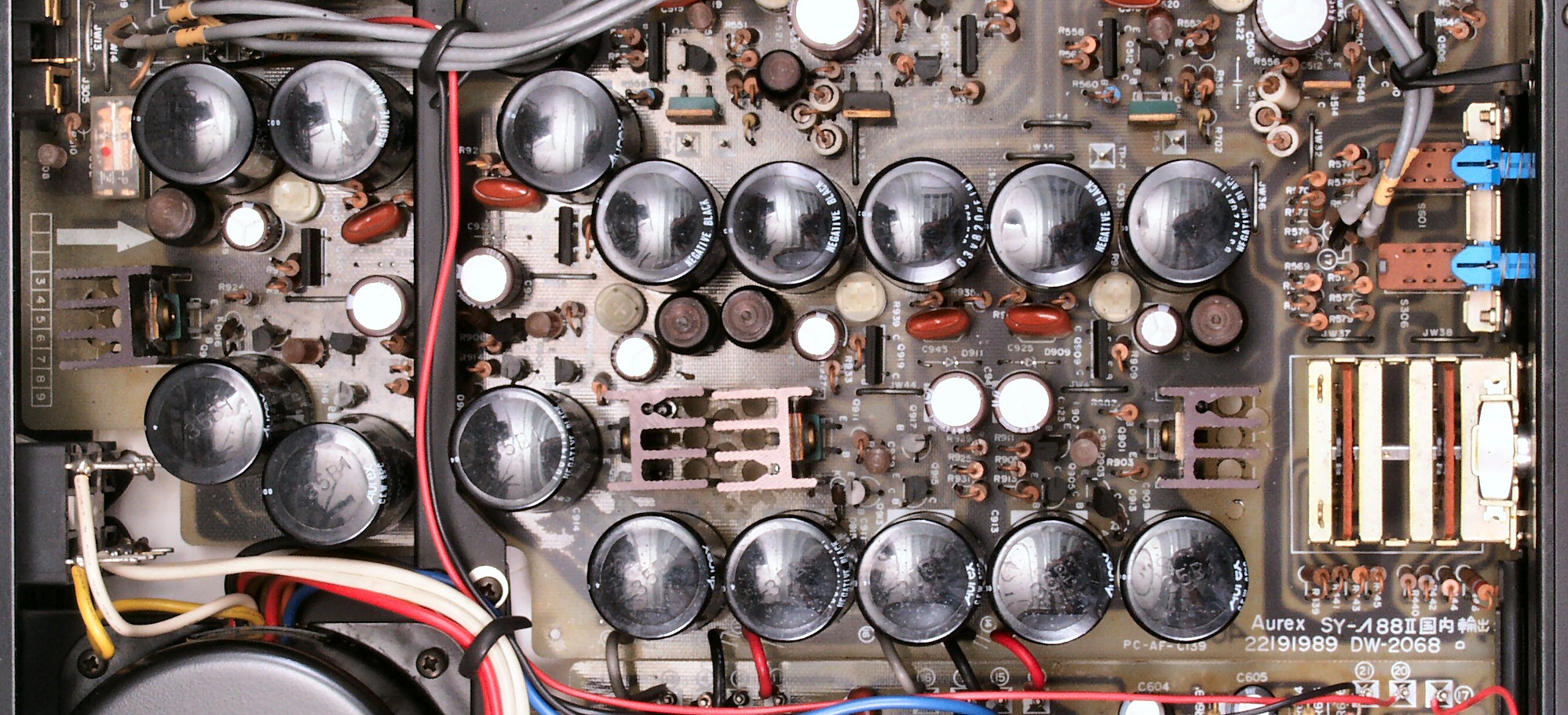

Ｃ１２．　修理後　ＡＭＰ部　電解コンデンサー１４個、λコンデンサー１４個、ＦＥＴ（電界トランジスタ−）２個交換

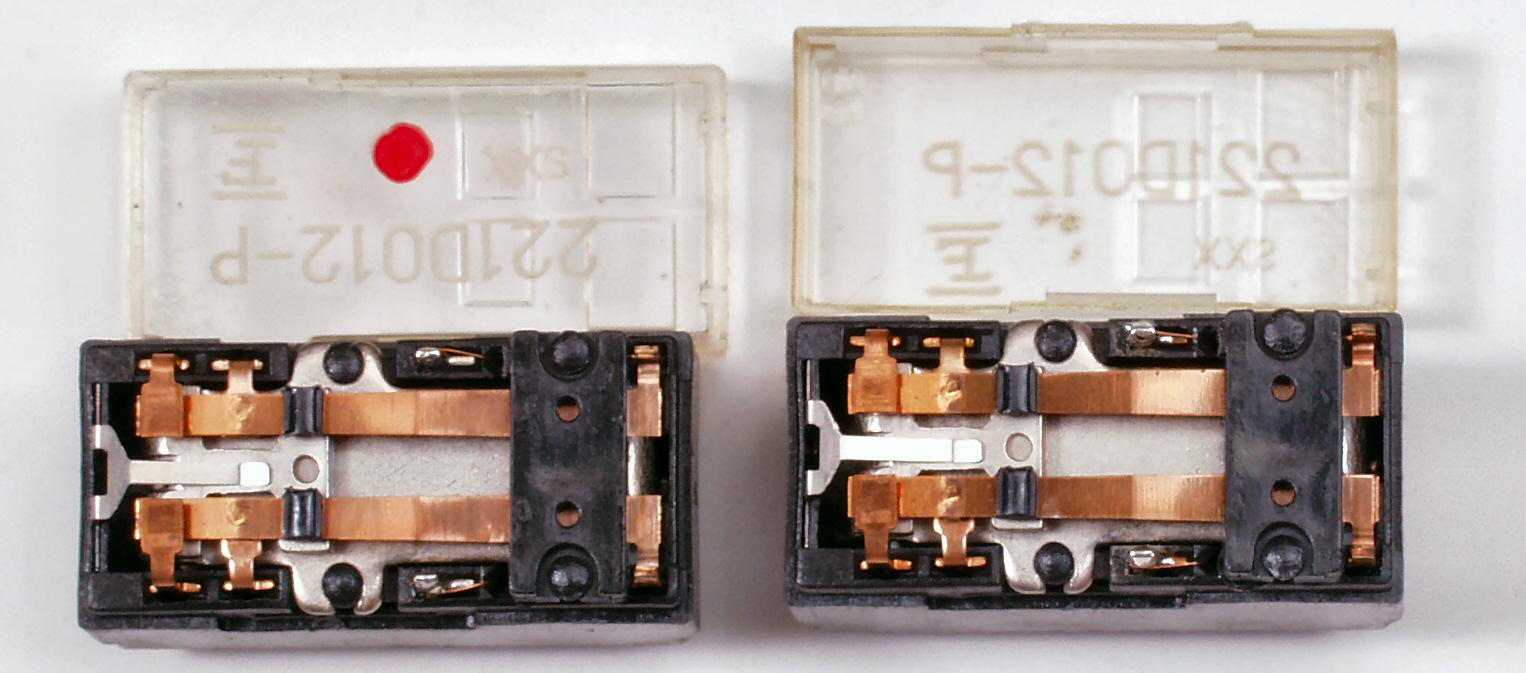

Ｃ１２１．　修理後　ＡＭＰ部出力リレー　洗浄して使用 　　　　　　　　　　　　　このAMPは設計が良く、出力をアース（短絡）する方法なので、性能に影響しない

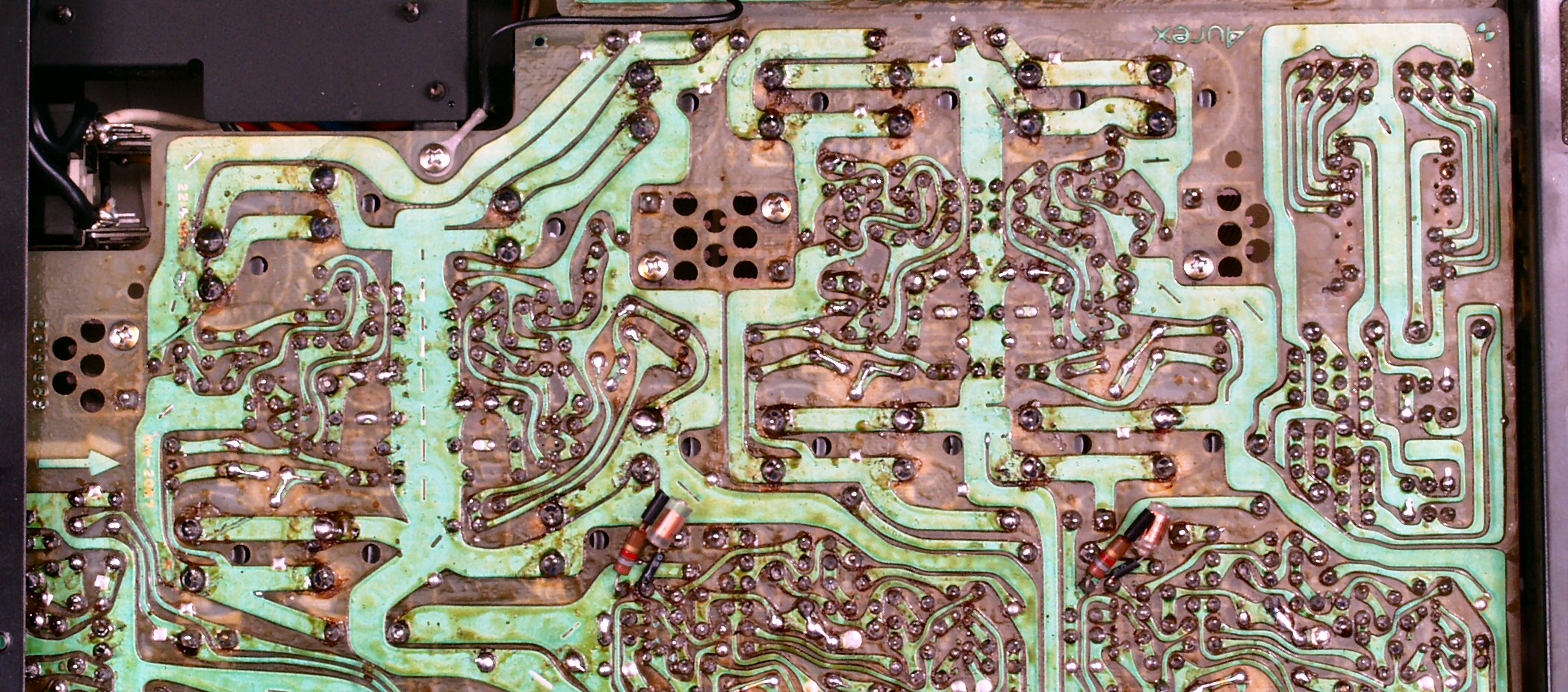

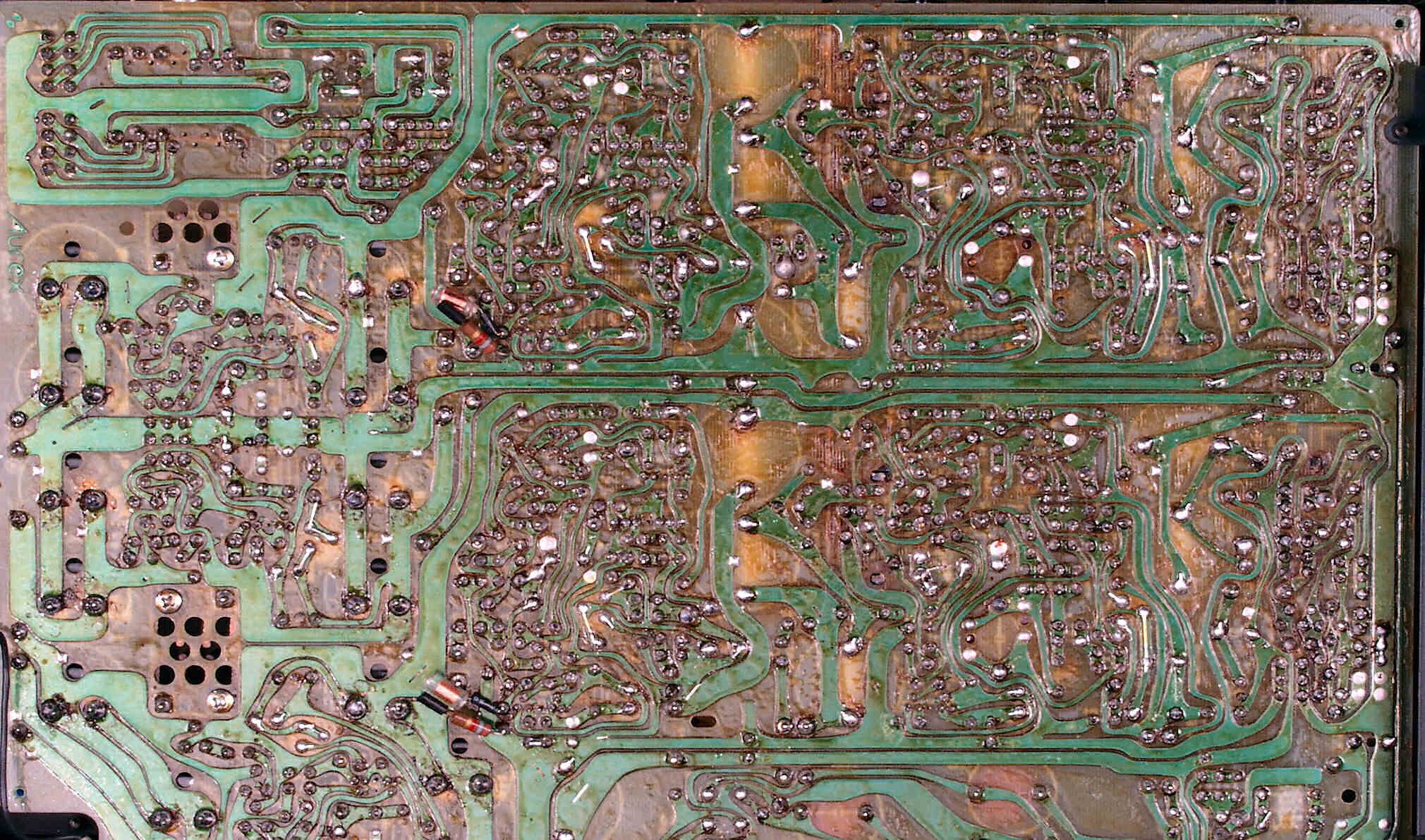

Ｃ１３．　修理前　ＡＭＰ部裏

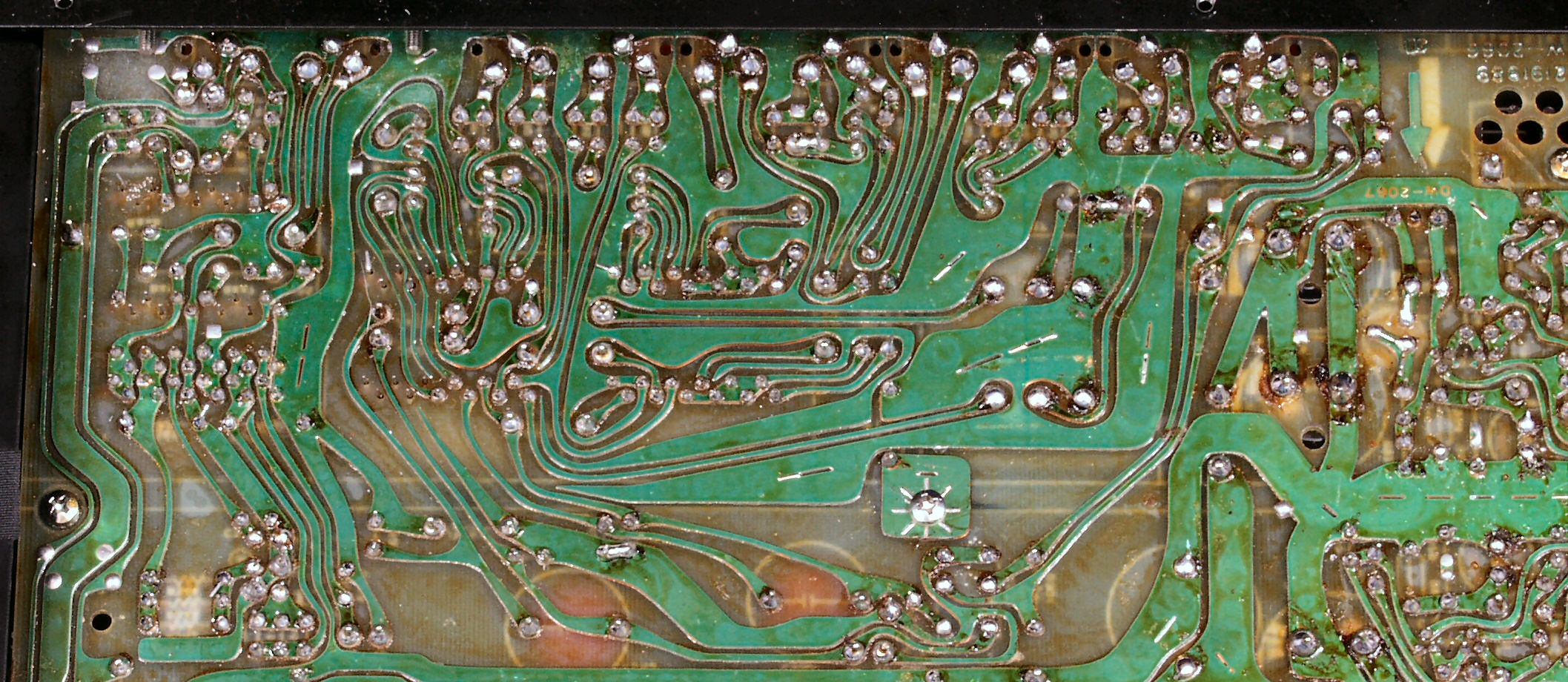

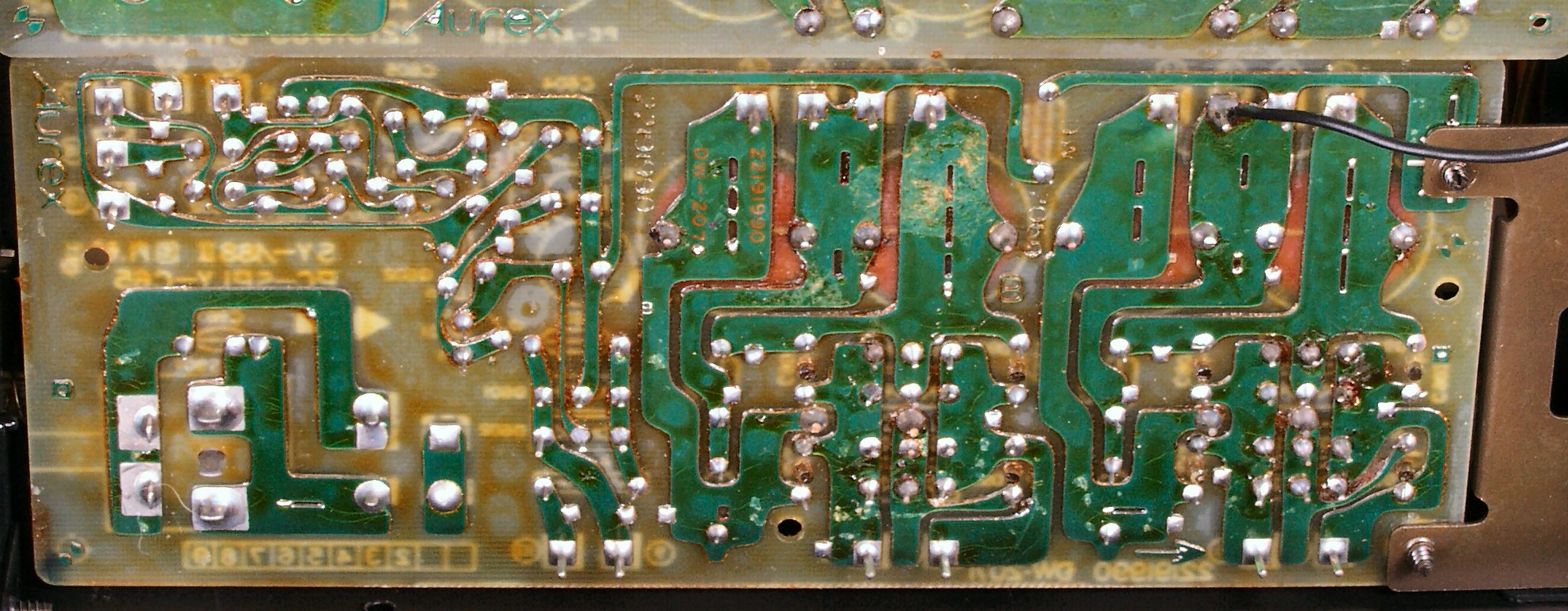

Ｃ１４．　修理（ハンダ補正）後　ＡＭＰ部裏　電解コンデンサー８個交換

Ｃ１５．　完成ＡＭＰ部裏　洗浄後

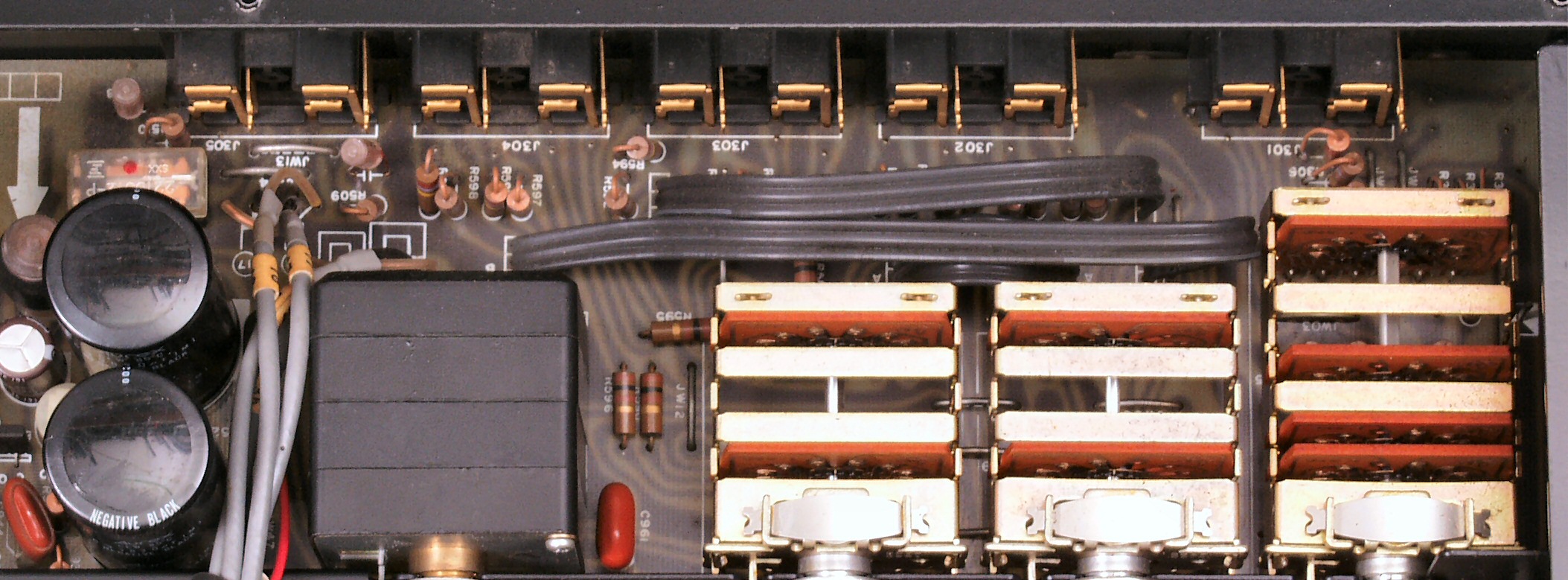

Ｃ２１．　修理前　ＳＷ部

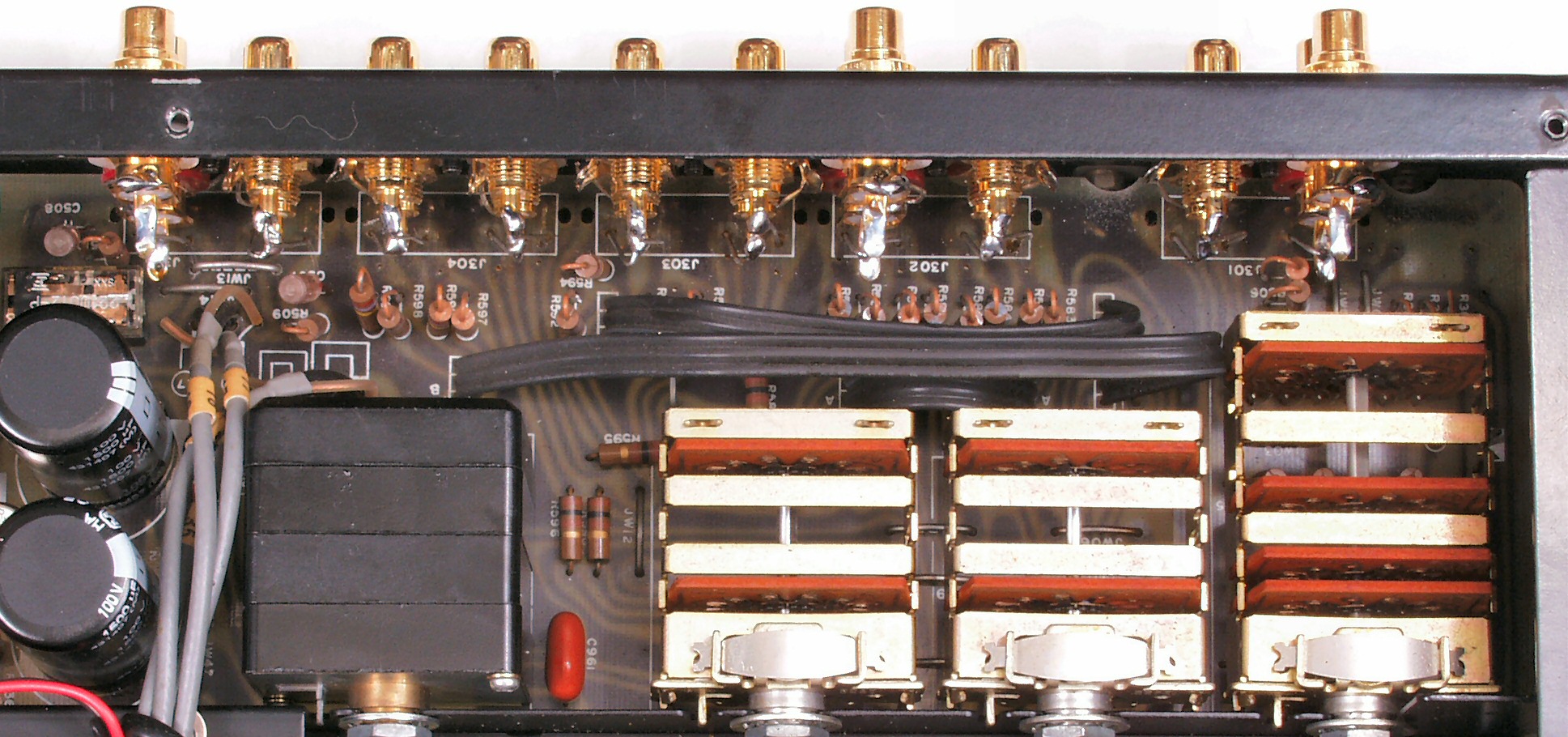

Ｃ２２．　修理後　ＳＷ部　十分な空きがあるのでＲＣＡ端子の交換が出来た

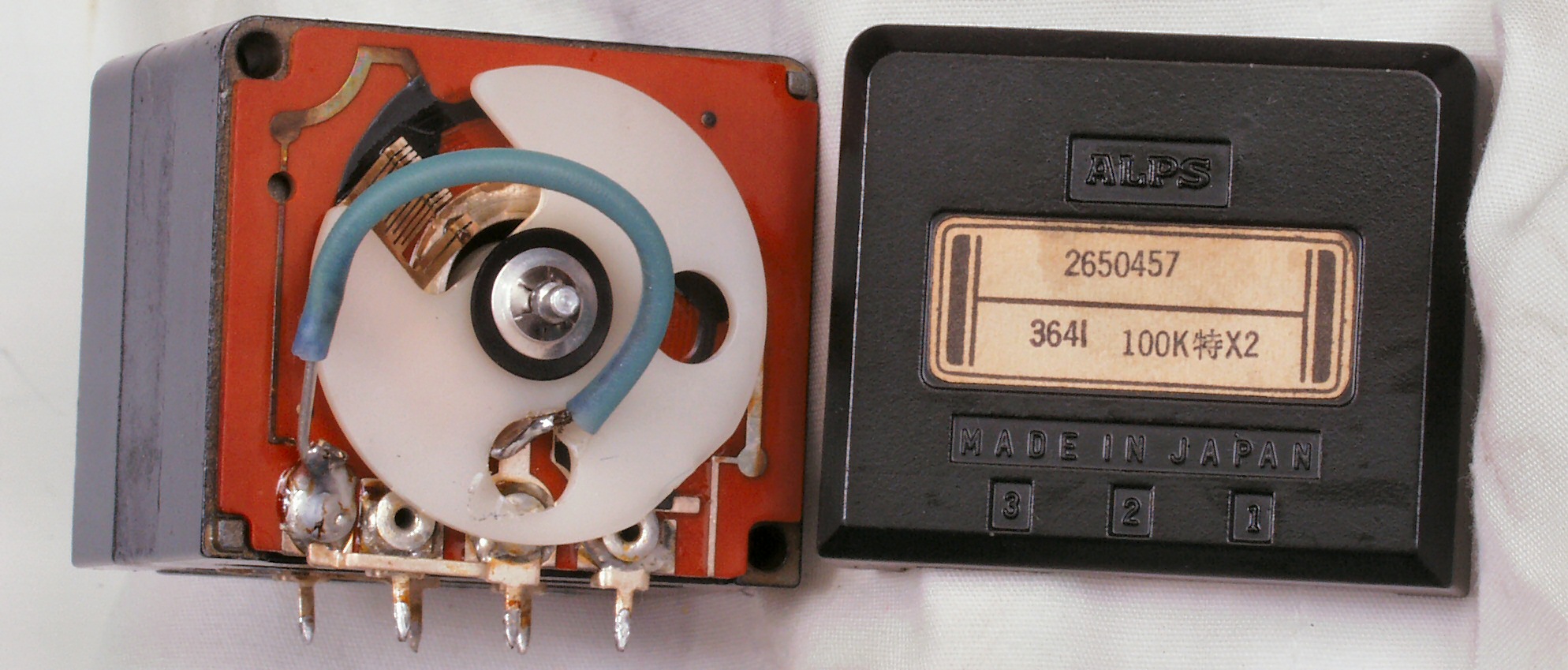

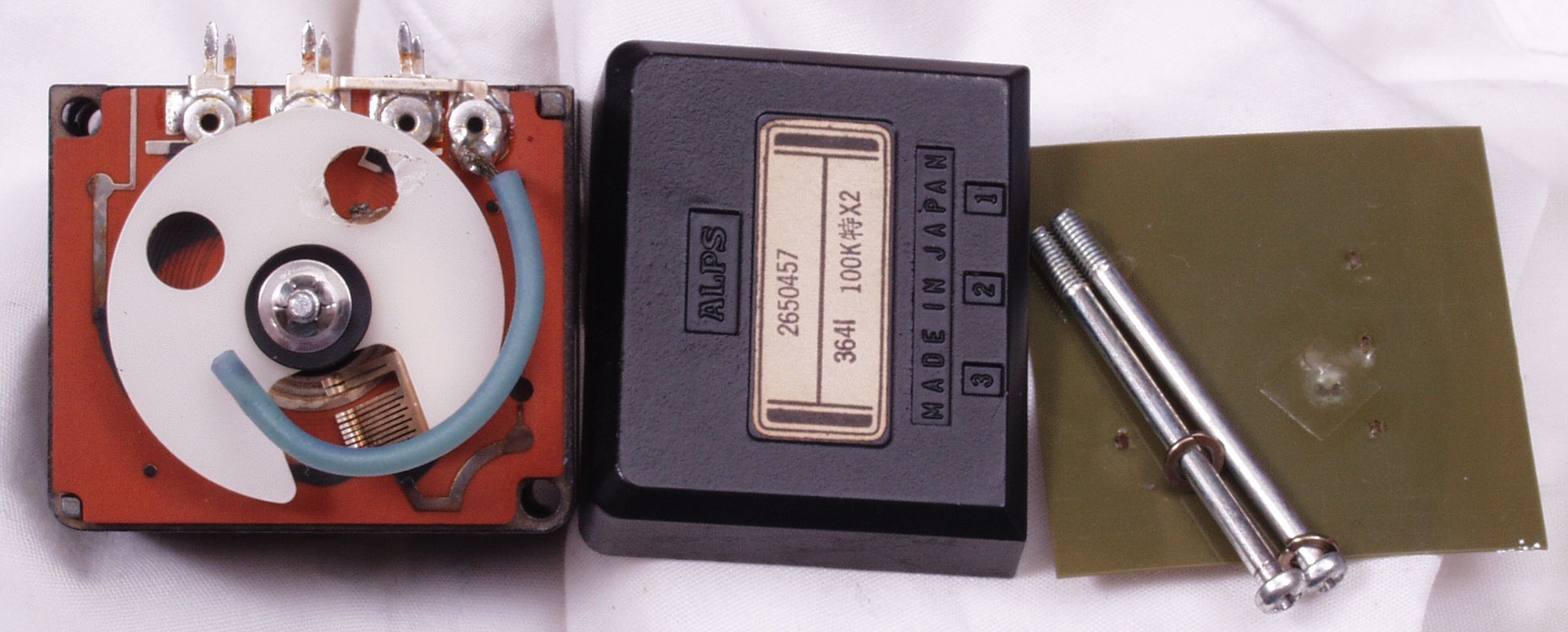

Ｃ２２１．　修理中　メインＶＲ分解中、回転子のリード線が切断しいる

Ｃ２２２．　修理後　メインＶＲ

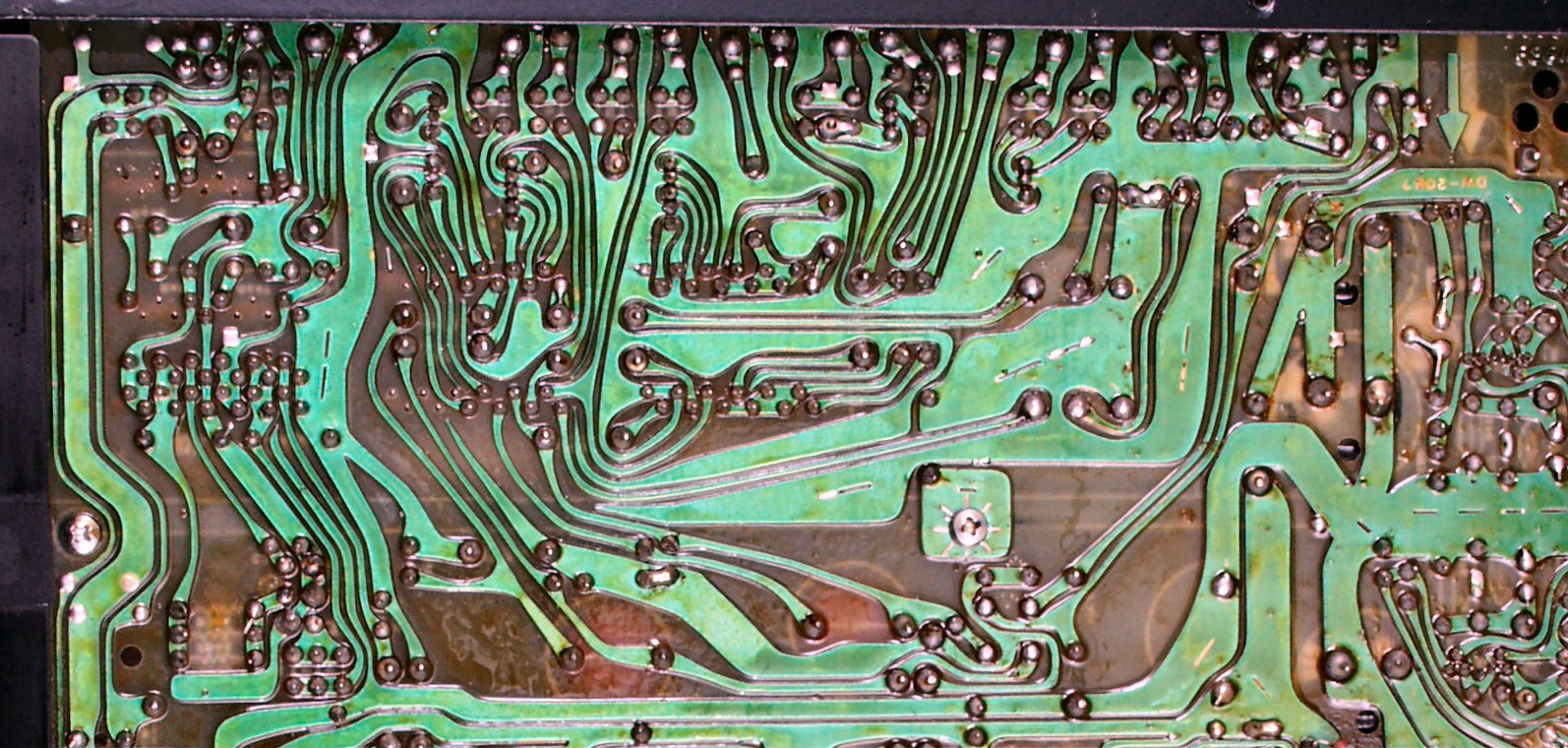

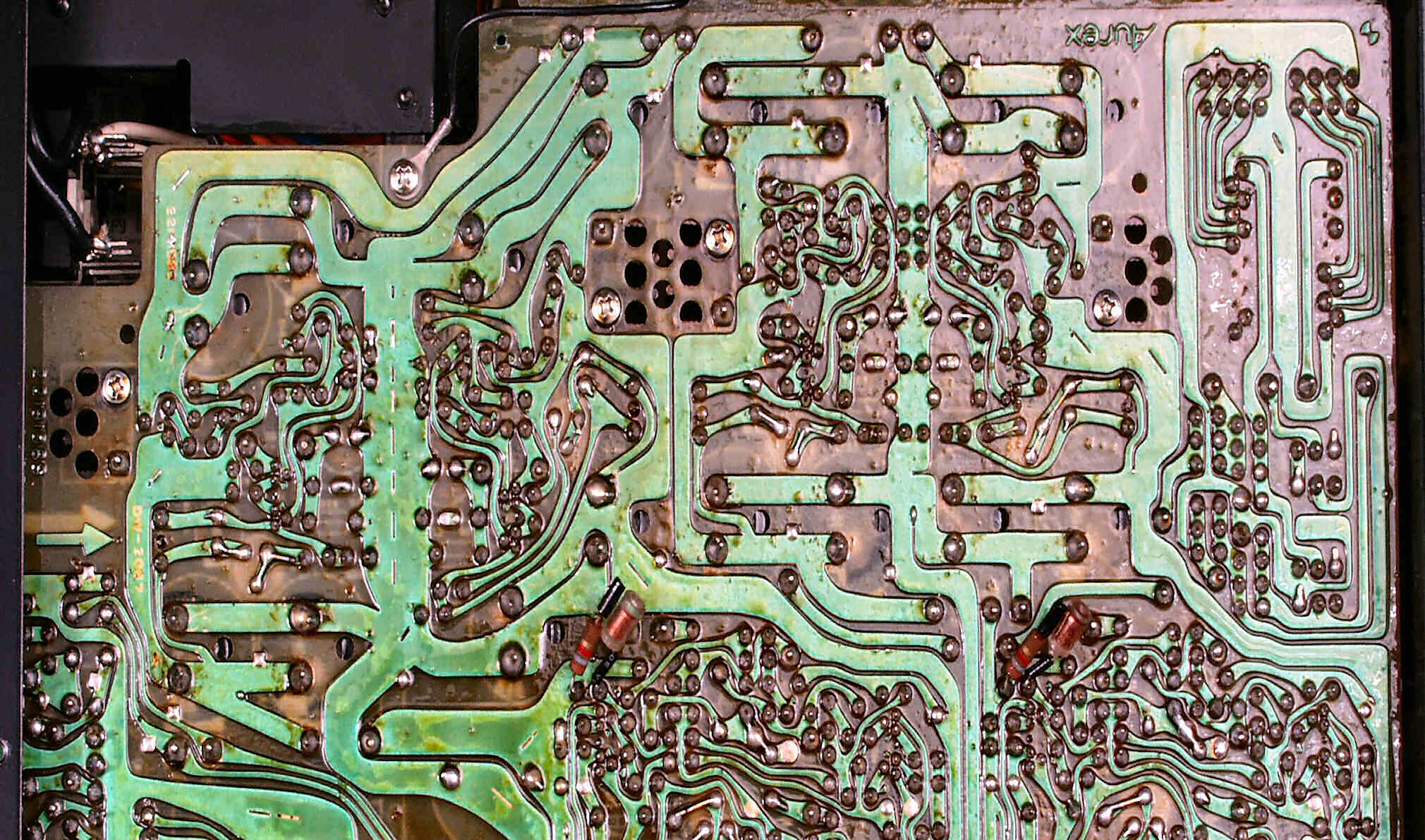

Ｃ２３．　修理前　ＳＷ部裏

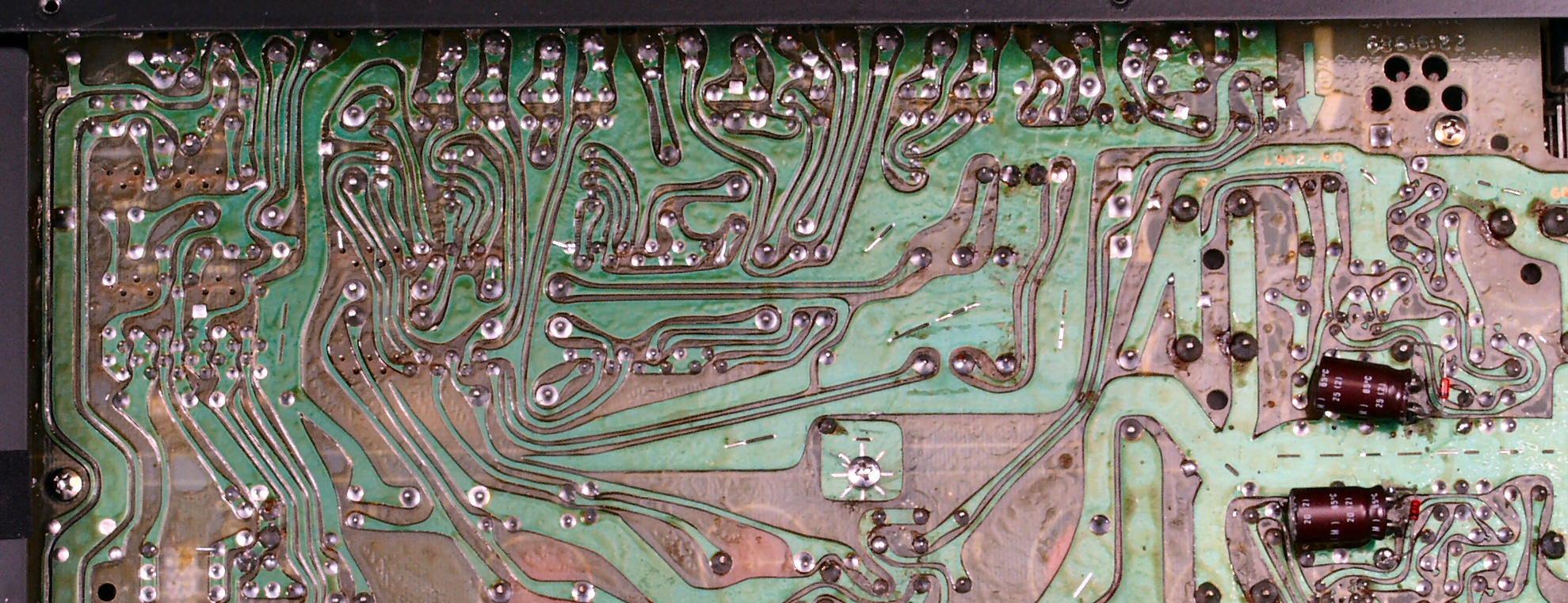

Ｃ２４．　修理（ハンダ補正）後　ＳＷ部裏

Ｃ２５．　完成ＳＷ部裏　洗浄後

Ｃ３１．　修理前　ＲＣＡ端子　　　　　　　ＲＣＡ端子の説明は此方 　　　　　　　　　　　止めネジがセンターに１個しか無い構造、これで太い４本のケーブルは支えられない！

Ｃ３２．　修理後　新しいテフロン絶縁RCA端子に１４個、WBT６個交換　　　　　　　　ＲＣＡ端子の説明は此方

Ｃ４１．　修理前　電源整流部

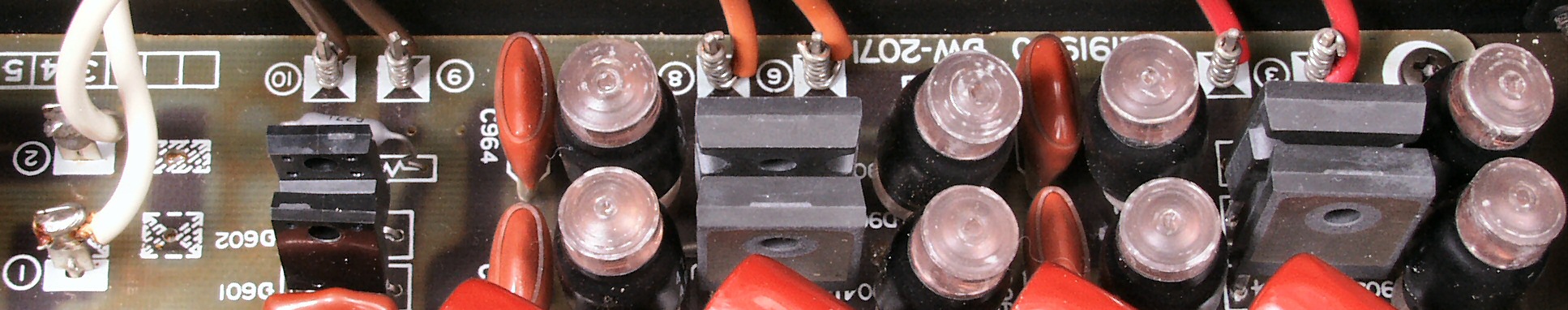

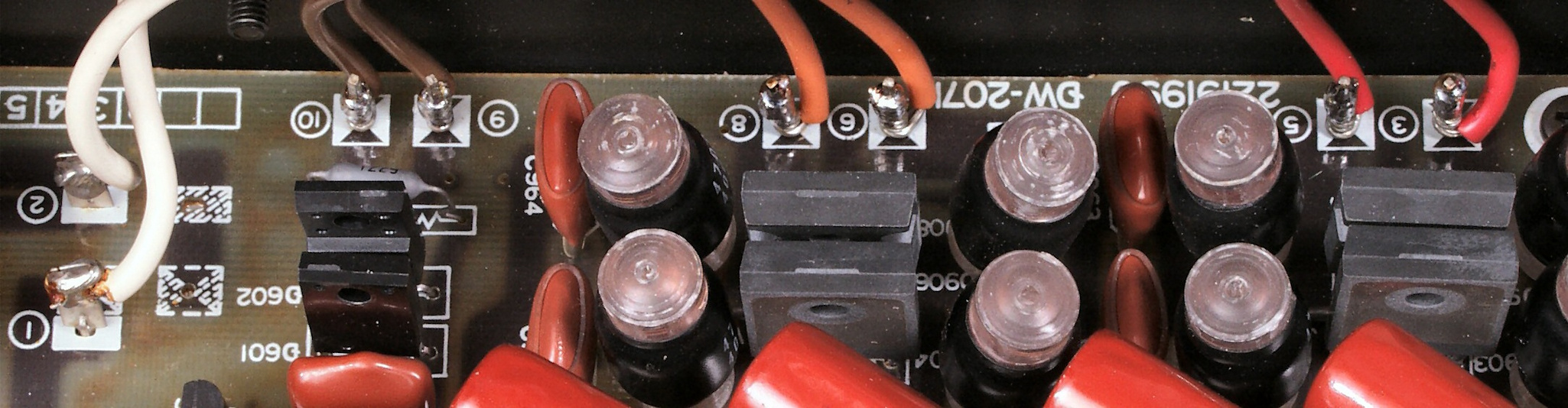

Ｃ４２．　修理後　　電源整流部　電解コンデンサー４個、λコンデンサー４個交換、整流ダイオード３組交換（支給品）

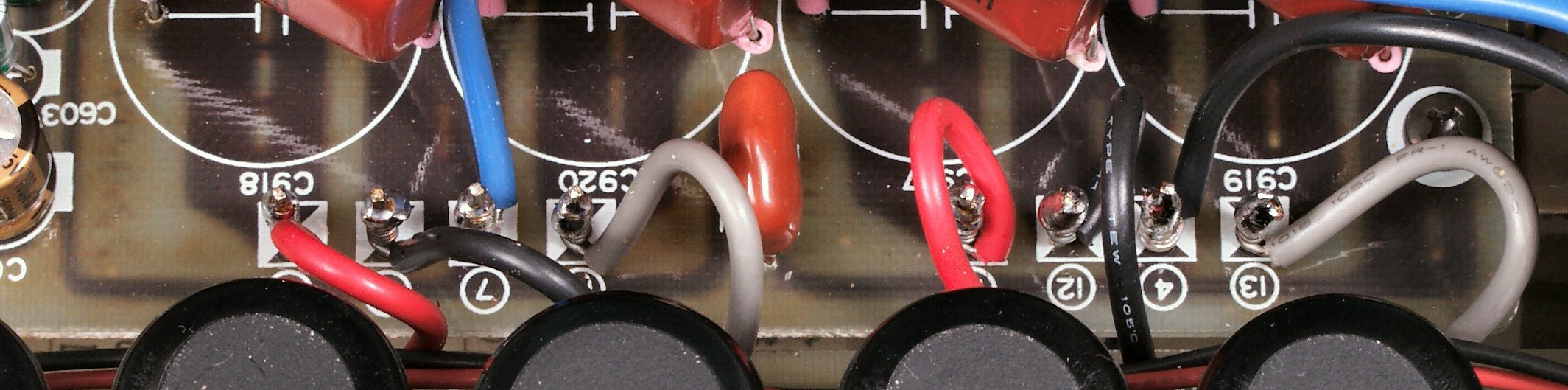

Ｃ４２１．　修理前　電源整流部ラッピング１

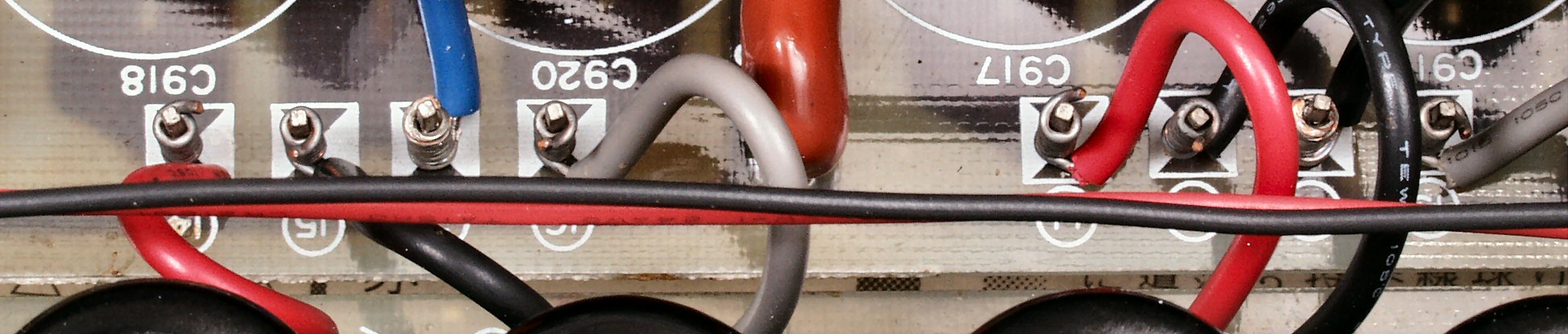

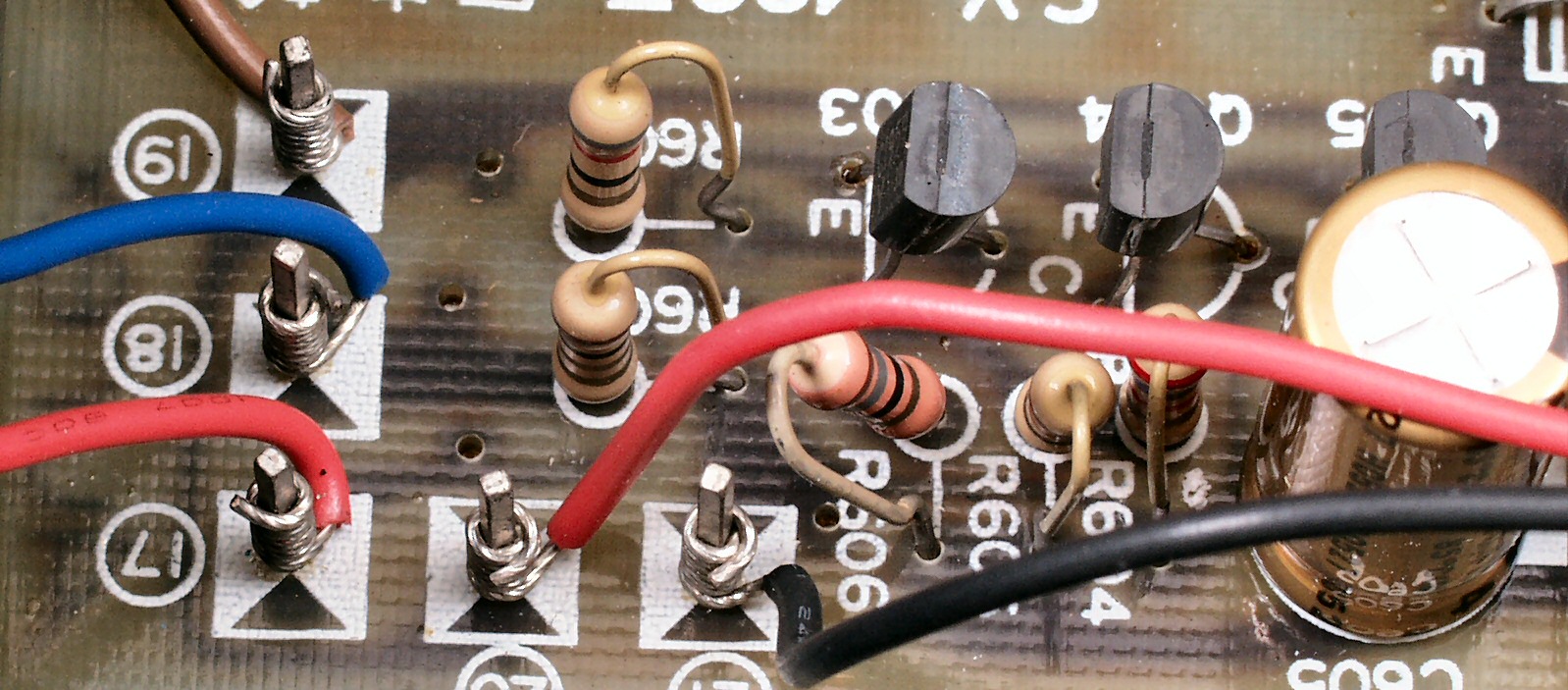

Ｃ４２２．　修理後　電源整流部ラッピング１、　ハンダを流し込む

Ｃ４２３．　修理前　電源整流部ラッピング２

Ｃ４２４．　修理後　電源整流部ラッピング２、　ハンダを流し込む

Ｃ４２５．　修理前　電源整流部ラッピング３

Ｃ４２６．　修理後　電源整流部ラッピング３、　ハンダを流し込む

Ｃ４３．　修理前　　電源部整流裏

Ｃ４４．　修理（ハンダ補正）後　　電源部整流裏

Ｃ４５．　完成電源部整流裏　洗浄後

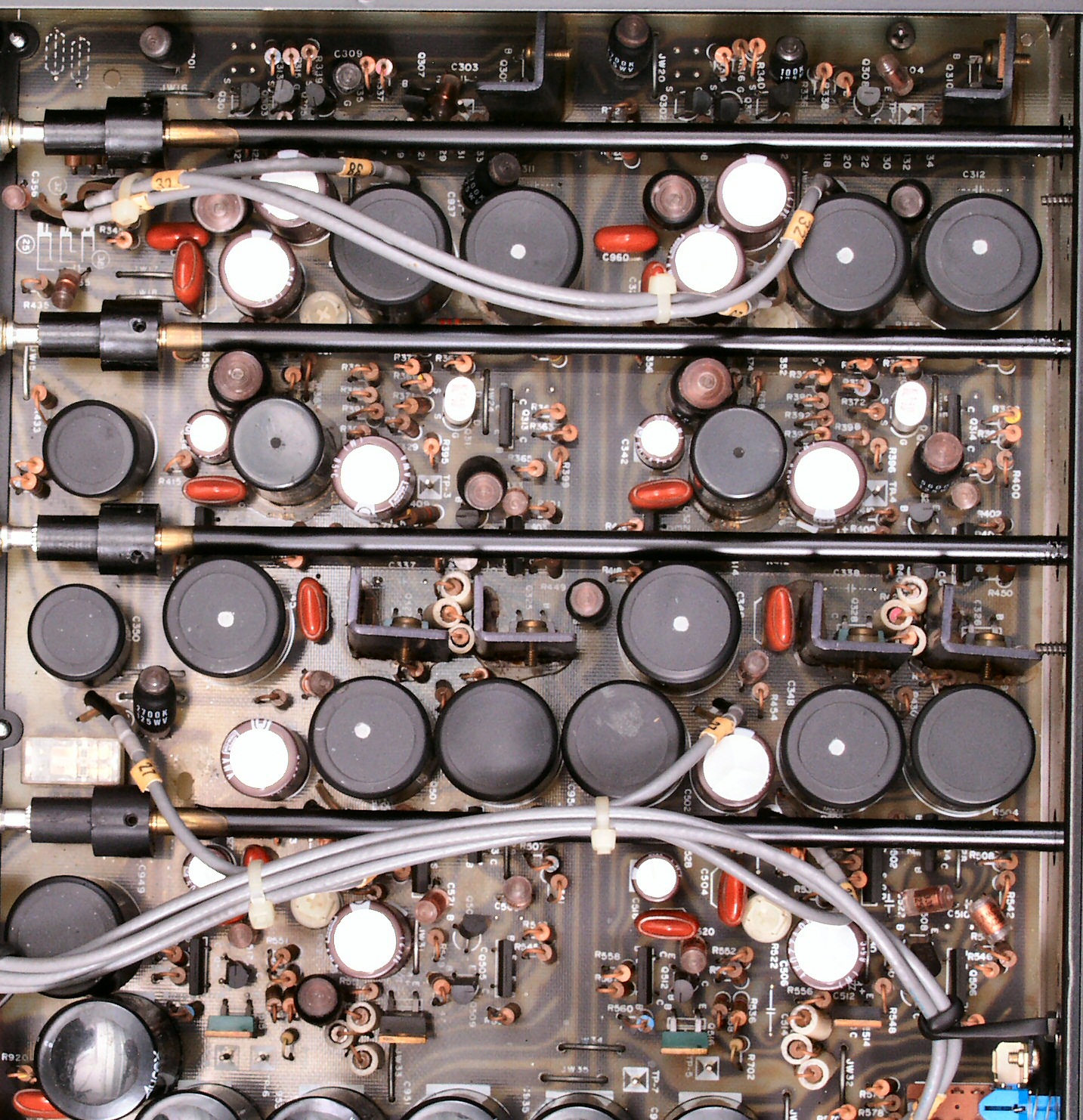

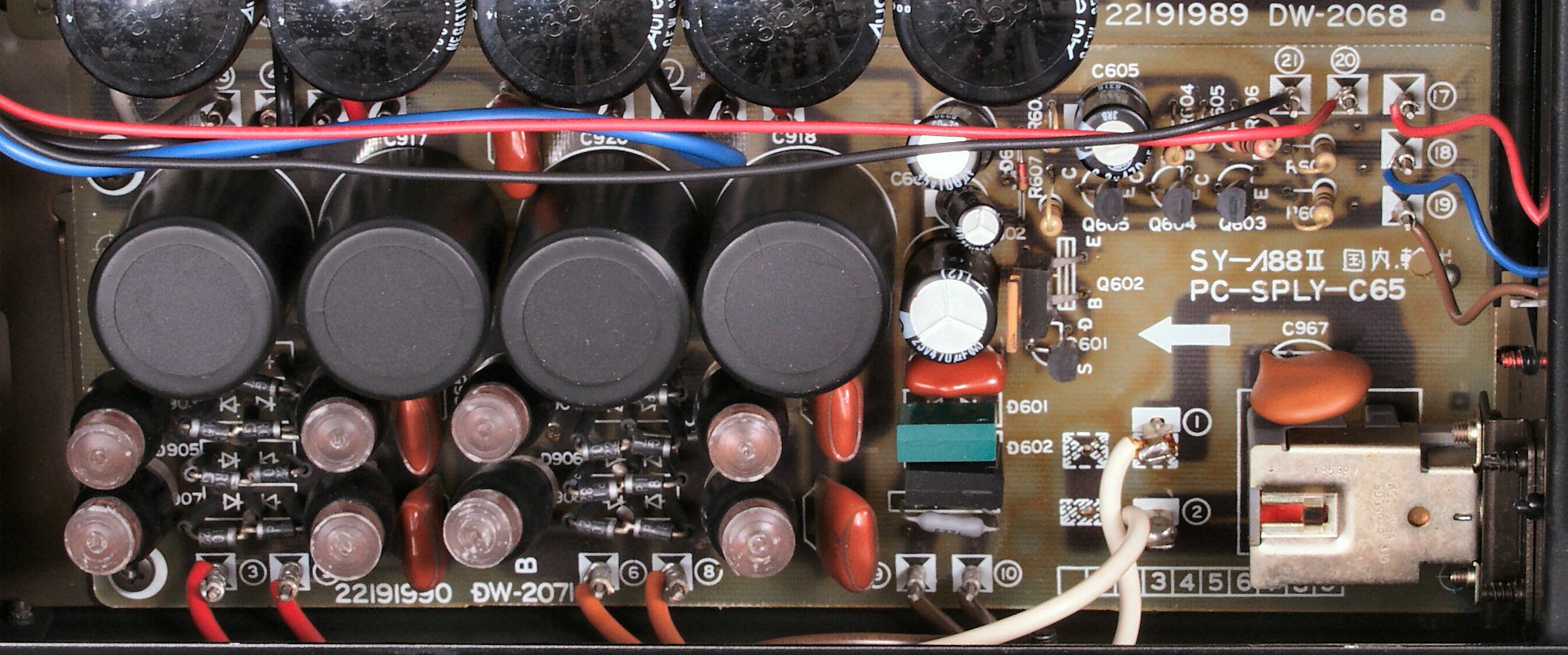

Ｃ５１．　修理前　定電圧部

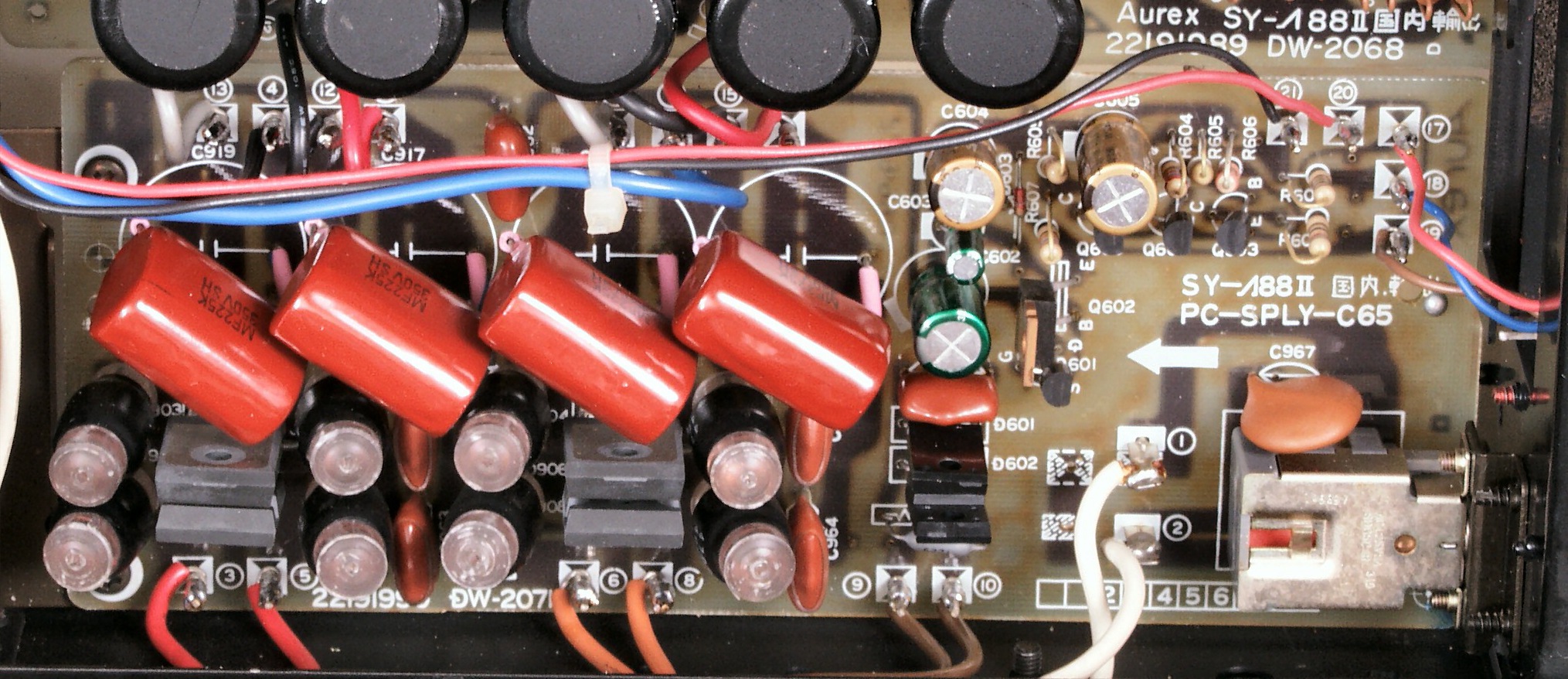

Ｃ５２．　修理後　定電圧部　大型電解コンデンサー１６個、電解コンデンサー８個、半固定ＶＲ４個交換

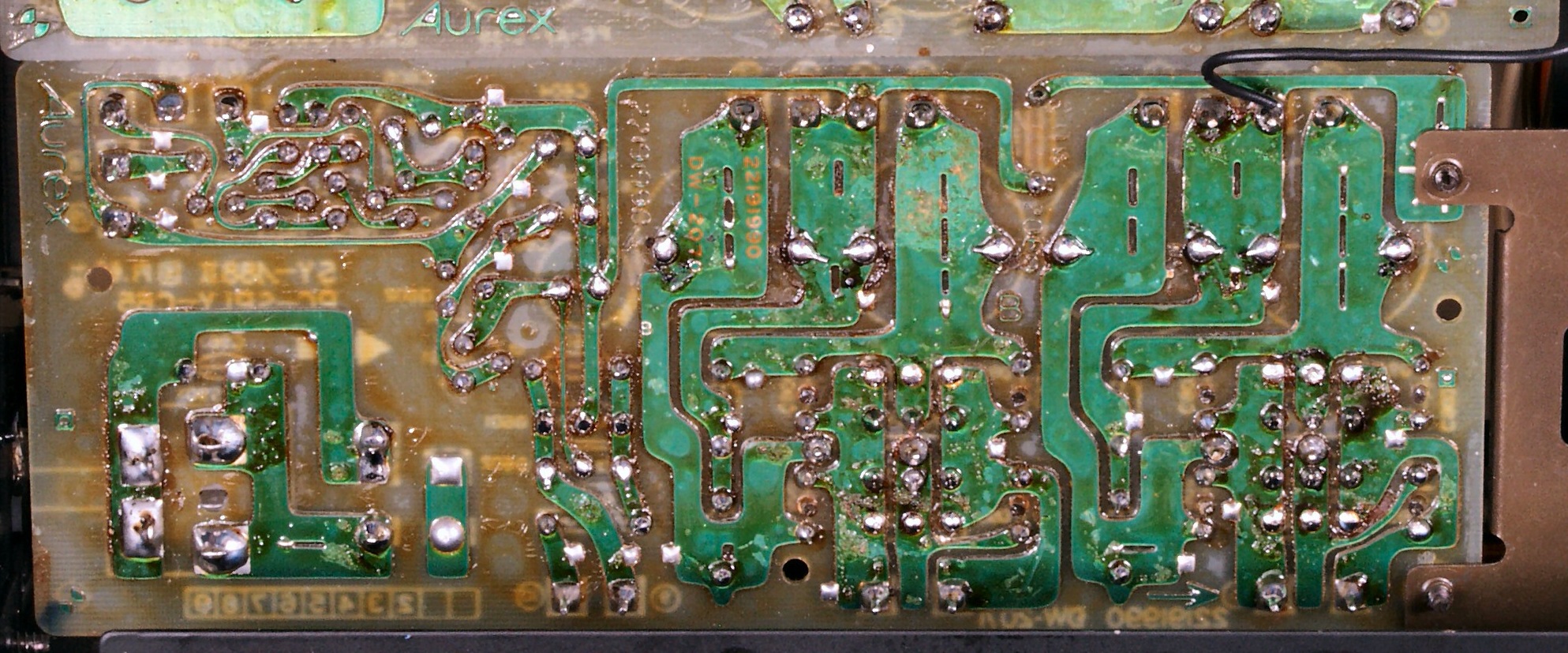

Ｃ５３．　修理前　定電圧部裏

Ｃ５４．　修理（ハンダ補正）後　定電圧部裏

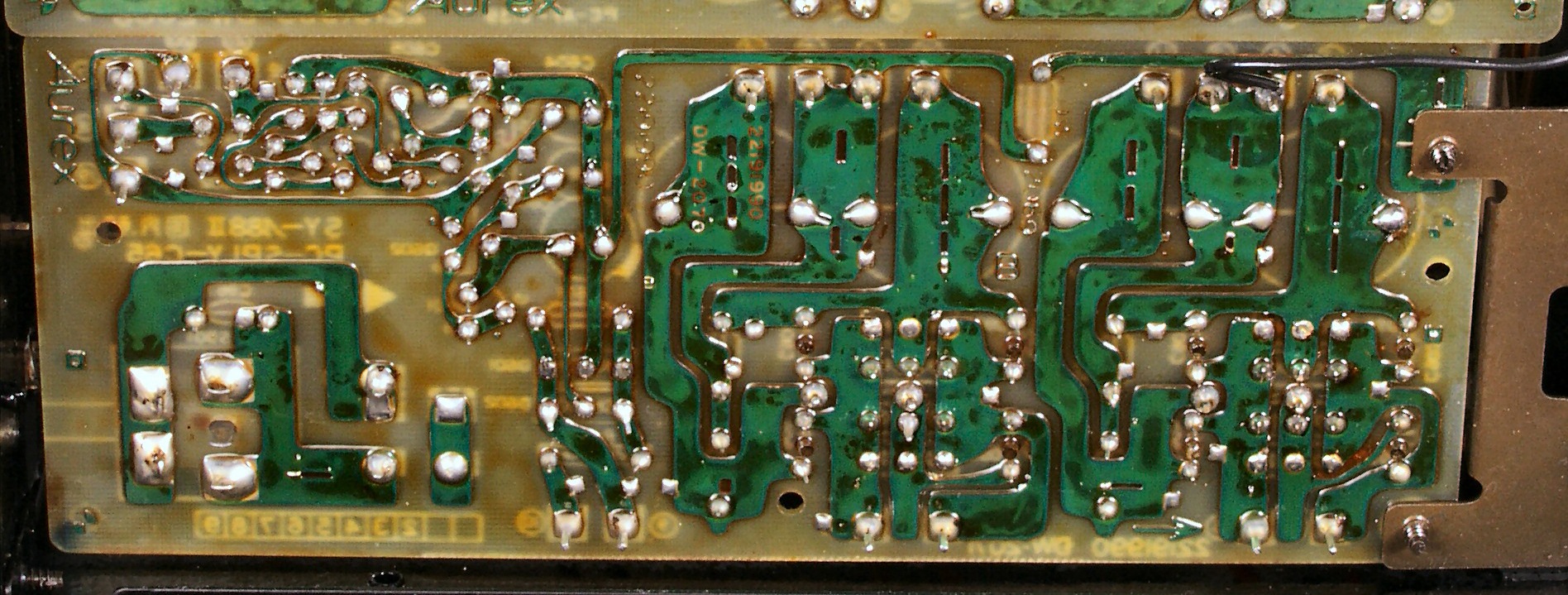

Ｃ５５．　定電圧部裏完成　洗浄後

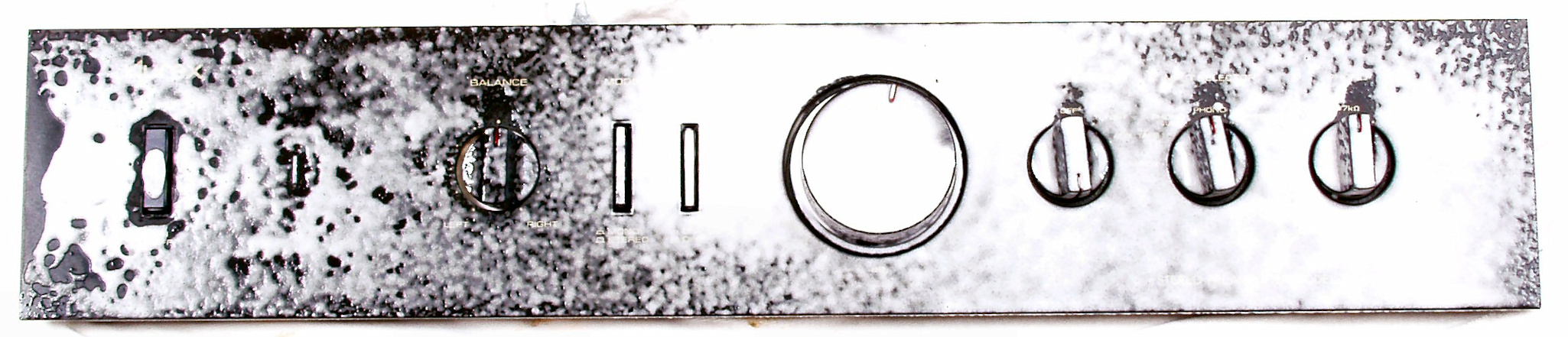

Ｃ６１．　パネル洗浄

Ｃ６２．　パネル裏　接着材を流しておく

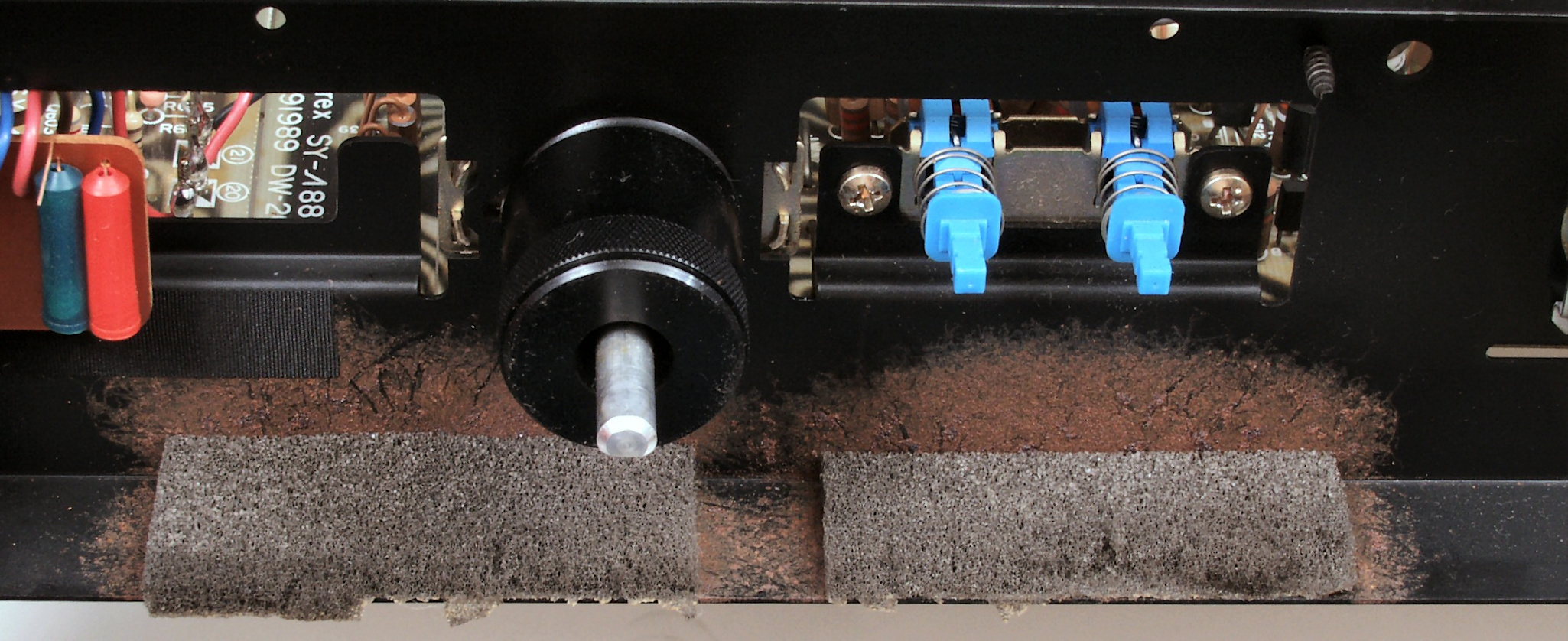

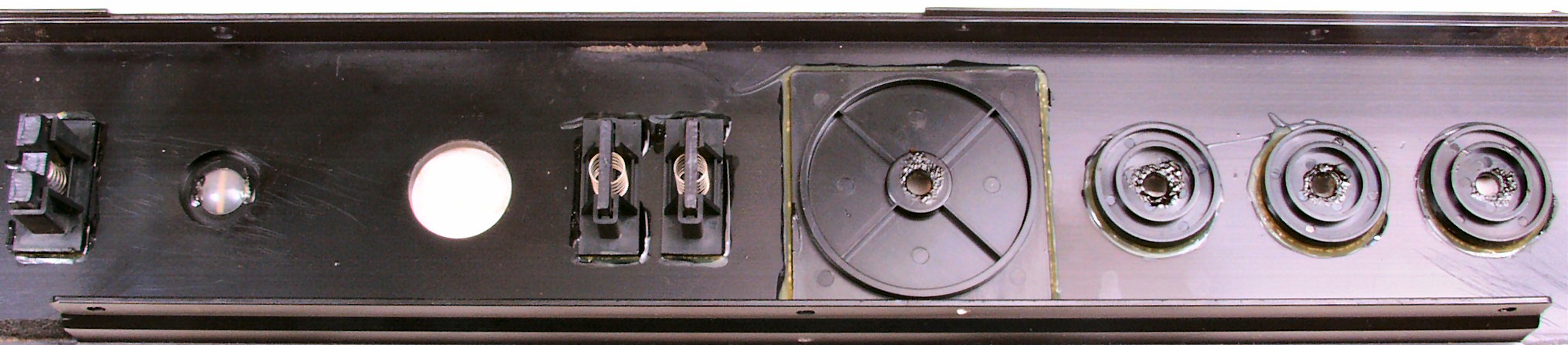

Ｃ６３．　パネル裏スポンジの交換中　ご覧の様に水分を吸い、ぼろぼろ、鉄板まで腐食

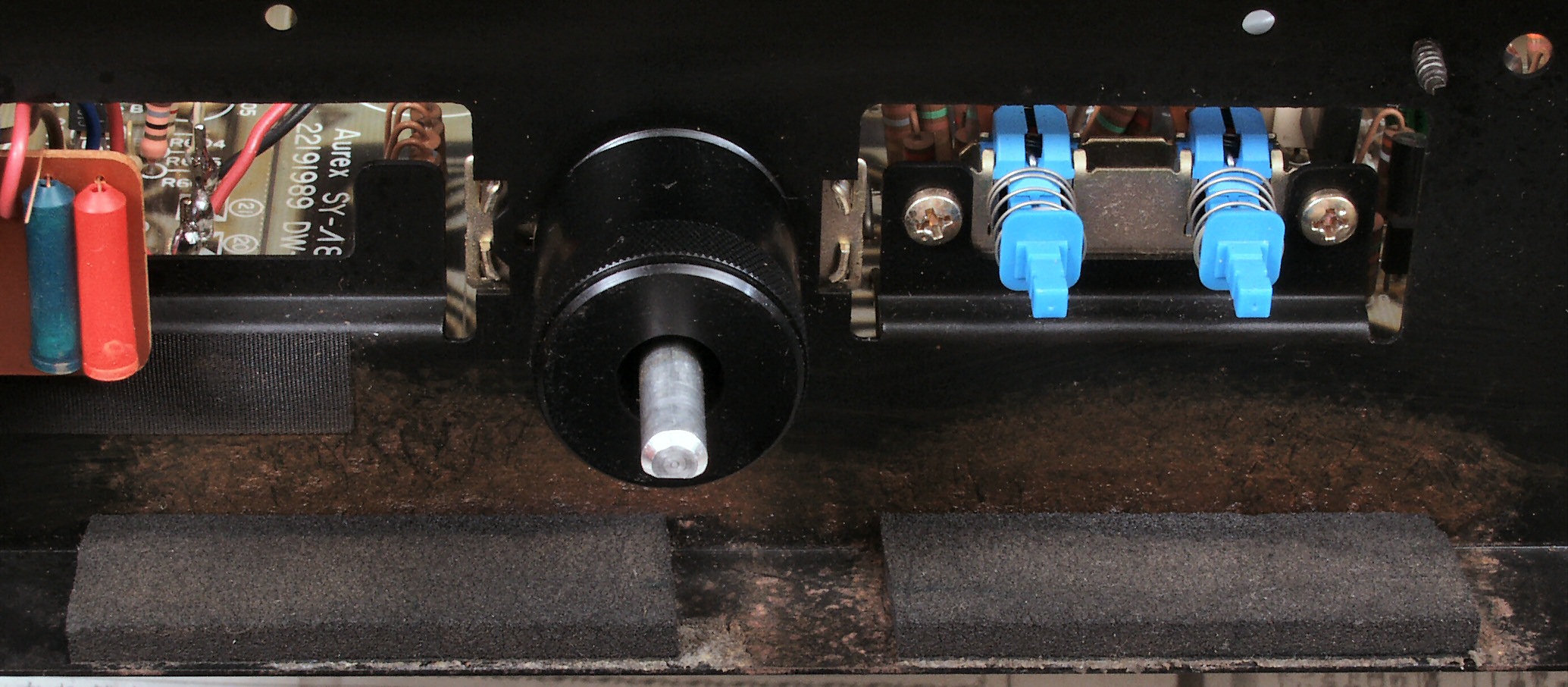

Ｃ６４．　パネル裏スポンジの交換後

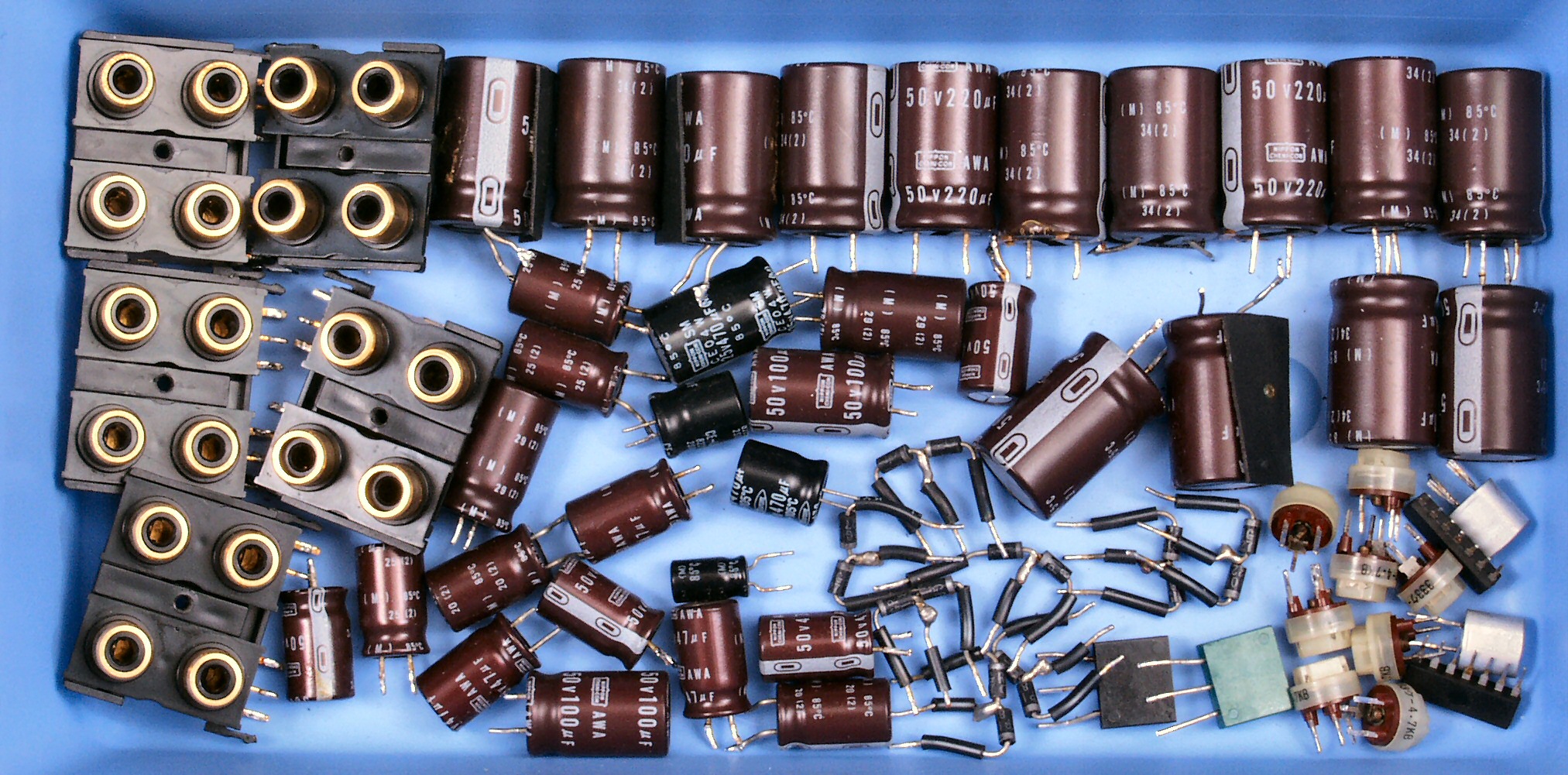

Ｃ７．　交換した部品

Ｃ９１．　修理前　下から見る

Ｃ９２．　修理後　下から見る

Ｃ９３．　修理前　上から見る

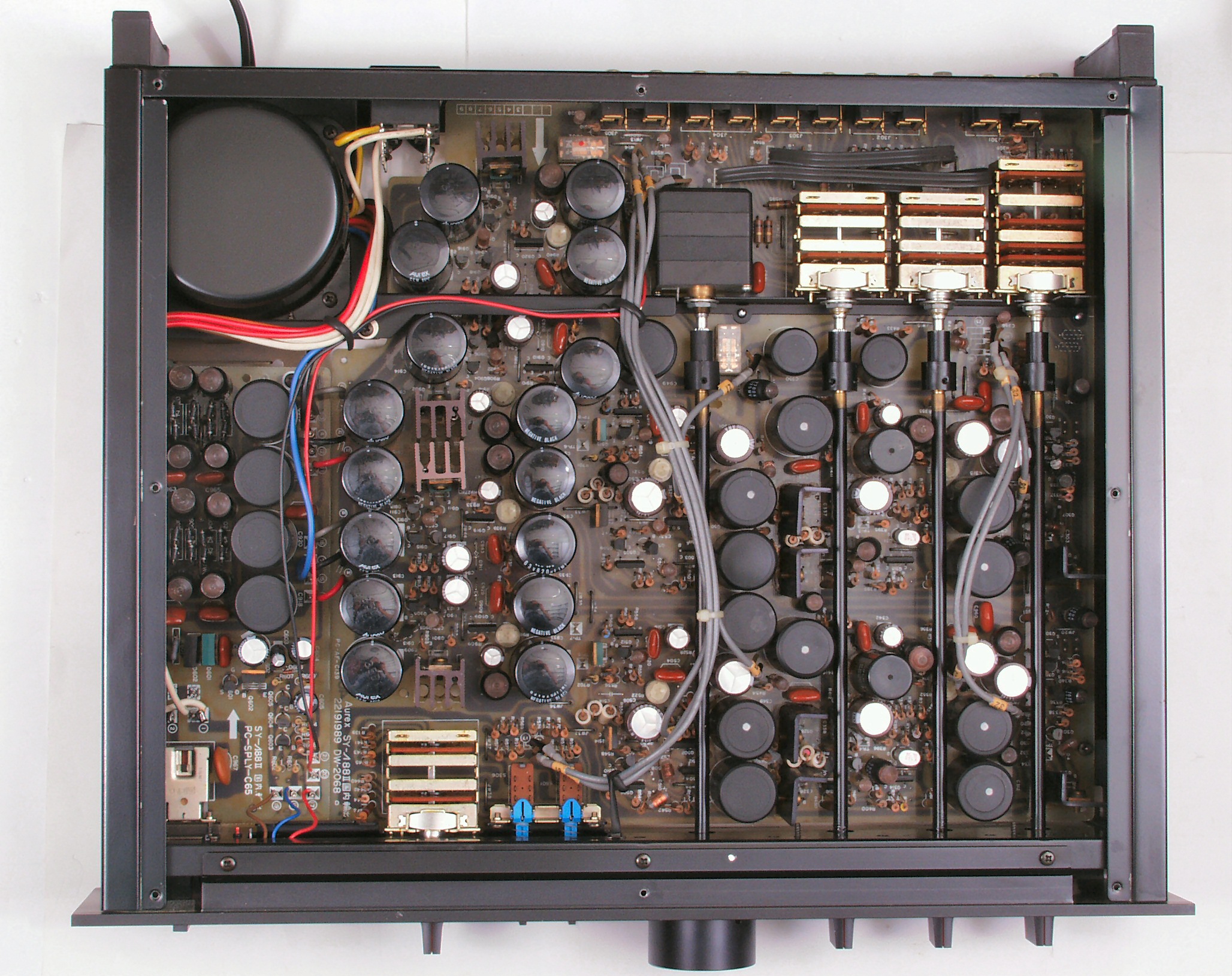

Ｃ９４．　修理後　上から見る

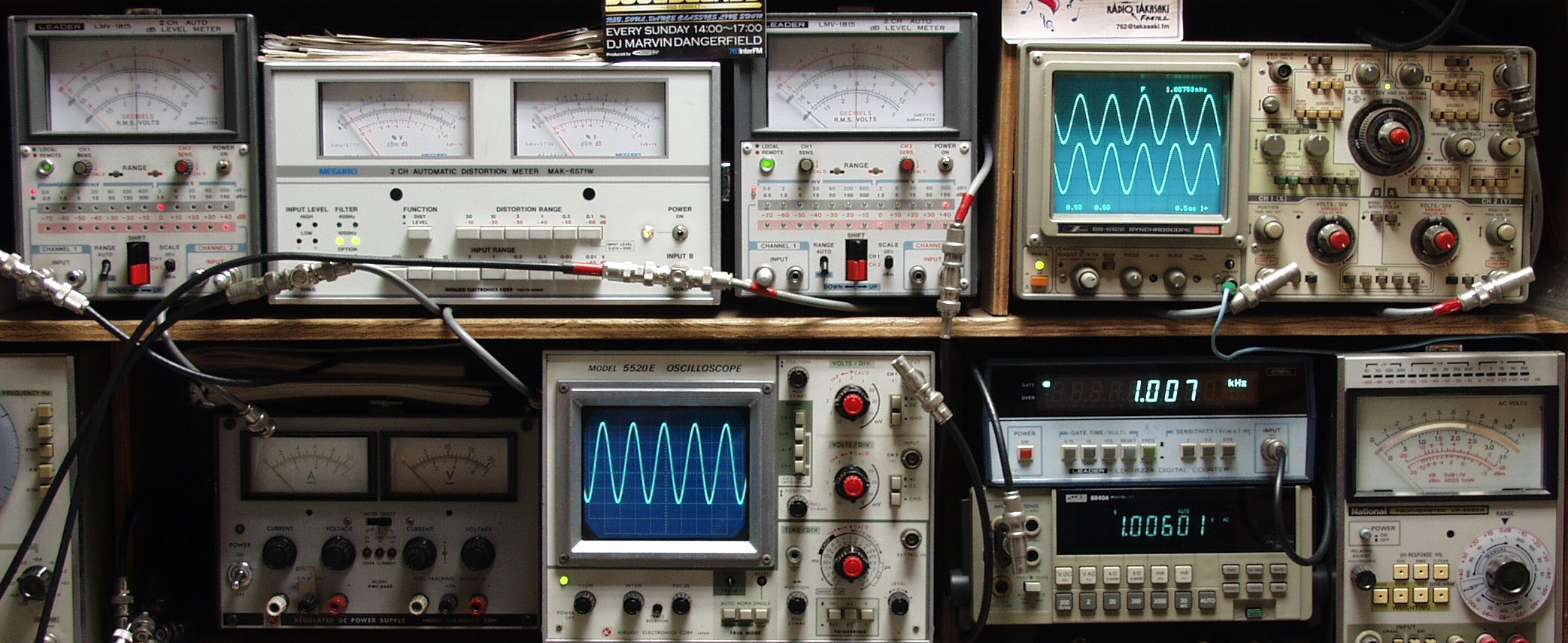

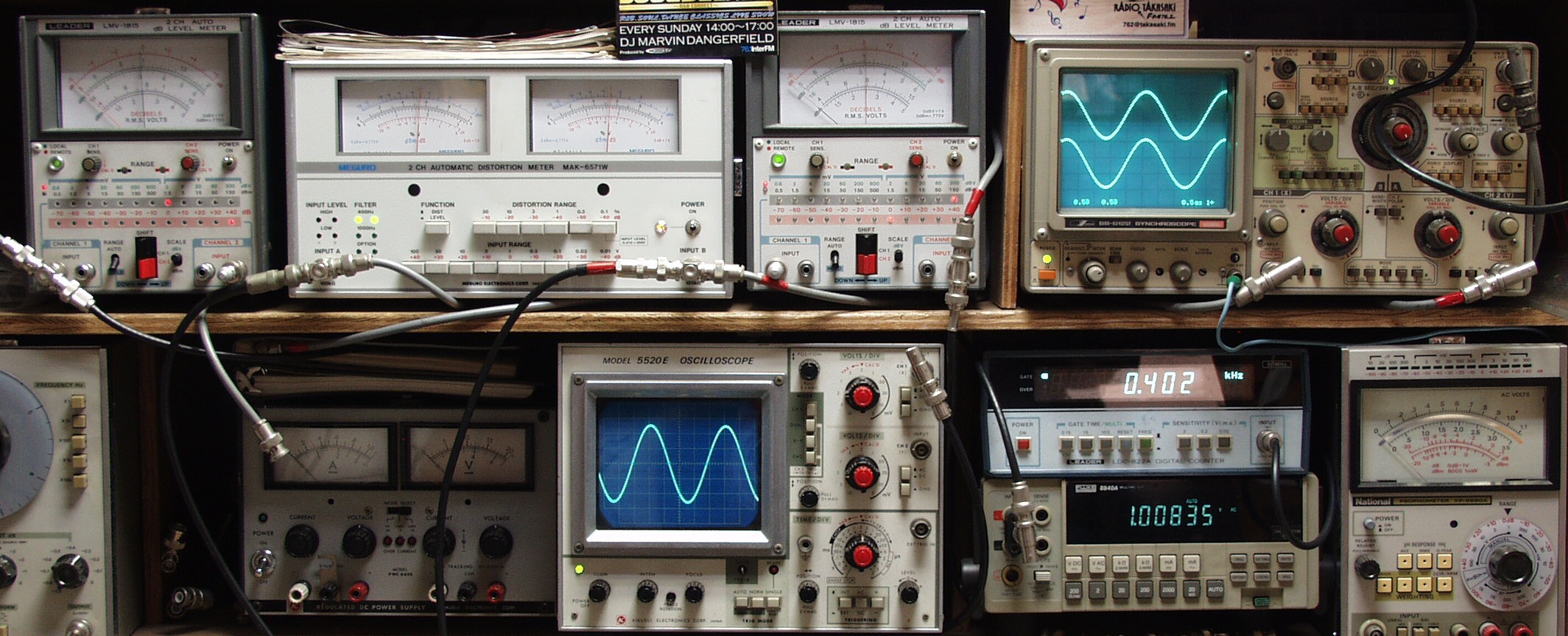

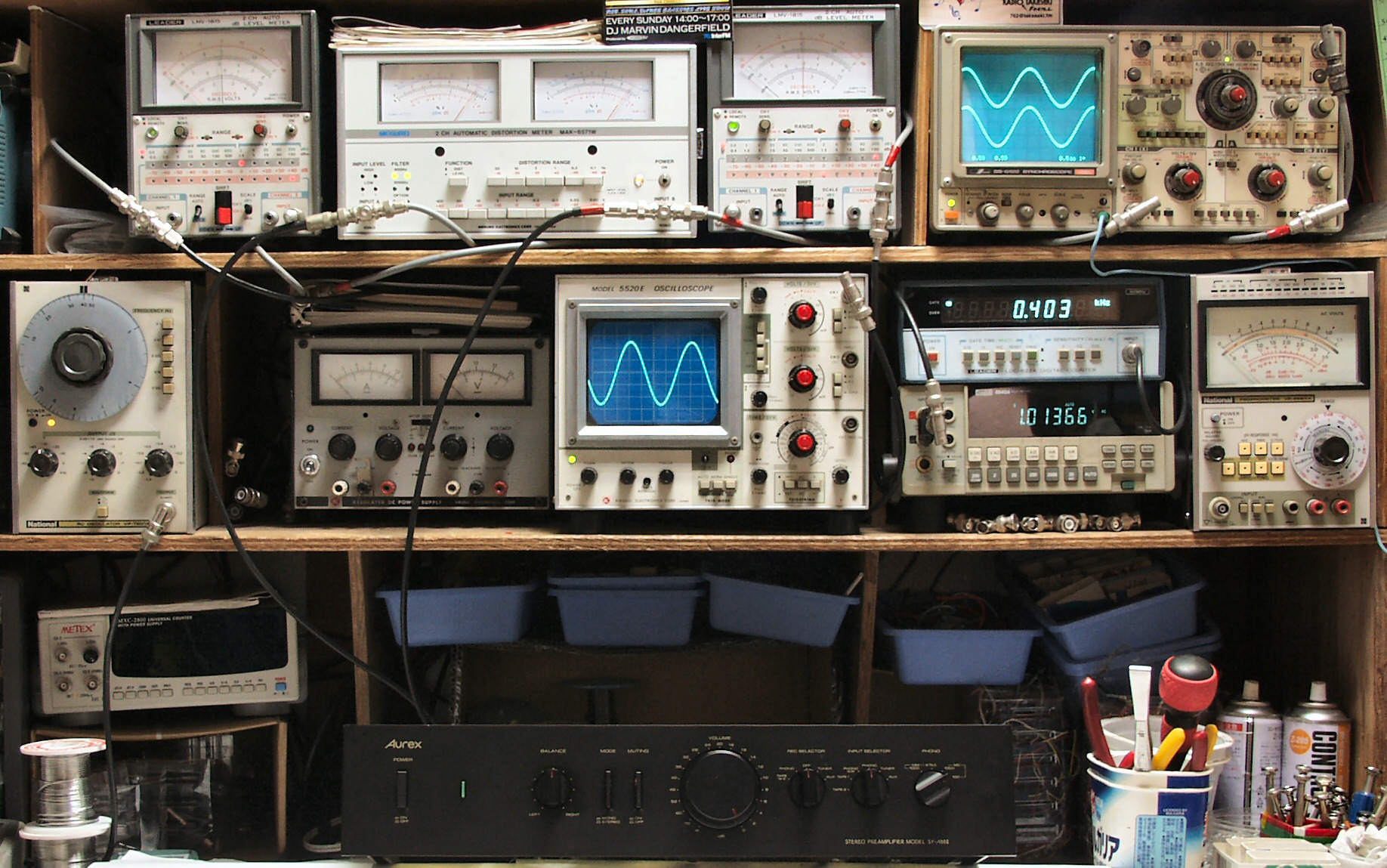

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のＴＴＬレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

Ｅ１１．　出力＝１Ｖ（ＶＲは最大）　　０．００？％歪み　　ＡＵＸ入力　　１０００ＨＺ

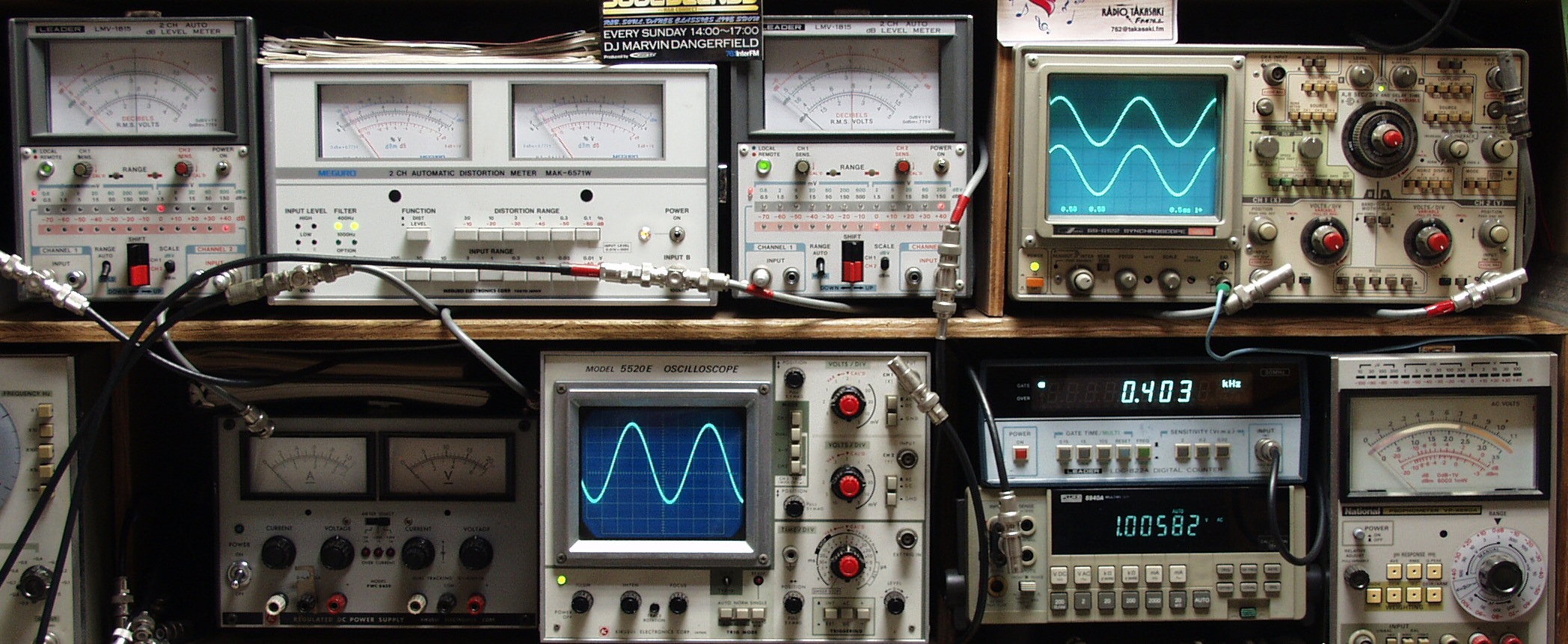

Ｅ１２．　出力＝１Ｖ（ＶＲは最大）　　０．００？％歪み　　ＡＵＸ入力　　４００ＨＺ

Ｅ２１．　出力＝１Ｖ（ＶＲは最大）　　０．００？％歪み　　ＭＭ入力　　１０００ＨＺ

Ｅ２２．　出力＝１Ｖ（ＶＲは最大）　　０．００？％歪み　　ＭＭ入力　　４００ＨＺ

Ｅ３１．　出力＝１Ｖ（ＶＲは８０％）　　０．０？％歪み　　ＭＣ入力　　１０００ＨＺ

Ｅ３２．　出力＝１Ｖ（ＶＲは８０％）　　０．０？％歪み　　ＭＣ入力　　４００ＨＺ

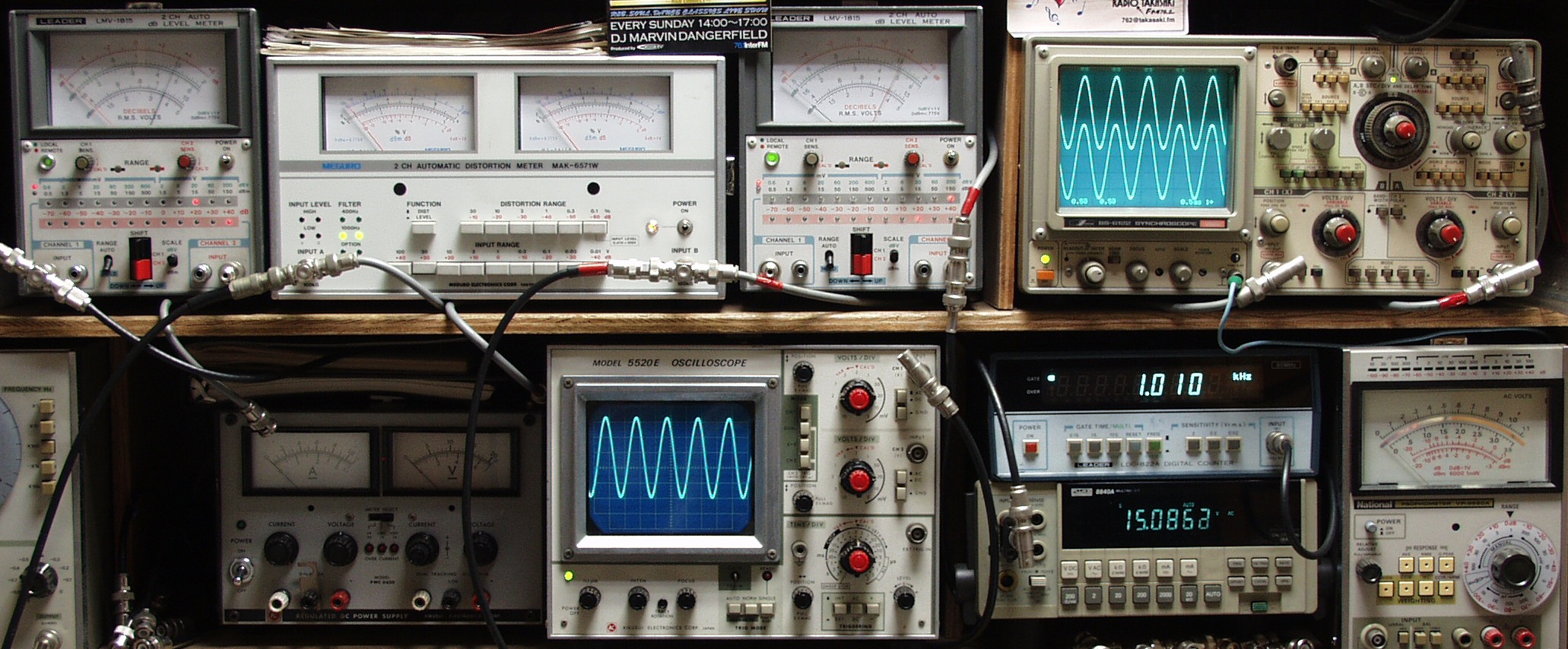

Ｅ４１．　出力＝１５Ｖの出力でも飽和しない！　歪み率＝０．０？％　ＭＣ入力　１０００ＨＺ 　　　　　　このＡＭＰは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインＡＭＰやＳＰを壊します。

Ｅ４２．　出力＝１５Ｖの出力でも飽和しない！　歪み率＝０．０？％　ＭＣ入力　４００ＨＺ 　　　　　　このＡＭＰは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインＡＭＰやＳＰを壊します。

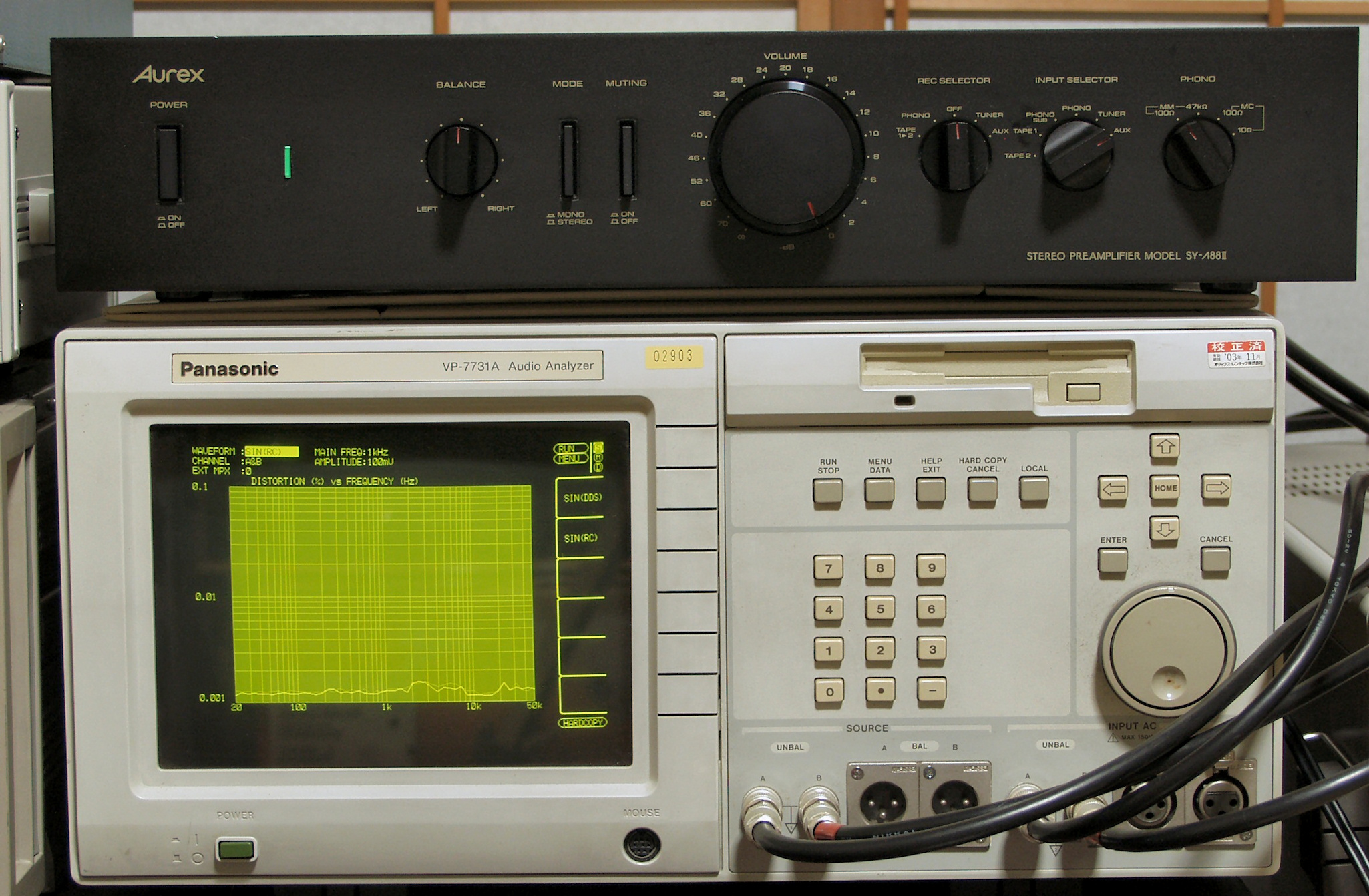

Ｆ．　上位測定器による　調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

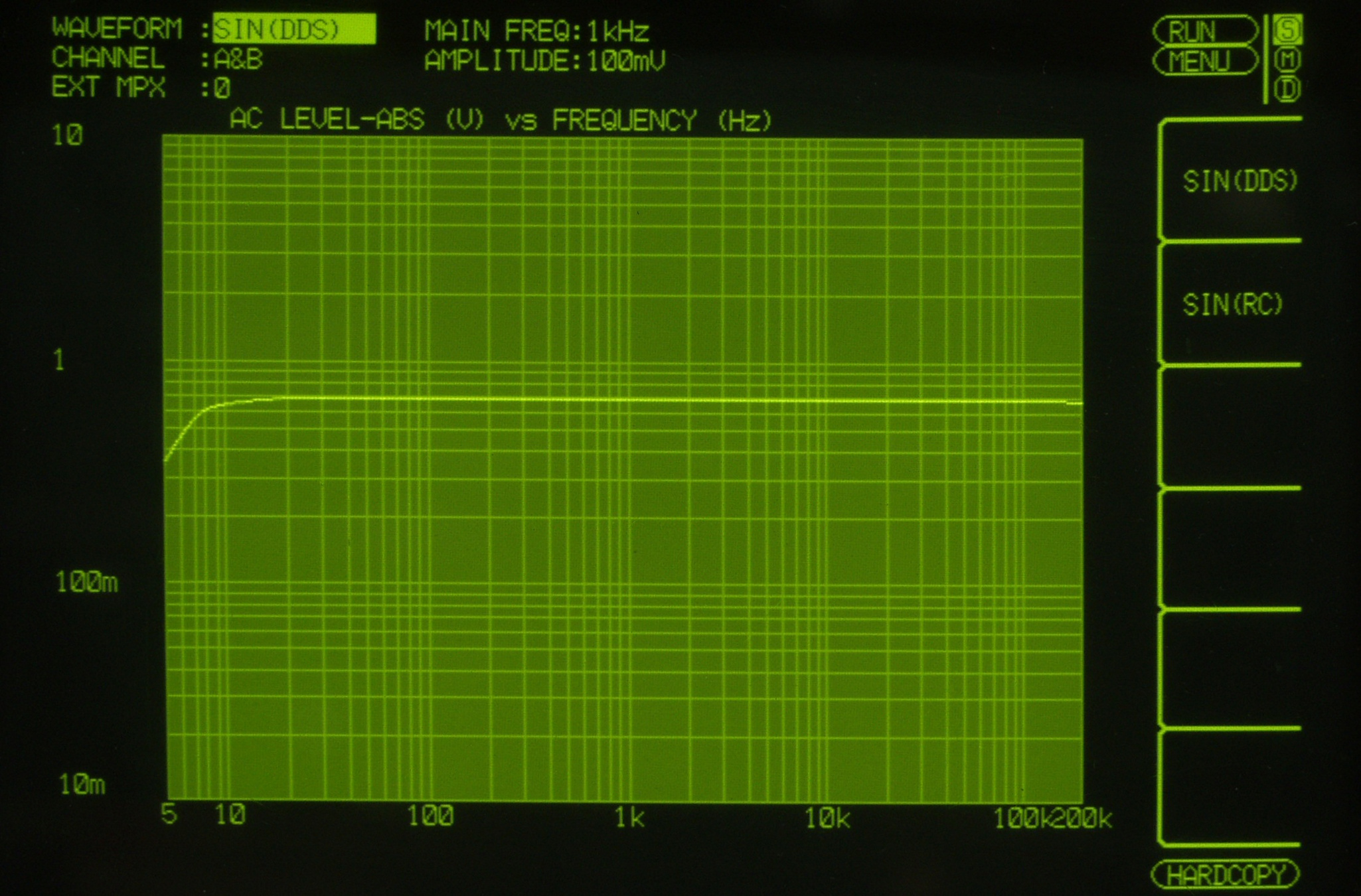

Ｆ１．　入出力特性測定（ＡＵＸ入力） 　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力。ＶＲはｍａｘ、平均で０．７Ｖ出力。左出力＝薄（細い）色、右出力＝濃い（太い）色

Ｆ２．　歪み率特性測定（ＡＵＸ入力） 　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３．　入出力特性測定（ＭＭ入力） 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４．　入出力特性測定（ＭＣ入力） 　　　　　ＭＭ入力　入力電圧＝０．１１ｍＶ一定入力　ＶＲは１００％。左出力＝薄（細い）色、右出力＝濃い（太い）色

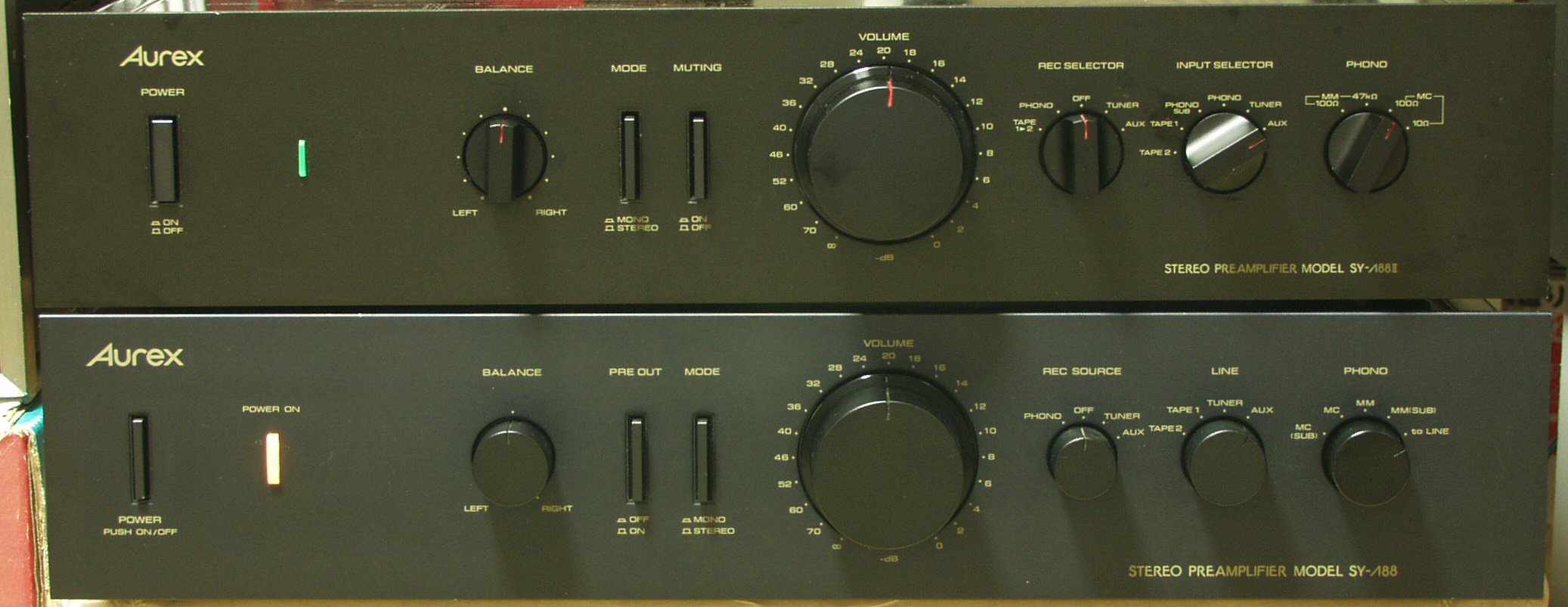

Ｅ６．　完成　　お兄さんのΛ８８と仲良く、２４時間エージング

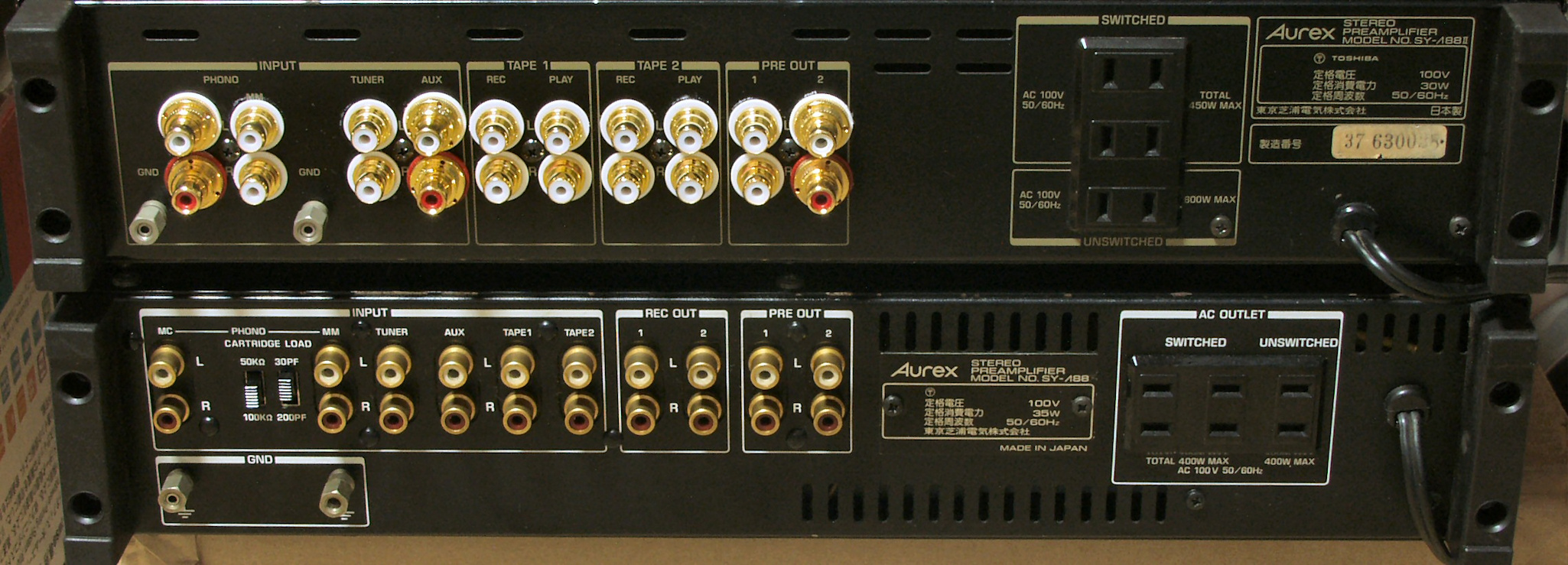

Ｅ７．　完成　　綺麗なお尻で帰ります。　下は　ＳＹ−Λ８８

Ｓ．　TOSHIBA 　Ａｕｒｅｘ　ＳＹ−Λ８８�U の仕様（マニアル・カタログより）

型式 コントロールアンプ　ＳＹ−λ８８�U 入力感度/インピーダンス Phono MM＝2.0mV/100Ω、47kΩ Phono MC＝0.1mV/10Ω、100Ω Tuner、Aux、Tape＝150mV/47kΩ 全高調波歪率（1kHz） Phono MM＝0.002％（7.5V出力時、Rec out） Phono MC＝0.002％（7.5V出力時、Rec out） Aux＝0.002％（3V出力時、Pre out） 混変調歪率 Aux＝0.002％（1kHz、3V出力時、Pre out） SN比（IHF-A、ショートサーキット） Phono MM＝88dB Phono MC＝70dB Aux＝110dB 周波数特性 Phono＝RIAA偏差 ±0.2dB（20Hz〜20kHz、Rec out） Aux＝10Hz〜100kHz +0 -1dB 最大許容入力（1kHz、THD 0.002％） Phono MM＝450mV Phono MC＝23mV 定格出力/インピーダンス Rec out＝150mV/180Ω（1kHz） Pre out＝1V/100Ω 最大出力 Pre out＝30V サブソニックフィルター MM、MC＝16Hz、6dB/oct 使用半導体 トランジスタ＝60個 ダイオード＝15個 FET＝11個 電源電圧 AC100V、50Hz/60Hz 消費電力 30W 外形寸法 幅450×高さ93×奥行386mm 重量 9kg 価格 \265,000（1981年頃）
