Aurex SY−Λ88 修理記録 | ||||||||||||||||||||||||||||||||||||||||||||||||||
平成18年5月25日持込 8月22日完成 | ||||||||||||||||||||||||||||||||||||||||||||||||||
注意 このAMPには、出力回路にプロテクトが有りません。 よって、出力にはDC漏れの危険が有ります。 メインAMPと「DC入力接続」するときは、十分に注意すること。「出来れば避けた方が良い」 詳しくはこちら参照 詳しくはこちら参照2 |
||||||||||||||||||||||||||||||||||||||||||||||||||
A. 修理前の状況
T. 修理前点検測定 B. 原因
E. 調整・測定 F. 上位測定器による調整・測定 G. 修理費 98,000円 オーバーホール修理。 S. TOSHIBA Aurex SY−Λ88 の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||||||||||||||||||||||||||

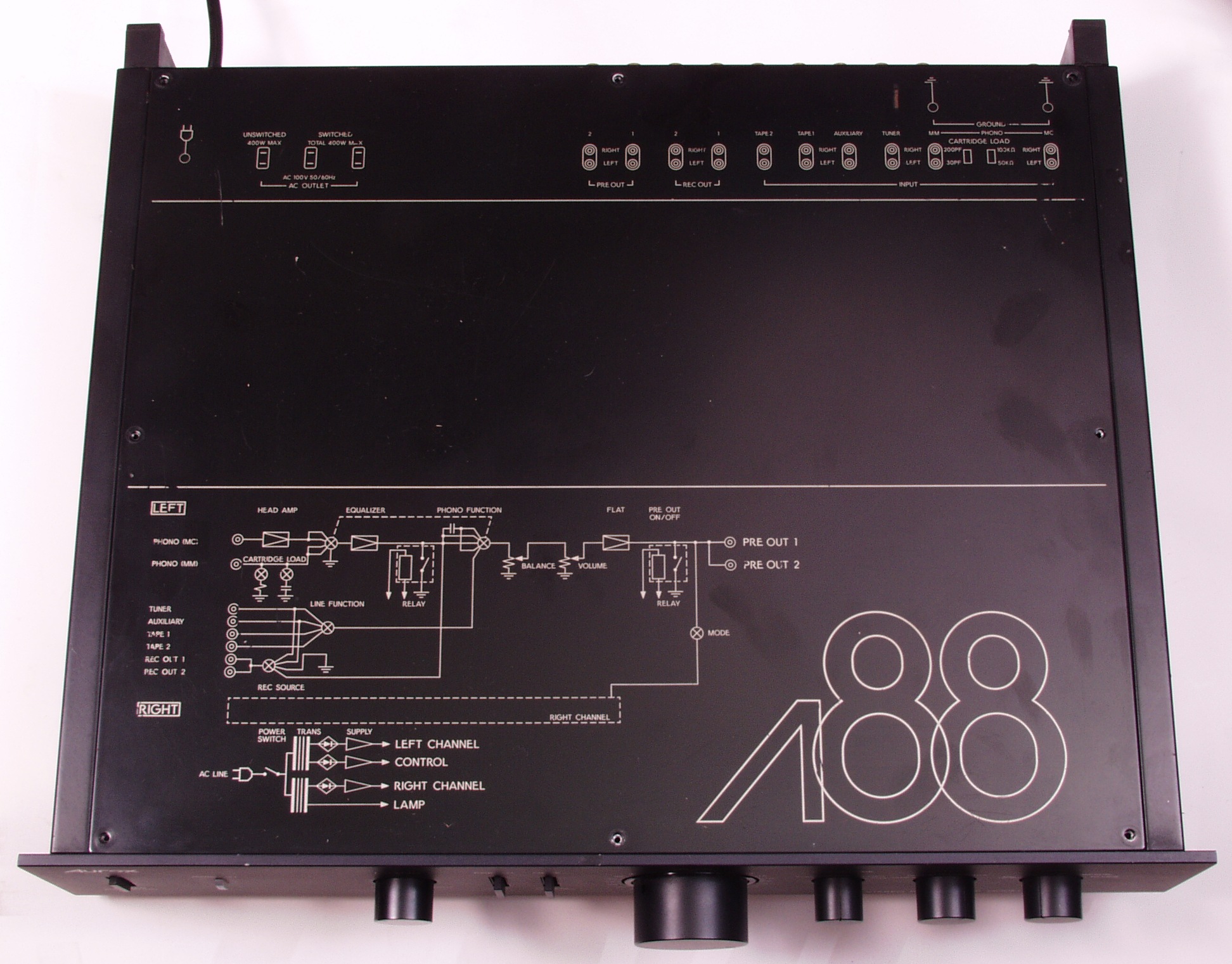

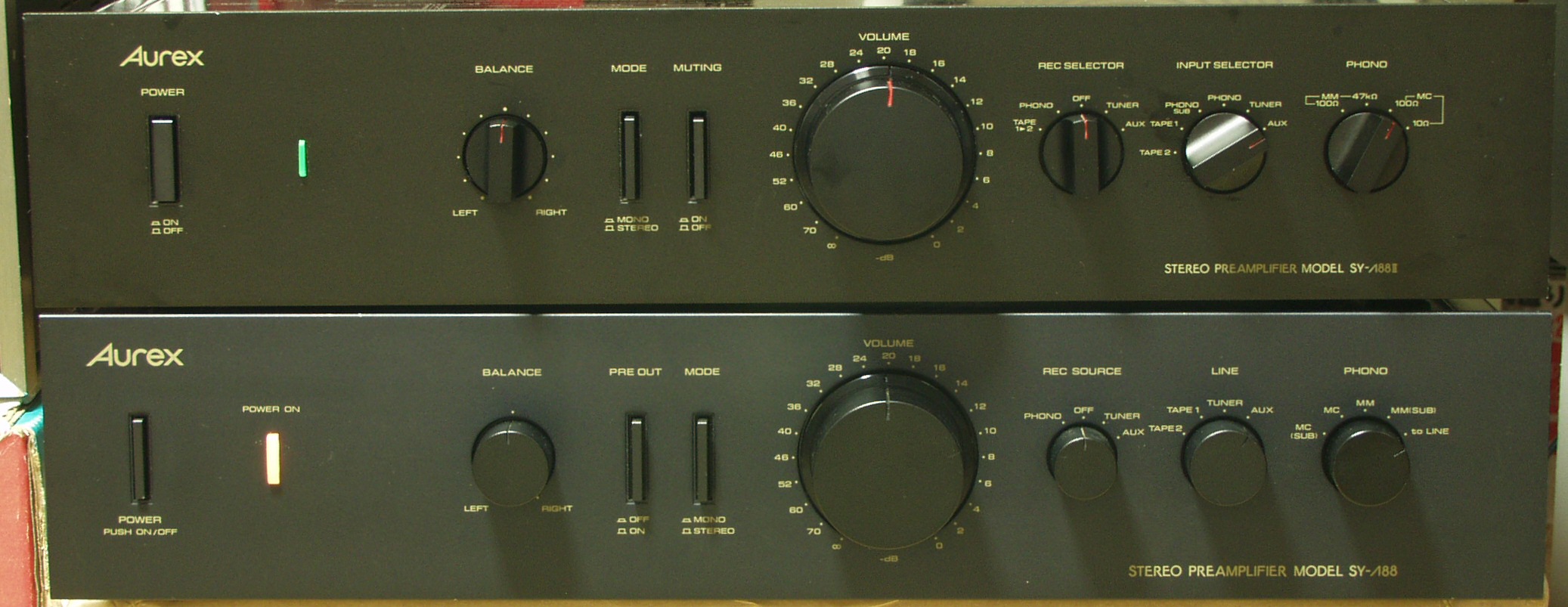

A. 修理前の状況 A1A. 点検中 ケース上から見る。「Λ88」の文字が光る! |
||||||||||||||||||||||||||||||||||||||||||||||||||

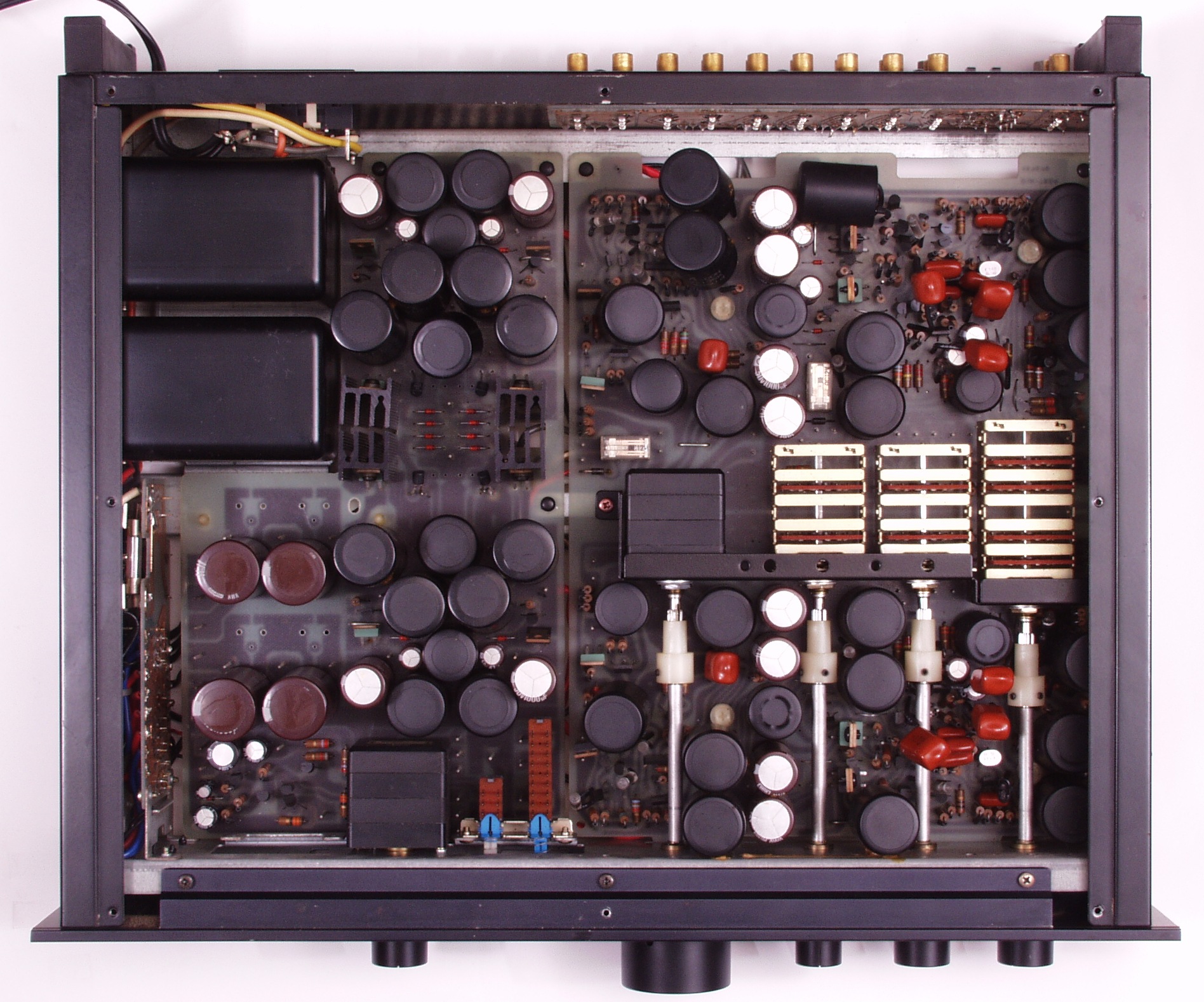

A1B. 点検中 上から見る。Λコンデンサーは、上面に37個、底面に4個。 | ||||||||||||||||||||||||||||||||||||||||||||||||||
A1C. 点検中 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||
A2A. 点検中 後ろから見る | ||||||||||||||||||||||||||||||||||||||||||||||||||

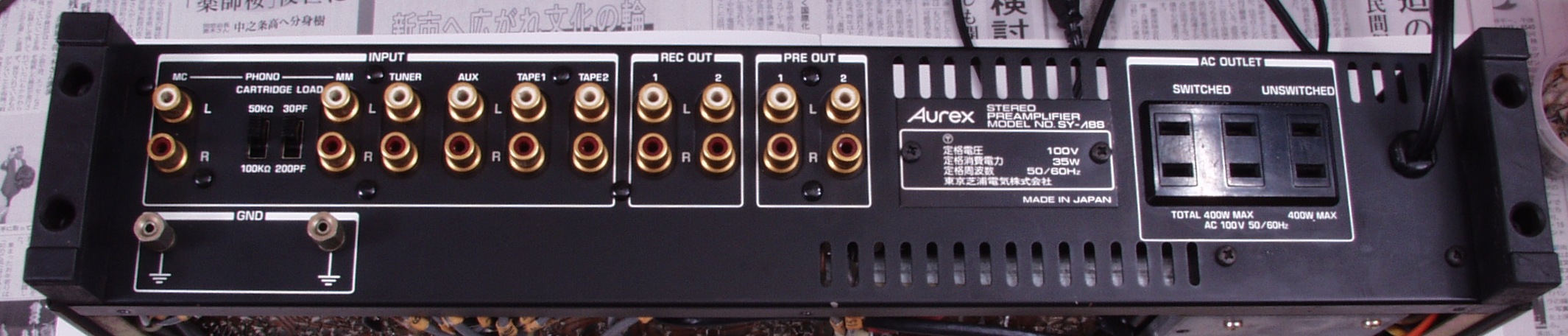

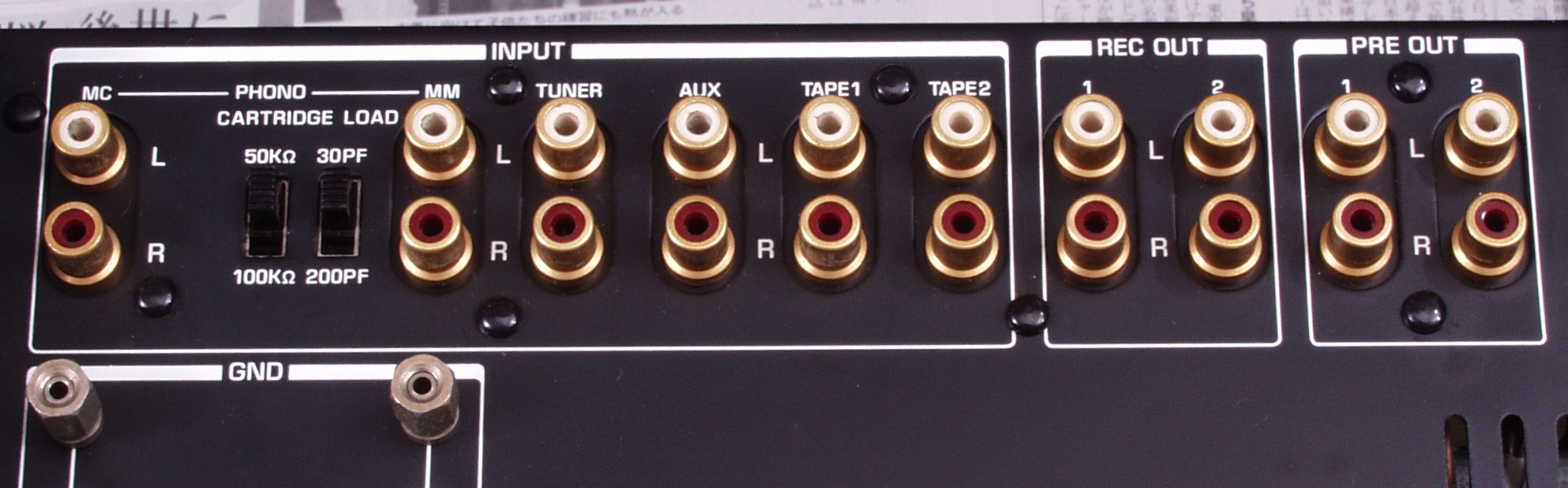

A2B. 点検中 RCA端子は2個型、交換には当て板の製作が必要で交換費用が高い! | ||||||||||||||||||||||||||||||||||||||||||||||||||

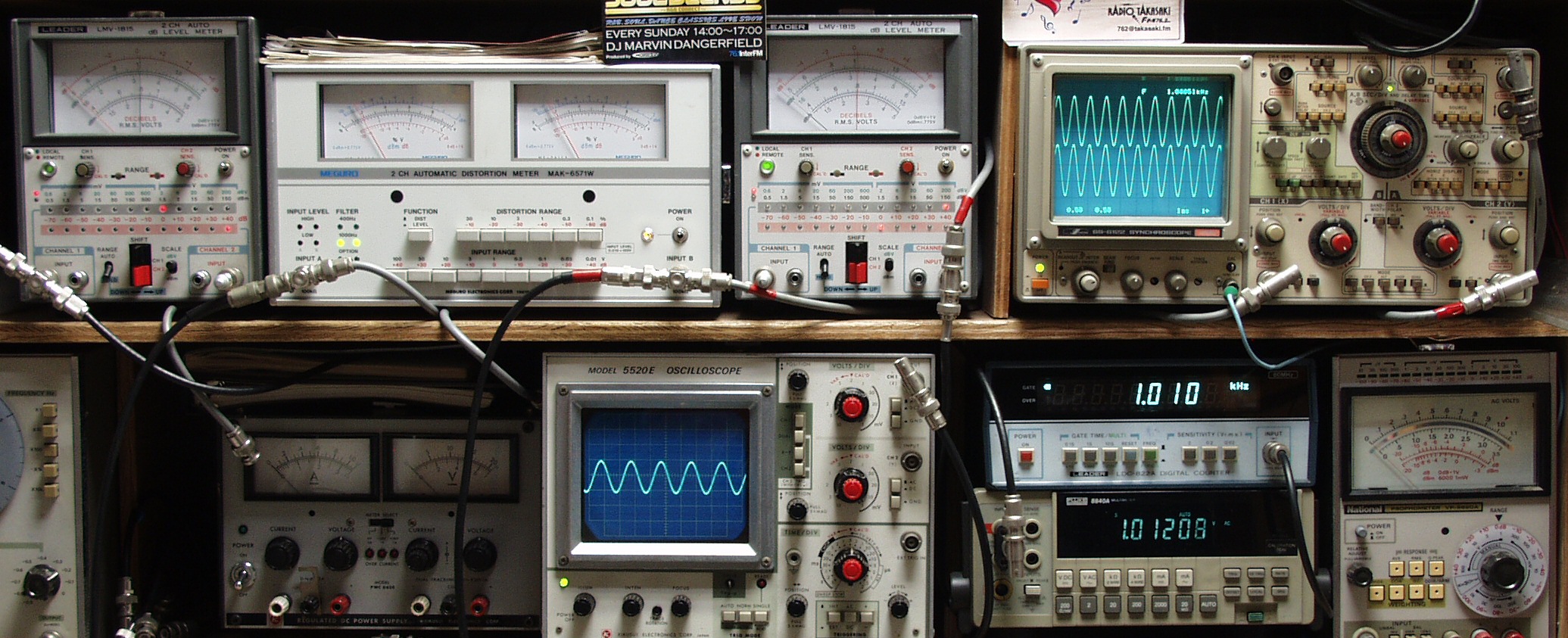

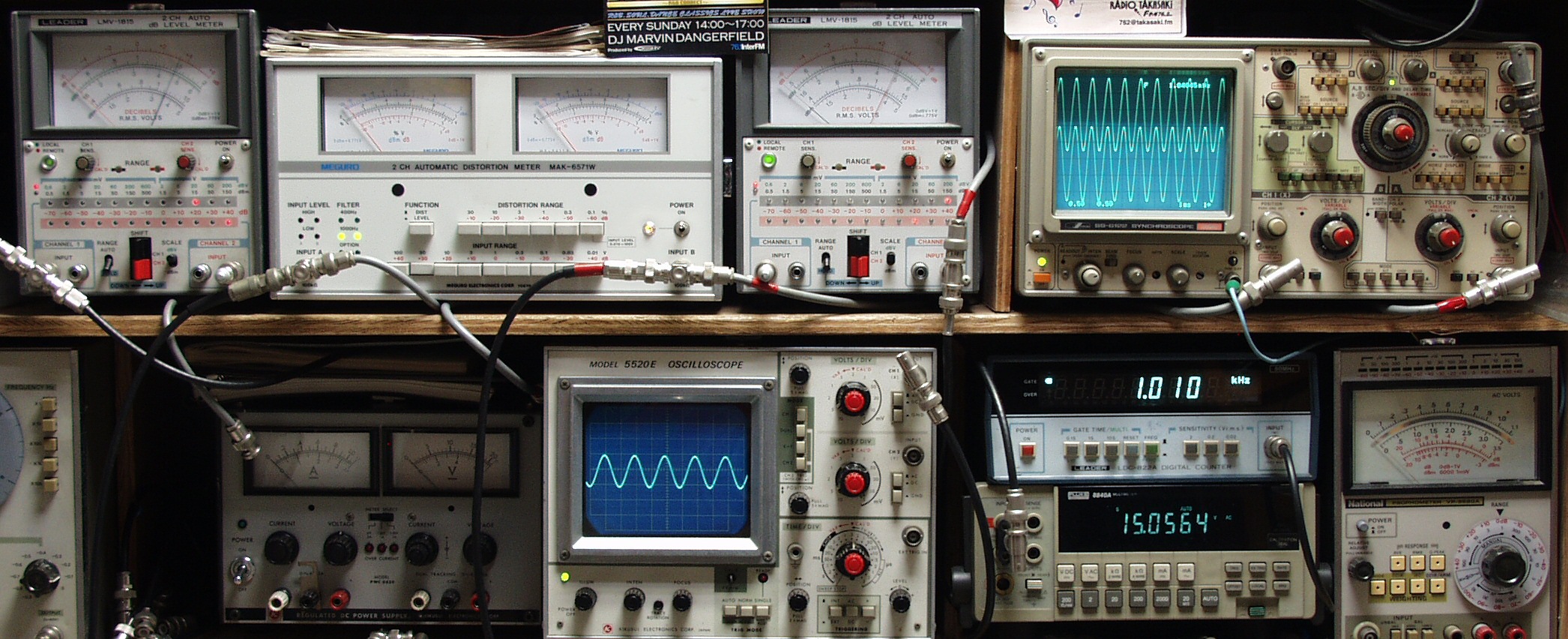

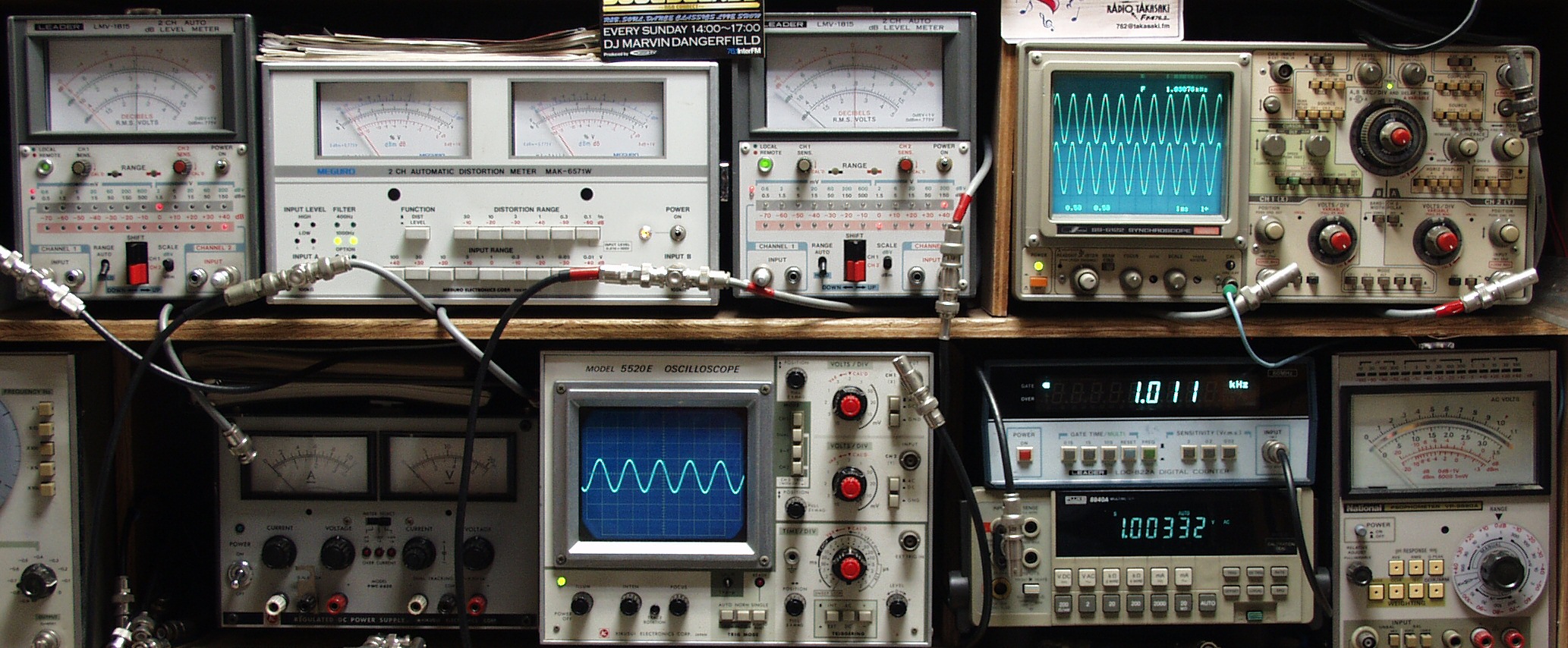

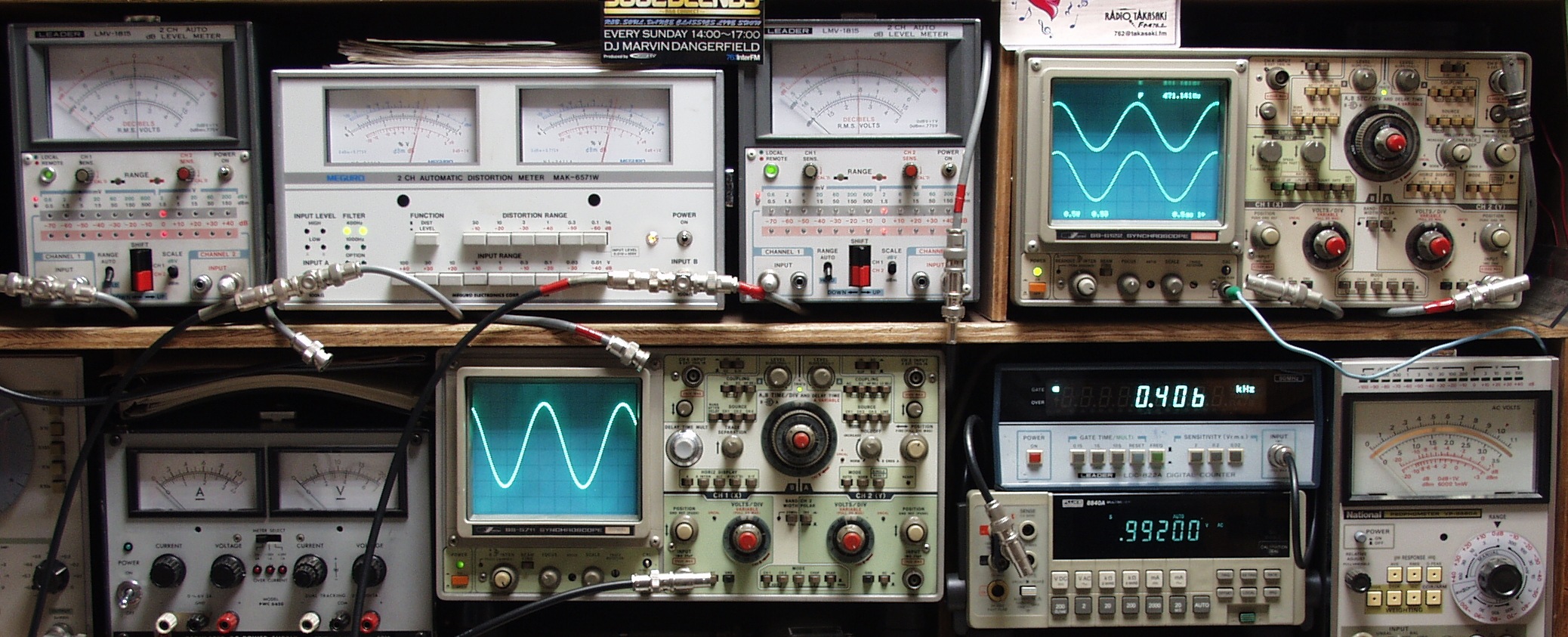

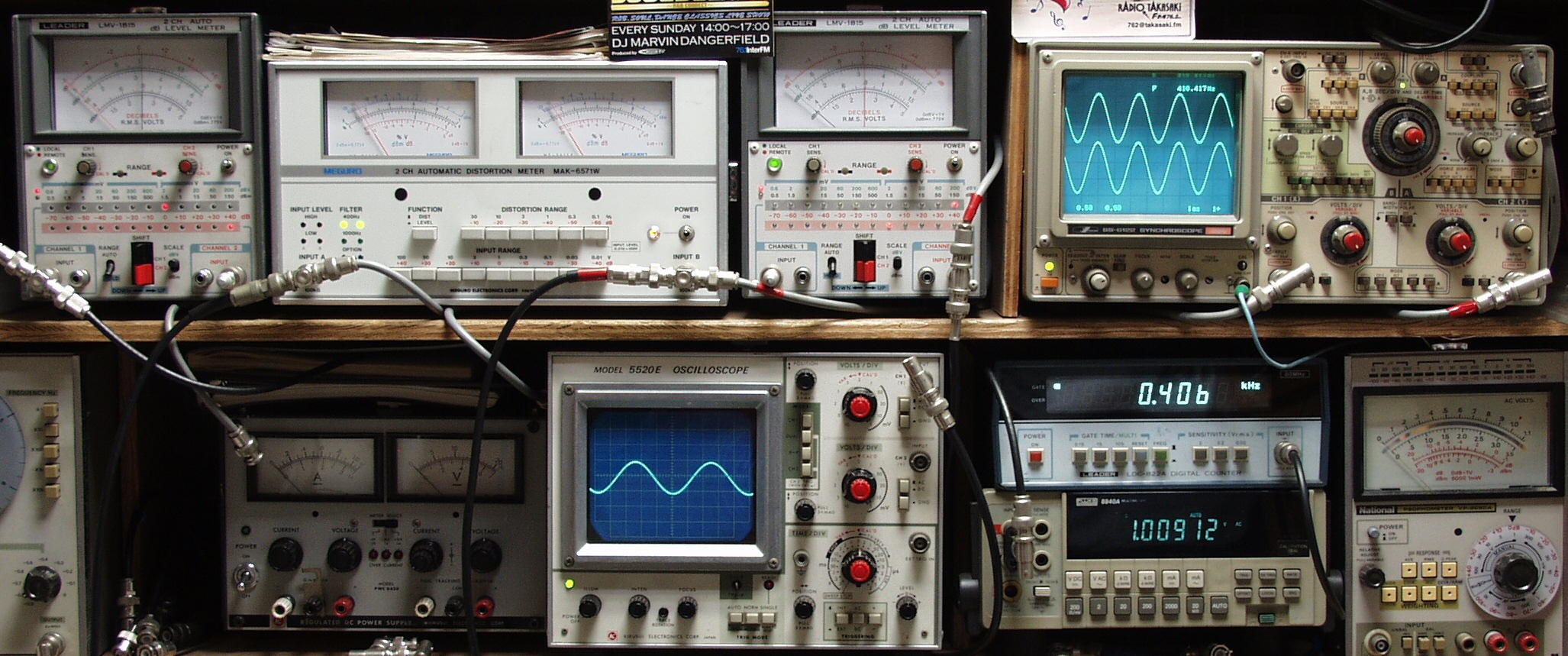

T. 仮修理での測定 <見方> オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定 下中オシロ=入力波形(オーディオ発振器のTTLレベル) 下右上=周波数計 上左端電圧計=L側出力電圧測定、黒針のみ使用 上中左歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力 上中右=R側出力電圧測定、赤針のみ使用 上右端オシロ=出力波形 上=R出力、下=L出力 下中右上デジタル電圧計=出力電圧測定RLは切り替えて測定 T1A. 出力=1V(VRは最大) 0.05%歪み AUX入力 1000HZ |
||||||||||||||||||||||||||||||||||||||||||||||||||

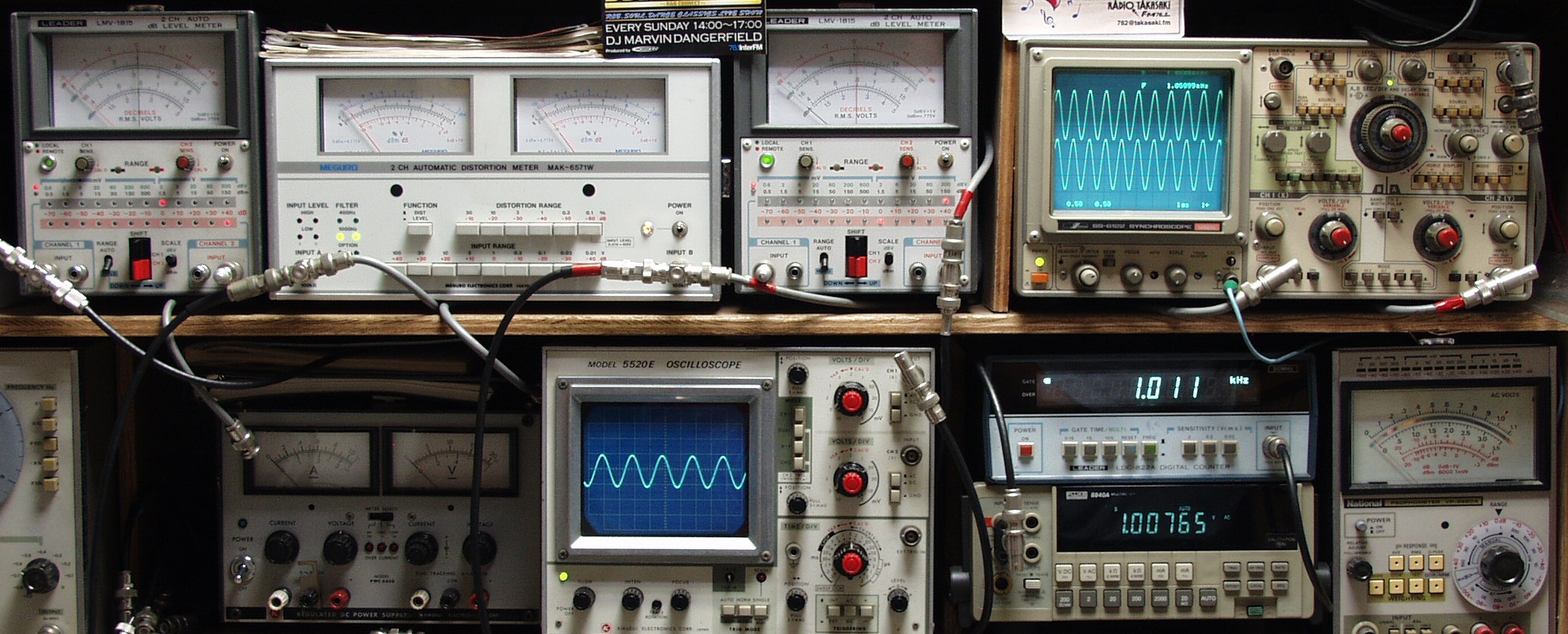

T1B. 出力=1V(VRは最大) 0.06%歪み AUX入力 400HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
T2A. 出力=1V(VRは最大) 0.05%歪み MC入力 1000HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
T2B. 出力=1V(VRは最大) 0.07%歪み MC入力 400HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
C. 修理状況 C1. 修理中 前パネルを外修理 |
||||||||||||||||||||||||||||||||||||||||||||||||||

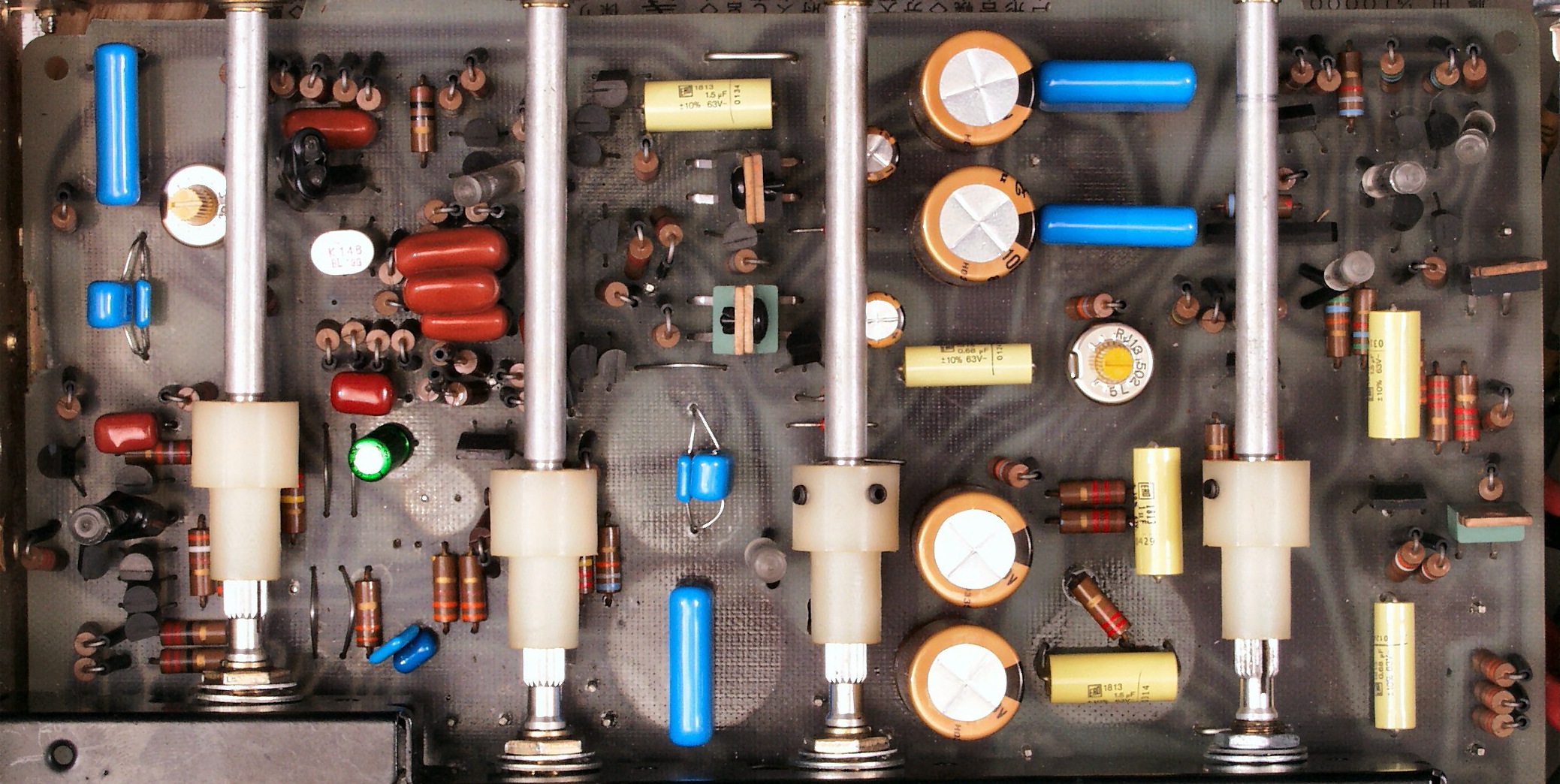

C1A. 修理前 AMP基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||

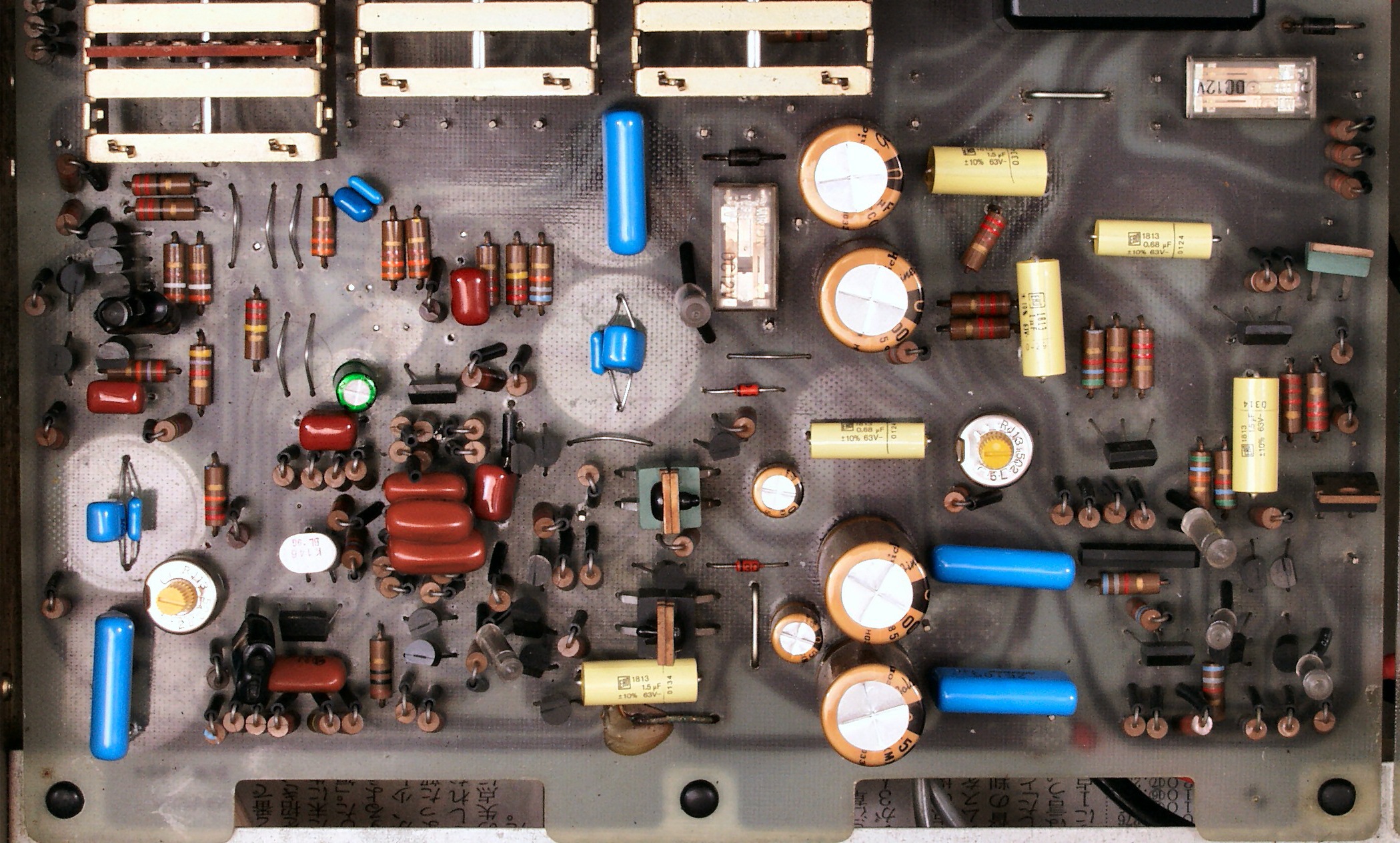

C1B. 修理後 AMP基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||

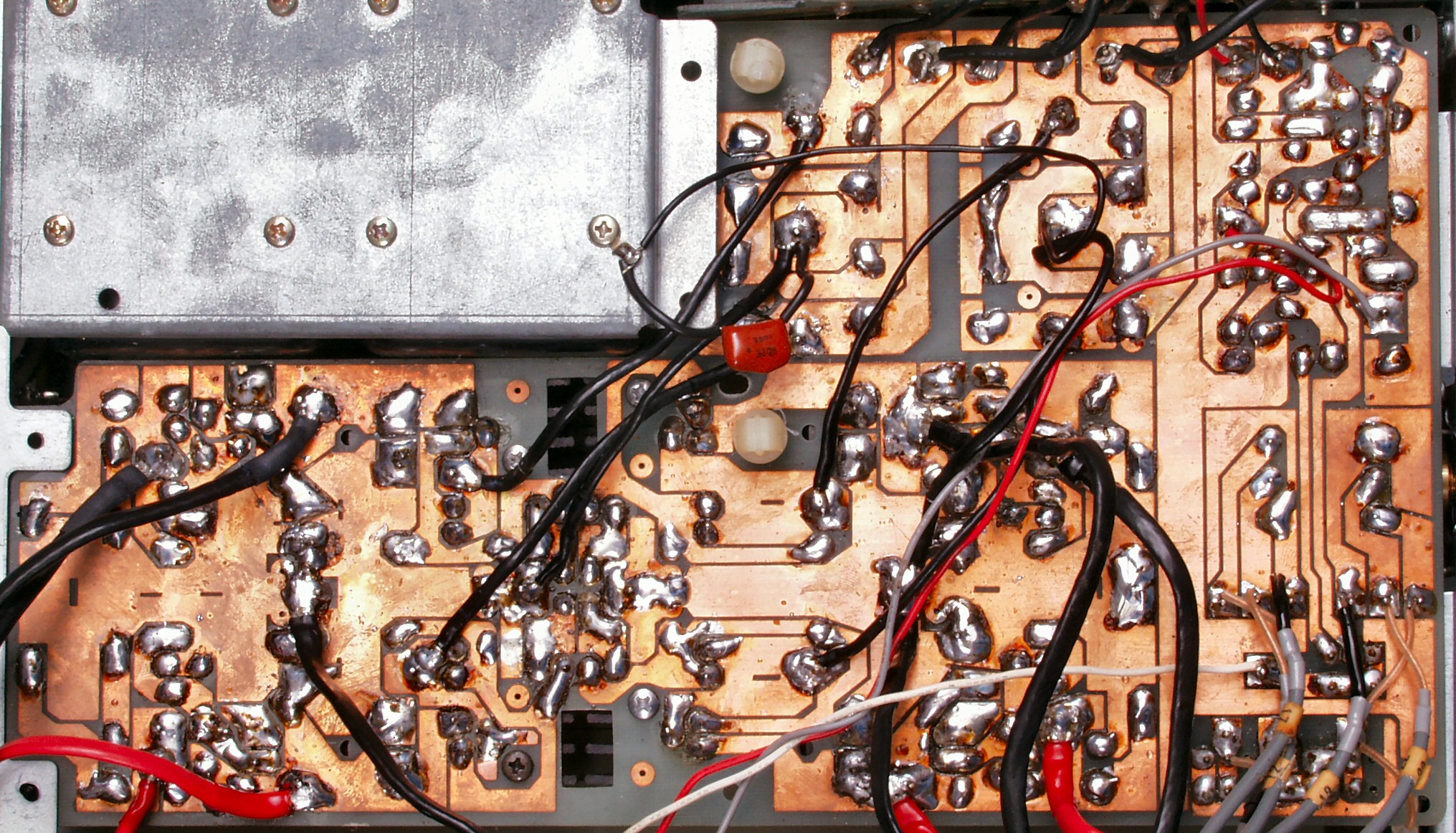

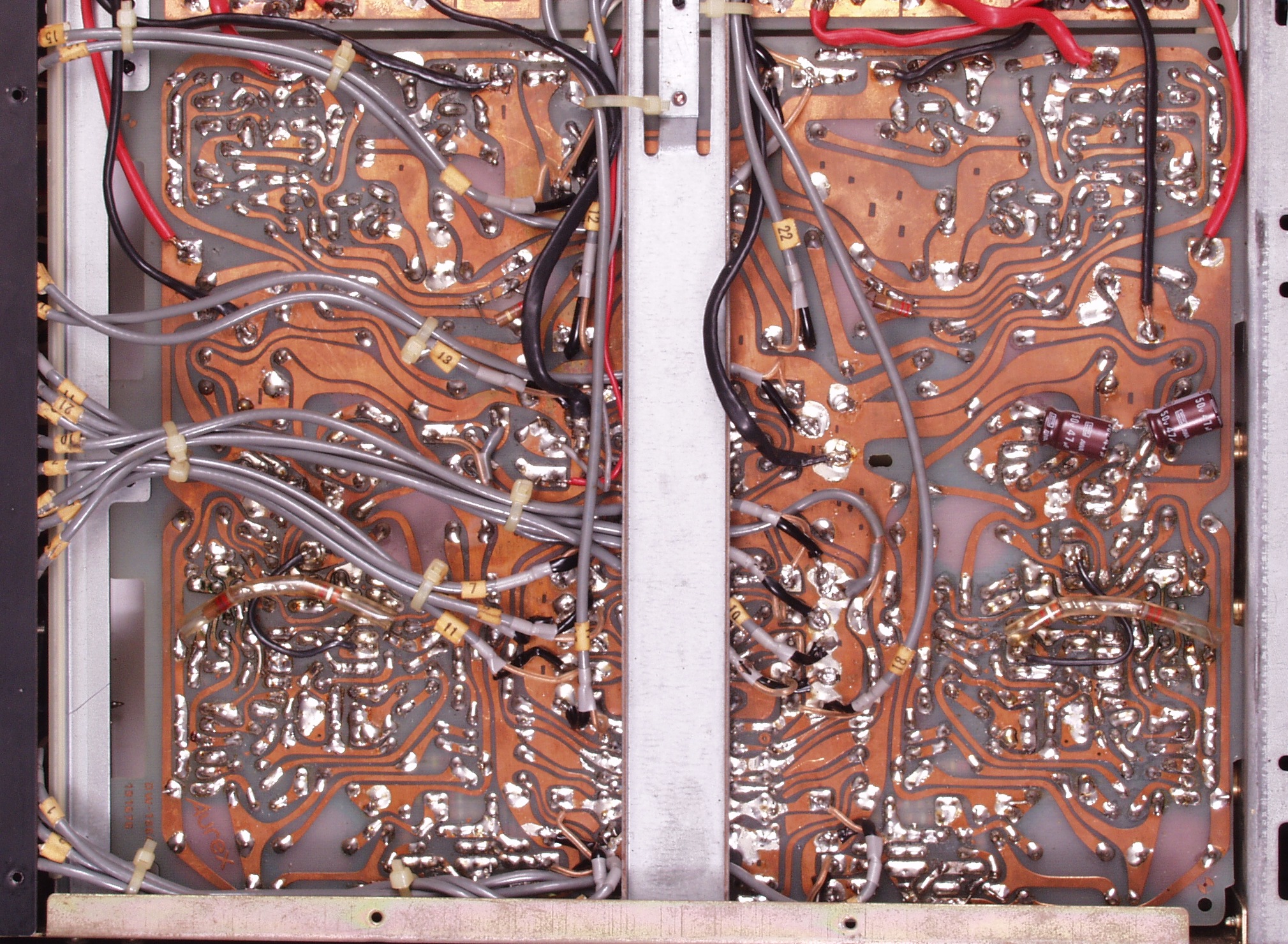

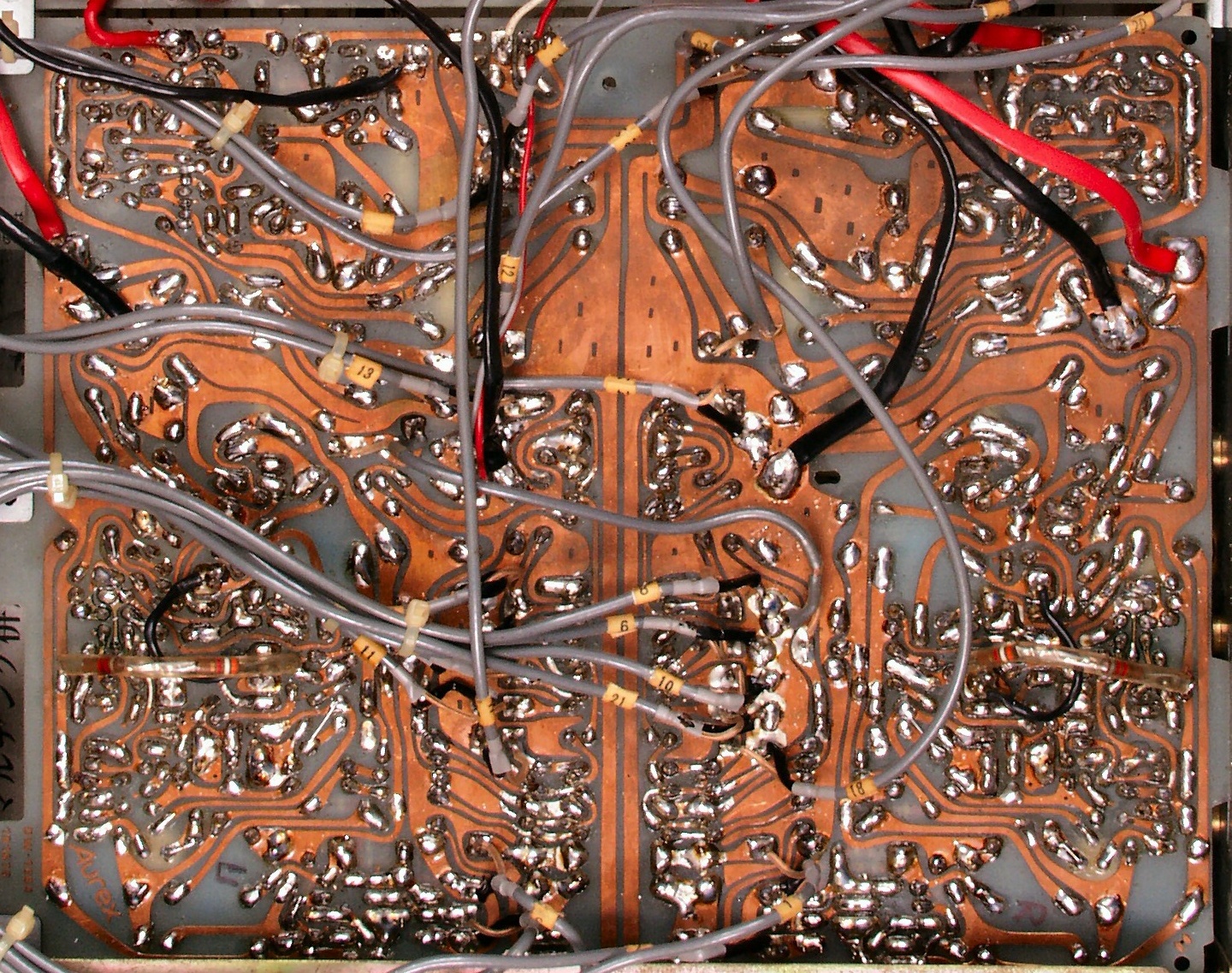

C1C. 修理前 AMP部裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C1D. 修理(ハンダ補正)後 AMP基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C1E. 完成AMP基板裏 洗浄後 | ||||||||||||||||||||||||||||||||||||||||||||||||||

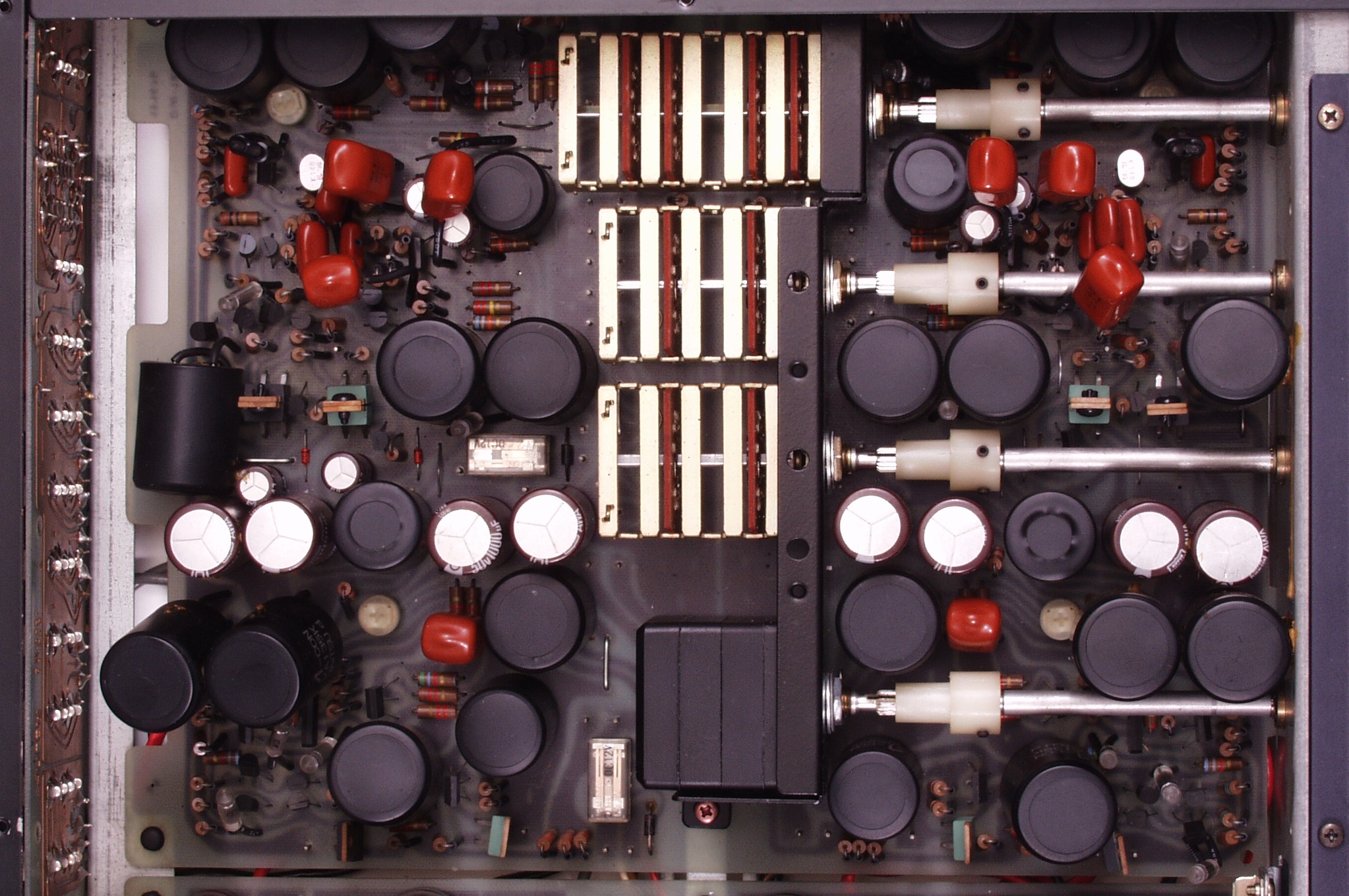

C2A. 修理前 R−AMP基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||

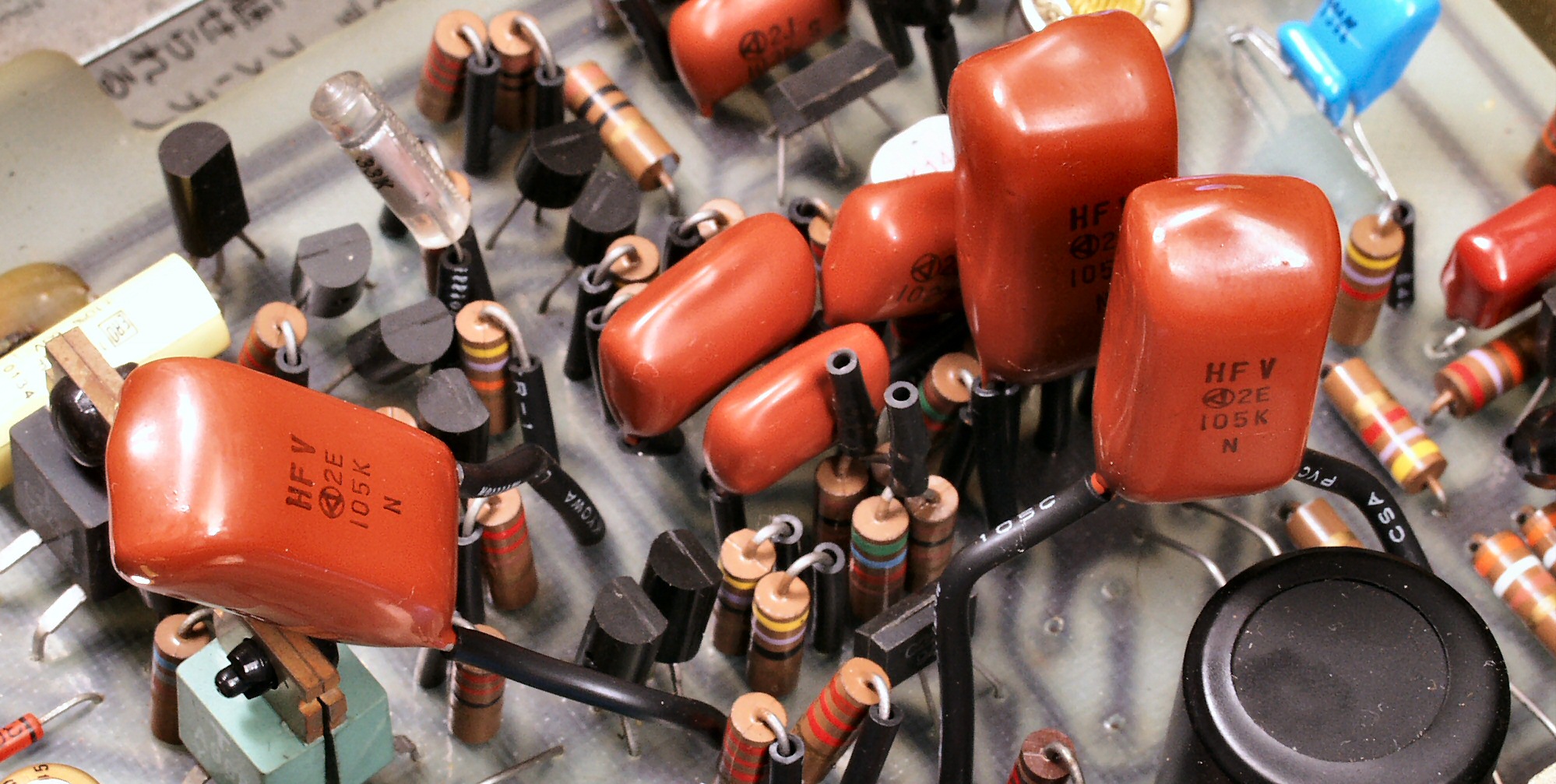

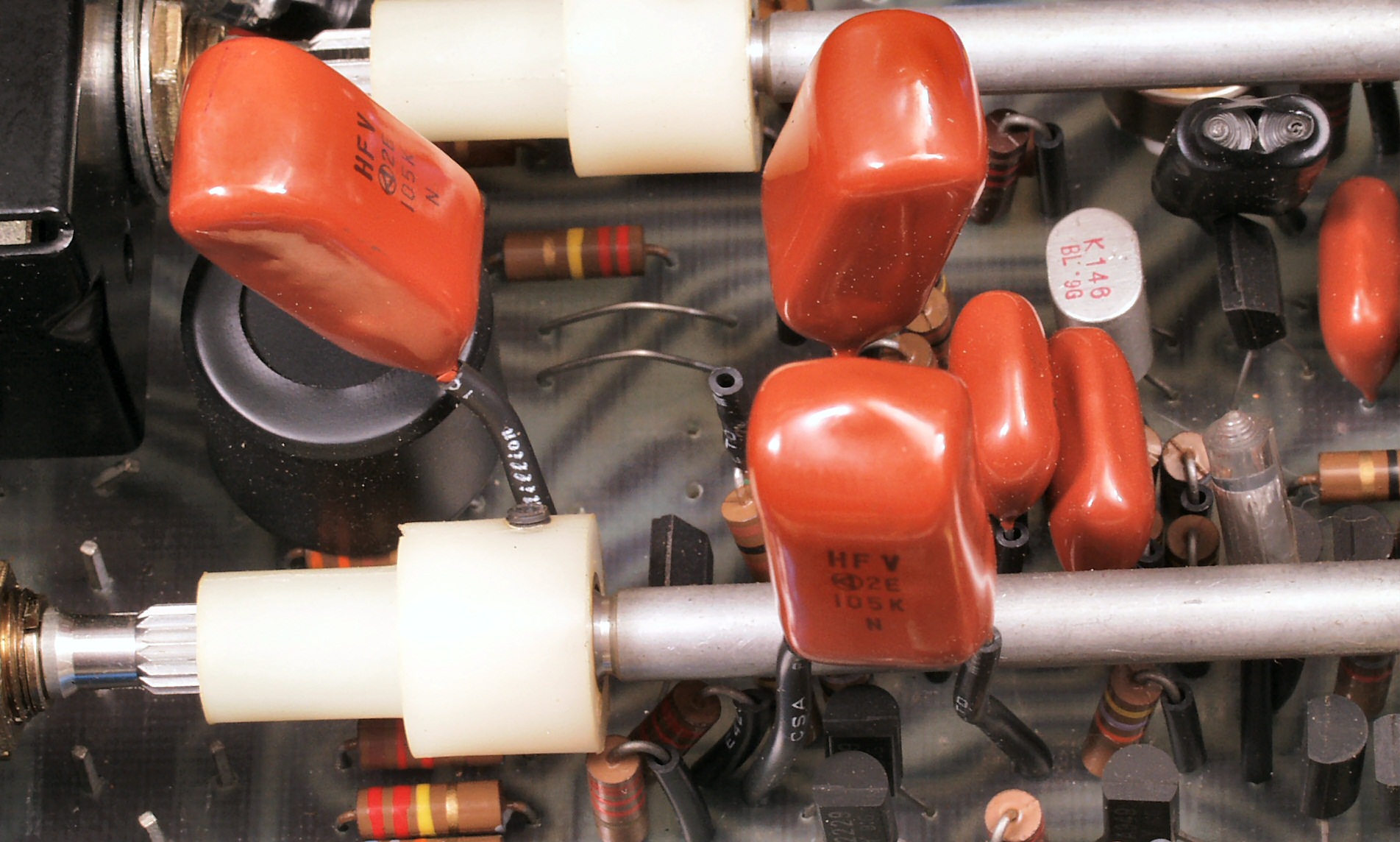

C2A1. 修理中 R−AMP基板、設計が悪くパスコンの足が長い〜 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C2B. 修理後 R−AMP基板 電解コンデンサー8個、フイルムコンデンサー17個、半固定VR2個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C2C. 修理前 R−AMP基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||

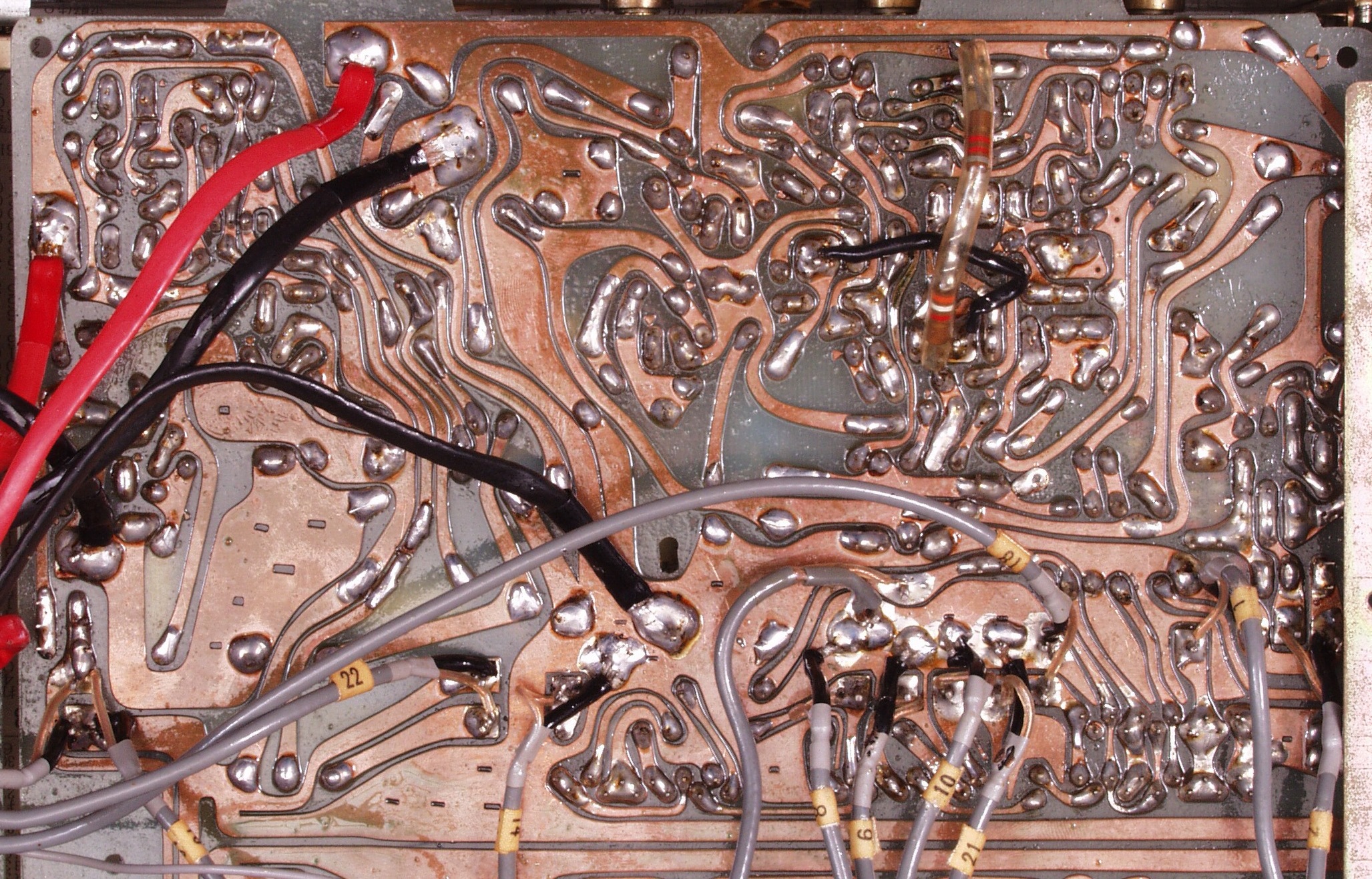

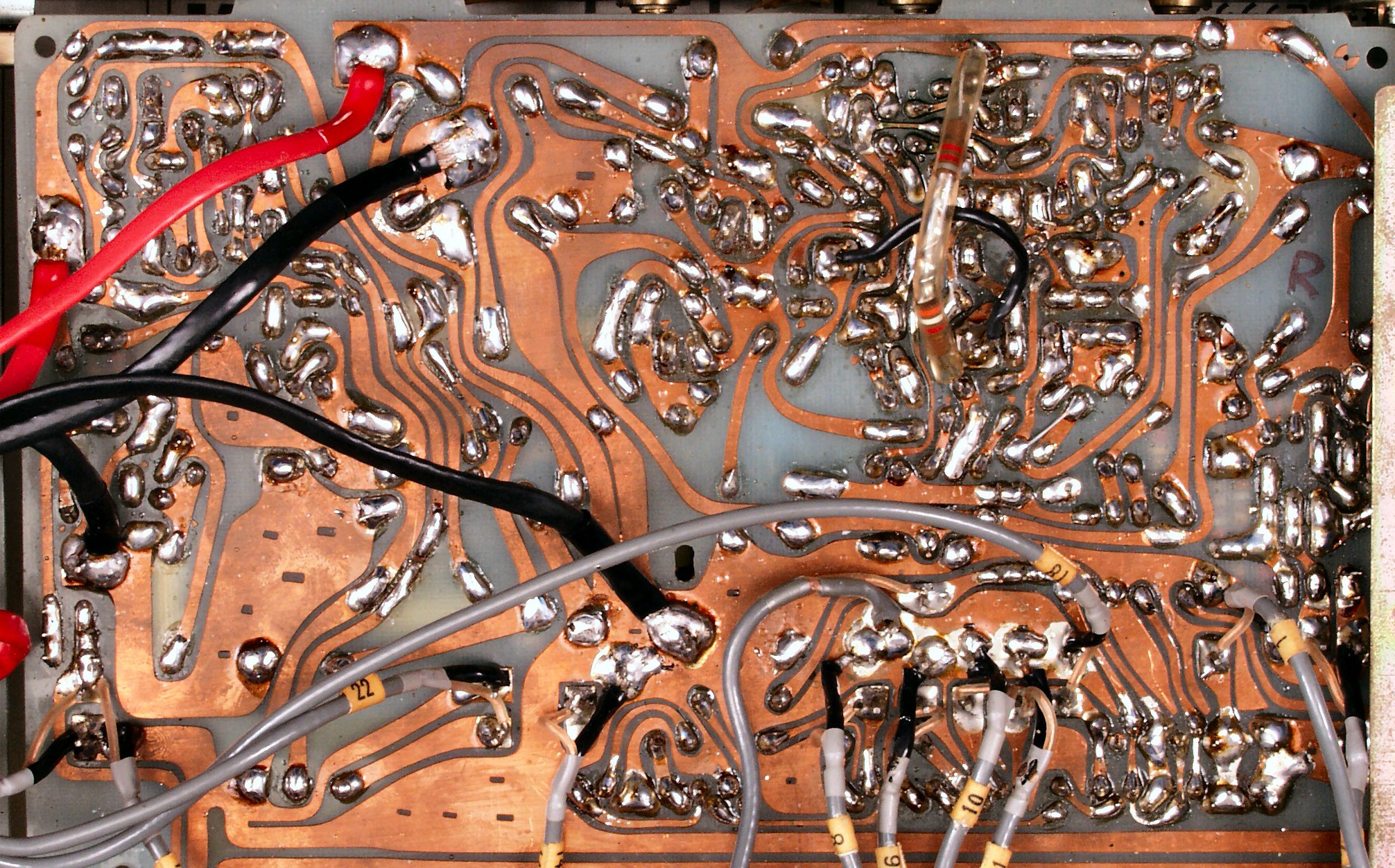

C2D. 修理(ハンダ補正)後 R−AMP基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C2E. 完成R−AMP基板裏 洗浄後 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C3A. 修理前 L−AMP基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C3A1. 修理中 R−AMP基板、設計が悪くパスコンの足が長い〜 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C3B. 修理後 L−AMP基板 電解コンデンサー8個、フイルムコンデンサー17個、半固定VR2個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||

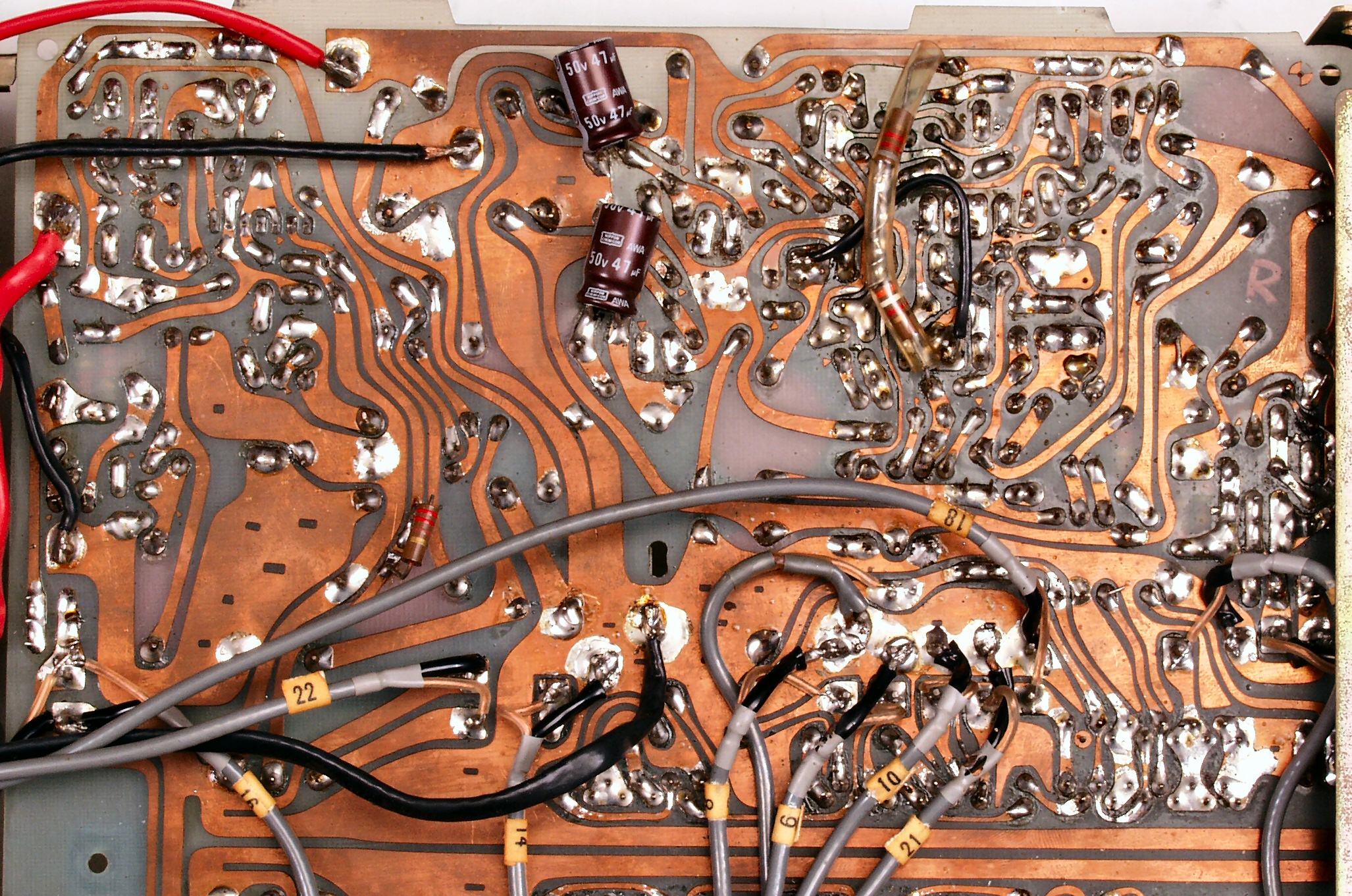

C3C. 修理前 L−AMP基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C3D. 修理(ハンダ補正)後 L−AMP基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C3E. 完成L−AMP基板裏 洗浄後 | ||||||||||||||||||||||||||||||||||||||||||||||||||

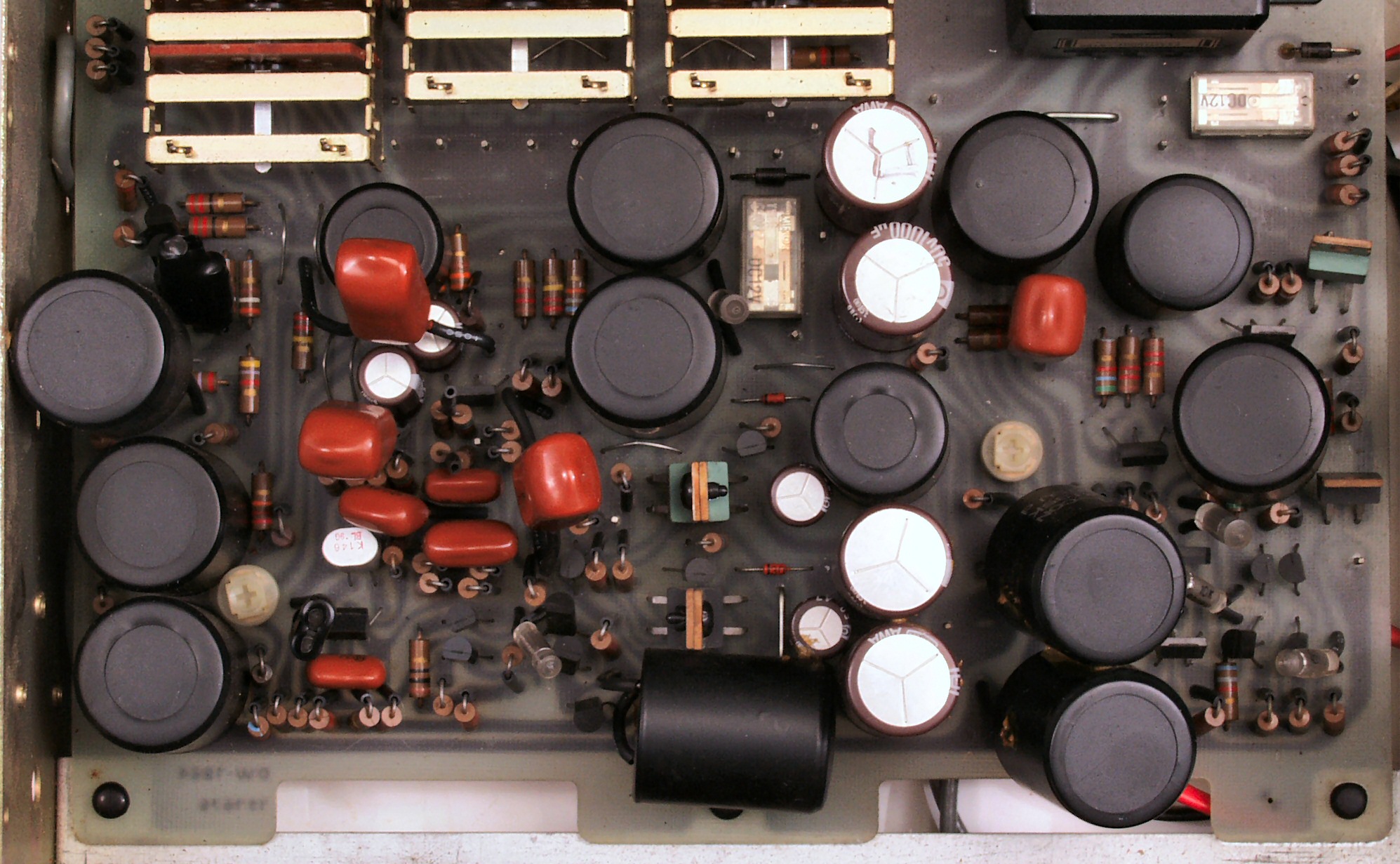

C4A. 修理前 定電圧基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||

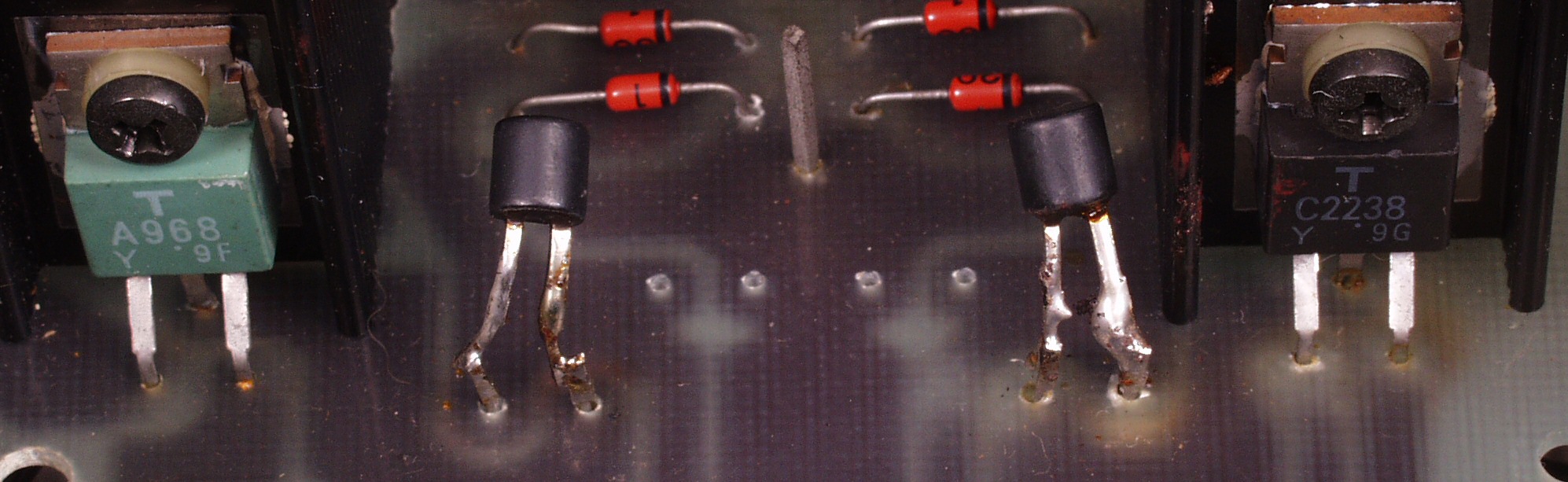

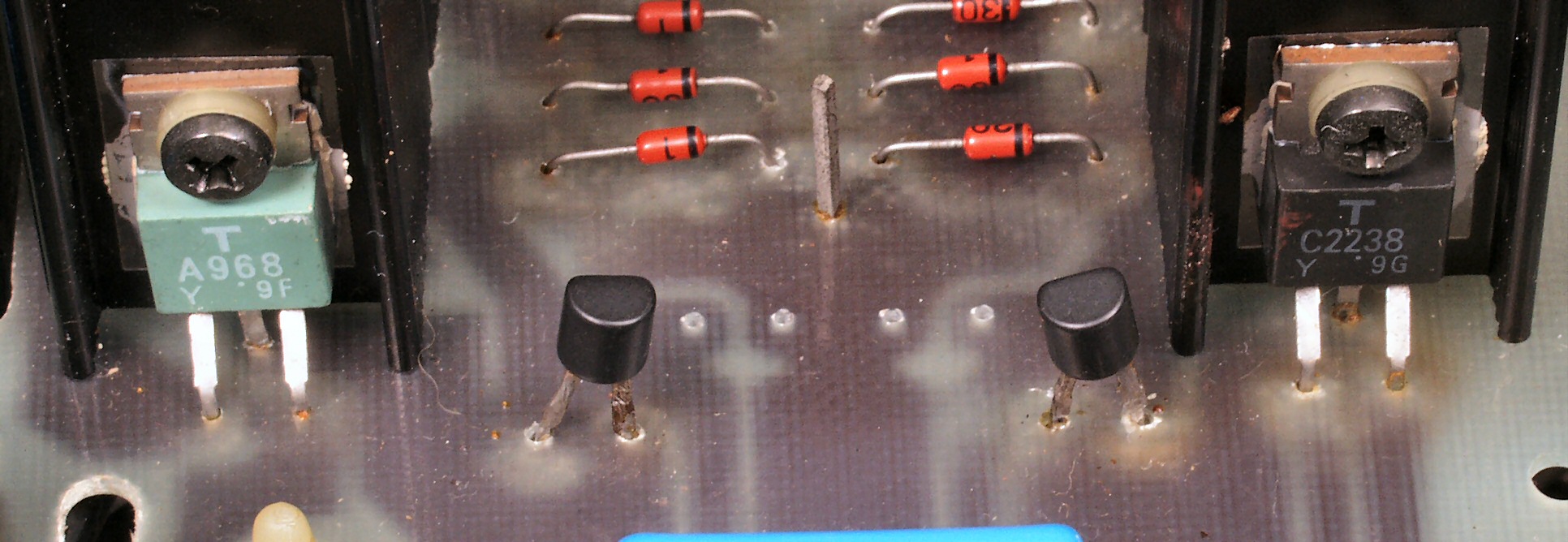

C4A1. 修理中 定電圧基板、継ぎ足し半田付け | ||||||||||||||||||||||||||||||||||||||||||||||||||
C4A2. 修理後 定電圧基板、継ぎ足し半田付け修理 | ||||||||||||||||||||||||||||||||||||||||||||||||||

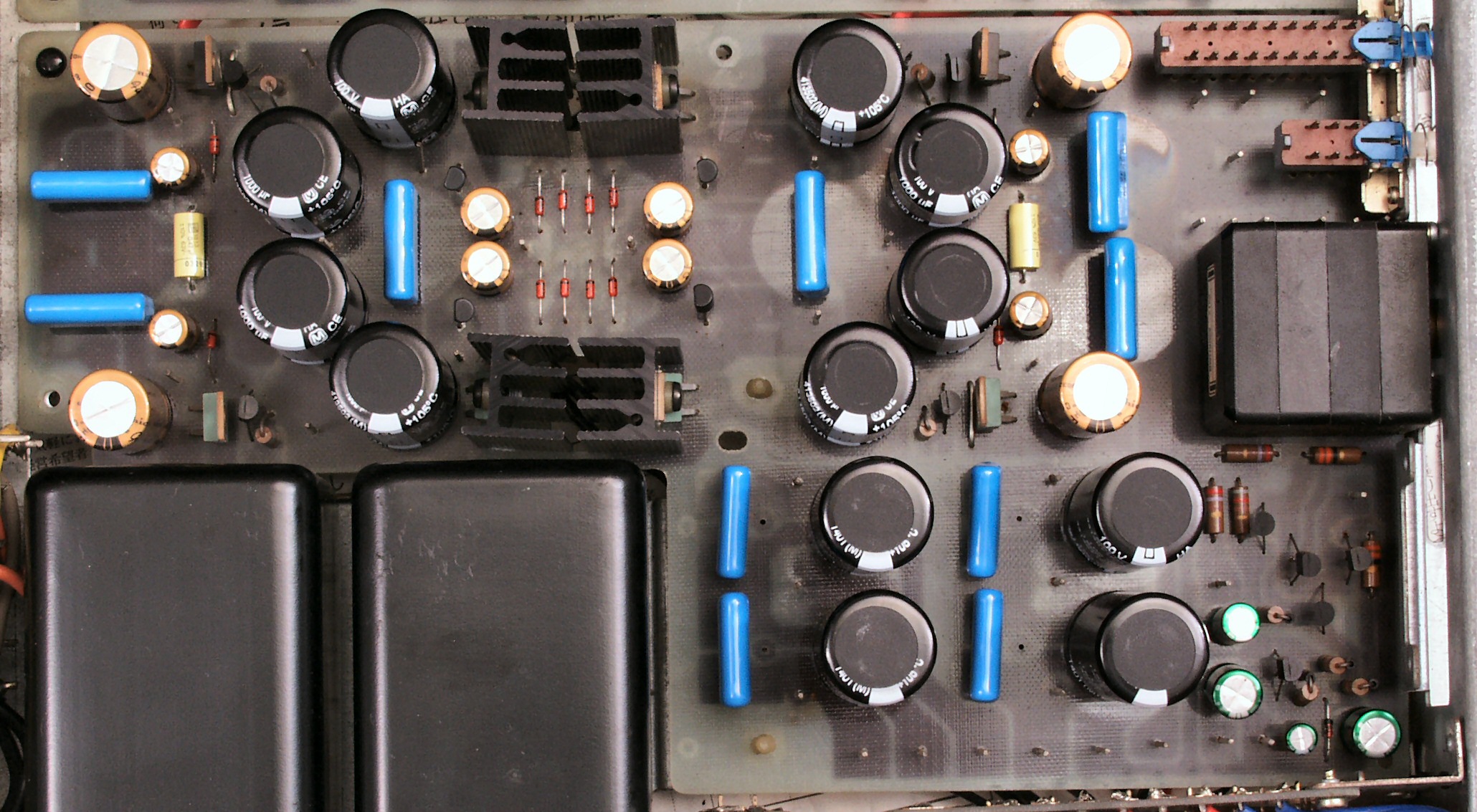

C4B. 修理後 定電圧基板 電解コンデンサー28個、フイルムコンデンサー12個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C4C. 修理前 定電圧基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||

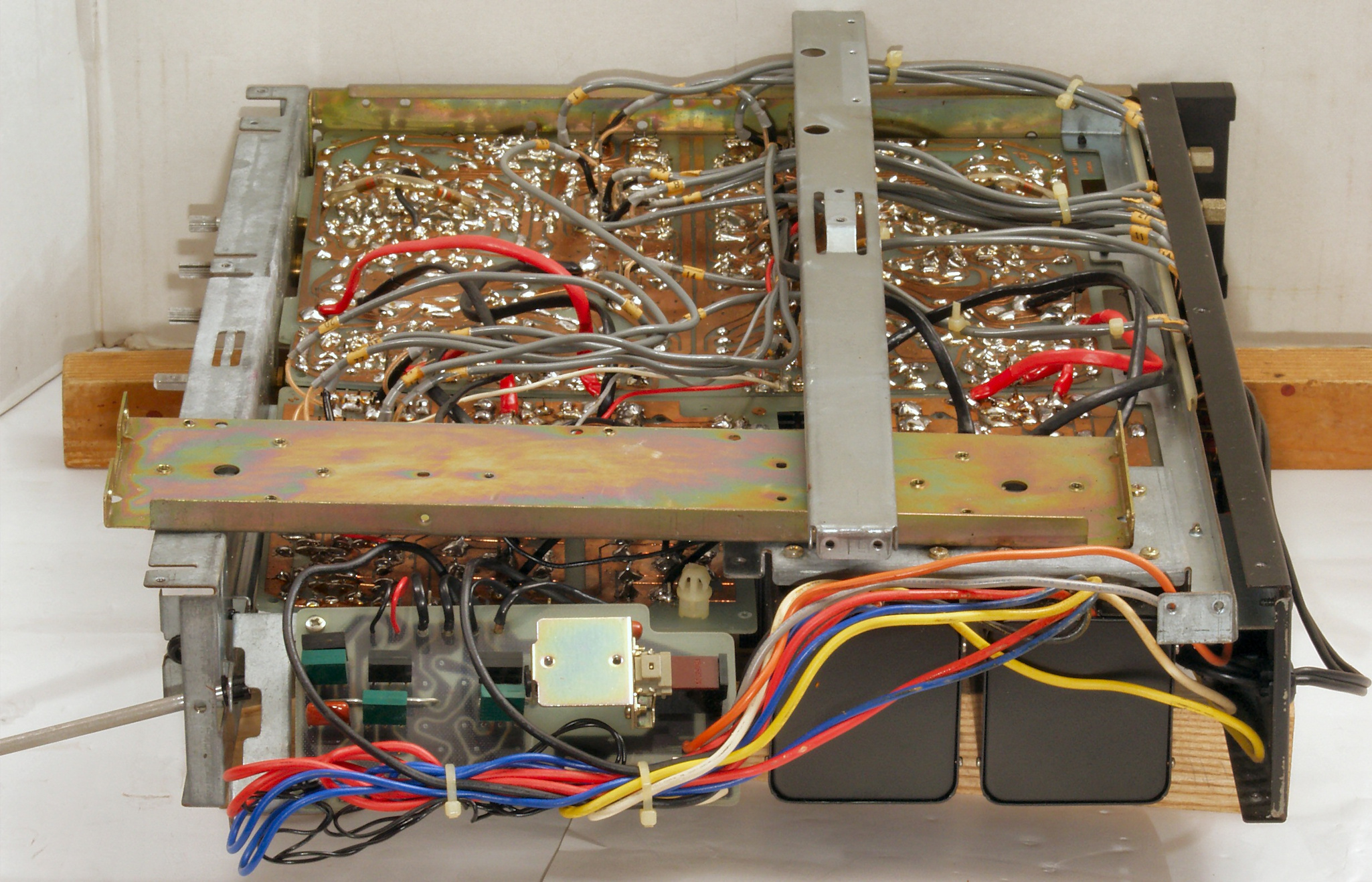

C4C1. 修理前 定電圧基板裏、補強バーを取り除いた所 | ||||||||||||||||||||||||||||||||||||||||||||||||||

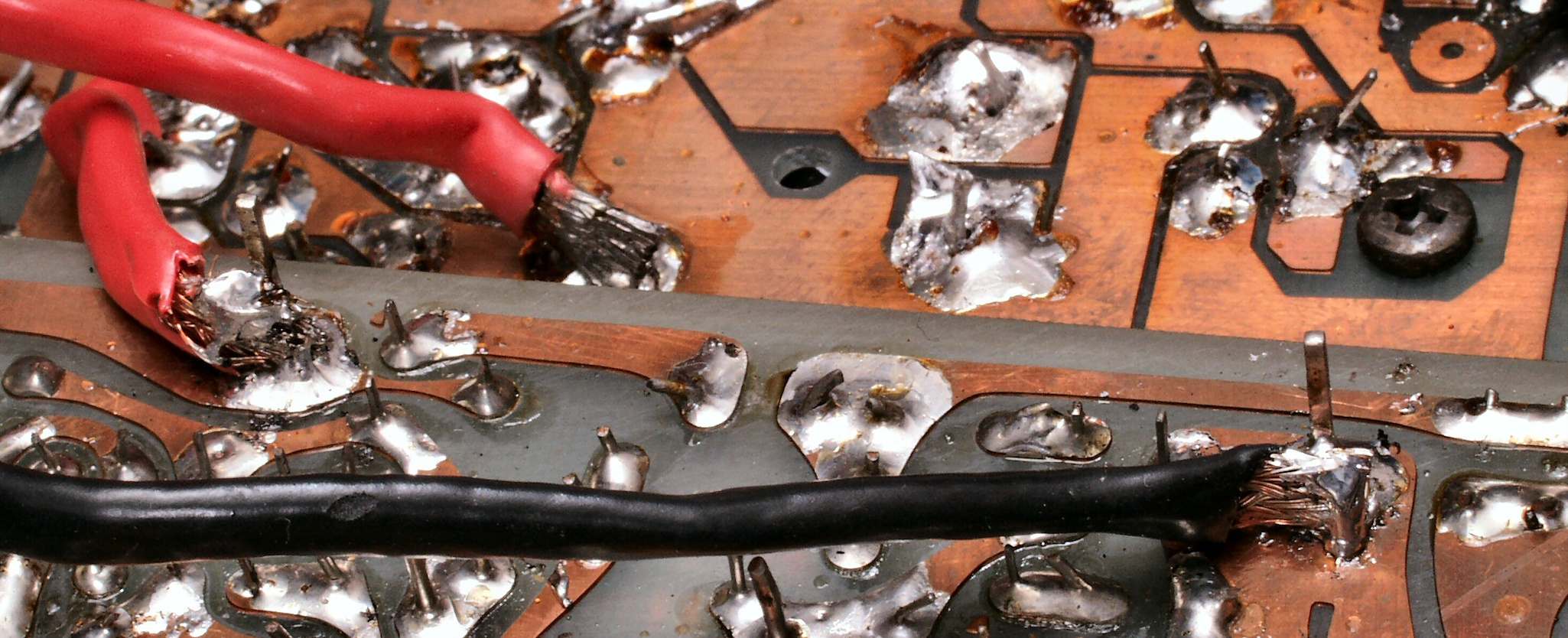

C4C2. 修理前 定電圧基板裏、太い線を使用しても半田付けが悪いと効果半減 | ||||||||||||||||||||||||||||||||||||||||||||||||||

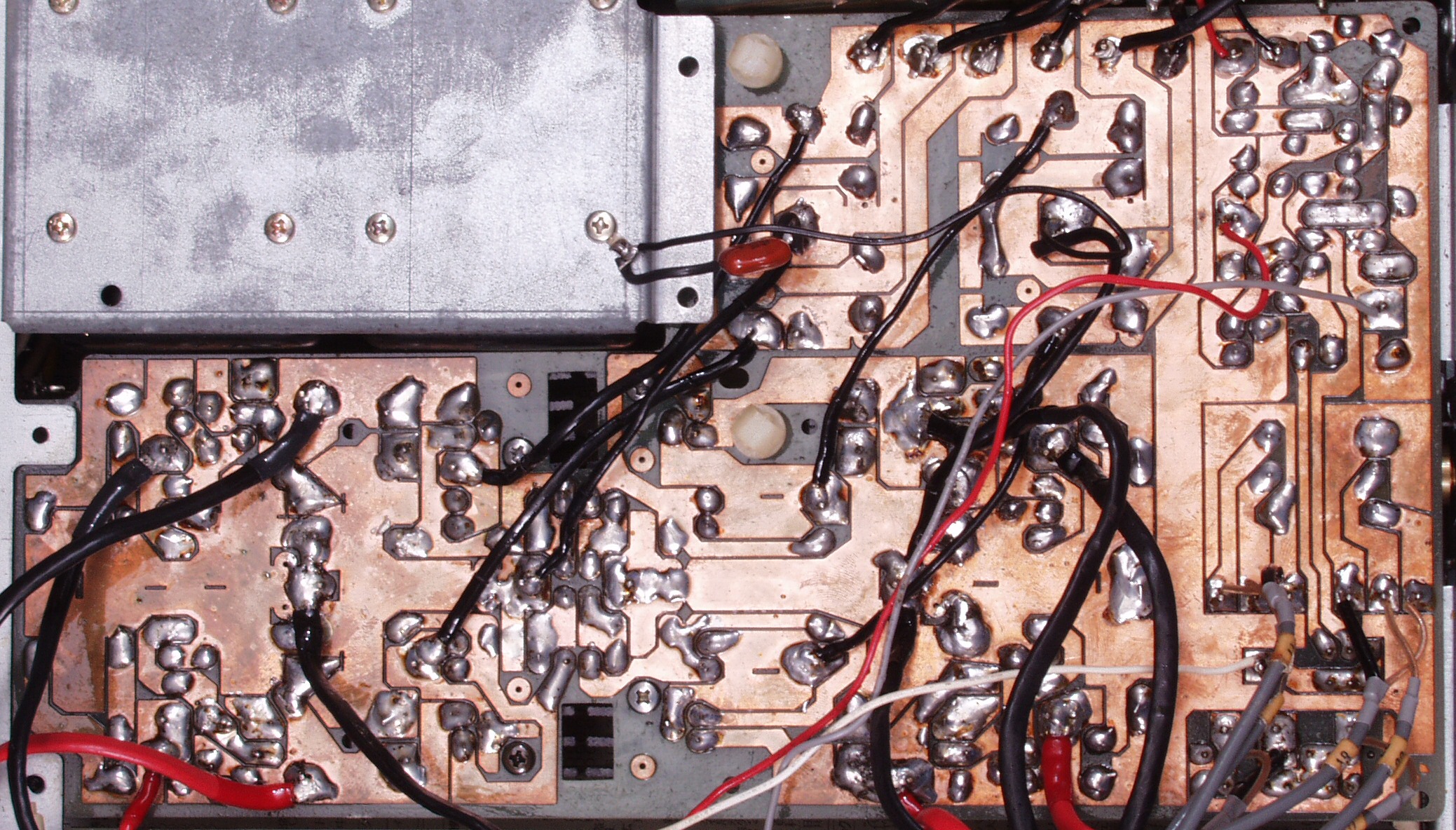

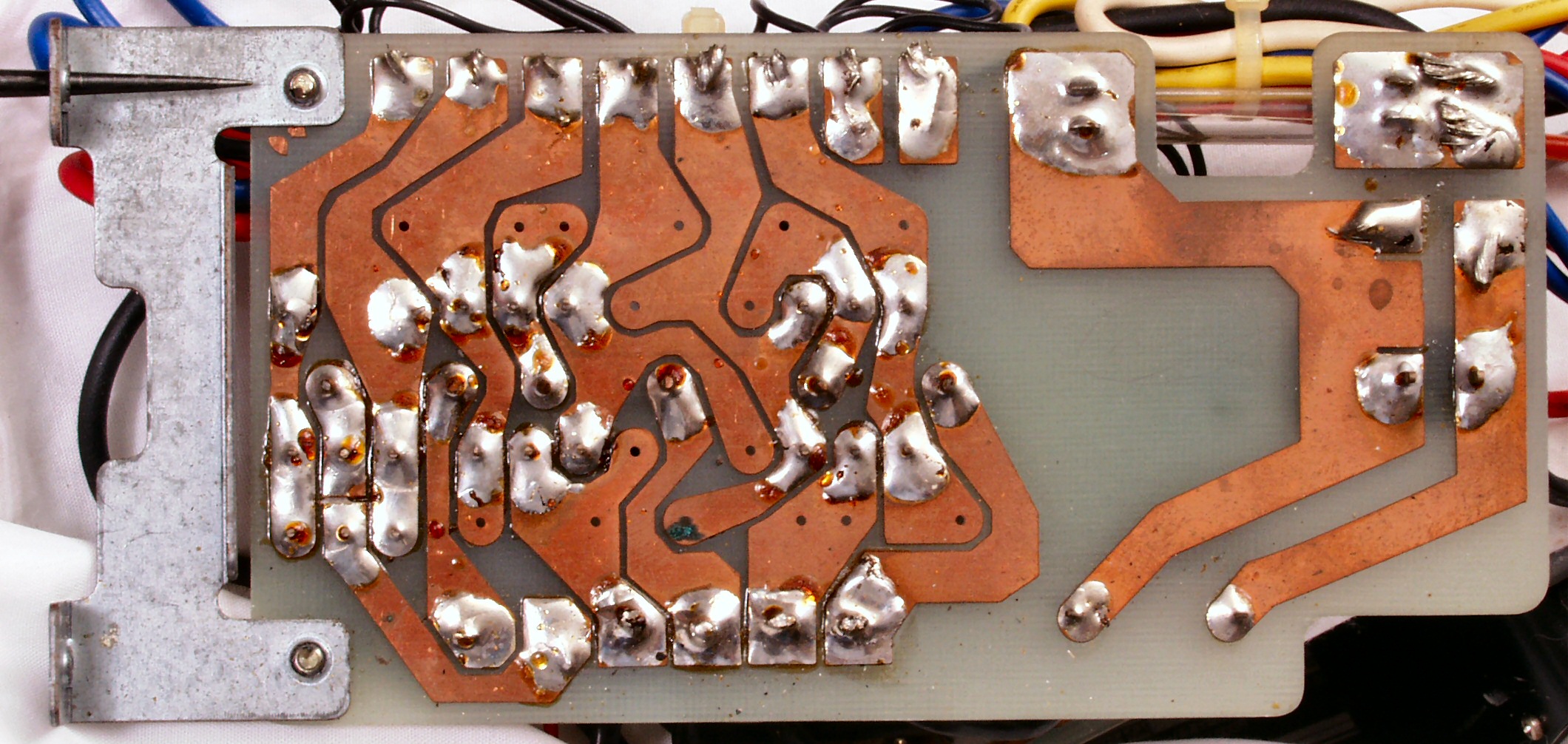

C4D. 修理(ハンダ補正)後 定電圧基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C4E. 完成定電圧基板裏 洗浄後 | ||||||||||||||||||||||||||||||||||||||||||||||||||

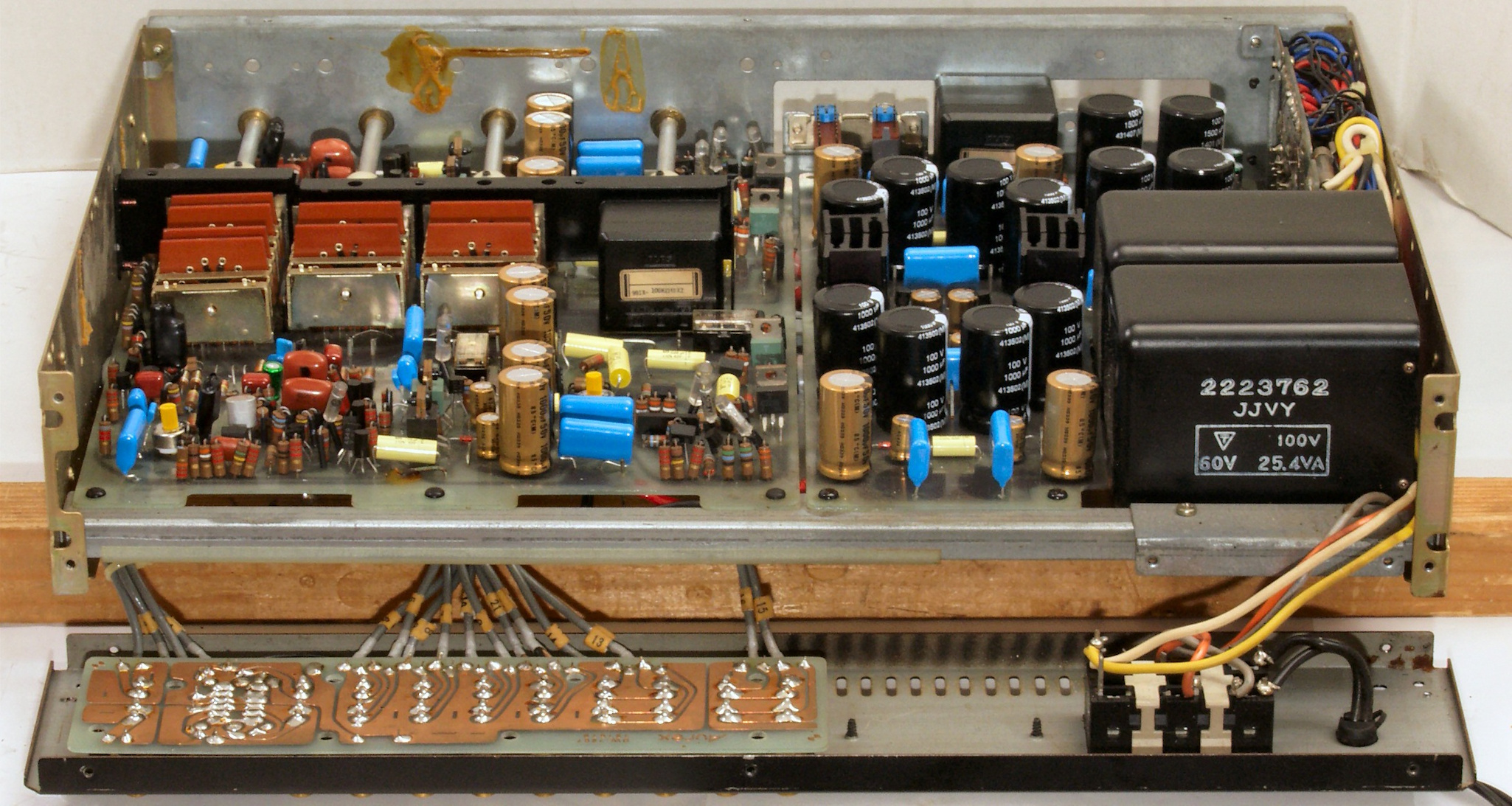

C5. 修理中 パネル+補強部材+側板を外し電源整流基板修理 | ||||||||||||||||||||||||||||||||||||||||||||||||||

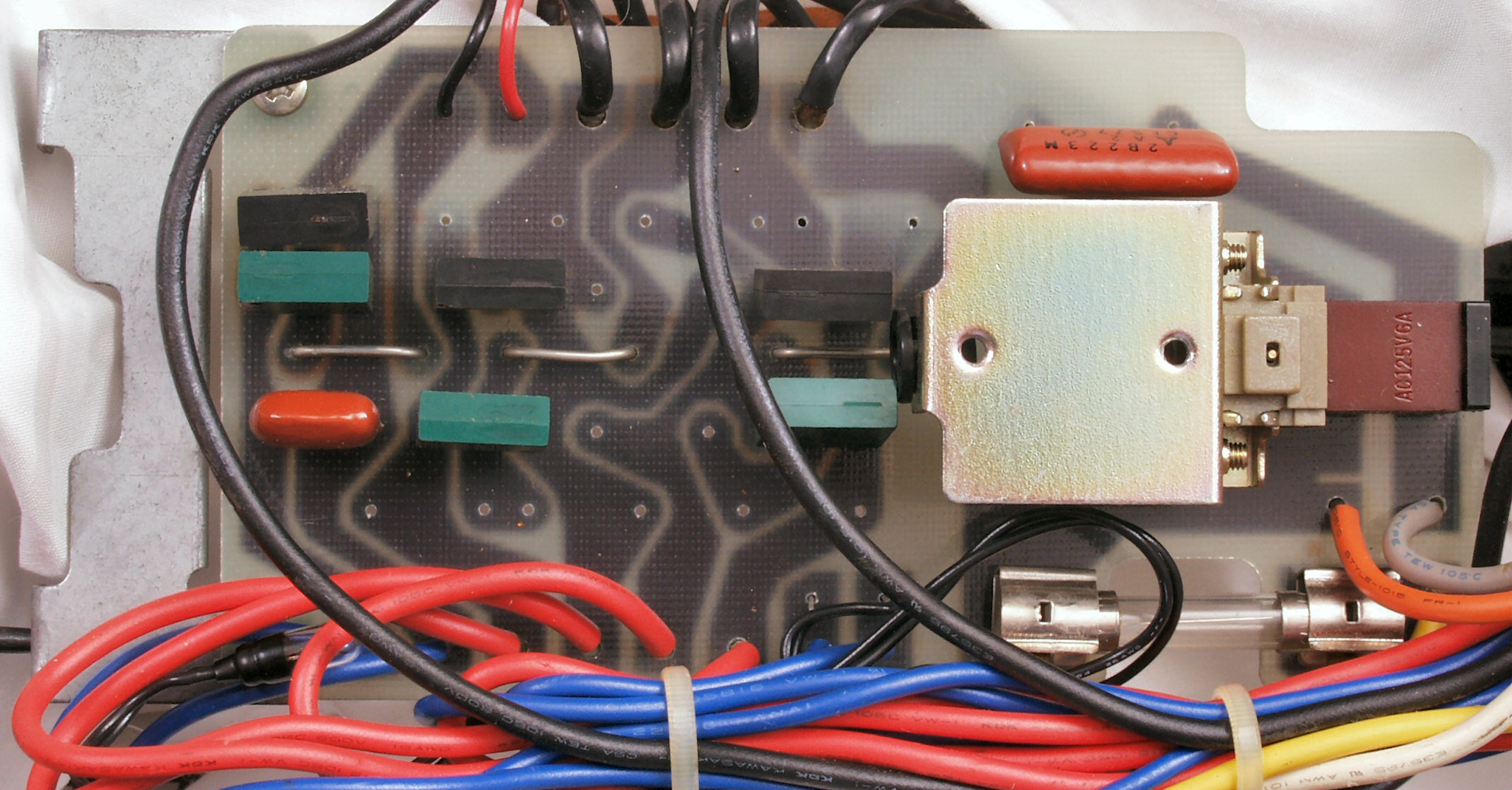

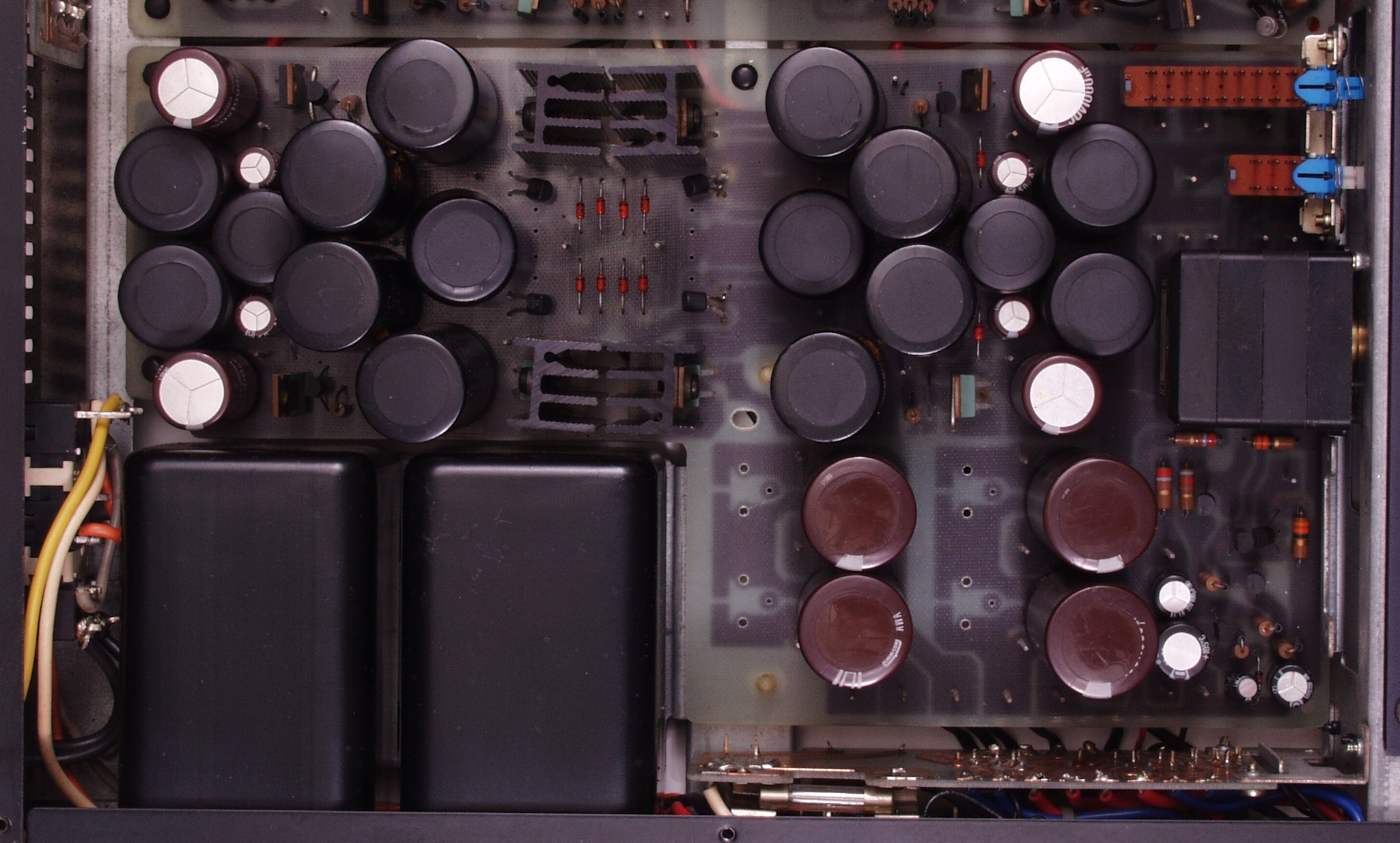

C5A. 修理前 電源整流部 | ||||||||||||||||||||||||||||||||||||||||||||||||||

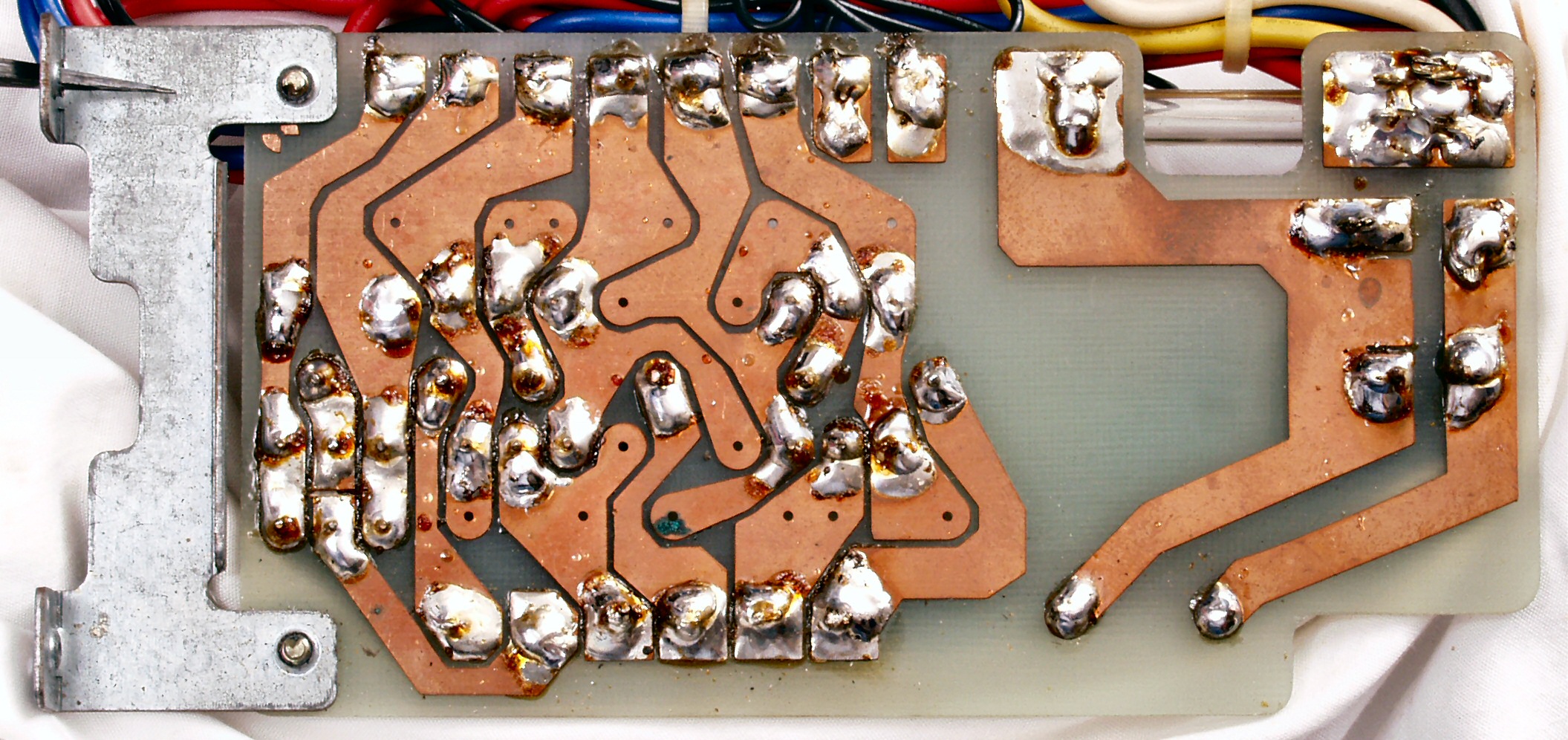

C5C. 修理前 電源部整流裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C5D. 修理(ハンダ補正)後 電源部整流裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C5E. 完成電源部整流裏 洗浄後、防湿・防錆びの為コートを塗布する | ||||||||||||||||||||||||||||||||||||||||||||||||||

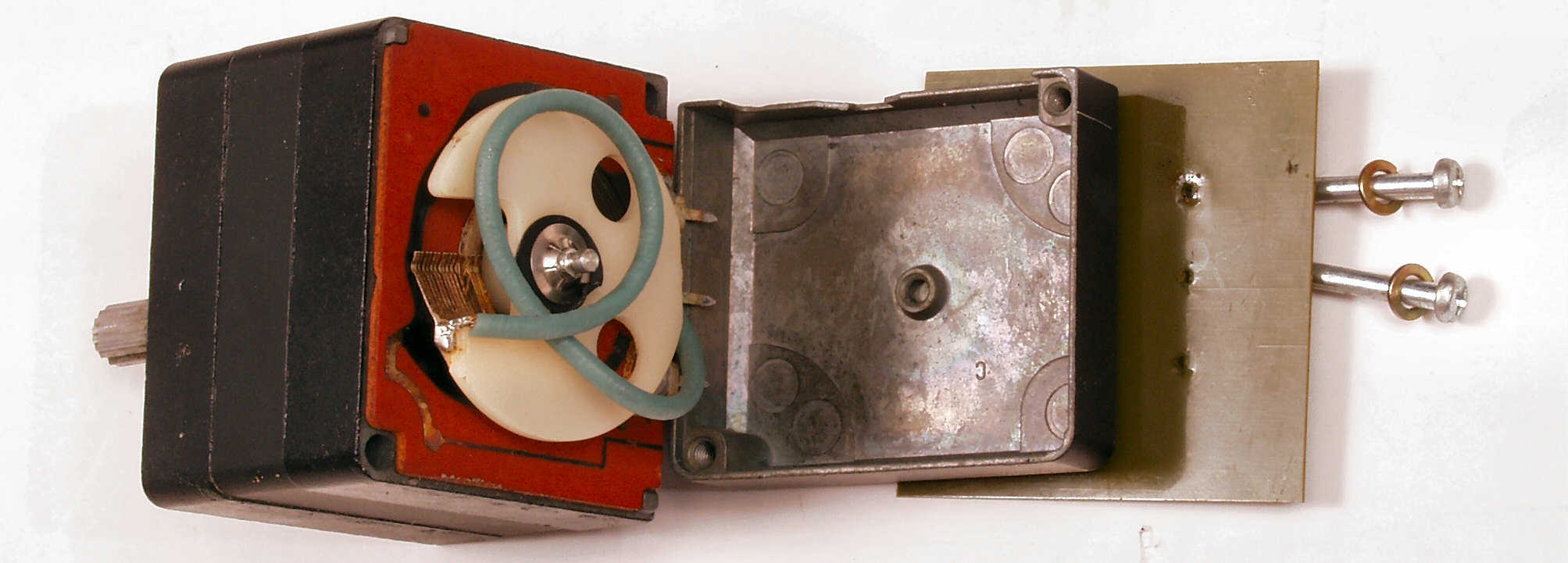

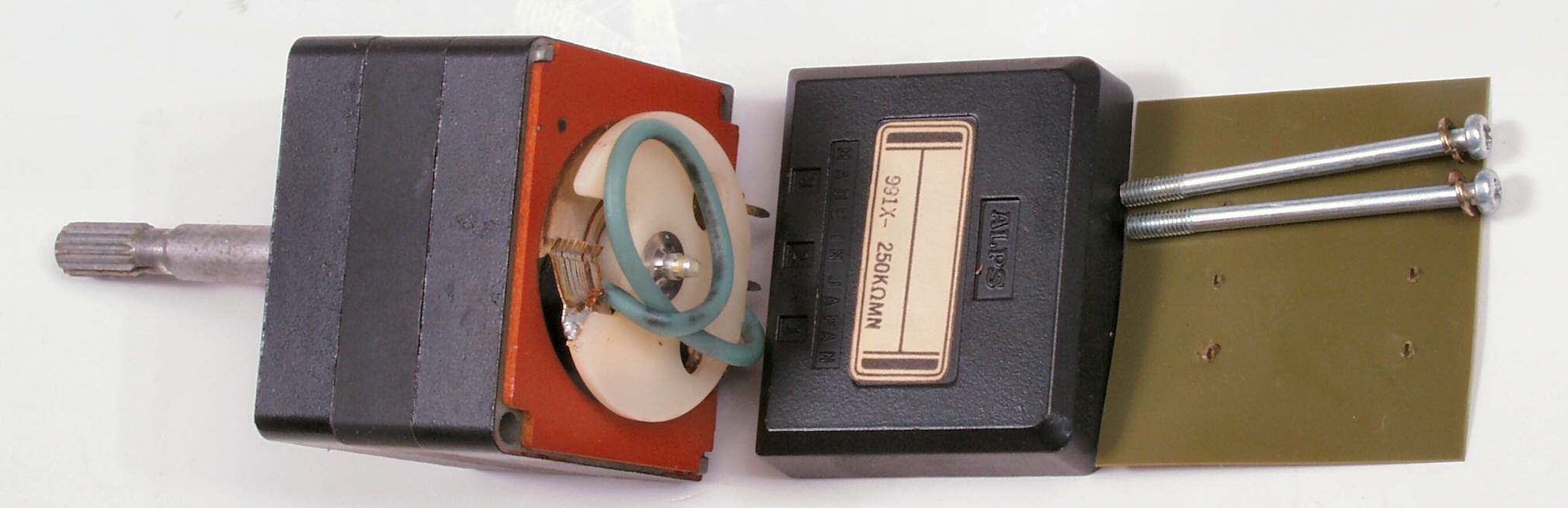

C6A. 修理中 メインVR清掃 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C6B. 修理中 バランスVR清掃 | ||||||||||||||||||||||||||||||||||||||||||||||||||

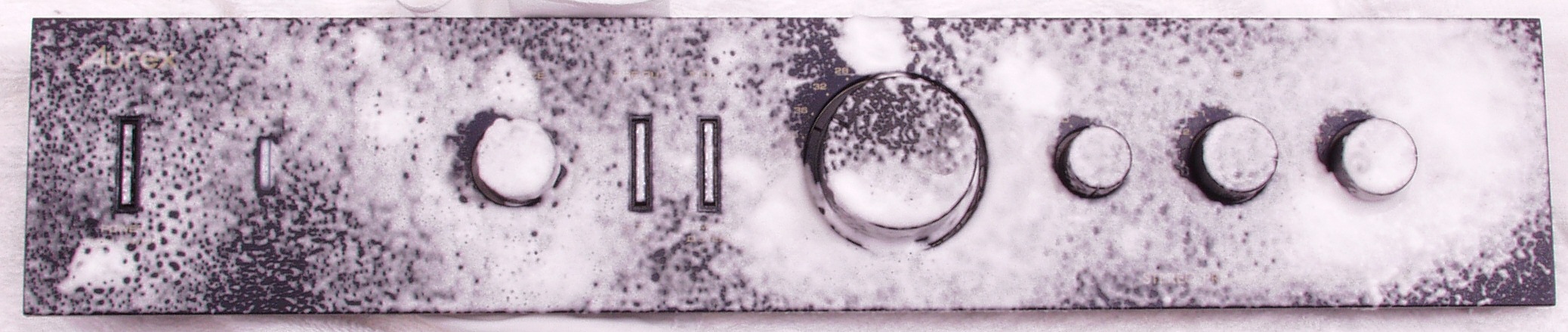

C7A.パネル洗浄 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C7B. パネル裏のモールやスペーサーに背着剤を塗布 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C8. 修理中 後パネルを外しRCA端子修理 | ||||||||||||||||||||||||||||||||||||||||||||||||||

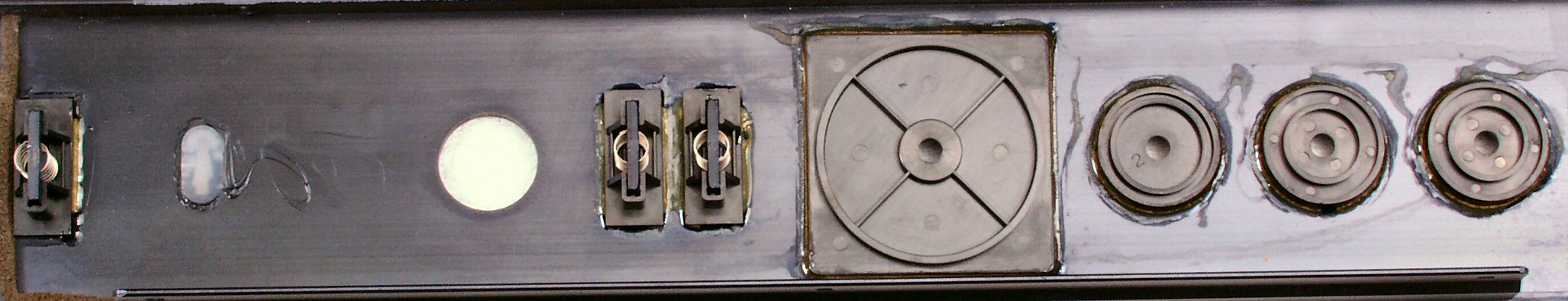

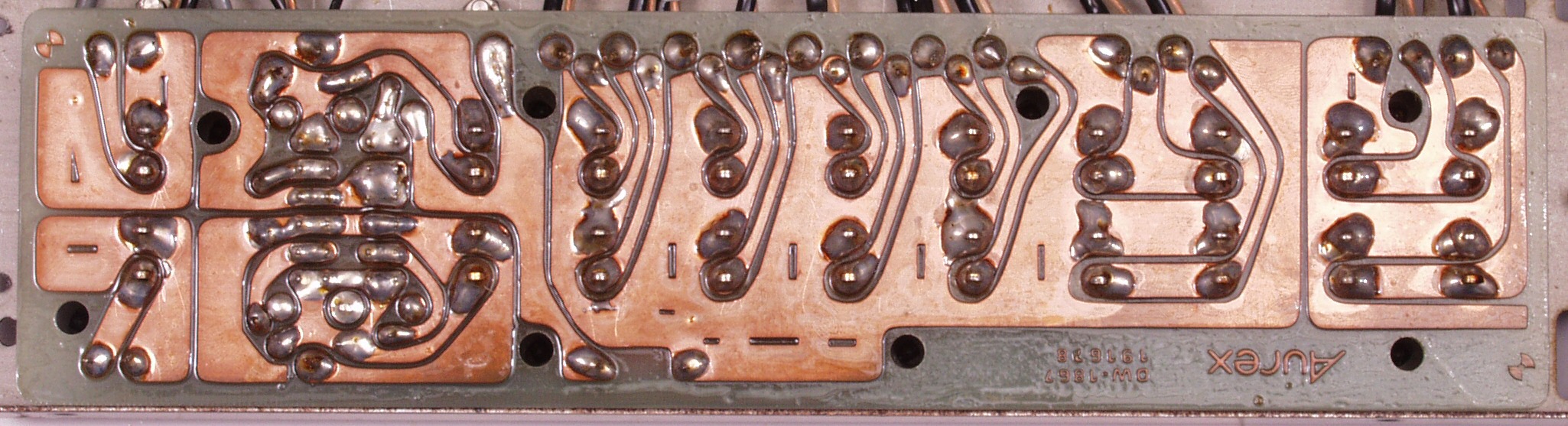

C8A. 修理前 RCA端子基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||

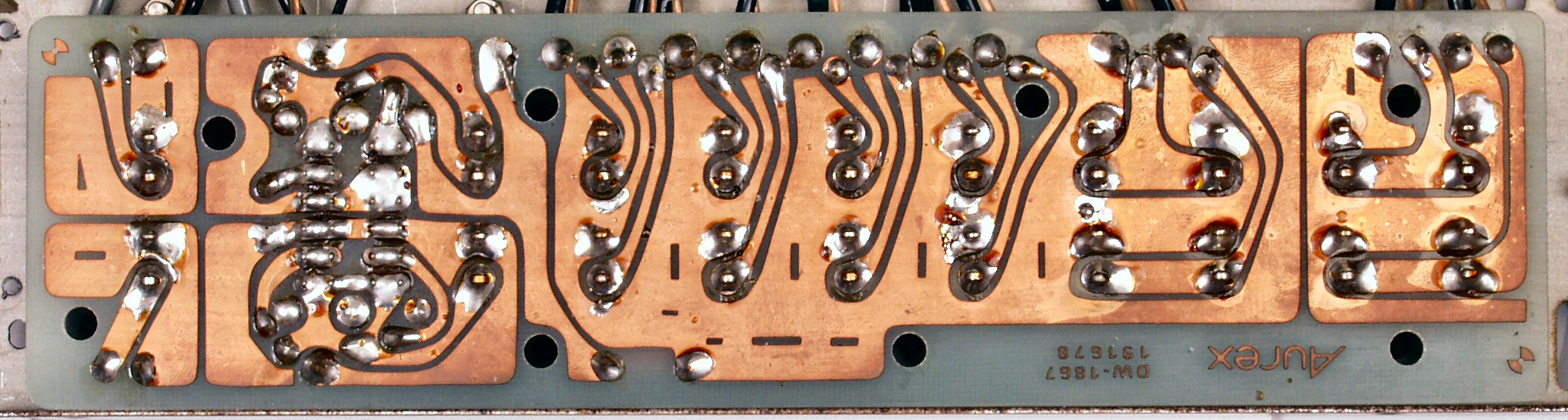

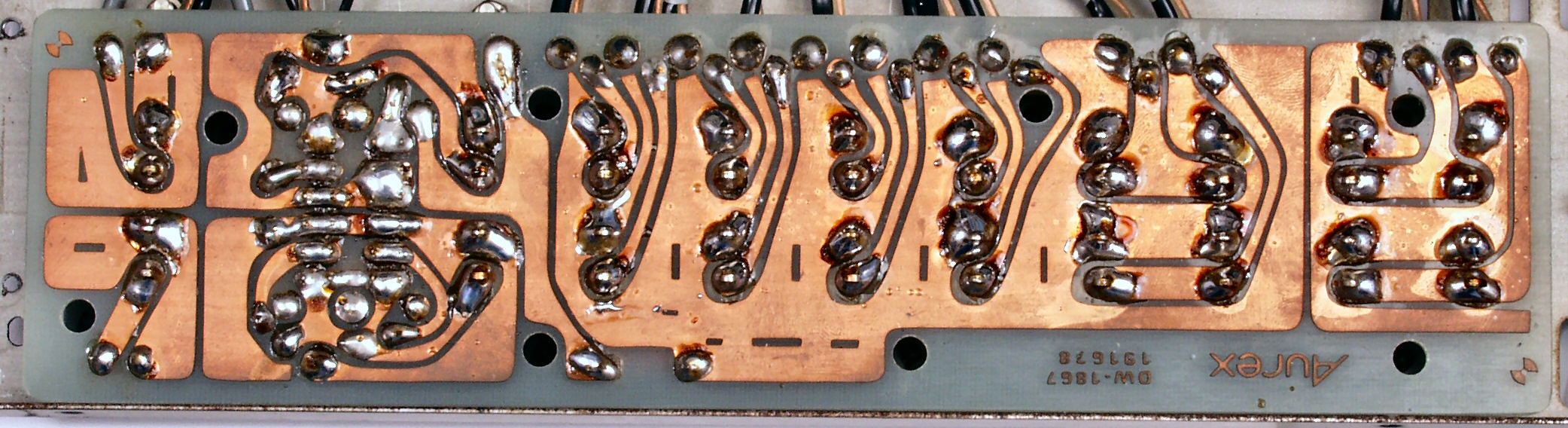

C8B. 修理(ハンダ補正)後 RCA端子基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||
C8C. 完成RCA端子基板裏 洗浄後、防湿・防錆びの為コートを塗布する | ||||||||||||||||||||||||||||||||||||||||||||||||||

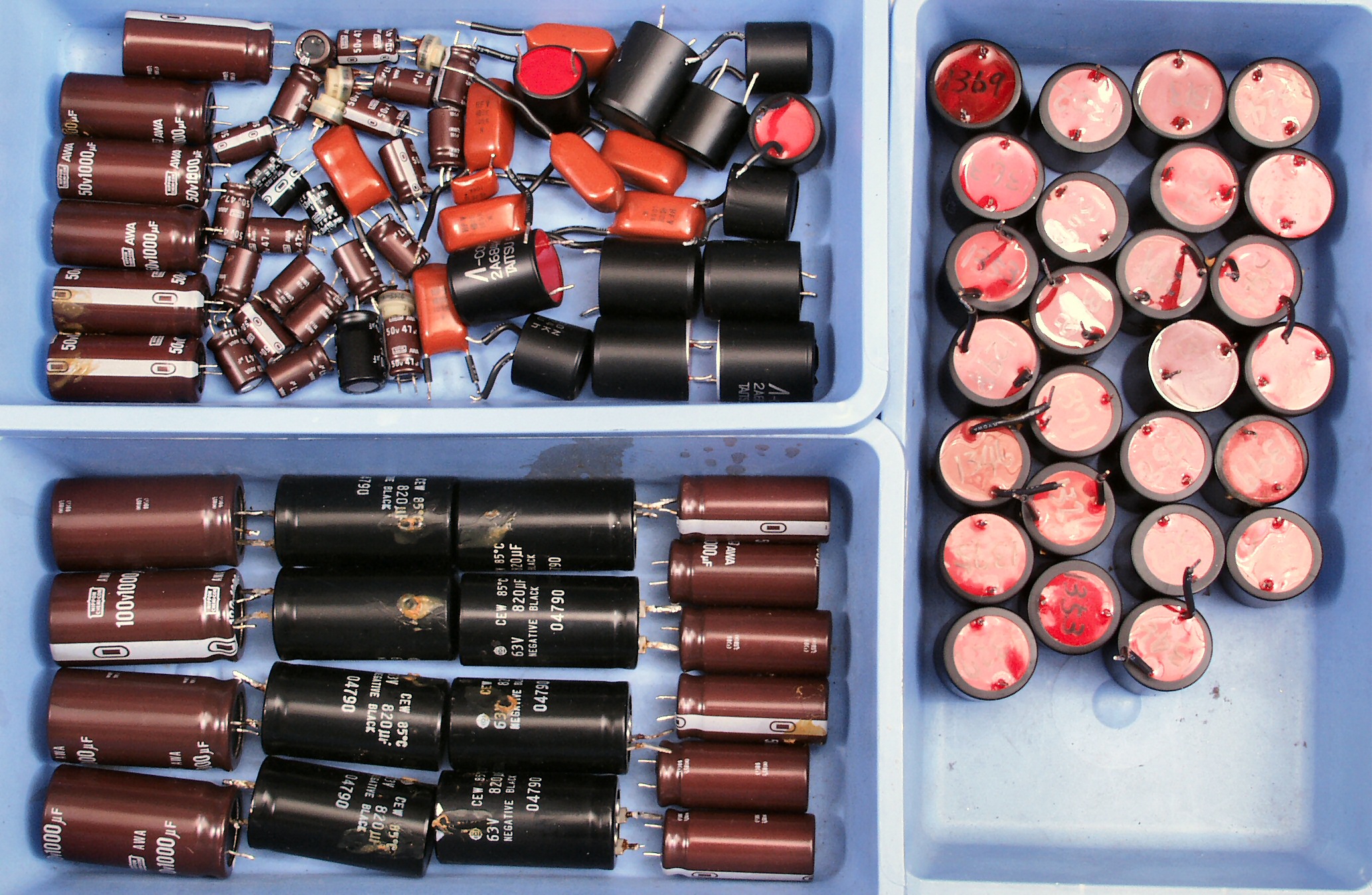

C9. 交換した部品 | ||||||||||||||||||||||||||||||||||||||||||||||||||
CAA. 修理前 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||
CAB. 修理後 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||
CAC. 修理前 上から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||

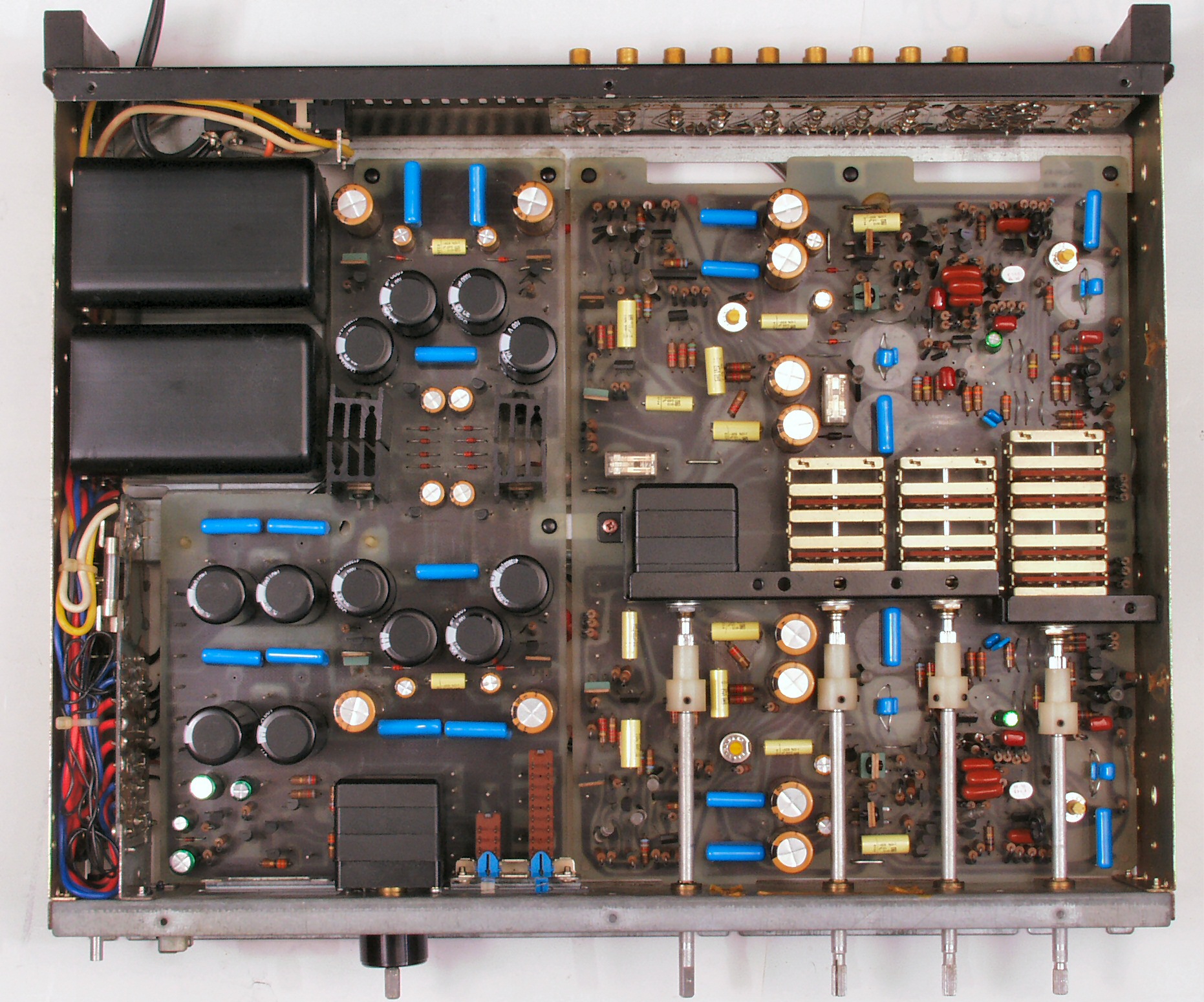

CAD. 修理後 上から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||
E. 調整・測定 E1. 出力・歪み率測定・調整 <見方> オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定 下中オシロ=入力波形(オーディオ発振器のTTLレベル) 下右上=周波数計 上左端電圧計=L側出力電圧測定、黒針のみ使用 上中左歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力 上中右=R側出力電圧測定、赤針のみ使用 上右端オシロ=出力波形 上=R出力、下=L出力 下中右上デジタル電圧計=出力電圧測定RLは切り替えて測定 |
||||||||||||||||||||||||||||||||||||||||||||||||||
E2A. 出力=1V(VRは最大) 0.00?%歪み AUX入力 1000HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
E2B. 出力=1V(VRは最大) 0.00?%歪み AUX入力 400HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
E3A. 出力=1V(VRは最大) 0.00?%歪み MM入力 1000HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
E3B. 出力=1V(VRは最大) 0.00?%歪み MM入力 400HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
E4A. 出力=1V(VRは最大) 0.02%歪み MC入力 1000HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||
E4B. 出力=1V(VRは最大) 0.02%歪み MC入力 400HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||

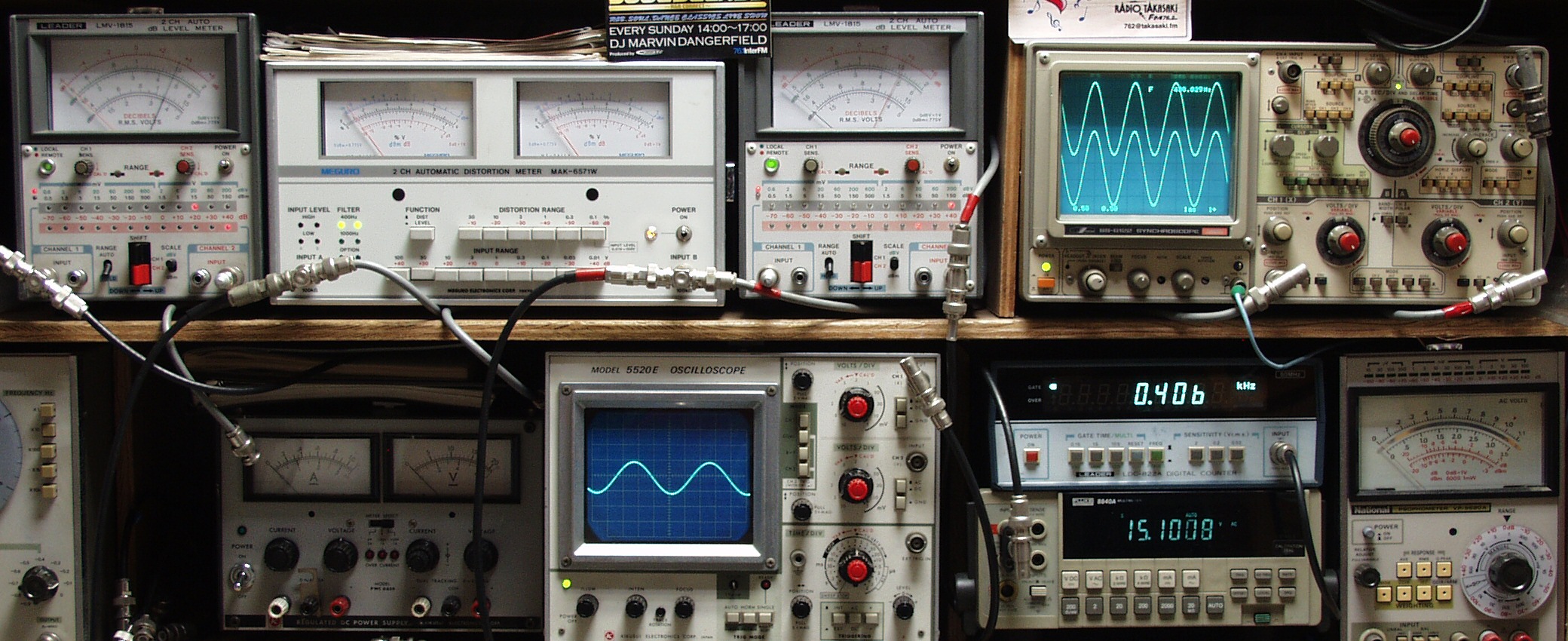

E5A. 出力=15V(VRは最大) 0.01%歪み MC入力 1000HZ 出力=15Vの出力でも飽和しない! このAMPは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインAMPやSPを壊します。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
E5B. 出力=15V(VRは最大) 0.01%歪み MC入力 400HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||

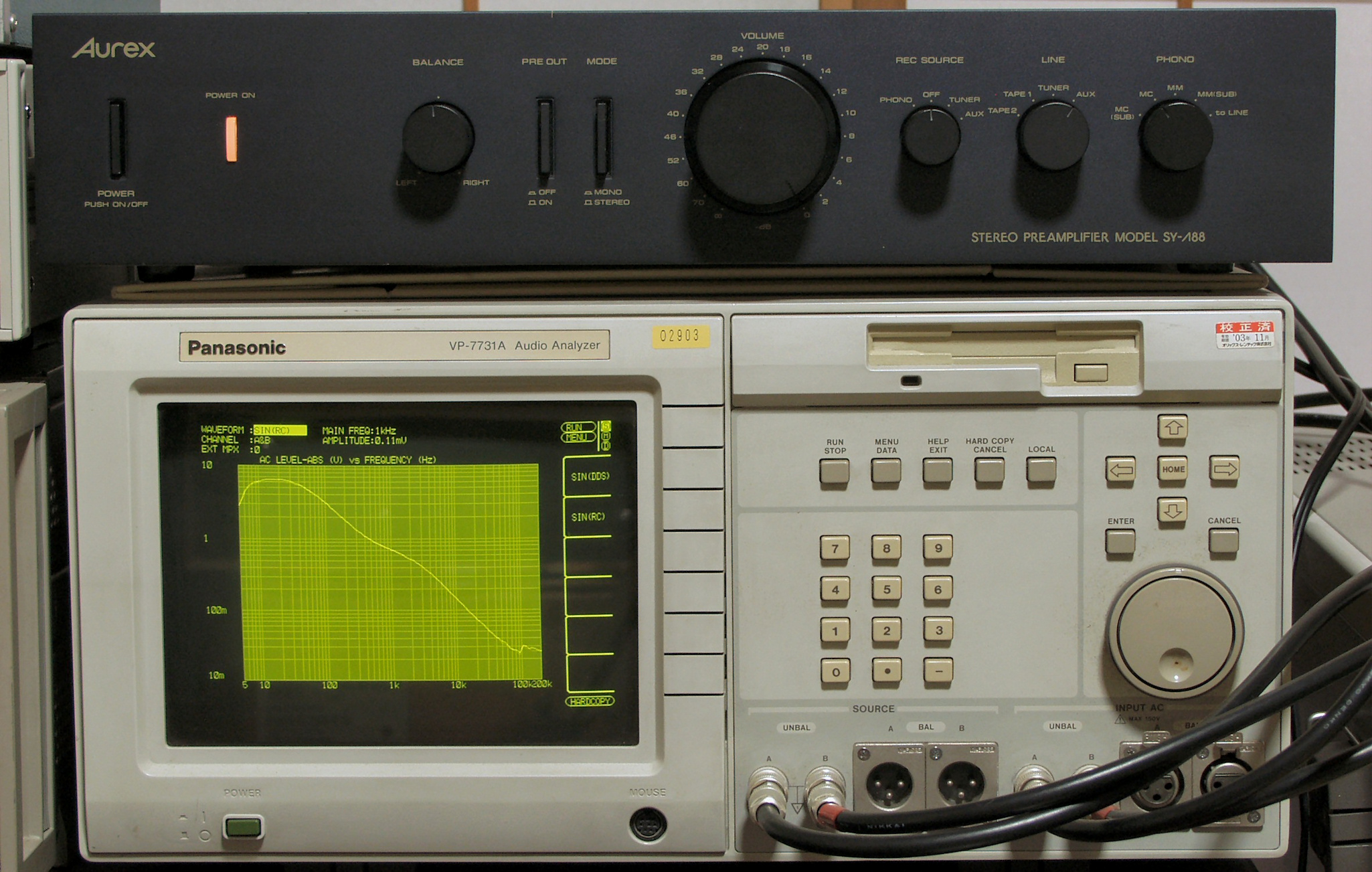

F. 上位測定器による 調整・測定 F0. 下のオーディオアナライザーVP−7732Aで自動測定。 |
||||||||||||||||||||||||||||||||||||||||||||||||||

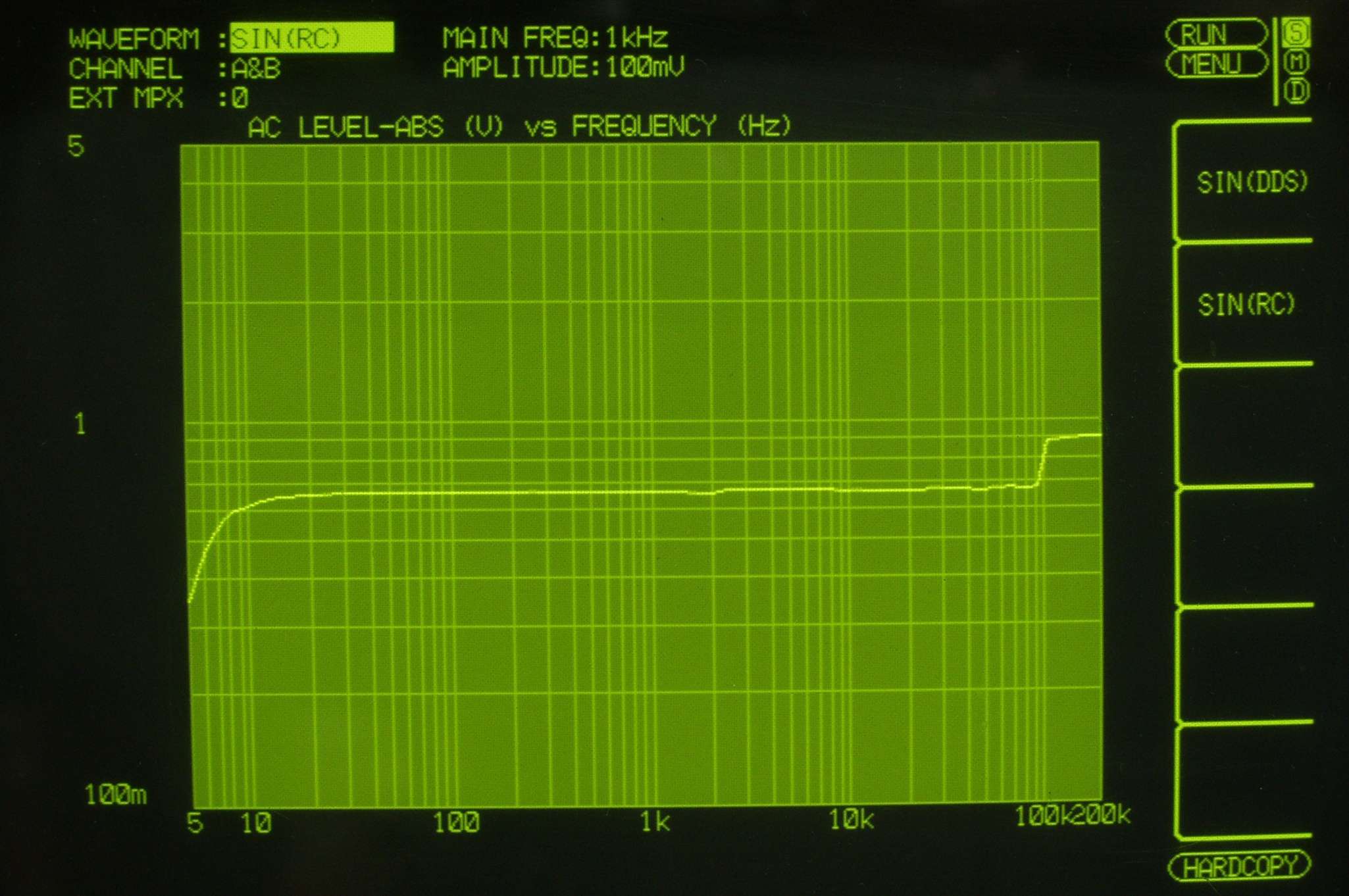

F2A. 入出力特性測定(AUX入力) AUX入力端子へ100mV一定入力 VRはmax 平均で0.7V出力 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||
F2B. 歪み率特性測定(AUX入力) AUX入力端子へ100mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||

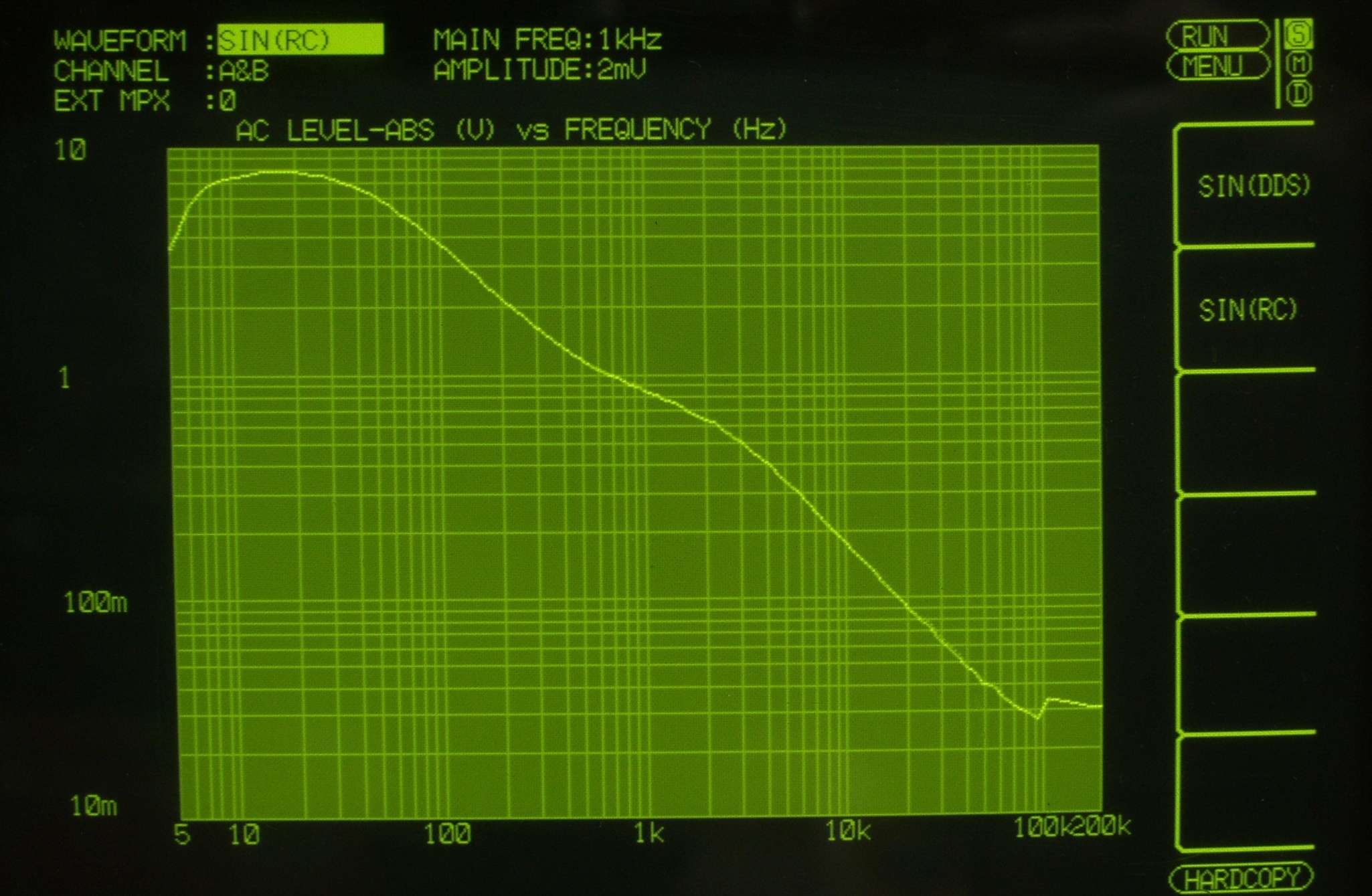

F3A. 入出力特性測定(MM入力) MM入力 入力電圧=2mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||
F3A. 入出力特性測定(MC入力) MM入力 入力電圧=0.11mV一定入力 VRは100% 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||
E3. 完成 24時間エージング | ||||||||||||||||||||||||||||||||||||||||||||||||||
S. TOSHIBA Aurex SY−Λ88 の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
syr88-1u | ||||||||||||||||||||||||||||||||||||||||||||||||||
