Ｓｈａｒｐ　ＳＭ−ＳＸ２００．　３台目修理記録

２０１９／５／３１到着　　　　７／８完成

注意 　　　　シャーシにＳＰ出力の線（アース側も）を接続してはいけません。 　　　　左右ＳＰ出力のアース側も接続（共通にする）してもいけません。

Ａ．　修理前の状況 シャープに修理依頼をお願いしましたが、修理出来ないと返答があり、こちらで修理を 試みましたが、特殊な部品が壊れているようで断念しました。 修理してくれる所を探し、貴社のサイトに行き当たりました。 ２００４年に購入し、２００６年に１１．２MHｚにアップバージョンしております。 故障内容は、音が出ない以外特に異常がありません。 電源は入り、音量調整の表示も変化し、入力切替もで出来、ディスプレイに「Ｐ」字も出ません。 こちらで、故障原因を探したところ大きなヒートシンクの付いた２個の片側の「ＤＣ−ＤＣコンバーター」の出力電圧の出力がありません。 １Ｂｉｔアンプ部の黄色いリレーも作動していない様子です。 　　 B．　原因 1ビットアンプ故障、終段ＦＥＴ（電界効果トランジスター）焼損。 ＤＣ−ＤＣ電源モジュール１個焼損。 シャープの過去修理時は４０，５００円／１個で交換費３万円で合計１１１，０００円の修理費。 ＳＭ−ＳＸ２００／ＳＭ−ＳＸ３００にはＶＩＣＯＲ社の旧製品が使われていて、現在は購入不可。 ＶＩＣＯＲ社の最新現製品２個に置き換えをします（混在不可）。 プロテクト回路故障（ＤＣ−ＤＣコンバーター不良の場合、「Ｐ」表示が出る）。 Ｃ．　修理状況 通常修理なので、非公開。 Ｅ．　調整・測定 Ｆ．　修理費　　　　販売店経由なので表示せず。通常修理ですが特別にHP製作。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓｈａｒｐ　ＳＭ−ＳＸ２００　の仕様（カタログ・マニアルより）

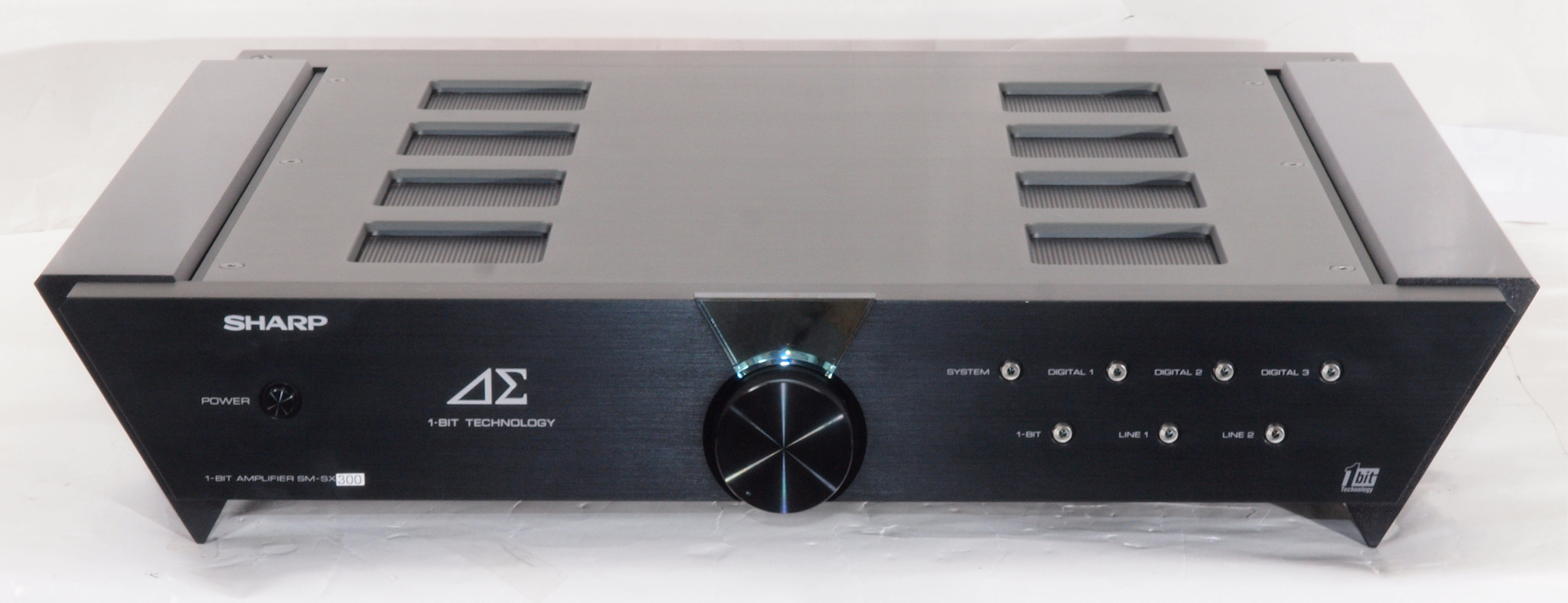

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

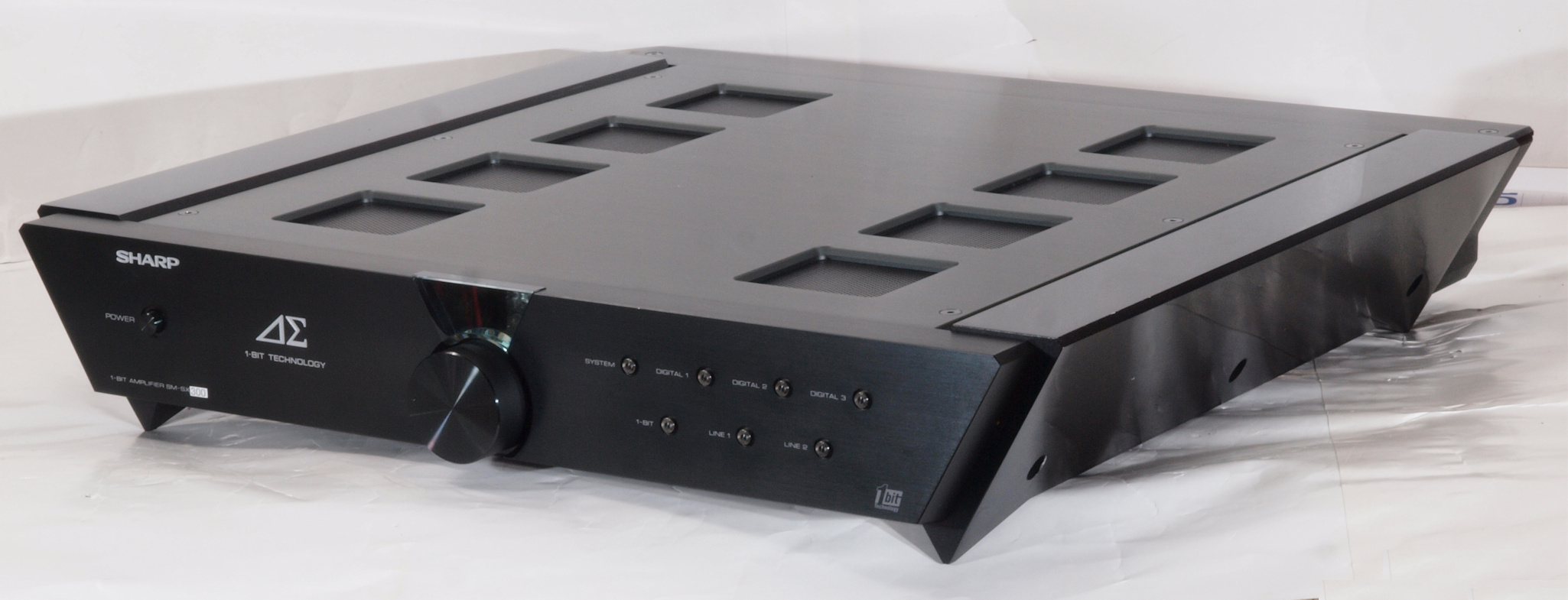

Ａ１２．　点検中　前右から見る

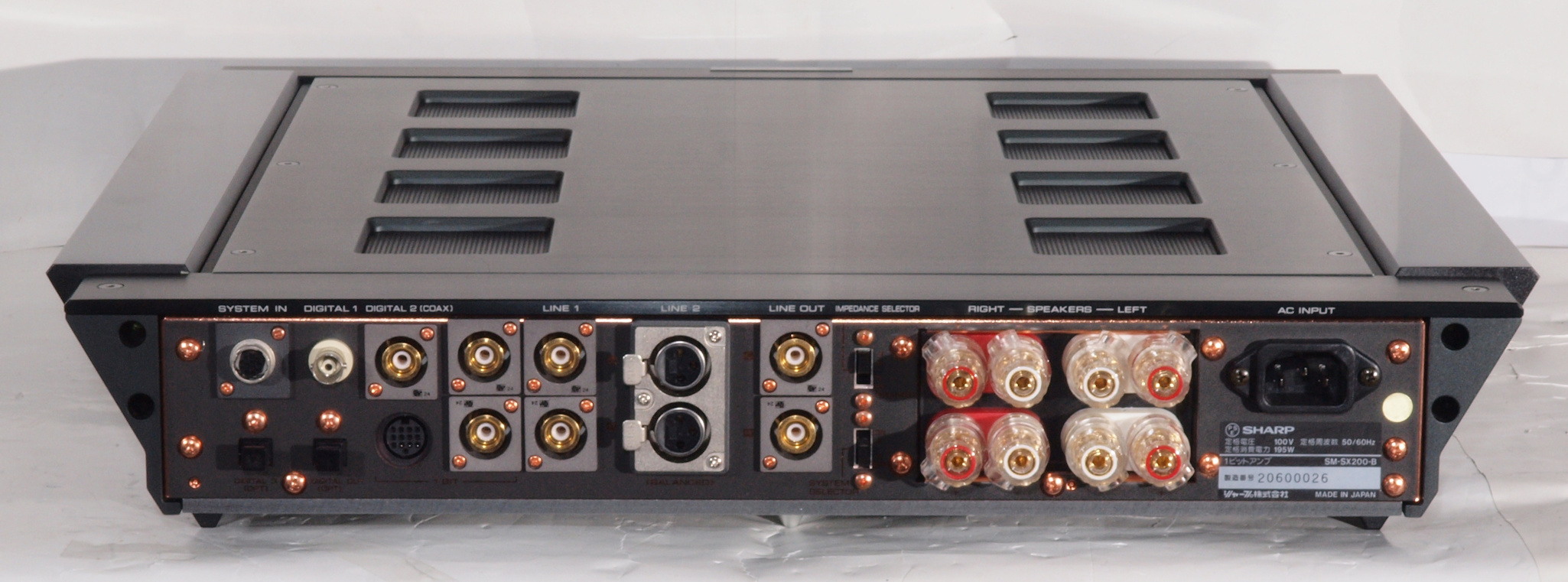

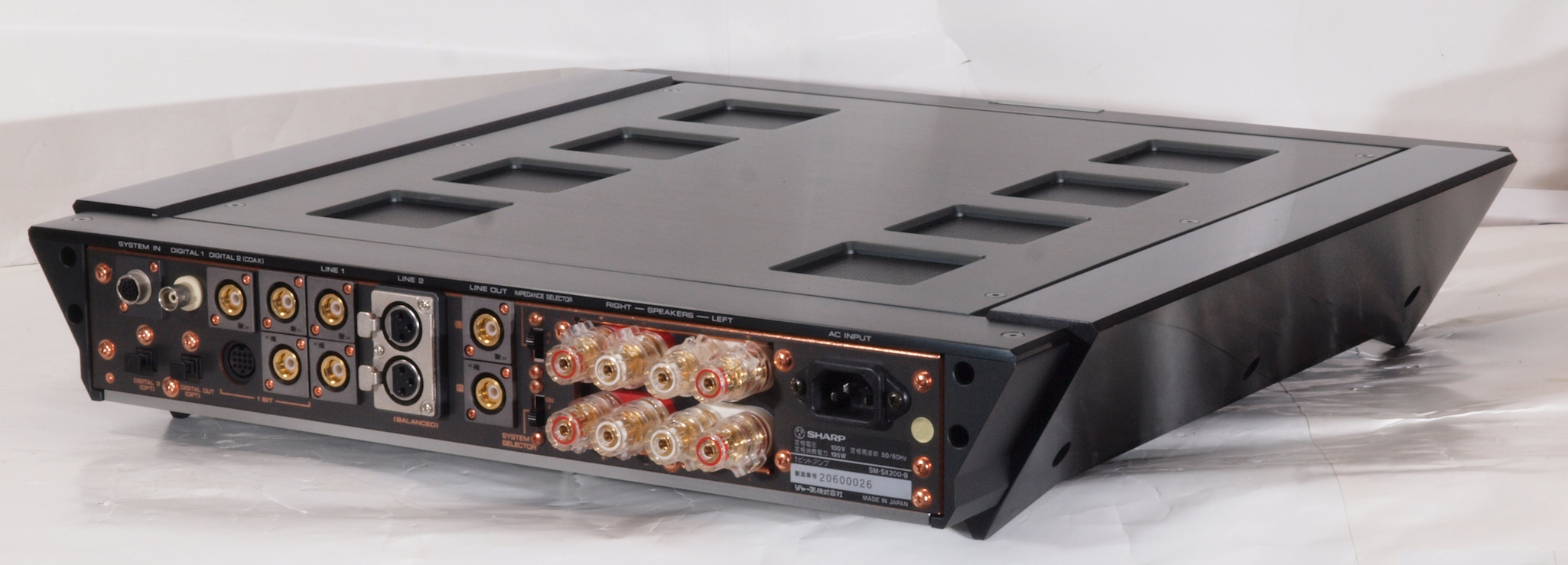

Ａ１３．　点検中　後から見る。

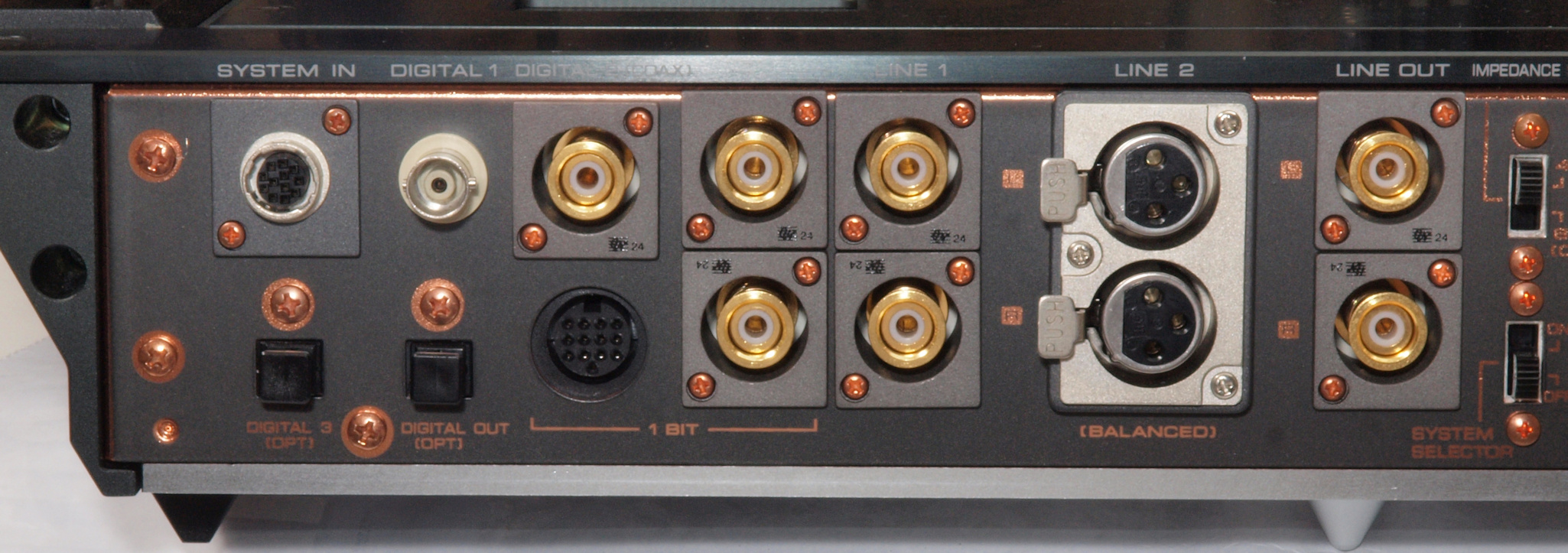

Ａ１３２．　点検中　後から見る。　入出力端子郡。

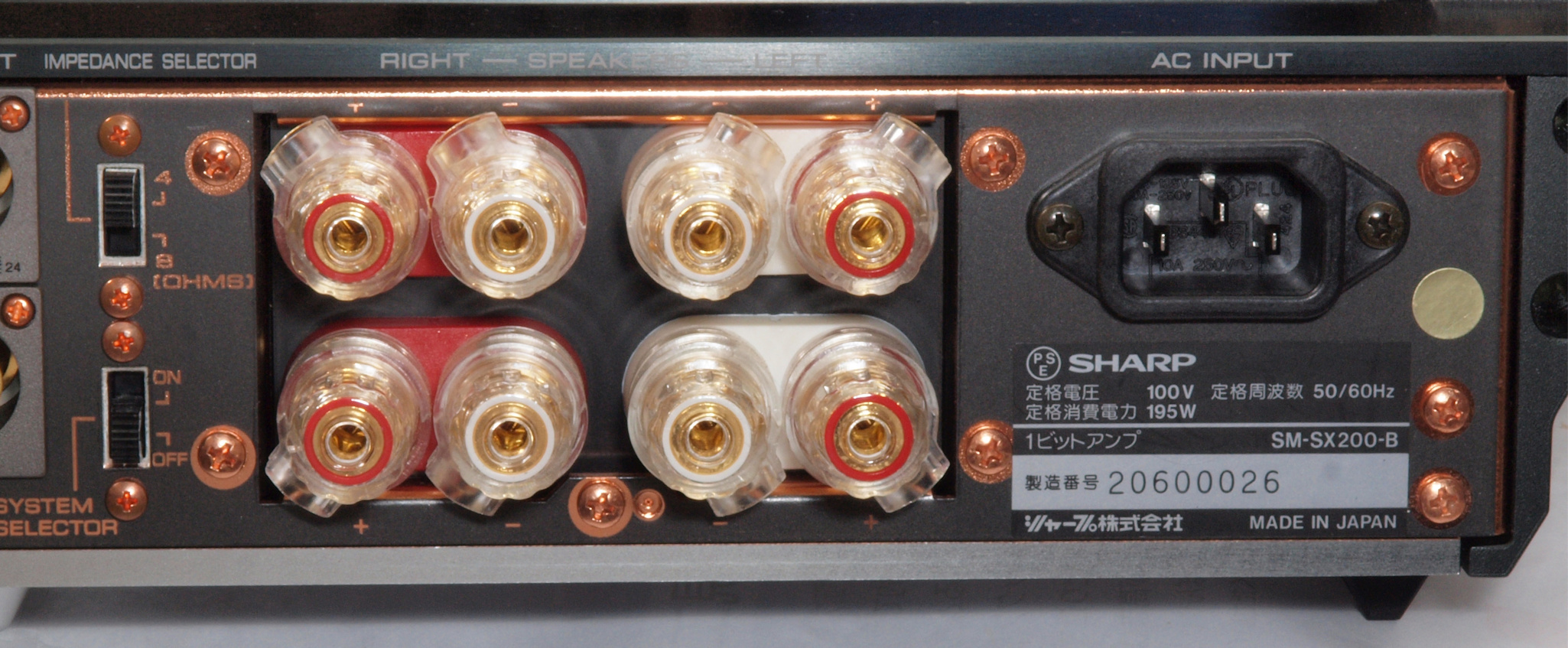

Ａ１３３．　点検中　後から見る。　ＳＰ接続端子、ＡＣ入力。

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上下蓋・左右パネルを取り、上から見る。

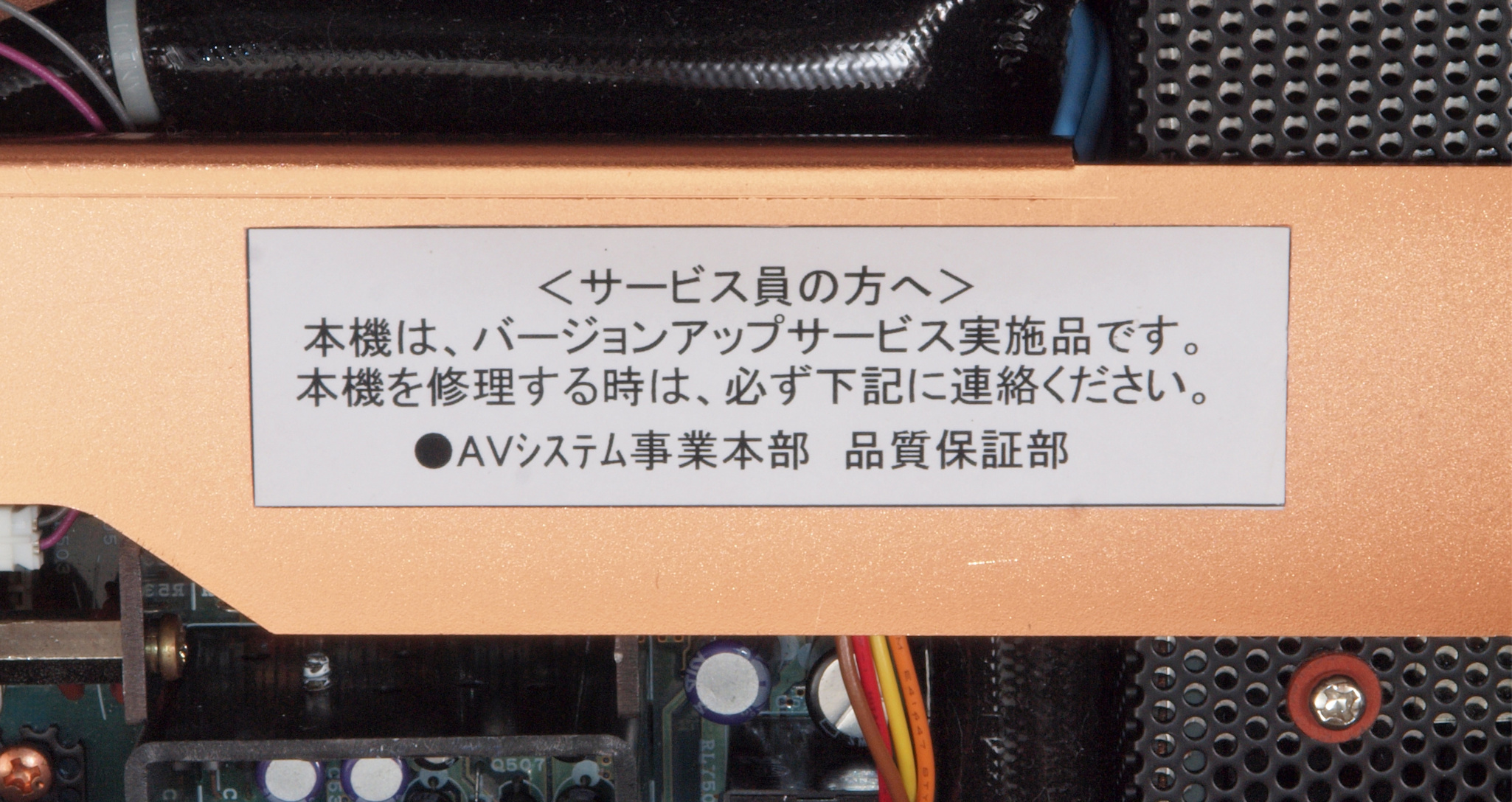

Ａ１７．　点検中　上下蓋・左右パネルを取り、上から見る。　ＶｅｒＵＰ表示。

Ａ１８．　点検中　上下蓋・センターブースを取り、左横から見る。前回の修理で左パネル押さえ止ビスを４本忘れ

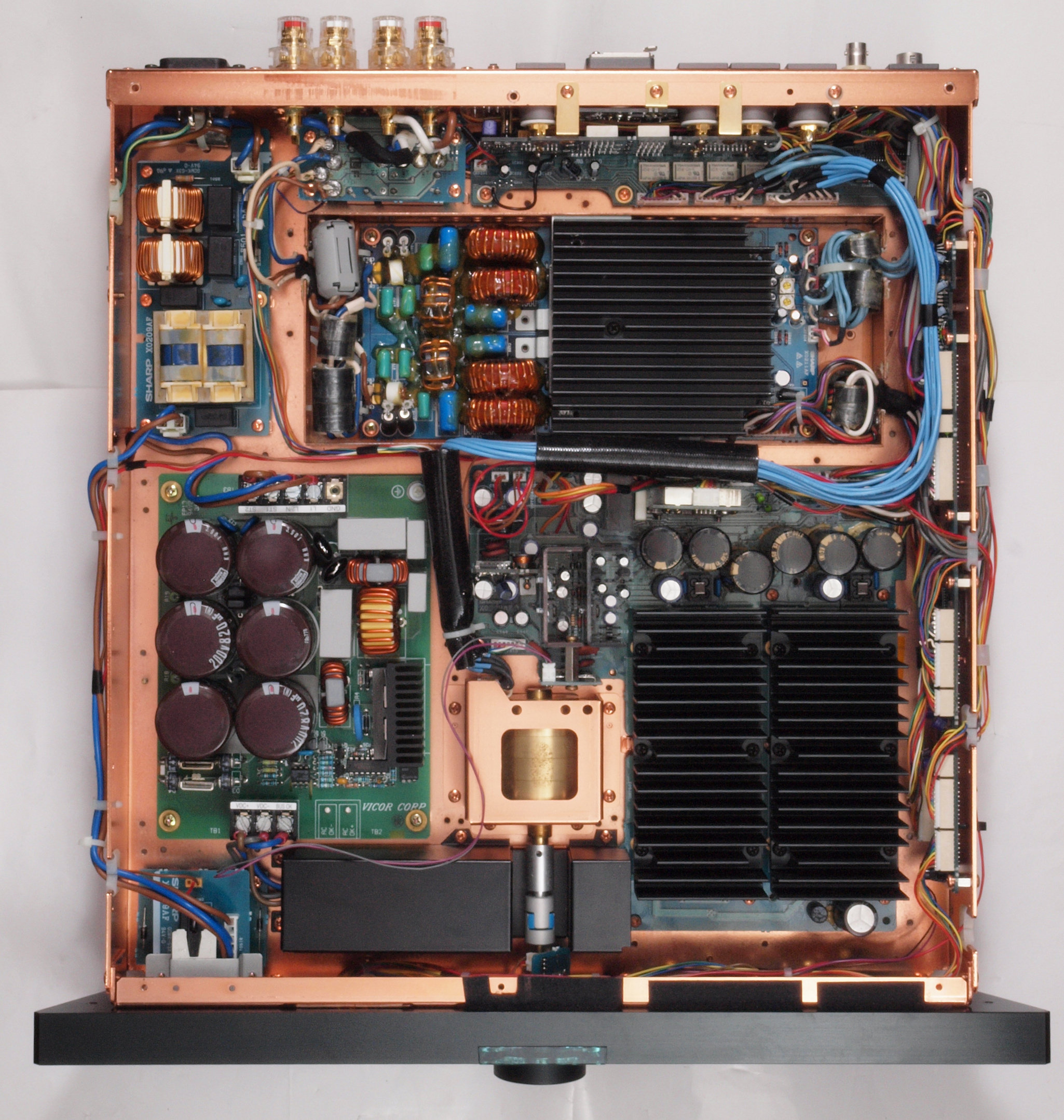

Ａ１９．　点検中　上下蓋・左右パネル押さえ・センターブースを取り、上から見る。

Ａ１Ａ．　点検中　１ビットＡＭＰ基板の終段ＦＥＴ（電界効果トランジスター）固定金具の止めビス４本無。

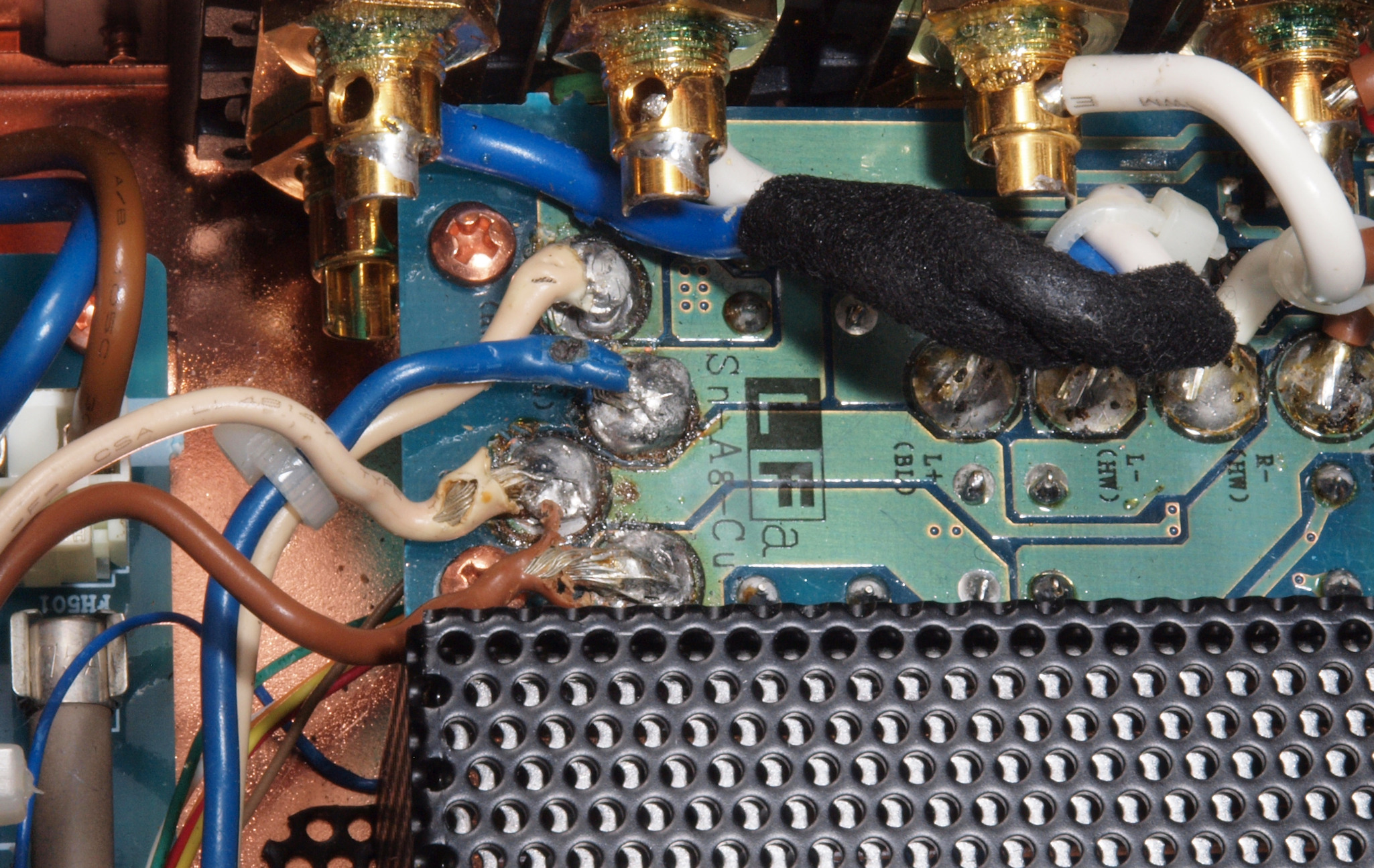

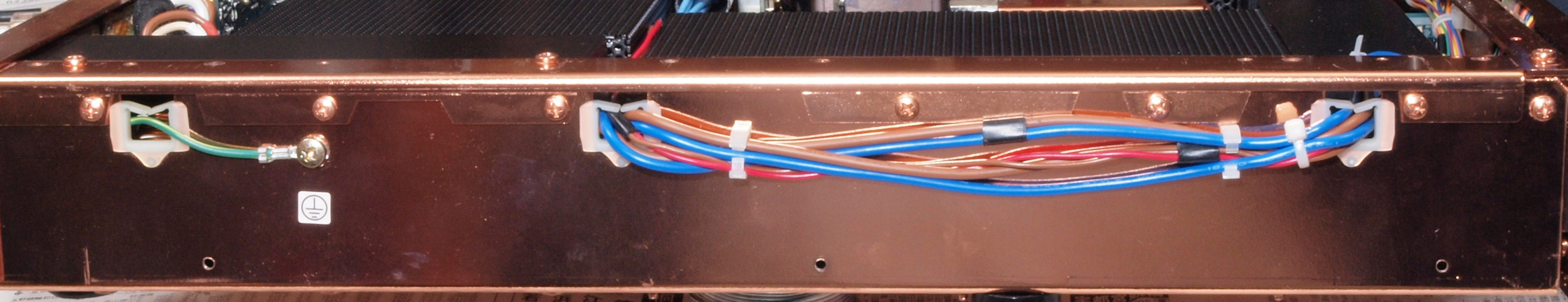

Ａ１Ｂ．　点検中　ＳＰ接続基板の配線。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

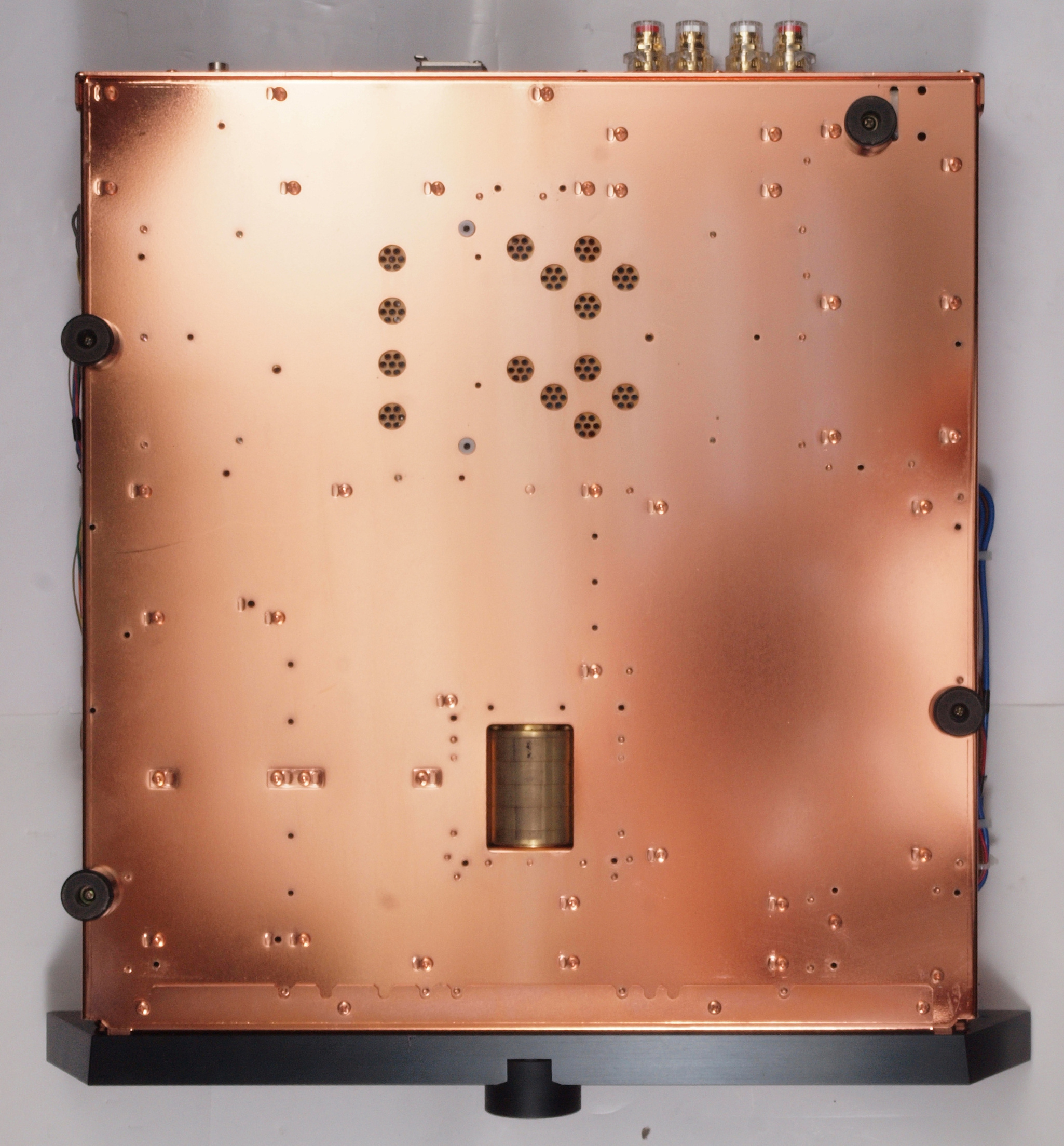

Ａ２５．　点検中　下から見る。

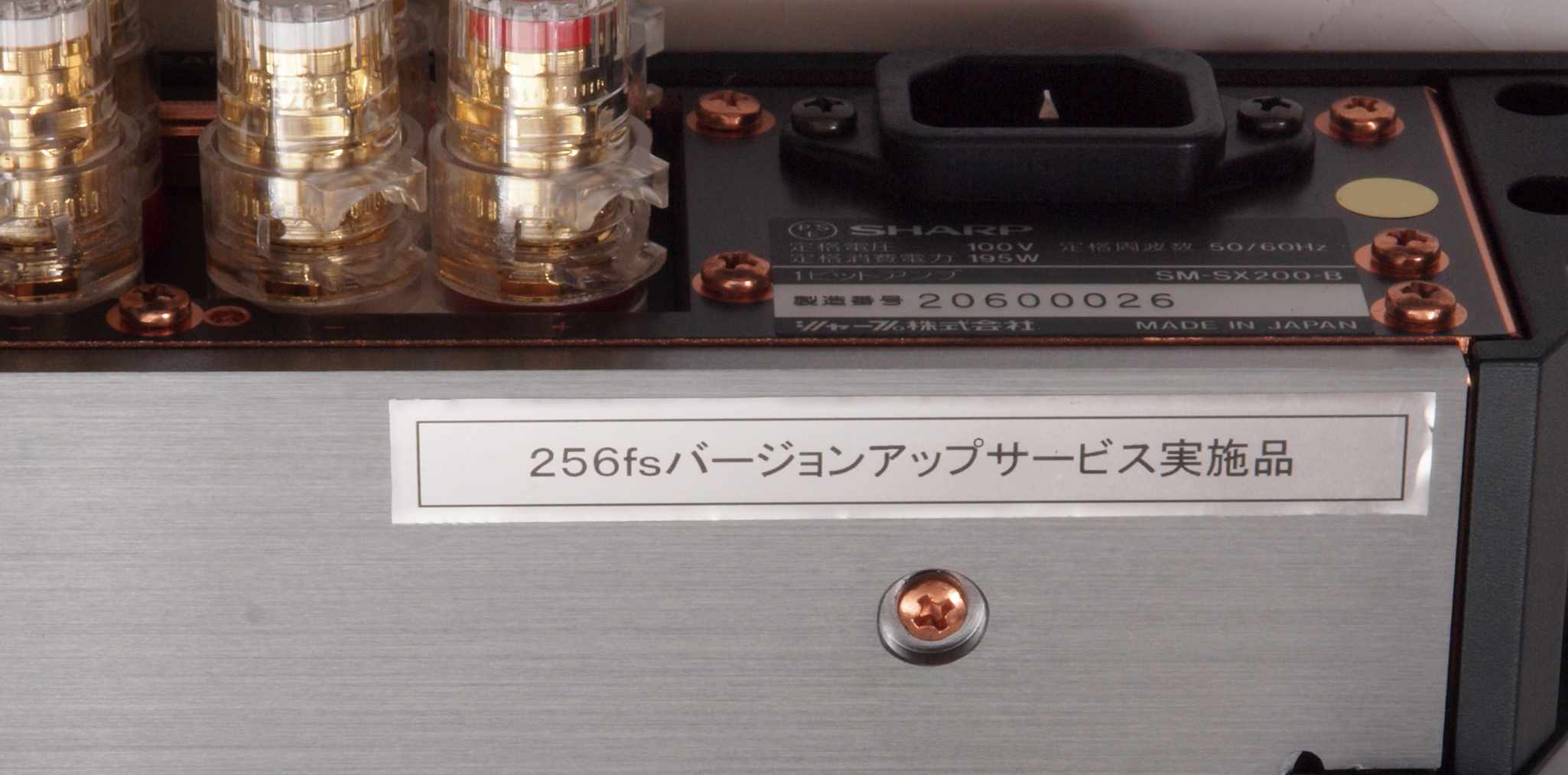

Ａ２６．　点検中　下から見る。　ＶｅｒＵＰ表示。

Ａ２７．　点検中　下上から見る。ゴム足は修理用。

Ａ３１．　点検中　購入終段ＦＥＴ（電界効果トランジスター）。 Ｉｄ＝２．５ｍＡ時のＶｇｓ測定結果。工場出荷の１レーンを購入したので誤差が少ない。

Ａ３２．　点検中　Ｉｄ＝２．５ｍＡ時のＶｇｓ測定中

Ａ３３．　点検中　さらにもう１レーン購入した終段ＦＥＴ（電界効果トランジスター）。上の小さい列はドライブＩＣ。 　　　　　　　　　　　中の黒いのは後発のＦＥＴ（電界効果トランジスター）。

Ａ４１．　点検中　ハーフピッチＩＣの交換には拡大鏡が必要。

Ａ４２．　点検中　さらに点検はズーム型実体顕微鏡で行う。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０．　修理中　部品・基板を取り去ったシャーシ。

Ｃ１１．　修理中　１ビットＡＭＰ。

Ｃ１１２．　修理中　１ビットＡＭＰ。シャシの追加加工？

Ｃ１２．　修理中　１ビットＡＭＰ基板。

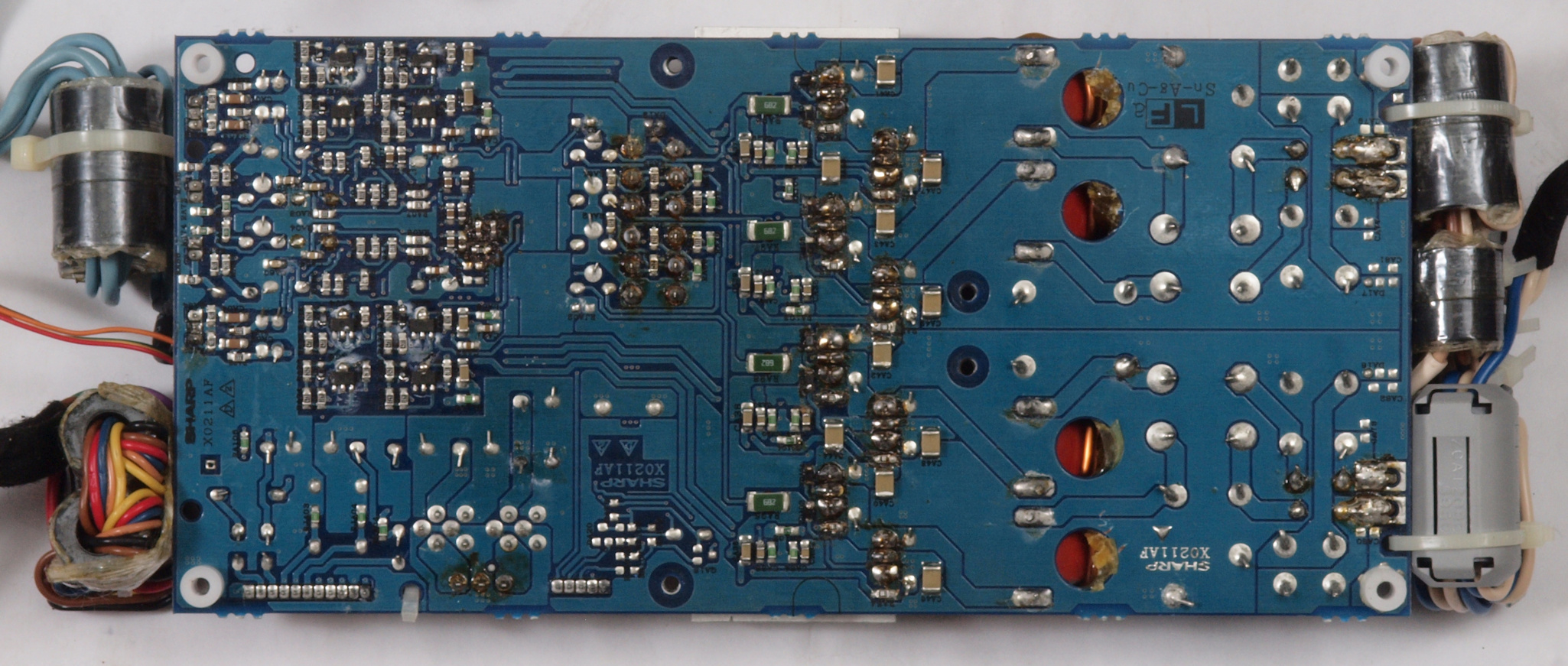

Ｃ１３．　修理中　１ビットＡＭＰ基板裏。

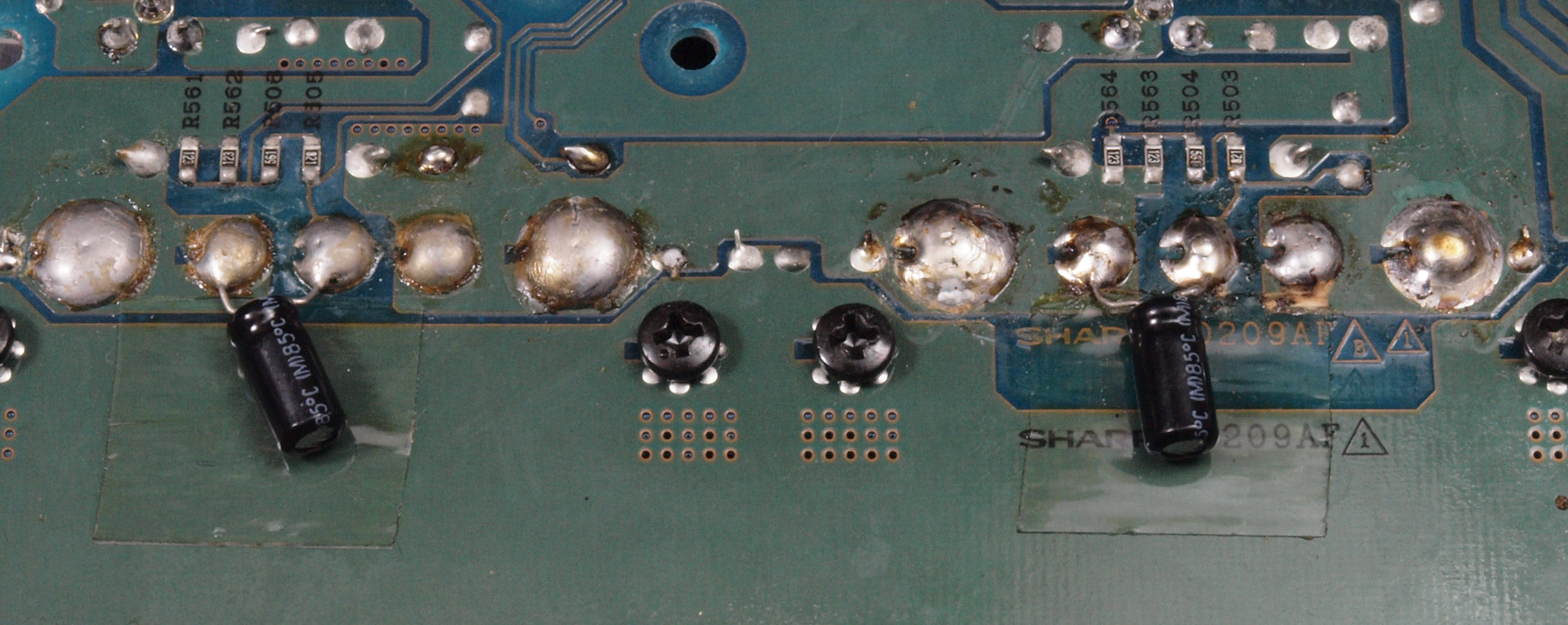

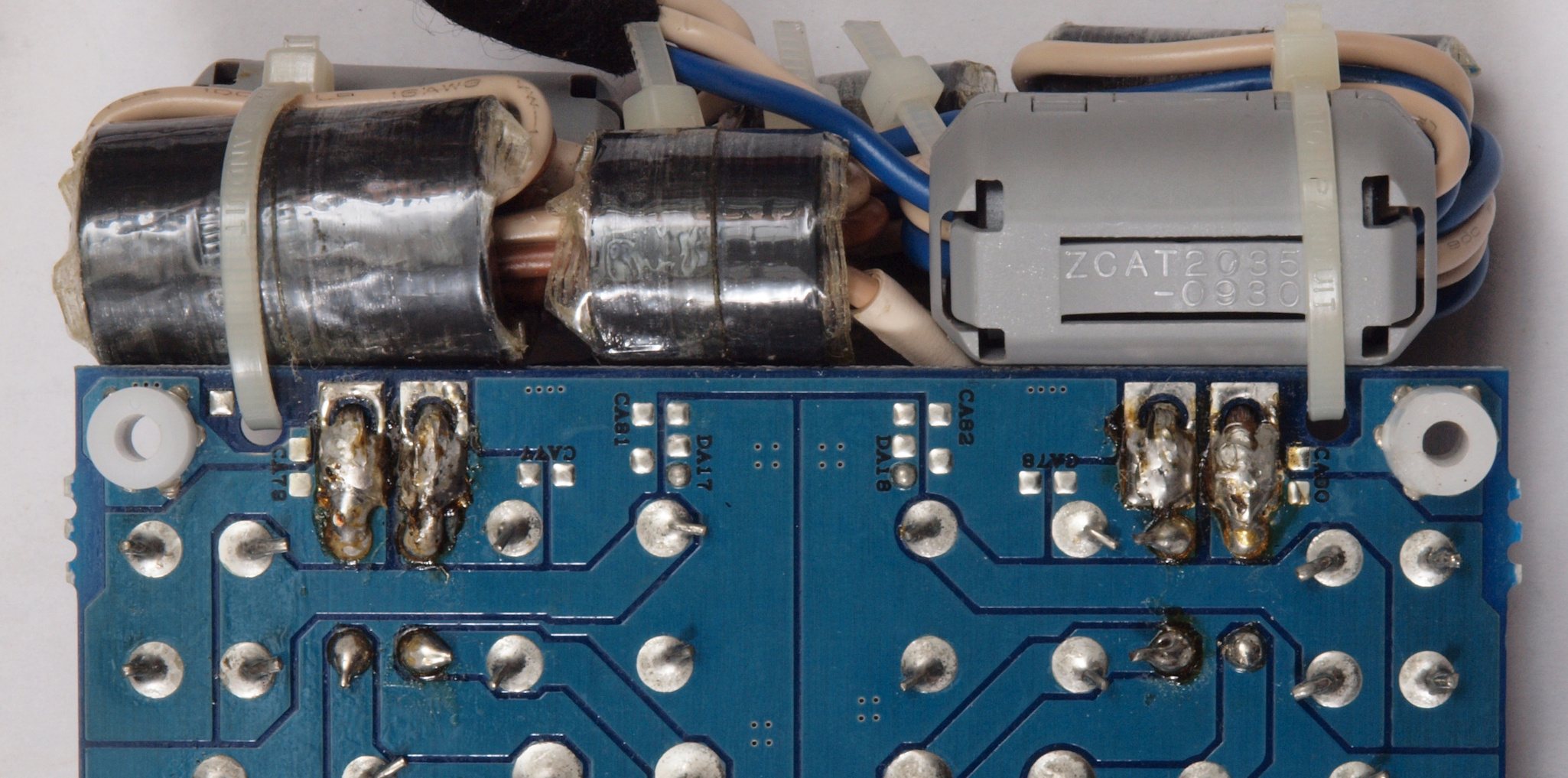

Ｃ１４．　修理中　１ビットＡＭＰ基板裏。フイルタへの出力配線半田。

Ｃ１５．　修理（交換）中　１ビットＡＭＰ基板。　焼損した終段ＦＥＴ（電界効果トランジスター）。

Ｃ１６．　修理中　ドライバーＩＣの交換には拡大鏡が必要。

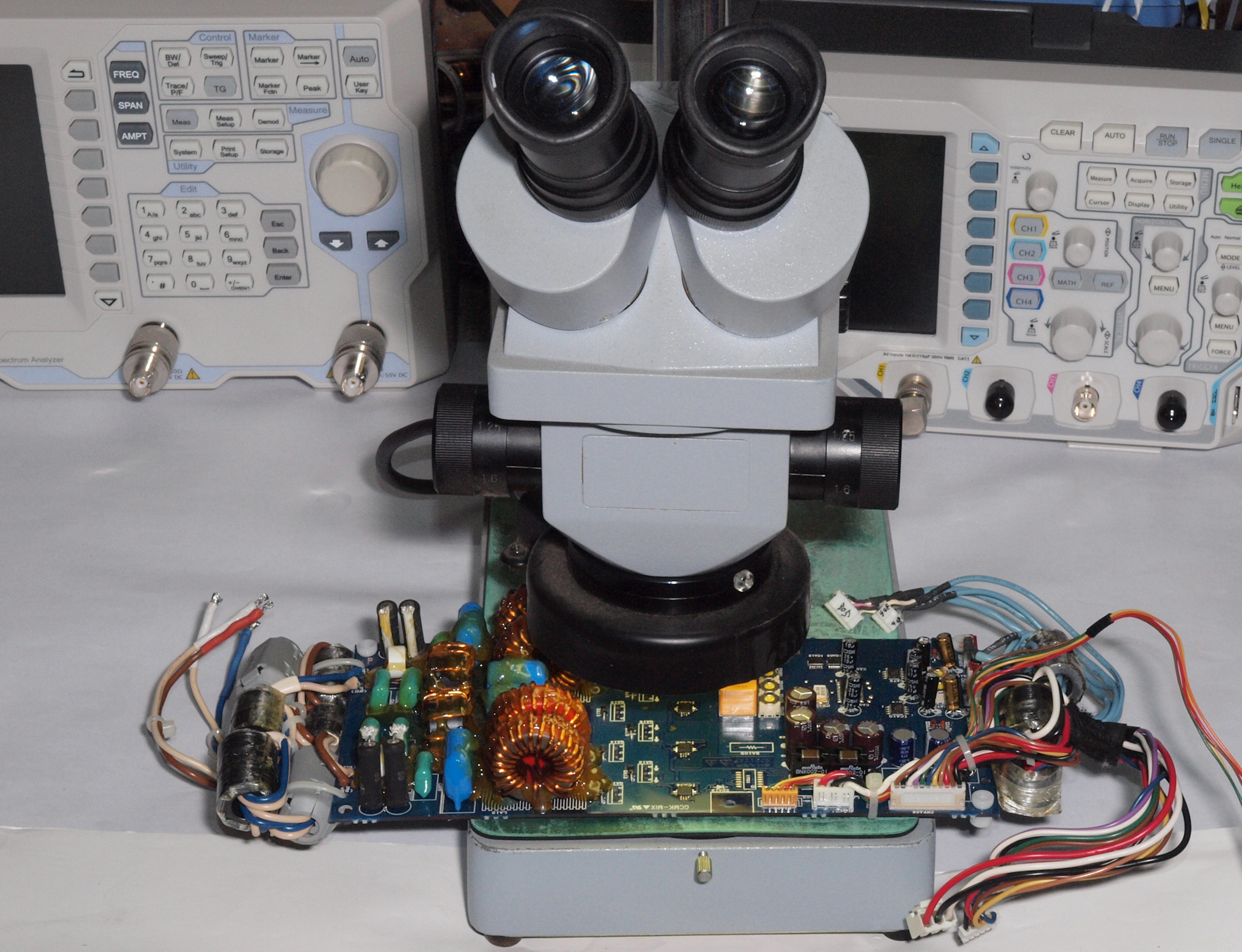

Ｃ１７．　修理中　さらに点検はズーム型実体顕微鏡で行う。

Ｃ２１．　修理中　ＡＣ−ＤＣコンバーター基板。　出力＝２５０ＶＤＣ。

Ｃ２２．　修理中　ＡＣ−ＤＣコンバーター基板裏。　出力＝２５０ＶＤＣ。

Ｃ３１．　修理中　ＤＣ−ＤＣコンバーター基板。

Ｃ３２．　修理中　取出した、焼損ＤＣ−ＤＣコンバーター。

Ｃ３３．　修理中　交換するＤＣ−ＤＣコンバーターユニット２個。　ＲｏＨＳ合格品。

Ｃ３４．　修理中　ＤＣ−ＤＣコンバーター基板裏。

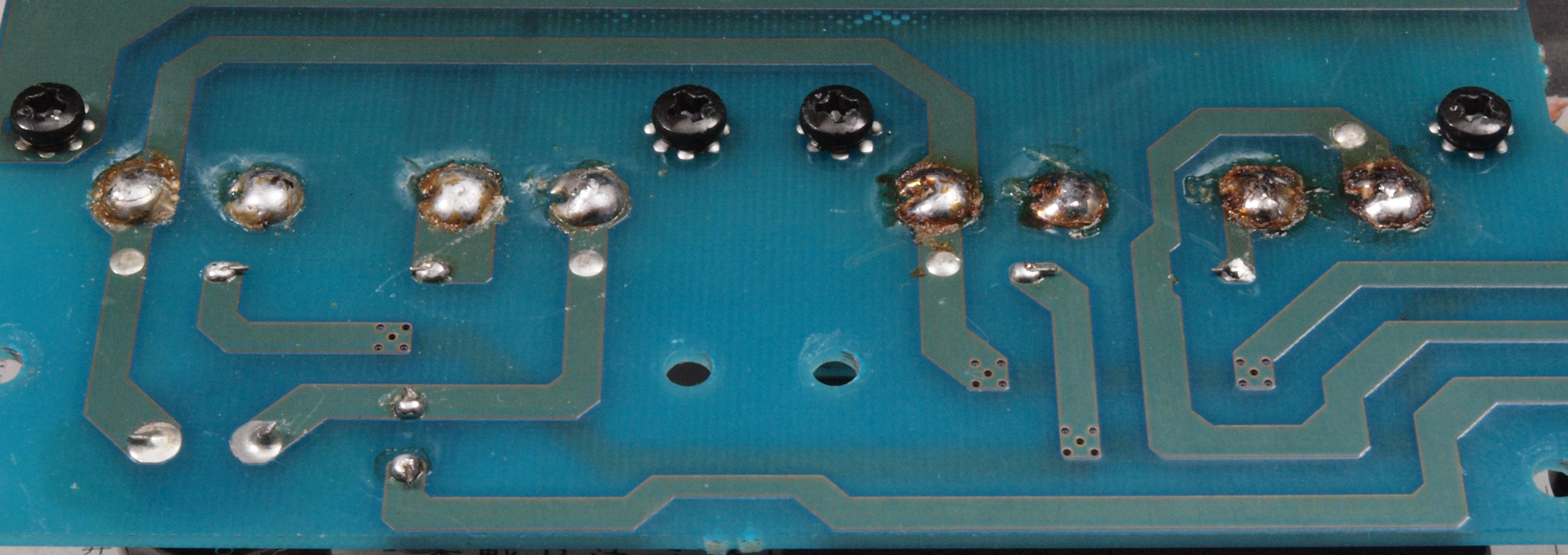

Ｃ３５．　修理中　ＤＣ−ＤＣコンバーター基板裏。ＤＣ−ＤＣコンバーターの出力端子半田が＋−で異なる。

Ｃ３６．　修理中　ＤＣ−ＤＣコンバーター基板裏。ＤＣ−ＤＣコンバーターの入力端子半田が＋−で異なる。

Ｃ３７．　修理中　ＤＣ−ＤＣコンバーター基板裏。ＤＣ−ＤＣコンバーターを挿入した所。

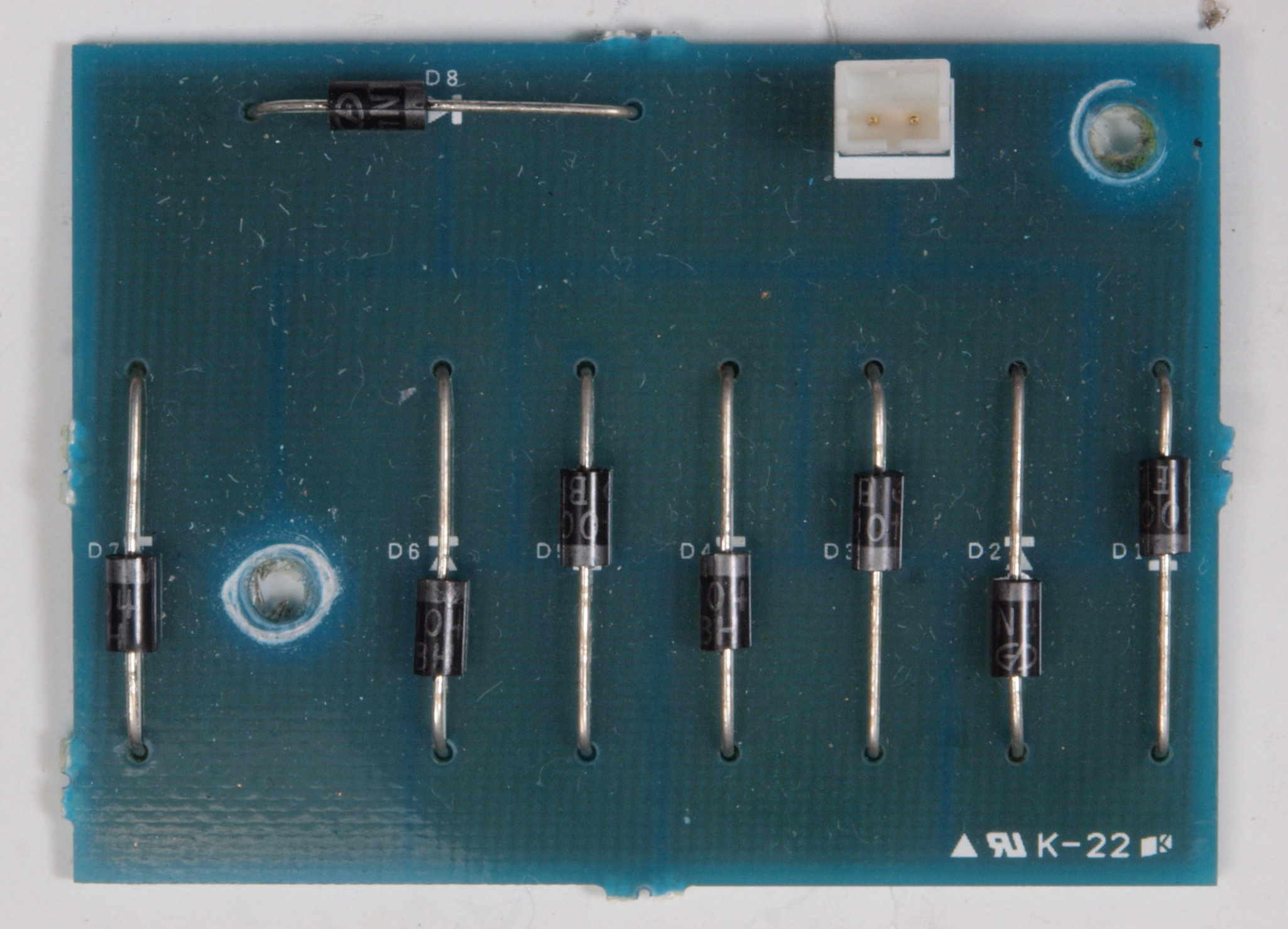

Ｃ３８．　修理中　ダイオード基板。

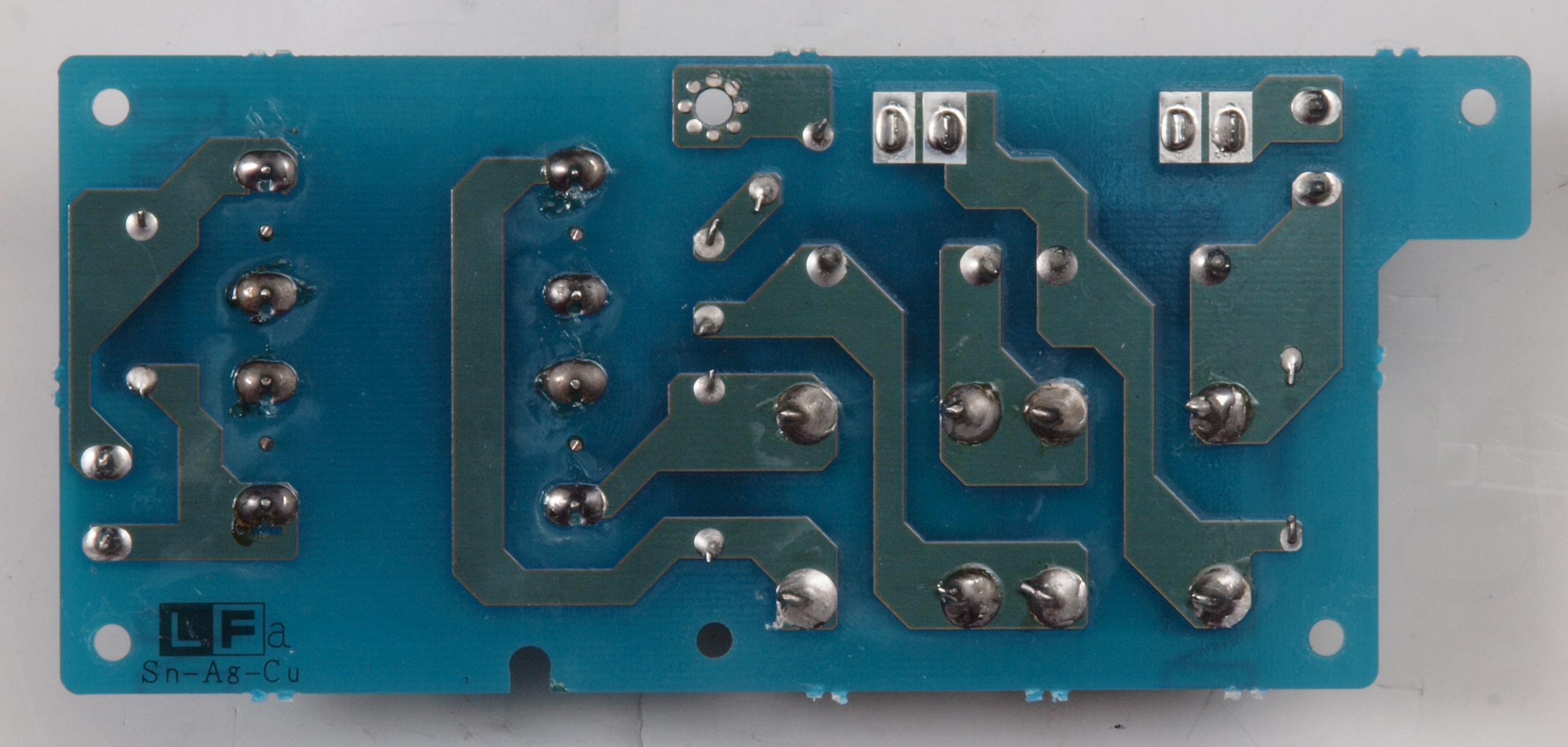

Ｃ３９．　修理中　ダイオード基板裏。

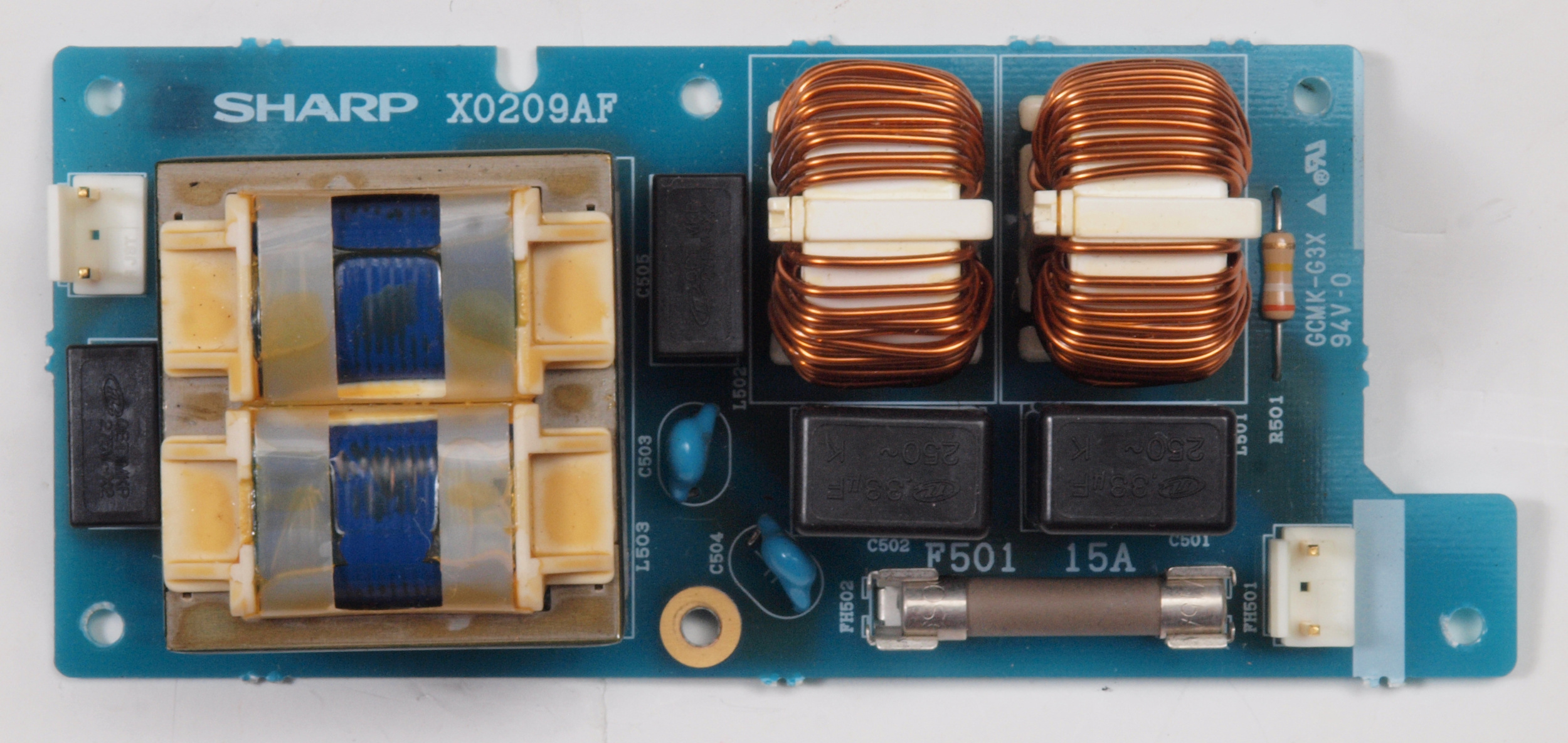

Ｃ４１．　修理中　電源フイルター基板。　電源ヒューズは１５Ａ、　１００Ｖ×１５Ａ＝１．５ＫＶＡ。

Ｃ４２．　修理中　電源フイルター基板裏。

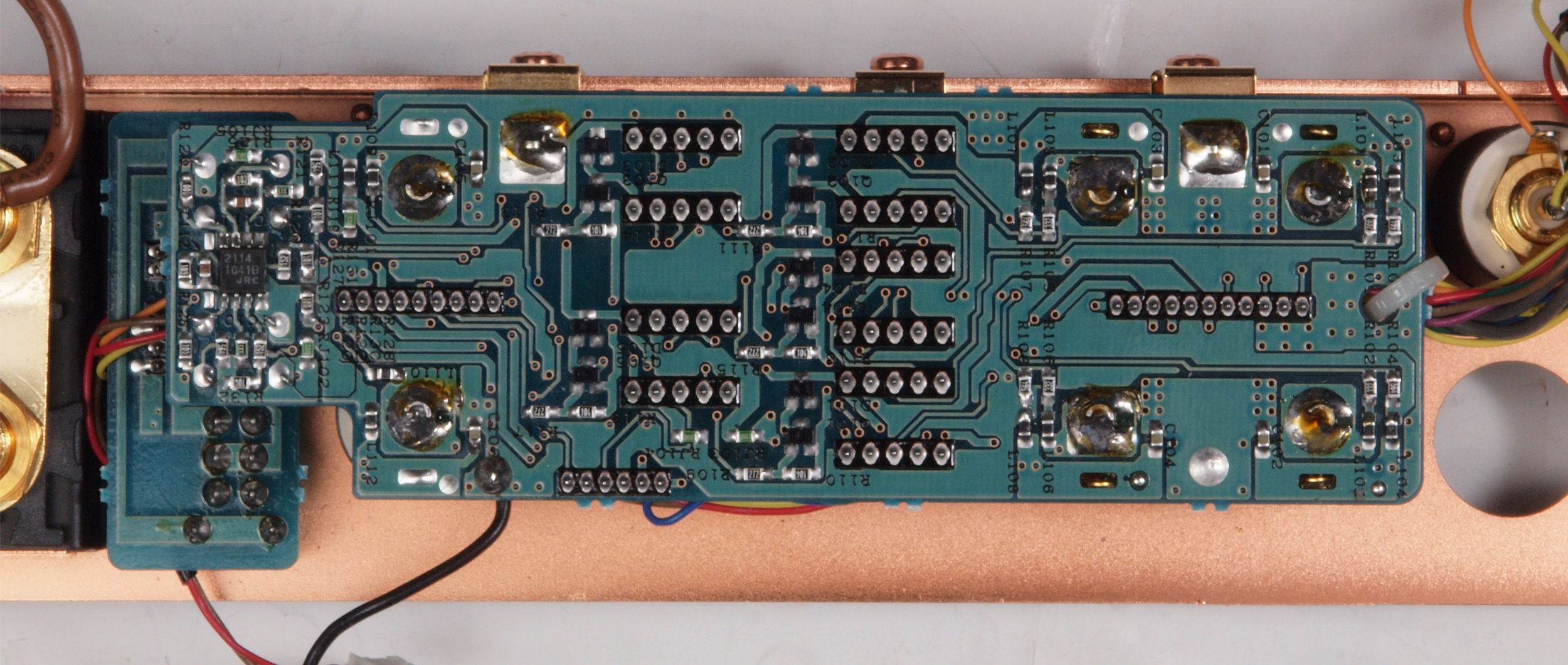

Ｃ５１．　修理中　制御基板。

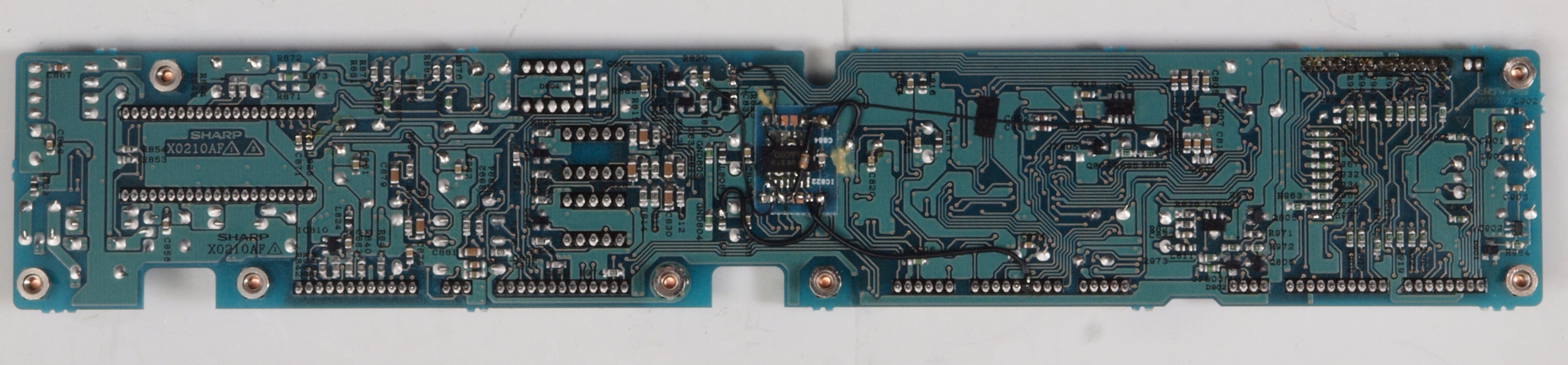

Ｃ５２．　修理中　制御基板裏。

Ｃ６１．　修理中　ＳＰ接続リレー基板。　リレー定格電流５Ａなので、５Ａ×５Ａ×４Ω＝２００Ｗ。４オーム出力の時はバイワイヤーが良い。

Ｃ６２．　修理中　ＳＰ接続リレー基板裏。

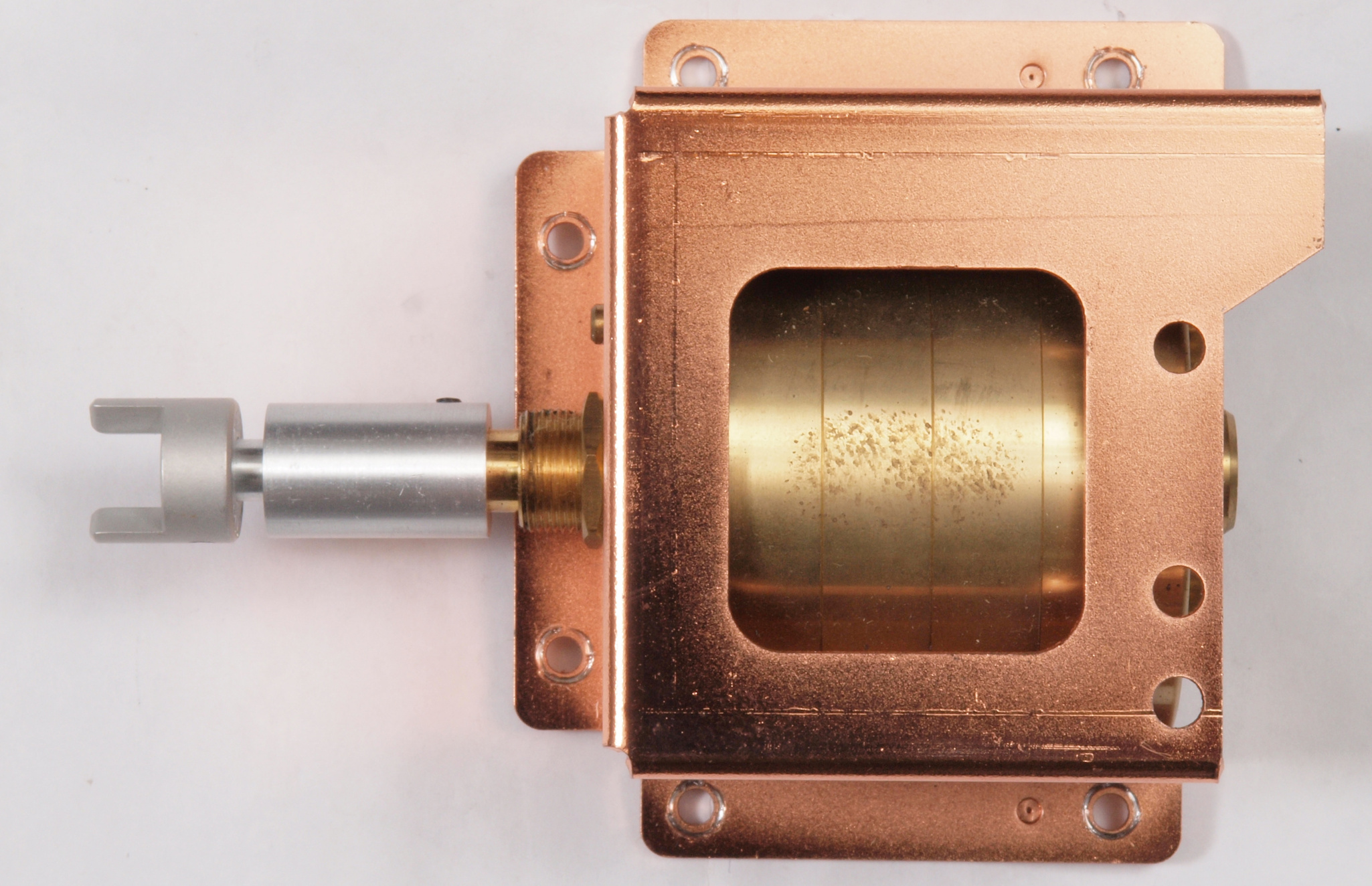

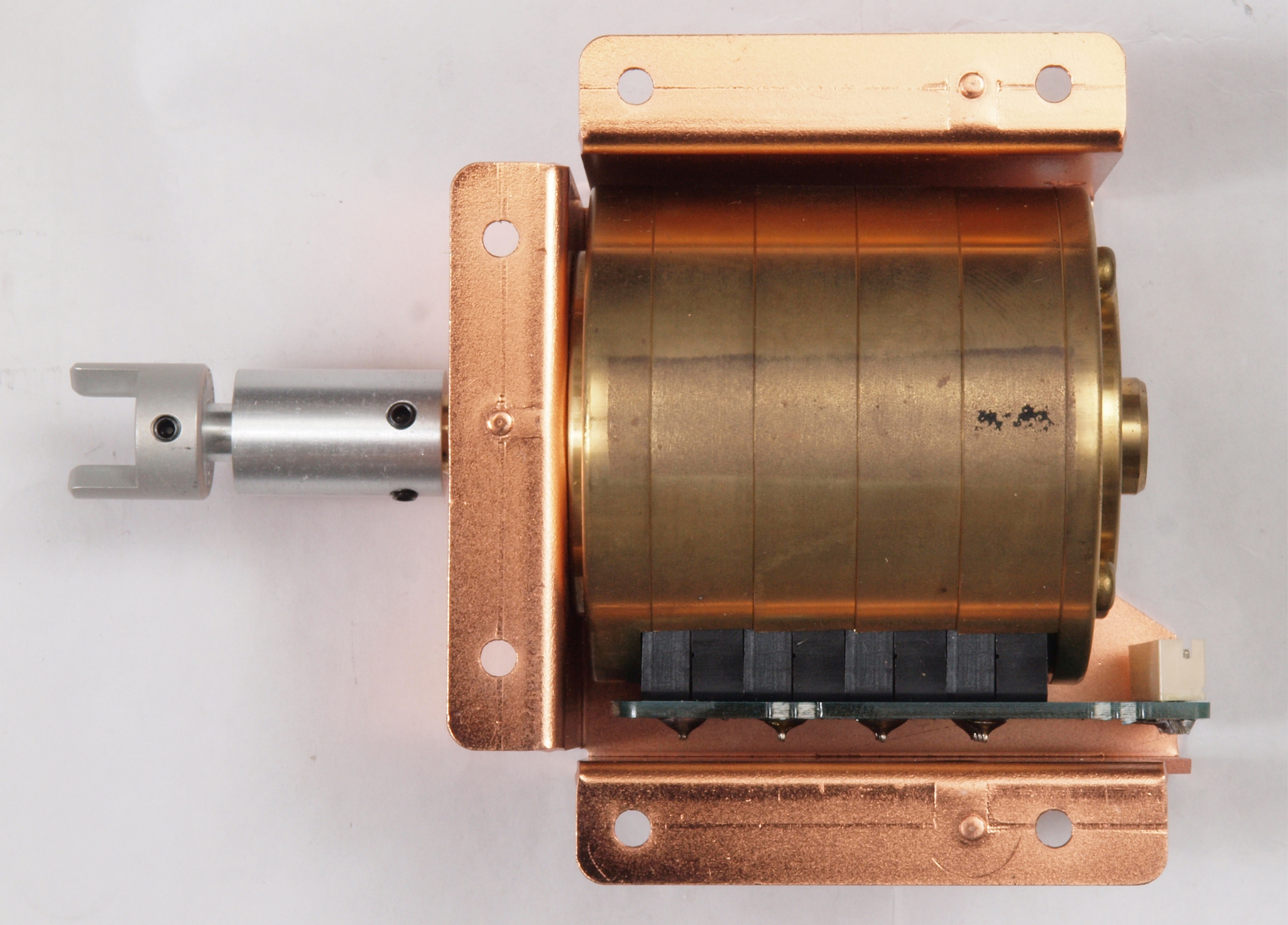

Ｃ７１．　修理中　４連メインＶＲ基板。

Ｃ７２．　修理中　４連メインＶＲ基板裏。

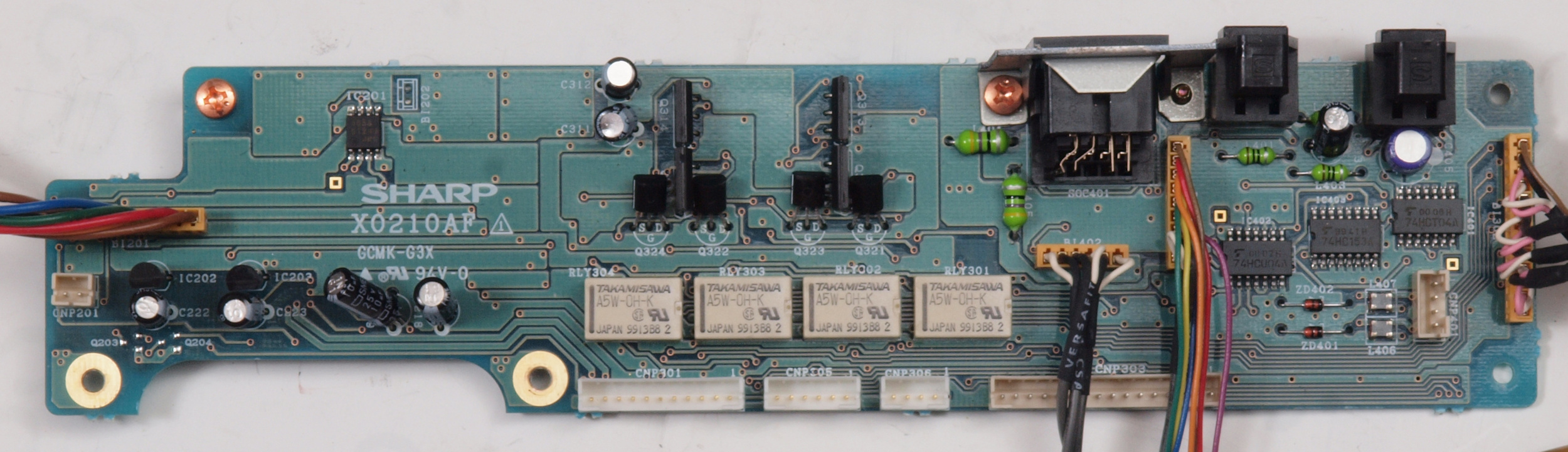

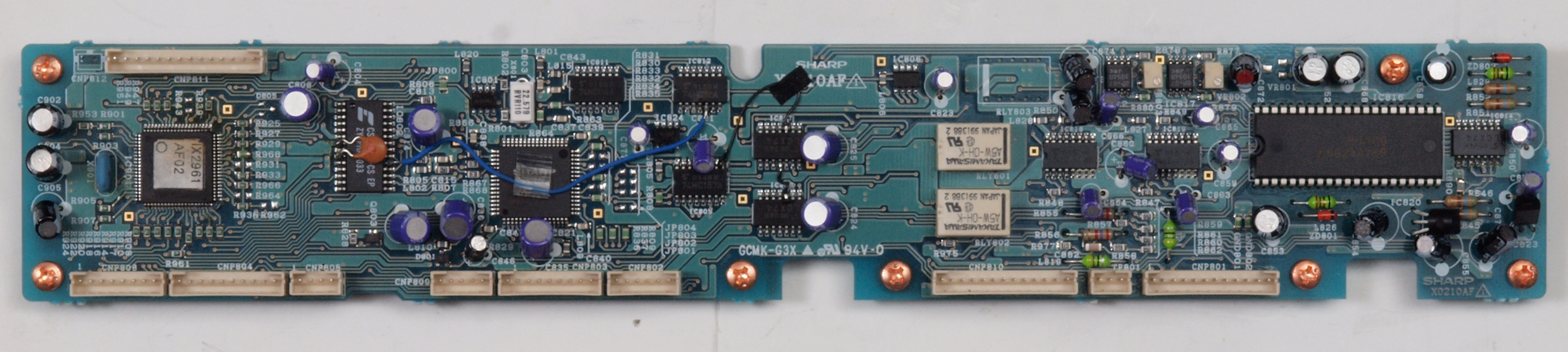

Ｃ８１．　修理中　アナログ・デジタル入力制御基板。

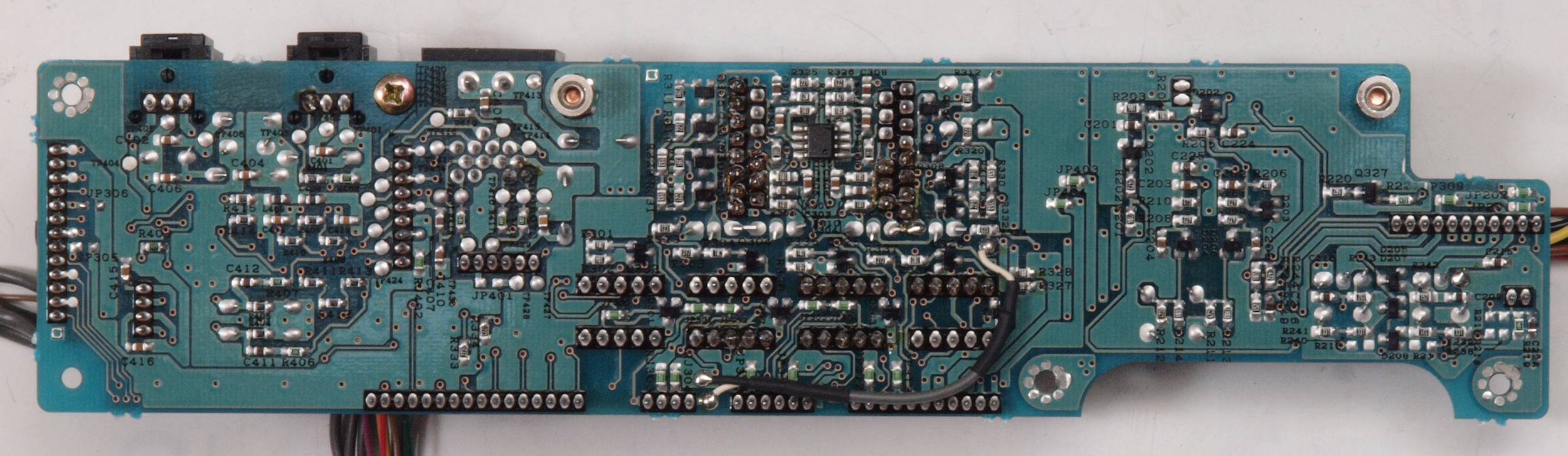

Ｃ８２．　修理中　アナログ・デジタル入力制御基板裏。

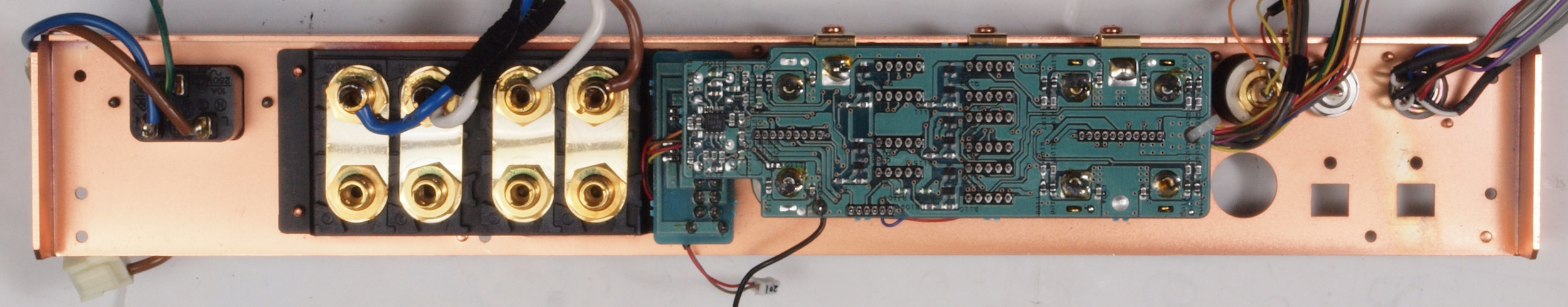

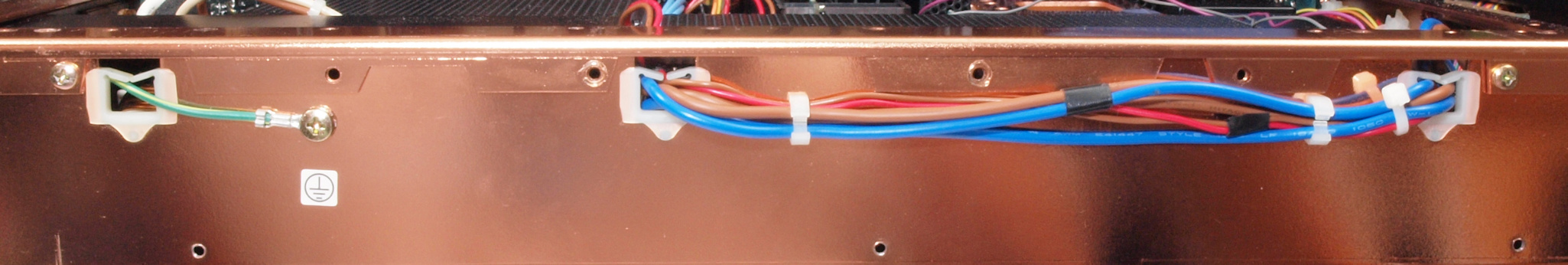

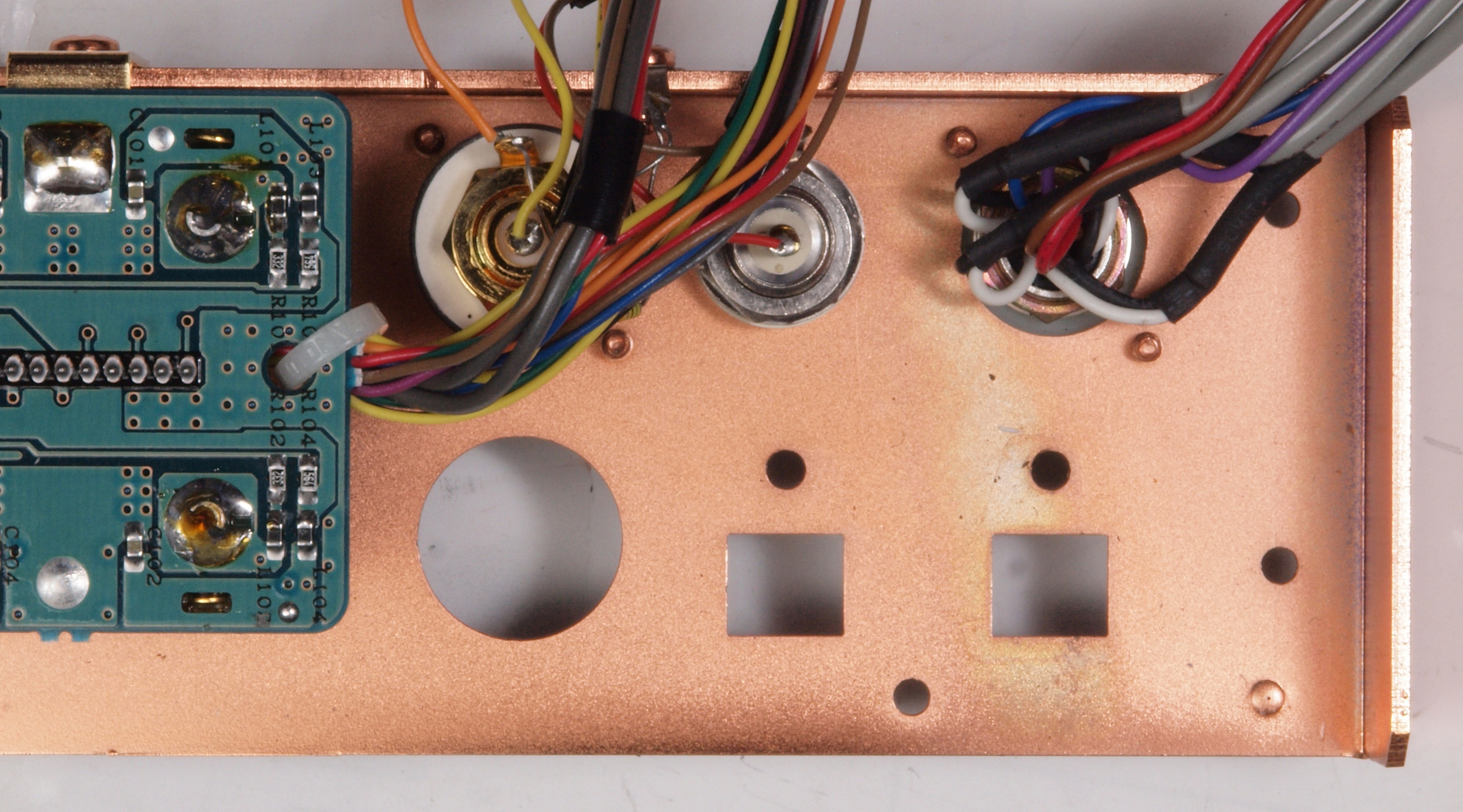

Ｃ９１．　修理中　後パネル裏。

Ｃ９２．　修理中　３Ｐインレット、ＳＰ出力接続端子裏。

Ｃ９３．　修理中　アナログ・デジタル入力制御基板２裏。

Ｃ９４．　修理中　デジタル入力端子裏。

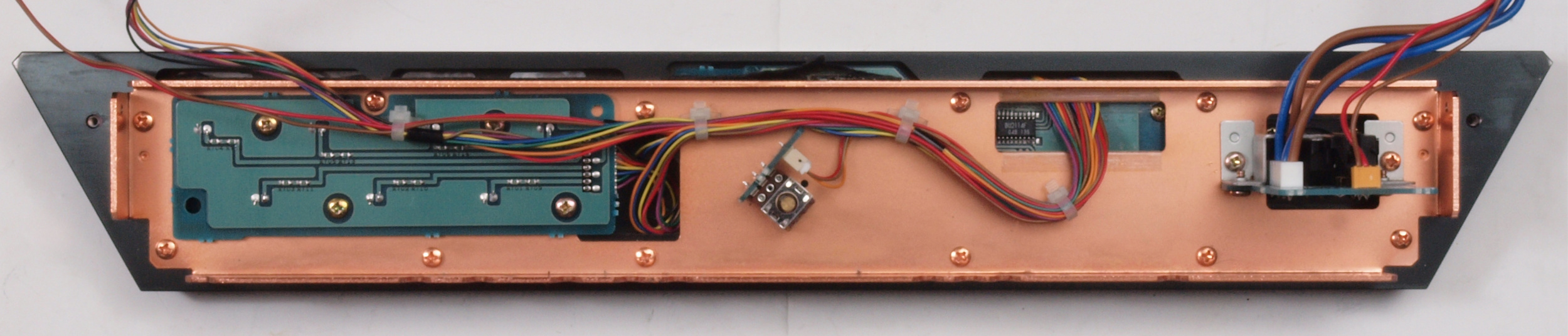

ＣＡ１．　修理中　前パネル裏。

ＣＡ２．　修理中　電源ＳＷ。両切り仕様。

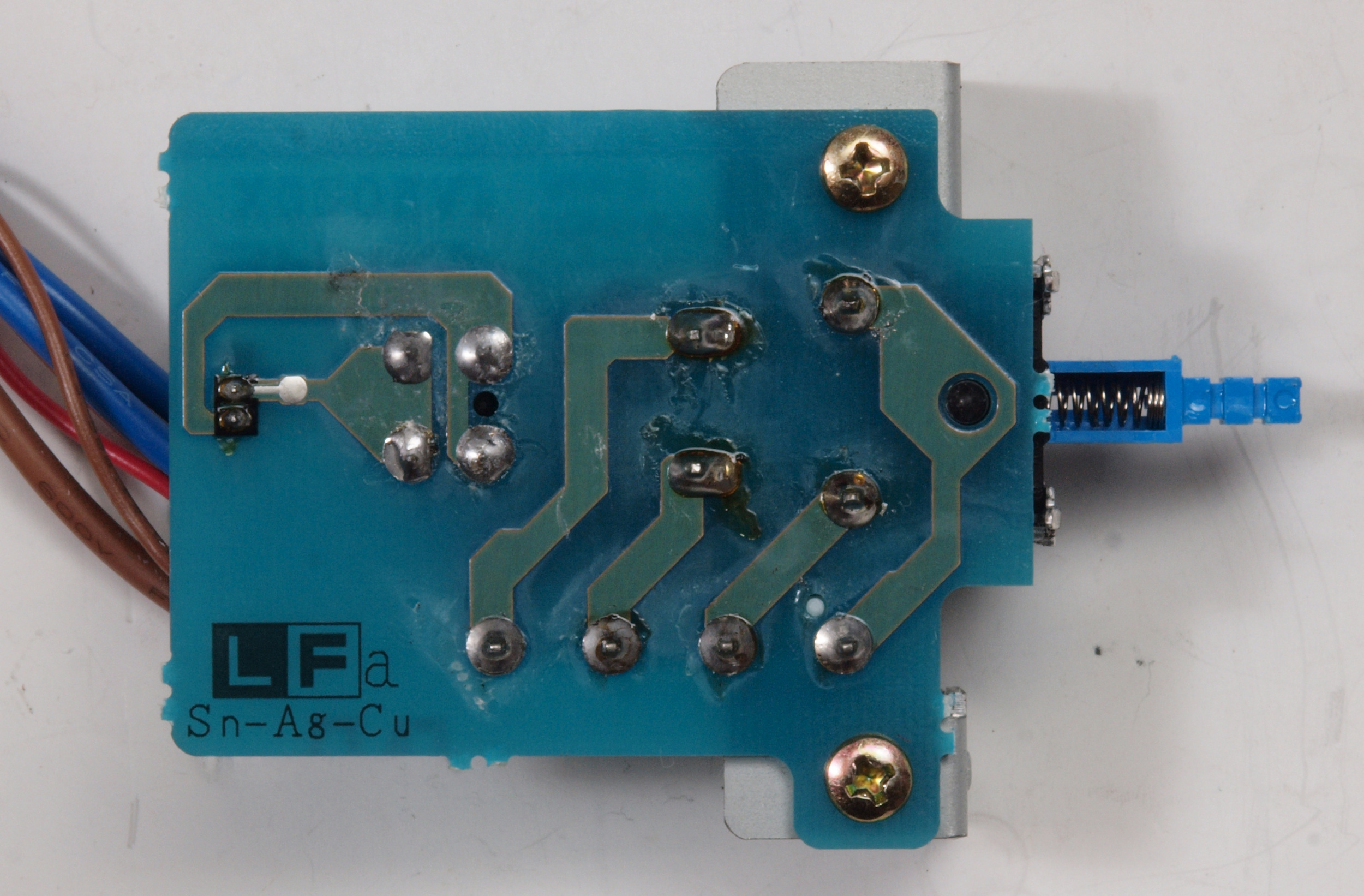

ＣＡ３．　修理中　電源ＳＷ裏。

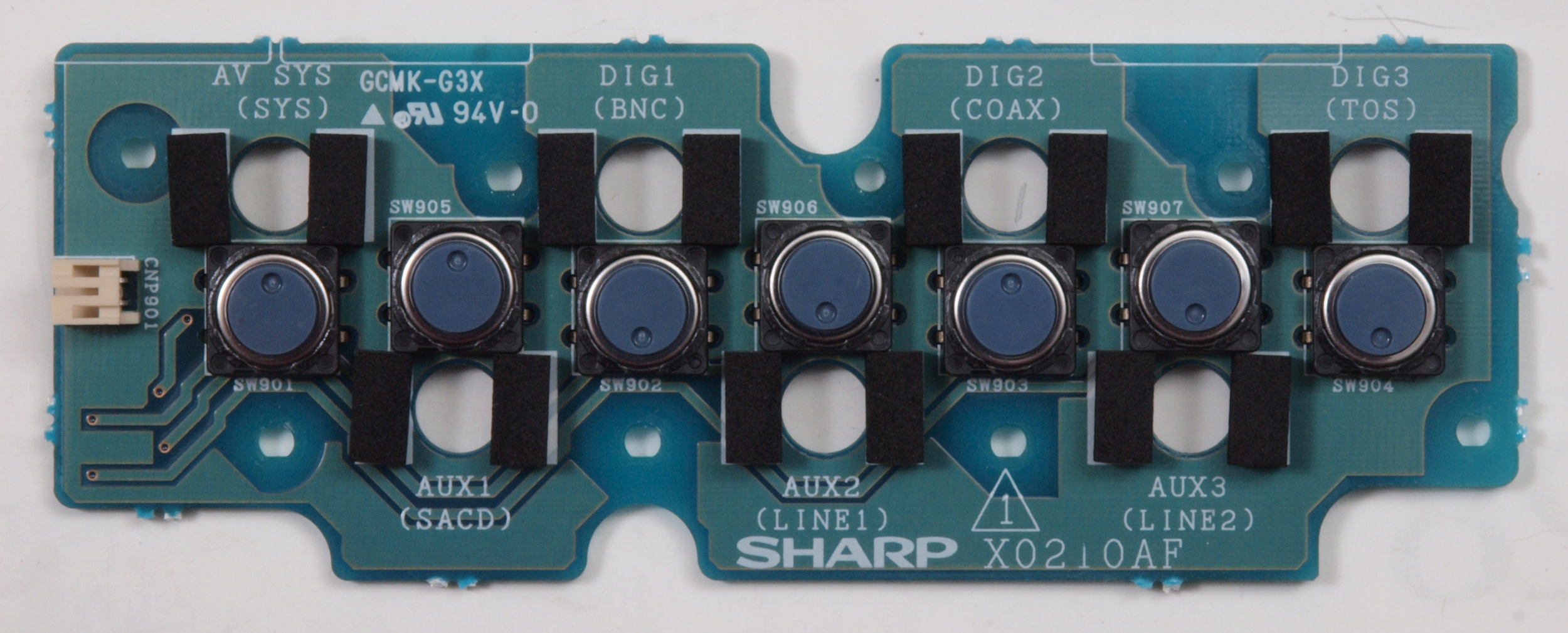

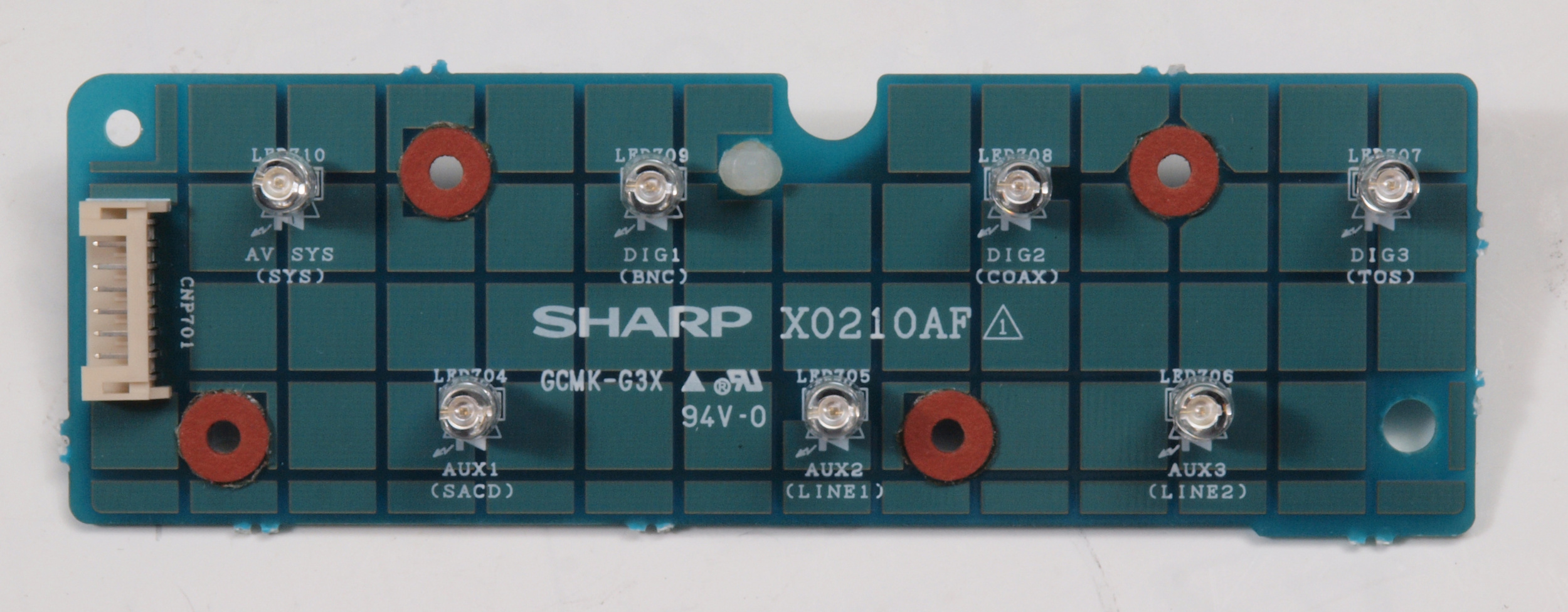

ＣＡ４．　修理中　操作ＳＷ基板。

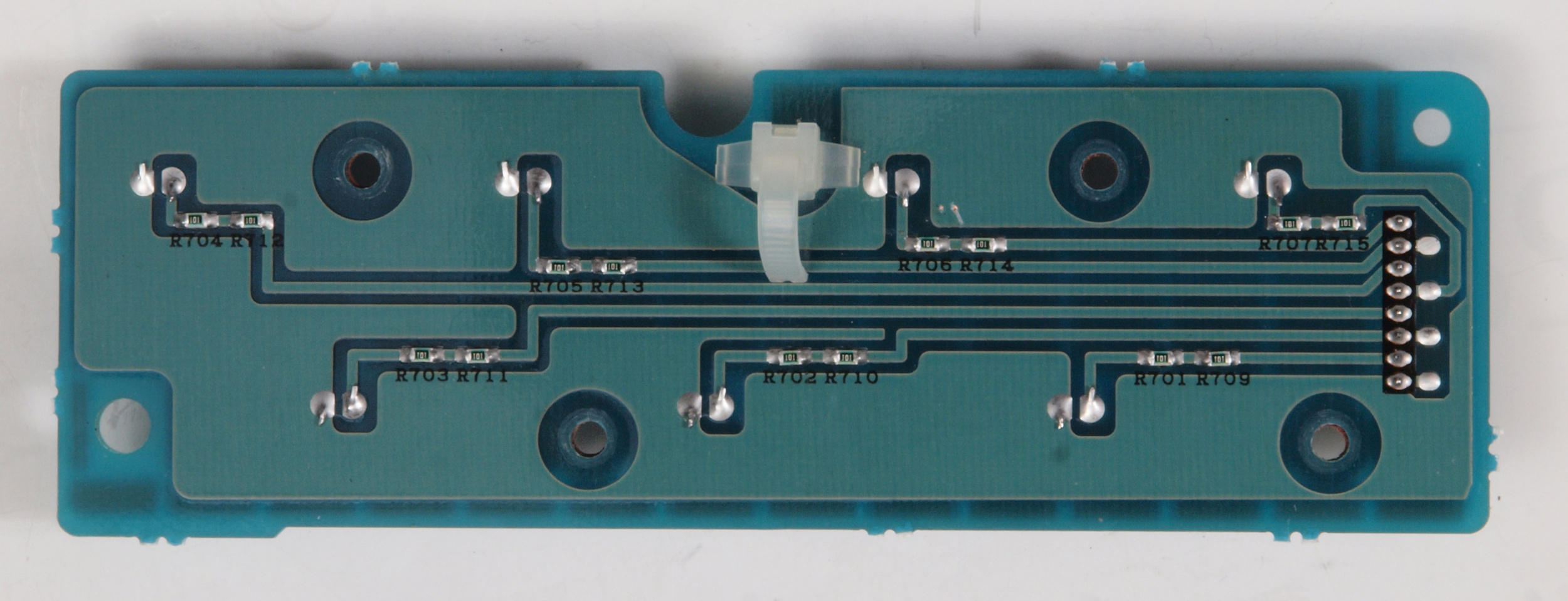

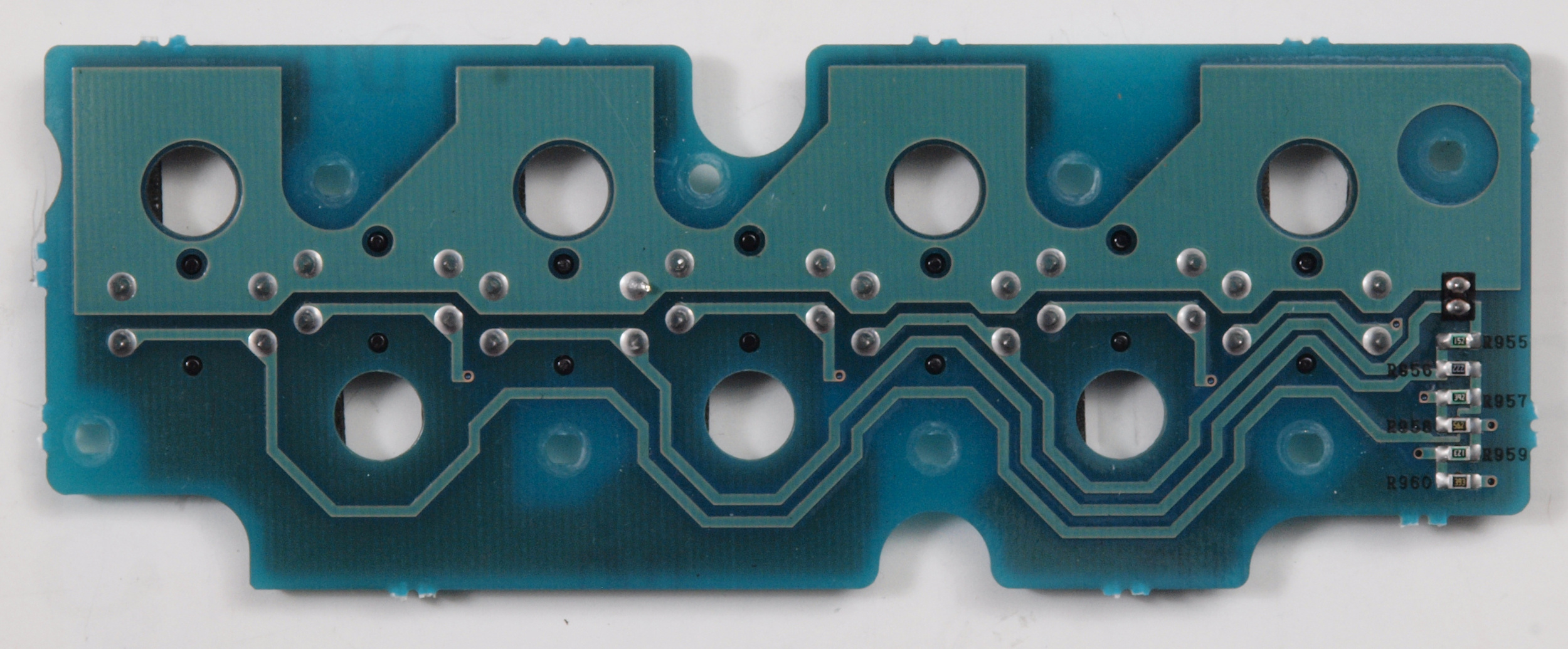

ＣＡ５．　修理中　操作ＳＷ基板裏。

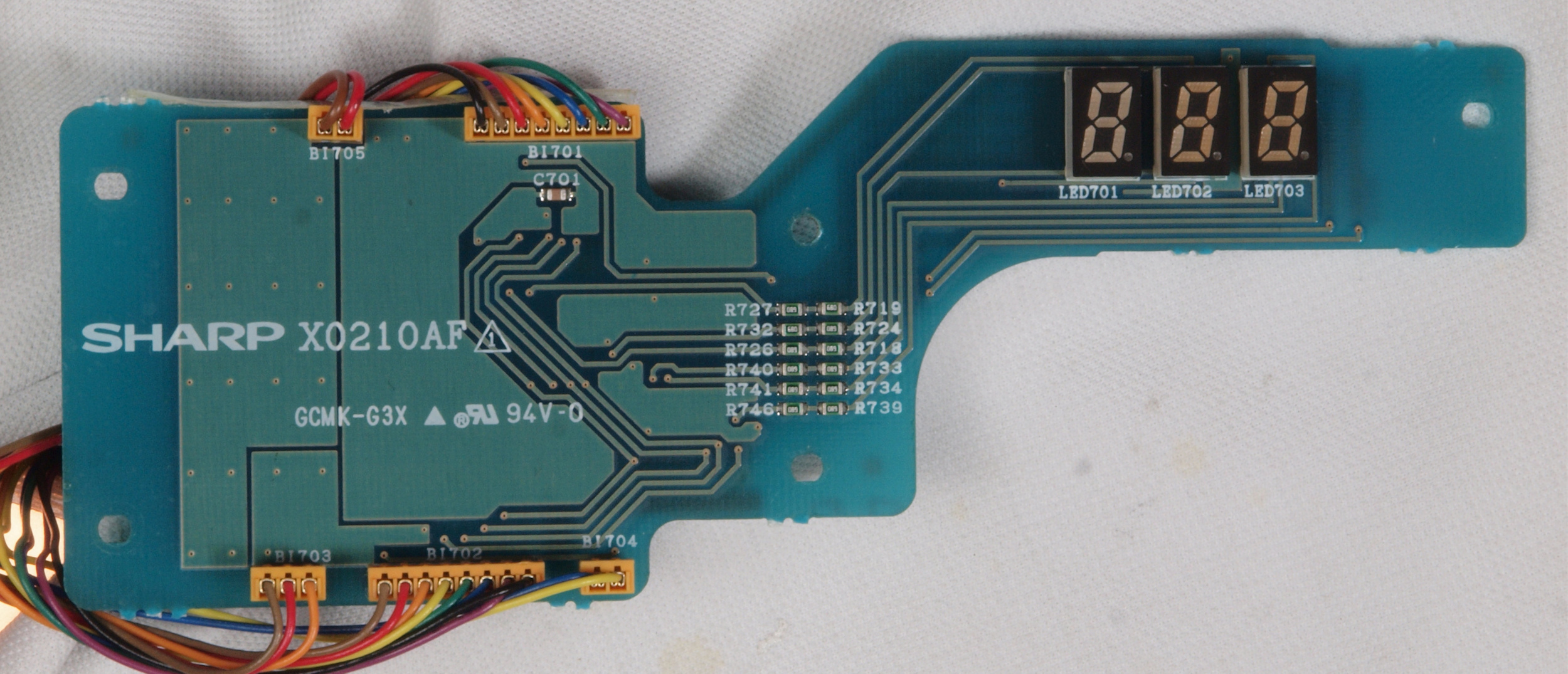

ＣＡ６．　修理中　ＬＥＤ表示基板。

ＣＡ７．　修理中　ＬＥＤ表示基板裏。

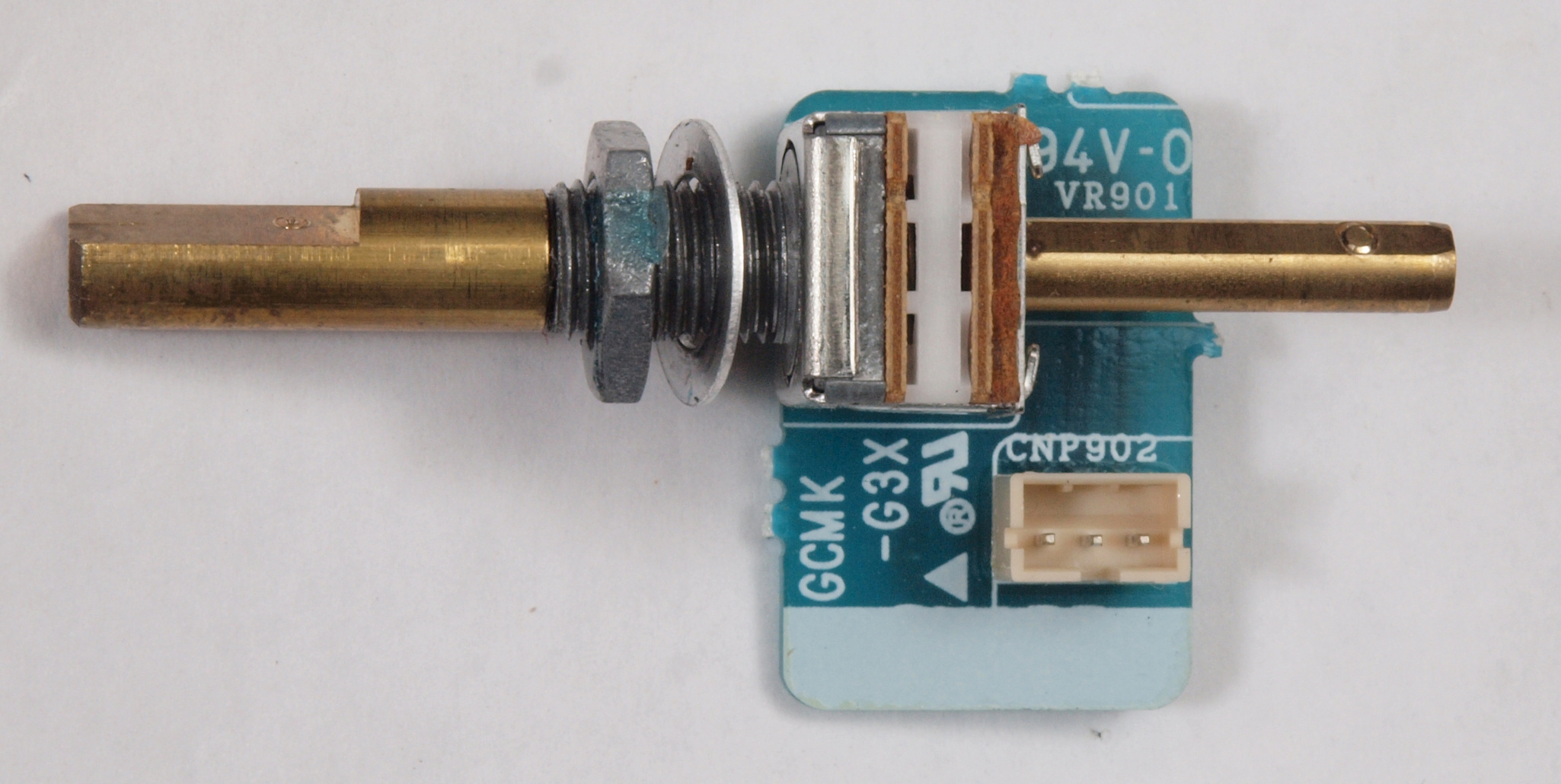

ＣＡ８．　修理中　音量表示ＶＲ基板。

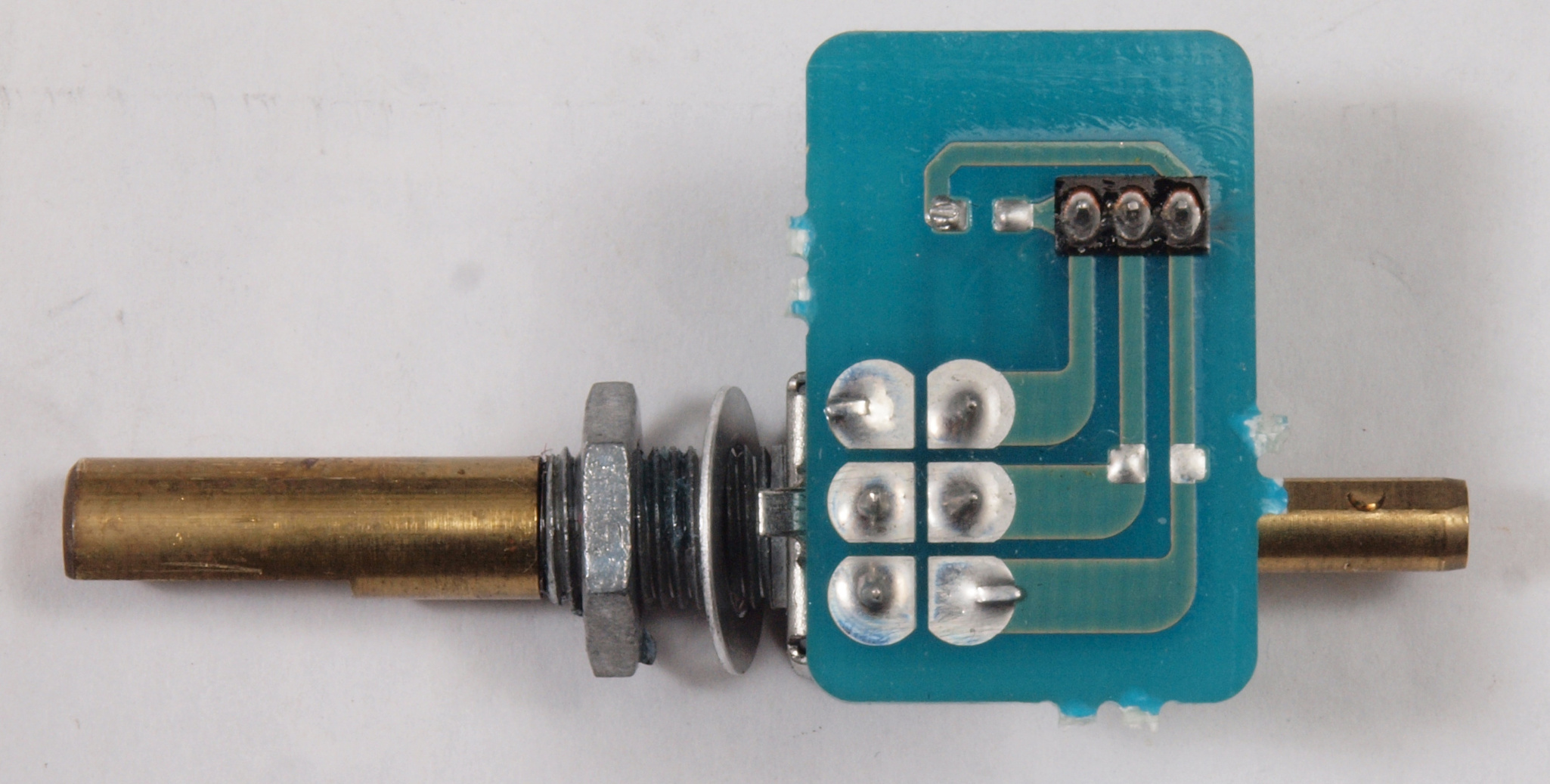

ＣＡ９．　修理中　音量表示ＶＲ基板裏。

ＣＡＡ．　修理中　音量表示ＬＥＤ基板。

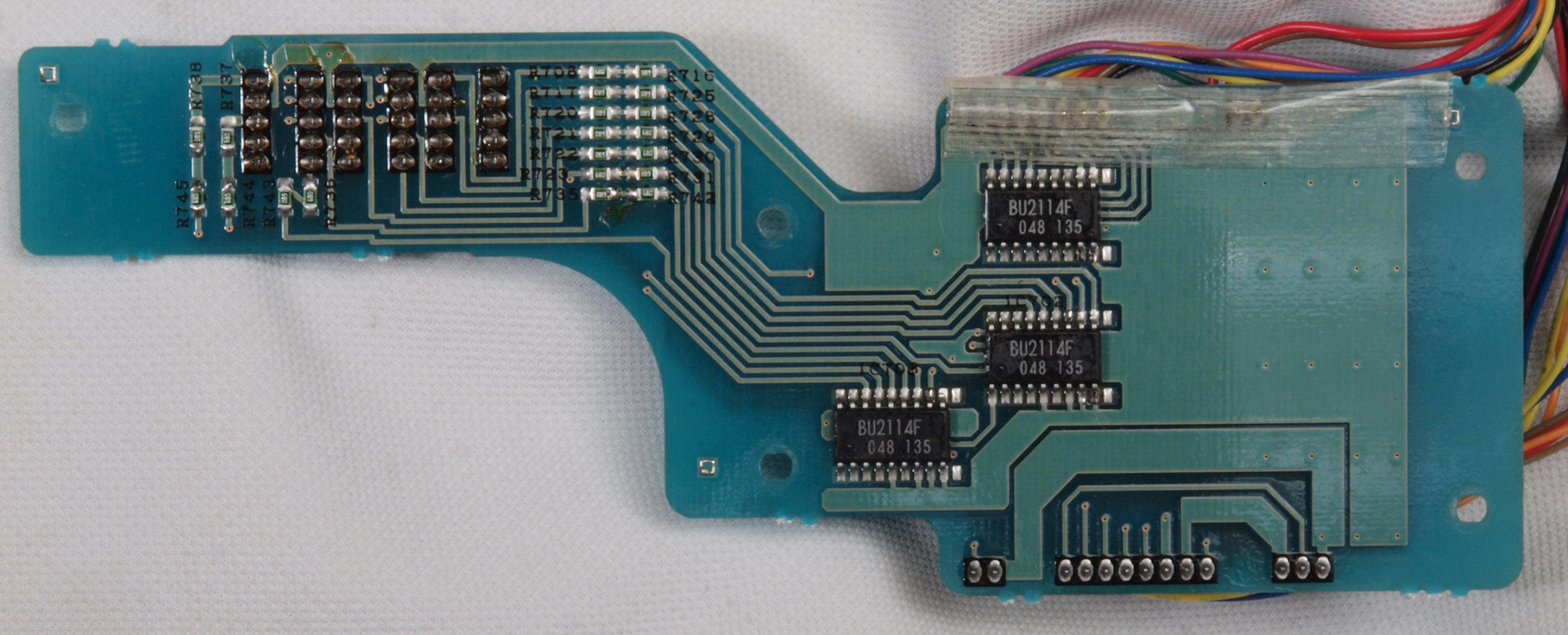

ＣＡＢ．　修理中　音量表示ＬＥＤ基板裏。

ＣＢ１．　修理前　前回の修理で左パネル押さえ止ビスを３本忘れ！

ＣＢ２．　修理後　左パネル押さえ止ビス。　全ビス取り付け。

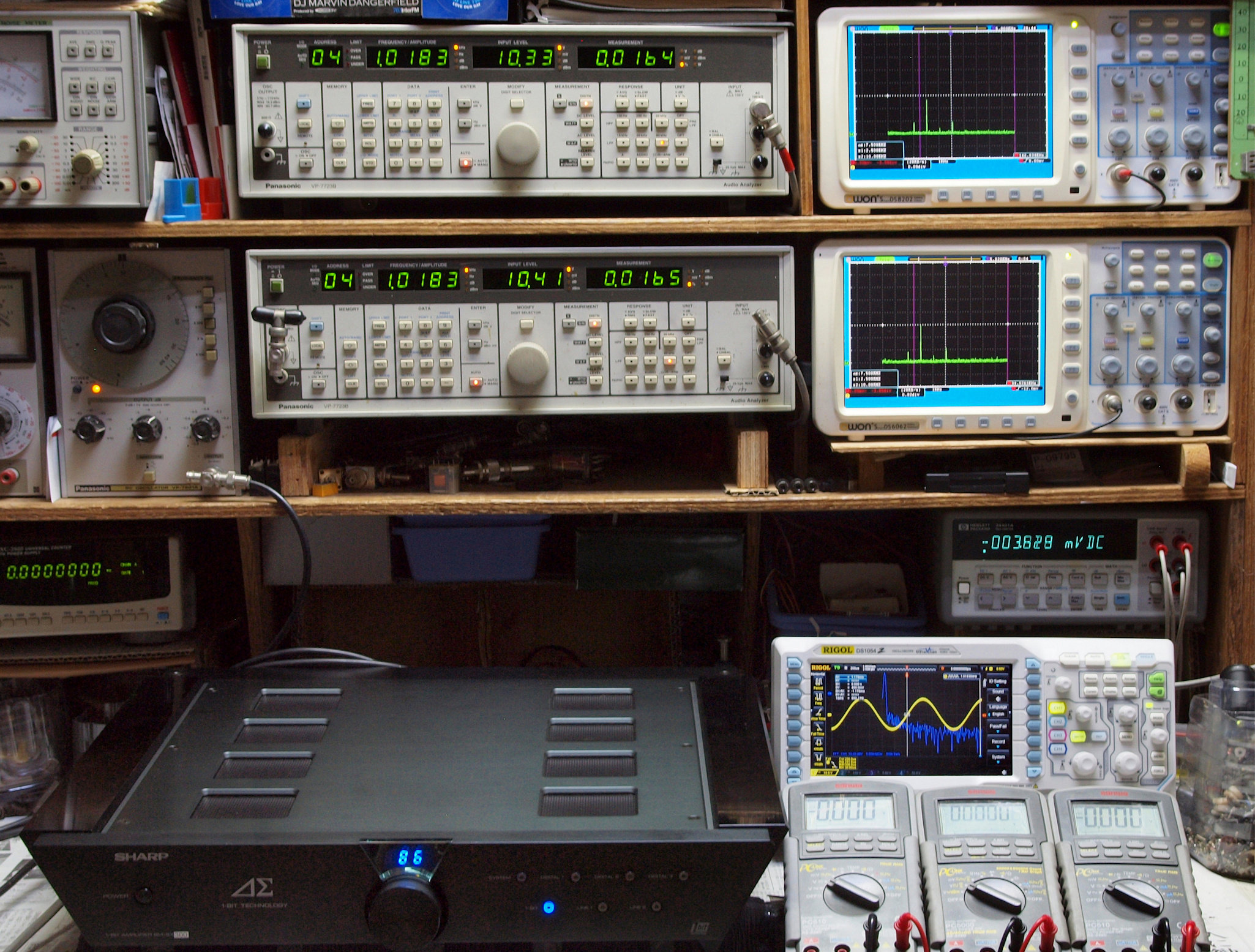

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 入出力点検確認。 ライン１のアナログ入力、ライン２のバランス入力 、ライン出力点検確認済み。 デジタルNo１のST入力、デジタルNo２のＢＮＣケーブル入力、デジタルNo３のＲＣＡケーブル入力点検確認済み。 デジタルNo４の光ケーブル入力、デジタルNo５のSACD／１ビット入力（RCA入力）点検確認済み。 80kHz前後にクロック漏れが200mVPP(10mVrms)位あり、80kHzのローパスフイルターを挿入して測定。 仕様では、0.05％（1kHz、1W出力時）

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．０４７５％歪み。 　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０５９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

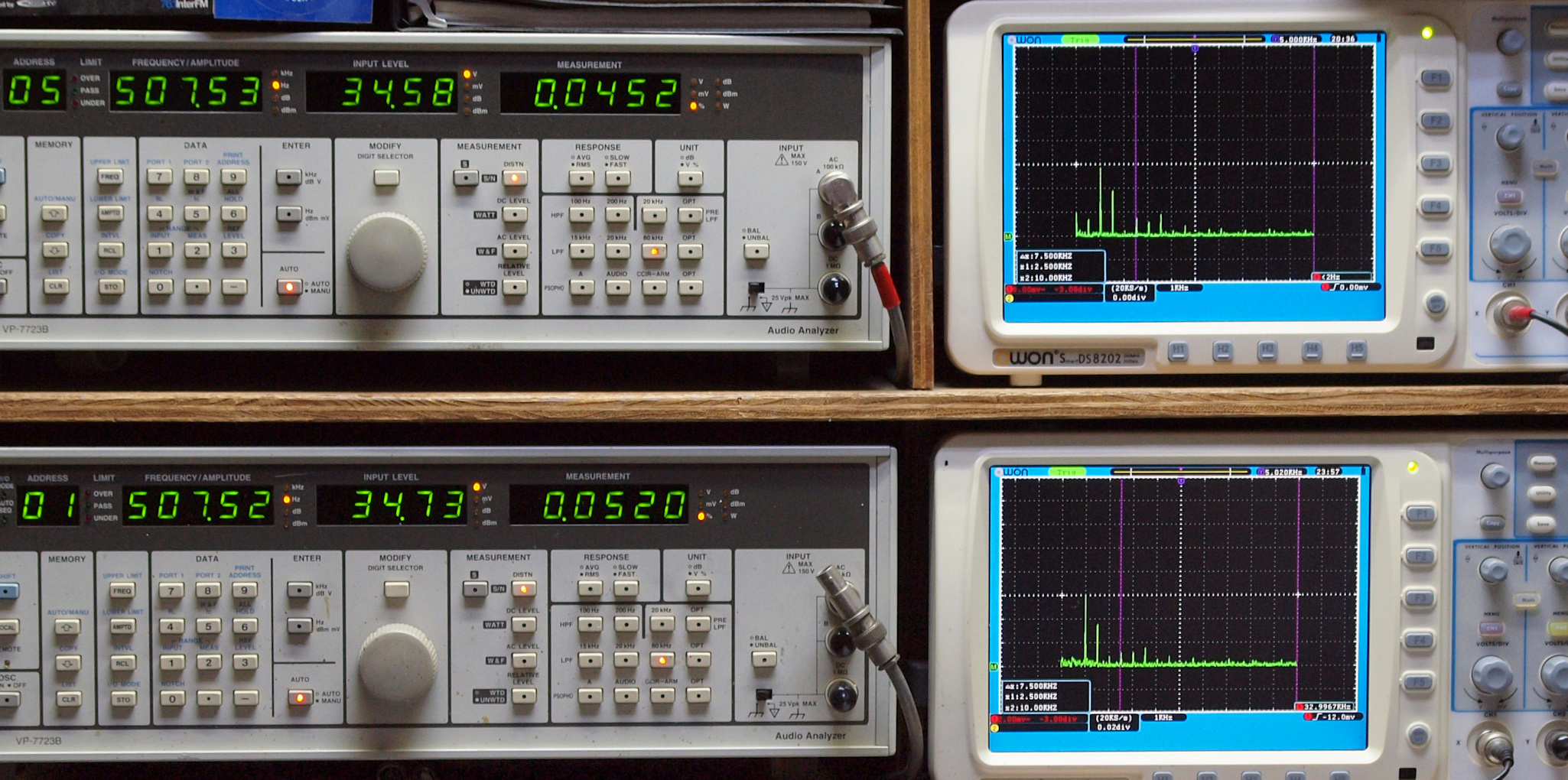

Ｅ２．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０４５２歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０５２０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０８９歪み。 　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０８８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．１７０％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．１５８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

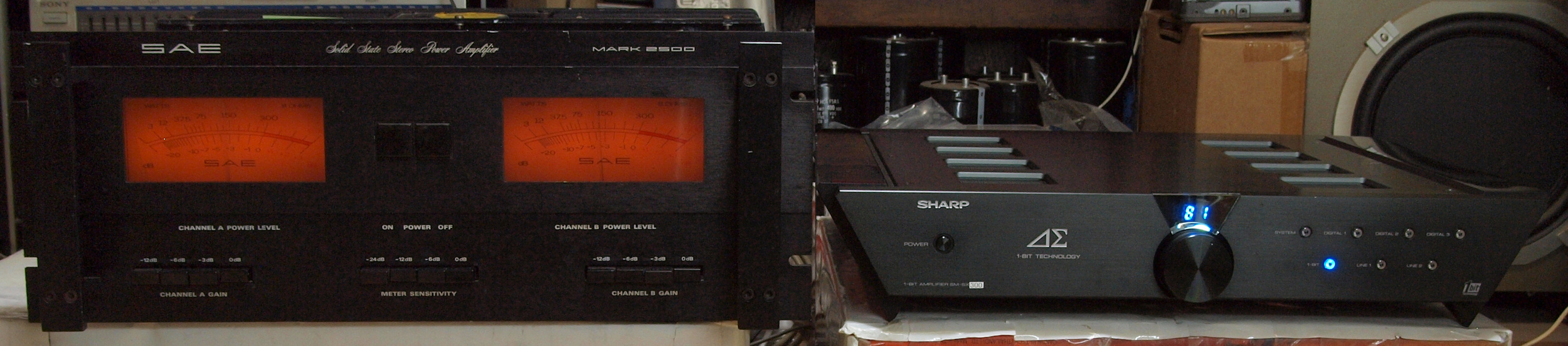

Ｅ５．　完成　引き続き２４時間エージング。　左は　ＳＡＥ　ＭＡＲＫ ２５００

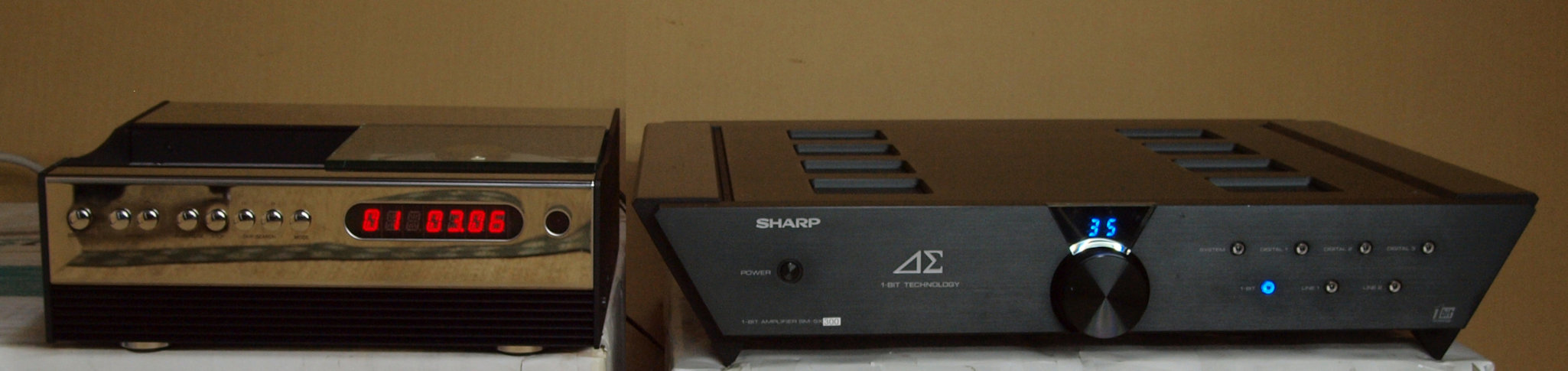

Ｅ６．　完成　引き続き２４時間エージング。　左はAura Note premier

Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｓｈａｒｐ　ＳＭ−ＳＸ２００　の仕様（マニアル・カタログより）

型式 1ビットアンプ　ＳＭ−ＳＸ２００ 定格出力（1kHz） 200W＋200W（4Ω）、150W+150W(8Ω) 周波数特性 5Hz〜100kHz +1 -3dB 全高調波歪率 0.05％（1kHz、1W出力時） ダイナミックレンジ 105dB サンプリング周波数 約5.6MHz(64fs、fs＝44.1kHz) A/Dノイズシェーピング 7次�刄ｰ変調ノイズシェーピング 入力端子 1ビットデジタル入力専用端子:1系統 BNC同軸デジタル入力:1系統 RCA同軸デジタル入力:1系統 角型光デジタル入力:1系統 RCAアナログ入力:2系統 XLRアナログ・バランス入力:1系統 1ビットシステム専用入力端子:1系統 出力端子 角型光デジタル出力=1系統 RCAアナログ出力=1系統 電源 AC100V、50Hz/60Hz 定格消費電力 195W(200W+200W出力電圧設定時、4Ω) 最大外形寸法 幅472×高さ89×奥行480mm（つまみ・突起部含む） 重量 約19kg 付属品 電源ケーブル×1、取扱説明書×1、保証書×1、 フロント用台座×2、リア用台座×2 価格 ※受注生産品 \1,500,000税抜価格 （2001年12月発売） Ｓｈａｒｐ　ＳＭ−ＳＸ１００　サービスマニアルよりのＳＰ出力ノイズ特性。
