Ｓｈａｒｐ　ＳＭ−ＳＸ１００．　３台目修理記録

２０１８／１２／７到着　　　　２０１９／２／１完成

注意 　　　　シャーシにＳＰ出力の線（アース側も）を接続してはいけません。 　　　　左右ＳＰ出力のアース側も接続（共通にする）してもいけません。

Ａ．　修理前の状況 ヤフーオークションにて８年ほど前に購入し、主に週末に使用。 会社の先輩宅にて同機の音を聞き、一目惚れし、オークションにて探して購入。 代わりがみつからないまま、長らく気に入って使用しています。 現状況。 １．電源スイッチを入れても、カチッというリレーの音がするまでにかなり時間がかかる場合がある。 ２．ボリュームを回した際、ボリュームのデジタル表示が００より１段ずつ上がるはずが 　　１２→１３→１０→１４　のような行ったり戻ったりといった上がり方をする。 ３．機器自体も古くなったため、オーバーホールを行いたいが、シャープも修理受付をしない。 B．　原因 電源回路故障。 制御回路故障。 Ｃ．　修理状況 通常修理なので、非公開です。 Ｅ．　調整・測定 Ｆ．　修理費　　　　９０，０００円　　　通常修理ですが特別にHP製作。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓｈａｒｐ　ＳＭ−ＳＸ１００　の仕様（カタログ・マニアルより）

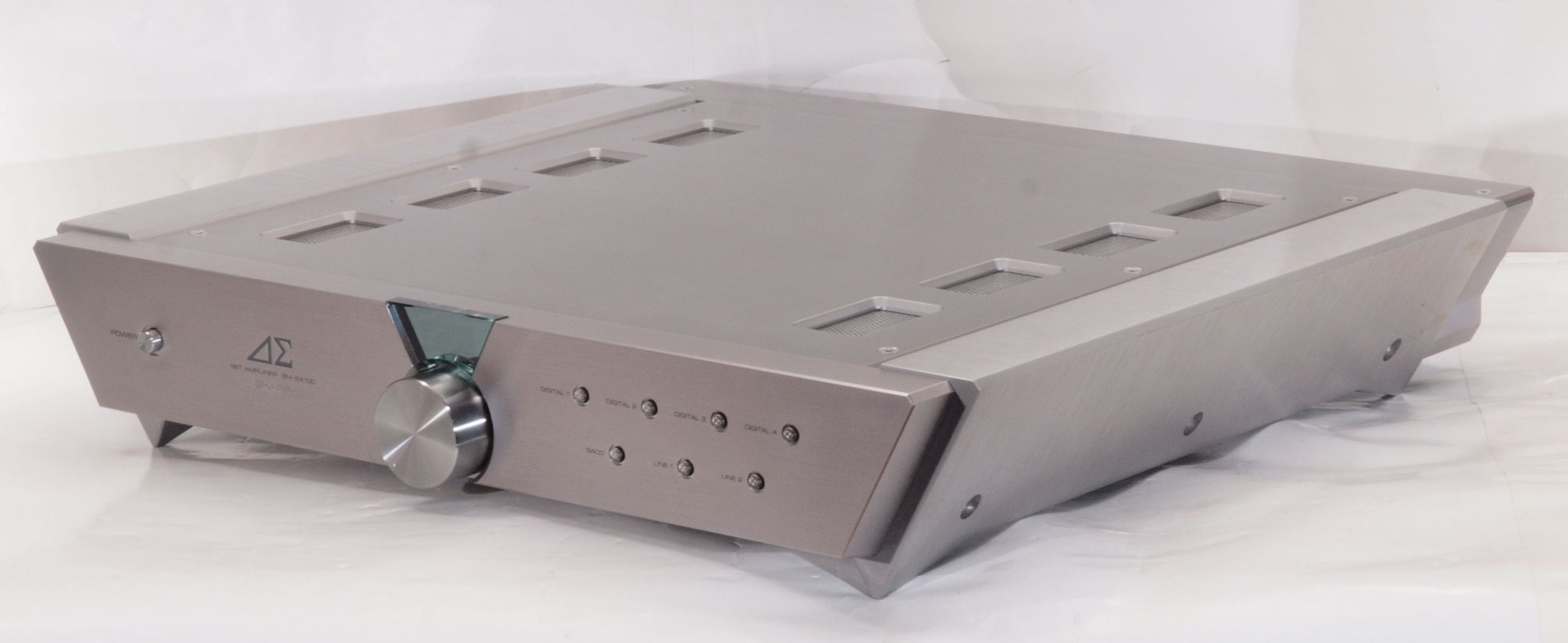

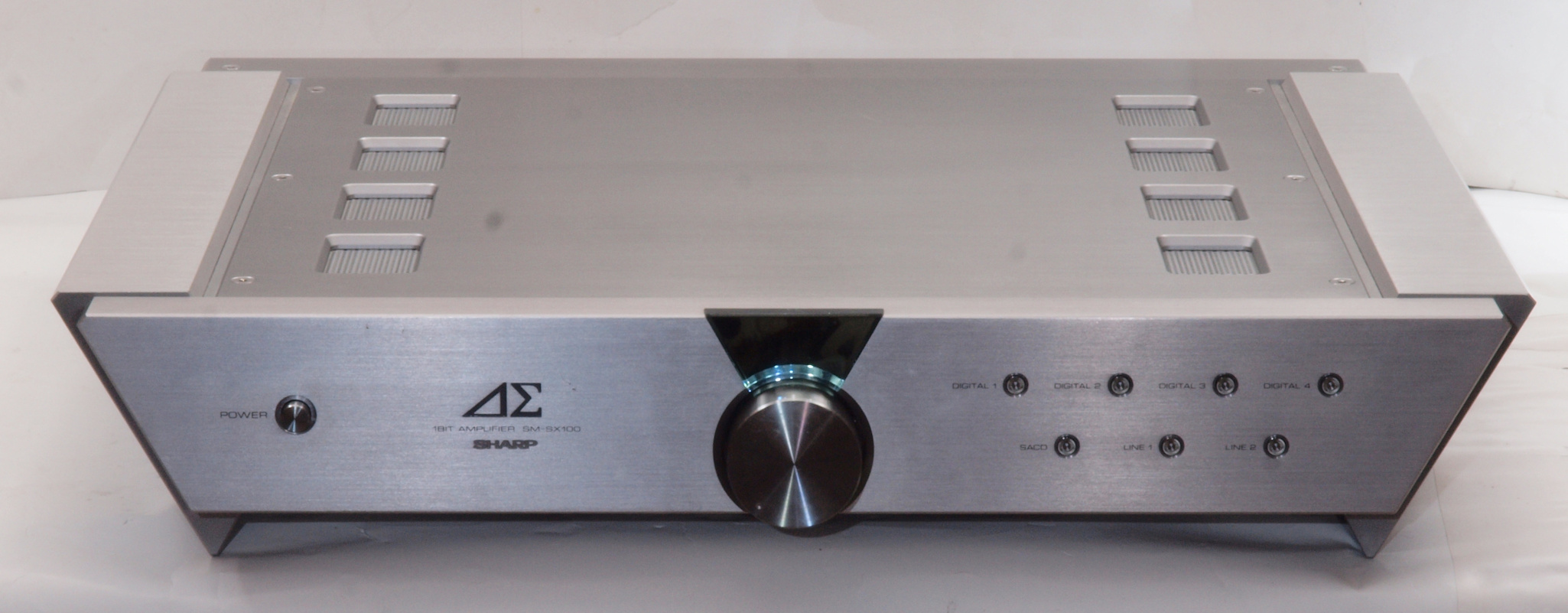

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

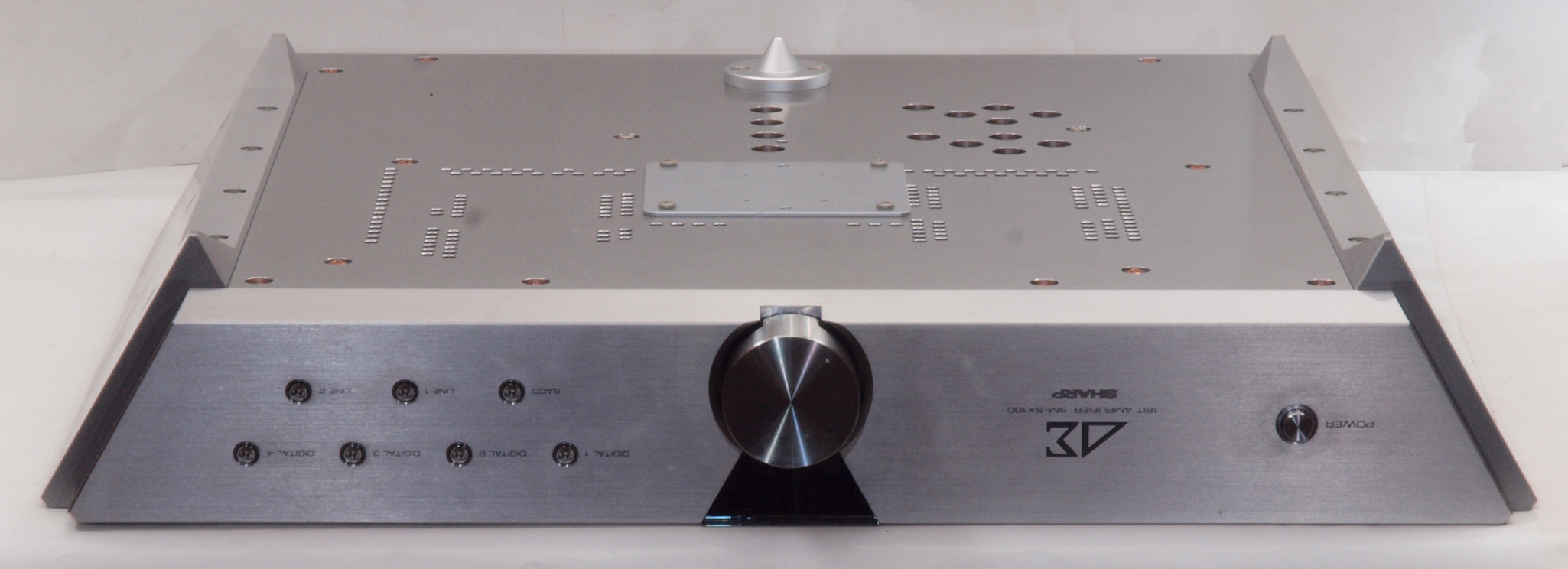

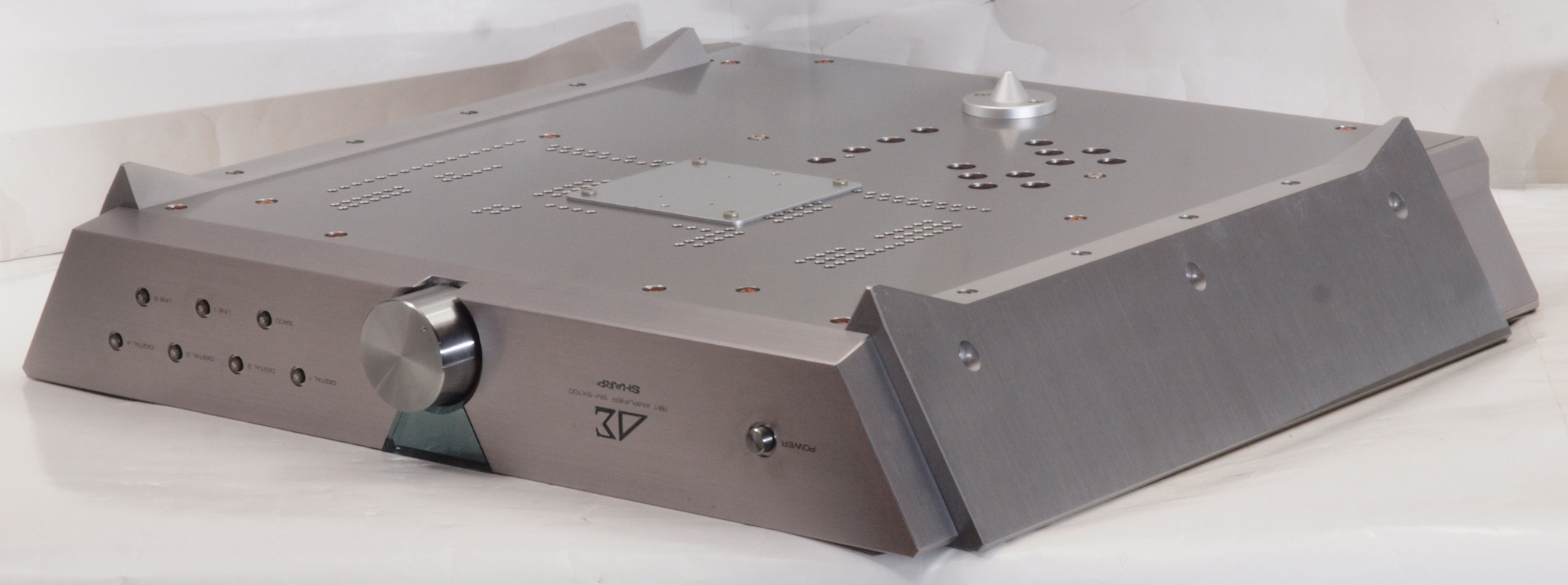

Ａ１２．　点検中　前右から見る

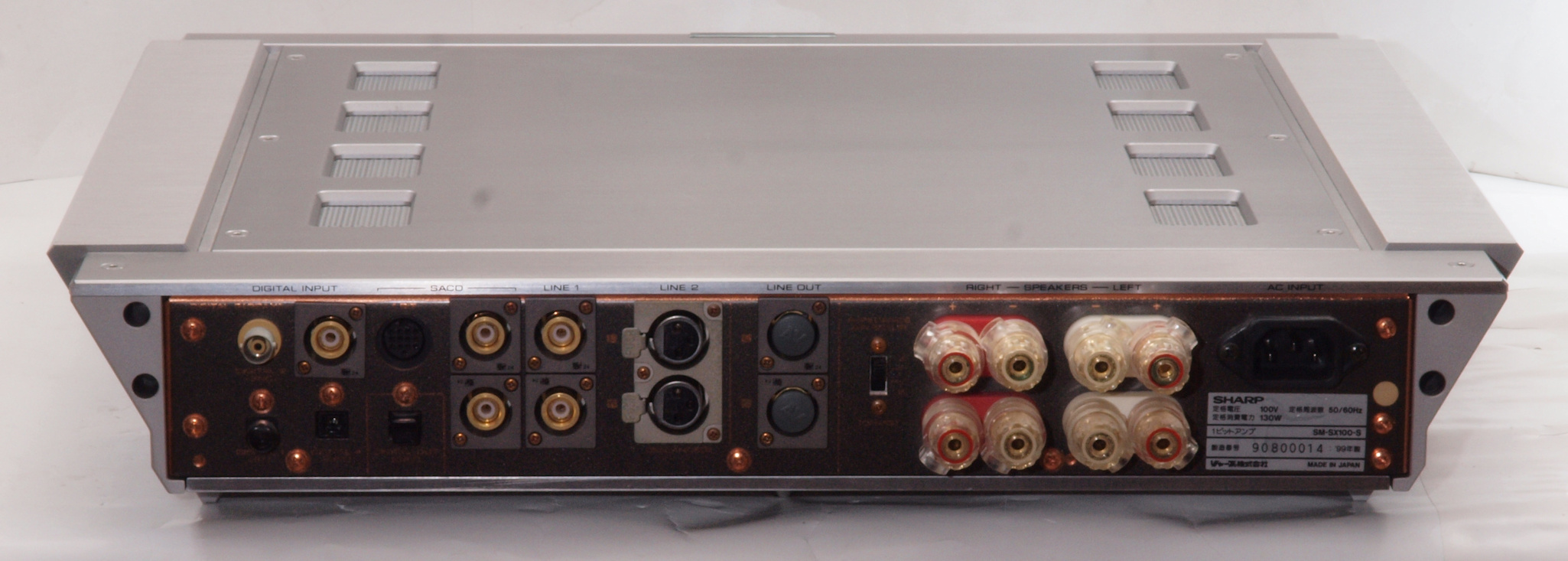

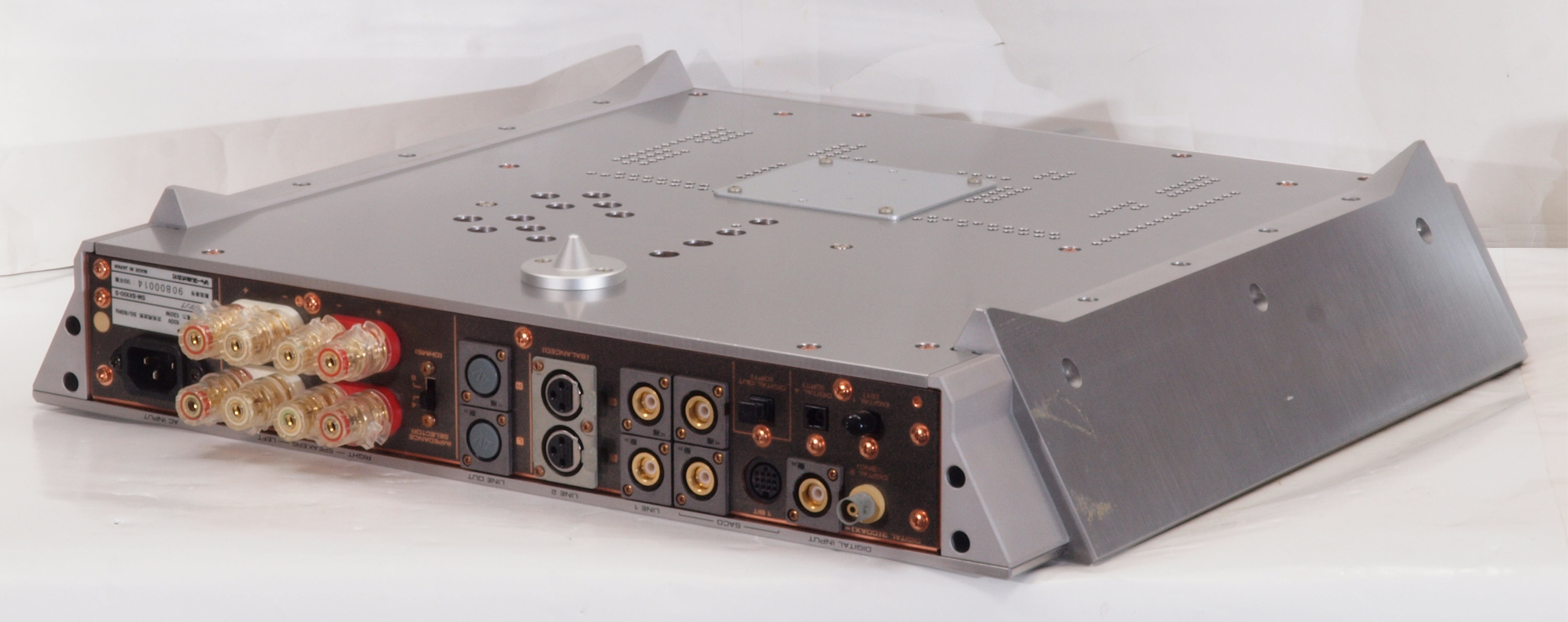

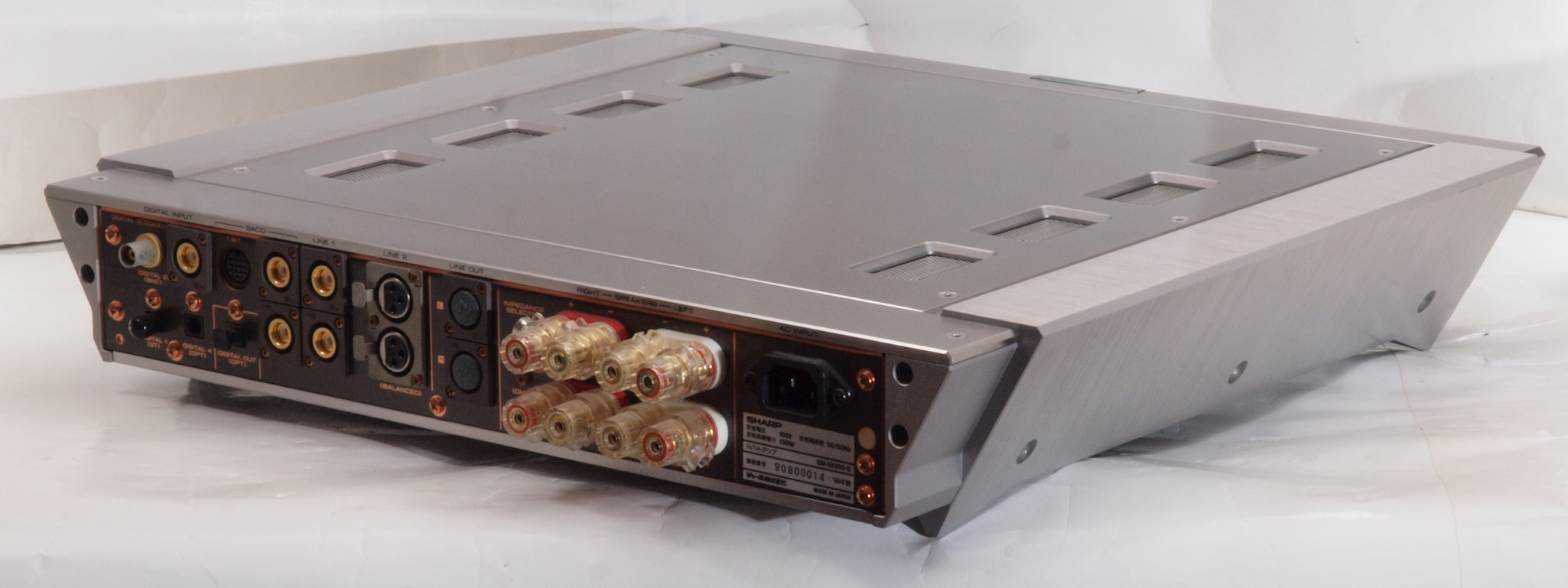

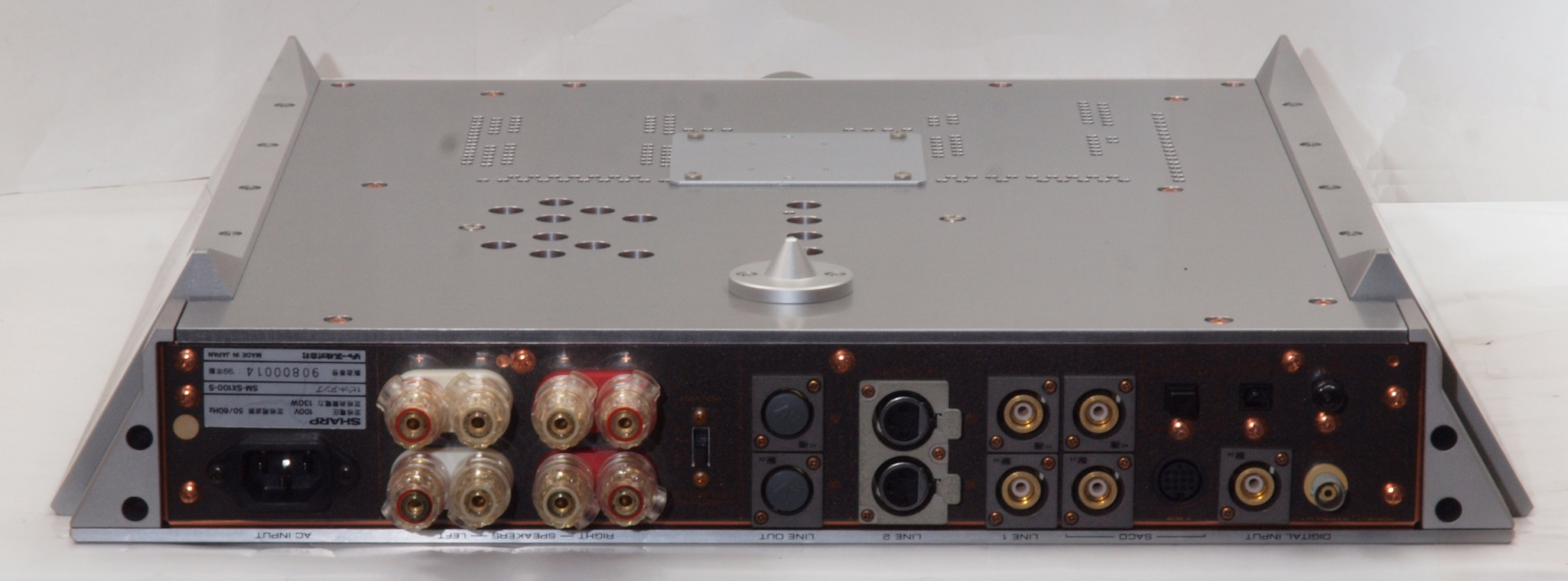

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

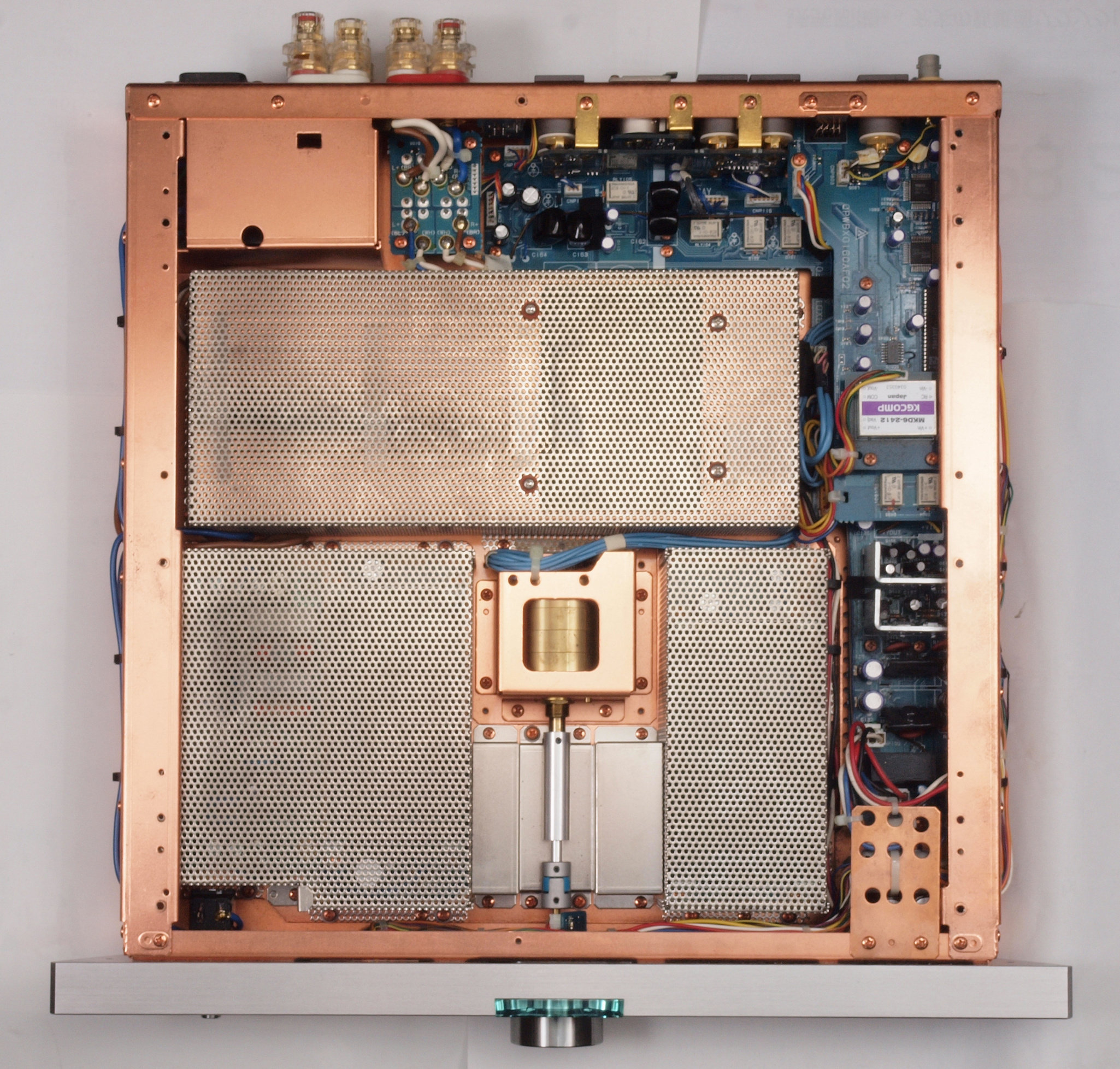

Ａ１６．　点検中　横パネルと上下蓋を取り、上から見る

Ａ１７．　点検中　横パネルと上下蓋を取り、上から見る。　メインＶＲツマミと下足は修理用です。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

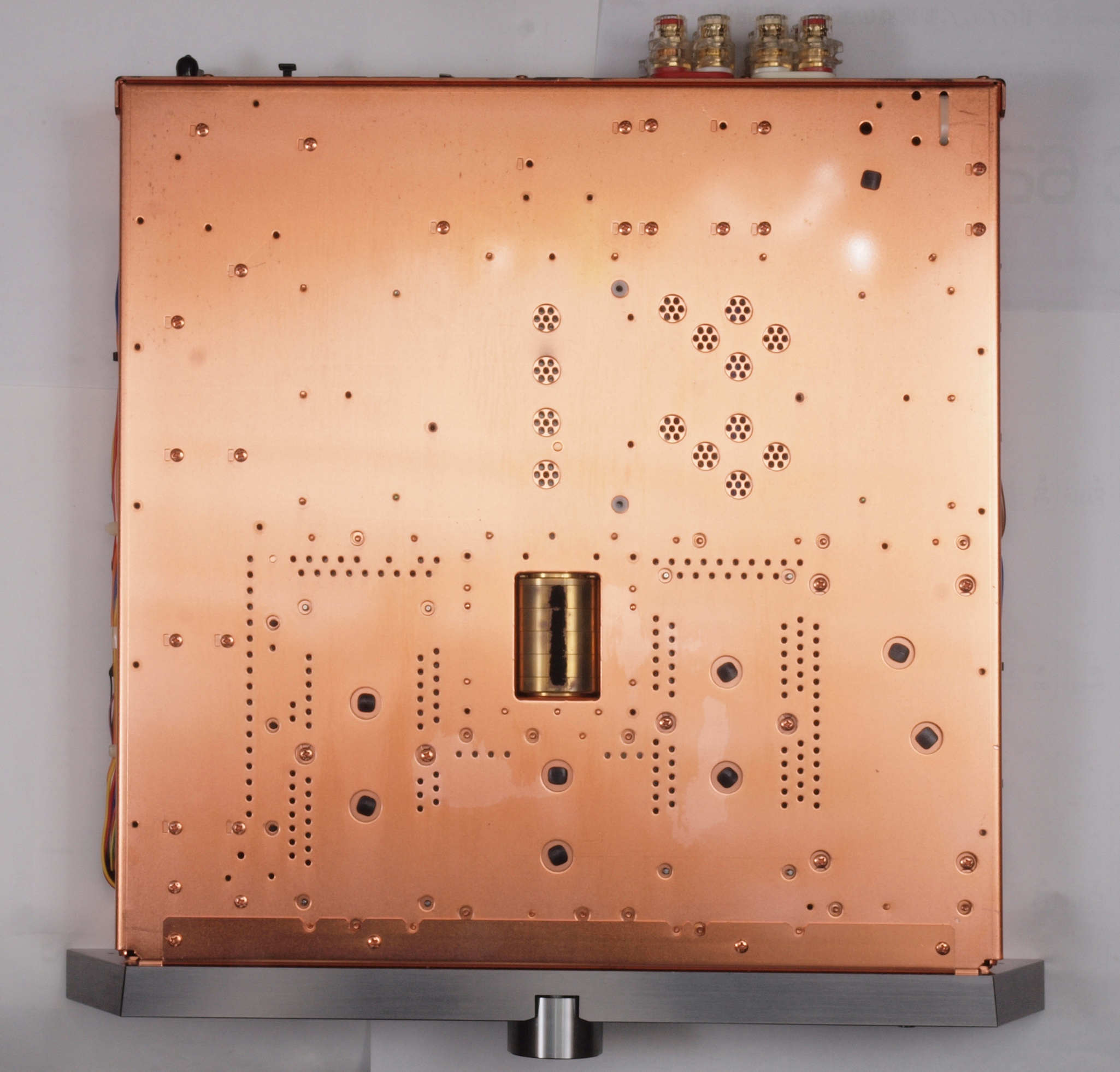

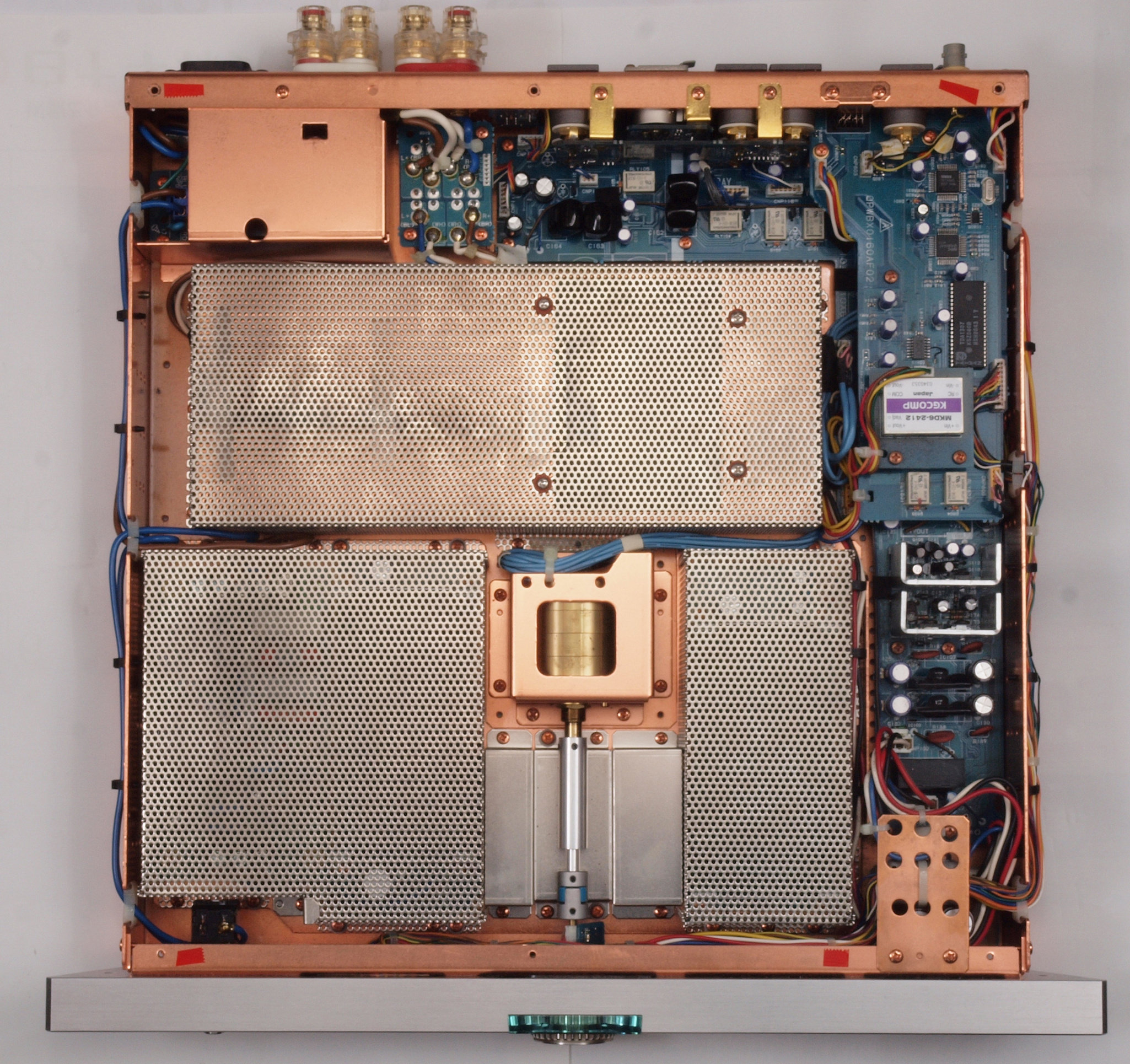

Ａ２５．　点検中　下から見る。

Ａ２６．　点検中　横パネルと上下蓋を取り、下から見る。

Ａ２７．　点検中　横パネルと上下蓋を取り、下から見る。　メインＶＲツマミと下足は修理用です。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０．　修理中　前後パネル、基板を取り去ったシャーシ。

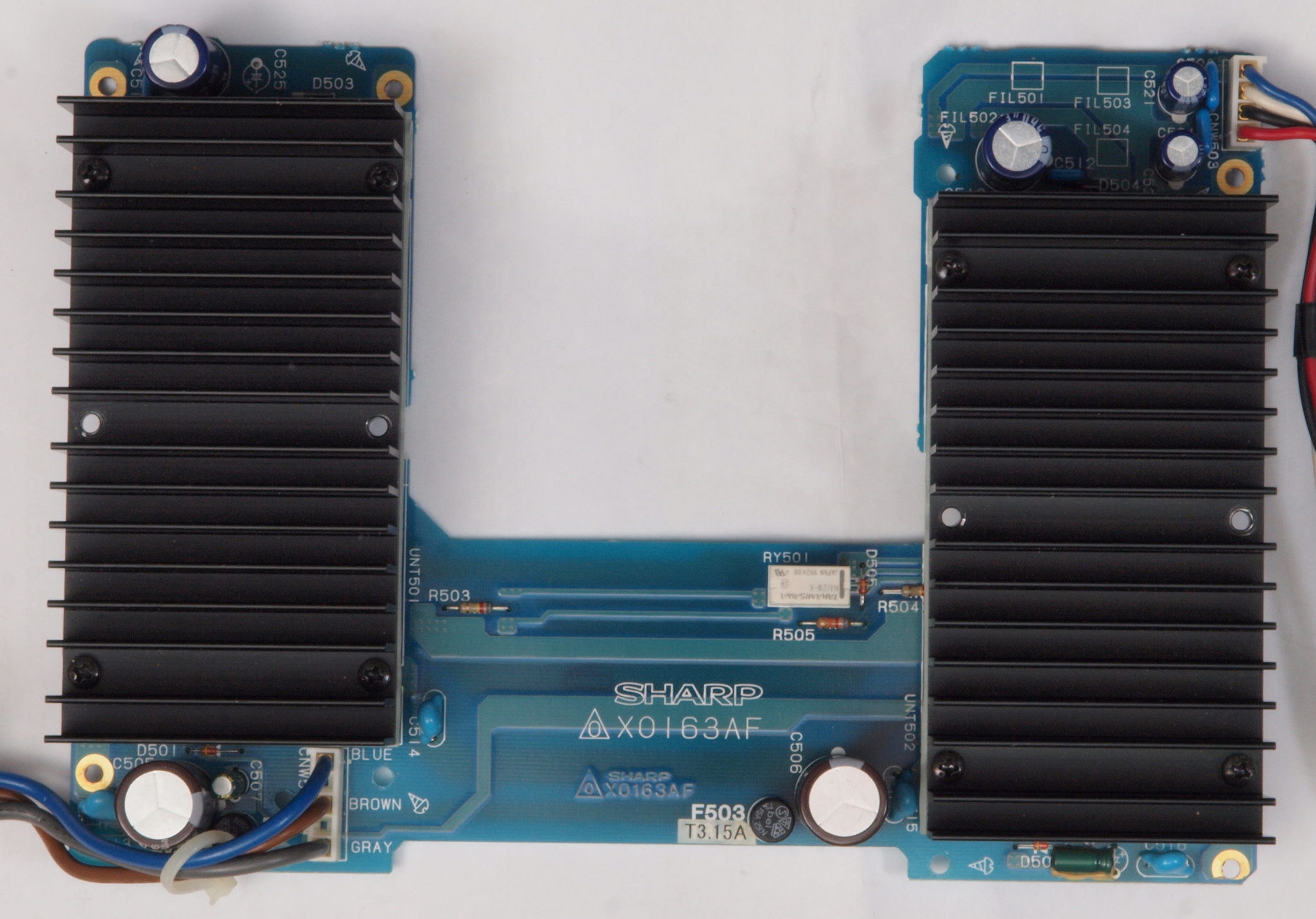

Ｃ１１．　修理中　１ビットAMP。

Ｃ１２．　修理中　１ビットAMP基板。

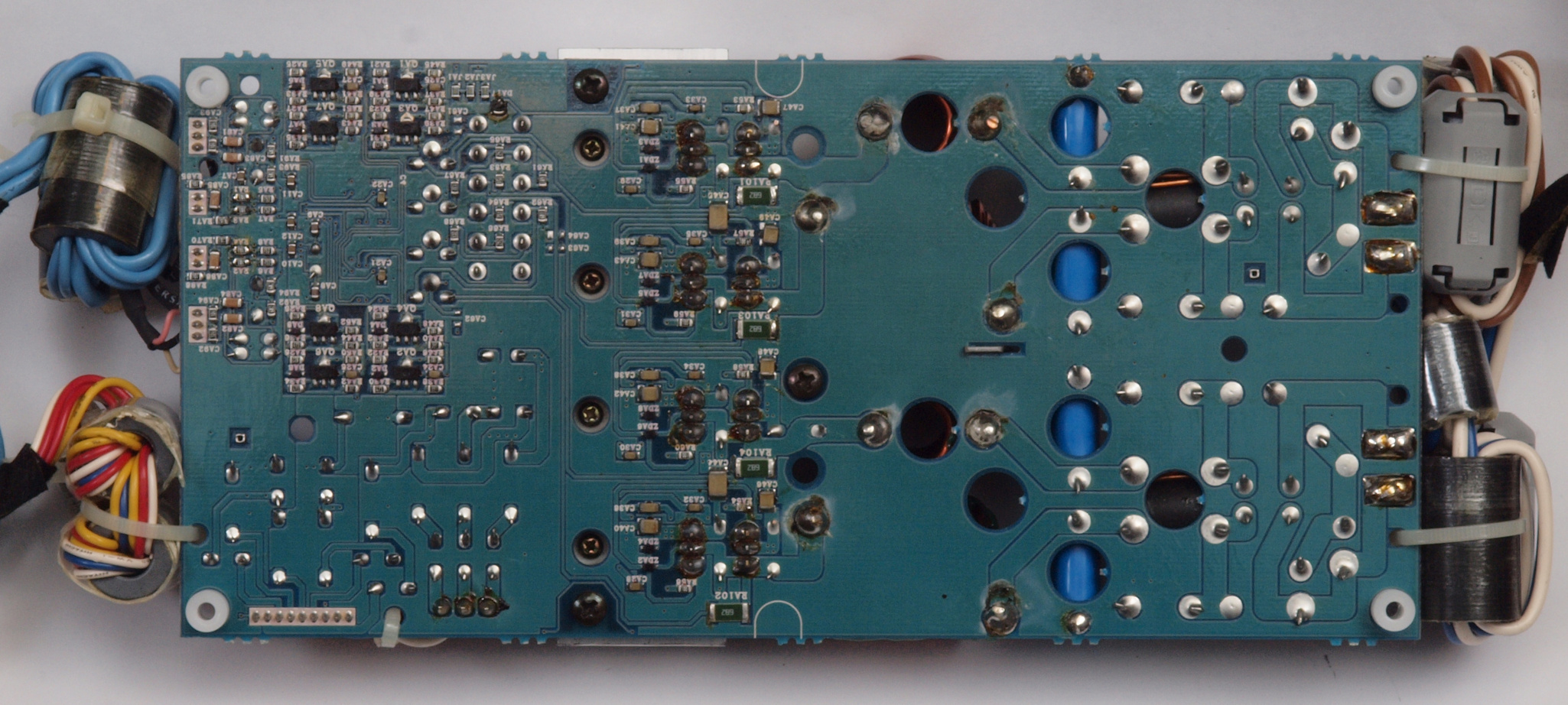

Ｃ１３．　修理中　１ビットAMP基板裏。

Ｃ２１．　修理中　電源部（ＡＣ−ＤＣコンバーター、ＤＣ−ＤＣコンバーター）

Ｃ２２．　修理中　ＡＣ−ＤＣコンバーター基板。

Ｃ２３．　修理中　ＡＣ−ＤＣコンバーター基板裏。

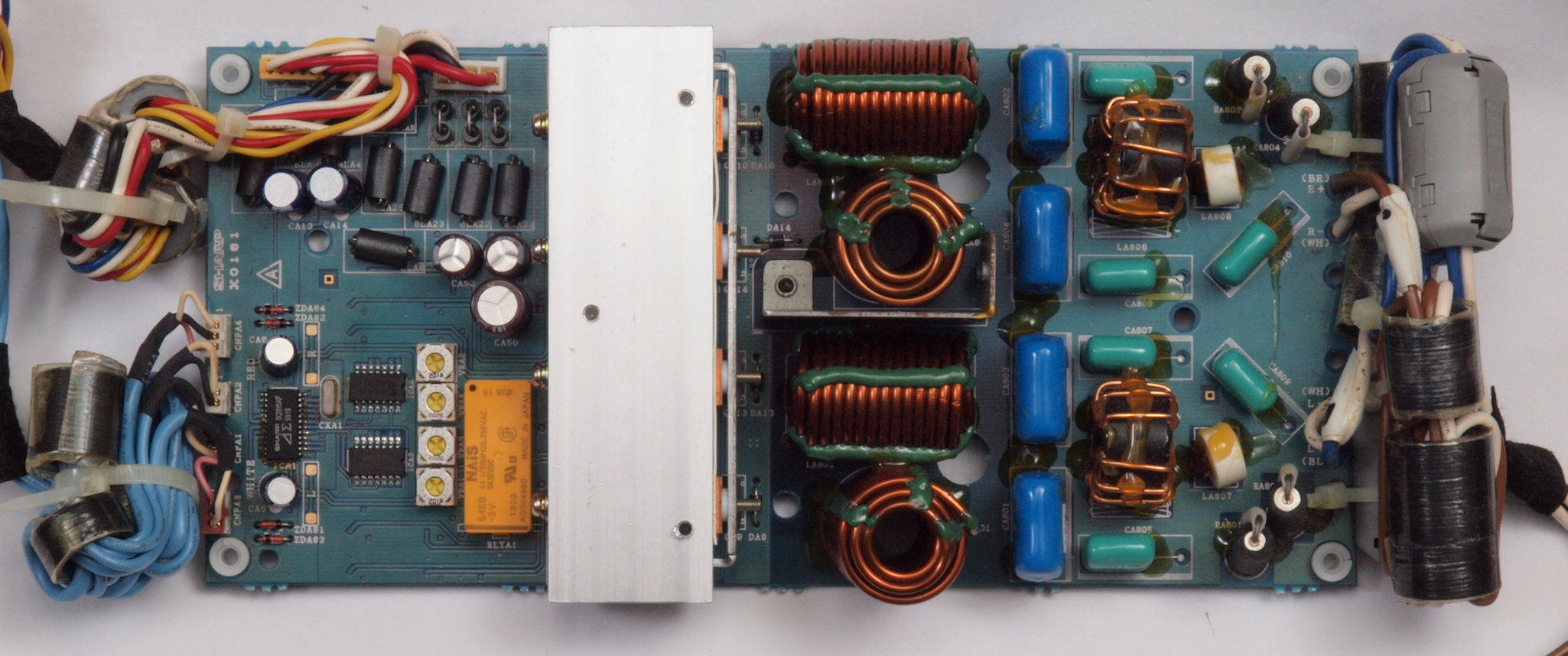

Ｃ２４．　修理中　ＤＣ−ＤＣコンバーター基板。　入力にそれそれ３．１５Ａヒューズが入っている。

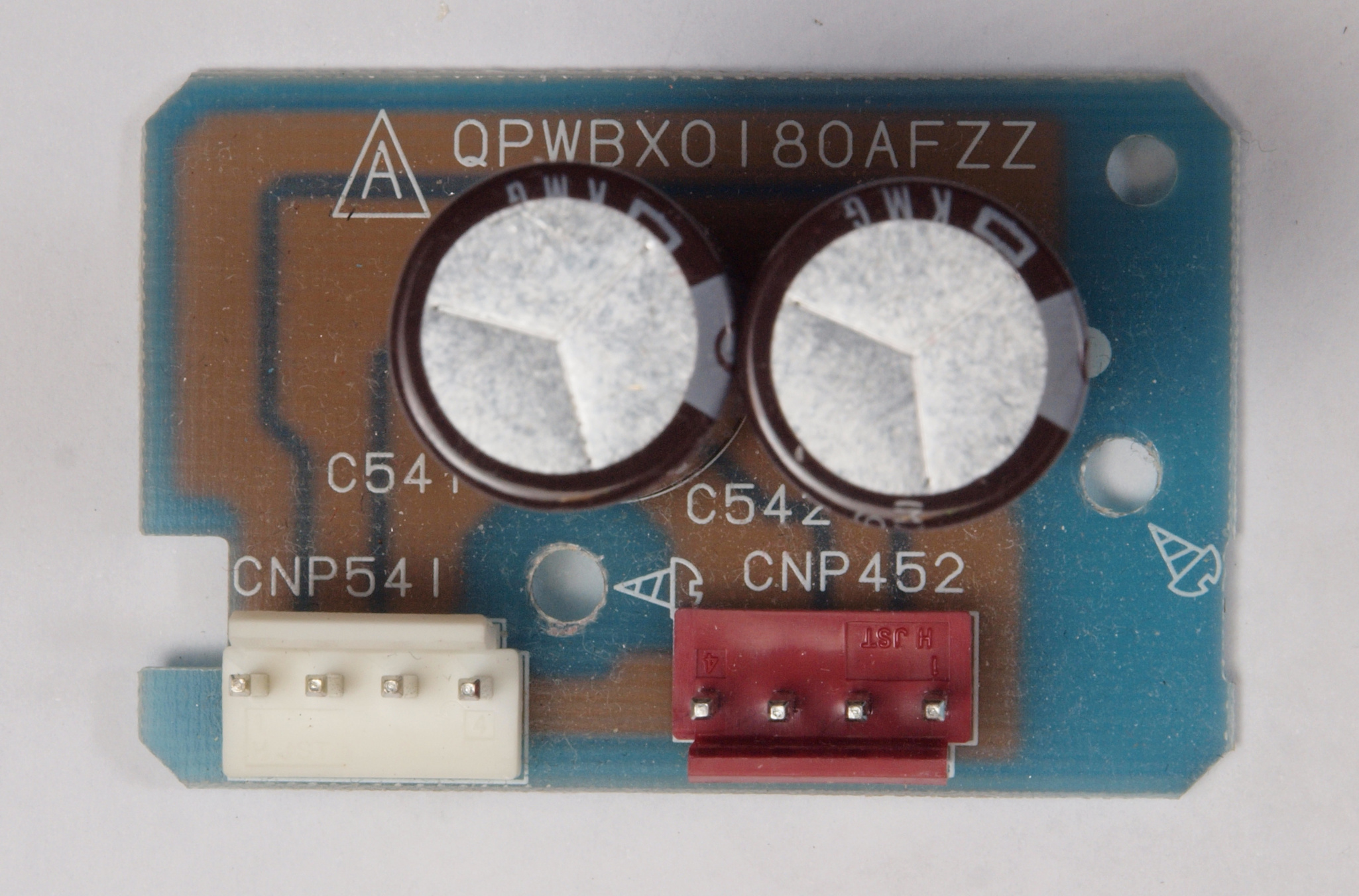

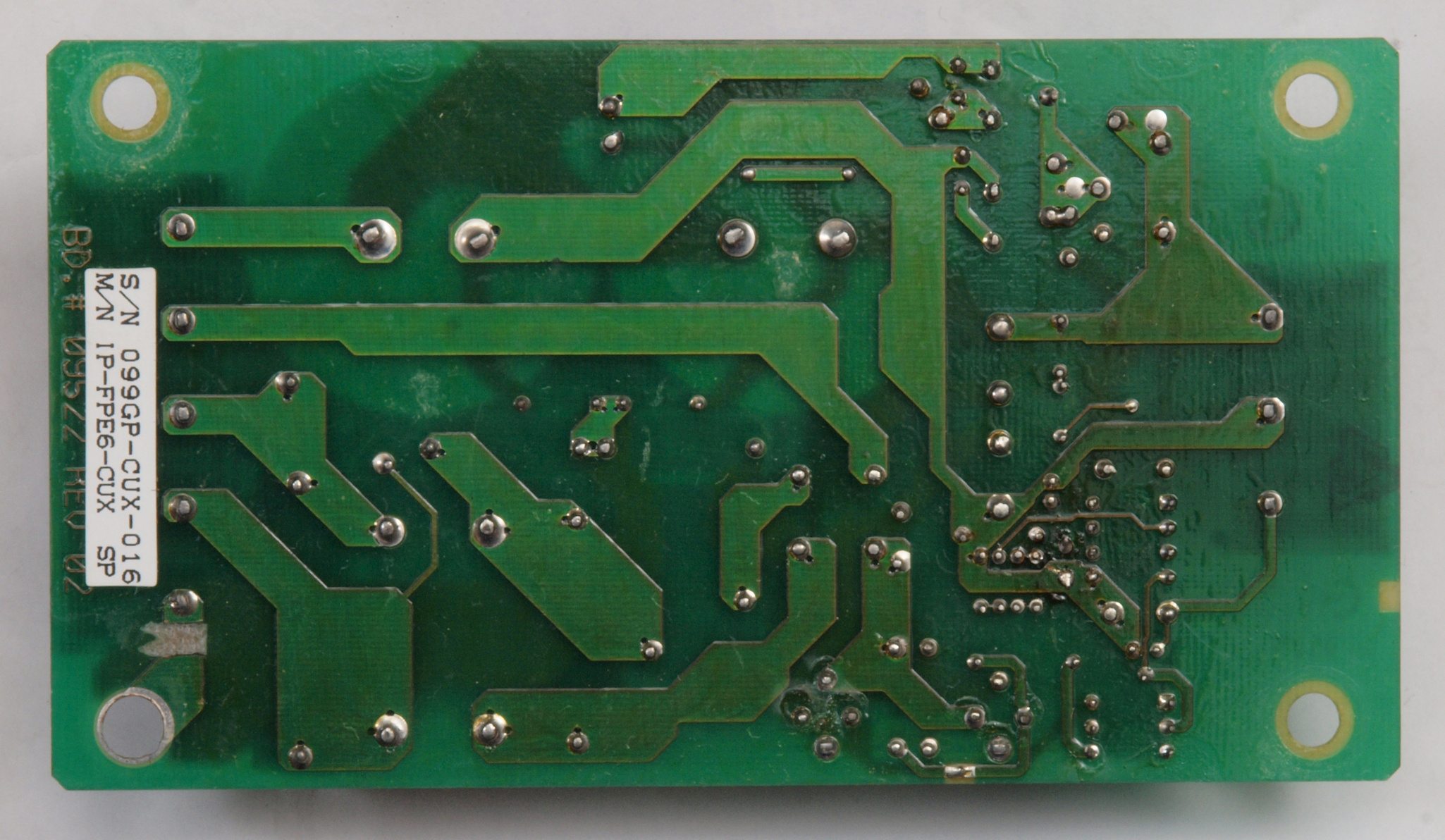

Ｃ２５．　修理中　ＤＣ−ＤＣコンバーター基板裏

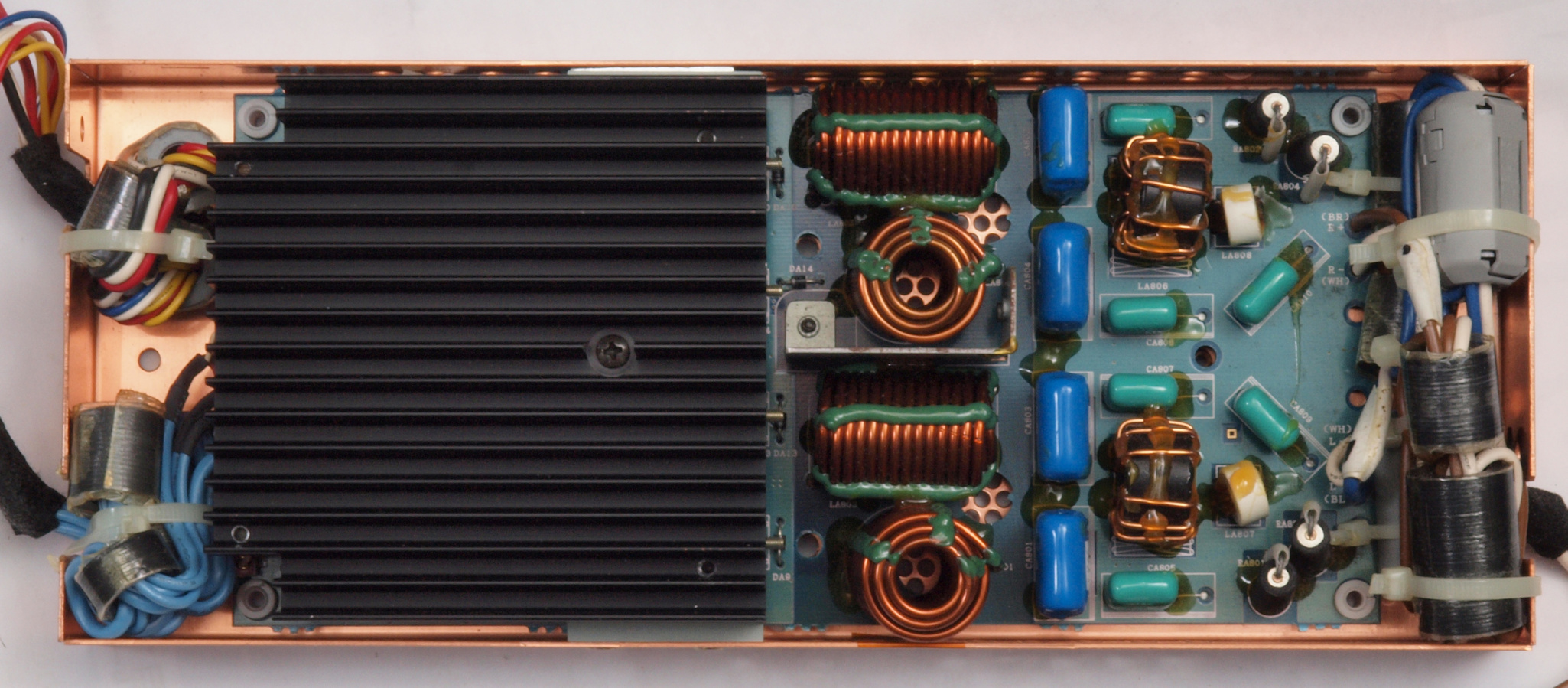

Ｃ３１．　修理中　フイルター基板。

Ｃ３２．　修理中　フイルター基板裏。

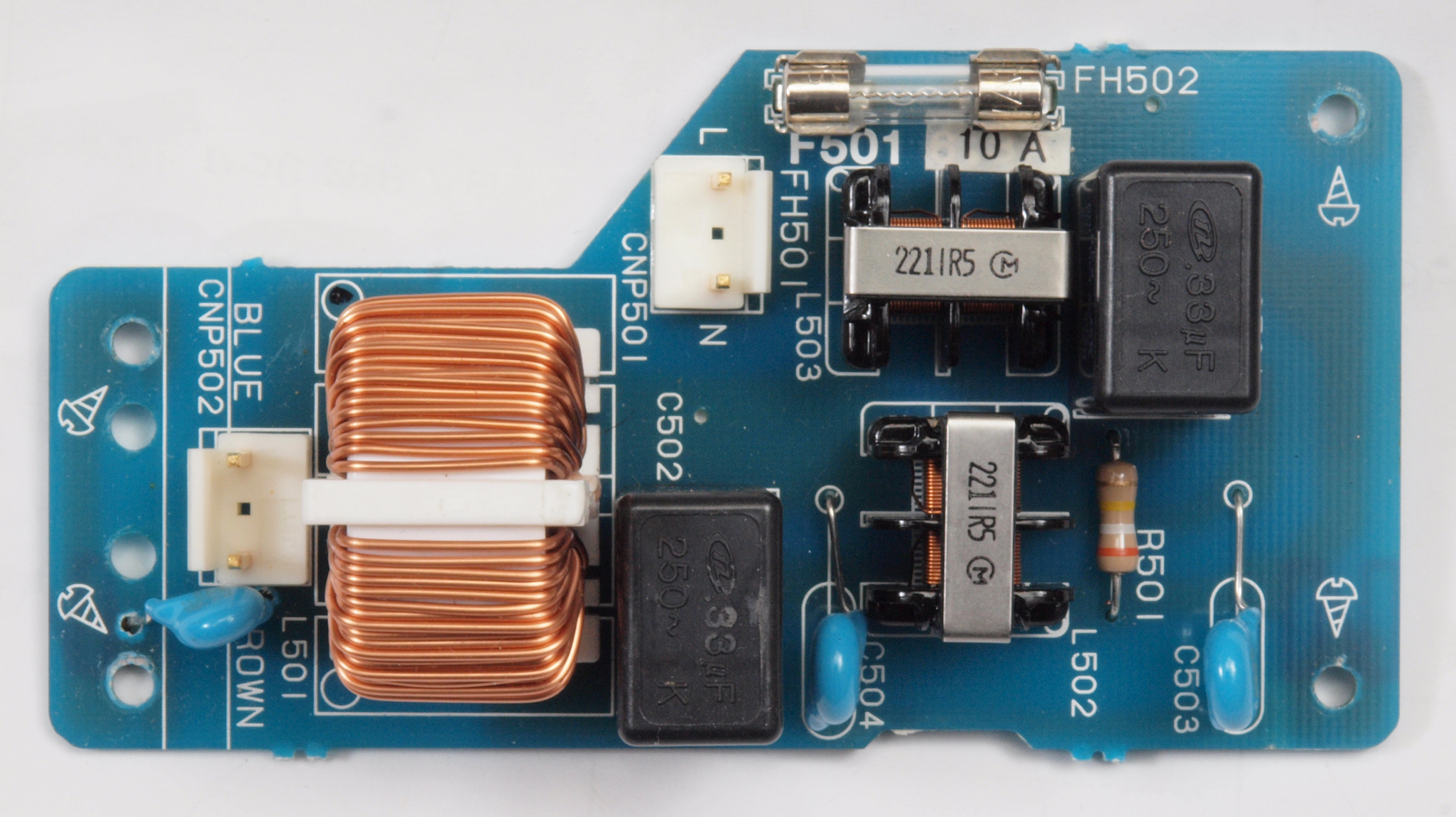

Ｃ４１．　修理中　電源フイルター基板。　電源ヒューズは１０Ａ、　１００Ｖ×１０Ａ＝１ＫＶＡ。

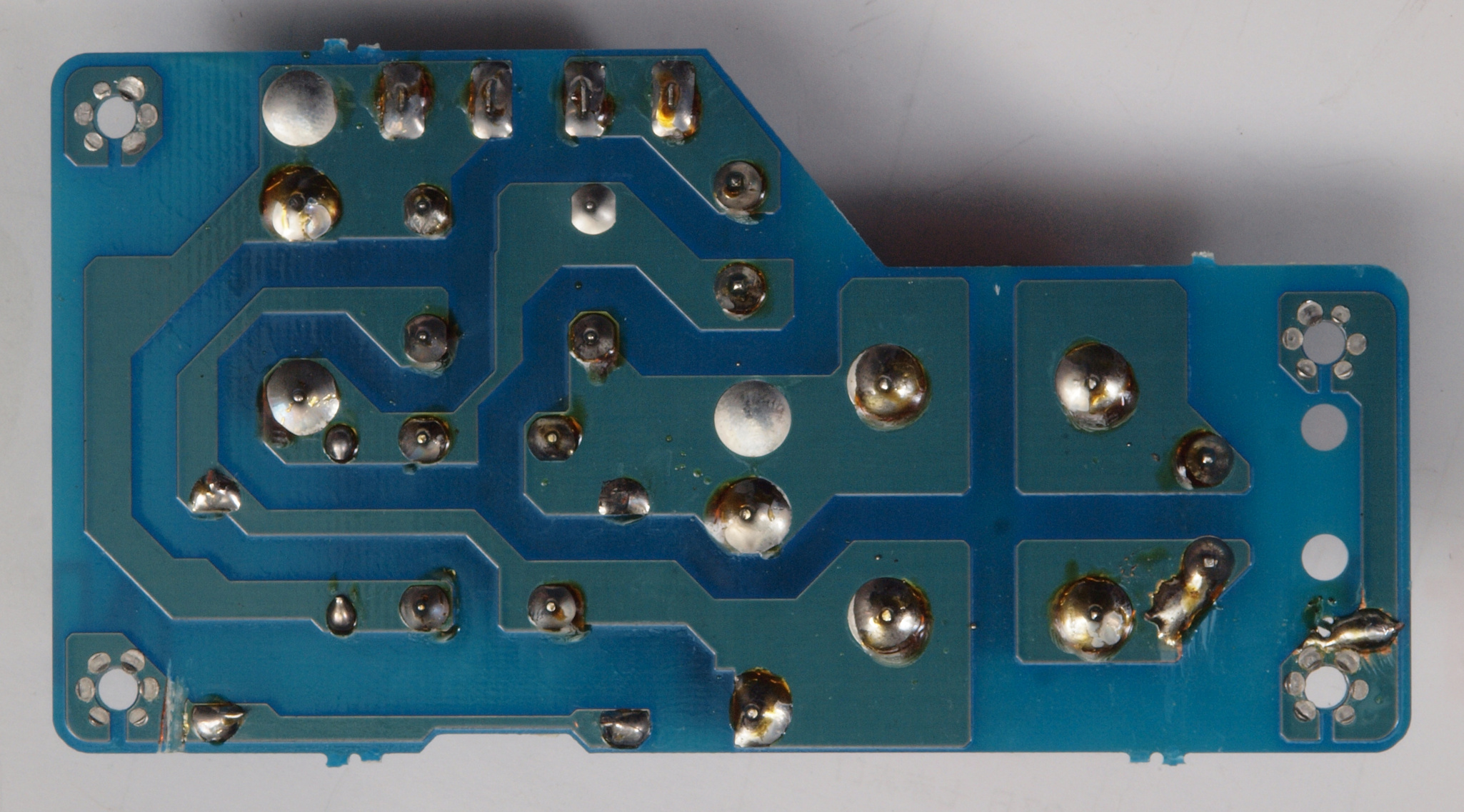

Ｃ４２．　修理中　電源フイルター基板裏。

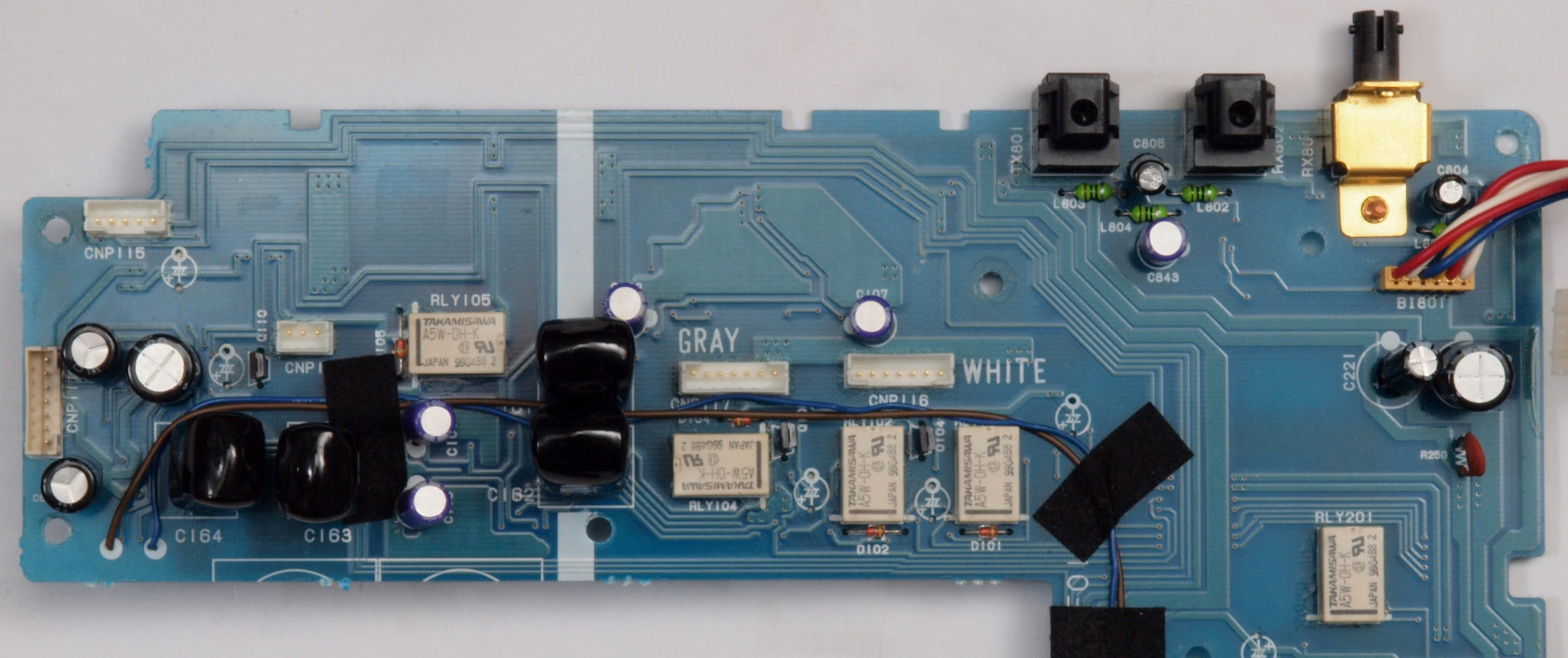

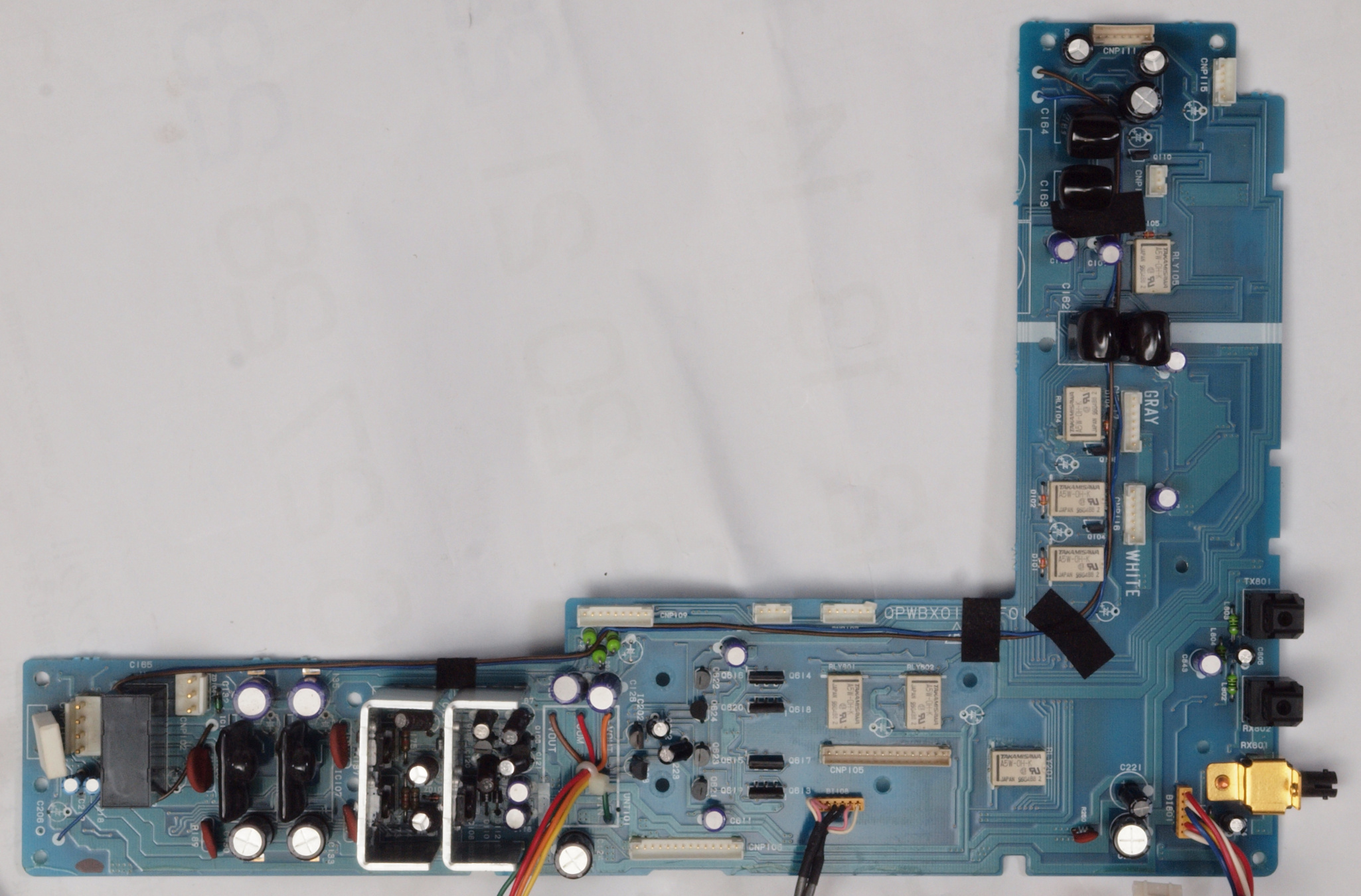

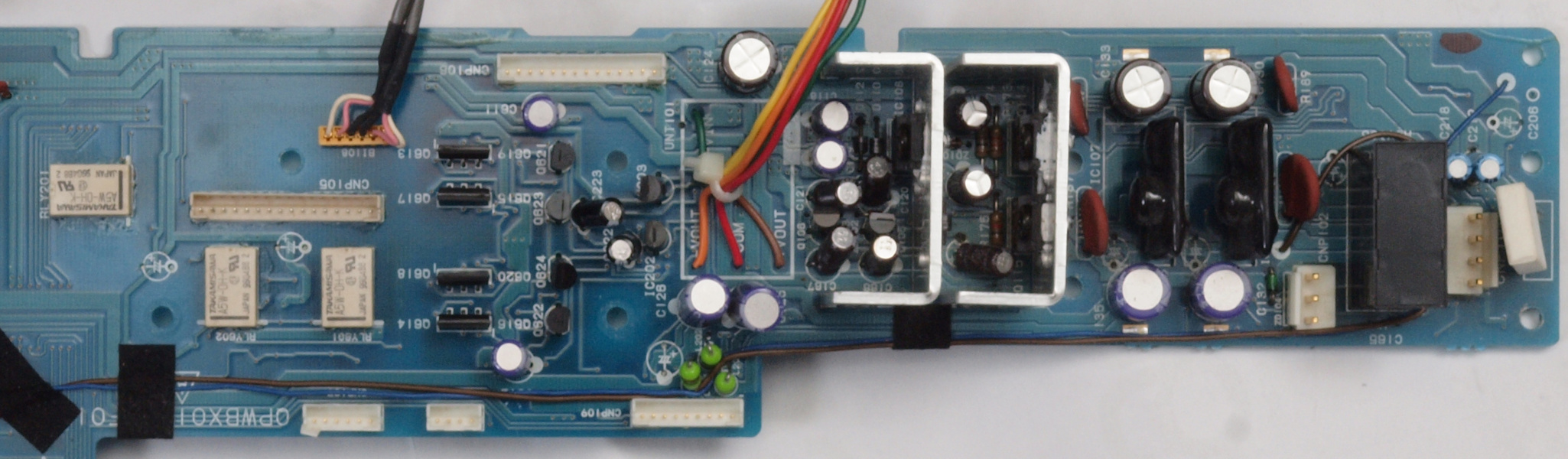

Ｃ５１．　修理中　メイン基板。

Ｃ５２．　修理中　メイン基板、電源部。

Ｃ５３．　修理中　メイン基板、デジタル・アナログ制御部。

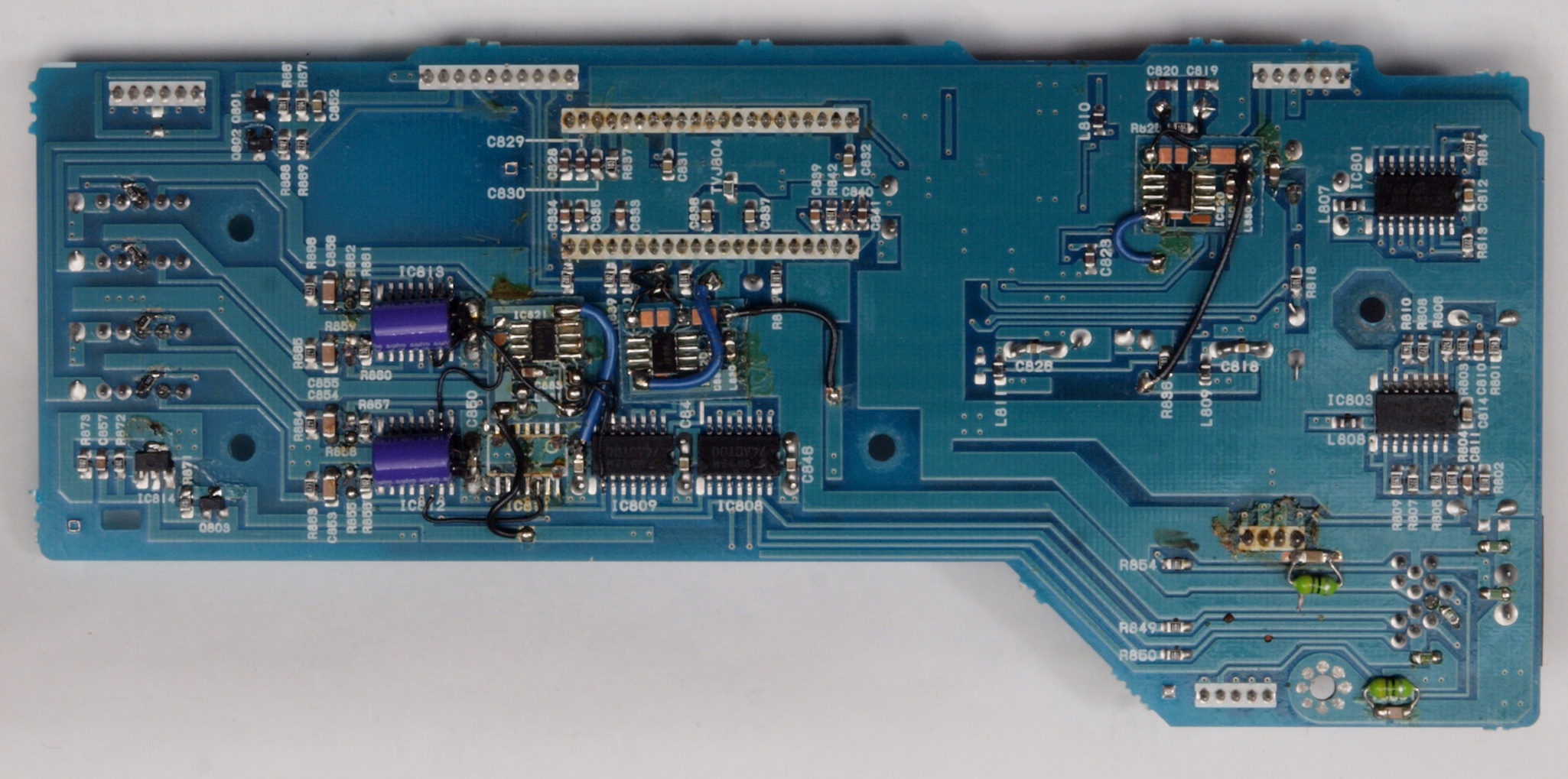

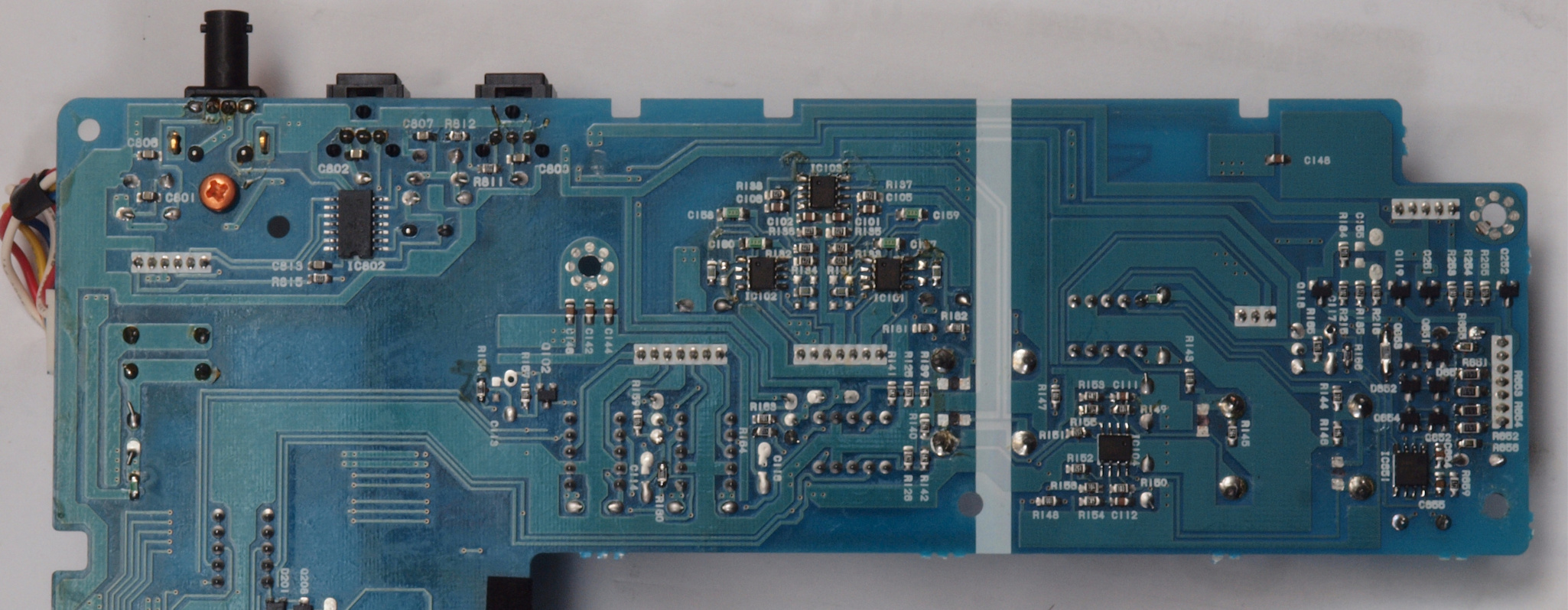

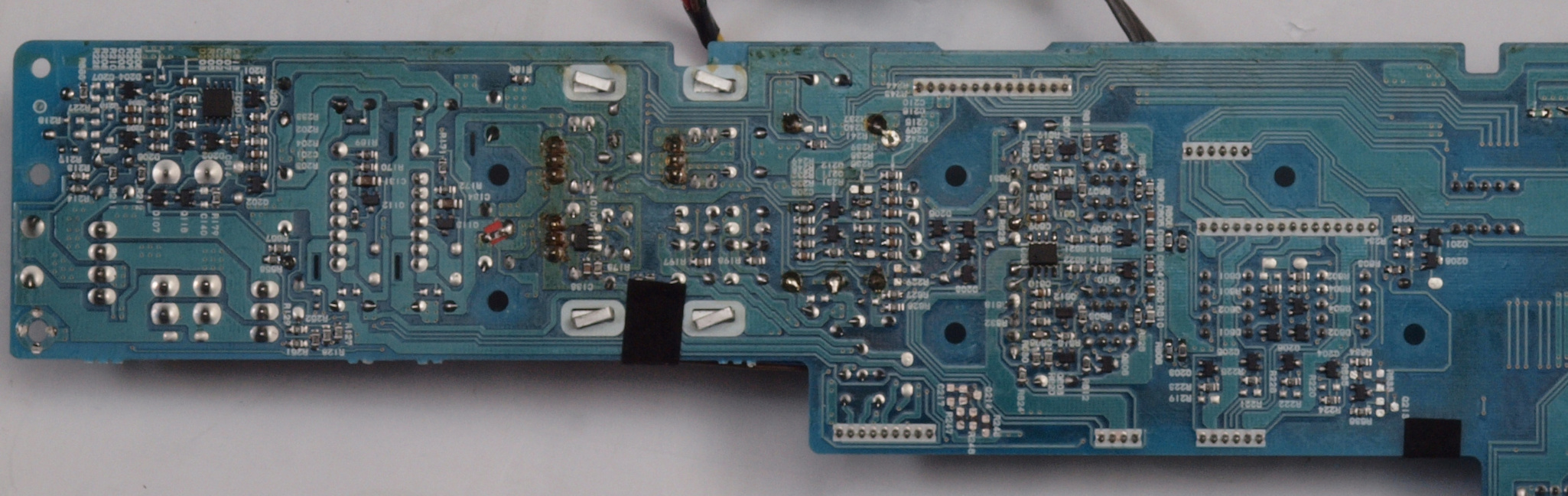

Ｃ５４．　修理中　メイン基板裏。

Ｃ５５．　修理中　メイン基板裏、電源部。

Ｃ５６．　修理中　メイン基板裏、デジタル・アナログ制御部。

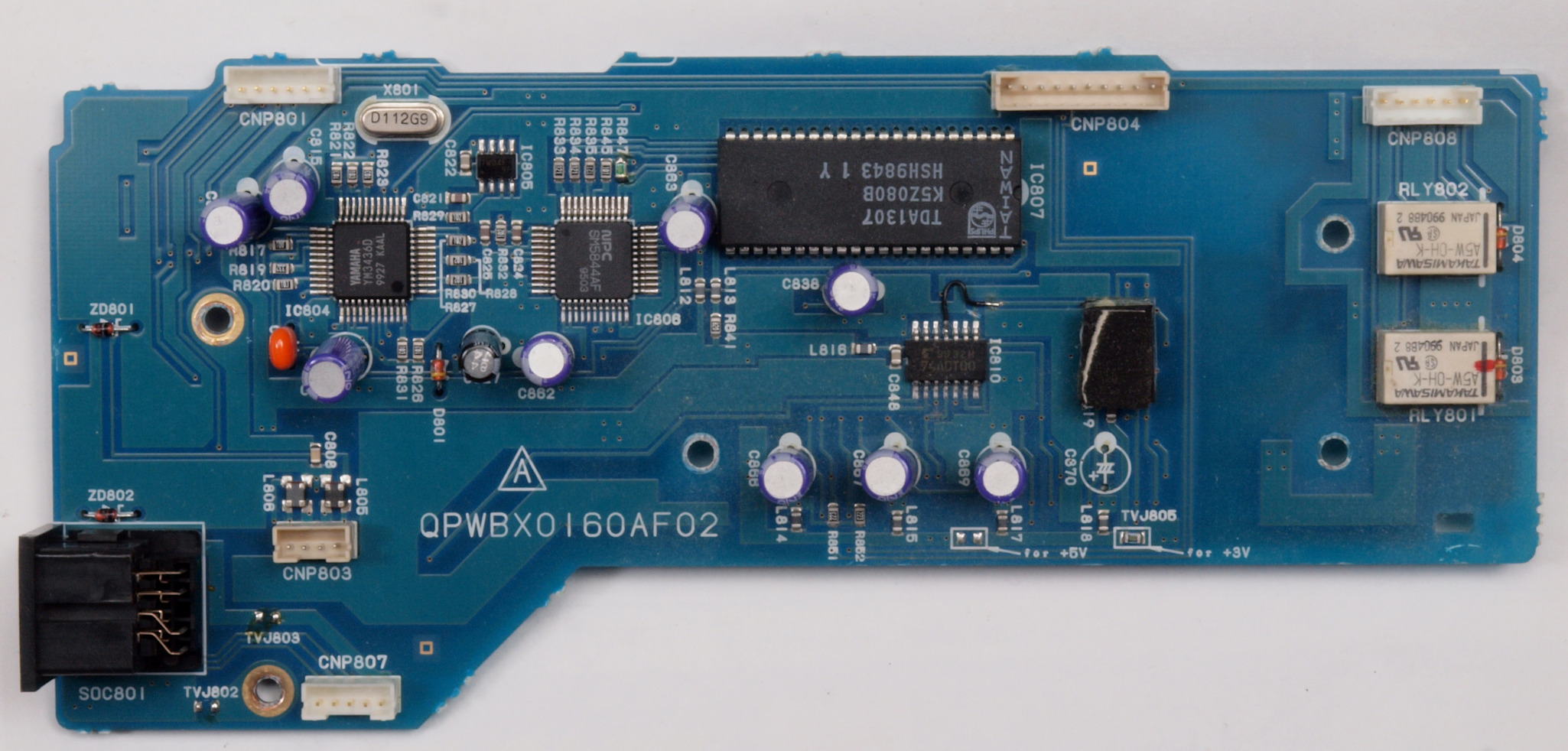

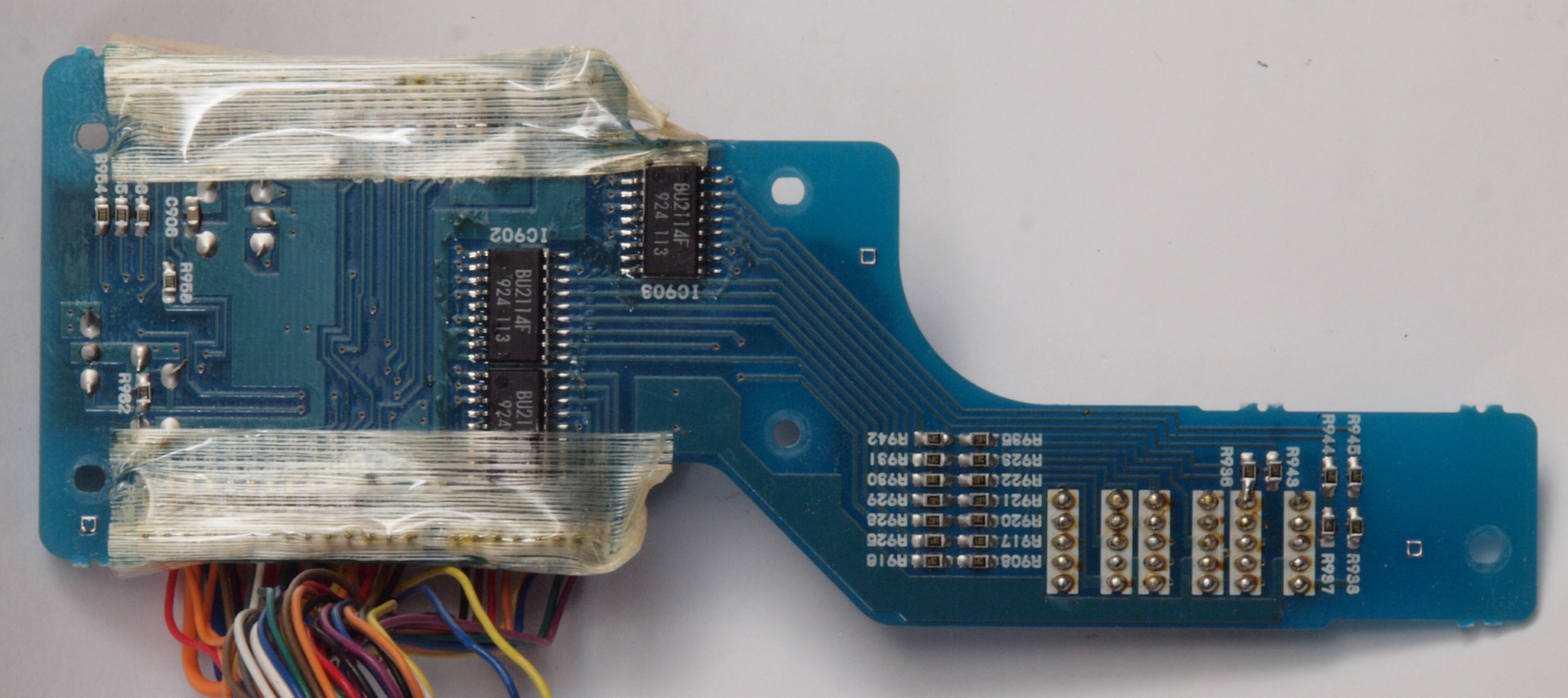

Ｃ６１．　修理中　デジタル入力制御基板。

Ｃ６２．　修理中　デジタル入力制御基板裏。

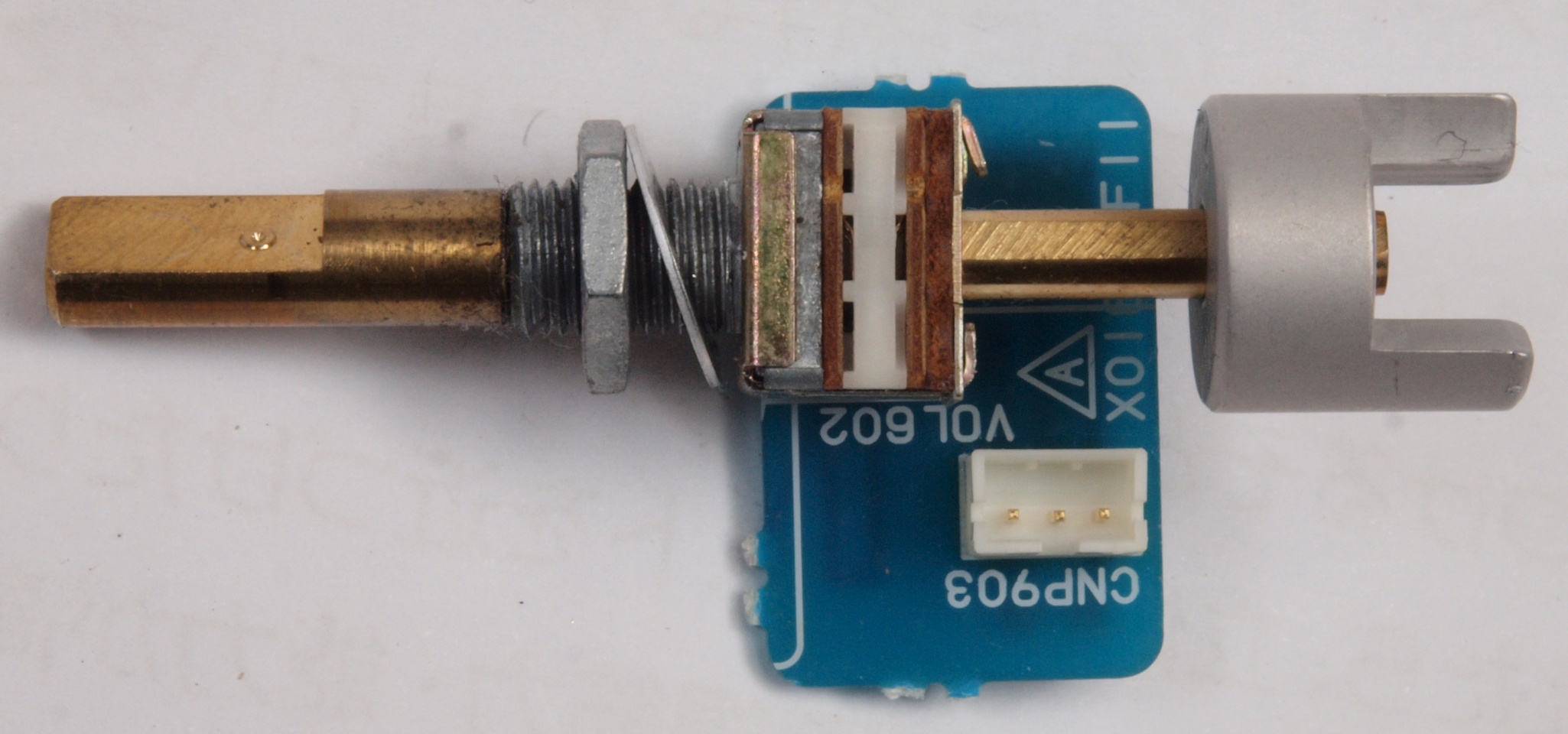

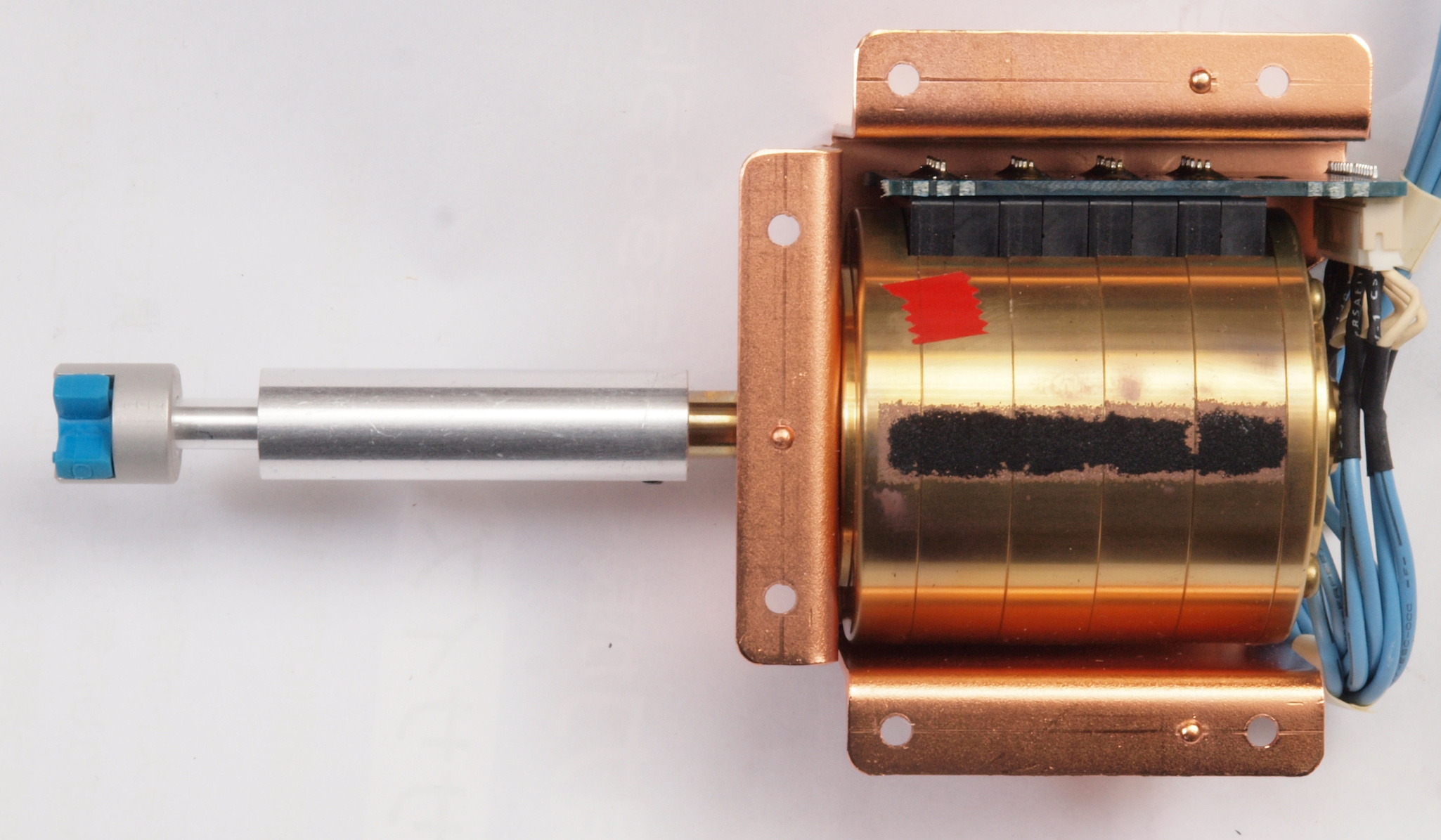

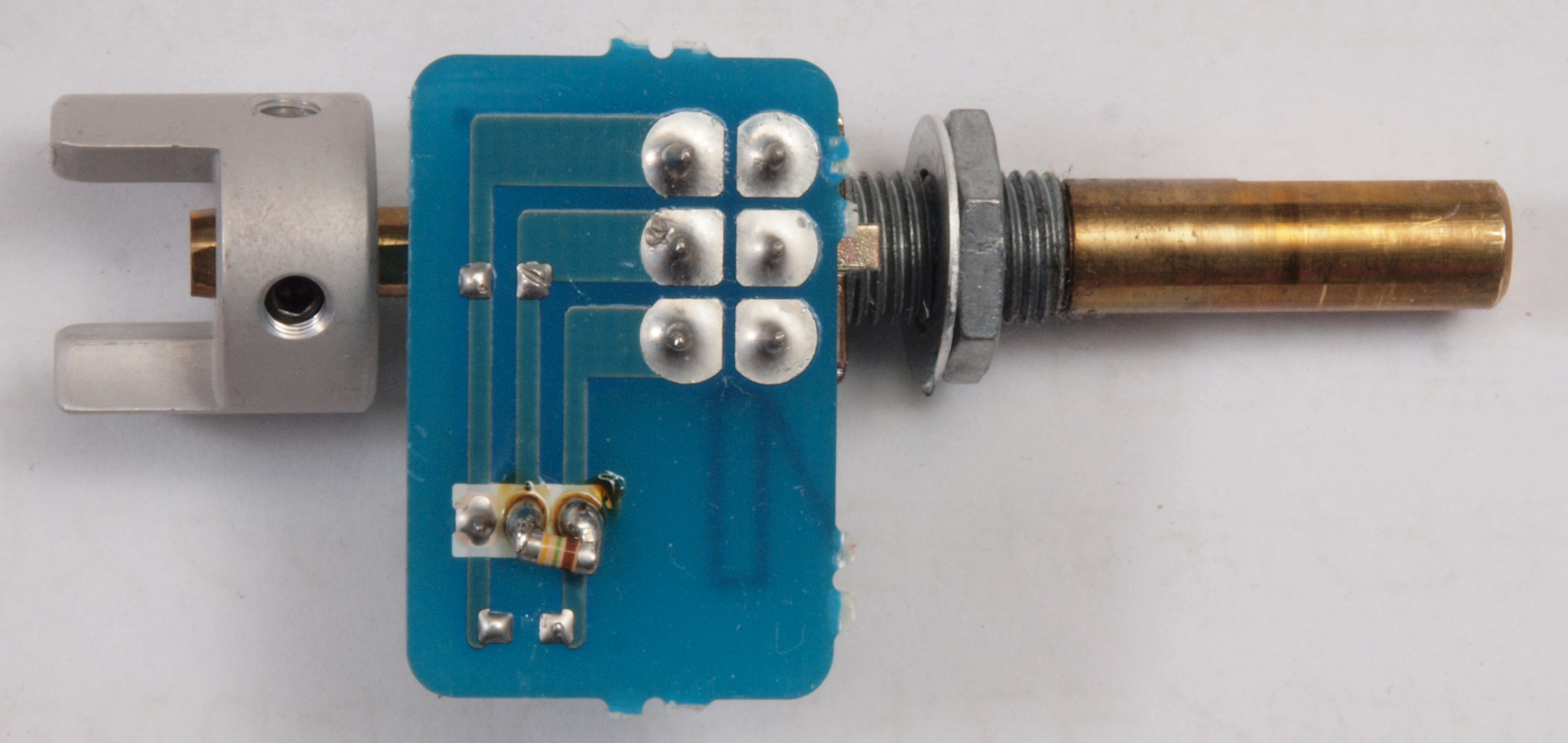

Ｃ７１．　修理中　４連メインＶＲ。

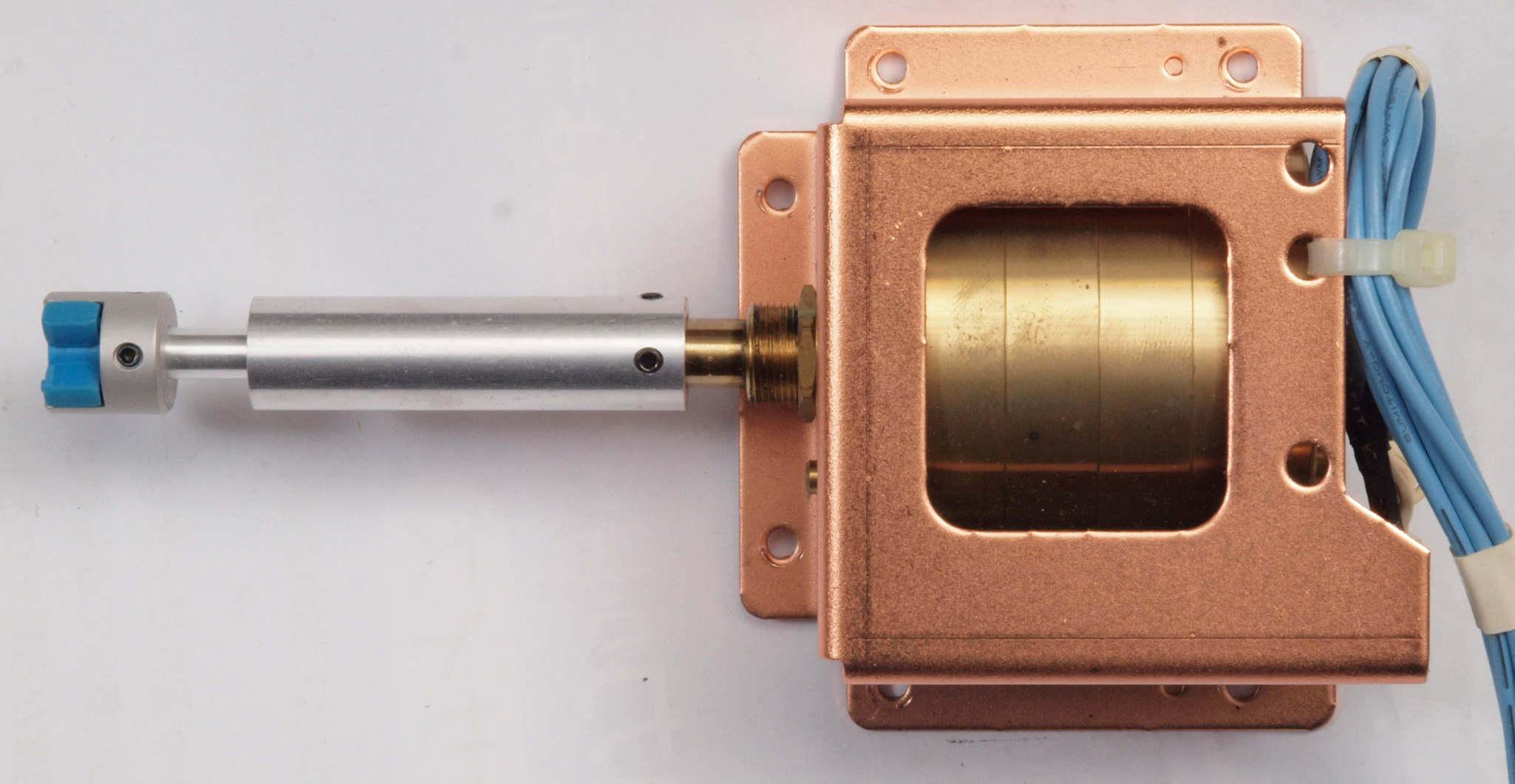

Ｃ７２．　修理中　４連メインＶＲ裏。

Ｃ８１．　修理中　ＳＰ出力接続リレー基板。

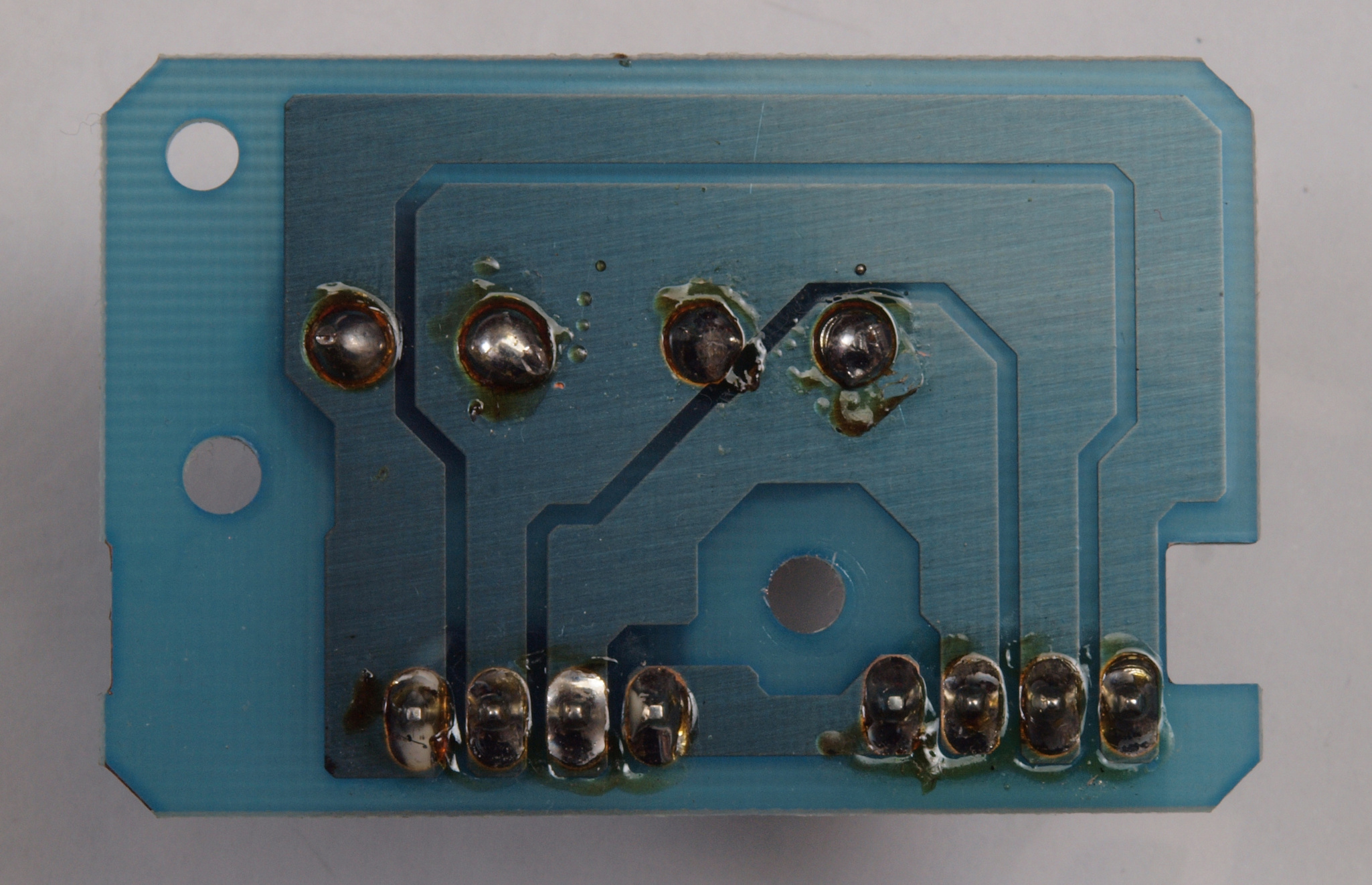

Ｃ８２．　修理中　ＳＰ出力接続リレー基板裏。

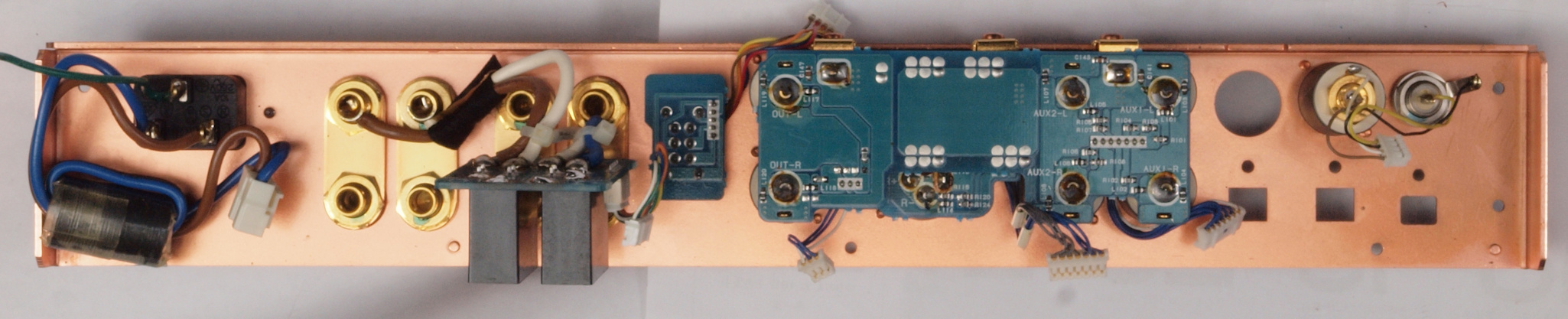

Ｃ９１．　修理中　後パネル裏。

Ｃ９２．　修理中　入力端子制御基板裏。

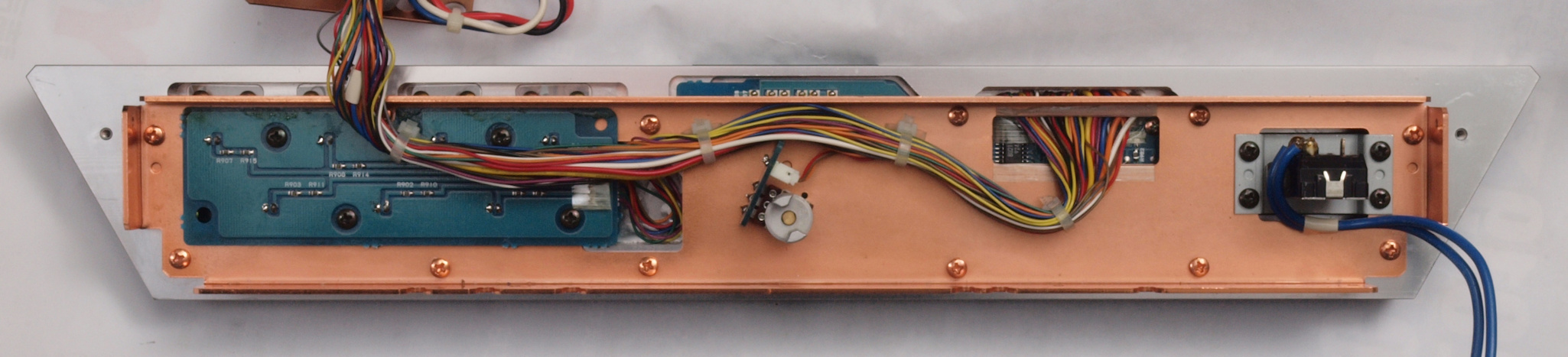

ＣＡ１．　修理中　前面パネル裏。

ＣＡ２．　修理中　電源ＳＷ。

ＣＡ３．　修理中　電源ＳＷ裏。

ＣＡ４．　修理中　操作ＳＷ基板。

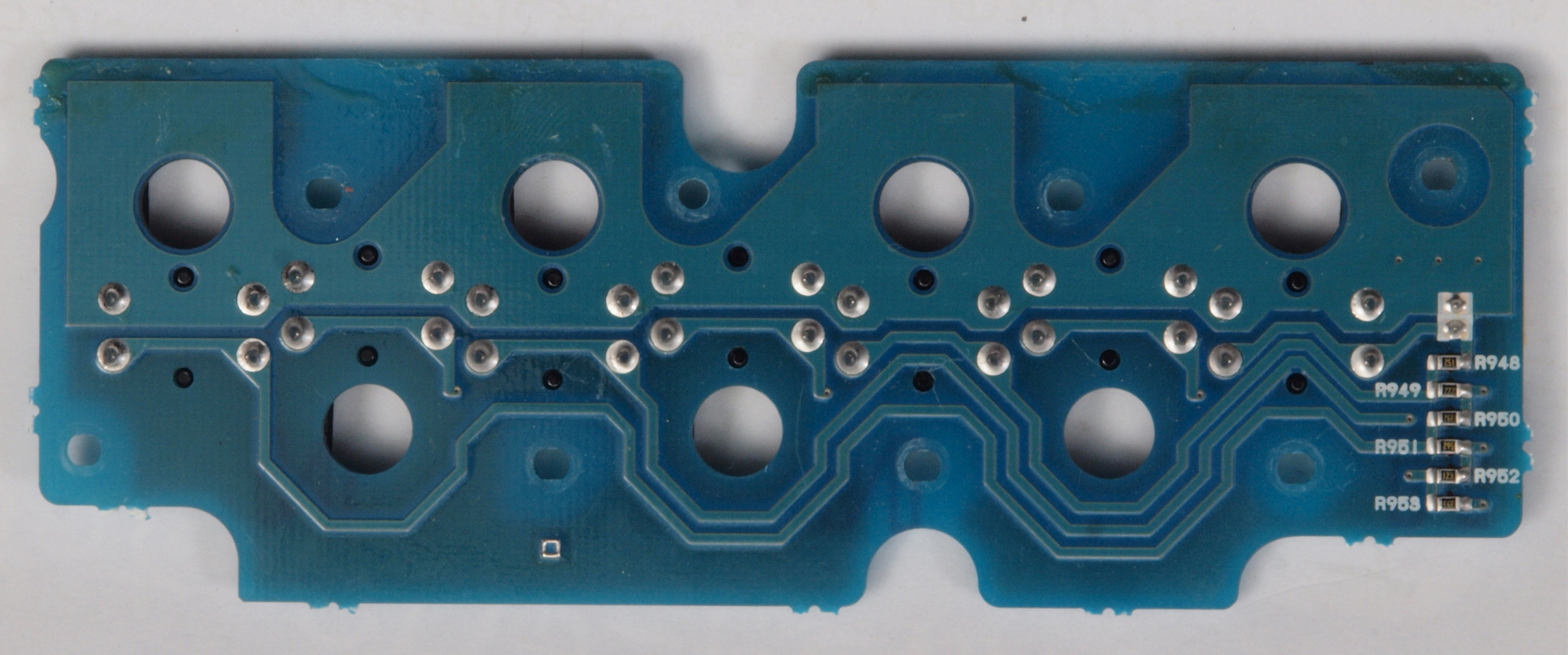

ＣＡ５．　修理中　操作ＳＷ基板裏。

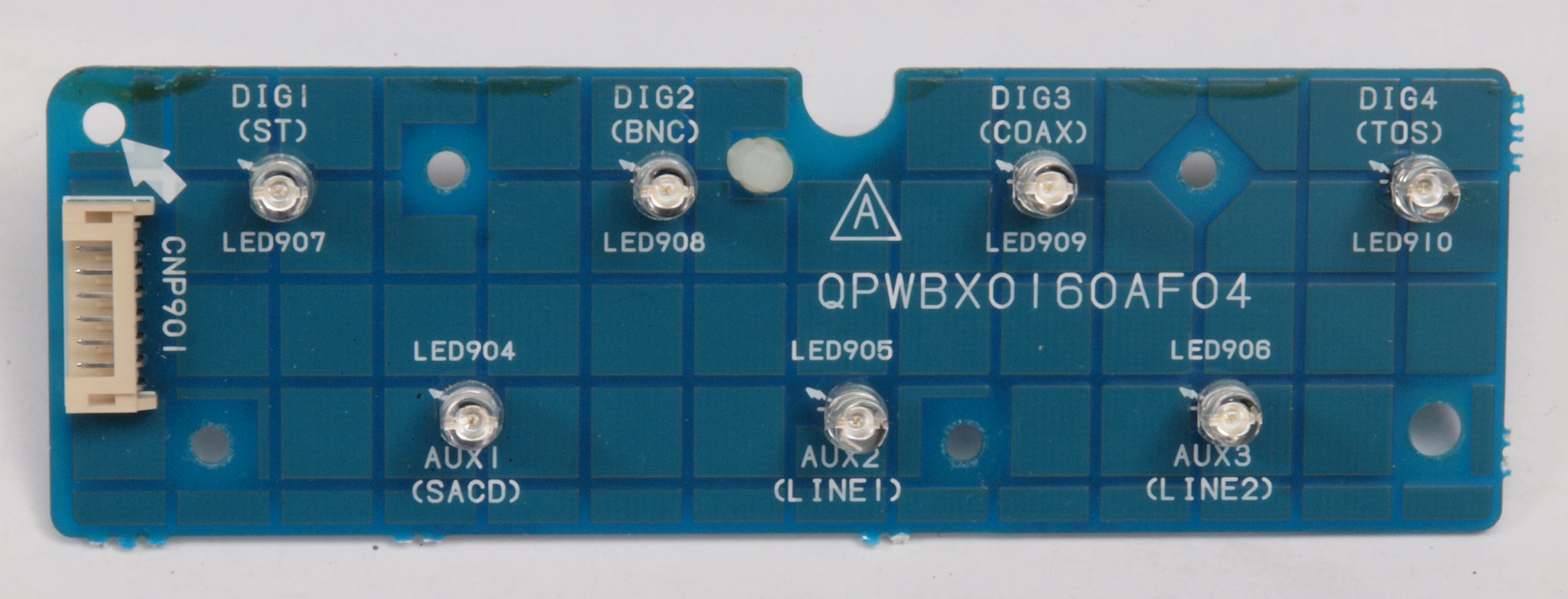

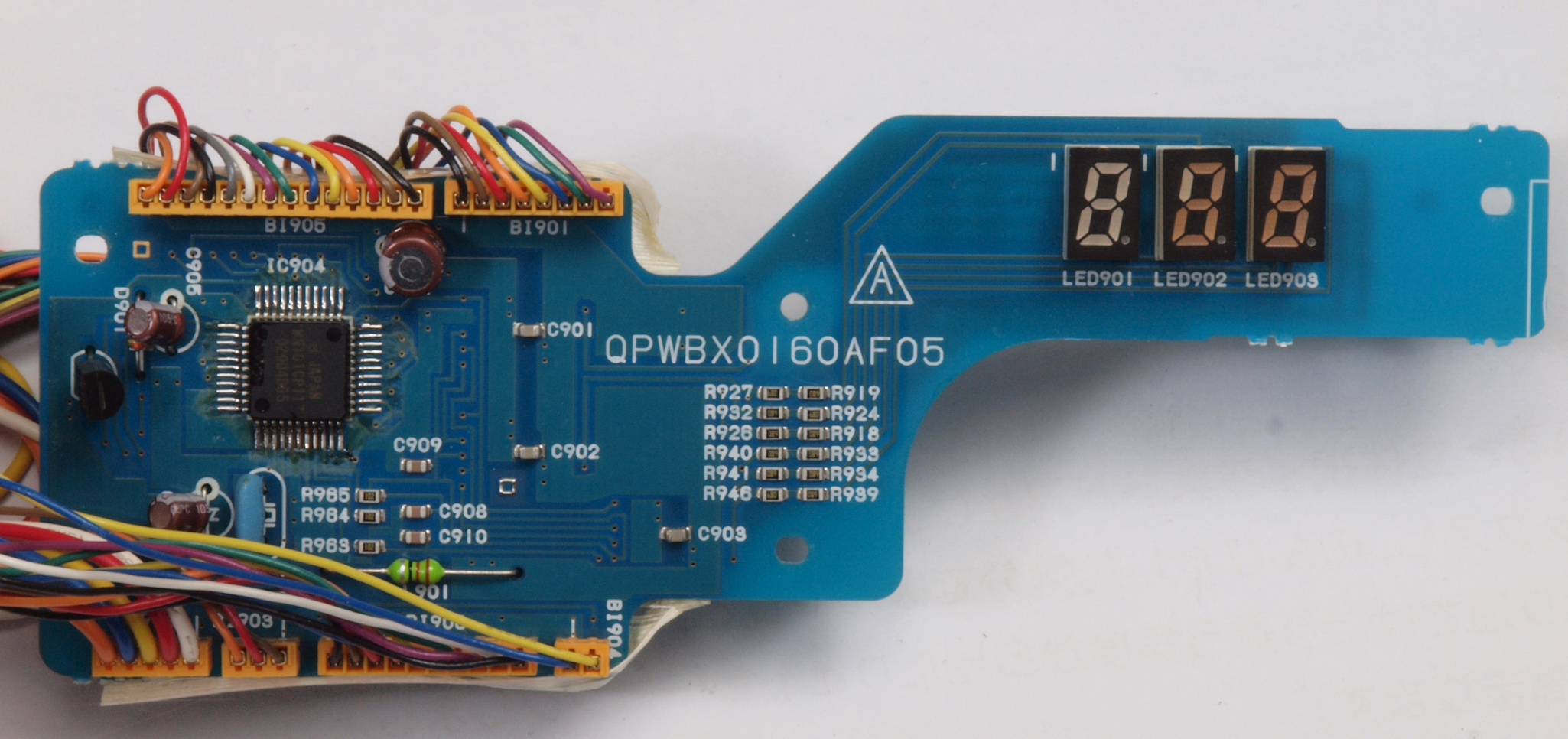

ＣＡ６．　修理中　ＬＥＤ表示基板。

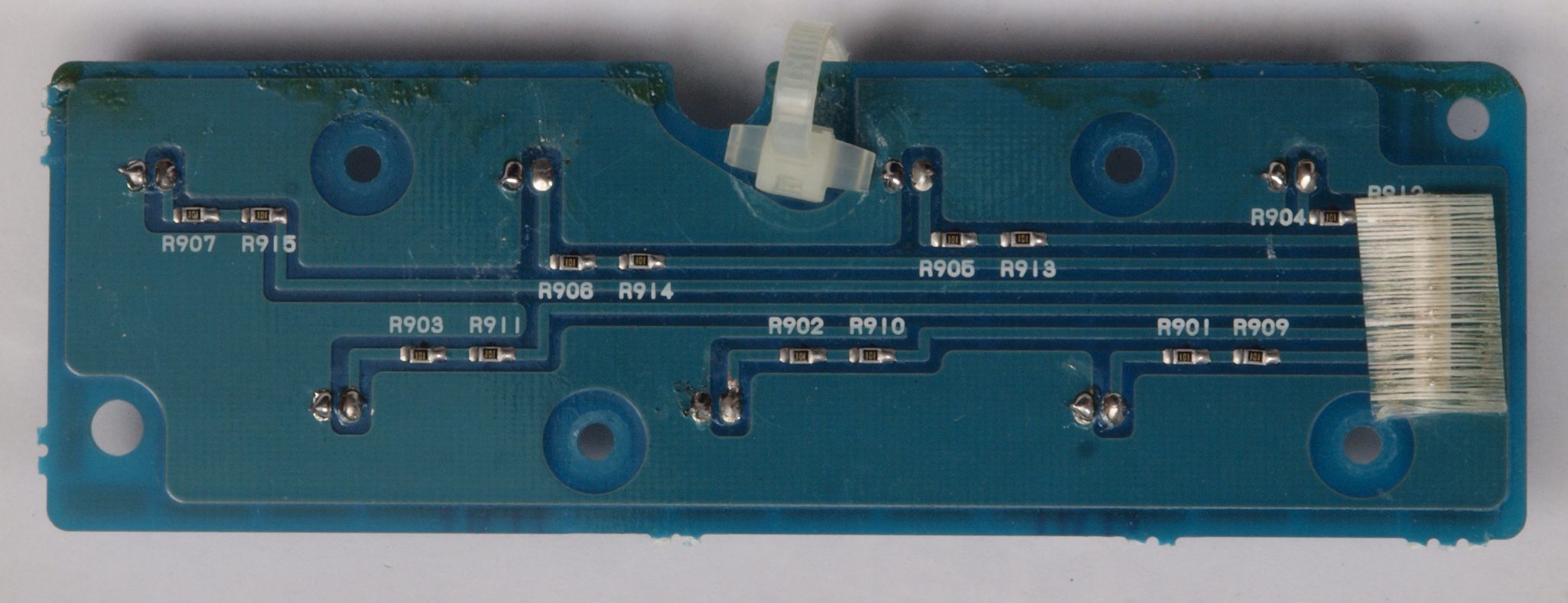

ＣＡ７．　修理中　ＬＥＤ表示基板裏。

ＣＡ８．　修理中　音量表示ＶＲ基板。

ＣＡ９．　修理中　音量表示ＶＲ基板裏。

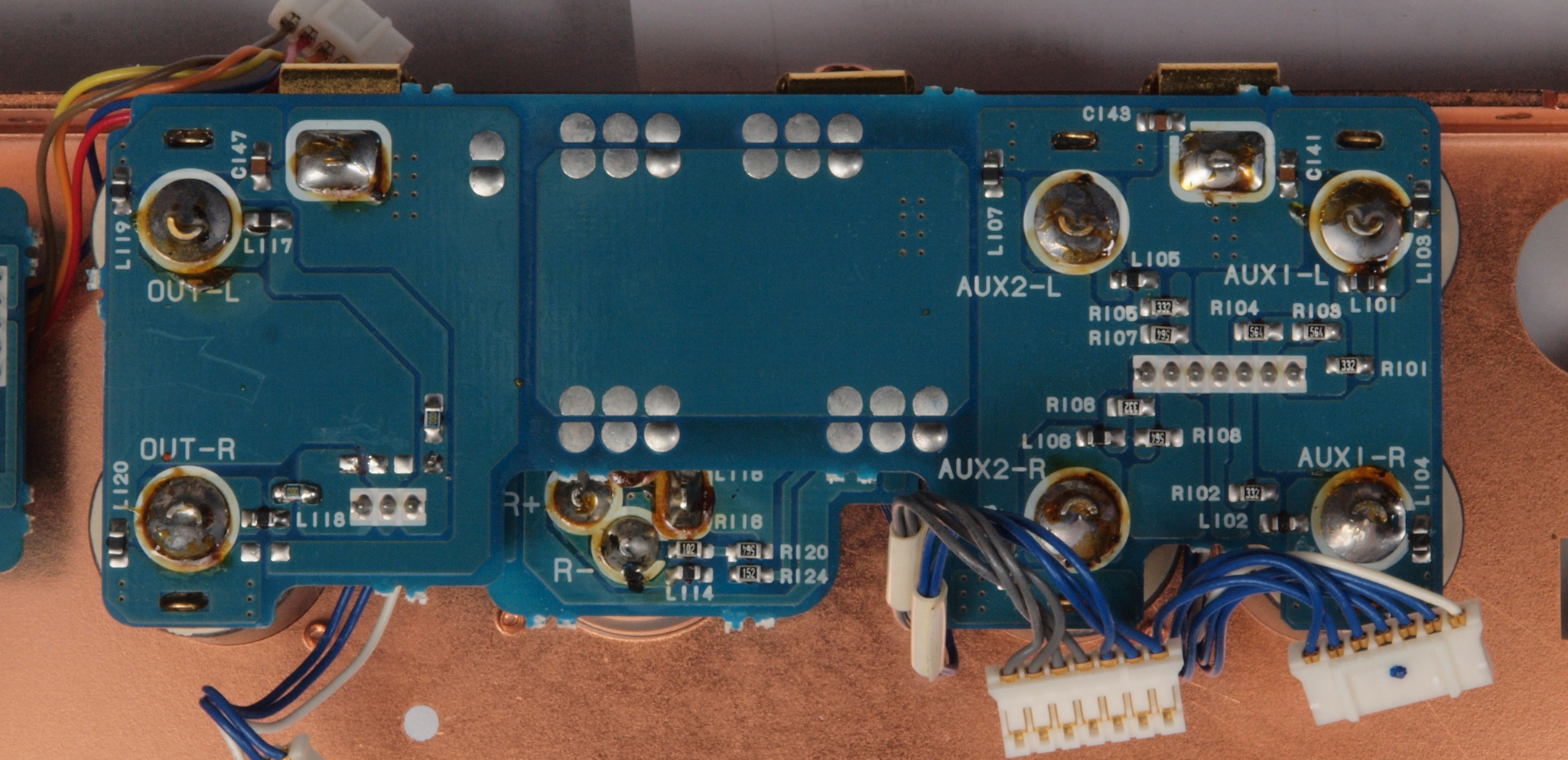

ＣＡＡ．　修理中　音量表示ＬＥＤ基板。

ＣＡＢ．　修理中　音量表示ＬＥＤ基板裏。

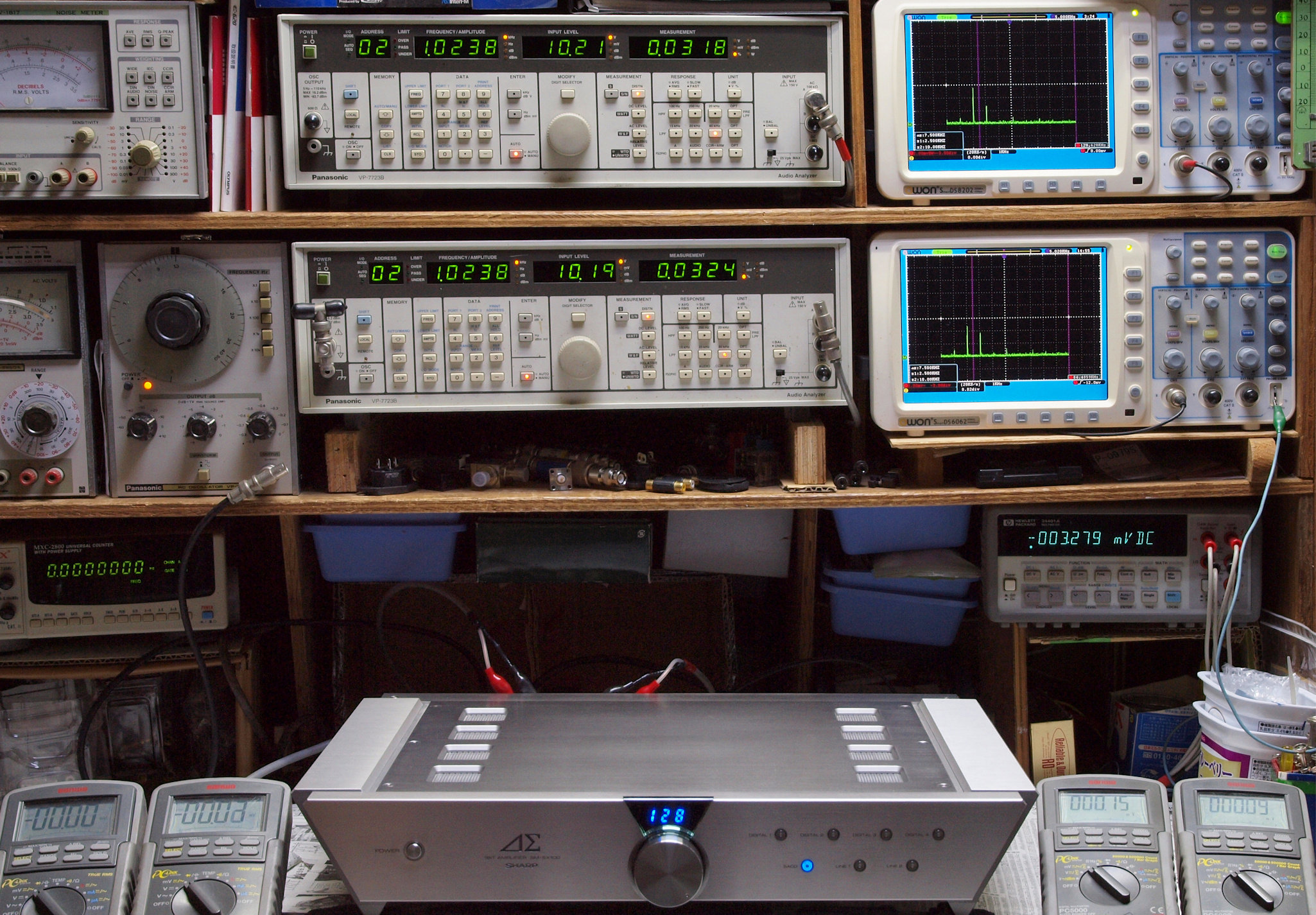

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 入出力点検確認。 ライン１のアナログ入力、ライン２のバランス入力 、ライン出力点検確認済み。 デジタルNo１のST入力、デジタルNo２のＢＮＣケーブル入力、デジタルNo３のＲＣＡケーブル入力点検確認済み。 デジタルNo４の光ケーブル入力、デジタルNo５のSACD／１ビット入力（RCA入力）点検確認済み。 80kHz前後にクロック漏れが200mVPP(10mVrms)位あり、80kHzのローパスフイルターを挿入して測定。 仕様では、0.05％（1kHz、1W出力時）

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０５２９％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０５９８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０６９８歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０６３８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０５９１歪み。 　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０６７６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

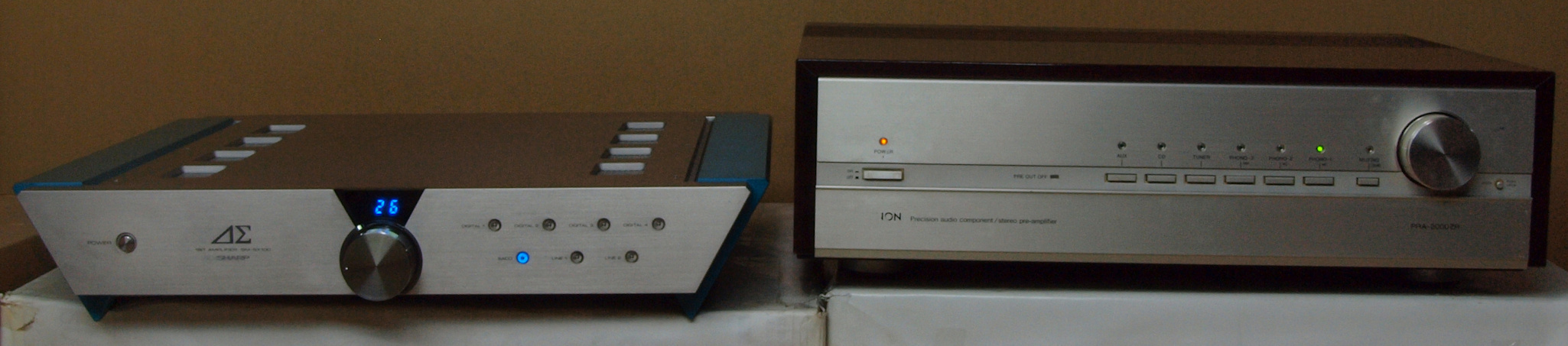

Ｅ４．　完成　引き続き２４時間エージング。　右は　ＰＲＡ−２０００ＺＲ．　１１台目

Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｓｈａｒｐ　ＳＭ−ＳＸ１００　の仕様（マニアル・カタログより）

型式 1ビットアンプ　ＳＭ−ＳＸ１００ 定格出力（1kHz） 100W＋100W（8Ω） 周波数特性 5Hz〜100kHz +1 -3dB 全高調波歪率 0.05％（1kHz、1W出力時） ダイナミックレンジ 105dB サンプリング周波数 約2.8MHz(64fs、fs＝44.1kHz) A/Dノイズシェーピング 7次�刄ｰ変調ノイズシェーピング 入力端子 ST光デジタル入力=1系統 BNC同軸デジタル入力=1系統 RCA同軸デジタル入力=1系統 角型光デジタル入力=1系統 RCAアナログ入力=2系統 XLRアナログ・バランス入力=1系統 出力端子 角型光デジタル出力=1系統 RCAアナログ出力=1系統 電源 AC100V、50Hz/60Hz 定格消費電力 130W 最大外形寸法 幅472×高さ89×奥行462mm（つまみ・突起部含む） 重量 約18.5kg 価格 ※受注生産品 \1,000,000税抜価格 （1999年8月発売） SM-SX100 -G（ピーコックグリーン） SM-SX100 -A（カクテルブルー） SM-SX100 -T(チタンシルバー） 1999 GOOD DESIGN AWARD受賞「商品デザイン部門」 Ｓｈａｒｐ　ＳＭ−ＳＸ１００　サービスマニアルよりのＳＰ出力ノイズ特性。
