Ｓｈａｒｐ　ＳＭ−ＳＸ１００．　７台目修理記録

２０２１／１１／２８到着　　　　２０２２／１／１３完成

注意 　　　　シャーシにＳＰ出力の線（アース側も）を接続してはいけません。 　　　　左右ＳＰ出力のアース側も接続（共通にする）してもいけません。

Ａ．　修理前の状況 故障の状況。 ２０２０年１２月にヤフーオークションで入手したＳＨＡＲＰ　ＳＭ−ＳＸ１００です。 点検修理済みという触れ込みでしたが、半年くらいでセレクタースイッチが勝手に変わったり、突然電源が落ちるという現象が出始めました。 電源スイッチはすぐに押しても電源が入らずあきらめかけていましたが、しばらく時間を置いて電源スイッチを入れると作動するなど、気まぐれに合わせて使っていましたが、最近は完全に復活しなくなりました。 作動しているときの音質には問題が無く、雑音もありませんでした。 リレーの作動音が遅いようにも思えましたが、新品を知らないので何とも言えません。 普段の使用状況はボリュームをMAXにして、ＡＣＣＵＰＨＡＳＥ　Ｃ−２８００にバランス接続しています。 ＳＰはＷｅｓｔｌａｋｅ　ａｕｄｉｏのＢＢＳＭ−４にバイワイヤリングでつなぐか、Ｆｏｓｔｅｘの２０ｃｍとホーンツィーターの２ｗａｙにつないでいます。 B．　原因 １ビットアンプ終段ＦＥＴ（電界効果トランジスター）焼損。 １ビットアンプドライブＩＣ焼損。 Ｃ．　修理状況 通常修理なので、非公開です。 Ｅ．　調整・測定 Ｆ．　修理費　　　　１２０，０００円　　　通常修理ですが特別にHP製作。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓｈａｒｐ　ＳＭ−ＳＸ１００　の仕様（カタログ・マニアルより）

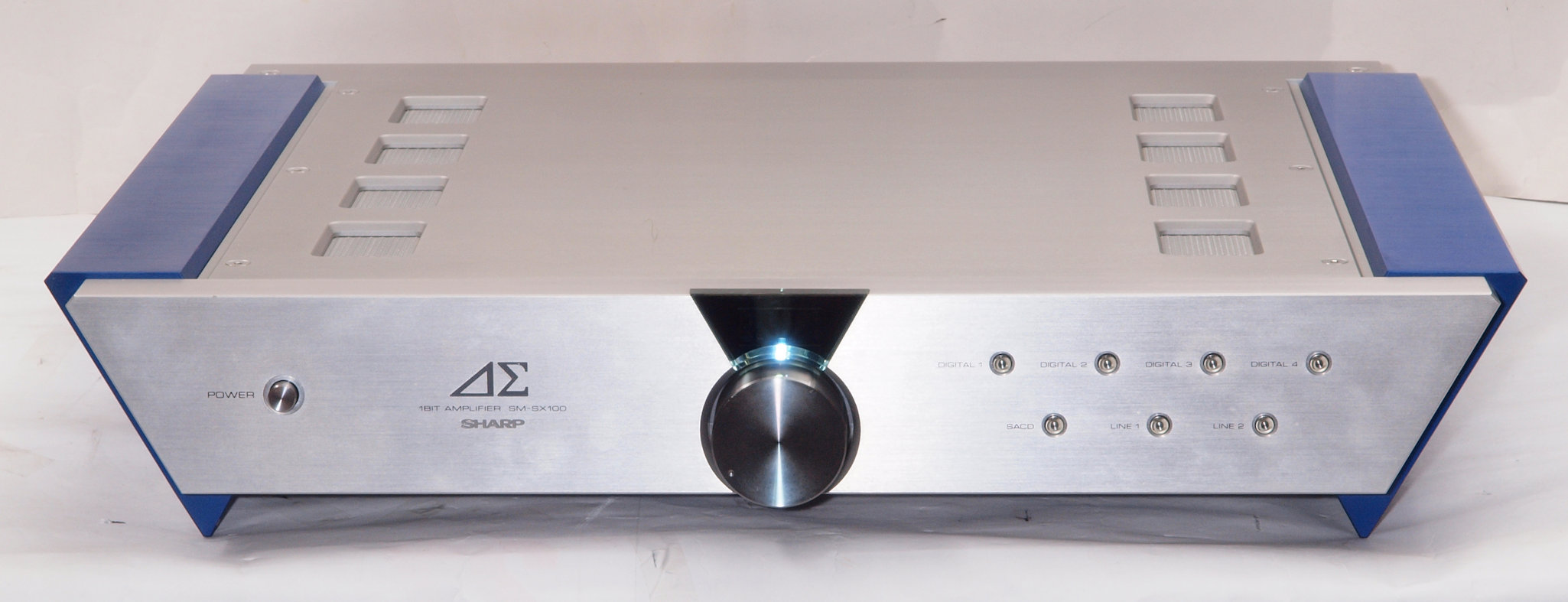

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

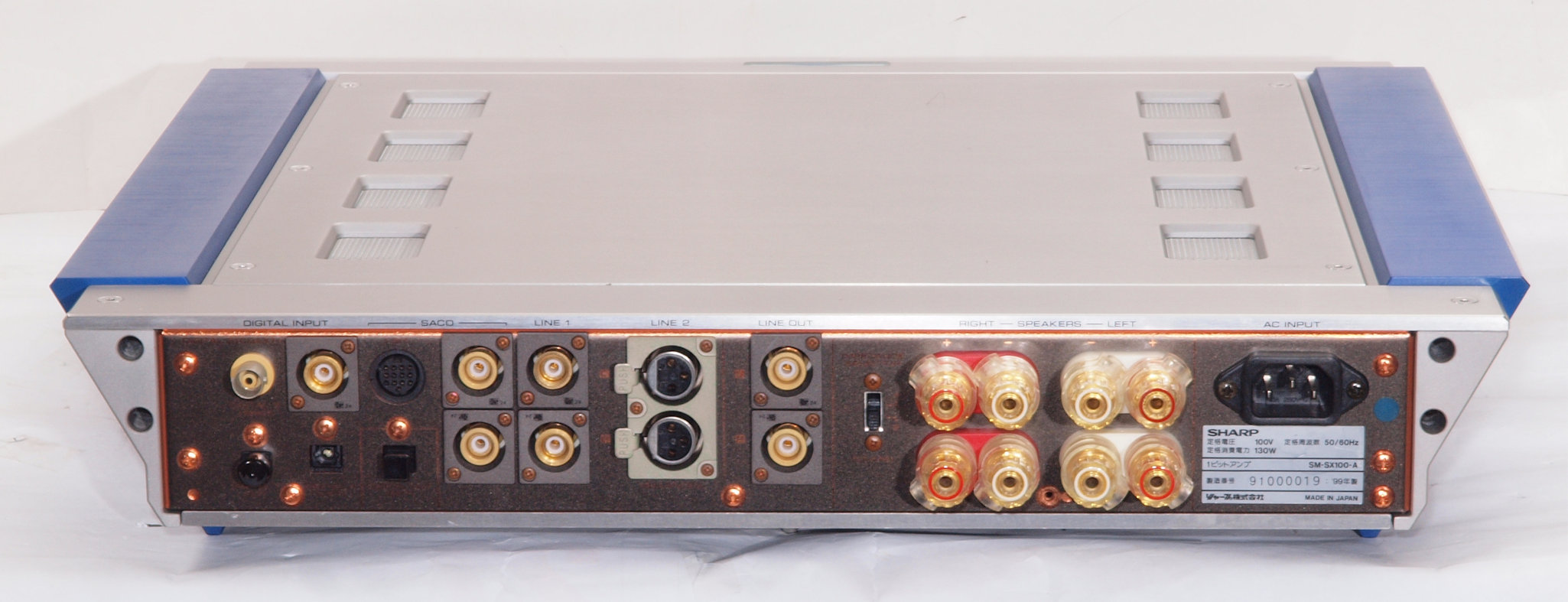

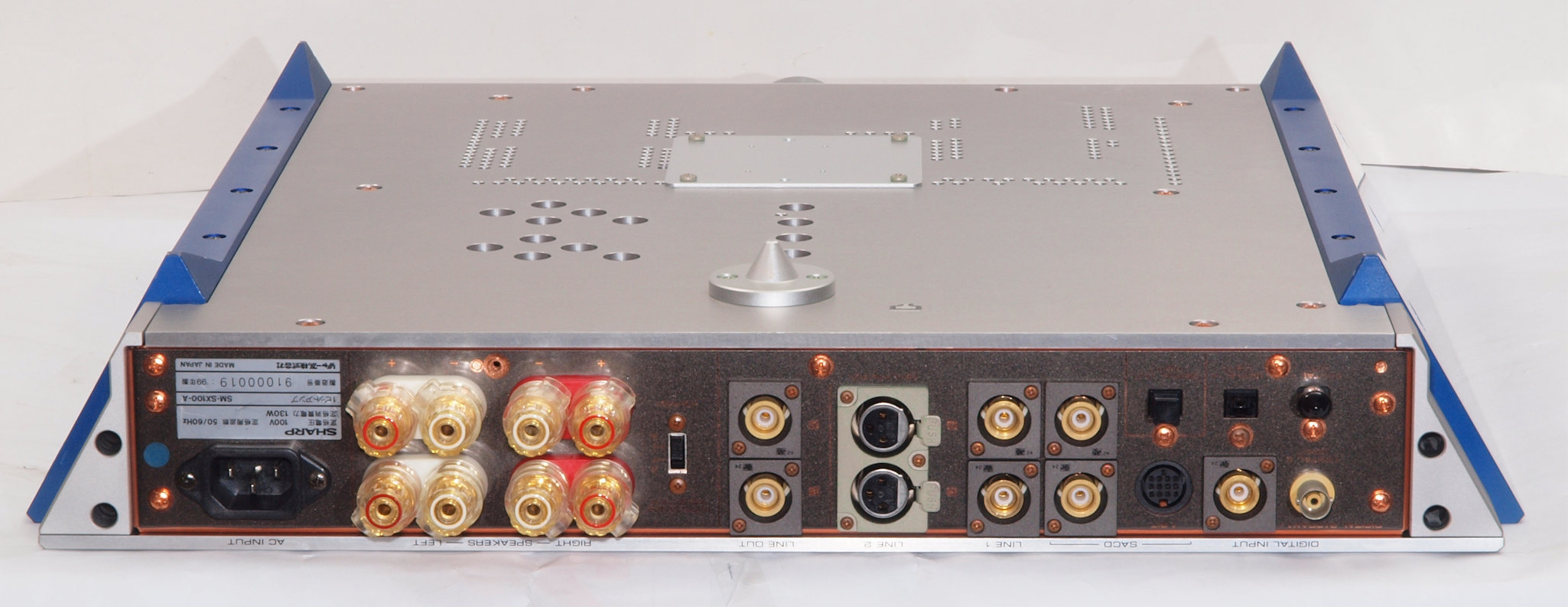

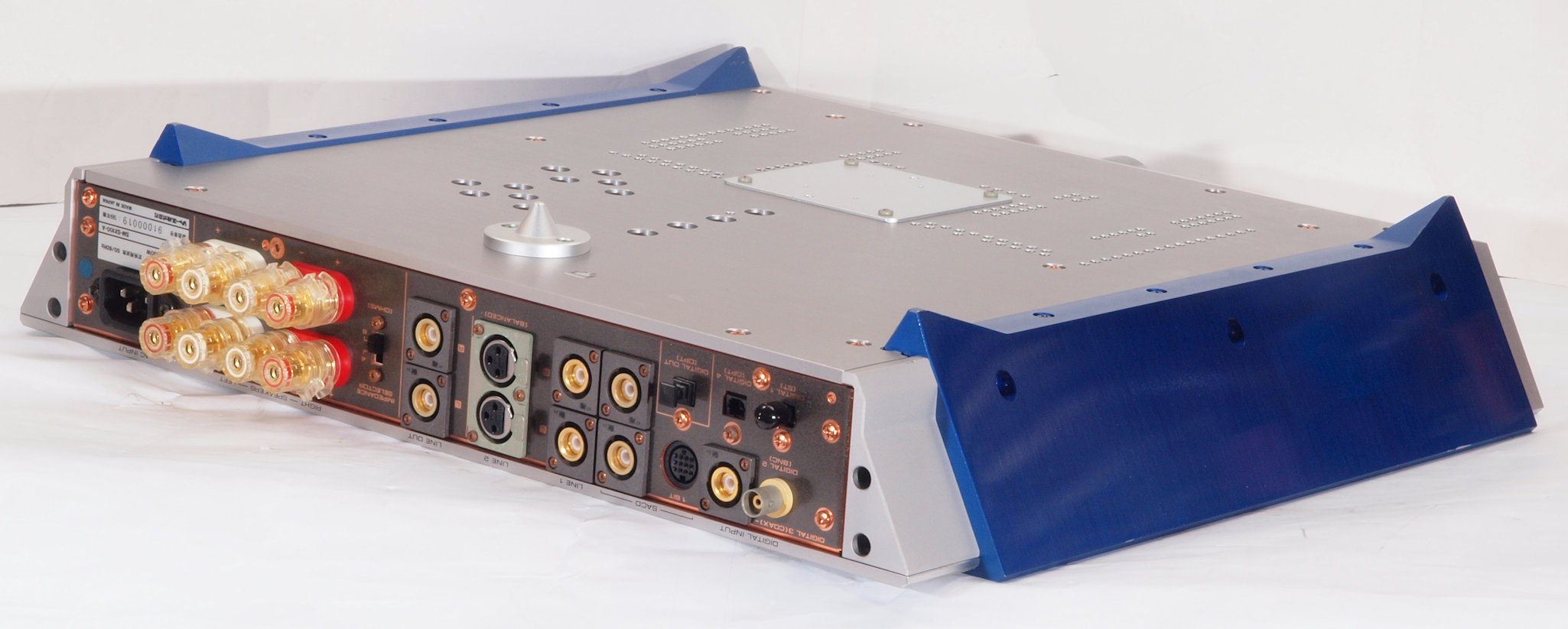

Ａ１３．　点検中　後から見る

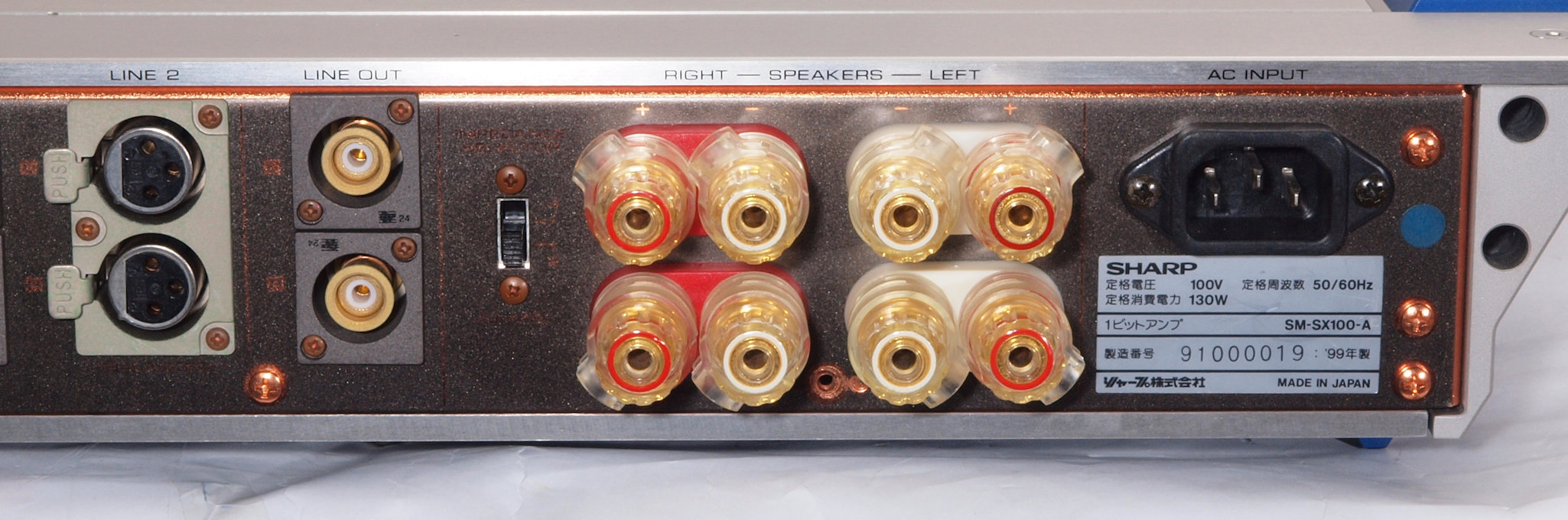

Ａ１４．　点検中　後から見る。　ＳＰ接続端子、３Ｐインレット。

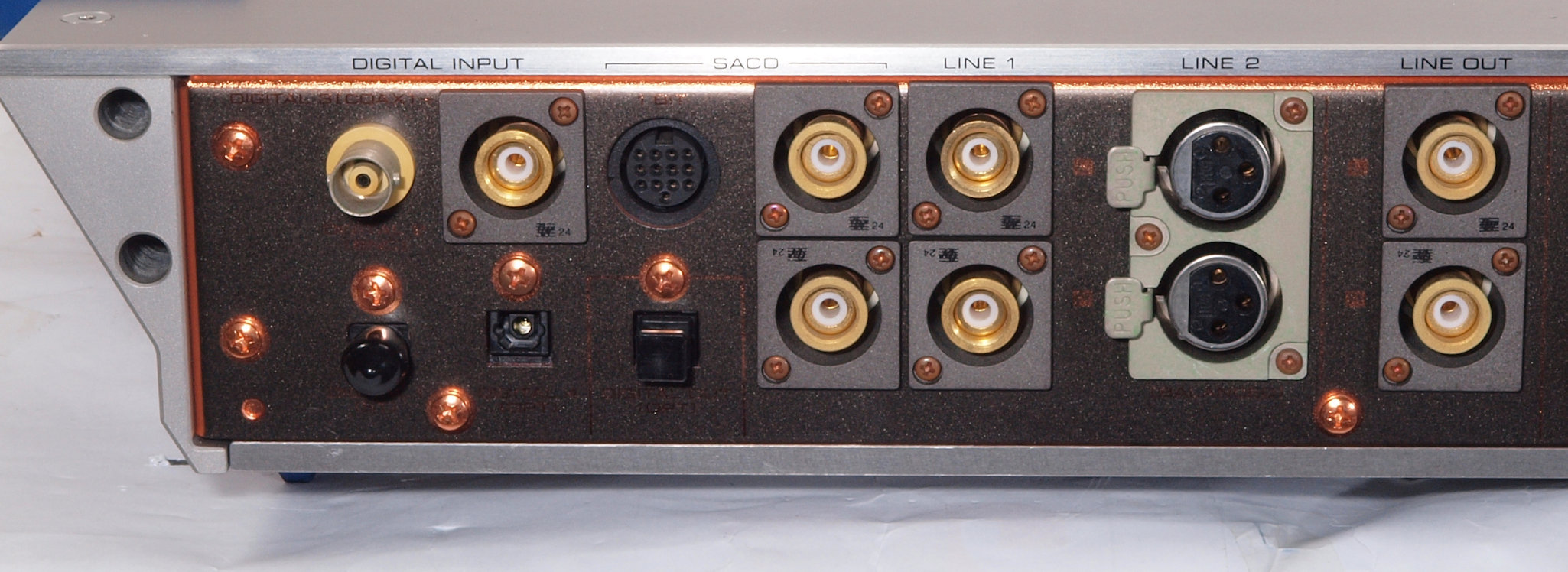

Ａ１５．　点検中　後から見る。　入力端子郡。

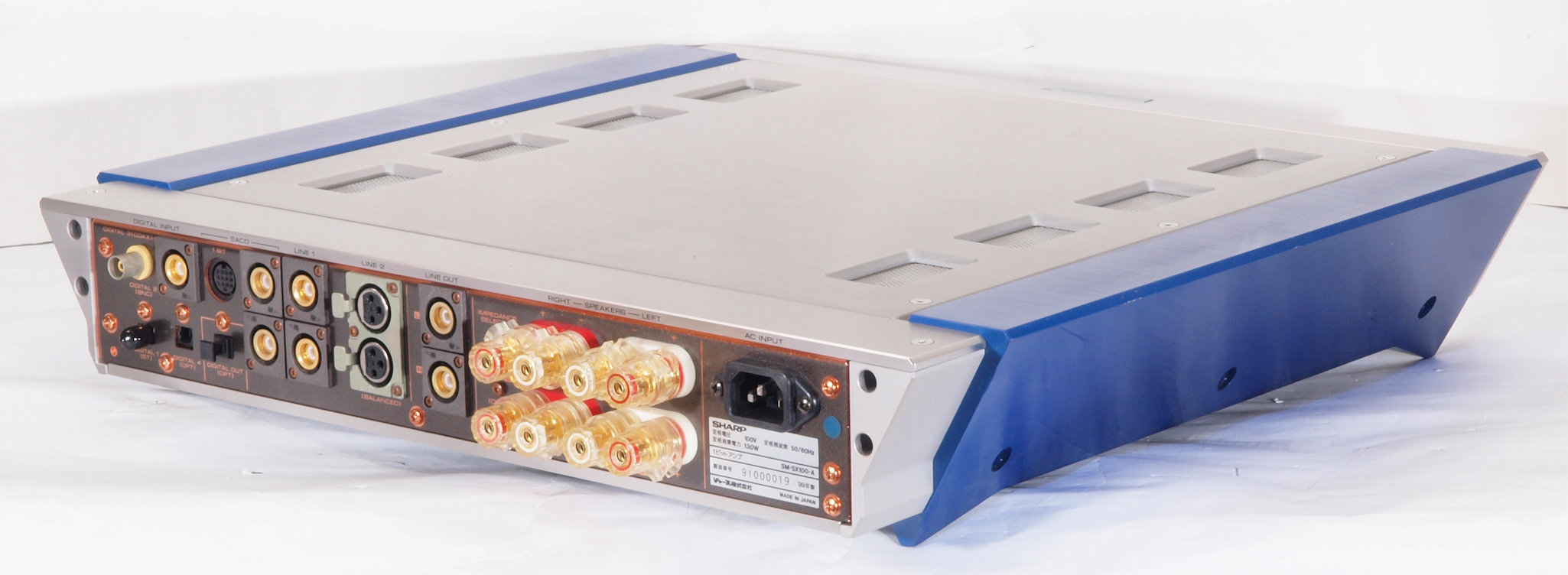

Ａ１６．　点検中　後左から見る

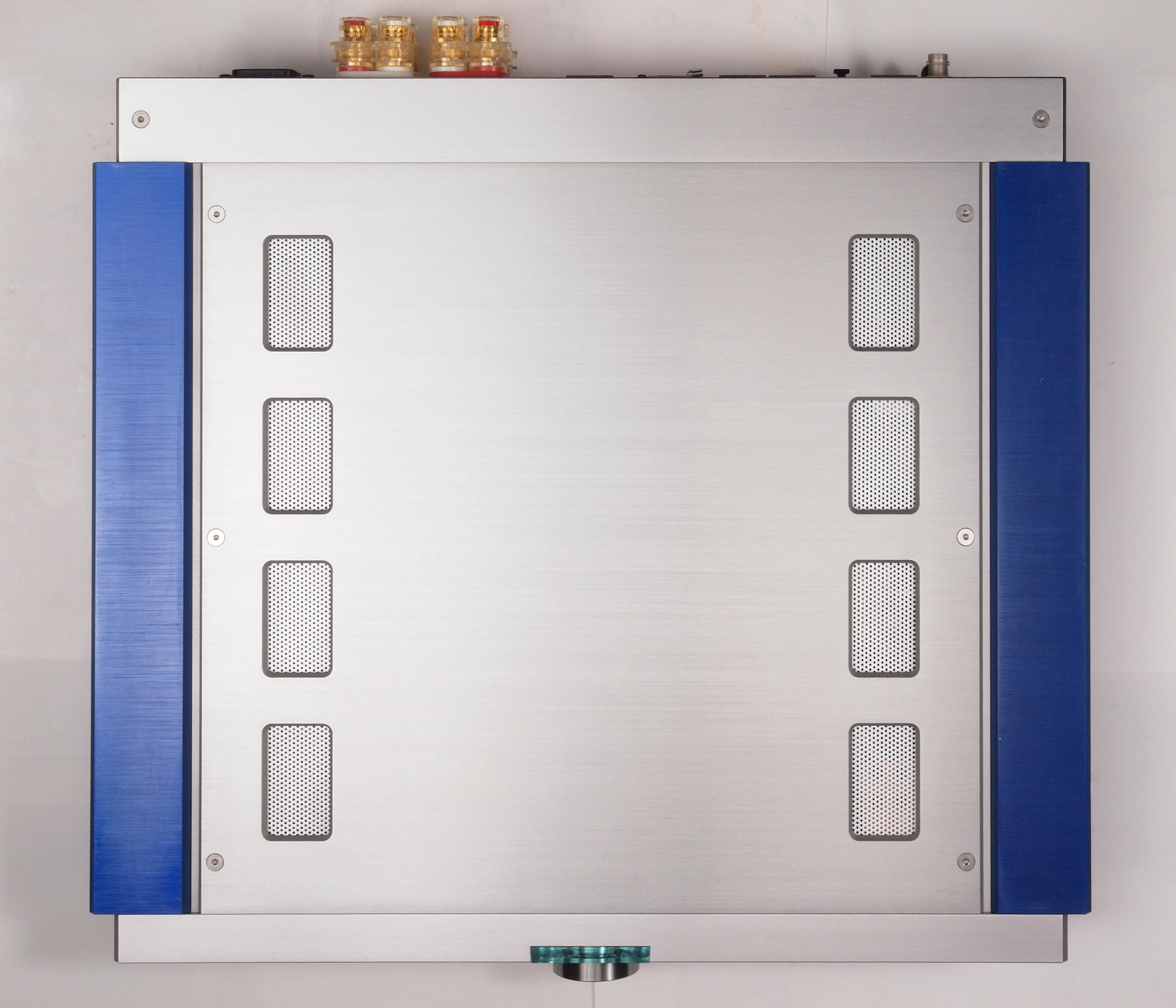

Ａ１７．　点検中　上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

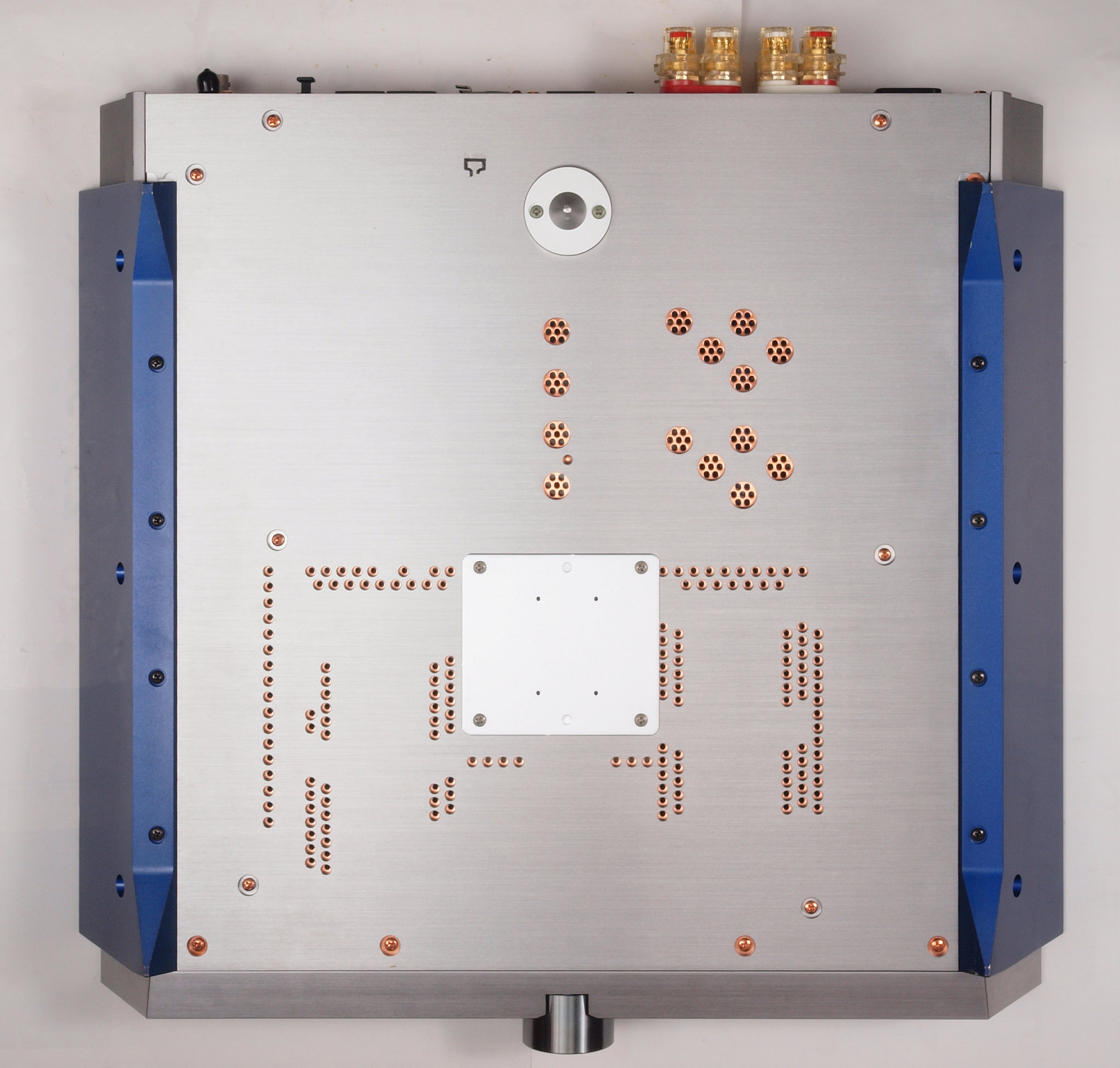

Ａ２５．　点検中　下から見る。

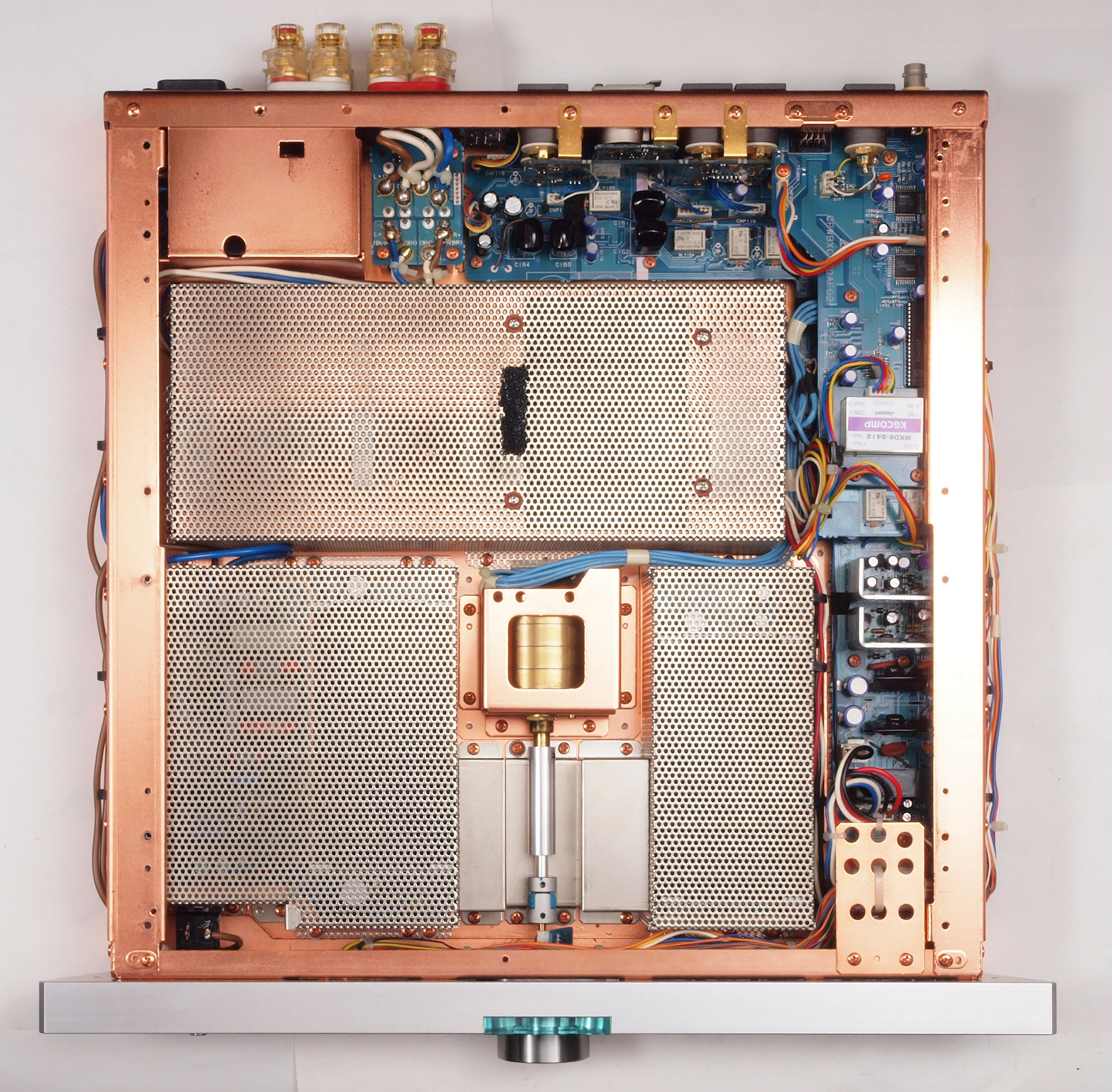

Ａ３１．　点検中　左右横パネルと上下蓋を取り、上から見る。

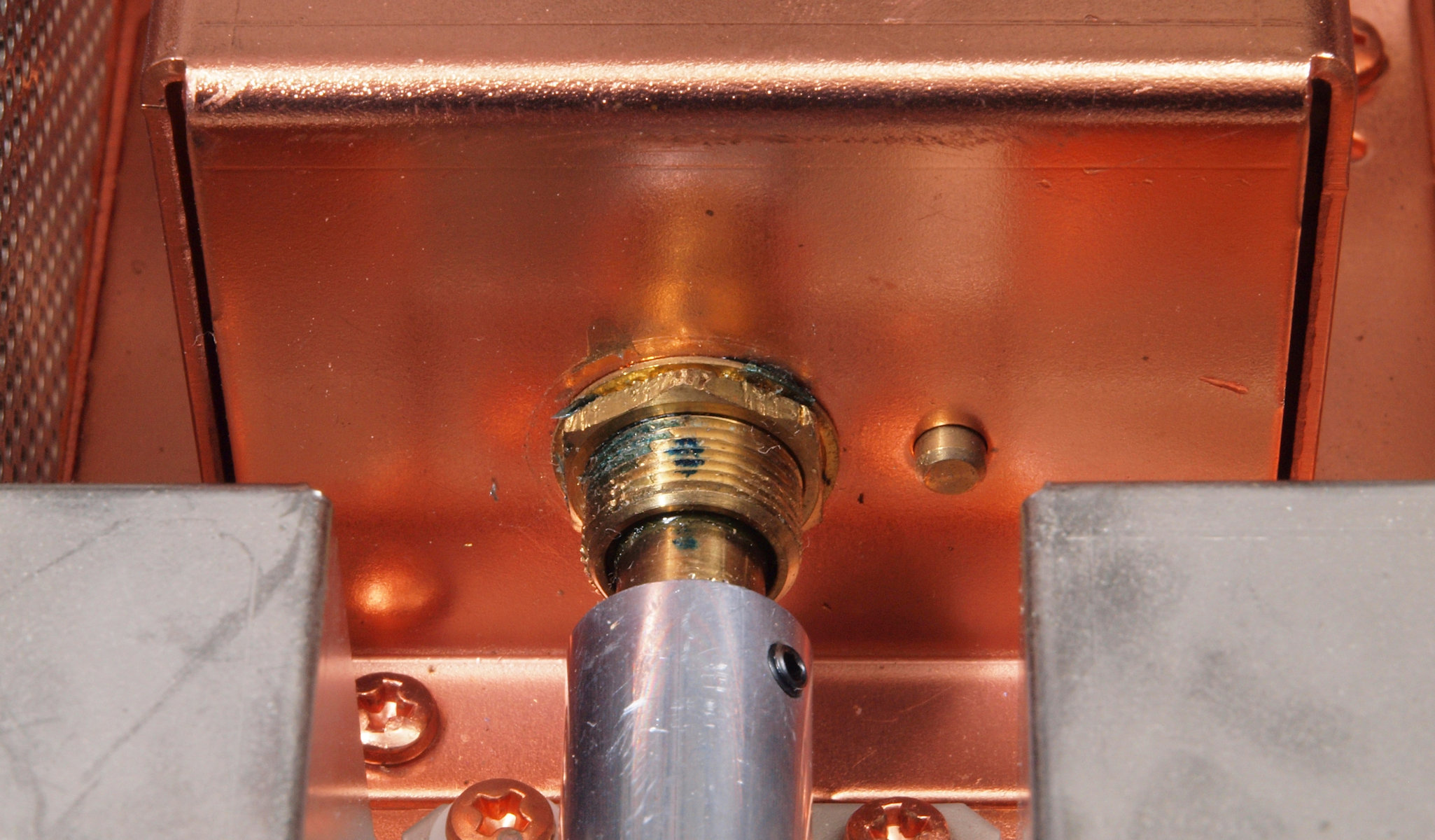

Ａ３２．　点検中　左右横パネルと上下蓋を取り、上から見る。キズ付いたメインＶＲ取り付けナット。スパナが無くペンチで締めたのでしょう？？

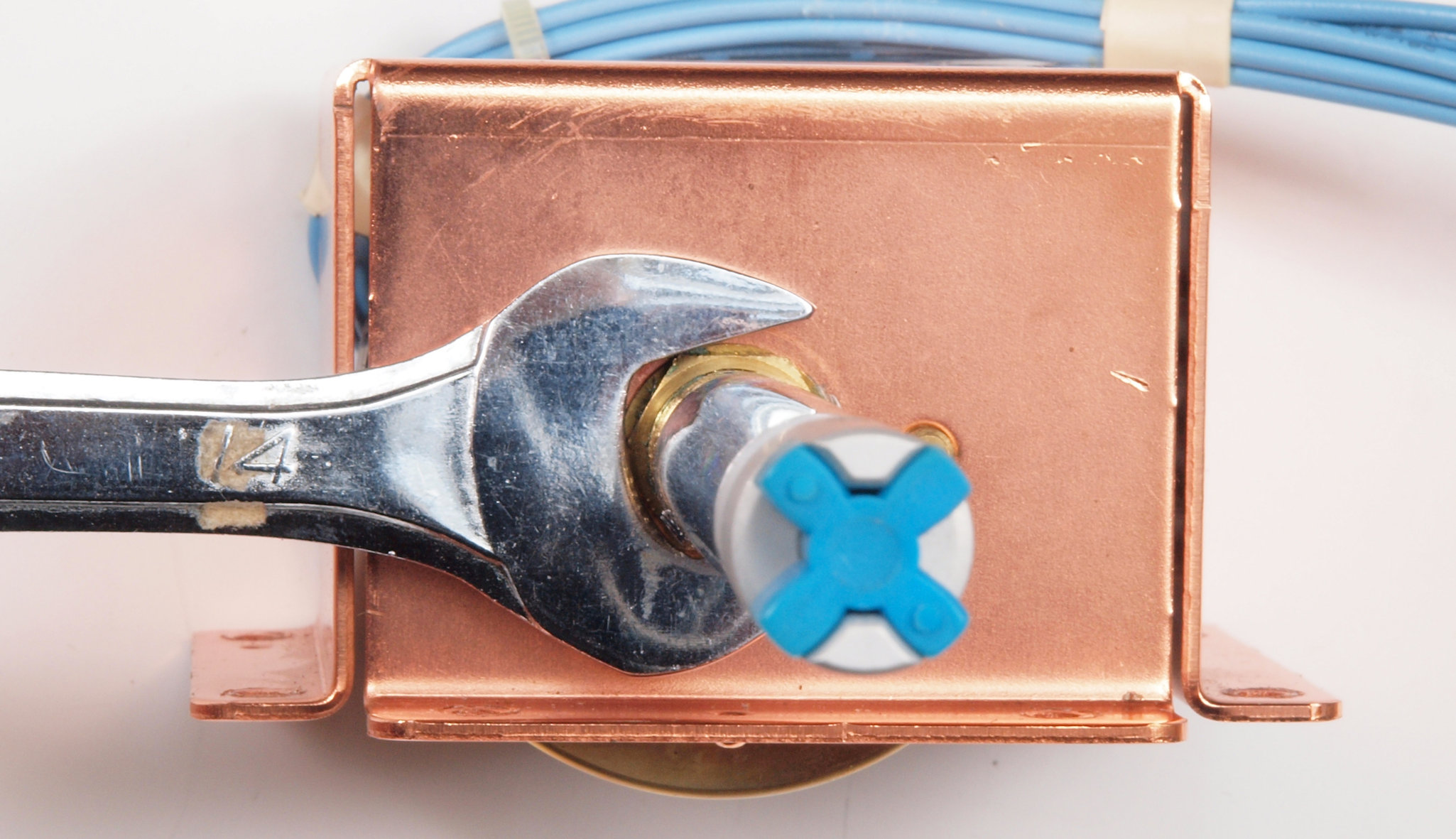

Ａ３３．　点検中　左右横パネルと上下蓋を取り、上から見る。キズ付いたメインＶＲ取り付けナット。スパナは何処にもある１４ｍｍ。

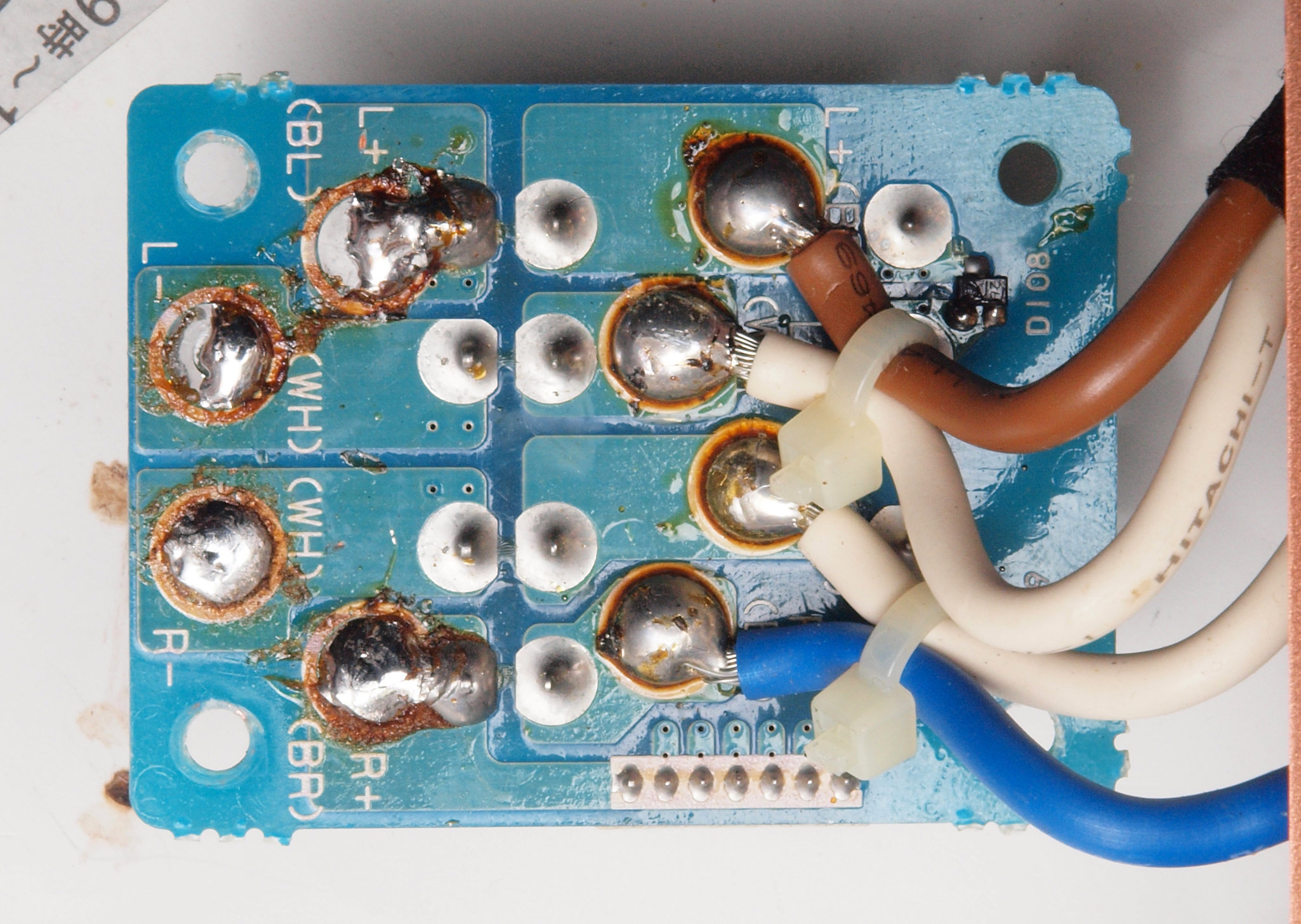

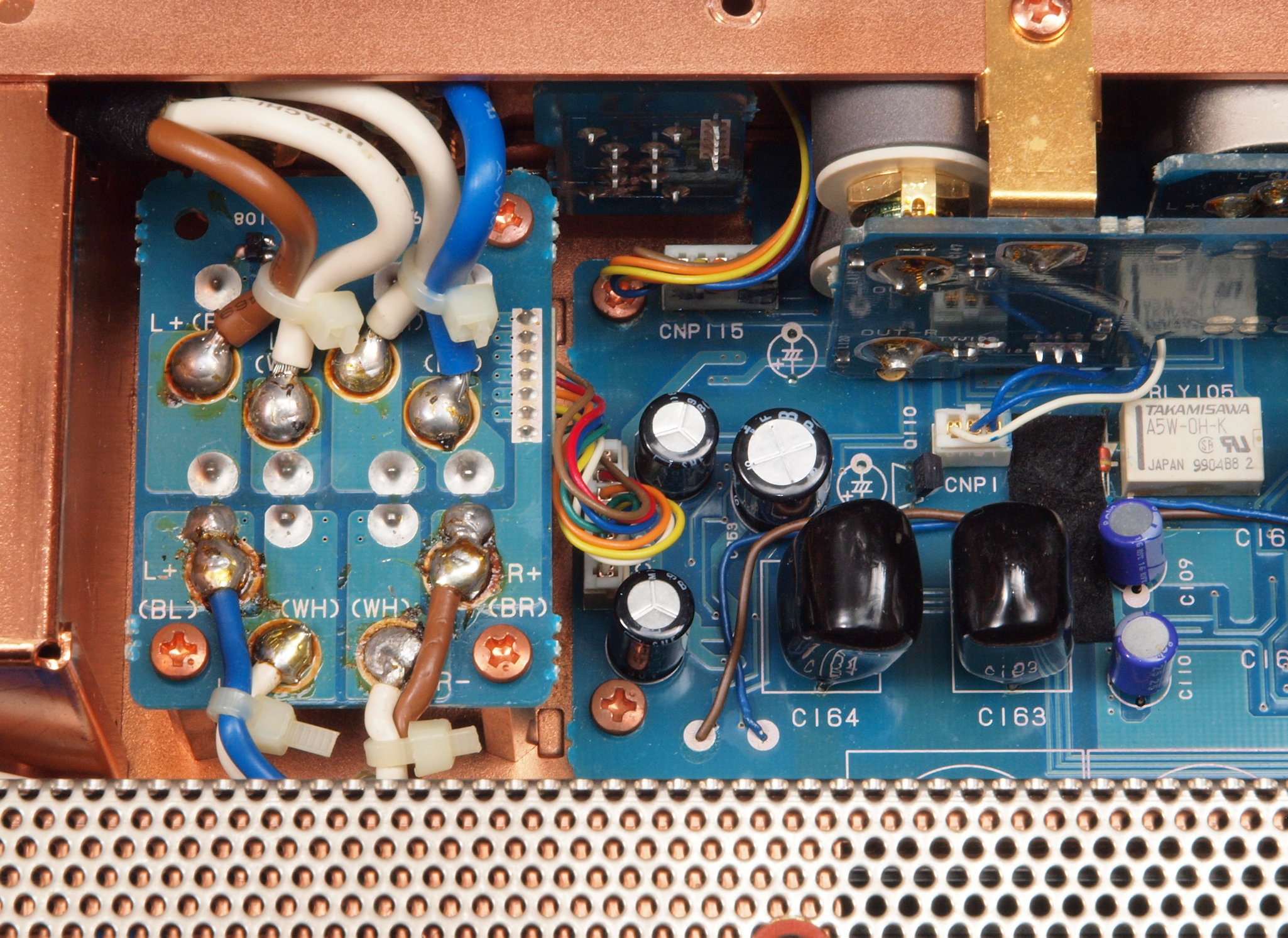

Ａ３４．　点検中　左右横パネルと上下蓋を取り、上から見る。ＳＰ接続基板の配線、半田が綺麗なので、修理回数は少ない。

Ａ４１．　点検中　左右横パネルと上下蓋を取り、右横から見る。　右パネル押さえ止ビスを２本無。

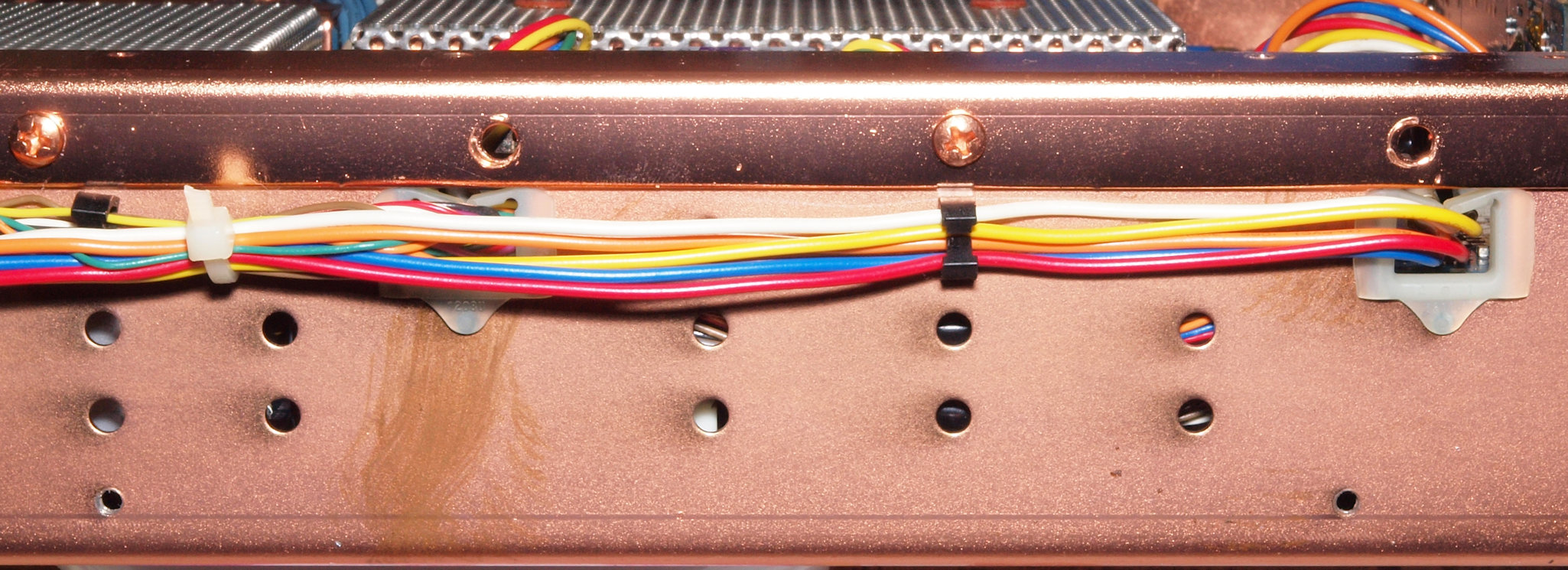

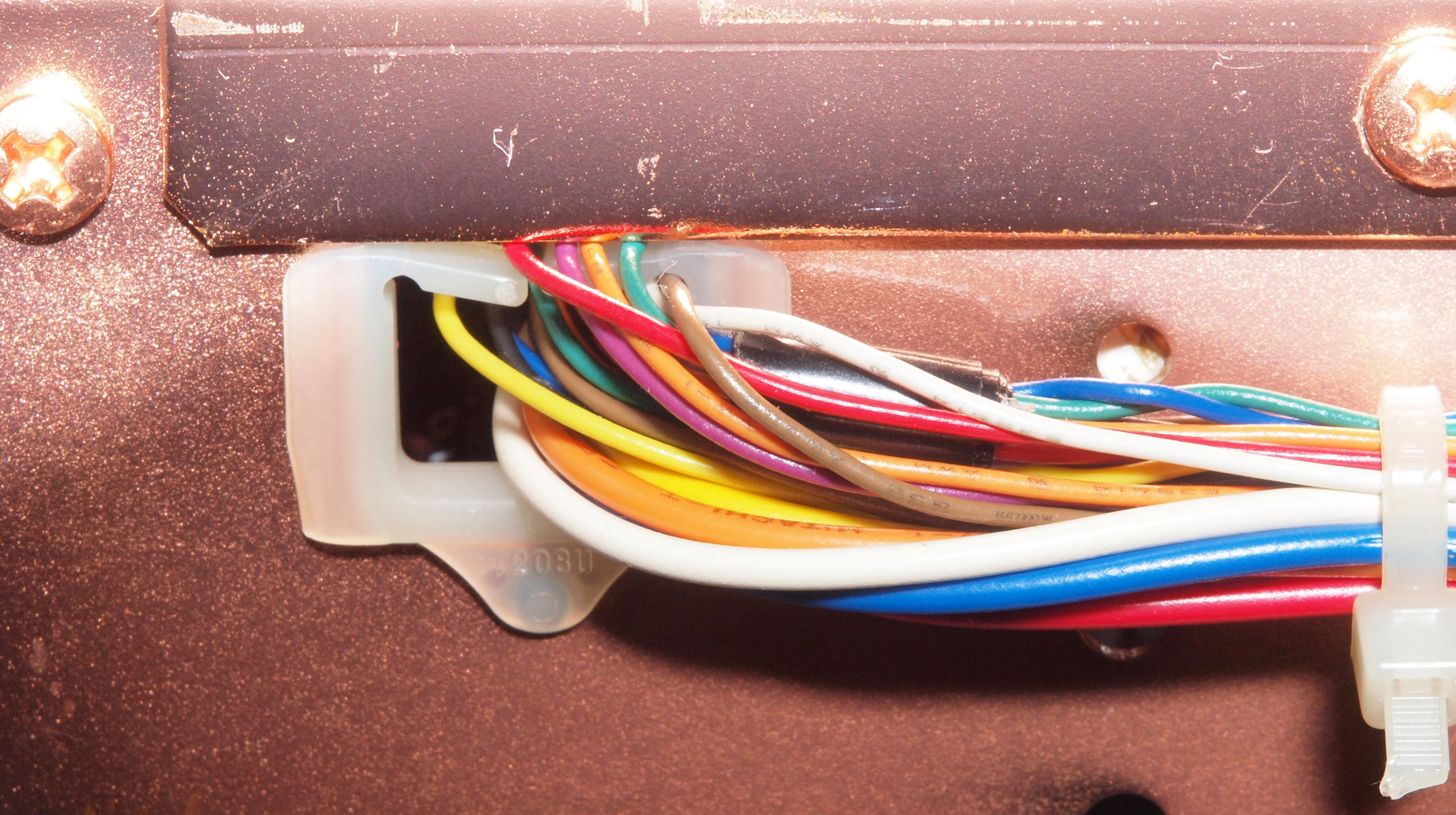

Ａ４２．　点検中　左右横パネルと上下蓋を取り、右横から見る。　引き出し配線がブシュに入れず、鋏まれている。

Ａ５１．　点検中　　左右横パネルと上下蓋を取り、上から見る。故障の１ビットアンプ。

Ａ６１．　点検中　購入終段ＦＥＴ（電界効果トランジスター）。 Ｉｄ＝２．５ｍＡ時のＶｇｓ測定結果。工場出荷の１レーンを購入したので誤差が少ない。

Ａ６２．　点検中　Ｉｄ＝２．５ｍＡ時のＶｇｓ測定中

Ａ６３．　点検中　さらにもう１レーン購入した終段ＦＥＴ（電界効果トランジスター）。上の小さい列はドライブＩＣ。 　　　　　　　　　　　中の黒いのは後発のＦＥＴ（電界効果トランジスター）。

Ａ７１．　点検中　ハーフピッチＩＣの交換には拡大鏡が必要。

Ａ７２．　点検中　さらに点検はズーム型実体顕微鏡で行う。

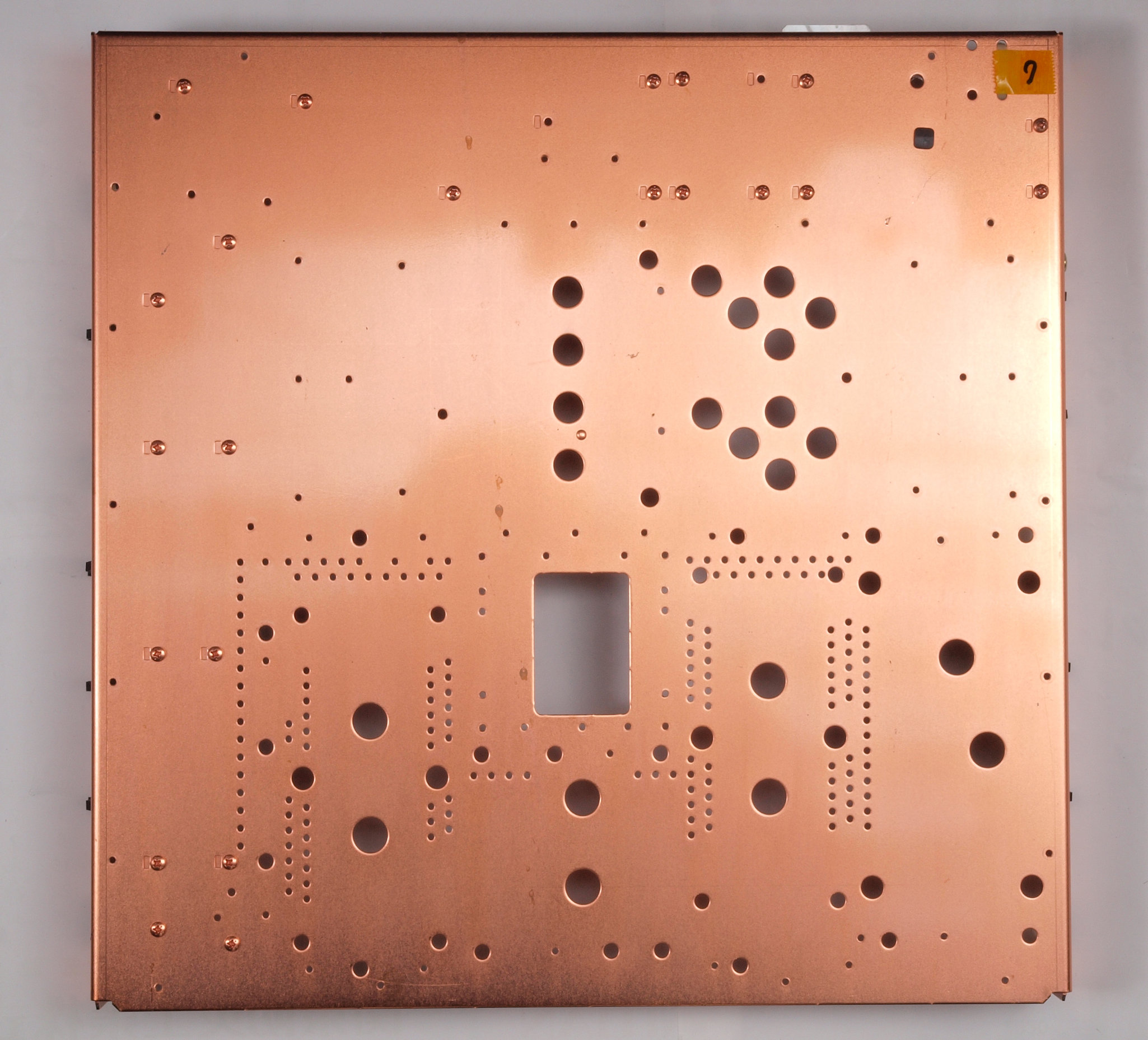

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０１．　修理中　前後パネル、基板を取り去ったシャーシ。

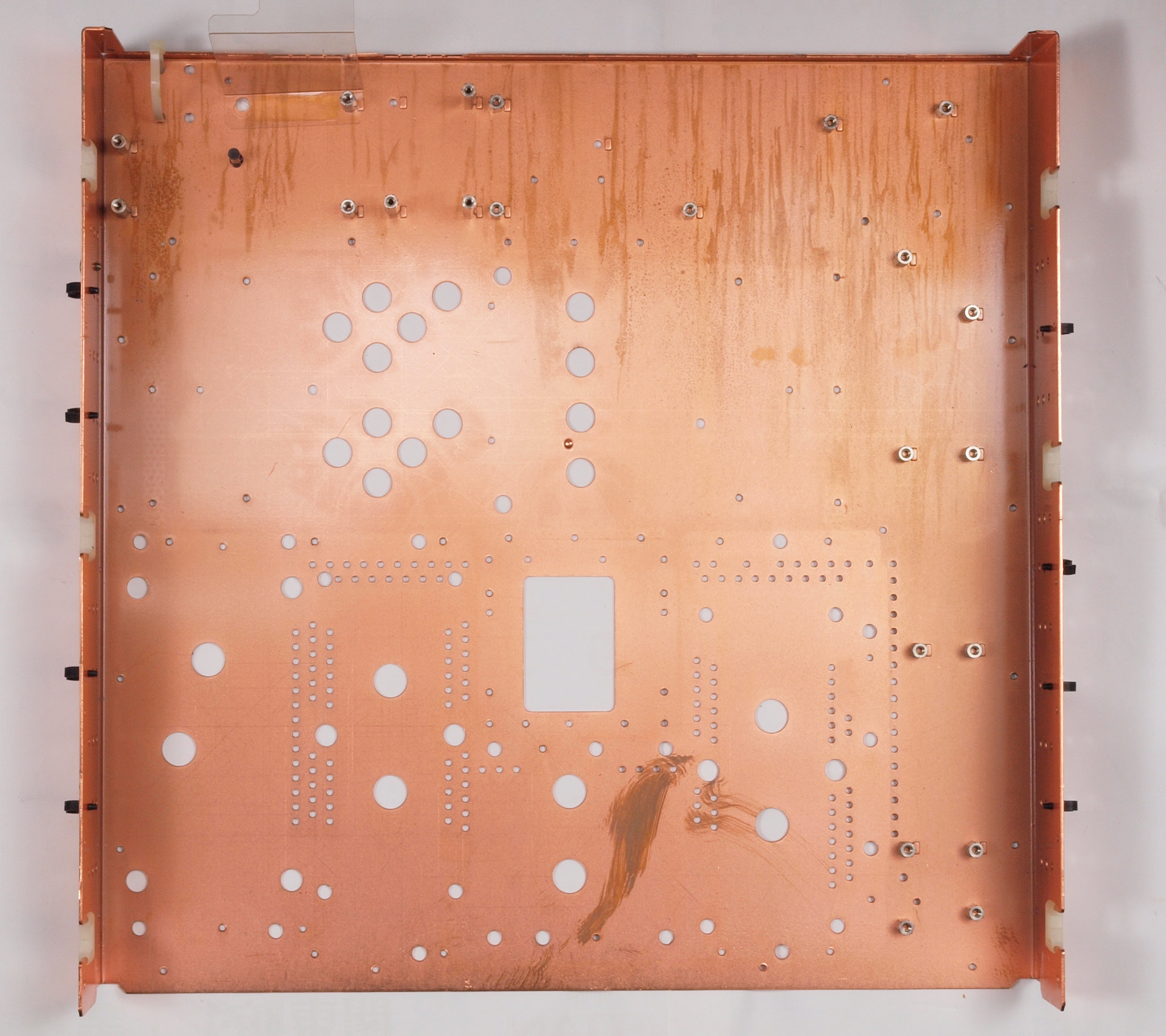

Ｃ０２．　修理中　前後パネル、基板を取り去ったシャーシ裏。

Ｃ１１．　修理中　１ビットAMP。

Ｃ１２．　修理中　１ビットAMP基板。

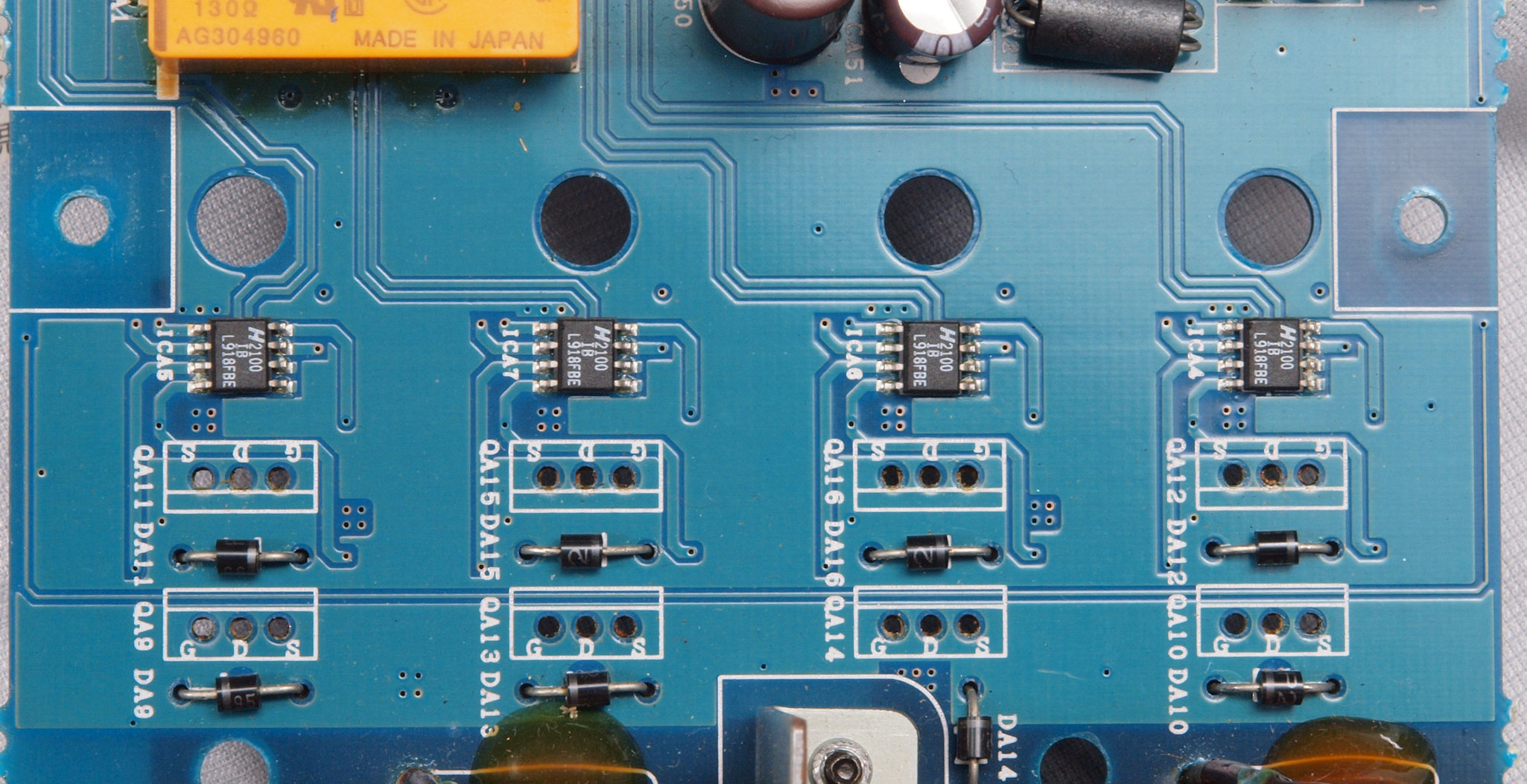

Ｃ１３．　修理中　１ビットAMP基板。終段ＦＥＴドライブＩＣ交換。

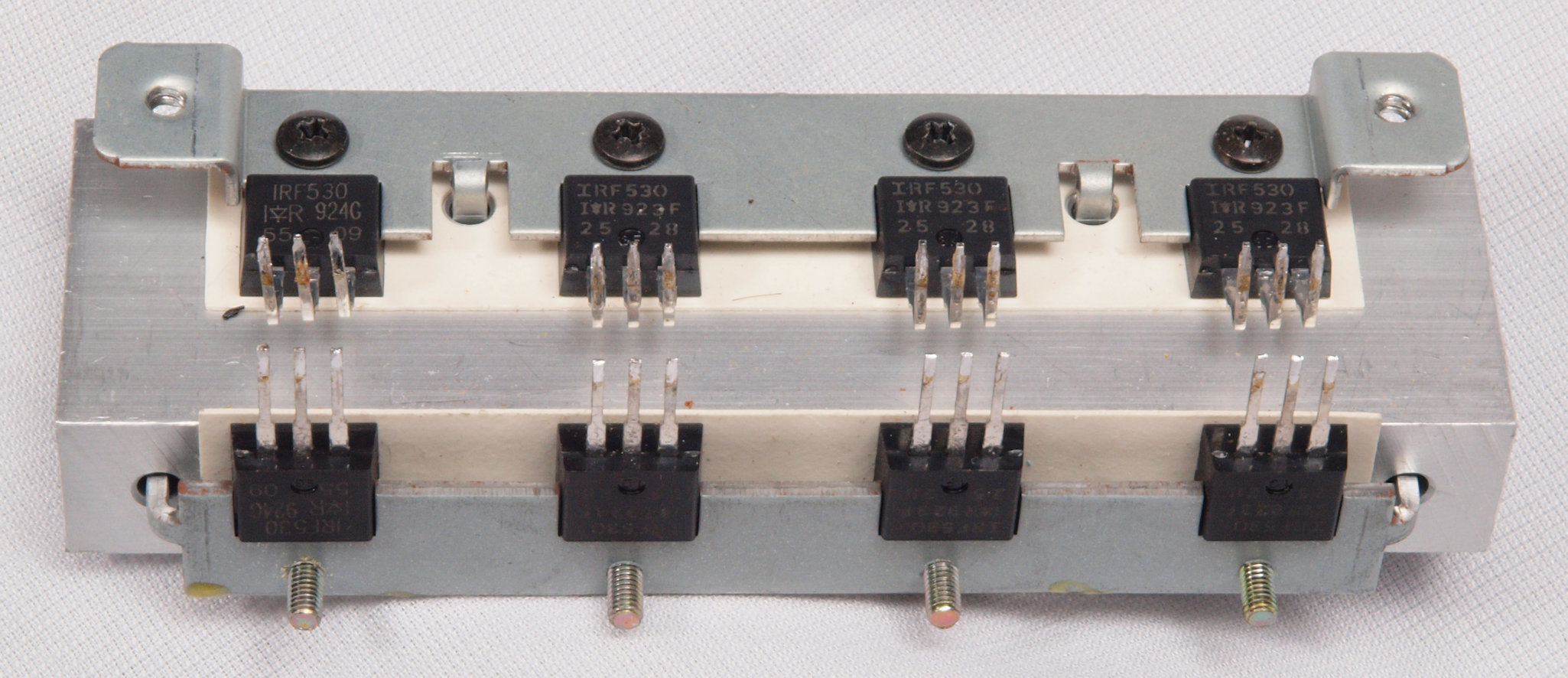

Ｃ１４．　修理中　１ビットAMP基板。終段ＦＥＴ（電界効果トランジスター）交換。

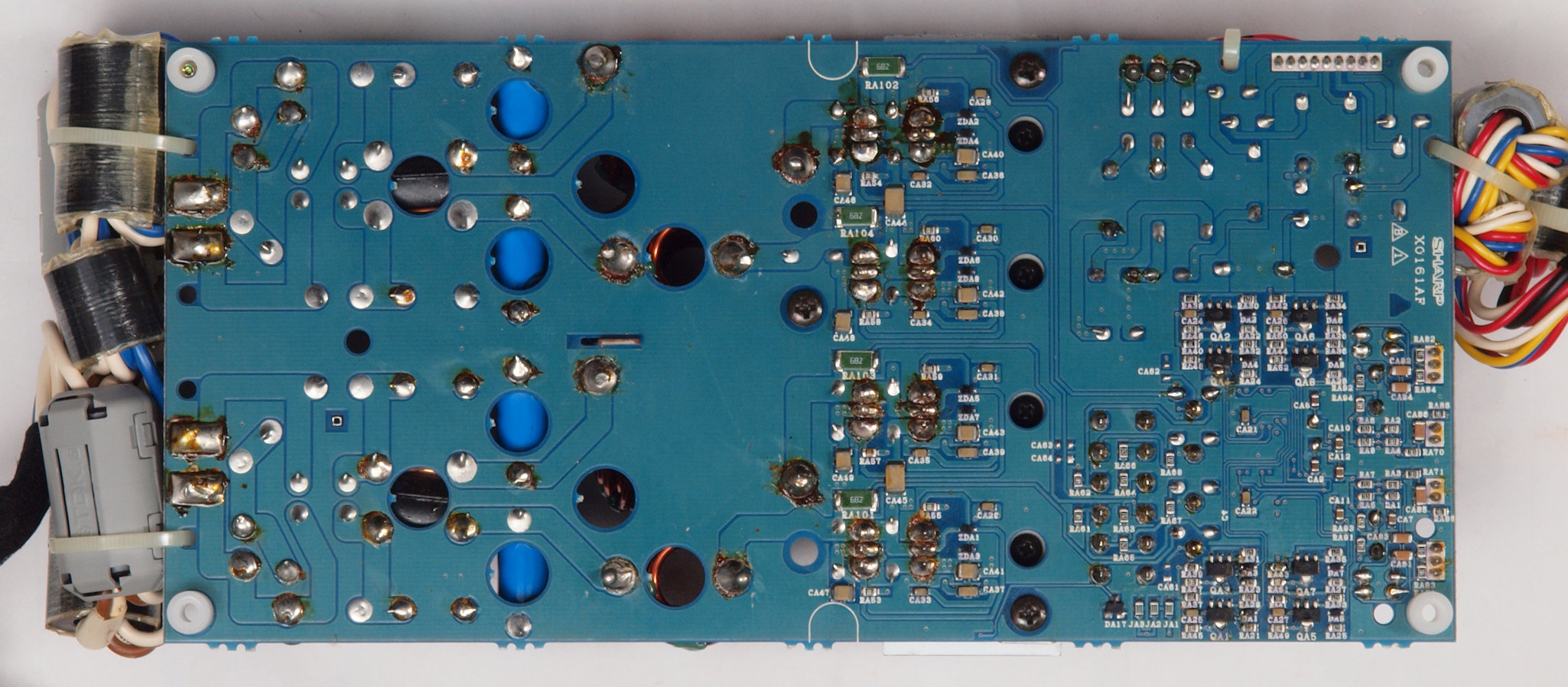

Ｃ１５．　修理中　１ビットAMP基板裏。

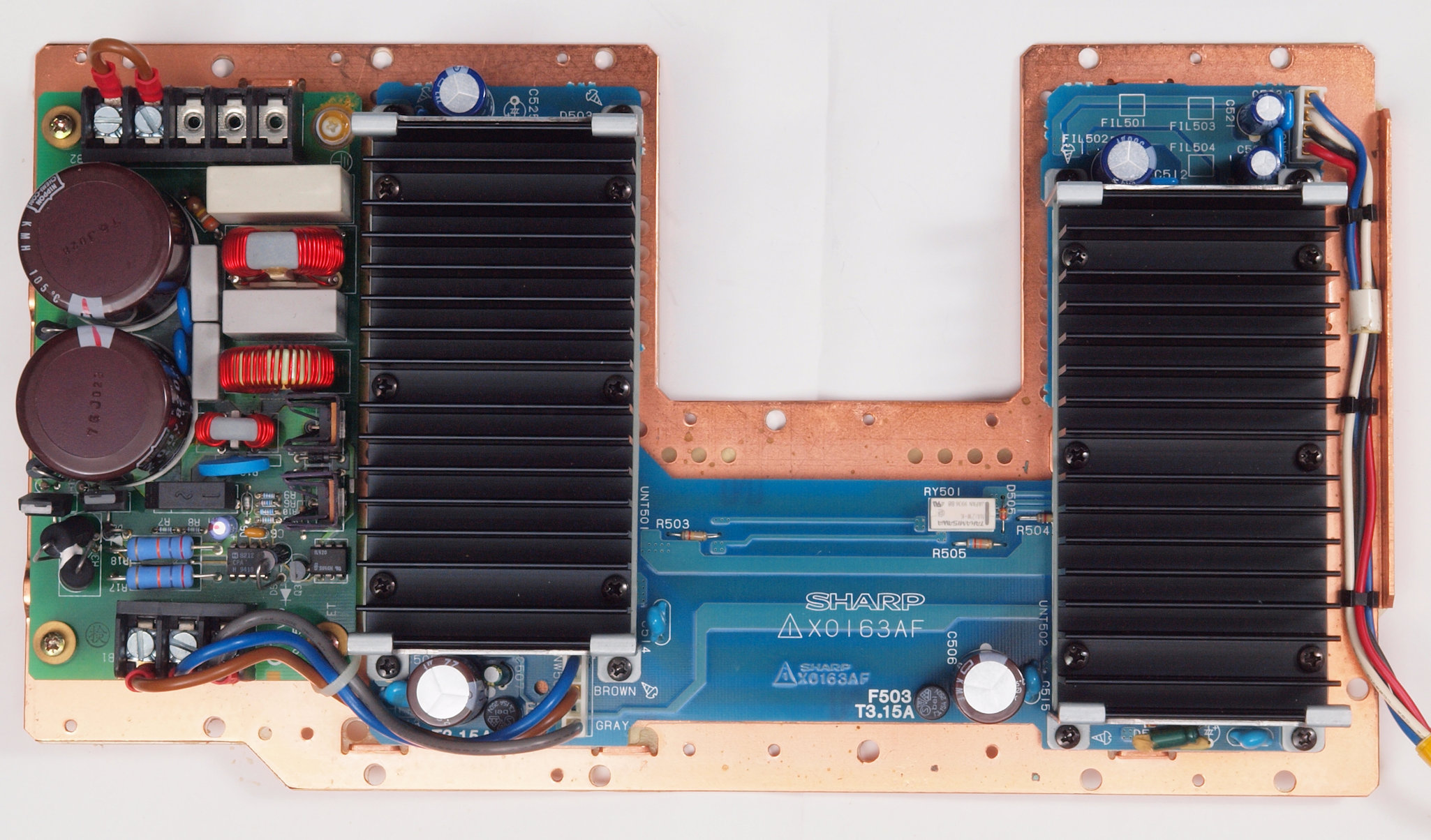

Ｃ２１．　修理中　電源部（ＡＣ−ＤＣコンバーター、ＤＣ−ＤＣコンバーター）

Ｃ２２．　修理中　ＡＣ−ＤＣコンバーター基板。

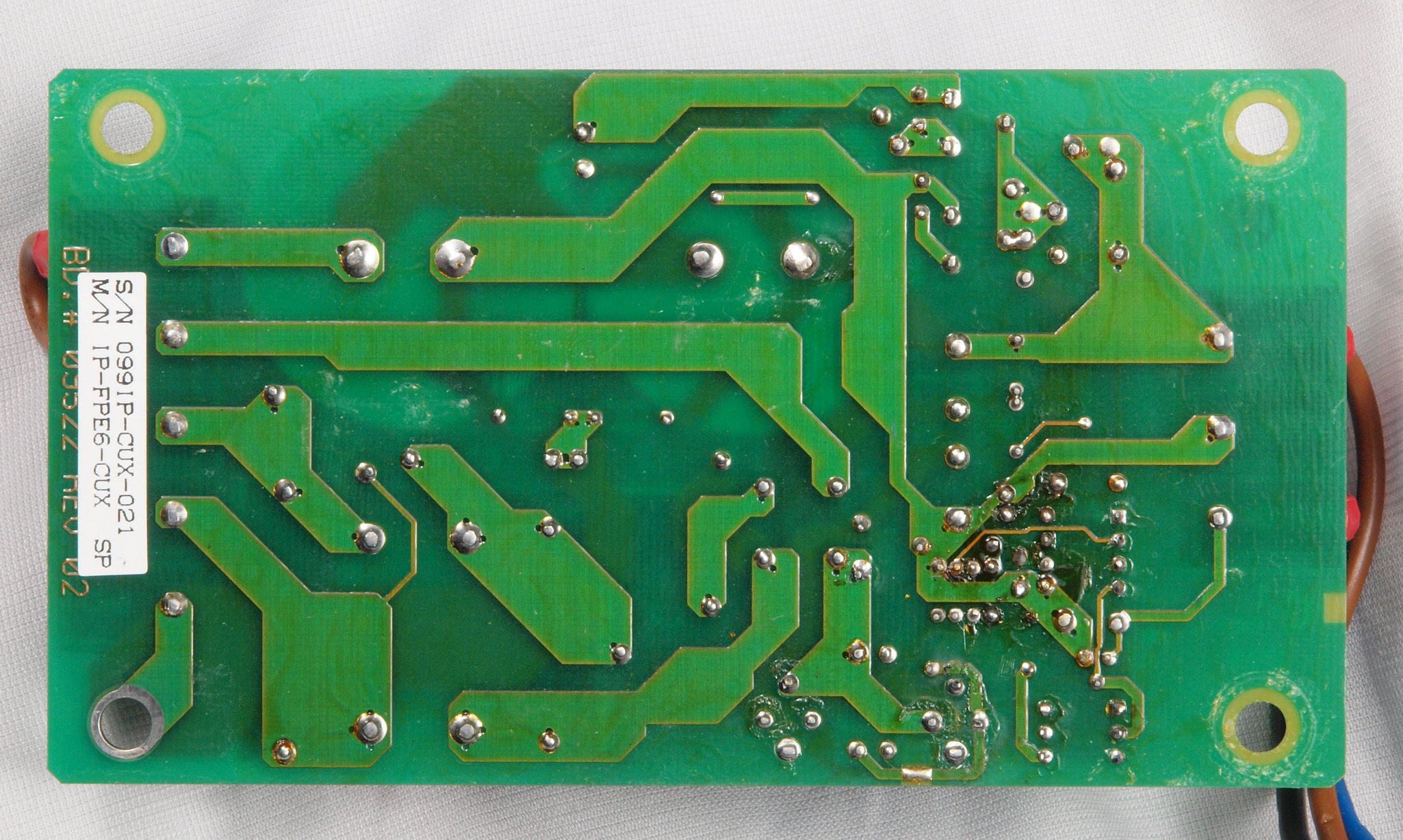

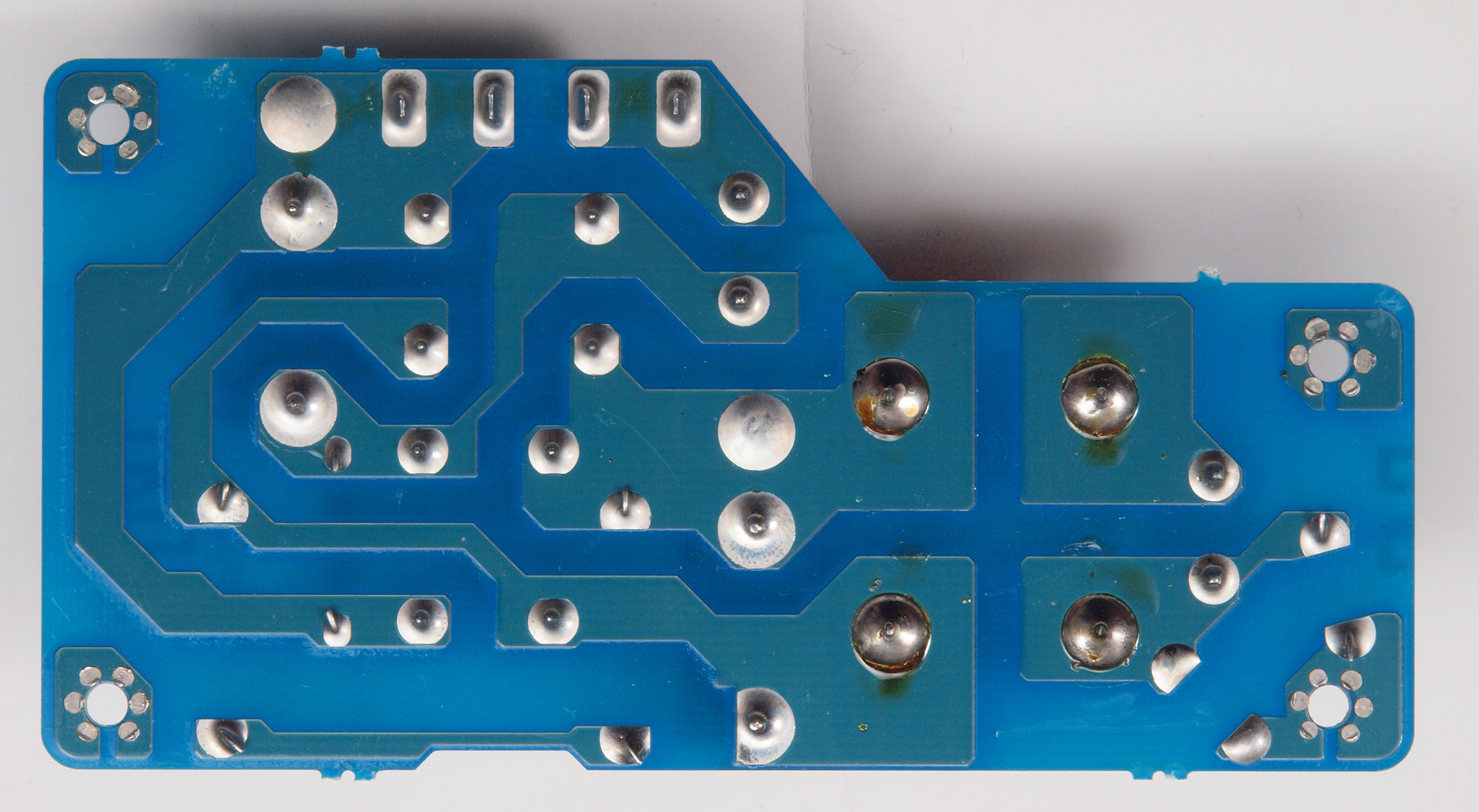

Ｃ２３．　修理中　ＡＣ−ＤＣコンバーター基板裏。

Ｃ２４．　修理中　ＤＣ−ＤＣコンバーター基板。

Ｃ２５．　修理中　ＤＣ−ＤＣコンバーター基板裏。

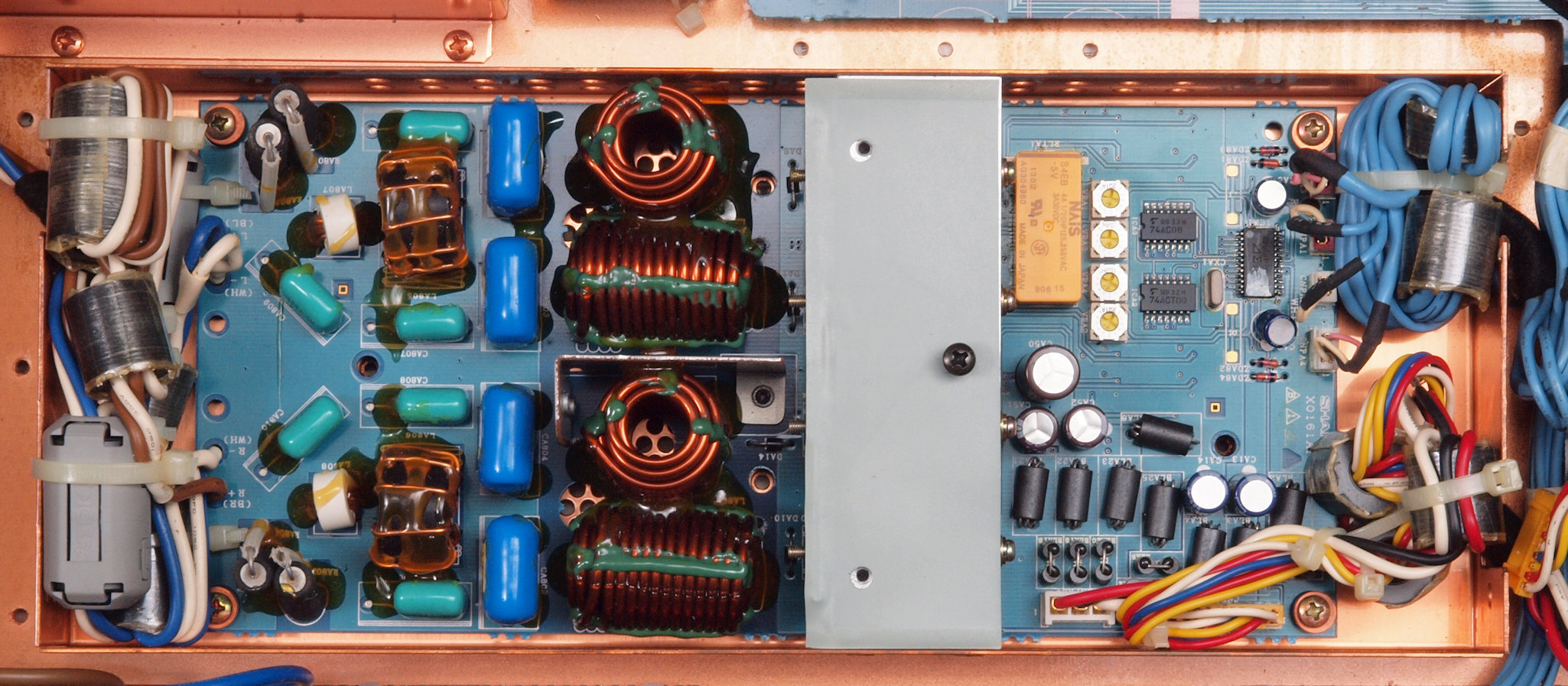

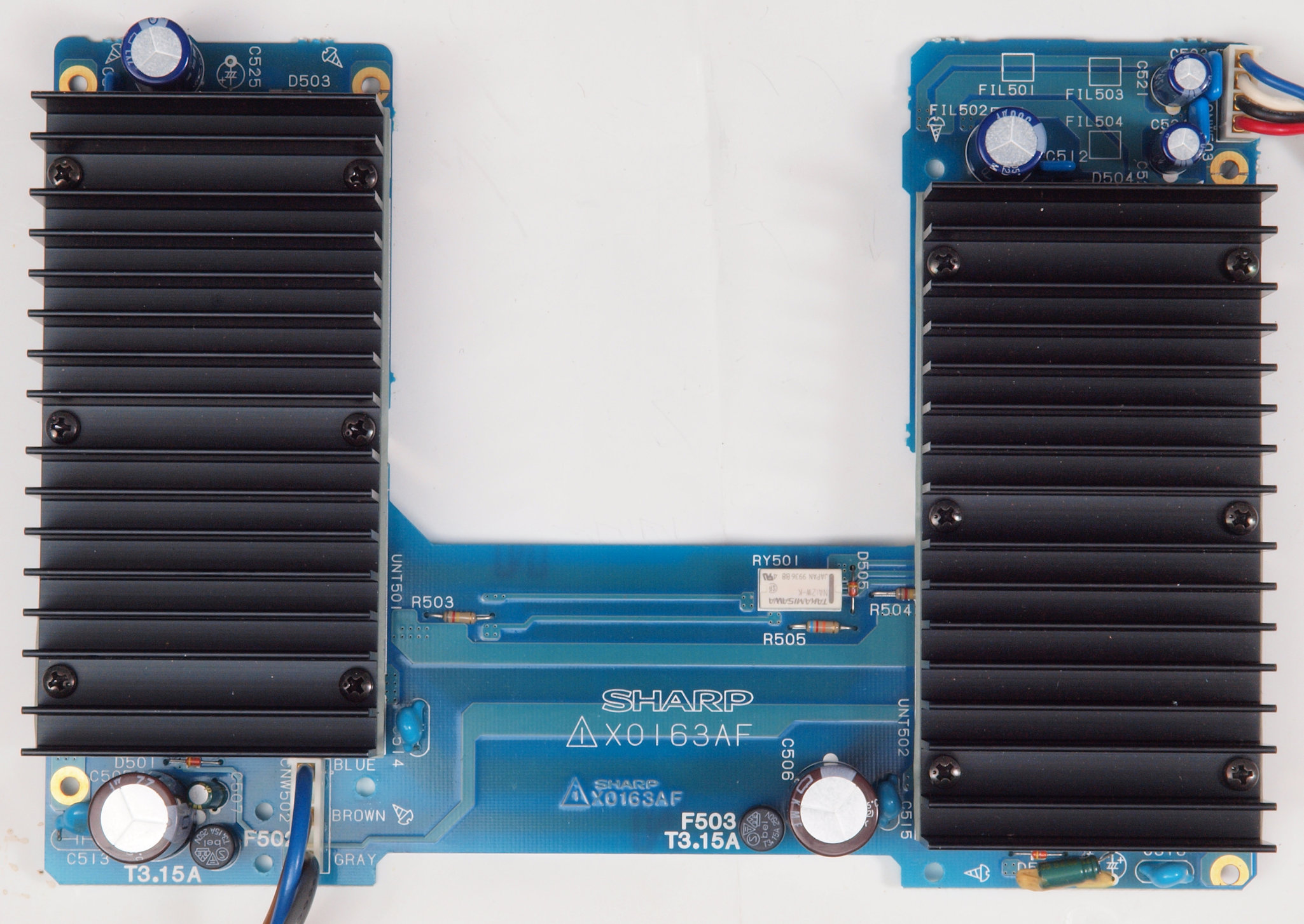

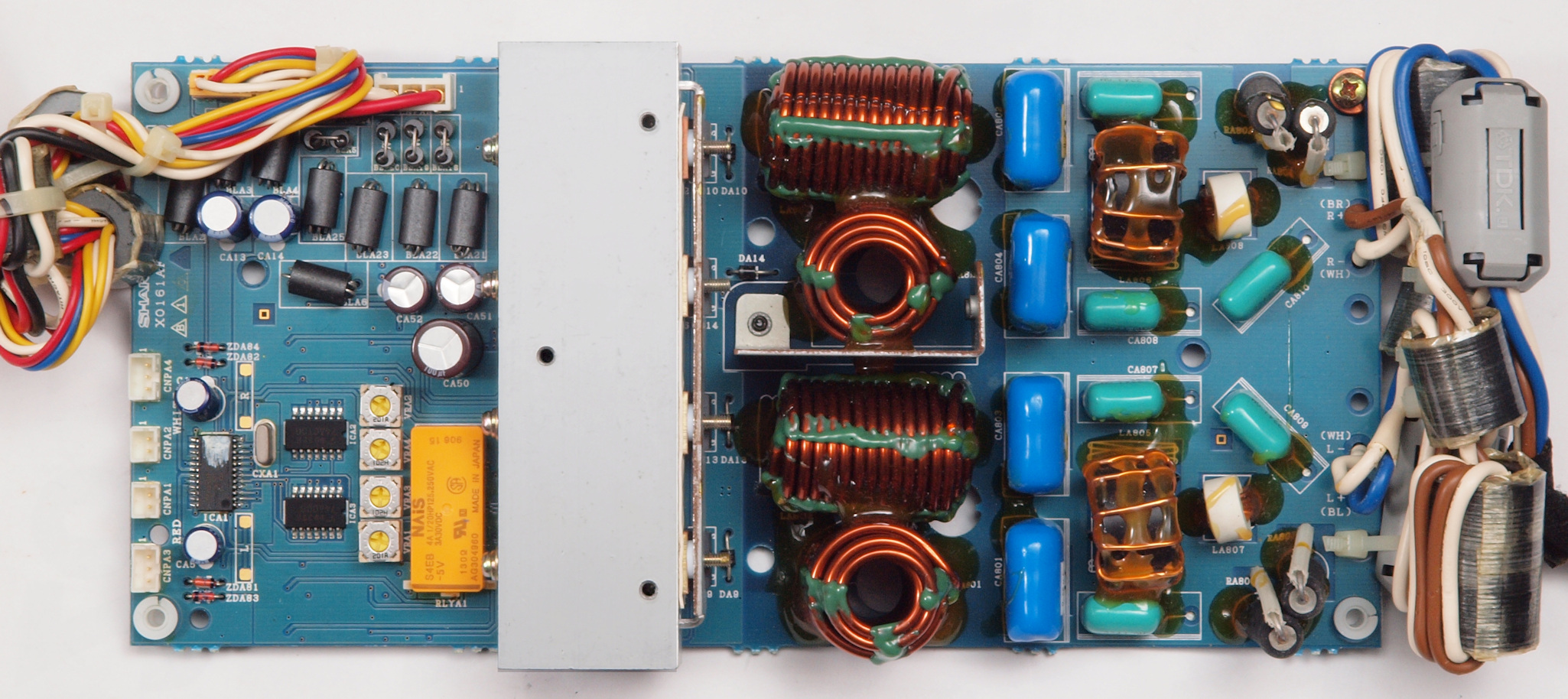

Ｃ３１．　修理中　フイルター基板。

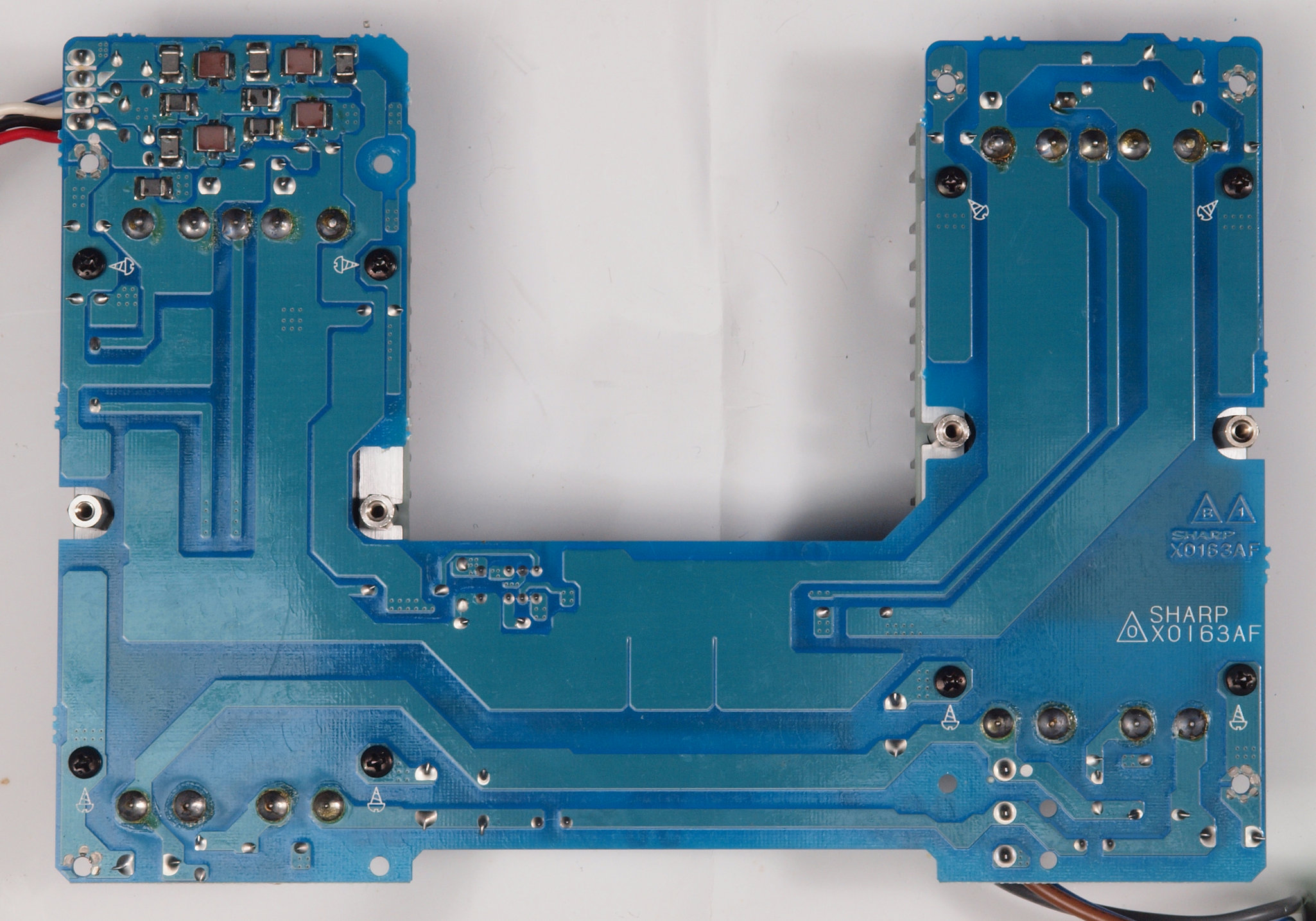

Ｃ３２．　修理中　フイルター基板裏。

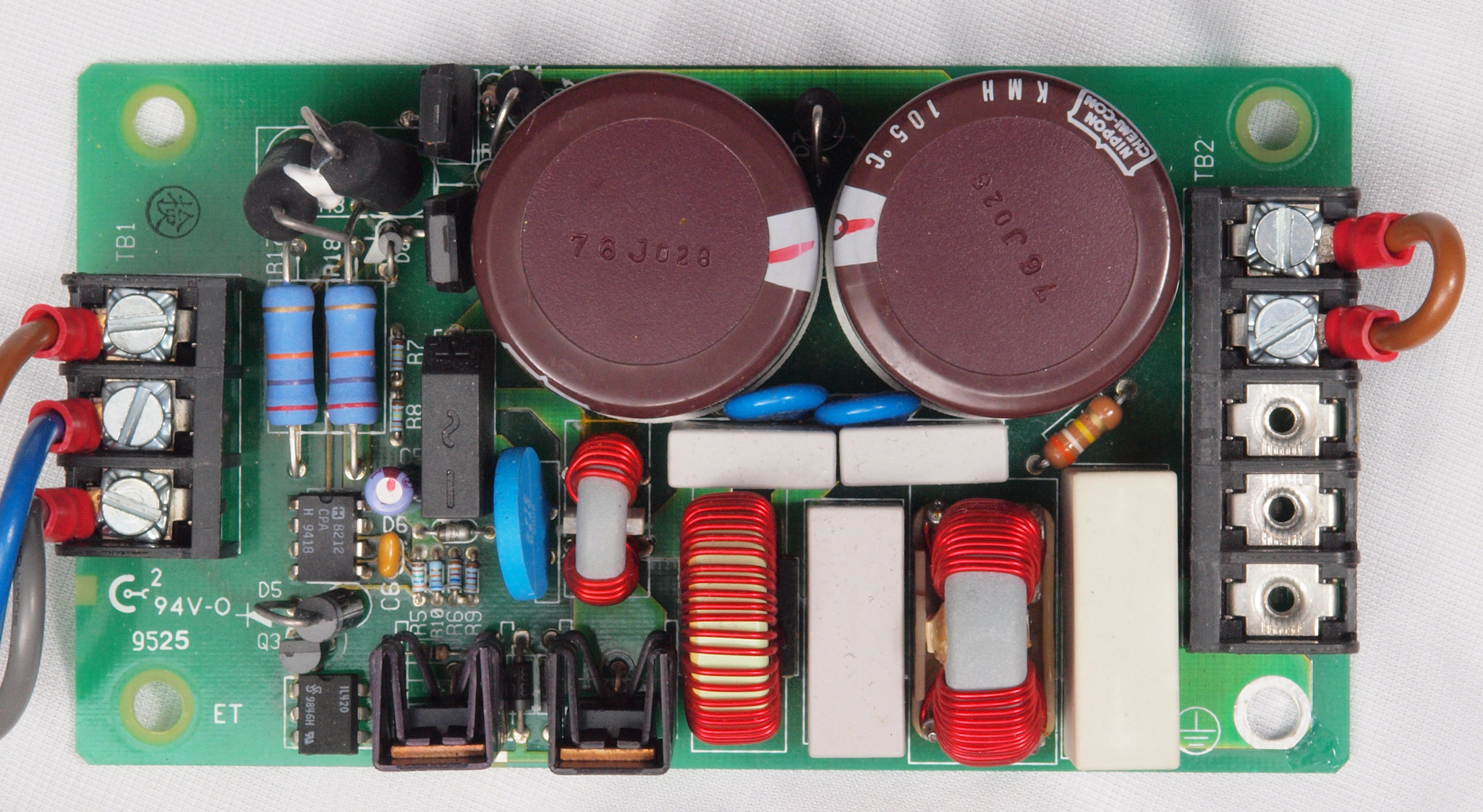

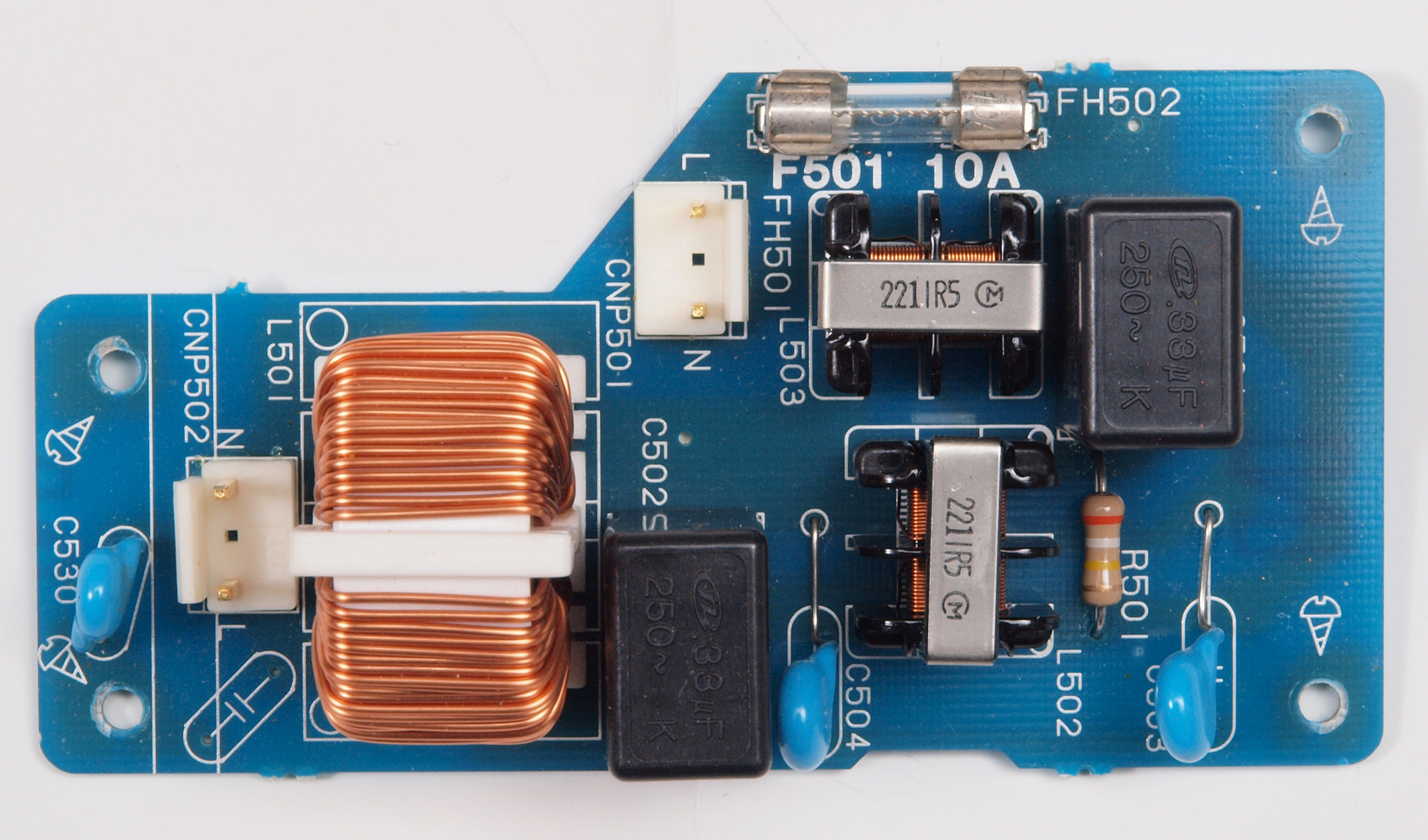

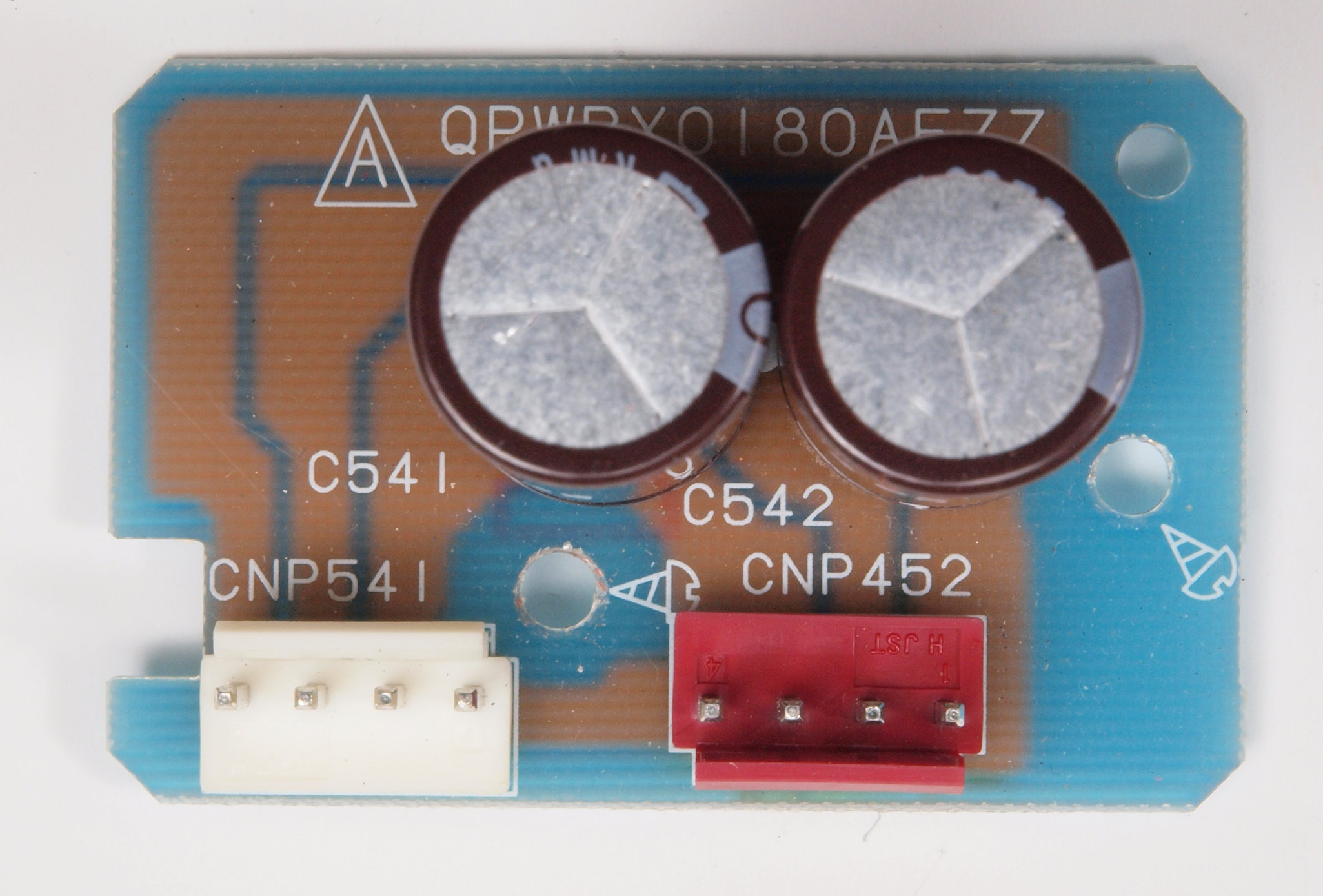

Ｃ４１．　修理中　電源フイルター基板。　電源ヒューズは１０Ａ、　１００Ｖ×１０Ａ＝１ＫＶＡ。

Ｃ４２．　修理中　電源フイルター基板裏。

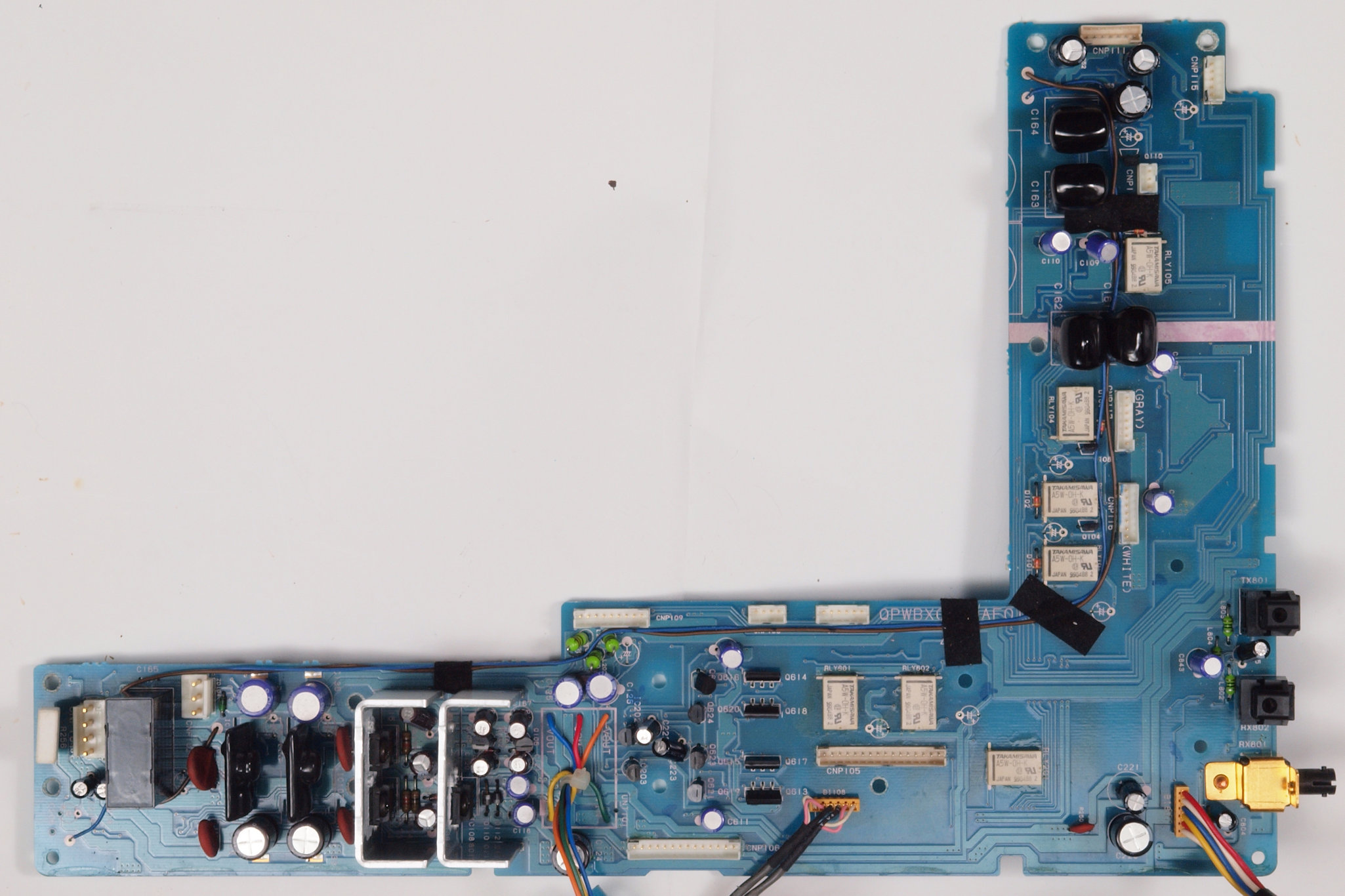

Ｃ５１．　修理中　メイン基板。

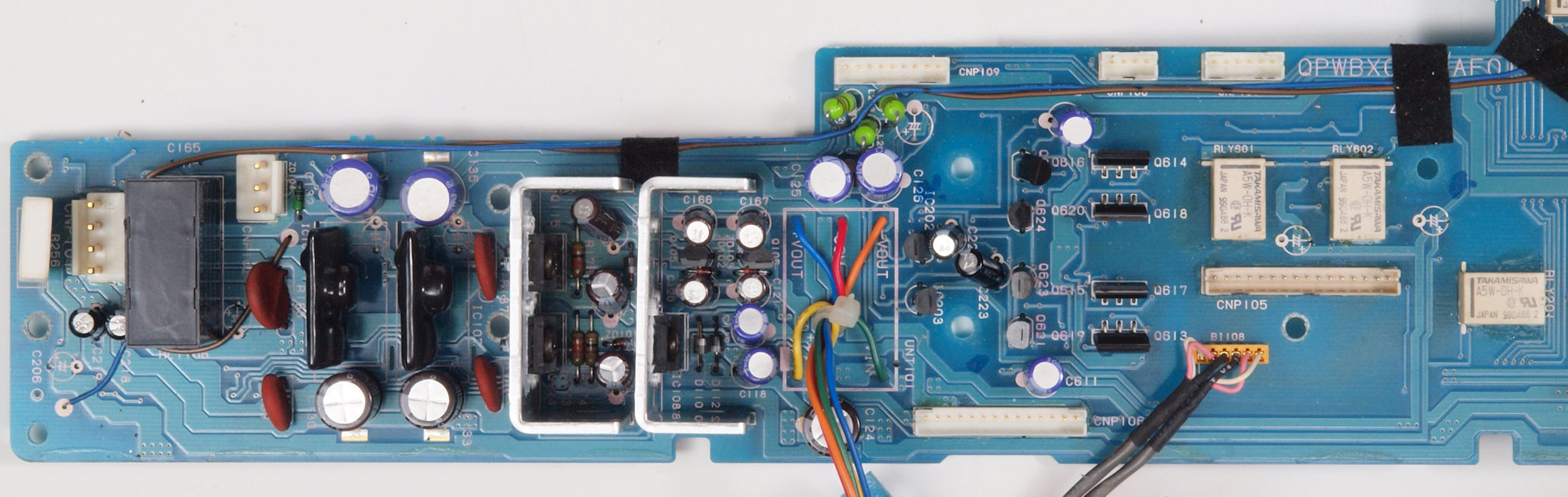

Ｃ５２．　修理中　メイン基板、電源部。

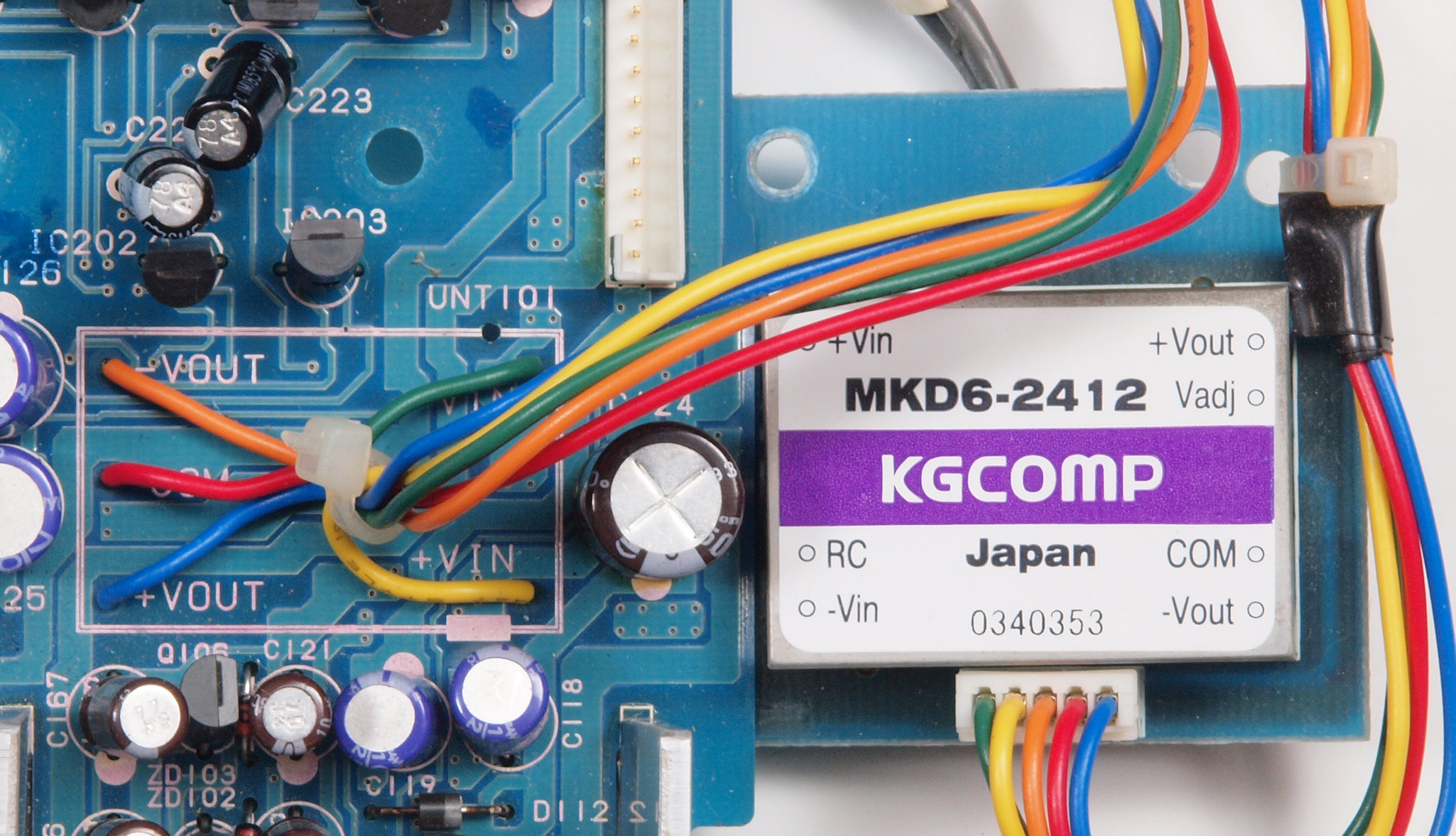

Ｃ５３．　修理中　メイン基板、電源部。ＤＣ−ＤＣコンバーターが外付けに変更。

Ｃ５４．　修理中　メイン基板、デジタル・アナログ制御部。

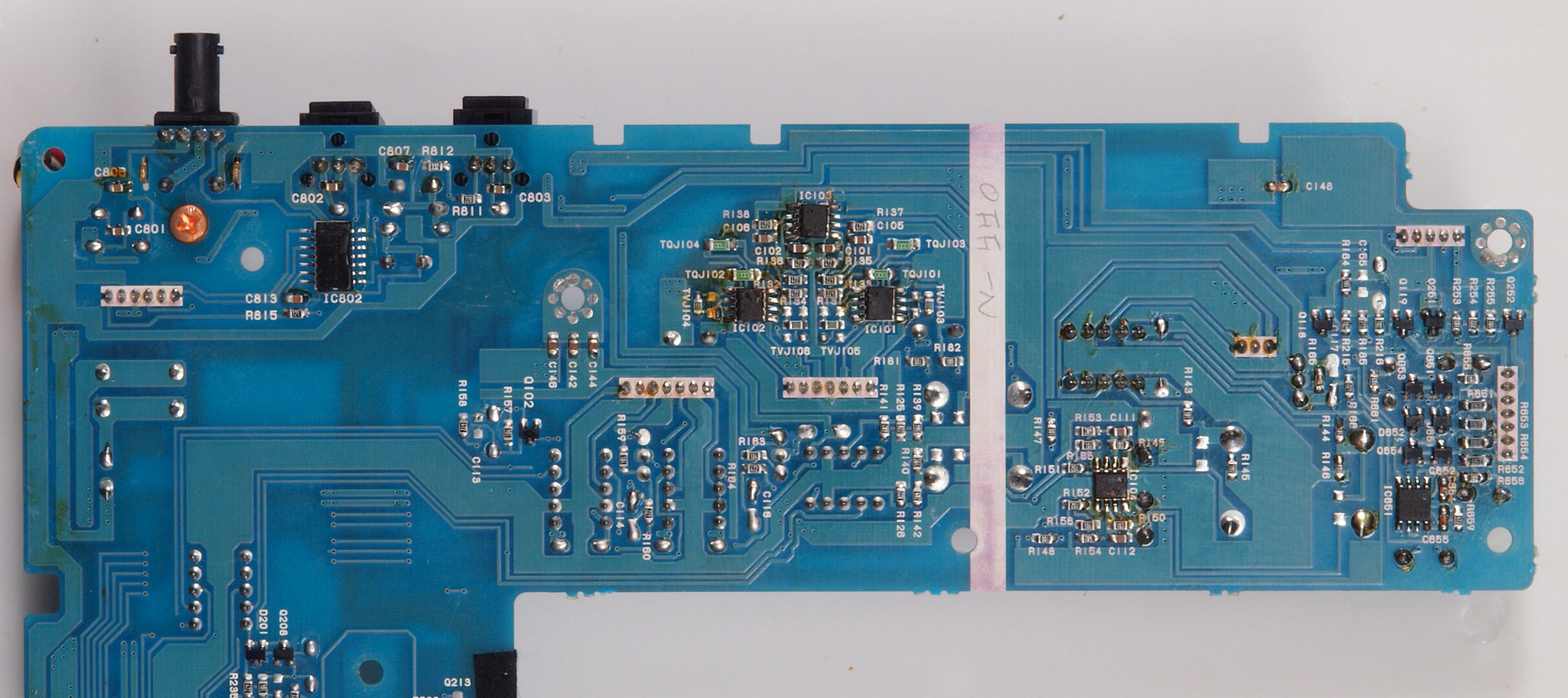

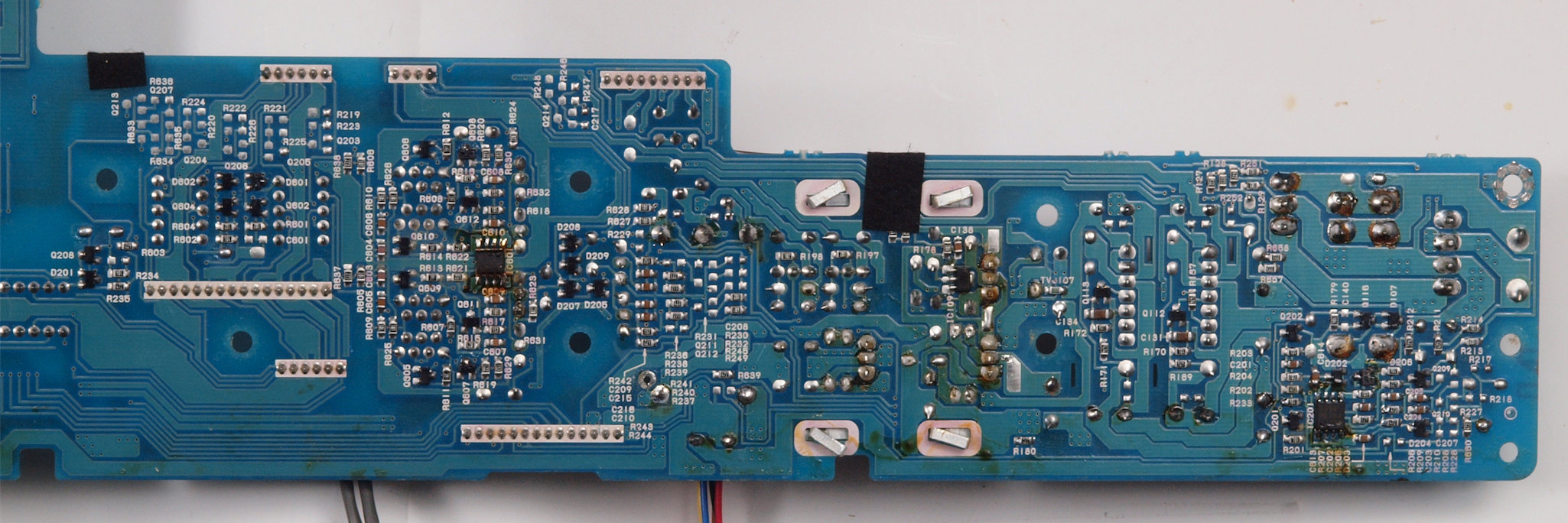

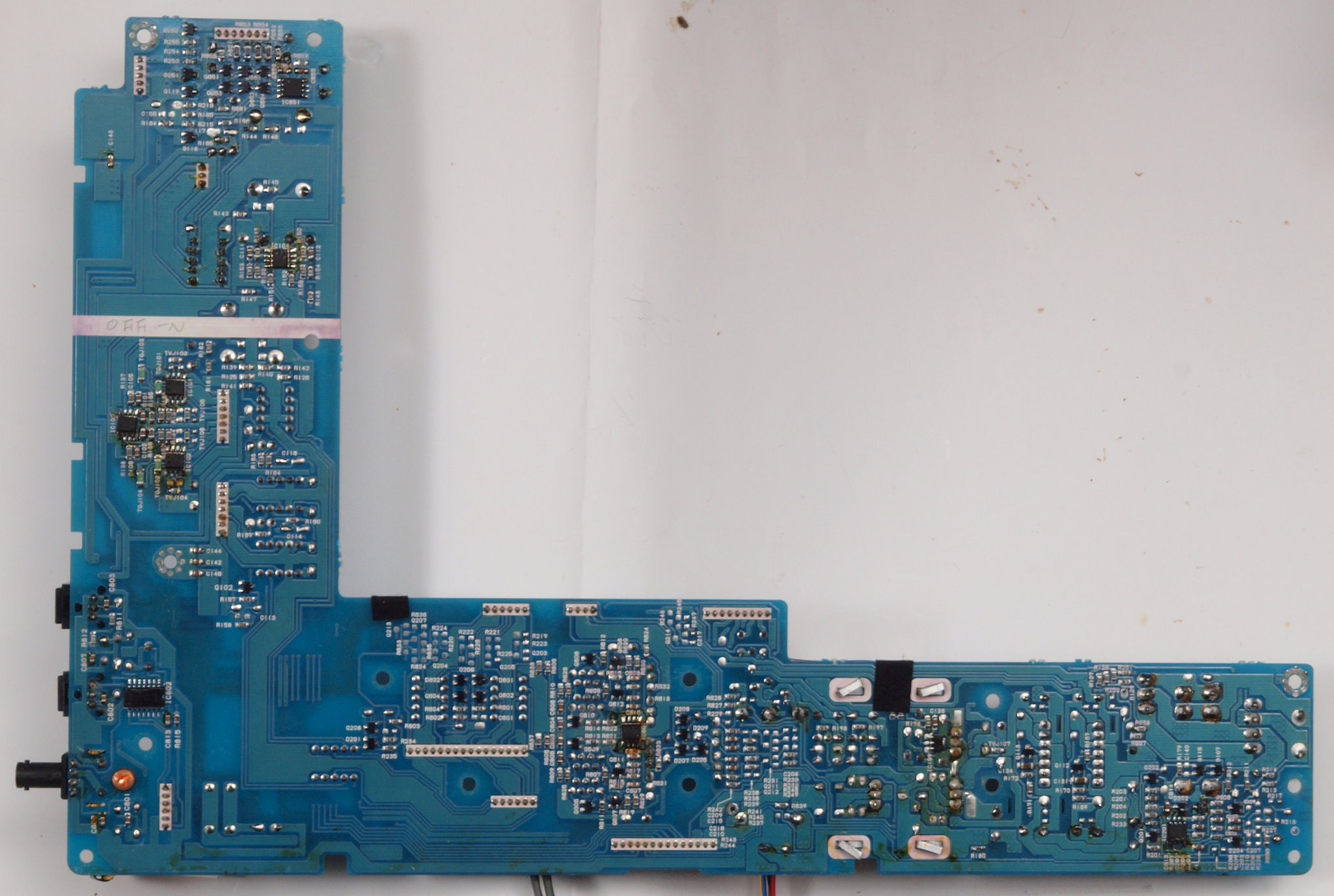

Ｃ５５．　修理中　メイン基板裏。

Ｃ５６．　修理中　メイン基板裏、電源部。

Ｃ５７．　修理中　メイン基板裏、電源部。ＤＣ−ＤＣコンバーターが外付けに変更。

Ｃ５８．　修理中　メイン基板裏、デジタル・アナログ制御部。

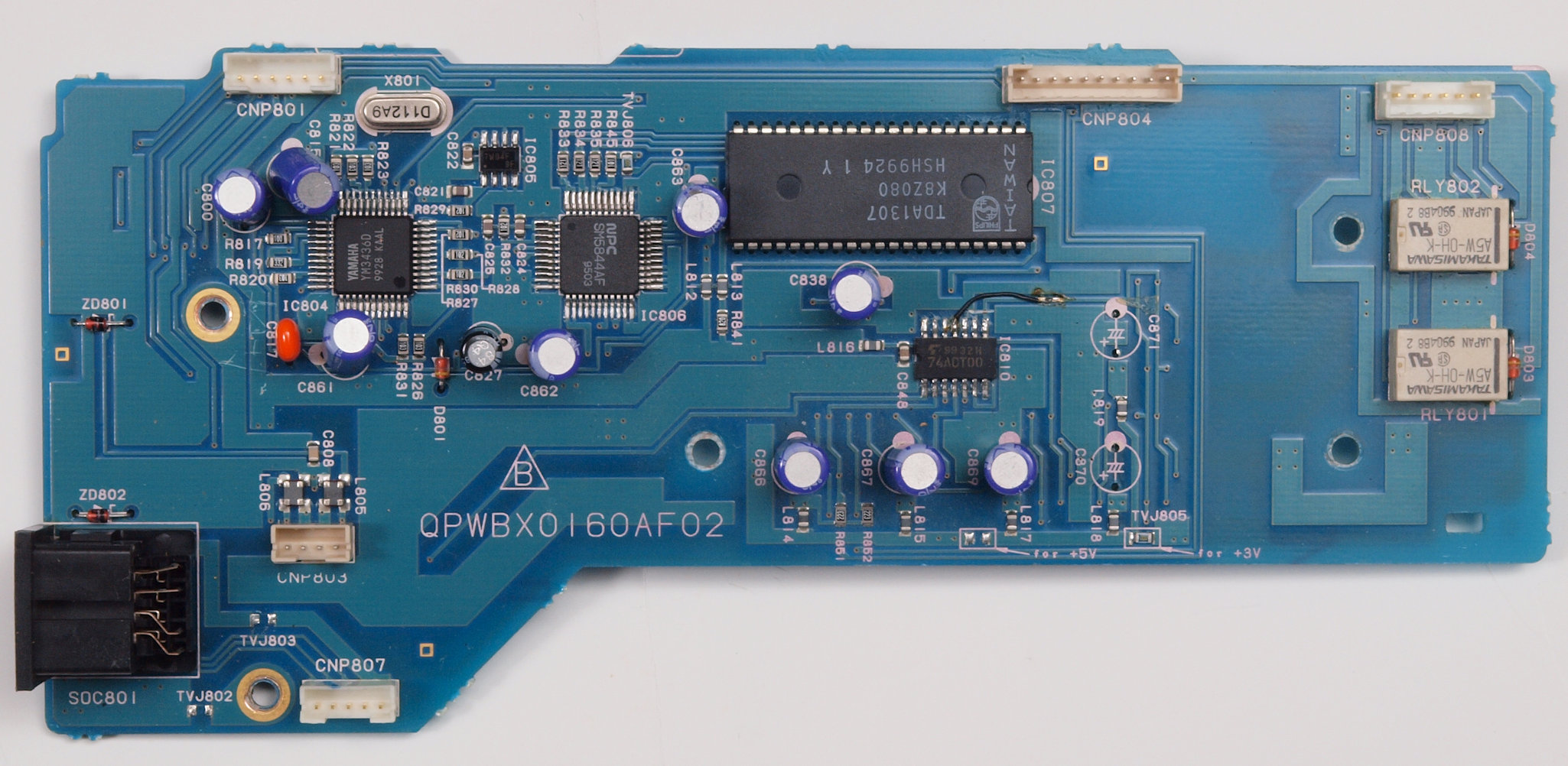

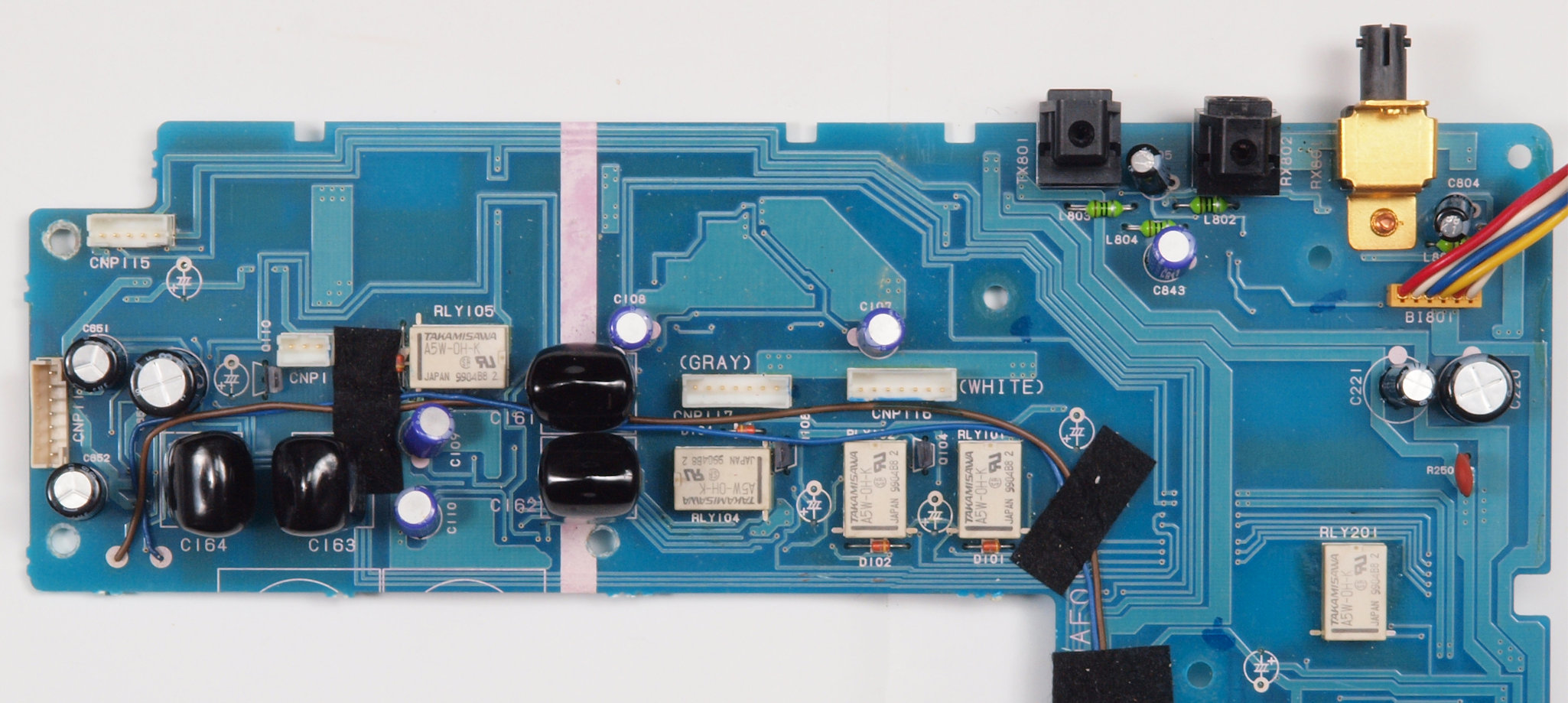

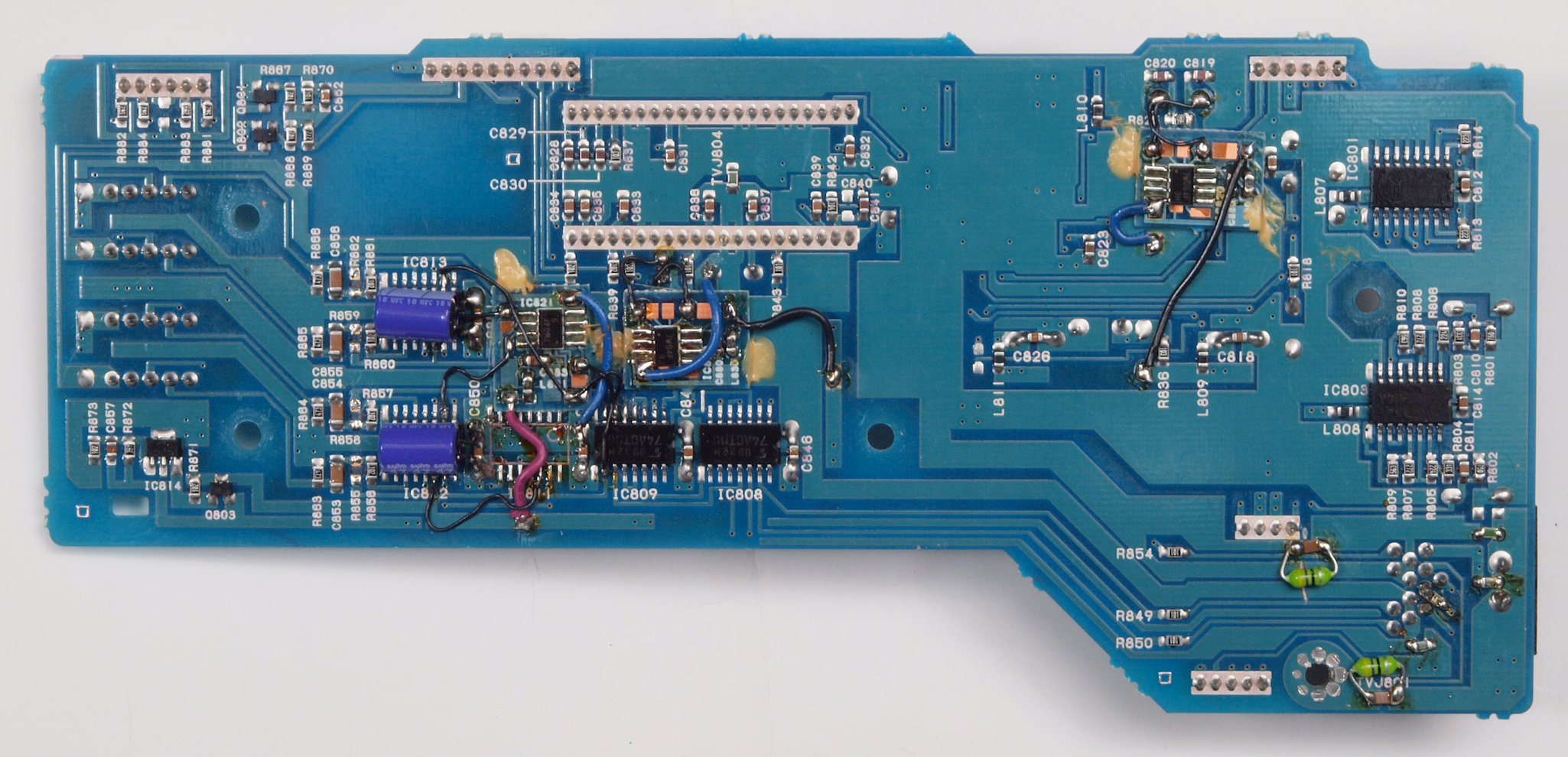

Ｃ６１．　修理中　デジタル入力制御基板。

Ｃ６２．　修理中　デジタル入力制御基板裏。

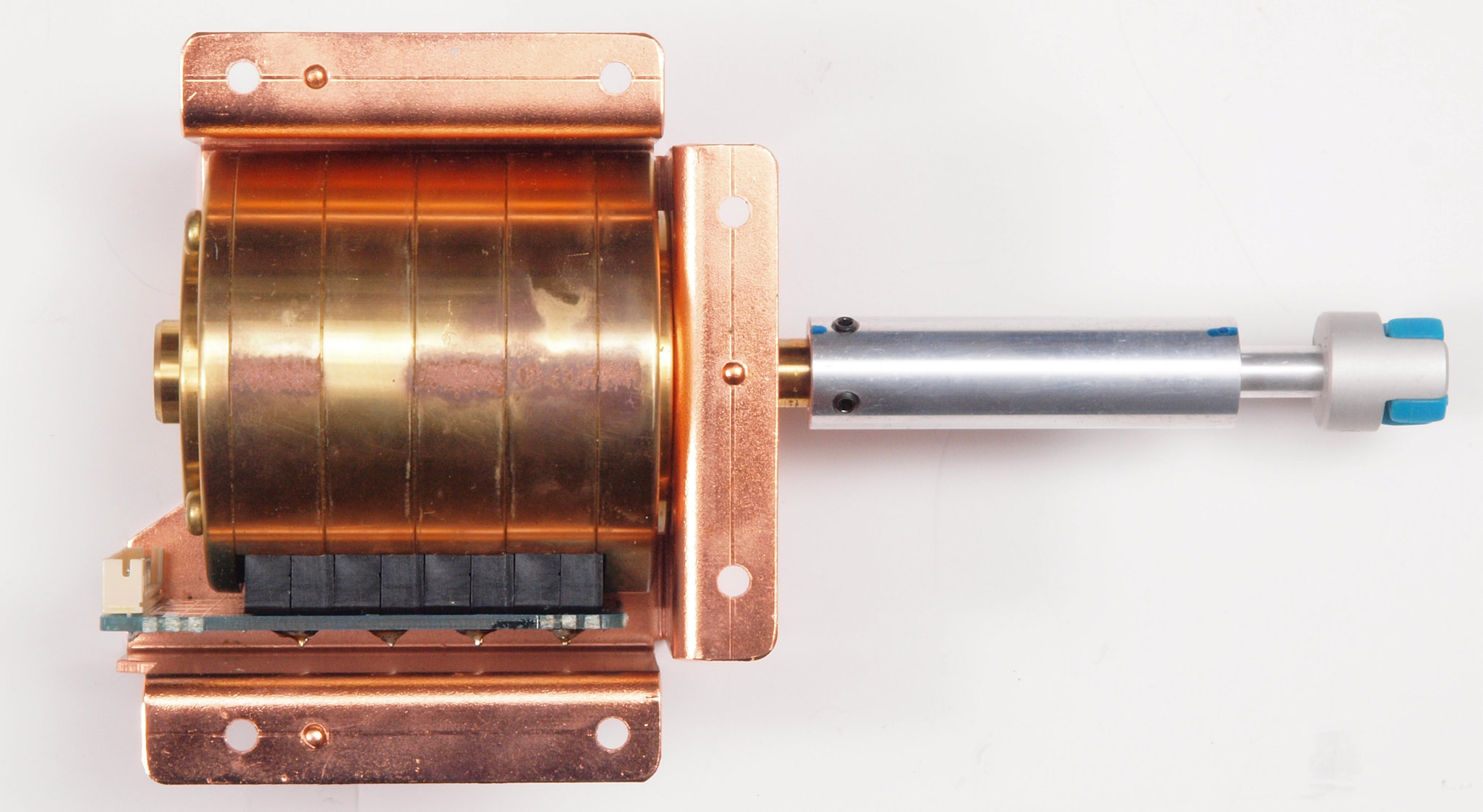

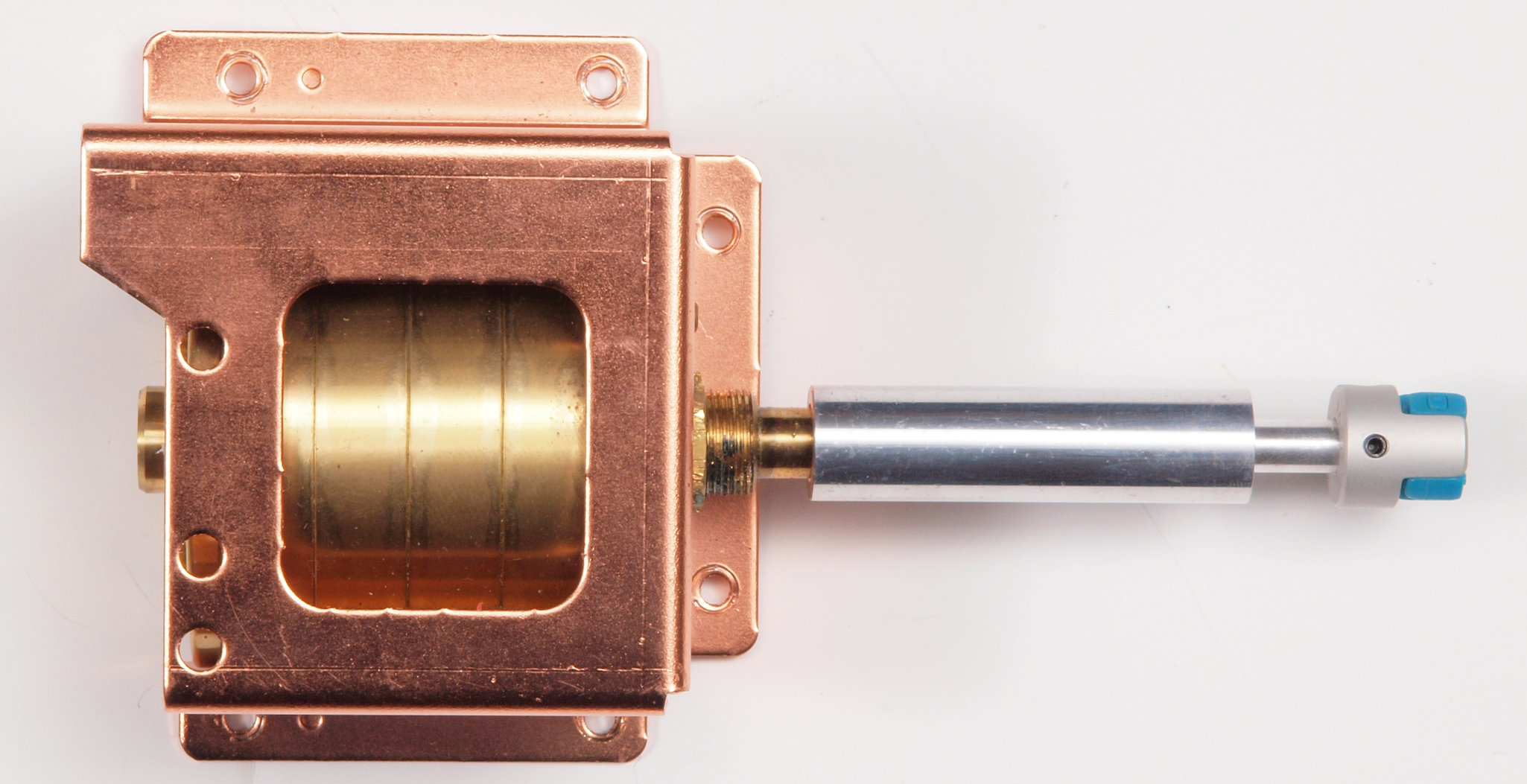

Ｃ７１．　修理中　４連メインＶＲ。

Ｃ７２．　修理中　４連メインＶＲ裏。

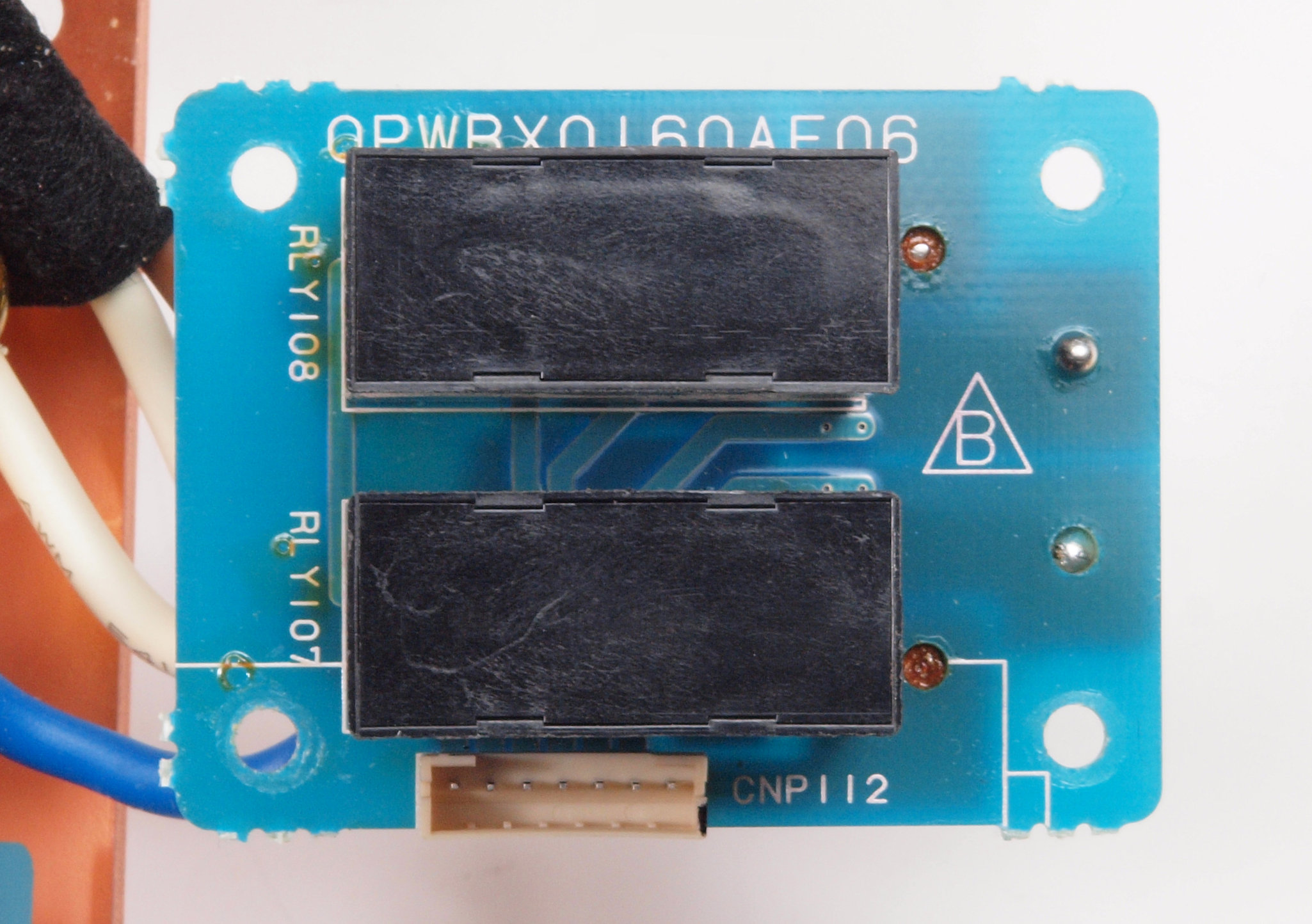

Ｃ８１．　修理中　ＳＰ出力接続リレー基板。

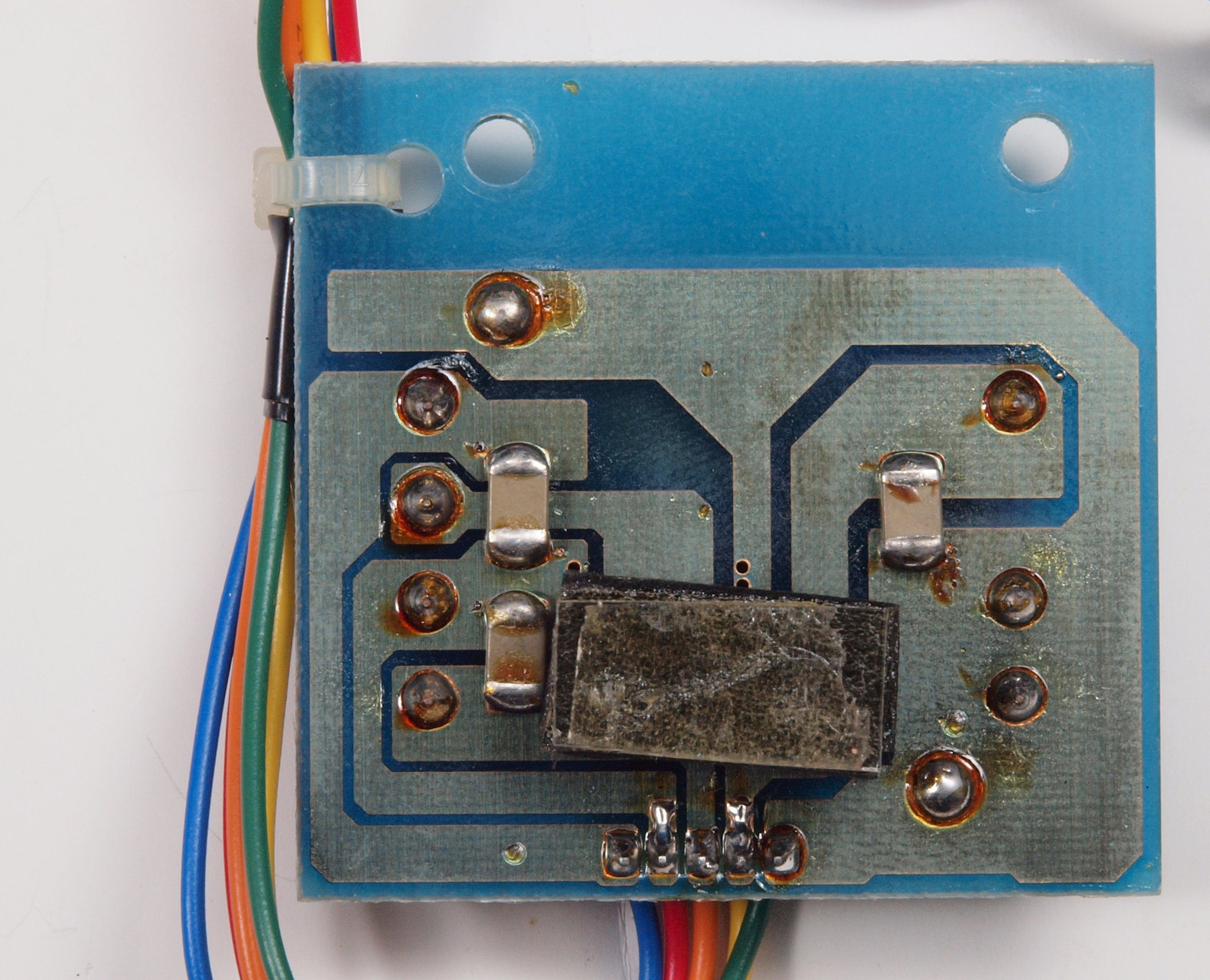

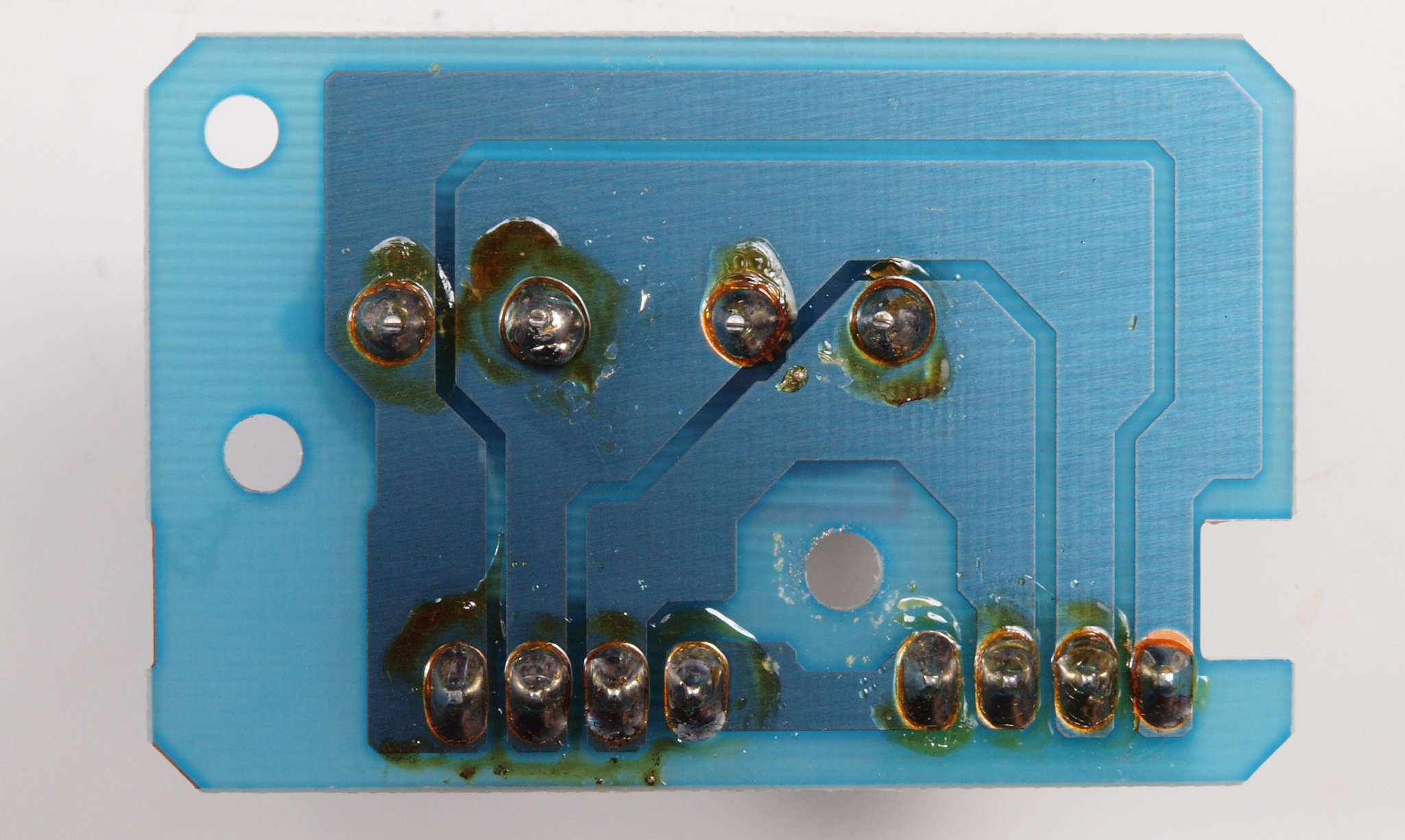

Ｃ８２．　修理中　ＳＰ出力接続リレー基板裏。

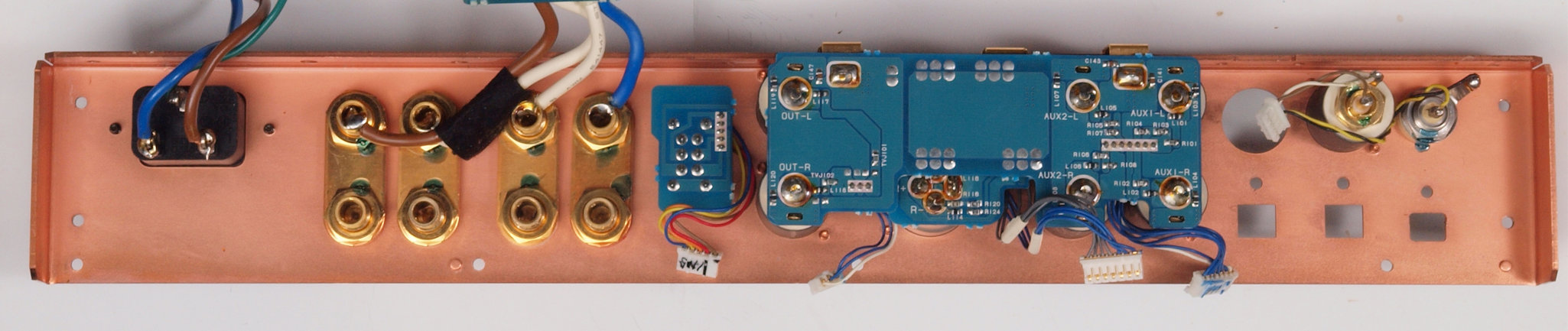

Ｃ９１．　修理中　裏パネル裏。

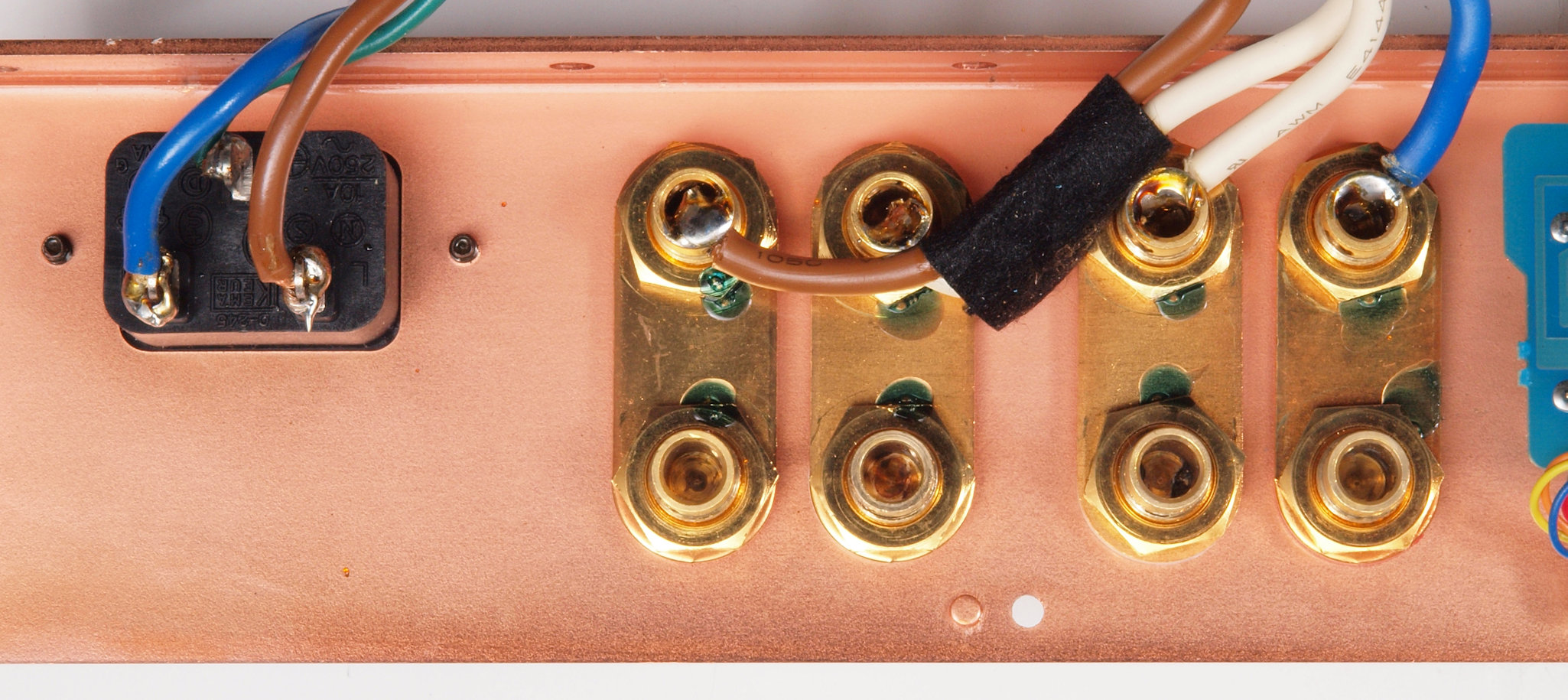

Ｃ９２．　修理中　３Ｐインレット裏配線、ＳＰ出力接続端子裏配線。

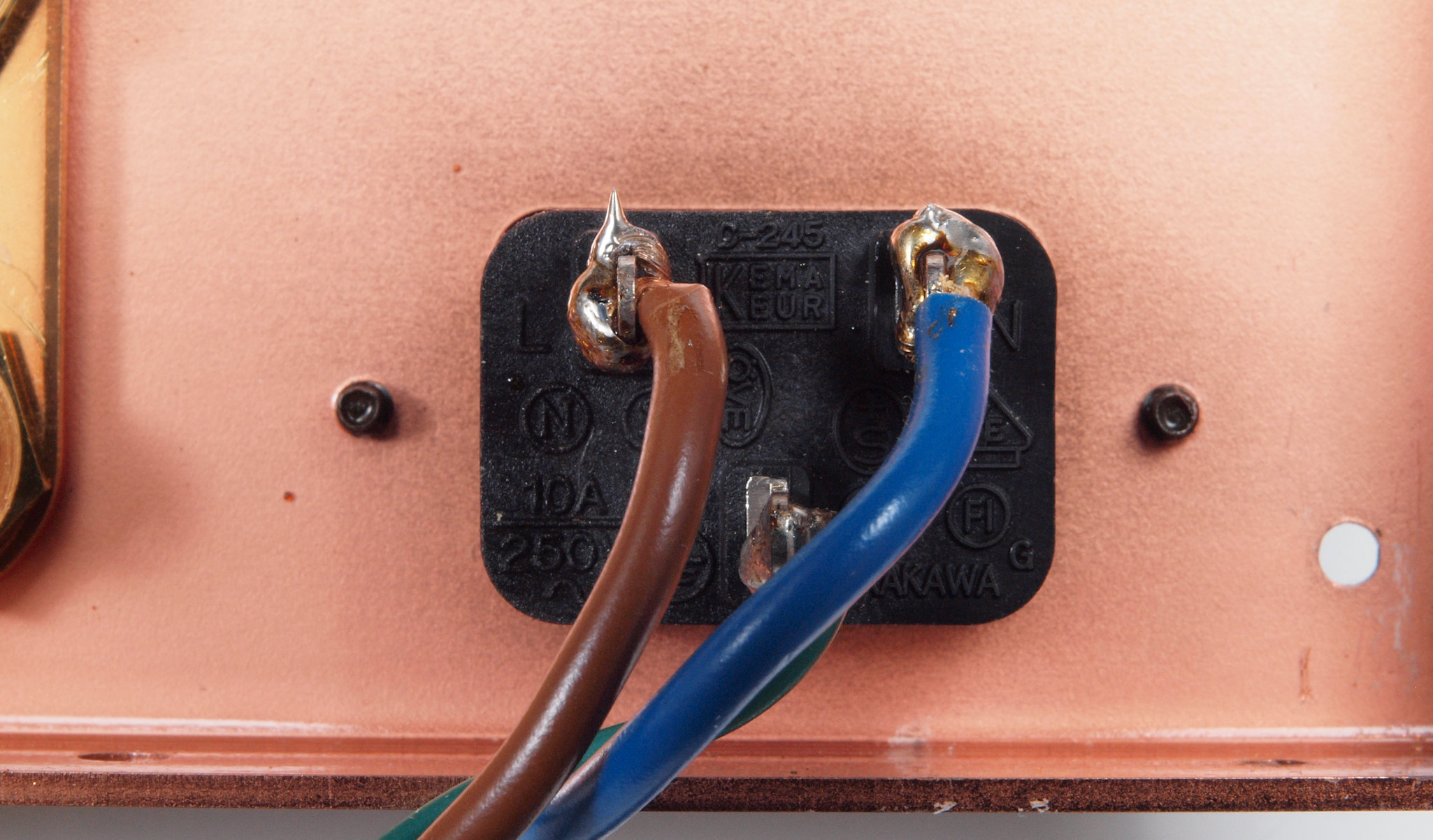

Ｃ９３．　修理中　３Ｐインレット裏配線。忙しいので、半田に角が出て入る。

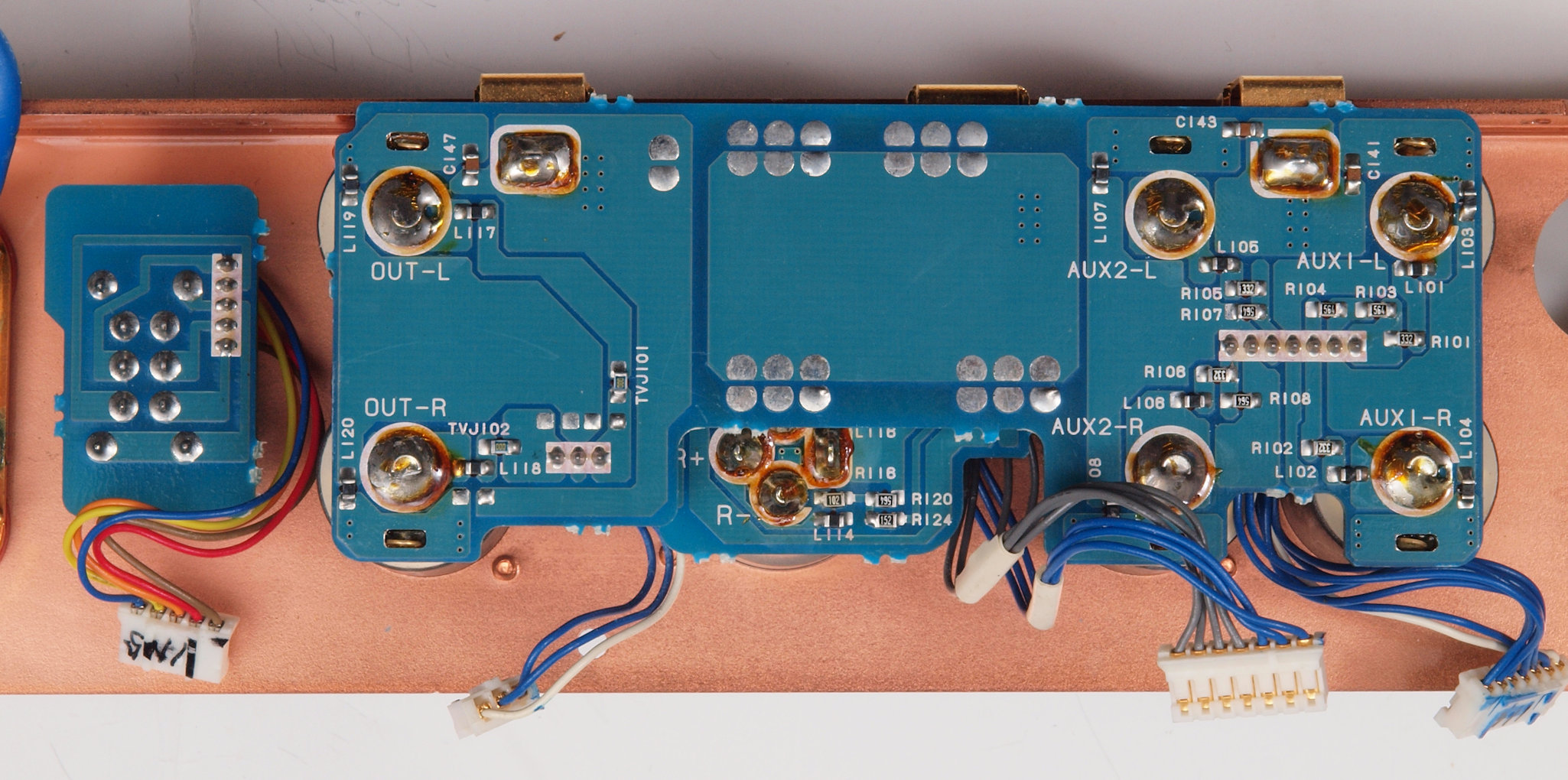

Ｃ９４．　修理中　入力端子裏基板。

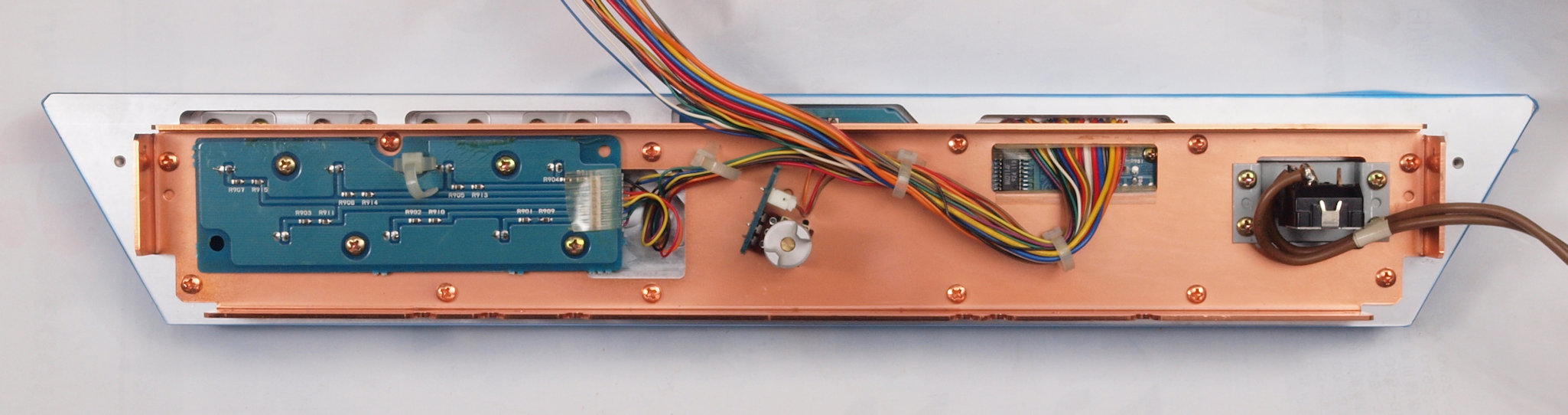

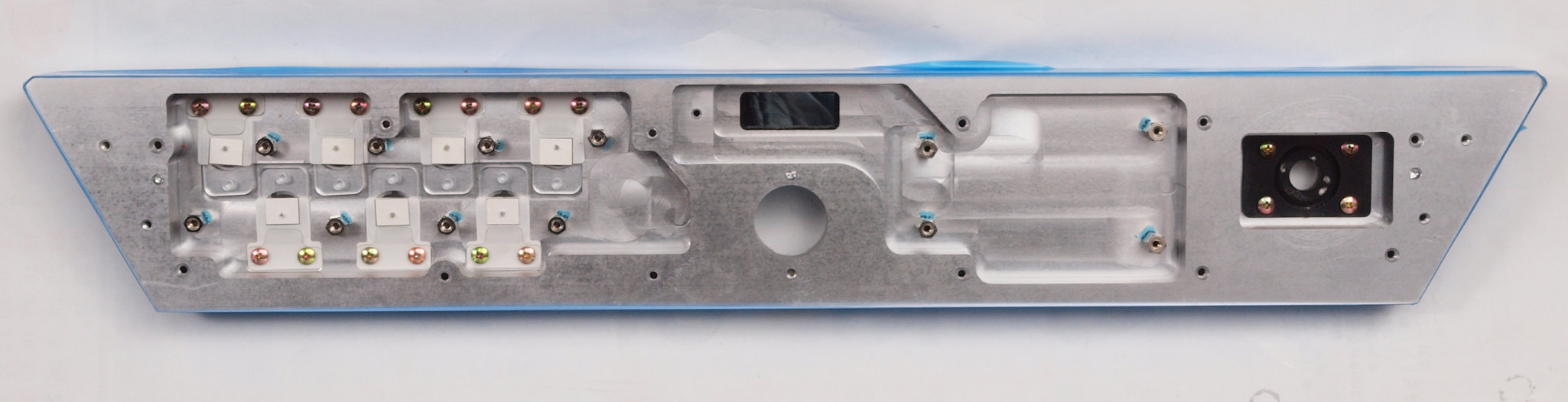

ＣＡ１．　修理中　前面パネル裏。

ＣＡ２．　修理中　前面パネル裏。基板を外した所。

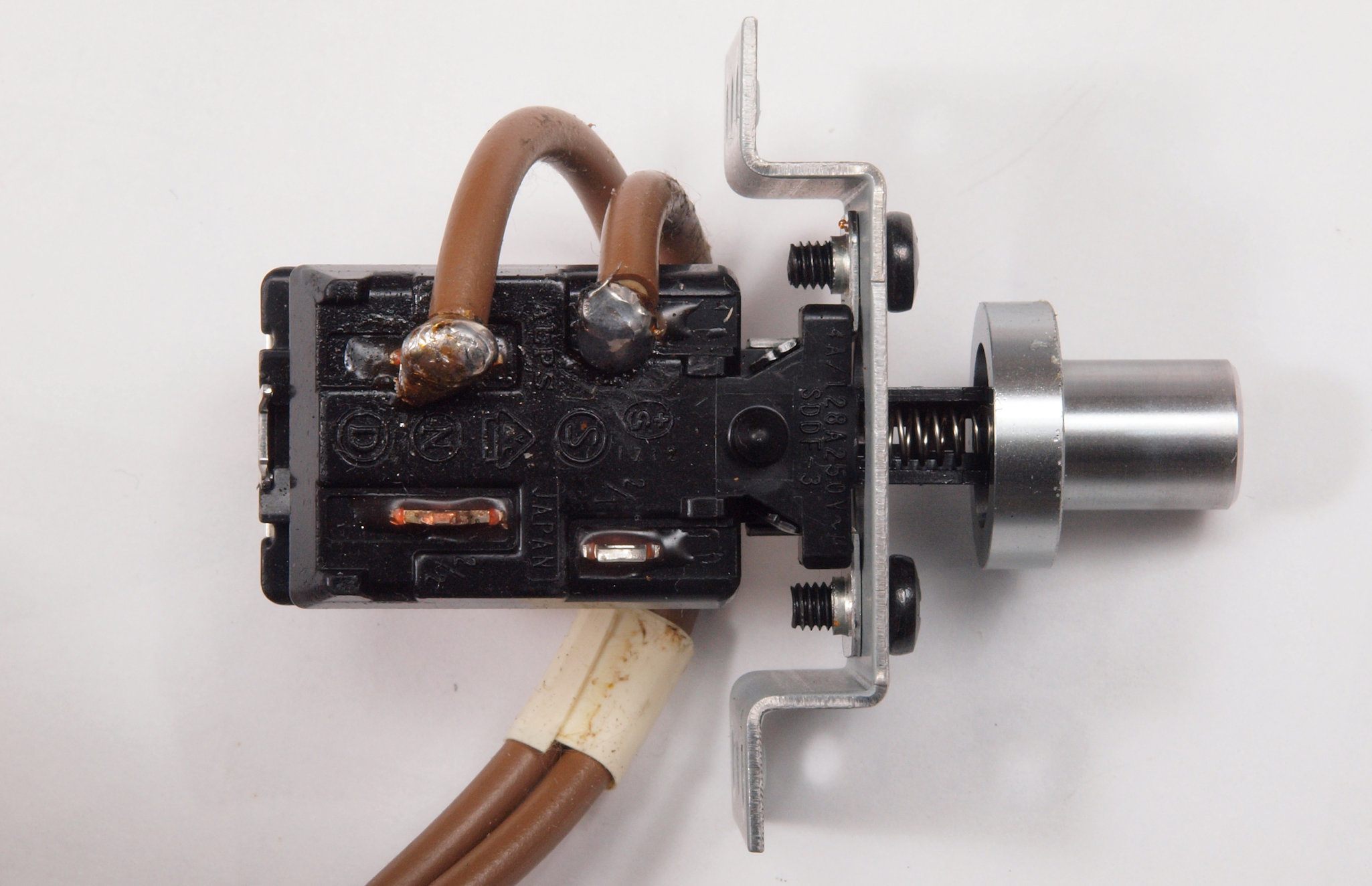

ＣＡ３．　修理中　電源ＳＷ。２００Ｖ対応の両切り、１００Ｖはパラで使用する。

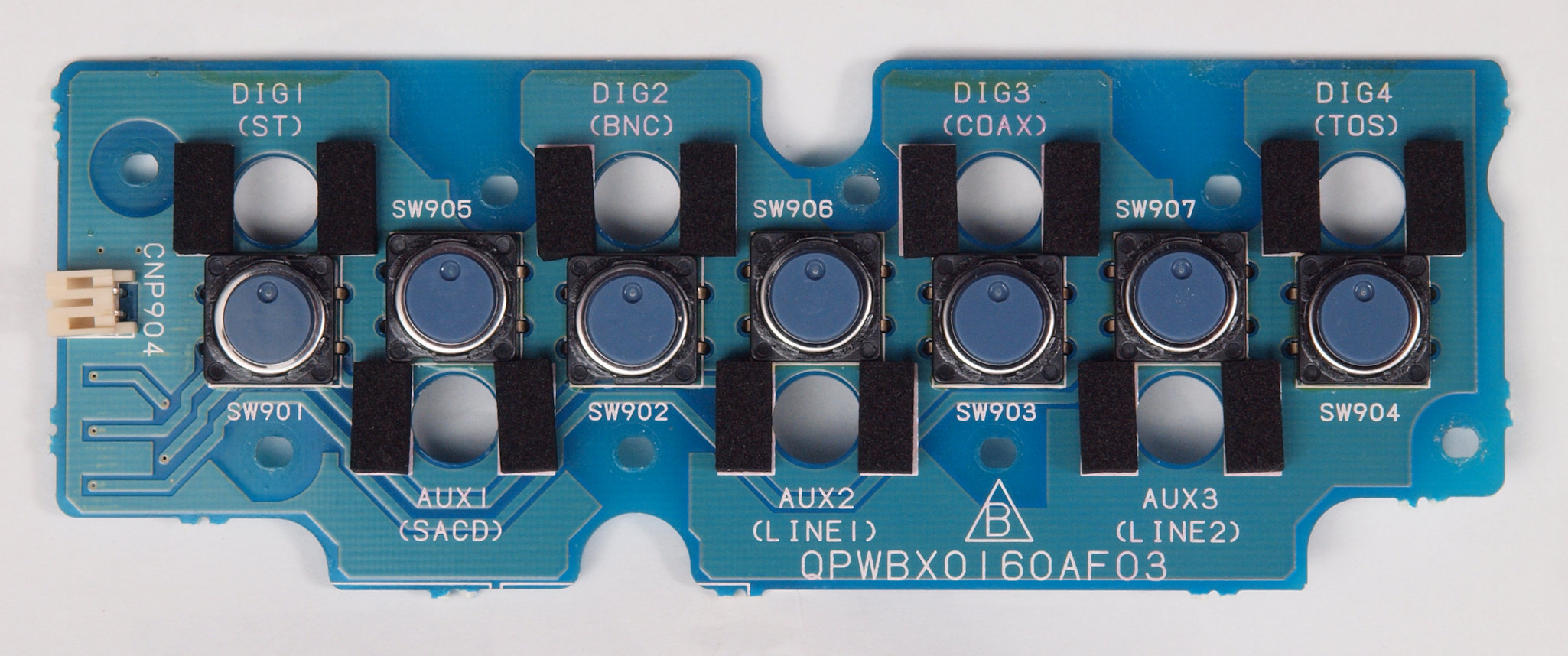

ＣＡ４．　修理中　操作ＳＷ基板。

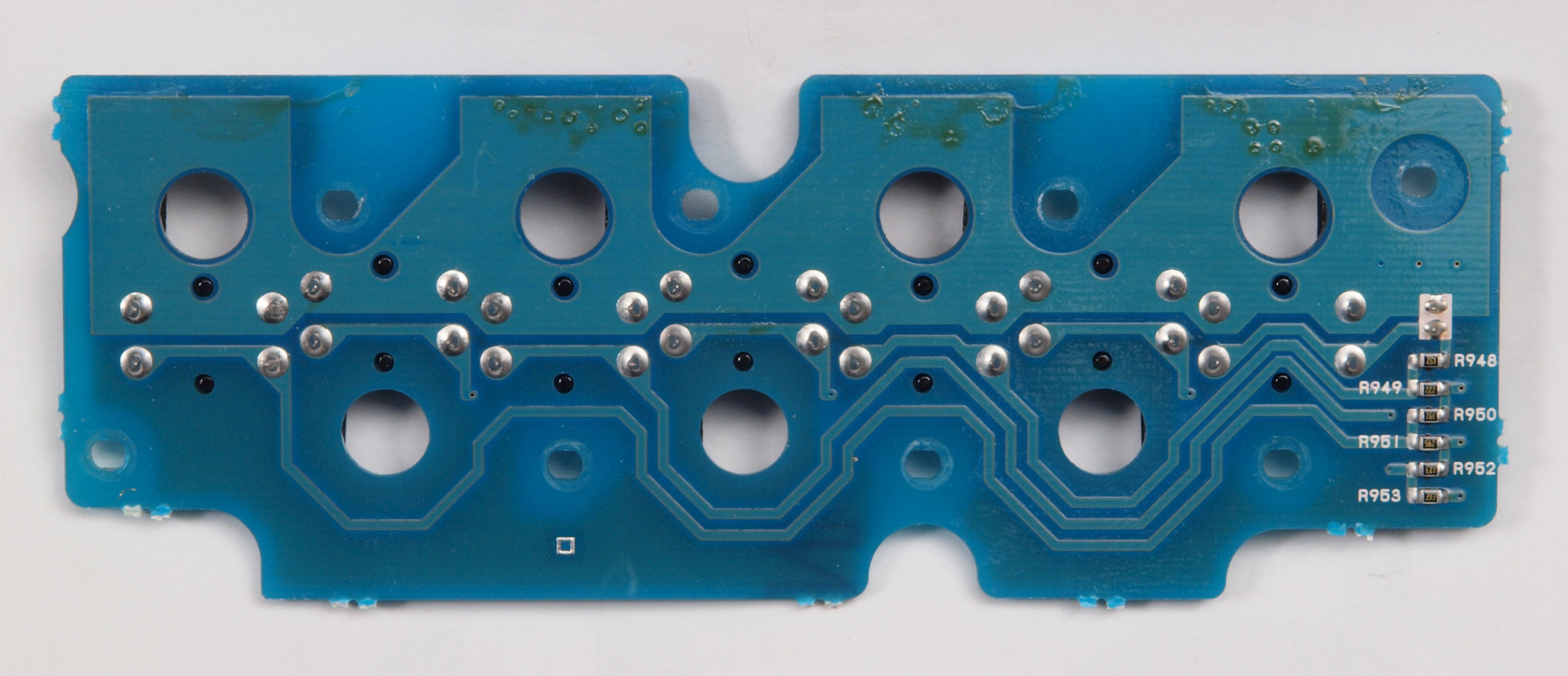

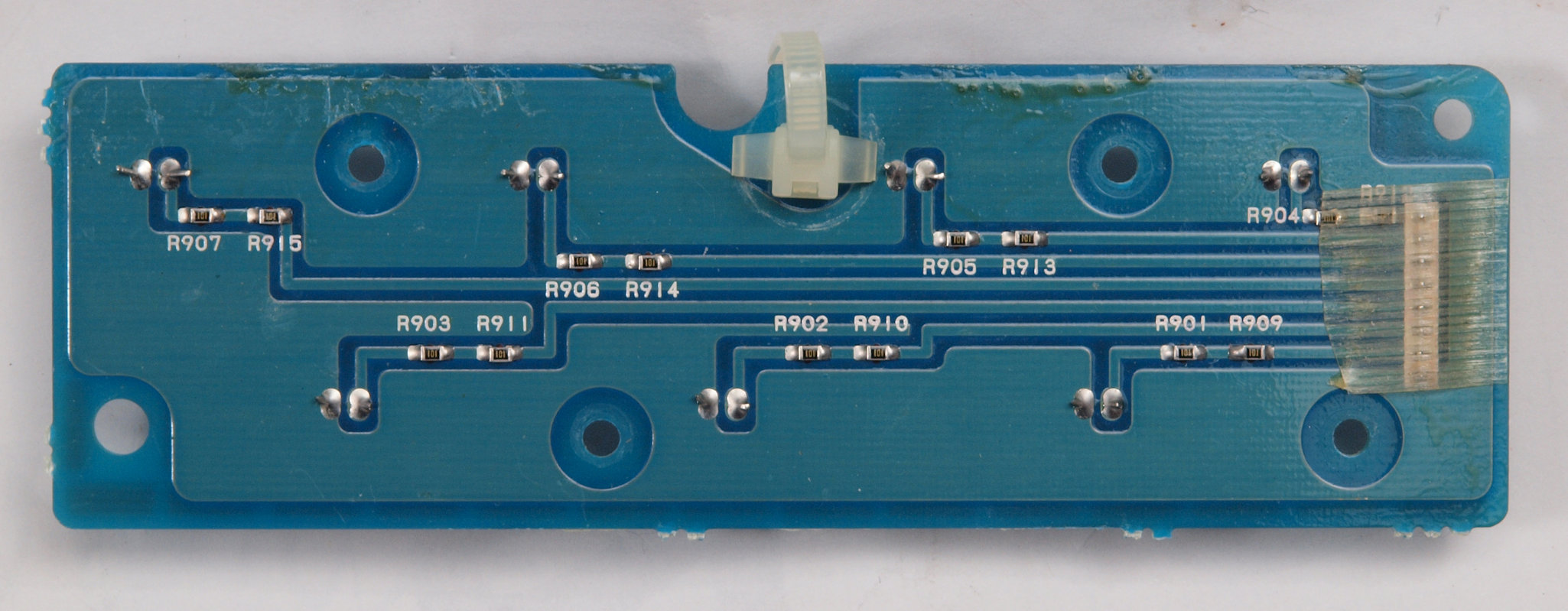

ＣＡ５．　修理中　操作ＳＷ基板裏。

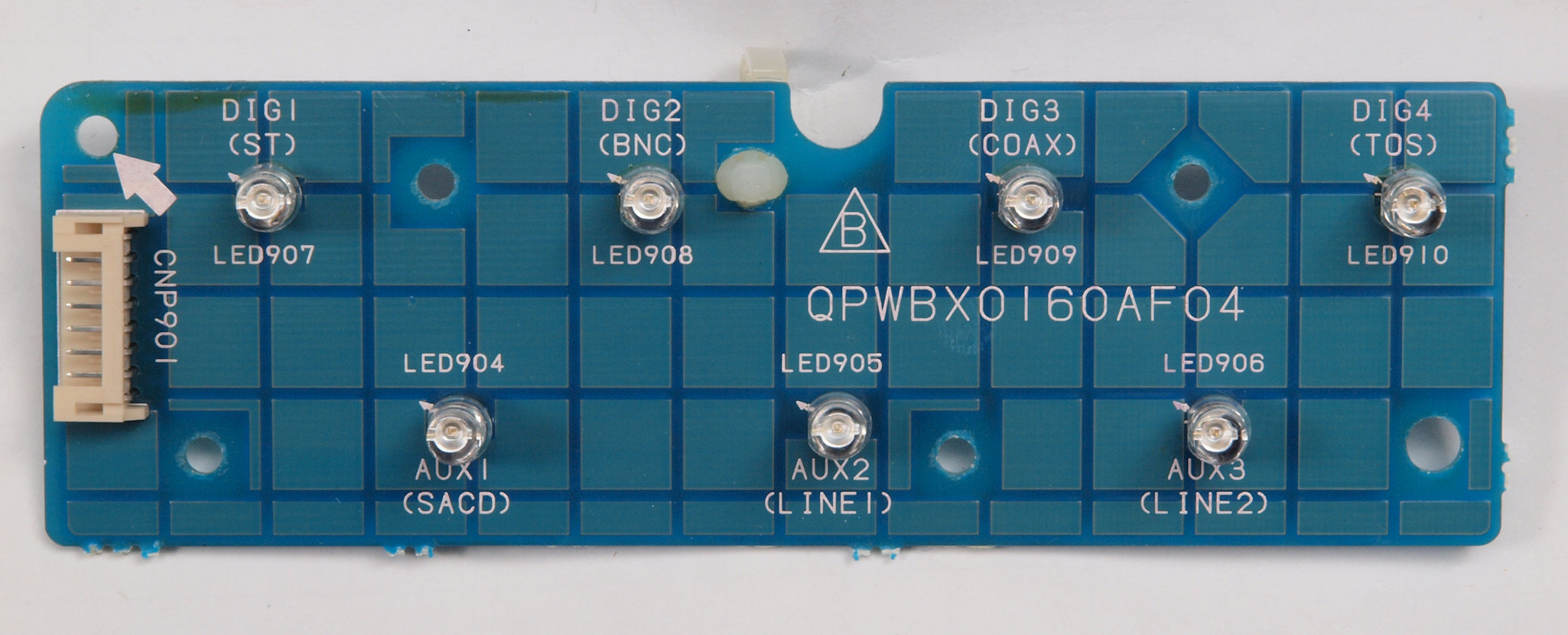

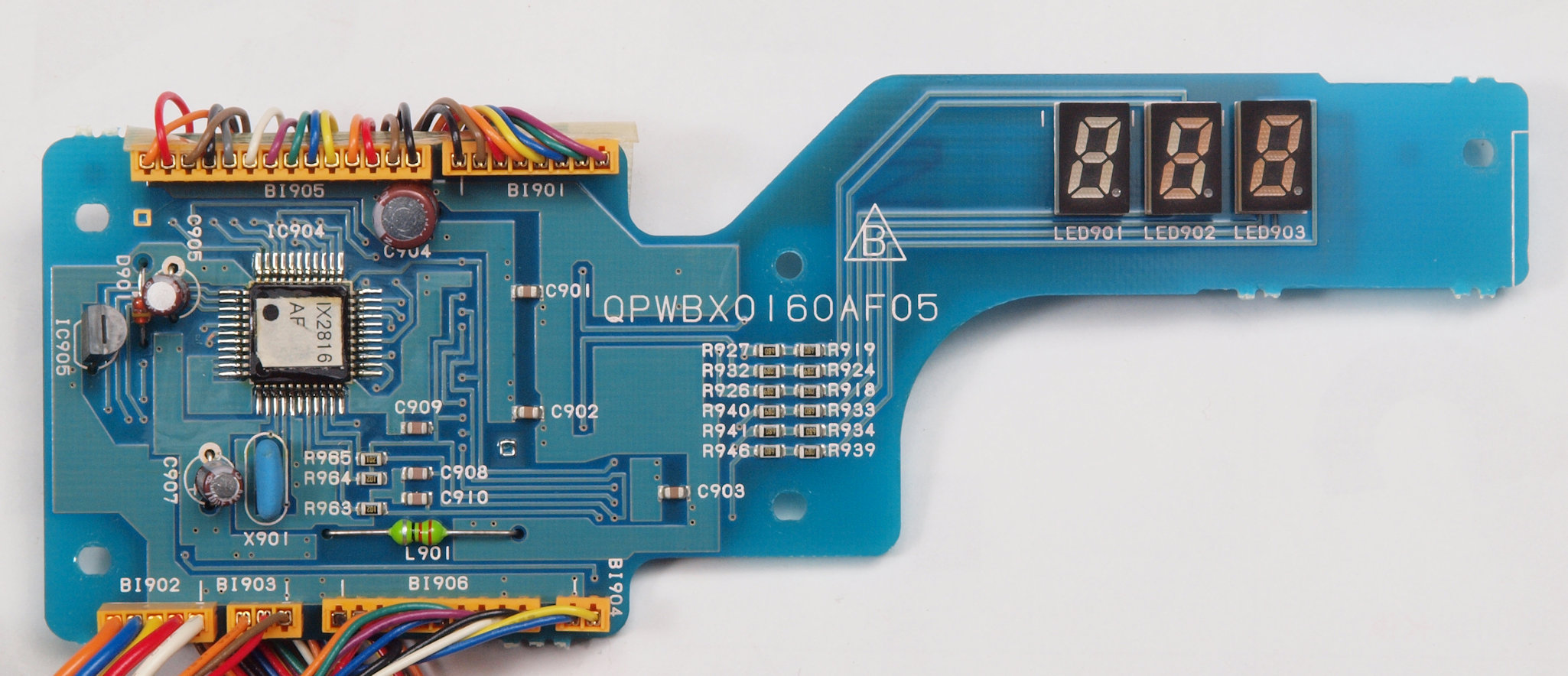

ＣＡ６．　修理中　ＬＥＤ表示基板。

ＣＡ７．　修理中　ＬＥＤ表示基板裏。

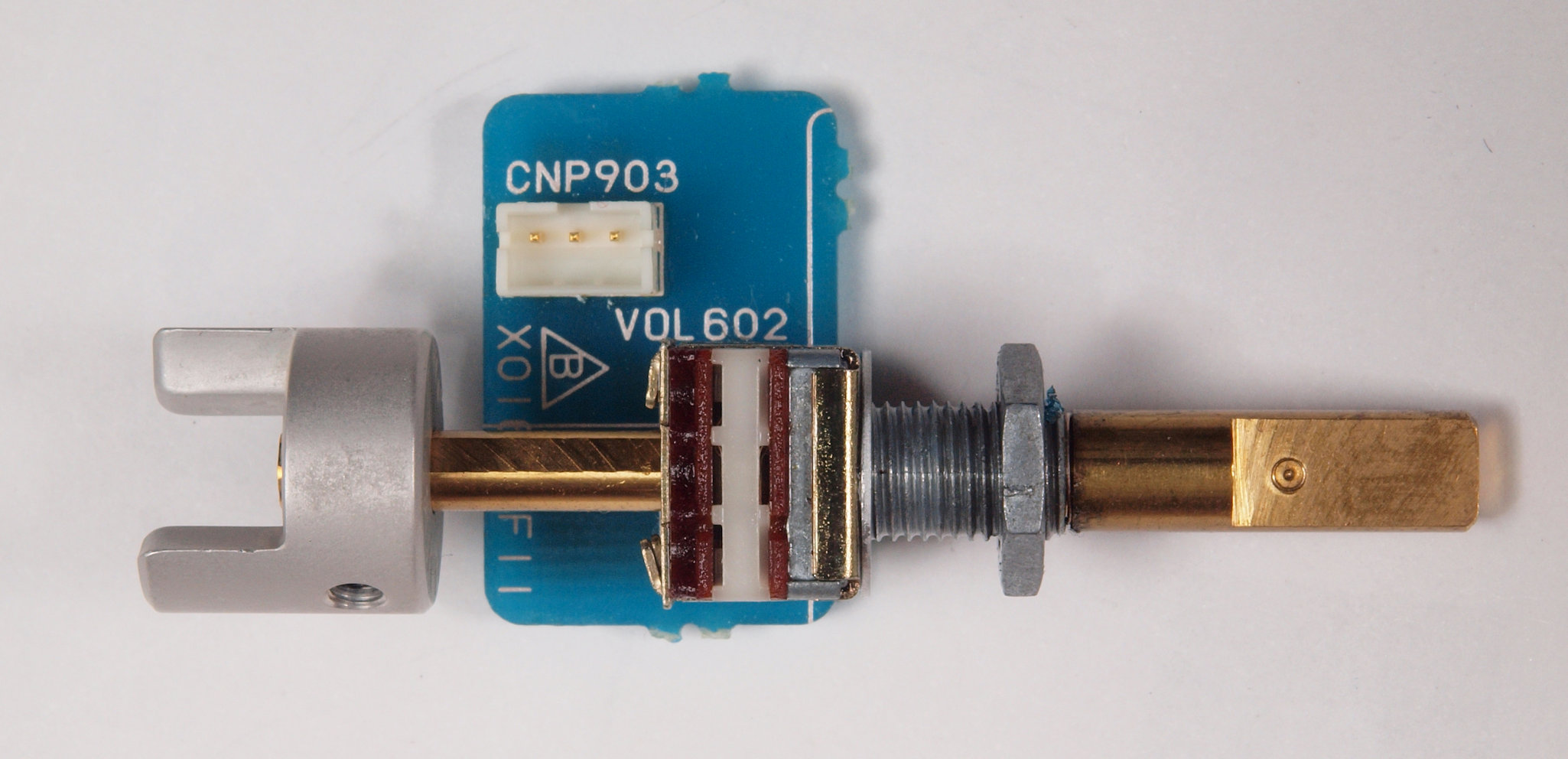

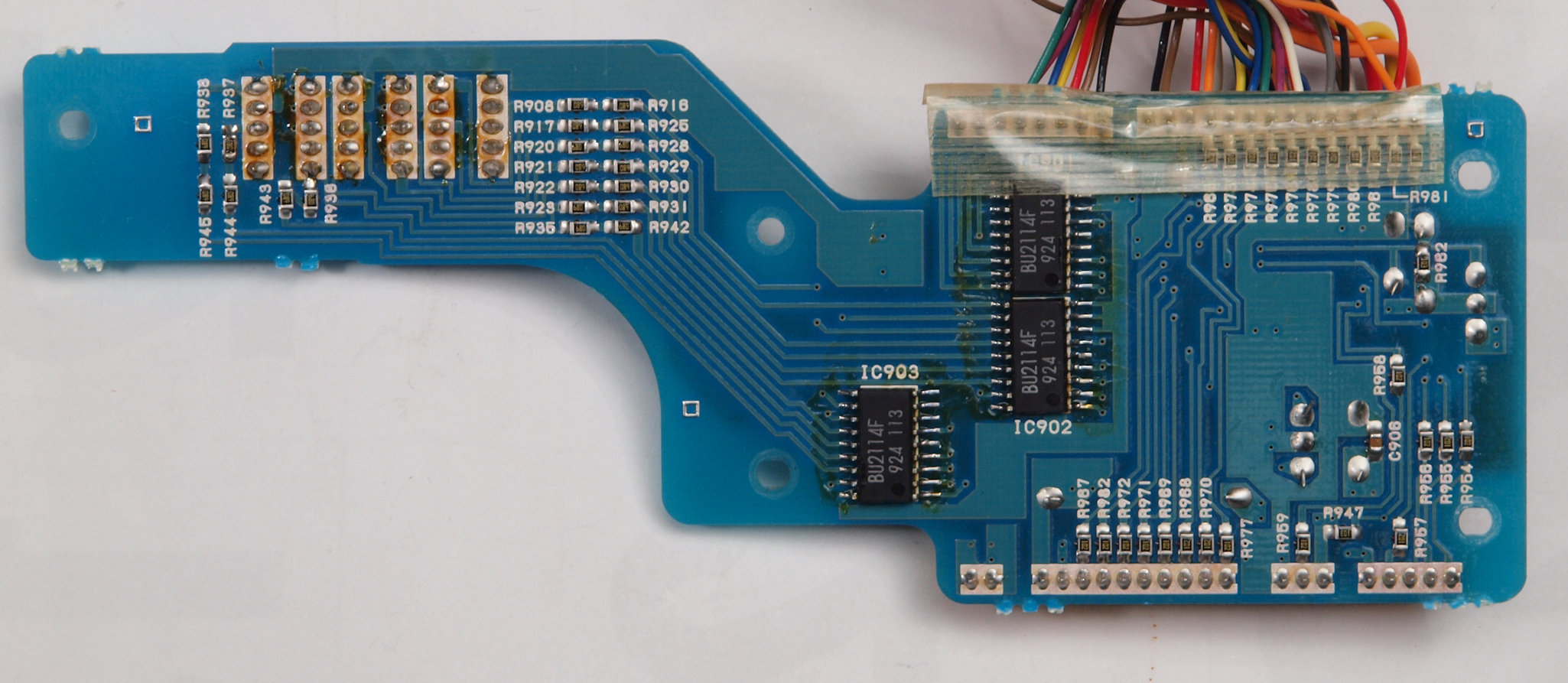

ＣＡ８．　修理中　音量表示ＶＲ基板。

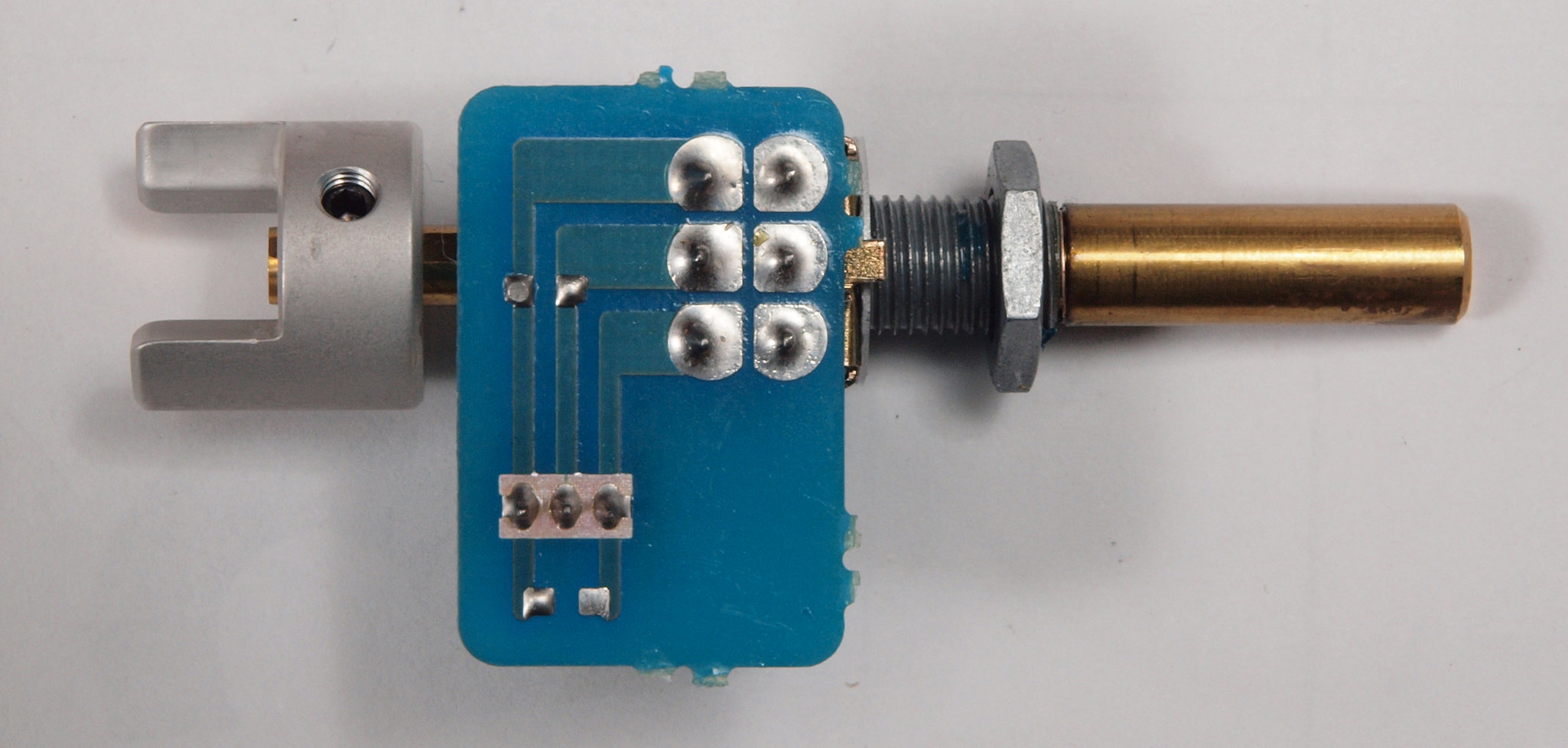

ＣＡ９．　修理中　音量表示ＶＲ基板裏。

ＣＡＡ．　修理中　音量表示ＬＥＤ基板。

ＣＡＢ．　修理中　音量表示ＬＥＤ基板裏。

ＣＢ１．　修理前　上から見る。

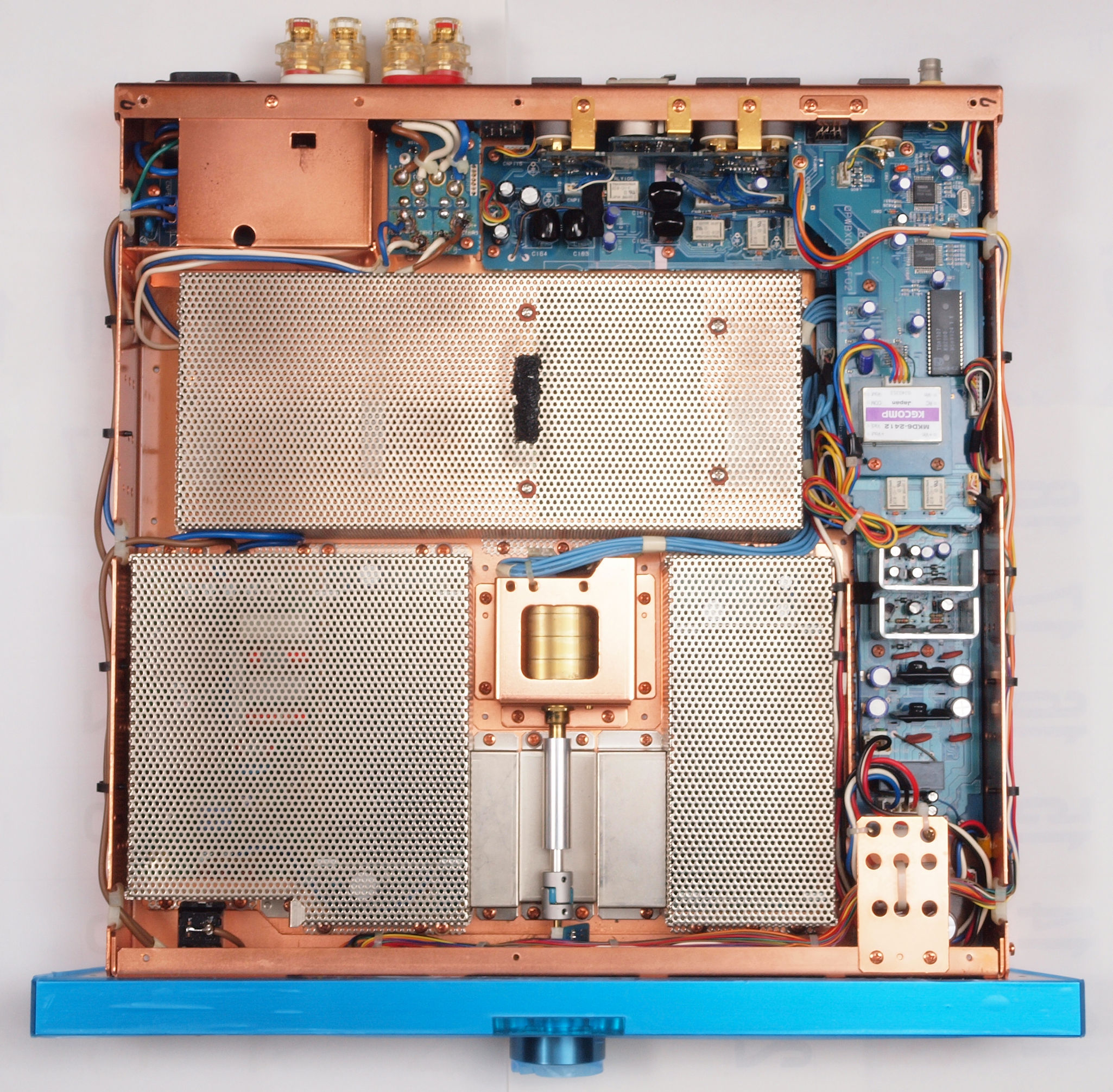

ＣＢ２．　修理後　上から見る。

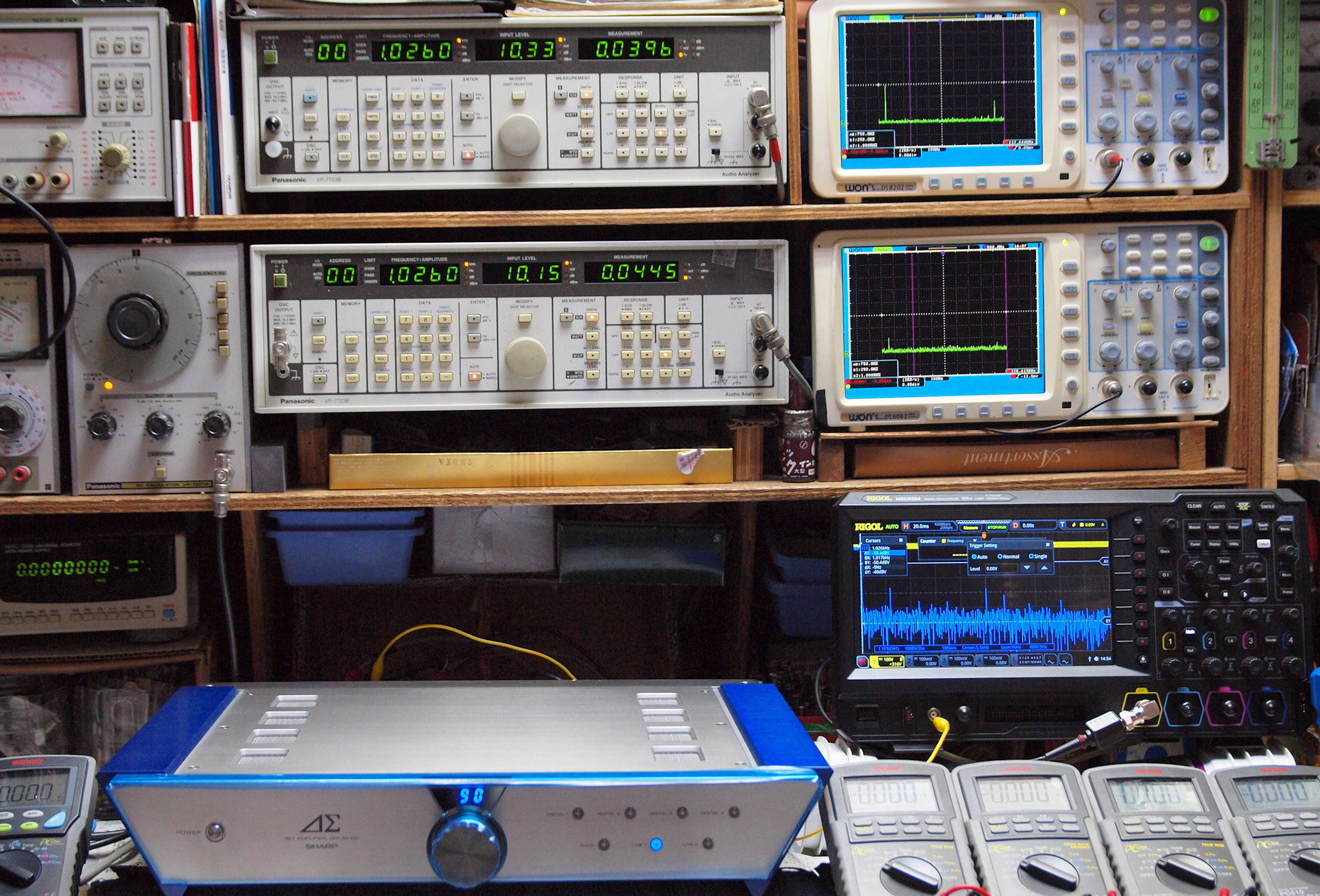

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 入出力点検確認。 ライン１のアナログ入力、ライン２のバランス入力 、ライン出力点検確認済み。 デジタルＮｏ１のＳＴ入力、デジタルＮｏ２のＢＮＣケーブル入力、デジタルＮｏ３のＲＣＡケーブル入力点検確認済み。 デジタルＮｏ４の光ケーブル入力、デジタルＮｏ５のＳＡＣＤ／１ビット入力（ＲＣＡ入力）点検確認済み。 ８０ｋＨｚ前後にクロック漏れが２００ｍＶＰＰ（１０ｍＶｒｍｓ）位あり、８０ｋＨｚのローパスフイルターを挿入して測定。 仕様では、０．０５％（１ｋＨｚ、１Ｗ出力時）

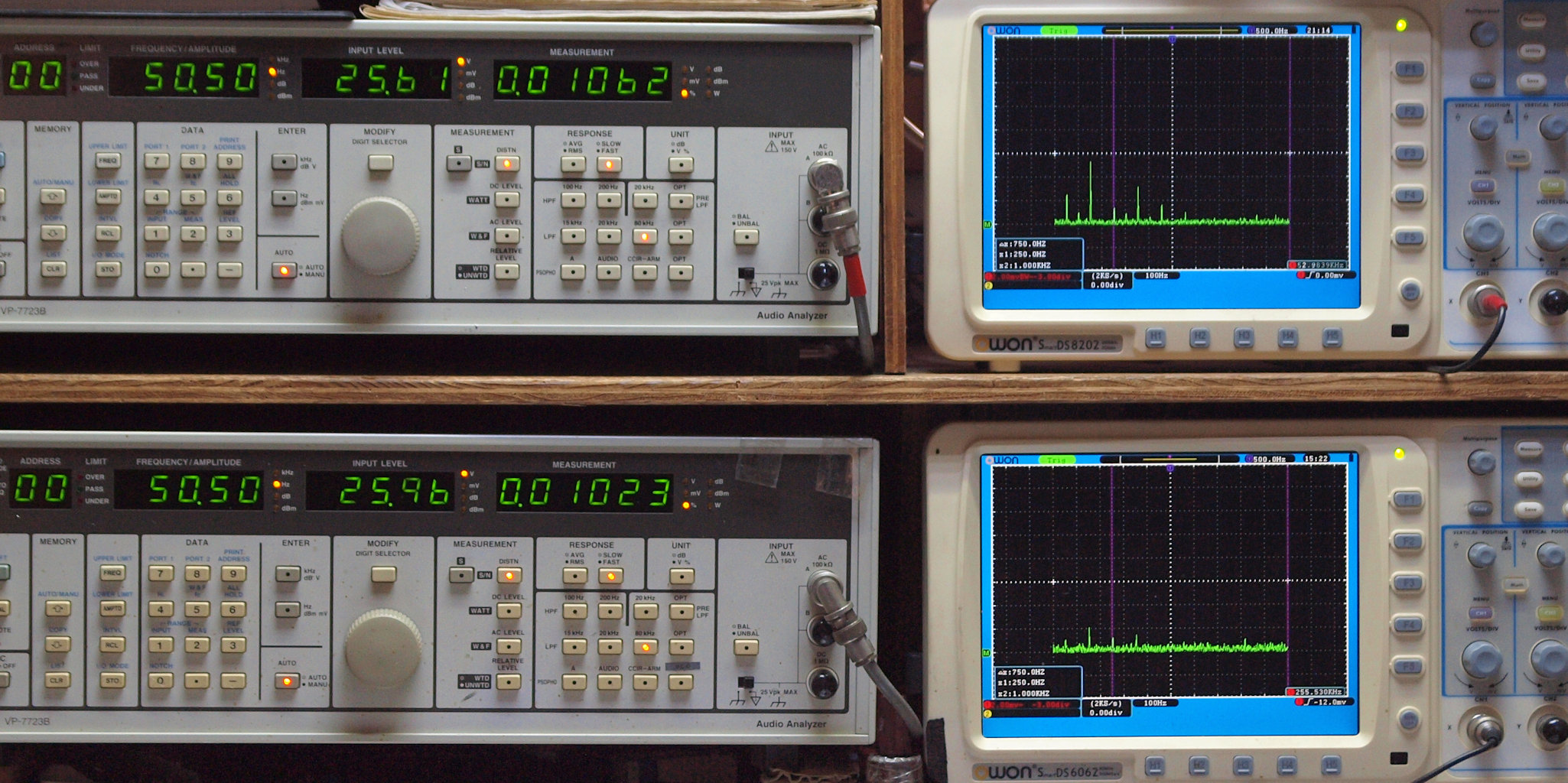

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１０６２％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１０２３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

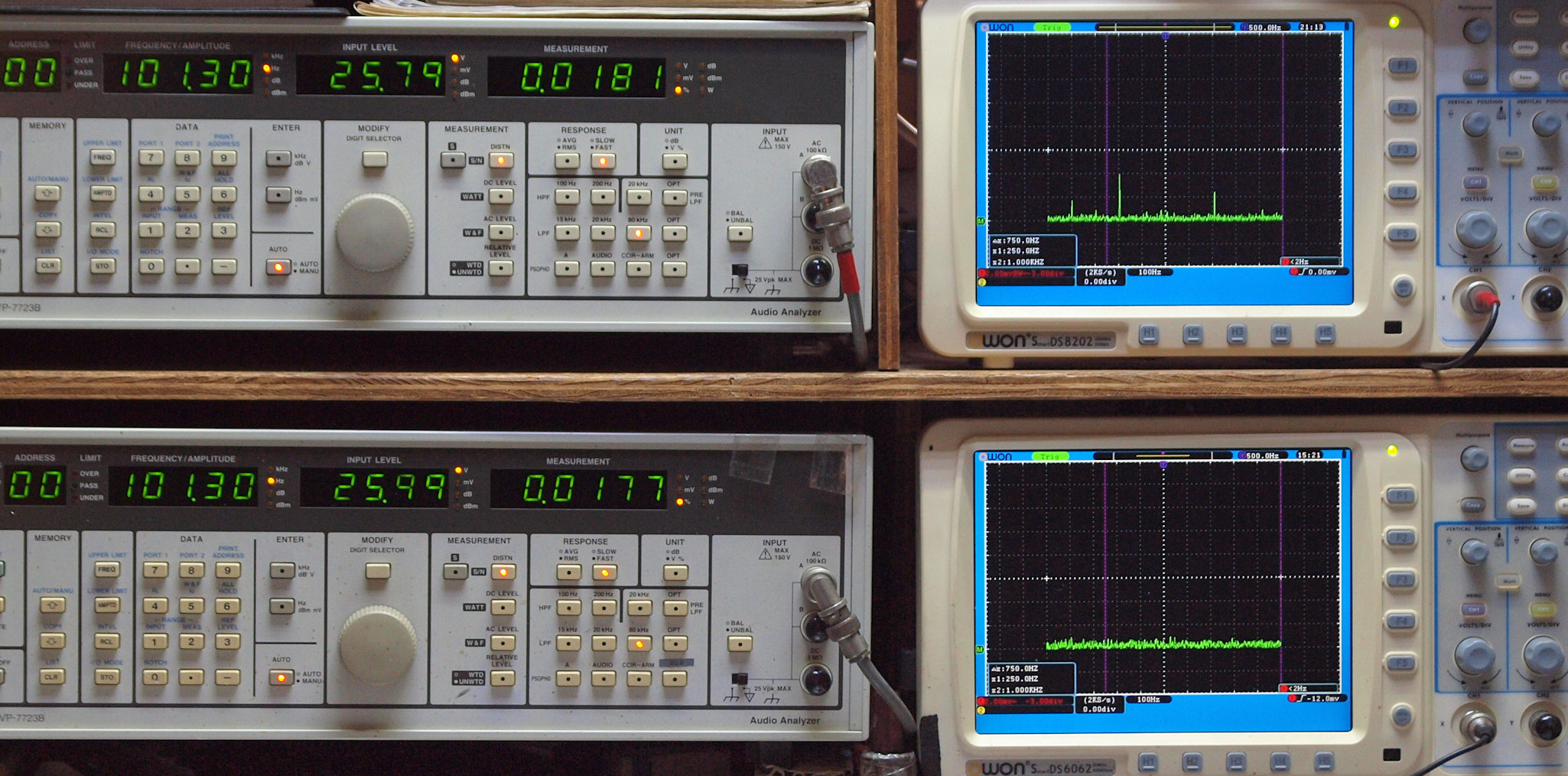

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１８１％歪み。 　　　　　　　　 　　　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１７７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

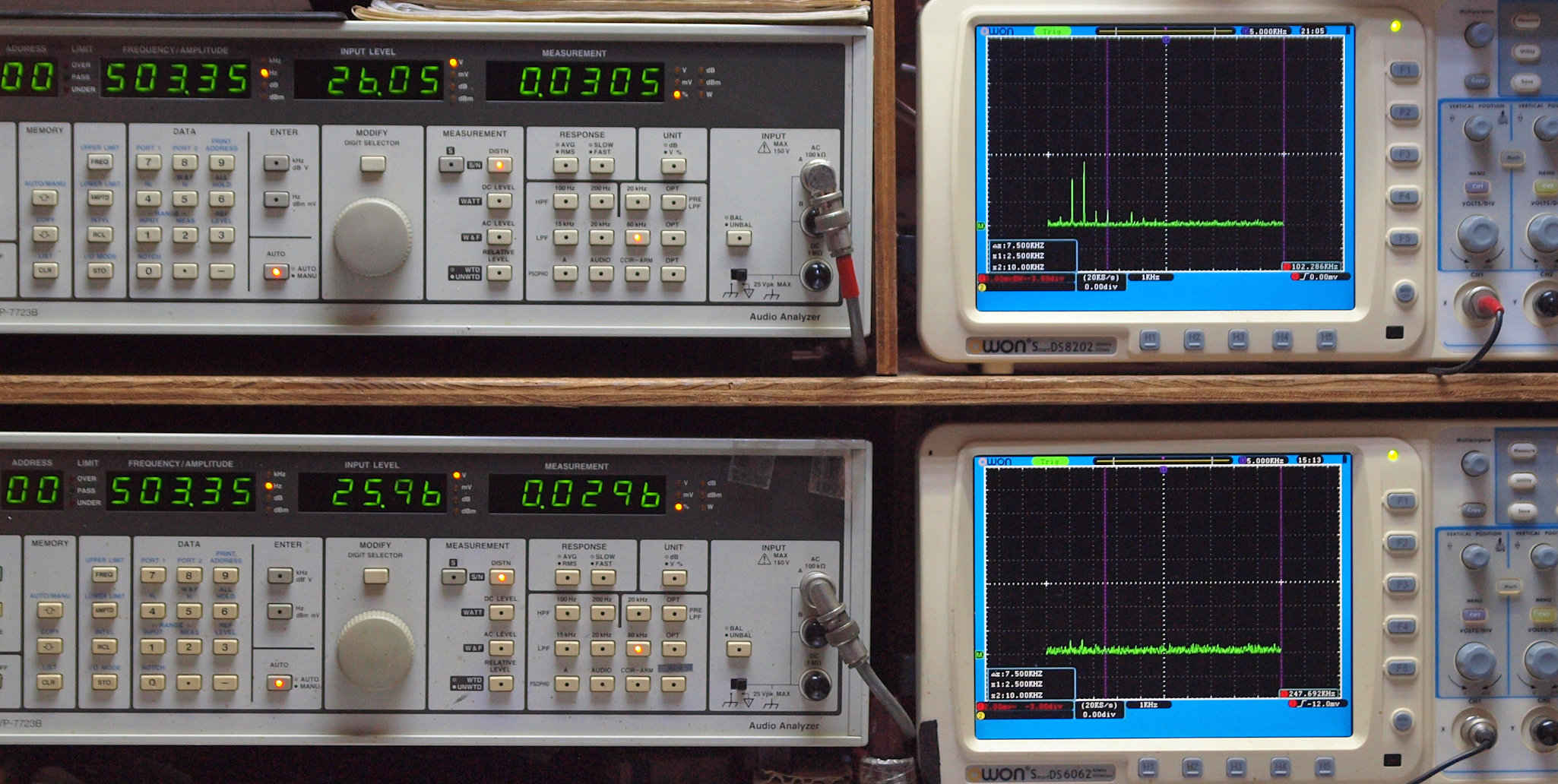

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３０５歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２９６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

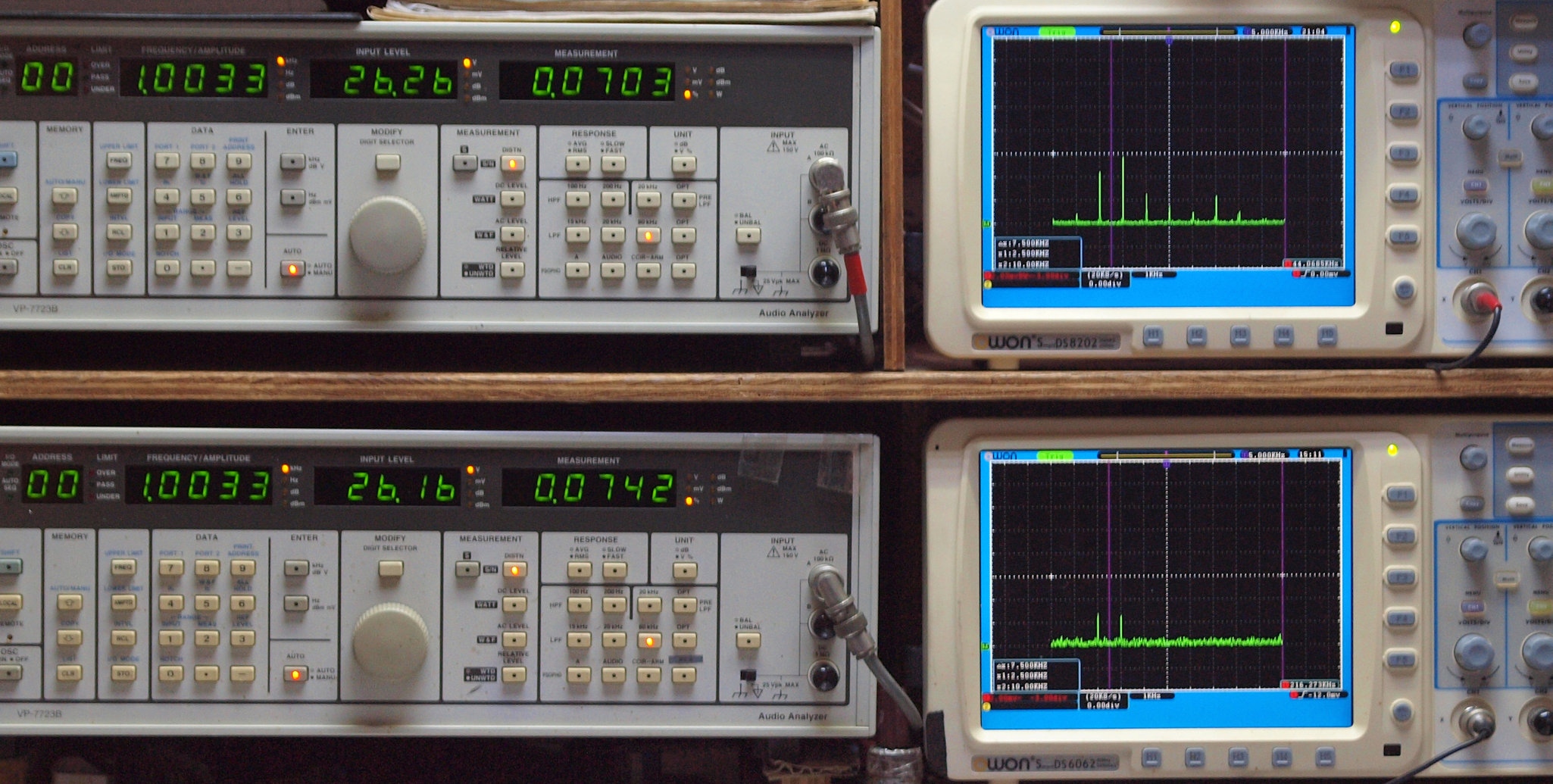

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０７０３歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０７４２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

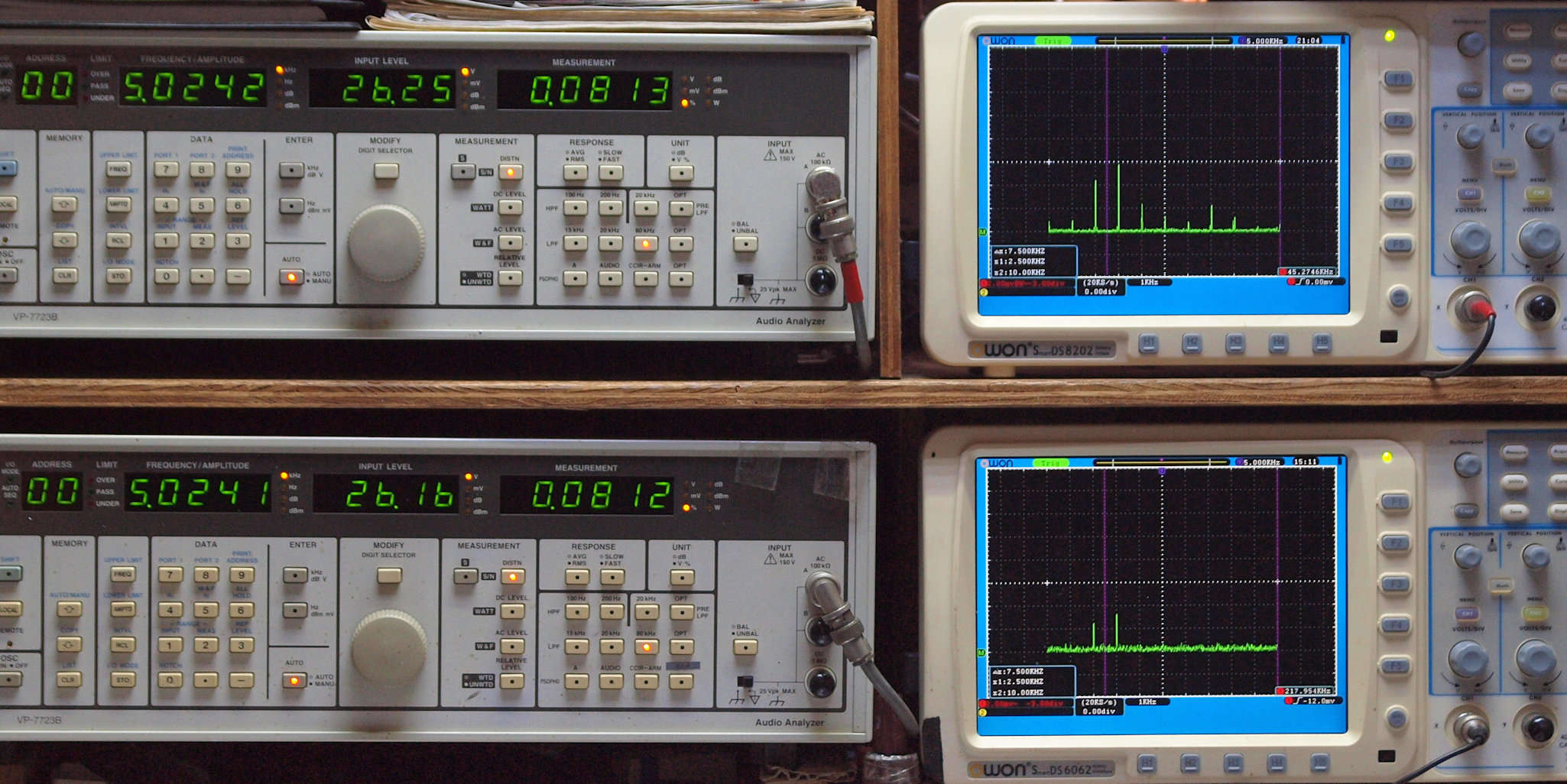

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０８１３歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０８１２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

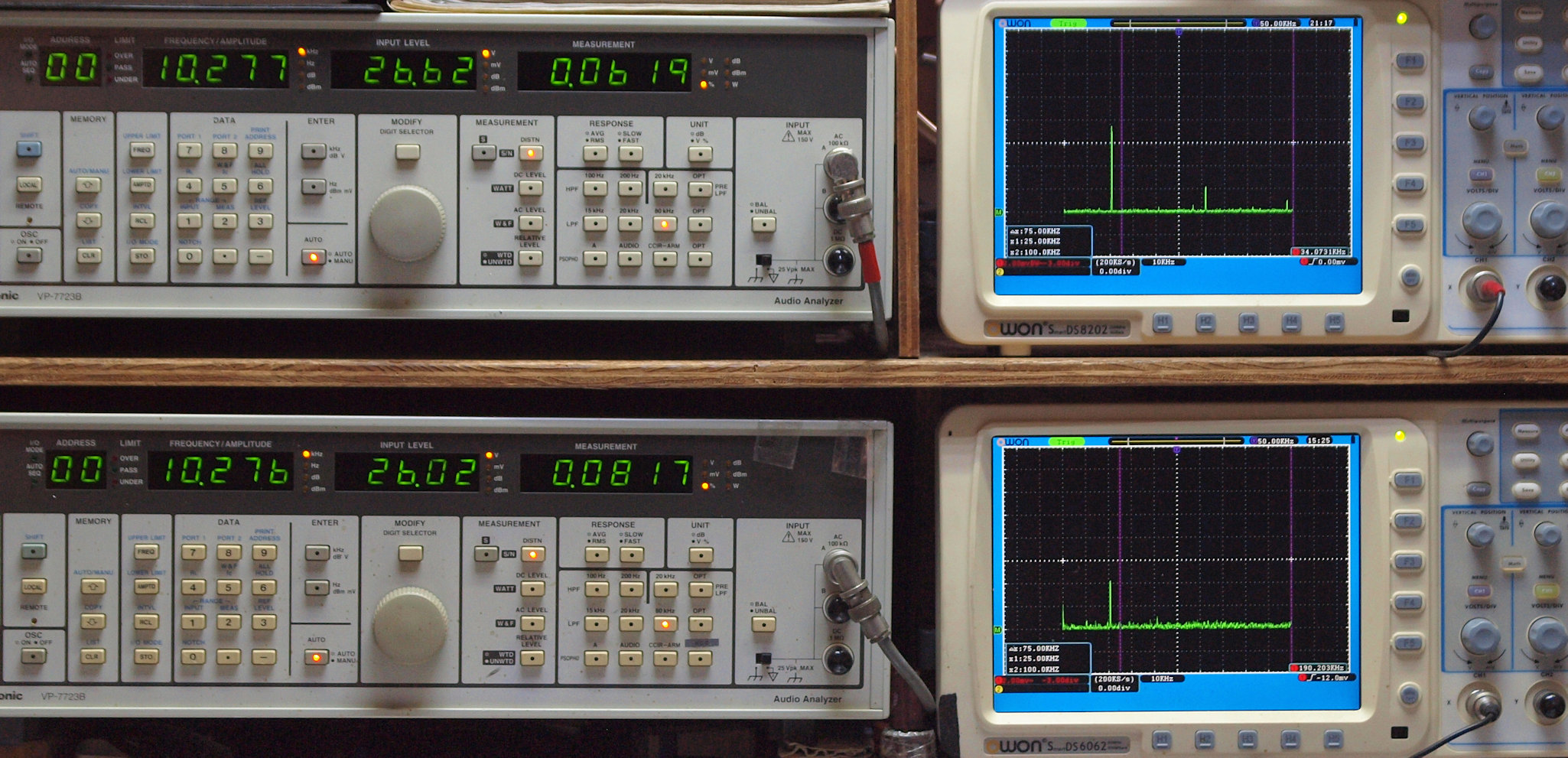

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０６１９歪み。 　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０８１７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　完成　引き続き２４時間エージング。　左は　ＳａｎｓｕｉＡＵ−９５００．　１７台目

Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｓｈａｒｐ　ＳＭ−ＳＸ１００　の仕様（マニアル・カタログより）

型式 1ビットアンプ　ＳＭ−ＳＸ１００ 定格出力（1kHz） 100W＋100W（8Ω） 周波数特性 5Hz〜100kHz +1 -3dB 全高調波歪率 0.05％（1kHz、1W出力時） ダイナミックレンジ 105dB サンプリング周波数 約2.8MHz(64fs、fs＝44.1kHz) A/Dノイズシェーピング 7次�刄ｰ変調ノイズシェーピング 入力端子 ST光デジタル入力=1系統 BNC同軸デジタル入力=1系統 RCA同軸デジタル入力=1系統 角型光デジタル入力=1系統 RCAアナログ入力=2系統 XLRアナログ・バランス入力=1系統 出力端子 角型光デジタル出力=1系統 RCAアナログ出力=1系統 電源 AC100V、50Hz/60Hz 定格消費電力 130W 最大外形寸法 幅472×高さ89×奥行462mm（つまみ・突起部含む） 重量 約18.5kg 価格 ※受注生産品 \1,000,000税抜価格 （1999年8月発売） SM-SX100 -G（ピーコックグリーン） SM-SX100 -A（カクテルブルー） SM-SX100 -T(チタンシルバー） 1999 GOOD DESIGN AWARD受賞「商品デザイン部門」 Ｓｈａｒｐ　ＳＭ−ＳＸ１００　サービスマニアルよりのＳＰ出力ノイズ特性。
