ＨＭＡ−９５００ｍｋ�U．　６台目再修理記録

前回（平成１４年７月）はこちら　　　　平成２４年８月１５日到着　　　　８月２０日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 プロテクト解除しない。 B．　原因 プロテクト解除しない。 Ｃ．　修理状況 電解コンデンサー交換（オーディオコンデンサー使用） ＷＢＴ　ＳＰ端子　ＷＢＴ−０７０２ＰＬ　に交換。 ＷＢＴ　ＲＣＡ端子に交換。 配線手直し、補強。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　３１個 。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　４個。 ＷＢＴ　ＳＰ端子　ＷＢＴ−０７０２ＰＬ　　　　　　　　　　　　　２組（定価で工賃込み）。 ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　　　　　　１組（定価で工賃込み） 電源コード（3.5スケア）　　　　　　　　　　　　　　　　　　　　　　　２ｍ ３Ｐプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）　　　　　　　　　　　　　１個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　１００，６００円 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

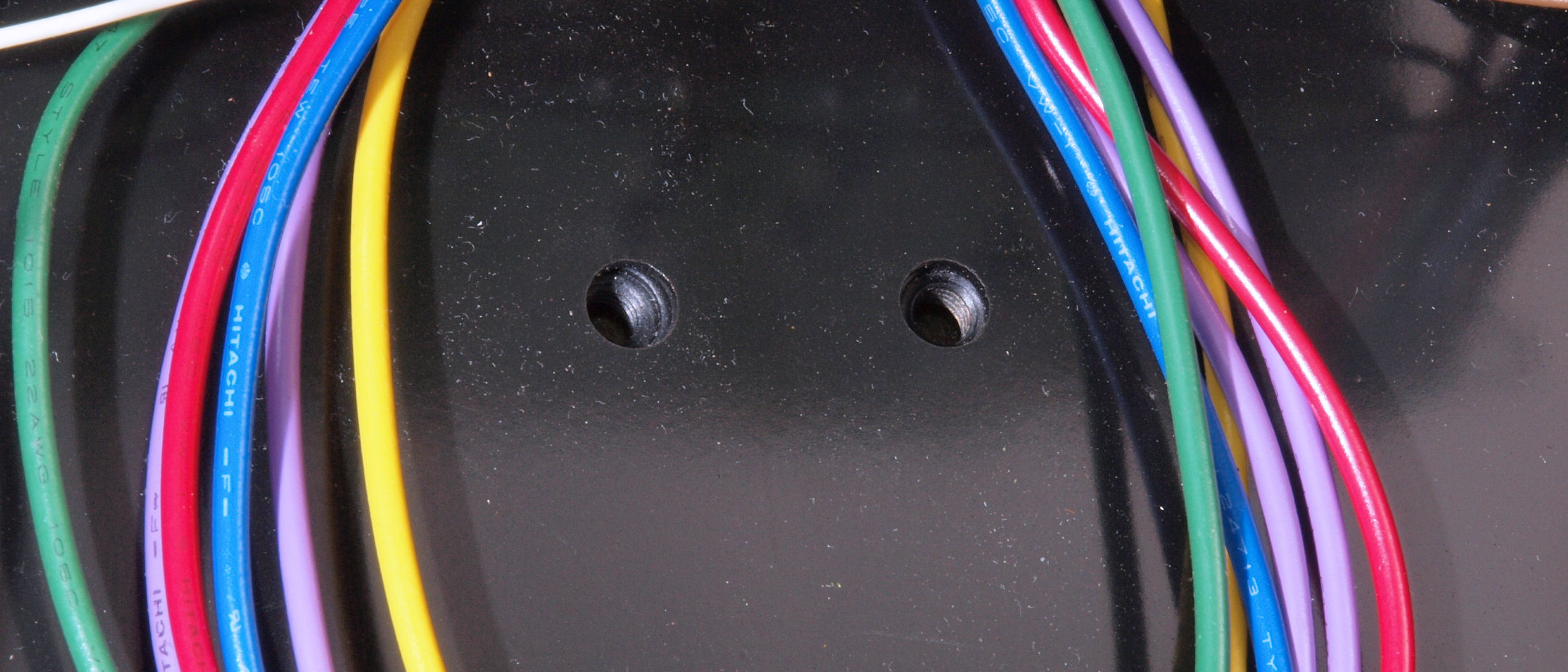

Ａ．　修理前の状況 Ａ１１．　点検中　電解コンデンサー・カバー取り付けビス（後）が無い！ 　　　　　　　　　　　シャシがキズ付いていないのと、ネジ山の塗装が取れて以内ので、製造時から？

Ａ１２．　点検中　電解コンデンサー・カバー取り付けビス（前）が無い！ 　　　　　　　　　　　シャシがキズ付いていないのと、ネジ山の塗装が取れて以内ので、製造時から？

Ａ２１．　点検中　電解トランス取り付けビス（前）が無い！ 　　　　　　　　　　　シャシがキズ付いていないのと、ネジ山の塗装が取れて以内ので、製造時から？

Ａ３１．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）

Ａ３２．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）

Ａ３３．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！

Ａ３４．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！

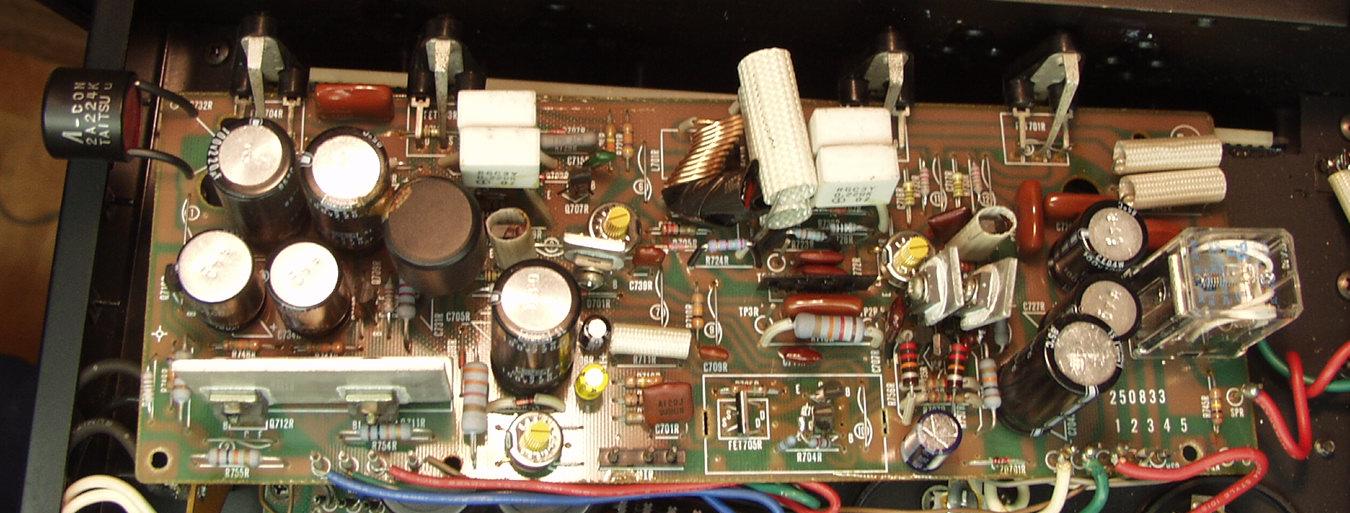

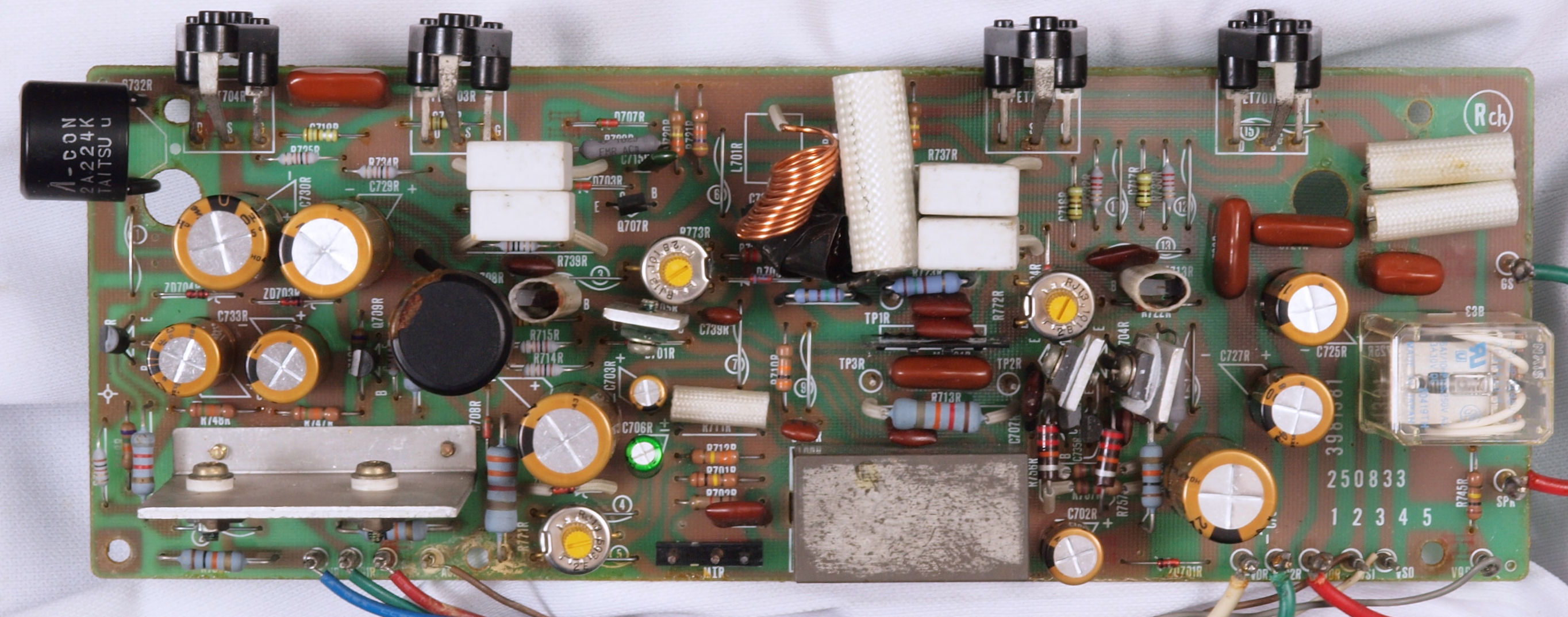

Ｃ．　修理状況 Ｃ１１．　修理前　Ｒ側ドライブ基板

Ｃ１２．　修理後　Ｒ側ドライブ基板、　電解コンデンサー１１個交換

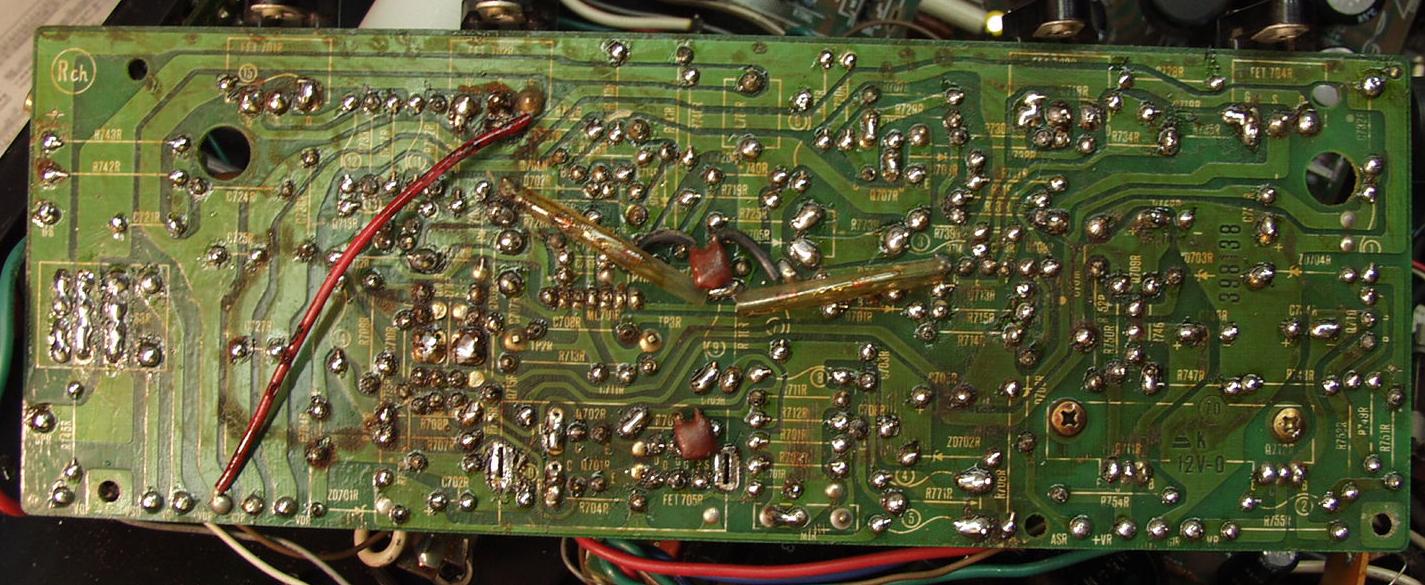

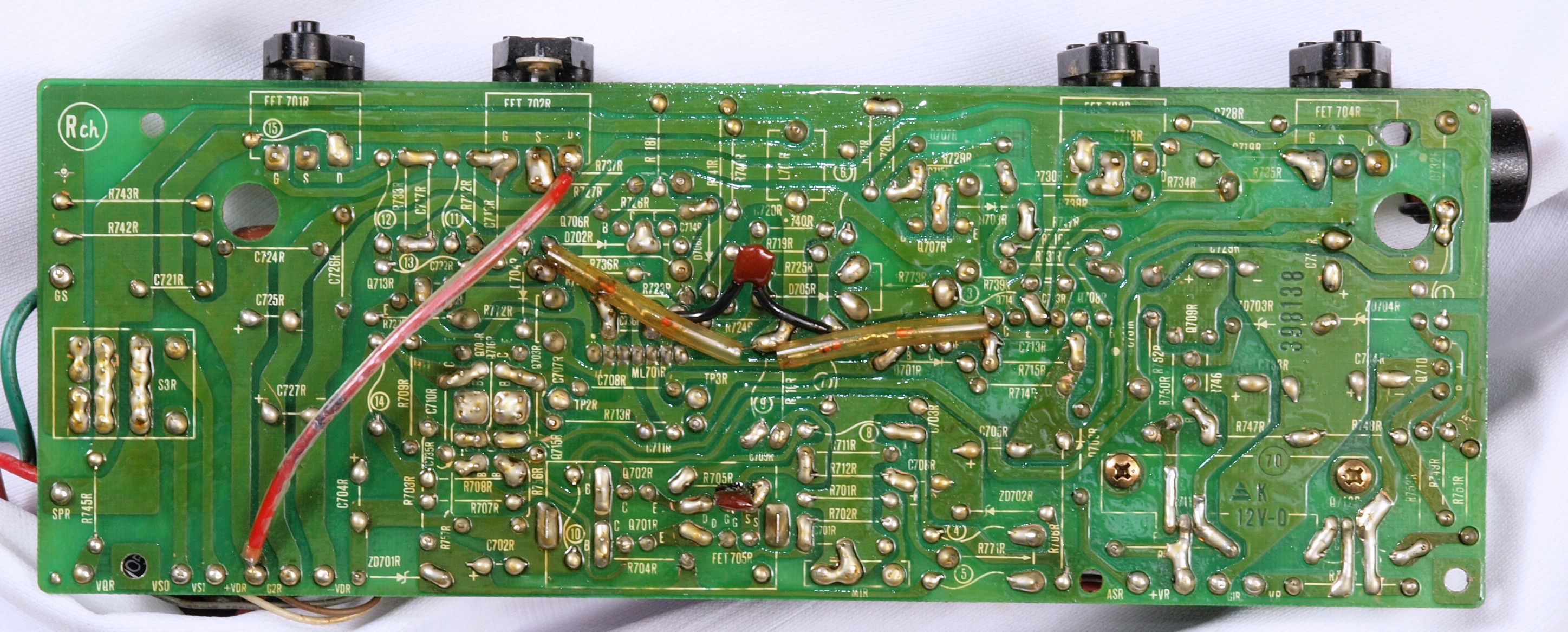

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

Ｃ１４．　完成Ｒ側ドライブ基板裏　　洗浄後防湿材を塗る。

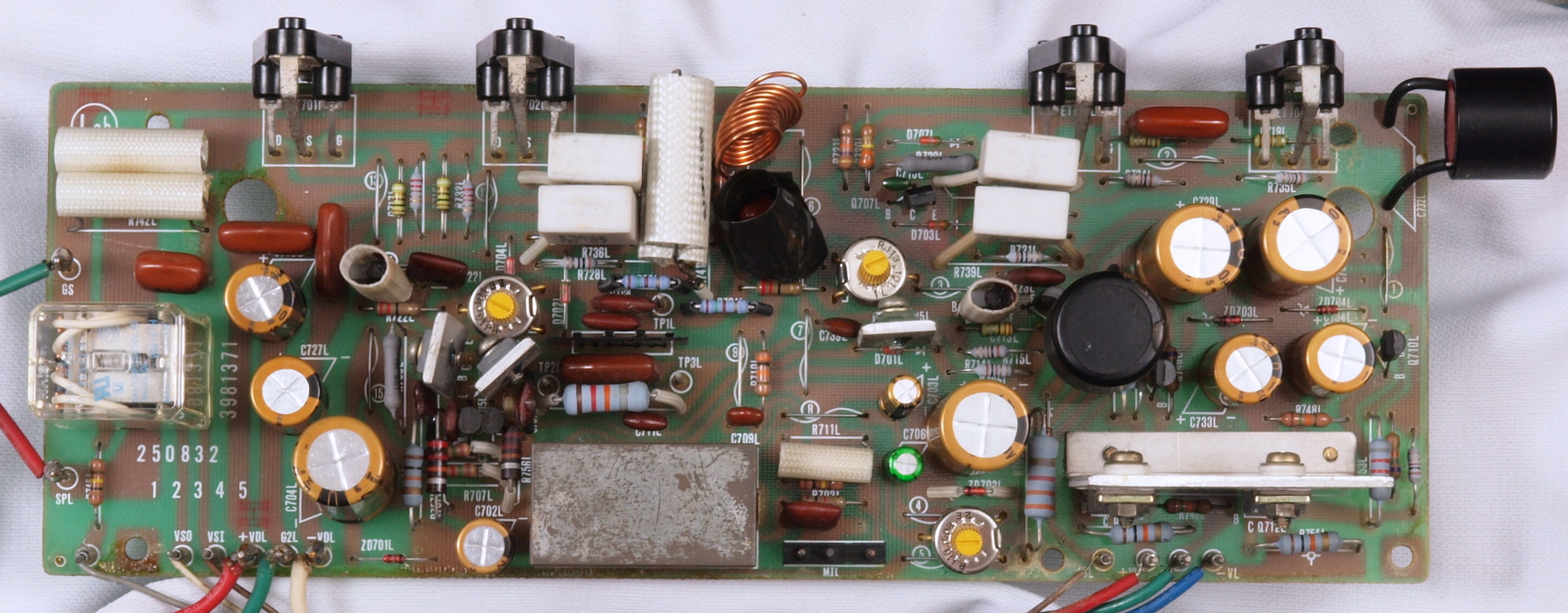

Ｃ２１．　修理前　Ｌ側ドライブ基板

Ｃ２２．　修理後　Ｌ側ドライブ基板、　電解コンデンサー１１個交換

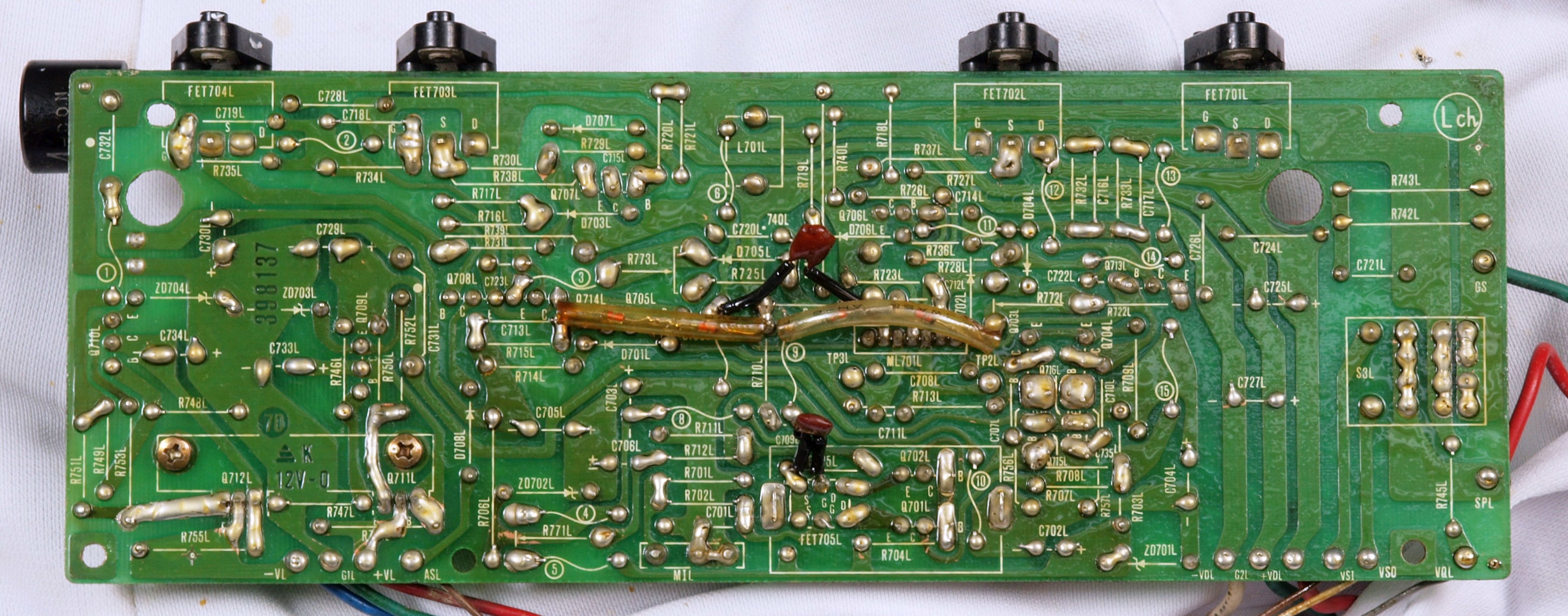

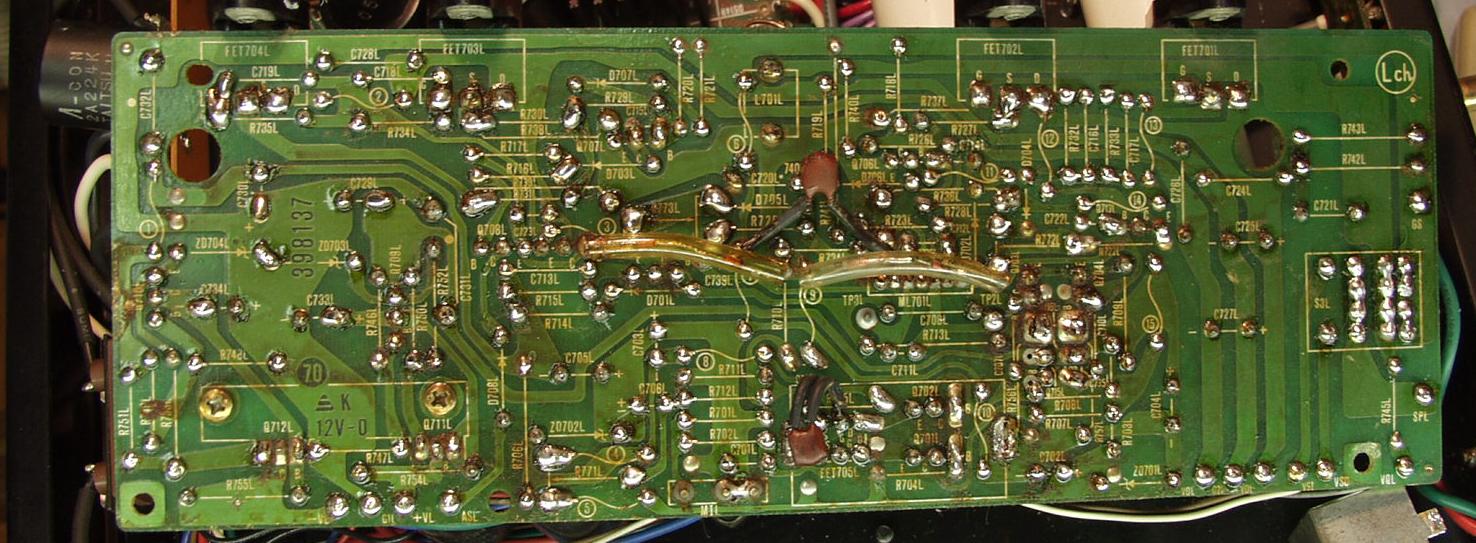

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

Ｃ２４．　完成Ｌ側ドライブ基板裏　　洗浄後防湿材を塗る。

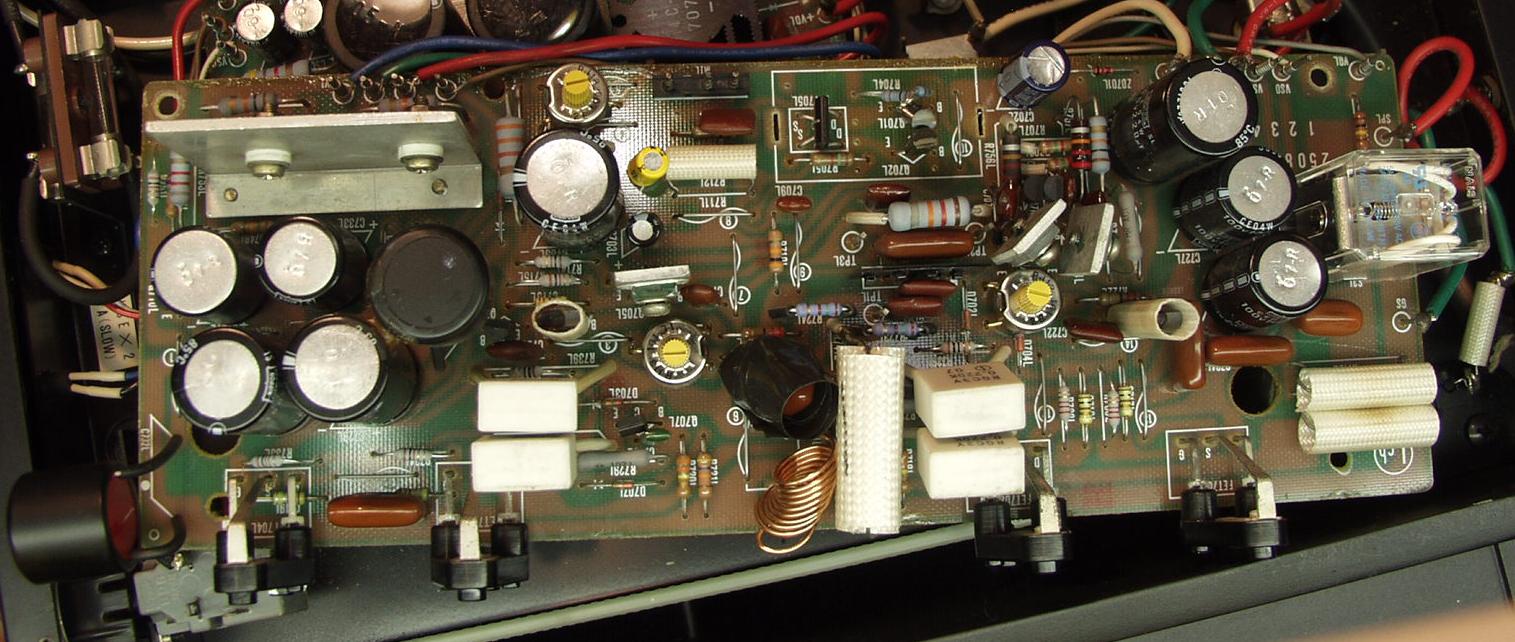

Ｃ５１．　修理前　電源基板。

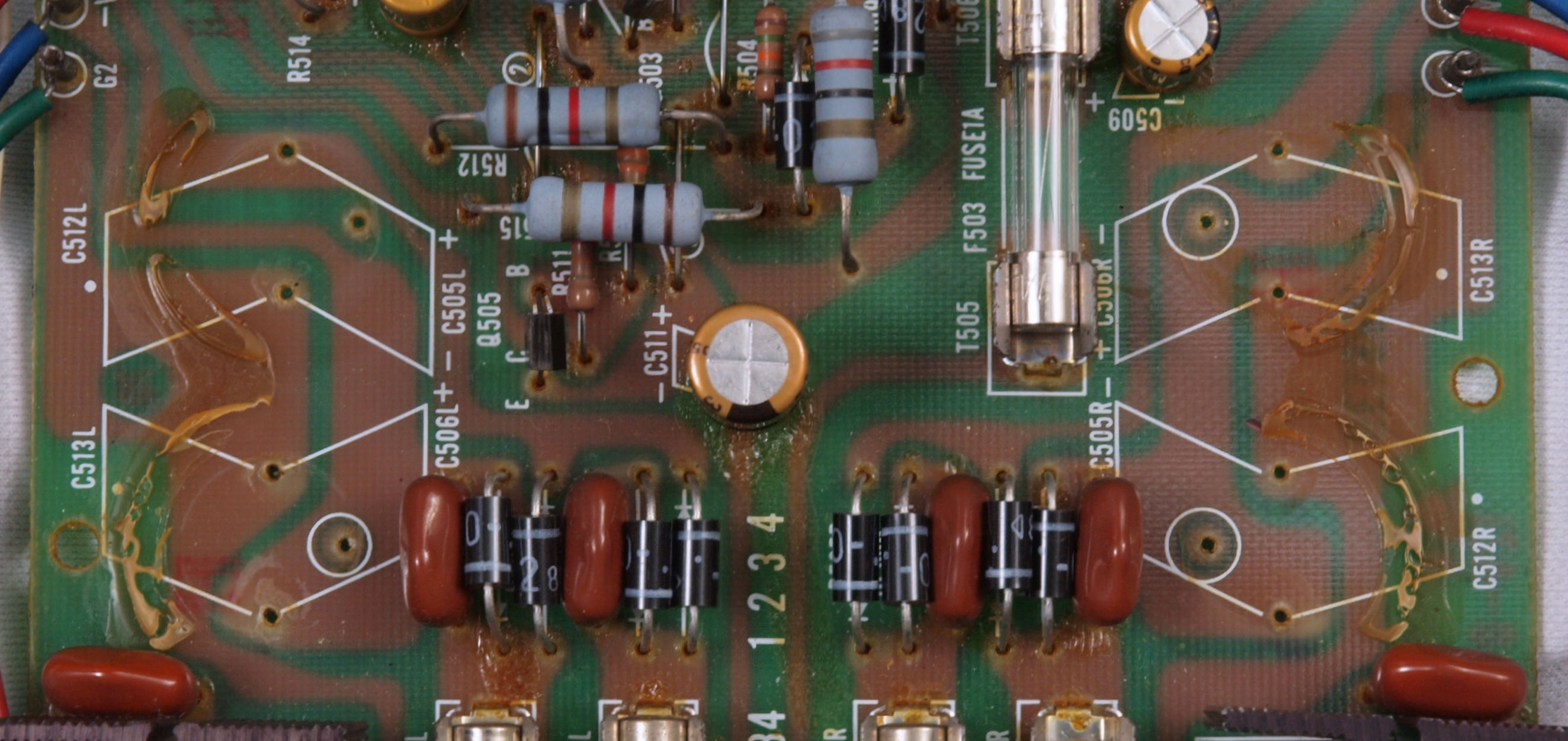

Ｃ５２．　修理中　電源基板、電解コンデンサー固定用の接着材が取り除かれていない、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ５３．　修理中　電源基板、電解コンデンサー固定用の接着材を取り除いた所。

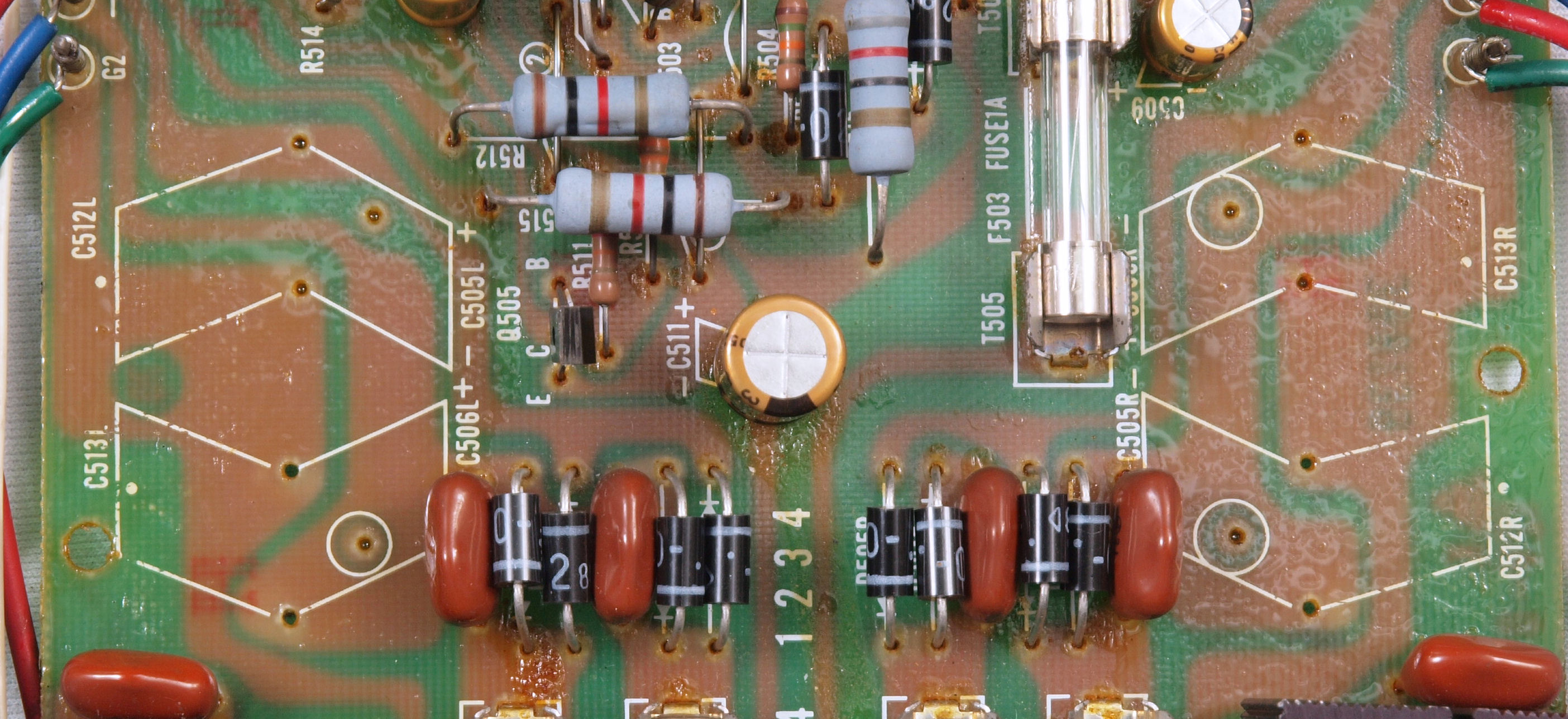

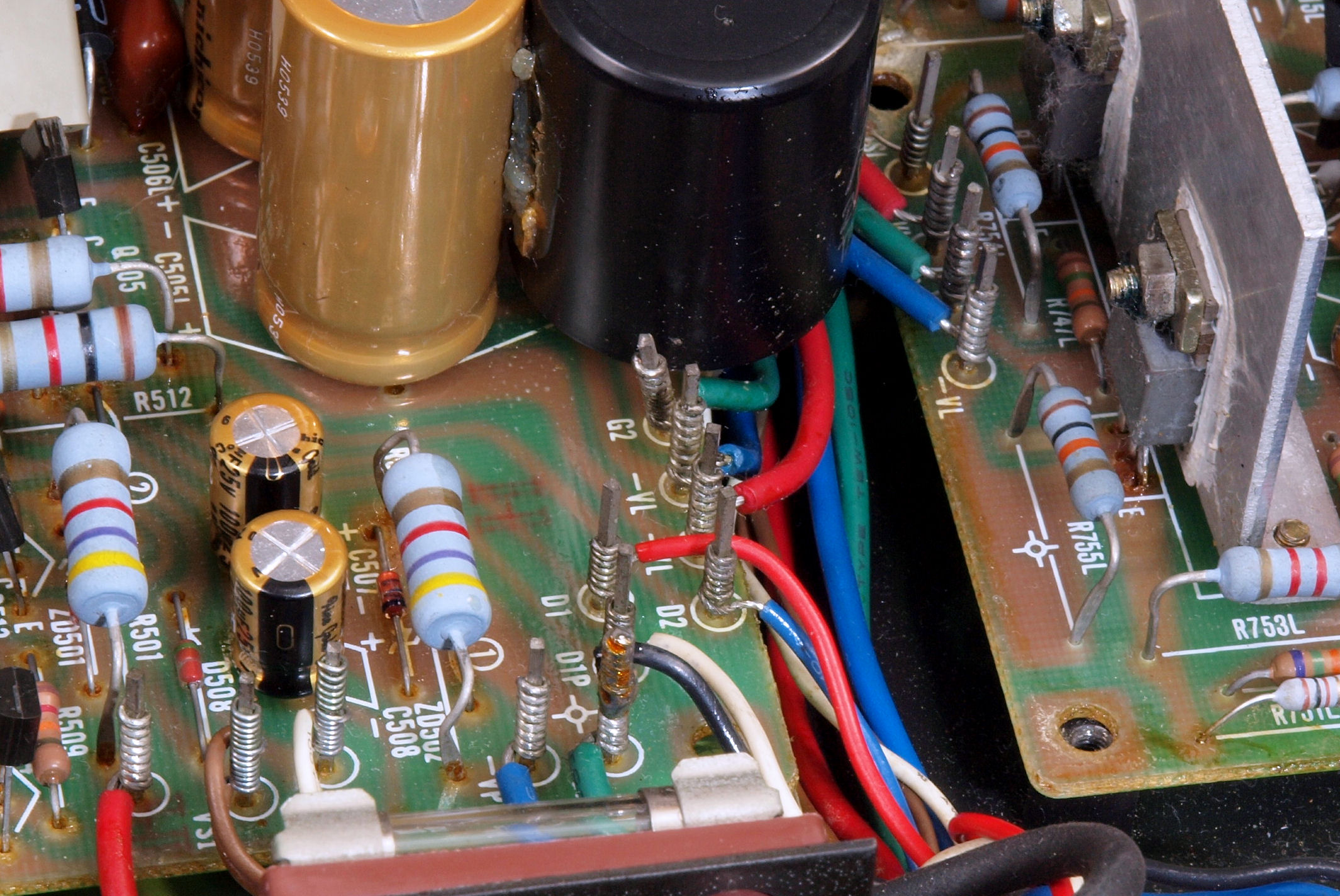

Ｃ５４．　修理後　電源基板　フューズ入り抵抗全部、電解コンデンサー９個、　整流ダイオード１０個交換。 　　　　　　　　　　　　　　　　　　輪ゴムは接着材が硬化するまで固定する。

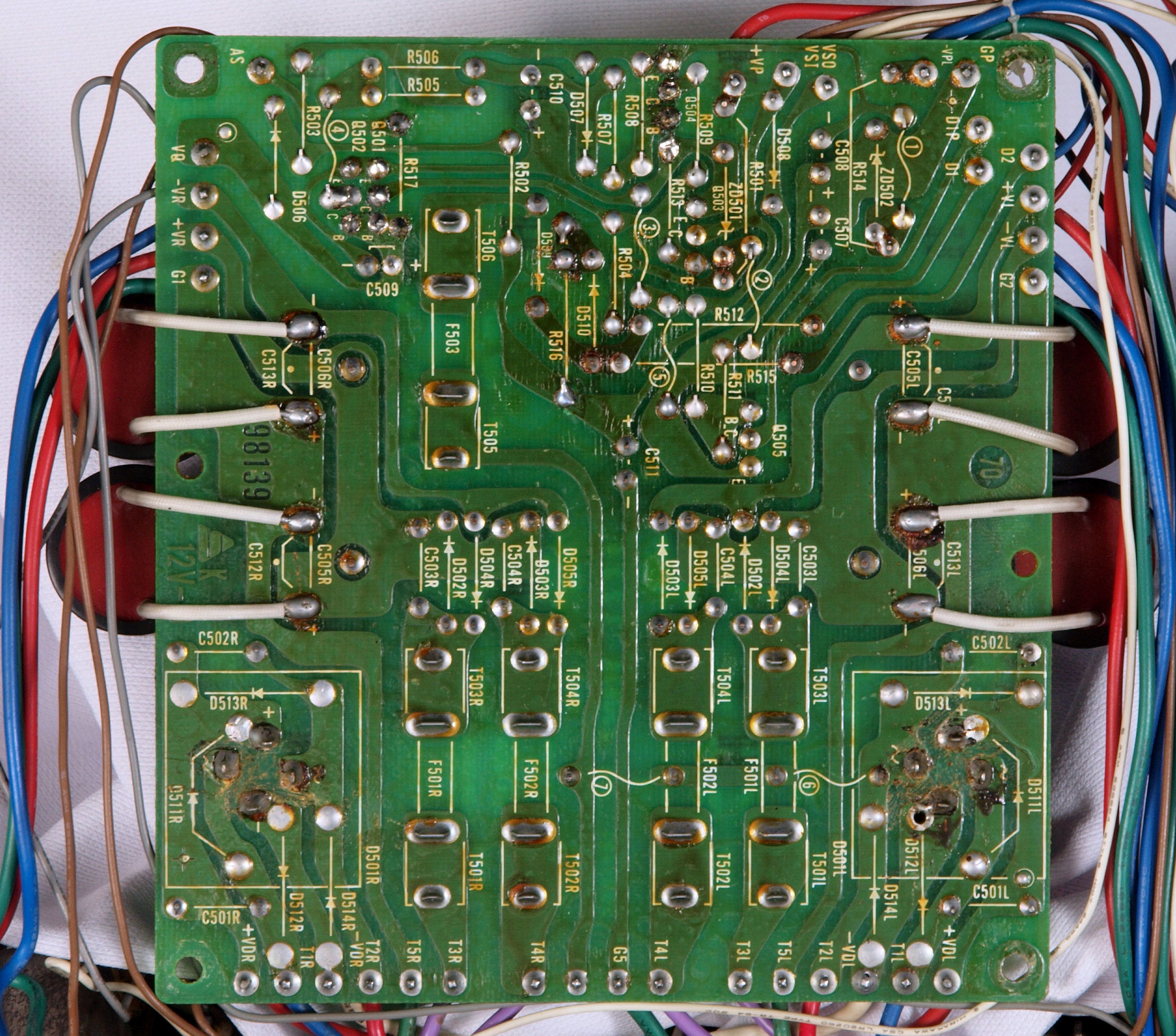

Ｃ５５．　修理前　電源基板裏

Ｃ５６．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする（透明色なので解りにくい）。

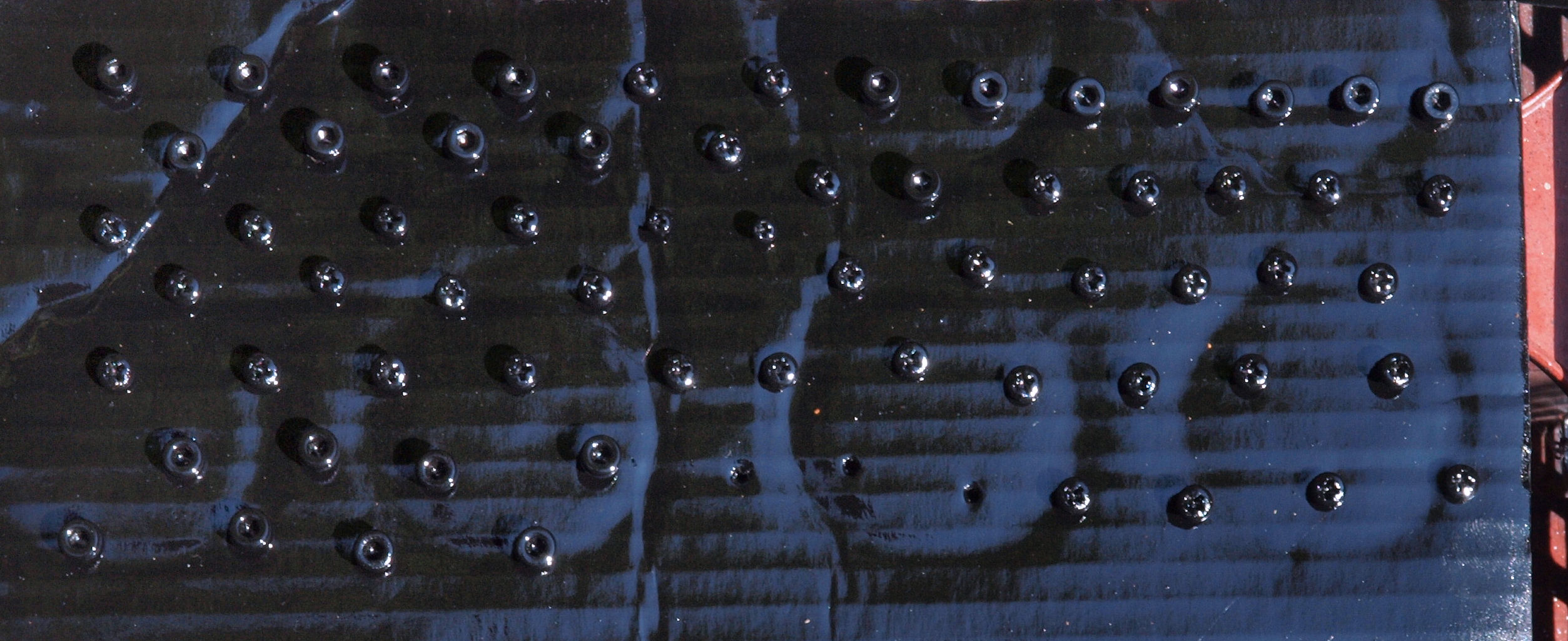

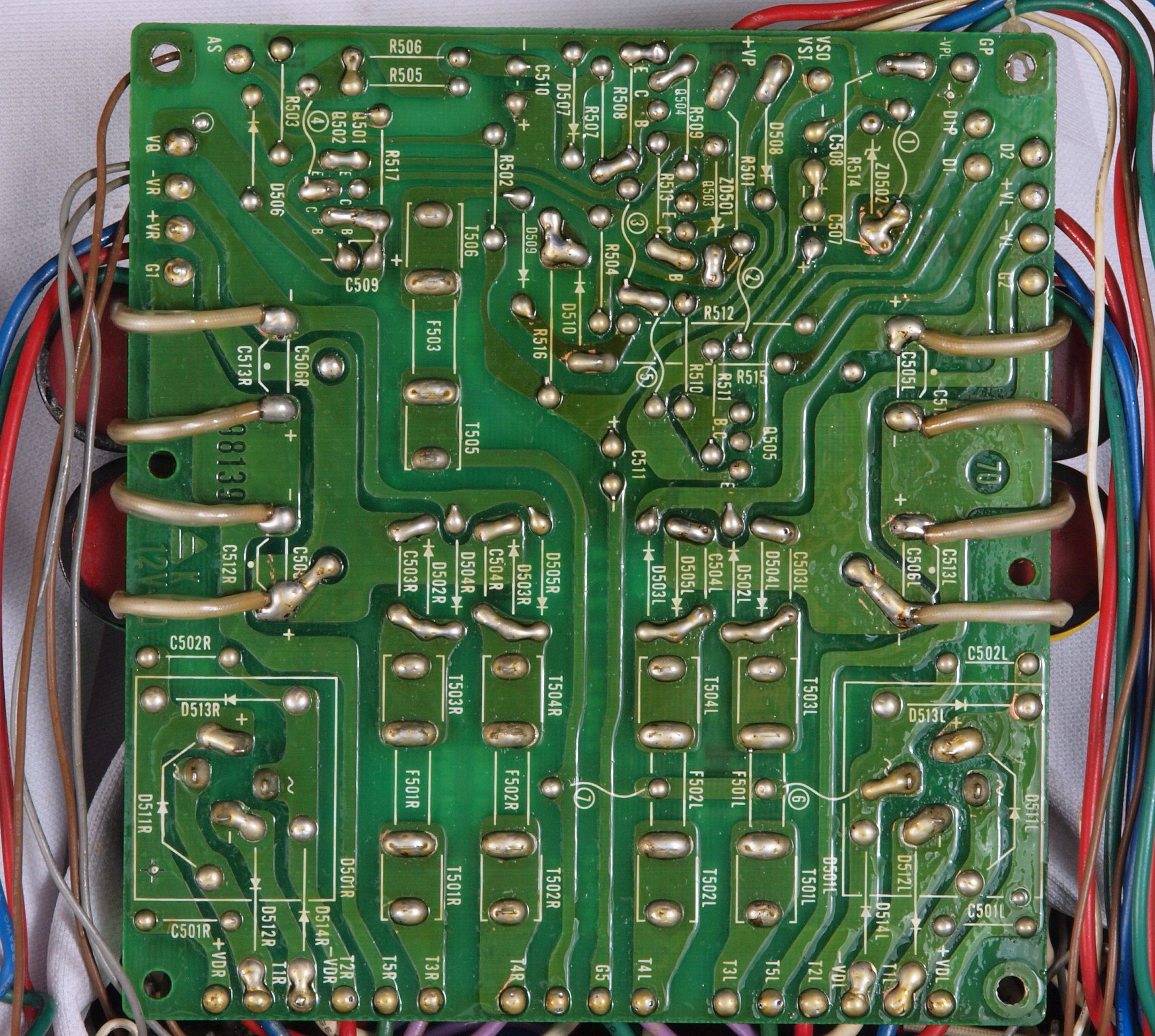

Ｃ５７．　完成電源基板裏　　洗浄後防湿材を塗る

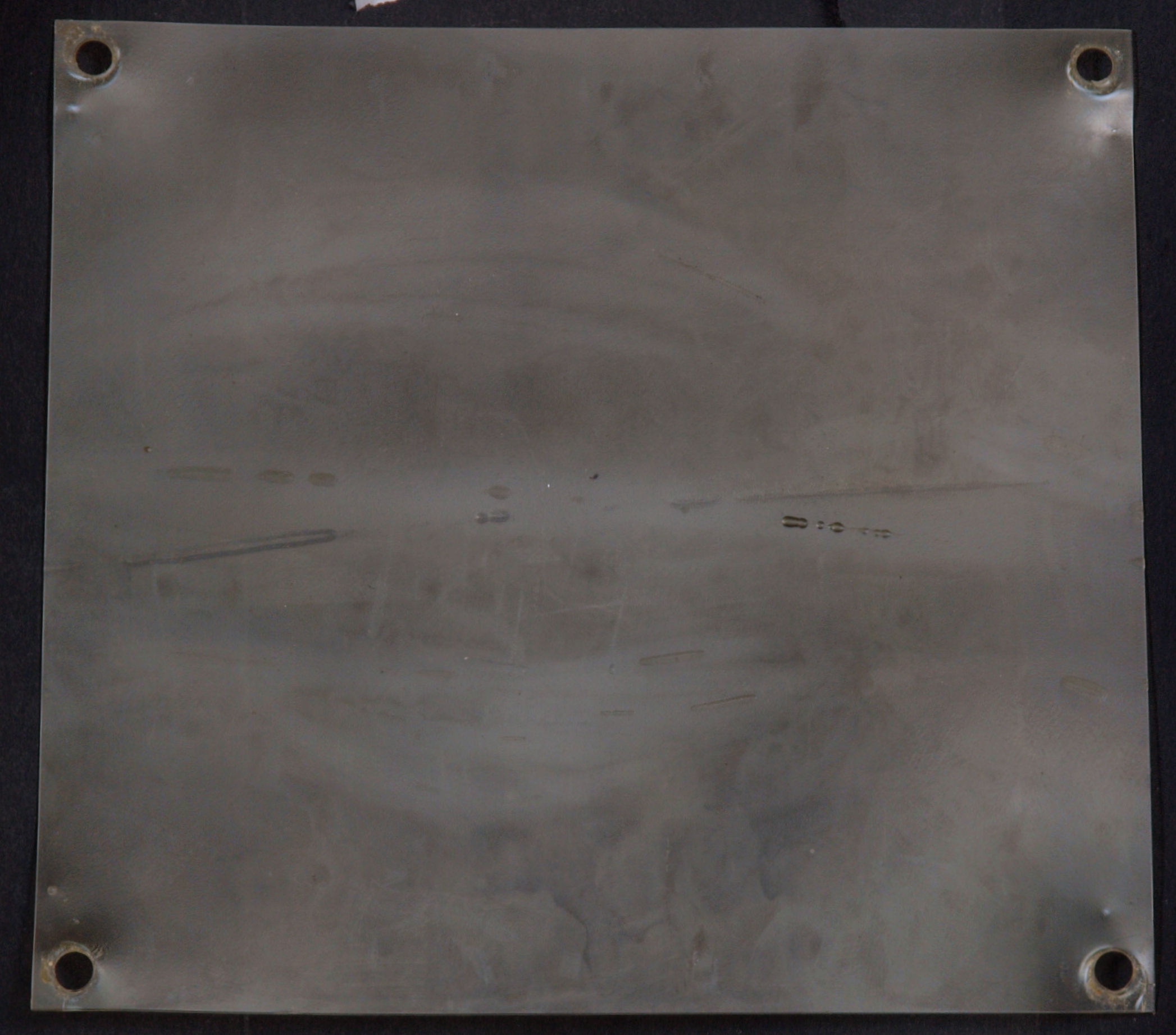

Ｃ５８．　修理中　絶縁シート。

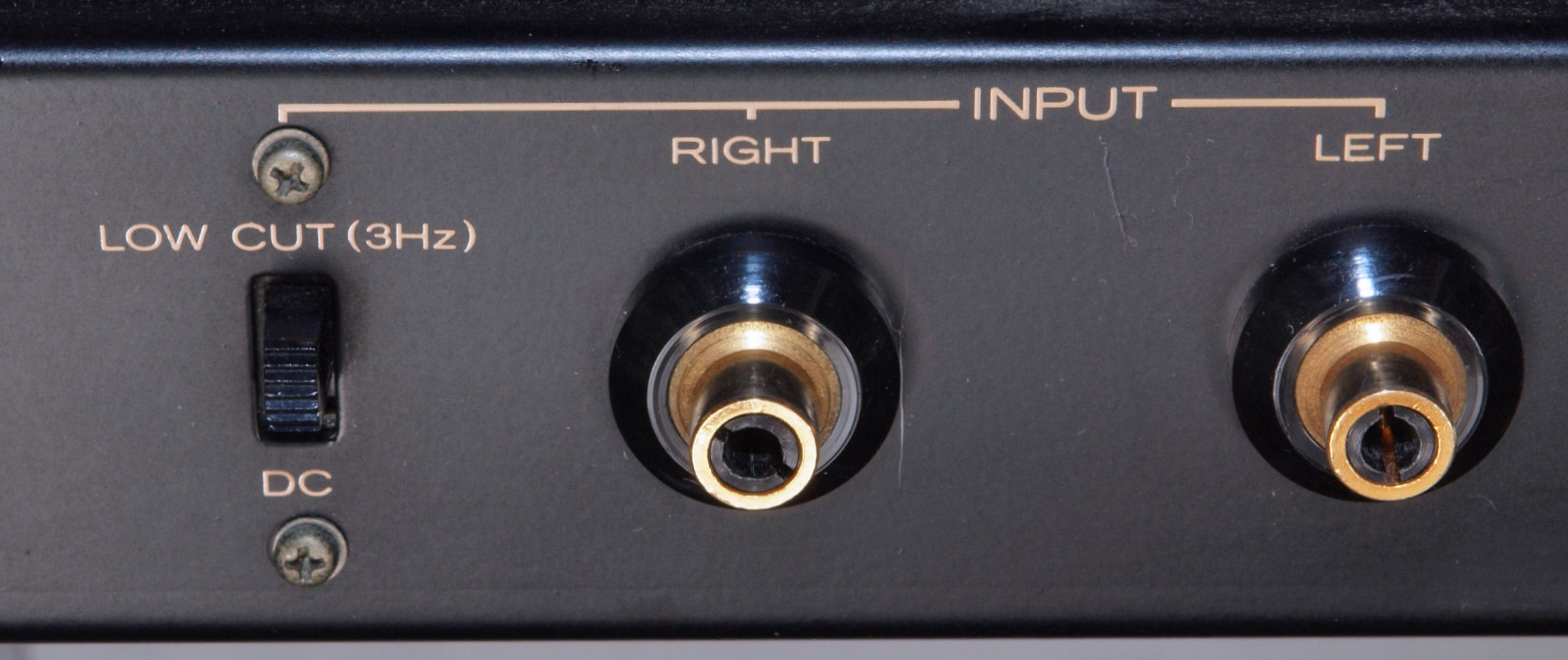

Ｃ６１．　修理前　ＲＣＡ端子

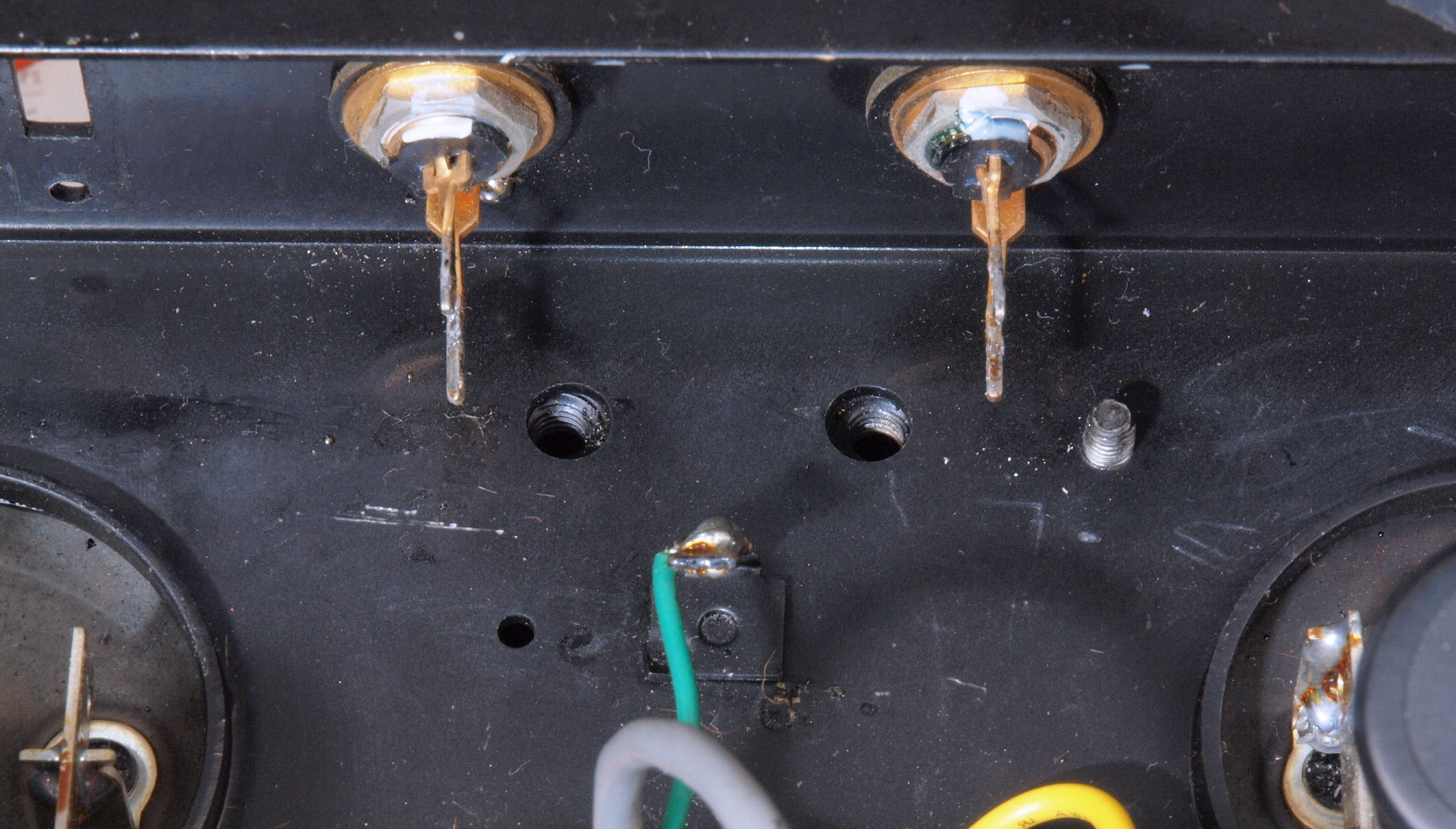

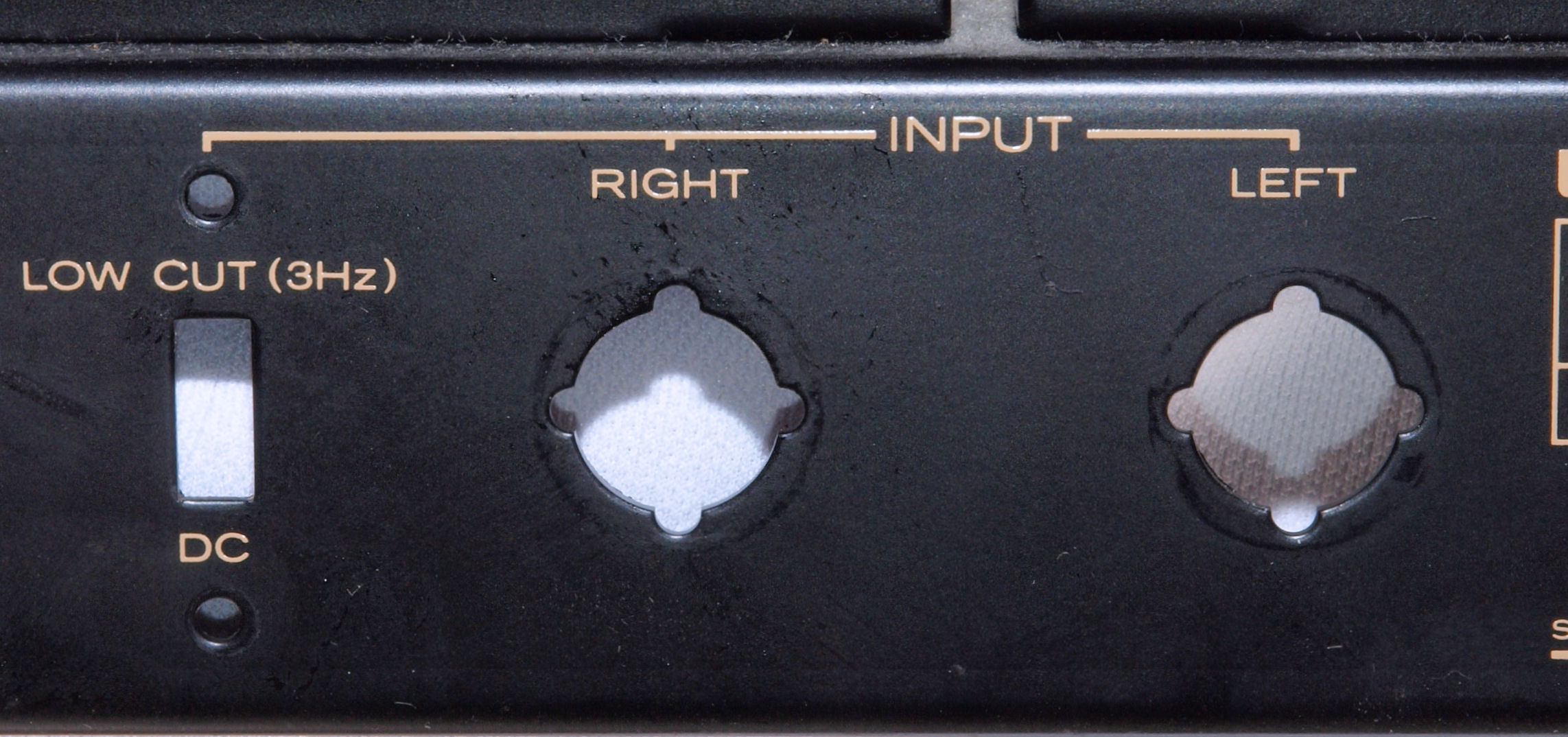

Ｃ６２．　修理中　ＲＣＡ端子取り付け穴。

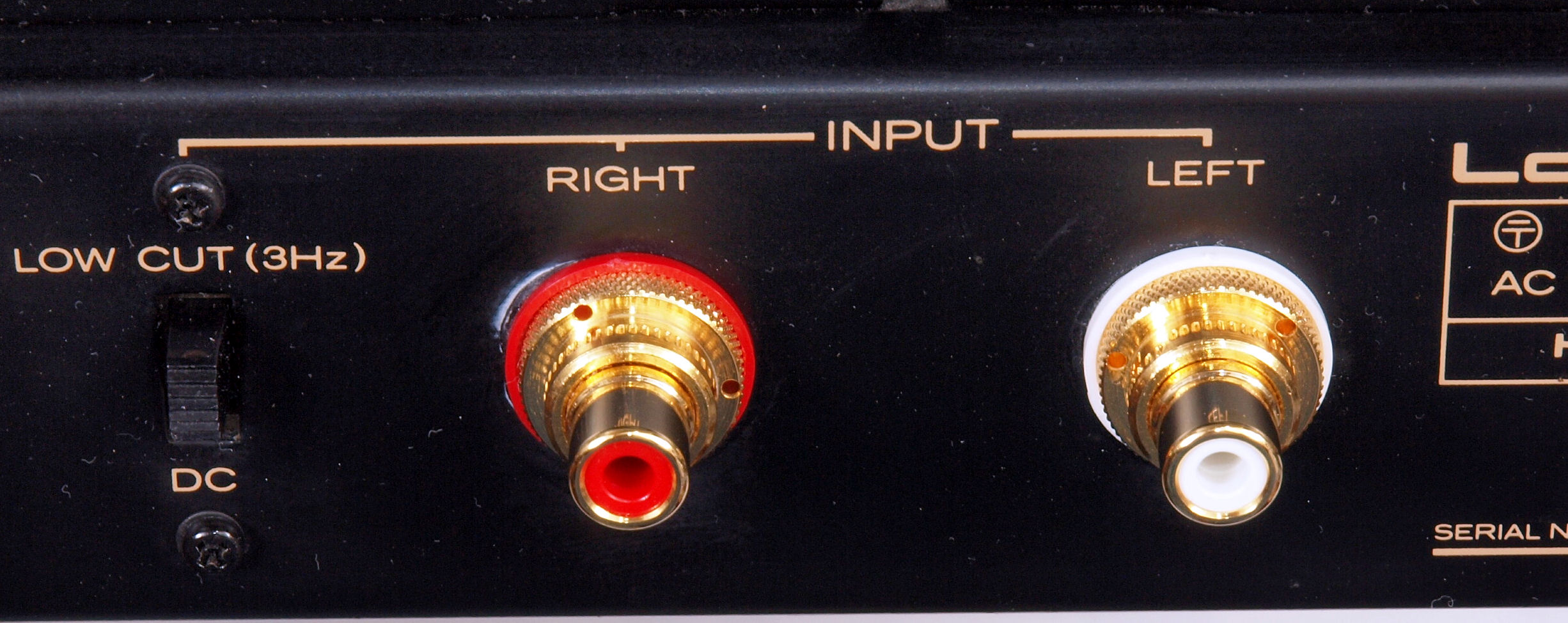

Ｃ６３．　修理後　ＲＣＡ端子　ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１

Ｃ６４．　修理前　入力ＲＣＡ端子裏

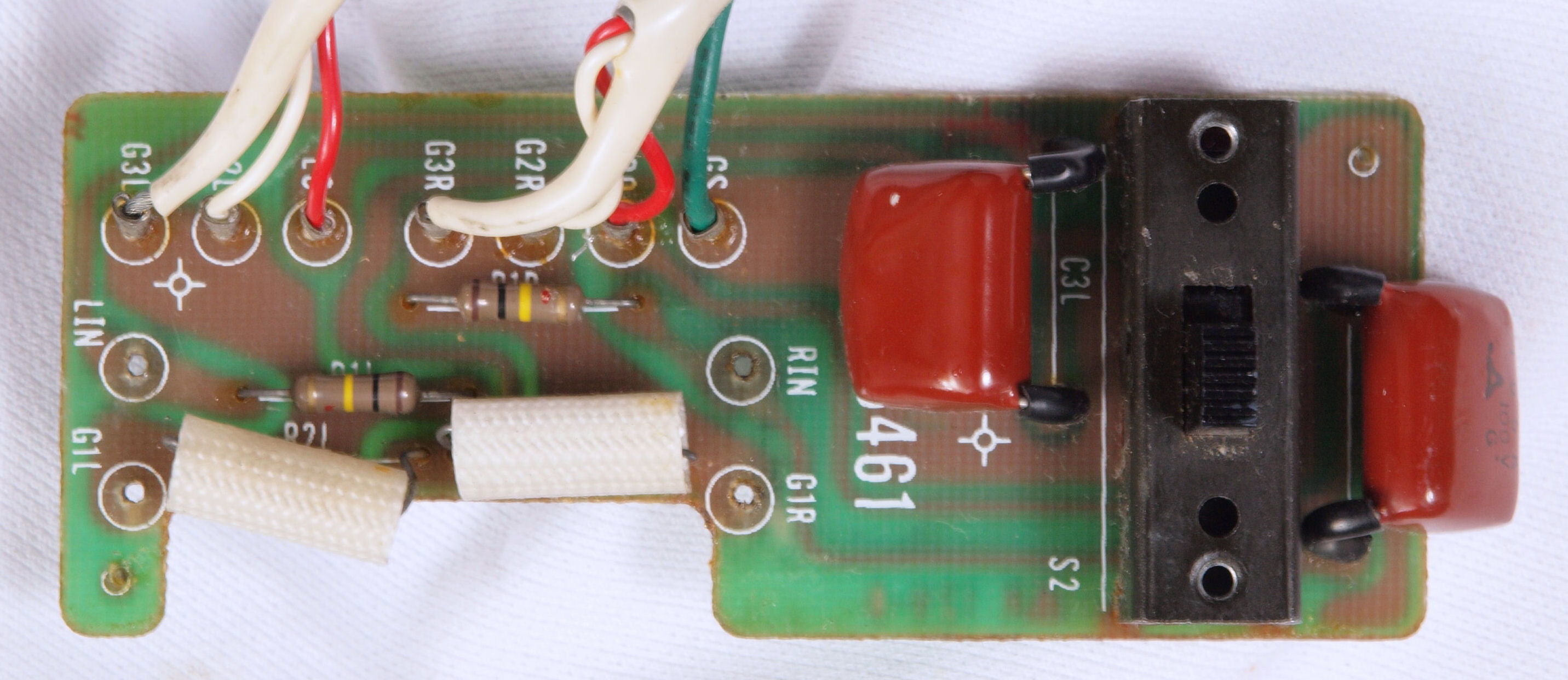

Ｃ６５．　修理前　入力ＲＣＡ端子基板

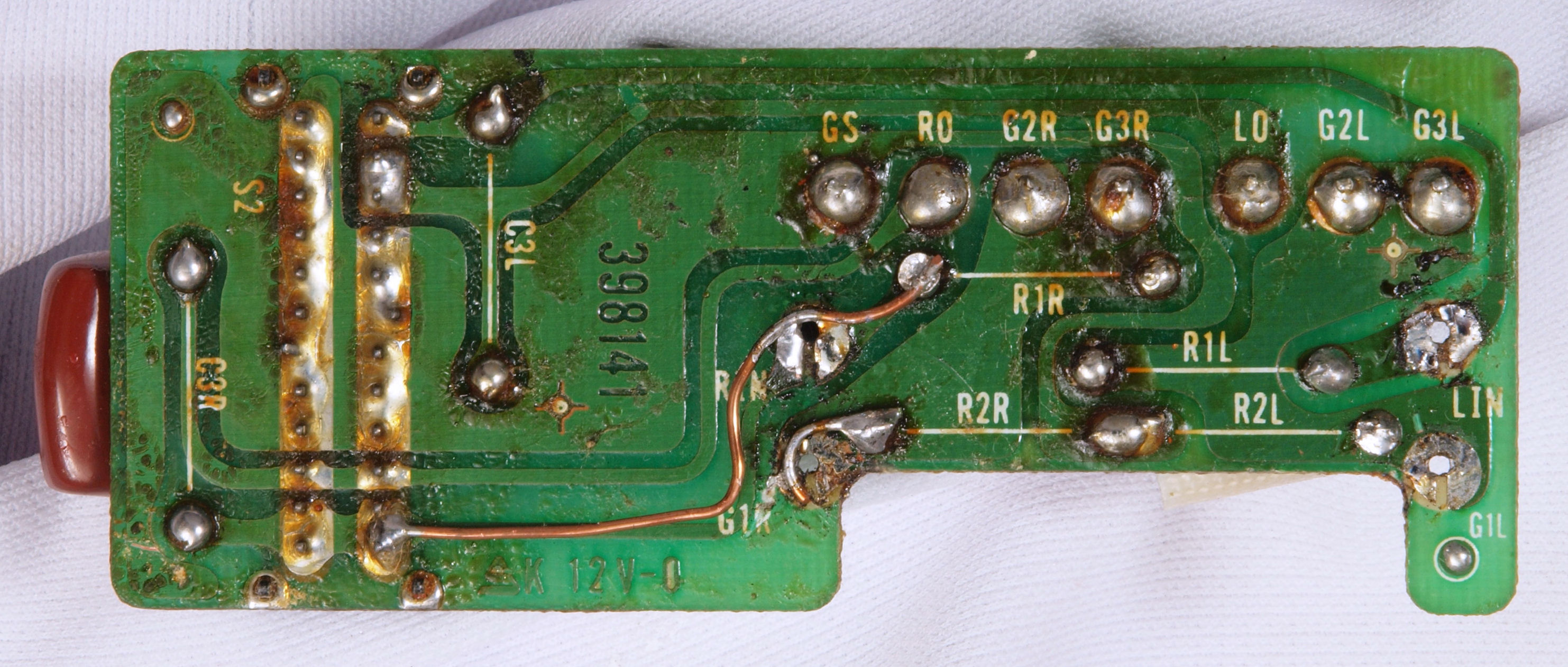

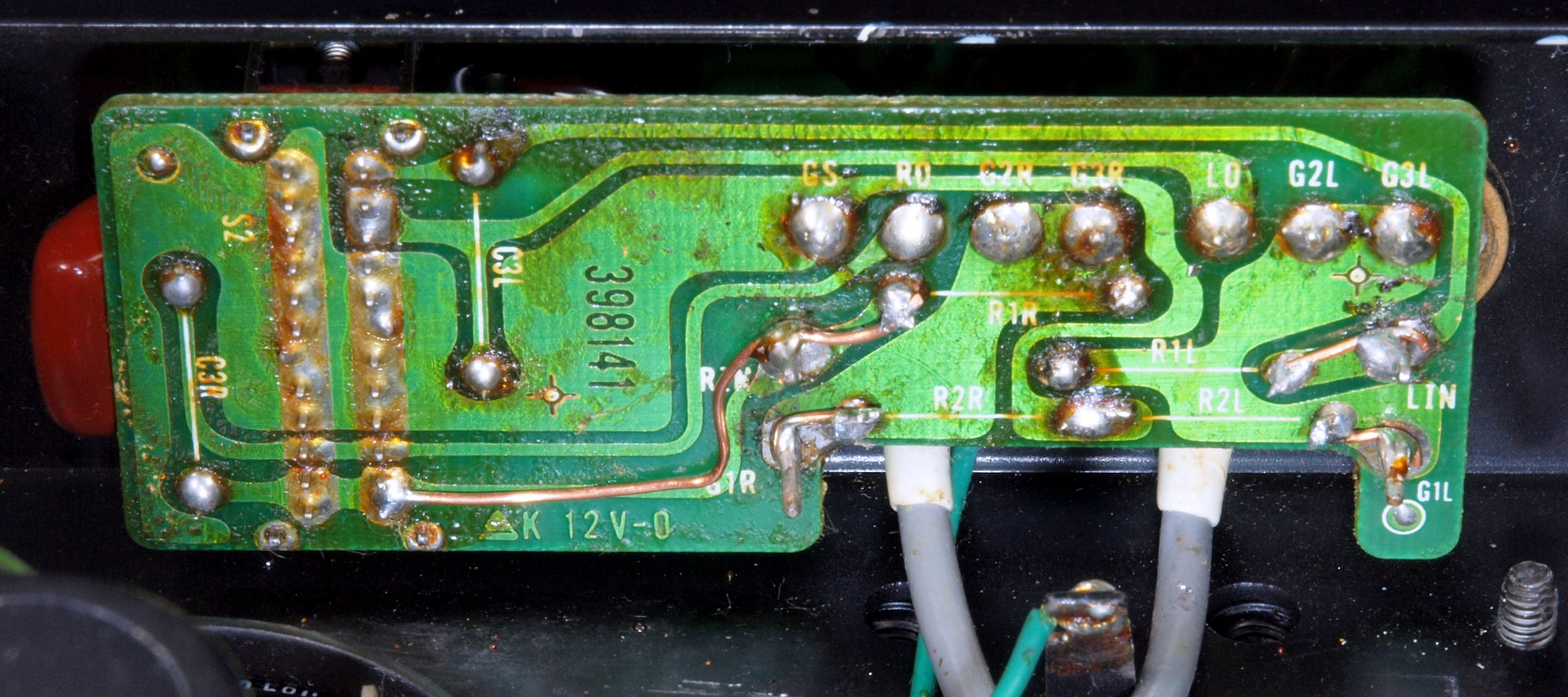

Ｃ６６．　修理前　入力ＲＣＡ端子基板裏

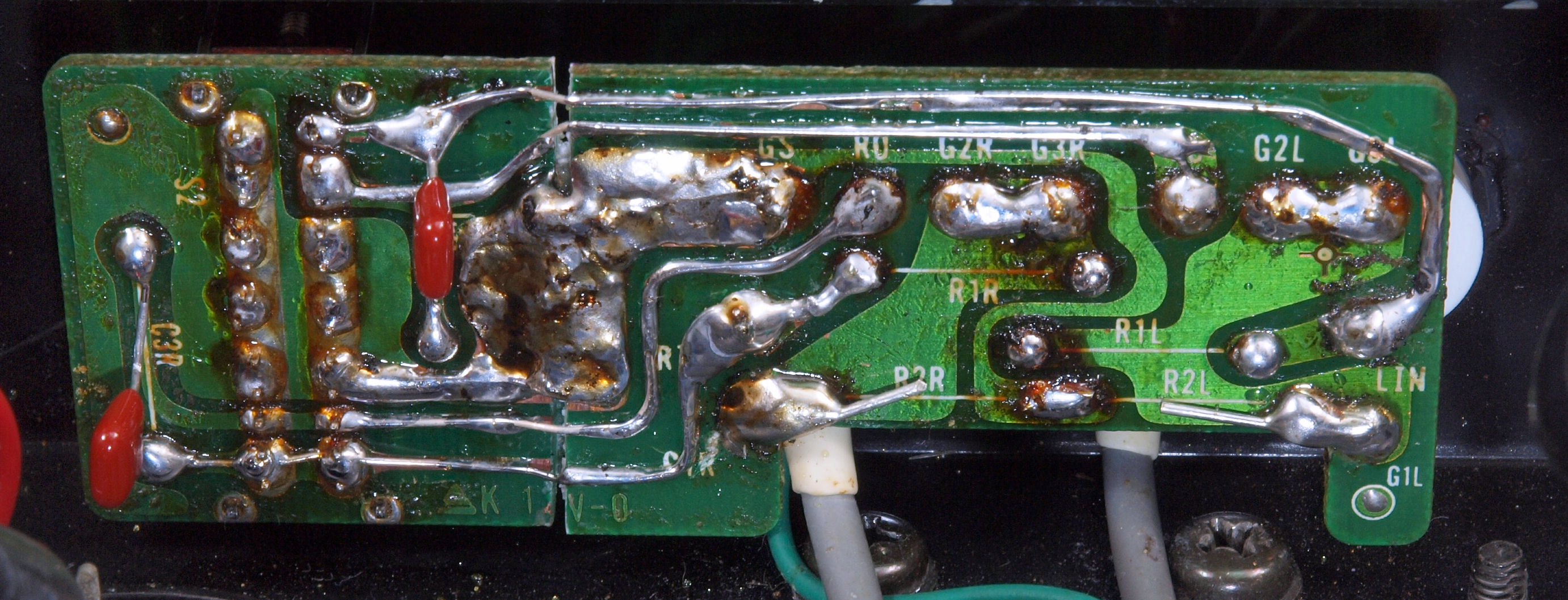

Ｃ６７．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す 　　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個交換＋２個増設

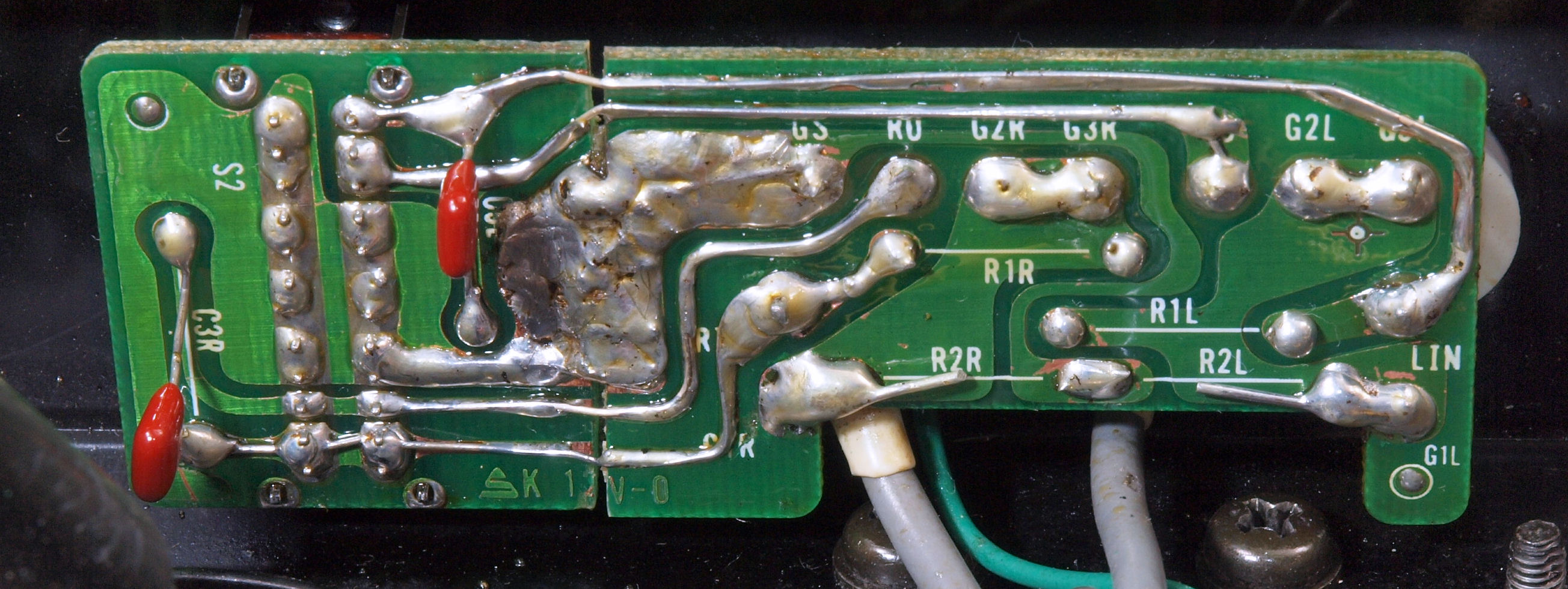

Ｃ６８．　完成ＲＣＡ端子裏　洗浄後防湿材を塗る

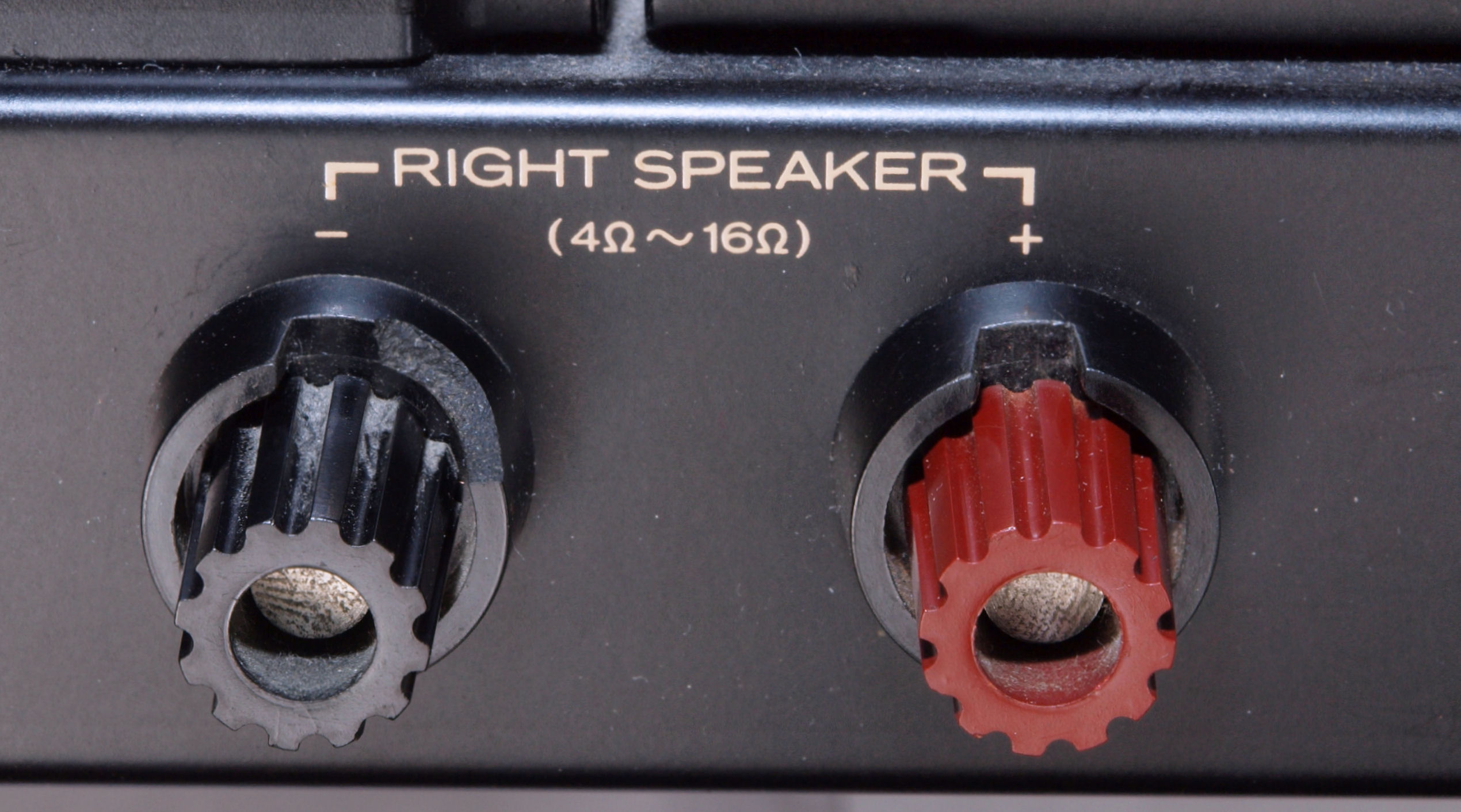

Ｃ７１．　修理前　Ｒ−ＳＰ端子

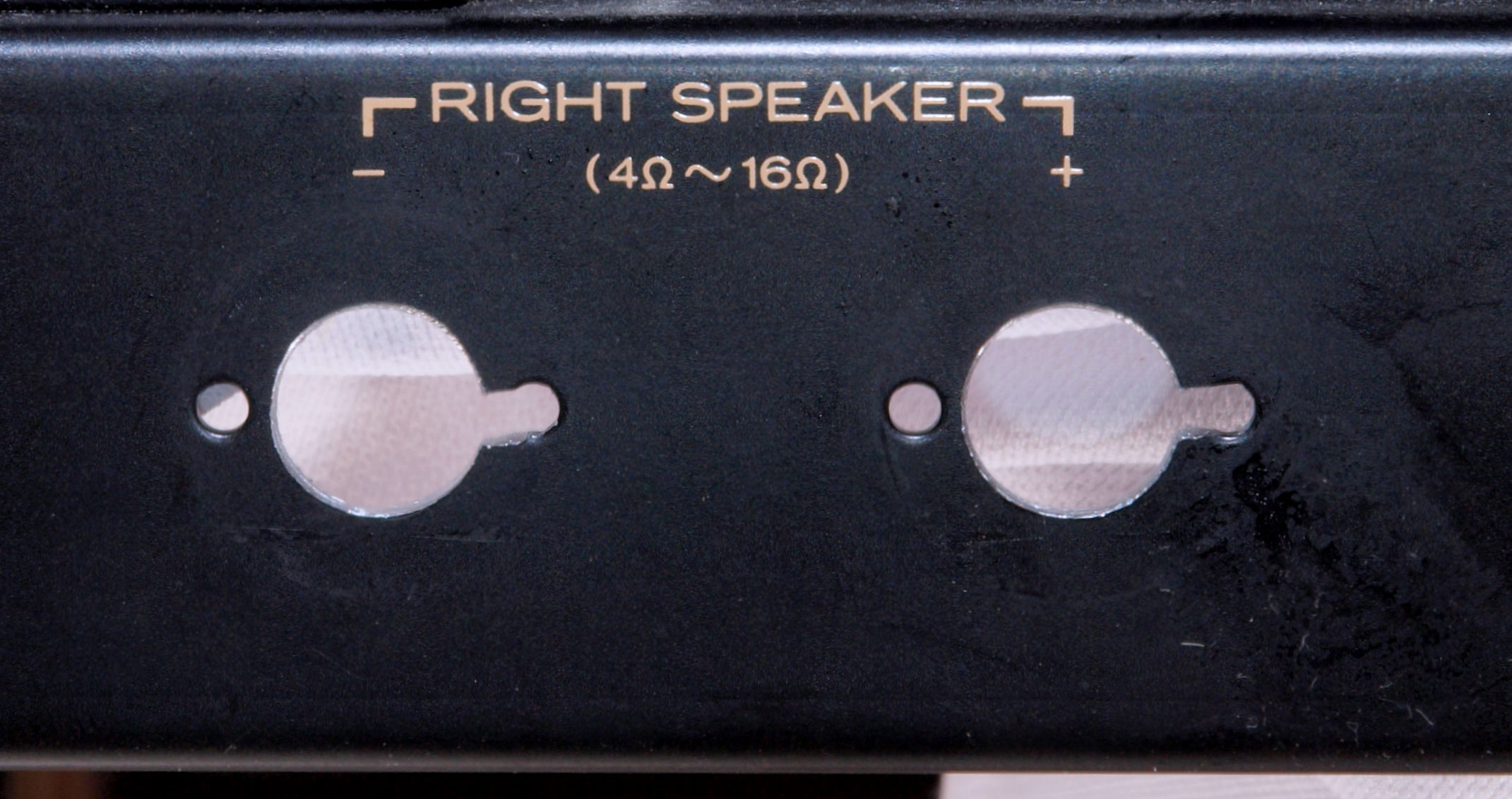

Ｃ７２．　修理中　　Ｒ−ＳＰ接続端子穴加工後

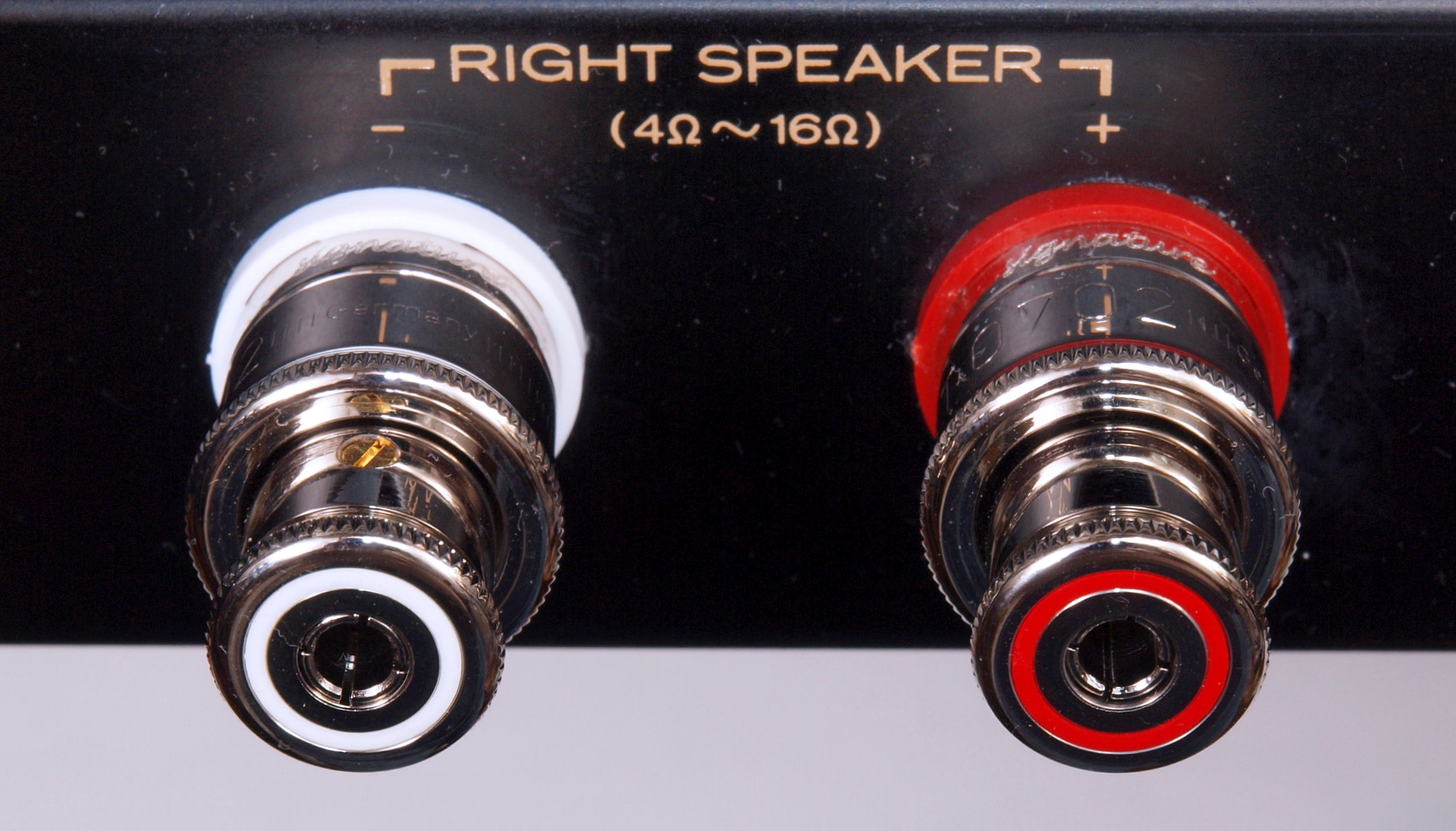

Ｃ７３．　修理（交換）後　Ｒ−ＳＰ端子、　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７０２ＰＬ

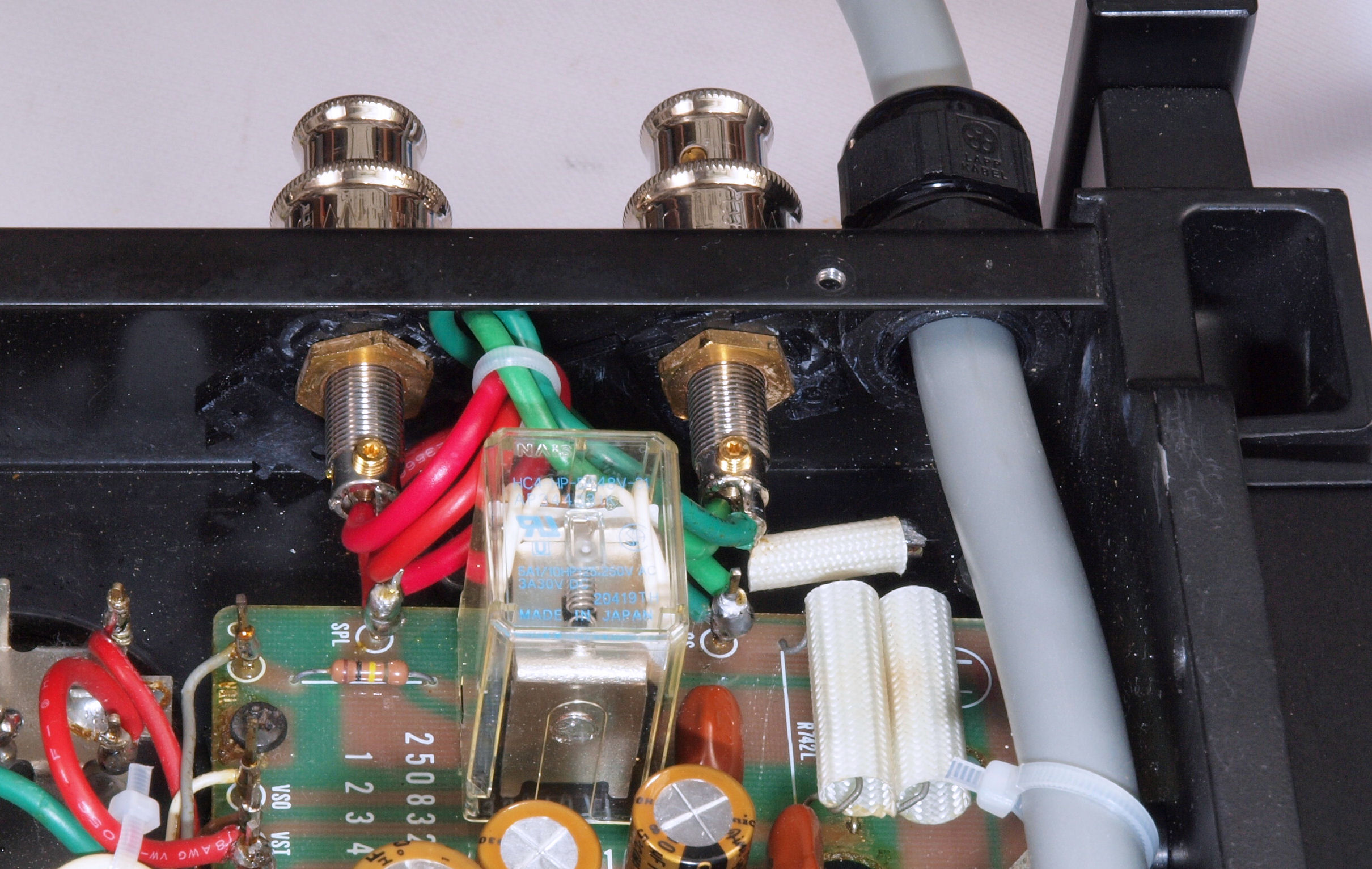

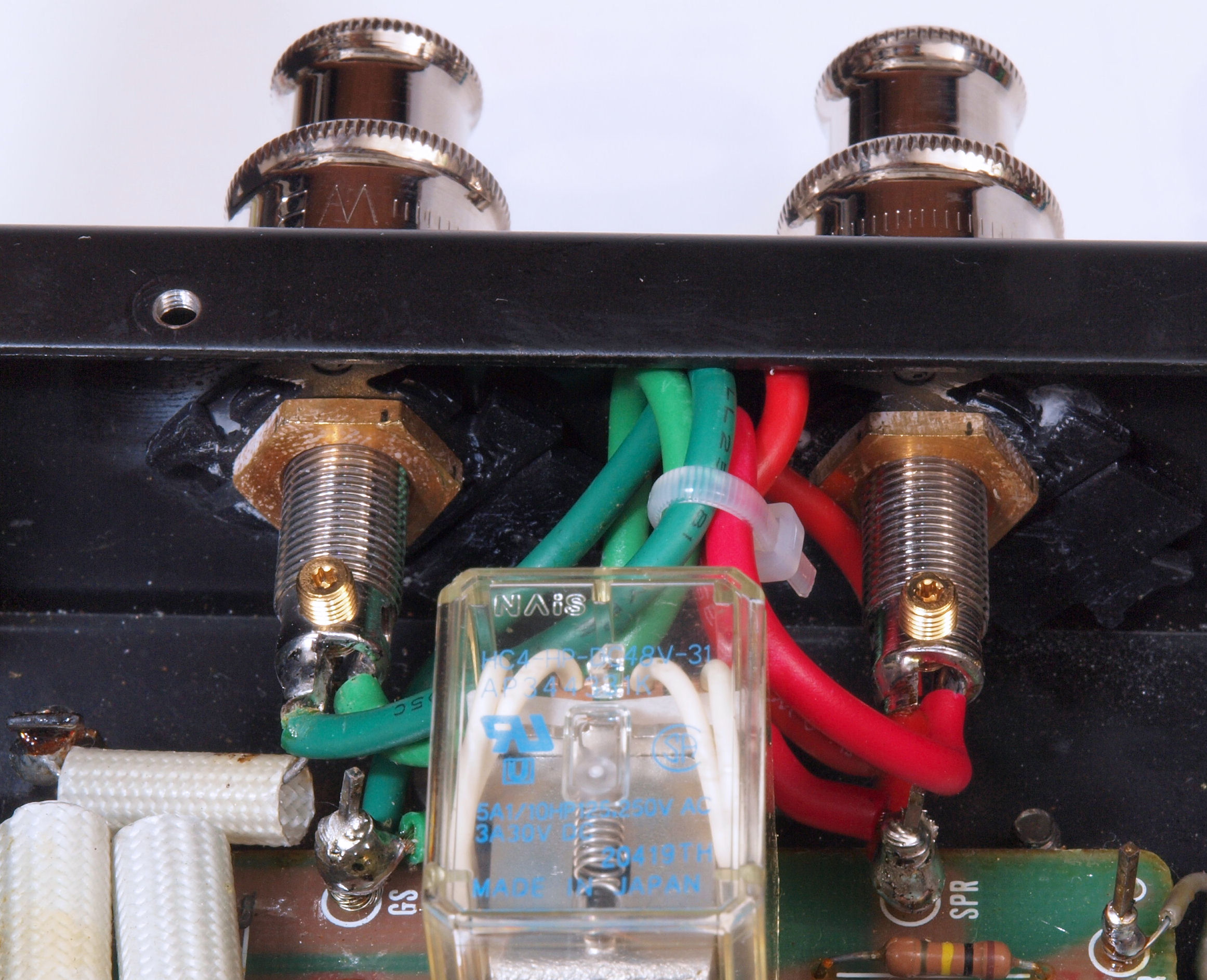

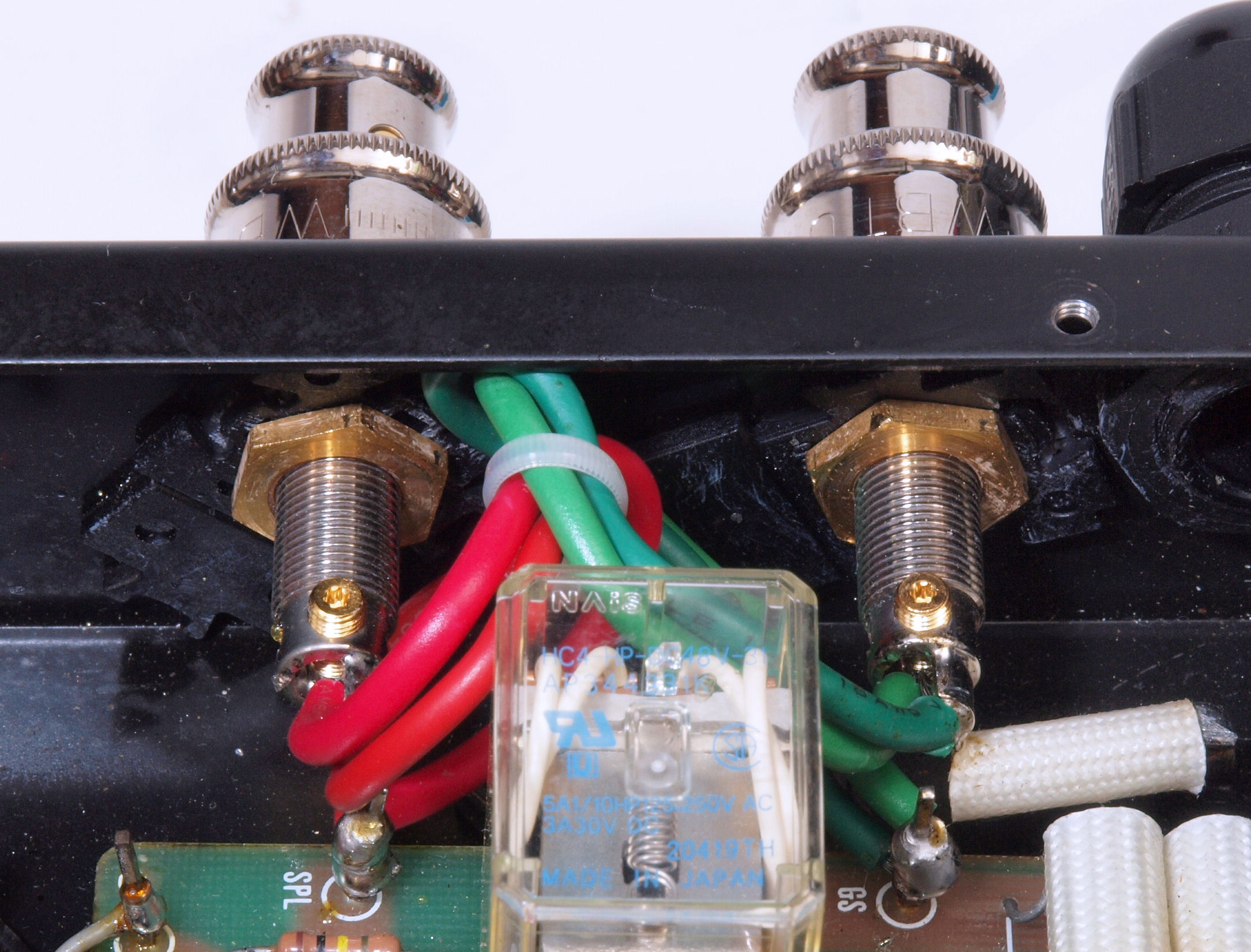

Ｃ７４．　修理後　Ｒ−ＳＰ端子裏配線、ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。　　＜＜理由はこちら参照＞＞

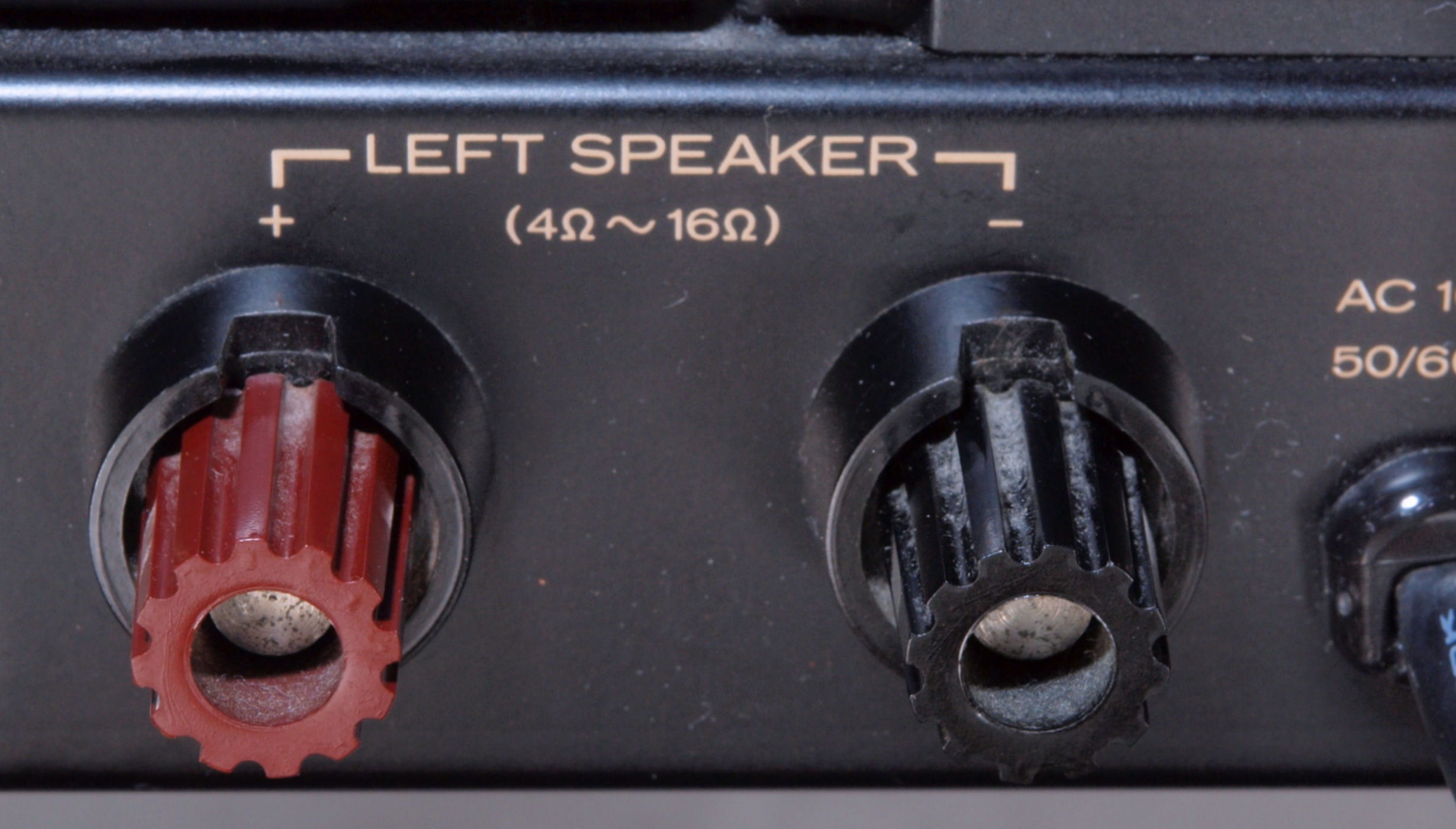

Ｃ８１．　修理前　Ｌ−ＳＰ端子

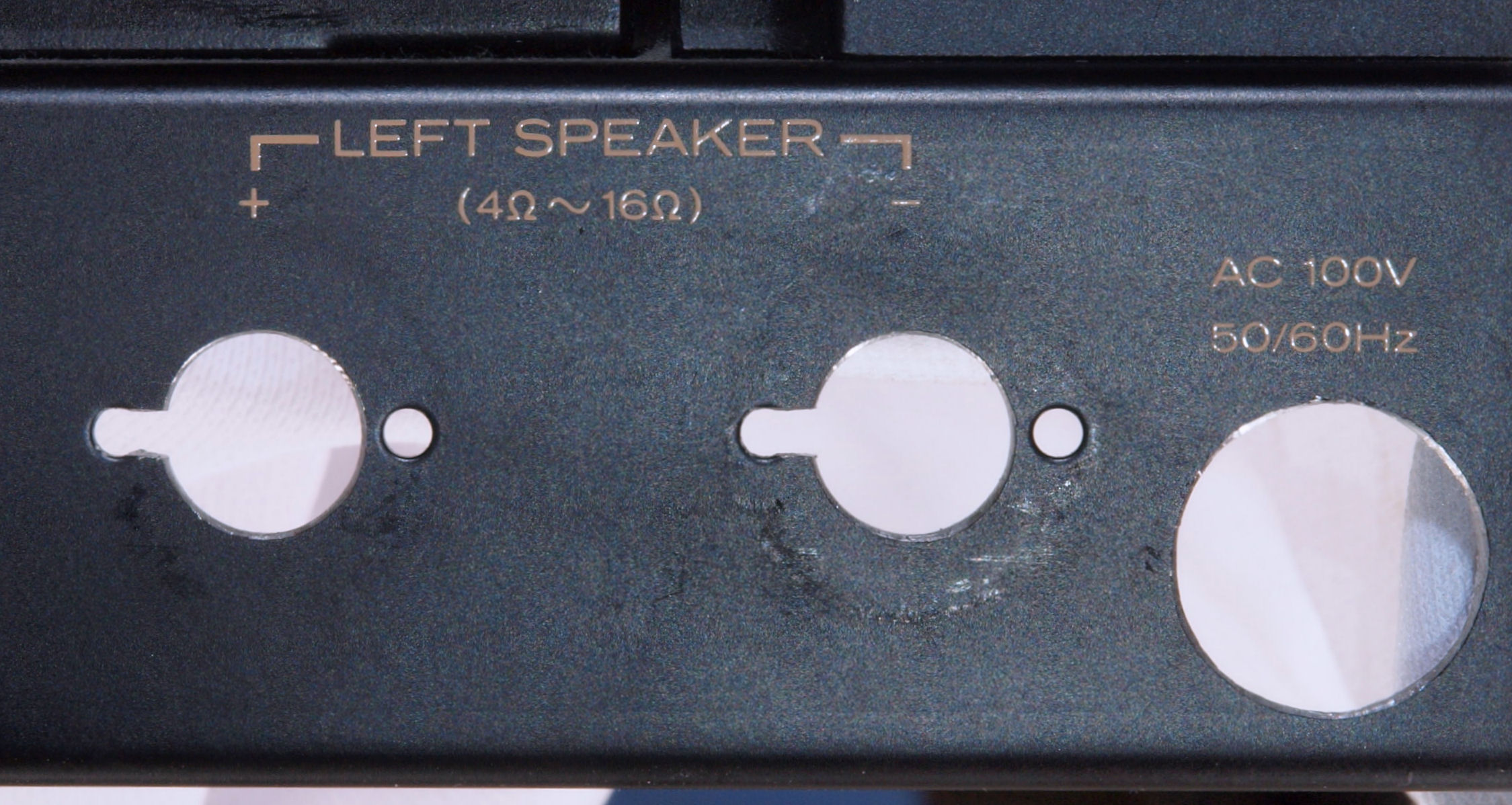

Ｃ８２．　修理中　Ｌ−ＳＰ接続端子穴加工

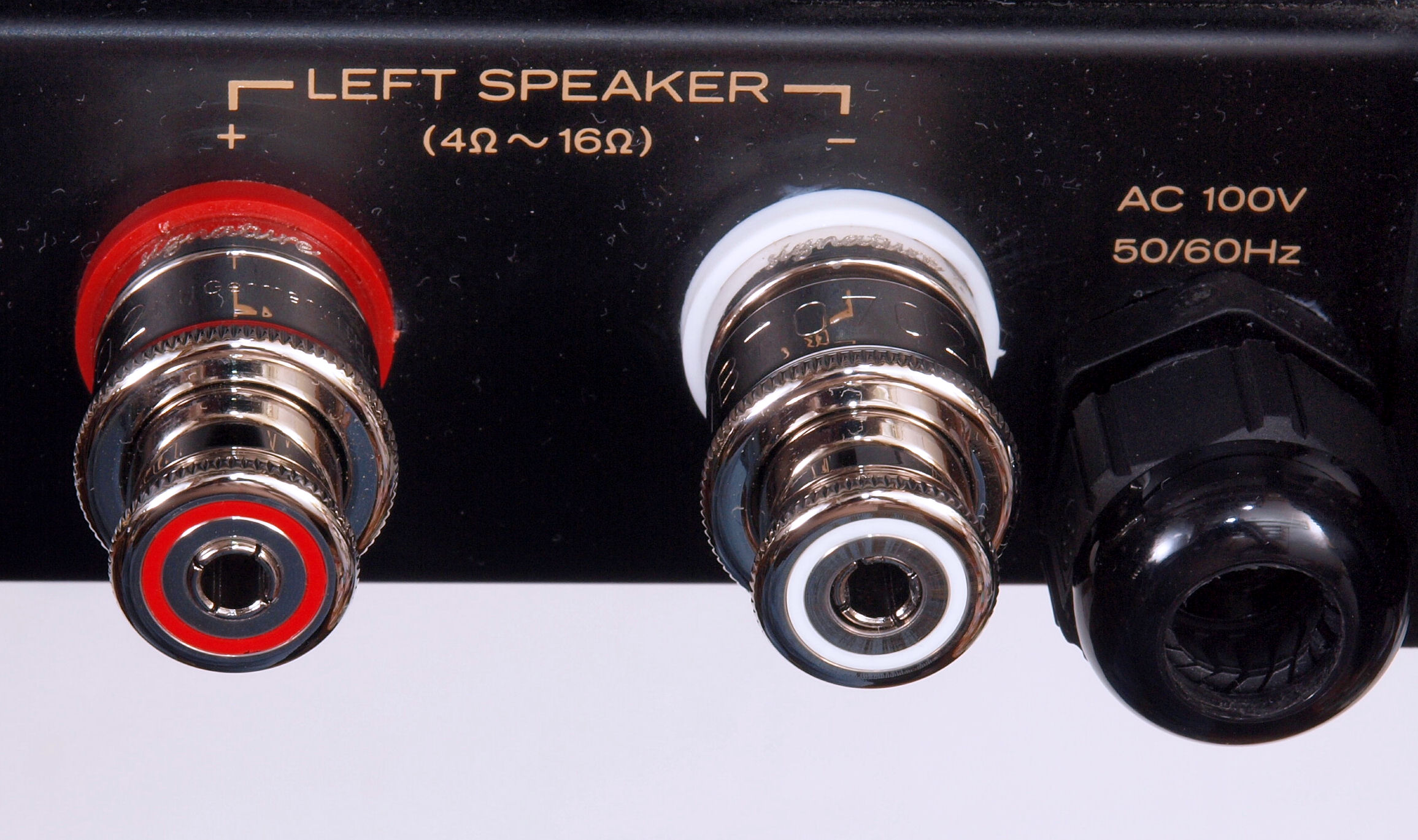

Ｃ８３．　修理（交換）後　Ｌ−ＳＰ端子、　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７０２ＰＬ

Ｃ８４．　修理後　Ｒ−ＳＰ端子裏配線、ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。　　＜＜理由はこちら参照＞＞

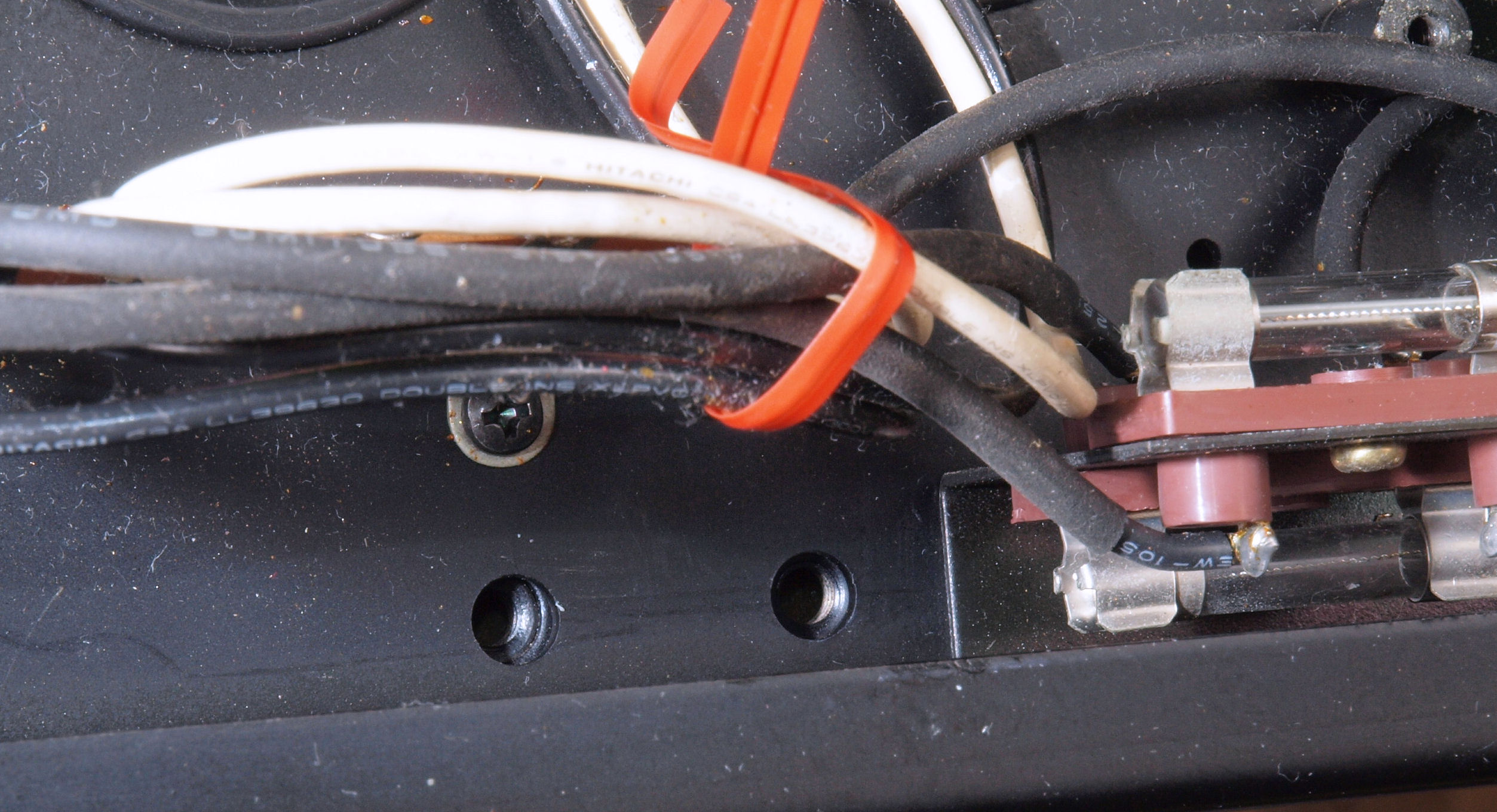

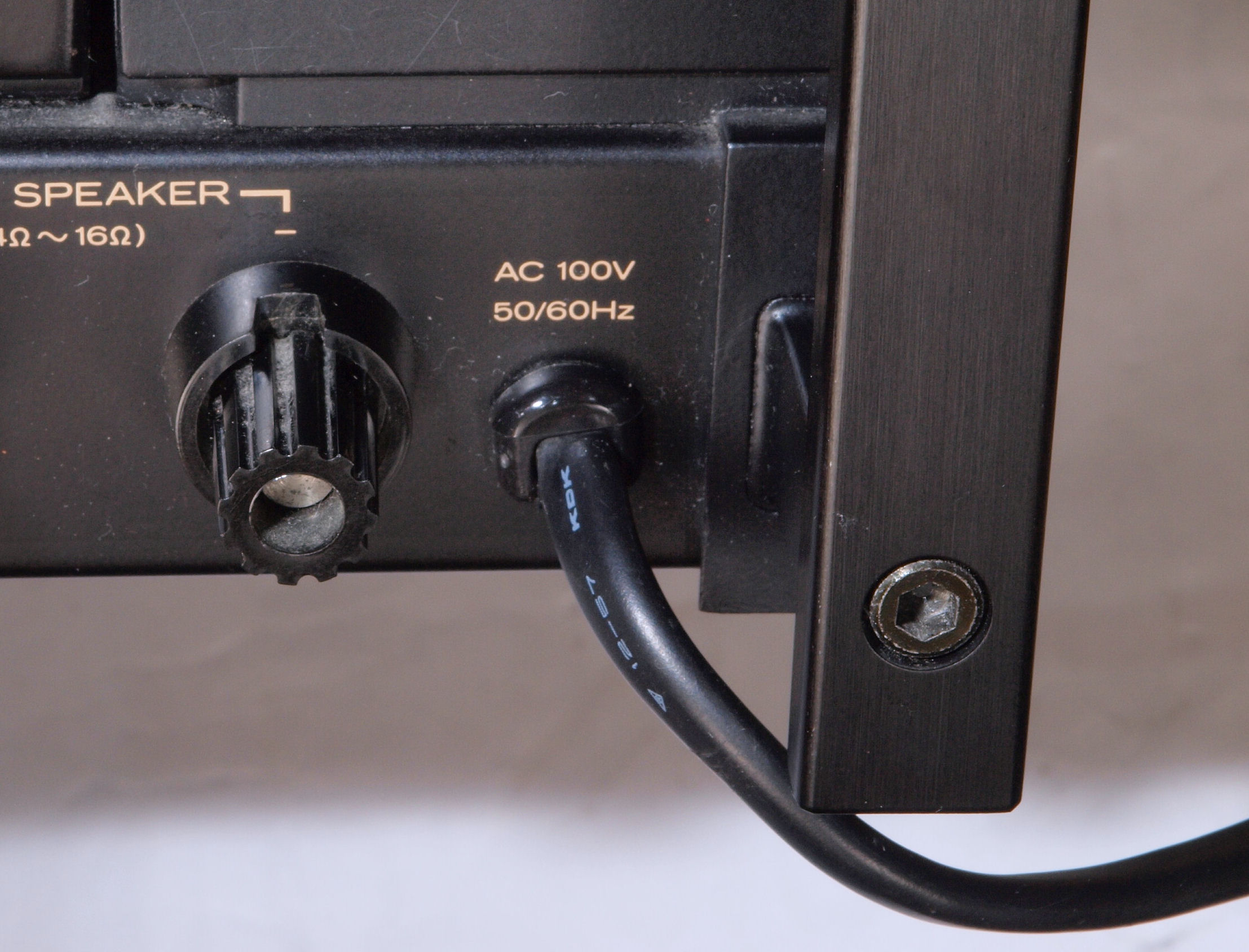

Ｃ９１．　修理前　電源ケーブル取り付け部

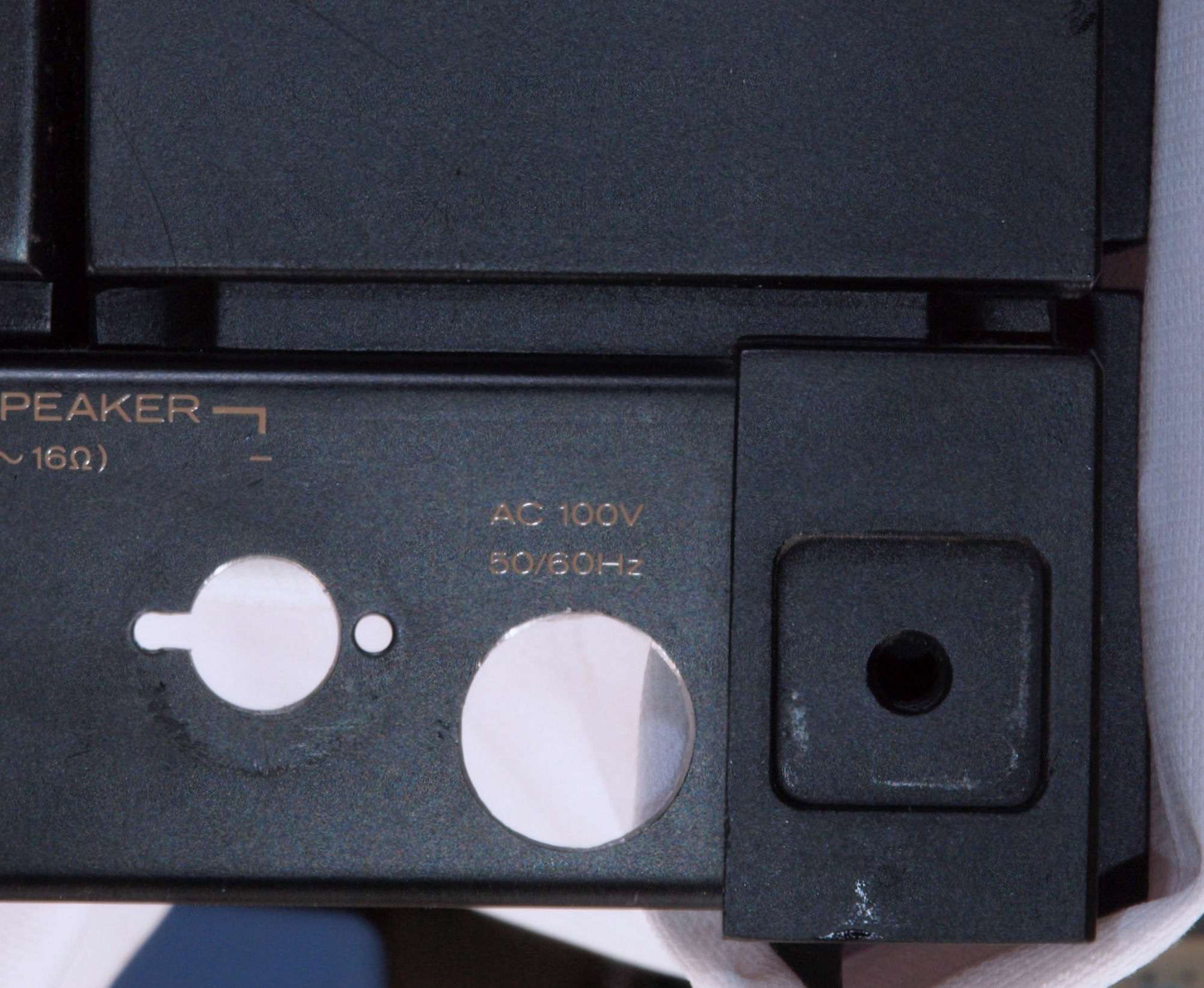

Ｃ９２．　修理中　電源ケーブル取り付け部穴加工後

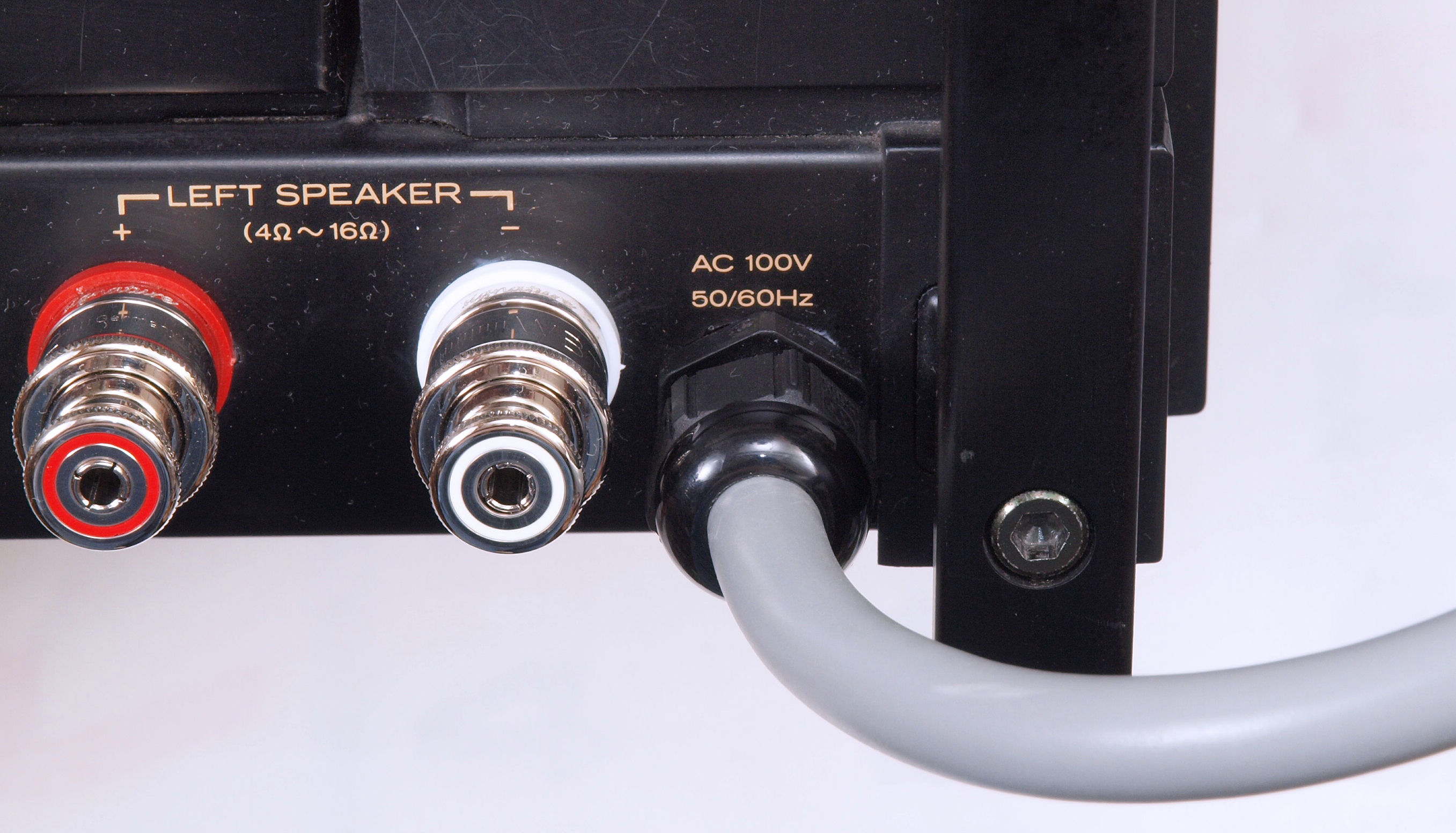

Ｃ９３．　修理後　電源ケーブル取り付け部

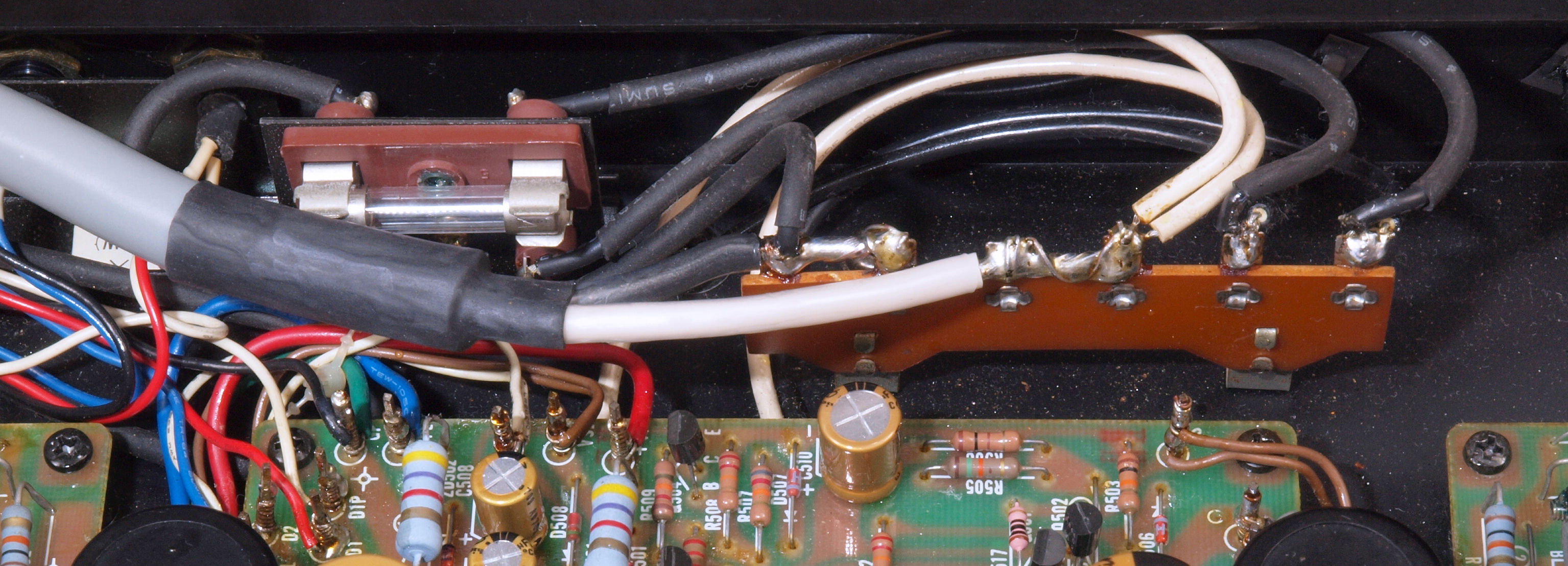

Ｃ９４．　修理後　電源ケーブル取り付け内部

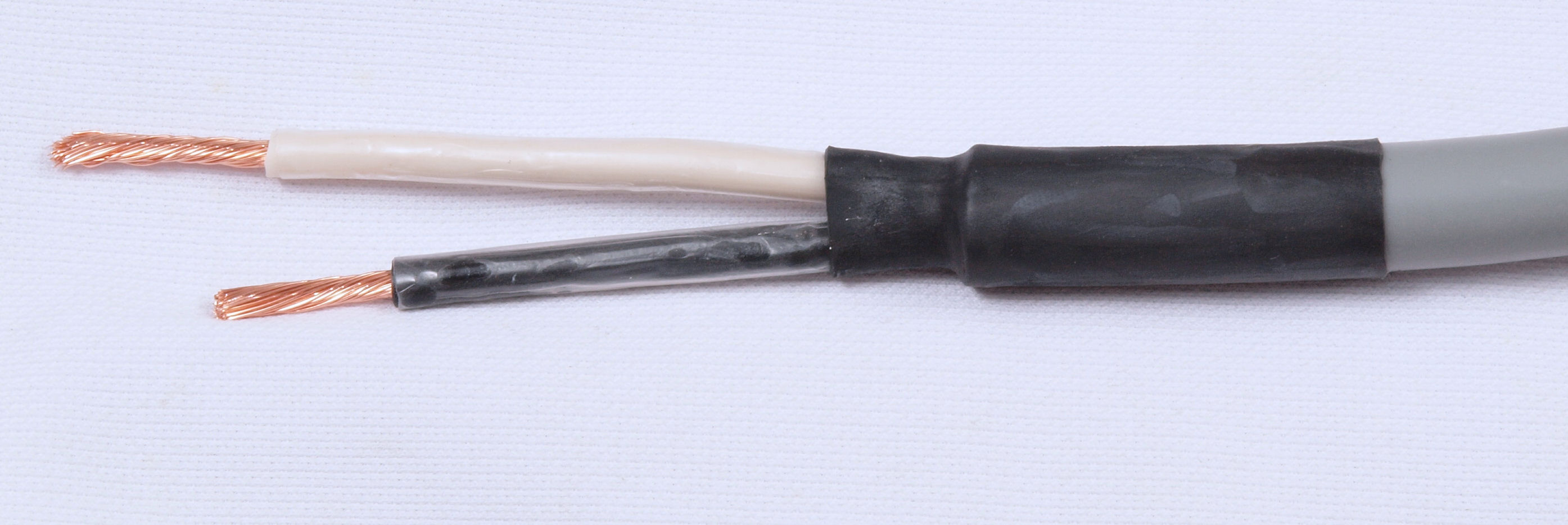

Ｃ９５．　修理中　電源ケーブル端末処理。

Ｃ９６．　修理後　ラグ端子に電源ケーブル取り付。

ＣＡ１．　修理前　Ｒ側ドライブ基板へのラッピング線

写真　紛失

ＣＡ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＡ３．　修理前　Ｌ側ドライブ基板へのラッピング線

写真　紛失

ＣＡ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

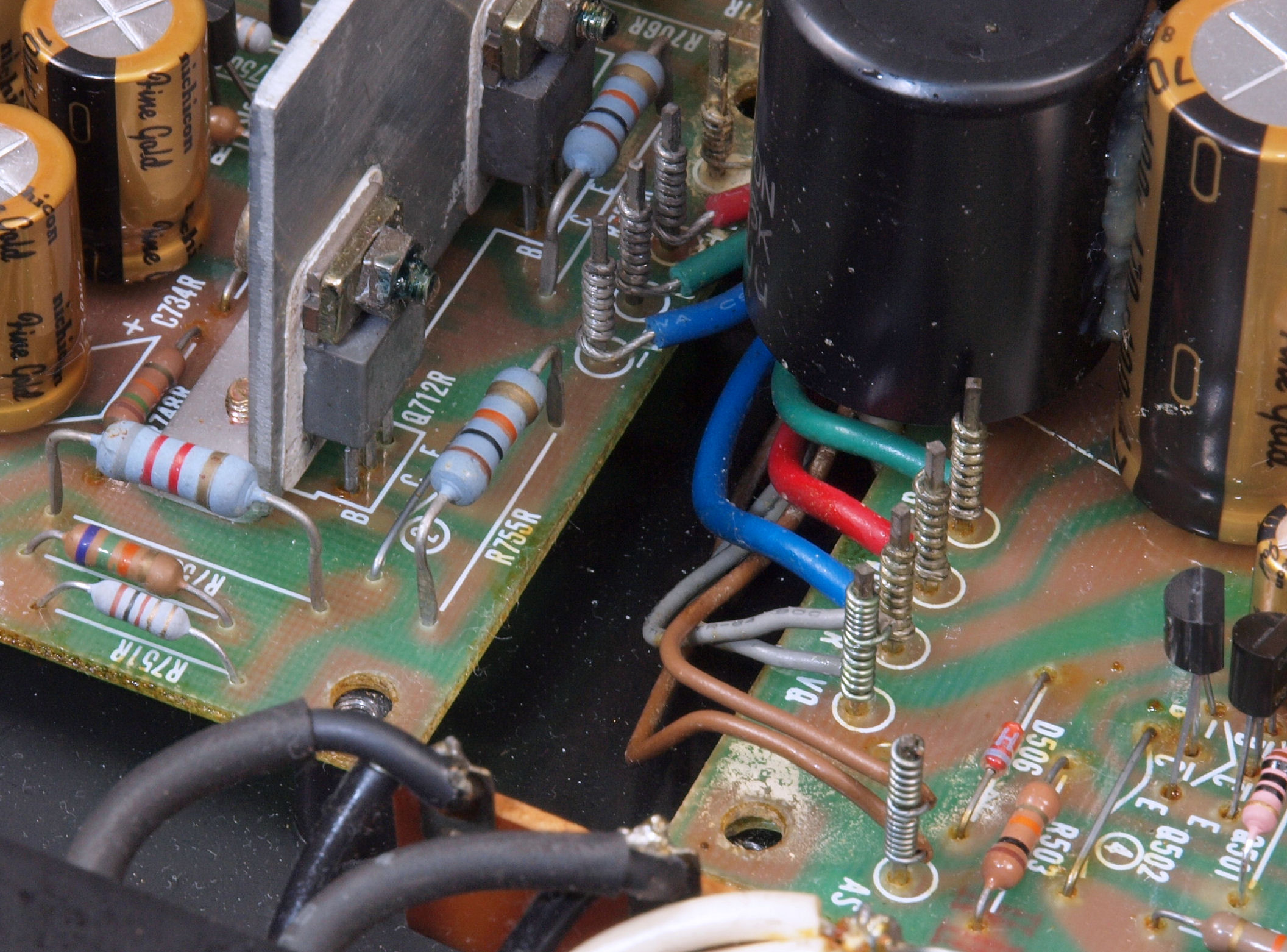

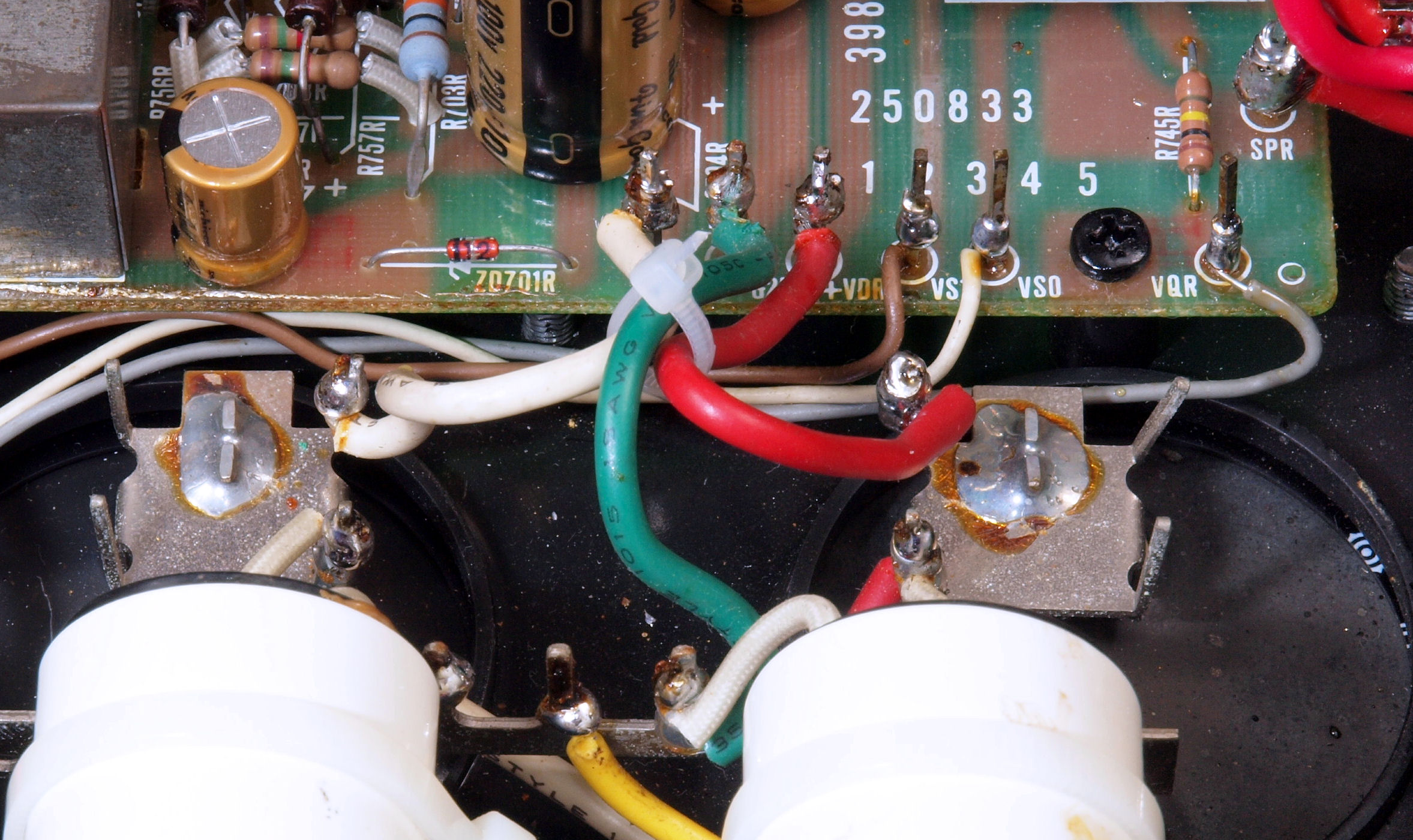

ＣＡ５．　修理前　R側ドライブ基板−電源基板へのラッピング線

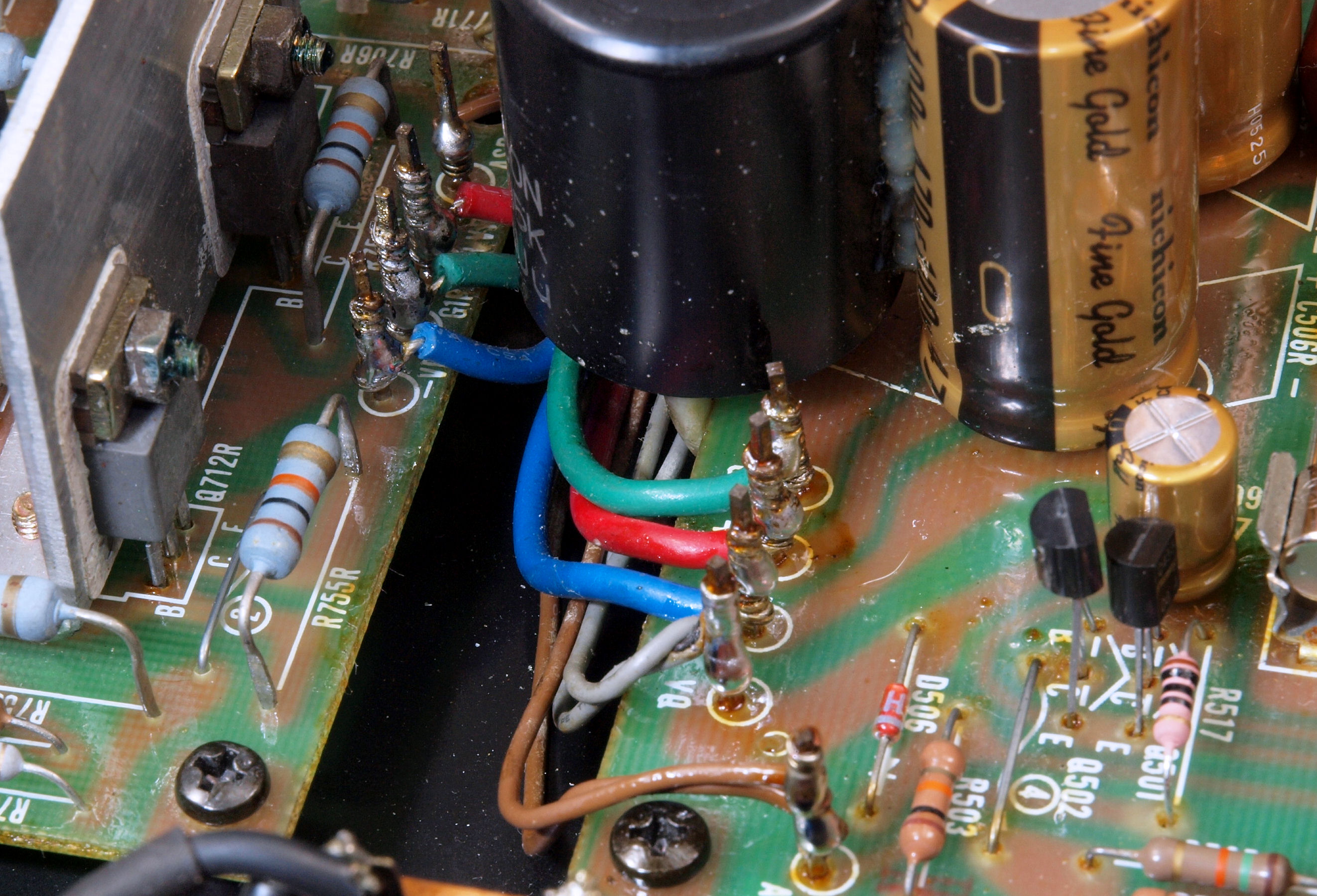

ＣＡ６．　修理後　R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

ＣＡ７．　修理前　Ｌ側ドライブ基板−電源基板

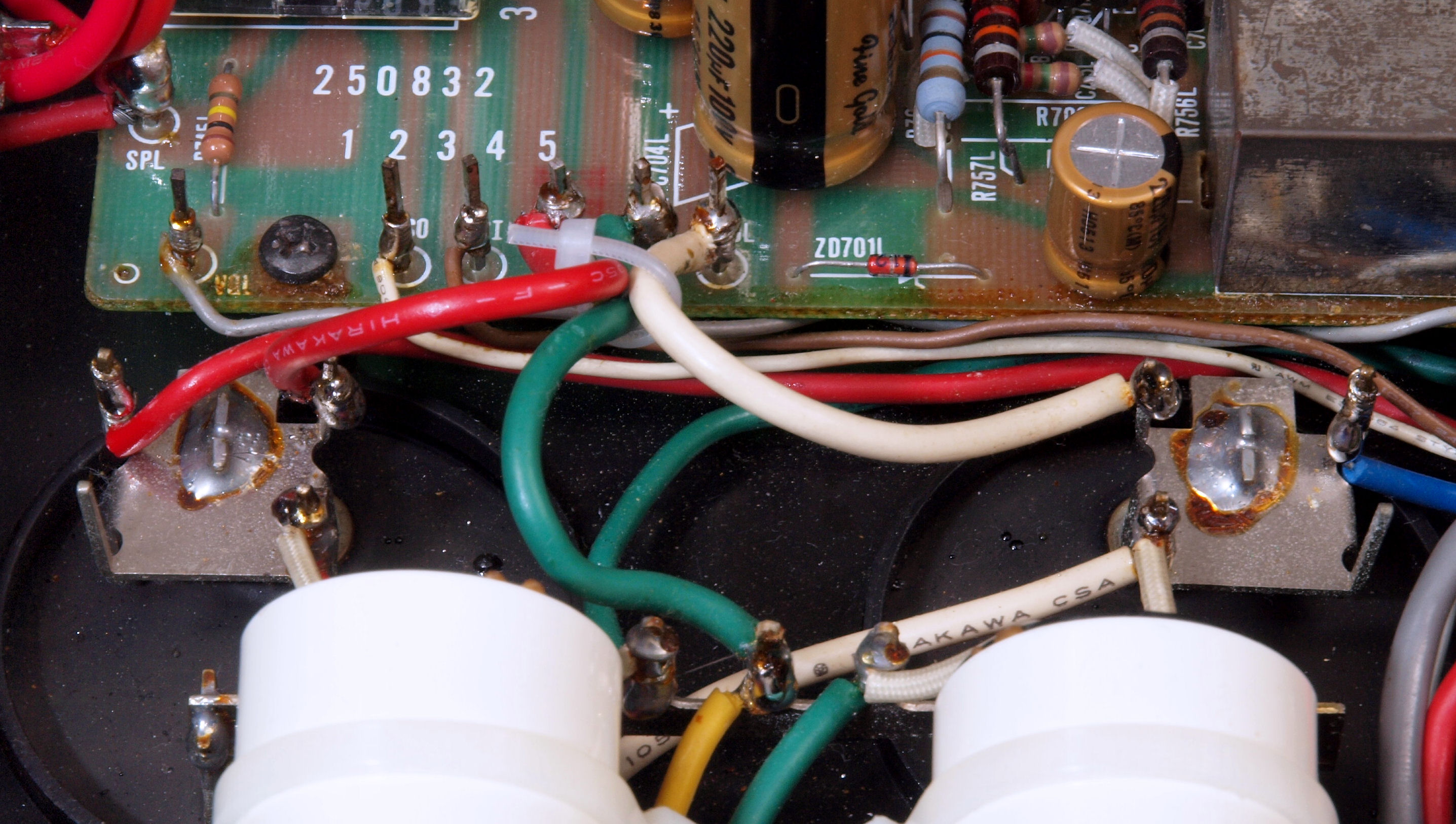

ＣＡ８．　修理後　Ｌ側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

ＣＡ９．　修理（塗装）中　炎天下にさらし、焼き付ける。　ネジやツマミは熱容量が大きいが、黒紙のお陰で、温度が上がる。

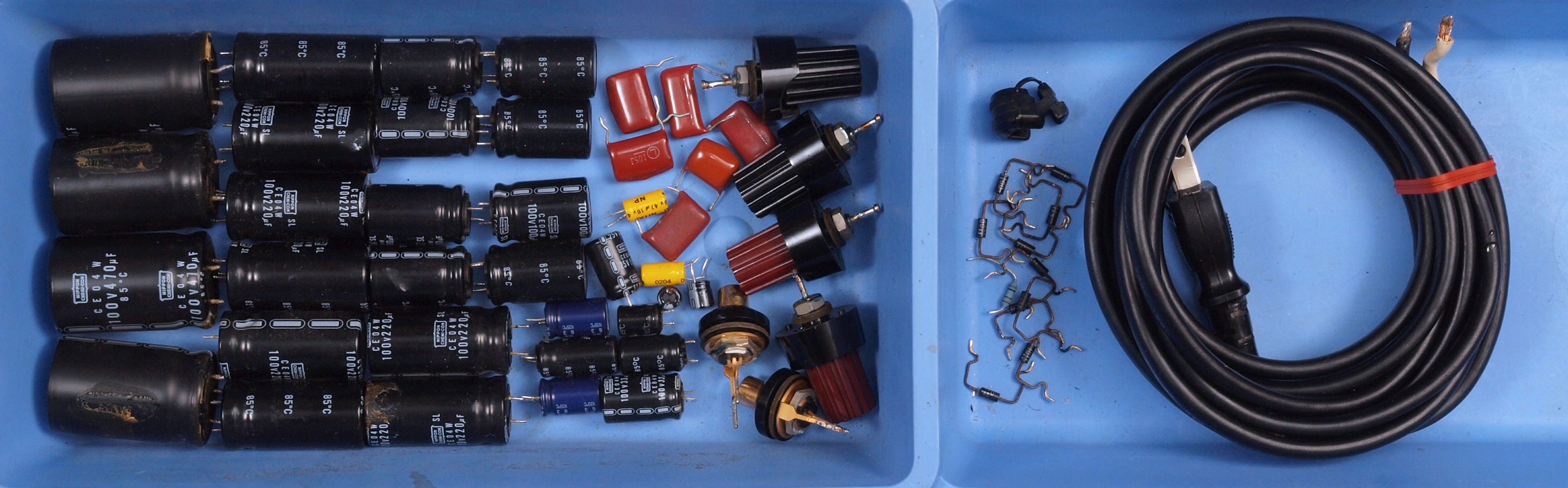

ＣＢ１．　交換した部品

ＣＤ１．　修理前　下から見る

ＣＤ２．　修理後　下から見る

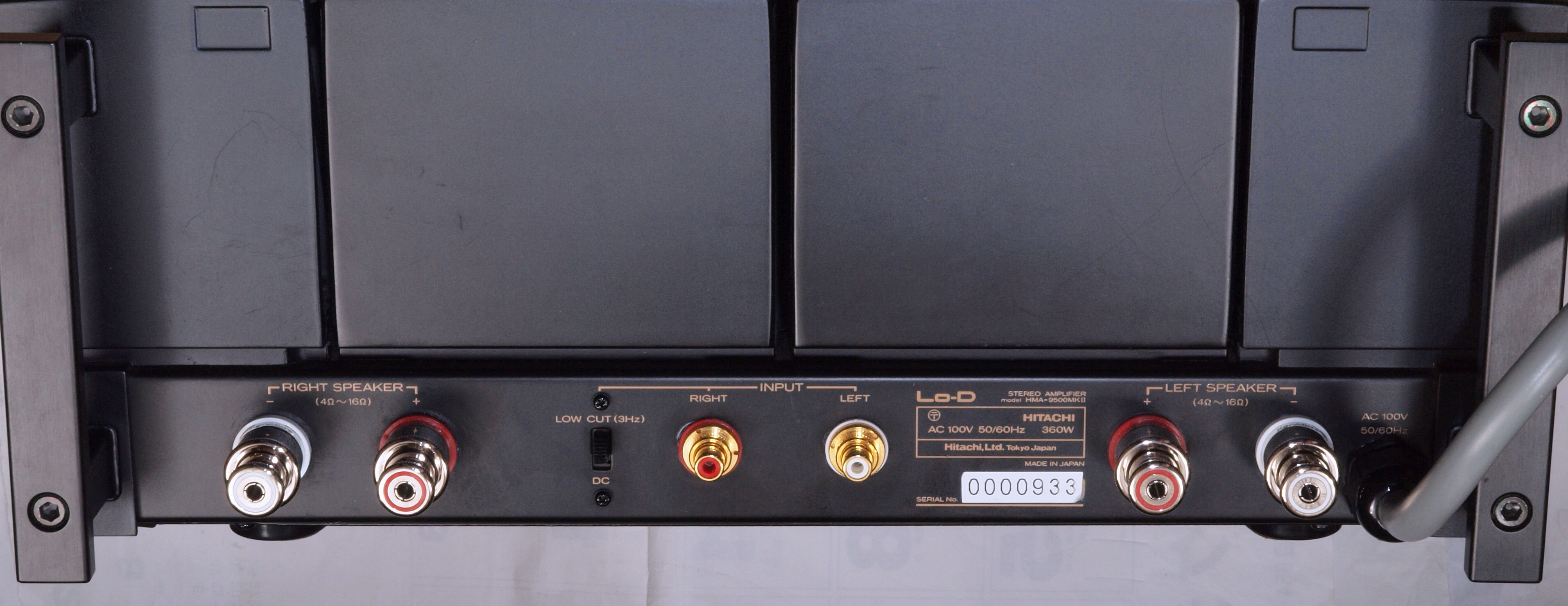

ＣＤ３．　完成　綺麗なお尻で帰ります

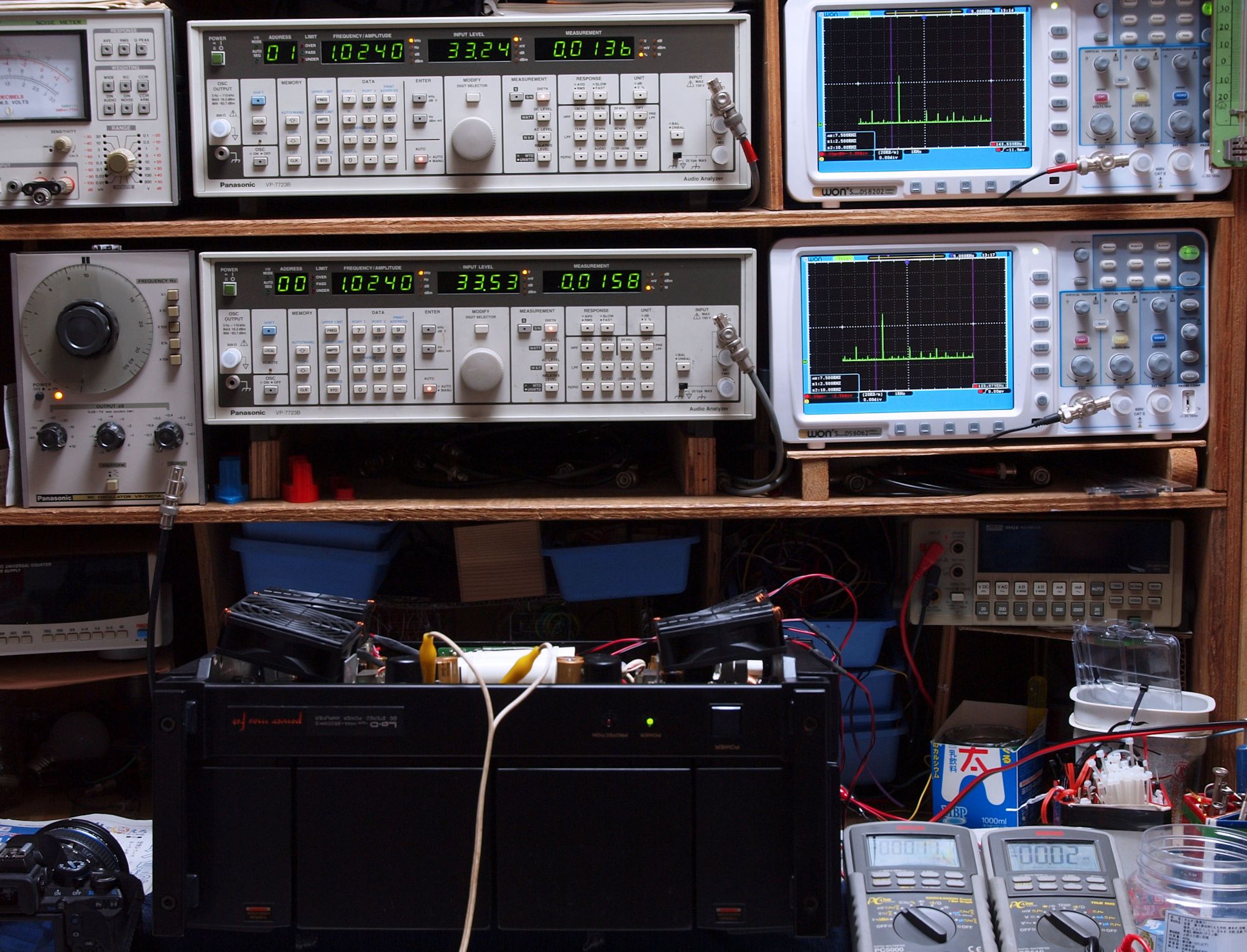

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５５％歪み。 　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００４９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６１％歪み。 　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００４５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

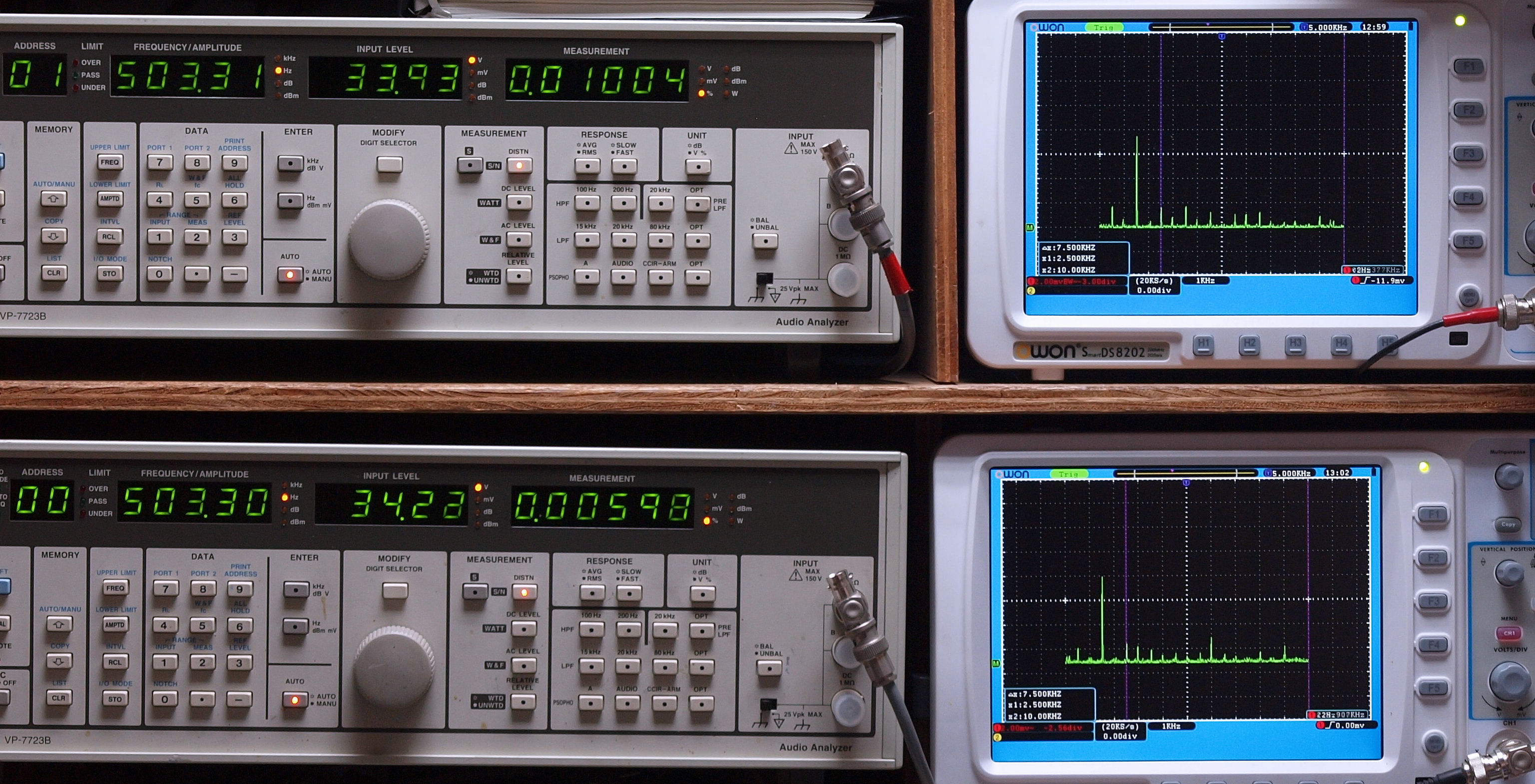

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１０％歪み。 　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

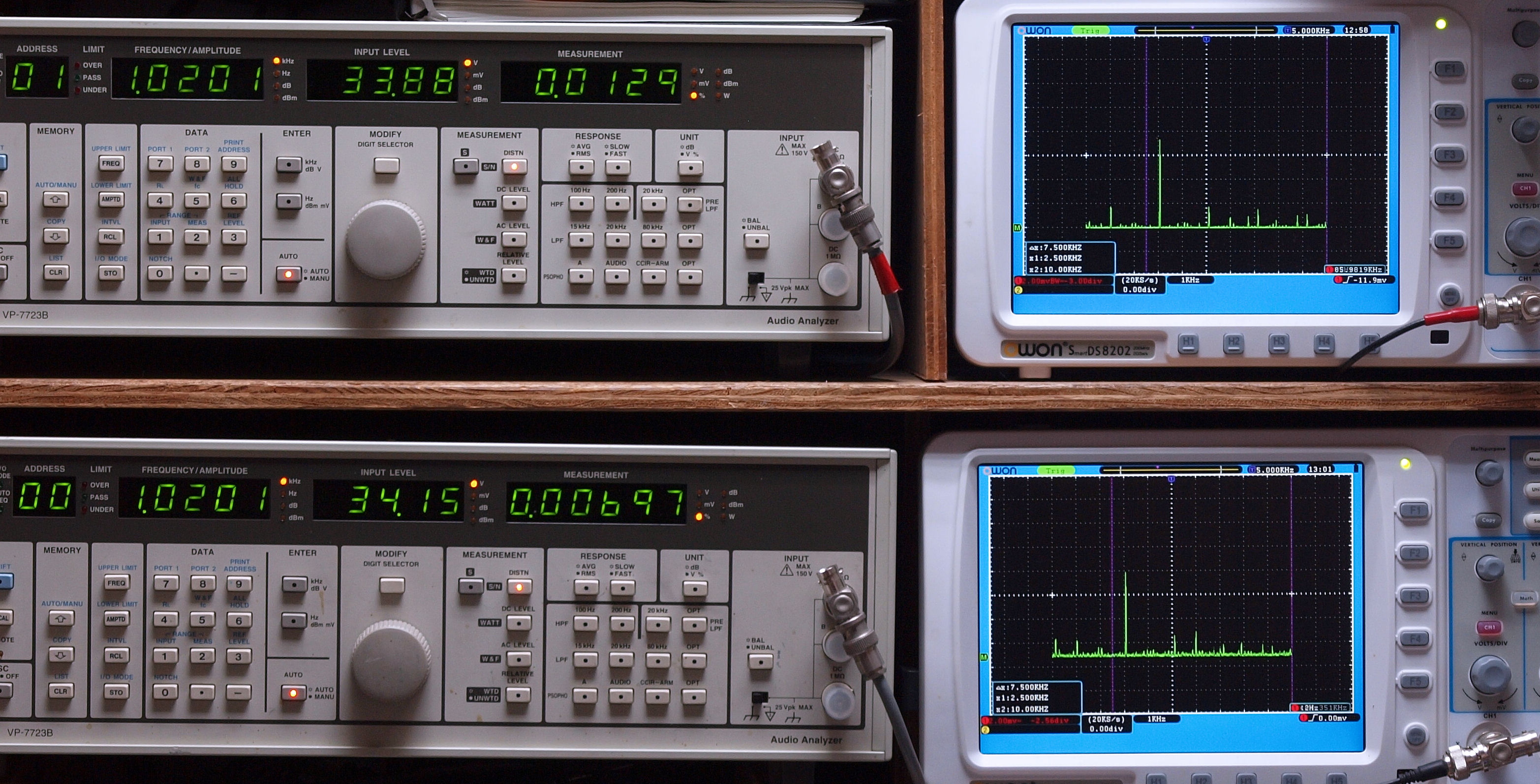

Ｅ２４．　　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１３％歪み。 　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

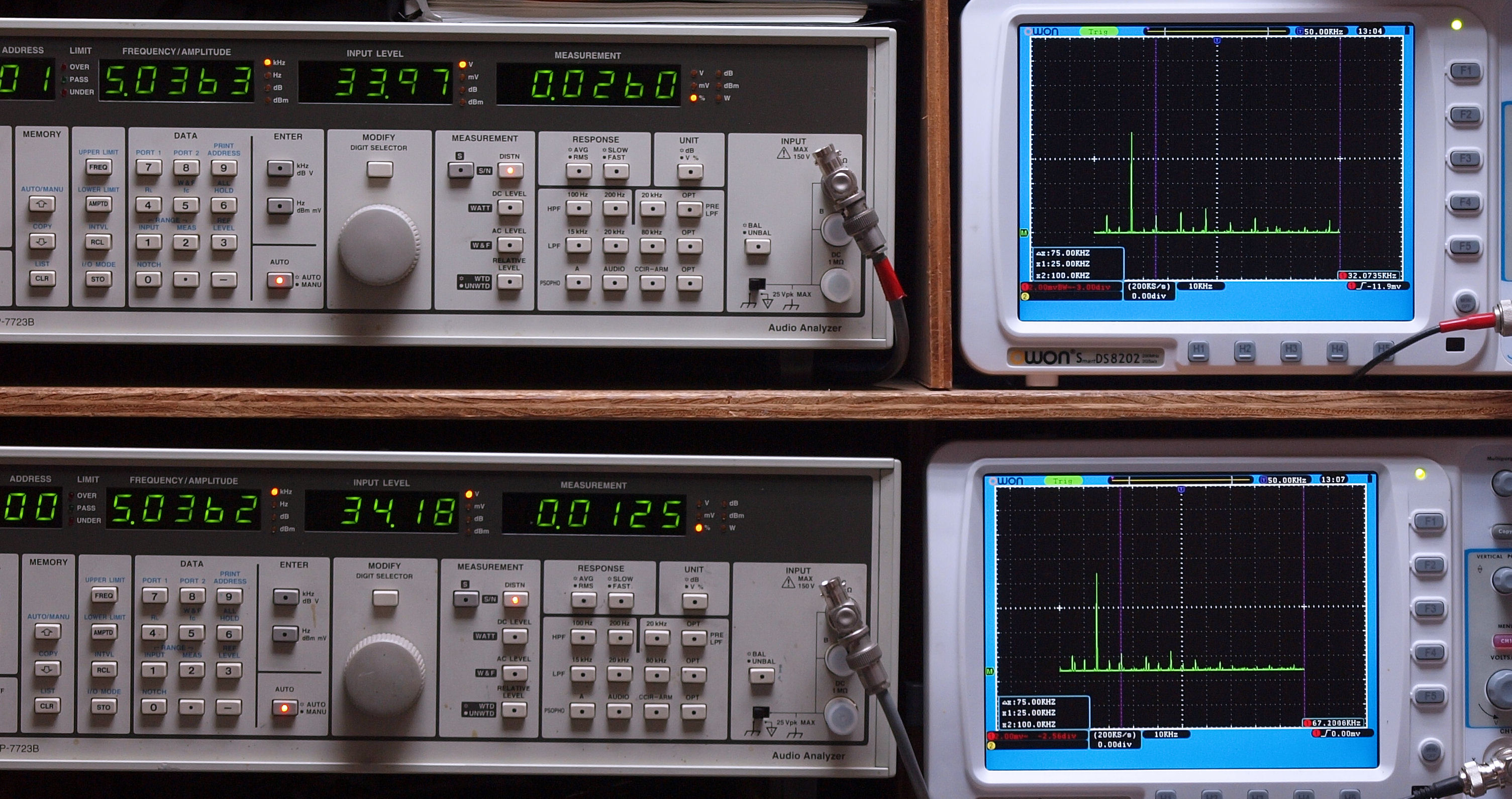

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０２６％歪み。 　 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

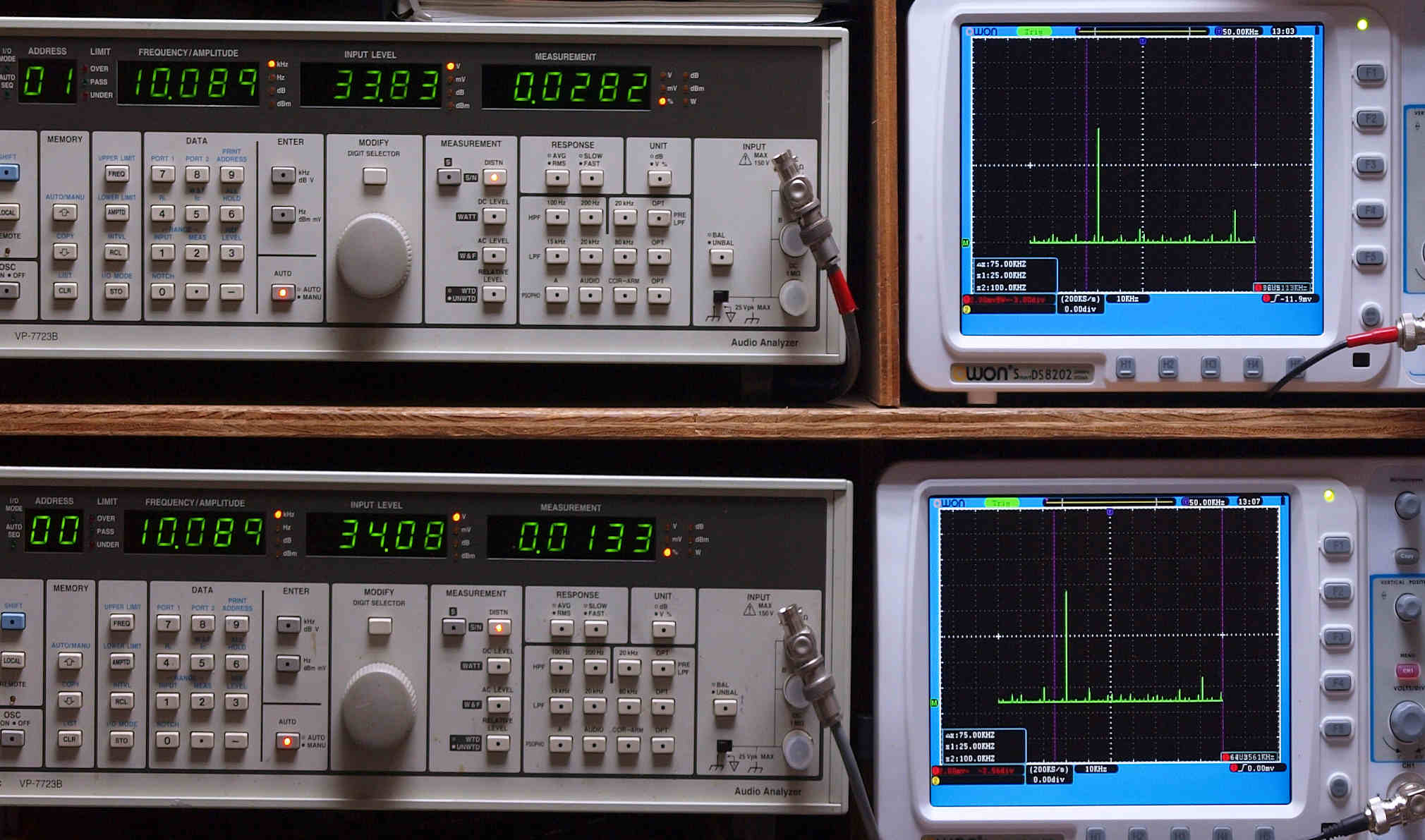

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０２８％歪み。 　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６３％歪み。 　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

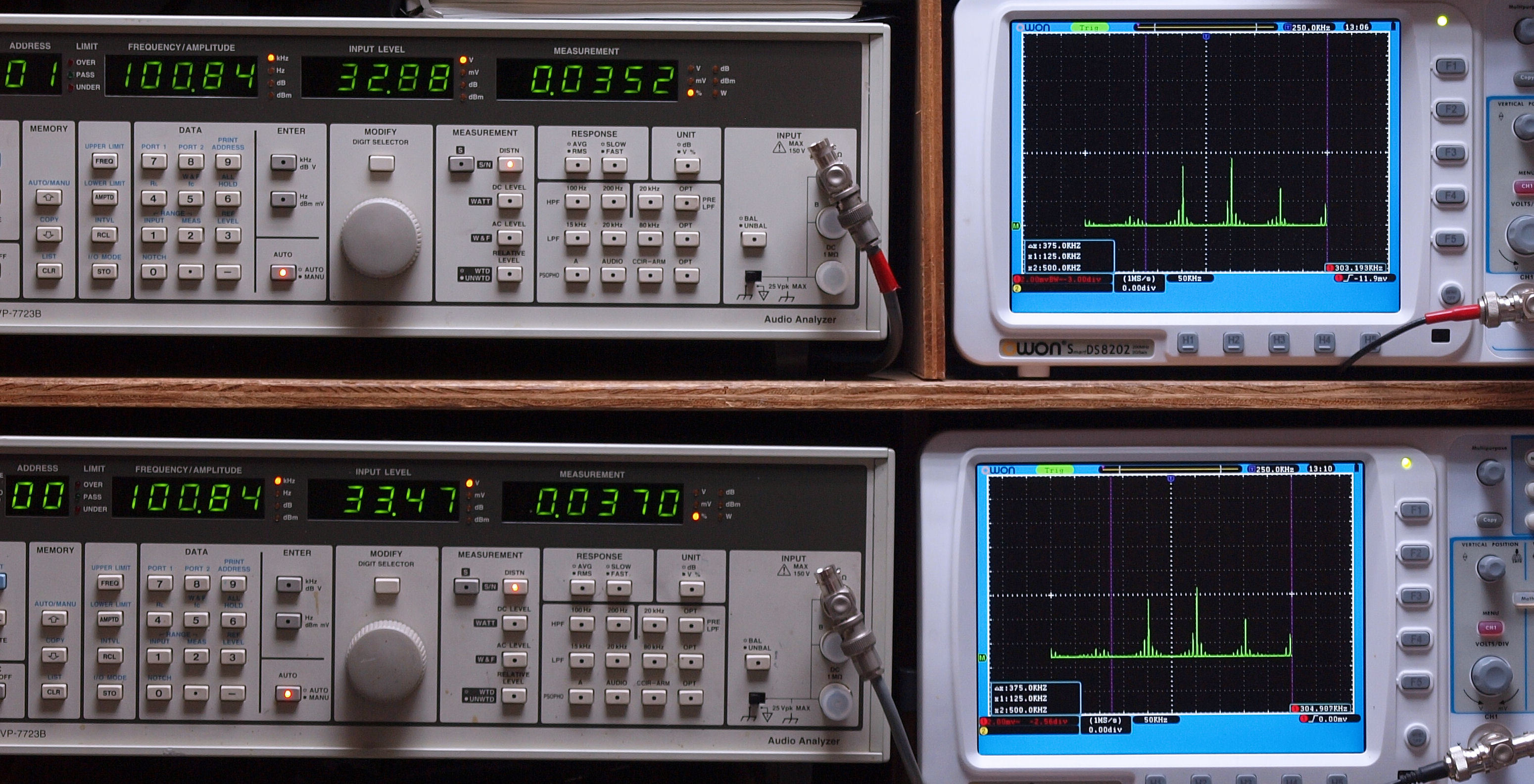

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０３５％歪み。 　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０３７％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

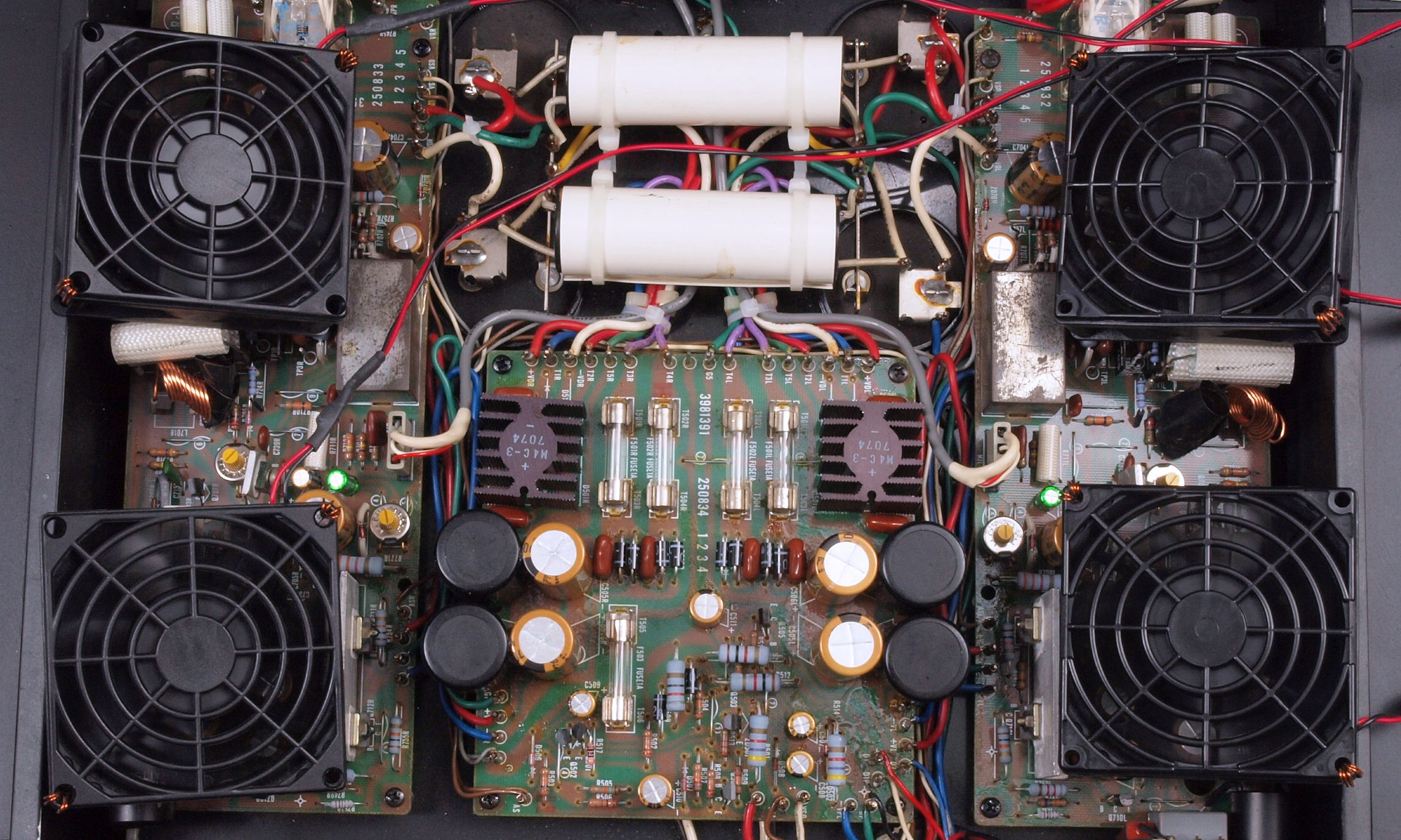

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ４．　完成　　２４時間エージング。　　右は「YAMAHA　Ｂ−１(UC-1付)．　７台目」
