ＨＭＡ−９５００ｍｋ�U．　５９台目修理記録

平成２９年１月２８日到着　　　　２月９日完成

注意　このＡＭＰはアースラインが浮いています。 　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません、＋−の撚りのあるのも使用出来ません。 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 15年ほど前にヤフオクで入手したものです。 以前から長岡鉄男氏に興味を持っていましたのでようやく手に入れたあこがれの機種です。 プリはDC-300、BHと組み合わせて主にCDを聞いておりました。 10年ほど前に調子が悪くなりましたが、おりよく新品時の同型からの取り外した電解コンデンサーを一式入手し、自分で交換したところ、 復調したということがありました。 先日、左スピーカーが鳴らなくなったので調べてみると、 ボイスコイルが断線しておりました。 スピーカーユニットを交換し、2週間ほど使っていましたが、 両チャンネルともならなくなり、原因を探そうと、 あちこちテスターを当てていたら、 9500Mk2の左チャンネルのスピーカー端子がショート状態になっていました。 プロテクトは普通に解除されます。 今回はきちんと整備をお願いし、末永く使っていきたいと思っております。 B．　原因 到着時、プロテクト解除せず。 モジュール不良でバイアスコントロール不能。 Ｃ．　修理状況 ＳＰ接続リレー交換。 初段ＦＥＴ（電界効果トランジスター）交換。 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用） 全ヒューズ入抵抗交換。 ＳＰ端子交換　ＷＢＴ−０７０２に交換。 ＲＣＡ端子交換　ＷＢＴ−０２０１に交換。 配線手直し、補強。 モジュール修理、修理の様子はこちら。 電源コード交換。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　２個。 初段ＦＥＴ　　　　　　　　　２個。 バイアス／バランス半固定ＶＲ ６個。 ヒューズ入り抵抗　　　　　　３０個。 電解コンデンサー　　　　　　３１個 。 フイルムコンデンサー　　　　４個。 ＷＢＴ−０７０２　　　２組（定価で工賃込み）。 ＷＢＴ−０２０１　　１組（定価で工賃込み）。 電源コード２芯3.5スケア　　　２ｍ（本体からプラグまで約１．２ｍ）。 ３Ｐプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　１４０，０００円　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

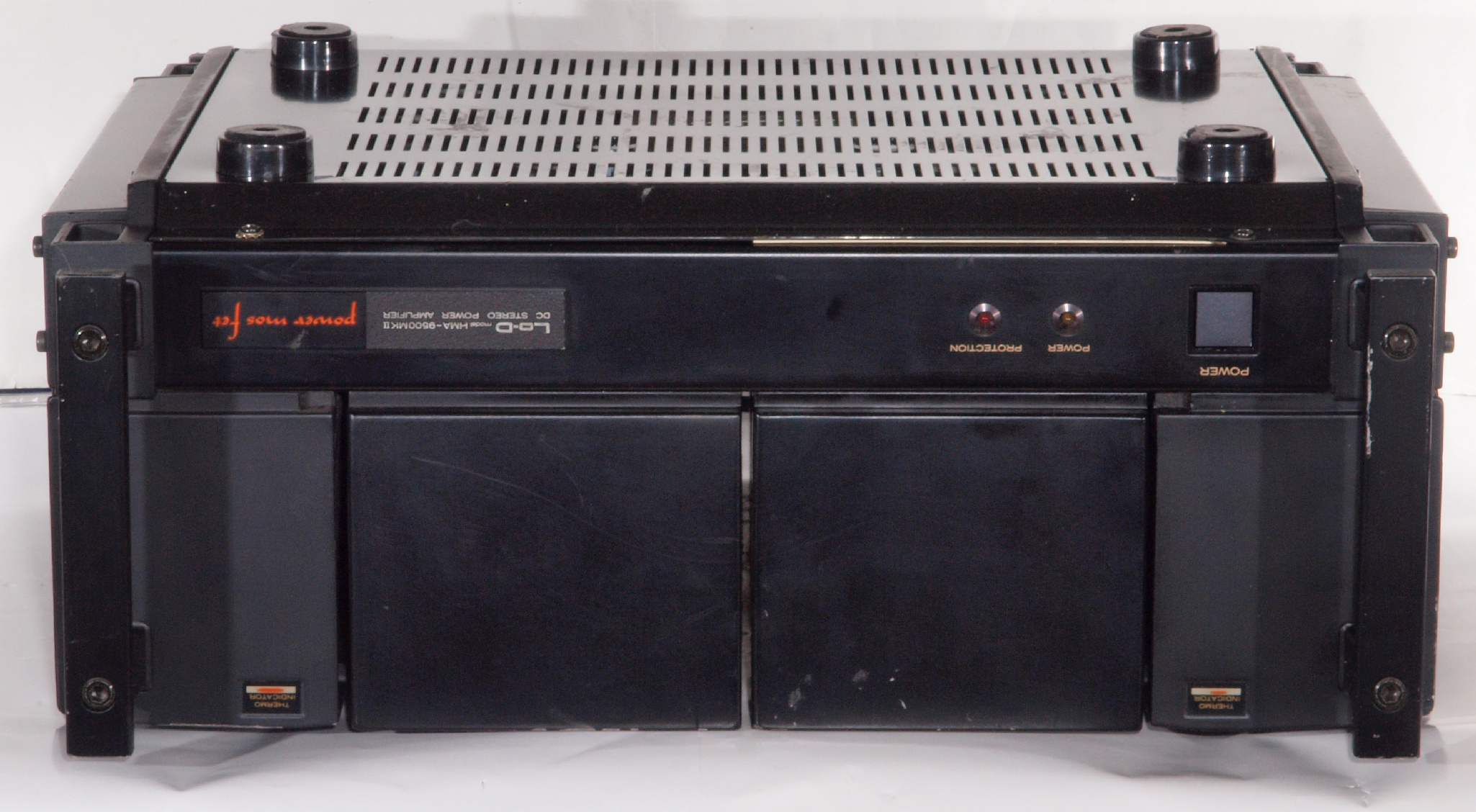

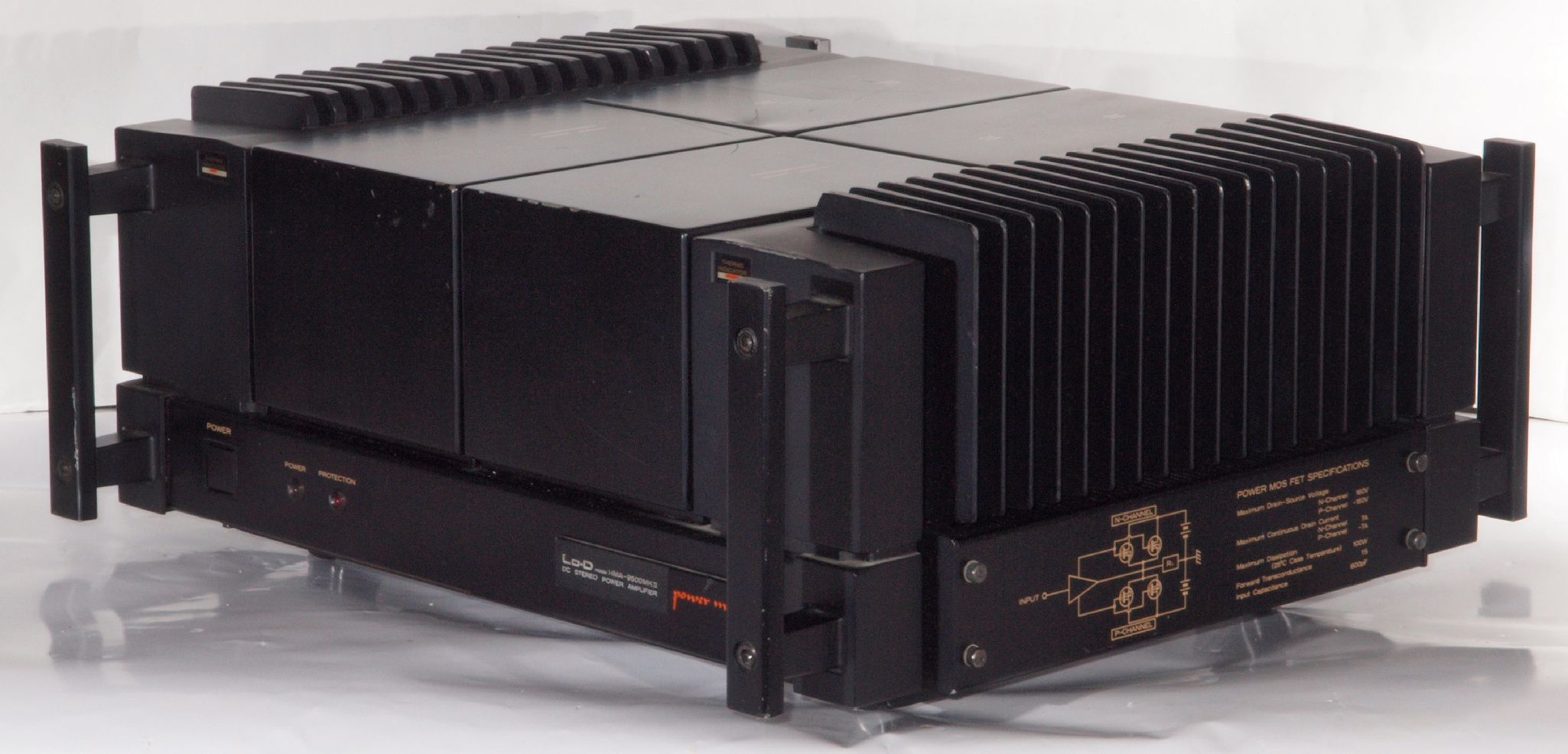

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

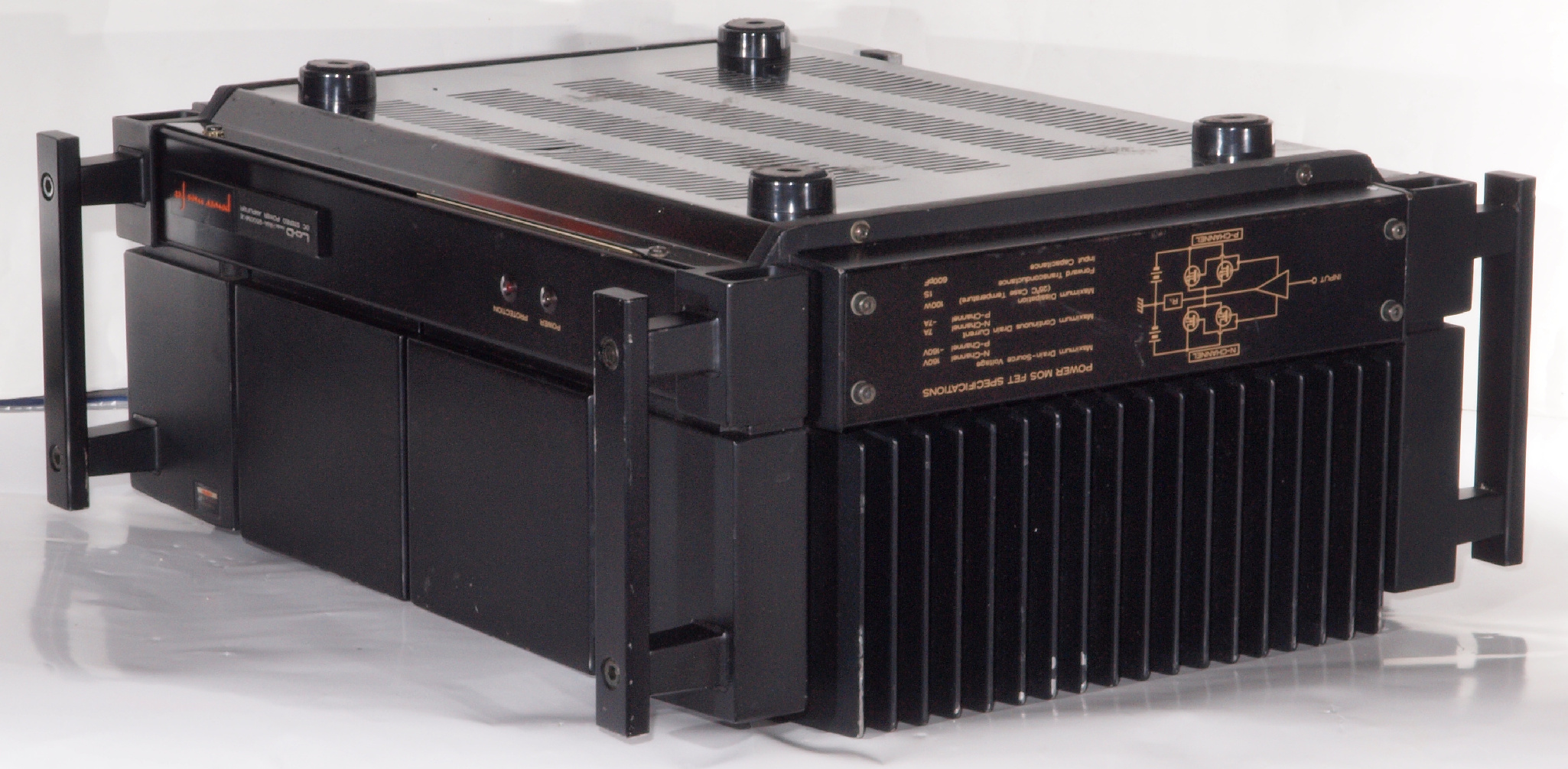

Ａ１２．　点検中　前右から見る

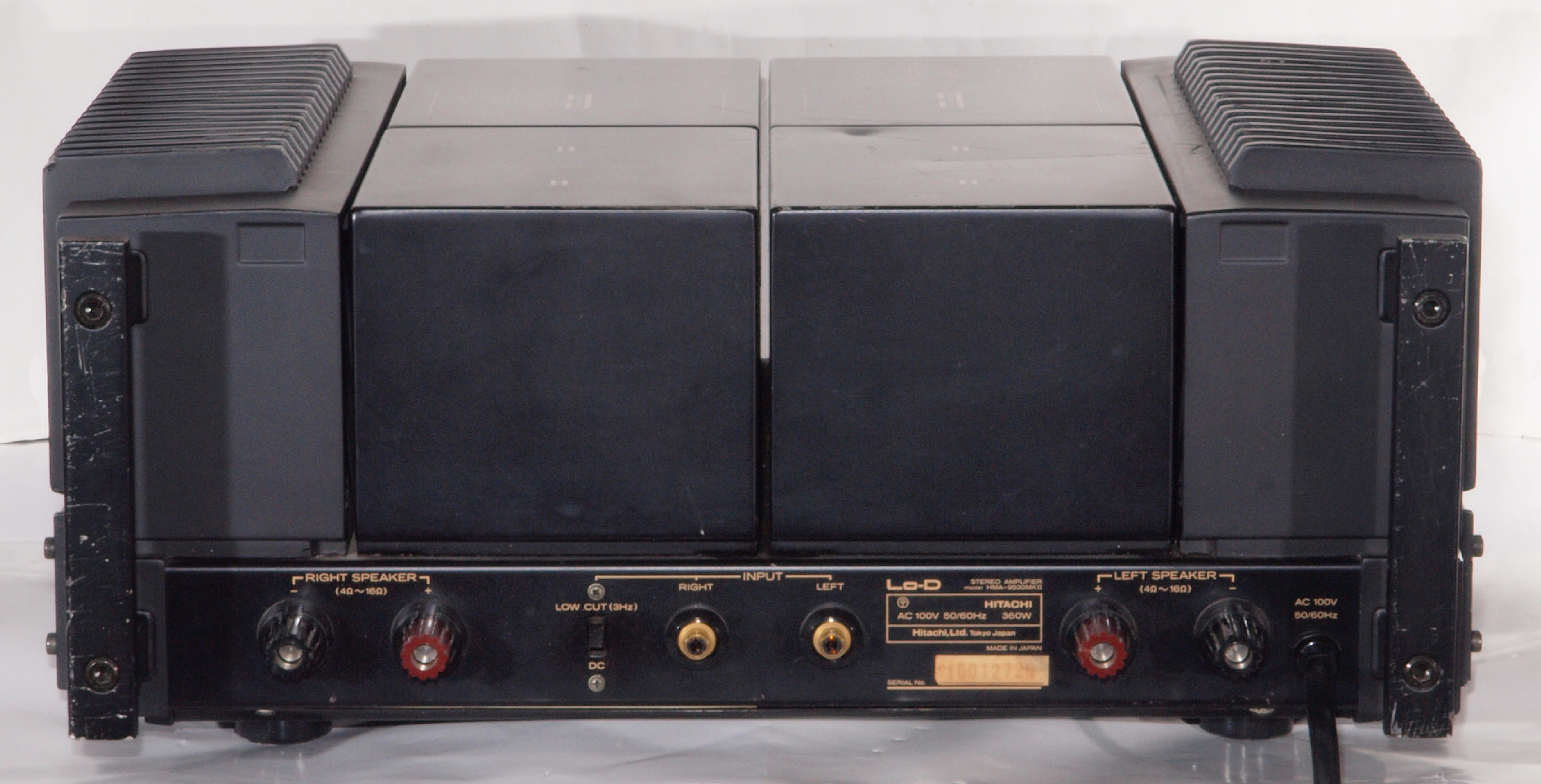

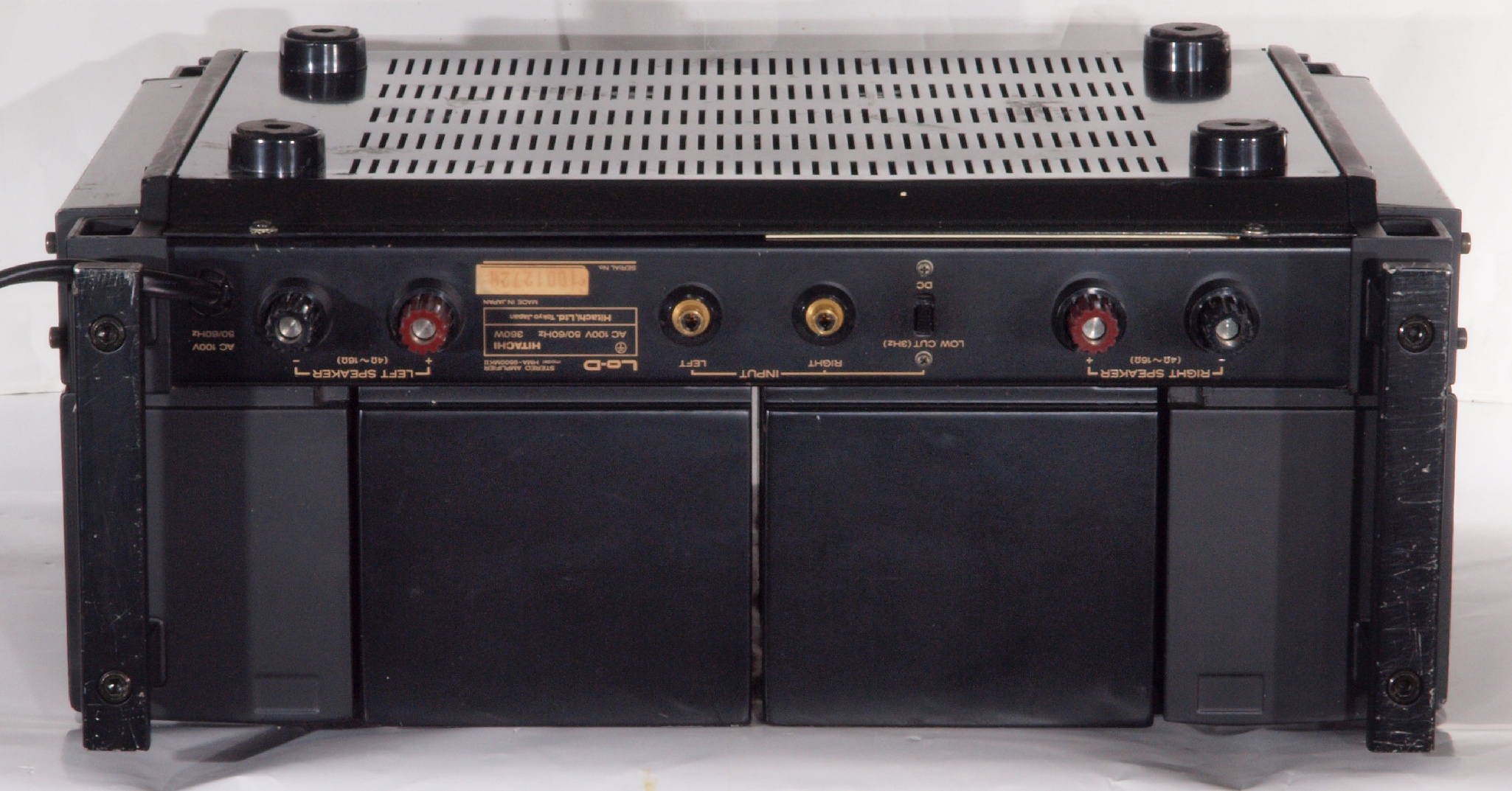

Ａ１３．　点検中　後から見る

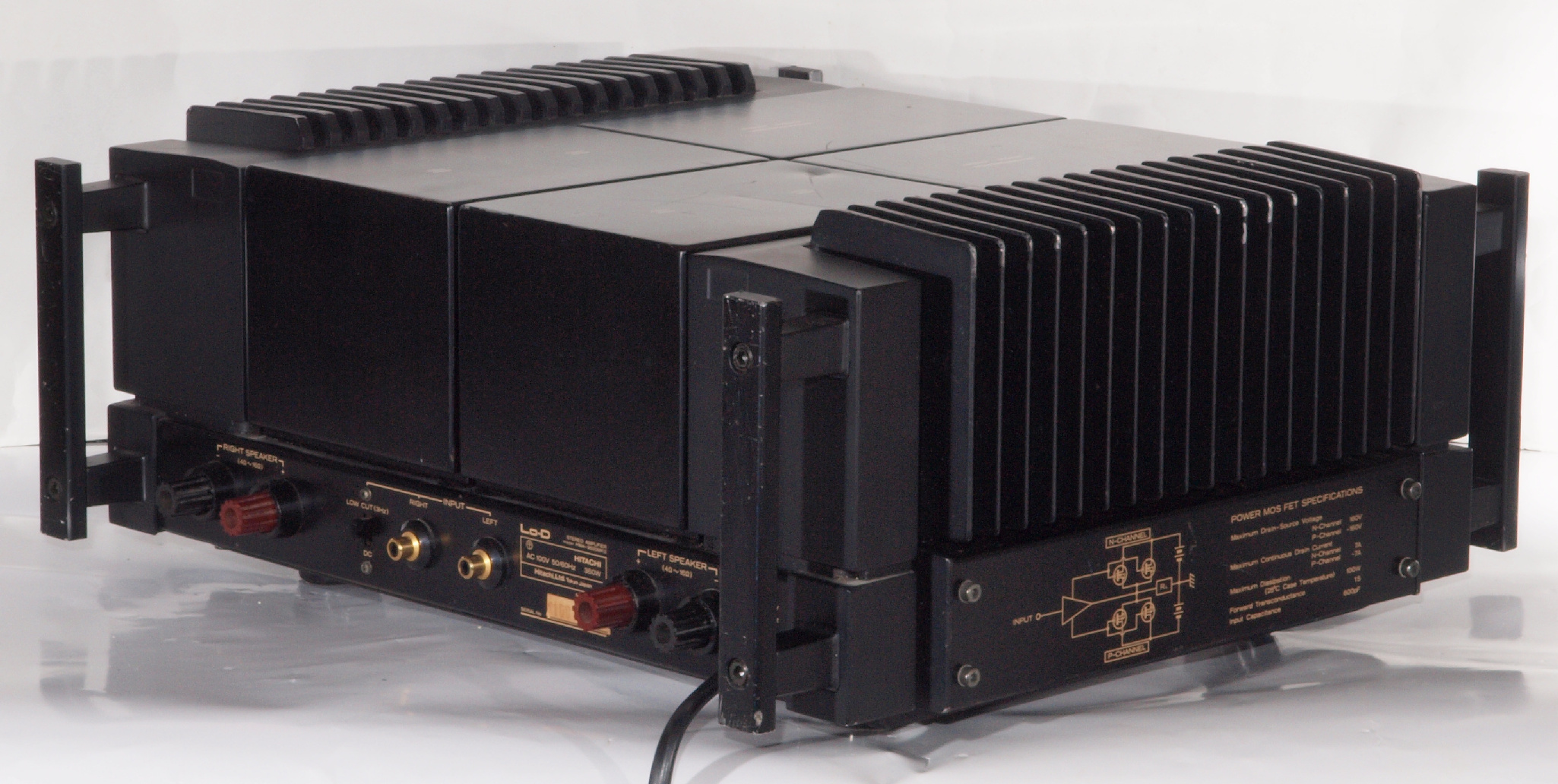

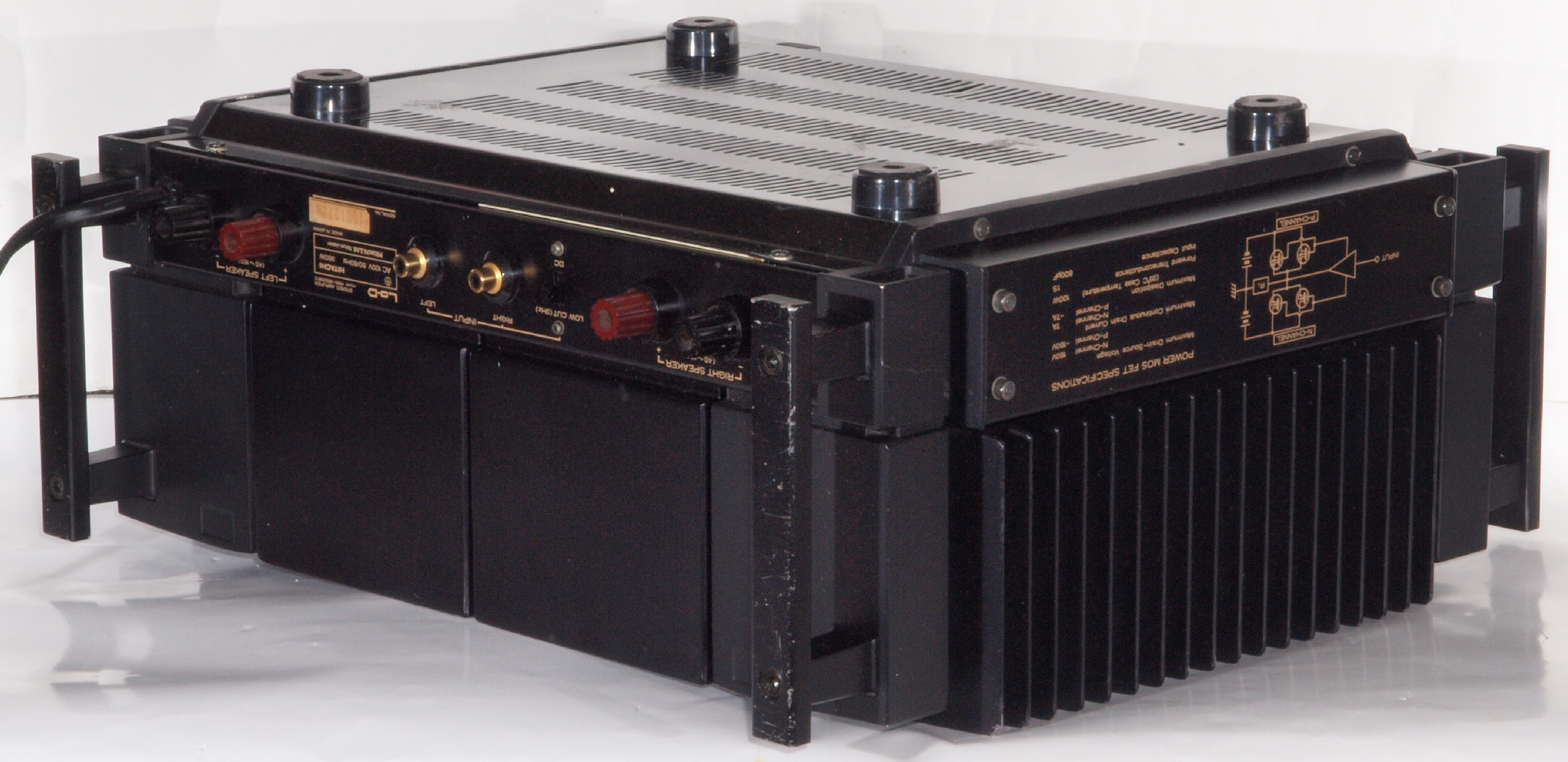

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る。

Ａ２５２．　点検中　下から見る。足の取り付け下蓋が凹んでいる。

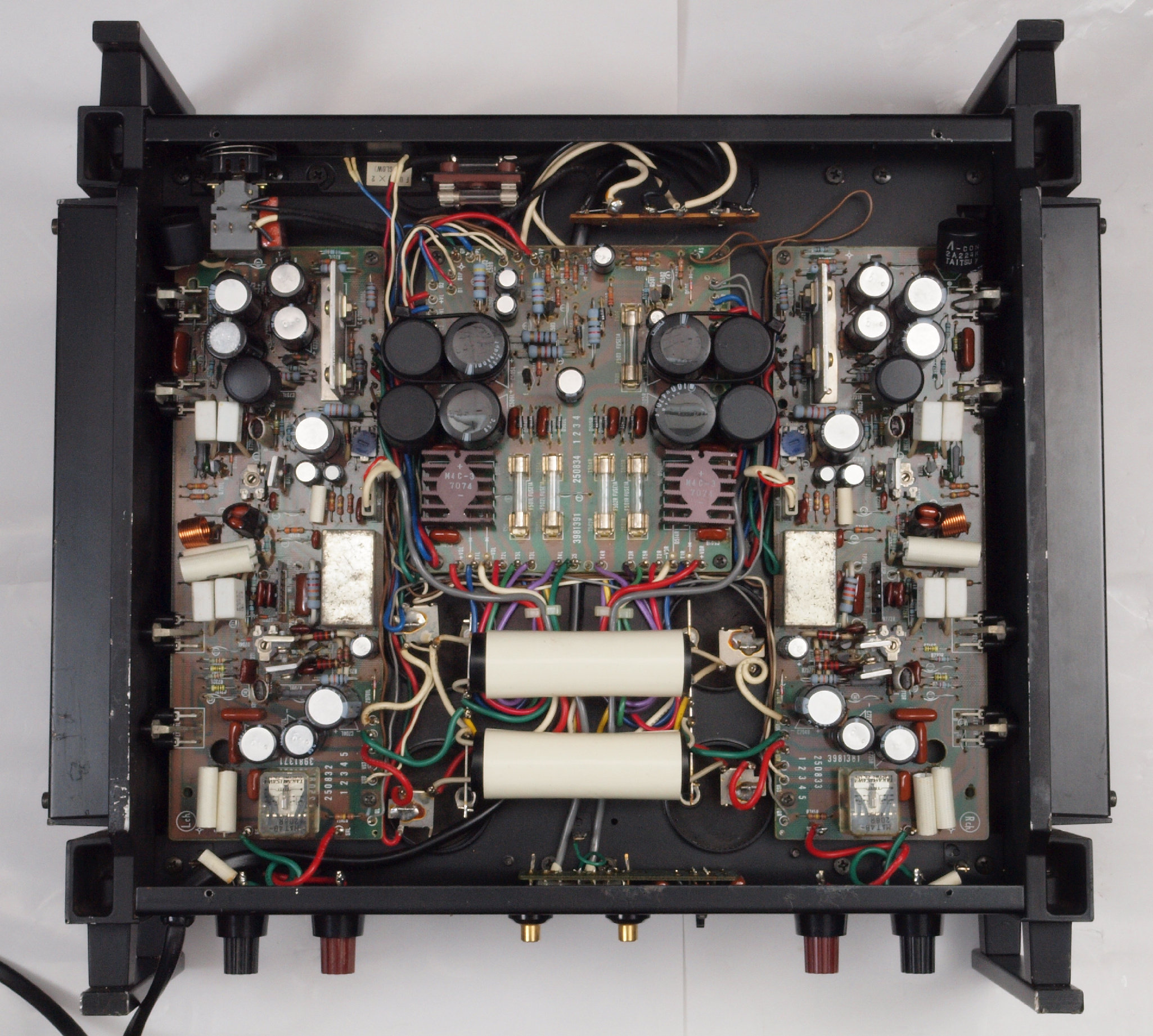

Ａ３１．　点検中　下蓋を取り、下から見る

Ａ３２．　点検中　電源トランスの詰め物を見る。　変色、ヒビ割れも無。

Ａ４１．　点検中　電解コンデンサー外観比較、１００μ／１００Ｖ

Ａ４２．　点検中　電解コンデンサー外観比較、２２０μ／１００Ｖ

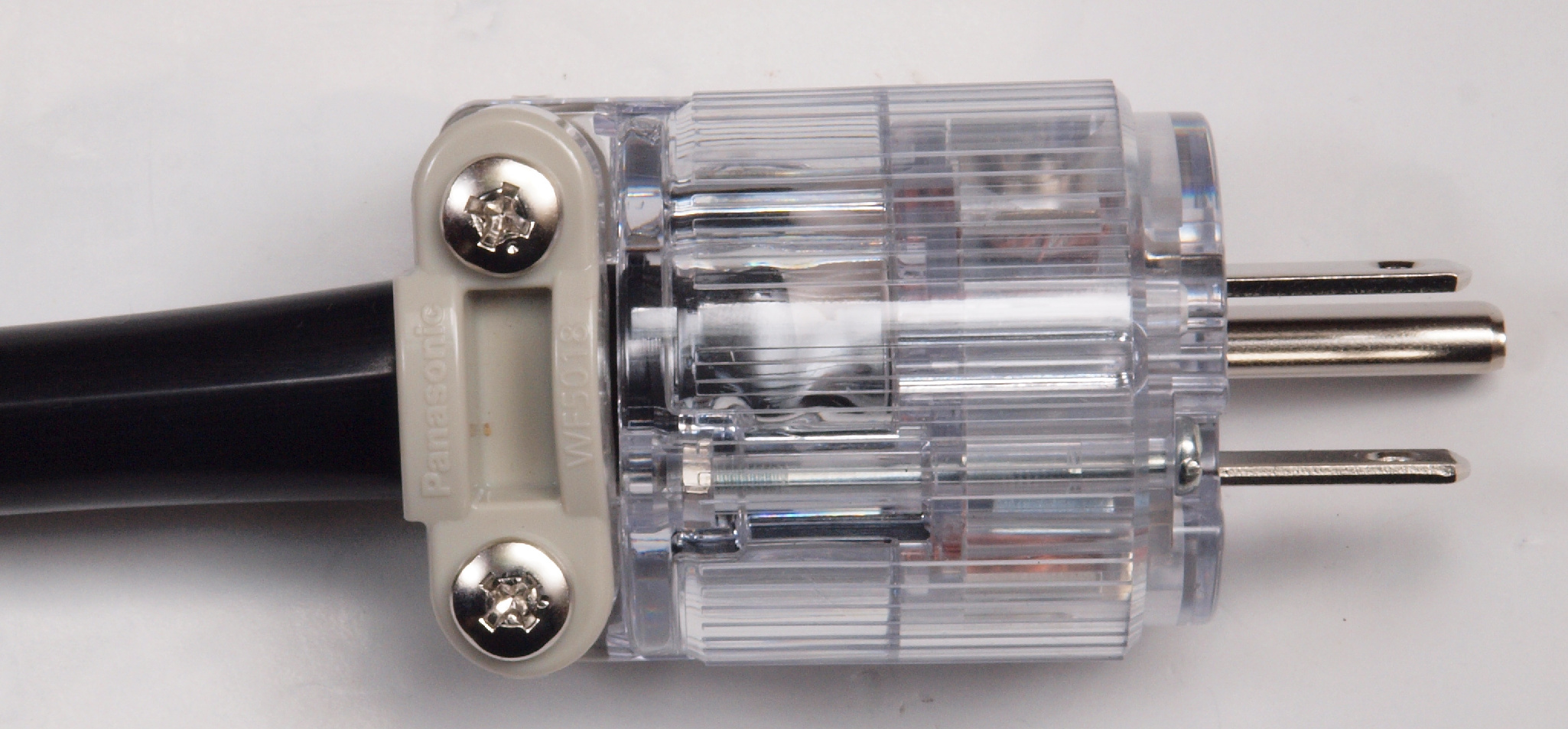

Ａ５１．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）。

Ａ５２．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！

Ａ５３．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！

Ａ５４．　点検中　交換する�K色電源コード。　電気的や耐候性は上記灰色と同じです。

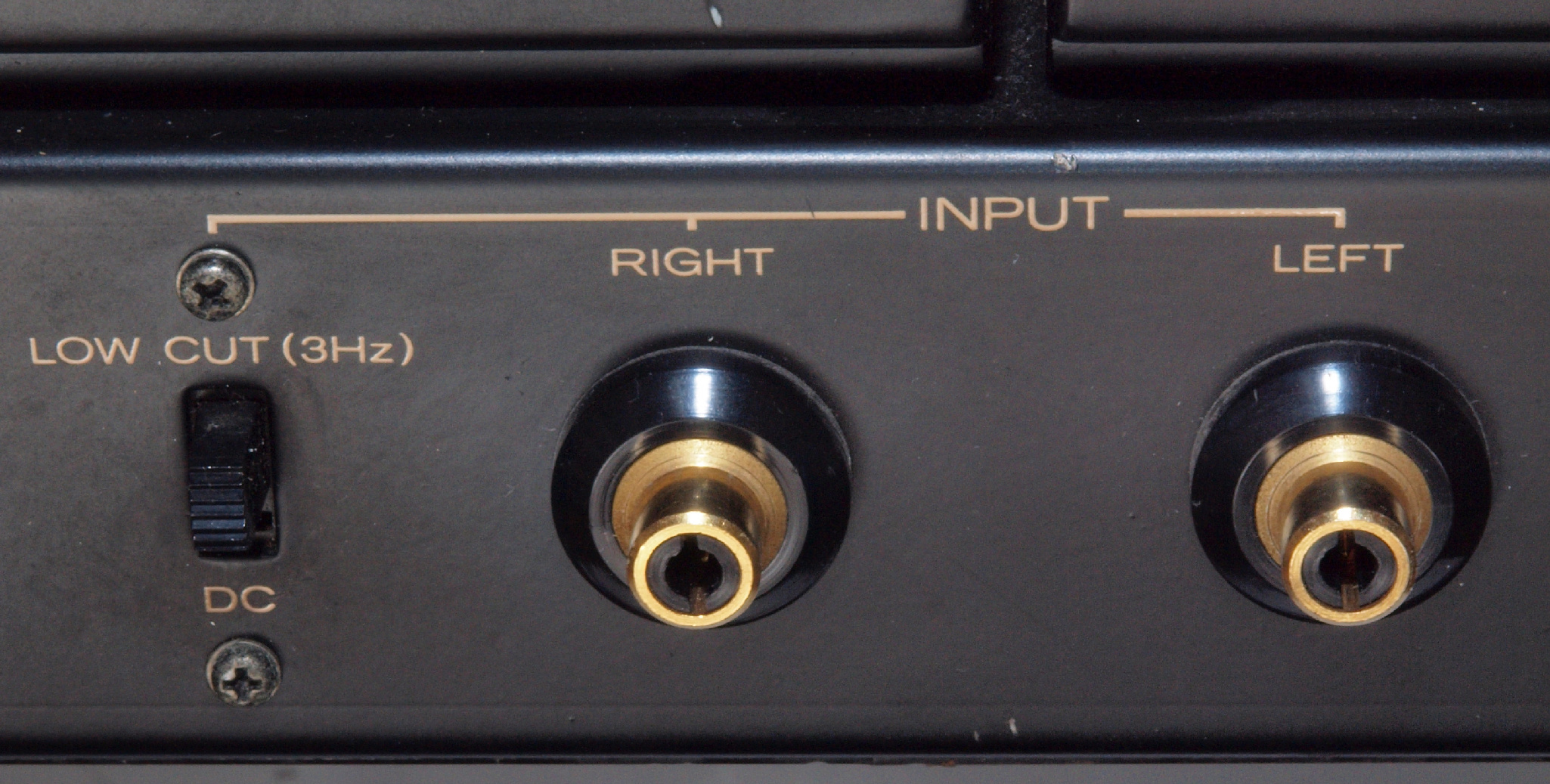

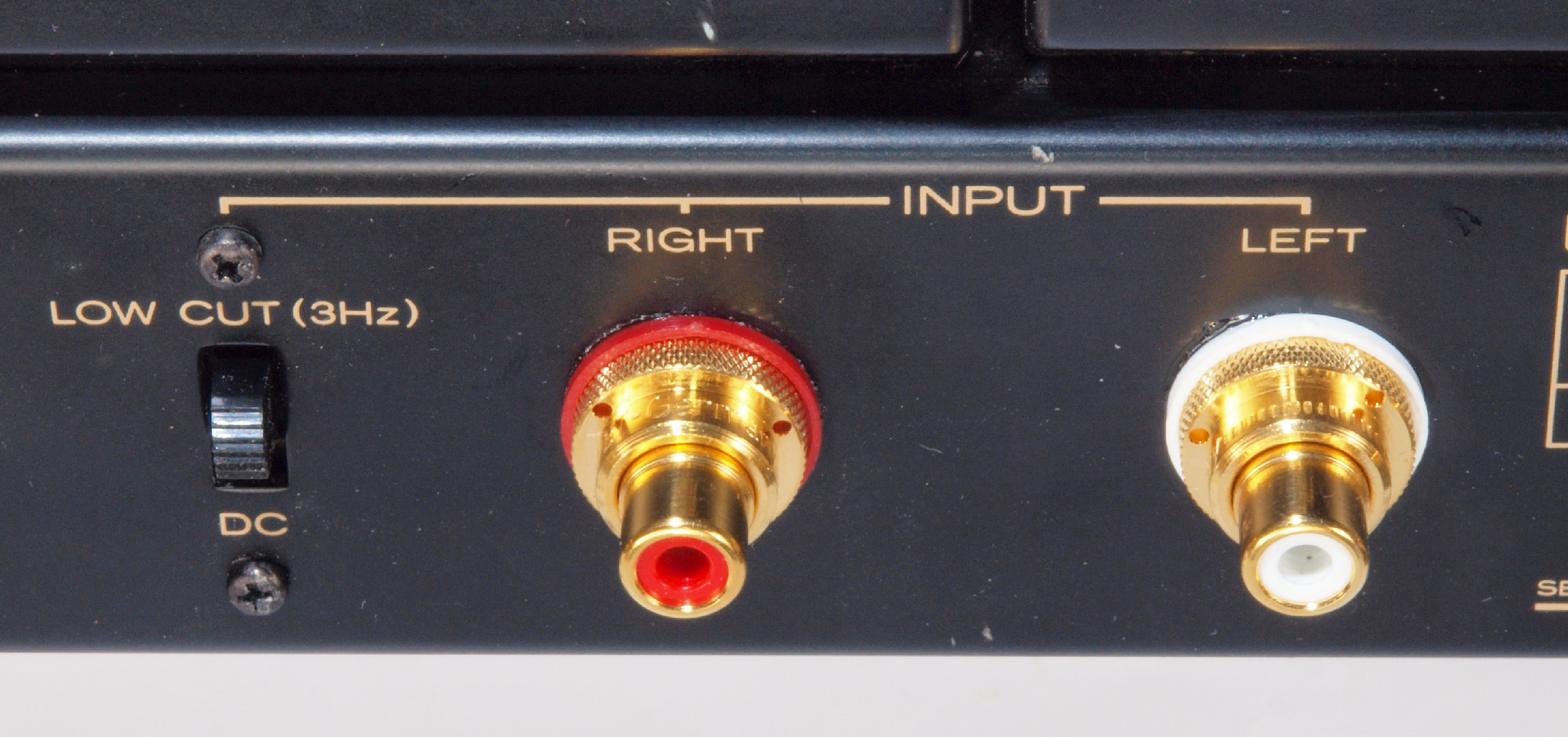

Ａ８１．　点検中　入力ＲＣＡ端子。

Ａ８２．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ８３．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ８４．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ８５．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ８６．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ８７．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

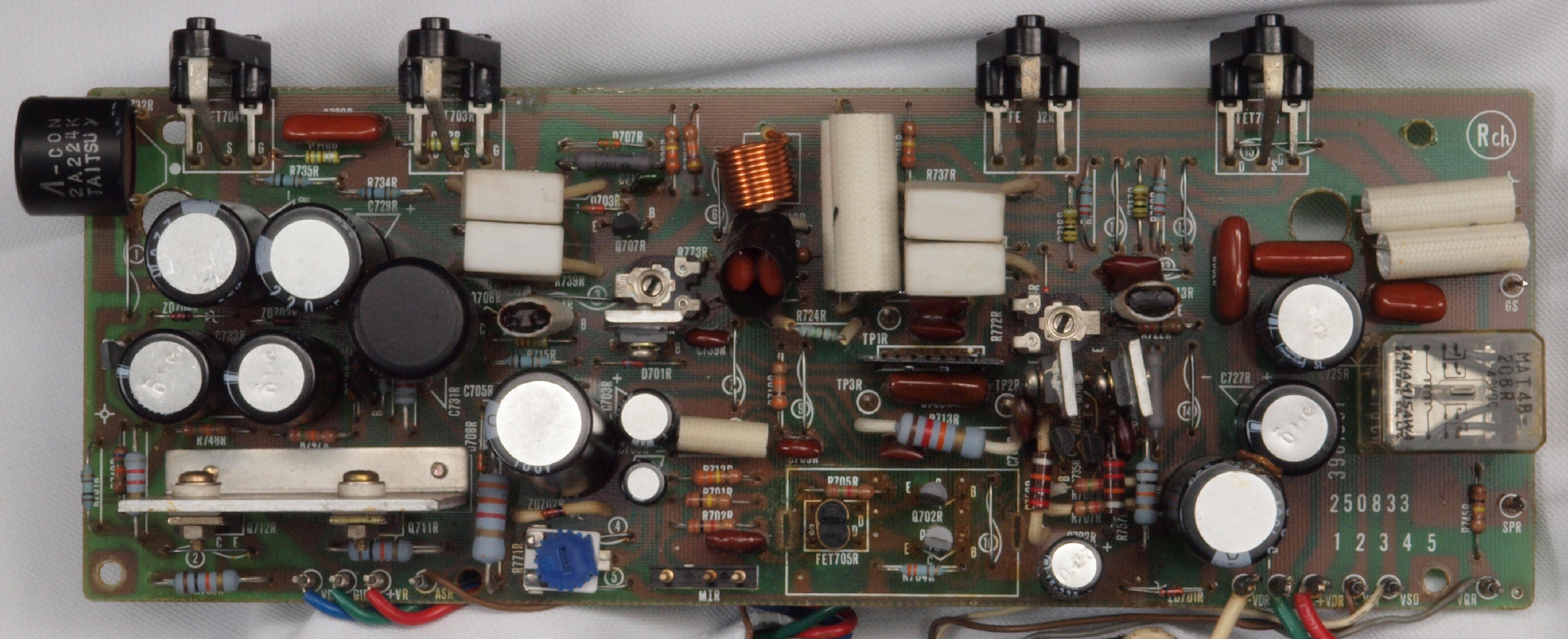

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側ドライブ基板

Ｃ１２．　修理後　Ｒ側ドライブ基板　初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換。

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

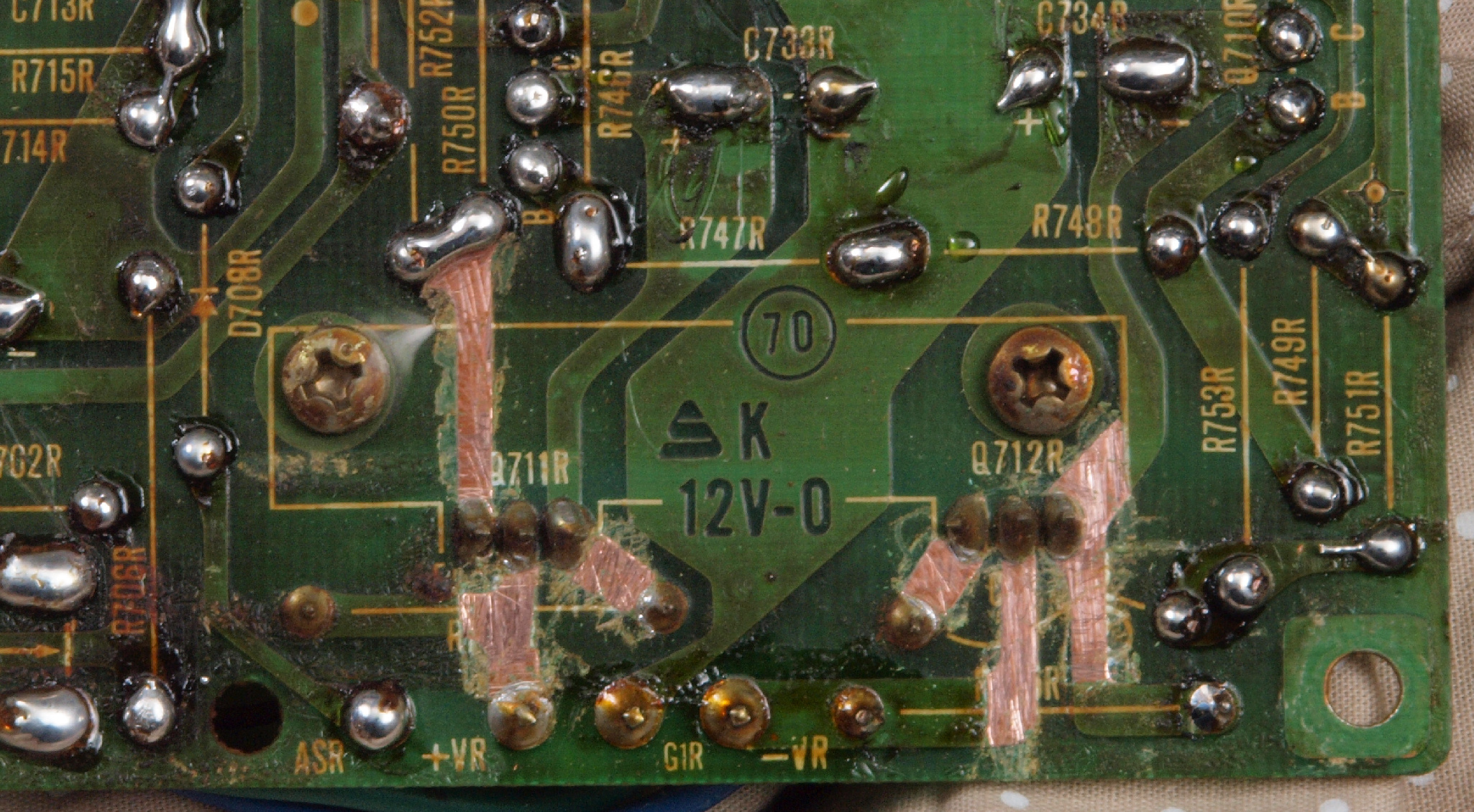

Ｃ１４．　修理中　Ｒ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

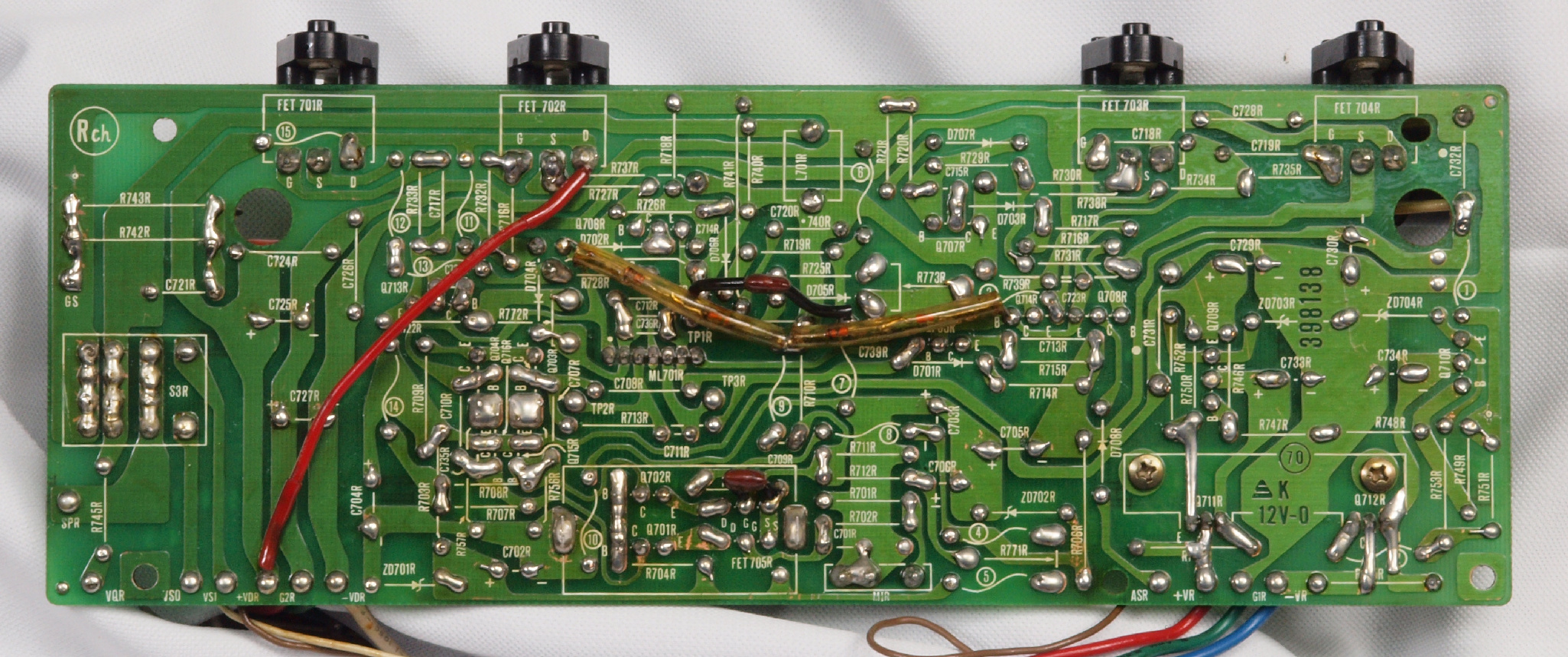

Ｃ１５．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ１６．　完成Ｒ側ドライブ基板裏　　洗浄後防湿材を塗る。

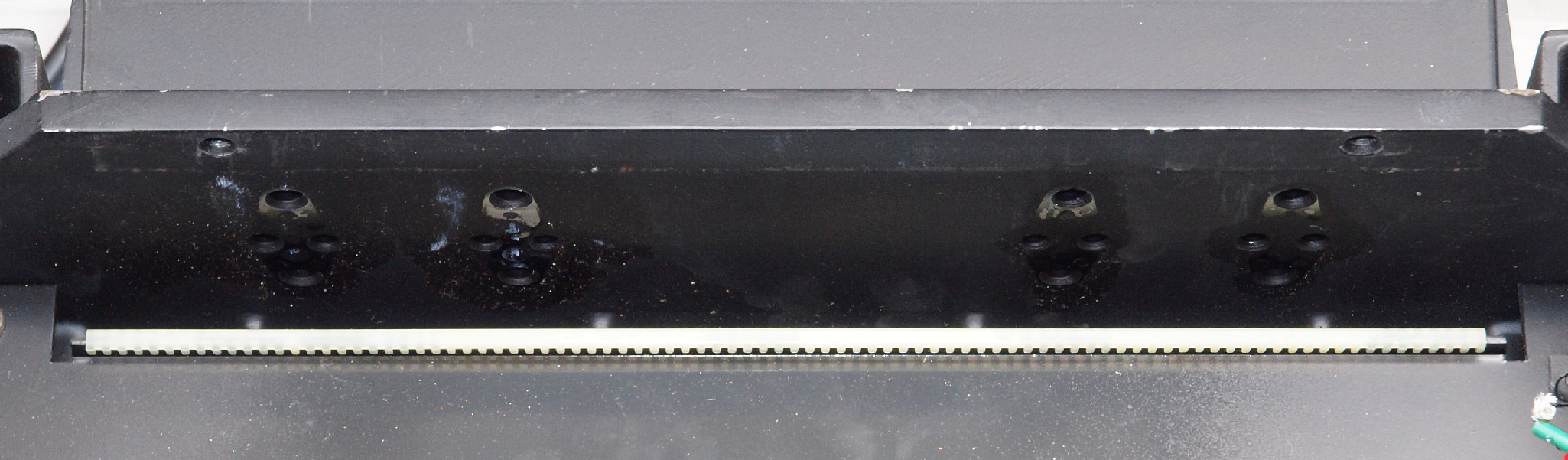

Ｃ１７．　修理（清掃）中　Ｒ側放熱器裏の埃。　少ない。

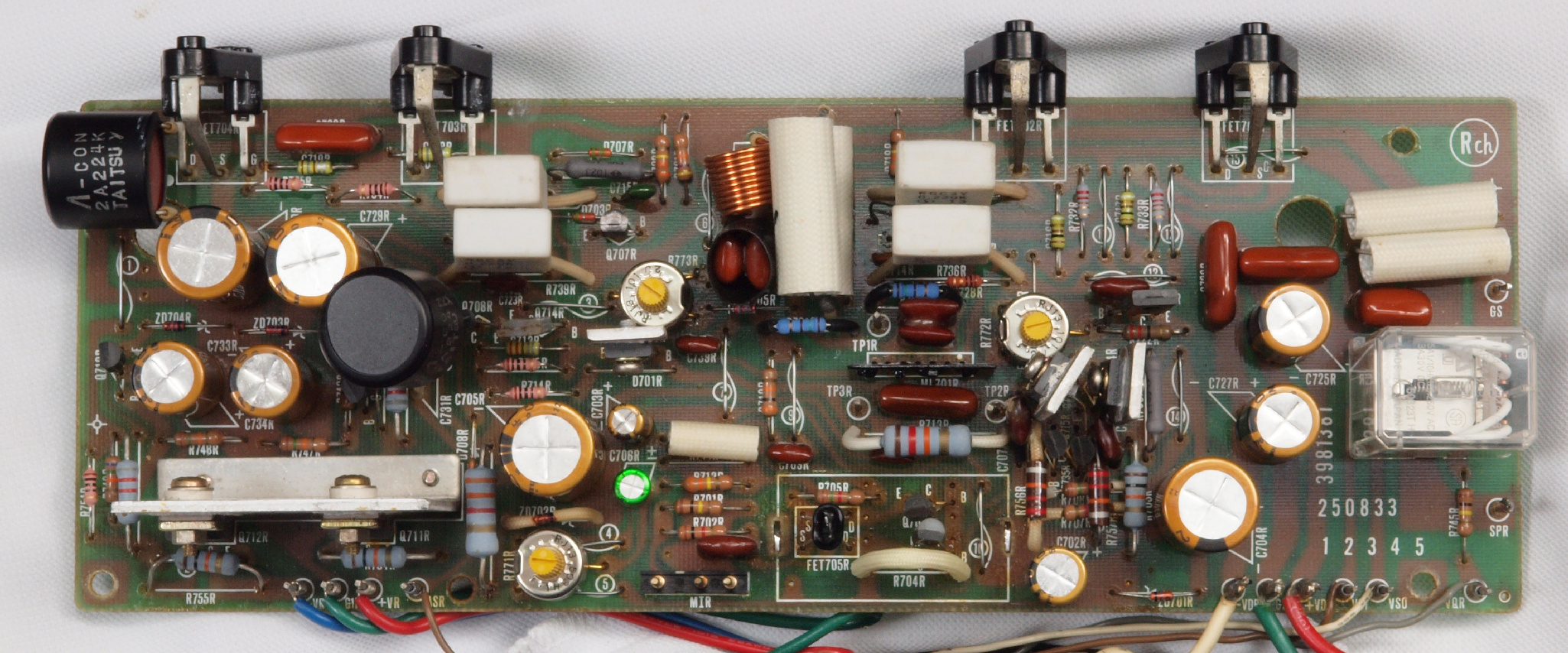

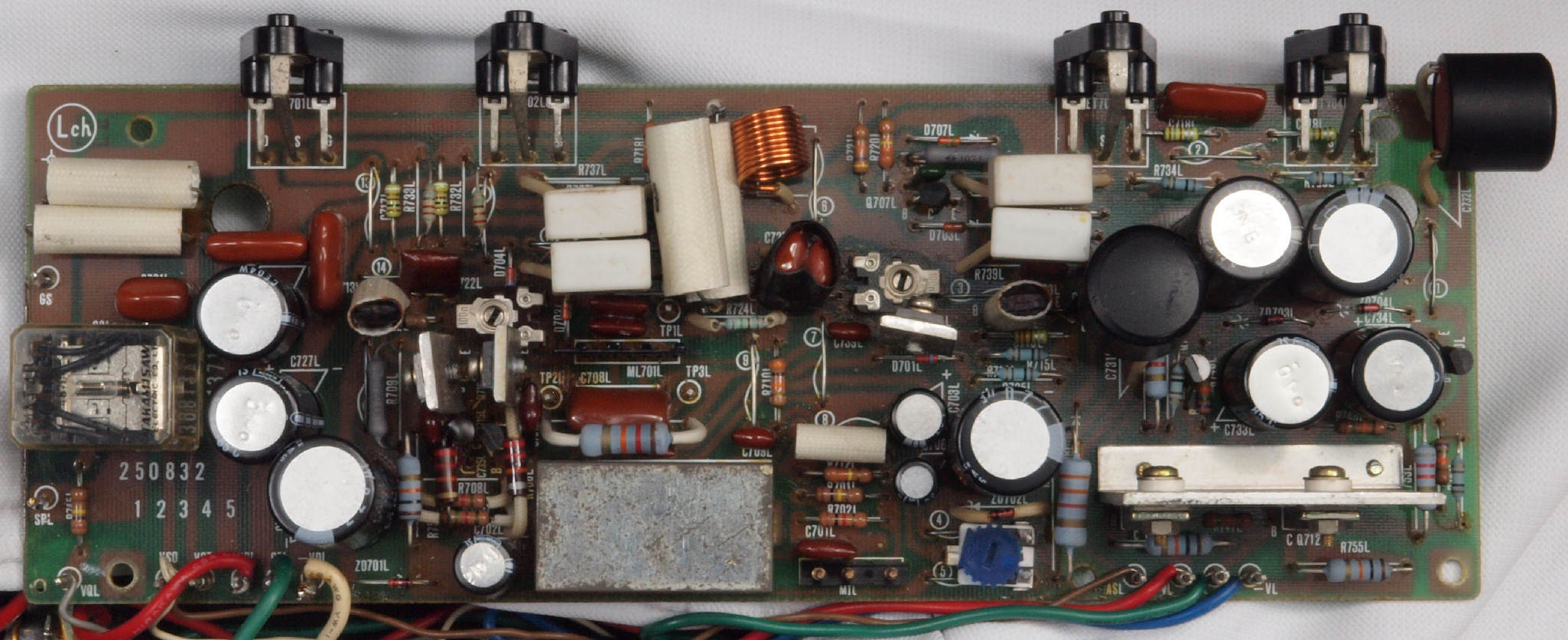

Ｃ２１．　修理前　Ｌ側ドライブ基板

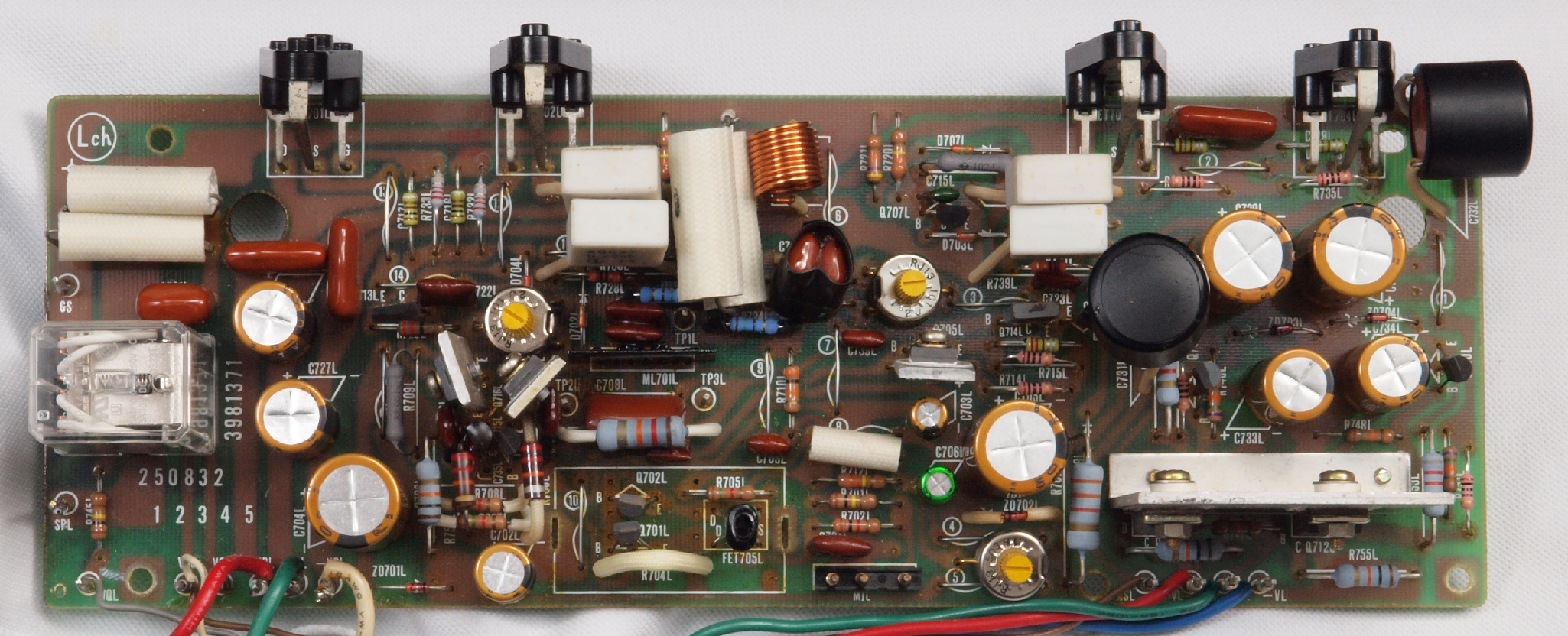

Ｃ２２．　修理後　Ｌ側ドライブ基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換。

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

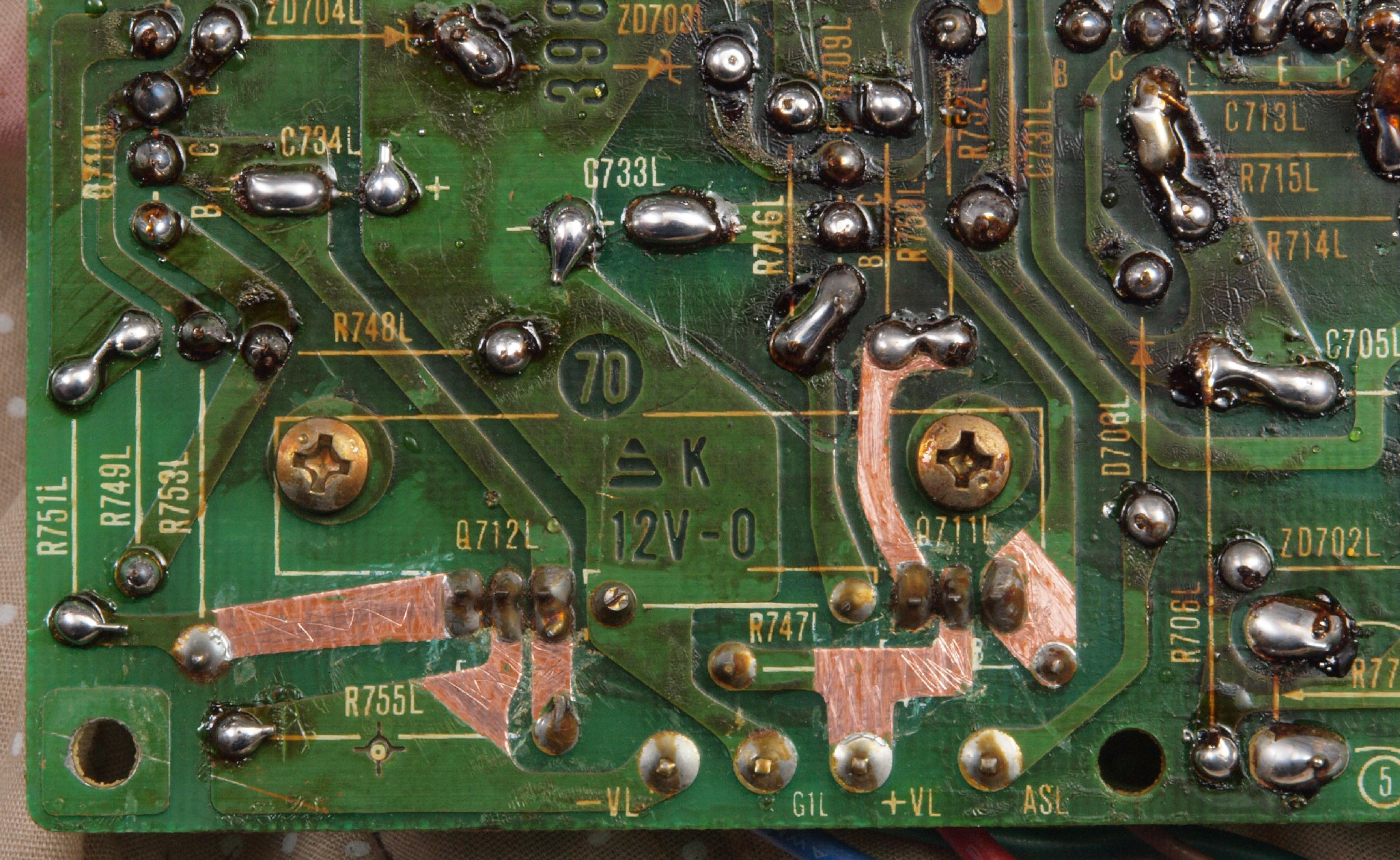

Ｃ２４．　修理中　Ｌ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

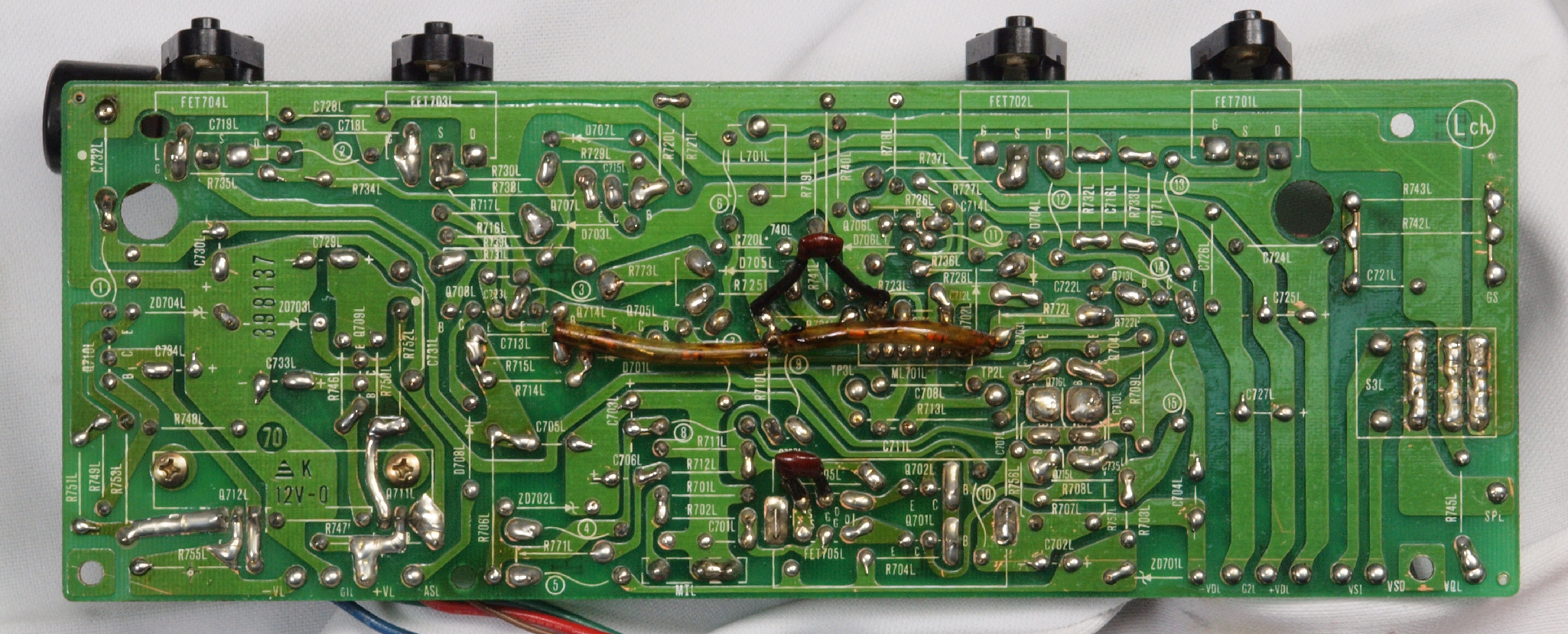

Ｃ２５．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。

Ｃ２６．　完成Ｌ側ドライブ基板裏　洗浄後、さらに防湿材を塗る。

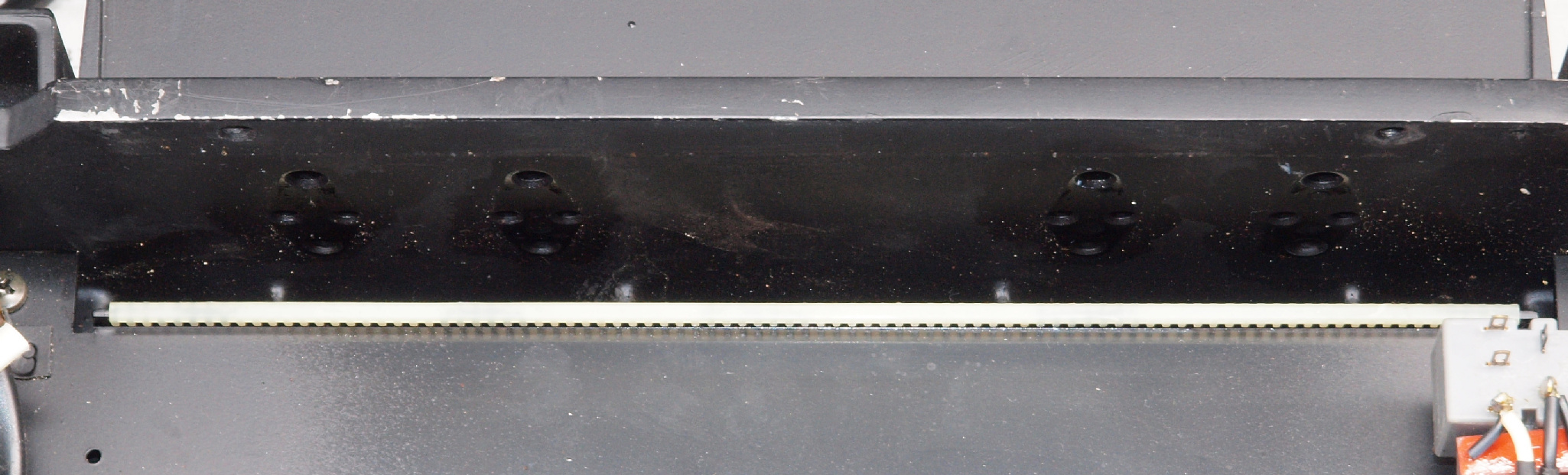

Ｃ２７．　修理（清掃）中　L側放熱器裏の埃。少ない。

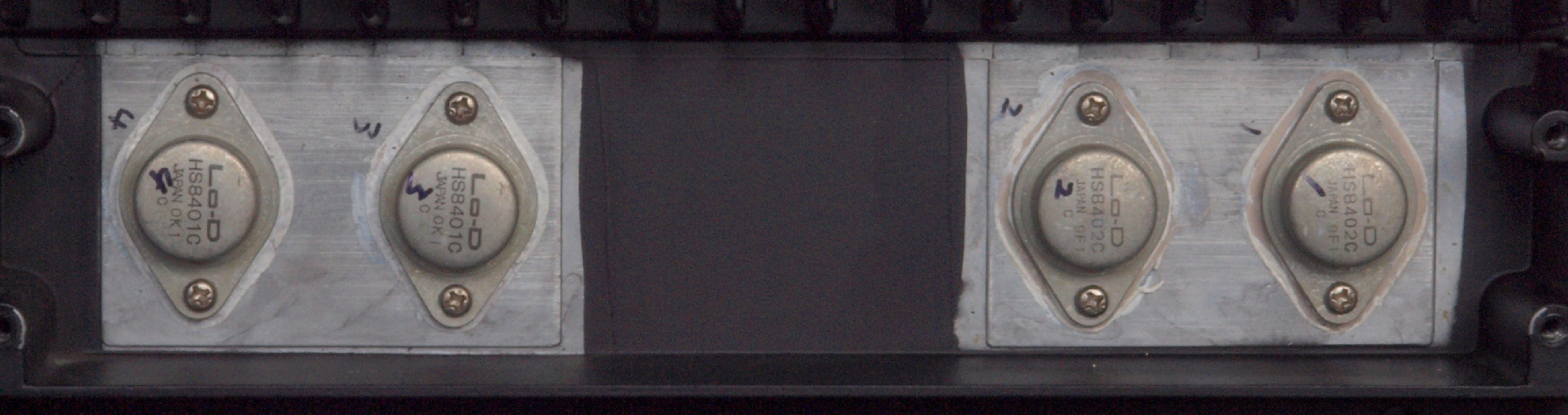

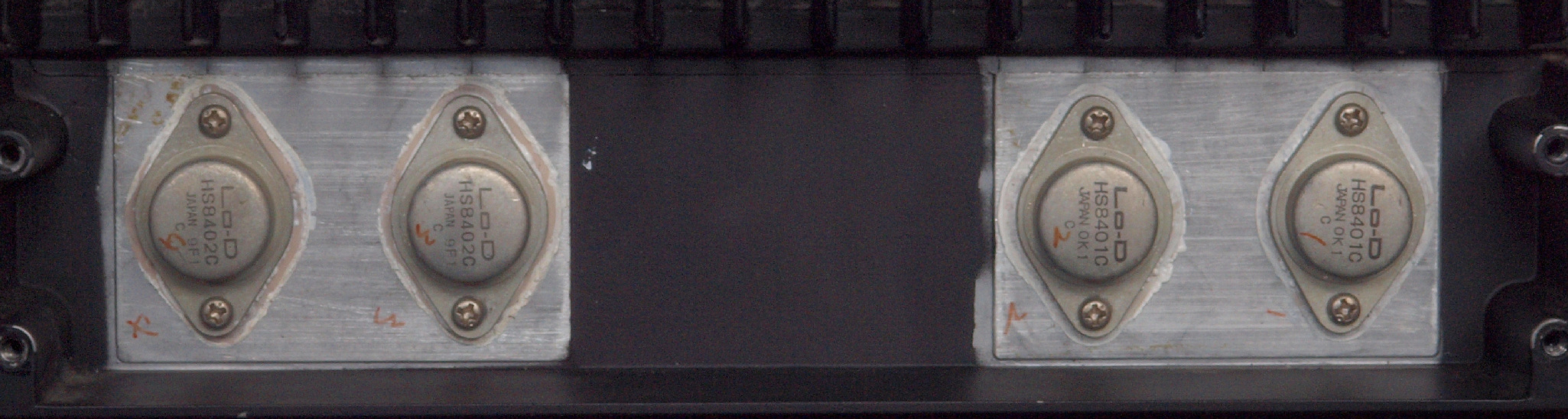

Ｃ３１．　修理前　Ｒ側終段ＦＥＴ（電界トランジスター）

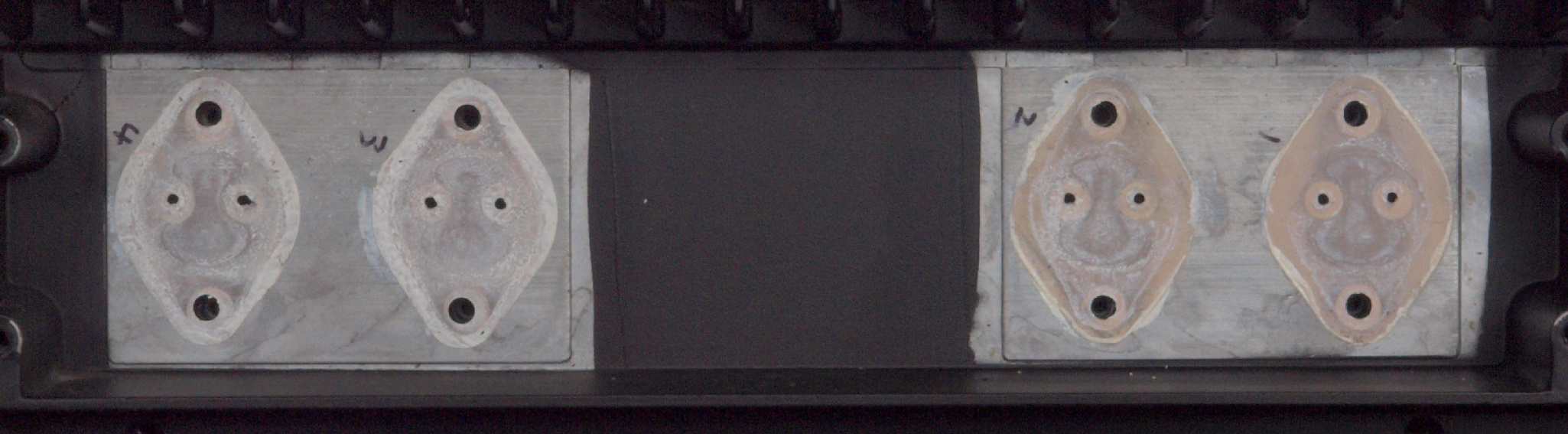

Ｃ３２．　修理中　R側終段ＦＥＴ（電界トランジスター）、取り付けよう絶縁マイカー 　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60〜2.75、雲母＝5〜8と、 　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

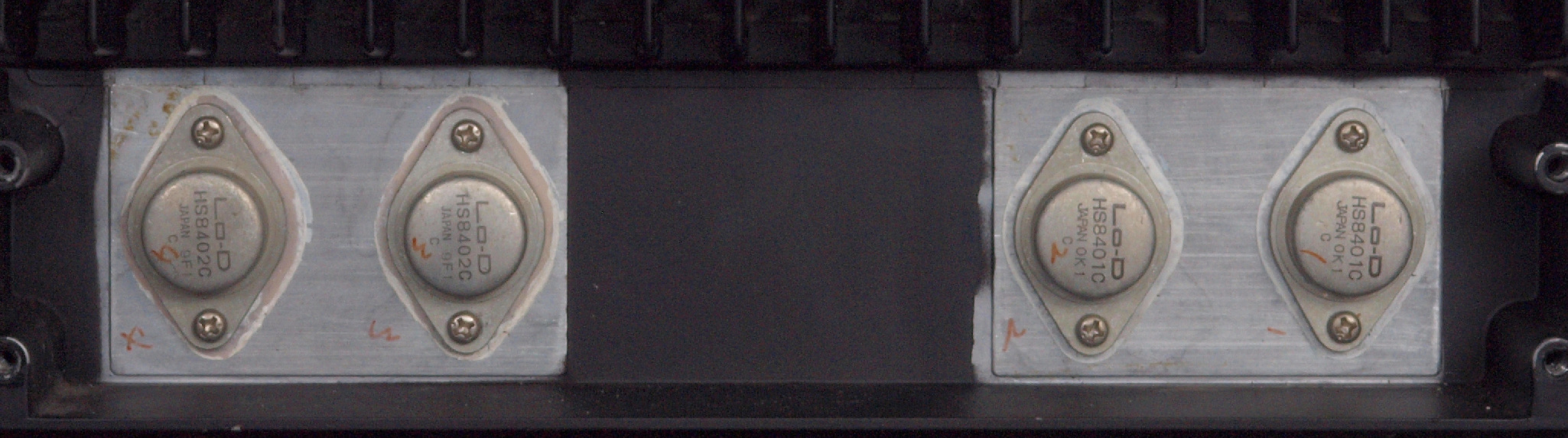

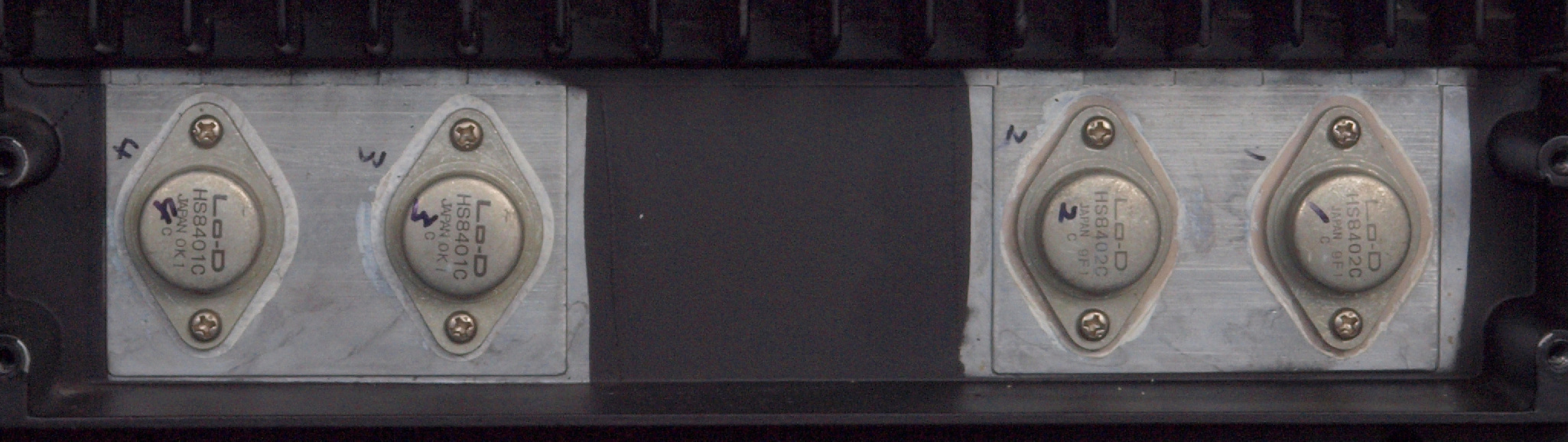

Ｃ３３．　修理後　Ｒ側終段ＦＥＴ（電界トランジスター）

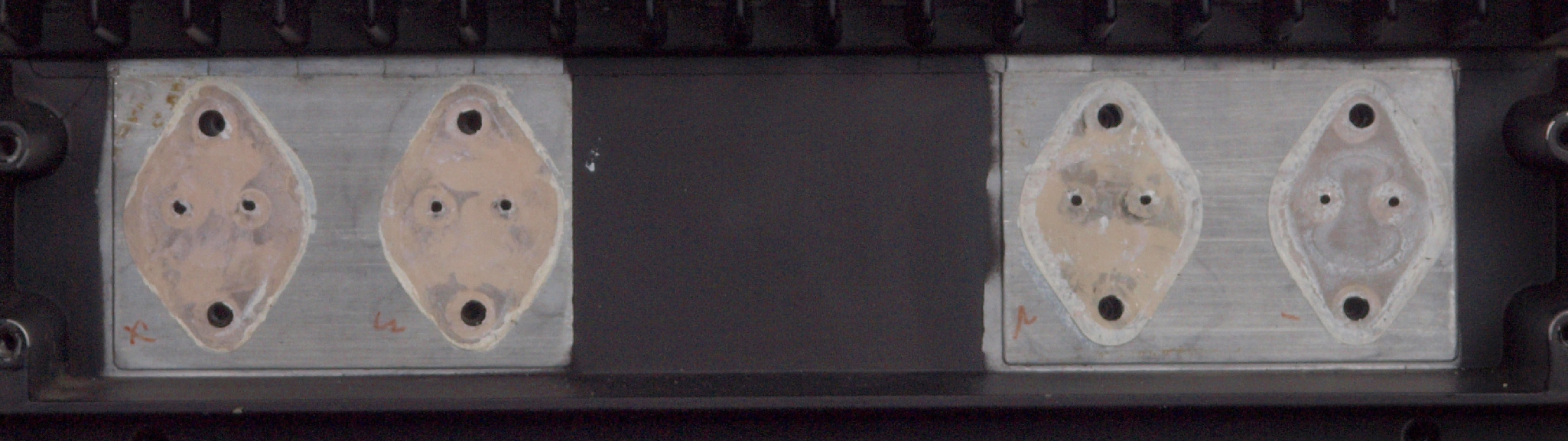

Ｃ３４．　修理前　Ｌ側終段ＦＥＴ（電界トランジスター）

Ｃ３５．　修理中　Ｌ側終段ＦＥＴ（電界トランジスター）、取り付けよう絶縁マイカー 　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60〜2.75、雲母＝5〜8と、 　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３６．　修理後　L側終段ＦＥＴ（電界トランジスター）

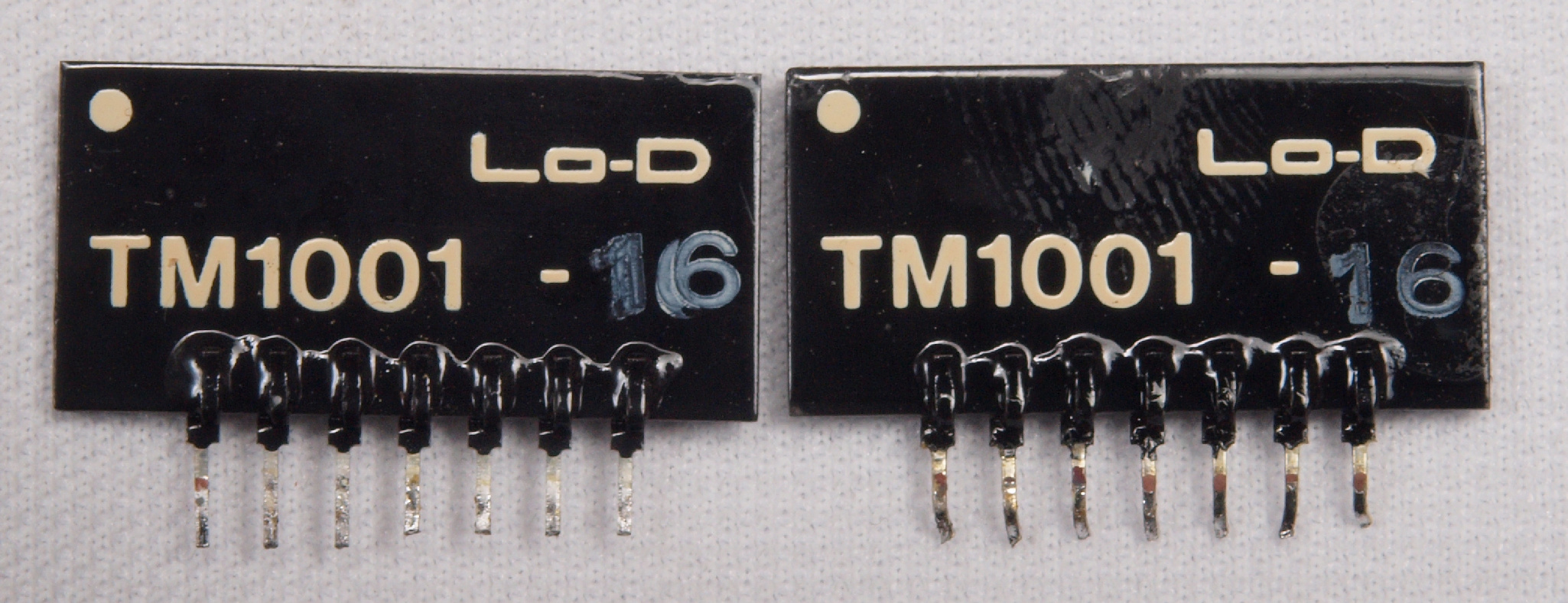

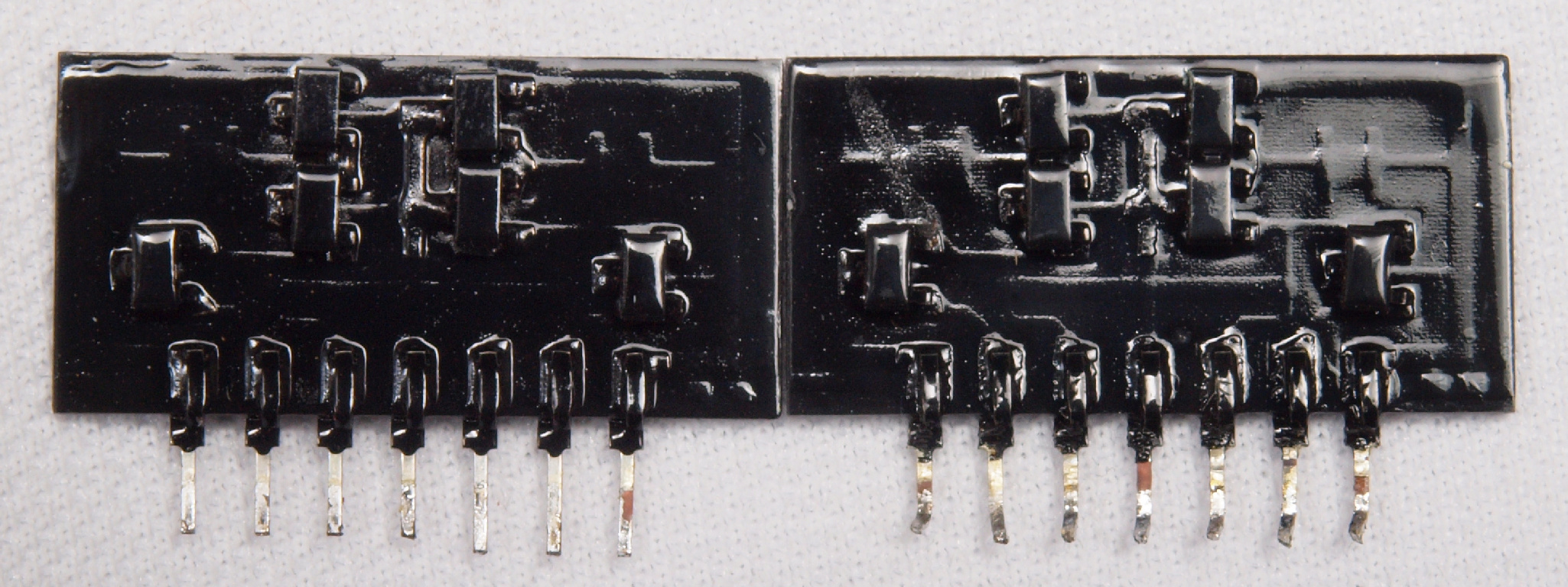

Ｃ４１．　修理前　ＲＬモジュール

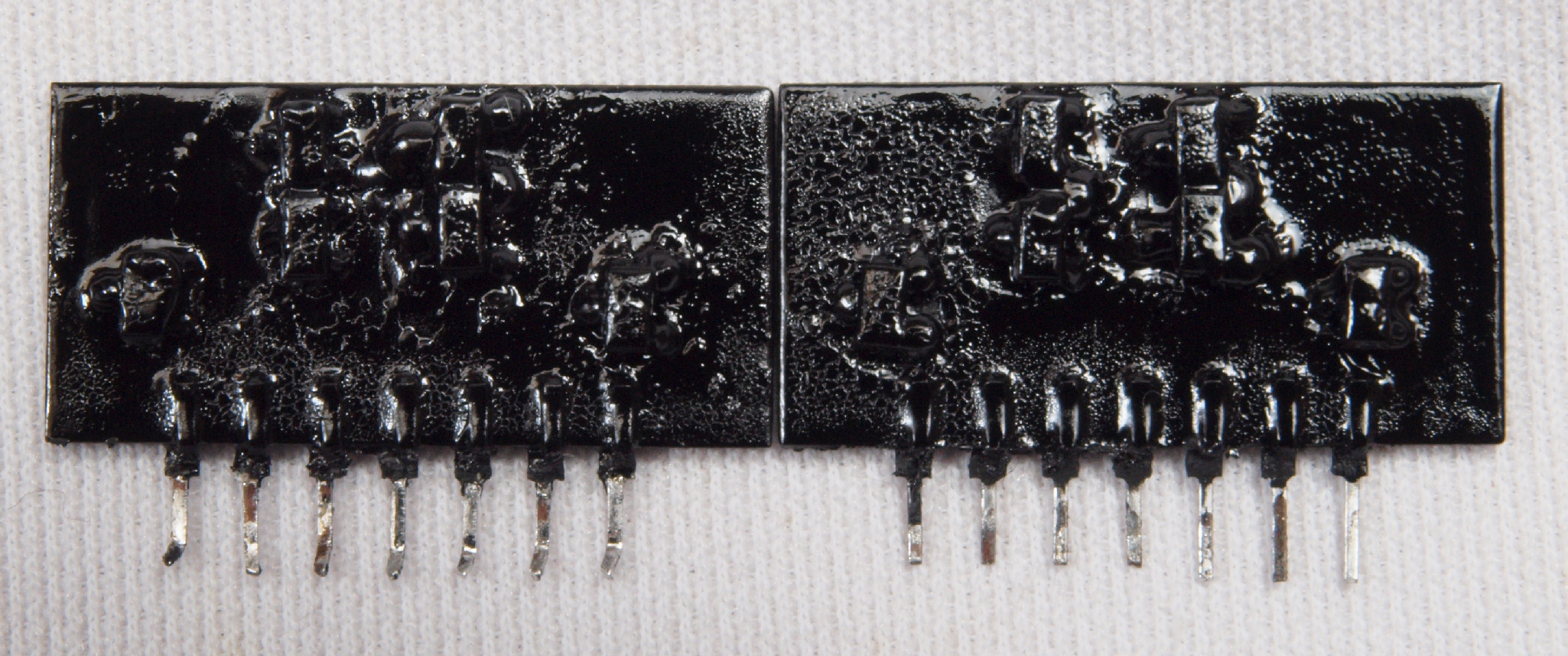

Ｃ４２．　修理前　ＲＬモジュール裏。

Ｃ４３．　修理中　Ｒ側モジュールを修理・測定。　修理の様子はこちら。

Ｃ４４．　修理中　Ｌ側モジュールを修理・測定。　修理の様子はこちら。

Ｃ４５．　修理後　ＲＬモジュール裏。　ＴＲ（トランジスター）交換後軽くラッカーを吹きました。

Ｃ５１．　修理前　電源基板。

Ｃ５２．　修理中　電源基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ５３．　修理後　電源基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

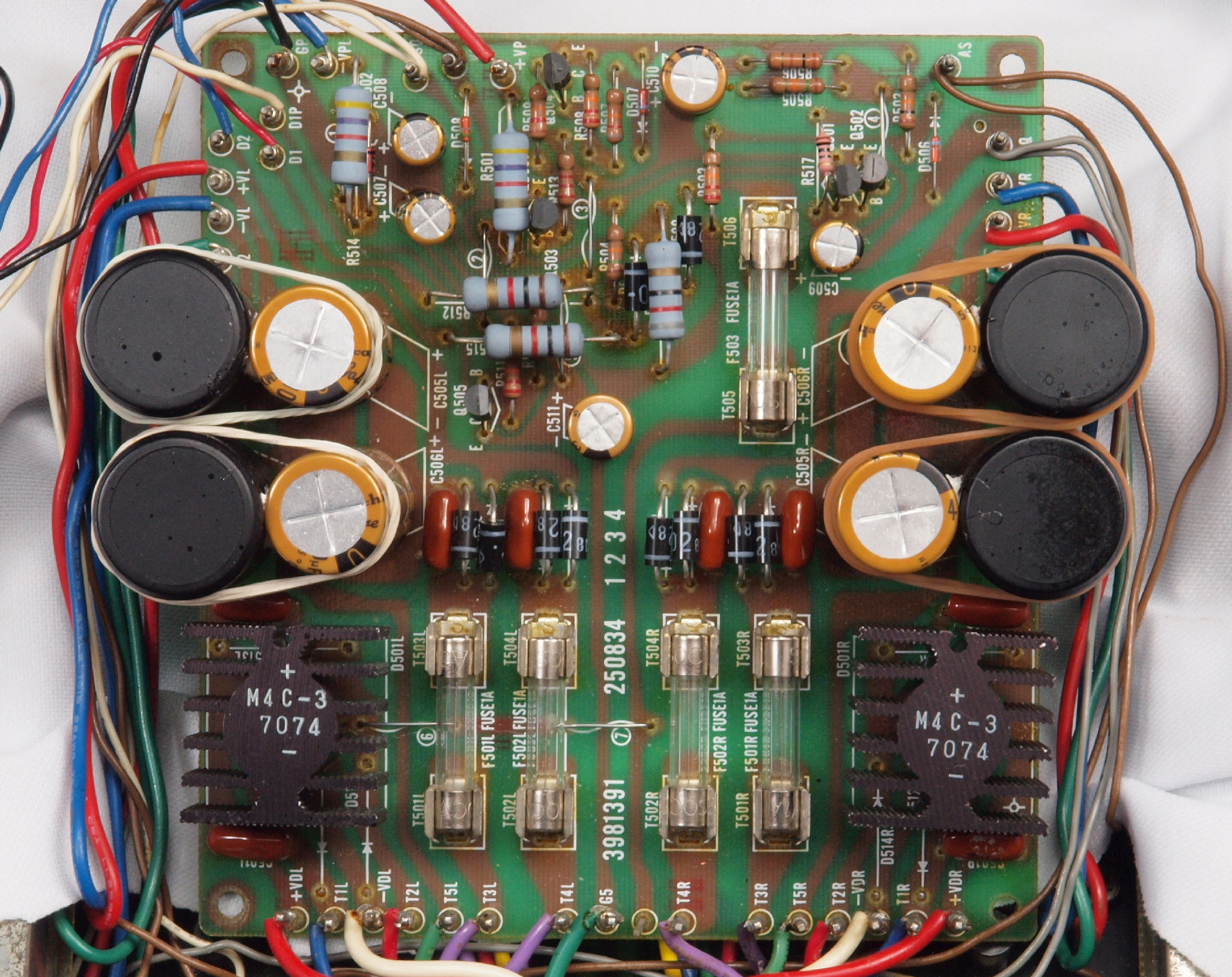

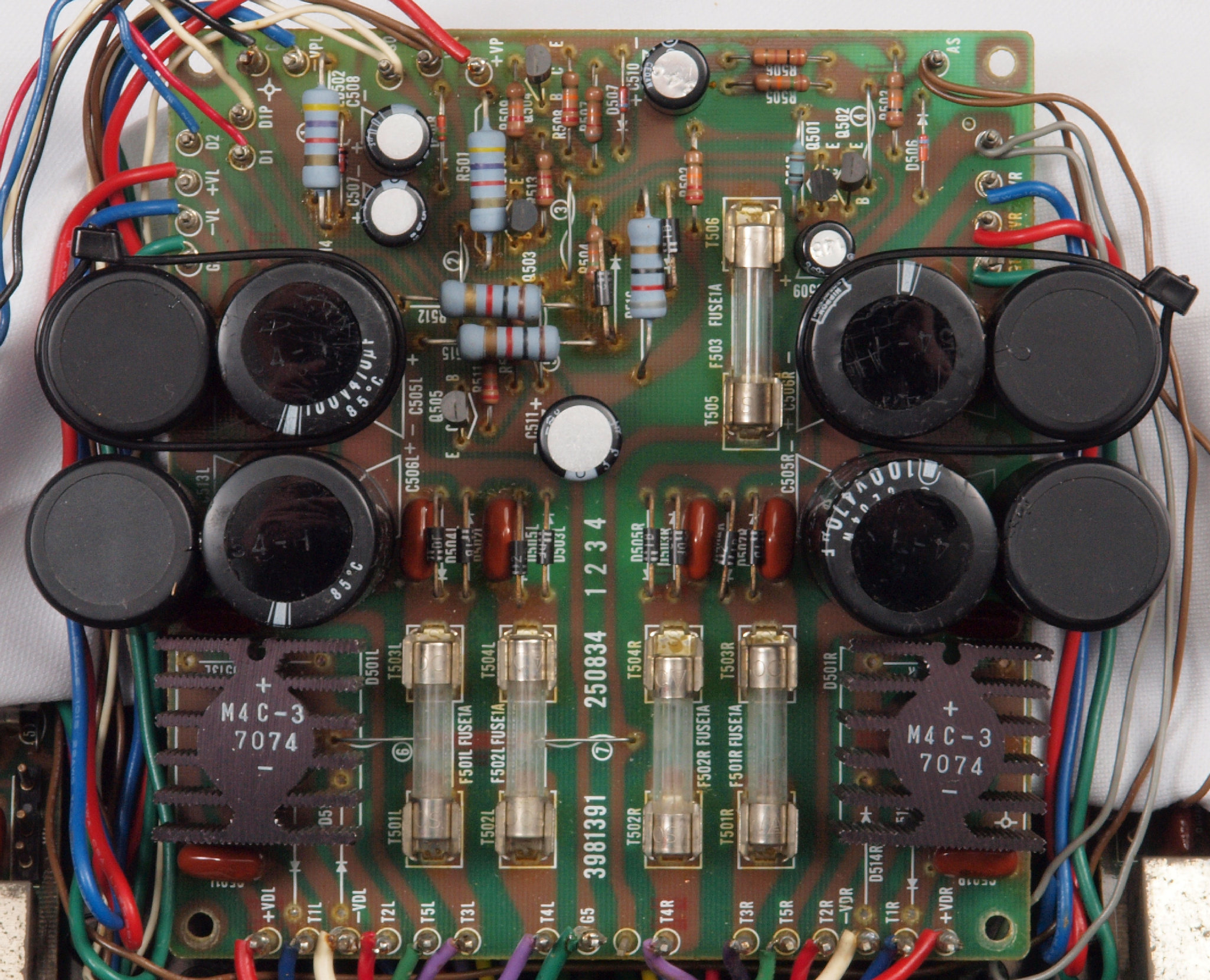

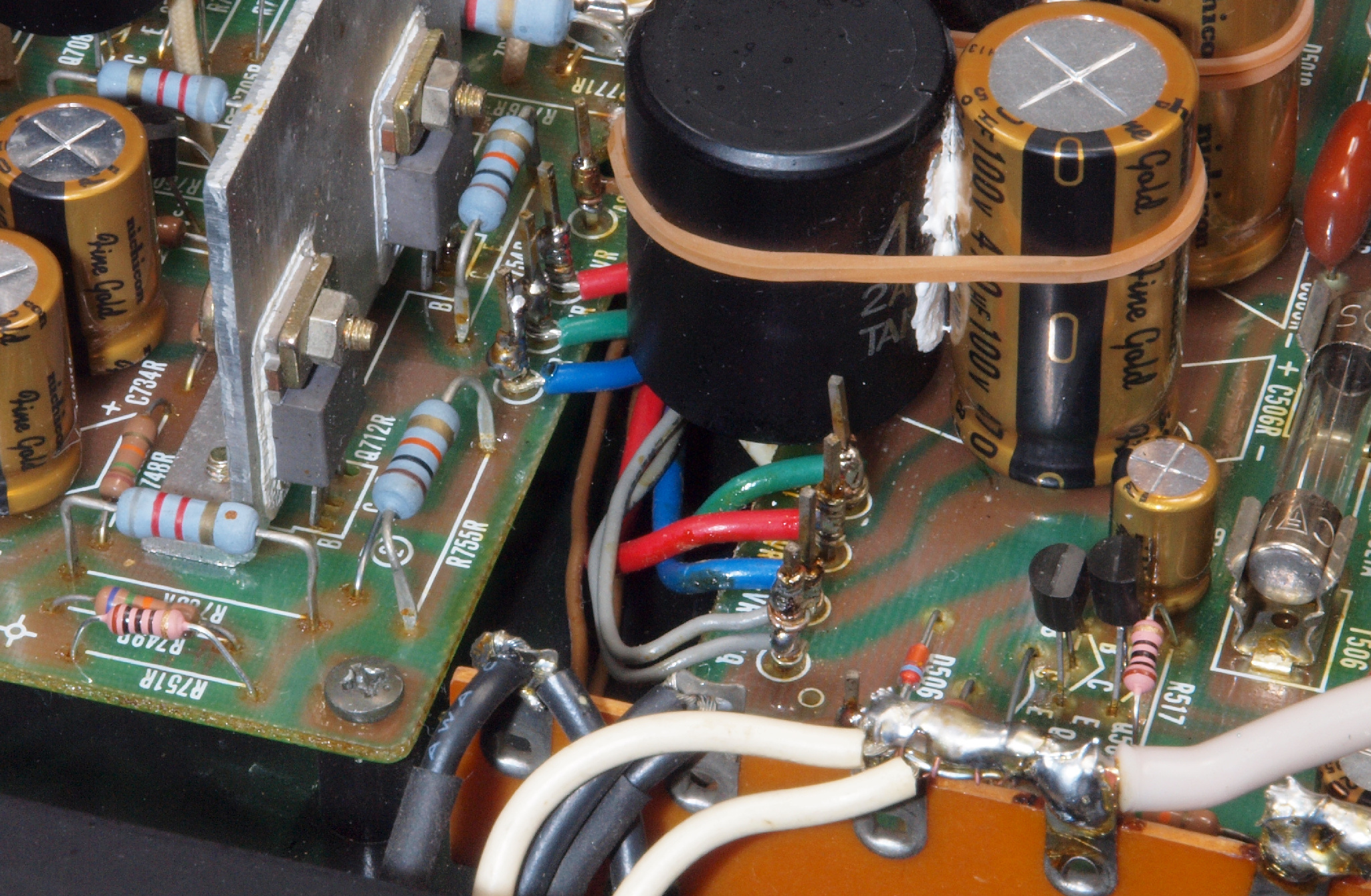

Ｃ５４．　修理後　電源基板　ヒューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１０個交換。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　輪ゴムは接着材が硬化するまで固定する。

Ｃ５５．　修理前　電源基板裏

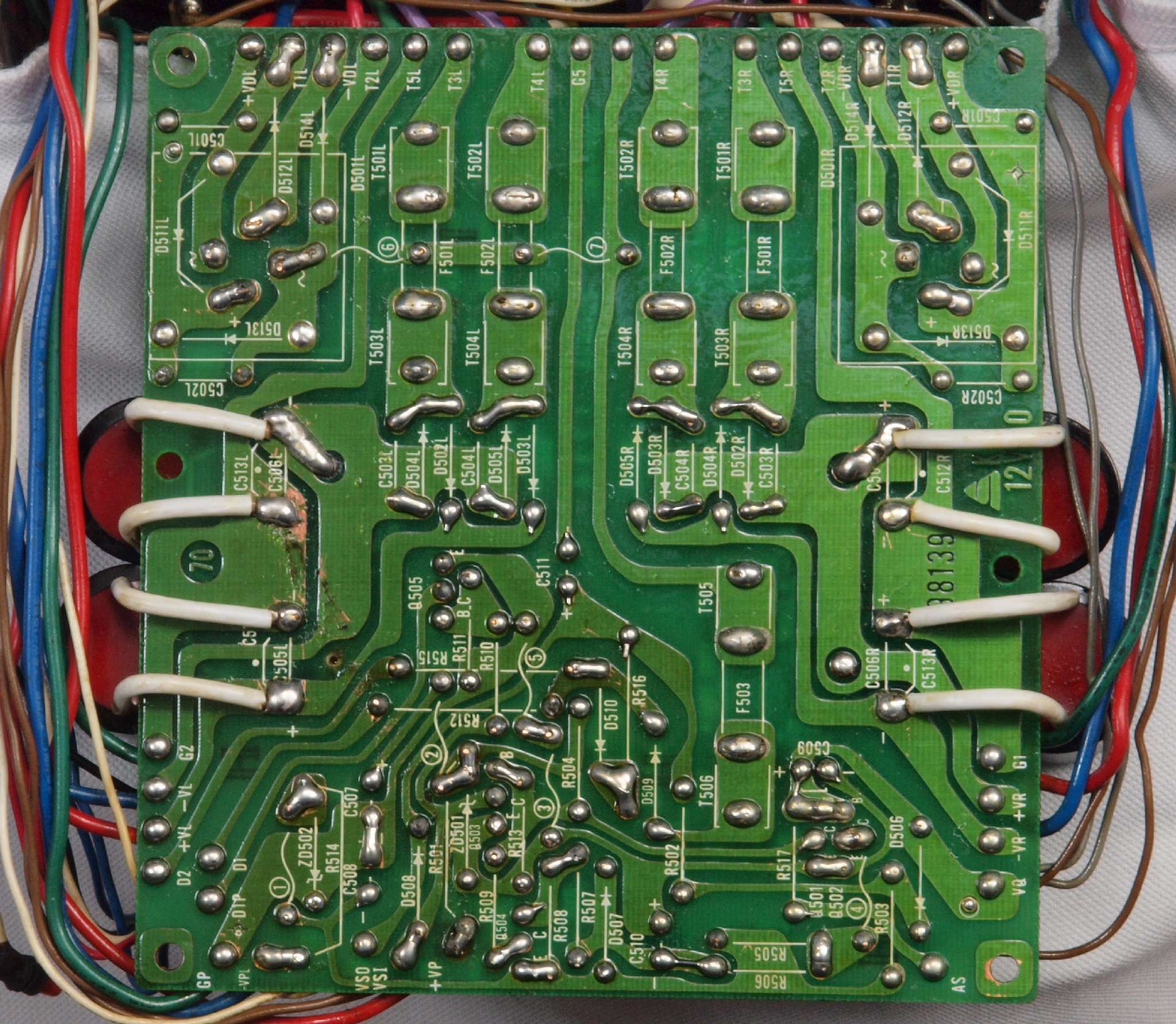

Ｃ５６．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする。

Ｃ５７．　完成電源基板裏　　洗浄後防湿材を塗る

Ｃ５８．　修理中　絶縁シート。

Ｃ６１．　修理前　ＲＣＡ端子

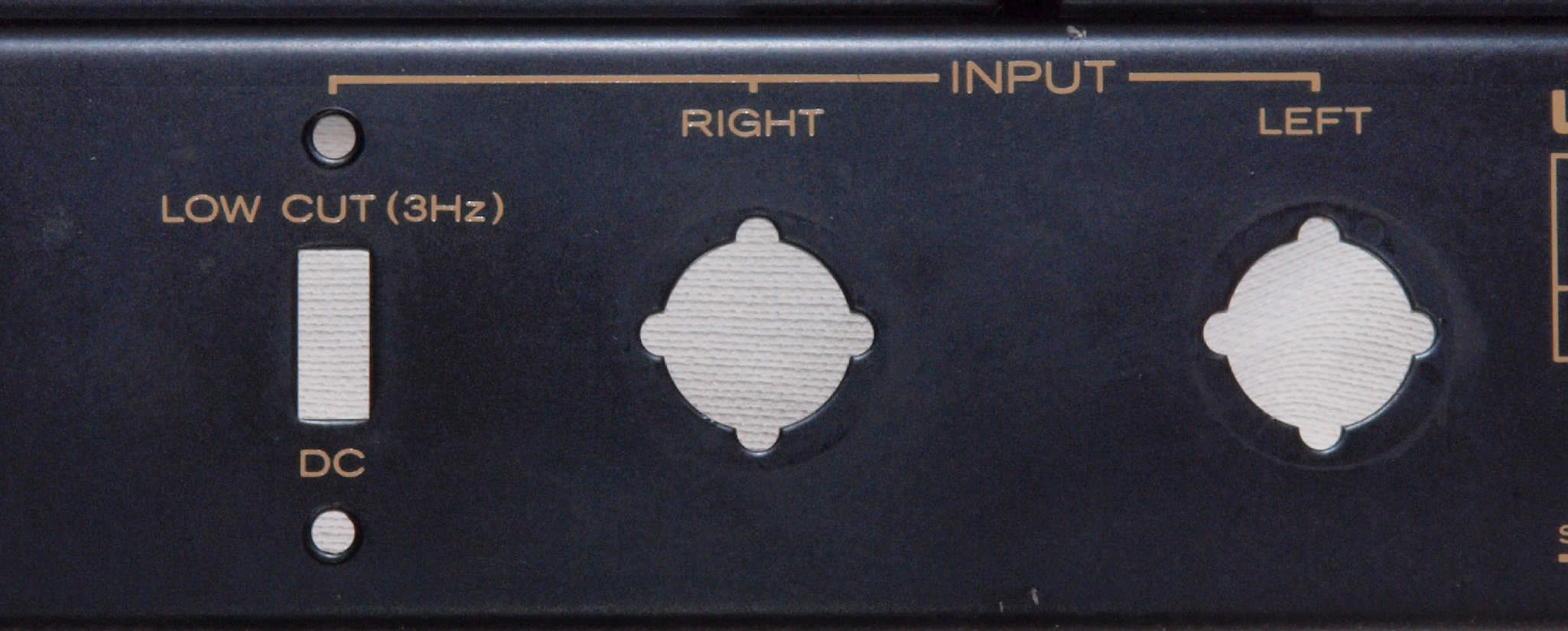

Ｃ６２．　修理中　ＲＣＡ端子取り付け穴。

Ｃ６３．　修理後　ＲＣＡ端子　ＷＢＴ−０２０１　使用。

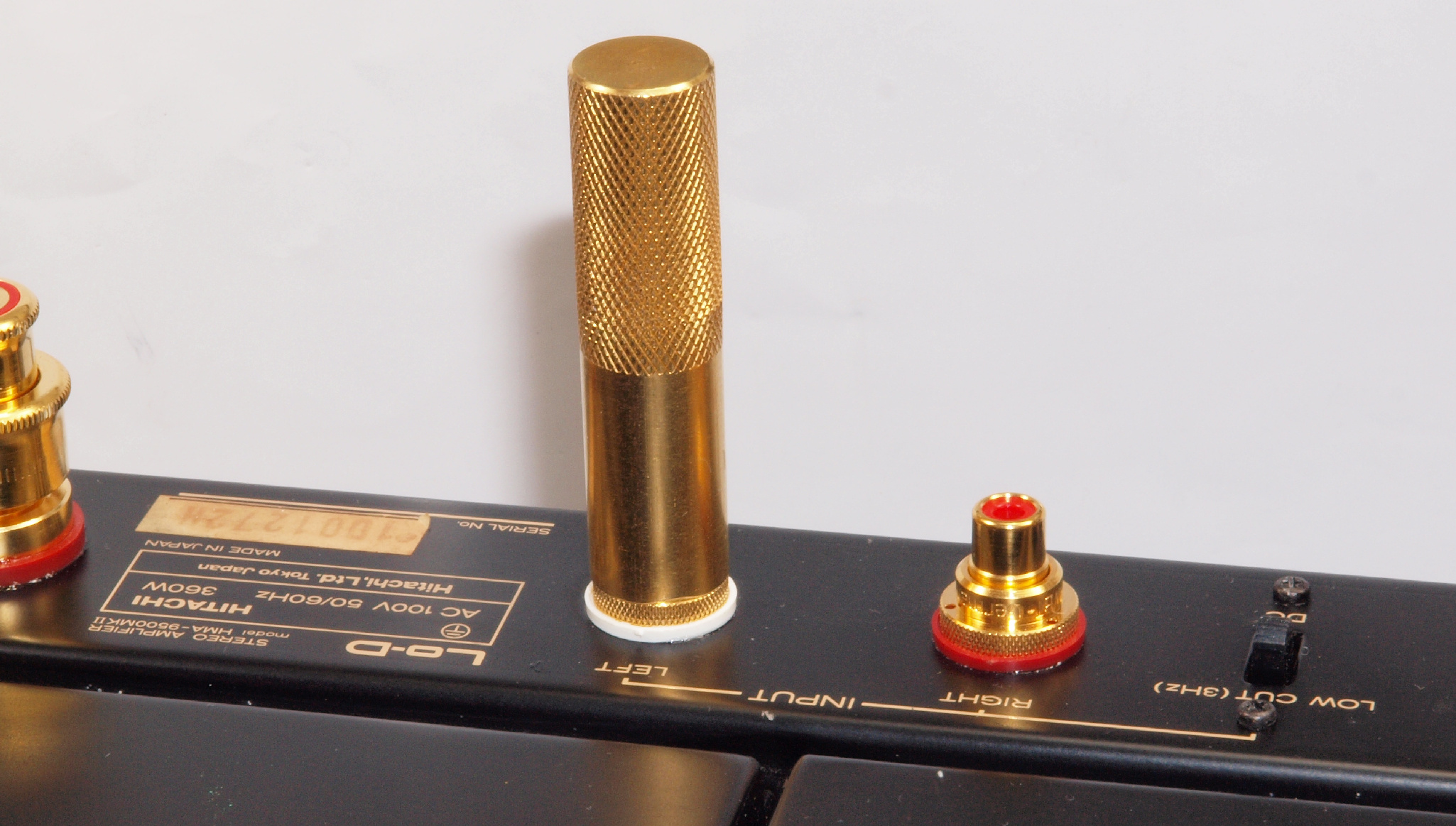

Ｃ６４．　修理中　ＲＣＡ端子取り付ナットは治具を使い締結する。

Ｃ６５．　修理前　入力ＲＣＡ端子基板

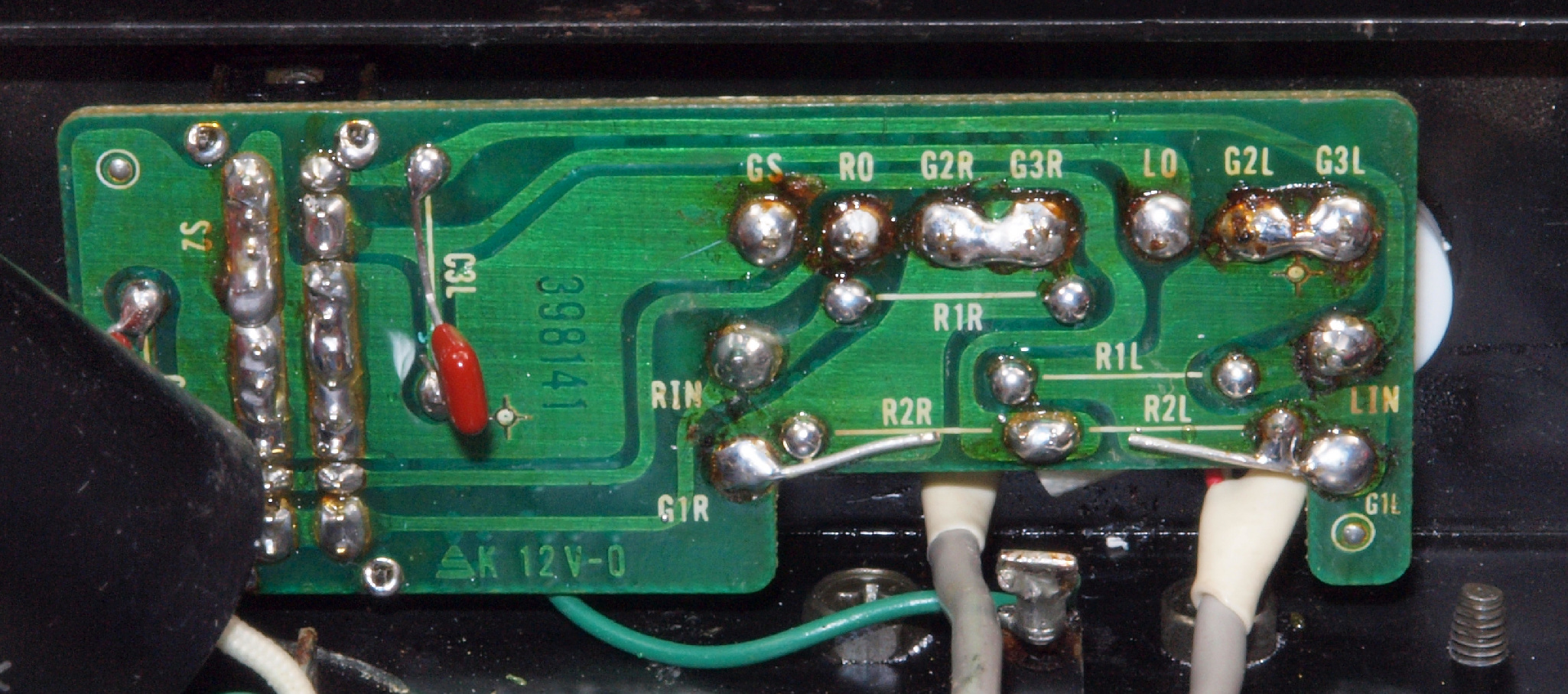

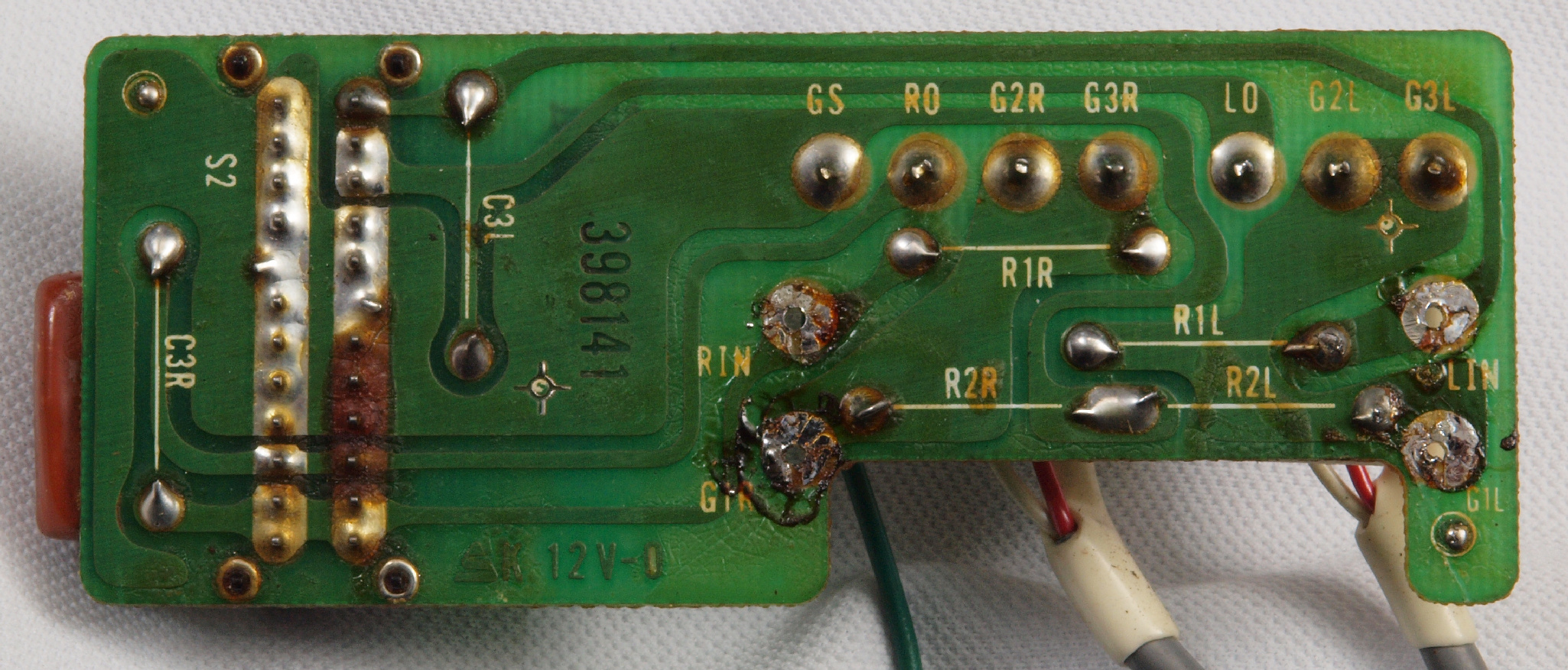

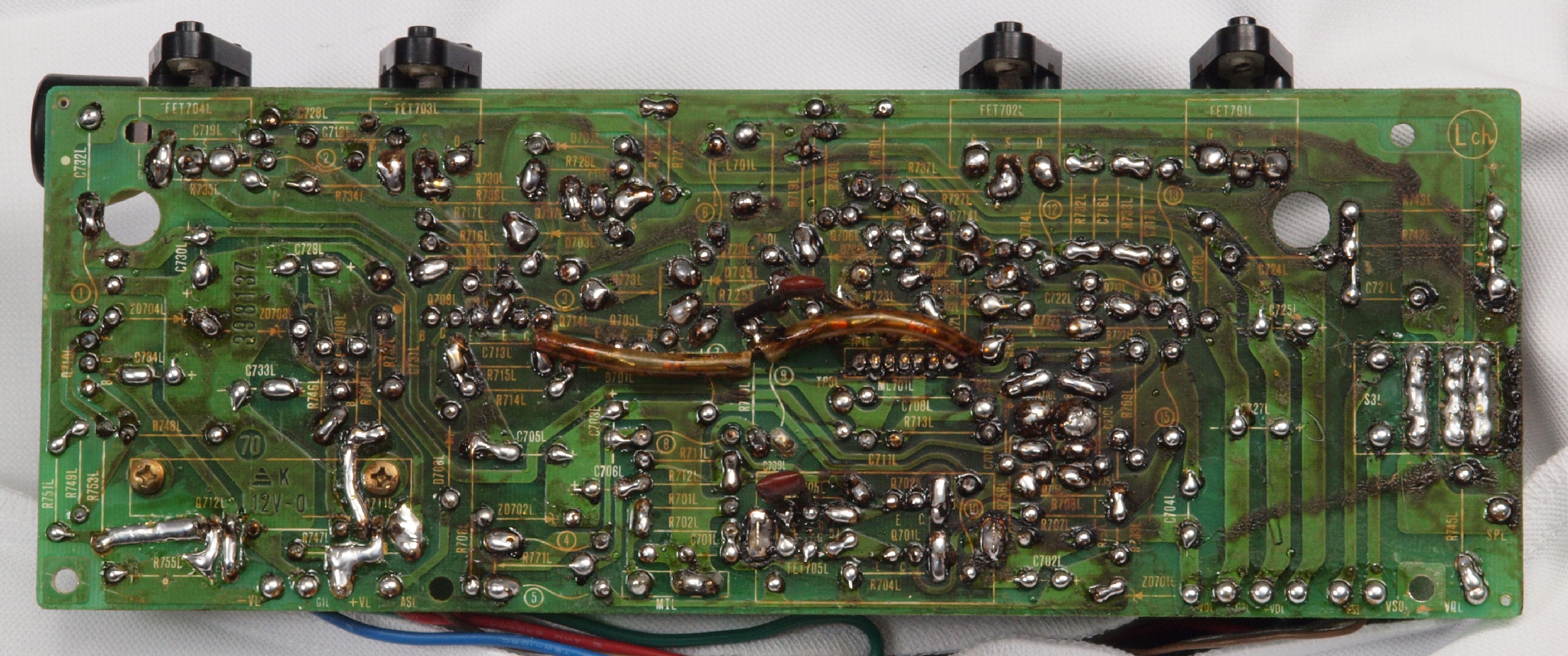

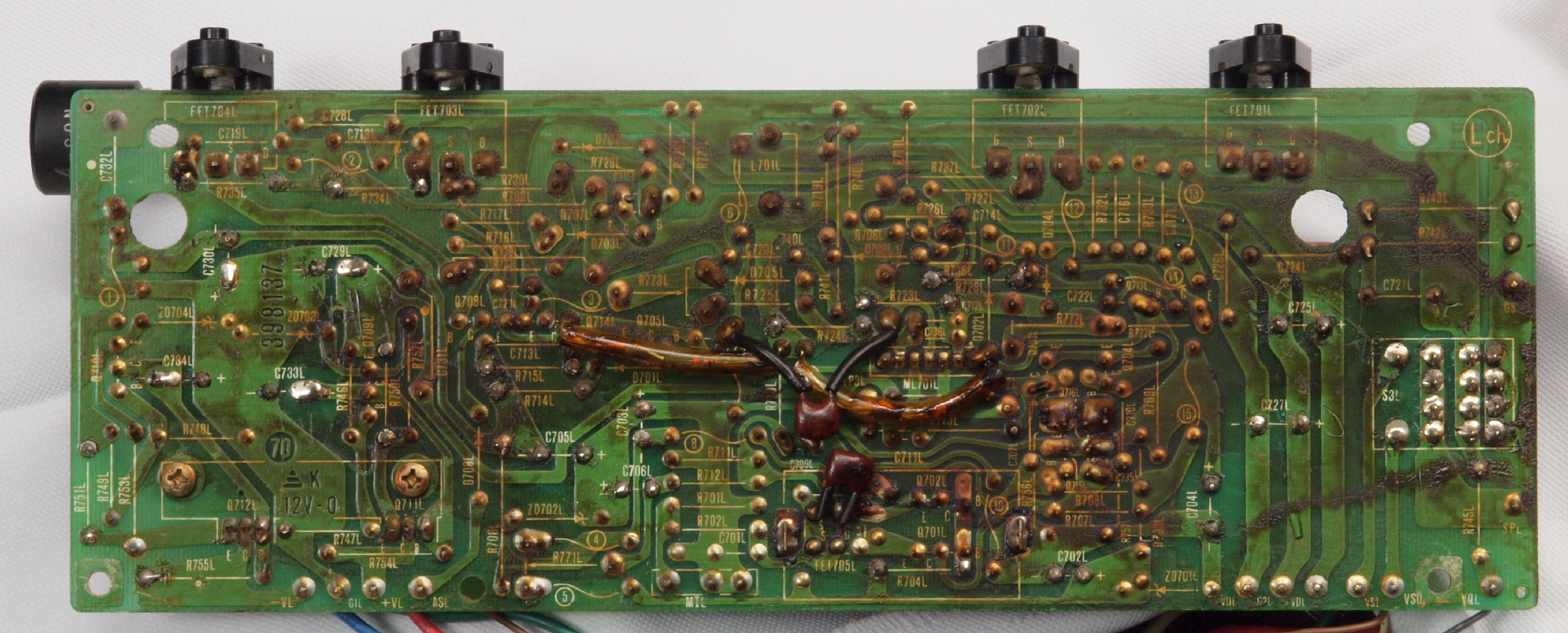

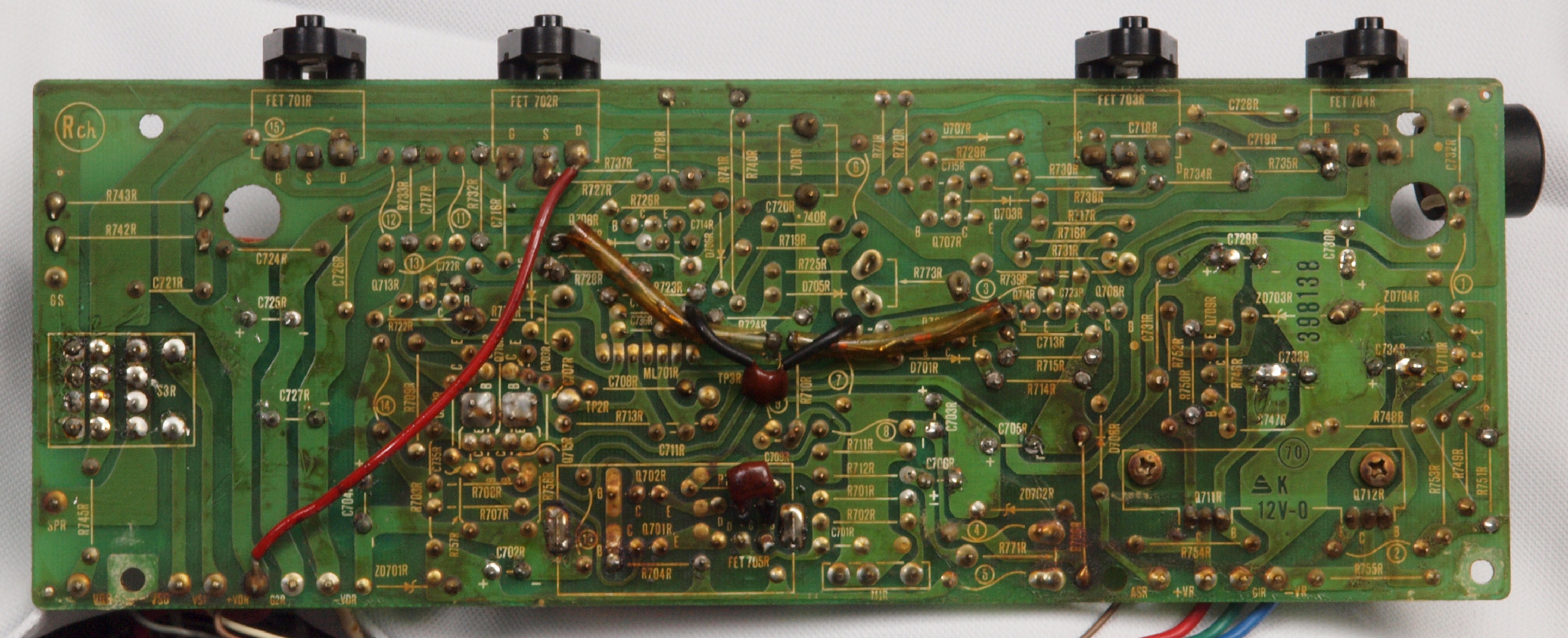

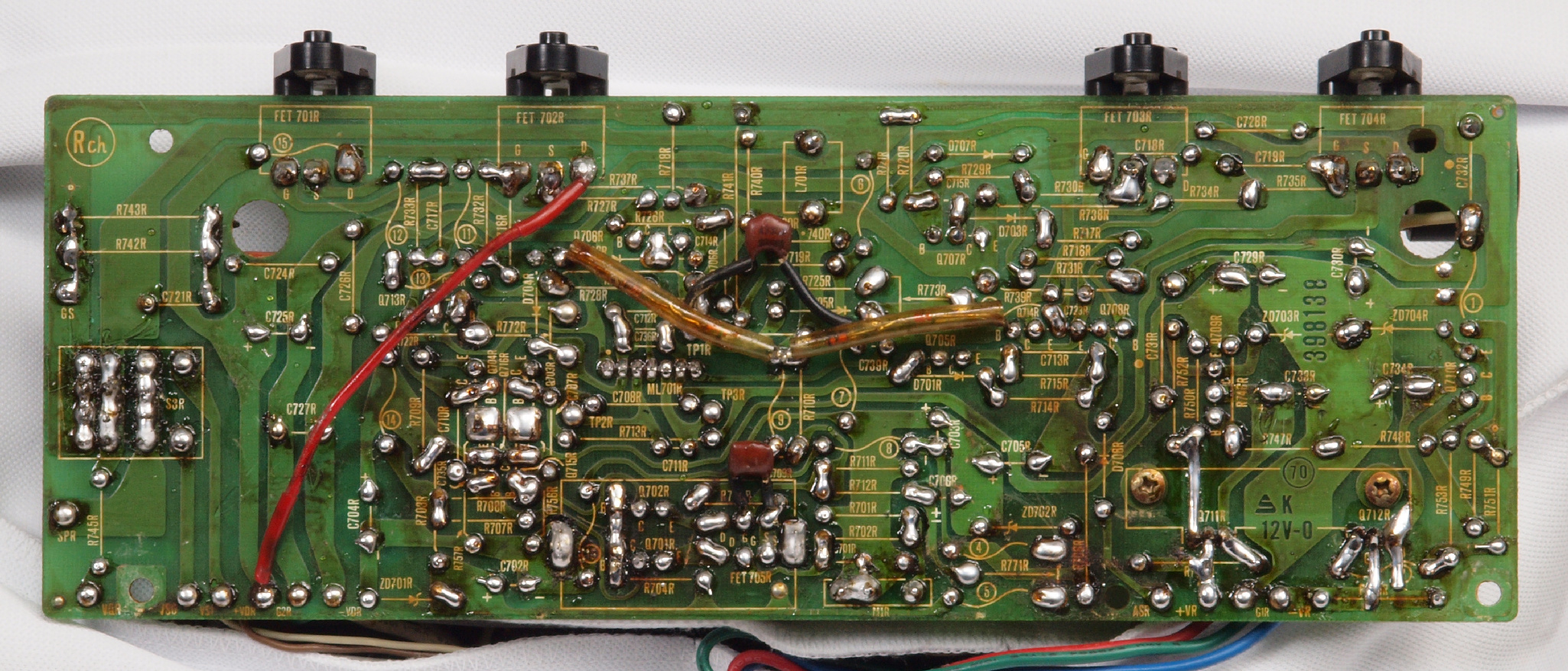

Ｃ６６．　修理前　入力ＲＣＡ端子基板裏

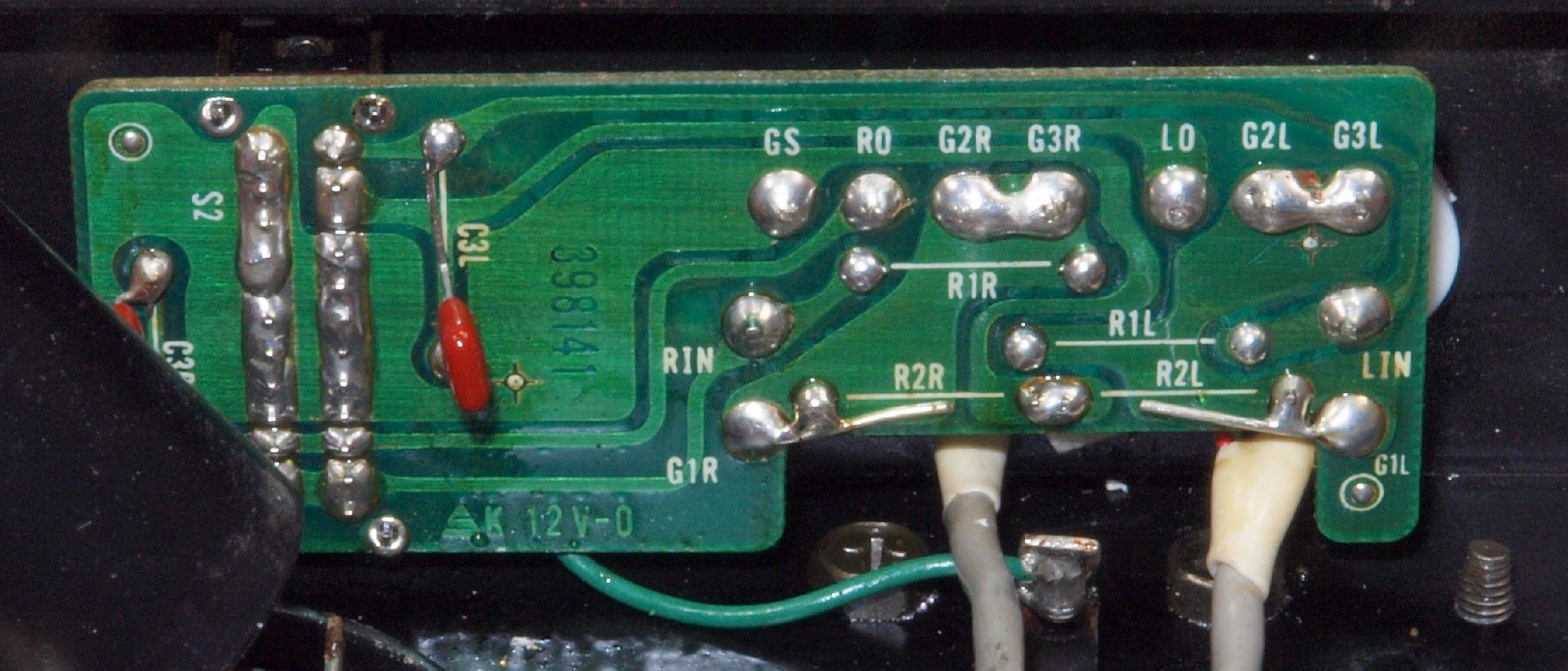

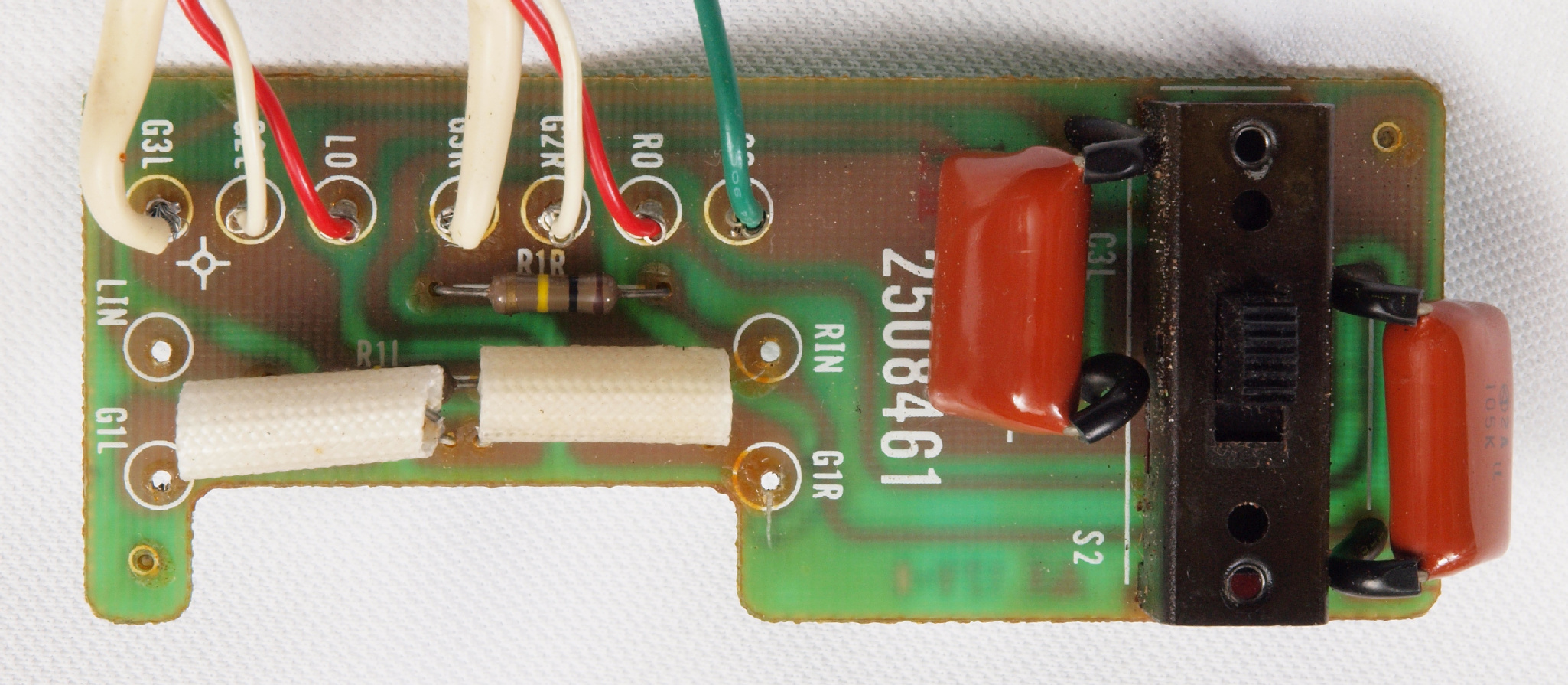

Ｃ６７．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す 　　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個増設

Ｃ６８．　完成ＲＣＡ端子裏　洗浄後防湿材を塗る。

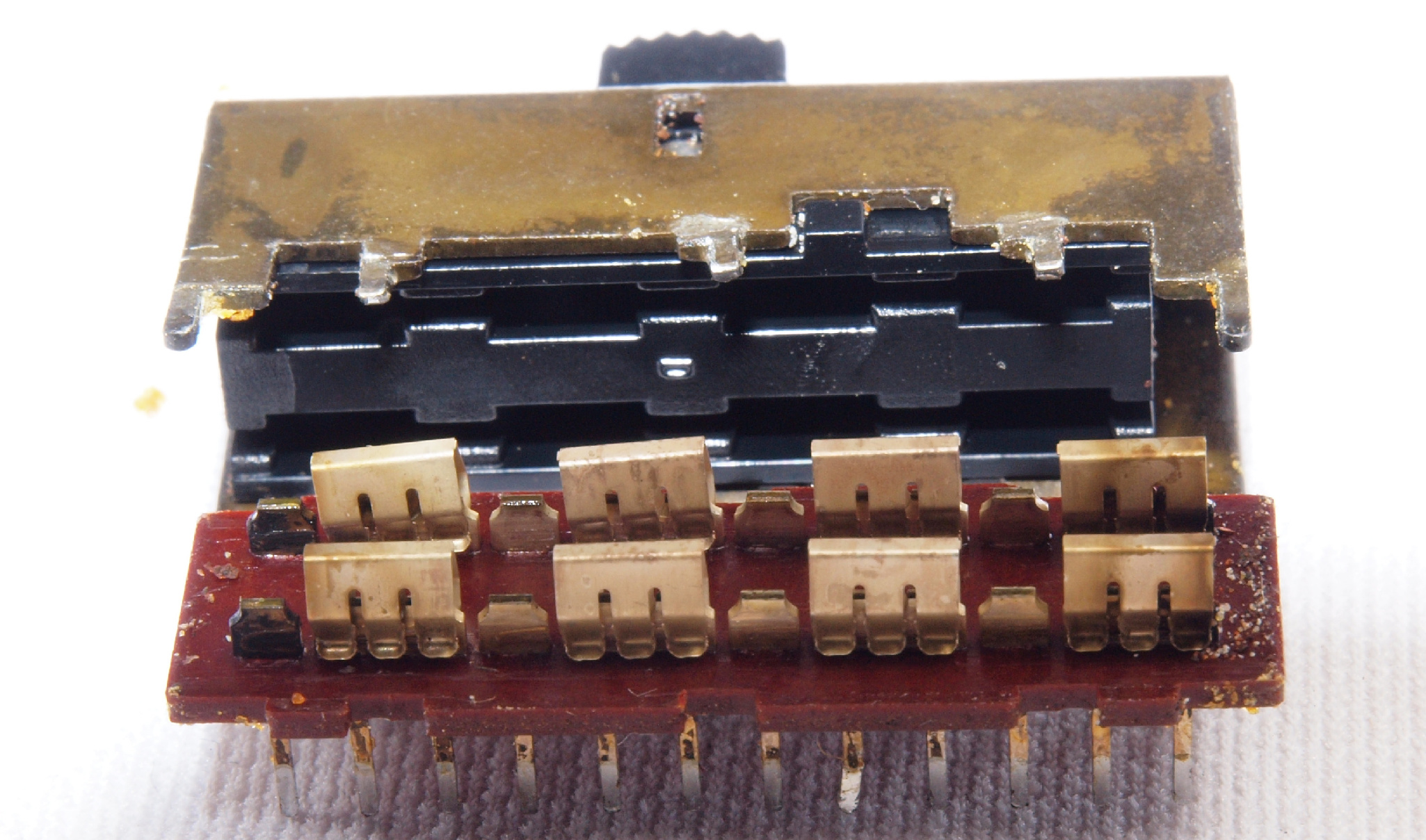

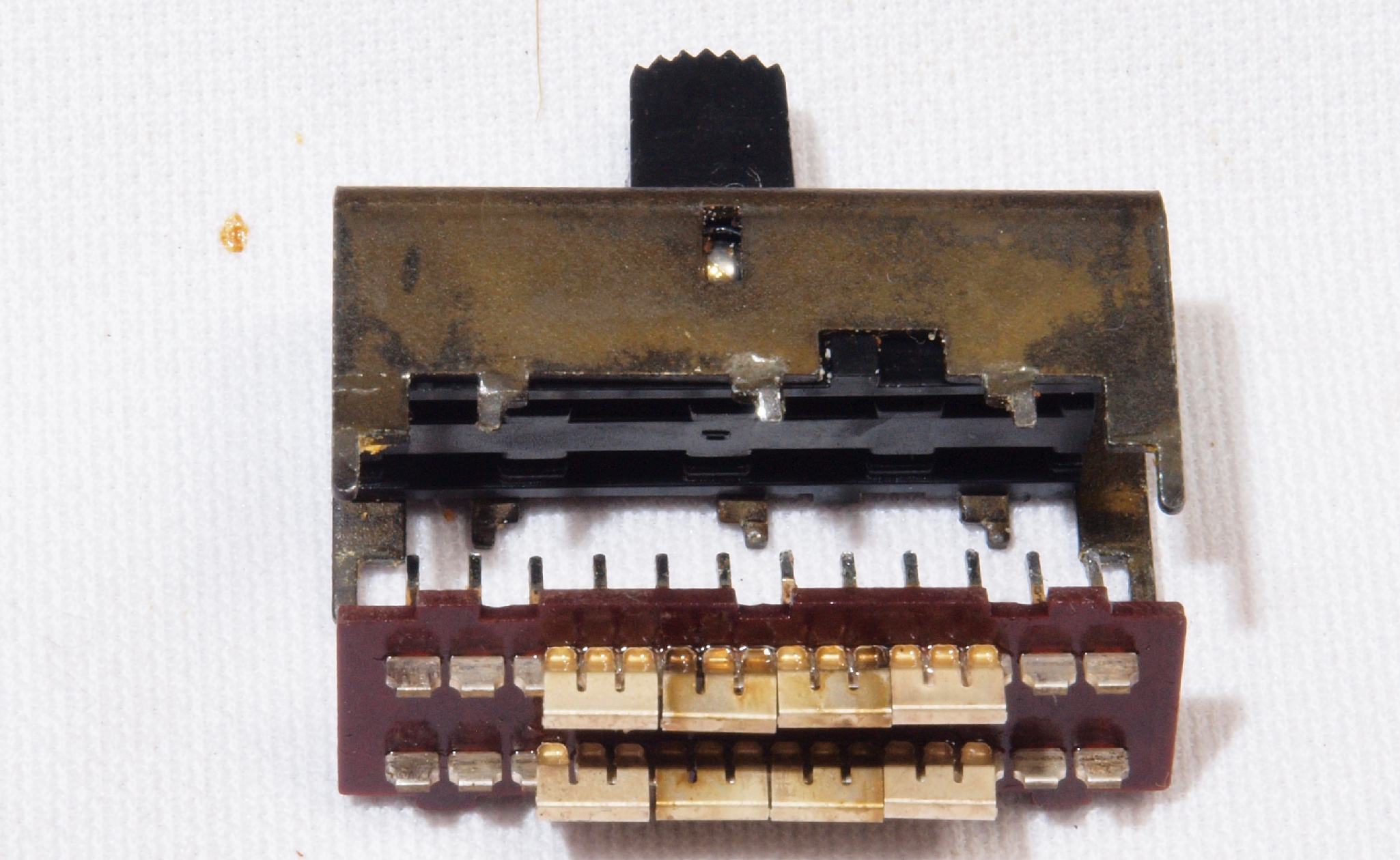

Ｃ６９．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。

Ｃ６Ａ．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。端子を洗浄する。

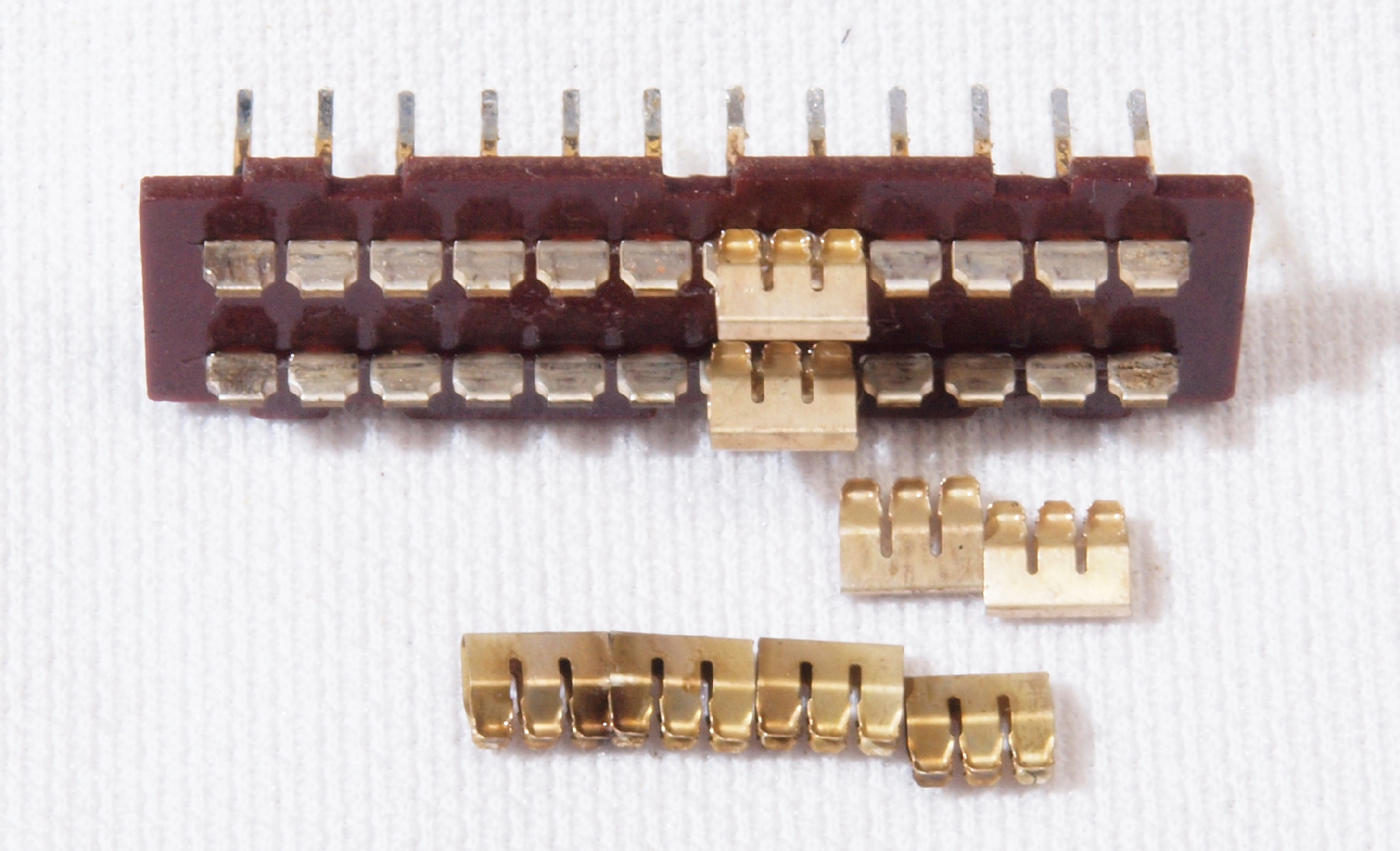

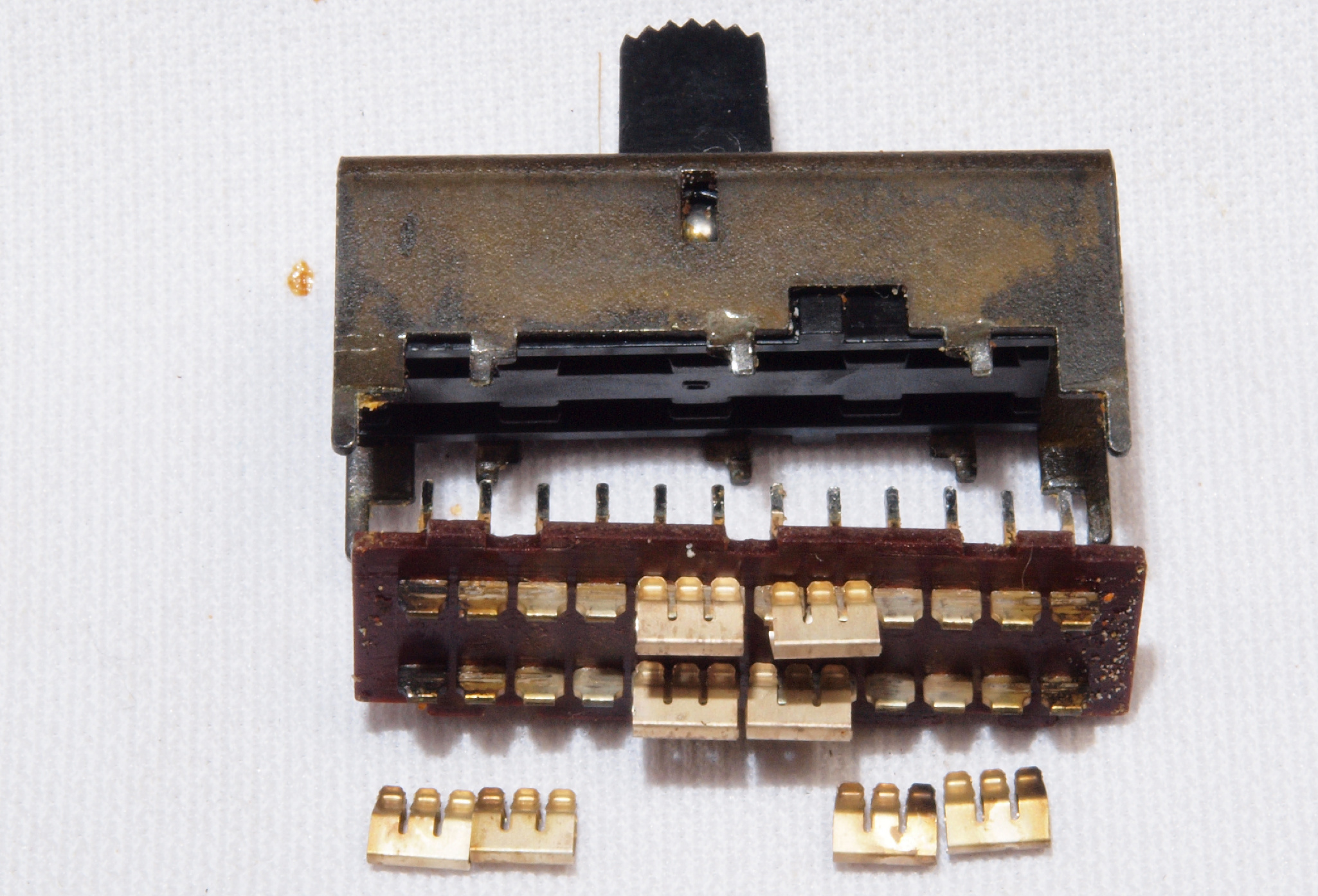

Ｃ６Ｂ．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。 　　　　　　　　　　　　使用するのは端の１回路のみ、内側の綺麗な接触子と交換して組む。

Ｃ６Ｃ．　修理後　ＲＣＡ端子基板の切り換えＳＷ分解。

Ｃ７１．　修理前　Ｒ−ＳＰ端子

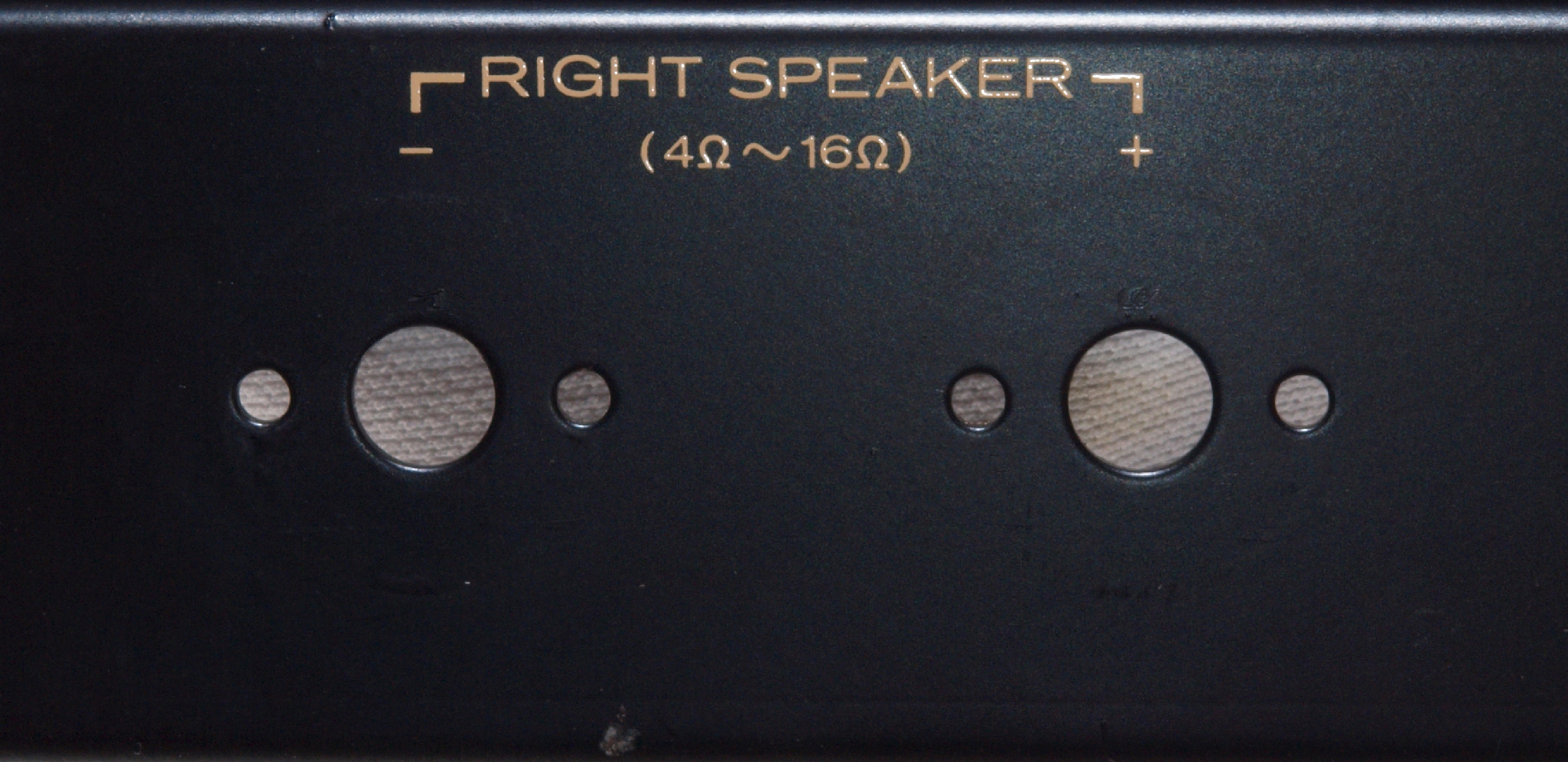

Ｃ７２．　修理中　　Ｒ−ＳＰ接続端子穴加工前

Ｃ７３．　修理中　　Ｒ−ＳＰ接続端子穴加工後

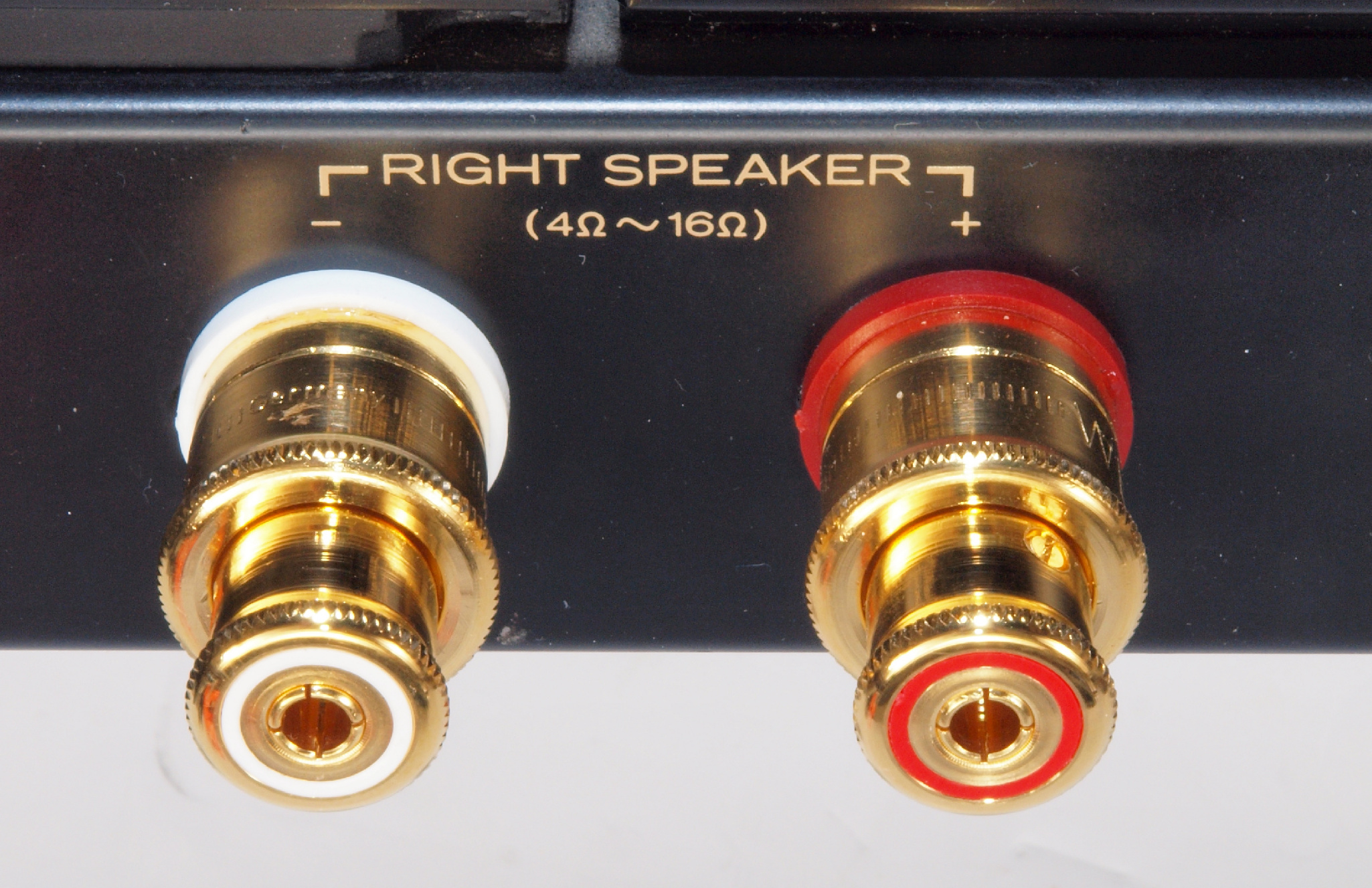

Ｃ７４．　修理（交換）後　Ｒ−ＳＰ端子、　ＷＢＴ−０７０２　使用。

Ｃ７５．　修理前　Ｒ−ＳＰ端子裏配線

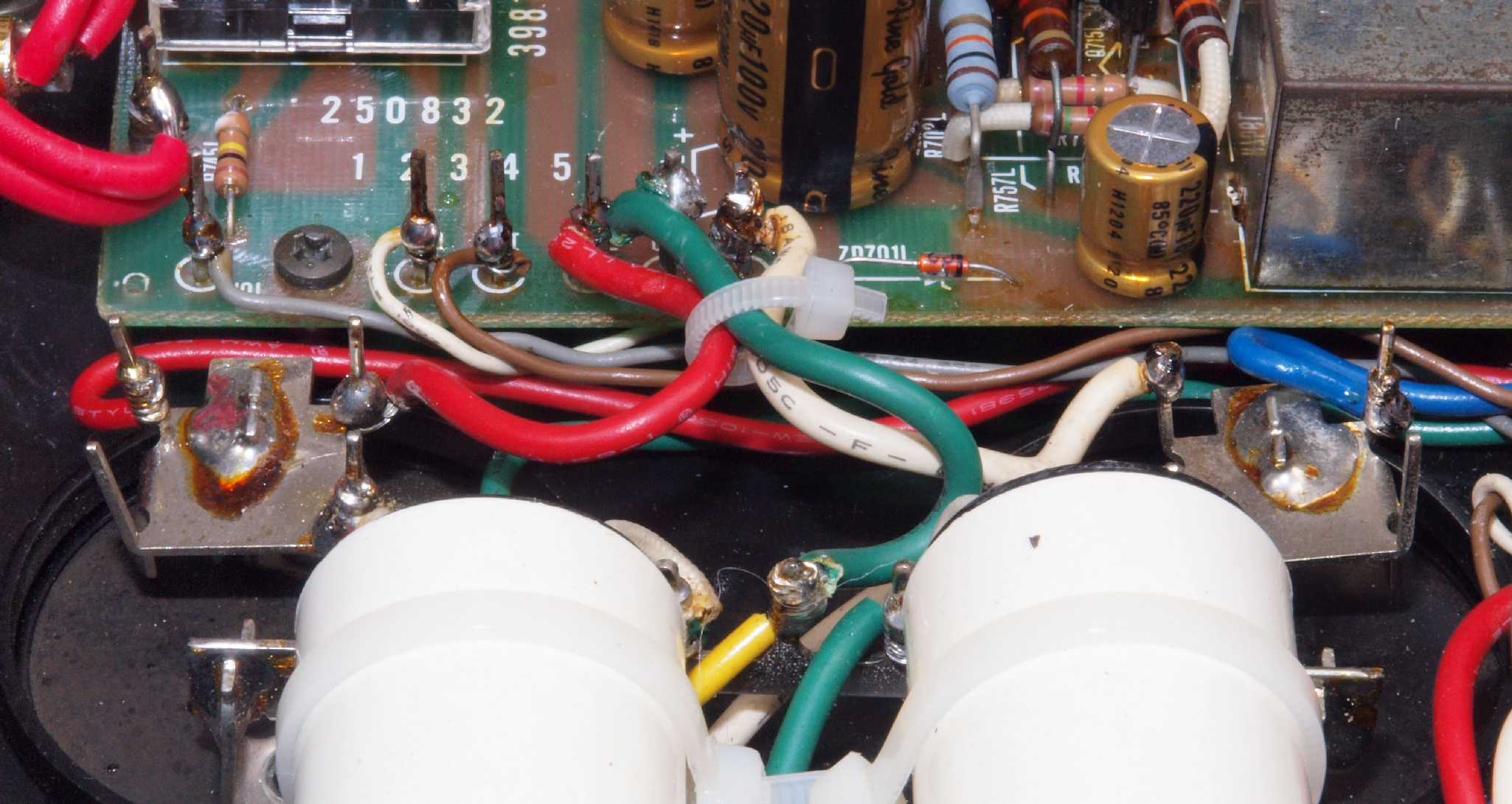

Ｃ７６．　修理後　Ｒ−ＳＰ端子裏配線。 　　　　　　　　　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら

Ｃ８１．　修理前　Ｌ−ＳＰ端子

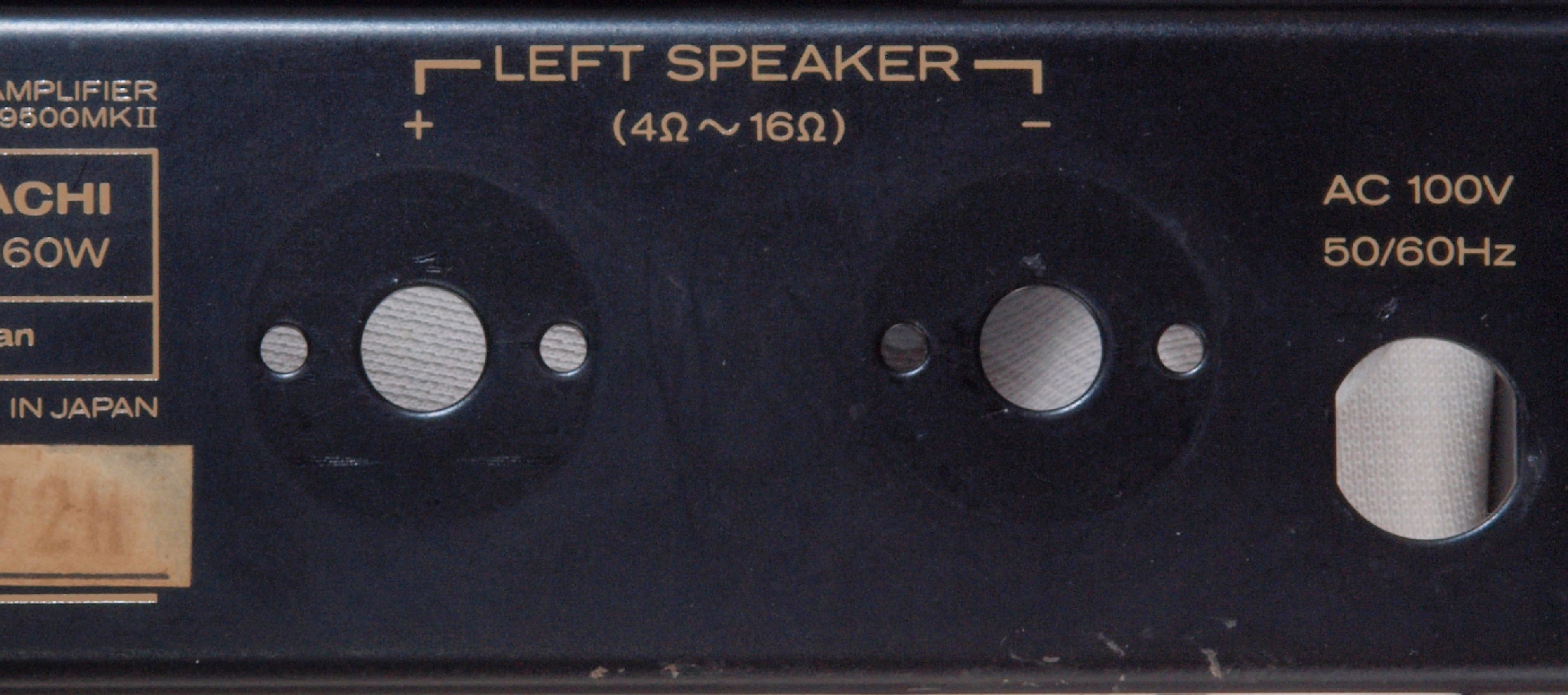

Ｃ８２．　修理中　Ｌ−ＳＰ接続端子穴加工前

Ｃ８３．　修理中　Ｌ−ＳＰ接続端子穴加工後

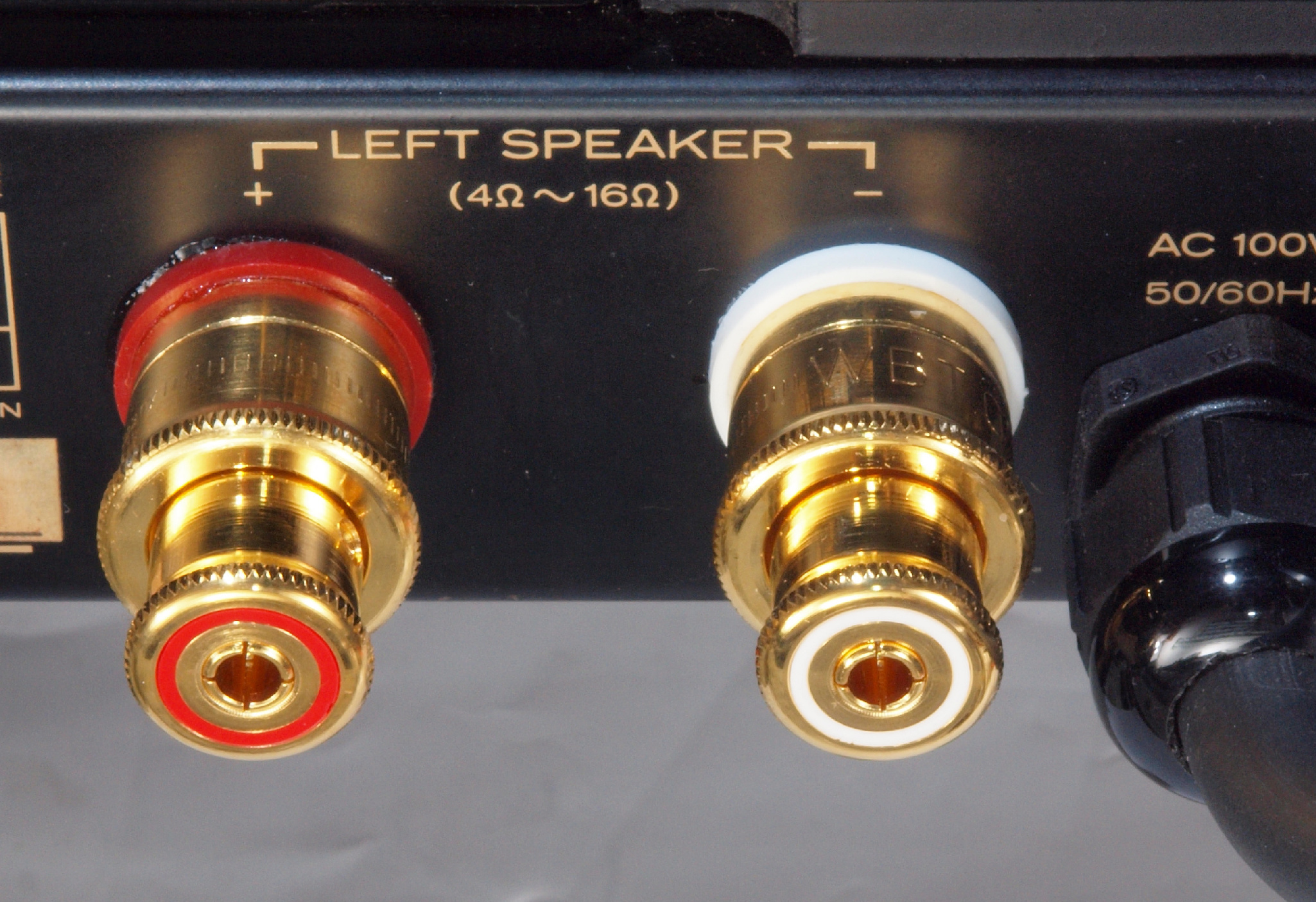

Ｃ８４．　修理（交換）後　Ｌ−ＳＰ端子、　ＷＢＴ−０７０２　使用。

Ｃ８５．　修理前　Ｌ−ＳＰ端子裏配線。

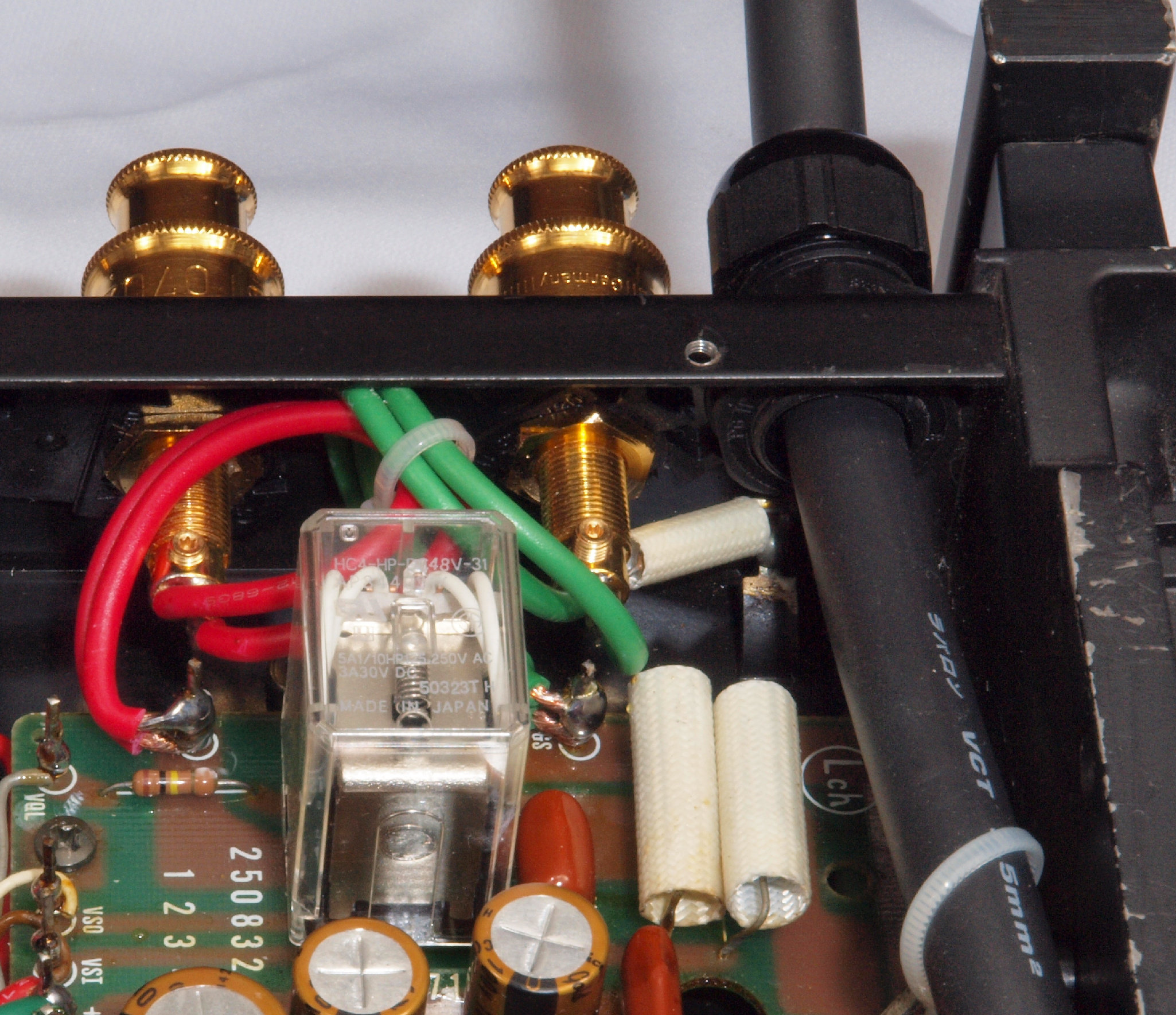

Ｃ８６．　修理後　Ｌ−ＳＰ端子裏配線。 　　　　　　　　　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら

Ｃ９１．　修理前　電源ケーブル取り付け部。

Ｃ９２．　修理中　電源ケーブル取り付け部穴加工前。 　　　　　　　　　ＳＰ接続端子との距離を取る為に、下右方向へ広げる為、昔ながらのヤスリで削る。

Ｃ９３．　修理中　電源ケーブル取り付け部穴加工後

Ｃ９４．　修理後　電源ケーブル取り付け部

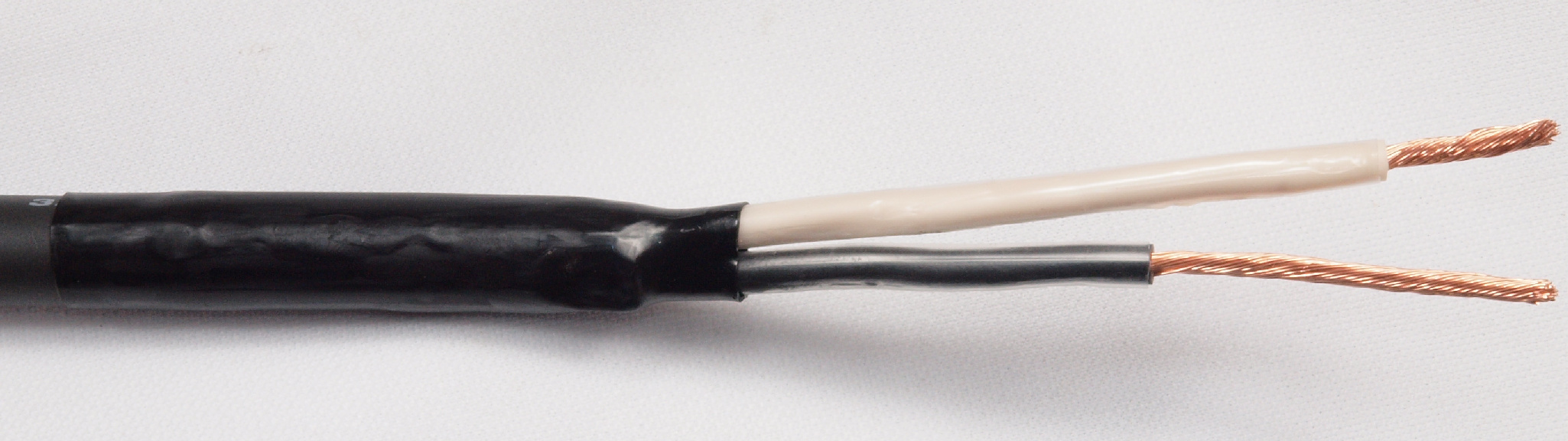

Ｃ９６．　修理中　電源ケーブル端末処理。

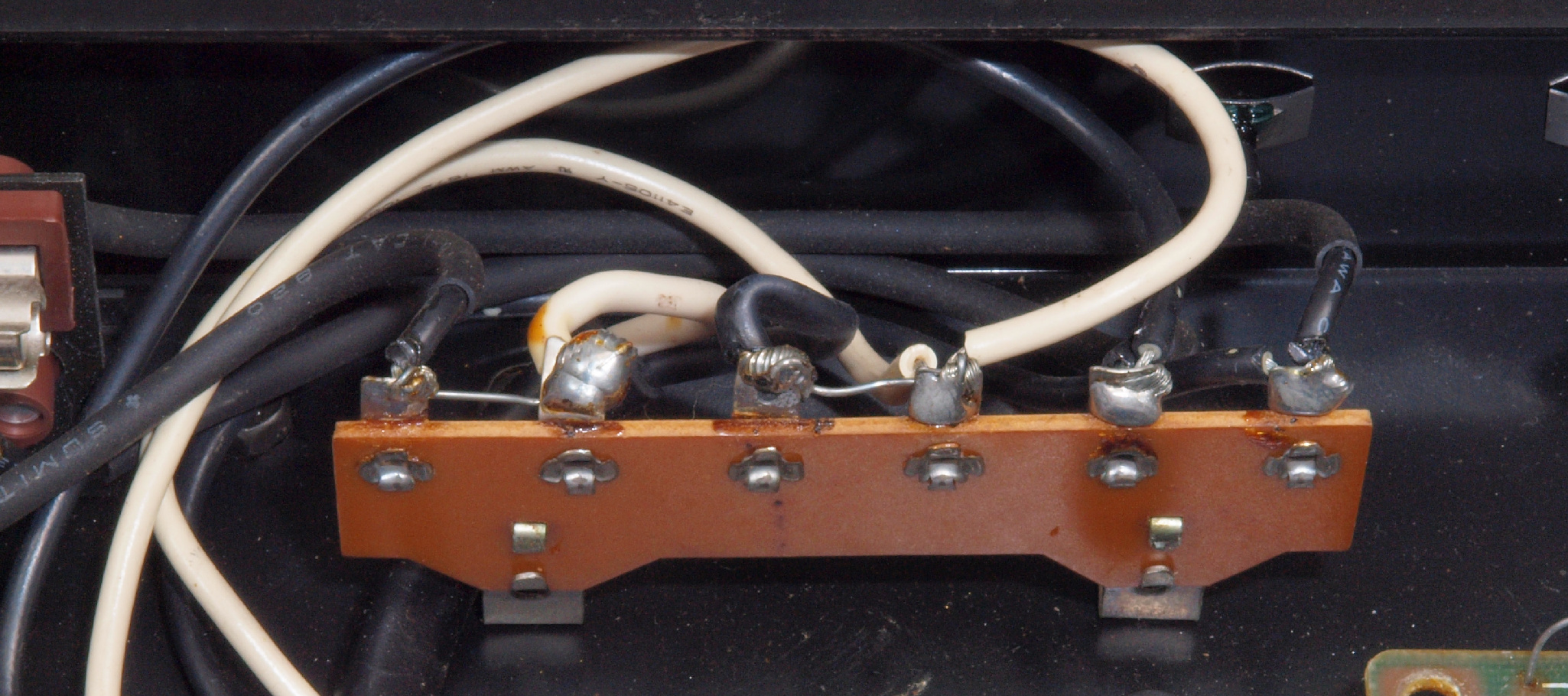

Ｃ９７．　修理前　ラグ端子に電源ケーブル取り付。

Ｃ９８．　修理中　ラグ端子に電源ケーブル取り付。

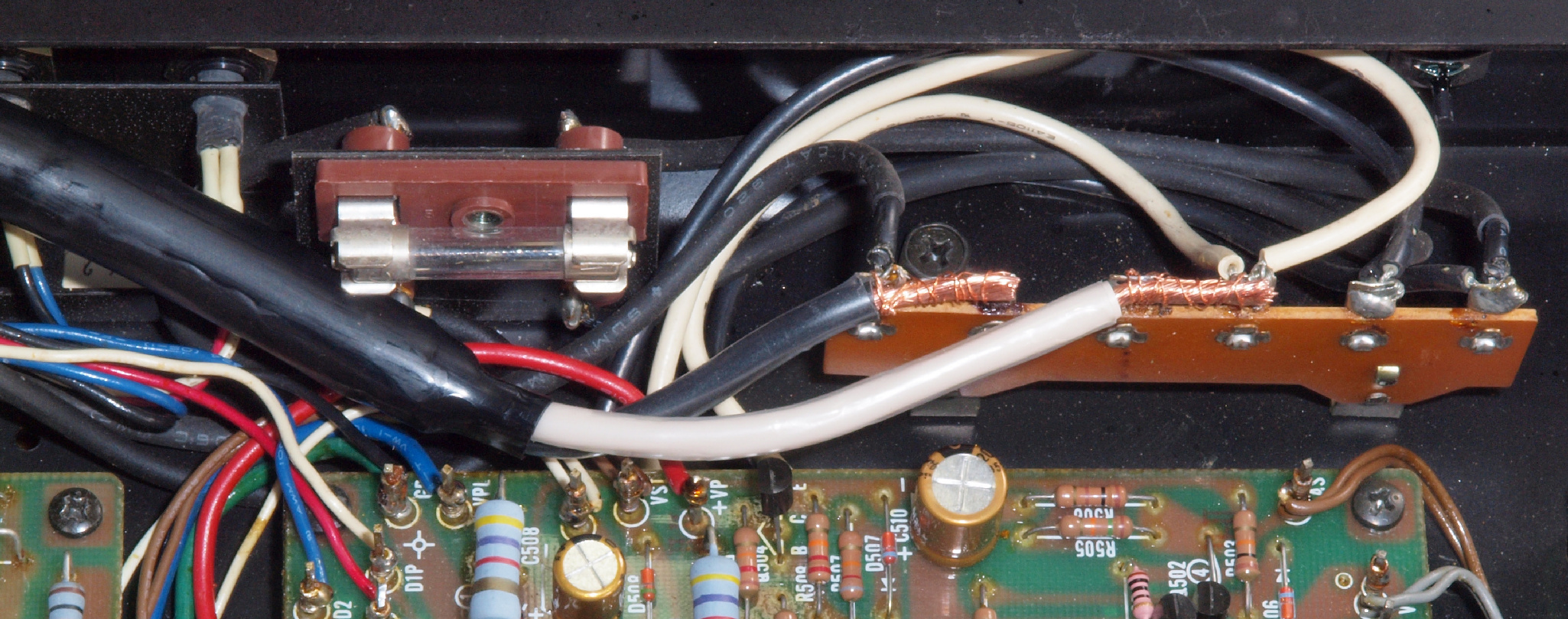

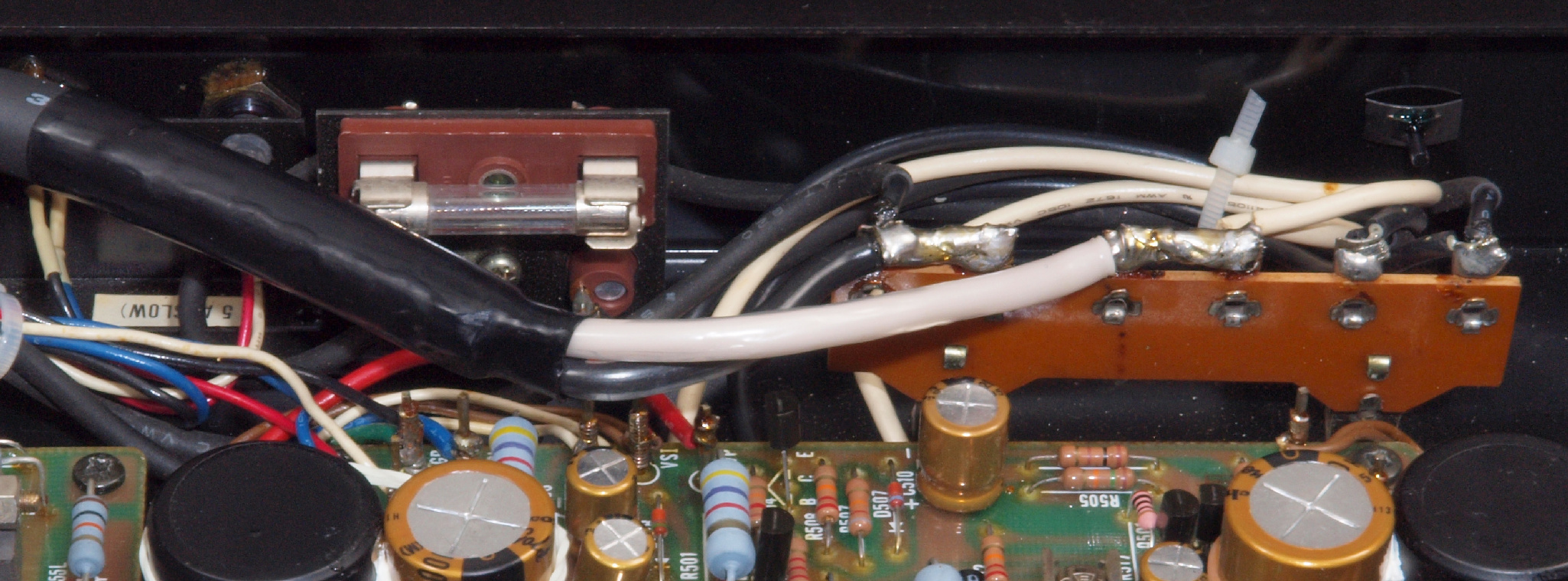

Ｃ９９．　修理後　ラグ端子に電源ケーブル取り付。

Ｃ９Ａ．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。 　　　　　　　　　　　上の�K線＝巻き付いた端側、　下の白線＝挿入した側。止めビスは未締結です。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

Ｃ９Ｂ．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。 　　　　　　　　　　　上の白線＝巻き付いた端側、　下の�K線＝挿入した側。止めビスは未締結です。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

Ｃ９Ｃ．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。 　　　　　　　　　　　上の�K線＝巻き付いた端側、　下の白線＝挿入した側。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

Ｃ９Ｄ．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。 　　　　　　　　　　　上の白線＝巻き付いた端側、　下の�K線＝挿入した側。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

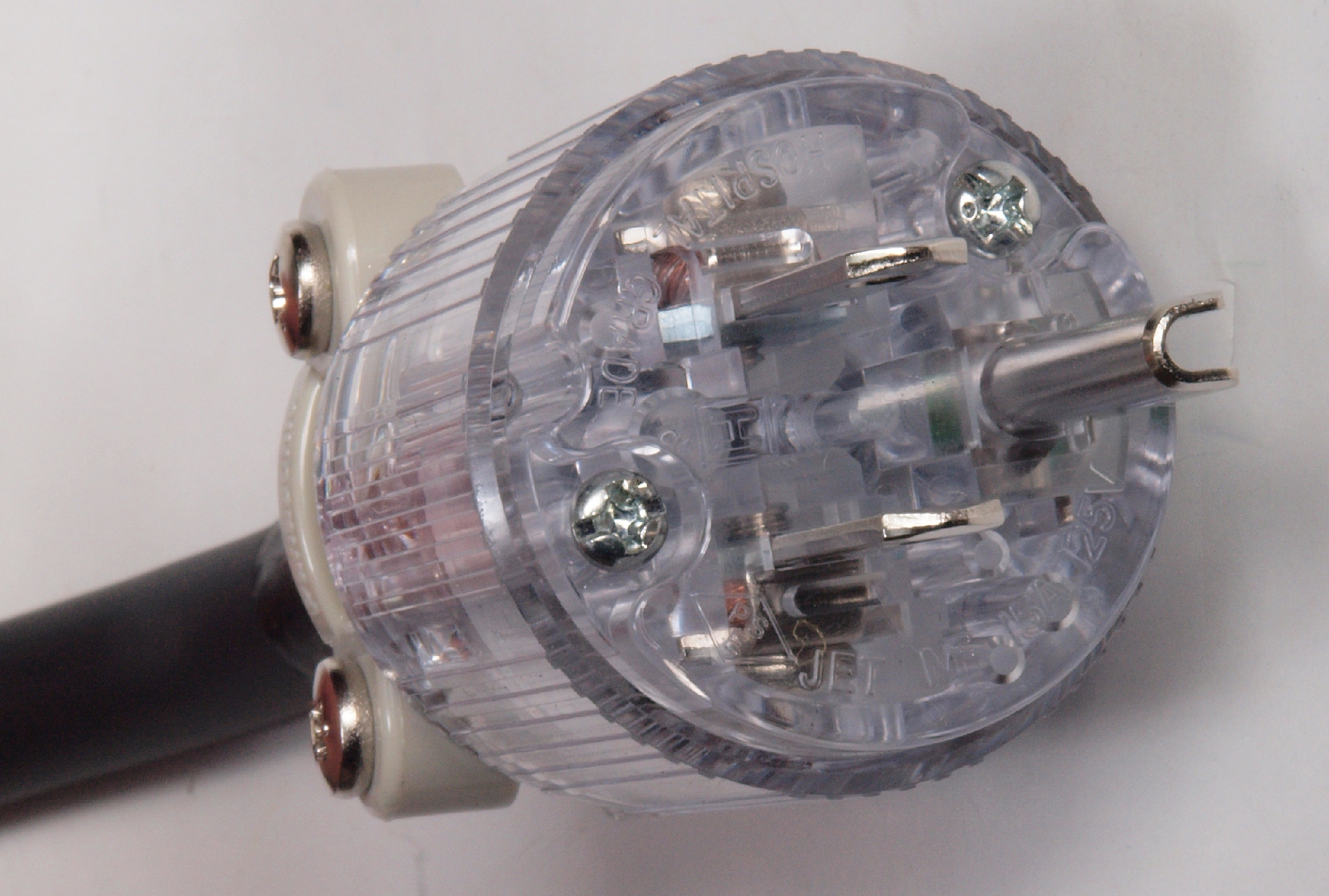

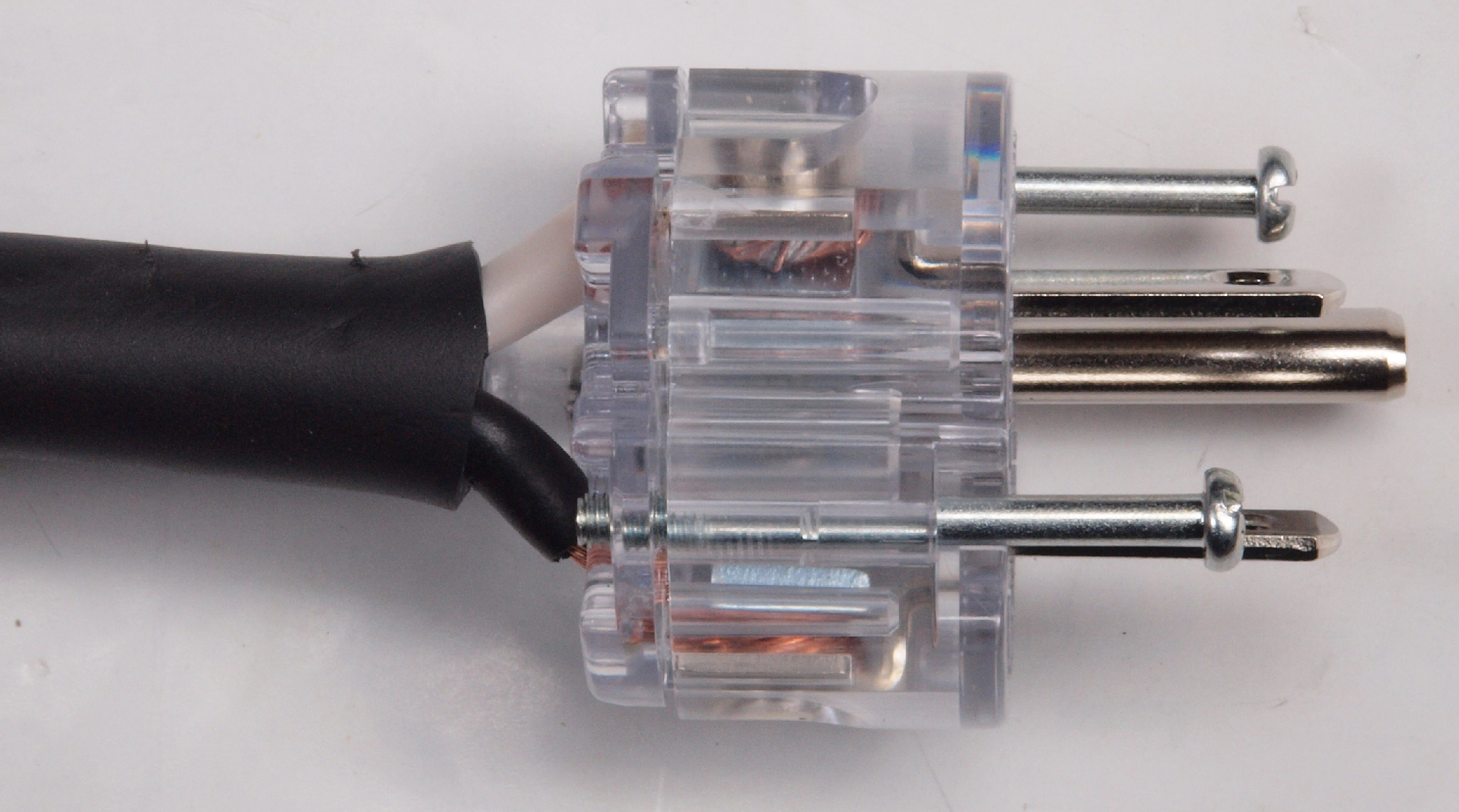

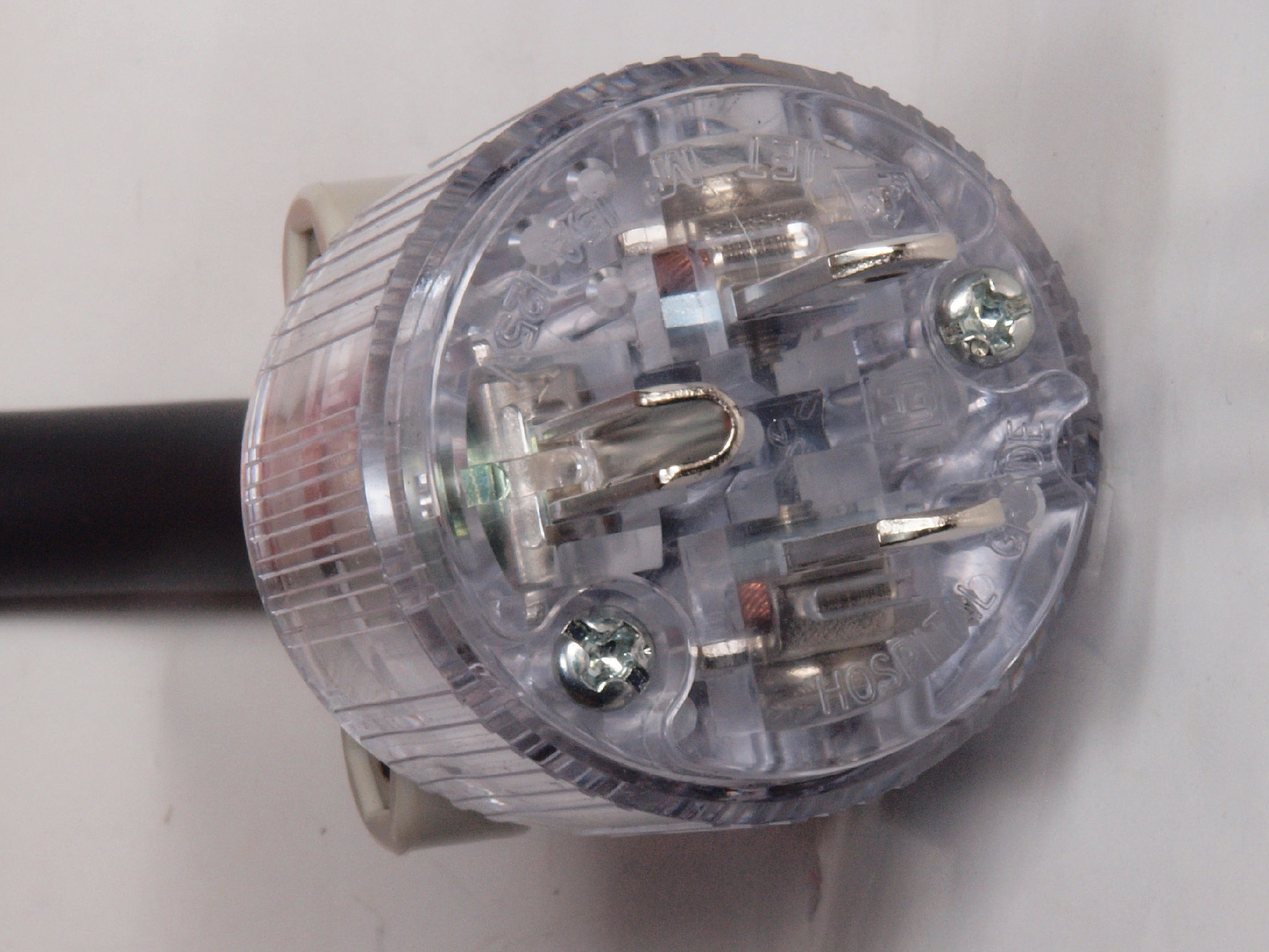

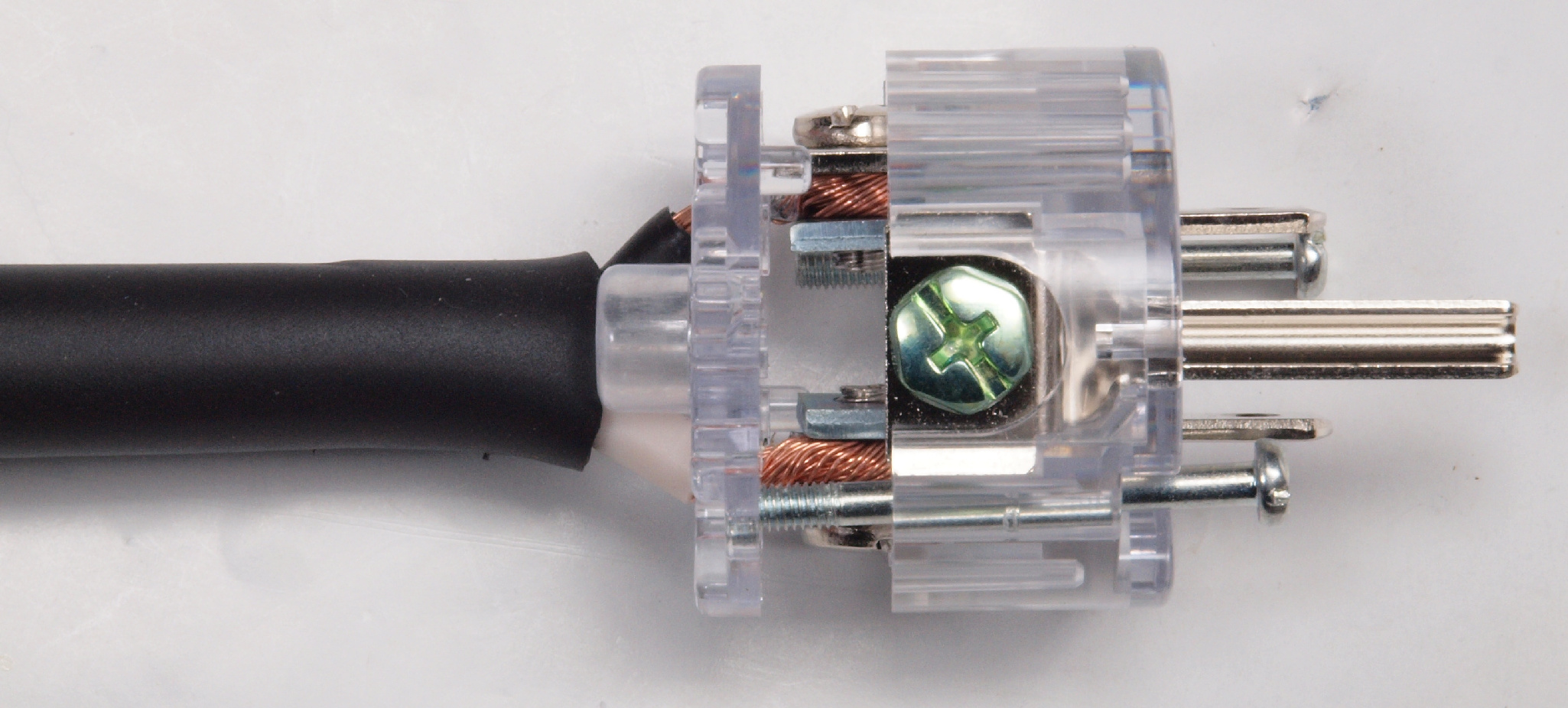

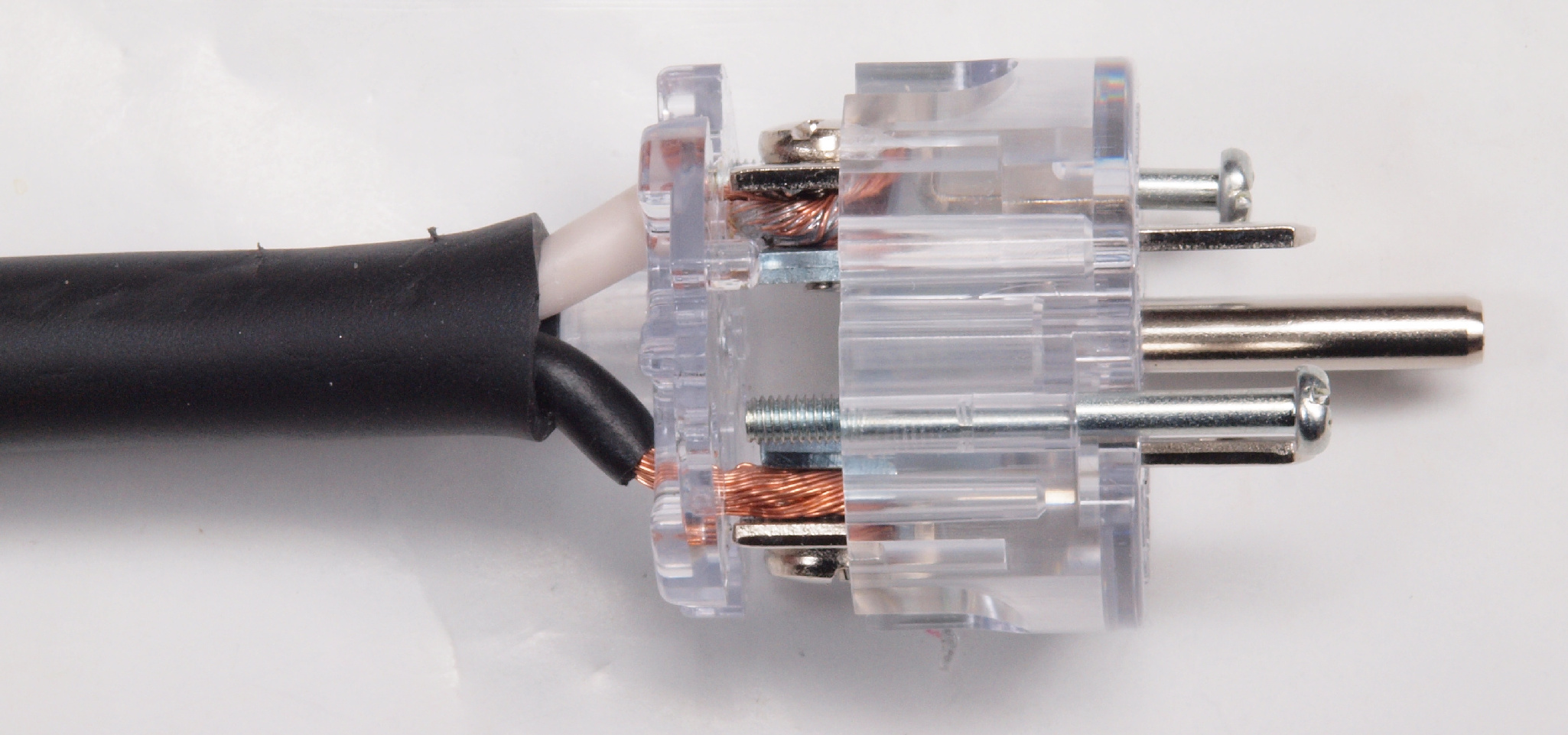

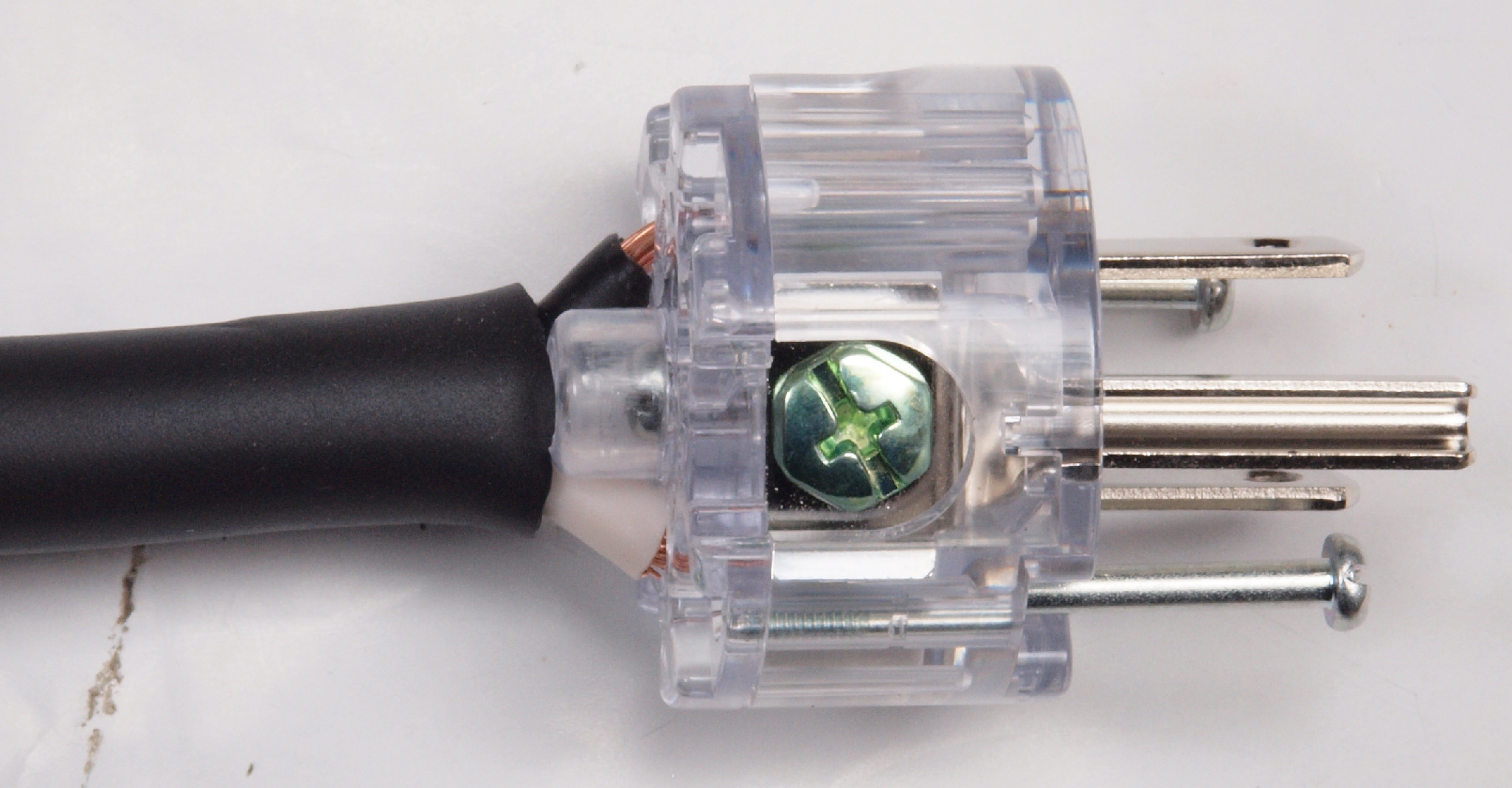

Ｃ９Ｅ．　完成　３Ｐプラグにケーブル取り付。　奥までしっかり芯線が入っている。

Ｃ９Ｆ．　完成　３Ｐプラグにケーブル取り付、反対側。　奥までしっかり芯線が入っている。

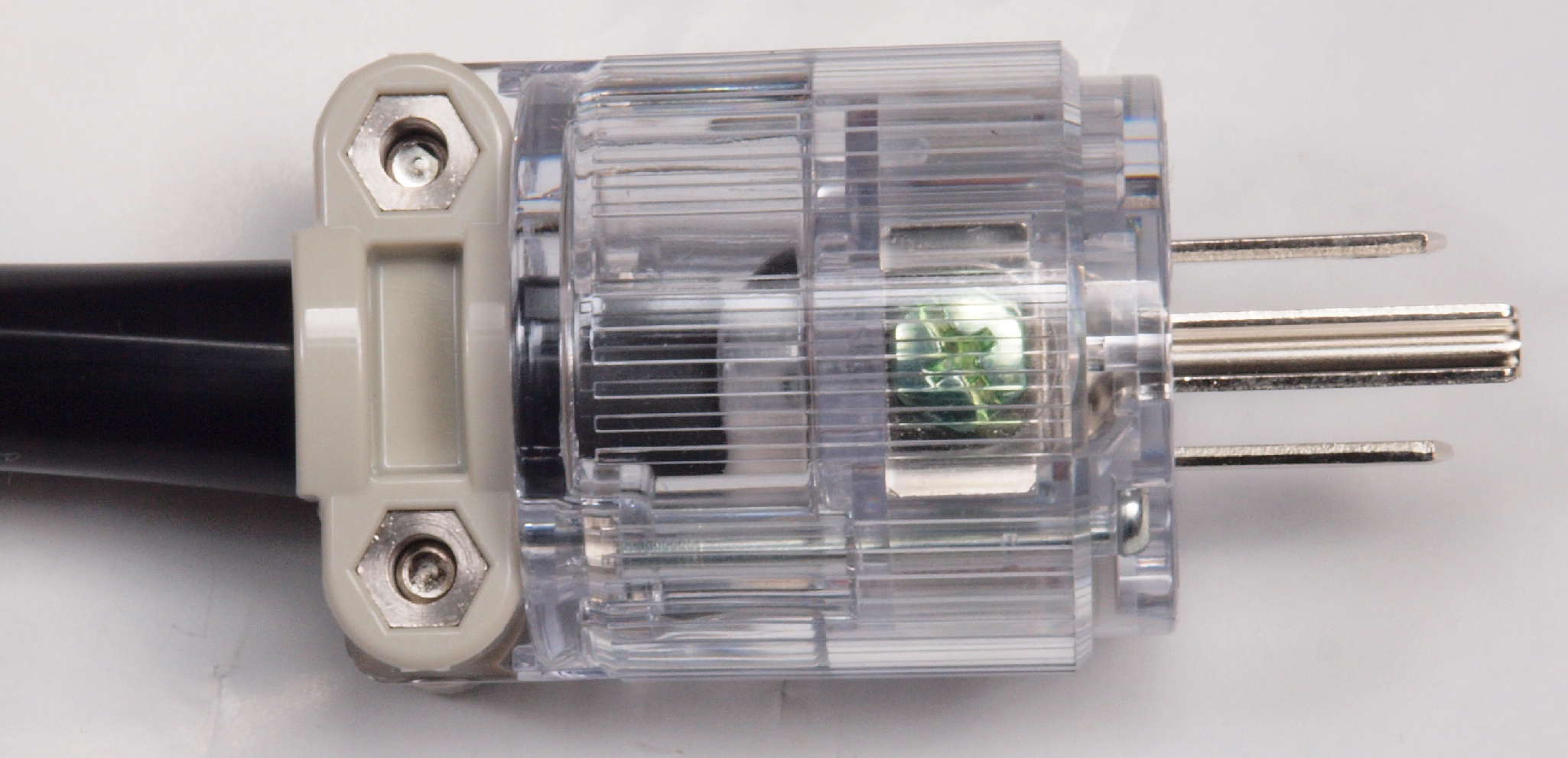

Ｃ９Ｇ．　完成　３Ｐプラグにケーブル取り付。　被覆部も十分に差し込む。

Ｃ９Ｈ．　完成　３Ｐプラグにケーブル取り付、反対側。　被覆部も十分に差し込む。

Ｃ９Ｉ．　修理後　電源コード取り付け裏。

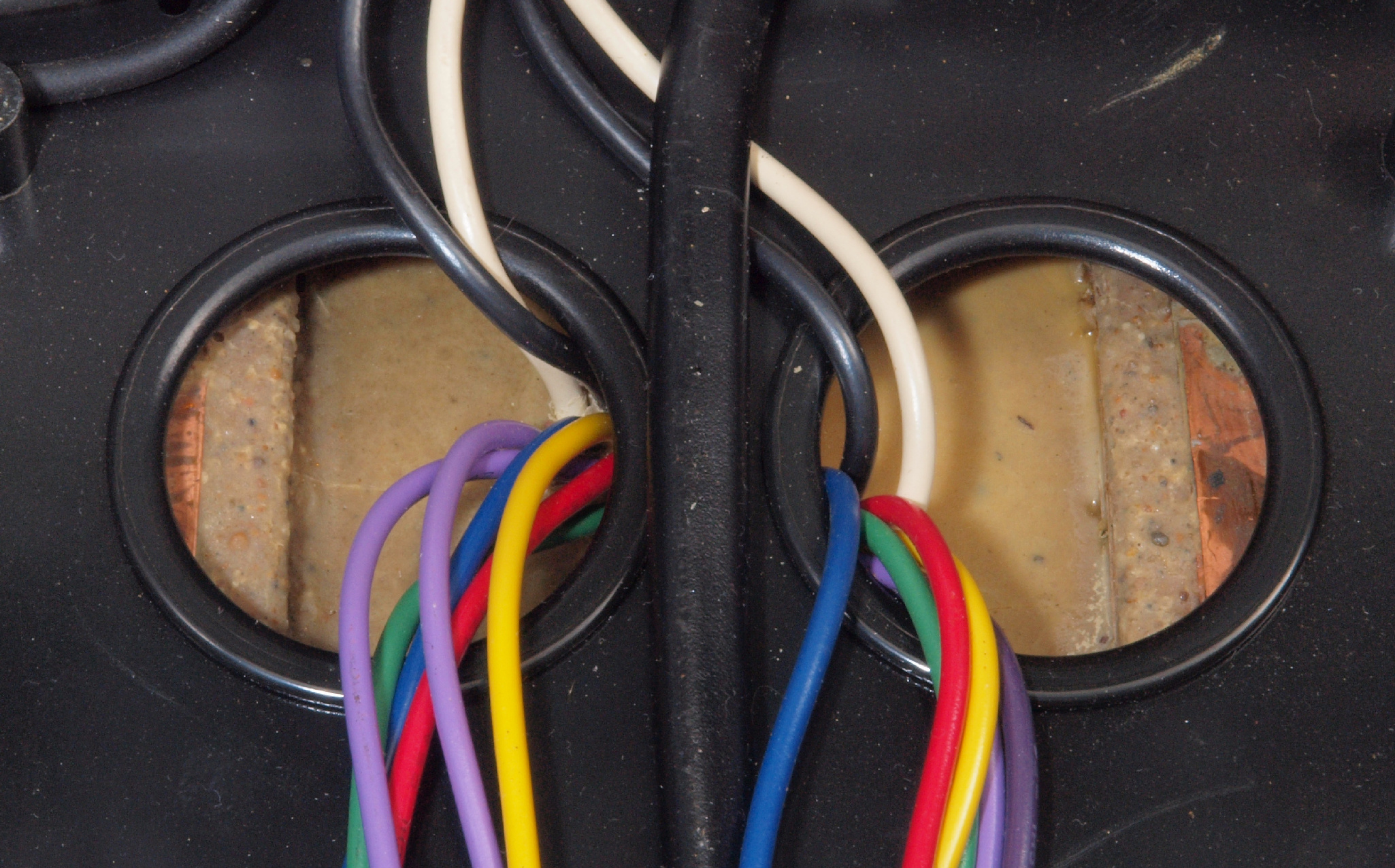

ＣＡ１．　修理前　Ｒ側ドライブ基板へのラッピング線

ＣＡ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＡ３．　修理前　Ｌ側ドライブ基板へのラッピング線

ＣＡ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

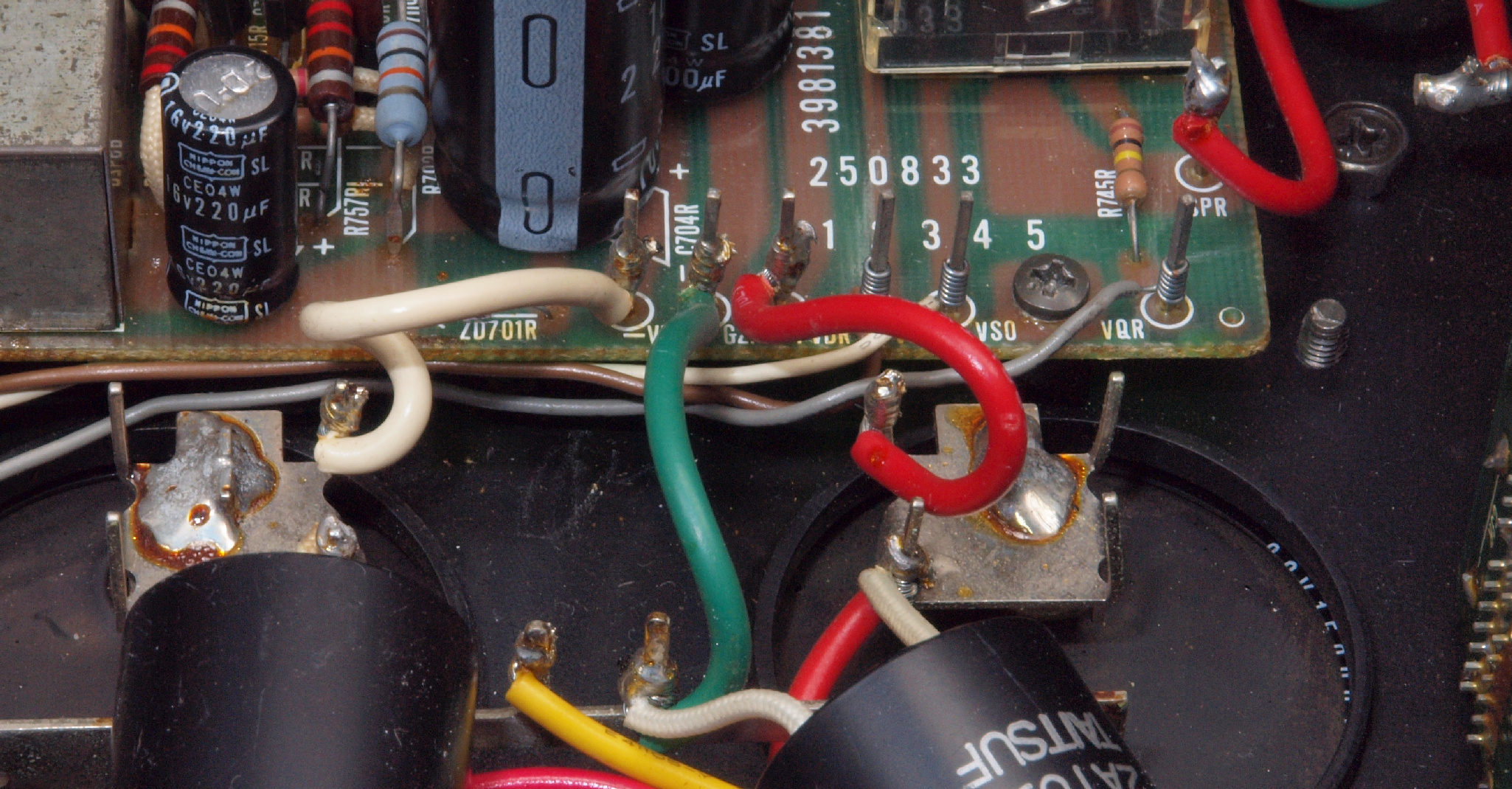

ＣＡ５．　修理前　R側ドライブ基板−電源基板へのラッピング線

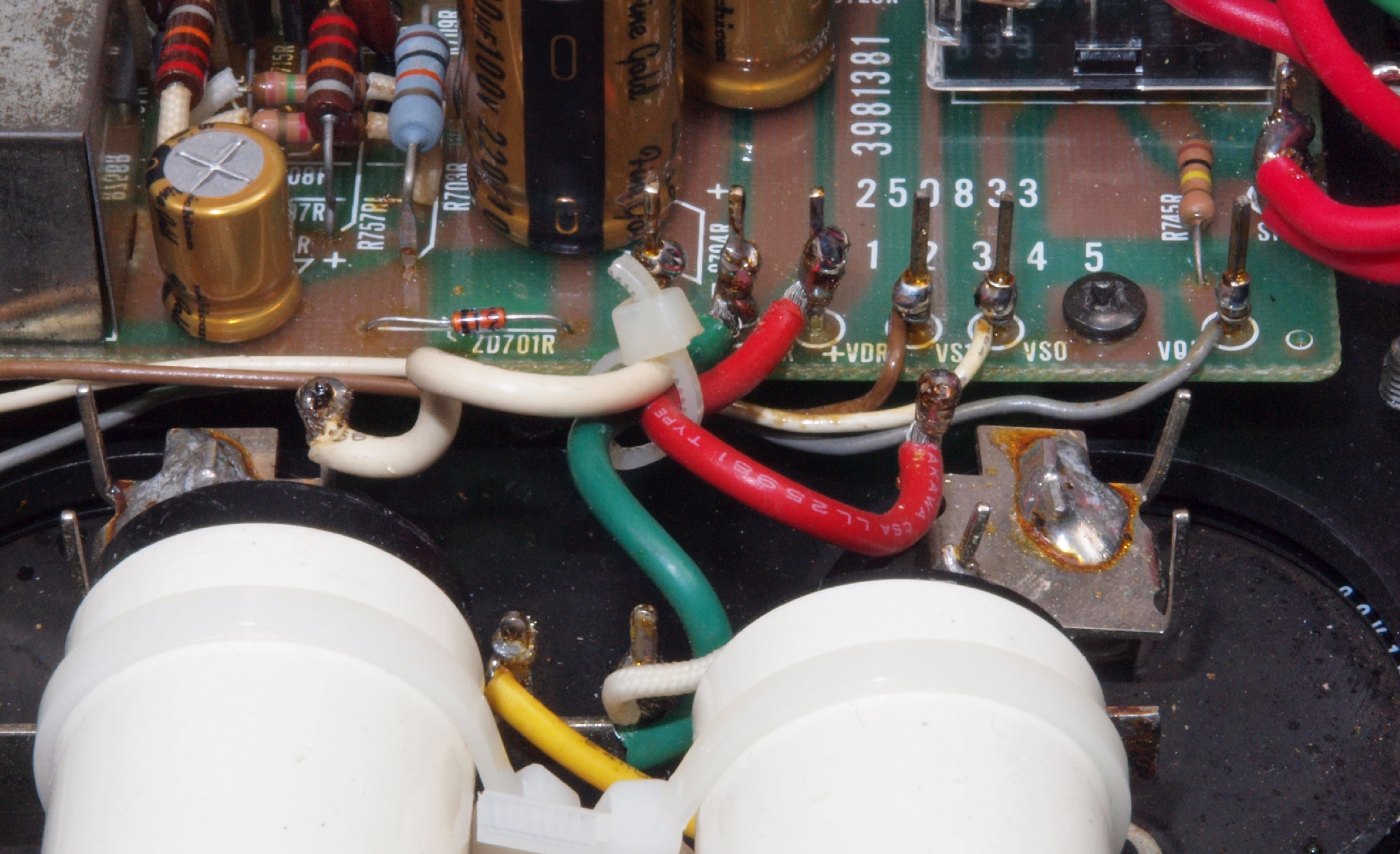

ＣＡ６．　修理後　R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

ＣＡ７．　修理前　Ｌ側ドライブ基板−電源基板

ＣＡ８．　修理後　Ｌ側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

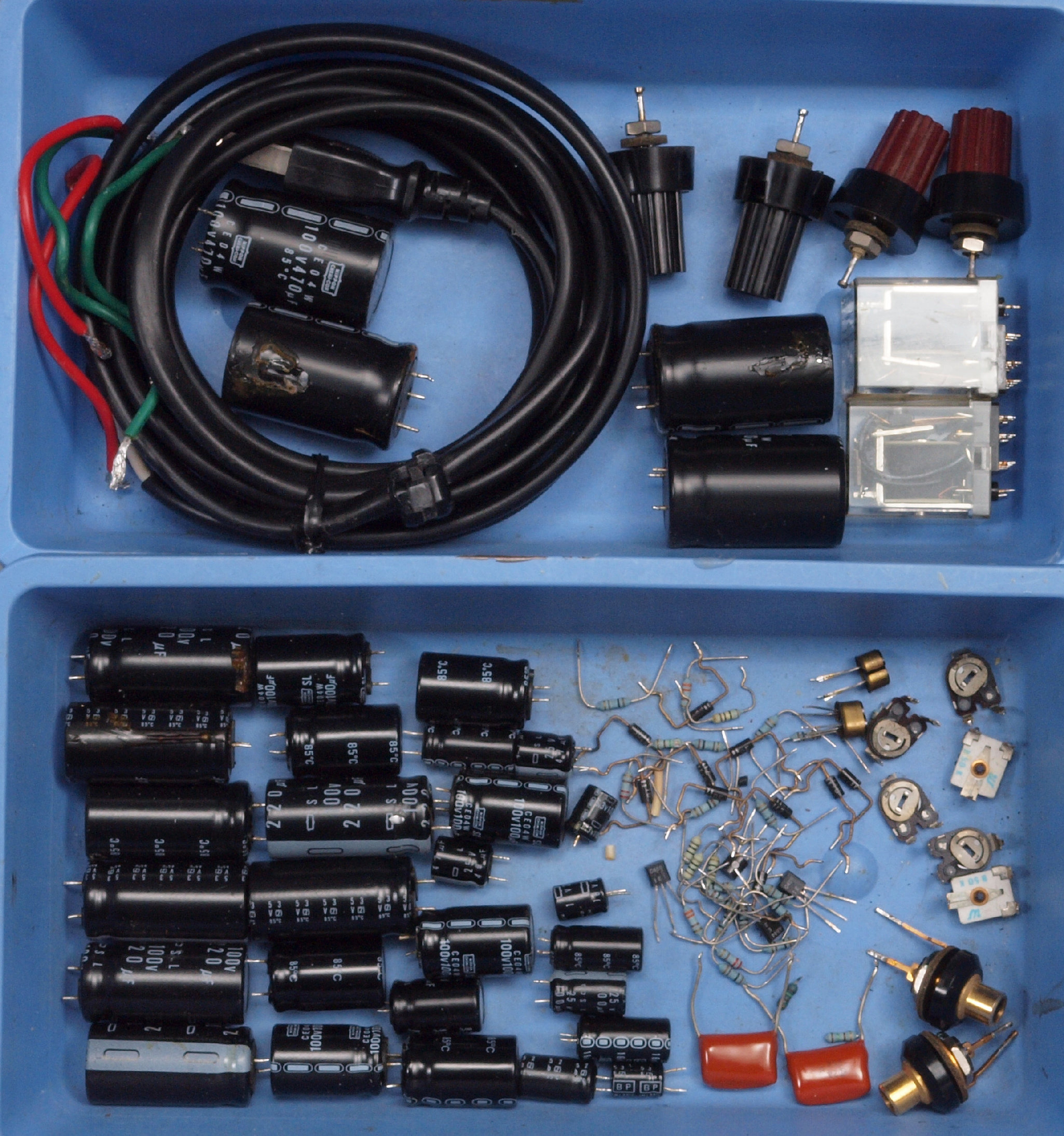

ＣＢ１．　交換した部品

ＣＤ１．　修理前　下から見る

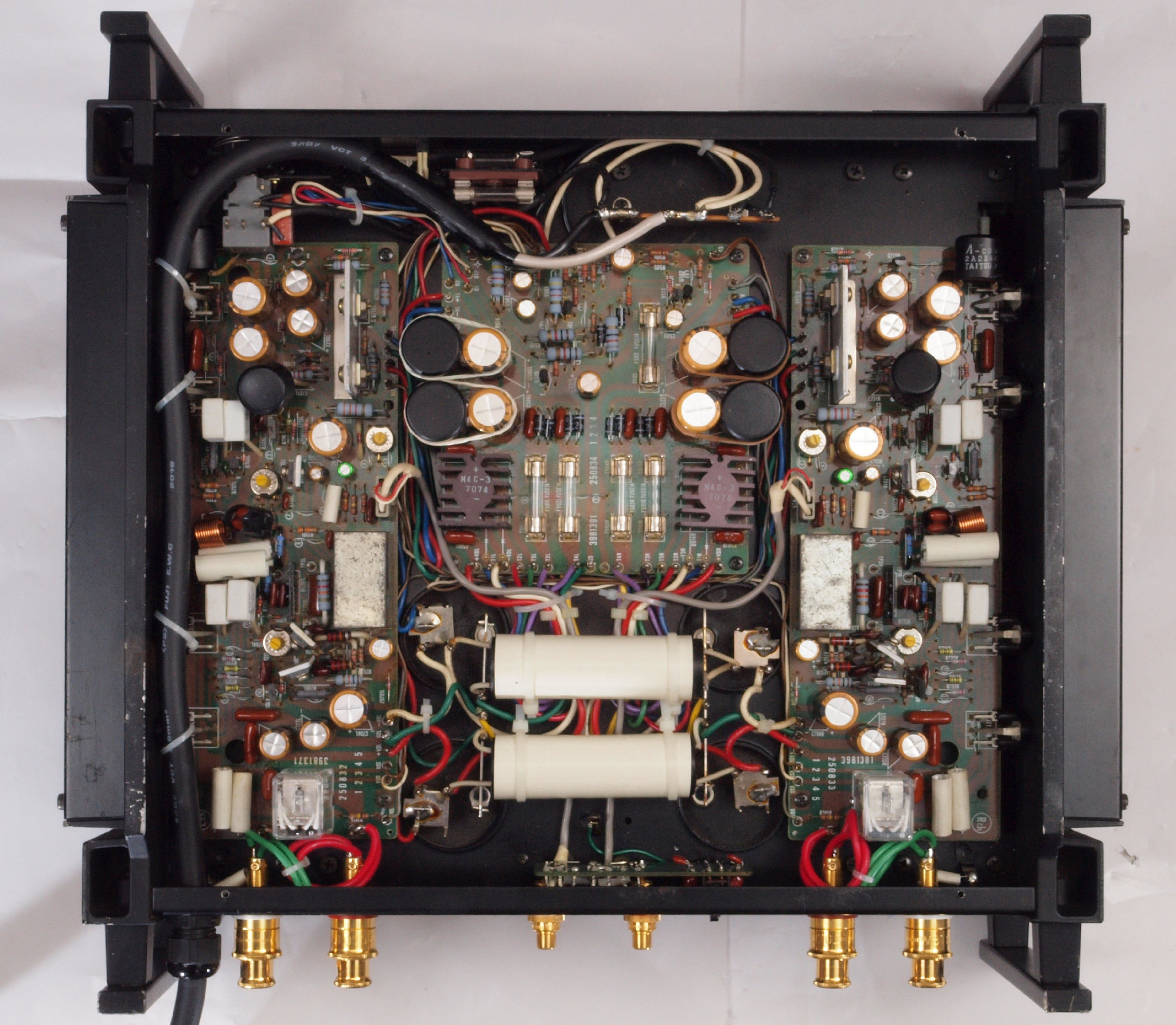

ＣＤ２．　修理後　下から見る

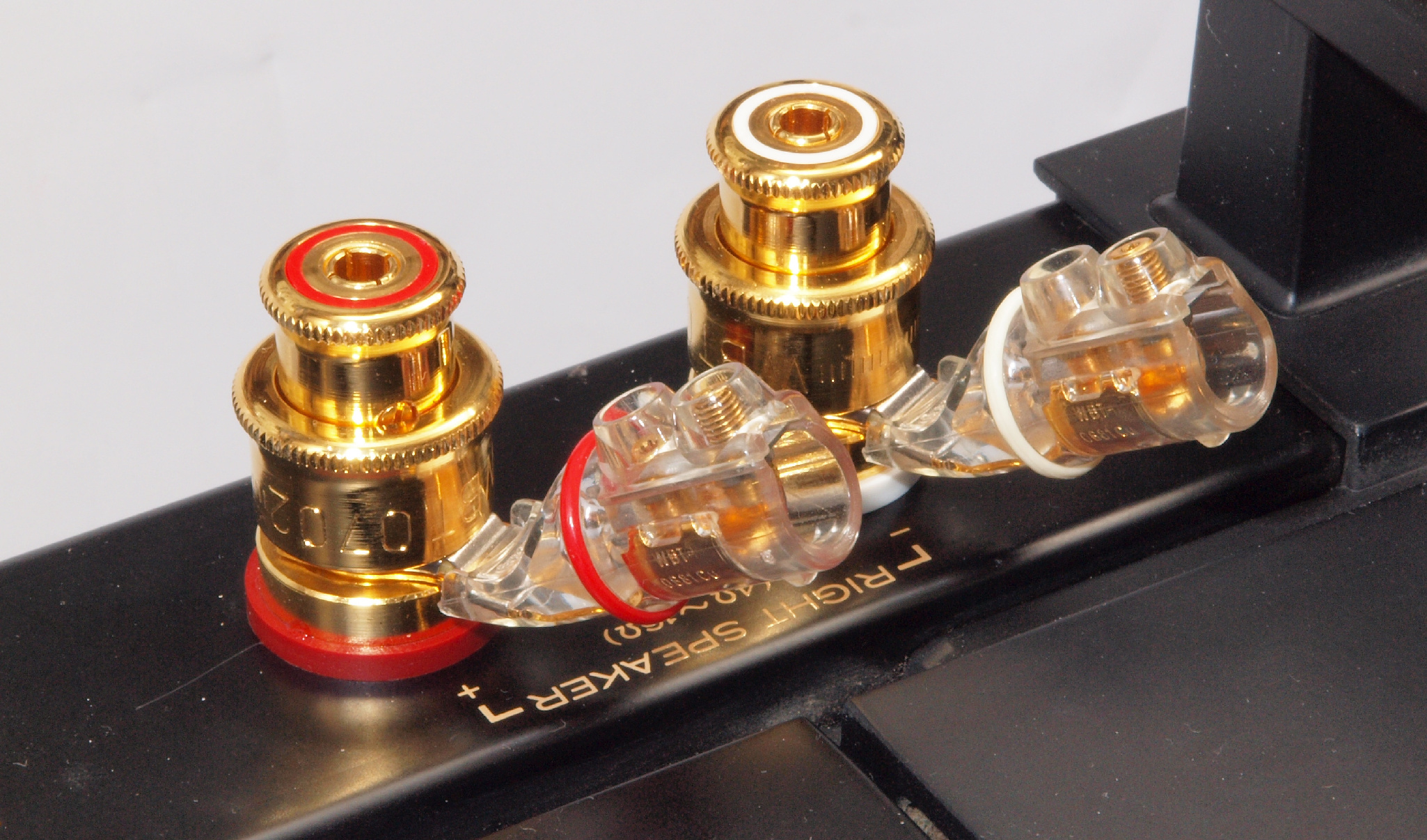

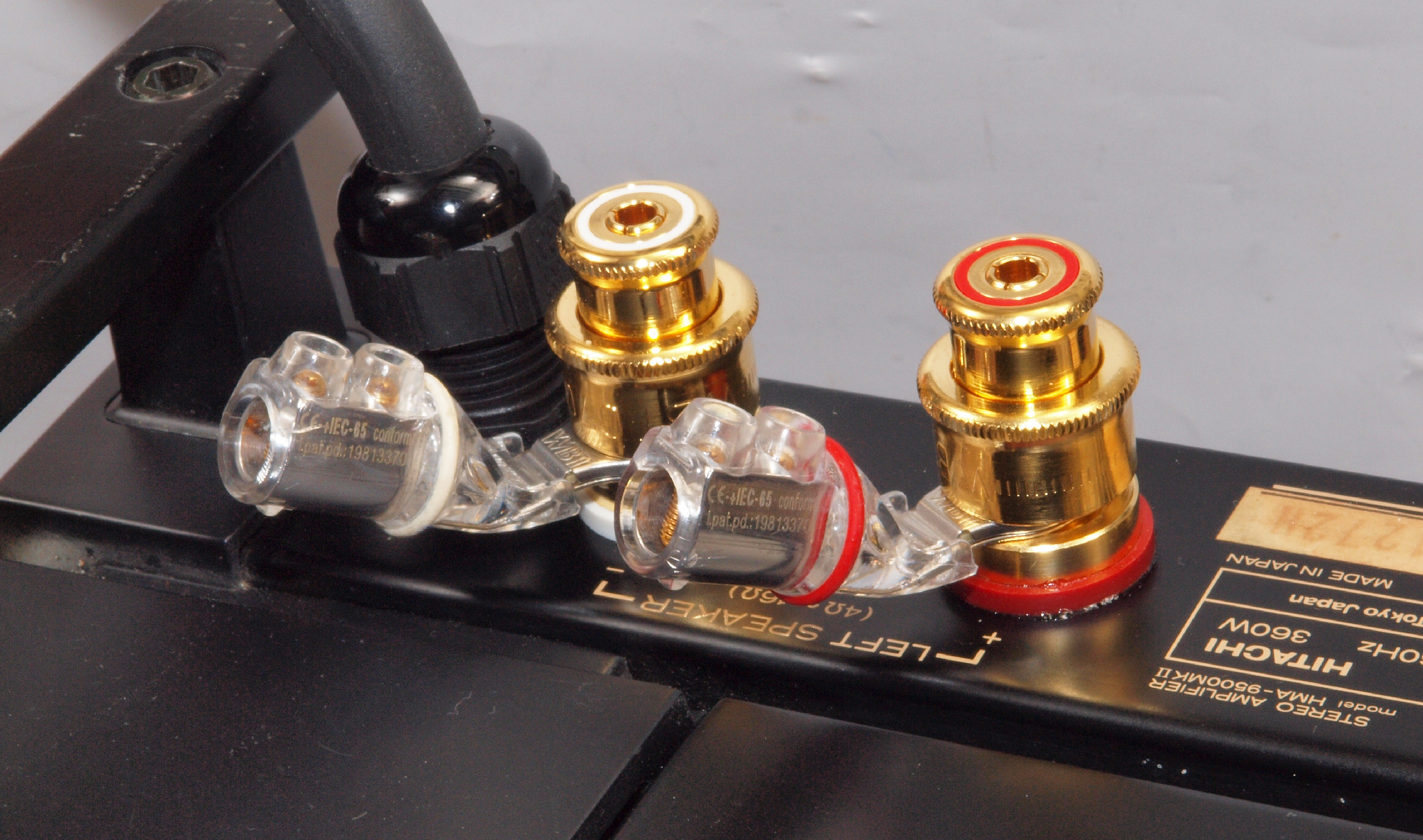

ＣＤ４．　ＳＰ端子ＷＢＴ−０７０２には　サンドイッチスペードが似合います　ＷＢＴ　０６８１Ａｇを挿した所。

ＣＤ５．　ＳＰ端子ＷＢＴ−０７０２には　サンドイッチスペードが似合います　ＷＢＴ　０６８１Ｃｕを挿した所。

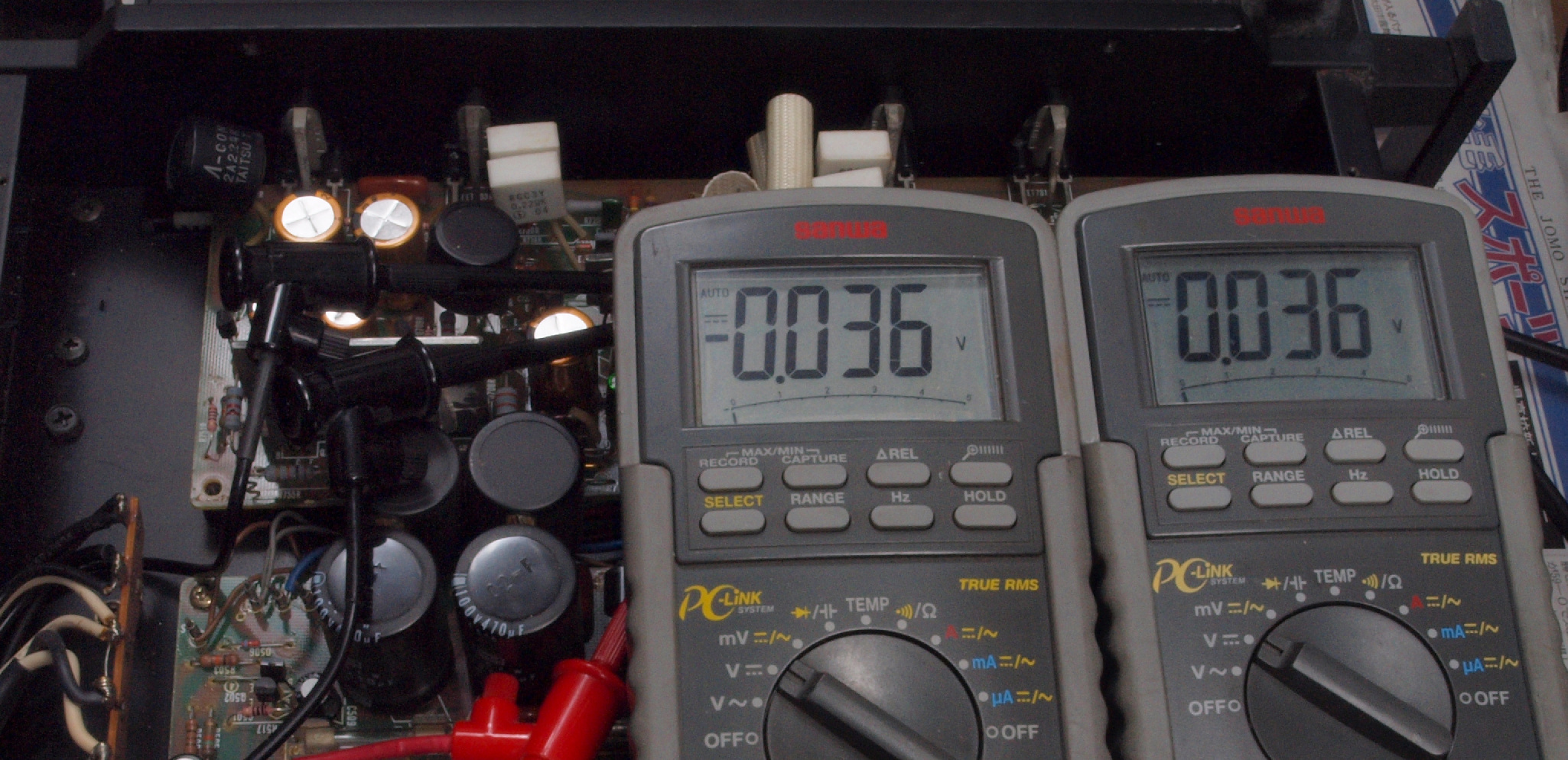

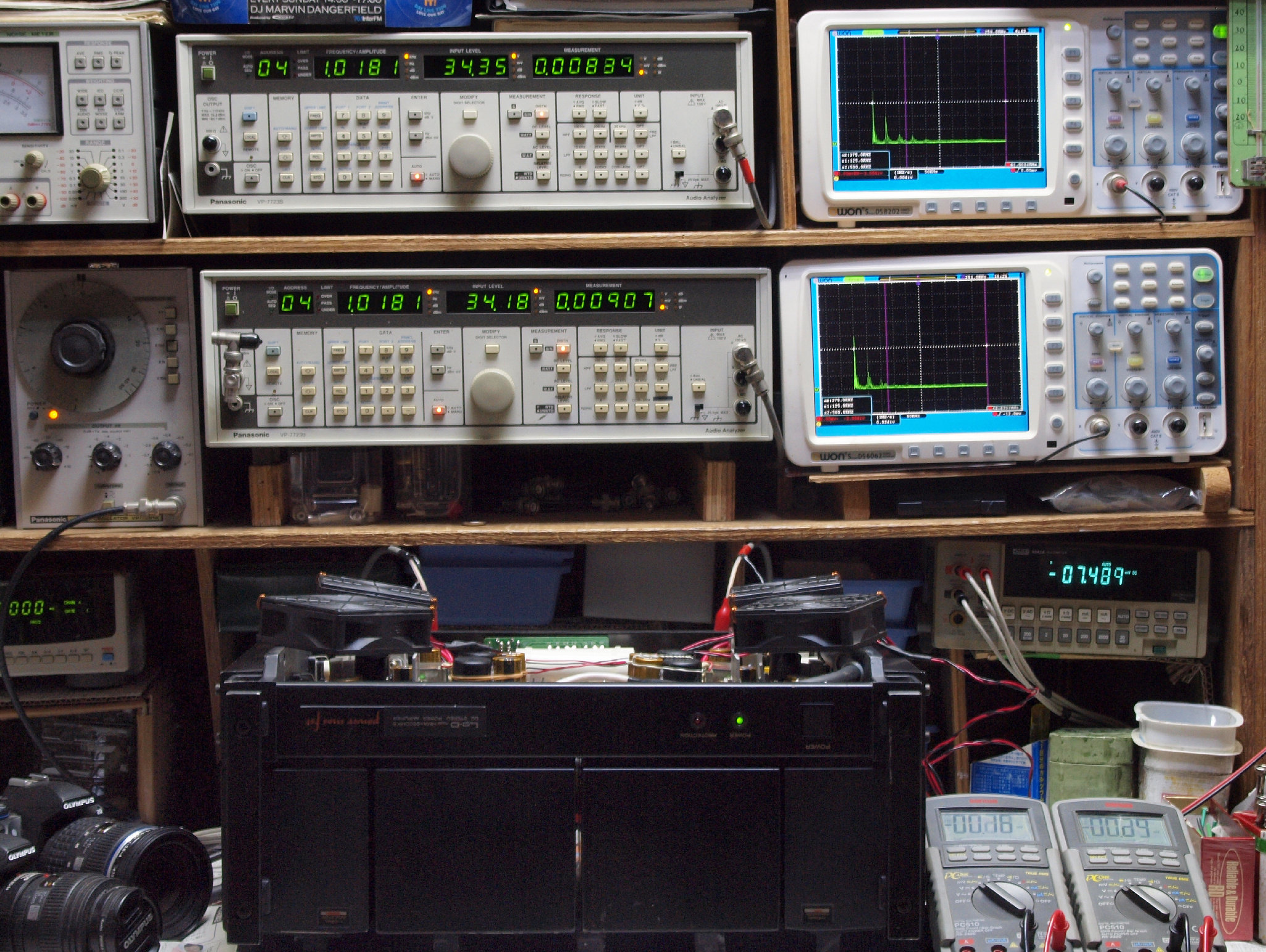

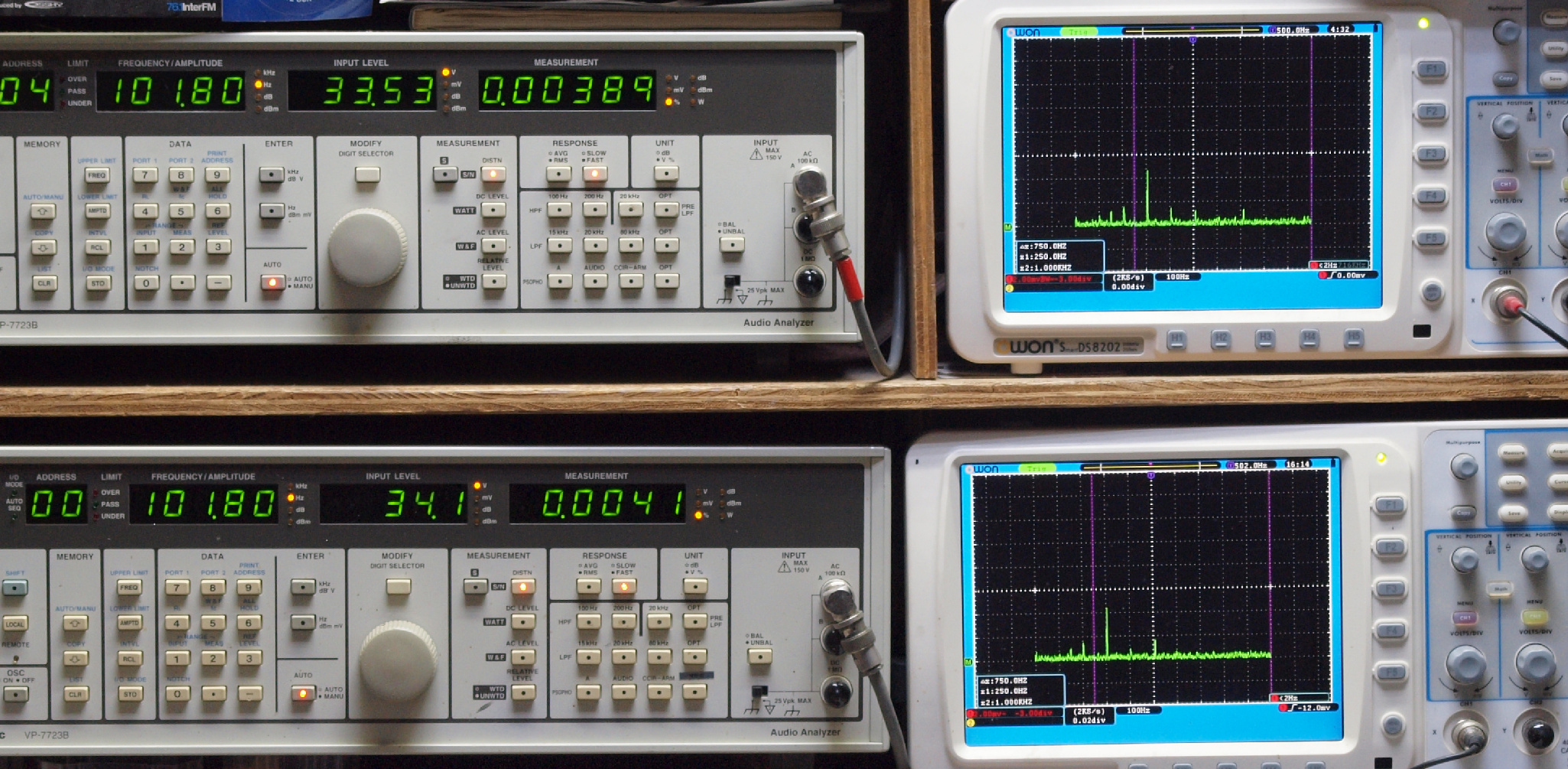

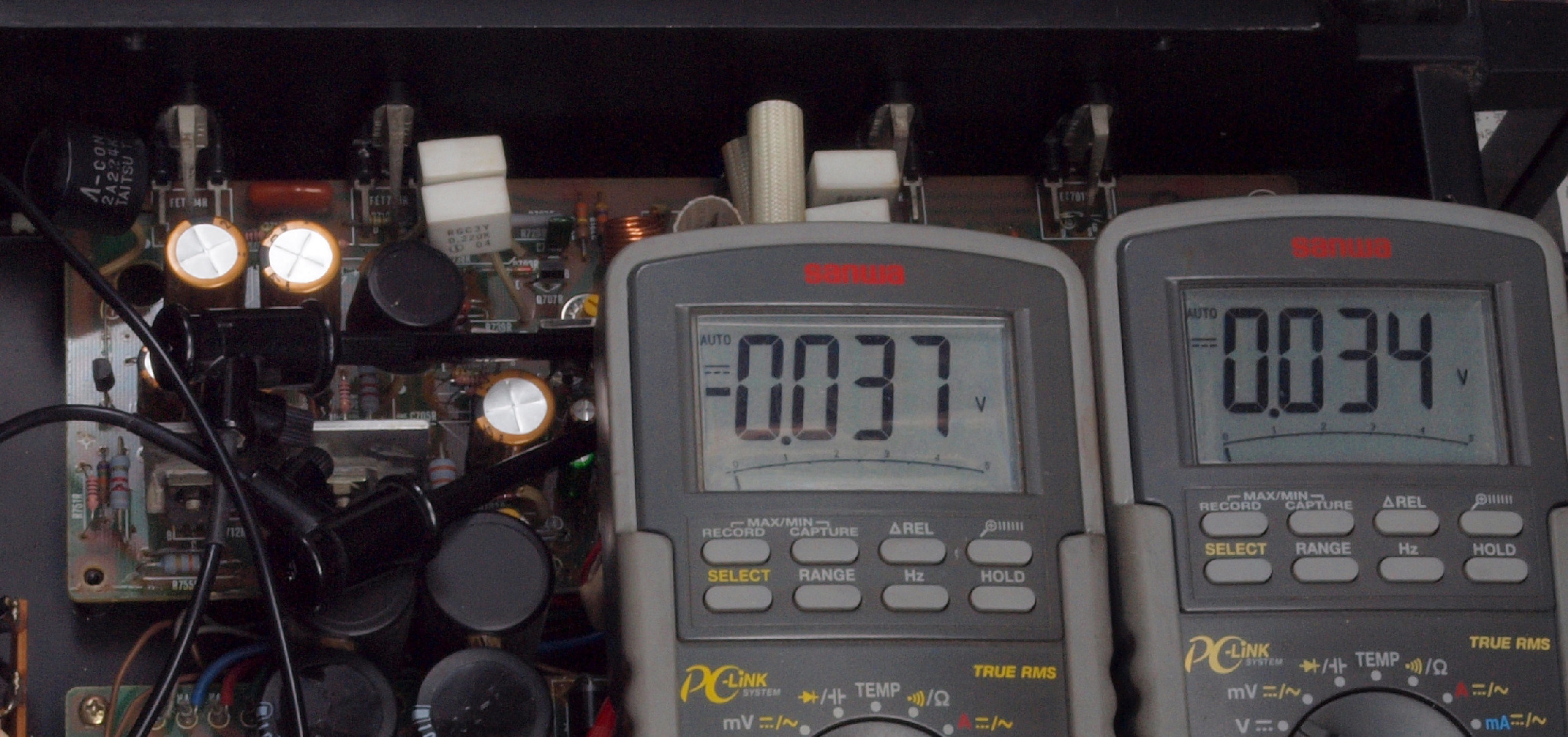

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

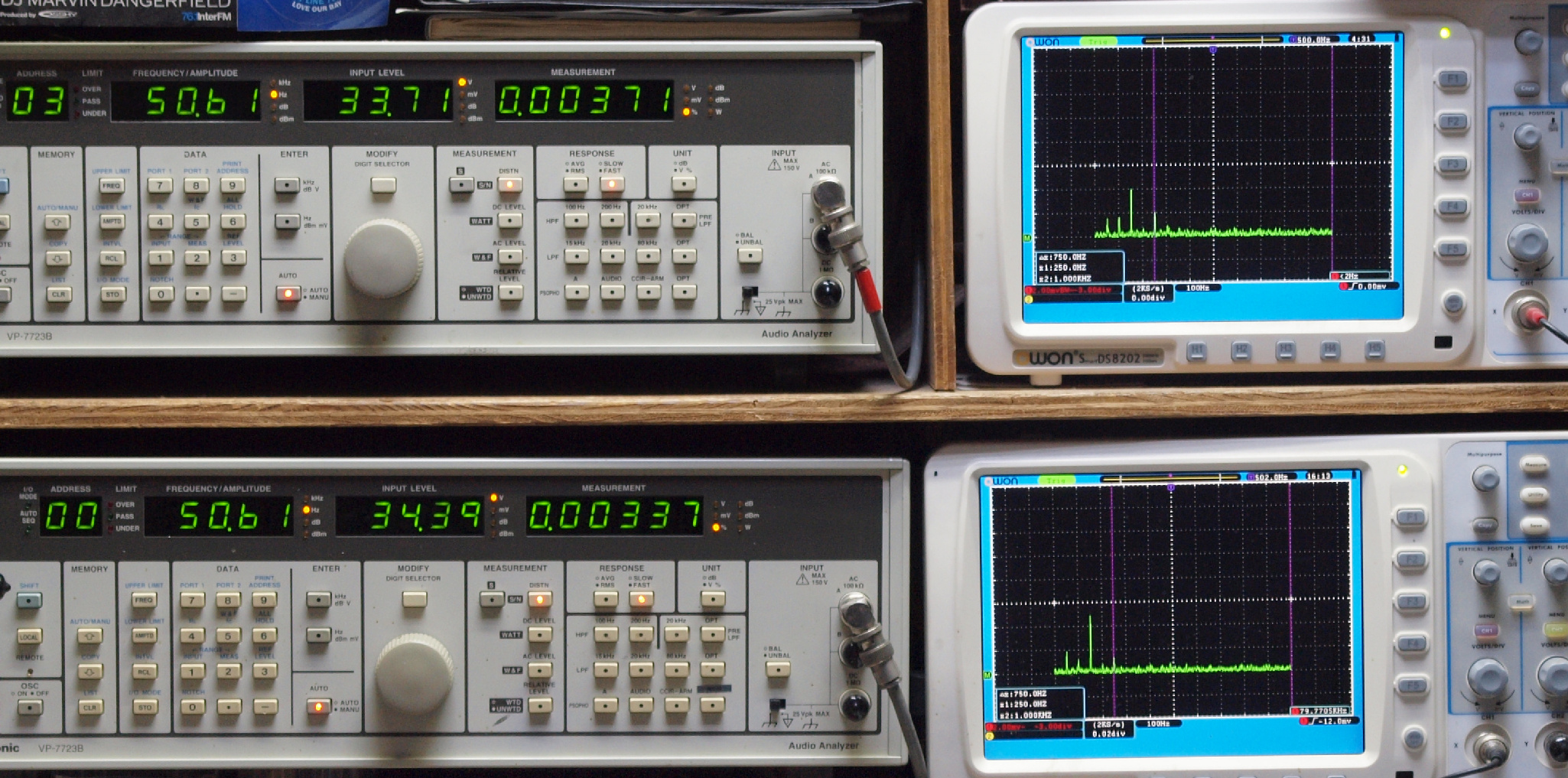

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３７１％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３３７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３８９％歪み。 　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００４１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５１２歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５６０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６１１％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００７１０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１３８％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１７５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１５５％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０２０５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

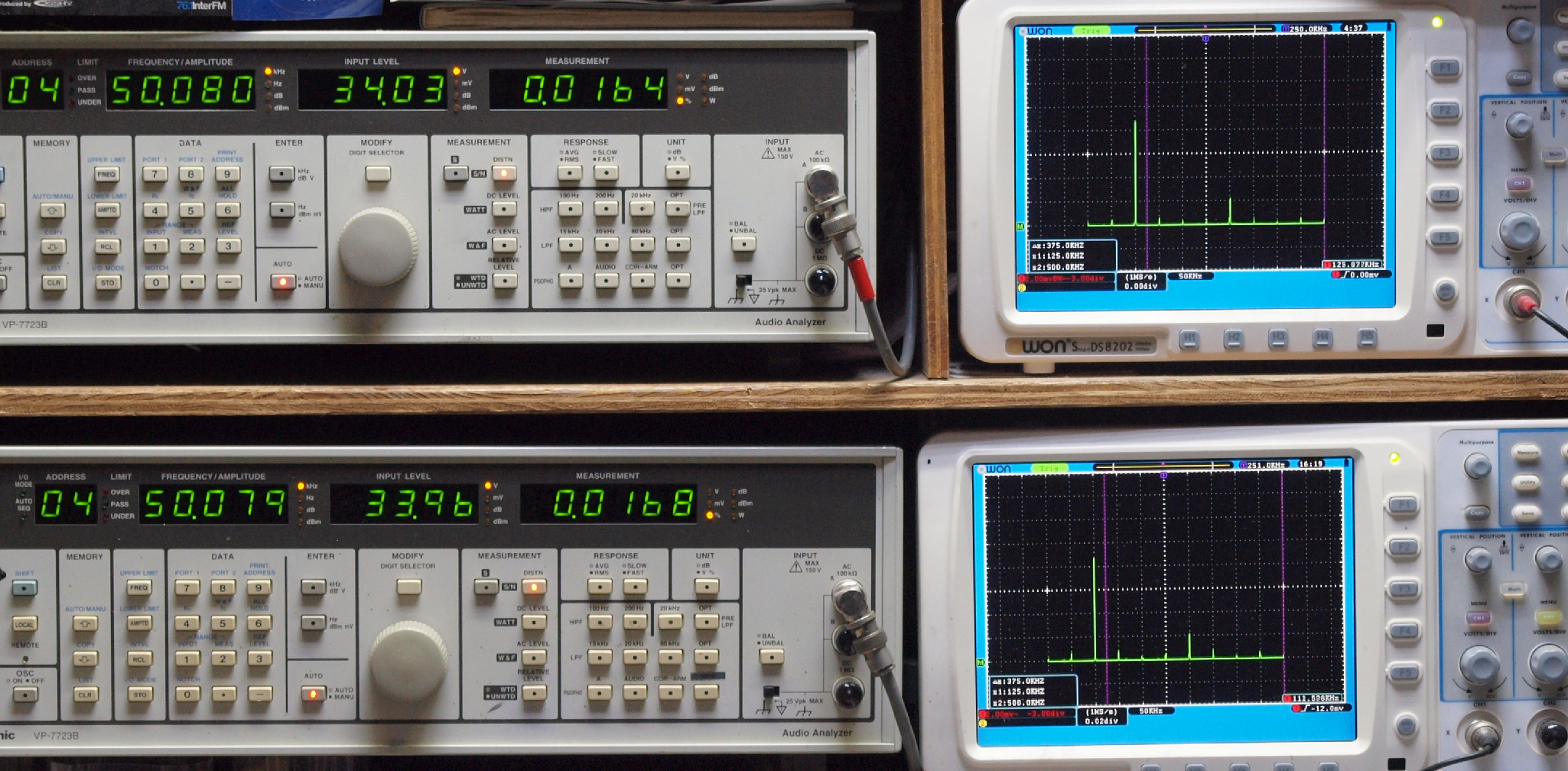

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１６４％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１６８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２５１％歪み。 　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２７４％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　このＡＭＰの特色で、全く落ちない！

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ４．　完成　　２４時間エージング。　左は ＨＭＡ−９５００ｍｋ�U．　５８台目

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況。
