| ＨＭＡ－９５００ｍｋⅡ． ５７台目修理記録 |
| 平成２８年２月１日到着 ３月３１日完成 |
| 注意 このＡＭＰはアースラインが浮いています。 ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 ＲＬ－ＳＰのアース線も接続（共通）してもいけません、＋－の撚りのあるのも使用出来ません。 又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照 |
Ａ． 修理前の状況
Ｔ． 修理前点検測定 B． 原因
Ｃ． 修理状況
Ｆ． 修理費 １６２，０００円 オーバーホール修理。 Ｓ． ＨＩＴＡＣＨＩ Ｌｏ－Ｄ ＨＭＡ－９５００ｍｋⅡ の仕様（マニアルより） |

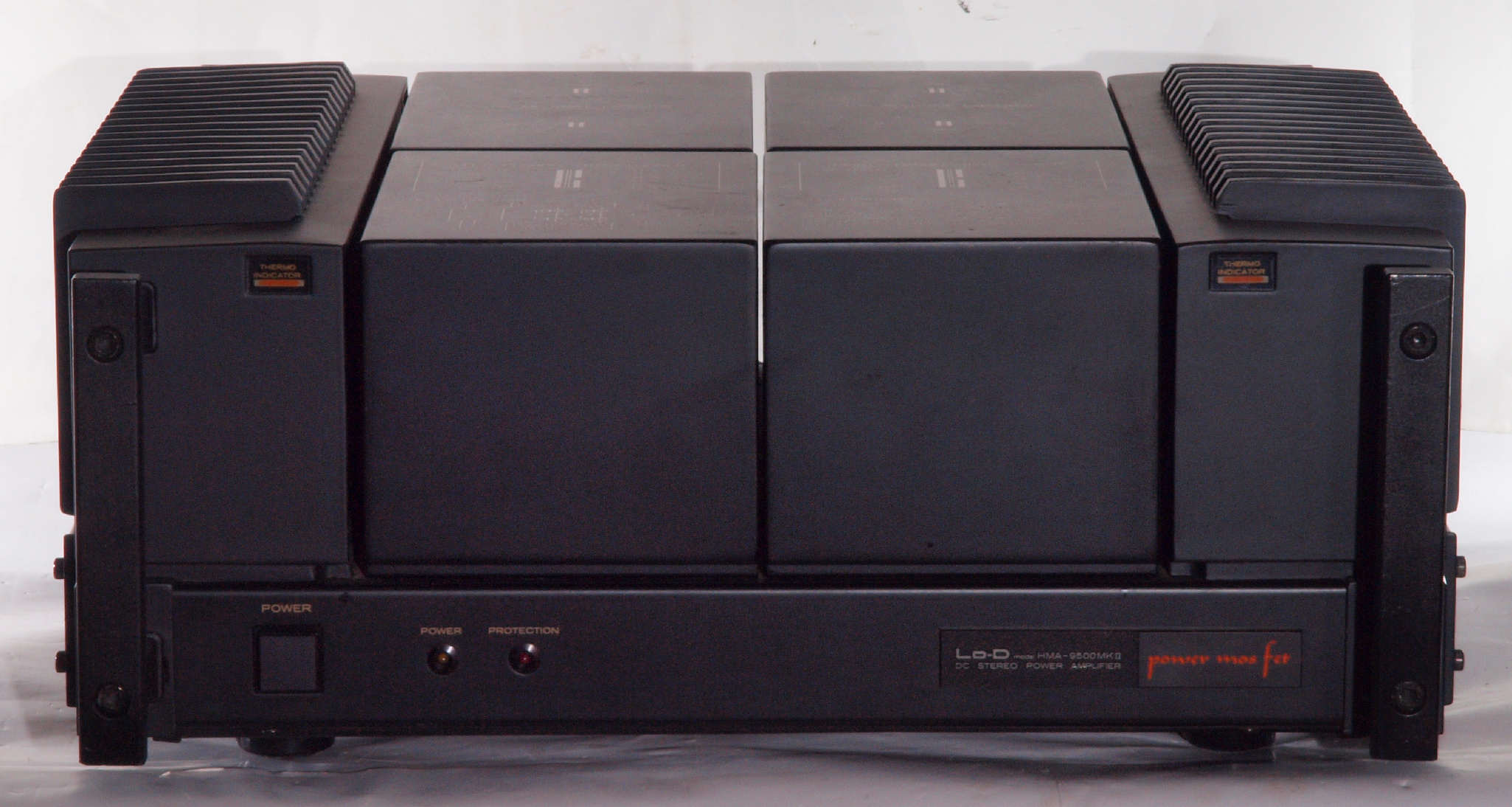

| Ａ． 修理前の状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１． 点検中 前から見る |
 |

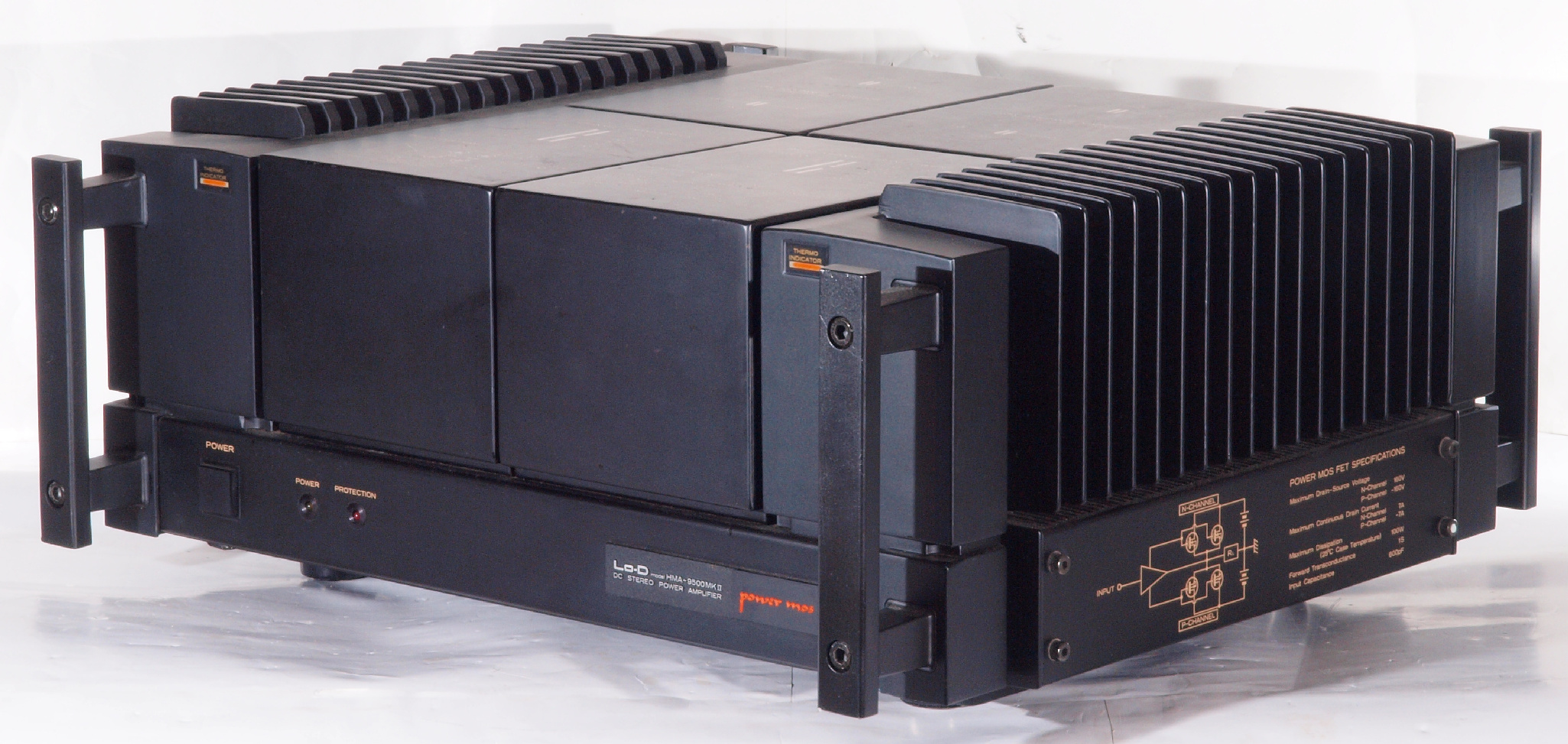

| Ａ１２． 点検中 前右から見る |
 |
| Ａ１３． 点検中 後から見る |
 |

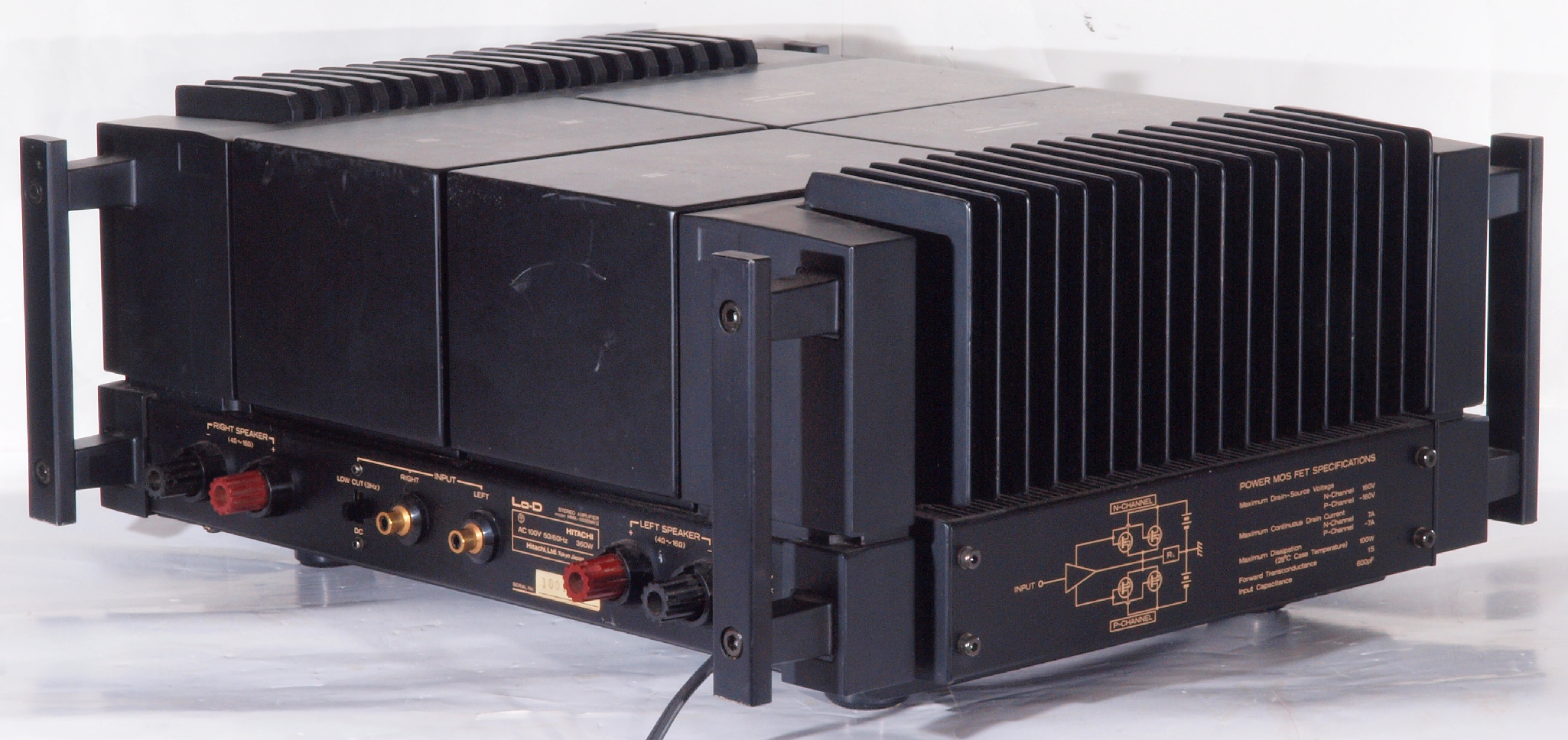

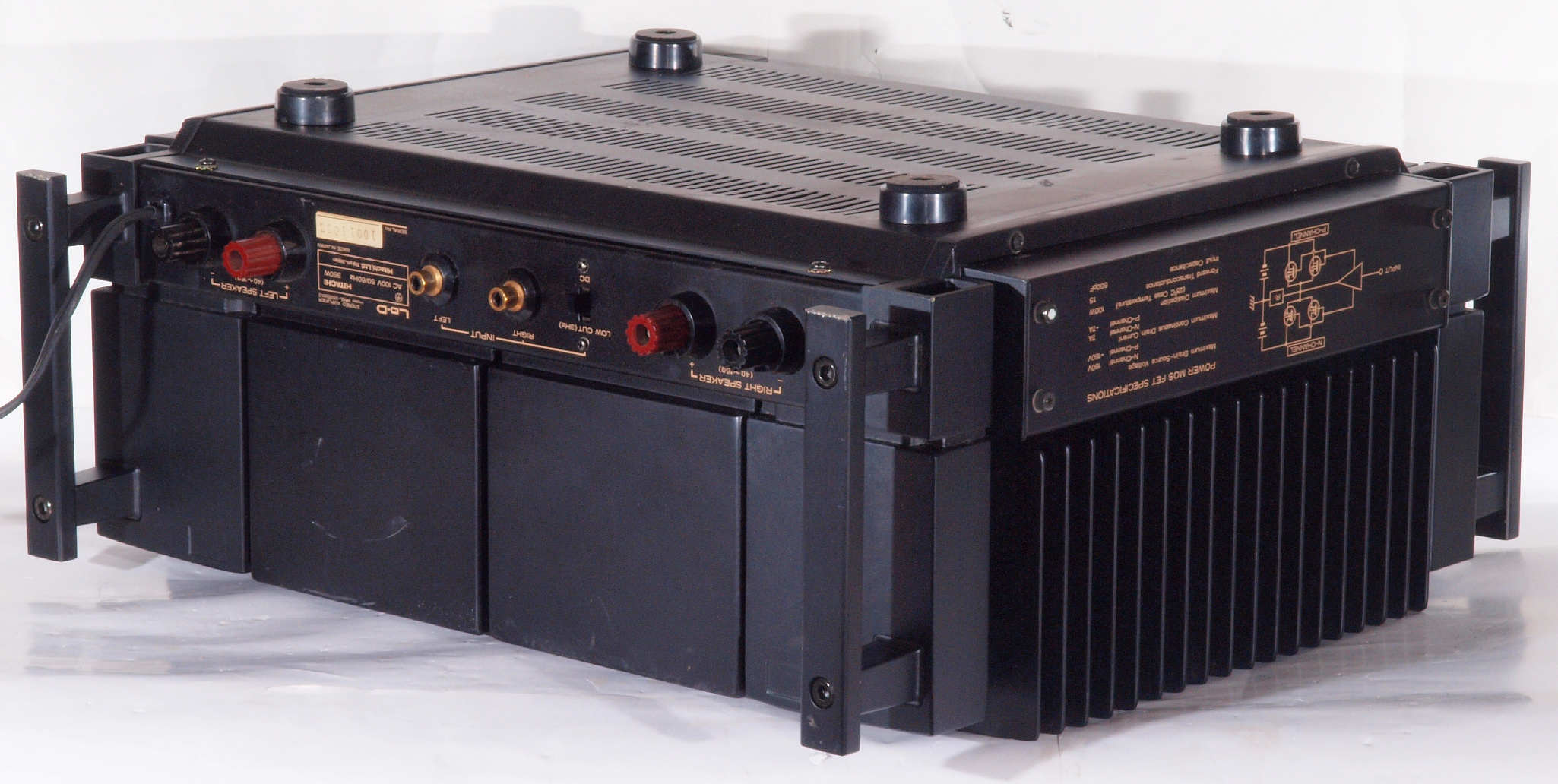

| Ａ１４． 点検中 後左から見る |
 |

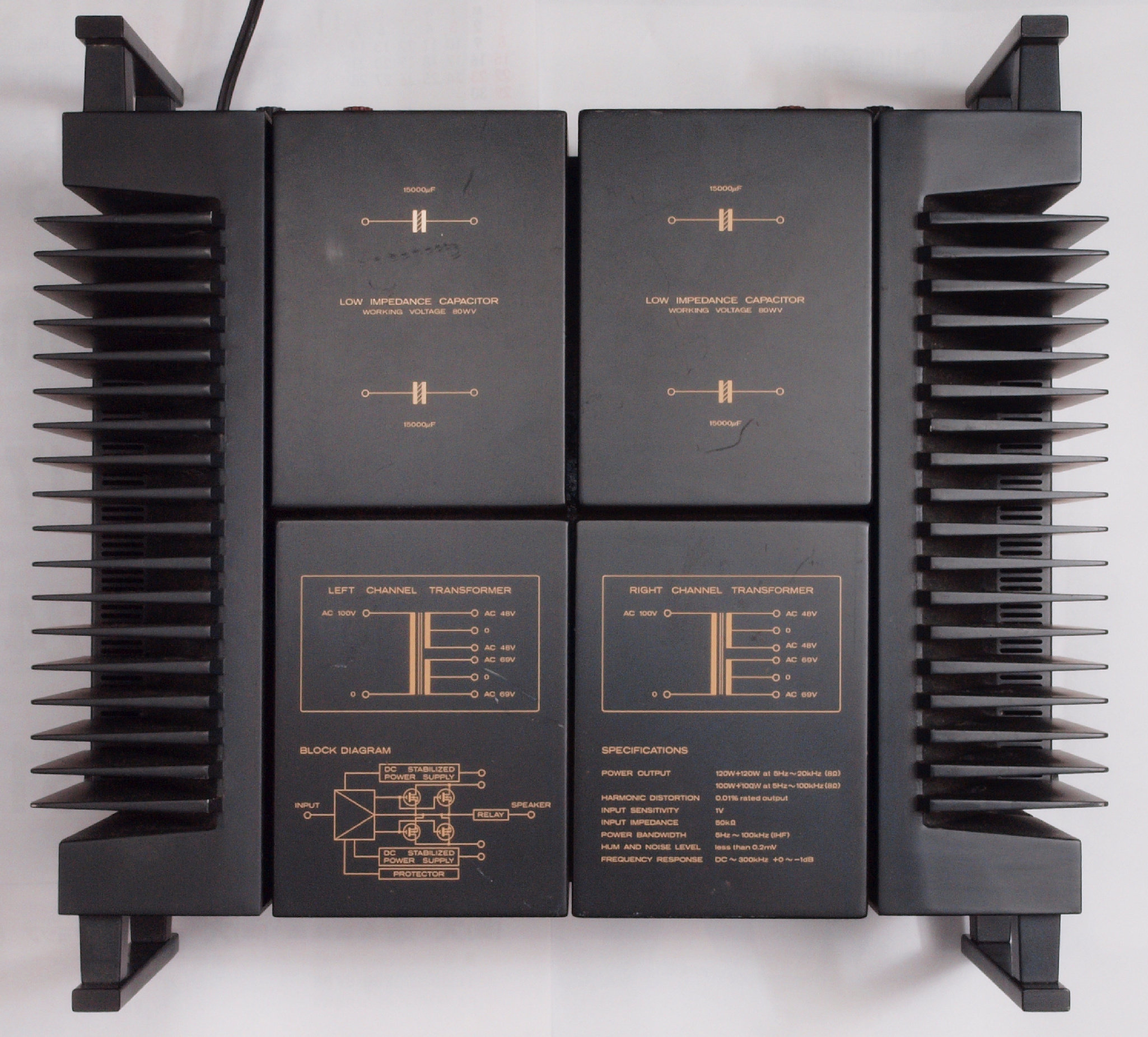

| Ａ１５． 点検中 上から見る |
 |
| Ａ２１． 点検中 下前から見る |
 |
| Ａ２２． 点検中 下前左から見る |
 |
| Ａ２３． 点検中 下後から見る |
 |
| Ａ２４． 点検中 下後右から見る |
 |

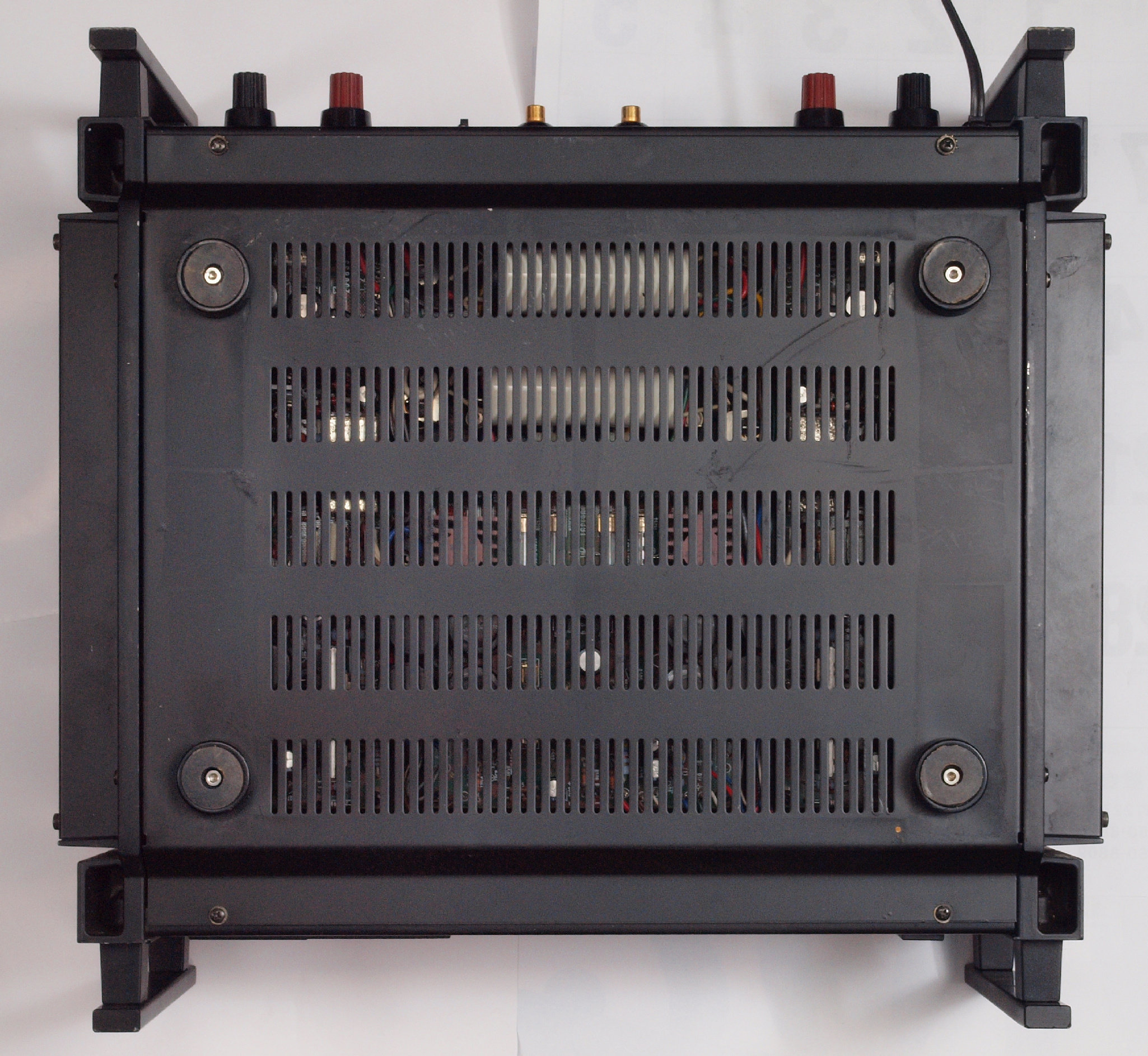

| Ａ２５． 点検中 下から見る。 |
 |

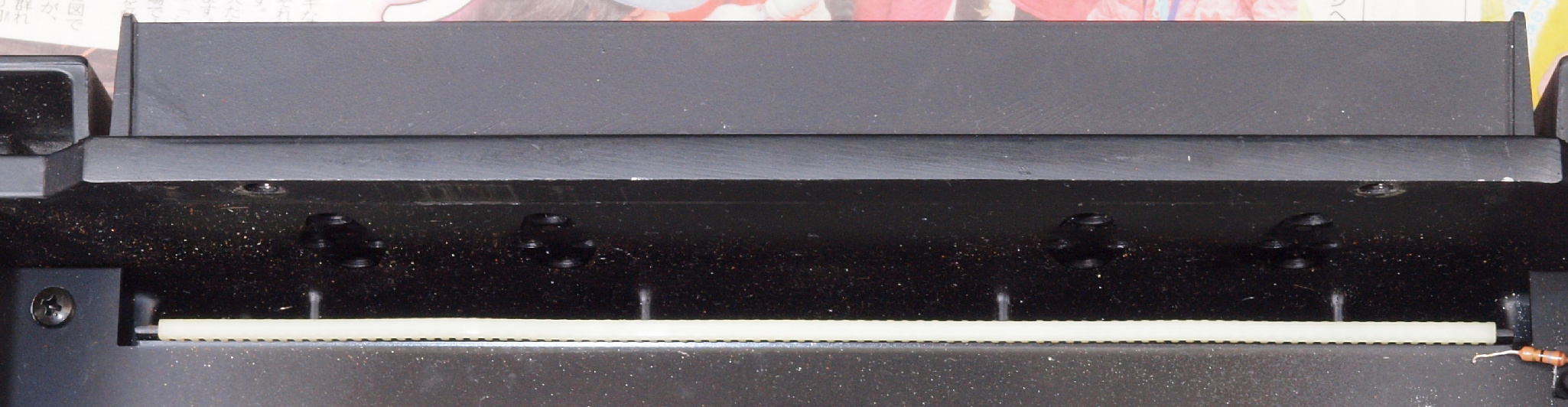

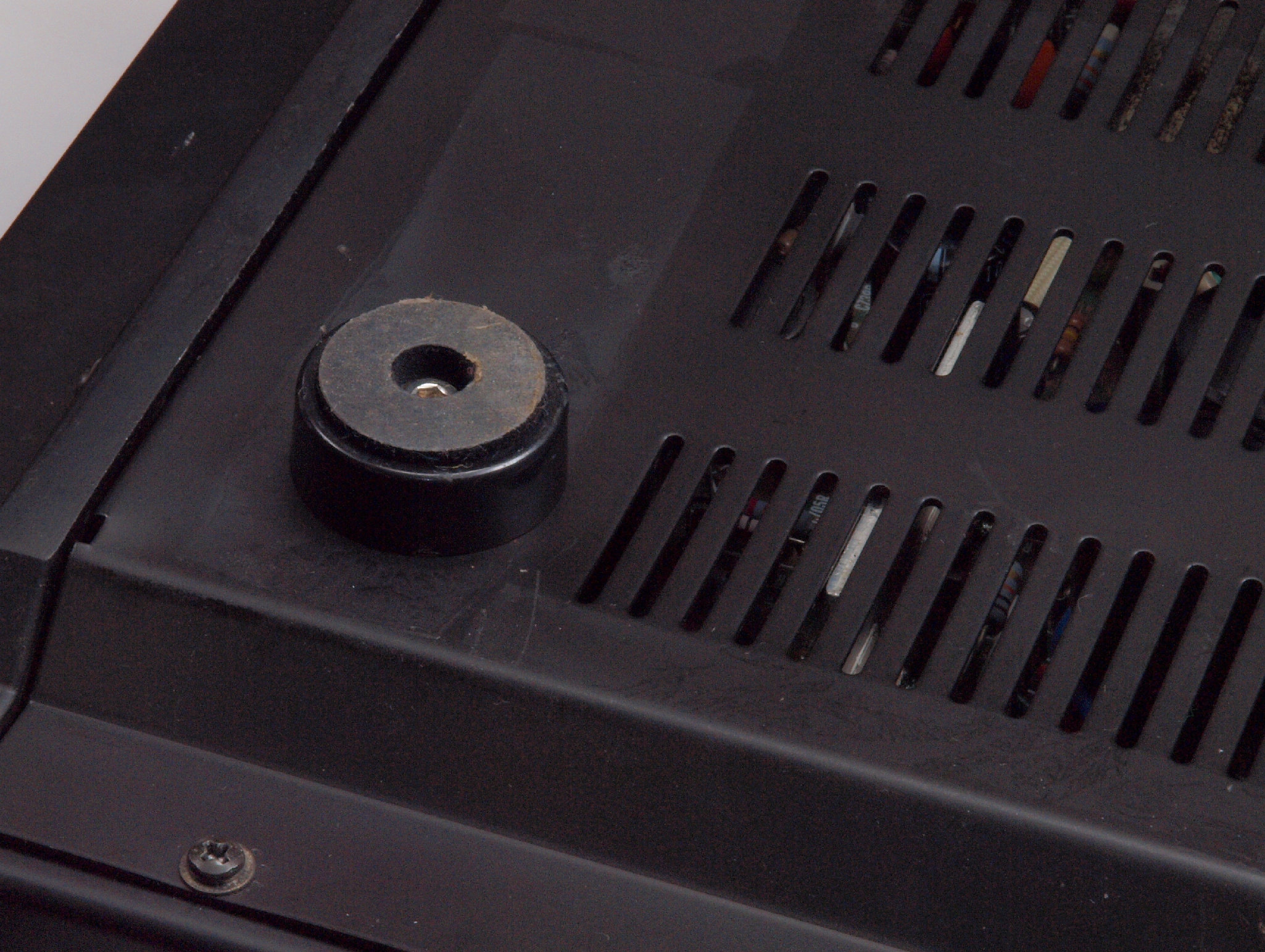

| Ａ２６． 点検中 下から見る。足が凹んでいる。 |
 |

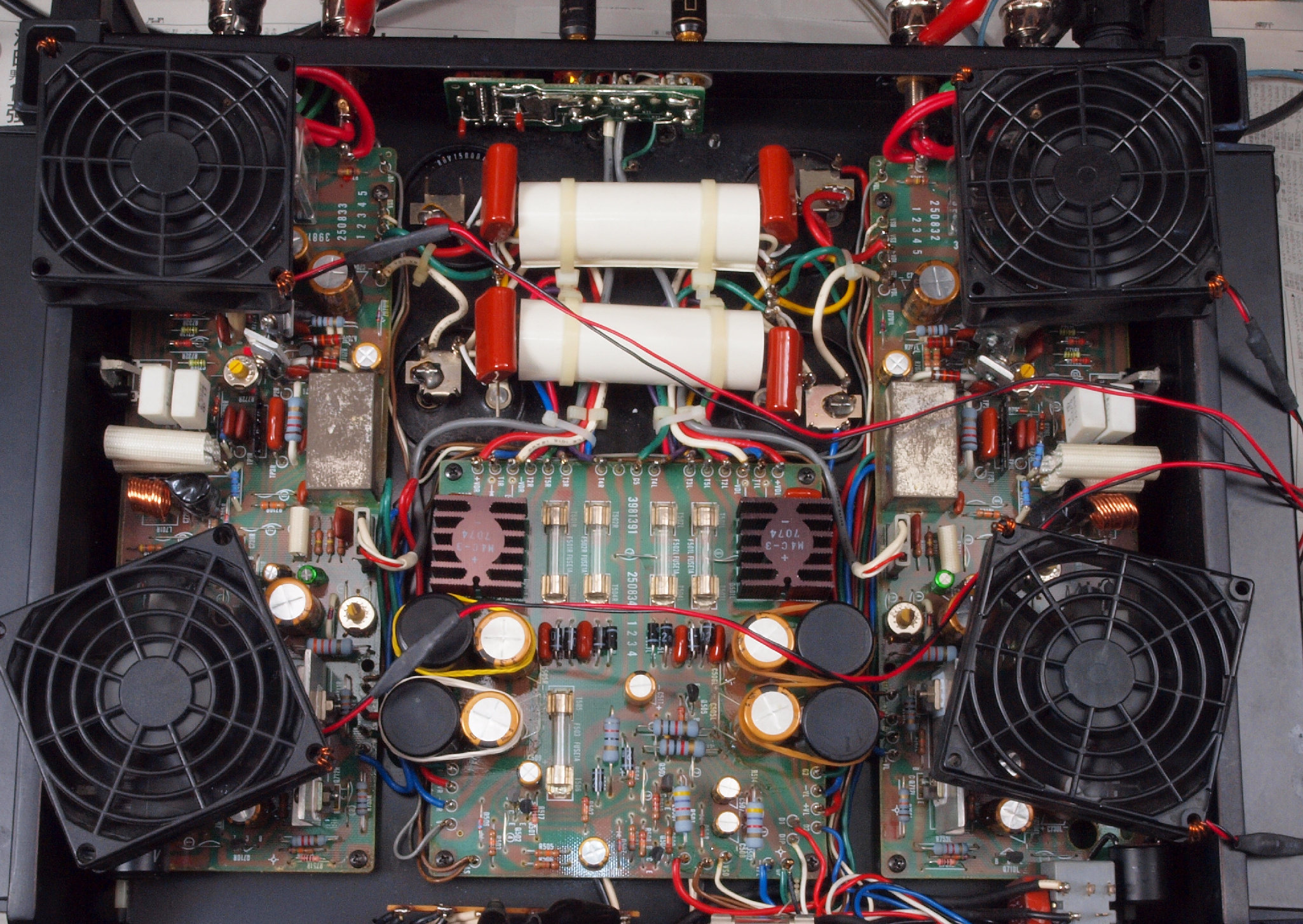

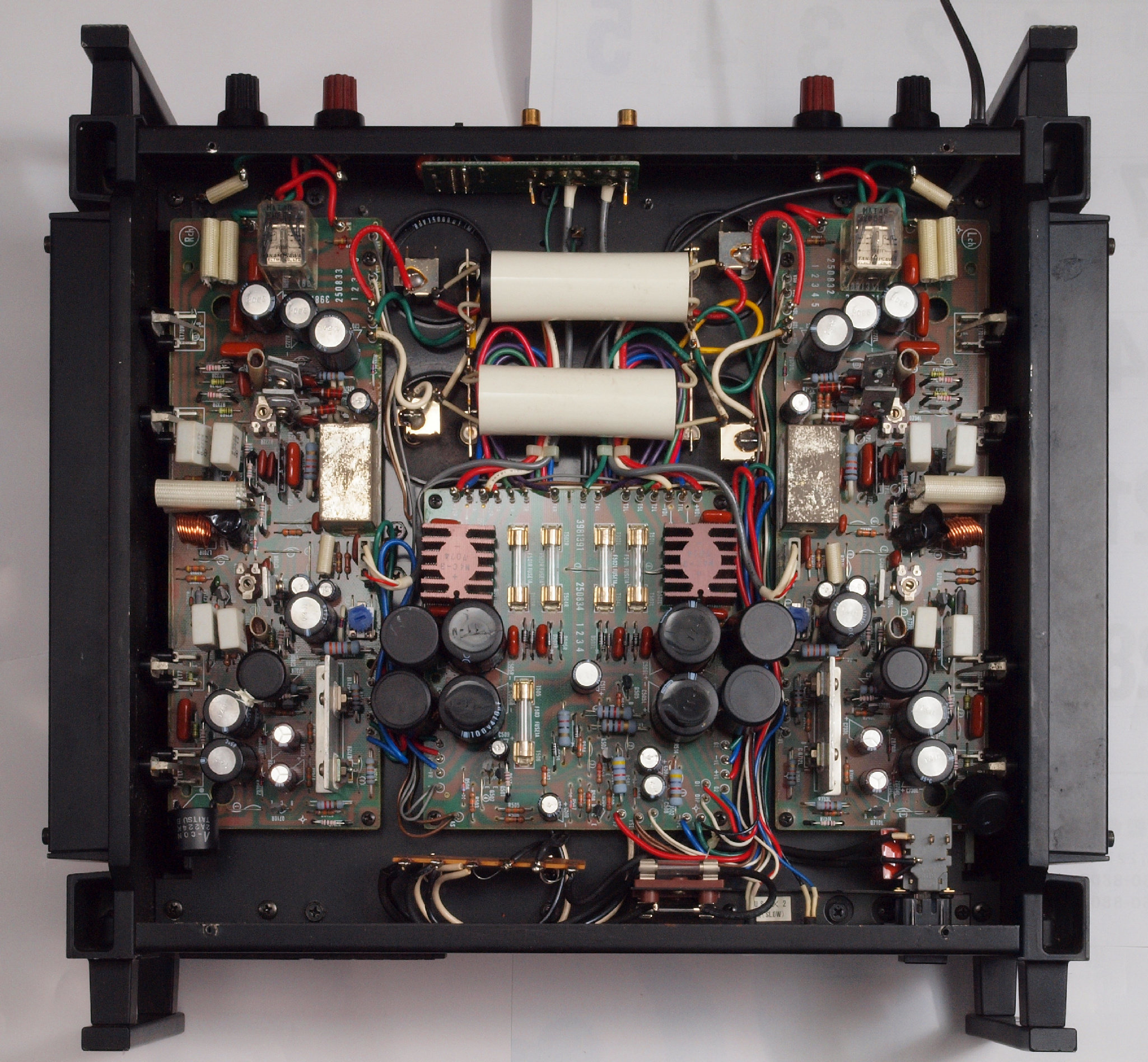

| Ａ３１． 点検中 下蓋を取り、下から見る |
 |
| Ａ３２． 点検中 電源トランスの詰め物を見る。 変色、ヒビ割れも無。 |
 |
| Ａ４１． 点検中 電解コンデンサー外観比較、１００μ／１００Ｖ |
 |
| Ａ４２． 点検中 電解コンデンサー外観比較、２２０μ／１００Ｖ |
 |

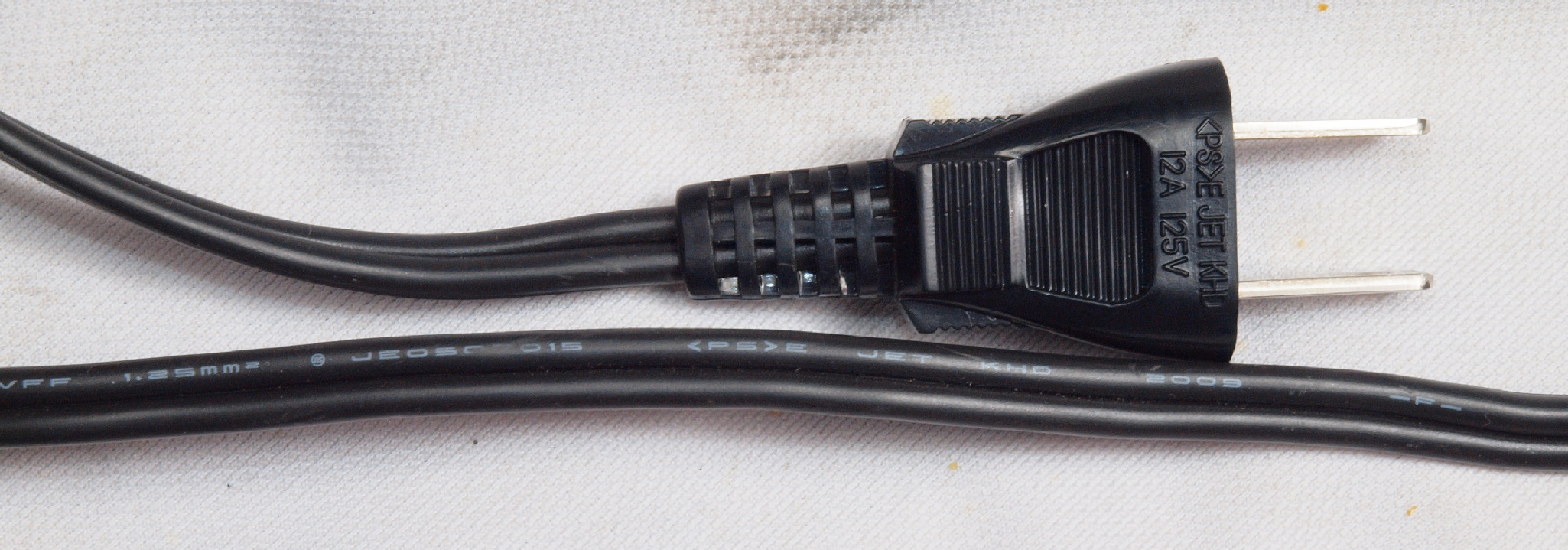

| Ａ５０． 点検中 交換されている電源コード＋プラグ。電源コード（1.25スケア）、プラグ１２A。 |
 |
| Ａ５０２． 点検中 交換されている電源コード取り付け裏。 治具がないのか、接着固定。 |
 |

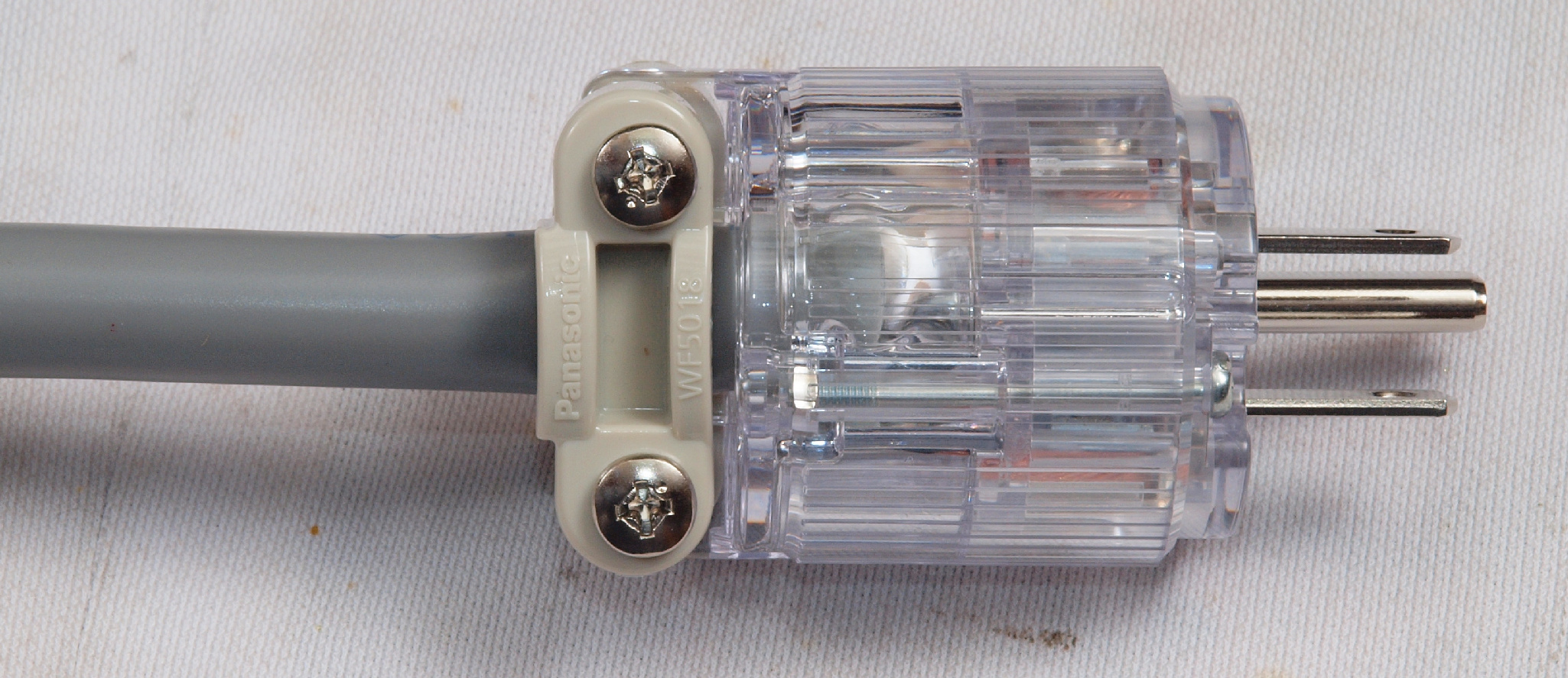

| Ａ５１． 点検中 使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ ＷＦ－５０１８）。 |
 |
| Ａ５２． 点検中 交換する電源コード（3.5スケア）、 PSE合格品なので被服が分厚い！ |
 |
| Ａ５３． 点検中 交換する電源コード、 PSE合格品なので被服が分厚い！ |
 |

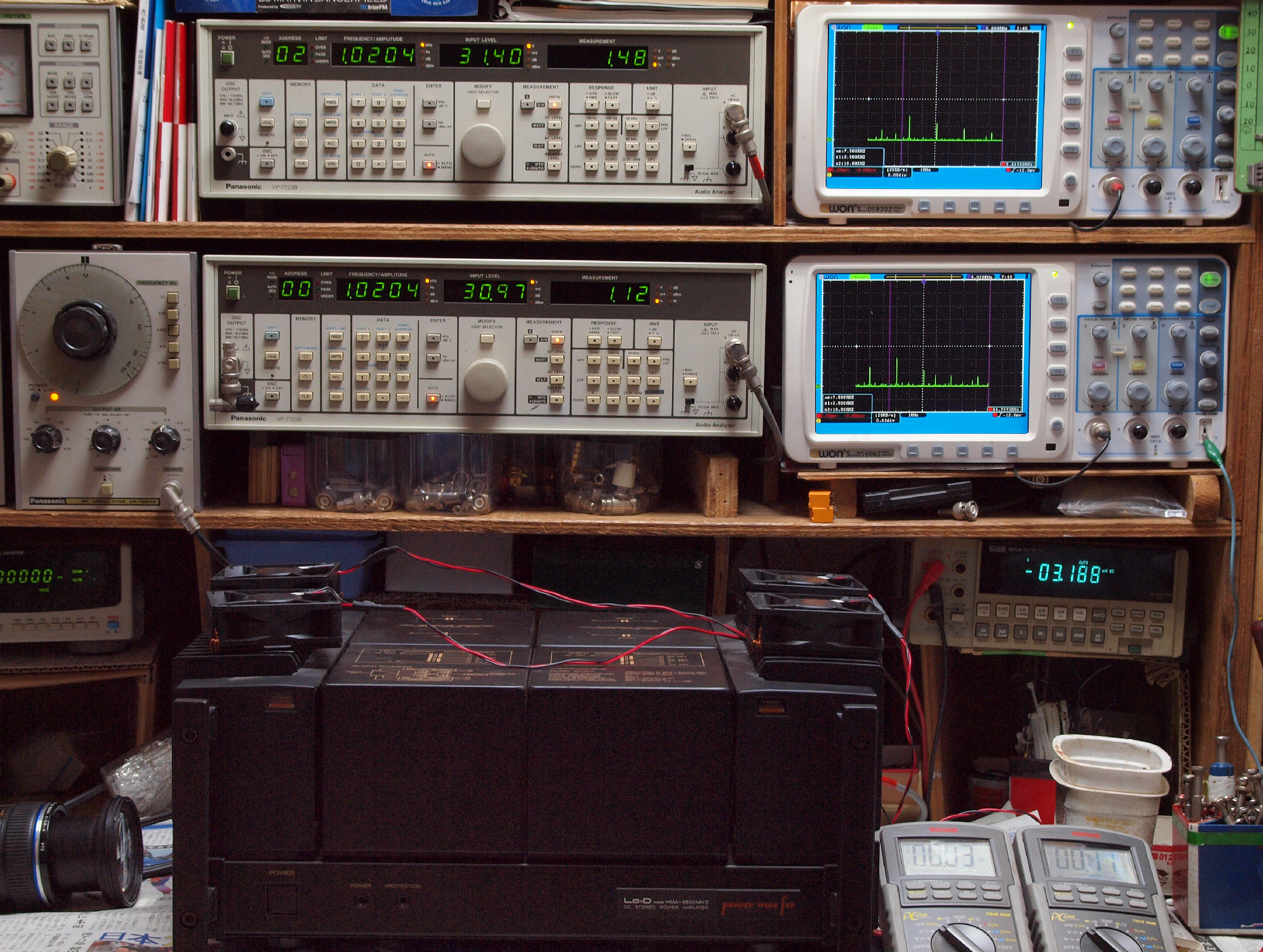

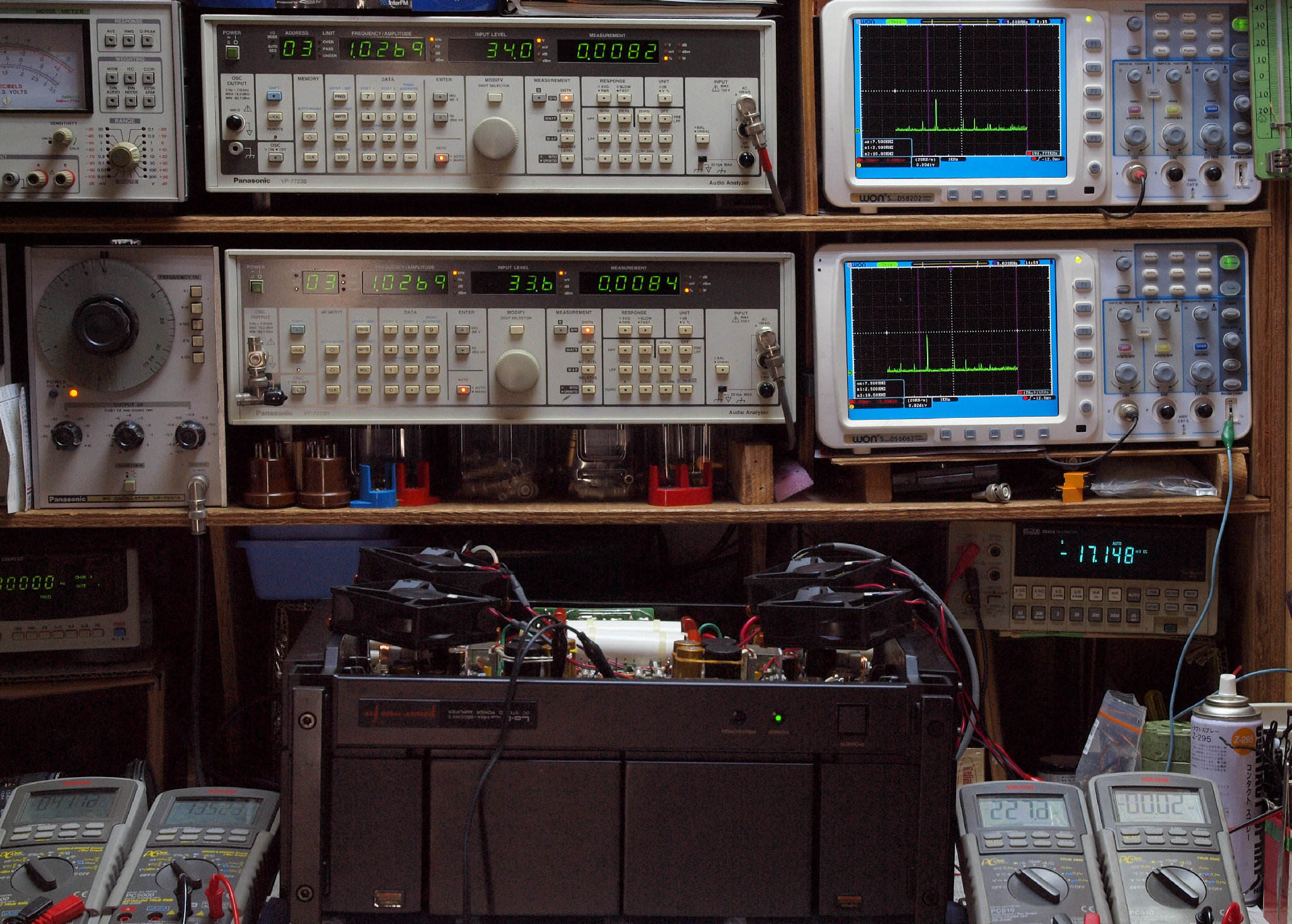

| Ｔ． 修理前点検測定 。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１． 出力・歪み率測定・調整。 「見方」。 上段中 右側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ－７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 上段右端 ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段中 左側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ－７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 下段右端 ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段左端 オーディオ発振器 ＶＰ－７２０１Ａ より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。 |
 |
| Ｔ２． １ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、 １．２７％歪み。 Ｌ側ＳＰ出力電圧３２．５Ｖ＝１３２Ｗ出力、 ０．８８７％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｔ３． １０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、 １．３９％歪み。 Ｌ側ＳＰ出力電圧３２．５Ｖ＝１３６Ｗ出力、 ０．９５２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｔ４． フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。 |
 |

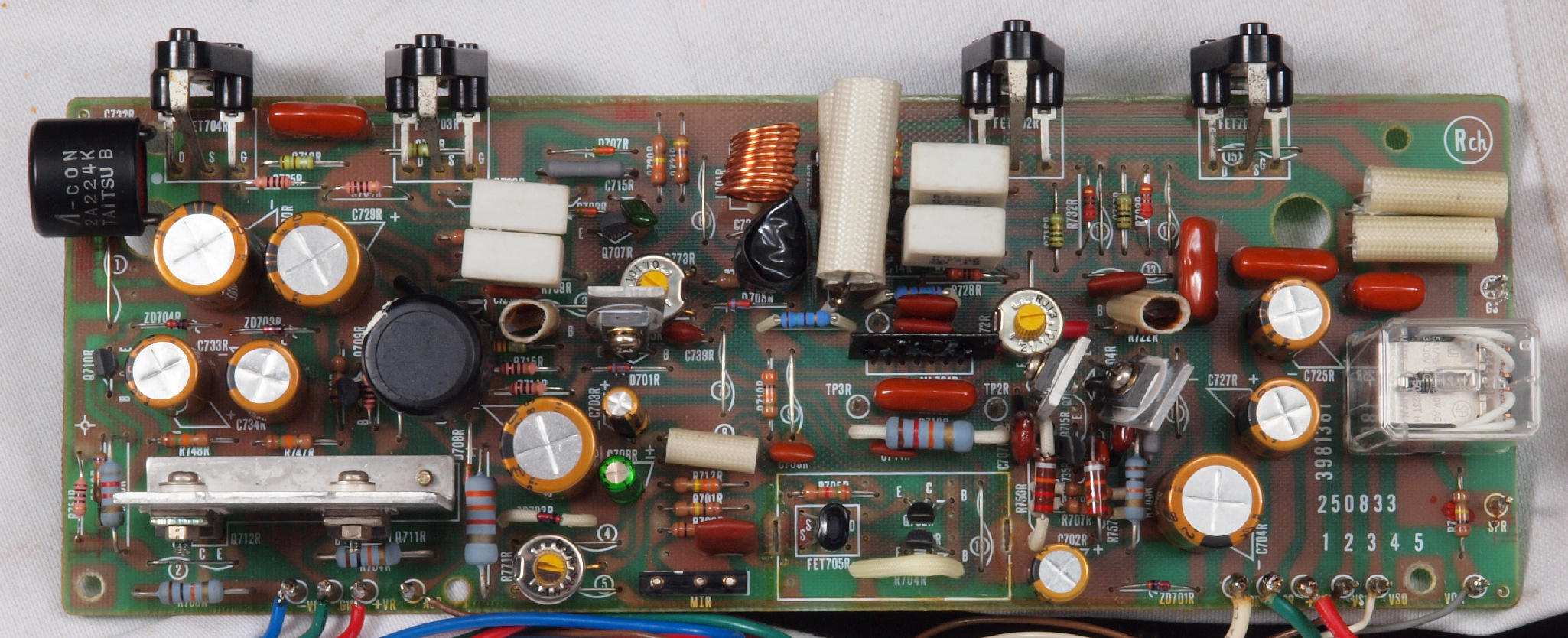

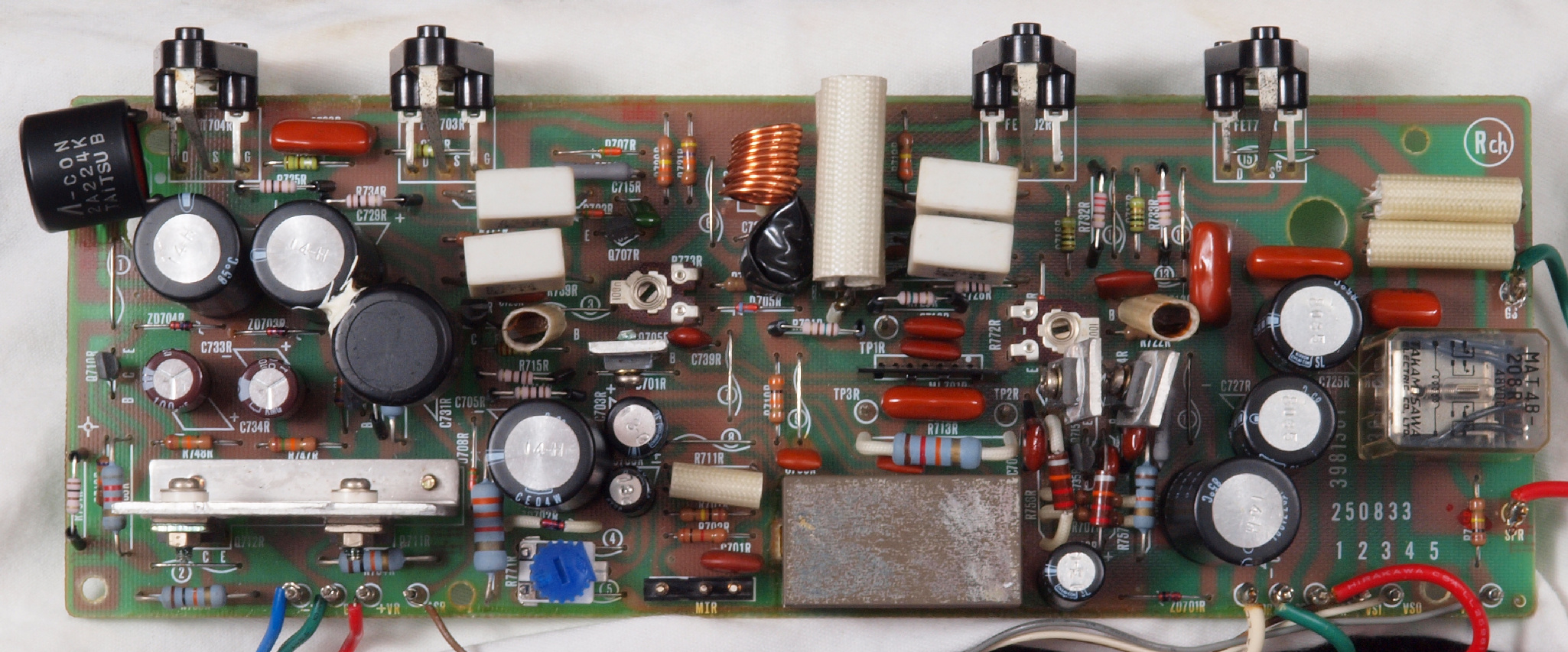

| Ｃ． 修理状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１． 修理前 Ｒ側ドライブ基板 |
 |
| Ｃ１２． 修理後 Ｒ側ドライブ基板 初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 ヒューズ入り抵抗全部、電解コンデンサー１１個交換。 |
 |

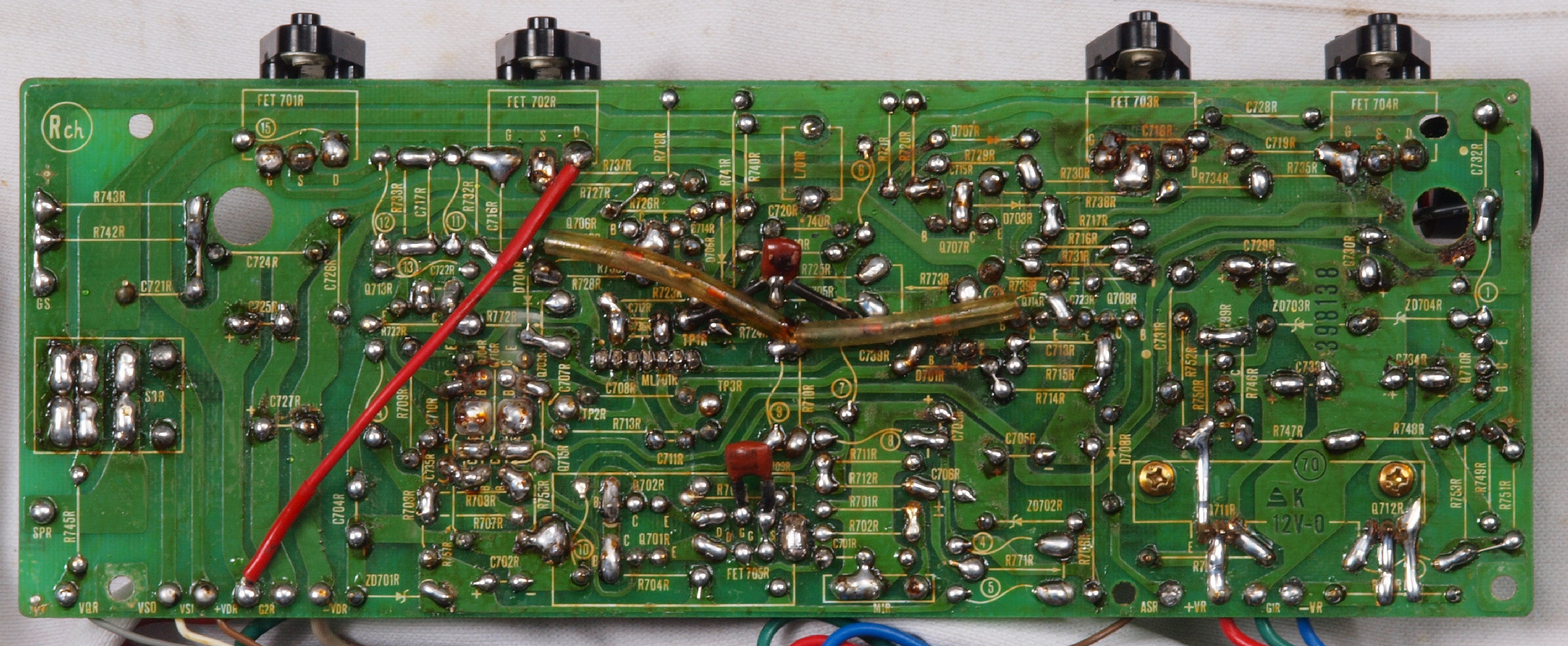

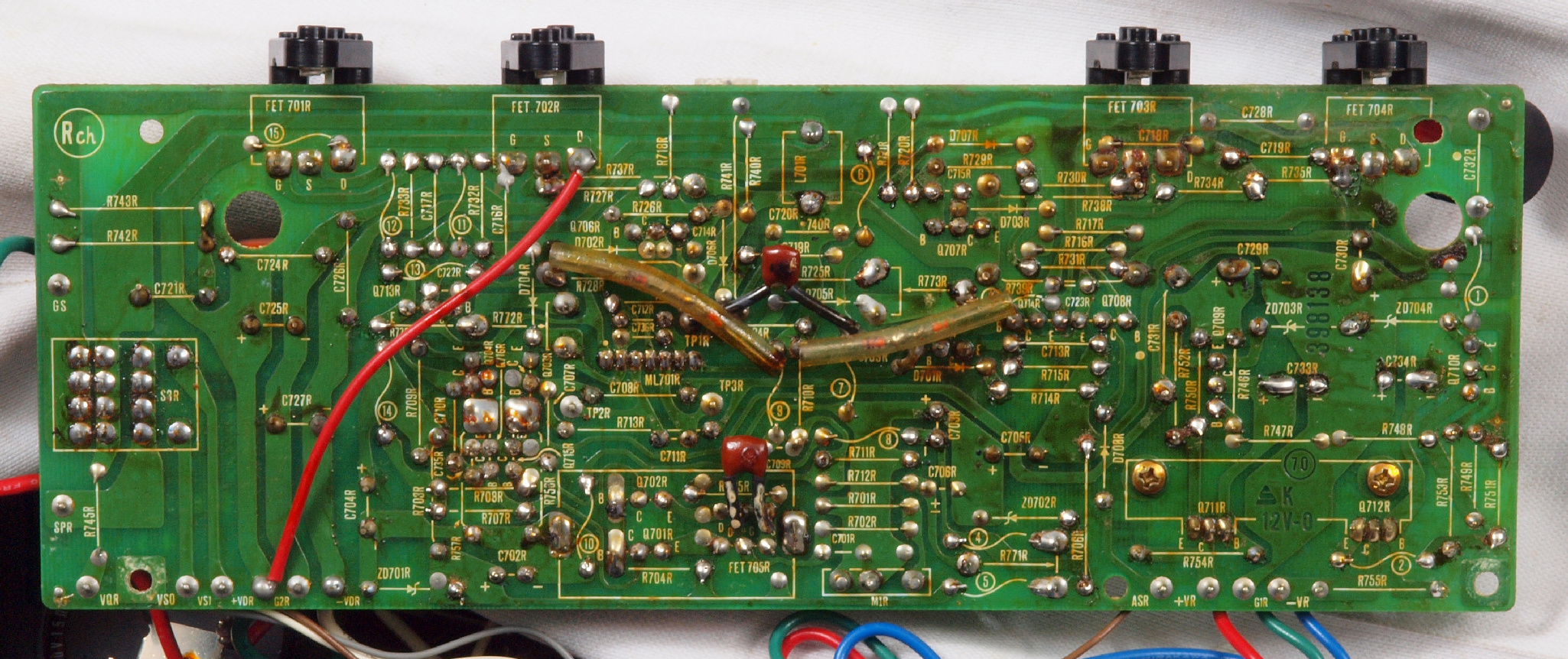

| Ｃ１３． 修理前 Ｒ側ドライブ基板裏 |
 |
| Ｃ１４． 修理中 Ｒ側ドライブ基板裏 定電圧ＴＲ（トランジスター）の足の銅箔を広げる。 |
 |

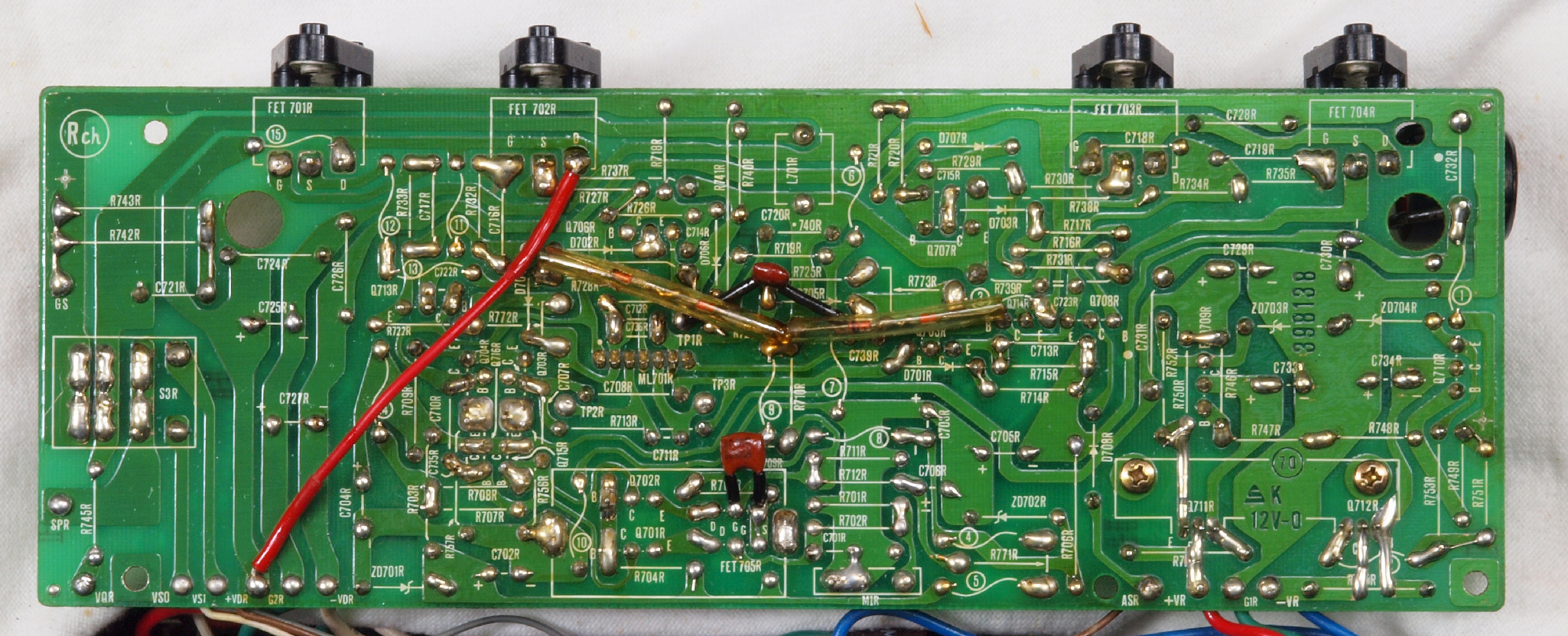

| Ｃ１５． 修理（半田補正）後 Ｒ側ドライブ基板裏 半田を全部やり直す。 普通はこれで完成。 |
 |
| Ｃ１６． 完成Ｒ側ドライブ基板裏 洗浄後防湿材を塗る。 |
 |
| Ｃ１７． 修理（清掃）中 Ｒ側放熱器裏の埃。 意外にも少ない。 |
 |

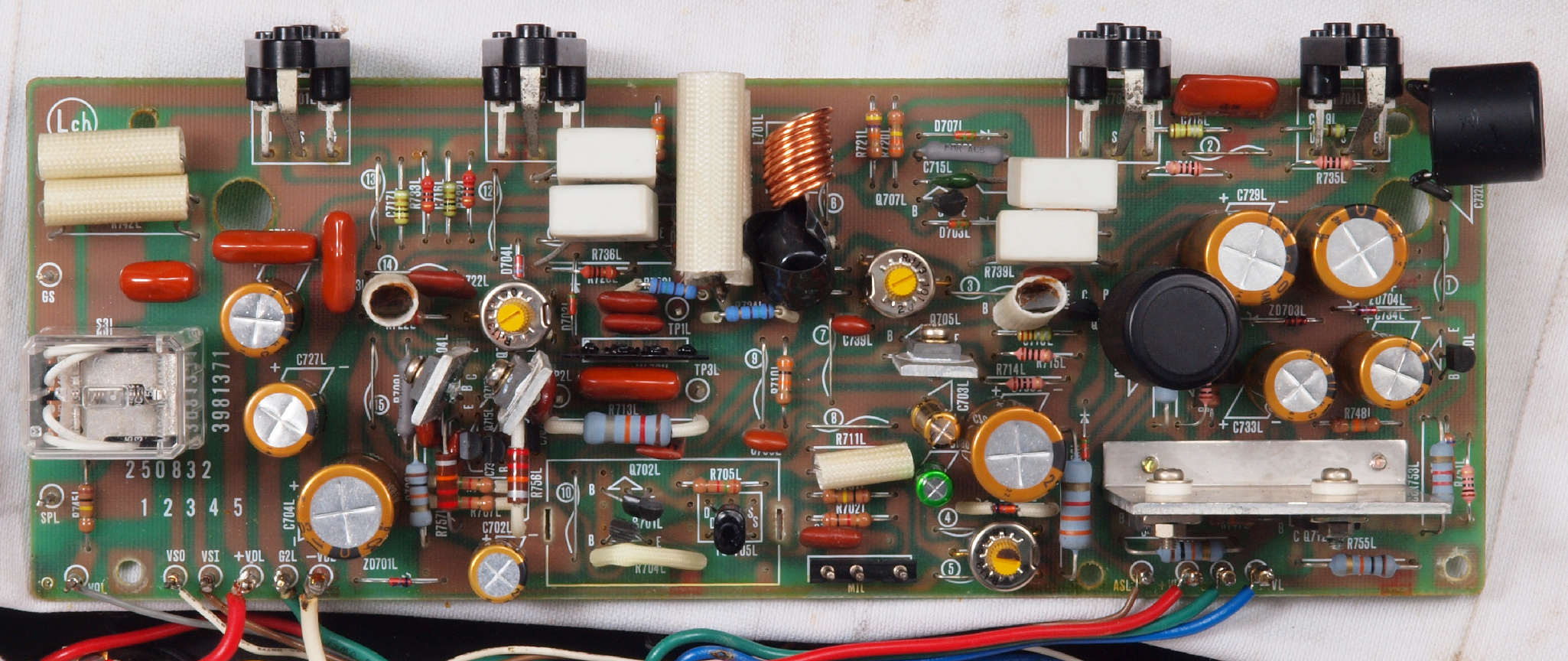

| Ｃ２１． 修理前 Ｌ側ドライブ基板 |
 |

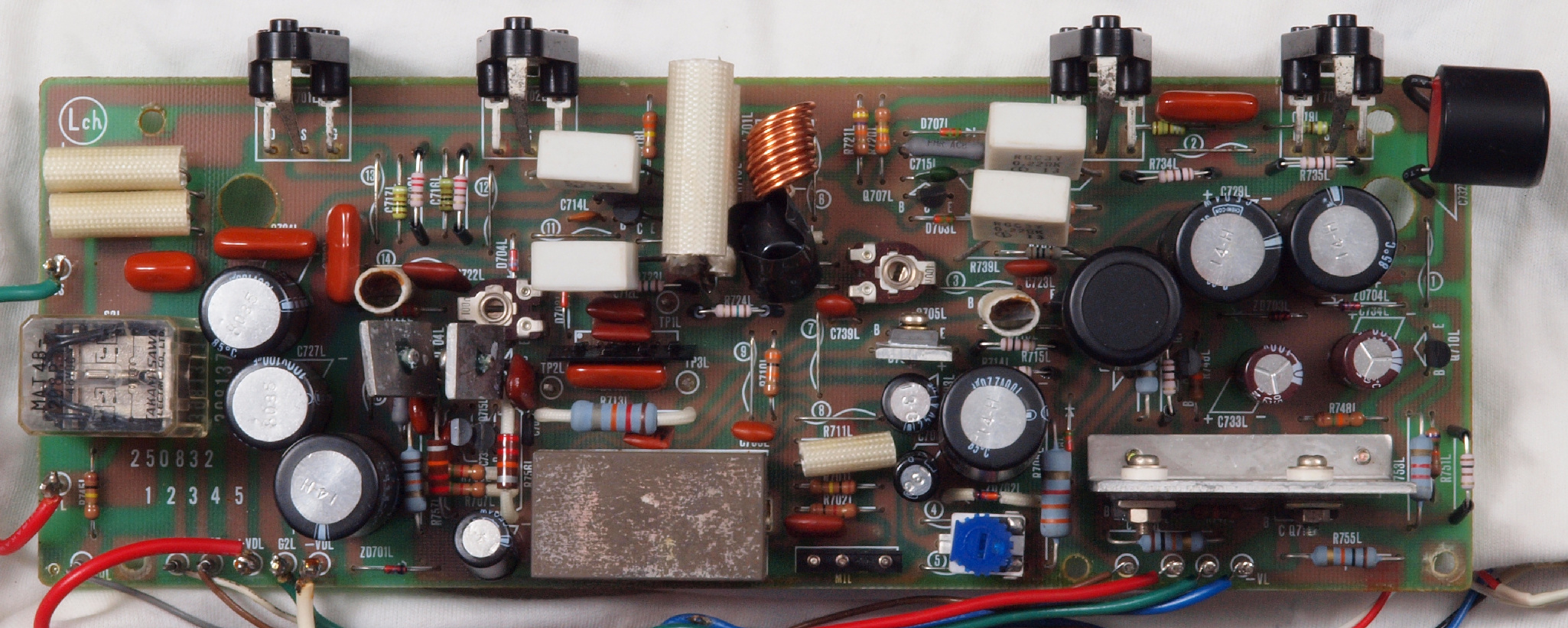

| Ｃ２２． 修理後 Ｌ側ドライブ基板 初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 ヒューズ入り抵抗全部、電解コンデンサー１１個交換。 |
 |
| Ｃ２３． 修理前 Ｌ側ドライブ基板裏 |
 |
| Ｃ２４． 修理中 Ｌ側ドライブ基板裏 定電圧ＴＲ（トランジスター）の足の銅箔を広げる。 |
 |

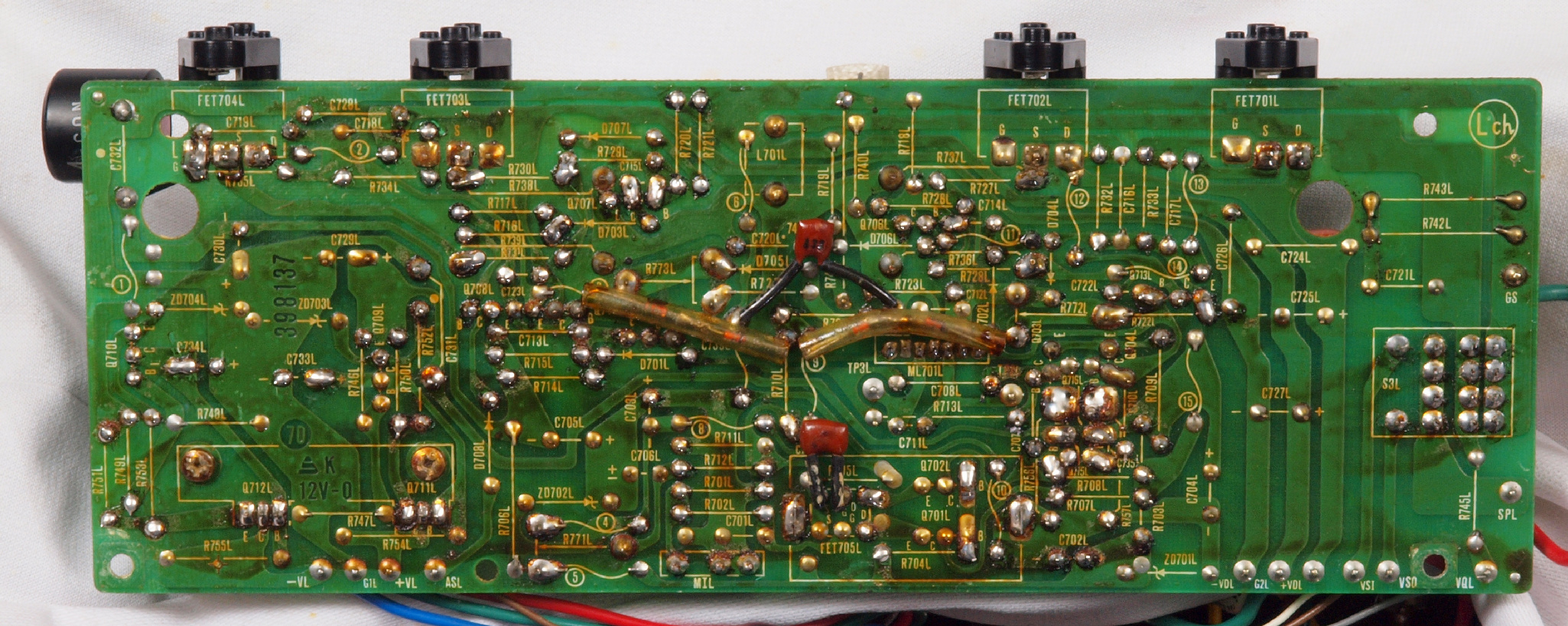

| Ｃ２５． 修理（半田補正）後 Ｌ側ドライブ基板裏 半田を全部やり直す。 |
 |
| Ｃ２６． 完成Ｌ側ドライブ基板裏 洗浄後、さらに防湿材を塗る。 |
 |
| Ｃ２７． 修理（清掃）中 L側放熱器裏の埃。 意外にも少ない。 |
 |

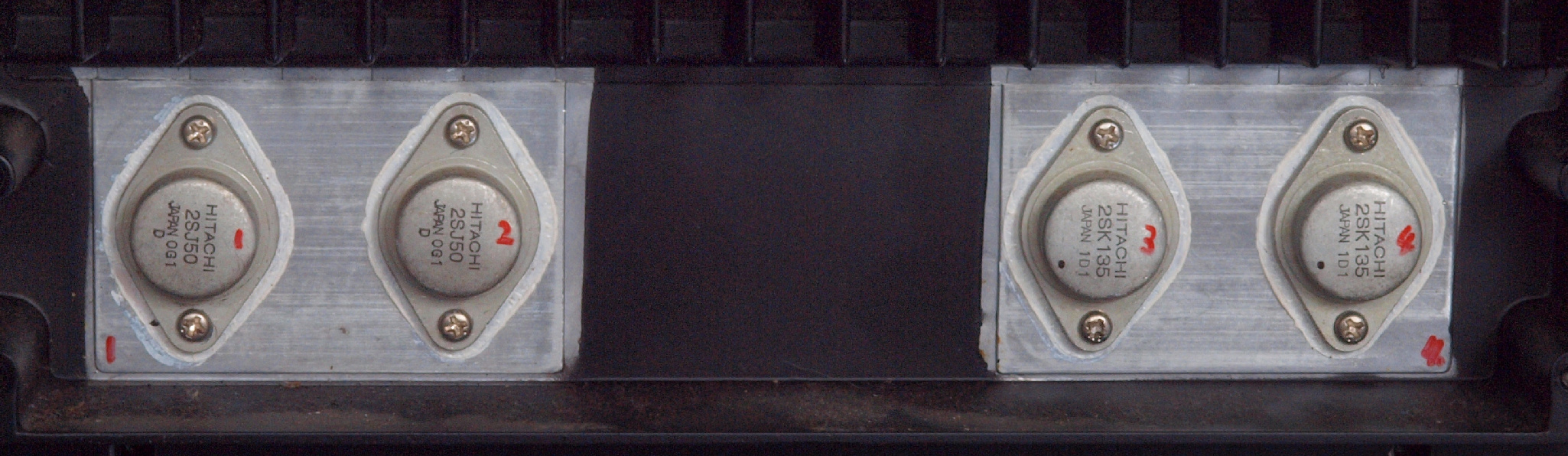

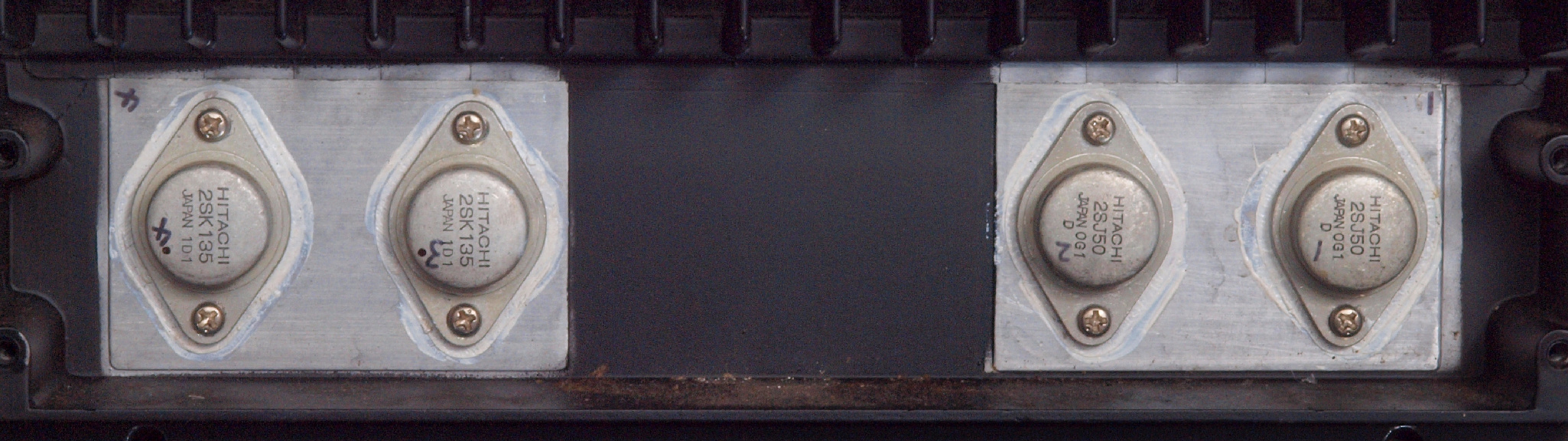

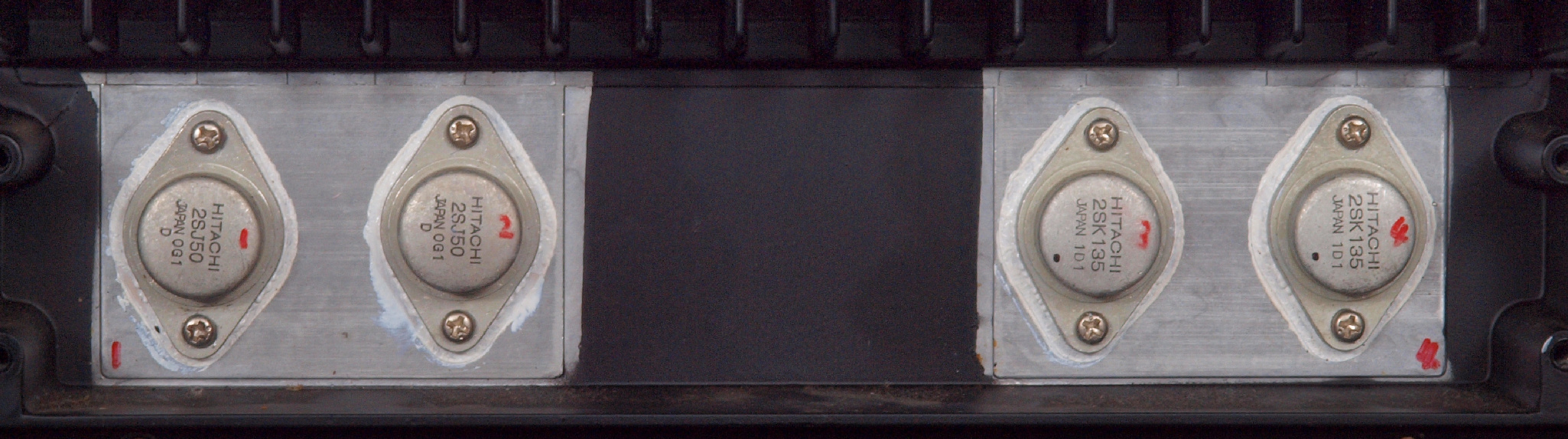

| Ｃ３１． 修理前 Ｒ側終段ＦＥＴ（電界トランジスター） |
 |

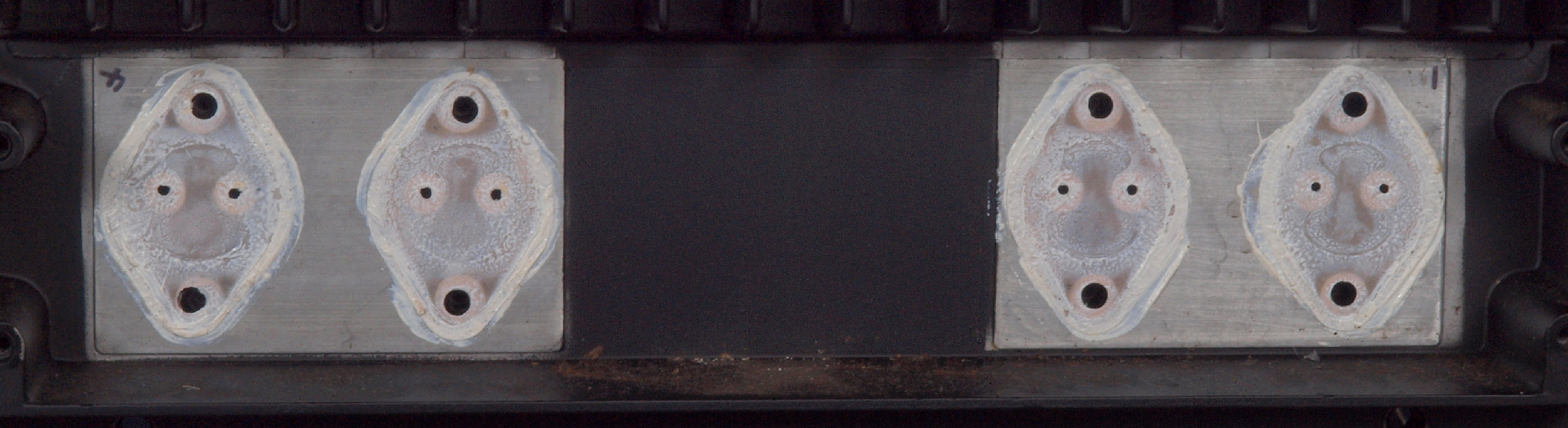

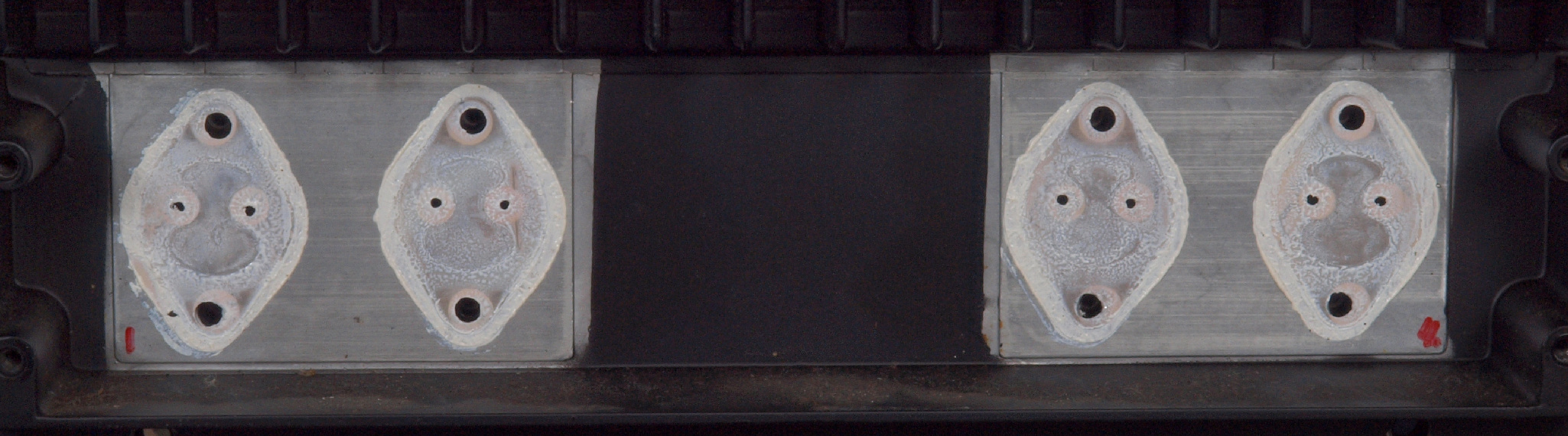

| Ｃ３２． 修理中 R側終段ＦＥＴ（電界トランジスター）、取り付けよう絶縁マイカー 熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60～2.75、雲母＝5～8と、 ２倍の開きがあり、高域特性に影響が出るので、現在は未採用。 |
 |

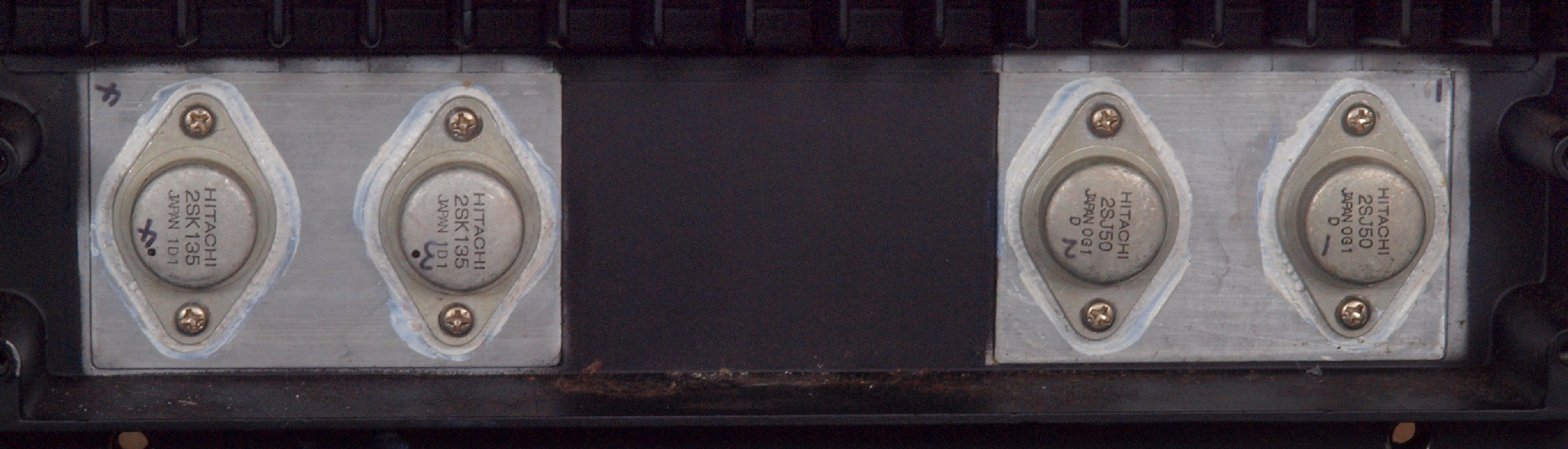

| Ｃ３３． 修理後 Ｒ側終段ＦＥＴ（電界トランジスター） |
 |
| Ｃ３４． 修理前 Ｌ側終段ＦＥＴ（電界トランジスター） |
 |
| Ｃ３５． 修理中 Ｌ側終段ＦＥＴ（電界トランジスター）、取り付けよう絶縁マイカー 熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60～2.75、雲母＝5～8と、 ２倍の開きがあり、高域特性に影響が出るので、現在は未採用。 |
 |
| Ｃ３６． 修理後 L側終段ＦＥＴ（電界トランジスター） |
 |

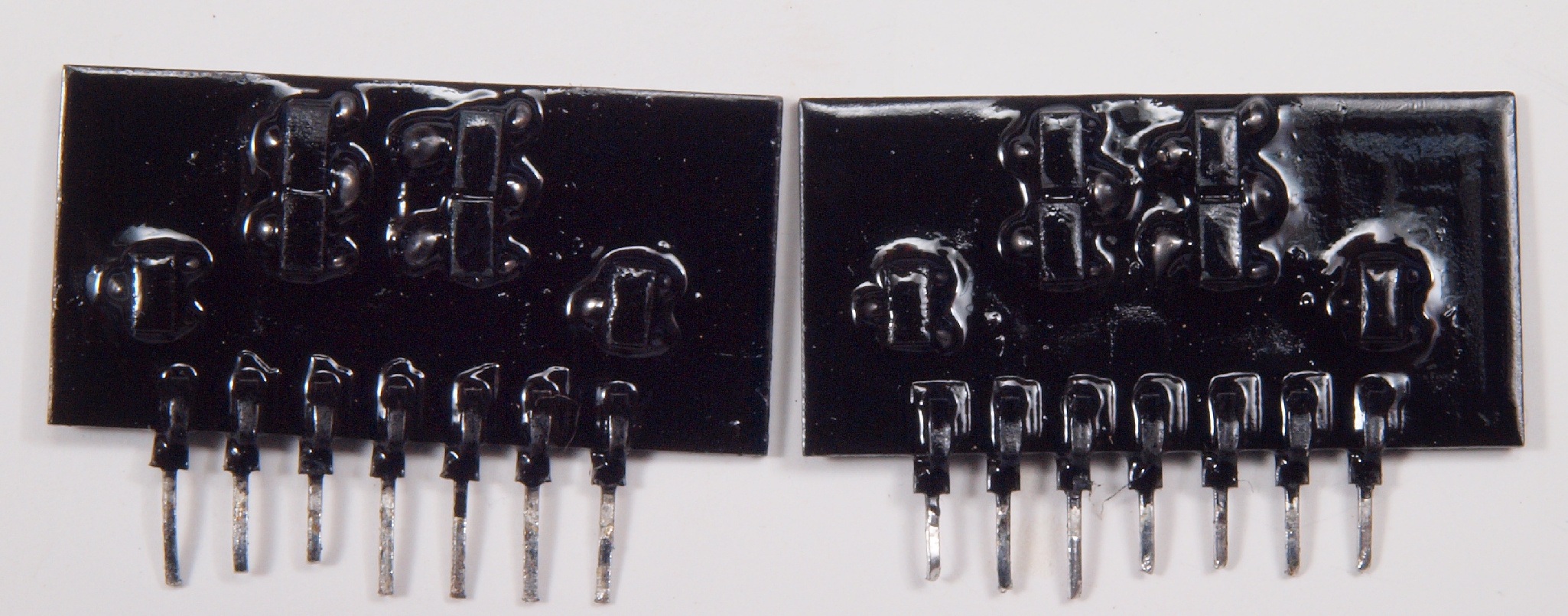

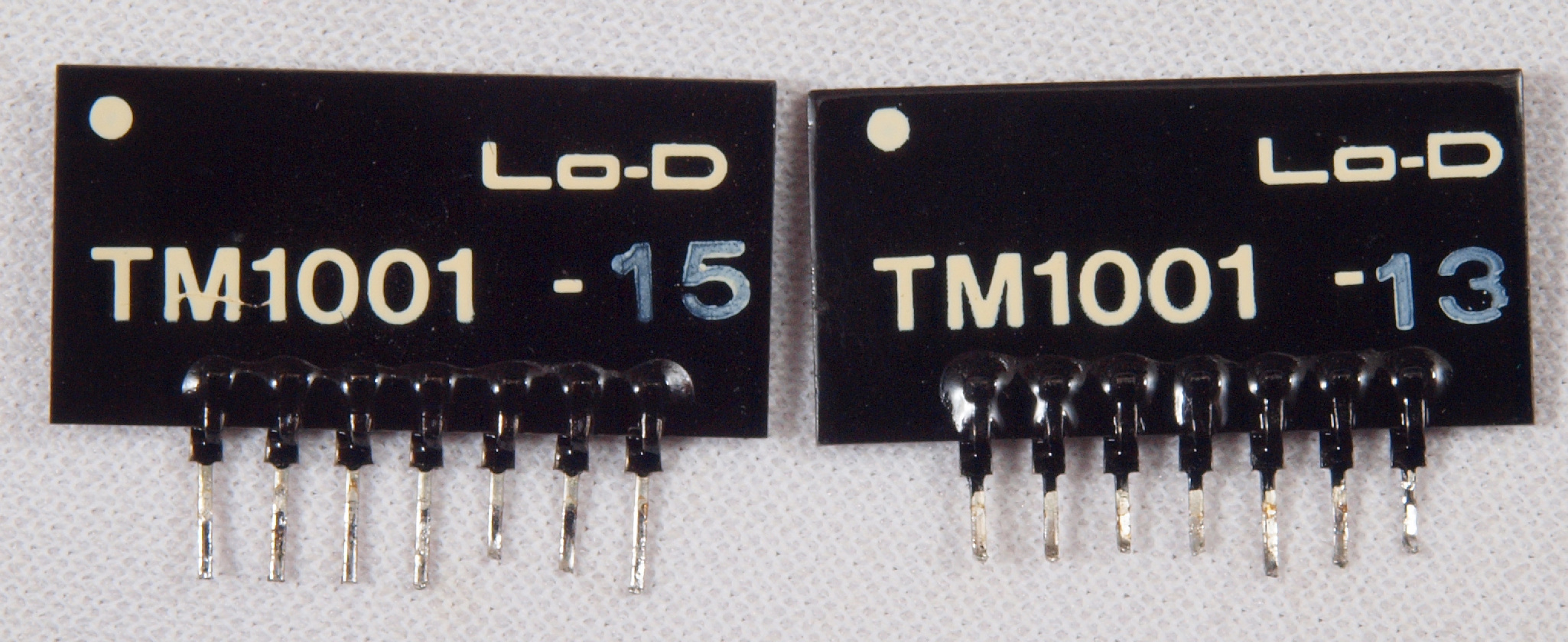

| Ｃ４１． 修理前 ＲＬモジュール、 左右でバージョンが異なる。 |
 |
| Ｃ４２． 修理前 ＲＬモジュール裏。 |
 |

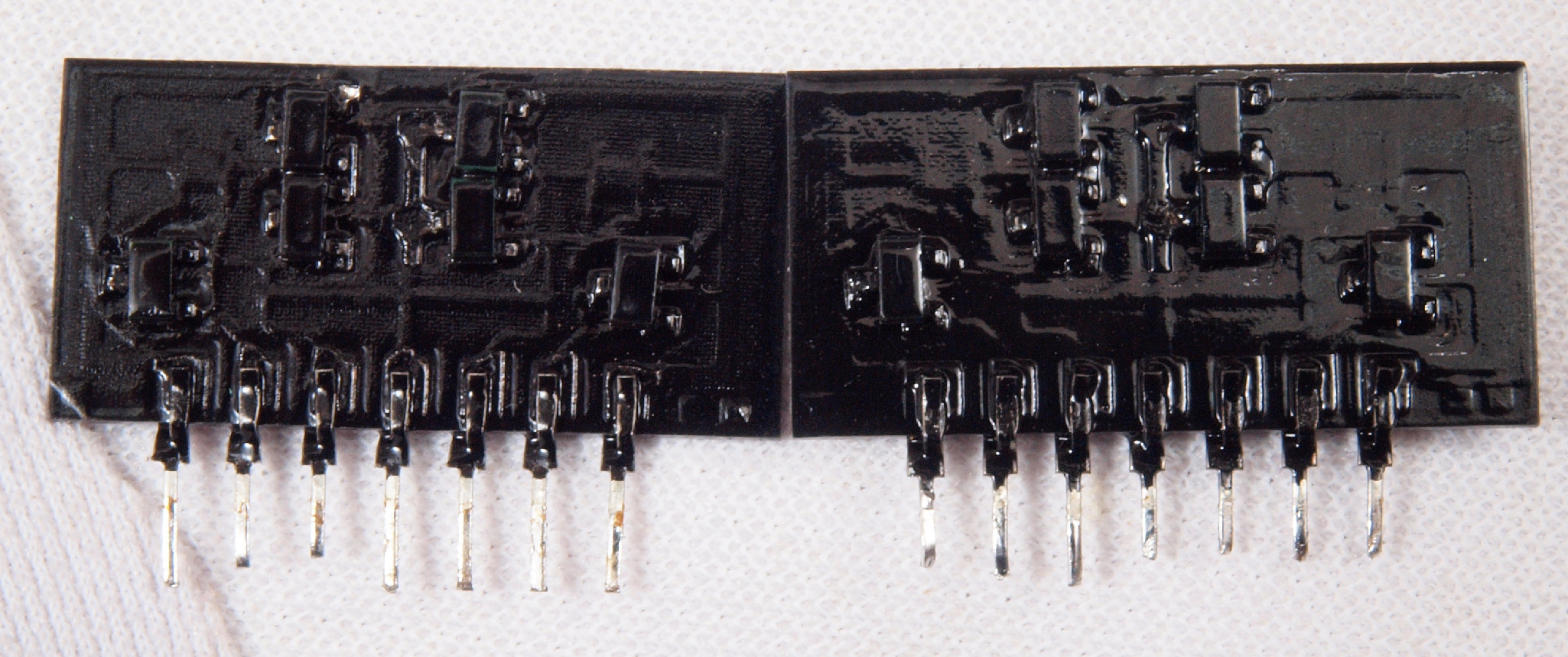

| Ｃ４３． 修理後 ＲＬモジュール裏。 ＴＲ（トランジスター）交換後軽くラッカーを吹きました。 |
 |
| Ｃ５１． 修理前 電源基板。 |
 |
| Ｃ５２． 修理中 電源基板。 電解コンデンサー固定するトルエン溶媒の接着剤。 |
 |
| Ｃ５３． 修理後 電源基板。 トルエン溶媒の接着剤を取り去り、コートを塗布後。 |
 |

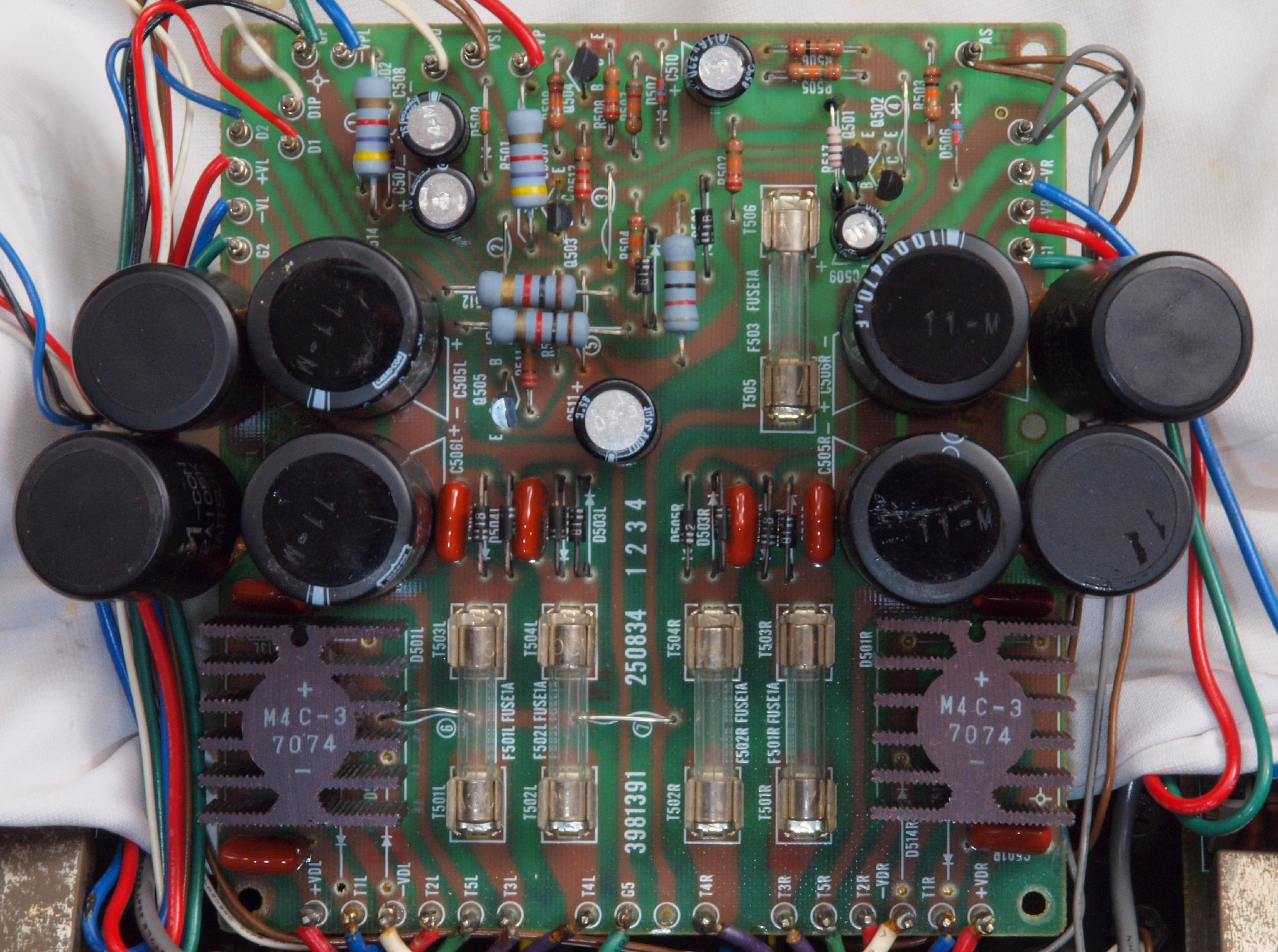

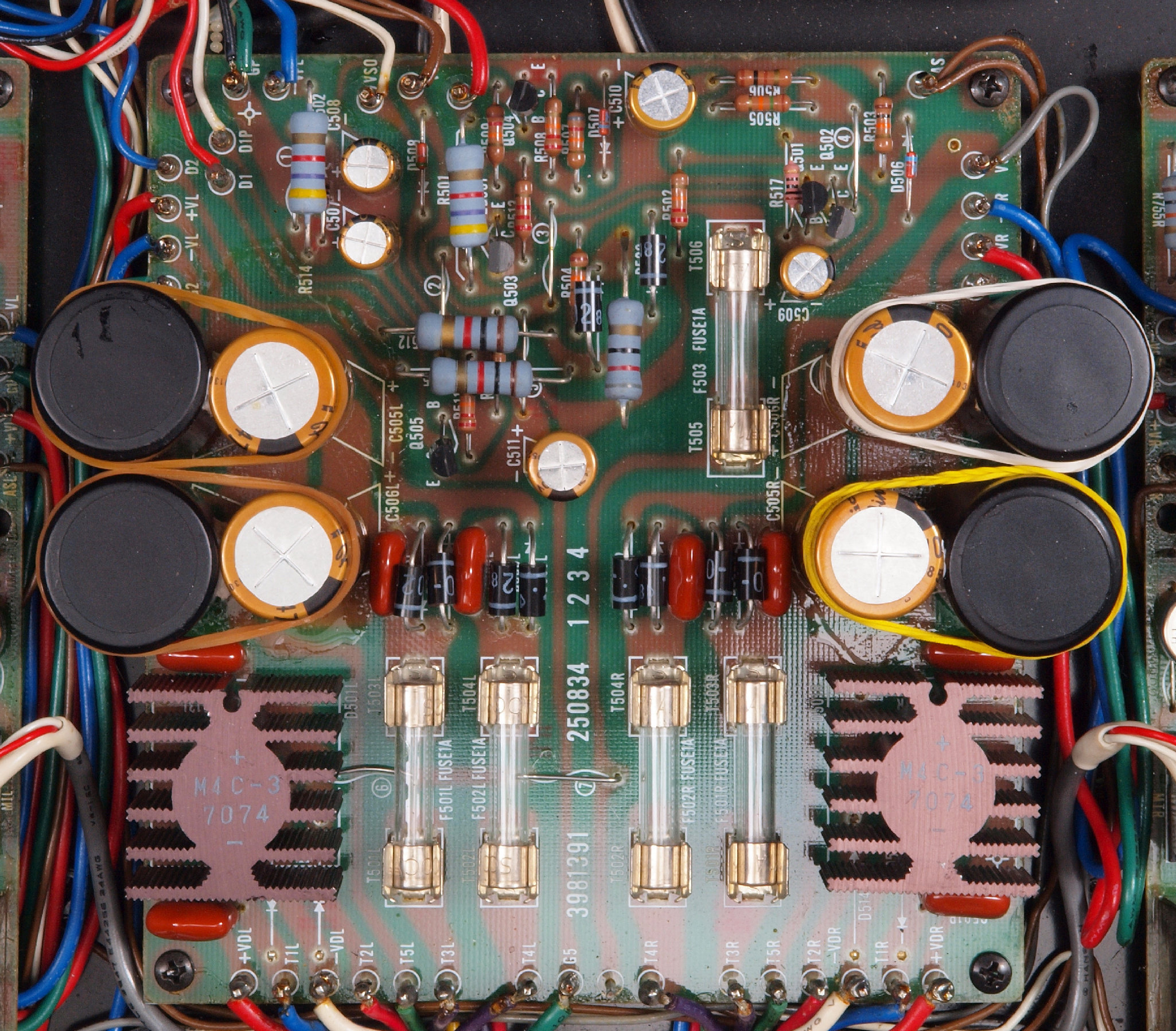

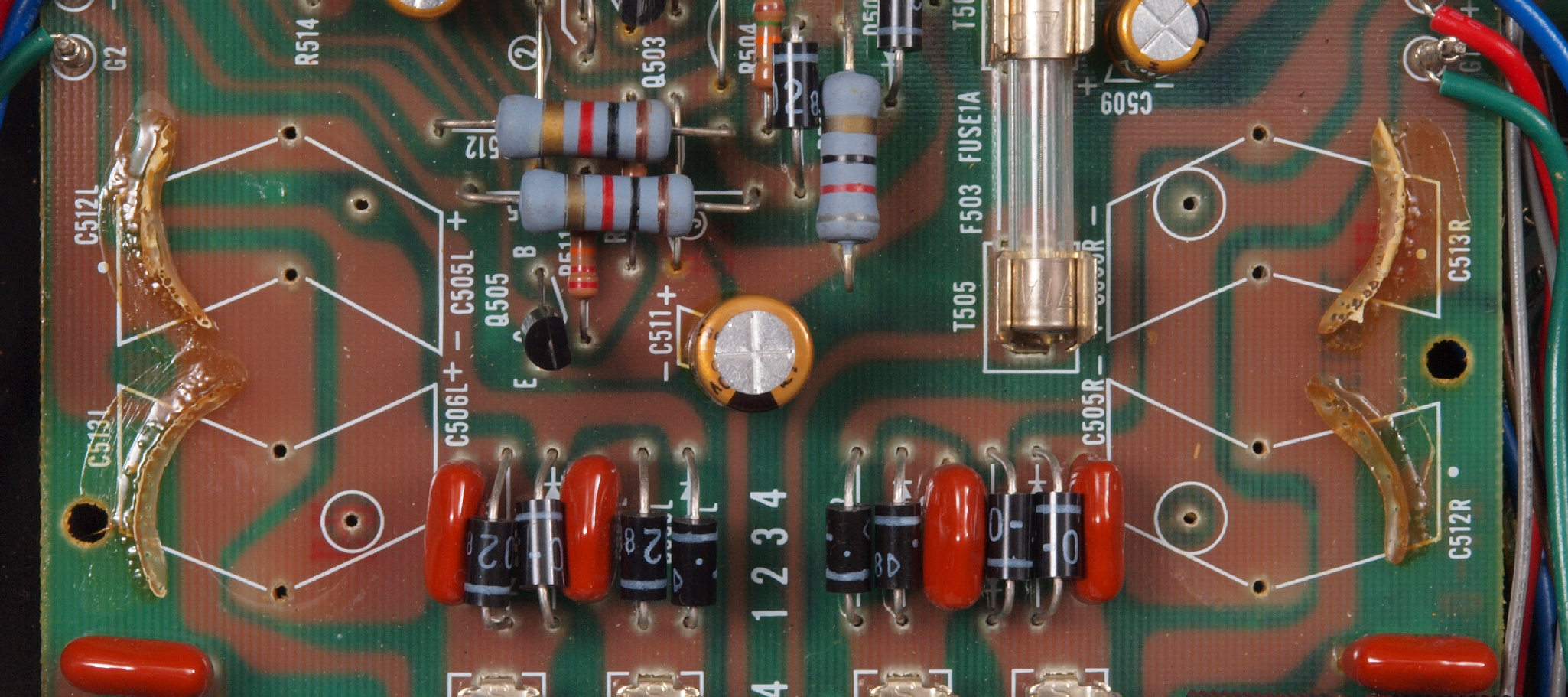

| Ｃ５４． 修理後 電源基板 ヒューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１０個交換。 輪ゴムは接着材が硬化するまで固定する。 |
 |
| Ｃ５５． 修理前 電源基板裏 |
 |

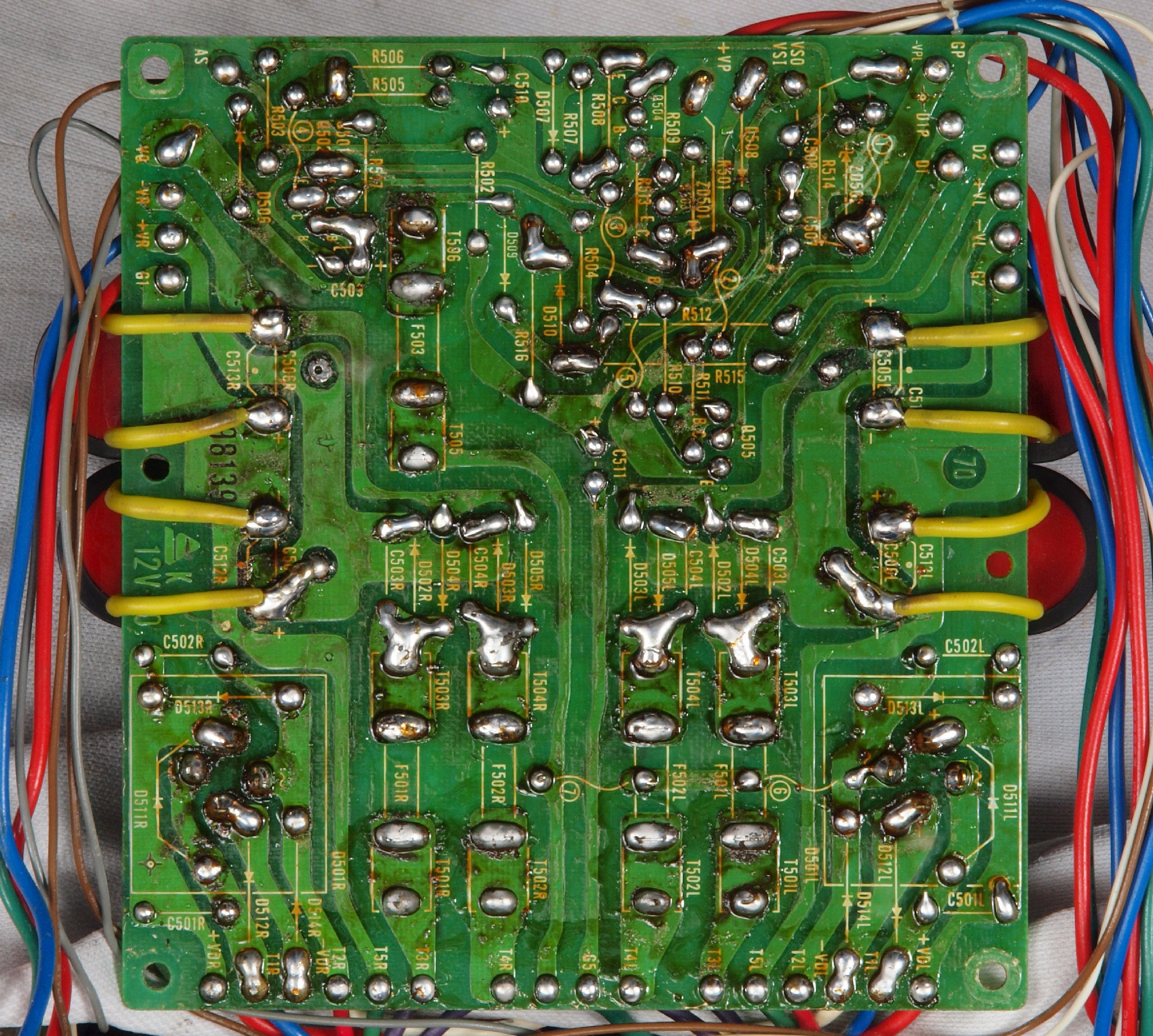

| Ｃ５６． 修理（半田補正）後 電源基板裏 半田を全部やり直す。 パスコン足絶縁チューブは２重にする。 |
 |
| Ｃ５７． 完成電源基板裏 洗浄後防湿材を塗る |
 |

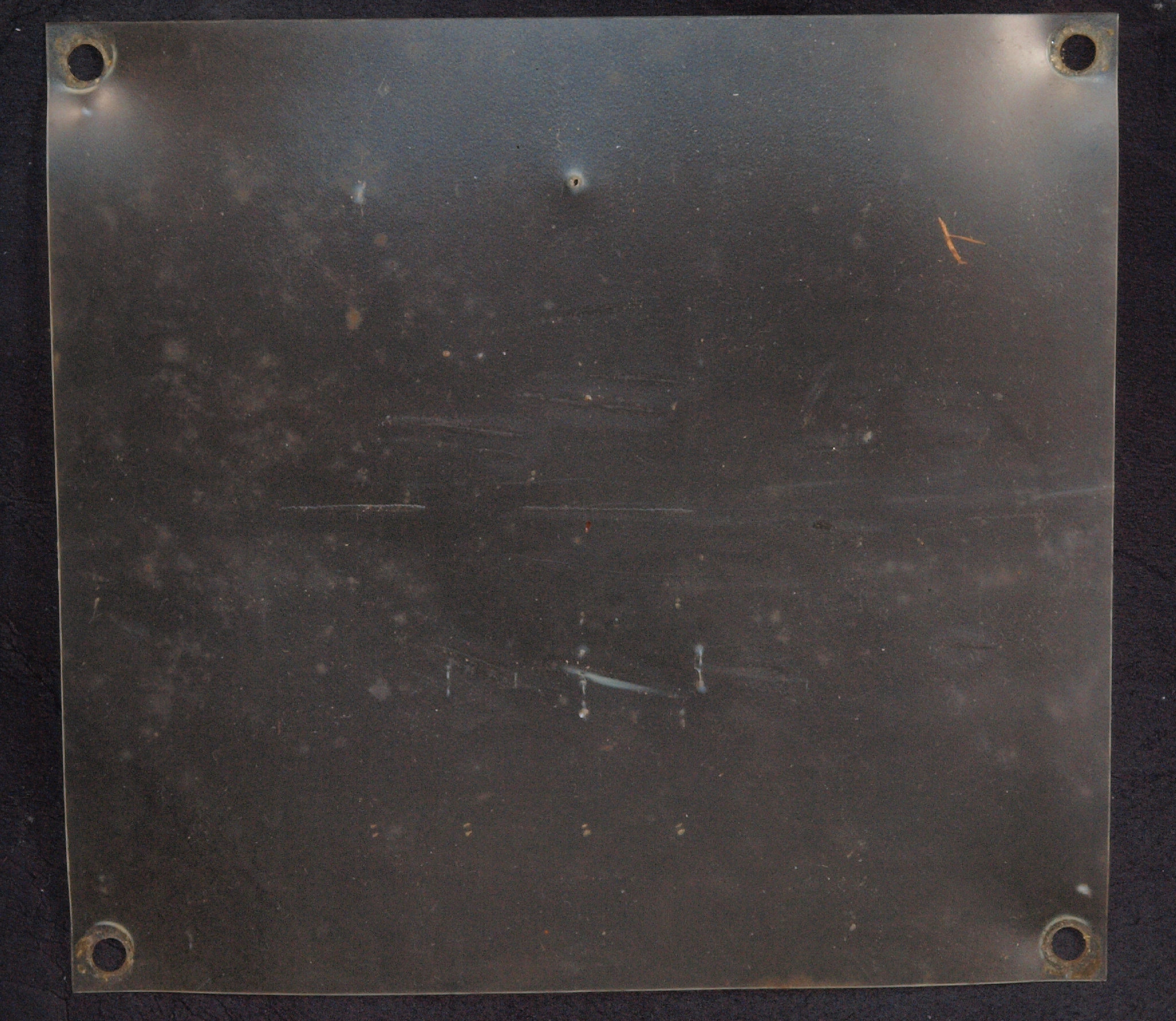

| Ｃ５８． 修理中 絶縁シート。 上真ん中に電解コンデンサーの足の穴が空いている。 |
 |
| Ｃ５９． 修理中 絶縁シート。 右から２番目、電解コンデンサーの足が貫いている。 |
 |
| Ｃ６１． 修理前 ＲＣＡ端子 |
 |

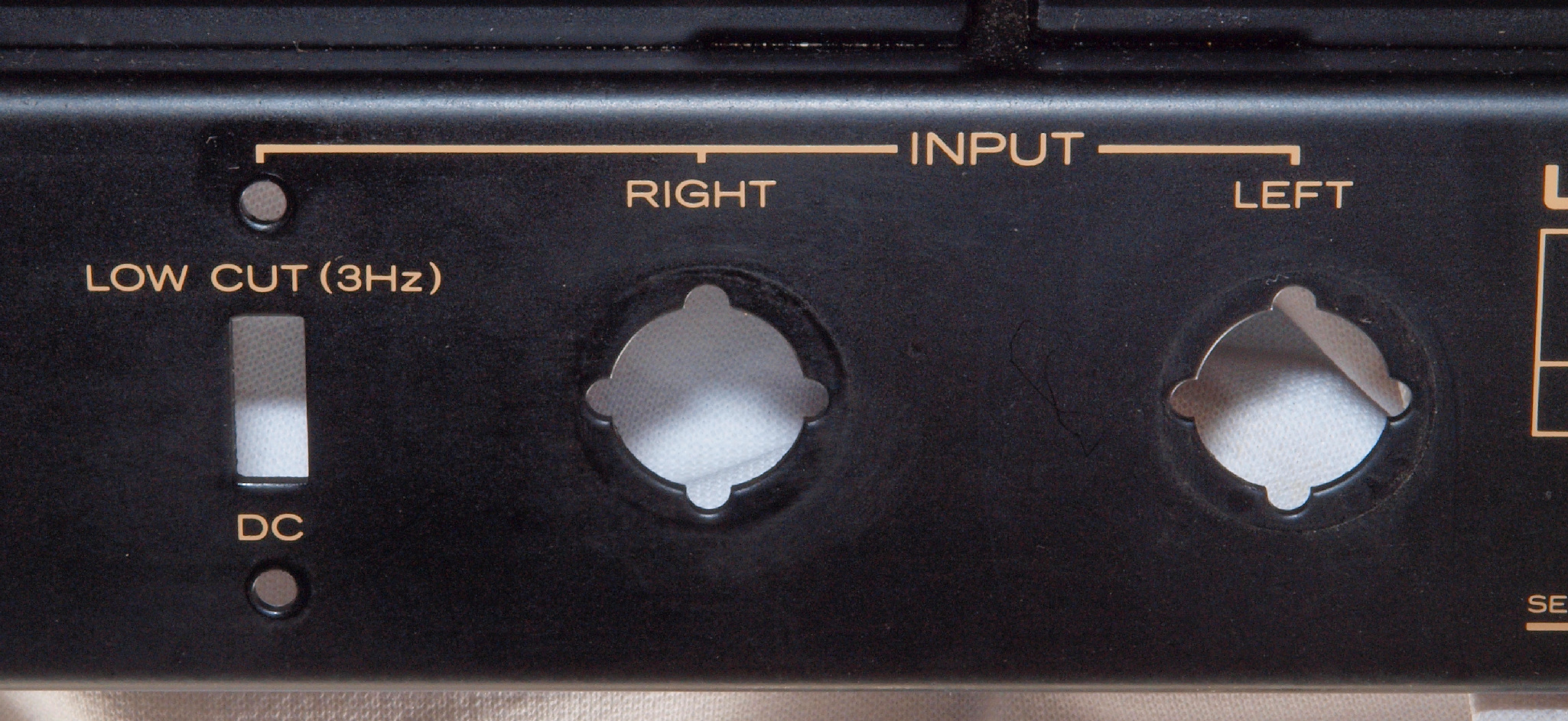

| Ｃ６２． 修理中 ＲＣＡ端子取り付け穴。 |
 |
| Ｃ６３． 修理後 ＲＣＡ端子 ＷＢＴ－０２０１ 使用。 |
 |

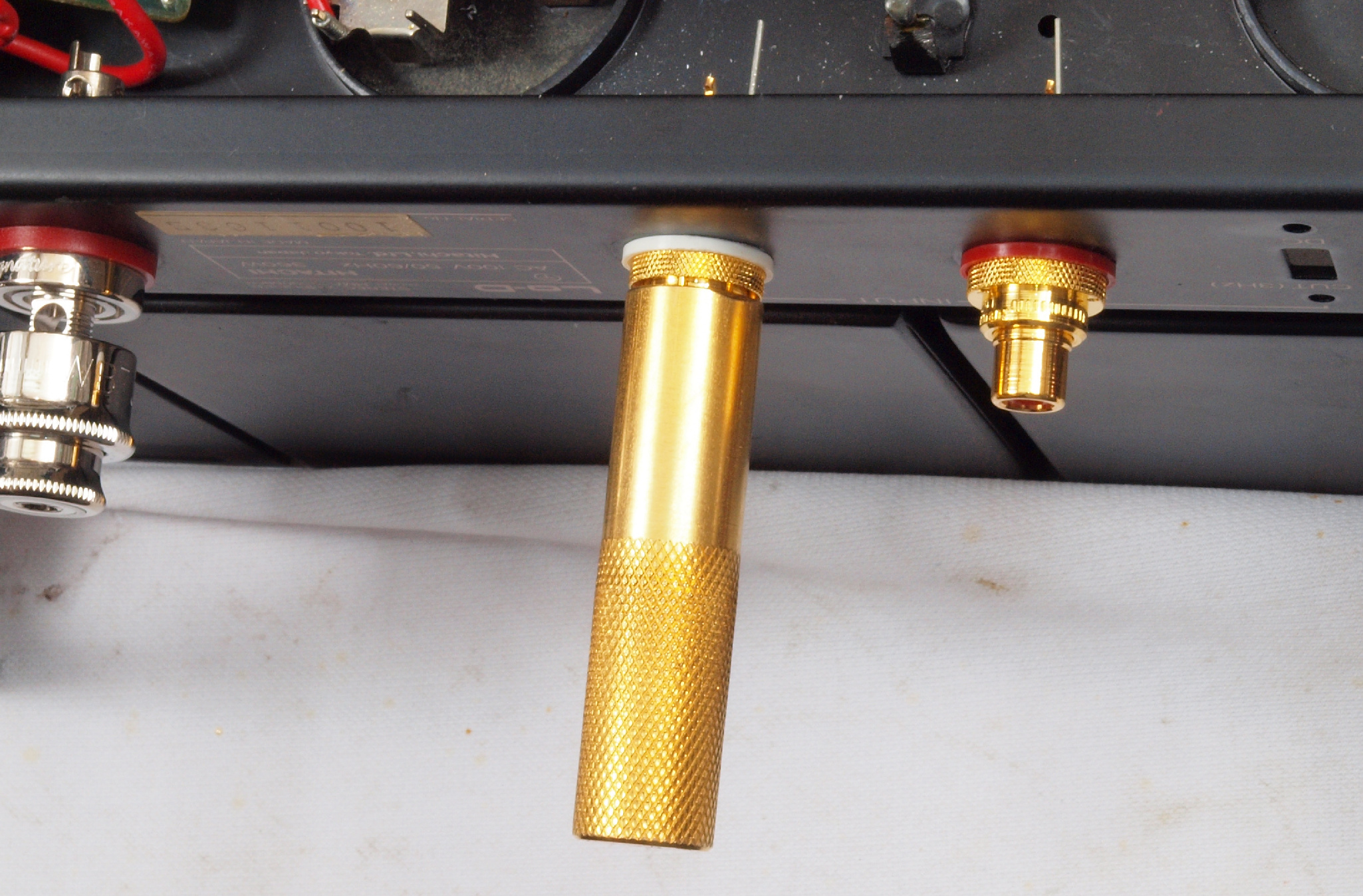

| Ｃ６４． 修理中 ＲＣＡ端子取り付ナットは治具を使い締結する。 |
 |

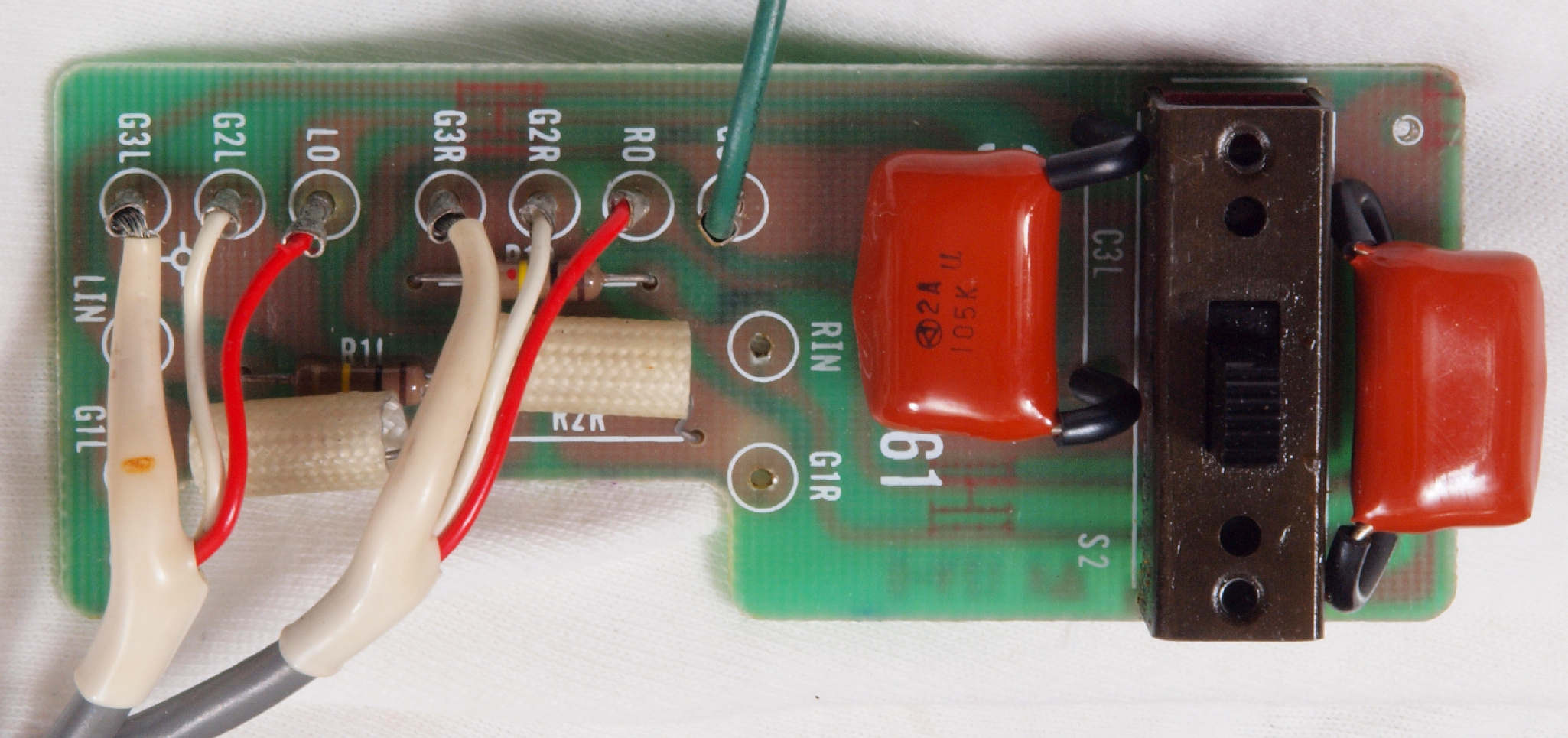

| Ｃ６５． 修理前 入力ＲＣＡ端子基板 |
 |

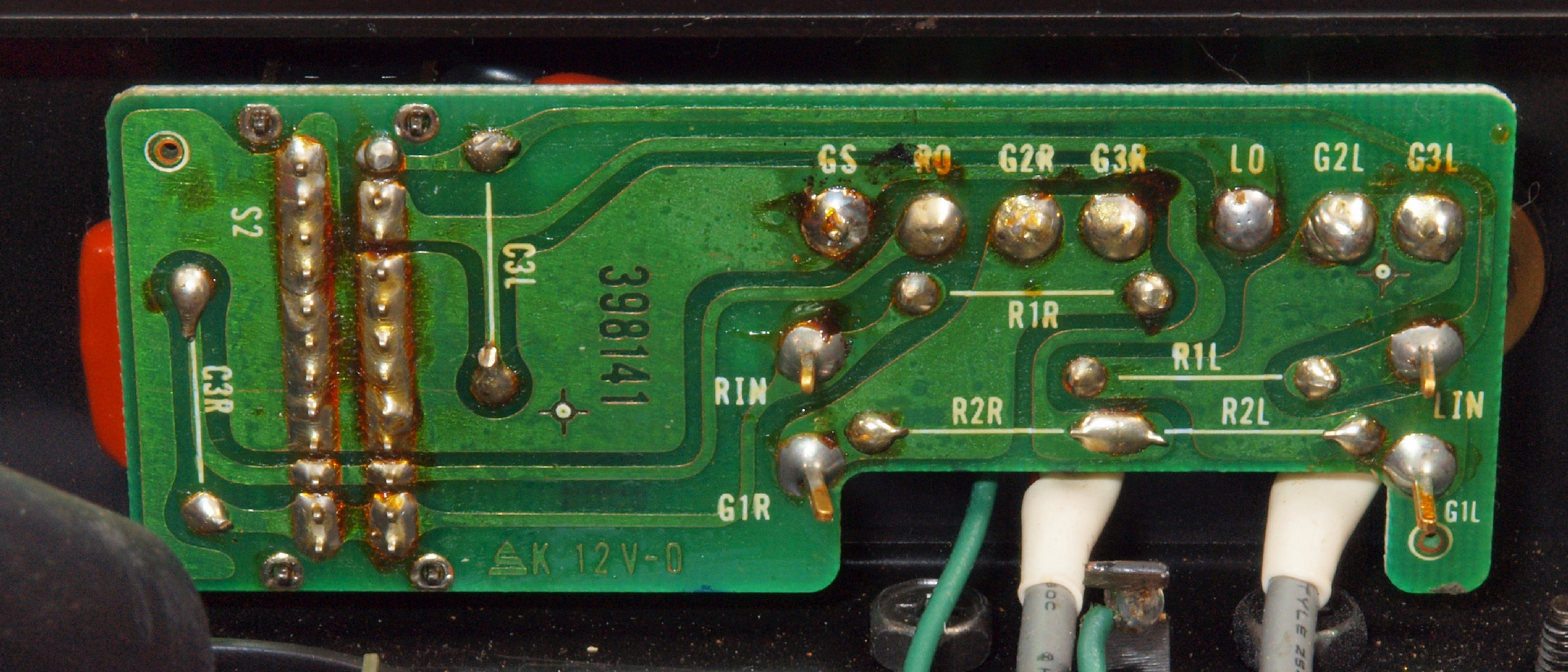

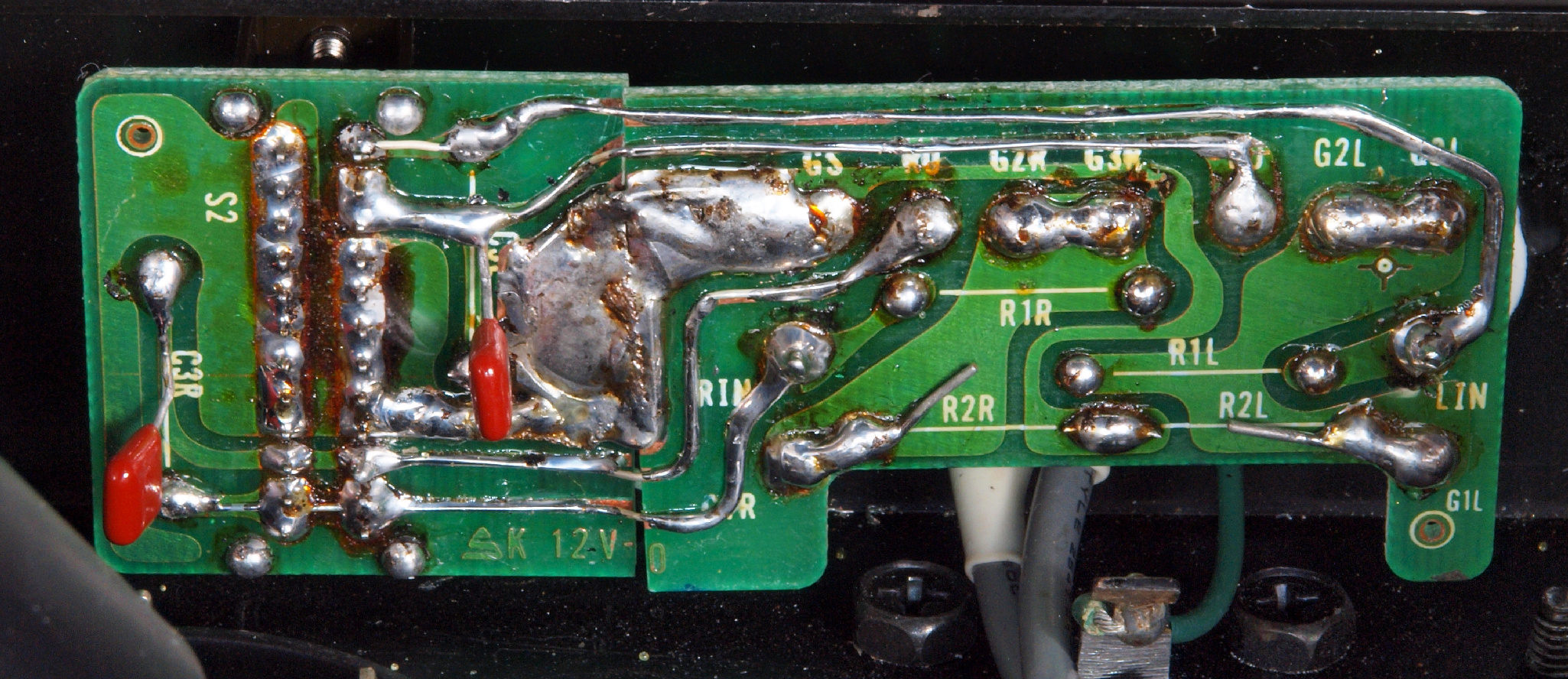

| Ｃ６６． 修理前 入力ＲＣＡ端子基板裏 |
 |

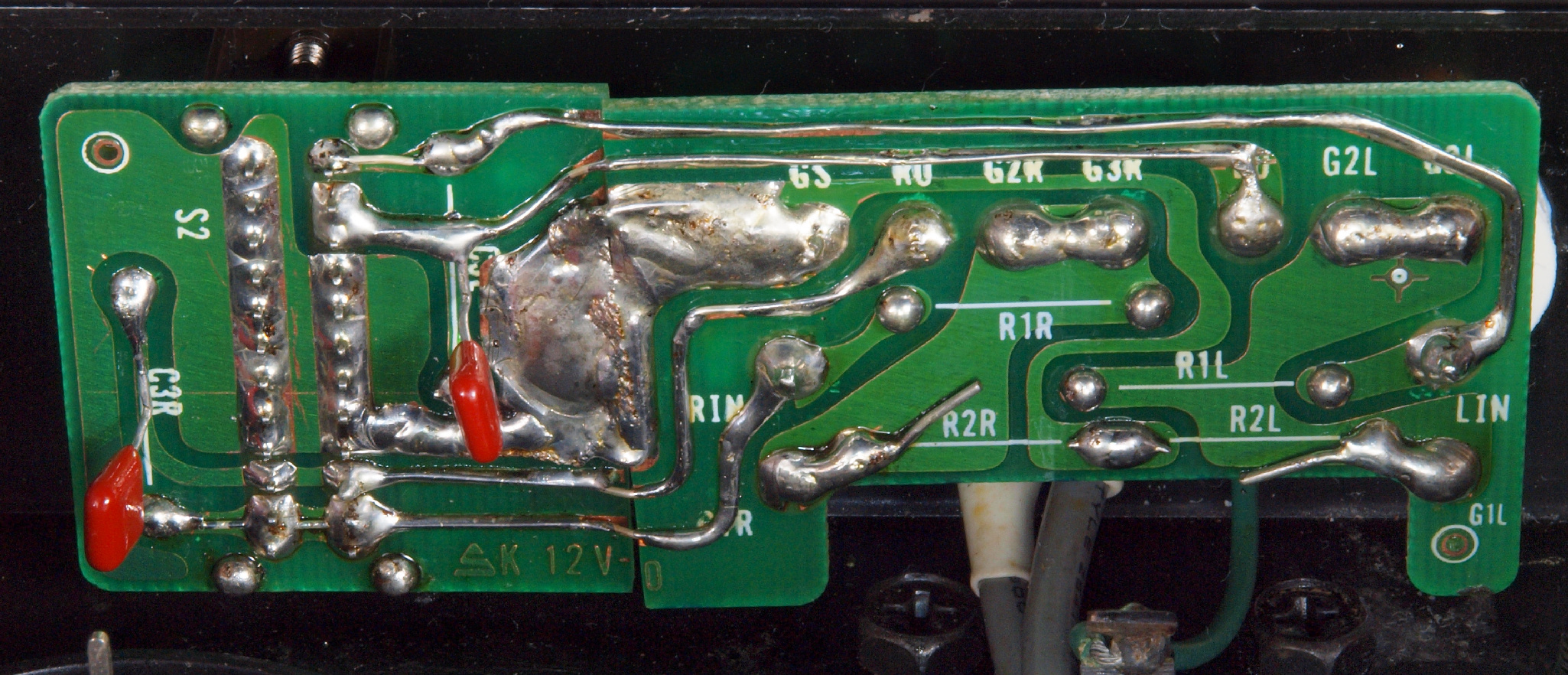

| Ｃ６７． 修理（半田補正）後 ＲＣＡ端子基板裏 半田を全部やり直す フイルムコンデンサー２個増設 |
 |
| Ｃ６８． 完成ＲＣＡ端子裏 洗浄後防湿材を塗る。 |
 |

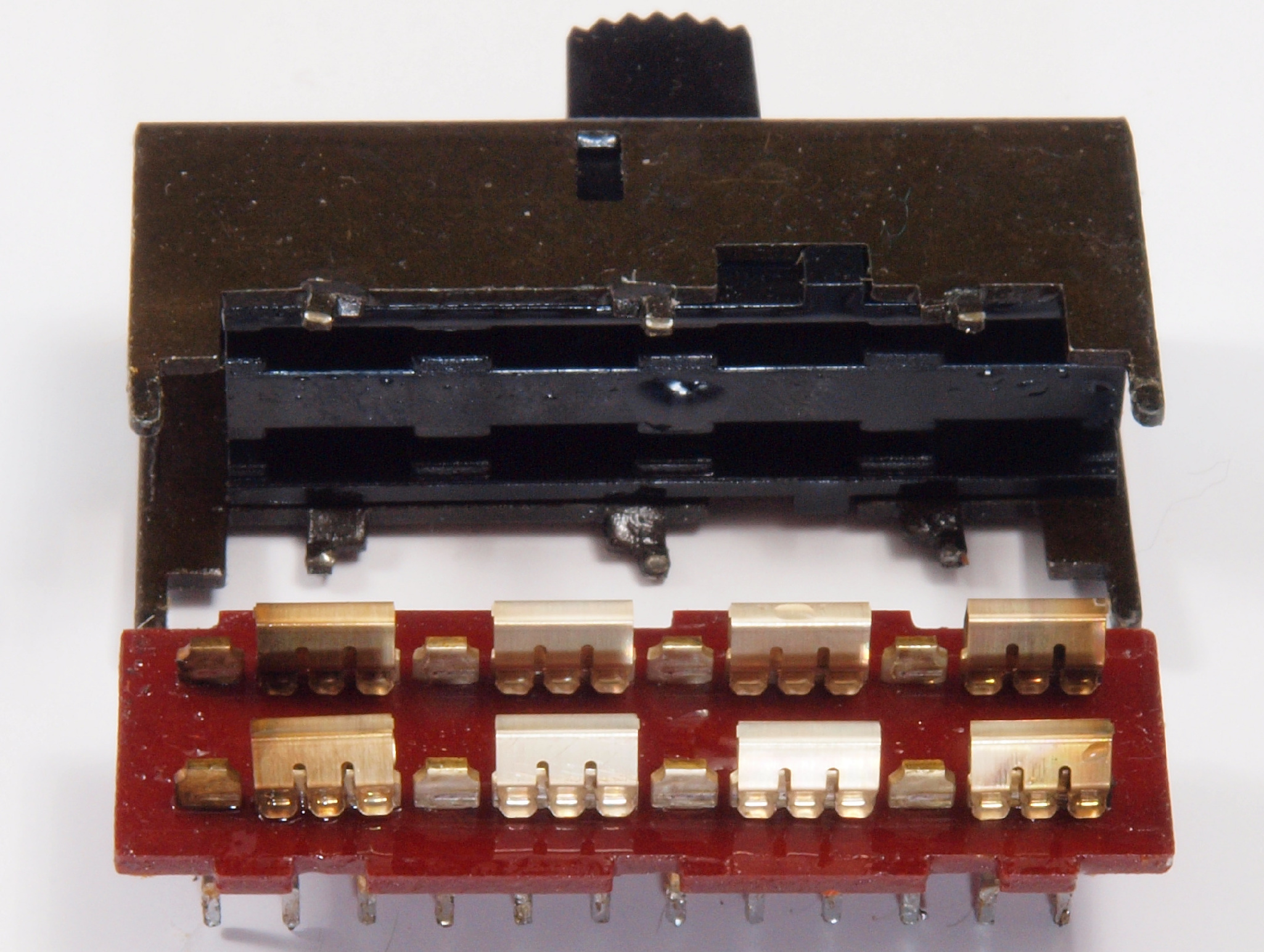

| Ｃ６９． 修理中 ＲＣＡ端子基板の切り換えＳＷ分解。 |
 |
| Ｃ６Ａ． 修理中 ＲＣＡ端子基板の切り換えＳＷ分解。端子を洗浄する。 |
 |

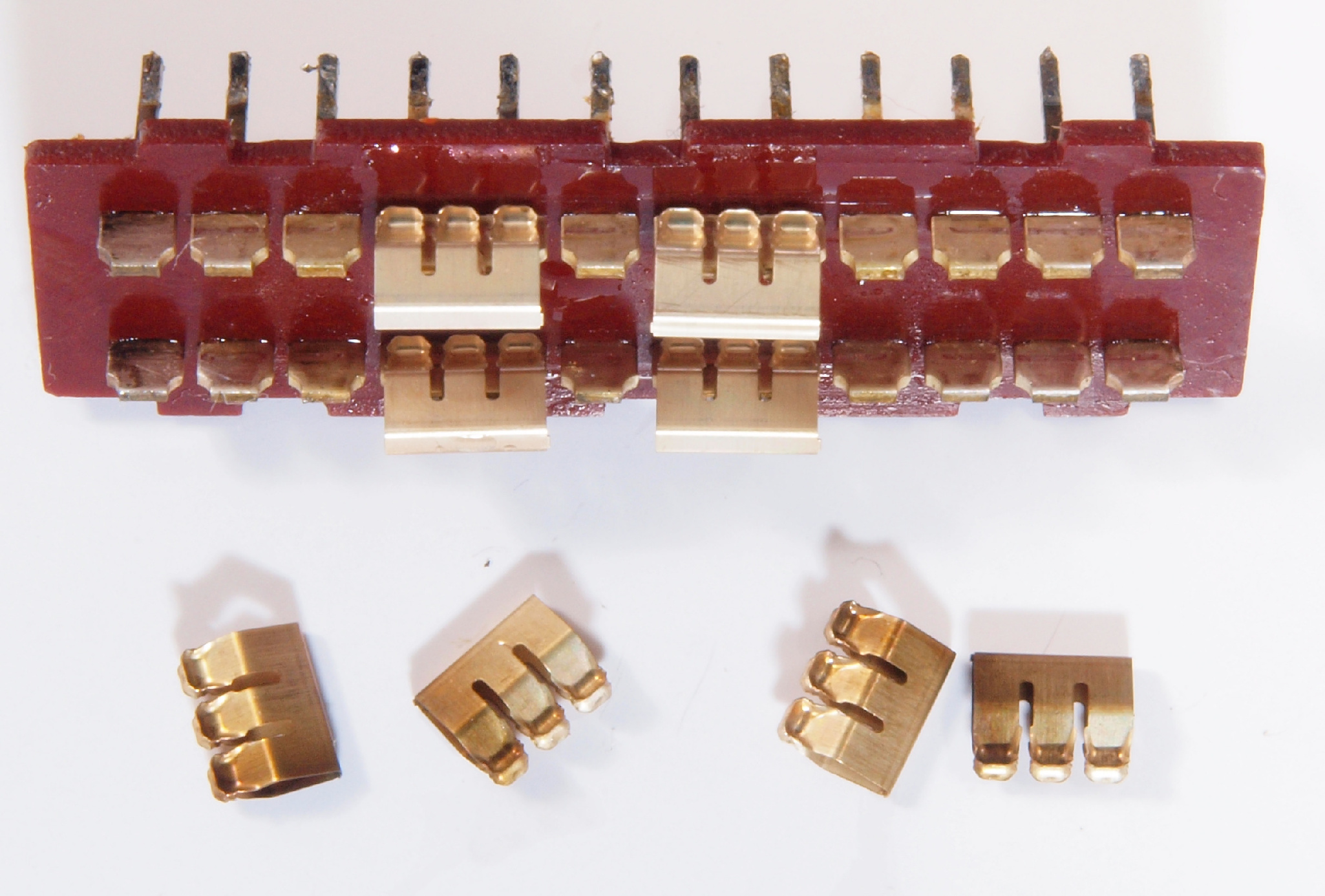

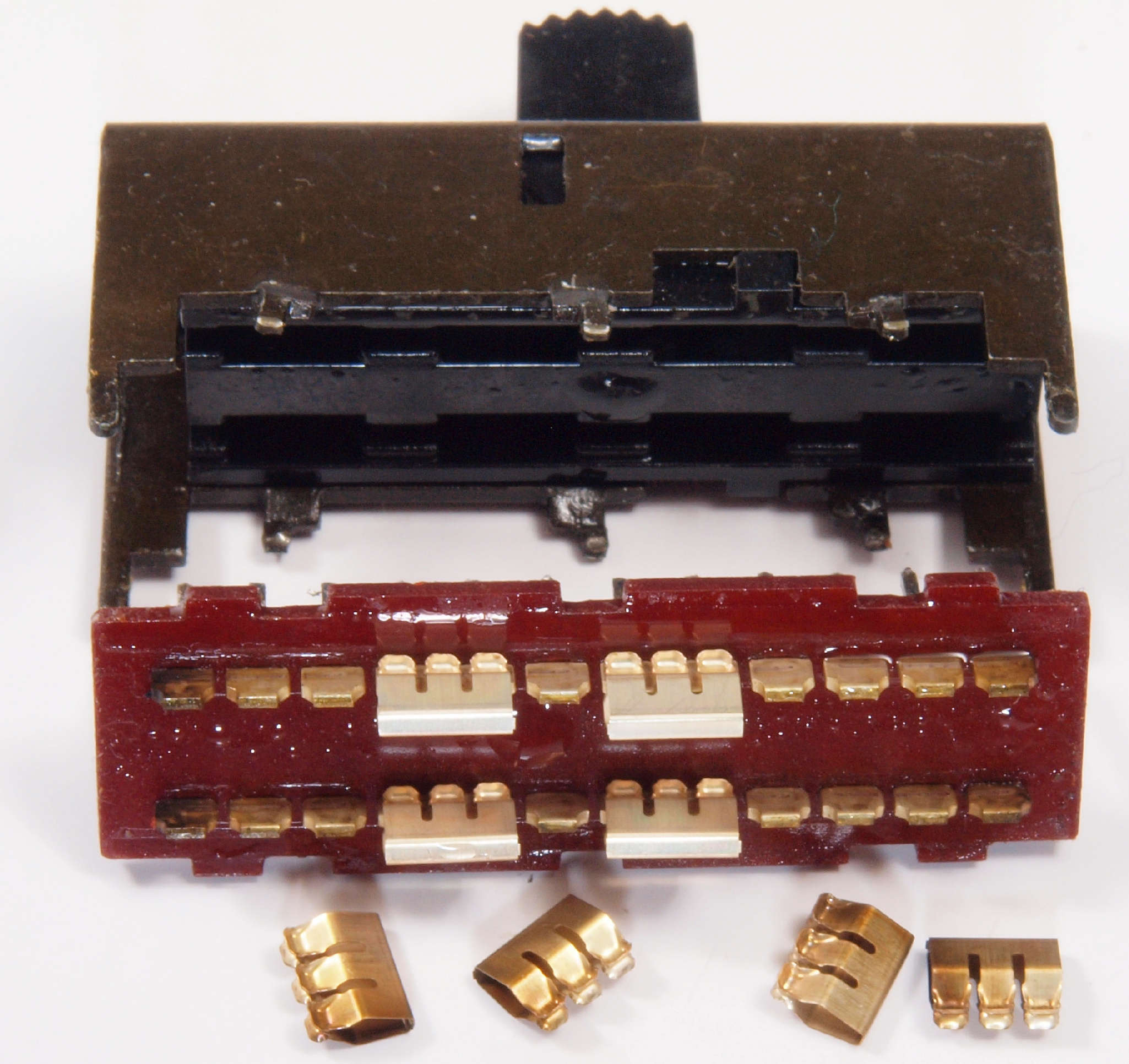

| Ｃ６Ｂ． 修理中 ＲＣＡ端子基板の切り換えＳＷ分解。 使用するのは端の１回路のみ、内側の綺麗な接触子と交換して組む。 |
 |
| Ｃ６Ｃ． 修理後 ＲＣＡ端子基板の切り換えＳＷ分解。 |
 |
| Ｃ７１． 修理前 Ｒ－ＳＰ端子 |
 |
| Ｃ７２． 修理中 Ｒ－ＳＰ接続端子穴加工前 |
 |
| Ｃ７３． 修理中 Ｒ－ＳＰ接続端子穴加工後 |
 |
| Ｃ７４． 修理（交換）後 Ｒ－ＳＰ端子、 ＷＢＴ－０７０２ＰＬ 使用。 |
 |

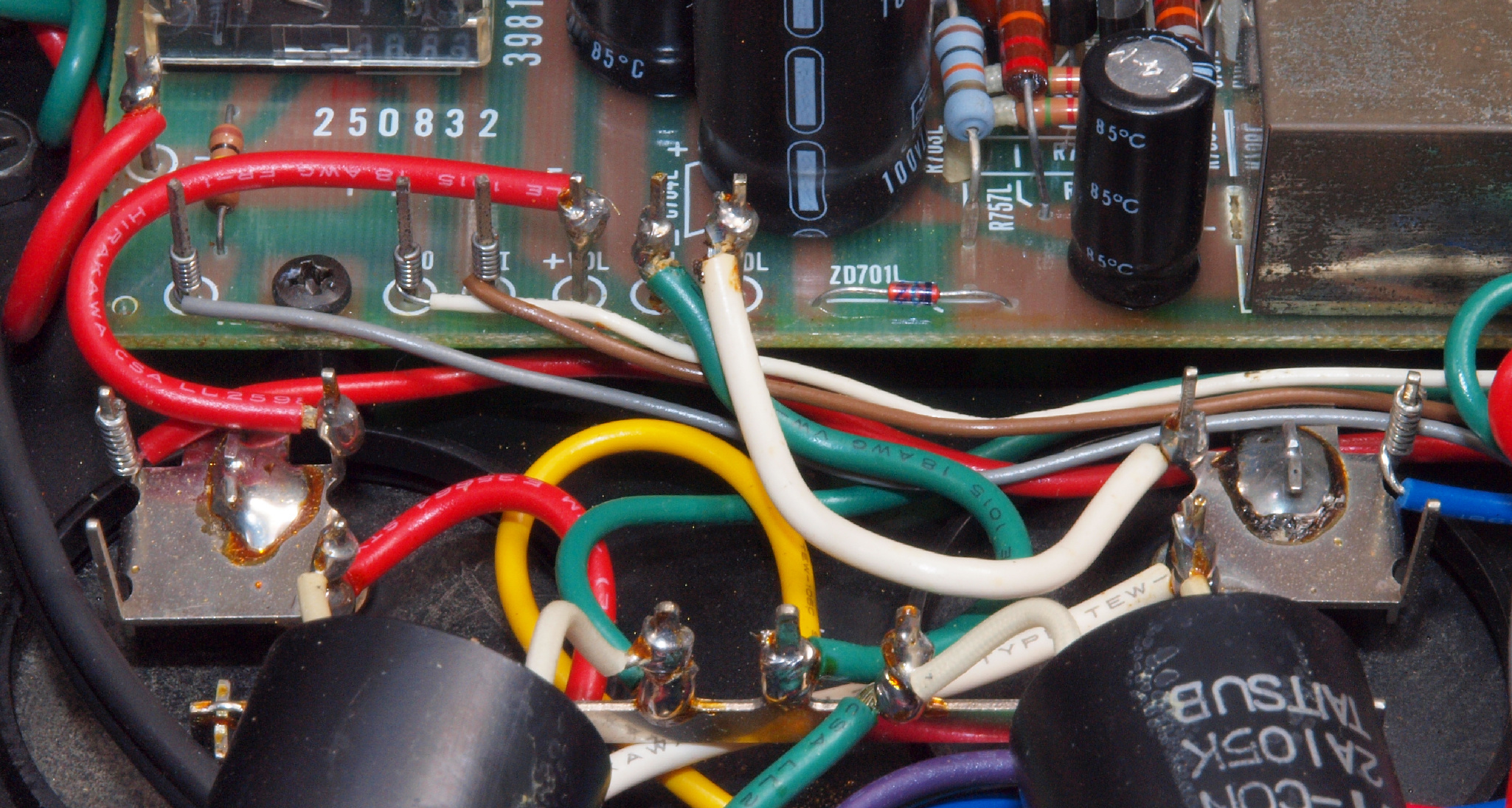

| Ｃ７５． 修理前 Ｒ－ＳＰ端子裏配線 |
 |
| Ｃ７６． 修理後 Ｒ－ＳＰ端子裏配線。 ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら |
 |
| Ｃ８１． 修理前 Ｌ－ＳＰ端子 |
 |
| Ｃ８２． 修理中 Ｌ－ＳＰ接続端子穴加工前 |
 |
| Ｃ８３． 修理中 Ｌ－ＳＰ接続端子穴加工後 |
 |
| Ｃ８４． 修理（交換）後 Ｌ－ＳＰ端子、 ＷＢＴ－０７０２ＰＬ 使用。 |
 |

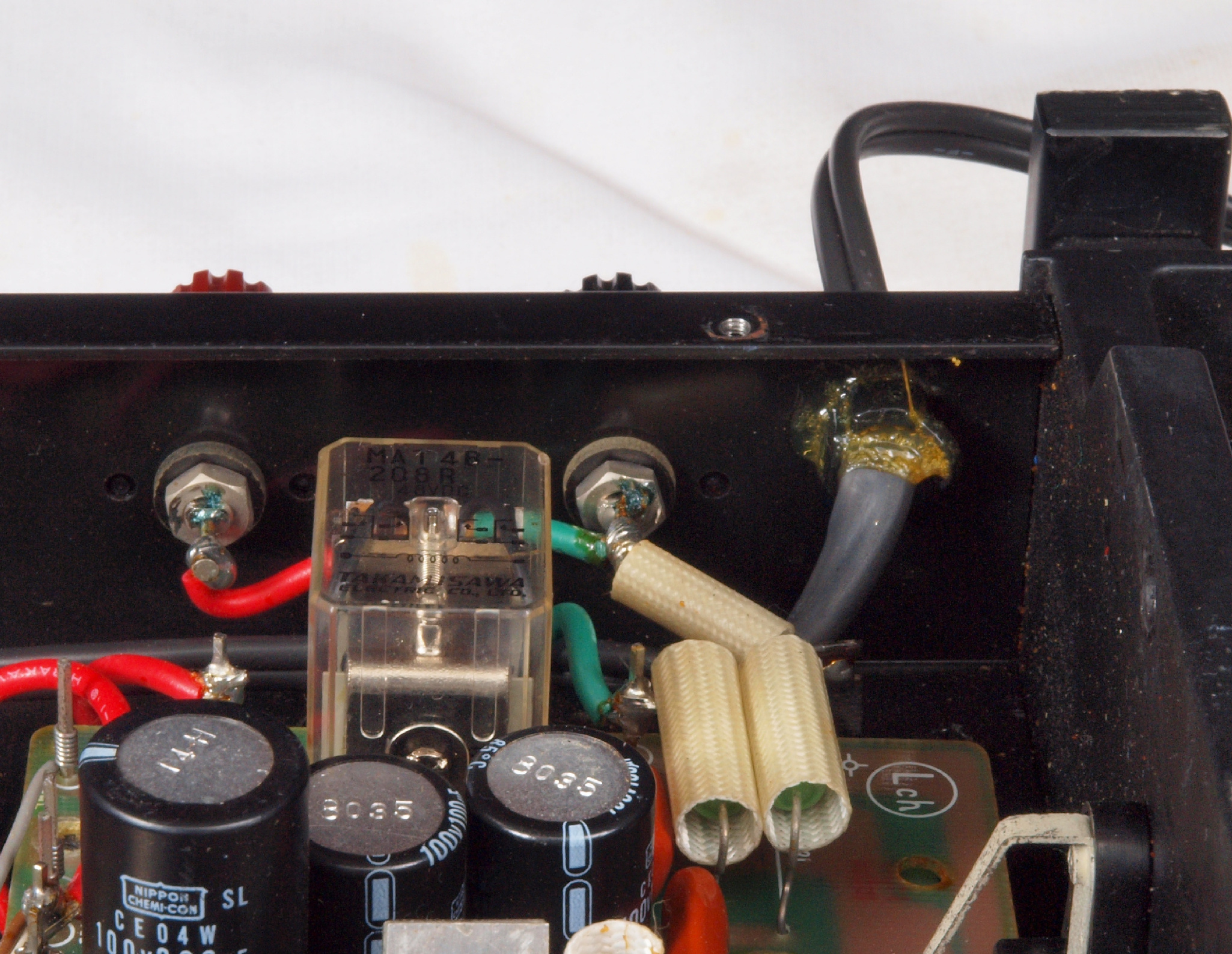

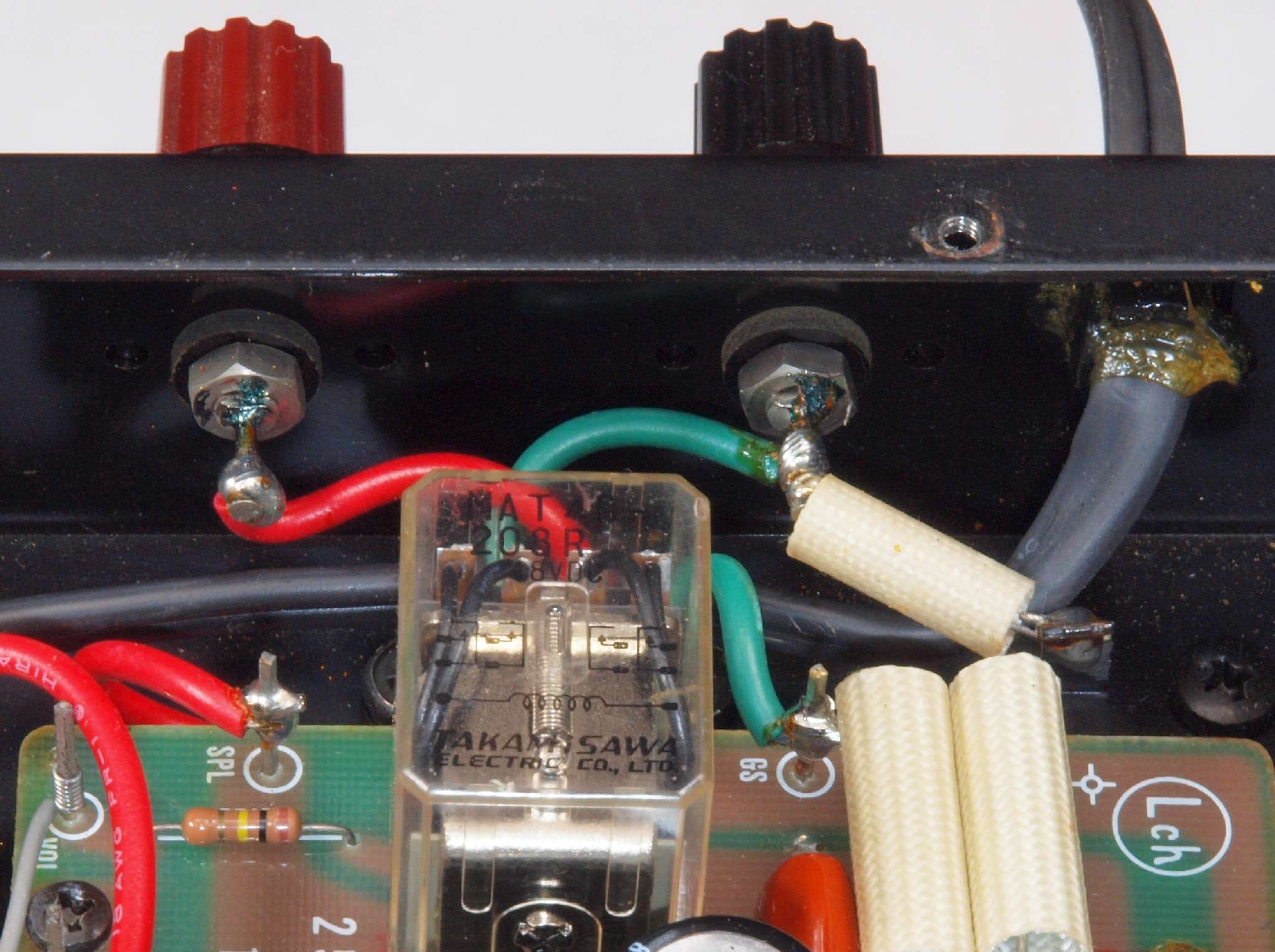

| Ｃ８５． 修理前 Ｌ－ＳＰ端子裏配線。 電源コードが接着材で固定？ |
 |
| Ｃ８６． 修理後 Ｒ－ＳＰ端子裏配線。 ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら |
 |
| Ｃ９１． 修理前 電源ケーブル取り付け部。電源コードが細いのと、交換されている。 |
 |
| Ｃ９２． 修理中 電源ケーブル取り付け部穴加工前。 SP接続端子との距離を取る為に、下右方向へ広げる為、昔ながらのヤスリで削る。 |
 |
| Ｃ９３． 修理中 電源ケーブル取り付け部穴加工後 |
 |
| Ｃ９４． 修理後 電源ケーブル取り付け部 |
 |

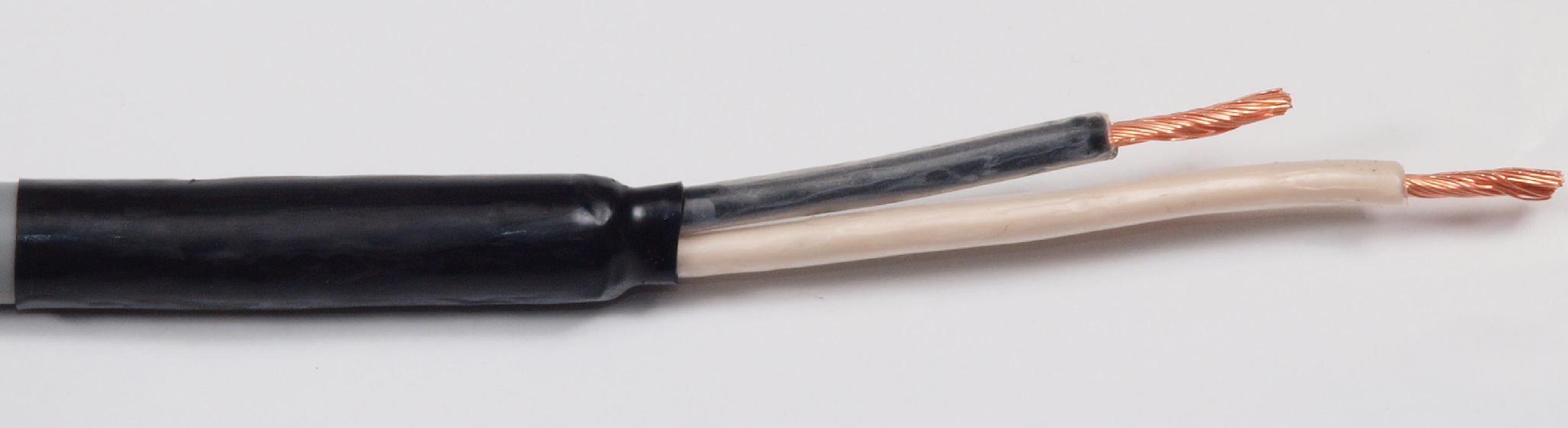

| Ｃ９５． 修理中 電源ケーブル端末処理。 |
 |

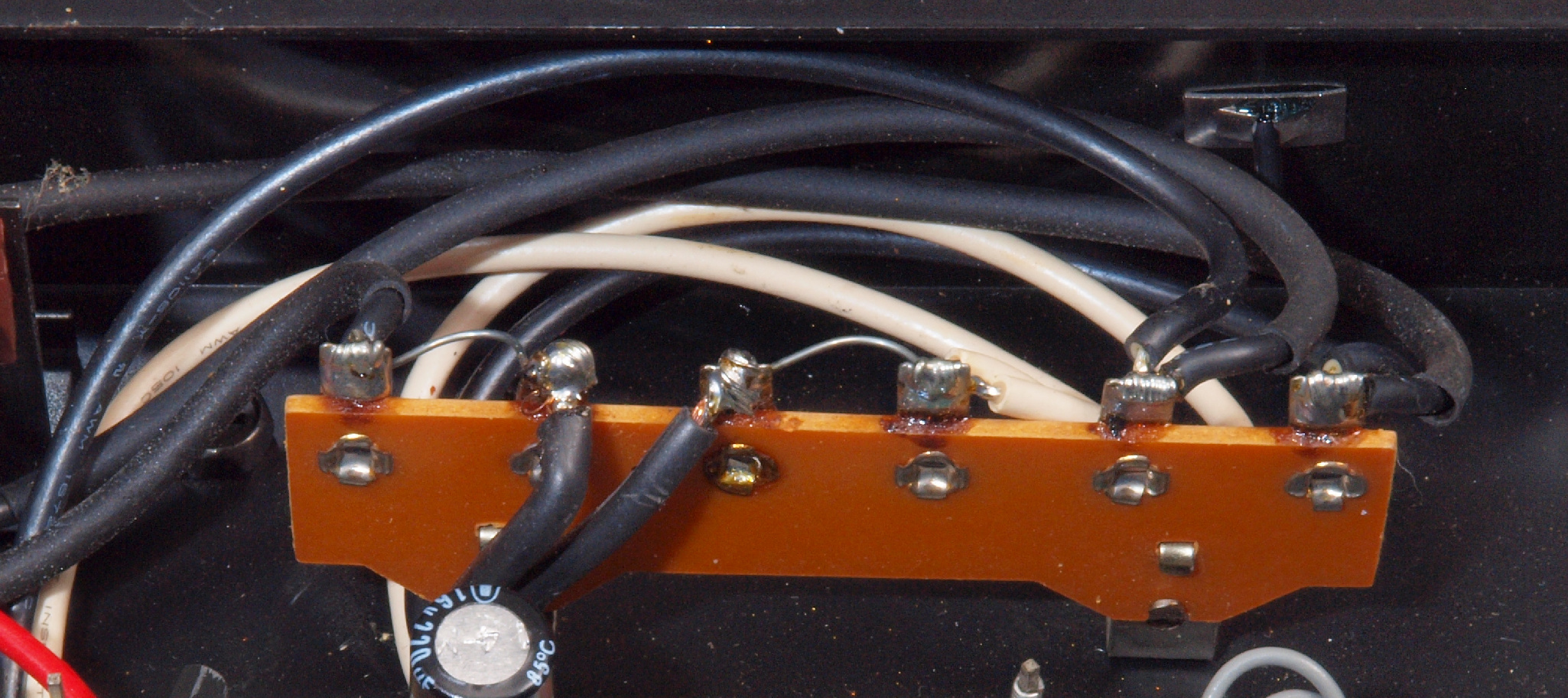

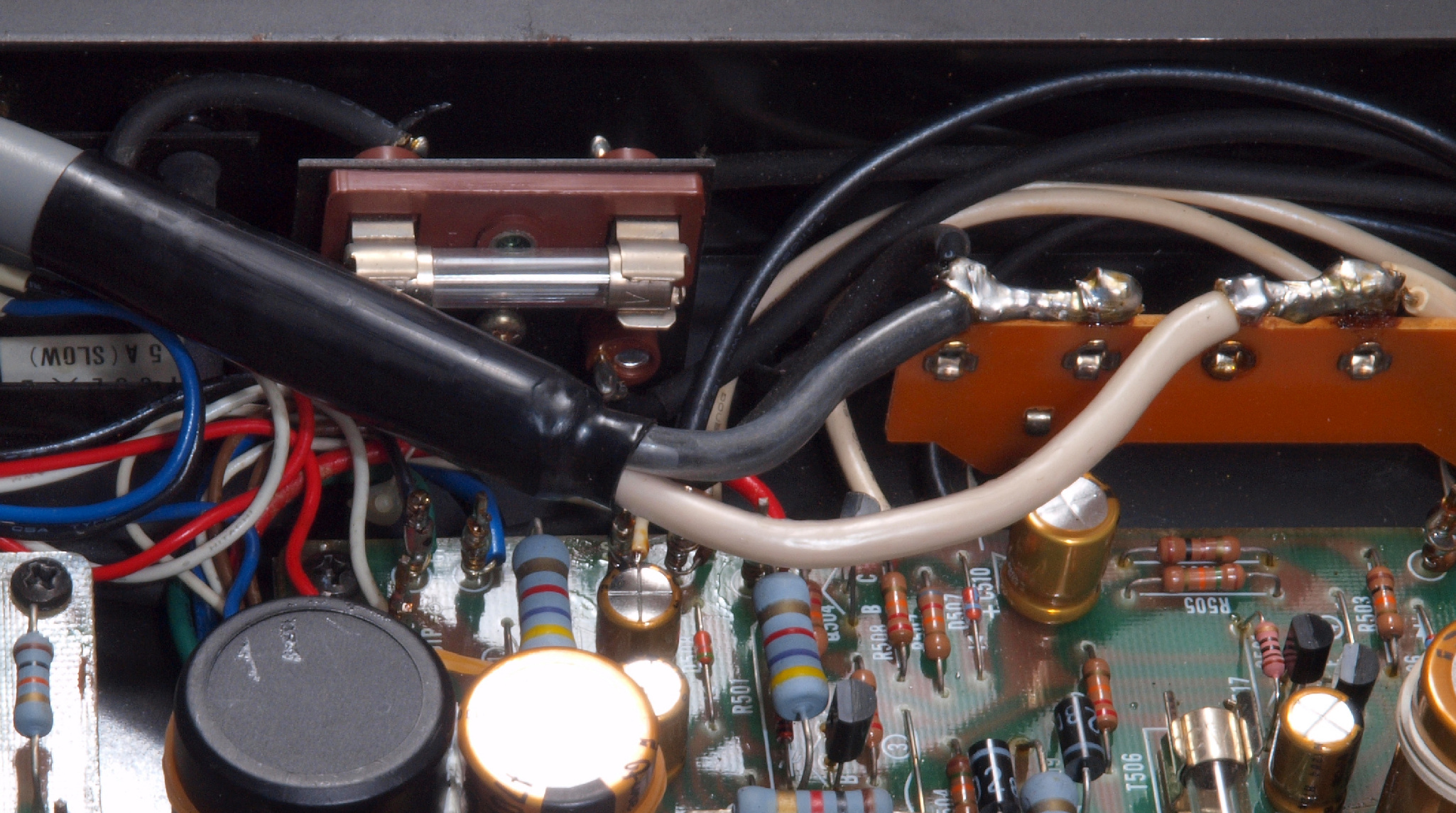

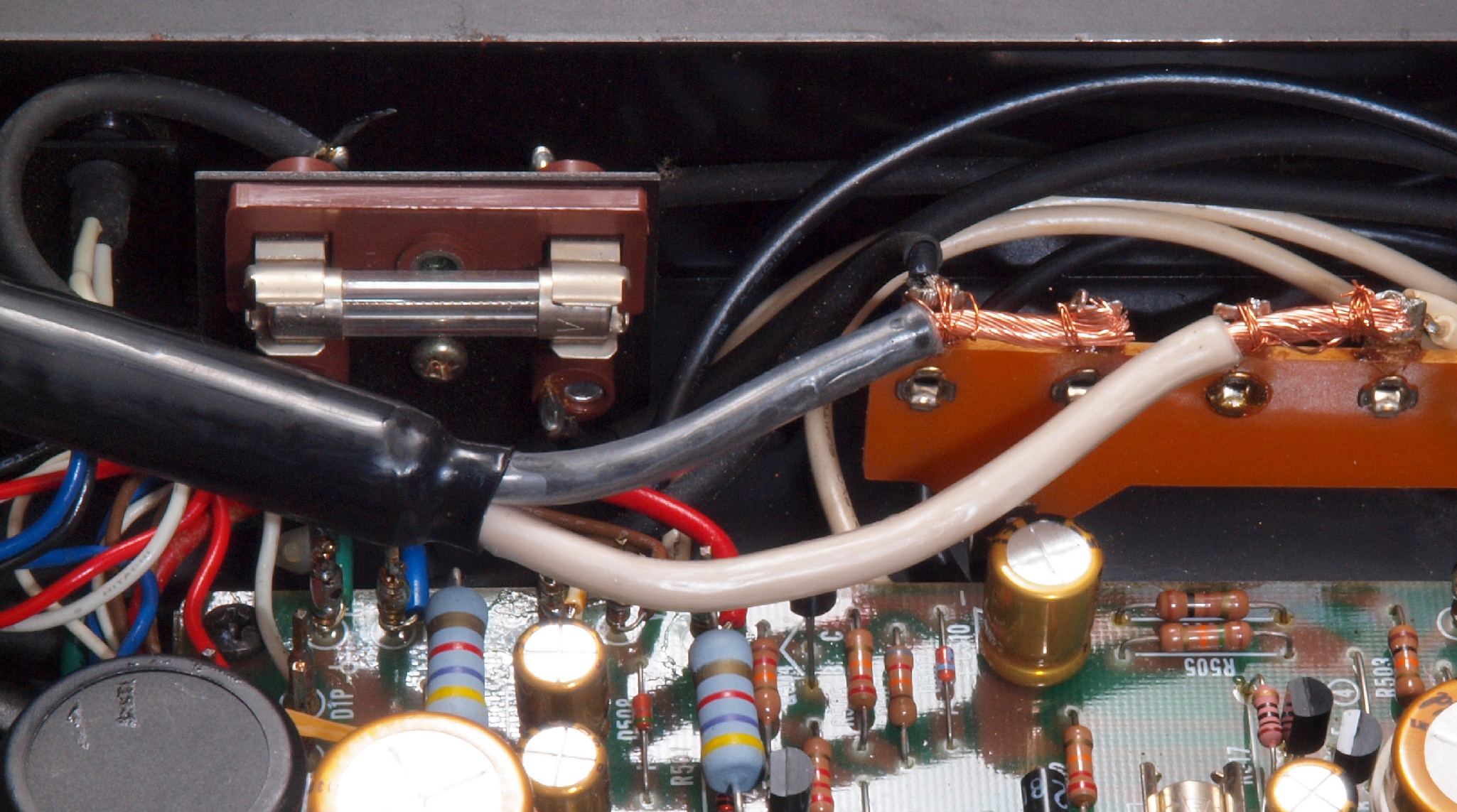

| Ｃ９６． 修理前 ラグ端子に電源ケーブル取り付。 |
 |
| Ｃ９７． 修理中 ラグ端子に電源ケーブル取り付。 |
 |
| Ｃ９８． 修理後 ラグ端子に電源ケーブル取り付。 |
 |

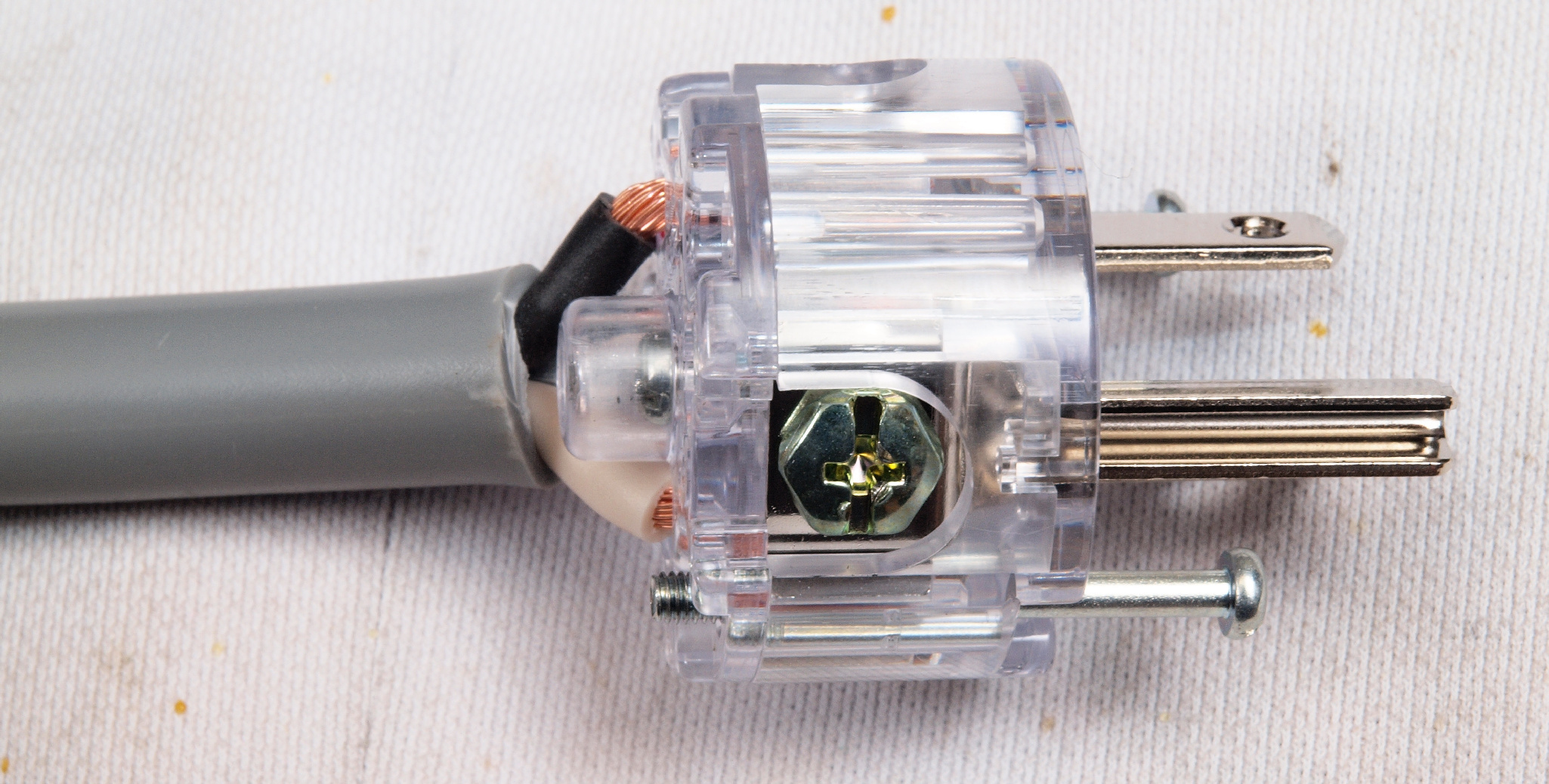

| Ｃ９９． 修理中 ３Ｐプラグにケーブル取り付。 差し込み固定が一般ですが、時計方向に巻き付けると良い。 上の黑線＝巻き付いた端側、 下の白線＝挿入した側。止めビスは未締結です。 これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。 |
 |
| Ｃ９Ａ． 修理中 ３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。 上の白線＝巻き付いた端側、 下の黑線＝挿入した側。止めビスは未締結です。 これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。 |
 |

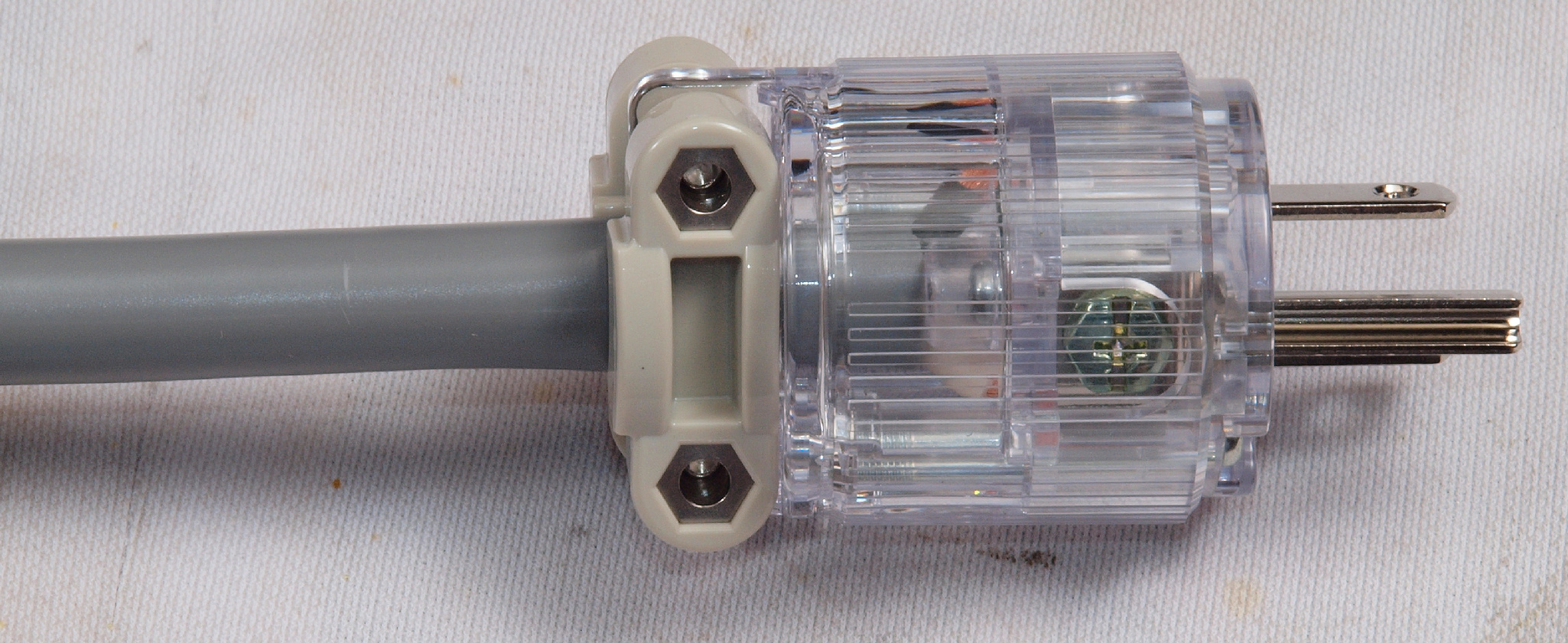

| Ｃ９Ｂ． 完成 ３Ｐプラグにケーブル取り付。 被覆部も十分に差し込む。 |
 |
| Ｃ９Ｃ． 完成 ３Ｐプラグにケーブル取り付。 被覆部も十分に差し込む、反対側。 |
 |
| Ｃ９Ｄ． 修理前 交換されている電源コード取り付け裏。 治具がないのか、接着固定。 |
|
| Ｃ９Ｅ． 修理後 電源コード取り付け裏。 |
 |
| ＣＡ１． 修理前 Ｒ側ドライブ基板へのラッピング線 |
 |
| ＣＡ２． 修理後 Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる |
 |
| ＣＡ３． 修理前 Ｌ側ドライブ基板へのラッピング線 |
 |

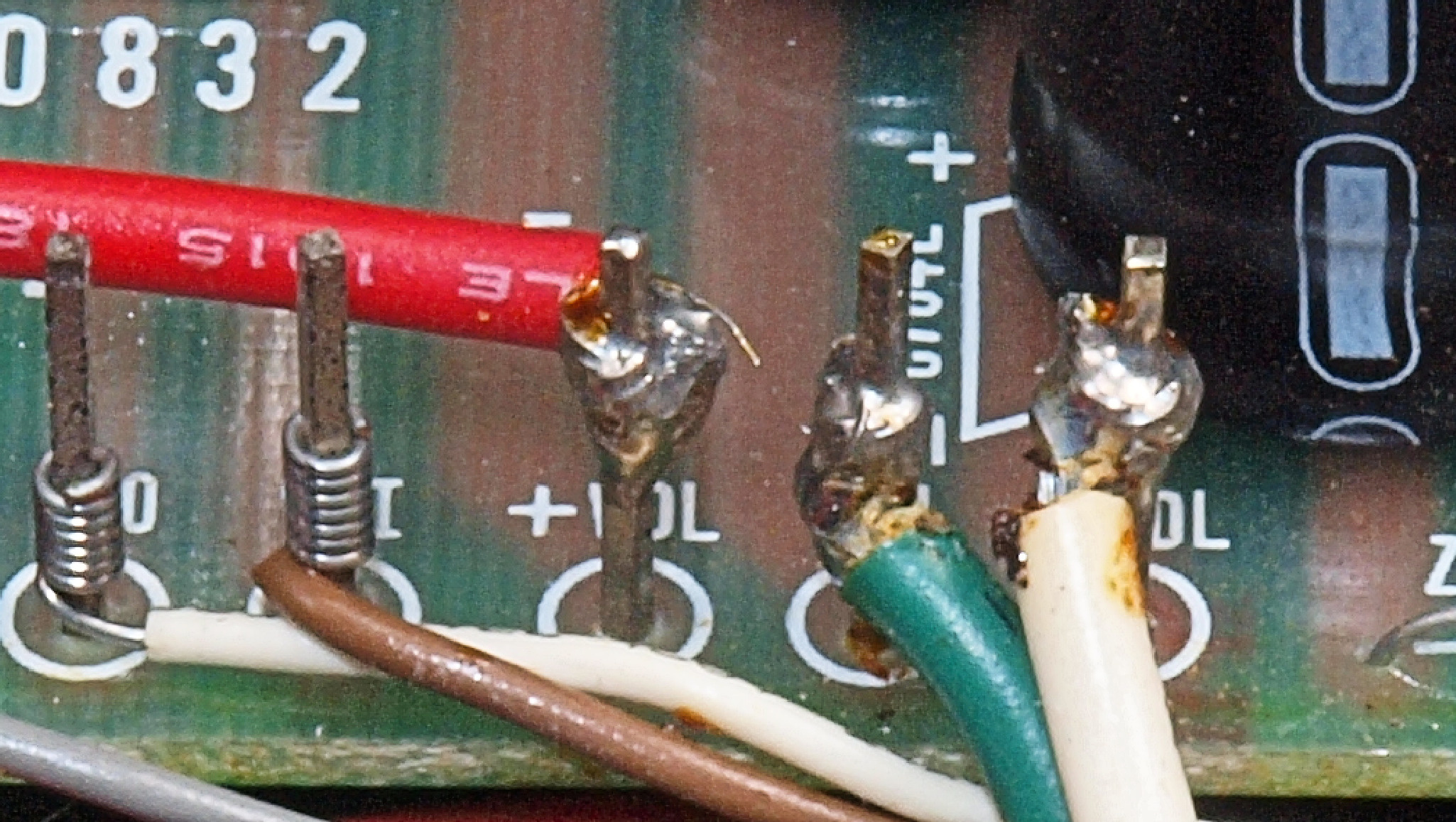

| ＣＡ３２． 修理中 Ｌ側ドライブ基板へのラッピング線。 ヒゲが出ている！ |
 |
| ＣＡ４． 修理後 Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる |
 |
| ＣＡ５． 修理前 R側ドライブ基板－電源基板へのラッピング線 |
 |
| ＣＡ６． 修理後 R側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる |
 |
| ＣＡ７． 修理前 Ｌ側ドライブ基板－電源基板 |
 |
| ＣＡ８． 修理後 Ｌ側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる |
 |

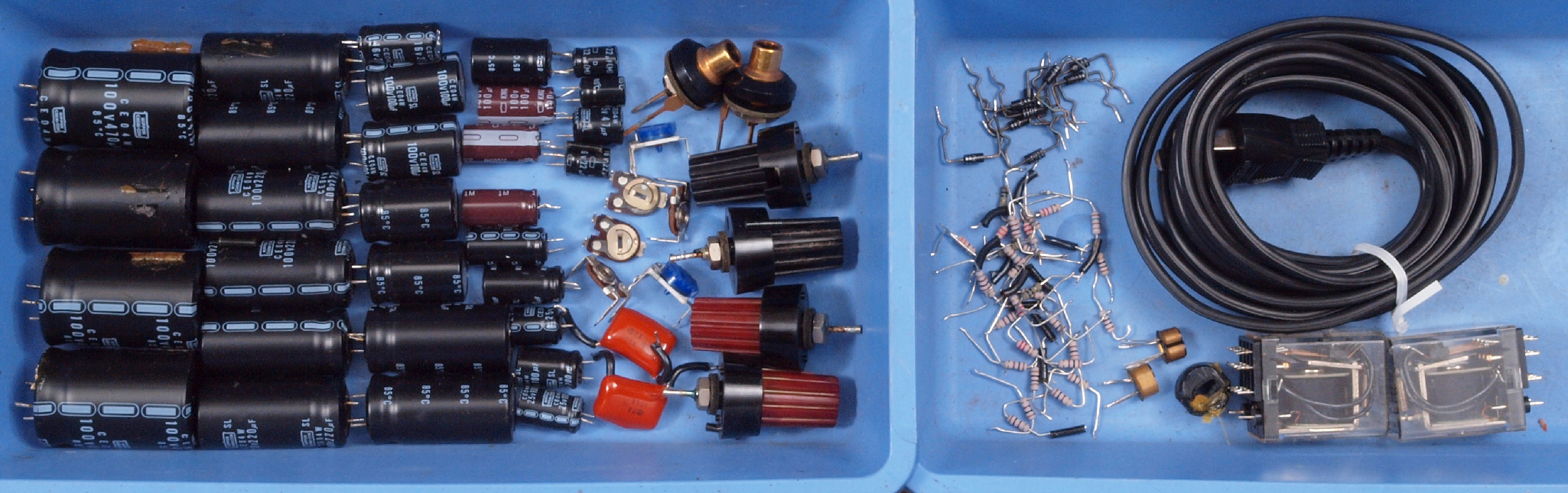

| ＣＢ１． 交換した部品 |
 |
| ＣＤ１． 修理前 下から見る |
|

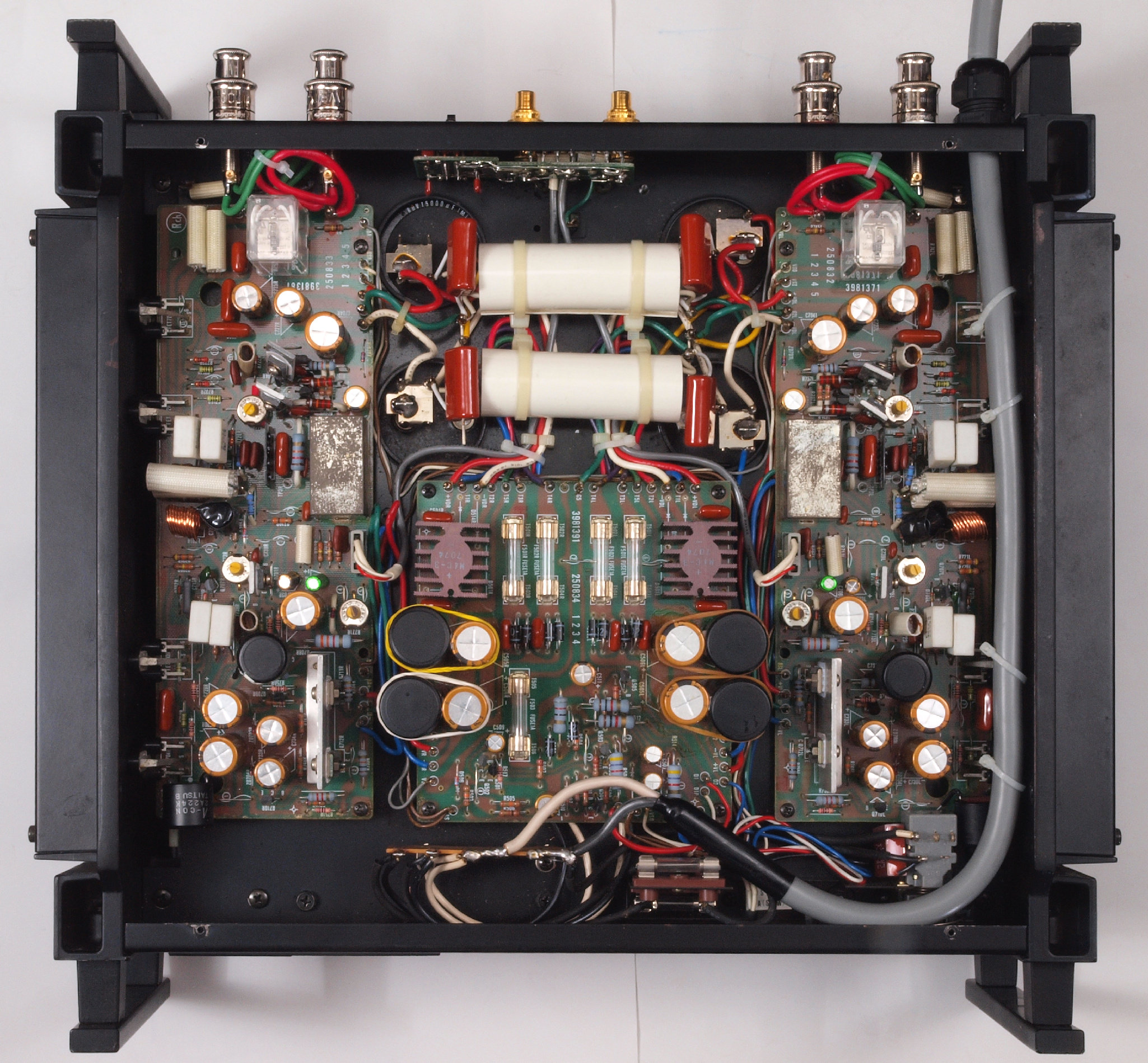

| ＣＤ２． 修理後 下から見る |
 |
| ＣＤ３． 完成 綺麗なお尻で帰ります |
 |
| ＣＤ４． ＳＰ端子ＷＢＴ－０７０２ＰＬには サンドイッチスペードが似合います ＷＢＴ ０６８１Ａｇを挿した所。 |
 |
| ＣＤ５． ＳＰ端子ＷＢＴ－０７０２ＰＬには サンドイッチスペードが似合います ＷＢＴ ０６８１Ｃｕを挿した所。 |
 |
| ＣＤ６． ＲＣＡ端子ＷＢＴ ＲＣＡ端子 ＷＢＴ－０２０１にはＷＢＴ－０１０２Ｃｕが似合います。 |
 |
| Ｅ． 測定・調整。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１． 出力・歪み率測定・調整 「見方」。 上段中 右側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ－７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 上段右端 ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段中 左側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ－７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 下段右端 ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段左端 オーディオ発振器 ＶＰ－７２０１Ａ より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。 |
 |
| Ｅ２１． ５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００３６７％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００３２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｅ２２． １００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００４２９％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００３８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｅ２３． ５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００６４歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００５４４％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ２４． １ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００７５％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００７３％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |

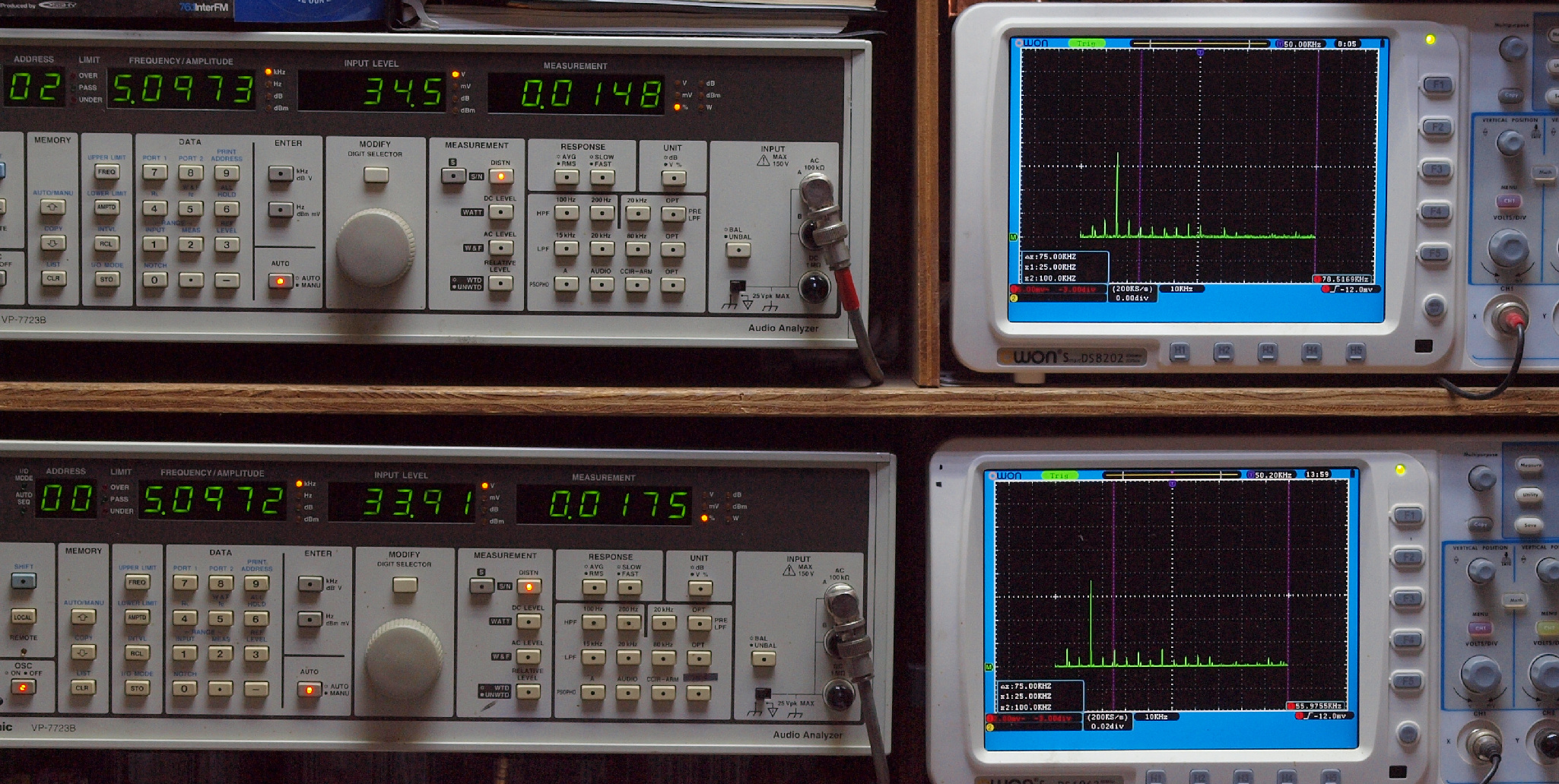

| Ｅ２５． ５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１４８％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１７５％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ２６． １０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１６６％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０２０６％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ２７． ５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１７４％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１９２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |

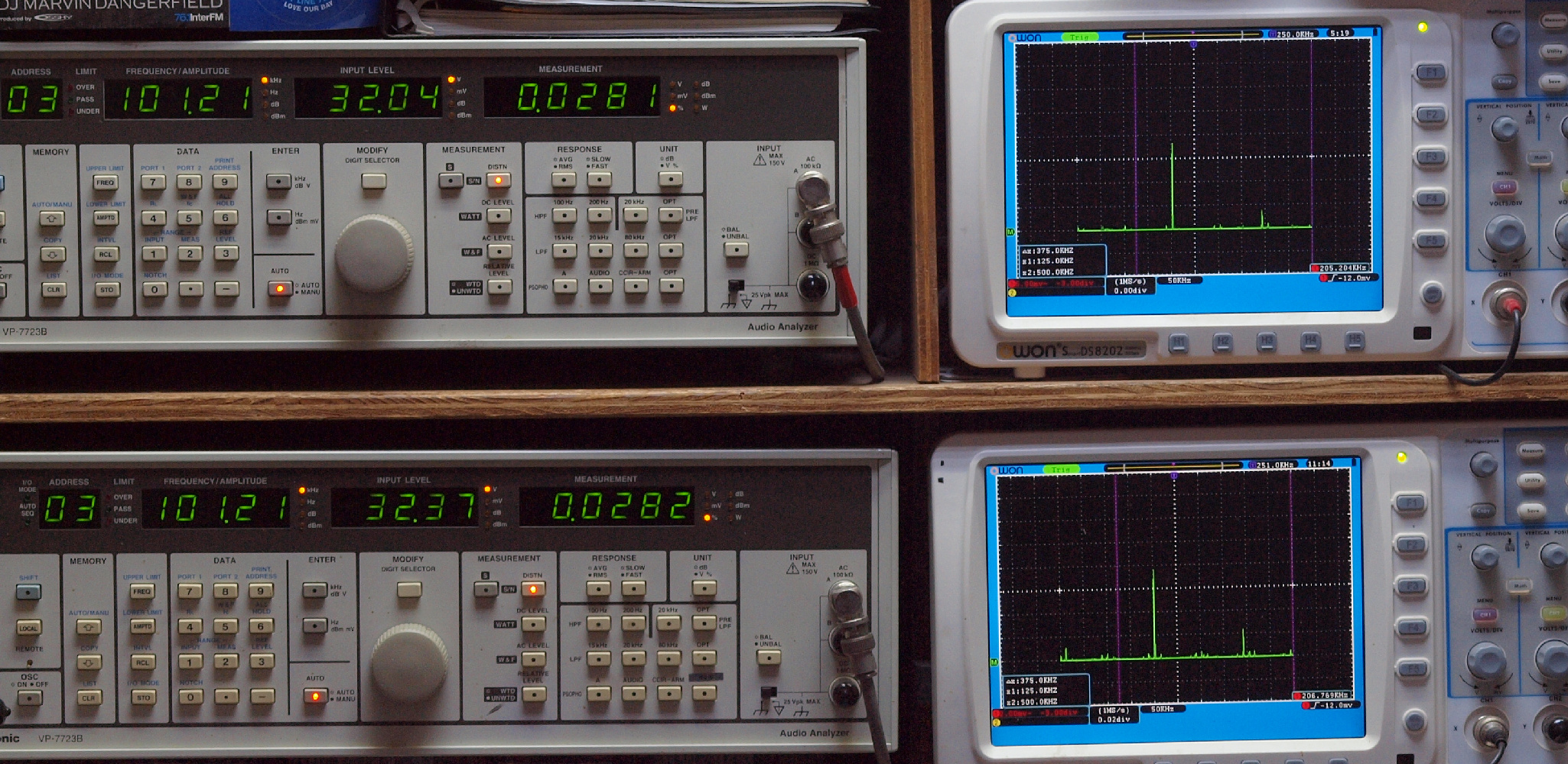

| Ｅ２８． １００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、 ０．０２８１％歪み。 Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、 ０．０２８２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 このＡＭＰの特色で、全く落ちない！ |
 |
| Ｅ３． フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。 終段ＦＥＴ（電界効果トランジスター）用電源には、さらにフイルムコンデンサー追加する。 |
 |
| Ｅ４． 完成 ２４時間エージング。 左はＭｃｉｎｔｏｓｈ Ｃ２２． ９台目 |
 |
