ＨＭＡ−９５００ｍｋ�U．　５６台目修理記録

平成２７年１１月４日到着　　　　１１月１９日完成

注意　このＡＭＰはアースラインが浮いています。 　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません、＋−の撚りのあるのも使用出来ません。 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 故長岡鉄男氏の影響で、共鳴タイプのスピーカーをHMA-9500Mk2で鳴らしていました。 片方の音が鳴らなくなったので、予備として買っていたHMA-9500で何年か聞いていたところ、こちらもならなくなりました。 それならとスーパーウーハー用に持っていたM8をメインにすえて聞いていましたが、どうもなにか違います。 どんどん音楽を聞く時間が減ってきて、ほとんど聞かなくなってしまいました。 あのHMA-9500mk2で音を聞きたくてなりません。 オーバーホールをお願いできませんでしょうか？ Ｔ．　修理前点検測定 B．　原因 経年劣化。 Ｃ．　修理状況 ＳＰ接続リレー交換。 初段ＦＥＴ（電界効果トランジスター）交換。 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用） 全ヒューズ入抵抗交換。 ＳＰ端子交換　ＷＢＴ−０７０２ＰＬに交換。 ＲＣＡ端子交換　ＷＢＴ−０２０１に交換。 配線手直し、補強。 モジュール修理、修理の様子はこちら。 電源コード交換。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　２個。 初段ＦＥＴ　　　　　　　　　　２個。 バイアス／バランス半固定ＶＲ　６個。 ヒューズ入り抵抗　　　　　　３０個。 電解コンデンサー　　　　　　３１個 。 フイルムコンデンサー　　　　４個。 ＷＢＴ−０７０２ＰＬ　　　２組（定価で工賃込み）。 ＷＢＴ−０２０１　　　　１組（定価で工賃込み）。 電源コード２芯3.5スケア　２ｍ（本体からプラグまで約１．２ｍ）。 ３Ｐプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　１６３，０００円　　　　オーバーホール修理。 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

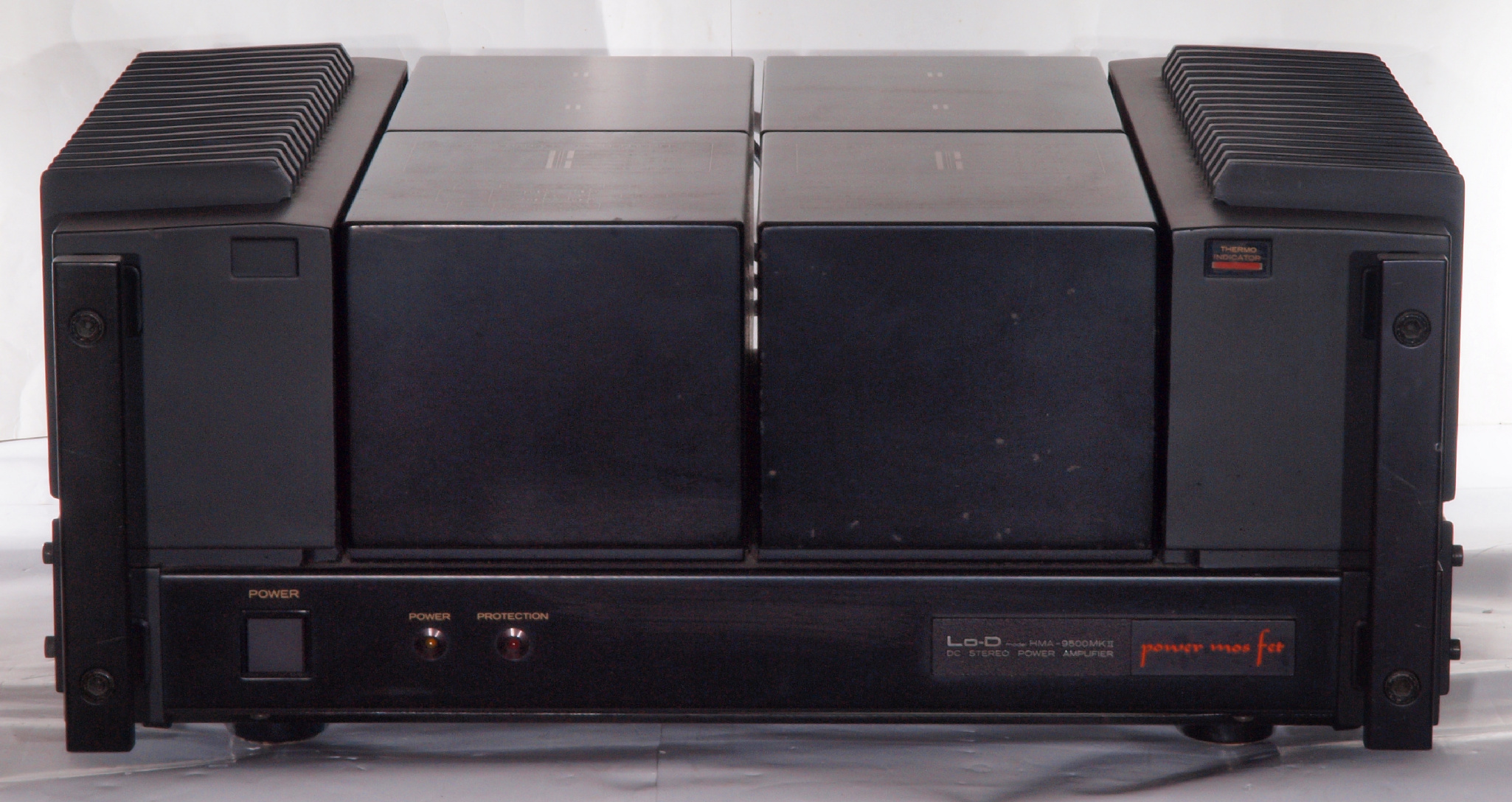

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

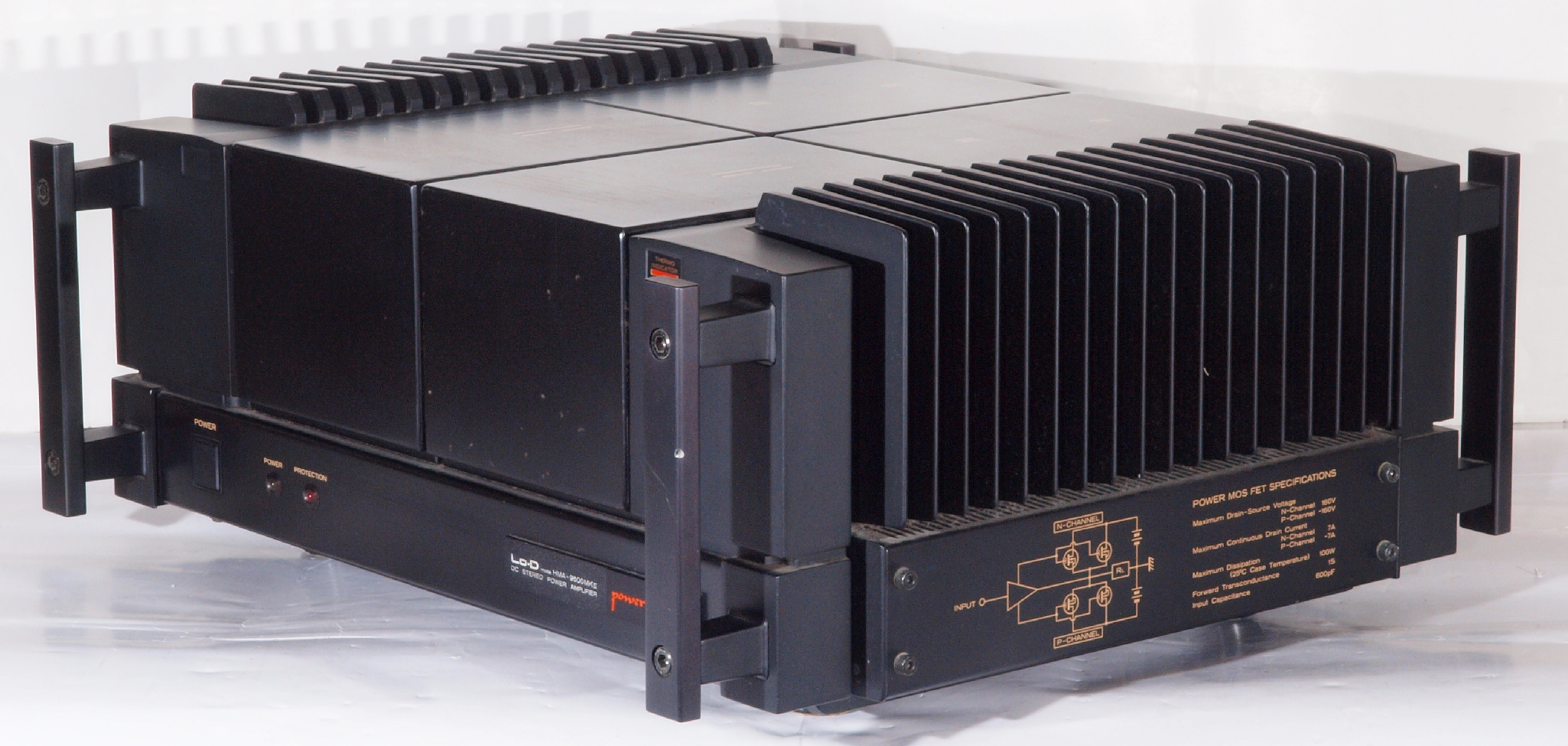

Ａ１２．　点検中　前右から見る

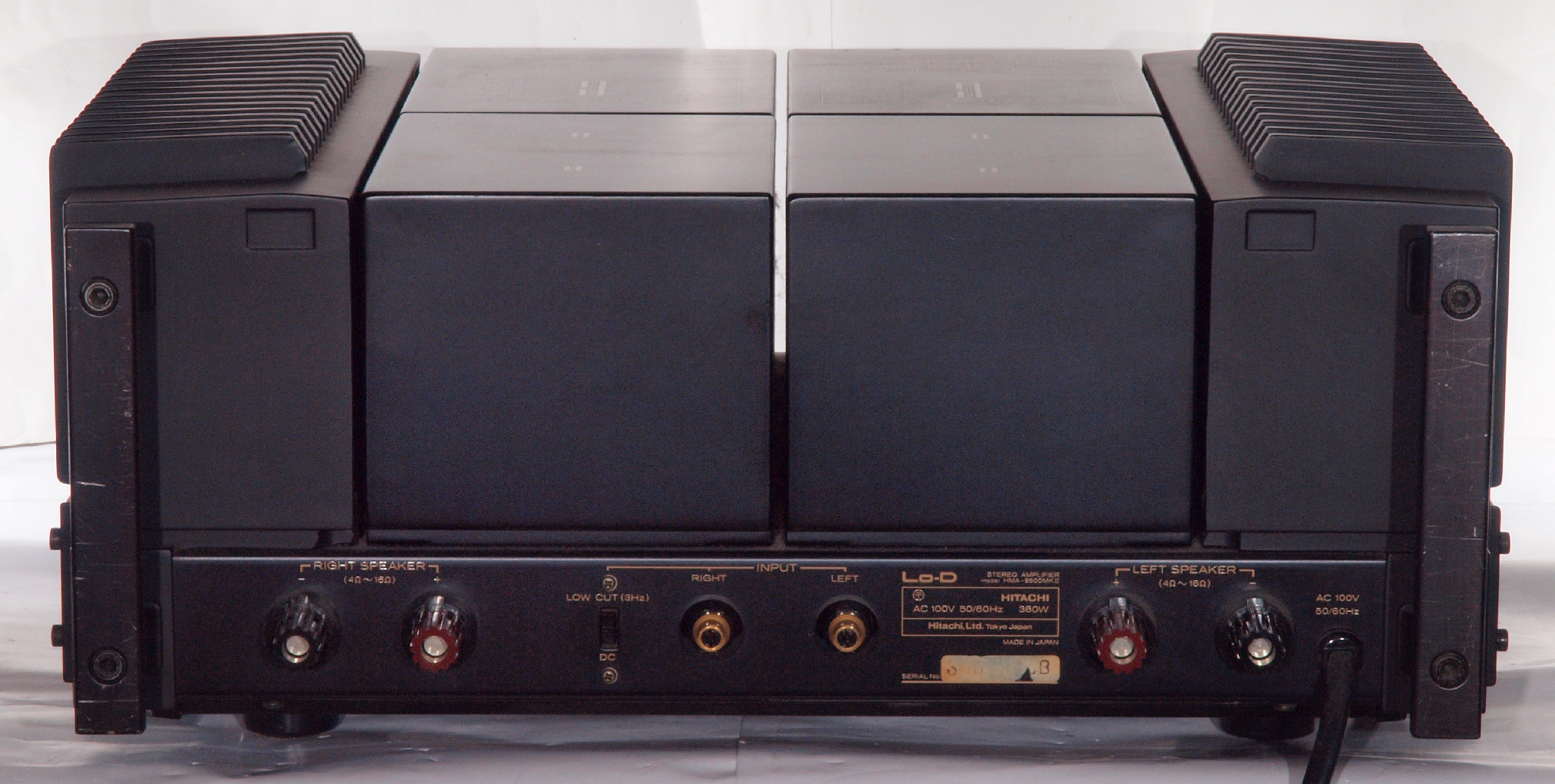

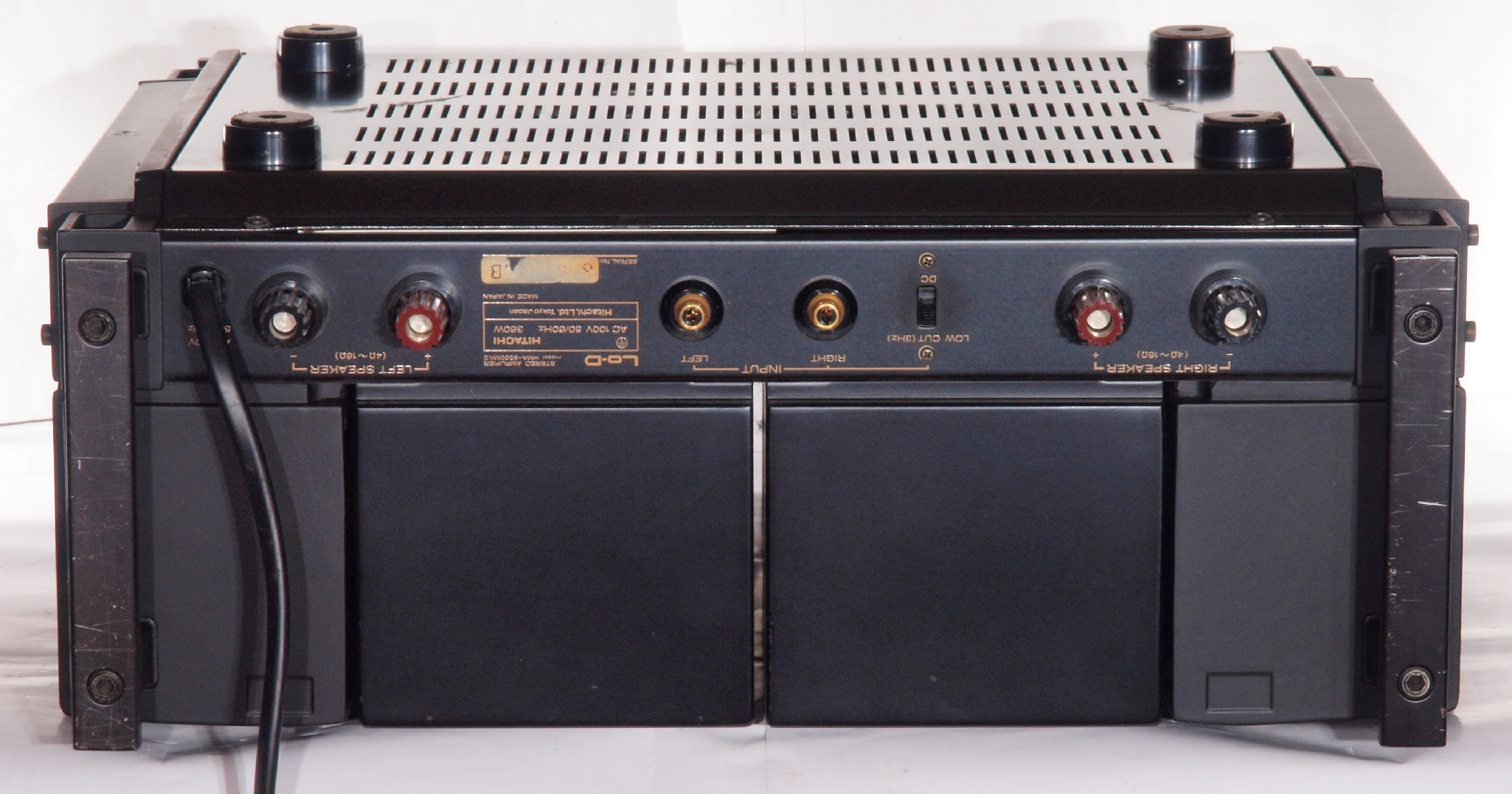

Ａ１３．　点検中　後から見る

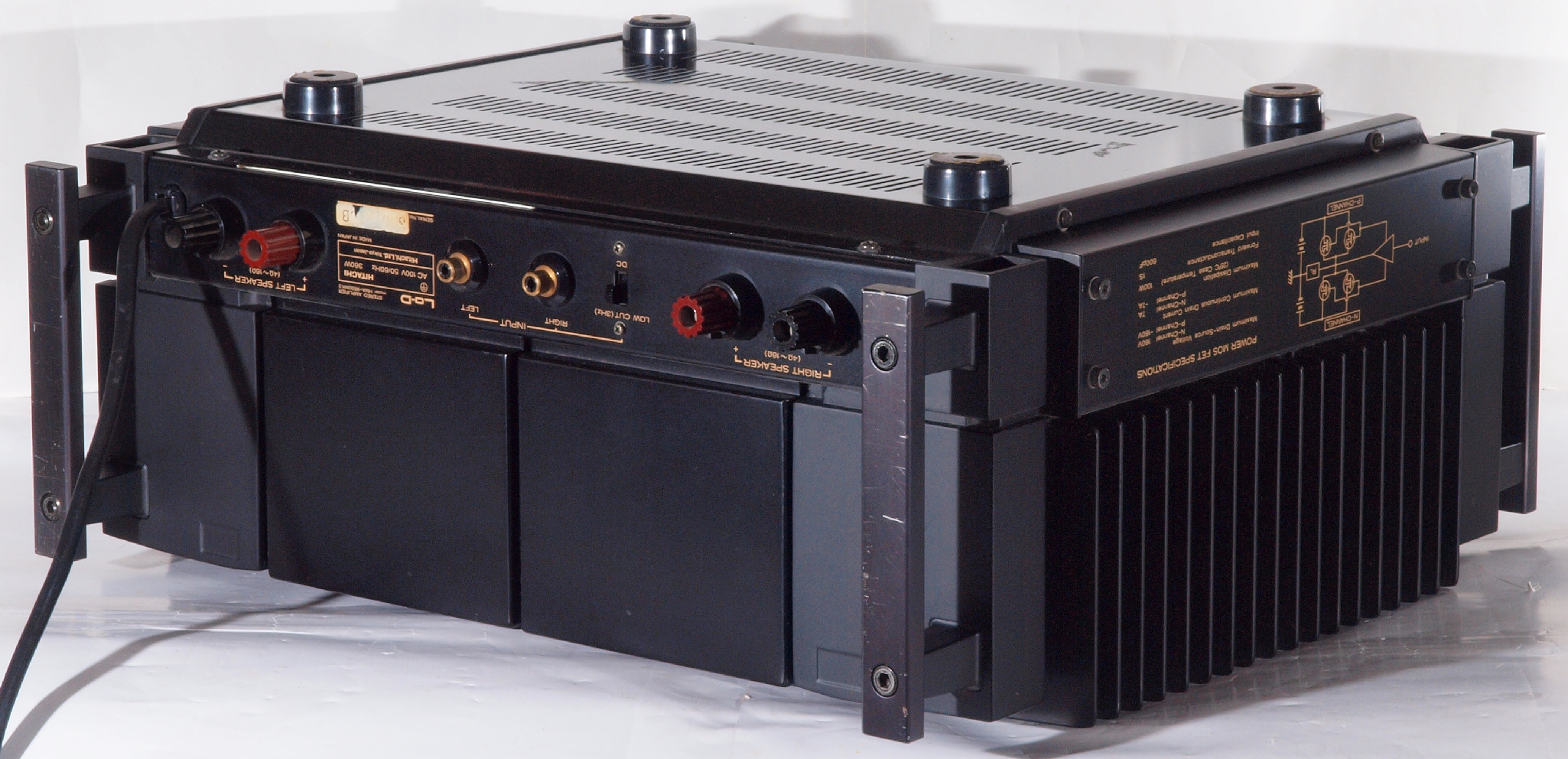

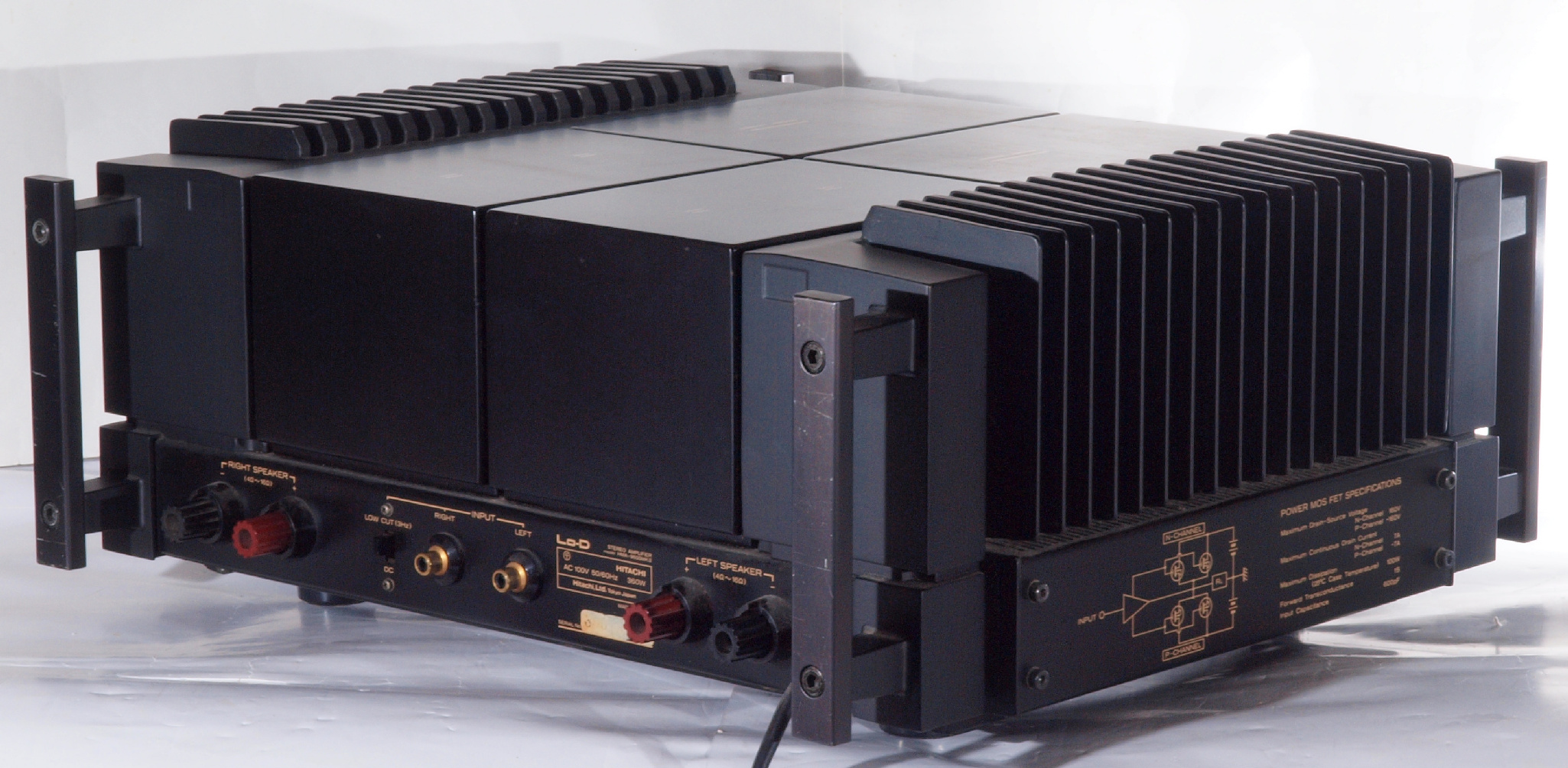

Ａ１４．　点検中　後左から見る

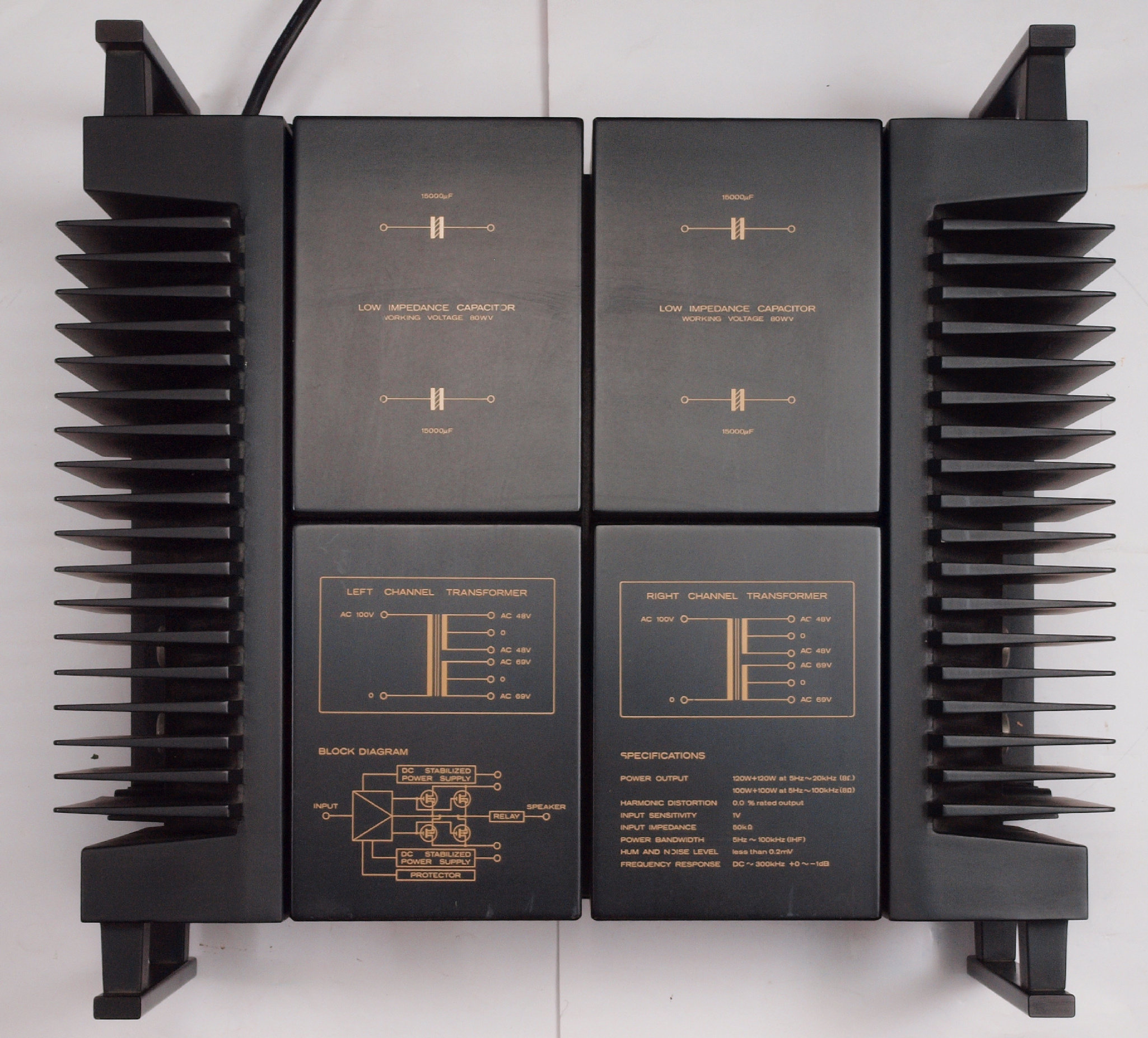

Ａ１５．　点検中　上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

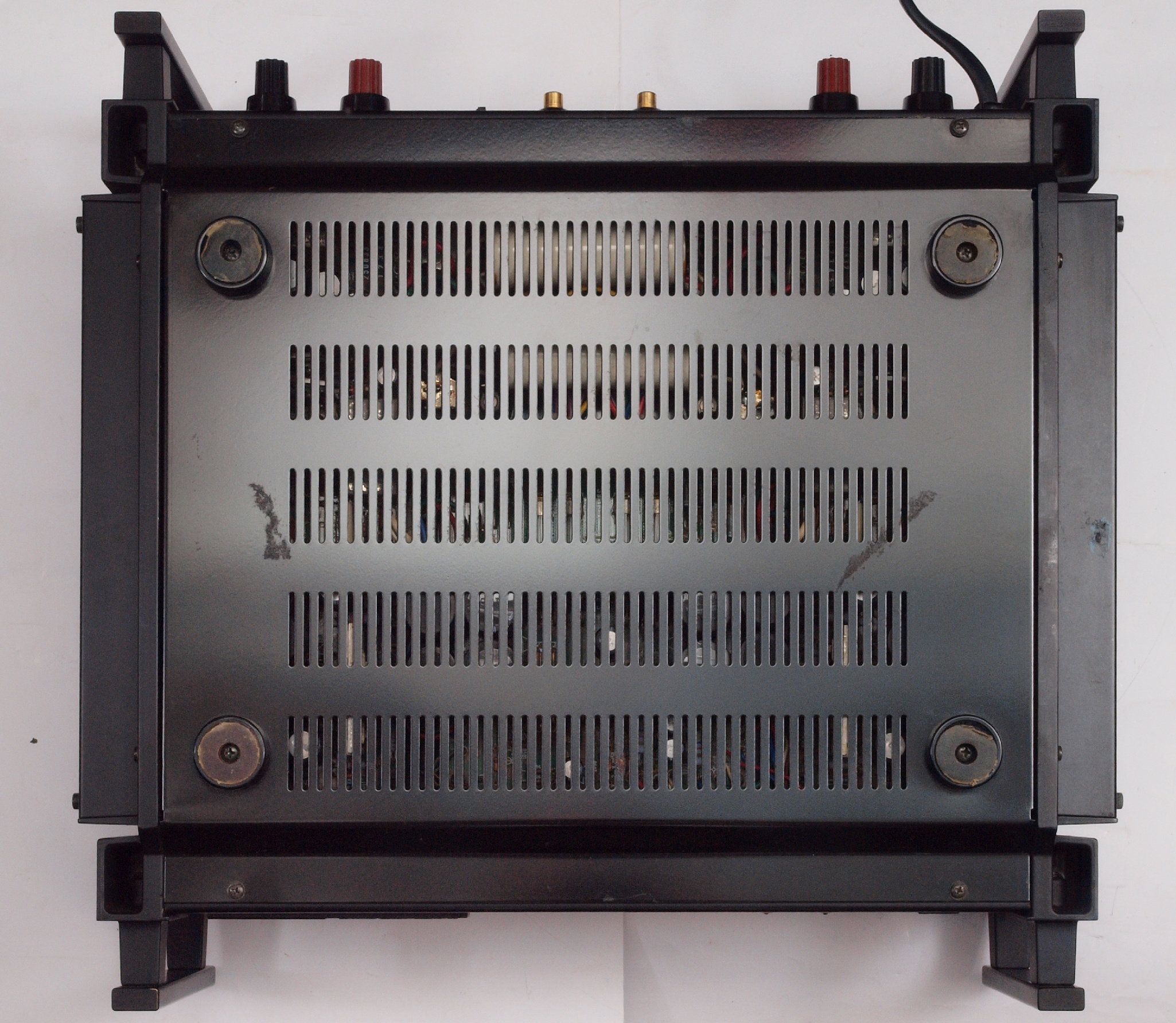

Ａ２５．　点検中　下から見る。

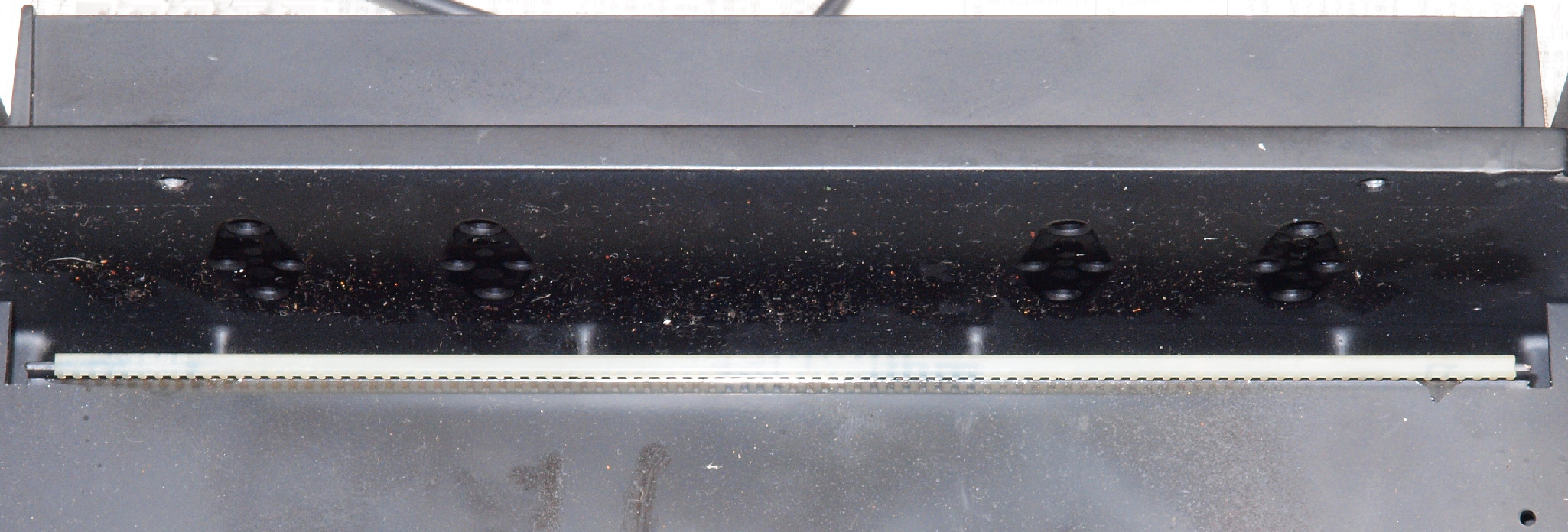

Ａ２６．　点検中　放熱器の埃。

Ａ２７．　点検中　放熱器の埃。　右半分は清掃済み。

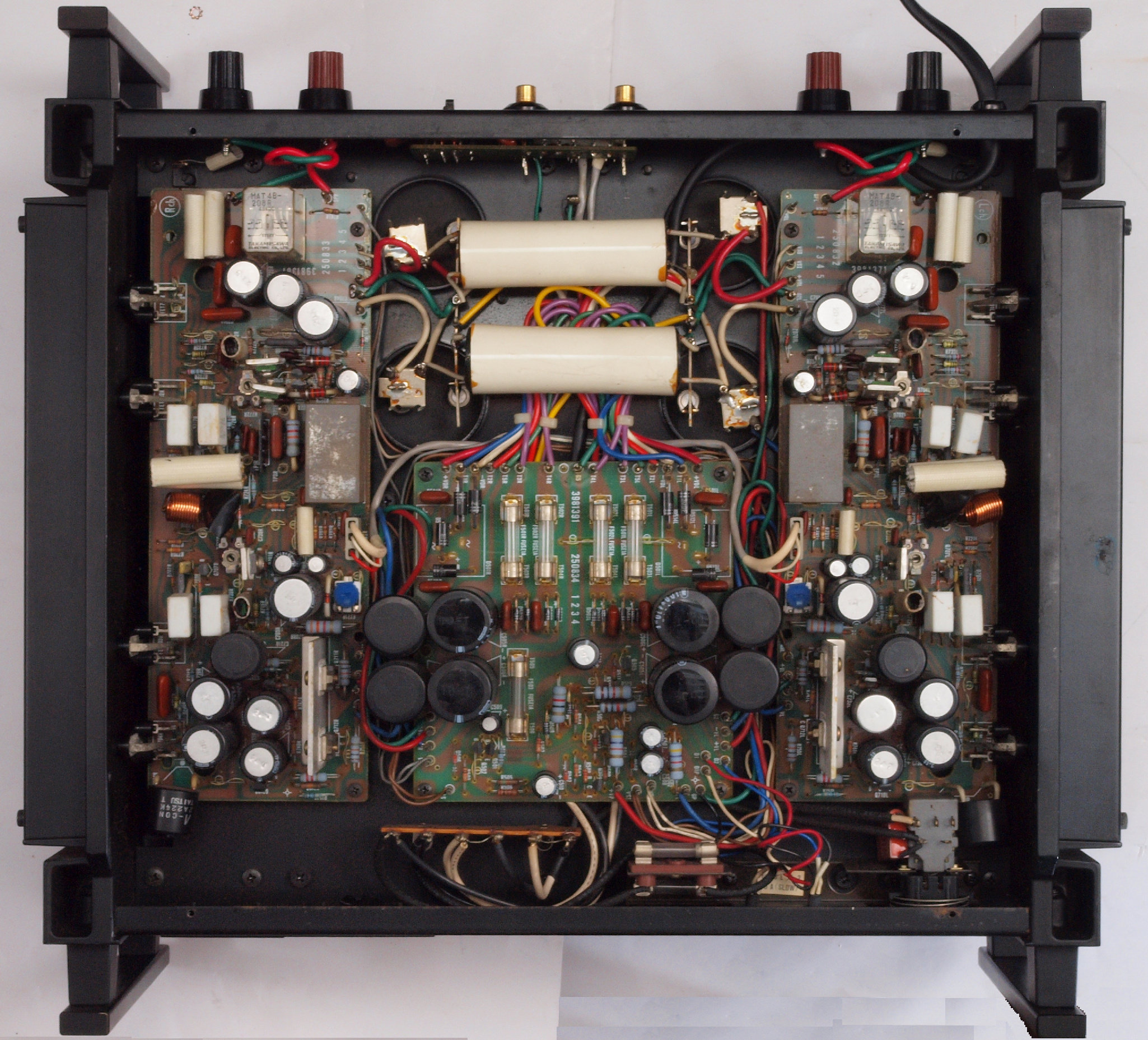

Ａ３１．　点検中　下蓋を取り、下から見る

Ａ３２．　点検中　　Ｌ側ドライブ基板の電解コンデンサー、頭のビニールの剥け。

Ａ３３．　点検中　電源トランスの詰め物を見る、変色も、ヒビ割れも無。

Ａ４１．　点検中　電解コンデンサー外観比較、１００μ／１００Ｖ

Ａ４２．　点検中　電解コンデンサー外観比較、２２０μ／１００Ｖ

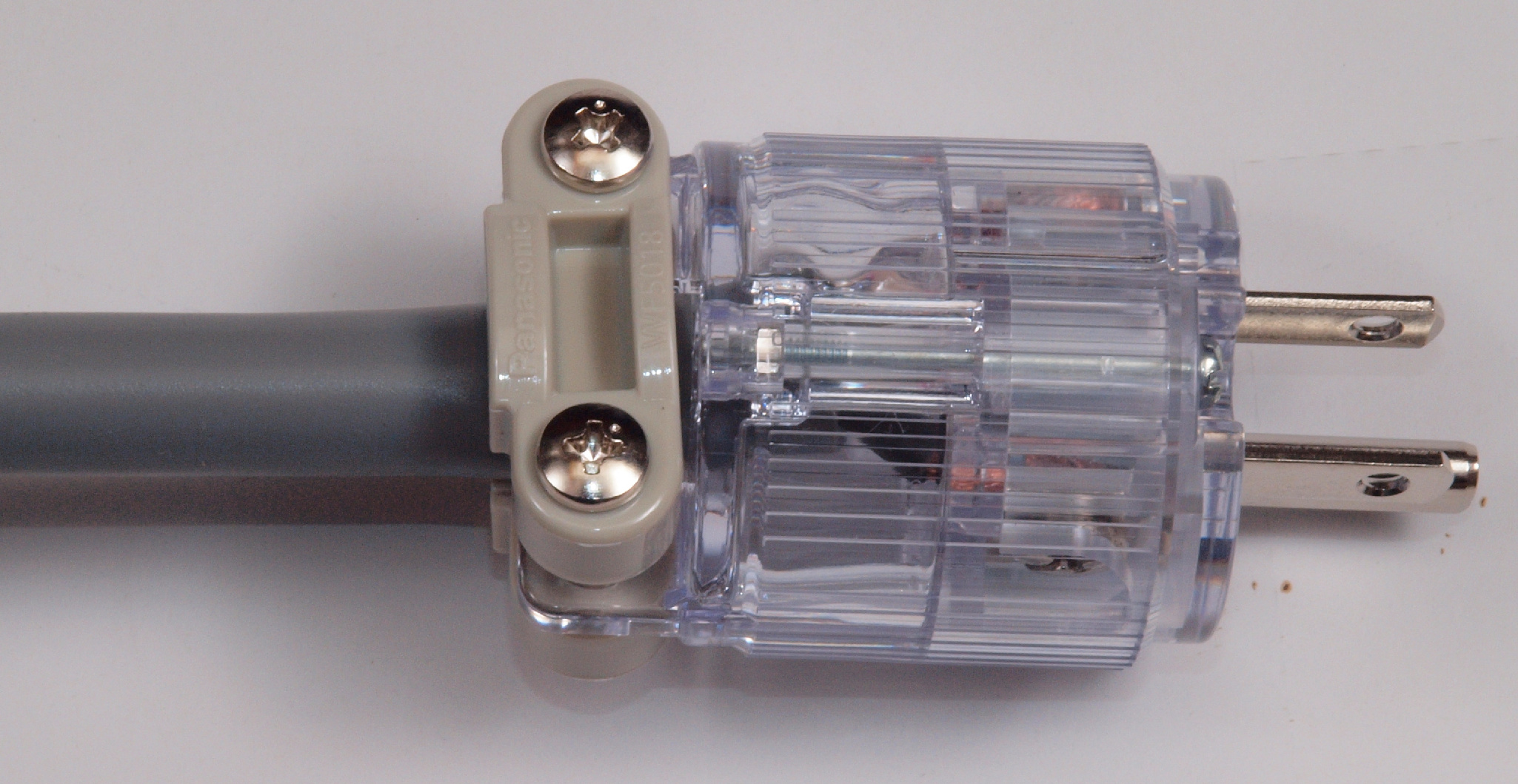

Ａ５１．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）。

Ａ５２．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！

Ａ５３．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！

Ｔ．　修理前点検測定 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

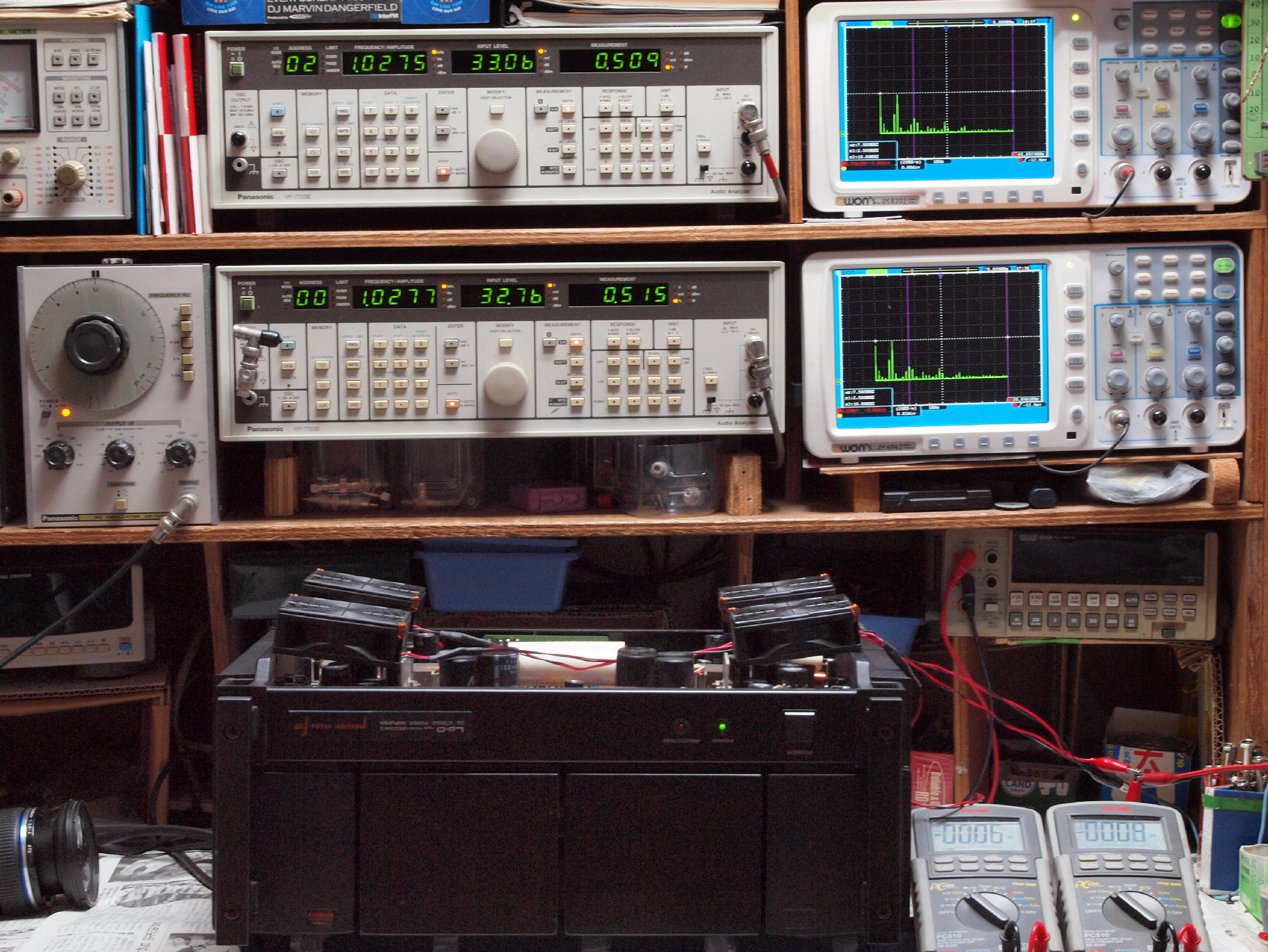

Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．５０３％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．５１０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ３．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．６２４％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．６３６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

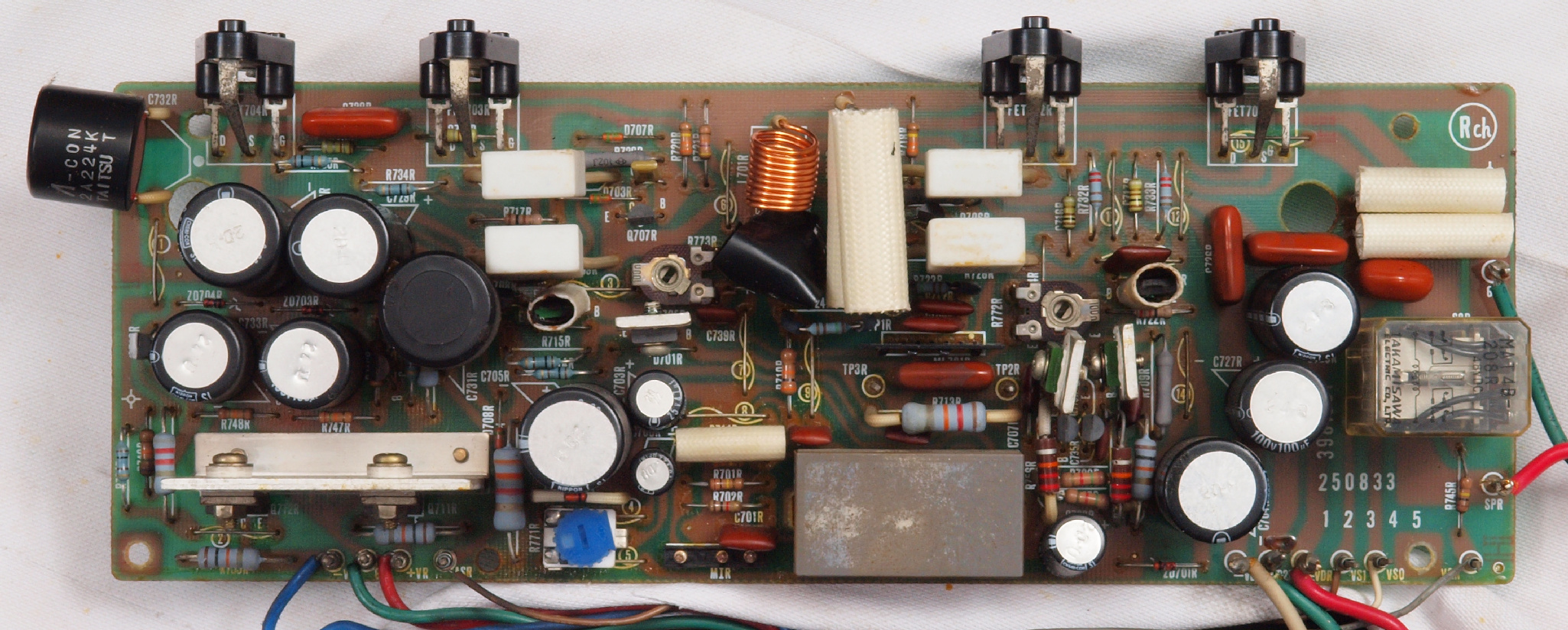

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側ドライブ基板

Ｃ１２．　修理後　Ｒ側ドライブ基板　初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個交換。

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

Ｃ１４．　修理中　Ｒ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ１４２．　修理中　Ｒ側ドライブ基板裏　前回修理でのイモ半田。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　当方で使用する温調式半田コテでは起こりえない！

Ｃ１４３．　修理中　Ｒ側ドライブ基板裏　前回修理での基板はく離。 　　　　　　　　　　　　　　　　　　半田吸い取り線では起きても、半田吸取器では起こり難い！

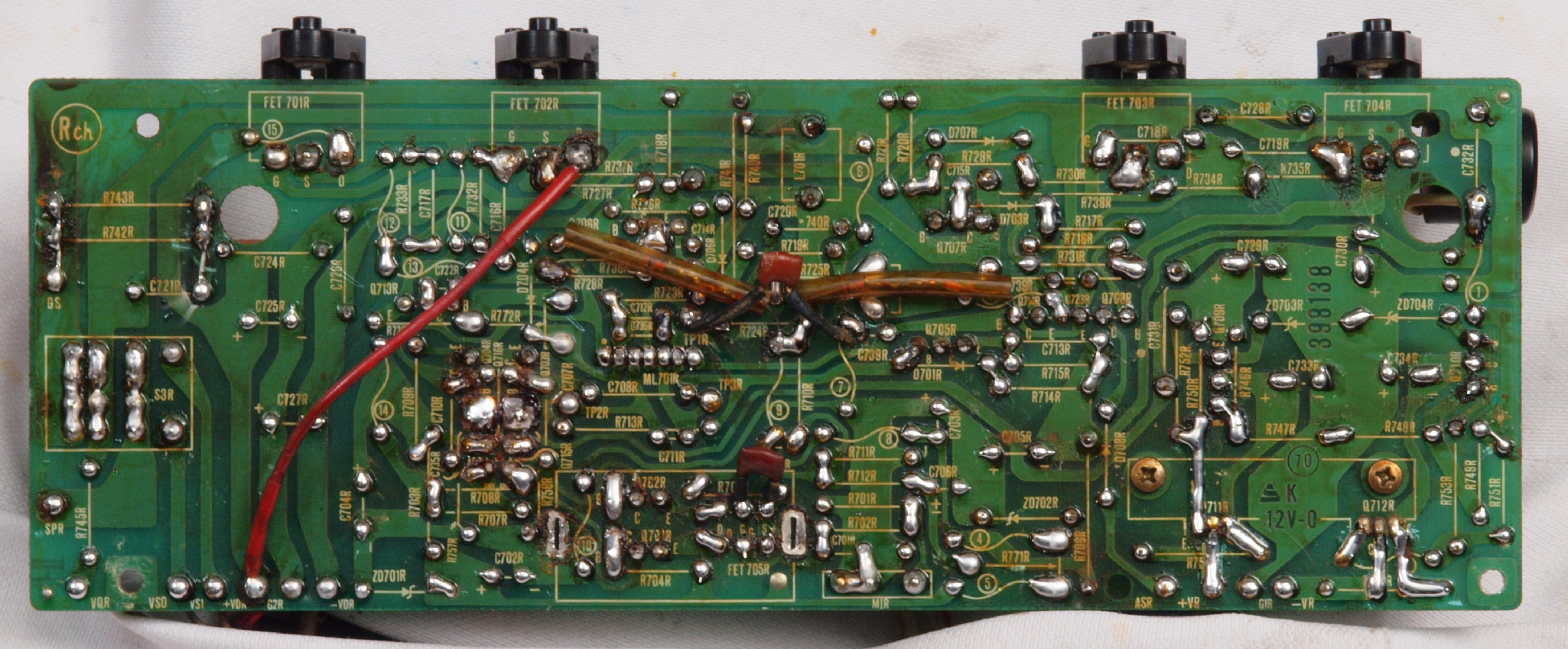

Ｃ１５．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ１６．　完成Ｒ側ドライブ基板裏　　洗浄後防湿材を塗る。

Ｃ１７．　修理（清掃）中　Ｒ側放熱器裏の埃。　意外にも少ない。

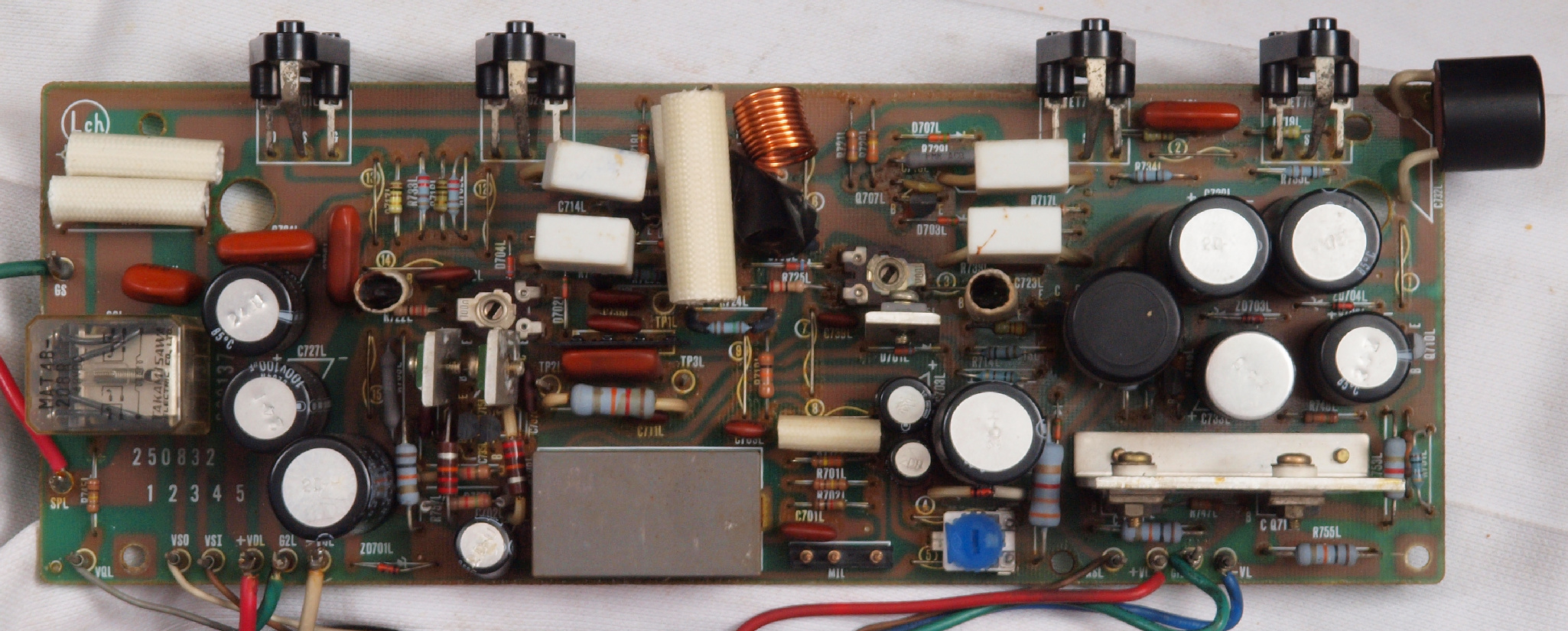

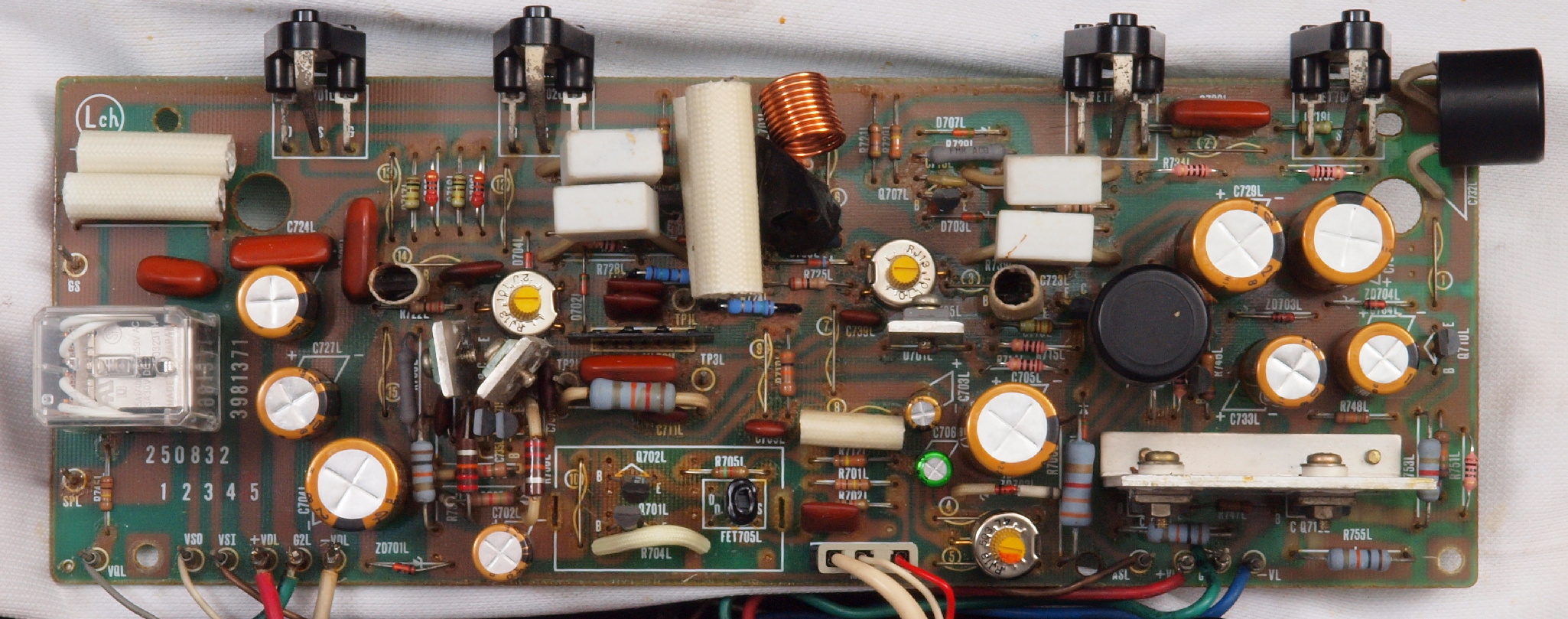

Ｃ２１．　修理前　Ｌ側ドライブ基板

Ｃ２２．　修理後　Ｌ側ドライブ基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個交換。

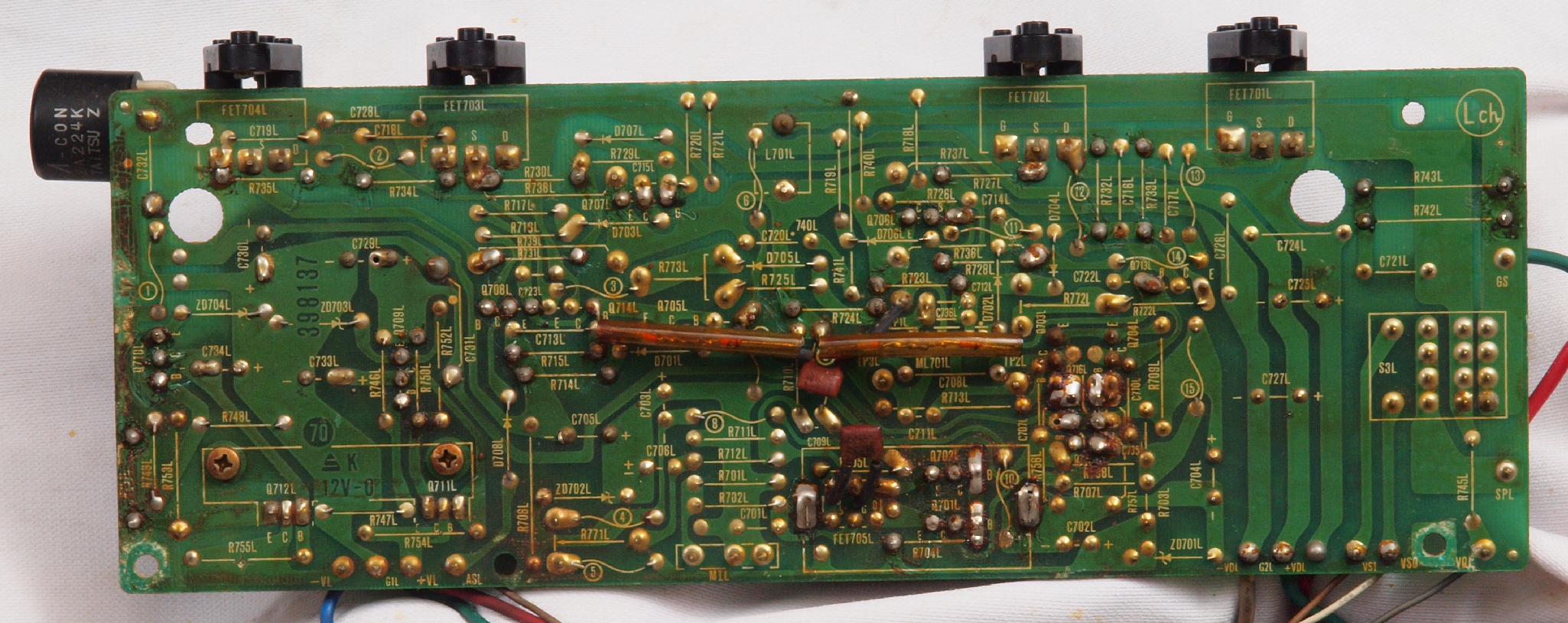

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

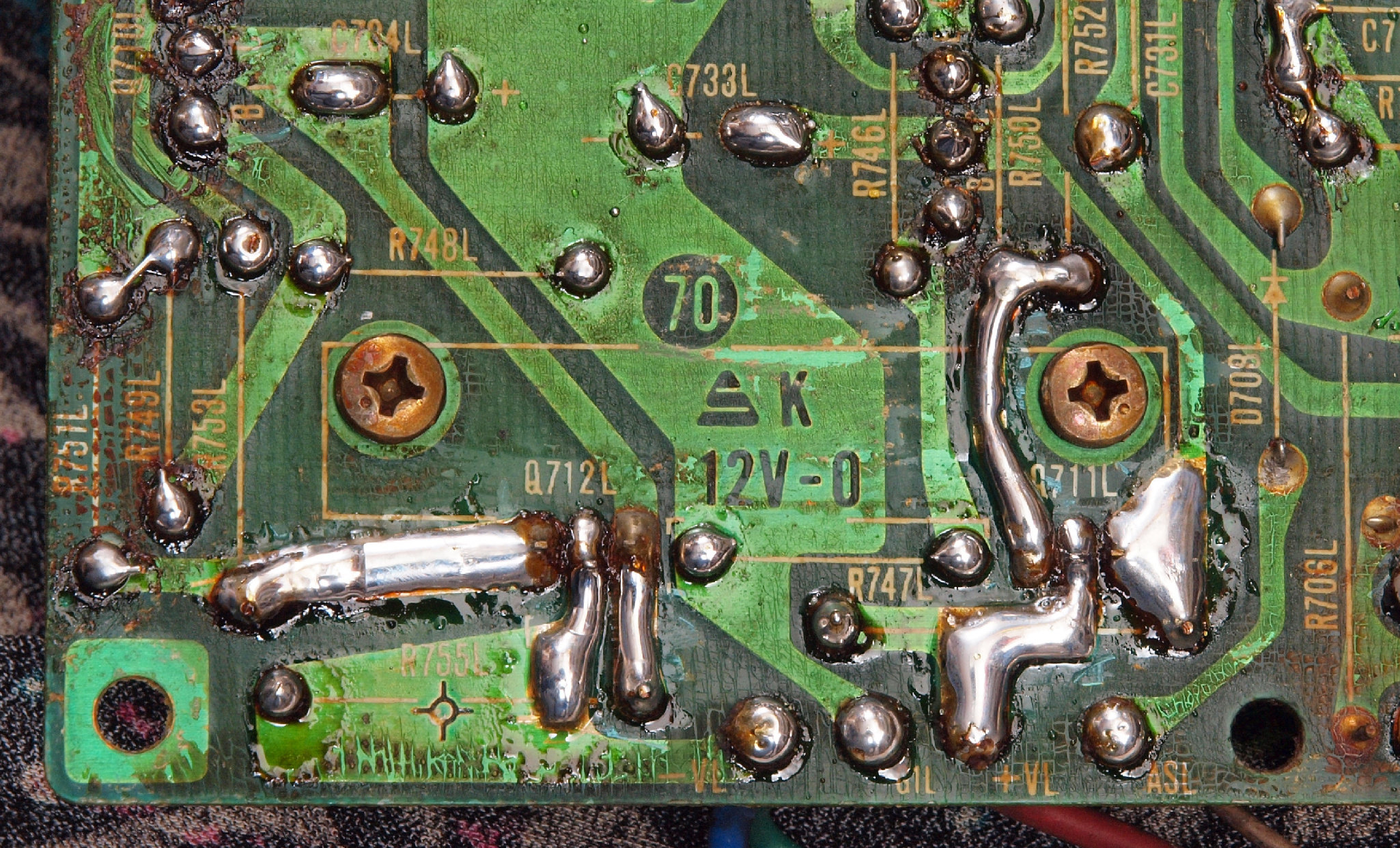

Ｃ２４．　修理中　Ｌ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

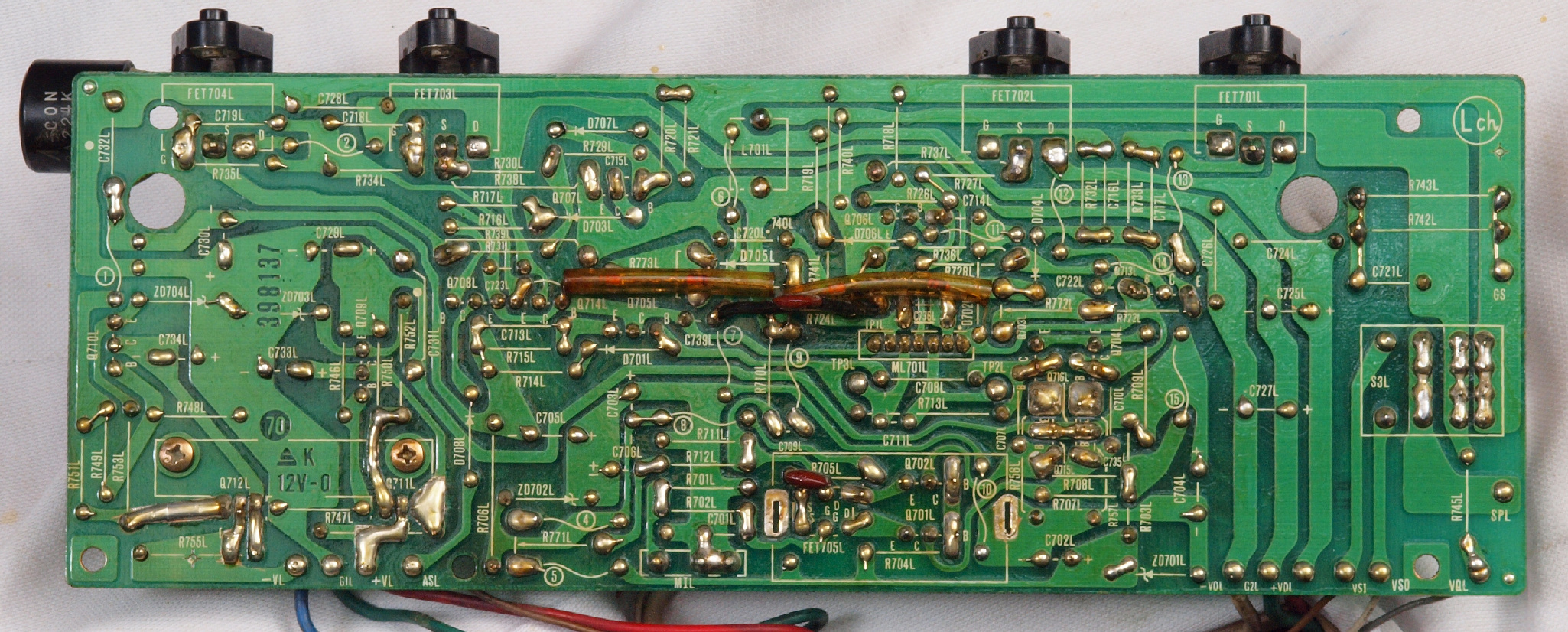

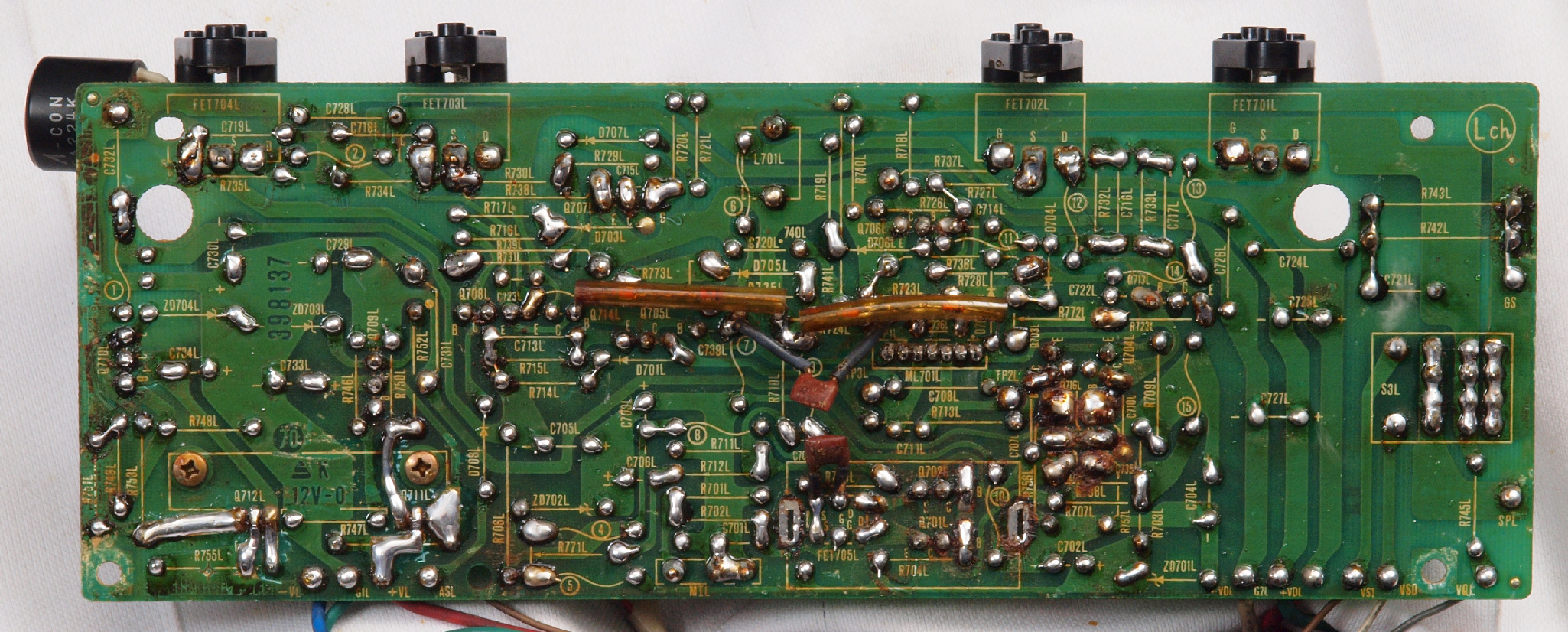

Ｃ２５．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。

Ｃ２６．　完成Ｌ側ドライブ基板裏　洗浄後、さらに防湿材を塗る。

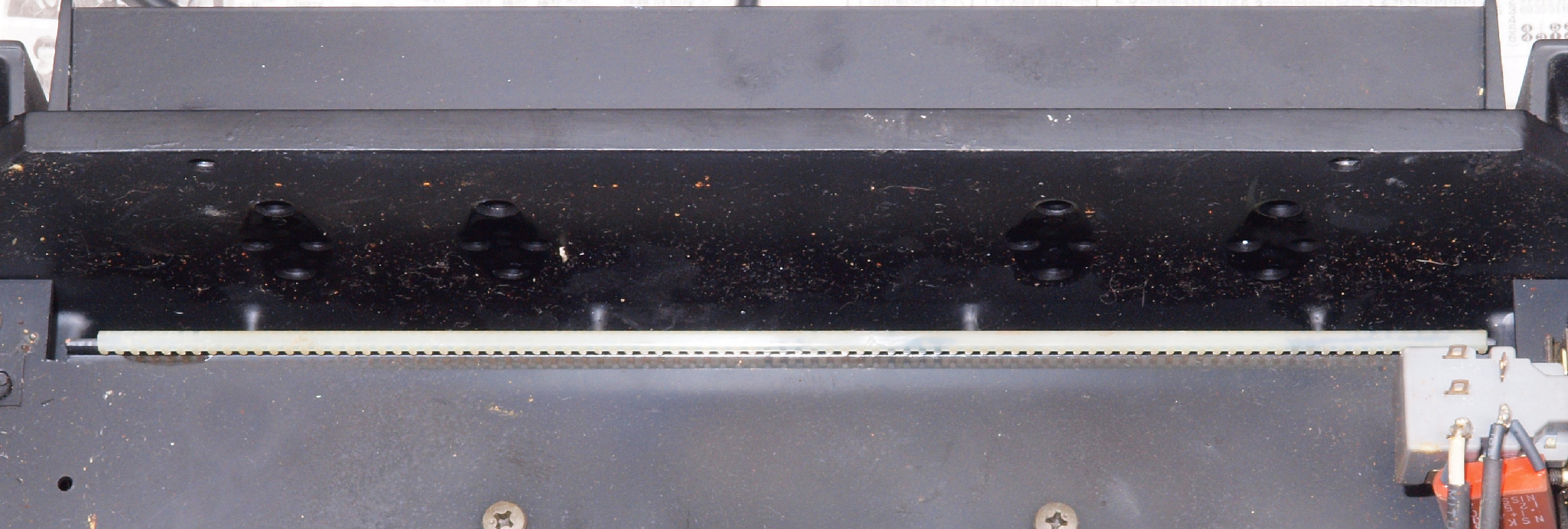

Ｃ２７．　修理（清掃）前　L側放熱器裏の埃。　意外にも少ない。

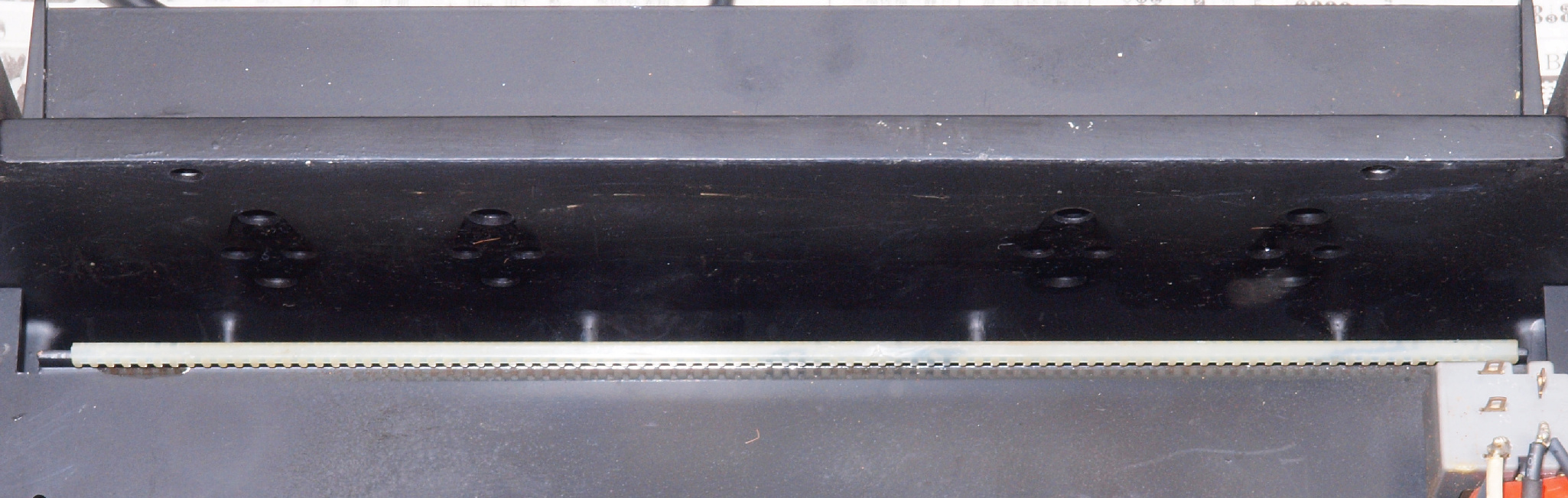

Ｃ２８．　修理（清掃）後　L側放熱器裏の埃。

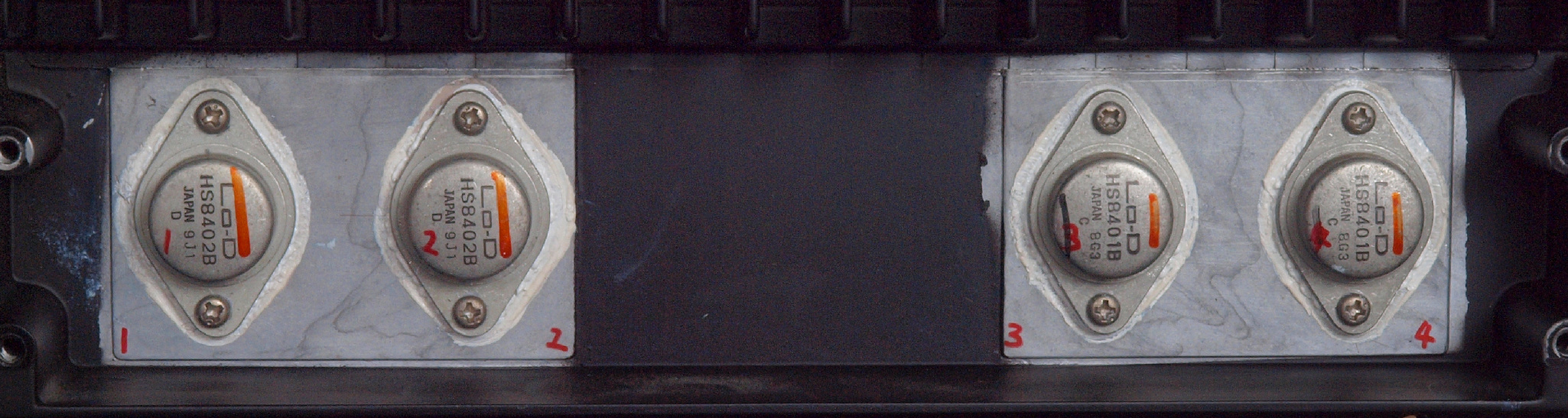

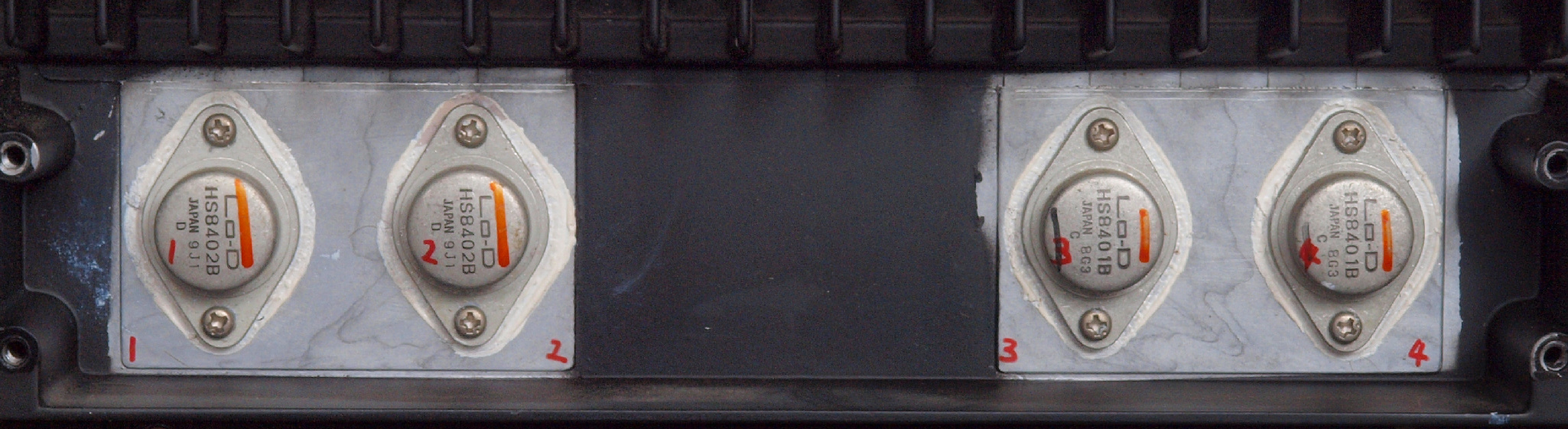

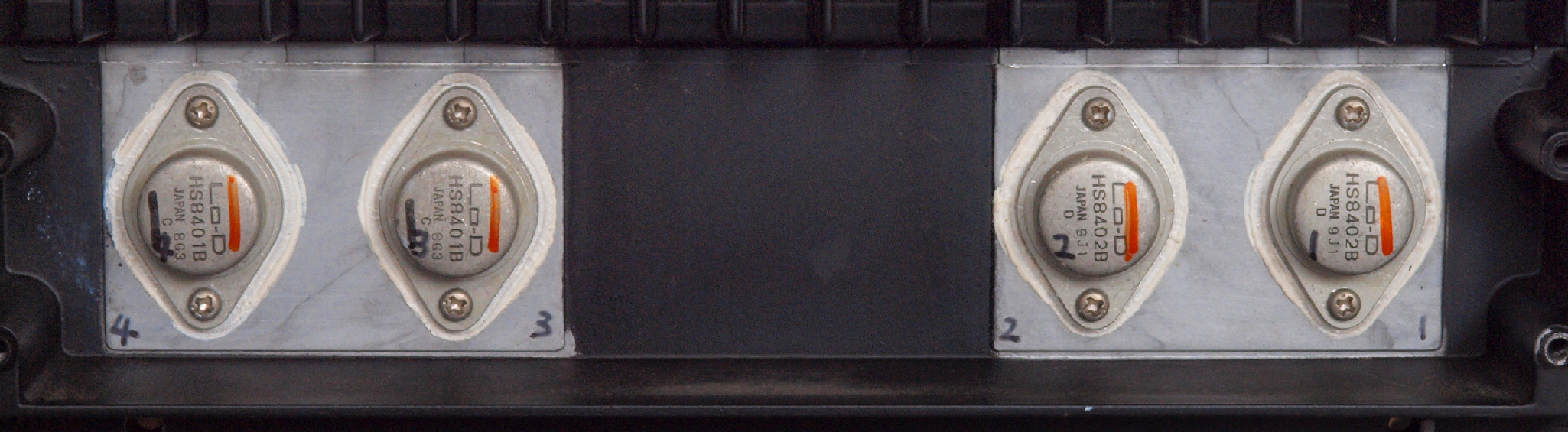

Ｃ３１．　修理前　Ｒ側終段ＦＥＴ（電界トランジスター）

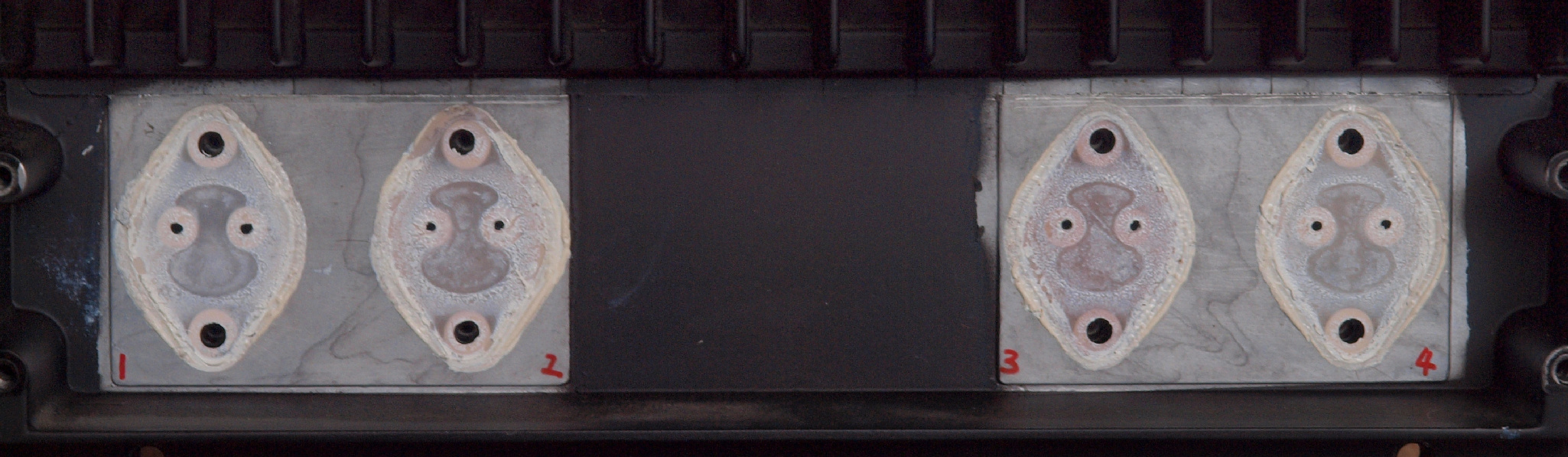

Ｃ３２．　修理中　R側終段ＦＥＴ（電界トランジスター）、取り付けよう絶縁マイカー 　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60〜2.75、雲母＝5〜8と、 　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３３．　修理後　Ｒ側終段ＦＥＴ（電界トランジスター）

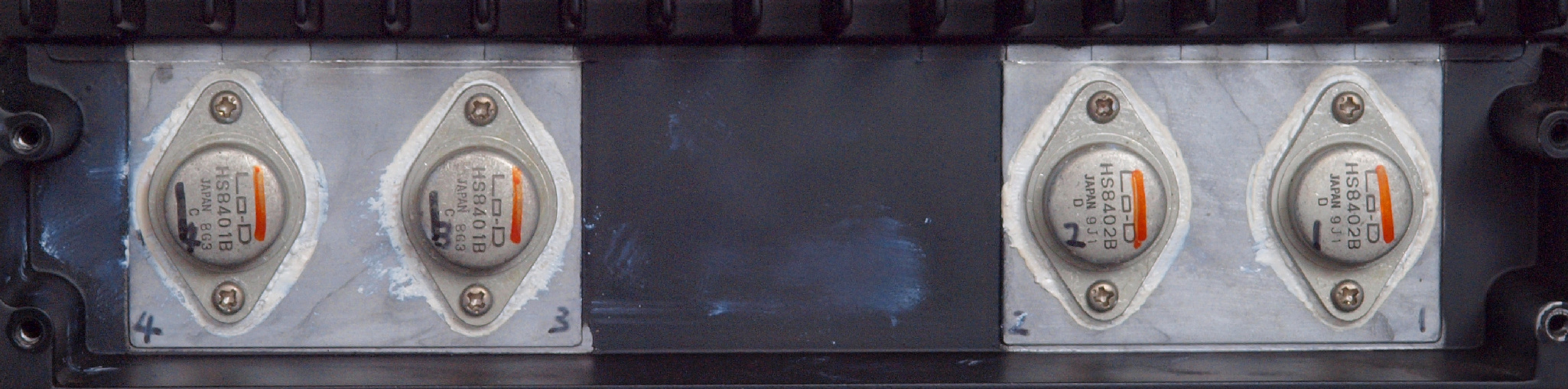

Ｃ３４．　修理前　Ｌ側終段ＦＥＴ（電界トランジスター）

Ｃ３５．　修理中　Ｌ側終段ＦＥＴ（電界トランジスター）、取り付けよう絶縁マイカー 　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60〜2.75、雲母＝5〜8と、 　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３６．　修理後　L側終段ＦＥＴ（電界トランジスター）

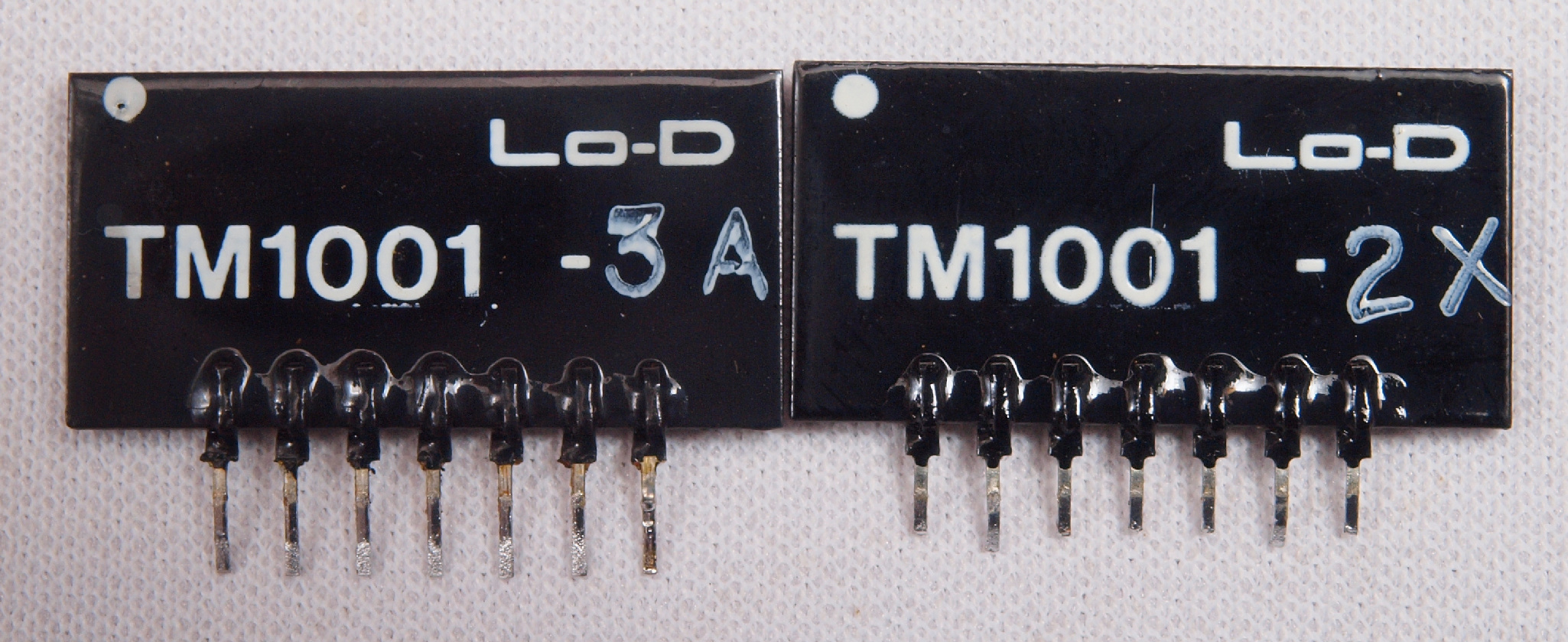

Ｃ４１．　修理前　ＲＬモジュール、　左右でバージョンが異なる。

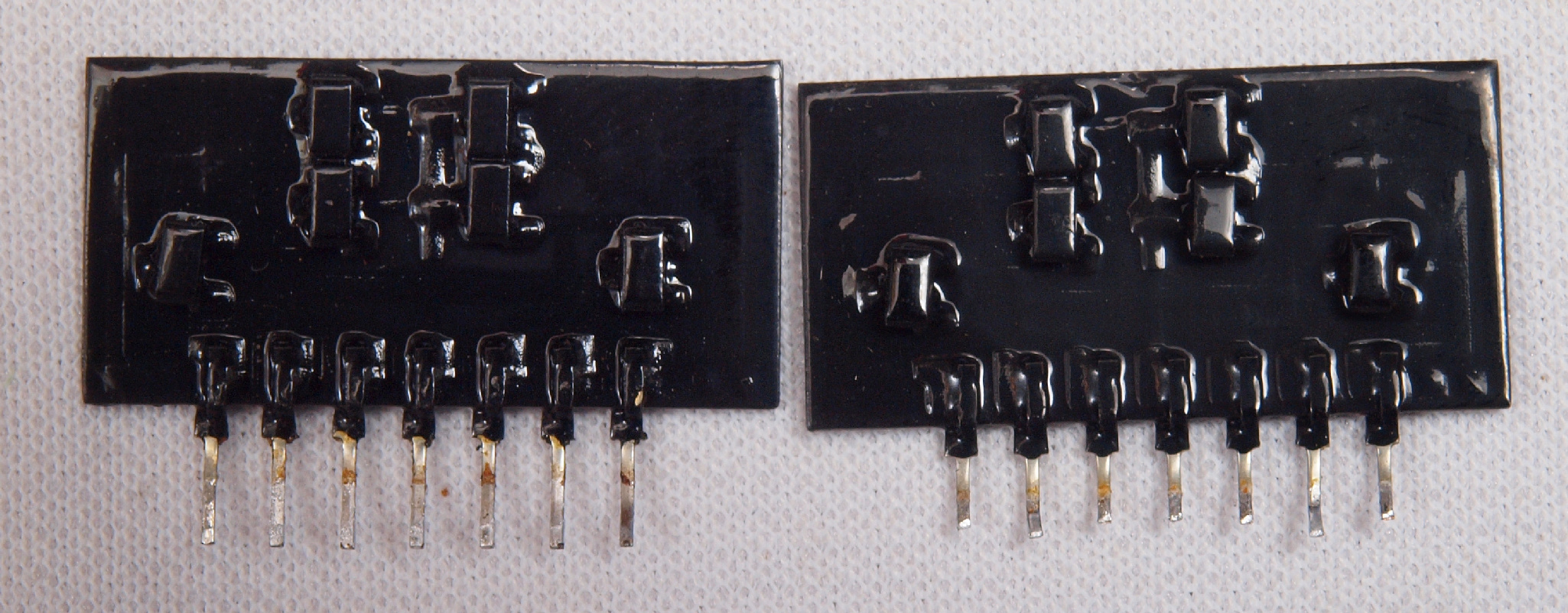

Ｃ４２．　修理前　ＲＬモジュール裏。

Ｃ４３．　修理後　ＲＬモジュール裏。　　ＴＲ（トランジスター）交換後軽くラッカーを吹きました。

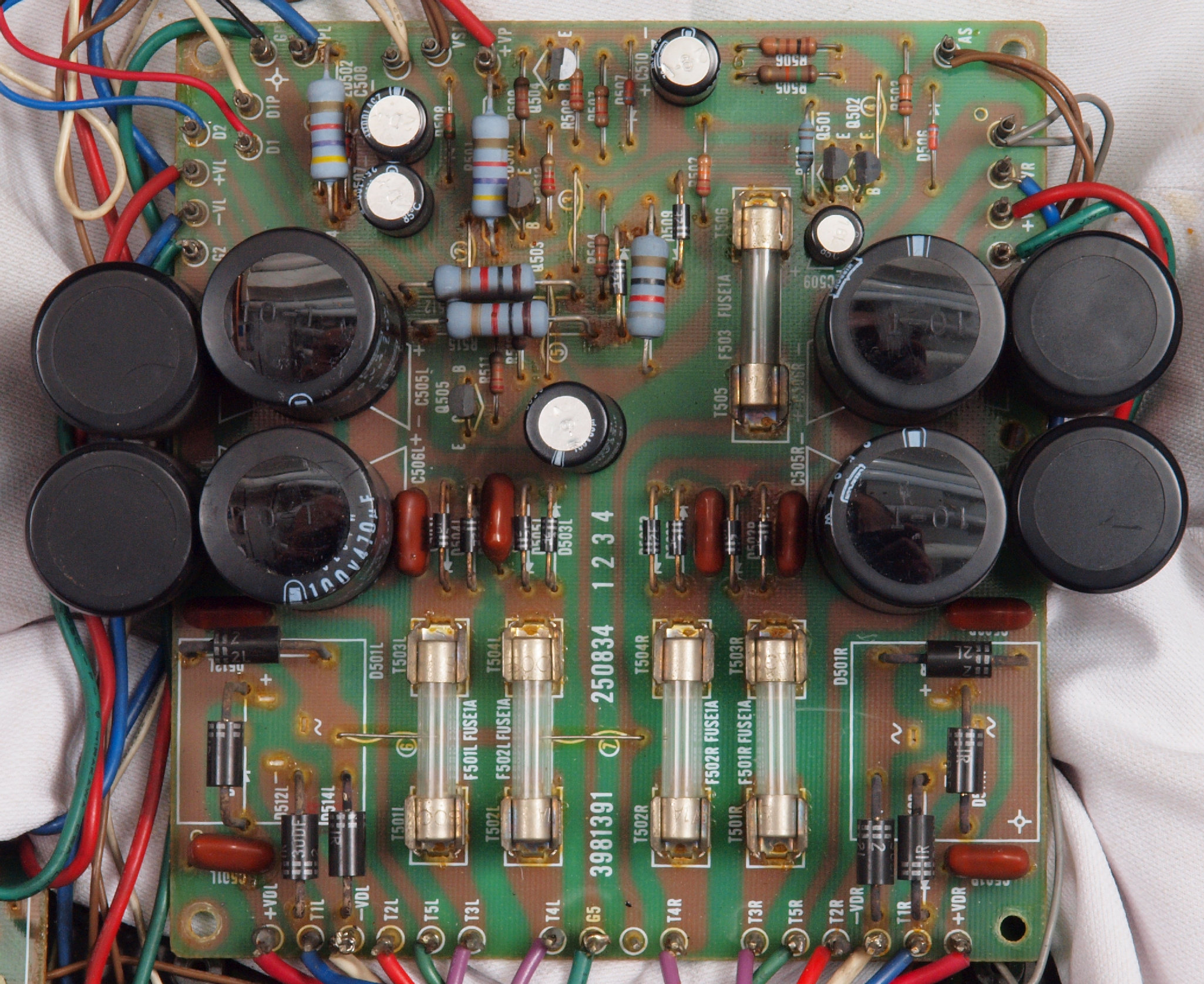

Ｃ５１．　修理前　電源基板。

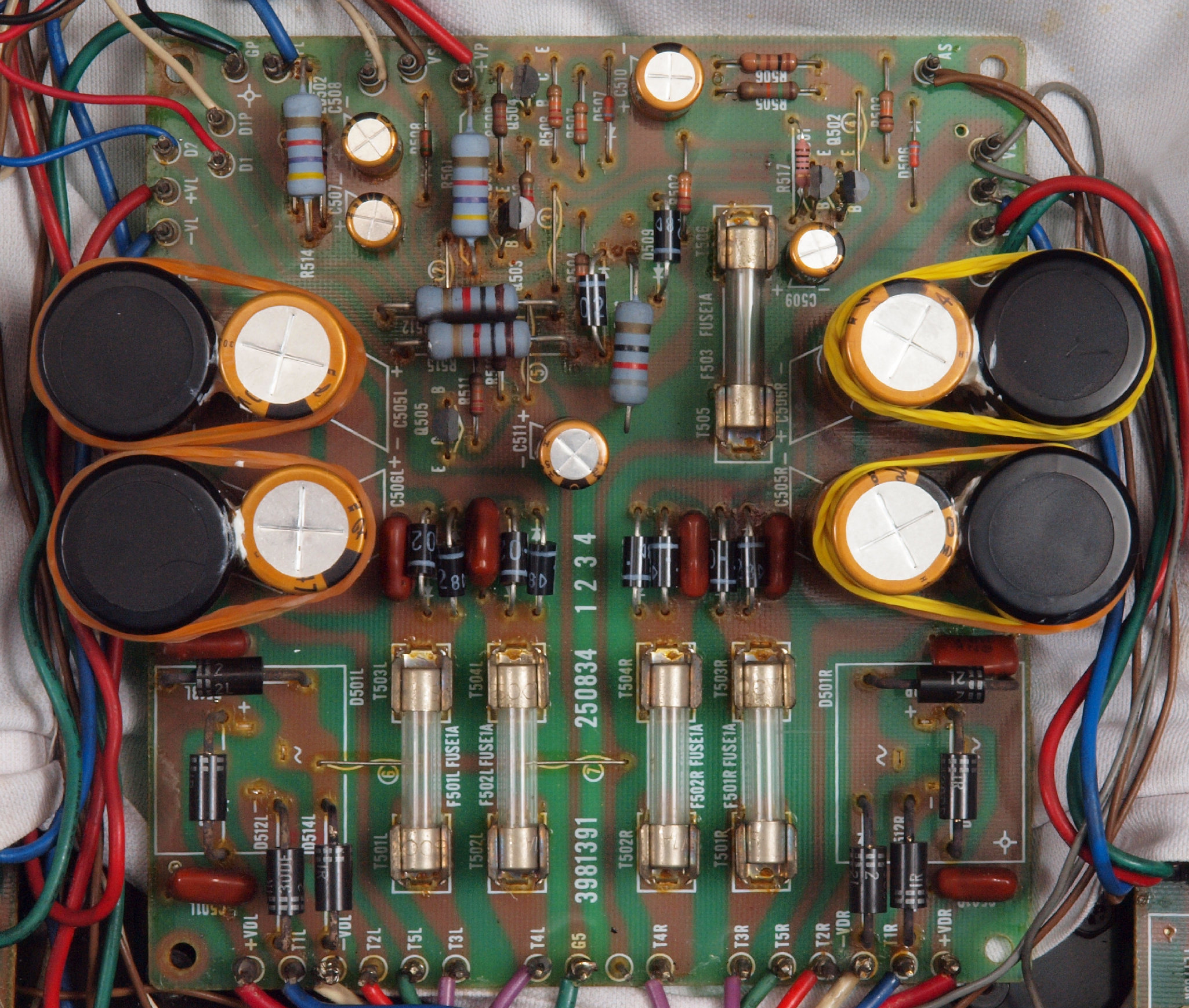

Ｃ５２．　修理後　電源基板　ヒューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１０個交換。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　輪ゴムは接着材が硬化するまで固定する。

Ｃ５３．　修理前　電源基板裏

Ｃ５４．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする。

Ｃ５５．　完成電源基板裏　　洗浄後防湿材を塗る

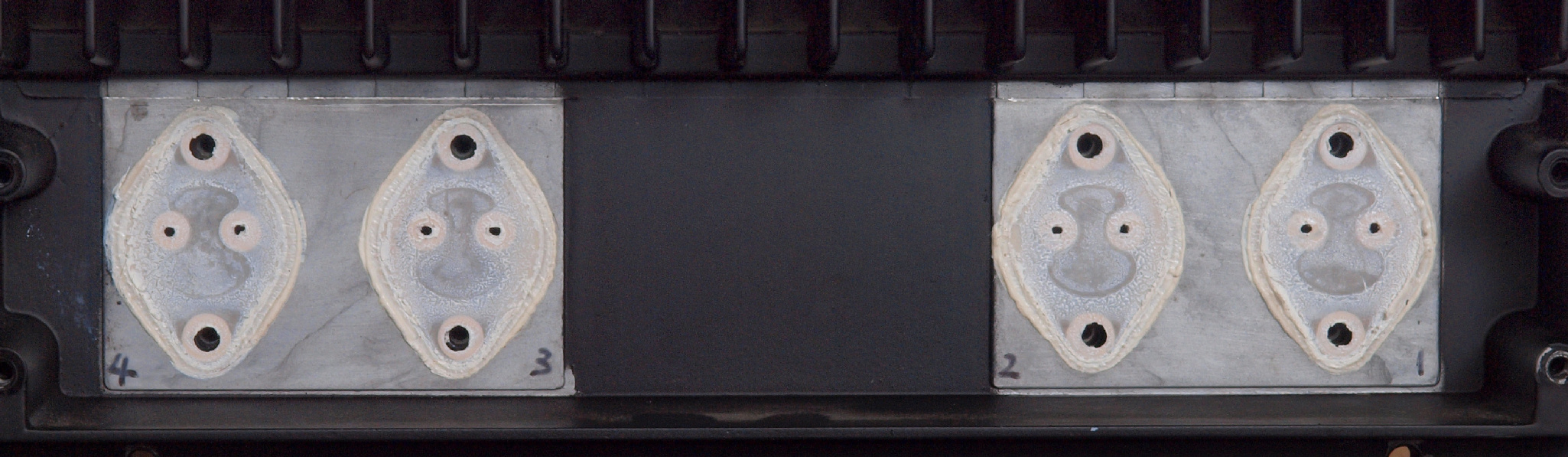

Ｃ５６．　修理中　絶縁シート、　過大電流が流れた痕跡。

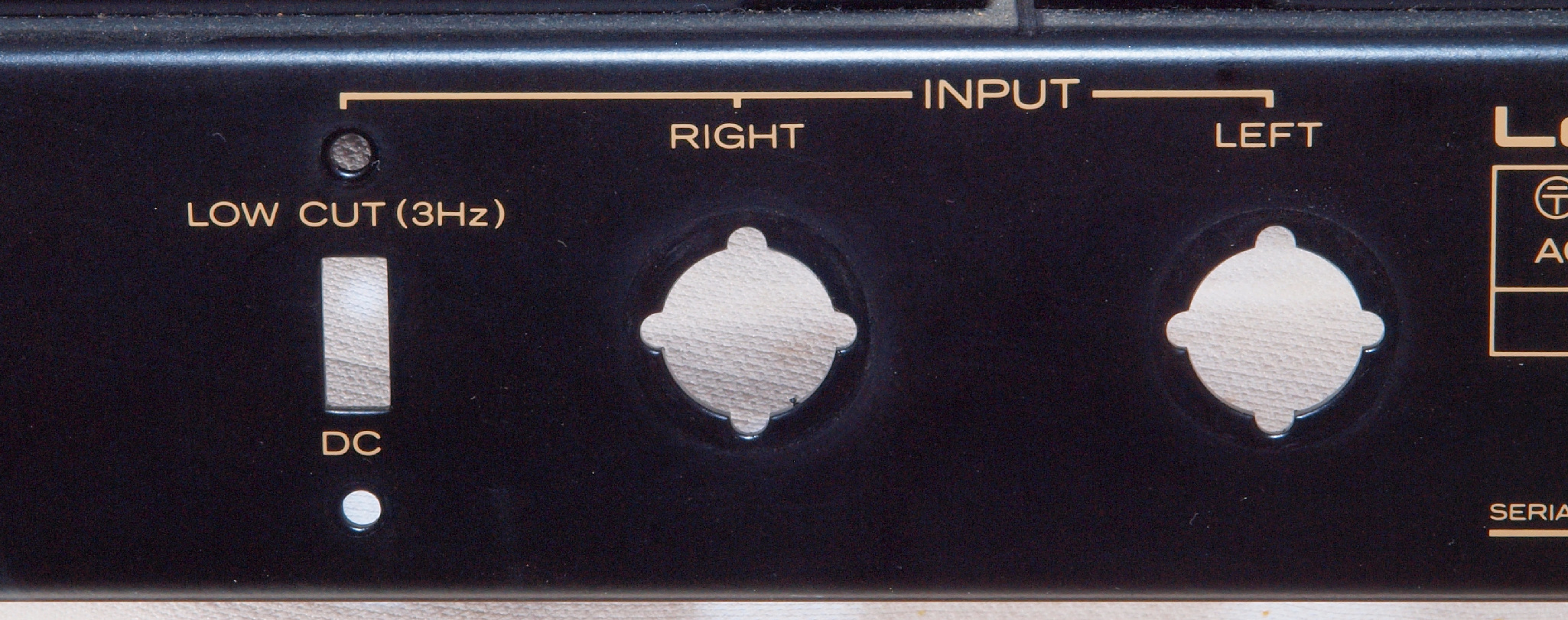

Ｃ６１．　修理前　ＲＣＡ端子

Ｃ６２．　修理中　ＲＣＡ端子取り付け穴。

Ｃ６３．　修理後　ＲＣＡ端子　ＷＢＴ−０２０１　使用。

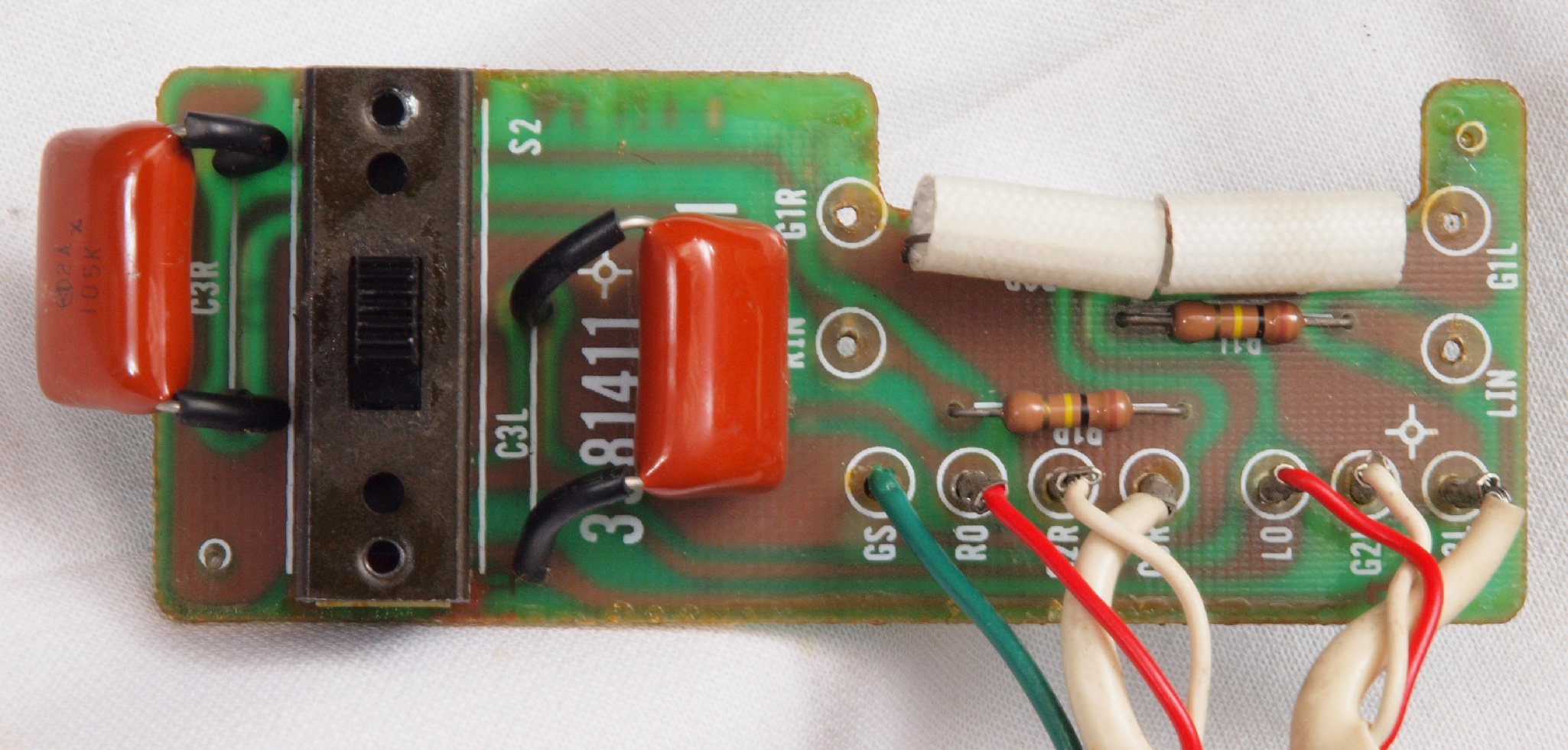

Ｃ６４．　修理前　入力ＲＣＡ端子基板

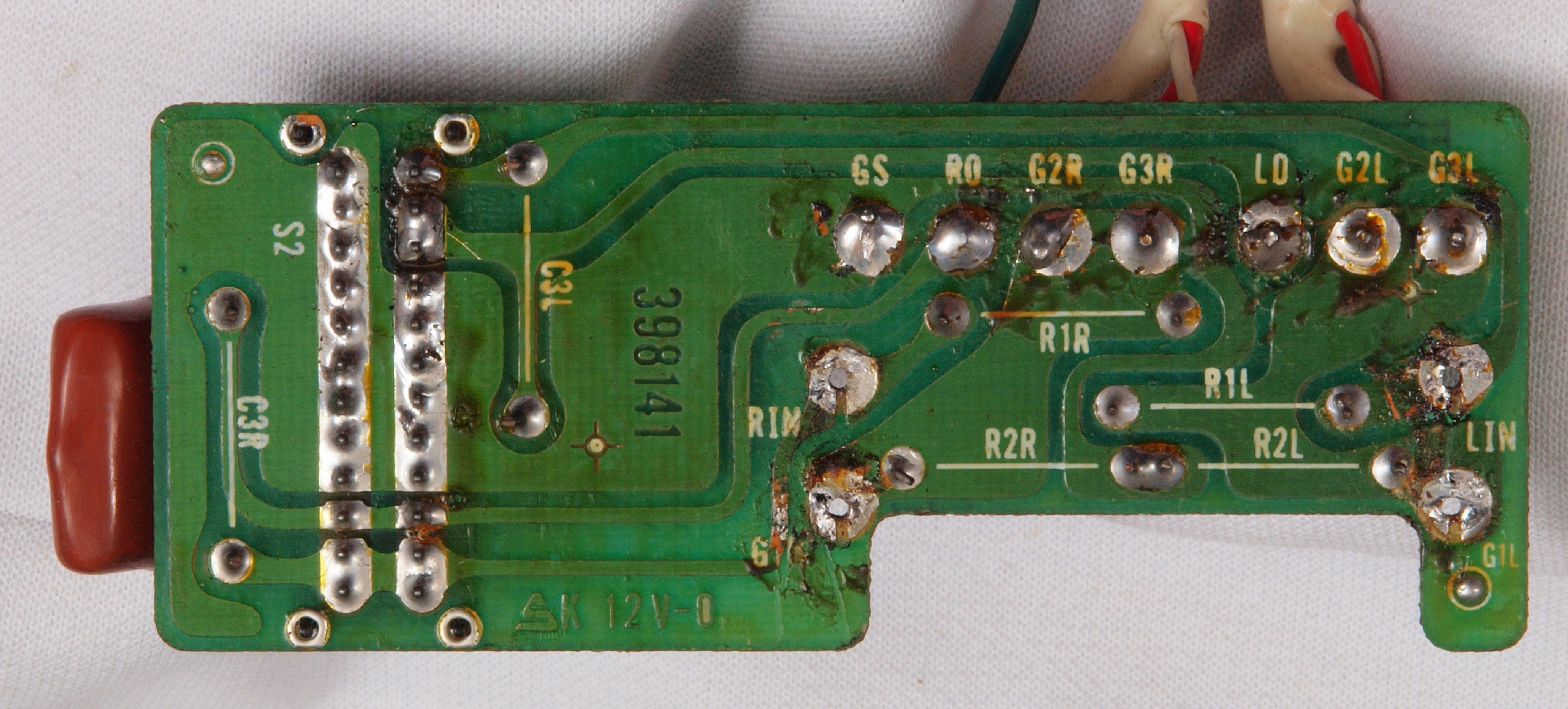

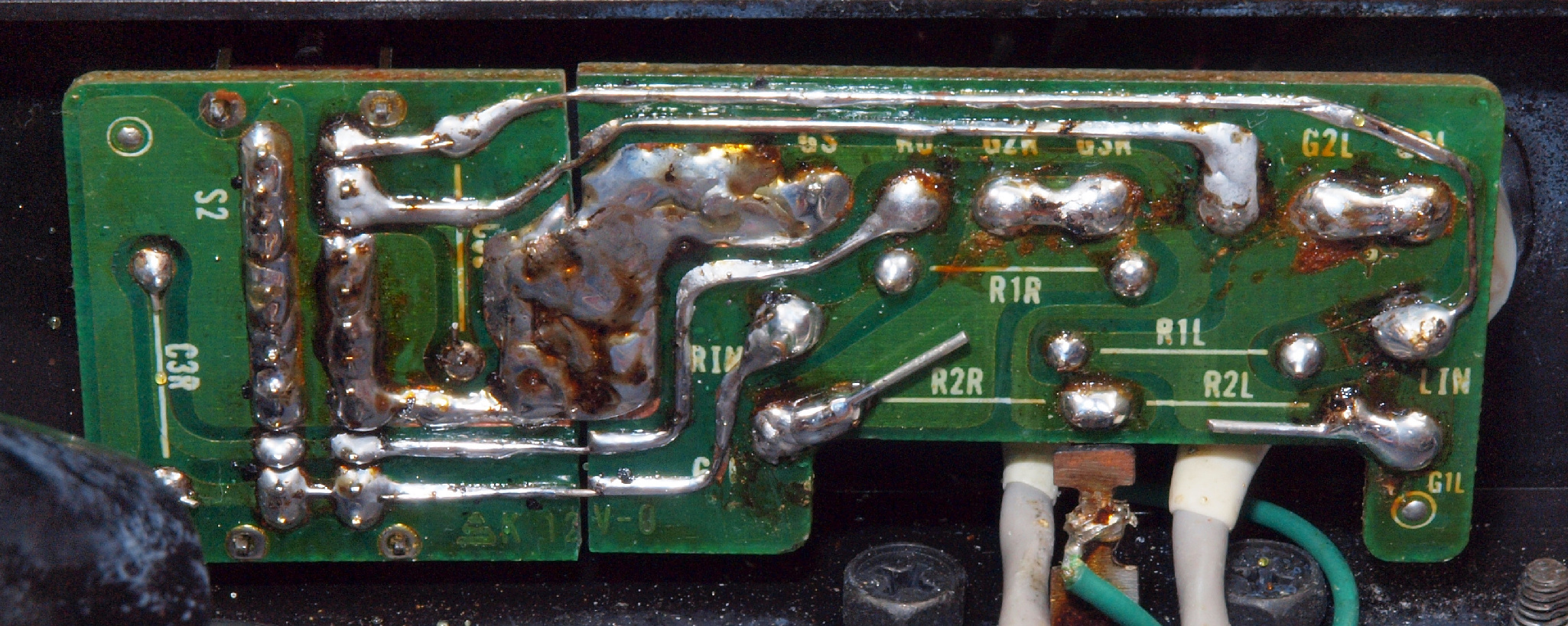

Ｃ６５．　修理前　入力ＲＣＡ端子基板裏

Ｃ６６．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す 　　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個増設

Ｃ６７．　完成ＲＣＡ端子裏　洗浄後防湿材を塗る。

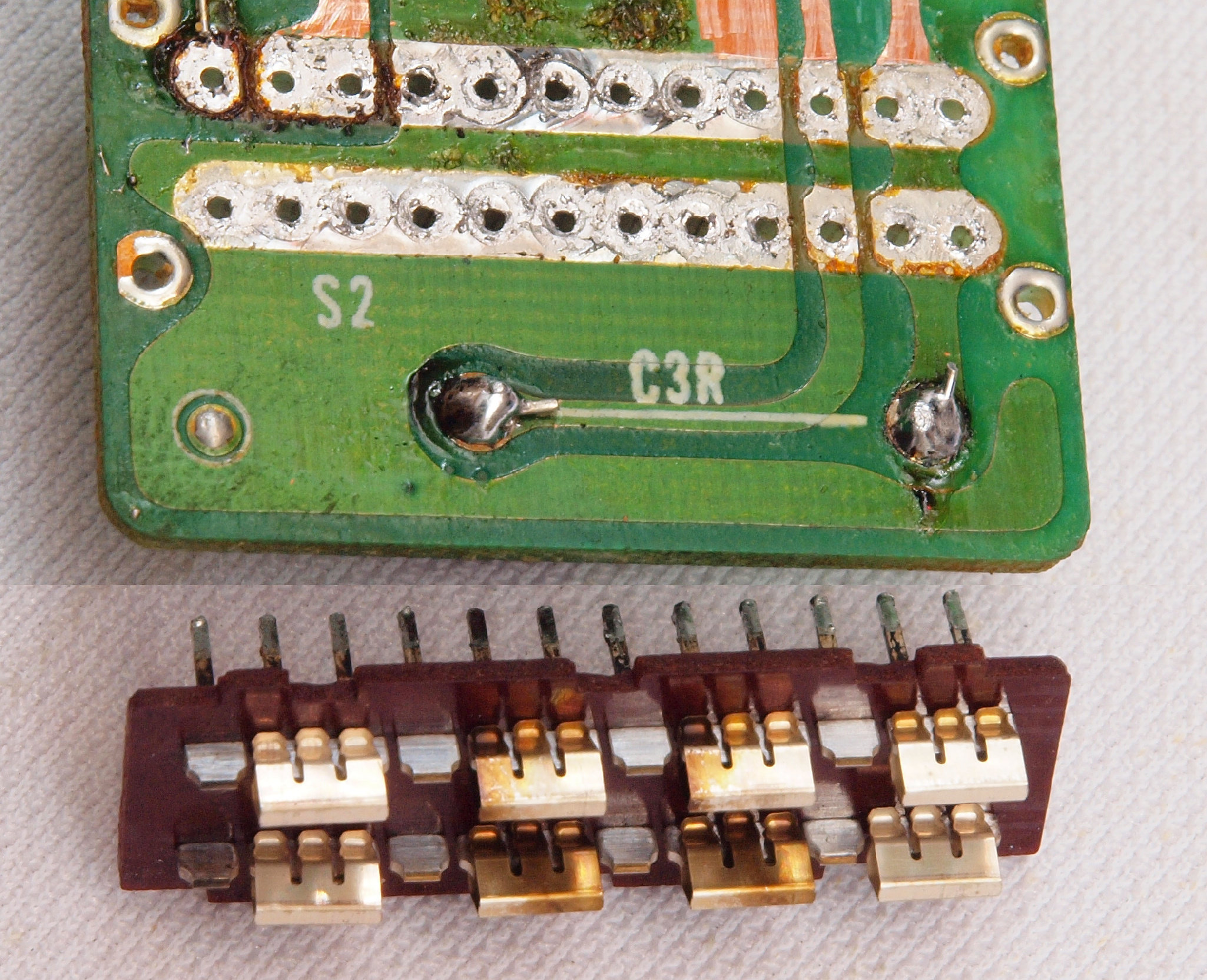

Ｃ６８．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。

Ｃ６９．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。端子を洗浄する。

Ｃ６Ａ．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　使用するのは端の１回路のみ、内側の綺麗な接触子と交換して組む。

Ｃ７１．　修理前　Ｒ−ＳＰ端子

Ｃ７２．　修理中　　Ｒ−ＳＰ接続端子穴加工前

Ｃ７３．　修理中　　Ｒ−ＳＰ接続端子穴加工後

Ｃ７４．　修理（交換）後　Ｒ−ＳＰ端子、　ＷＢＴ−０７０２ＰＬ　使用。

Ｃ７５．　修理前　Ｒ−ＳＰ端子裏配線

Ｃ７６．　修理後　Ｒ−ＳＰ端子裏配線。 　　　　　　　　　　　　　　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら

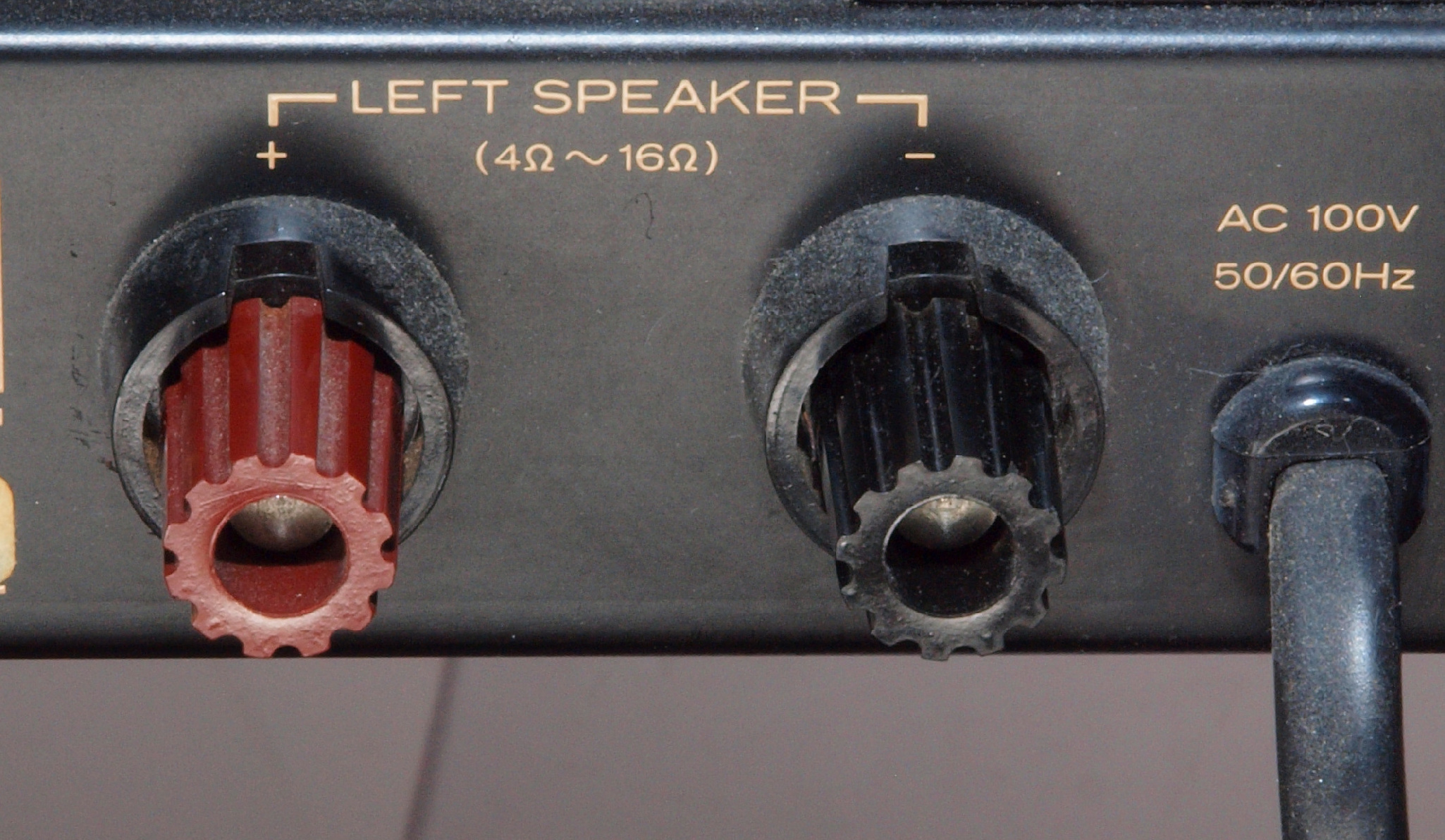

Ｃ８１．　修理前　Ｌ−ＳＰ端子

Ｃ８２．　修理中　Ｌ−ＳＰ接続端子穴加工前

Ｃ８３．　修理中　Ｌ−ＳＰ接続端子穴加工後

Ｃ８４．　修理（交換）後　Ｌ−ＳＰ端子、　ＷＢＴ−０７０２ＰＬ　使用。

Ｃ８５．　修理前　Ｌ−ＳＰ端子裏配線

Ｃ８６．　修理後　Ｒ−ＳＰ端子裏配線。 　　　　　　　　　　　　　　　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら

Ｃ９１．　修理前　電源ケーブル取り付け部

Ｃ９２．　修理中　電源ケーブル取り付け部穴加工前。 　　　　　　　　　　　　　　　　　SP接続端子との距離を取る為に、下右方向へ広げる為、昔ながらのヤスリで削る。

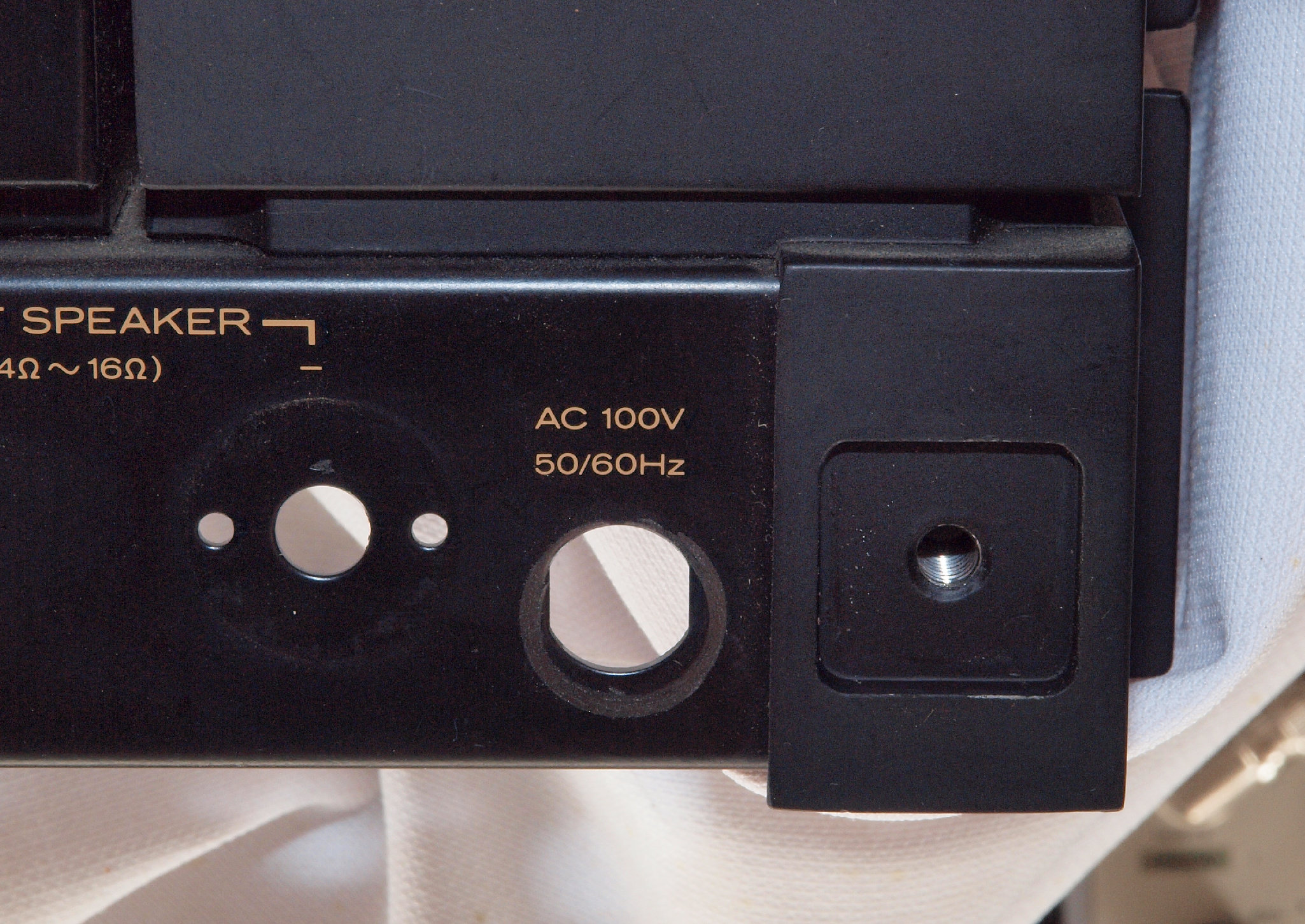

Ｃ９３．　修理中　電源ケーブル取り付け部穴加工後

Ｃ９４．　修理後　電源ケーブル取り付け部

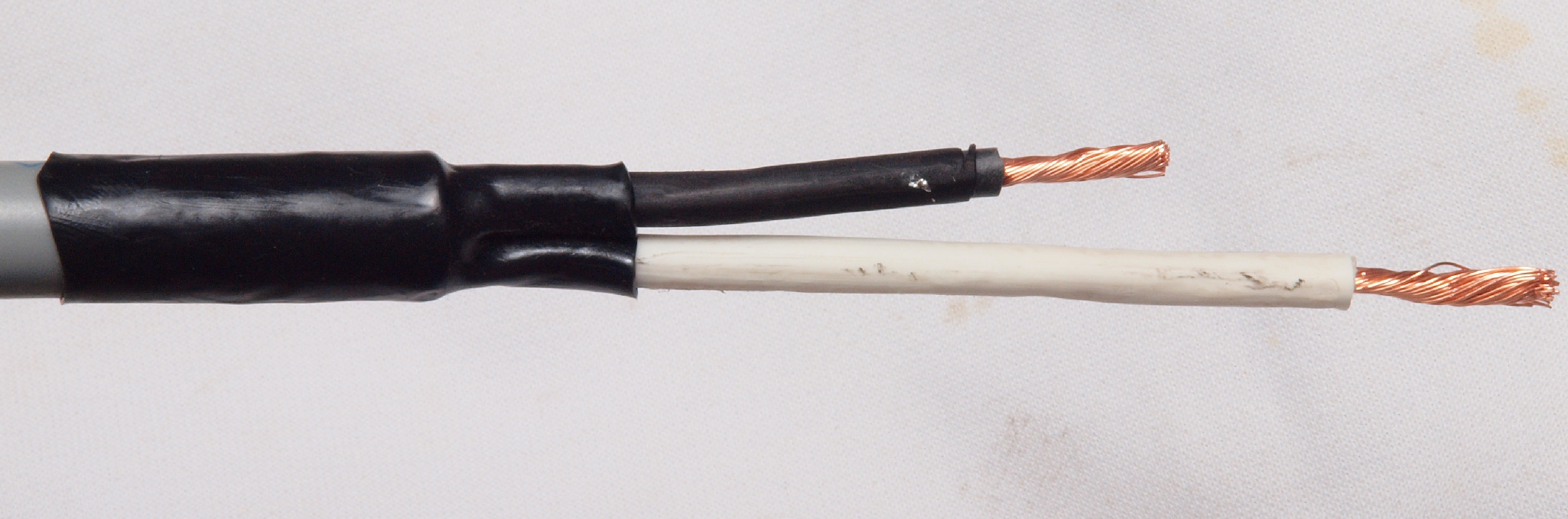

Ｃ９５．　修理中　電源ケーブル端末処理。

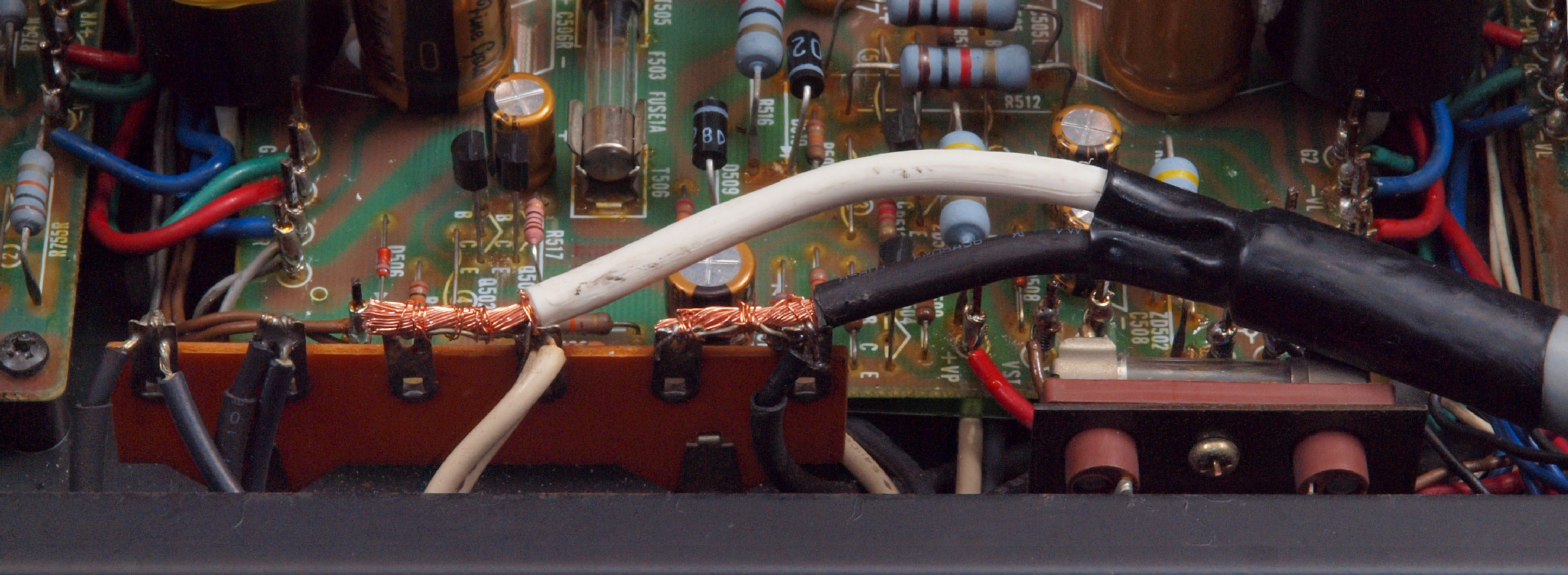

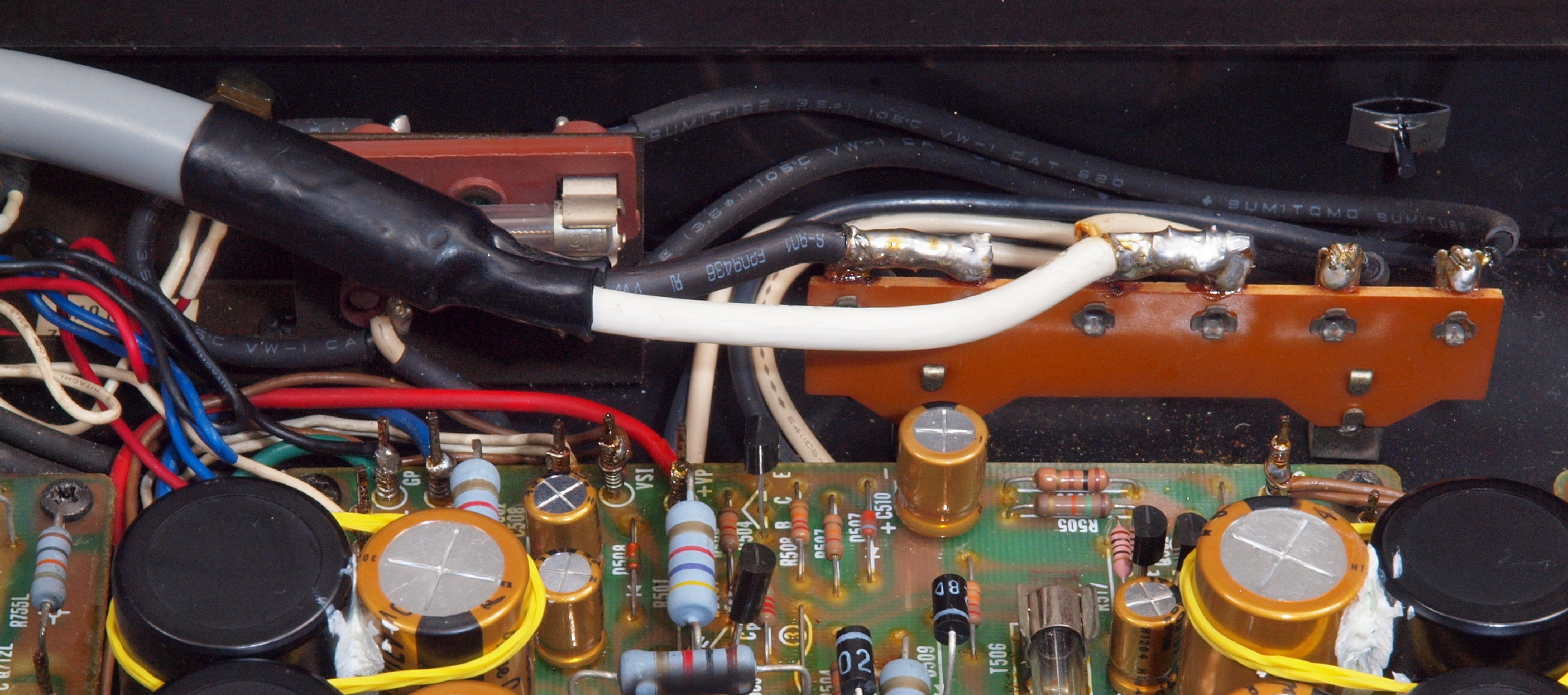

Ｃ９６．　修理前　ラグ端子に電源ケーブル取り付。

Ｃ９７．　修理中　ラグ端子に電源ケーブル取り付。

Ｃ９８．　修理後　ラグ端子に電源ケーブル取り付。

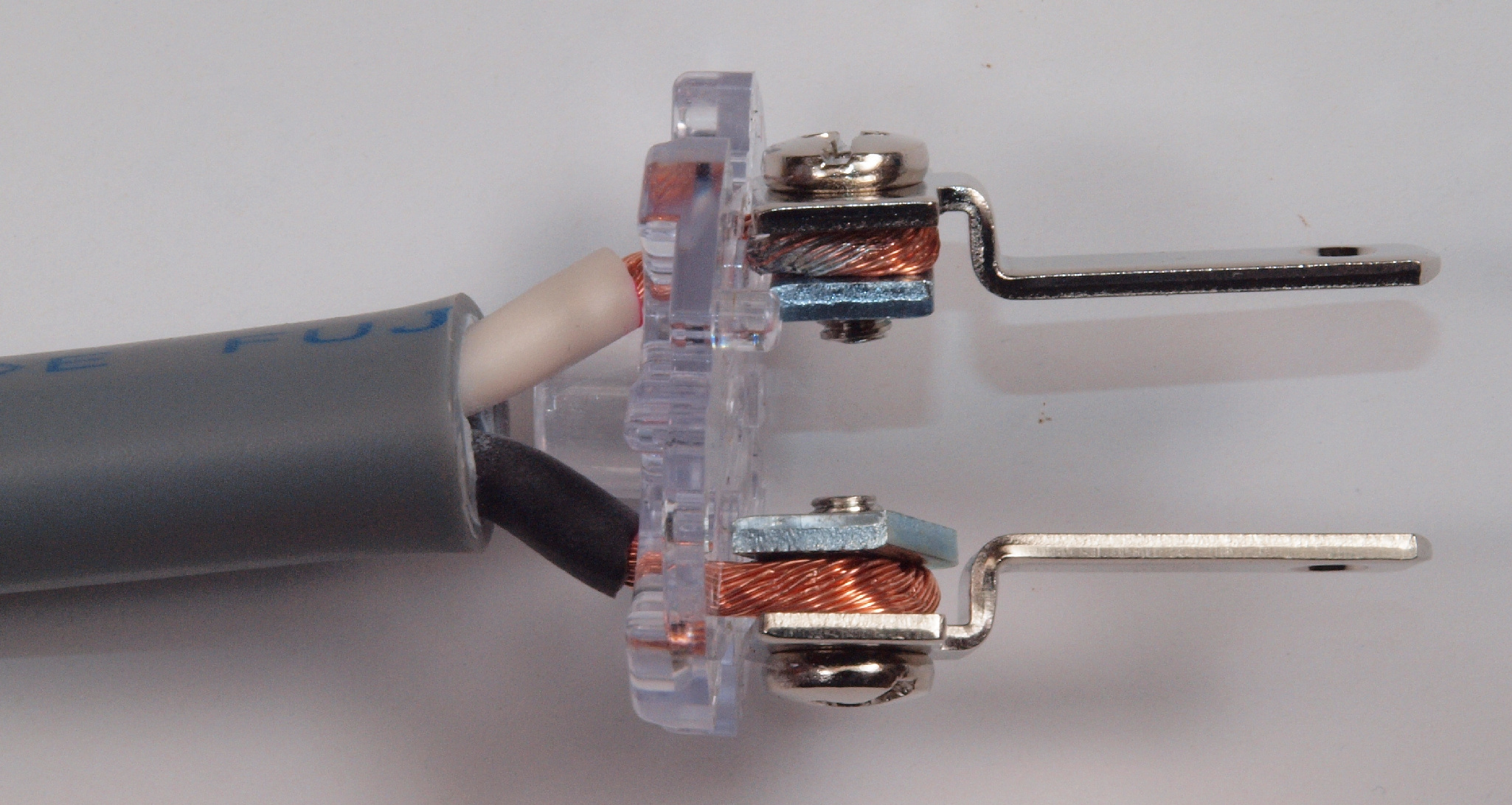

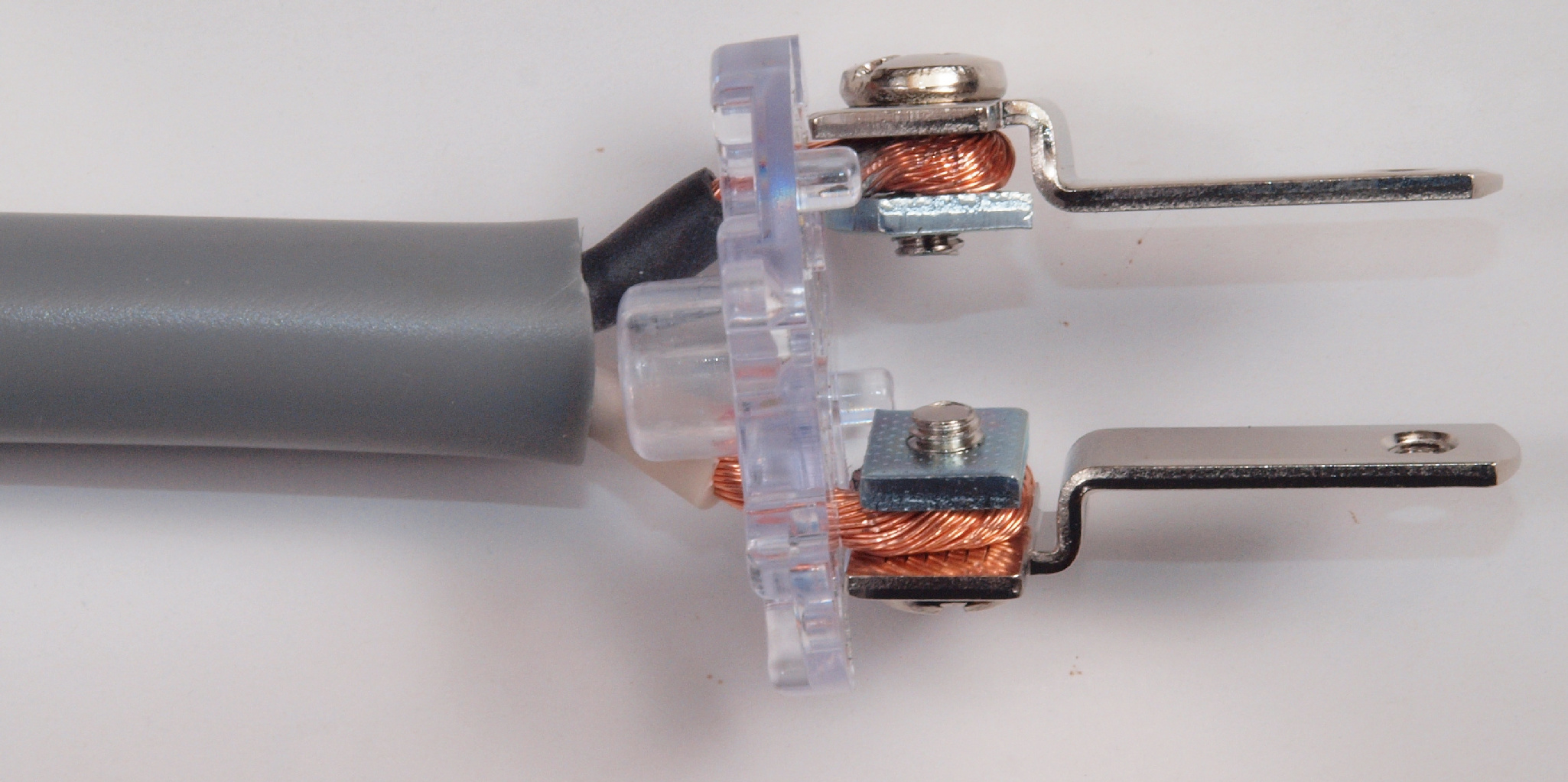

Ｃ９９．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。 　　　　　　　　　　　上の�K線＝巻き付いた端側、　下の白線＝挿入した側。止めビスは未締結です。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

Ｃ９Ａ．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。 　　　　　　　　　　　上の白線＝巻き付いた端側、　下の�K線＝挿入した側。止めビスは未締結です。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

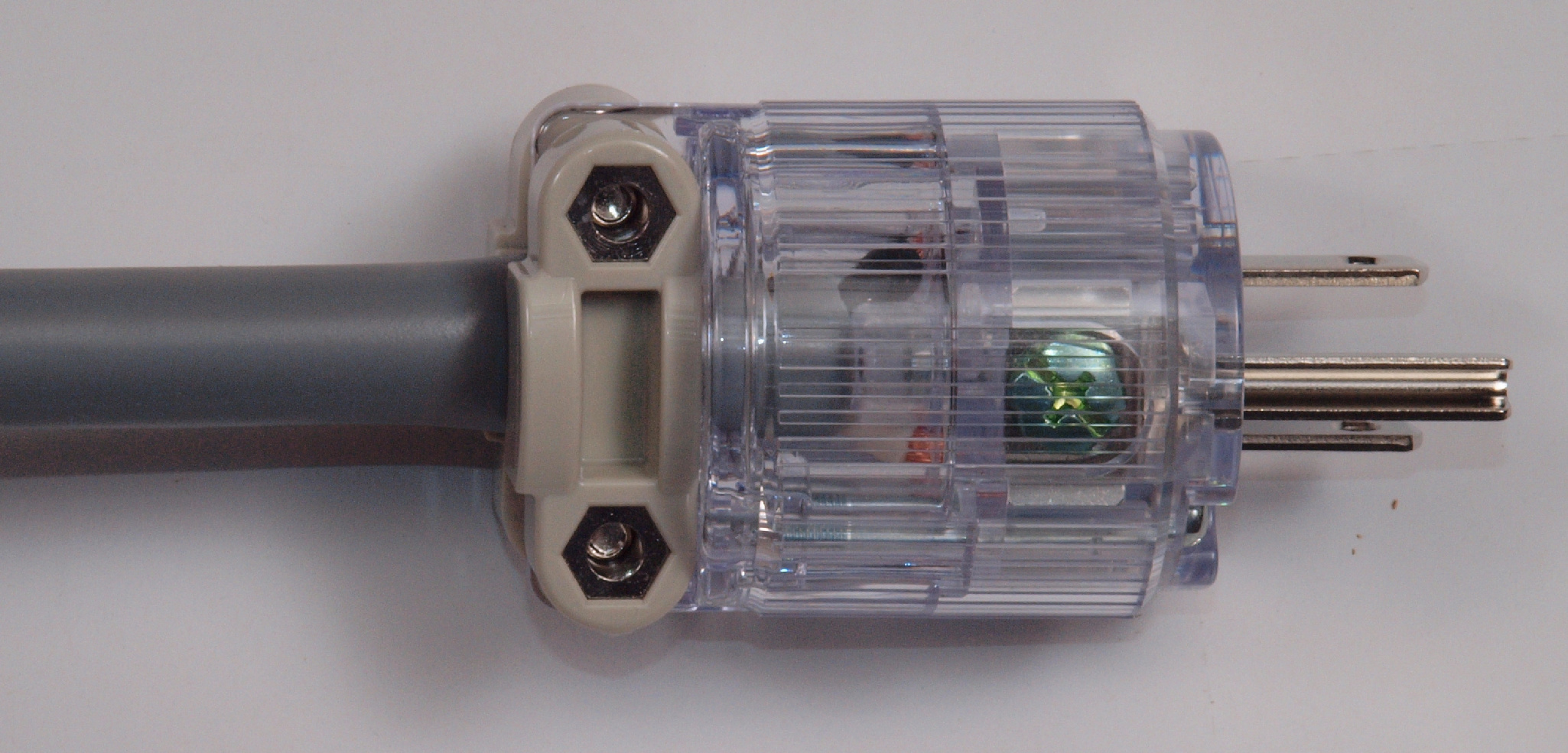

Ｃ９Ｂ．　完成　３Ｐプラグにケーブル取り付。　被覆部も十分に差し込む。

Ｃ９Ｃ．　完成　３Ｐプラグにケーブル取り付。　被覆部も十分に差し込む、反対側。

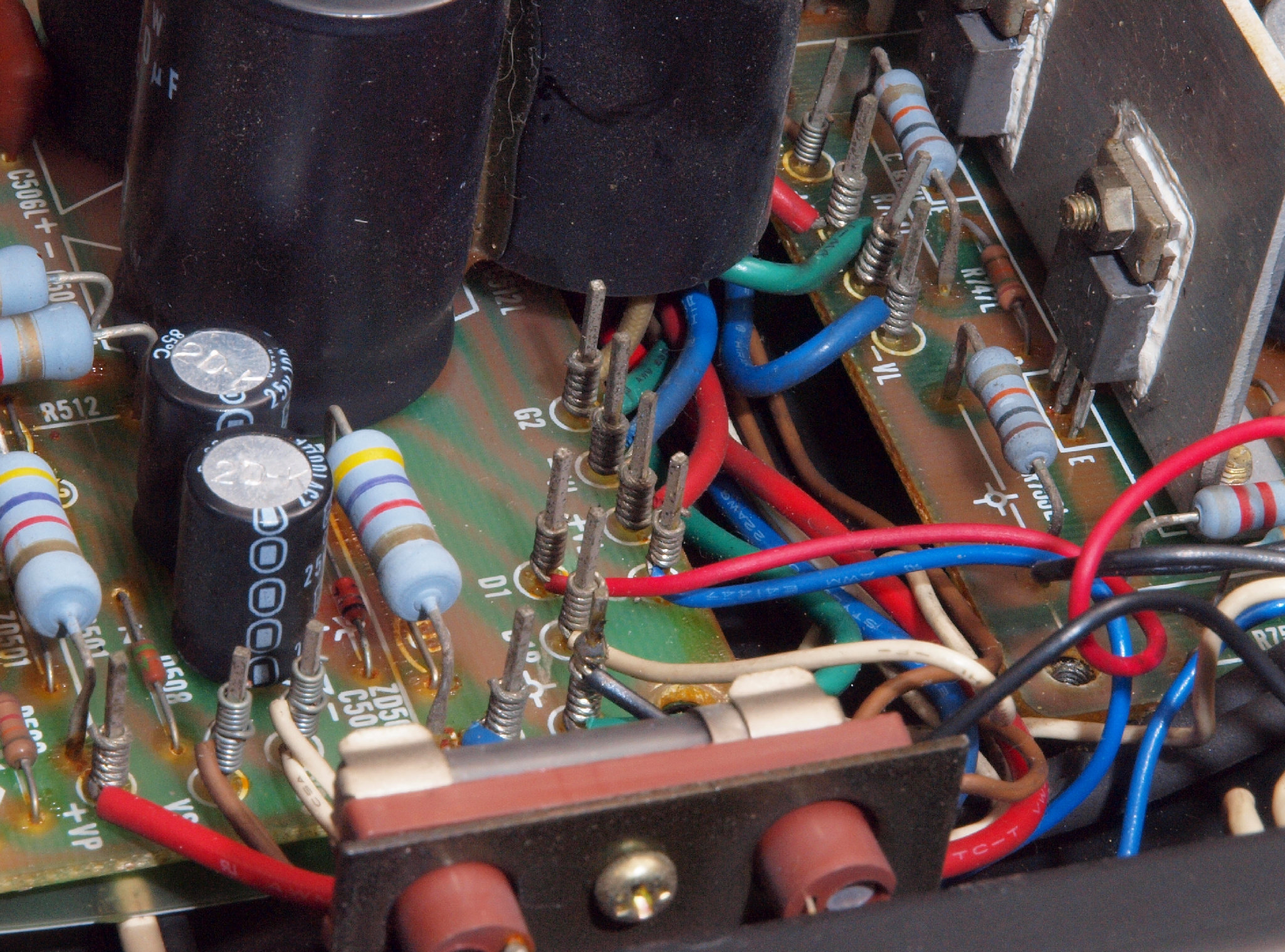

ＣＡ１．　修理前　Ｒ側ドライブ基板へのラッピング線

ＣＡ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＡ３．　修理前　Ｌ側ドライブ基板へのラッピング線

ＣＡ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

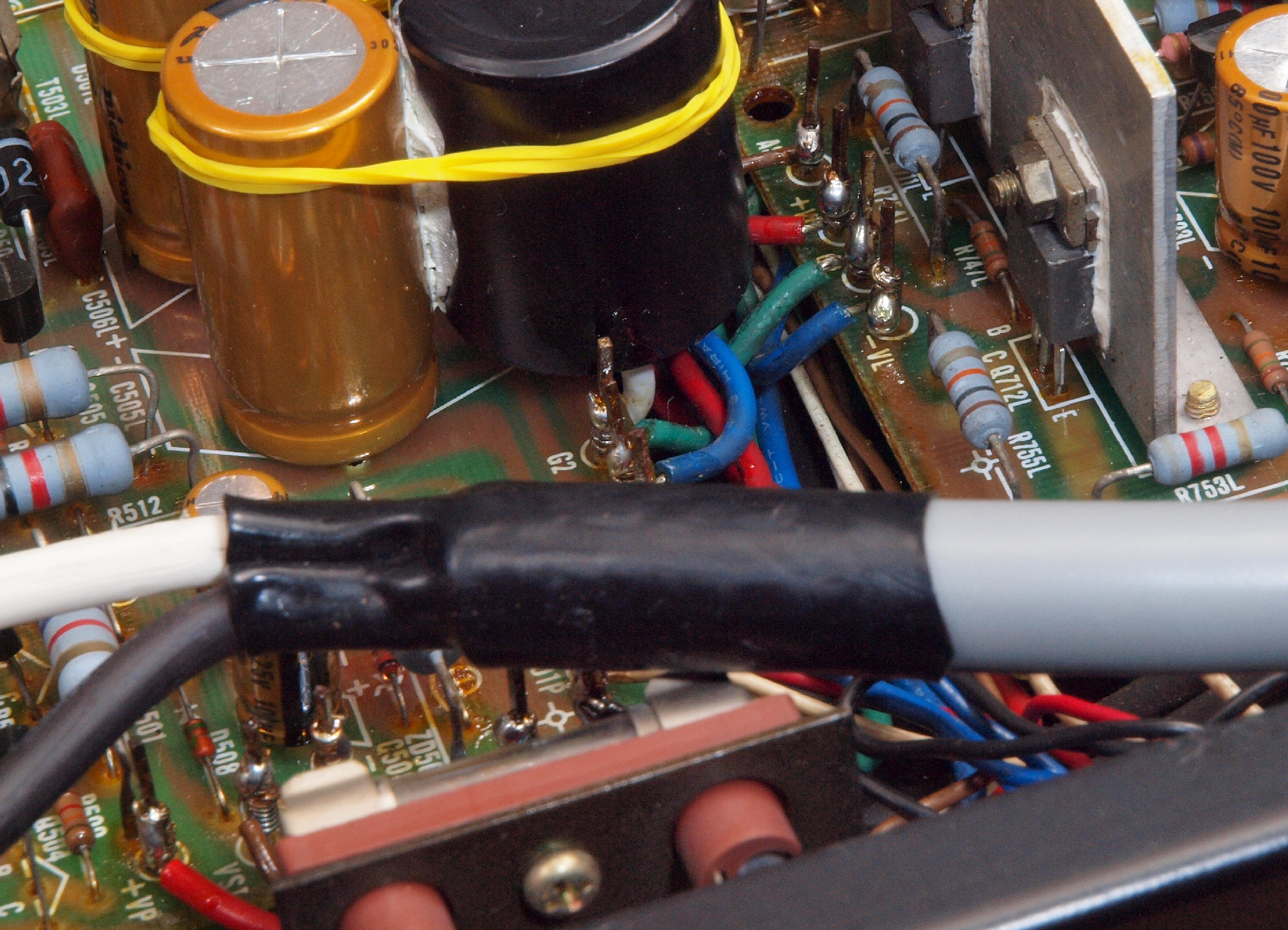

ＣＡ５．　修理前　R側ドライブ基板−電源基板へのラッピング線

ＣＡ６．　修理後　R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

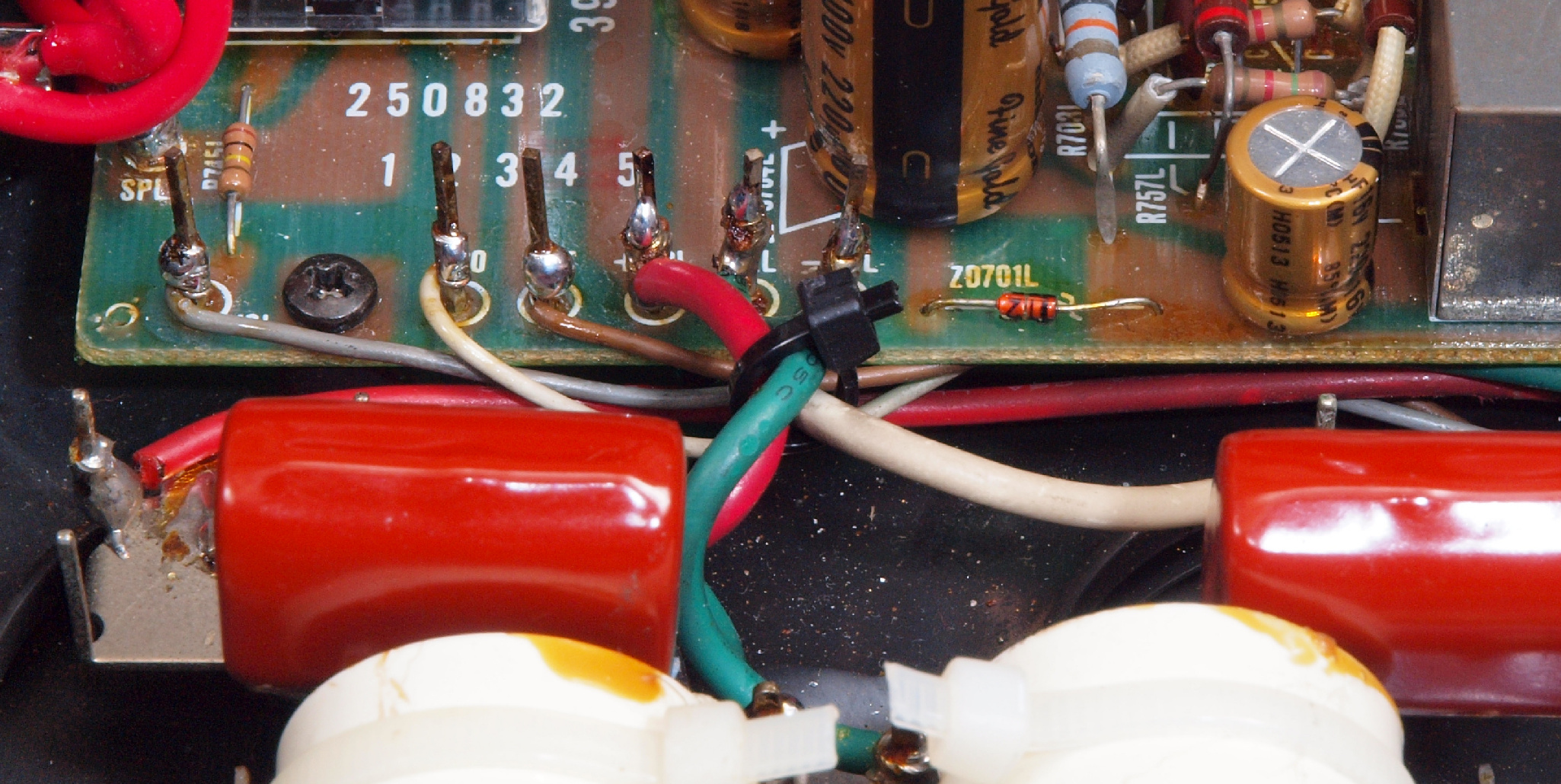

ＣＡ７．　修理前　Ｌ側ドライブ基板−電源基板

ＣＡ８．　修理後　Ｌ側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

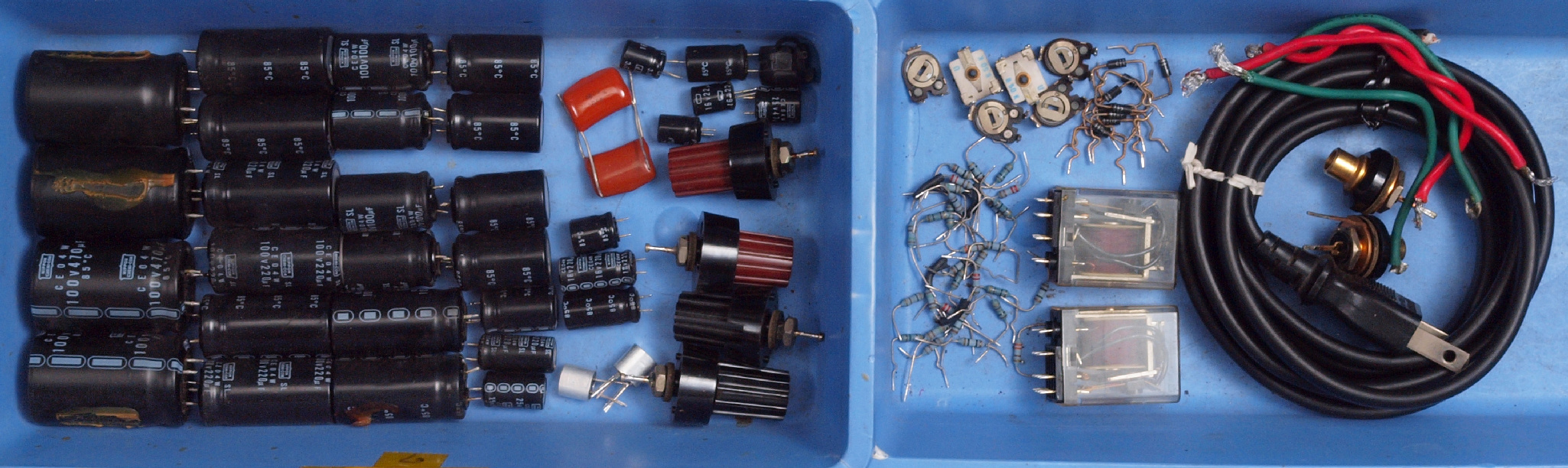

ＣＢ１．　交換した部品

ＣＤ１．　修理前　下から見る

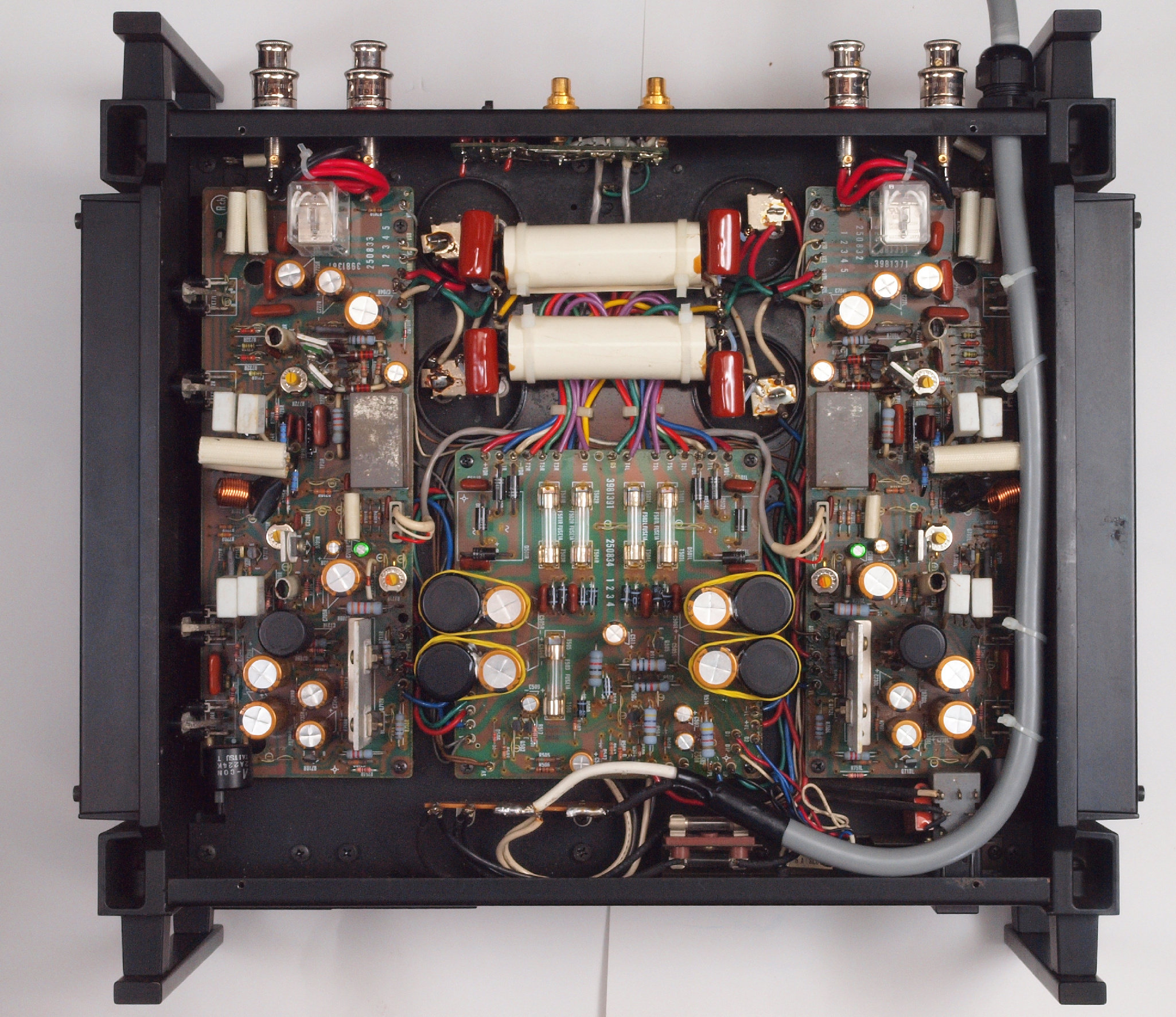

ＣＤ２．　修理後　下から見る

ＣＤ３．　完成　綺麗なお尻で帰ります

ＣＤ４．　ＳＰ端子ＷＢＴ−０７０２ＰＬには　サンドイッチスペードが似合います　ＷＢＴ　０６８１Ａｇを挿した所。

ＣＤ５．　ＳＰ端子ＷＢＴ−０７０２ＰＬには　サンドイッチスペードが似合います　ＷＢＴ　０６８１Ｃｕを挿した所。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

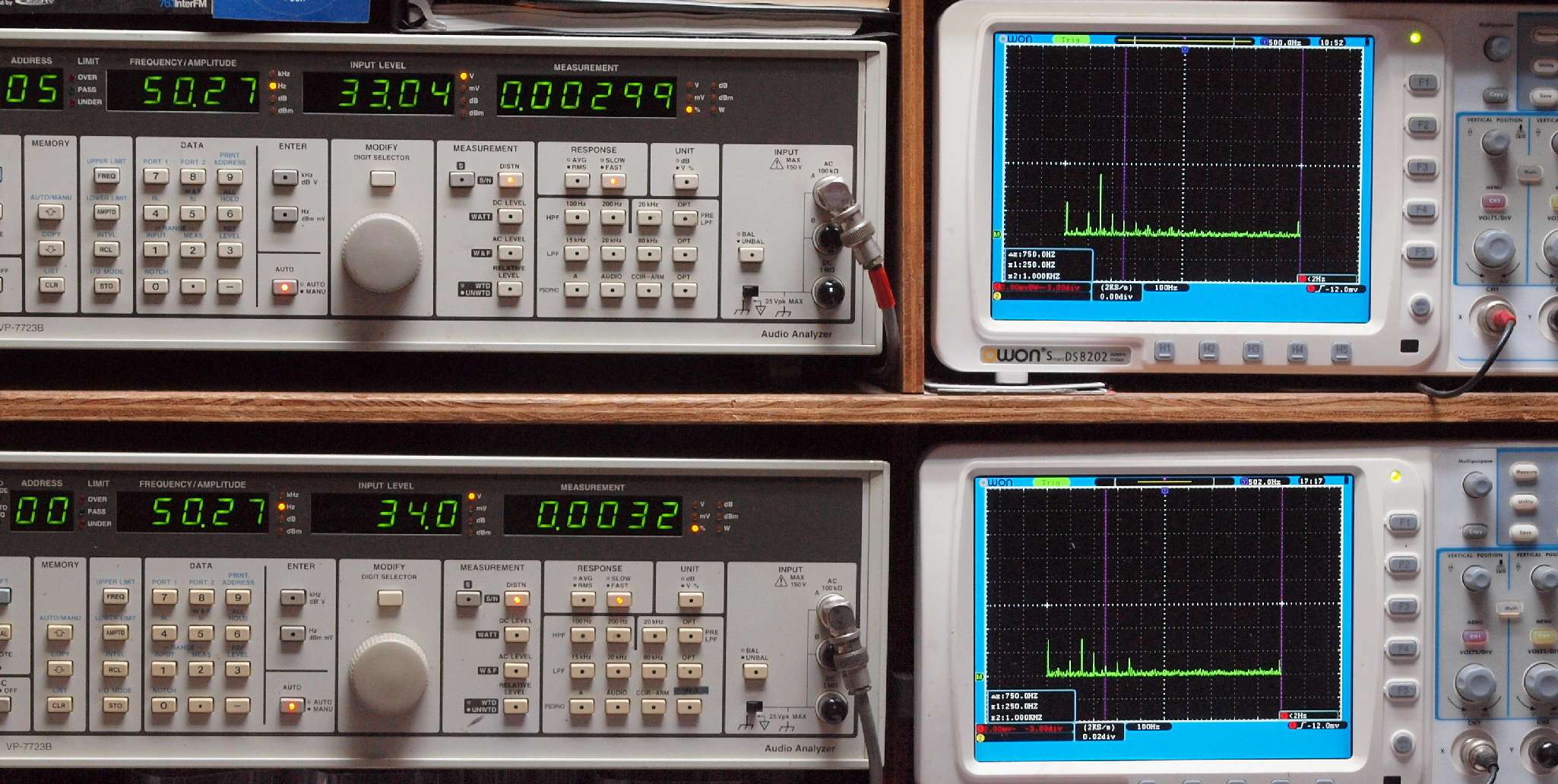

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００２９９％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００３７９％歪み。 　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００４３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００４７８歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５２０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５８５％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６１３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１３７％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１３２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１４５Ｗ出力、　０．０１３３％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１２８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

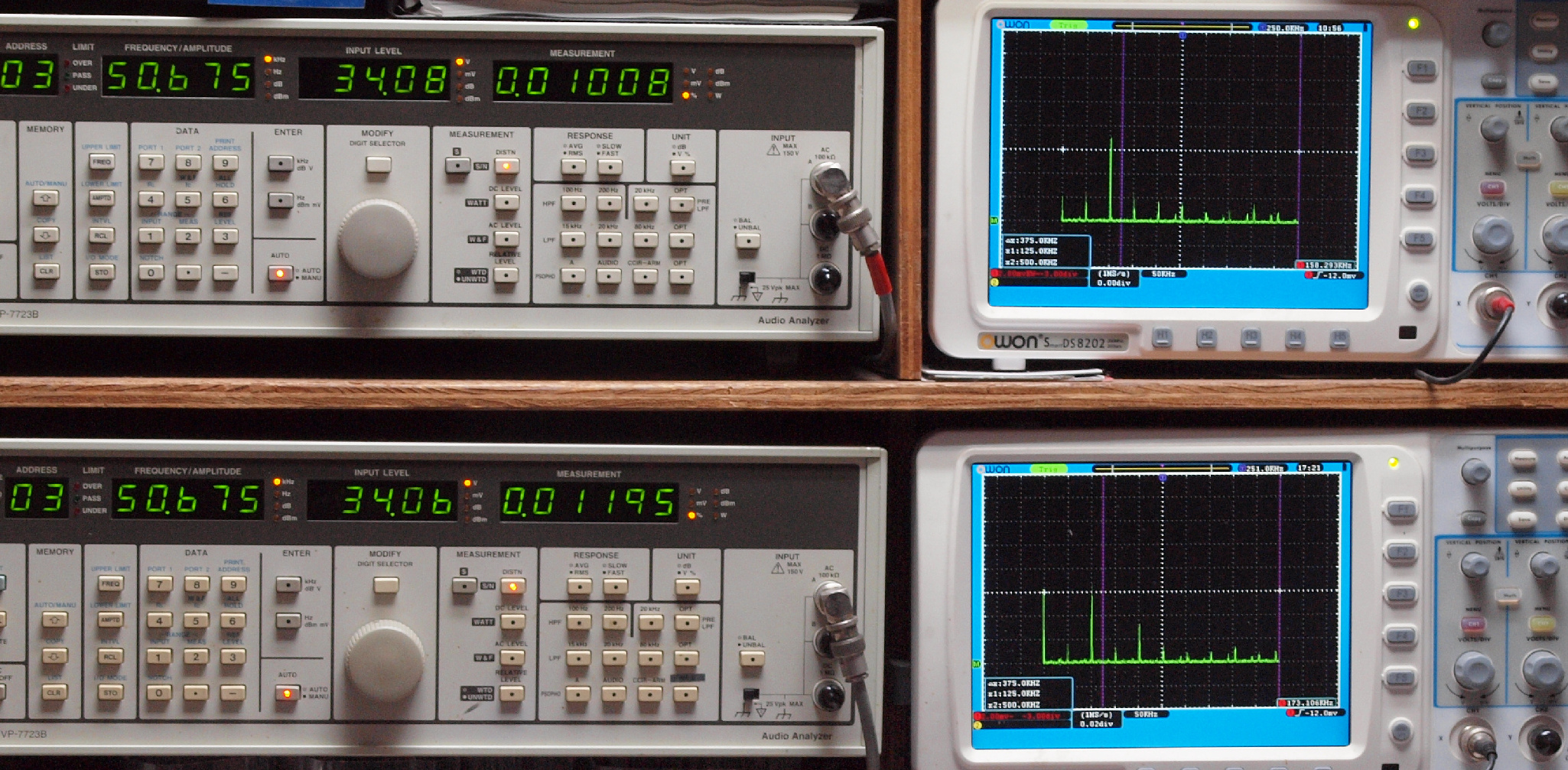

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１００８％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１１９５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１４１５％歪み。 　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１７４２％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　このＡＭＰの特色で、全く落ちない！

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。 　　　　　　　　　　　　　　　　終段ＦＥＴ（電界効果トランジスター）用電源には、さらにフイルムコンデンサー追加する。
