ＨＭＡ－９５００ｍｋⅡ．　５０台目　修理記録
平成２４年１１月２６日到着　　　　１２月１２日完成
注意　このＡＭＰはアースラインが浮いています。
　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。
　　　　ＲＬ－ＳＰのアース線も接続（共通）してもいけません、＋－の撚りのあるのも使用出来ません。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照
Ａ．　修理前の状況
  • 昨年2月にオークションで入手、オークションでの記述通り、きれいな状態でした。
    空調完備した部屋で、新品から2台を交互に、週１回ぐらいの頻度で使用してきたとのこと。
    確かに中を開ける必要も感じないくらい、良い音を聴かせてくれました。
    もっとも聴き込む時間も余り無いうちに３月１１日を迎えましたが、震災の時には、ラックの一番下にあって壊れることはありませんでした。 しかし震度６強の振動ですから、ストレスは加わったと思います。
    その後、震災の片付けやらで、当初の使用頻度は月一度もあったでしょうか？
    今年の春以降、ようやく１０日おきぐらいのペースで電源を入れてました。 そして秋にはじっくりと言うときに、片chから時々音が出なくなってきたという次第です。
    RCAとSP端子は新しいものに交換したいと思ってます。

Ｔ．　バラック修理後の測定

B．　原因
  • 各部劣化。

Ｃ．　修理状況
Ｄ．　使用部品
  • ＳＰ接続リレー　　　　　　　　　　　２個。
    初段ＦＥＴ　　　　　　　　　　　　　　２個。
    バイアス／バランス半固定ＶＲ　６個。
    ヒューズ入り抵抗　　　　　　　　３０個。
    電解コンデンサー　　　　　　　　３１個 。
    フイルムコンデンサー　　　　　　４個。
    ＷＢＴ－０７０２ＰＬ　　２組（定価で工賃込み）。
    ＷＢＴ－０２０１　　１組（定価で工賃込み）
    電源コード（3.5スケア）　　　　　２ｍ。
    ３Ｐプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ－５０１８）　１個。

Ｅ．　調整・測定

Ｆ．　修理費　　　　　１５５，０００円

Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ－Ｄ　ＨＭＡ－９５００ｍｋⅡ　の仕様（マニアルより）
Ａ．　修理前の状況

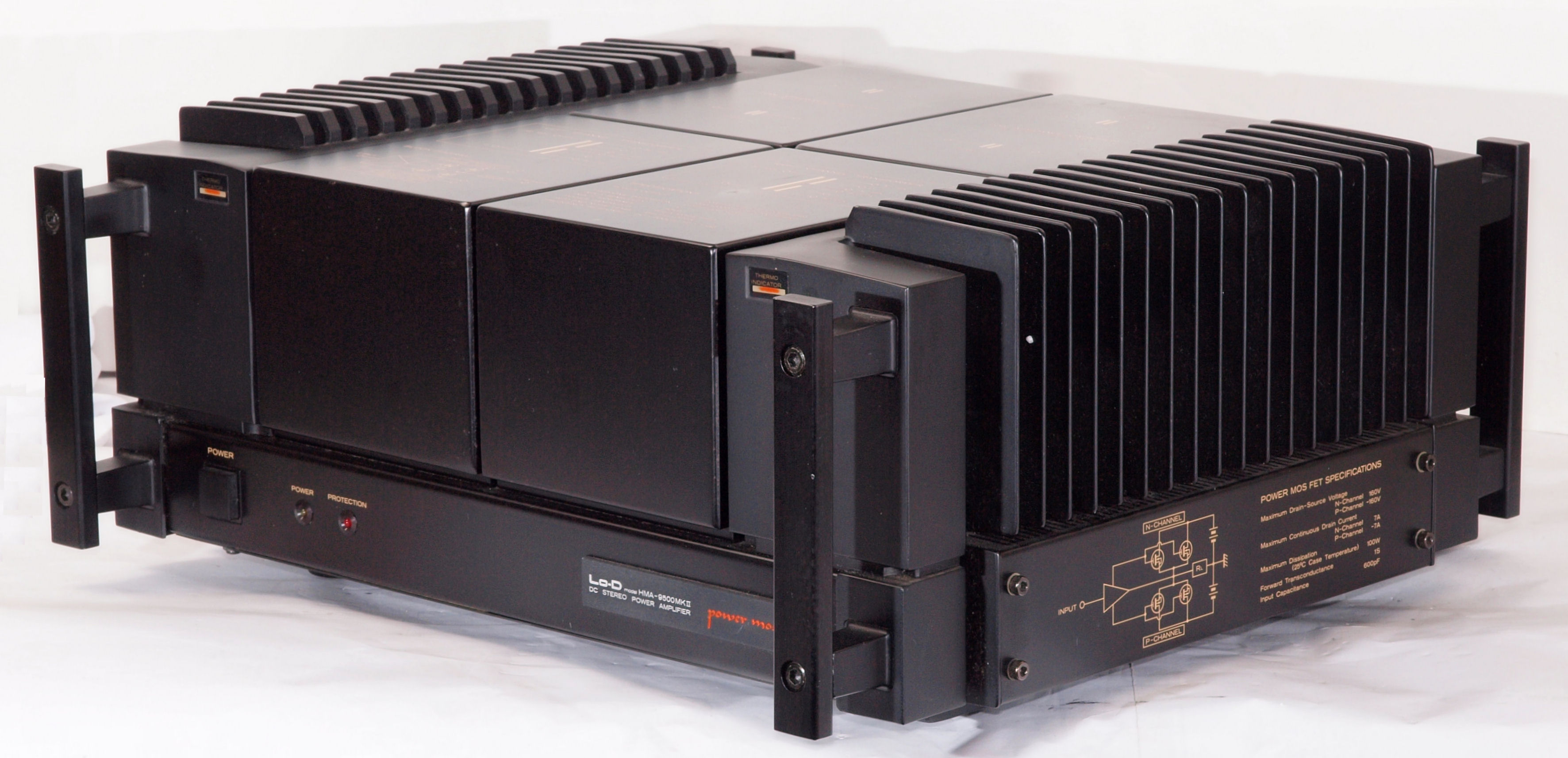

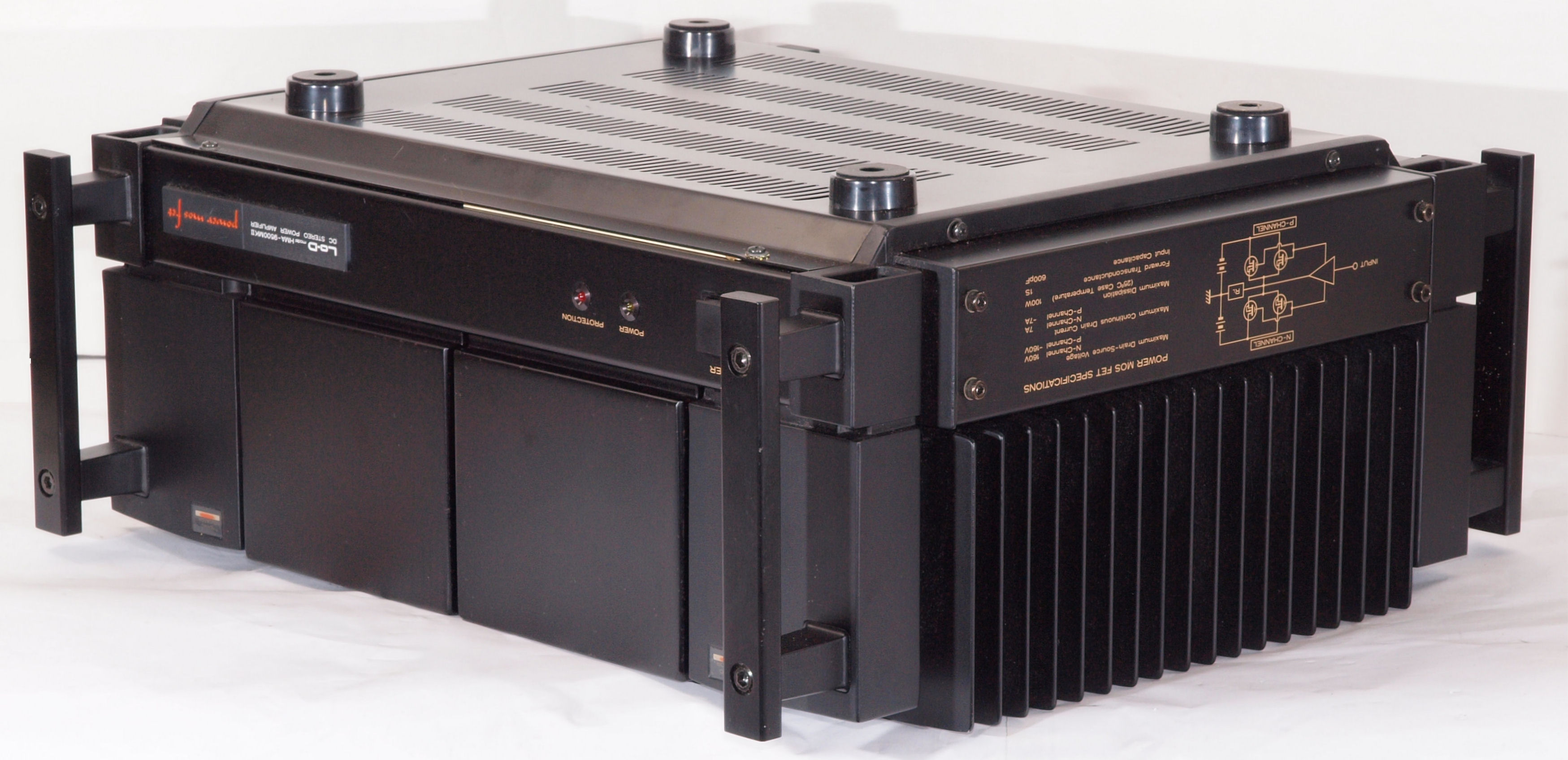

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　前右から見る

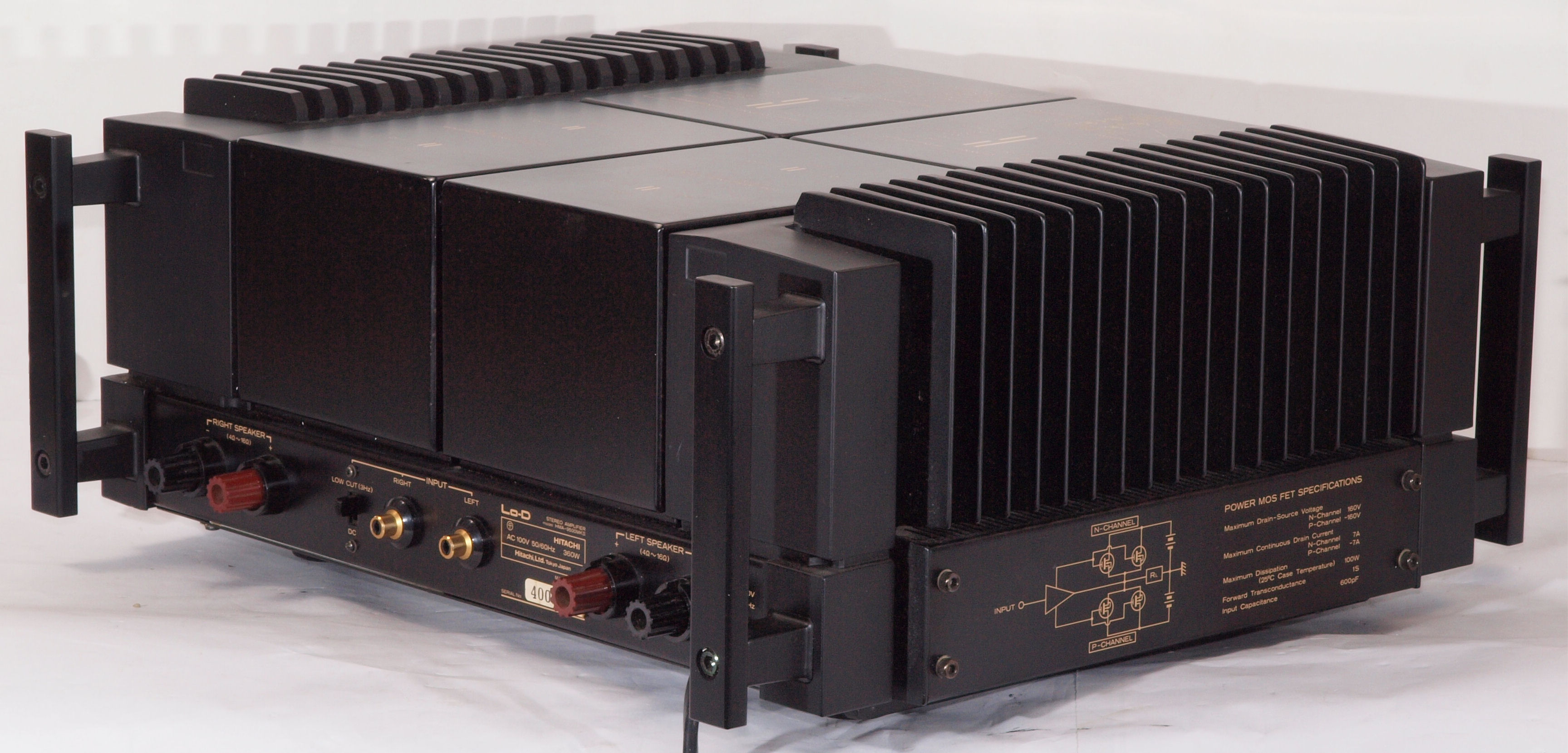

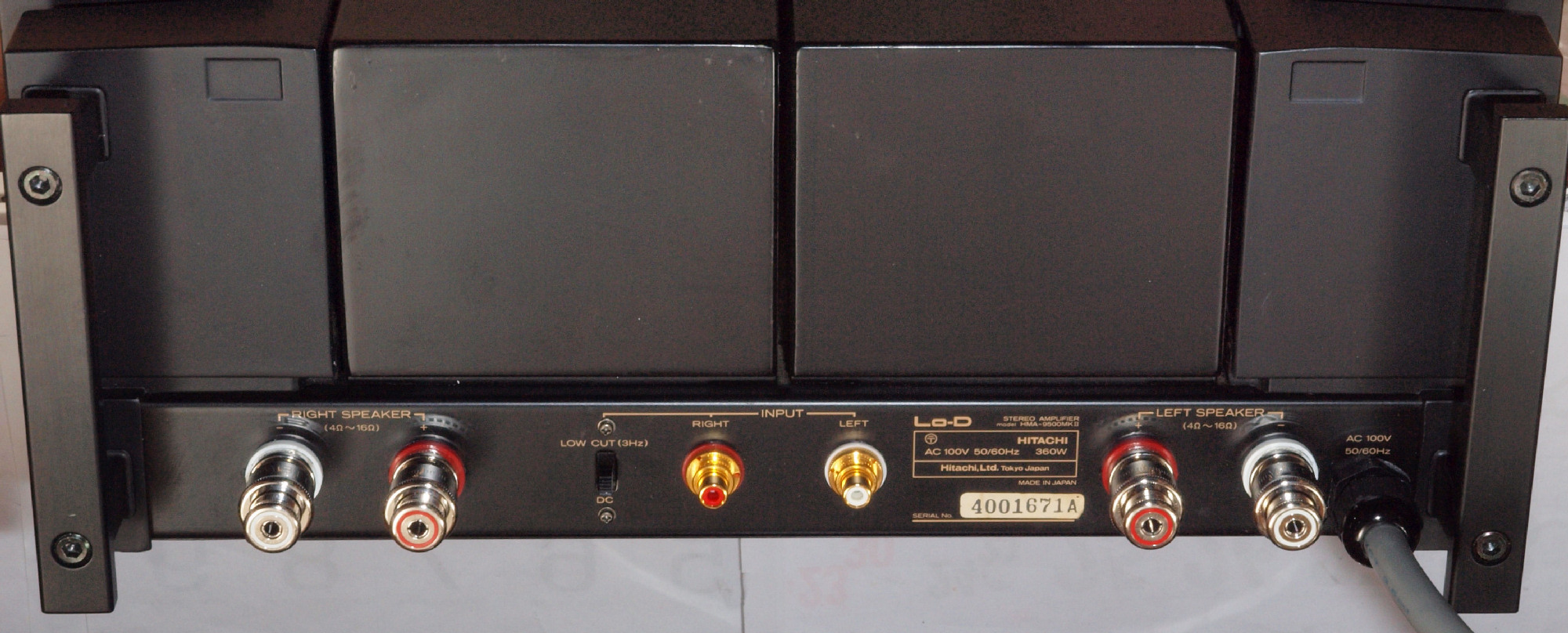

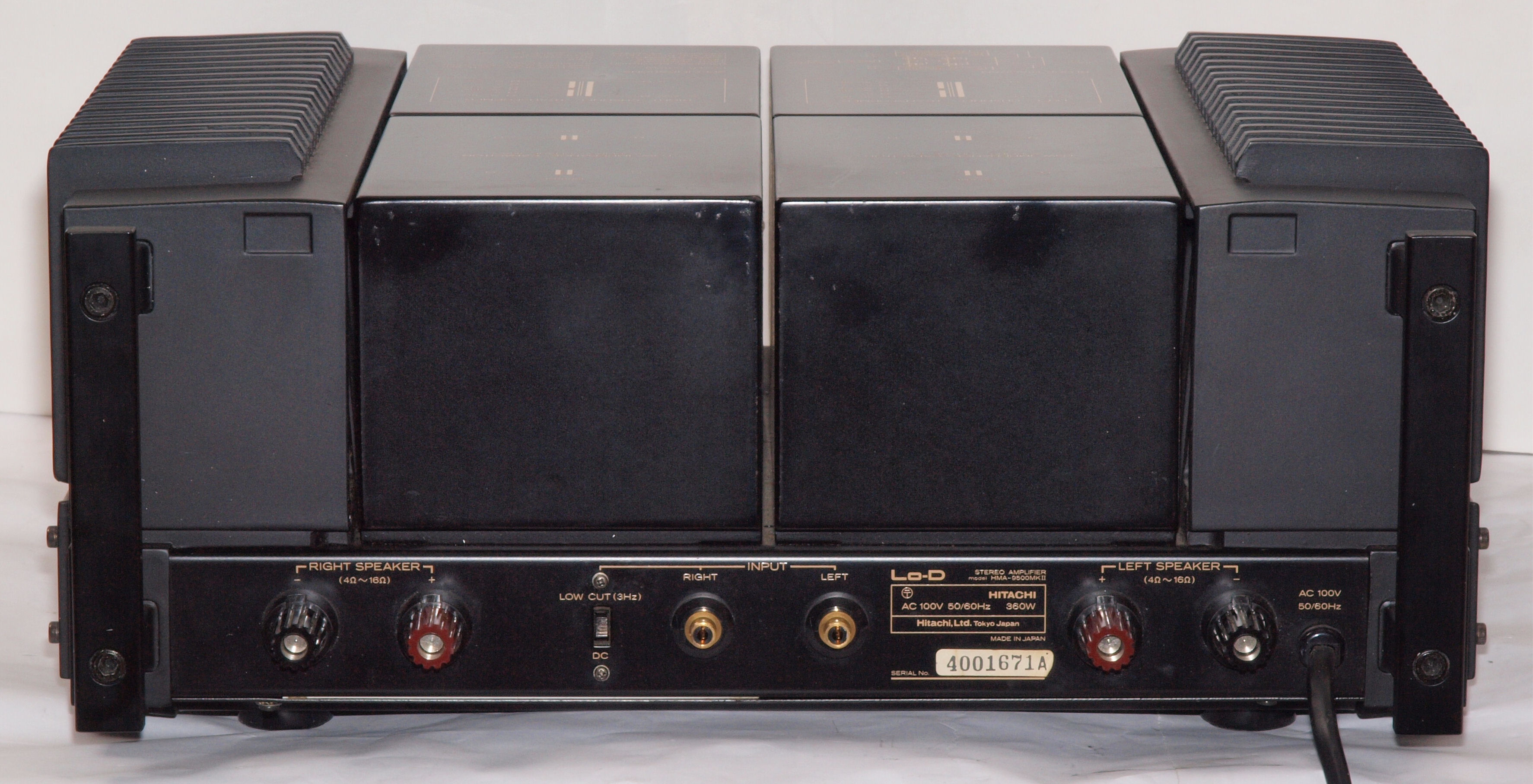

Ａ１３．　点検中　後から見る

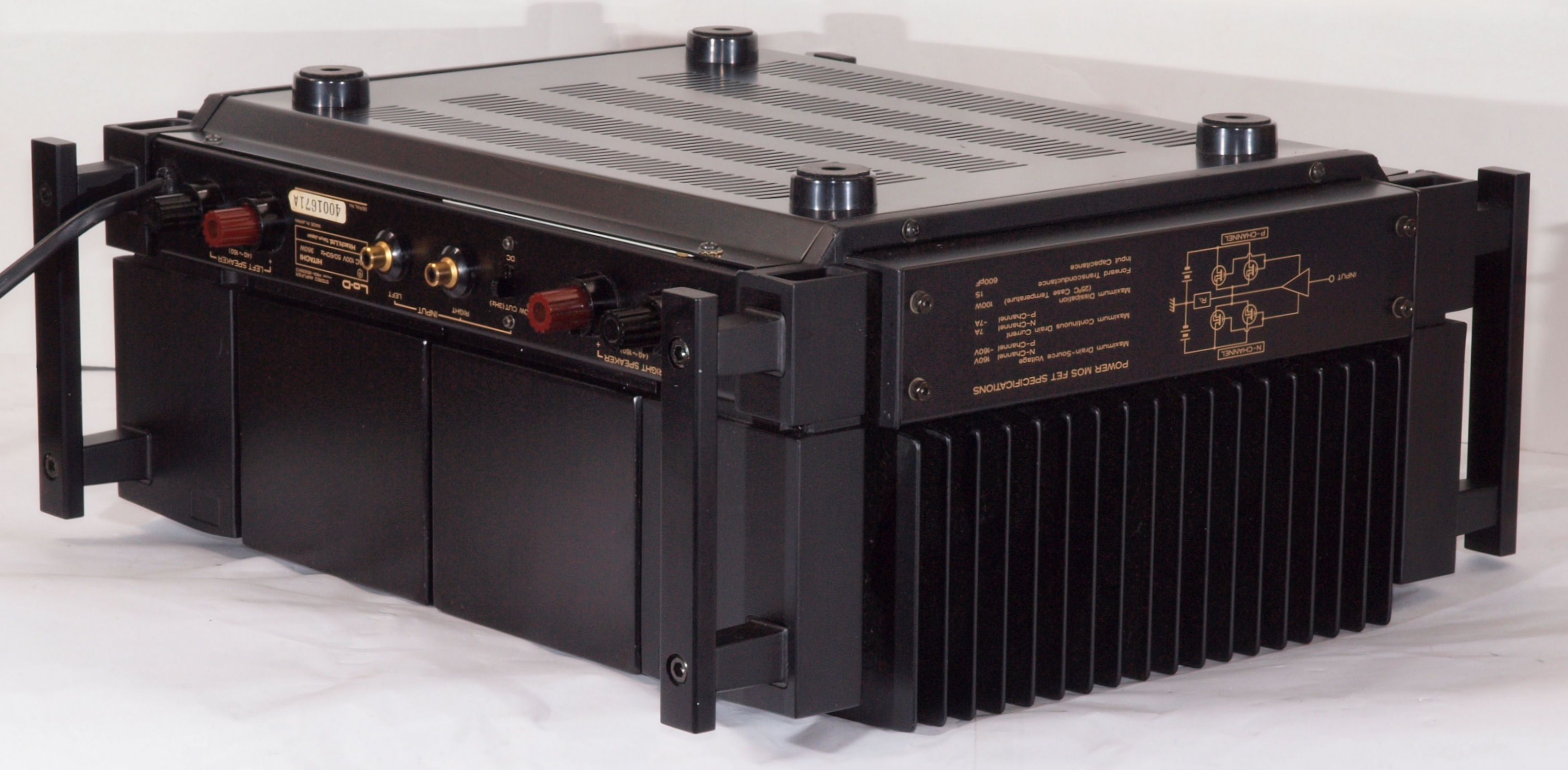

Ａ１４．　点検中　後左から見る

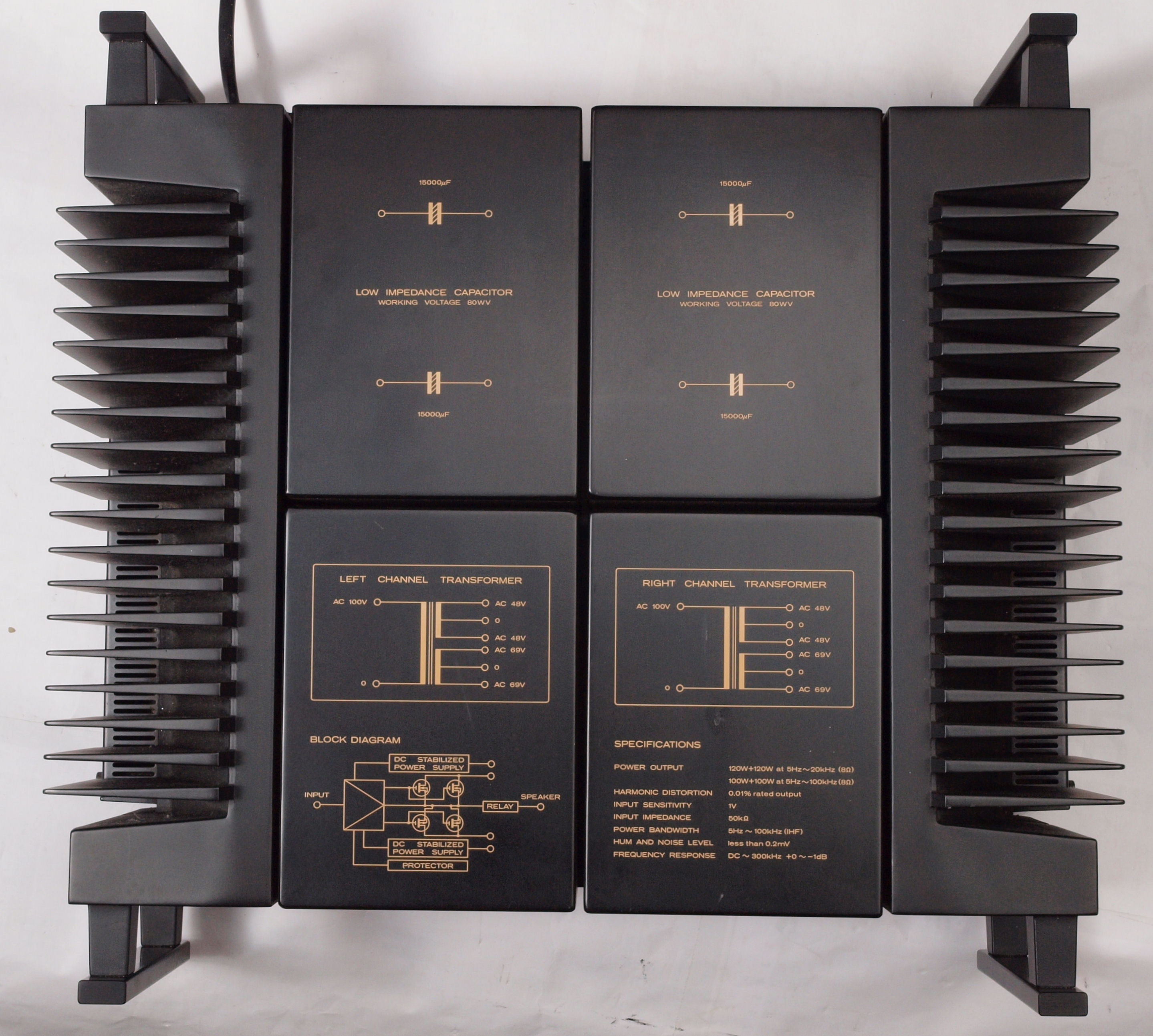

Ａ１５．　点検中　上から見る
Ａ２１．　点検中　下から見る
Ａ２２．　点検中　下前から見る
Ａ２３．　点検中　下前左から見る
Ａ２４．　点検中　下後から見る
Ａ２５．　点検中　下後右から見る

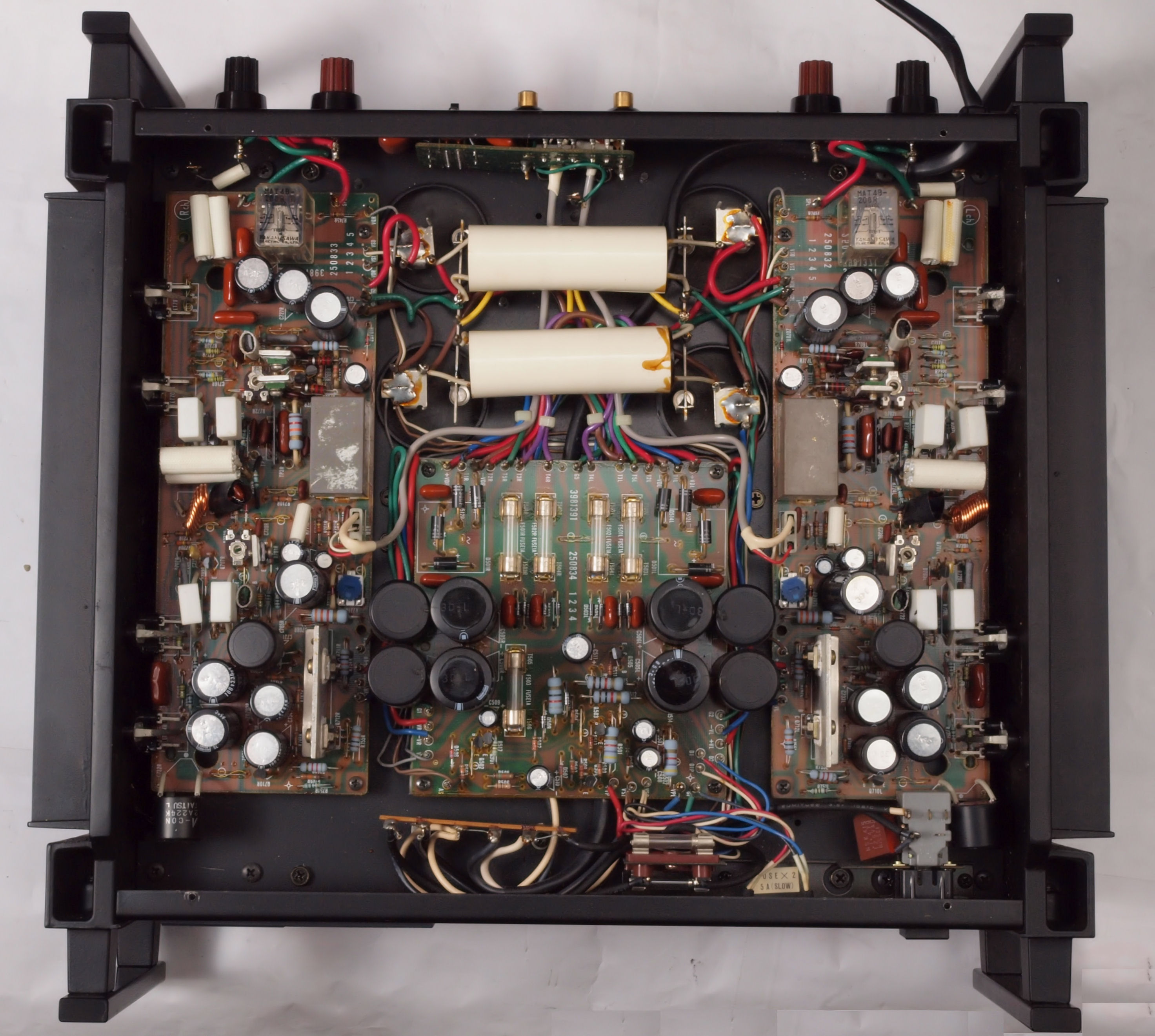

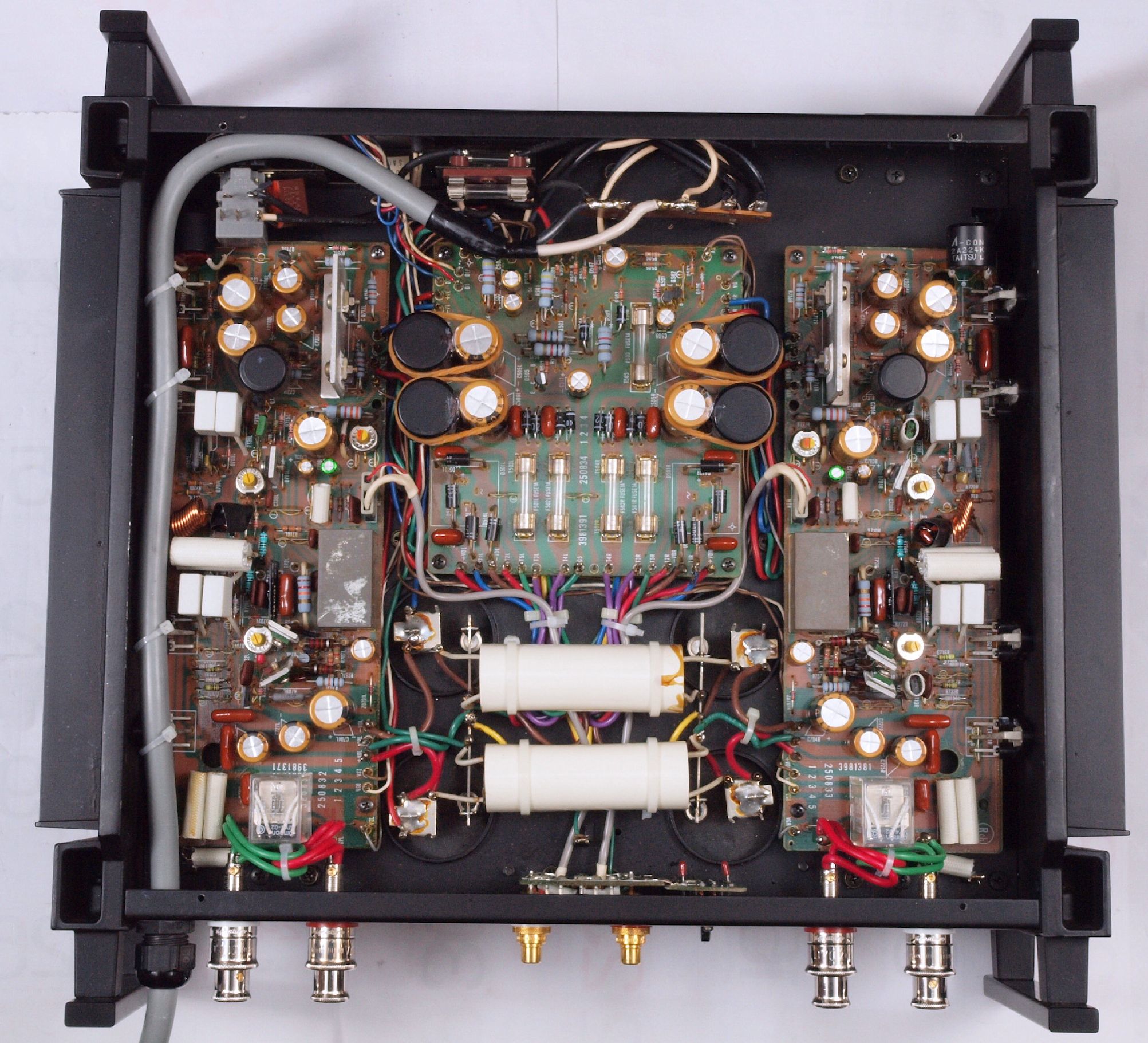

Ａ３１．　点検中　下蓋を取り、下から見る
Ａ３２．　点検中　ＲＣＡ端子基板が曲がって取り付けられている。

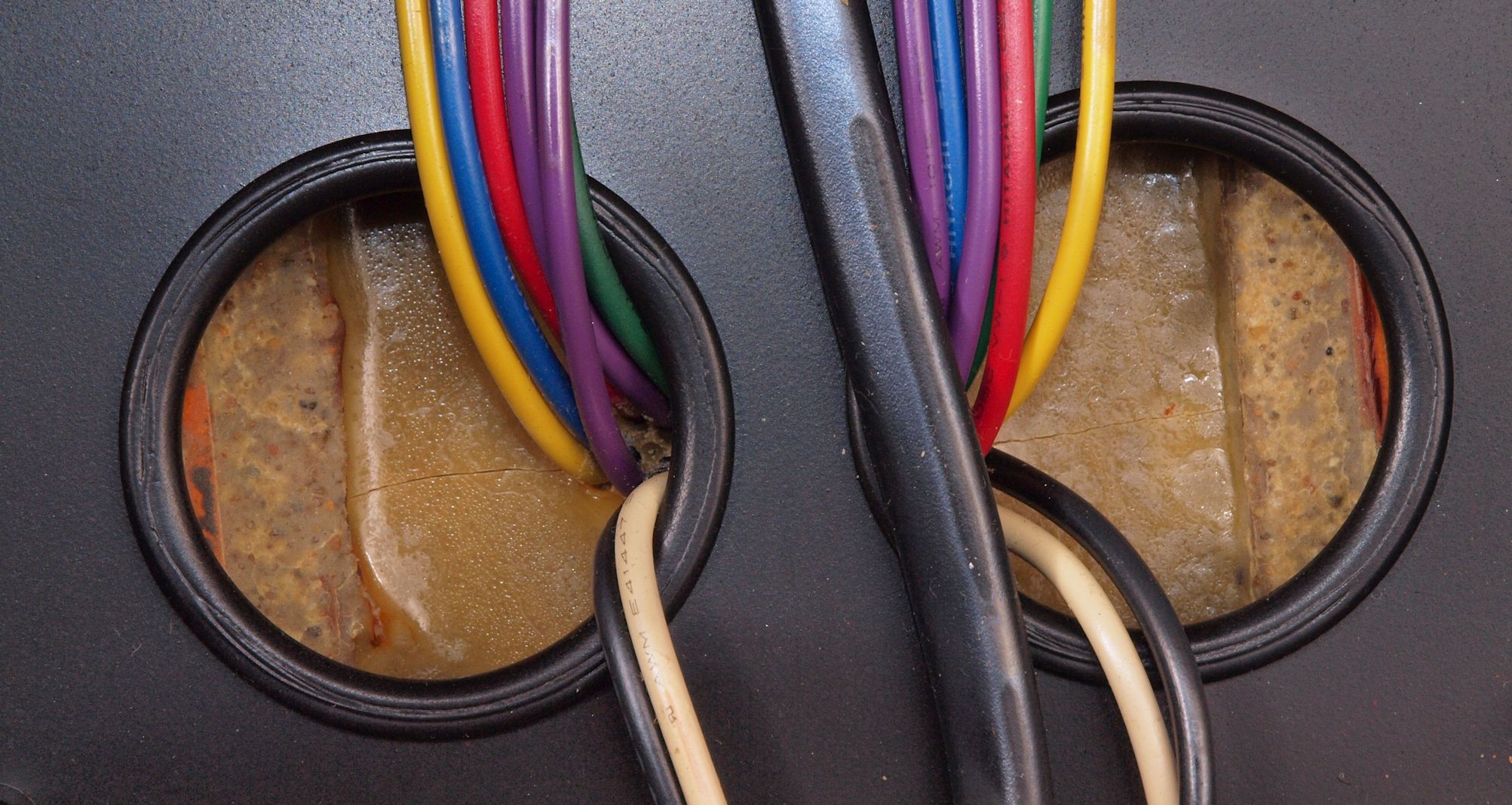

Ａ３３．　点検中　電源トランスの詰め物を見る、かなり変色していて、ヒビ割れが入っている。
Ａ４１．　点検中　電解コンデンサー外観比較、１００μ／１００Ｖ

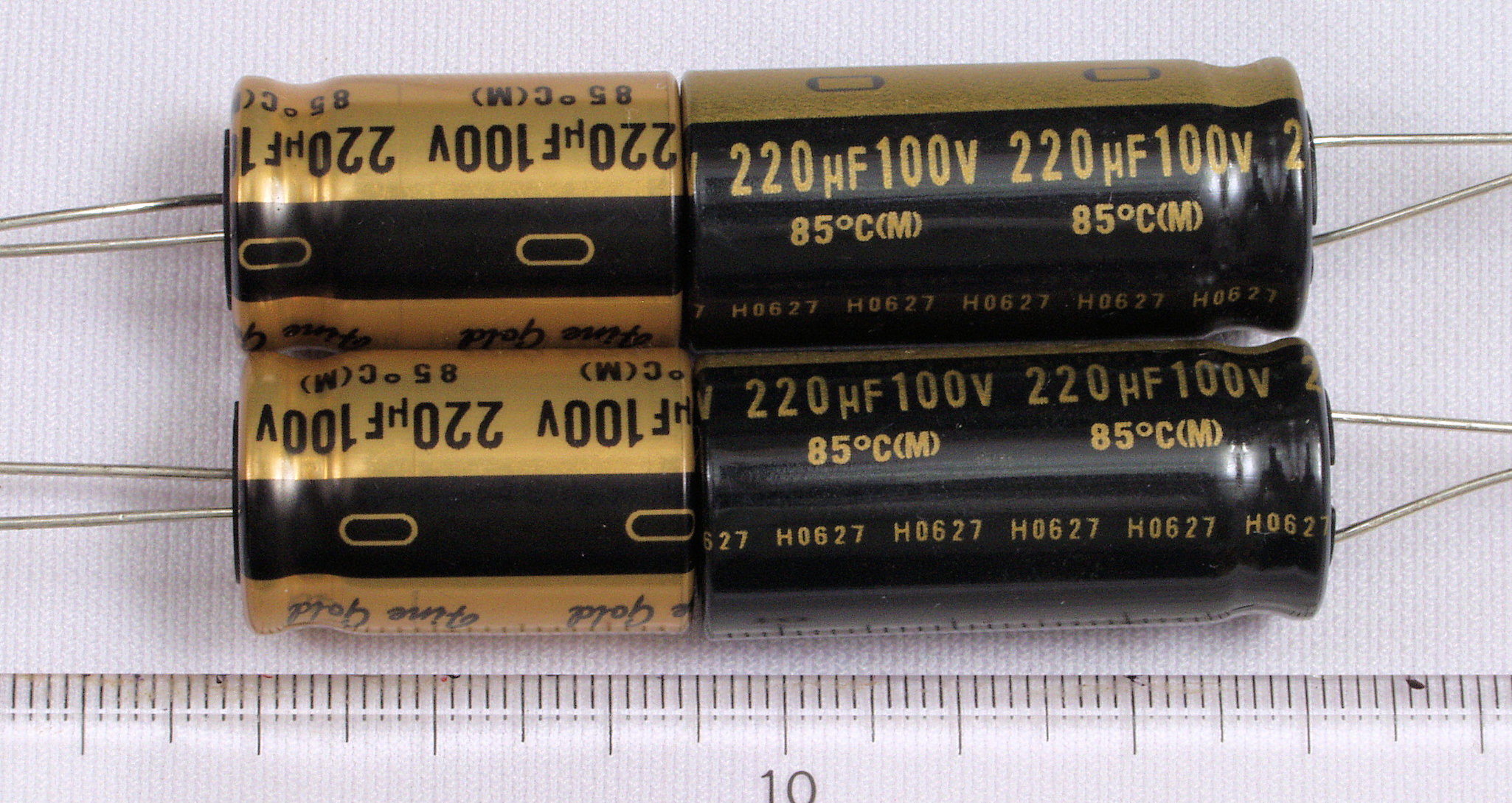

Ａ４２．　点検中　電解コンデンサー外観比較、２２０μ／１００Ｖ
Ａ５１．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ－５０１８）

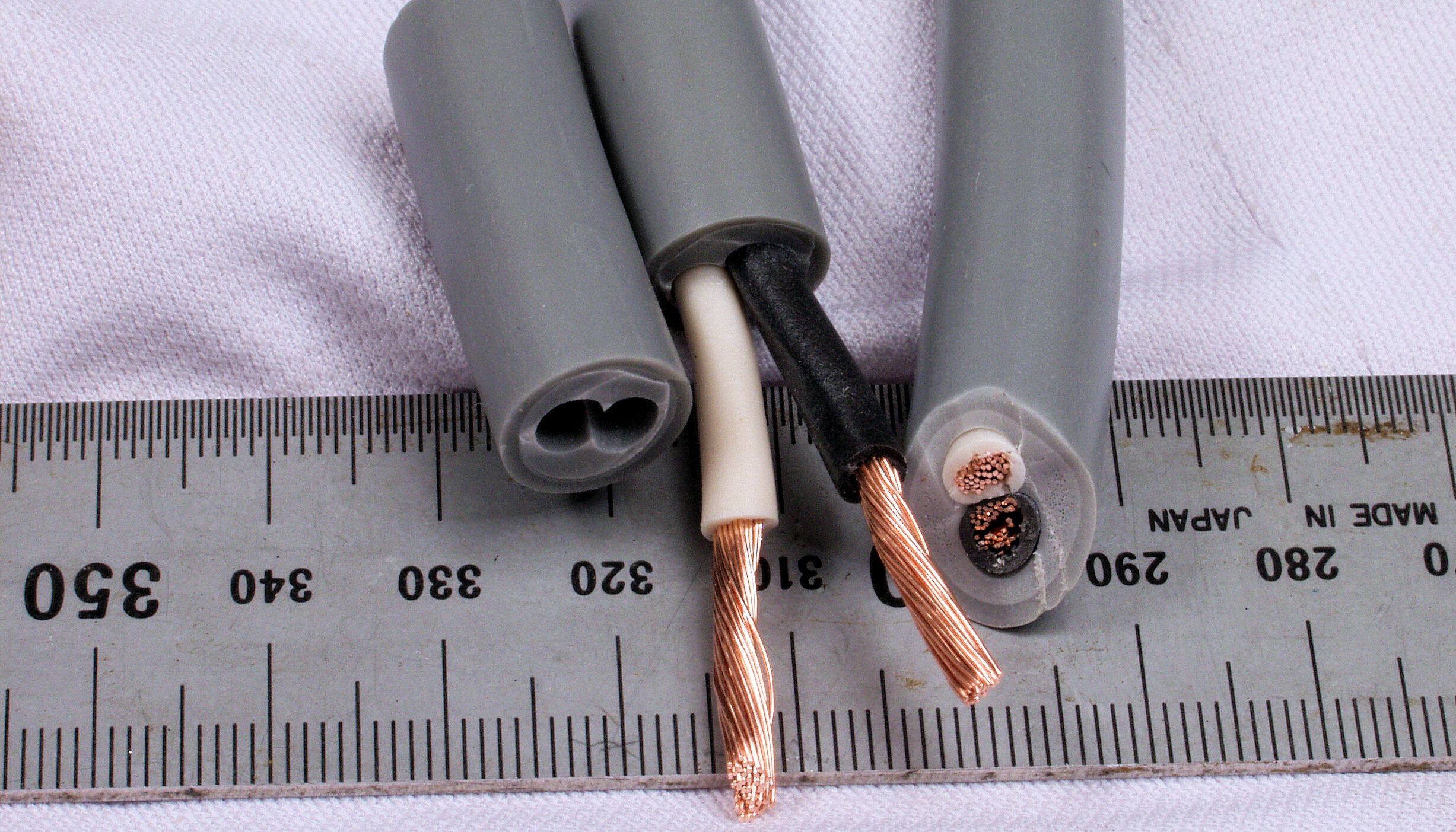

Ａ５２．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！
Ａ５３．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！
Ｔ．　バラック修理後の測定
Ｔ１．　バラック修理後の出力・歪み率測定
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。

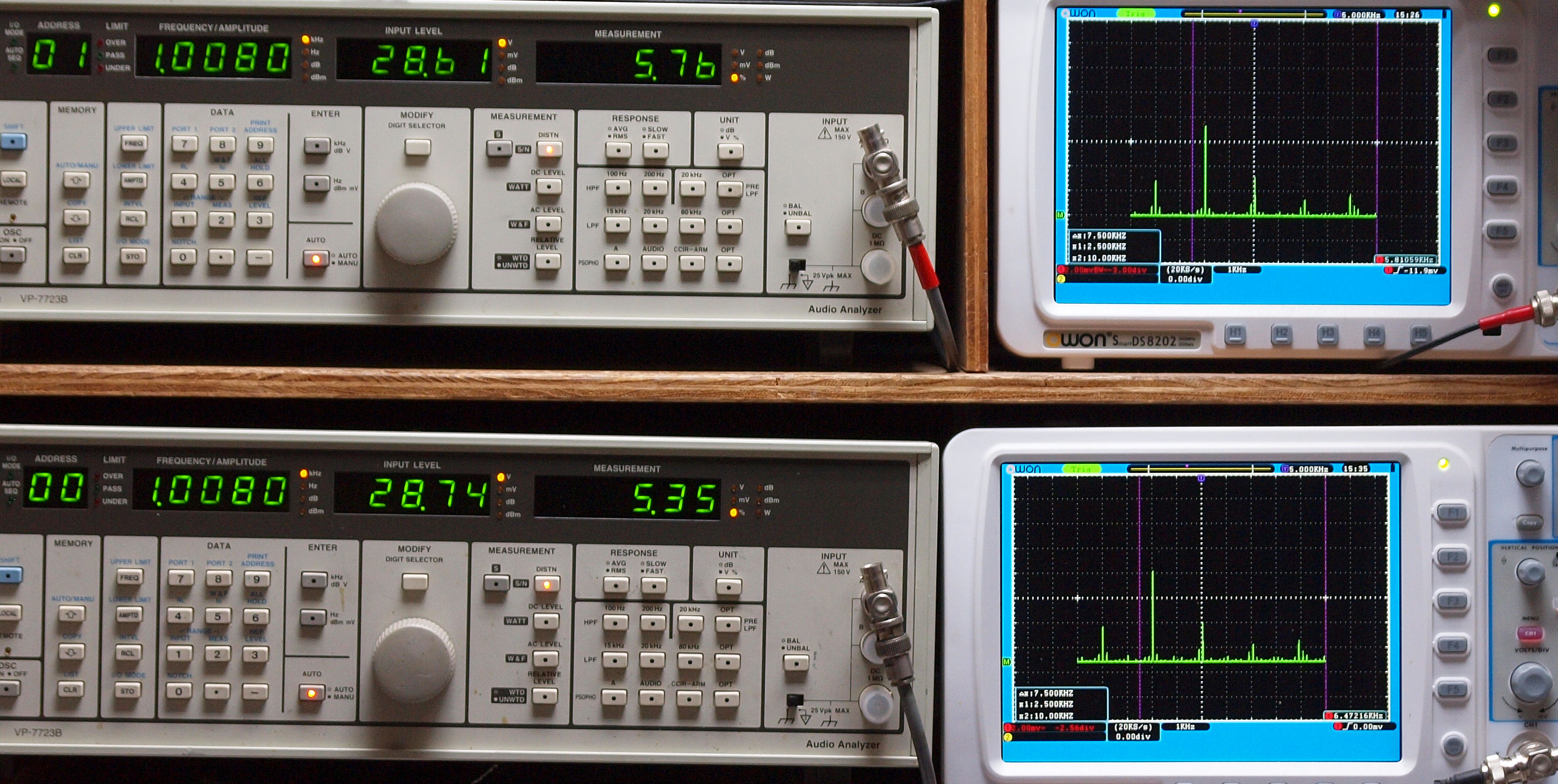

Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　５．８％歪み。
　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　５．４％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｃ．　修理状況

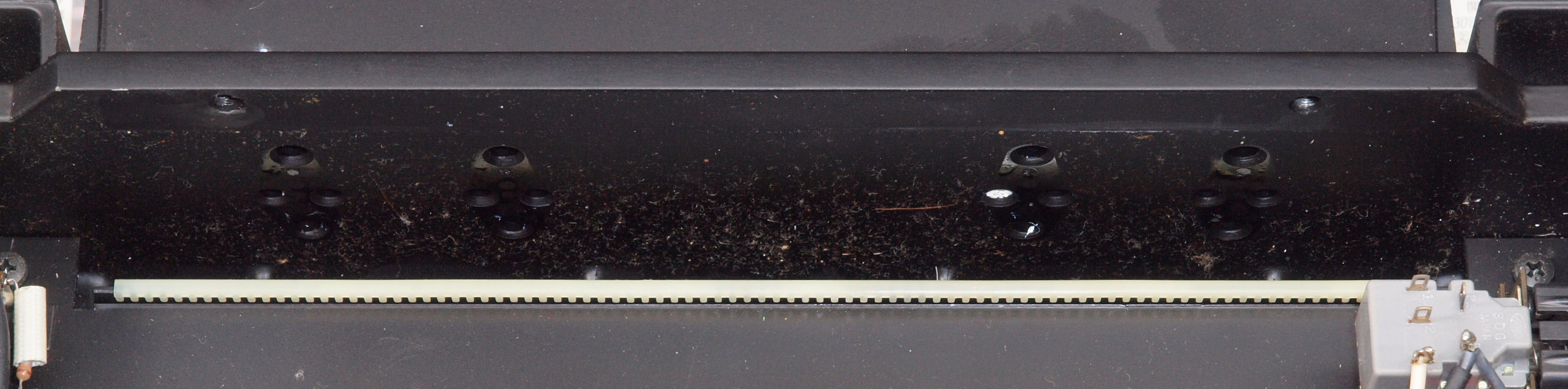

Ｃ１０．　修理中　Ｒ側終段ＦＥＴ（電界効果トランジスター）放熱器裏埃

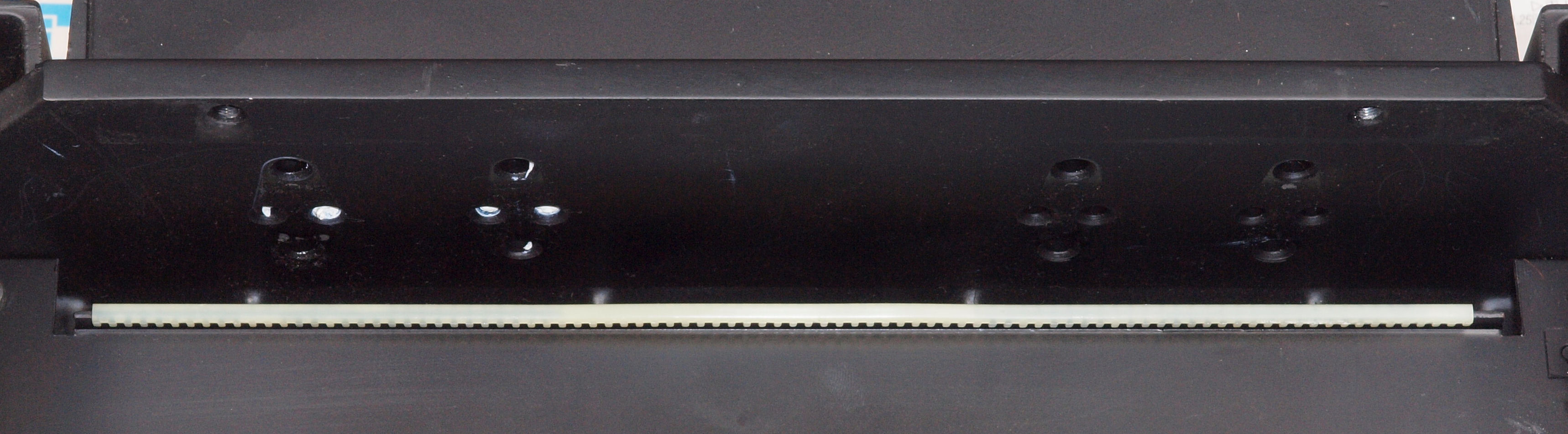

Ｃ１０２．　修理（清掃）後　Ｒ側終段ＦＥＴ（電界効果トランジスター）放熱器

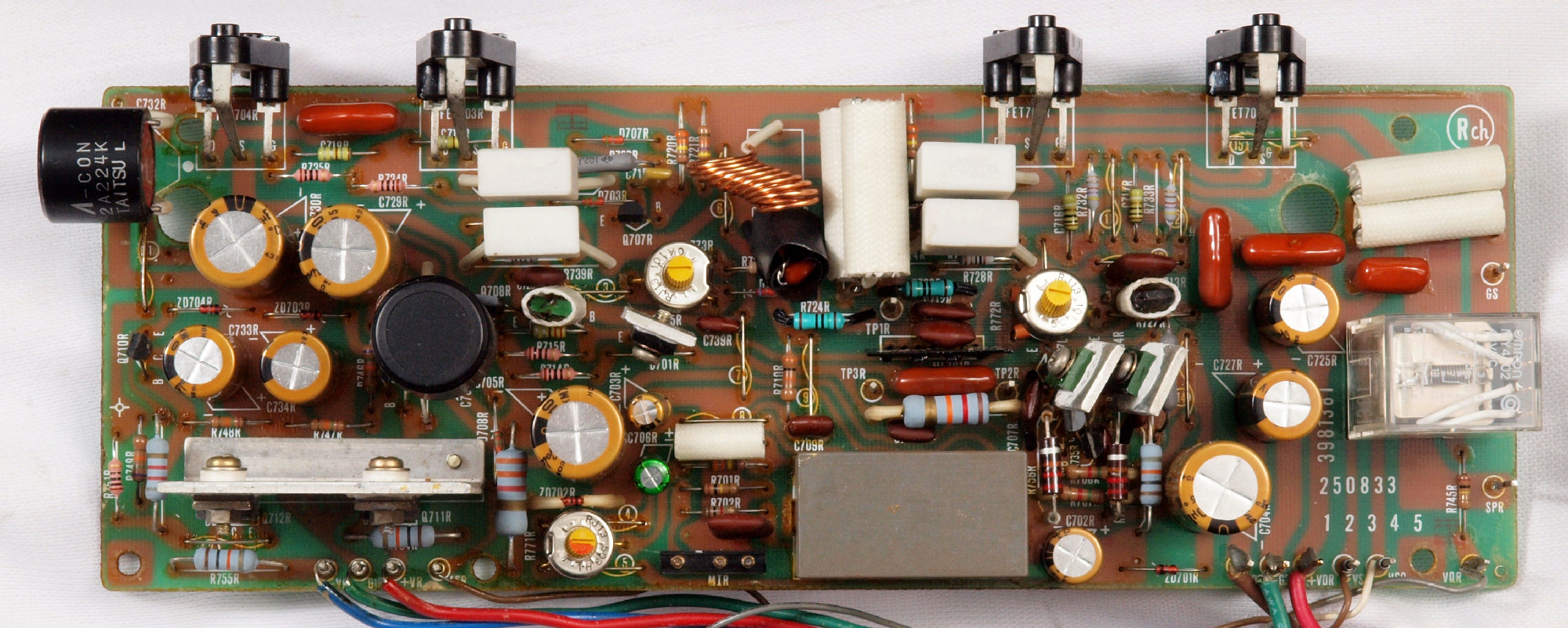

Ｃ１１．　修理前　Ｒ側ドライブ基板
Ｃ１２．　修理後　Ｒ側ドライブ基板　初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換
　　　　　　　　　　　　　　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個交換

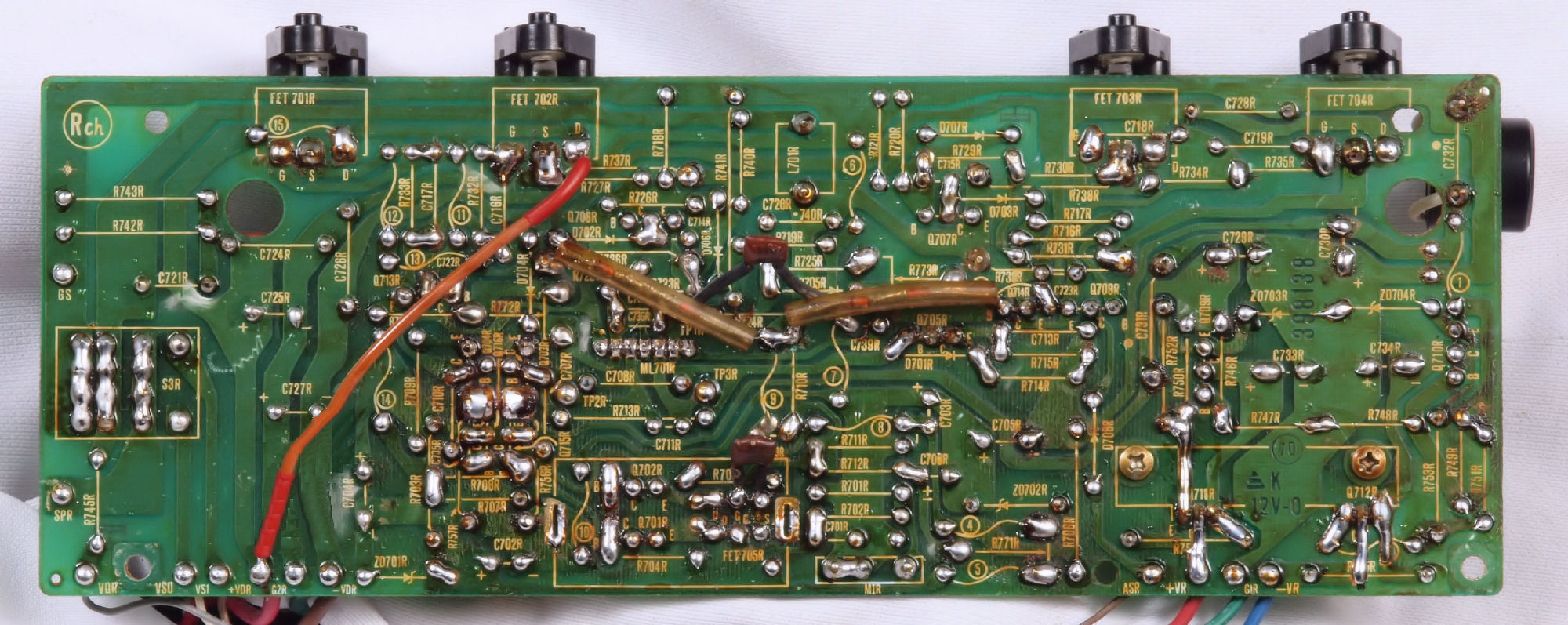

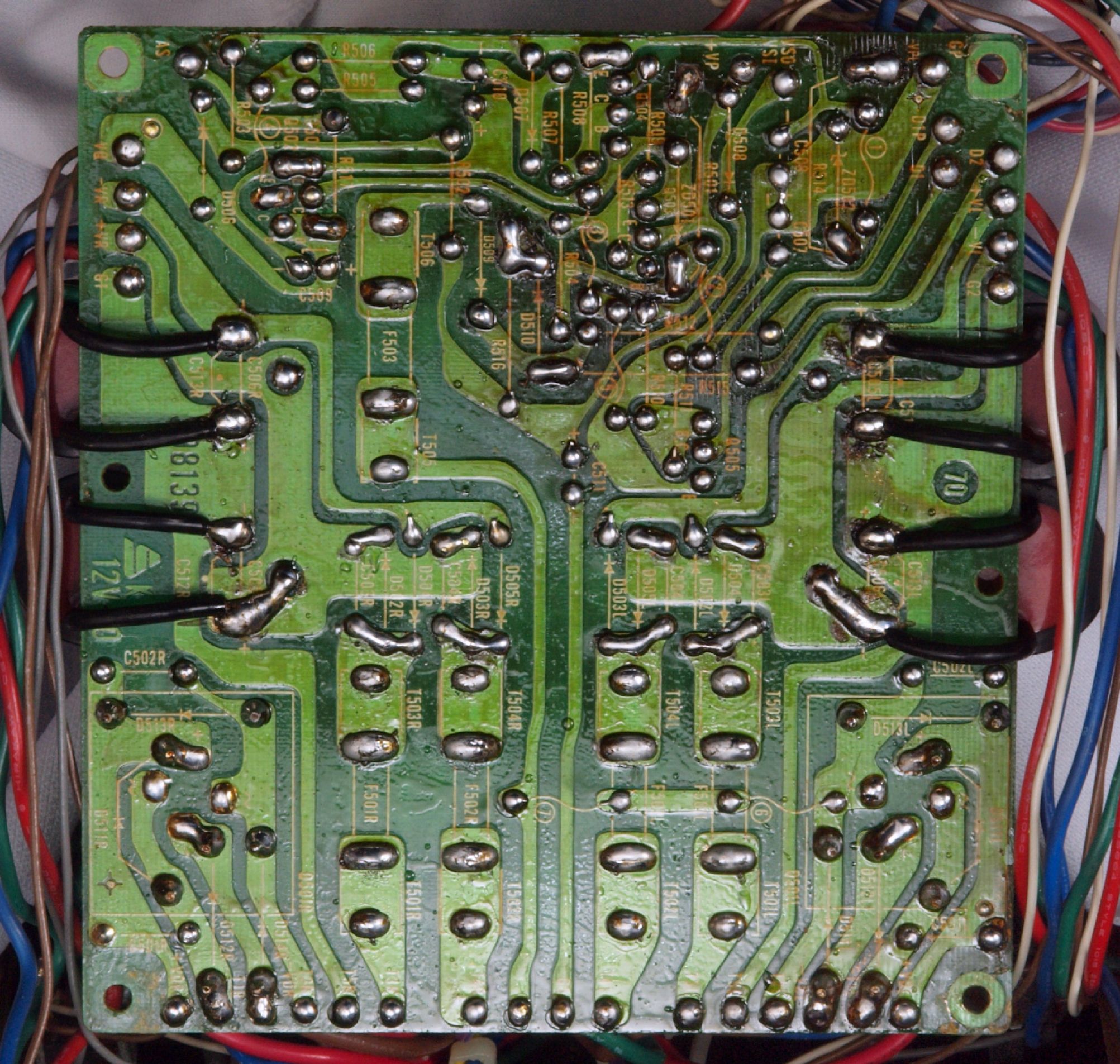

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

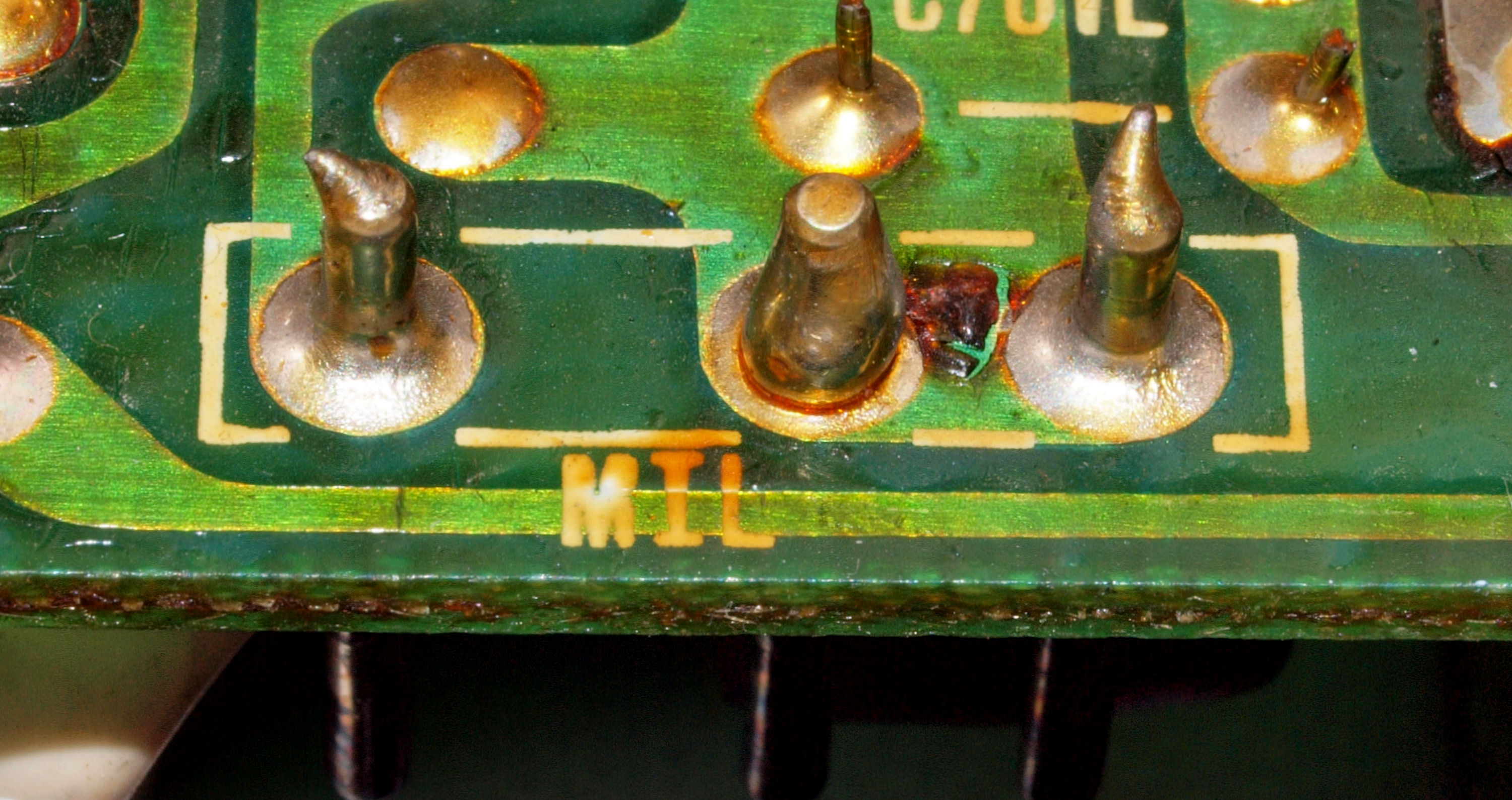

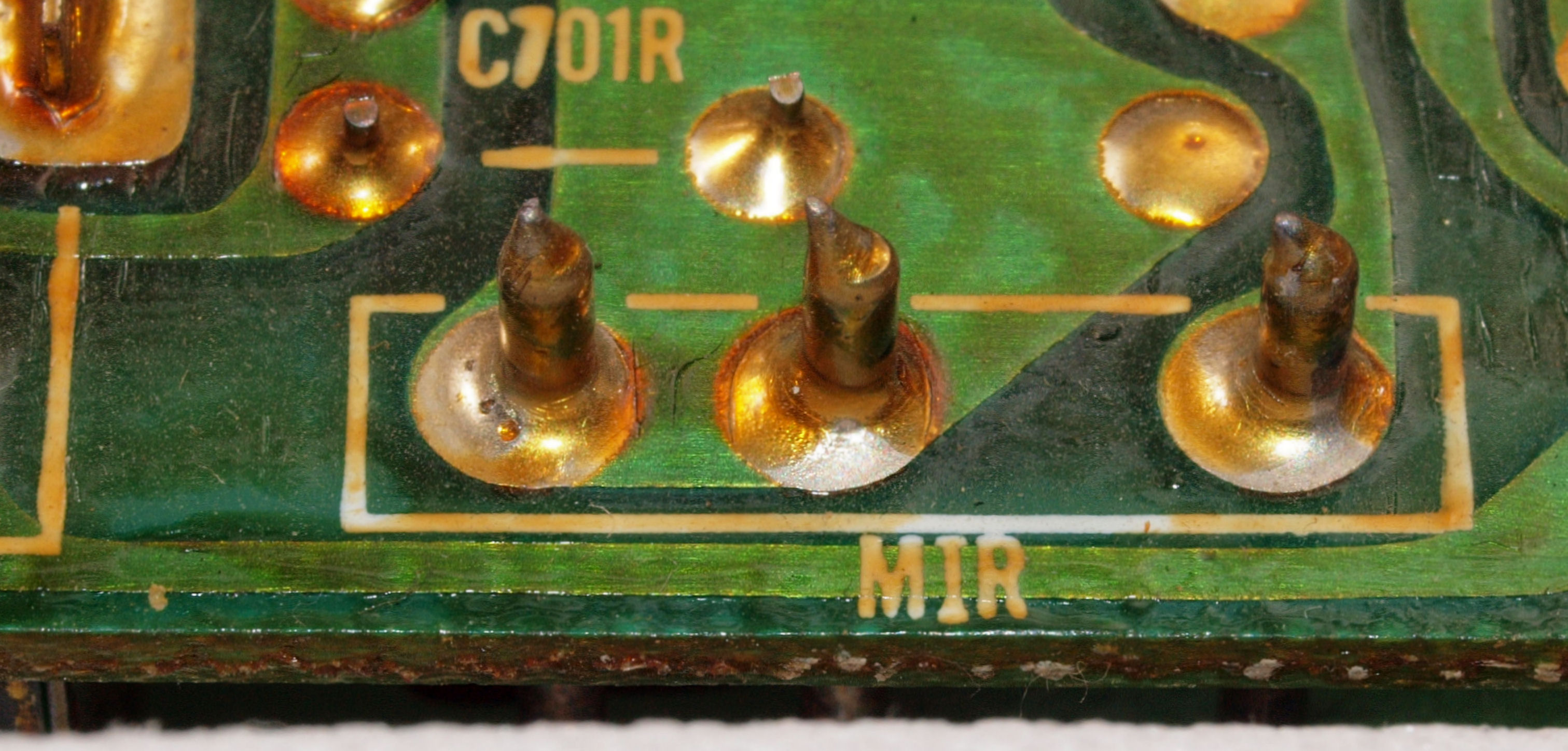

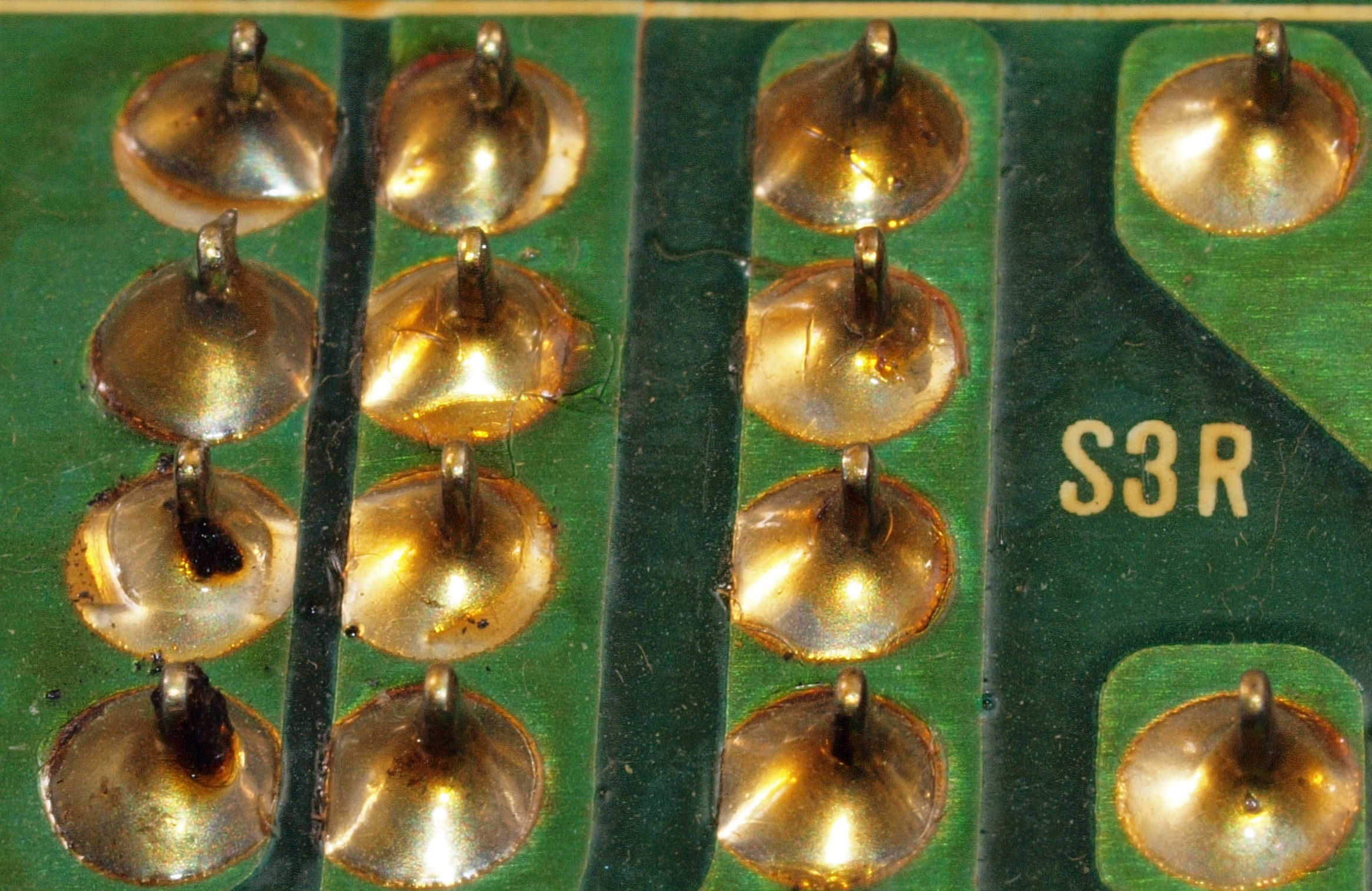

Ｃ１３２．　修理中　R側ドライブ基板裏、　半田不良予備軍
Ｃ１３３．　修理中　R側ドライブ基板裏、　半田不良予備軍２

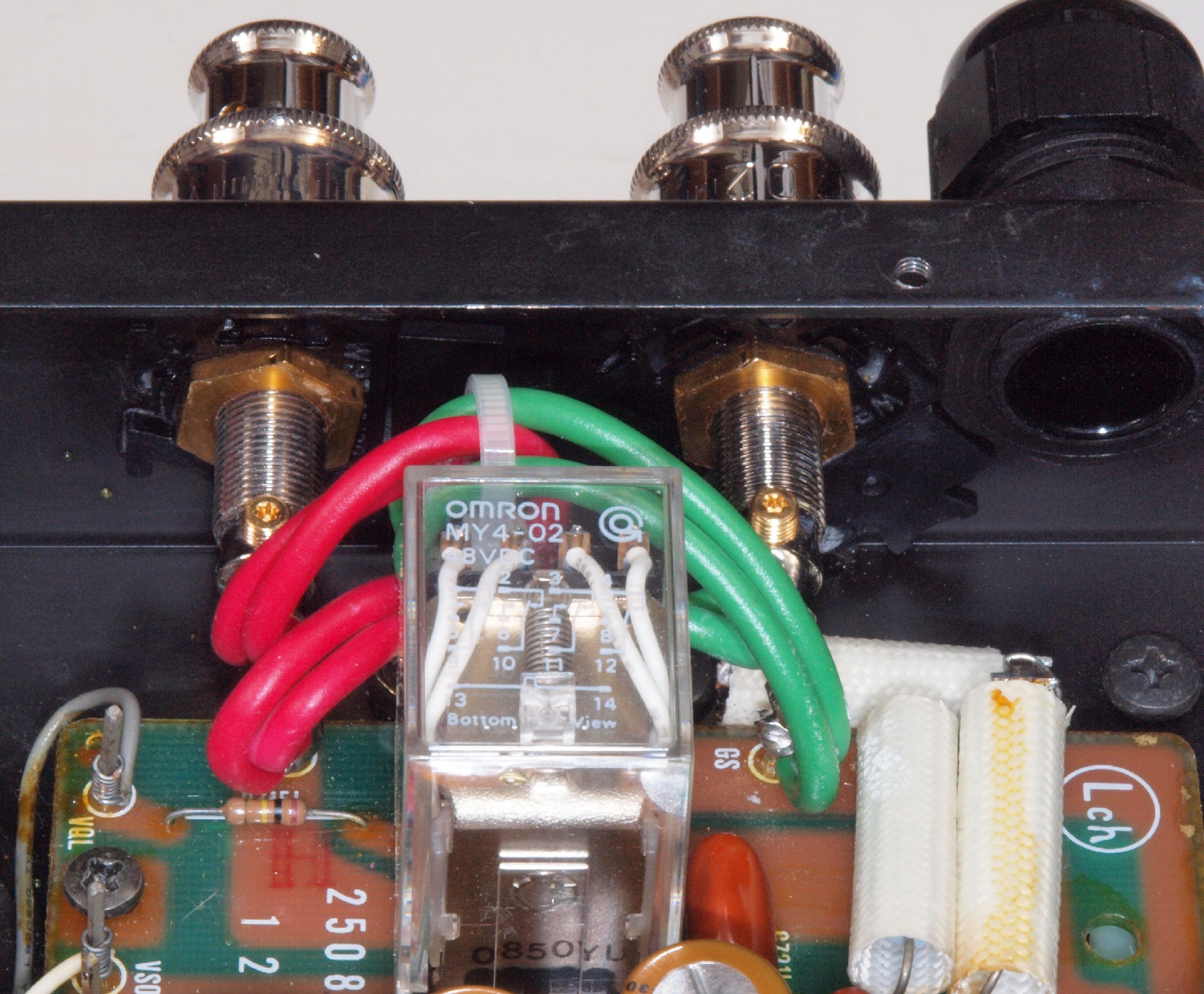

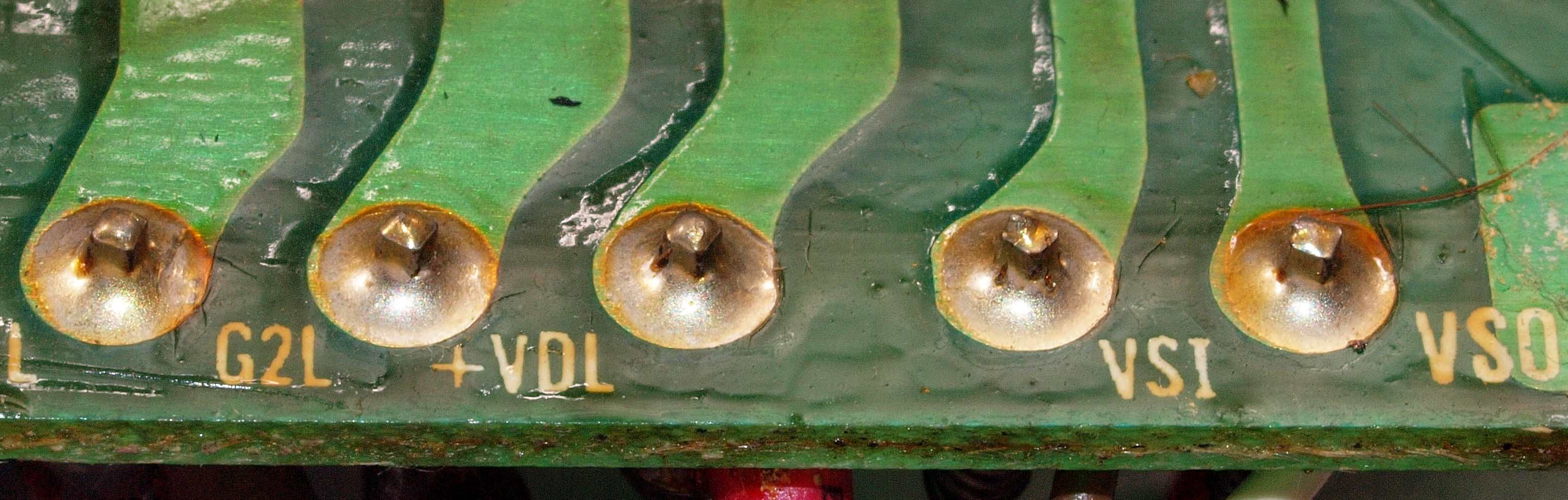

Ｃ１４．　修理中　Ｒ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。
Ｃ１５．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。
Ｃ１６．　完成Ｒ側ドライブ基板裏　　洗浄後防湿材を塗る。

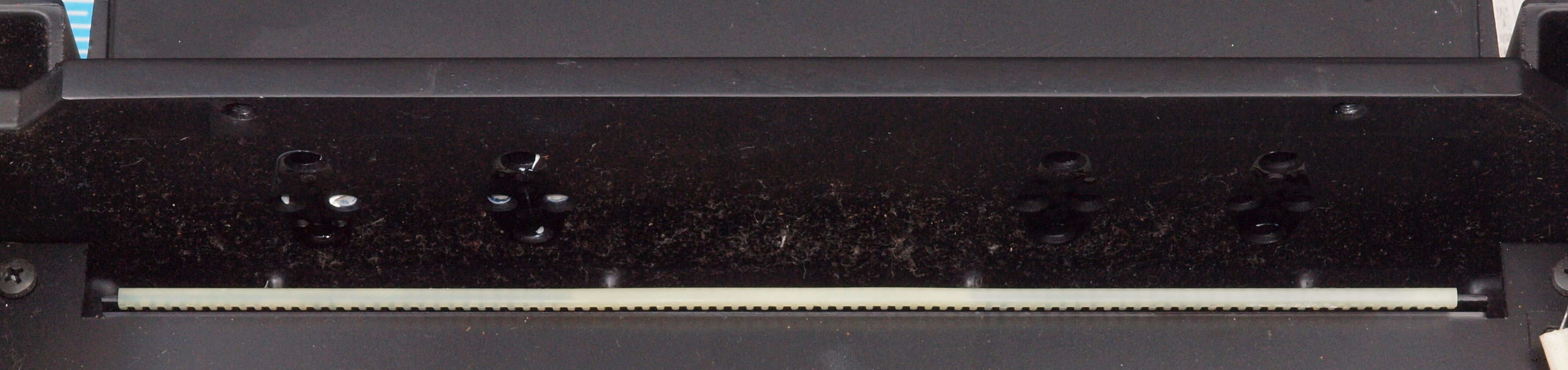

Ｃ２０．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）放熱器裏埃
Ｃ２０２．　修理（清掃）後　Ｌ側終段ＦＥＴ（電界効果トランジスター）放熱器

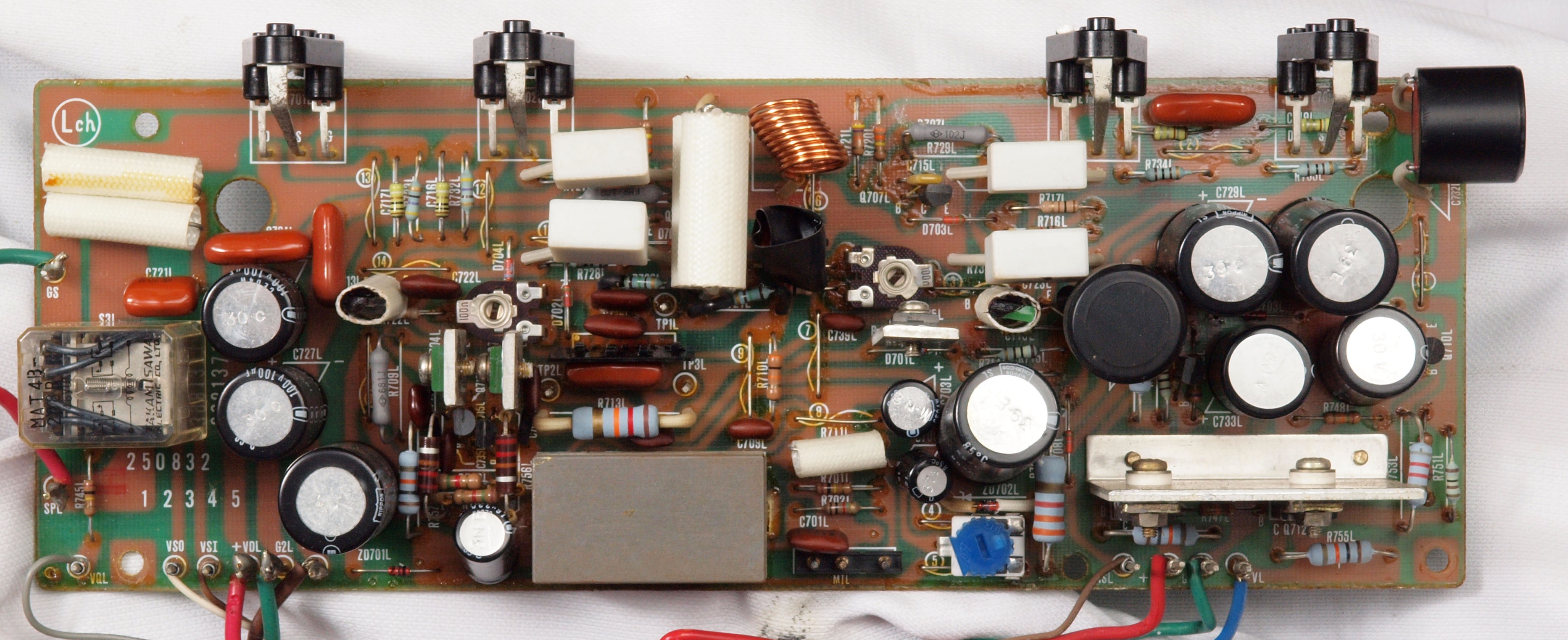

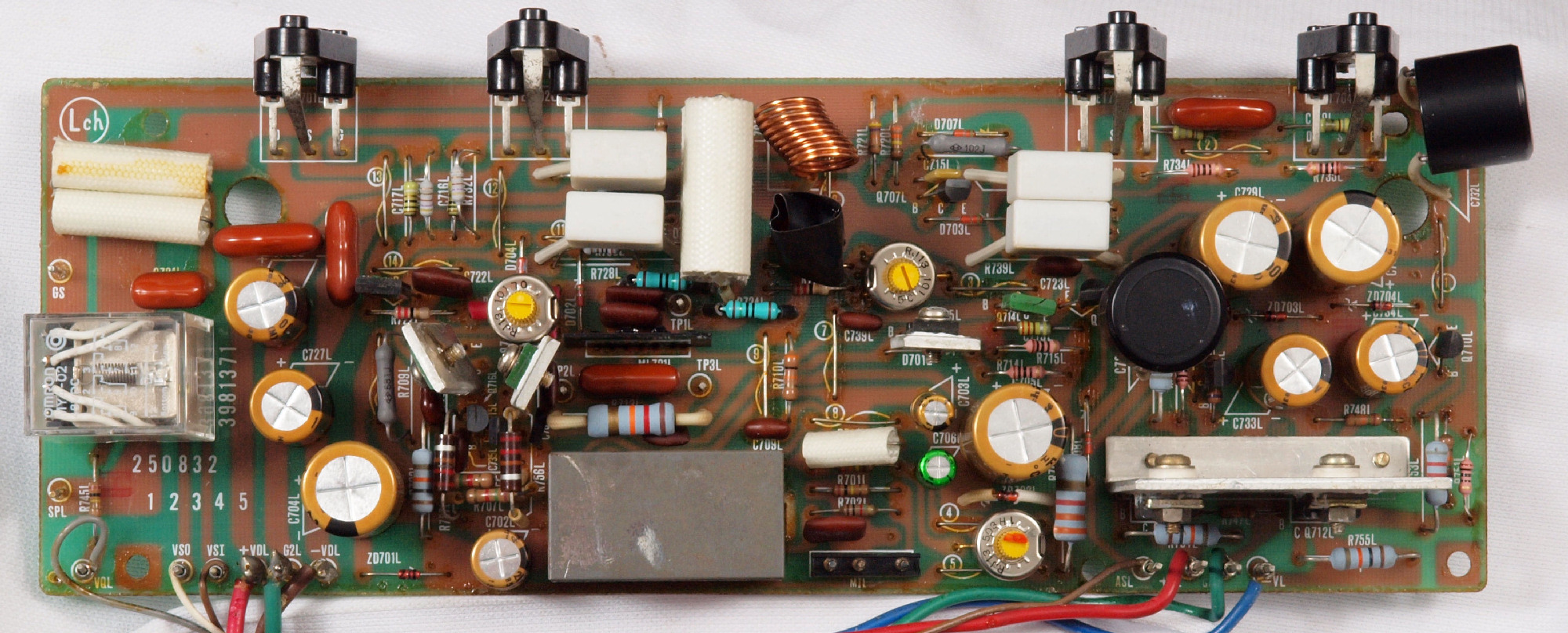

Ｃ２１．　修理前　Ｌ側ドライブ基板
Ｃ２２．　修理後　Ｌ側ドライブ基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換
　　　　　　　　　　　　　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個交換
Ｃ２３．　修理前　Ｌ側ドライブ基板裏
Ｃ２３２．　修理中　Ｌ側ドライブ基板裏、　半田不良予備軍
Ｃ２３３．　修理中　Ｌ側ドライブ基板裏、　半田不良予備軍２
Ｃ２３４．　修理中　Ｌ側ドライブ基板裏、　半田不良予備軍３
Ｃ２４．　修理中　Ｌ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

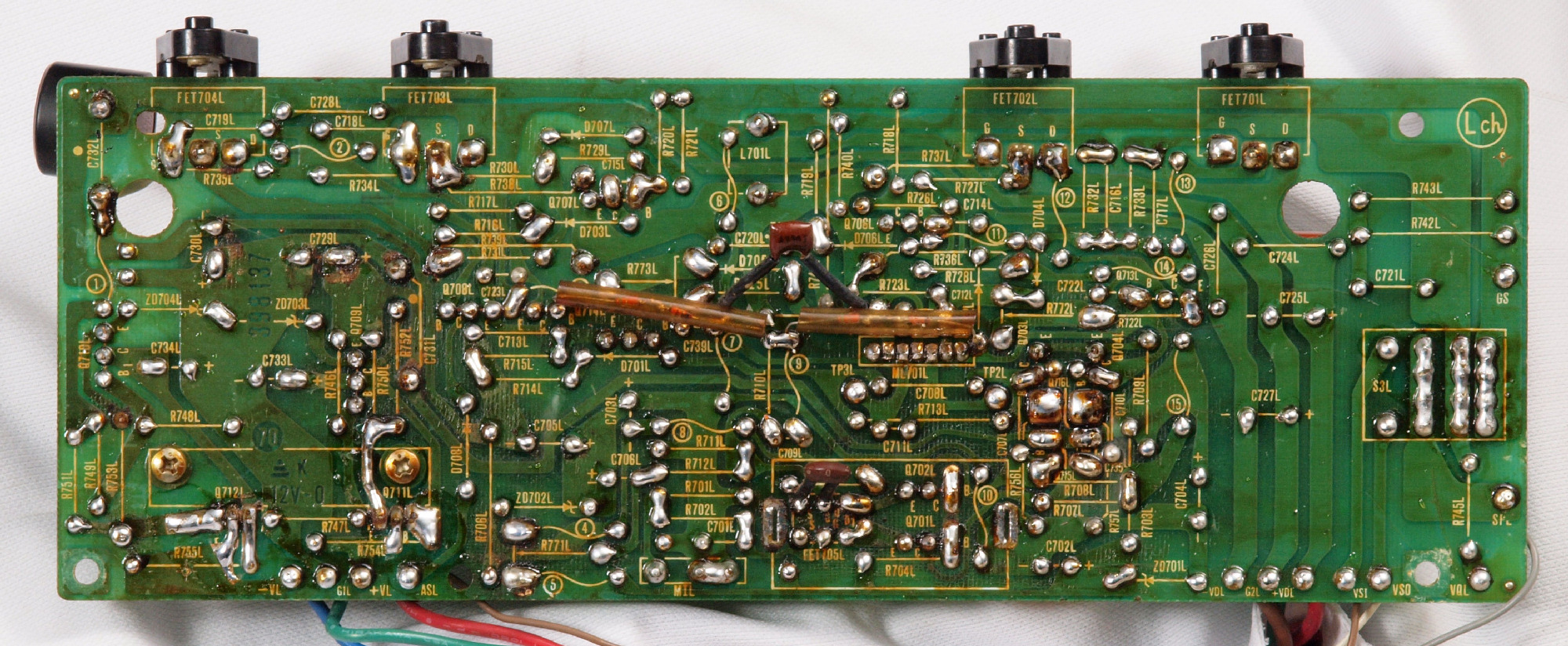

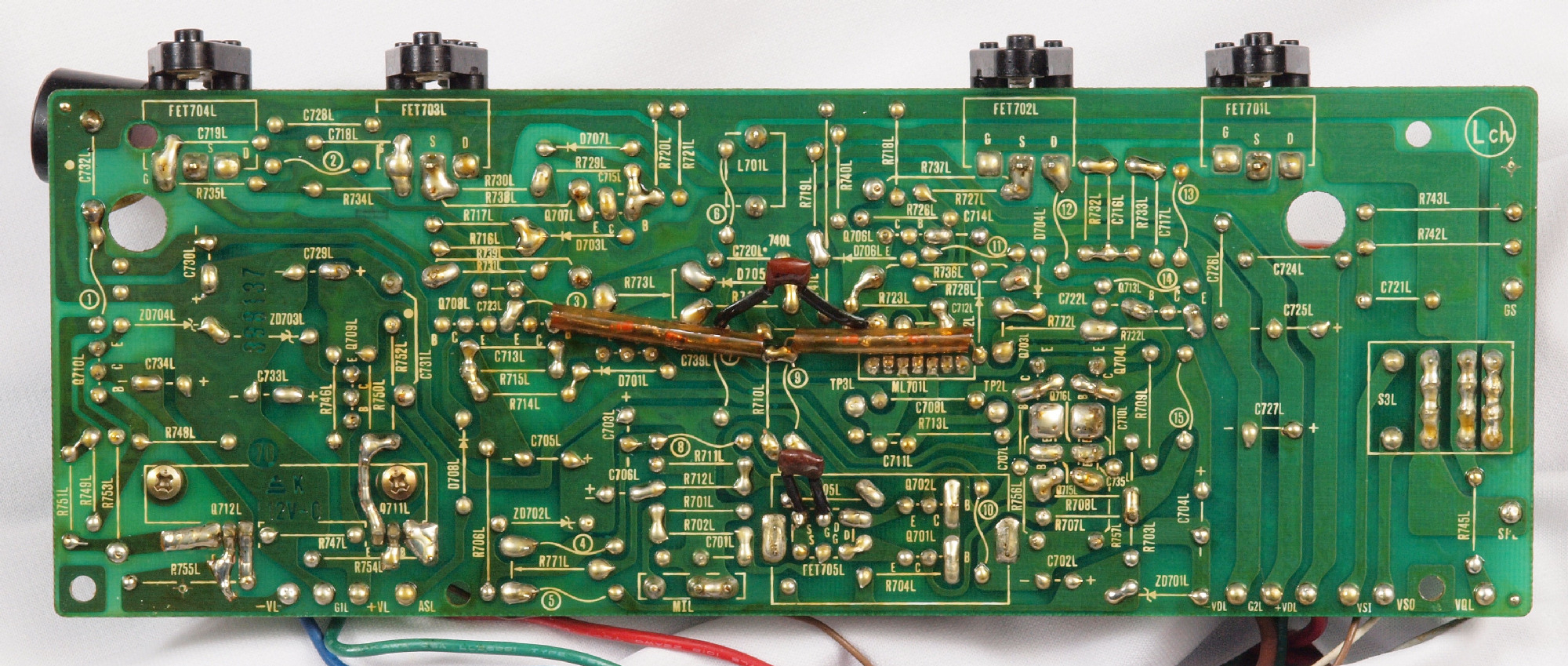

Ｃ２５．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直し、洗浄後。
Ｃ２５．　完成Ｌ側ドライブ基板裏　　さらに防湿材を塗る。

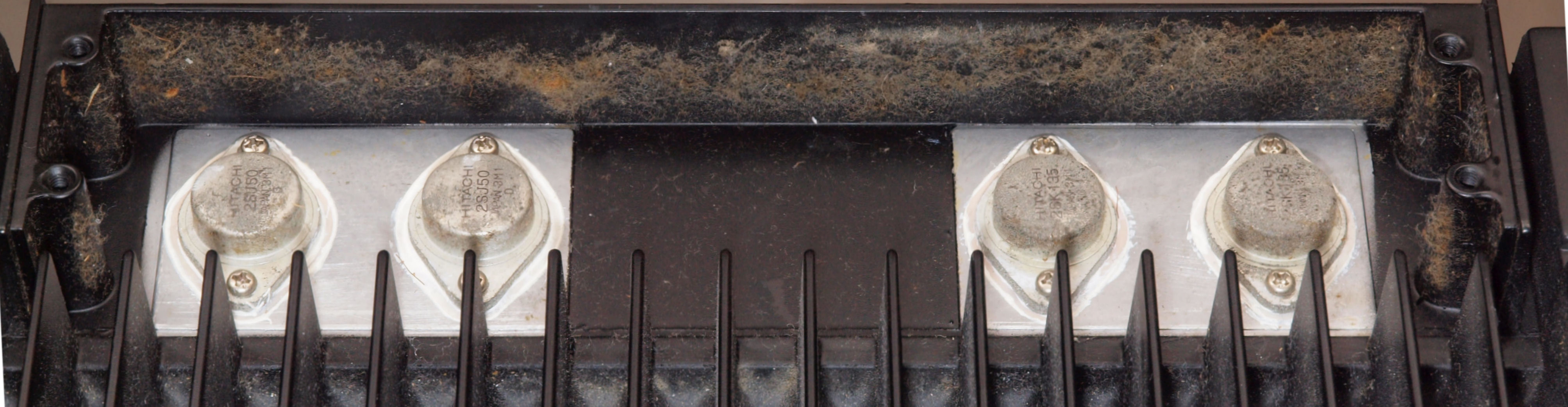

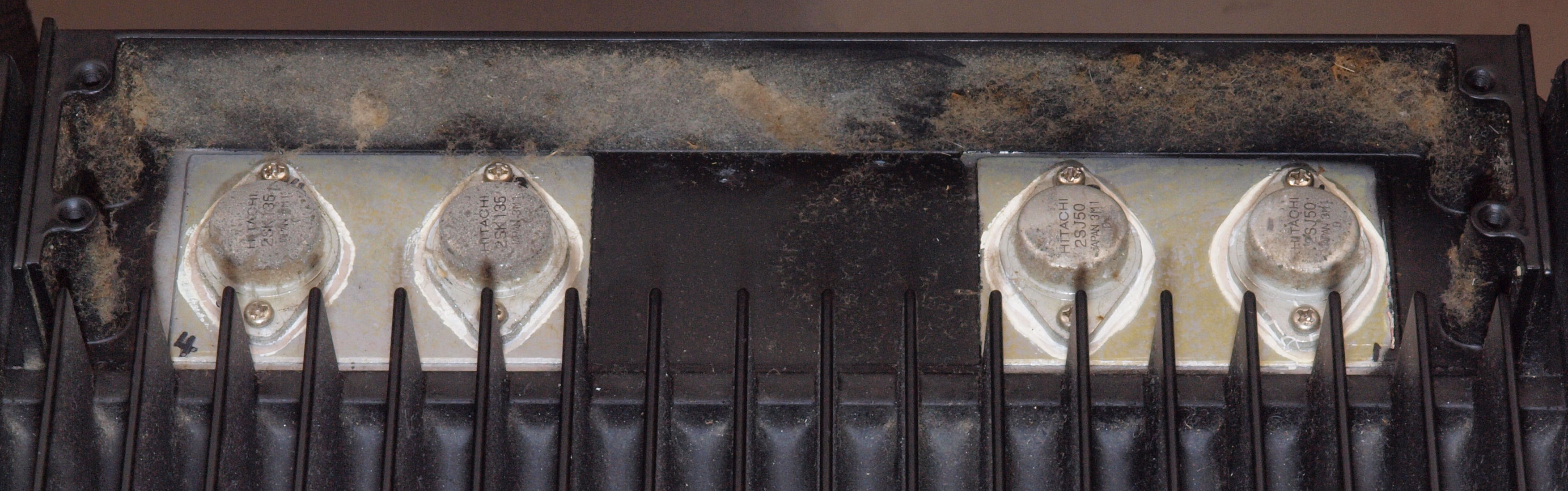

Ｃ３０．　修理前　Ｒ側終段ＦＥＴ（電界トランジスター）周りの埃。

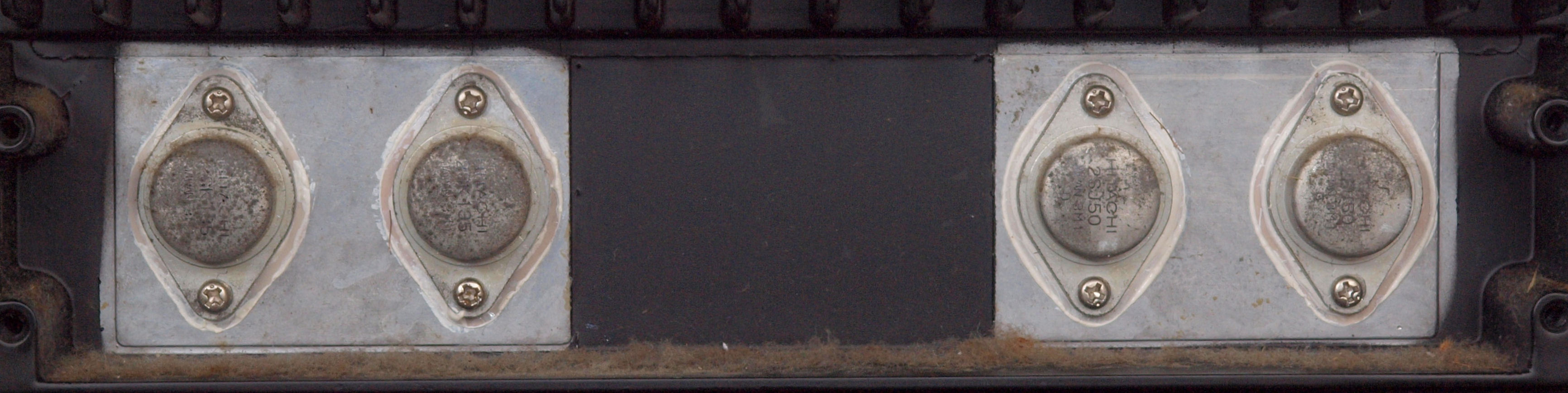

Ｃ３１．　修理前　Ｒ側終段ＦＥＴ（電界トランジスター）

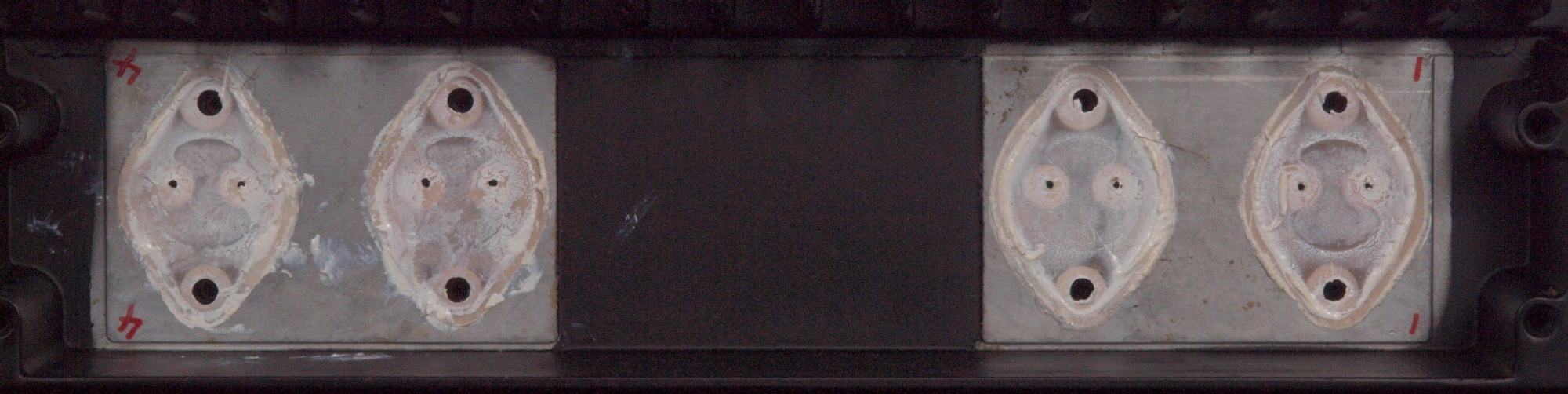

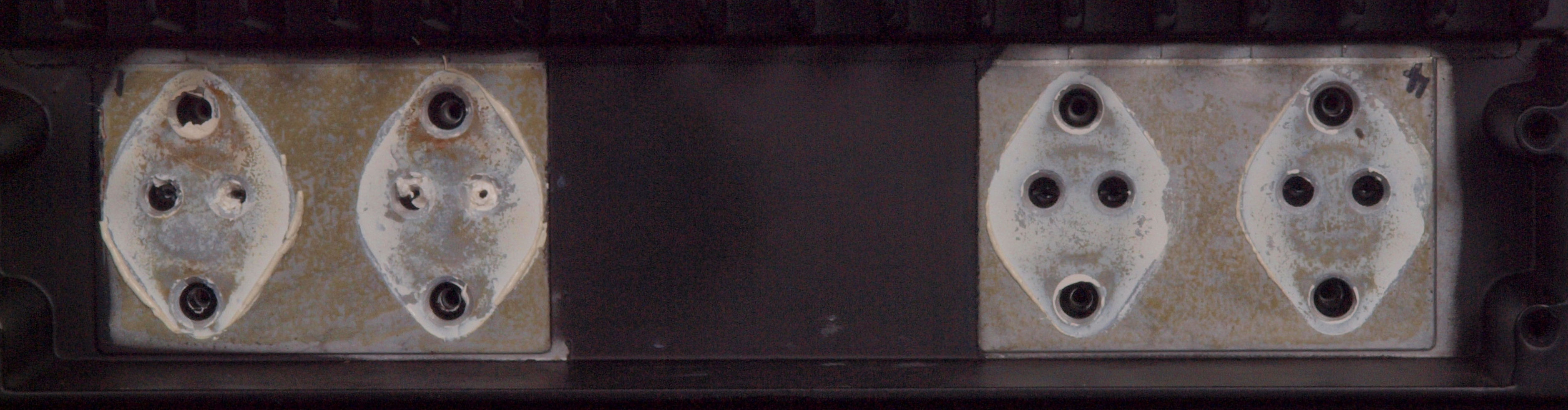

Ｃ３２．　修理中　Ｒ側終段ＦＥＴ（電界トランジスター）、取り付け用絶縁マイカー、使用時間が短いのか、柔らかい。
　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60～2.75、雲母＝5～8と、
　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

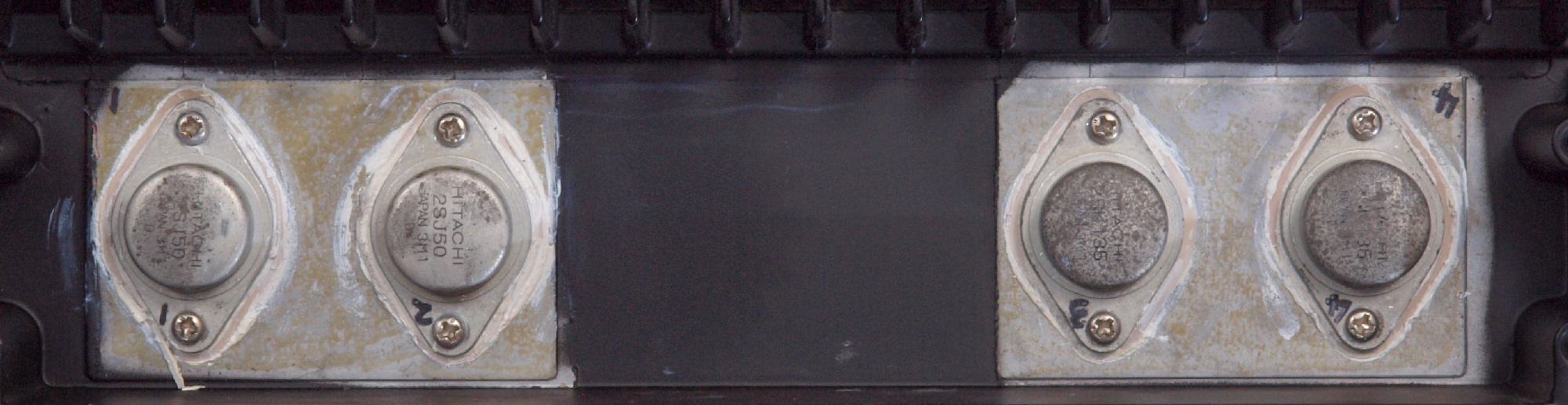

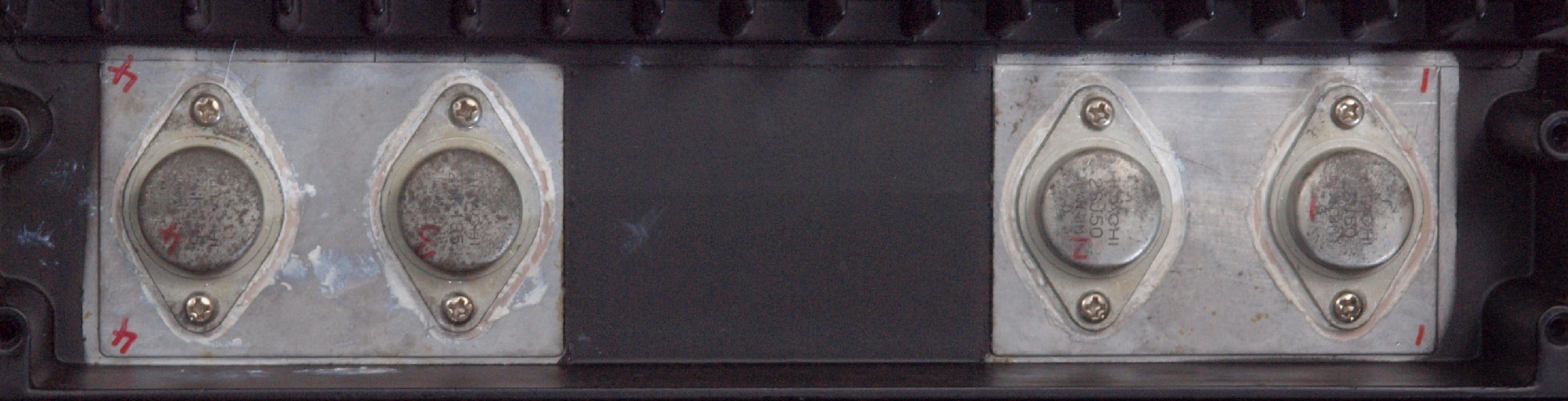

Ｃ３３．　修理後　Ｒ側終段ＦＥＴ（電界トランジスター）

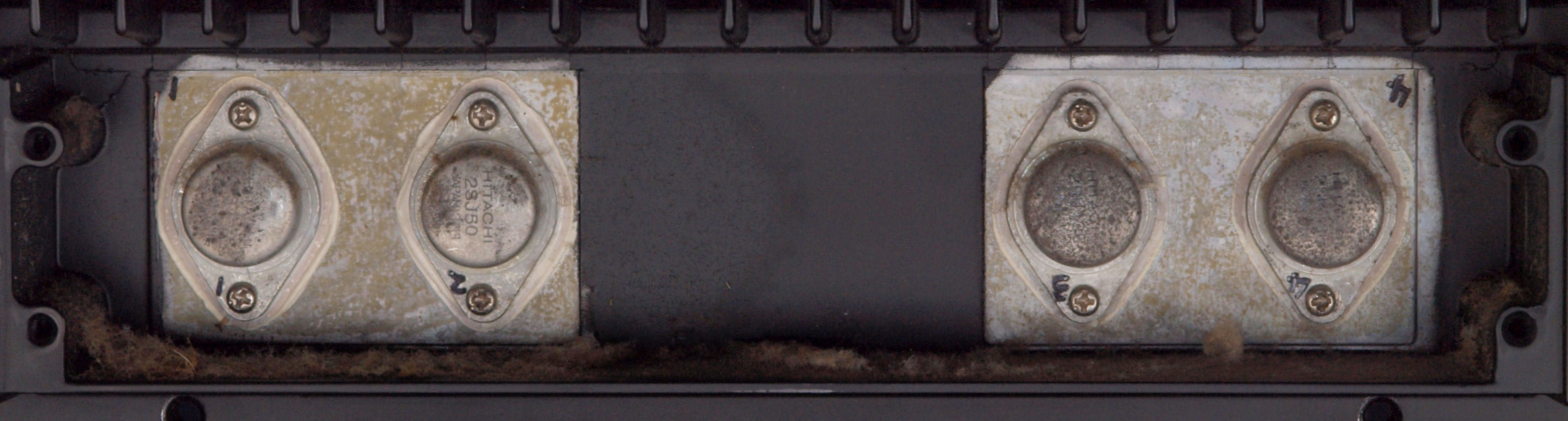

Ｃ３４．　修理前　Ｒ側終段ＦＥＴ（電界トランジスター）周りの埃。
Ｃ３５．　修理前　Ｌ側終段ＦＥＴ（電界トランジスター）
Ｃ３６．　修理中　Ｌ側終段ＦＥＴ（電界トランジスター）、取り付け用絶縁マイカー、シリコンがカチカチになり取れた。
　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60～2.75、雲母＝5～8と、
　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。
Ｃ３７．　修理後　Ｌ側終段ＦＥＴ（電界トランジスター）

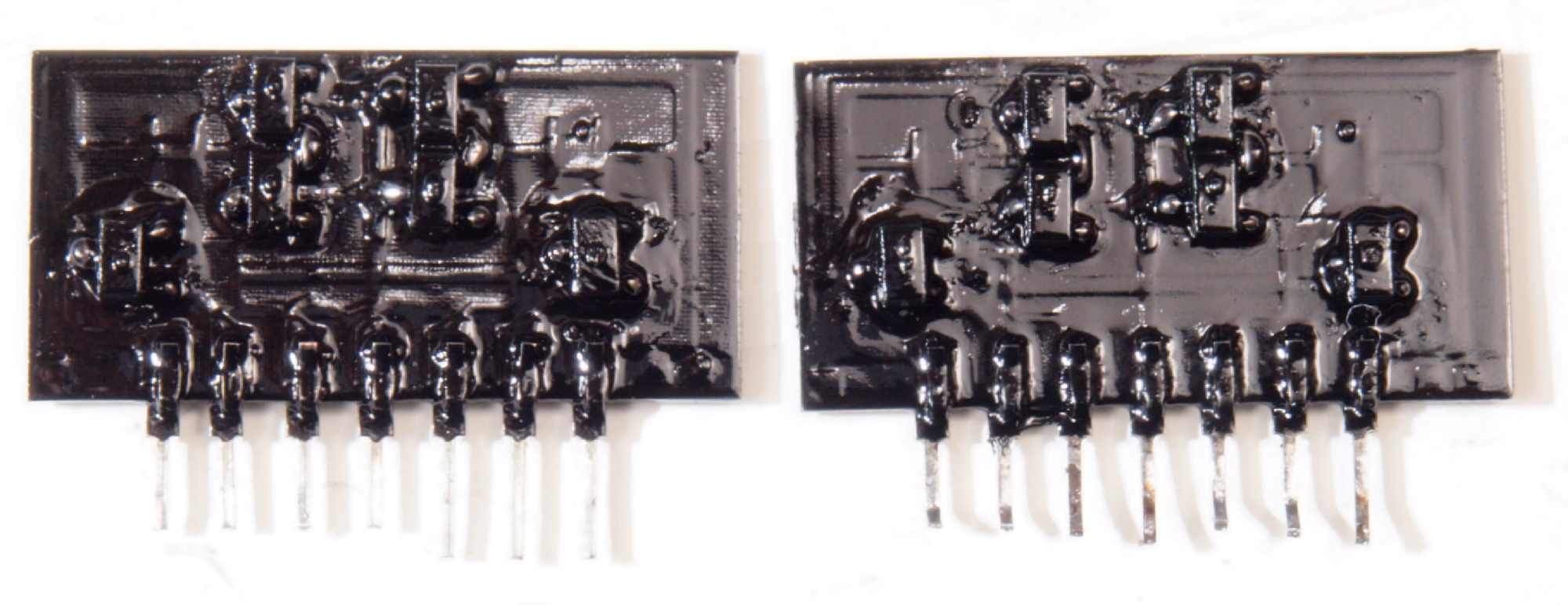

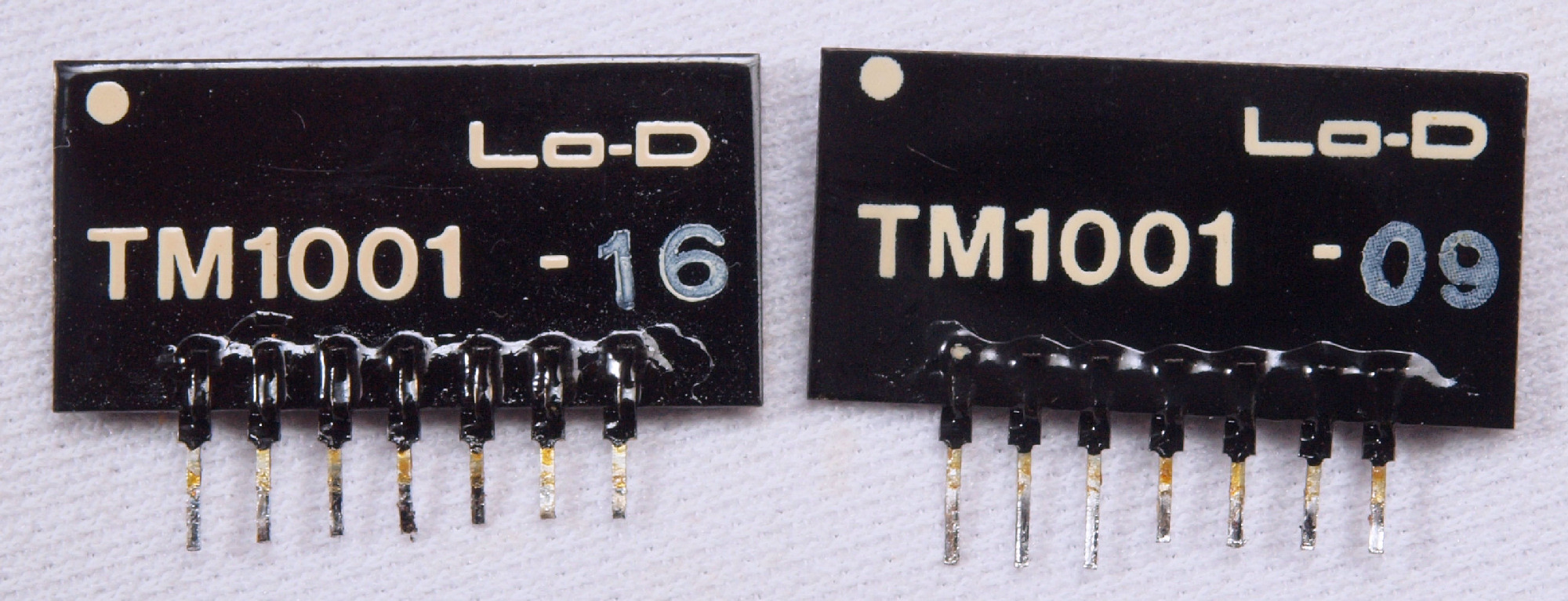

Ｃ４１．　修理前　ＲＬモジュール。
Ｃ４２．　修理前　ＲＬモジュール裏。

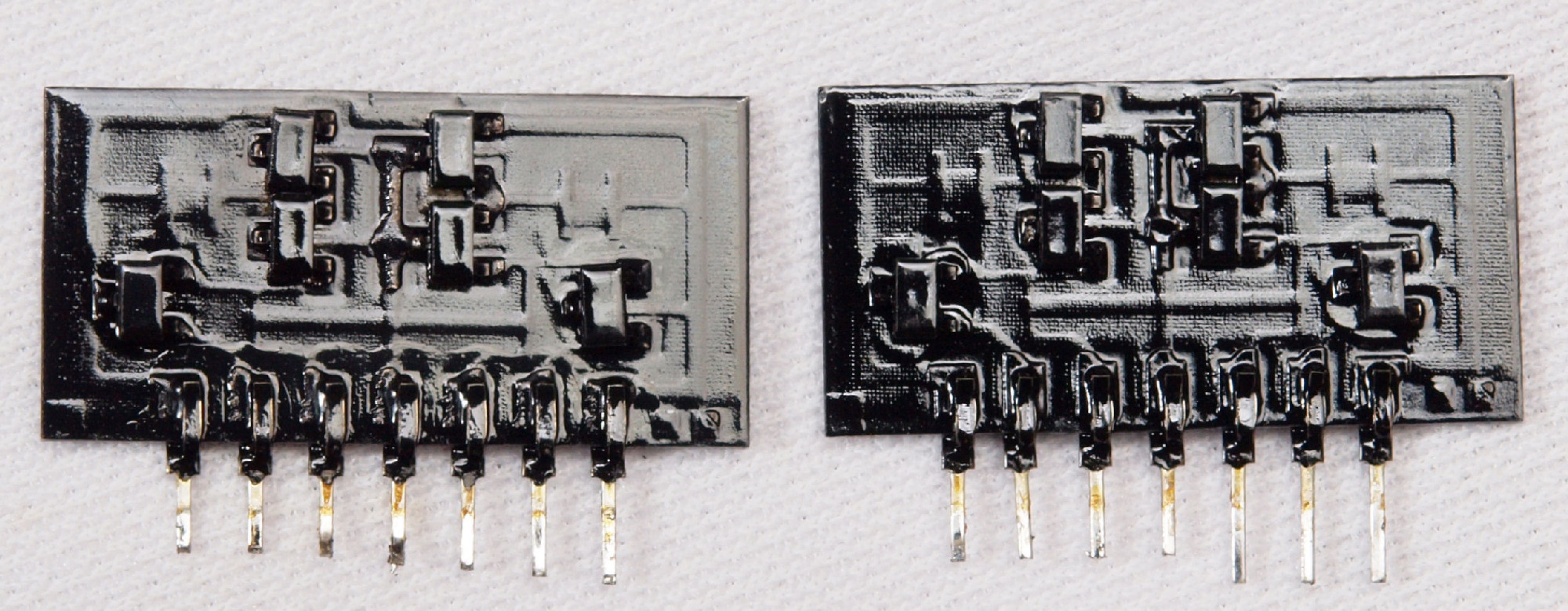

Ｃ４３．　修理後　ＲＬモジュール裏。　　ＴＲ（トランジスター）交換後軽くラッカーを吹きました。

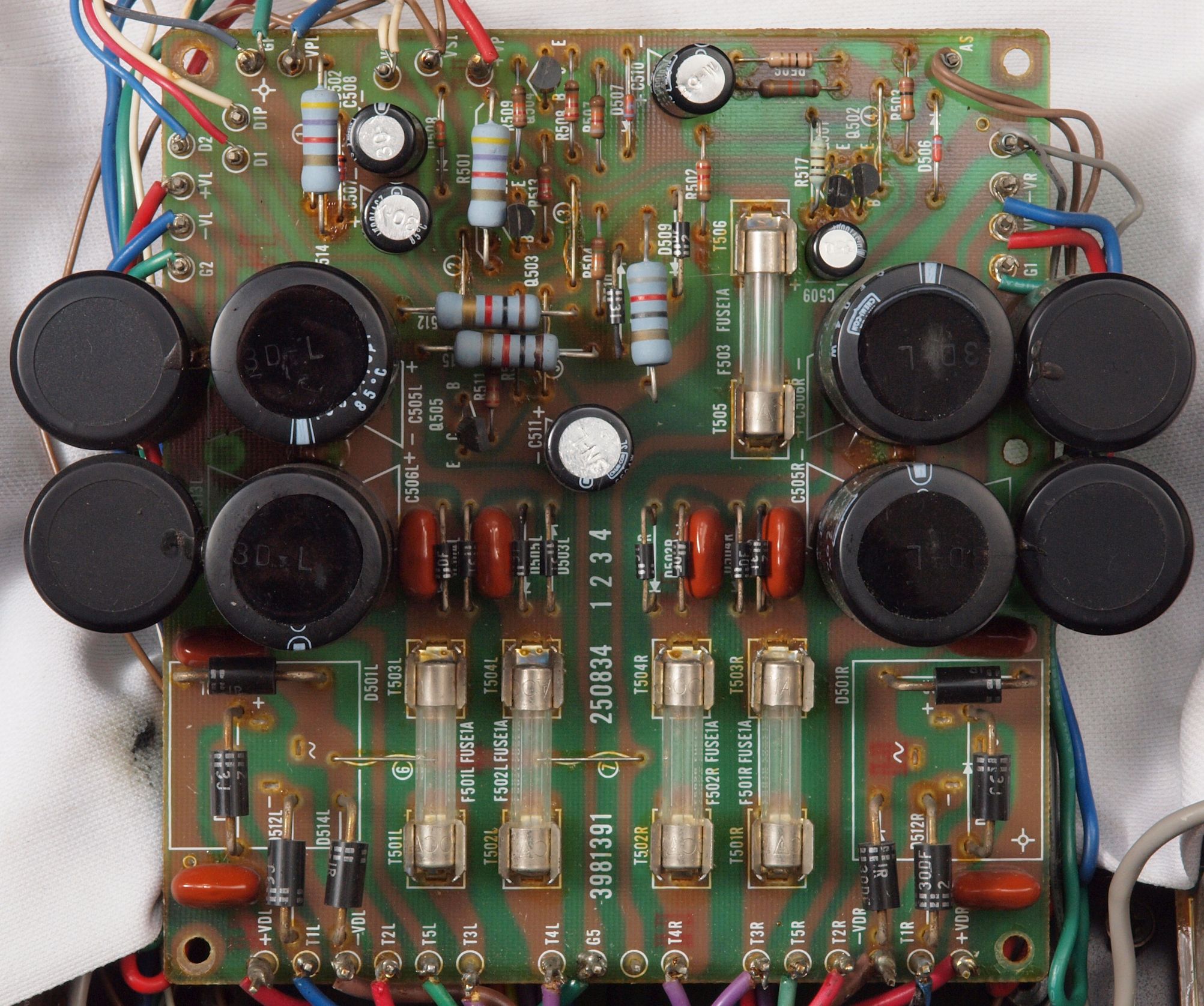

Ｃ５１．　修理前　電源基板。

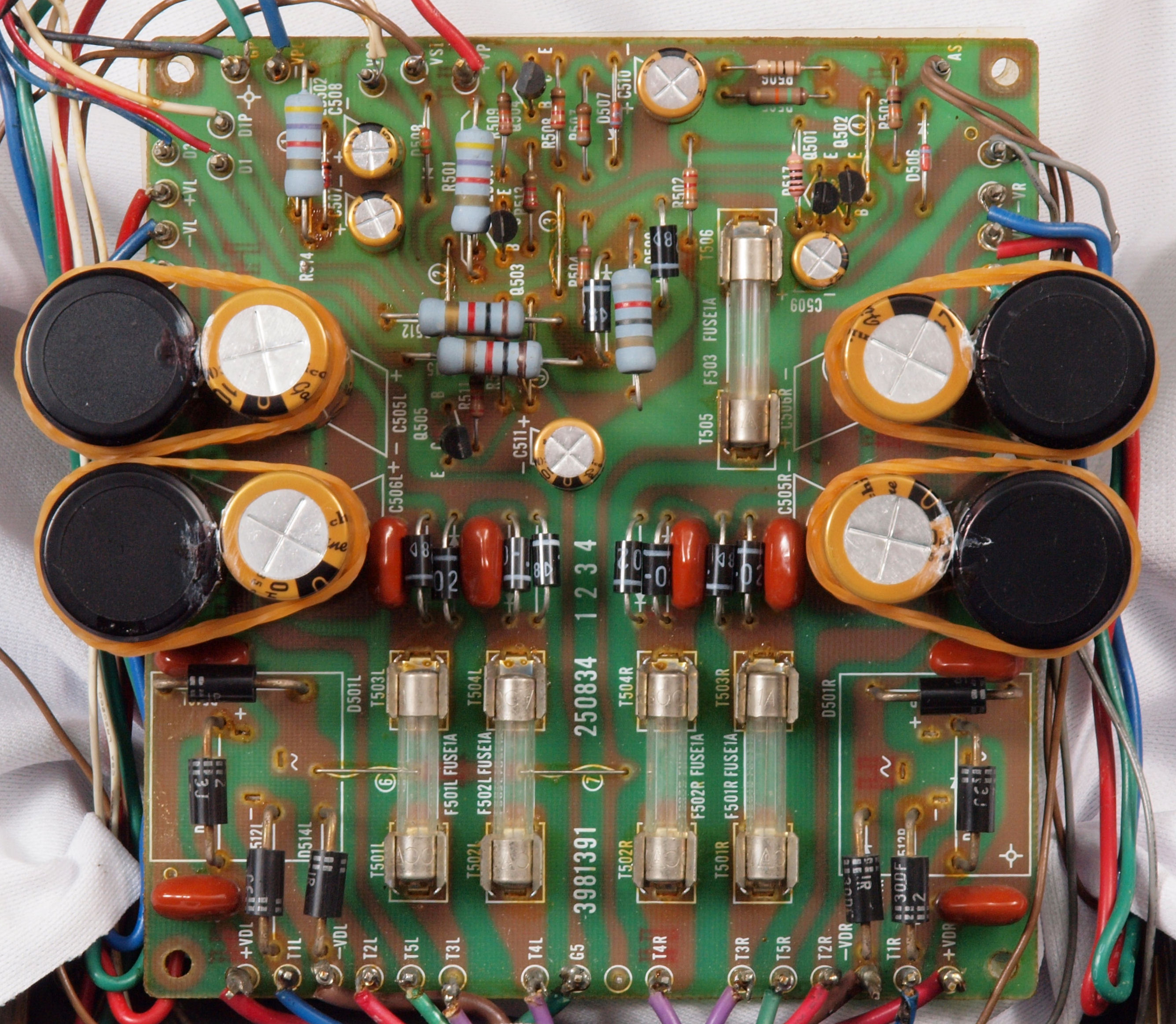

Ｃ５４．　修理後　電源基板　ヒューズ入り抵抗全部、電解コンデンサー９個交換。　輪ゴムは接着材が硬化するまで固定する。

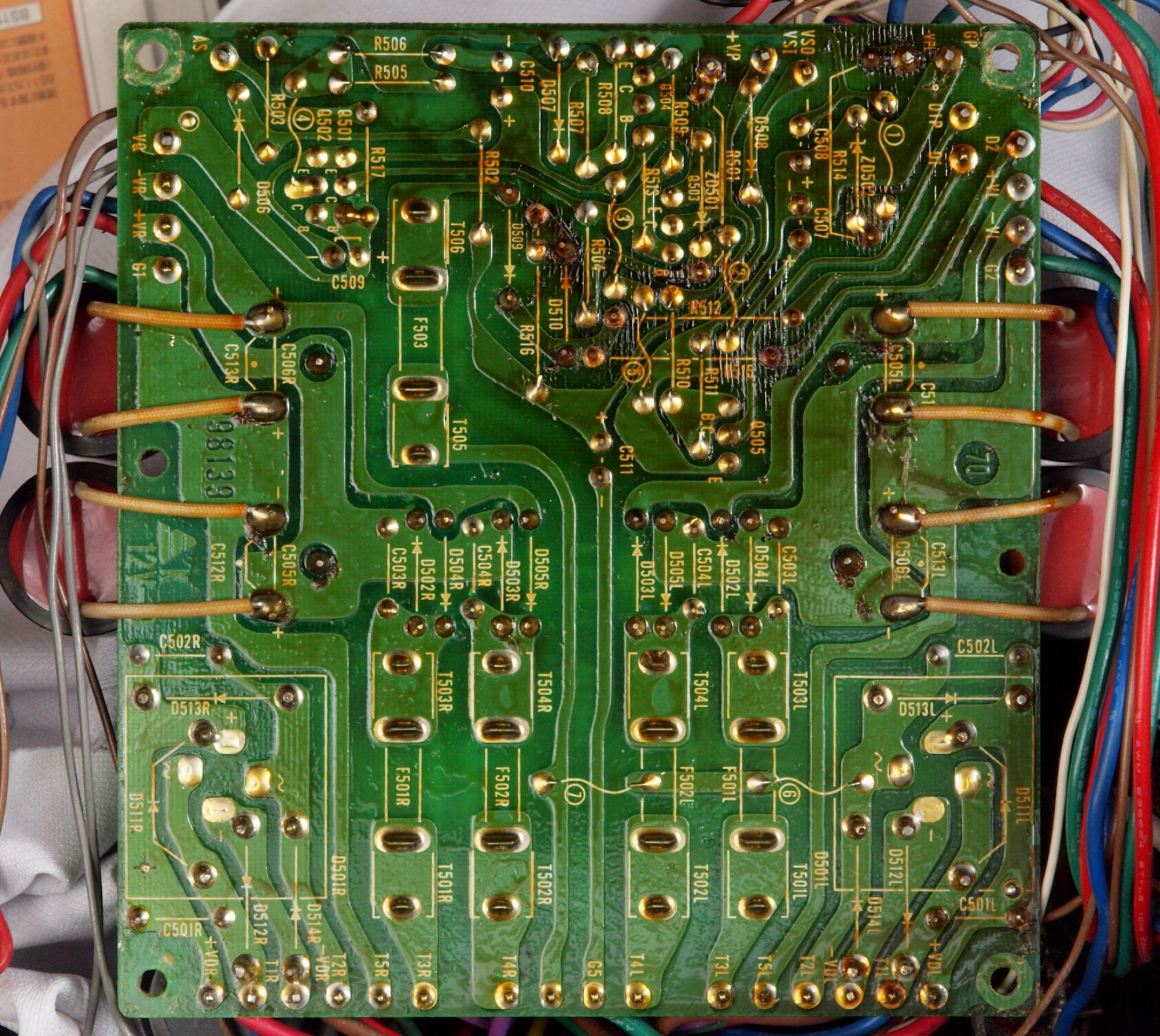

Ｃ５５．　修理前　電源基板裏

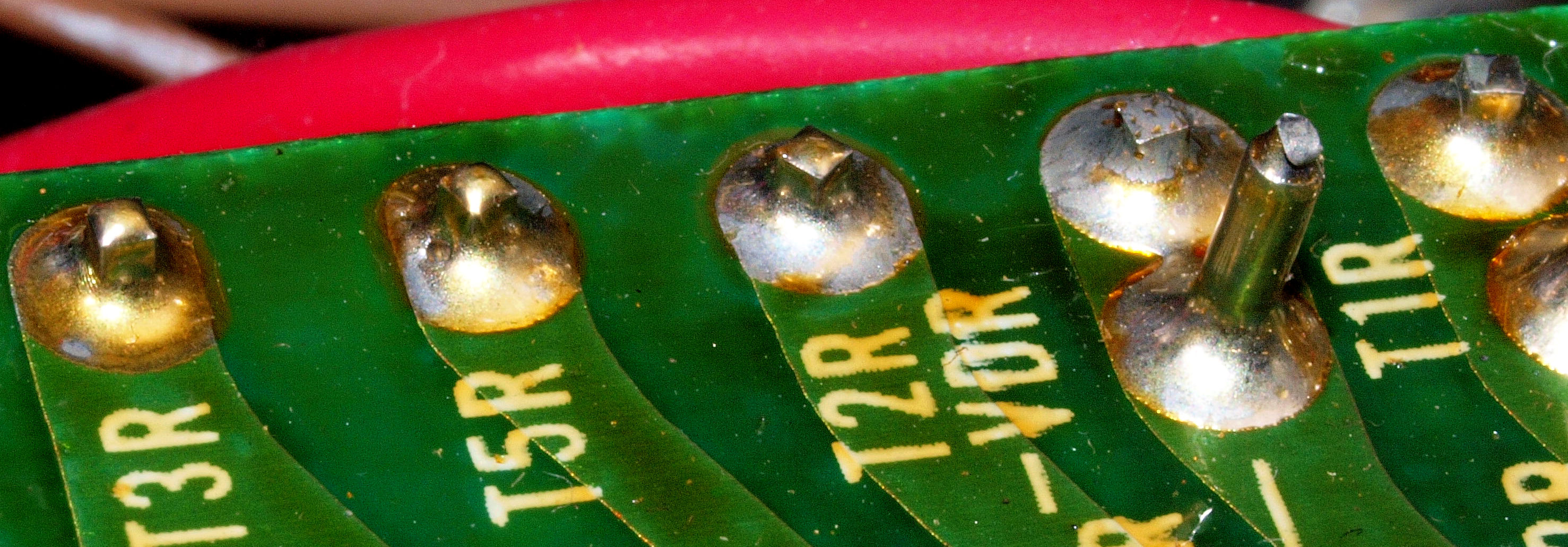

Ｃ５５２．　修理中　電源基板裏、　半田不良予備軍
Ｃ５５３．　修理中　電源基板裏、　半田不良予備軍２
Ｃ５６．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする。

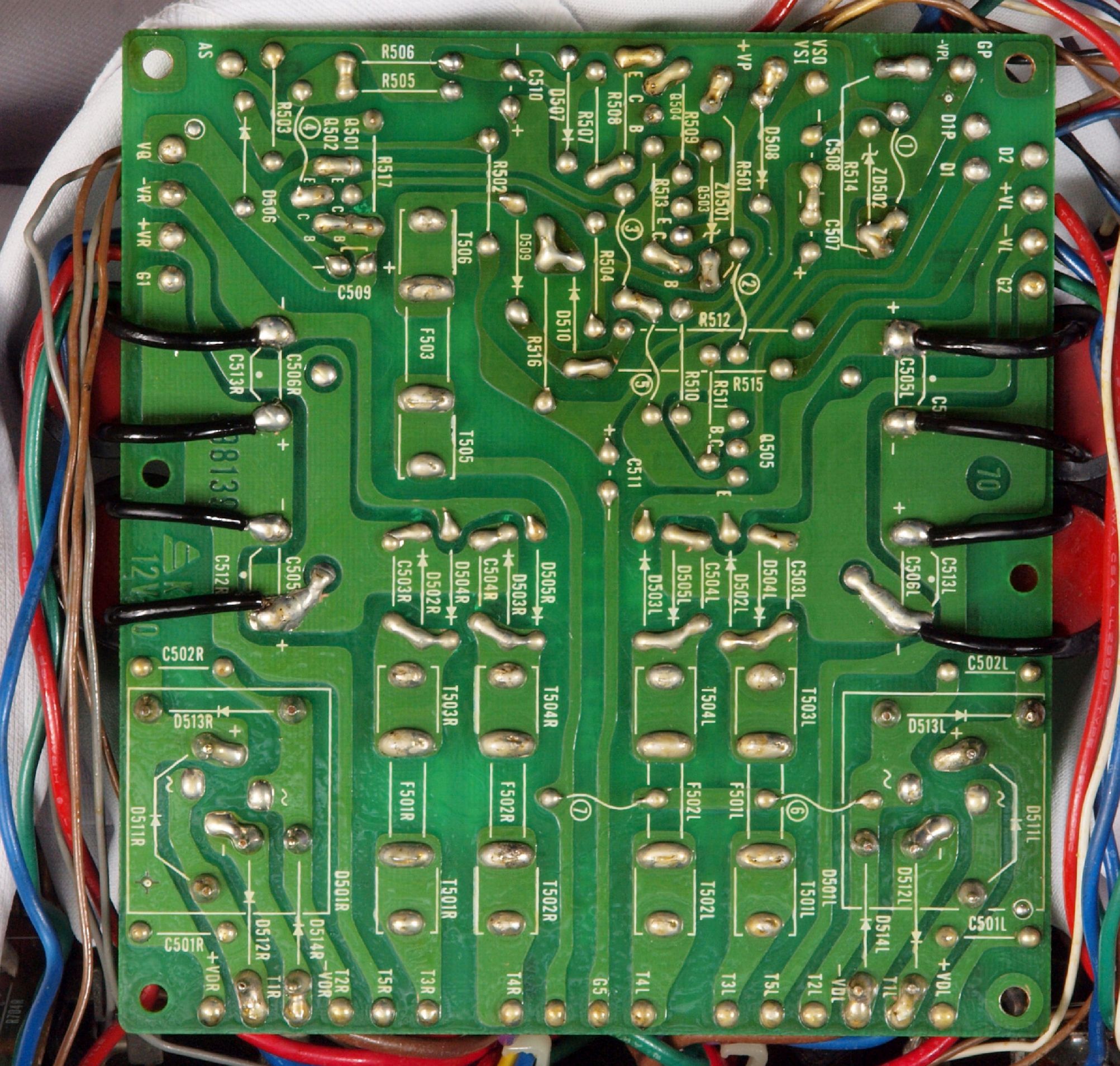

Ｃ５７．　完成電源基板裏　　洗浄後防湿材を塗る
Ｃ５８．　修理中　絶縁シート。

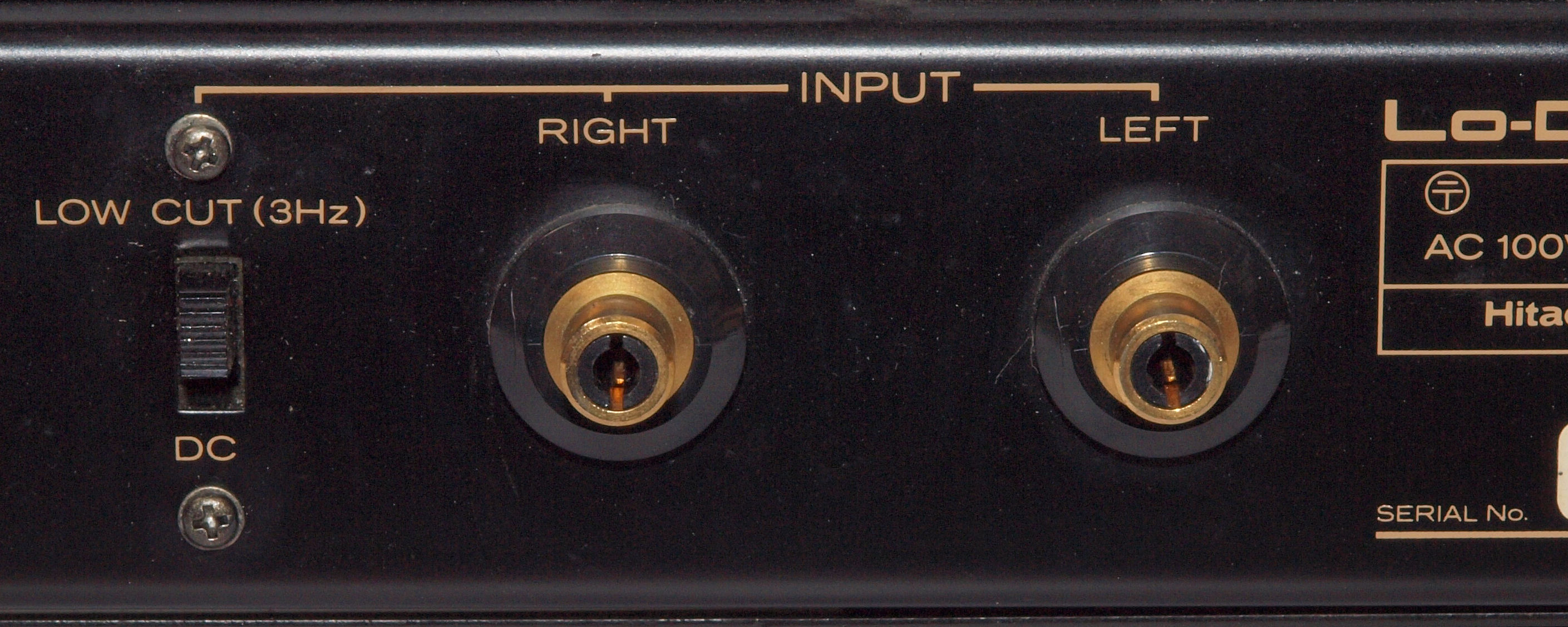

Ｃ６１．　修理前　ＲＣＡ端子

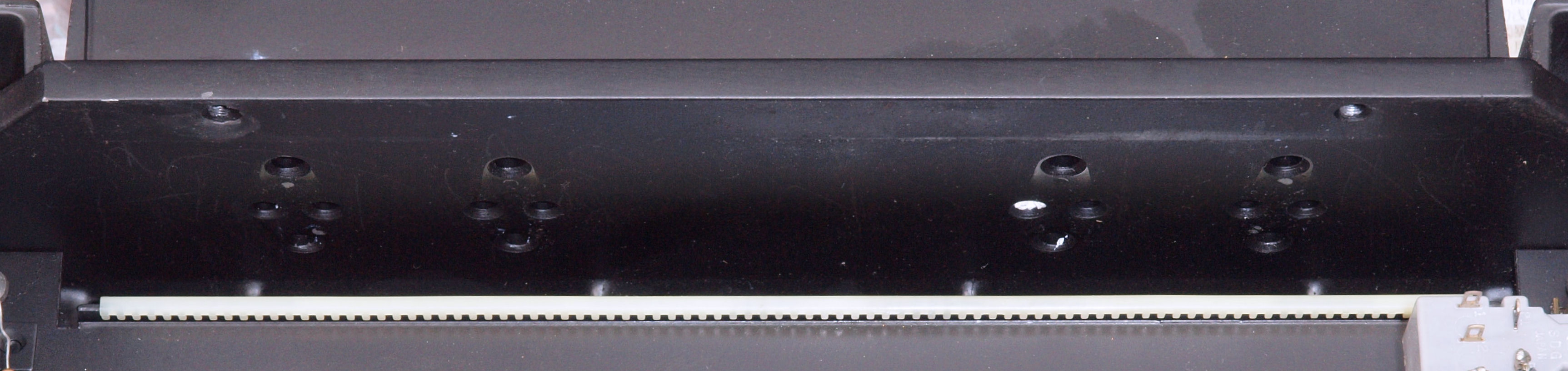

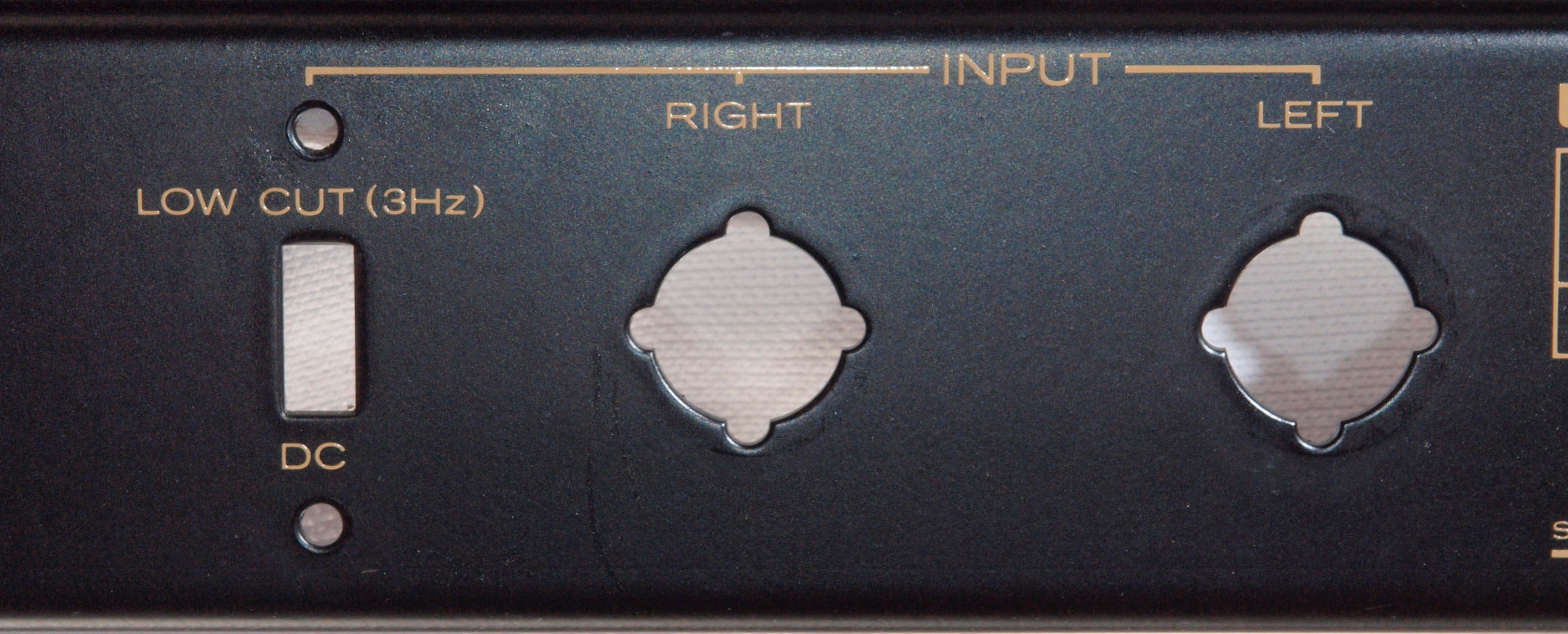

Ｃ６２．　修理中　ＲＣＡ端子取り付け穴。

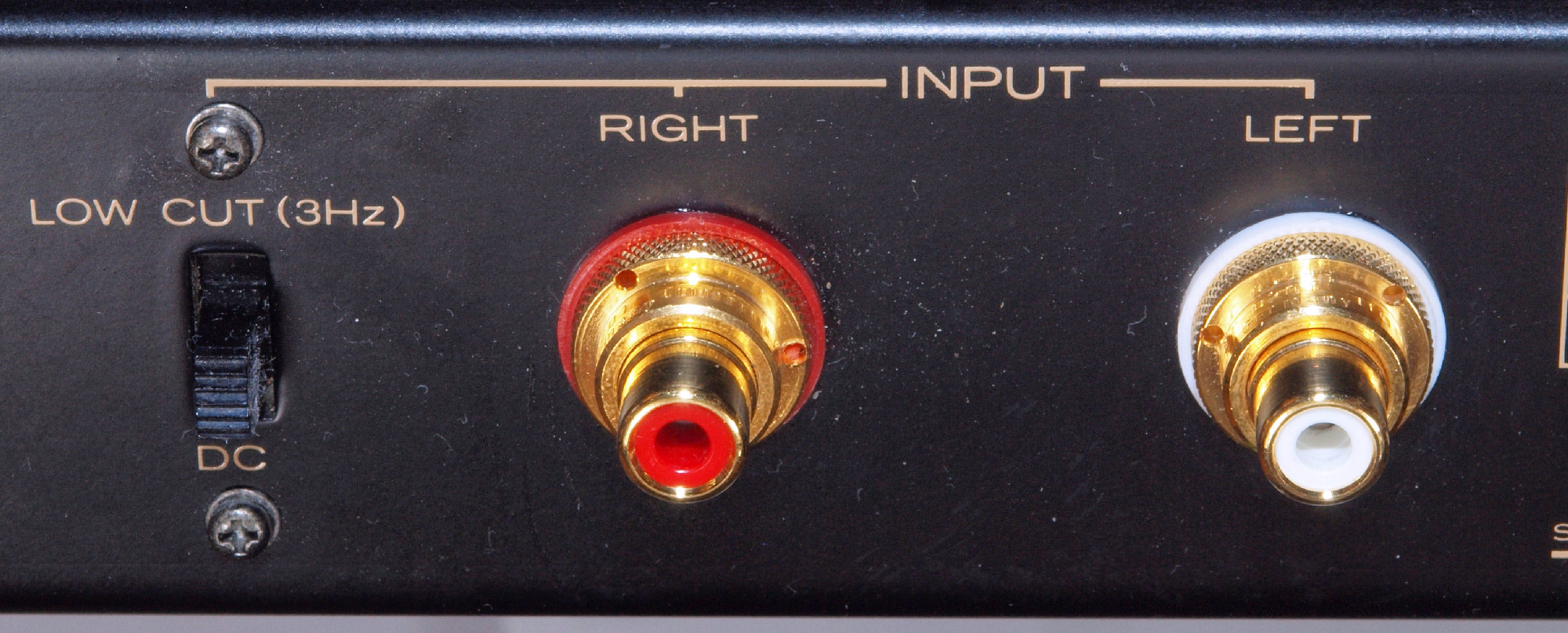

Ｃ６３．　修理後　ＲＣＡ端子　ＷＢＴ－０２０１　使用。

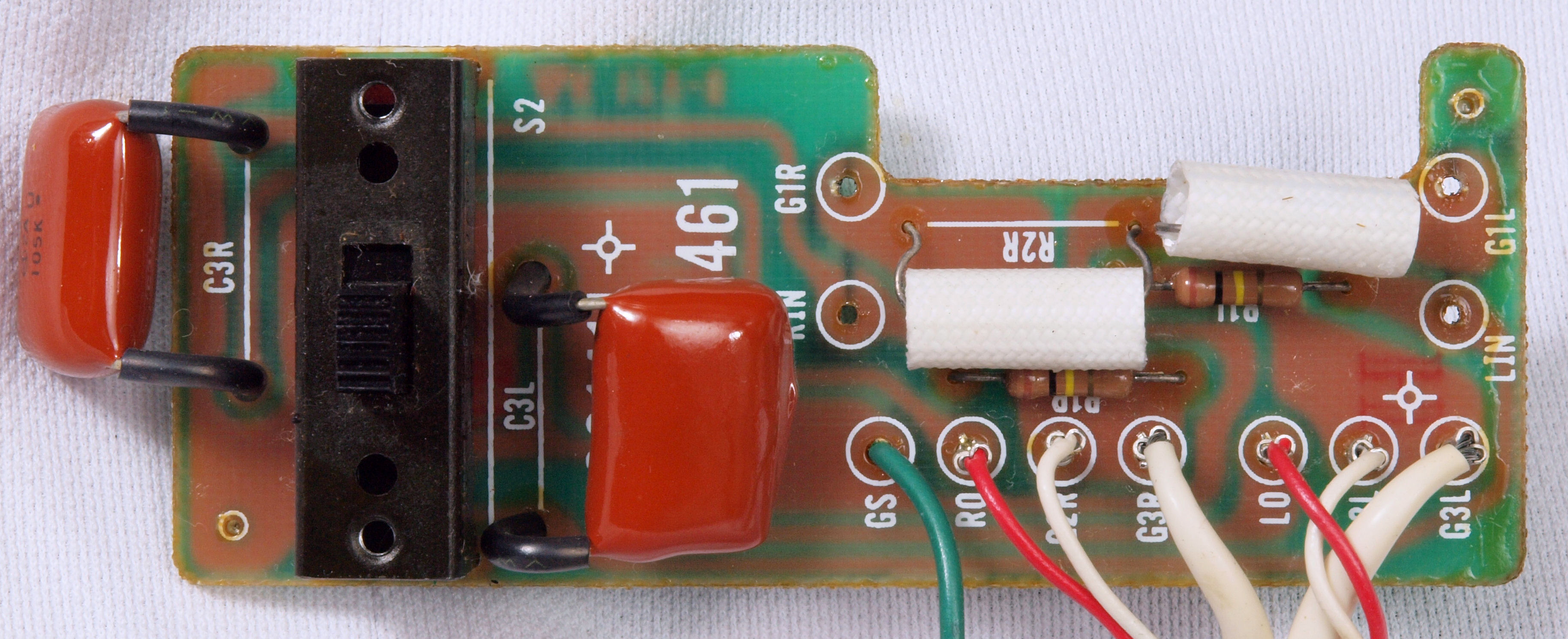

Ｃ６５．　修理前　入力ＲＣＡ端子基板

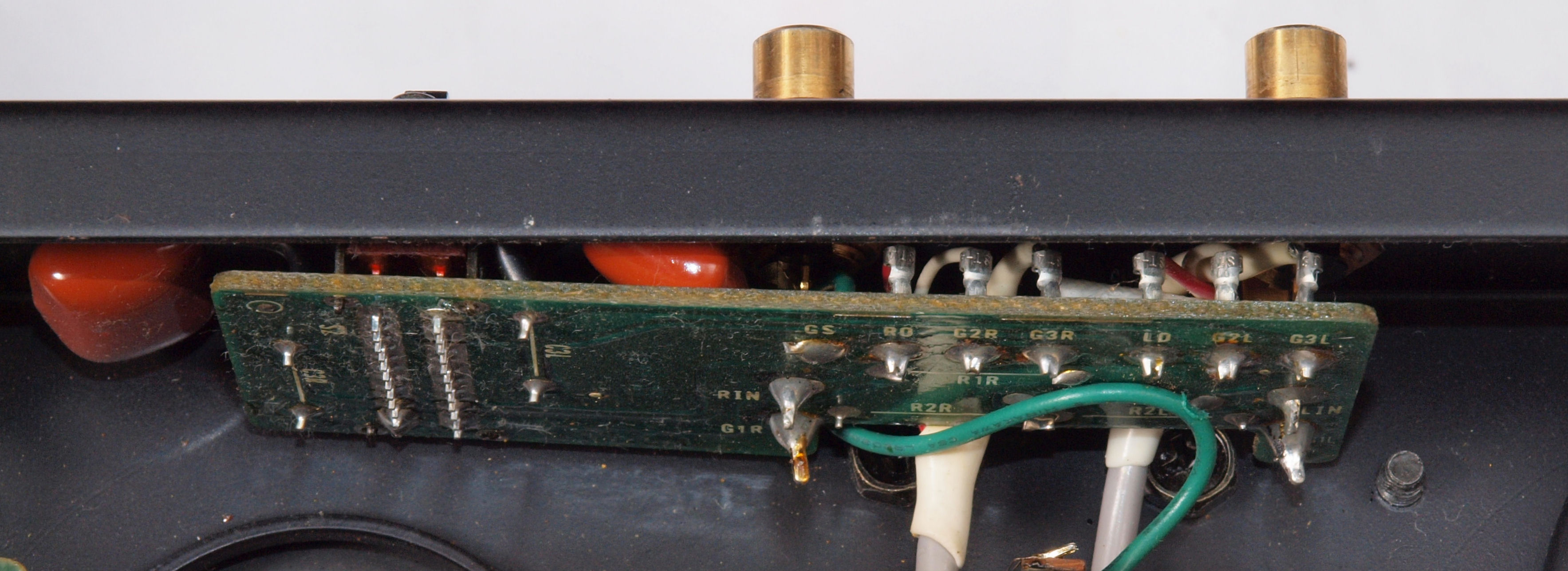

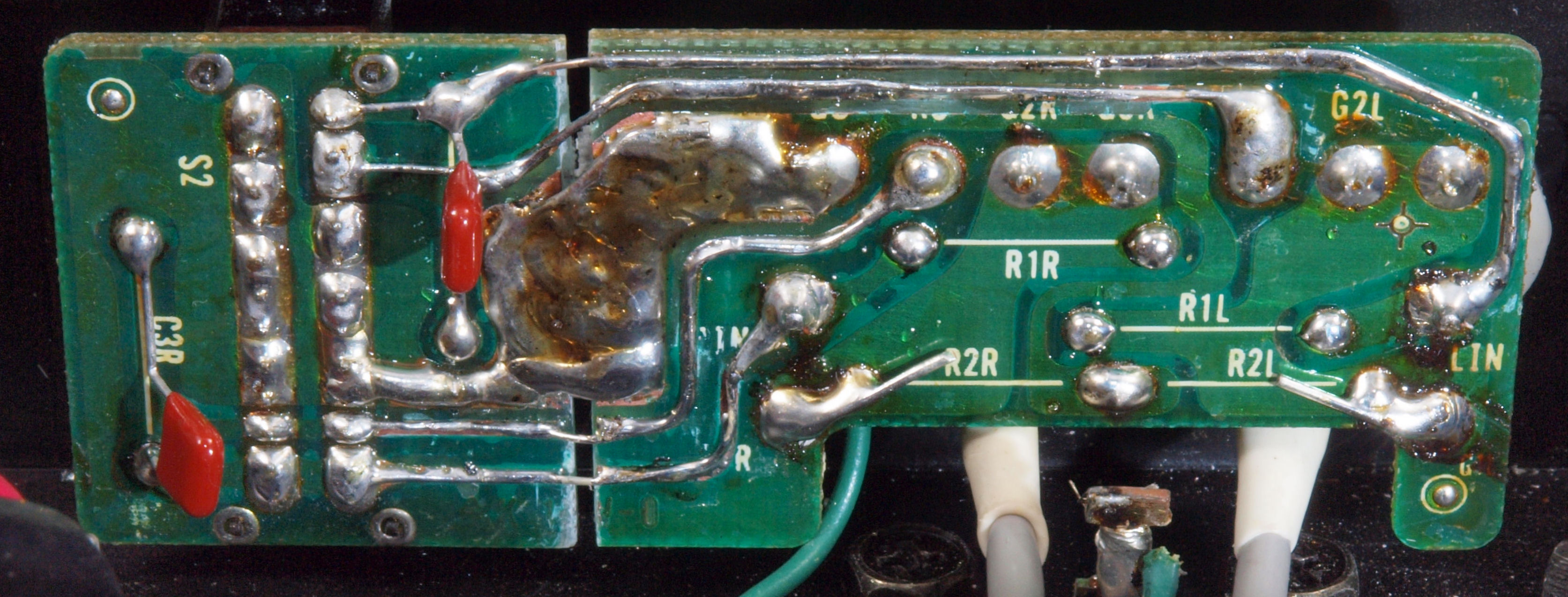

Ｃ６６．　修理前　入力ＲＣＡ端子基板裏

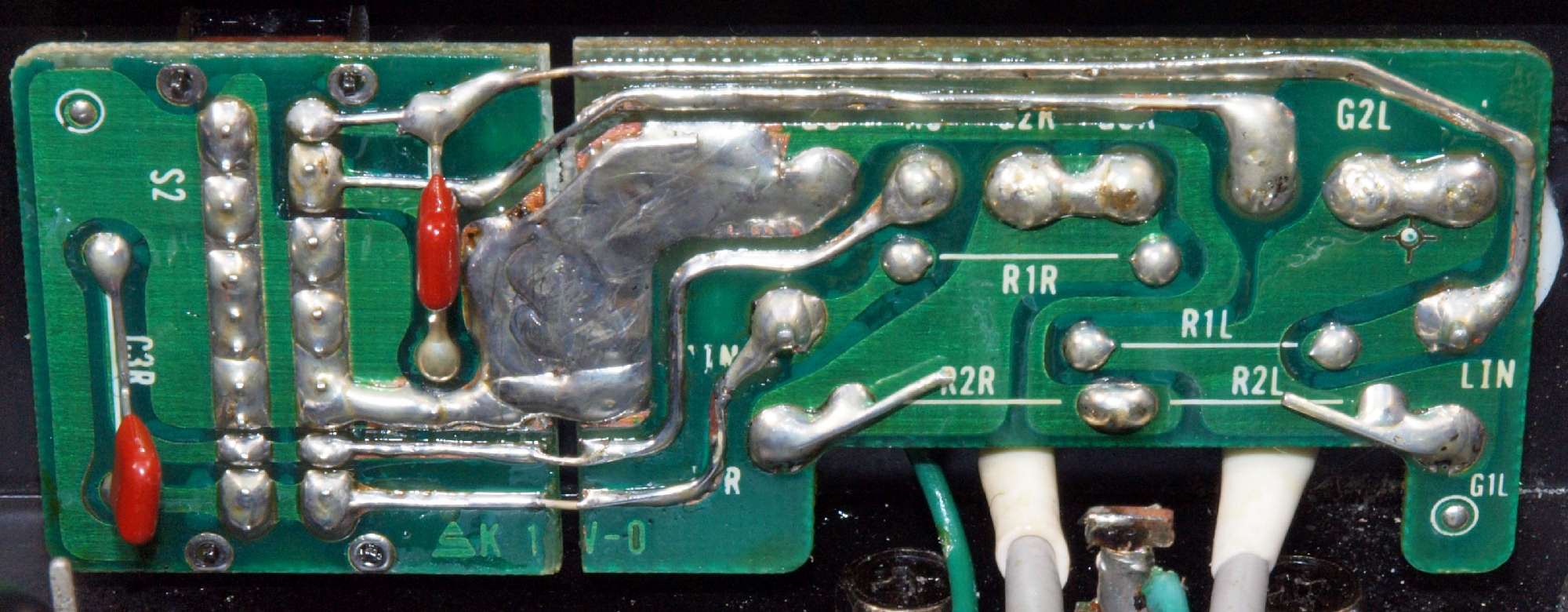

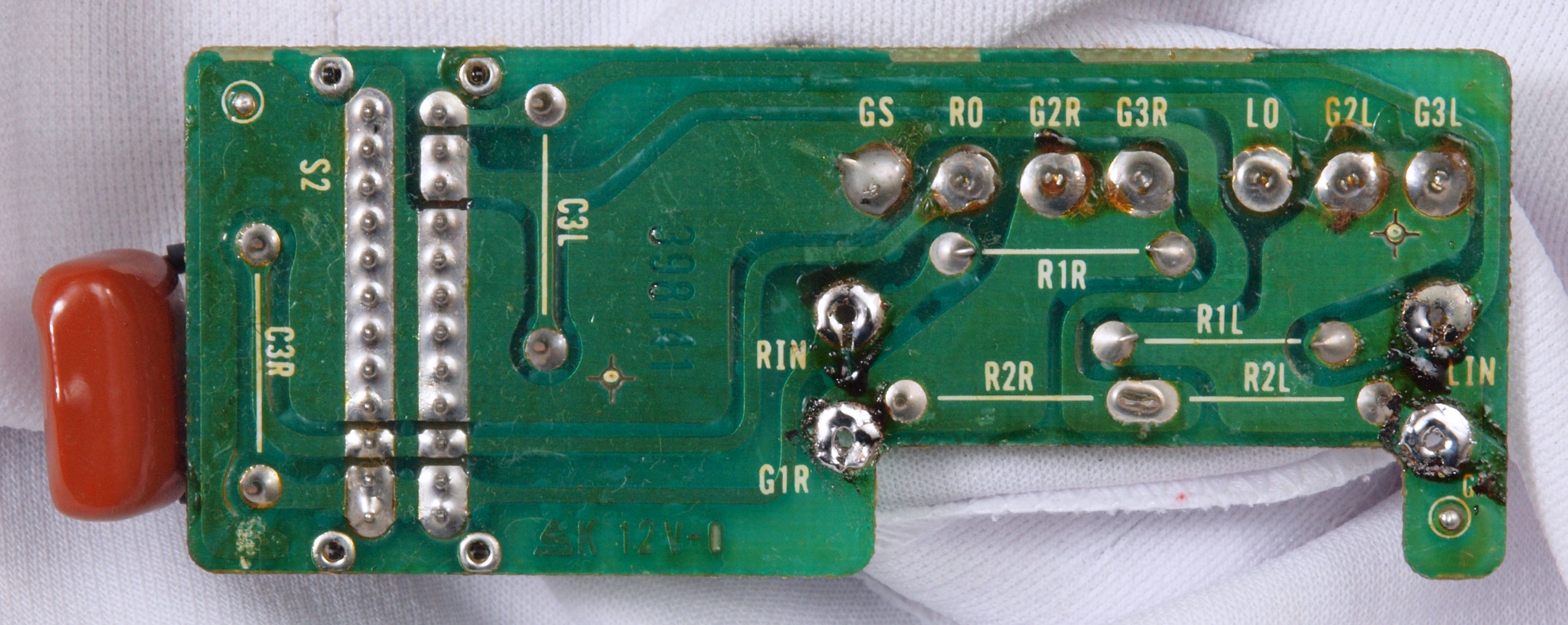

Ｃ６７．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す
　　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個増設
Ｃ６８．　完成ＲＣＡ端子裏　洗浄後防湿材を塗る

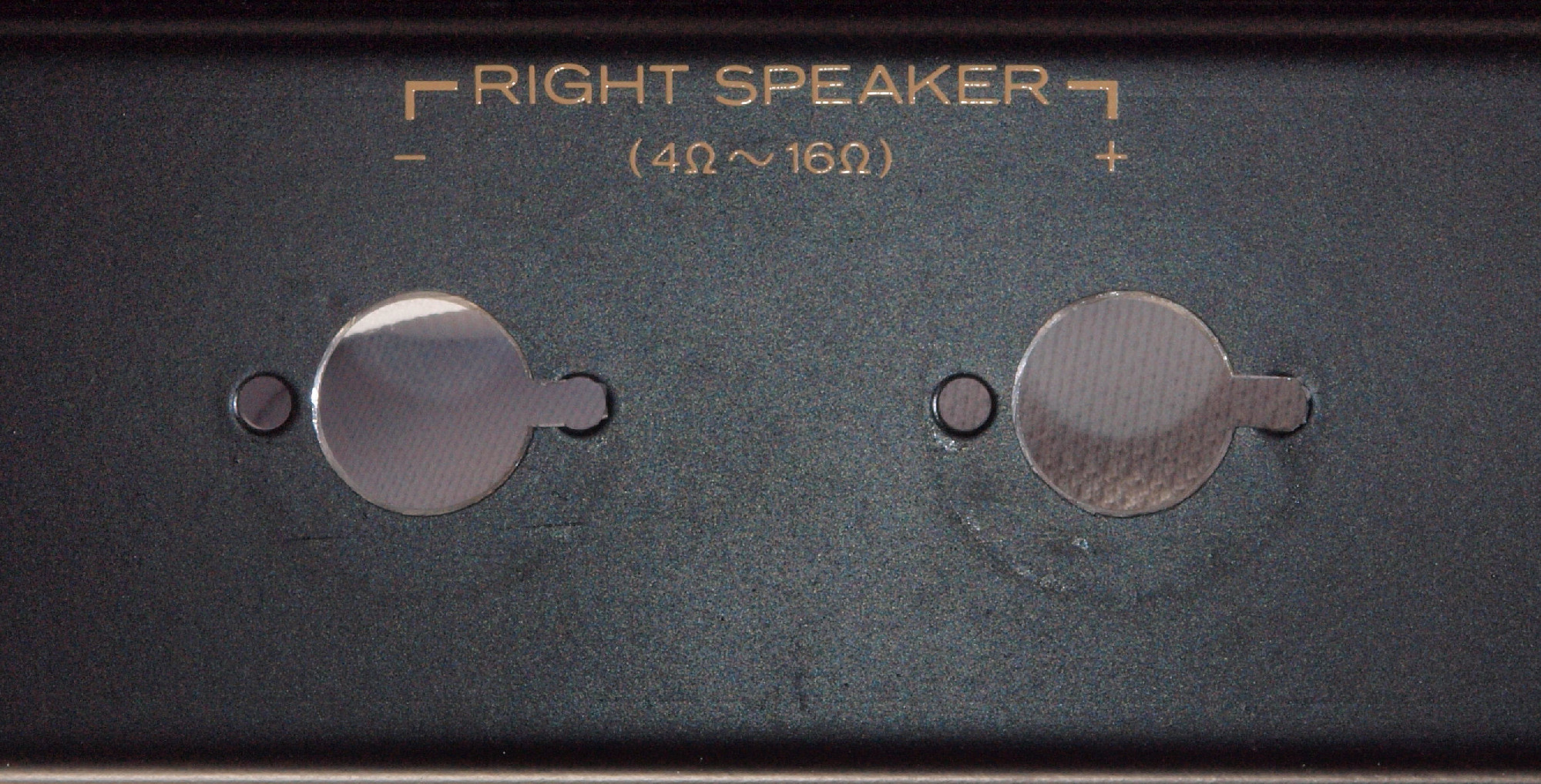

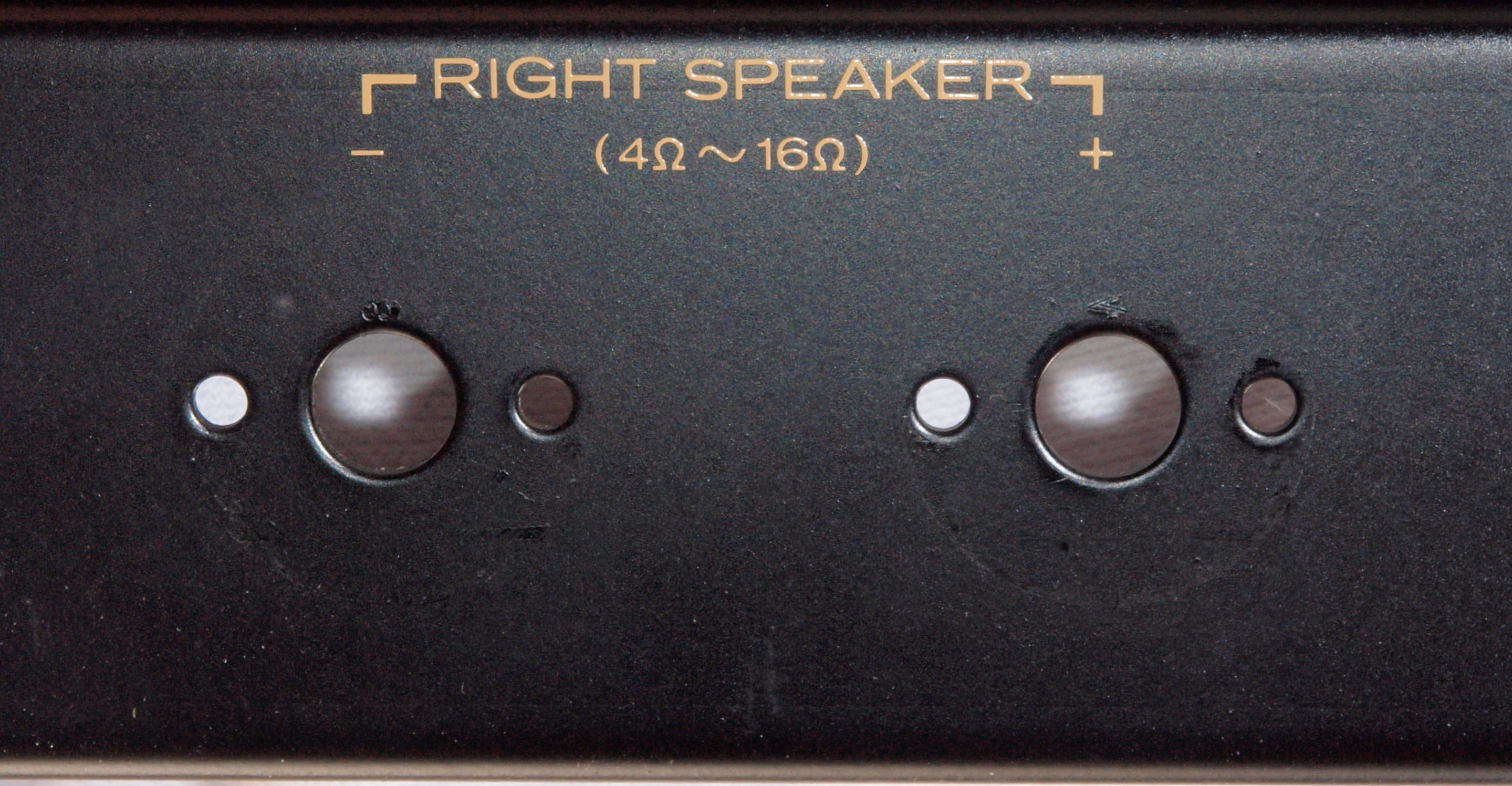

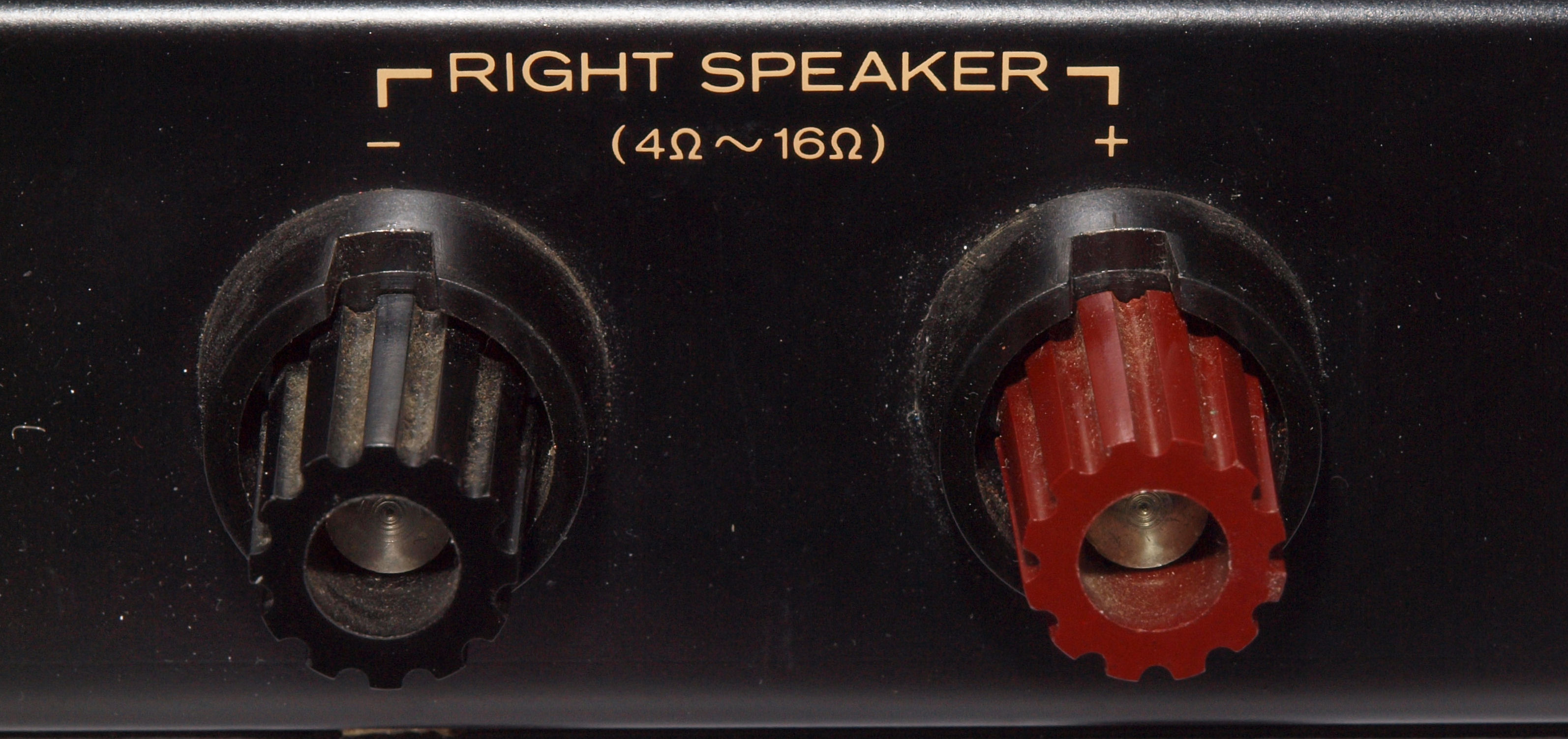

Ｃ７１．　修理前　Ｒ－ＳＰ端子
Ｃ７２．　修理中　　Ｒ－ＳＰ接続端子穴加工前
Ｃ７３．　修理中　R－ＳＰ接続端子穴加工

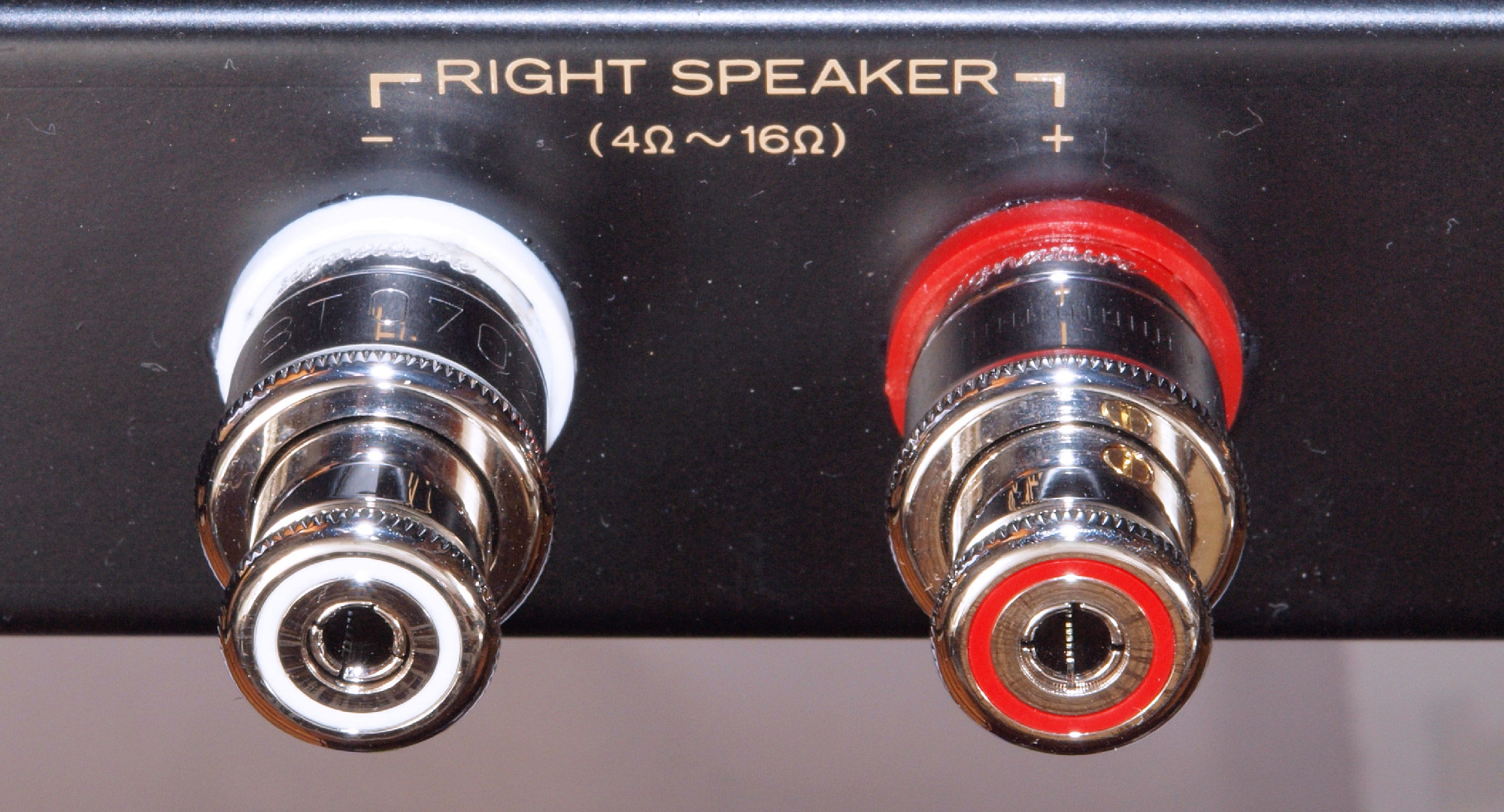

Ｃ７４．　修理（交換）後　Ｒ－ＳＰ端子、　ＷＢＴ－０７０２ＰＬ　使用。

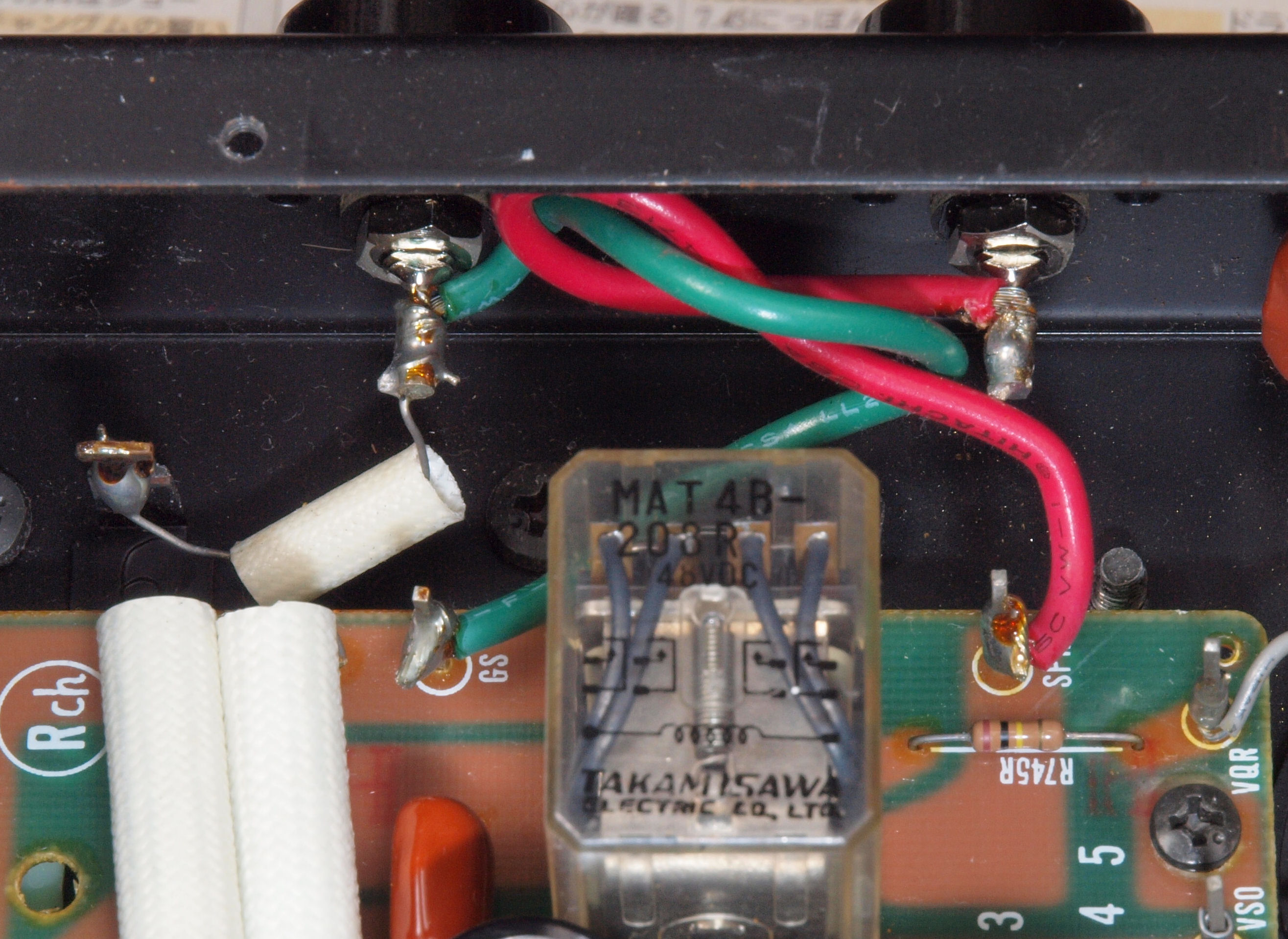

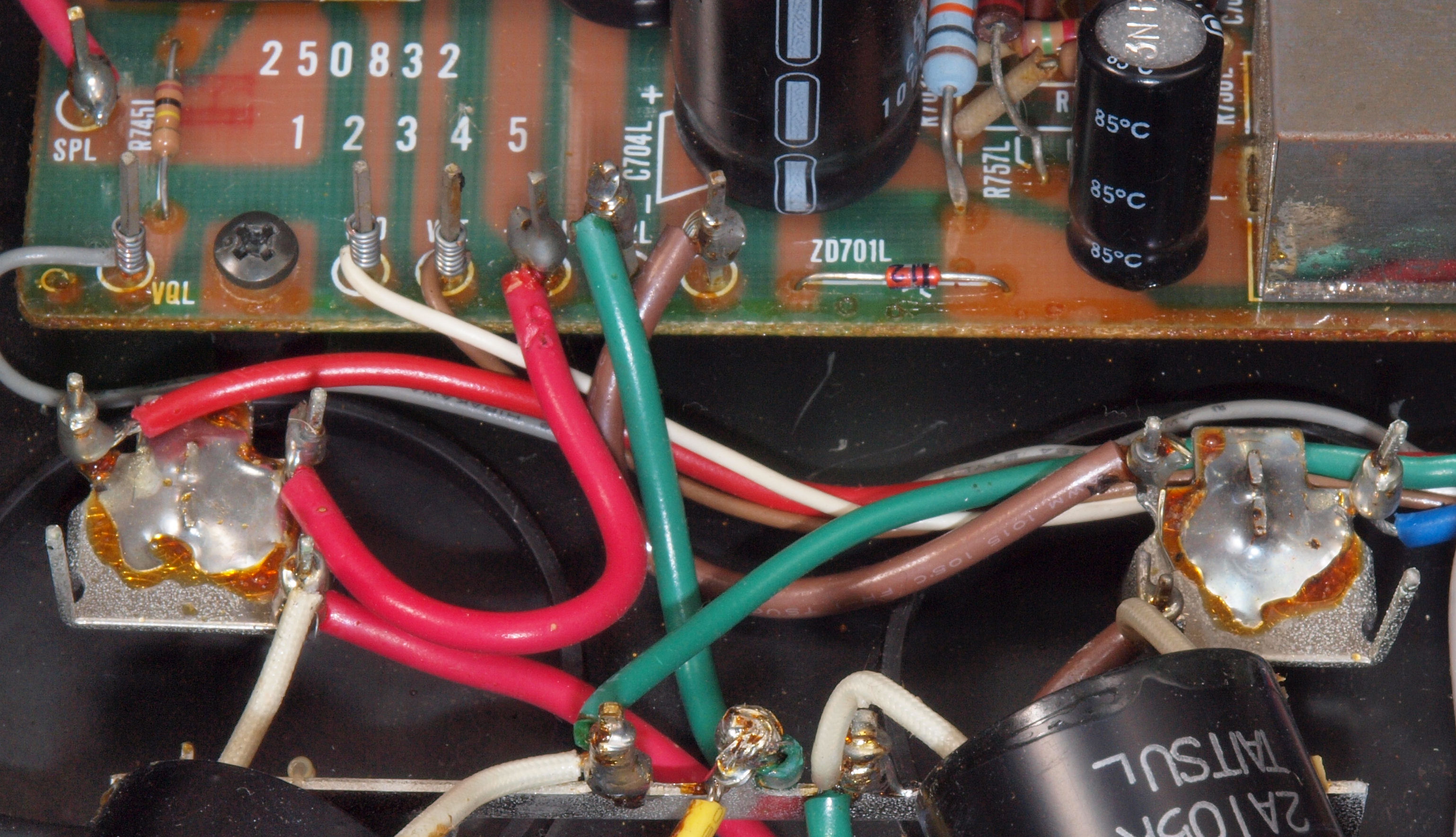

Ｃ７５０．　修理前　Ｒ－ＳＰ端子裏配線

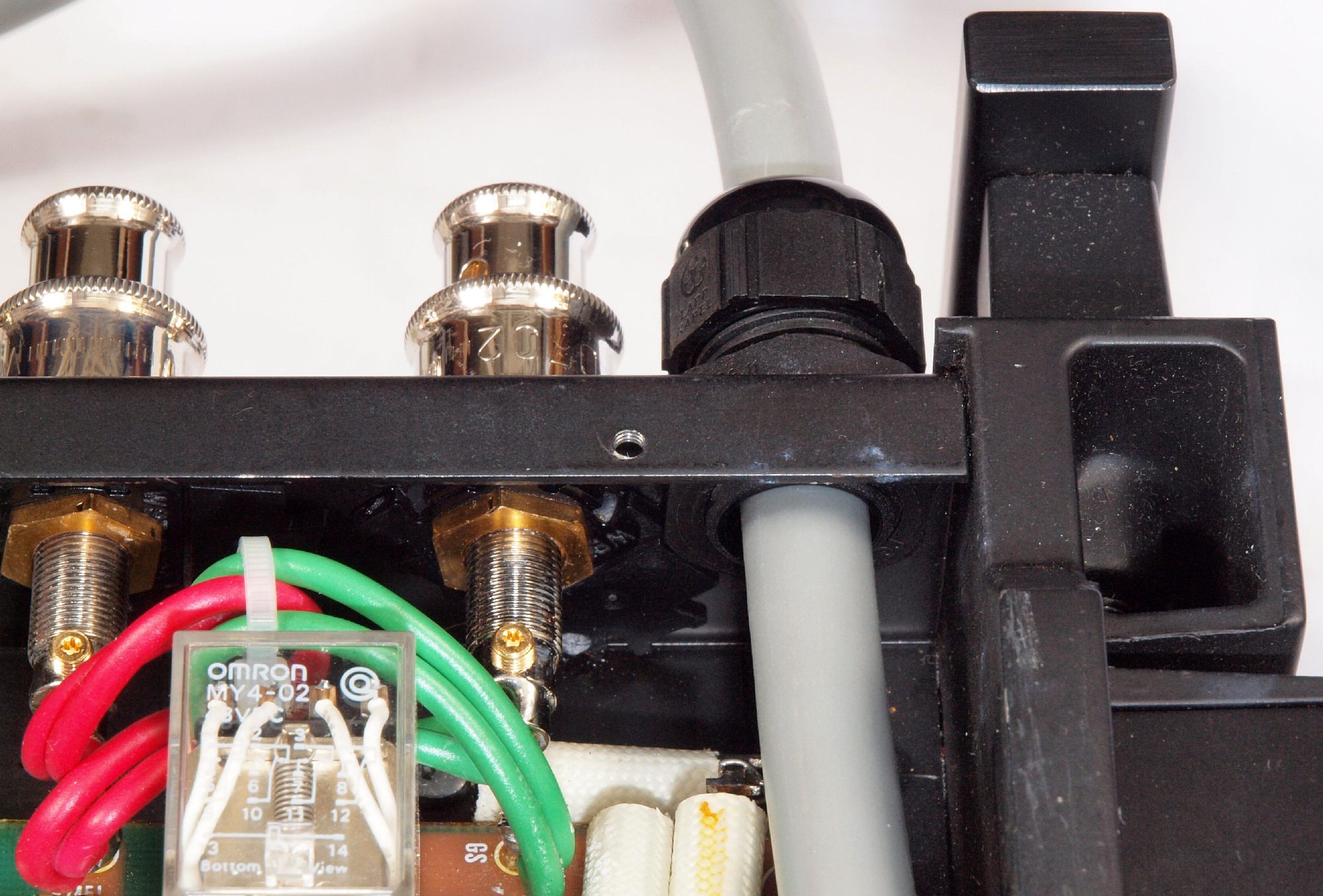

Ｃ７５．　修理後　Ｒ－ＳＰ端子裏配線、ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら

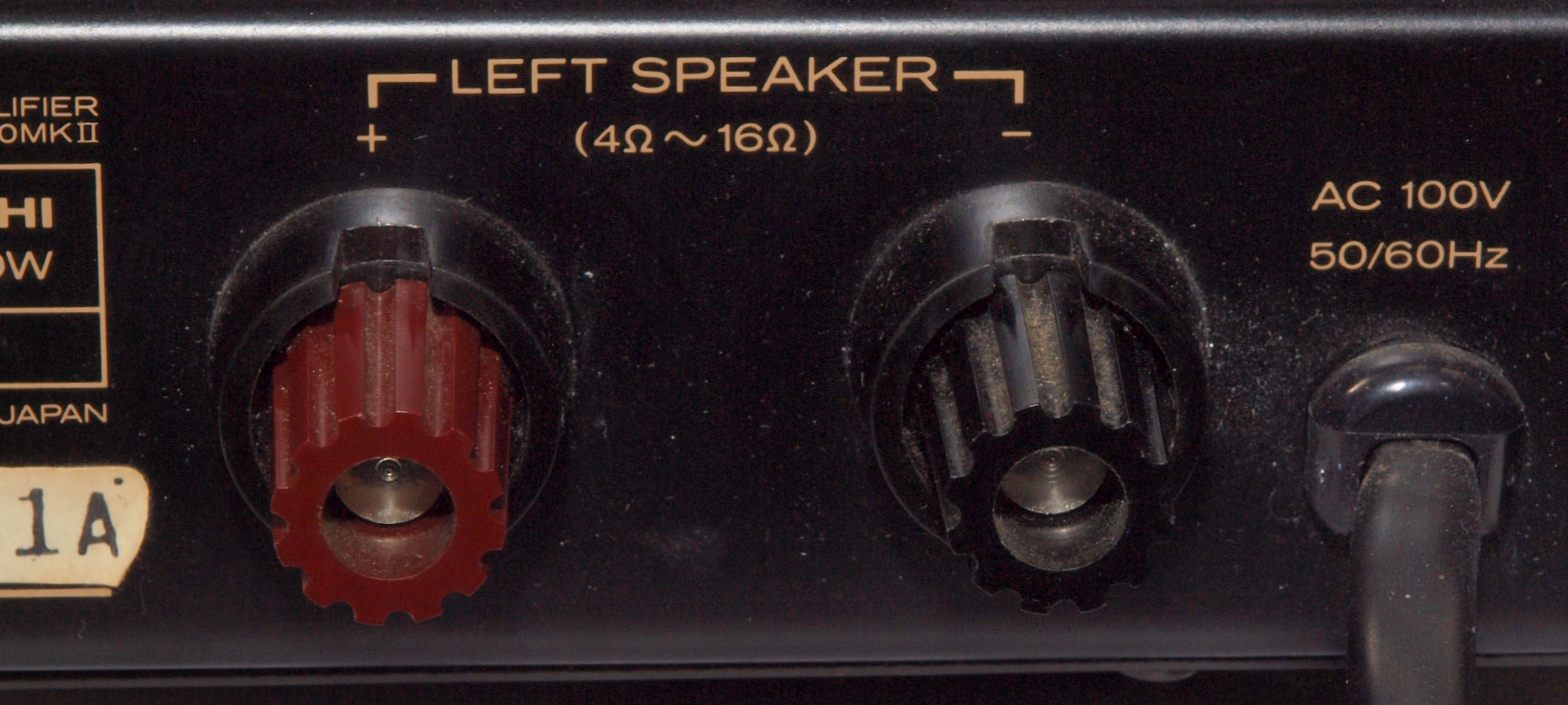

Ｃ８１．　修理前　Ｌ－ＳＰ端子

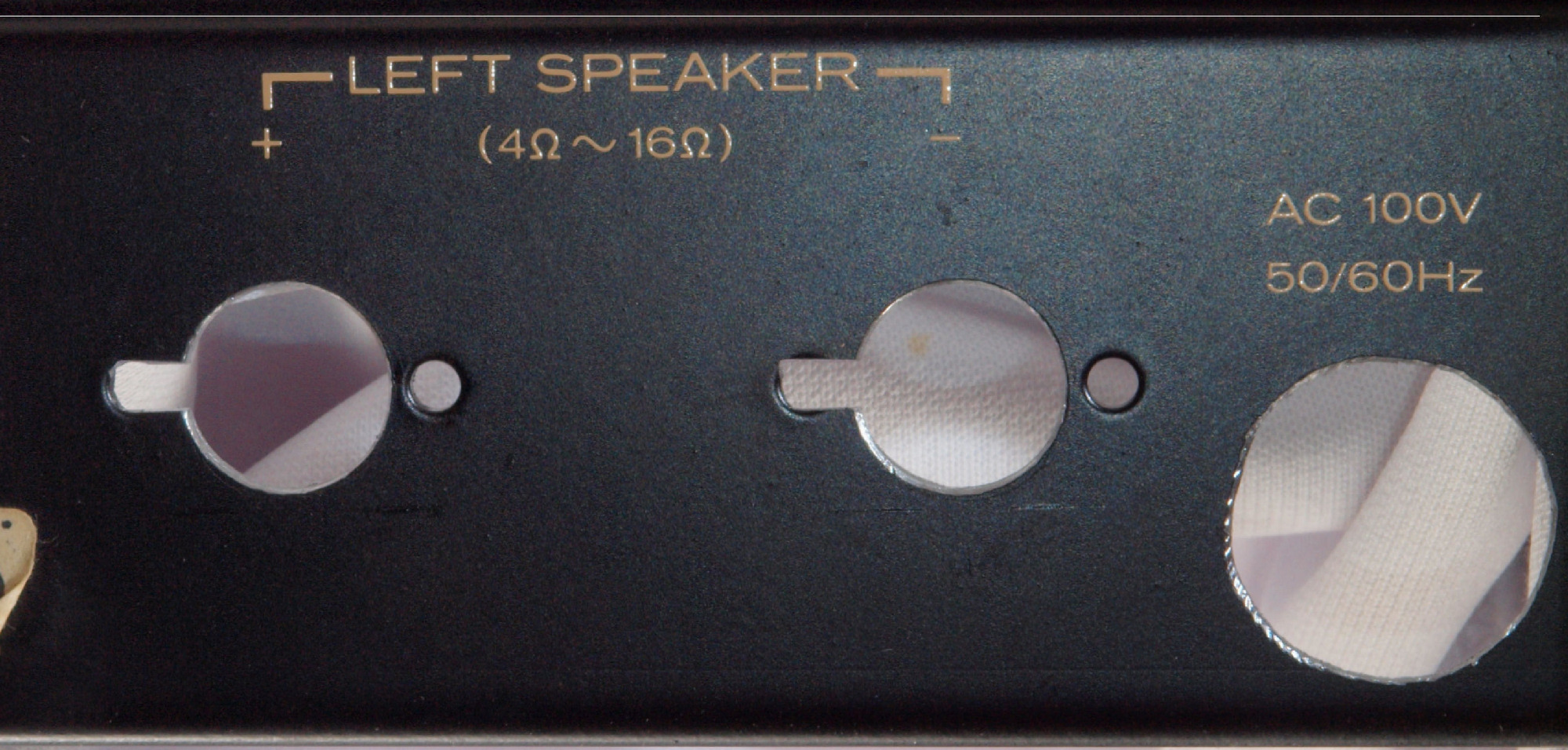

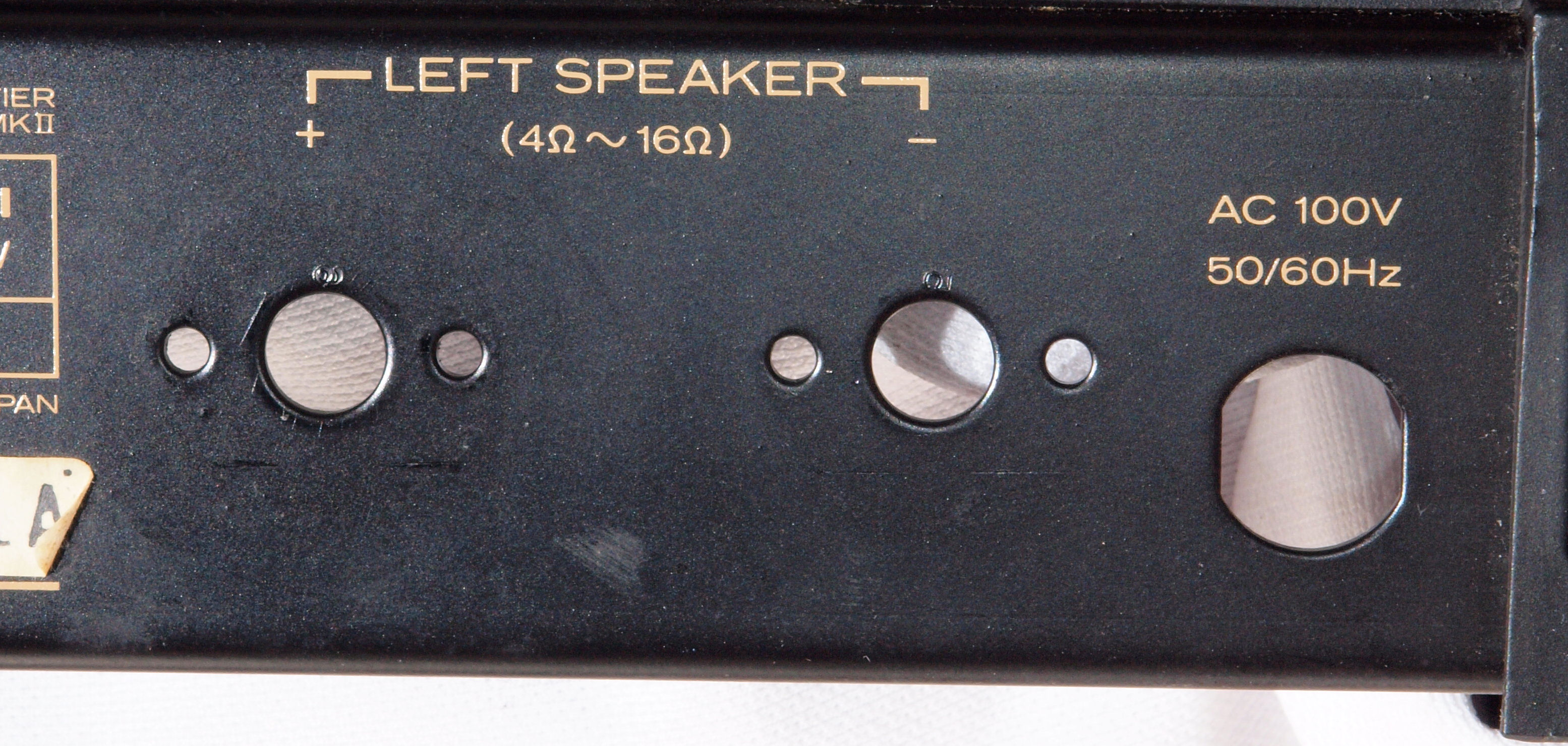

Ｃ８２．　修理中　Ｌ－ＳＰ接続端子穴加工前
Ｃ８３．　修理中　Ｌ－ＳＰ接続端子穴加工

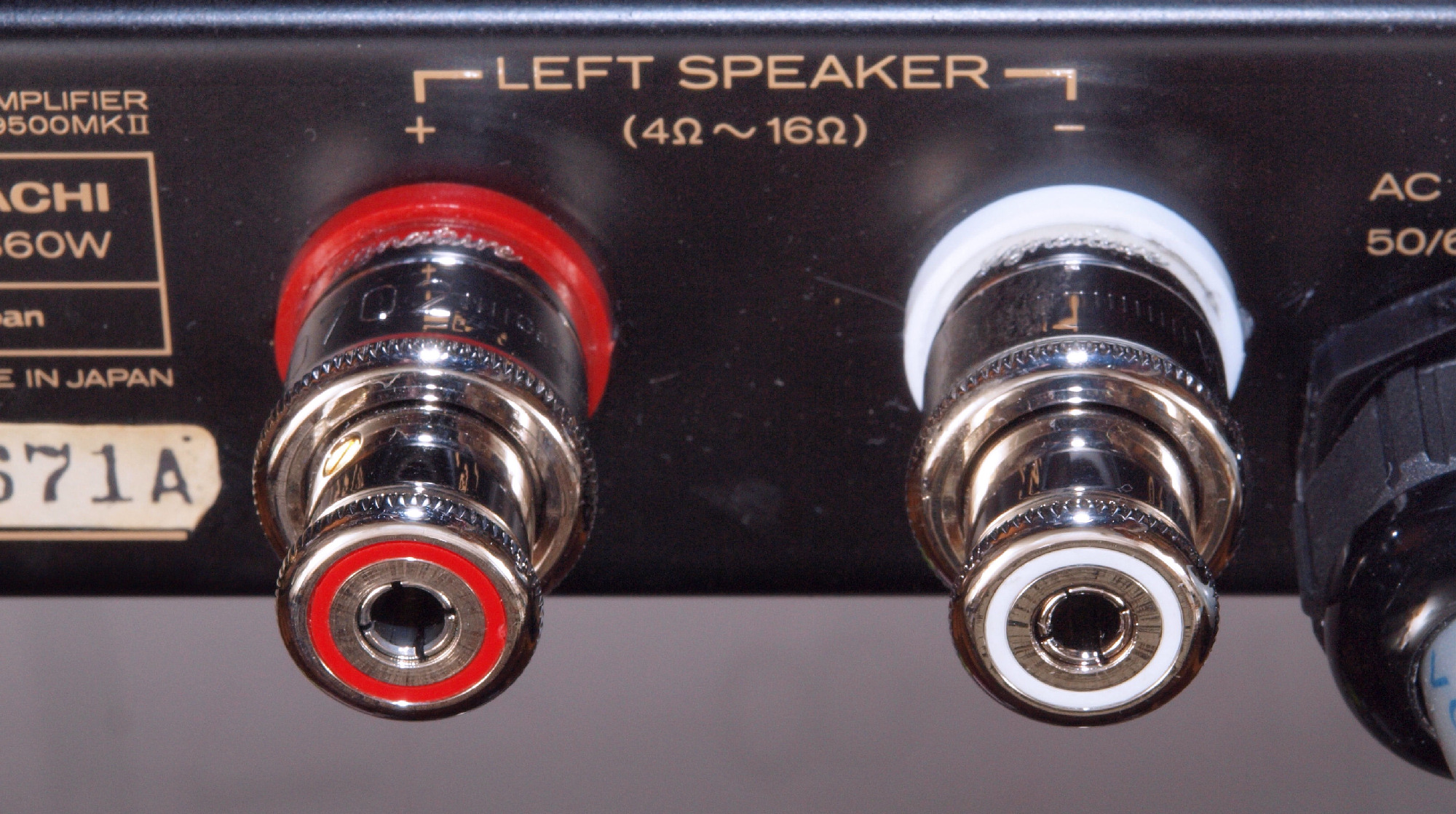

Ｃ８４．　修理（交換）後　Ｌ－ＳＰ端子、　ＷＢＴ－０７０２ＰＬ　使用。

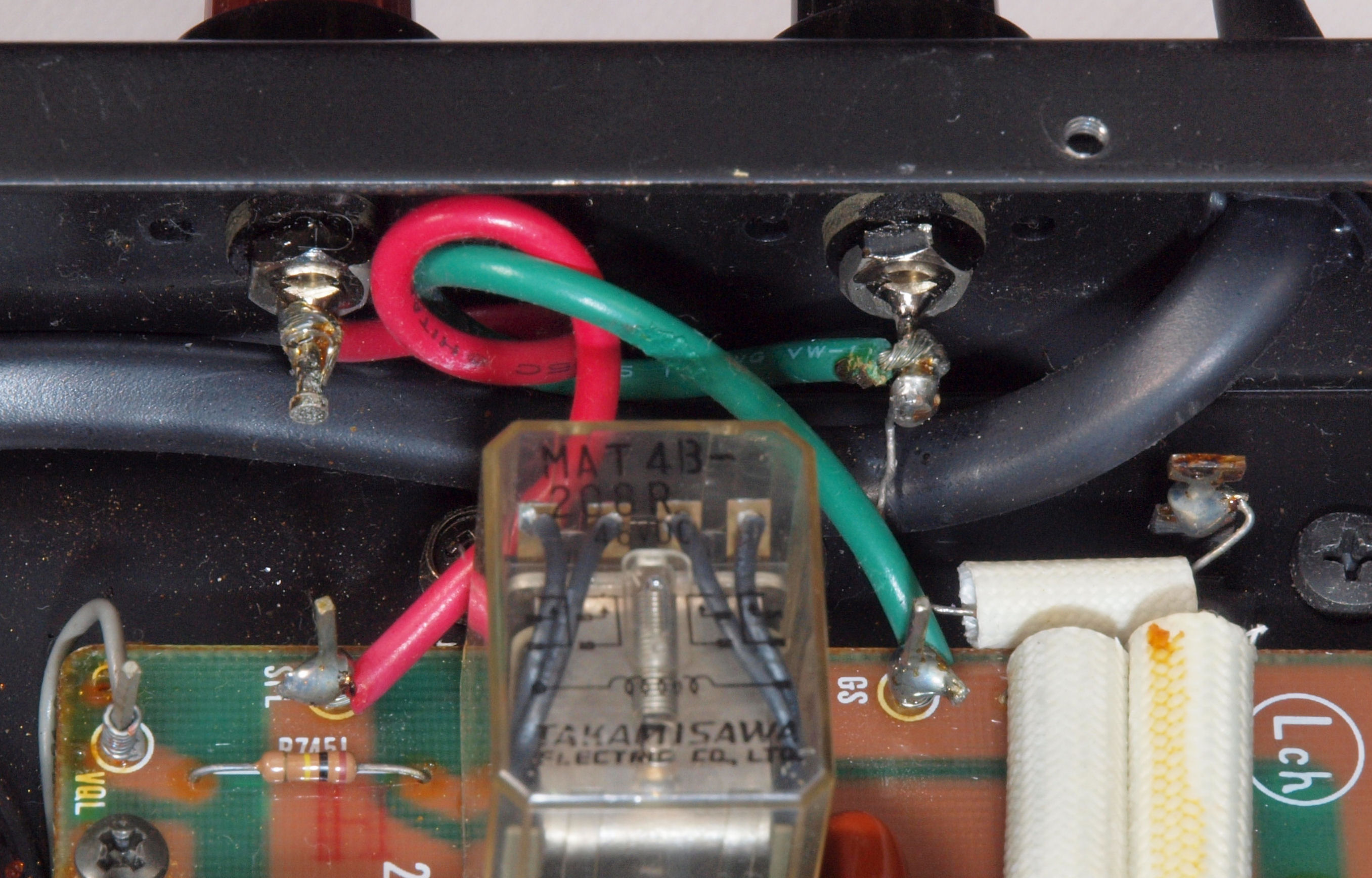

Ｃ８５０．　修理前　Ｌ－ＳＰ端子裏配線
Ｃ８５．　修理後　Ｒ－ＳＰ端子裏配線、ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら

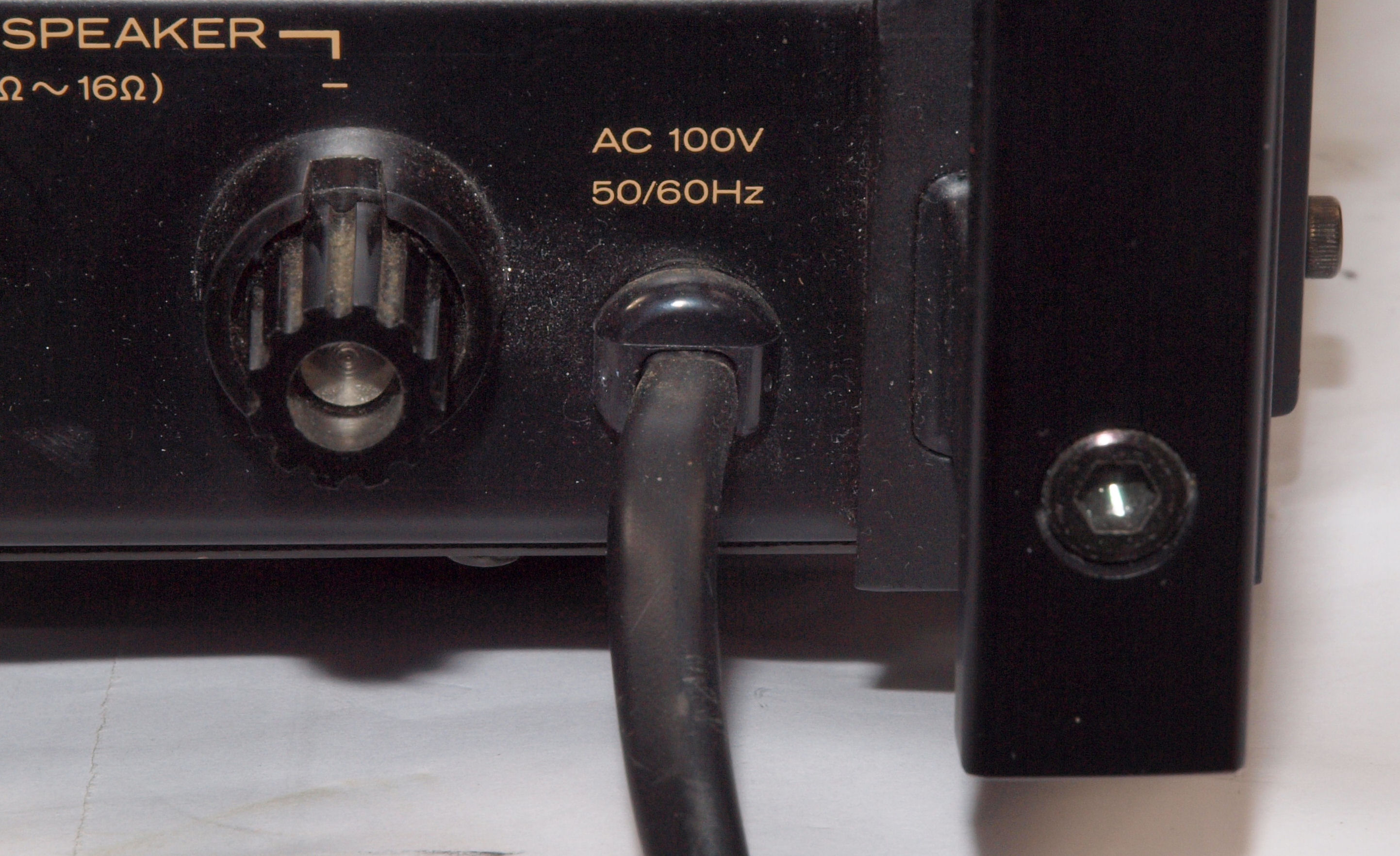

Ｃ９１．　修理前　電源ケーブル取り付け部
Ｃ９２．　修理中　電源ケーブル取り付け部穴加工前
Ｃ９３．　修理中　電源ケーブル取り付け部穴加工後

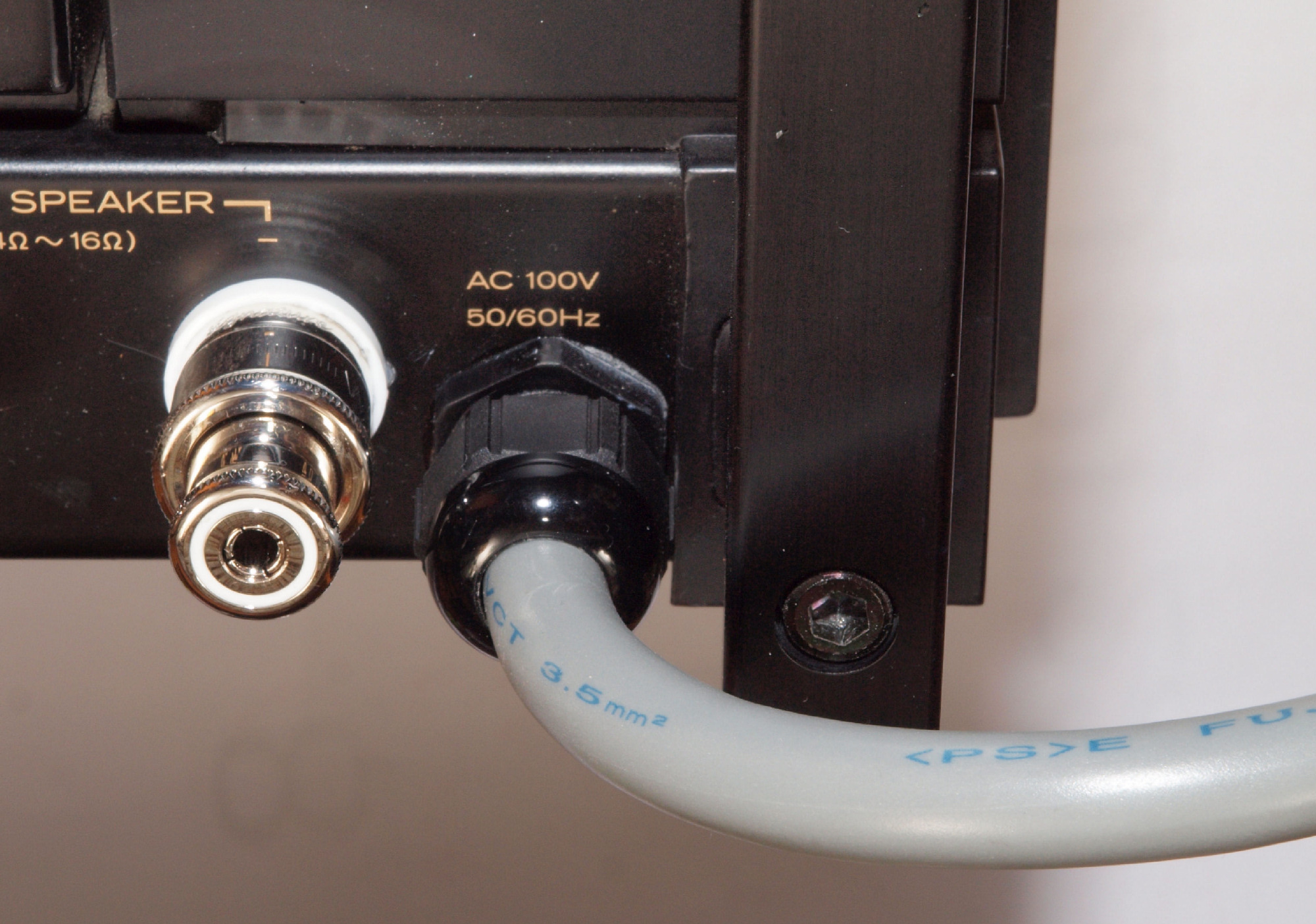

Ｃ９４．　修理後　電源ケーブル取り付け部
Ｃ９５．　修理後　電源ケーブル取り付け内部

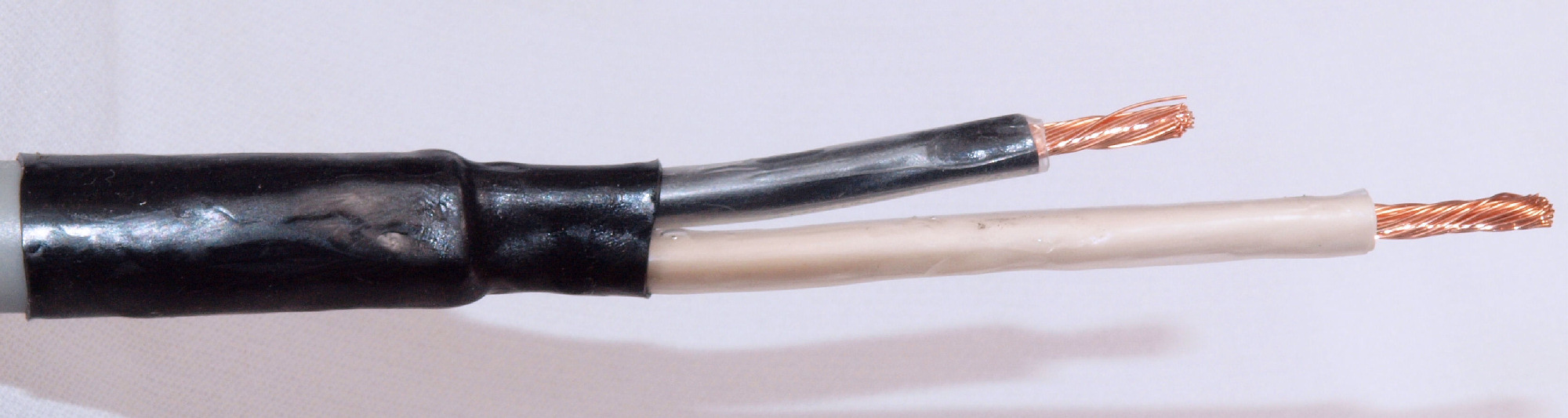

Ｃ９６．　修理中　電源ケーブル端末処理。

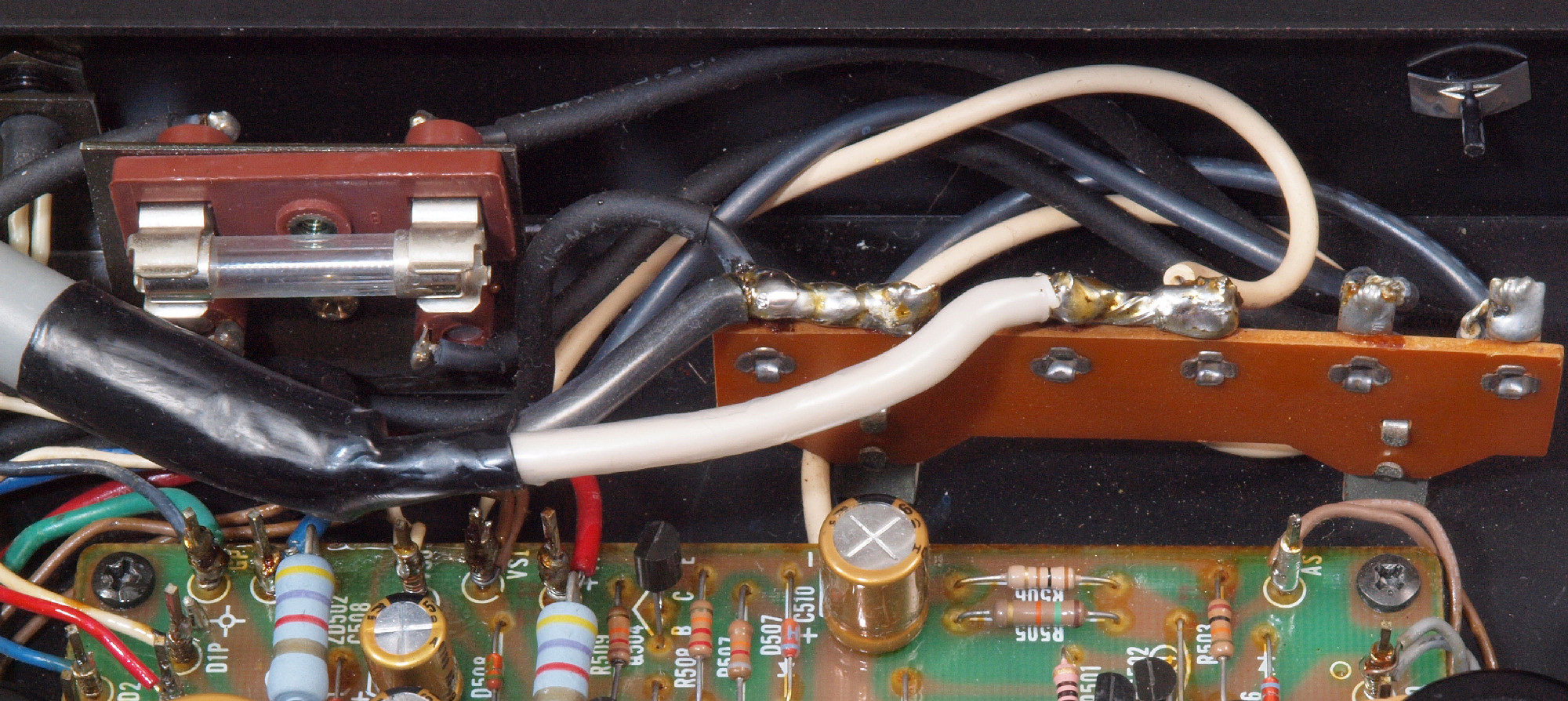

Ｃ９７．　修理後　ラグ端子に電源ケーブル取り付。

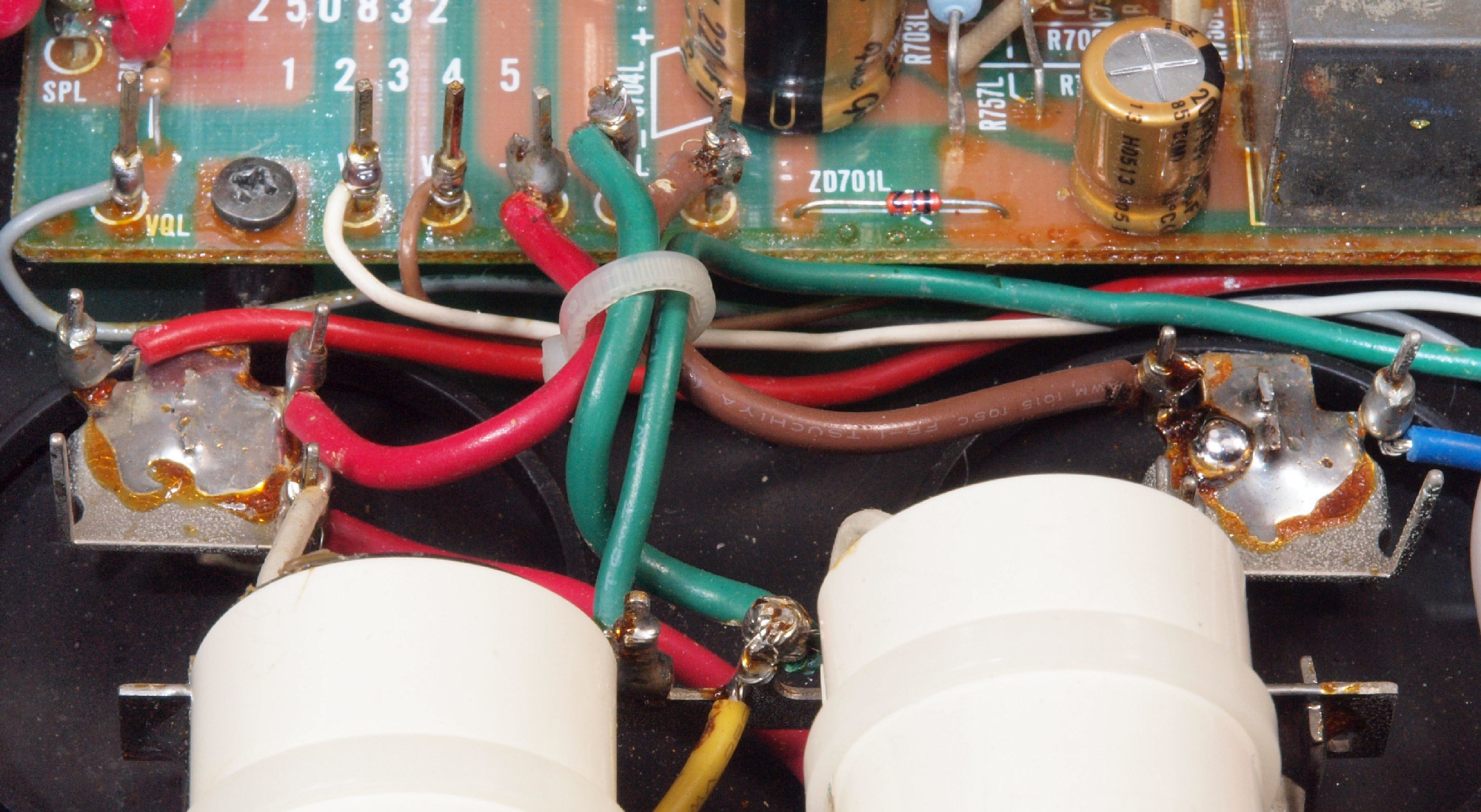

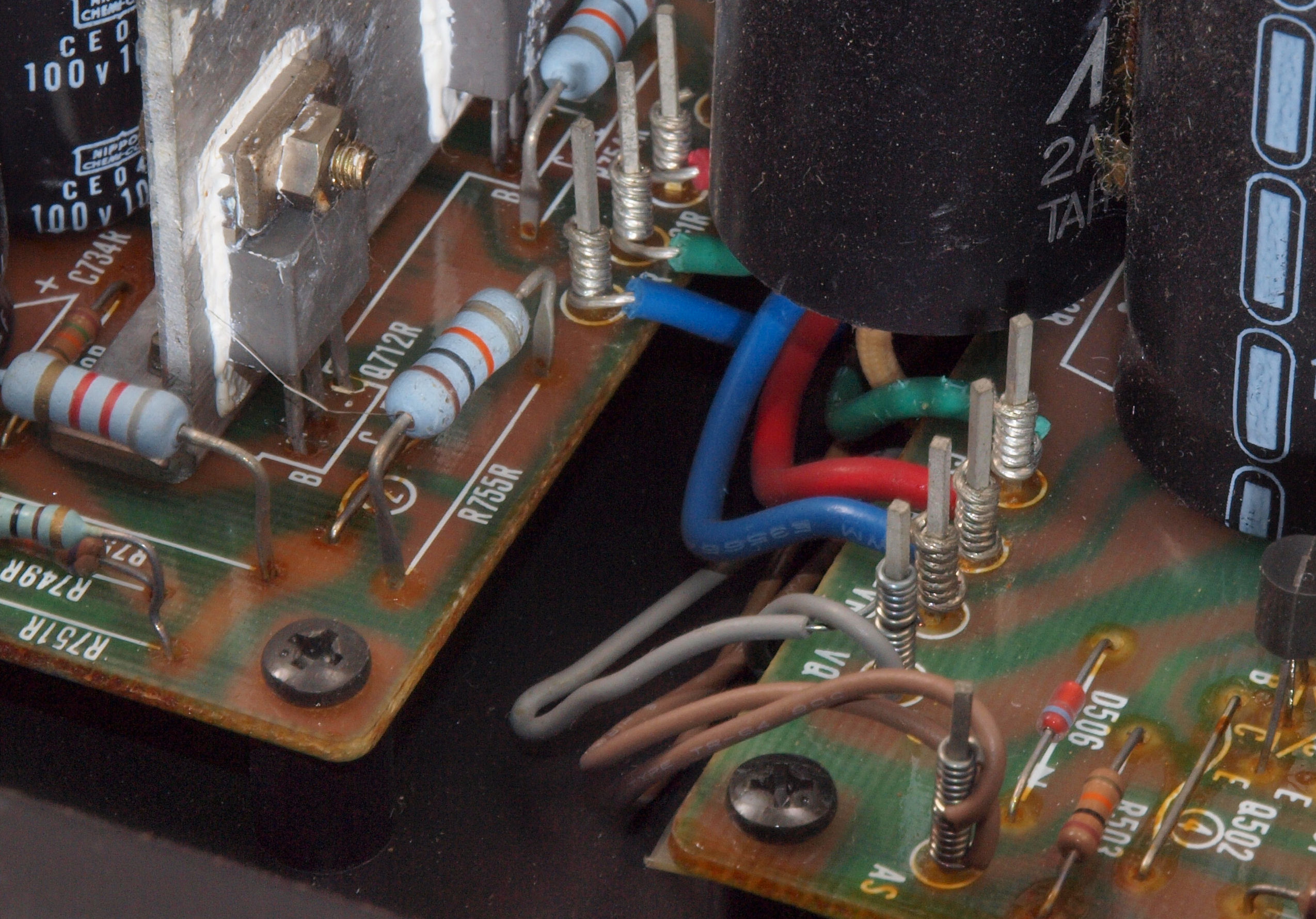

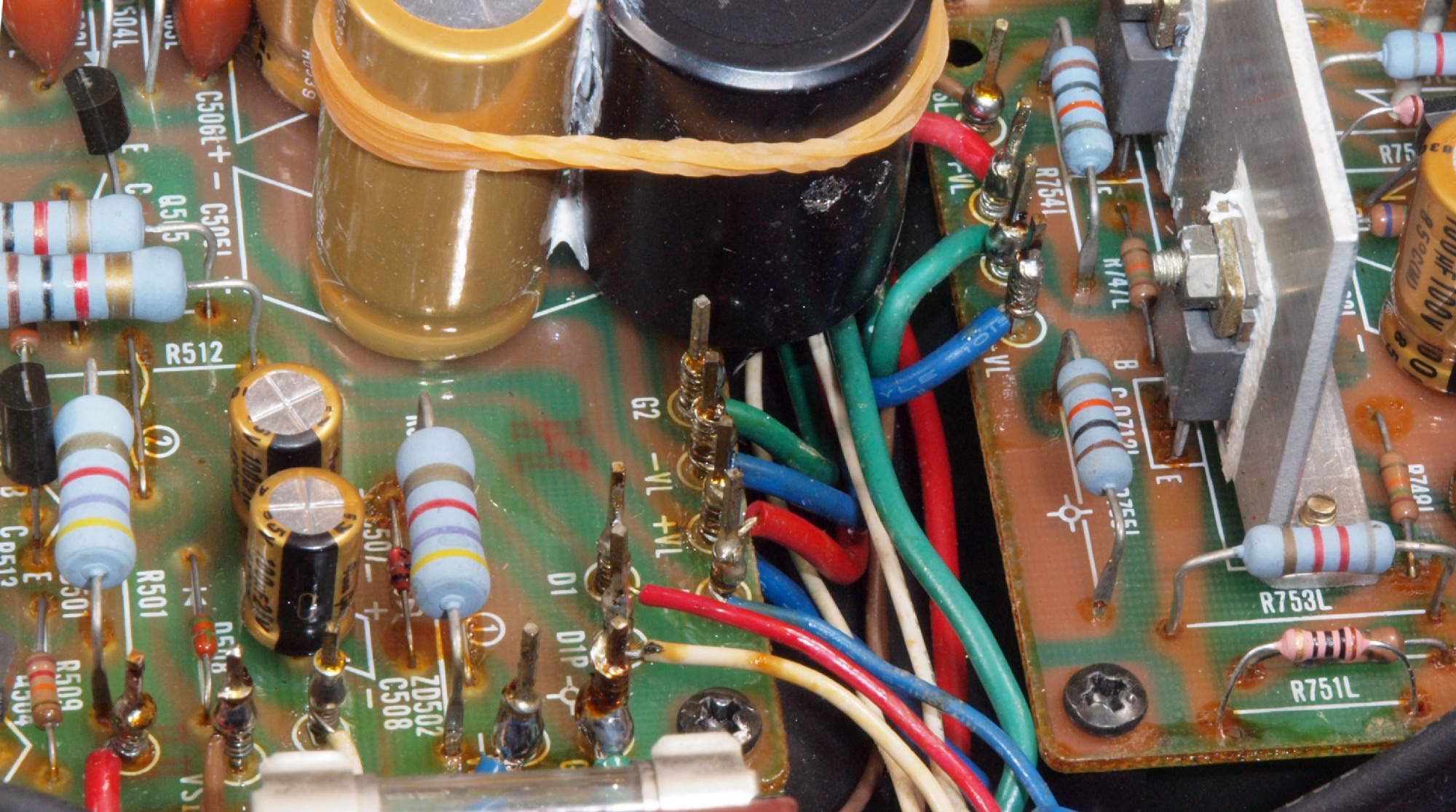

ＣＡ１．　修理前　Ｒ側ドライブ基板へのラッピング線
ＣＡ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる
ＣＡ３．　修理前　Ｌ側ドライブ基板へのラッピング線
ＣＡ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

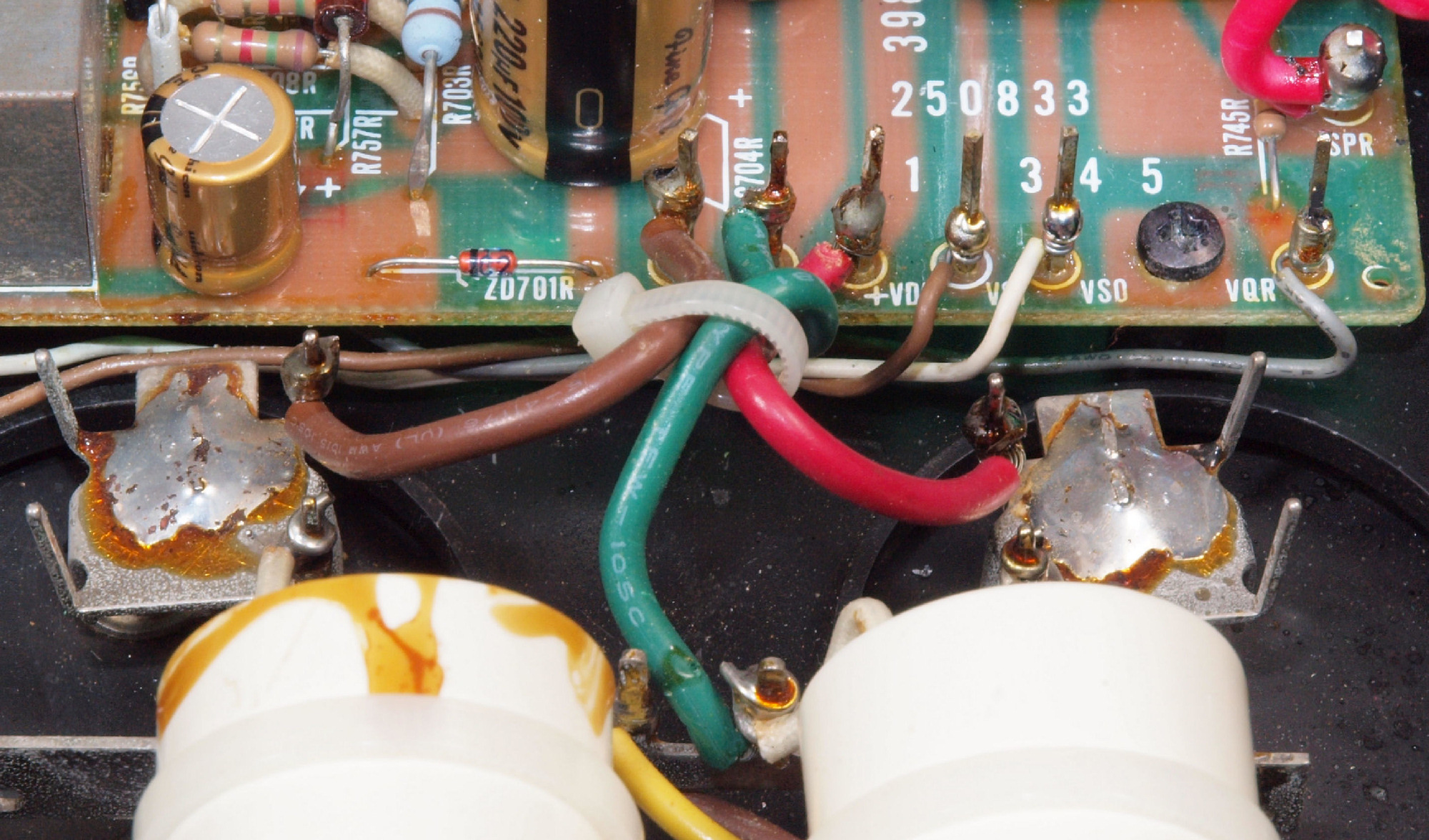

ＣＡ５．　修理前　R側ドライブ基板－電源基板へのラッピング線

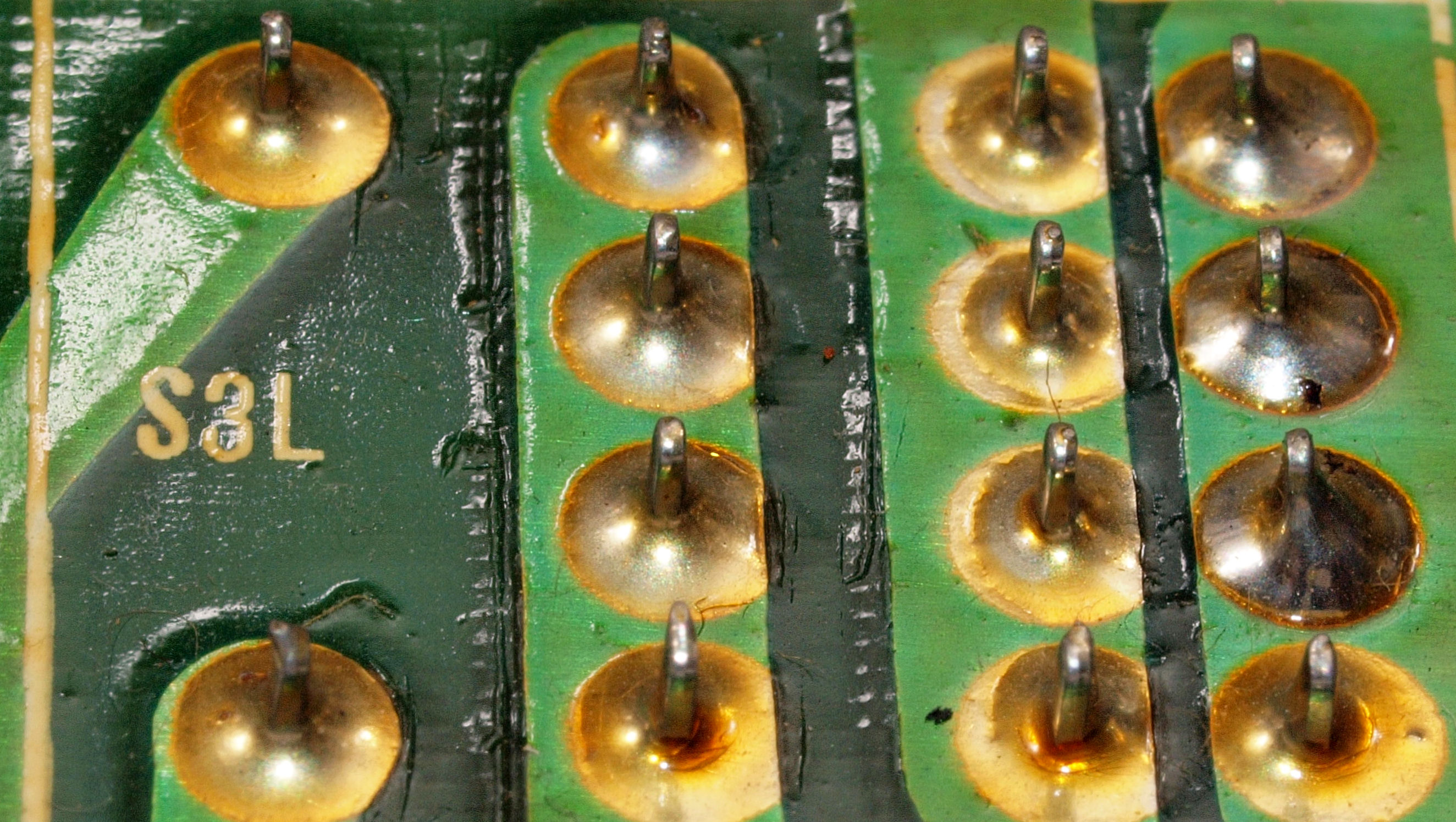

ＣＡ６．　修理後　R側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる
ＣＡ７．　修理前　Ｌ側ドライブ基板－電源基板
ＣＡ８．　修理後　Ｌ側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる

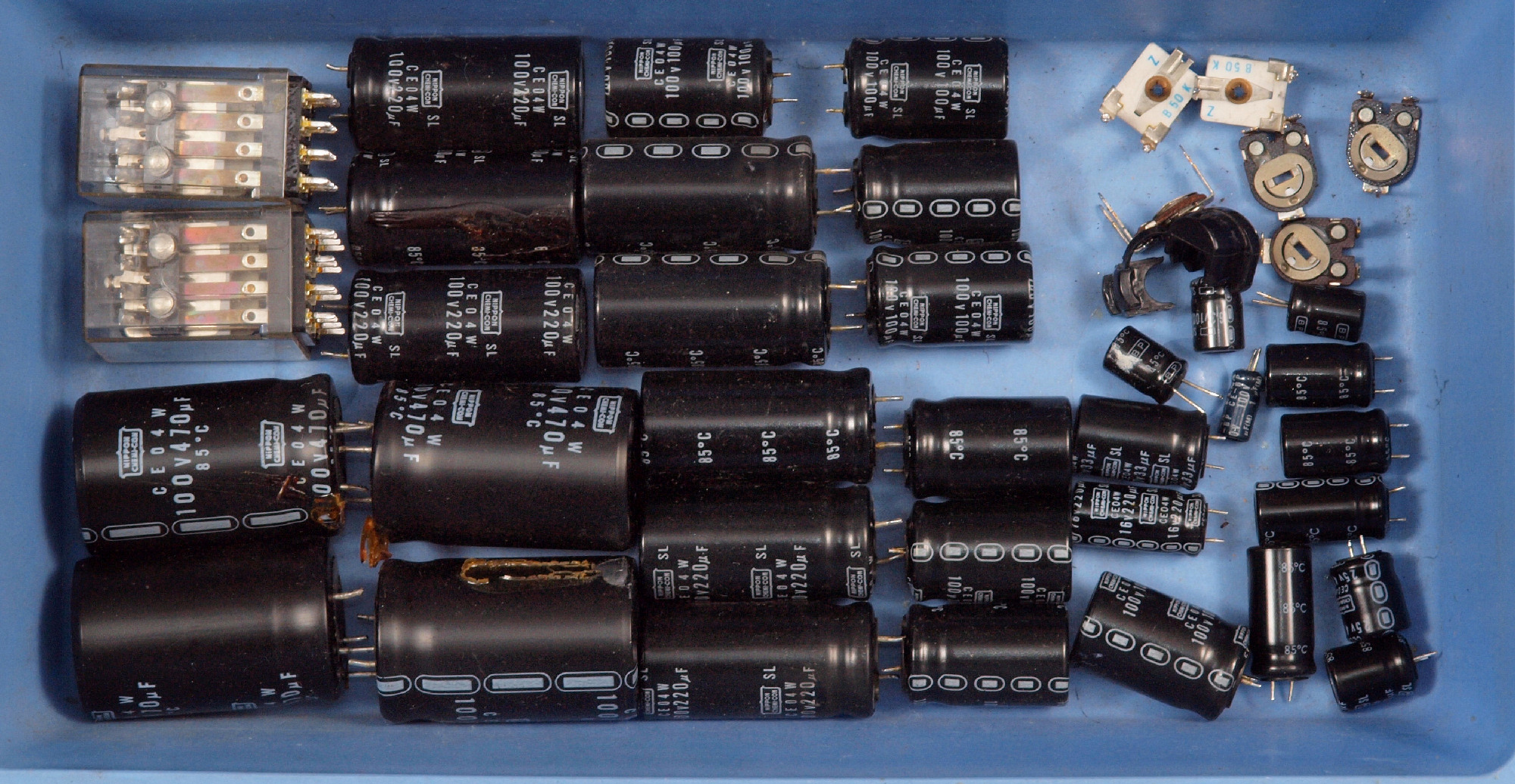

ＣＢ１．　交換した部品
ＣＢ２．　交換した部品２

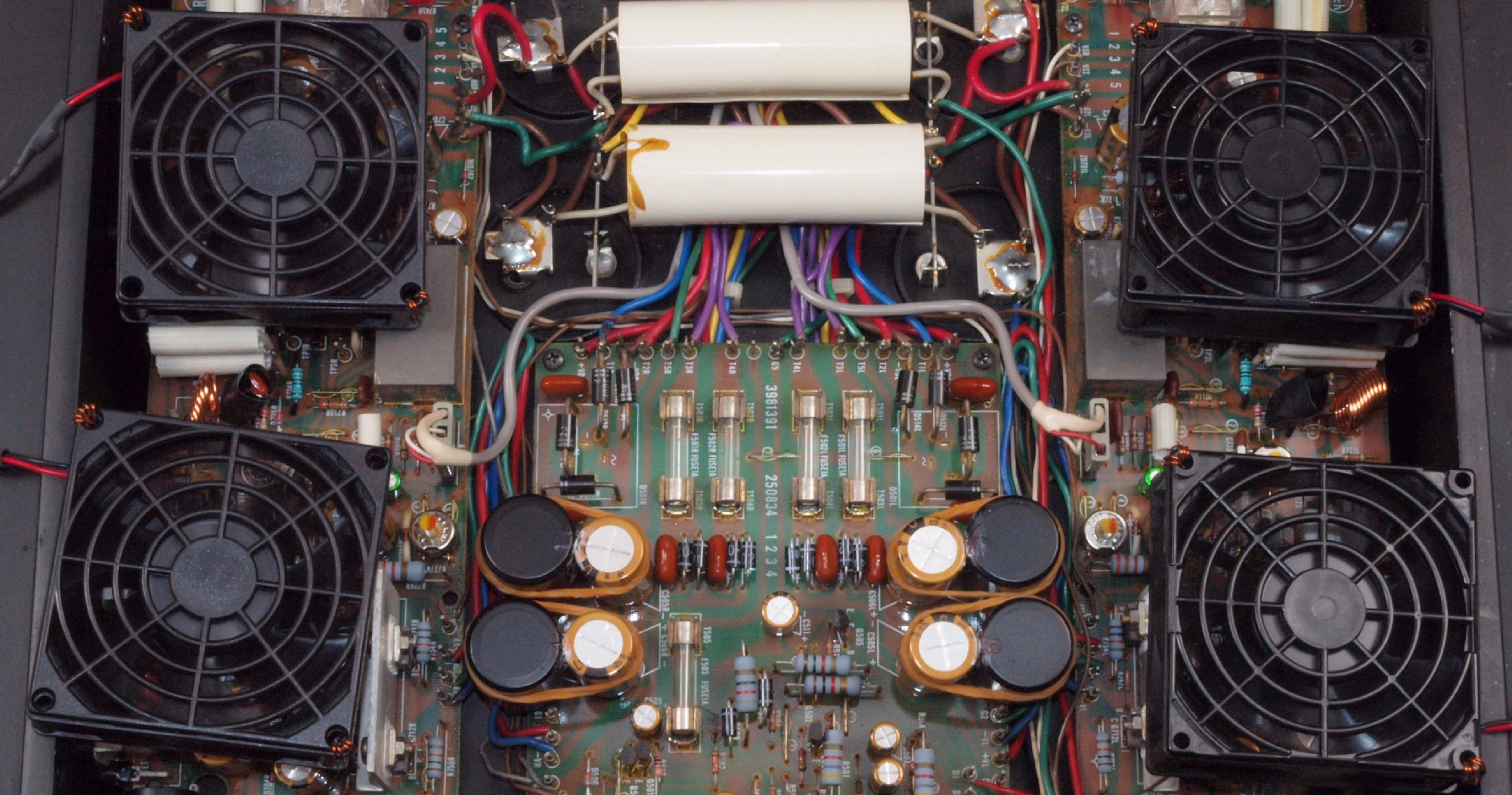

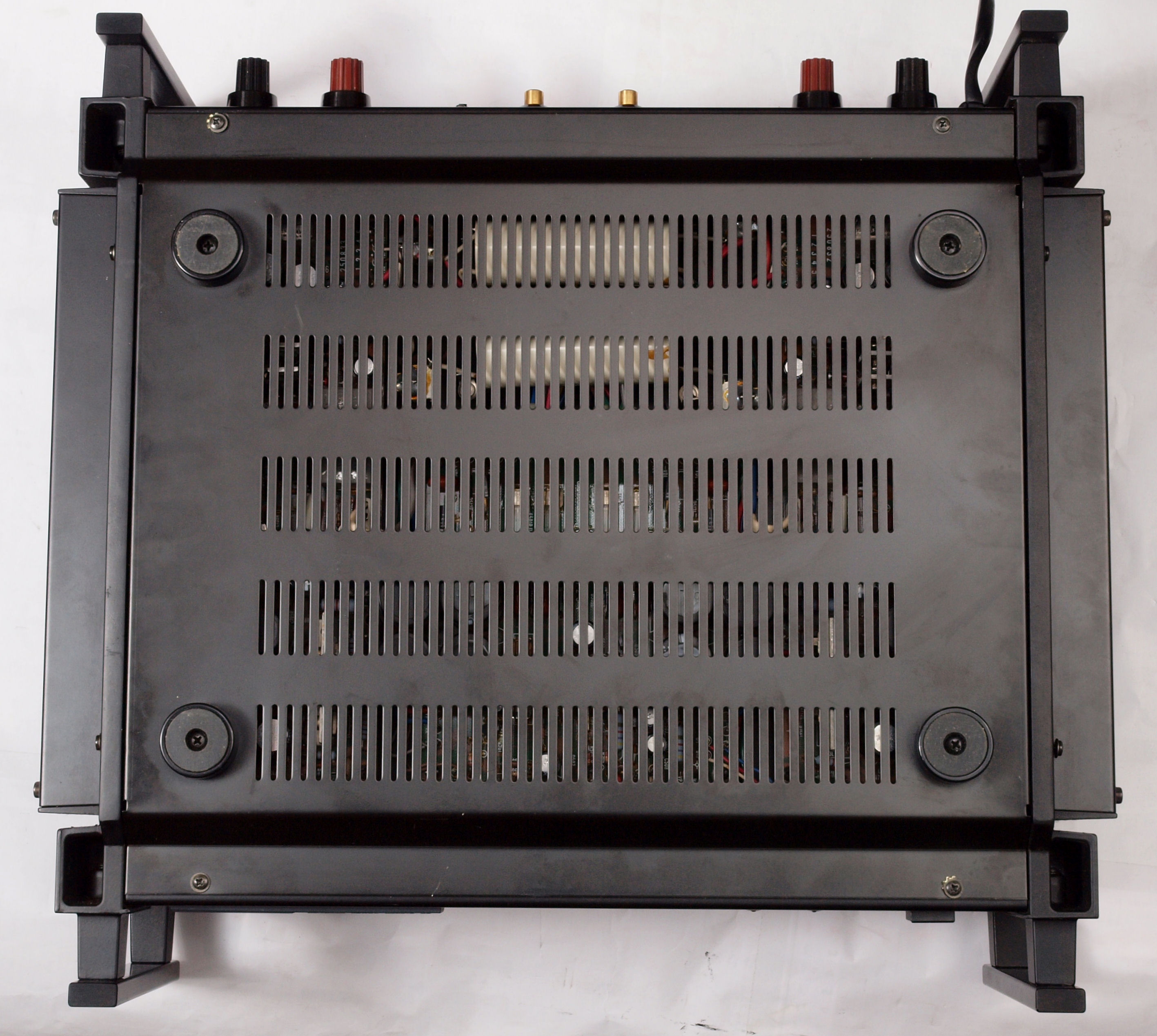

ＣＤ１．　修理前　下から見る
ＣＤ２．　修理後　下から見る
ＣＤ３．　完成　綺麗なお尻で帰ります
Ｅ．　測定・調整

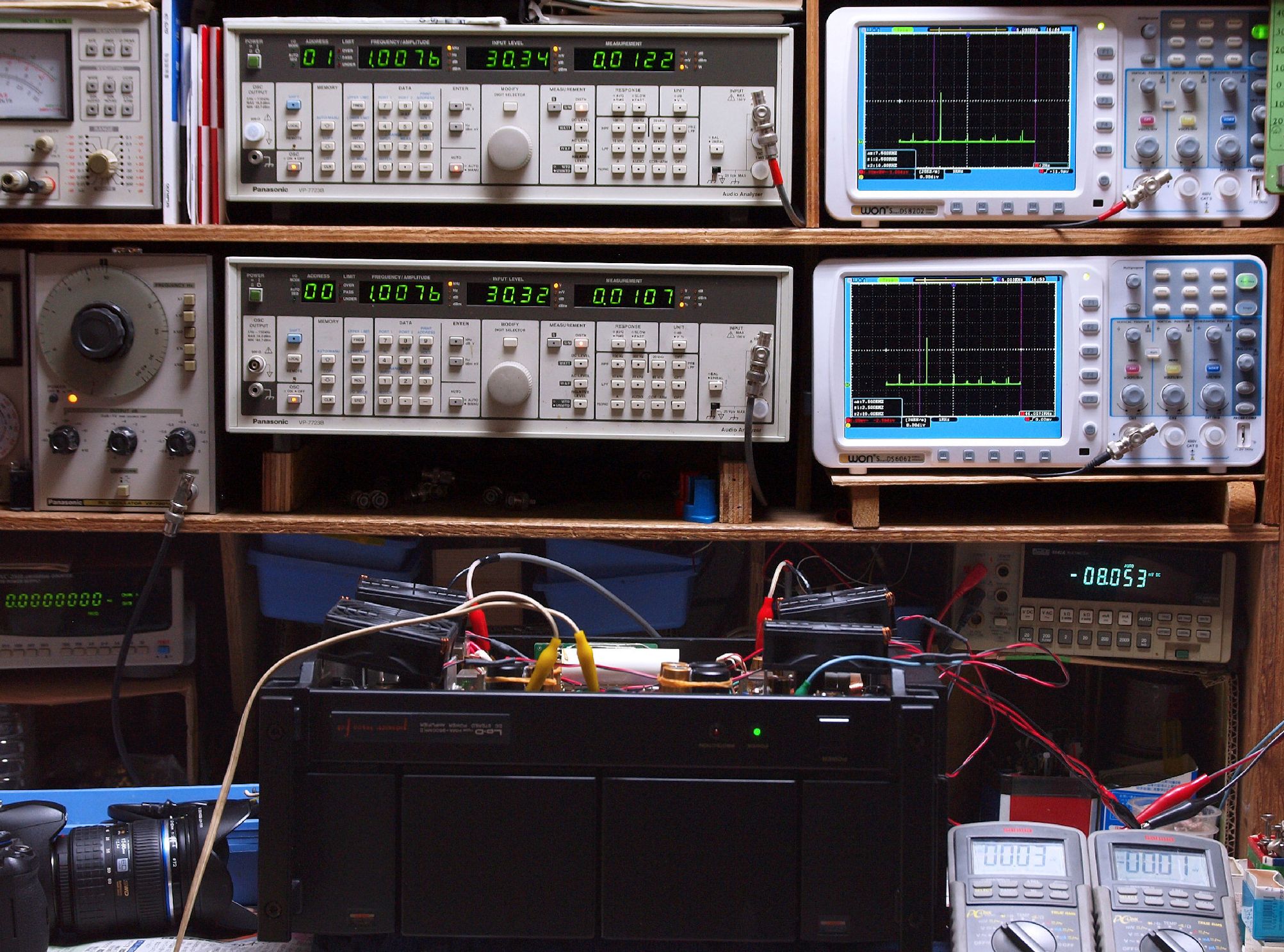

Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。

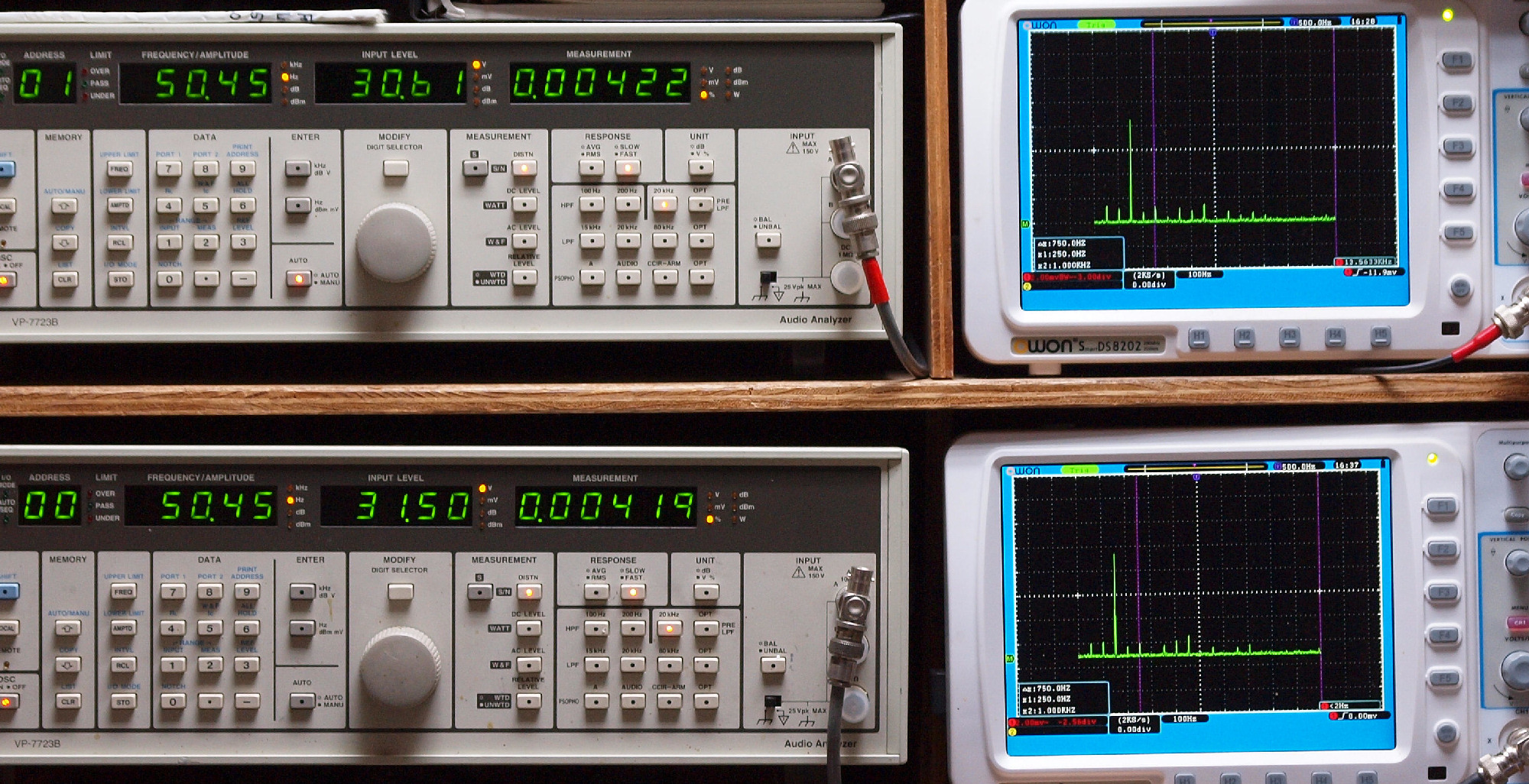

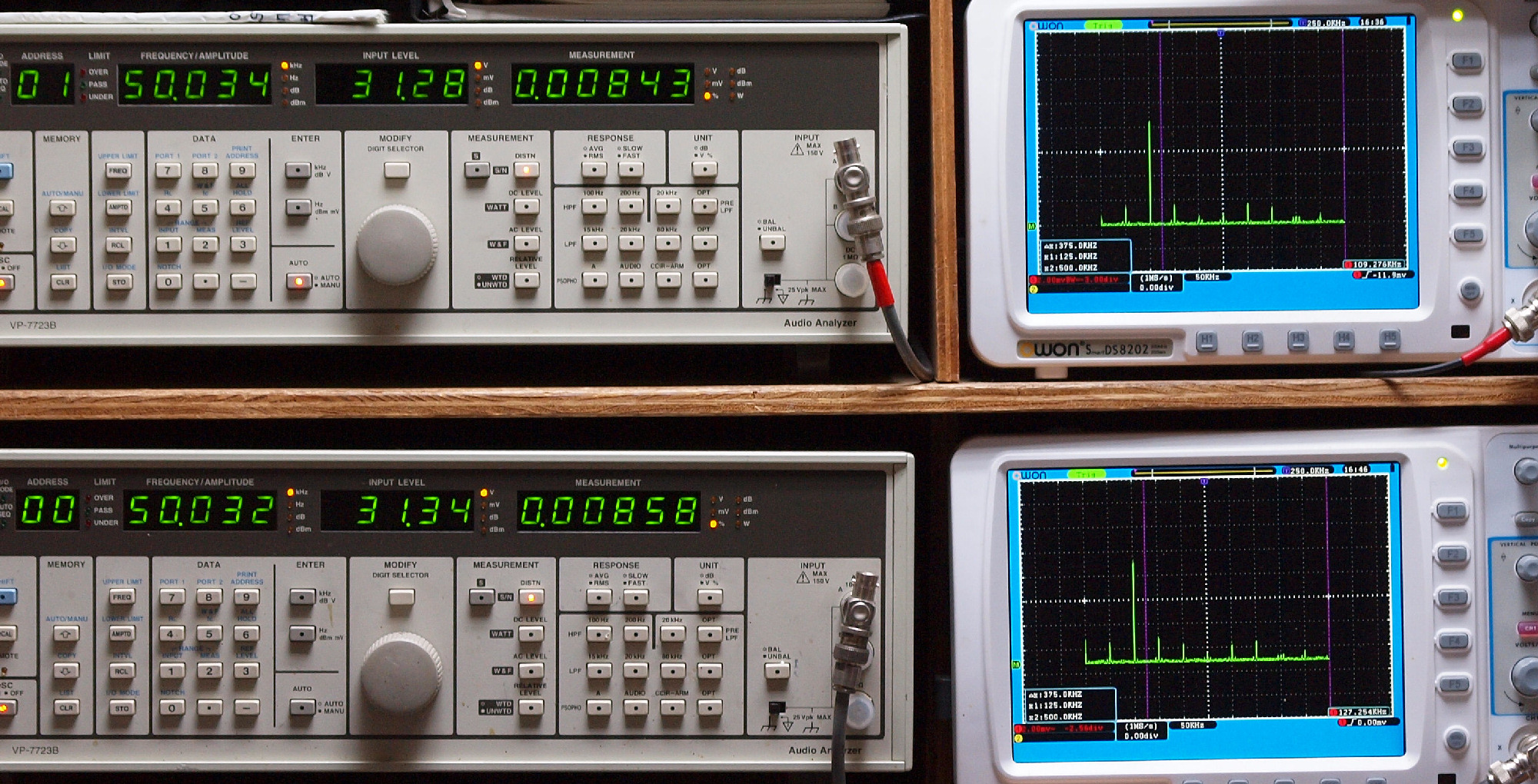

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００４２％歪み。
　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００４２％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００６１％歪み。
　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００６２％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００８９％歪み。
　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００９０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１０％歪み。
　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００９９％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

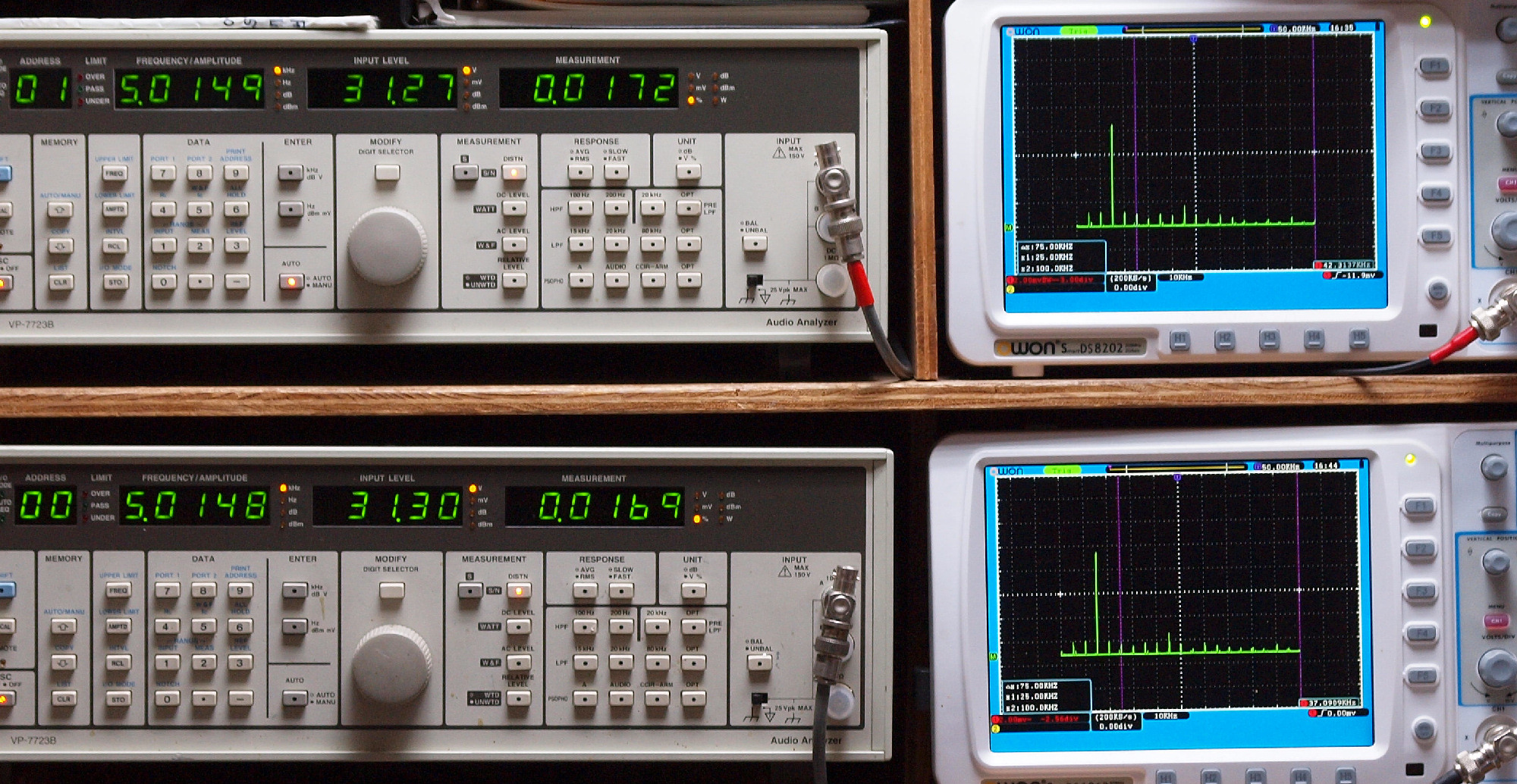

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１７％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０１７％歪み。
　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０１６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００８４％歪み。
　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００８６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２２％歪み。
　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２２％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
　　　　　　　　　　　　　　　このＡＭＰの特色で、全く落ちない！
Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

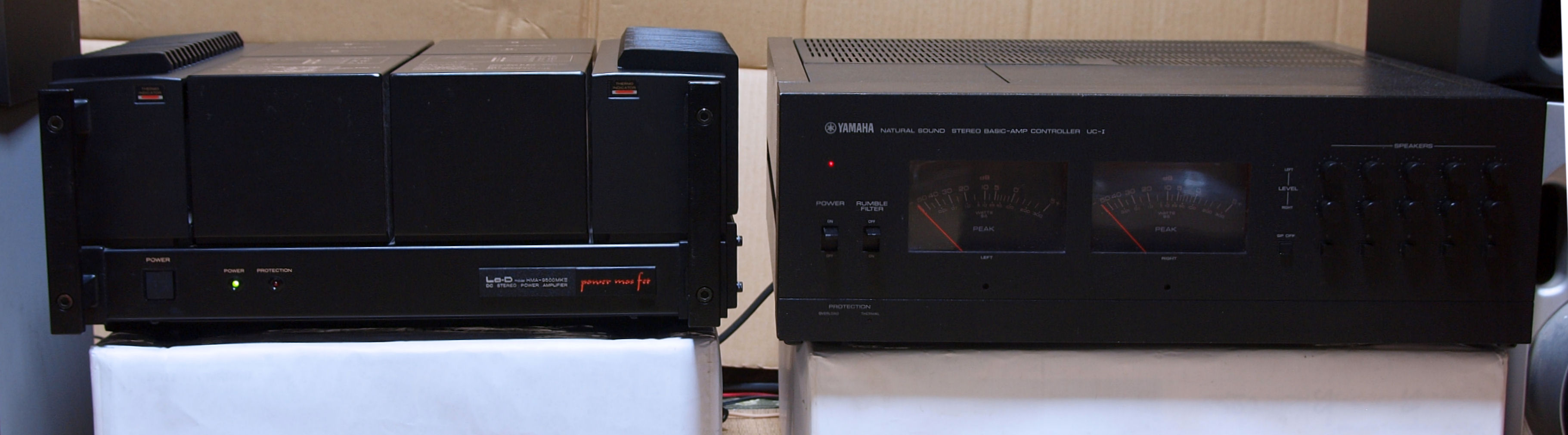

Ｅ４．　完成　　２４時間エージング。　右は「YAMAHA　Ｂ－１(UC-1付)．　７台目」
