ＳＡＥ　ＭＡＲＫ ２６００．　２台目修理記録

平成２５年８月２７日購入　　　９月８日完成

A．　修理前の状況 オークションで入手、基本動作OK。 後期型のトロイダルトランス使用で、電源トランスが１００Ｖ仕様なので軽く　４００／４００Ｗ出る。 終段ＴＲ（トランジスター）の数が多く（８個×ＲＬ）出力が大きいので、マルチアンプの低域に最適。 Ｂ．　原因 多少各部経年劣化あり Ｃ．　修理状況 ＳＰ接続リレー交換。 バイアス・バランス調整用半固定ＶＲ交換。 電解コンデンサー交換（ミューズ使用）。 整流ブリッジ交換。 全基板半田補正。 初段トランジスター交換。 電源投入リレー新設。 温度サーモ交換・新設。 VUメーターランプ２個交換。 RCA端子交換。 クーリングフアン分解・清掃・給油 。 Ｇ．　上下ケース塗装　 Ｄ．　使用部品 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電解コンデンサー（高圧を除き、オーディオ・コンデンサー使用）　　　　　　２７個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 電源投入リレー。 温度サーモ。 ＶＵメーターランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 RCA端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　販売価格　　　　　　２００，０００円にて平成２６年１１月売却済み Ｓ．　ＳＡＥ（Scientific Audio Electronics）　ＭＡＲＫ２６００　の仕様（マニアル・カタログより）

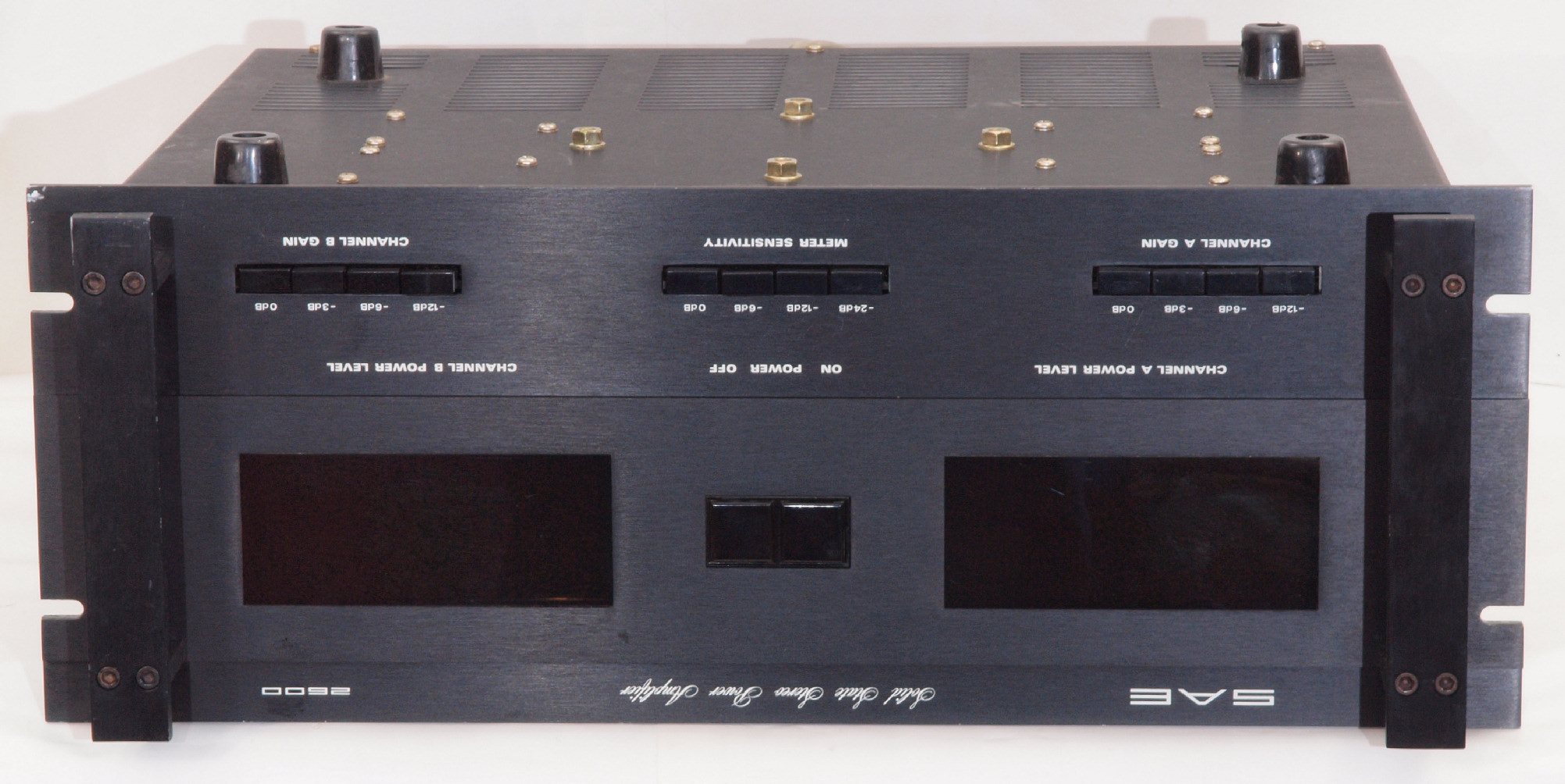

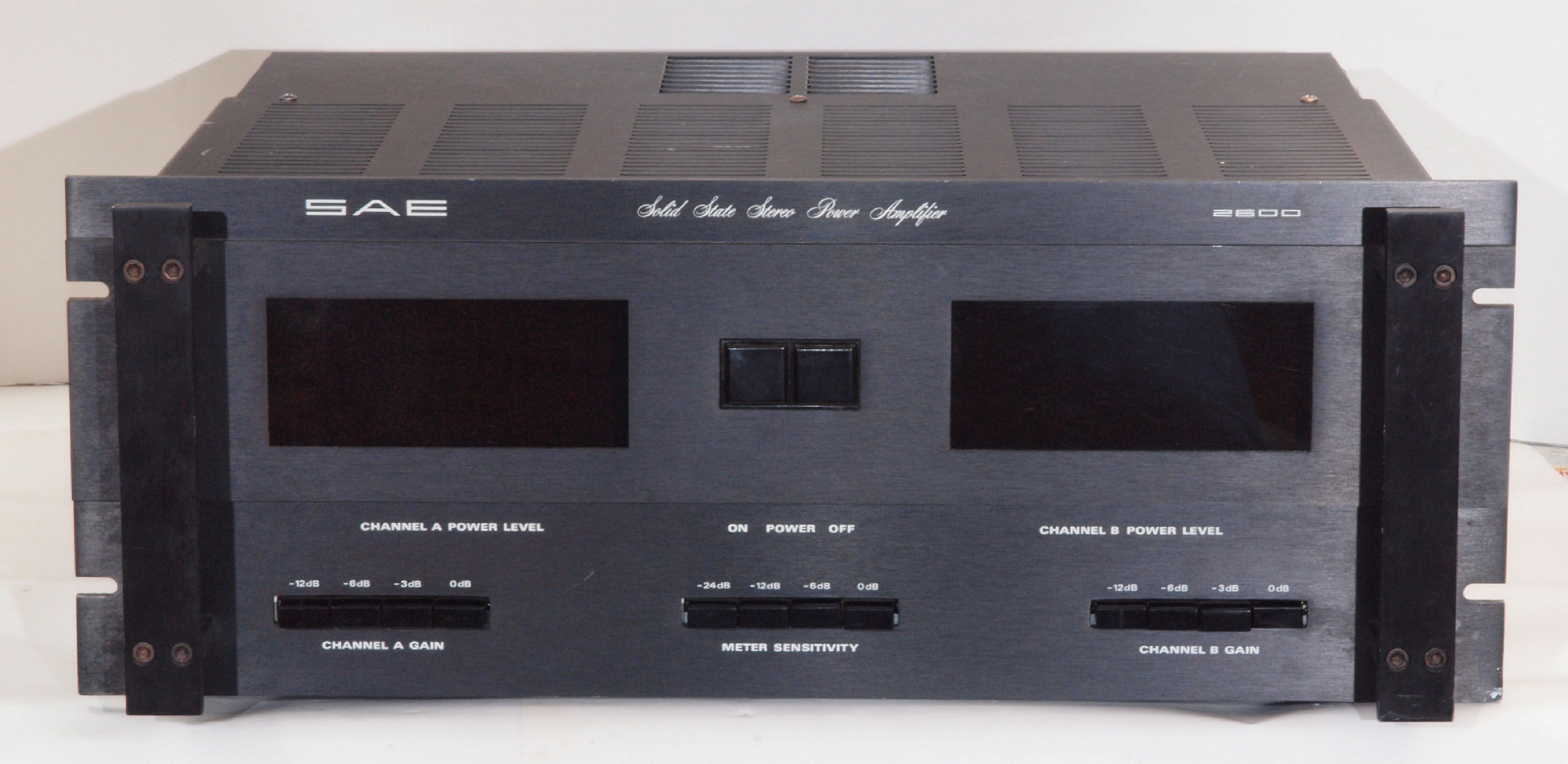

Ａ．　修理前の状況・点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

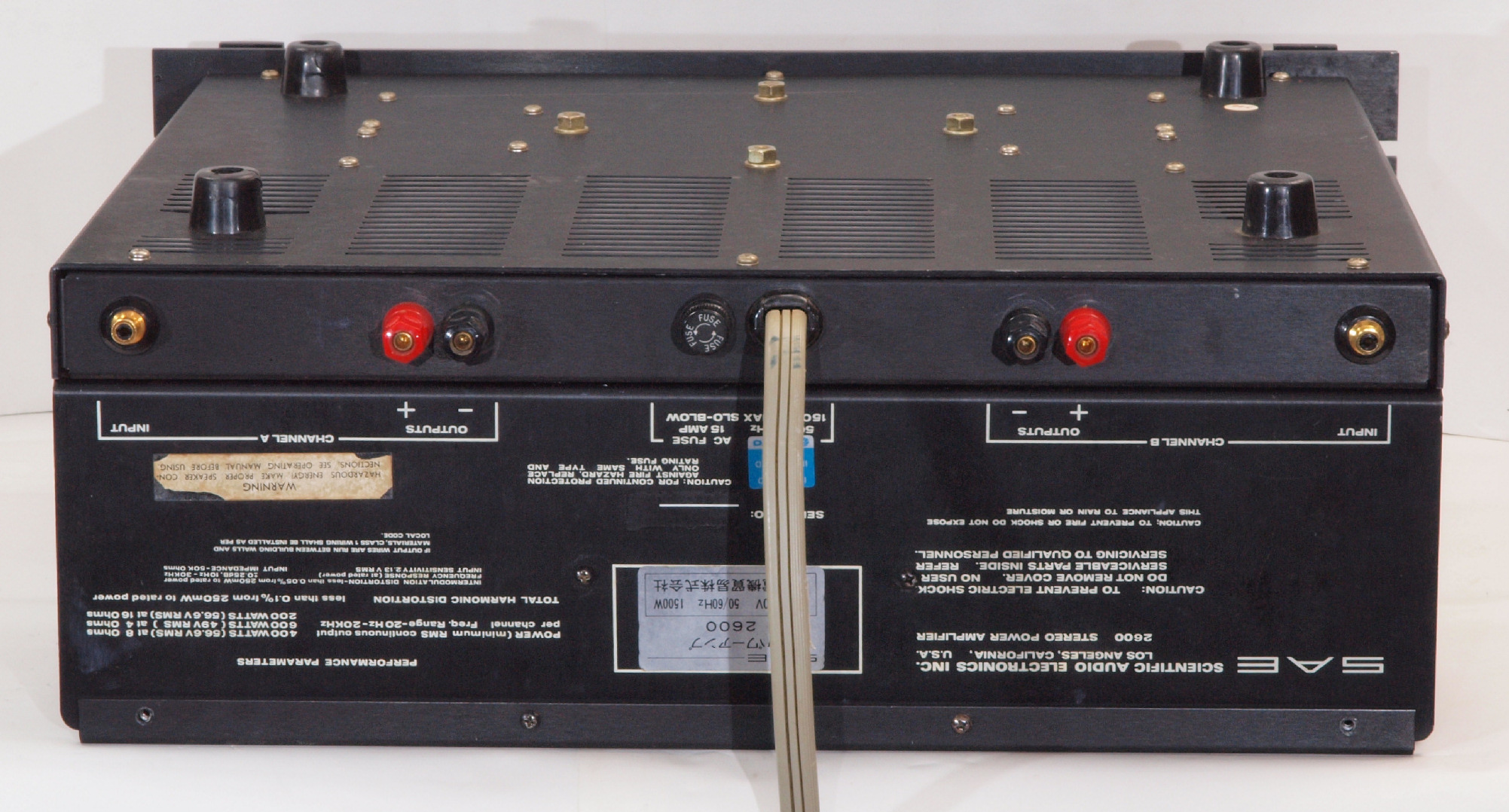

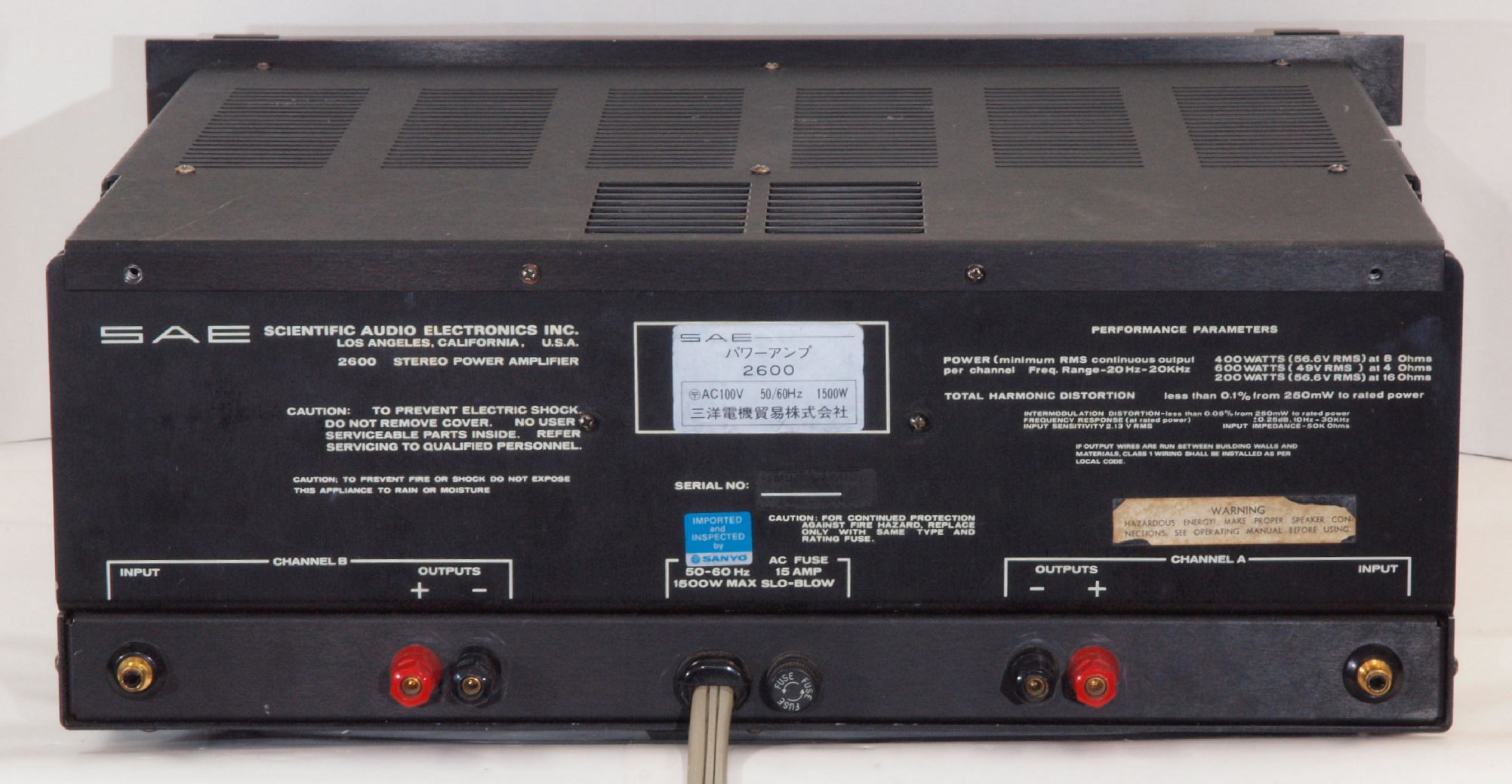

Ａ１３．　点検中　後から見る

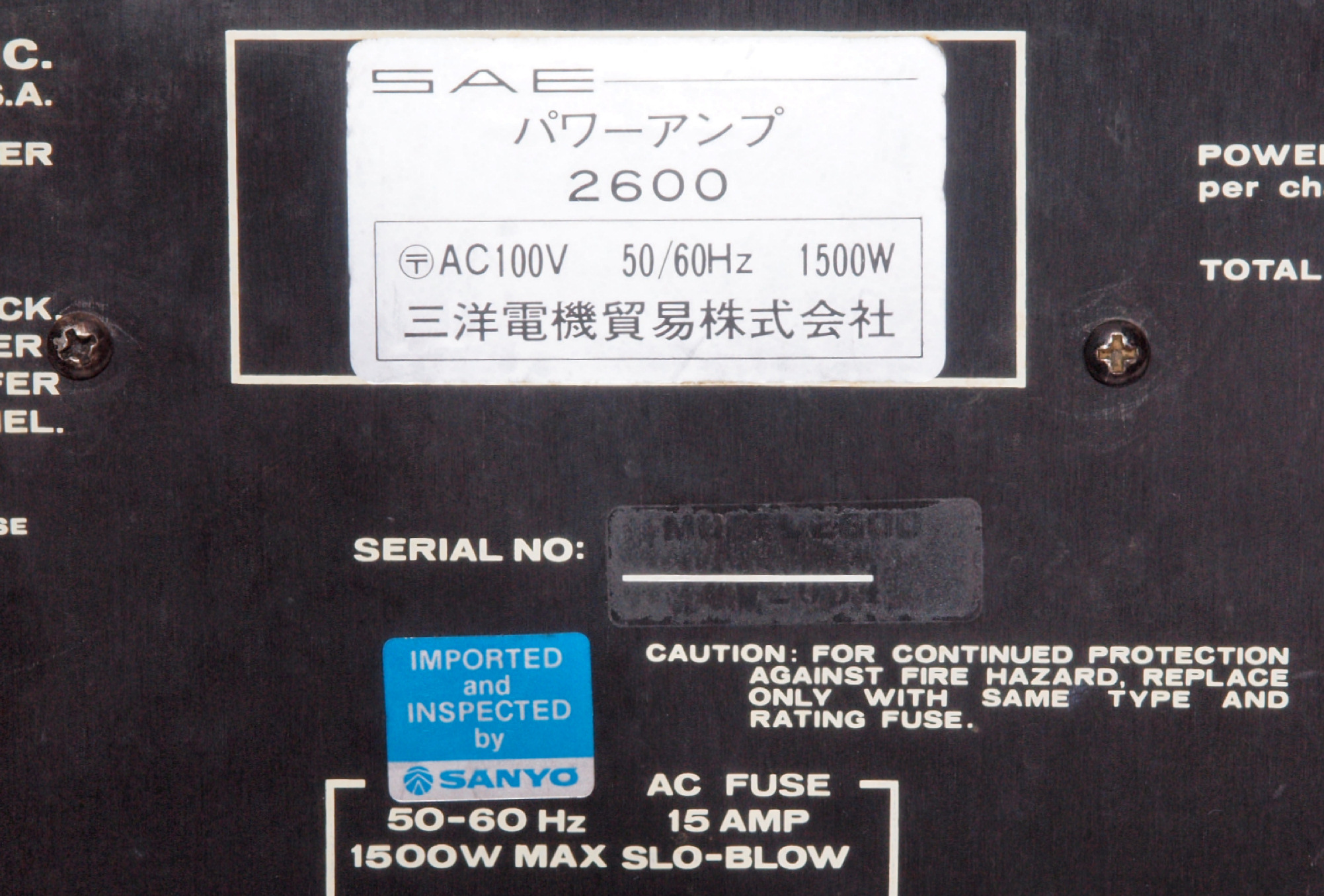

Ａ１４．　点検中　商標、正規輸入品

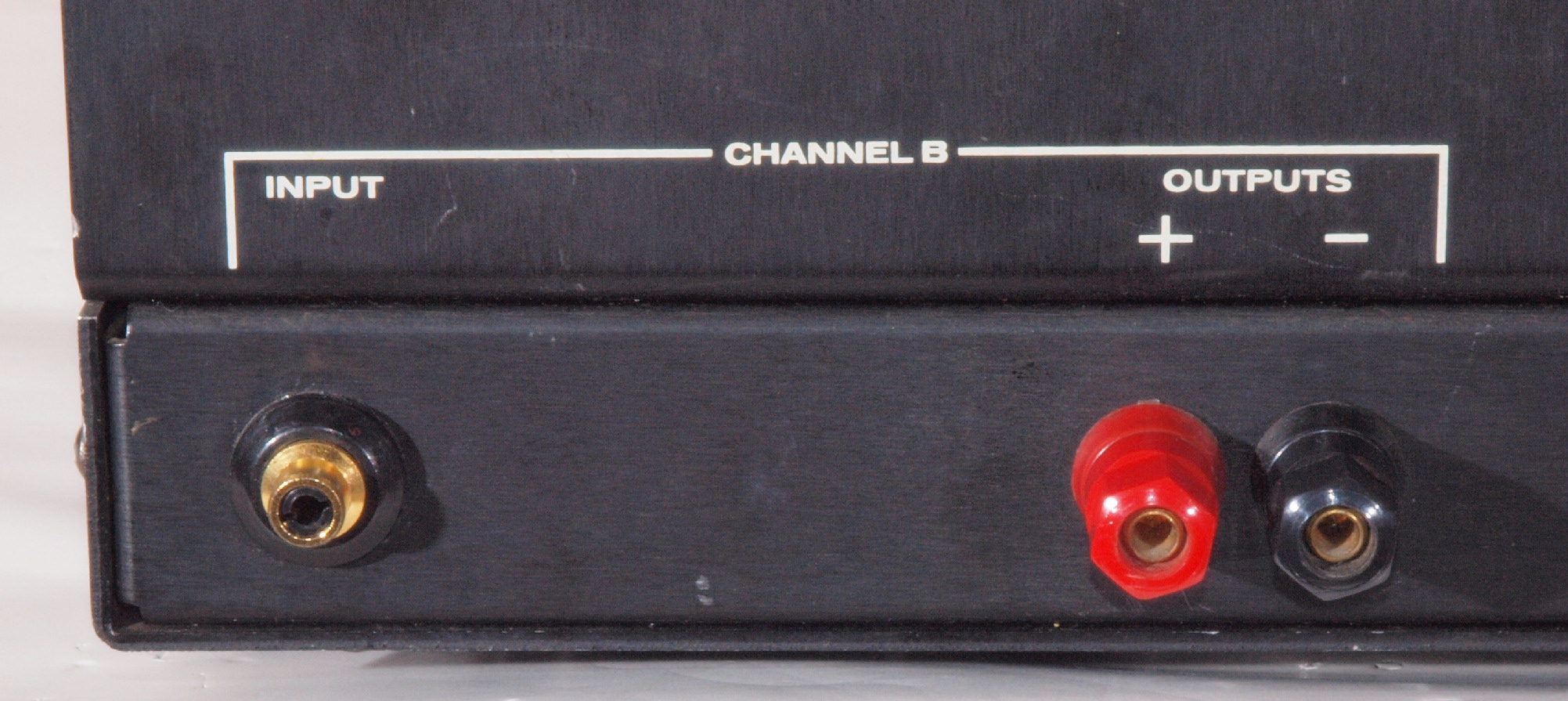

Ａ１５．　点検中　Ｂチャネル側　RCA 端子、SP接続端子

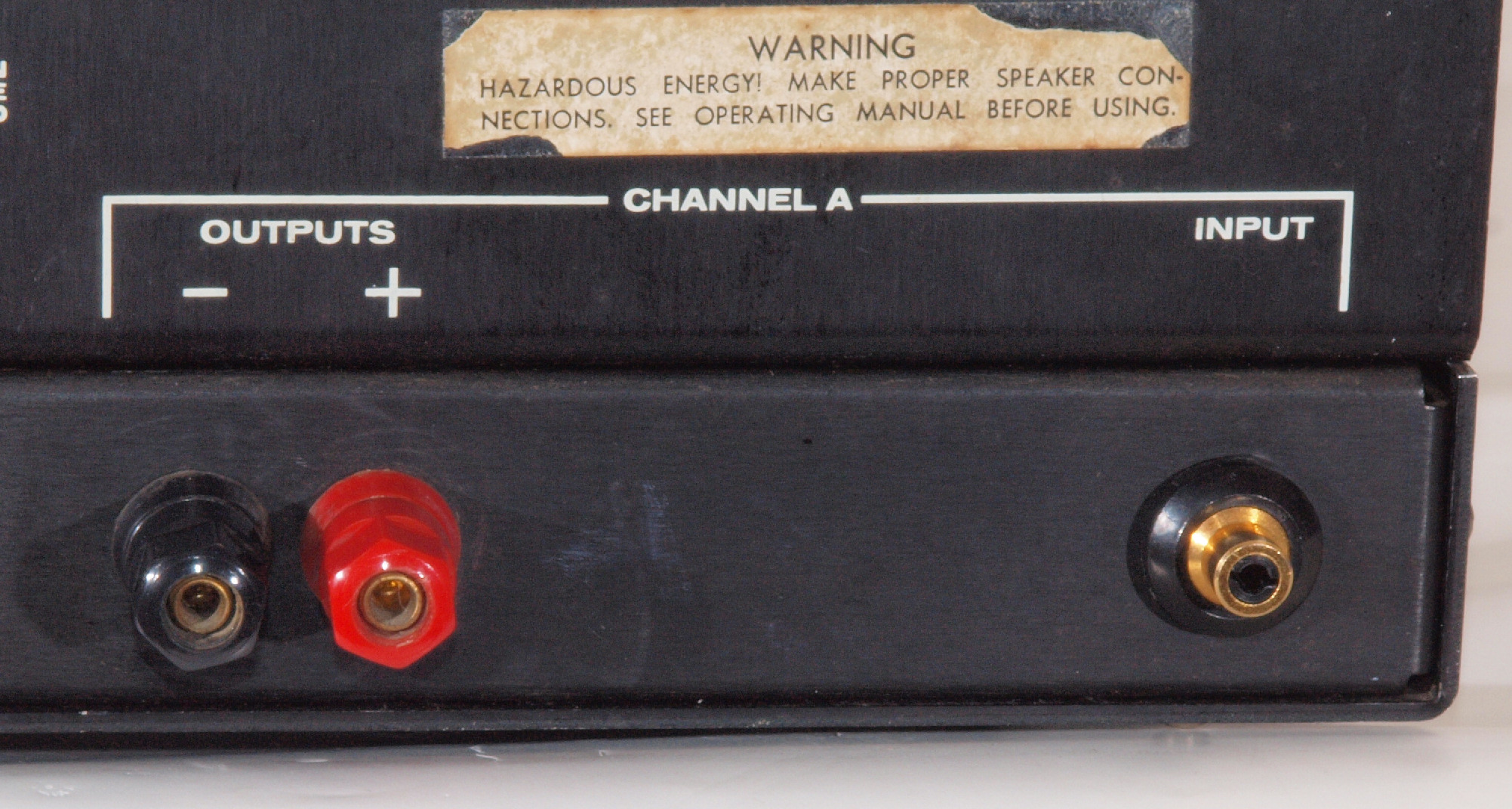

Ａ１６．　点検中　Ａチャネル側　RCA 端子、SP接続端子

Ａ１７．　点検中　電源コード接続（固定）

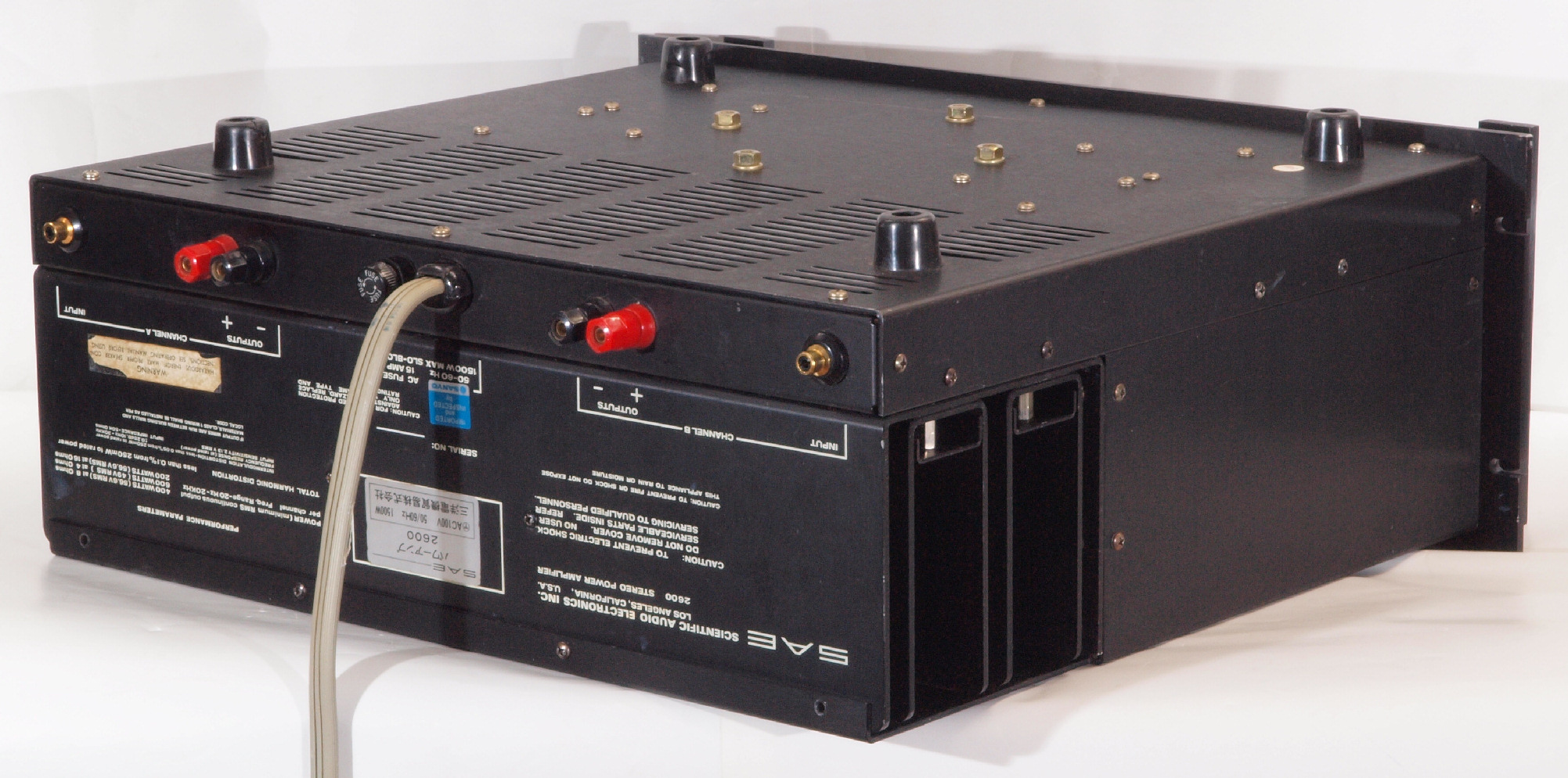

Ａ１８．　点検中　後左から見る

Ａ１９．　点検中　上から見る

Ａ１Ａ．　点検中　上蓋を取り、上から見る

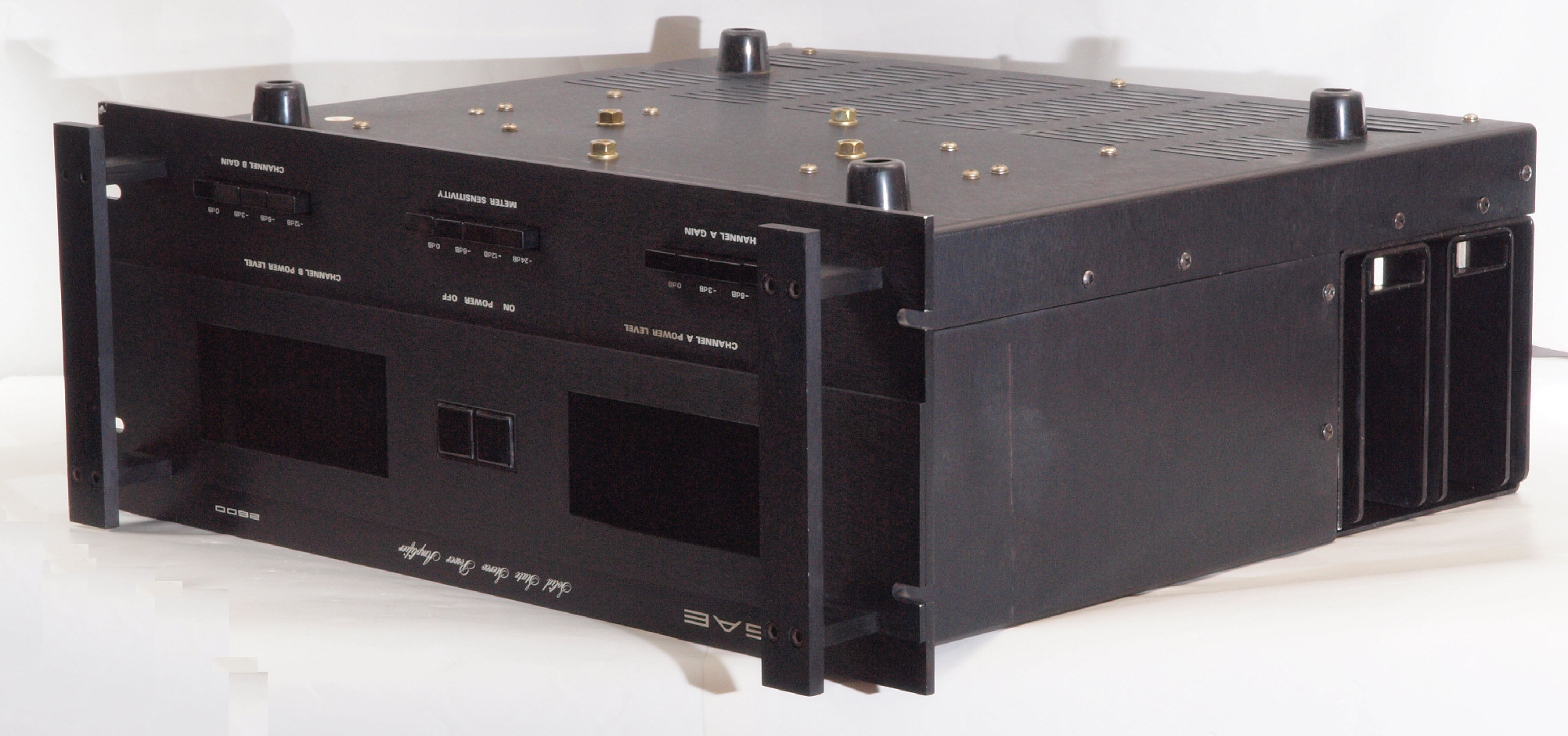

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

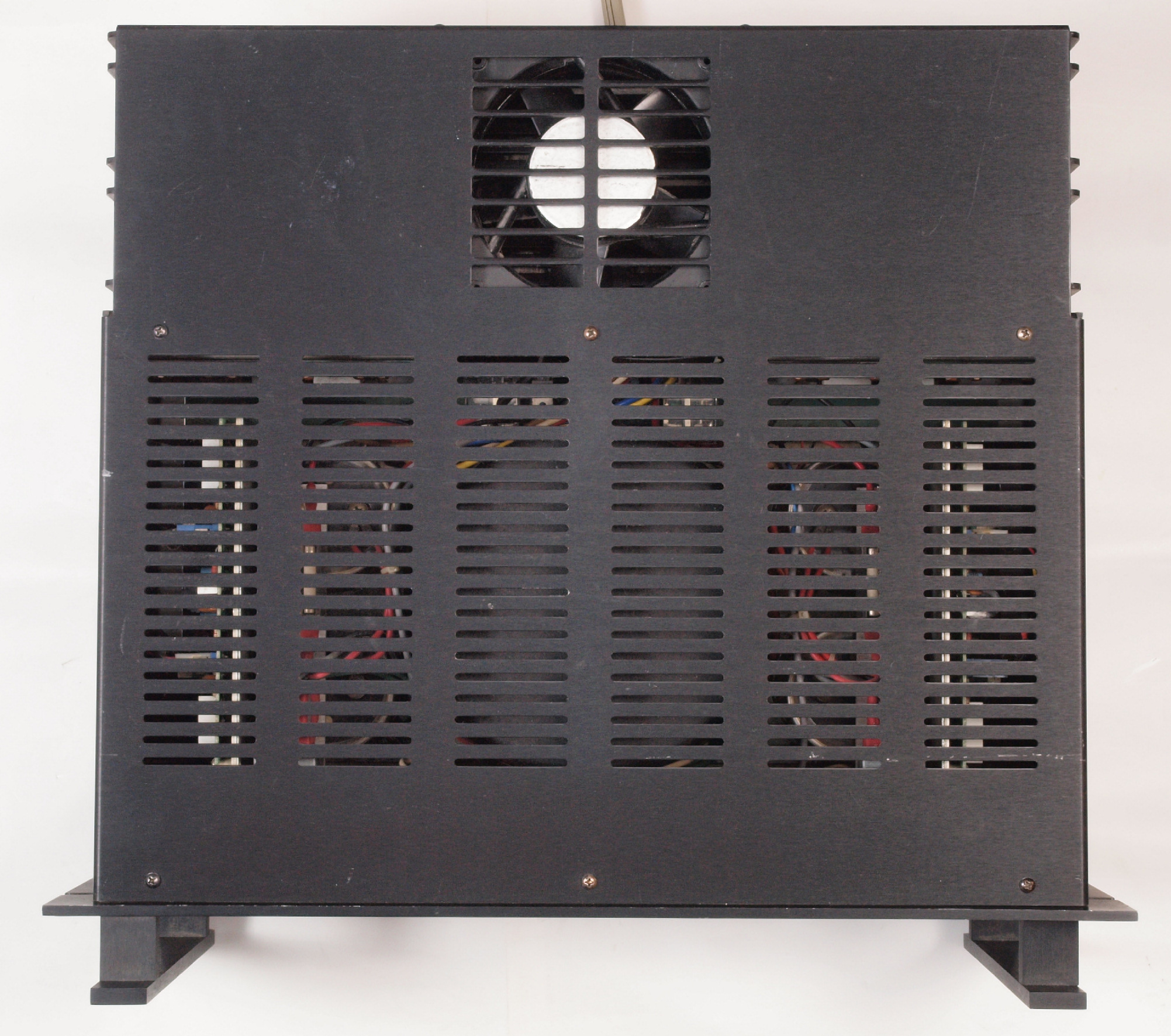

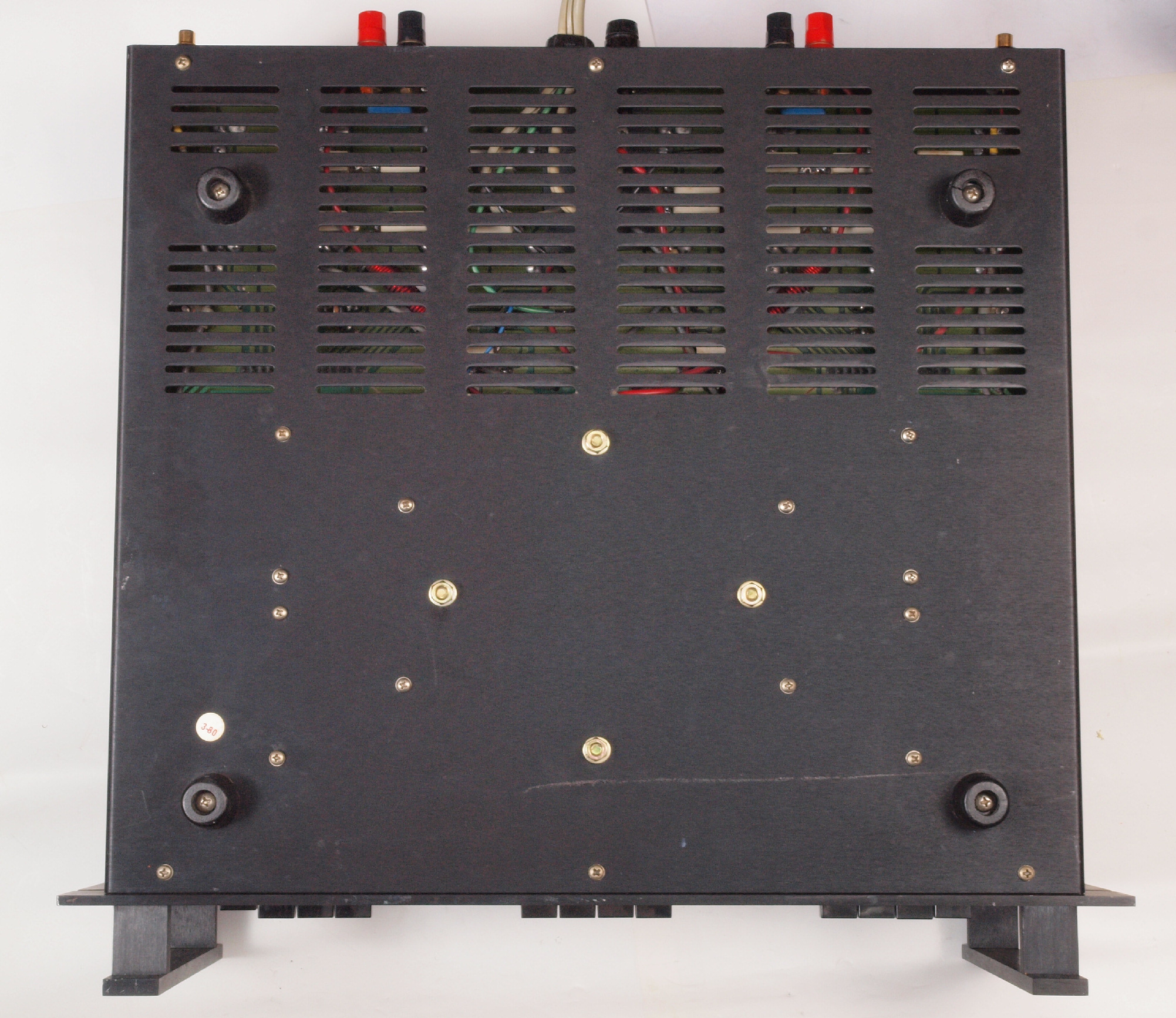

Ａ２５．　点検中　下から見る

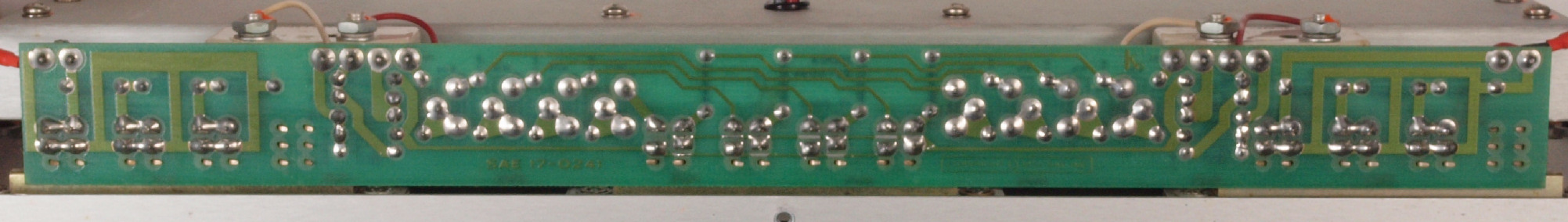

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ＶＵメーター＆ＳＷ基板裏、　Ａ側＝左側、　Ｂ側＝右側。

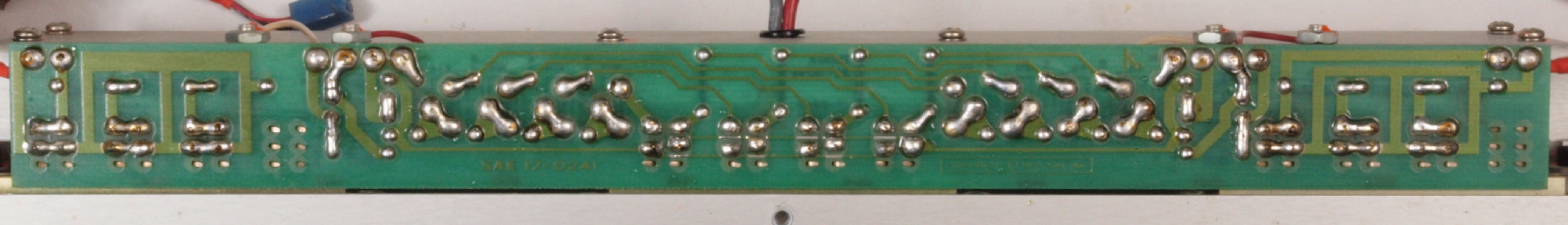

Ｃ１２．　修理（半田補正）後　ＶＵメーター＆ＳＷ基板裏　全半田やり直し

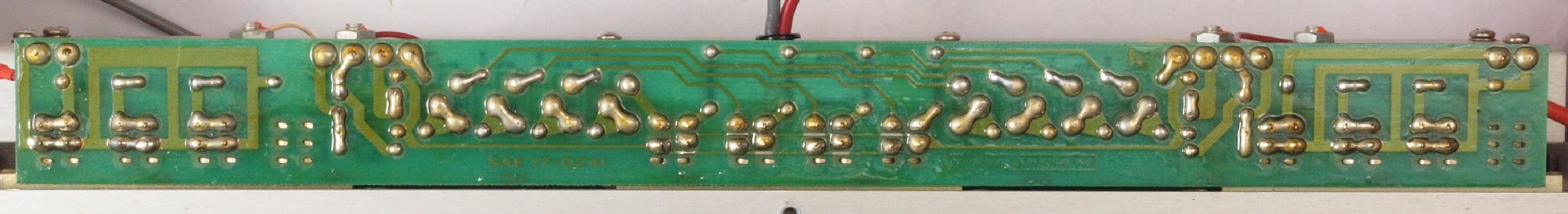

Ｃ１３．完成ＶＵメーター＆ＳＷ基板裏、　洗浄後防湿材を塗る。

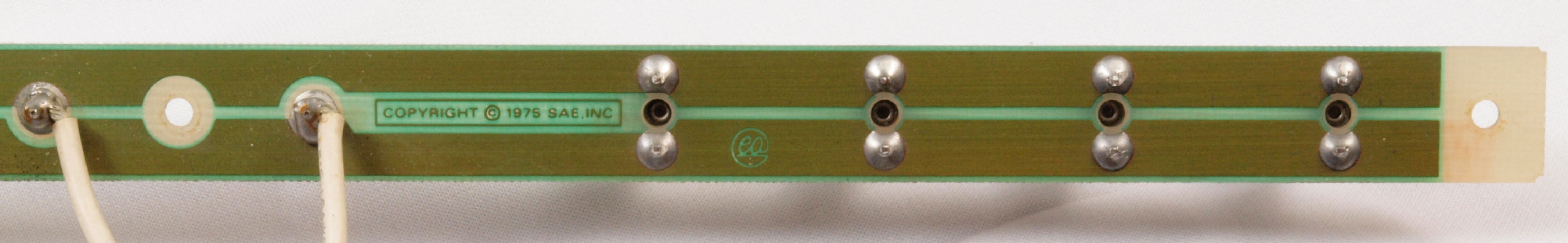

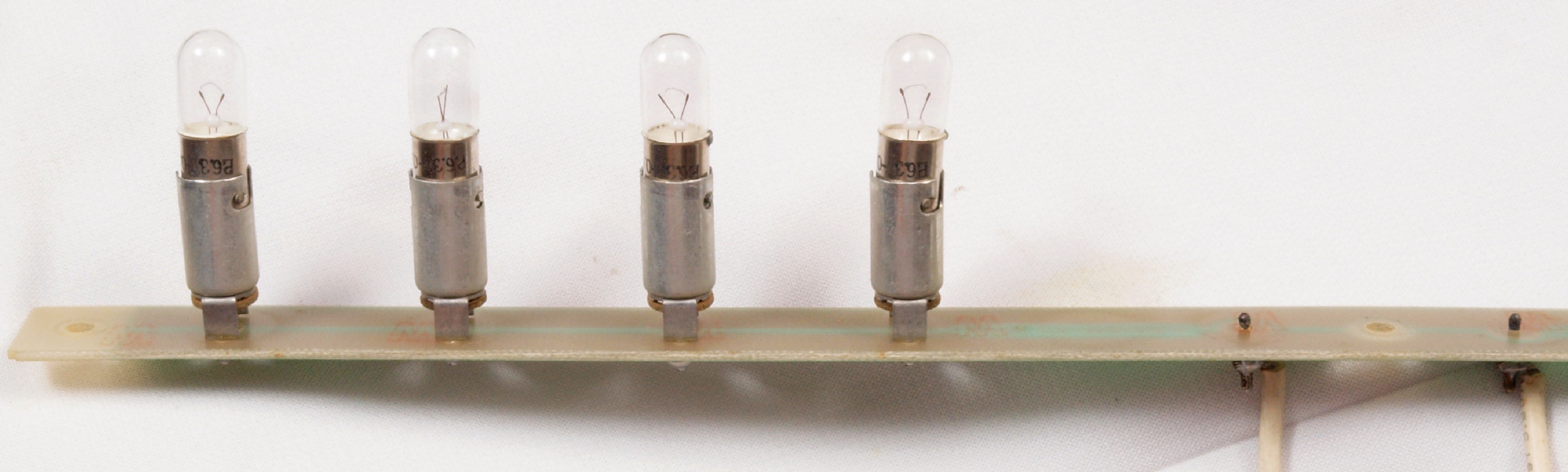

Ｃ２１．　修理前　Ｂ側ＶＵメーターランプ基板、　Ａ側＝左側、　Ｂ側＝右側。

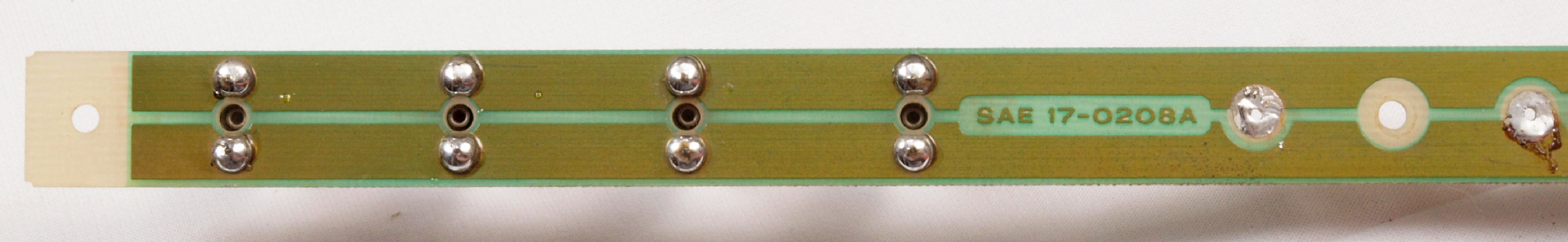

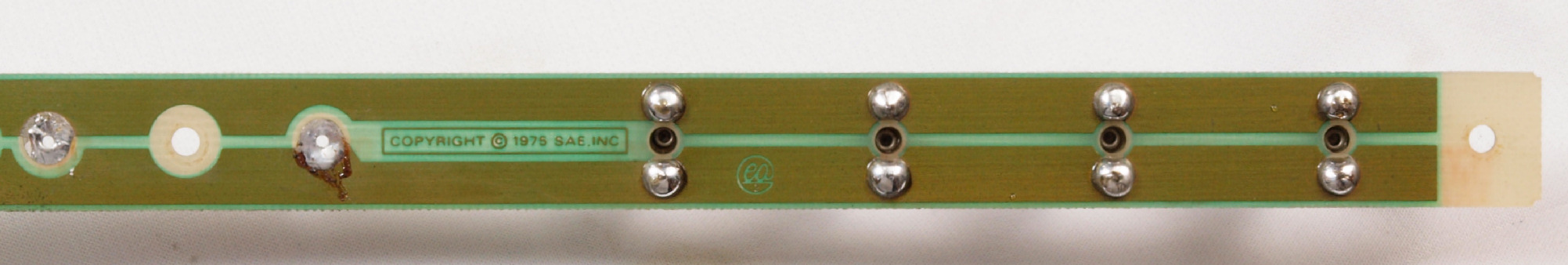

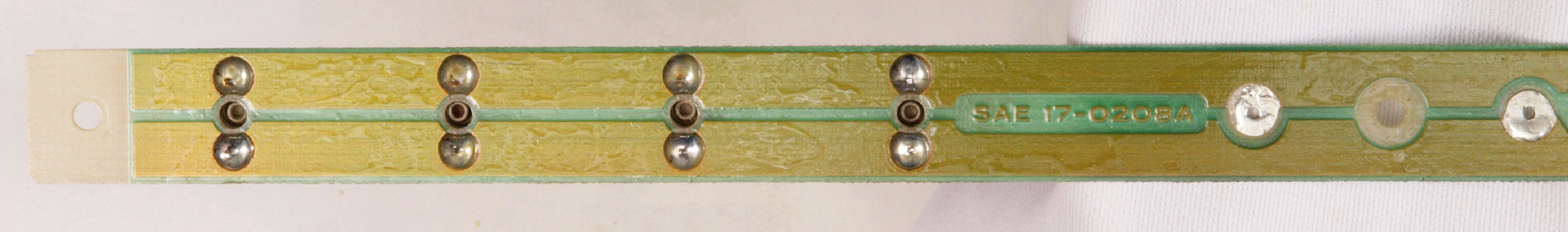

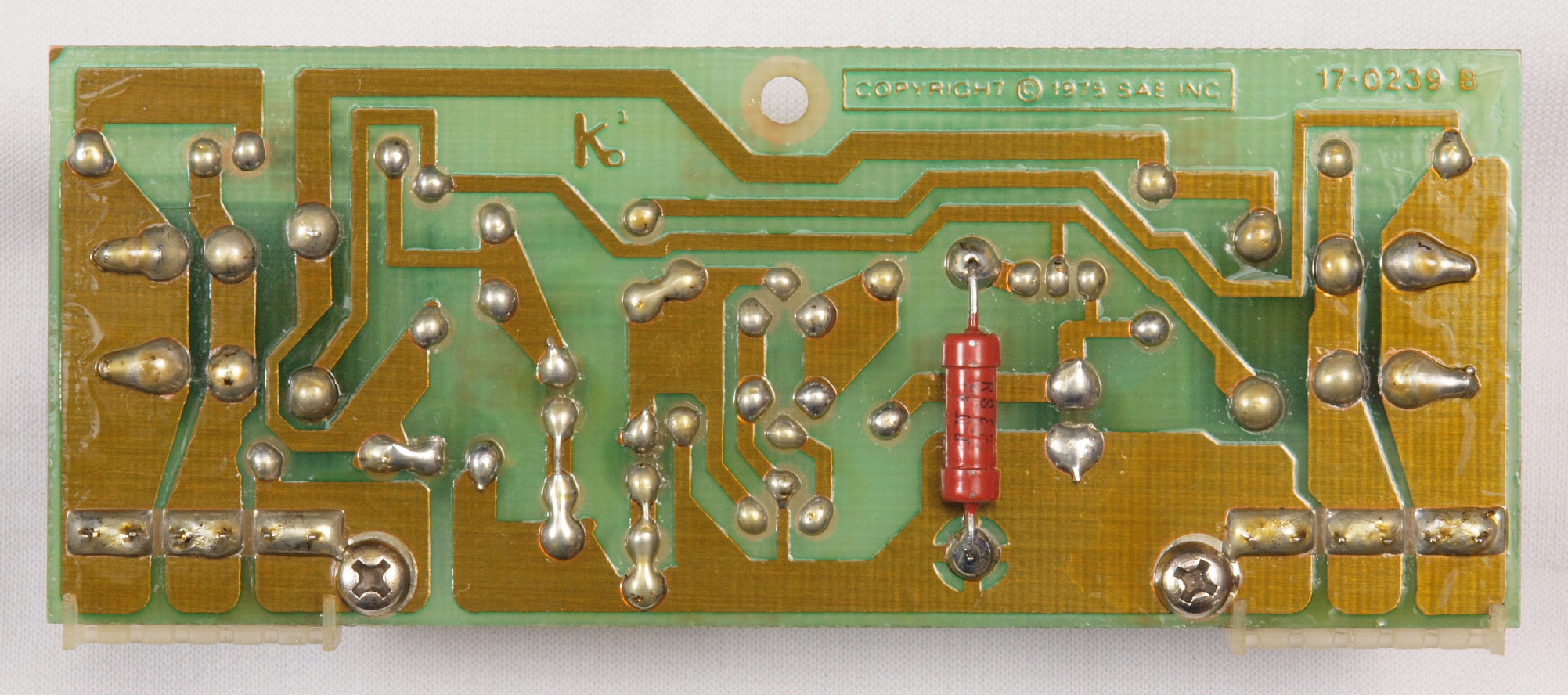

Ｃ２２．　修理前　Ｂ側ＶＵメーターランプ基板裏。

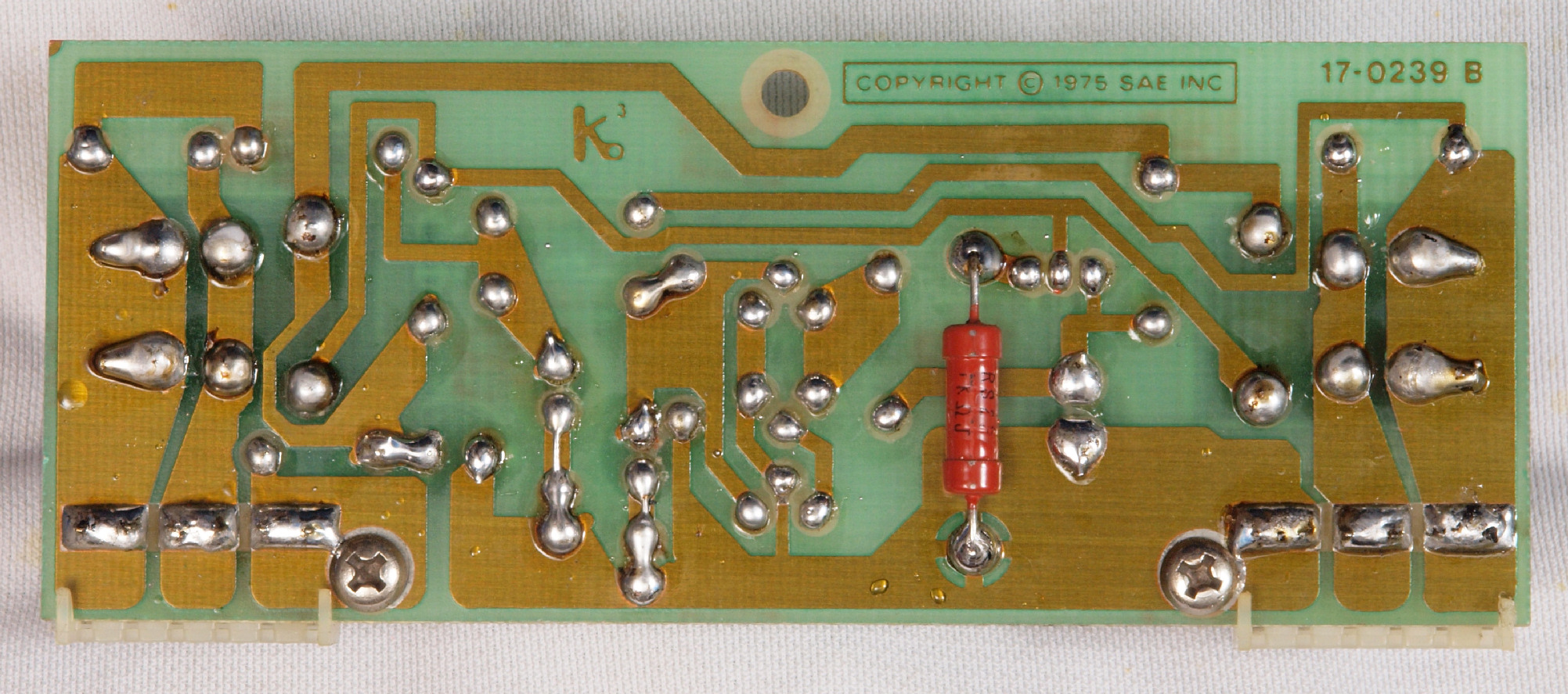

Ｃ２３．　修理（半田補正）後　　Ｂ側ＶＵメーターランプ基板裏　全半田やり直し

Ｃ２４．　完成Ｂ側ＶＵメーターランプ基板裏、　洗浄後防湿材を塗る。

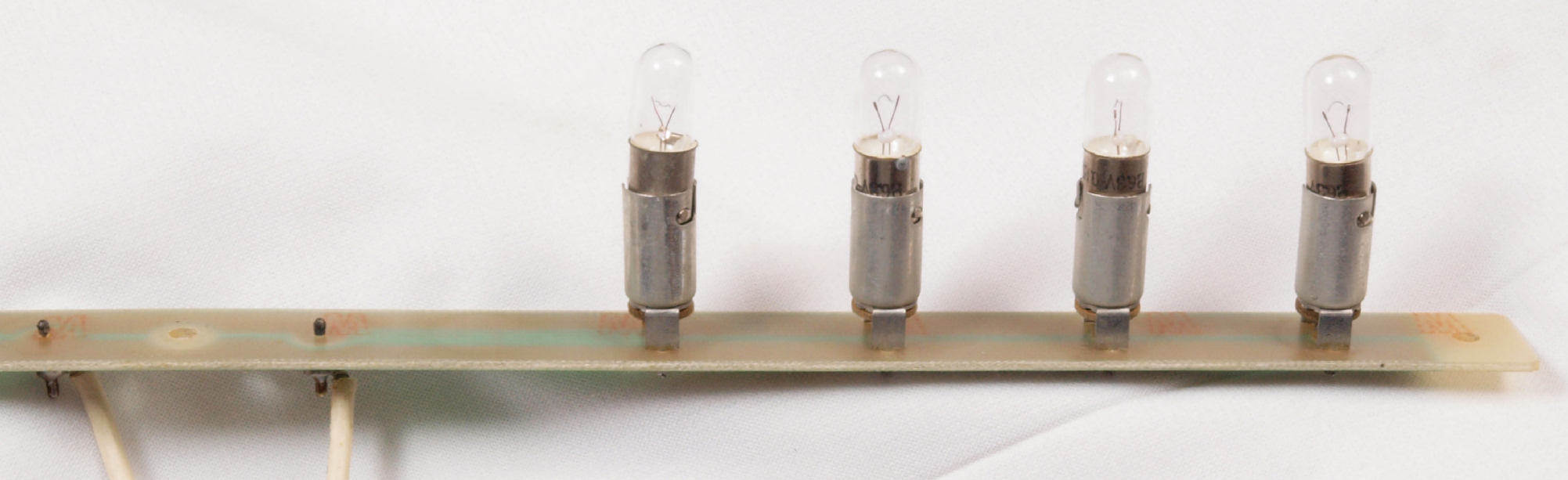

Ｃ２５．　修理前　Ａ側ＶＵメーターランプ基板

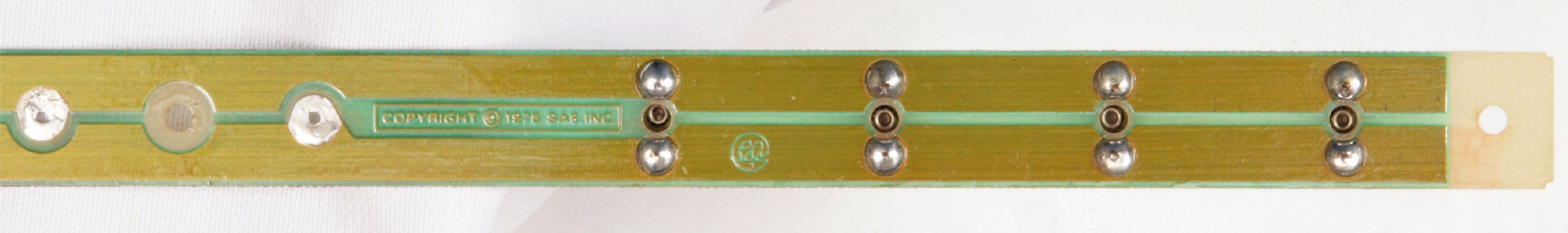

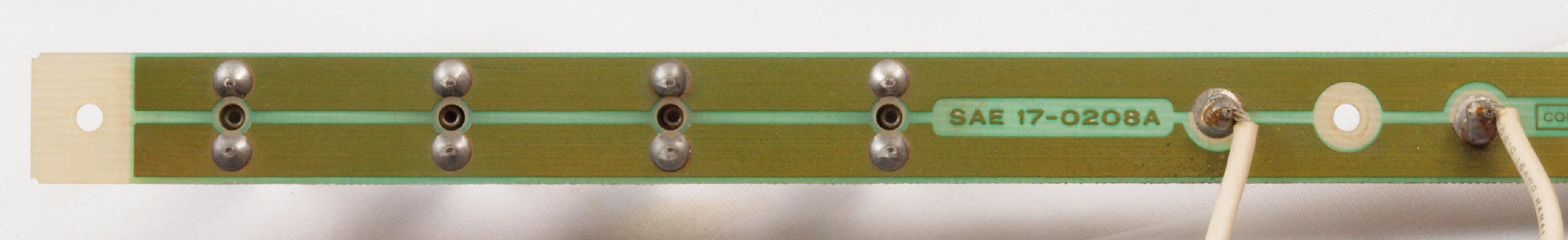

Ｃ２６．　修理前　Ａ側ＶＵメーターランプ基板裏

Ｃ２７．　修理（半田補正）後　　Ａ側ＶＵメーターランプ基板裏　全半田やり直し

Ｃ２８．　完成Ａ側ＶＵメーターランプ基板裏、　洗浄後防湿材を塗る。

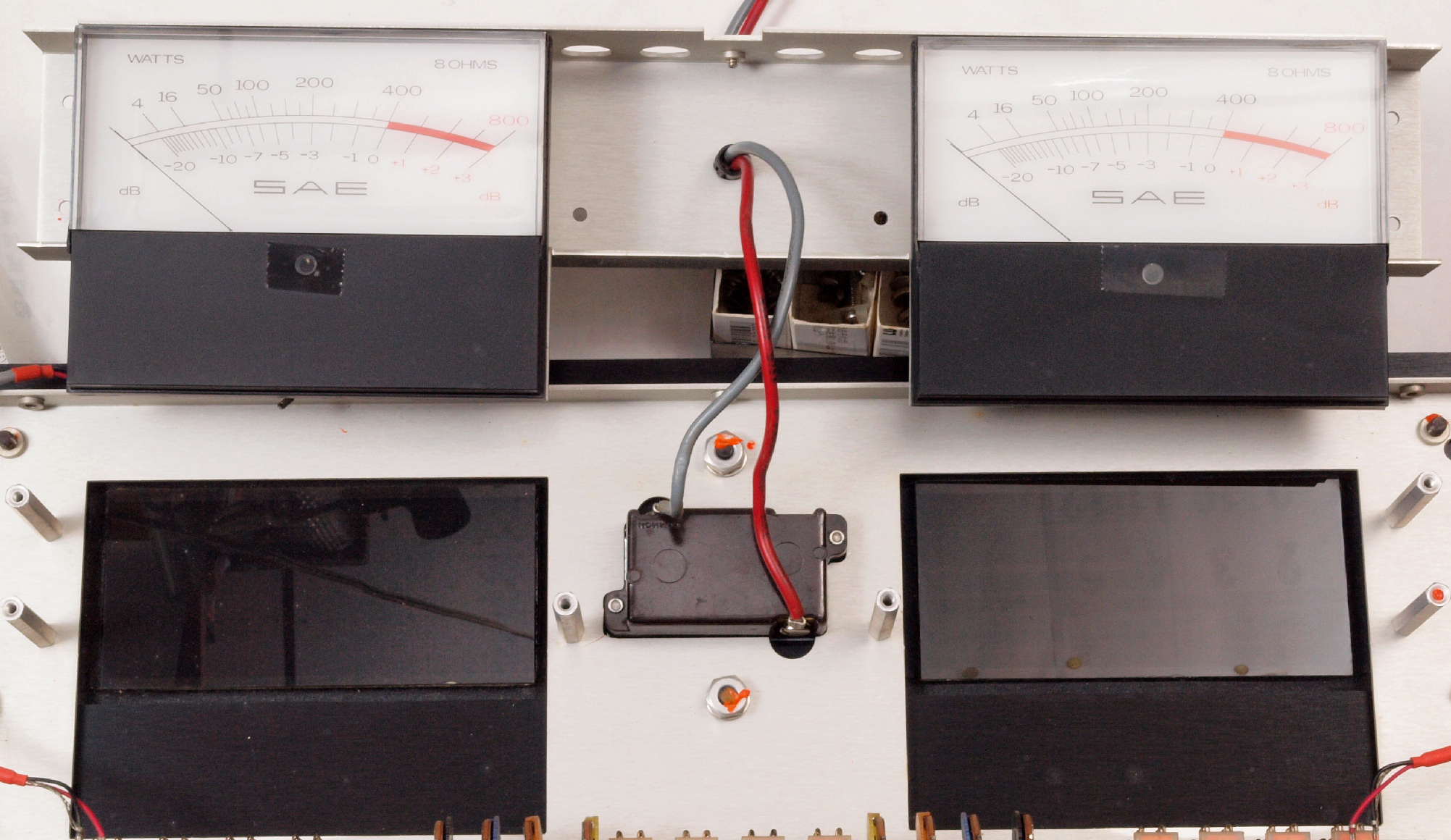

Ｃ２９．　修理中　ＶＵメータ清掃、　左側＝清掃前、　右側＝清掃済み。

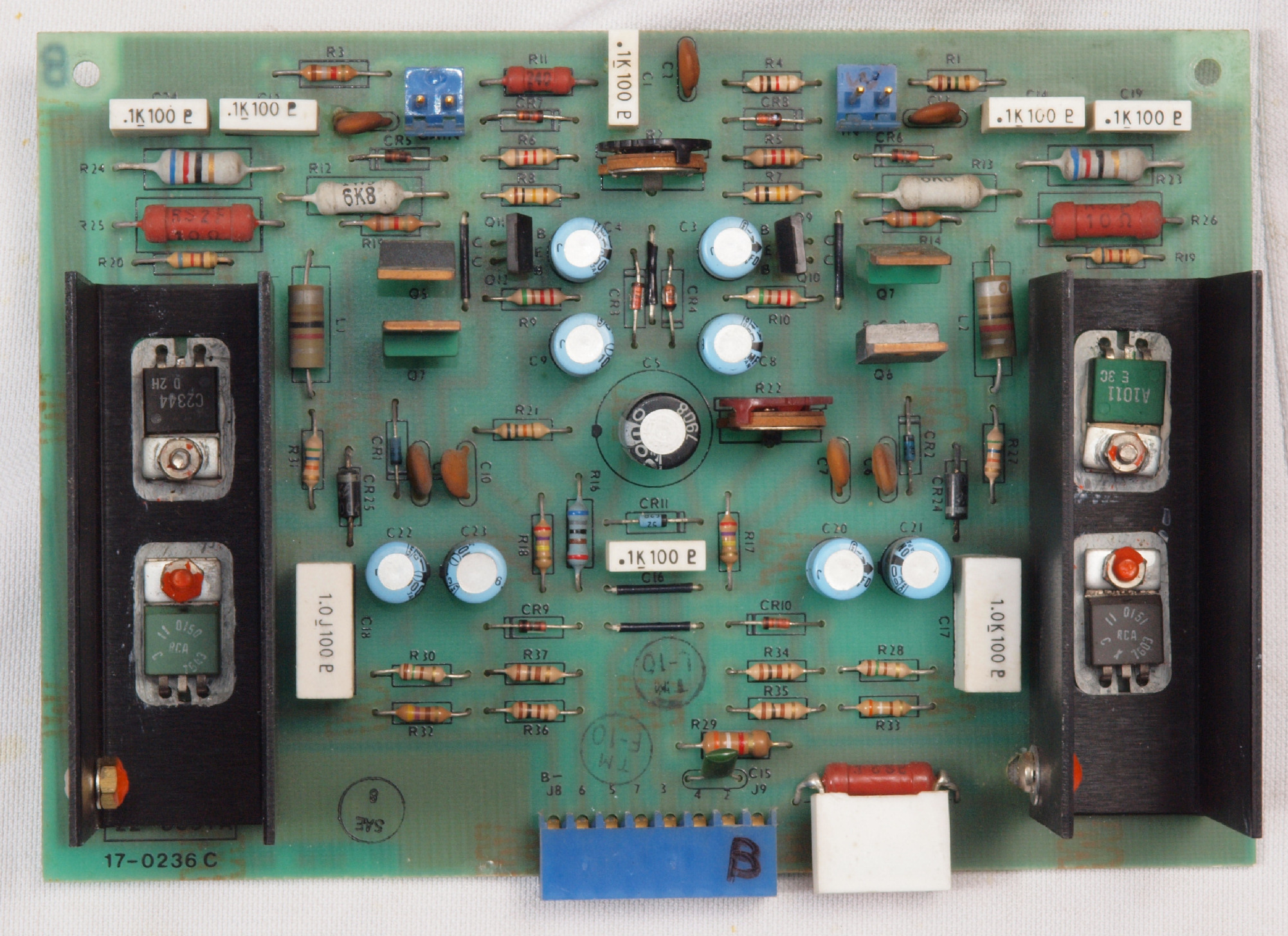

Ｃ３１．　修理前　Ｂ側ＡＭＰ基板、　Ａ側＝左側、　Ｂ側＝右側。

Ｃ３２．　修理後　Ｂ側ＡＭＰ基板　電解コンデンサー９個、半固定ＶＲ２個、複合ＴＲ（トランジスター）２個交換

Ｃ３３．　修理前　Ｂ側ＡＭＰ基板裏

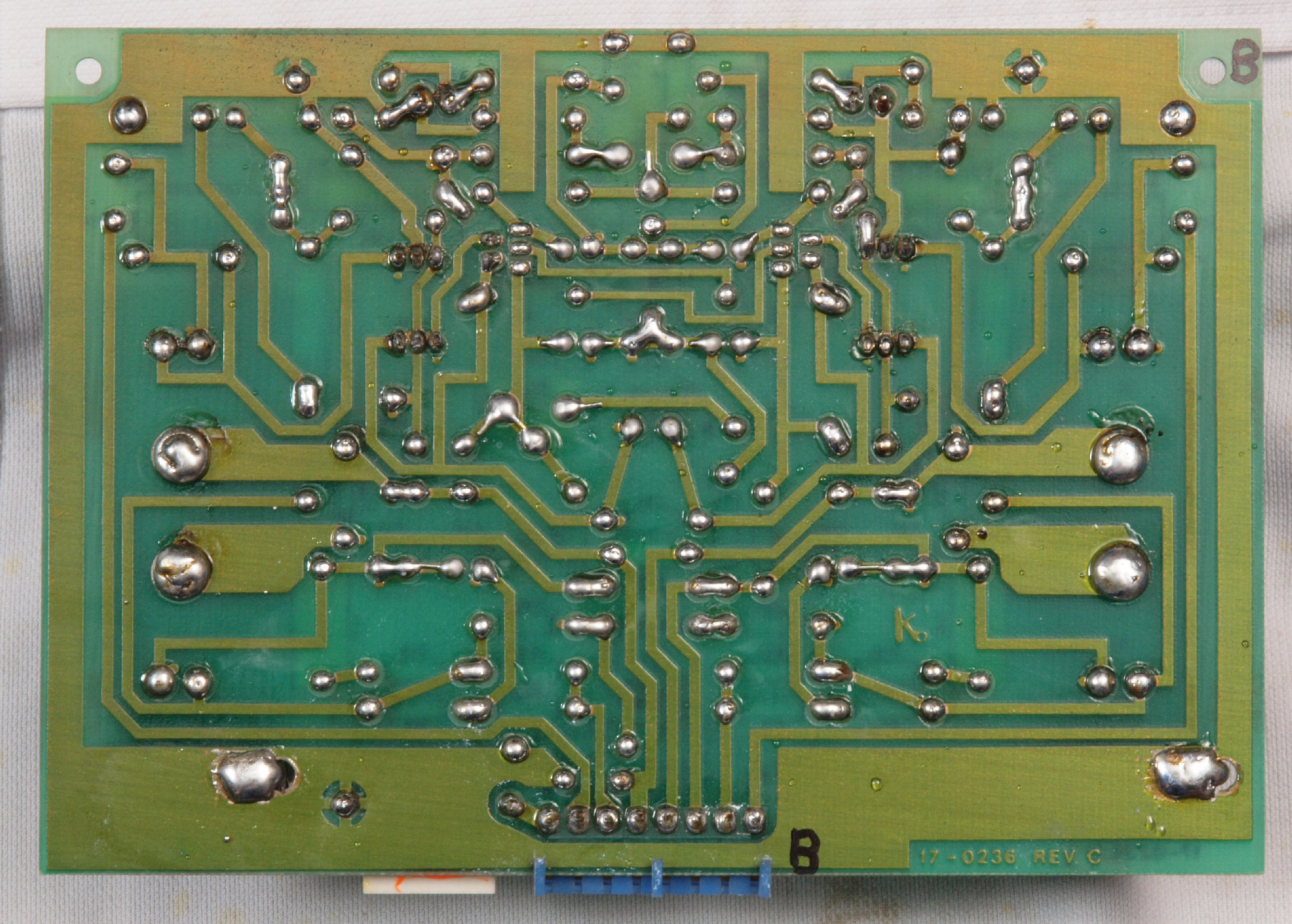

Ｃ３４．　修理（ハンダ補正）後　Ｂ側ＡＭＰ基板裏　全半田やり直し

Ｃ３５．　完成Ｂ側ＡＭＰ基板裏、　洗浄後防湿材を塗る。

Ｃ４１．　修理前　Ａ側ＡＭＰ基板

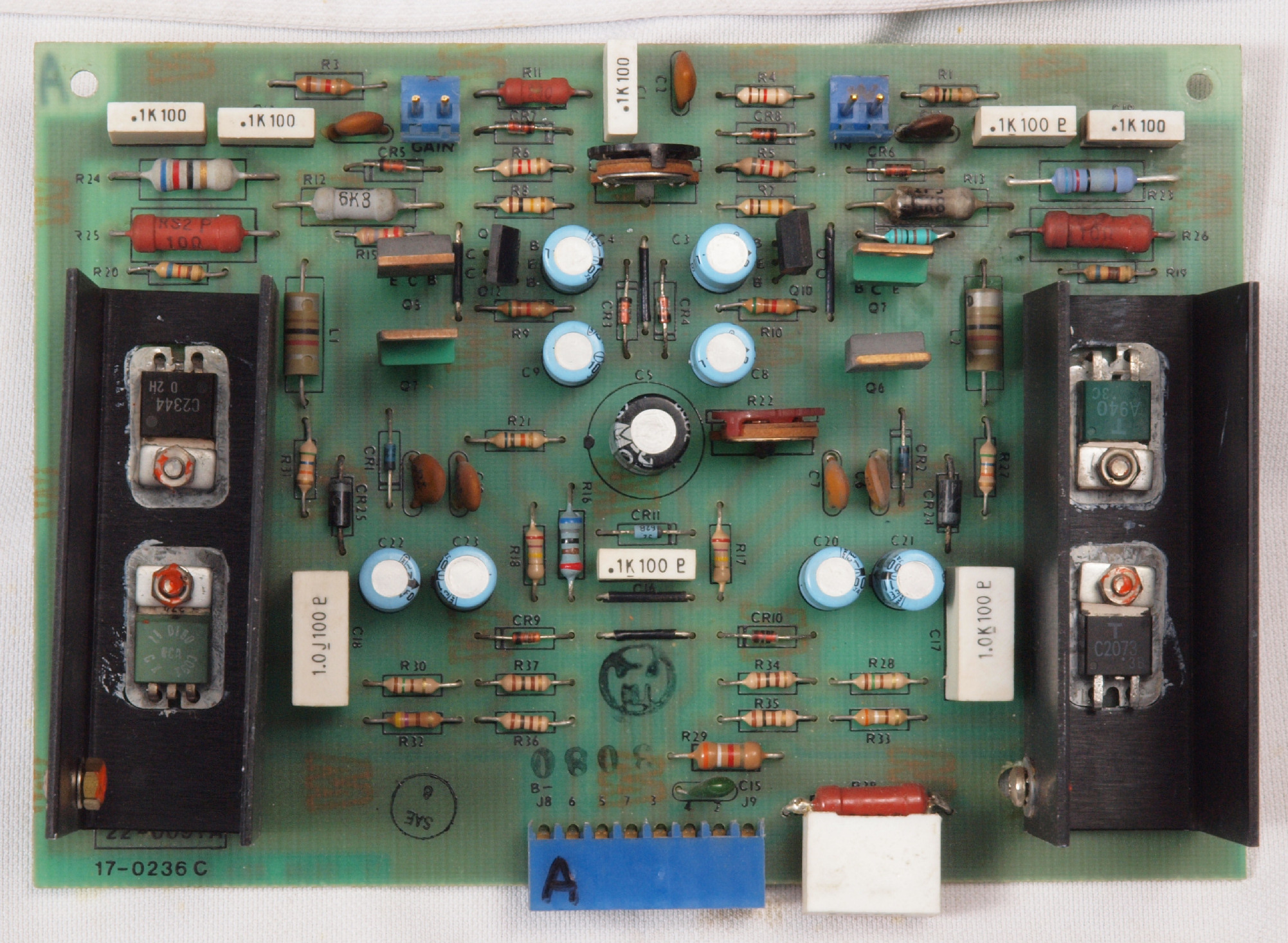

Ｃ４２．　修理後　Ａ側ＡＭＰ基板　　電解コンデンサー９個、半固定ＶＲ２個、複合ＴＲ（トランジスター）２個交換

Ｃ４３．　修理前　Ａ側ＡＭＰ基板裏

Ｃ４４．　修理（ハンダ補正）後　Ａ側ＡＭＰ基板裏　全半田やり直し

Ｃ４５．　完成Ａ側ＡＭＰ基板裏　、洗浄後防湿材を塗る。

Ｃ５１．　修理前　Ｂ側ドライブ基板、　Ａ側＝左側、　Ｂ側＝右側。

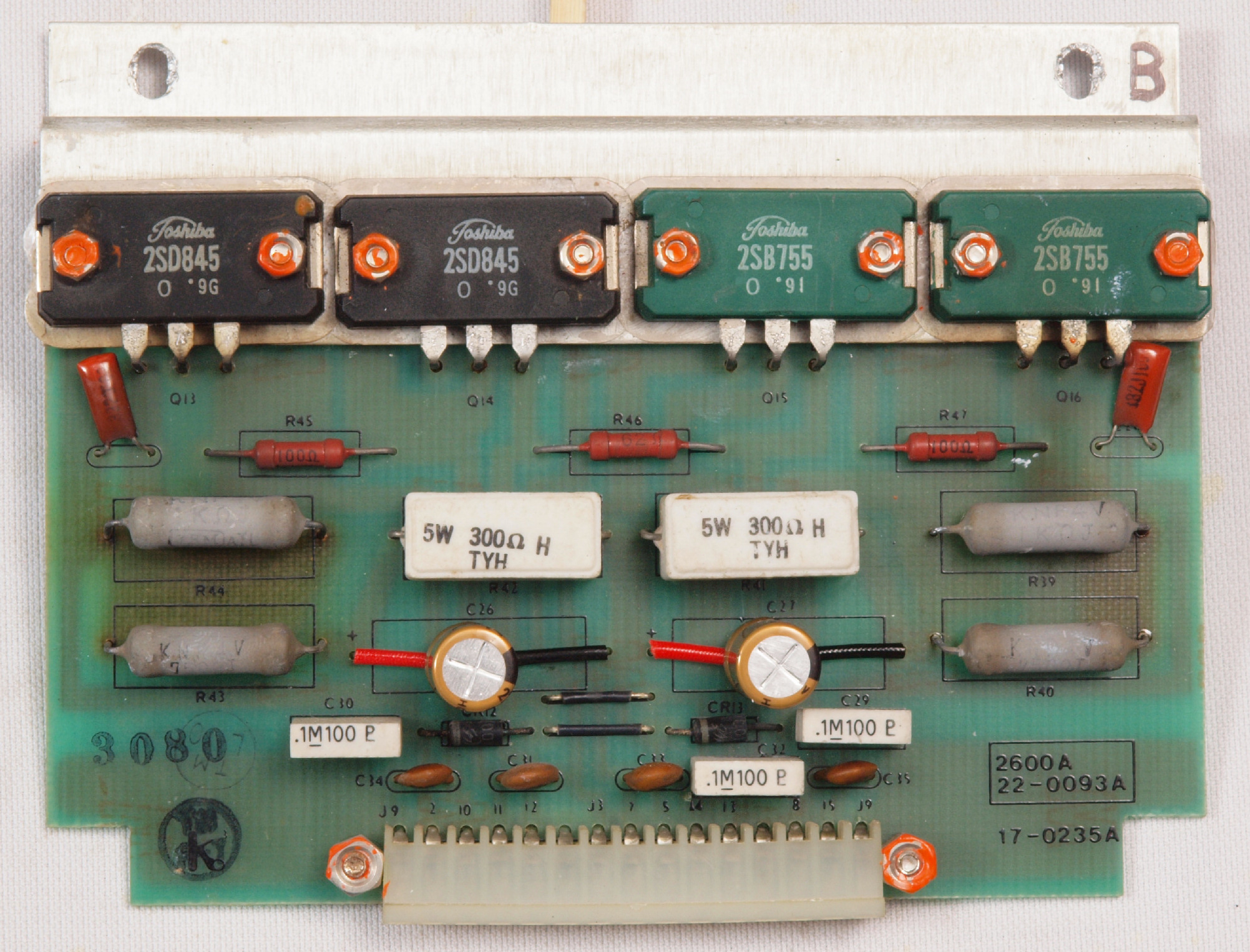

Ｃ５２．　修理後　Ｂ側ドライブ基板　　電解コンデンサー２個交換

Ｃ５３．　修理前　Ｂ側ドライブ基板裏

Ｃ５４．　修理（ハンダ補正）後　Ｂ側ドライブ基板裏　全半田やり直し

Ｃ５５．　完成Ｂ側ドライブ基板裏、　洗浄後防湿材を塗る。

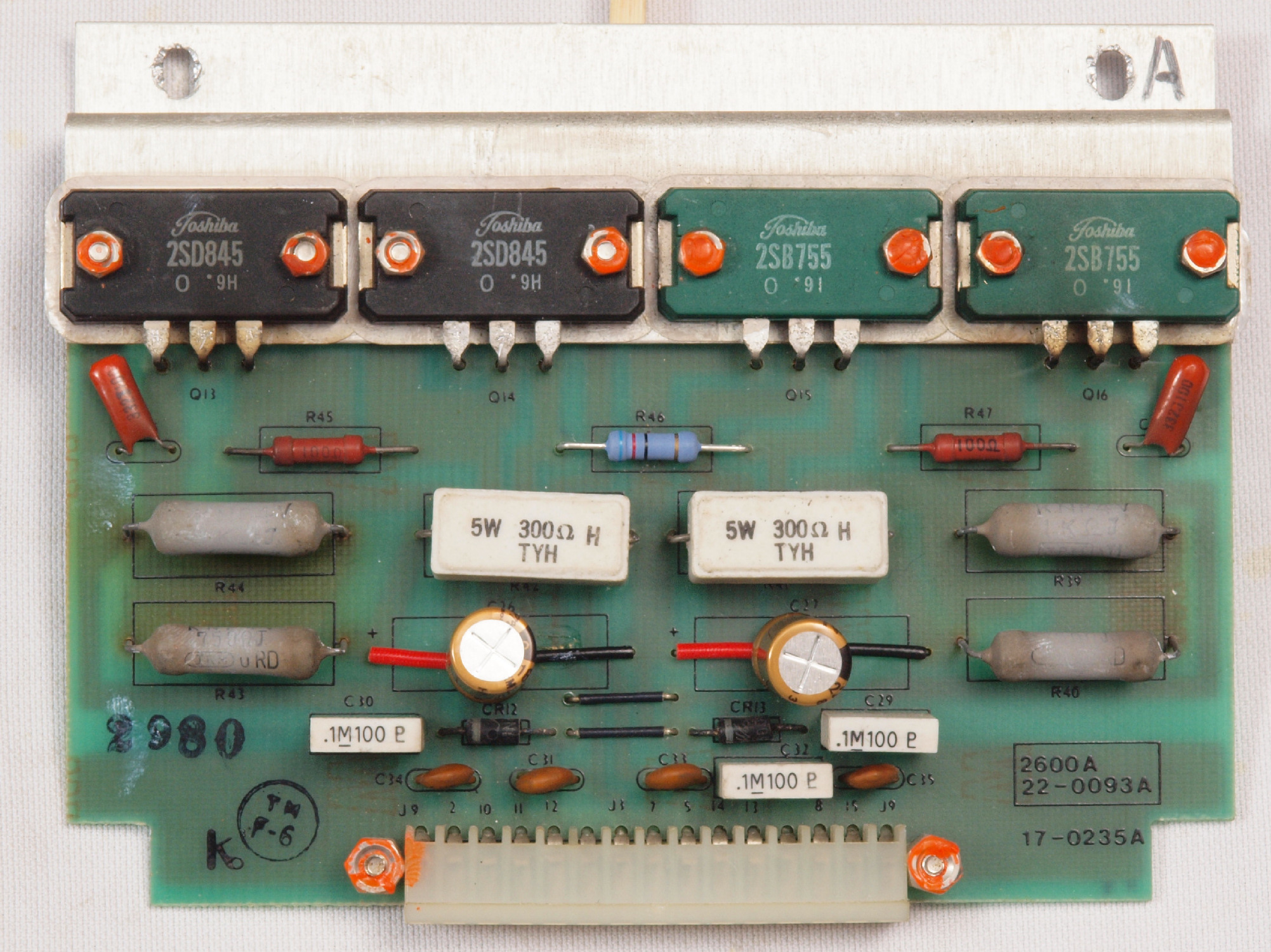

Ｃ６１．　修理前　Ａ側ドライブ基板

Ｃ６２．　修理後　Ａ側ドライブ基板　　電解コンデンサー２個交換

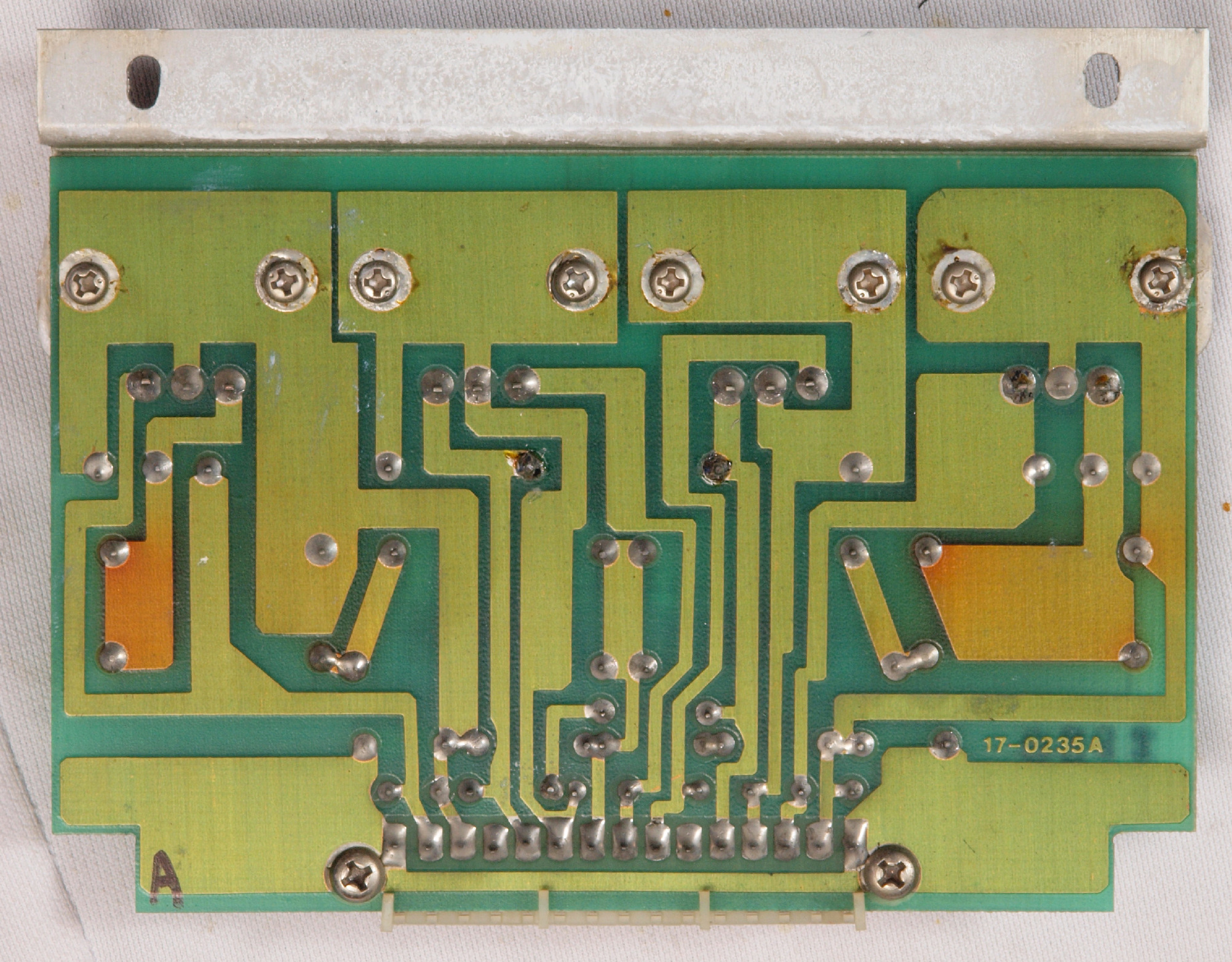

Ｃ６３．　修理前　Ａ側ドライブ基板裏

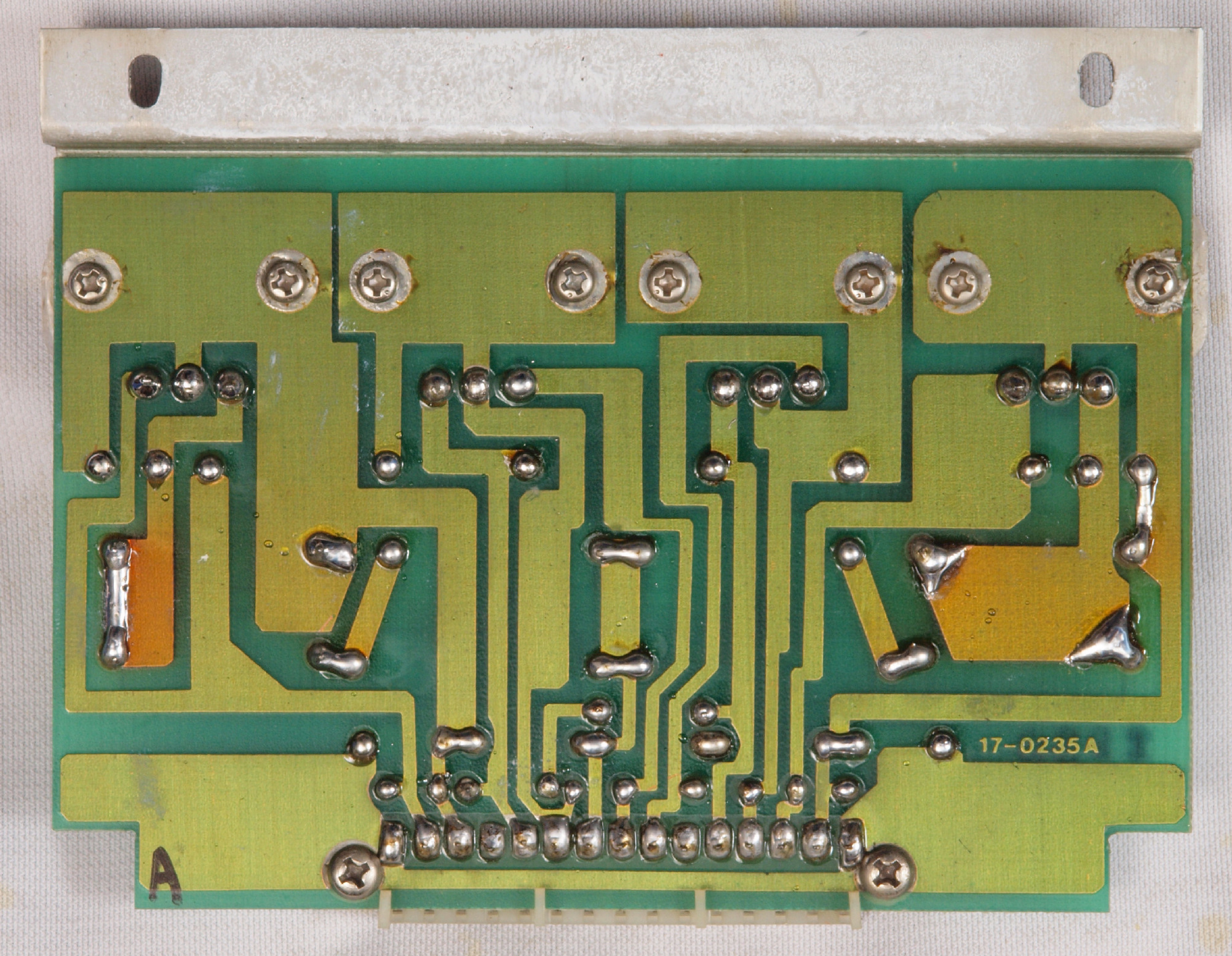

Ｃ６４．　修理（ハンダ補正）後　Ａ側ドライブ基板裏　全半田やり直し

Ｃ６５．　完成Ａ側ドライブ基板裏、　洗浄後防湿材を塗る。

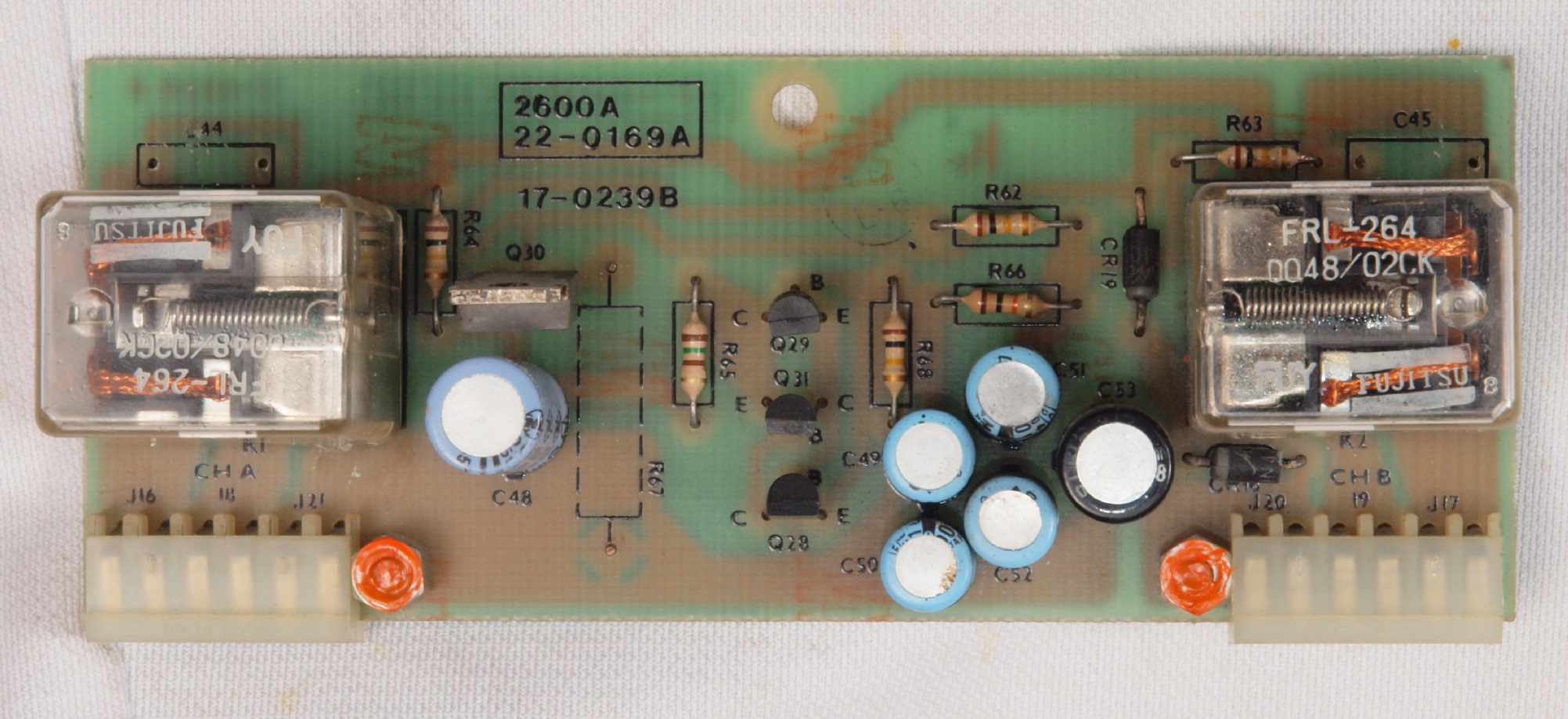

Ｃ７１．　修理前　リレー基板

Ｃ７１２．　修理中　リレー基板、リレーは洗浄した跡がある。

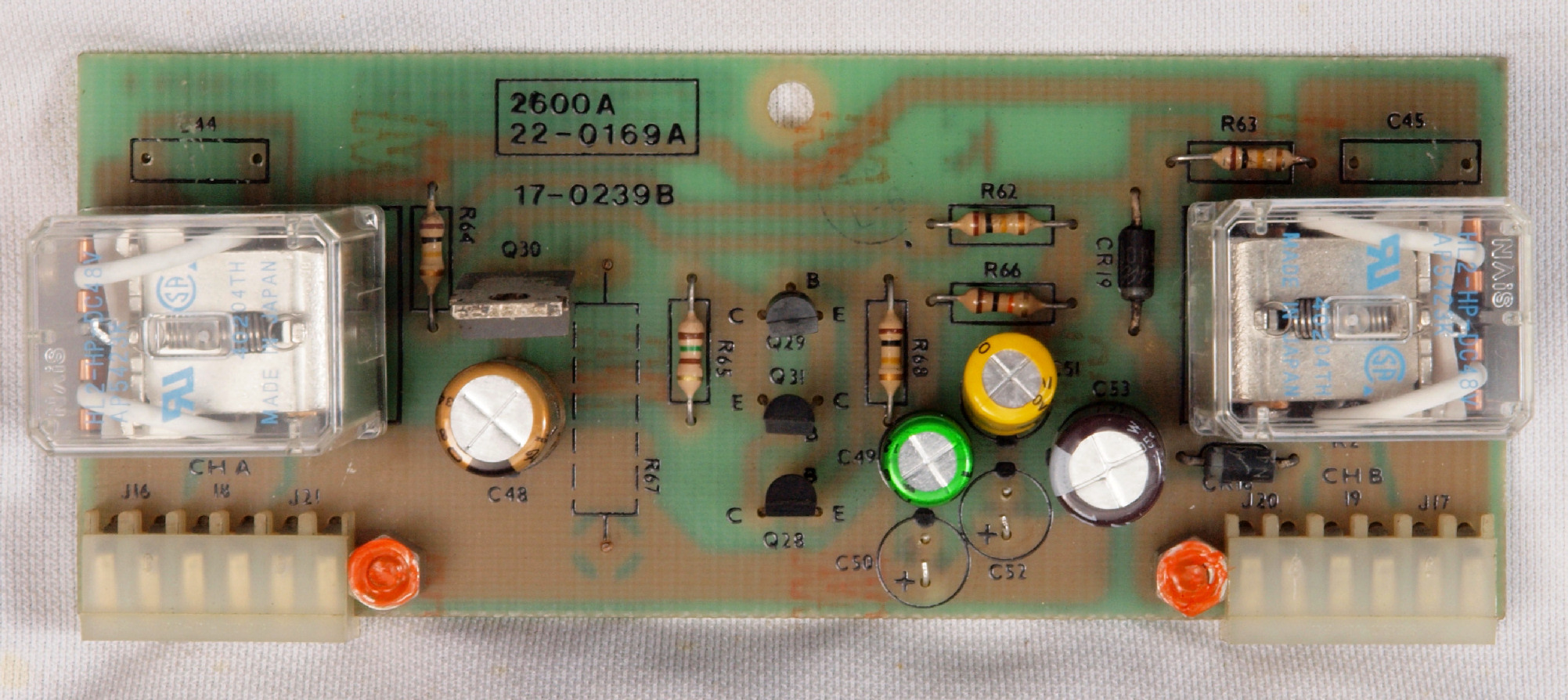

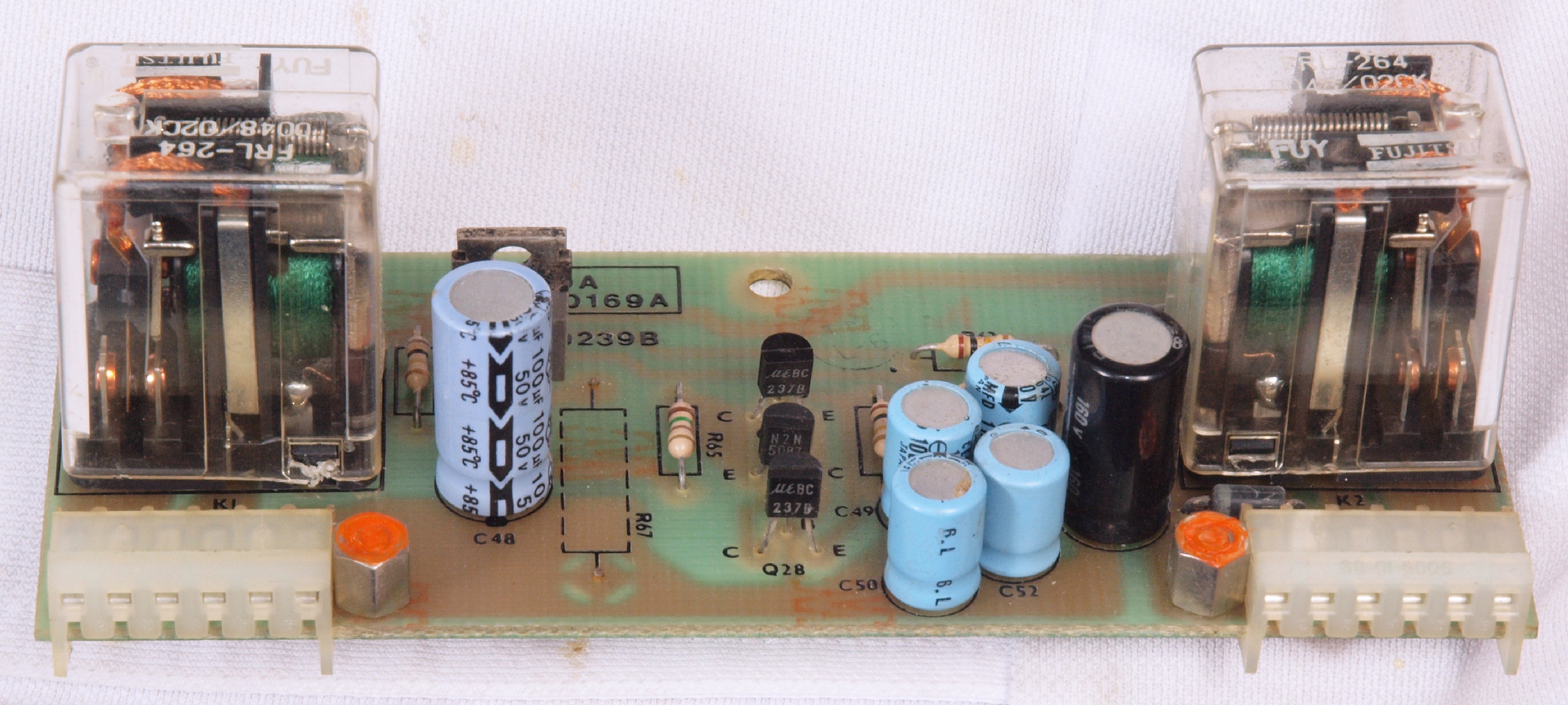

Ｃ７２．　修理後　リレー基板　リレー２個、電解コンデンサー５個交換

Ｃ７３．　修理前　リレー基板裏

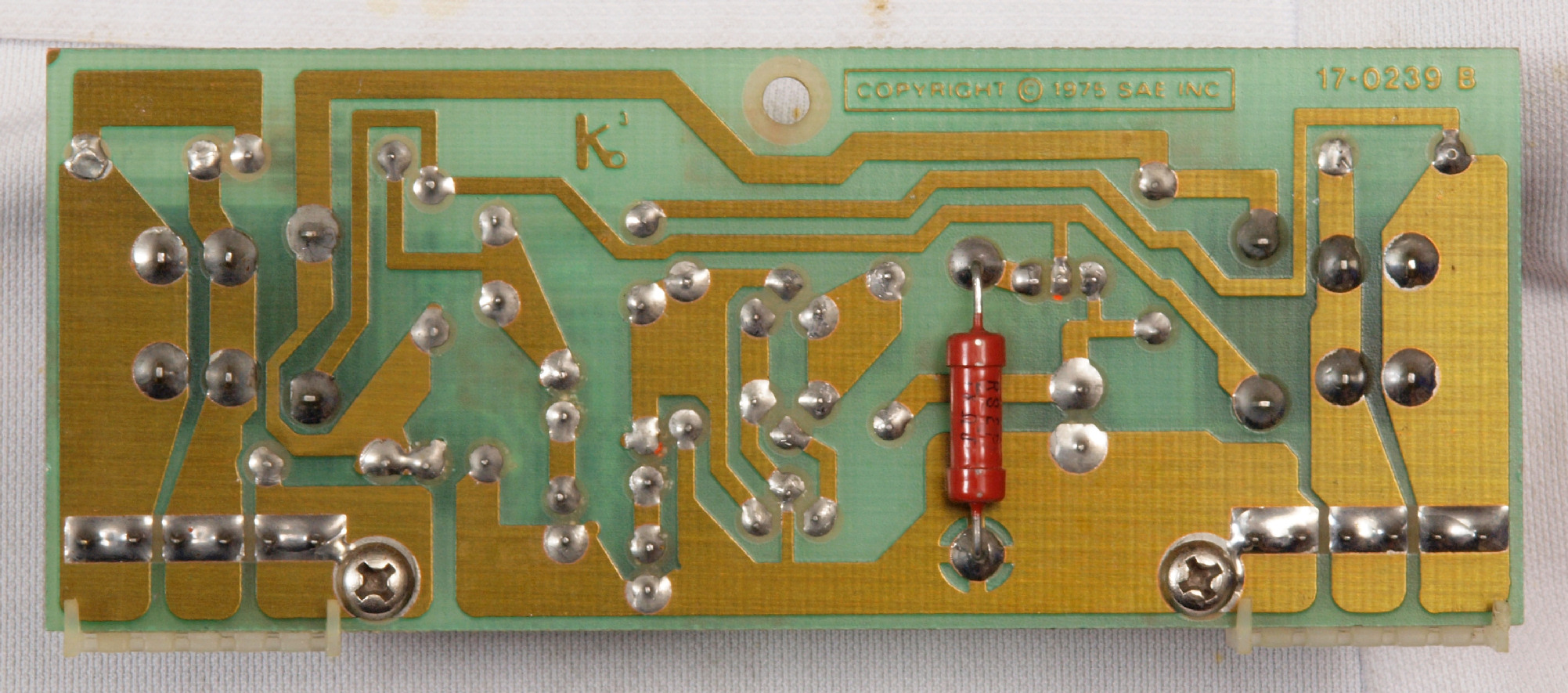

Ｃ７４．　修理（半田補正）後　リレー基板裏　全半田やり直し

Ｃ７５．　完成リレー基板裏、　洗浄後防湿材を塗る。

Ｃ８１．　修理中　メイン（終段）基板。　Ａ側＝左側、　Ｂ側＝右側。

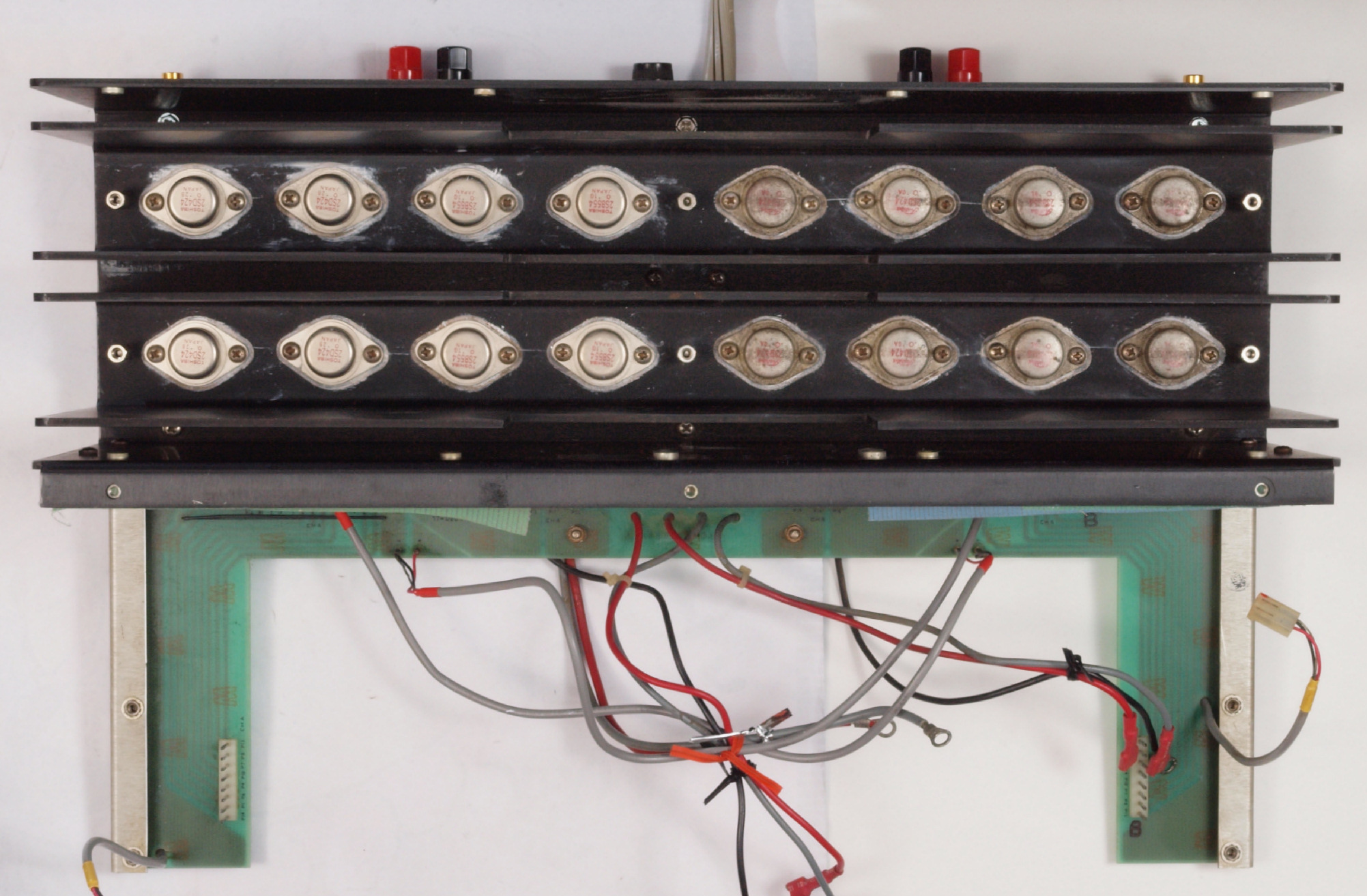

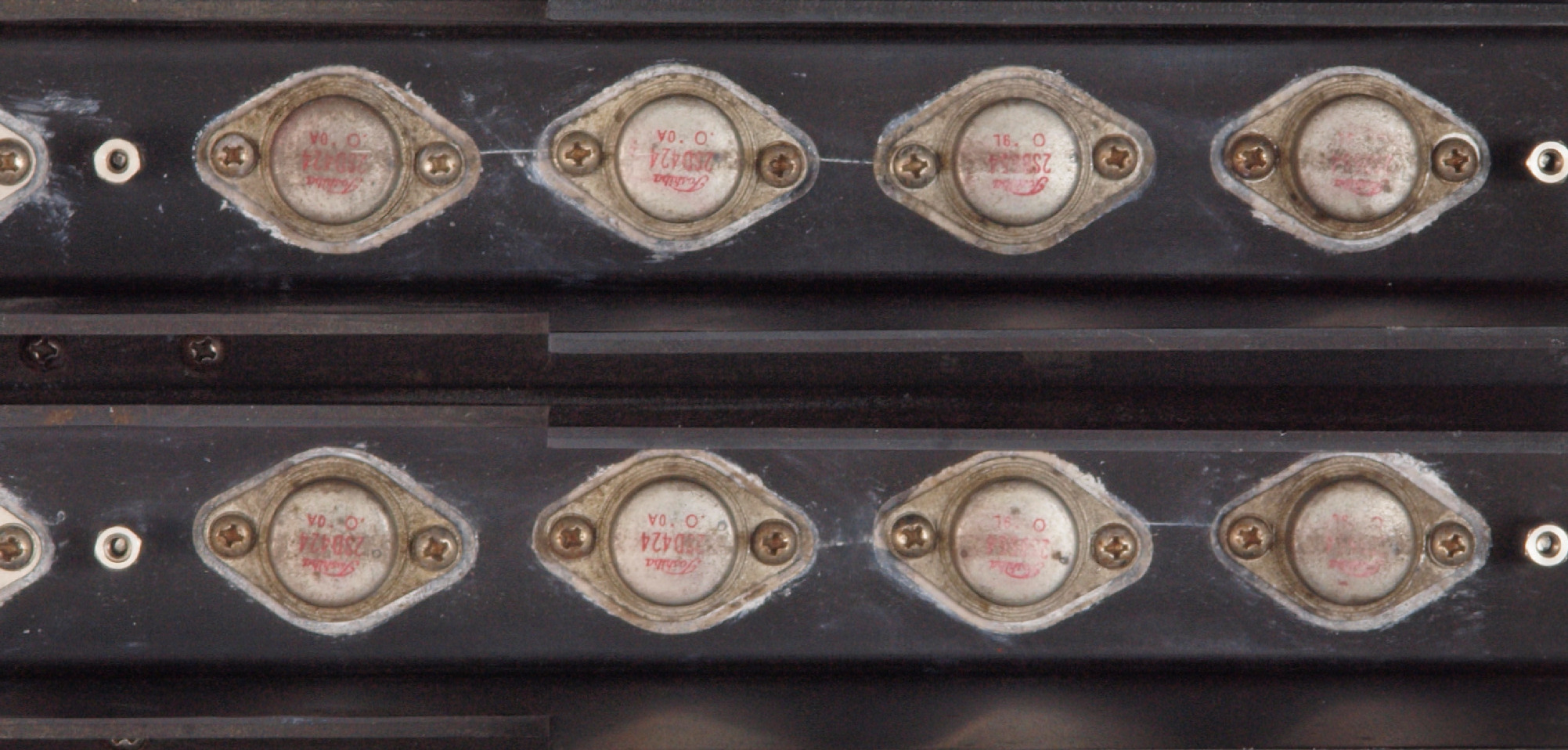

Ｃ８２．　修理中　終段ＴＲ（トランジスター）、　Ａ側＝左側。

Ｃ８３．　修理中　終段ＴＲ（トランジスター）、　　Ｂ側＝右側。

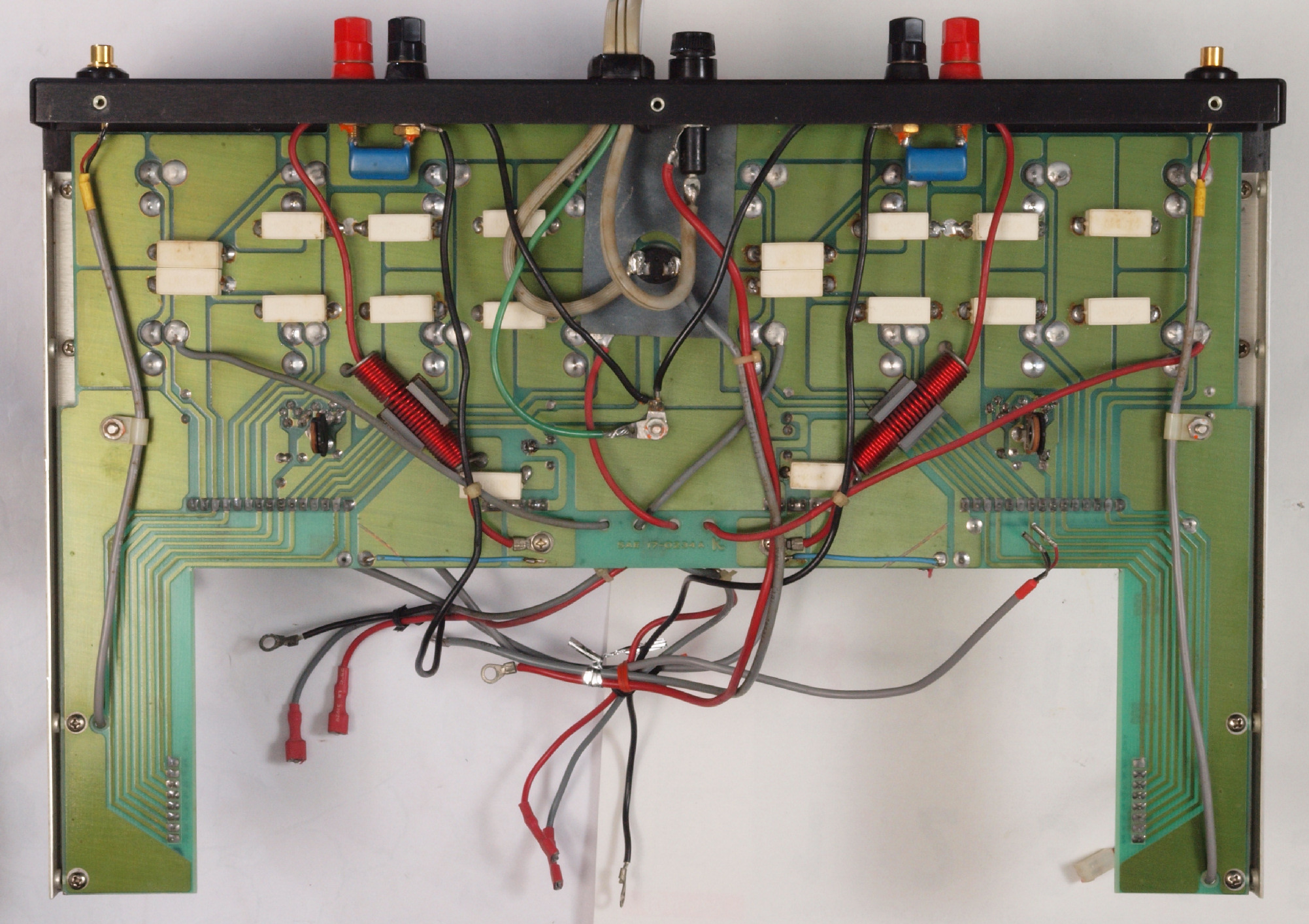

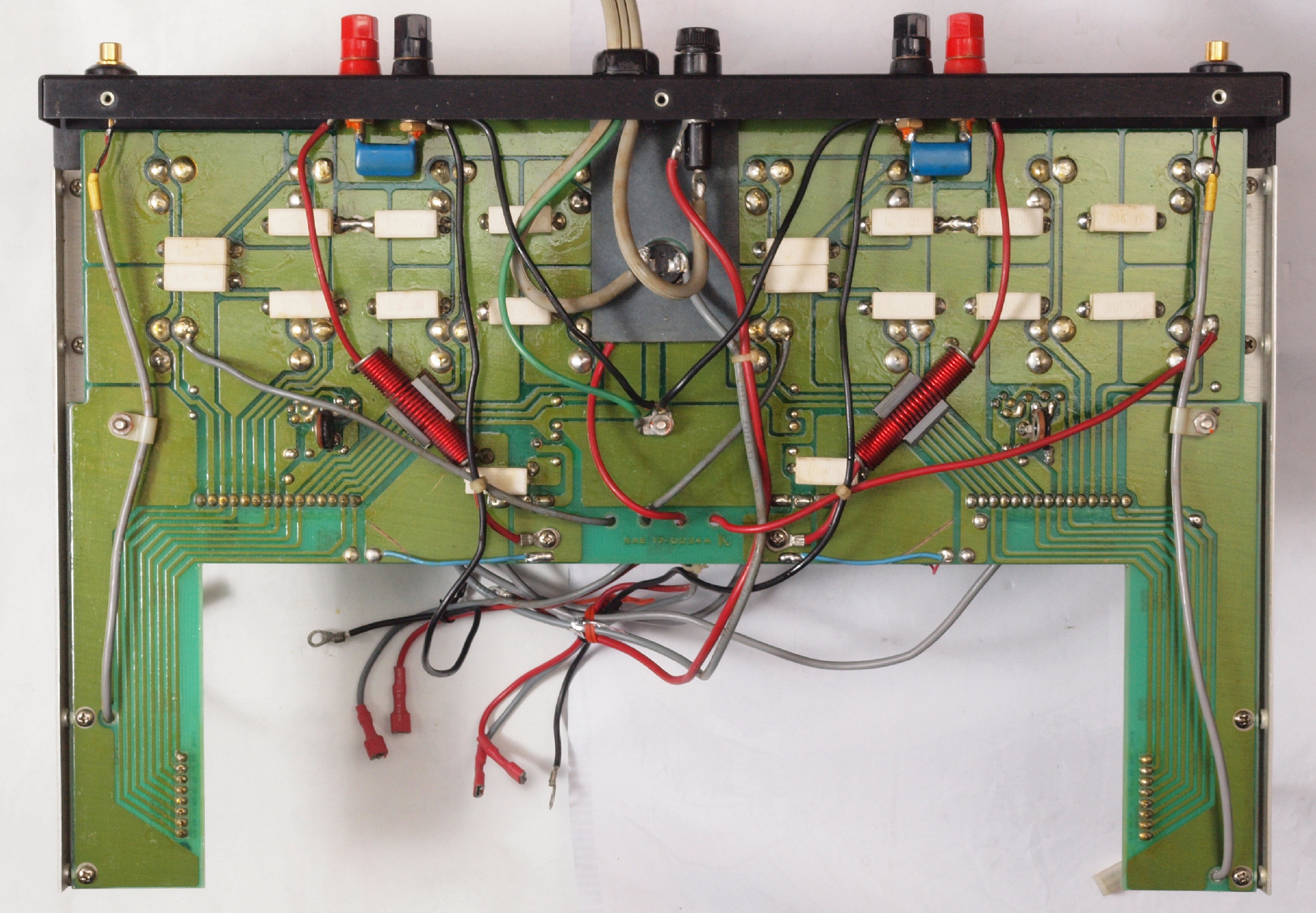

Ｃ８４．　修理中　メイン（終段）基板裏

Ｃ８５．　修理（半田補正）後　メイン（終段）基板裏　全半田やり直し

Ｃ８６．　完成メイン（終段）基板裏、　洗浄後防湿材を塗る。

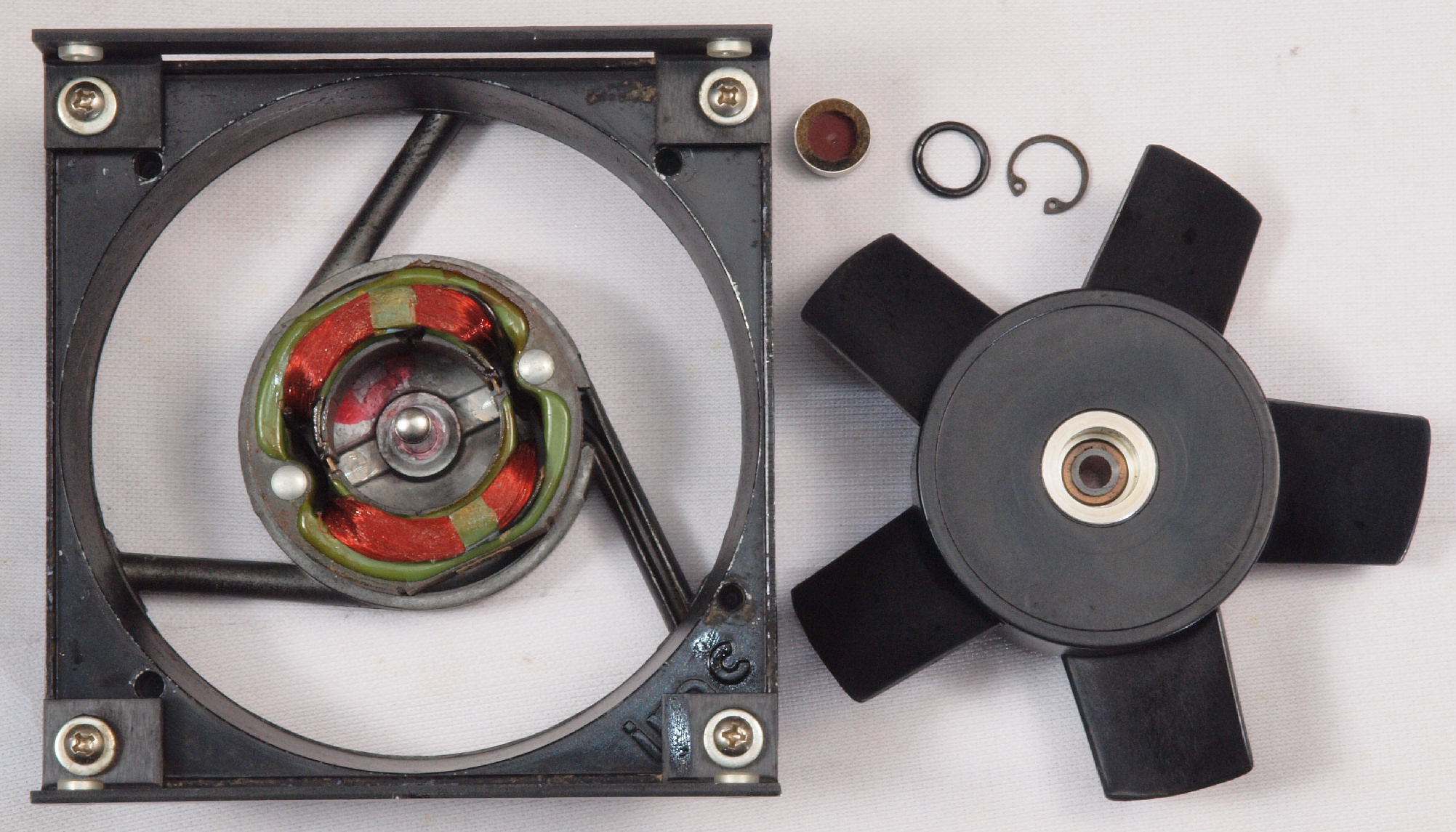

Ｃ９１．　清掃中　クーリングフアン分解・給油

Ｃ９２．　清掃後　クーリングフアン

ＣＡ１．　修理中　底足ブシュ、　左＝修理前、　右＝修理後。

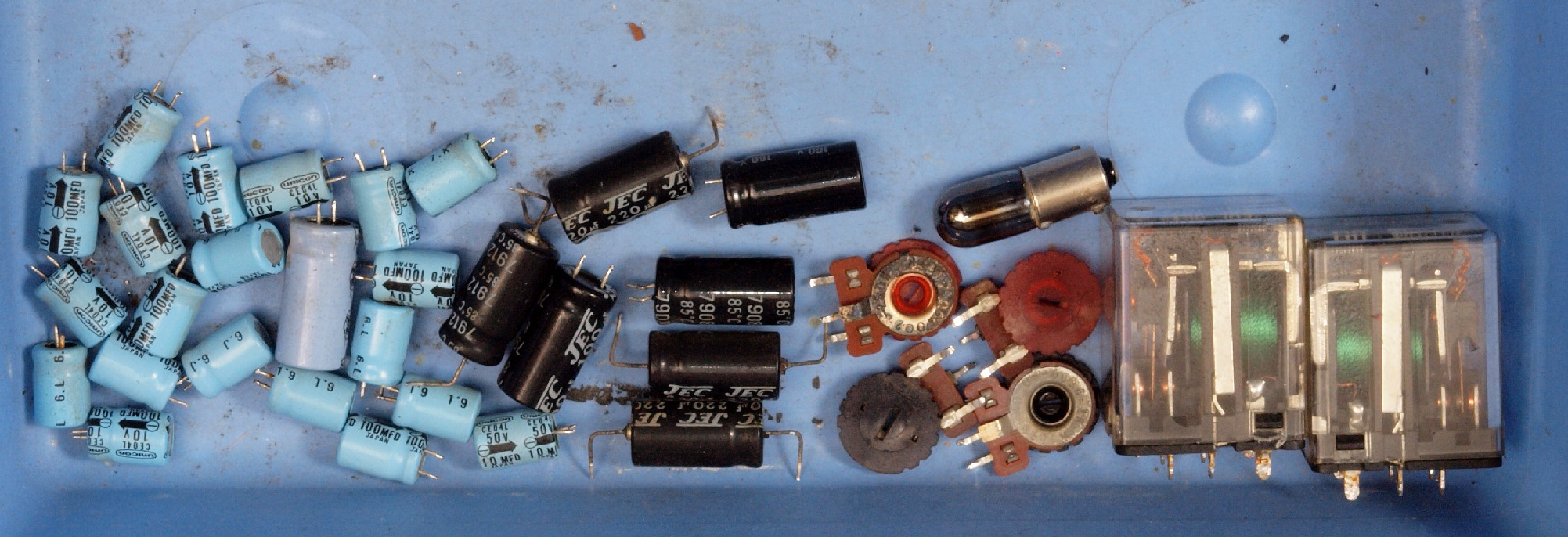

ＣＢ１．　交換部品

ＣＥ１．　修理前　上から見る

ＣＥ２．　修理後　上から見る

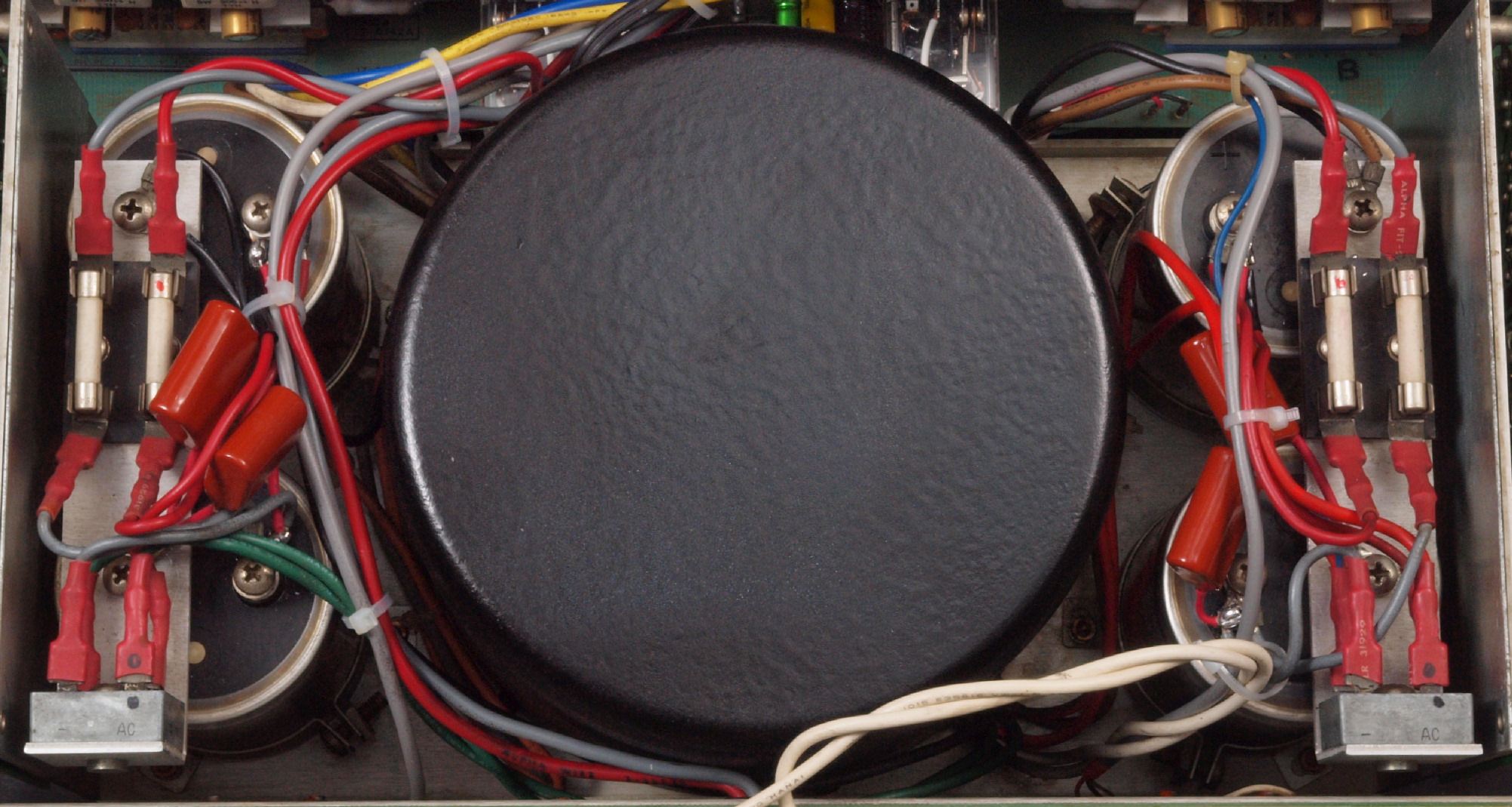

ＣＥ２２．　修理後　電源電解コンデンサーにフイルムコンデンサー４個追加。

ＣＥ３．　修理前　外観　上から見る

ＣＥ４．　修理後　外観　上から見る

ＣＥ５．　修理前　外観　下から見る

ＣＥ６．　修理後　外観　下から見る

Ｇ．　上下ケース塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｇ１１．　修理（塗装）前　電源トランス

Ｇ１２．　修理（塗装）後　電源トランス

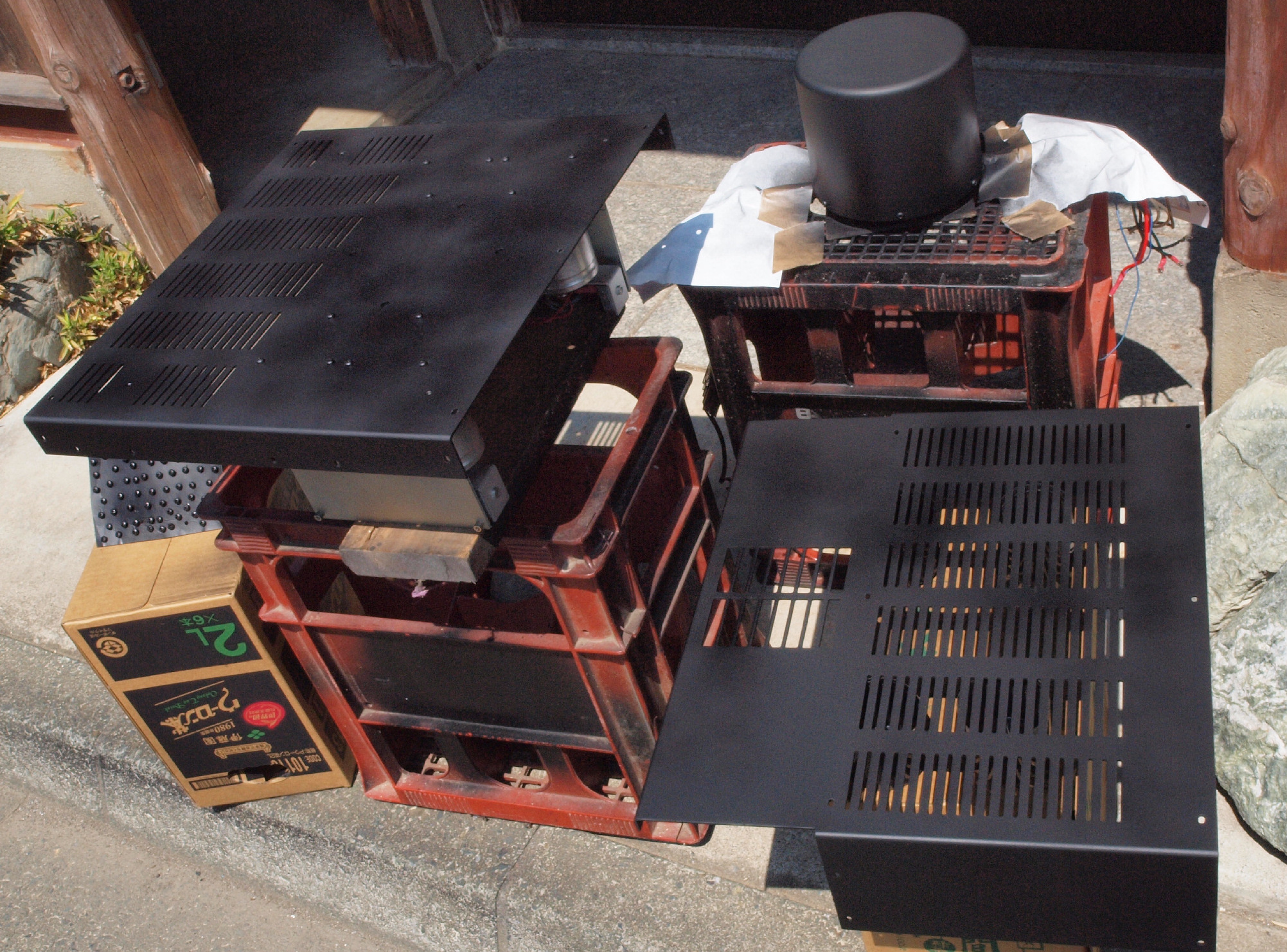

Ｇ２１．　修理（乾燥）中　炎天下にさらし、焼き付ける。

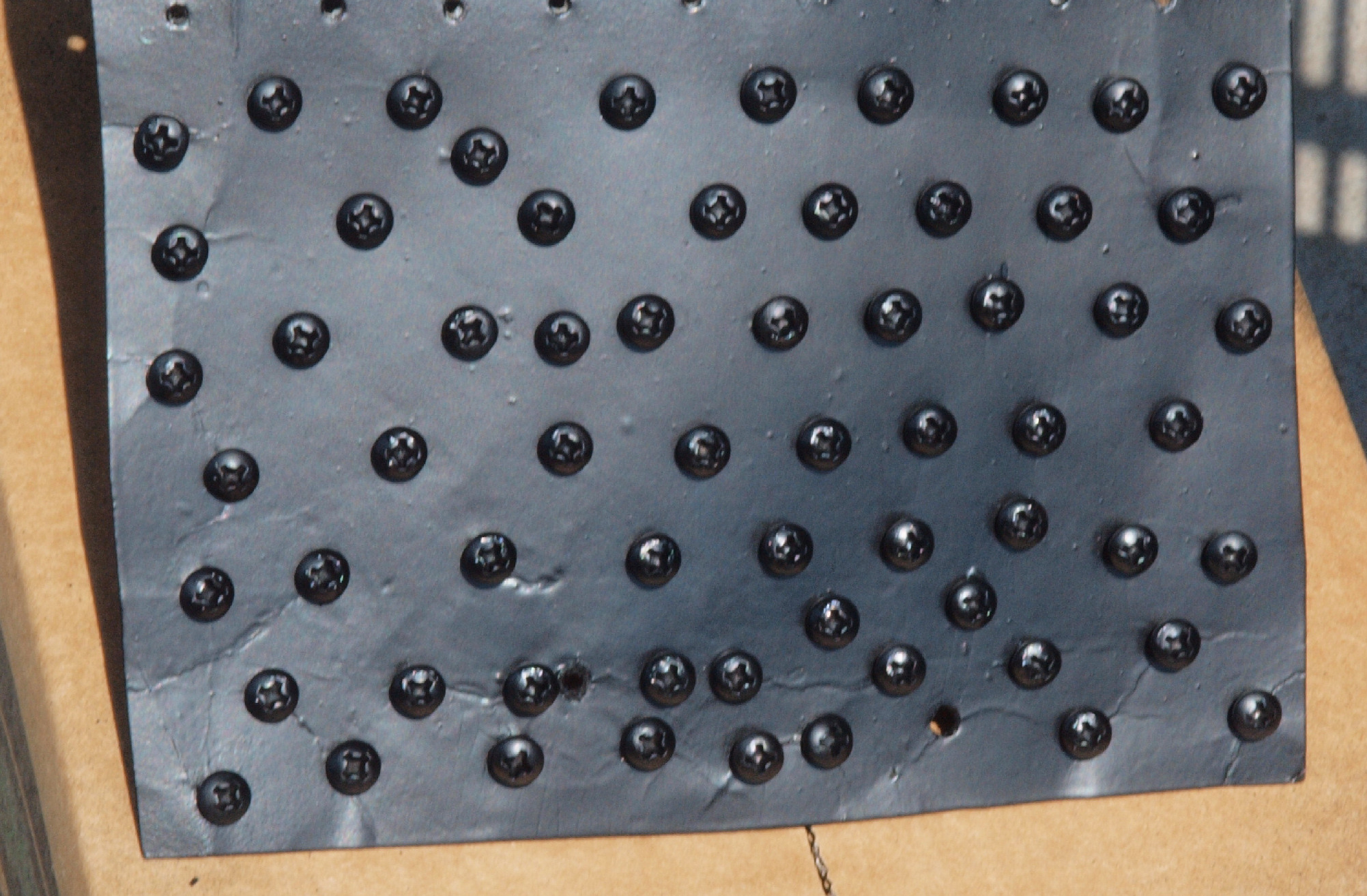

Ｇ２２．　修理（塗装）中　ビス類。

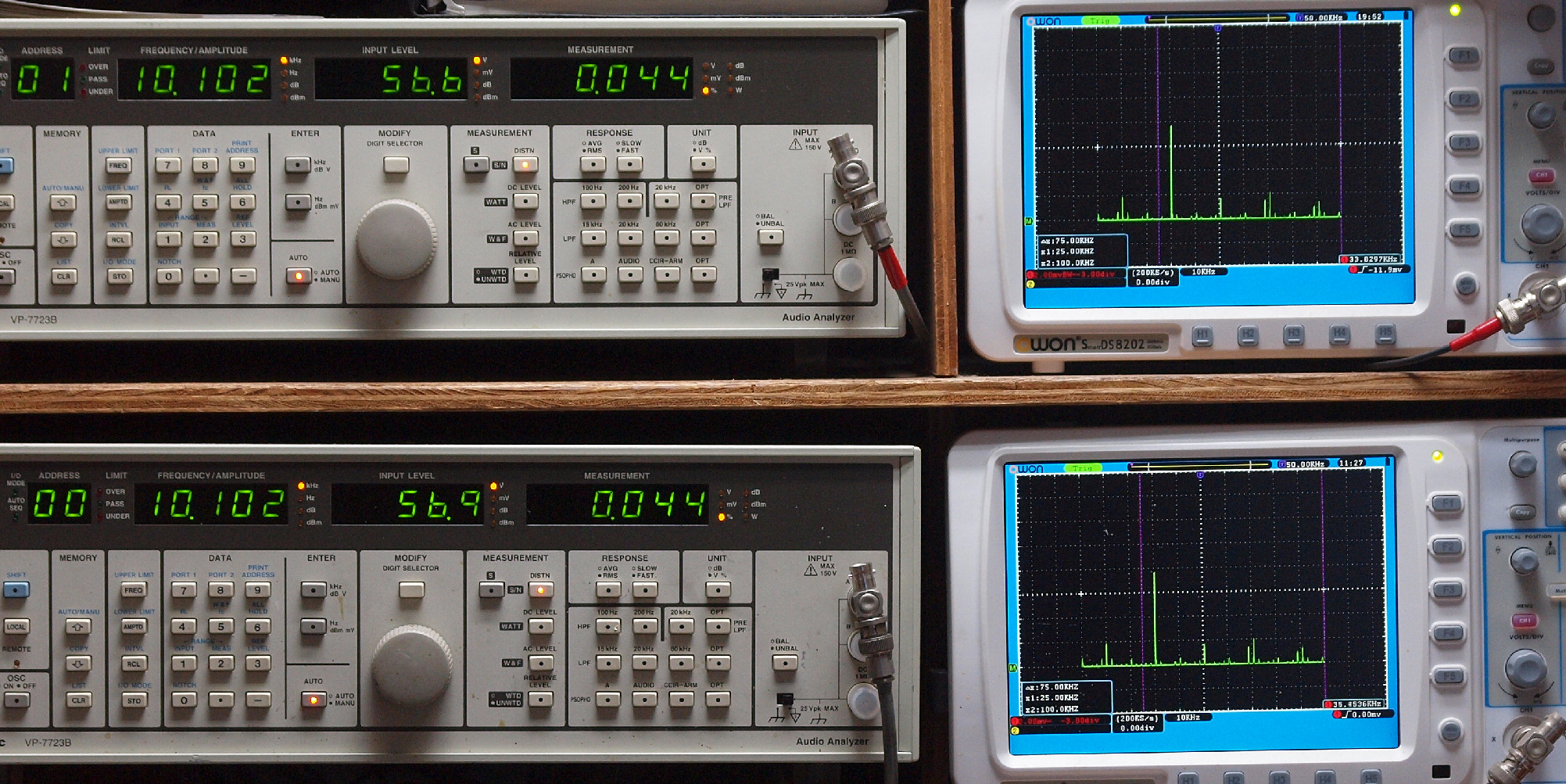

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 供給電圧はＡＣ１００Ｖ／５０ＨＺ、後期型なので４００Ｗ／４００Ｗ軽く出ます。 但し、当方の電力供給は悪く（１００Ｖ／３０Ａ契約）、９７Ｖ位まで、電圧が下がります。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

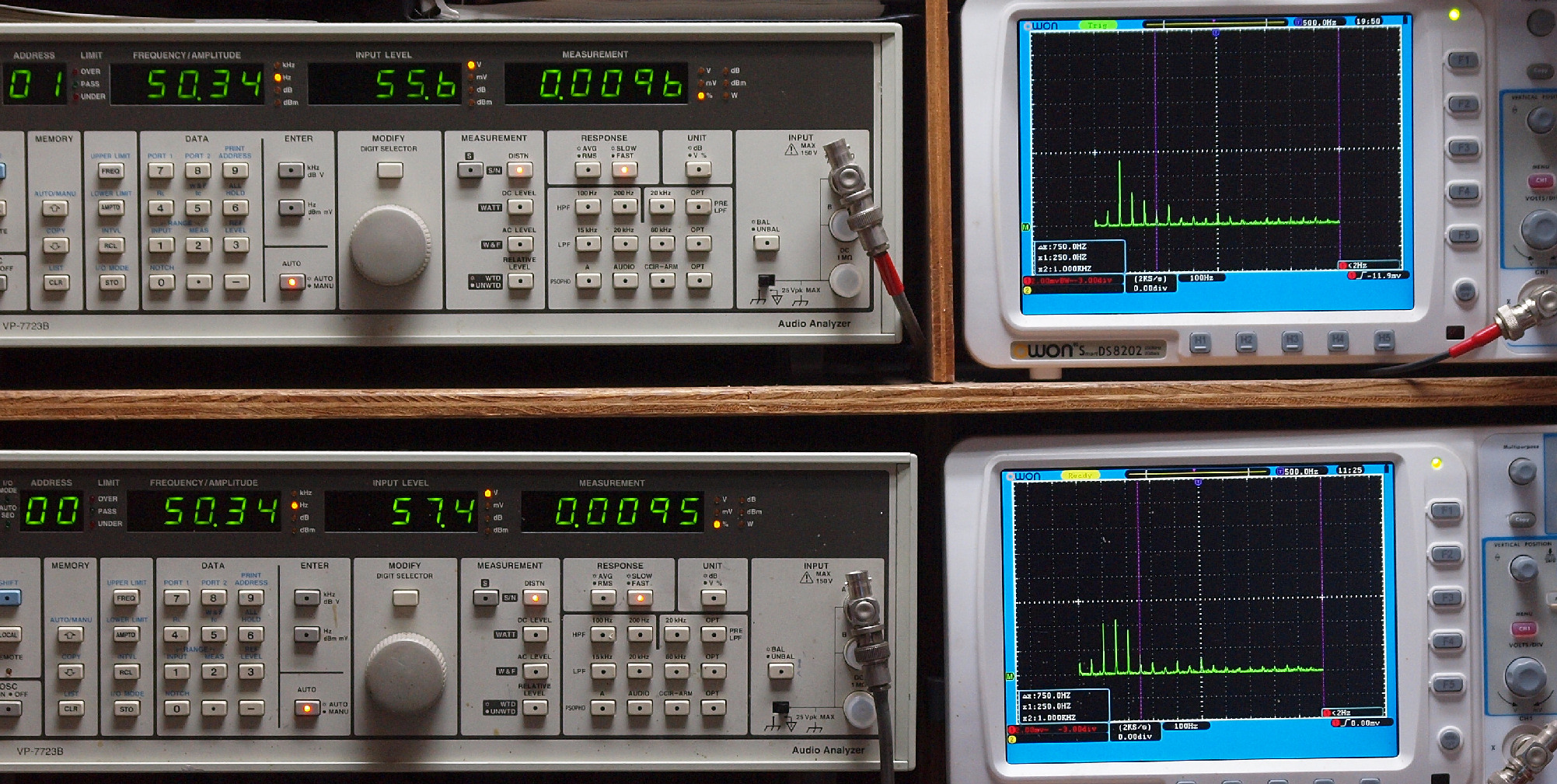

Ｅ２１．　５０Ｈｚ入力、Ｂ側ＳＰ出力電圧５６Ｖ＝３９２Ｗ出力、　０．００９６％歪み。 　　　　　　　　 　　　 　Ａ側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．００９５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｂ側ＳＰ出力電圧５５Ｖ＝３７８Ｗ出力、　０．００４６％歪み。 　　　　　　　 　　　　 　　Ａ側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．００４８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

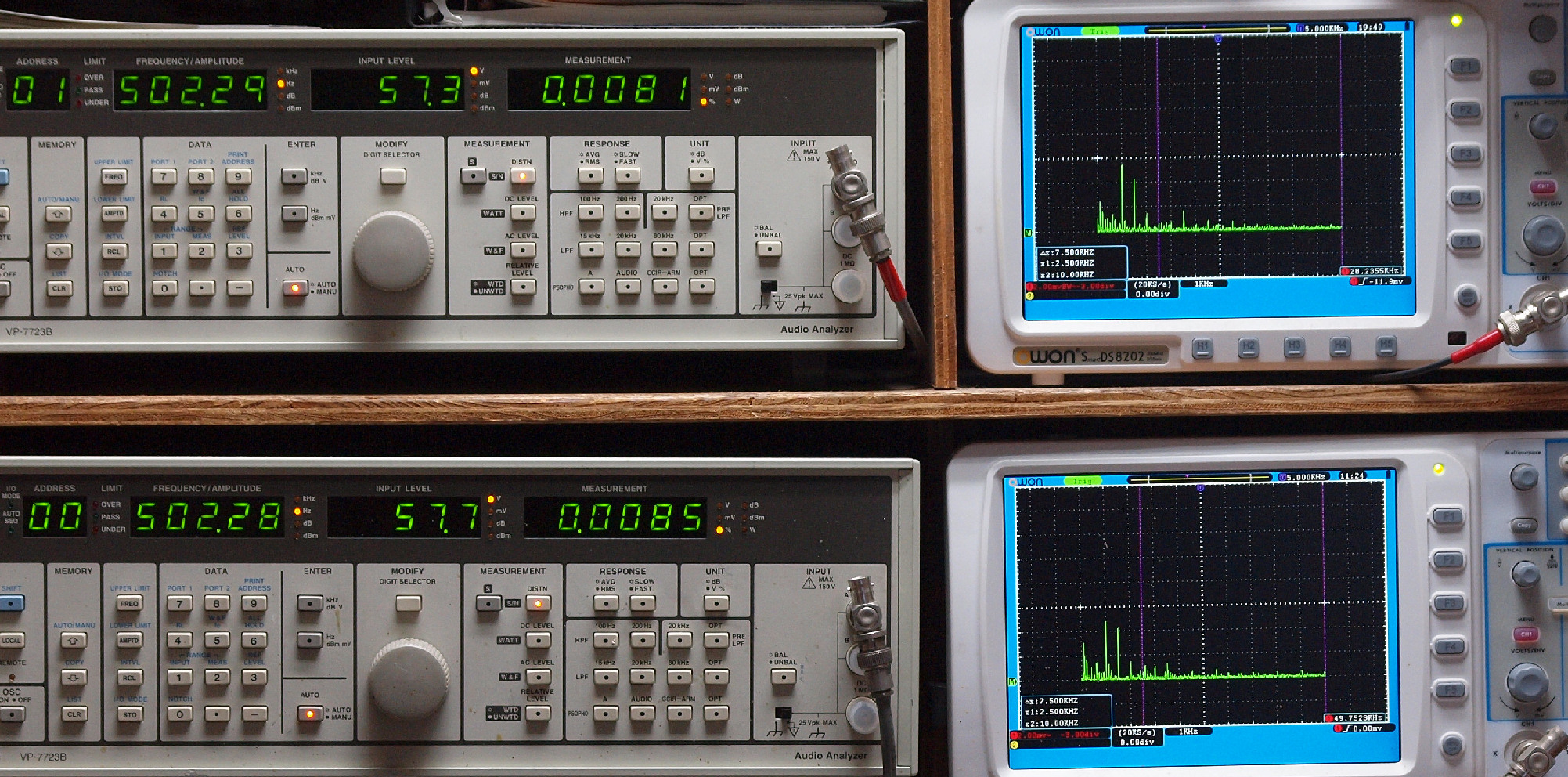

Ｅ２３．　５００Ｈｚ入力、Ｂ側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．００８１％歪み。 　　　　　　　　　　　 　　 Ａ側ＳＰ出力電圧５８Ｖ＝４２０Ｗ出力、　０．００８５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

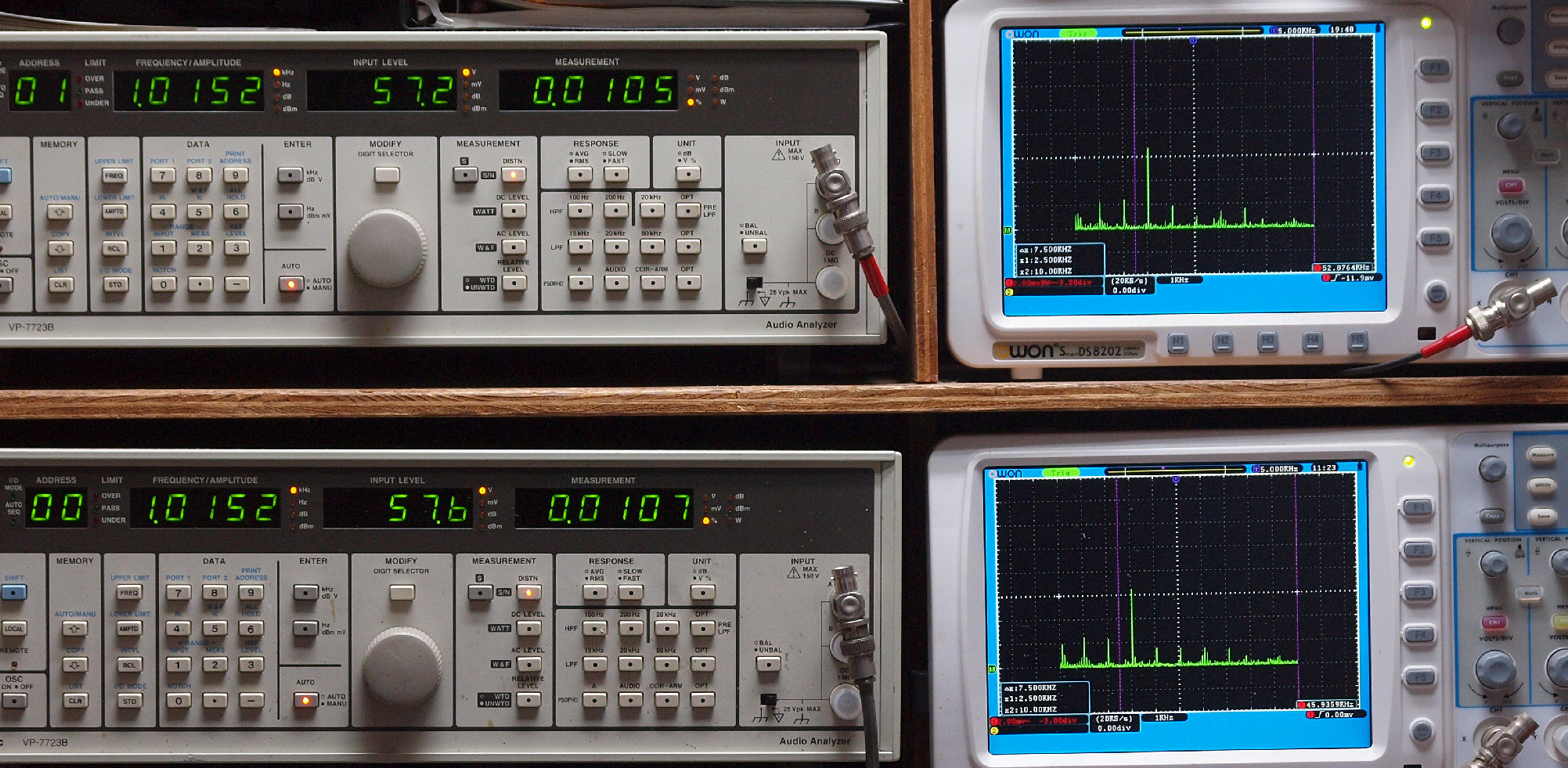

Ｅ２４．　１ｋＨｚ入力、Ｂ側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０１１％歪み。 　　　　　　　　　　　 　 Ａ側ＳＰ出力電圧５８Ｖ＝４２０Ｗ出力、　０．０１１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｂ側ＳＰ出力電圧５８Ｖ＝４２０Ｗ出力、　０．０３６％歪み。 　　　　　　　　　　　　　Ａ側ＳＰ出力電圧５８Ｖ＝４２０Ｗ出力、　０．０３６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｂ側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．１９７％歪み。 　　　　　　　　　　 　　 　Ａ側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．１９３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ｂ側ＳＰ出力電圧４７Ｖ＝２７６Ｗ出力、　０．４１％歪み。 　　　　　　　　　　 　　 　Ａ側ＳＰ出力電圧４７Ｖ＝２７６Ｗ出力、　０．４０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

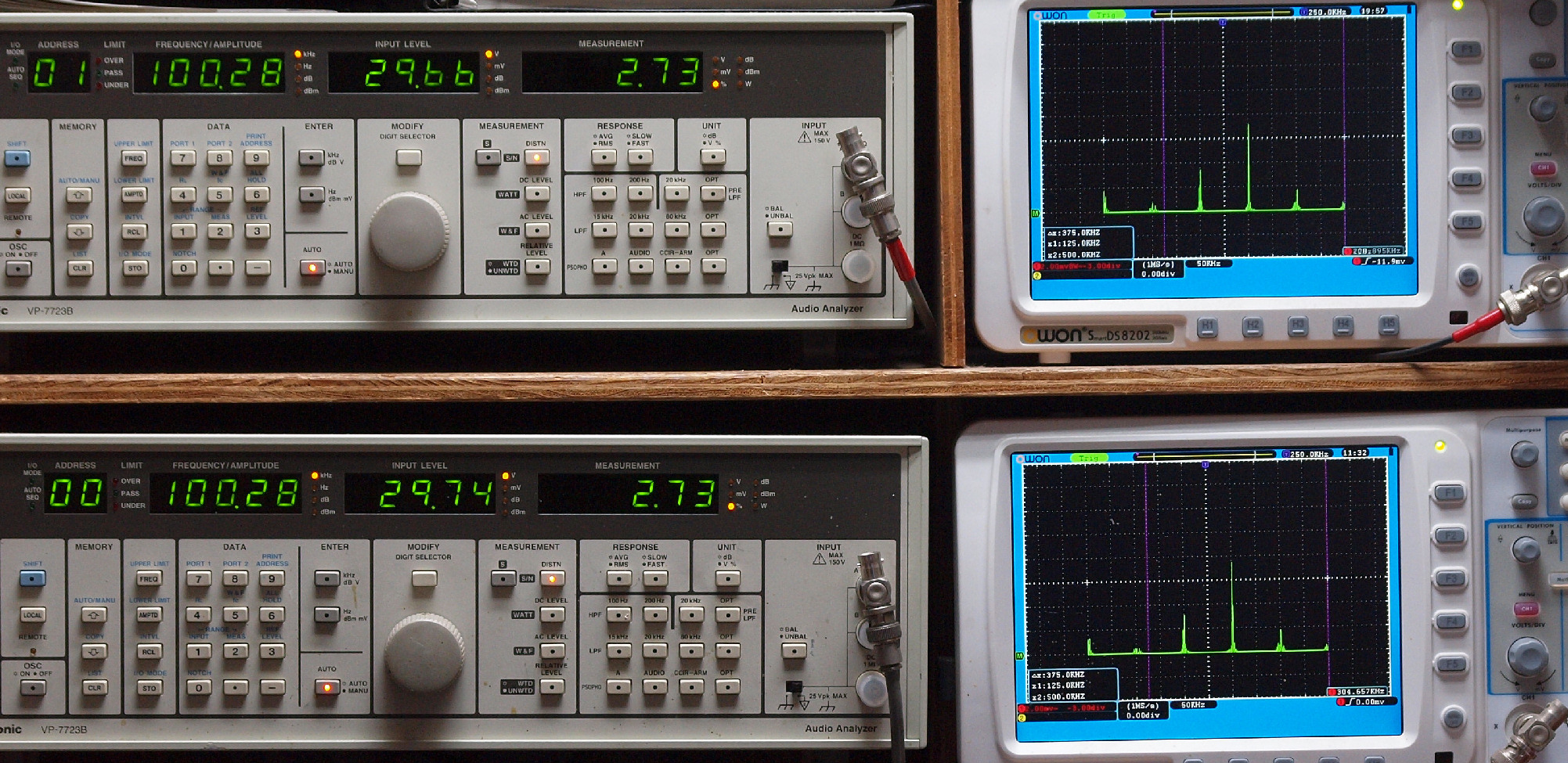

Ｅ２８．　１００ｋＨｚ入力、Ｂ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　２．７３％歪み。 　　　　　　　　　　 　　　 　Ａ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　２．７３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

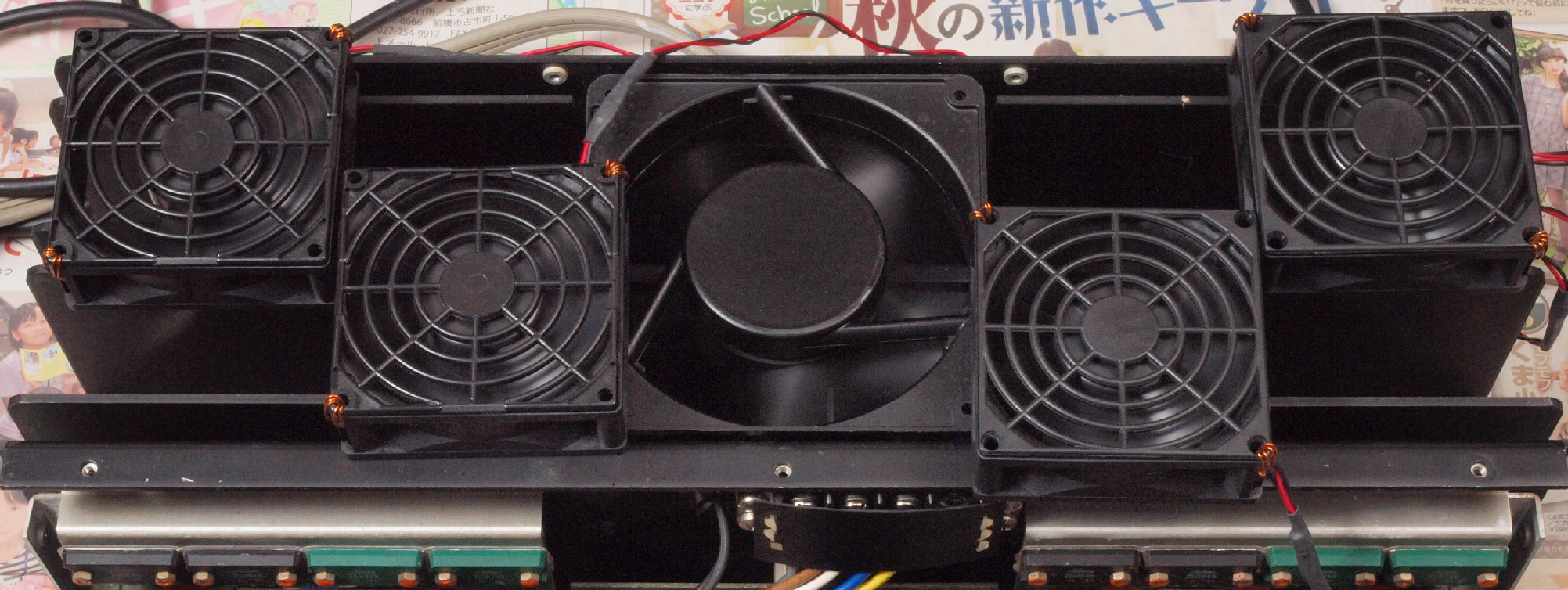

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

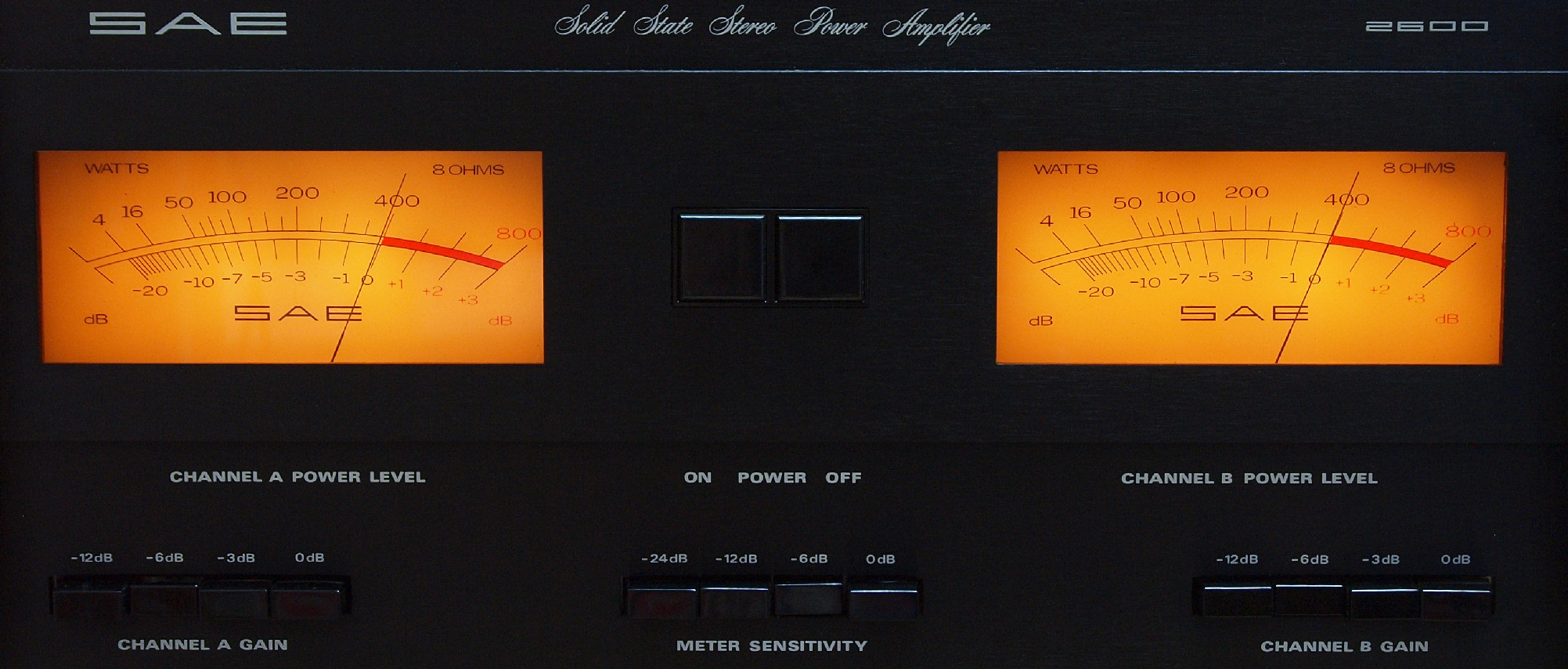

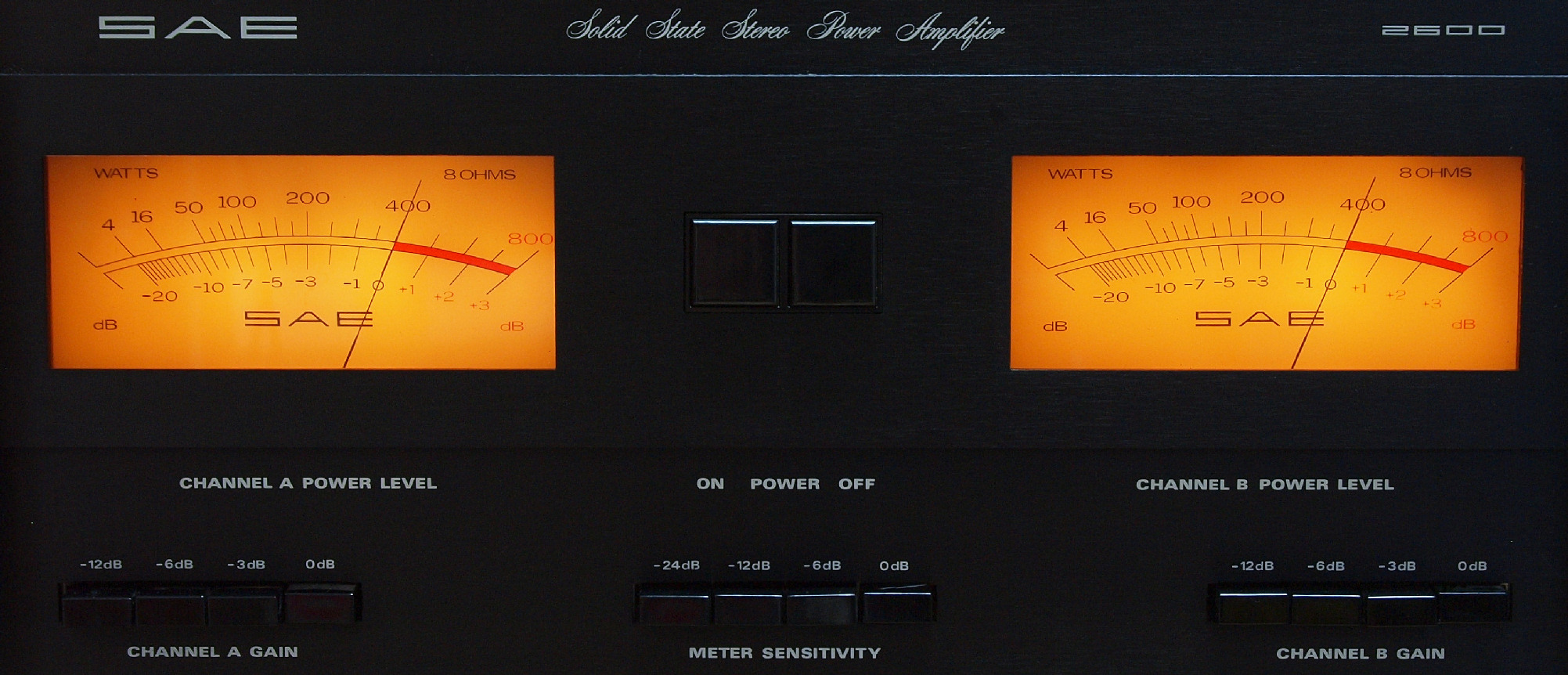

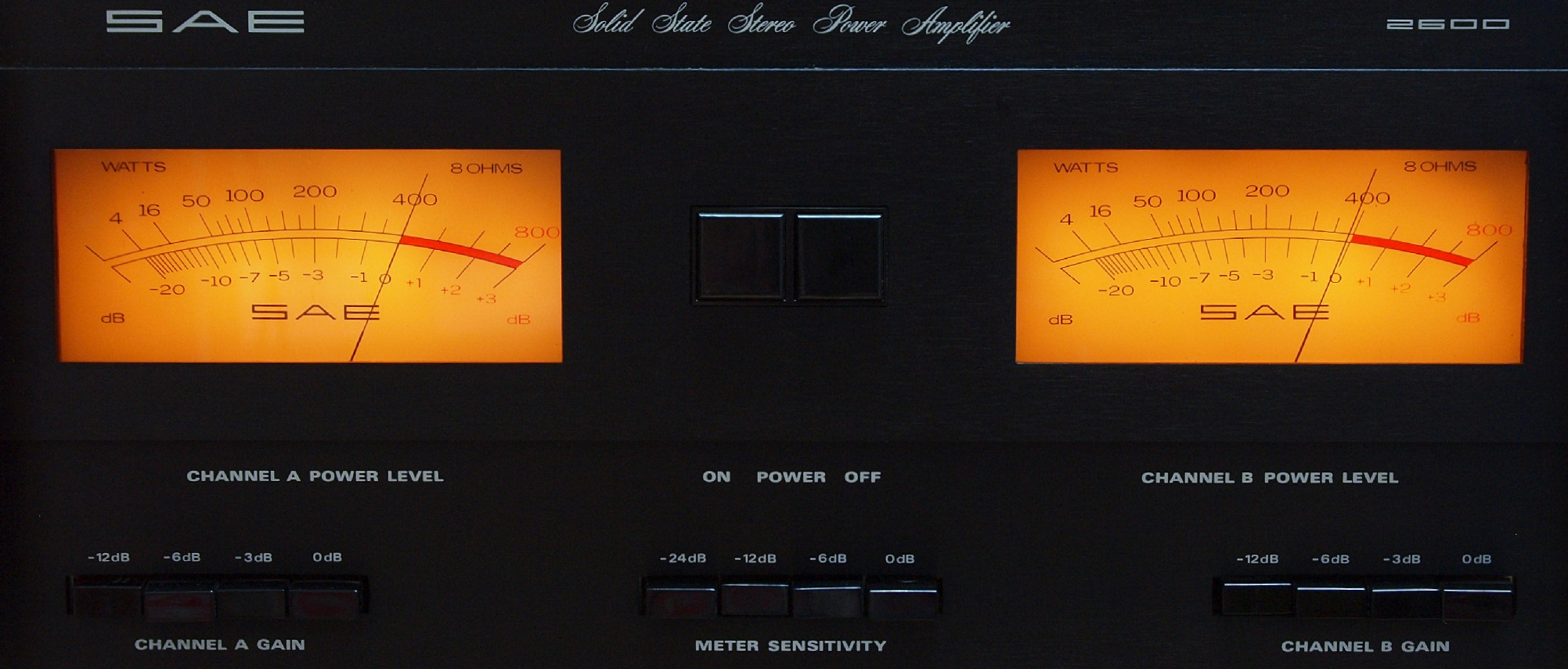

Ｅ４１．　その時のＶＵメーター、　MeterSensitivity＝０ｄB、A&B ChannelGain＝０ｄB

Ｅ４２．　その時のＶＵメーター、　MeterSensitivity＝−６ｄB、A&B ChannelGain＝−６ｄB

Ｅ４２．　その時のＶＵメーター、　MeterSensitivity＝−１２ｄB、A&B ChannelGain＝−１２ｄB

Ｅ５１．　修理前　前右から見る

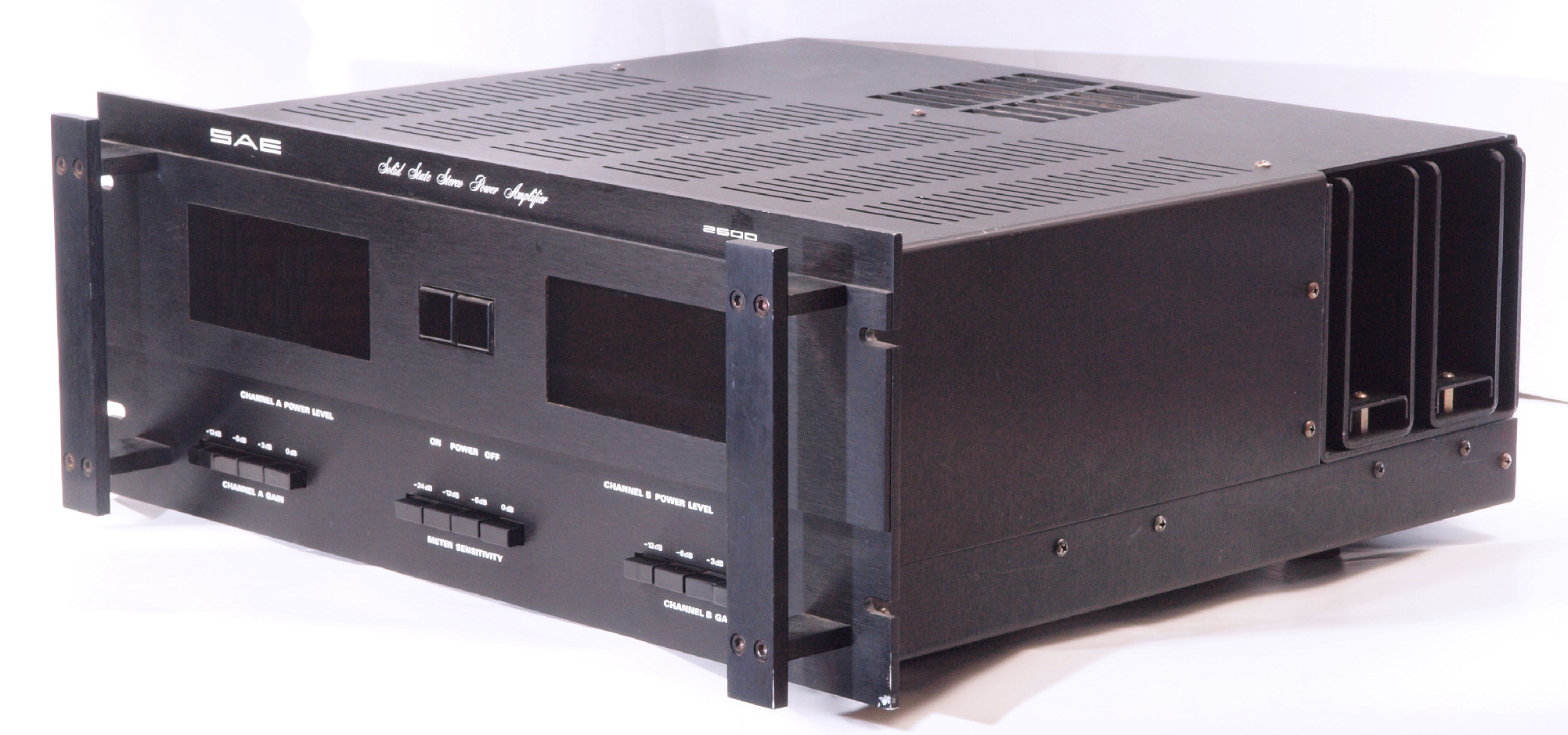

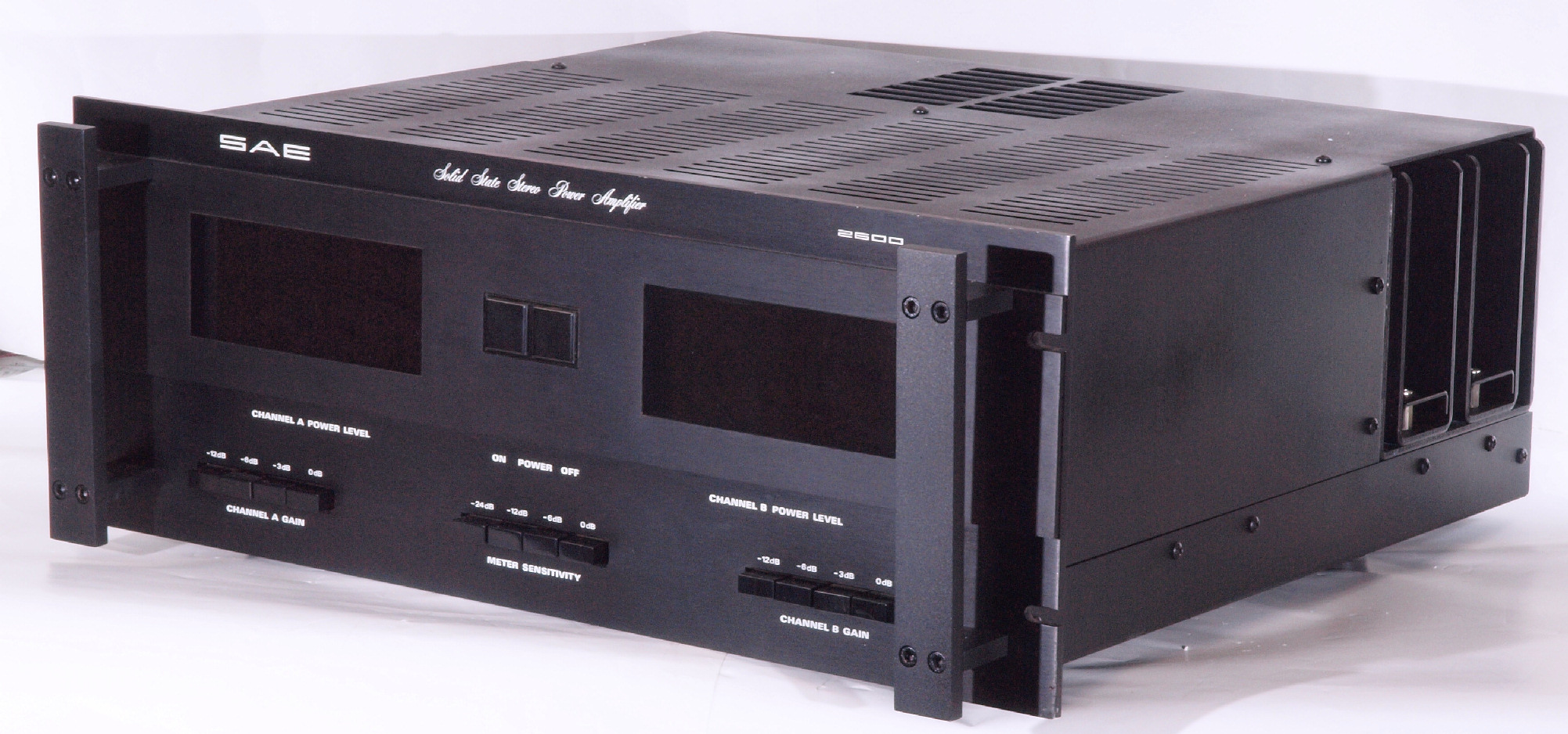

Ｅ５２．　完成　前右から見る、外装は塗装して有ります。

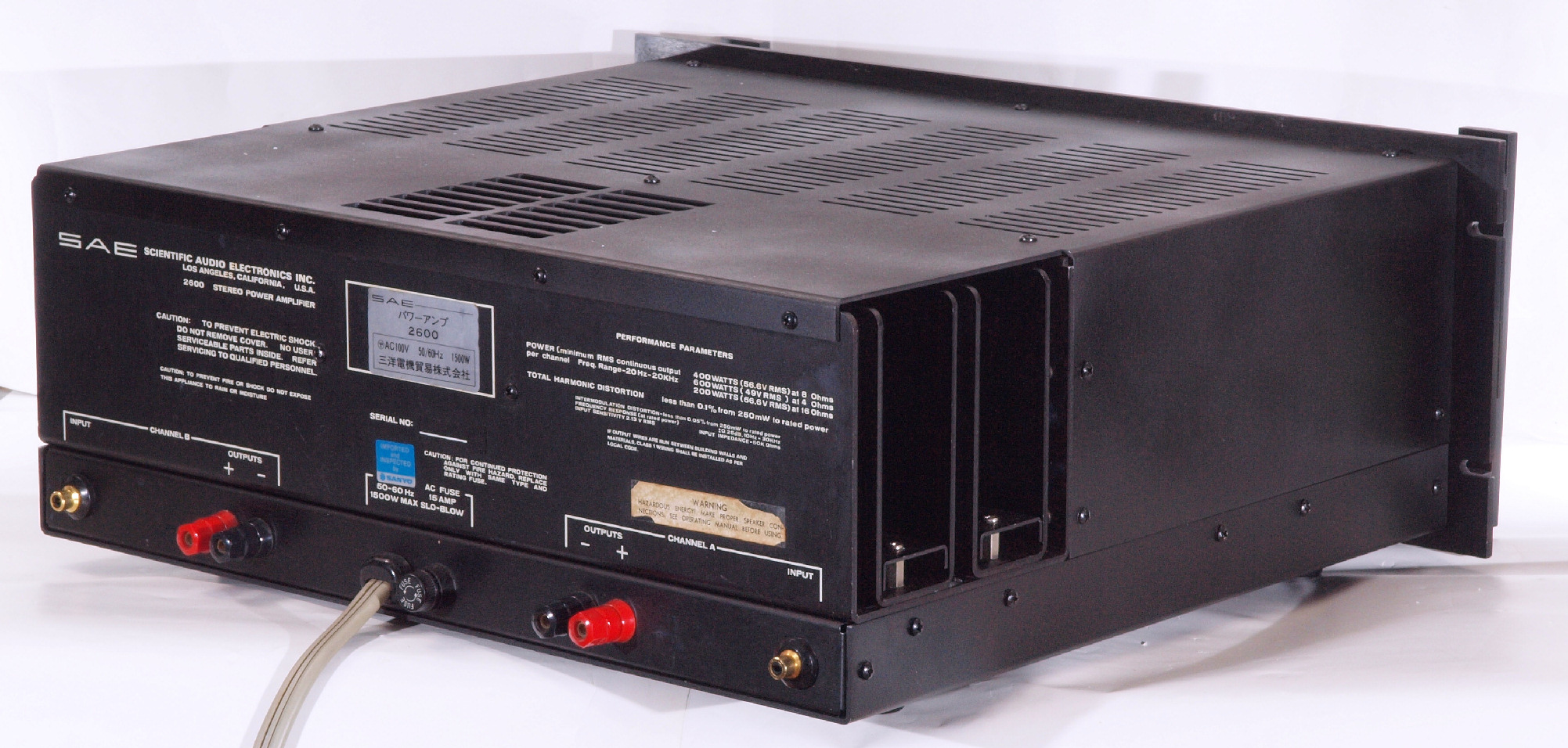

Ｅ５３．　修理前　後左から見る

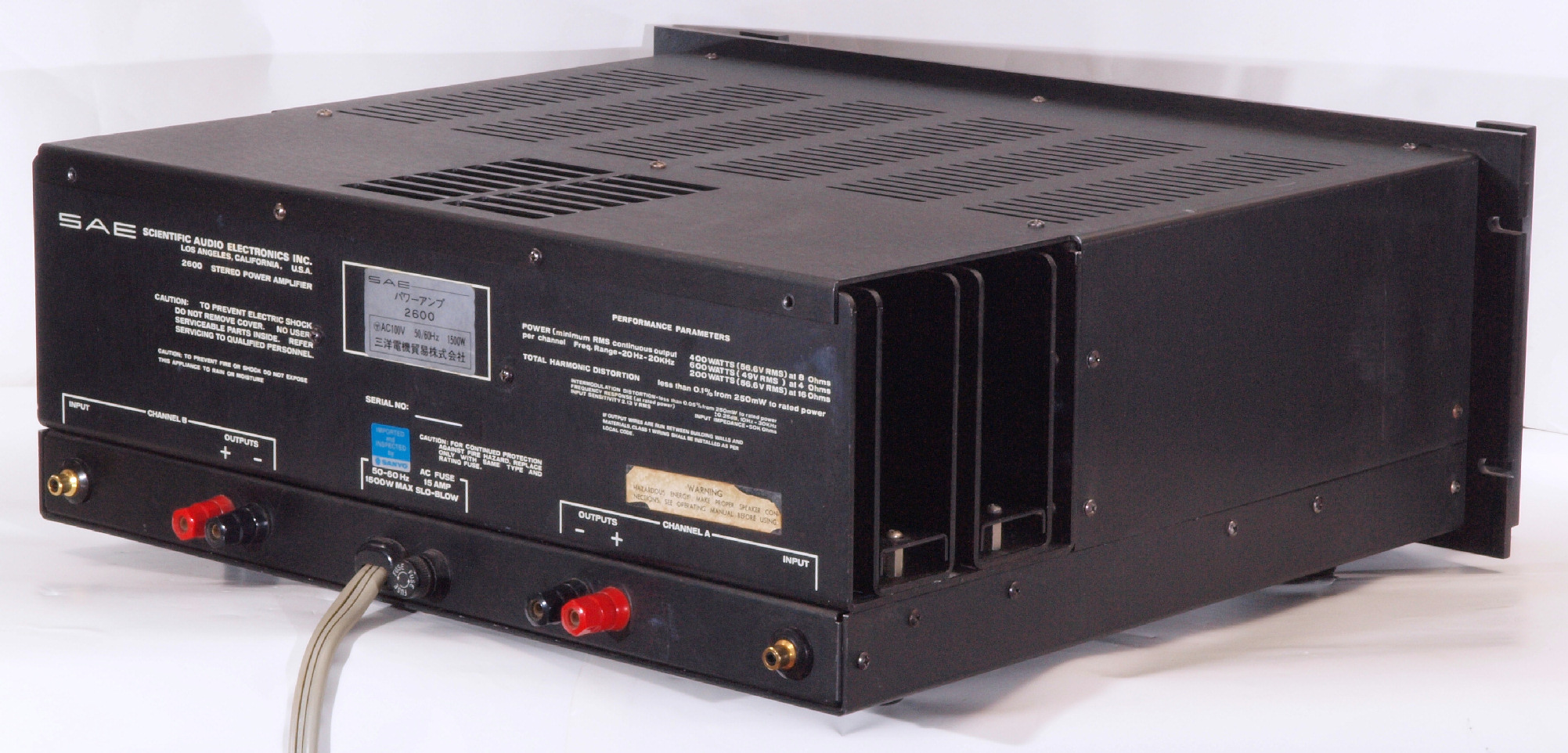

Ｅ５４．　完成　後左から見る、外装は塗装して有ります。

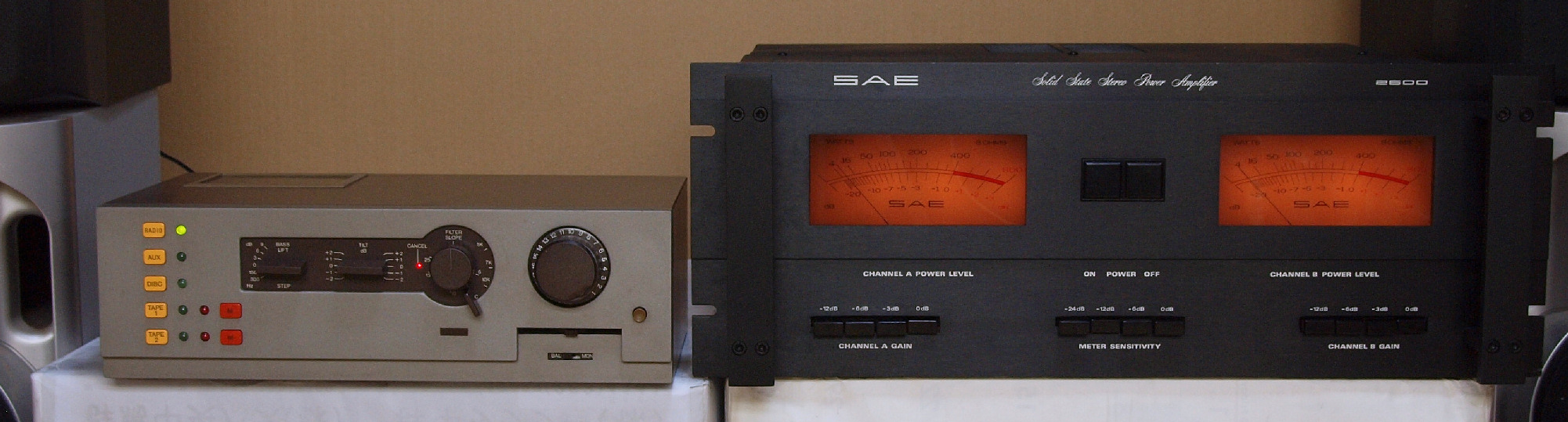

Ｅ６．　完成　２４時間エージング中。　左は　ＱＵＡＤ　４４．　１０台目

Ｓ．　ＳＡＥ（Scientific Audio Electronics）　ＭＡＲＫ ２６００　の仕様（マニアル・カタログより）

型式 ＳＡＥ　ＭＡＲＫ ２６００　ステレオパワーアンプ 実効出力 600W＋600W（4Ω） 400W＋400W（8Ω、20Hz〜20kHz、両ch駆動、歪率0.05％） 全高調波歪率 0.05％（20Hz〜20kHz、8Ω、250mW〜400W） 混変調歪率 0.05％（250mW〜400W、8Ω、20Hz〜20kHz間の任意の2周波数の4：1混合） 周波数特性 20Hz〜20kHz ±0.25dB（定格出力時） ダンピングファクター 150（100Hz） SN比 100dB（定格出力時） 入力端子 ＲＣＡ入力端子 1系統 入力感度/入力インピーダンス 2.12V/50kΩ 入力レベル調整 左右独立プッシュボタン式4段階ゲイン切替（0、-3、-6、-12dB） メーター感度 左右連動プッシュボタン式4段階切替（0、-6、-12、-24dB） 付属 冷却用ファン 電源 AC100V、50Hz/60Hz。　前期型は１１７Ｖ。 定格消費電力 1,500W（定格出力時） 外形寸法 幅483×高さ178×奥行461mm（端子、ハンドル類を含む） 重量 29.5kg 価格 \650,000（1981年頃）
