ＱＵＡＤ　４４．　８台目修理記録

平成２３年７月２３日到着　　　１０月１２日完成

このＡＭＰの入出力に使用する「５ピンＤＩＮコネクター（雄）」、多数有ります、必要なかたメール下さい 又、ケーブルも作ります（ＤＩＮ−ＲＣＡ端子）

Ａ．　修理前の状況 昨年、バランスとボリュームのガリがひどくなり、他のところで見てもらったことがあります。 スイッチを押すと「ボン」という音がします。 オーバーホール修理依頼。 このＡＭＰは初期型で、歪みが少し多い。 Ｔ．　修理前点検測定 B．　原因 各部劣化。 前回修理の未熟。 Ｃ．　修理状況 電解コンデンサー交換。 ＯＰ−ＡＭＰ交換。 リレー交換。 劣化ＲＣＡ端子交換、及びRCA端子増設。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　１７個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１７個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１８個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　２２個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　上位測定機器での調整・測定 Ｇ．　修理費　　　８０，０００円　　オーバーホール修理 Ｓ．　ＱＵＡＤ　４４　の仕様（マニアル・カタログより）

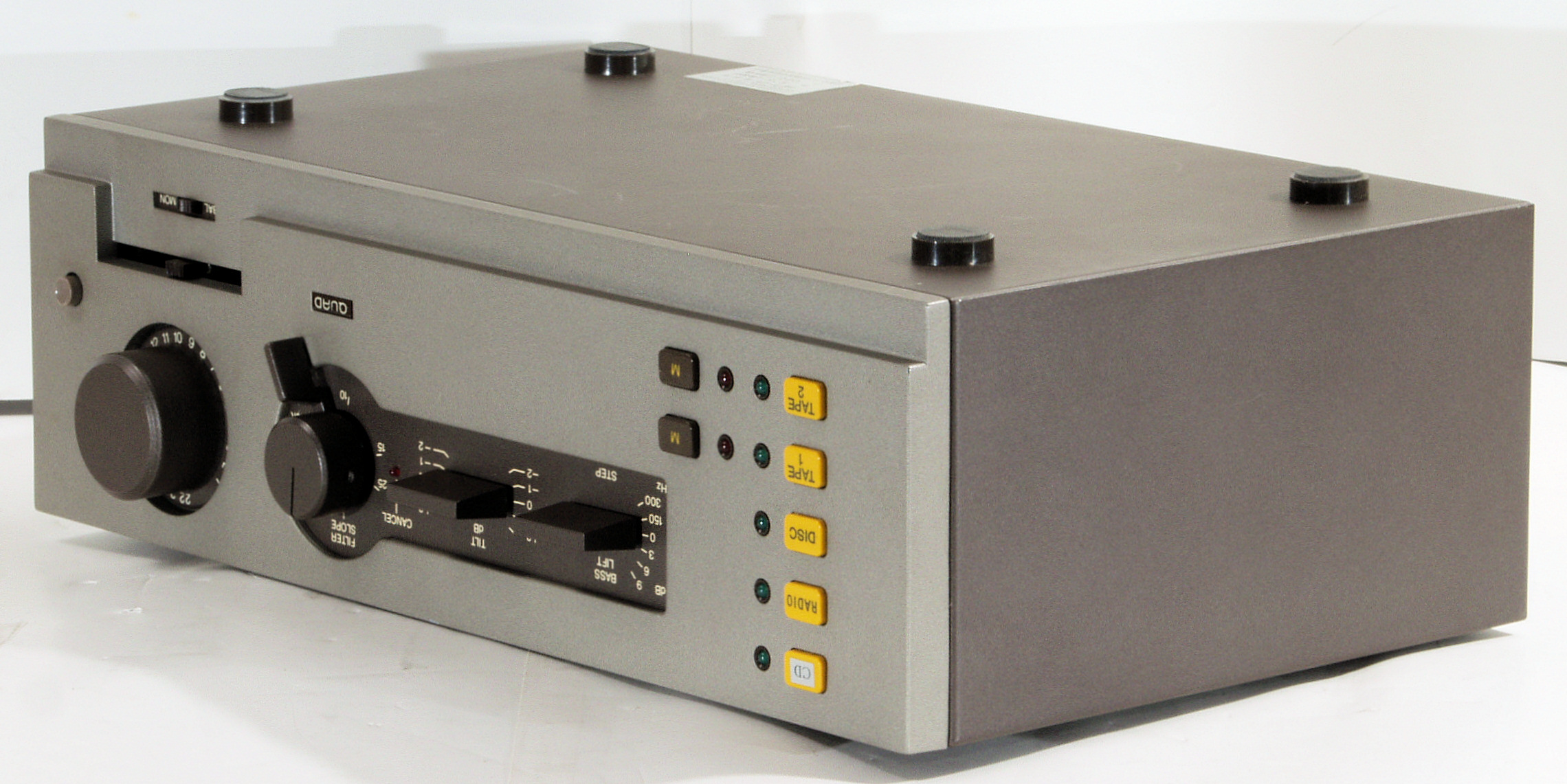

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

Ａ１３．　点検中　前右から見る

Ａ１４．　点検中　右から見る

Ａ１５．　点検中　後から見る

Ａ１６．　点検中　後左から見る

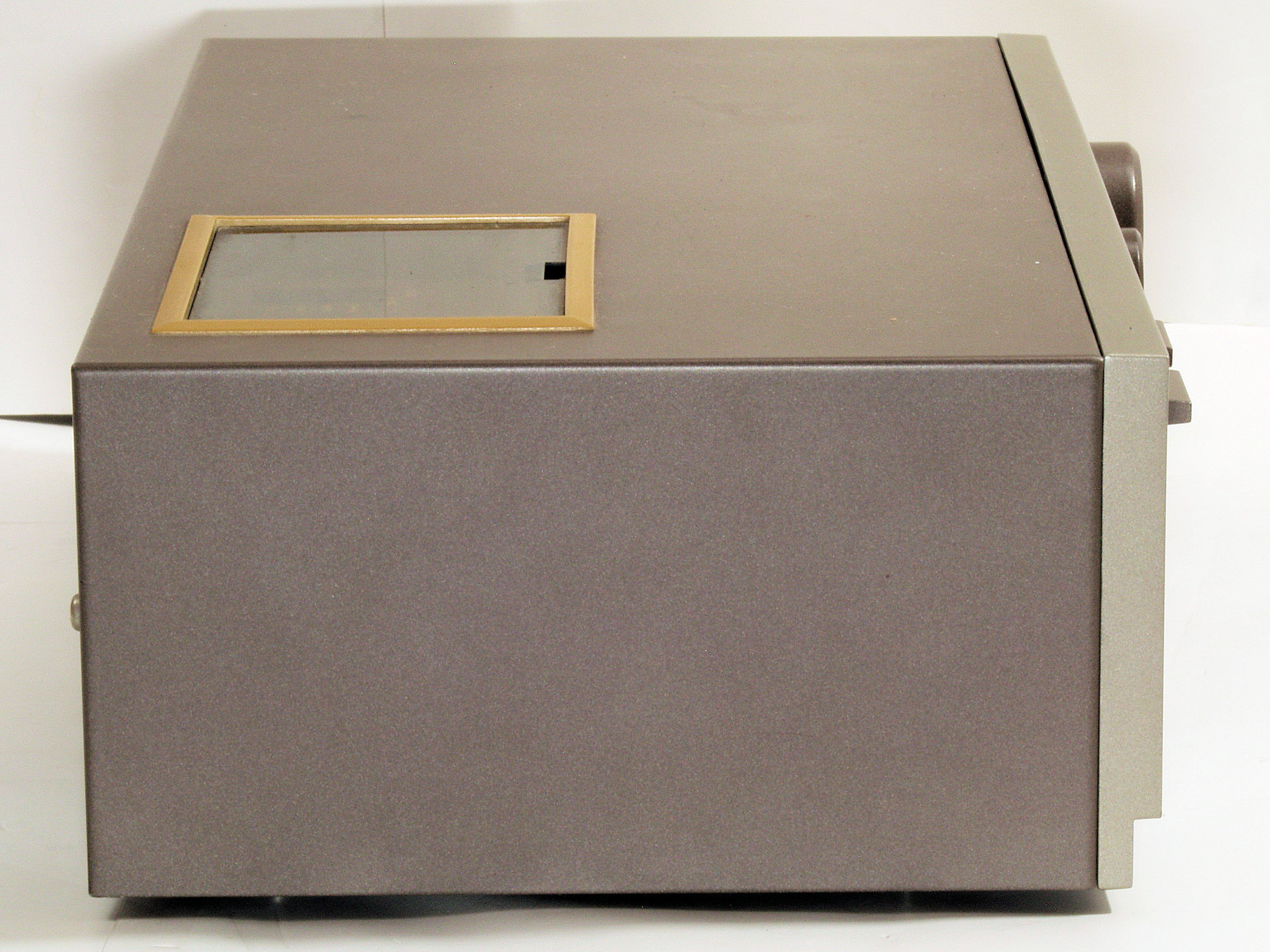

Ａ１７．　点検中　左から見る

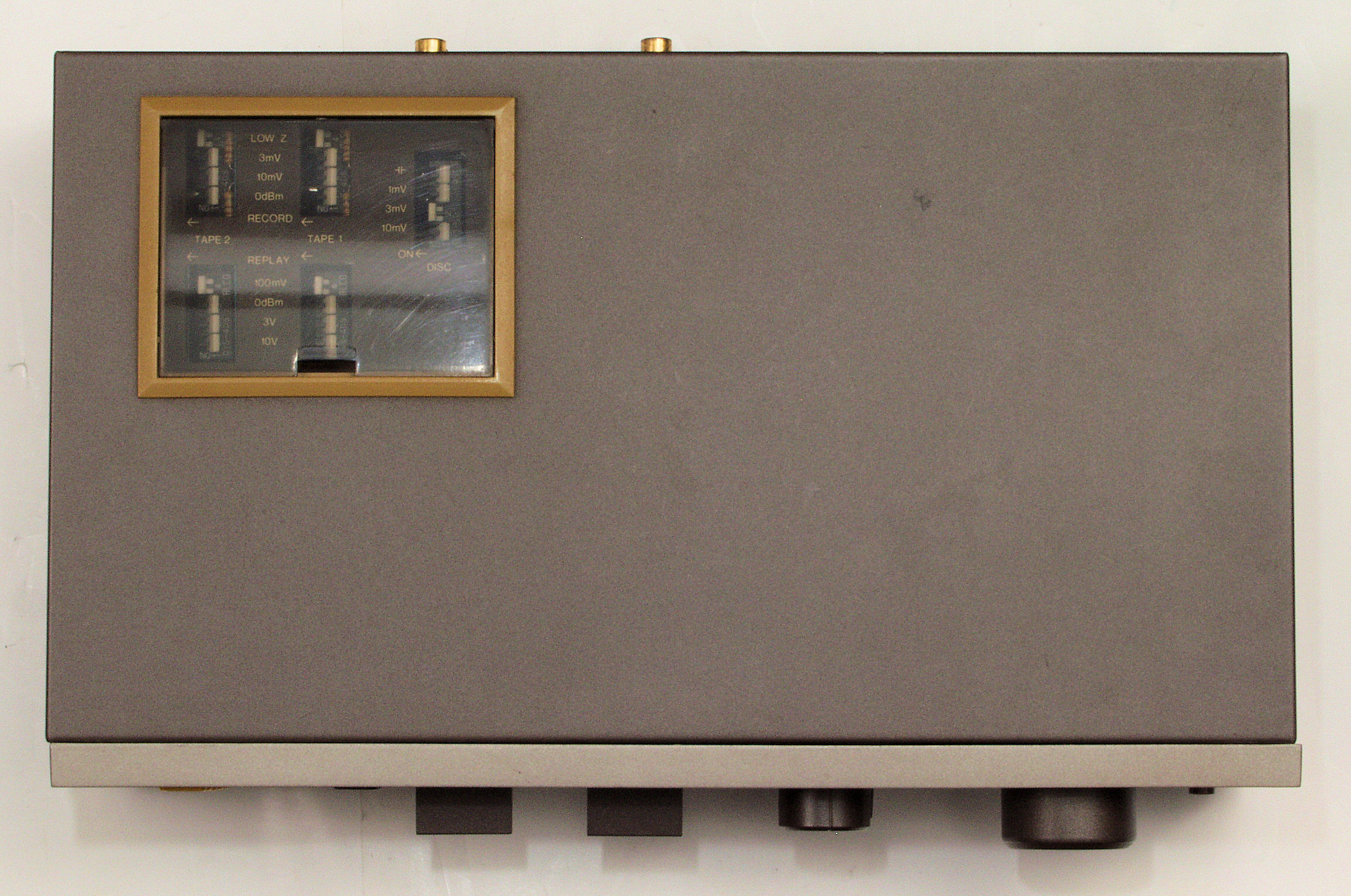

Ａ１８．　点検中　上から見る

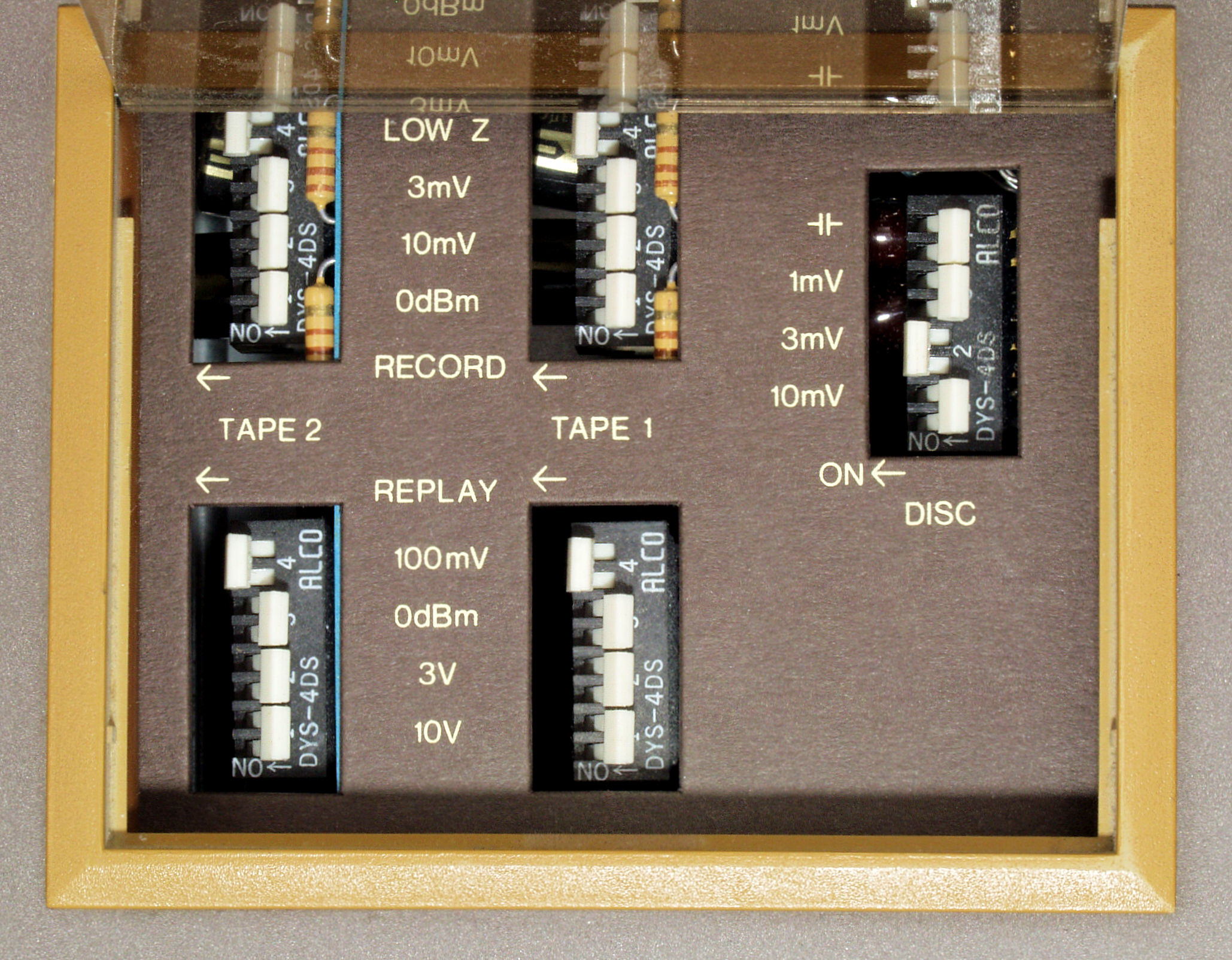

Ａ１８２．　点検中　上から見る、　設定ディップＳＷ。

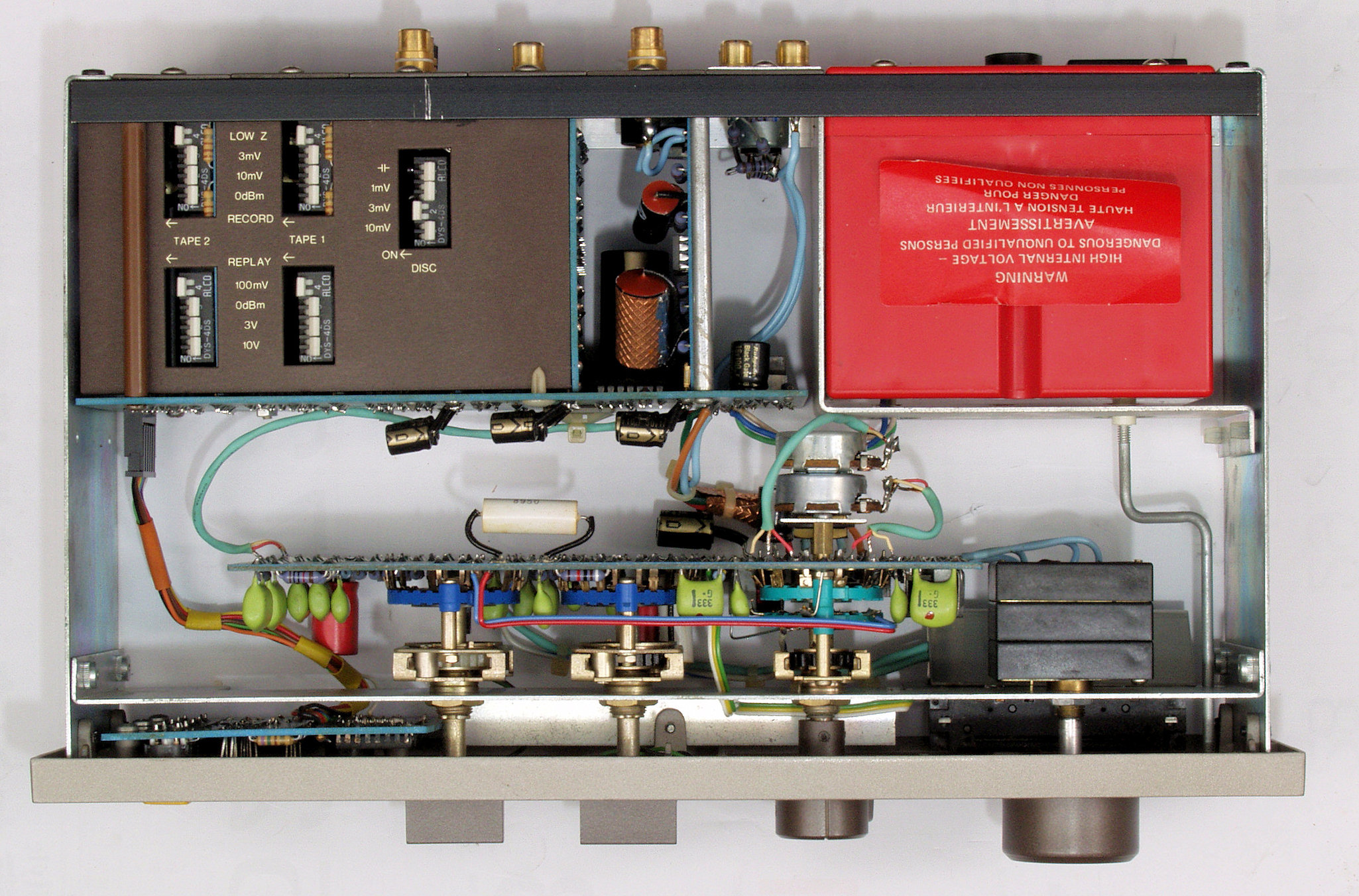

Ａ１９．　点検中　上蓋を取り、上から見る。

Ａ１Ａ．　点検中　上蓋＋Ｄｉｐ−ＳＷカバーを取り、上から見る。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ３１．　点検中　下から見る。

Ａ３１２．　点検中　下から見る、　正規輸入品。

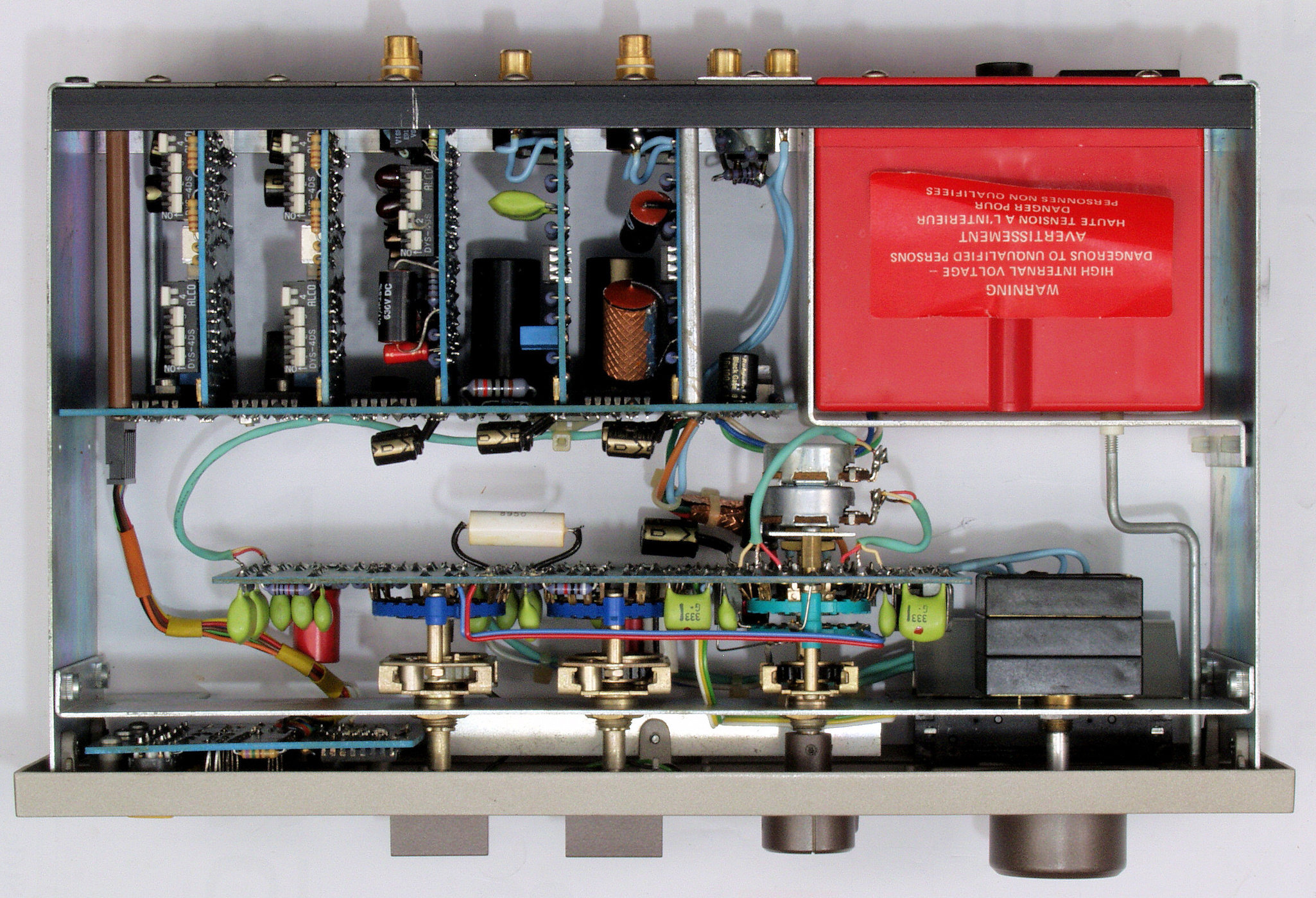

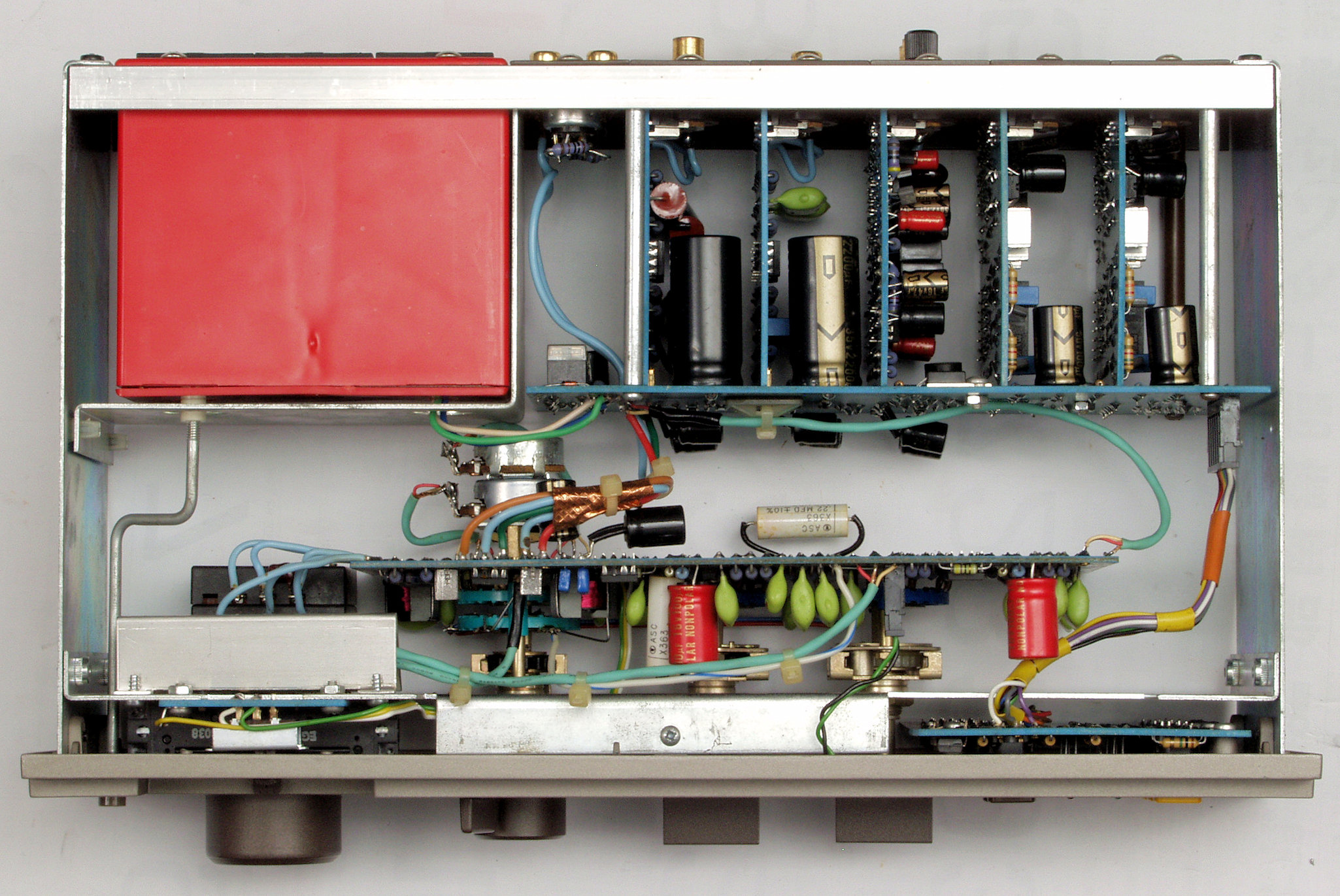

Ａ３２．　点検中　ケースを取り、下から見る。

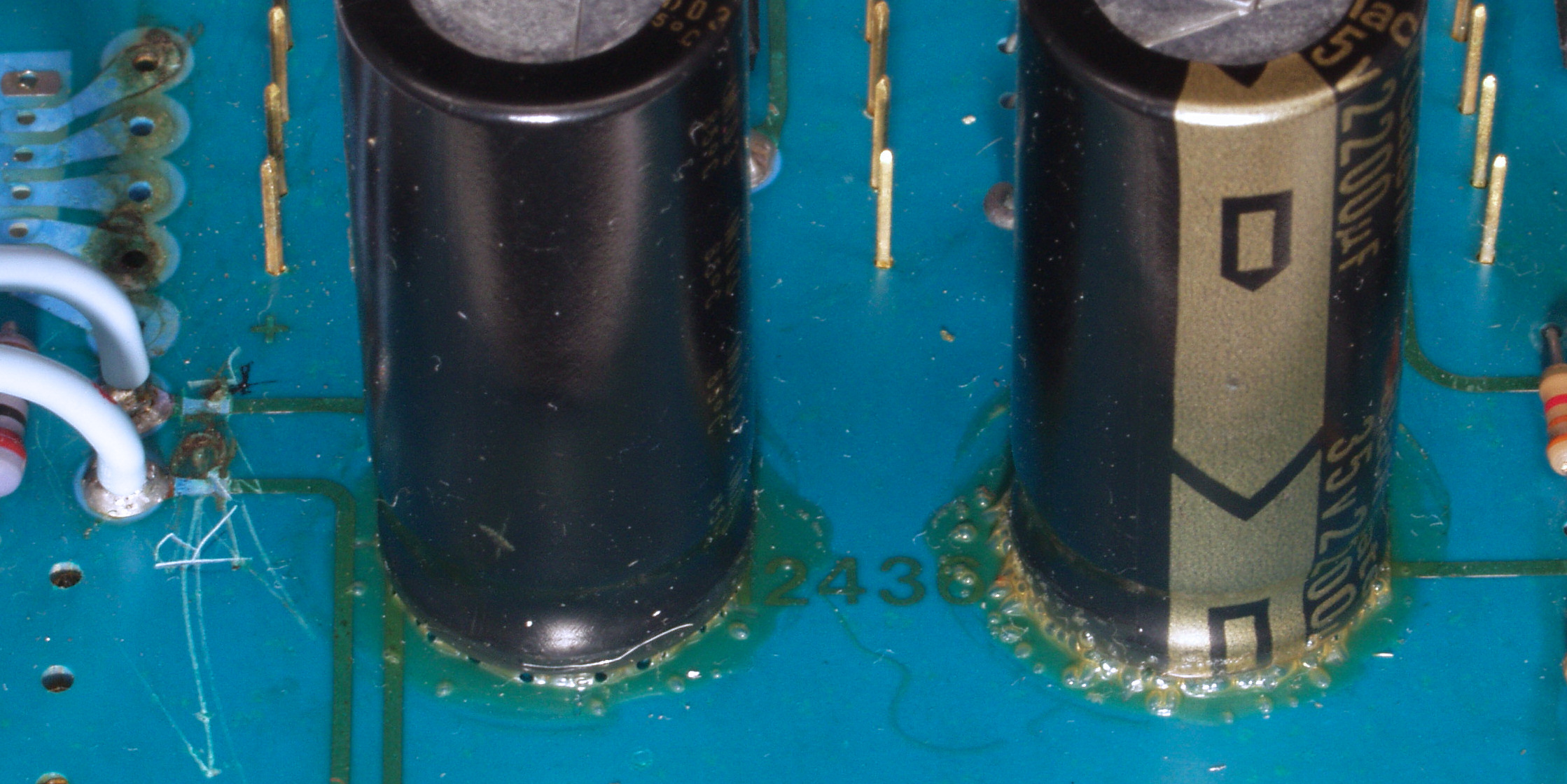

Ａ４１．　点検中　メイン基板裏に取り付けられた配線固定、接着材で銅箔腐食が始まっている。

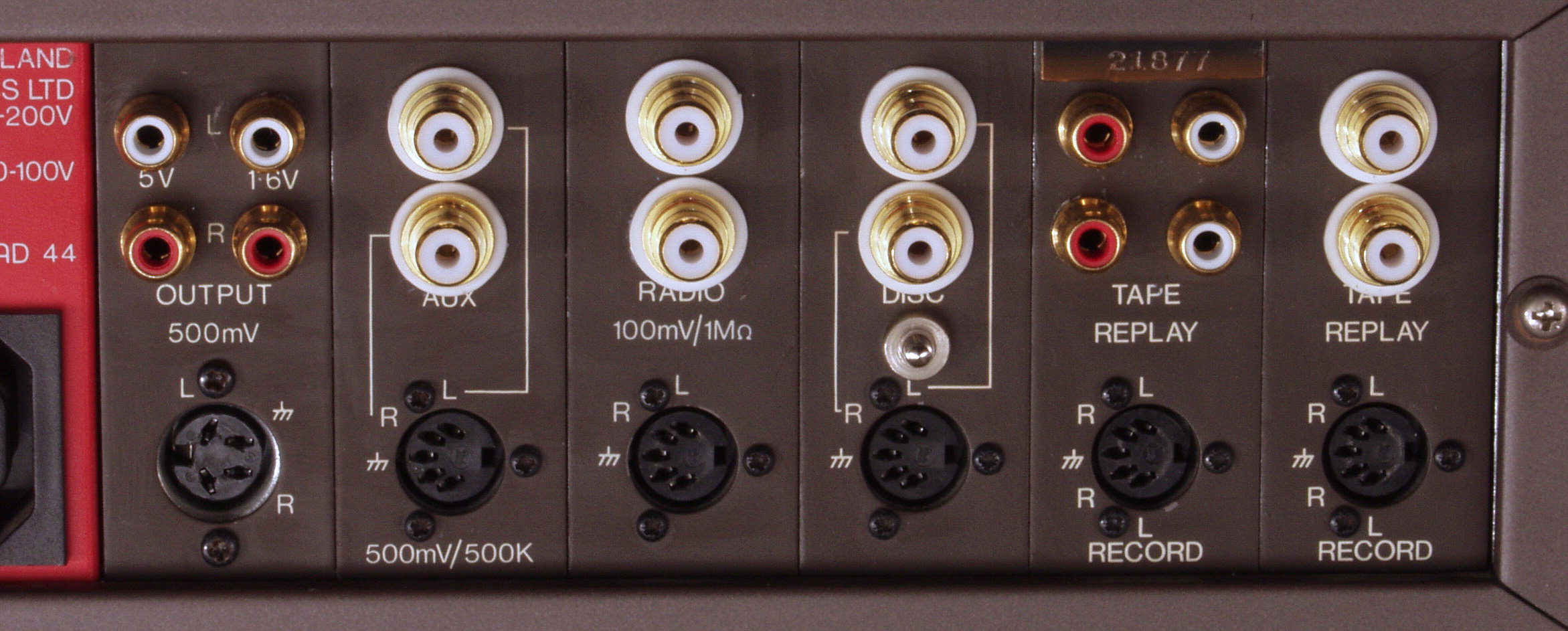

Ａ５１．　点検中　入出力ＲＣＡ端子郡、　交換されている。

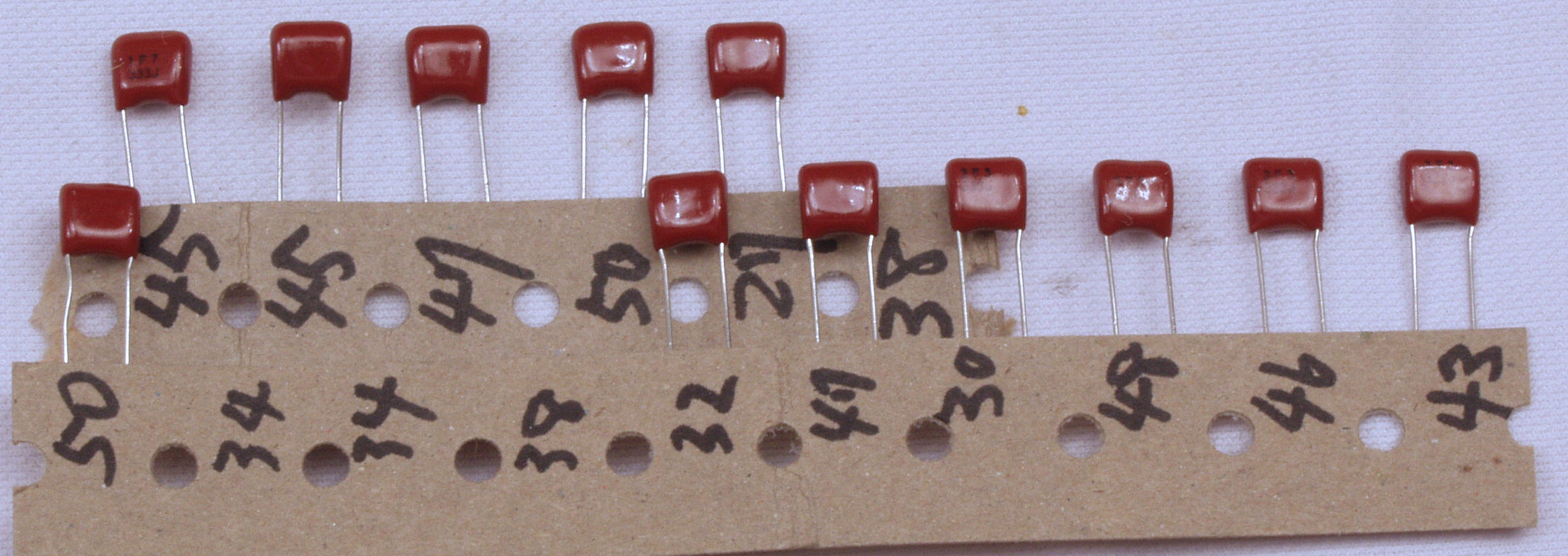

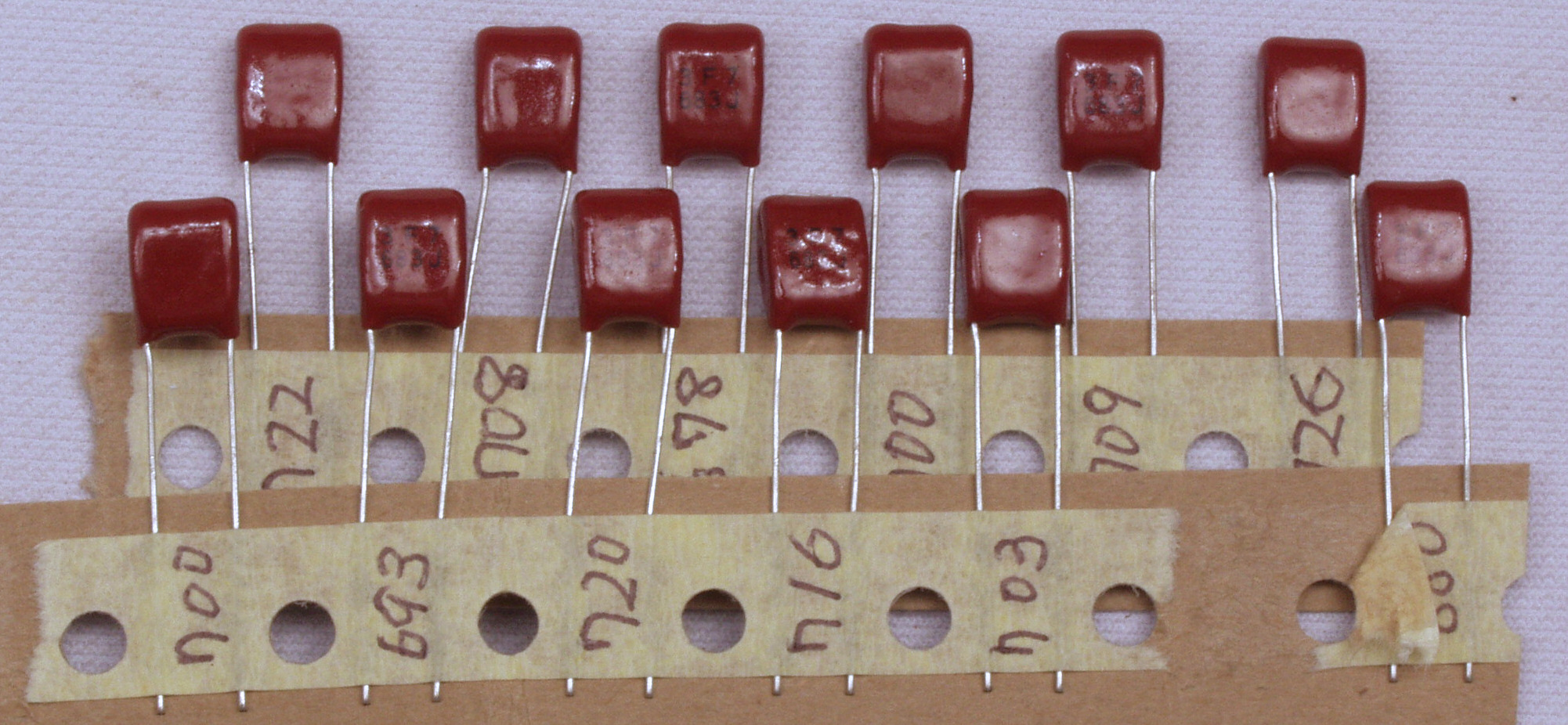

Ａ６１．　点検中　トーンコントロールに使用するフイルムコンデンサー、測定し同値を選別使用。

Ａ６２．　点検中　トーンコントロールに使用するフイルムコンデンサー２、測定し同値を選別使用。

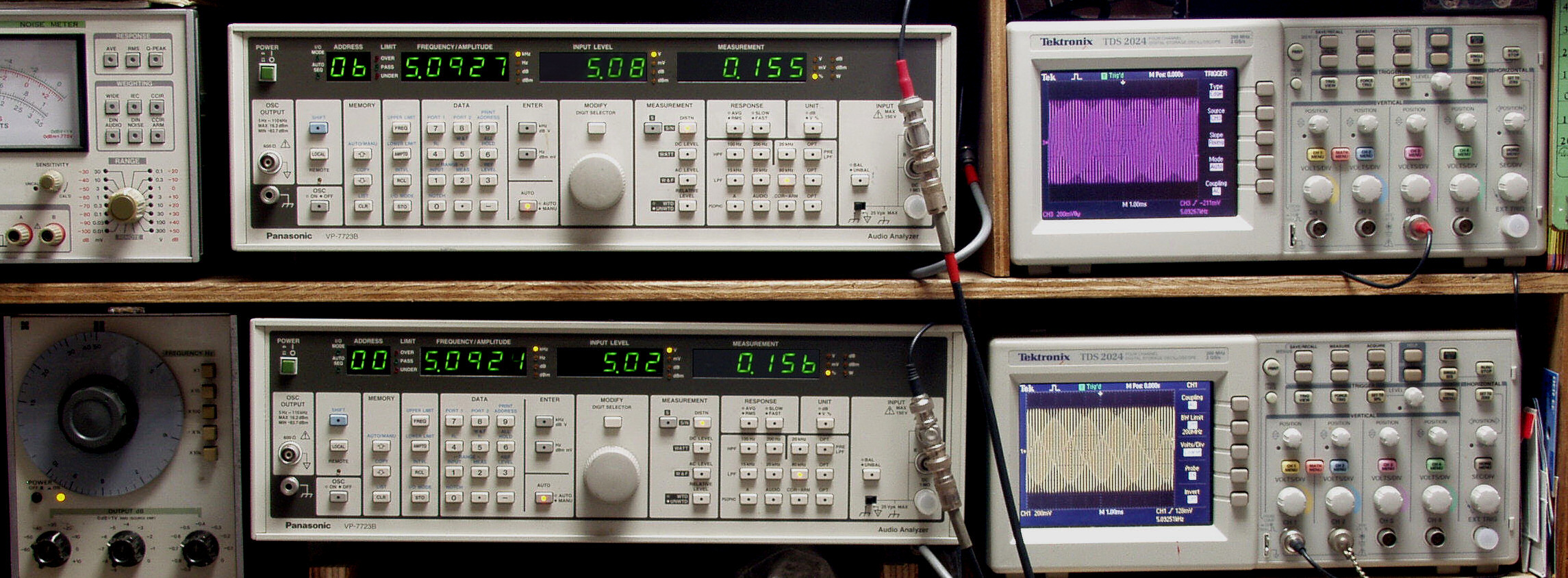

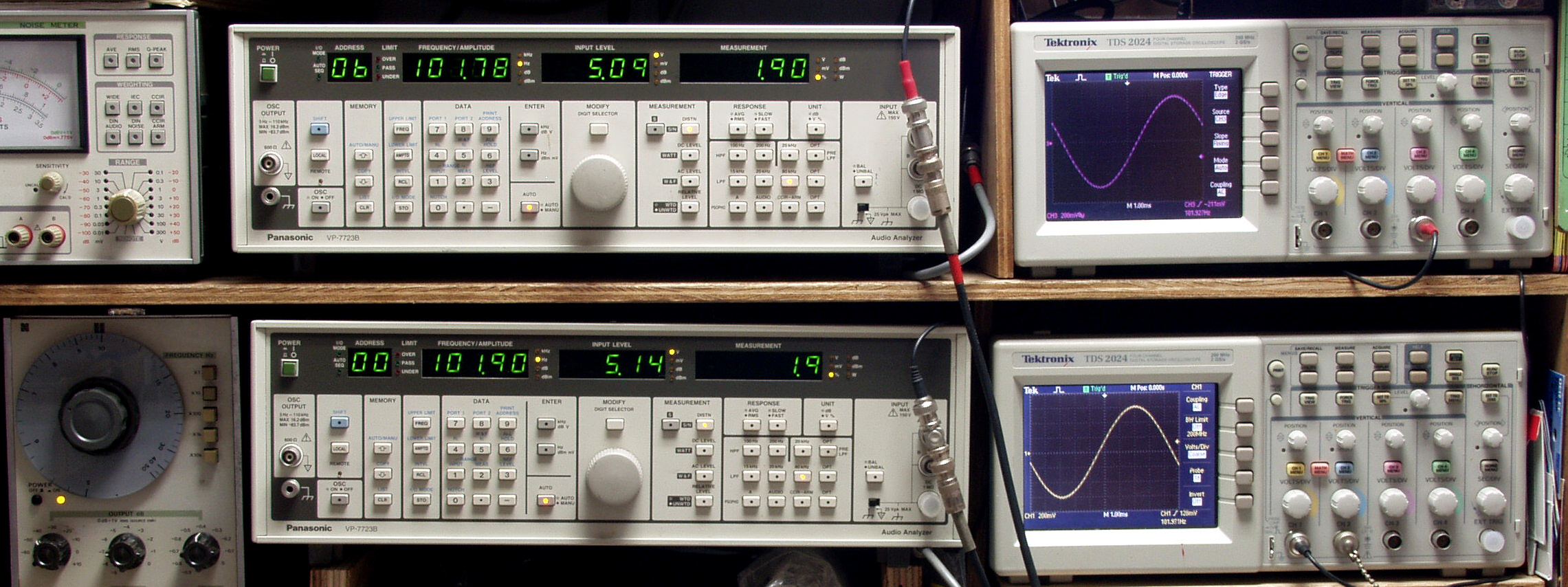

Ｔ．　修理前点検測定 Ｔ１．　出力・歪み率測定。 　　　　「見方」。 　　　上段中央オーディオアナライザ　ＶＰ−７７２３Ｂ＝Ｒ側測定。LED表示は右から、「歪み率」、「ＳＰ出力電圧」、「周波数」。 　　　下段中央オーディオアナライザ　ＶＰ−７７２３Ｂ＝Ｌ側測定。LED表示は右から、「歪み率」、「ＳＰ出力電圧」、「周波数」。 　　　上段右端オシロ　ＴＤＳ−２０２４＝Ｒ側出力波形表示。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。 　　　下段右端オシロ　ＴＤＳ−２０２４＝Ｌ側出力波形表示。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。 測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

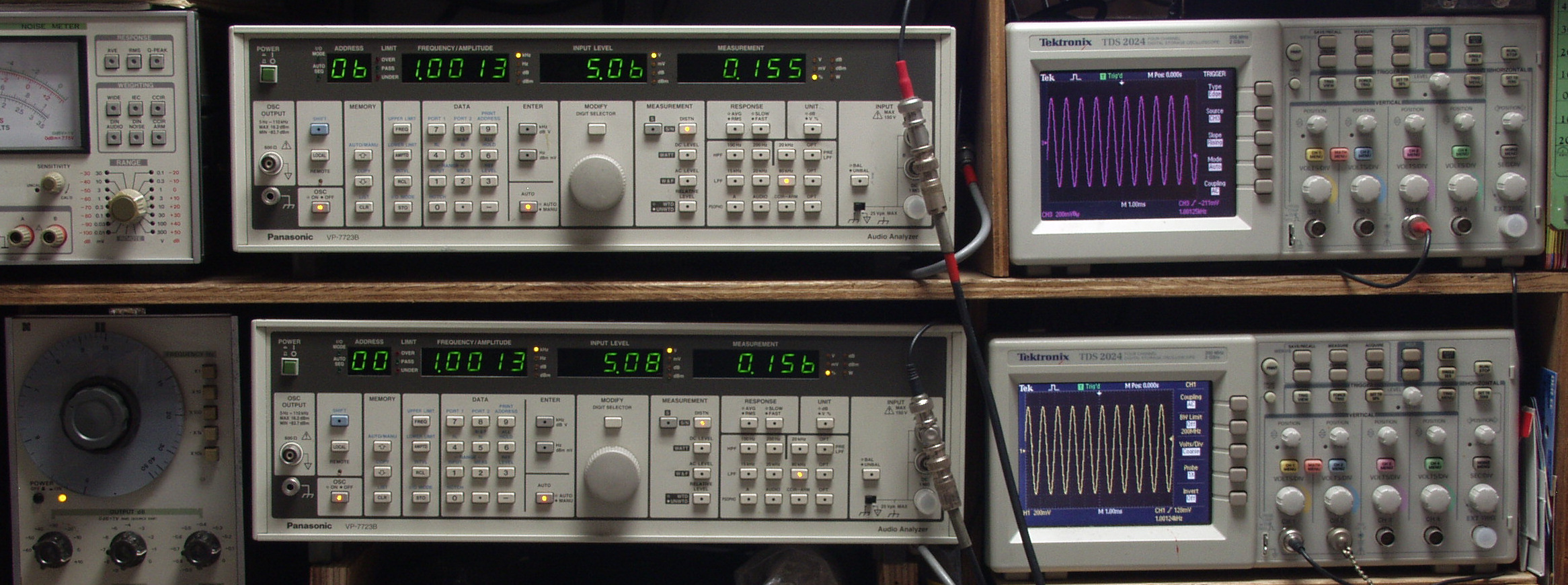

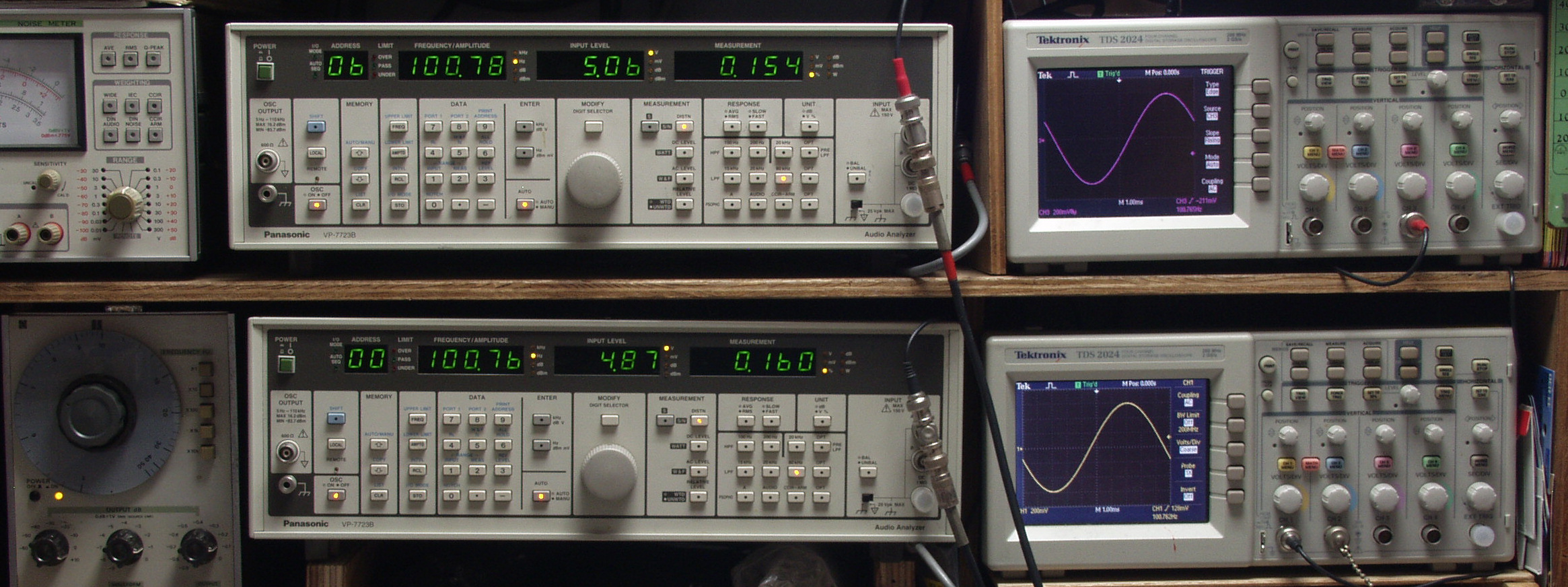

Ｔ２１．　Ｒ側出力電圧＝５Ｖ、　０．１５％歪み。　ＡＵＸ、１００Ｈｚ入力。 　　　　　Ｌ側出力電圧＝５Ｖ、　０．１６％歪み。　ＡＵＸ、１００Ｈｚ入力。

Ｔ２２．　Ｒ側出力電圧＝５Ｖ、　０．１１％歪み。　ＡＵＸ、５００Ｈｚ入力。 　　　　　Ｌ側出力電圧＝５Ｖ、　０．１１％歪み。　ＡＵＸ、５００Ｈｚ入力。

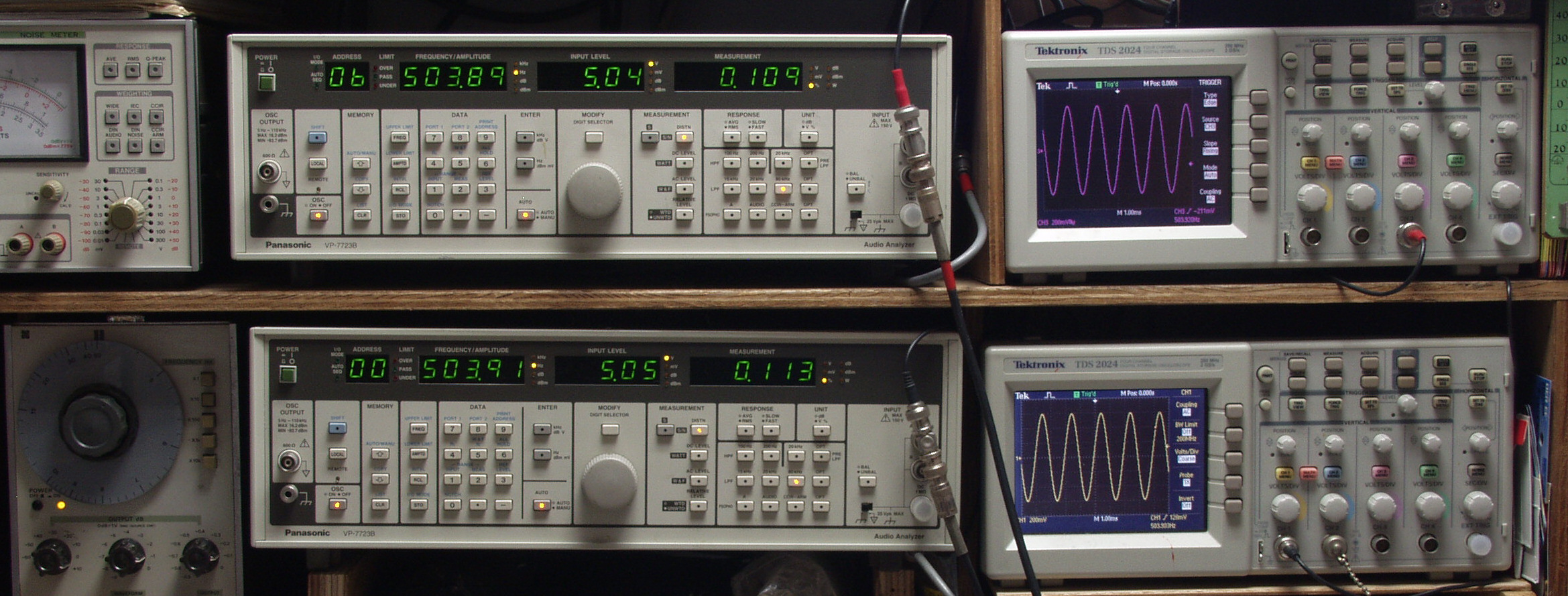

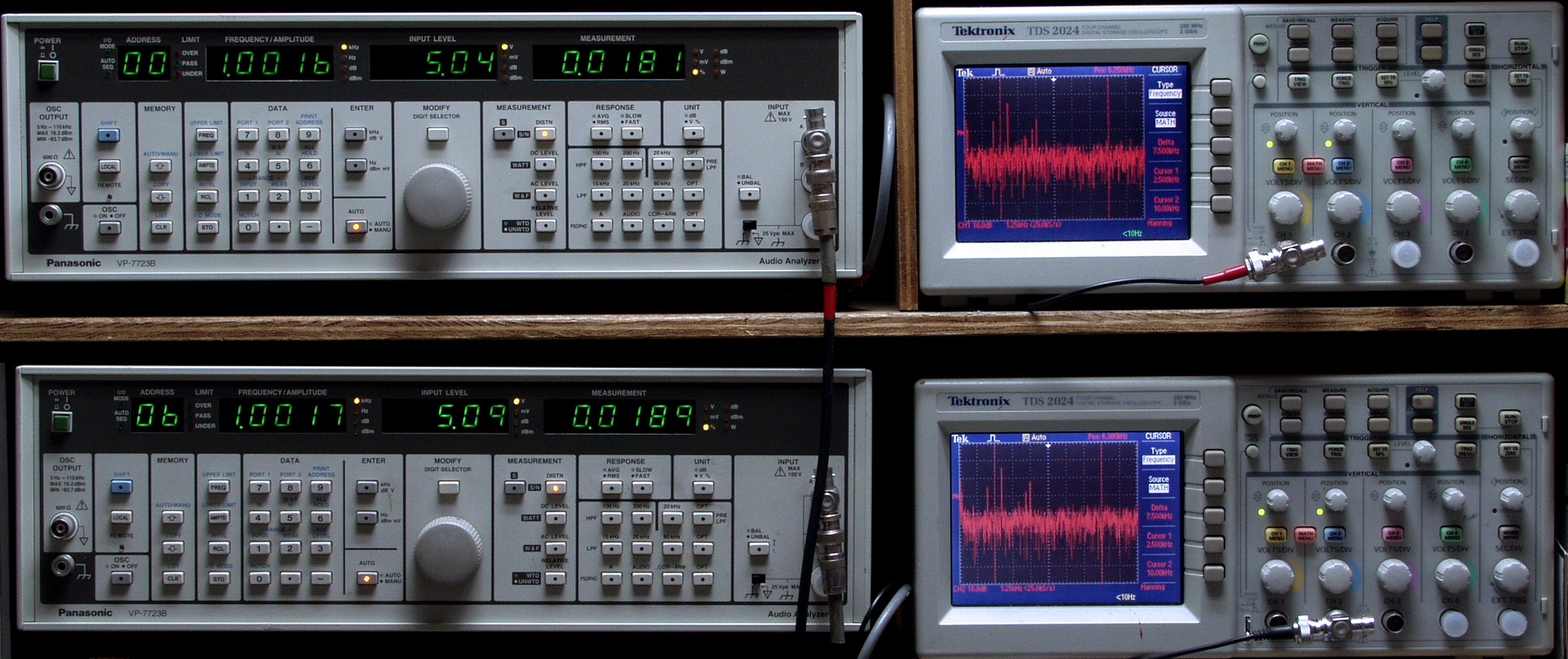

Ｔ２３．　Ｒ側出力電圧＝５Ｖ、　０．１６％歪み。　ＡＵＸ、１ｋＨｚ入力。 　　　　　Ｌ側出力電圧＝５Ｖ、　０．１６％歪み。　ＡＵＸ、１ｋＨｚ入力。

Ｔ２４．　Ｒ側出力電圧＝５Ｖ、　０．１６％歪み。　ＡＵＸ、５ｋＨｚ入力。 　　　　　Ｌ側出力電圧＝５Ｖ、　０．１６％歪み。　ＡＵＸ、５ｋＨｚ入力。

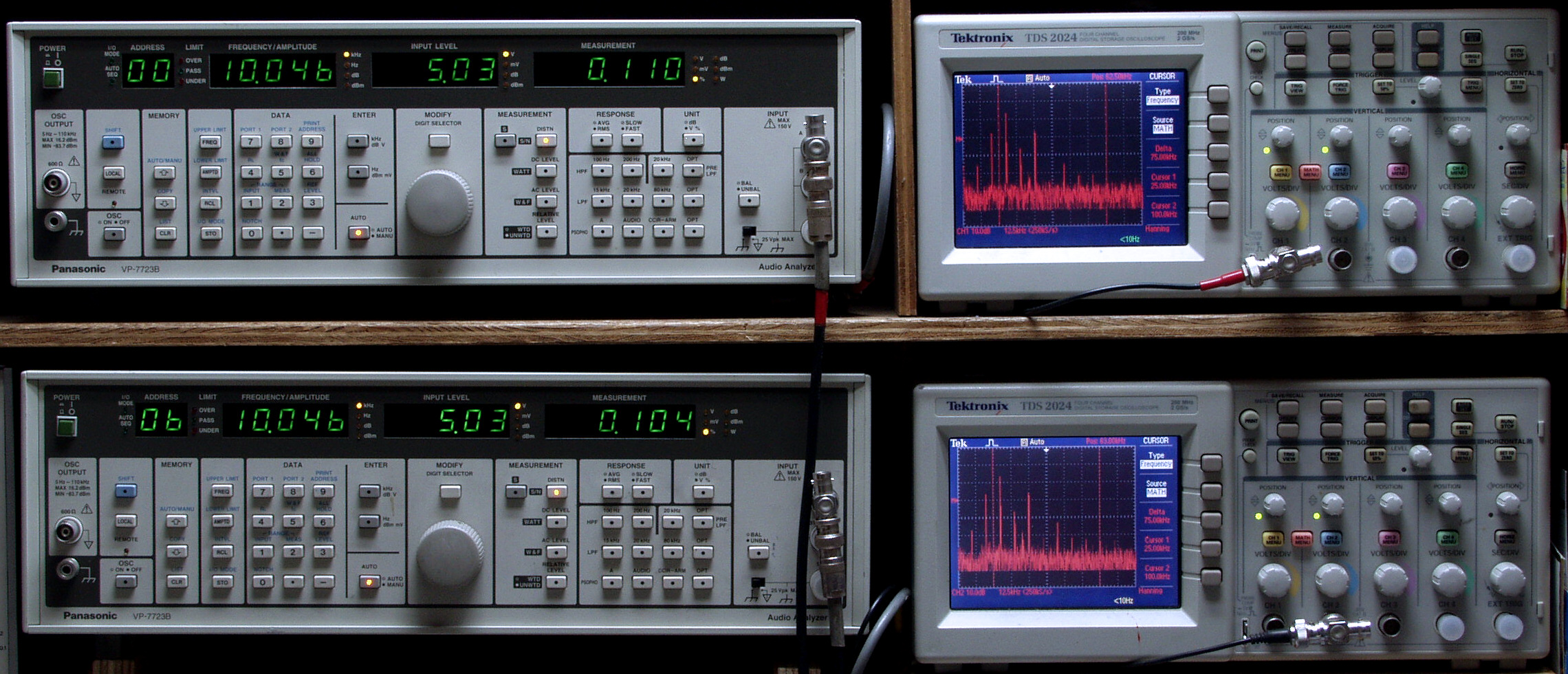

Ｔ２５．　Ｒ側出力電圧＝５Ｖ、　０．２９％歪み。　ＡＵＸ、１０ｋＨｚ入力。 　　　　　Ｌ側出力電圧＝５Ｖ、　０．１１％歪み。　ＡＵＸ、１０ｋＨｚ入力。

Ｔ３１．　Ｒ側出力電圧＝５Ｖ、　　１．９％歪み。　ＭＭ（３ｍＶ）、１００Ｈｚ入力。 　　　　　Ｌ側出力電圧＝５．１Ｖ、　１．９％歪み。　ＭＭ（３ｍＶ）、１００Ｈｚ入力。

Ｔ３２．　Ｒ側出力電圧＝４．８Ｖ、　１．４％歪み。　ＭＭ（３ｍＶ）、５００Ｈｚ入力。 　　　　　Ｌ側出力電圧＝４．９Ｖ、　１．４％歪み。　ＭＭ（３ｍＶ）、５００Ｈｚ入力。

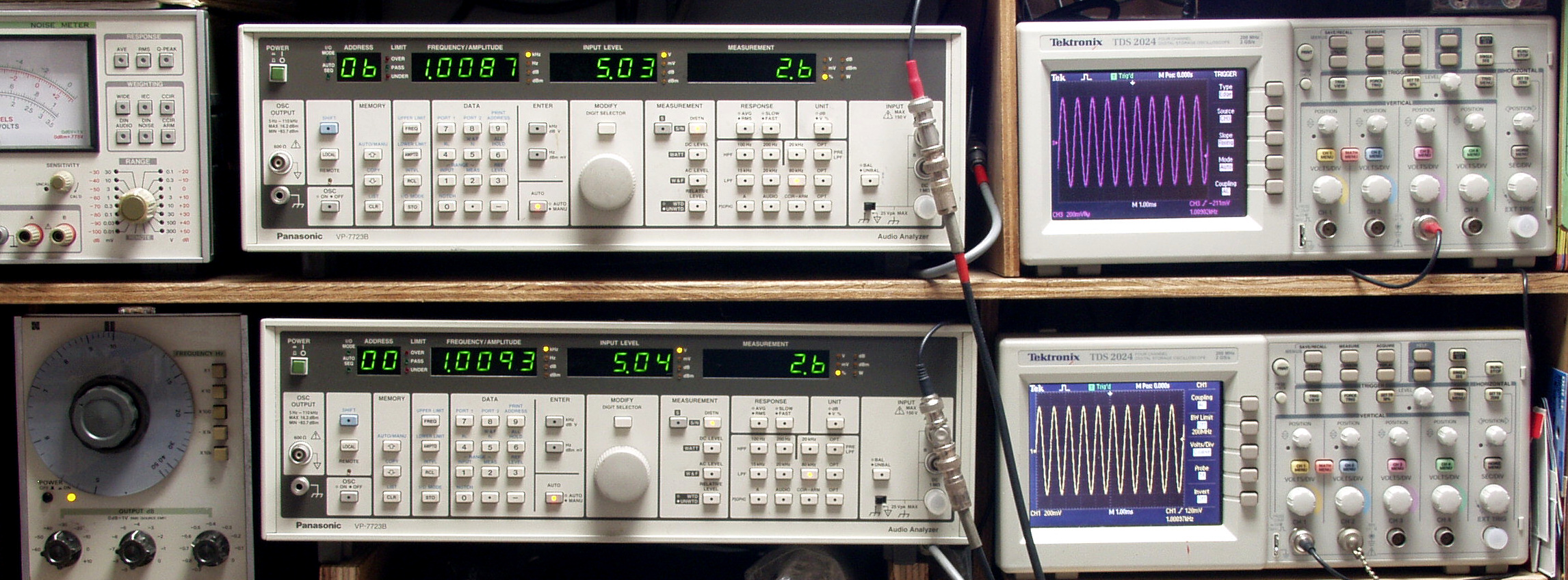

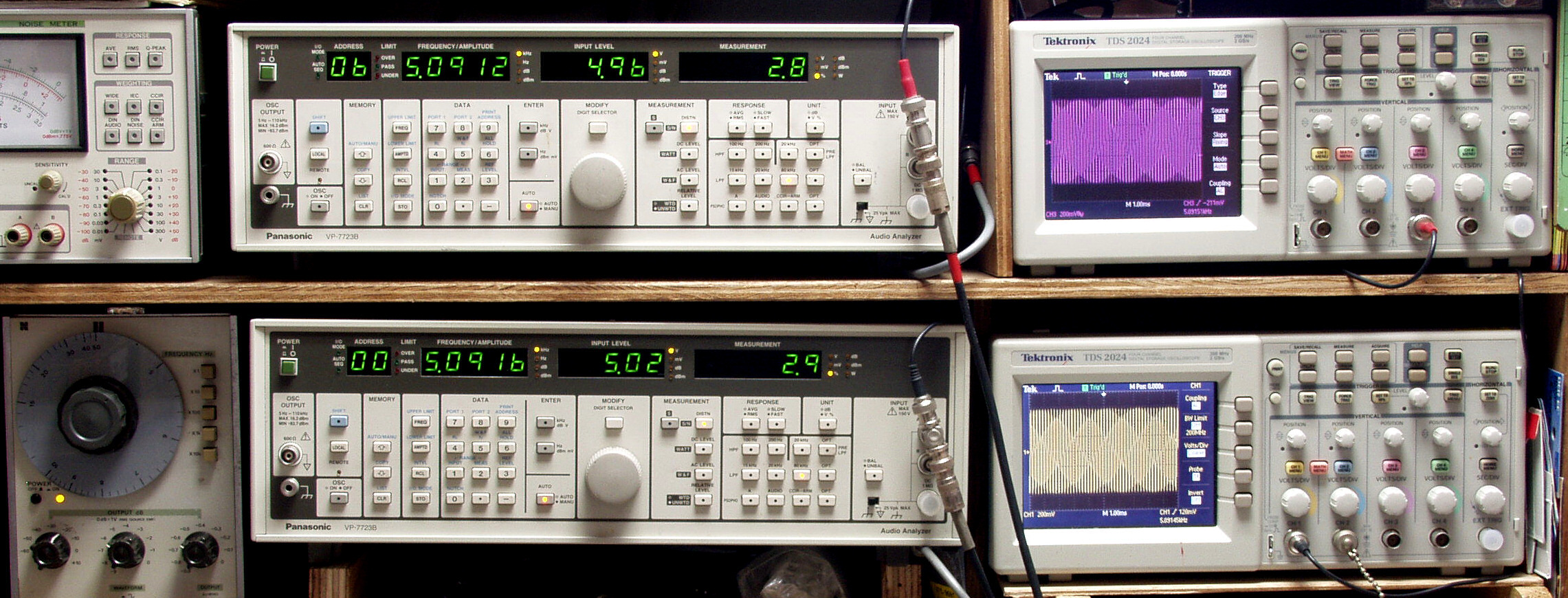

Ｔ３３．　Ｒ側出力電圧＝５Ｖ、　２．６％歪み。　ＭＭ（３ｍＶ）、１ｋＨｚ入力。 　　　　　Ｌ側出力電圧＝５Ｖ、　２．６％歪み。　ＭＭ（３ｍＶ）、１ｋＨｚ入力。

Ｔ３４．　Ｒ側出力電圧＝５Ｖ、　２．８％歪み。　ＭＭ（３ｍＶ）、５ｋＨｚ入力。 　　　　　Ｌ側出力電圧＝５Ｖ、　２．９％歪み。　ＭＭ（３ｍＶ）、５ｋＨｚ入力。

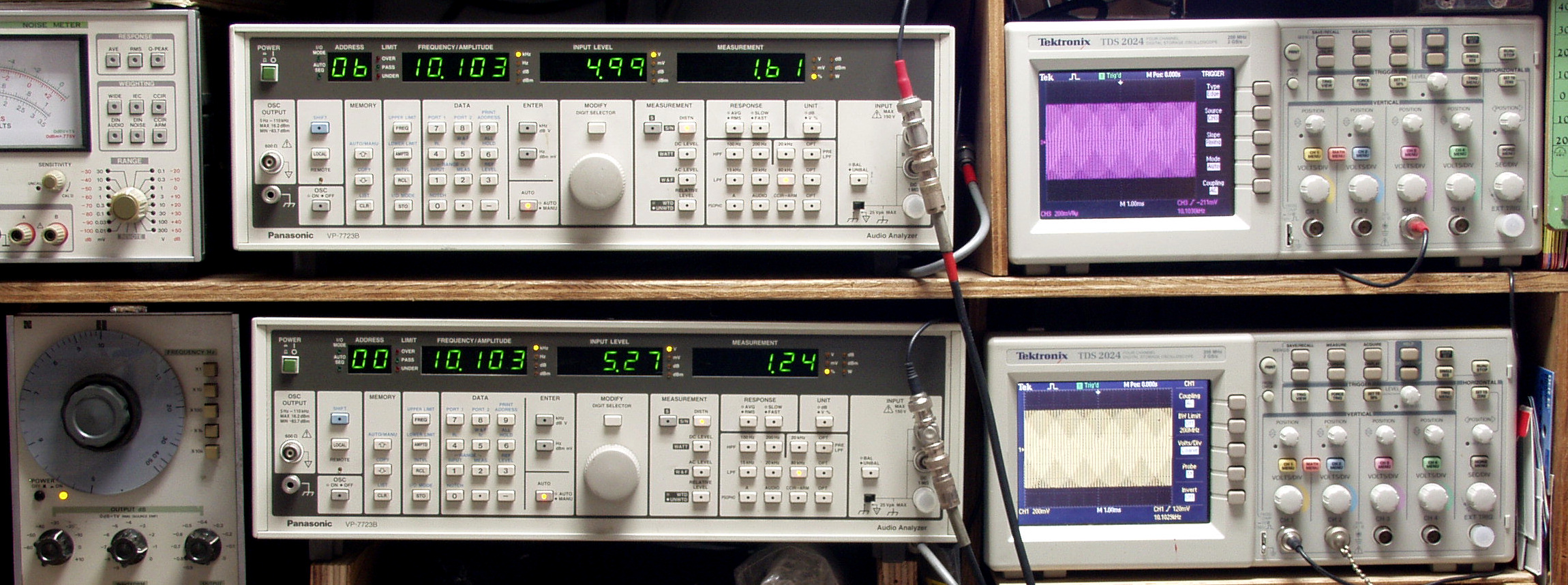

Ｔ３５．　Ｒ側出力電圧＝５Ｖ、　　１．６％歪み。　ＭＭ（３ｍＶ）、１０ｋＨｚ入力。 　　　　　Ｌ側出力電圧＝５．３Ｖ、　１．２％歪み。　ＭＭ（３ｍＶ）、１０ｋＨｚ入力。

Ｃ．　修理状況 Ｃ１０．　修理中　基板、　電源トランス、　前パネル等を外したシャシ。

Ｃ１１．　修理前　ＴＡＰＥ１入力基板　上のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整

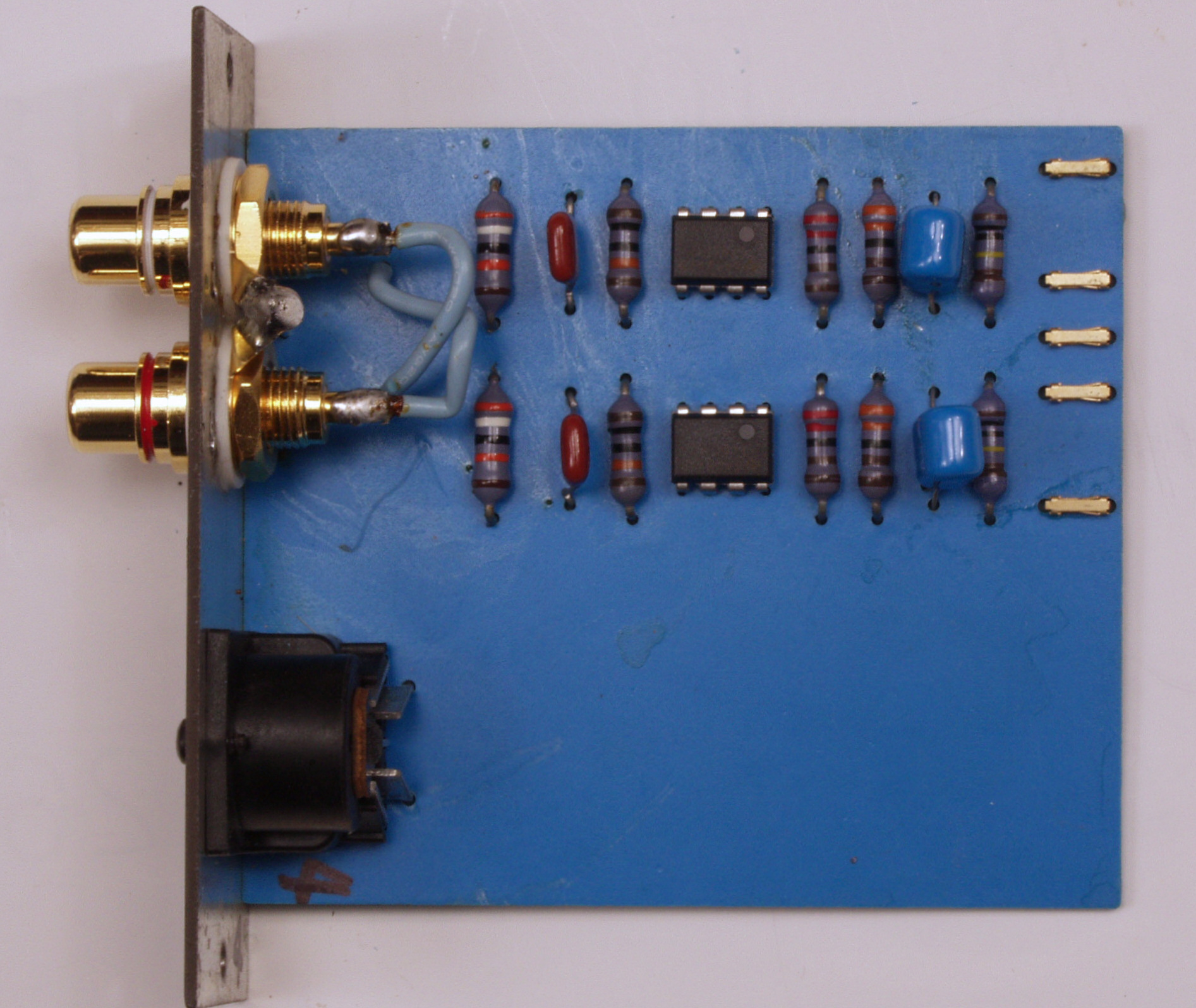

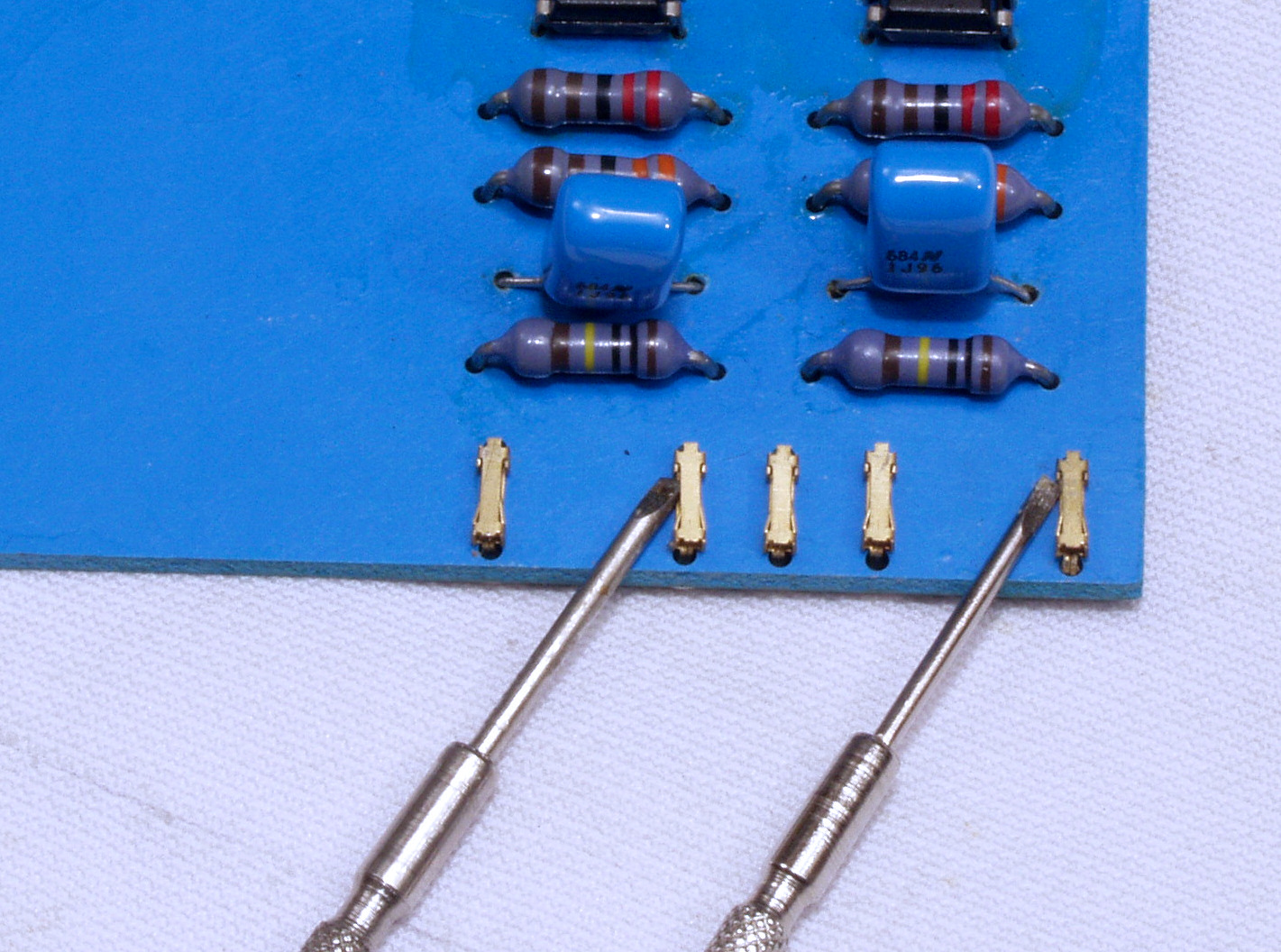

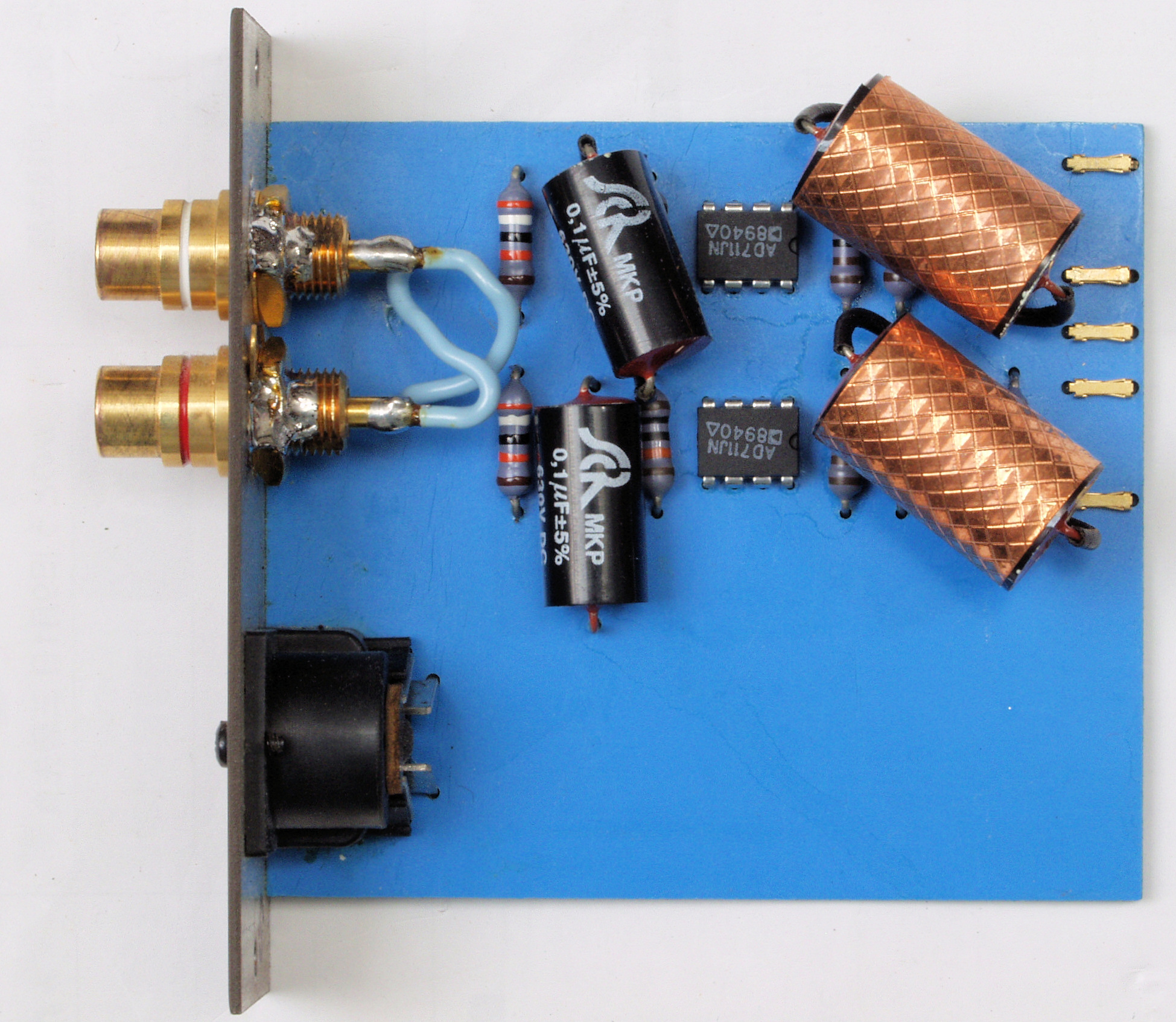

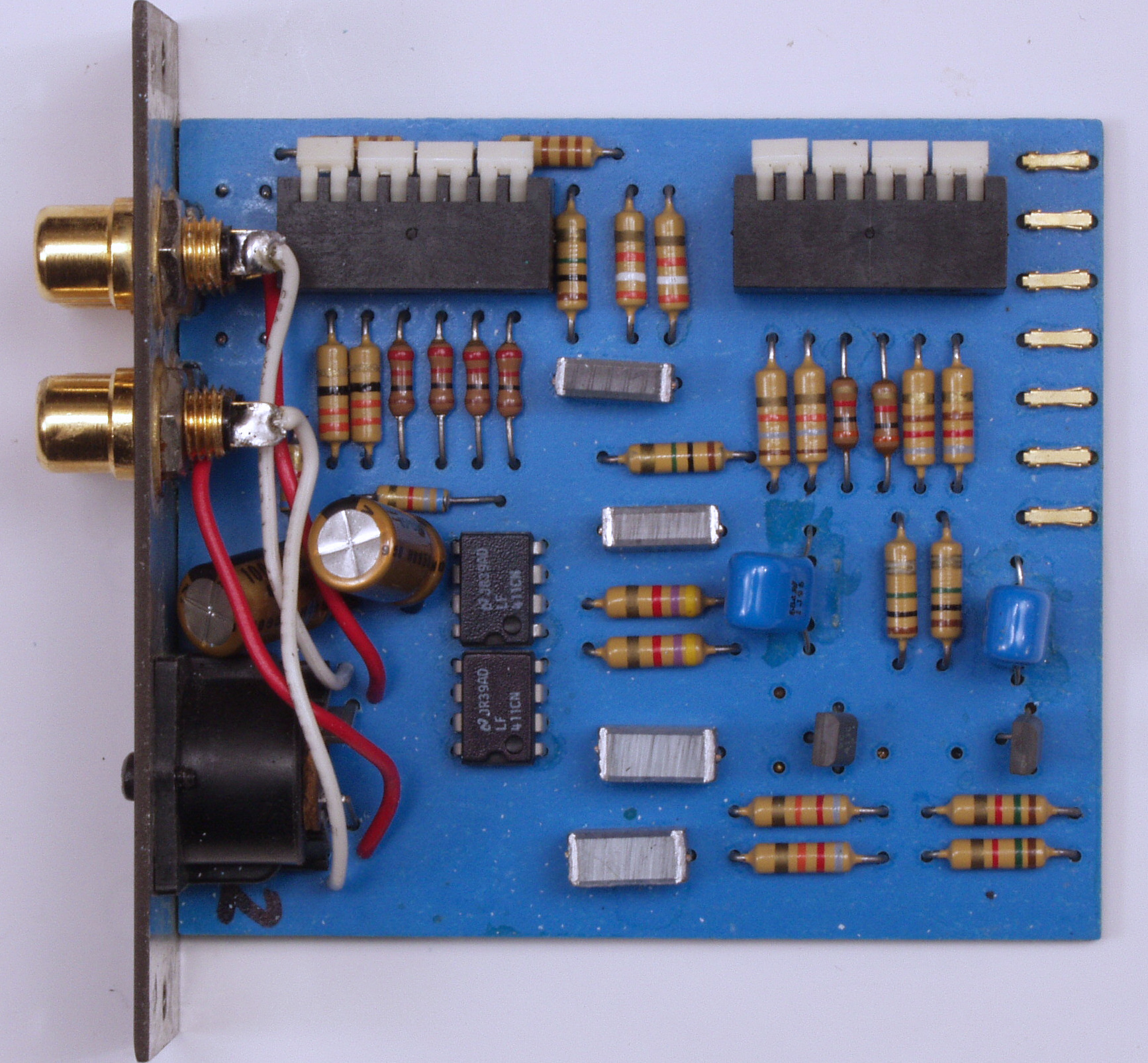

Ｃ１２．　修理後　　ＴＡＰＥ１入力基板　電解コンデンサー２個、フイルムコンデンサー２個、ＯＰ−ＡＭＰ２個交換。　RCA端子２個増設。

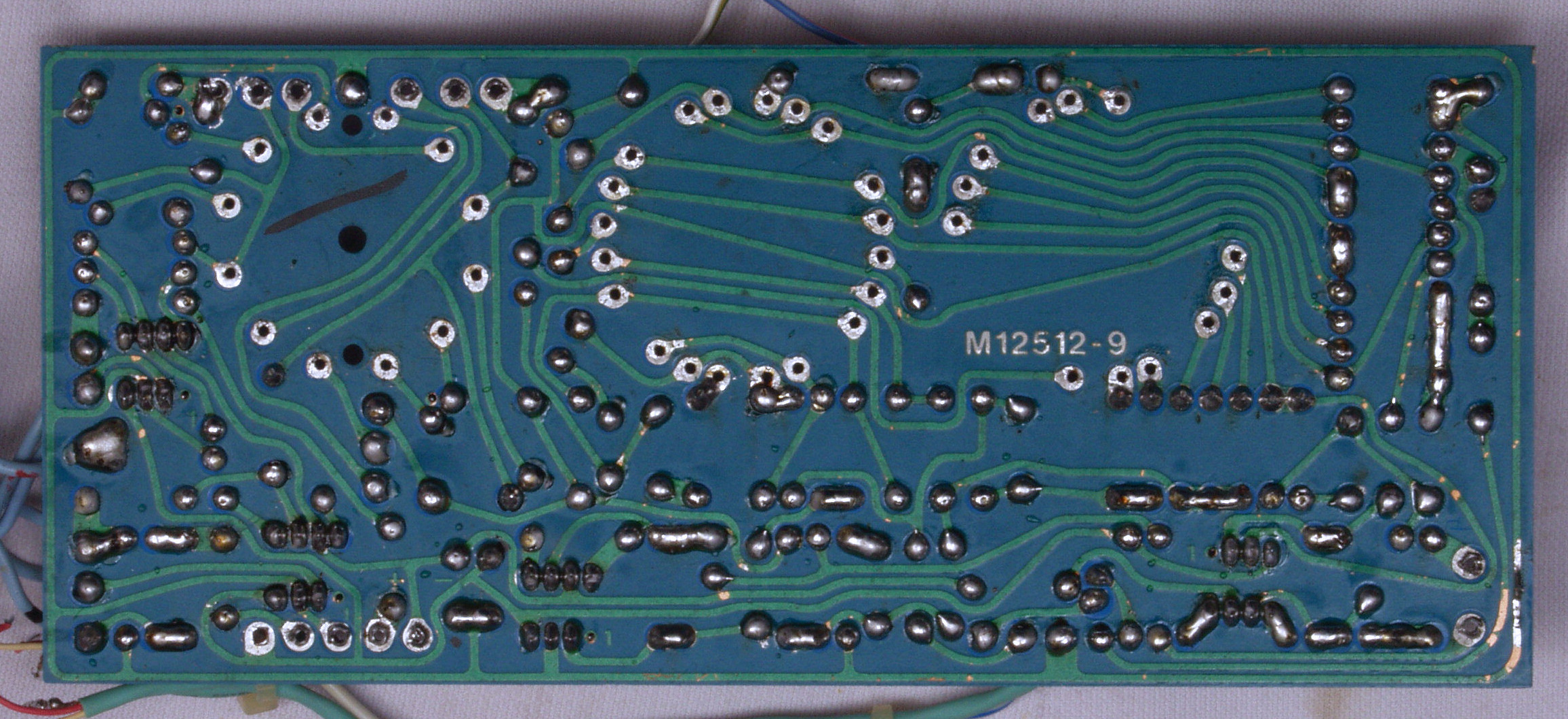

Ｃ１３．　修理前　　ＴＡＰＥ１入力基板裏

Ｃ１４．　修理（半田補正）後　　ＴＡＰＥ１入力基板裏　全半田やり直し

Ｃ１５．　完成ＴＡＰＥ１入力基板裏　洗浄後防湿材（コート液）を塗る。

Ｃ２１．　修理前　　ＴＡＰＥ２入力基板　上のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整

Ｃ２２．　修理後　ＴＡＰＥ２入力基板　電解コンデンサー２個、フイルムコンデンサー２個、ＯＰ−ＡＭＰ２個交換。　RCA端子４個増設。

Ｃ２３．　修理前　　ＴＡＰＥ２入力基板裏

Ｃ２４．　修理（半田補正）後　　ＴＡＰＥ２入力基板裏　全半田やり直し

Ｃ２５．　完成ＴＡＰＥ２入力基板裏　洗浄後防湿材（コート液）を塗る。

Ｃ３１．　修理前　　ＤＩＳＫ入力基板

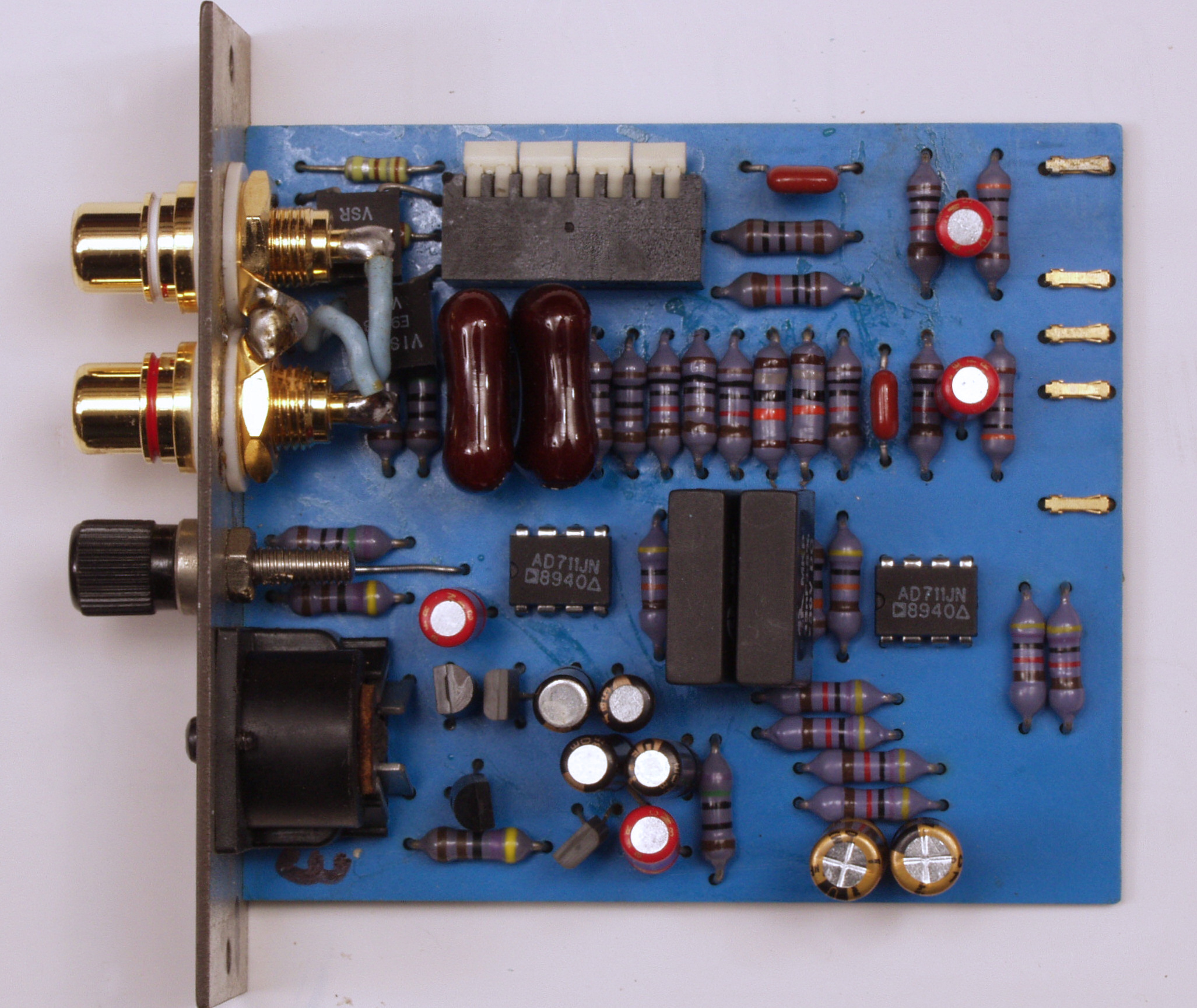

Ｃ３２．　修理後　　ＤＩＳＫ入力基板　電解コンデンサー２個、フイルムコンデンサー２個、ＲＣＡ端子２個交換。

Ｃ３２２．　修理後　　ＤＩＳＫ入力基板再修理、　 　　　　　　　　　　　　　　　　　　　　　　　歪みが多いので修理する、コンデンサー６個、ＯＰ−ＡＭＰ２個、ＴＲ（トランジスター）４個交換。。

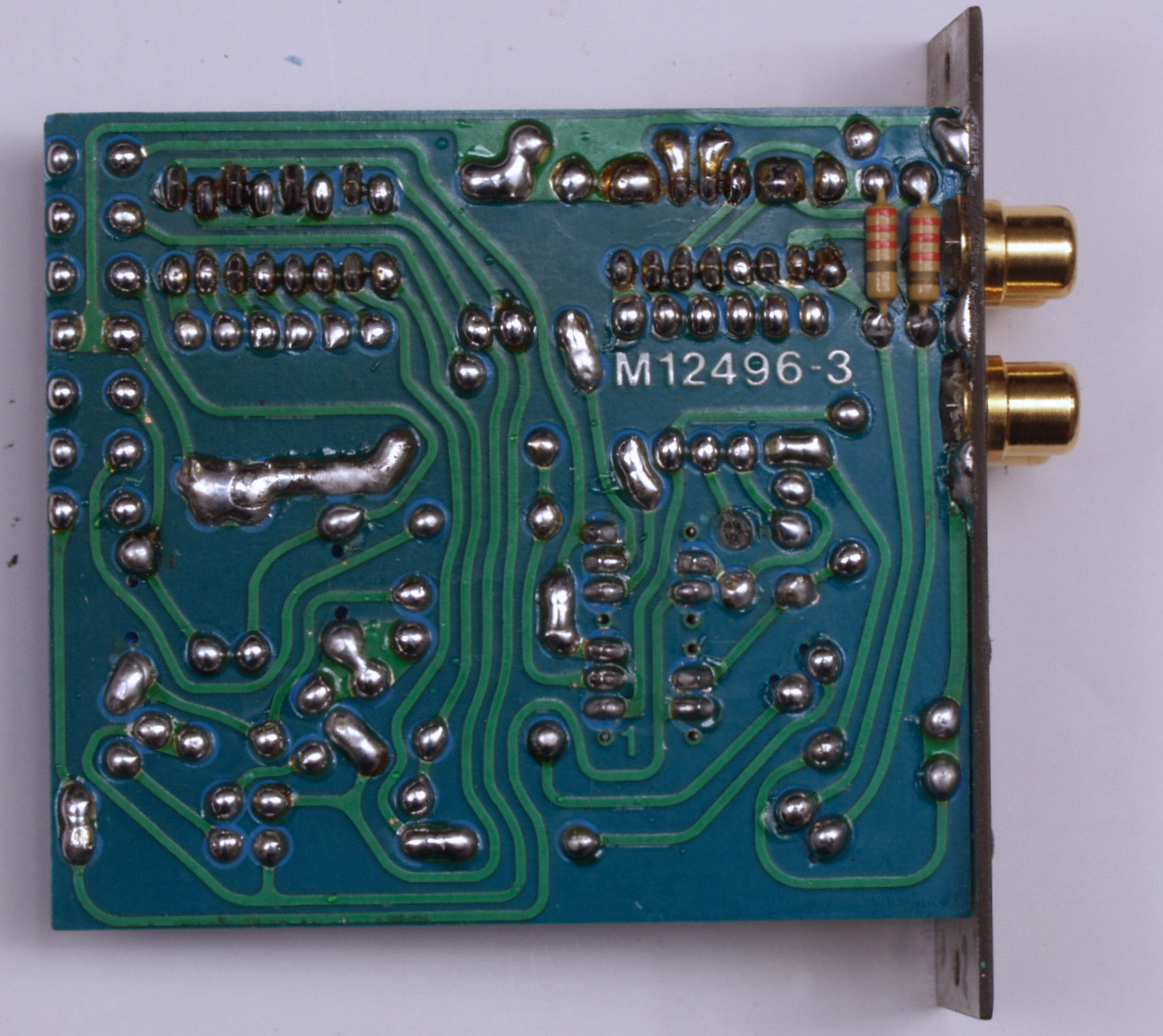

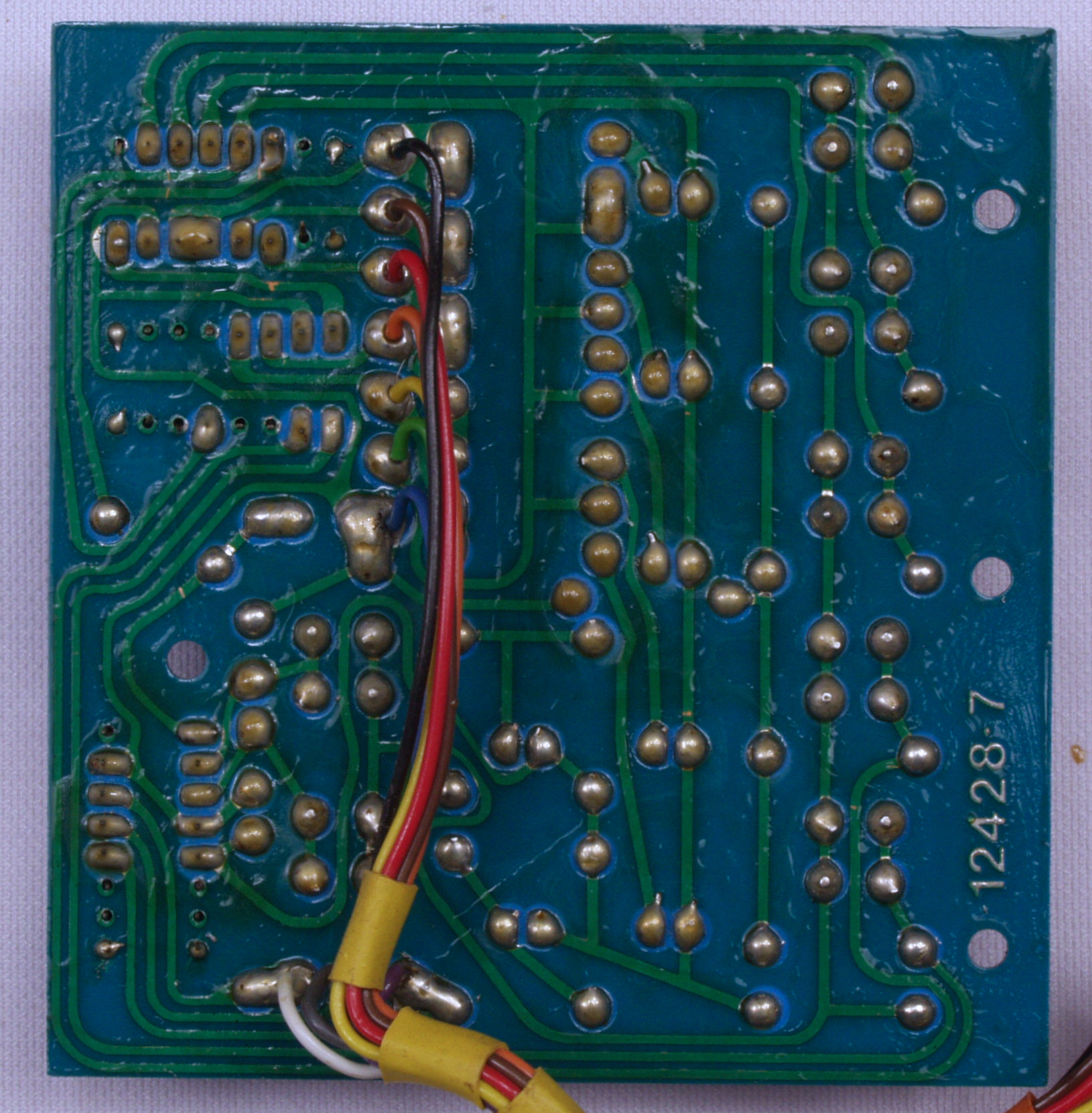

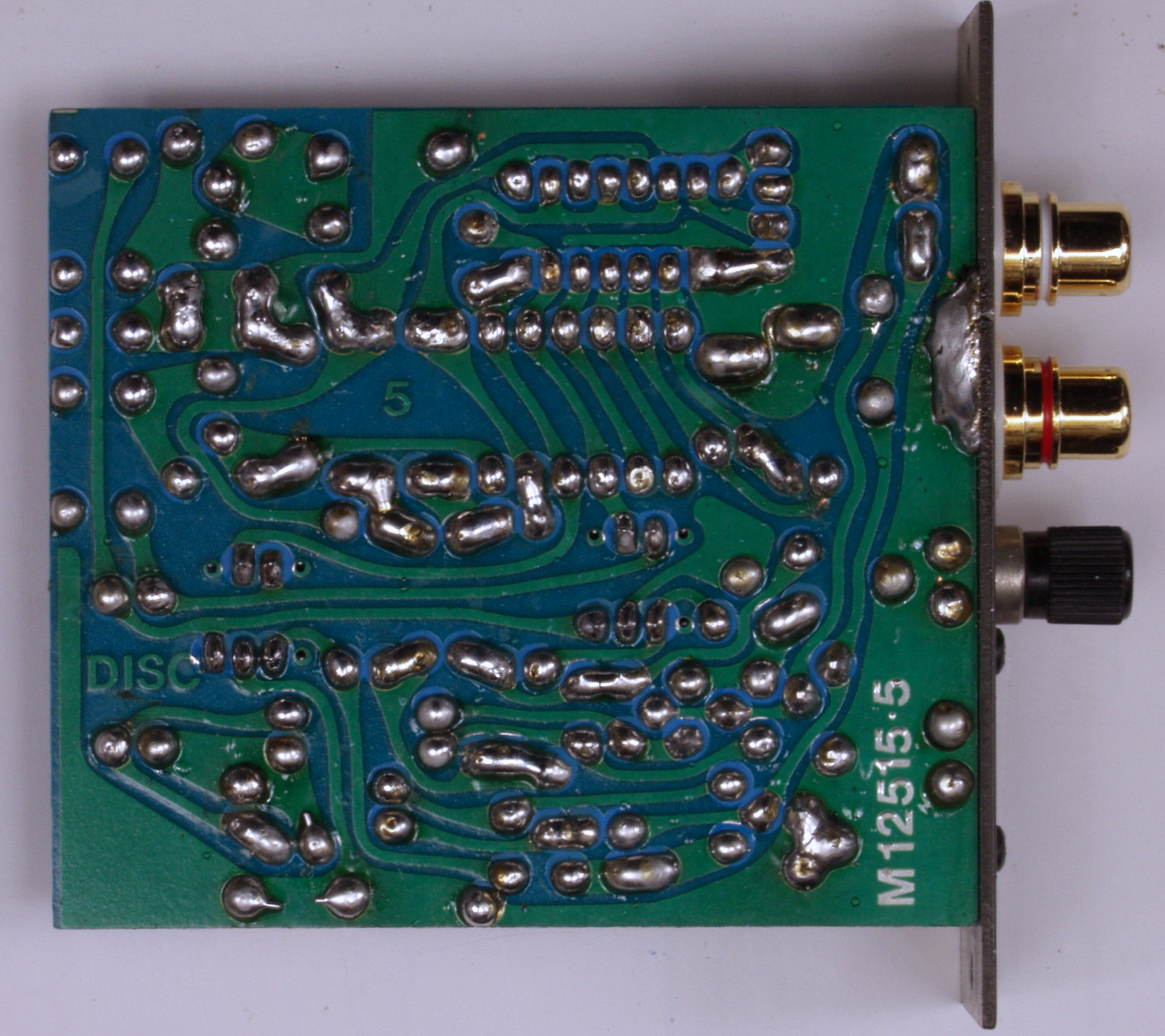

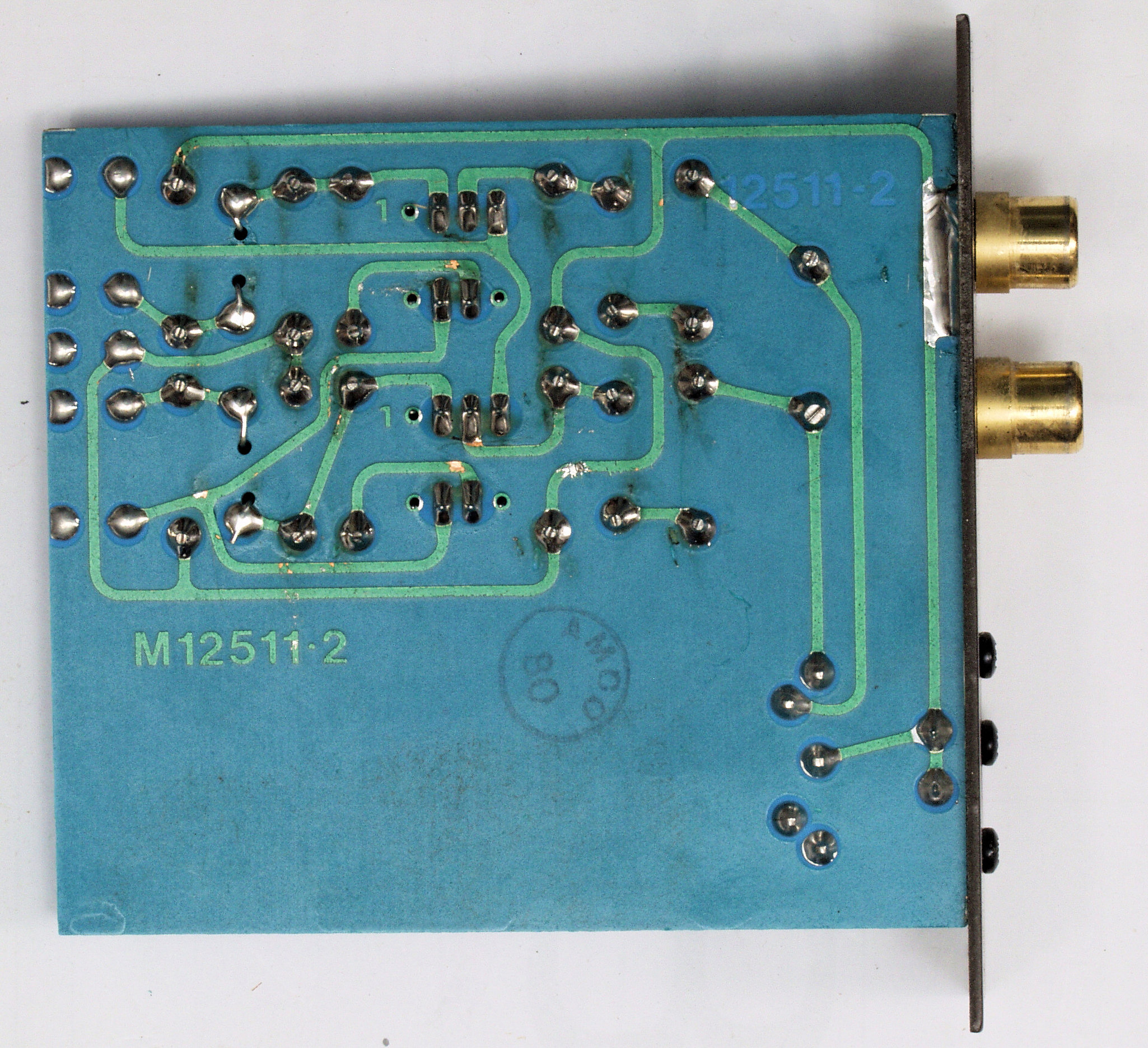

Ｃ３３．　修理前　　ＤＩＳＫ入力基板裏

Ｃ３４．　修理（半田補正）後　　ＤＩＳＫ入力基板裏　全半田やり直し。

Ｃ３５．　完成ＤＩＳＫ入力基板裏　洗浄後防湿材（コート液）を塗る。

Ｃ４１．　修理前　　ＣＤ／ＡＵＸ入力基板

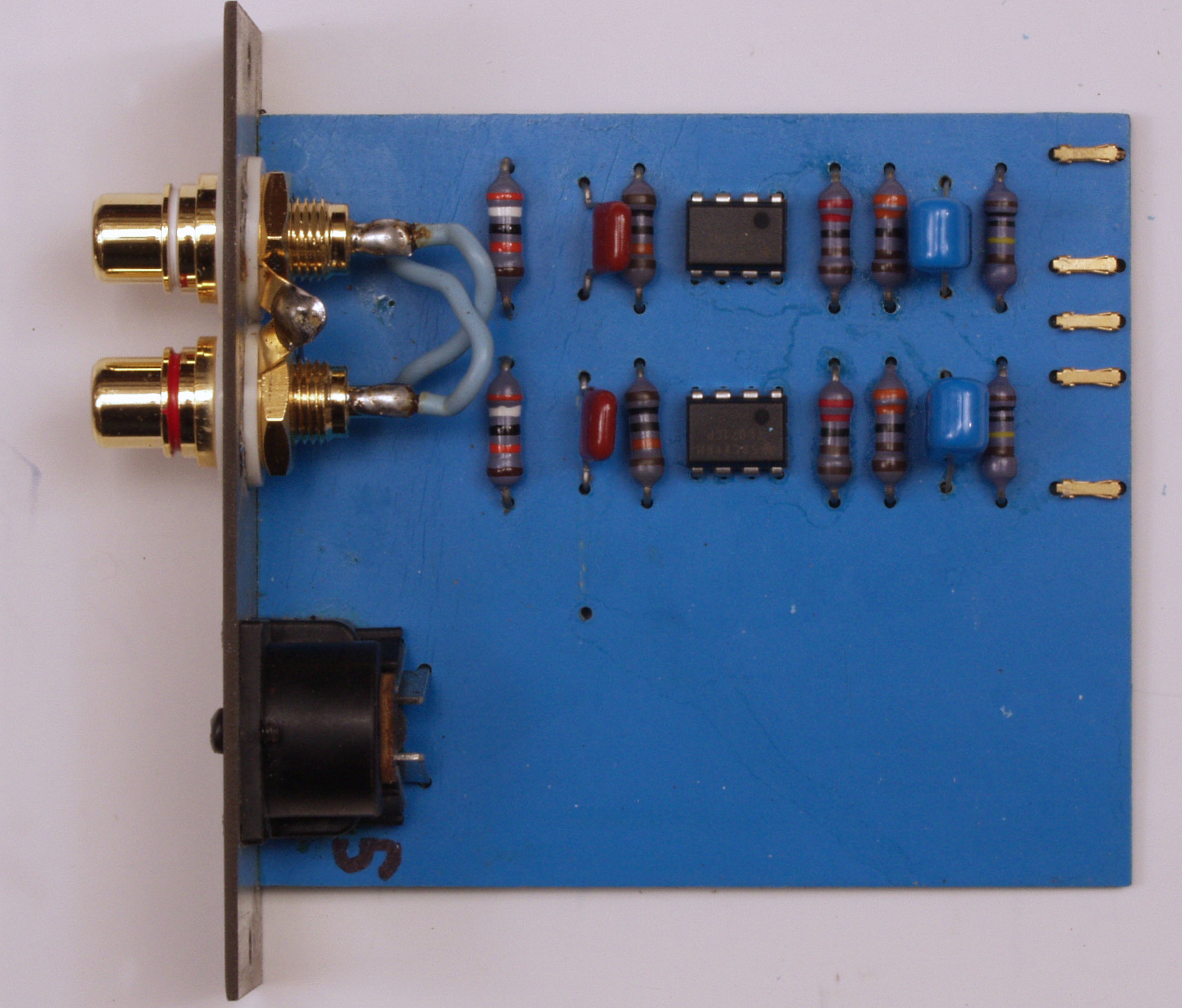

Ｃ４２．　修理後　　ＣＤ／ＡＵＸ入力基板　　フイルムコンデンサー４個、ＯＰ−ＡＭＰ２個、ＲＣＡ端子２個交換。

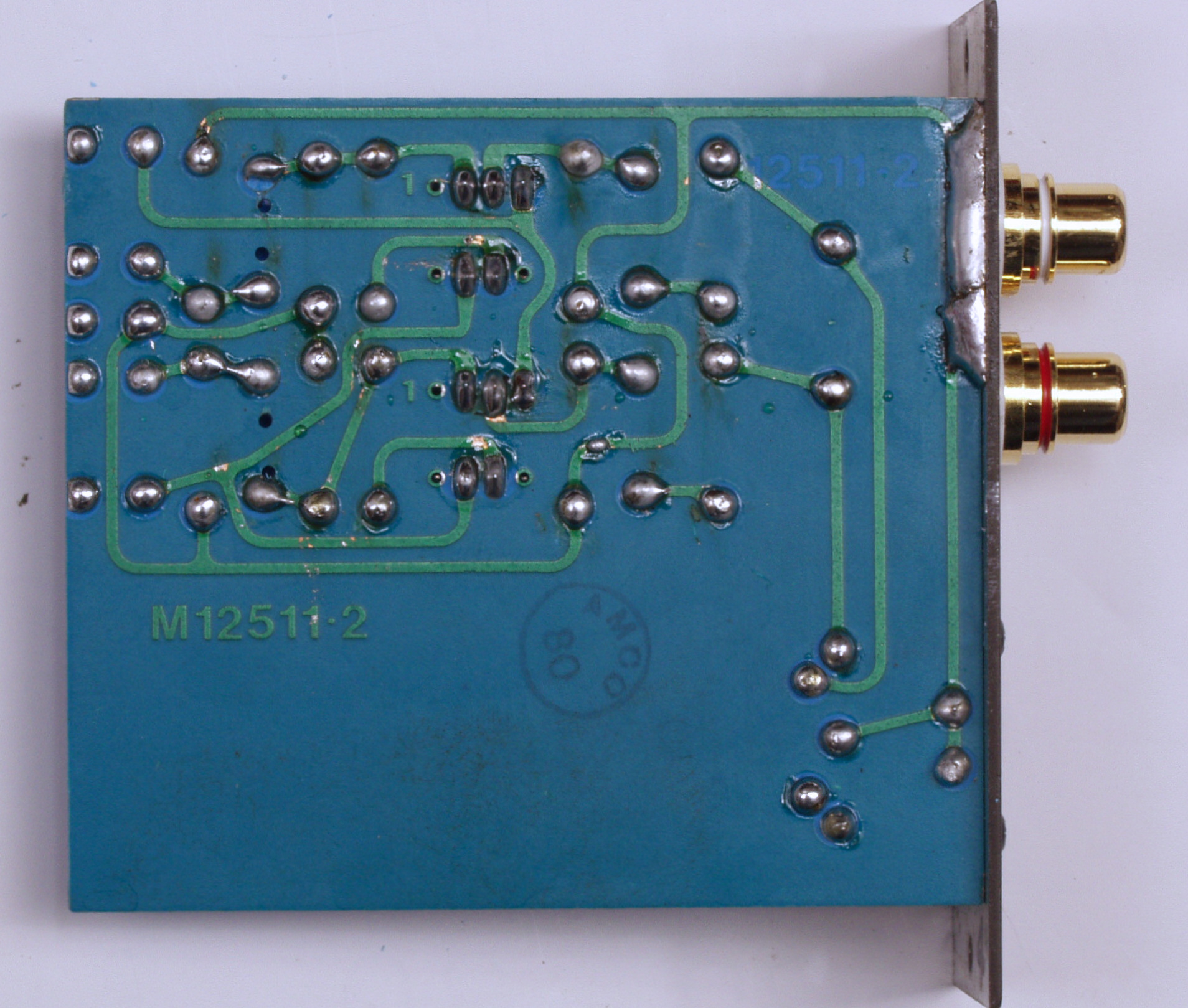

Ｃ４３．　修理前　　ＣＤ／ＡＵＸ入力基板裏

Ｃ４４．　修理（半田補正）後　　ＣＤ／ＡＵＸ入力基板裏　全半田やり直し

Ｃ４５．　完成ＣＤ／ＡＵＸ入力基板裏　洗浄後防湿材（コート液）を塗る。

Ｃ５１．　修理前　　ＲＡＤＩＯ入力基板

Ｃ５２．　修理後　　ＲＡＤＩＯ入力基板。　フイルムコンデンサー４個、ＯＰ−ＡＭＰ２個交換、ＲＣＡ端子２個交換。

Ｃ５３．　修理前　　ＲＡＤＩＯ入力基板裏

Ｃ５４．　修理（半田補正）後　　ＲＡＤＩＯ入力基板裏　全半田やり直し

Ｃ５５．　完成ＲＡＤＩＯ入力基板裏　洗浄後防湿材（コート液）を塗る。

Ｃ５６．　修理中　　各基板の接続コネクターの接触子を強めておく。

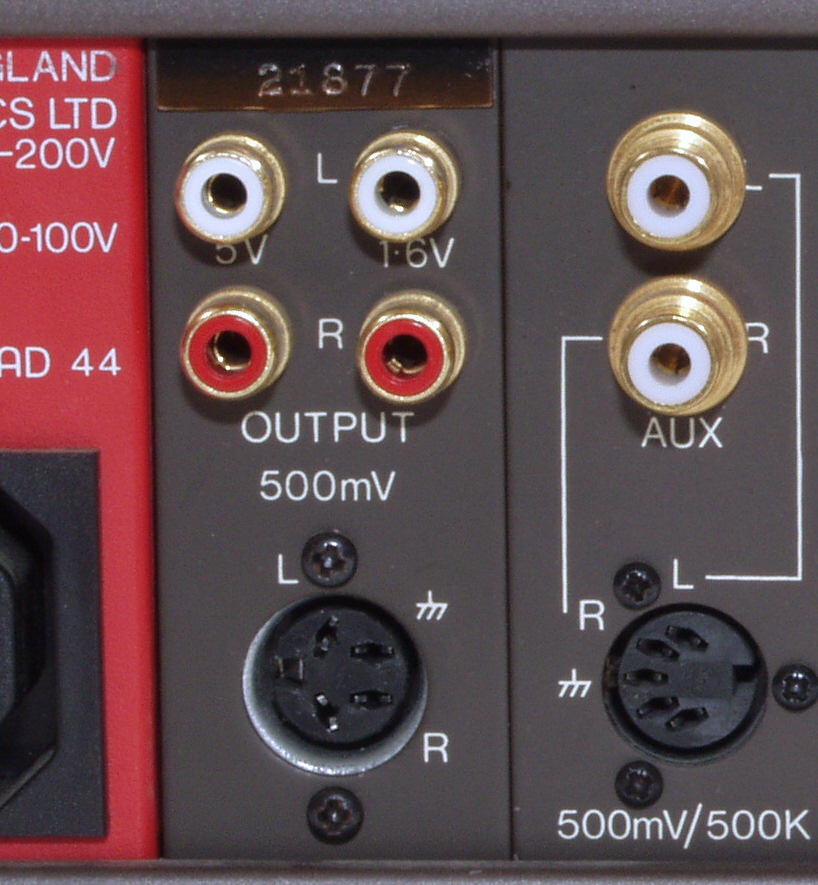

Ｃ６１．　修理前　　出力ＲＣＡ端子。　何と５Ｖ/１．６Ｖの出力端子有り、真空管ＡＭＰも十分駆動できる

Ｃ６２．　修理後　　入出力ＲＣＡ端子。

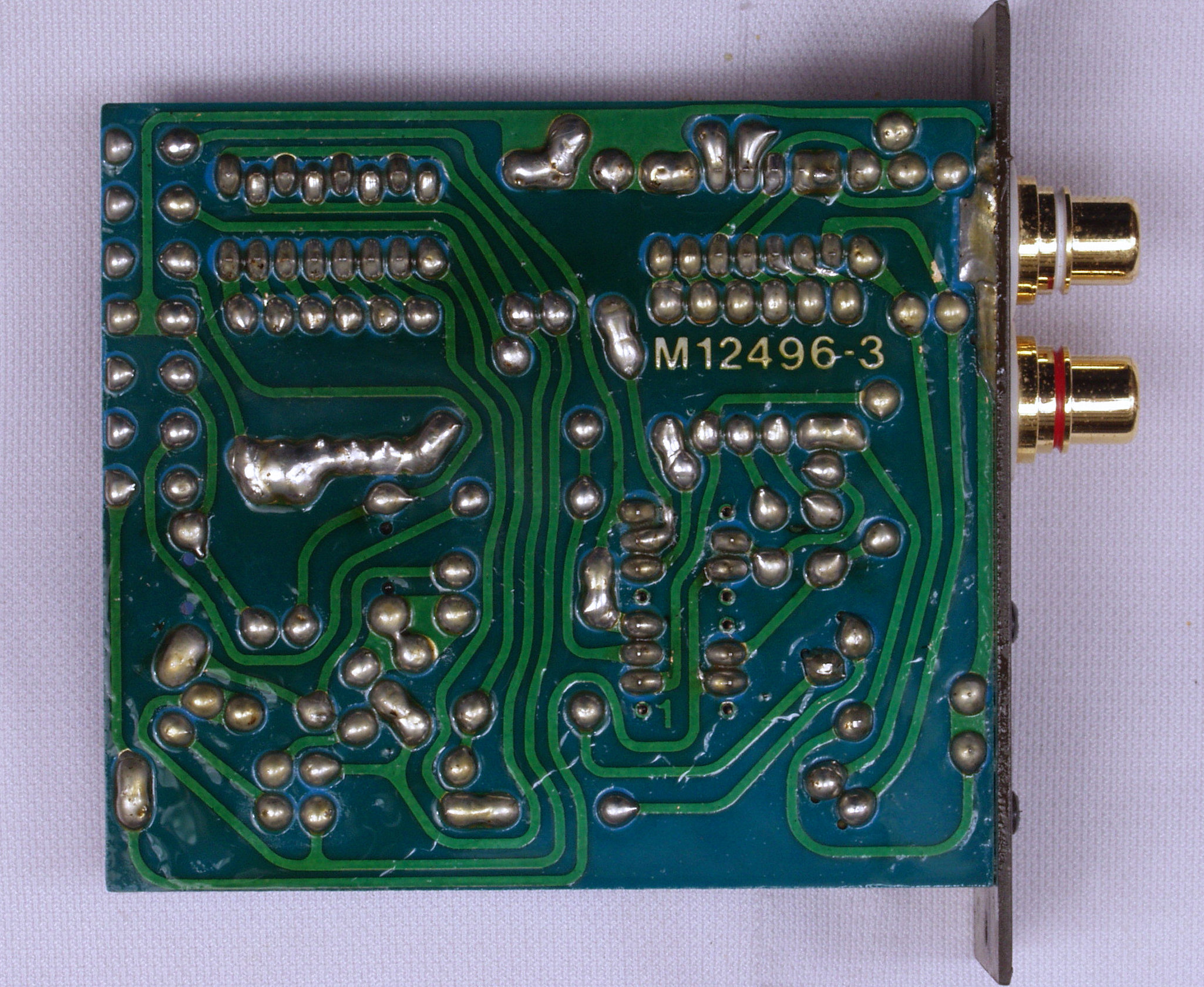

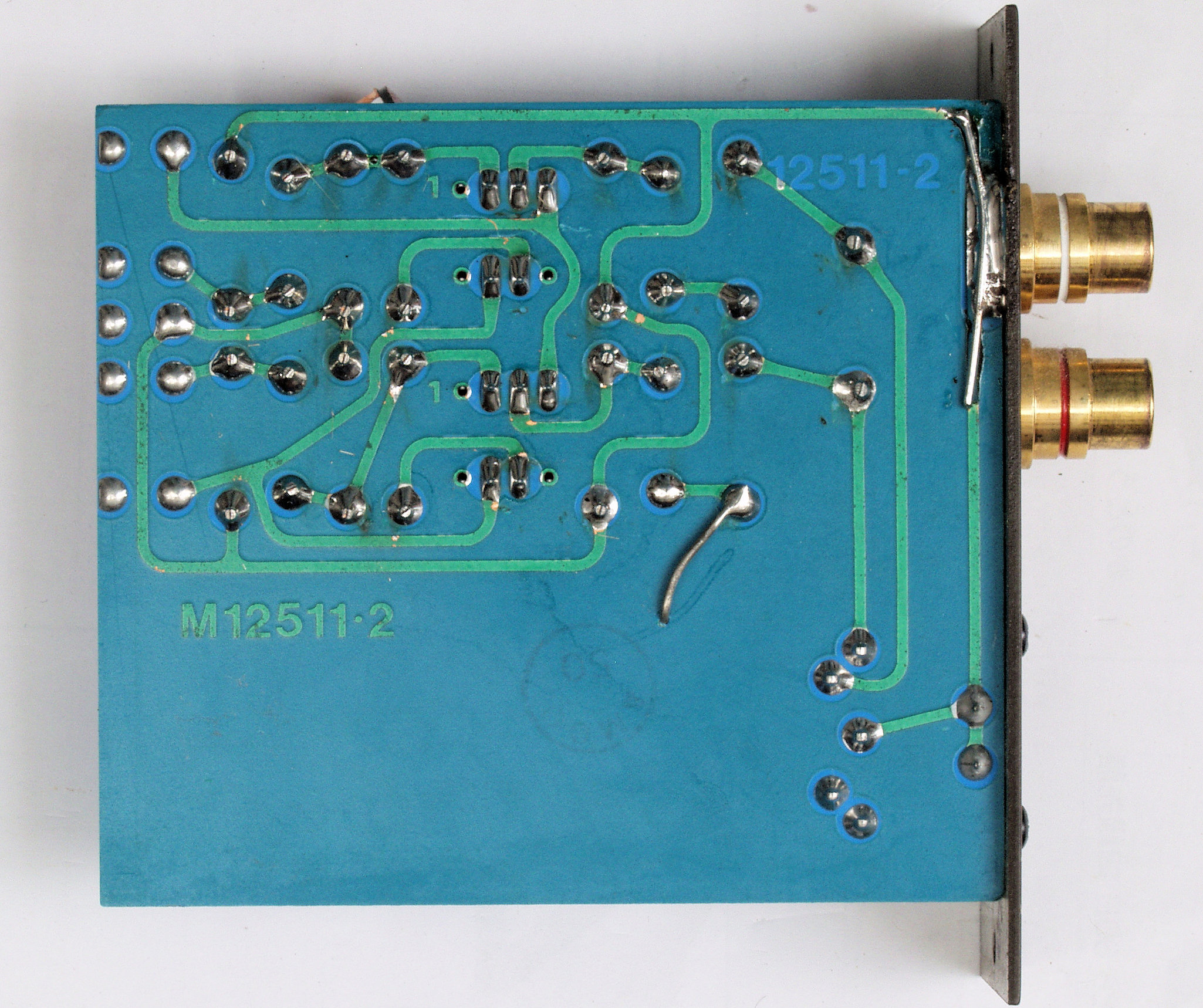

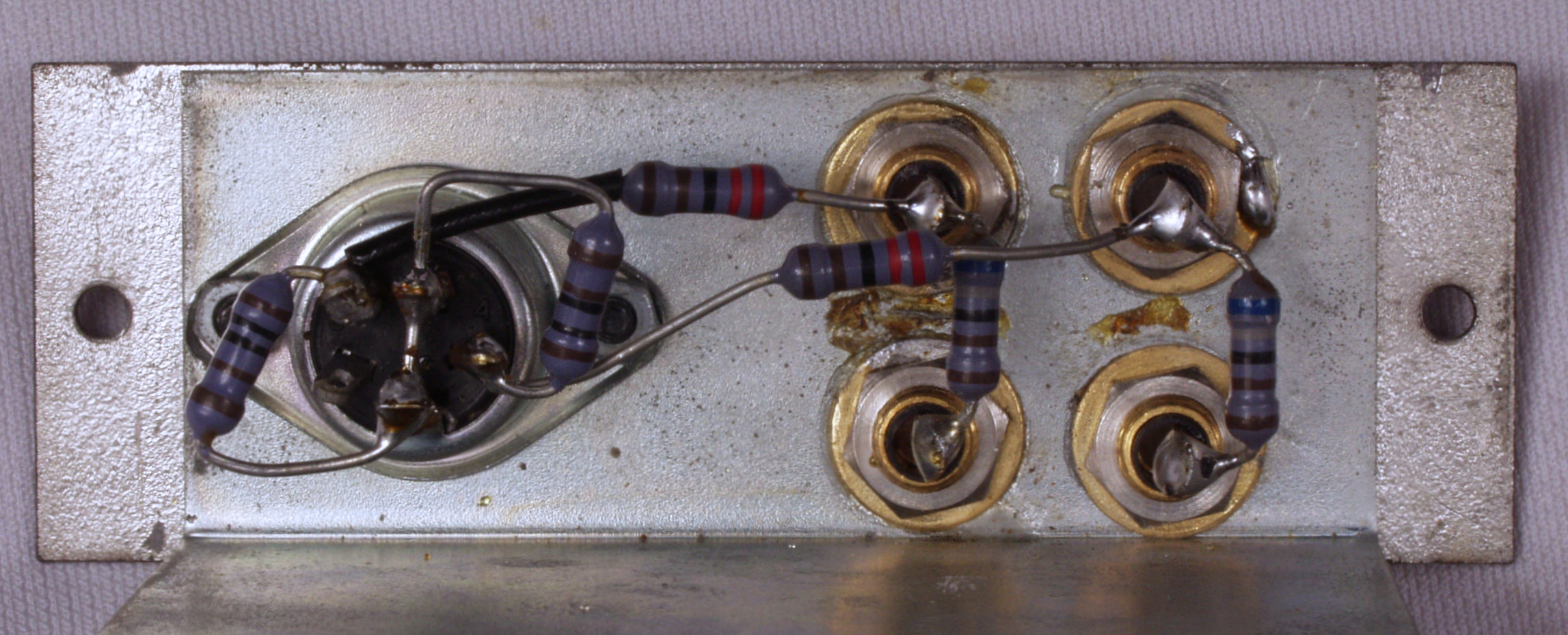

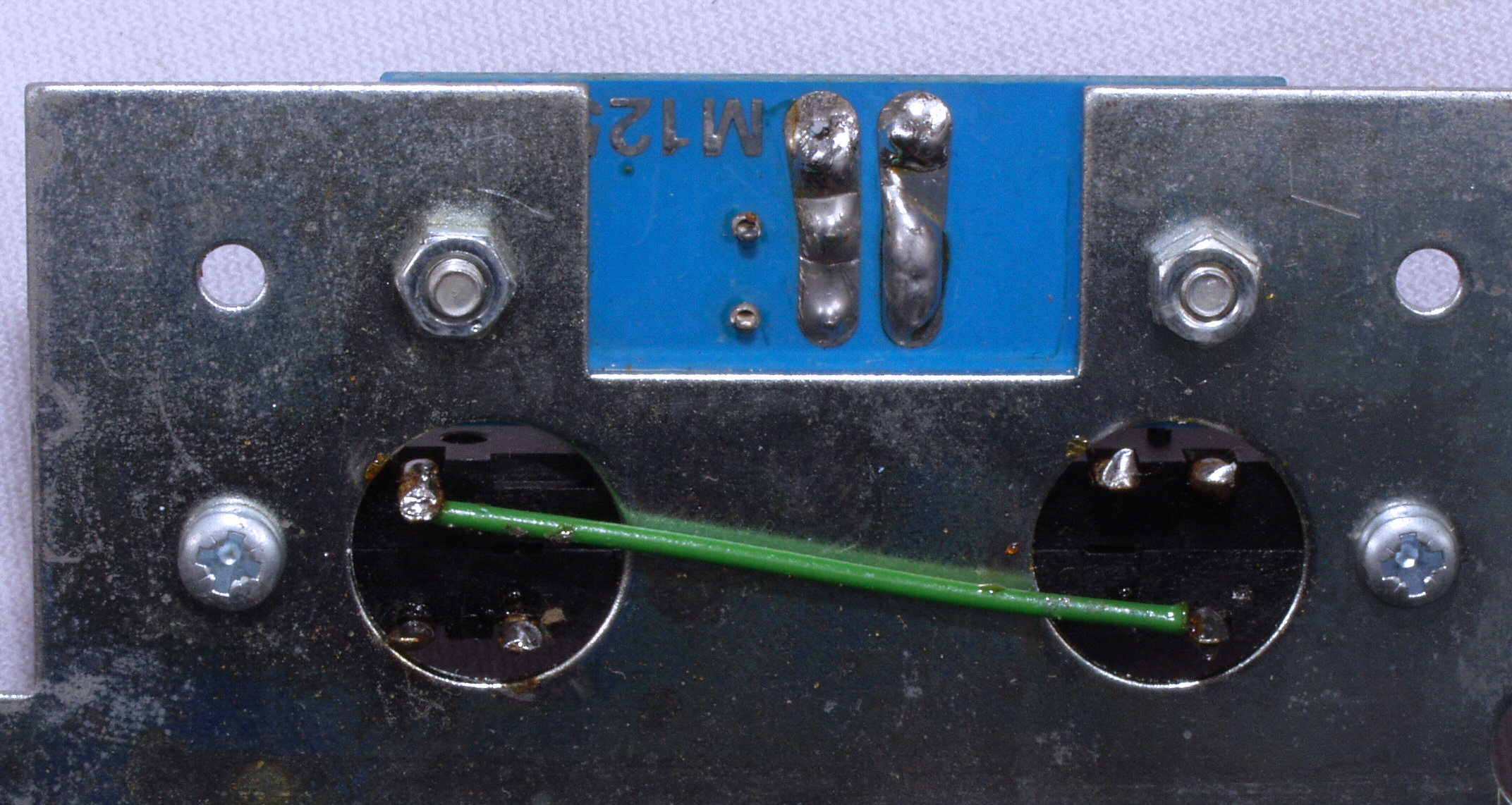

Ｃ６４．　修理（半田補正）後　　出力ＲＣＡ端子裏

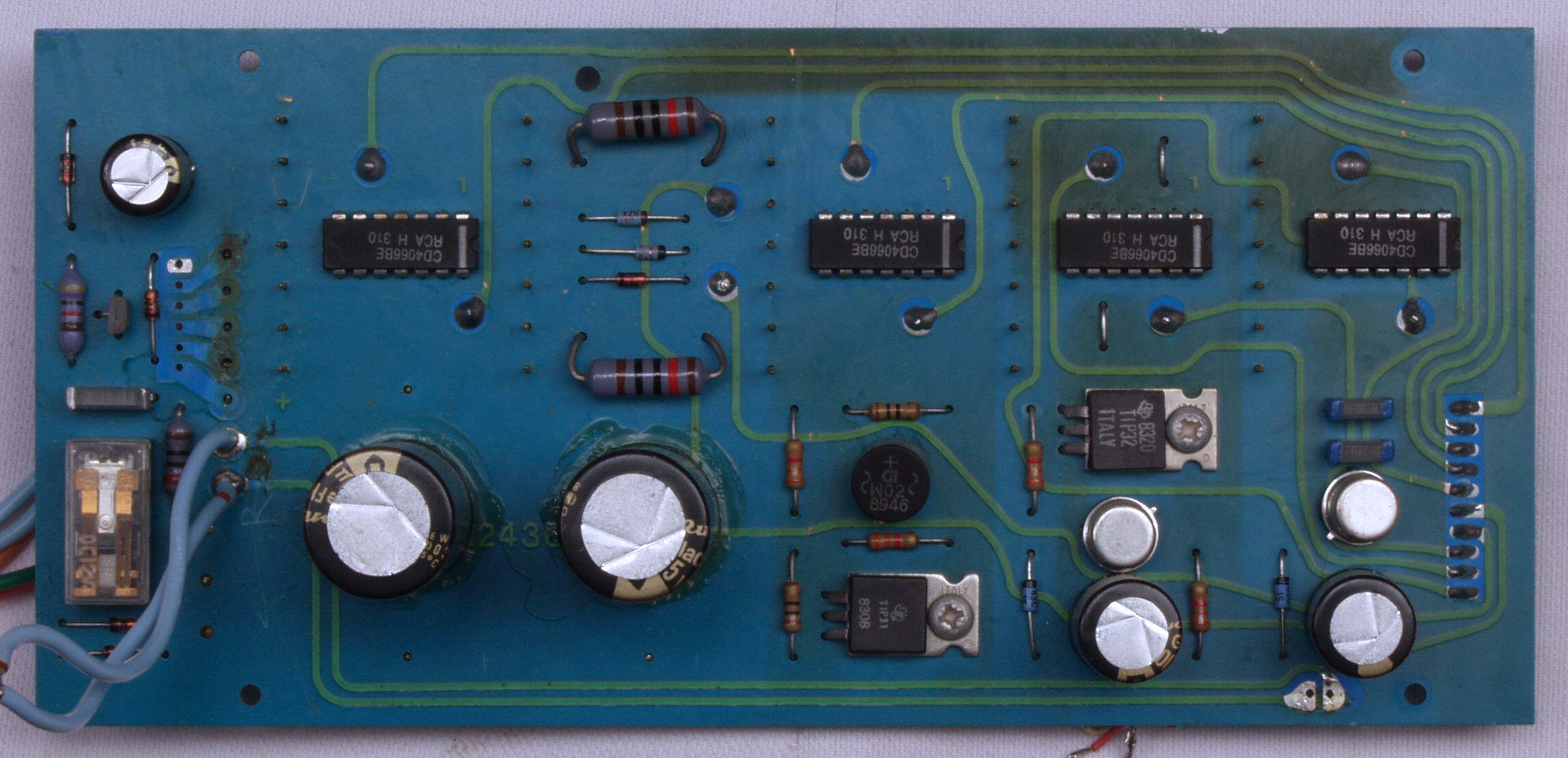

Ｃ７１．　修理前　電源基板

Ｃ７１１．　修理中　電源基板、　前回修理時の銅箔?離。

Ｃ７１２．　修理中　電源基板、　前回修理時の銅箔?離に通線後、半田で固定。

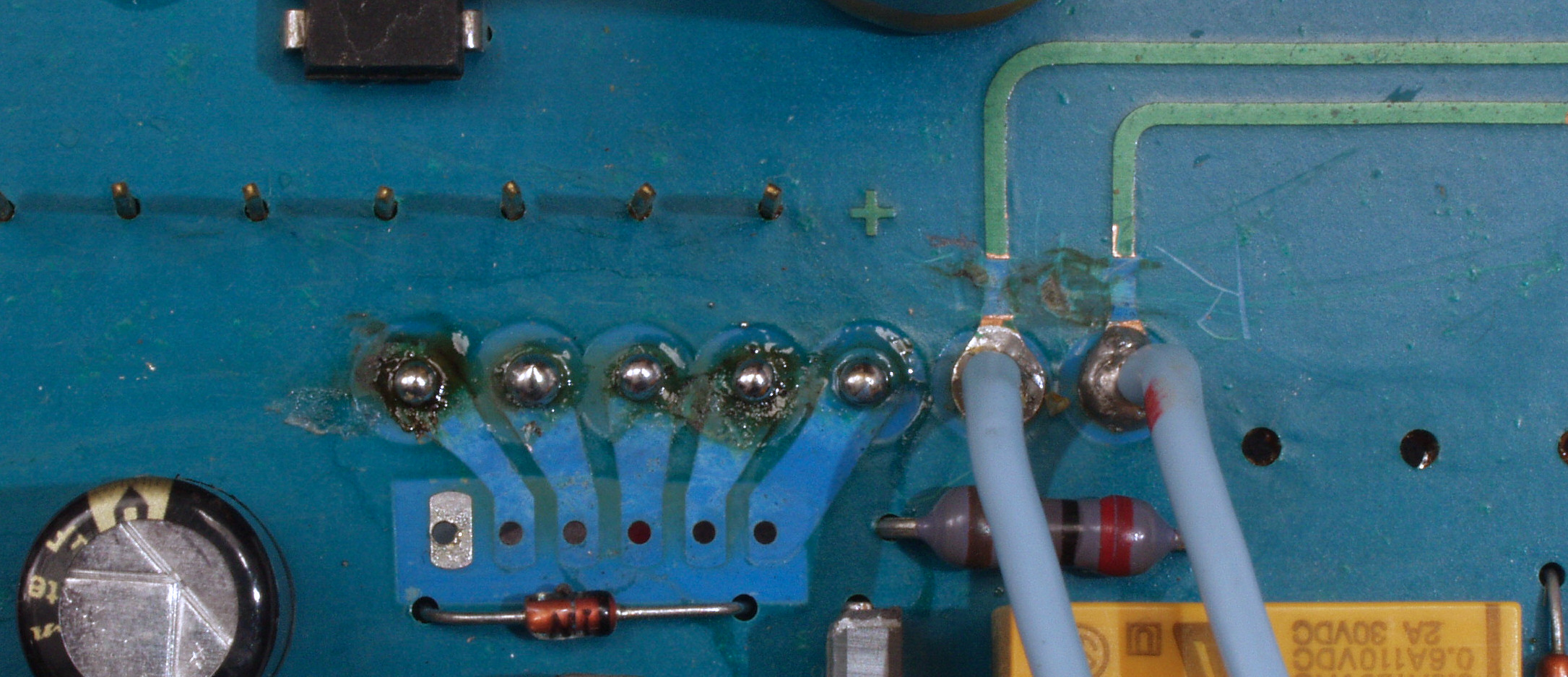

Ｃ７１３．　修理中　電源基板、　前回修理時の接着材使用、この接着材が銅箔腐食を引き起こす。

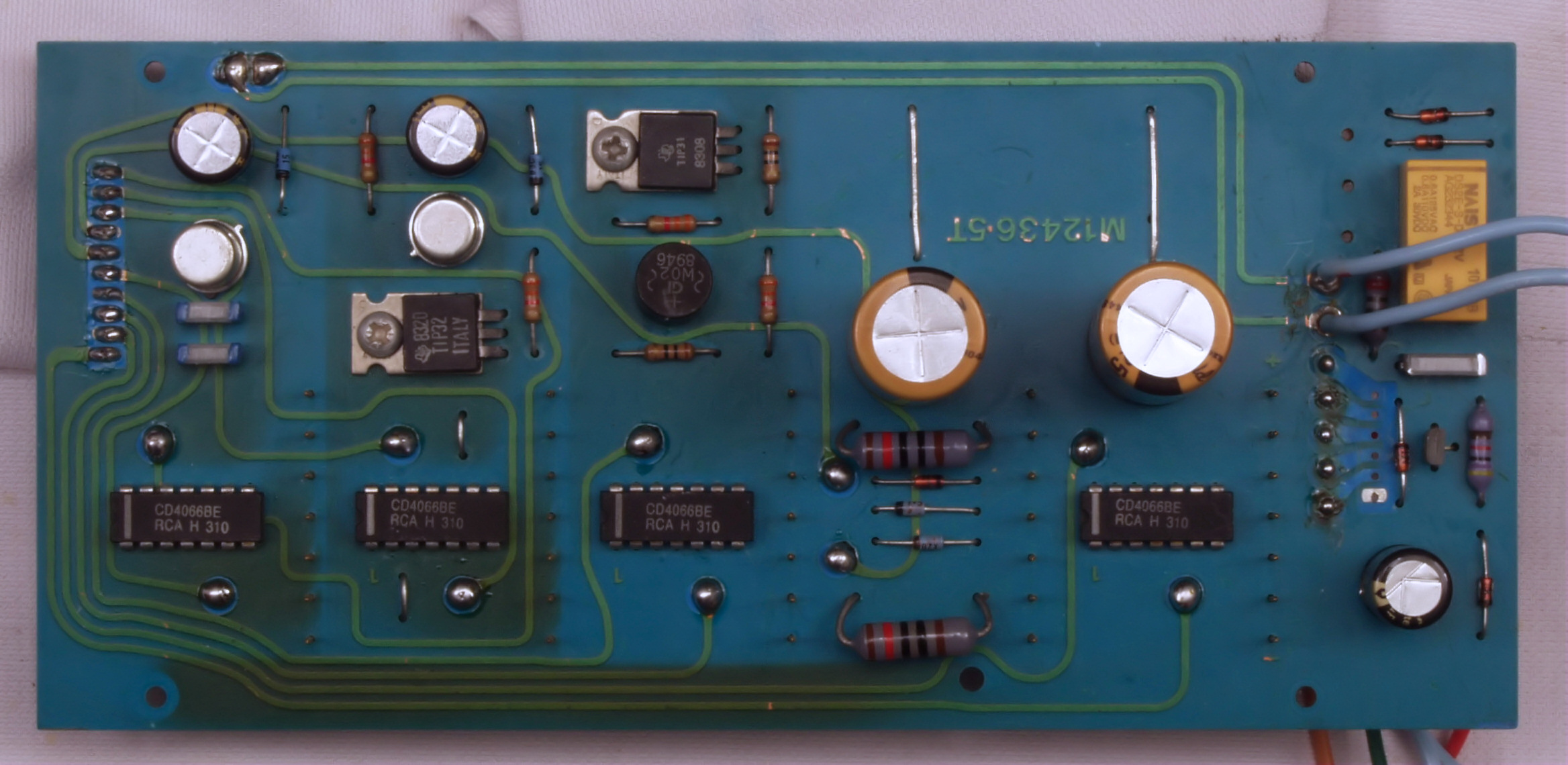

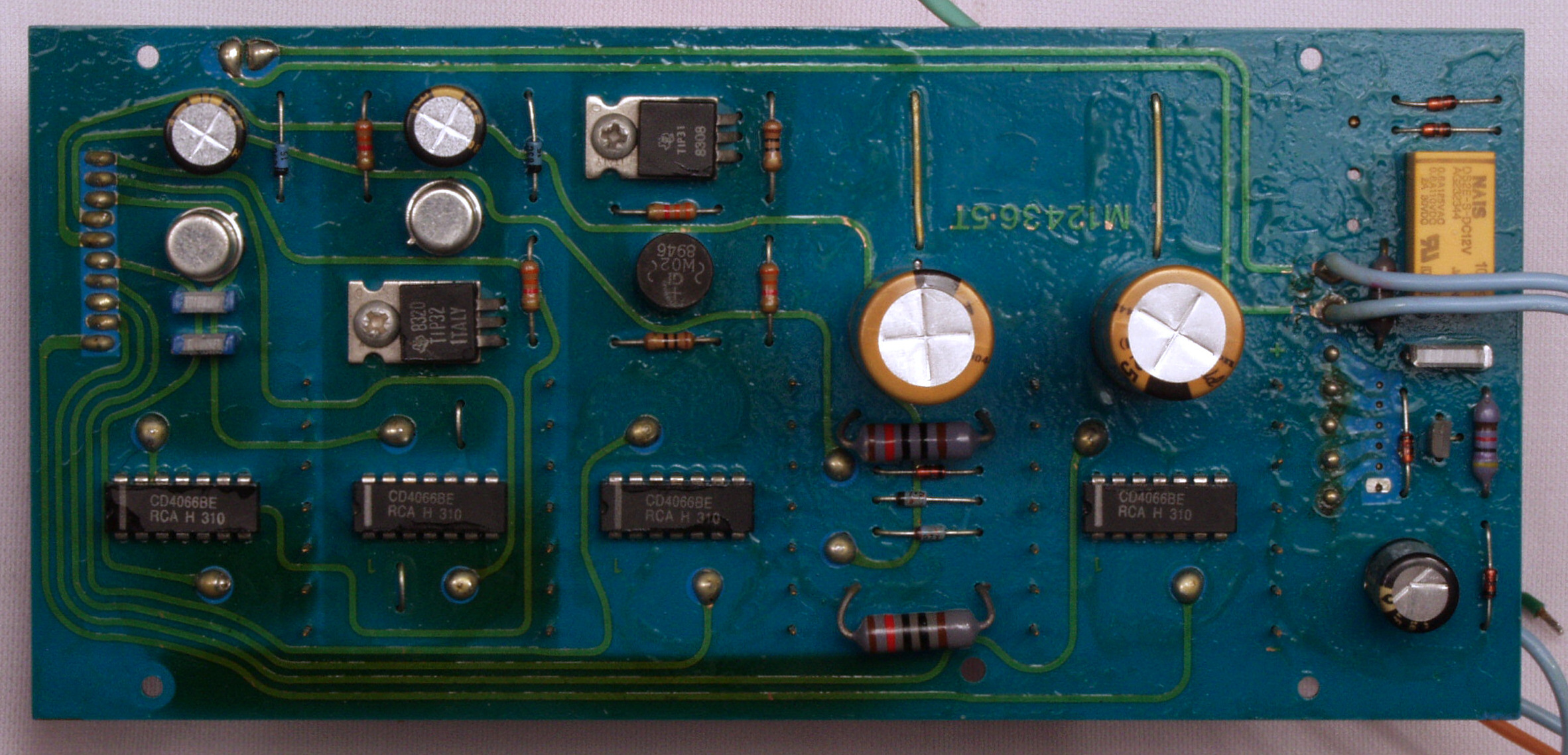

Ｃ７２．　修理後　　電源基板　電解コンデンサー５個、リレー交換

Ｃ７３．　完成電源基板　洗浄後防湿材（コート液）を塗る。

Ｃ７４．　修理前　　電源基板裏

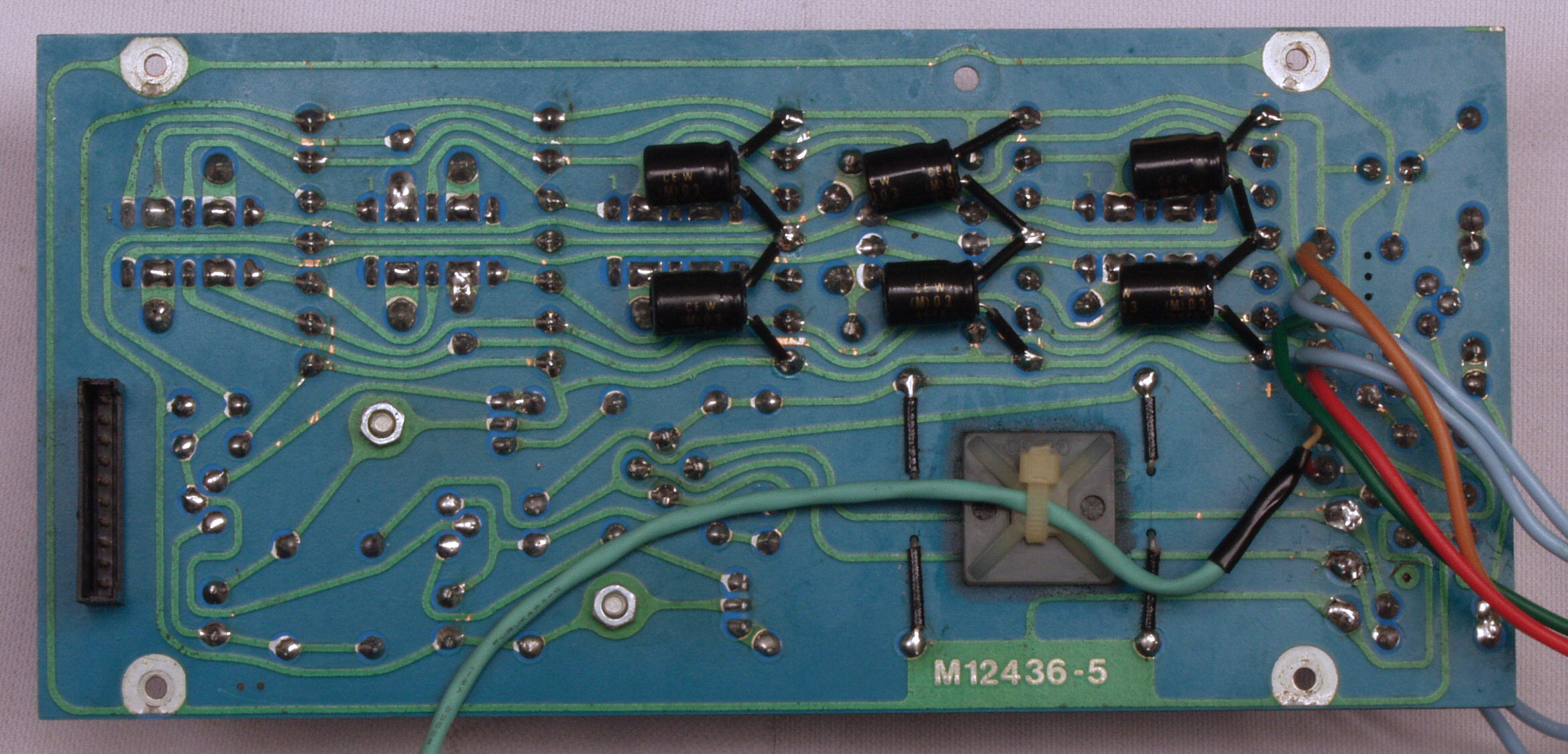

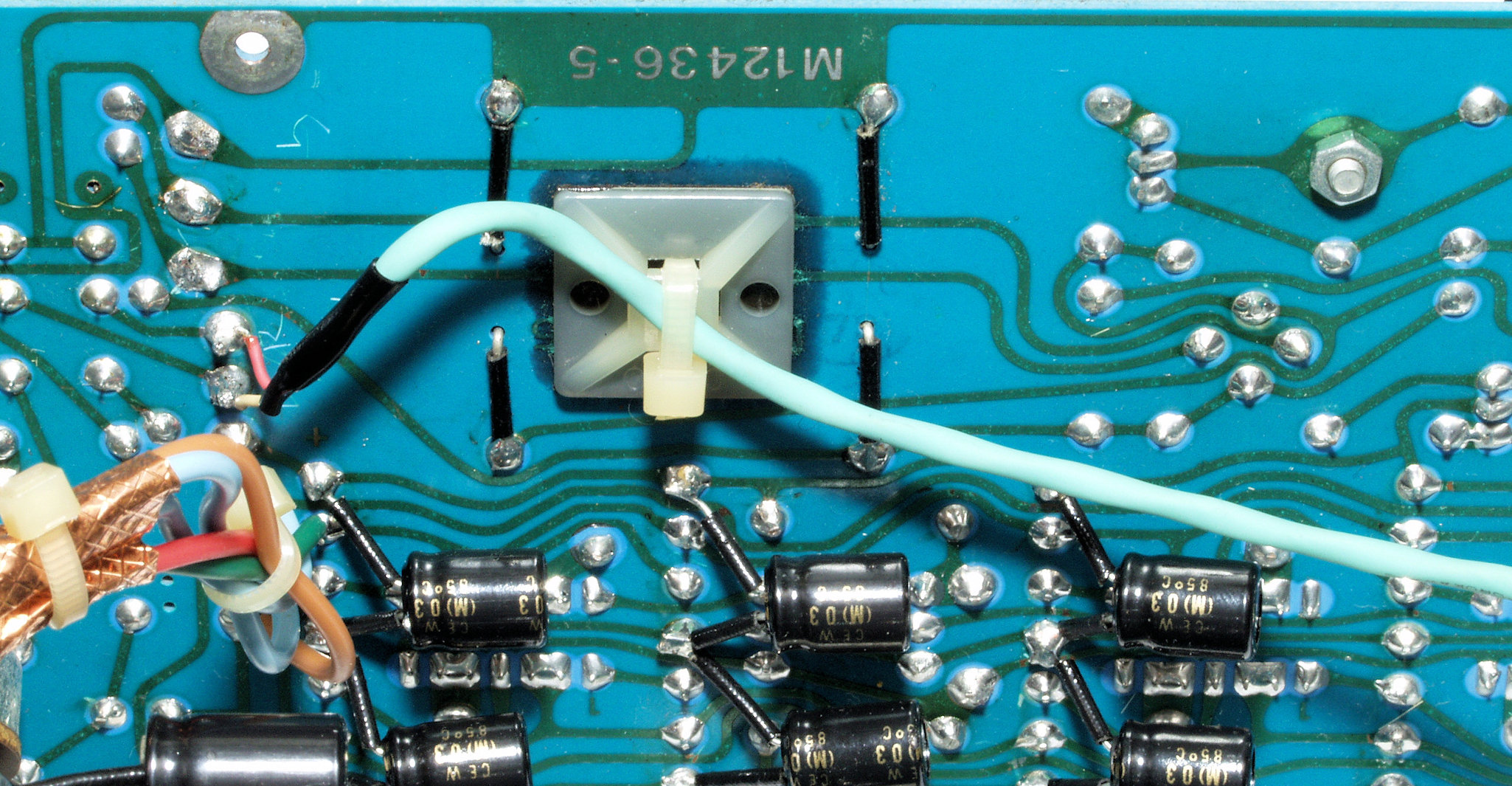

Ｃ７４２．　修理中　電源基板裏、　前回修理時の電線固定フックの接着材が銅箔腐食を引き起こしています。

Ｃ７５．　修理（半田補正）後　　電源基板裏、フイルムコンデンサー２個追加。

Ｃ７６．　完成電源基板裏　洗浄後防湿材（コート液）を塗る。

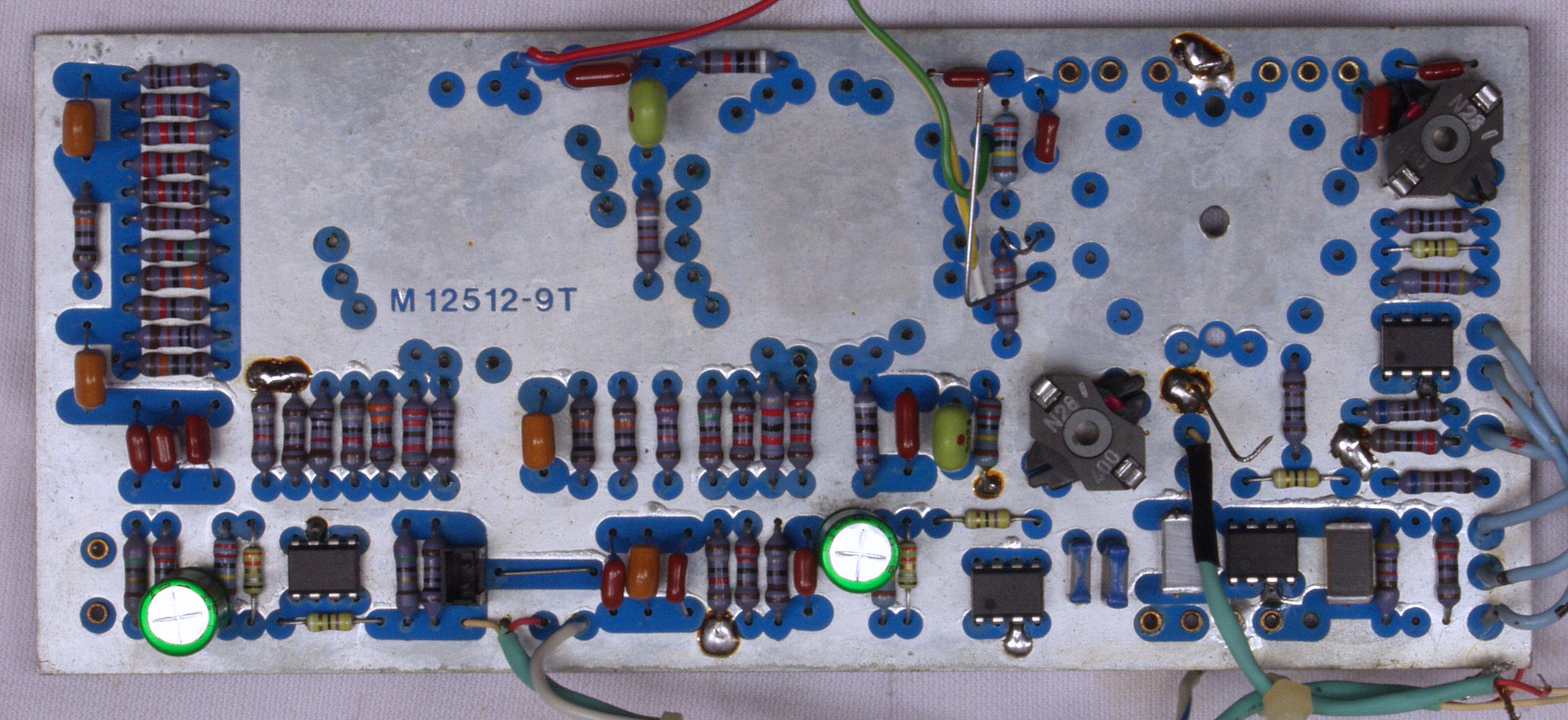

Ｃ８１．　修理前　　ＴｏｎｅＣｏｎｔｒｏｌ基板

Ｃ８１２．　修理中　　ＴｏｎｅＣｏｎｔｒｏｌ基板

Ｃ８２．　修理後　　ＴｏｎｅＣｏｎｔｒｏｌ基板　電解コンデンサー６個、OP-ＡＭＰ５個交換。抵抗２個追加。　洗浄後防湿材（コート液）を塗る。

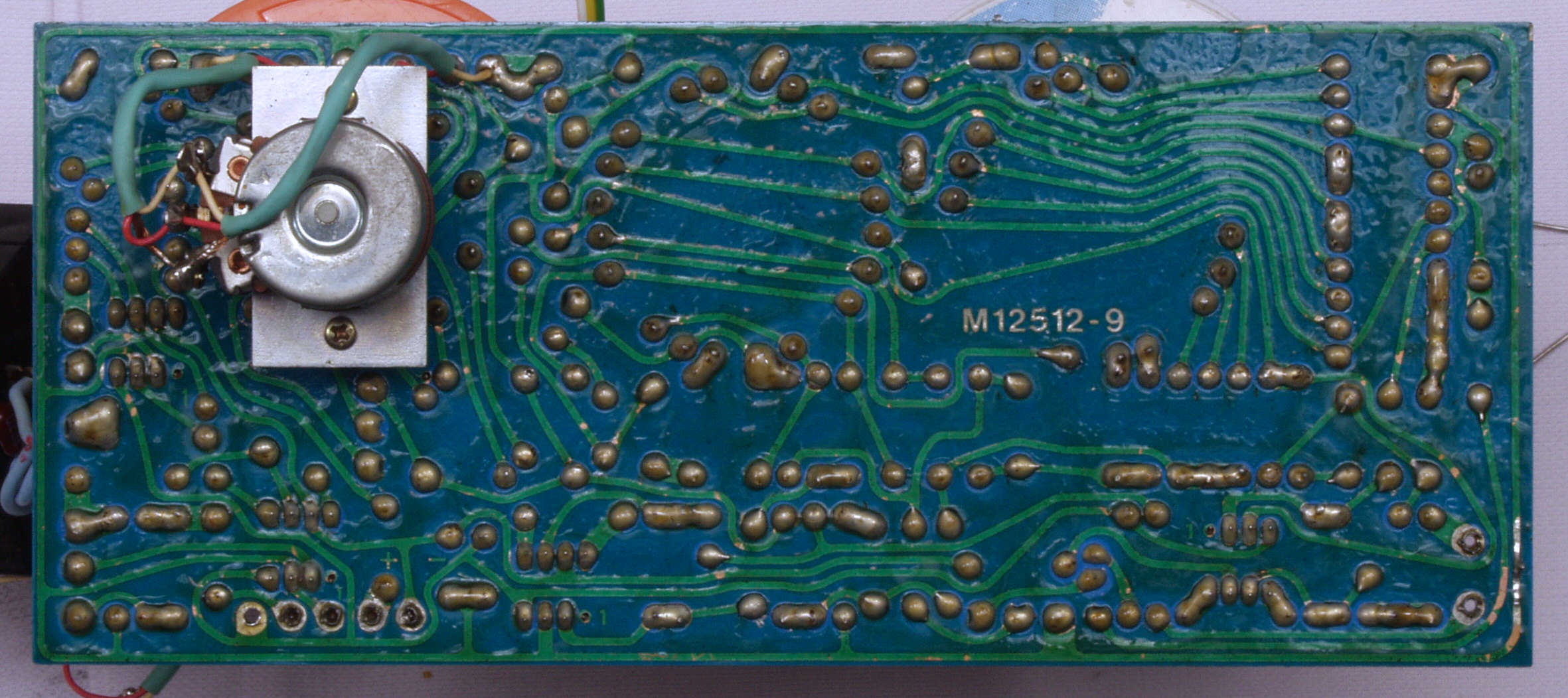

Ｃ８４．　修理前　　ＴｏｎｅＣｏｎｔｒｏｌ基板裏

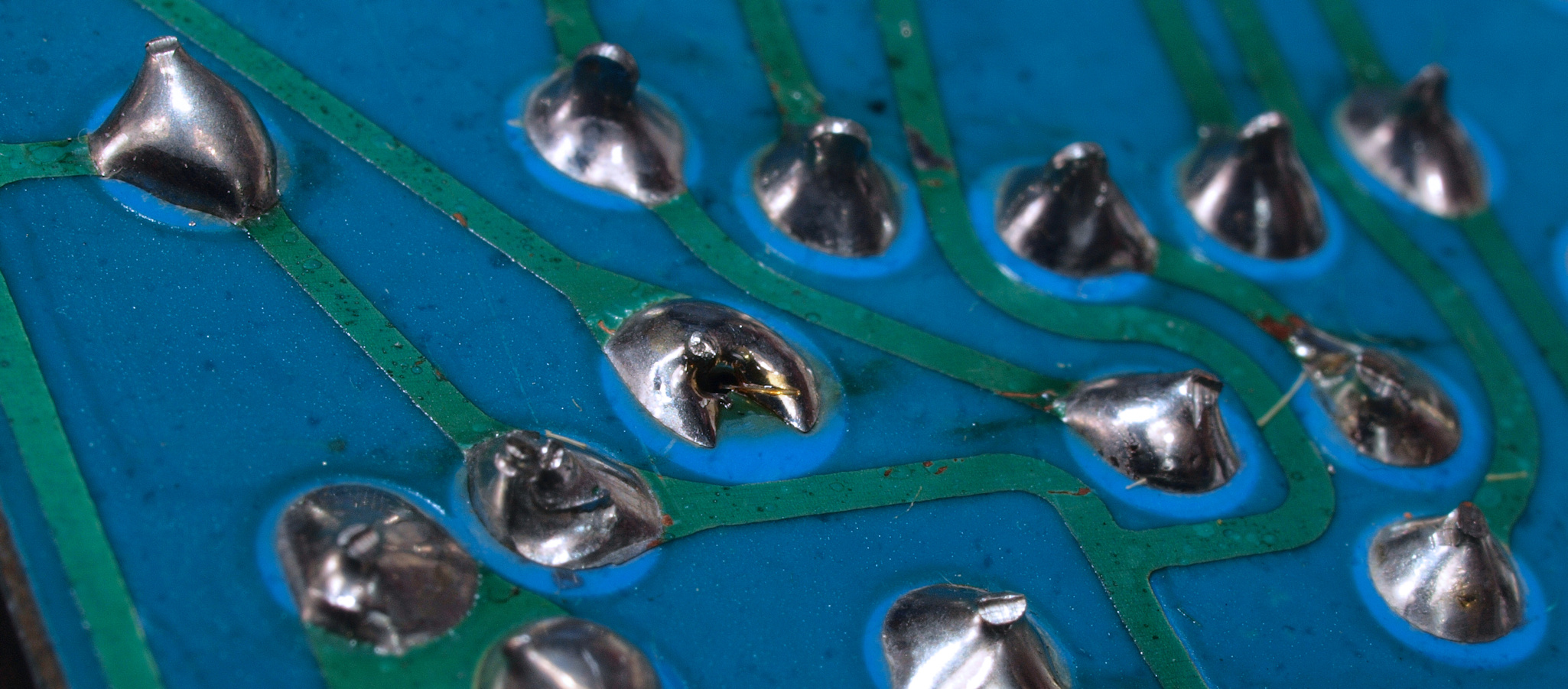

Ｃ８４２．　修理中　　ＴｏｎｅＣｏｎｔｒｏｌ基板裏、　半田不良ケ所。

Ｃ８４３．　修理中　　ＴｏｎｅＣｏｎｔｒｏｌ基板裏、　半田不良ケ所２。

Ｃ８４４．　修理中　　ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ８５．　修理（半田補正）後　　ＴｏｎｅＣｏｎｔｒｏｌ基板裏。　洗浄後防湿材（コート液）を塗る。

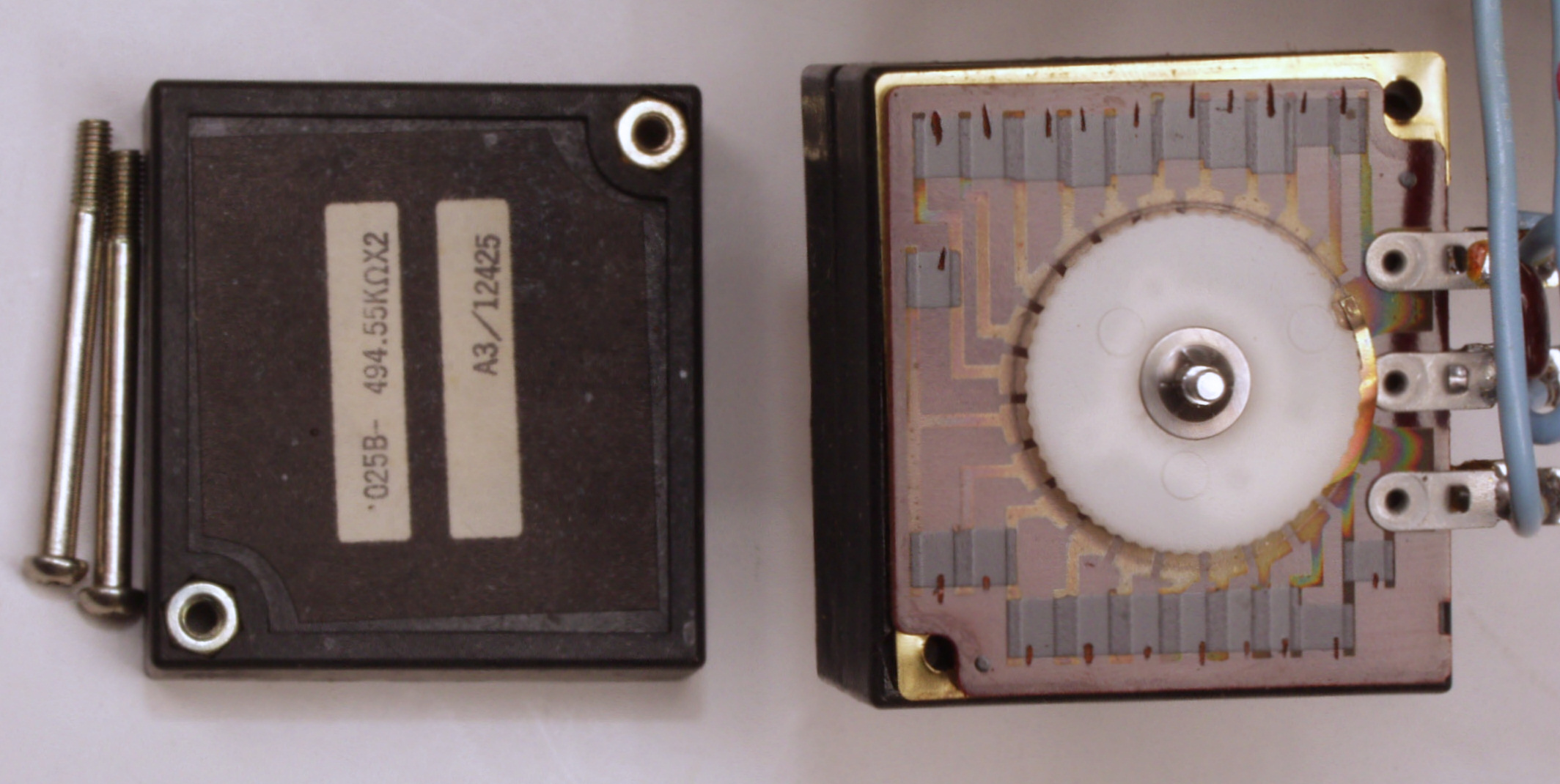

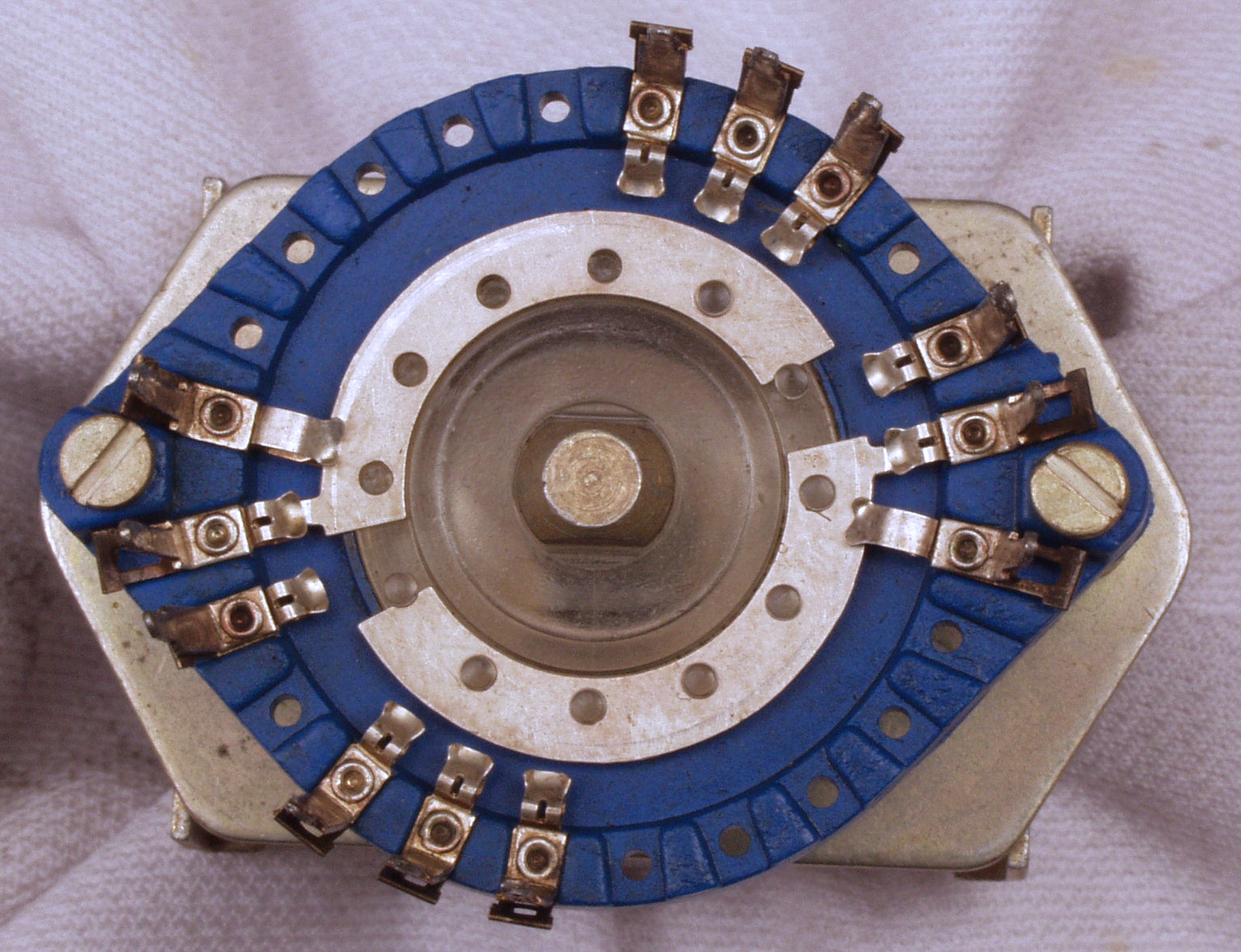

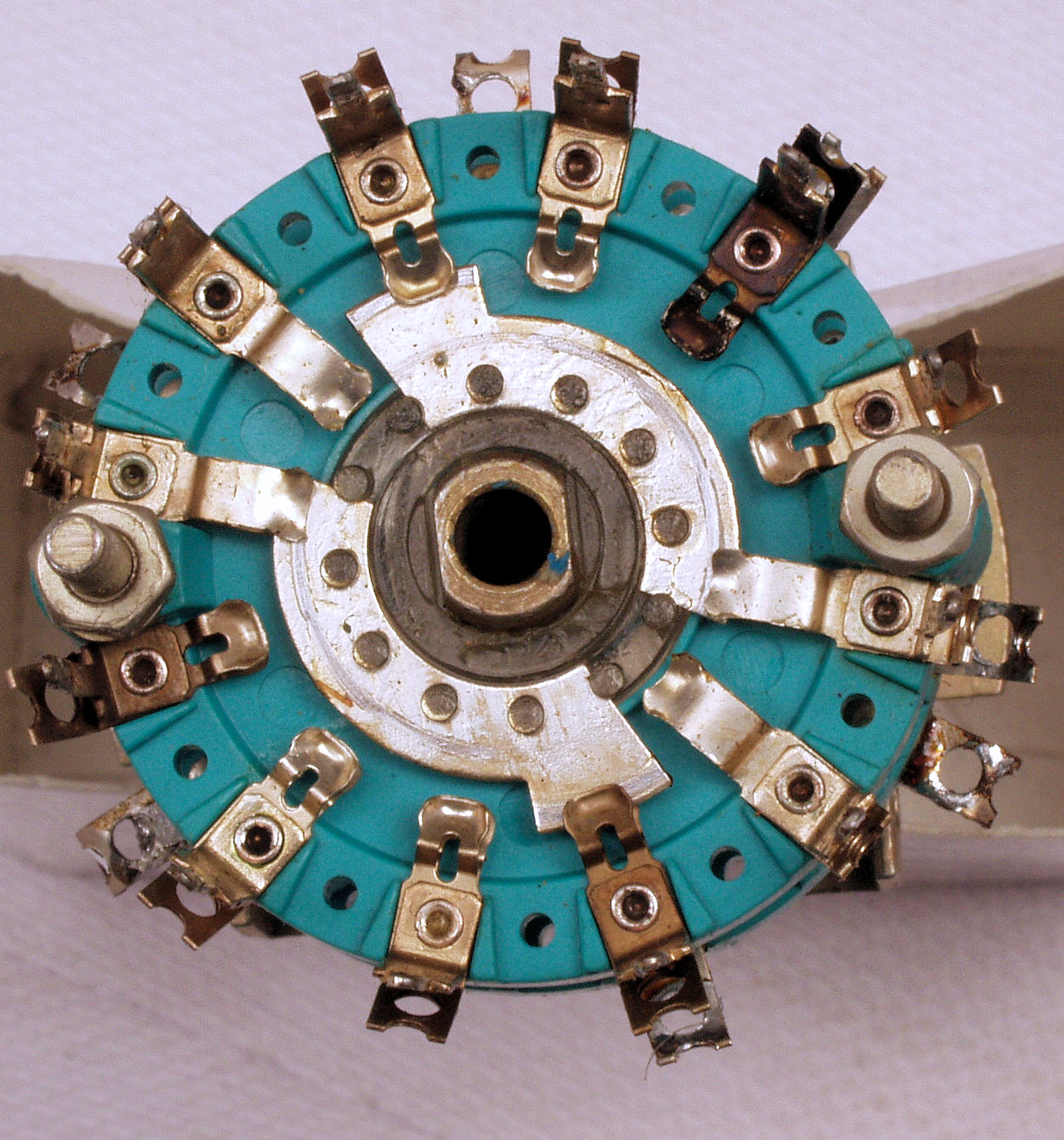

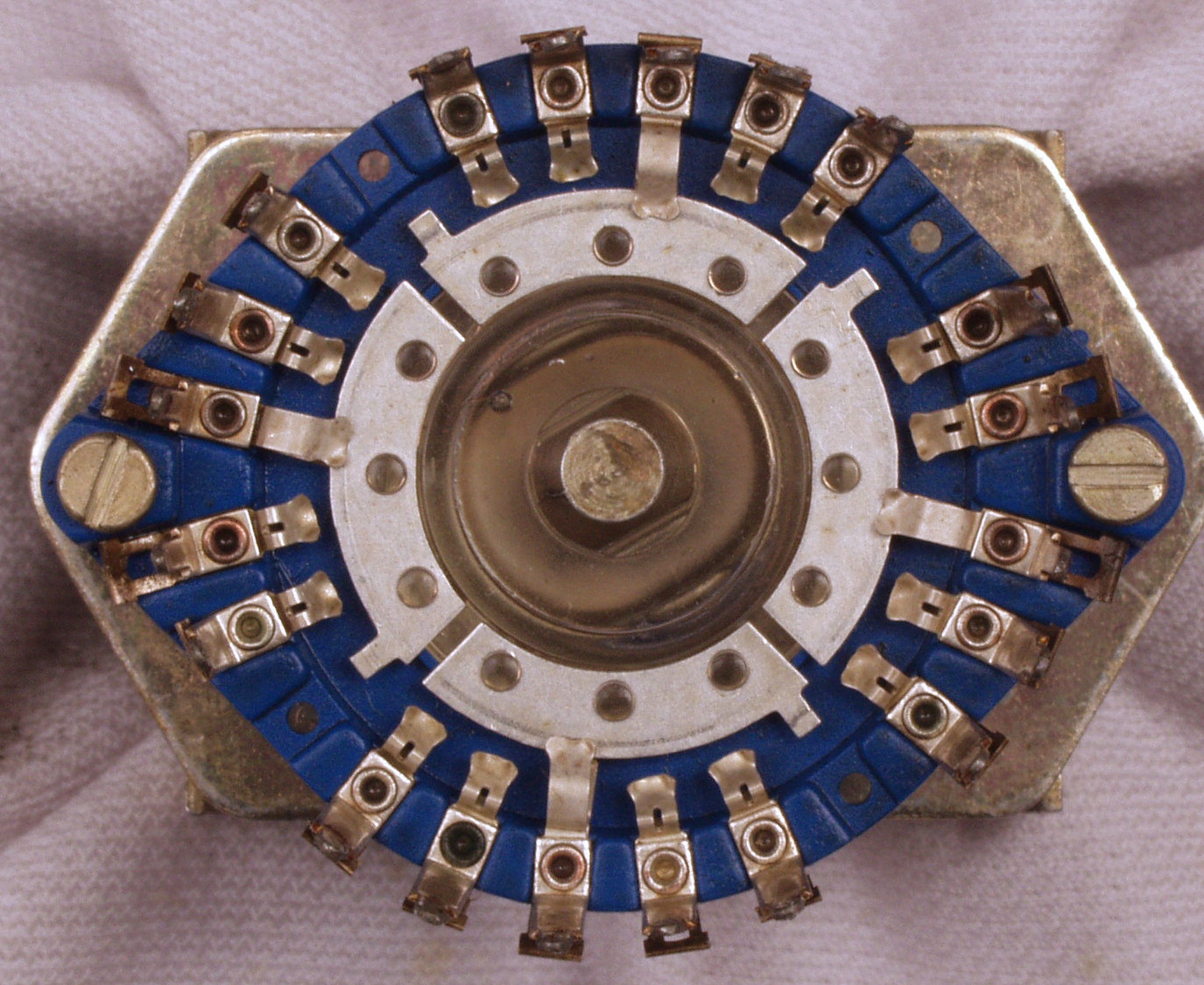

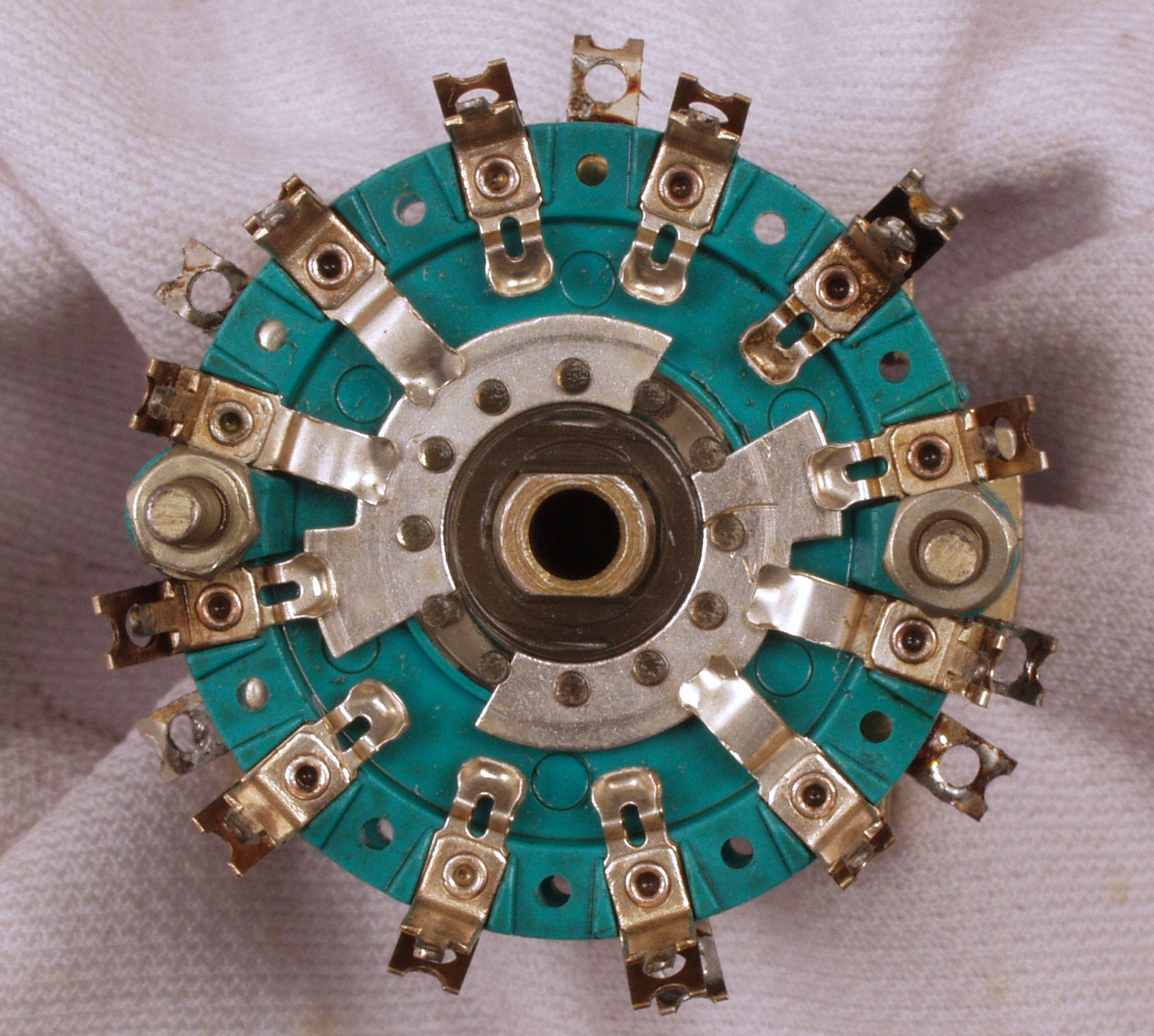

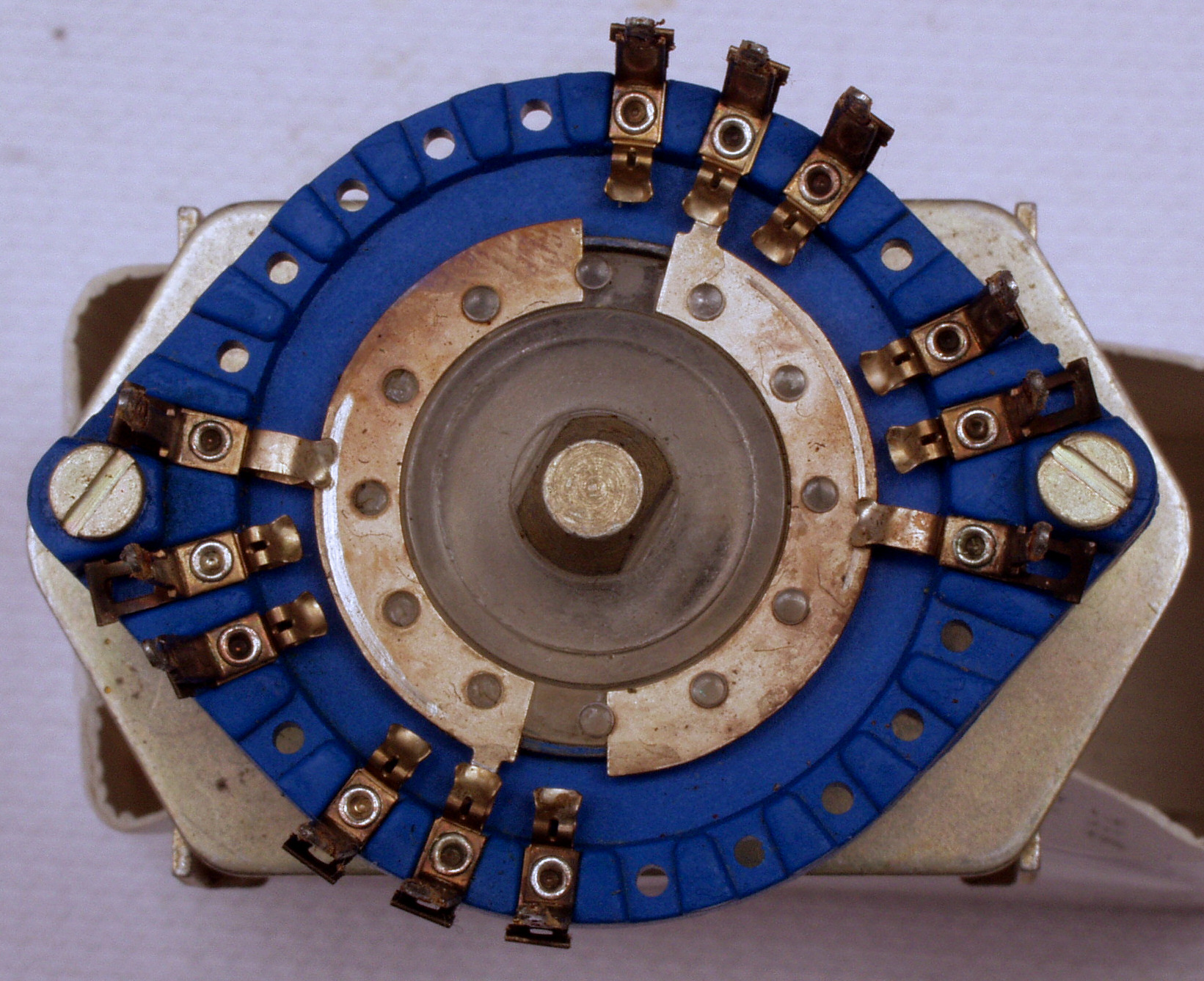

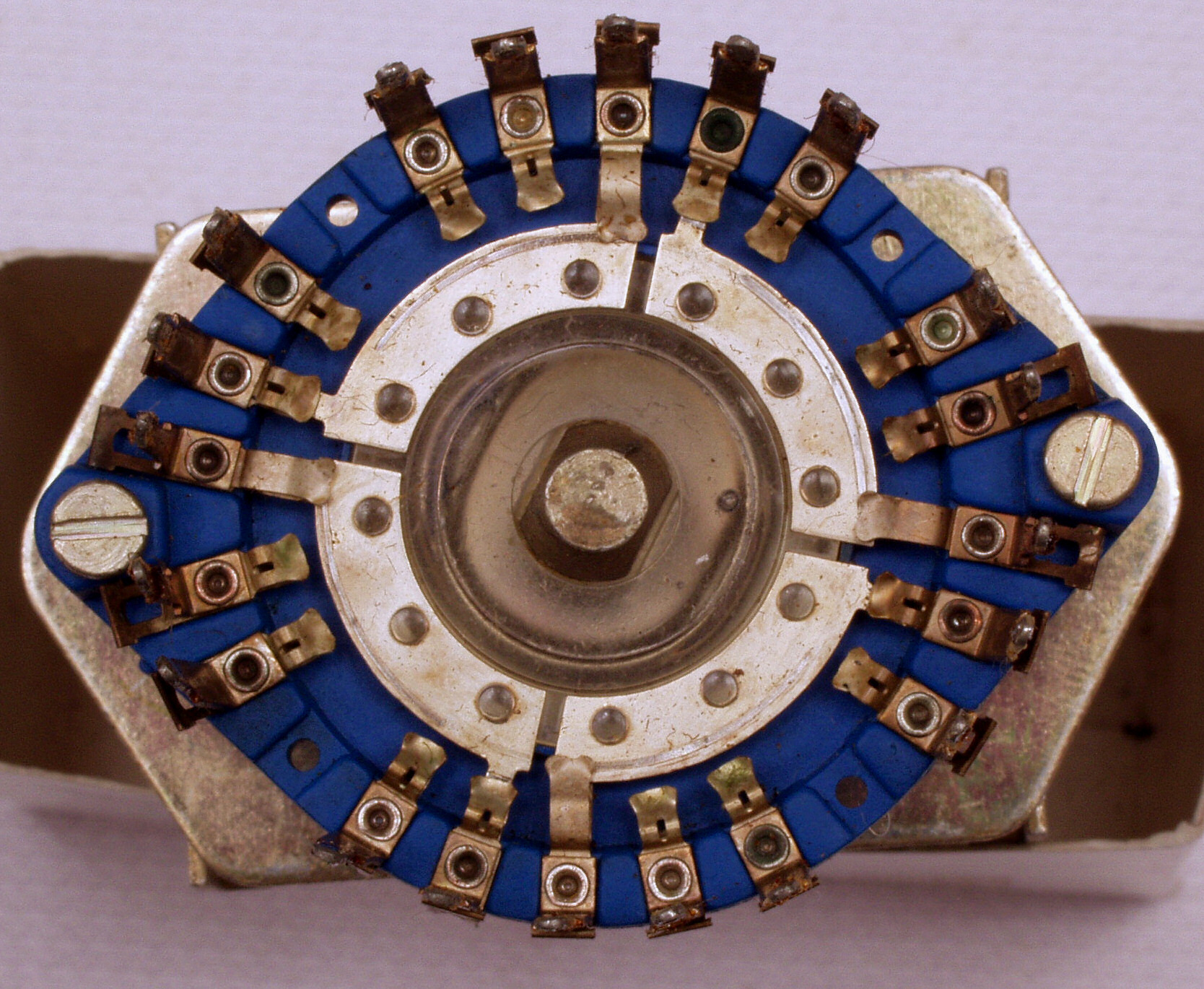

Ｃ８７０．　清掃前　ＦｉｌｔｅｒＳｌｏｐｅ周波数切り換えＳＷ。

Ｃ８７１．　清掃後　ＦｉｌｔｅｒＳｌｏｐｅ周波数切り換えＳＷ。

Ｃ８７２．　清掃中　清掃後　ＦｉｌｔｅｒＳｌｏｐｅＶＲ。

Ｃ８７３．　清掃前　ＴｏｎｅＣｏｎｔｒｏｌ基板−TILT−ＳＷ

Ｃ８７４．　清掃後　ＴｏｎｅＣｏｎｔｒｏｌ基板−TILT−ＳＷ

Ｃ８７５．　清掃前　ＴｏｎｅＣｏｎｔｒｏｌ基板−BASS−LIFT−ＳＷ

Ｃ８７６．　清掃後　ＴｏｎｅＣｏｎｔｒｏｌ基板−BASS−LIFT−ＳＷ

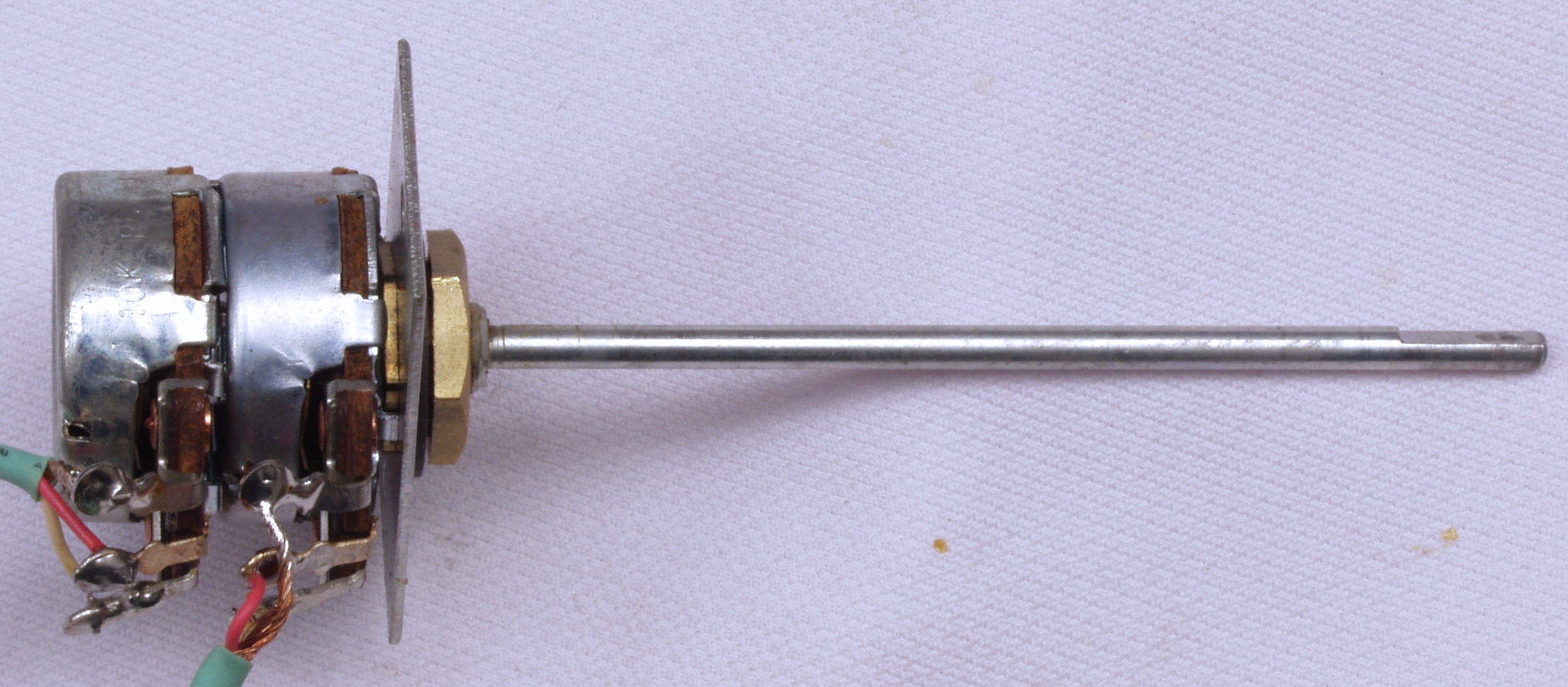

Ｃ８８１．　清掃中　メインＶＲ、カシメ構造なのでここまで。

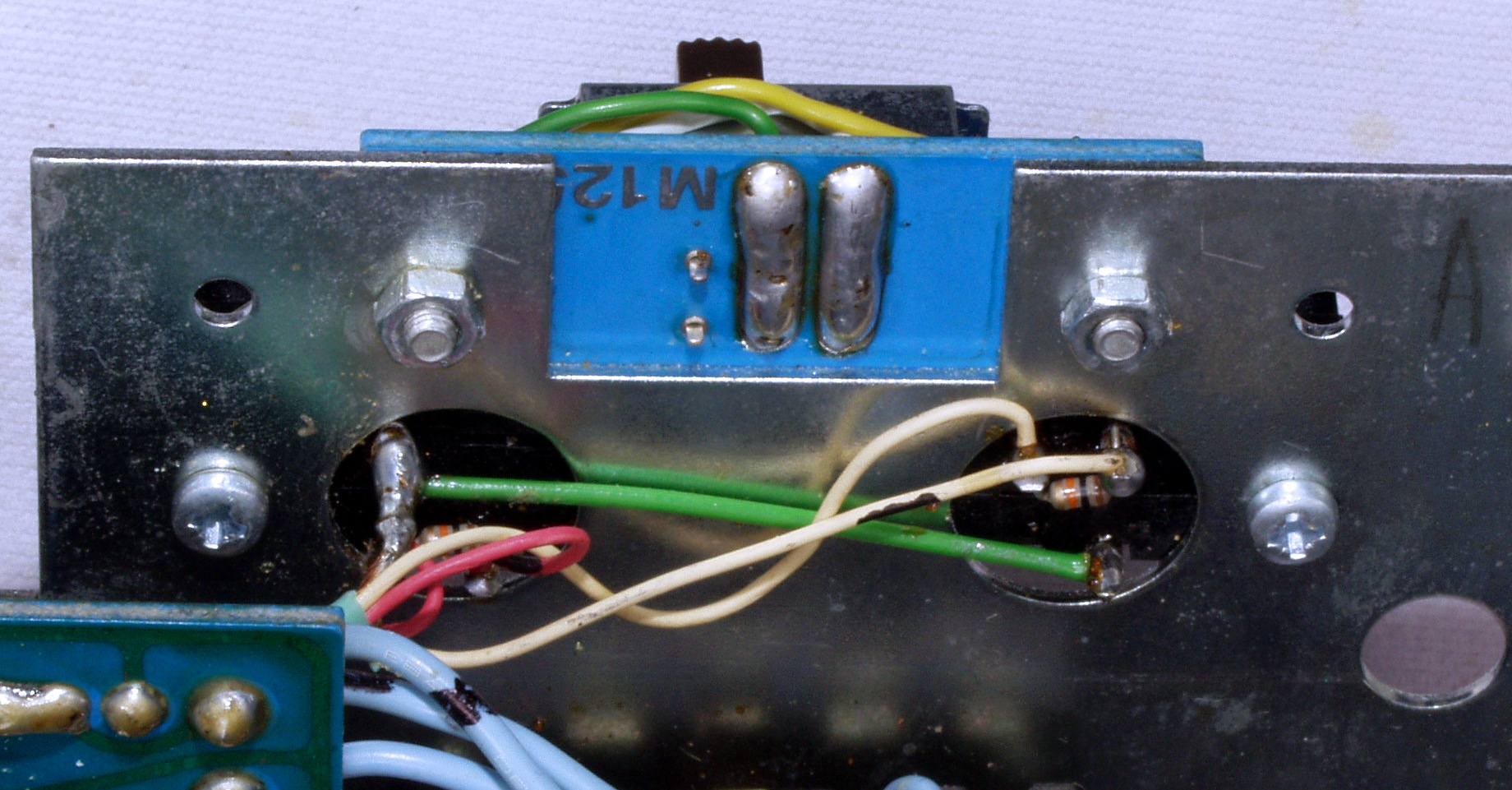

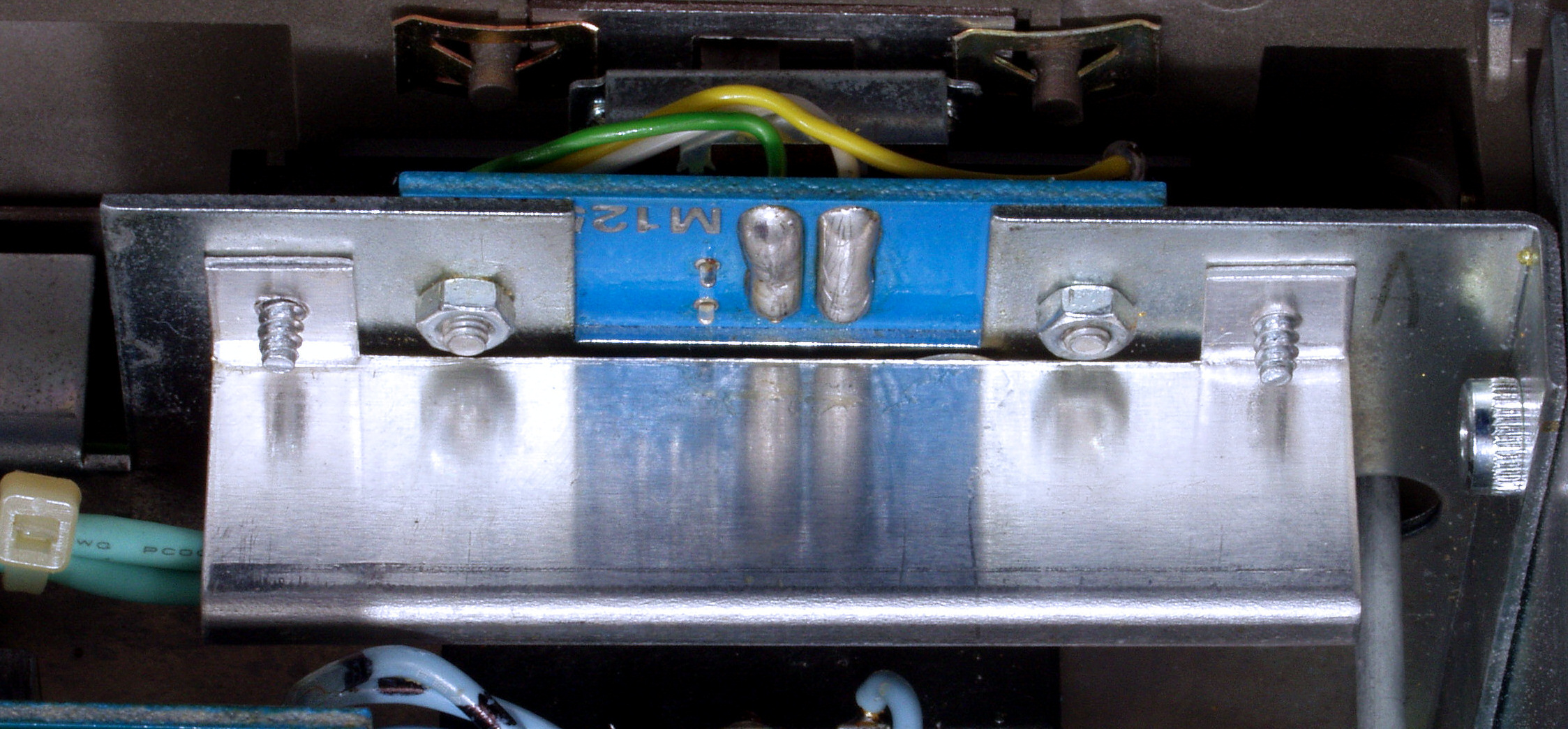

Ｃ９１．　修理中　　バランスＶＲ、、モノラル／ステレオ切り換えＳＷ。

Ｃ９２．　修理（半田補正）後　　バランスＶＲ、　抵抗２個追加。

Ｃ９３．　完成　バランスＶＲ、、モノラル／ステレオ切り換えＳＷ。

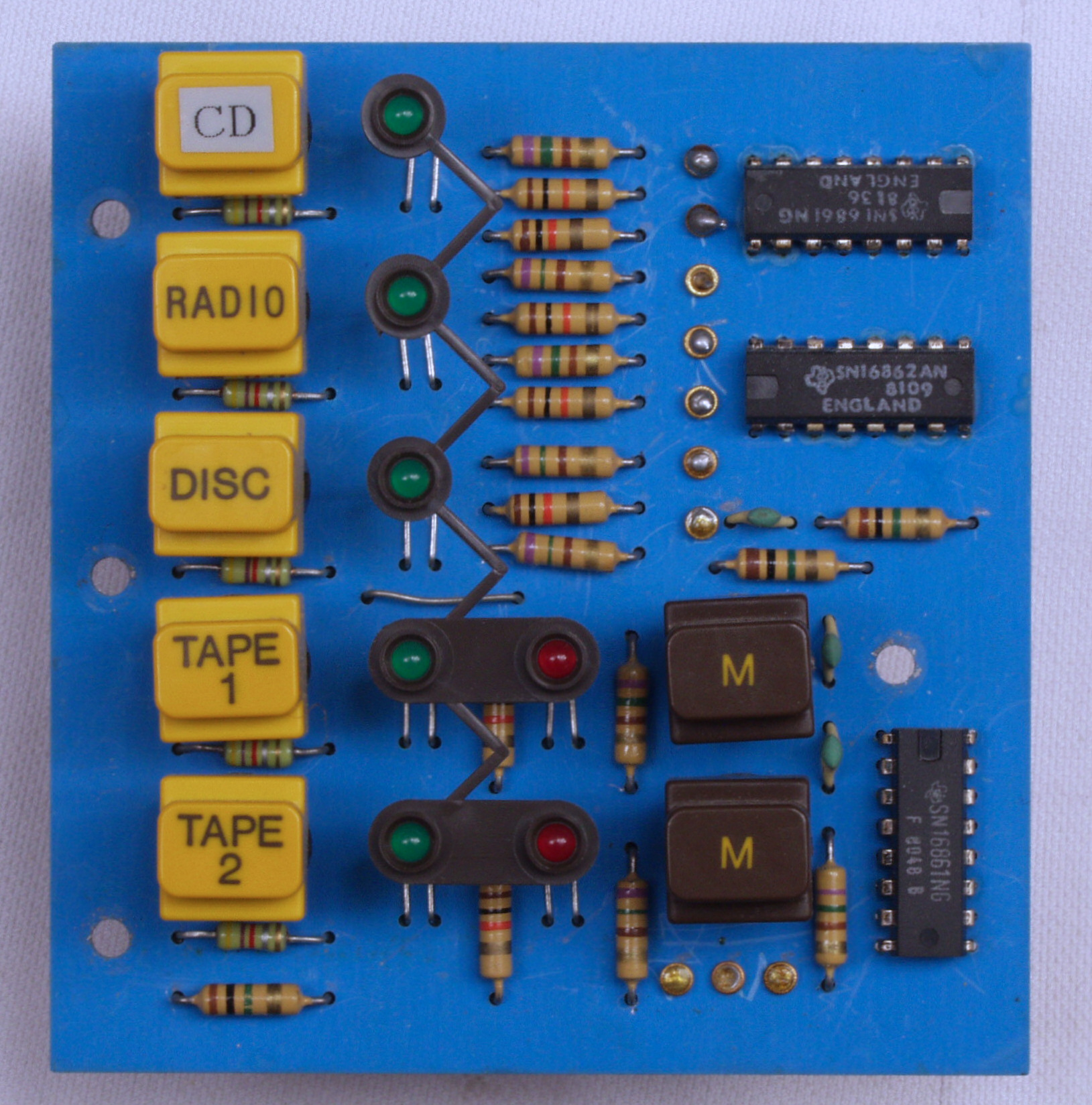

ＣＡ１．　修理前　　操作・表示基板

ＣＡ２．　修理中　　操作・表示基板。洗浄後防湿材（コート液）を塗る。

ＣＡ３．　修理前　　操作・表示基板裏

ＣＡ４．　修理（半田補正）後　　操作・表示基板裏

ＣＡ５．　完成操作・表示基板裏　洗浄後防湿材（コート液）を塗る。

ＣＢ１．　修理中　電源トランス部点検。

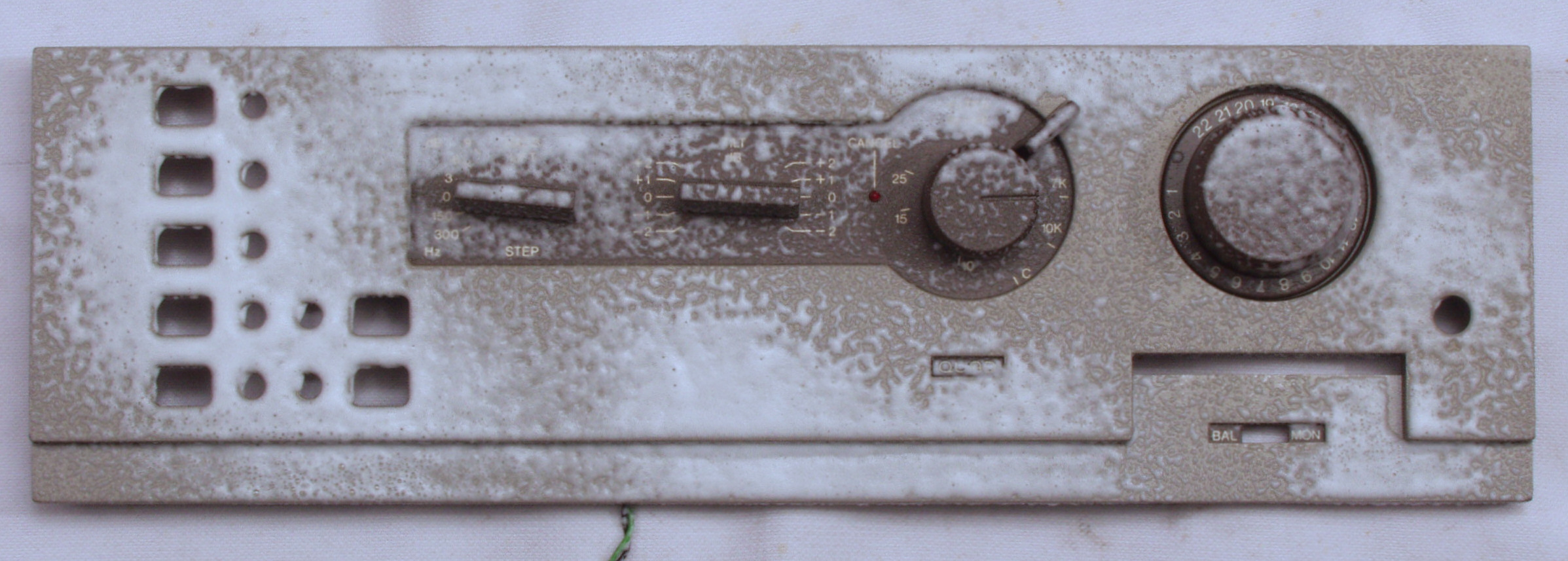

ＣＣ１．　パネル洗浄中

ＣＣ２．　パネルのメインVRの所がツマミで擦れている。

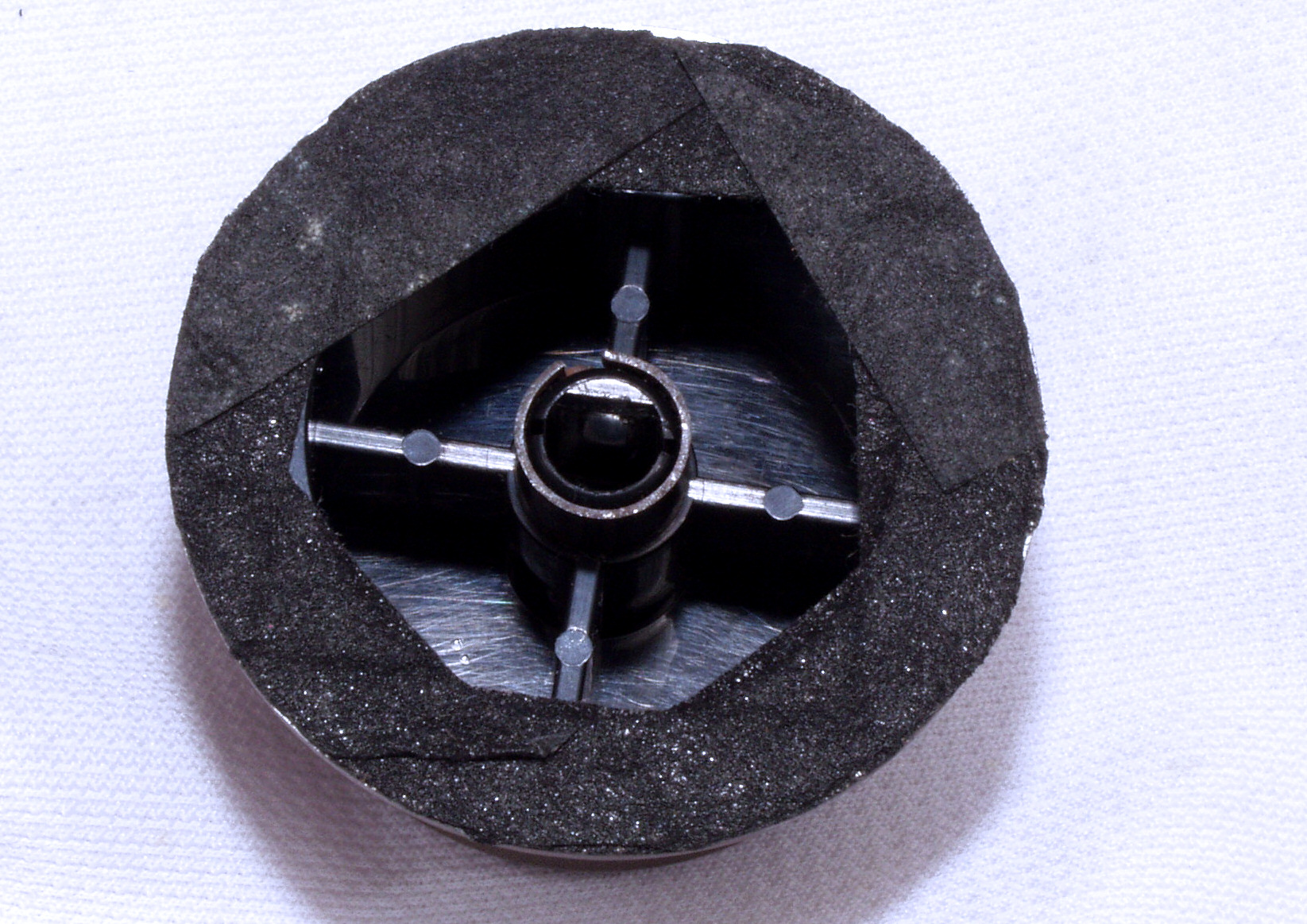

ＣＣ３．　メインVRの裏側にフエルトを張る。

ＣＤ．　交換部品

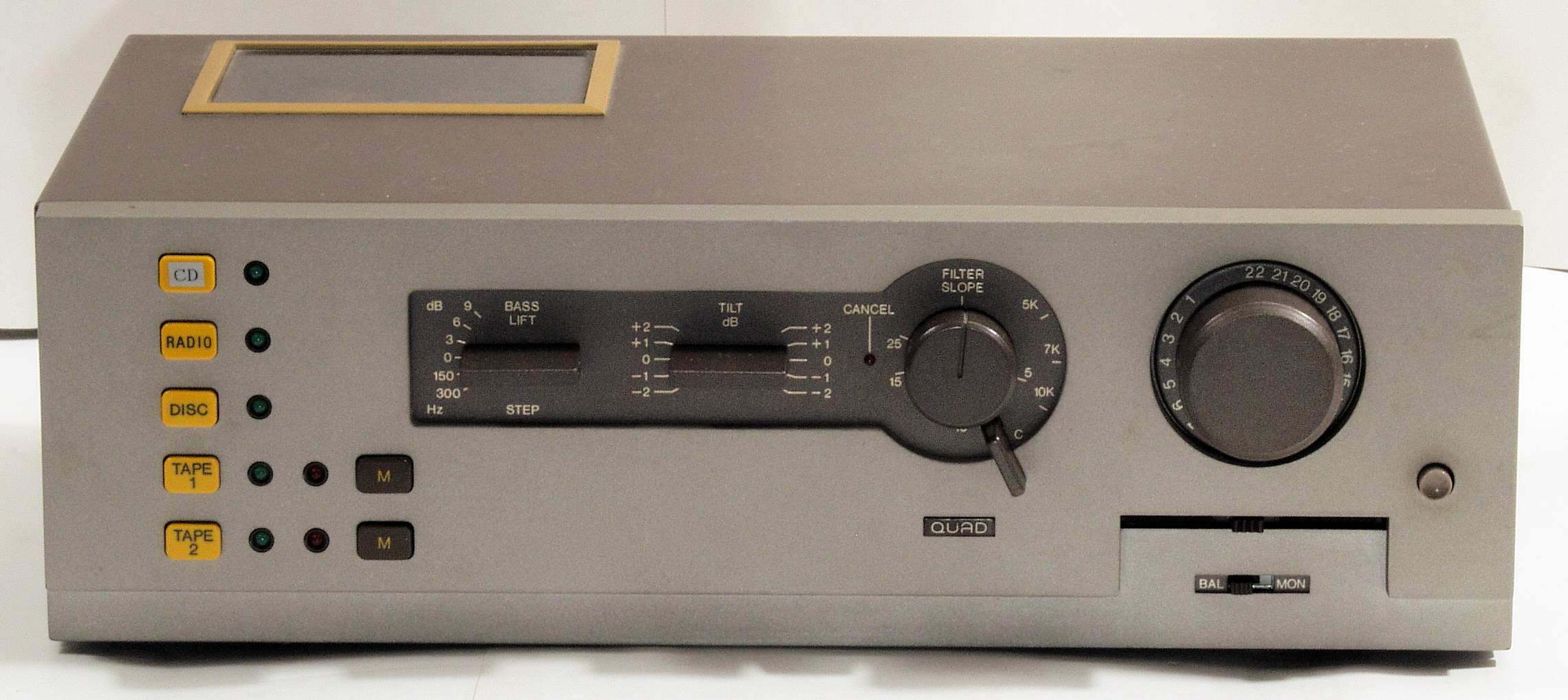

ＣＥ１．　修理前　上から見る

ＣＥ２．　修理後　上から見る

ＣＥ３．　修理前　下から見る

ＣＥ４．　修理後　下から見る

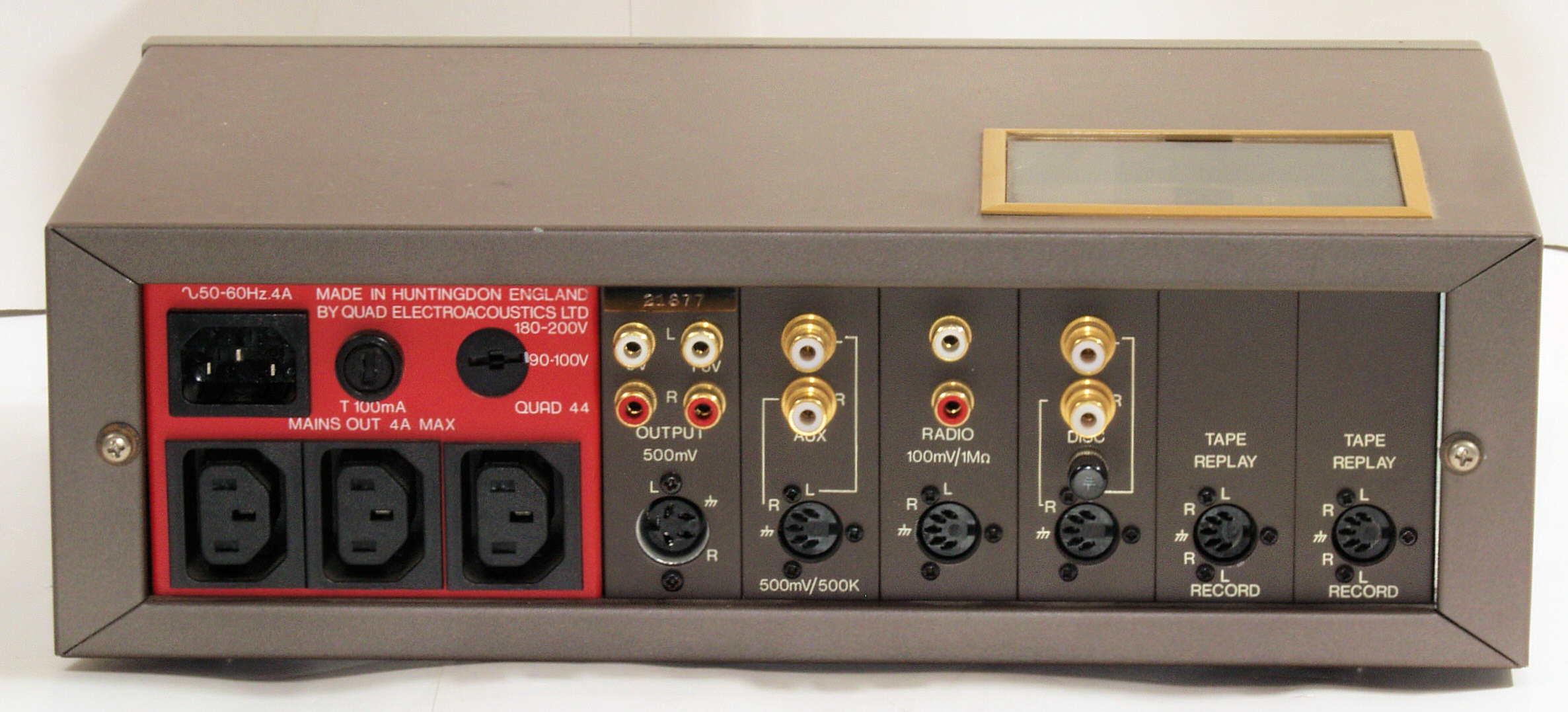

ＣＥ５．　修理前　後ろから見る。

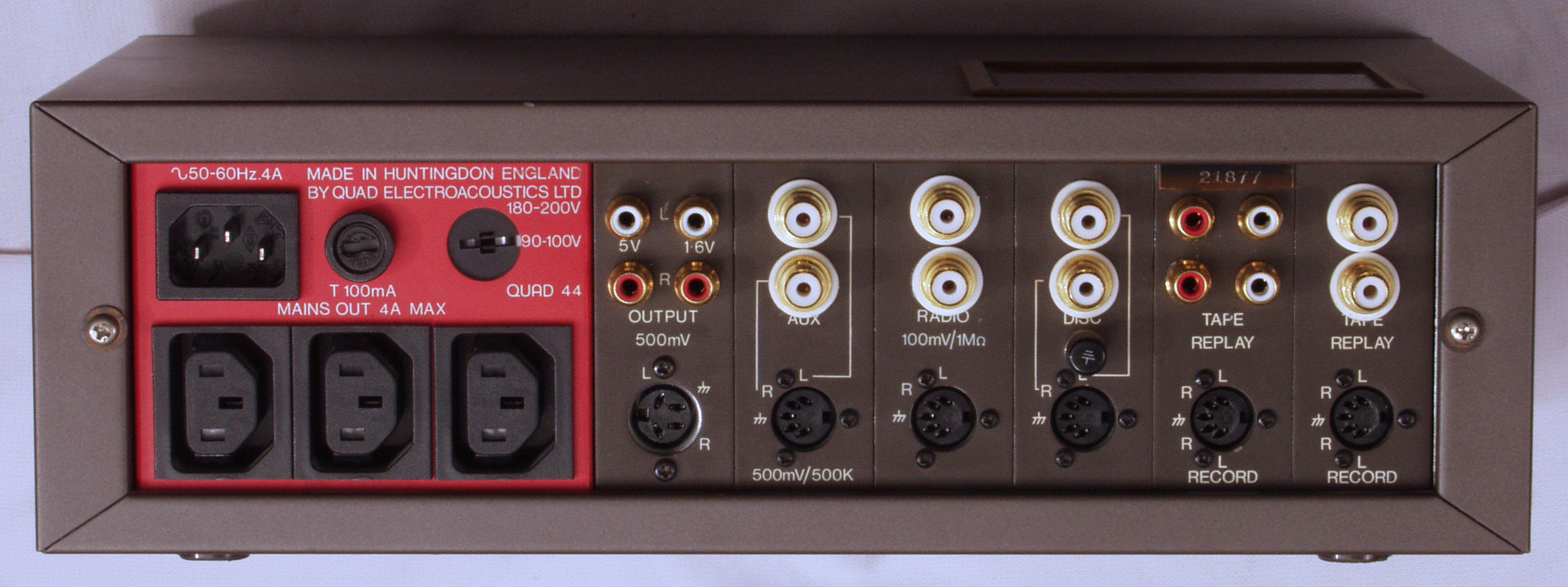

ＣＥ７．　完成　後ろから見る

Ｅ．　調整・測定 Ｅ１．　出力、歪み調整・測定　電源電圧は１００Ｖにて測定 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　　　　　　　　ＶＰ−７７２３Ｂで増幅された物を分析していますので、レベルは相対的比較です。 　　　　　　　　　　よって、測定条件が変わる場合は比較検討は無意味です 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

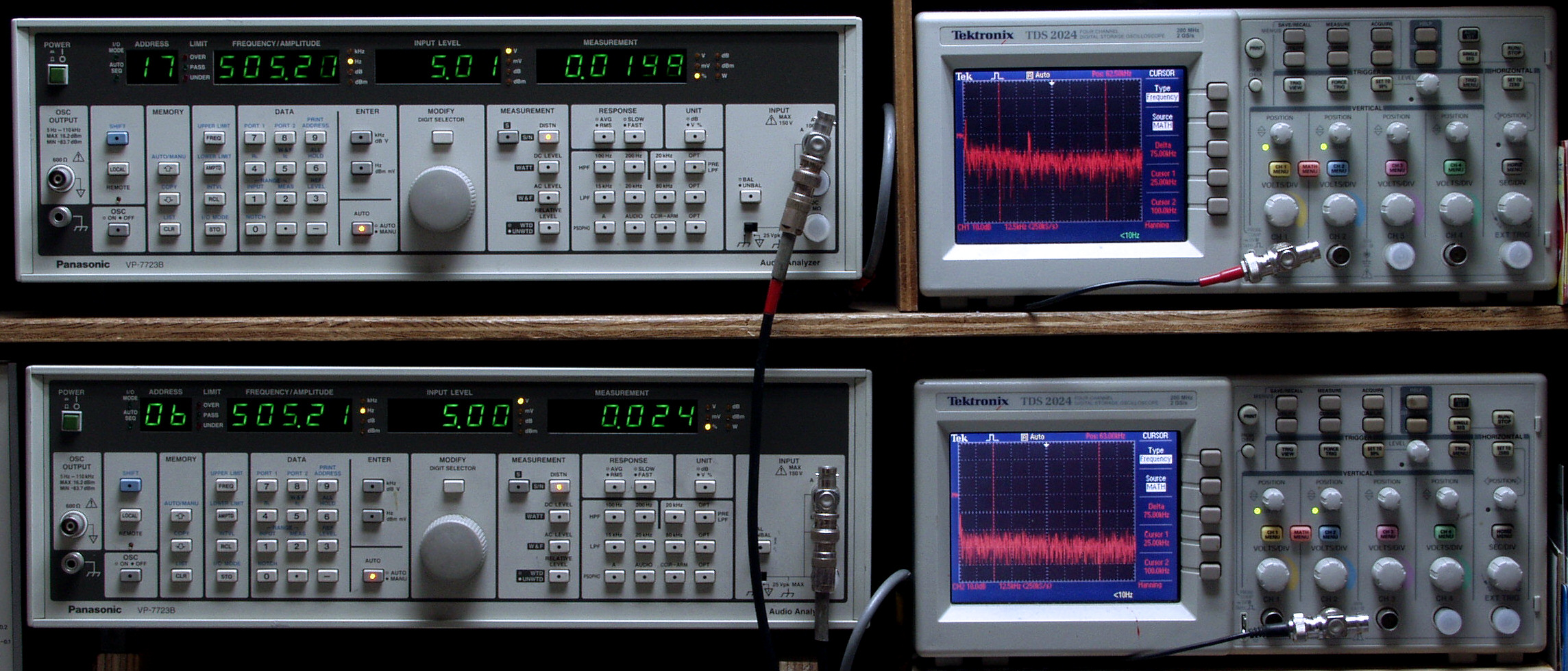

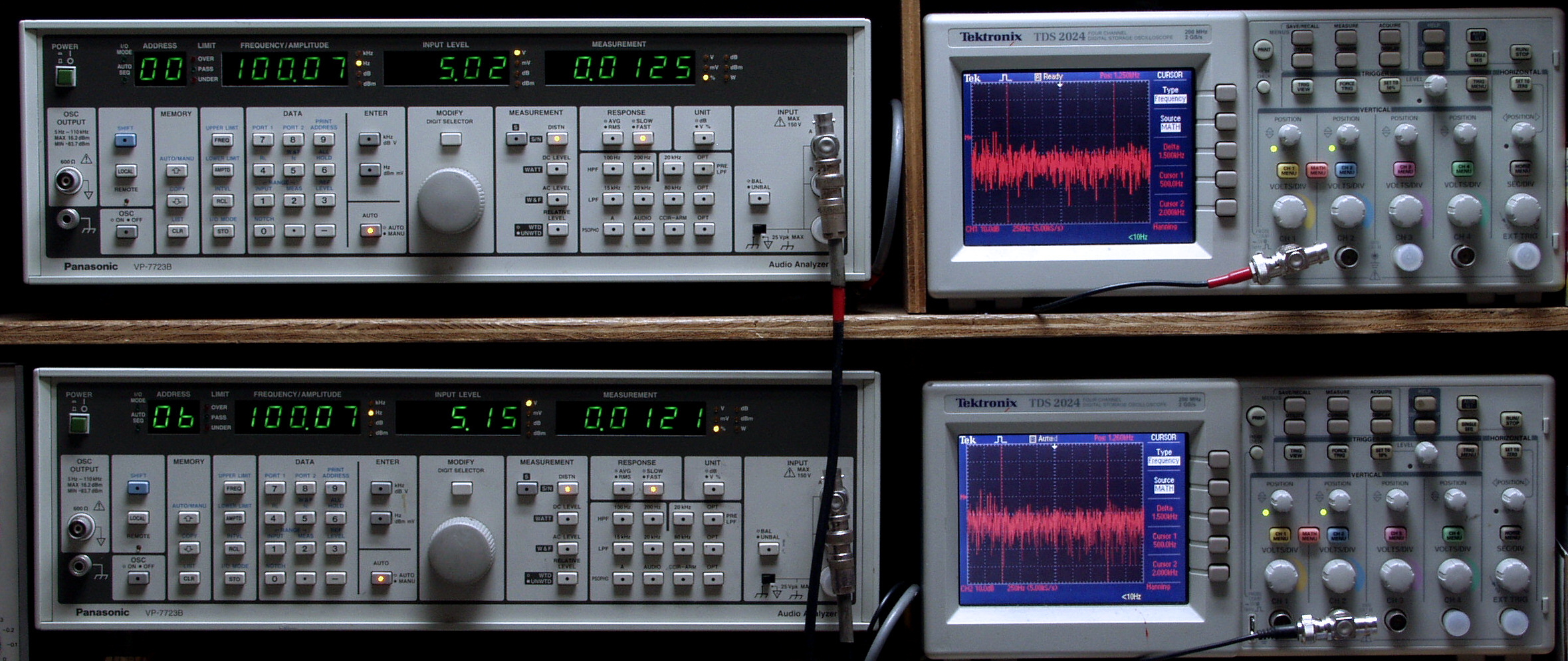

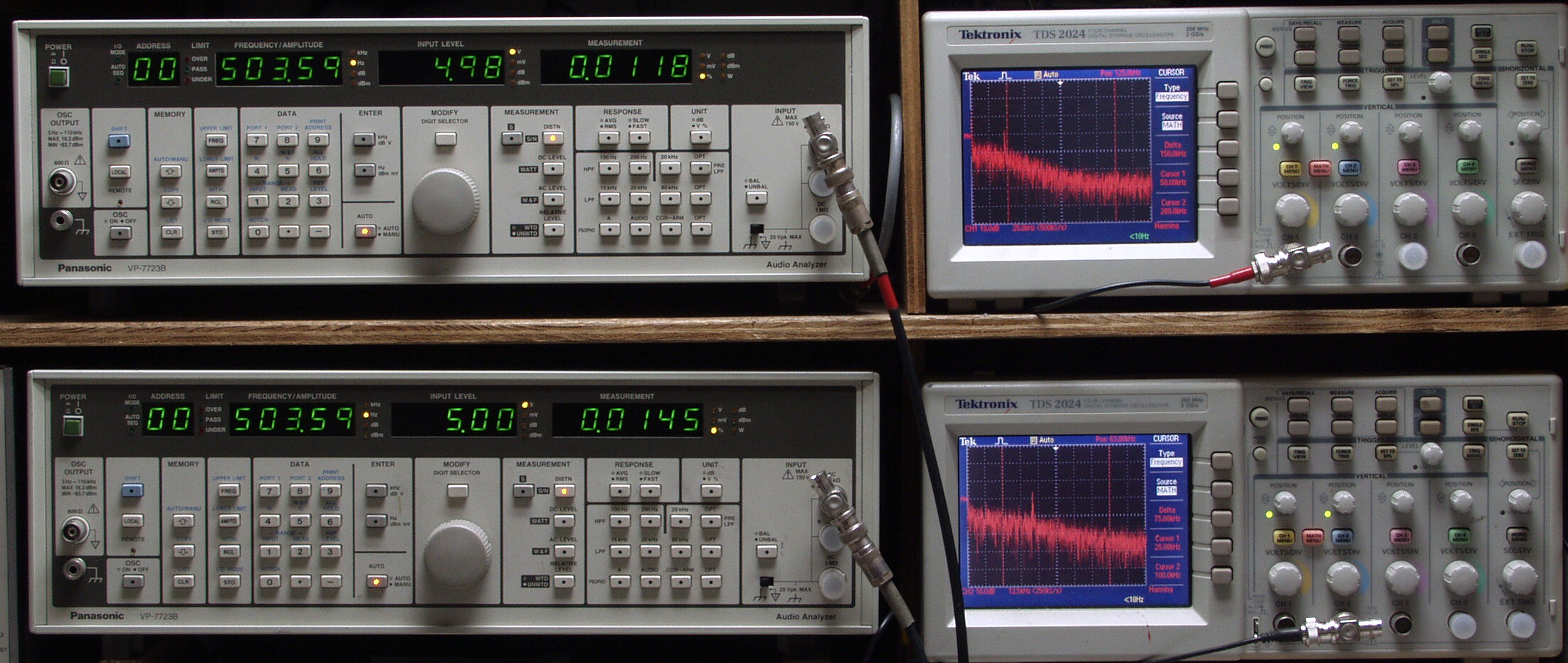

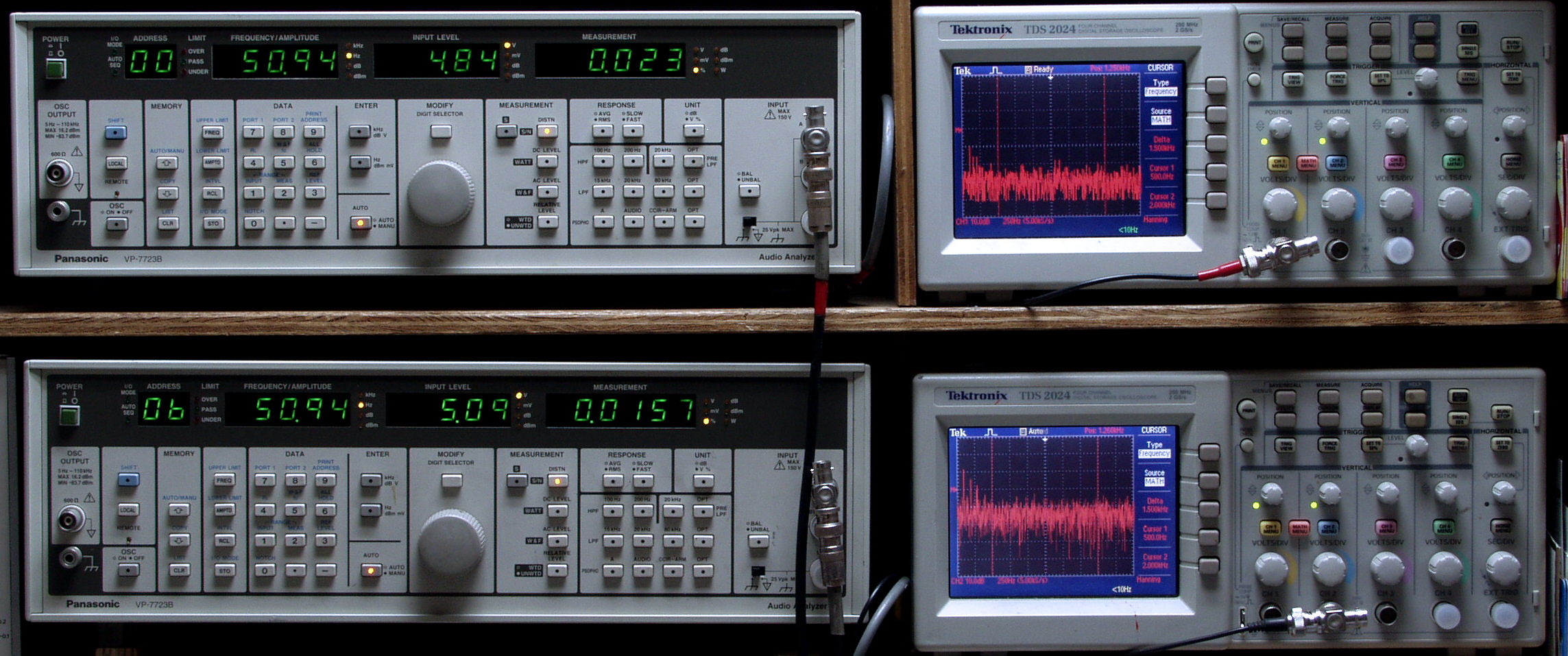

Ｅ２１．　CD入力、Ｒ側出力電圧５Ｖ、　０．０２３％歪み、　５０ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　０．０１６％歪み、　５０ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

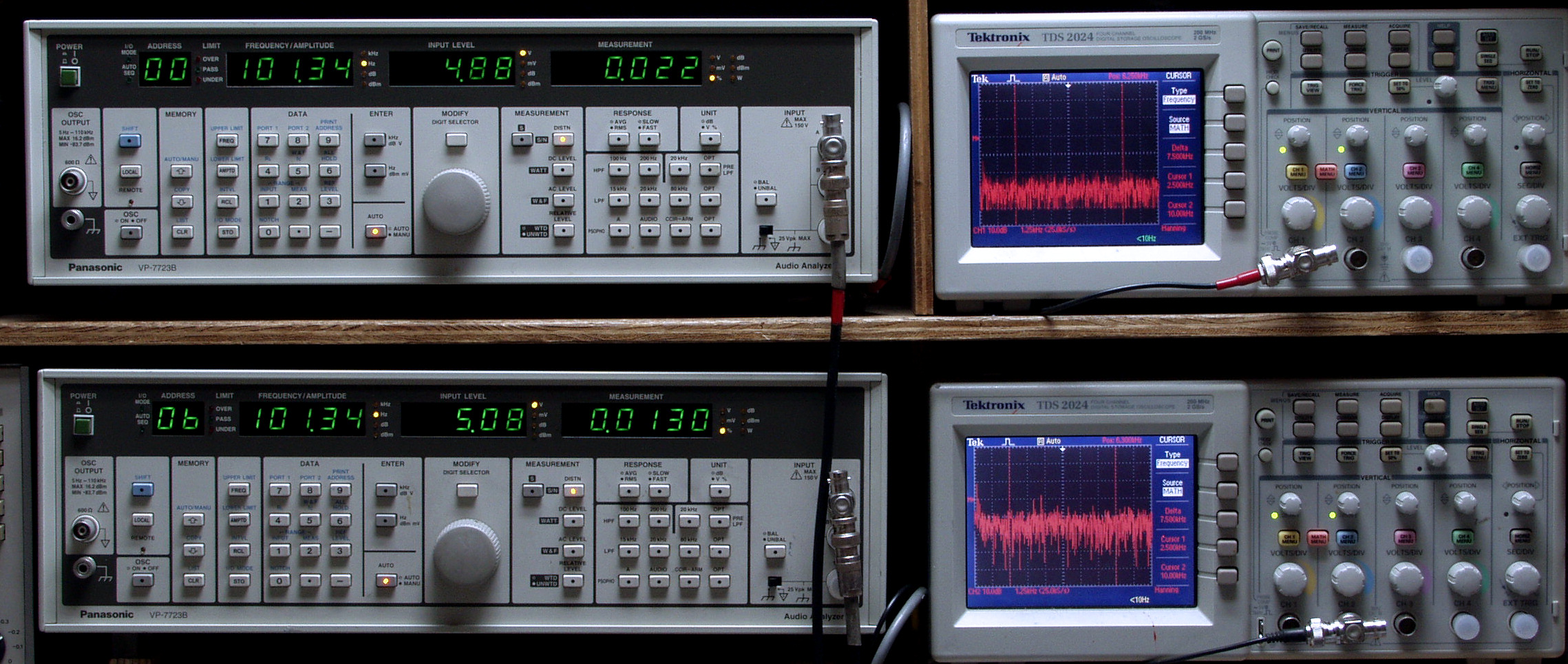

Ｅ２２．　ＣＤ入力、Ｒ側出力電圧５Ｖ、　　　０．０１３％歪み、　１００ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　　０．０１２％歪み、　１００ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

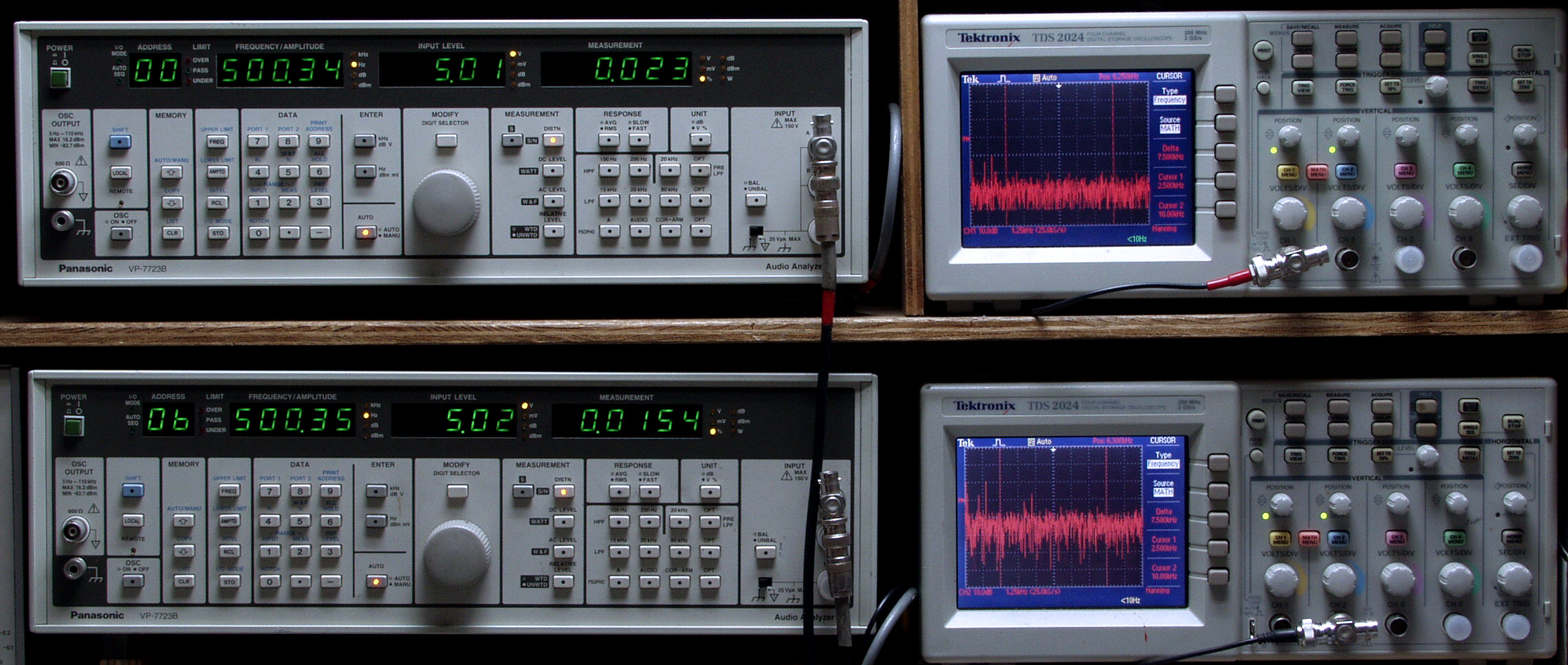

Ｅ２３．　ＣＤ入力、Ｒ側出力電圧５Ｖ、　　　０．０２３％歪み、　５００ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　　０．０１５％歪み、　５００ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＣＤ入力、Ｒ側出力電圧５Ｖ、　　　０．０１８％歪み、　１ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　　０．０１９％歪み、　１ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＣＤ入力、Ｒ側出力電圧５Ｖ、　　　０．０２％歪み、　５ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　　０．０２％歪み、　５ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

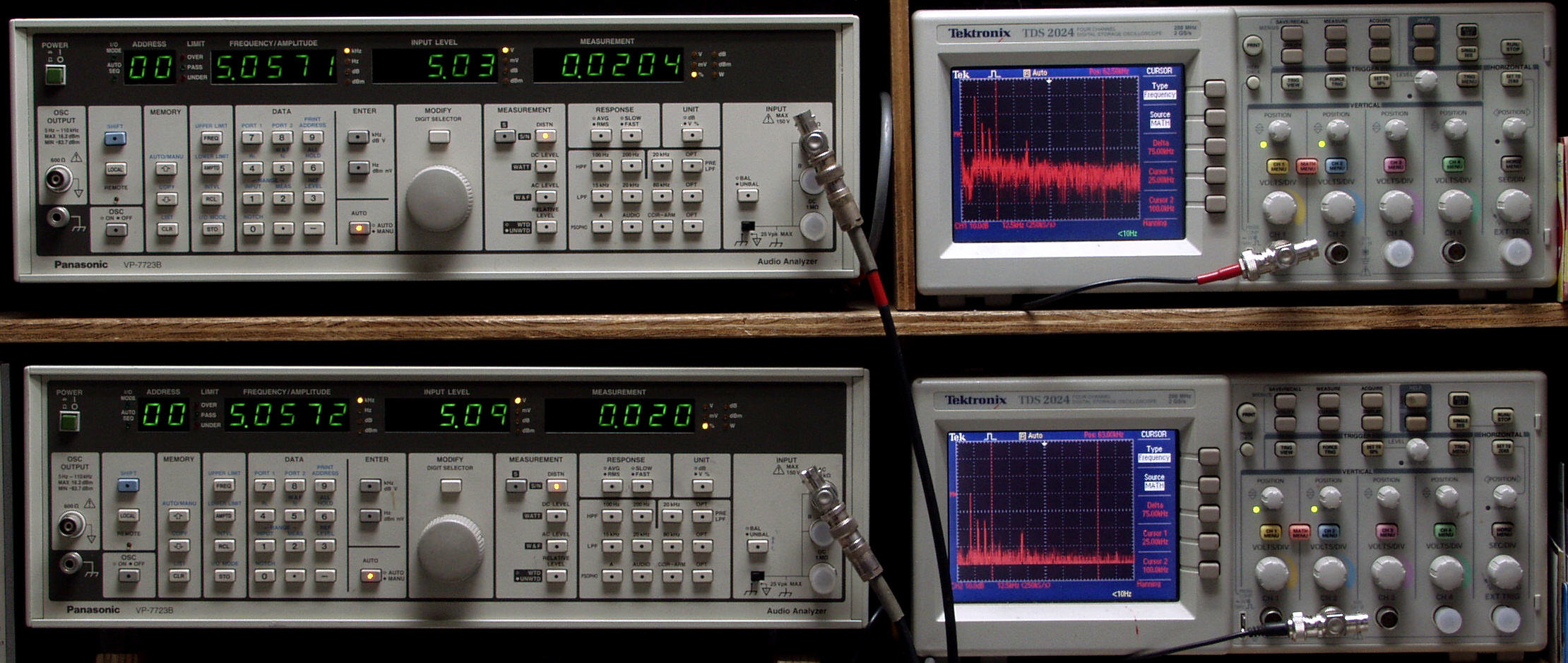

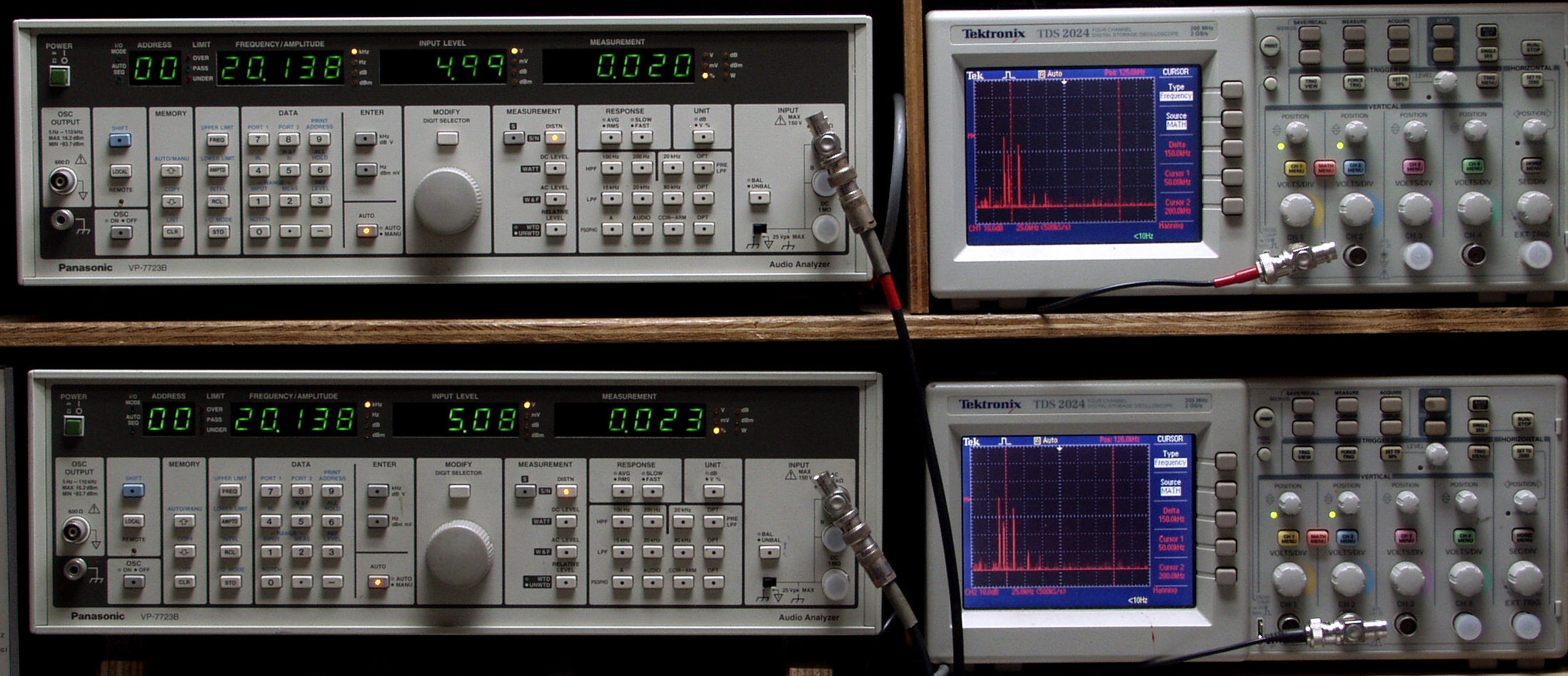

Ｅ２７．　ＣＤ入力、Ｒ側出力電圧５Ｖ、　　　０．０２％歪み、　２０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　　０．０２％歪み、　２０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｅ３１．　MM入力、Ｒ側出力電圧５Ｖ、　０．０１８％歪み、　５０ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　０．０２４％歪み、　５０ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

Ｅ３２．　MM入力、Ｒ側出力電圧５Ｖ、　　　０．０２２％歪み、　１００ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　０．０１３％歪み、　１００ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

Ｅ３２．　ＭＭ入力、Ｒ側出力電圧５Ｖ、　　　０．０１２％歪み、　５００ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　　０．０１５％歪み、　　５００ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

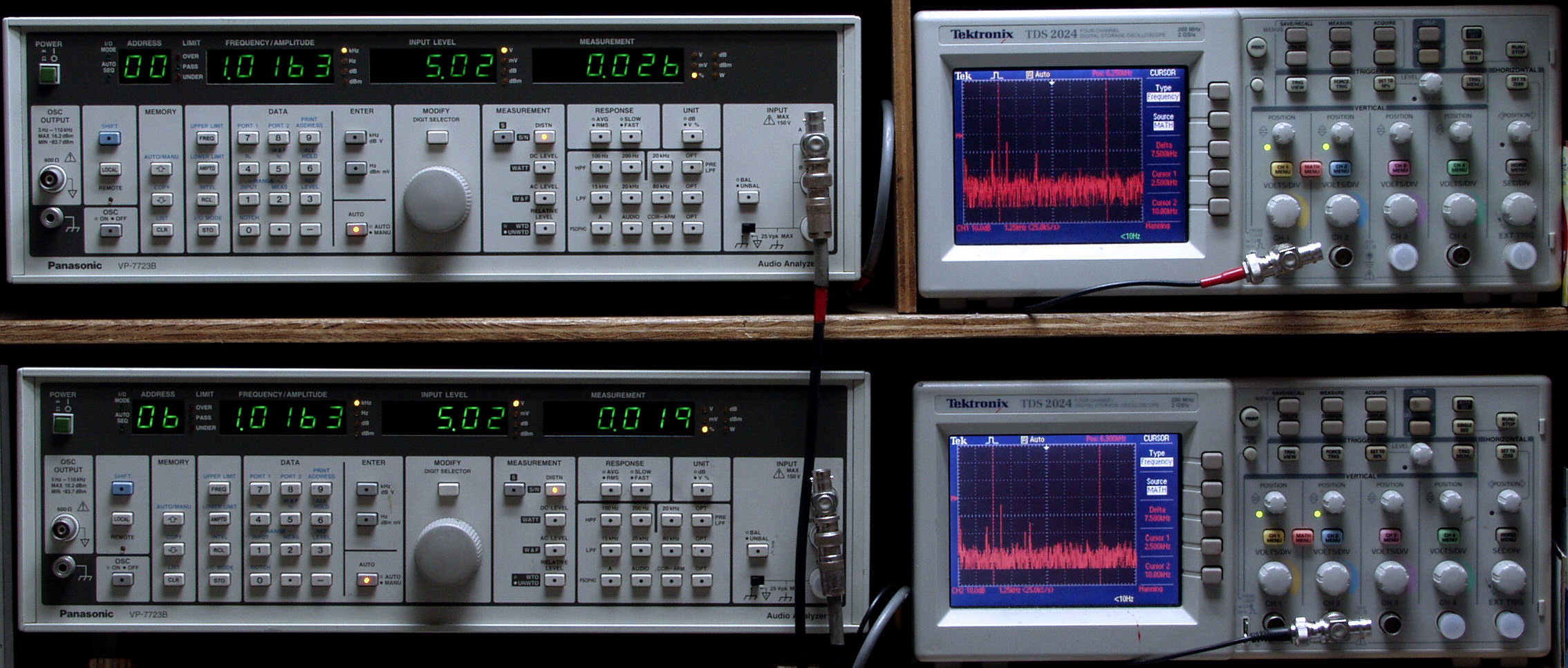

Ｅ３３．　ＭＭ入力、Ｒ側出力電圧５Ｖ、　　　０．０２６％歪み、　１ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　　０．０１９％歪み、　　１ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ入力、Ｒ側出力電圧５Ｖ、　　　０．０７％歪み、　５ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　　０．０６％歪み、　５ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３５．　ＭＭ入力、Ｒ側出力電圧５Ｖ、　　　０．１％歪み、　　　１０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　　０．１％歪み、　　１０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ入力、Ｒ側出力電圧５Ｖ、　　　０．０８％歪み、　２０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　　　０．０８％歪み、　２０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｆ．　上位測定機器での調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

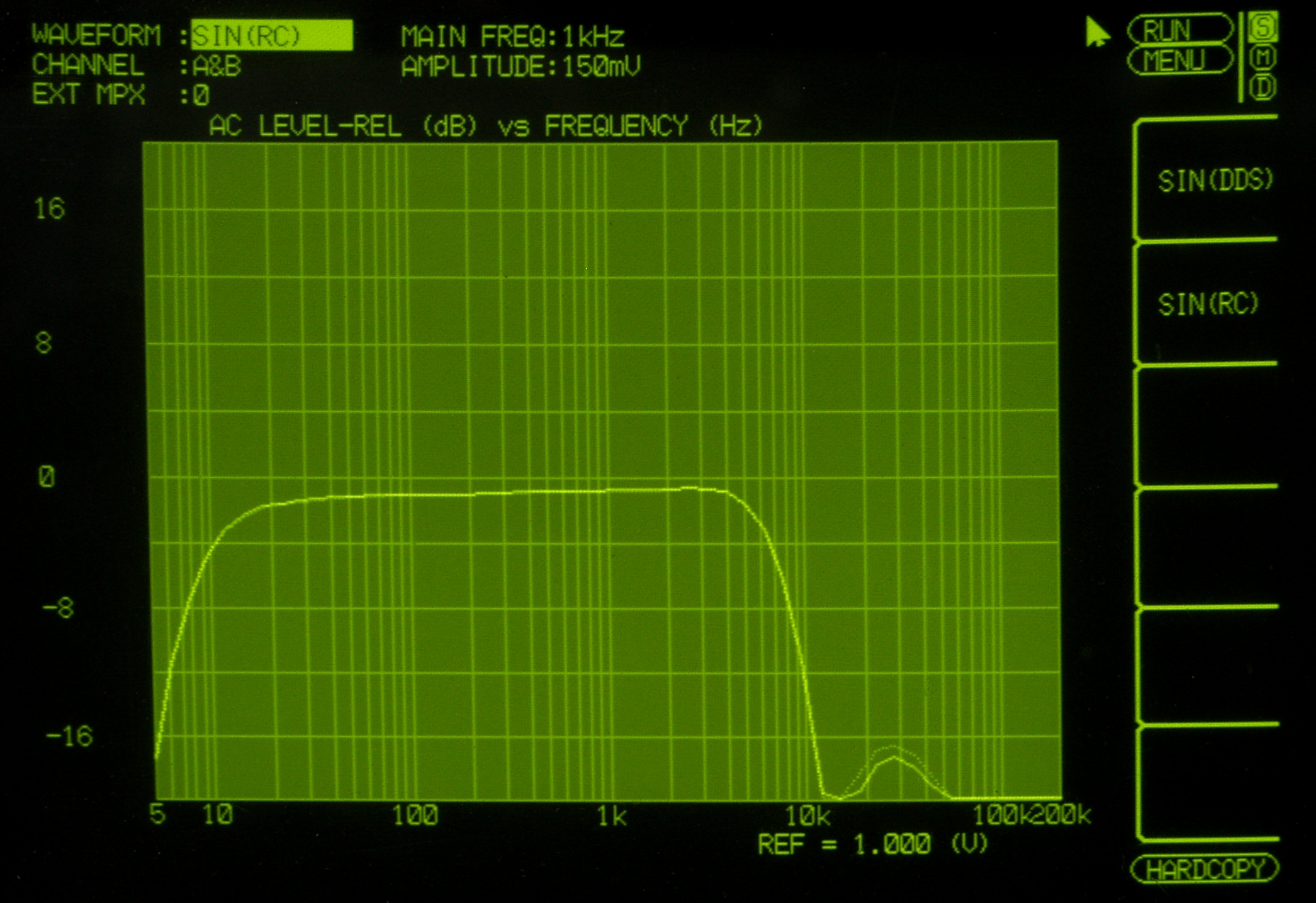

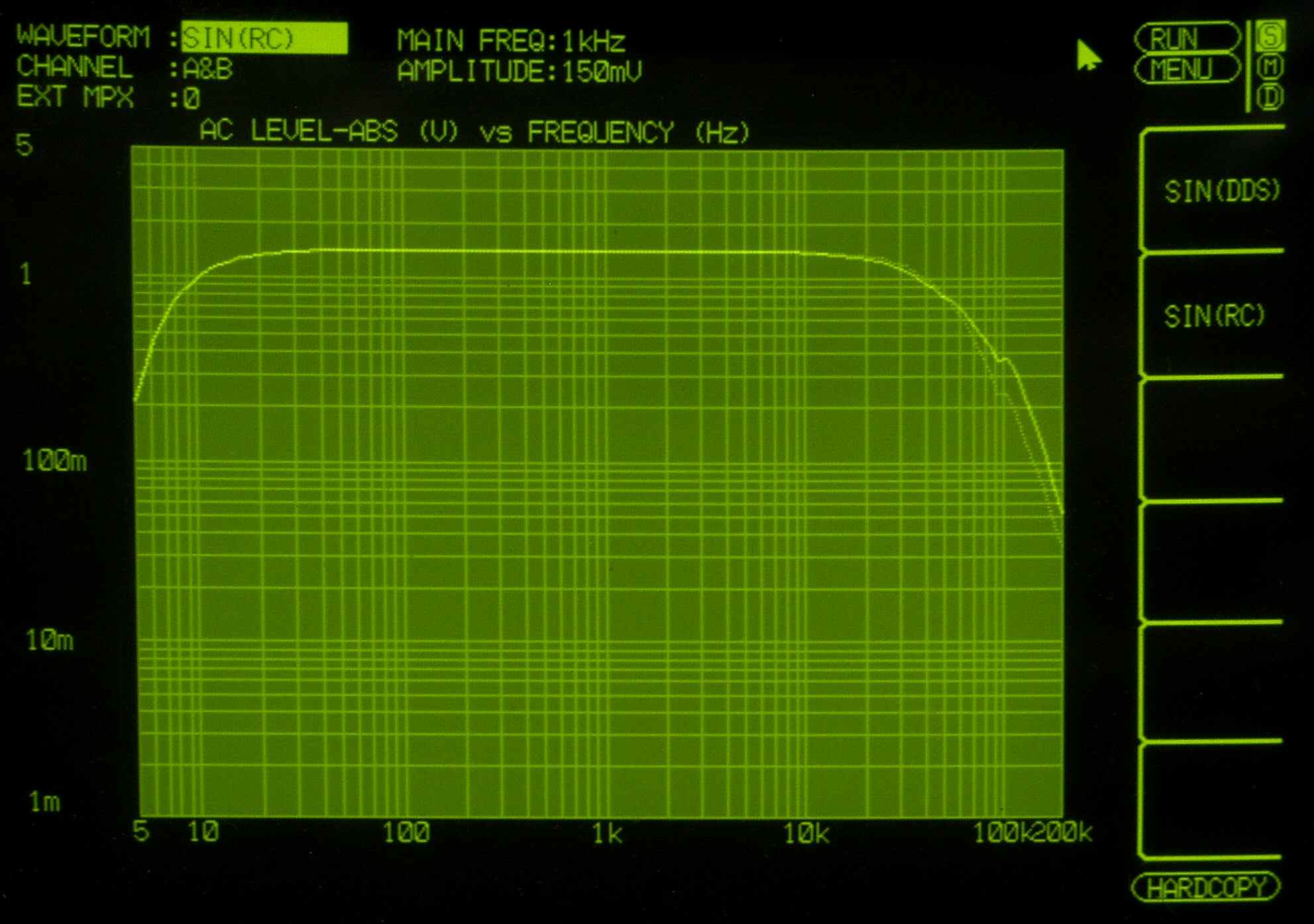

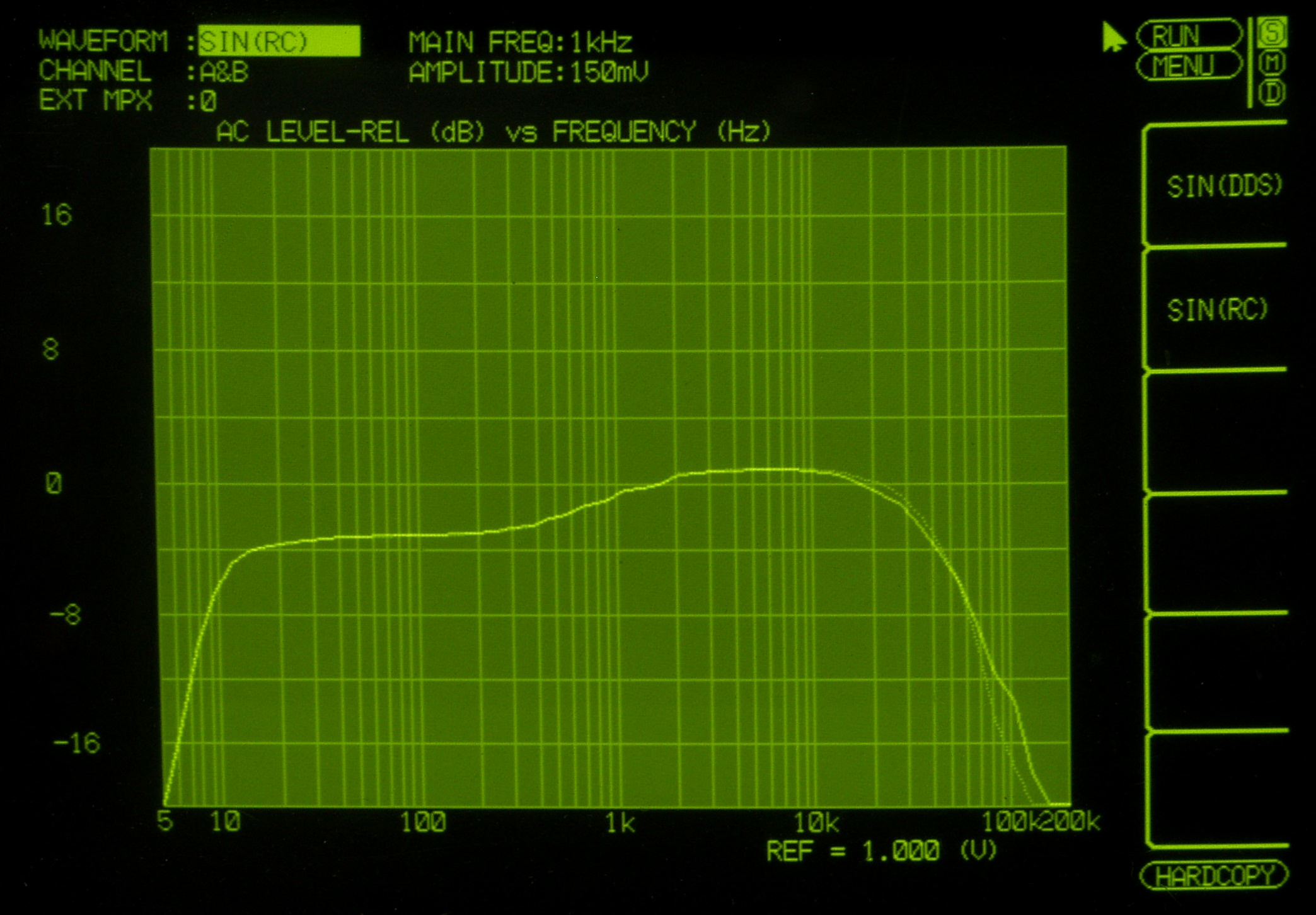

Ｆ２１．　入出力特性測定（ＣＤ入力）。　ＣＤ入力端子に１５０ｍＶを入力。　出力＝１．５Ｖ（５Ｖ出力端子）。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

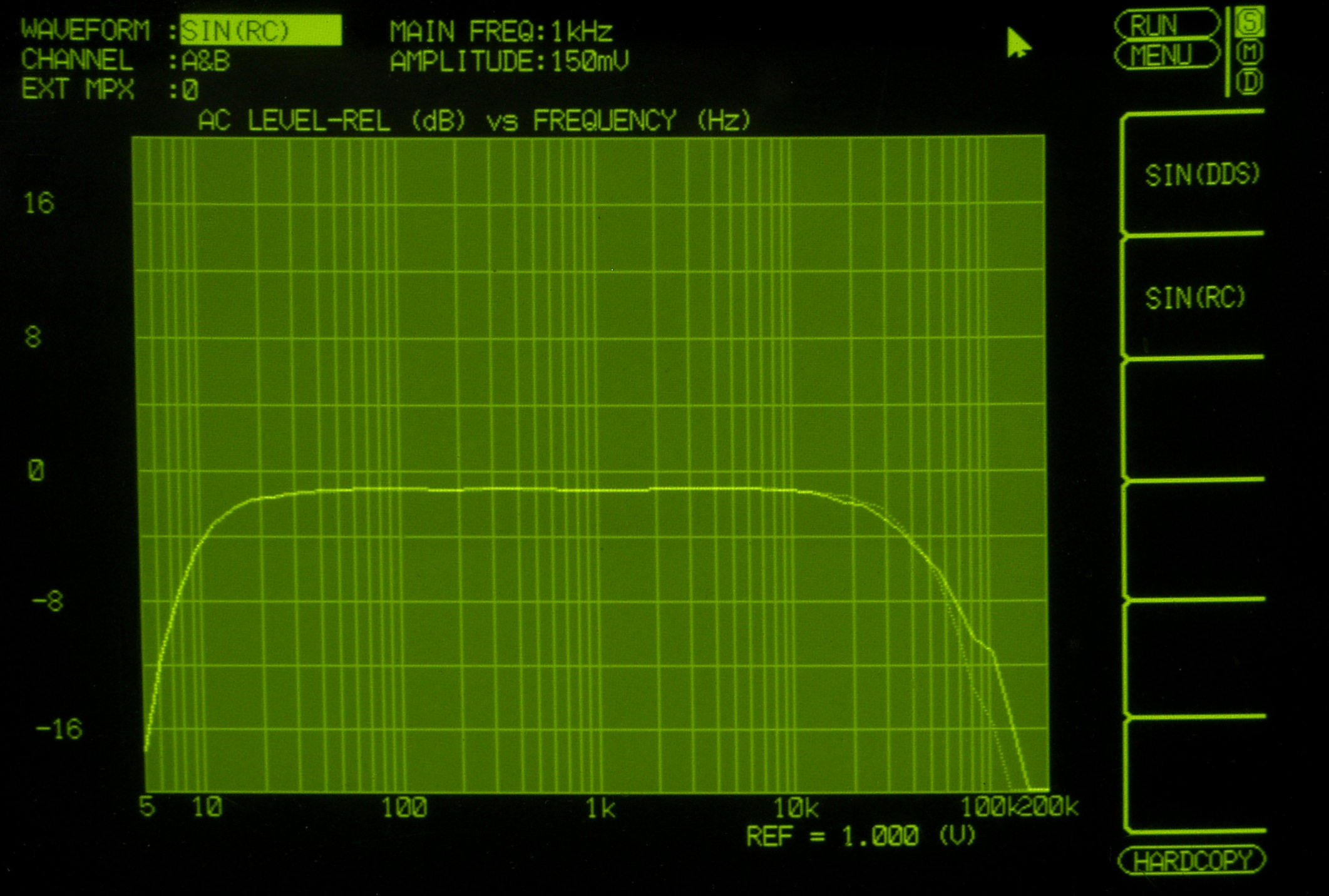

Ｆ２２．　入出力特性測定（ＣＤ入力）、　横軸ｄB目盛り。 　　　　　　　　　　　　　ＣＤ入力端子に１５０ｍＶを入力。　出力＝１．５Ｖ（５Ｖ出力端子）。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｆ２３．　入出力歪み測定。ＣＤ入力端子に１５０ｍＶを入力。　ＶＲはＭａｘ位置。

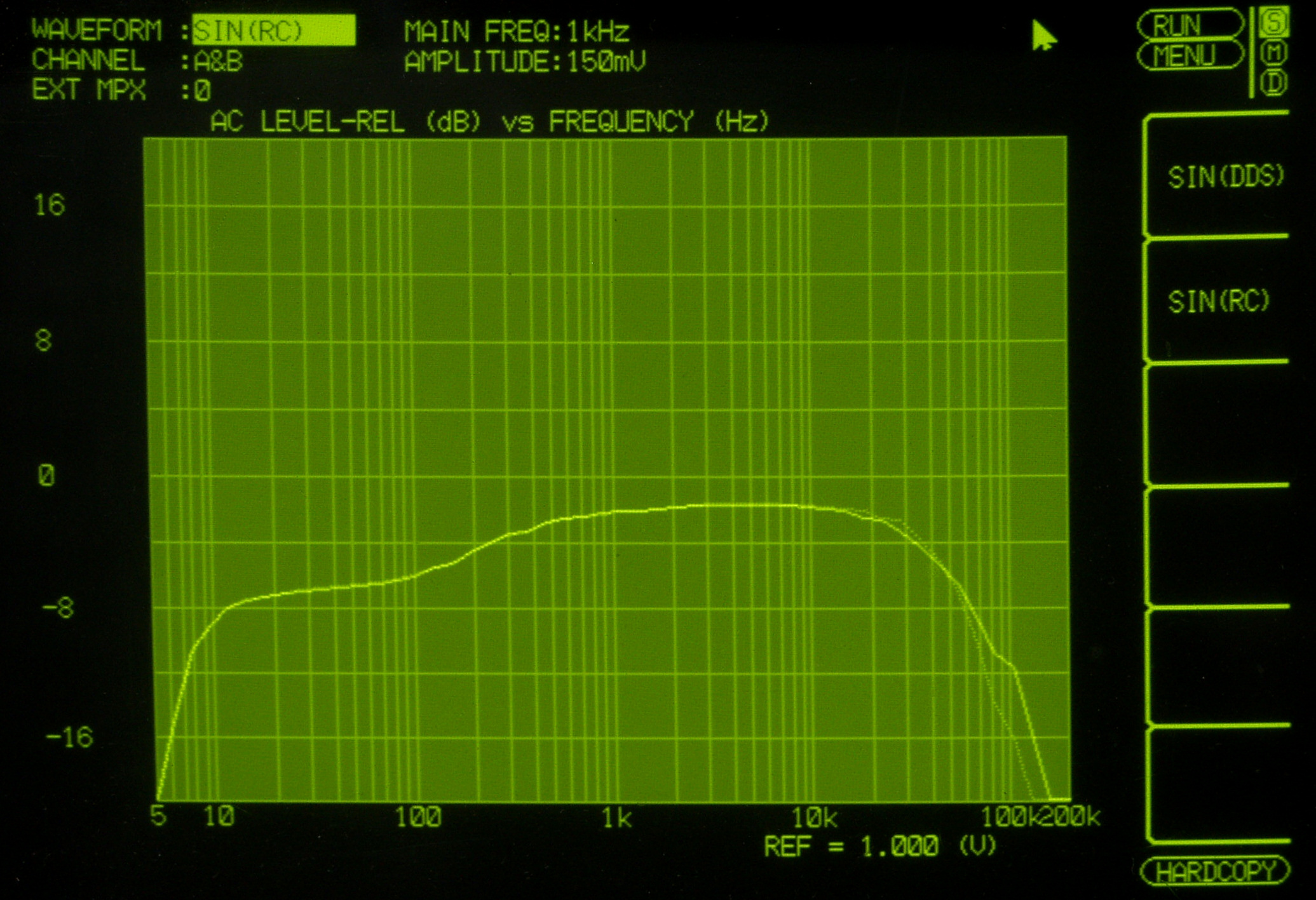

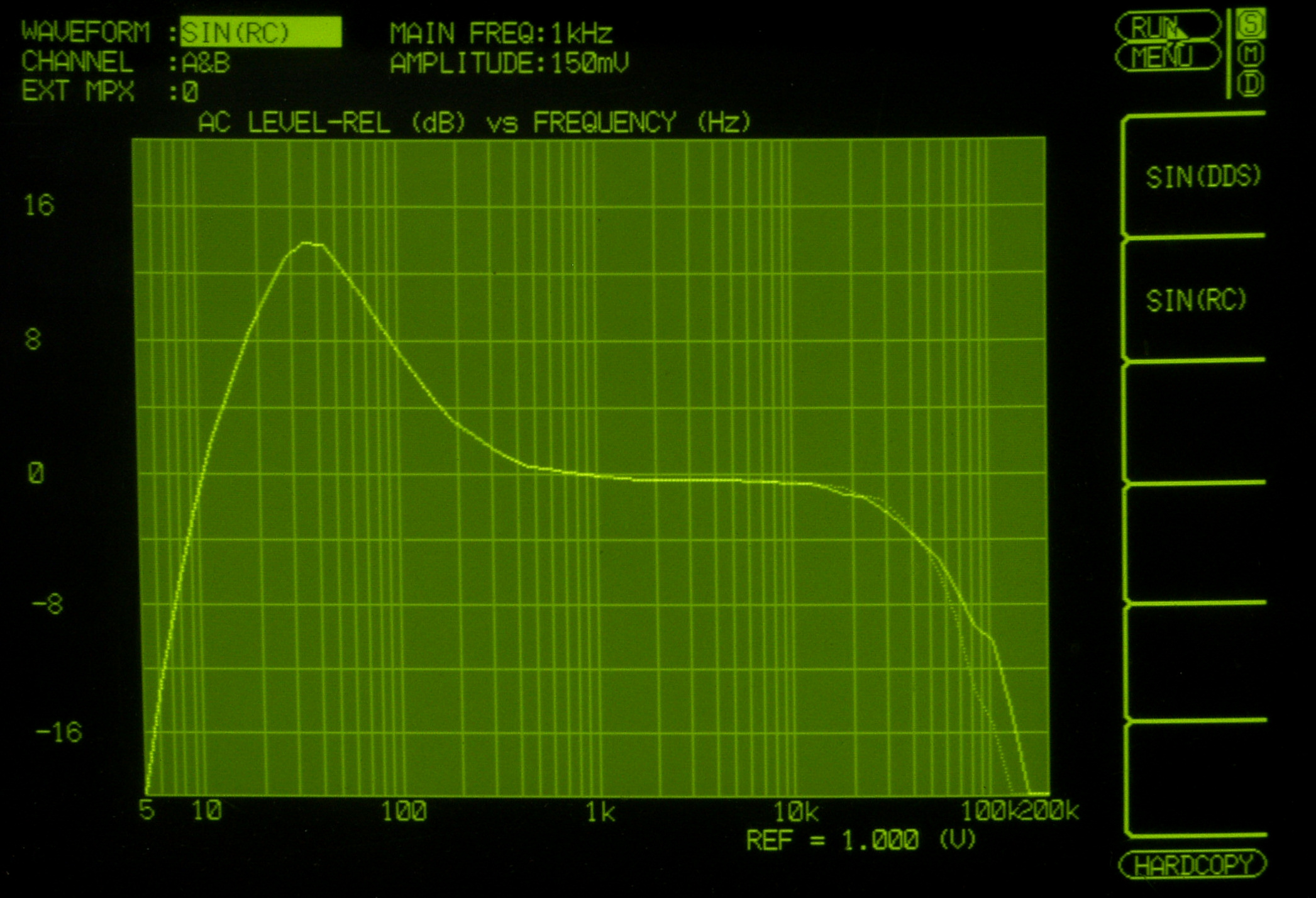

Ｆ３１．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝９ｄＢ、ＴＩＬＴ＝０ｄＢ。　ＶＲはＭａｘ位置。

Ｆ３２．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　３００ＨＺ、ＴＩＬＴ＝０ｄＢ。　ＶＲはＭａｘ位置。

Ｆ３３．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝０ｄＢ、ＴＩＬＴ＝＋３ｄＢ。　ＶＲはＭａｘ位置。

Ｆ３４．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝０ｄＢ、ＴＩＬＴ＝−３ｄＢ。　ＶＲはＭａｘ位置。

Ｆ４１．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　Ｆｉｌｔｅｒ＝１０ＫＨＺ　Ｓｌｏｐe＝２５。　ＶＲはＭａｘ位置。

Ｆ４２．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　Ｆｉｌｔｅｒ＝７ＫＨＺ　Ｓｌｏｐe＝２５。　ＶＲはＭａｘ位置。

Ｆ４３．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　Ｆｉｌｔｅｒ＝５ＫＨＺ　Ｓｌｏｐe＝２５。　ＶＲはＭａｘ位置。

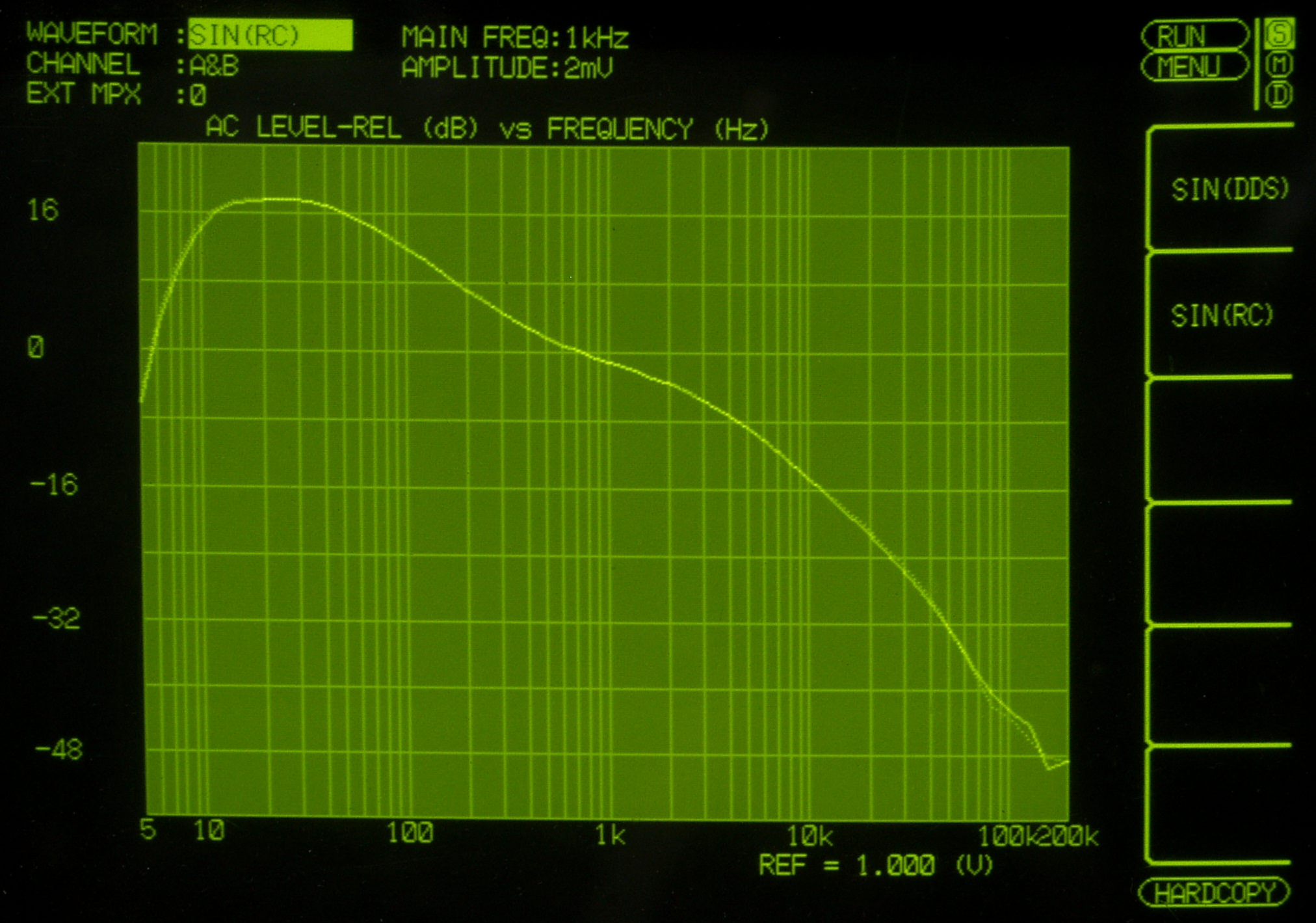

Ｆ５．　入出力特性測定（ＭＭ入力）。　２ｍＶを入力。　ＶＲはＭａｘ位置。

Ｅ５．　２４時間エージング、　下は同時修理　ＱＵＡＤ　４０５．　１２台目。

Ｓ．　ＱＵＡＤ　４４　の仕様（マニアル・カタログより）

型式 コントロールアンプ　４４ 入力 　入力感度（1kHz）/最大入力（1kHz）/ 負荷インピーダンス/SN比（A補正入力負荷時） Disc=1mV/35mV/47kΩまたは47kΩ,180pF/63dB 　　　 3mV/100mV/47kΩまたは47kΩ,180pF/72dB 　　　 10mV/300mV/47kΩまたは47kΩ,180pF/82dB Radio、Aux=100mV/5V/1MΩ/86dB 　　　　　　　 500mV/25V/500kΩ/82dB Tape再生=100mV/5V/39kΩ 　　　　　　　300mV/15V/121kΩ 　　　　　　　0dBm(775mV)/40V/94kΩ/86dB 　　　　　　　3V/100V/85kΩ 　　　　　　　10V/100V/82kΩ 出力（出力レベル/ソースインピーダンス） Tape録音=3mV/32Ωまたは33kΩ 　　　　　　　10mV/100Ωまたは33kΩ 　　　　　　　100mV/1kΩまたは33kΩ 　　　　　　　0dBm(775mV)/1kΩまたは33kΩ パワーアンプ=0.5V/1kΩ 　　　　　　　　 1.6V/3.2kΩ 　　　　　　　　 5V/75Ω 歪率 すべての入力時で最悪のとき0.05％ 残留ノイズ -104dB（Aカーブ・ボリューム最小） 周波数特性 ディスク以外=30Hz〜20kHz（+0、-1） ディスク=30Hz〜20kHz（±0.5dB） クロストーク（30Hz〜10kHz時） 録音再生=70dB チャンネル間=50dB 電源入力 100〜130V、200〜250V、50-60Hz 外形寸法 幅321×高さ103×奥行207mm 重量 ４kg 価格 21万円

別売MCモジュール(3タイプ)44用=各￥18,000(1986年頃) 34用=各￥13,000(1986年頃) タイプ 入力感度 負荷(抵抗/容量) 適応ブランド 44用 Aタイプ 0.3mV 470Ω/22nF EMT、Audio-Technica、Dynavector、 Sony、Victor、Yamaha、Denon Aタイプ (1986年頃) 0.2mV 100Ω/22nF Ortofon(MC10-Sup、MC20-Sup、SPU) Denon、FR、Dynavector Sony、Yamaha、AET Bタイプ 0.1mV 100Ω/68nF Ortofon(MCシリーズ) Audio-Technica(AT-1000MC) Nagaoka、Denon(DL1000A) Grantz(GMC-55) Bタイプ (1986年頃) 0.1mV 100Ω/22nF Ortofon(MCシリーズ) Nagaoka Cタイプ 0.3mV 100Ω/68nF Ortofon(SPU、MC10Super)、Coral、 Entre、FR(7f・PMC-3)、Nakamichi、 Supex、Grantz(GMC-10E) Cタイプ (1986年頃) 0.4mV 100Ω/22nF Audio-Technica Supex、Coral Dタイプ 0.1mV 470Ω/22nF FR(Iシリーズ)、Technics Goldbug 34用 Aタイプ 0.2mV 100Ω/22nF Ortofon(SPU、MC10Super) EMT、デンオン(DL1000A除く) ダイナベクター、ソニー ビクター、ヤマハ、FR テクニクス(EPC-310MC) Bタイプ 0.1mV 100Ω/22nF Ortofon(MCシリーズ) デンオン(DL-1000A) テクニカ(AT-1000MC) アントレー、ナガオカ テクニクス(EPC-305MC) Cタイプ 0.4mV 100Ω/22nF テクニカ(AT-1000MC除く) トーレンス(MCH-2) スペックス(SD-900E、SDX-1000) ソニー(XL-88)
