ＱＵＡＤ　４０５．　１２台目修理記録

同時修理　ＱＵＡＤ　４４．　８台目。　　　　　　　平成２３年７月２３日到着　　　９月９日完成

Ａ．　修理前の状況 購入してからいままでメンテをしたことがありません。 コンセントをつなぐとやはり「ボン」という音がします。 Ｔ．　修理前点検測定 B．　原因 経年劣化 Ｃ．　修理状況 電解コンデンサー交換。 ＯＰ−ＡＭＰ交換。 半田補正作業。 右側終段ＴＲ（トランジスター）交換。 左側終段ＴＲ（トランジスター）交換。 ＳＰ端子交換。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１０個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 中古終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　４個。 ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２組４個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　９０，０００円　　オーバーホール修理 Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

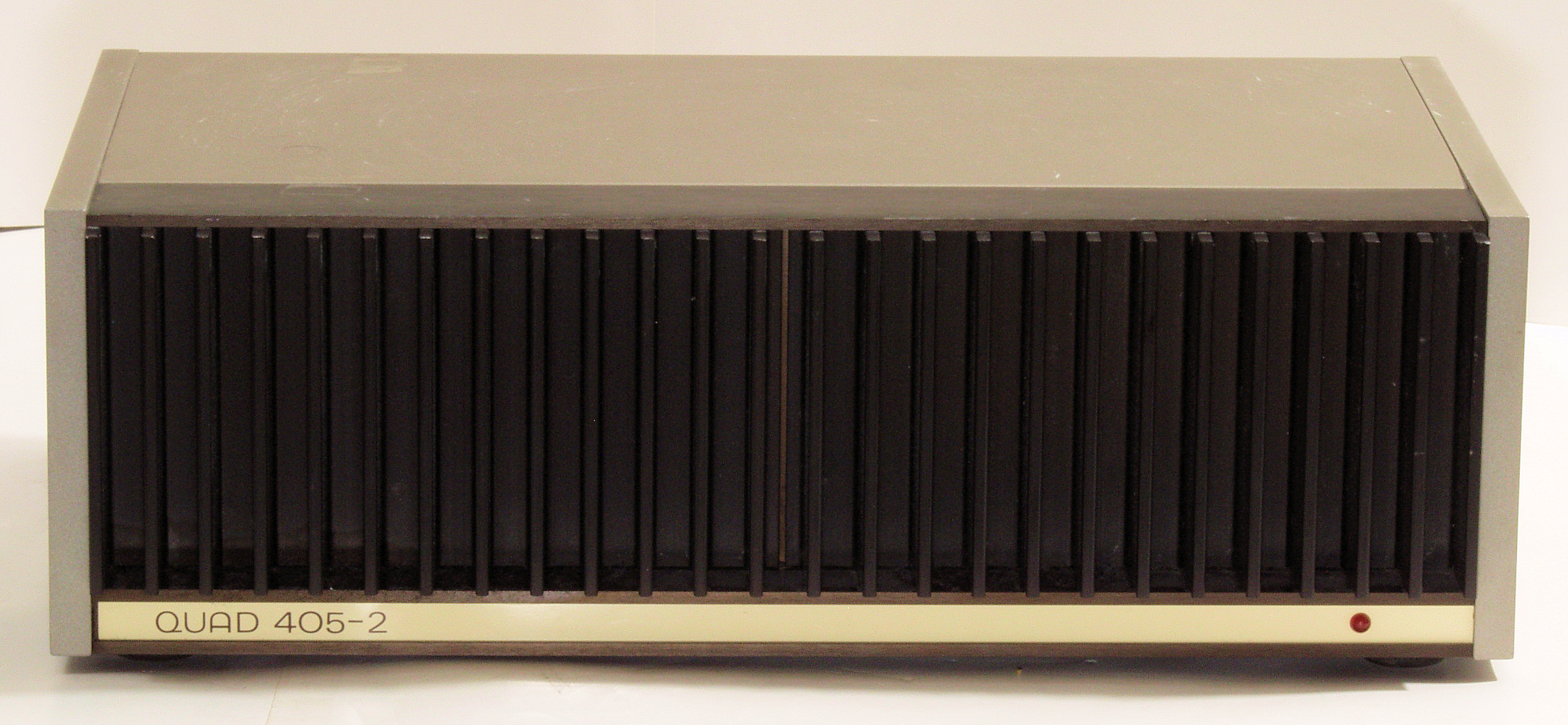

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１３．　点検中　前右から見る

Ａ１４．　点検中　右から見る

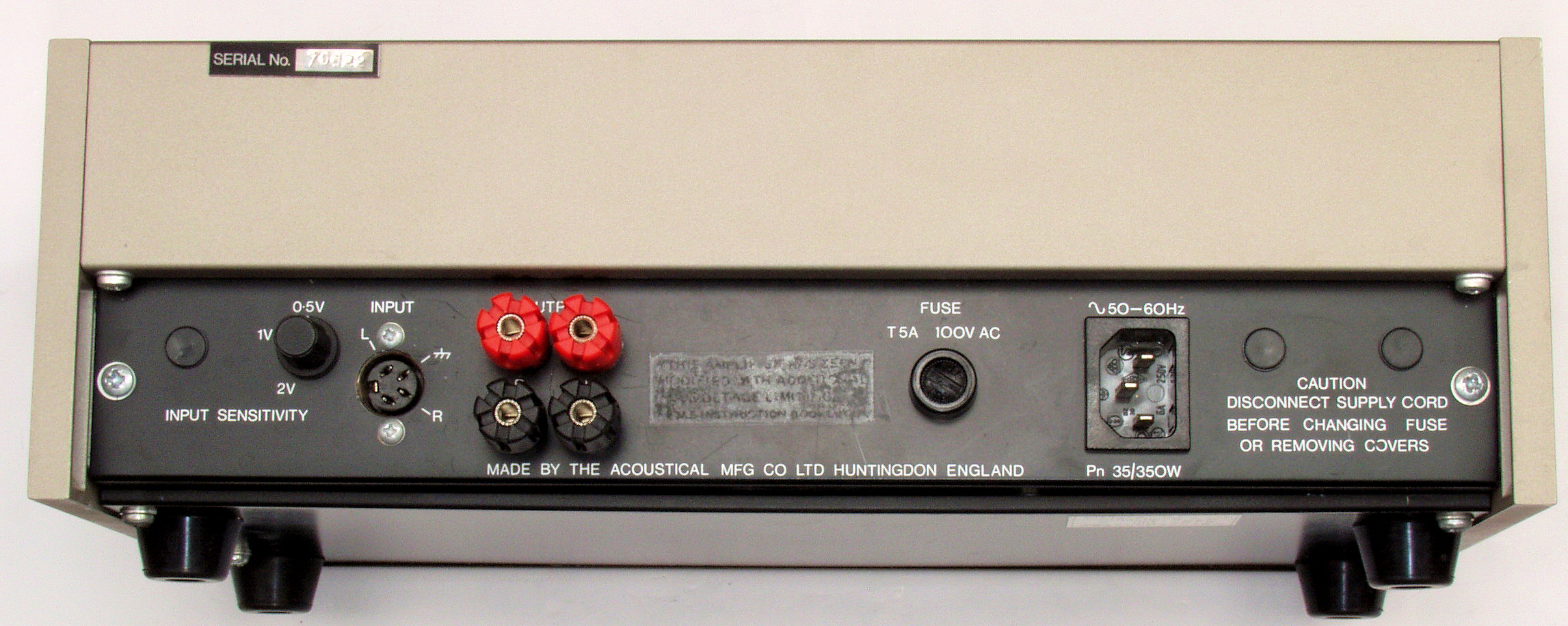

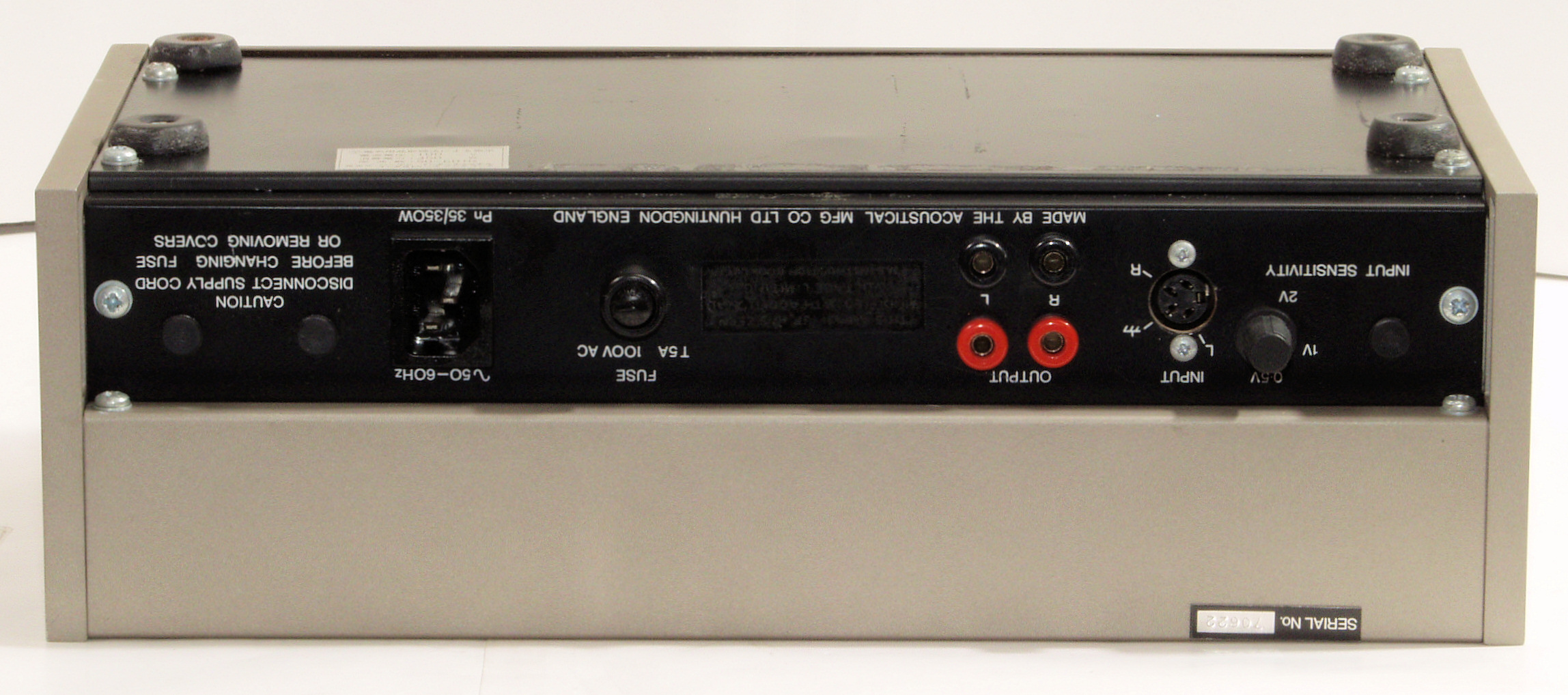

Ａ１５．　点検中　後から見る

Ａ１６．　点検中　後左から見る

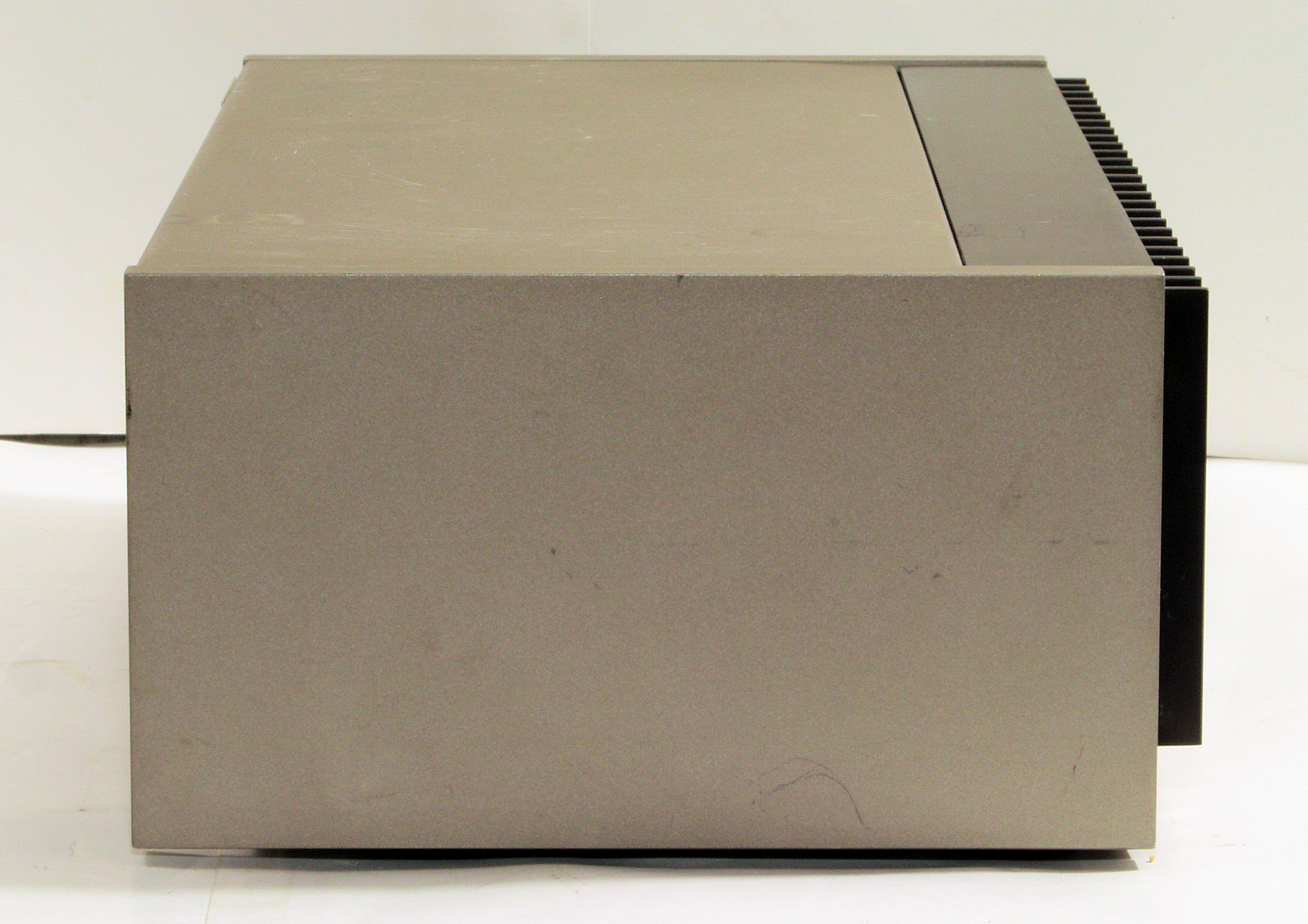

Ａ１７．　点検中　左から見る

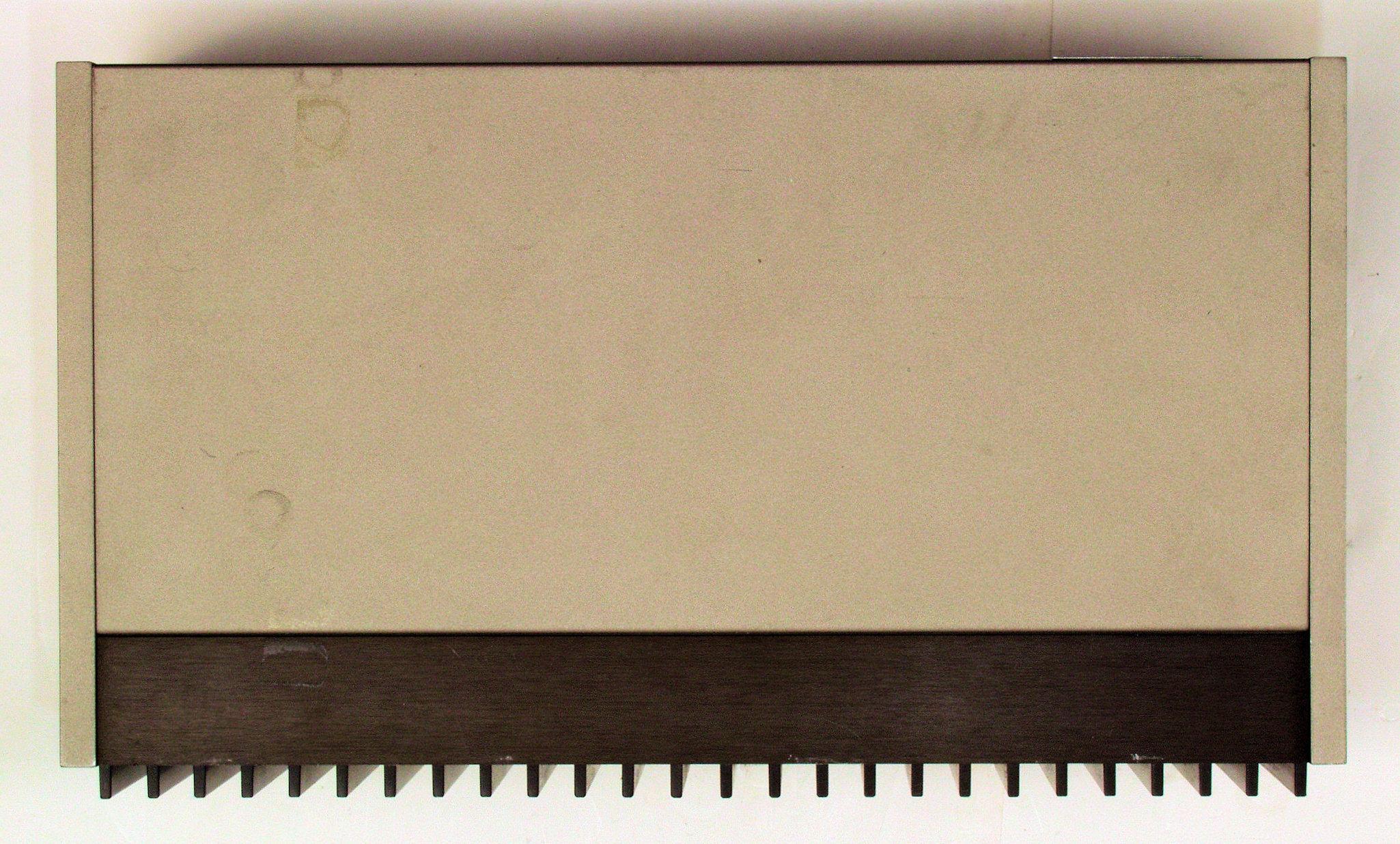

Ａ１８．　点検中　上から見る

Ａ１９．　点検中　上蓋を取り、上から見る

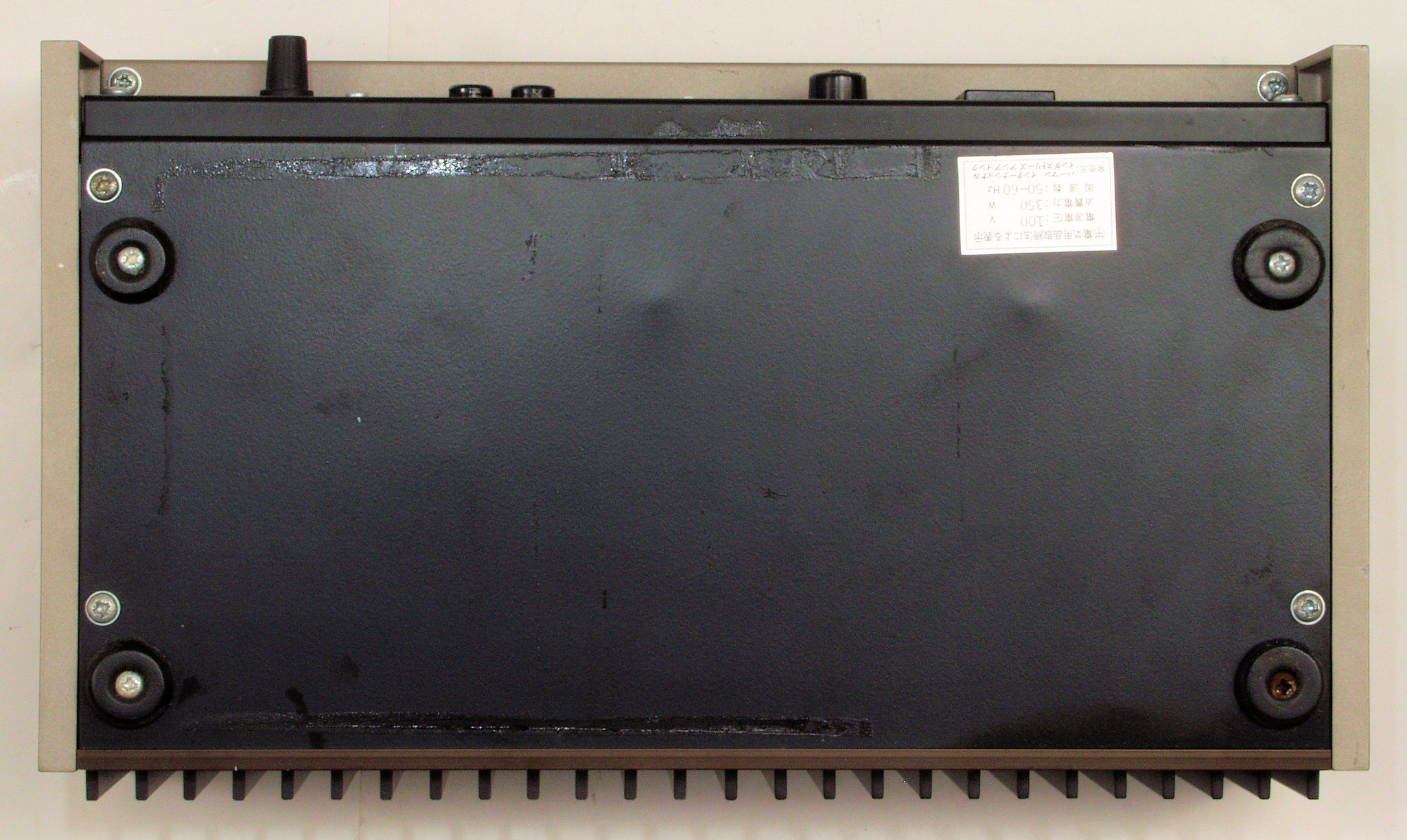

Ａ２１．　点検中　下から見る、　２ケ所、内部から押され膨らんだ所あり。

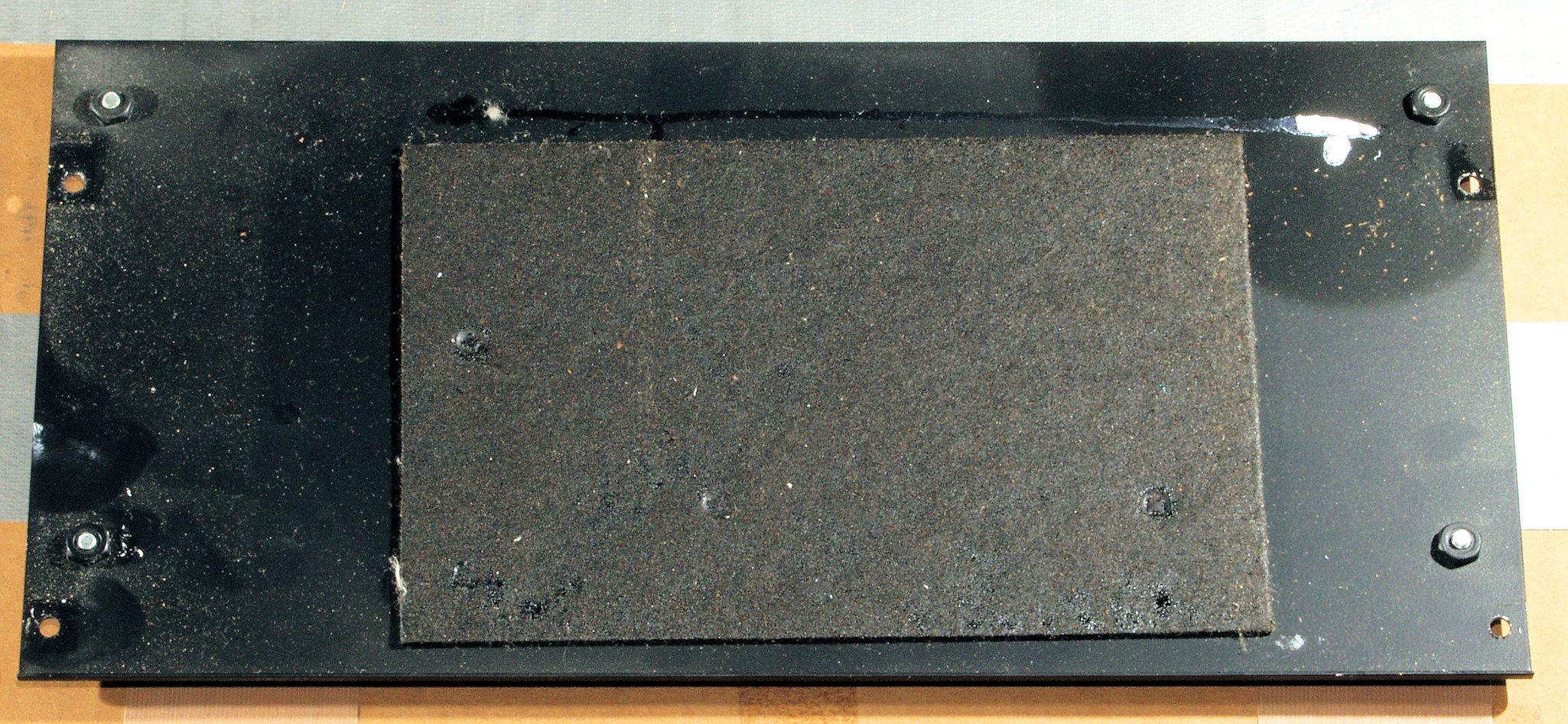

Ａ２１２．　点検中　下蓋裏のビス跡

Ａ２１３．　点検中　下蓋の足、放熱の為にも交換したい。

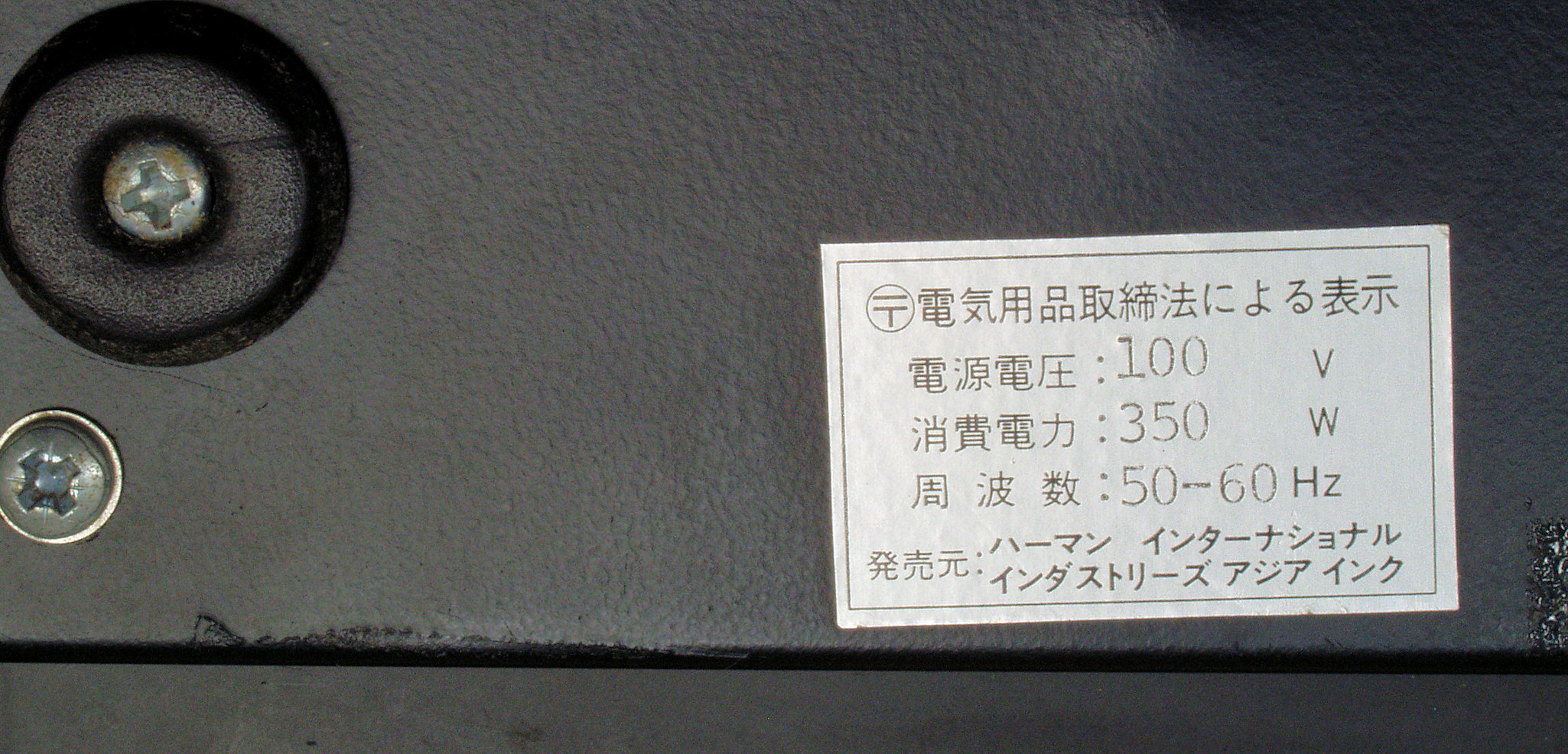

Ａ２１４．　点検中　商標拡大

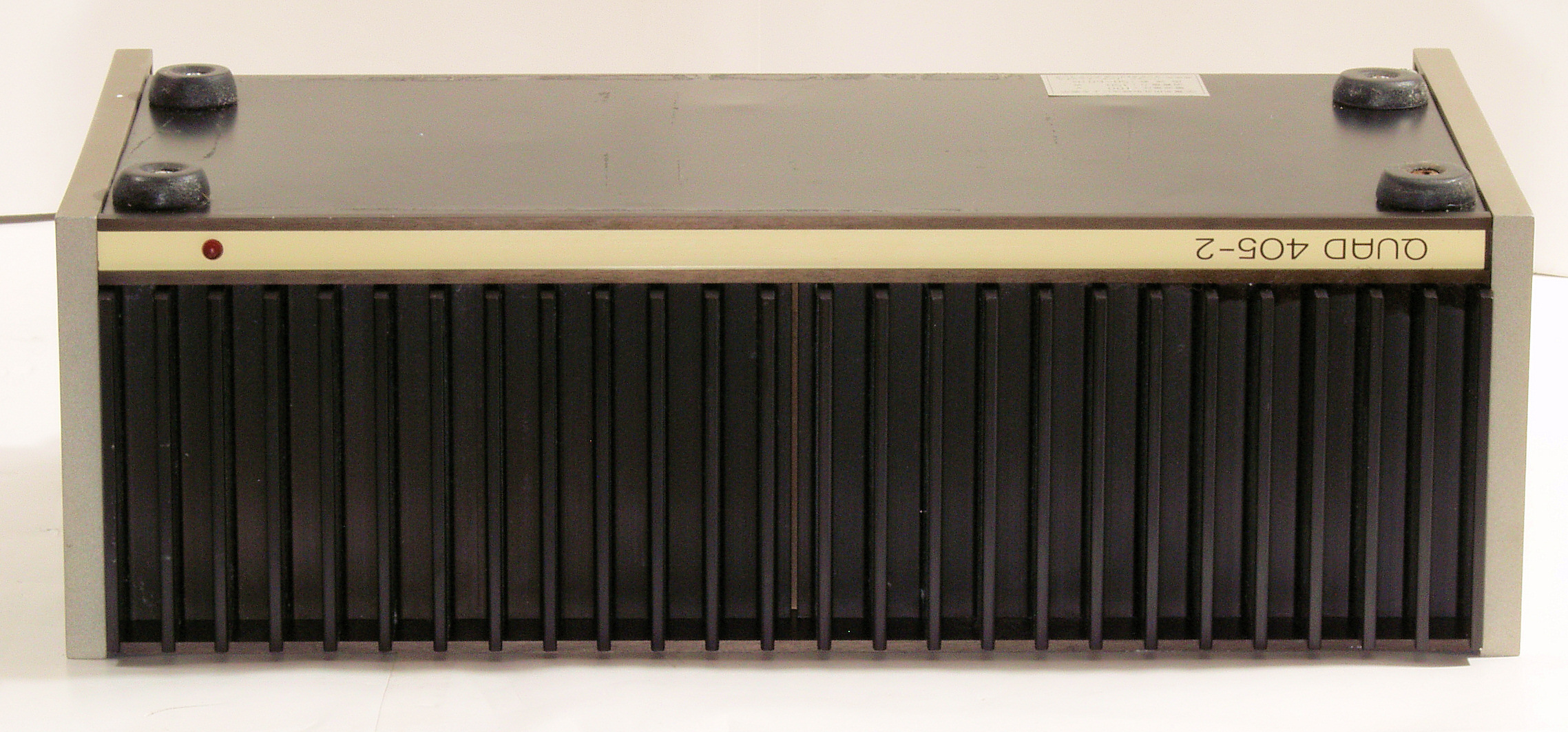

Ａ２２．　点検中　下前から見る

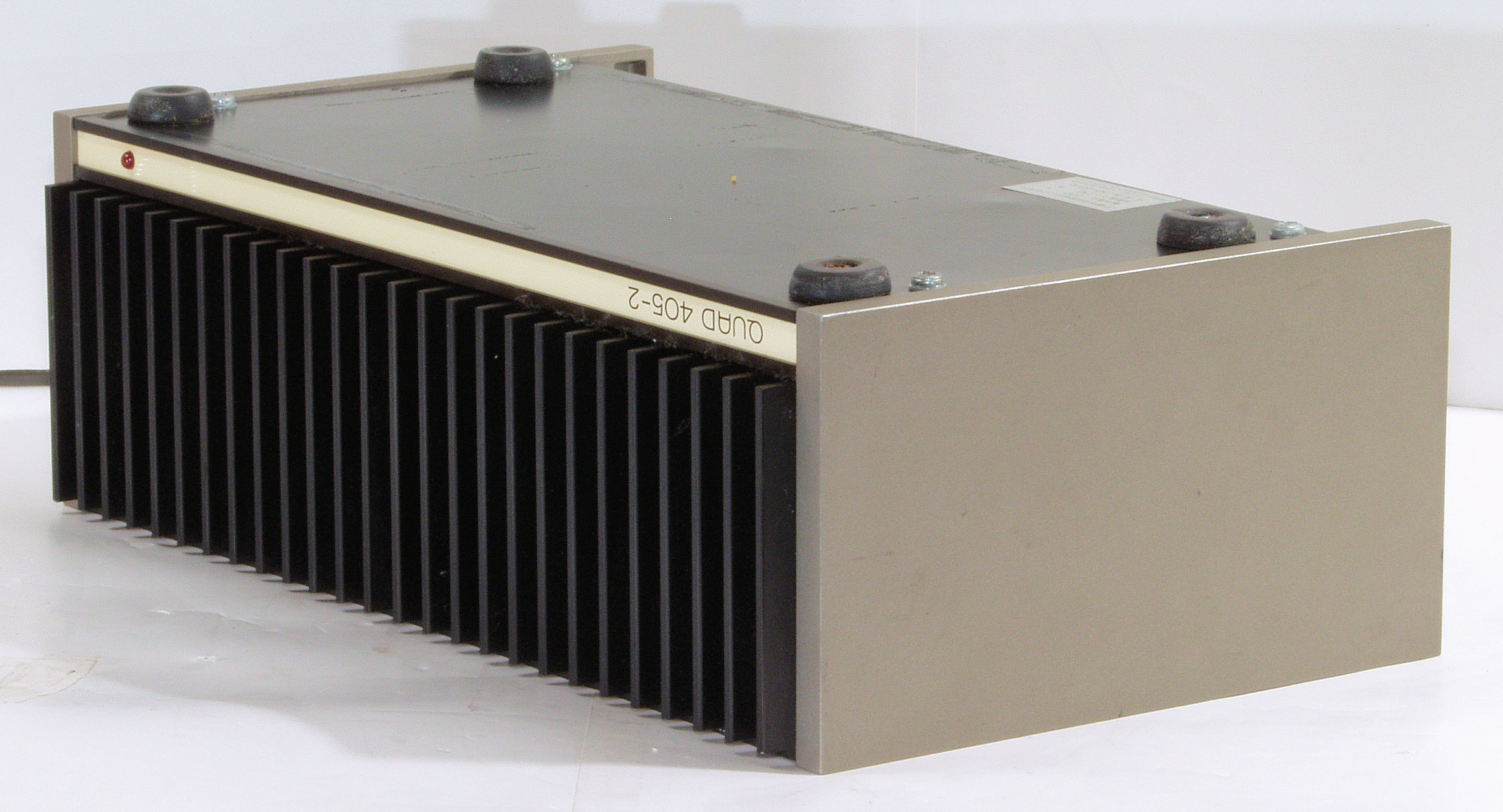

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

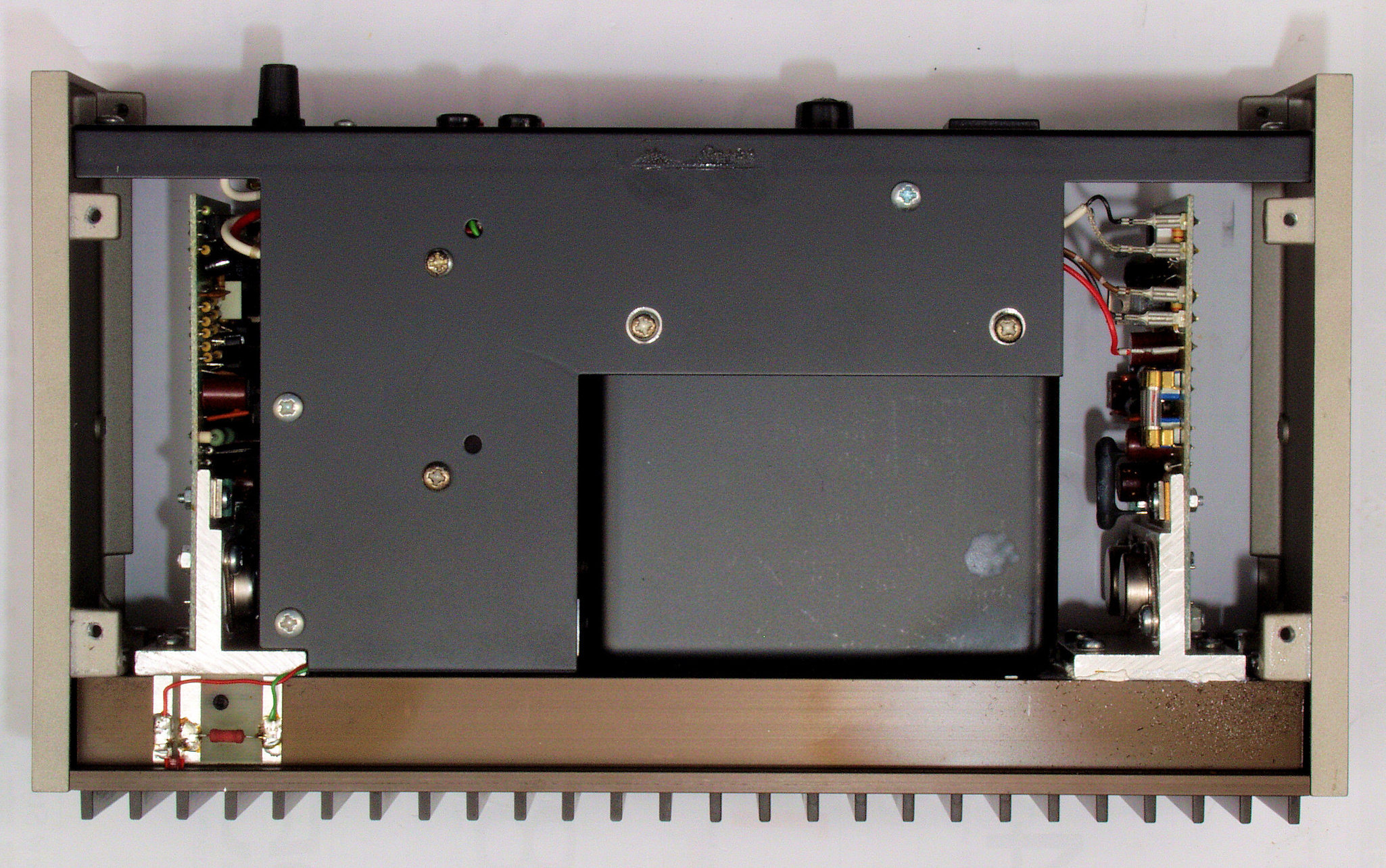

Ａ２６．　点検中　下蓋を取り、下から見る

Ａ２７．　点検中　左ＡＭＰのシリコングリスから出たオイル分？

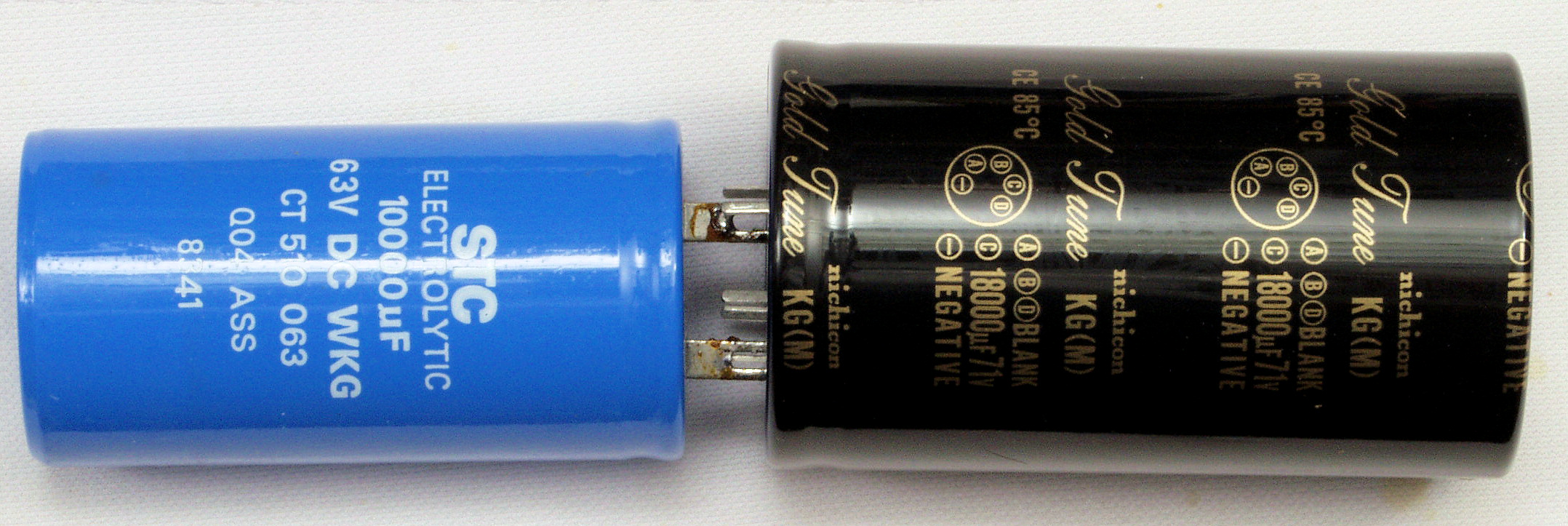

Ａ３１．　点検中　電解コンデンサー比較　左＝古いのは６３Ｖ／１００００μ、　右＝使用するのは７１Ｖ／１８０００μ

Ａ３２．　点検中　SP接続端子の交換

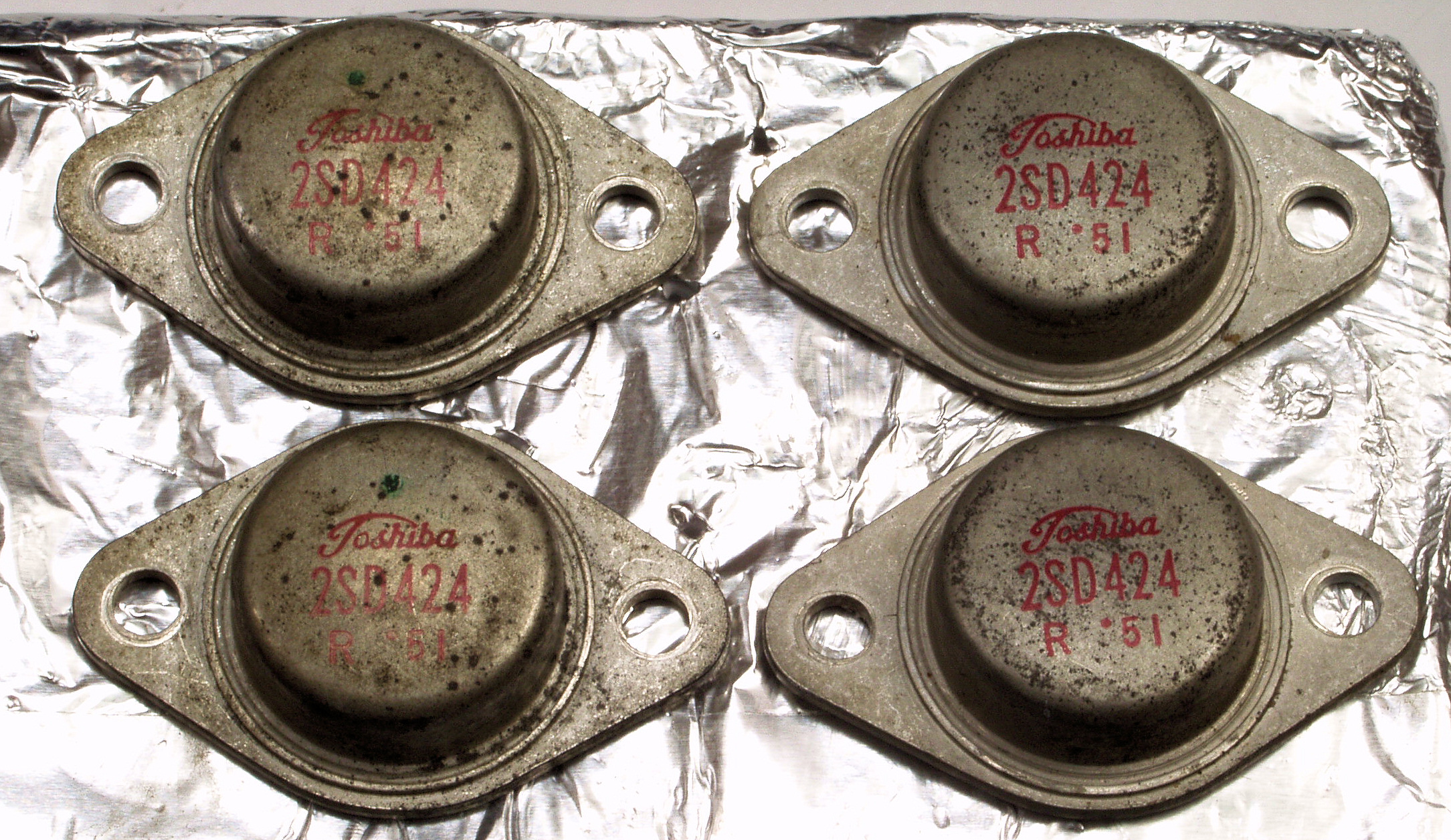

Ａ３３．　点検中　交換する終段ＴＲ（トランジスター）

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定。 　　　　「見方」。 　　　上段中央オーディオアナライザ　ＶＰ−７７２３Ｂ＝Ｒ側測定。LED表示は右から、「歪み率」、「ＳＰ出力電圧」、「周波数」。 　　　下段中央オーディオアナライザ　ＶＰ−７７２３Ｂ＝Ｌ側測定。LED表示は右から、「歪み率」、「ＳＰ出力電圧」、「周波数」。 　　　上段右端オシロ　ＴＤＳ−２０２４＝Ｒ側出力波形表示。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。 　　　下段右端オシロ　ＴＤＳ−２０２４＝Ｌ側出力波形表示。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。 測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

Ｔ２１．　Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　１．４％歪み　１００Ｈｚ入力。 　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　２．９％歪み　１００Ｈｚ入力。

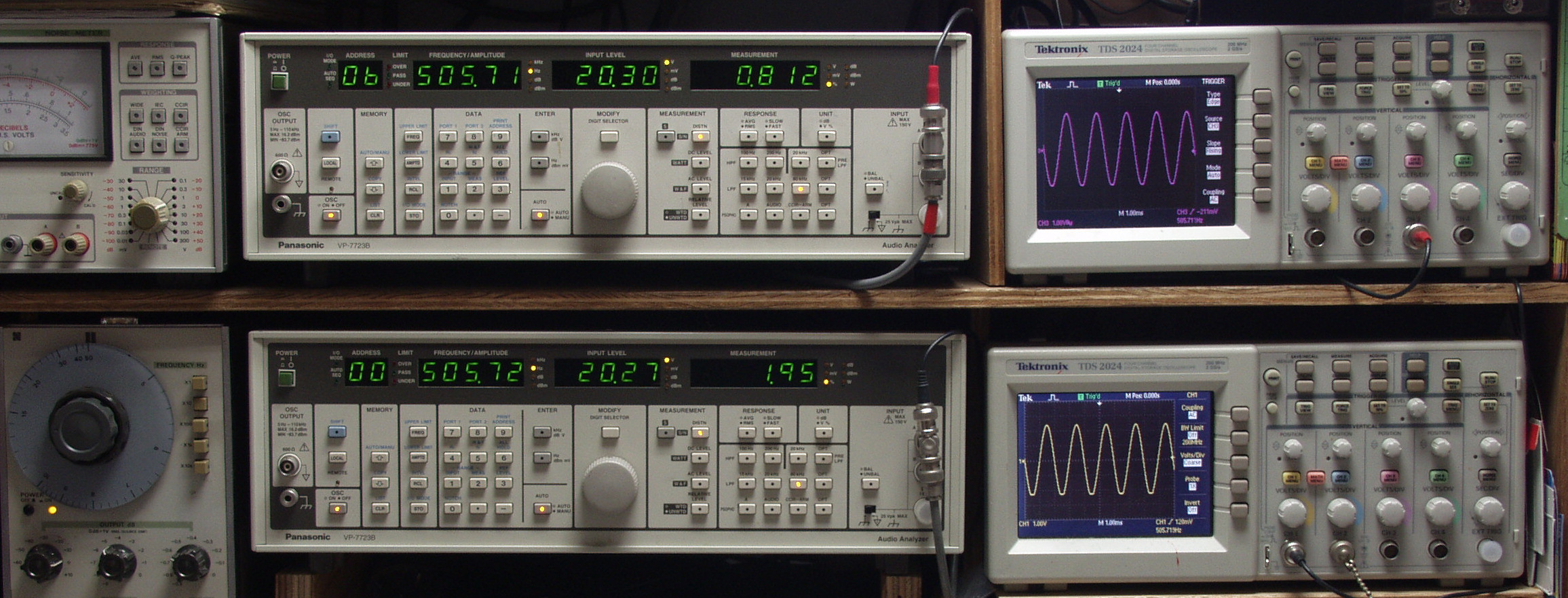

Ｔ２２．　Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　０．８％歪み　５００Ｈｚ入力。 　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　２．０％歪み　５００Ｈｚ入力。

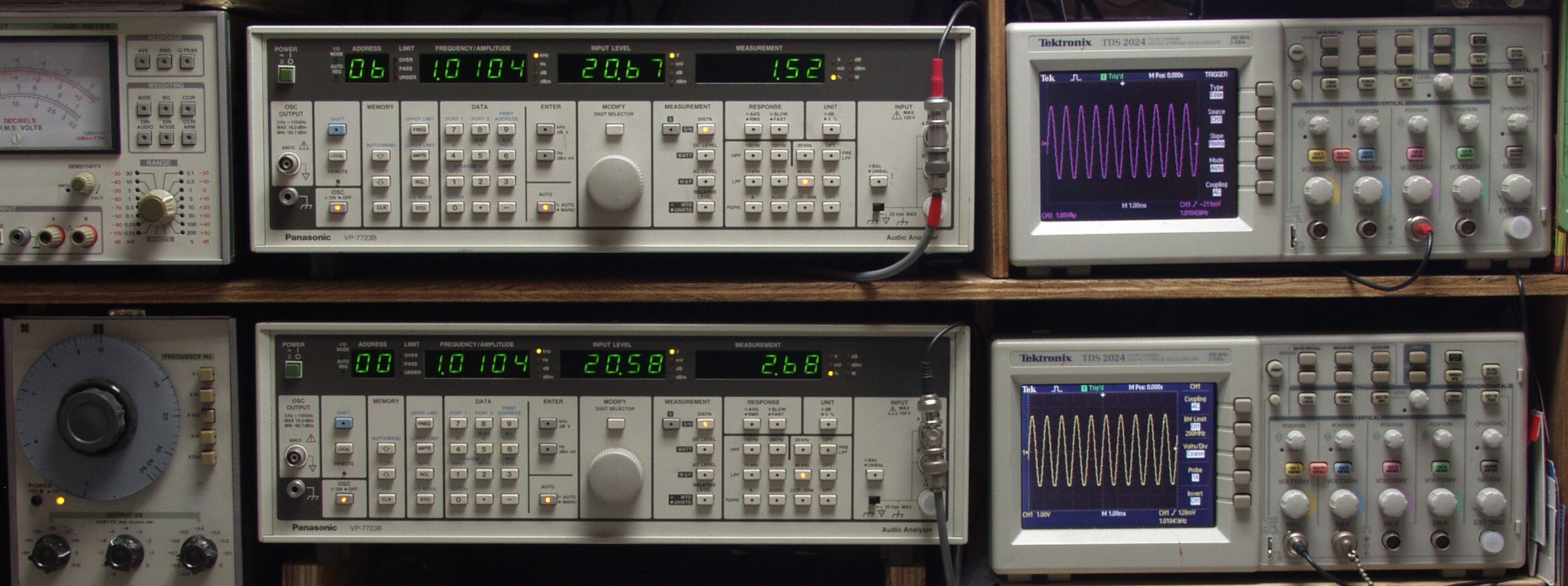

Ｔ２３．　Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　１．５％歪み　１ｋＨｚ入力。 　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　２．７％歪み　１ｋＨｚ入力。

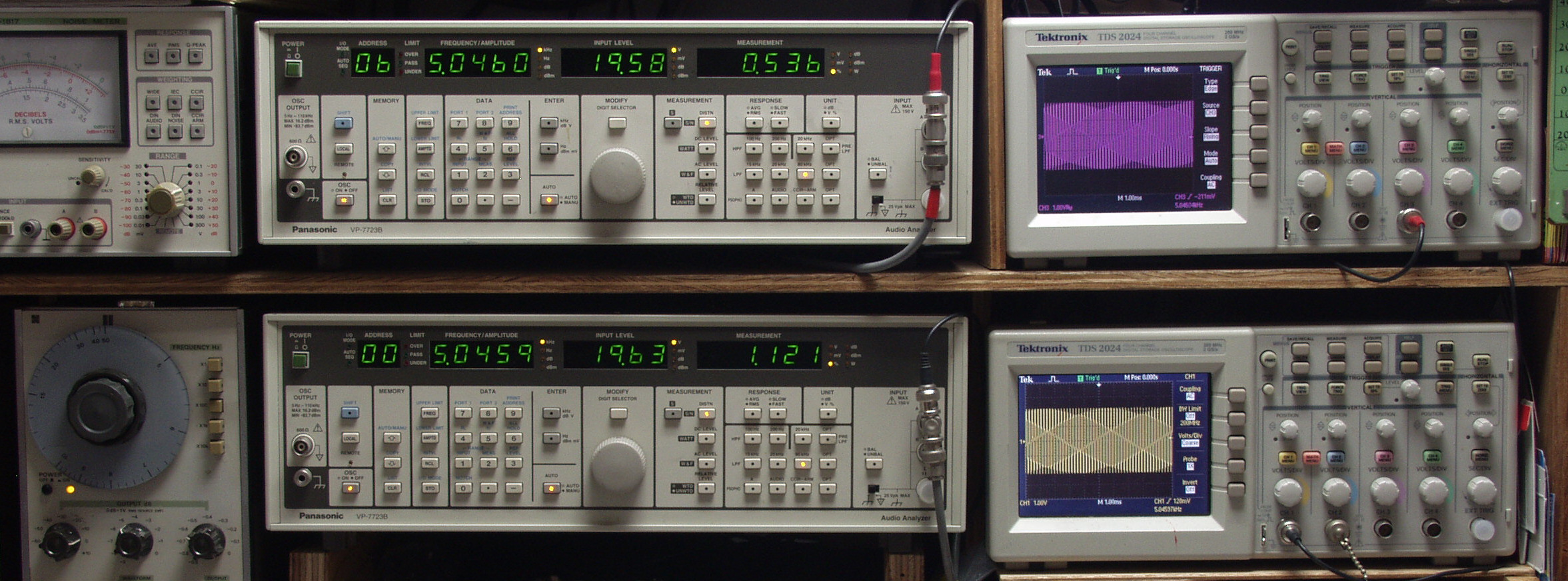

Ｔ２４．　Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　０．５％歪み　５ｋＨｚ入力。 　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　１．１％歪み　５ｋＨｚ入力。

Ｔ２４．　Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　２．４％歪み　１０ｋＨｚ入力。 　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　２．５％歪み　１０ｋＨｚ入力。

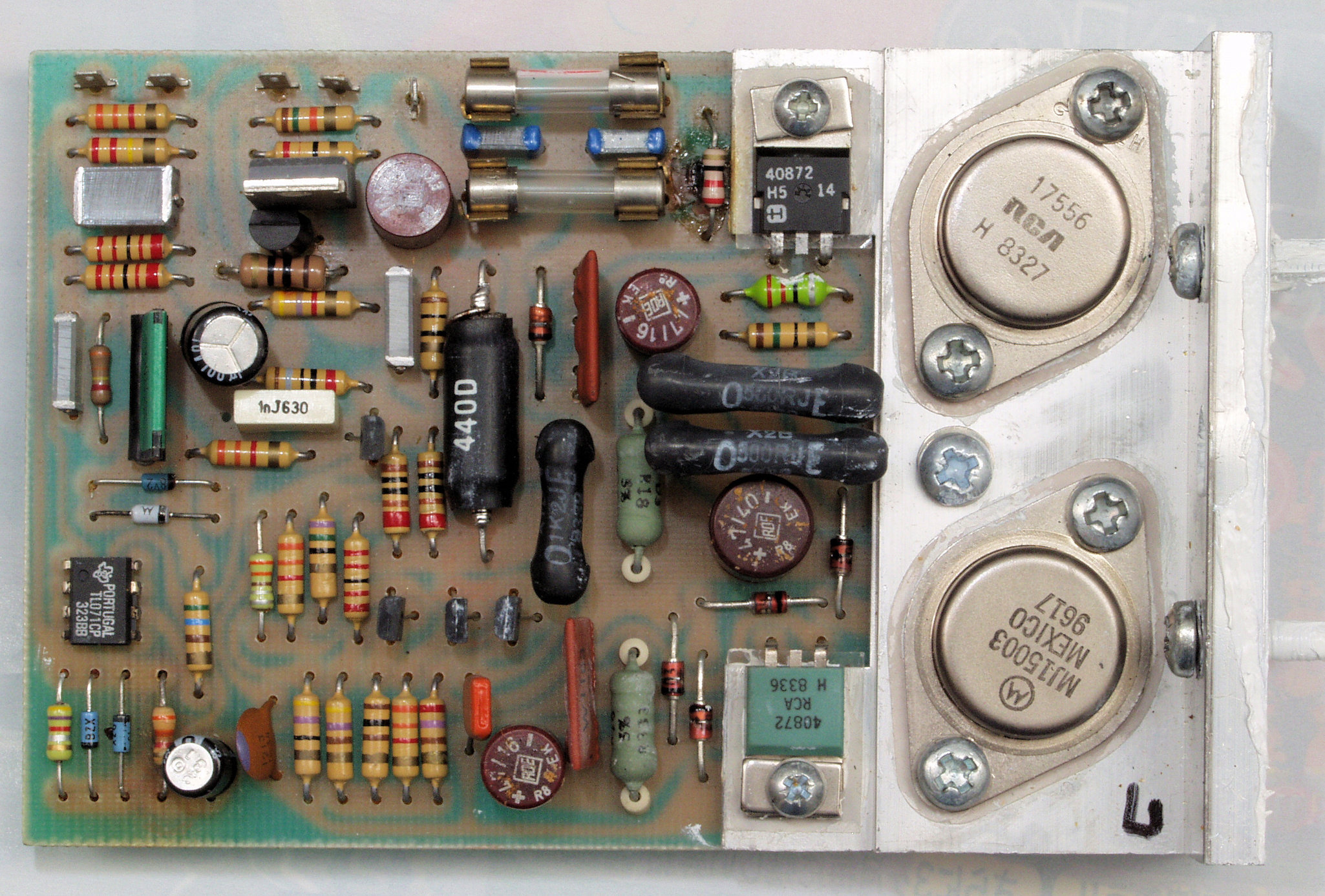

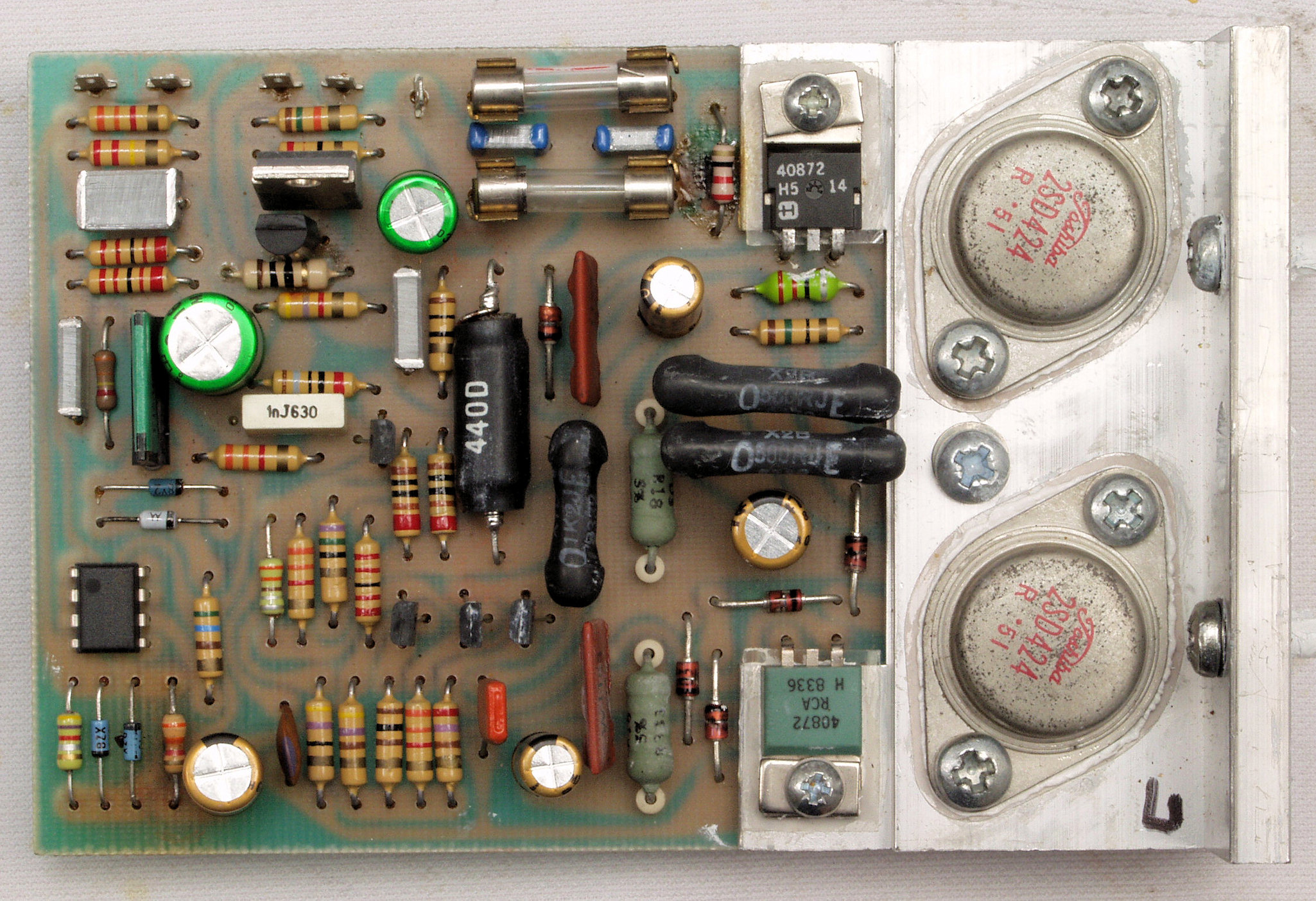

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側ＡＭＰ基板

Ｃ１２．　修理後　Ｒ側ＡＭＰ基板　ＴＲ（トランジスター）２個、電解コンデンサー６個、ＯＰ−ＡＭＰ交換。

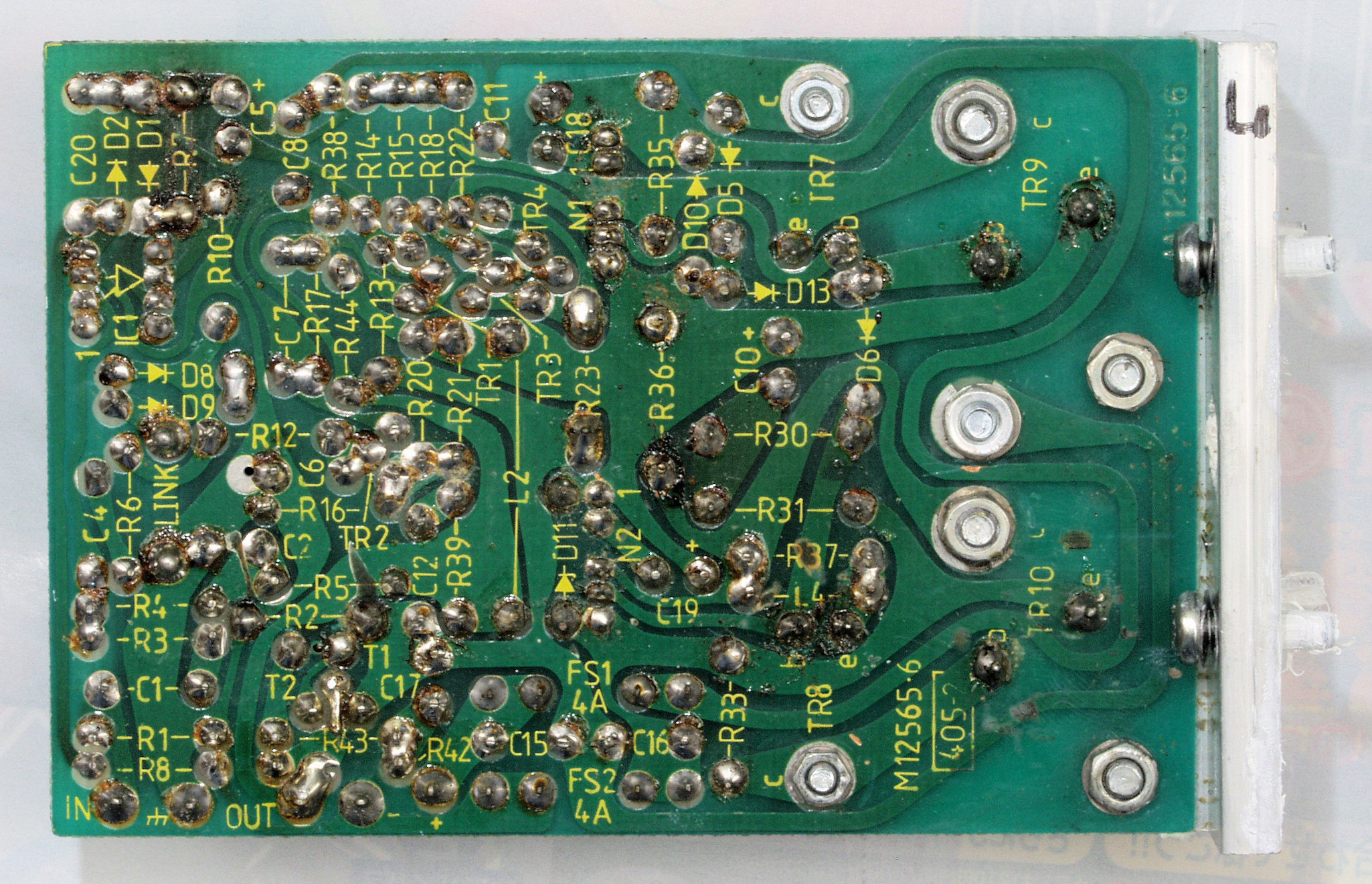

Ｃ１３．　修理前　Ｒ側ＡＭＰ基板裏

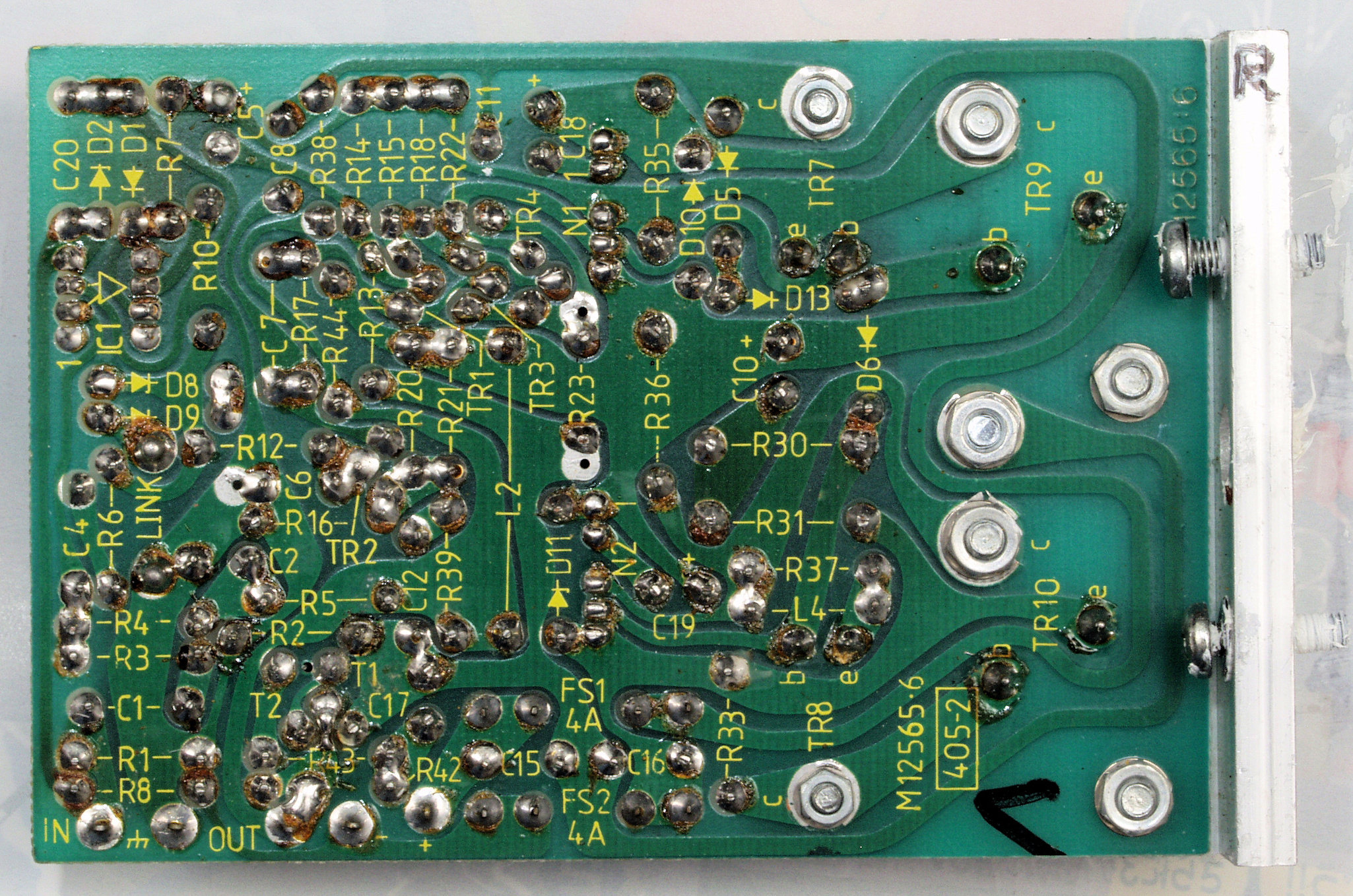

Ｃ１４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

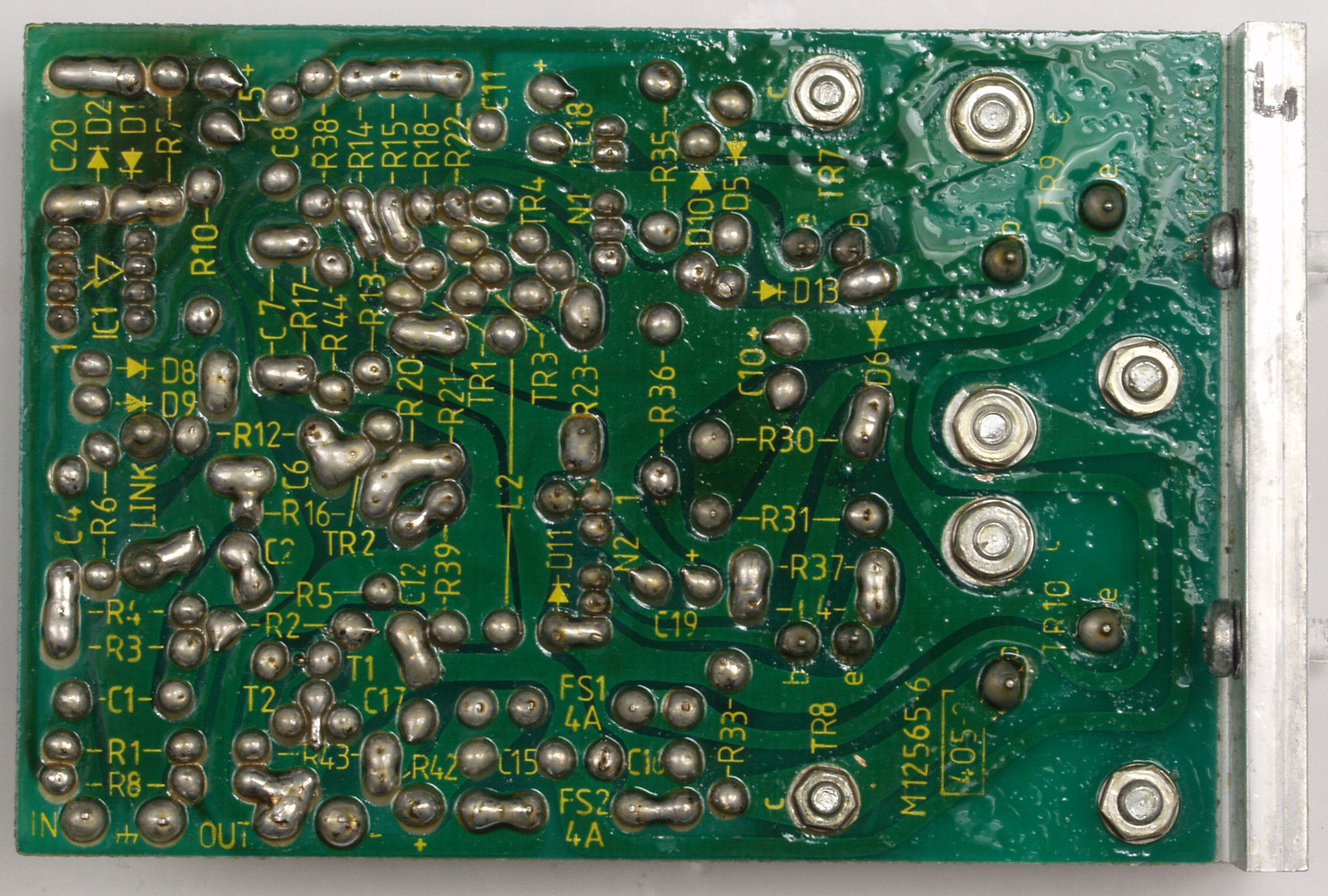

Ｃ１５．　完成Ｒ側ＡＭＰ基板裏　洗浄後

Ｃ２１．　修理前　Ｌ側ＡＭＰ基板。

Ｃ２２．　修理後　Ｌ側ＡＭＰ基板　ＴＲ（トランジスター）２個、電解コンデンサー６個、ＯＰ−ＡＭＰ交換。

Ｃ２３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

Ｃ２５．　完成L側ＡＭＰ基板裏　洗浄後

Ｃ３１．　修理前　下から見る、　下蓋膨らみ。

Ｃ３２．　修理後　下蓋膨らみを打ち出し、テープ跡を取り、足を交換する。

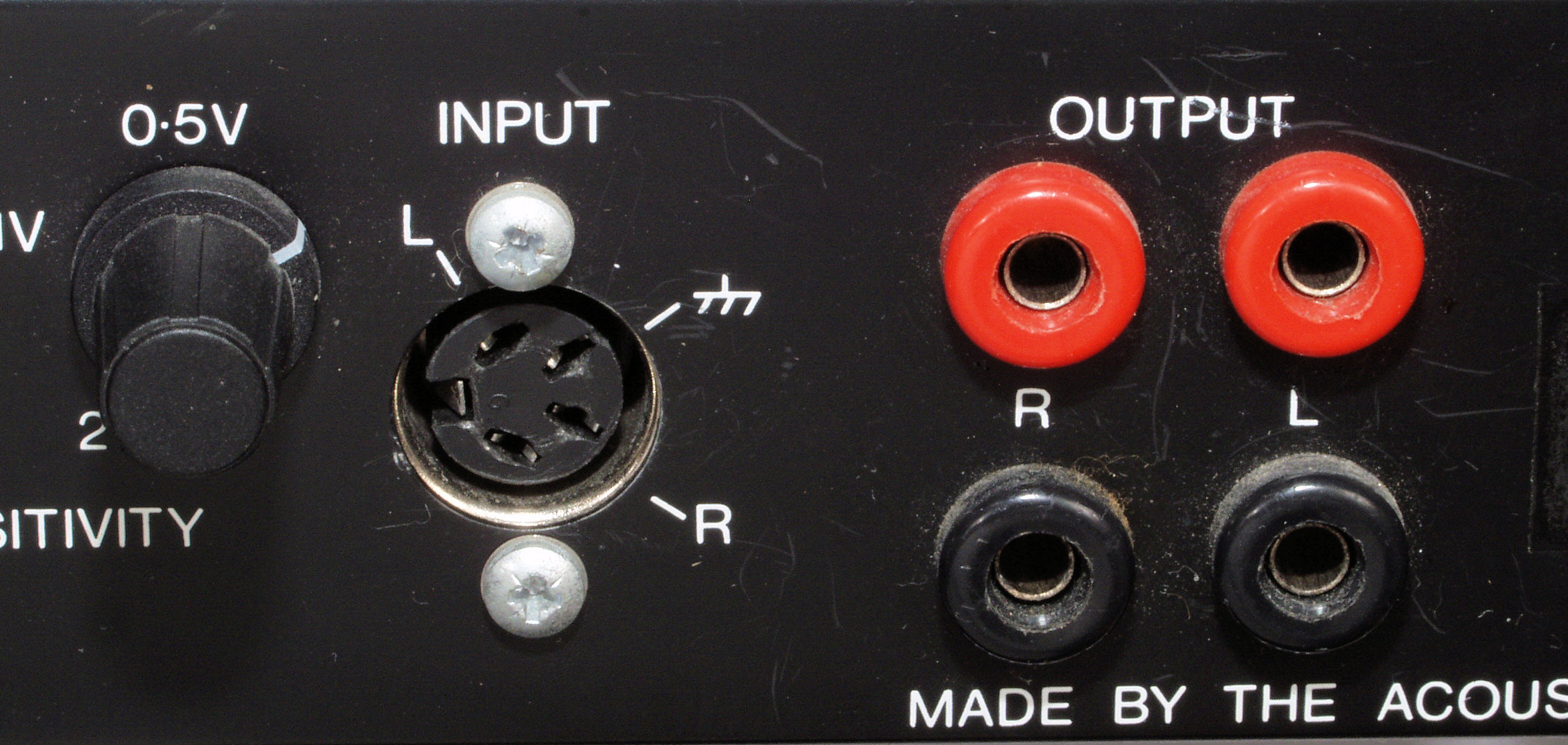

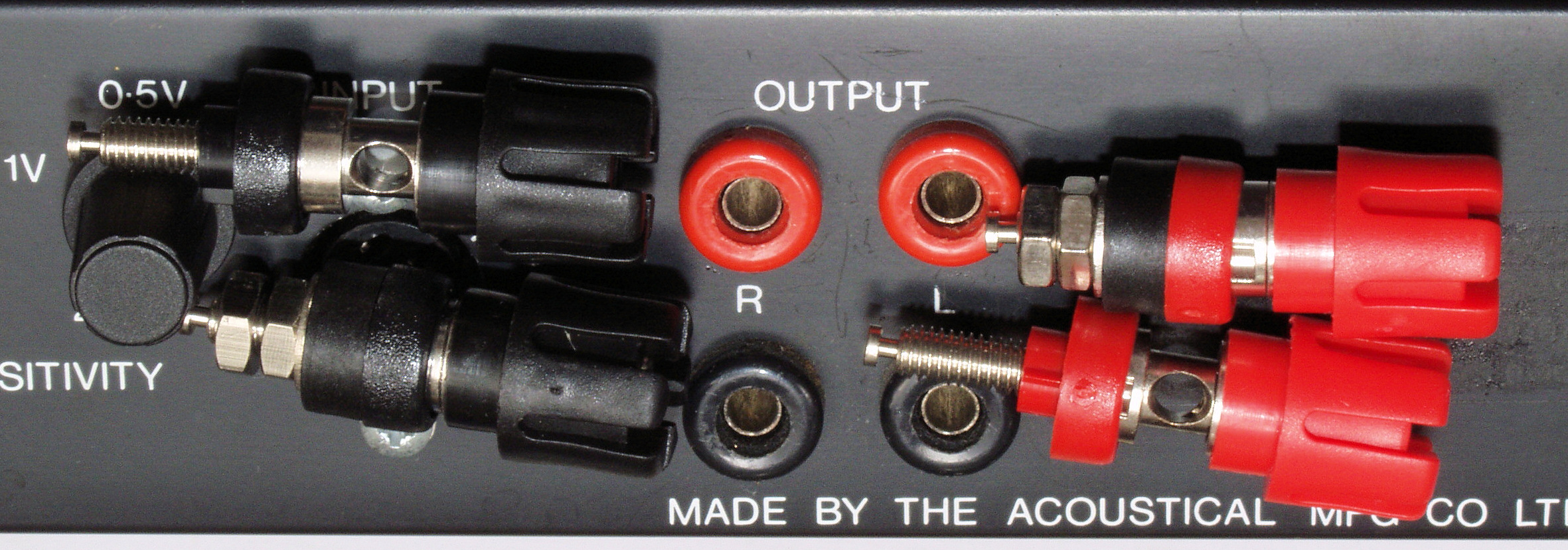

Ｃ４１．　修理前　ＳＰ端子＋入力端子

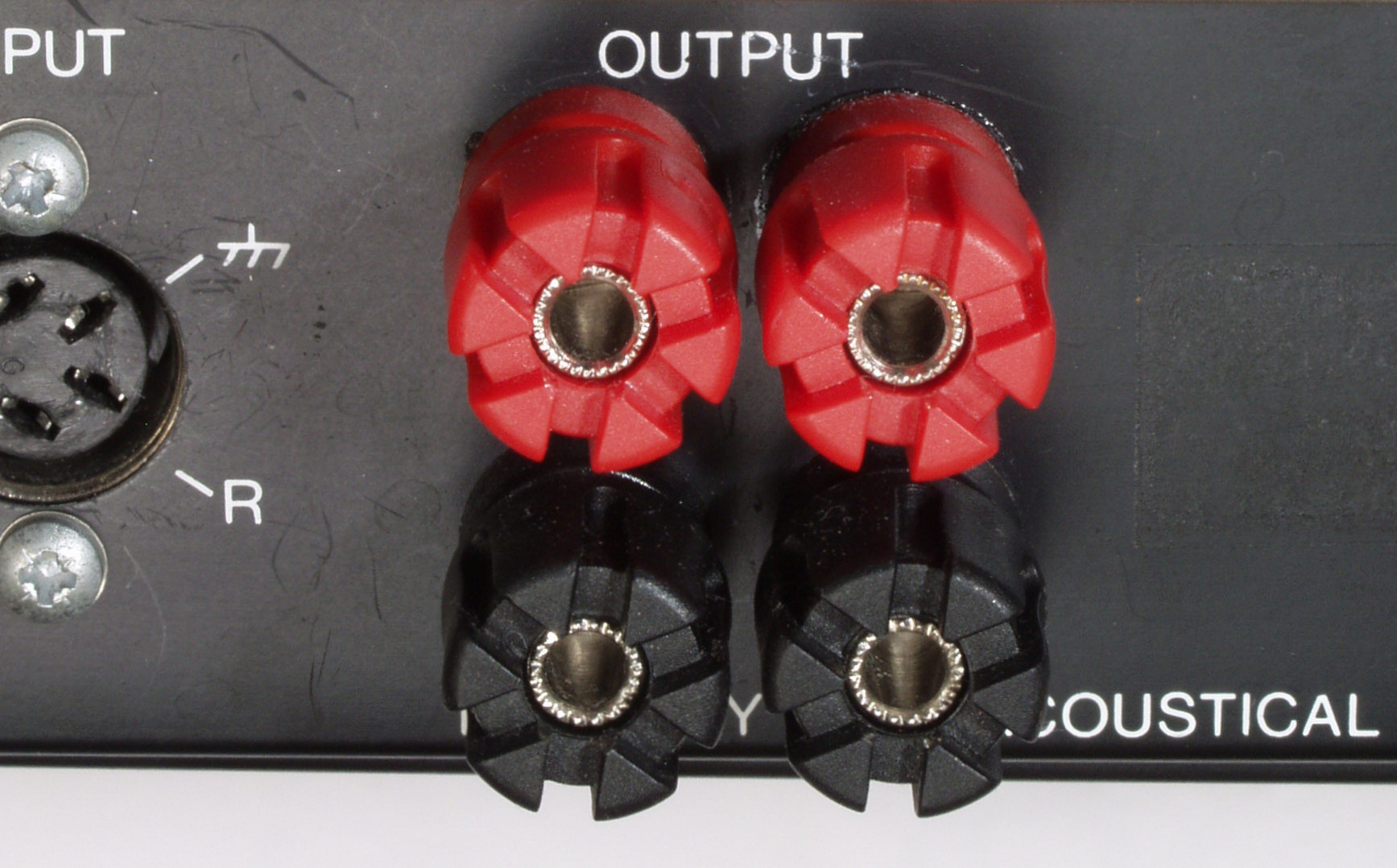

Ｃ４２．　修理後　ＳＰ端子

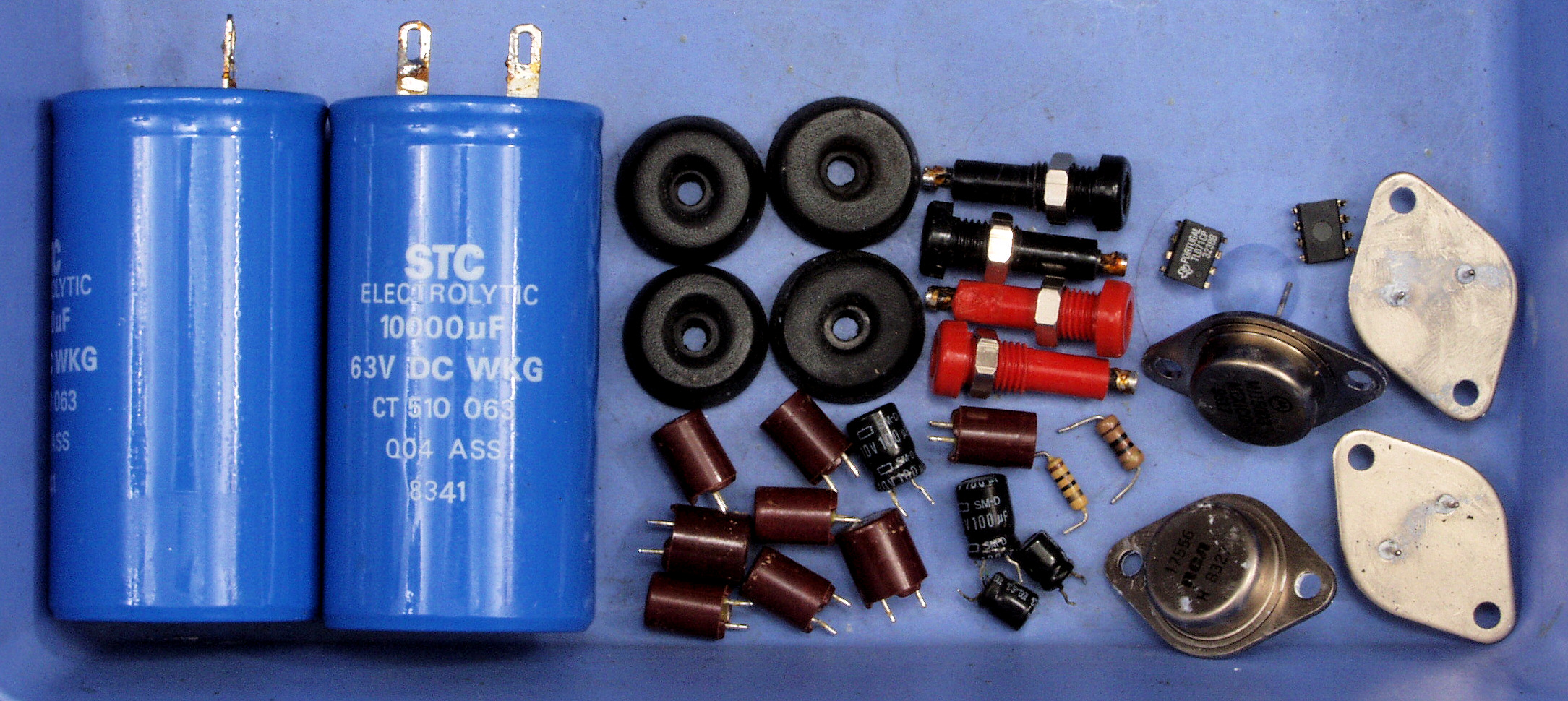

Ｃ７．　交換部品

Ｃ８１．　修理前　上から見る

Ｃ８２．　修理後　上から見る

Ｃ８３．　修理前　下から見る

Ｃ８４．　修理後　下から見る

Ｃ８５．　修理前　後から見る

Ｃ８６．　修理後　後から見る

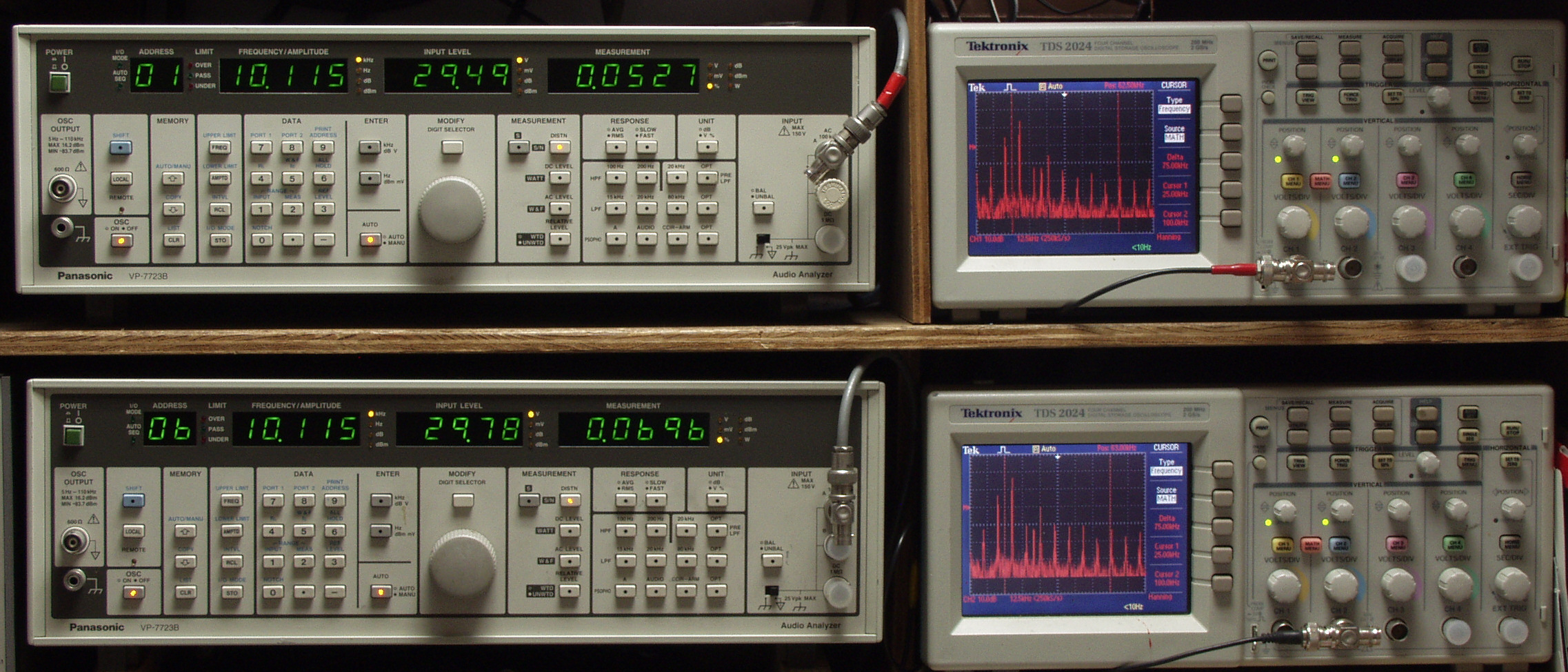

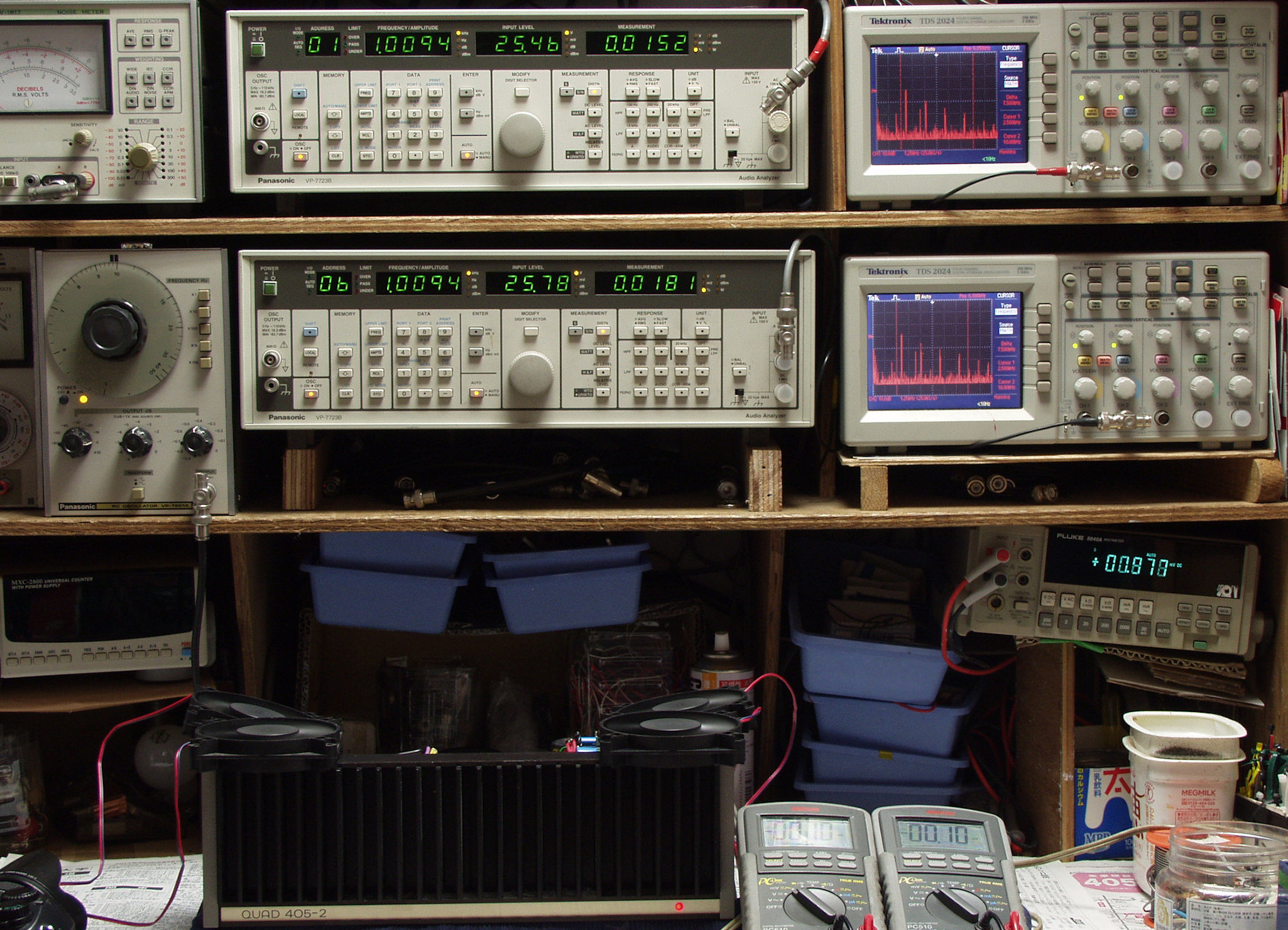

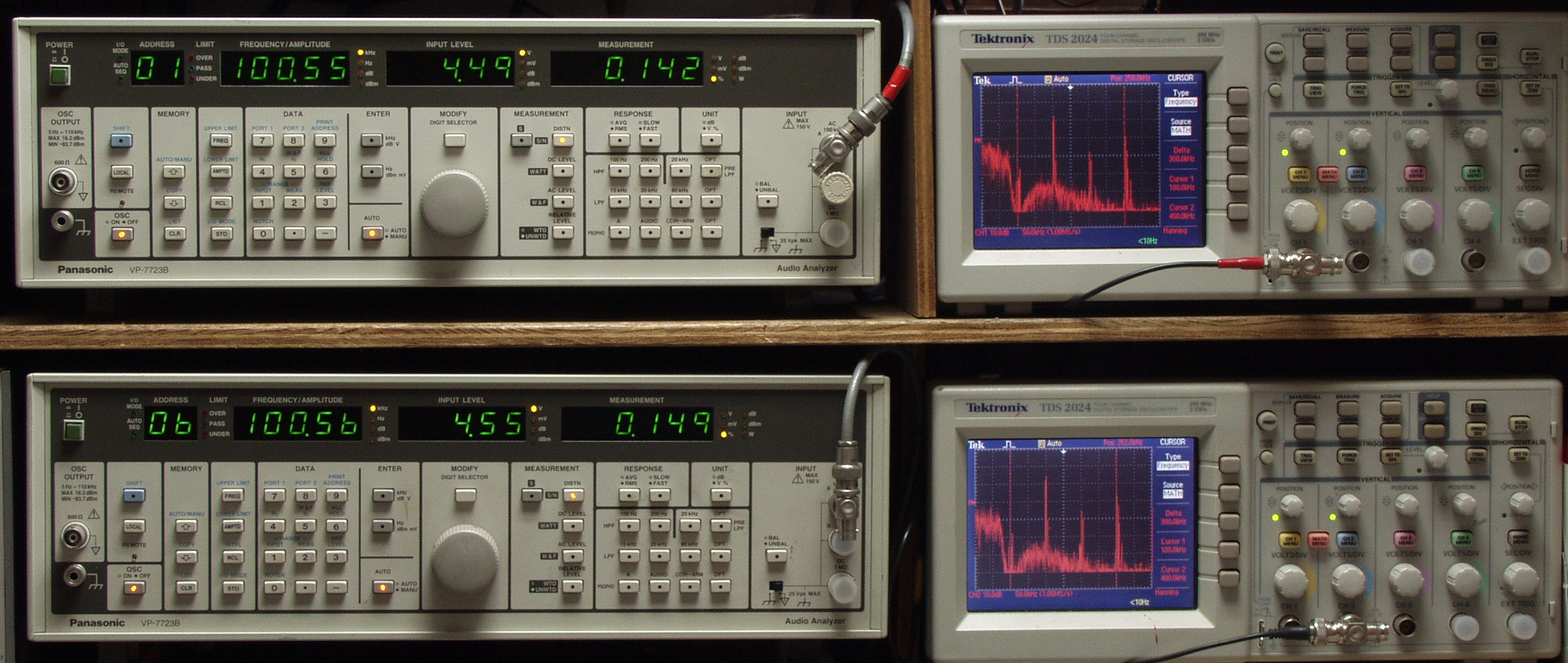

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力、歪み調整・測定　電源電圧は１００Ｖにて測定 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

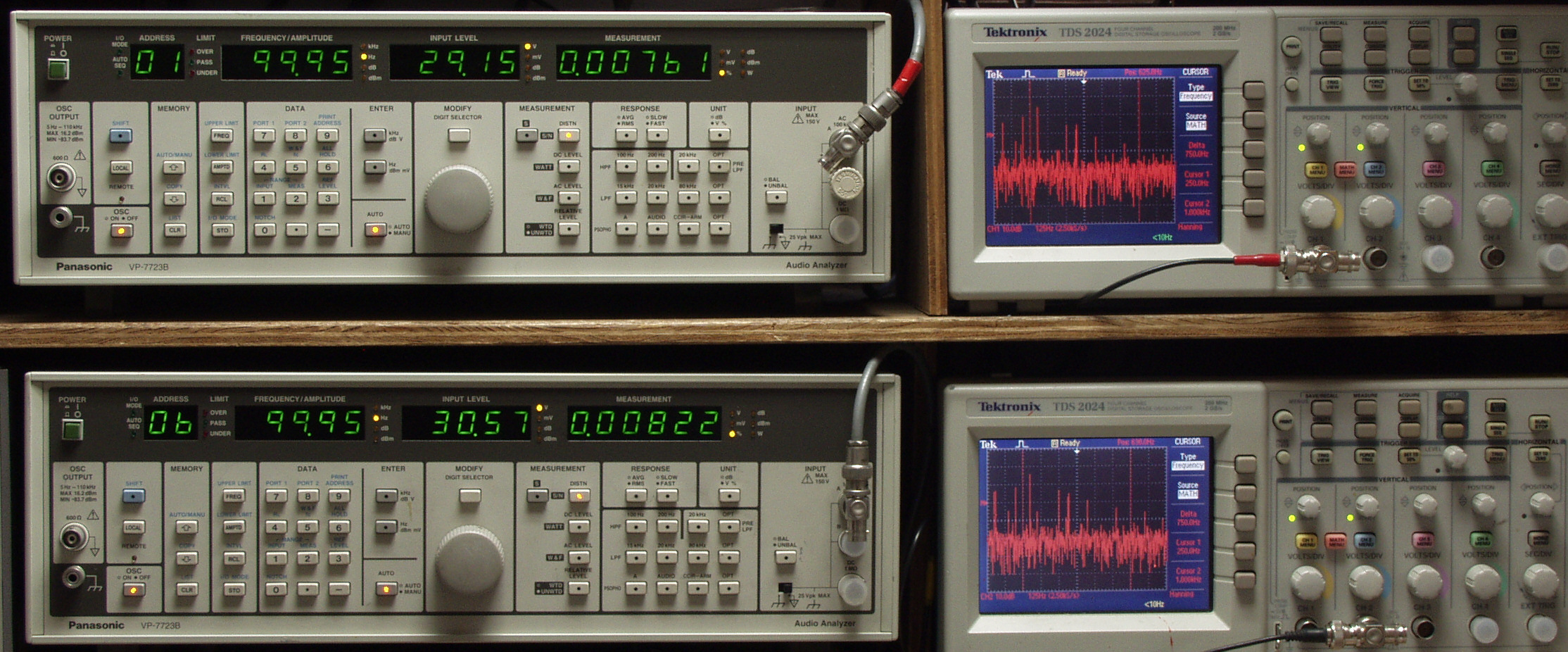

Ｅ２１．　Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００５％歪み、　５０ＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００７％歪み、　５０ＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００８％歪み、　１００ＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００８％歪み、　１００ＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

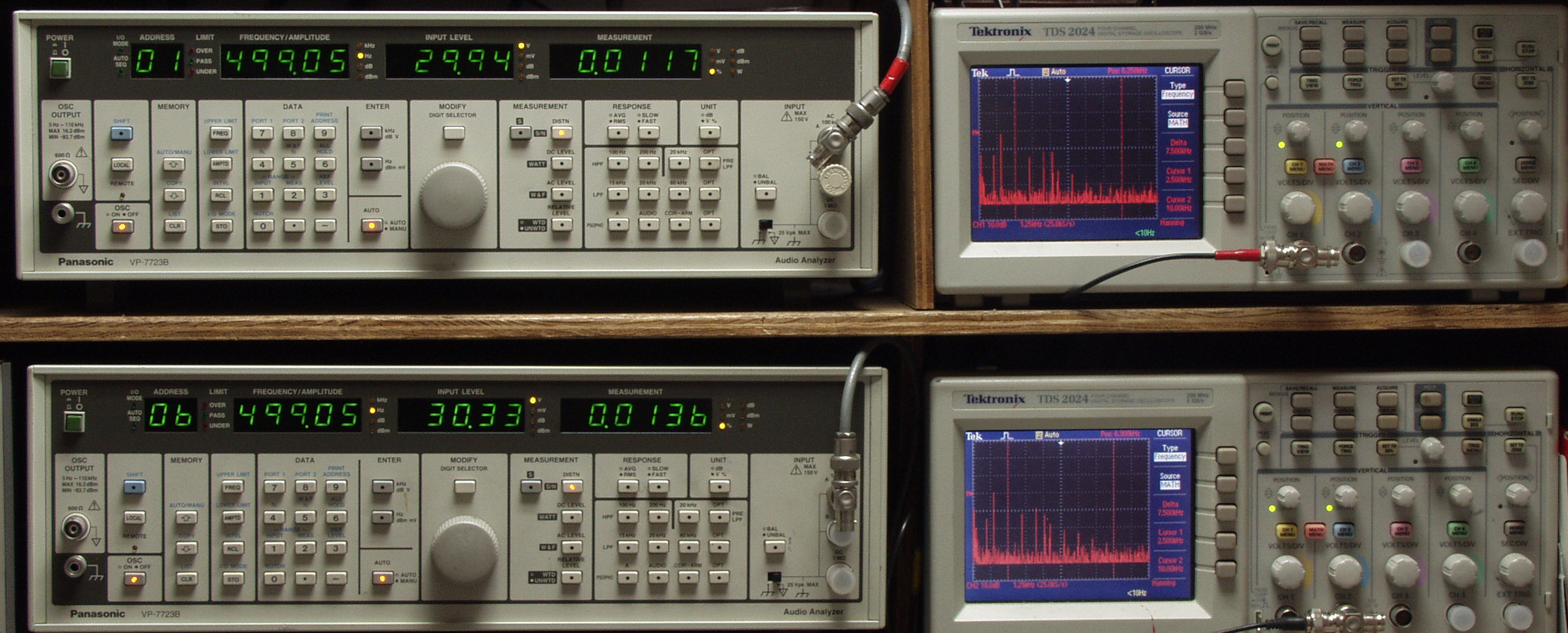

Ｅ２３．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０１％歪み、　５００ＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０１％歪み、　５００ＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０２％歪み、　１ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０２％歪み、　１ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０４％歪み、　５ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０６％歪み、　５ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０６％歪み、　１０ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０７％歪み、　１０ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

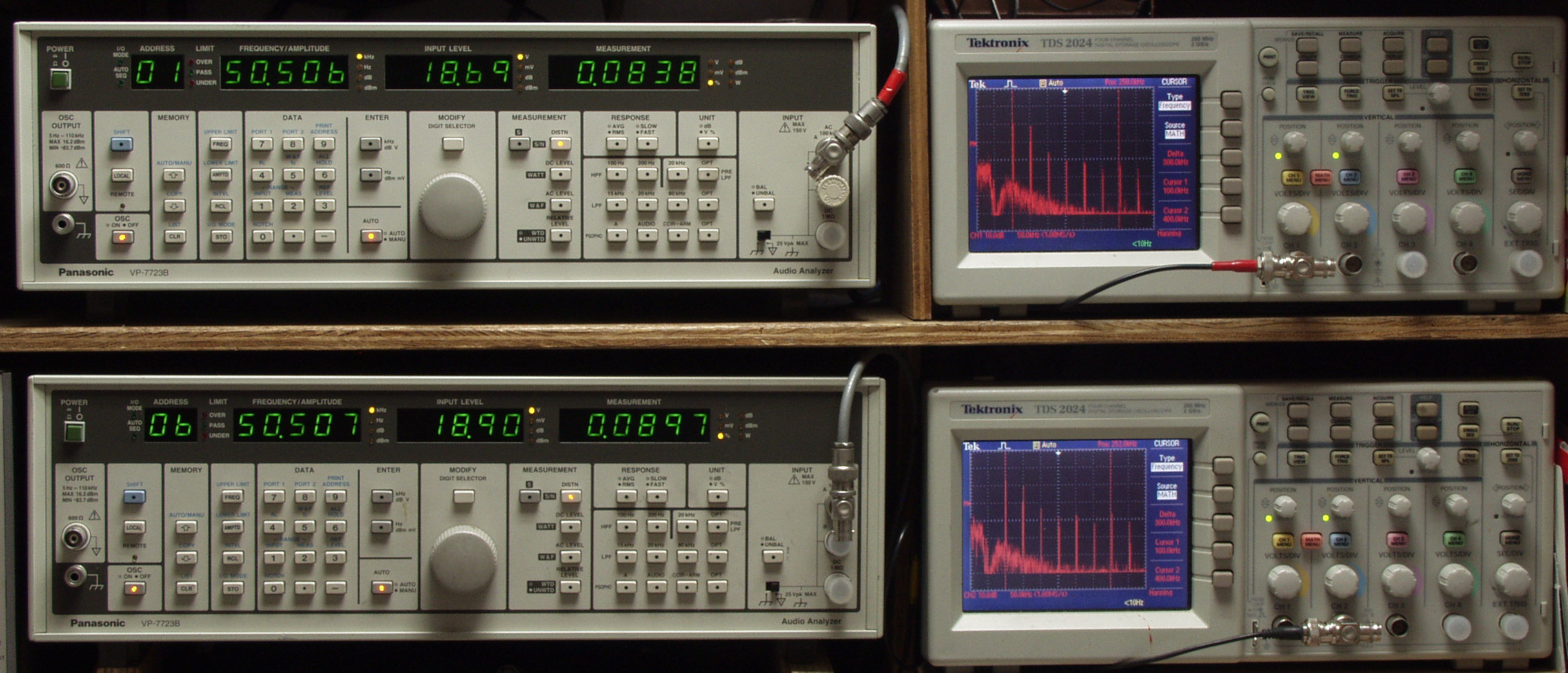

Ｅ２７．　Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０８％歪み、　５０ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０９％歪み、　５０ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。 　　　　　仕様の通りこのあたりからフイルターが入り減衰する（約３ｄＢ）。

Ｅ２８．　Ｒ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　０．０８％歪み、　１００ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　０．０９％歪み、　１００ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。 　　　　　フイルターが入り減衰する（約６ｄＢ）。

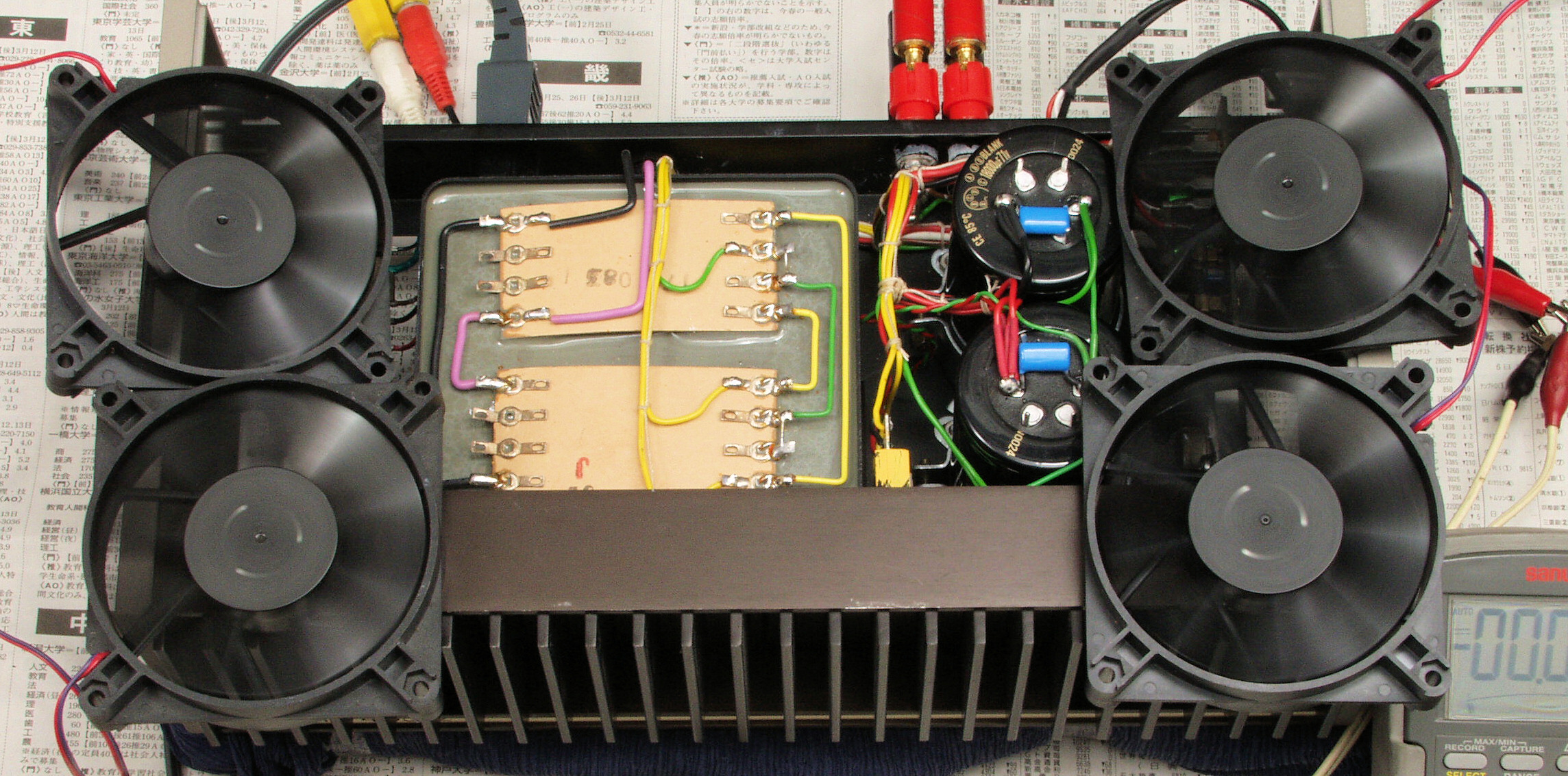

Ｔ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

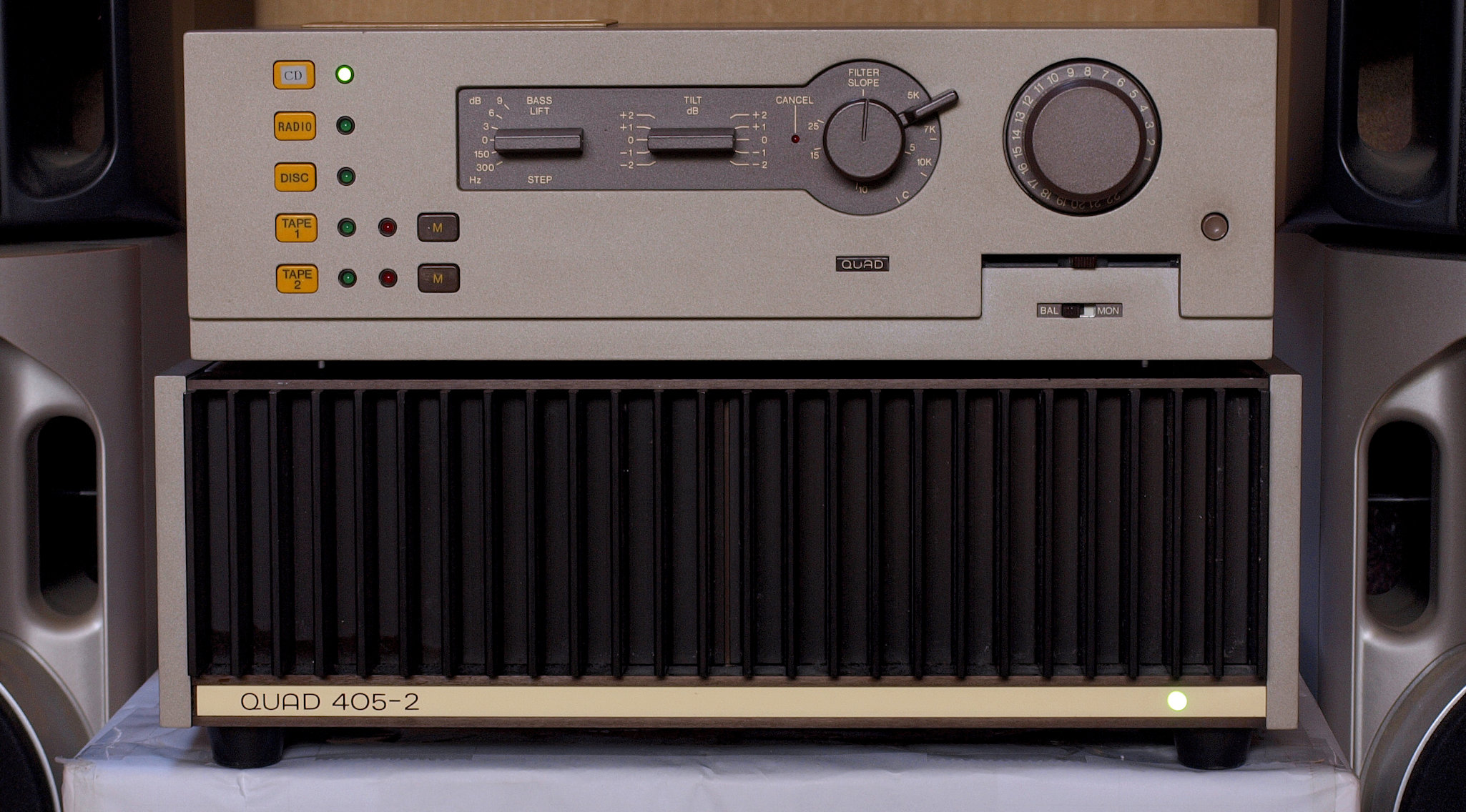

Ｅ４．　２４時間エージング、　上は同時修理　ＱＵＡＤ　４４．　８台目。

Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　４０５ 両チャンネルを同時に駆動した場合の値です。 出力及び歪率（8Ω負荷、サイン波入力） 100Hz、100W出力時、0.01％以下 1kHz、100W出力時、0.01％以下 10kHz、100W出力時、0.05％以下 出力内部インピーダンス 0.03Ωと直列に3.3μH オフセット電圧 7mV以下 周波数特性（1kHz基準） 低域=20Hzにて-1dB 高域=20Hzにて-0.1dB、50kHzにて-3dB 入力感度 0.5Vrms＋−0.5dB（8Ω負荷、120W出力時） 入力インピーダンス 20kΩ（220pF） スルーレート 0.1V/μs 最大入力限度 入力信号が+20dBまでなら瞬時に復帰します。 クロストーク（1kΩの入力負荷時） 80dB（100Hz）、70dB（1kHz）、60dB(10kHz） SN比 -96dB（A補正時）、-93dB（補正なし） パワーリミッター 50W/8Ω負荷時の制限 電源入力 100〜130V、200〜250V、50-60Hz 消費電力は信号レベルにより30〜350W。 外形寸法 幅340.5×高さ115×奥行195mm プラグ及びソケットの分38mmを含む。 重量 9kg 価格 198,000円
