ＱＵＡＤ　４０５．　１０台目修理記録

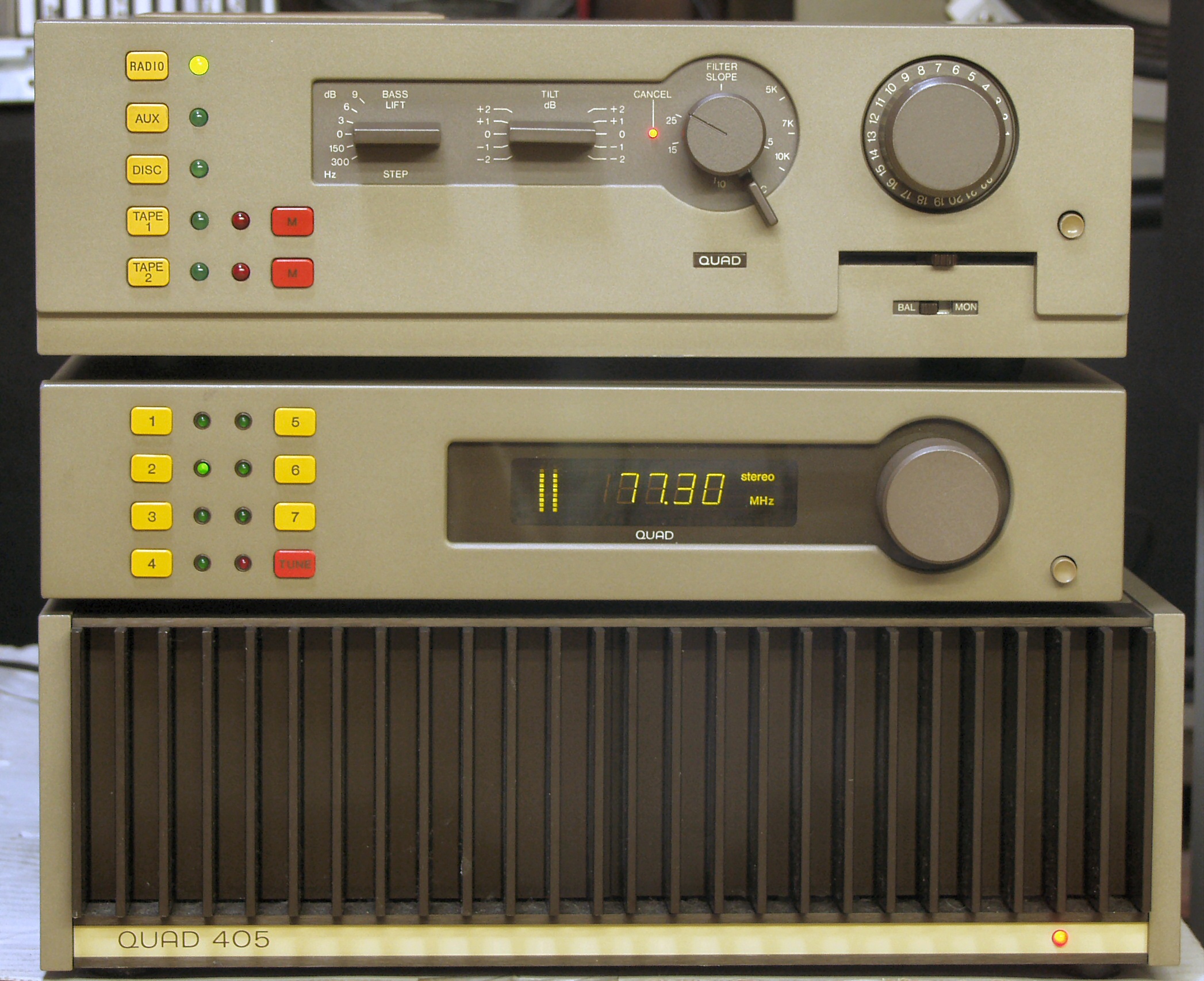

同時修理機器　ＱＵＡＤ−４４．　６台目　　　ＱＵＡＤ　ＦＭ４　平成１９年１１月１６日到着　　　１２月２７日完成

Ａ．　修理前の状況 ２０年ほど前にＱＵＡＤ４４、４０５、チューナーＦＭ４を購入して１０年ほど使用して、その後使っていませんでした。 このたび使用し始めましたが、 �@左のスピーカーからブーンという音（４４と４０５を出来るだけ離して設置したら小さくなりました。）、 �Aスイッチを入れるとバツッという音がします。 �Bスイッチもかかりにくかったのですが、最近スイッチがきかなくなりました。 �CＦＭ４は充電式の電池なのか安定しなかったのですが、電源を入れっぱなしにしていたら安定してきました。 ＡＥ．　修理前の測定 B．　原因 電解コンデンサー劣化 ＯＰ−ＡＭＰ劣化 Ｃ．　修理状況 電解コンデンサー交換 電源電解コンデンサー交換（１．８倍容量使用） ＯＰ−ＡＭＰ交換 ＳＰ端子交換 半田補正作業 RCA端子増設 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 RCA端子 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　８０，０００円　　オーバーホール修理 Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ−１Ａ．　点検中　上から見る

Ａ−１Ｂ．　点検中　下から見る

写真紛失

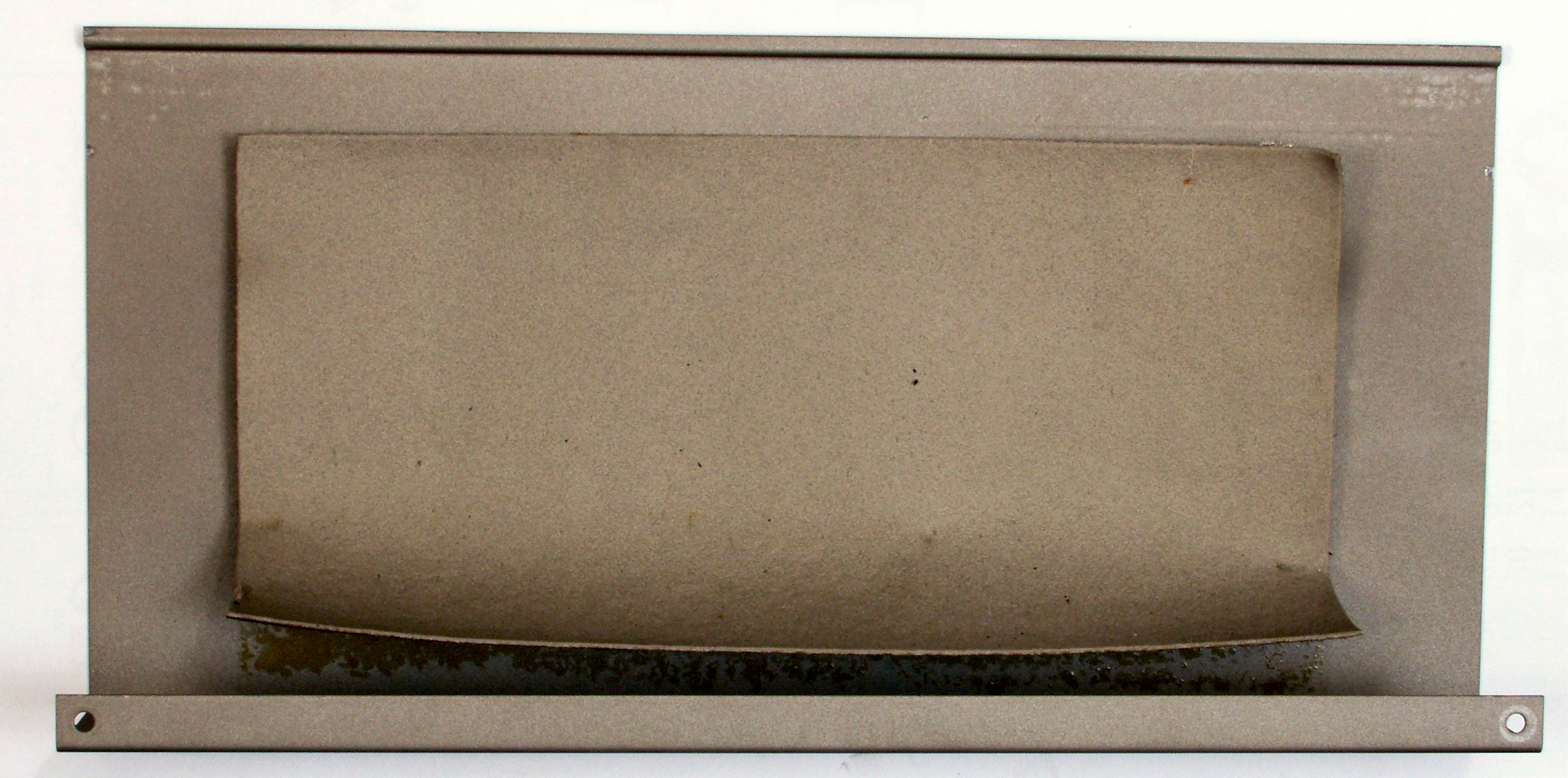

Ａ−２Ａ．　点検中　上ケースに貼られた、フエルトを固めた様な物！ 　　　　　　　雑誌の記事等でユーザーが貼り付けたと思われる、放熱が悪くなる、特にこの機器は密閉度が強いので余計に影響する。

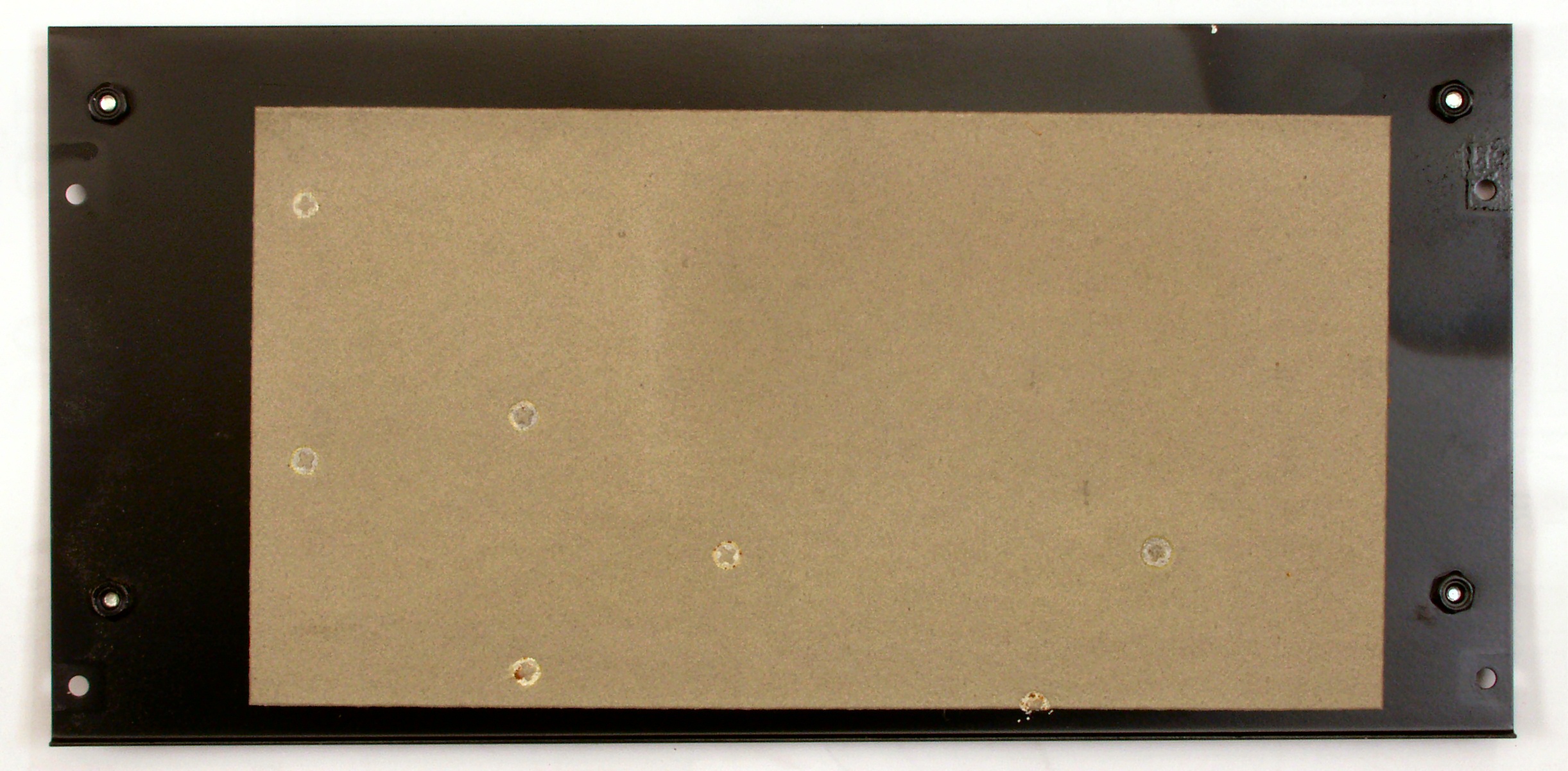

Ａ−２Ｂ．　点検中　下ケースに貼られた、フエルトを固めた様な物！ 　　　　　　　雑誌の記事等でユーザーが貼り付けたと思われる、放熱が悪くなる、特にこの機器は密閉度が強いので余計に影響する。

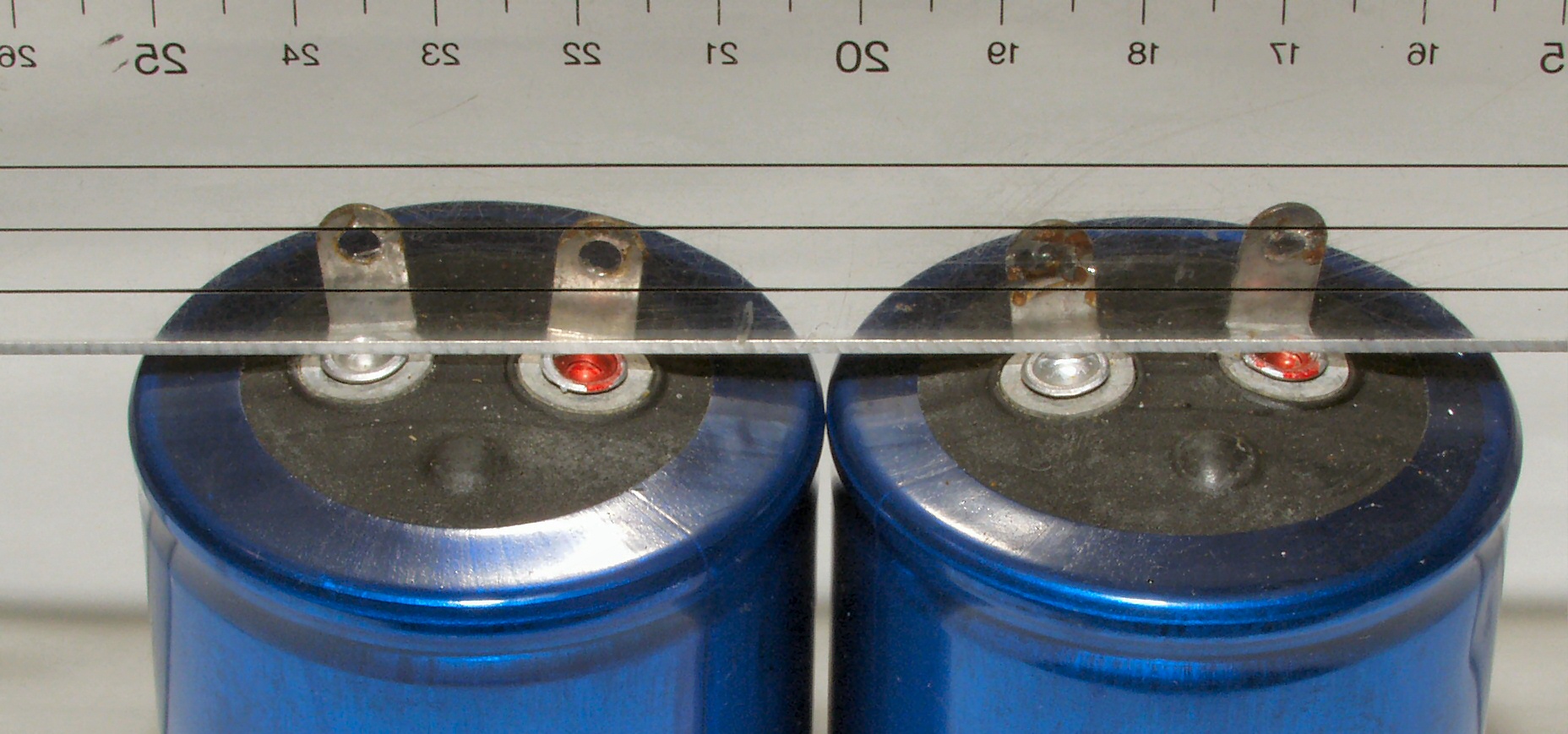

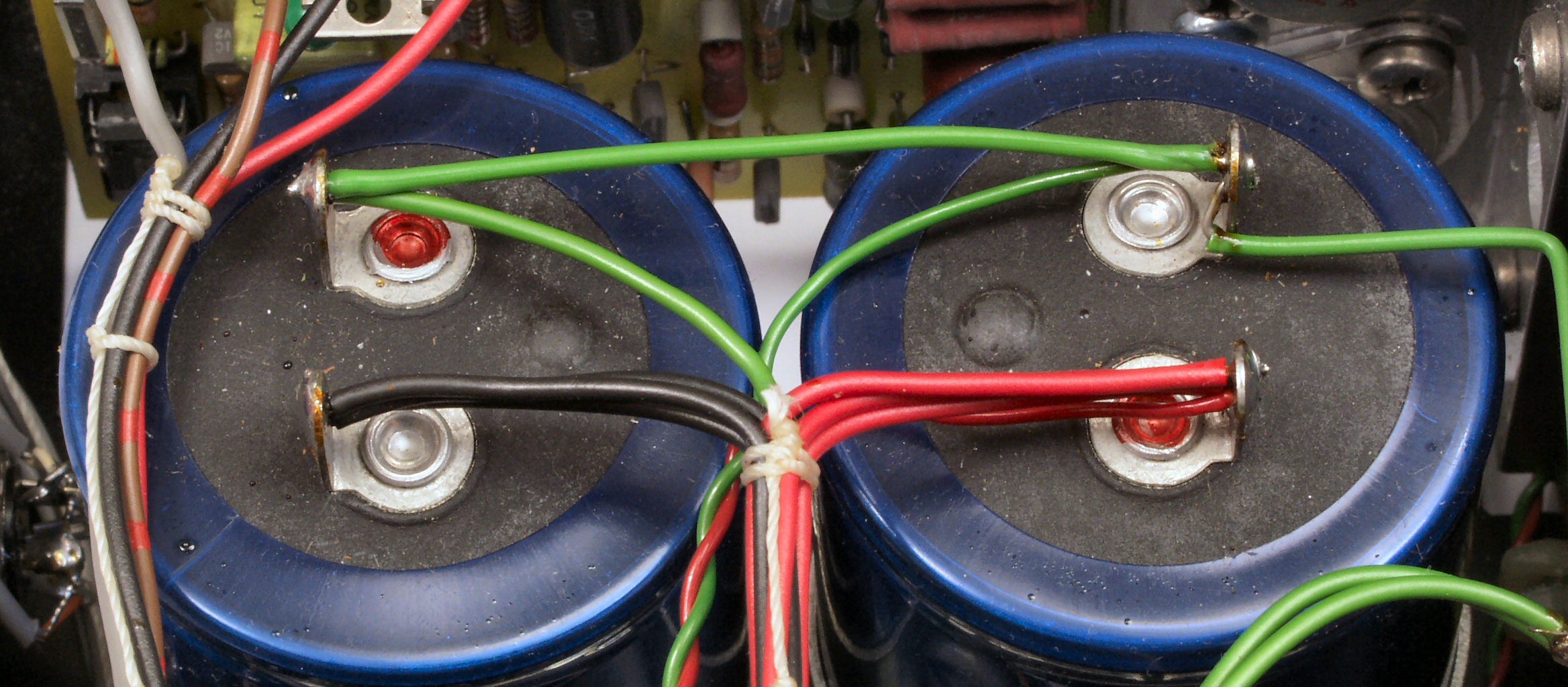

Ａ−３．　点検中　　安全弁が膨らんだ電解コンデンサー

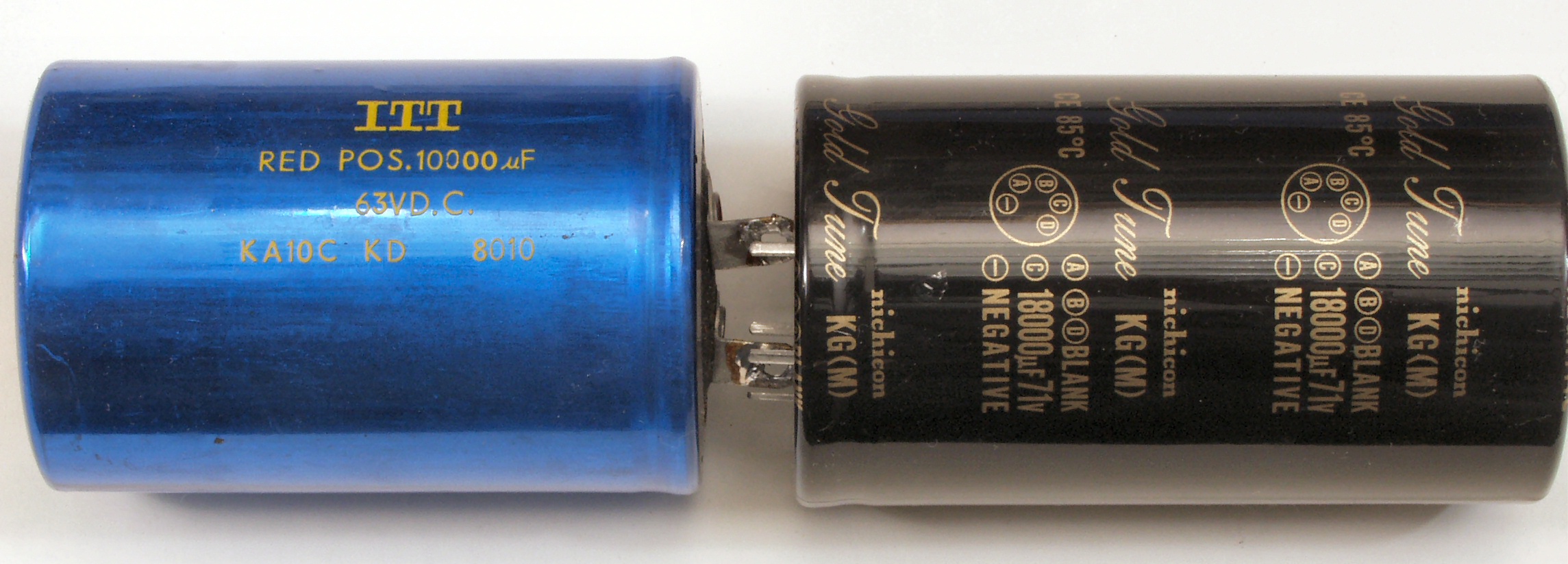

Ａ−４．　点検中　電解コンデンサー比較　左＝古いのは６３Ｖ／１００００μ、　右＝使用するのは７１Ｖ／１８０００μ

Ａ−５．　点検中　放熱器へのシリコンは十分

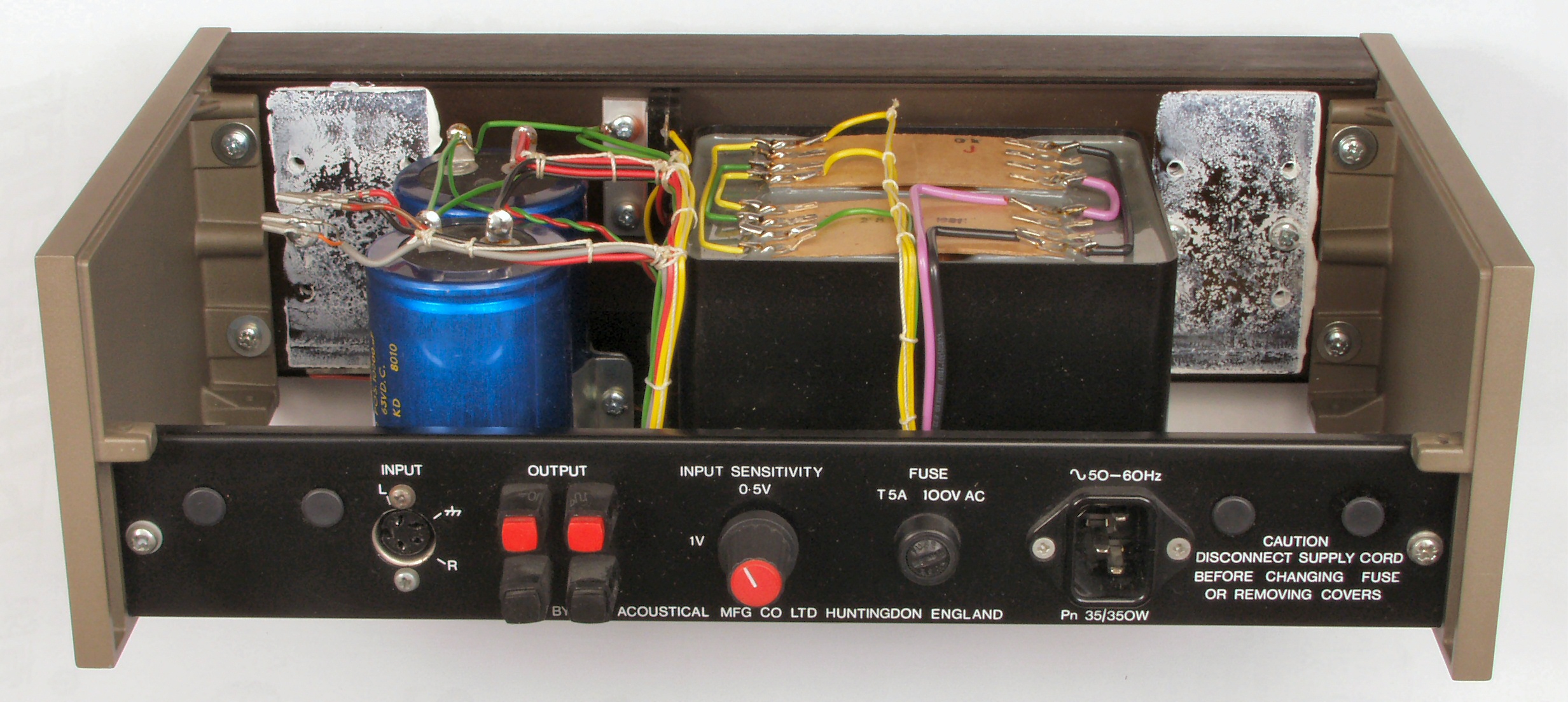

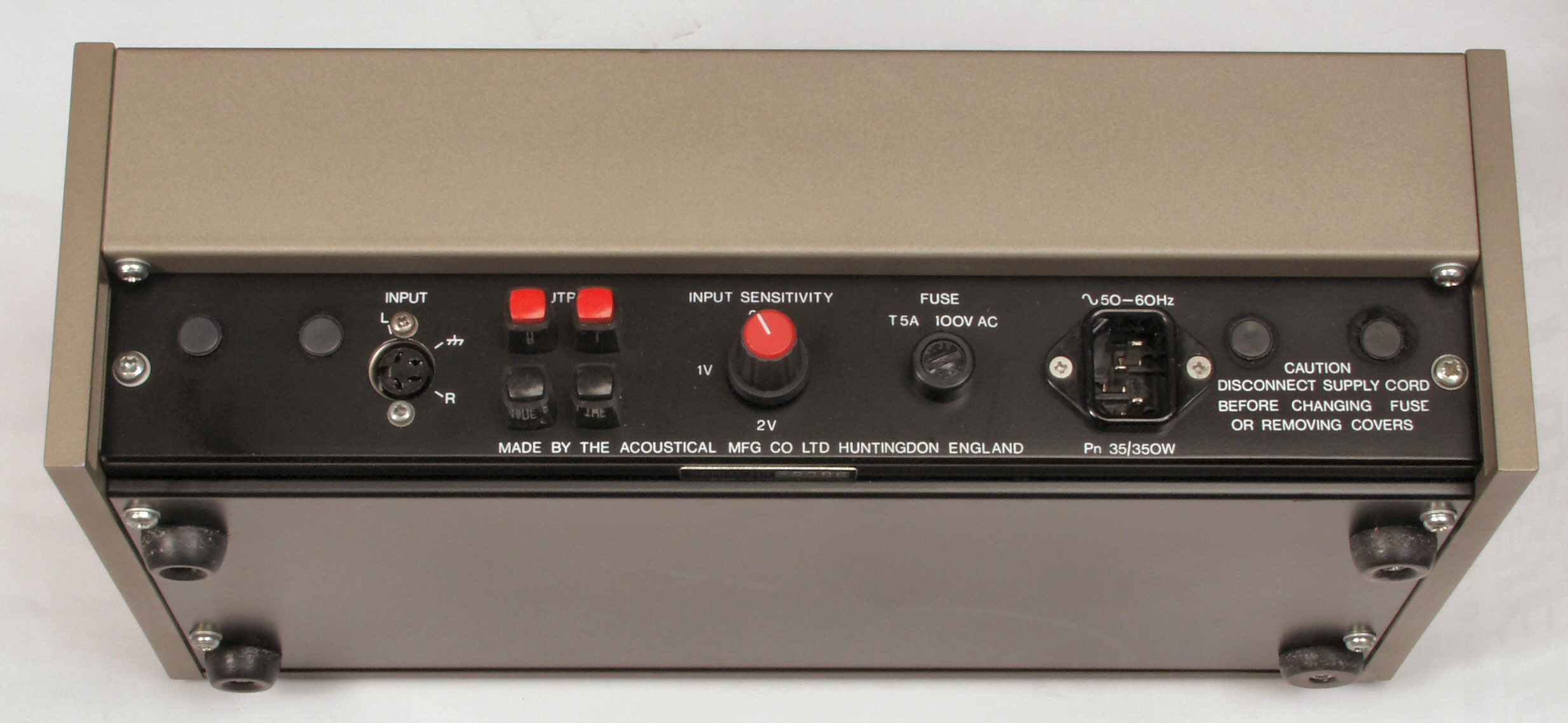

Ａ−６．　点検中　　後から見る

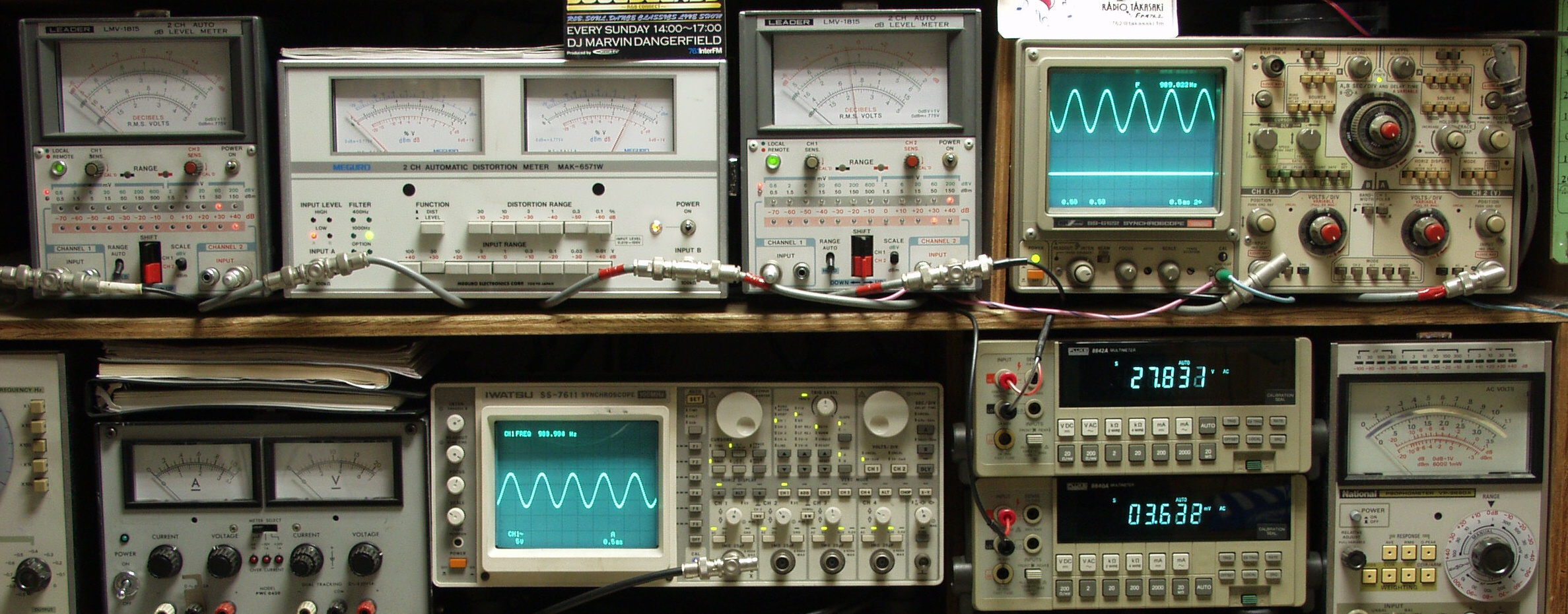

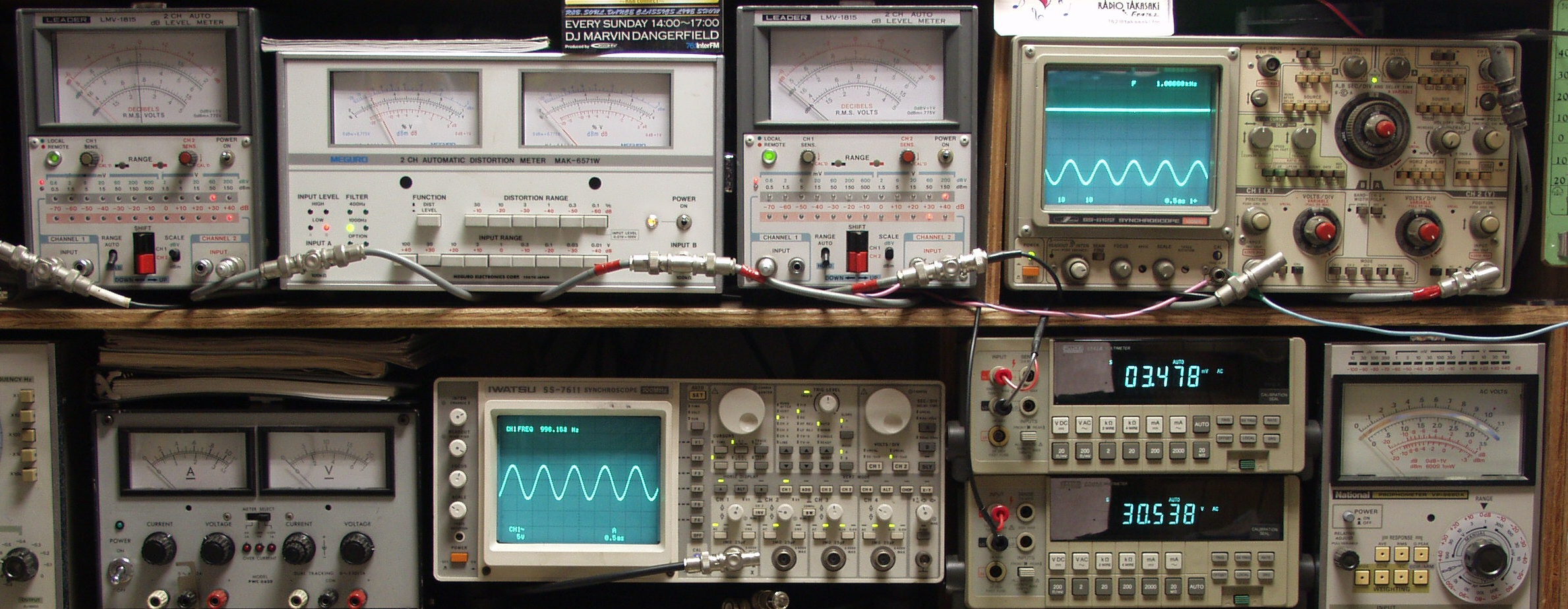

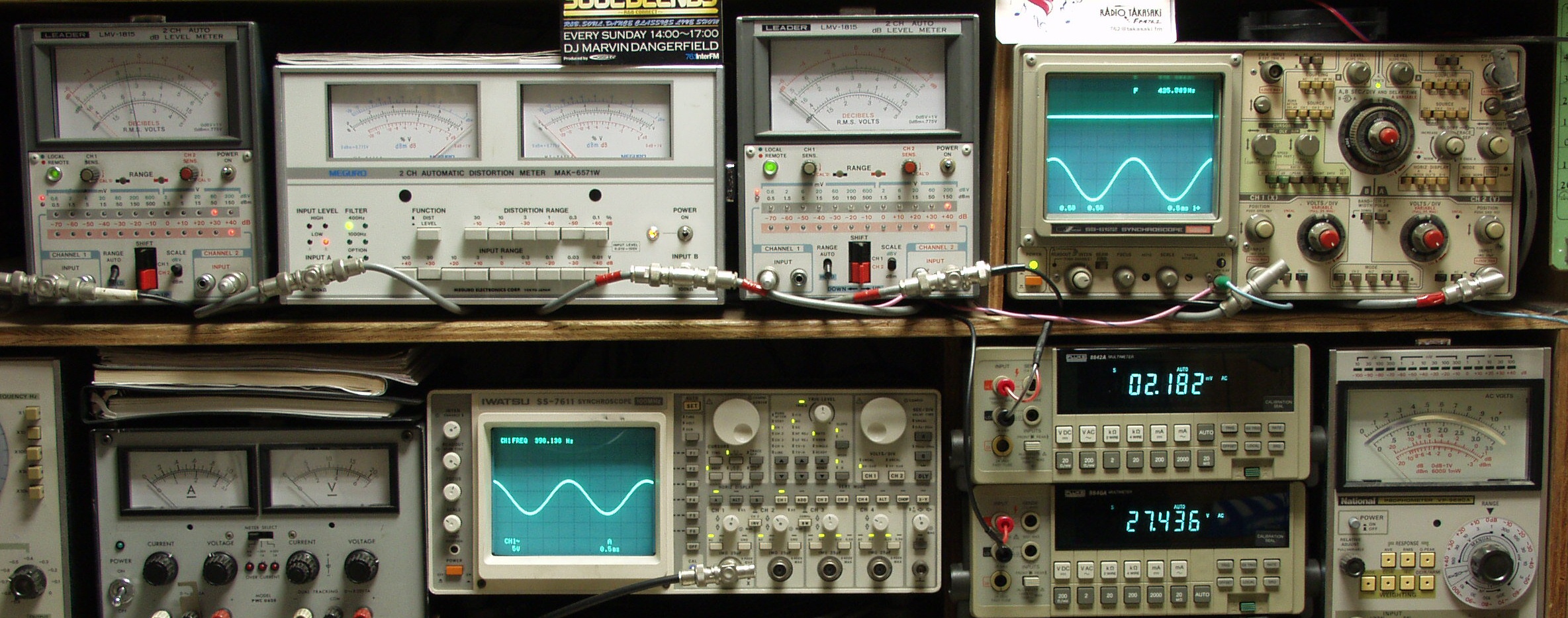

ＡＥ．　修理前の測定 ＡＥ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

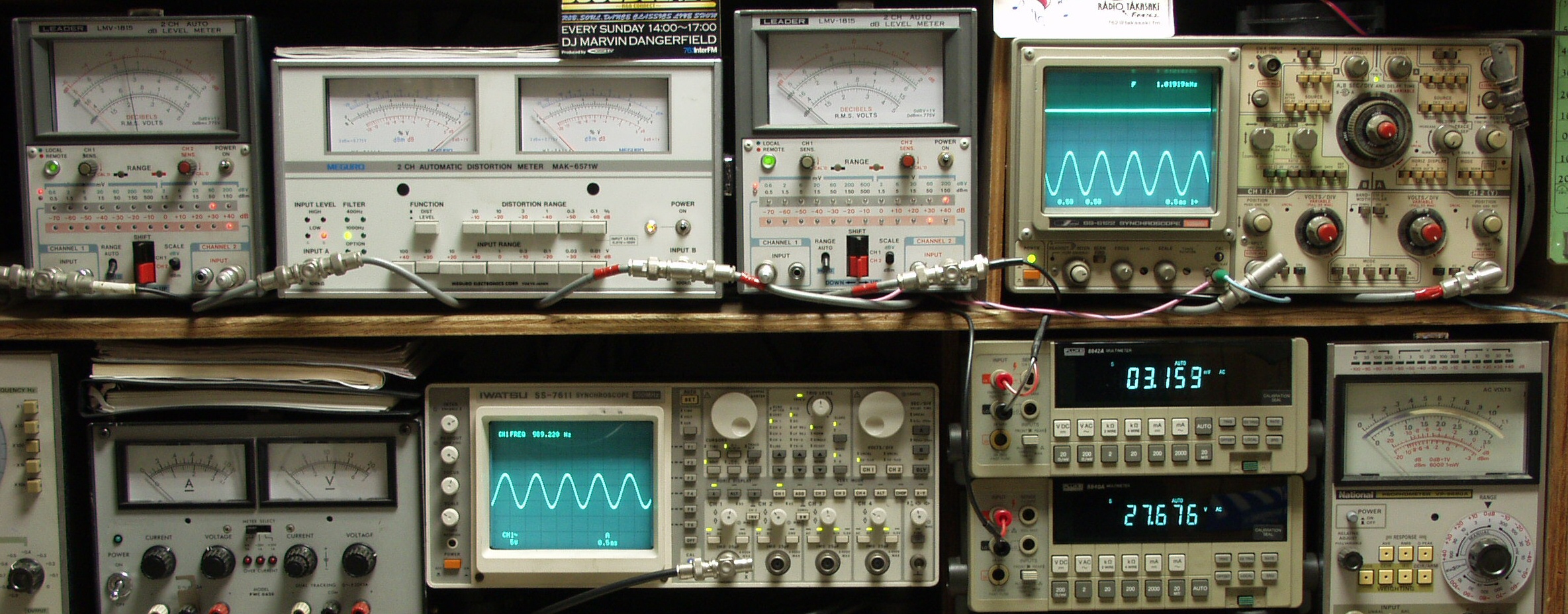

ＡＥ−２Ａ．　Ｒ側ＳＰ出力＝２７Ｖ＝９１Ｗ出力　０．２５％歪み　１０００ＨＺ

ＡＥ−２Ｂ．　Ｌ側ＳＰ出力＝２７Ｖ＝９１Ｗ出力　０．３％歪み　１０００ＨＺ

ＡＥ−３Ａ．　Ｒ側ＳＰ出力＝２７Ｖ＝９１Ｗ出力　０．２％歪み　４００ＨＺ

ＡＥ−３Ｂ．　Ｌ側ＳＰ出力＝２７Ｖ＝９１Ｗ出力　０．２％歪み　４００ＨＺ

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒ側ＡＭＰ基板

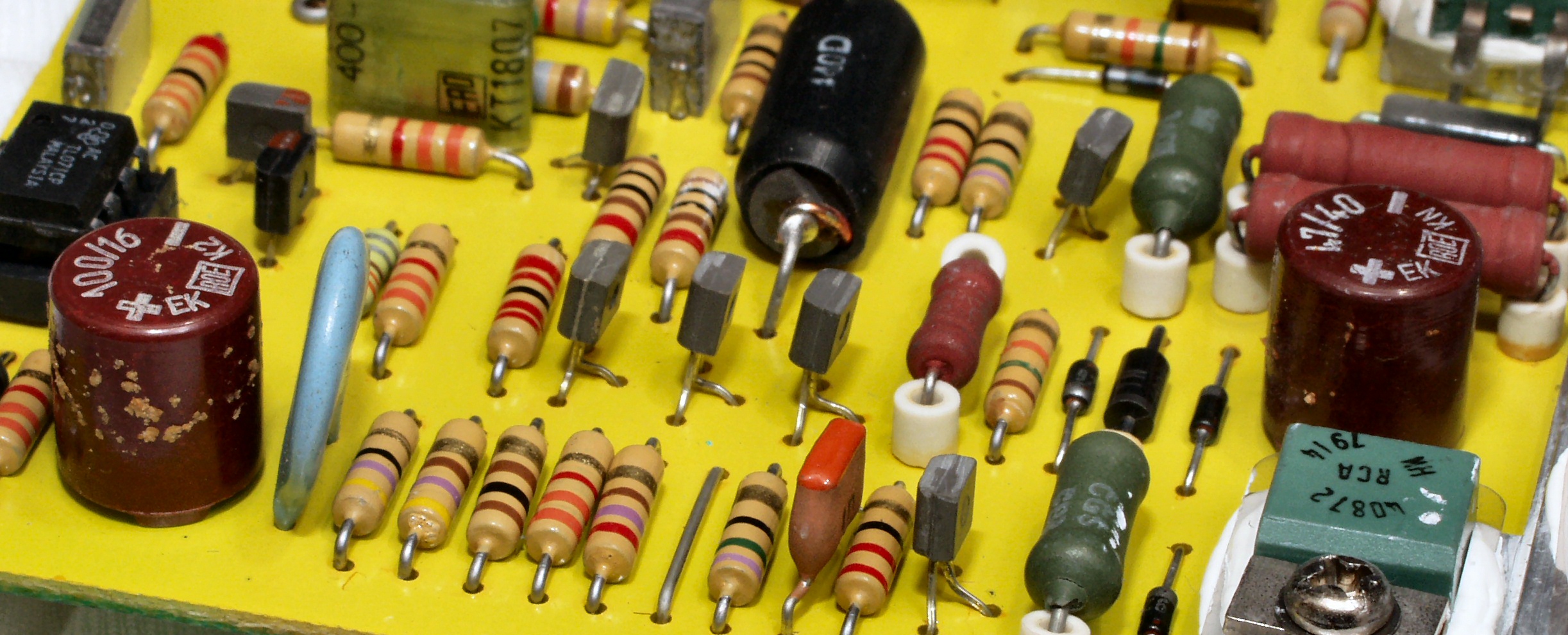

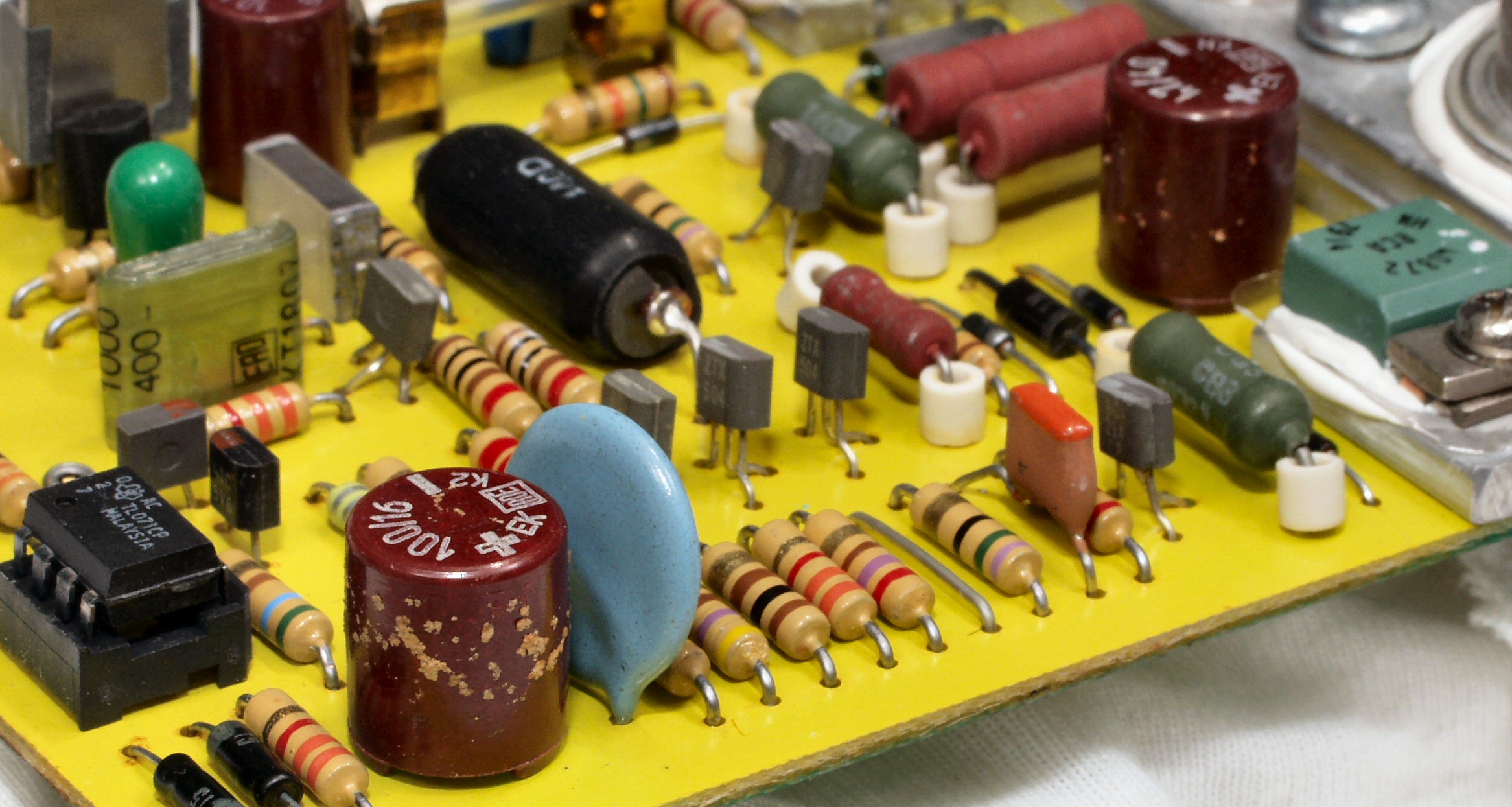

Ｃ−１Ａ−１．　修理前　Ｒ側ＡＭＰ基板、ヒビの入った電解コンデンサー

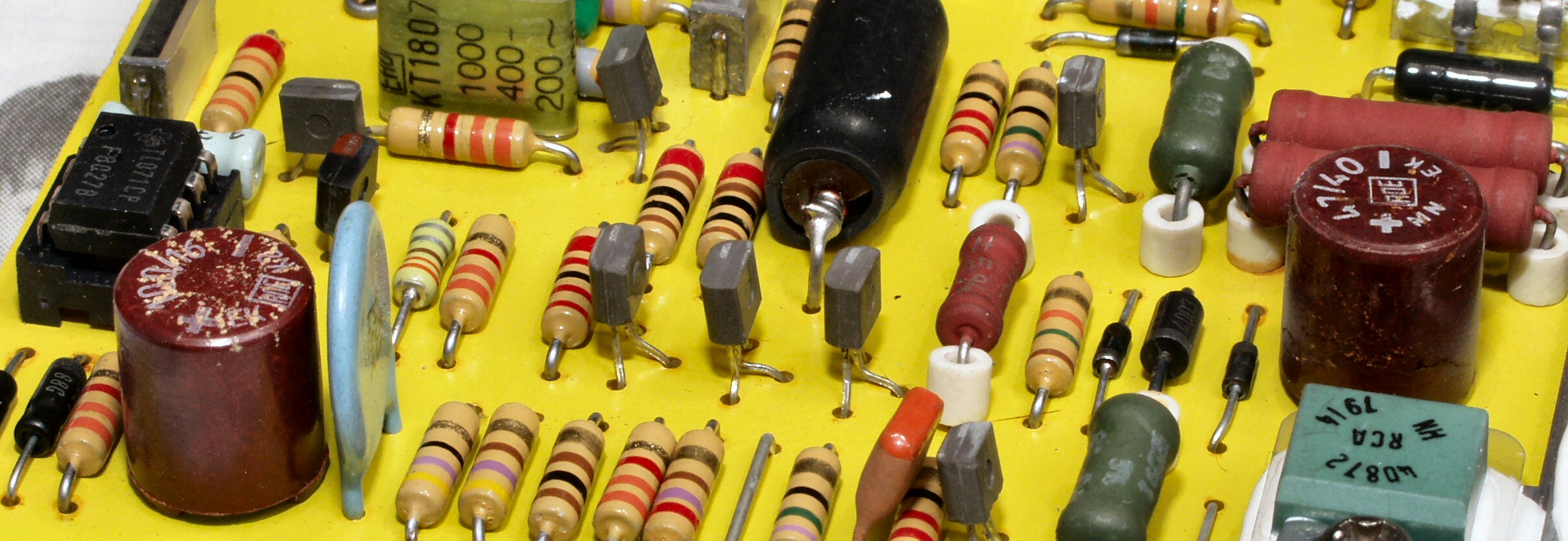

Ｃ−１Ｂ．　修理後　Ｒ側ＡＭＰ基板　電解コンデンサー３個、ＯＰ−ＡＭＰ交換

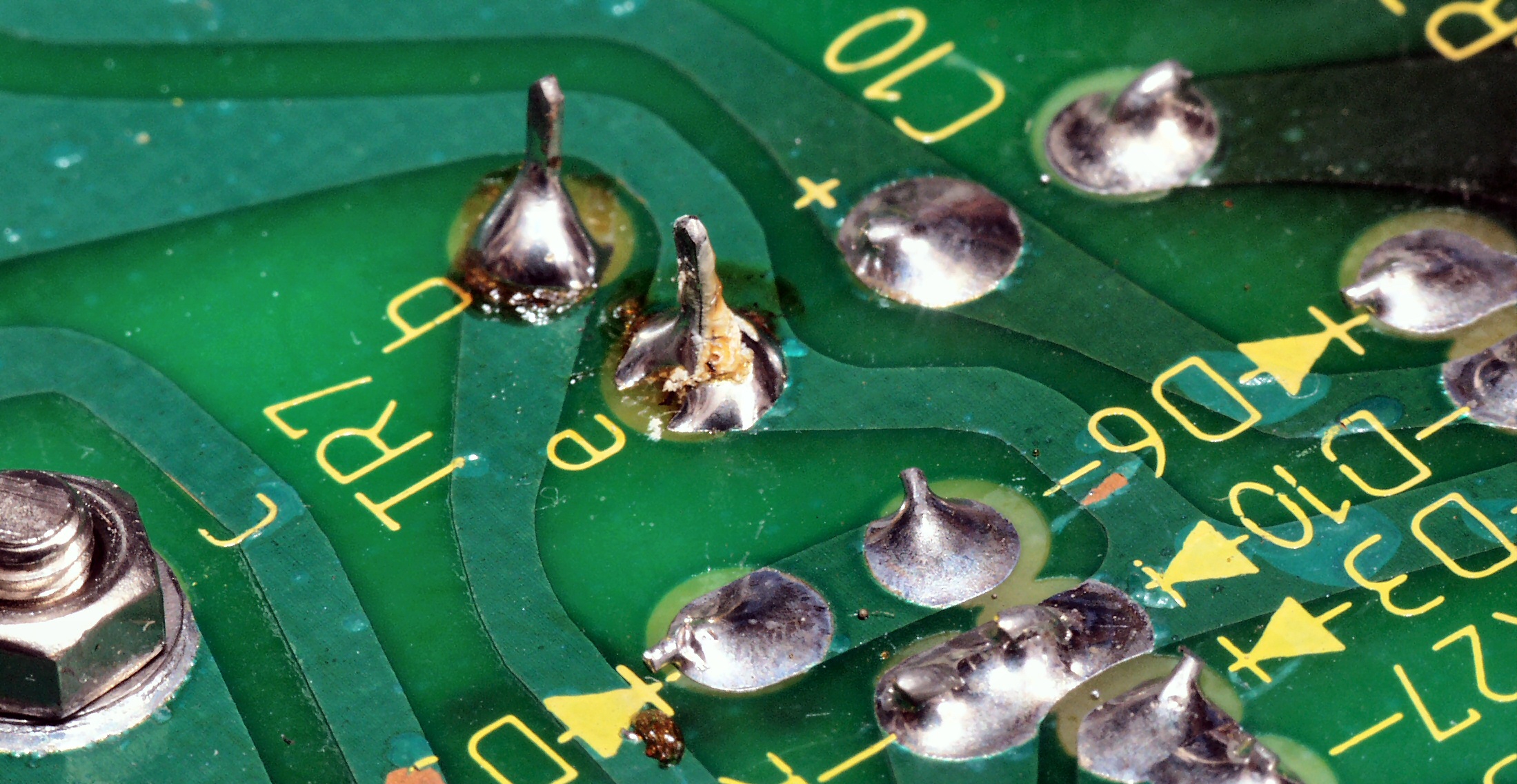

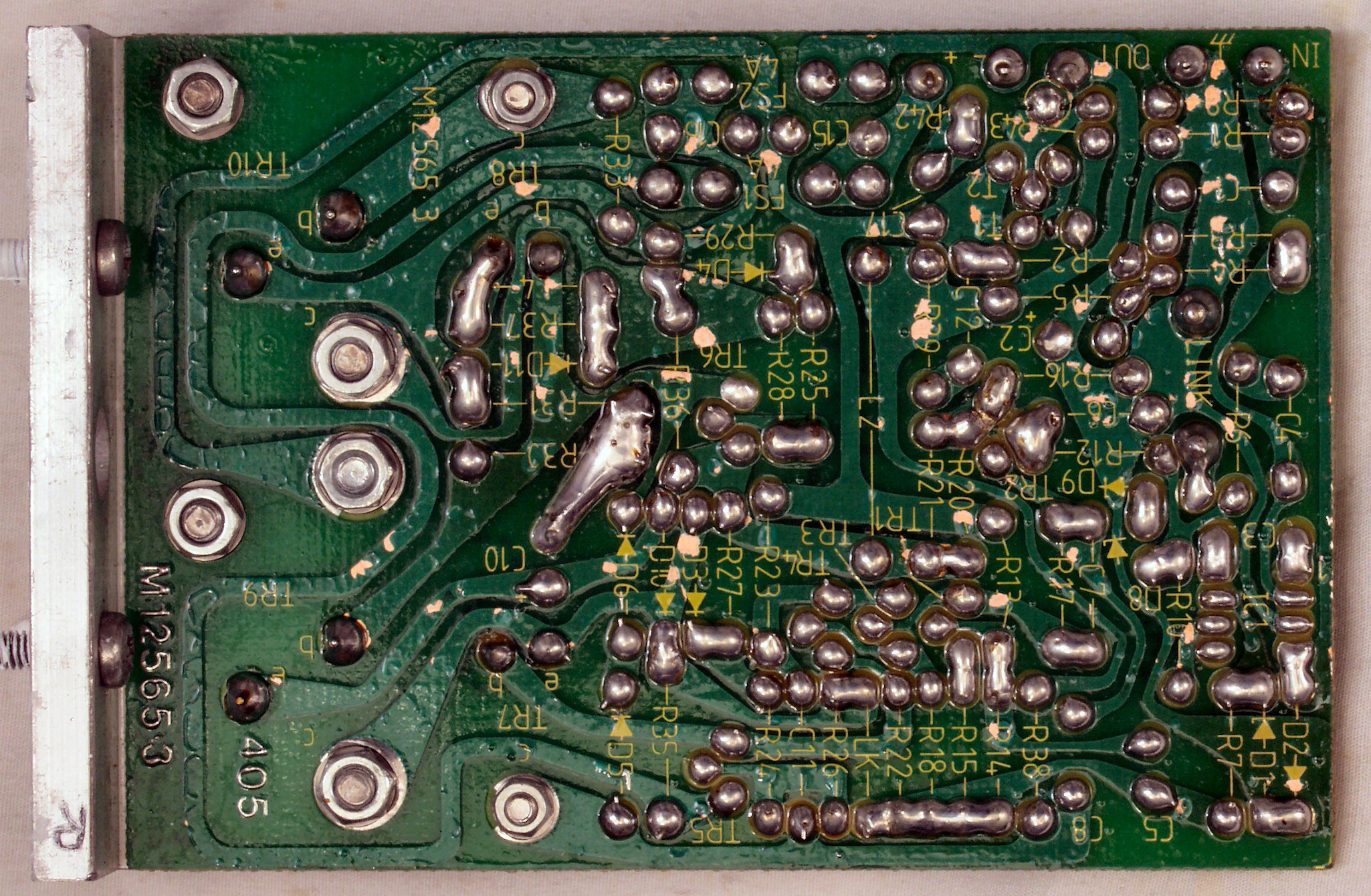

Ｃ−１Ｃ．　修理前　Ｒ側ＡＭＰ基板裏

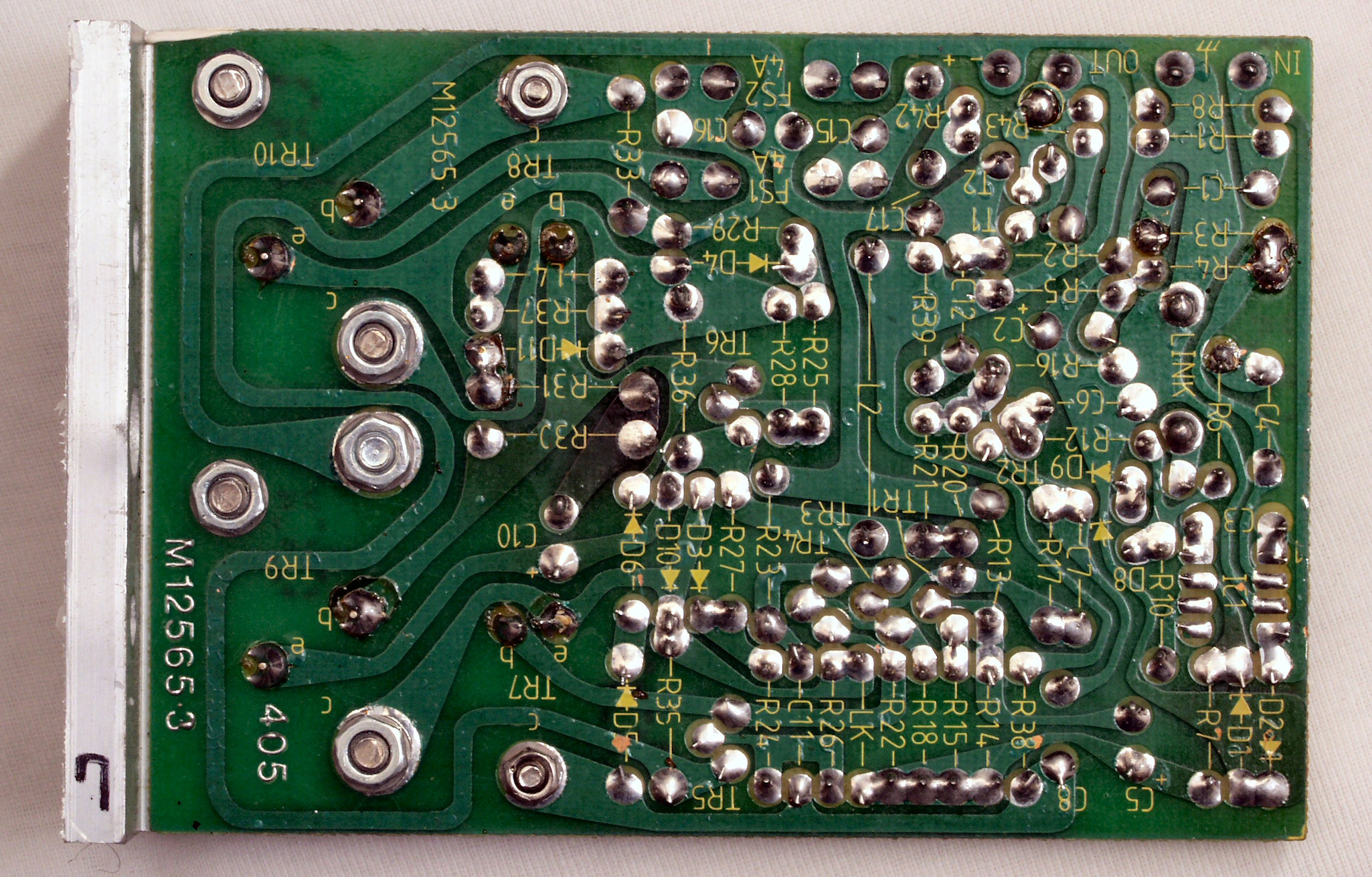

Ｃ−１Ｄ．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

Ｃ−１E．　完成Ｒ側ＡＭＰ基板裏　洗浄後

Ｃ−２Ａ．　修理前　Ｌ側ＡＭＰ基板

Ｃ−２Ａ−１．　修理前　Ｒ側ＡＭＰ基板、ヒビの入った電解コンデンサー

Ｃ−２Ａ−２．　修理前　Ｒ側ＡＭＰ基板、ヒビの入った電解コンデンサー、見る方向換える、ＯＰ−ＡＭＰの足も真っ黒！

Ｃ−２Ｂ．　修理後　Ｌ側ＡＭＰ基板　電解コンデンサー３個、ＯＰ−ＡＭＰ交換

Ｃ−２Ｃ．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ−２Ｃ−１．　修理前　Ｌ側ＡＭＰ基板裏　シリコンを十分使用するのは良いが、半田部分は取り除く！

Ｃ−２Ｄ．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

Ｃ−２E．　完成L側ＡＭＰ基板裏　洗浄後

Ｃ−４Ａ．　修理前　ＳＰ端子＋増設ＲＣＡ端子

Ｃ−４Ｂ．　修理後　ＳＰ端子＋増設ＲＣＡ端子

Ｃ−６Ａ．　交換部品

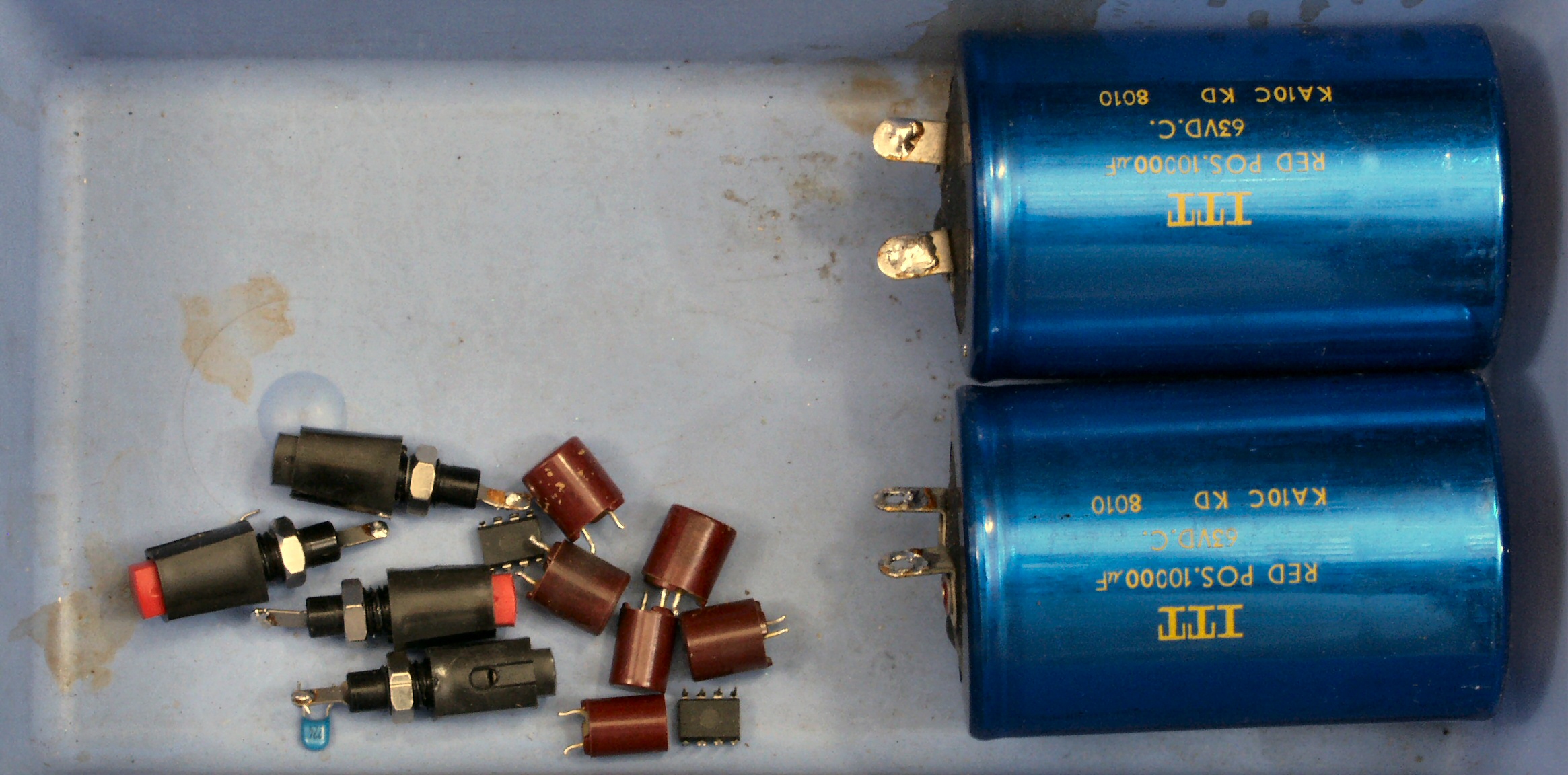

Ｃ−６Ｂ．　交換した電解コンデンサー

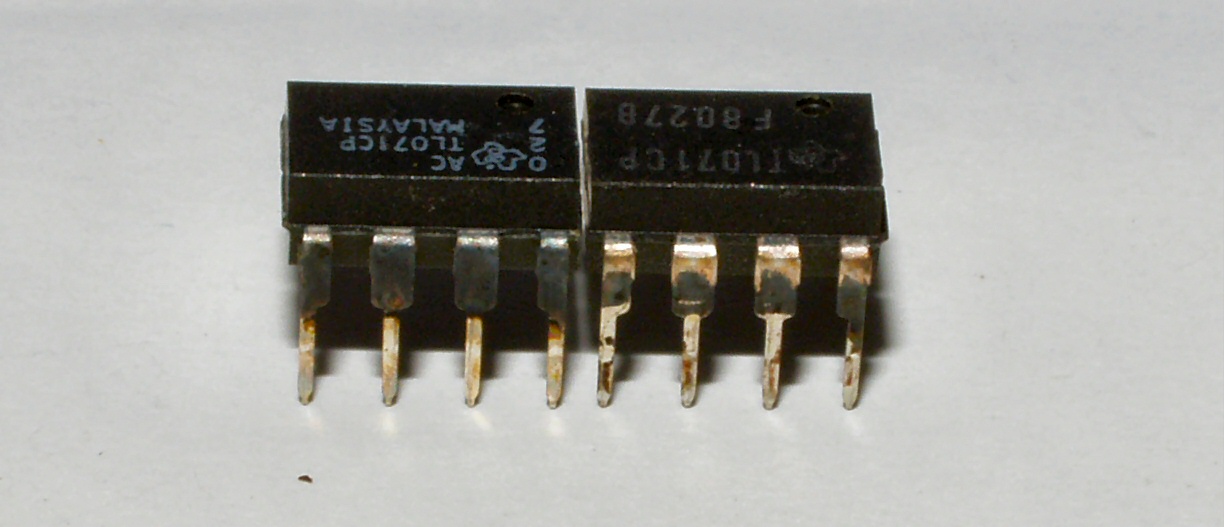

Ｃ−６Ｃ．　交換したＯＰ−ＡＭＰ

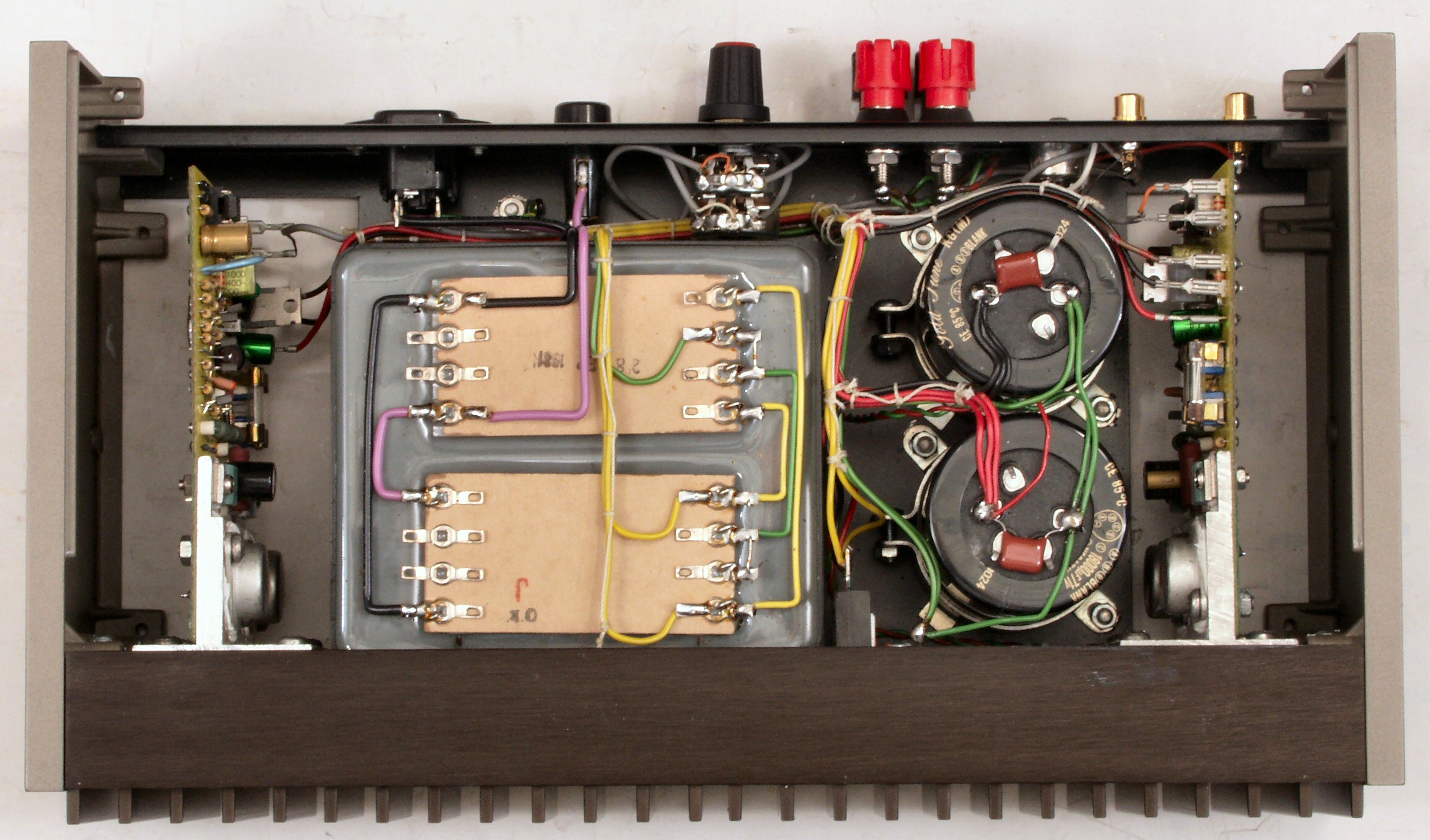

Ｃ−７Ａ．　修理前　上から見る

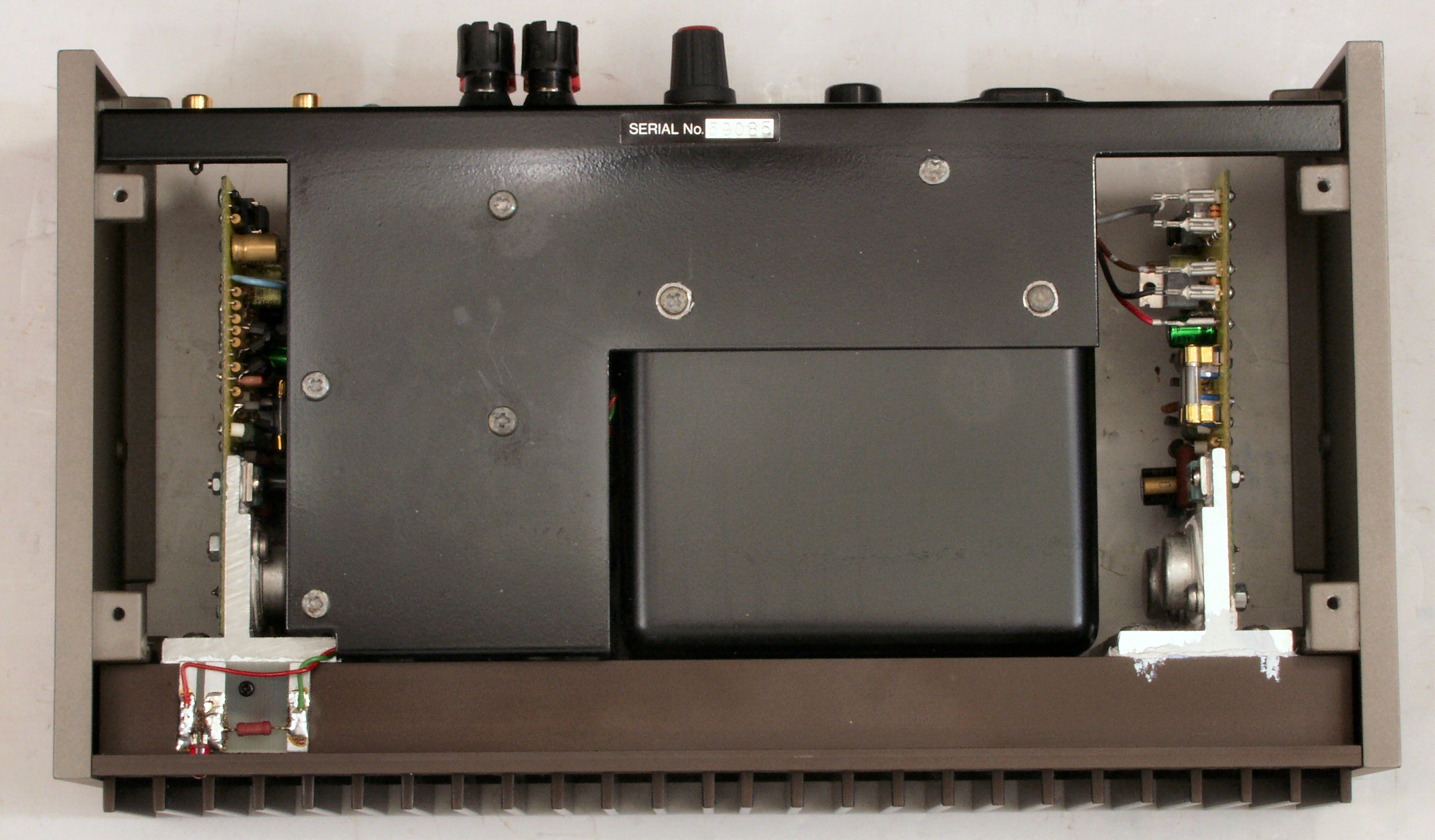

Ｃ−７Ｂ．　修理後　上から見る

Ｃ−７Ｃ．　修理前　下から見る

写真紛失

Ｃ−７Ｄ．　修理後　下から見る

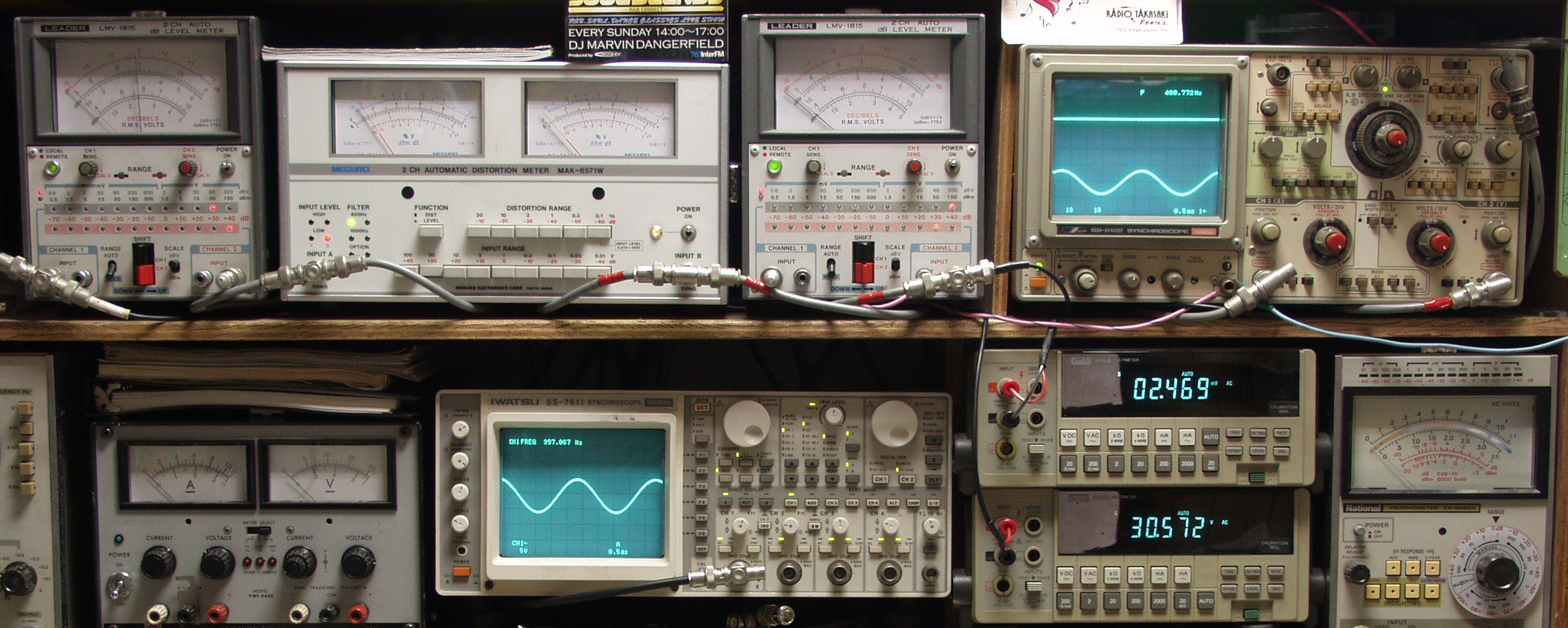

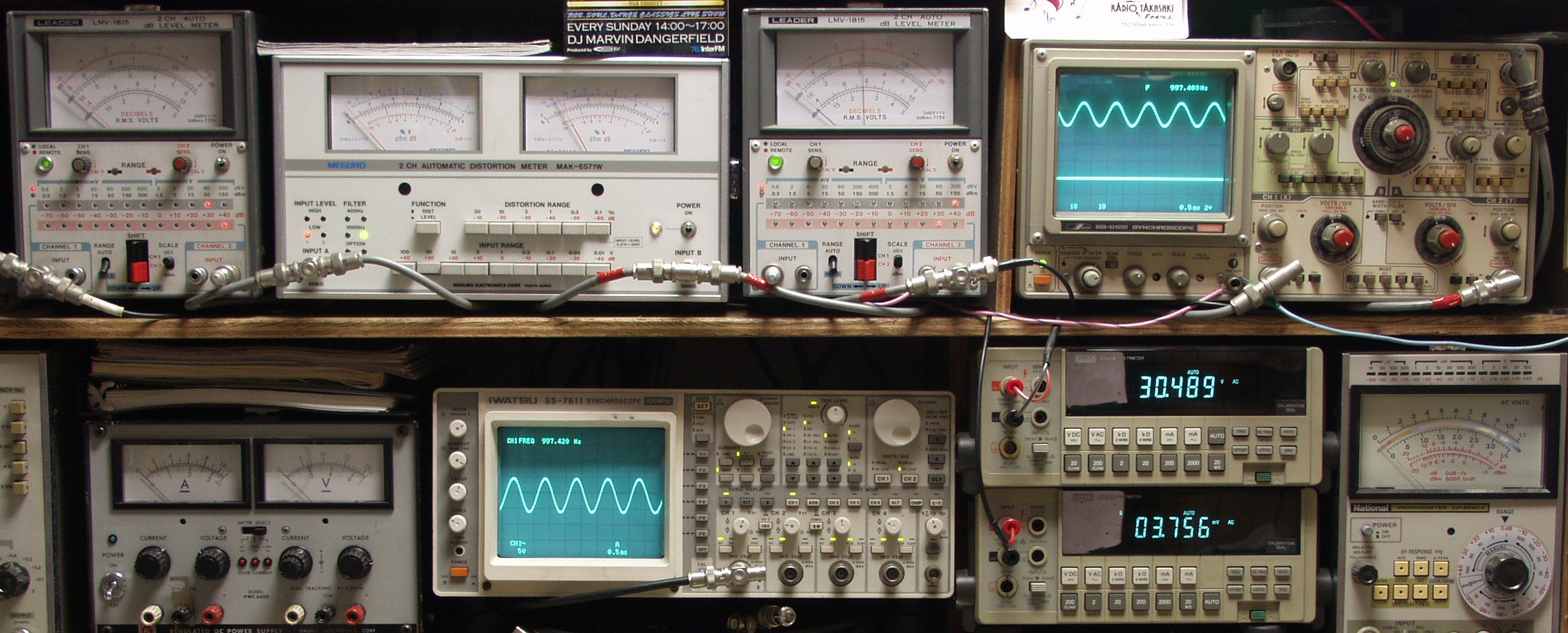

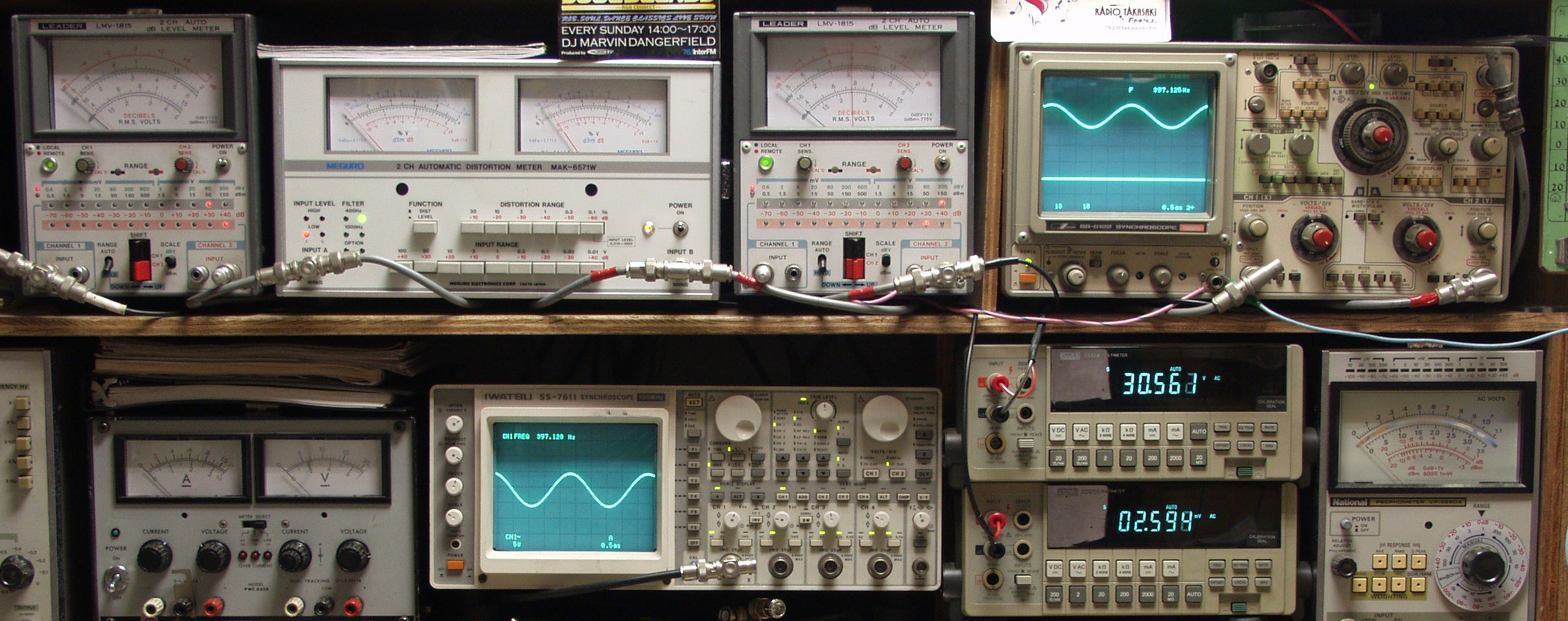

Ｅ．　調整・測定 Ｅ−１．　出力、歪み調整・測定　電源電圧は１００Ｖにて測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ−２Ａ．　Ｒ−ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝０．０２％　１０００ＨＺ

Ｅ−２Ｂ．　Ｒ−ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝０．０２％　４００ＨＺ

Ｅ−３Ａ．　Ｌ−ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝０．０２％　１０００ＨＺ

Ｅ−３Ｂ．　Ｌ−ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝０．０２％　４００ＨＺ

Ｅ−４．　２４時間エージング

Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　４０５ 両チャンネルを同時に駆動した場合の値です。 出力及び歪率（8Ω負荷、サイン波入力） 100Hz、100W出力時、0.01％以下 1kHz、100W出力時、0.01％以下 10kHz、100W出力時、0.05％以下 出力内部インピーダンス 0.03Ωと直列に3.3μH オフセット電圧 7mV以下 周波数特性（1kHz基準） 低域=20Hzにて-1dB 高域=20Hzにて-0.1dB、50kHzにて-3dB 入力感度 0.5Vrms＋−0.5dB（8Ω負荷、120W出力時） 入力インピーダンス 20kΩ（220pF） スルーレート 0.1V/μs 最大入力限度 入力信号が+20dBまでなら瞬時に復帰します。 クロストーク（1kΩの入力負荷時） 80dB（100Hz）、70dB（1kHz）、60dB(10kHz） SN比 -96dB（A補正時）、-93dB（補正なし） パワーリミッター 50W/8Ω負荷時の制限 電源入力 100〜130V、200〜250V、50-60Hz 消費電力は信号レベルにより30〜350W。 外形寸法 幅340.5×高さ115×奥行195mm プラグ及びソケットの分38mmを含む。 重量 9kg 価格 198,000円
