ＱＵＡＤ　ＦＭ４　修理記録

同時修理機器ＱＵＡＤ　４０５．　１０台目　ＱＵＡＤ−４４．　６台目　　平成１７年１１月２０日到着　　１２月２２日完成

Ａ．　修理前の状況 ２０年ほど前にＱＵＡＤ４４、４０５、チューナーＦＭ４を購入して１０年ほど使用して、その後使っていませんでした。 このたび使用し始めましたが、 �@左のスピーカーからブーンという音（４４と４０５を出来るだけ離して設置したら小さくなりました。）、 �Aスイッチを入れるとバツッという音がします。 �Bスイッチもかかりにくかったのですが、最近スイッチがきかなくなりました。 �CＦＭ４は充電式の電池なのか安定しなかったのですが、電源を入れっぱなしにしていたら安定してきました。 B．　原因 各部劣化、バックアップ電池の液漏れ、電解コンデンサーの液漏れによる基板腐食。 Ｃ．　修理状況 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 バックアップ電池を単４充電電池3本に交換。 配線手直し、補強。 半固定ＶＲ交換。 フイルムコンデンサー交換。 出力ＲＣＡ端子取り付け。 電源投入時、「CD入力」をデフォルトに設定変更。 Ｄ．　使用部品 電解コンデンサー　　　　　９個。 単４充電電池　　　　　　　　３個。 半固定ＶＲ　　　　　　　　　　６個。 ＲＣＡ端子　　　　　　　　　　　２個。 フイルムコンデンサー。 Ｅ．　調整・測定 Ｆ．　修理費　　　４５，０００円　　オーバーホール修理。 Ｓ．　ＱＵＡＤ　ＦＭ４　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１．　上から見る。

Ａ２．　下から見る。

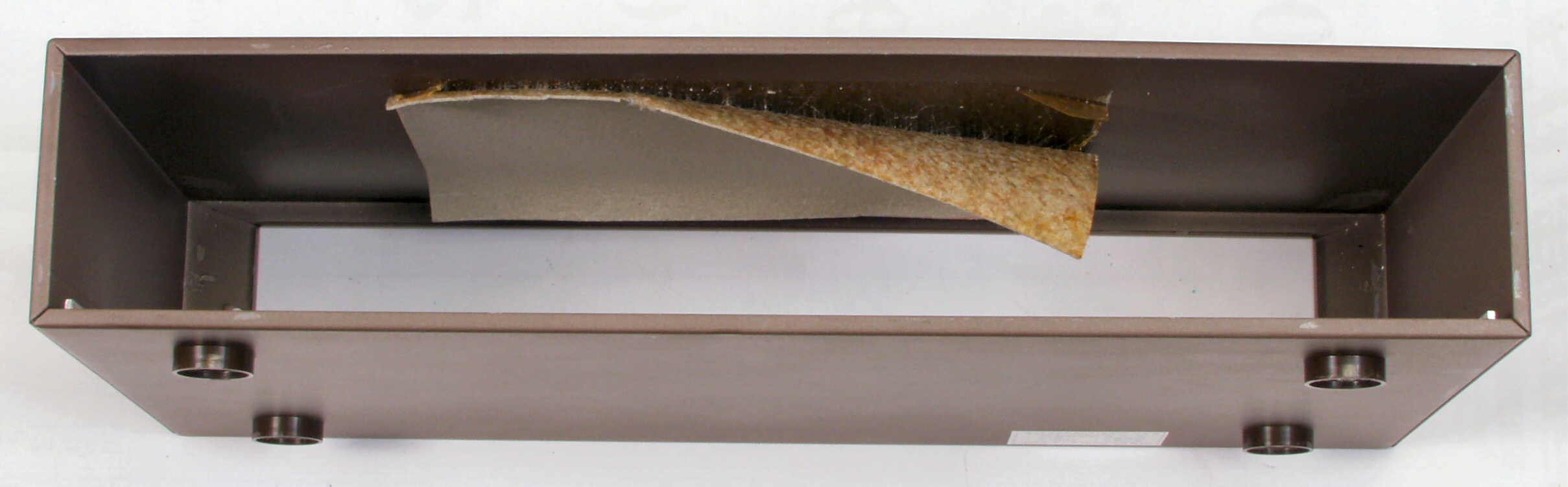

Ａ３．　点検中　ケース上に貼られた、フエルトを固めた様な物！ 　　　　　　　　　　接着材が劣化して剥げ落ち、本体が引き出せない。

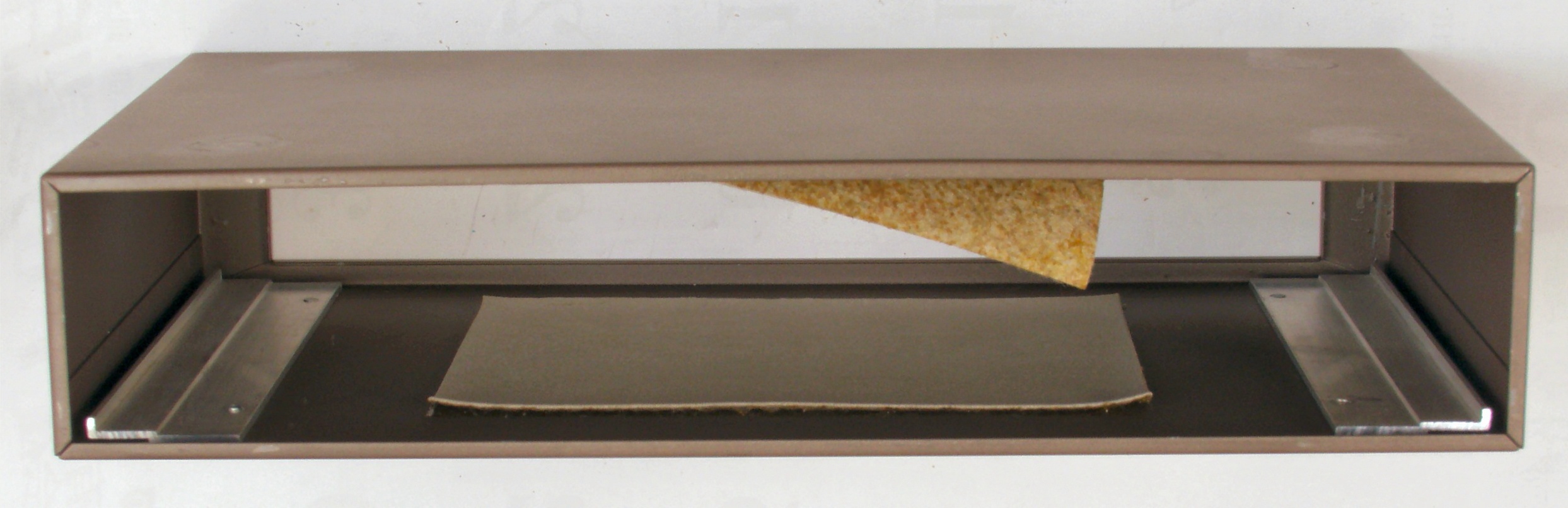

Ａ４．　点検中　ケース下に貼られた、フエルトを固めた様な物！ 　　　　　　　　　　接着材が劣化して剥げ落ち、本体が引き出せない。

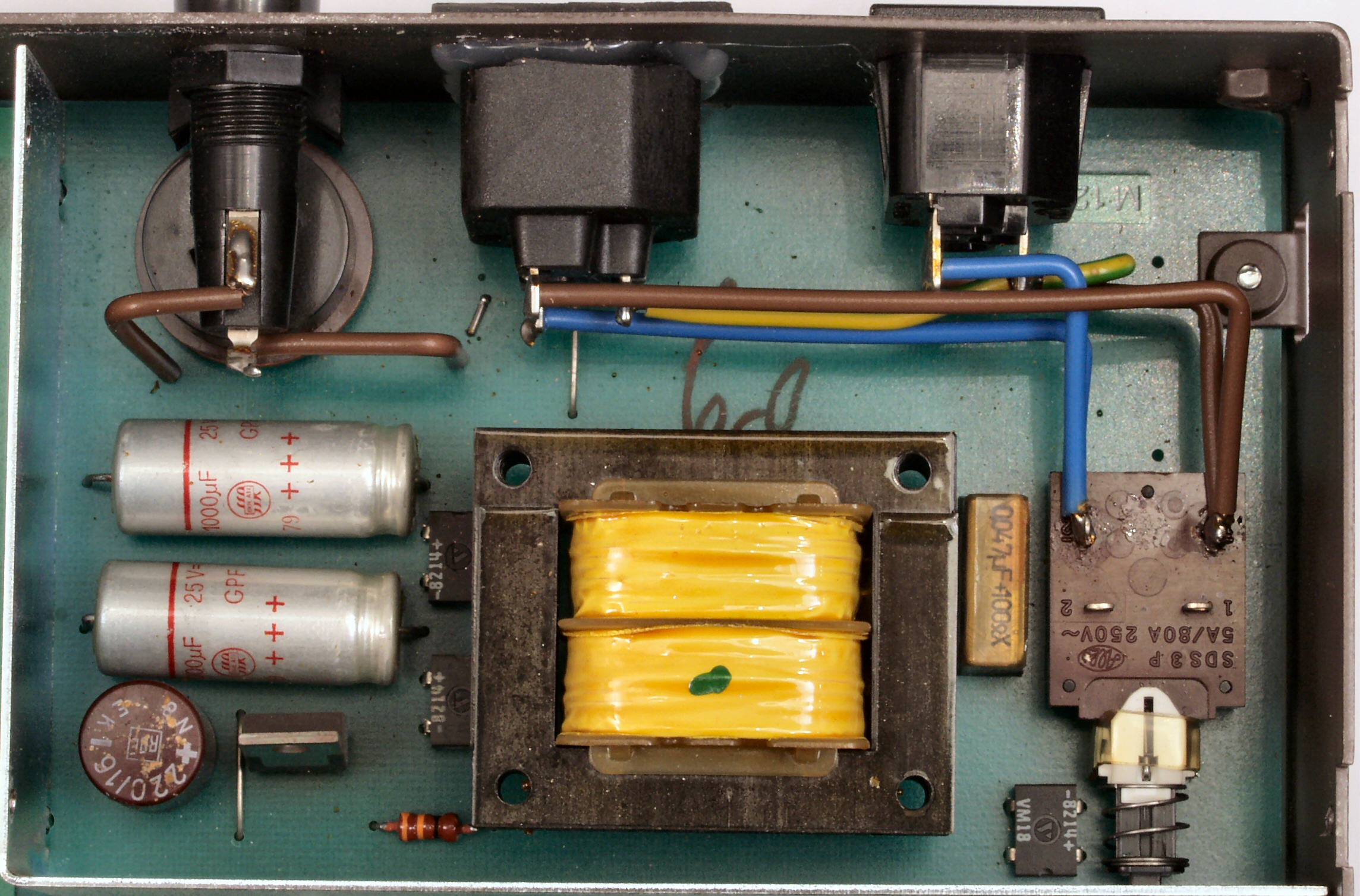

Ａ５．　点検中　電源部、左下の茶色い電解コンデンサーもヒビが入っている。

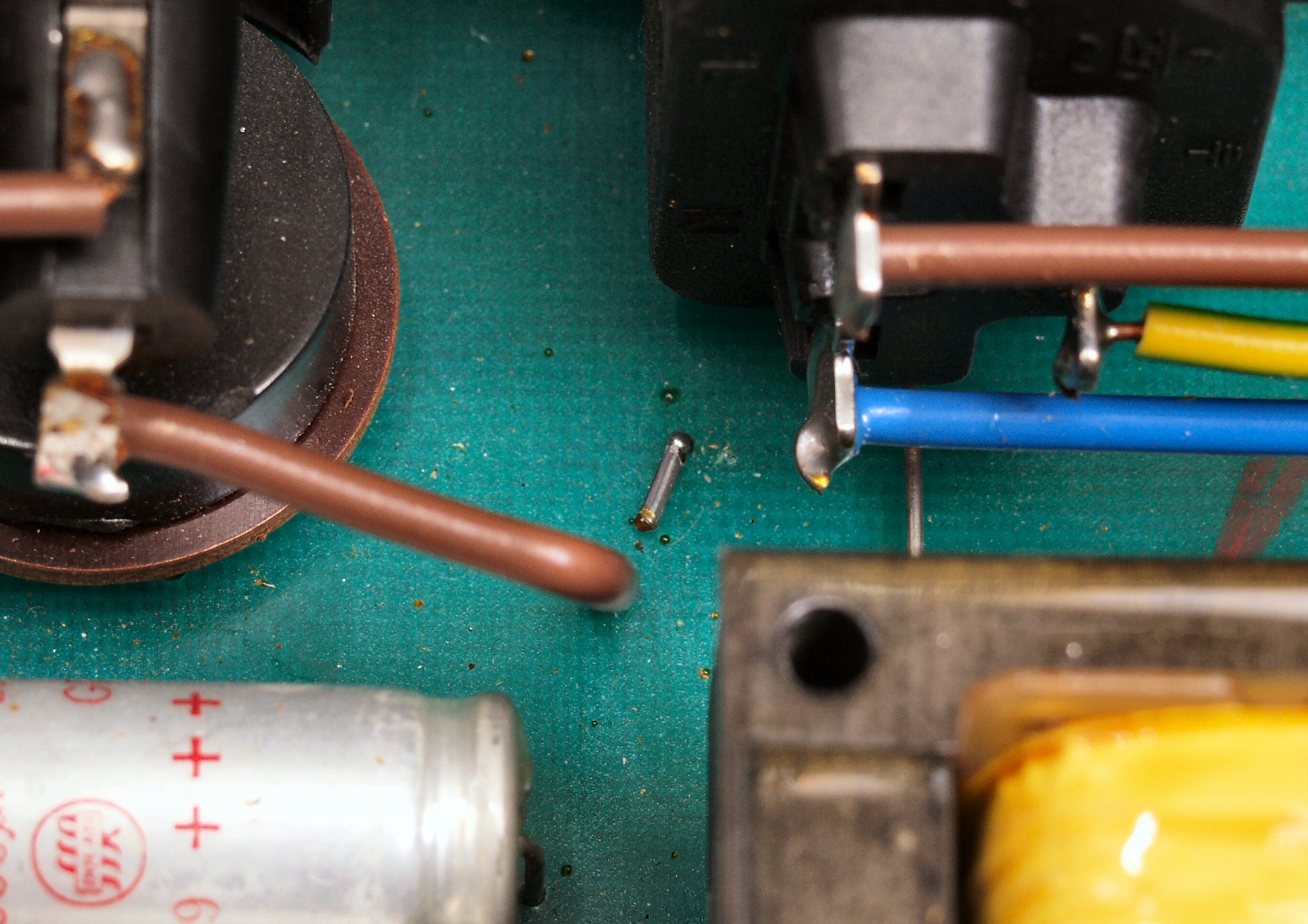

Ａ６．　点検中　電源部、配線クズが張り付いている！

Ａ７．　点検中　電源部裏

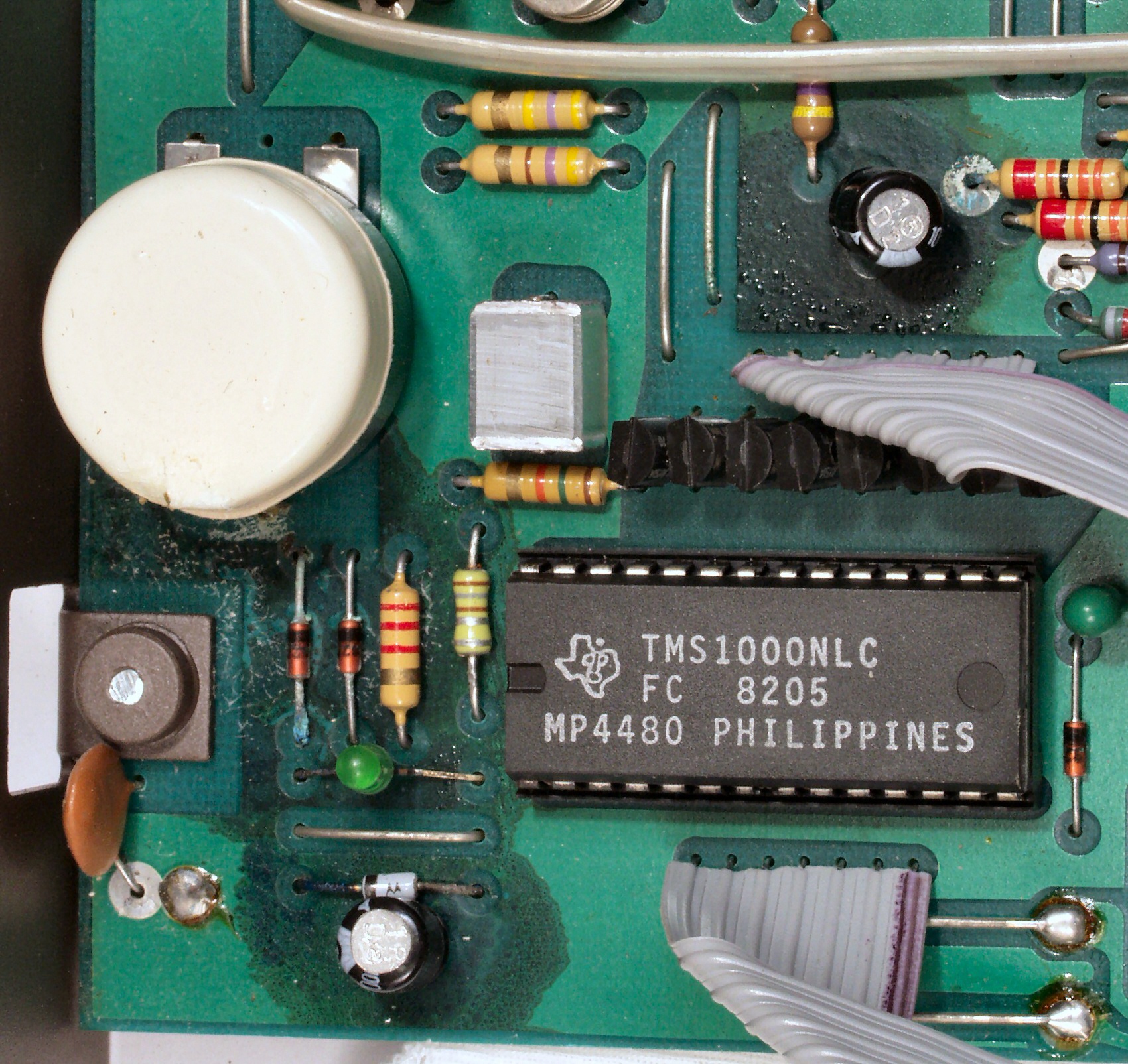

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　基板腐食ｹ所１、バックアップ電池及び電解コンデンサーからの液漏れ。

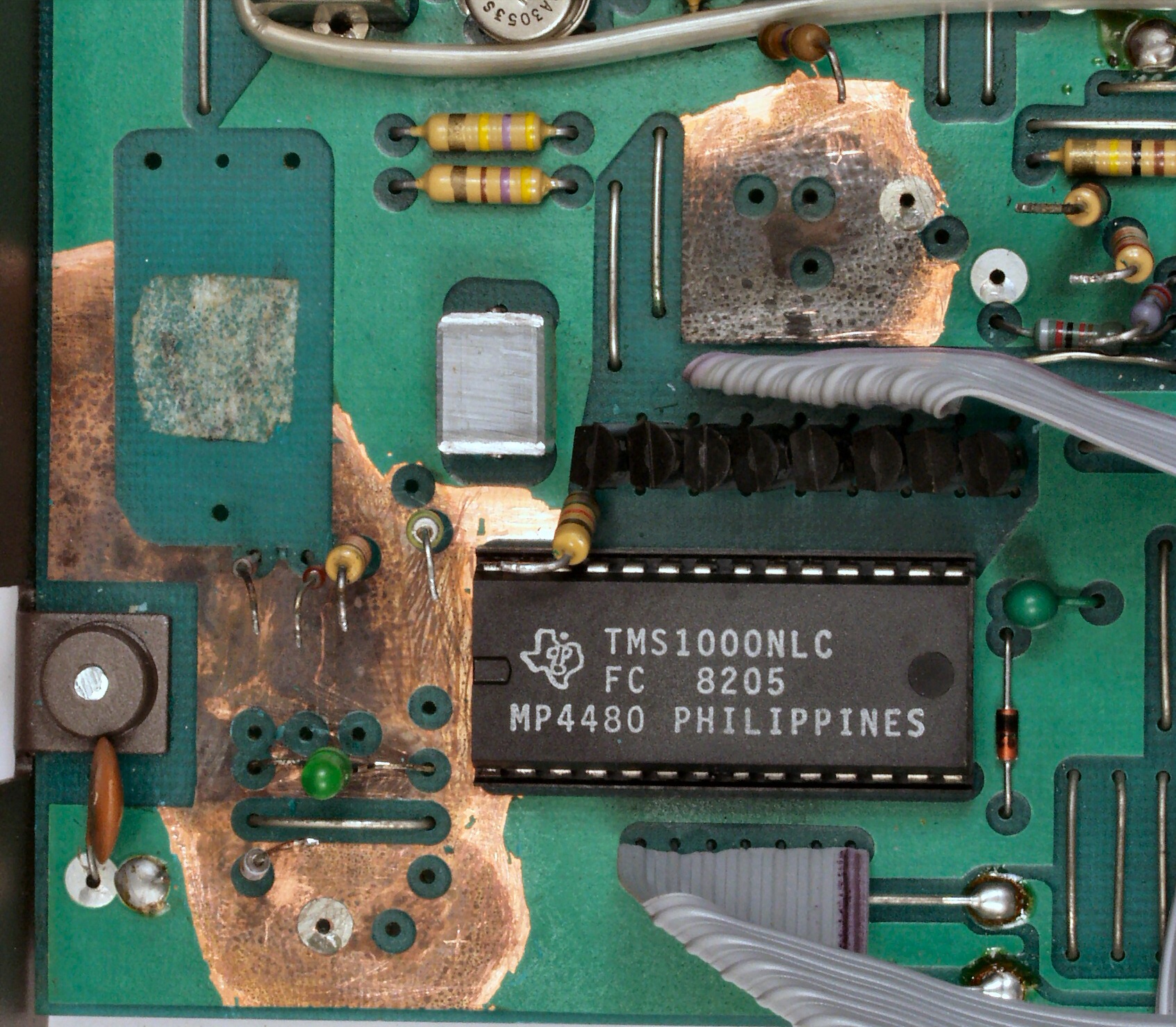

Ｃ１２．　修理中　基板腐食ｹ所１、部品を外し、銅箔を出す

Ｃ１３．　修理後　基板腐食ｹ所１、コート材を塗る

Ｃ１４．　完成基板腐食ｹ所１

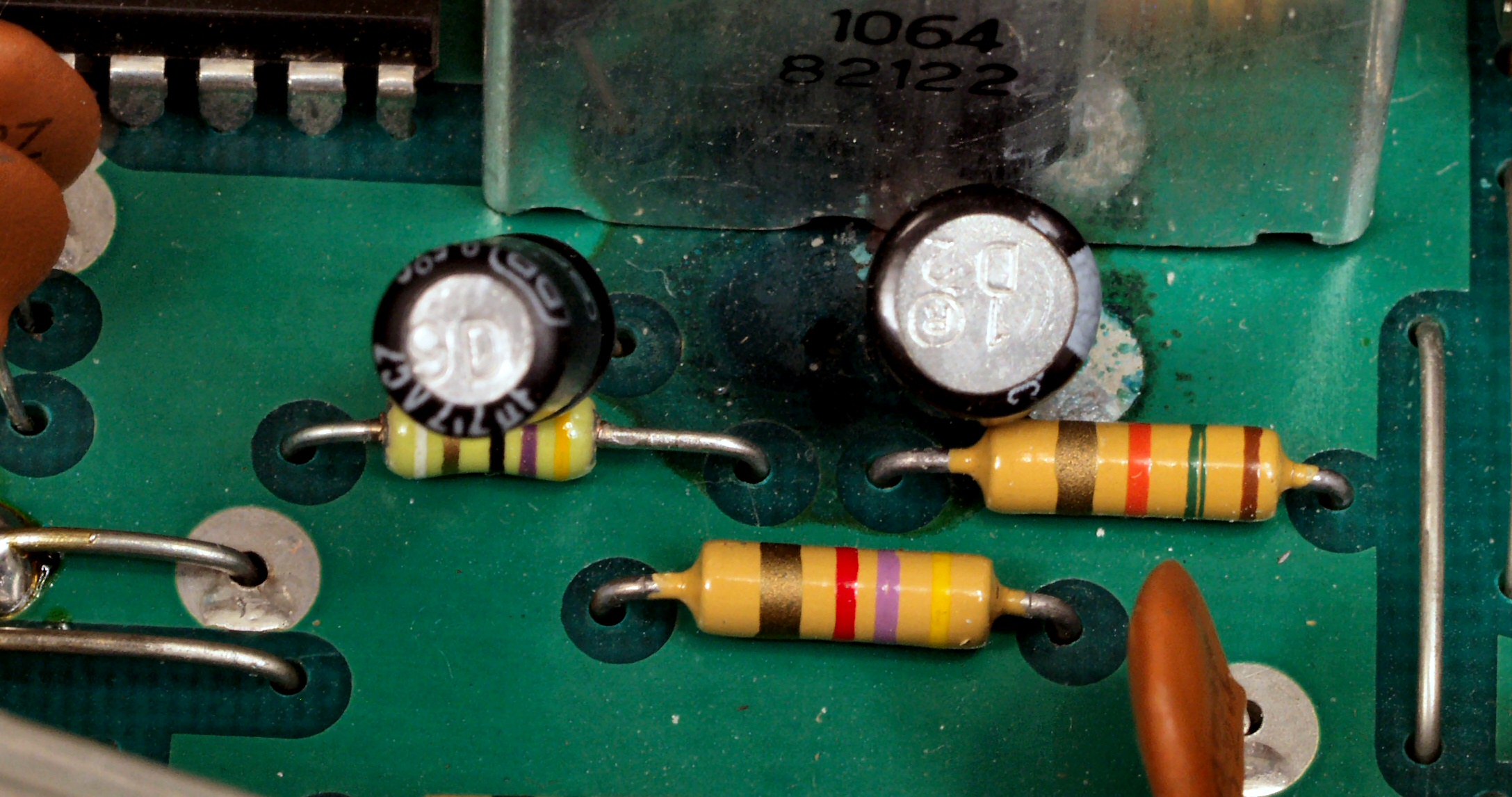

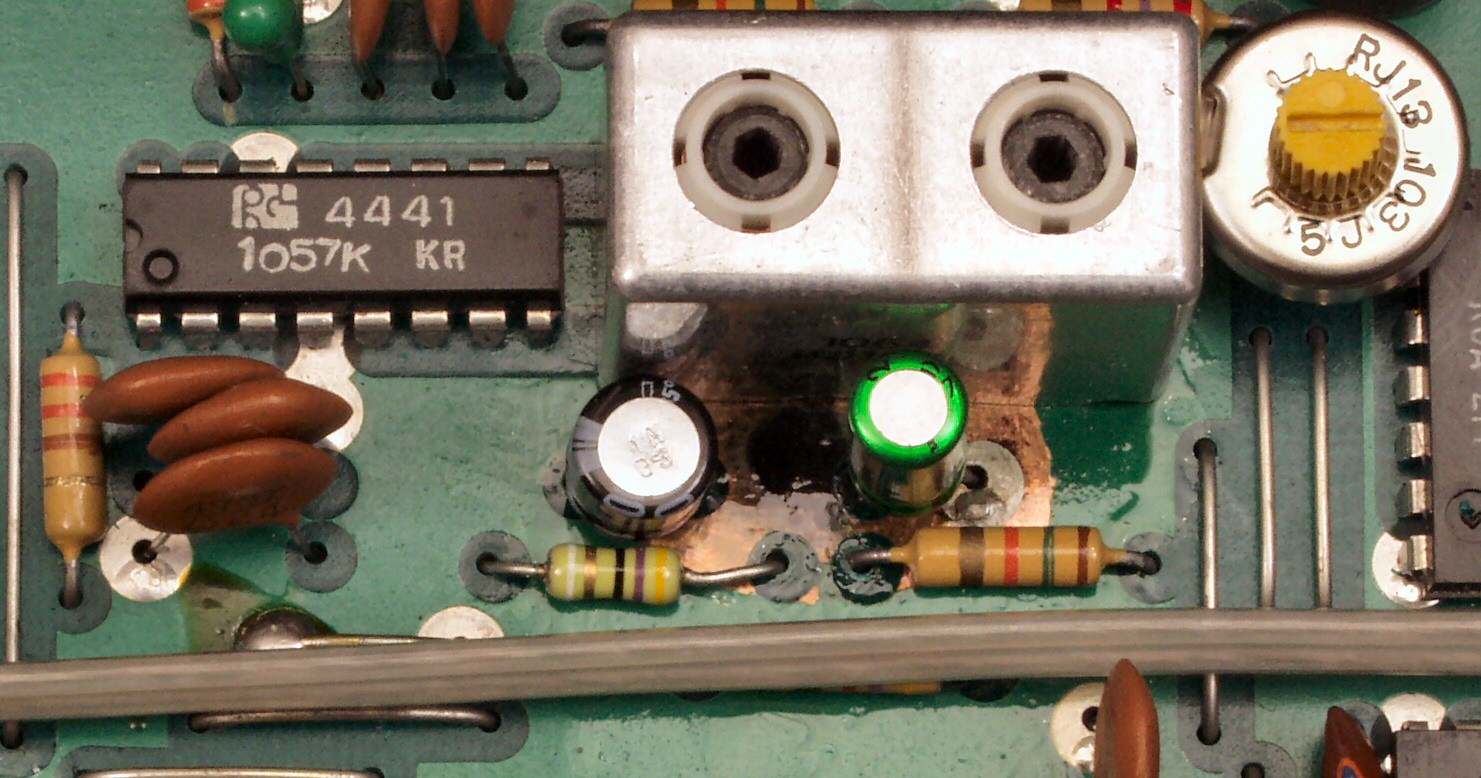

Ｃ２１．　修理前　　基板腐食ｹ所２、電解コンデンサーからの液漏れ。

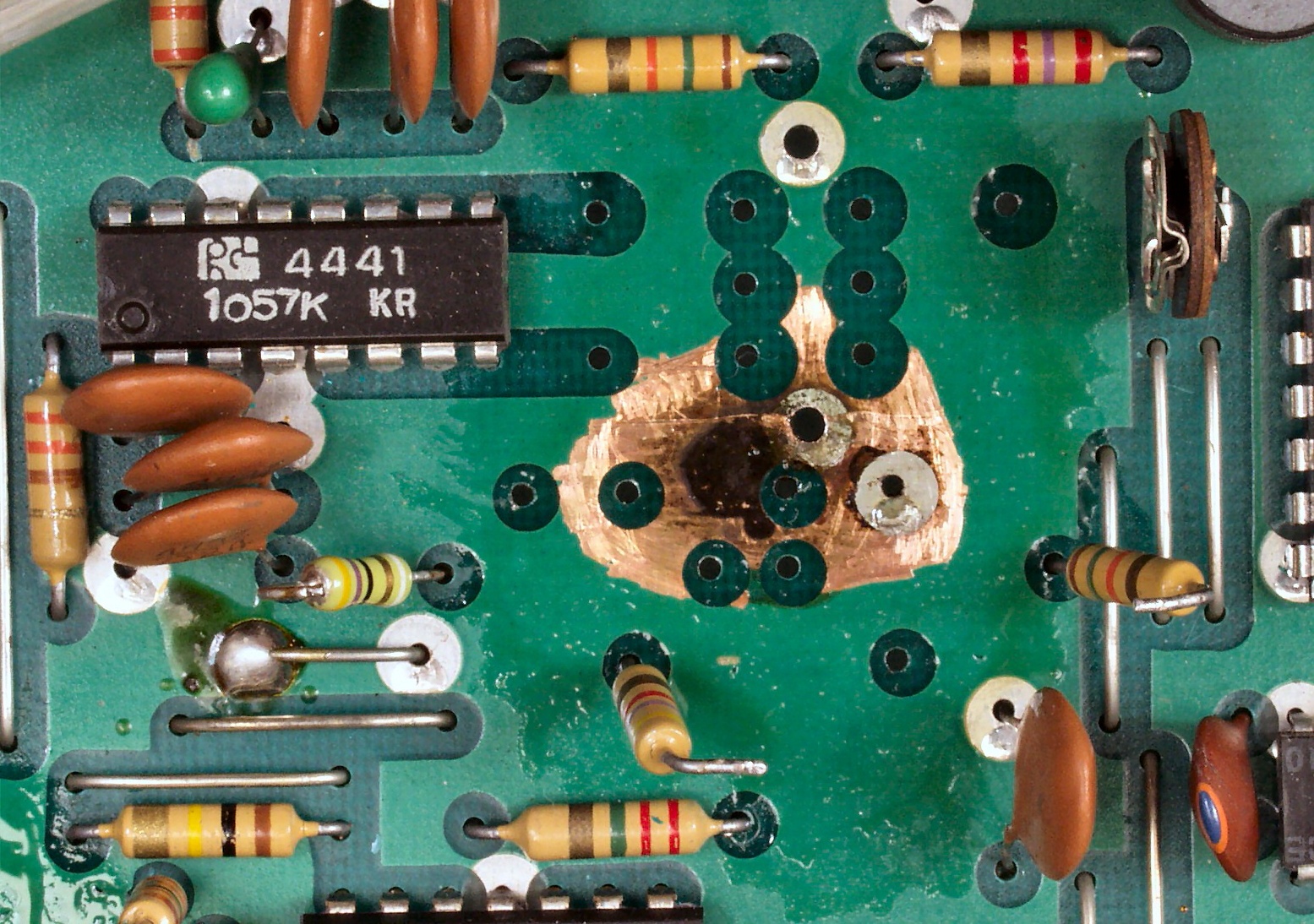

Ｃ２２．　修理中　基板腐食ｹ所２、部品を外し、銅箔を出す。IFTコイルの下まで及んでいる。

Ｃ２３．　修理後　基板腐食ｹ所２、コート材を塗る

Ｃ２４．　完成基板腐食ｹ所２

Ｃ２５．　修理前　基板腐食ｹ所２、裏側

Ｃ２６．　修理中　基板腐食ｹ所２、裏側

Ｃ２７．　完成基板腐食ｹ所２

Ｃ３１．　修理前　基板電源部

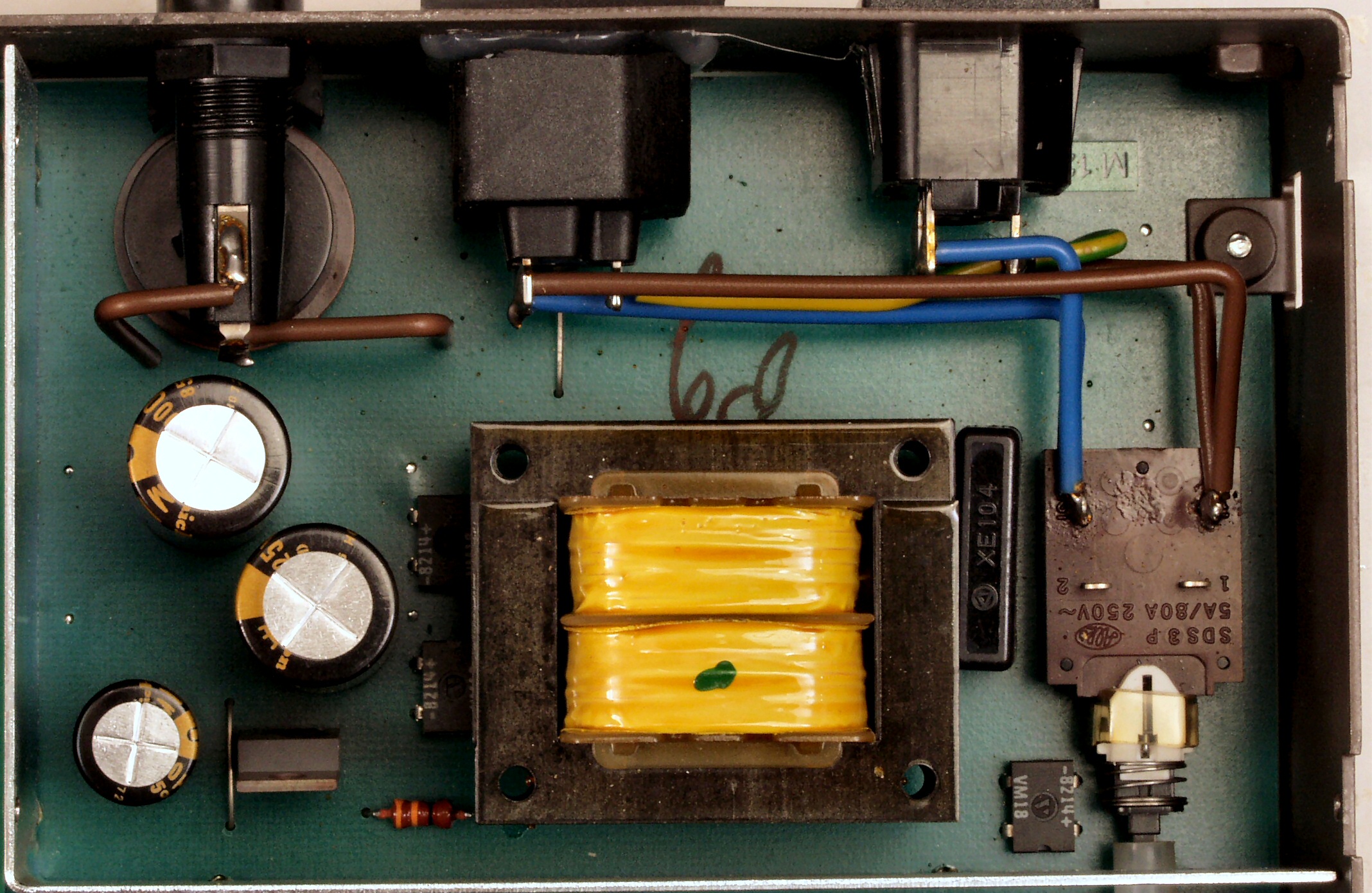

Ｃ３２．　修理後　基板電源部、電解コンデンサー3個、フイルムコンデンサー1個交換

Ｃ３３．　修理前　基板電源部裏

Ｃ３４．　修理（半田補正）後　基板電源部裏

Ｃ３５．　完成基板電源部裏。余分なフラックスを落として、コート液を塗る。

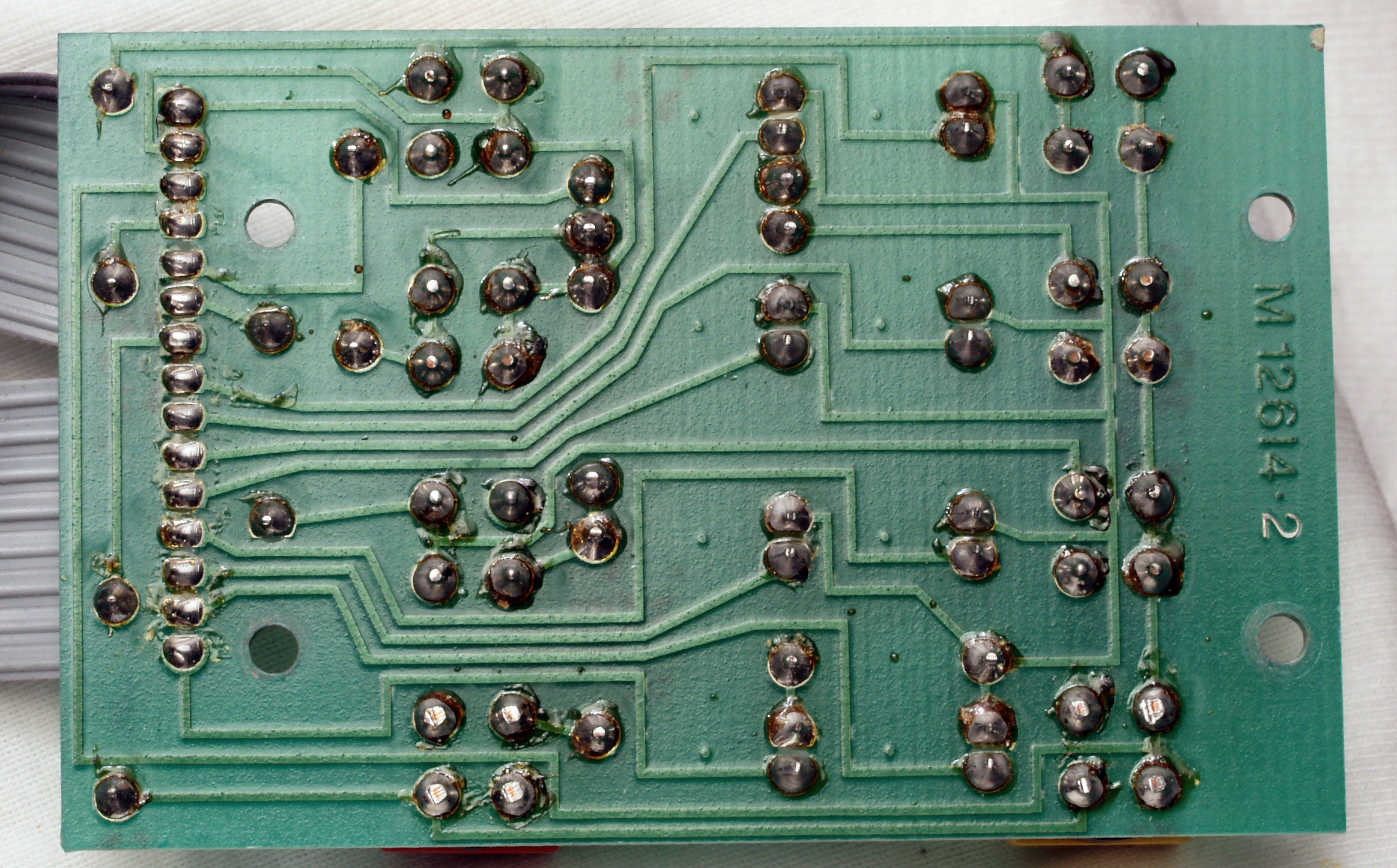

Ｃ４１．　修理前　ＳＷ基板裏

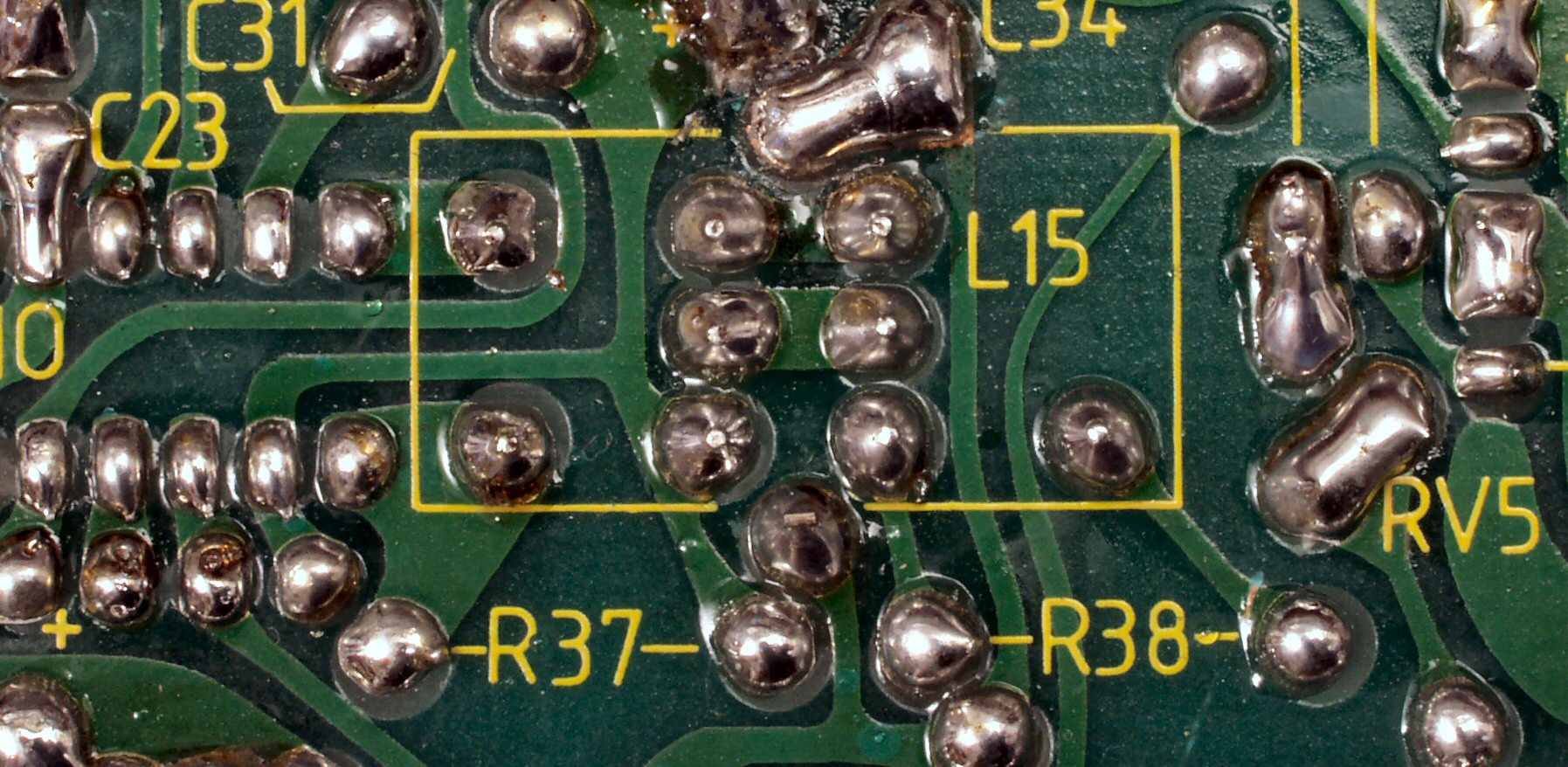

Ｃ４２．　修理（半田補正）後　ＳＷ基板裏

Ｃ４３．　完成ＳＷ基板裏。余分なフラックスを落として、コート液を塗る。

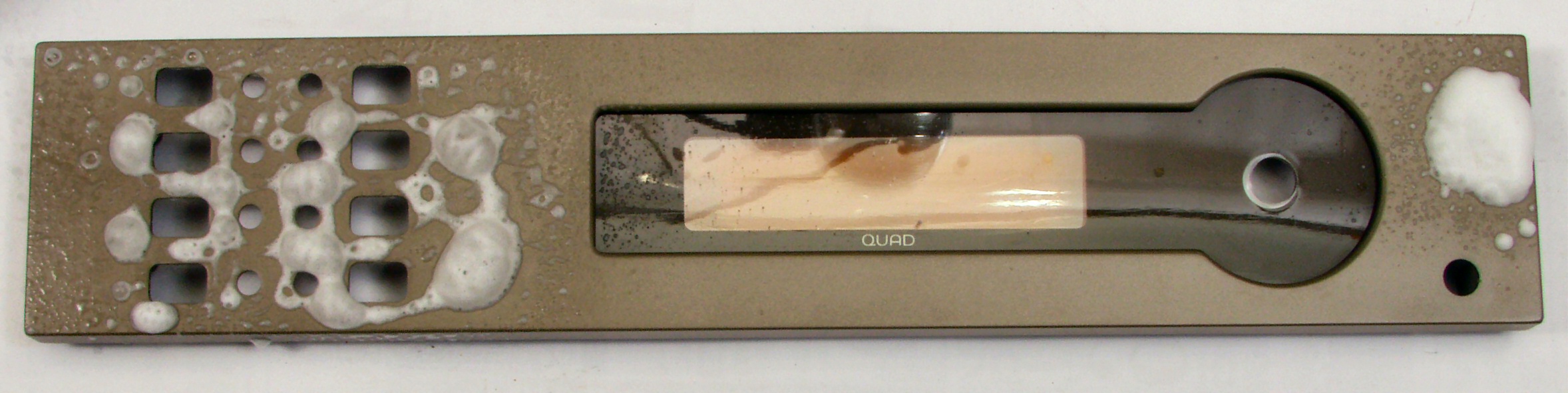

Ｃ５．　修理中　パネル清掃

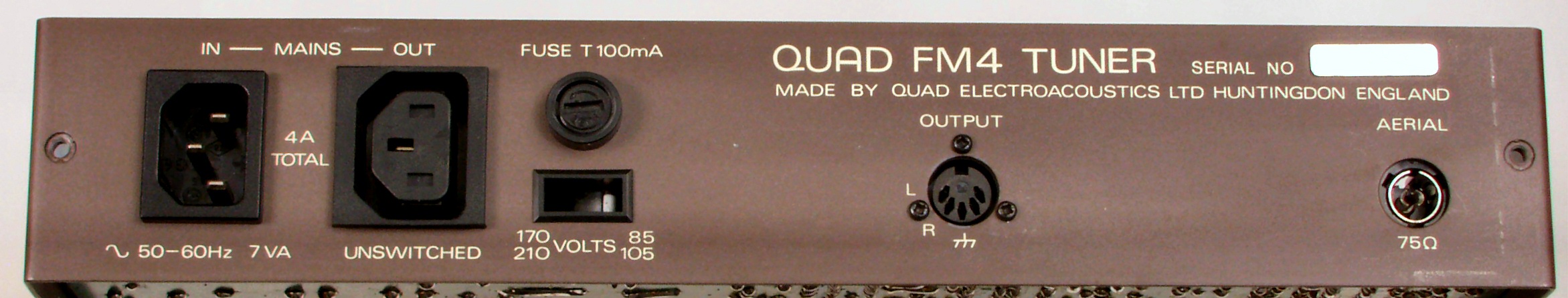

Ｃ６１．　修理前　後パネルＤＩＮ出力端子

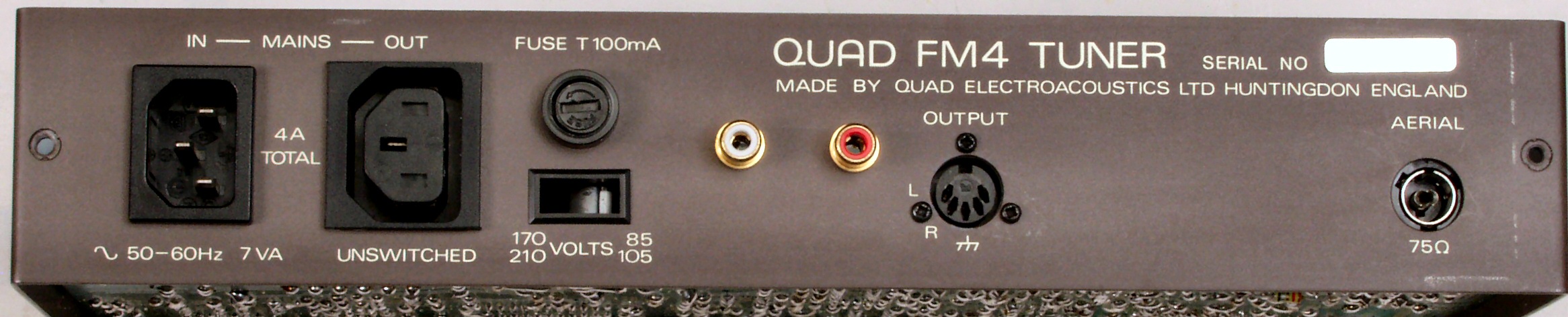

Ｃ６２．　修理後　出力ＲＣＡ端子を増設する。

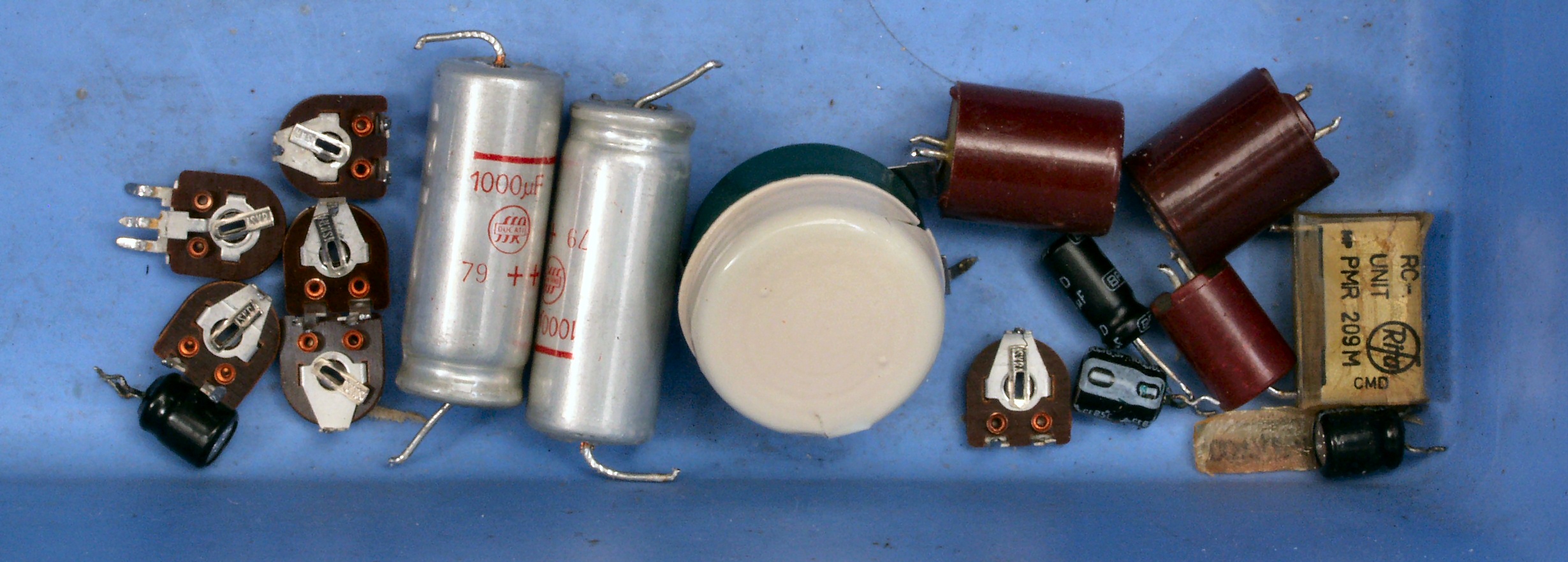

Ｃ７．　交換部品

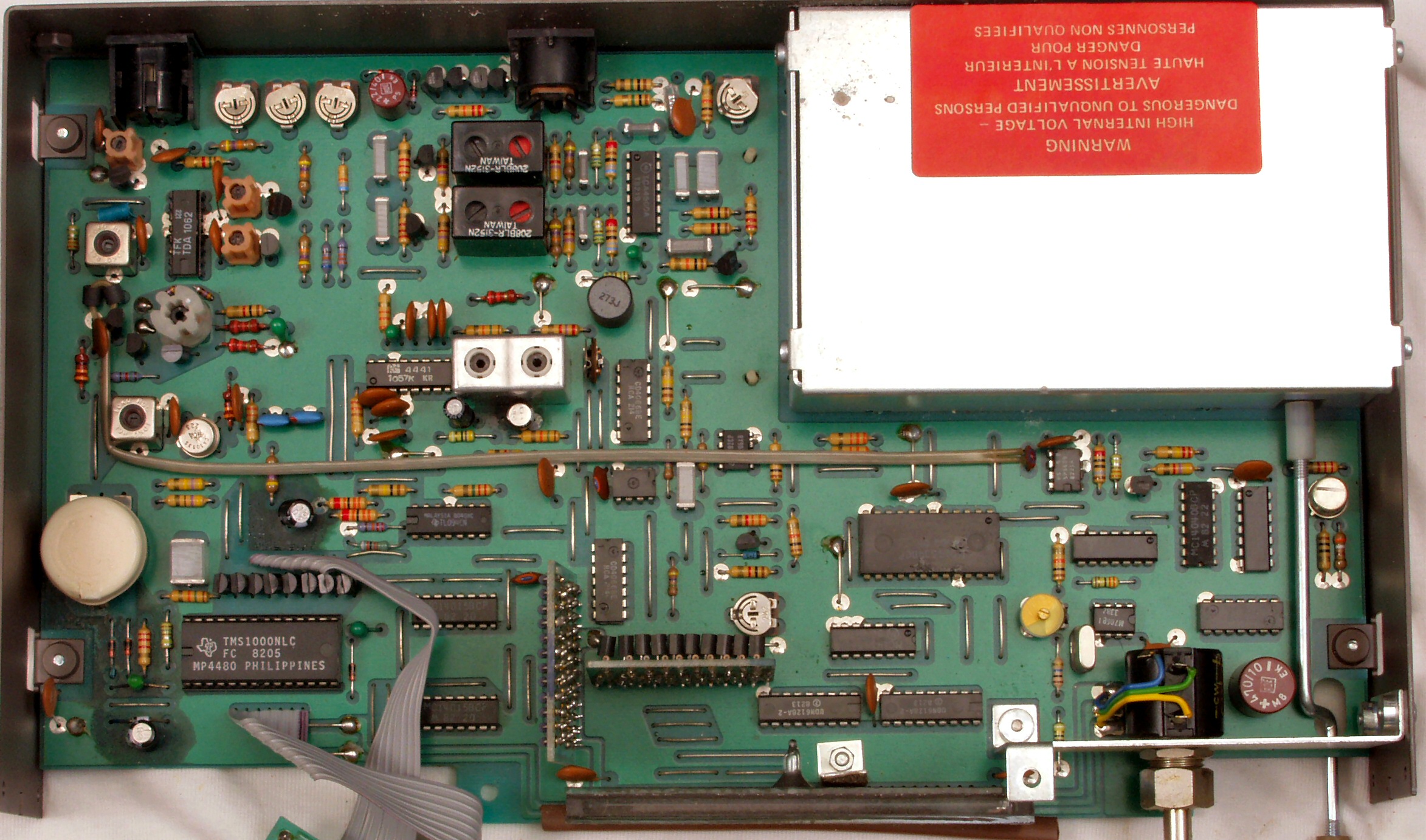

Ｃ８１．　修理前　上から

Ｃ８２．　修理後　上から、バックアップ電池付ける前

Ｃ８３．　修理後　上から

Ｃ８４．　修理前　下から

Ｃ８５．　修理後　下から

Ｃ８６．　修理後　下から、洗浄後

Ｅ．　調整・測定　ＦＭ受信感度、ＲＬ分離測定調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　　＜見方＞ 　　　上段中のＦＭステレオ信号発信器より　８５．５ＭＨＺで　４００ＨＺの　変調信号を　３０ｄＢで出す　これを受信し出力を測定する 　　　中段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　中段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　中段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　中段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ１．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側１０００ＨＺ。　Ｌｏｇ２８０／１＝４８．９ｄＢ。 　　　ＦＭステレオ信号発信器より　８５．５ＭＨＺで　１０００ＨＺのＲ側変調信号を　３０ｄＢで出す 　　　Ｌ側出力電圧＝１ｍＶ（１．５ｍＶレンジ） 　　　歪み率計＝０．０８％（０．３％レンジ） 　　　Ｒ側出力電圧＝０．２８Ｖ（０．５Ｖレンジ）

Ｅ２．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側１０００ＨＺ。　Ｌｏｇ２８０／１＝４８．９ｄＢ。 　　　ＦＭステレオ信号発信器より　８５．５ＭＨＺで　１０００ＨＺのＬ側変調信号を　３０ｄＢで出す 　　　Ｌ側出力電圧＝０．２８Ｖ（０．５Ｖレンジ） 　　　歪み率計＝０．０８％（０．３％レンジ） 　　　Ｒ側出力電圧＝１ｍＶ（１．５ｍＶレンジ）

Ｅ３．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側４００ＨＺ。　Ｌｏｇ２８０／１＝４８．９ｄＢ。 　　　ＦＭステレオ信号発信器より　８５．５ＭＨＺで　４００ＨＺのＲ側変調信号を　３０ｄＢで出す 　　　Ｌ側出力電圧＝１ｍＶ（１．５ｍＶレンジ） 　　　歪み率計＝０．０８％（０．３％レンジ） 　　　Ｒ側出力電圧＝０．２８Ｖ（０．５Ｖレンジ）

Ｅ４．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側４００ＨＺ。　Ｌｏｇ２８０／１＝４８．９ｄＢ。 　　　ＦＭステレオ信号発信器より　８５．５ＭＨＺで　４００ＨＺのＬ側変調信号を　３０ｄＢで出す 　　　Ｌ側出力電圧＝０．２８Ｖ（０．５Ｖレンジ） 　　　歪み率計＝０．０８％（０．３％レンジ） 　　　Ｒ側出力電圧＝１ｍＶ（１．５ｍＶレンジ）

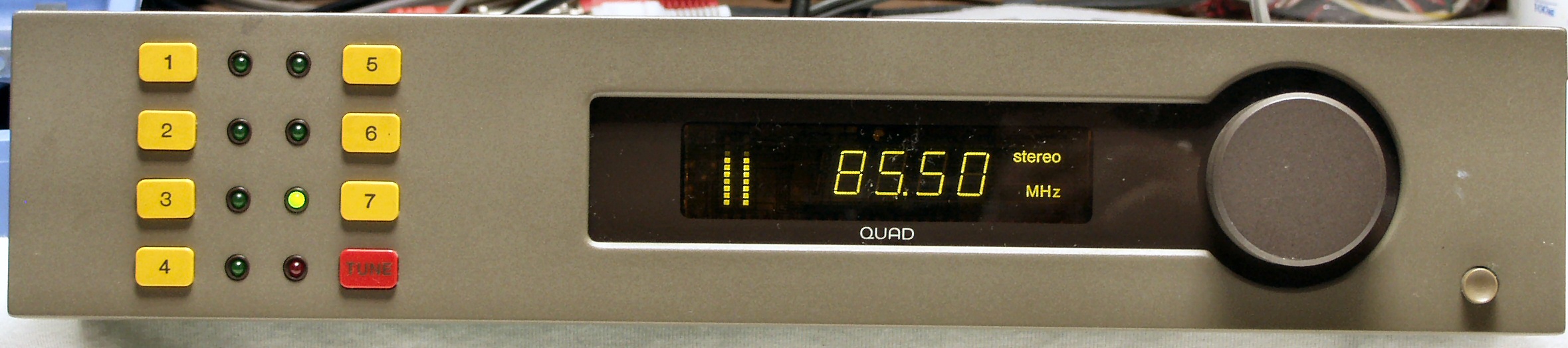

Ｅ５．　その時の前パネル周波数表示等

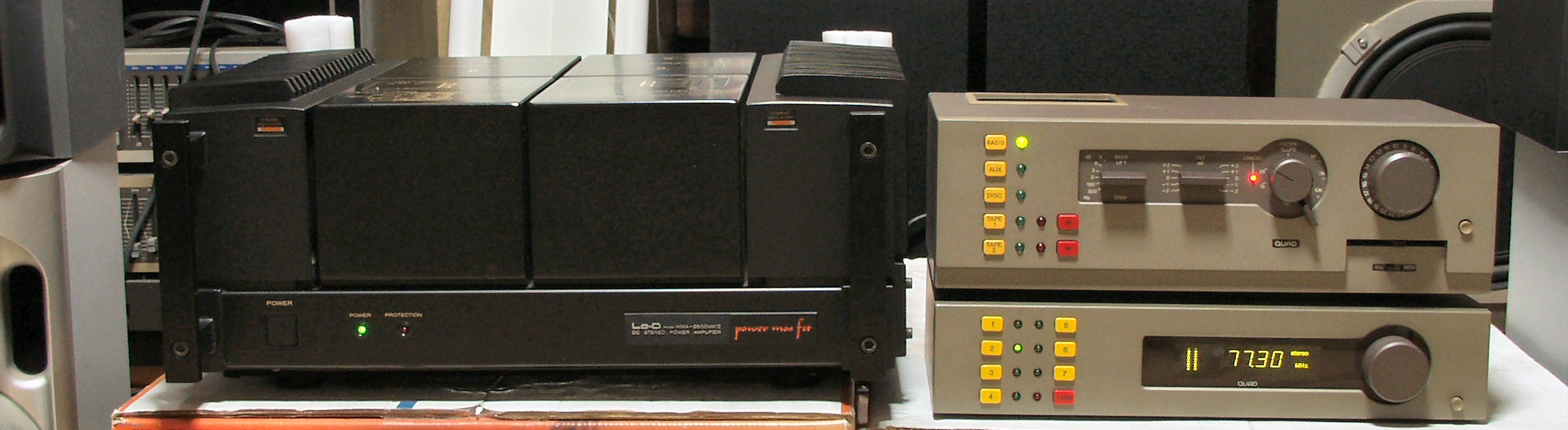

Ｅ６．　　２４時間エージング。　上はＱＵＡＤ−４４．　６台目

Ｓ．　ＱＵＡＤ　ＦＭ４　の仕様（マニアル・カタログより）

型式 FMチューナー　FM４ 受信周波数 76Hz〜90MHz 感度 mono=1μV/1.2dBf(30dB時)、2.7μV/10dBf(50dB時) stereo=25μV/29dBf SN比 mono=76dB、stereo=70dB 歪率 mono=0.05%、stereo=0.1% 選択度 53dB キャプチャレシオ 1.5dB IF妨害比 100dB AM抑圧比 60dB イメージ妨害比 80dB パイロットトーン抑圧比 60dB クロストーク 40dB(1kHz) 周波数特性 20Hz〜15kHz +0dB -1dB 出力レベル 100mV(30%変調) ソースインピーダンス 100Ω 最適負荷抵抗 20kΩ以上 アンテナ入力 75Ωアンバランス 電源入力 AC100〜125V/200〜250V、50Hz/60Hz 外形寸法 幅321x高さ64x奥行207mm 重量 3kg 別売ウッドケース 34/FM4共通スリーブ(￥19,500) 外形寸法 幅342x高さ84x奥行198mm 板厚 10mm 価格 1982年発売 ￥198,000(1986年頃)
